65 JET 0G760300 THRU 0T979999 水星 Mercury взрыв-схемы и запчасти

Номер детали	Наименование	Кол-во
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
828155A3	Комплект защиты от обледенения карбюратора	1
43393A1	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
44369A3	Комплект стартера электрический	1
822462A2	Комплект для переоборудования стартера	1
812432A1	КОМПЛЕКТ ДЛЯ УСТАНОВКИ Двигатель (КРЕПЛЕНИЕ СТРУБЦИНАМИ)	1
816696A1	Комплект удлинителя (2.5 дюйма/64 мм) (64 мм) Комплект удлинителя	1
816696A2	Комплект удлинителя (2.5 Inches/64mm)	1
816696A6	Комплект удлинителя (2.5 дюйма/64 мм) (64 мм) Комплект удлинителя)	1
816696A7	Комплект удлинителя (2.5 Inches/64mm)	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
9873A35	КОМПЛЕКТ ГЕНЕРАТОРА ПОВЫШЕННОЙ МОЩНОСТИ	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
822870A2	Комплект гидроподъёма (не используется на 55 без электростартера)	1
8M0054999	КОМПЛЕКТ ГИДРОПОДЪЕМА	1
14645A4	Переключатель тримма (на румпеле)	1
812718A2	Комплект дистанционного маслобака	1
18286A18	Комплект переключателя тримма (10.00 футов)	1
815548A4	Комплект ограничителя мощности 35 л.с.	1
815548A5	Комплект ограничителя мощности 35 HP	1
850000A2	Комплект переходника 45 Jet	1
14586A4	Комплект термостата	1
850055A2	Комплект термостата	1
816366A22	Комплект рукоятки управления	1
816366A40	Комплект рукоятки управления	1
816366A23	Комплект рукоятки управления	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
88825A6	КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ	1
807172	Фильтр топливный/водоотделитель	1
802893Q01	Фильтр топливный/водоотделитель	1

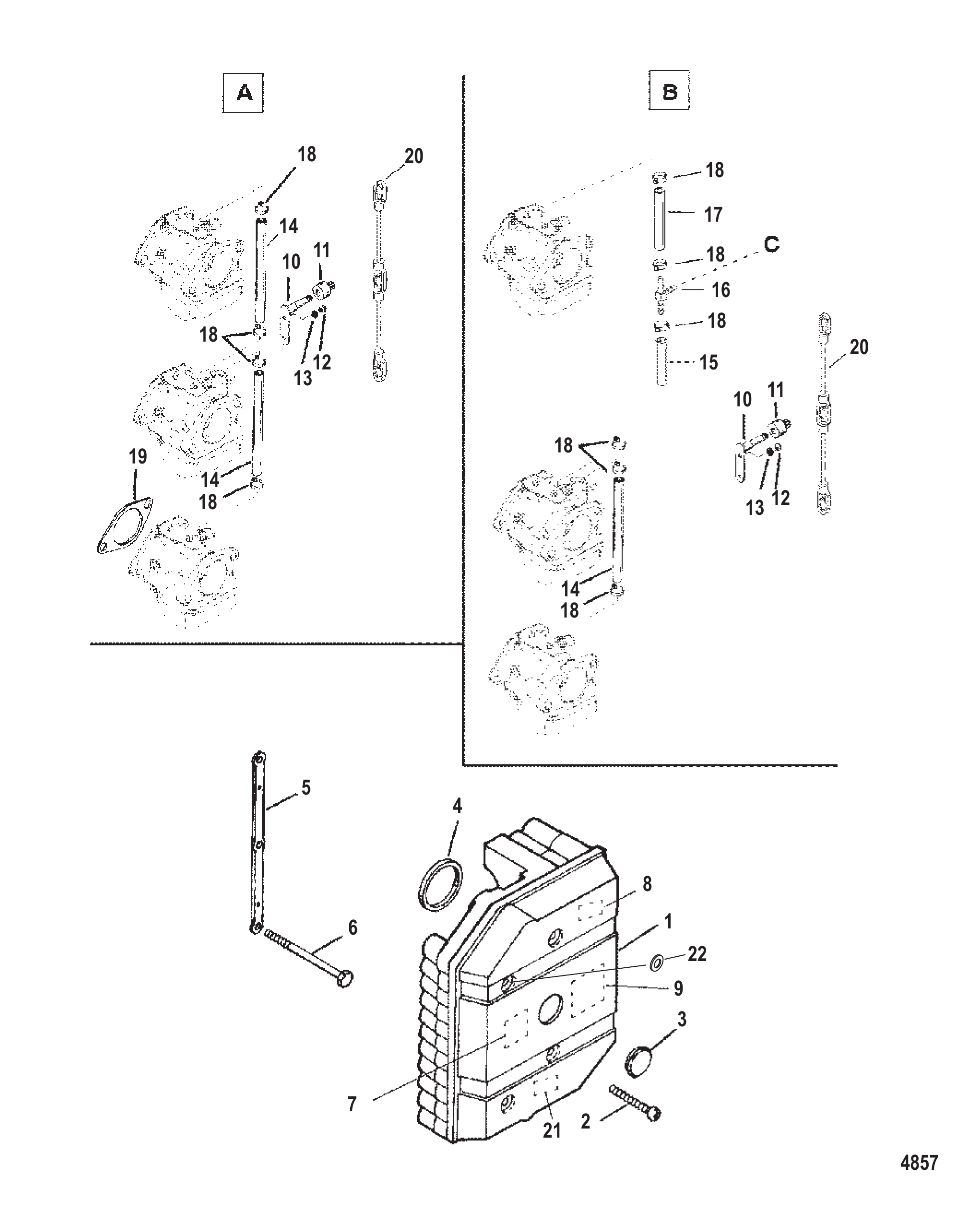

REF	Номер детали	Наименование	Кол-во
1	19662	Глушитель шума	1
2	814776	Регулировочный винт (M6 x 55)	4
3	815784	КРЫШКА	1
4	812889	Сальник	3
5	812874	Пластина шумопоглотителя	2
6	4000363	ВИНТ (M8 x 100)	6
7	NSS	NOT SOLD SEPARATE Decal-Warning	1
8	NSS	NOT SOLD SEPARATE Decal-Caution	1
9	NSS	NOT SOLD SEPARATE Decal-Full Throttle Timing	1
10	11399A1	РЫЧАГ В СБОРЕ	1
11	67748	Ролик	1
12	40056103	ВИНТ (M5 x 6)	1
13	56681	ШАЙБА (.203 x .500 x .032)	1
13	8M0204666	ШАЙБА (.203 x .500 x .032)	1
14	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
14	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
15	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
16	830285	Тройник соединительный	1
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	8144461	Прокладка фланца	3
20	8252043	Тяга дросселя	1
20	825204T03	ТЯГА	1
21	NSS	NOT SOLD SEPARATE Decal-Caution in Gear Idle	1
22	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
-	812867A97	Комплект прокладок	1

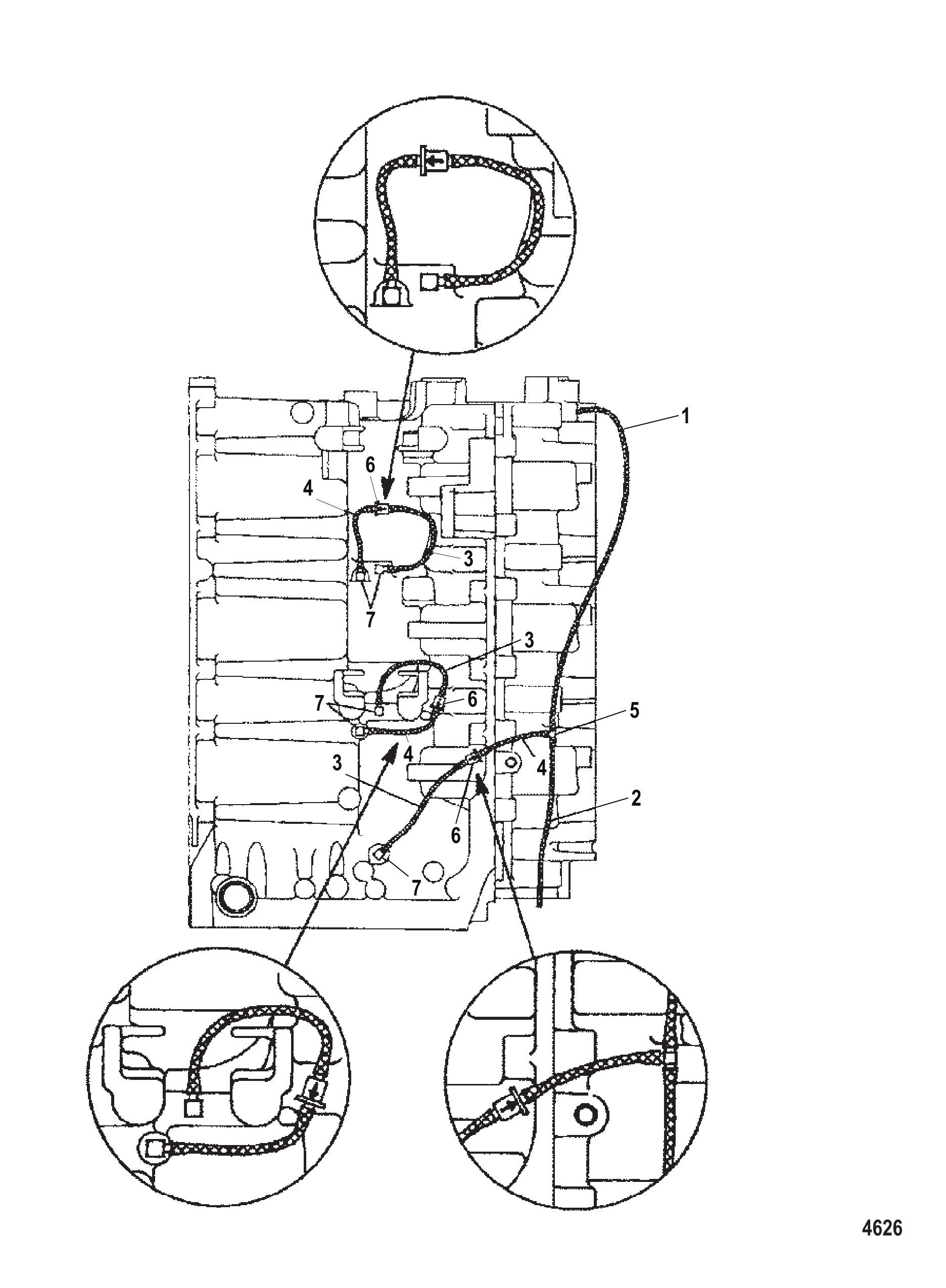

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	892024122	Шланг (240.00 дюймов, бухта)	1
3	99130122	Трубка (20,00 футов, бухта) дренажная	3
3	892024122	Шланг (240.00 дюймов, бухта)	3
4	99130122	Трубка (20,00 футов, бухта) дренажная	3
4	892024122	Шланг (240.00 дюймов, бухта)	3
5	591692	ФИТИНГ ТРОЙНИКОВЫЙ	1
5	59169003	Фитинг тройник	1
6	149126	ОБРАТНЫЙ КЛАПАН	3
7	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
-	855530T98	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	898208A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

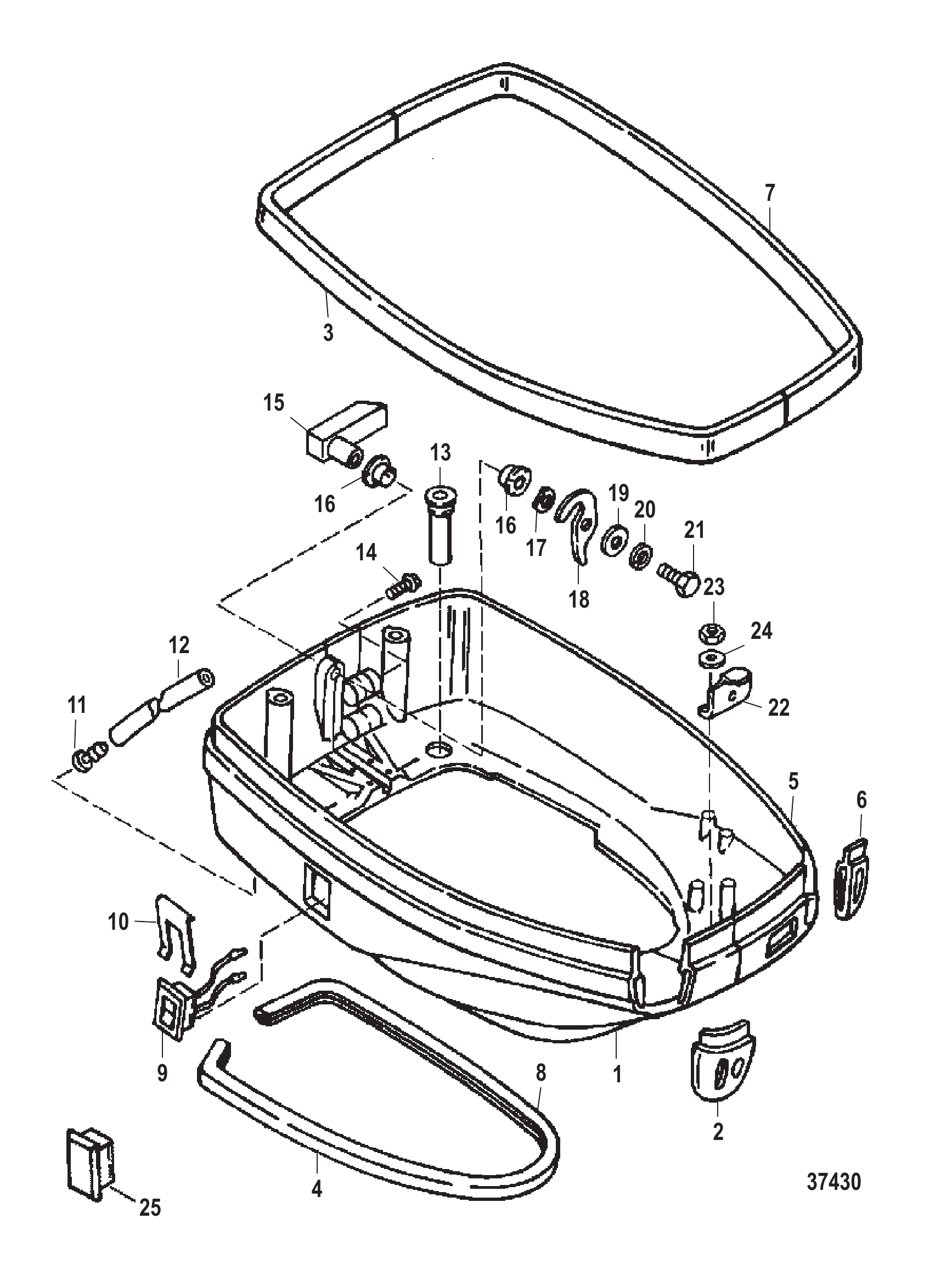

REF	Номер детали	Наименование	Кол-во
1	821873A1	Сборка нижнего кожуха, правый борт	1
1	821873A2	Сборка нижнего кожуха, правый борт	1
1	821873A3	Сборка нижнего кожуха, правый борт	1
2	822556	Втулка	1
2	822556003	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	8253182	Уплотнение (36,00 дюйма)	1
3	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
4	8238052	Уплотнение нижнего кожуха	1
5	821874A1	Сборка нижнего кожуха, левый борт	1
5	8M0107328	КОЖУХ НИЖНИЙ, ЛЕВЫЙ БОРТ	1
5	821874A2	Сборка нижнего кожуха, левый борт	1
5	821874A3	Сборка нижнего кожуха, левый борт	1
6	822555	Втулка	1
6	822555001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8253182	Уплотнение (36,00 дюйма)	1
7	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
8	8238052	Уплотнение нижнего кожуха	1
9	850691	Выключатель	1
9	8M0235192	Переключатель тримма	1
10	8124431	Фиксатор (применять где применимо)	1
10	8M0032848	Держатель переключателя	1
11	813613	Штуцер	1
12	83075780	ТРУБКА (28.00 дюймов, бухта)	1
12	8M0108349	Шланг (70 дюймов, бухта)	1
13	817519A2	Обратный клапан в сборе, сливной	2
14	82130040	ВИНТ (M6 x 40)	3
15	820000A2	Рукоятка	1
15	8M0041366	РУКОЯТКА В СБОРЕ-ЧЕРНАЯ	1
15	820000A3	Рукоятка	1
15	820000A2	Рукоятка	1
15	820000A6	Рукоятка	1
15	820000A2	Рукоятка	1
16	812707	Втулка	2
17	F2047	Шайба волнистая	1
18	F481777	Вал кулачкового замка	1
18	8M0001081	Кулачок	1
19	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
19	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	8223631	ФИКСАТОР	1
22	822363T1	ФИКСАТОР	1
23	8268336	Гайка (M6)	2
23	401386	ГАЙКА (M6) Нержавеющая сталь	2
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
25	8128301	Пробка	1
25	812830T01	Пробка	1

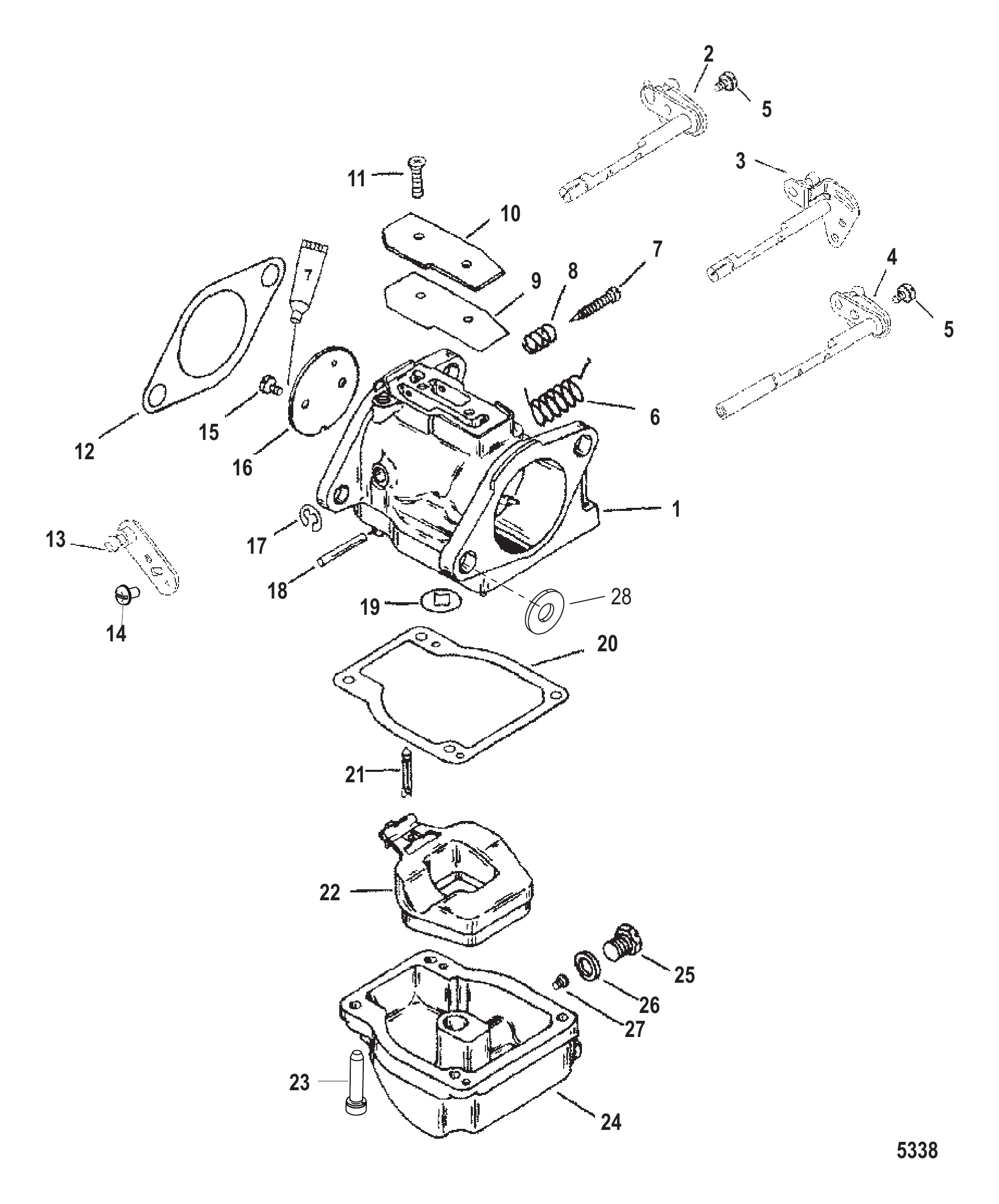

REF	Номер детали	Наименование	Кол-во
1	821854A7	Карбюратор	1
1	821854T22	Карбюратор (WME 95-1) (верхний)(60 Electric)	1
1	821854A8	Карбюратор	1
1	821854T23	Карбюратор (WME 95-2)	1
1	821854A9	Карбюратор	1
1	821854T24	Карбюратор (WME 95-3)	1
1	821854A4	Карбюратор	1
1	821854T19	Карбюратор (WME 94-1)	1
1	821854A5	Карбюратор	1
1	821854T20	Карбюратор (WME 94-2)	1
1	821854A6	Карбюратор	1
1	821854T21	Карбюратор (WME 94-3)	1
2	823632	Вал дроссельной заслонки	1
3	823633	Вал дроссельной заслонки	1
4	823636	Вал дроссельной заслонки	1
2	823632	Вал дроссельной заслонки	2
3	823633	Вал дроссельной заслонки	1
5	823634	Винт	2
6	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
7	NSS	NOT SOLD SEPARATE Idle Needle	3
8	NSS	NOT SOLD SEPARATE Spring-Idle Needle	3
9	NSS	NOT SOLD SEPARATE Gasket-cover Plate	3
10	811221	КРЫШКА	3
11	811220	ВИНТ Крышки	6
12	8144461	Прокладка фланца	3
13	8113522	Рычаг масляного насоса (WME43/45 - нижний)	1
14	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
16	879194025	Клапан дроссельный	3
17	NSS	NOT SOLD SEPARATE Retaining Ring	3
18	F10064	ВАЛ	3
19	808738	Прокладка	3
20	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
21	879194011	Клапан впускной	3
22	9594	Поплавок	3
23	808612	Винт с шайбой (#8-32 x .750)	12
24	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	3
25	811694	КОМПЛЕКТ ПРОБКИ	3
26	802731	Сальник (состоит из 4 сальников)	1
27	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	3
27	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
-	812867A97	Комплект прокладок	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

REF	Номер детали	Наименование	Кол-во
-	52148A6	УЗЕЛ CO-PILOT	1
-	52148A7	Сборка системы Co-Pilot	1
-	52148A7	Сборка системы Co-Pilot	1
1	52148	Направляющая тяга	1
1	521481	НАПРАВЛЯЮЩИЙ СТЕРЖЕНЬ	1
2	52155A1	Гайка в сборе	1
2	8M0103848	Гайка в сборе	1
3	36137	ВИНТ (.250-28 x 1.00) ПОДШИПНИК К ПРИВОДУ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
4	821621	Рукоятка штифтовая	1
5	873491	Штанга	1
6	521512	ВТУЛКА	1
7	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
7	8M0042642	Шайба (.323 x .562 x .063)	2
8	45592	Гайка (.312-24)	2
8	826709111	Гайка (.312-24) нержавеющая сталь	2

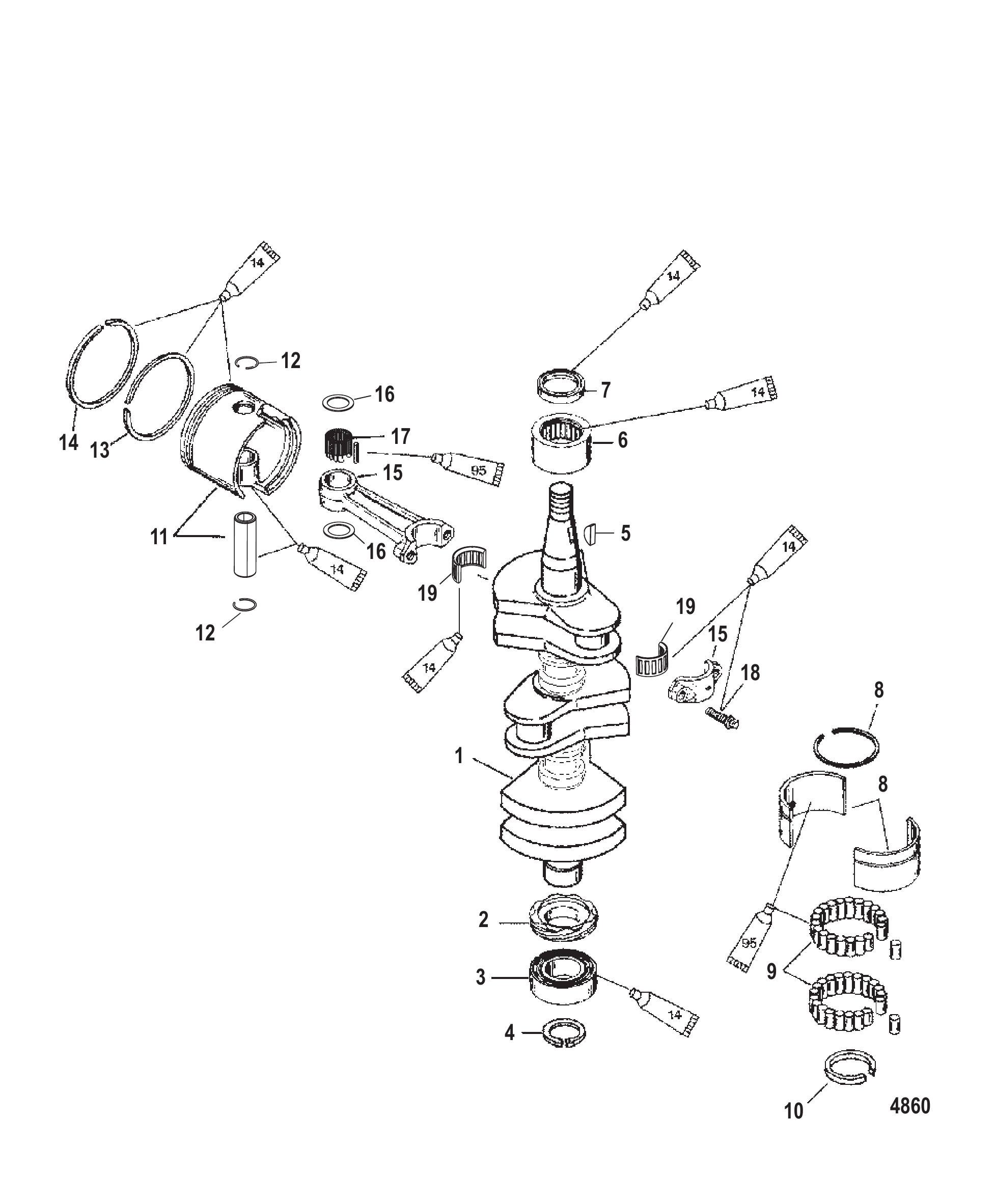

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	827954T2	Коленчатый вал в сборе	1
2	43019A2	Шестерня в сборе	1
3	63742T	Подшипник шариковый	1
4	812877	Кольцо стопорное	1
5	91800	Шпонка	2
6	818889A1	Подшипник роликовый в сборе	1
7	8173971	Сальник масляный	1
8	827955A2	Подшипник в сборе	2
9	NSS	NOT SOLD SEPARATE Roller	56
10	NSS	NOT SOLD SEPARATE Ring-Seal	2
11	850026T1	Поршень в сборе	3
11	850026T2	Поршень	3
12	857196	Стопорное кольцо	6
13	831255A6	Комплект поршневых колец	1
13	821695A6	Комплект поршневых колец	3
14	NSS	NOT SOLD SEPARATE Piston Ring	3
15	9612A6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	47270	ПОДШИПНИК	87
17	8M0214934	Подшипник игольчатый @200	87
18	91012	Винт (.250-28 специальный)	6
19	17514A1	Ремкомплект подшипников	6
19	8M0234886	Подшипник в обойме	6
-	852071T97	Головка блока цилиндров в сборе	1

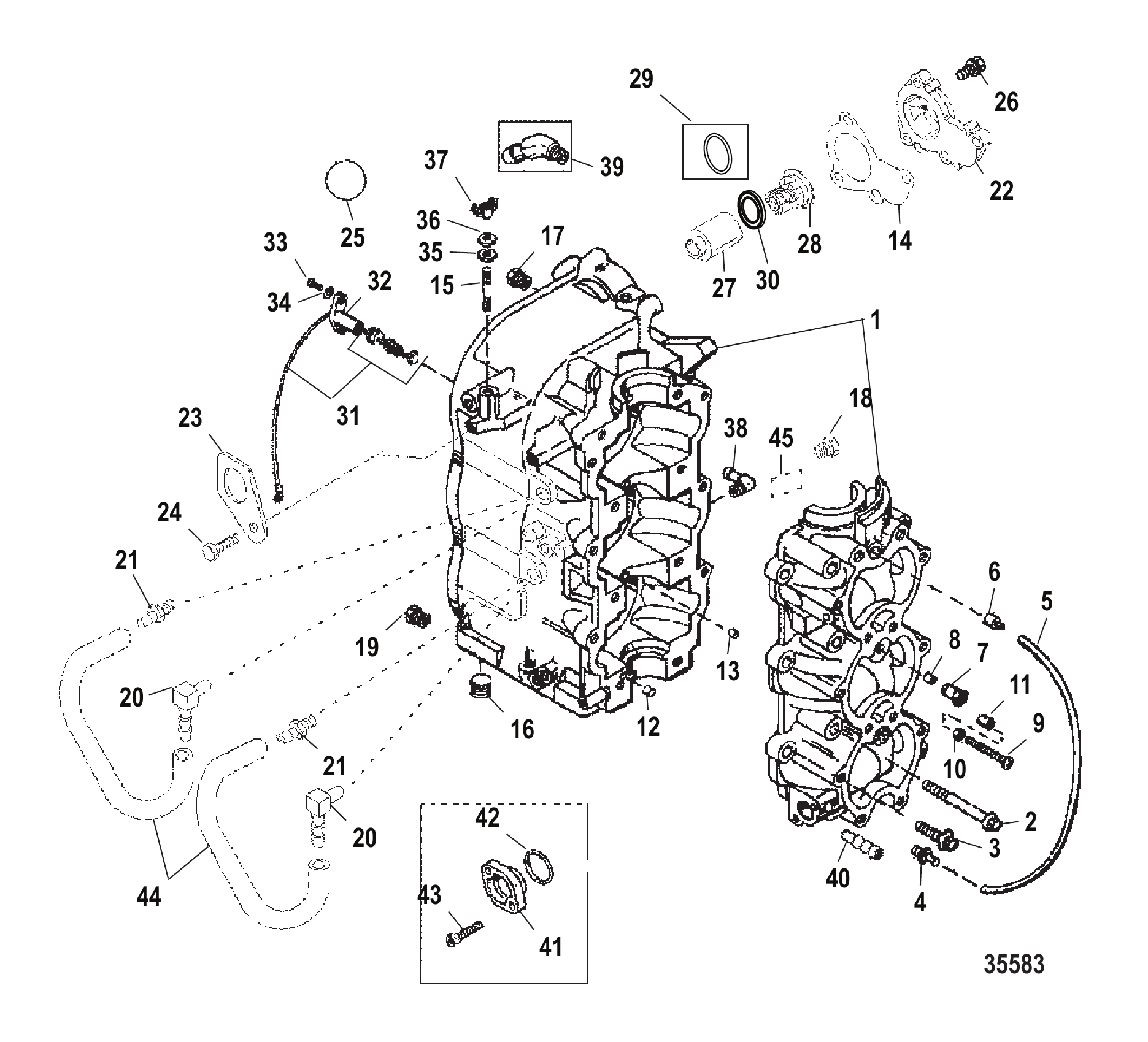

Рис. 8Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	827953A4	БЛОК ЦИЛИНДРОВ	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	426232	Обратный клапан (запрессовываемый)	1
7	812888A2	Кронштейн в сборе	2
8	42657A4	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	8128701	Штифт центральный главный	3
13	8M0084653	Штифт установочный	3
14	827284	ПРОКЛАДКА	1
15	8161946	Шпилька	2
15	8161949	Шпилька (M6 x 44)	2
16	185981	Пробка трубная (.375-18)	1
17	328022	Пробка трубная (.125-27) латунная	1
18	328022	Пробка трубная (.125-27) латунная	1
19	328022	Пробка трубная (.125-27) латунная	1
20	19725	Угольник (кол. 2 на 55)	2
21	426585	Обратный клапан	2
22	827251A1	Крышка	1
23	850897	Рым-болт	1
24	40011149	Винт (M8 x 25) нержавеющая сталь	1
25	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
26	40011149	Винт (M8 x 25) нержавеющая сталь	4
27	827365	ДЕРЖАТЕЛЬ	1
27	889735	ДЕРЖАТЕЛЬ	1
28	850055	ТЕРМОСТАТ 43°C (110°F)	1
28	850055001	Термостат 43°C (110°F)	1
29	62701	Кольцо уплотнительное	1
30	854639	Сальник	1
30	854639001	Сальник	1
31	787992	Датчик температуры	1
32	44552	Фиксатор	1
32	889733	ФИКСАТОР	1
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	56681	ШАЙБА (.203 x .500 x .032)	1
34	8M0204666	ШАЙБА (.203 x .500 x .032)	1
35	49221	Шайба (.187 x .500 x .062) неопреновая	2
35	8M0204663	ШАЙБА @5	2
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
37	816872	Барашковая гайка	2
38	996641	Угольник	1
38	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
39	78279	Угольник	1
39	8M0207781	Угольник	1
40	65857	РАЗЪЕМ	1
40	56759	ШТУЦЕР ЕРШОВЫЙ	1
41	8129962	Крышка	1
42	48462	Кольцо уплотнительное (.614 x .070)	1
43	40011108	Винт (M5 x 20) нержавеющая сталь	2
44	99130122	Трубка (20,00 футов, бухта) дренажная	2
44	892024122	Шланг (240.00 дюймов, бухта)	2
45	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
45	881865	Наклейка предупреждающая — запуск на передаче	1
-	852071A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852071T97	Головка блока цилиндров в сборе	1
-	812867A97	Комплект прокладок	1

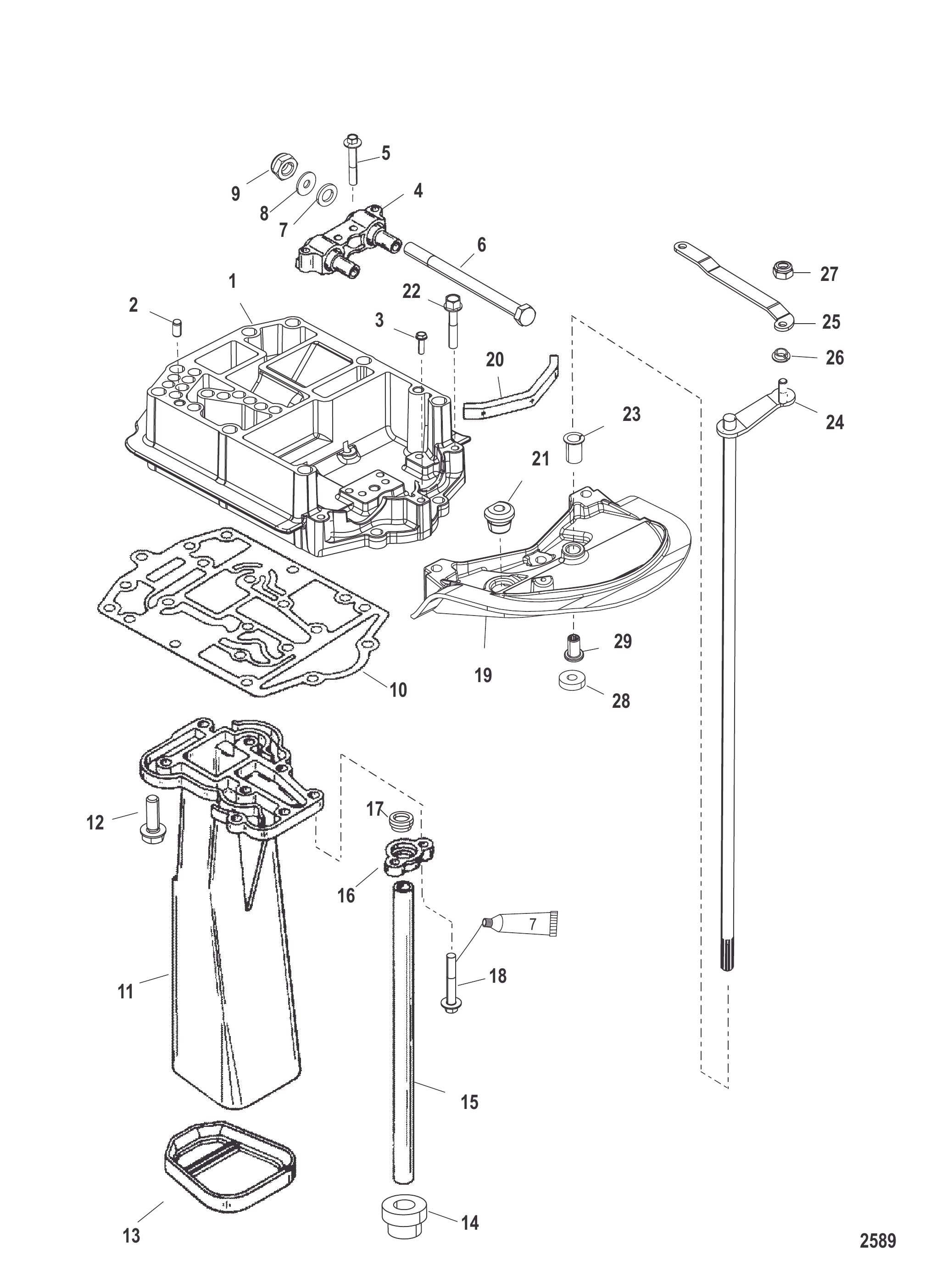

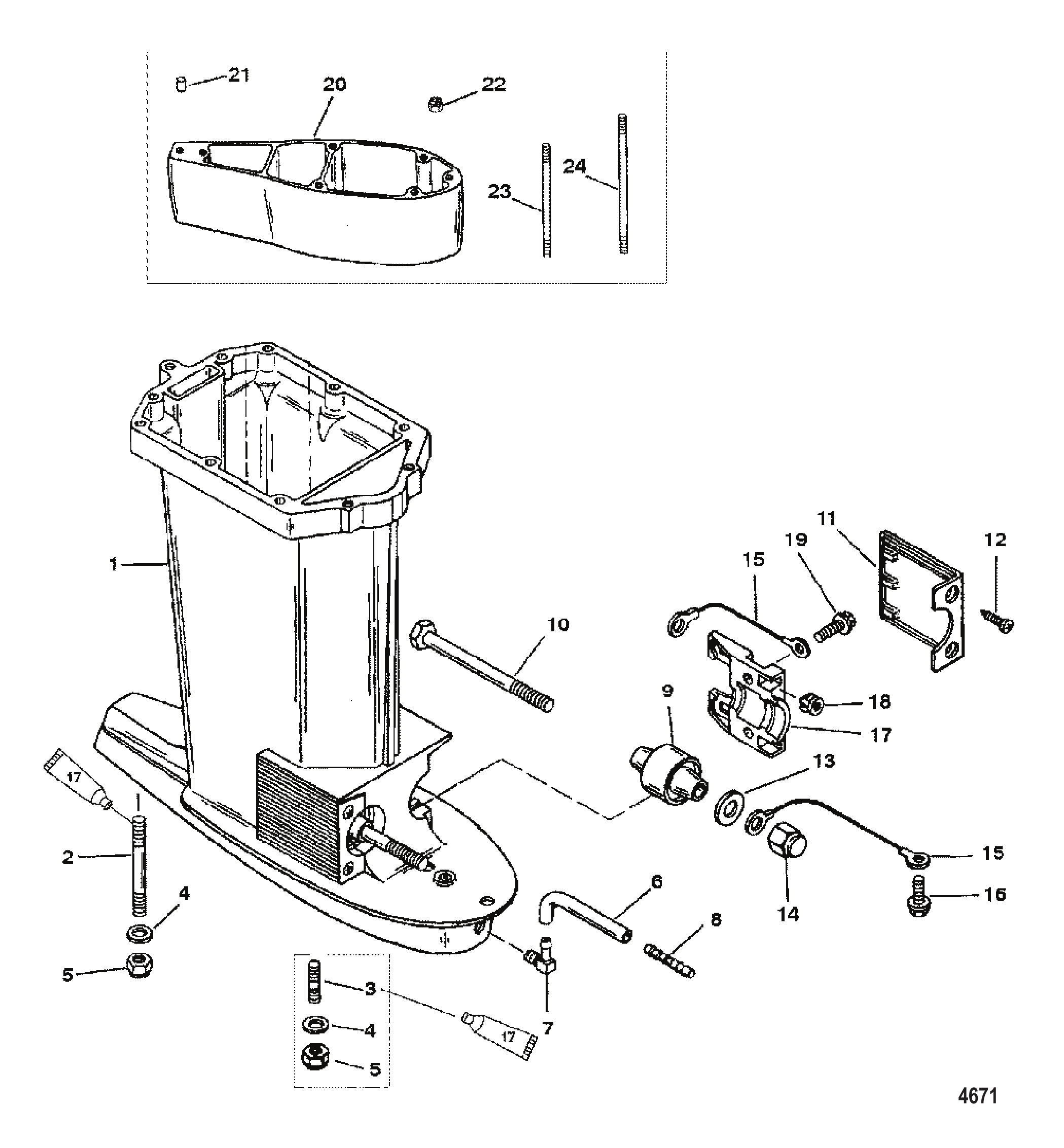

Рис. 9КОРПУС ВАЛА ПРИВОДА (USA-0T800999/BEL-0P267999 и ниже) Driveshaft Housing (USA-0T800999/BEL-0P267999 and Below)

REF	Номер детали	Наименование	Кол-во
1	8974T23	Корпус гребного вала в сборе	1
1	8974A26	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
3	9035016	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
5	40140	ГАЙКА (M10)	5
6	85822A4	Датчик спидометра в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
8	85822	Соединитель прямой	1
9	42930A1	Опора нижняя в сборе	2
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
11	67077T	Крышка, чёрная чёрная	2
12	88417	Винт (#12-24 x .620) крышки	4
13	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
14	43528	Гайка (M12) болта нижней опоры	2
15	88238A10	Кабель заземления в сборе	2
16	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
17	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
18	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
19	4010725	ВИНТ (M8 x 25)	4
20	816696T7	Проставка	1
20	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
21	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
21	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	40140	ГАЙКА (M10)	4
23	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
24	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1

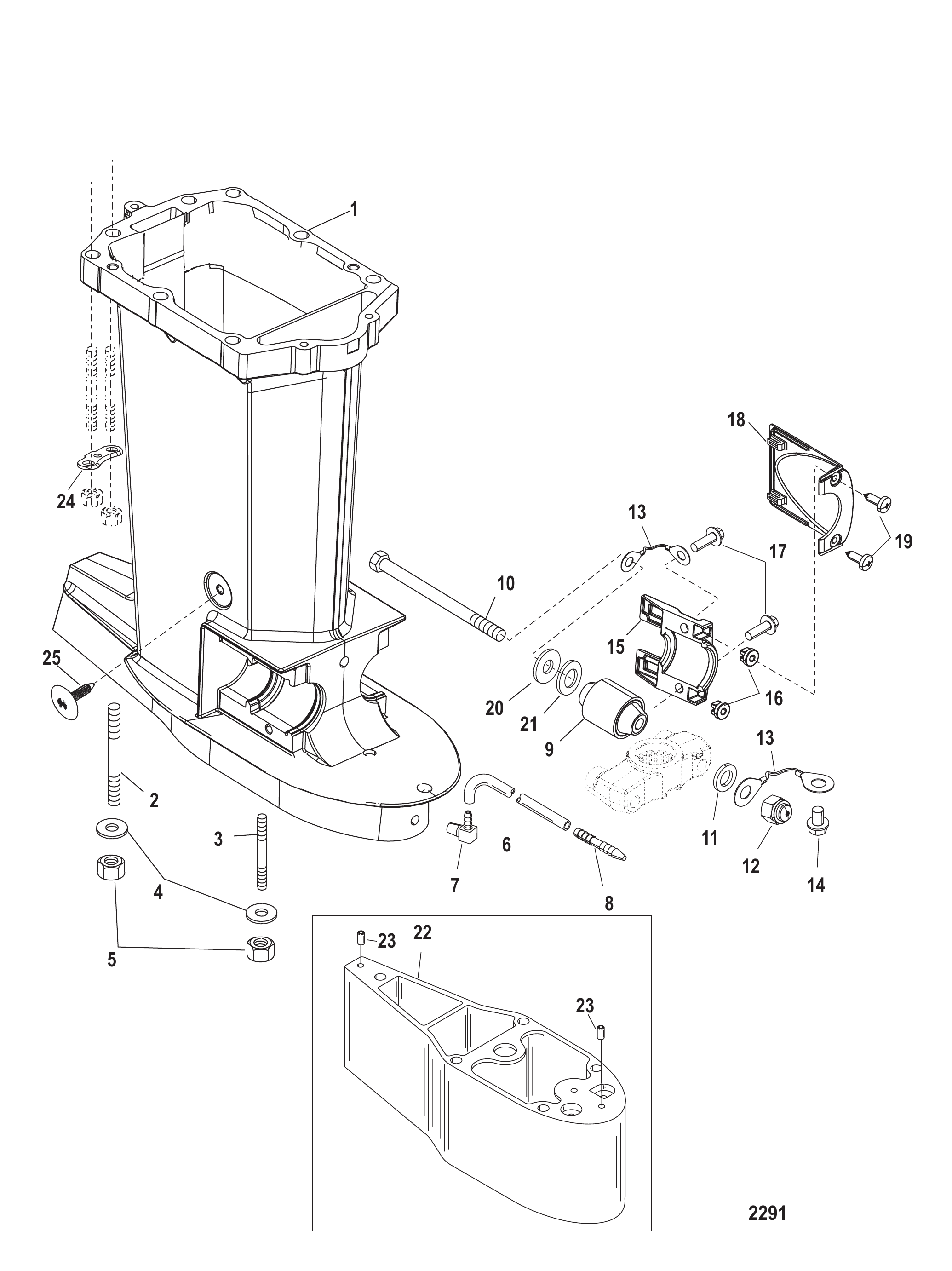

Рис. 10КОРПУС ВАЛА ПРИВОДА (USA 0T801000/ BEL 0P268000 и выше) Driveshaft Housing (USA 0T801000/ BEL 0P268000 and Up)

REF	Номер детали	Наименование	Кол-во
1	881913T01	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
1	881913T02	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	8168664	Шпилька (M10 x 166) (60 PONTOON - LL)	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	8168663	Шпилька (M10 x 124) (60 PONTOON - LL)	4
3	9035016	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
5	40140	ГАЙКА (M10)	5
6	85822A4	Датчик спидометра в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
8	85822	Соединитель прямой	1
9	881916	Опора	2
10	42973	БОЛТ (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	881917	Хомут	2
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	889833025	Винт (M8 x 25 мм)	4
18	882752	Крышка	2
19	88417	Винт (#12-24 x .620) крышки	4
20	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
21	881976	Шайба неопреновая	2
22	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	816696T7	Проставка	1
23	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
24	892214	ШАЙБА ПЛОСКАЯ	2
25	889557	ПРОБКА корпуса гребного вала	2

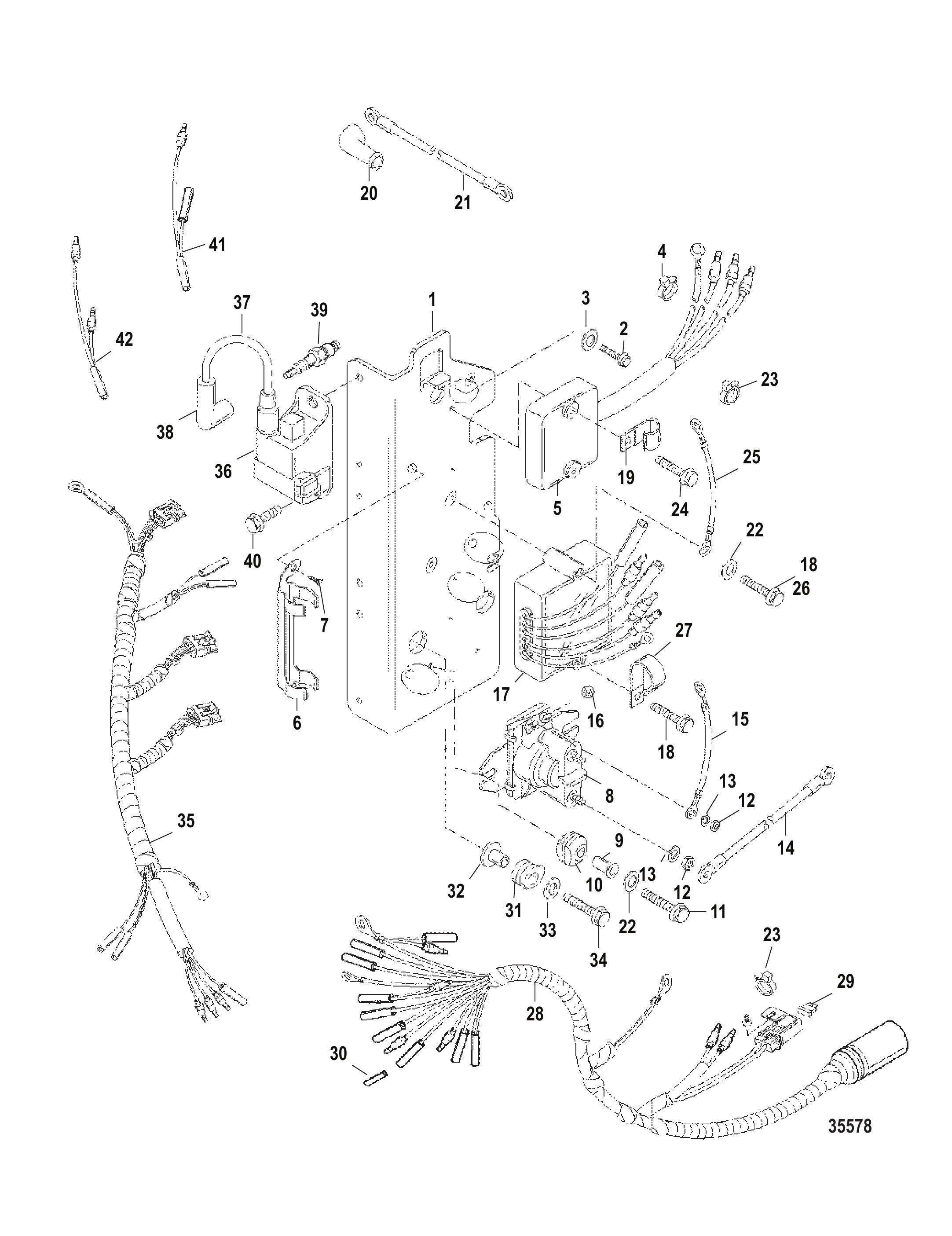

Рис. 11Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8302351	Пластина электрическая	1
2	82239312	ВИНТ (M5 x 12)	1
3	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
4	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
5	821889A49	Ограничитель оборотов	1
5	821889A50	Ограничитель оборотов	1
6	8266241	Хомут	1
7	82239312	ВИНТ (M5 x 12)	3
8	850187A1	Соленоид в сборе	1
8	8M0185146	Соленоид в сборе	1
9	818968	ВТУЛКА	2
9	8M0214955	Втулка	2
10	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
10	8M0207785	Втулка	2
11	82129125	ВИНТ (M6 x 25 мм)	2
12	64015	Гайка (.250-20) клеммы стартерного соленоида	2
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
14	88807A33	Кабель в сборе (чёрный - 6 дюйм. - клеммы 1/4 дюйм.)	1
15	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	854515	Регулятор напряжения	1
17	8M0084173	Регулятор напряжения	1
18	82129135	ВИНТ (M6 x 35)	2
19	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
19	8M0024808	J-образный зажим	1
20	830233	Колпак изолятора - красный	1
21	88439A4	Кабель в сборе аккумулятор - отрицательный	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	82129125	ВИНТ (M6 x 25 мм)	2
25	88807A31	ТРОС В СБОРЕ	1
26	82129110	ВИНТ (M6 x 10)	1
27	54457	J-ОБРАЗНЫЙ ЗАЖИМ	3
28	850220A2	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
29	812619	Предохранитель жёлтый - 20 ампер	1
30	13541	Разъём штыревой	1
31	822002	Втулка уплотнительная	3
32	822003	Втулка	3
33	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
33	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
34	40011129	Винт (M6 x 25) нержавеющая сталь	3
35	850221A2	ЖГУТ ПРОВОДОВ В СБОРЕ Зажигание	1
36	827509A7	Блок CDM в сборе	3
36	827509T7	Модуль CDM в сборе	3
37	821945A61	Высоковольтный провод в сборе	3
38	63709A1	Комплект наконечника/клеммы свечи зажигания	3
39	8167372	Свеча зажигания (NGK #BP8H-N-10)	3
39	816737Q	Свеча зажигания NGK BP8HN-10@10	3
39	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	3
39	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	3
39	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	3
39	896329885	Свеча зажигания #L6VC @4	3
39	12343	Свеча зажигания (NGK #BP8HS-10)	3
39	8M0114745	Свеча зажигания BP8HS-10 @4	3
40	82129116	ВИНТ (M6 x 16)	6
41	850052A1	ЖГУТ ПРОВОДОВ В СБОРЕ Питание	1
42	11149A31	ЖГУТ ПРОВОДОВ В СБОРЕ	1
42	11149T31	ЖГУТ ПРОВОДОВ В СБОРЕ	1

Рис. 12ВЫПУСКНАЯ ПЛАСТИНА (SN USA-0T800999/ BEL-0P267999 и ниже) Exhaust Plate (SN USA-0T800999/ BEL-0P267999 and Below)

REF	Номер детали	Наименование	Кол-во
1	42954A5	ПЛАСТИНА В СБОРЕ ВЫПУСКНАЯ	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	5
3	40011151	Винт (M8 x 35) нержавеющая сталь	2
3	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
4	881900T	ОПОРА	1
4	881901	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
7	934161	Шайба неопреновая	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	859129	ГАЙКА (M12)	2
10	430086	Прокладка	1
11	429664	ТРУБКА выхлопная	1
12	40011151	Винт (M8 x 35) нержавеющая сталь	6
13	42962	Уплотнение выхлопной трубы	1
14	894171	Втулка уплотнительная	1
15	8812011	Трубка водяная - длинная (13.21 дюйма)	1
15	8812013	Трубка водяная (15.71 дюйма) сверхдлинная	1
15	8812012	Трубка водяная - сверхдлинная (18.21 дюйма)	1
16	824661	ХОМУТ	1
17	814080	Сальник верхний	1
18	4010750	ВИНТ (M8 x 50) ХОМУТ	2
19	42953A5	КРОНШТЕЙН В СБОРЕ НИЖНИЙ	1
20	43405	Сальник кронштейна нижнего кожуха	1
21	19564	Люверс старого образца	1
21	19565	Люверс	1
22	81742750	ВИНТ (M8 x 50)	3
23	48237	Втулка вала переключения передач	1
24	79932A20	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
24	79932A13	Вал переключения передач в сборе	1
25	42912A3	ТЯГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
26	48475	Втулка (исполнение II)	2
27	401386	ГАЙКА (M6) Нержавеющая сталь	1
28	813745	Проставка	1
28	11289	Распорная втулка вала переключения	1
29	43585	Муфта вала переключения	1
-	43004A99	Комплект прокладок головки блока	1

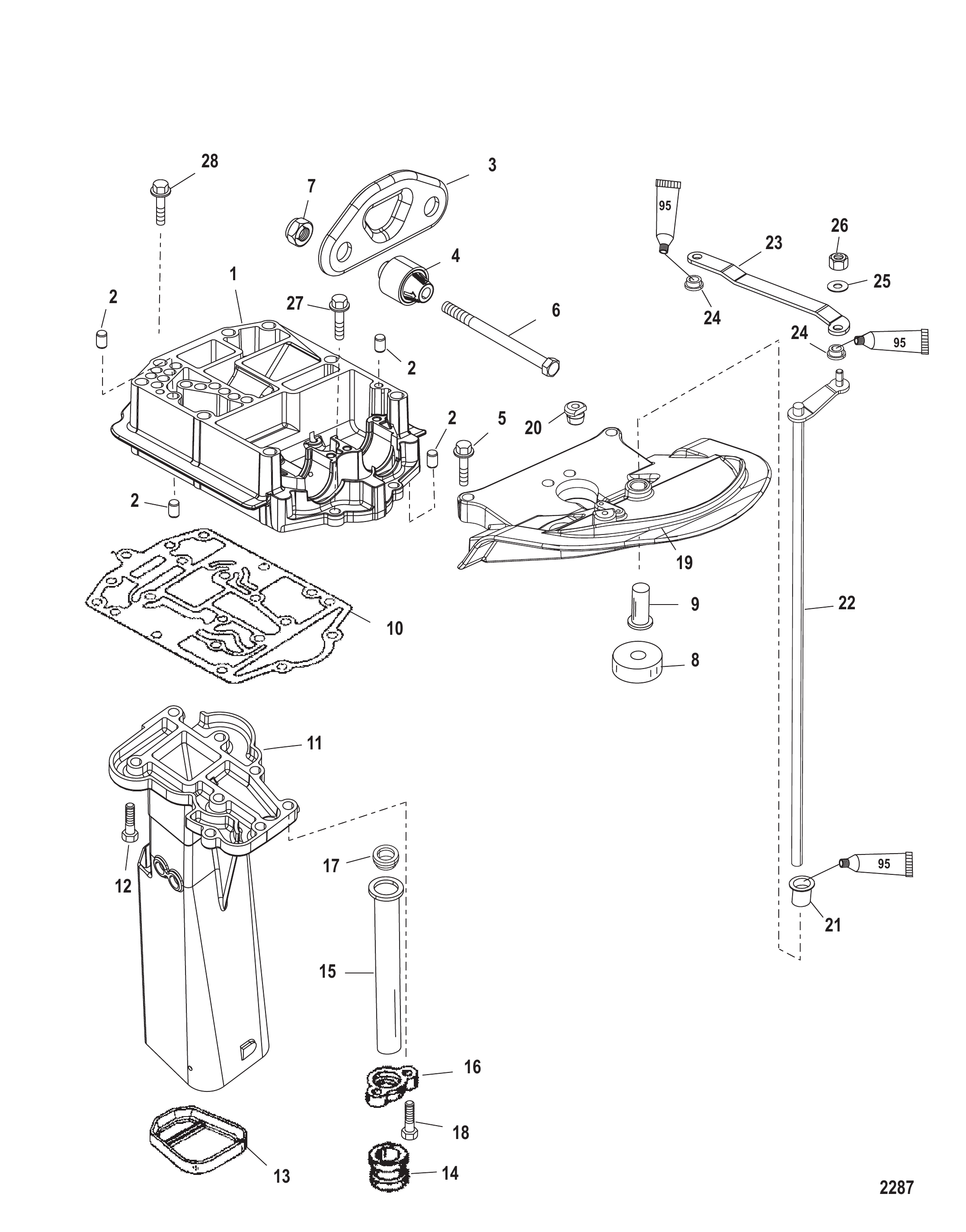

Рис. 13ВЫПУСКНАЯ ПЛАСТИНА (SN USA-0T801000/ BEL-0P268000 и выше) Exhaust Plate (SN USA-0T801000/ BEL-0P268000 and Up)

REF	Номер детали	Наименование	Кол-во
1	881912T01	ПЛАСТИНА ВЫПУСКНАЯ	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
3	881973	Фиксатор	1
4	881915001	Опора	2
5	881975	Винт (M8 x 35 мм)	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
7	859129	ГАЙКА (M12)	2
8	813745	Проставка	1
8	11289	Распорная втулка вала переключения	1
9	43585	Муфта вала переключения	1
10	430086	Прокладка	1
11	42966T07	ТРУБКА ВЫПУСКНАЯ	1
12	40011151	Винт (M8 x 35) нержавеющая сталь	6
13	42962	Уплотнение выхлопной трубы	1
14	894171	Втулка уплотнительная	1
15	8812011	Трубка водяная - длинная (13.21 дюйма)	1
15	8812013	Трубка водяная (15.71 дюйма) сверхдлинная	1
15	8812012	Трубка водяная - сверхдлинная (18.21 дюйма)	1
16	824661	ХОМУТ	1
17	814080	Сальник верхний	1
18	889833045	Винт (M8 x 45)	2
19	881918T	ХОМУТ КРОНШТЕЙНА, ВЕРХНЯЯ ОПОРА	1
20	19565	Люверс	1
20	19564	Люверс старого образца	1
21	48237	Втулка вала переключения передач	1
22	79932A20	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
22	79932A23	Вал переключения передач в сборе	1
23	42912A3	ТЯГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
24	48475	Втулка (исполнение II)	2
25	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
26	401386	ГАЙКА (M6) Нержавеющая сталь	1
27	40011151	Винт (M8 x 35) нержавеющая сталь	2
28	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1

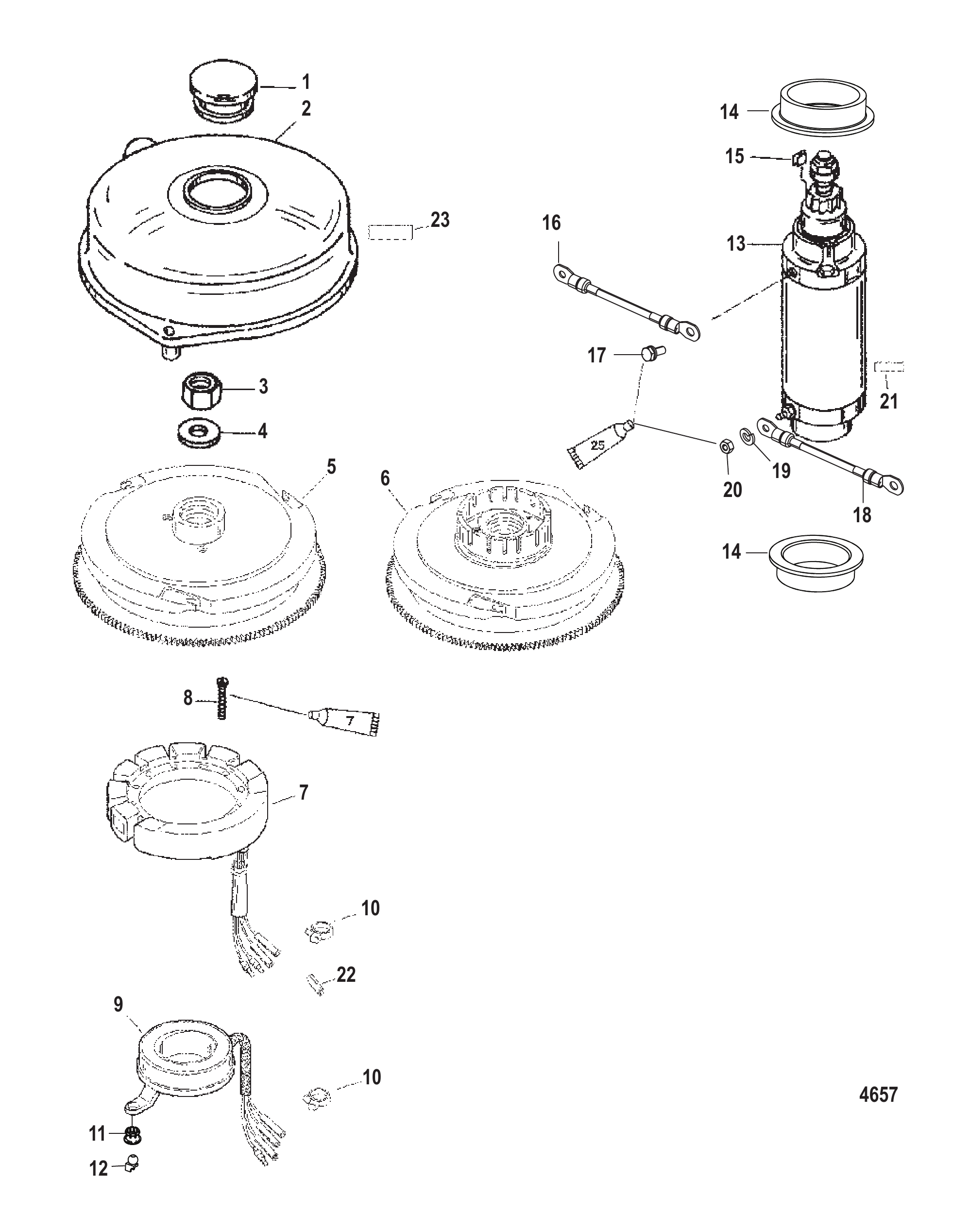

Рис. 14МАХОВИК И СТАРТЕР Flywheel and Starter Motor

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	812777T1	Крышка в сборе	1
3	42979	ГАЙКА (M16) МАХОВИКА	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	878226T10	МАХОВИК В СБОРЕ	1
5	878226T16	МАХОВИК В СБОРЕ	1
6	878226T8	МАХОВИК В СБОРЕ	1
7	832075A4	Комплект статора зажигания	1
7	832075A21	Статор в сборе	1
7	832074A5	Статор	1
7	832074A11	Статор в сборе	1
8	4013930	ВИНТ (M5 x 30)	4
9	854512T	Датчик-триггер	1
10	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
11	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
12	93421	ШАР ПОВОРОТНОГО УЗЛА	1
13	66015T1	СТАРТЕР В СБОРЕ	1
13	893891T	Стартер в сборе	1
14	56703	ВТУЛКА СТАРТЕРА	2
14	8M0034918	Втулка	2
15	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
15	8M0043376	Упор	2
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	8272822	Наклейка предупреждение высокое напряжение	1
22	13541	Разъём штыревой	2
23	881865	Наклейка предупреждающая — запуск на передаче	1

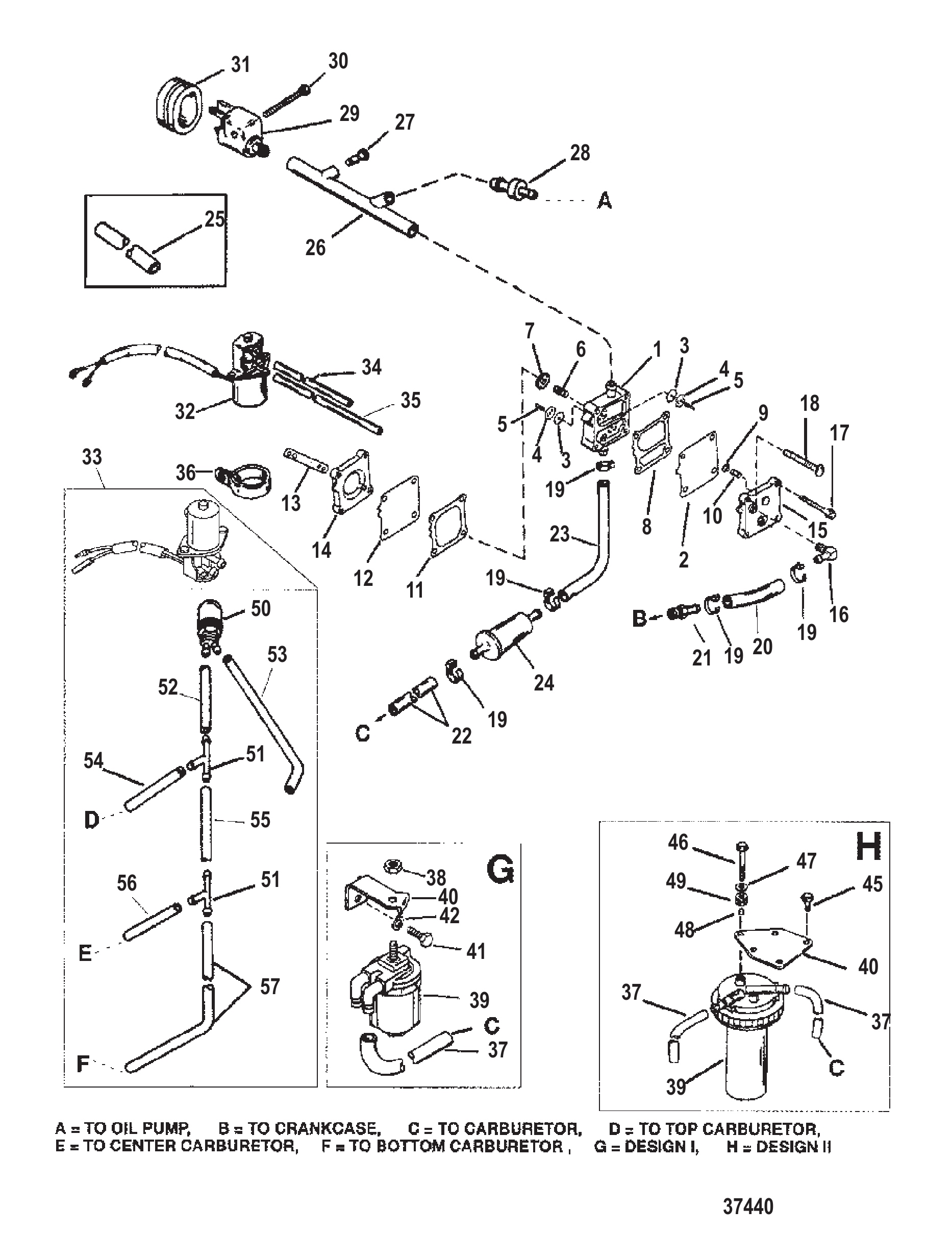

Рис. 15Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Spring	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Gasket-Boost	1
9	NSS	NOT SOLD SEPARATE Cap	1
10	NSS	NOT SOLD SEPARATE Spring	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	NSS	NOT SOLD SEPARATE Diaphragm	2
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	82104540	ВИНТ (M5 x 40)	2
18	82130050	ВИНТ (M6 x 50)	2
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	83075780	ТРУБКА (28.00 дюймов, бухта)	1
20	8M0108349	Шланг (70 дюймов, бухта)	1
21	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
21	291112	Фитинг	1
22	83075780	ТРУБКА (28.00 дюймов, бухта)	1
22	8M0108349	Шланг (70 дюймов, бухта)	1
23	19017A1	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
24	8162961	Топливный фильтр	1
24	816296Q2	Фильтр топливный	1
25	83075780	ТРУБКА (28.00 дюймов, бухта)	1
25	8M0108349	Шланг (70 дюймов, бухта)	1
26	822554	Формованная труба	1
27	822772	Пробка для некоммерческих двигателей	1
28	8189941	Обратный клапан	1
29	816856A3	Разъём в сборе, топливный - пластик	1
29	816856Q3	Разъём в сборе, топливный	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
30	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	1
31	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
32	43739	Клапан обогатителя	1
32	819503A2	Ремкомплект соленоида	1
33	437391	Клапан обогатителя	1
33	819503A1	Соленоид в сборе клапана обогатителя	1
34	1430165	Трубка (бухта 38.00 дюймов)	1
35	1430165	Трубка (бухта 38.00 дюймов)	1
35	9912688	Трубка (36.00 дюймов, бухта)	1
36	18887	Хомут	1
36	188871	Хомут	1
37	83075780	ТРУБКА (28.00 дюймов, бухта)	1
37	8M0108349	Шланг (70 дюймов, бухта)	1
37	83075780	ТРУБКА (28.00 дюймов, бухта)	1
37	8M0108349	Шланг (70 дюймов, бухта)	1
38	8268336	Гайка (M6)	1
38	401386	ГАЙКА (M6) Нержавеющая сталь	1
39	87946A16	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
39	891642T03	Фильтр в сборе топливный	1
39	826634	Фильтр топливный	1
39	826634T01	Топливный фильтр	1
40	821698	Кронштейн	1
40	827961	Кронштейн	1
41	4000327	ВИНТ (M6 x 14)	1
42	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
42	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
43	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
44	83312531	Изолирующая втулка	1
45	82129114	ВИНТ (M6 x 14)	2
46	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
47	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
47	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
48	42116	ВТУЛКА	2
49	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
50	8168773	Груша подкачки топлива	1
50	858763	Груша подкачки	1
51	59169	Фитинг	2
51	59169003	Фитинг тройник	2
52	99130122	Трубка (20,00 футов, бухта) дренажная	1
52	892024122	Шланг (240.00 дюймов, бухта)	1
53	99130122	Трубка (20,00 футов, бухта) дренажная	1
53	892024122	Шланг (240.00 дюймов, бухта)	1
54	99130122	Трубка (20,00 футов, бухта) дренажная	1
54	892024122	Шланг (240.00 дюймов, бухта)	1
55	99130122	Трубка (20,00 футов, бухта) дренажная	1
55	892024122	Шланг (240.00 дюймов, бухта)	1
56	99130122	Трубка (20,00 футов, бухта) дренажная	1
56	892024122	Шланг (240.00 дюймов, бухта)	1
57	99130122	Трубка (20,00 футов, бухта) дренажная	1
57	892024122	Шланг (240.00 дюймов, бухта)	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1
-	809837A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 16КОМПЛЕКТ ПРОКЛАДОК ДЛЯ КАПИТАЛЬНОГО РЕМОНТА ГОЛОВКИ БЛОКА Gasket Set Components Powerhead Overhaul

REF	Номер детали	Наименование	Кол-во
-	43004A99	Комплект прокладок головки блока	1
0	430047	ПРОКЛАДКА выпускного коллектора	2
0	43004009	Прокладка	2
0	89224	Уплотнительное кольцо	1
0	823683	Уплотнительное кольцо (1.989 x .070)	1
0	430057	ПРОКЛАДКА	1
0	62386	Прокладка термостата	1
0	8M0204714	Прокладка @4	1
0	430068	ПРОКЛАДКА	1
0	NSS	NOT SOLD SEPARATE Boost	1
0	NSS	NOT SOLD SEPARATE Boost Chamber	1
0	NSS	NOT SOLD SEPARATE Fuel Pump	2
0	NSS	NOT SOLD SEPARATE Pluse Chamber	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	139376	Прокладка	6
0	62705	Кольцо уплотнительное масляного насоса	2
0	8M0204667	Кольцо уплотнительное @2	2
0	33466	Кольцо уплотнительное	1
0	42941	Уплотнение водяной трубки (верхнее)	1
0	42941001	Сальник водяной трубки	1
0	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
0	93221002	Втулка уплотнительная	1
0	430075	ПРОКЛАДКА	1
0	65800	НАБИВКА	1
0	NSS	NOT SOLD SEPARATE Seal	1
0	97386	Кольцо уплотнительное (3.609 x .139)	1
0	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
0	430341	Прокладка алюминиевой крышки	1
0	191833	Сальник	3
0	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
0	19643	Сальник	1
0	151724	ПРОКЛАДКА	3
0	430472	Прокладка	1
0	8M0214931	ПРОКЛАДКА	1
0	8172771	Прокладка водяного насоса, верхняя	1
0	430331	Прокладка	1
0	42998	ПРУЖИНА СЖАТИЯ, ОСНОВНАЯ	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	NSS	NOT SOLD SEPARATE Check Valve	2
0	17311	Фиксатор обратного клапана	2
0	NSS	NOT SOLD SEPARATE Compression, Boost	1
0	NSS	NOT SOLD SEPARATE Spring End	1
0	430086	Прокладка	1
0	858225	Уплотнительное кольцо	1

Рис. 17РЕДУКТОР ПРИВОДА 2.31:1 USA0T627234/BEL0P215631 И РАНЕЕ Gear Housing Drive 2.31:1 USA0T627234/BEL0P215631 and Below

REF	Номер детали	Наименование	Кол-во
-	9011G57	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011G55	Корпус редуктора в сборе	1
-	9011G53	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	OPT
5	191832	Шайба	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A6	ВАЛ ПРИВОДА В СБОРЕ	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853907A1	Вал переключения в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
40	8164641	Маслосъёмный сальник	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43004A99	Комплект прокладок головки блока	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1

Рис. 18РЕДУКТОР ПРИВОДА 2.31:1 USA 0T627235/BEL 0P215669 И ПОЗЖЕ Gear Housing Drive 2.31:1 USA 0T627235/BEL 0P215669 and Up

REF	Номер детали	Наименование	Кол-во
-	9011J15	Корпус редуктора в сборе	1
-	9011J21	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	9011J23	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	3
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	OPT
5	191832	Шайба	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	31640T5	ТРИММЕР	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	451761	Шайба (.453 x .812 x .105) чёрное оксидирование	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	NSS	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	Анод	2
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	4000333	ВИНТ (M6 x 40)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (12 Teeth)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A6	ВАЛ ПРИВОДА В СБОРЕ	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	NSS	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853907A1	Вал переключения в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
40	8164641	Маслосъёмный сальник	1
41	82684425	ВИНТ (M6 x 25)	2
42	816575	Торцевое уплотнение	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A99	Комплект прокладок	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1

Рис. 19РЕДУКТОР ВИНТА 2.31:1 USA0T627234/BEL0P215631 И РАНЕЕ Gear Housing Prop 2.31:1 USA0T627234/BEL0P215631 and Below

REF	Номер детали	Наименование	Кол-во
-	9011G57	КОРПУС РЕДУКТОРА В СБОРЕ (В КОМПЛЕКТЕ)	1
-	9011G55	Корпус редуктора в сборе	1
-	9011G53	Корпус редуктора в сборе	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	850048T	Обгонная муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
13	30893	Пружина	1
14	850308	Вал гребной	1
15	850034T	Шестерня заднего хода (30 зубьев)	1
16	12596T2	Корпус подшипника в сборе	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
20	70081	Сальник масляный наружный	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal-Pinion Identification	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43004A99	Комплект прокладок головки блока	1

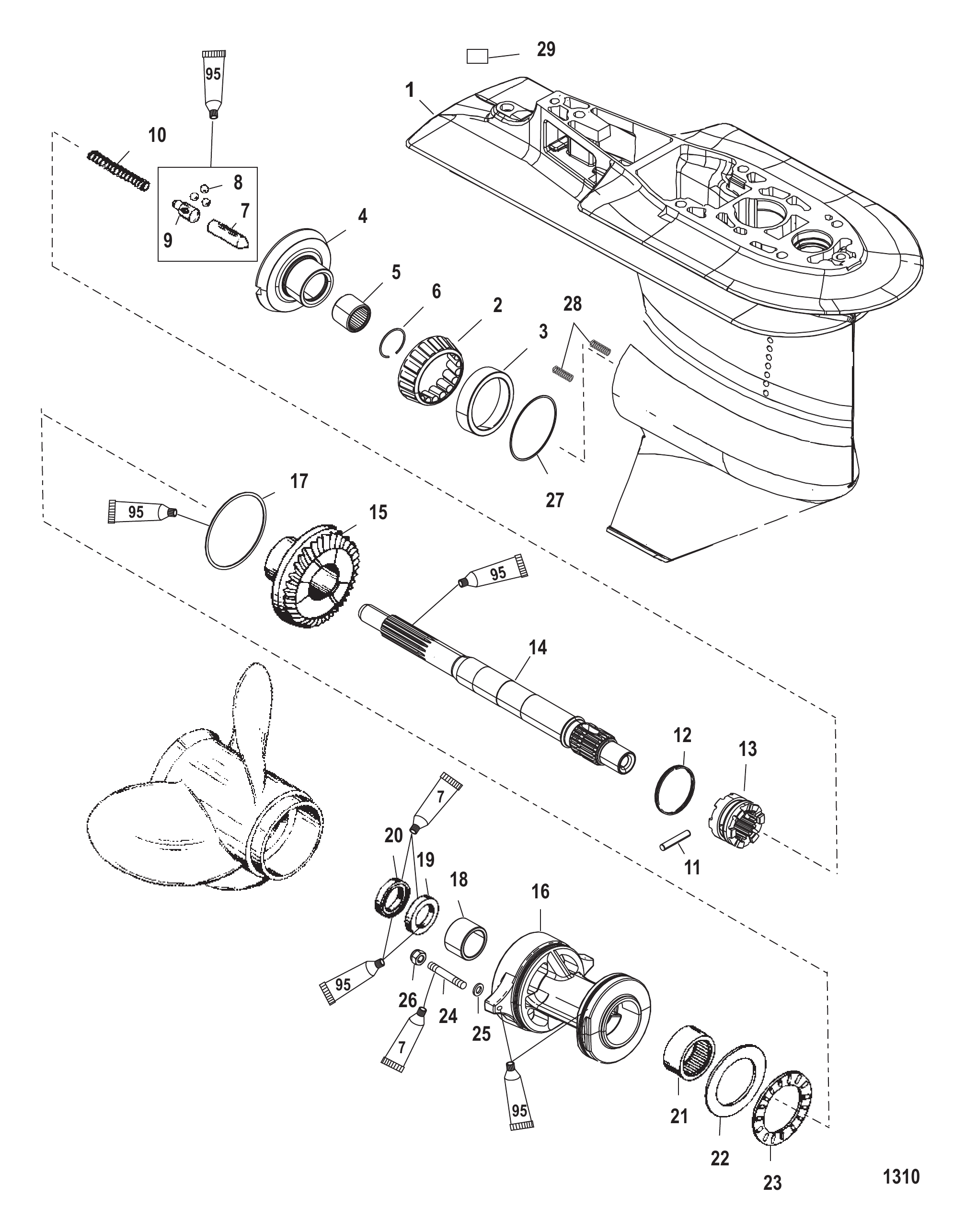

Рис. 20РЕДУКТОР ВИНТА 2.31:1 USA 0T627235/BEL 0P215669 И ПОЗЖЕ Gear Housing Prop 2.31:1 USA 0T627235/BEL 0P215669 and Up

REF	Номер детали	Наименование	Кол-во
-	9011J15	Корпус редуктора в сборе	1
-	9011J21	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	9011J23	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
1	9011G59	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
3	NSS	NOT SOLD SEPARATE Cup	1
4	882813A3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА И ПРИВОДНОЙ 28 ЗУБЬЕВ	1
5	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
6	856823	Кольцо стопорное	1
7	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
8	44530	Шарик	3
9	NSS	NOT SOLD SEPARATE Slide	1
10	850327	Пружина	1
11	30632	ШТИФТ КРЕСТОВИНЫ	1
12	30893	Пружина	1
13	850048T	Обгонная муфта	1
14	850308	Вал гребной	1
15	882814T	Редуктор заднего хода - 28 зубьев	1
16	12596T2	Корпус подшипника в сборе	1
17	97386	Кольцо уплотнительное (3.609 x .139)	1
18	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
19	70080	Сальник масляный (внутренний)	1
20	70081	Сальник масляный наружный	1
21	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
22	12577	Упорная шайба	1
23	12576	Подшипник упорный	1
24	429172	ШПИЛЬКА (M8 x 48)	2
25	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
26	401378	ГАЙКА (M8)	2
27	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
28	8227731	ВСТАВКА Резьбовая	2
29	NSS	NOT SOLD SEPARATE Decal-Pinion Indentification	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	13461A99	Комплект прокладок	1

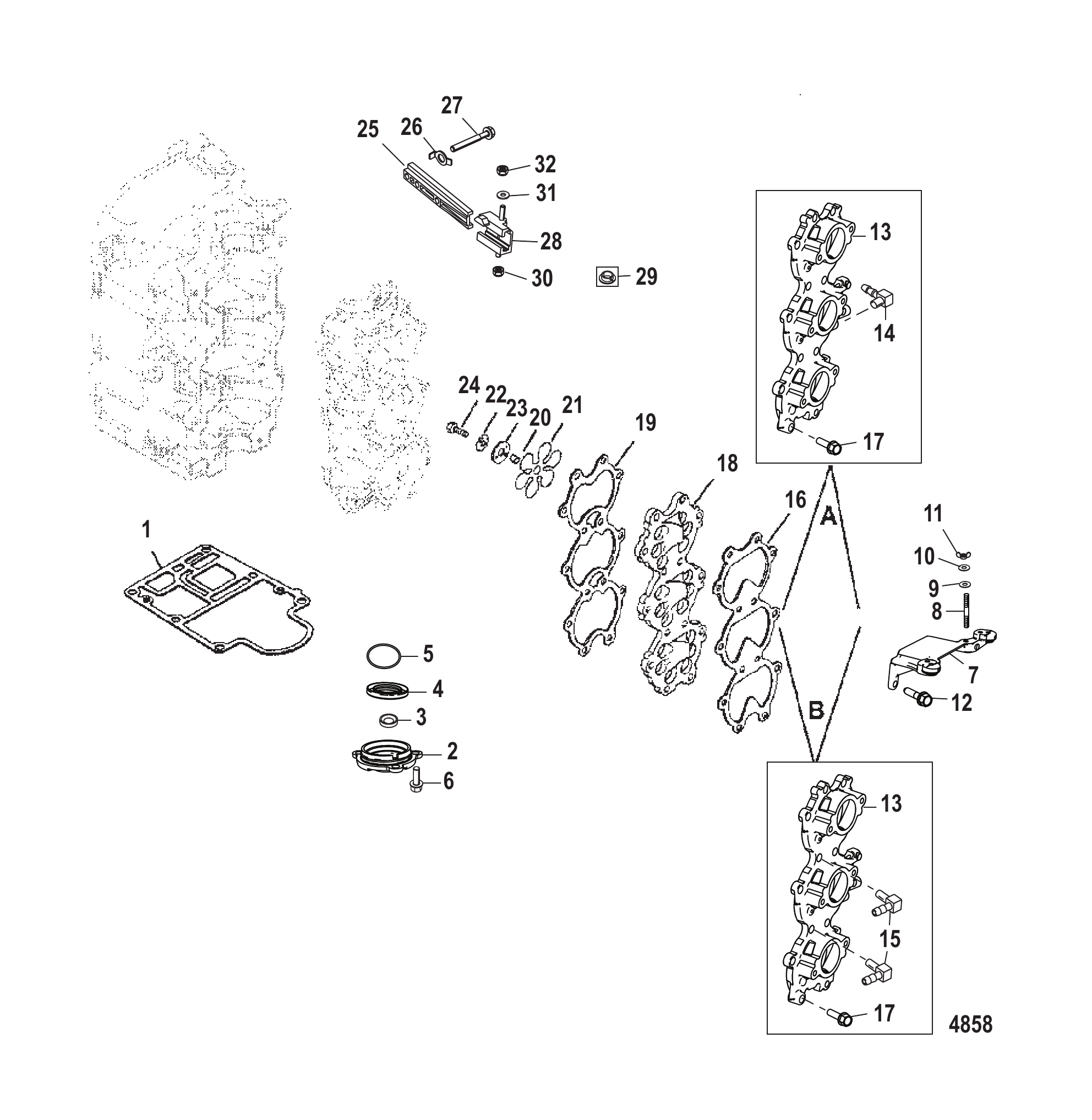

Рис. 21Впускной коллектор и блок клапанов Induction Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	828553	Прокладка (входит в поз. №1)	1
2	9812A9	Крышка в сборе нижняя	1
2	9812T9	Крышка в сборе нижняя	1
3	66301	САЛЬНИК МАСЛЯНЫЙ	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A5	Кронштейн в сборе	1
7	19077A07	Кронштейн в сборе	1
8	8161946	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	827998A1	Впускной коллектор в сборе	1
14	19725	Угольник (кол. 2 на 55)	1
15	19725	Угольник (кол. 2 на 55)	2
16	812869	Прокладка	1
17	81742730	Винт (M8 x 30)	10
18	19075A3	Блок лепестковых клапанов в сборе	1
18	8M0219197	Блок лепестковых клапанов в сборе	1
19	812868	Прокладка	1
20	NSS	NOT SOLD SEPARATE Dowel Pin	6
21	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
21	812880A03	Лепестковый клапан в сборе	3
22	42982	ШАЙБА СТОПОРНАЯ	3
22	429821	ШАЙБА стопорная	3
23	8128791	Фиксатор лепесткового клапана	3
23	812879002	ФИКСАТОР лепесткового клапана	3
24	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
25	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
26	42981	ШАЙБА СТОПОРНАЯ	2
27	40001134	Винт (M8 x 25)	2
28	988851	Ползун	1
29	48475	Втулка (исполнение II)	1
30	8268336	Гайка (M6)	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	35459	ШАЙБА	1
32	8268336	Гайка (M6)	1
32	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	3
-	812867A97	Комплект прокладок	1
-	852071A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852071T97	Головка блока цилиндров в сборе	1

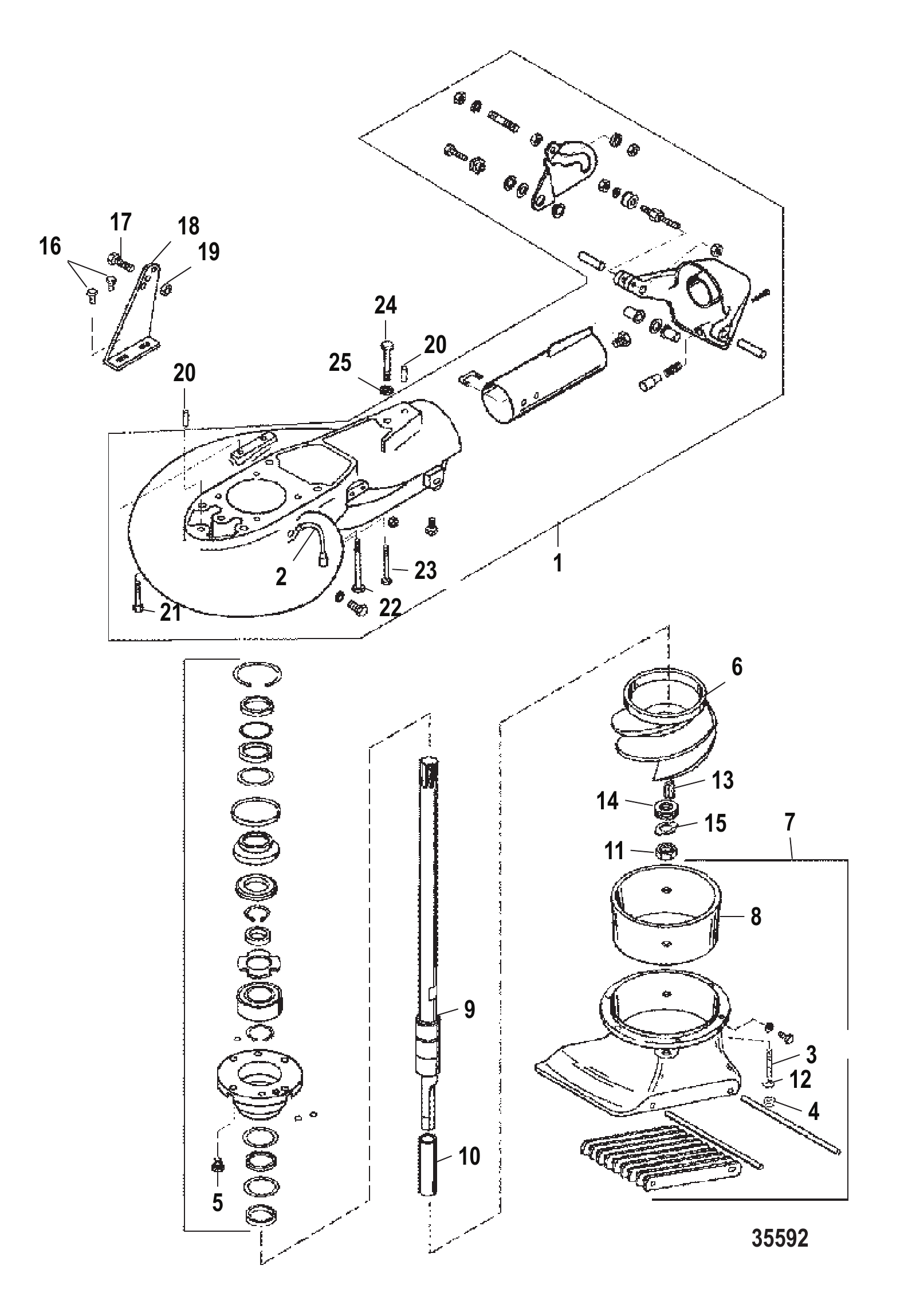

Рис. 22Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	85576660	ВОДОМЕТНЫЙ НАСОС В СБОРЕ	1
1	85576760	КОРПУС НАСОСА	1
1	855767T60	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	855840	Шпилька (.312-18 x 1.81)	6
4	67980	Гайка (.312-18)	6
4	82670910	ГАЙКА (.312-18) Нержавеющая сталь	6
5	848497	ВИНТ (.312-18 x 1.00)	4
6	80141460	Крыльчатка	1
6	8M0230713	Крыльчатка	1
7	80141260	Корпус водозаборника	1
8	8271882	Втулка	1
9	85576960	ГРЕБНОЙ ВАЛ	1
10	8271891	Гильза	1
11	8271901	Гайка	1
12	36001	ШАЙБА	6
13	801405875	Шпонка	1
14	801404875	Прокладка рабочего колеса	8
15	801403875	Шайба стопорная	1
16	19923062	ВИНТ (.250-20 x .625)	2
17	60411	ВИНТ (.312-18 x 1.250)	1
18	801410	Кронштейн опоры троса	1
19	67980	Гайка (.312-18)	1
19	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
20	801407	Установочный штифт	2
21	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
22	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
23	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
24	95802	Винт (.375-16 x 2.750) нержавеющая сталь	1
25	45175	Шайба (.406 x .750 x .104)	1
25	8M0214963	Шайба	1

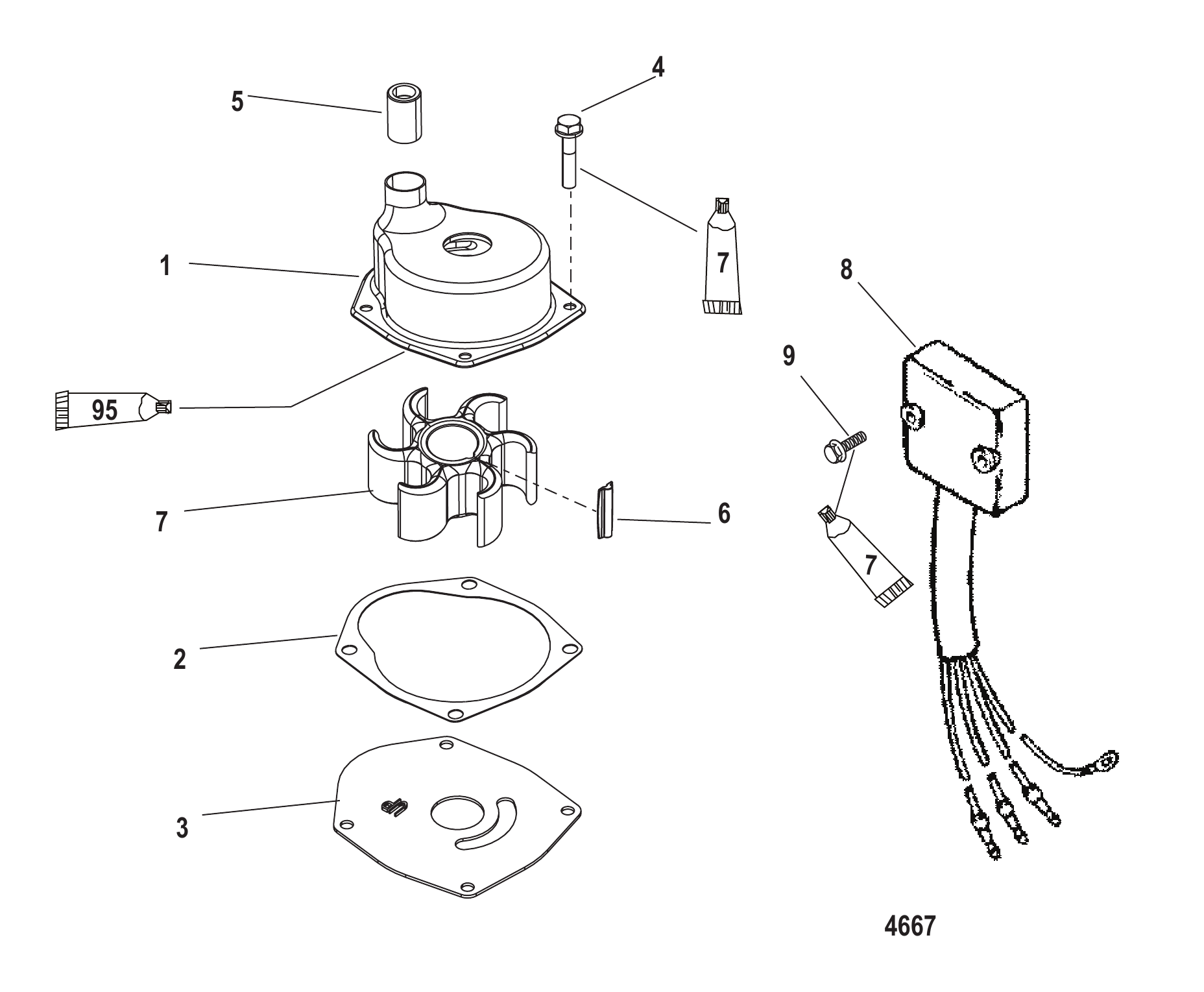

Рис. 23КОМПЛЕКТУЮЩИЕ ВОДОМЁТНОГО ДВИЖИТЕЛЯ Jet Pump Componets

REF	Номер детали	Наименование	Кол-во
1	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
2	8172771	Прокладка водяного насоса, верхняя	1
3	8172761	Передняя пластина	1
3	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
4	82684430	ВИНТ (M6 x 30)	4
5	430232	Сальник	1
6	43037	ШПОНКА	1
6	8M0204723	ШПОНКА	1
7	43026T2	КРЫЛЬЧАТКА	1
8	821889A50	Ограничитель оборотов	1
9	82130030	ВИНТ (M6 x 30)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	43004A99	Комплект прокладок головки блока	1

Рис. 24Таблица ключей Key Chart

Номер детали	Наименование	Кол-во
894911	Ключ зажигания (1A)	1
894912	Ключ зажигания (1B)	1
894913	Ключ зажигания (1C)	1
894914	Ключ зажигания (1D)	1
894915	Ключ зажигания (1E)	1
894916	Ключ зажигания (1F)	1
894917	Ключ зажигания (2A)	1
894918	Ключ зажигания (2B)	1
894919	Ключ зажигания (2C)	1
8949110	Ключ зажигания (2D)	1
8949111	Ключ зажигания (2E)	1
8949112	Ключ зажигания (2F)	1

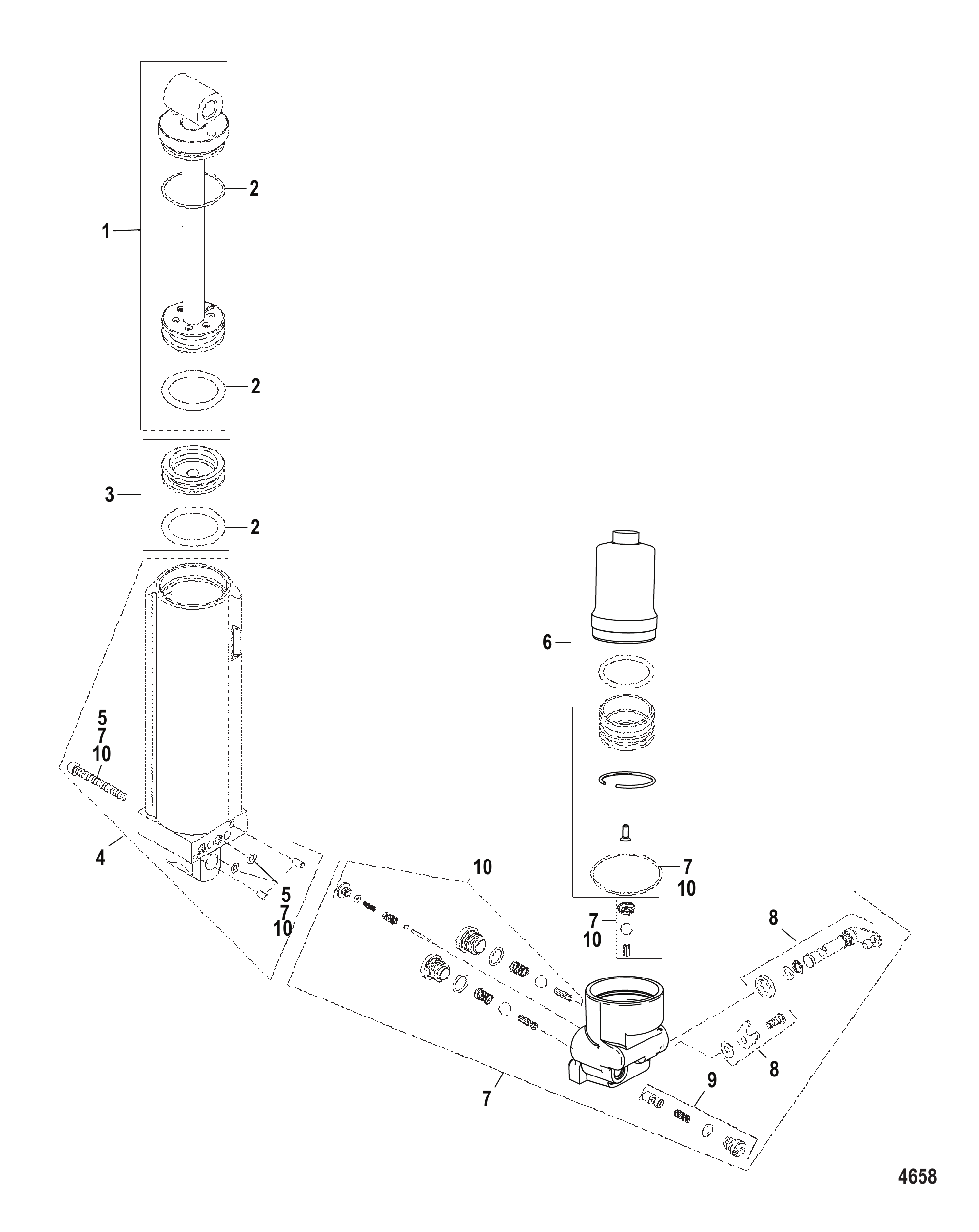

Рис. 25КОМПОНЕНТЫ РУЧНОЙ СИСТЕМЫ НАКЛОНА Manual Tilt Assist Componets

REF	Номер детали	Наименование	Кол-во
-	835249T1	Узел ручного наклона	1
1	853891A1	Узел штока амортизатора	1
2	809872A1	Комплект уплотнительных колец, цилиндр	1
3	813430A1	Поршень в сборе, память тримма	1
4	835250A1	Узел цилиндра	1
5	813433A2	Комплект винтов и уплотнений	1
6	835458A1	Узел гидроаккумулятора	1
7	813455T4	Корпус клапана в сборе	1
8	813457A3	Комплект кулачка	1
9	809881A1	Комплект клапана Velocity	1
10	809882A1	Ремонтный комплект	1
-	809880A2	Комплект уплотнительных колец	1

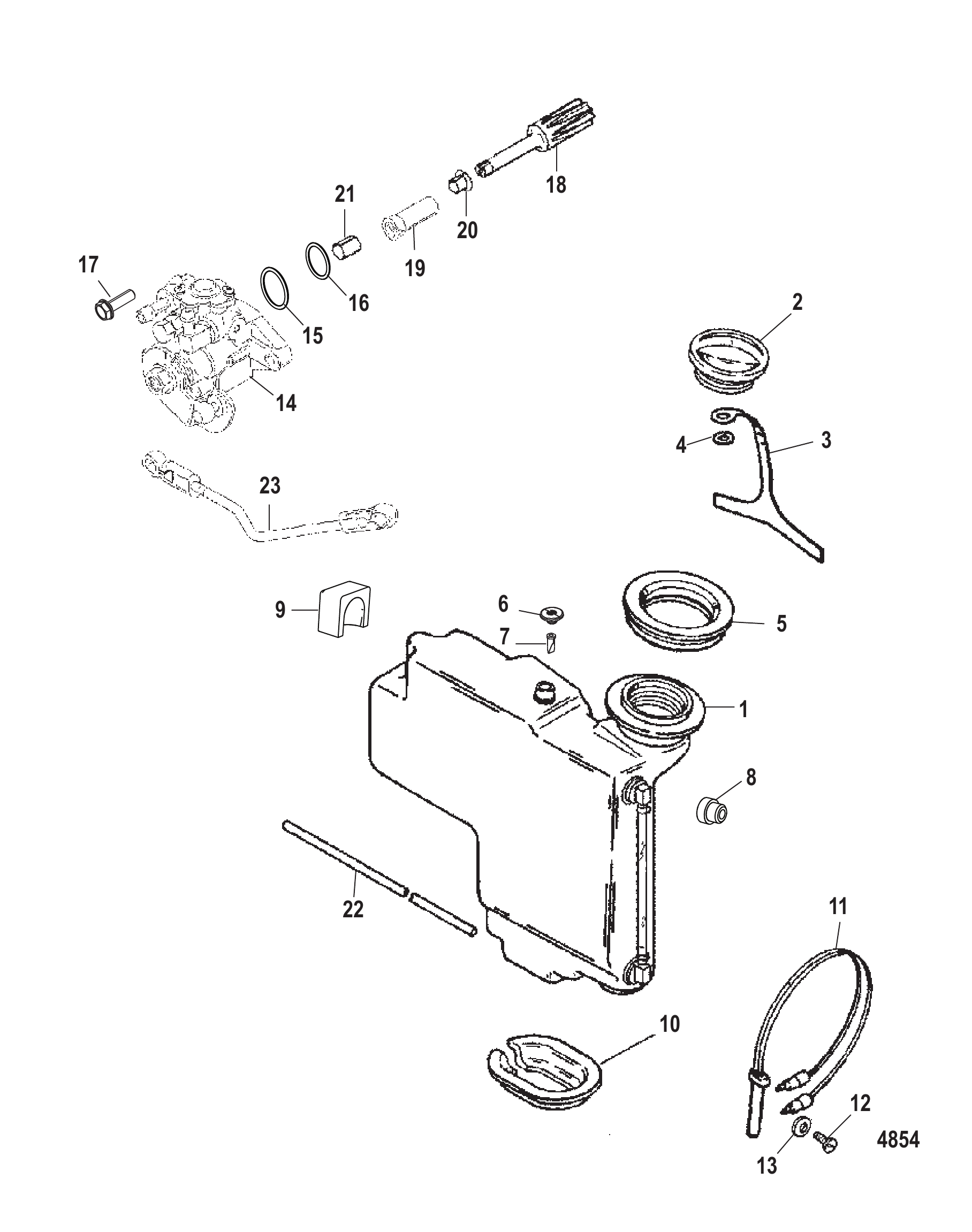

Рис. 26Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	812718A1	Бак в сборе масляный	1
2	828765A2	Крышка в сборе	1
3	NSS	NOT SOLD SEPARATE Tether	1
4	821285	ПРУЖИННАЯ ГАЙКА	1
5	8160662	Сальник	1
5	8M0039080	Сальник масляного бака	1
6	19299A1	Вентиляция в сборе	1
7	64871	КЛАПАН	1
8	8136441	Втулка уплотнительная	1
8	813644002	Втулка уплотнительная	1
9	99162	Чехол масляного бака	1
9	99162001	Чехол	1
10	812890	Пыльник	1
10	8M0039085	Пыльник	1
11	12886A6	Переключатель в сборе	1
12	58376	Винт (.164-18 x .375)	1
13	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
14	818902A1	Масляный насос в сборе	1
15	62705	Кольцо уплотнительное масляного насоса	1
15	8M0204667	Кольцо уплотнительное @2	1
16	36390	Уплотнительное кольцо корпуса водяной трубки	1
17	40011108	Винт (M5 x 20) нержавеющая сталь	2
18	19277	Шестерня ведомая	1
19	19278A2	Подшипниковый узел в сборе	1
20	17597	Втулка	1
21	17596	Втулка	1
22	82381335	ТРУБКА (15.00 дюймов в наборе)	1
23	826581A2	Тяга	1
23	8M0084729	Тяга масляного насоса в сборе	1

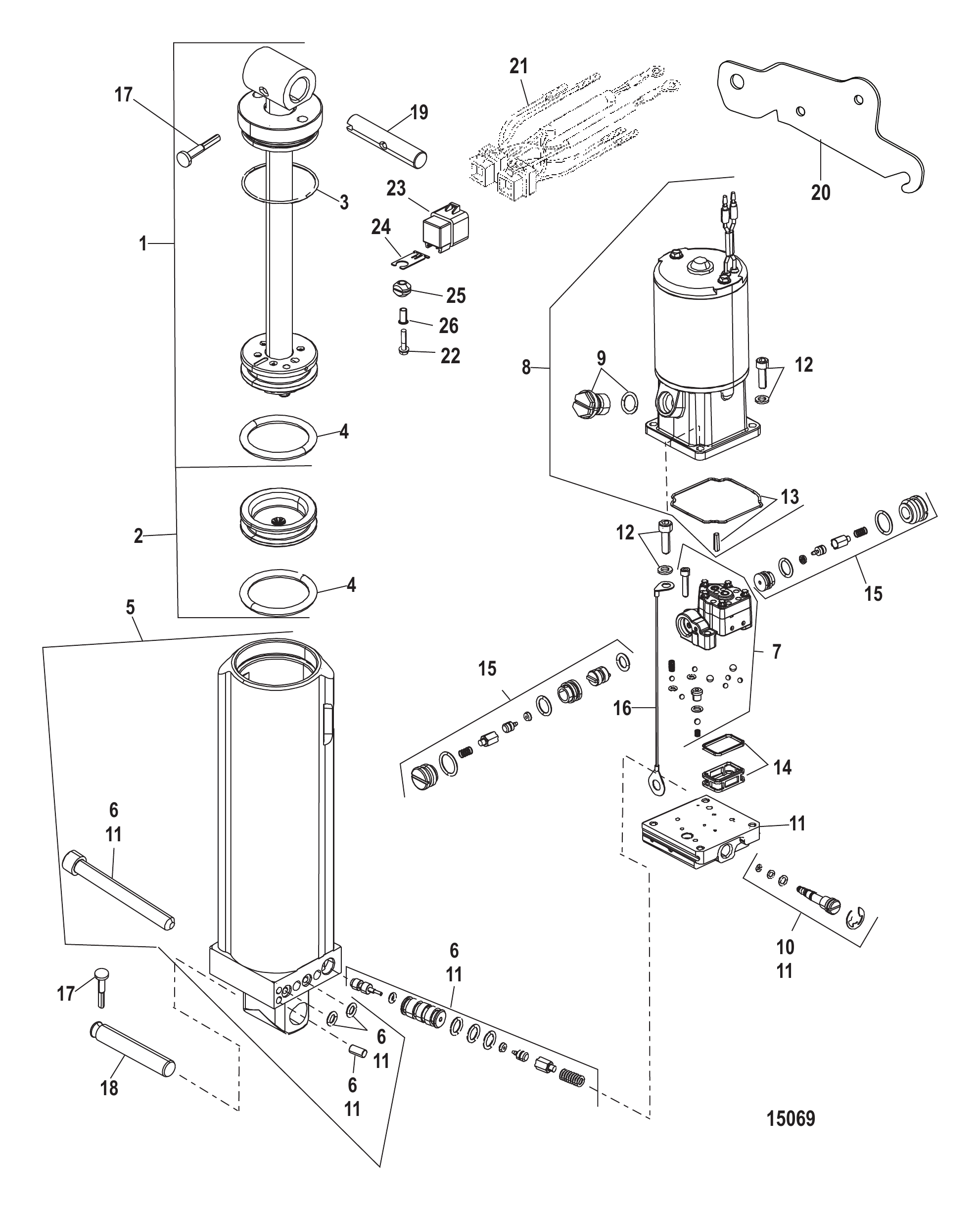

Рис. 27Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830150A2	НАСОС В СБОРЕ	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	809872A2	Ремкомплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O-Ring	2
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
20	831276T	Кронштейн	1
21	826802A12	Жгут проводов в сборе	1
22	82129125	ВИНТ (M6 x 25 мм)	2
23	828151A1	Реле в сборе	2
23	8M0207773	Реле тримма в сборе	2
24	828102	Кронштейн	2
24	8M0207771	Кронштейн крепления	2
25	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
25	8M0207785	Втулка	2
26	818968	ВТУЛКА	2
26	8M0214955	Втулка	2

Рис. 28Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
85207297	Каталог запчастей 55/60/45 JET/60 BIGFOOT (2-тактный)	1
852572	Руководство по обслуживанию	1
8M0110565	Руководство по обслуживанию	1
10150980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10122980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10136980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10161980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
821573A95	КОМПЛЕКТ НАКЛЕЕК (55) (ЧЕРНЫЙ)	1
821573A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 55 SEAPRO)	1
826313A95	КОМПЛЕКТ НАКЛЕЕК (60) (ЧЕРНЫЙ) (SEAPRO)	1
826313A01	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 SEAPRO)	1
811212A96	КОМПЛЕКТ НАКЛЕЕК	1
811212A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 ELECTRIC)	1
830163A96	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 PONTOON/BIG FOOT)	1
804704A00	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ 60 BIGFOOT)	1
826325A96	КОМПЛЕКТ НАКЛЕЕК	1
826325A00	КОМПЛЕКТ НАКЛЕЕК	1
824733A96	КОМПЛЕКТ НАКЛЕЕК (TRACKER 60)	1
831846A97	КОМПЛЕКТ НАКЛЕЕК (TRACKER BIGFOOT 60)	1
821424A95	КОМПЛЕКТ НАКЛЕЕК (55) (СЕРЫЙ)	1
8588371	Комплект наклеек (серый Marathon 55)	1
13361A95	КОМПЛЕКТ НАКЛЕЕК (MARATHON 60)	1
8588372	Комплект наклеек (серый Marathon 60)	1
811211A97	КОМПЛЕКТ НАКЛЕЕК	1
811211A03	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 60 ELECTRIC)	1
852081A97	Комплект наклеек	1
852081A03	Комплект наклеек (Gray 60 Electric Bigfoot)	1
826326A97	КОМПЛЕКТ НАКЛЕЕК	1
826326A01	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ JET 40)	1
8555778	Наклейка с информацией об экологической маркировке EPA (воздуховод верхнего кожуха)	1
855577A8	REF SOB 09-18 Mercury / Quicksilver	1

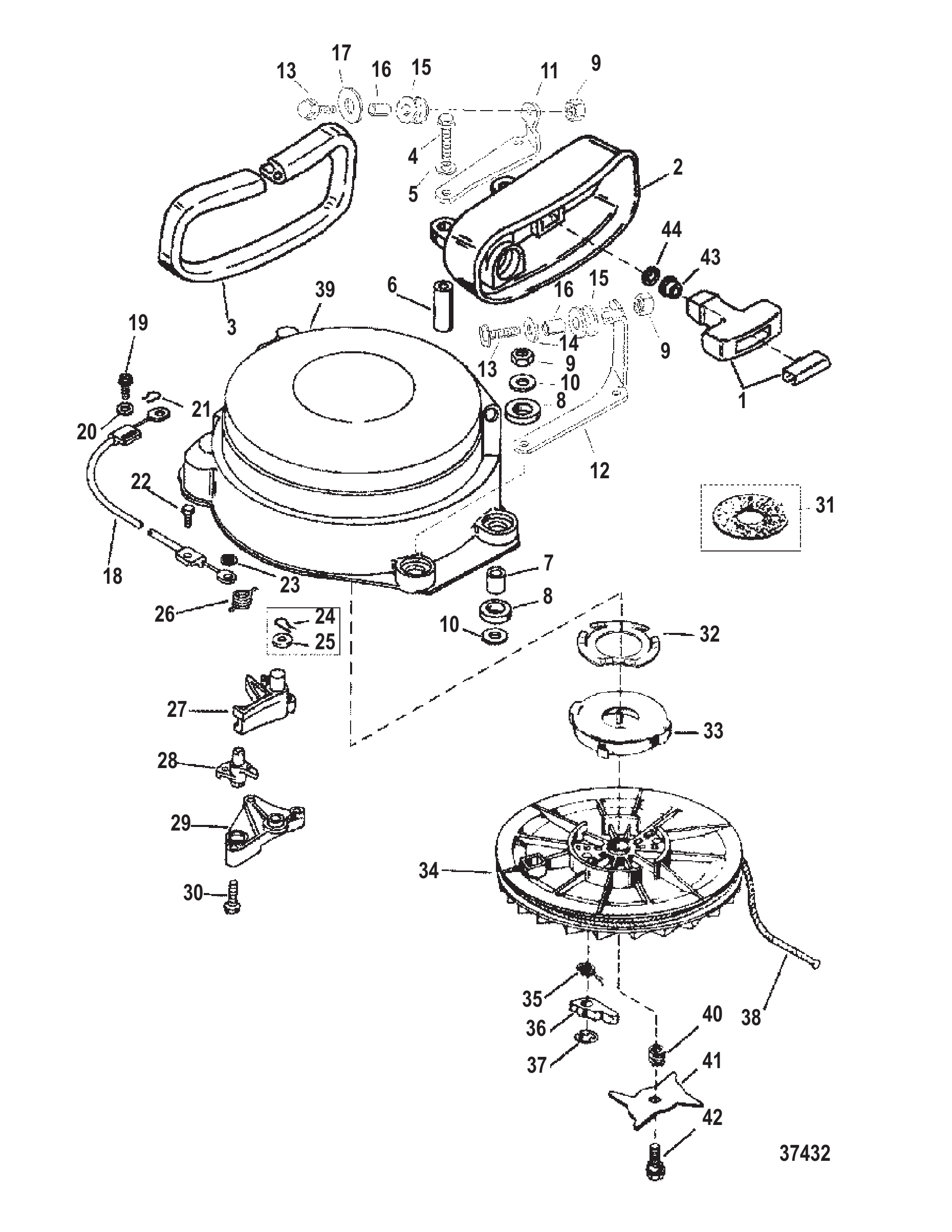

Рис. 29Сборочный узел стартера (ручной) Starter Assembly (Manual)

REF	Номер детали	Наименование	Кол-во
1	85174A2	Узел рукоятки	1
2	8220721	Фиксатор	1
3	823241	Сальник	1
3	8M0043270	Сальник	1
4	82130050	ВИНТ (M6 x 50)	2
5	69057	ШАЙБА (.281 x .734 x .063)	2
6	8217021	Проставка	2
7	816086	Втулка	4
8	815795	Втулка уплотнительная	8
9	400264	ГАЙКА (M6)	4
9	401366	ГАЙКА (M6) Нержавеющая сталь	4
9	8268336	Гайка (M6)	6
9	401386	ГАЙКА (M6) Нержавеющая сталь	6
10	69057	ШАЙБА (.281 x .734 x .063)	8
10	69057	ШАЙБА (.281 x .734 x .063)	6
11	855596	Кронштейн	1
12	855597	Кронштейн	1
13	40011129	Винт (M6 x 25) нержавеющая сталь	2
14	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
15	11704A1	Комплект шкива	2
16	NSS	NOT SOLD SEPARATE Spacer	2
17	67983	Шайба болта струбцины	1
18	8167485	Трос блокировки	1
18	8567541	ТРОС БЛОКИРОВКИ	1
19	8214281	Винт (#10-16 x .625)	1
20	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	26811	ШПЛИНТ	1
22	812832	Винт (#10-16 x .500)	1
22	878608	Винт (#10-16 x .500)	1
23	821027	ПРИЖИМНАЯ ГАЙКА (КОНСТРУКЦИЯ I)	1
24	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
25	26811	ШПЛИНТ	1
-	816728A14	СТАРТЕР В СБОРЕ РУЧНОЙ	1
-	816728T14	Стартер ручной в сборе	1
26	826791	Пружина	1
27	8166902	Рычаг	1
27	8166903	Рычаг	1
28	8167121	Кулачок	1
28	816712T01	Кулачок	1
29	816711	Фиксатор	1
30	8182491	Винт (#10-16 x 1.00)	3
31	90478	ПОДУШКА	1
31	833161T	Прокладка войлочная	1
32	826229	Стопорная шайба	1
33	868571	Пружина	1
33	86857T01	Пружина	1
34	825269A1	Шкив стартера	1
34	825269T01	Шкив стартера в сборе	1
35	868511	Пружина	2
35	86851T02	Пружина @2	2
36	868501	Кулачок	2
37	868491	Кольцо стопорное	2
37	86849T01	Кольцо @2	2
38	12066A9	Трос стартера	1
38	12066Q10	Трос стартера @2	1
39	8167285	Корпус	1
39	816728T05	Корпус	1
40	868521	Пружина кулачка	1
40	868523	Пружина	1
41	868531	Кулачок	1
41	86853T01	Кулачок	1
42	826253	Винт (.250-20 x .625)	1
43	42690	Втулка троса стартера	1
43	8M0183792	Втулка троса	1
44	818853	КОЛЬЦО СТОПОРНОЕ	1

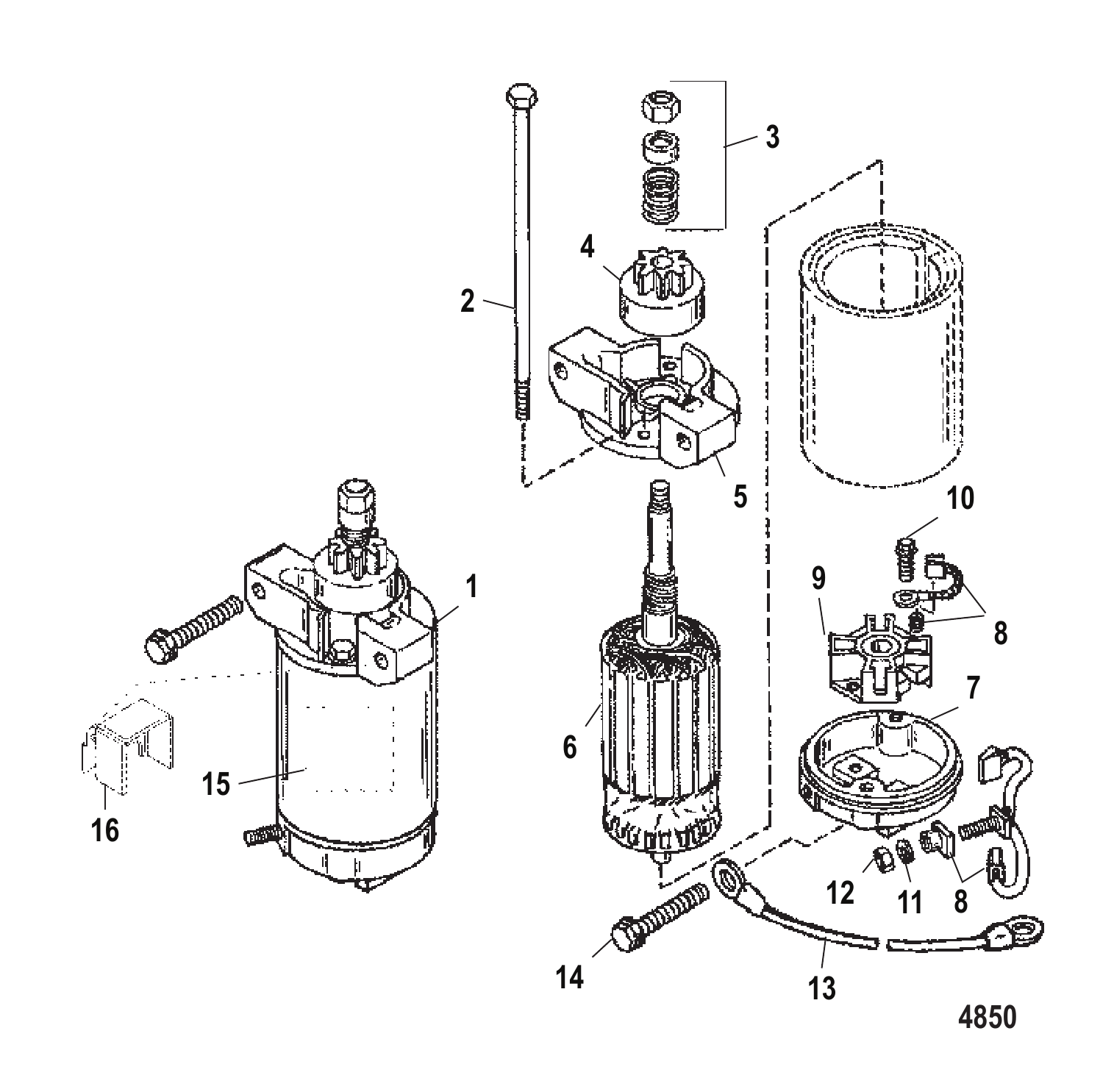

Рис. 30СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	822462	СТАРТЕР В СБОРЕ	1
2	965661	СКВОЗНОЙ БОЛТ	1
3	90643	КОМПЛЕКТ ПРИВОДА	1
4	68575	ПРИВОД В СБОРЕ	1
4	685753	ПРИВОД В СБОРЕ	1
5	823639	Крышка привода	1
5	8236392	Крышка привода	1
6	965651	ЯКОРЬ	1
7	8119011	Крышка коллектора	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	1
9	898265014	Держатель щёток	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
14	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
15	NSS	NOT SOLD SEPARATE Decal-Warning	1
16	823989	КРОНШТЕЙН МАСЛЯНОГО БАКА	1

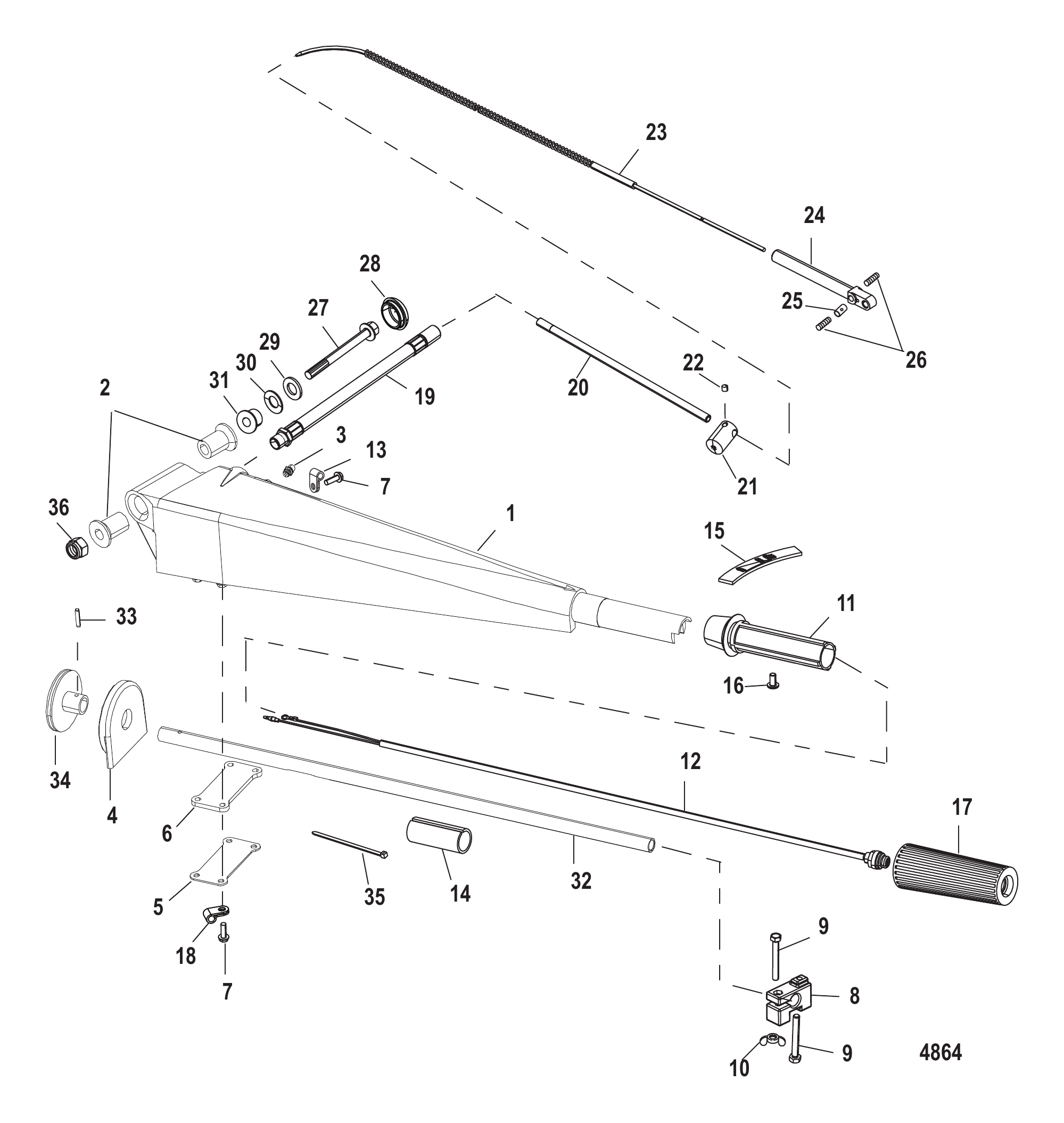

Рис. 31Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	12020A3	Рукоятка в сборе рулевого рычага	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
3	8M0169589	Штуцер для смазки	1
4	48414	Корпус	1
5	48519	Пластина	1
6	48518	Прокладка	1
7	878608	Винт (#10-16 x .500)	6
7	878609	Винт (#10-16 x .600)	1
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	648551	ХОМУТ	1
14	NSS	NOT SOLD SEPARATE Insulator	1
15	NSS	NOT SOLD SEPARATE Decal-Throttle	1
16	62568	Винт (#10-16 x .375)	1
17	99589	Рукоятка	1
17	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
18	648552	ЗАЖИМ	1
-	12019A1	Комплект троса дроссельной заслонки	1
19	785512	Кабельный канал	1
19	8885242	Трубка защитная	1
20	895661	Направляющая труба	1
20	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
21	89578	Ствол	1
22	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
23	12019	ТРОСОВЫЙ УЗЕЛ	1
24	43433	Направляющая	1
24	8M0204660	НАПРАВЛЯЮЩАЯ	1
25	20007	Анкер	1
26	20518	Винт установочный (#8-32)	2
26	8M0204644	КОМПЛЕКТ ВИНТОВ	2
27	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
28	48416	Крышка	1
29	4002319	ШАЙБА	1
30	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
31	146011	ПРОСТАВКА	1
32	12018A4	ТРУБКА В СБОРЕ Дроссель	1
33	NSS	NOT SOLD SEPARATE Roll Pin	1
34	NSS	NOT SOLD SEPARATE Drive Wheel	1
35	816311T	СТЯЖКА (8.00 дюймов)	AR
36	40140	ГАЙКА (M10)	1

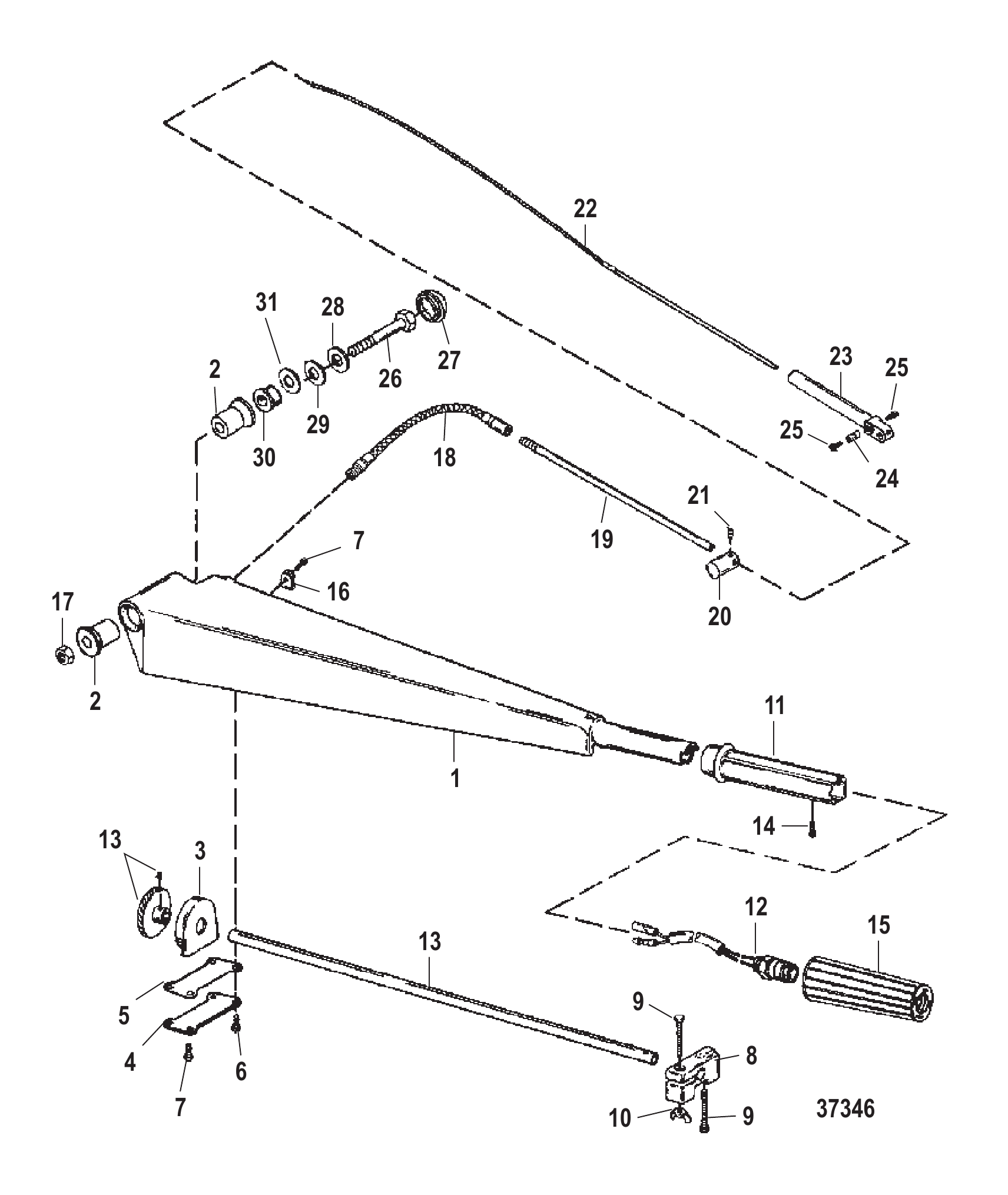

Рис. 32КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ Steering Handle Components

REF	Номер детали	Наименование	Кол-во
1	12020A3	Рукоятка в сборе рулевого рычага	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
-	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
-	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	8128321	Винт (#10-16 x .600)	1
6	878609	Винт (#10-16 x .600)	1
7	812832	Винт (#10-16 x .500)	4
7	878608	Винт (#10-16 x .500)	4
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816873	Барашковая гайка	1
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	12018A4	ТРУБКА В СБОРЕ Дроссель	1
14	62568	Винт (#10-16 x .375)	1
15	99589	Рукоятка	1
15	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
16	648551	ХОМУТ	2
17	13914	Гайка (M10) шпильки корпуса редуктора	1
17	40140	ГАЙКА (M10)	1
18	785512	Кабельный канал	1
18	8885242	Трубка защитная	1
19	895661	Направляющая труба	1
19	8M0026078	ТРУБКА-НАПРАВЛЯЮЩАЯ	1
20	89578	Ствол	1
21	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
22	12019	ТРОСОВЫЙ УЗЕЛ	1
23	43433	Направляющая	1
23	8M0204660	НАПРАВЛЯЮЩАЯ	1
24	20007	Анкер	1
25	20518	Винт установочный (#8-32)	2
25	8M0204644	КОМПЛЕКТ ВИНТОВ	2
26	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
27	48416	Крышка	1
28	4002319	ШАЙБА	1
29	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
30	14601	Проставка	1
30	146011	ПРОСТАВКА	1
31	45175	Шайба (.406 x .750 x .104)	1
31	8M0214963	Шайба	1

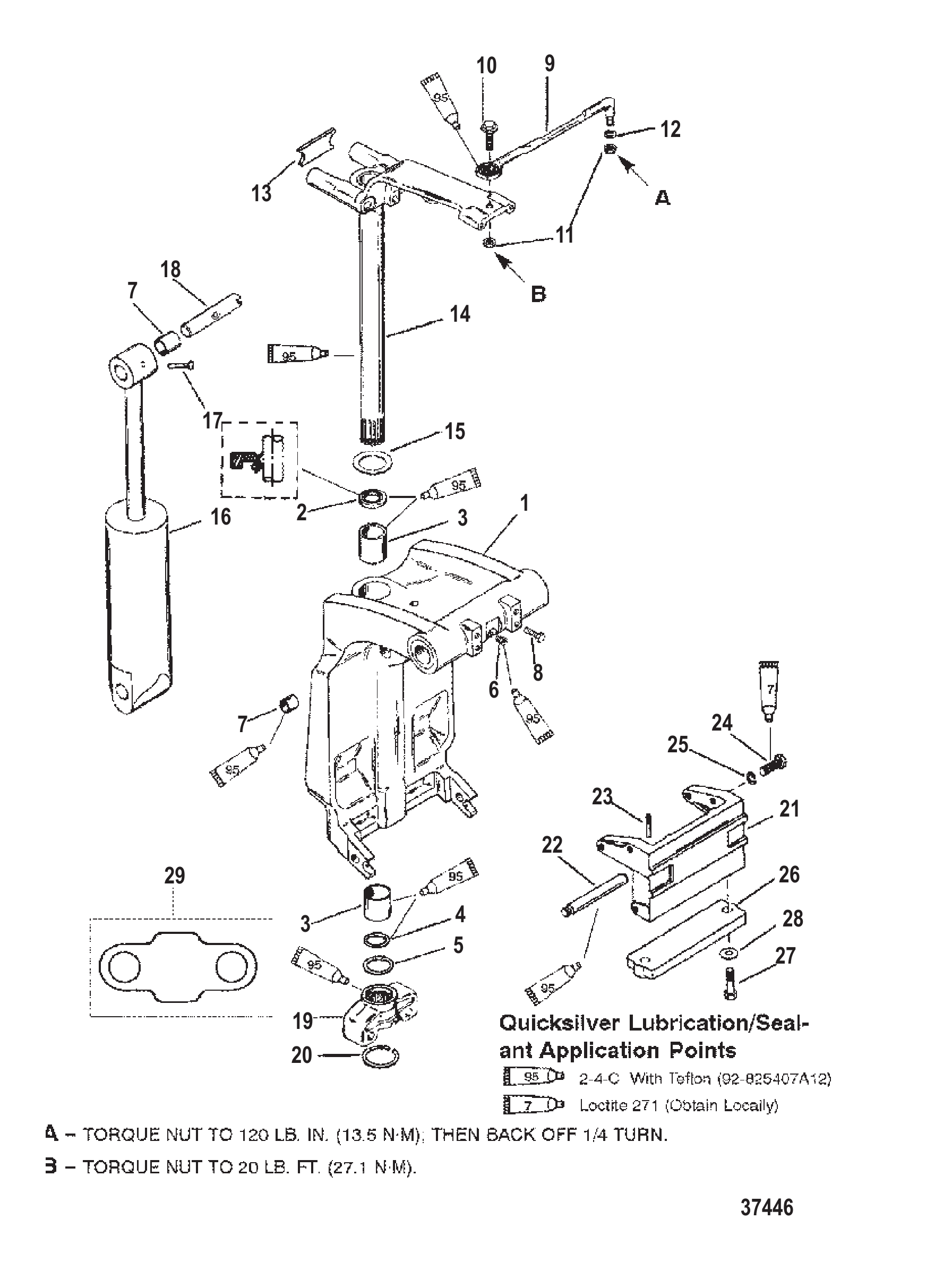

Рис. 33Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	818904A1	Кронштейн поворотный в сборе, чёрный	1
1	8M0220957	Поворотный кронштейн в сборе	1
1	818904A2	Кронштейн поворотный в сборе, серый	1
1	818904T2	Кронштейн в сборе, серый	1
1	818904A3	Узел поворотного кронштейна	1
1	818904T4	Кронштейн в сборе сталь/серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	92876A1	Тяга рулевая в сборе	1
9	92876A12	Тяга в сборе	1
10	14000	Винт (.375-24 x 1.25)	1
10	849838	ВИНТ (.375-24 x 1.250)	1
11	34863	ГАЙКА (.375-24)	2
11	8M0204726	Гайка (.375-24) латунная	2
12	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
13	888821	Упор удлинённый	1
13	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
14	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
14	99661A35	Палец поворотный в сборе	1
14	99661A27	Поворотная цапфа в сборе, короткий конец, серый	1
14	99661A36	ORD 99661A35 Mercury / Quicksilver	1
14	99661A28	Узел поворотного пальца	1
14	99661A35	Палец поворотный в сборе	1
15	816432	Шайба упорная	1
16	99724A2	Амортизатор, чёрный	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A3	Амортизатор, серый	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A15	Амортизатор штампованный A12	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A16	Амортизатор штампованный A12	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	42961A1	Вилка в сборе, нижняя	1
19	42961A06	Вилка в сборе нижняя	1
19	42961A2	Вилка в сборе, нижняя	1
19	42961T2	ORD 42961A06 Mercury / Quicksilver	1
19	42961A4	Узел вилки нижний	1
19	42961A5	Узел вилки	1
20	67684	Кольцо стопорное	1
21	99653	Кронштейн	1
22	99619	Вал нижний	1
23	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
24	4000377	ВИНТ (M10 x 30)	6
25	4002319	ШАЙБА	6
25	400256	СТОПОРНАЯ ШАЙБА (M6)	6
26	818298A1	Комплект анода	1
26	818298Q1	Комплект анода	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
29	11288	Бампер нижней вилки X-Long	1
29	11288001	Бампер нижней вилки	1

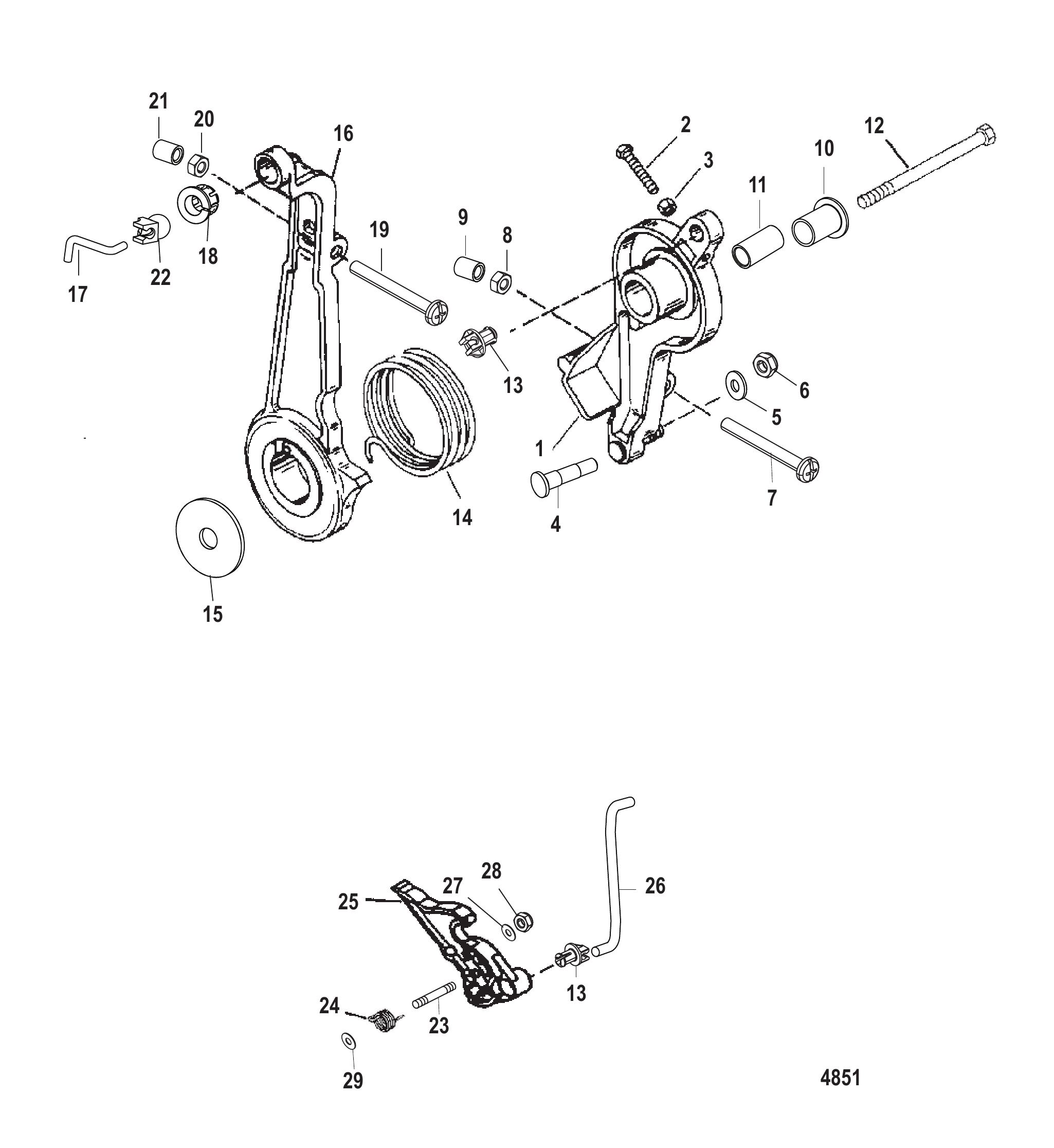

Рис. 34РЫЧАГ И ТЯГИ ДРОССЕЛЯ Throttle Lever and Linkage

REF	Номер детали	Наименование	Кол-во
1	429461	РЫЧАГ дроссельной заслонки	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	42927	Вставка	1
5	35459	ШАЙБА	1
6	8268336	Гайка (M6)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	814776	Регулировочный винт (M6 x 55)	1
8	400212	ГАЙКА (M6) Нержавеющая сталь	1
9	42942	Колпачок регулировочного винта	1
10	812930A1	Втулка	1
11	NSS	NOT SOLD SEPARATE Insert	1
12	4007180	ВИНТ (M10 x 45) Исполнение II	1
13	932481	Втулка	2
13	8M0215006	Втулка поворотная	2
14	55162	Пружина	1
15	42980	ШАЙБА	1
-	NSS	NOT SOLD SEPARATE Spart Advance Lever Assembly	1
16	196632	Рычаг опережения зажигания	1
16	19663T02	Рычаг	1
17	42918	Штанга	1
17	878172	Тяга опережения зажигания	1
18	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
19	814776	Регулировочный винт (M6 x 55)	1
20	400212	ГАЙКА (M6) Нержавеющая сталь	1
21	42942	Колпачок регулировочного винта	1
22	93421	ШАР ПОВОРОТНОГО УЗЛА	1
23	42984	ШПИЛЬКА	1
23	8161949	Шпилька (M6 x 44)	1
24	817702	Пружина	1
25	828160A1	Кулачок дросселя в сборе	1
25	828160A2	Кулачок дросселя в сборе	1
26	828159	Тяга дроссельной заслонки	1
26	878174	Тяга дросселя	1
27	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
28	8268336	Гайка (M6)	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	828494	Шайба	1

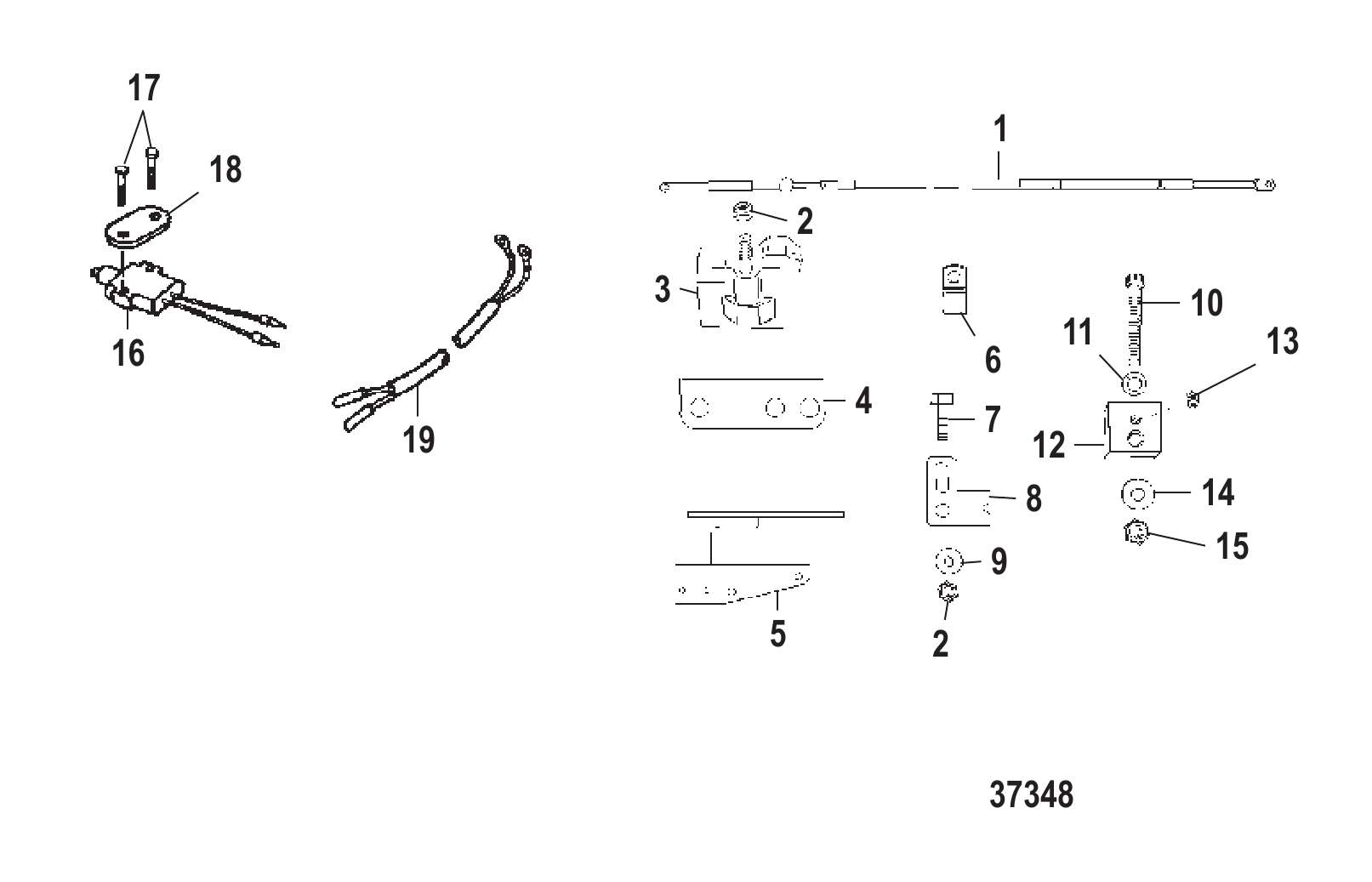

Рис. 35АДАПТЕР РУЛЕВОЙ РУКОЯТКИ (Jet 65) Tiller Handle Adaptor Kit (Jet 65)

REF	Номер детали	Наименование	Кол-во
-	850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
1	832001A6	ТРОС В СБОРЕ ПЕРЕКЛЮЧЕНИЯ	1
2	8268336	Гайка (M6)	2
2	401386	ГАЙКА (M6) Нержавеющая сталь	2
3	988851	Ползун	1
4	828095	Кронштейн	1
5	8249302	Кронштейн	1
5	824930T2	Кронштейн	1
6	64646	ЗАЖИМ	1
7	40011126	Винт (M6 x 13) нержавеющая сталь	1
8	828096	Фиксатор троса переключения передач	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	71958	ВИНТ (.250-28 x 1.75)	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	828094	Фиксатор троса переключения передач	1
13	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
14	35459	ШАЙБА	1
15	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	813960A3	ВЫКЛЮЧАТЕЛЬ	1
16	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
17	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
17	88075020	ВИНТ (M3 x 20)	2
18	824923	ПЛАСТИНА	1
19	824934A1	ТРОС В СБОРЕ	1

Рис. 36СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ Tools SPECIAL

REF	Номер детали	Наименование	Кол-во
-	36392	Калибровочный инструмент карбюратора	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	NSS	NOT SOLD SEPARATE Collet (SNAP ON - CG41-14)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (SNAP ON - CG41-11)	1
-	822778A3	Комплект прижимного давления	1
-	99750A1	Мультиметр	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	74607A3	Установочный комплект поршневого пальца	1
-	24283	ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ	1
-	25821A1	СТЕНД-ПОДСТАВКА ДЛЯ ГОЛОВКИ БЛОКА	1
-	25821T1	Стенд для головки блока цилиндров	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	78473	Индикаторный инструмент люфта корпуса редуктора	1
-	8M0053505	Инструмент-индикатор люфта	1
-	196601	Индикаторный инструмент люфта корпуса редуктора	1
-	817007	Оправка для установки сальника корпуса подшипника	1
-	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
-	825199	Направляющая	1
-	13945	Инструмент для установки подшипника	1
-	14309A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОДШИПНИКА	1
-	14309T02	Монтажный инструмент для подшипника	1
-	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
-	14311A04	Инструмент предварительного натяга, корпус редуктора	1
-	83165M	Съёмник в сборе для подшипника	1
-	83165T	СЪЁМНИК В СБОРЕ	1
-	14308A1	ИНСТРУМЕНТ ДЛЯ ОБОЙМЫ ПОДШИПНИКА	1
-	14308T02	Оправка для обоймы подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	15755	Оправка	1
-	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
-	36569	Инструмент ведущей головки	1
-	36569T	Инструмент для ведущей головки, корпус редуктора	1
-	37312	Инструмент ведущей головки	1
-	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	36571	Установочная шайба	1
-	36571T	Направляющая шайба, корпус редуктора	1
-	37350	Установочная шайба	1
-	37350T	Направляющая оправка	1
-	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
-	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
-	43506	Ключ фиксатора подшипника	1
-	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
-	825200A1	ИНСТРУМЕНТ-КРЮЧОК ДЛЯ ПРУЖИНЫ	1
-	83155	Комплект переходника индикатора часового типа	1
-	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
-	58222A1	Индикаторный инструмент	1
-	13779	Съёмник подшипника	1
-	817009	Стакан оправки	1
-	817009T	ОПРАВКА ДЛЯ НАРУЖНОГО КОЛЬЦА ПОДШИПНИКА	1
-	817070	Фиксатор гребного вала	1
-	825196	ПРИСПОСОБЛЕНИЕ ДЛЯ УДЕРЖАНИЯ гребного вала	1
-	817005	Оправка для установки подшипника	1
-	826872	Инструмент установки подшипника	1
-	817058A1	ОПРАВКА ДЛЯ ПОДШИПНИКА	1
-	817011	Оправка для установки игольчатого подшипника	1
-	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
-	13949	Инструмент для запрессовки сальника	1
-	31108	Съёмник сальника	1
-	31108T	Оправка для запрессовки сальника, корпус редуктора	1
-	825197	Оправка	1
-	825197T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ МАСЛЯНОГО САЛЬНИКА	1
-	825198	Оправка	1
-	817008A2	УСТАНОВОЧНЫЙ ИНСТРУМЕНТ ШЕСТЕРНИ	1
-	12349A2	Установочный инструмент для шестерни	1
-	12349A05	Инструмент для фиксации шестерни в корпусе	1
-	27780	СЪЕМНИК	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1
-	37241	Пластина съёмника универсальная	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	85560	ПОДШИПНИК УПОРНЫЙ	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	817006	Оправка для установки сальника основания водяного насоса	1
-	14310A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ЗАЩИТНОЙ ВТУЛКИ	1
-	14310T1	Оправка для установки защитной втулки	1

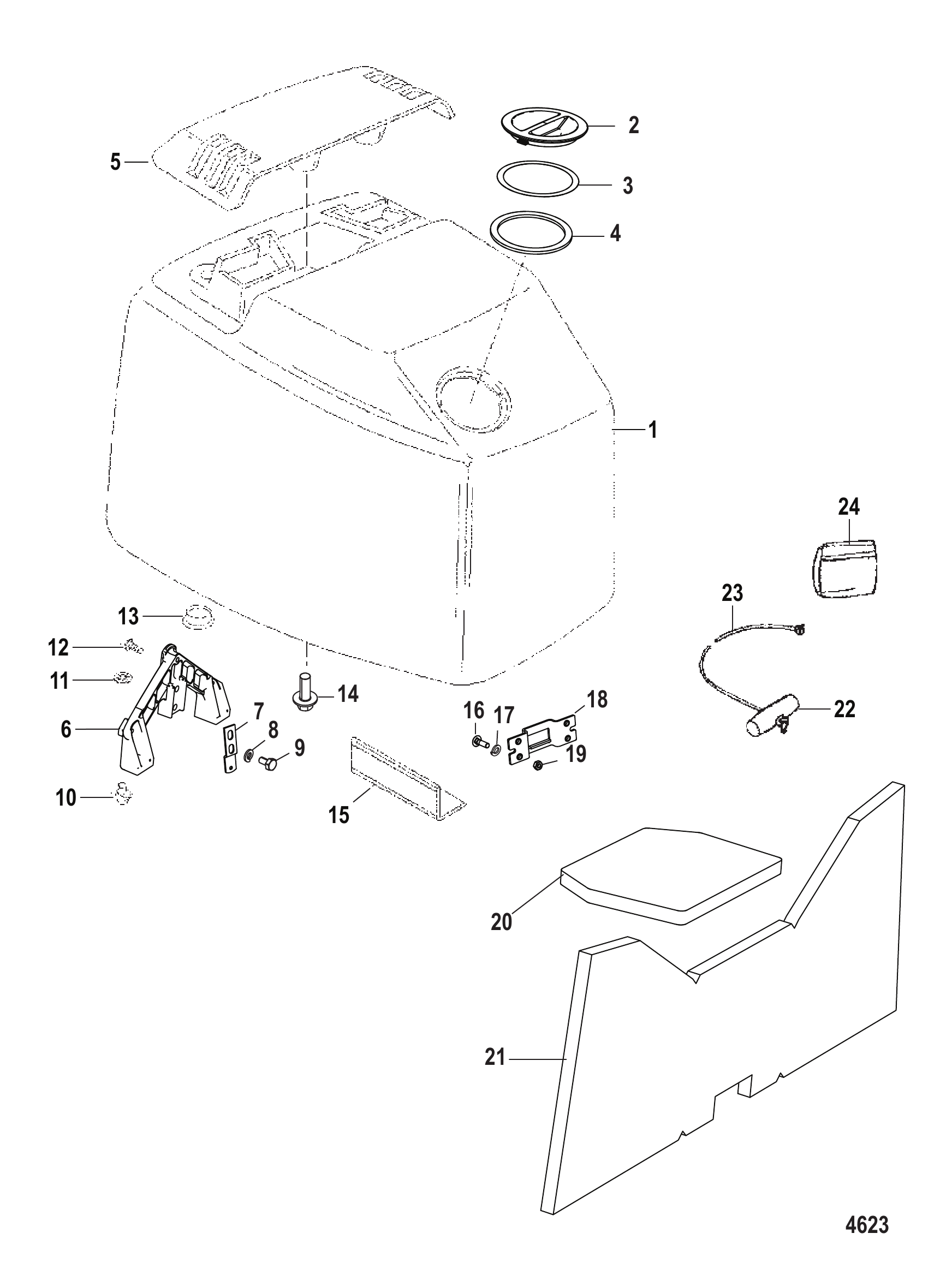

Рис. 37ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	828353T7	Узел верхнего кожуха (чёрный-электро)	1
1	828353T8	Узел верхнего кожуха (серебристый-электро)	1
1	828354T6	Узел верхнего кожуха (чёрный-ручной)	1
1	828354A7	Узел верхнего кожуха (серебристый-ручной)	1
1	8M0107148	Верхний кожух, MA	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	4
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	4
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	4
20	823685A1	Комплект шумоизоляции	1
20	823685A02	Комплект звукоизоляционного покрытия (с предварительно нанесённым клеевым слоем)	1
21	NSS	NOT SOLD SEPARATE Sound Blanket (Manual)	1
21	NSS	NOT SOLD SEPARATE Sound Blanket (Electric)	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1
23	NSS	NOT SOLD SEPARATE Starter Rope	1
24	NSS	NOT SOLD SEPARATE Envelope	1

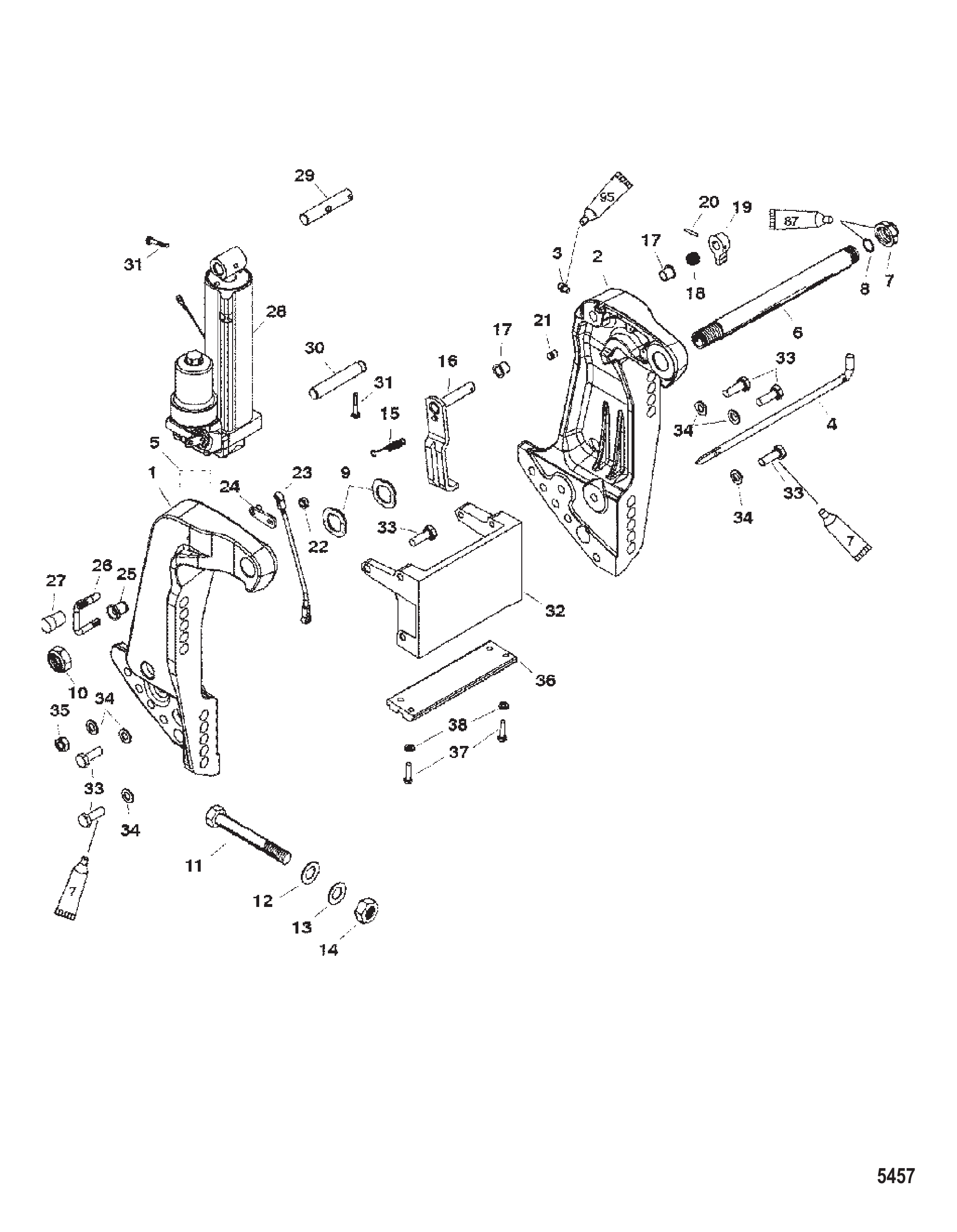

Рис. 38ТРАНЦЕВАЯ СКОБА (SN- USA 0T800999/ BEL 0P267999 И РАНЕЕ) Transom Bracket (SN- USA 0T800999/ BEL 0P267999 and Below)

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
5	830253	Наклейка фиксатора откидывания	1
6	99170A2	Комплект трубок наклона	1
6	826125A1	Трубка наклона	1
7	859133	ГАЙКА (1.00-14)	1
7	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
8	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	858869	Гайка (.875-14)	1
10	826164	Гайка (.875-14)	1
11	677551	ВИНТ (.500-20 x 4.500)	4
12	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
14	82671117	ГАЙКА (.500-20)	4
15	830899	Пружина натяжная	1
16	821176T1	Рычаг фиксатора наклона в сборе	1
17	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
18	830900	Пружина сжатия	1
19	99633	Головка	1
20	99615	Штифт с канавкой	1
21	99617	Штифт	1
22	846128	Гайка (.312-18) нержавеющая сталь	1
23	8353511	Тяга соединительная	1
24	832042	Рычаг	1
25	832040	Втулка	1
26	832039	Рычаг наклона	1
27	19621	Ручка наклона	1
28	835249T1	Узел ручного наклона	1
29	996251	Вал	1
30	818898	ШТИФТ ЯКОРНЫЙ	1
31	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
32	818771T1	Кронштейн якоря	1
33	4000377	ВИНТ (M10 x 30)	6
34	4002319	ШАЙБА	6
35	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
36	818298Q1	Комплект анода	1
37	4000330	ВИНТ (M6 x 25)	2
38	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2

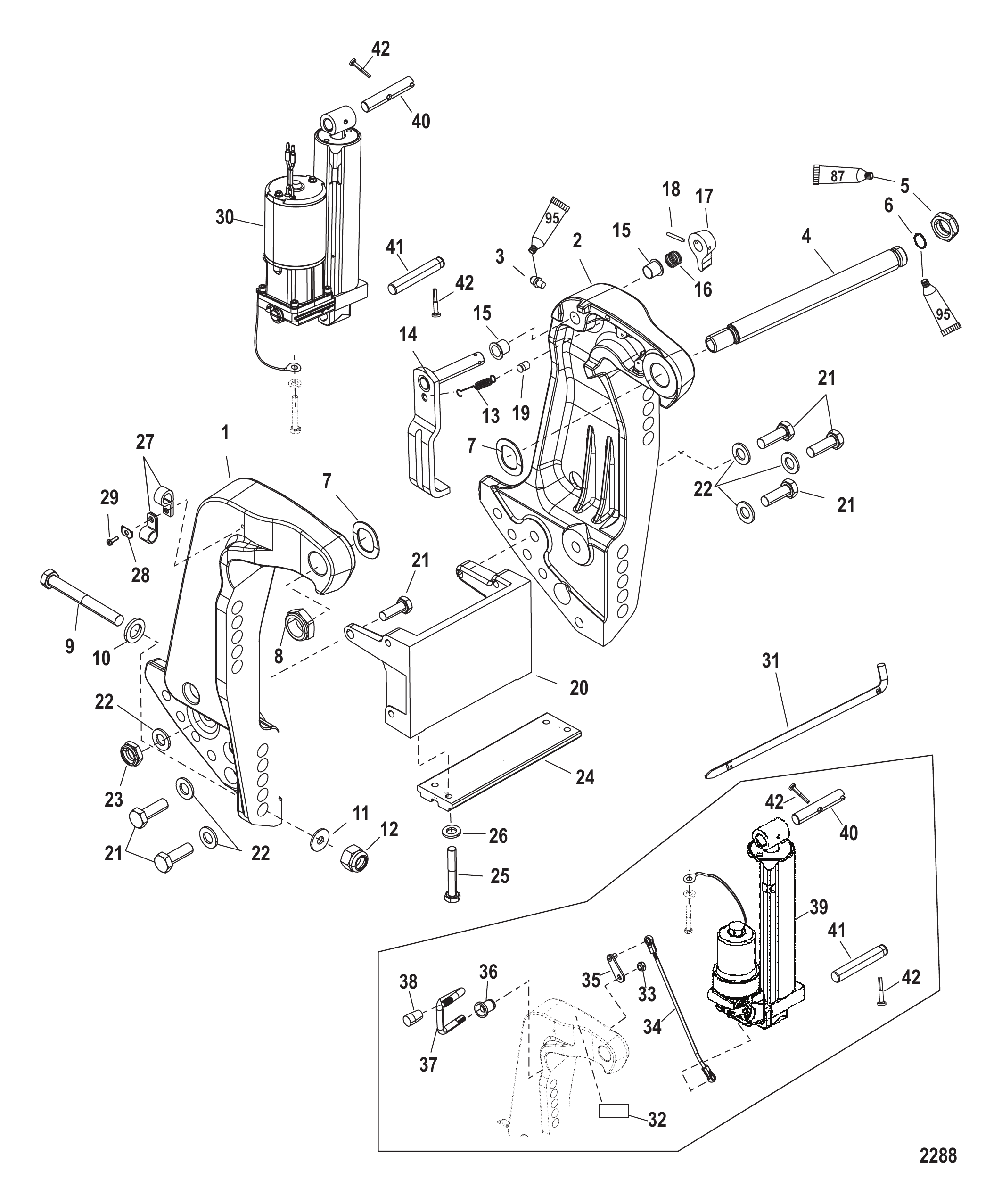

Рис. 39ТРАНЦЕВАЯ СКОБА (SN- USA 0T801000/ BEL 0P268000 И ПОЗЖЕ) Transom Bracket (SN- USA 0T801000/ BEL 0P268000 and Up)

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
9	677551	ВИНТ (.500-20 x 4.500)	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
20	818771T1	Кронштейн якоря	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	8182981	Анод	1
25	4000330	ВИНТ (M6 x 25)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
27	22740	ЗАЖИМ	2
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
29	878609	Винт (#10-16 x .600)	1
30	830250T5	Насос гидроподъёма в сборе	1
31	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
32	830253	Наклейка фиксатора откидывания	1
33	826709110	Гайка (.312-18) нержавеющая сталь	1
34	8353511	Тяга соединительная	1
35	832042	Рычаг	1
36	832040	Втулка	1
37	832039	Рычаг наклона	1
38	19621	Ручка наклона	1
39	835249T1	Узел ручного наклона	1
40	996251	Вал	1
41	818898	ШТИФТ ЯКОРНЫЙ	1
42	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2

水星 Mercury 65 JET 0G760300 THRU 0T979999 - — взрыв-схемы и запчасти
