90, 900 6 CYL 6436123 THRU 0B385292 水星 Mercury взрыв-схемы и запчасти

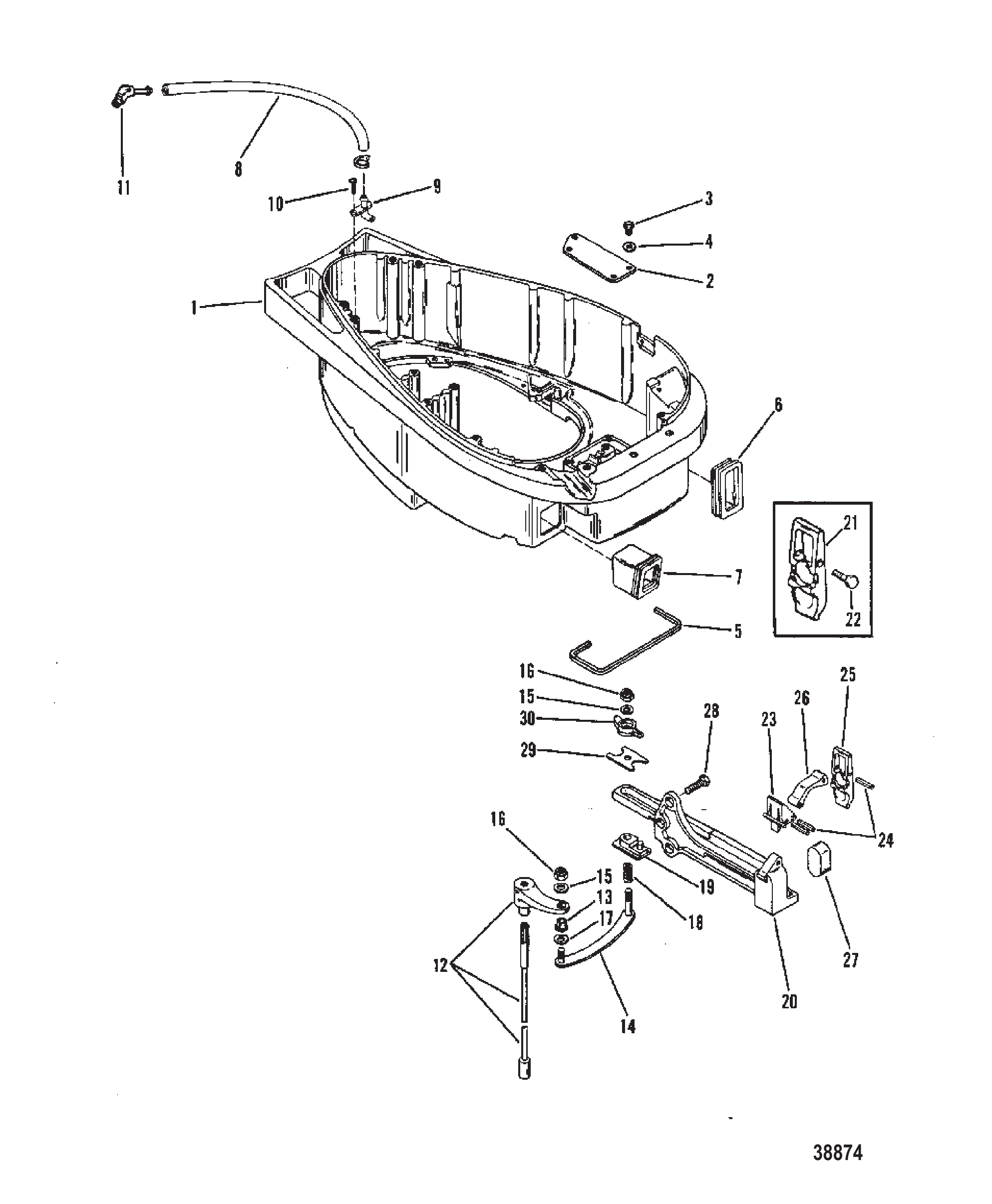

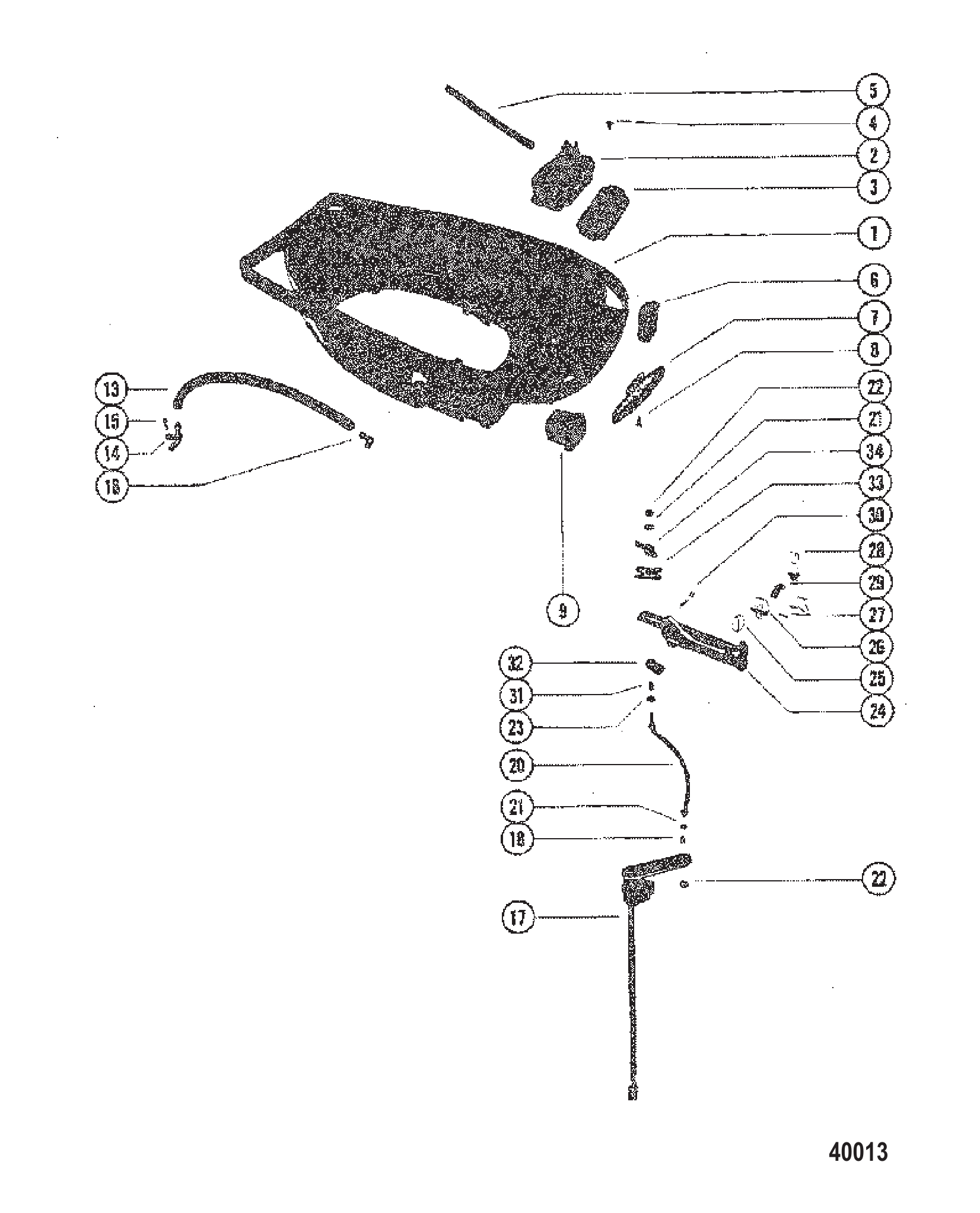

REF	Номер детали	Наименование	Кол-во
1	87081	Нижняя часть кожуха	1
1	8708T6	Нижний кожух	1
2	74303	Крышка воздухозаборника	1
3	62568	Винт (#10-16 x .375)	4
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	73646	ПРОКЛАДКА НИЖНЕГО КОЖУХА	1
6	39616	ЧЕХОЛ ТРОСА УПРАВЛЕНИЯ - НИЖНИЙ КОЖУХ	1
7	37637	Чехол топливного разъёма - нижний кожух	1
8	99127109	Шланг (57,00 дюймов, бухта)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	52889	Форсунка, компонент сборки нижнего кожуха	1
10	48408	Винт (#10-16 x .500) клеммной колодки	1
11	78279	Угольник	1
11	8M0207781	Угольник	1
12	60304A54	Вал переключения передач верхний в сборе	1
13	26856	ВТУЛКА	1
14	73402	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
15	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
16	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
17	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
18	20099	Пружина	1
19	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
20	52732A6	Кронштейн крепления тросов управления	1
21	98889	Защёлка	1
22	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
23	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
23	87609A1	Комплект рычага	1
24	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
25	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
26	65799T	Тяга фиксатора рычага к крышке	1
26	87609A1	Комплект рычага	1
27	39519	ЧАШКА	1
28	35386	ВИНТ (.312-18 x 1.00)	3
29	52100	Износостойкая пластина	1
30	38279	ЗАЩЕЛКА	1
30	8M0036768	ЗАЩЕЛКА	1
-	73645A87	Комплект прокладок	1

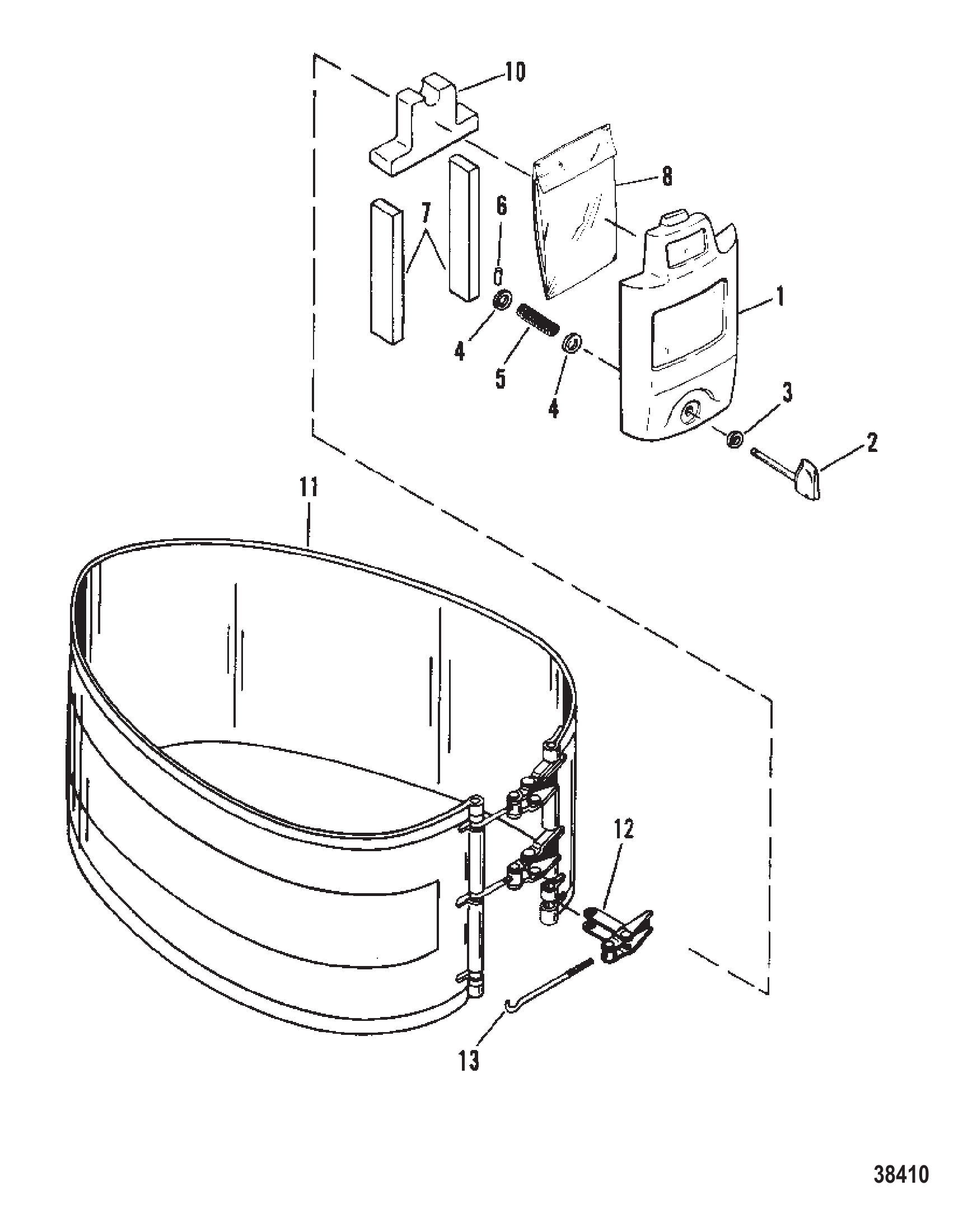

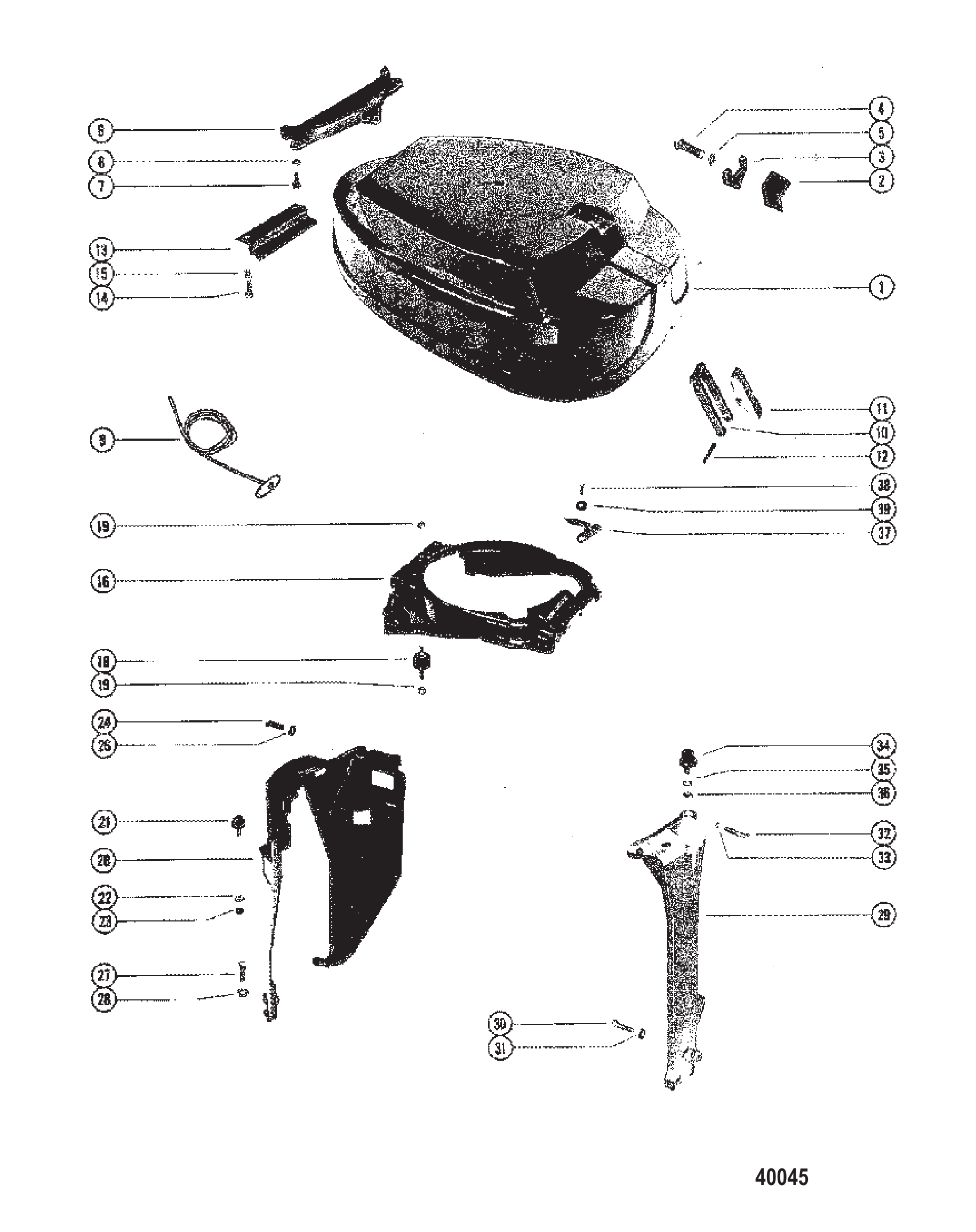

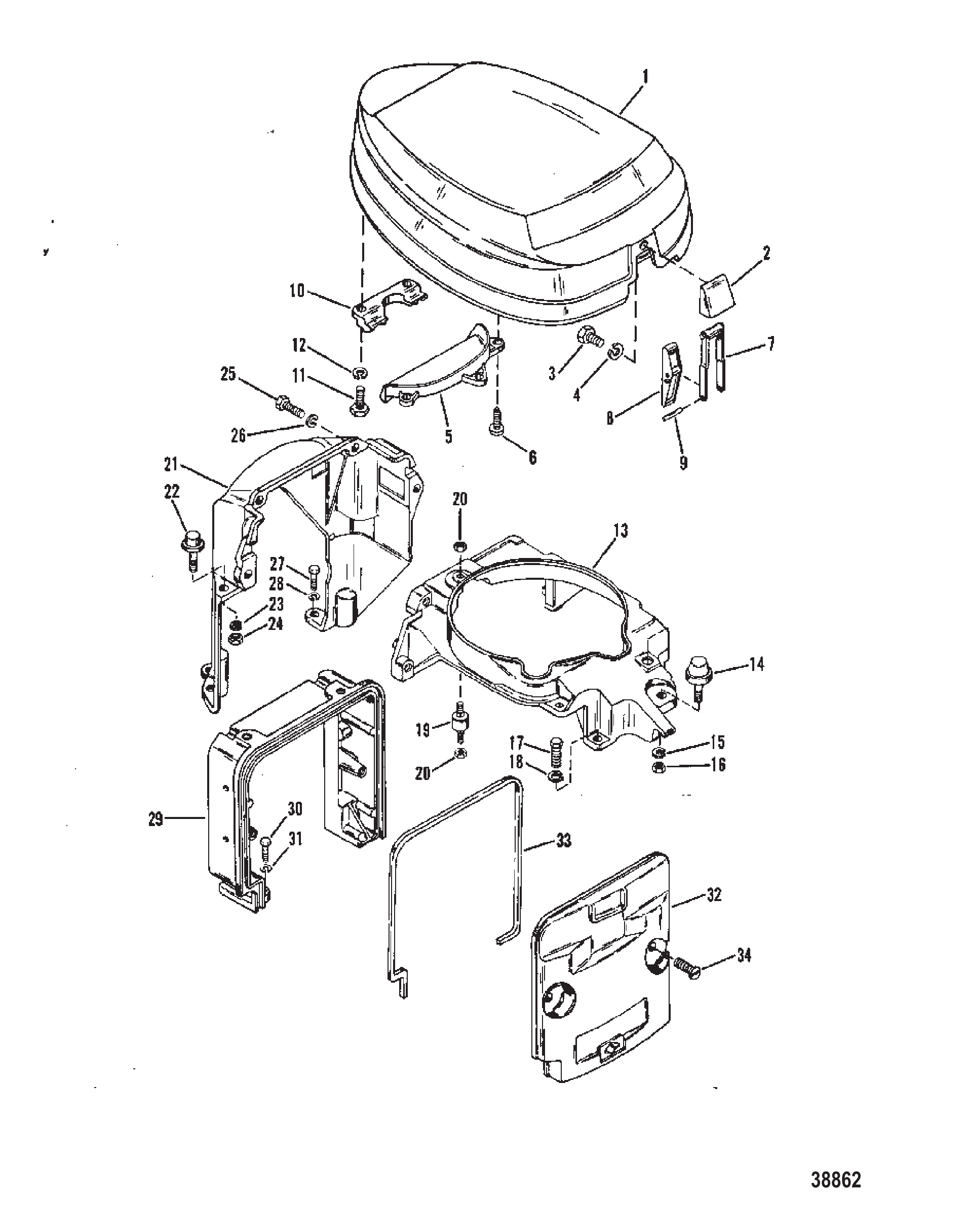

REF	Номер детали	Наименование	Кол-во
1	7934	КАПОТ ВЕРХНИЙ В СБОРЕ	1
1	6392F4	ВЕРХНИЙ КОЖУХ В СБОРЕ MARINER	1
1	6392T6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	93122A1	Узел фиксатора	1
2	76440	Узел фиксатора	1
3	53167	ВИНТ (.312-18 x .880)	1
3	53167T	ВИНТ .312-18X .88	1
3	25299	ВИНТ (.312-18 x .75) КРЕПЛЕНИЕ УКАЗАТЕЛЯ	1
4	39107	СТОПОРНАЯ ШАЙБА (.312-24)	1
5	76370	Экран	1
5	76433	Экран	1
6	48409	Винт (#10-16 x .625) нержавеющая сталь	3
7	52739	Петля рычага защёлки кожуха	1
8	94918T	Рычаг петли защёлки кожуха	1
8	94918F1	Рычаг	1
9	58998	Палец шарнира рычага	1
10	55455	Крючок защёлки верхнего кожуха - задний	1
11	22956	ВИНТ (.250-28 x .880) ЗАДНЕГО КРЮКА К ВЕРХНЕМУ КОЖУХУ	2
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	73401	ОПОРА РАМЫ - ВЕРХНИЙ КОЖУХ	1
13	73401T	Рама	1
14	37640	Резиновая опора поддерживающей рамы	1
15	26993	СТОПОРНАЯ ШАЙБА (.312)	1
15	8M0204647	Стопорная шайба (.312)	1
16	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	1
17	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
18	26993	СТОПОРНАЯ ШАЙБА (.312)	2
18	8M0204647	Стопорная шайба (.312)	2
19	90435	ОПОРА	3
20	20184	Гайка (1/4-28X7/32) резиновой опоры	6
20	8M0207775	Гайка @5	6
21	52468	Кронштейн задней опоры верхнего кожуха	1
22	31014	Подушка резиновая - передний опорный кронштейн	2
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
24	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
25	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
26	26993	СТОПОРНАЯ ШАЙБА (.312)	4
26	8M0204647	Стопорная шайба (.312)	4
27	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
28	26993	СТОПОРНАЯ ШАЙБА (.312)	4
28	8M0204647	Стопорная шайба (.312)	4
29	99649T	Передняя опора рамы	1
30	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
31	26993	СТОПОРНАЯ ШАЙБА (.312)	2
31	8M0204647	Стопорная шайба (.312)	2
32	89590	Крышка глушителя	1
33	76168A2	Прокладка крышки глушителя	1
34	28638	ВИНТ (.250-20 x .750)	2

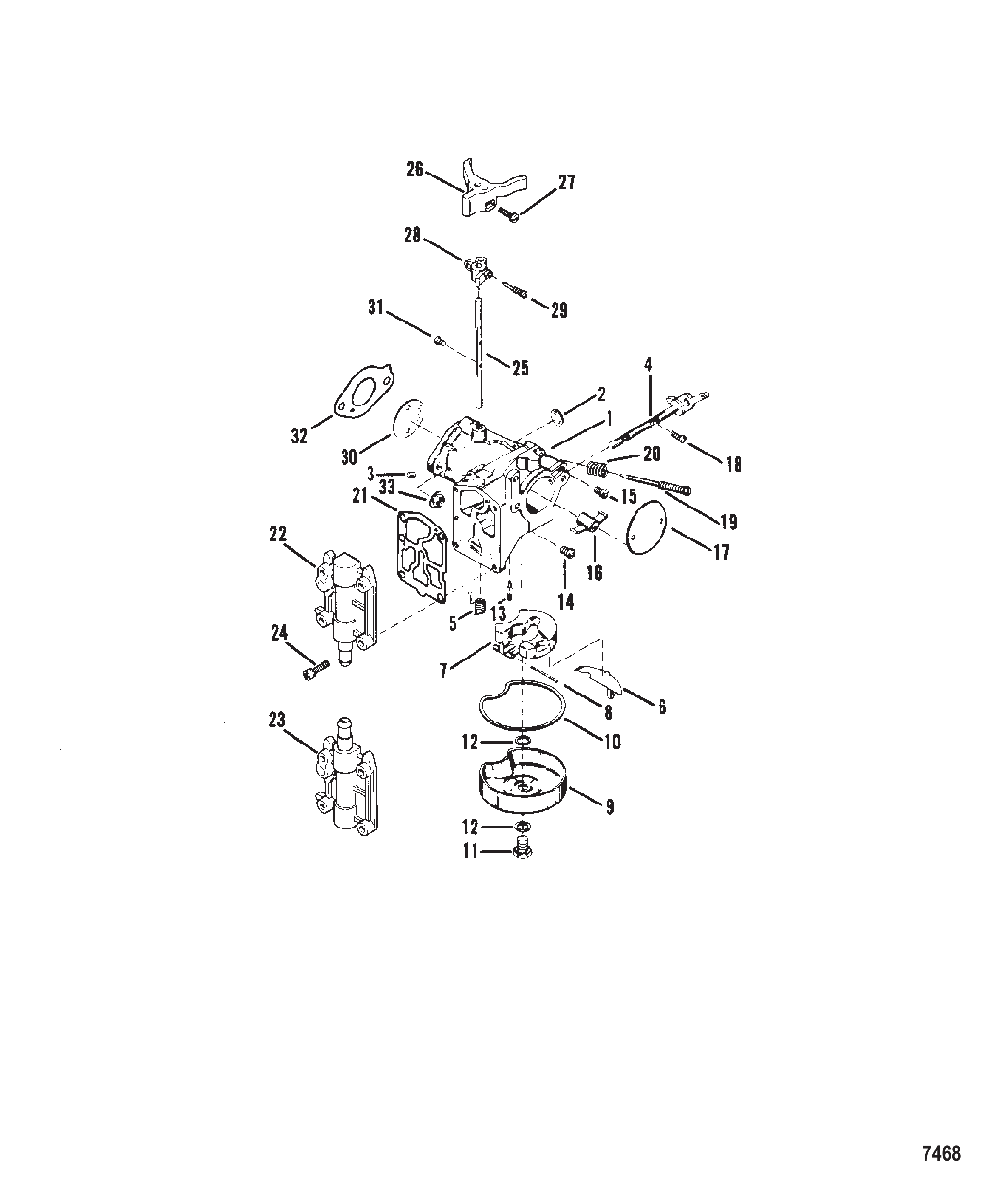

REF	Номер детали	Наименование	Кол-во
1	6517A33	КАРБЮРАТОР В СБОРЕ	1
1	6517A34	КАРБЮРАТОР В СБОРЕ	1
1	6517A64	КАРБЮРАТОР KT-BOT	1
2	NSS	NOT SOLD SEPARATE Large Body Channel	2
3	NSS	NOT SOLD SEPARATE Body Channel	6
4	96773A1	ВАЛ В СБОРЕ Воздушная заслонка	2
4	9296A1	КОМПЛЕКТ ВАЛА ВОЗДУШНОЙ ЗАСЛОНКИ	2
5	NSS	NOT SOLD SEPARATE Return-Throttle Shaft	2
6	7211A1	ОТРАЖАТЕЛЬ Топливная камера	2
6	814483	Отражатель поплавковой камеры	2
7	9293	Поплавок	2
8	NSS	NOT SOLD SEPARATE Float Retaining	2
9	5127	Поплавковая камера топлива	2
10	NSS	NOT SOLD SEPARATE Fuel Bowl	2
11	9652	Винт крепления поплавковой камеры к карбюратору	2
12	NSS	NOT SOLD SEPARATE Fuel Bowl Screw	4
13	9022	Игла и пружина впускного клапана	2
14	1457	ЖИКЛЁР главной топливной системы (.057)	2
15	7335	Жиклёр (.098) (175)	2
16	64677	ВЕНТУРИ	2
17	8665	Заслонка воздушная	2
18	NSS	NOT SOLD SEPARATE Choke Shutter to Choke Shaft	4
19	NSS	NOT SOLD SEPARATE Idle Mixture	2
20	NSS	NOT SOLD SEPARATE Idle Mixture Screw	2
21	NSS	NOT SOLD SEPARATE Fuel Pump	2
22	9653	Крышка (верхняя часть карбюратора)	1
23	9654	Крышка (нижняя часть карбюратора)	1
24	5132	Винт поплавковой камеры топлива	8
24	808612	Винт с шайбой (#8-32 x .750)	8
25	9020	Вал дросселя	1
25	9656	Вал дроссельной заслонки	1
26	92880	РЫЧАГ Дроссельной заслонки (Верхний карбюратор)	1
27	20847	ВИНТ РЫЧАГА ДРОССЕЛЯ (ВЕРХНИЙ КАРБЮРАТОР)	2
27	6027	ВИНТ	2
28	97	РЫЧАГ дроссельной заслонки (нижний карбюратор)	1
28	8146791	Рычаг дроссельной заслонки	1
29	6027	ВИНТ	1
30	9649	Дроссельная заслонка	2
31	NSS	NOT SOLD SEPARATE Throttle Shutter to Throttle Shaft	4
32	757911	Прокладка фланца карбюратора	2
33	64809	ГАЙКА ШПИЛЬКИ КРЕПЛЕНИЯ КАРБЮРАТОРА	4
--	9650	Ремонтный комплект	2
--	9651	Комплект прокладок	2

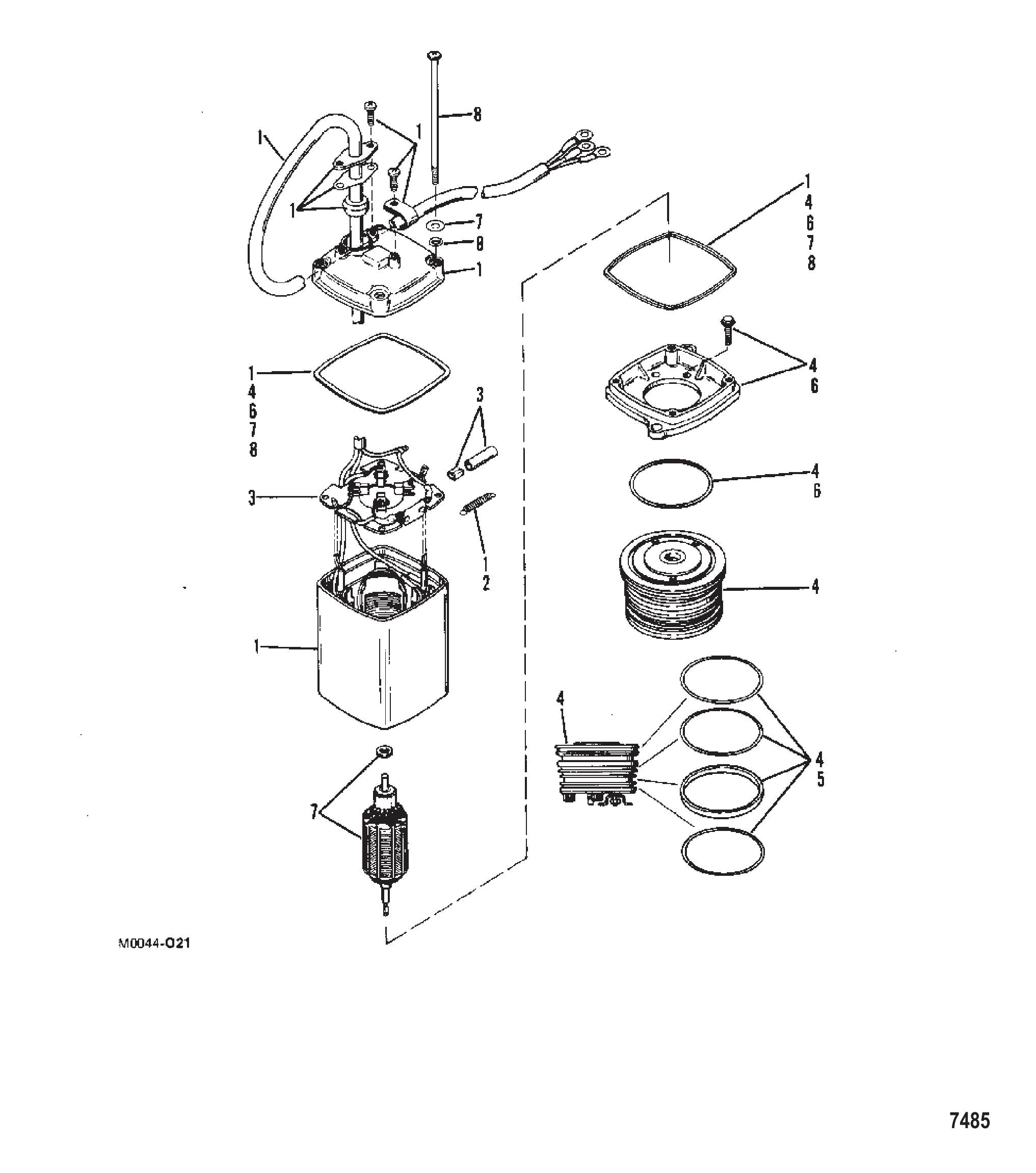

REF	Номер детали	Наименование	Кол-во

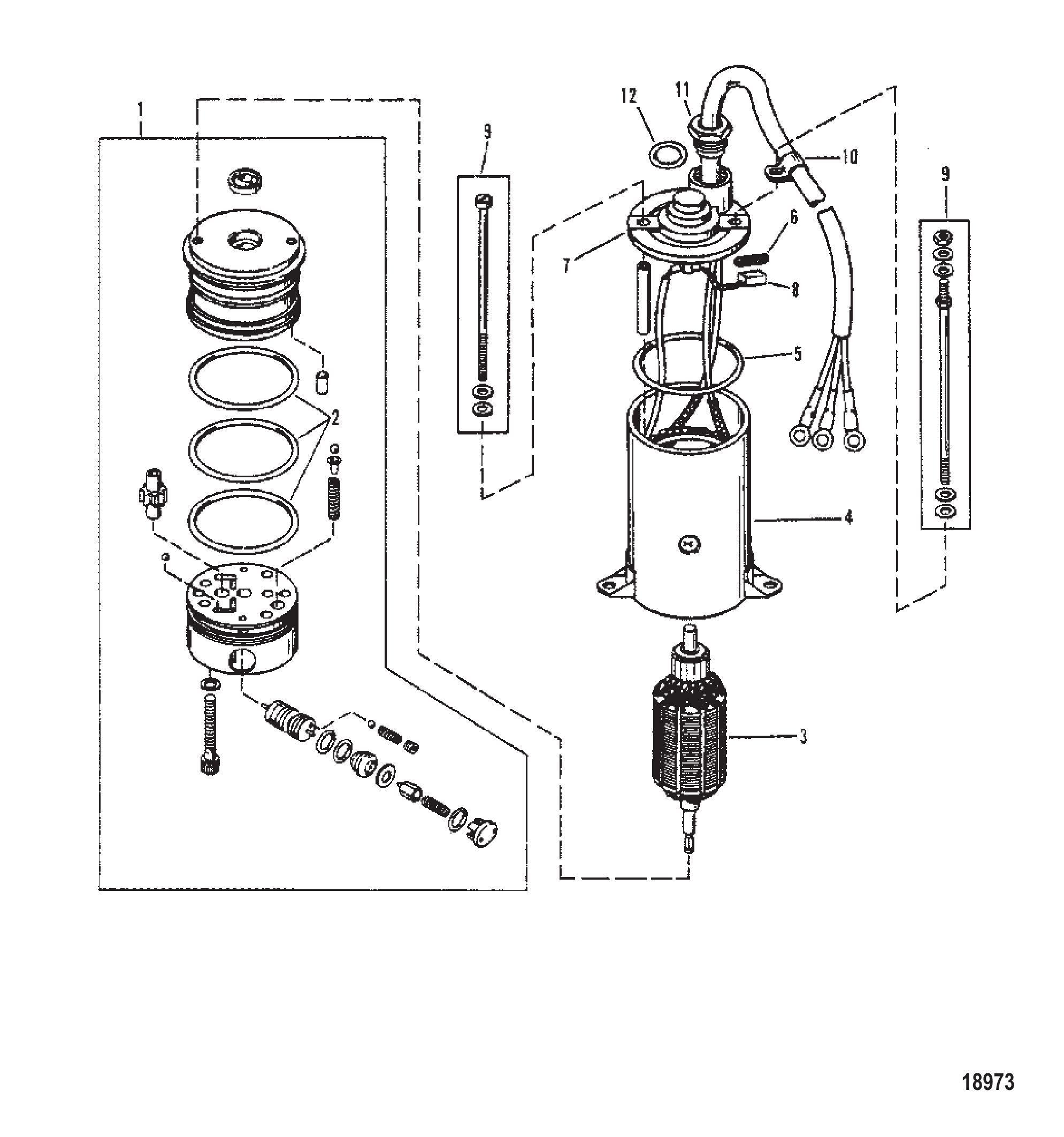

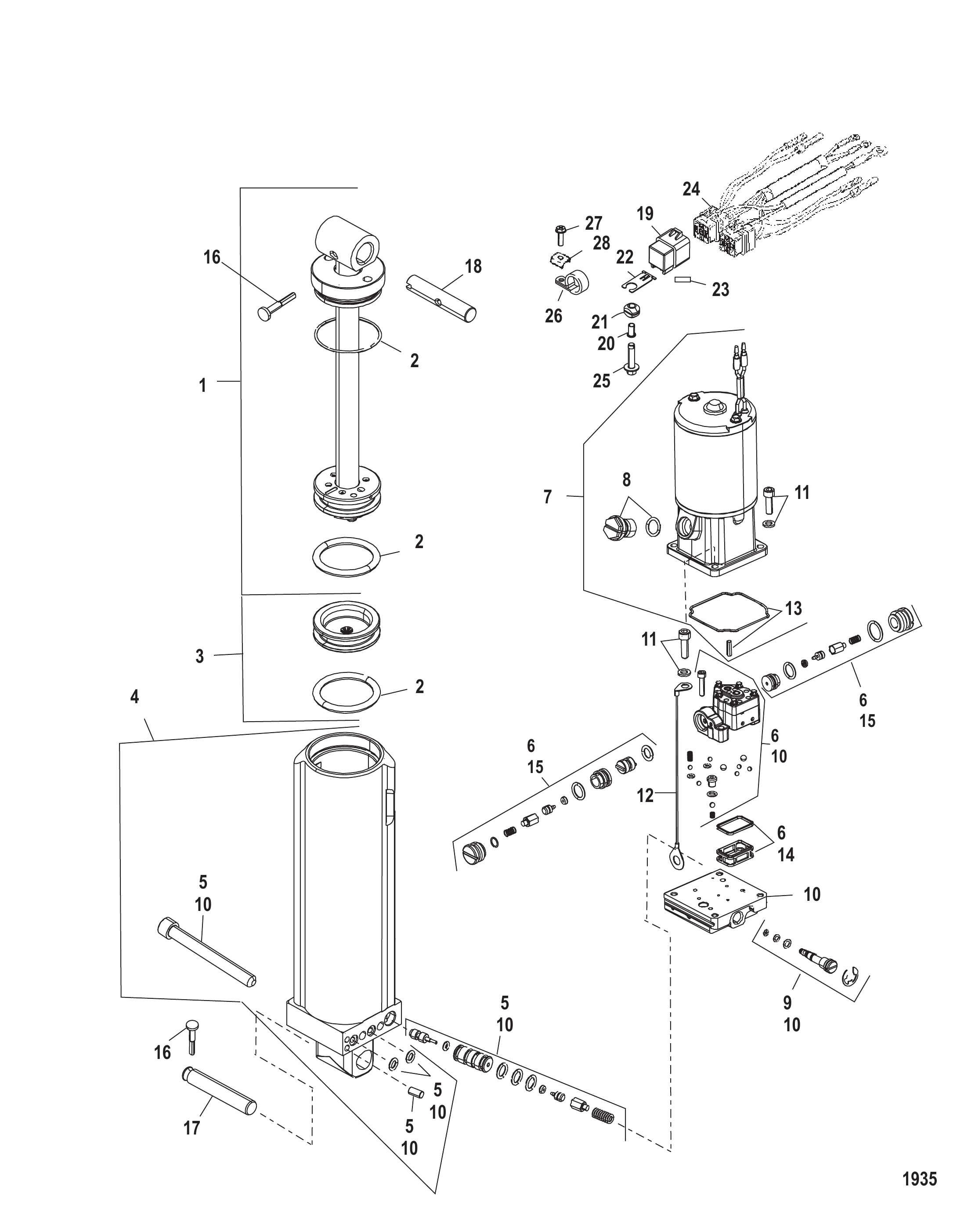

-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

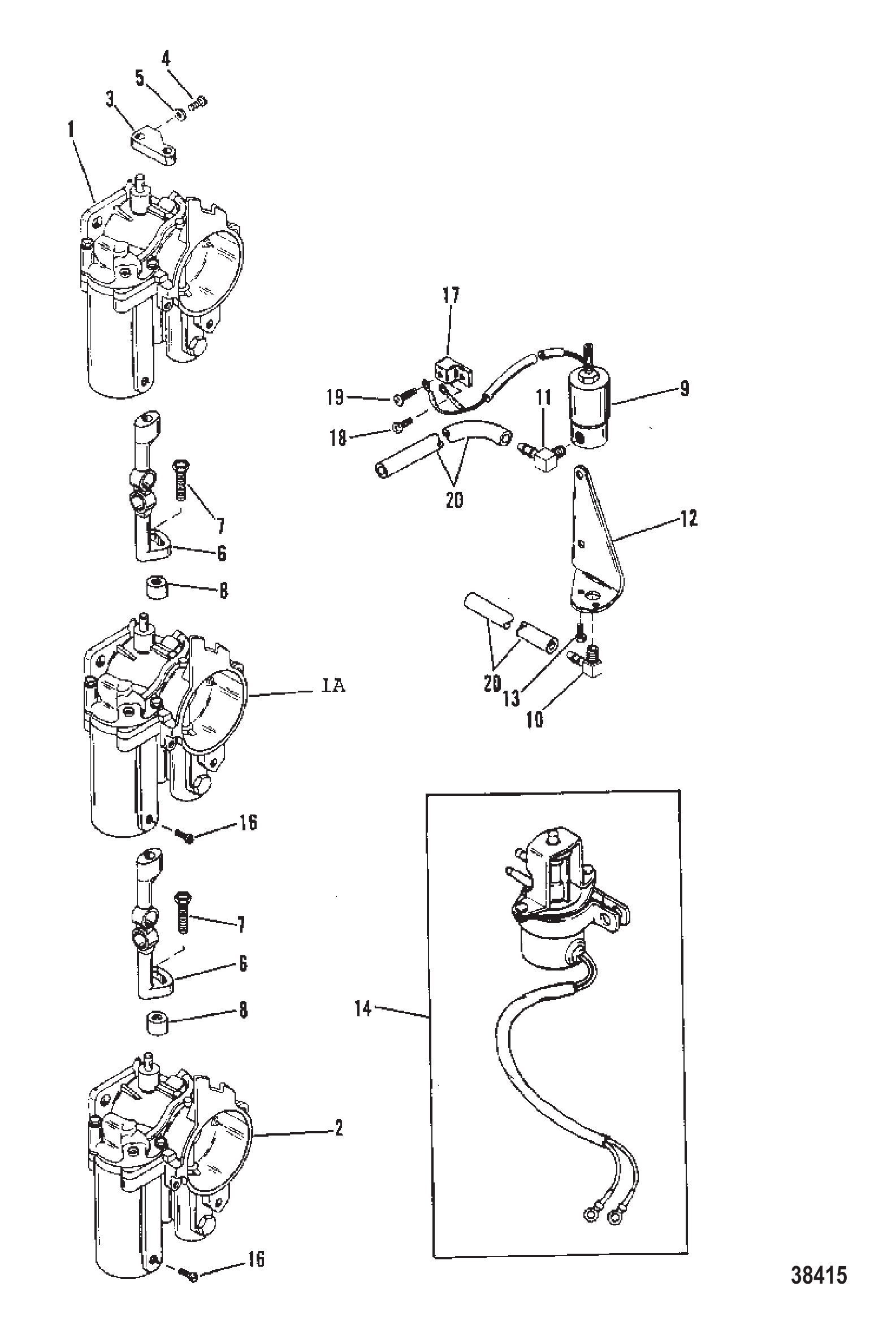

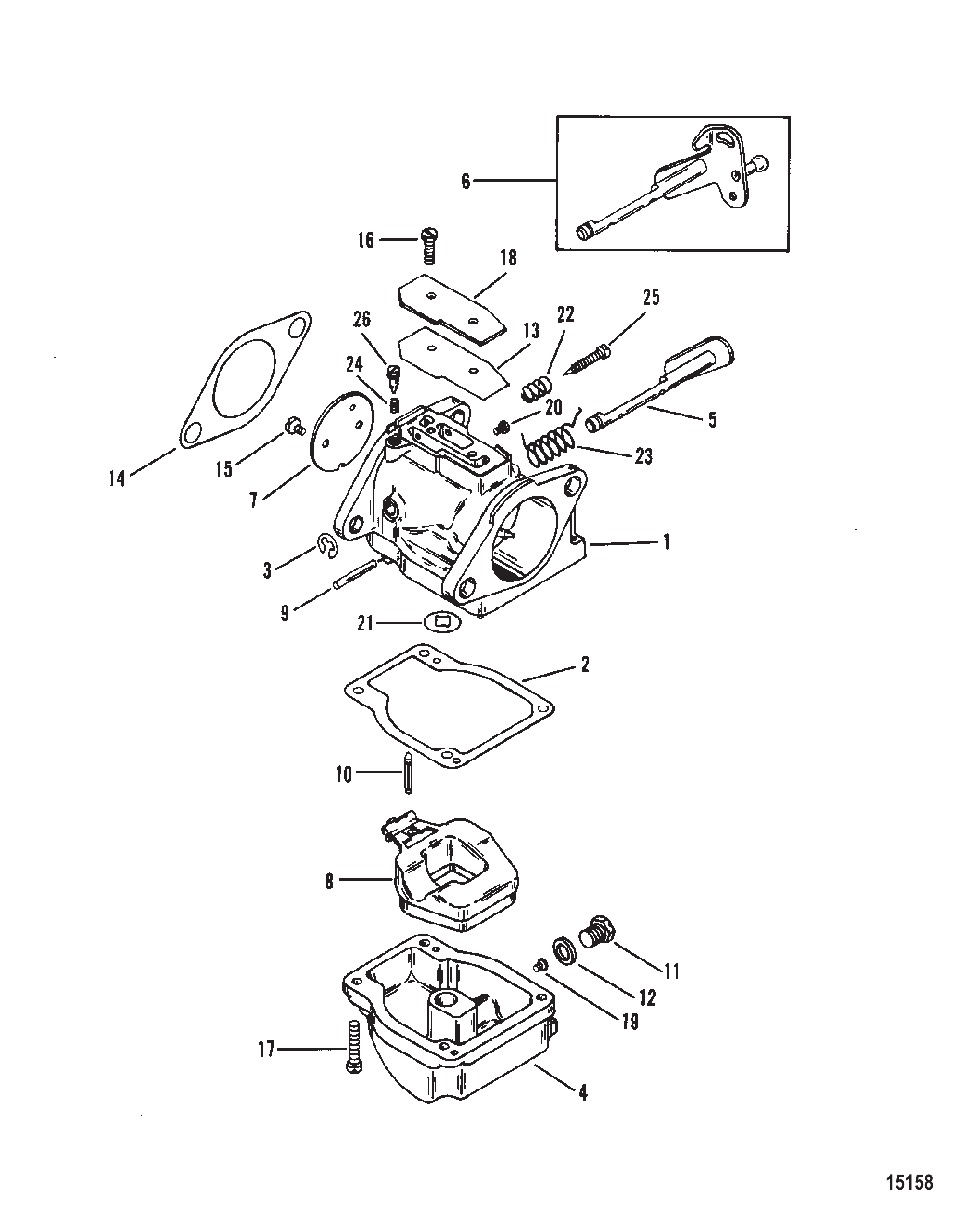

REF	Номер детали	Наименование	Кол-во
1	821679A17	Карбюратор	1
1	821679A18	Карбюратор	1
1	821679T18	Карбюратор	1
1	821679A19	Карбюратор	1
1	821679T19	Карбюратор	1
1	821946A24	Карбюратор	1
1	821946A45	Ремкомплект карбюратора	1
1	821946A25	Карбюратор	1
1	821946A46	Ремкомплект карбюратора	1
1	821946A26	Карбюратор	1
1	821946A47	Ремкомплект карбюратора	1
1	821946A27	Карбюратор	1
1	821946T42	Карбюратор	1
1	821946A28	Карбюратор	1
1	821946T43	Карбюратор	1
1	821946A29	Карбюратор	1
1	821946T44	Карбюратор	1
2	823634	Винт	2
3	823632	Вал дроссельной заслонки	1
4	823633	Вал дроссельной заслонки	1
4	823636	Вал дроссельной заслонки	1
3	823632	Вал дроссельной заслонки	2
4	823633	Вал дроссельной заслонки	1
5	NSS	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
6	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
7	NSS	NOT SOLD SEPARATE IDLE NEEDLE	3
8	NSS	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
9	NSS	NOT SOLD SEPARATE GASKET-COVER PLATE	3
10	811221	КРЫШКА	3
11	811220	ВИНТ Крышки	6
12	8144461	Прокладка фланца	3
13	8113522	Рычаг масляного насоса (WME43/45 - нижний)	1
14	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	6
16	879194023	Клапан дроссельный	3
17	NSS	NOT SOLD SEPARATE RETAINING RING	3
18	F10064	ВАЛ	3
19	NSS	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
20	NSS	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
21	879194011	Клапан впускной	3
22	9594	Поплавок	3
23	808612	Винт с шайбой (#8-32 x .750)	12
24	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
25	811694	КОМПЛЕКТ ПРОБКИ	3
26	NSS	NOT SOLD SEPARATE SEAL-BOWL DRAIN	3
27	6246	ЖИКЛЁР (.048)	3
27	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
27	4217	Жиклёр главной системы (.062)	3
-	812867A97	Комплект прокладок	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

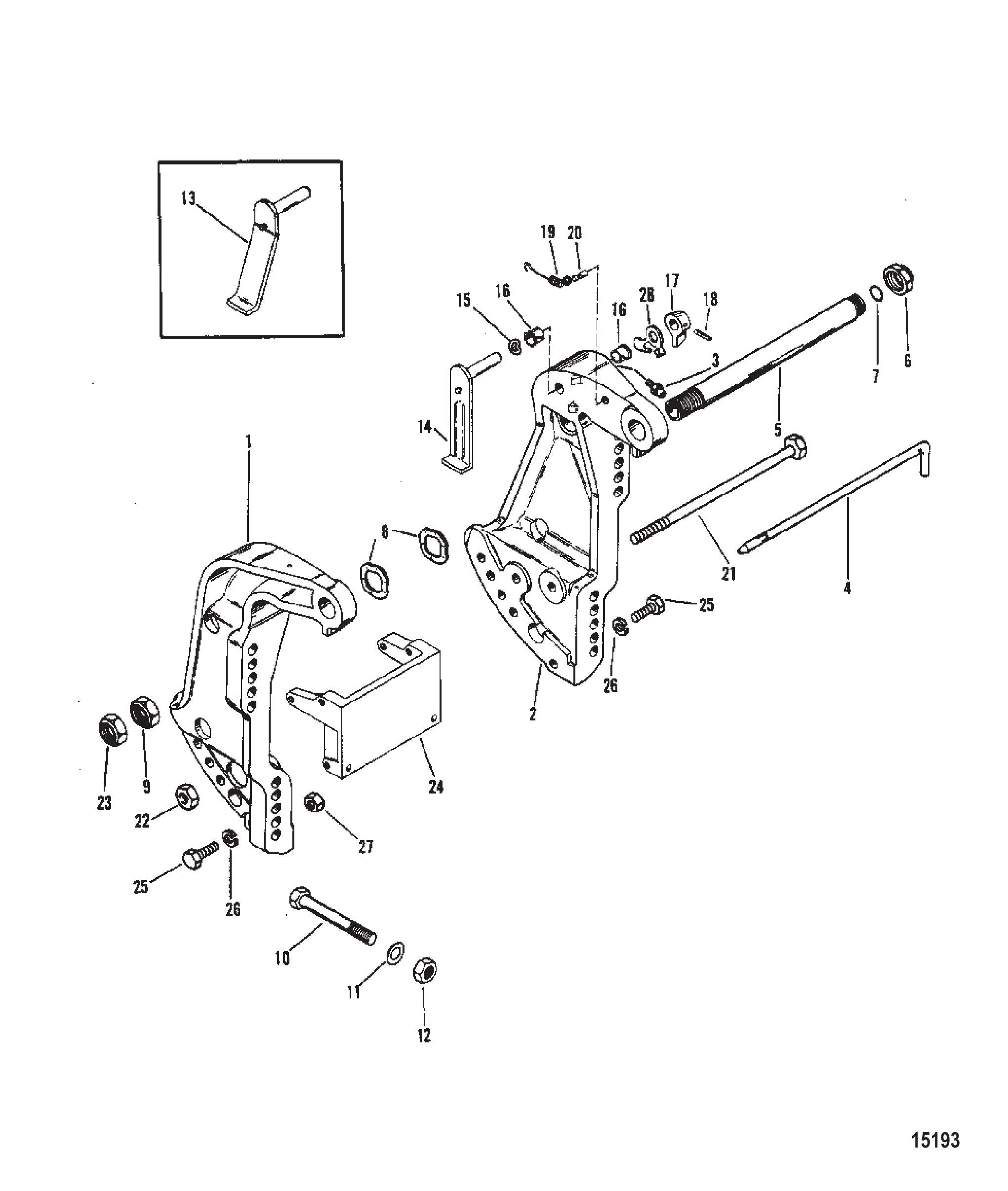

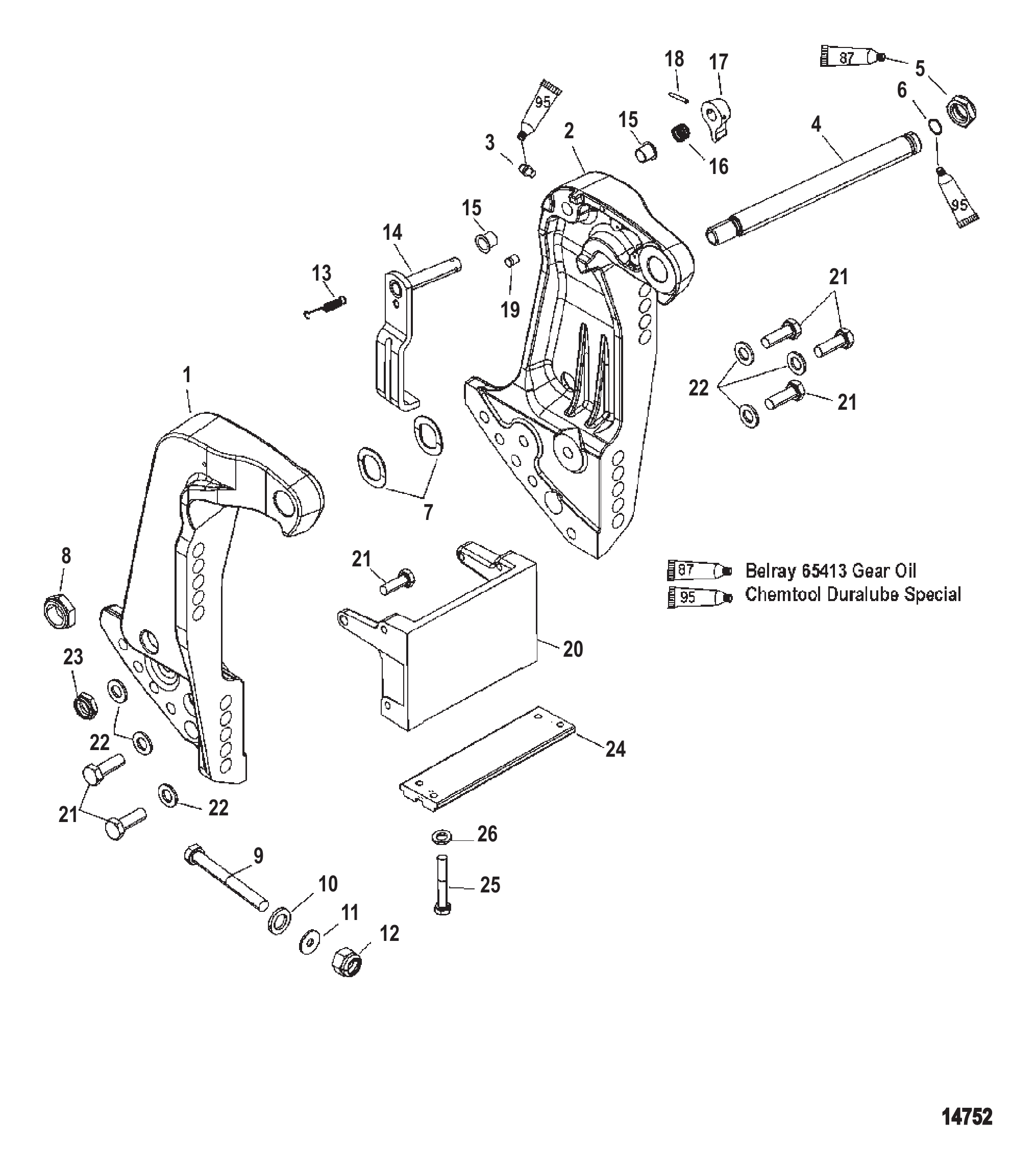

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

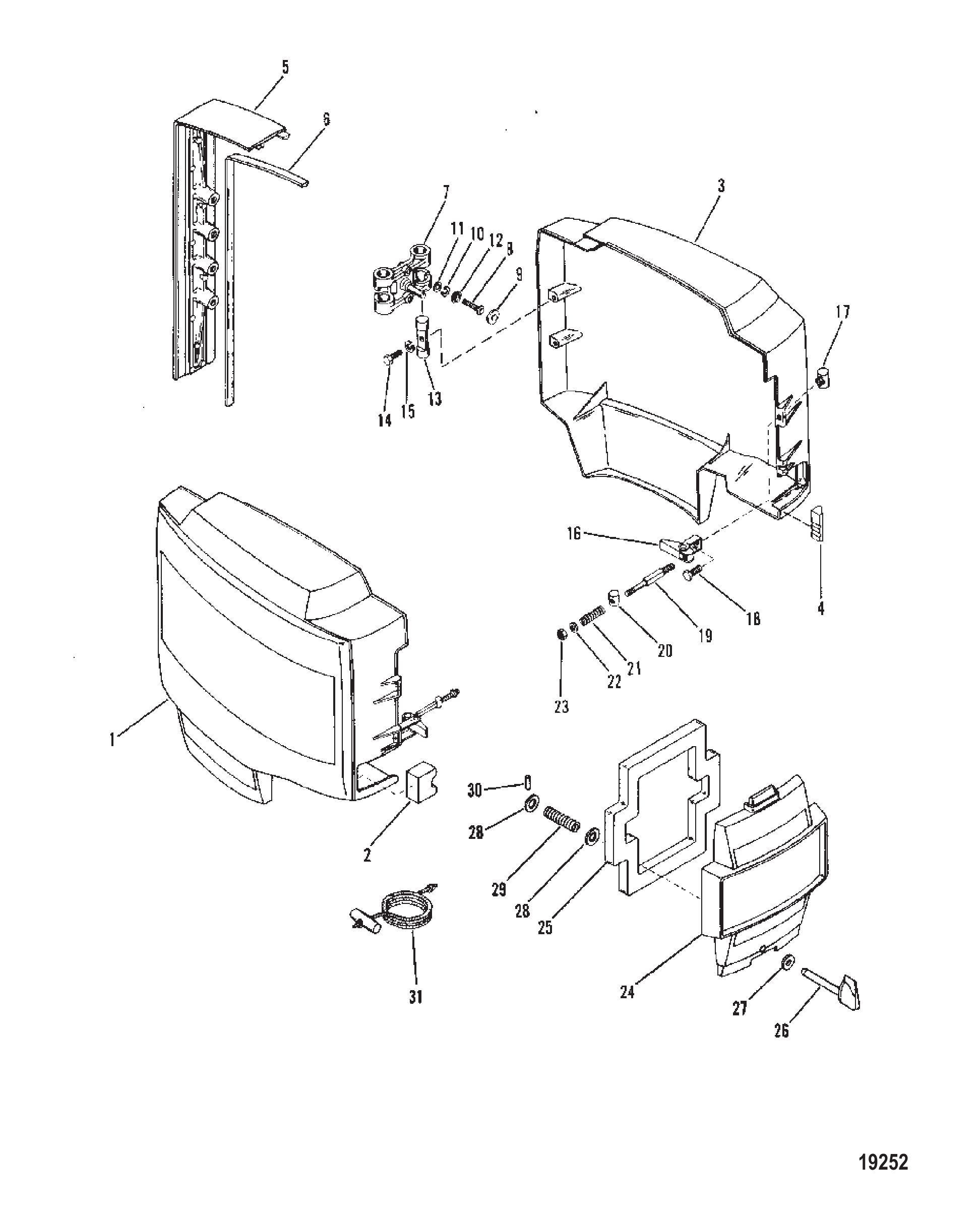

REF	Номер детали	Наименование	Кол-во
1	6228A1	Кожух верхний в сборе (правый черный)	1
1	6228A3	Кожух верхний в сборе (правый серый)	1
2	60297	САЛЬНИК	1
3	6227A1	Кожух верхний в сборе (левый черный)	1
3	6227A17	Кожух верхний в сборе (левый серый)	1
4	60298	УПЛОТНЕНИЕ ТРОСОВ УПРАВЛЕНИЯ - КОЖУХ	1
5	89717T	Кронштейн уплотнения кожуха задний	1
6	698761	УПЛОТНЕНИЕ ЗАДНЕГО КРОНШТЕЙНА	2
7	90980	Кронштейн петли колпака	2
8	45561	Винт (.250-20 x 1.12)	2
8	455611	Винт (.250-20 x 1.120)	2
8	75794	ВИНТ КРОНШТЕЙНА ПЕТЛИ - ВЕРХНИЙ (1-1/8")	2
9	75805	ЗАГЛУШКА ВИНТА КРОНШТЕЙНА ПЕТЛИ (ВЕРХНЕГО)	2
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
11	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	4
12	75806	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ (ВЕРХНЕГО)	2
13	90979	Штифт петли колпака	4
14	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
15	26993	СТОПОРНАЯ ШАЙБА (.312)	4
15	8M0204647	Стопорная шайба (.312)	4
16	46785A5	Замок кожуха в сборе	2
17	62628	Фиксатор капота цилиндрический	2
18	31312	Винт (#10-32 x 0.875) крепления защёлки к барабану	2
19	15222	ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА	2
20	62629	Фиксатор капота цилиндрический	2
21	62624	Пружина натяжения фиксатора капота	2
22	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	2
23	859124	ГАЙКА (#10-32) Нержавеющая сталь	2
24	8774A6	Передняя крышка (черная)	1
24	8774A7	Передняя крышка (серая)	1
25	795511	Звукоизоляционное покрытие	1
26	14333	Ручка	1
27	30771	Шайба	2
28	75246	Шайба	2
29	30772	Пружина	1
30	29077	ШТИФТ ЦИЛИНДРИЧЕСКИЙ	1
31	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
31	47341A11	Комплект шнура с рукояткой ручного запуска	1

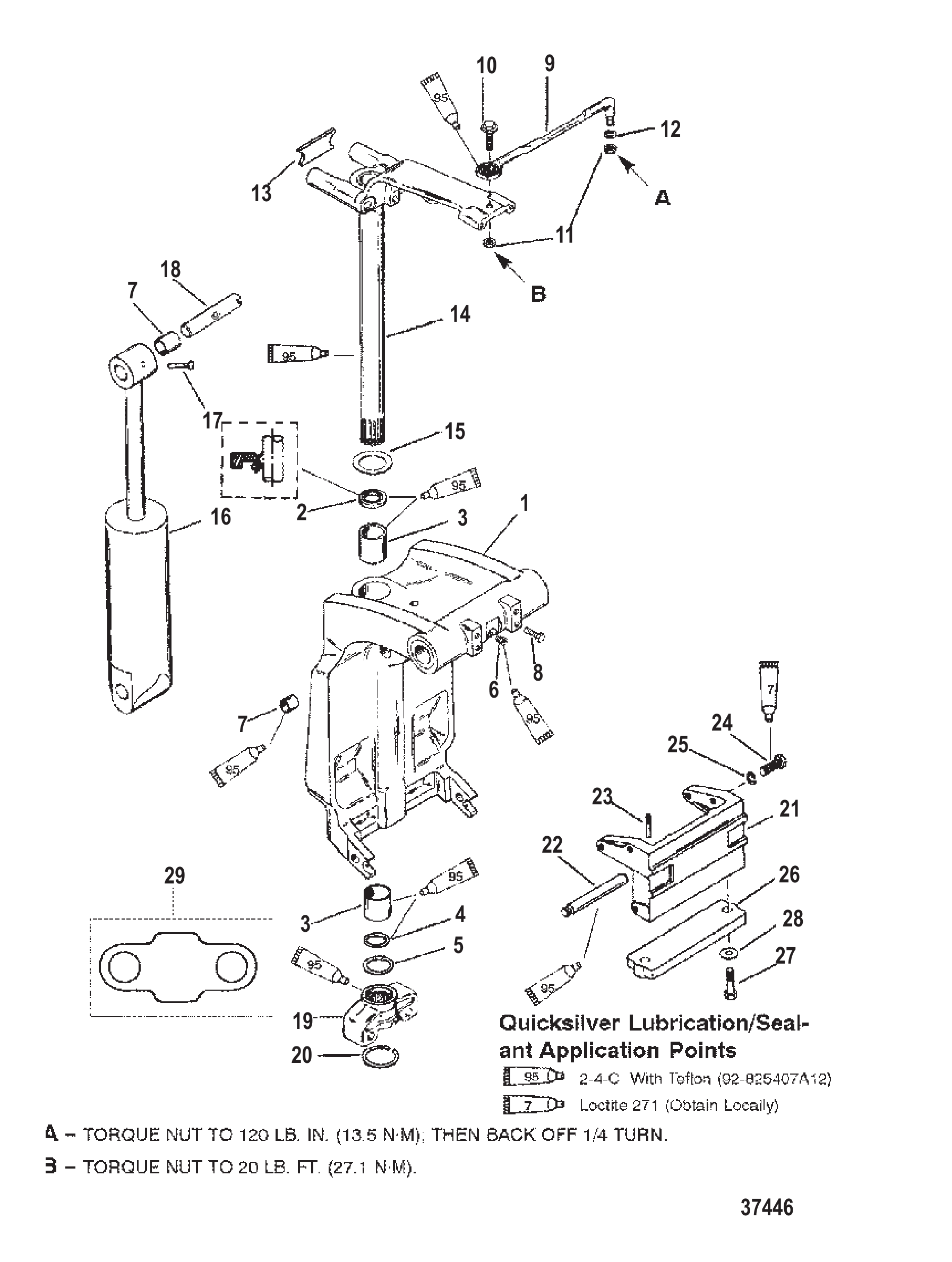

Рис. 12ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

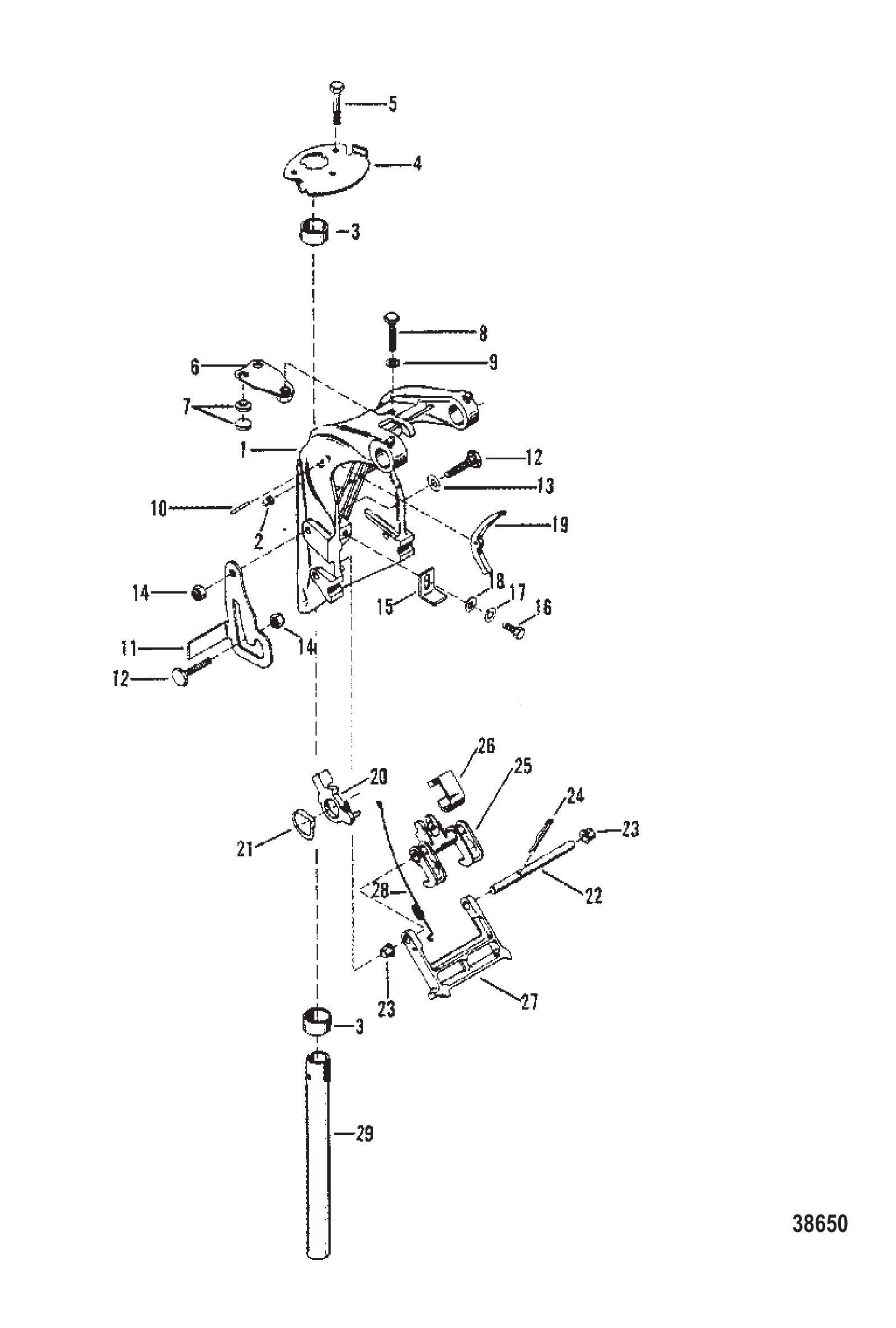

Рис. 13СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7324A1	Кронштейн поворотный в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	64028	Втулка поворотного кронштейна	2
4	77334	ПЛАСТИНА CO-PILOT	1
5	78038	ВИНТ (.250-20 x 1.75) ДИСКА CO-PILOT К СЕДЛУ	3
6	72845A1	Пластина в сборе струбцины - CO-PILOT	1
7	20203	Диск	4
8	36154	ВИНТ (.250-28 x 1.380)	1
9	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
10	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
11	879841	Рычаг стопора откидывания в сборе	1
11	87984A1	Рычаг в сборе стопора откидывания	1
12	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	2
13	31030	Шайба волнистая стопора откидывания	1
14	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	72794	УПОР БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
16	71056	Винт (.250-28 x .560) упора реверса к поворотному кронштейну	1
17	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
18	71055	Шайба пальца рычага переключения	1
19	63554	Направляющая пружины	1
20	79744	Рычаг управления - кронштейн троллинга	1
21	63631	Волнистая шайба рычага кронштейна троллинга	1
22	71419	Тяга блокировки реверса к кронштейну переключателя	1
23	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
24	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
25	63628	Рычаг фиксатора реверса	1
25	63628T	Рычаг	1
26	61007	Фиксатор тяги - блокировка реверса	1
27	63559	Кронштейн троллинга	1
27	63559T	Кронштейн	1
28	63630	Пружина растяжения — кронштейн троллинга	1
29	66559	ТРУБКА ПОВОРОТНОГО КРОНШТЕЙНА К СЕДЛУ	1

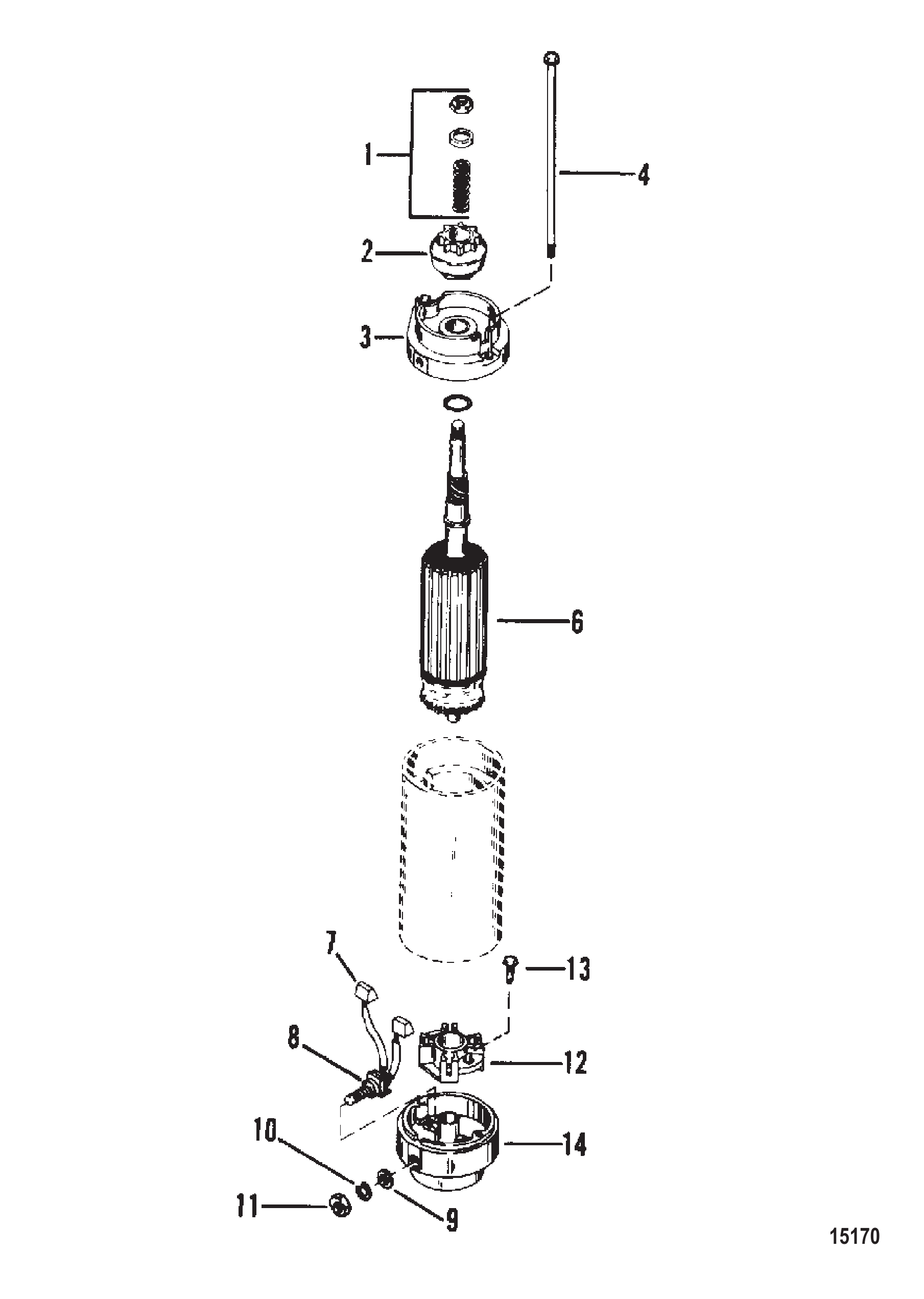

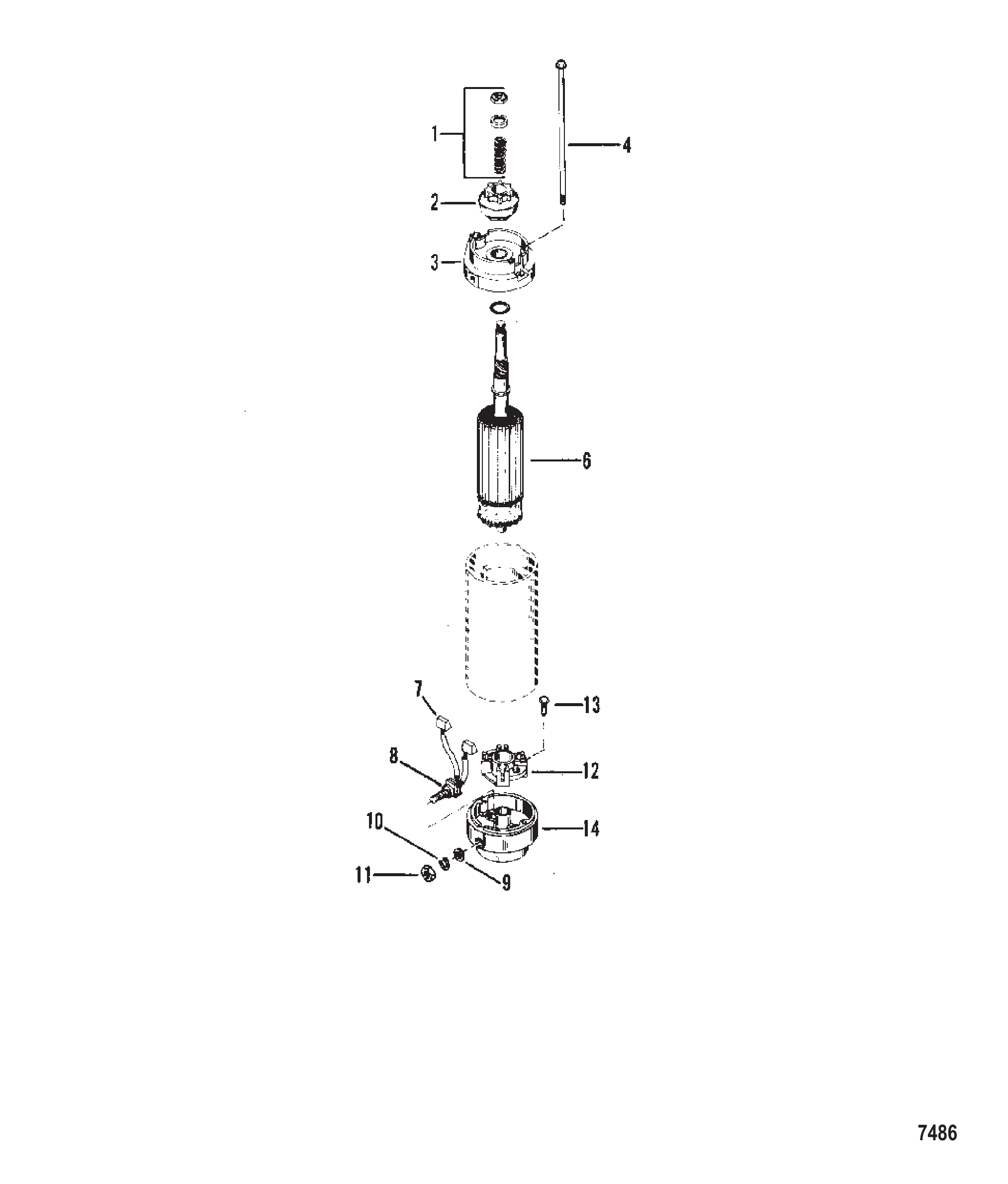

Рис. 14СБОРКА СТАРТЕРА STARTER MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	73521	СТАРТЕР В СБОРЕ	1
1	90643	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
2	685753	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	75379	Болт	2
6	75382	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
12	898265014	Держатель щёток	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	75383	Концевая крышка коллектора	1

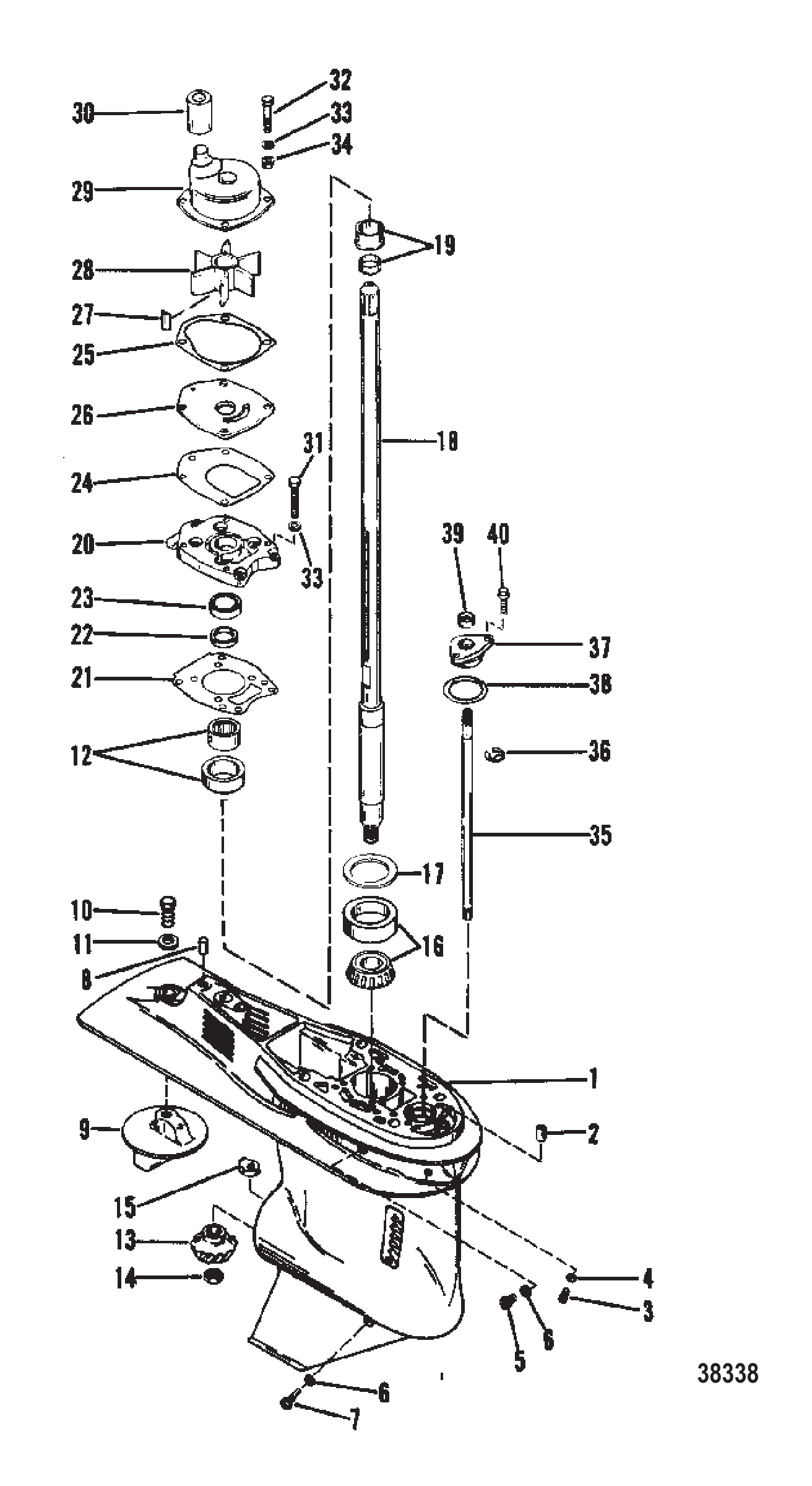

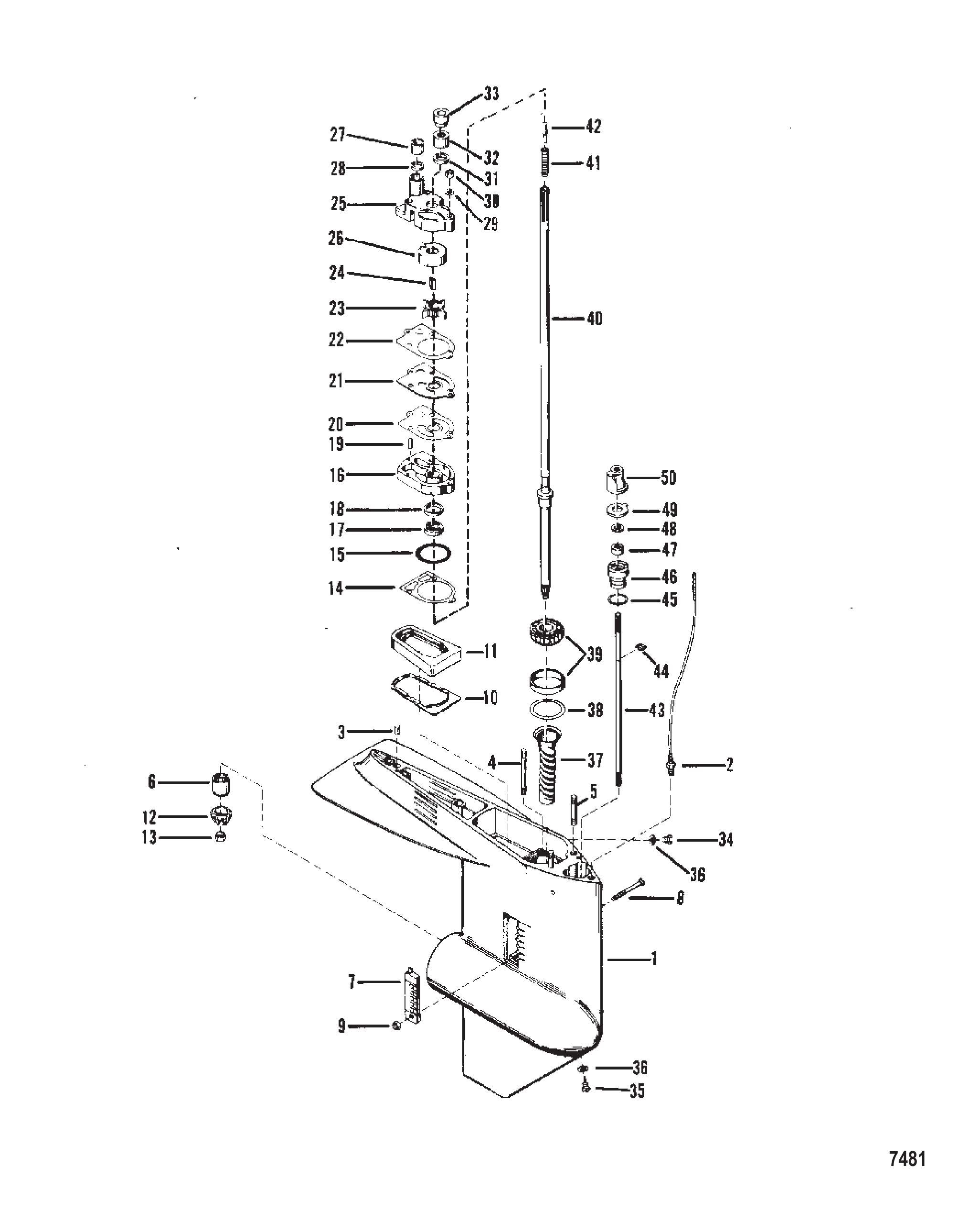

Рис. 15РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	9539A4	Корпус редуктора в сборе, короткий вал, чёрный	1
-	9539A5	Корпус редуктора в сборе, длинный вал, чёрный	1
-	9539A6	Корпус редуктора в сборе, короткий вал, серый	1
-	9539A7	Корпус редуктора в сборе, длинный вал, серый	1
1	9539A1	Корпус редуктора в сборе	1
1	9539T1	Корпус редуктора	1
1	9539A8	Корпус редуктора в сборе	1
1	9539T8	ORD 1643-9539T 1 Mercury / Quicksilver	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	33778	Шпилька	3
5	57933	Шпилька (.437-14/.437-20 x 2.190) корпус редуктора	2
5	8M0034453	Шпилька (7/16 x 2.19)	2
6	62091	Роликовый подшипник гребного вала	1
6	62091T	Подшипник	1
7	72849A1	Сетка водозаборника в сборе	1
8	36070	ВИНТ (#10-32 x 1.250) ВОДОЗАБОРНАЯ СЕТКА К КОРПУСУ РЕДУКТОРА	1
9	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	1
9	859124	ГАЙКА (#10-32) Нержавеющая сталь	1
10	92815	ПЛАСТИНА Крепление - Выхлопная труба	1
11	37721	Сальник выпускной трубки	1
11	37721001	Сальник @2	1
12	98097	Шестерня ведущая приводного вала	1
12	98097T	Шестерня-ведущая шестерня	1
13	55910	Гайка (.437-20) шестерни привода к гребному валу	1
14	19552	Прокладка основания водяного насоса	1
15	26722	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
16	77177A1	Основание водяного насоса в сборе	1
17	90562	САЛЬНИК (1.254 x .312)	1
18	79831	Сальник масляный	1
19	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	2
20	19553	Прокладка нижняя	1
21	54705	ЛИЦЕВАЯ ПЛАСТИНА	1
21	32768	ЛИЦЕВАЯ ПЛАСТИНА	1
22	19551	Прокладка верхняя	1
23	89983	Крыльчатка	1
23	89983T	Крыльчатка	1
24	56662	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032837	Шпонка @5	1
25	77822A1	Корпус водяного насоса в сборе	1
26	48753	Вставка	1
27	38452	САЛЬНИК Резиновый	1
28	38453	ШАЙБА Нейлоновая	1
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
30	13438	Гайка (.250-28)	3
30	8267119	Гайка (.250-28)	3
31	20273	Кольцо уплотнительное резиновое	1
32	78654A1	Гнездо подшипника гребного вала в сборе	1
33	86304	Сальник шлицевой - приводной вал	1
34	79953	Винт (.375-16 x .250)	1
34	79953Q04	Ремкомплект сливного винта	1
35	67892	Винт магнитный	1
35	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
36	19183	Шайба фибровая	2
36	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
37	88181	Втулка смазки гребного вала	1
38	92881A1	Набор регулировочных прокладок подшипника к корпусу редуктора (.002-3-5-10-20)	AR
39	77420A1	Подшипник роликовый конический гребного вала в сборе	1
39	8M0166756	Подшипник в сборе	1
40	88025A2	Гребной вал в сборе	1
40	98179	Вал приводной	1
40	88024A2	Гребной вал в сборе	1
40	98180	Вал приводной	1
41	20254	Пружина сжатия - коленчатый вал	1
42	30545	ШТИФТ ВАЛА ПРИВОДА	1
43	76063A1	Вал переключения передач в сборе	1
44	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
45	25439	Уплотнительное кольцо (.862 x .103)	1
46	77631A2	Втулка в сборе	1
47	76384	Сальник втулки вала переключения передач	1
47	8M0246145	САЛЬНИК	1
48	77674	ШАЙБА (.35 x .75 x .12)	1
49	78036	ОСНОВАНИЕ ЗАМКА ЗАДНЕГО ХОДА	1
50	433081	Кулачок блокировки реверса	1
50	43308T1	Кулачок	1
-	77177A3	Комплект водяного насоса	1
-	79831A1	Комплект сальников	1
-	85491A87	Комплект прокладок	1
-	85491A90	Комплект прокладок	1

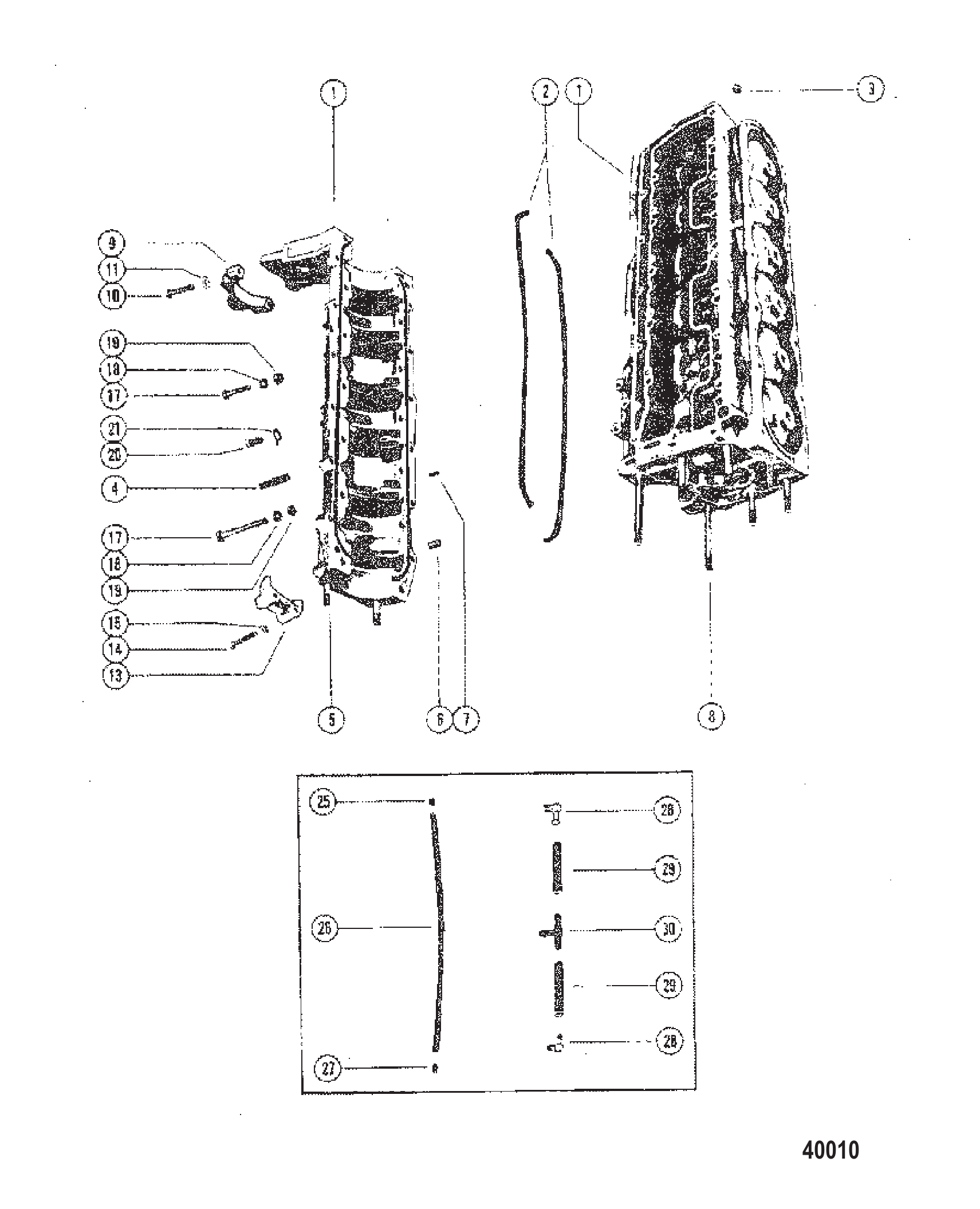

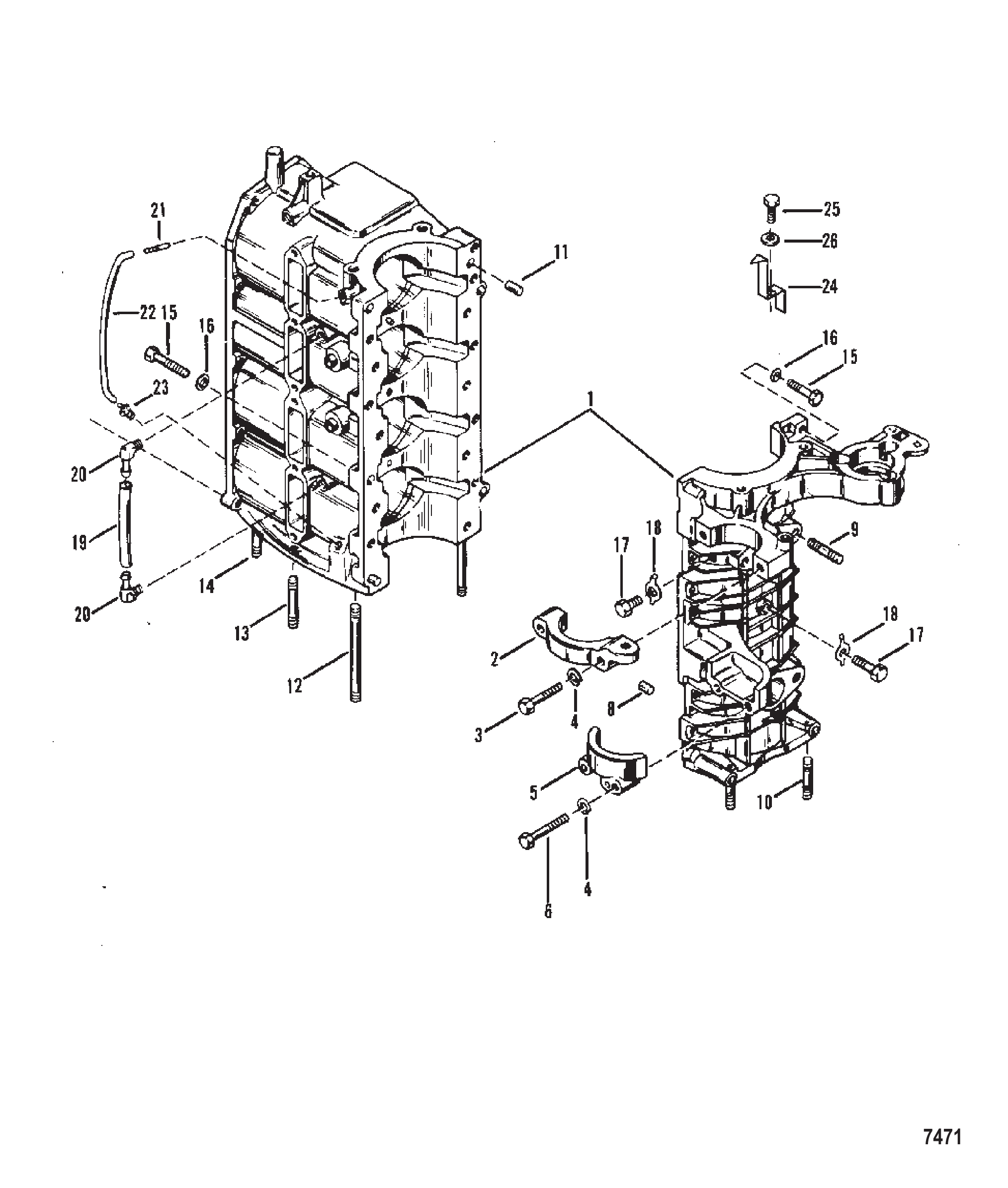

Рис. 16БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8981A6	Блок цилиндров в сборе	1
2	72038	КРОНШТЕЙН ВЕРХНИЙ СТАРТЕРА	1
3	73279	ВИНТ (.312-18 x 1.880) КРЕПЛЕНИЕ КРОНШТЕЙНА К КАРТЕРУ (1.875 ДЮЙМА)	2
4	26993	СТОПОРНАЯ ШАЙБА (.312)	4
4	8M0204647	Стопорная шайба (.312)	4
5	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
6	73279	ВИНТ (.312-18 x 1.880) КРЕПЛЕНИЕ КРОНШТЕЙНА К КАРТЕРУ (1.875 ДЮЙМА)	2
8	20032	Штифт направляющий блока цилиндров к коренному подшипнику	2
9	68164	Шпилька карбюратора (1.25 дюйма)	4
9	64936	ШПИЛЬКА	4
10	68165	Шпилька картера к корпусу гребного вала (1.625 дюйма)	2
11	20033	Штифт направляющий установочный	2
11	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
12	87901	Шпилька блока цилиндров к корпусу гребного вала (4 дюйма)	2
13	68166	Шпилька (.312 x 2.125) блока цилиндров к корпусу гребного вала (2.125 дюйма)	2
14	68167	Шпилька (.312-18/.312-24 x 2.560) блока цилиндров к корпусу гребного вала (2.50 дюйма)	2
15	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	13
15	31984	ВИНТ (.312-18 x 1.375)	3
15	73275	ВИНТ (.312-18 x 2.88) КРЕПЛЕНИЕ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (2.875 ДЮЙМА)	2
16	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	17
16	8M0042642	Шайба (.323 x .562 x .063)	17
17	20359	Винт (.375-16 x 1.00)	1
17	98260	ВИНТ (.375-16 x .620)	2
18	20091	Шайба стопорная стопорного винта среднего подшипника	3
19	99127109	Шланг (57,00 дюймов, бухта)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	99664	Угольник выхлопной пластины	2
20	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	2
21	65857	РАЗЪЕМ	1
21	56759	ШТУЦЕР ЕРШОВЫЙ	1
22	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
23	42867	Обратный клапан нижнего дренажного шланга	1
23	428671	Обратный клапан	1
24	99156	Метка установки зажигания	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
-	97469A87	Головка блока цилиндров в сборе	1
-	97469T87	Головка блока цилиндров морская	1

Рис. 17ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

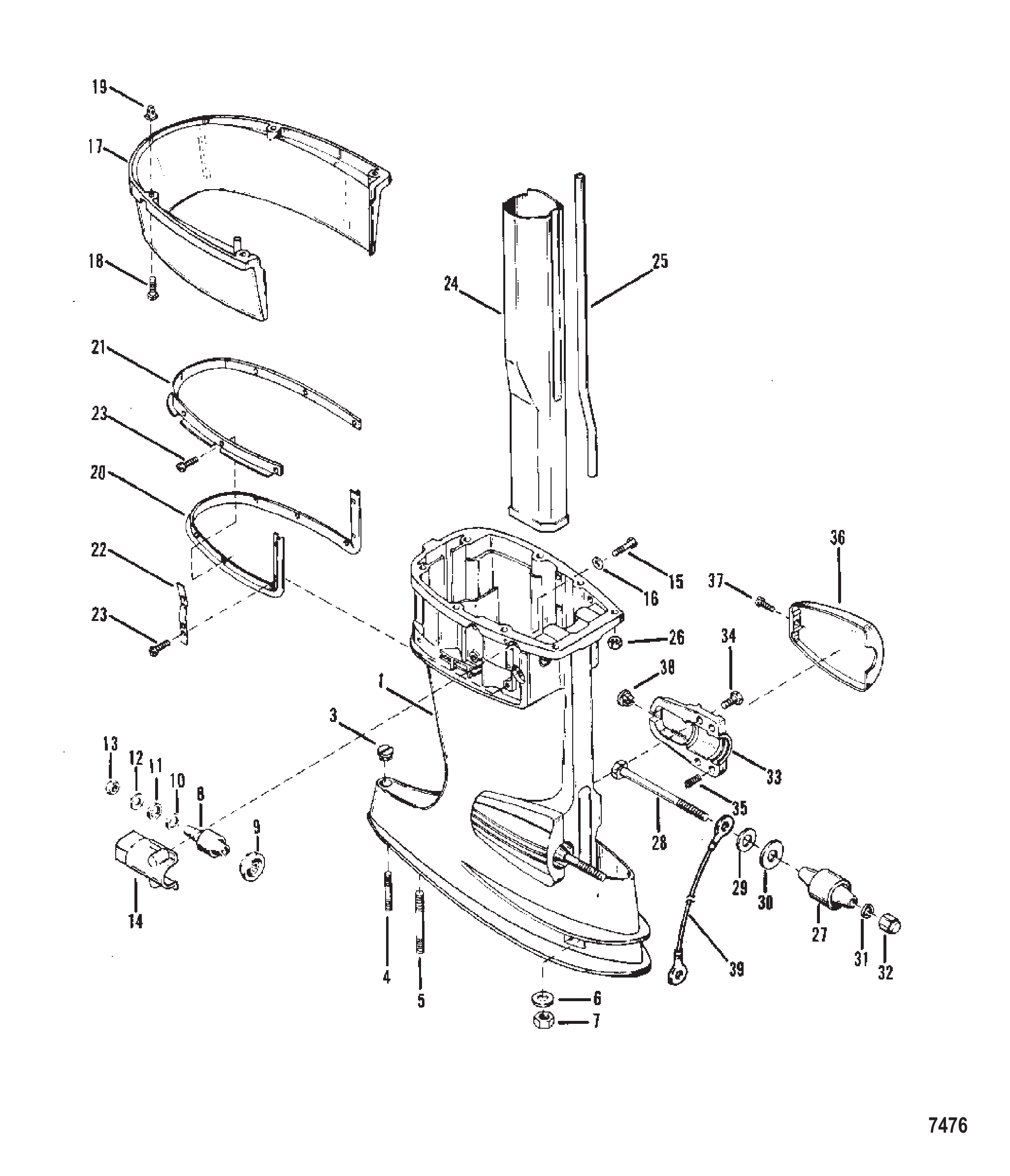

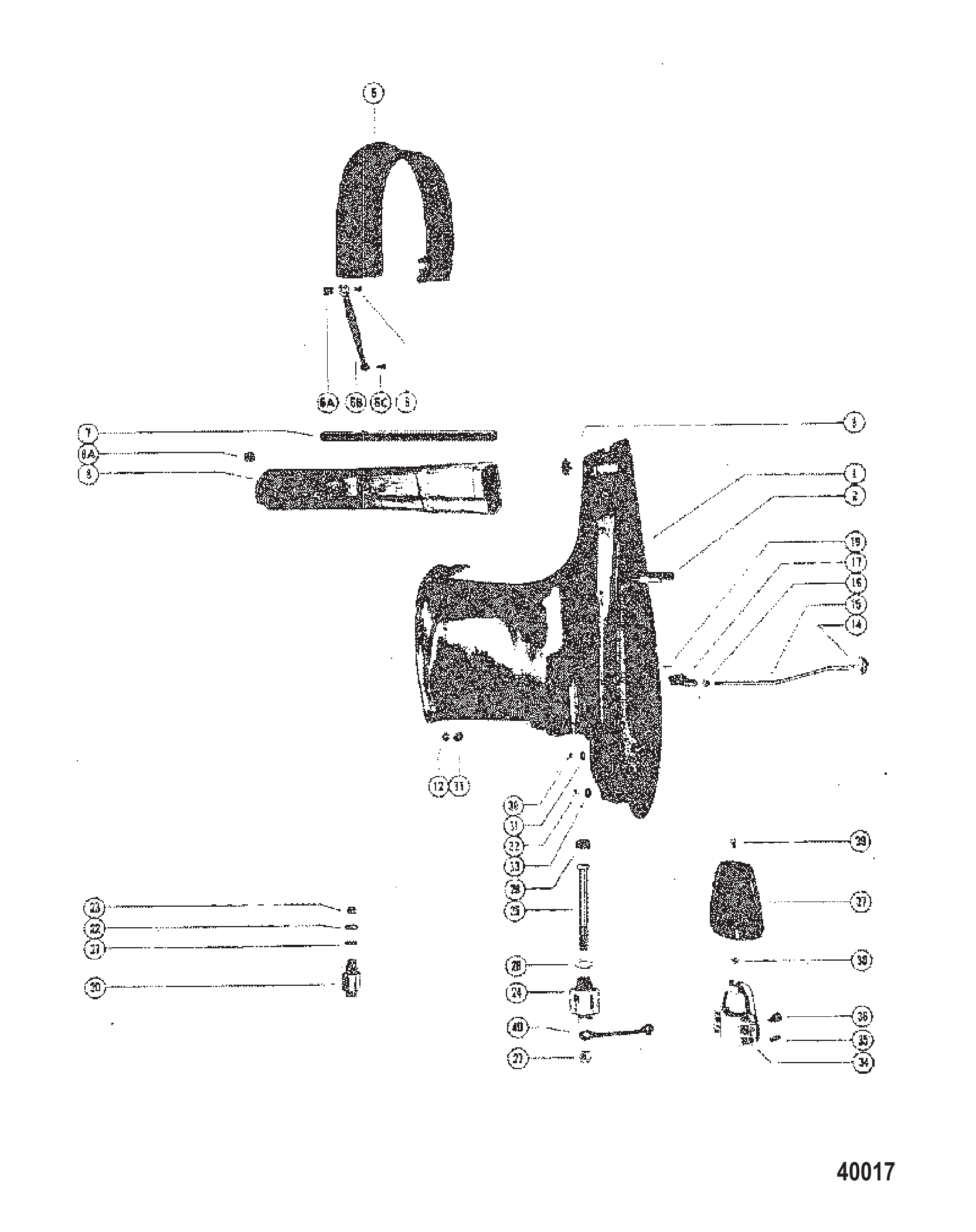

Рис. 18КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7512A10	Корпус в сборе гребного вала	1
1	7513A12	Корпус в сборе гребного вала	1
1	8189A10	Корпус в сборе гребного вала	1
1	8189A11	Корпус в сборе гребного вала серый	1
3	64649	ПРОБКА	1
4	57932	Шпилька (.375-16/.375-24 x 1.750) (не используется с водометом)	1
4	8M0022145	Шпилька (.375-16/.375-24 x 1.750)	1
5	57935	Шпилька (3 дюйма) (не используется с водометом)	1
6	65791	ШАЙБА КОРПУСА К ШПИЛЬКЕ (0.437 ДЮЙМА)	2
7	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
7	8M0204653	Гайка	2
8	93445	ОПОРА Резиновая - Верхняя	2
8	923373	Опора	2
9	96401	Сальник	2
10	27727	ШАЙБА (37/64 ВНУТР. ДИАМ.)	2
11	66966	ШАЙБА	2
12	30514	ШАЙБА	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	87883T	Крышка верхней опоры	2
14	87883	Крышка	2
15	76630	ВИНТ (.250-20 x 1.00)	4
15	8M0214943	Винт	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	37687	Накладка крышки - корпус гребного вала	1
17	37687F2	Крышка тримма - корпус гребного вала	1
18	57807	ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА	4
19	92012	Втулка винта крышки тримма	4
19	8M0079730	Комплект уплотнительных втулок	4
20	38157	САЛЬНИК Крышки тримма к корпусу гребного вала	1
21	38158	ПЛАНКА Фиксирующая - Уплотнение крышки тримма (Задняя)	1
22	38154	ПЛАНКА Фиксирующая - Уплотнение крышки тримма (Боковая)	2
23	48408	Винт (#10-16 x .500) клеммной колодки	8
24	695431	ТРУБКА	1
24	695441	ТРУБКА	1
25	37727	Трубка	1
25	45679	Трубка	1
26	64809	ГАЙКА ШПИЛЬКИ КРЕПЛЕНИЯ КАРБЮРАТОРА	8
27	75304	Опора	2
27	75304T1	Опора	2
28	75284	Винт (.500-20 x 5.500)	2
28	43426	Винт (5-3/4")	2
29	28051	ШАЙБА БОЛТА НИЖНЕГО КРЕПЛЕНИЯ	2
30	28053	ШАЙБА БОЛТА НИЖНЕГО КРЕПЛЕНИЯ	2
31	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
32	25096	ГАЙКА	2
33	69592	Хомут нижней опоры	2
33	69592F1	Хомут	2
34	29256	ВИНТ (.312-18 x .875)	4
35	35522	ПРУЖИНА	4
36	35474T	Крышка	2
36	35474F2	Крышка хомута нижней опоры	2
37	87884	Винт (#12-14 x .920)	2
38	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	2
39	88238A2	Кабель заземления в сборе	1
39	88238A10	Кабель заземления в сборе	1

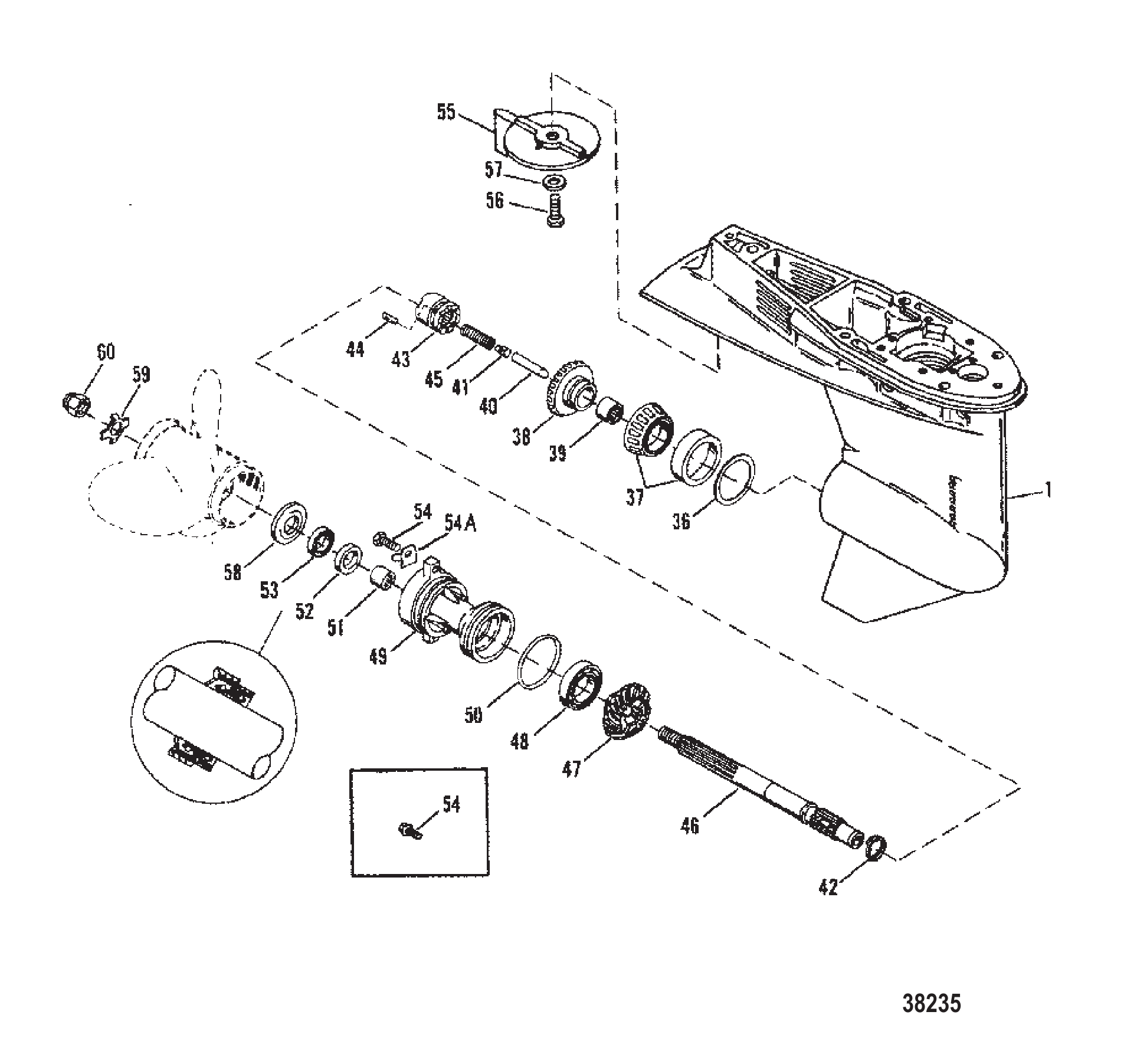

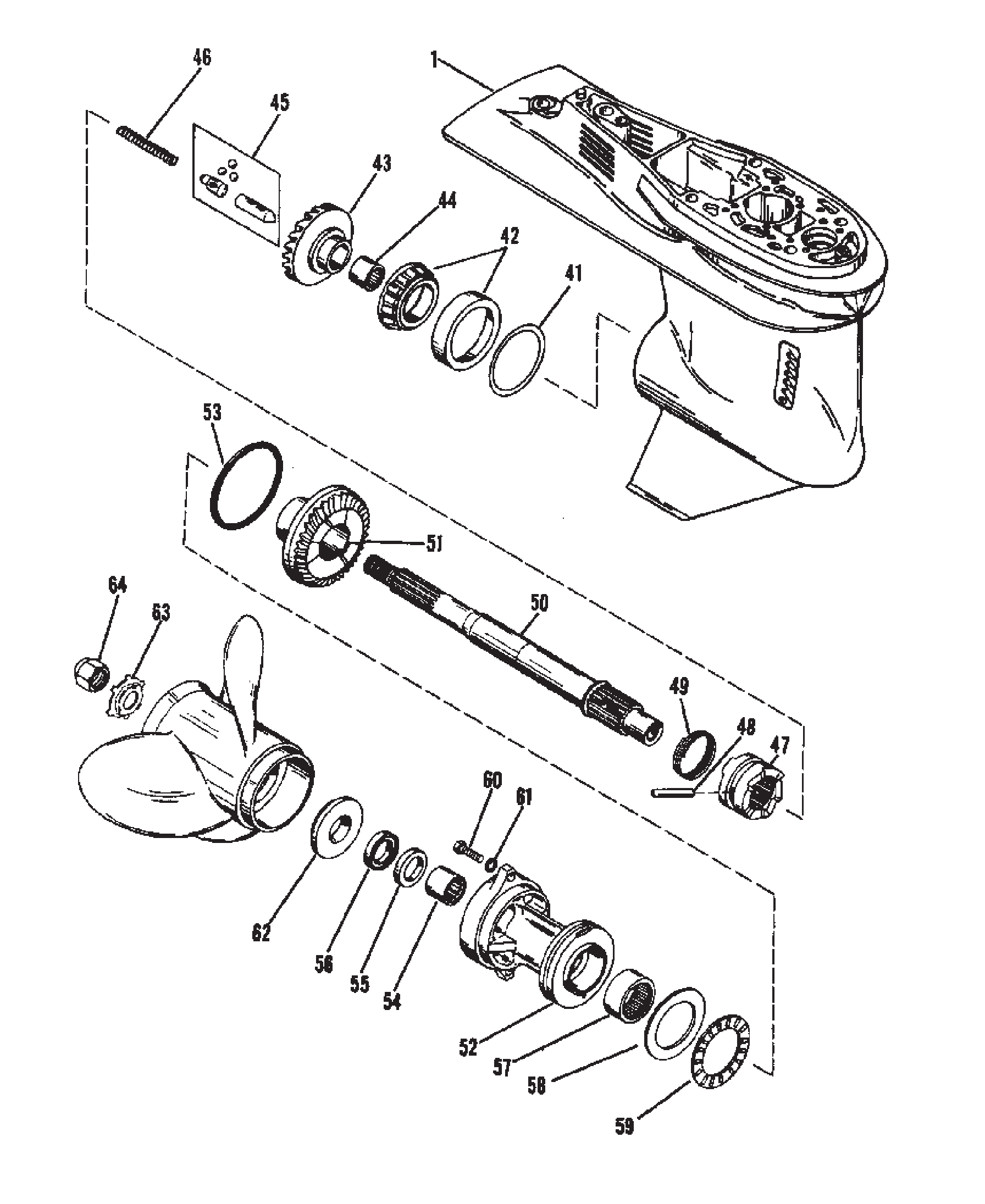

Рис. 19РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9760A8	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (ЧЕРНЫЙ)	1
-	9760A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) (СЕРЫЙ)	1
-	9760A24	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9760A21	Корпус редуктора в сборе (длинный) (Tracker)	1
-	9760T27	ORD1671- 9760T25 Mercury / Quicksilver	1
-	9760A12	Корпус редуктора в сборе (длинный) (чёрный)	1
-	9760T25	Корпус редуктора в сборе, комплектный	1
-	9760A13	Корпус редуктора в сборе (длинный) (серый)	1
-	9760T26	ORD 1671-9760T25 Mercury / Quicksilver	1
-	9760A10	Корпус редуктора в сборе (удлинённый) (чёрный)	1
-	9760T28	Корпус редуктора в сборе, комплектный	1
-	9760A11	Корпус редуктора в сборе (удлинённый) (серый)	1
-	9760T29	Корпус редуктора серый	1
1	9760A2	Корпус редуктора в сборе (базовый) (чёрный)	1
1	9760T42	Корпус редуктора в сборе, базовый	1
1	9760A3	Корпус редуктора в сборе (базовый) (серый)	1
1	9760T31	ORD 1671-9760T30 Mercury / Quicksilver	1
1	9760A20	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9760T32	ORD 1671-9760T42 Mercury / Quicksilver	1
36	812769A1	Набор регулировочных шайб	AR
36	8M0063263	Набор регулировочных шайб	AR
37	812767A1	Подшипник роликовый конический в сборе	1
37	8M0103476	Подшипник в сборе	1
38	813693A1	Шестерня переднего хода в сборе	1
38	813693T1	Шестерня переднего хода, 23 зуба	1
39	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
40	8129291	Толкатель кулачка	1
41	20843	ПОЛЗУН ПОПЕРЕЧНОГО ШТИФТА	1
42	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
43	813697	Муфта	1
43	813697T	Сцепление	1
44	38113	ШТИФТ Крестовины храповика к гребному валу	1
44	8M0020942	Палец крестовой @2	1
45	815418	ПРУЖИНА	1
46	14493	Гребной вал	1
47	813695	Шестерня заднего хода	1
47	813695T	Шестерня заднего хода 23 зуба	1
48	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
48	20839T	Подшипник шариковый	1
49	19291A3	Обойма подшипника в сборе	1
49	8M0168900	Обойма подшипника	1
50	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
51	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
52	69188	САЛЬНИК Масляного корпуса подшипника	1
52	8M0205511	Сальник масляный	1
53	69189	САЛЬНИК Масляного корпуса подшипника	1
53	8M0203757	Сальник масляный	1
54	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
54A	826613	Шайба стопорная (применять где применимо)	2
54	8136911	Винт (M8 x .98) (винт с шайбой)	2
55	17264T2	Антикавитационная плита цинковая	1
56	4000377	ВИНТ (M10 x 30)	1
57	45175	Шайба (.406 x .750 x .104)	1
57	8M0214963	Шайба	1
58	73345A1	Упорная шайба, передняя	1
59	76281	Шайба стопорная гайки гребного винта	1
59	8M0214942	Шайба стопорная	1
60	69578A1	Комплект гайки гребного винта	1
60	69578Q1	Комплект гайки гребного винта	1
-	812867A91	Комплект прокладок двигателя	1
-	812867A97	Комплект прокладок	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1

Рис. 20НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

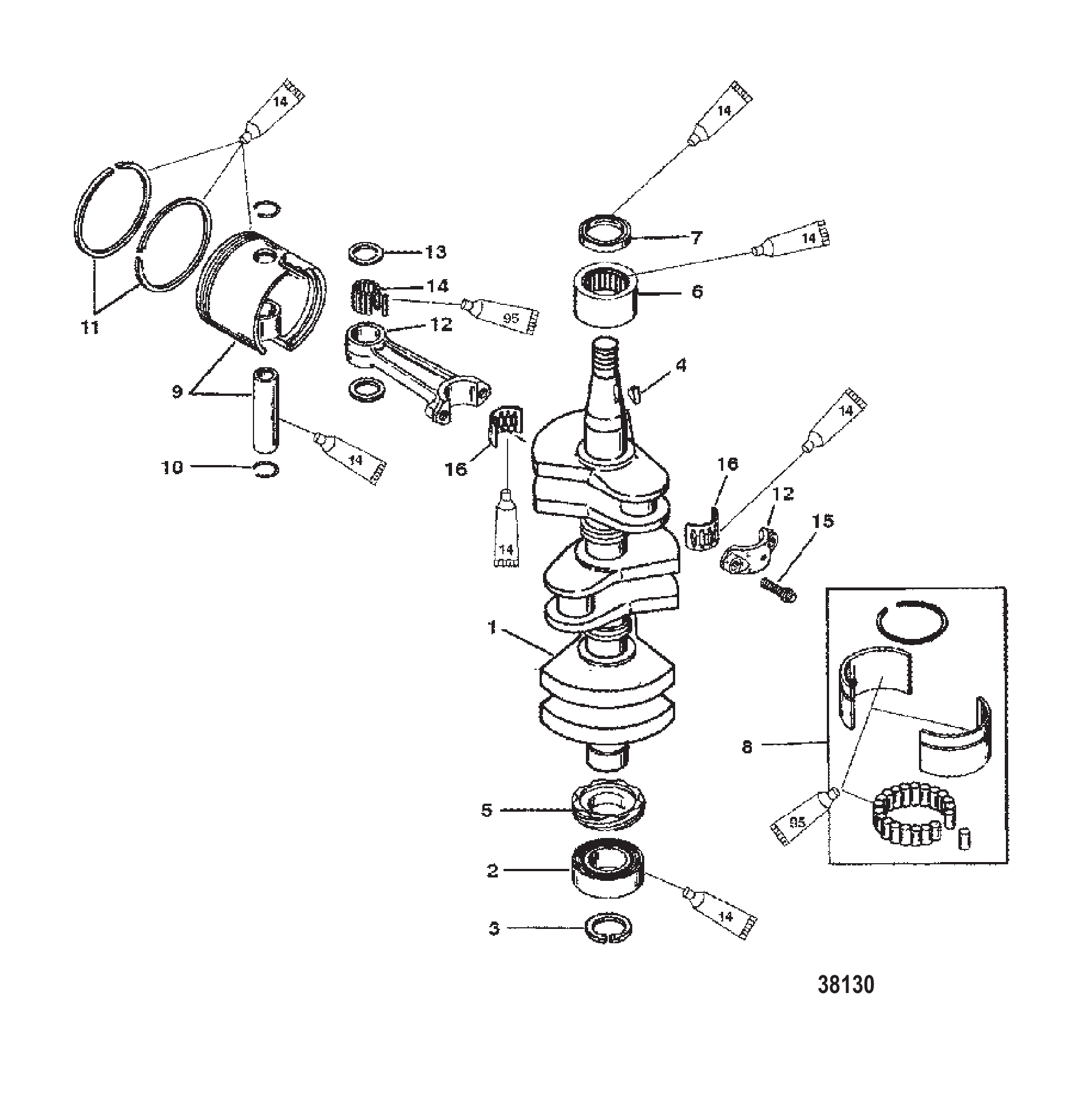

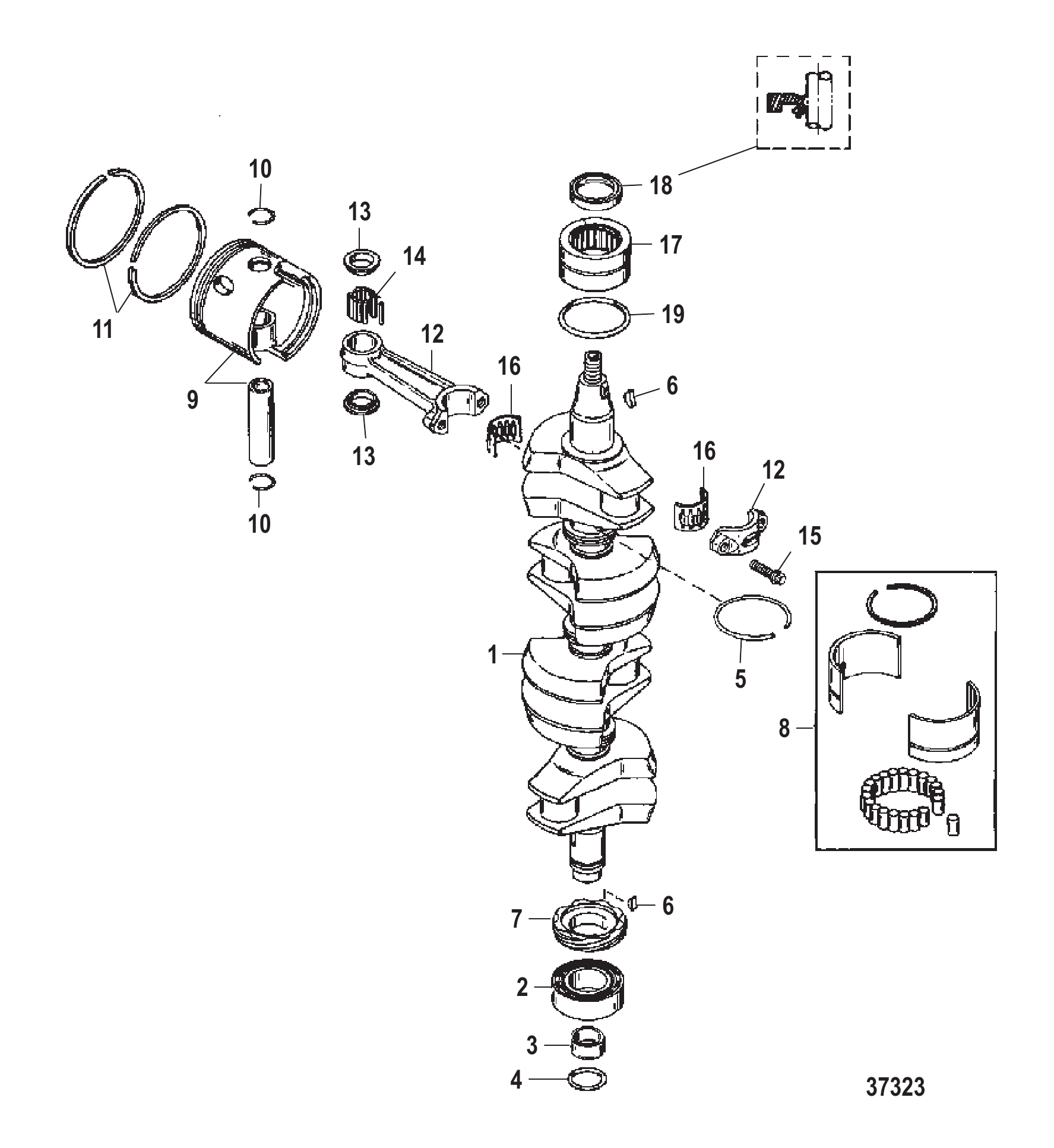

Рис. 21КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9611A1	Коленчатый вал в сборе	1
2	63742	Подшипник шариковый	1
2	63742T	Подшипник шариковый	1
3	812877	Кольцо стопорное	1
4	91800	Шпонка	2
5	43019A2	Шестерня в сборе	1
6	812873A1	Подшипник роликовый в сборе (верхний)	1
7	419531	САЛЬНИК Масло	1
8	812881A1	Подшипник роликовый в сборе (средний)	2
9	9613A1	Поршень в сборе	3
9	9613T1	Поршень	3
9	9613A2	Поршень в сборе	AR
9	9613T2	Поршень в сборе .015	AR
9	9613A3	Поршень в сборе	AR
9	9613T3	Поршень	AR
10	52035	Стопорное кольцо	6
10	857196	Стопорное кольцо	6
11	19721A6	Комплект поршневых колец	1
11	19721A1	Комплект поршневых колец	AR
11	19721A2	Комплект поршневых колец	AR
12	9612A2	Шатун в сборе	3
12	9612A6	Шатун в сборе	3
13	812876	Шайба	6
13	8M0012298	Упорная шайба	6
14	47270	ПОДШИПНИК	8
14	8M0214934	Подшипник игольчатый @200	8
15	91012	Винт (.250-28 специальный)	6
16	17514A1	Ремкомплект подшипников	3
16	8M0234886	Подшипник в обойме	3
-	811208T91	Головка блока цилиндров в сборе	1
-	821744T92	Головка блока цилиндров в сборе	1
-	811209T91	Головка блока цилиндров в сборе	1
-	811209T93	Головка блока цилиндров в сборе	1

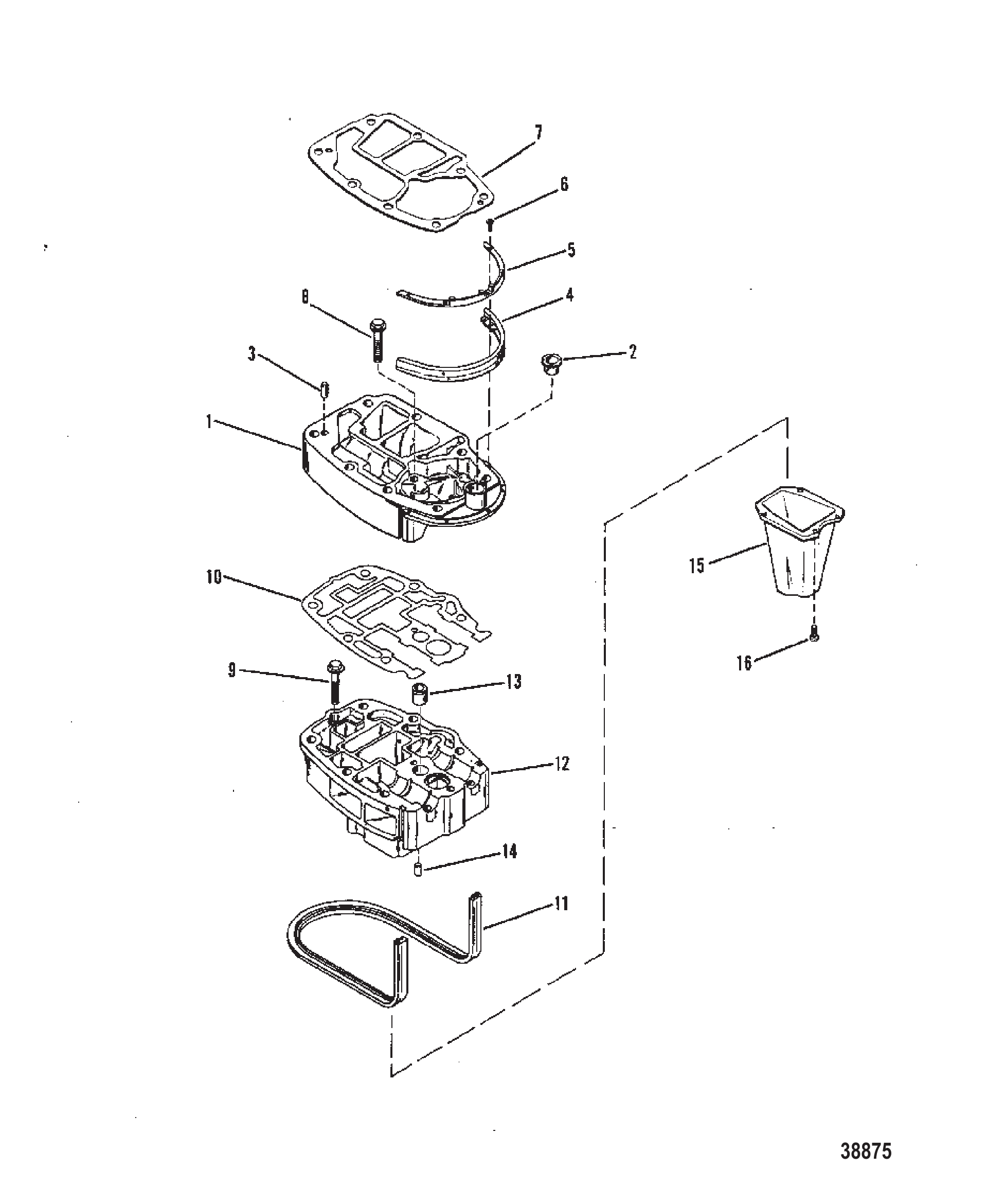

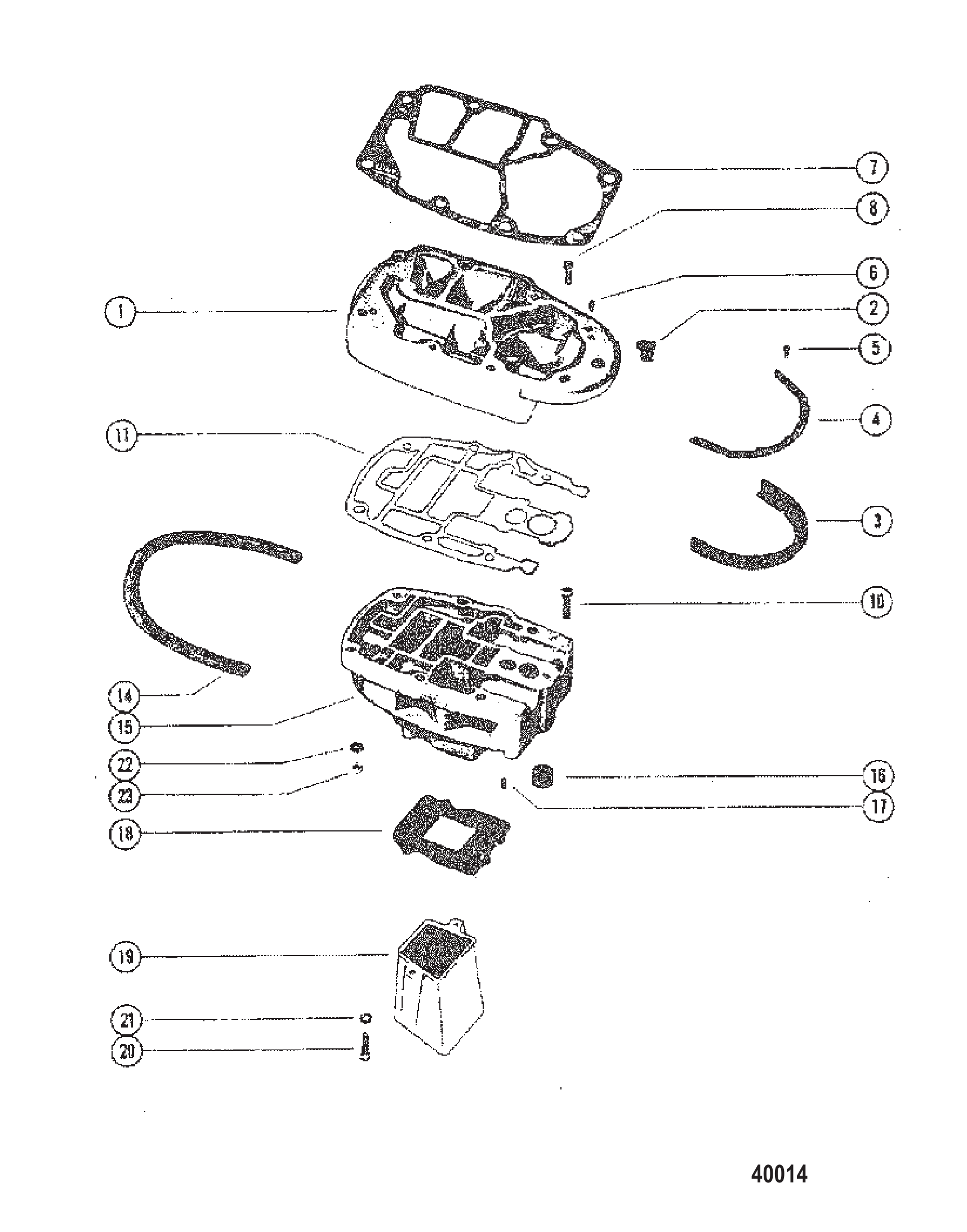

Рис. 22ПЛАСТИНА УДЛИНИТЕЛЯ ВЫПУСКА EXHAUST EXTENSION PLATE

REF	Номер детали	Наименование	Кол-во
1	43289A2	ПЛАСТИНА В СБОРЕ УДЛИНИТЕЛЬ ВЫПУСКА	1
2	27132	ВТУЛКА	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	37918	САЛЬНИК ПЛАСТИНЫ УДЛИНИТЕЛЯ ВЫХЛОПА	1
5	99358	Фиксирующая планка — пластина удлинителя выхлопа	1
6	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	5
7	69238	ПРОКЛАДКА ГОЛОВКИ БЛОКА	1
7	692381	ПРОКЛАДКА	1
8	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	2
9	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	7
10	66102	ПРОКЛАДКА ПЛАСТИНЫ КОРПУСА ВАЛА ПРИВОДА	1
10	661021	ПРОКЛАДКА	1
11	60898	Сальник пластины корпуса гребного вала	1
12	43290A4	ПЛАСТИНА В СБОРЕ КОРПУС ГРЕБНОГО ВАЛА	1
13	38970	САЛЬНИК X-LONG	1
14	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
15	99698	Трубка выхлопная	1
16	65414	ВИНТ ФИКСАТОРА КУЛАЧКА (3/4")	4
-	73645A87	Комплект прокладок	1

Рис. 23Auto-Blend (автосмешивание) Auto-Blend

REF	Номер детали	Наименование	Кол-во
-	130194	Узел автоматического смешивания	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	16619	Крышка масляного бака	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	16620	Комплект кронштейнов крепления	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	16613	КРЫШКА	1
12	13985	Комплект масляного фильтра/датчика	1
13	18576	Комплект топливного фильтра	1
14	13992	Виниловая трубка	1
15	16618	Маслоприёмник	1
16	16615	КОМПЛЕКТ обратных клапанов	1
17	16621	Пластина	1
18	19265	Комплект модуля	1
19	16623	Комплект кронштейна	1
20	16616	Комплект прокладок	1
21	14585A1	Жгут проводов в сборе автоматического смешивания	1

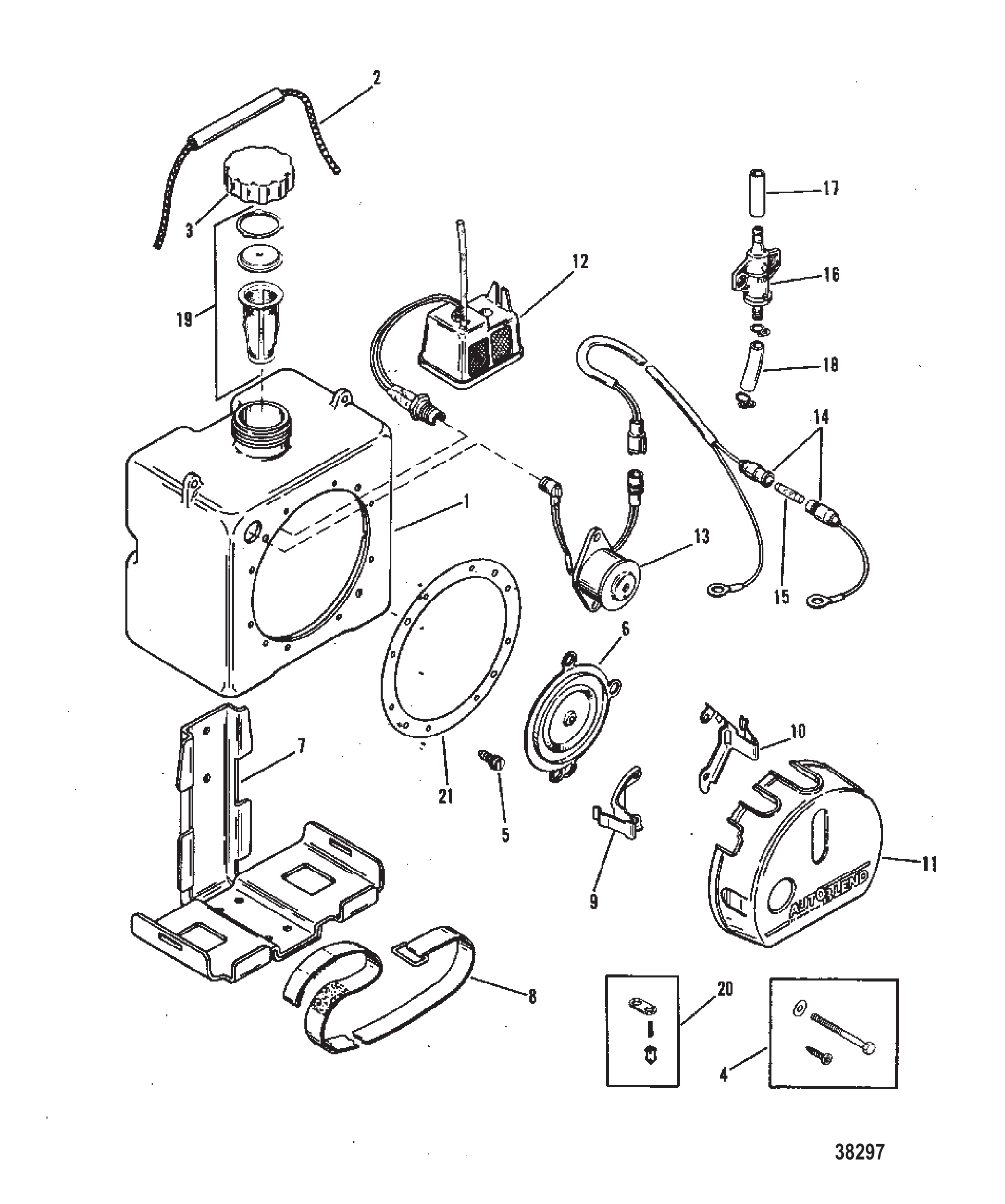

Рис. 24АВТОСМЕСИТЕЛЬ (С ПРЕДУПРЕЖДАЮЩИМ СИГНАЛОМ) AUTO-BLEND (WITH WARNING HORN)

REF	Номер детали	Наименование	Кол-во
-	1301931	Автоматическое смешивание	1
1	13982	Комплект масляного бака	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	13986	Крышка масляного бака	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	13990	Кронштейн	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	16613	КРЫШКА	1
12	13985	Комплект масляного фильтра/датчика	1
13	13987	Комплект звукового сигнала	1
14	13988	Жгут проводов в сборе	1
15	13989	Предохранитель (.5 А)	1
16	18089	КОМПЛЕКТ ФИЛЬТРОВ ТОПЛИВНЫХ	1
17	13992	Виниловая трубка	1
18	13995	Комплект топливных трубок	1
19	15387A1	МАСЛЯНЫЙ ФИЛЬТР-ОТСТОЙНИК В СБОРЕ	1
20	16615	КОМПЛЕКТ обратных клапанов	1
21	16616	Комплект прокладок	1

Рис. 25НИЖНИЙ КОЖУХ И ШАРНИРЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ BOTTOM COWL AND SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	7719A1	НИЖНИЙ КОЖУХ	1
2	52862A2	ПОДДОН СБОРКИ НИЖНЕГО КОЖУХА	1
3	37940	ЗВУКОИЗОЛЯЦИОННАЯ ПОДУШКА ПОДДОНА	1
4	48408	Винт (#10-16 x .500) клеммной колодки	4
5	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	39616	ЧЕХОЛ ТРОСА УПРАВЛЕНИЯ - НИЖНИЙ КОЖУХ	1
7	76369	Проставка нижнего кожуха	1
8	48591	Винт (#10-32 x .500)	2
9	37637	Чехол топливного разъёма - нижний кожух	1
13	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	52889	Форсунка, компонент сборки нижнего кожуха	1
15	48408	Винт (#10-16 x .500) клеммной колодки	1
16	78279	Угольник	1
16	8M0207781	Угольник	1
17	60304A54	Вал переключения передач верхний в сборе	1
18	26600	Втулка	1
20	48047A1	СБОРКА СОЕДИНИТЕЛЬНОЙ ТЯГИ	1
20	73402	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
21	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
22	20664	ГАЙКА ШАТУНА	2
22	826709109	Гайка (.250-28) нержавеющая сталь	2
23	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
24	52732	Кронштейн крепления тросов управления	1
24	52732A6	Кронштейн крепления тросов управления	1
25	39519	ЧАШКА	1
26	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
26	87609A1	Комплект рычага	1
27	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
28	39667	КОЖУХ НЕЙЛОНОВЫЙ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
29	65799	ТЯГА ФИКСАТОРА РЫЧАГА К КРЫШКЕ	1
29	87609A1	Комплект рычага	1
30	24234	ВИНТ (.312-18 x 1.00) КРОНШТЕЙН К НАСОСУ	3
30	35386	ВИНТ (.312-18 x 1.00)	3
31	20099	Пружина	1
32	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
33	52100	Износостойкая пластина	1
34	38279	ЗАЩЕЛКА	1
34	8M0036768	ЗАЩЕЛКА	1

Рис. 26КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9012A71	КАРБЮРАТОР	1
1	9012A72	КАРБЮРАТОР	1
1	9012A73	КАРБЮРАТОР	1
1	9012A58	Карбюратор верхний, 75 COMM. - WME-18	1
1	9012A59	Карбюратор средний, 75 COMM. - WME-18	1
1	9012A60	Карбюратор нижний, 75 COMM. - WME-18	1
1	9012A64	Карбюратор верхний, 90 - WME-19	1
1	9012A65	Карбюратор средний, 90 - WME-19	1
1	9012A66	Карбюратор нижний, 90 - WME-19	1
1	9012A74	Карбюратор верхний, 75 COMM. - WME-25	1
1	9012A75	Карбюратор средний, 75 COMM. - WME-25	1
1	9012A76	Карбюратор нижний, 75 COMM. - WME-25	1
2	NSS	NOT SOLD SEPARATE Gasket, Fuel Bowl	3
3	NSS	NOT SOLD SEPARATE Retaining Ring	3
4	9589	Топливная камера	1
4	811696	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
4	9590	Топливная камера	2
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
4	811696	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	2
5	9591	Вал дроссельной заслонки (верхний/нижний)	2
6	19270	Вал дроссельной заслонки	1
7	9593	Клапан дроссельной заслонки	3
7	811216	КЛАПАН Дроссельный	3
8	9594	Поплавок	3
9	NSS	NOT SOLD SEPARATE Float Shaft	3
10	9595	Впускной игольчатый клапан	3
10	879194011	Клапан впускной	3
11	9596	Пробка главного жиклера	3
11	95961	Пробка слива поплавковой камеры	3
11	811694	КОМПЛЕКТ ПРОБКИ	3
12	NSS	NOT SOLD SEPARATE Gasket	3
13	NSS	NOT SOLD SEPARATE Gasket, Cover Plate	3
14	151723	ПРОКЛАДКА	3
14	151724	ПРОКЛАДКА	3
15	NSS	NOT SOLD SEPARATE Screw, Throttle Valve	6
16	9597	Винт крышки	6
16	811220	ВИНТ Крышки	6
17	5132	Винт поплавковой камеры топлива	12
17	808612	Винт с шайбой (#8-32 x .750)	12
18	9598	Крышка	3
18	811221	КРЫШКА	3
19	4216	Жиклёр (.064) главной топливной системы	3
19	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	3
19	4215	Жиклёр главной топливной системы (.066)	3
20	8423	Жиклёр (.094) воздушный (.094)	3
21	NSS	NOT SOLD SEPARATE Gasket, Nozzle Well	3
22	NSS	NOT SOLD SEPARATE Spring, Idle Needle	3
23	NSS	NOT SOLD SEPARATE Spring, Throttle Return	3
24	NSS	NOT SOLD SEPARATE Spring, Idle Air	3
25	NSS	NOT SOLD SEPARATE Idle Needle	3
26	NSS	NOT SOLD SEPARATE Idle Air Needle	3
--	823635	Ремкомплект (WME-11/14) и (WME-20/21)	1
--	8236354	Ремкомплект карбюратора	1
--	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1

Рис. 27КАРБЮРАТОР И КЛАПАН ОБОГАЩЕНИЯ CARBURETOR AND ENRICHNER VALVE

REF	Номер детали	Наименование	Кол-во
1	7469A14	КАРБЮРАТОР	1
1	7472A27	Карбюратор (верхний)	1
1A	7469A15	Карбюратор (средний)	1
1A	7472A28	Карбюратор (средний)	1
2	7469A16	КАРБЮРАТОР	1
2	7472A29	Карбюратор (нижний)	1
3	85943A1	СБОРКА РЫЧАГА	1
4	60293	ВИНТ (#5-40 x .500) РЫЧАГА К КАРБЮРАТОРУ	1
5	74726	Шайба винта рычага дросселя	1
6	53720A2	СОЕДИНИТЕЛЬНЫЙ УЗЕЛ НИЖНЕГО КАРБЮРАТОРА	2
7	66104	ВИНТ (#8-32 x .790)	2
8	89694	Шпонка муфты вала дроссельной заслонки	2
9	90365	КЛАПАН обогатителя	1
9	42859A2	Клапан в сборе обогатителя	1
10	90275	СОЕДИНИТЕЛЬ ОБОГАТИТЕЛЬНОГО КЛАПАНА (НИЖНИЙ)	1
11	73817	СОЕДИНИТЕЛЬ (90 ГРАДУСОВ) ОБОГАТИТЕЛЬНОГО КЛАПАНА (БОКОВОЙ)	1
12	90345	КРОНШТЕЙН ОБОГАТИТЕЛЬНОГО КЛАПАНА	1
13	89075	ВИНТ КЛАПАНА К КРОНШТЕЙНУ	2
14	42859A2	Клапан в сборе обогатителя	1
16	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
17	45915	КЛЕММНАЯ КОЛОДКА	1
18	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
19	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	1
20	9912688	Трубка (36.00 дюймов, бухта)	2

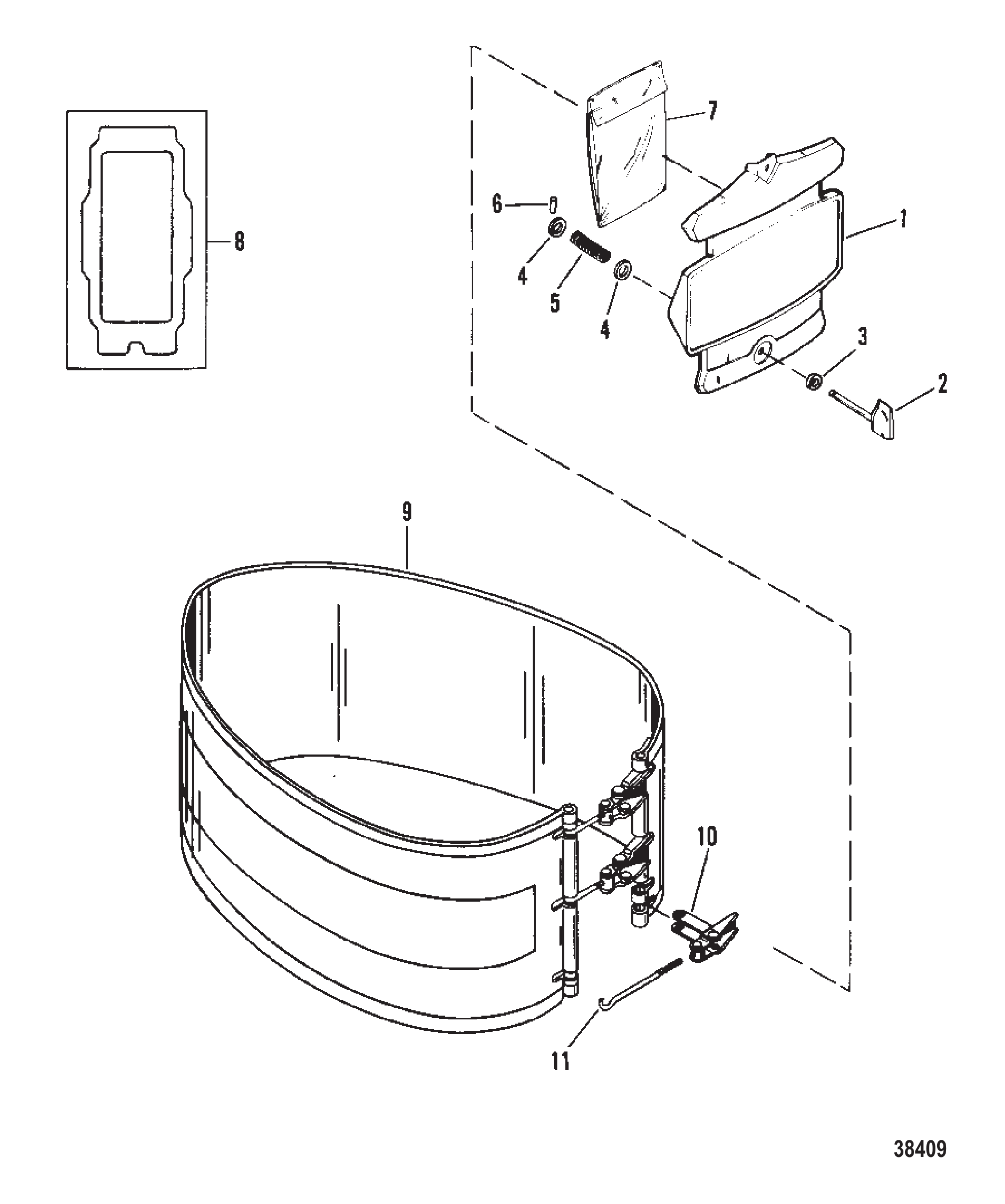

Рис. 28КОЖУХ И ПЕРЕДНЯЯ КРЫШКА (ЧЕРНЫЙ) COWLING AND FRONT COVER (BLACK)

REF	Номер детали	Наименование	Кол-во
1	7928A3	СБОРКА ПЕРЕДНЕГО КОЖУХА	1
2	56849	РУЧКА ПЕРЕДНЕЙ КРЫШКИ КОЖУХА	1
3	30771	Шайба	2
4	59572	Шайба ручки крышки	2
5	30772	Пружина	1
6	29077	ШТИФТ ЦИЛИНДРИЧЕСКИЙ	1
7	38674	ЗВУКОИЗОЛИРУЮЩЕЕ ПОКРЫТИЕ	1
8	94924	Уплотнение шумоизоляции — верхнее	1
9	4660A4	СБОРКА ОХВАТЫВАЮЩЕГО КОЖУХА (БЕЗ НАКЛЕЕК)	1
10	46785A1	Замок кожуха в сборе	3
11	30413	КРЮК	3

Рис. 29КОЖУХ И ПЕРЕДНЯЯ КРЫШКА (СЕРЫЙ) COWLING AND FRONT COVER (GRAY)

REF	Номер детали	Наименование	Кол-во
1	6497A7	Передняя крышка	1
2	56849	РУЧКА ПЕРЕДНЕЙ КРЫШКИ КОЖУХА	1
3	30771	Шайба	2
4	59572	Шайба ручки крышки	2
5	30772	Пружина	1
6	29077	ШТИФТ ЦИЛИНДРИЧЕСКИЙ	1
7	77790	ПЛАНКА ЗВУКОИЗОЛЯЦИИ	2
8	38674	ЗВУКОИЗОЛИРУЮЩЕЕ ПОКРЫТИЕ	1
10	77544	УПЛОТНЕНИЕ ЗВУКОИЗОЛЯЦИИ - ВЕРХНЕЕ	1
11	6498A9	Обтекаемый кожух	1
12	46785A1	Замок кожуха в сборе	3
13	30413	КРЮК	3

Рис. 30КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	827616A1	Коленчатый вал	1
2	43011	ПОДШИПНИК ШАРИКОВЫЙ НИЖНИЙ	1
2	43011T	Подшипник шариковый	1
3	786611	Износостойкая втулка	1
4	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
5	818412A4	Кольцо в сборе	1
6	91800	Шпонка	2
7	43019A1	Шестерня в сборе	1
8	42943A1	Подшипник в сборе роликовый	2
9	826191A4	Сборка поршня	3
9	826191T4	ПОРШЕНЬ В СБОРЕ	3
9	821896A3	Сборка поршня	AR
9	821896A4	Сборка поршня	AR
10	52035	Стопорное кольцо	6
10	857196	Стопорное кольцо	6
11	822321A12	Комплект поршневых колец — стандартный	1
11	822321A1	Комплект поршневых колец — ремонтный .015	AR
11	822321A2	Комплект поршневых колец	AR
12	818846A3	Шатун в сборе	3
12	818846T6	Шатун в сборе	3
13	812876	Шайба	6
13	8M0012298	Упорная шайба	6
14	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	87
14	8M0214954	Подшипник игольчатый @200	87
15	94320	Винт (.375-24 x 1.250)	6
16	43012A1	Комплект подшипника с сепаратором	3
16	8M0235070	Подшипник с сепаратором	3
17	43013A1	Подшипник в сборе роликовый верхний	1
17	43013T3	Подшипник в сборе роликовый	1
18	43993	Сальник масляный	1
18	8M0214932	Сальник	1
19	823683	Уплотнительное кольцо (1.989 x .070)	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1
-	809837A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	809837T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 31БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7697A3	СБОРКА БЛОКА ЦИЛИНДРОВ	1
1	8311A4	СБОРКА БЛОКА ЦИЛИНДРОВ	1
1	8311A4	СБОРКА БЛОКА ЦИЛИНДРОВ	1
2	53862	ПРОКЛАДКА	2
3	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	5
4	64280	Шпилька карбюратора (1-3/16")	6
4	64936	ШПИЛЬКА	6
5	64281	Шпилька (.375-16/.375-24 x 1.880)	2
6	20033	Штифт направляющий установочный	2
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
7	63779	Штифт установочный (.250 x .625)	3
8	64282	Шпилька (4 дюйма) крепления блока цилиндров к выпускной плите (4")	6
9	86473	Крышка стартера - верхняя	1
10	69268	Винт верхней крышки (1-7/8")	2
10	73279	ВИНТ (.312-18 x 1.880) КРЕПЛЕНИЕ КРОНШТЕЙНА К КАРТЕРУ (1.875 ДЮЙМА)	2
11	26993	СТОПОРНАЯ ШАЙБА (.312)	2
11	8M0204647	Стопорная шайба (.312)	2
13	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
14	69268	Винт верхней крышки (1-7/8")	2
14	73279	ВИНТ (.312-18 x 1.880) КРЕПЛЕНИЕ КРОНШТЕЙНА К КАРТЕРУ (1.875 ДЮЙМА)	2
15	26993	СТОПОРНАЯ ШАЙБА (.312)	2
15	8M0204647	Стопорная шайба (.312)	2
17	57841	Винт (.312-18 x 2.750)	3
17	32293	ВИНТ (.312-24 x 1.75) КРЫШКА К ВЕРХНЕЙ КРЫШКЕ	3
17	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	20
17	53016	ВИНТ (1.25) КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1-1/4")	2
17	74824	Винт (.312-18 x 1.250)	2
18	22753	ШАЙБА ВИНТОВ КАРТЕРА	25
19	29250	ГАЙКА (.312-24) ВИНТОВ ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	2
20	20359	Винт (.375-16 x 1.00)	2
21	20091	Шайба стопорная стопорного винта среднего подшипника	2
25	77560	ОБРАТНЫЙ КЛАПАН ДРЕНАЖНОГО ШЛАНГА - ВЕРХНИЙ	1
25	42866	Обратный клапан дренажа цилиндра (верхний)	1
26	5493579	ШЛАНГ ДРЕНАЖНЫЙ (22")	1
26	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
27	77561	ШТУЦЕР В СБОРЕ ДРЕНАЖНОГО ШЛАНГА - НИЖНИЙ	1
27	428671	Обратный клапан	1
28	25885	Угольник шланга контрольной струи	2
28	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	2
29	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	2
29	8M0108355	Шланг (57 дюймов, бухта)	2
30	85578	ТРОЙНИК ШЛАНГА БАЛАНСИРОВКИ	1
30	8585531	РАЗЪЁМ	1
30	97231	Тройник дренажный основания	1
-	85653A32	КОМПЛЕКТ ПРОКЛАДОК	1
-	85653A87	КОМПЛЕКТ ПРОКЛАДОК	1
-	78911A80	СБОРКА ГОЛОВКИ БЛОКА	1
-	97472A32	СБОРКА ГОЛОВКИ БЛОКА	1
-	97472A32	СБОРКА ГОЛОВКИ БЛОКА	1

Рис. 32КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	5239A4	КОРПУС В СБОРЕ ГРЕБНОГО ВАЛА - MERCURY	1
2	56295	Шпилька (.437 x 2.69)	2
3	64649	ПРОБКА	1
5	37417	Накладка крышки Mercury	1
6	57807	ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА	4
6A	92012	Втулка винта крышки тримма	4
6A	8M0079730	Комплект уплотнительных втулок	4
6B	88238A4	Трос в сборе поддона	2
6B	88238T01	Трос в сборе	2
6C	62568	Винт (#10-16 x .375)	2
7	60897	Трубка впуска воды	1
8	78184	Трубка	1
8	78184T	ТРУБА ВЫПУСКНАЯ	1
8A	65638	ЧЕХОЛ ВЫПУСКНОЙ ТРУБЫ	2
11	69254	ГАЙКА	2
12	25970	Шайба маховика	2
12	20553	Шайба (.406 x .734 x .063)	2
14	52887	Направляющая толкателя	1
14	92704	Направляющая толкающей тяги	1
15	47558	ШТАНГА ТОЛКАТЕЛЯ	1
15	92707	Тяга толкающая	1
15	43417A2	СБОРКА ТОЛКАТЕЛЯ	1
16	47661	ГАЙКА КОНТРГАЙКА - ТОЛКАТЕЛЯ	1
16	69254	ГАЙКА	1
16	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	2
17	47559	ВИЛКА ТОЛКАТЕЛЯ	1
17	89813	Наконечник тяги	1
19	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
20	75296	Резиновая опора - верхняя	2
21	47840	ШАЙБА РЕЗИНОВАЯ - БОЛТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
22	31263	Шайба болта верхнего крепления	2
23	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
23	8M0204653	Гайка	2
24	75299	Резиновая опора - нижняя	2
25	49318	Винт нижнего крепления (5-1/2")	2
25	75284	Винт (.500-20 x 5.500)	2
26	49339	Шайба (.8125)	2
27	25096	ГАЙКА	2
28	25067	ОТБОЙНИК	2
30	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
30	8M0204653	Гайка	2
31	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
32	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
33	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
34	35608	ХОМУТ НИЖНЕЙ ОПОРЫ К КОРПУСУ ВЕРТИКАЛЬНОГО ВАЛА	2
35	35522	ПРУЖИНА	4
36	29256	ВИНТ (.312-18 x .875)	4
37	35474	КРЫШКА ХОМУТА НИЖНЕЙ ОПОРЫ	2
37	35474T	Крышка	2
38	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	2
39	87884	Винт (#12-14 x .920)	2
40	88238A2	Кабель заземления в сборе	1
40	88238A10	Кабель заземления в сборе	1

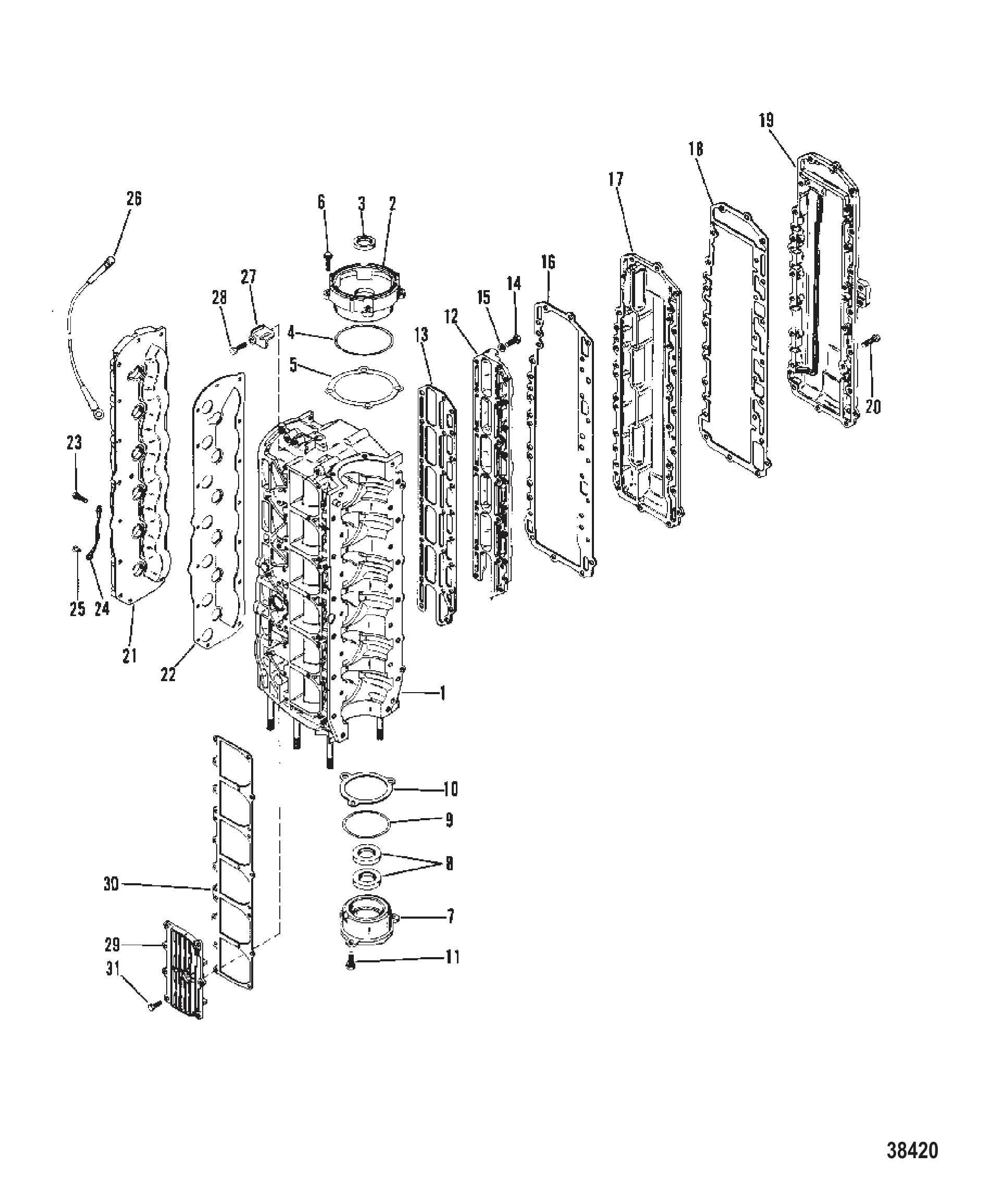

Рис. 33КОНЦЕВАЯ КРЫШКА КОЛЛЕКТОРА И КРЫШКИ ВЫПУСКА END CAP MANIFOLD AND EXHAUST COVERS

REF	Номер детали	Наименование	Кол-во
1	8311A4	СБОРКА БЛОКА ЦИЛИНДРОВ	1
1	8310A4	Блок цилиндров в сборе	1
2	7616A2	СБОРКА КОНЦЕВОЙ КРЫШКИ	1
3	41953	Сальник	1
4	47254	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ ВЕРХНЕЙ ТОРЦЕВОЙ КРЫШКИ	1
5	73644A1	Шайба регулировочная верхней торцевой крышки (.006-8-10)	AR
6	73169	ВИНТ КРЕПЛЕНИЯ ВЕРХНЕЙ КОНЦЕВОЙ КРЫШКИ (1")	4
6	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	4
7	5410A1	ЗАГЛУШКА В СБОРЕ НИЖНЯЯ	1
7	5410T1	ЗАГЛУШКА В СБОРЕ	1
8	41953	Сальник	2
9	32546	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
10	20085A1	Комплект регулировочных шайб (.005-10)	AR
11	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	3
11	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	3
12	71808	Крышка водяной рубашки	1
13	721421	Прокладка	1
14	53167	ВИНТ (.312-18 x .880)	23
14	53167T	ВИНТ .312-18X .88	23
15	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	23
15	8M0042642	Шайба (.323 x .562 x .063)	23
16	854952	Прокладка	1
17	75778T	Пластина дефлектора выпускного коллектора	1
17	757781	Дефлекторная пластина	1
18	854972	Прокладка	1
19	99896A1	КРЫШКА	1
20	53576	ВИНТ (.312-18 x 1.125)	24
21	8368A1	КРЫШКА	1
22	981852	Прокладка крышки блока цилиндров	1
22	981853	Прокладка	1
23	69100	ВИНТ КРЕПЛЕНИЯ КРЫШКИ ПЕРЕПУСКНОГО ОКНА (1")	16
23	8M0214943	Винт	16
24	46933A3	Стяжка в сборе, масса, от головки блока к нижнему кожуху	2
25	62568	Винт (#10-16 x .375)	2
26	96829A1	Датчик температуры 260 коричневый	1
27	37440	Кронштейн опоры крепления блока цилиндров	1
28	35386	ВИНТ (.312-18 x 1.00)	1
29	87872	Крышка перепускного окна — нижняя	3
30	856531	Прокладка крышки перепускного канала	1
30	856730	Прокладка	1
31	28636	ВИНТ (.250-20 x .750)	24
-	85653A87	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 34ПЛАСТИНА УДЛИНИТЕЛЯ ВЫПУСКА EXHAUST EXTENSION PLATE

REF	Номер детали	Наименование	Кол-во
1	98517A2	СБОРКА ПЛАСТИНЫ ВЫПУСКНОГО УДЛИНИТЕЛЯ	1
2	27132	ВТУЛКА	1
3	37918	САЛЬНИК ПЛАСТИНЫ УДЛИНИТЕЛЯ ВЫХЛОПА	1
4	99358	Фиксирующая планка — пластина удлинителя выхлопа	1
5	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	5
6	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
7	69238	ПРОКЛАДКА ГОЛОВКИ БЛОКА	1
7	692381	ПРОКЛАДКА	1
8	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	2
10	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	7
11	66102	ПРОКЛАДКА ПЛАСТИНЫ КОРПУСА ВАЛА ПРИВОДА	1
11	661021	ПРОКЛАДКА	1
14	60898	Сальник пластины корпуса гребного вала	1
15	98518A4	СБОРКА ПЛАСТИНЫ КОРПУСА ГРЕБНОГО ВАЛА	1
15	43290A4	ПЛАСТИНА В СБОРЕ КОРПУС ГРЕБНОГО ВАЛА	1
16	38970	САЛЬНИК X-LONG	1
17	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
18	62362	Прокладка мегафона	1
19	60437	ВЫХЛОПНОЙ МЕГАФОН	1
19	99699	Мегафон выхлопной	1
20	60480	ВИНТ МЕГАФОНА (1-1/8")	3
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
22	25970	Шайба маховика	6
22	20553	Шайба (.406 x .734 x .063)	6
23	34932	ГАЙКА (.375-24)	6
23	82671013	ГАЙКА (.375-24) Нержавеющая сталь	6
-	85653A32	КОМПЛЕКТ ПРОКЛАДОК	1
-	85653A87	КОМПЛЕКТ ПРОКЛАДОК	1

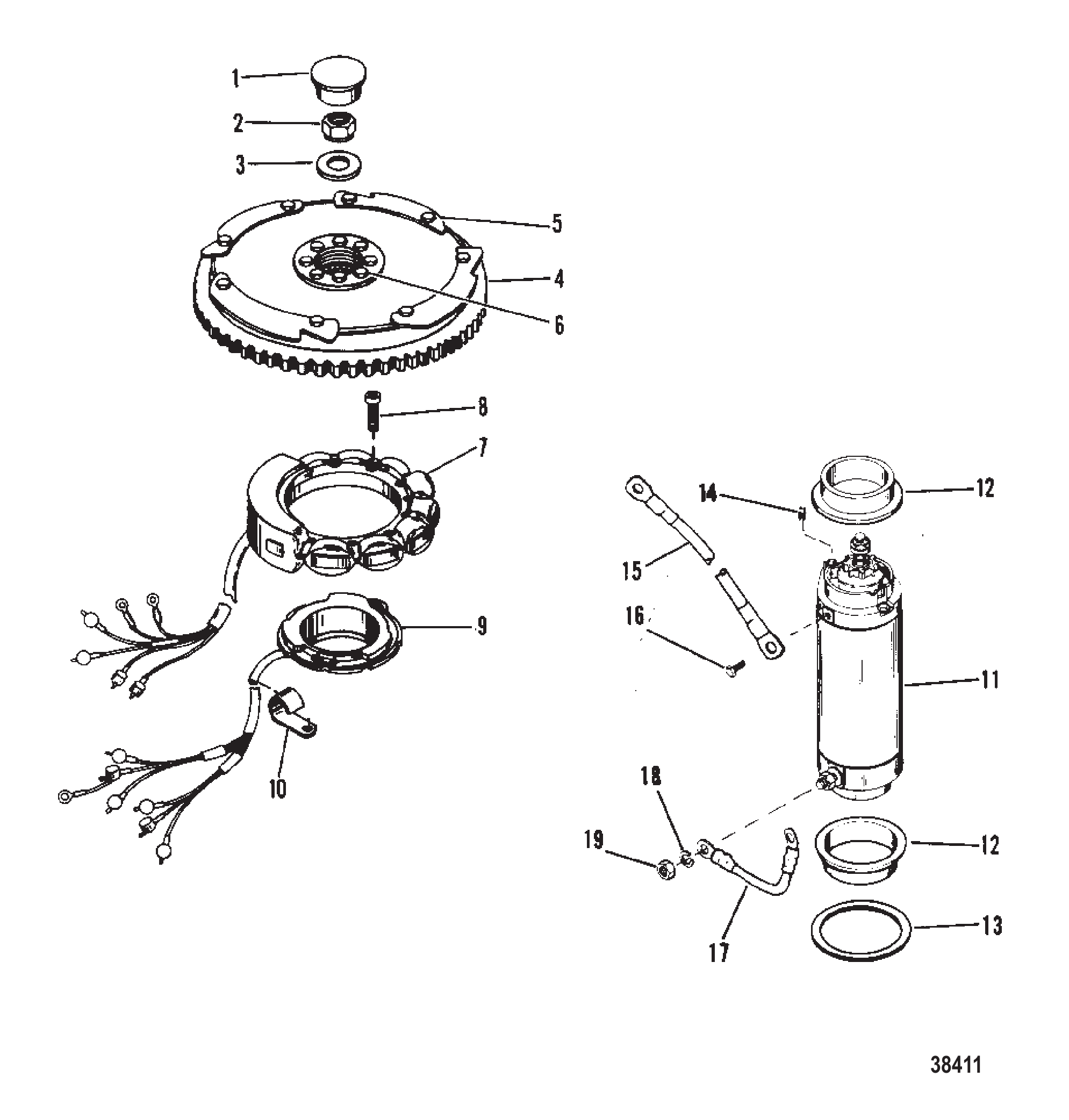

Рис. 35МАХОВИК, СТАРТЕР И СТАТОР FLYWHEEL, STARTER MOTOR AND STATOR

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	52901	Гайка (.625-18)	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	8722A7	Маховик в сборе	1
5	32417	ВИНТ (.250-28 x .625)	8
6	68997	ВИНТ (.312-24 x .750)	8
7	5454A17	Статор в сборе	1
8	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
9	96455A9	Пластина в сборе с триггером	1
10	61001	J-образный зажим	1
11	72467	СТАРТЕР В СБОРЕ	1
11	898265010	Стартер	1
12	56703	ВТУЛКА СТАРТЕРА	2
12	8M0034918	Втулка	2
13	56774	ПРОСТАВКА	AR
14	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
14	8M0043376	Упор	2
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
17	93389A6	КАБЕЛЬ В СБОРЕ ОТ СОЛЕНОИДА К СТАРТЕРУ - 9-1/2"	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
19	64015	Гайка (.250-20) клеммы стартерного соленоида	1

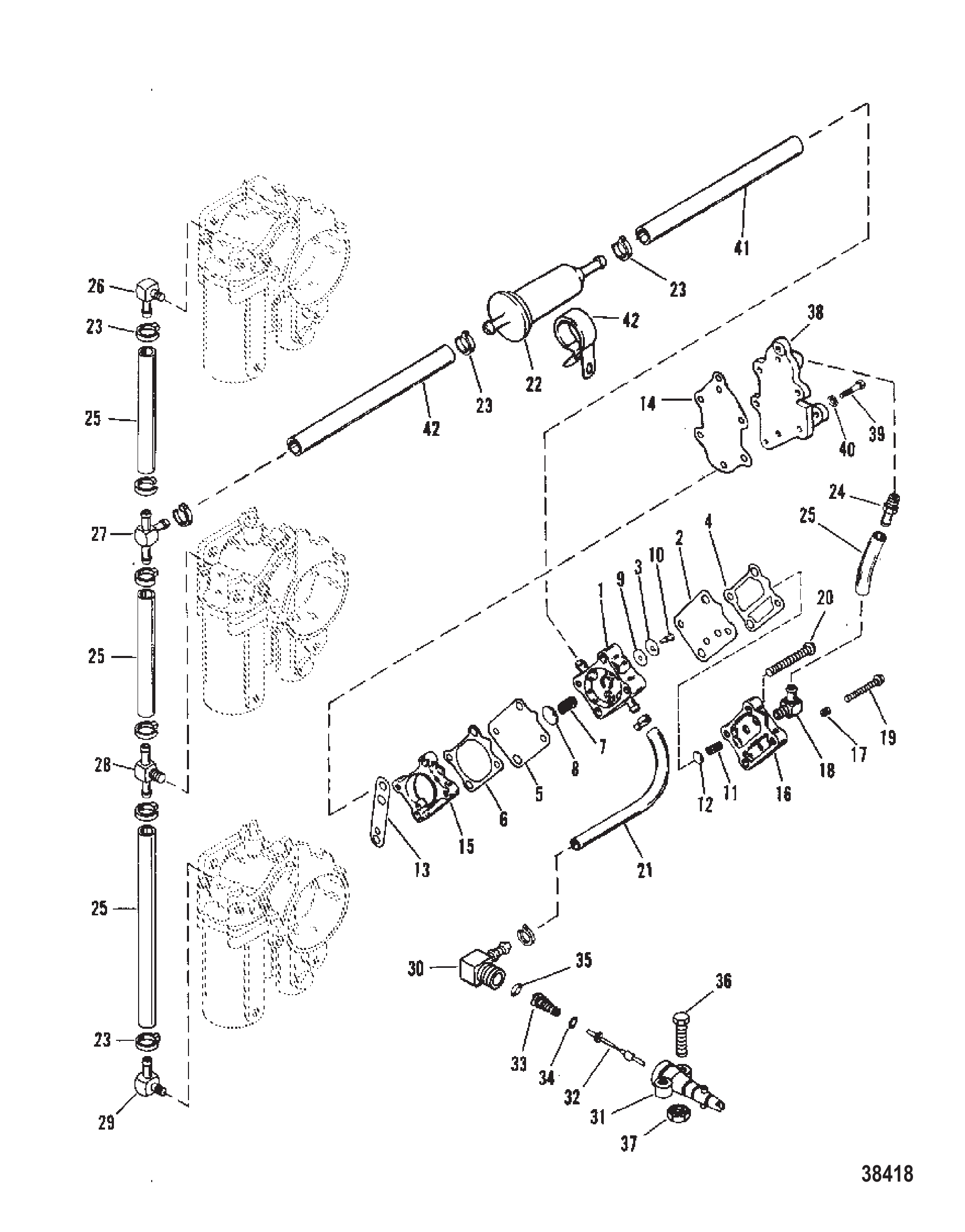

Рис. 36ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (НОВЫЙ ТИП НАСОСА) FUEL PUMP AND FUEL LINES (NEW STYLE FUEL PUMP)

REF	Номер детали	Наименование	Кол-во
1	14360A15	НАСОС В СБОРЕ ТОПЛИВНЫЙ	1
2	42990A1	КОМПЛЕКТ ДИАФРАГМ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE-RUBBER	2
4	NSS	NOT SOLD SEPARATE GASKET-BOOST	1
5	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
6	NSS	NOT SOLD SEPARATE GASKET-PULSE	1
7	NSS	NOT SOLD SEPARATE SPRING	1
8	NSS	NOT SOLD SEPARATE CAP	1
9	NSS	NOT SOLD SEPARATE CHECK VALVE	2
10	NSS	NOT SOLD SEPARATE RETAINER	2
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	NSS	NOT SOLD SEPARATE GASKET-MOUNTING PLATE	1
15	144303	ОСНОВАНИЕ	1
16	98775A2	Пластина	1
16	987752	Пластина	1
17	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
18	19688	Штуцер	1
19	4000310	ВИНТ (M5 x 40)	2
20	16452	ВИНТ (#12-24 x 2.00)	2
21	9912976	Трубка контрольной струи	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	164941	Топливный фильтр	1
22	816296Q2	Фильтр топливный	1
23	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	64705	ШТУЦЕР ВПУСКА НАСОСА	1
25	99127109	Шланг (57,00 дюймов, бухта)	4
25	8M0108355	Шланг (57 дюймов, бухта)	4
26	19688	Штуцер	1
27	18214	Тройник топливной линии	1
28	64706	ТРОЙНИК	1
28	64706001	Фитинг тройник	1
29	19688	Штуцер	1
30	36221	УГОЛЬНИК ТОПЛИВНОЙ ЛИНИИ К ПЕРЕХОДНИКУ	1
31	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
32	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
32	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
33	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
34	20415	Кольцо уплотнительное стержня переходника	1
34	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
35	30188	ШАЙБА ПЕРЕХОДНИКА	1
36	36154	ВИНТ (.250-28 x 1.380)	2
37	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
38	14439A2	Пластина крепления	1
39	20189	Винт (.190-32 x .75) крепления коробки переключателя	5
40	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	5
41	18176	ШЛАНГ	1
42	18175	ШЛАНГ	1
-	18176A1	Комплект шлангов	1

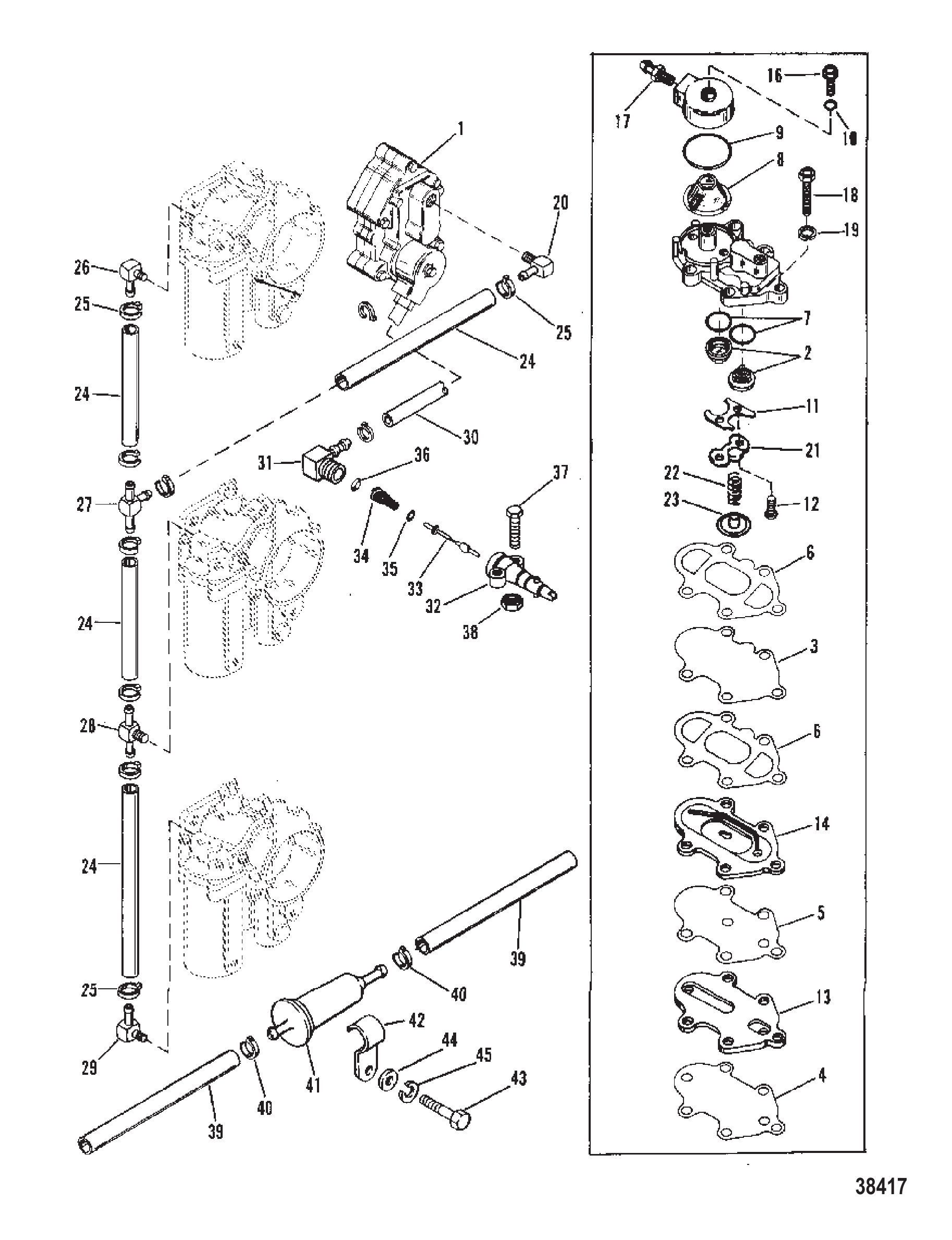

Рис. 37ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЕ МАГИСТРАЛИ (СТАРЫЙ ТИП НАСОСА) FUEL PUMP AND FUEL LINES (OLD STYLE FUEL PUMP)

REF	Номер детали	Наименование	Кол-во
1	13527A1	Насосный узел топливный	1
2	30430A14	Обратный клапан в сборе	1
2	8M0084277	Ремкомплект обратного клапана	1
3	89031A3	Диафрагма в сборе	1
4	NSS	NOT SOLD SEPARATE GASKET-FUEL PUMP	1
5	NSS	NOT SOLD SEPARATE GASKET-PULSE CHAMBER	1
6	NSS	NOT SOLD SEPARATE GASKET-FUEL PUMP	2
7	NSS	NOT SOLD SEPARATE GASKET-CHECK VALVE TO HOUSING	2
8	59072	Экран впуска топлива	1
9	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
10	38933	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО НИЖНЕГО ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
11	23004	ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА	1
12	43723	Винт (#6-32 x .500) фиксатора	2
13	86295	Основание топливного насоса	1
14	879901	Импульсная камера	1
15	91078A1	Крышка впускного отверстия топлива в сборе	1
16	89766	Винт (#10-32 x .620) нержавеющая сталь крышки топливного фильтра	1
17	64705	ШТУЦЕР ВПУСКА НАСОСА	1
18	F1979	Винт топливного насоса (1-1/2")	5
18	41772	Винт (#10-24 x .500)	5
19	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	5
20	19688	Штуцер	1
21	86026	Фиксатор пружины	1
22	86207	Пружина сжатия	1
23	86252	Заглушка торца пружины	1
24	99127109	Шланг (57,00 дюймов, бухта)	4
24	8M0108355	Шланг (57 дюймов, бухта)	4
25	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	10
26	19688	Штуцер	1
27	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
28	64706	ТРОЙНИК	1
28	64706001	Фитинг тройник	1
29	19688	Штуцер	1
30	99127109	Шланг (57,00 дюймов, бухта)	1
30	8M0108355	Шланг (57 дюймов, бухта)	1
31	63981	Штуцер топливной линии к переходнику	1
32	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
33	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
33	30185Q3	Быстроразъемный узел, сторона бака - байонетного типа	1
34	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
35	20415	Кольцо уплотнительное стержня переходника	1
35	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
36	30188	ШАЙБА ПЕРЕХОДНИКА	1
37	36154	ВИНТ (.250-28 x 1.380)	2
38	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
39	99127109	Шланг (57,00 дюймов, бухта)	1
39	8M0108355	Шланг (57 дюймов, бухта)	1
40	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
41	16494	ФИЛЬТР топливный	1
41	816296Q03	Фильтр топливный @3	1
42	26404	Хомут топливного фильтра - с проточным фильтром	1
43	78291	Винт (.190-24 x .500)	1
44	69205	С-ОБРАЗНАЯ ШАЙБА	1
44	8M0084613	Пружинная шайба	1
45	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1

Рис. 38РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	9011A7	Корпус редуктора в сборе, чёрный	1
-	9011A13	Сборка корпуса редуктора X-Long, черный	1
-	9011G34	GC 75/90 XL -BLK Mercury / Quicksilver	1
-	9011A9	Корпус редуктора в сборе, серый	1
-	9011J19	ORD 1667-9011J16 Mercury / Quicksilver	1
-	9011A14	Сборка корпуса редуктора X-Long, серый	1
-	9011J27	ORD 1667-9011J24 Mercury / Quicksilver	1
1	9011A6	Корпус редуктора в сборе, чёрный	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A8	Корпус редуктора в сборе, серый	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
4	20262	Шайба винта вентиляции смазки	1
4	19643	Сальник	1
5	79953	Винт (.375-16 x .250)	1
5	79953Q04	Ремкомплект сливного винта	1
6	20260	Шайба сливной и заливной пробки	2
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
7	67892	Винт магнитный	1
7	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	31640A1	Пластина-триммер в сборе, корпус редуктора	1
9	31640Q4	ТРИММЕР	1
10	15942	Винт (.437-14 x 1.250)	1
10	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
11	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
12	43040A1	СБОРКА ВОДИТЕЛЯ	1
12	43040T1	СБОРКА ВОДИТЕЛЯ	1
13	44484	Шестерня ведущая (13 зубьев)	1
13	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
14	35921	ГАЙКА (.625-18)	1
15	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
15	760394	Кулачок управления переключением	1
16	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
17	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
17	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
18	43032A4	Вал гребной в сборе, особо удлинённый	1
19	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
20	43055A2	Сборка крышки, алюминиевая крышка	1
20	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
21	43047	ПРОКЛАДКА КРЫШКИ К КОРПУСУ РЕДУКТОРА	1
21	8M0214931	ПРОКЛАДКА	1
22	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
23	8M0245495	САЛЬНИК	1
24	43033	ПРОКЛАДКА КРЫШКИ К ПЕРЕДНЕЙ ПЛАСТИНЕ	1
24	430331	Прокладка	1
25	43034	ПРОКЛАДКА ВОДЯНОГО НАСОСА К ПЕРЕДНЕЙ ПЛАСТИНЕ	1
25	430341	Прокладка алюминиевой крышки	1
26	43050	ПЕРЕДНЯЯ ПЛАСТИНА	1
26	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
27	43037	ШПОНКА	1
27	8M0204723	ШПОНКА	1
28	430261	Крыльчатка	1
28	43026T2	КРЫЛЬЧАТКА	1
29	43024A3	СБОРКА ВОДЯНОГО НАСОСА	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	43023	САЛЬНИК	1
30	8M0204658	УПЛОТНЕНИЕ	1
31	4000330	ВИНТ (M6 x 25)	6
31	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	6
32	4000332	ВИНТ (M6 x 35)	4
33	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	10
34	43045	ИЗОЛЯТОР	4
34	8M0204659	ИЗОЛЯТОР @4	4
35	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
35	43049A1	Вал переключения в сборе, особо удлинённый	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A1	СБОРКА ВТУЛКИ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	76384	Сальник втулки вала переключения передач	1
39	8M0246145	САЛЬНИК	1
40	40011128	Винт (M6 x 20) нержавеющая сталь	2
40	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
-	43035A1	Комплект сальников корпуса редуктора
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА
-	43024A4	Ремонтный комплект водяного насоса
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

Рис. 39РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9011A7	Корпус редуктора в сборе, чёрный	1
-	9011A13	Сборка корпуса редуктора X-Long, черный	1
-	9011G34	GC 75/90 XL -BLK Mercury / Quicksilver	1
-	9011A9	Корпус редуктора в сборе, серый	1
-	9011J19	ORD 1667-9011J16 Mercury / Quicksilver	1
-	9011A14	Сборка корпуса редуктора X-Long, серый	1
-	9011J27	ORD 1667-9011J24 Mercury / Quicksilver	1
1	9011A6	Корпус редуктора в сборе, чёрный	1
1	9011T73	Корпус редуктора базовый, чёрный	1
1	9011A8	Корпус редуктора в сборе, серый	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
41	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
41	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
42	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
43	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
43	12634T02	РЕДУКТОР В СБОРЕ	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	12777	Храповик	1
47	822539T	МУФТА	1
48	30632	ШТИФТ КРЕСТОВИНЫ	1
48	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
49	30893	Пружина	1
50	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
51	12635	Шестерня заднего хода	1
51	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
52	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
52	8M0168901	КОРПУС В СБОРЕ	1
53	97386	Кольцо уплотнительное (3.609 x .139)	1
53	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
54	30956	Подшипник игольчатый	1
54	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
55	76868	САЛЬНИК ВНУТРЕННИЙ	1
55	8M0248882	САЛЬНИК @5	1
56	70081	Сальник масляный наружный	1
56	8M0205729	САЛЬНИК	1
57	12578	Подшипник игольчатый	1
57	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
58	12577	Упорная шайба	1
59	12576	Подшипник упорный	1
60	4000354	ВИНТ (M8 x 30)	2
61	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
62	13191A1	УПОРНАЯ ШАЙБА	1
62	13191Q01	УПОРНАЯ ШАЙБА	1
63	31210	Шайба стопорная гайки гребного винта	1
63	816629Q	ШАЙБА СТОПОРНАЯ	1
64	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
64	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	43035A1	Комплект сальников корпуса редуктора
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА
-	43004A86	Комплект прокладок
-	43004A99	Комплект прокладок головки блока

Рис. 40КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	830250T5	Насос гидроподъёма в сборе	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	828151A1	Реле в сборе	2
19	8M0207773	Реле тримма в сборе	2
20	818968	ВТУЛКА	2
20	8M0214955	Втулка	2
21	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
21	8M0207785	Втулка	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
24	819514A15	Жгут проводов тримма в сборе	1
24	8M0092077	Жгут проводов тримма в сборе	1
25	82129125	ВИНТ (M6 x 25 мм)	2
26	22740	ЗАЖИМ	2
27	878609	Винт (#10-16 x .600)	1
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1

Рис. 41НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 42Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)

REF	Номер детали	Наименование	Кол-во
-	99186	Насос в сборе (система гидроподъёма)	1
1	8995	Насос в сборе	1
1	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
2	8996	Комплект уплотнительных колец	1
3	8986	Якорь	1
4	8987	Корпус и статор	1
4	99186	Насос в сборе (система гидроподъёма)	1
5	8992	Уплотнительное кольцо головки	1
6	8993	Комплект пружин щёток	1
7	8988	Головка со стороны коллектора	1
8	8989	Комплект щёток	1
9	8994	Комплект сквозных болтов	1
10	8985	Зажим провода	1
11	8990	Гайка сальника	1
12	8991	Уплотнительное кольцо гайки сальника	1

Рис. 43Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	81589890	Каталог запчастей 75/90 л.с. (3 цилиндра)	1
-	136452	Руководство по обслуживанию	1
-	43004A90	КОМПЛЕКТ ПРОКЛАДОК	1
-	43004A99	Комплект прокладок головки блока	1
-	810457A90	Комплект наклеек	1
-	12565A89	Комплект наклеек	1
-	43601A87	Комплект наклеек (MARINER 75)	1
-	815628A92	Комплект наклеек	1
-	12428920	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Чёрное	1
-	14699920	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Серое	1

Рис. 44СБОРКА СТАРТЕРА STARTER MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	72467	СТАРТЕР В СБОРЕ	1
1	90644	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
2	685753	ПРИВОД В СБОРЕ	1
3	74966	Плита в сборе приводного конца	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
5	61789	Пружинная шайба сквозного болта	2
6	74964	Якорь	1
7	63292	Комплект щёток	1
7	898265016	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	38013	ШАЙБА ВХОДНОЙ ШПИЛЬКИ	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
12	898265014	Держатель щёток	2
13	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
14	68579	КРЫШКА В СБОРЕ КОЛЛЕКТОР	1
14	15386001	ТОРЦЕВАЯ КРЫШКА	1

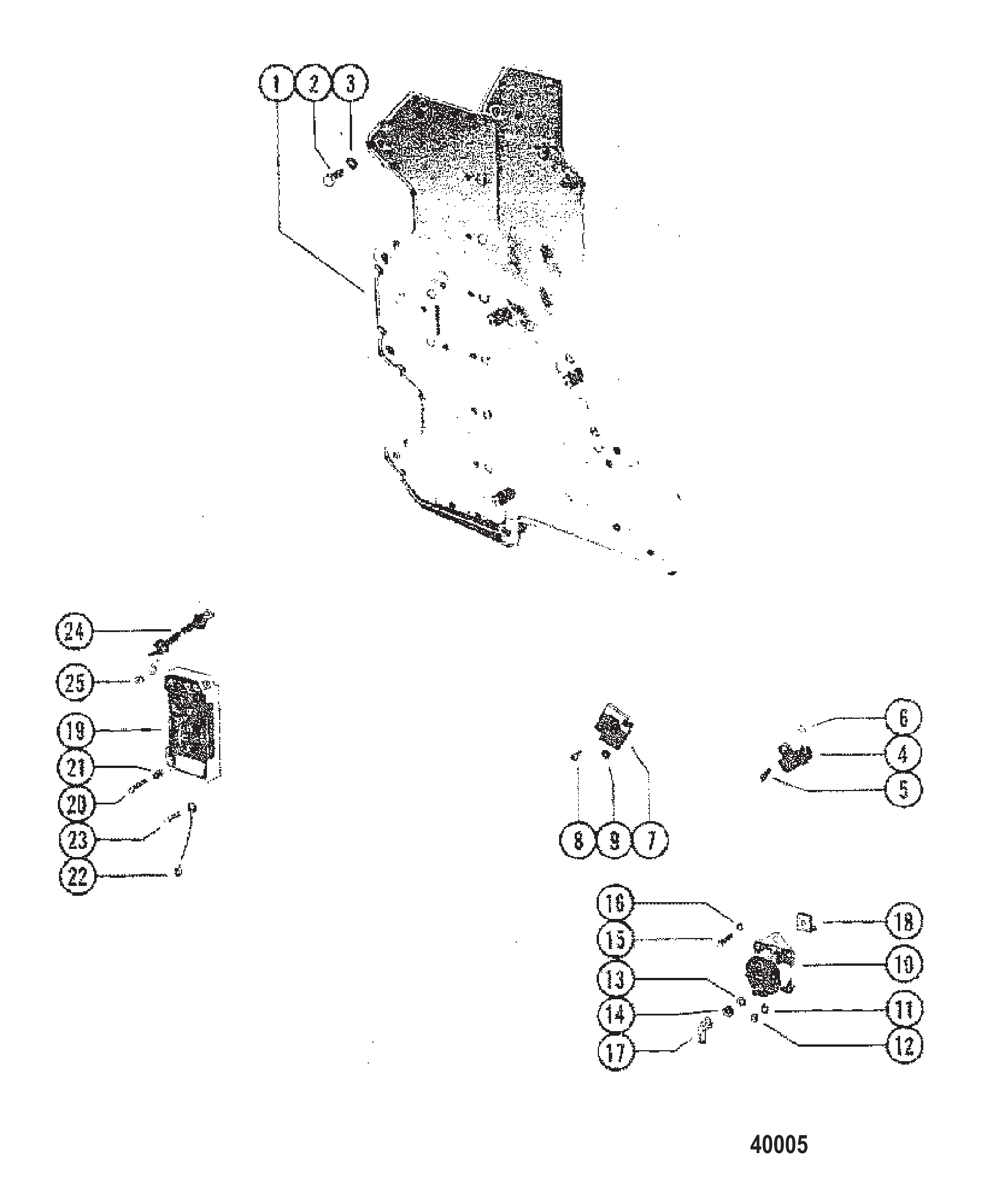

Рис. 45БЛОК ВЫКЛЮЧАТЕЛЕЙ И СОЛЕНОИД СТАРТЕРА SWITCH BOX AND STARTER SOLENOID

REF	Номер детали	Наименование	Кол-во
1	89748	Пластина крепления электрооборудования	1
2	86885	Винт (.250-20 x 1.500) нержавеющая сталь	4
2	28636	ВИНТ (.250-20 x .750)	3
2	45561	Винт (.250-20 x 1.12)	2
2	455611	Винт (.250-20 x 1.120)	2
3	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	7
3	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
4	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
5	25764	Винт (.190-32 x .50)	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	1
7	62351A1	Выпрямитель	1
7	8M0058226	Выпрямитель	1
8	25764	Винт (.190-32 x .50)	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	853654A1	ЭЛЕКТРОМАГНИТ	1
10	96054	Соленоид в сборе стартера	1
10	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
11	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
11	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
12	68219	Гайка (#10-32) нержавеющая сталь	2
12	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
13	26993	СТОПОРНАЯ ШАЙБА (.312)	2
13	8M0204647	Стопорная шайба (.312)	2
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
14	68292	Гайка (.312-18)	2
14	8M0204668	Гайка (.312-18)	2
14	94330	Гайка (.250-20) латунная	2
15	38601	ВИНТ (.250-28 x 1.250)	2
16	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
17	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	1
18	90547	ФИКСАТОР стартерного соленоида	1
19	7778A3	Блок переключателей в сборе	2
19	7778A12	Блок переключателей в сборе	2
20	20619	Винт (#12-24 x 1.25) коробки выключателя и "J" зажима к пластине	4
21	94304	Распорная втулка винта коробки переключателей	4
22	60871A10	Провод в сборе	2
23	62568	Винт (#10-16 x .375)	2
24	62310A3	Кабель в сборе блок переключателей - блок переключателей (белый/черный)	1
25	45076	Гайка (#10-32) латунная клемма блока выключателя	20

Рис. 46ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	818904A1	Кронштейн поворотный в сборе, чёрный	1
1	8M0220957	Поворотный кронштейн в сборе	1
1	818904A2	Кронштейн поворотный в сборе, серый	1
1	818904T2	Кронштейн в сборе, серый	1
1	818904A3	Узел поворотного кронштейна	1
1	818904T4	Кронштейн в сборе сталь/серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	92876A1	Тяга рулевая в сборе	1
9	92876A12	Тяга в сборе	1
10	14000	Винт (.375-24 x 1.25)	1
10	849838	ВИНТ (.375-24 x 1.250)	1
11	34863	ГАЙКА (.375-24)	2
11	8M0204726	Гайка (.375-24) латунная	2
12	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
13	888821	Упор удлинённый	1
13	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
14	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
14	99661A35	Палец поворотный в сборе	1
14	99661A27	Поворотная цапфа в сборе, короткий конец, серый	1
14	99661A36	ORD 99661A35 Mercury / Quicksilver	1
14	99661A28	Узел поворотного пальца	1
14	99661A35	Палец поворотный в сборе	1
15	816432	Шайба упорная	1
16	99724A2	Амортизатор, чёрный	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A3	Амортизатор, серый	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A15	Амортизатор штампованный A12	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
16	99724A16	Амортизатор штампованный A12	1
16	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	42961A1	Вилка в сборе, нижняя	1
19	42961A06	Вилка в сборе нижняя	1
19	42961A2	Вилка в сборе, нижняя	1
19	42961T2	ORD 42961A06 Mercury / Quicksilver	1
19	42961A4	Узел вилки нижний	1
19	42961A5	Узел вилки	1
20	67684	Кольцо стопорное	1
21	99653	Кронштейн	1
22	99619	Вал нижний	1
23	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
24	4000377	ВИНТ (M10 x 30)	6
25	4002319	ШАЙБА	6
25	400256	СТОПОРНАЯ ШАЙБА (M6)	6
26	818298A1	Комплект анода	1
26	818298Q1	Комплект анода	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
29	11288	Бампер нижней вилки X-Long	1
29	11288001	Бампер нижней вилки	1

Рис. 47ТАХОМЕТР TACHOMETER

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1

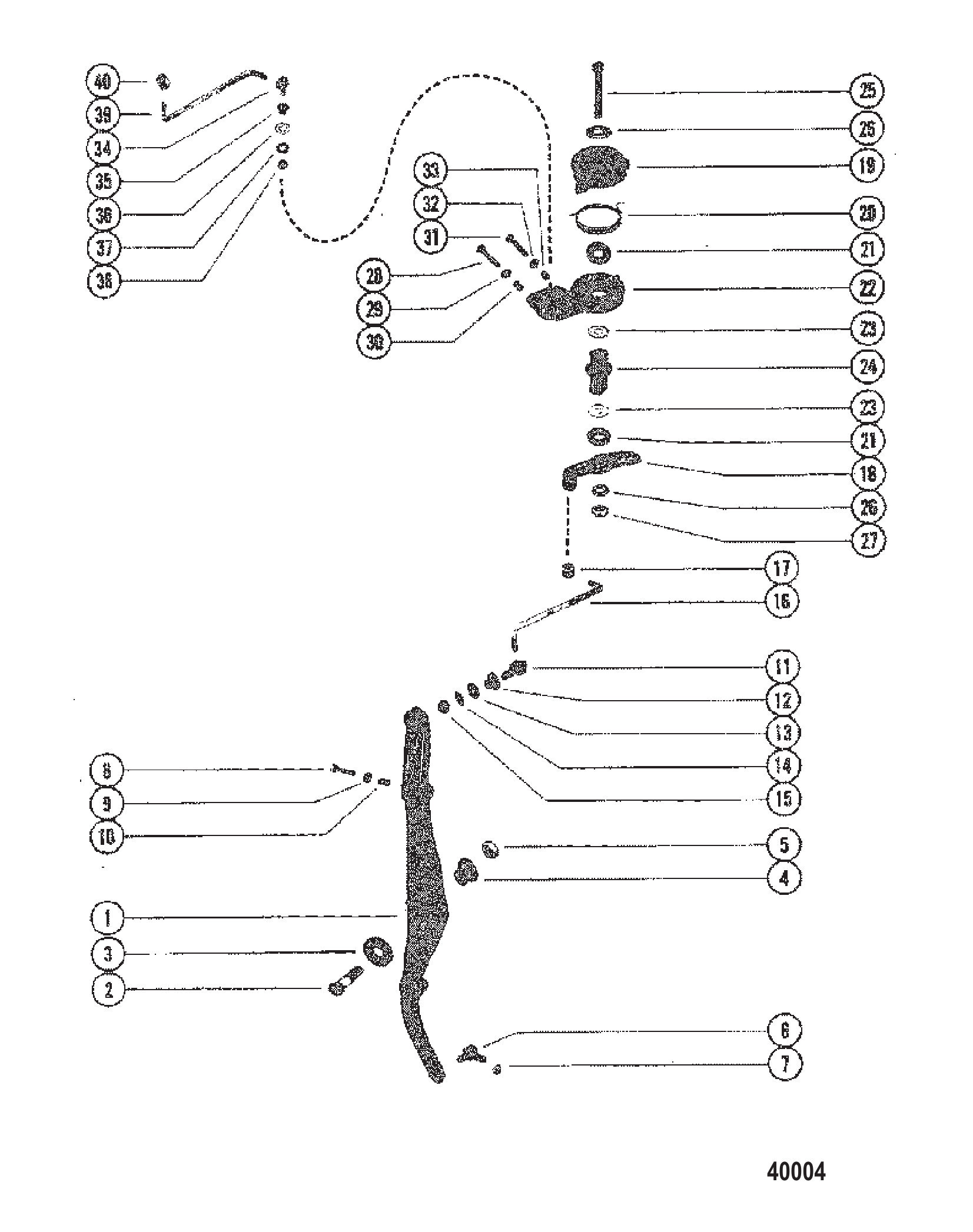

Рис. 48РЫЧАГ ДРОССЕЛЯ И ТЯГИ THROTTLE LEVER AND LINK RODS

REF	Номер детали	Наименование	Кол-во
1	79900	Рычаг дросселя	1
2	37559	Винт рычага дросселя к крышке выпуска	1
2	31830	БОЛТ (.375-24 x 1.75)	1
3	29395	ШАЙБА (.390 x 1.00 x .06)	1
3	8M0042641	Шайба (.390 x 1.00 x .06)	1
4	45818	ВТУЛКА ВИНТА РЫЧАГА ДРОССЕЛЯ	1
5	20509	Гайка маховика	1
5	8M0204726	Гайка (.375-24) латунная	1
6	37587	Поворотный рычаг дросселя к тросу дросселя	1
7	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
8	75168	Винт	2
9	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
10	52023	Крышка	2
11	77013A1	Верлюга	1
12	26856	ВТУЛКА	1
13	33786	Шайба винта экрана	1
13	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
14	29402	ШАЙБА ВОЛНОВАЯ	1
15	45774	ГАЙКА ЗАЖИМНОГО ВИНТА ЦЕНТРАЛЬНОГО КОРЕННОГО ПОДШИПНИКА	1
16	85300	ТЯГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
17	74213	ВТУЛКА НЕЙЛОНОВАЯ СОЕДИНИТЕЛЬНОЙ ТЯГИ ДРОССЕЛЯ	1
18	85441	КУЛАЧОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
19	85082	Корпус дросселя - верхний	1
20	95721	Пружина торсионная - вал	1
21	85303	ШАЙБА	2
22	79903	Корпус дросселя - нижний	1
22	79903F1	Корпус	1
23	86498	Шайба волнистая вала	2
24	87937	Вал дросселя и опережения зажигания	1
25	28239	ВИНТ (.250-20 x 2.50) КОРПУС ДРОССЕЛЯ	1
26	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
27	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
27	8267088	Гайка (.250-20)	1
28	75168	Винт	1
29	29598	ГАЙКА (.250-28) Нержавеющая сталь	1
30	52023	Крышка	1
31	60464	ВИНТ	1
32	68219	Гайка (#10-32) нержавеющая сталь	1
33	48039	КРЫШКА	1
34	77013A1	Верлюга	1
35	26856	ВТУЛКА	1
36	33786	Шайба винта экрана	1
36	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
37	29402	ШАЙБА ВОЛНОВАЯ	1
38	45774	ГАЙКА ЗАЖИМНОГО ВИНТА ЦЕНТРАЛЬНОГО КОРЕННОГО ПОДШИПНИКА	1
39	85301	ТЯГА ЗАЖИГАНИЯ	1
40	74897	Ось поворота	1
40	74897T	Ось поворота	1

Рис. 49ВЕРХНИЙ КОЖУХ И ОПОРНЫЕ КРОНШТЕЙНЫ TOP COWL AND SUPPORT BRACKETS

REF	Номер детали	Наименование	Кол-во
1	5999	КОЖУХ (БЕЗ НАКЛЕЕК)	1
1	7934T	ВЕРХНИЙ КОЖУХ	1
1	7934	КАПОТ ВЕРХНИЙ В СБОРЕ	1
1	7934T	ВЕРХНИЙ КОЖУХ	1
2	93122A1	Узел фиксатора	1
2	52733A16	Фиксатор верхнего кожуха в сборе	1
2	52733A9	Фиксатор в сборе	1
3	35496	ПОДУШКА БУФЕРА - ФИКСАТОР ВЕРХНЕГО КОЖУХА	1
4	74824	Винт (.312-18 x 1.250)	1
4	53167	ВИНТ (.312-18 x .880)	1
4	53167T	ВИНТ .312-18X .88	1
5	39107	СТОПОРНАЯ ШАЙБА (.312-24)	1
6	76370	Экран	1
7	37370	Винт (#10-32 x .580) заднего щитка к верхнему кожуху	3
8	37371	Стопорная шайба винта щитка	3
9	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
9	47341A11	Комплект шнура с рукояткой ручного запуска	1
10	52739	Петля рычага защёлки кожуха	1
11	94918	Рычаг защёлки кожуха	1
11	94918F1	Рычаг	1
12	58998	Палец шарнира рычага	1
13	55455	Крючок защёлки верхнего кожуха - задний	1
14	22956	ВИНТ (.250-28 x .880) ЗАДНЕГО КРЮКА К ВЕРХНЕМУ КОЖУХУ	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	79897	Рама верхней опоры кожуха	1
16	79897A4	Рама	1
18	90435	ОПОРА	3
18	46096	ОПОРА РЕЗИНОВАЯ - РАМА ВЕРХНЕГО КОЖУХА	OPT
19	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
20	86472	Кронштейн верхней опоры кожуха - задний	1
21	31014	Подушка резиновая - передний опорный кронштейн	2
22	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
23	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
24	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
26	26993	СТОПОРНАЯ ШАЙБА (.312)	4
26	8M0204647	Стопорная шайба (.312)	4
27	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
28	26993	СТОПОРНАЯ ШАЙБА (.312)	4
28	8M0204647	Стопорная шайба (.312)	4
29	89232A1	Кронштейн верхнего кожуха передний в сборе	1
29	42706A1	Кронштейн в сборе	1
30	69092	ВИНТ (1.25)	2
30	60411	ВИНТ (.312-18 x 1.250)	2
31	26993	СТОПОРНАЯ ШАЙБА (.312)	2
31	8M0204647	Стопорная шайба (.312)	2
32	69092	ВИНТ (1.25)	2
32	60411	ВИНТ (.312-18 x 1.250)	2
33	26993	СТОПОРНАЯ ШАЙБА (.312)	2
33	8M0204647	Стопорная шайба (.312)	2
34	37640	Резиновая опора поддерживающей рамы	1
35	26993	СТОПОРНАЯ ШАЙБА (.312)	1
35	8M0204647	Стопорная шайба (.312)	1
36	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	1
37	87991	Указатель момента зажигания	1
38	28636	ВИНТ (.250-20 x .750)	1
39	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1

Рис. 50КРОНШТЕЙН ТРАНЦА TRANSOM BRACKET

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
4	8M0026068	ПАЛЕЦ В СБОРЕ Фиксатор наклона	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068F2	Гайка, чёрная	1
6	859133	ГАЙКА (1.00-14)	1
6	90068F3	Гайка (1.00-14), серая	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	814259	Винт (.500-20 x 4.00)	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	99611	Волнистая шайба	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99622	Пружина	1
20	99604	Штифт с канавкой	1
21	96930A1	Болт в сборе, силовой триммер	1
22	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
23	37984	ГАЙКА (.875-14) Система наклона	1
23	8M0041651	ГАЙКА (.875-14)	1
24	818771F1	Кронштейн якоря, чёрный	1
24	8M0086406	Кронштейн крепления	1
24	818771T6	Кронштейн якоря, серый	1
24	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
25	4000377	ВИНТ (M10 x 30)	6
26	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
27	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
28	814207	Упор	1

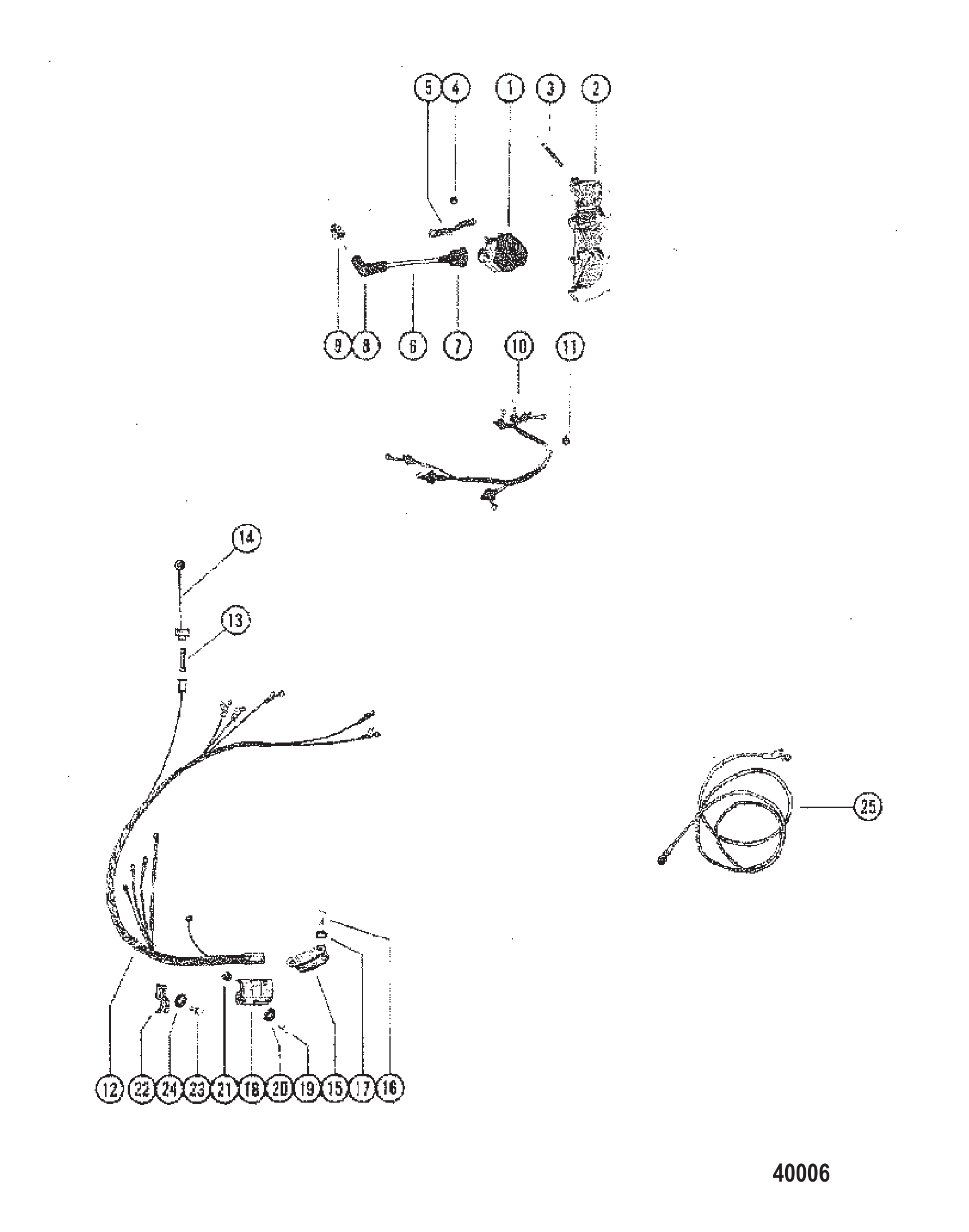

Рис. 51ЖГУТ ПРОВОДОВ И КАТУШКА ЗАЖИГАНИЯ WIRING HARNESS AND IGNITION COIL

REF	Номер детали	Наименование	Кол-во
1	7370A2	Катушка зажигания в сборе	6
2	73218	КРЫШКА КАТУШКИ ЗАЖИГАНИЯ	2
2	43542	Крышка катушки зажигания	2
3	88856	ВИНТ (.190-32 x 2.00)	12
4	45076	Гайка (#10-32) латунная клемма блока выключателя	12
5	60466A1	Кабель в сборе черный (2.50 дюйма) от блока выключателя к катушке	6
6	90816A25	Провод высокого напряжения в сборе	6
6	813715A1	Провод	6
7	2854	ЧЕХОЛ КАТУШКИ ЗАЖИГАНИЯ	6
7	2854T01	Колпачок @3	6
8	63709A1	Комплект наконечника/клеммы свечи зажигания	6
9	68057	Свеча зажигания (CHAMPION #L76-V)	6
9	896329827	Свеча зажигания #L76V @4	6
10	85537A2	Жгут проводов катушка - блок переключателей (№2, 4 и 6)	1
10	85537A1	Жгут проводов катушка - блок переключателей (№1, 3 и 5)	1
11	63153	J-образная защёлка	2
12	89564A1	Жгут проводов в сборе	1
12	96188A4	Жгут проводов в сборе	1
12	96188A2	Жгут проводов в сборе	1
12	96188A4	Жгут проводов в сборе	1
13	79091	Предохранитель 20 А	1
13	8M0207796	Предохранитель 20 А	1
14	95084A2	Кабель в сборе с предохранителем — ранние модели	1
15	88608	Хомут жгута проводов	1
16	28636	ВИНТ (.250-20 x .750)	2
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
18	89047	КРОНШТЕЙН ЖГУТА ПРОВОДОВ	1
19	24637	ВИНТ (#10-32 x .875) КРОНШТЕЙН ЖГУТА ПРОВОДОВ	2
20	38833	ШАЙБА	2
21	20110	Гайка (#10-32) крепления стопора лепесткового клапана	2
22	88751	ХОМУТ	1
23	28636	ВИНТ (.250-20 x .750)	1
24	20533	Шайба	1
25	88439A3	Кабель в сборе положительный - аккумулятор	1
25	88439A4	Кабель в сборе аккумулятор - отрицательный	1

水星 Mercury 90, 900 6 CYL 6436123 THRU 0B385292 - — взрыв-схемы и запчасти
