水星 Mercury V-150-XR-2 4868998 THRU 0A904645 - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-818855 · 共 40 个部位 · 1631 条零件

1СБОРКА КАРБЮРАТОРА 2ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ 3Кожухи И Передняя Крышка 4Кронштейны крепления кожуха 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 7КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 8ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 9МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ 10Топливный насос и карбюратор 11Редуктор (ведущий вал) (без гайки ведущего вала)12Редуктор (ведущий вал) (с гайкой ведущего вала)13Редуктор с гребным валом - без гайки ведущего вала 14Редуктор с гребным валом - с гайкой ведущего вала 15Гидравлический насос (серийный номер 5432021 и ниже)16Гидравлический насос (S/N-5432022 и выше)17Кронштейн гидравлического насоса (S/N-5432021 и ниже)18Кронштейн гидравлического насоса (S/N-5432022 и выше)19ПРИБОРНАЯ ПАНЕЛЬ 20Компоненты системы впрыска масла 21Компоненты гидроподъема 22НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ)23Насос гидроподъема (Prestolite Round Motor)24РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА 25Сервисные/вспомогательные материалы 26Стартер (American Bosch #10652-21-M030SM)27Стартер (American Bosch #14916-24-M030SM)28Стартер (Americn Bosch #17183-28-M030SM)29Стартер (Prestolite #MJL-4003B)30Поворотный кронштейн (S/N-USA-5503246/AUS-8062734 и ниже)31Поворотный кронштейн и рулевой рычаг 32Рычаг дросселя и вал переключения передач 33Транцевые кронштейны (S/N-6616991 и выше)34Транцевые кронштейны (S/N-USA-5503246/AUS-8062734 и ниже)35Транцевый кронштейн (S/N-ME-5503247/MA-5600162 до 6616990)36Цилиндр трима (S/N-USA-5503246/AUS-8062734 и ниже)37КОМПОНЕНТЫ V-150 MAGNUM 38КОМПОНЕНТЫ V-150 Marathon и W-150 39КОМПОНЕНТЫ V-150 XR-2 40ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ

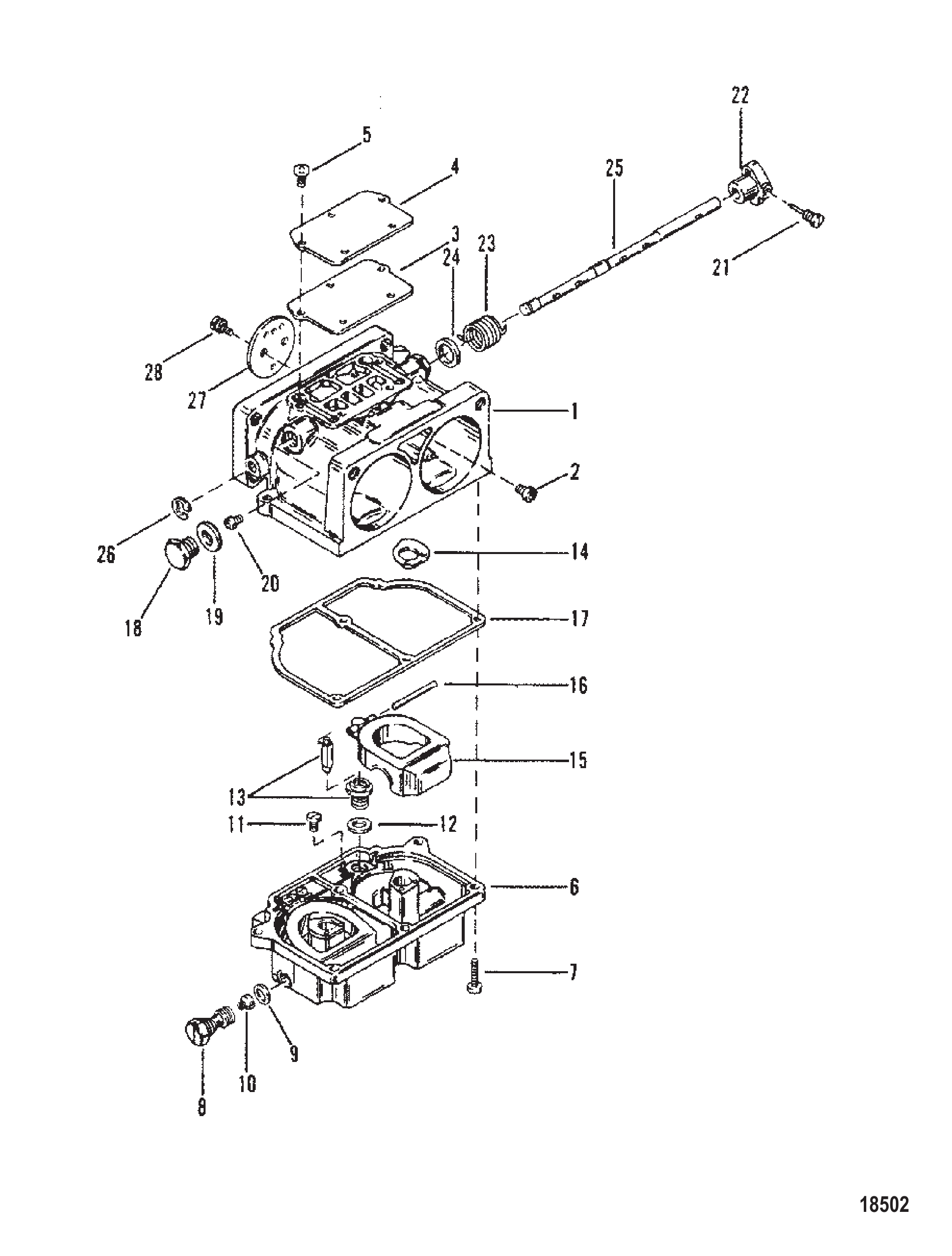

Рис. 1СБОРКА КАРБЮРАТОРА Carburetor Assembly

REF	Номер детали	Наименование	Кол-во
1	7563A3	Карбюратор	3
1	7563A4	Карбюратор	1
1	7563A5	Карбюратор	1
1	7563A6	Карбюратор	1
1	5643A97	Карбюратор	1
1	5643A98	Карбюратор	1
1	5643A99	Карбюратор	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	7335	Жиклёр (.098) (175)	6
3	NSS	NOT SOLD SEPARATE GASKET, COVER PLATE	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE SCREW, COVER PLATE	15
6	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	3
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE SCREW, FUEL BOWL	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE GASKET, MAIN JET	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	5225	Жиклёр главный (.054)	6
10	6359	ЖИКЛЁР (.052)	6
10	6028	ЖИКЛЁР (.050)	6
10	6246	ЖИКЛЁР (.048)	6
11	NSS	NOT SOLD SEPARATE SCREW, FLOAT PIN	6
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	6
13	7624	Комплект иглы и седла впускного клапана	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE GASKET, NOZZLE BOSS	6
15	7623	Поплавок	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE PIN, FLOAT LEVER	6
17	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE GASKET, BLEED JET PLUG	6
20	6359	ЖИКЛЁР (.052)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5225	Жиклёр главный (.054)	6
20	5213	Жиклёр главный (.056)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE SPRING, THROTTLE RETURN	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE RING, RETAINER - THROTTLE SHAFT	3
27	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	6
27	7626	Клапан дроссельной заслонки	6
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
28	NSS	NOT SOLD SEPARATE SCREW, THROTTLE VALVE	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38
-	8506	Ремонтный комплект карбюратора WH-48

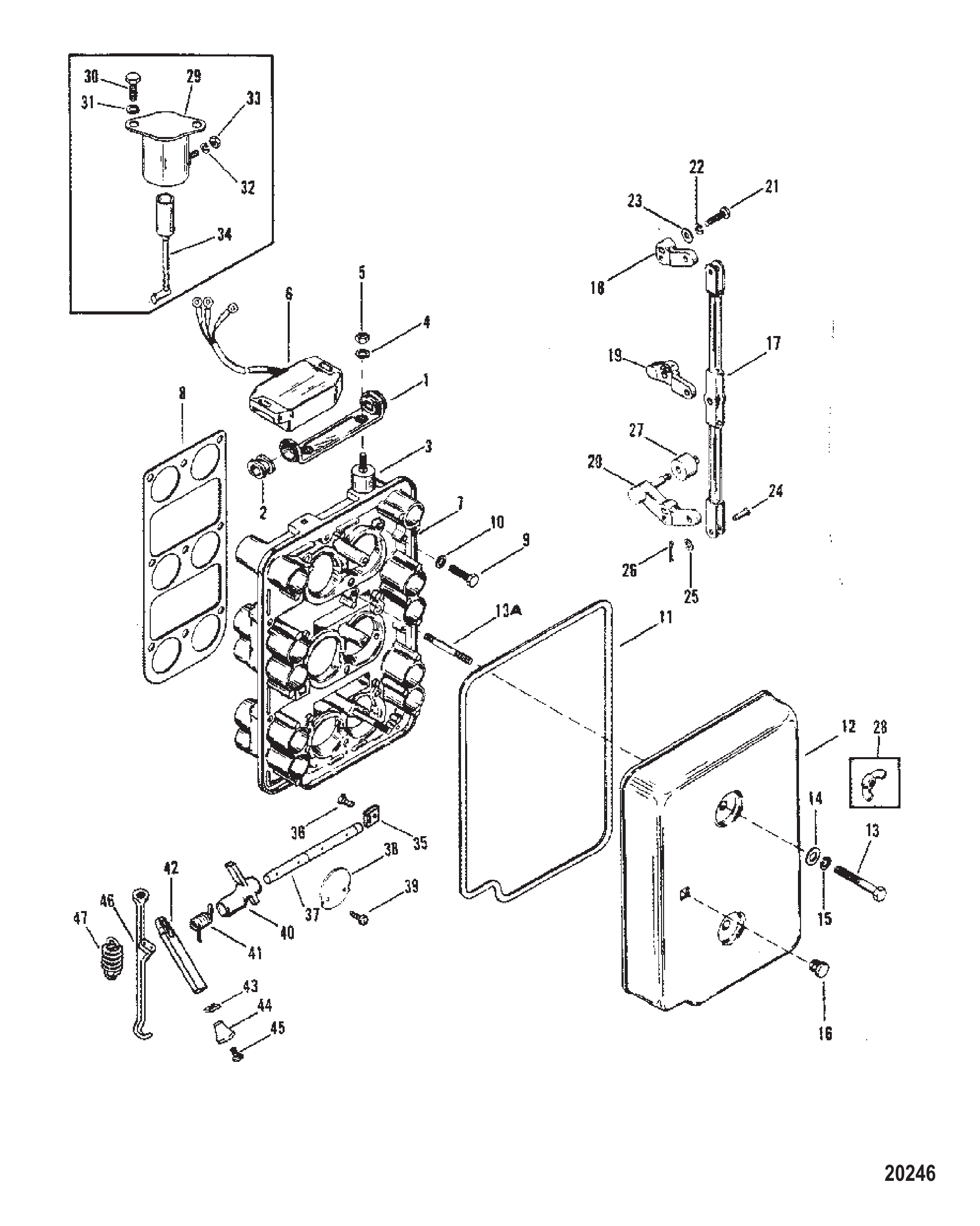

Рис. 2ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ Choke Plate and Throttle Levers

REF	Номер детали	Наименование	Кол-во
1	67245T	Кронштейн	1
2	67272	Кронштейн втулки	2
3	90435	ОПОРА	2
4	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
5	20361	Гайка (.250-28)	4
6	87076A4	Узел регулировки холостого хода	1
7	799831	Пластина	1
7	99390A4	Пластина в сборе воздушной заслонки	1
8	672741	ПРОКЛАДКА	1
9	68000	Винт (.250-28 x 1.00)	6
10	20583	Шайба шпильки крепления карбюратора	6
11	672751	ПРОКЛАДКА	1
12	67246T	Крышка	1
13	98255	ВИНТ (.250-20 x 2.25)	2
13A	33071	Шпилька	2
14	21631	ШАЙБА (.255 x .625 x .0312) РЕЗИНОВОЙ ОПОРЫ	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	90585	ПРОБКА (жиклёра)	1
17	67760	Тяга дросселя	1
18	67759	Рычаг дросселя	2
18	67759	Рычаг дросселя	1
19	41049	РЫЧАГ дросселя	1
20	67749	Рычаг дросселя нижний	1
21	92501	Винт	3
22	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
23	24676	ШАЙБА (.200 x .440 x .032)	3
24	67297	Штифт вильчатый	3
25	27736	ШАЙБА	3
26	26953	ШПЛИНТ	3
27	67748	Ролик	1
28	26001	Гайка	2
29	54293A10	ЭЛЕКТРОМАГНИТ В СБОРЕ (воздушная заслонка)	1
30	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	2
31	26993	СТОПОРНАЯ ШАЙБА (.312)	2
32	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
33	68219	Гайка (#10-32) нержавеющая сталь	1
34	56074A11	Плунжер с тягой	1
35	89041	ФИКСАТОР	3
36	48408	Винт (#10-16 x .500) клеммной колодки	3
37	73861A1	Вал в сборе воздушной заслонки	3
38	76040	ЗАСЛОНКА ВОЗДУШНОЙ ЗАСЛОНКИ	6
39	75898	ВИНТ	12
40	90401	РЫЧАГ вала воздушной заслонки	3
41	88578	Пружина	3
42	73860	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ - РУЧНАЯ	1
43	67273	Втулка уплотнительная	2
44	67247	Ручка	1
45	67262	Винт	1
46	67249	Тяга воздушной заслонки	1
47	88522	Пружина	1
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

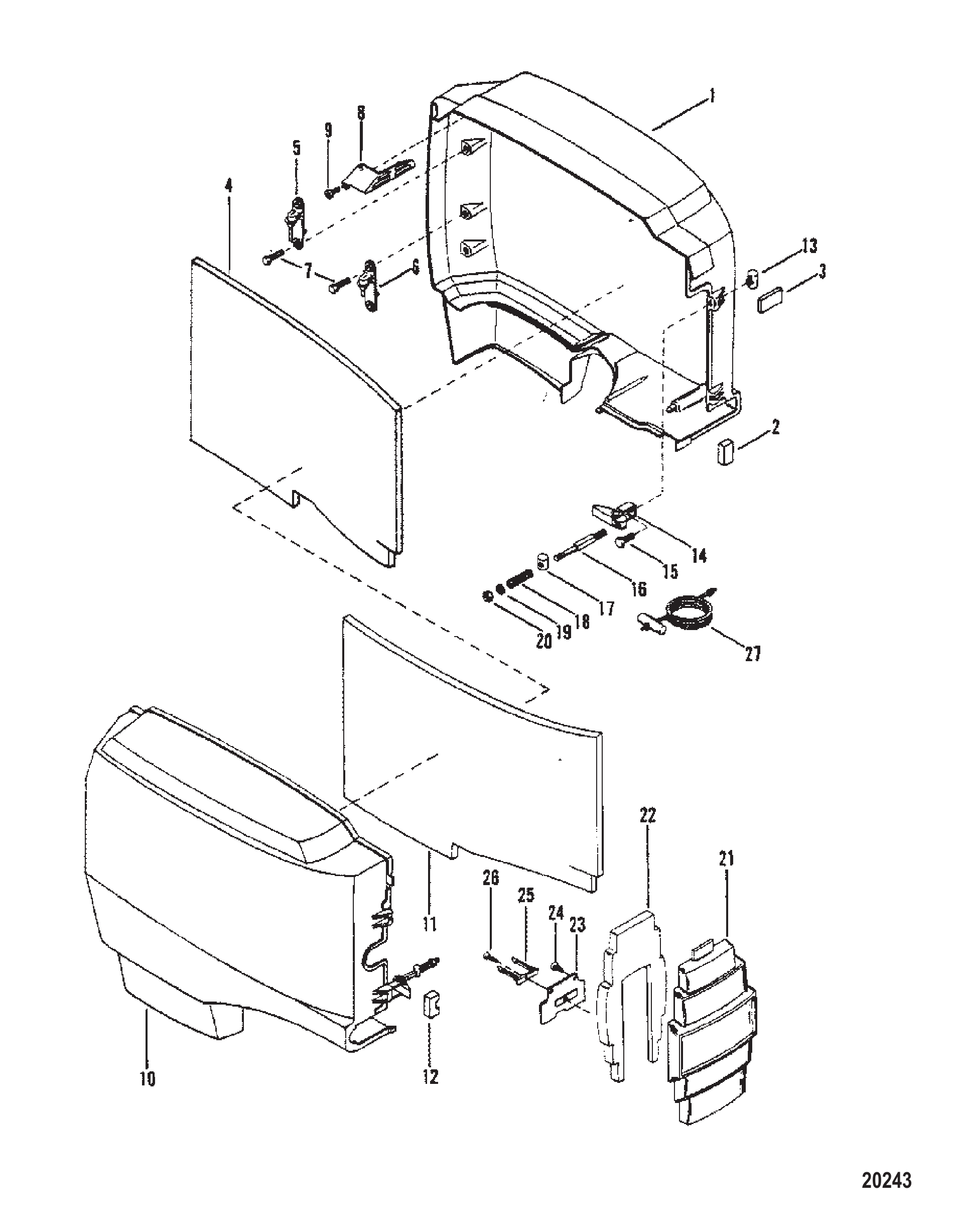

Рис. 3Кожухи И Передняя Крышка Cowls and Front Cover

REF	Номер детали	Наименование	Кол-во
1	7620A4	Верхний кожух в сборе	1
1	7620A22	Верхний кожух в сборе	1
2	67260	Сальник тросов управления	1
3	67258	Подушка	1
4	88227	Теплозащитное покрытие	1
5	87987	Кронштейн (верхний)	2
6	87985	Кронштейн (нижний)	2
7	35386	ВИНТ (.312-18 x 1.00)	8
8	68049	Экран	1
8	68048	Экран	1
9	48409	Винт (#10-16 x .625) нержавеющая сталь	4
9	57807	ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА	4
10	7619A1	Верхний кожух в сборе	1
10	7619A5	Верхний кожух в сборе	1
11	88227	Теплозащитное покрытие	1
12	67260	Сальник тросов управления	1
13	62628	Фиксатор капота цилиндрический	2
14	46785A5	Замок кожуха в сборе	2
15	31312	Винт (#10-32 x 0.875) крепления защёлки к барабану	2
16	15222	ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА	2
17	62629	Фиксатор капота цилиндрический	2
18	62624	Пружина натяжения фиксатора капота	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	2
21	5399A3	Передняя крышка	1
21	5399A16	Передняя крышка	1
21	7532A2	Крышка в сборе кожуха передняя	1
21	7532A23	Крышка в сборе кожуха передняя	1
22	67615	Термоодеяло	1
22	67615	Термоодеяло	1
23	67261	Экран	1
24	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
25	61158T	Крючок	1
25	87907	Крюк	1
26	75162	Винт	1
26	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	1
27	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1

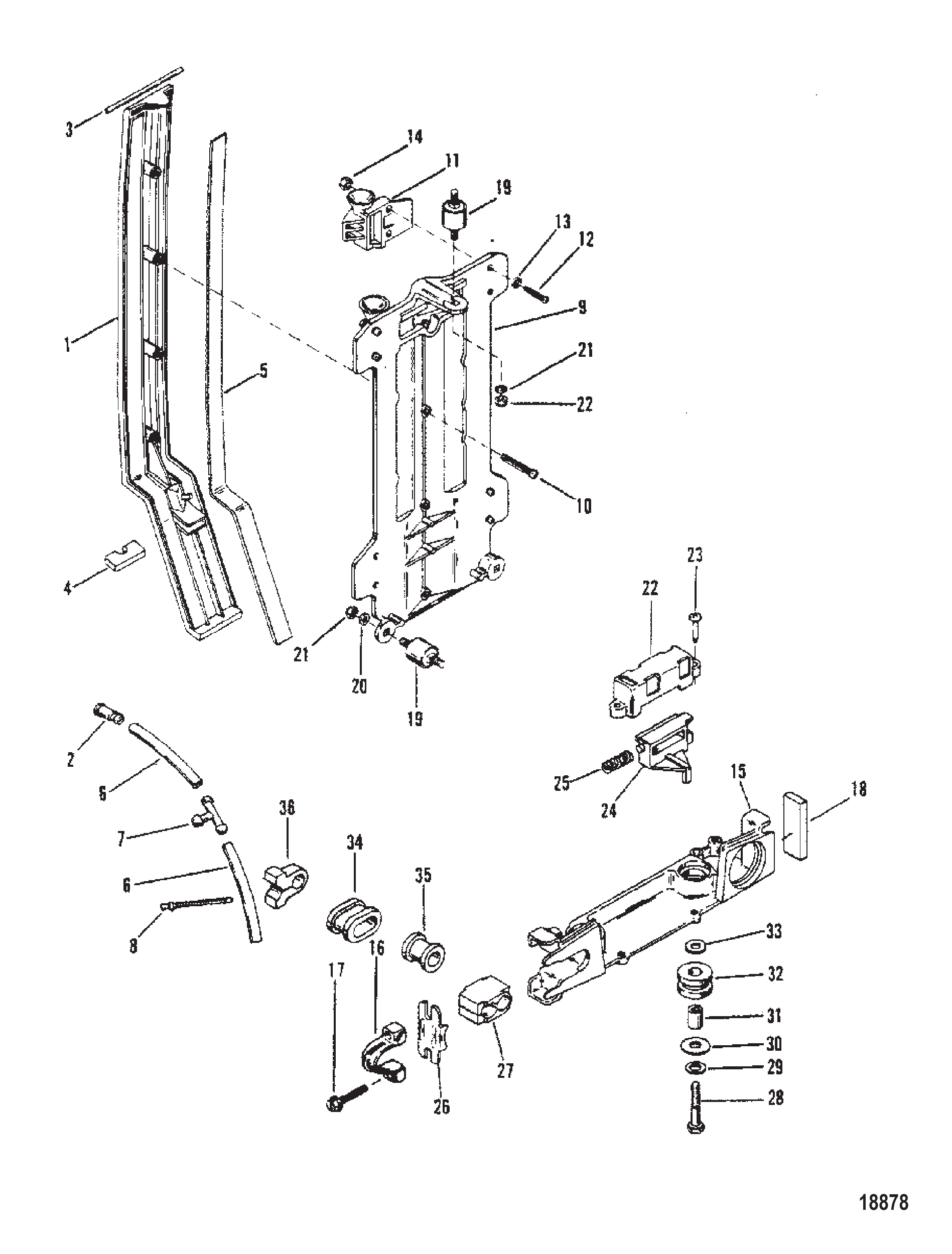

Рис. 4Кронштейны крепления кожуха Cowl Mounting Brackets

REF	Номер детали	Наименование	Кол-во
1	76258A2	Кронштейн заднего кожуха	1
1	76258A3	Кронштейн заднего кожуха	1
2	76256	Форсунка	1
3	67984	Сальник	1
4	67228	Сальник	1
5	67999	Сальник	2
6	99127109	Шланг (57,00 дюймов, бухта)	2
7	90824	Тройник шланга контрольной струи	1
8	61990	Стяжка (14.00 дюймов)	2
9	86386A1	Кронштейн в сборе	1
10	66687	ВИНТ (#10-32 x 1.50)	4
11	85651	Корпус	2
11	85650	Корпус	2
12	31294	Винт (1")	8
13	20583	Шайба шпильки крепления карбюратора	8
14	20361	Гайка (.250-28)	8
15	88623A1	Кронштейн	1
15	92009T	Кронштейн	1
15	99424	Кронштейн	1
16	88621	Фиксатор тросов управления	1
16	99447T	Фиксатор тросов управления	1
17	89900	Винт (#10-24 x 1.00)	2
18	67260	Сальник тросов управления	1
19	90435	ОПОРА	3
20	21249	ШАЙБА ВИНТА РУКОЯТКИ	6
21	20361	Гайка (.250-28)	6
22	67241	Корпус	1
23	92051	Винт (10-16 x .75)	2
24	76264	Защёлка	1
24	87608	Защёлка кожуха	1
25	60295	ПРУЖИНА	1
26	88622	Пластина	1
26	88622	Пластина	1
27	99391	Фиксатор	1
28	69067	ВИНТ (.250-20 x 1.375)	2
29	20346	Шайба шпильки стартера ручного	4
30	57427	ШАЙБА (БОЛЬШАЯ)	4
31	88180	Втулка	2
32	88033	Втулка уплотнительная винта корпуса	2
33	28927	ШАЙБА	2
34	67272	Кронштейн втулки	2
35	87743	Втулка уплотнительная	1
36	67739	Сальник	1

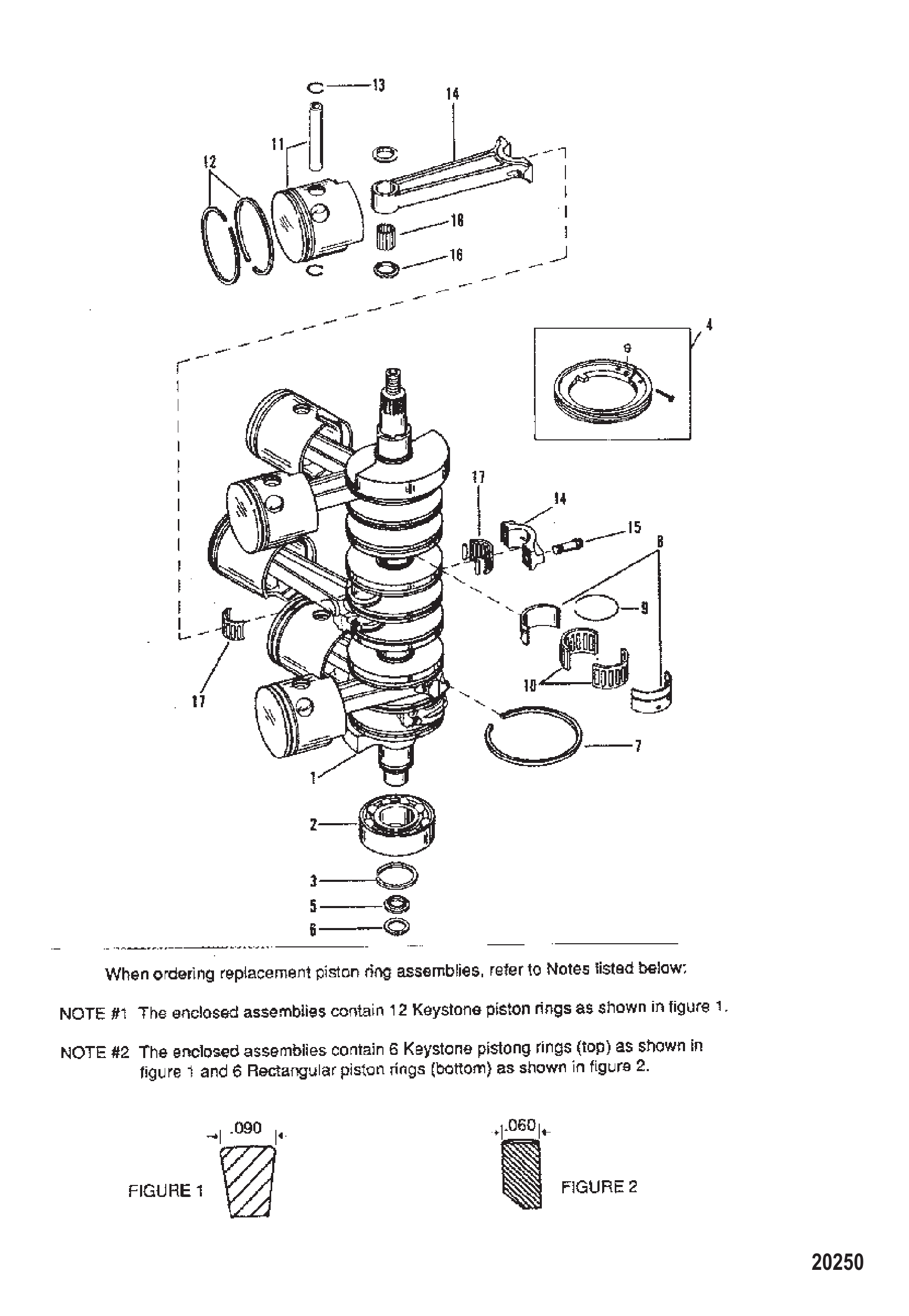

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	88903	ПОДШИПНИК роликовый УДЕРЖИВАЕМЫЙ ПОДШИПНИК	2
8	88903T	ОБОЙМА Подшипника	2
9	67444	Кольцо стопорное подшипника	2
10	67445	Подшипник роликовый	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
12	78807A12	Комплект колец поршня	1
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	1
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	1
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
15	76349	Винт (.312-24 x 1.00)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

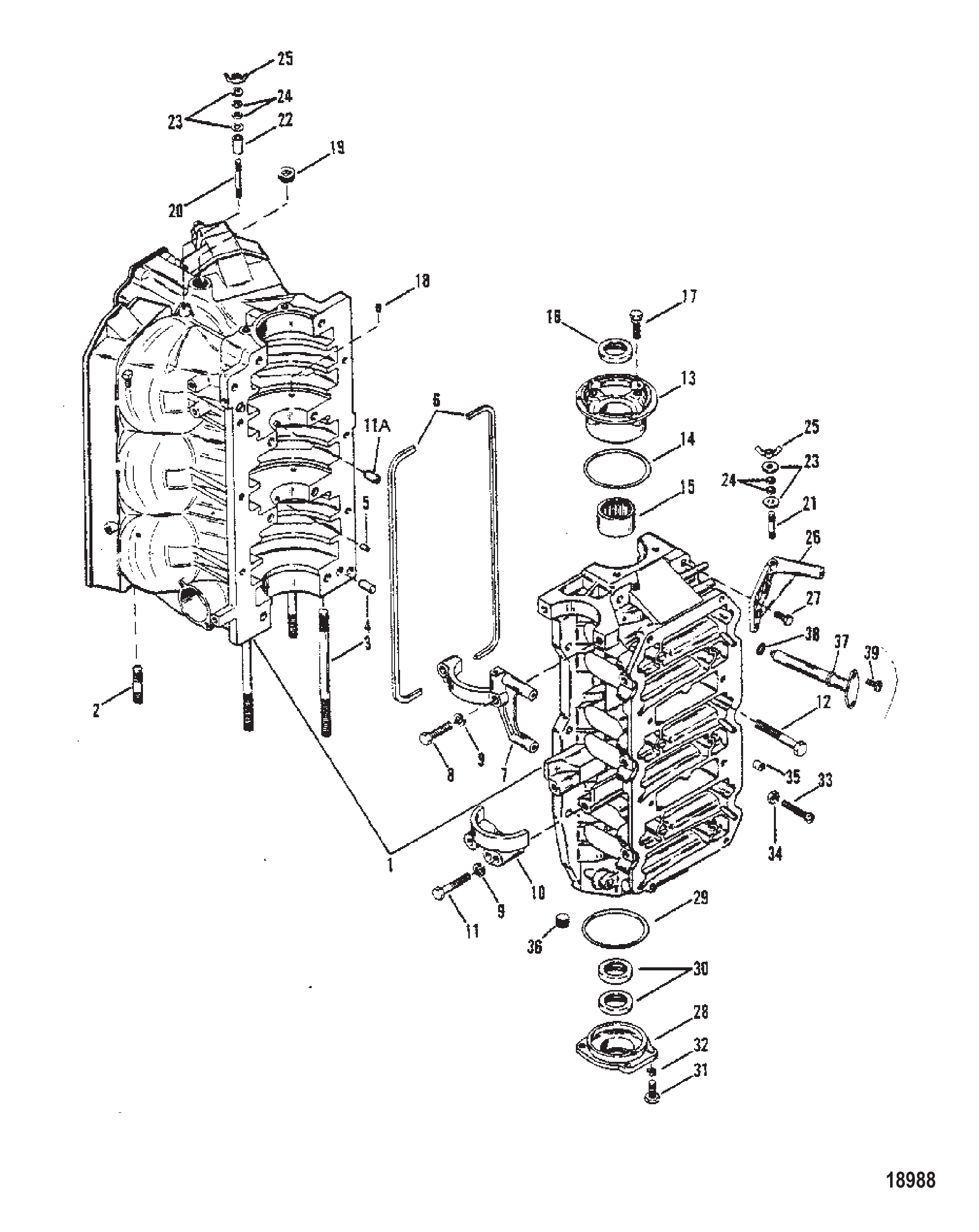

Рис. 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	8133A3	Блок цилиндров	1
1	8711A19	БЛОК ЦИЛИНДРОВ	1
1	8711T19	Блок цилиндров	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	8454A1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ ВЕРХНЯЯ	1
13	8454T1	КРЫШКА ТОРЦЕВАЯ В СБОРЕ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
14	67206	Кольцо уплотнительное	1
15	74248	ПОДШИПНИК РОЛИКОВЫЙ ТОРЦЕВОЙ КРЫШКИ (ВНУТР. ДИАМ. 1.50)	1
15	74248T	ПОДШИПНИК	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
18	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
19	38407	ПРОБКА (.500-14)	1
20	79651	Шпилька (1-7/8")	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	66969	ШПИЛЬКА (1")	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
23	8M0204663	ШАЙБА @5	6
24	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	6
25	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
29	67207	Кольцо уплотнительное (3.489 x .070)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
--	66517	ОГРАНИЧИТЕЛЬ БЛОКА ЦИЛИНДРОВ (ДРЕНАЖ)	2
36	73379	ПРОБКА (.250-18)	1
36	8M0180564	Пробка (.250-18)	1
37	43453	Пробка	1
37	43453T	Пробка	1
38	32509	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.489 x .070) ПРОБКА КАРТЕРА	1
39	41506	Винт (#10-32 x .440) пробки к картеру	2
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
-	41288A81	Головка блока в сборе	1
-	41282A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	41282T88	PH 135/150 Mercury / Quicksilver	1

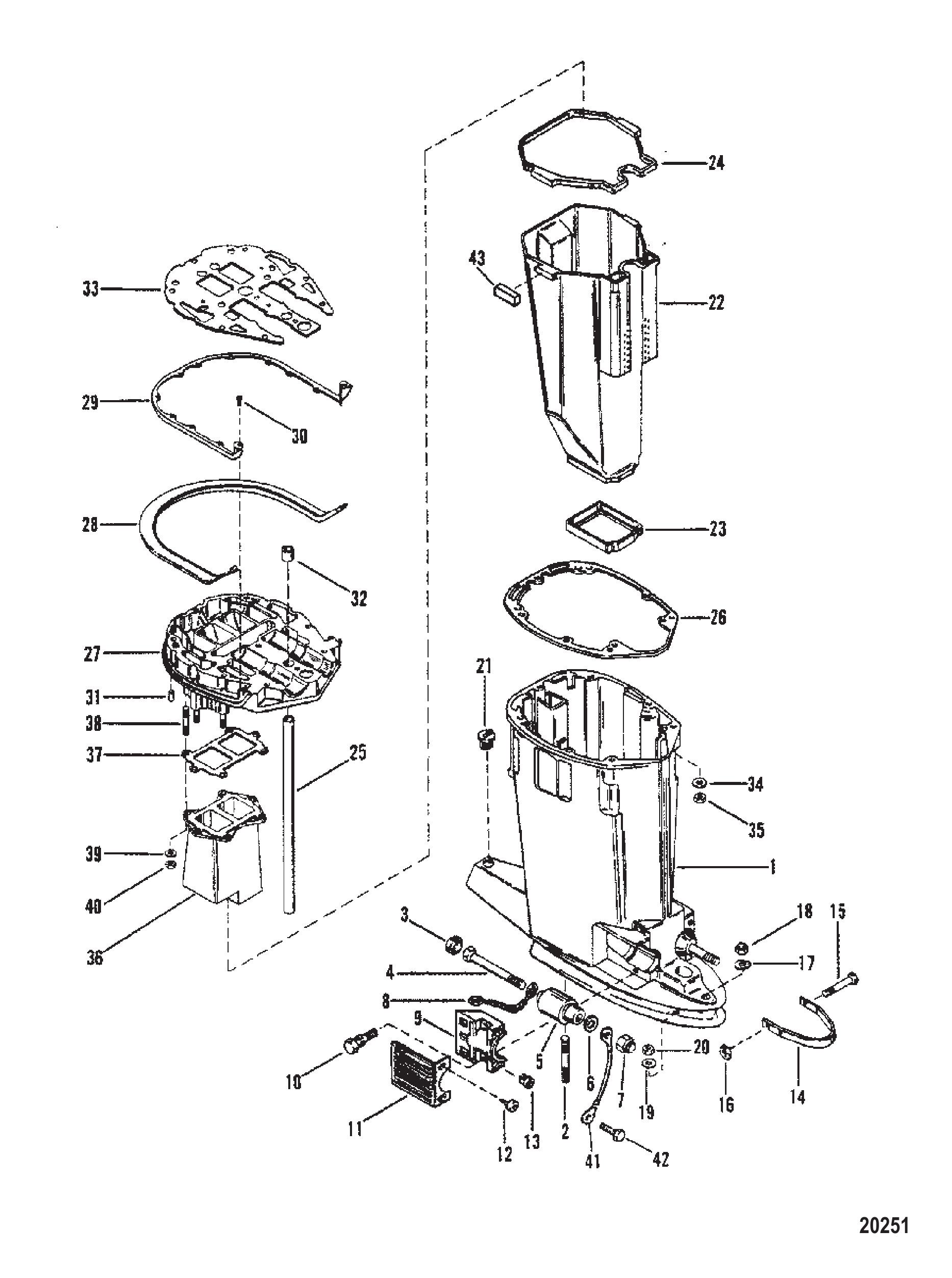

Рис. 7КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	7315A7	Корпус в сборе гребного вала	1
1	8343A7	КОРПУС В СБОРЕ Гребной вал (ЧЕРНЫЙ)	1
1	8343A8	КОРПУС В СБОРЕ Гребной вал (СЕРЫЙ)	1
2	56295	Шпилька (.437 x 2.69)	2
2	74732	Шпилька (7/16 X 7.11/16 дюйм.)	2
3	25067	ОТБОЙНИК	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	1
6	49339	Шайба (.8125)	2
7	25096	ГАЙКА	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	67703	Стяжка	1
15	67769	Винт (.375-24 x 4.00)	1
16	25269	ГАЙКА (.375-24)	1
17	73862	ШАЙБА ШПИЛЬКИ РЕДУКТОРА	1
18	29489	ГАЙКА ШПИЛЕК КОРПУСА РЕДУКТОРА	1
19	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
20	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
20	8M0204653	Гайка	2
21	64649	ПРОБКА	1
22	67075	Труба выхлопная	1
22	89743	Труба выпускная	1
23	66350	САЛЬНИК (НИЖНИЙ)	1
23	66350001	Сальник	1
24	86027	Сальник выхлопной трубы - верхний	1
25	67295	Труба водяная (длинная)(жиклёр)	1
25	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
25	74729	Трубка (удлинённая)	1
25	8M0042790	ВОДЯНАЯ ТРУБА	1
26	991732	Прокладка	1
26	991734	Прокладка	1
27	78067A1	Пластина в сборе	1
27	41945A6	ПЛАСТИНА В СБОРЕ КОРПУСА ГРЕБНОГО ВАЛА	1
28	707482	Уплотнение кронштейна (чёрный и серый)	1
29	68011	Кронштейн	1
30	48408	Винт (#10-16 x .500) клеммной колодки	12
31	20033	Штифт направляющий установочный	2
31	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
32	38970	САЛЬНИК X-LONG	1
33	991772	Прокладка	1
34	25970	Шайба маховика	10
34	20553	Шайба (.406 x .734 x .063)	10
35	69254	ГАЙКА	10
36	41942	Удлинитель выхлопа	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
37	78246	Прокладка	1
37	782461	Прокладка	1
38	66021	ШПИЛЬКА	6
39	20533	Шайба	6
40	30506	ГАЙКА (.250-28)	6
41	88238A2	Кабель заземления в сборе	1
41	88238A10	Кабель заземления в сборе	1
42	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
43	65638	ЧЕХОЛ ВЫПУСКНОЙ ТРУБЫ	2
-	78148A1	ПРОСТАВКА В СБОРЕ (УДЛИНЕННАЯ)	1
-	20033	Штифт направляющий установочный	2
-	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

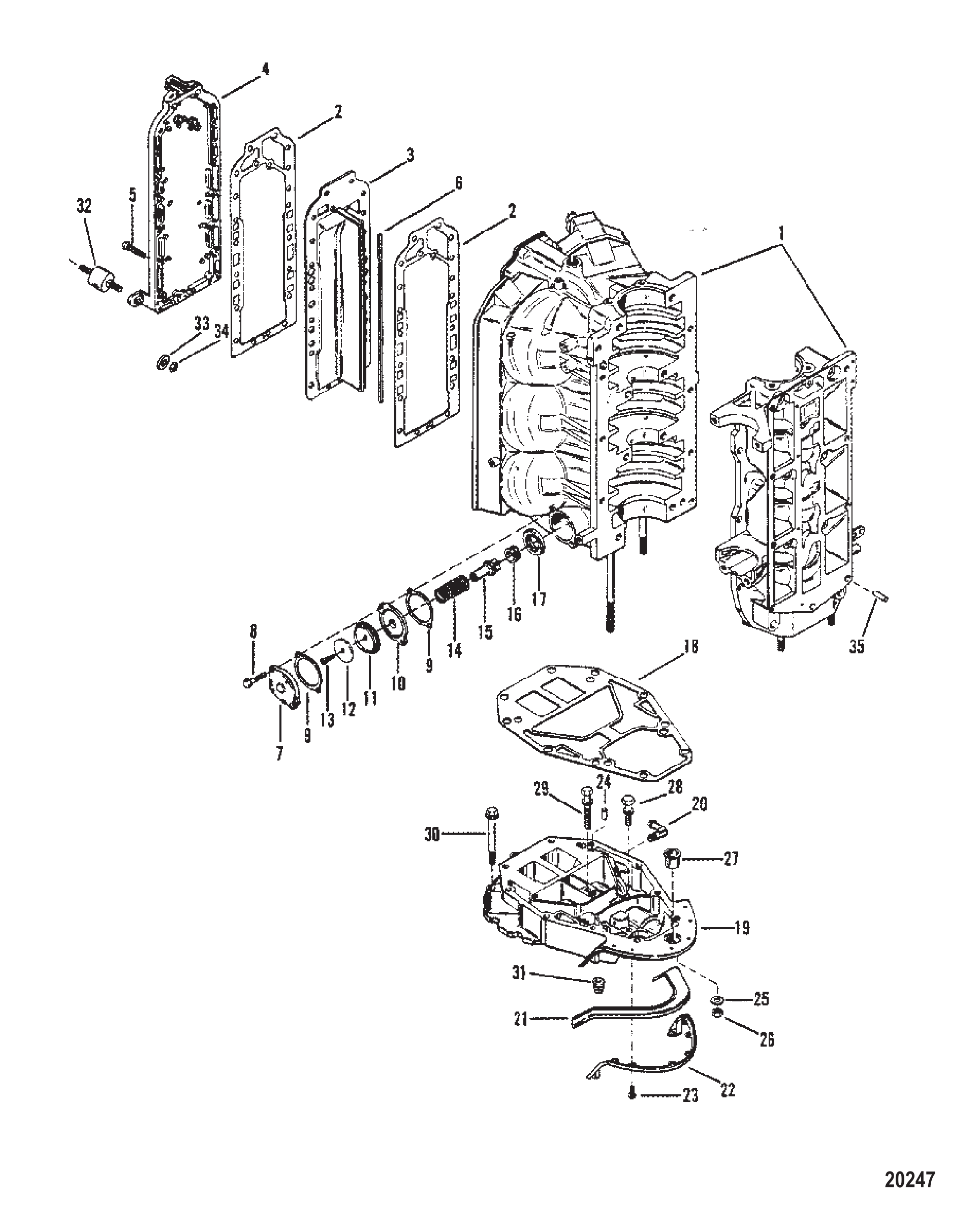

Рис. 8ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	8133A3	Блок цилиндров	1
1	8711A19	БЛОК ЦИЛИНДРОВ	1
1	8711T19	Блок цилиндров	1
2	904841	Прокладка	2
2	76636	ПРОКЛАДКА	2
3	87321	Пластина разделительная	1
3	87321T	ПЛАСТИНА	1
3	78305A1	Разделительная пластина	1
4	95067	Крышка выпускного коллектора	1
4	67340T	Крышка	1
4	67340	Крышка	1
5	74824	Винт (.312-18 x 1.250)	21
5	35386	ВИНТ (.312-18 x 1.00)	17
6	69668	Сальник разделительной пластины	1
6	814754	Сальник (12.50 дюймов)	1
7	68729	КРЫШКА	1
7	8M0039767	КРЫШКА	1
7	65663A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (СТАРАЯ КОНСТРУКЦИЯ)	1
7	8M0237835	Крышка в сборе	1
8	38837	ВИНТ (.312-18 x 1.12)	AR
9	78690	Прокладка	2
9	78690002	Прокладка	2
9	88907	ПРОКЛАДКА	2
9	88907003	Прокладка	2
10	65664	ПЛАСТИНА В СБОРЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА	1
10	65664A1	Пластина в сборе	1
11	64877	ДИАФРАГМА	1
11	648771	ДИАФРАГМА	1
12	76451	Шайба	1
13	69570	Винт (#10-16 x .750)	1
14	64878	ПРУЖИНА (Чёрная)	1
15	86596	Тарельчатый клапан	1
16	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	78069	Прокладка выпускной пластины	1
18	8231422	Прокладка (головка блока)	1
18	997761	Прокладка	1
19	41944A5	Пластина в сборе	1
19	43029A5	ПЛАСТИНА В СБОРЕ	1
20	99664	Угольник выхлопной пластины	1
20	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
21	707482	Уплотнение кронштейна (чёрный и серый)	1
22	68010	Кронштейн сальника (чёрный и серый)	1
22	680101	КРОНШТЕЙН	1
23	48408	Винт (#10-16 x .500) клеммной колодки	8
24	20033	Штифт направляющий установочный	2
24	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
25	25970	Шайба маховика	2
25	20553	Шайба (.406 x .734 x .063)	2
26	34863	ГАЙКА (.375-24)	2
26	8M0204726	Гайка (.375-24) латунная	2
27	27132	ВТУЛКА	1
28	66727	ВИНТ (.312-18 x 1.250)	1
29	68783	ВИНТ (.312-18 x 2.50)	1
30	66725	ВИНТ (.375-16 x 3.50)	3
30	898833	Винт (.375-16 x 3.500)	3
31	12602	Втулка уплотнительная	1
31	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
32	90435	ОПОРА	3
33	21249	ШАЙБА ВИНТА РУКОЯТКИ	6
34	20361	Гайка (.250-28)	6
34	8267089	Гайка (.250-28)	6
35	42657A1	Обратный клапан картера	1
35	42657A3	Обратный клапан	1
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

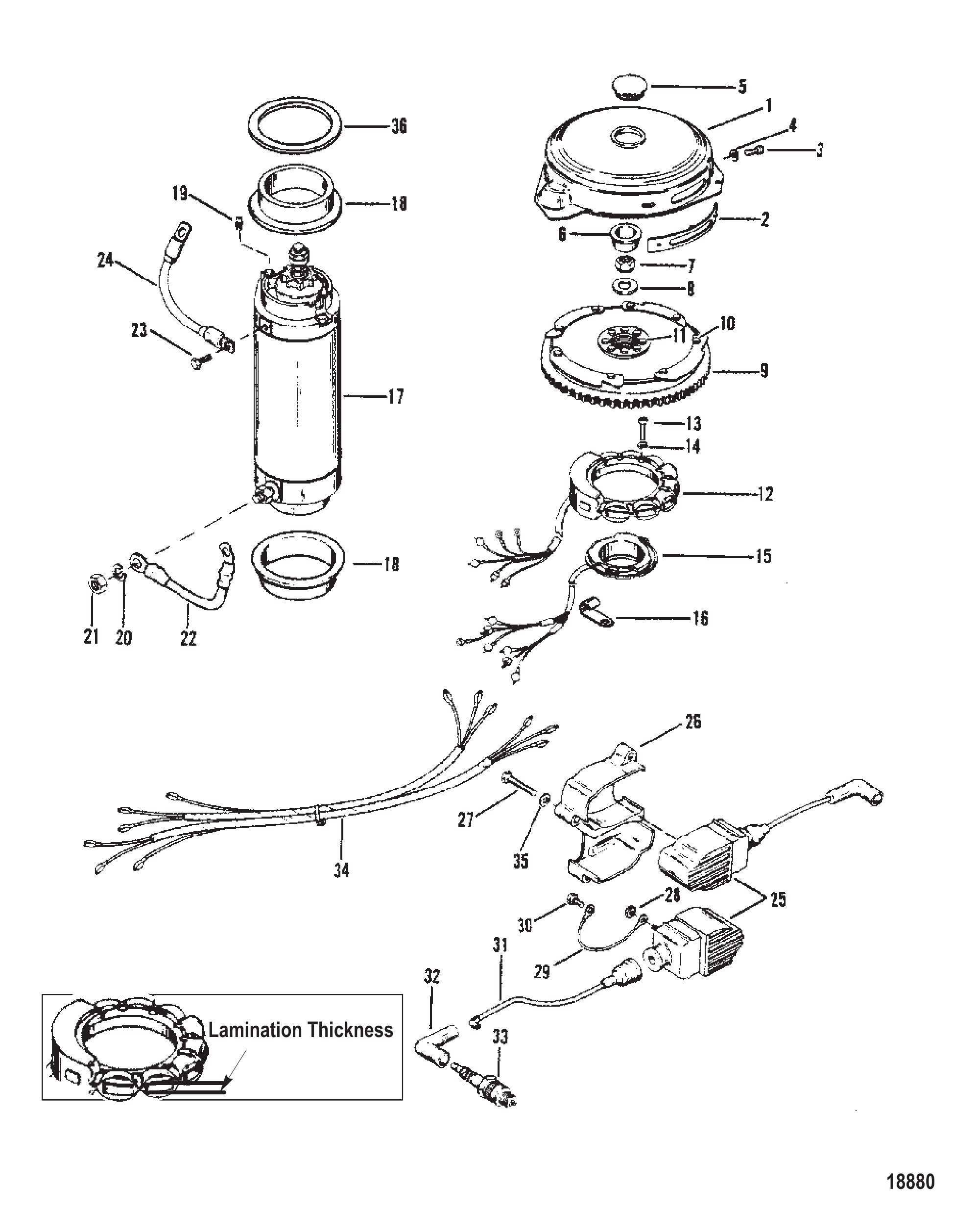

Рис. 9МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	79918A1	Комплект крышки маховика	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
9	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
9	7555A8	Маховик	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	5454A7	Статор в сборе	1
13	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	61001	J-образный зажим	1
17	72467	СТАРТЕР В СБОРЕ	1
17	79472	Стартер в сборе	1
17	77141	СТАРТЕР В СБОРЕ	1
17	64975	СТАРТЕР В СБОРЕ	1
18	56703	ВТУЛКА СТАРТЕРА	2
19	68042	Упор резиновый	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93389A5	Провод в сборе (6.50 дюйма) жёлтый	1
22	93389A8	ПРОВОД ОТ МОТОРА К СОЛЕНОИДУ (ЖЕЛТЫЙ)	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
24	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
25	5288A2	Катушка зажигания в сборе	6
25	7370A13	Катушка зажигания в сборе	6
26	67614	Крышка	3
27	88447	Винт (.190-32 x 1.62)	12
28	45076	Гайка (#10-32) латунная клемма блока выключателя	12
29	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
30	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
31	813715A1	Провод	6
32	63709A1	Комплект наконечника/клеммы свечи зажигания	6
33	97180	Свеча зажигания	6
33	136862	Свеча зажигания (NGK-BU8H)	6
34	69738A7	Жгут проводов в сборе (№2, 4 и 6)	1
34	69739A2	Жгут проводов в сборе (№1, 3 и 5)	1
35	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
36	56774	ПРОСТАВКА	AR

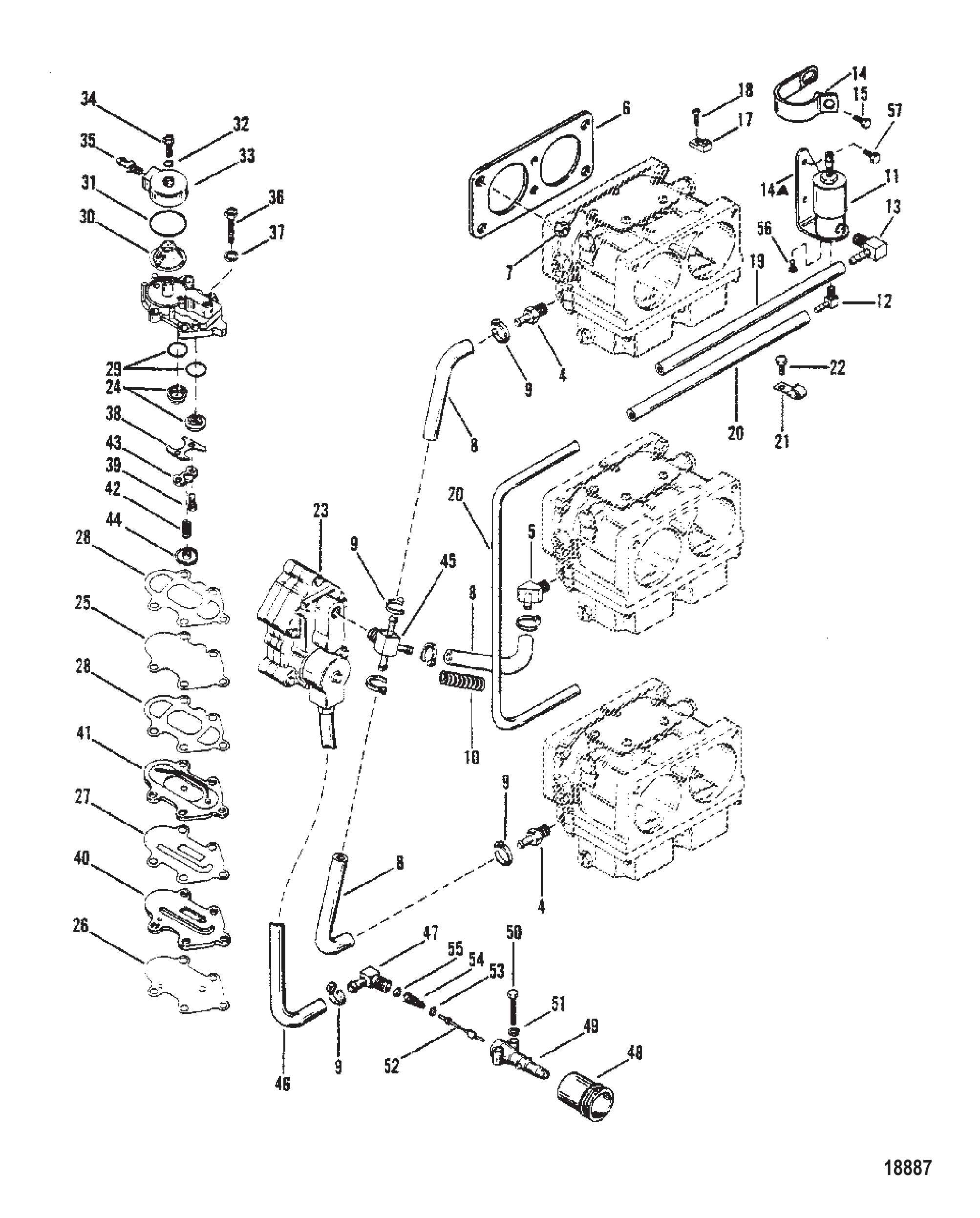

Рис. 10Топливный насос и карбюратор Fuel Pump and Carburetor

REF	Номер детали	Наименование	Кол-во
1	7563A3	Карбюратор	3
1	7563A4	Карбюратор	1
1	5643A97	Карбюратор	1
2	7563A5	Карбюратор	1
2	5643A98	Карбюратор	1
3	7563A6	Карбюратор	1
3	5643A99	Карбюратор	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	6233	ШТУЦЕР ВПУСКА ТОПЛИВА - СРЕДНИЙ	1
6	677511	ПРОКЛАДКА	3
6	90430	ПРОКЛАДКА карбюратора	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
8	99127109	Шланг (57,00 дюймов, бухта)	3
9	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	3
10	89808	Пружина топливной линии	1
11	42859A2	Клапан в сборе обогатителя	1
12	90275	СОЕДИНИТЕЛЬ ОБОГАТИТЕЛЬНОГО КЛАПАНА (НИЖНИЙ)	1
13	73817	СОЕДИНИТЕЛЬ (90 ГРАДУСОВ) ОБОГАТИТЕЛЬНОГО КЛАПАНА (БОКОВОЙ)	1
13	99321	Боковой разъём	1
13	67902	Разъём боковой	1
14	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
14	63300	Хомут клапана обогатителя	1
14A	90345	КРОНШТЕЙН ОБОГАТИТЕЛЬНОГО КЛАПАНА	1
15	86885	Винт (.250-20 x 1.500) нержавеющая сталь	1
17	45915	КЛЕММНАЯ КОЛОДКА	1
18	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	2
19	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	1
20	9912688	Трубка (36.00 дюймов, бухта)	2
21	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
22	88743	ВИНТ (.312-18 x .500)	1
23	13453A1	НАСОС В СБОРЕ Топливный	1
24	30430A8	ОБРАТНЫЙ КЛАПАН В СБОРЕ	1
25	89031A2	ДИАФРАГМА В СБОРЕ	1
26	NSS	NOT SOLD SEPARATE Gasket	1
27	NSS	NOT SOLD SEPARATE Gasket	1
28	NSS	NOT SOLD SEPARATE Gasket	2
29	NSS	NOT SOLD SEPARATE Gasket	2
30	59072	Экран впуска топлива	1
31	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
32	NSS	NOT SOLD SEPARATE Gasket	1
33	91078A1	Крышка впускного отверстия топлива в сборе	1
34	89766	Винт (#10-32 x .620) нержавеющая сталь крышки топливного фильтра	1
35	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
35	64705	ШТУЦЕР ВПУСКА НАСОСА	1
35	70007	Штуцер 45 градусов топливного насоса	1
35	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
36	88447	Винт (.190-32 x 1.62)	5
37	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	5
38	23004	ДЕРЖАТЕЛЬ ОБРАТНОГО КЛАПАНА	1
39	43723	Винт (#6-32 x .500) фиксатора	2
40	67623	Основание топливного насоса	1
41	79826	Камера импульсов	1
41	86449	Камера импульсная - топливного насоса	1
42	86207	Пружина сжатия	1
43	86026	Фиксатор пружины	1
44	86252	Заглушка торца пружины	1
45	67620	Штуцер выхода топлива	1
46	17254A8	Топливная магистраль в сборе	1
46	99127109	Шланг (57,00 дюймов, бухта)	1
47	92007	Штуцер (.250-18) (90 градусов)	1
48	92037	Уплотнение переходника	1
49	30185A3	ТОПЛИВНЫЙ БАЙОНЕТНЫЙ РАЗЪЕМ В СБОРЕ	1
49	30186	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА	1
50	76596	ВИНТ (.250-20 x 1.250)	1
50	69224	ВИНТ	1
51	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
52	30187	СТЕРЖЕНЬ КОРПУСА БАЙОНЕТА	1
53	20415	Кольцо уплотнительное стержня переходника	1
54	30189	ПРУЖИНА В СБОРЕ КОРПУСА БАЙОНЕТА	1
55	30188	ШАЙБА ПЕРЕХОДНИКА	1
56	89075	ВИНТ КЛАПАНА К КРОНШТЕЙНУ	2
57	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
57	69067	ВИНТ (.250-20 x 1.375)	1
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

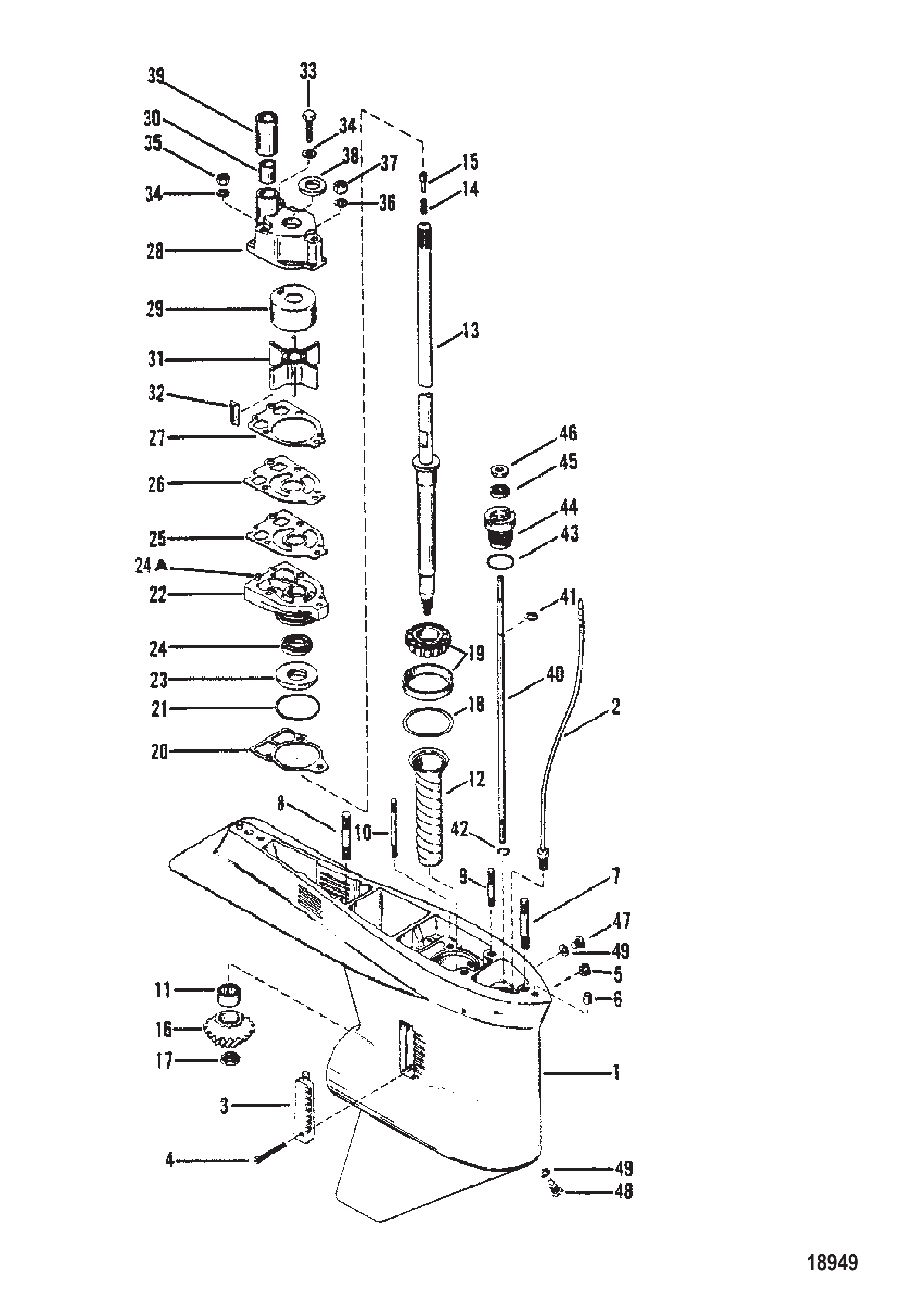

Рис. 11Редуктор (ведущий вал) (без гайки ведущего вала) Gear Housing (Driveshaft)(Without a Driveshaft Nut)

REF	Номер детали	Наименование	Кол-во
0	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
0	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
0	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
0	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
1	7321A11	Корпус редуктора в сборе (базовый)	1
1	7350A4	Корпус редуктора в сборе (базовый)	1
1	7350A62	Корпус редуктора в сборе (базовый)	1
2	85822A1	Разъем в сборе спидометра	1
3	66885	ВСТАВКА	1
3	66884	ВСТАВКА	1
4	76156	ВИНТ (#10-32 x 1.88)	1
5	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	1
6	20033	Штифт направляющий установочный	2
7	78638	Шпилька (.438 x 3.12) (длинная)	1
7	78639	Шпилька	1
8	57920	Шпилька (.44 x 2.06) корпус редуктора	2
8	74730	Шпилька	2
9	56297	Шпилька (.312 x 3.38)	1
10	30667	Шпилька (.250-20/.250-28 x 3.125)	2
11	35934A1	Подшипник в сборе роликовый	1
12	98621	ВИНТ (.375-16 x .750)	1
13	98682A1	Гребной вал	1
13	41509A2	Гребной вал в сборе	1
14	34576	Пружина	1
15	30545	ШТИФТ ВАЛА ПРИВОДА	1
16	78081	Шестерня ведущая	1
17	35921	ГАЙКА (.625-18)	1
18	57007A1	Прокладка регулировочная	AR
19	53079A1	Подшипник в сборе роликовый конический	1
20	856101	Прокладка	1
21	33145	Кольцо уплотнительное (1.984 x .139)	1
22	96146A6	Основание в сборе водяного насоса	1
23	89238	Сальник масляный	1
24	16977	САЛЬНИК МАСЛЯНЫЙ	1
24A	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	1
25	856081	Прокладка	1
26	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
27	856091	Прокладка	1
28	96148A1	Корпус водяного насоса в сборе	1
29	48752	Вставка	1
30	38970	САЛЬНИК X-LONG	1
31	89984	Крыльчатка водяного насоса	1
32	56654	ШПОНКА	1
33	96411	Винт (#14-8 x 2.25)	1
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
35	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	36001	ШАЙБА	1
37	45592	Гайка (.312-24)	1
38	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
39	29804	ВТУЛКА	1
40	76041	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
40	78902	Вал	1
41	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
42	78907	Кольцо стопорное (старая конструкция)	1
43	25439	Уплотнительное кольцо (.862 x .103)	1
44	77631A2	Втулка в сборе	1
45	816464	Сальник масляный	1
46	77674	ШАЙБА (.35 x .75 x .12)	1
47	79953	Винт (.375-16 x .250)	1
48	67892	Винт магнитный	1
49	19183	Шайба фибровая	2
-	96148A5	Ремкомплект водяного насоса	1
-	55682A1	Ремкомплект уплотнений корпуса редуктора	1
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

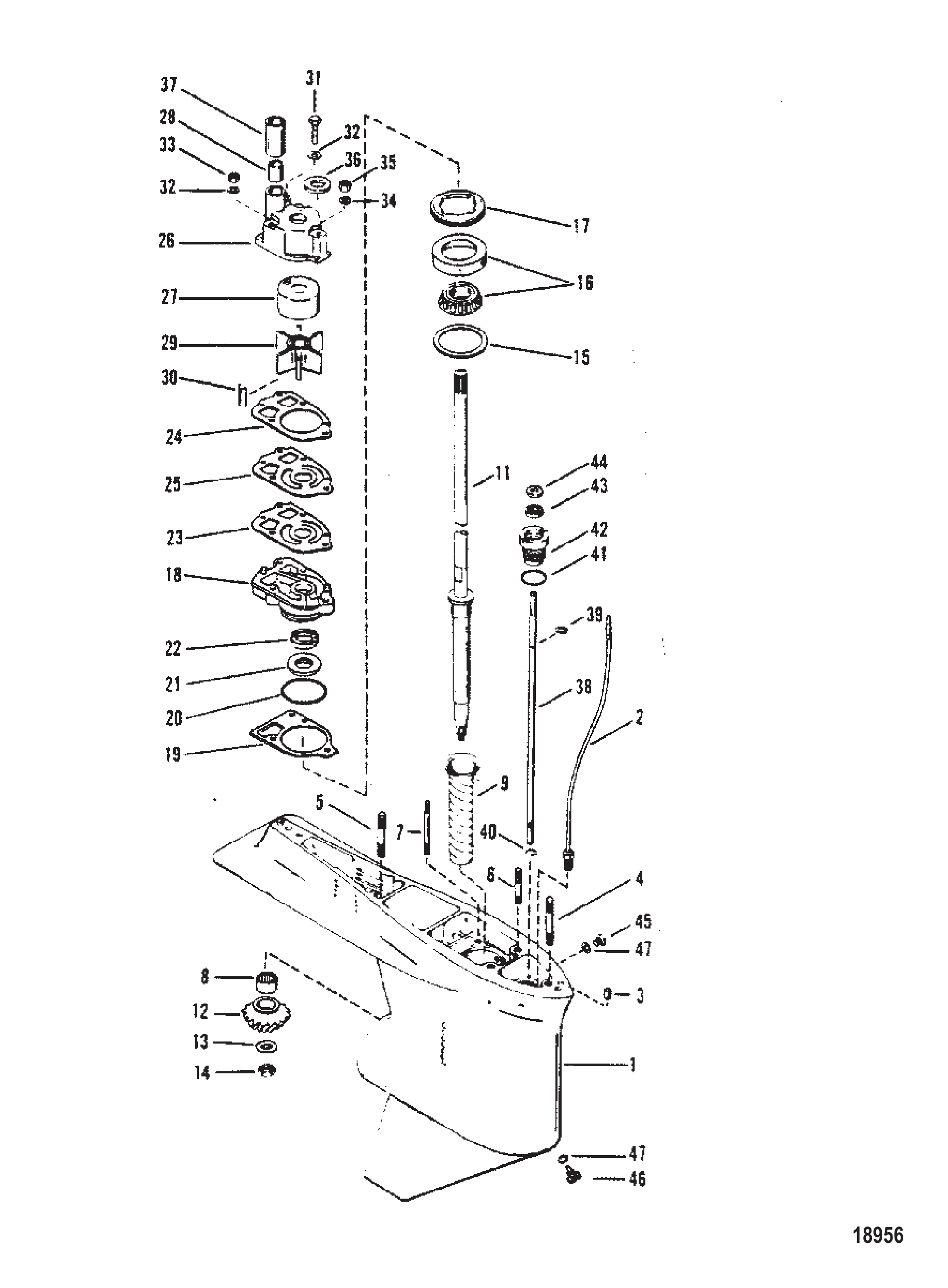

Рис. 12Редуктор (ведущий вал) (с гайкой ведущего вала) Gear Housing (Driveshaft)(With a Driveshaft Nut)

REF	Номер детали	Наименование	Кол-во
0	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
0	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
0	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
0	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
2	85822A1	Разъем в сборе спидометра	1
3	20033	Штифт направляющий установочный	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
6	56297	Шпилька (.312 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	440001	Вал приводной (удлинённый)	1
11	442091	Вал приводной (сверхудлинённый)	1
12	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-44102A2)	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
17	42633	Гайка подшипника гребного вала	1
18	42579A3	Основание водяного насоса в сборе	1
19	426311	Прокладка	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
24	856091	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
26	96148A1	Корпус водяного насоса в сборе	1
27	48752	Вставка	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
30	56654	ШПОНКА	1
31	96411	Винт (#14-8 x 2.25)	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
33	13438	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
37	29804	ВТУЛКА	1
38	78902	Вал	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	816464	Сальник масляный	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
46	67892	Винт магнитный	1
47	19183	Шайба фибровая	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА
-	89238A2	Комплект сальников
-	90484A88	Комплект прокладок	1

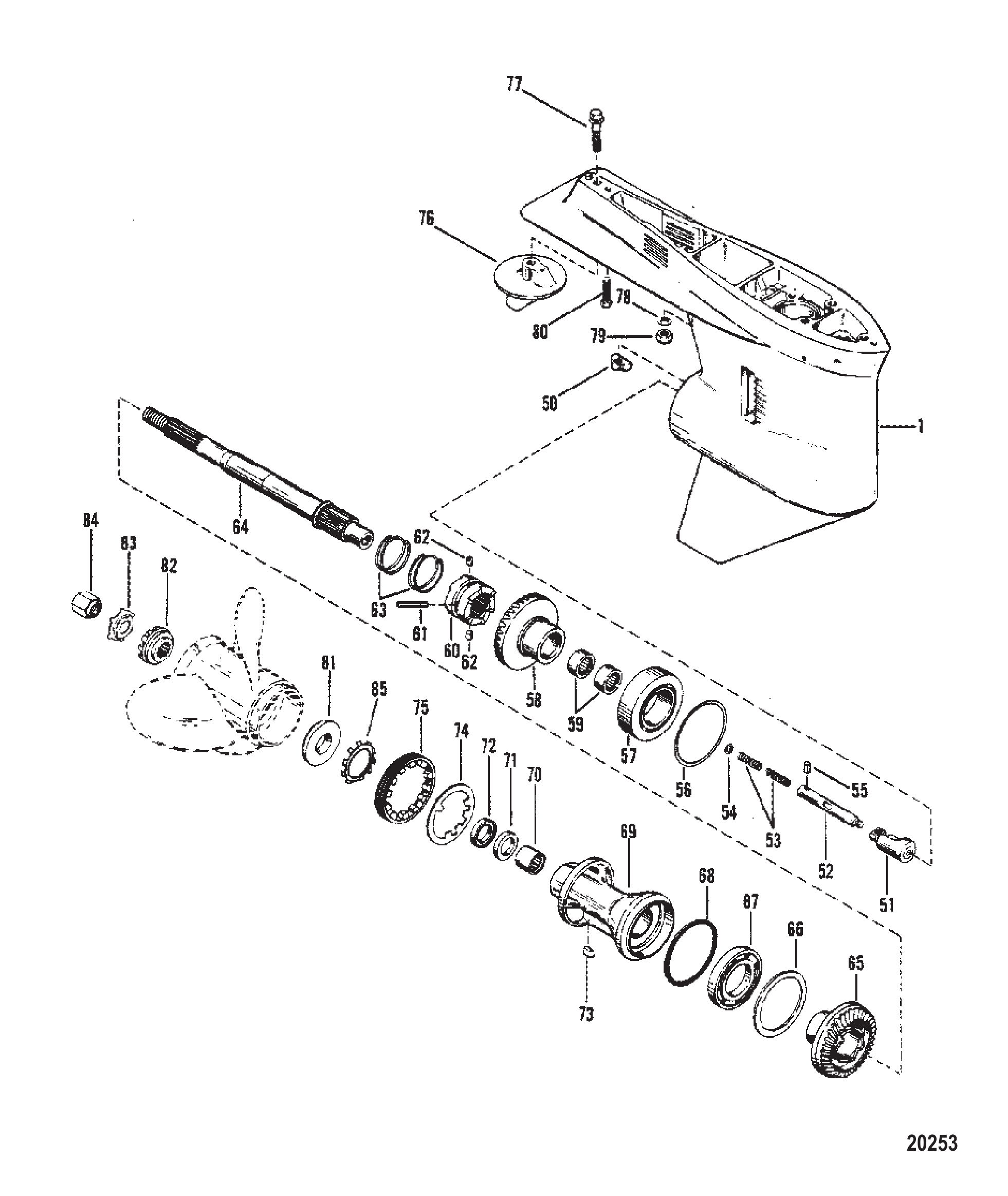

Рис. 13Редуктор с гребным валом - без гайки ведущего вала Gear Housing Propeller Shaft - Without a Driveshaft Nut

REF	Номер детали	Наименование	Кол-во
0	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
0	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
0	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
0	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
50	70339	Кулачок переключения	1
50	78956	Кулачок переключения	1
51	67888	Толкатель кулачка	1
51	89594A1	Толкатель в сборе	1
52/53	76962A1	Пружина/ползун в сборе	1
52	79911	Тяга привода сцепления	1
53	79910	Пружина	2
54	78910	Шайба	AR
55	78906	Палец	1
56	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
57	78172A1	Подшипник конический роликовый в сборе	1
58	78082A3	Шестерня переднего хода в сборе	1
59	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
60	67887	Муфта сцепления	1
60	78959	Храповик скользящей муфты	2
61	30632	ШТИФТ КРЕСТОВИНЫ	1
61	78905	Палец крестовый	1
62	78909	Палец фиксатора	2
63	30893	Пружина	1
63	78962	Пружина	2
64	67886	Вал гребного винта	1
64	94148	Гребной вал	1
65	67889	Шестерня заднего хода	1
65	85462	ШЕСТЕРНЯ РЕВЕРСА	1
66	681001	КОЛЬЦО УПОРНОЕ	1
67	88957A1	Подшипник шариковый	1
68	31534	Уплотнительное кольцо	1
69	43567A1	Обойма подшипника в сборе	1
70	30956	Подшипник игольчатый	1
71	76868	САЛЬНИК ВНУТРЕННИЙ	1
72	70081	Сальник масляный наружный	1
73	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
76	31640A1	Пластина-триммер в сборе, корпус редуктора	1
77	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
78	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
79	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
80	65210	ВИНТ (.375-16 x 1.00)	1
80	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
81	13171	Ступица упорная	1
82	31211A2	Шайба шлицевая	1
83	31210	Шайба стопорная гайки гребного винта	1
84	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	423511	Шайба стопорная зубчатая	1
-	90484A88	Комплект прокладок	1
-	55682A1	Ремкомплект уплотнений корпуса редуктора	1

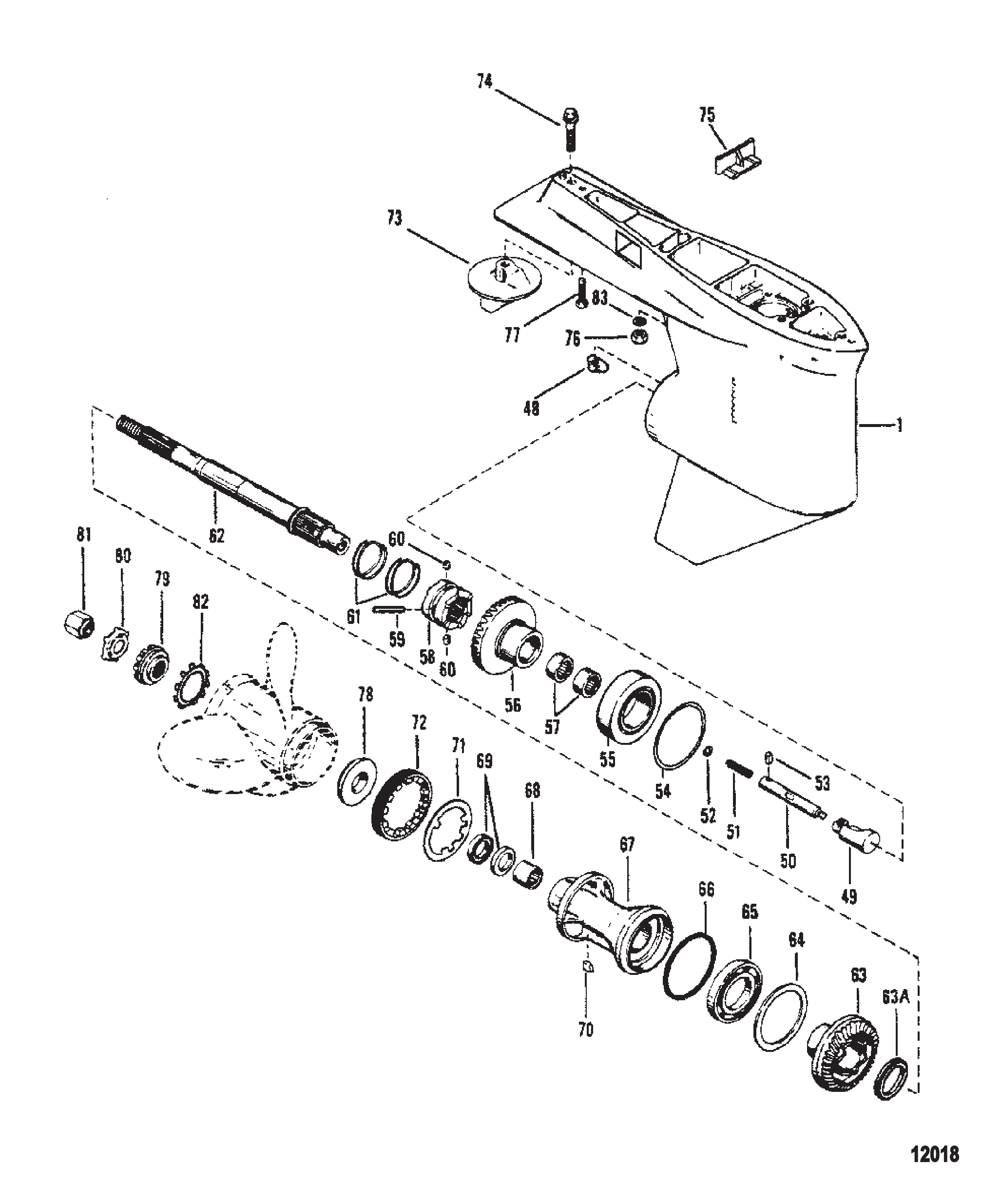

Рис. 14Редуктор с гребным валом - с гайкой ведущего вала Gear Housing Propeller Shaft - With a Driveshaft Nut

REF	Номер детали	Наименование	Кол-во
0	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
0	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
0	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
0	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
48	78956	Кулачок переключения	1
49	89594A1	Толкатель в сборе	1
50	816520	Штанга привода сцепления	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	78906	Палец	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	78959	Храповик скользящей муфты	1
59	78905	Палец крестовый	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	NSS	NOT SOLD SEPARATE Reverse Gear(PART OF 43-44102A2)	1
63A	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
67	43567A1	Обойма подшипника в сборе	1
68	30956	Подшипник игольчатый	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
79	31211A2	Шайба шлицевая	1
80	816629	Стопорная шайба с усиком	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников
-	90484A88	Комплект прокладок	1

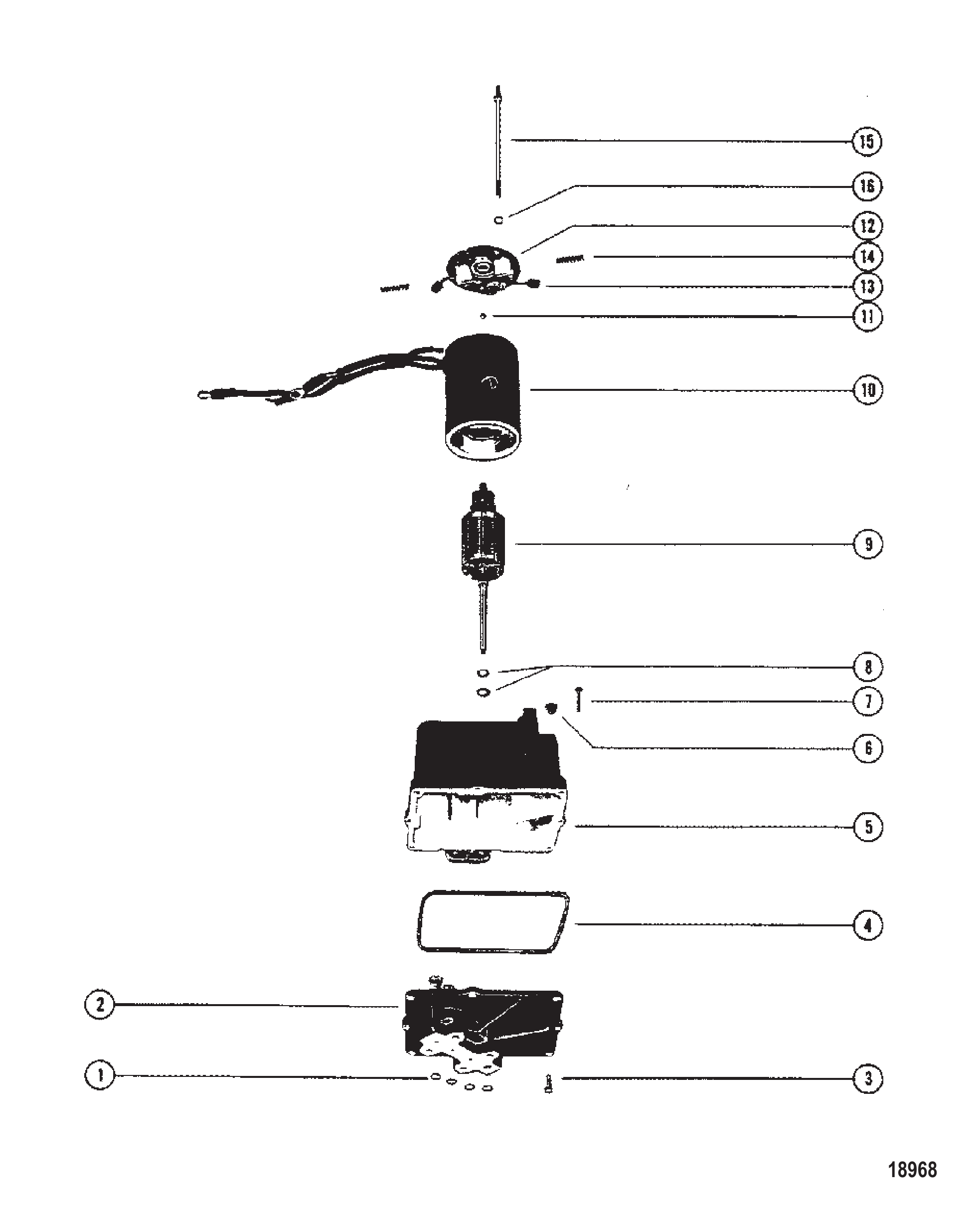

Рис. 15Гидравлический насос (серийный номер 5432021 и ниже) Hydraulic Pump (S/N-5432021 and Below)

REF	Номер детали	Наименование	Кол-во
-	67914A2	Насос гидравлический в сборе	1
1	48171	Кольцо уплотнительное (.364 x .070)	4
2	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
3	20411	Винт (.190-24 x .62) крышки топливного бака к топливному баку	8
4	7735	Уплотнение резервуара к корпусу клапана и шестерённому механизму	1
5	6251	РЕЗЕРВУАР	1
6	62269	Винт (#10-32 x .437) вентиляции - гидравлический насос	1
7	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
8	2623	ШАЙБА УПОРНАЯ - ЯКОРЬ	AR
9	2943	Якорь, статор и каркас	1
10	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
11	2944	Шарик пластины со стороны коллектора	1
12	2940	Пластина в сборе со стороны коллектора	1
13	8989	Комплект щёток	1
14	2529	КОМПЛЕКТ ПРУЖИН НАТЯЖЕНИЯ ЩЁТОК	1
15	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
16	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2

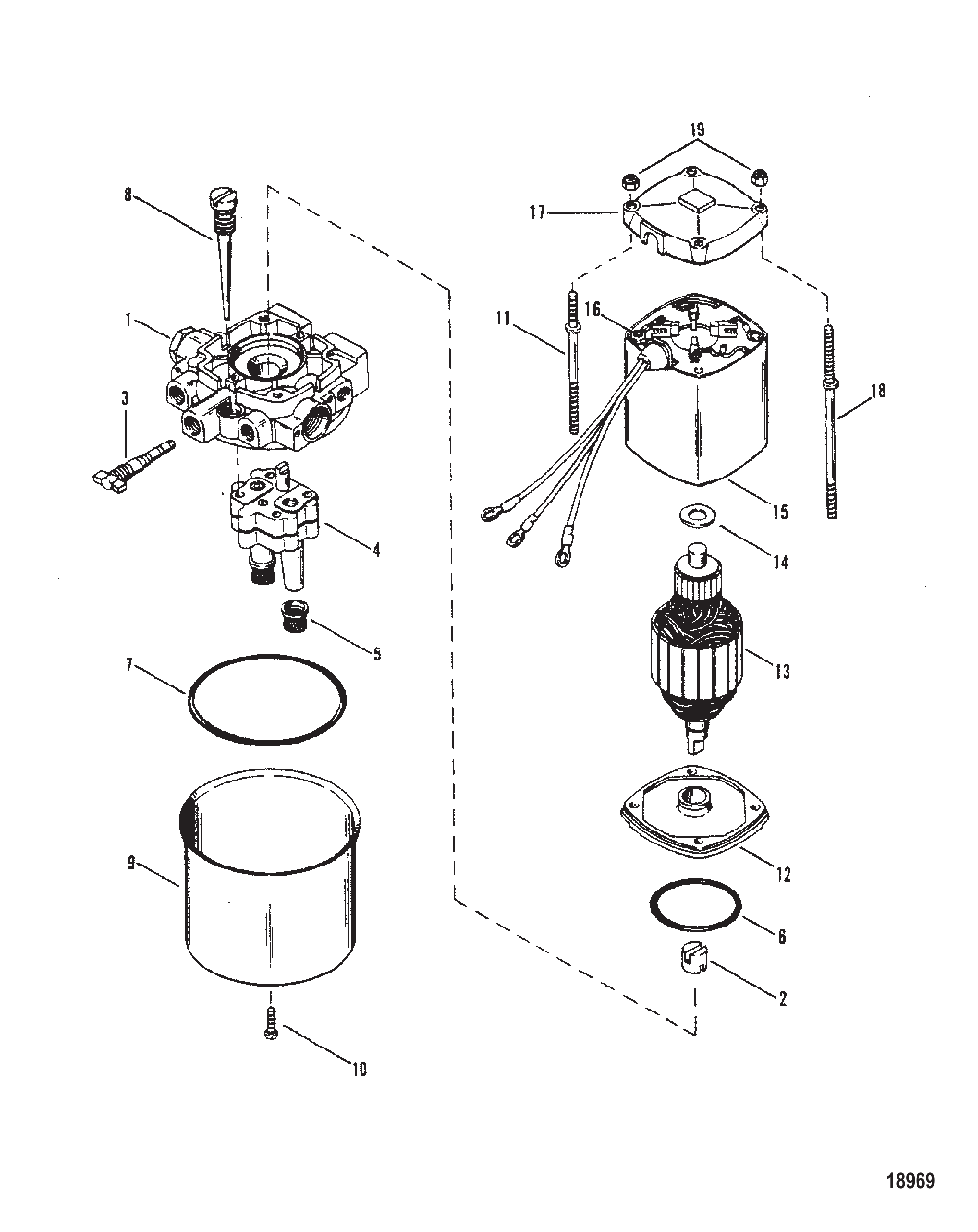

Рис. 16Гидравлический насос (S/N-5432022 и выше) Hydraulic Pump (S/N-5432022 and Up)

REF	Номер детали	Наименование	Кол-во
--	92459A4	Насос гидравлический в сборе	1
1	89492	Переходник	1
2	89493	Муфта	1
3	89494	Ручной выпуск	AR
3	96598	Ручной расцепитель	AR
4	89495	Насос (включая винты)	1
5	89496	Фильтр	2
6	89498	Уплотнительное кольцо	1
7	89497	Уплотнительное кольцо	1
8	89499	Маслоизмерительный щуп	1
9	90587	РЕЗЕРВУАР	1
10	90588	ВИНТ (включает O-образное кольцо)	1
11	90589	СКВОЗНАЯ ШПИЛЬКА	1
11	90590	СКВОЗНАЯ ШПИЛЬКА	1
--	87828	Мотор	1
12	89484	Щит подшипника со стороны привода	1
13	89485	Якорь	1
14	89482	Шайба	1
15	89486	Статор с корпусом	1
16	89487	Щёткодержатель	1
17	89488	Щит подшипника со стороны коллектора	1
18	89483	Сквозной болт	1
18	89489	Сквозной болт	1
19	89481	Гайка	6
-	812501A1	РЕМКОМПЛЕКТ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА
-	99073A1	РЕМКОМПЛЕКТ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА

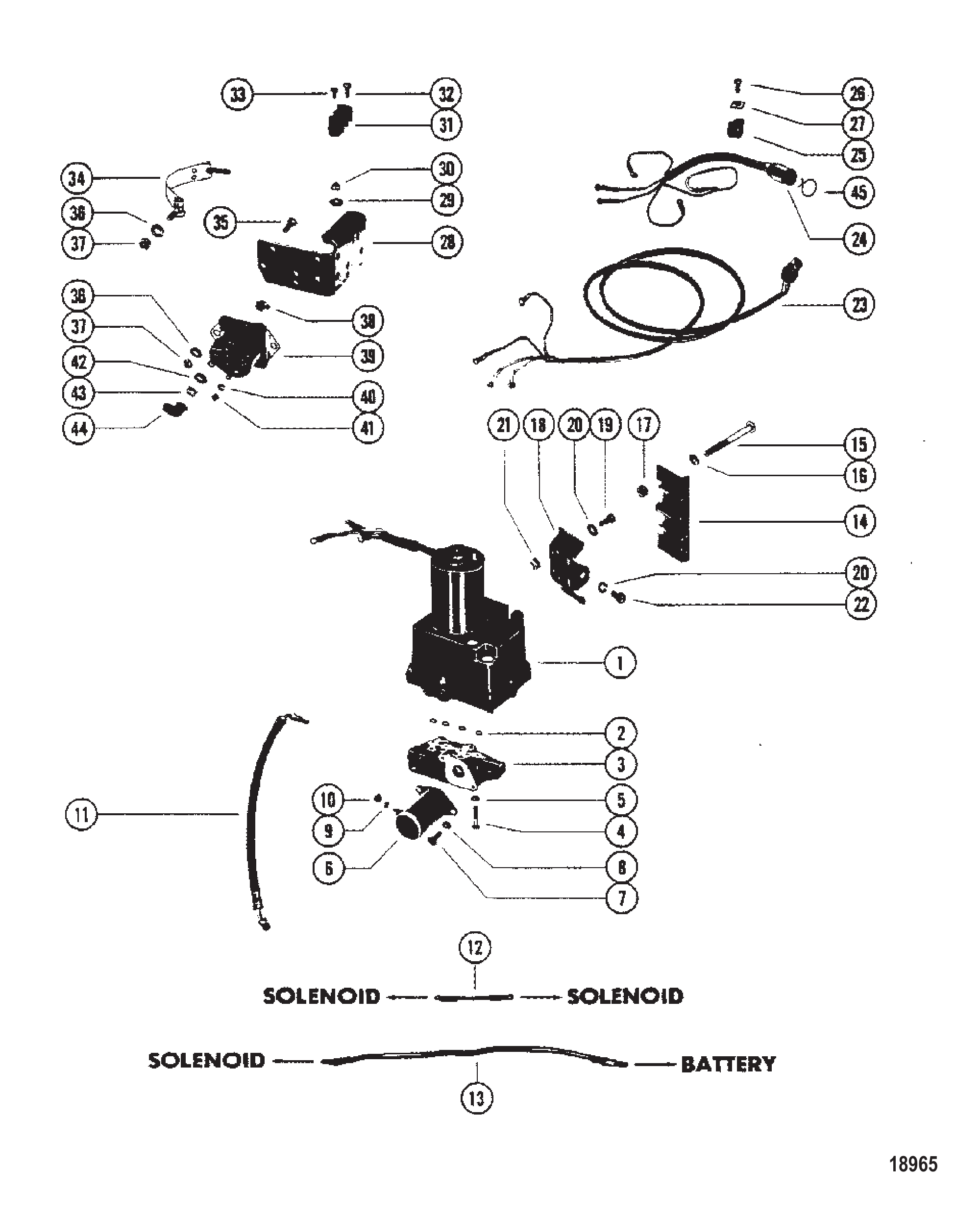

Рис. 17Кронштейн гидравлического насоса (S/N-5432021 и ниже) Hydraulic Pump Bracket (S/N-5432021 and Below)

REF	Номер детали	Наименование	Кол-во
1	67914A2	Насос гидравлический в сборе	1
2	48171	Кольцо уплотнительное (.364 x .070)	4
3	69582A2	Клапан управления в сборе	1
2	48171	Кольцо уплотнительное (.364 x .070)	4
4	56500	ВИНТ (.250-28 x 1.250)	2
4	69697	Винт (.250-28 x 1.50)	2
5	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
6	67458A7	Электромагнитный клапан	1
7	28636	ВИНТ (.250-20 x .750)	2
8	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
9	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
10	68219	Гайка (#10-32) нержавеющая сталь	1
11	67740	Шланг	1
11	67742	Шланг	1
12	79139A2	Провод в сборе перемычка (положительный)	1
12	55992	Провод перемычки (отрицательный)	1
13	32979	ПРОВОД АККУМУЛЯТОРА (ПОЛОЖИТЕЛЬНЫЙ)	1
13	32988	Провод аккумулятора (отрицательный)	1
14	87762A2	КОМПЛЕКТ КРОНШТЕЙНА Крепление насоса трима	1
15	69698	Болт (.375-24 x 3.500)	2
16	58643	Шайба стопорная (.375)	2
17	46335	ГАЙКА (.375-24)	2
18	71976	МОНТАЖНАЯ ПЛАСТИНА	1
19	37562	Винт (.312-18 x 1.00) нержавеющая сталь	4
20	26993	СТОПОРНАЯ ШАЙБА (.312)	5
21	68292	Гайка (.312-18)	4
22	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
23	68259A1	Жгут проводов в сборе	1
24	68260A1	Жгут проводов в сборе	1
25	22627	ЗАЖИМ	1
26	37655	Винт (#10-32 x .500)	1
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	68037	Кронштейн	1
29	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
30	68219	Гайка (#10-32) нержавеющая сталь	1
31	63813	Клеммная колодка	1
32	37655	Винт (#10-32 x .500)	2
33	62568	Винт (#10-16 x .375)	2
34	68036	Стяжка	1
35	38601	ВИНТ (.250-28 x 1.250)	2
36	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
37	29598	ГАЙКА (.250-28) Нержавеющая сталь	4
38	26901	ОТБОЙНИК РЕЗИНОВЫЙ - КРОНШТЕЙН СОЛЕНОИДА	2
39	68258A4	Соленоид в сборе, стартер (исполнение I)	2
40	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
41	68219	Гайка (#10-32) нержавеющая сталь	4
42	26993	СТОПОРНАЯ ШАЙБА (.312)	4
43	68292	Гайка (.312-18)	4
44	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
45	75343	Хомут	1

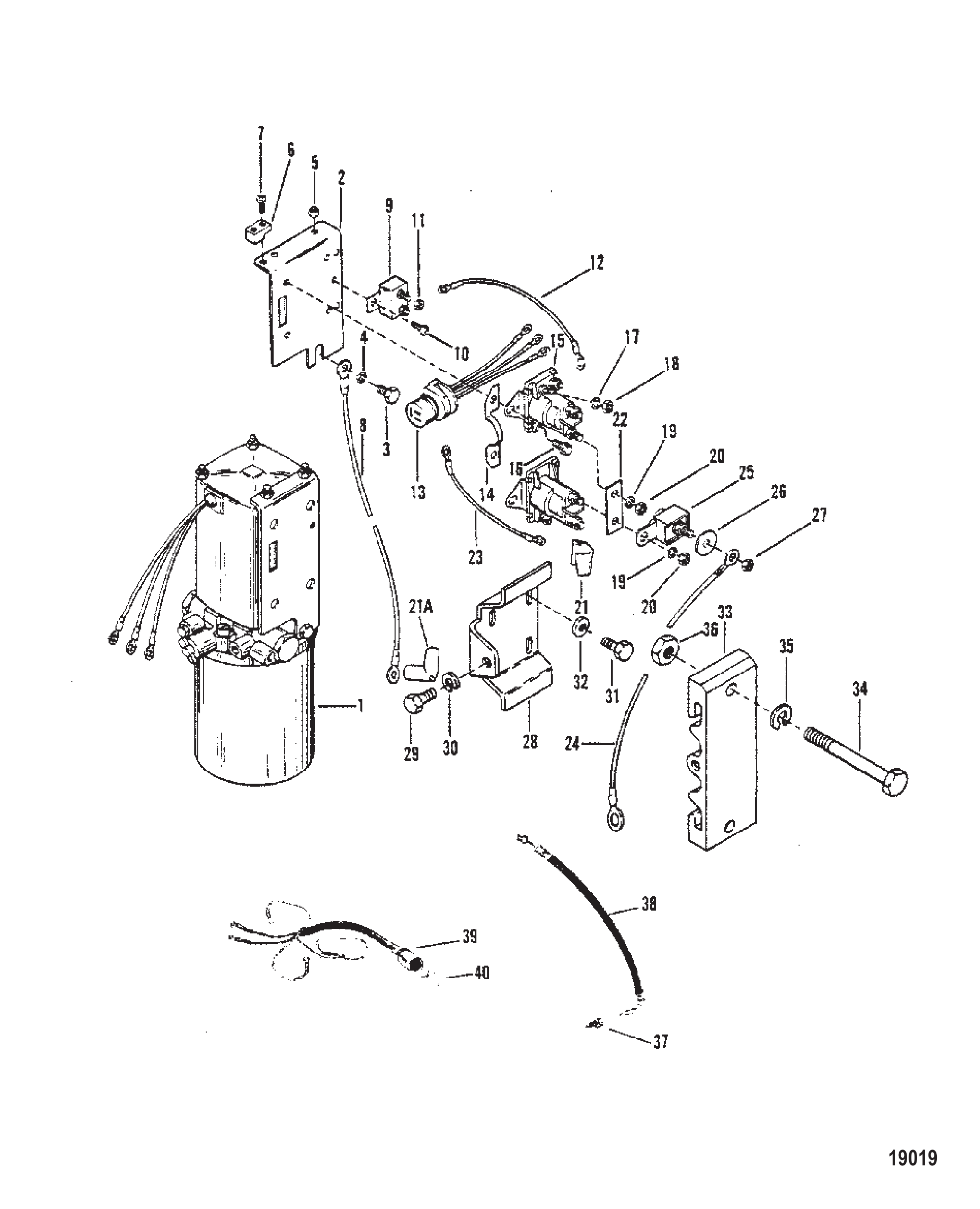

Рис. 18Кронштейн гидравлического насоса (S/N-5432022 и выше) Hydraulic Pump Bracket (S/N-5432022 and Up)

REF	Номер детали	Наименование	Кол-во
1	92459A4	Насос гидравлический в сборе	1
2	90318	КРОНШТЕЙН	1
3	90285	ВИНТ (.312-18 x .625)	1
4	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
5	29488	ГАЙКА (#10-32)	2
6	45915	КЛЕММНАЯ КОЛОДКА	1
7	62568	Винт (#10-16 x .375)	2
8	32988	Провод аккумулятора (отрицательный)	1
8	79138A4	Кабель в сборе (отрицательный)	1
8	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
9	79149	Выключатель автоматический - 20 А (ранние модели)	1
10	69014	ВИНТ (#10-24 x .375) ПЛАСТИНА КРЫШКИ К НИЖНЕМУ КОЖУХУ	1
11	45076	Гайка (#10-32) латунная клемма блока выключателя	2
12	87379A2	Провод	1
12	61600A9	Провод стартера соленоида (черный)	1
12	87379A5	Провод	1
13	74023A1	Жгут проводов в сборе	1
13	79147A3	ЖГУТ ПРОВОДОВ В СБОРЕ	1
14	88075	Фиксатор	1
15	68258A4	Соленоид в сборе, стартер (исполнение I)	2
15	96158	Соленоид стартера	2
16	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	4
18	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
20	94330	Гайка (.250-20) латунная	4
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
18	68219	Гайка (#10-32) нержавеющая сталь	4
19	26993	СТОПОРНАЯ ШАЙБА (.312)	4
20	68292	Гайка (.312-18)	4
21A	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
21	96535	Пыльник	4
22	94275	Тяга	1
23	86322A15	КАТУШКА В СБОРЕ (5.50 дюймов) Чёрный	1
24	32979	ПРОВОД АККУМУЛЯТОРА (ПОЛОЖИТЕЛЬНЫЙ)	1
24	79139A9	Кабель аккумулятора в сборе (положительный)	1
24	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
25	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
26	96457	Шайба фенольная (.27 x .81 x .062)	1
27	21825	ГАЙКА (.250-28)	1
28	87760	Пластина	1
29	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
30	26993	СТОПОРНАЯ ШАЙБА (.312)	1
31	90271	ВИНТ (.375-16 x .62)	2
32	58643	Шайба стопорная (.375)	2
33	87762	Кронштейн	1
34	31830	БОЛТ (.375-24 x 1.75)	2
35	58643	Шайба стопорная (.375)	2
36	46335	ГАЙКА (.375-24)	2
37	89029	ПЕРЕХОДНИК (1/4" конусный)	1
37	77366	ШТУЦЕР	1
38	67740	Шланг	1
38	67742	Шланг	1
39	89017A1	Жгут проводов датчика тримма в сборе	1
40	75343	Хомут	1

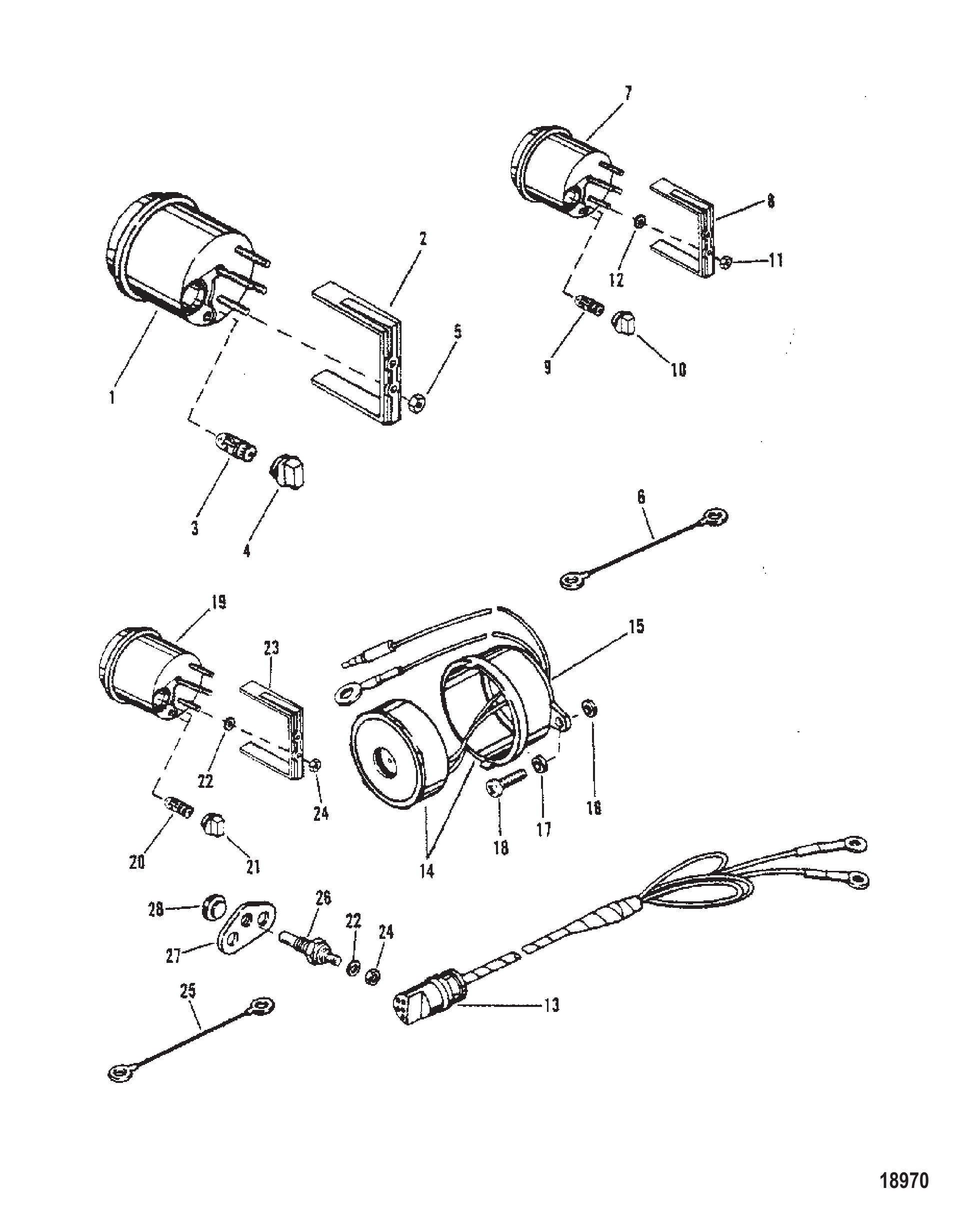

Рис. 19ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	26427	Шайба	4
13	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
14	68878A6	Звуковой сигнал в сборе	1
15	68879	КРЫШКА	1
16	79697	Проставка	2
16	8M0084588	Проставка	2
17	24676	ШАЙБА (.200 x .440 x .032)	4
18	35401	ВИНТ (#10 x 1.00)	2
19	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
19	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
20	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
21	79888	Патрон лампы	1
22	26427	Шайба	2
23	79480	Кронштейн	1
24	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
25	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
25	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
25	88032A3	ТРОС В СБОРЕ (23.00 фута) Бежево-синий	1
26	12415	Датчик температуры	1
27	12419T	КРЫШКА ДАТЧИКА - (СТАРАЯ КОНСТРУКЦИЯ)	1
27	12419	Крышка	1
28	12431T	ЗАГЛУШКА (СТАРАЯ КОНСТРУКЦИЯ)	1

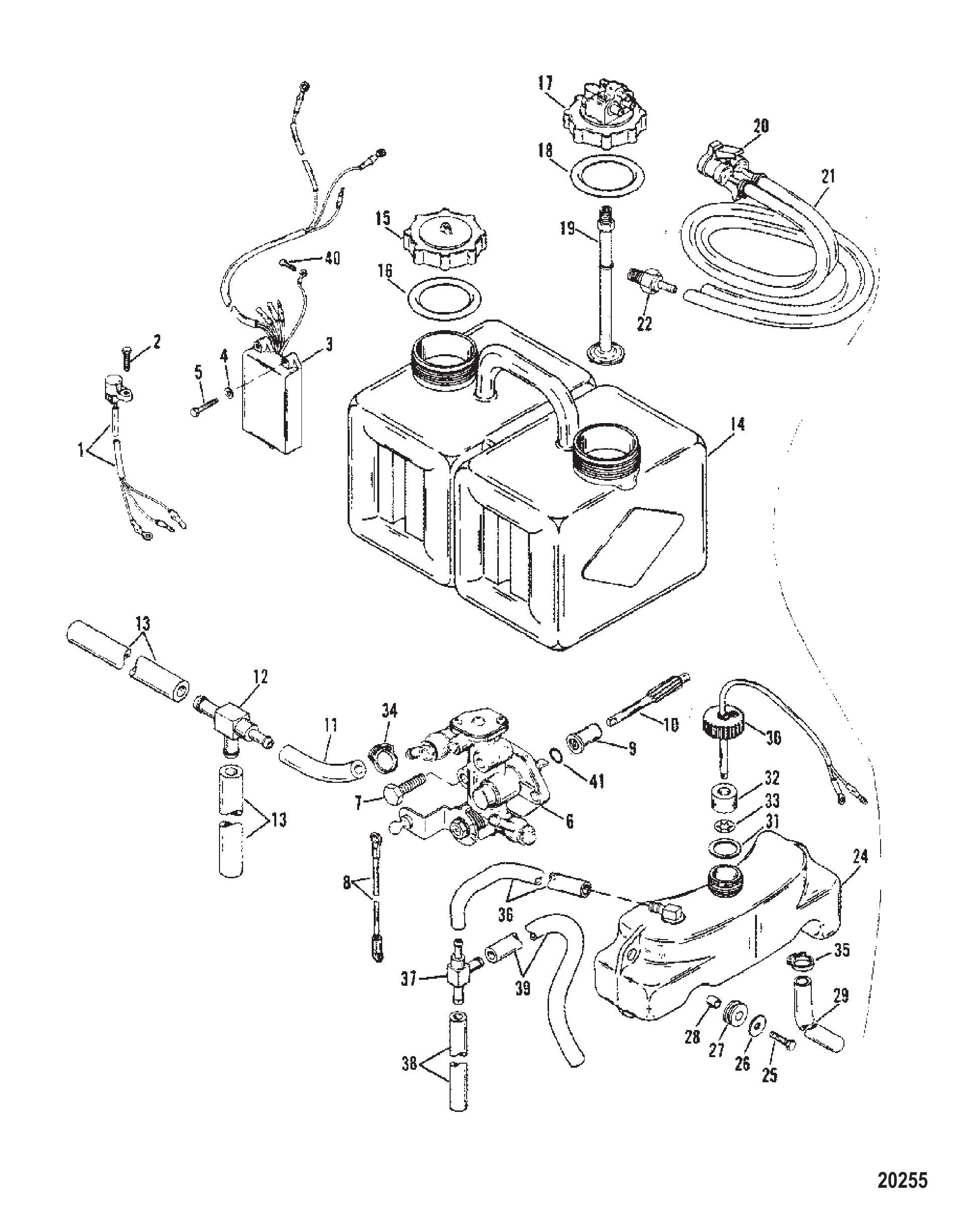

Рис. 20Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	41470A11	МОДУЛЬ ПРЕДУПРЕЖДЕНИЯ В СБОРЕ	1
3	41470A27	МОДУЛЬ-ПРЕДУПРЕЖДЕНИЕ О МАСЛЕ	1
4	38833	ШАЙБА	3
5	69020	ВИНТ (#10-32 x .875)	3
5	690201	ВИНТ (#10-32 x .875)	3
6	815698	НАСОС Масляный (135/150)	1
6	815698T	НАСОС Масляный	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	193856	Тяга	1
9	41429A2	Подшипник в сборе	1
10	12726	Шестерня ведомая	1
10	14563	Шестерня ведомая	1
11	4301625	ТРУБКА (8.00 дюймов)	1
11	82381335	ТРУБКА (15.00 дюймов в наборе)	1
12	42425	Тройник	2
13	99127109	Шланг (57,00 дюймов, бухта)	3
13	8M0108355	Шланг (57 дюймов, бухта)	3
14	87421	Бак	1
15	43298A2	КРЫШКА В СБОРЕ	1
16	11332	Уплотнительное кольцо (2.225 x .210)	1
16	11009	Прокладка	1
17	43295A5	Корпус переходника в сборе	1
17	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
18	11332	Уплотнительное кольцо (2.225 x .210)	1
18	11009	Прокладка	1
19	99802	Трубка	1
20	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
21	99439	Шланг (114.00 дюймов)	1
22	43278	Штуцер (картер)	1
22	8781051	Обратный клапан к блоку	1
24	994433	Масляный бачок	1
24	994436	Бачок	1
25	69020	ВИНТ (#10-32 x .875)	3
25	690201	ВИНТ (#10-32 x .875)	3
26	42118	ШАЙБА	6
27	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
28	42116	ВТУЛКА	3
29	4301736	ТРУБКА	1
29	82381455	ТРУБКА (25.00 дюймов в наборе)	1
30	43300A9	Крышка в сборе	1
31	43307	Прокладка	1
31	43307T	Прокладка	1
32	99022A1	Поплавок в сборе	1
32	8M0187298	Поплавок в сборе	1
33	99265	Пружинная гайка	1
34	415821	ХОМУТ МАСЛЯНОГО ШЛАНГА (МАЛЫЙ)	2
35	415823	ХОМУТ	2
36	99127109	Шланг (57,00 дюймов, бухта)	1
36	8M0108355	Шланг (57 дюймов, бухта)	1
37	42425	Тройник	1
38	9072925	Шланг масляный (6-3/4")	1
39	99127109	Шланг (57,00 дюймов, бухта)	1
39	8M0108355	Шланг (57 дюймов, бухта)	1
40	42813	Винт (#10-32 X .380)	1
41	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	90484A88	Комплект прокладок	1

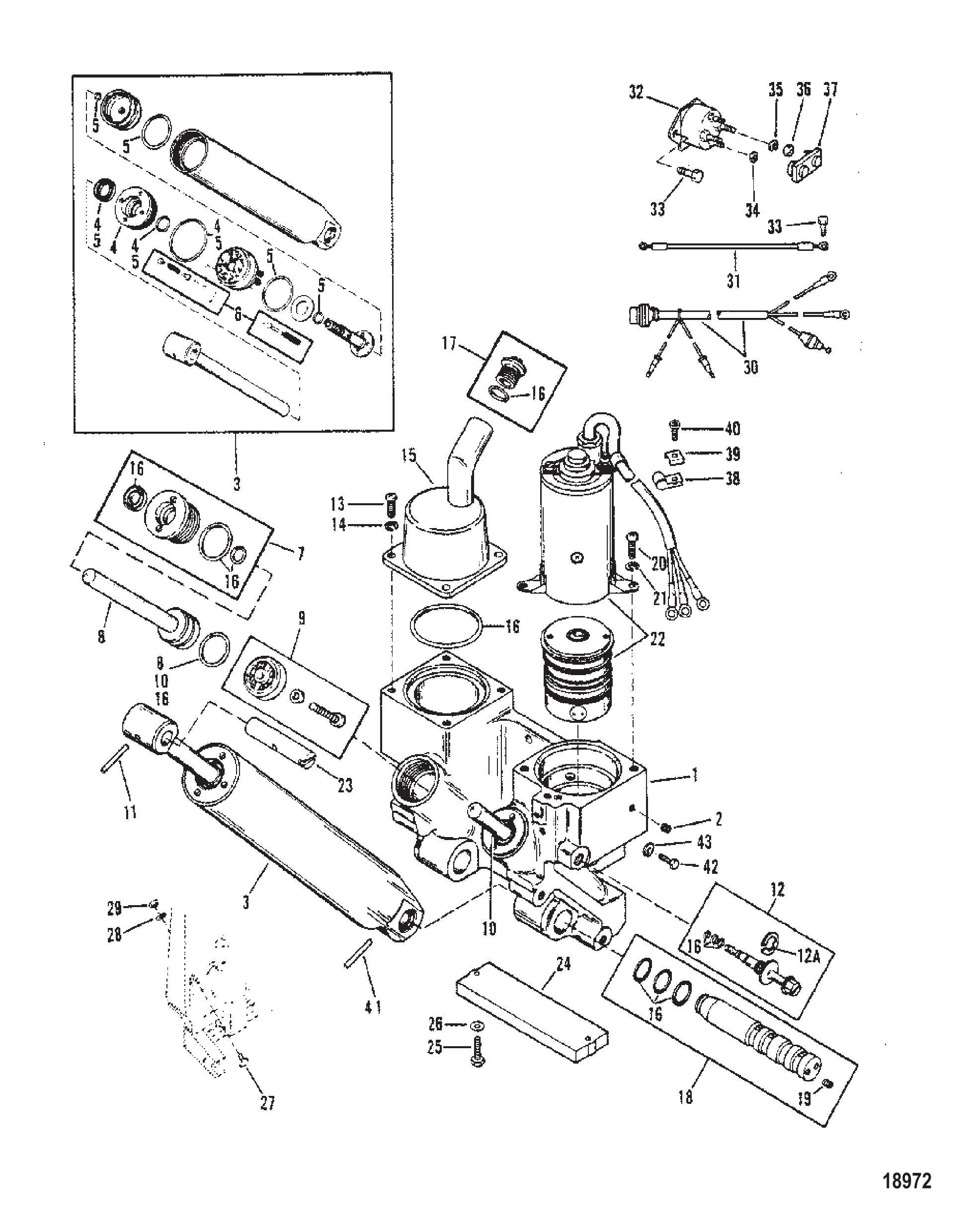

Рис. 21Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
12	812843A1	Клапан в сборе	1
12A	812844	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
19	99616	Резьбовая пробка	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
23	99625	Вал	1
24	43396A2	Анод в сборе	1
25	4000330	ВИНТ (M6 x 25)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
27	996301	Пластина-фиксатор	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	99695A1	Жгут проводов управления силовым триммом в сборе	1
31	79139A19	Кабель в сборе	1
31	88807A17	Кабель в сборе	2
31	87379A25	Провод в сборе (4.750 дюйма)	1
32	96158	Соленоид стартера	2
33	98253	Винт (.250-20 x .500) крепления аккумуляторного кабеля	5
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
36	94330	Гайка (.250-20) латунная	4
37	97861	Изолятор	2
38	22875	ЗАЖИМ	2
39	69205	С-ОБРАЗНАЯ ШАЙБА	2
40	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
41	44431	Штифт канавки нижний	1
42	4000377	ВИНТ (M10 x 30)	6
43	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 22НАСОС СИСТЕМЫ POWER TRIM (ДВИГАТЕЛЬ EATON ПРЯМОУГОЛЬНЫЙ) Power Trim Pump (Eaton Rectangular Motor)

REF	Номер детали	Наименование	Кол-во
--	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
4	12662	Комплект насоса и торцевой рамы	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
7	12661	Комплект якоря	1
8	12664	Комплект сквозных болтов	1

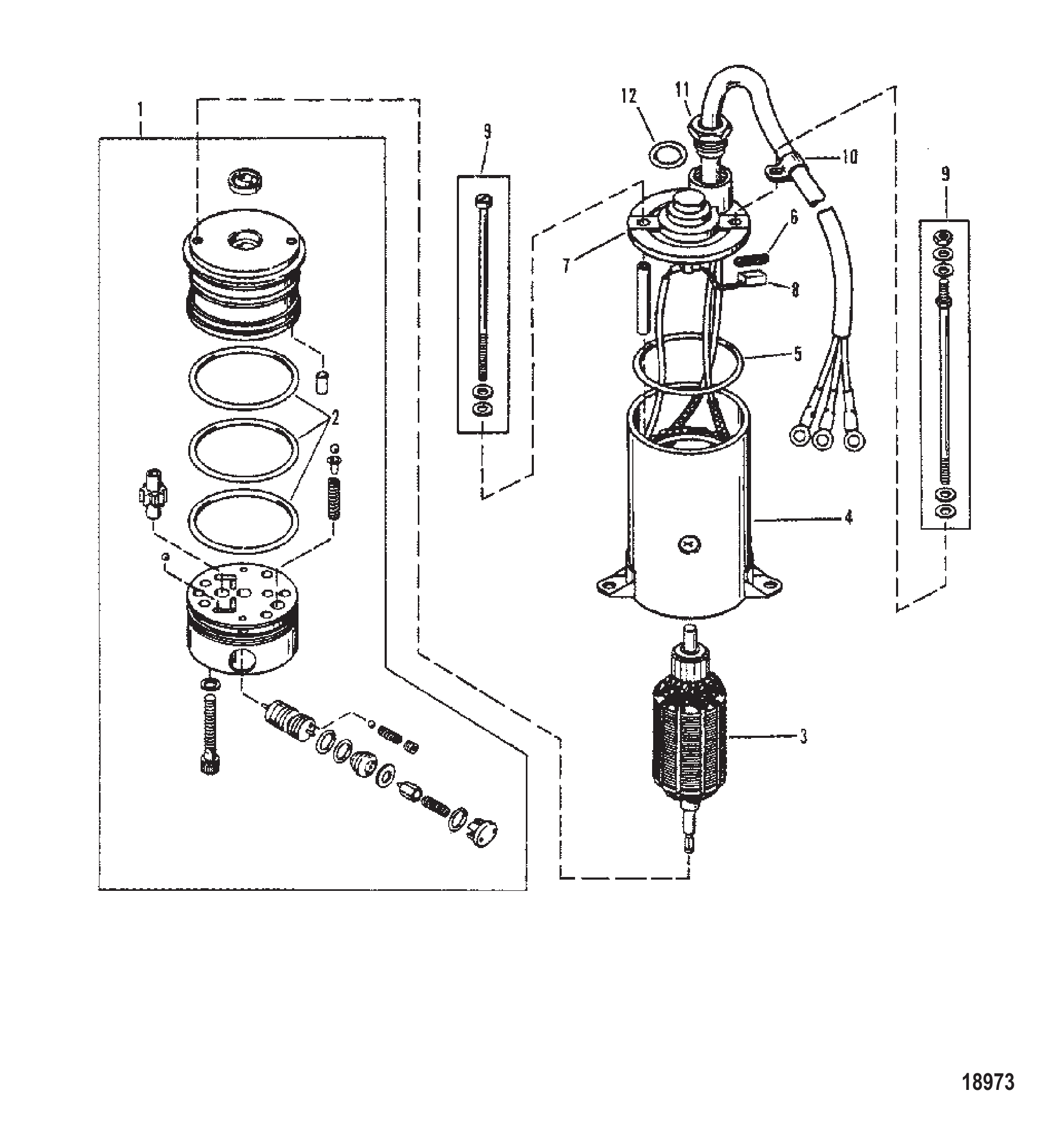

Рис. 23Насос гидроподъема (Prestolite Round Motor) Power Trim Pump (Prestolite Round Motor)

REF	Номер детали	Наименование	Кол-во
--	99186	Насос в сборе (система гидроподъёма)	1
1	8995	Насос в сборе	1
2	8996	Комплект уплотнительных колец	1
3	8986	Якорь	1
4	8987	Корпус и статор	1
5	8992	Уплотнительное кольцо головки	1
6	8993	Комплект пружин щёток	1
7	8988	Головка со стороны коллектора	1
8	8989	Комплект щёток	1
9	8994	Комплект сквозных болтов	1
10	8985	Зажим провода	1
11	8990	Гайка сальника	1
12	8991	Уплотнительное кольцо гайки сальника	1

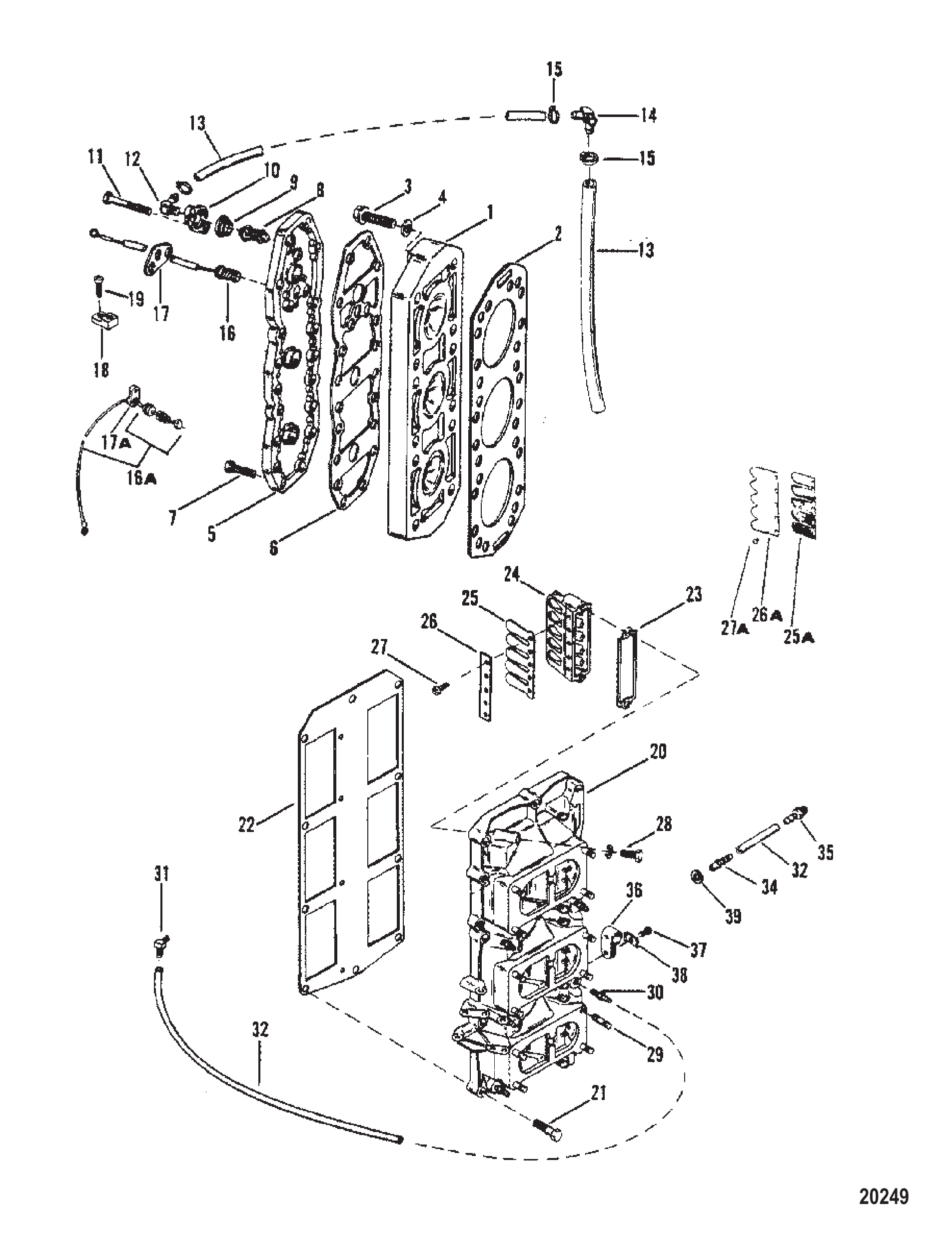

Рис. 24РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	79715	Головка цилиндра	2
1	96423	Головка цилиндра (двухсоставная конструкция)	2
1	96423T	Головка цилиндра	2
2	79583	Прокладка	2
2	795831	Прокладка	2
2	965421	ПРОКЛАДКА	2
2	96281T01	Прокладка	2
3	66863	ВИНТ (3/8-16 x 2.50) (2-1/2")	24
3	668631	ВИНТ (.375-16 x 2.500)	24
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	7270A1	Крышка	2
5	96283T	Крышка цилиндра - (2-компонентная конструкция)	2
5	96283	Крышка	2
6	65788	ПРОКЛАДКА	2
6	96278	Прокладка крышки цилиндра - (двухкомпонентная конструкция)	2
7	74824	Винт (.312-18 x 1.250)	26
7	74824	Винт (.312-18 x 1.250)	40
8	75692	ТЕРМОСТАТ (143 ГРАД.)	2
9	62386	Прокладка термостата	2
9	8M0204714	Прокладка @4	2
10	90390A1	Комплект крышки	2
11	66023	ВИНТ (.312-18 x 2.00) С ФЛАНЦЕВОЙ ГОЛОВКОЙ	AR
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11	35386	ВИНТ (.312-18 x 1.00)	2
12	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
12	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	2
13	77653101	Шланг (48.00 дюймов, бухта)	2
14	68728	ШТУЦЕР	1
15	61990	Стяжка (14.00 дюймов)	AR
16	97465	Датчик температуры (правый борт)	1
16A	78799	Датчик температуры (19.50 дюйма)	1
17	96282	Крышка датчика температуры	1
17A	71162	Крышка датчика температуры	1
18	45915	КЛЕММНАЯ КОЛОДКА	1
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
20	99747A2	Корпус лепесткового клапана	1
21	24878	ВИНТ (.250-20 x 1.25) КОРПУС ЛЕПЕСТКОВОГО КЛАПАНА	1
21	69067	ВИНТ (.250-20 x 1.375)	1
21	69093	ВИНТ (.250-20 x 1.50) ВОЗДУШНЫЙ КОЛЛЕКТОР	8
22	935361	Прокладка	1
23	657442	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
23	657443	ПРОКЛАДКА	6
24	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
25	75362A1	Лепестковый клапан в сборе	6
25A	75672A1	Лепестковый клапан в сборе	6
26	96183	Хомут лепесткового клапана	12
26	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
26A	76653	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	12
27	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	60
27	57583T	Винт #8-32x3/8	60
27A	76497	Винт крепления лепестковых клапанов к блоку	60
28	65746	ВИНТ (.250-20 x .750)	12
29	27037	ШПИЛЬКА (.250-28 x 1.125)	12
29	270372	Шпилька (.250-28 x 1.125)	12
30	42658	Обратный клапан	5 OR 6
30	426585	Обратный клапан	5 OR 6
31	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5 OR 6
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
34	65857	РАЗЪЕМ	1
34	56759	ШТУЦЕР ЕРШОВЫЙ	1
34	79790	Штуцер	1
35	64871A2	Обратный клапан картера	1
36	23567	ЗАЖИМ	2
37	62568	Винт (#10-16 x .375)	2
38	69205	С-ОБРАЗНАЯ ШАЙБА	2
38	8M0084613	Пружинная шайба	2
39	73473	ШАЙБА	1
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

Рис. 25Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	818855	КАТАЛОГ ЗАПЧАСТЕЙ 150 Л.С. XR-2 MARATHON MAGNUM (V-6) (ОБЪЕДИНЕННАЯ КНИГА 1978-1985)	1
-	86133 3	СЕРВИСНОЕ РУКОВОДСТВО	1
-	976583	Руководство по обслуживанию	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
-	79583A81	Комплект прокладок	1
-	90484A88	Комплект прокладок	1
-	13486A86	Комплект наклеек (черный) (150)	1
-	86633A80	Комплект наклеек	1
-	11625A85	Комплект наклеек	1
-	44225A84	Комплект наклеек	1
-	87548A85	Комплект наклеек (серый) (150)	1
-	11625A85	Комплект наклеек	1
-	87548A85	Комплект наклеек (серый) (150)	1
-	111433	РУКОВОДСТВО ВЛАДЕЛЬЦА	1
-	111424	РУКОВОДСТВО ВЛАДЕЛЬЦА	1

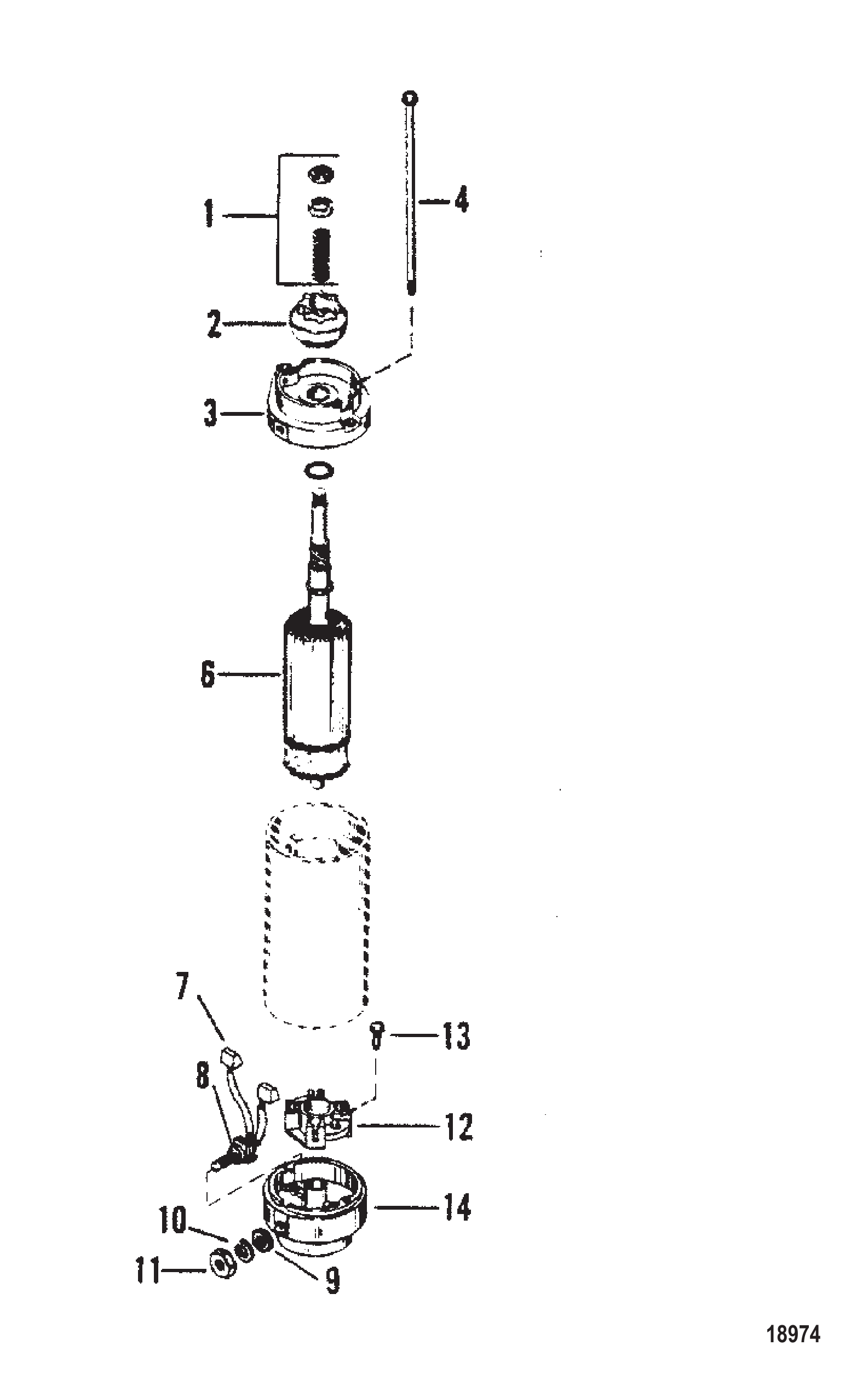

Рис. 26Стартер (American Bosch #10652-21-M030SM) Starter Motor (American Bosch #10652-21-M030SM)

REF	Номер детали	Наименование	Кол-во
--	72467	СТАРТЕР В СБОРЕ	1
1	90644	КОМПЛЕКТ ПРИВОДА	1
2	68575	ПРИВОД В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	74964	Якорь	1
7	75384	Комплект щёток/пружин	1
8	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	1
9	N.S.S.	Not Sold Separate Washer (AMERICAN BOSCH #WA-1728)	1
10	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
11	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
12	61787	Держатель щётки	2
13	N.S.S.	Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)	2
14	15386	Торцевая крышка	1

Рис. 27Стартер (American Bosch #14916-24-M030SM) Starter Motor (American Bosch #14916-24-M030SM)

REF	Номер детали	Наименование	Кол-во
-	77141	СТАРТЕР В СБОРЕ	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate Thrust Washer (AMER. BOSCH #WA-3122)	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
10	N.S.S.	Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)	2
11	15386	Торцевая крышка	1

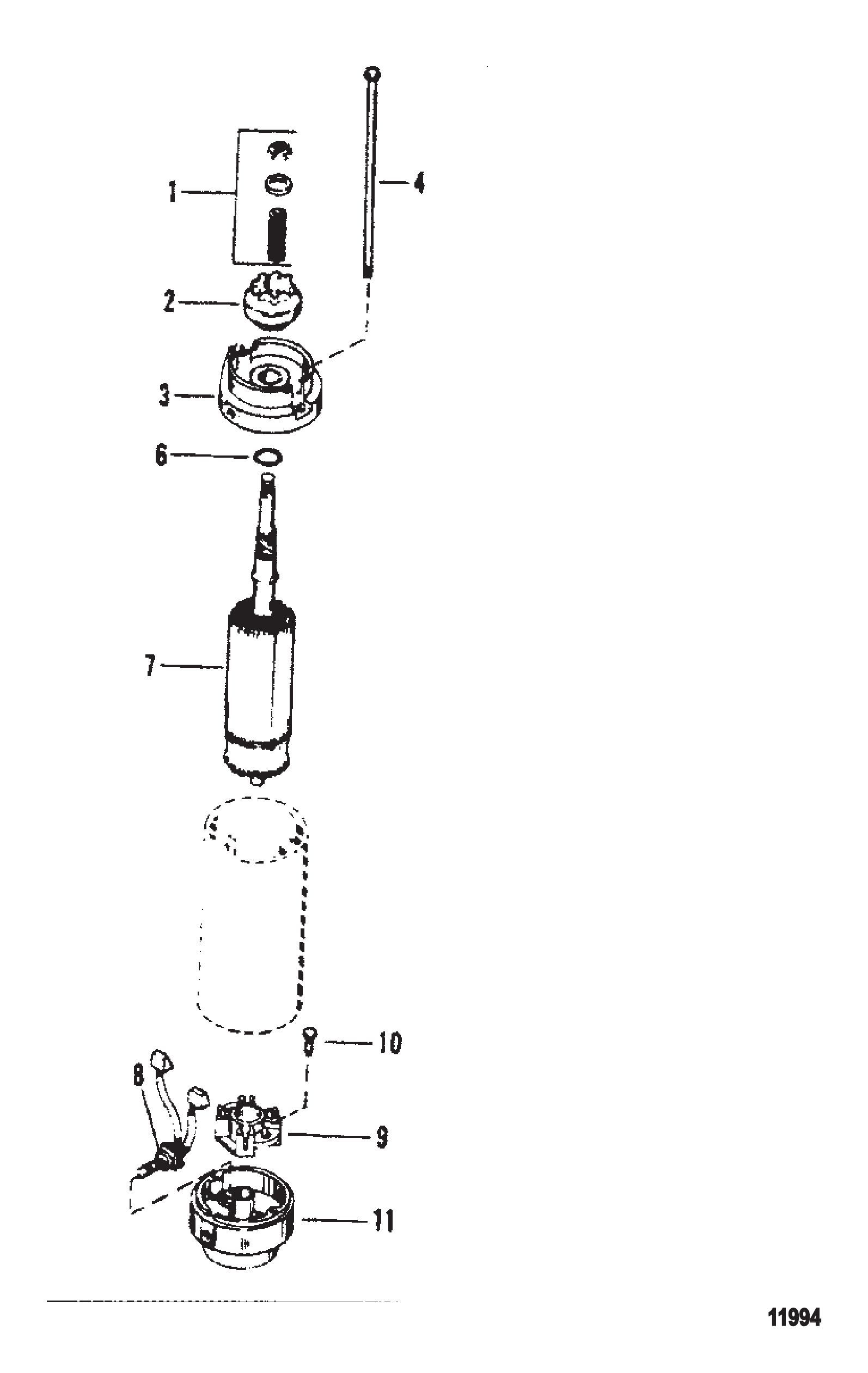

Рис. 28Стартер (Americn Bosch #17183-28-M030SM) Starter Motor (Americn Bosch #17183-28-M030SM)

REF	Номер детали	Наименование	Кол-во
--	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate Washer (AMERICAN BOSCH #WA3122)	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
10	N.S.S.	Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)	2
11	15386	Торцевая крышка	1

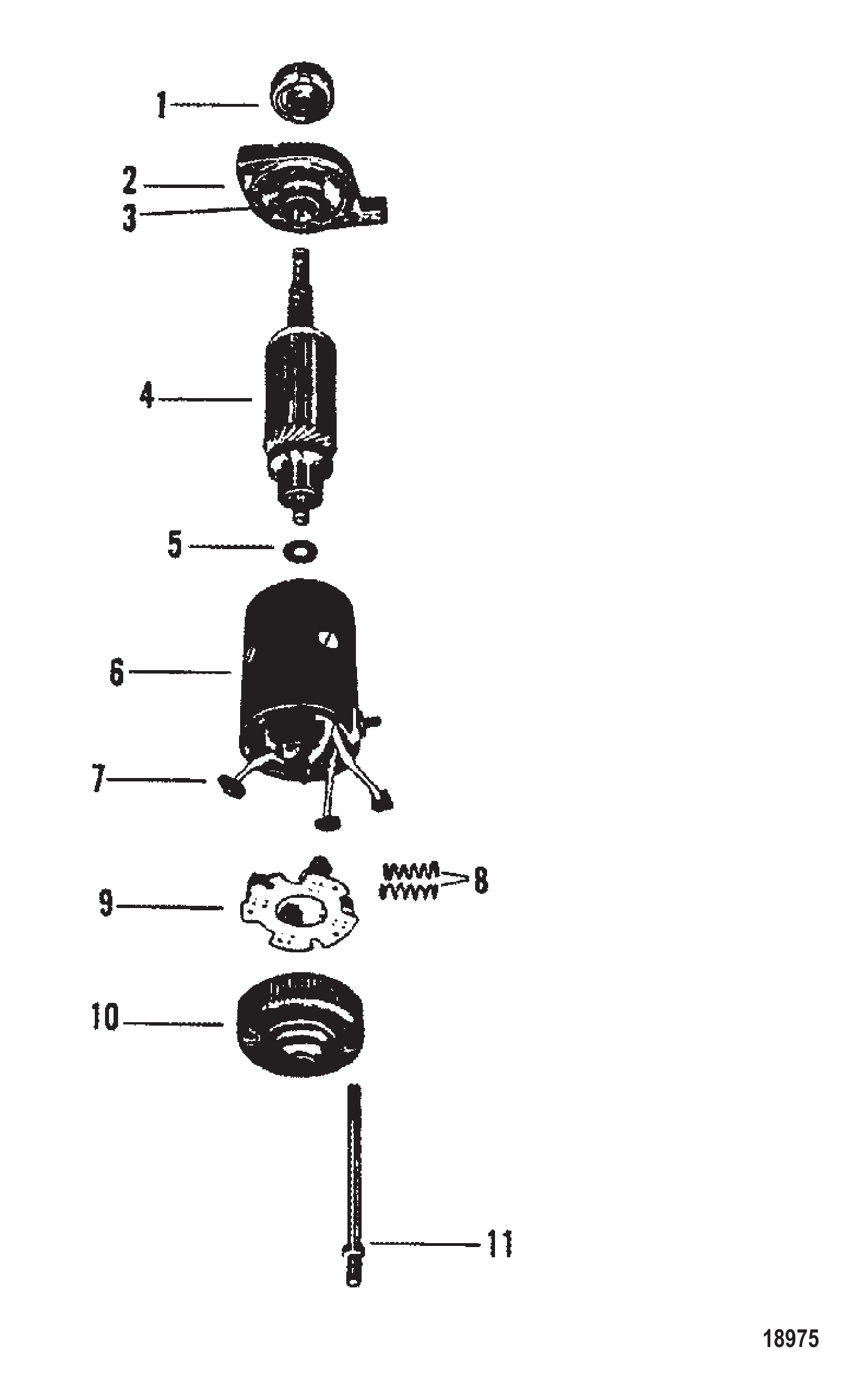

Рис. 29Стартер (Prestolite #MJL-4003B) Starter Motor (Prestolite #MJL-4003B)

REF	Номер детали	Наименование	Кол-во
-	64975	СТАРТЕР В СБОРЕ	1
1	5053	Привод	1
2	4261	Пластина	1
3	2518	ВТУЛКА	1
5	2523	УПАКОВКА	1
6	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
7	2521	КОМПЛЕКТ ЩЁТОК И КЛЕММ	1
8	2514	КОМПЛЕКТ ПРУЖИН (2 ПРУЖИНЫ В КОМПЛЕКТЕ)	2
9	2519	ПЛАСТИНА/ДЕРЖАТЕЛЬ В СБОРЕ Щётка	1
10	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
11	4262	Сквозной болт	2

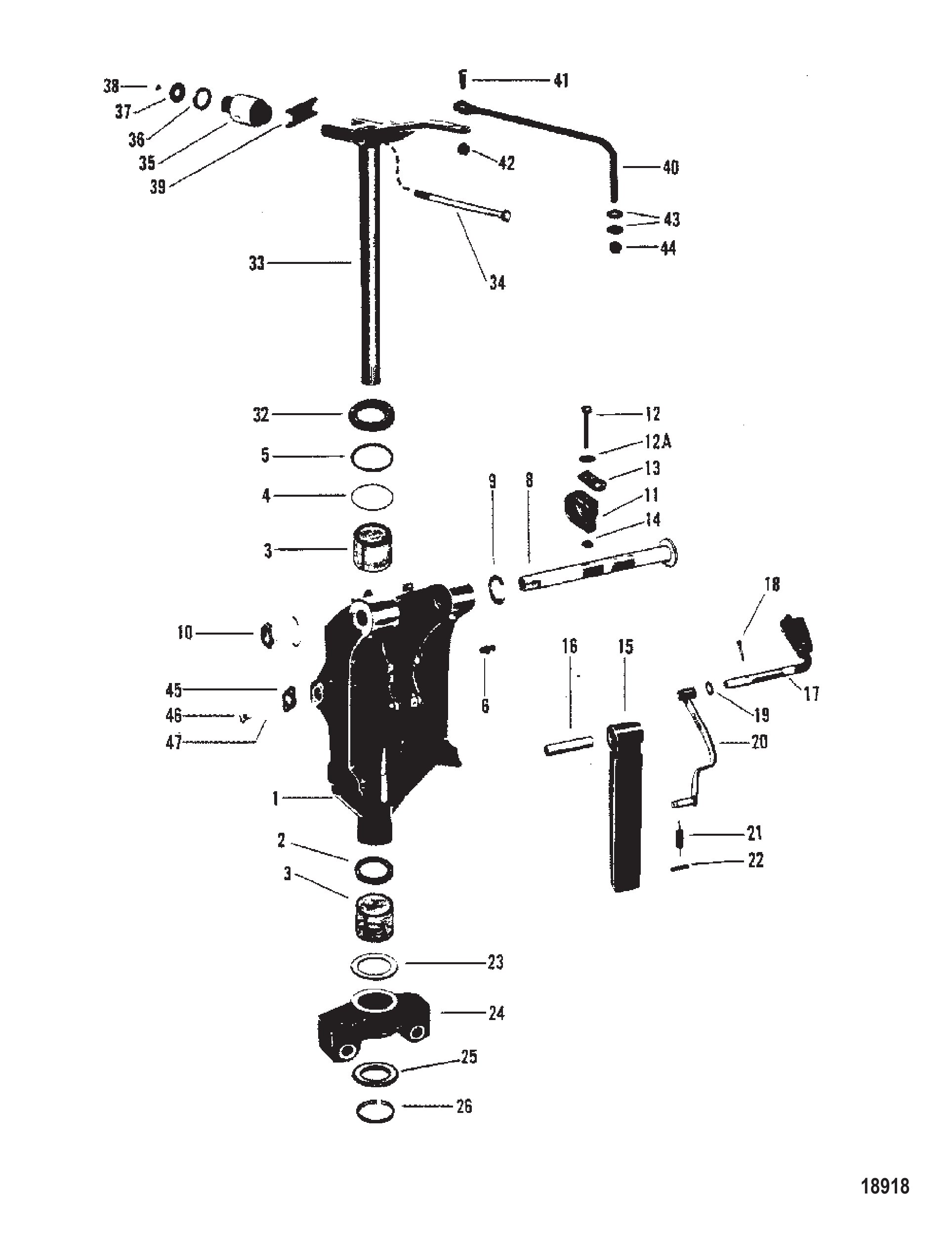

Рис. 30Поворотный кронштейн (S/N-USA-5503246/AUS-8062734 и ниже) Swivel Bracket (S/N-USA-5503246/AUS-8062734 and Below)

REF	Номер детали	Наименование	Кол-во
1	7548A1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
8	75121A2	Труба наклона	1
9	67665	Прокладка регулировочная	2
10	56041	Гайка (.875-14)	1
11	75264	Хомут	1
12	75687	ВИНТ	1
12A	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
13	75275	Хомут жгута проводов	1
14	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
15	67709	Раскос	1
16	67711	Штифт	1
17	78850	Рукоятка	1
18	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	2
19	36001	ШАЙБА	1
20	67714	Тяга	1
21	67672	Пружина	1
22	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	1
23	78854	Волнистая шайба	1
24	86580A1	Вилка в сборе, нижняя (чёрная)	1
25	67664	Шайба (ранний тип)	1
26	67684	Кольцо стопорное	12
32	67670	Шайба	1
33	67706A46	Поворотный палец в сборе	1
34	78689	Винт (.437-20 x 7.50)	2
35	78687	Опора (длинная)(водомет)	2
35	78687	Опора (длинная)(водомет)	1
36	66921	ШАЙБА	2
37	814432	Шайба	2
38	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
39	67754	Упор	1
40	75792A1	Тяга рулевого управления в сборе	1
41	14000	Винт (.375-24 x 1.25)	1
42	34863	ГАЙКА (.375-24)	1
43	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
44	34863	ГАЙКА (.375-24)	1
45	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	2
46	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
47	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4

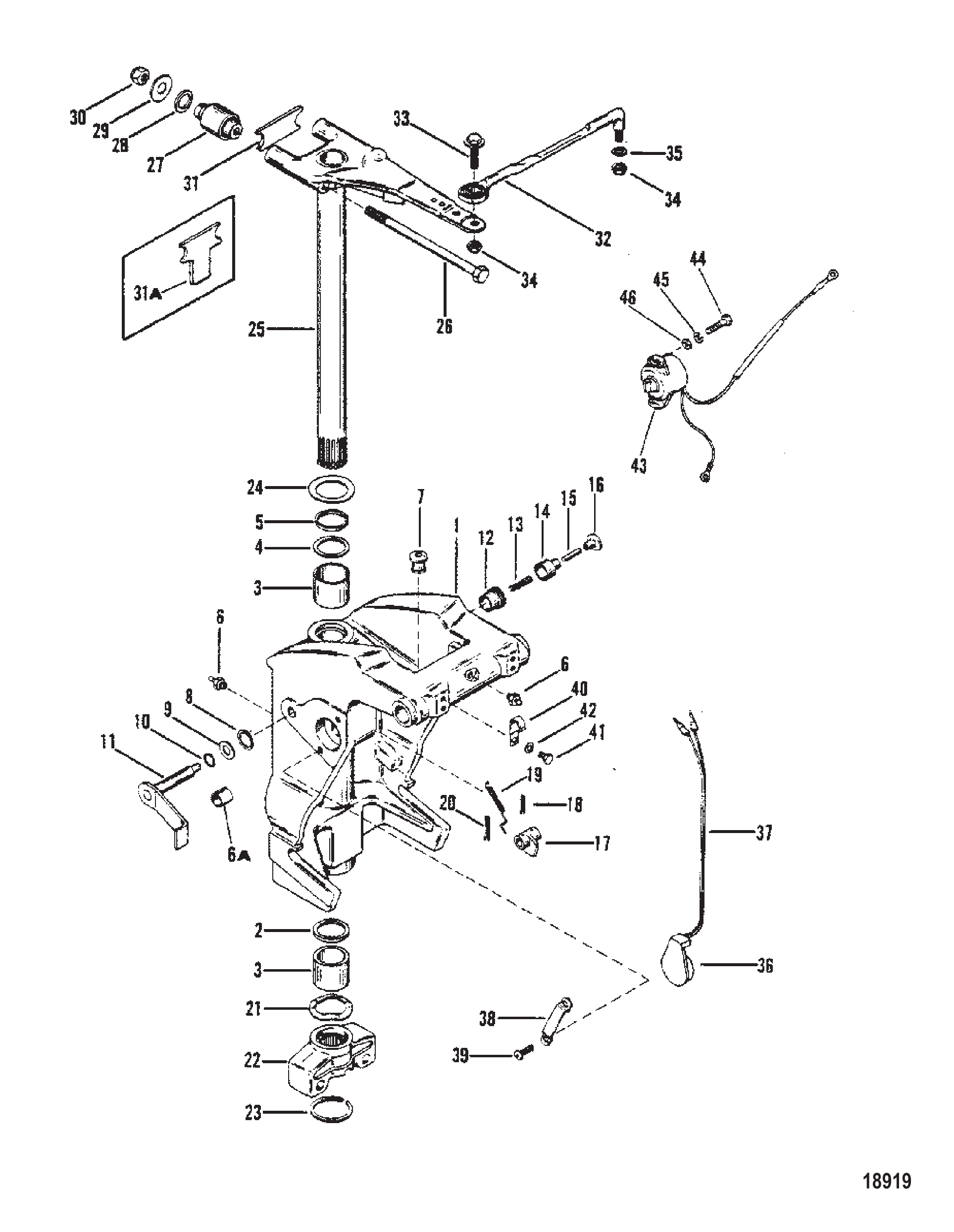

Рис. 31Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	9225A2	Кронштейн поворотный в сборе	1
1	9225A3	Поворотный кронштейн в сборе	1
1	9225A4	Поворотный кронштейн в сборе	1
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710A18	Поворотный кронштейн в сборе	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
6	8M0169589	Штуцер для смазки	4
6A	99608	Втулка	1
6A	821207	ВТУЛКА	1
7	88341	Втулка уплотнительная	2
8	85023	Сальник масляный	2
9	87161	Шайба	2
10	48171	Кольцо уплотнительное (.364 x .070)	2
11	85030A2	Рычаг фиксатора откидывания в сборе	1
11	85028A2	Рычаг фиксатора откидывания в сборе	1
12	86600	Втулка	1
13	85367	ПРУЖИНА	1
14	41052	ПЛУНЖЕР	1
15	88876	ШПИЛЬКА	1
16	86603	Ручка	1
17	864751	Муфта	1
18	87200	Шплинт	2
19	88049	Пружина	1
20	93861	Шплинт	1
21	78854	Волнистая шайба	1
22	86580A1	Вилка в сборе, нижняя (чёрная)	1
22	878182T	Вилка нижняя — нержавеющая сталь	1
22	86580A2	Вилка в сборе, нижняя (серая)	1
22	86580A1	Вилка в сборе, нижняя (чёрная)	1
23	67684	Кольцо стопорное	1
24	67670	Шайба	1
25	67706A46	Поворотный палец в сборе	1
25	840792A1	Поворотный палец в сборе	1
25	67706A47	Поворотный палец в сборе	1
25	840792A1	Поворотный палец в сборе	1
25	67706A35	Поворотный палец в сборе (чёрный)	1
25	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
25	67706A36	Поворотный палец в сборе (серый)	1
25	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
26	78689	Винт (.437-20 x 7.50)	2
26	8M0176309	Винт	2
27	78687	Опора (длинная)(водомет)	2
27	78687T	Опора	2
28	66921	ШАЙБА	2
29	814432	Шайба	2
29	78688	Шайба	2
30	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
30	8M0204653	Гайка	2
31	67754	Упор	1
31A	88882	УПОР верхней вилки	1
32	92876A1	Тяга рулевая в сборе	1
32	92876A12	Тяга в сборе	1
33	14000	Винт (.375-24 x 1.25)	1
33	849838	ВИНТ (.375-24 x 1.250)	1
34	34863	ГАЙКА (.375-24)	2
34	8M0204726	Гайка (.375-24) латунная	2
35	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
36	86485A5	Датчик тримма в сборе	1
36	86485A6	Переключатель откидывания в сборе	1
37	65017A15	Жгут проводов в сборе	1
37	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
38	88342	Хомут	2
39	87926	Винт (#10-32 x .500)	4
40	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
41	98256	ВИНТ (.250-28 x .500)	1
42	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
42	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
43	95164A9	Сборка датчика тримма	1
43	8M0074846	Заказ 8M0098273	1
44	56682	ВИНТ (#10-24 x .750) Sea Ray	2
44	852368	Винт (#10-24 x .750)	2
45	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
46	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
-	90484A88	Комплект прокладок	1
-	79583A81	Комплект прокладок	1
-	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1

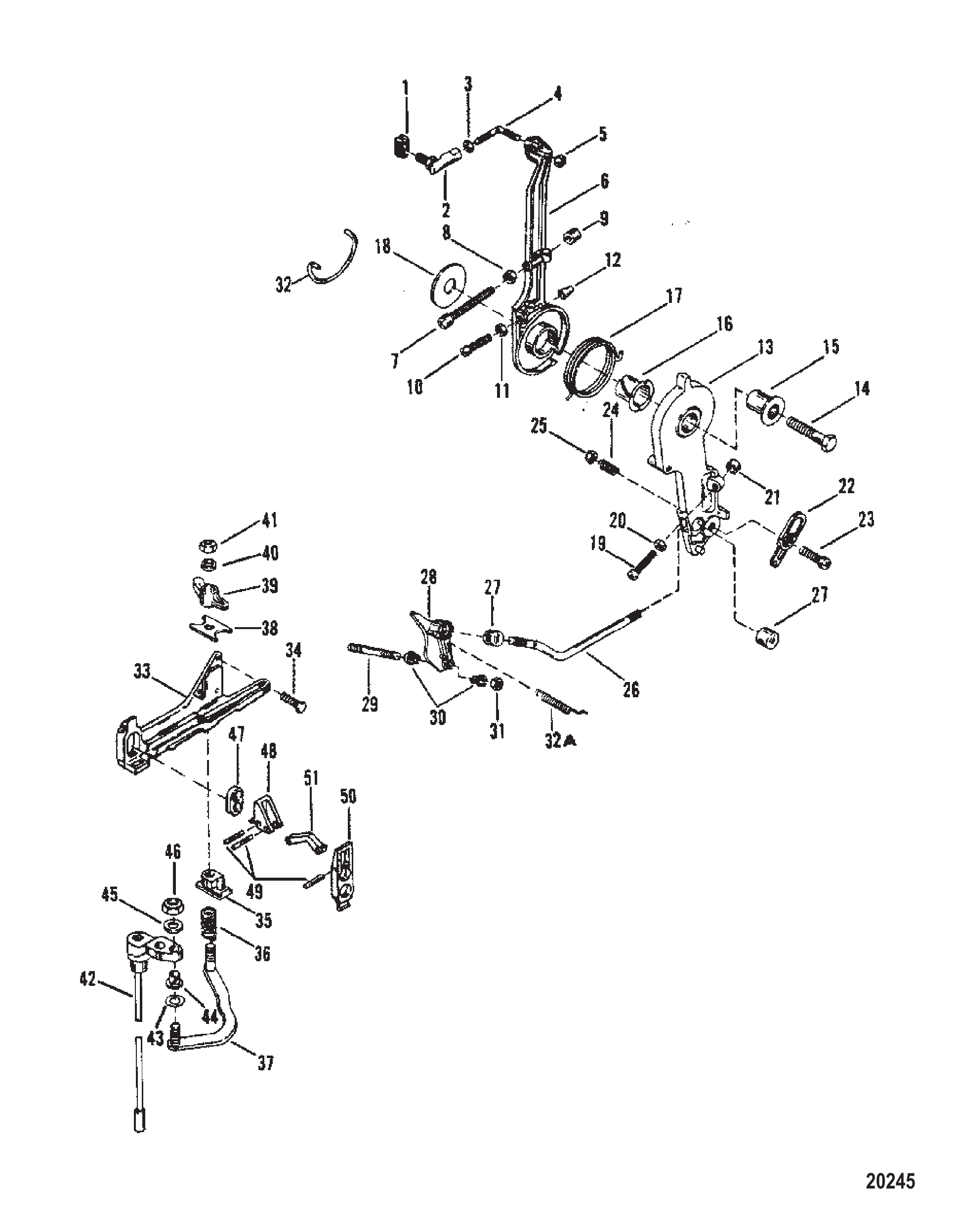

Рис. 32Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	78497	Пыльник троса дроссельной заслонки - нижний кожух	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
7	75168	Винт	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
8	29598	ГАЙКА (.250-28) Нержавеющая сталь	1
9	26852	ЗАГЛУШКА Нейлоновая	1
9	52023	Крышка	1
10	54467	ВИНТ РЕГУЛИРОВОЧНЫЙ - УПРАВЛЕНИЕ ДРОССЕЛЕМ (1-1/4")	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	79949	Тяга управления дросселем	1
27	60572	ГИЛЬЗА	2
27	8M0221994	Штуцер	2
28	86989	Кулачок дроссельной заслонки	1
28	95791	Кулачок дроссельной заслонки	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	26600	Втулка	2
30	26856	ВТУЛКА	2
31	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
32A	79977	Пружина	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
34	53167	ВИНТ (.312-18 x .880)	3
34	53167T	ВИНТ .312-18X .88	3
35	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
36	20099	Пружина	1
37	67073A1	Тяга в сборе	1
38	52100	Износостойкая пластина	1
39	38279	ЗАЩЕЛКА	1
39	8M0036768	ЗАЩЕЛКА	1
40	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
41	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
42	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
42	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
42	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
42	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
43	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
44	26600	Втулка	1
45	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
46	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	1
47	39519	ЧАШКА	1
48	39618	РЫЧАГ НЕЙЛОНОВЫЙ - ФИКСАТОР ТРОСА ПЕРЕКЛЮЧЕНИЯ	1
48	87609A1	Комплект рычага	1
49	47175	ШТИФТ ФИКСИРУЮЩЕГО РЫЧАГА И КРЕПЛЕНИЯ КРЫШКИ	3
50	90211	КРЫШКА НЕЙЛОНОВАЯ - ТРОС ПЕРЕКЛЮЧЕНИЯ	1
51	65799T	Тяга фиксатора рычага к крышке	1
51	87609A1	Комплект рычага	1

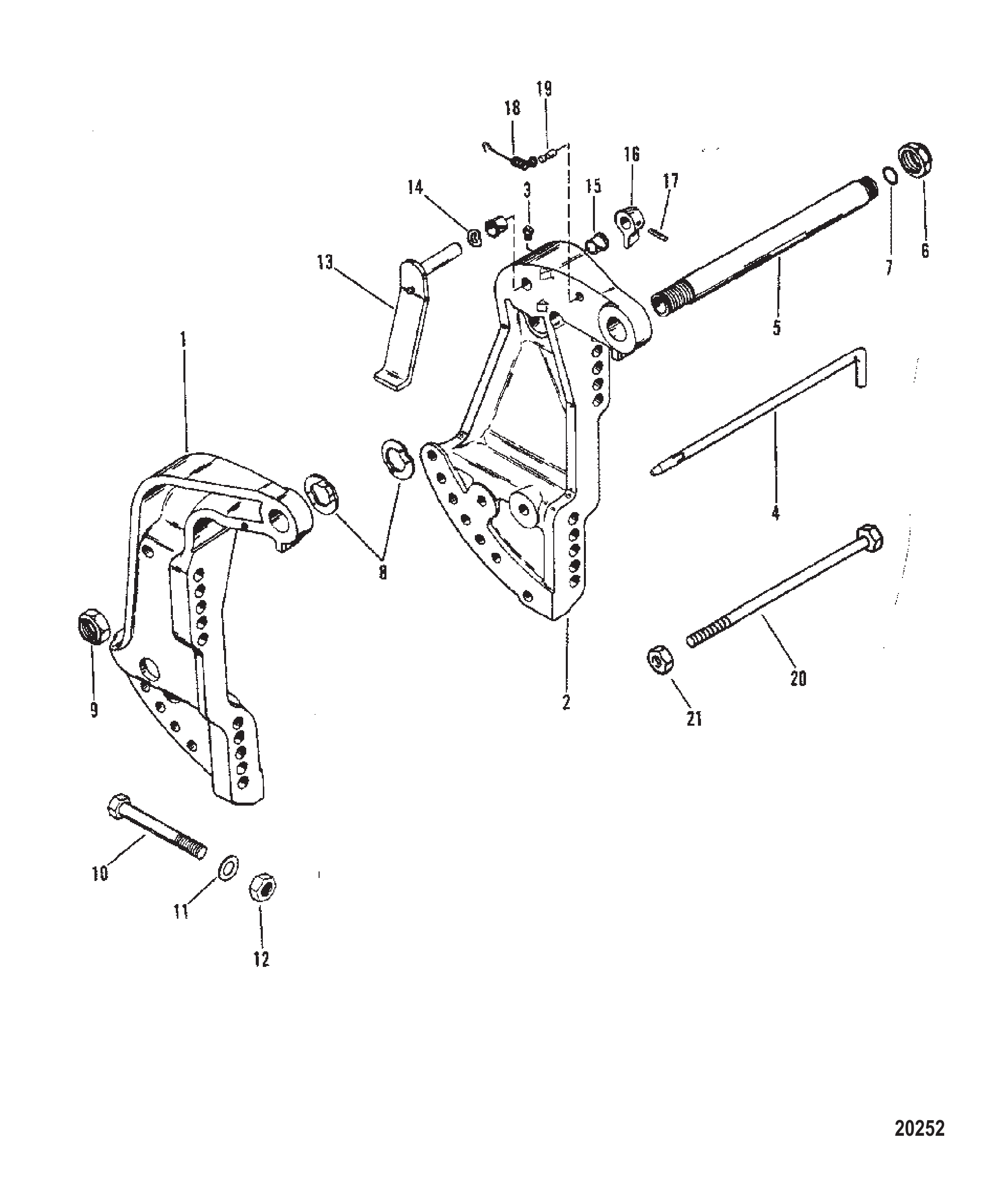

Рис. 33Транцевые кронштейны (S/N-6616991 и выше) Transom Brackets (S/N-6616991 and Up)

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
2	8716A1	Кронштейн в сборе транцевый (левый борт)	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
2	8716A2	Кронштейн в сборе транцевый (левый борт)	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	49930A1	Палец в сборе, фиксатор наклона, без силового триммера	1
5	99170A1	Труба наклона, силовой триммер	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	90068T6	Гайка трубы откидывания	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	2
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
12	8M0027784	Гайка	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
-	90484A88	Комплект прокладок	1

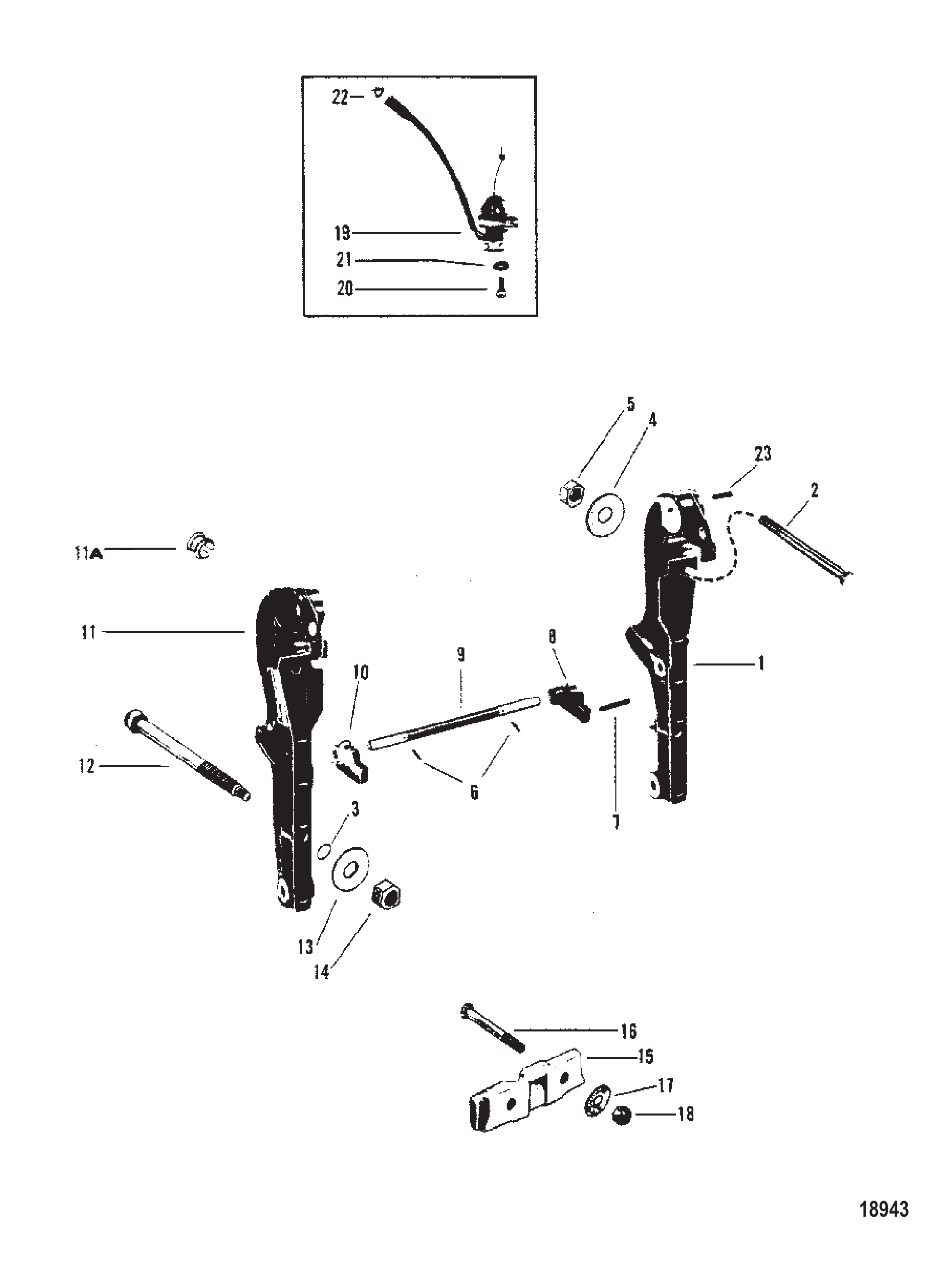

Рис. 34Транцевые кронштейны (S/N-USA-5503246/AUS-8062734 и ниже) Transom Brackets (S/N-USA-5503246/AUS-8062734 and Below)

REF	Номер детали	Наименование	Кол-во
1	7076	Кронштейн транца - левый борт	1
2	677552	ВИНТ (.500-20 x 6.500)	2
3	75320	Уплотнительное кольцо	2
4	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
5	35000	ГАЙКА (.500-20) Нержавеющая сталь	2
6	25810	Штифт	2
7	75319	Штифт роликовый	1
8	75293	Упор тримма - левый борт	1
9	75292	Вал	1
10	67718	Упор триммера - правый борт	1
11	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
11A	79279	Хомут	1
12	67666	Разъём	1
12	67667	Разъем	1
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
14	35000	ГАЙКА (.500-20) Нержавеющая сталь	2
15	76990	ПОДУШКА	1
16	76841	ВИНТ (.500-20 x 3.500)	2
17	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
18	35000	ГАЙКА (.500-20) Нержавеющая сталь	2
19	75290A1	Датчик наклона в сборе	1
20	37656	Винт (#10-32 x .620) щитка к опорному кронштейну	4
21	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
22	75343	Хомут	1
23	75688	ШТИФТ УСТАНОВОЧНЫЙ	1

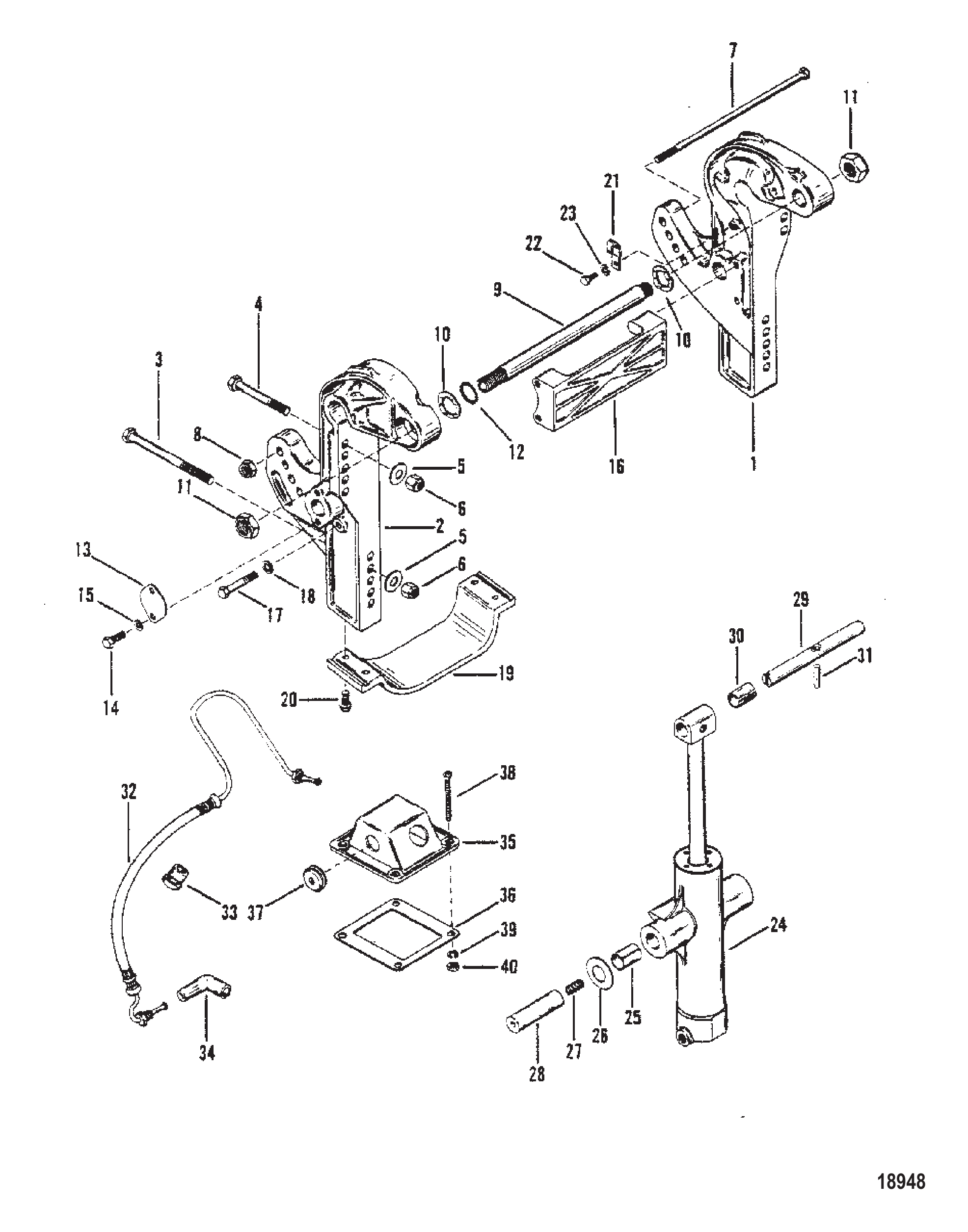

Рис. 35Транцевый кронштейн (S/N-ME-5503247/MA-5600162 до 6616990) Transom Bracket (S/N-ME-5503247/MA-5600162 thru 6616990)

REF	Номер детали	Наименование	Кол-во
1	7476T1	Кронштейн транца	1
2	7478T1	Кронштейн транца	1
1	7476T6	Кронштейн транца	1
2	7478T6	Кронштейн транца	1
3	677552	ВИНТ (.500-20 x 6.500)	2
4	677551	ВИНТ (.500-20 x 4.500)	2
5	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
6	35000	ГАЙКА (.500-20) Нержавеющая сталь	4
7	87180	Болт (.500-20 x 11.00)	1
8	20220	Гайка (.500-20)	1
9	99170A1	Труба наклона, силовой триммер	1
10	88750	ШАЙБА волнистая (1.62 x 1.05)	2
11	56041	Гайка (.875-14)	1
11	90068T	Гайка трубы наклона (1"-14)	1
11	90068T6	Гайка трубы откидывания	1
12	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
13	85026	Пластина	2
14	28636	ВИНТ (.250-20 x .750)	4
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
16	85035T	ПРОСТАВКА	1
17	70732	Винт (.250-20 x 2.00)	4
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
19	89949A1	ПЛАСТИНА В СБОРЕ	1
20	89996	Винт (.250-20 x .875)	4
21	88512	Хомут шланга гидравлики	4
22	88829	ВИНТ (#10-24 x .500)	4
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
24	79610A6	ЦИЛИНДР ТРИММА В СБОРЕ (РЕМКОМПЛЕКТ 79879A1)	1
25	86489	Втулка	2
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1
26	85022	Шайба (2.00 x 1.06 x .060)	2
27	30316	ПРУЖИНА	2
28	85020	Палец поворотный	2
29	85024	Вал	1
30	86637	Подшипник	2
31	91862	Штифт	1
32	89024A1	Шланг	1
32	89023A2	Шланг	1
33	12602	Втулка уплотнительная	2
34	87207	Разъём	1
35	87871	Крышка	1
36	87775	Прокладка	1
37	45507	Втулка уплотнительная	1
38	36070	ВИНТ (#10-32 x 1.250) ВОДОЗАБОРНАЯ СЕТКА К КОРПУСУ РЕДУКТОРА	4
38	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
39	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
40	68219	Гайка (#10-32) нержавеющая сталь	4

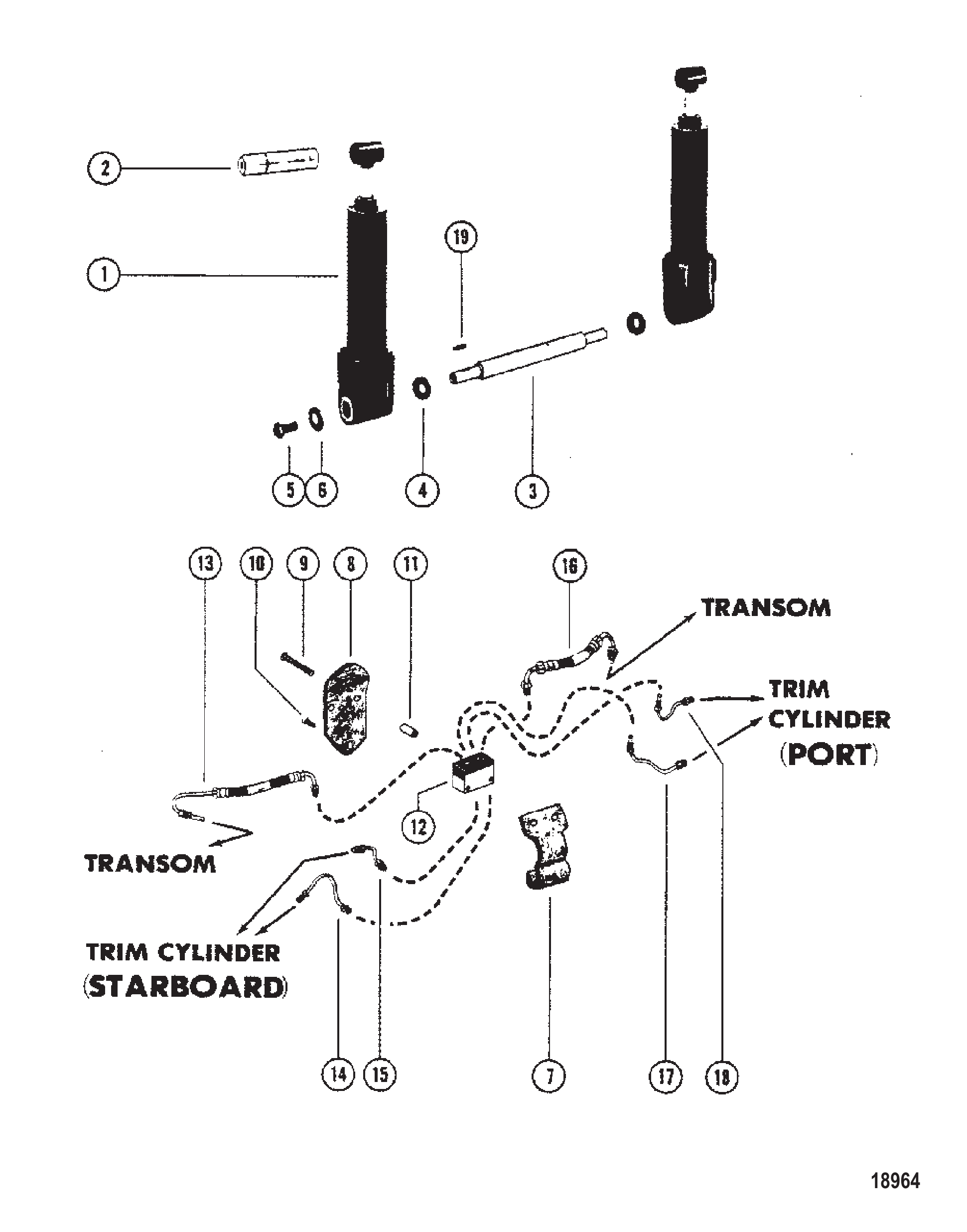

Рис. 36Цилиндр трима (S/N-USA-5503246/AUS-8062734 и ниже) Trim Cylinder (S/N-USA-5503246/AUS-8062734 and Below)

REF	Номер детали	Наименование	Кол-во
1	79114A4	Цилиндр тримма в сборе	2
2	67694	Штифт	2
3	67701	Вал	1
4	67745	Шайба	2
5	67756	Винт	2
6	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	2
7	67698T	Проставка	1
8	67700	Крышка	1
9	35049	ВИНТ (.250-20 x 2.75)	2
10	20665	ВИНТ (.190-24 x .50) РЫЧАГА ДРОССЕЛЯ	1
11	67671	Проставка	2
12	67696	Коллектор	1
13	67683	Трубка гидравлическая (правый борт)	1
14	67681	Трубка гидравлическая (правый борт - вниз)	1
15	67678	Трубка гидравлическая (правый борт - вверх)	1
16	67682	Трубка гидравлическая (левый борт)	1
17	67680	Трубка гидравлическая (левый борт - вверх)	1
18	67679	Трубка гидравлическая (левый борт - вниз)	1
19	20094	Шпонка сегментная привода маховика	1

Рис. 37КОМПОНЕНТЫ V-150 MAGNUM V-150 MAGNUM COMPONENTS

Номер детали	Наименование	Кол-во
11898A88	Головка блока цилиндров в сборе	1
41941	Диффузор	1
93772A2	Стабилизатор	1
99169A1	Пластина	1
12223A85	Комплект наклеек (серый) (MAGNUM)	1

Рис. 38КОМПОНЕНТЫ V-150 Marathon и W-150 V-150 Marathon and W-150 Components

Номер детали	Наименование	Кол-во
41770A88	Головка блока цилиндров в сборе (используется с цельной головкой блока)	1
8745A5	Коленчатый вал в сборе	1
93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8454A2	Концевая крышка верхняя в сборе	1
93496	ПОДШИПНИК Роликовый	1
42705A1	Комплект лепестковых клапанов	6
7441A9	Поршень в сборе правого борта	3
7442A9	Поршень в сборе левого борта	3
43488	Кольцо стопорное поршневого пальца	12
96532	Головка цилиндра (двухсоставная конструкция)	2
9148A22	Корпус редуктора в сборе	1
9148A23	Корпус редуктора в сборе (удлинённый)	1
43567A1	Обойма подшипника в сборе	1
76868	САЛЬНИК ВНУТРЕННИЙ	2
96148A3	Водяной насос в сборе	1
53168	ВСТАВКА ВОДЯНОГО НАСОСА	1
45048	Лицевая пластина	1
43525A84	Комплект наклеек	1
43378A85	Наклейка	1
89743	Труба выпускная	1

Рис. 39КОМПОНЕНТЫ V-150 XR-2 V-150 XR-2 Components

Номер детали	Наименование	Кол-во
11898A88	Головка блока цилиндров в сборе	1
41941	Диффузор	1
93772A2	Стабилизатор	1
99169A1	Пластина	1
7620A21	Верхний кожух в сборе левого борта	1
7619A4	Верхний кожух в сборе правого борта	1
773761	Экран	2
12147	ЗАКЛЕПКА ВЫТЯЖНАЯ	14
27882	ШАЙБА	14
88227	Теплозащитное покрытие	2
43248A85	Комплект наклеек (черный) (XR-2)	1

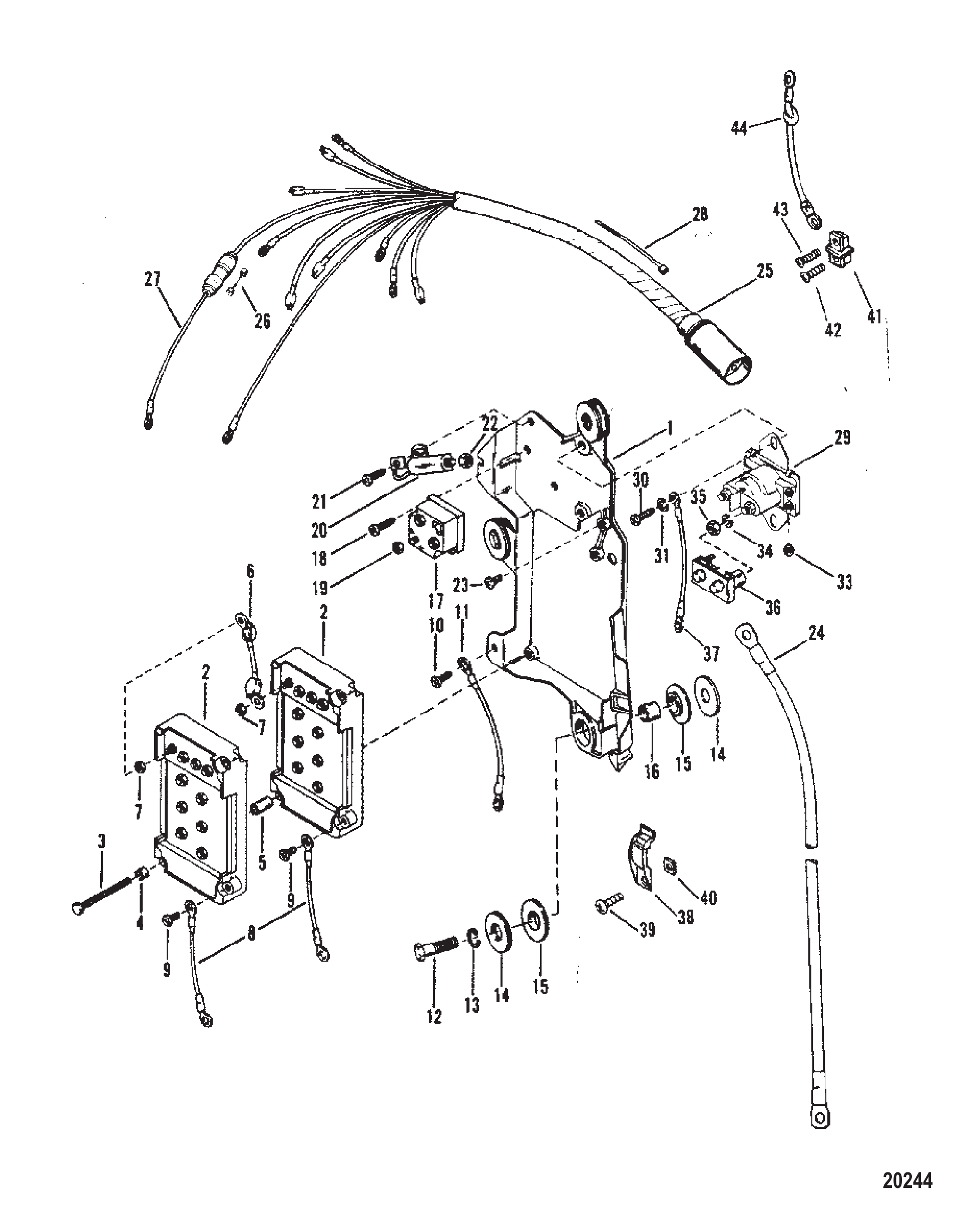

Рис. 40ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ Wiring Harness, Starter Solenoid and Rectifier

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A9	БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ	2
3	13669	Винт (#12-24 x 2.00)	2
3	90815	Винт (#12-24 x 2.250)	2
4	94304	Распорная втулка винта коробки переключателей	2
5	94453	Втулка	2
6	62310A2	Трос в сборе	1
7	45076	Гайка (#10-32) латунная клемма блока выключателя	8
8	60871A10	Провод в сборе	2
9	62568	Винт (#10-16 x .375)	2
10	38055	ВИНТ (.190-32 x .620)	1
11	65999A3	Трос в сборе черный	1
12	69092	ВИНТ (1.25)	3
13	26993	СТОПОРНАЯ ШАЙБА (.312)	3
14	36042	ШАЙБА	6
15	67264	Шайба (резиновая)	6
16	67268	Втулка	3
17	816770	Выпрямитель	1
18	38055	ВИНТ (.190-32 x .620)	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	58124A21	Выключатель Mercury	1
20	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
21	38055	ВИНТ (.190-32 x .620)	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	1
23	22028	ВИНТ (#10-32 x .50)	1
24	88439A14	ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ	1
24	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
25	87294A1	Жгут проводов двигателя в сборе	1
25	96220A4	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
26	79091	Предохранитель 20 А	1
27	95084A2	Кабель в сборе с предохранителем — ранние модели	1
28	61990	Стяжка (14.00 дюймов)	3
29	68258A4	Соленоид в сборе, стартер (исполнение I)	1
29	96054	Соленоид в сборе стартера	1
30	90198	ВИНТ	2
31	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
33	68219	Гайка (#10-32) нержавеющая сталь	2
33	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
34	26993	СТОПОРНАЯ ШАЙБА (.312)	2
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
35	68292	Гайка (.312-18)	2
35	94330	Гайка (.250-20) латунная	2
36	97861	Изолятор	1
37	65999A2	Трос в сборе, черный	1
37	60466A10	Кабель заземления в сборе	1
38	67237	Фиксатор	1
39	69570	Винт (#10-16 x .750)	1
40	92012	Втулка винта крышки тримма	1
41	66986	КЛЕММНАЯ КОЛОДКА	1
42	22523	ВИНТ (.190-32 x .75)	1
43	22028	ВИНТ (#10-32 x .50)	1
44	62189A1	Провод в сборе (оранжевый)	2
