水星 Mercury V-175 (SKI) 0D082000 THRU 0G303045 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-81741892 · 共 38 个部位 · 1859 条零件

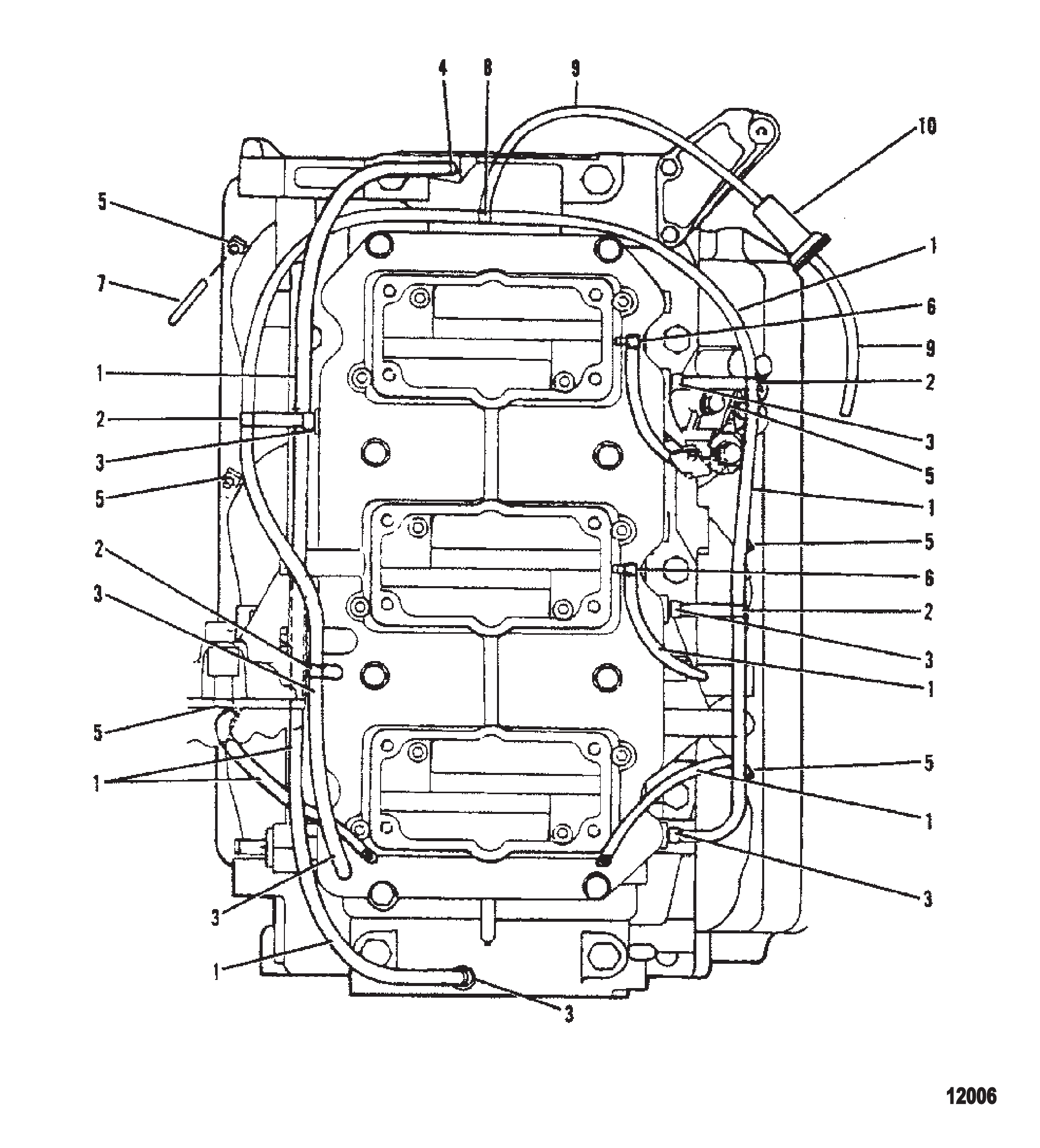

Рис. 1СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	4
2	59169003	Фитинг тройник	4
3	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
3	426982	Обратный клапан	7
4	42623	Обратный клапан (запрессовываемый)	1
4	426233	Обратный клапан	1
5	822715	Угловой штуцер (запрессовываемый)	6
6	56759	ШТУЦЕР ЕРШОВЫЙ	4
7	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	6
8	18205	Тройник	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	18206	Фильтр	1
10	8M0207786	Фильтр	1

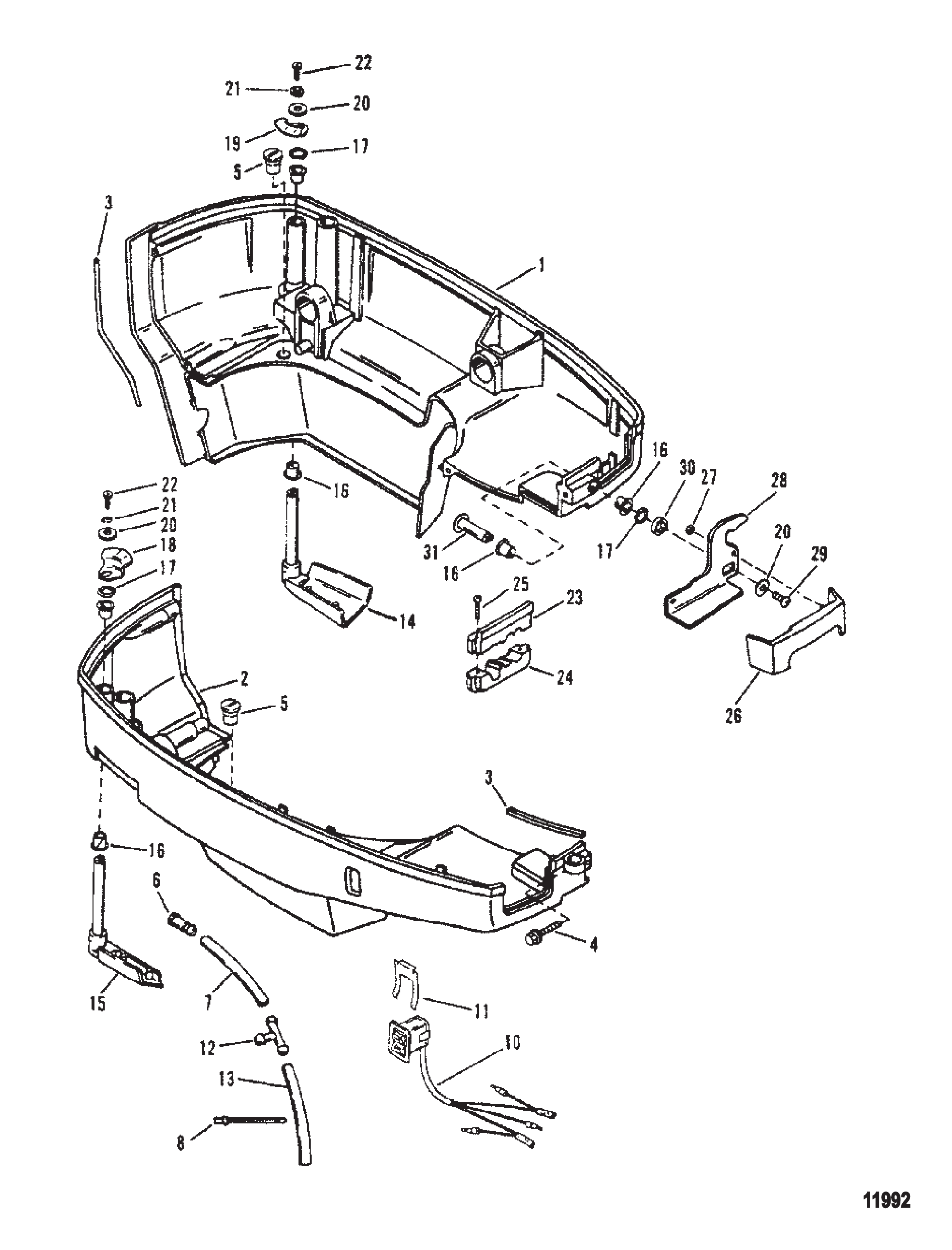

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A17	Нижний кожух в сборе, серый (без наклеек)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A18	Нижний кожух в сборе (TRACKER) (без наклеек)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A5	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A6	Нижний кожух в сборе (серый) (без наклеек)	1
2	9745A7	Нижний кожух в сборе (TRACKER) (без наклеек)	1
3	18701A1	Комплект уплотнений	1
4	18699	Винт (.250-20 x 1.320) (правый борт)	4
5	817519A1	Обратный клапан в сборе, сливной	2
6	813613	Штуцер	1
7	99127109	Шланг (57,00 дюймов, бухта)	1
7	8M0108355	Шланг (57 дюймов, бухта)	1
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
10	18286A40	Переключатель в сборе	1
10	8M0235192	Переключатель тримма	1
11	8124431	Фиксатор (применять где применимо)	1
11	8M0032848	Держатель переключателя	1
12	815914	Тройник	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	19648A3	Рукоятка в сборе (черная)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A4	Рукоятка в сборе (серая)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A7	Рукоятка в сборе (TRACKER)	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A4	Рукоятка в сборе (серая)	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A7	Рукоятка в сборе (TRACKER)	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	6
17	99611	Волнистая шайба	3
18	19369	Собачка	1
19	19370	Собачка	1
20	69057	ШАЙБА (.281 x .734 x .063)	3
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	19749	Хомут	1
24	197481	Хомут	1
25	92799	ВИНТ (#10-16 x 1.12)	2
26	18872A1	Крышка в сборе (черная)	1
26	18872A2	Крышка в сборе (серая)	1
26	18872A1	Крышка в сборе (черная)	1
26	18872A4	Крышка в сборе (TRACKER)	1
27	8136921	Контргайка	2
28	8130764	Передняя рукоятка	1
29	181921	ВИНТ (.250-20 x .875)	1
30	19666	Втулка	1
31	18727	Шток	1

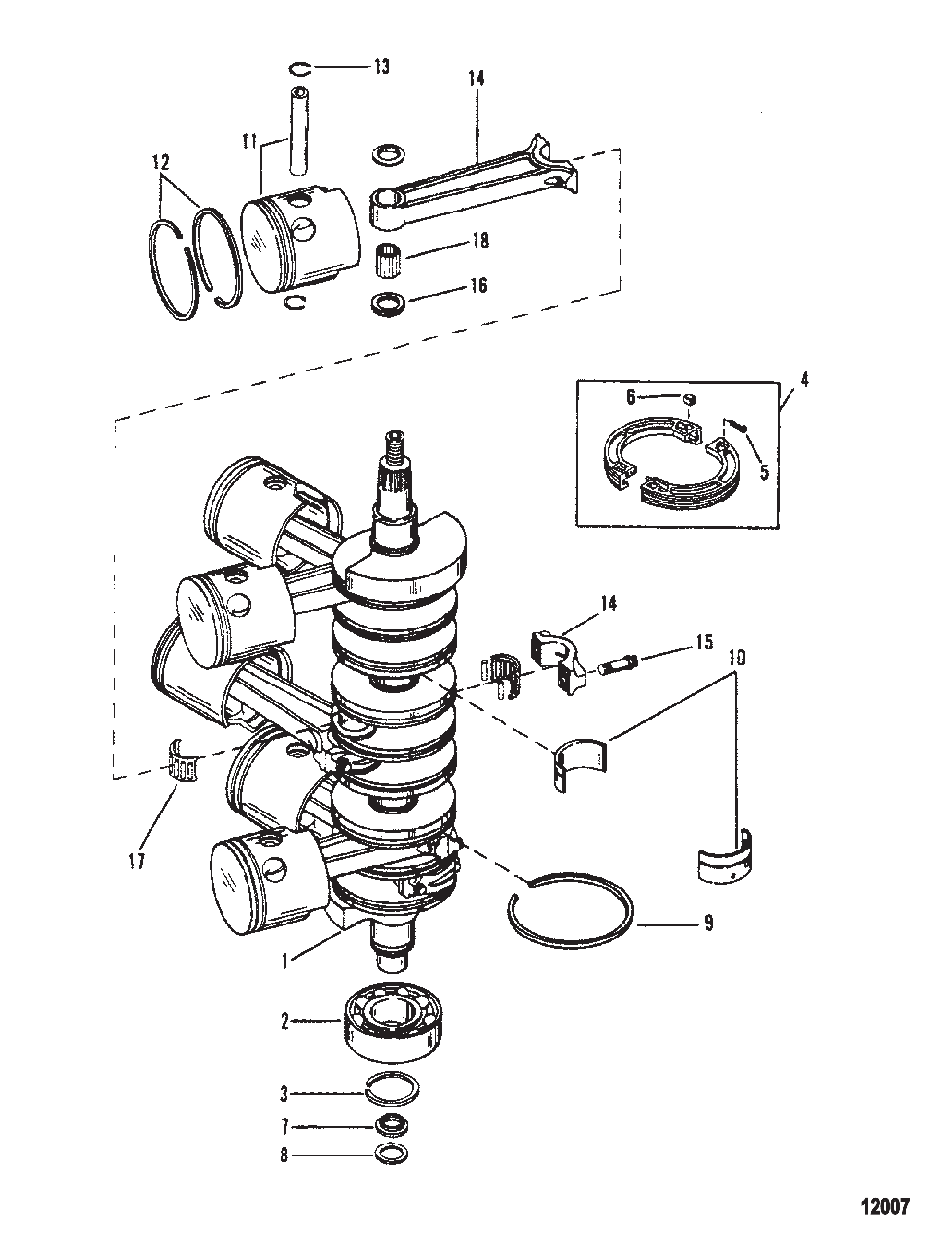

Рис. 3КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	7
9	67377T	Кольцо уплотнительное	7
10	16756A6	Комплект подшипников	2
11	9738A7	Поршень в сборе (правый борт — стандартный)	AR
11	9738T9	Поршень в сборе стандартный	AR
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
11	9738A9	Поршень в сборе стандартный (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A10	Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A9	Поршень в сборе стандартный (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	822321A12	Комплект поршневых колец — стандартный	1
12	822321A1	Комплект поршневых колец — ремонтный .015	2
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A2	Комплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A92	Комплект прокладок двигателя	1

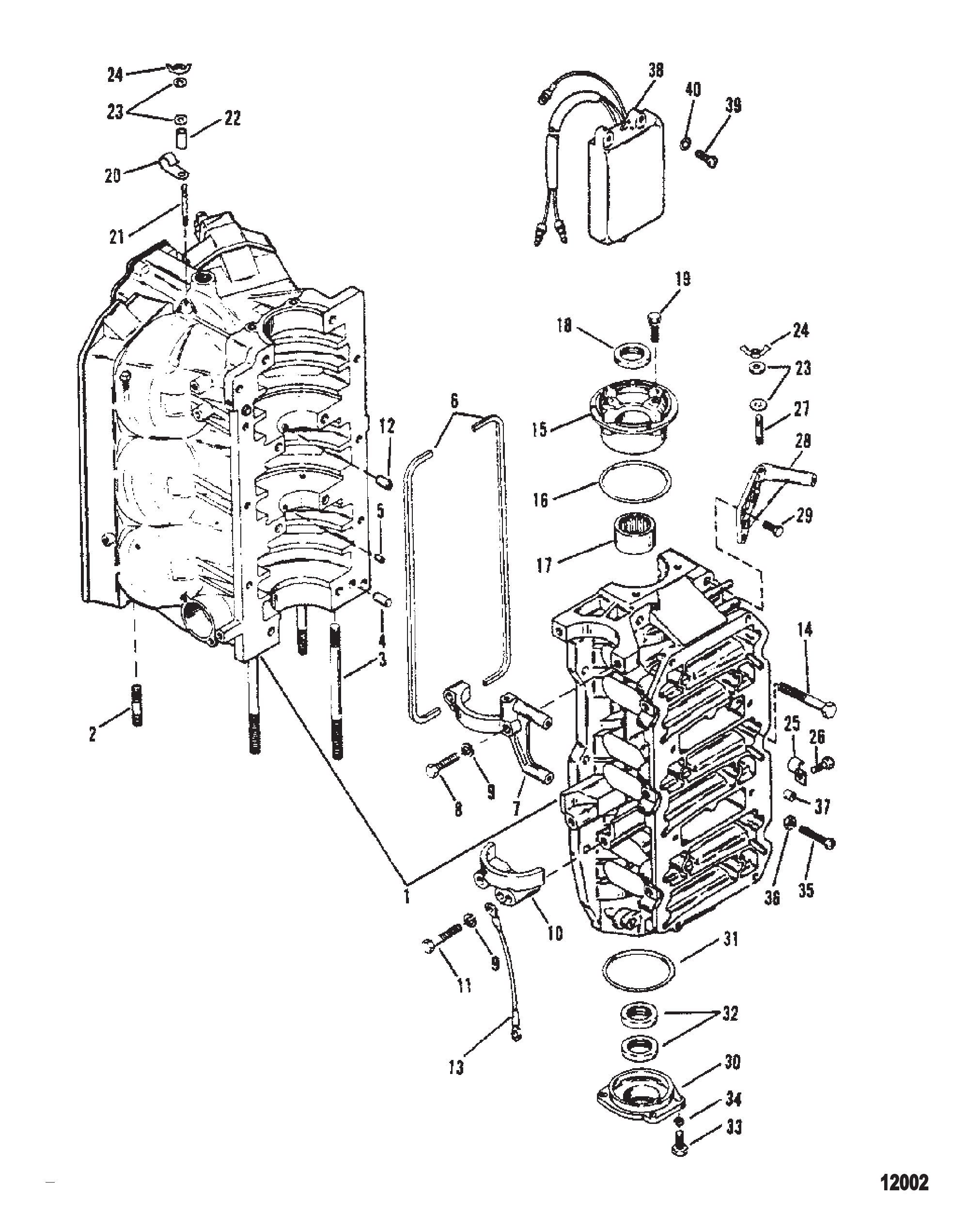

Рис. 4БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block And End Caps

REF	Номер детали	Наименование	Кол-во
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4
2	818138	ШПИЛЬКА (1-3/4")	2 OR 6
2	8M0034455	ШПИЛЬКА 1.750	2 OR 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	815549	ВИНТ (.312-18 x 2.00)	2
11	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
12	99448	Втулка	1
13	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
14	66717	ВИНТ (.375-16 x 3.250)	8
14	74824	Винт (.312-18 x 1.250)	6
15	9642A1	Крышка торцевая верхняя в сборе	1
15	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	16756A4	Комплект подшипников	1
18	41953	Сальник	1
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	63153	J-образная защёлка	1
21	15094	ШПИЛЬКА (.190-32 x 1.870)	1
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	6
23	8M0204663	ШАЙБА @5	6
24	816874	Барашковая гайка (#10-32)	3
25	16793	Хомут	1
26	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
27	15093	ШПИЛЬКА (#10-32 x 1.00)	2
27	8M0034435	ШПИЛЬКА	2
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	7809A1	Крышка торцевая в сборе	1
30	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
31	62700	Кольцо уплотнительное (3.237 x .103)	1
32	41953	Сальник	2
33	28636	ВИНТ (.250-20 x .750)	4
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
35	64022	Винт (.250-20 x 2.125)	1
36	64015	Гайка (.250-20) клеммы стартерного соленоида	1
37	26852	ЗАГЛУШКА Нейлоновая	1
38	87076A10	Регулятор холостого хода	1
39	69020	ВИНТ (#10-32 x .875)	3
39	690201	ВИНТ (#10-32 x .875)	3
40	38833	ШАЙБА	3
-	815791A92	Комплект прокладок двигателя	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	821861A92	Головка блока цилиндров в сборе (175)	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

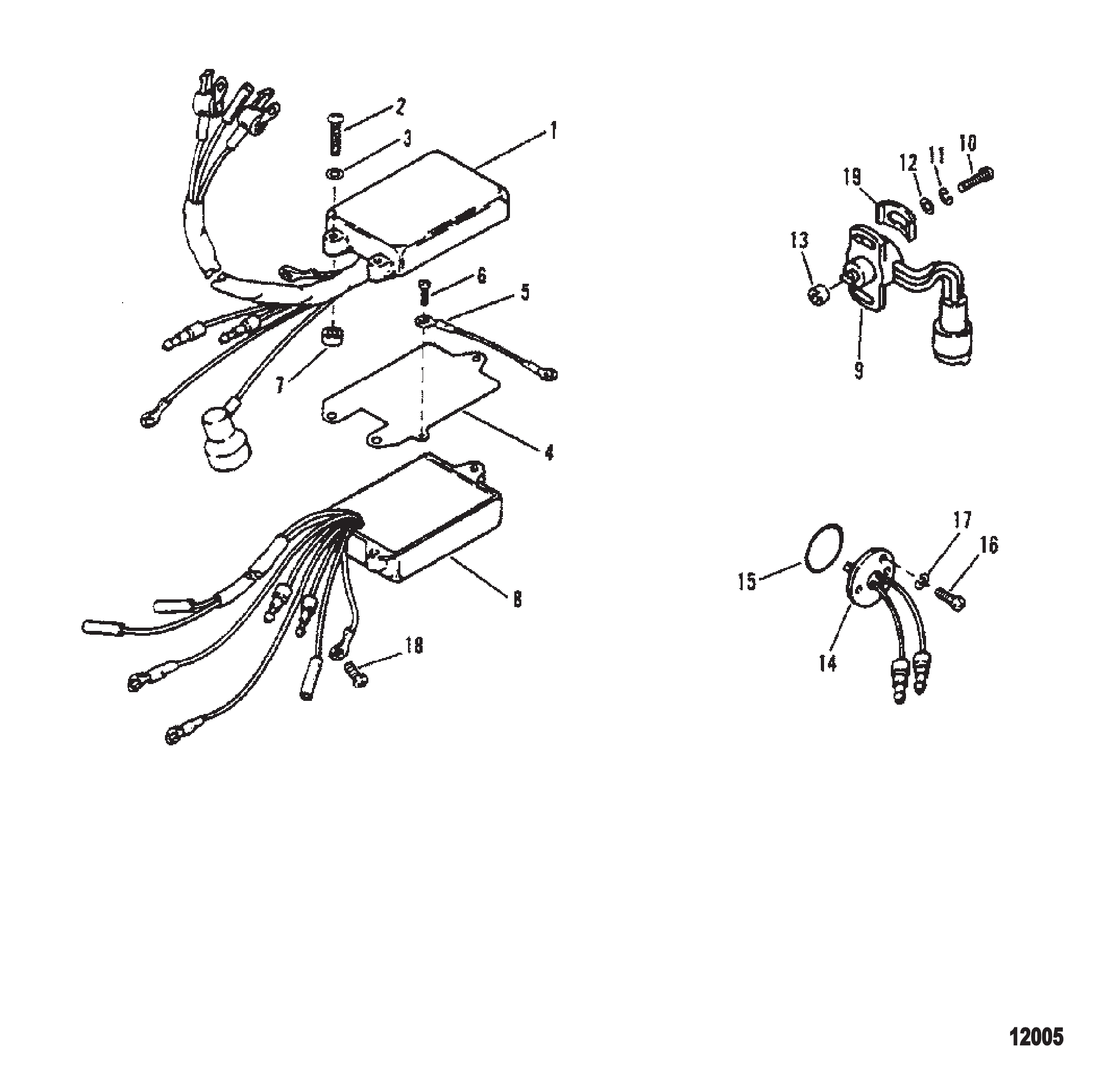

Рис. 5ДЕТОНАЦИОННЫЙ КОНТРОЛЛЕР/ДАТЧИК ТЕМПЕРАТУРЫ Detonation Controller/Temperature Sensor

REF	Номер детали	Наименование	Кол-во
1	14856A14	Блок управления в сборе, детонация	1
2	88447	Винт (.190-32 x 1.62)	3
3	38833	ШАЙБА	3
4	13381	Пластина	1
5	60466A20	Кабель в сборе	1
5	88807A10	Трос в сборе, масса	1
6	62568	Винт (#10-16 x .375)	1
7	94304	Распорная втулка винта коробки переключателей	3
8	41470A25	Модуль в сборе, предупреждение о подаче масла	1
9	14851	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
9	14851T03	Индикатор	1
10	15150	ВИНТ (#8-32 x .625) ДАТЧИКА	2
11	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
12	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	15885	Втулка	1
14	13221A1	Датчик в сборе, температура	1
14	13221T01	Датчик температуры	1
15	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
16	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	3
16	57583T	Винт #8-32x3/8	3
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
18	42813	Винт (#10-32 X .380)	1
19	813501	Пластина	2
-	815791A92	Комплект прокладок двигателя	1

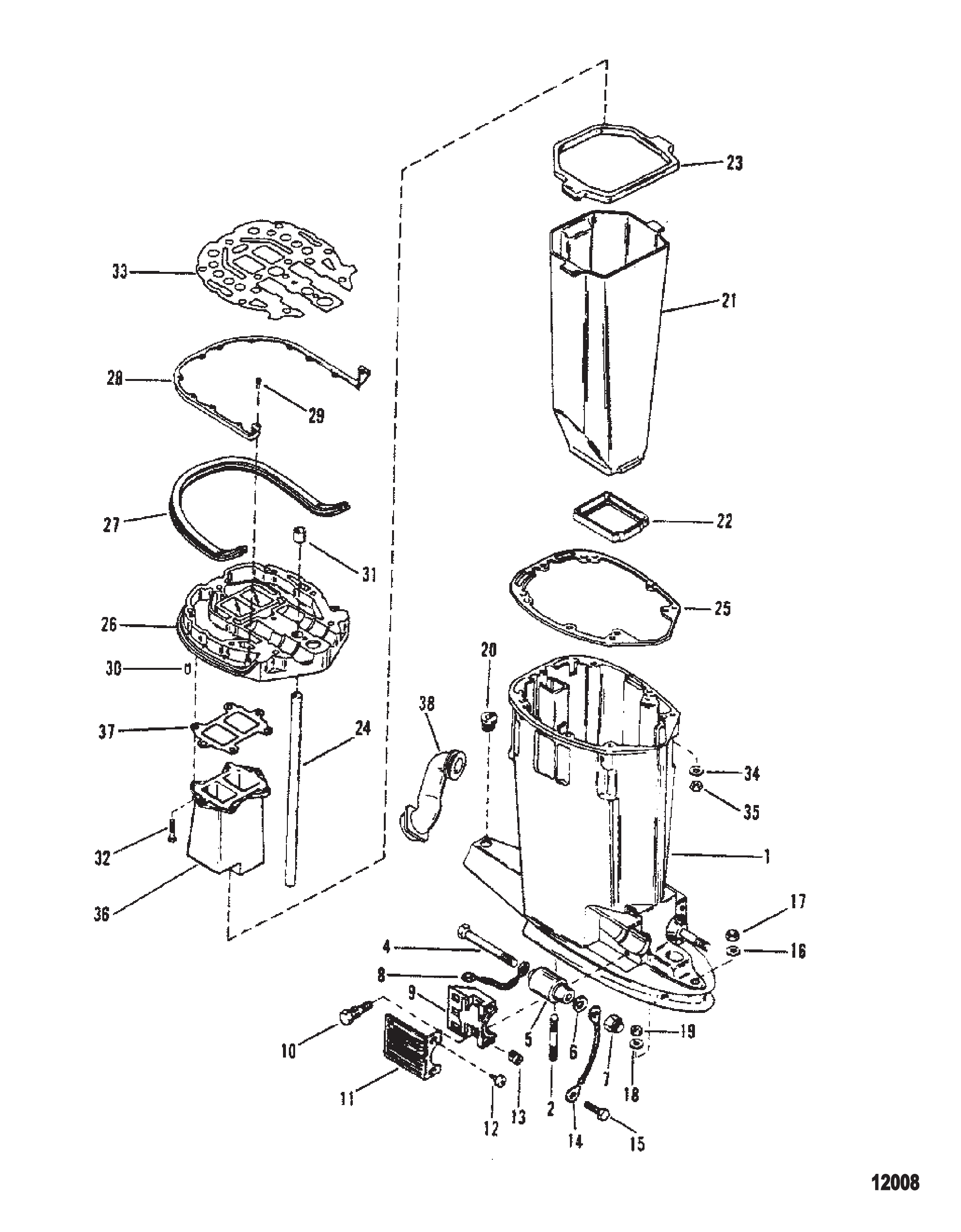

Рис. 6КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	8343A12	Корпус в сборе гребного вала (TRACKER)	1
1	8343T12	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА D-ОБРАЗНЫЙ	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	28040	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
11	67077F2	Крышка (TRACKER)	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A1	Сборка троса заземления	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	48926	Шайба	1
17	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
17	8M0204653	Гайка	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
21	18276	Трубка выхлопная	1
21	18276T	ВЫПУСКНАЯ ТРУБА	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	177261	САЛЬНИК (ВЕРХНИЙ)	1
23	8M0039076	САЛЬНИК	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	991732	Прокладка	1
25	991734	Прокладка	1
26	18233A3	Пластина в сборе	1
26	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
27	8147012	Сальник	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68011	Кронштейн	1
29	812832	Винт (#10-16 x .500)	12
29	878608	Винт (#10-16 x .500)	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	183071	ПРОКЛАДКА	1
33	183076	Прокладка	1
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	812834	Выпускной удлинитель	1
36	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
36	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
37	78246	Прокладка	1
37	782461	Прокладка	1
38	814618	Чехол	1
-	815791A92	Комплект прокладок двигателя	1

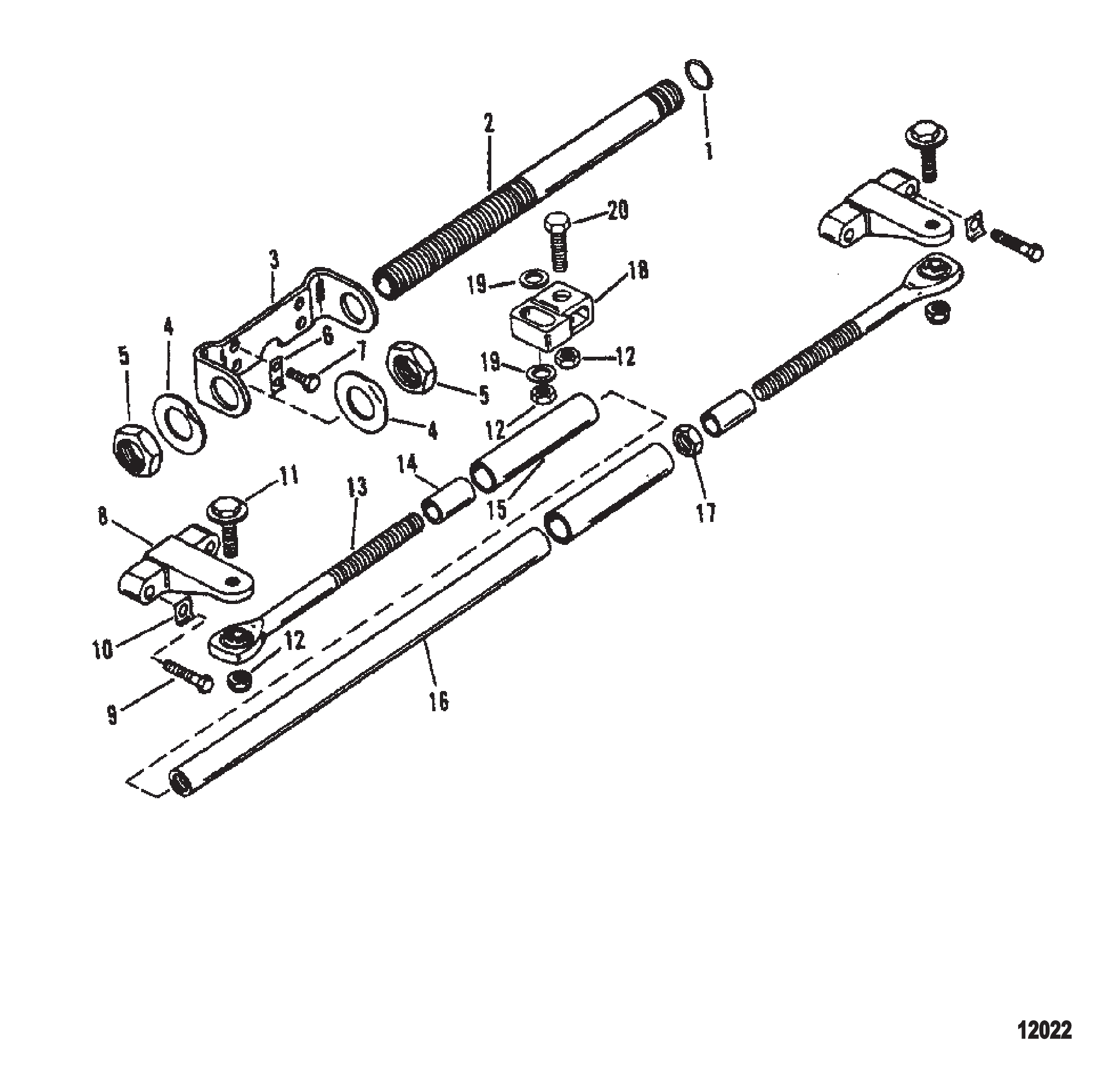

Рис. 7КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

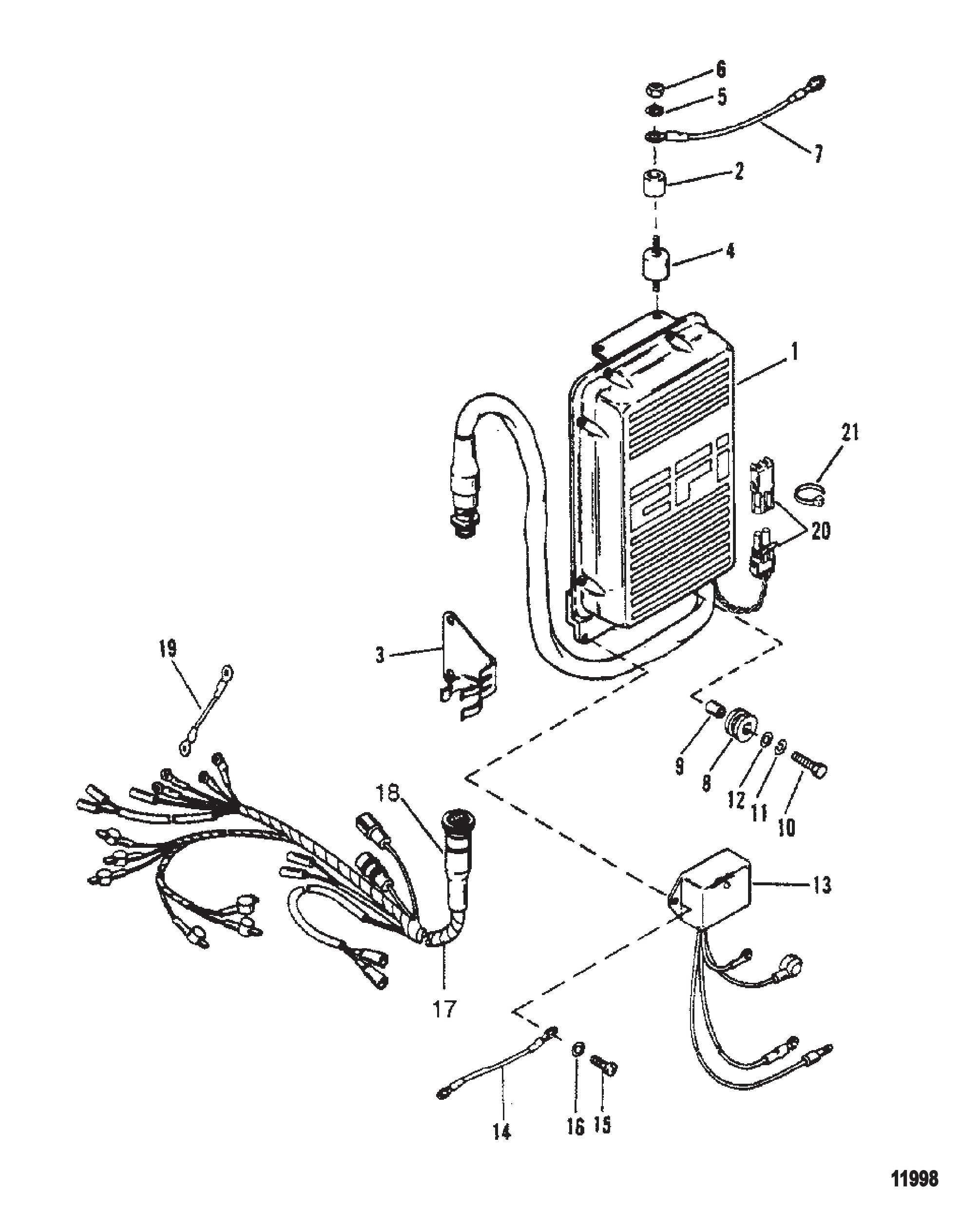

Рис. 8БЛОК ЭЛЕКТРОННОГО УПРАВЛЕНИЯ Electronic Control Unit Assembly

REF	Номер детали	Наименование	Кол-во
1	8240034	ЭБУ блок управления двигателем (150)	1
1	8240032	ЭБУ блок управления двигателем (175)	1
1	824003T02	Электронный блок управления	1
1	8240031	ЭБУ блок управления двигателем (200)	1
1	824003T01	Электронный блок управления	1
2	34948	ПРОСТАВКА	2
3	146951	ЗАЖИМ	1
4	90435	ОПОРА	2
5	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
6	20361	Гайка (.250-28)	4
6	8267089	Гайка (.250-28)	4
7	88807A19	Кабель в сборе	1
8	14637	Втулка уплотнительная	1
9	14636	Втулка	1
10	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
13	13202A2	Модуль в сборе, датчик воды	1
14	88807A18	Кабель в сборе, чёрный	1
15	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	2
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
17	98866A14	Жгут проводов в сборе, электронный блок управления и форсунки	1
18	190491	Кольцо соединительное	1
19	87895A4	Кабель в сборе (150/175)	1
20	808720	Заглушка полости	1
20	832948A1	Разъём в сборе, 2 контакта, вилка	1
21	816311	Стяжка (8.00 дюймов)	21
21	816311T	СТЯЖКА (8.00 дюймов)	21

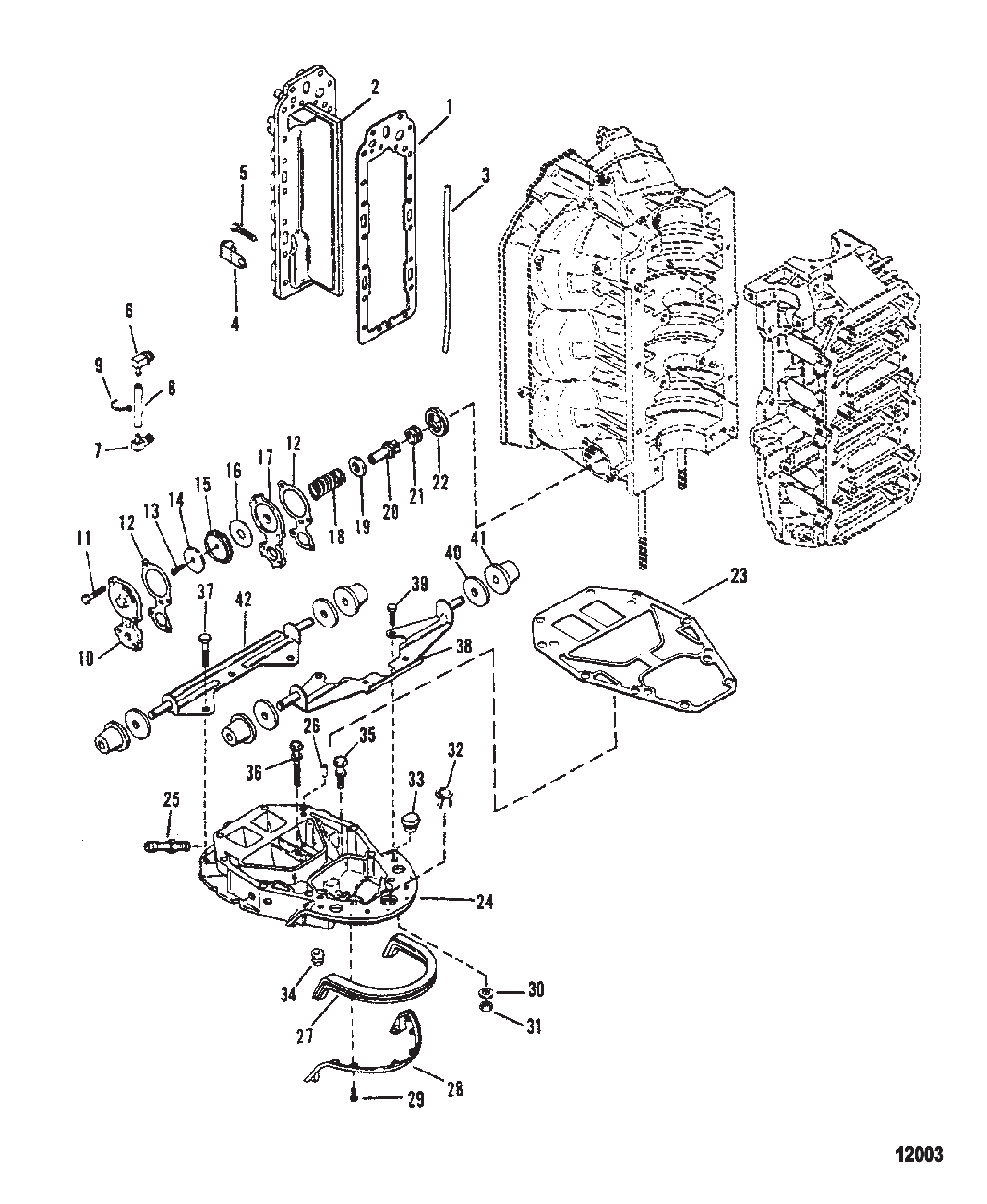

Рис. 9ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА Exhaust Manifold And Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	8185622	Разделительная пластина	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	99127109	Шланг (57,00 дюймов, бухта)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	78690	Прокладка	2
12	78690002	Прокладка	2
13	69570	Винт (#10-16 x .750)	1
14	76451	Шайба	1
15	14479	Диафрагма	1
15	144791	ДИАФРАГМА	1
16	16496	ДЕФЛЕКТОР водяной	1
17	16497A1	Пластина	1
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	126021	Втулка	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A3	Кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
39A	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A6	Кронштейн задний в сборе	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 10МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A2	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

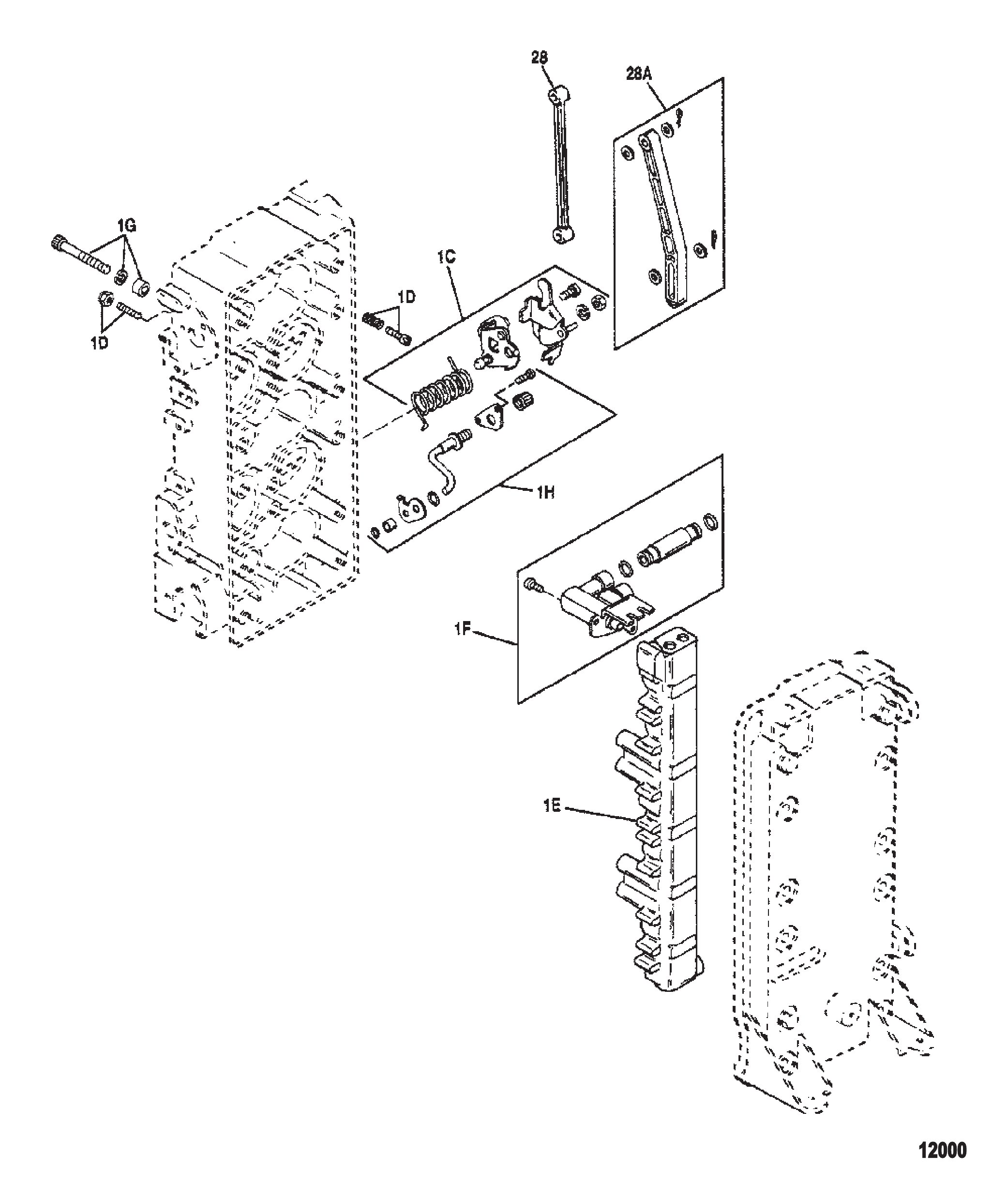

Рис. 11СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ Fuel Management System

REF	Номер детали	Наименование	Кол-во
1C	827697	КОМПЛЕКТ РЫЧАГОВ ТЯГИ	1
1D	827698	КОМПЛЕКТ ВИНТОВ	1
1E	827699	ТОПЛИВНАЯ РАМПА	1
1E	8276992	Топливная рампа	1
1E	827699T2	Топливная рампа	1
1F	809057	Ремкомплект топливной трубки	1
1F	809057T	Соединение топливопровода	1
1G	8276981	Комплект винтов	1
1H	809059	Ремкомплект клапана Шредера	1
28	15444	Тяга	1
28A	827689	ТЯГА	1
28A	8276891	Комплект тяг	1

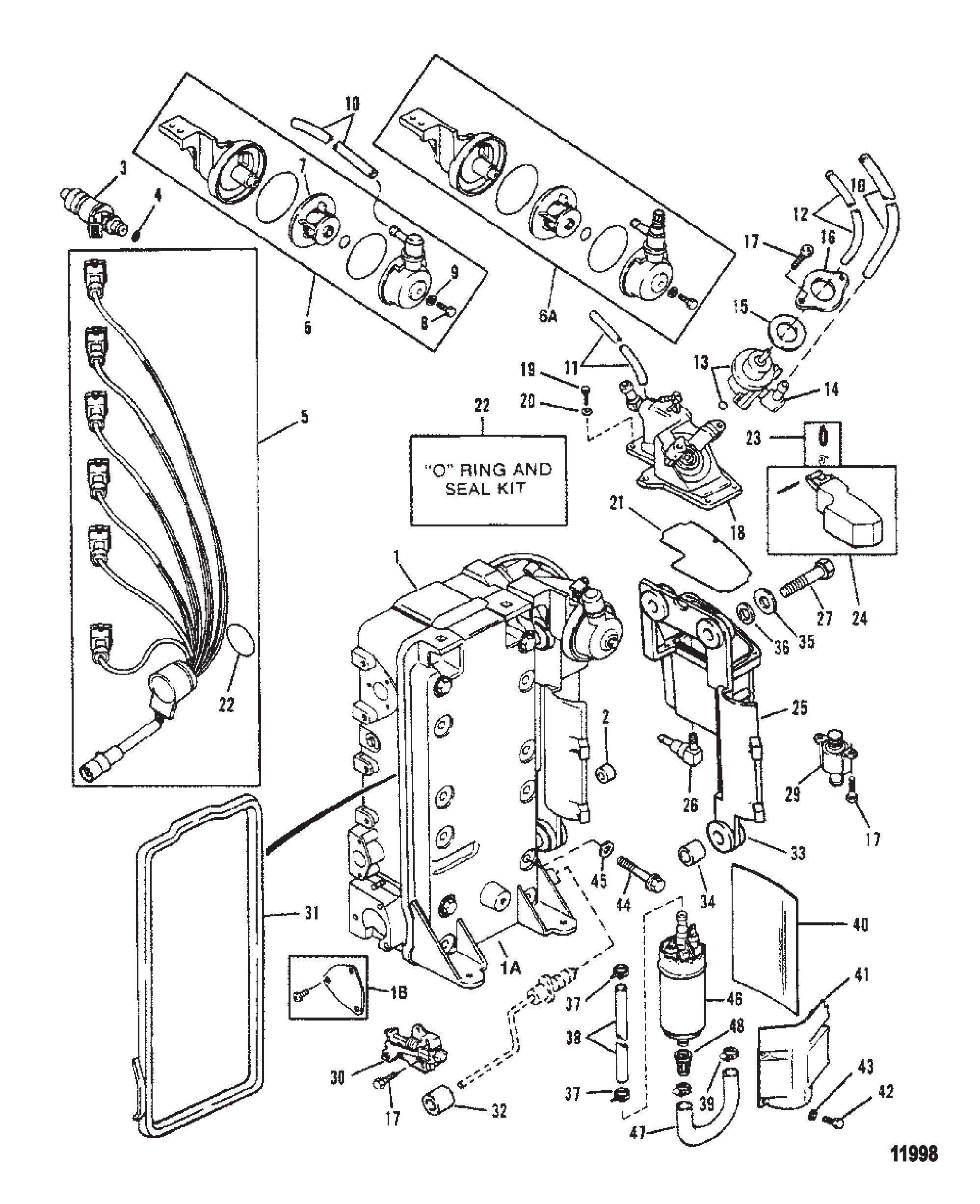

Рис. 12СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ (ДЕТАЛИ) Fuel Management System (Breakdown)

REF	Номер детали	Наименование	Кол-во
-	14817A19	Блок управления подачей топлива в сборе	1
1	827693	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
1A	827692	КРЫШКА	1
1B	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
2	67748	Ролик	1
3	18715	Форсунка топливная	6
3	18715T	Форсунка в сборе	6
4	17422	Фильтр форсунки	1
5	15443	Комплект жгута проводов	1
6	15442	Комплект фильтра топливного	1
6A	154421	КОМПЛЕКТ ФИЛЬТРОВ ТОПЛИВНЫХ	1
6A	154422	Комплект фильтров топливный	1
7	150282	ФИЛЬТР ТОПЛИВНЫЙ	1
8	400034	ВИНТ (M5 x 14) Крышка фильтра	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	1350382	Трубка (бухта 30.00 дюймов)	1
10	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
11	9912688	Трубка (36.00 дюймов, бухта)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	15027	РЕГУЛЯТОР ДАВЛЕНИЯ	1
14	814233	Комплект угольника	1
15	18791	Прокладка регулятора давления	1
16	814012	Пластина регулятора давления	1
17	814076	Винт	AR
18	814010	Комплект крышки	1
19	4001987	ВИНТ (M4 x 16)	6
20	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	6
21	18790	Сальник сепаратора паров	1
22	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
23	15446	Комплект клапана поплавка	1
24	15445	Комплект поплавка	1
25	814011	Комплект корпуса	1
26	42481	Обратный клапан	1
26	424811	Клапан	1
27	4000332	ВИНТ (M6 x 35)	3
29	18241	Обратный клапан	1
30	814077	Клапан отсечной	1
31	18792	Сальник коллектора форсунок	1
32	19275	Проставка	3
34	814913	Проставка	3
35	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
36	69057	ШАЙБА (.281 x .734 x .063)	3
37	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
37	8M0214911	Хомут @5	2
38	1350382	Трубка (бухта 30.00 дюймов)	1
38	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
39	F698772	Хомут червячный	2
40	14639	Теплозащитный экран топливного насоса	1
41	14640T	Крышка топливного насоса	1
42	32228	ВИНТ (#10-32 x .625)	4
43	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
44	90088	ВИНТ (.250-20 x 4)	12
44	845674	Винт (.250-20 x 4.00)	12
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	10
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
46	14307A1	Насос в сборе, топливный	1
46	14307T01	Топливный насос	1
47	146332	ШЛАНГ	1
48	823501	Фильтр топливный	1
48	885188	Фильтр	1

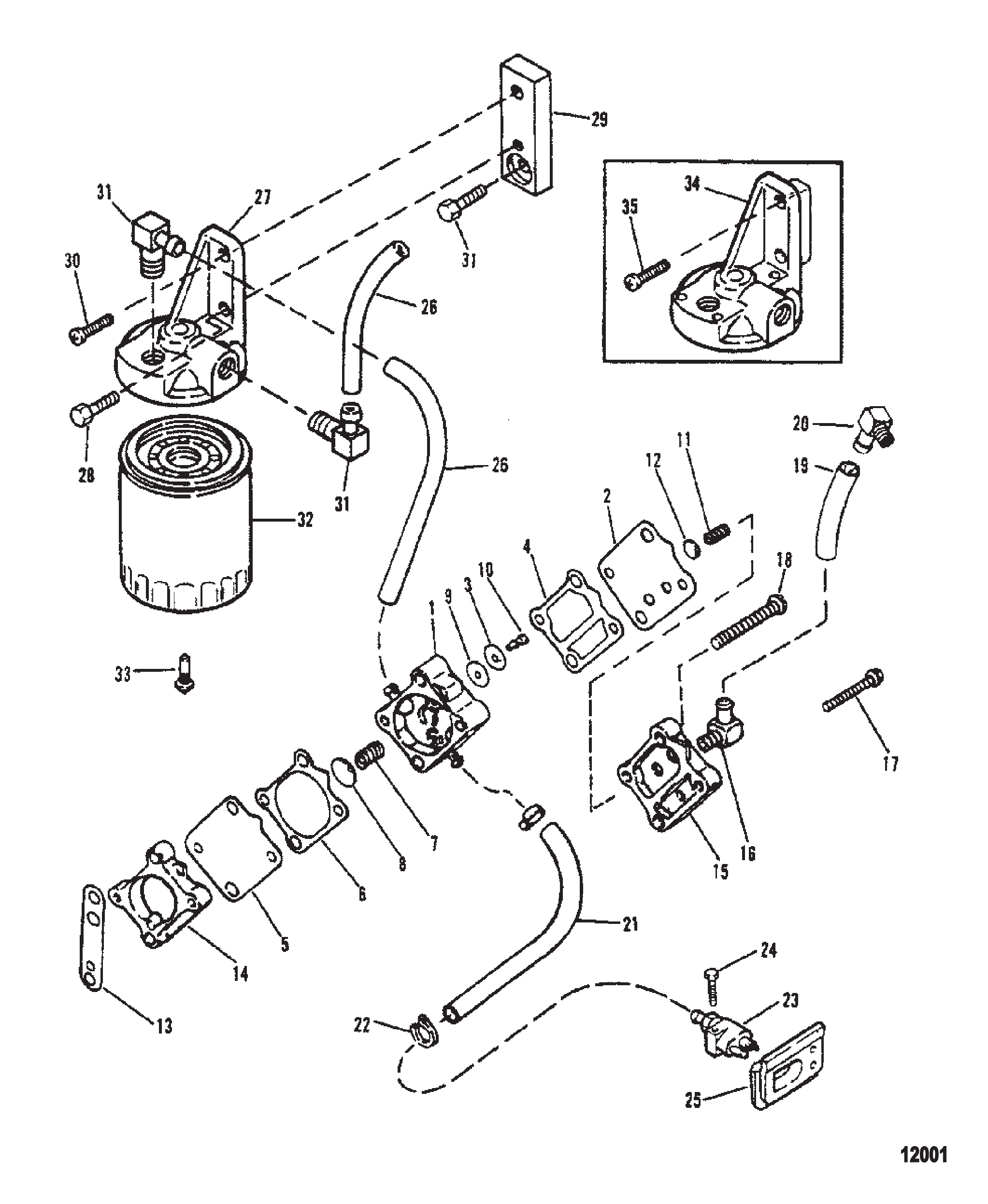

Рис. 13ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЙ ФИЛЬТР Fuel Pump And Fuel Filter

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	2
4	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
5	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	2
6	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
7	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
8	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
9	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	2
10	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	2
11	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
12	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	82104540	ВИНТ (M5 x 40)	2
18	82130050	ВИНТ (M6 x 50)	2
19	9912980	Шланг	1
19	8M0108349	Шланг (70 дюймов, бухта)	1
20	99664	Угольник выхлопной пластины	1
20	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
21	9912980	Шланг	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	816856A3	Разъём в сборе, топливный - пластик	1
23	816856Q3	Разъём в сборе, топливный	1
24	69067	ВИНТ (.250-20 x 1.375)	1
25	812782	Сальник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	13170A1	Основание топливного фильтра	1
27	13170A3	ОСНОВАНИЕ	1
28	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
29	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
30	69067	ВИНТ (.250-20 x 1.375)	1
31	13607	Штуцер основания (входит в поз. №34)	2
31	136071	Угольник	2
32	18458A1	Фильтр в сборе, топливный	1
32	18458Q3	Фильтр топливный	1
33	14570	Датчик контроля воды	1
34	13170A3	ОСНОВАНИЕ	1
35	45561	Винт (.250-20 x 1.12)	2
35	455611	Винт (.250-20 x 1.120)	2
-	815791A92	Комплект прокладок двигателя	1
-	42990A10	Ремкомплект диафрагмы
-	857005A1	Ремкомплект диафрагмы

Рис. 14СХЕМА РЕДУКТОРА Gear Housing Chart

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247T3	Редуктор в сборе	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A45	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число TRACKER	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
-	9148A65	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (LONG) (ЧЕРНЫЙ)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A67	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A66	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A68	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A69	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG)(ЧЕРНЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A72	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A70	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A73	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG)(СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A71	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число TRACKER	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A76	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A77	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

Рис. 15РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 1.87:1, ДИАМЕТР 4.75 ДЮЙМА Gear Housing Driveshaft-1.87:1 Gear Ratio 4.75 Inch Dia

REF	Номер детали	Наименование	Кол-во
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A46	Корпус редуктора в сборе, Basic Tracker	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A49	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	440001	Вал приводной (удлинённый)	1
11	897624T	Вал гребной длинный	1
11	442091	Вал приводной (сверхудлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43- 44104A 2 Or 43- 44104A 8)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 16РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 1.78:1, ДИАМЕТР 4.25 ДЮЙМА Gear Housing Driveshaft-178:1 Gear Ratio 4.25 Inch Dia

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
2A	43998	Втулка (старая конструкция)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	N.S.S.	Not Sold Separate Pinion Gear (Part Of 43- 16279A 2)	1
13	19183	Шайба фибровая	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
38	815264	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	8164641	Маслосъёмный сальник	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

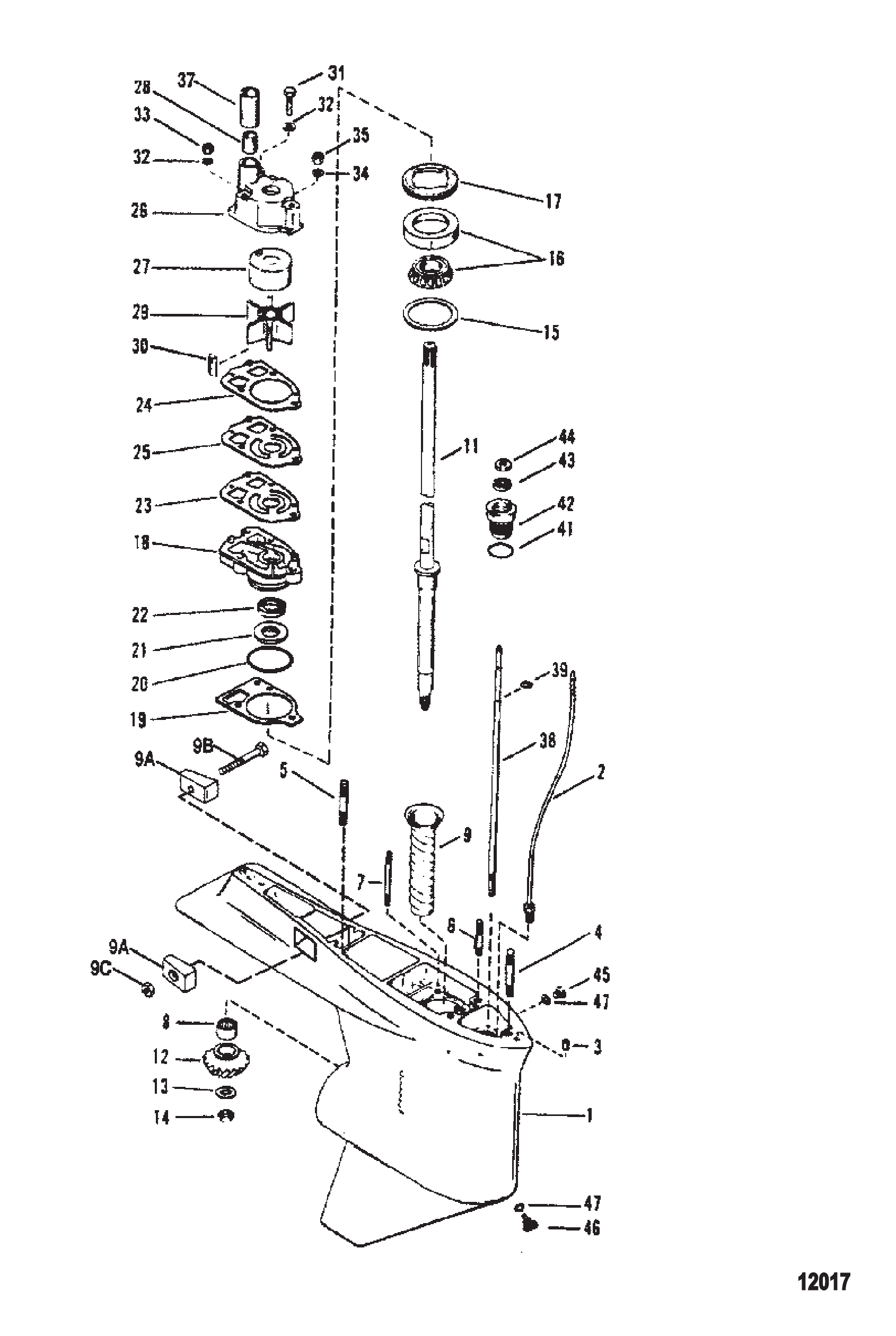

Рис. 17РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - ПЕРЕДАЧА 2:1 Gear Housing Driveshaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	440001	Вал приводной (удлинённый)	1
11	897624T	Вал гребной длинный	1
11	442091	Вал приводной (сверхудлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear (Part Of 43- 44102A 2 Or 43- 44102A 7)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

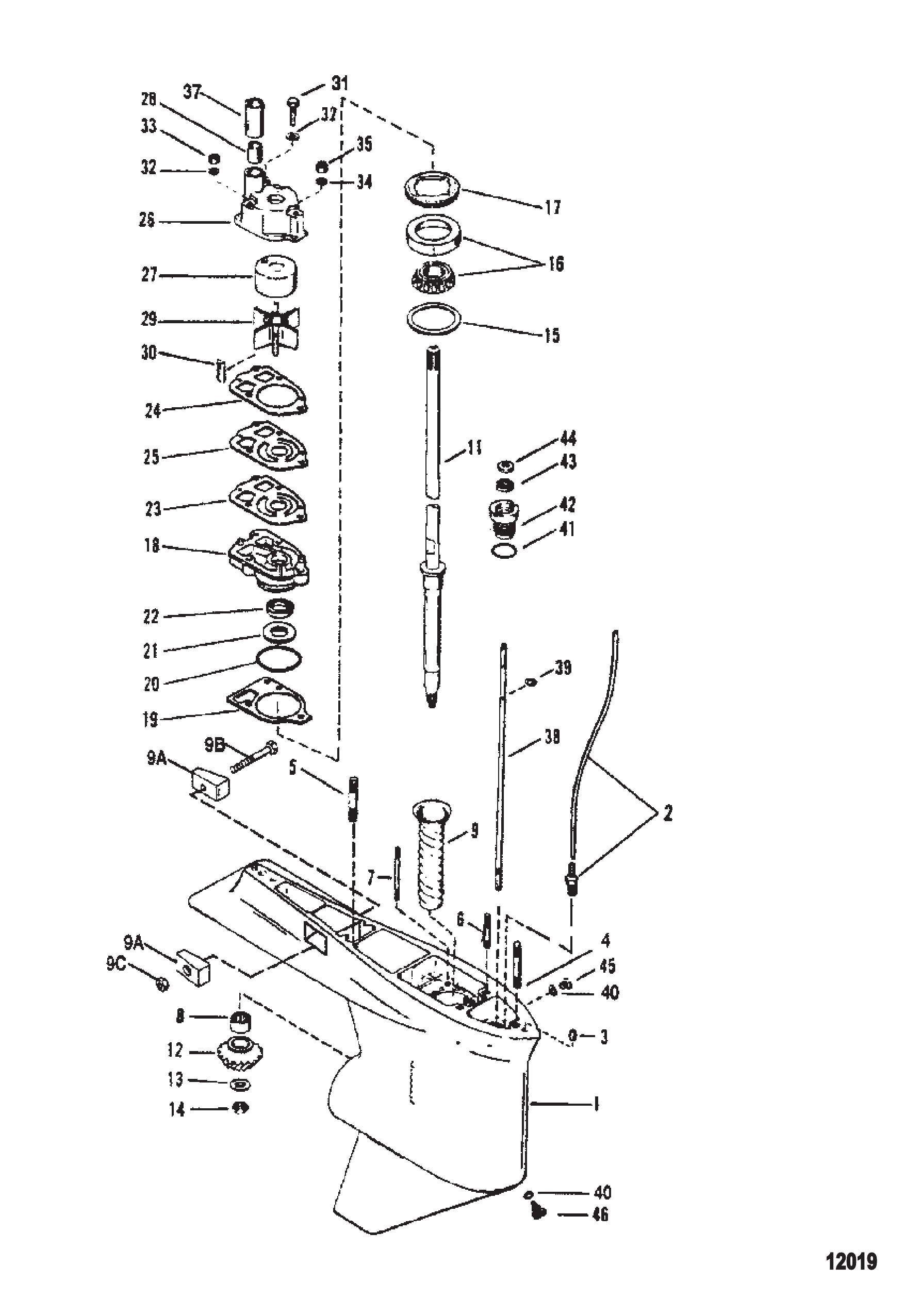

Рис. 18РЕДУКТОР ВАЛА ДВИГАТЕЛЯ - РЕВЕРС Gear Housing Driveshaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	442091	Вал приводной (сверхудлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear (Part Of 43- 18475A 1)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	19183	Шайба фибровая	2
40	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

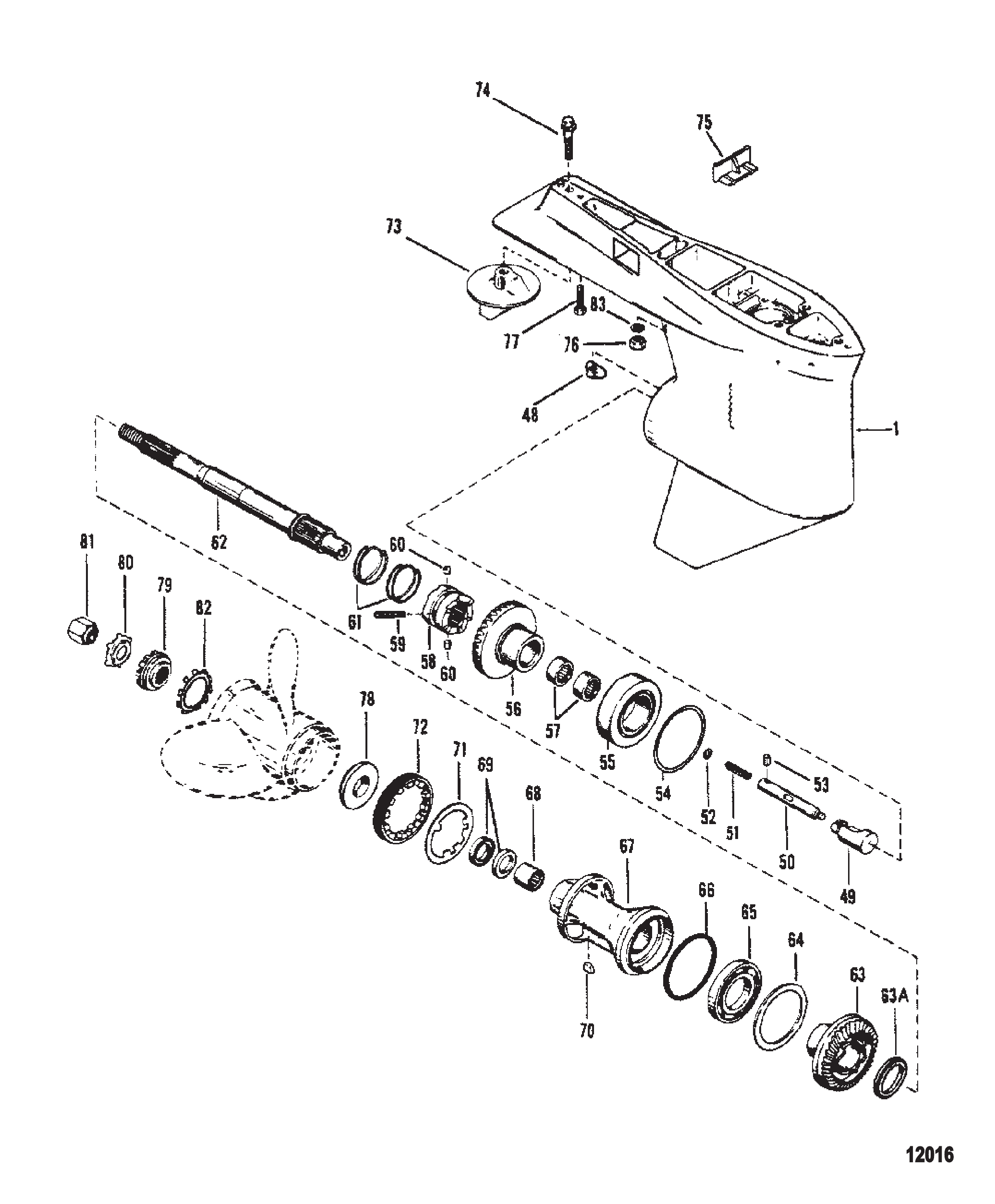

Рис. 19РЕДУКТОР ВАЛА ВИНТА - ПЕРЕДАЧА 1.87:1, ДИАМЕТР 4.75 ДЮЙМА Gear Housing Propshaft-1.87:1 Gear Ratio 4.75 Inch Dia

REF	Номер детали	Наименование	Кол-во
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A46	Корпус редуктора в сборе, Basic Tracker	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A49	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
56	44104A8	Комплект шестерен (175/200/XR6/Magnum III) (без шестерни заднего хода)	1
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S	Стопорное кольцо (не поставляется отдельно)	1
63	824986A2	Шестерня заднего хода в сборе (175/200/XR6/Mag. III)	1
63A	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	316404	Пластина триммера	1
73	31640Q4	ТРИММЕР	1
73	316405	Пластина триммера	1
73	8M0236553	Пластина тримма	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1

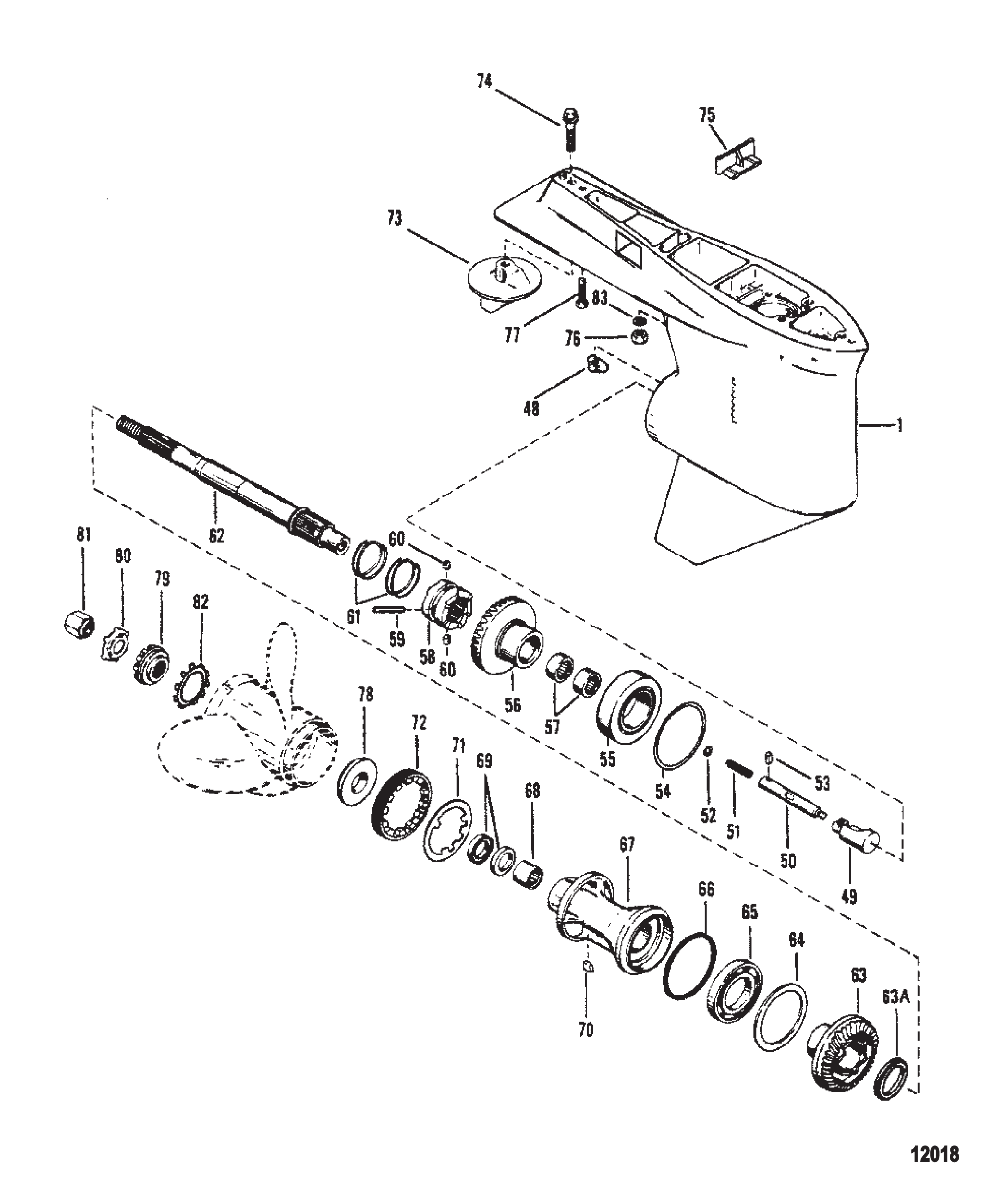

Рис. 20РЕДУКТОР ВАЛА ВИНТА - ПЕРЕДАЧА 2:1 Gear Housing Propshaft - 2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
56	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
56	16294A2	Комплект шестерен для большой высоты - передаточное число 2.3:1	1
56	16294A5	КОМПЛЕКТ ШЕСТЕРЕН	1
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate Gear (Part Of 43- 44102A 2)	1
63	824987A2	Шестерня заднего хода в сборе (135/150)	1
63A	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	316404	Пластина триммера	1
73	31640Q4	ТРИММЕР	1
73	316405	Пластина триммера	1
73	8M0236553	Пластина тримма	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 21РЕДУКТОР ВАЛА ВИНТА - РЕВЕРС Gear Housing Propshaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	799111	Тяга	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate Reverse Gear (Part Of 43- 18475A 1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	818896A2	Обойма подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	2
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	1
73	8M0248882	САЛЬНИК @5	1
73A	76868	САЛЬНИК ВНУТРЕННИЙ	1
73A	8M0248882	САЛЬНИК @5	1
74	183231	Шайба стопорная	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	316404	Пластина триммера	1
77	31640Q4	ТРИММЕР	1
77	316405	Пластина триммера	1
77	8M0236553	Пластина тримма	1
78	806327	Винт (.437-14 x 1.750) (1-5/8")	1
78	8M0204686	ВИНТ	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 22РЕДУКТОР ВАЛА ВИНТА - ПЕРЕДАЧА 1.78:1, ДИАМЕТР 4.25 ДЮЙМА Gear Housing Propshaft 1.78:1 Gear Ratio 4.25 Inch Dia

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	822539	МУФТА	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	N.S.S.	Not Sold Separate Reverse Gear (Part Of 43- 16279A 2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	316404	Пластина триммера	1
70	31640Q4	ТРИММЕР	1
71	806327	Винт (.437-14 x 1.750) (1-5/8")	1
71	8M0204686	ВИНТ	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

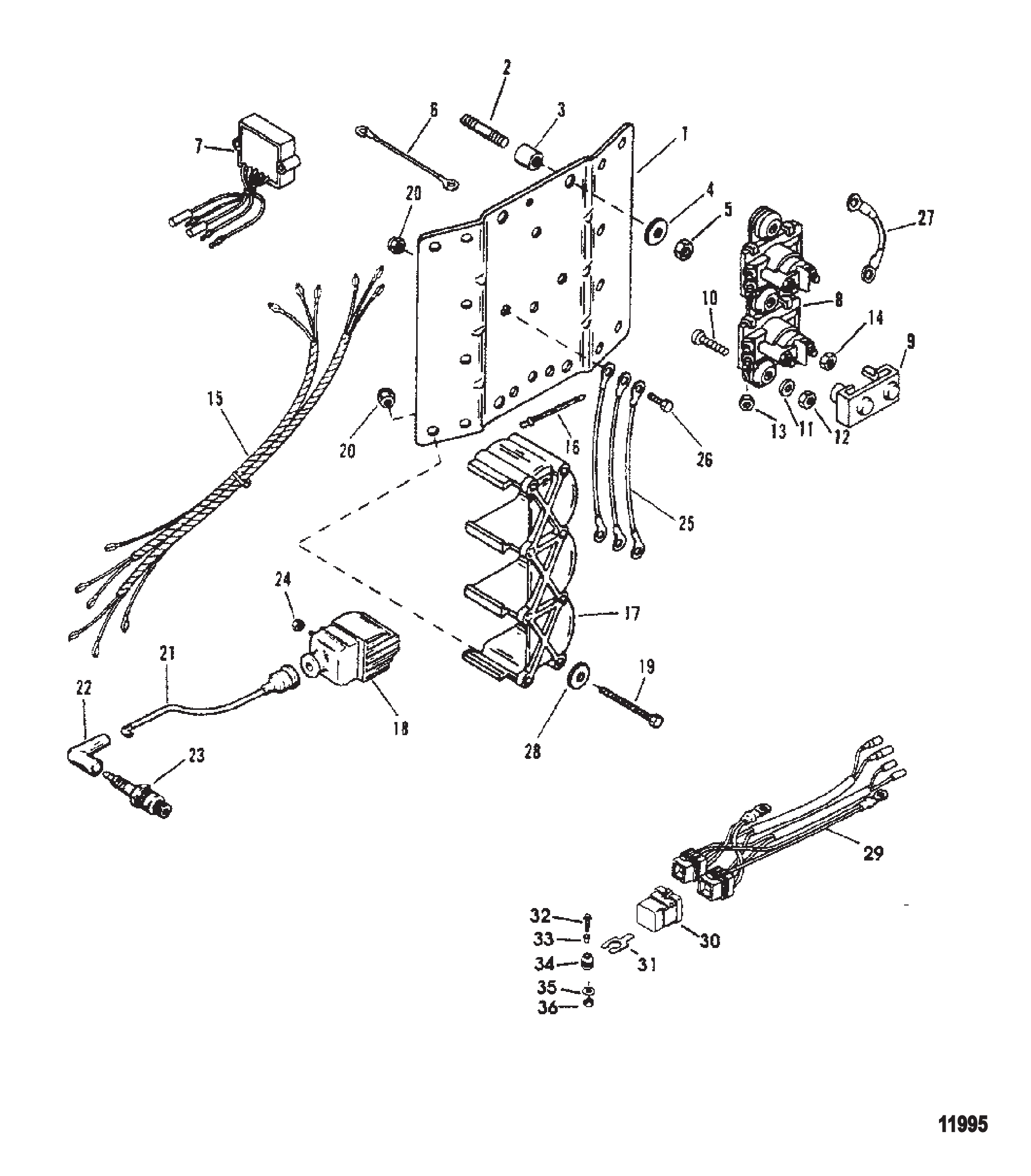

Рис. 23КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
1	195872	Монтажная пластина	1
2	33778	Шпилька	4
3	19661	Втулка	4
4	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
5	13438	Гайка (.250-28)	4
5	8267119	Гайка (.250-28)	4
6	88807A35	Трос в сборе	1
7	815279T	Регулятор напряжения	2
7	8M0084173	Регулятор напряжения	2
8	818997A1	Электромагнит в сборе	1
8	8M0185145	Электромагнит в сборе	1
9	97861	Изолятор	2
10	45561	Винт (.250-20 x 1.12)	3
10	455611	Винт (.250-20 x 1.120)	3
11	49221	Шайба (.187 x .500 x .062) неопреновая	3
11	8M0204663	ШАЙБА @5	3
12	814101	Гайка (.250-20) нержавеющая сталь	3
12	8M0207776	ГАЙКА	3
13	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
14	94330	Гайка (.250-20) латунная	4
15	69739A7	Жгут проводов в сборе	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
18	7370A19	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	8
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	87379A14	Провод в сборе (2.750 дюйма)	1
28	89302	Шайба (.203 x .406 x .040) винта крышки катушки	12
29	826802A4	Жгут проводов в сборе	1
30	828151	Реле	2
30	8M0207773	Реле тримма в сборе	2
31	828102	Кронштейн	2
31	8M0207771	Кронштейн крепления	2
32	45561	Винт (.250-20 x 1.12)	2
32	455611	Винт (.250-20 x 1.120)	2
33	818968	ВТУЛКА	2
33	8M0214955	Втулка	2
34	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
34	8M0207785	Втулка	2
35	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	814101	Гайка (.250-20) нержавеющая сталь	2
36	8M0207776	ГАЙКА	2

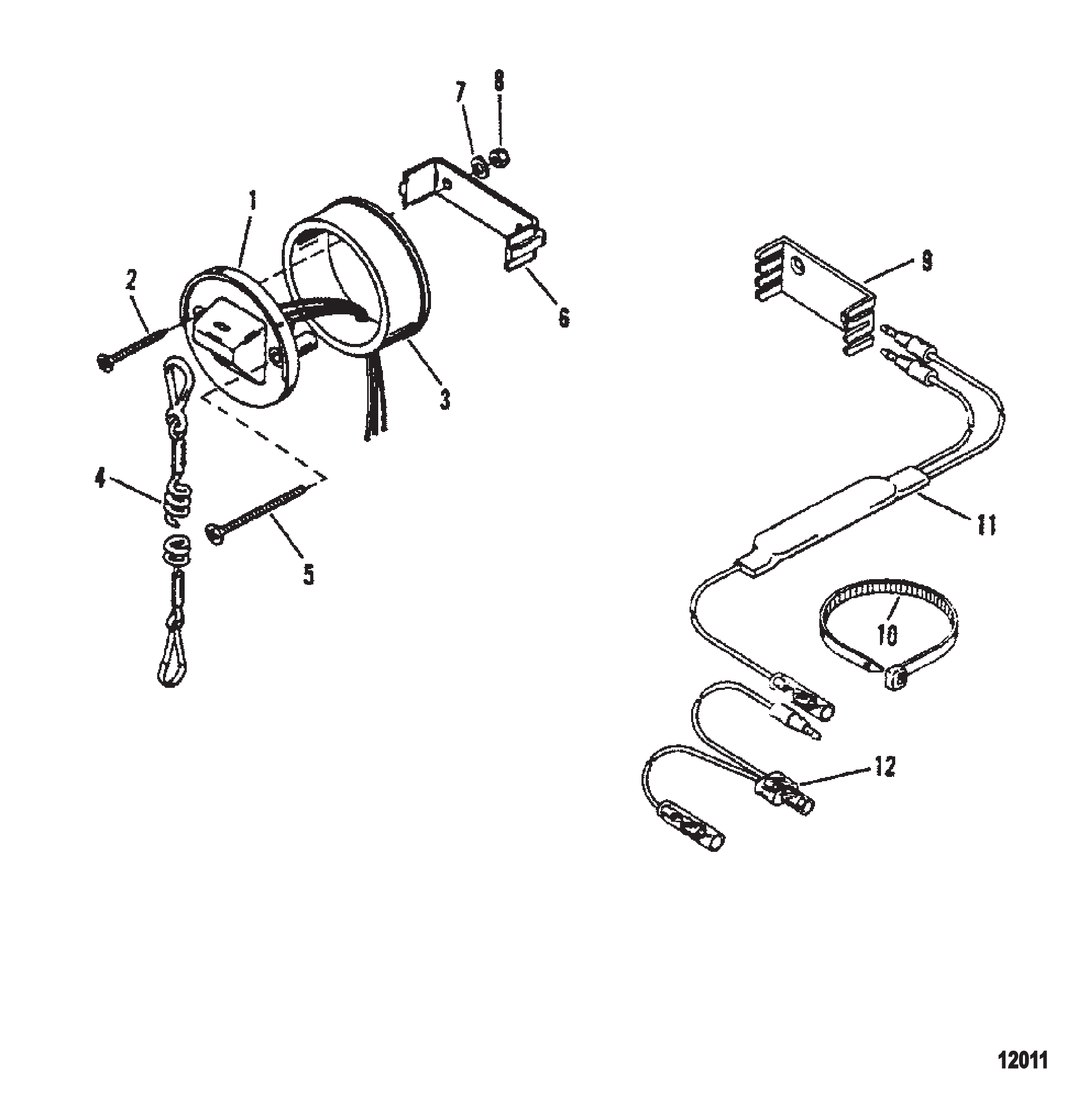

Рис. 24ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1

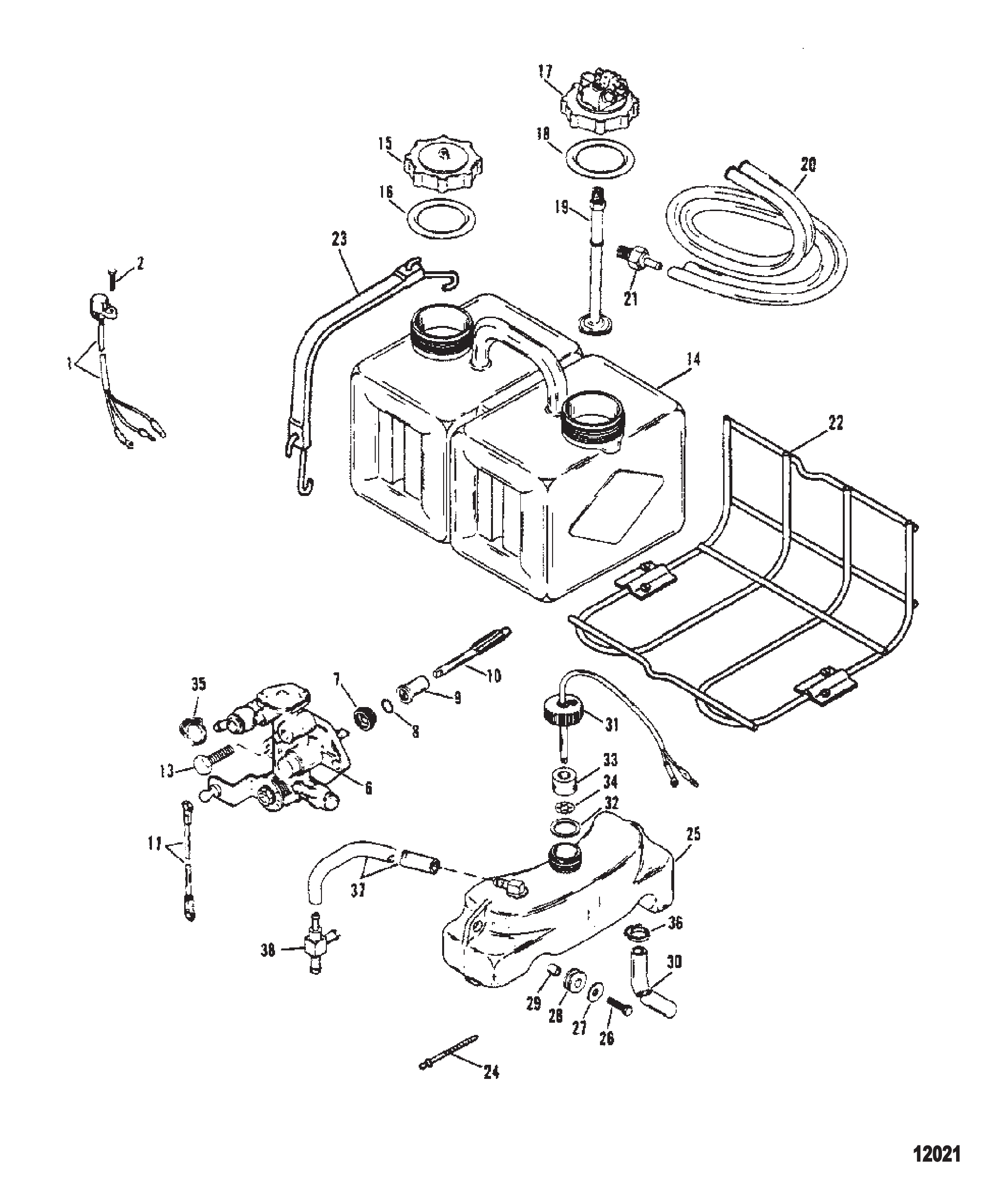

Рис. 25Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	8128321	Винт (#10-16 x .600)	1
2	878609	Винт (#10-16 x .600)	1
6	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
6	815699T	Масляный насос в сборе	1
7	8141032	Втулка червяка	1
8	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	41429A2	Подшипник в сборе	1
10	14563	Шестерня ведомая	1
11	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
13	32228	ВИНТ (#10-32 x .625)	1
13	41507	Винт (#10-32 x 1.120)	1
14	87421	Бак	1
15	43298A2	КРЫШКА В СБОРЕ	1
16	11332	Уплотнительное кольцо (2.225 x .210)	1
17	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
17	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
18	11332	Уплотнительное кольцо (2.225 x .210)	1
19	99802	Трубка	1
20	99439	Шланг (114.00 дюймов)	1
21	43278	Штуцер (картер)	1
21	8781051	Обратный клапан к блоку	1
22	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
23	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
24	816311	Стяжка (8.00 дюймов)	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	99443T	Масляный резервуар	1
25	994436	Бачок	1
26	69020	ВИНТ (#10-32 x .875)	3
26	690201	ВИНТ (#10-32 x .875)	3
27	42118	ШАЙБА	6
28	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
29	42116	ВТУЛКА	3
30	82381436	ТРУБКА (15.500 дюймов в наборе) (Отрезать до 4.75 дюймов)	1
30	82381455	ТРУБКА (25.00 дюймов в наборе)	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415824	ХОМУТ	2
36	415823	ХОМУТ	2
37	99127109	Шланг (57,00 дюймов, бухта)	1
37	8M0108355	Шланг (57 дюймов, бухта)	1
38	42425	Тройник	1

Рис. 26Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 27Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	818186A6	Узел гидроподъема в сборе	1
-	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605F	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	813442A2	Узел ручного сброса в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A2	Комплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811628	Мотор тримма	1
19	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
19A	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
19A	878265A4	Мотор тримма	1
20	811619	Гребной вал	1
20	828710	Шарнир привода	1
21	99625	Вал	1
21	99625002	Вал	1
22	811615	Винт длинный	2
22	828709	Винт (длинный)	2
22	881768A1	Комплект винт/шайба	2
22	811616	Винт короткий	2
23	811613	Штекер в сборе	1
24	811617F	Насос	1
24	811617T1	НАСОС	1
25	811614	Вал в сборе	1
25	8M0142997	Ремкомплект вала наклона	1
26	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	4000377	ВИНТ (M10 x 30)	6
35	4002319	ШАЙБА	6
36	22875	ЗАЖИМ	2
36	26550	Хомут	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	817626	Винт (#10-16 x .380)	2
38	878607	Винт (#10-16 x .375)	2

Рис. 28Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

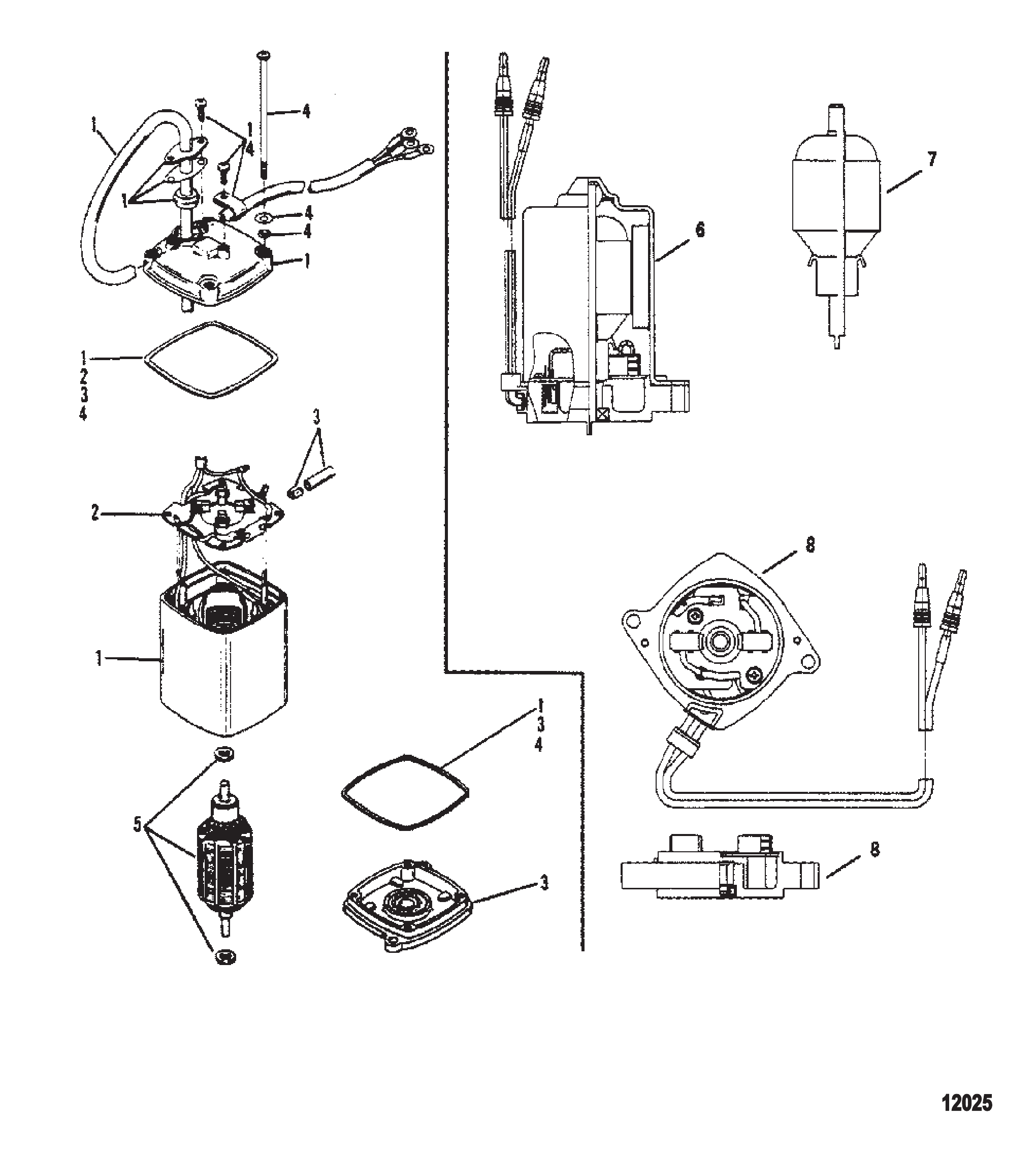

Рис. 29Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
-	878265A4	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1
6	828714A1	Комплект щёток и уплотнений	1
7	828713A1	Комплект якоря	1
7	828713T1	Комплект якоря	1
8	828715A1	Концевая крышка (в сборе)	1

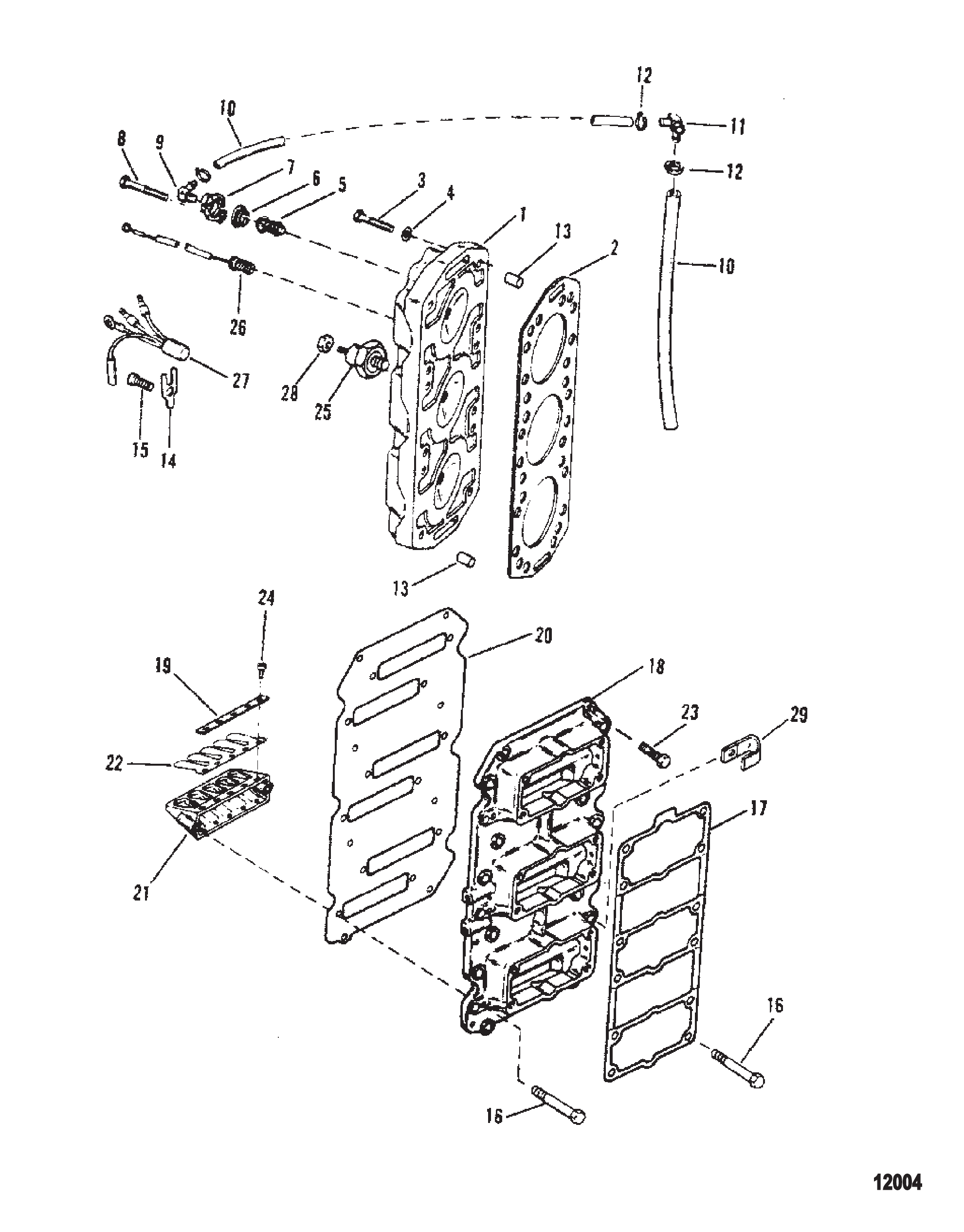

Рис. 30Ресивер и головка цилиндра Reed Block And Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	184888	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	184888	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	184888	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	184889	Головка (номер отливки 18488C2)	2
1	18488F2	Головка цилиндра в сборе	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F2	Головка цилиндра в сборе	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	13450	Винт (.375-16 x 2.30) головки цилиндра (специальный)	1
3	827426	ВИНТ	1
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	75692	ТЕРМОСТАТ (143 ГРАД.)	2
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	1
10	77653101	Шланг (48.00 дюймов, бухта)	1
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	63779	Штифт установочный (.250 x .625)	4
14	137151	Фиксатор	2
15	98257	ВИНТ (.312-18 x .500)	2
16	55715	Винт (.250-20 x .880)	6
16	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
-	815791A92	Комплект прокладок двигателя	1
17	167371	Прокладка	1
18	17735A2	Пластина переходная в сборе	1
19	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
20	146972	ПРОКЛАДКА	1
21	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
22	75362A1	Лепестковый клапан в сборе	6
23	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
24	823588	Винт (#8-32 x .250)	60
25	825164A1	Датчик детонации в сборе	1
25	825164	ДАТЧИК детонации	1
25	826858	Датчик детонации	1
26	97465	Датчик температуры (правый борт)	1
27	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
28	45076	Гайка (#10-32) латунная клемма блока выключателя	1
29	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
29	8M0024808	J-образный зажим	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 31Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	812563A93	Комплект наклеек (черный 200)	1
-	815630A92	Комплект наклеек (серый 175 Ski)	1
-	808555A94	Комплект наклеек	1
-	813033A93	Комплект наклеек (150/175/200 Magnum)	1
-	809513A95	Комплект наклеек (чёрный 150 Anniversary)	1
-	809514A95	Комплект наклеек (серый 150 Anniversary)	1
-	808553A94	Комплект наклеек (чёрный 150)	1
-	808559A94	Комплект наклеек (чёрный 175)	1
-	808554A94	КОМПЛЕКТ НАКЛЕЕК (Черный 200 Long)	1
-	808558A94	КОМПЛЕКТ НАКЛЕЕК (Черный 200 XL/CXL)	1
-	808591A94	КОМПЛЕКТ НАКЛЕЕК (Черный-Tracker 150)	1
-	808602A94	КОМПЛЕКТ НАКЛЕЕК (Серый-Tracker 150)	1
-	808680A94	КОМПЛЕКТ НАКЛЕЕК (Черный-Tracker 175)	1
-	808652A94	КОМПЛЕКТ НАКЛЕЕК (Серый-Tracker 175)	1
-	808621A94	КОМПЛЕКТ НАКЛЕЕК (Черный-Tracker 200)	1
-	808641A94	КОМПЛЕКТ НАКЛЕЕК (Серый-Tracker 200)	1
-	813033A94	КОМПЛЕКТ НАКЛЕЕК (Серый 150)	1
-	808555A94	Комплект наклеек	1
-	808557A94	КОМПЛЕКТ НАКЛЕЕК (175 Magnum)	1
-	808556A94	КОМПЛЕКТ НАКЛЕЕК (Серый 200 Long)	1
-	808561A94	КОМПЛЕКТ НАКЛЕЕК (Серый 200 XL/CXL)	1
-	11149950	Руководство владельца чёрное	1
-	11142950	Руководство владельца серое	1
-	81741892	Каталог запчастей 150 / 175 / 200 XRI	1

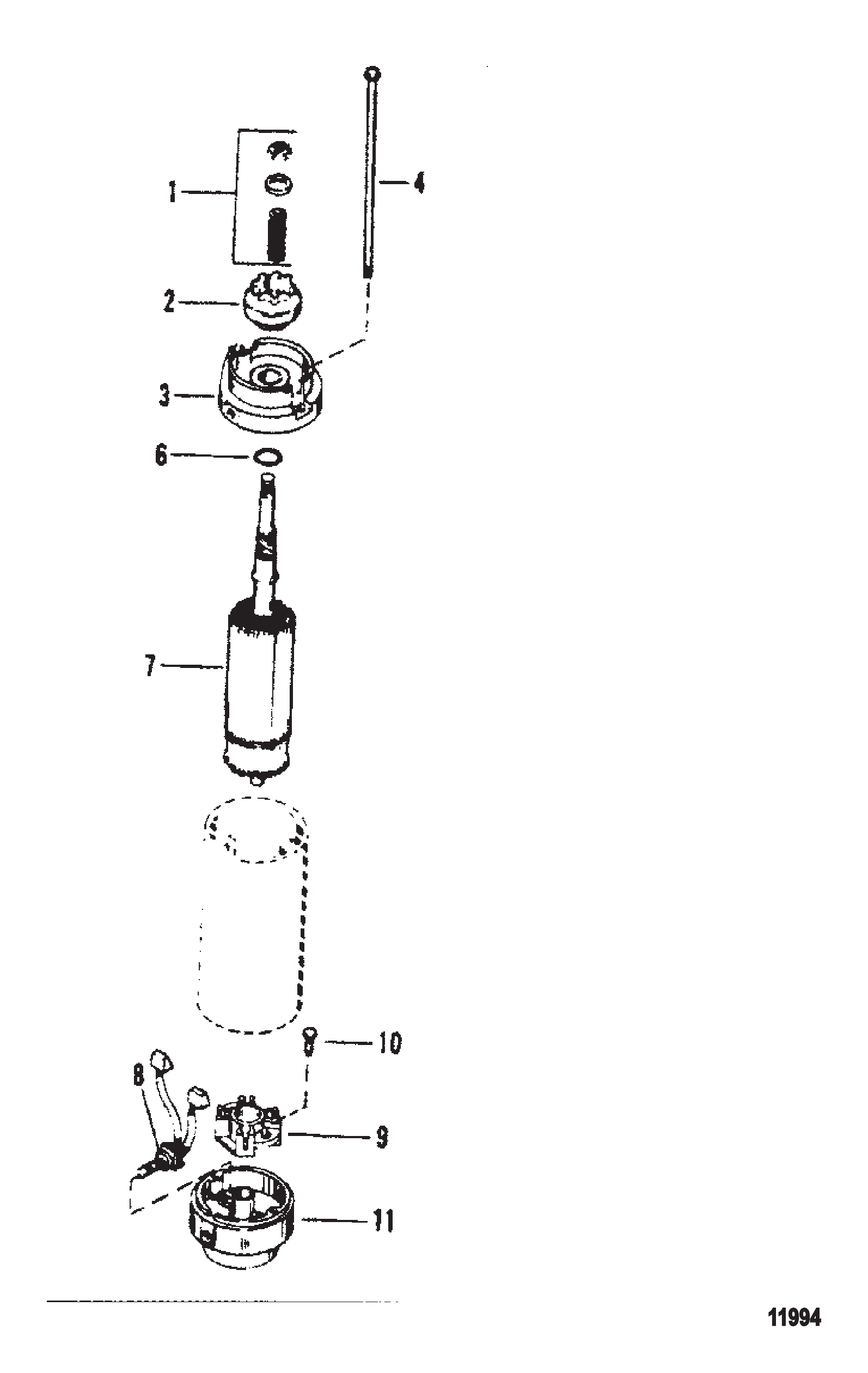

Рис. 32СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
5	N.S.S.	Not Sold Separate Washer	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	N.S.S.	Not Sold Separate Screw	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

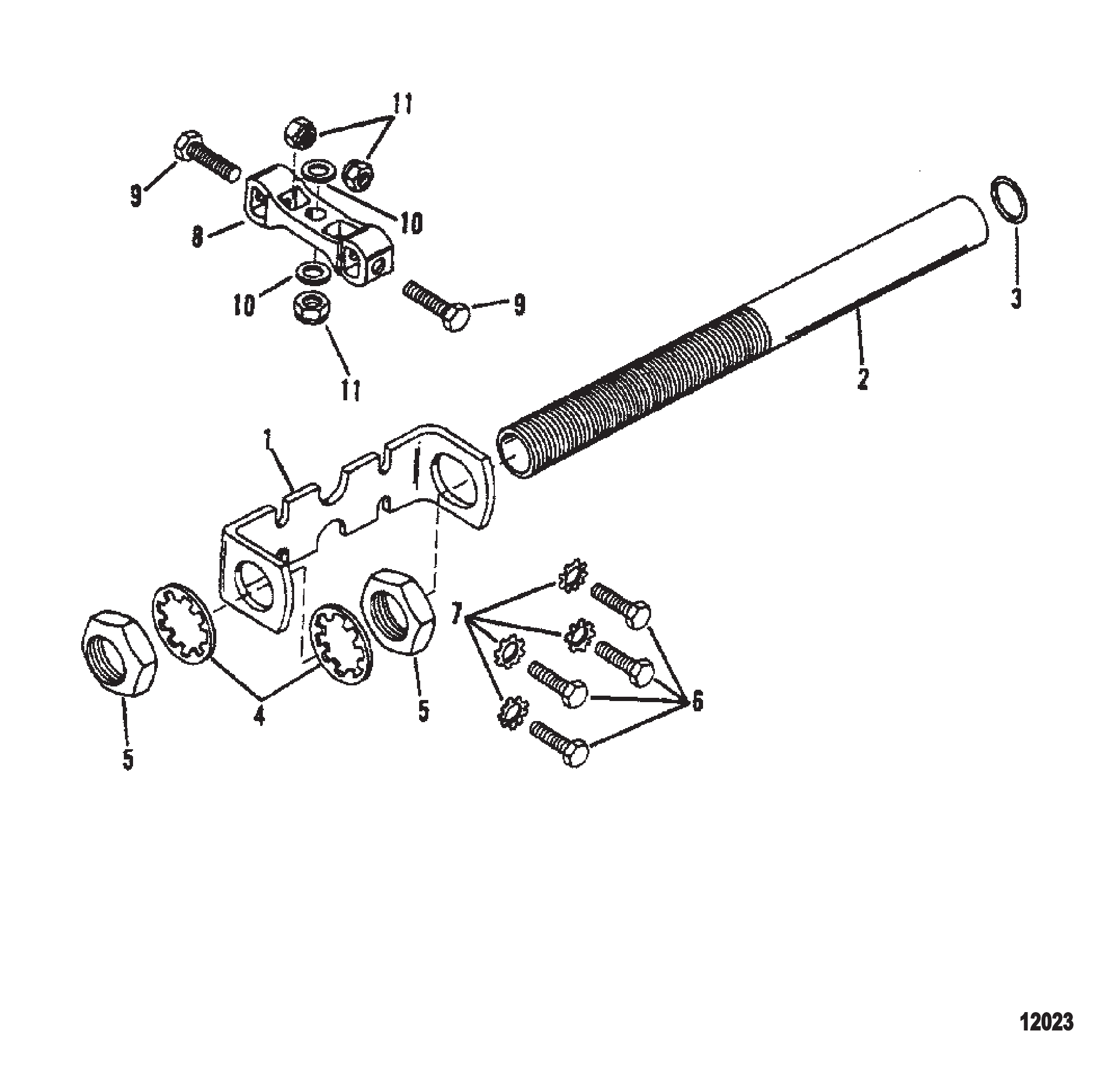

Рис. 33КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	93702	Шайба (.250 наружная звездообразная)	4
8	88319	Соединительная муфта	1
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
11	34863	ГАЙКА (.375-24)	3
11	8M0204726	Гайка (.375-24) латунная	3

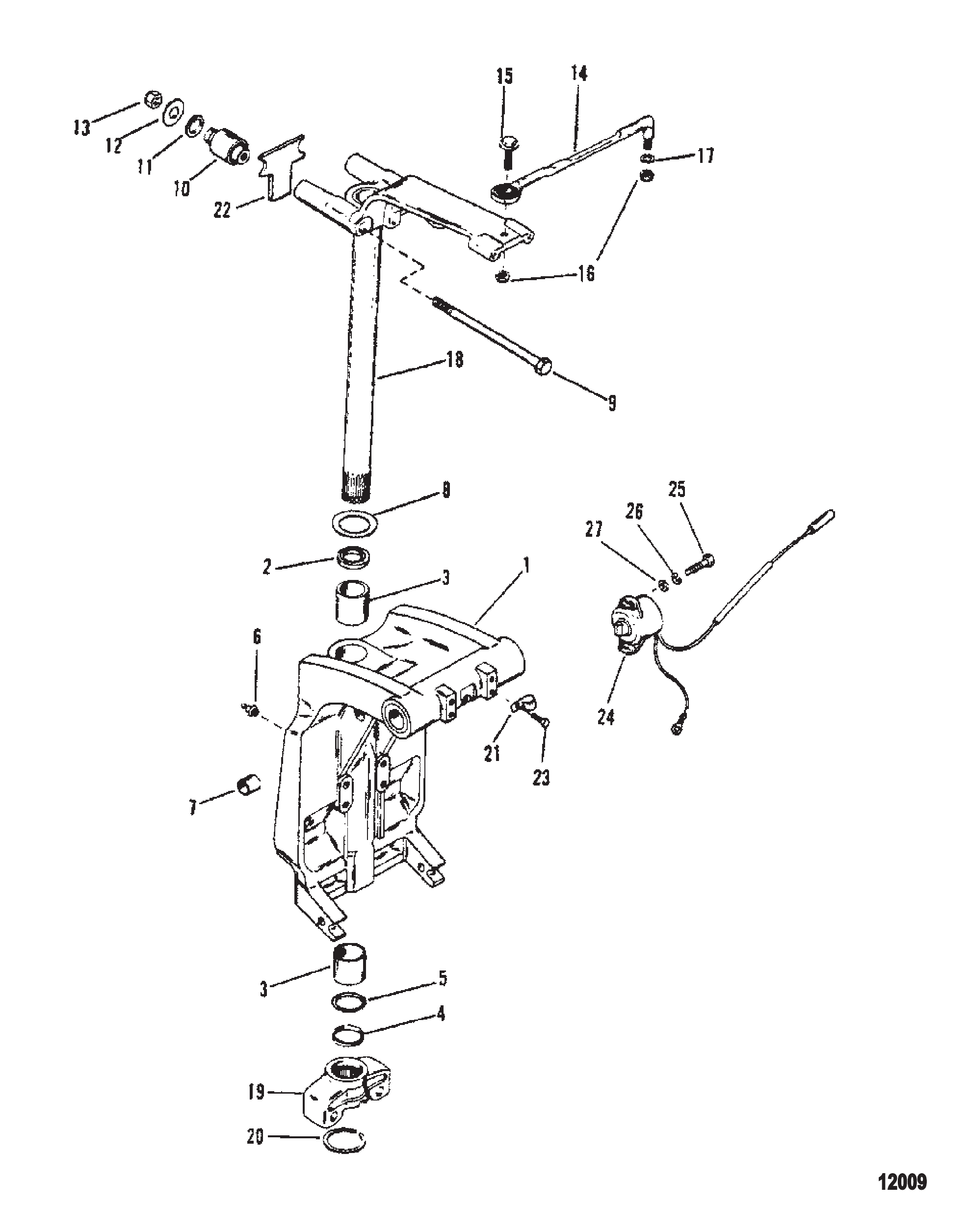

Рис. 34Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710A22	Поворотный кронштейн в сборе (TRACKER)	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	67706A61	Поворотный палец в сборе (TRACKER)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	86580F3	Вилка нижняя (TRACKER)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	888821	Упор удлинённый	1
22	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
23	64014	Винт (.250-28 x .500)	2
24	821180A6	Датчик тримма в сборе	1
24	8M0074846	Заказ 8M0098273	1
25	56682	ВИНТ (#10-24 x .750) Sea Ray	2
25	852368	Винт (#10-24 x .750)	2
26	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

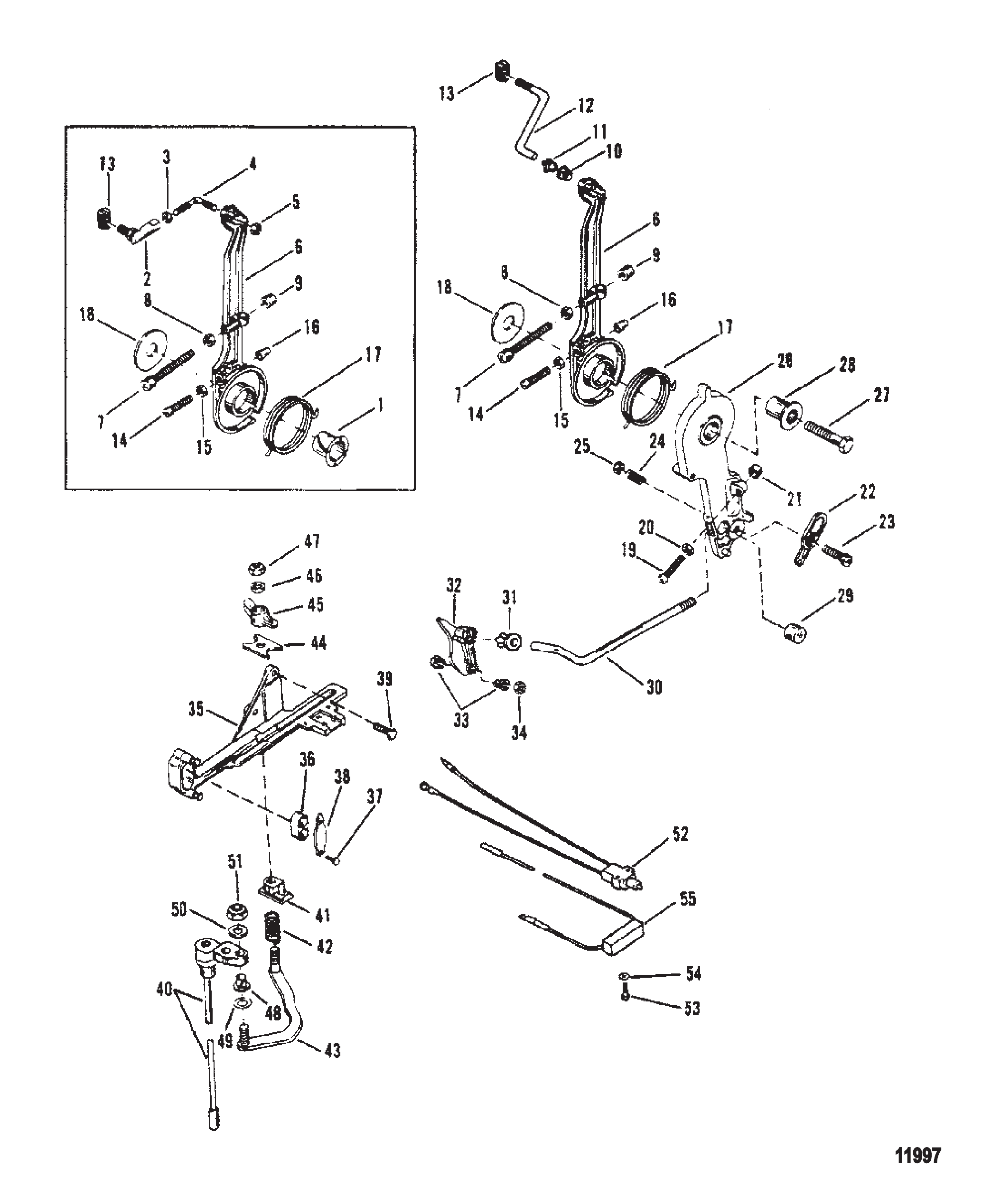

Рис. 35Рычаг дросселя и вал переключения передач Throttle Lever And Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	41095	РЫЧАГ	1
26	410952	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	14634	Тяга	1
31	932481	Втулка	1
31	8M0215006	Втулка поворотная	1
32	8142391	Кулачок	1
32	8142392	Кулачок дроссельной заслонки	1
33	26856	ВТУЛКА	2
34	35045	ГАЙКА (.250-28)	1
34	826709109	Гайка (.250-28) нержавеющая сталь	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
39	53167T	ВИНТ .312-18X .88	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
40	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
47	826709109	Гайка (.250-28) нержавеющая сталь	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
51	826709109	Гайка (.250-28) нержавеющая сталь	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

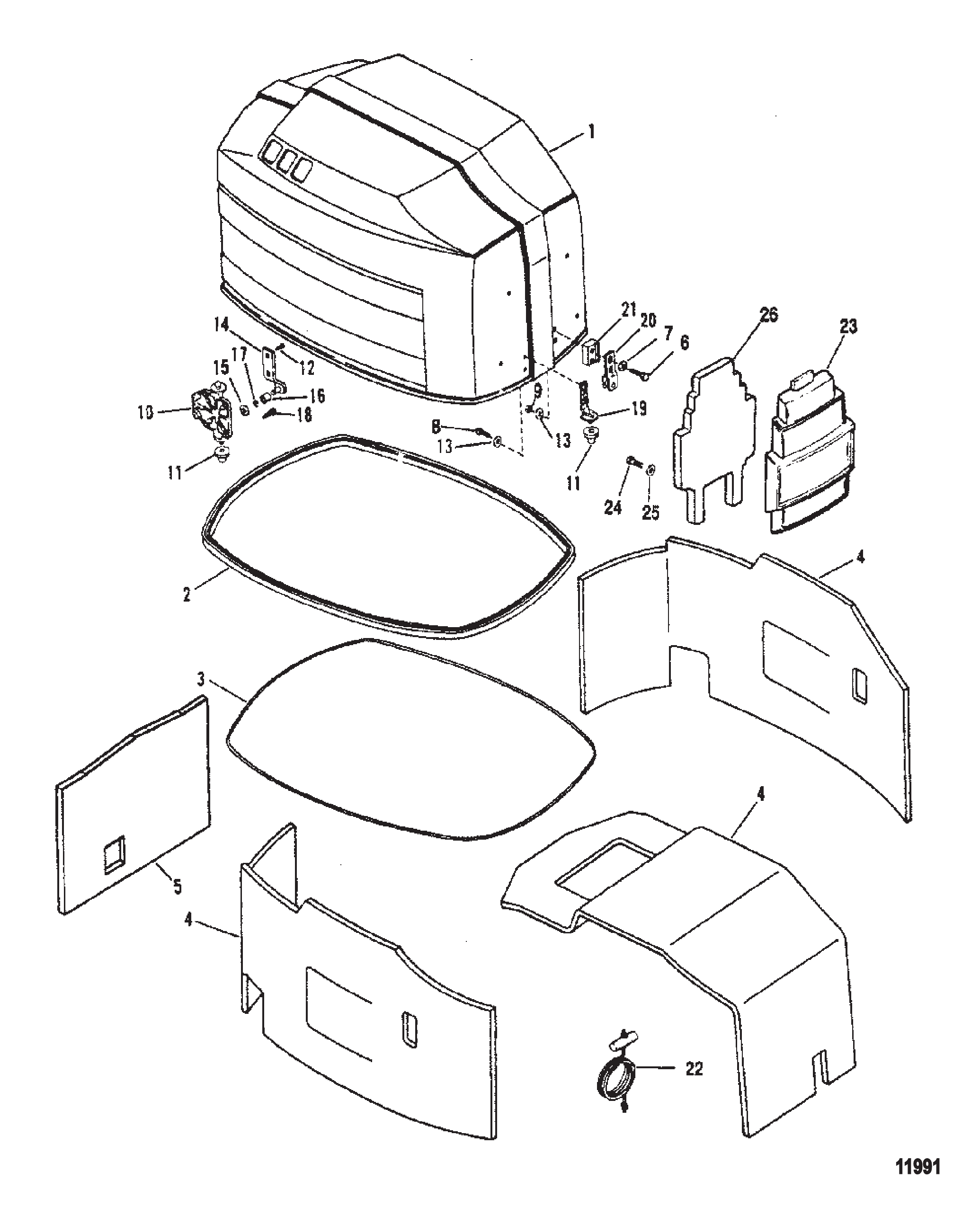

Рис. 36ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТ Top Cowl And Front Shield

REF	Номер детали	Наименование	Кол-во
1	9742A92	Верхний кожух в сборе (XR6) (Без наклеек)	1
1	9742A93	Верхний кожух в сборе (MAGNUM III - СЕРЫЙ) (Без наклеек)	1
1	9743T10	ВЕРХНИЙ КОЖУХ	1
1	9743A10	Верхний кожух в сборе (MAGNUM III - СЕРЕБРИСТЫЙ) (Без наклеек)	1
1	9743T10	ВЕРХНИЙ КОЖУХ	1
1	9742A88	Верхний кожух в сборе (ЧЕРНЫЙ) (Без наклеек)	1
1	9742T88	Верхний кожух в сборе, черный	1
1	9742A89	КАПОТ В СБОРЕ Серый	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
1	9743A11	Верхний кожух в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
1	9743A8	Верхний кожух в сборе (150 TRACKER) (Без наклеек)	1
2	812784	Сальник	1
3	815478	САЛЬНИК	1
4	814823A1	Комплект шумоизоляции	1
4	815225A1	Комплект шумоизоляции	1
5	815227	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
6	69267	Винт (.312-18 x 1.750)	2
7	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
7	8M0042642	Шайба (.323 x .562 x .063)	2
8	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	815848	Гайка (.312)	2
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	4
13	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	36001	ШАЙБА	2
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
14	813096A2	Комплект крючка	2
16	815263	РОЛИК	2
16	8M0207770	Ролик @3	2
17	823795	СТОПОРНОЕ КОЛЬЦО	2
17	8237951	Стопорное кольцо	2
18	816992	Винт	8
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	816838	Проставка	1
22	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1
23	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
23	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
23	18755A4	Передний щиток в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)	1
23	18755A3	Передний щиток в сборе (TRACKER) (Без наклеек)	1
24	77137	ВИНТ (.190-16 x .620)	4
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
26	813562	Сальник	1

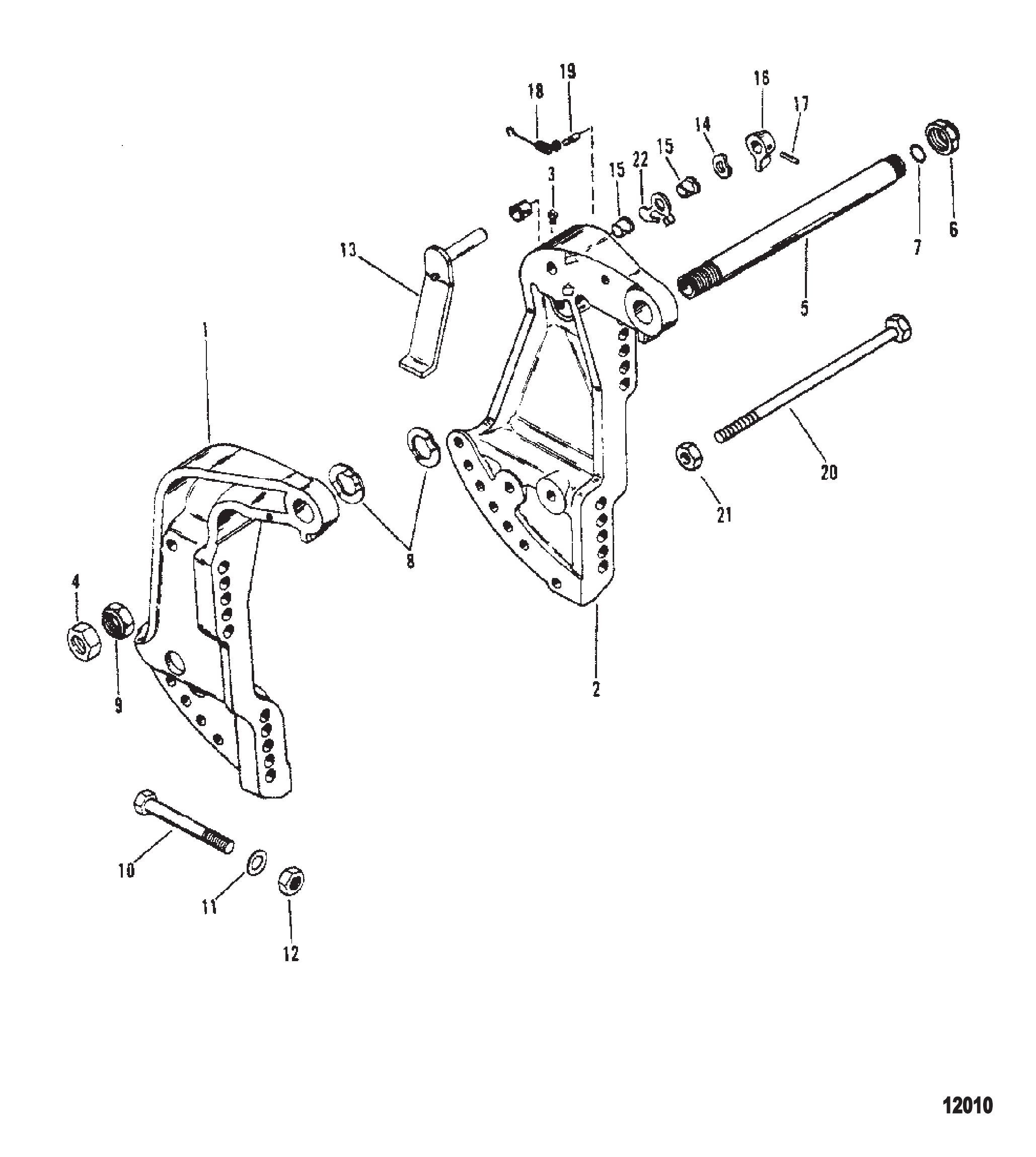

Рис. 37Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
1	8718F10	Кронштейн транца	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	37984	ГАЙКА (.875-14) Система наклона	1
4	8M0041651	ГАЙКА (.875-14)	1
5	99170A2	Комплект трубок наклона	1
5	826125A1	Трубка наклона	1
5	826125A1	Трубка наклона	1
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	90068F3	Гайка (1.00-14), серая	1
6	859133	ГАЙКА (1.00-14)	1
6	90068F4	Гайка (1.00-14) (TRACKER)	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

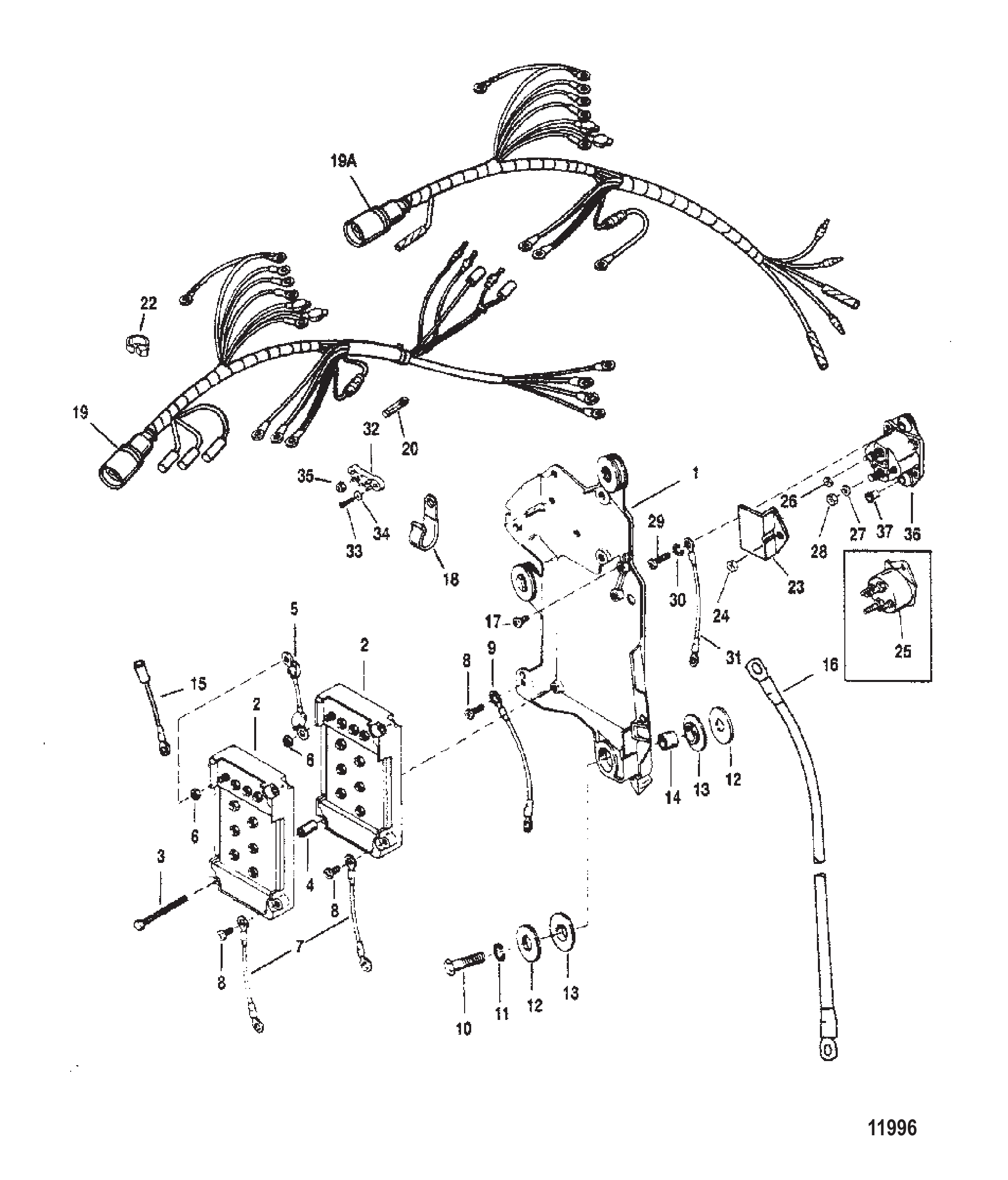

Рис. 38Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	434292	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	817626	Винт (#10-16 x .380)	3
8	878607	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	88439A3	Кабель в сборе положительный - аккумулятор	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	87926	Винт (#10-32 x .500)	1
18	814634	Хомут	1
19A	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
19	96220A16	Жгут проводов в сборе, электропроводка двигателя	1
20	79091	Предохранитель 20 А	1
20	8M0207796	Предохранитель 20 А	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	78866	Изолятор	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	4
25	68258A4	Соленоид в сборе, стартер (исполнение I)	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	45561	Винт (.250-20 x 1.12)	2
29	455611	Винт (.250-20 x 1.120)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	194372	Клеммная колодка	1
33	38055	ВИНТ (.190-32 x .620)	2
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	45076	Гайка (#10-32) латунная клемма блока выключателя	2
36	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2
