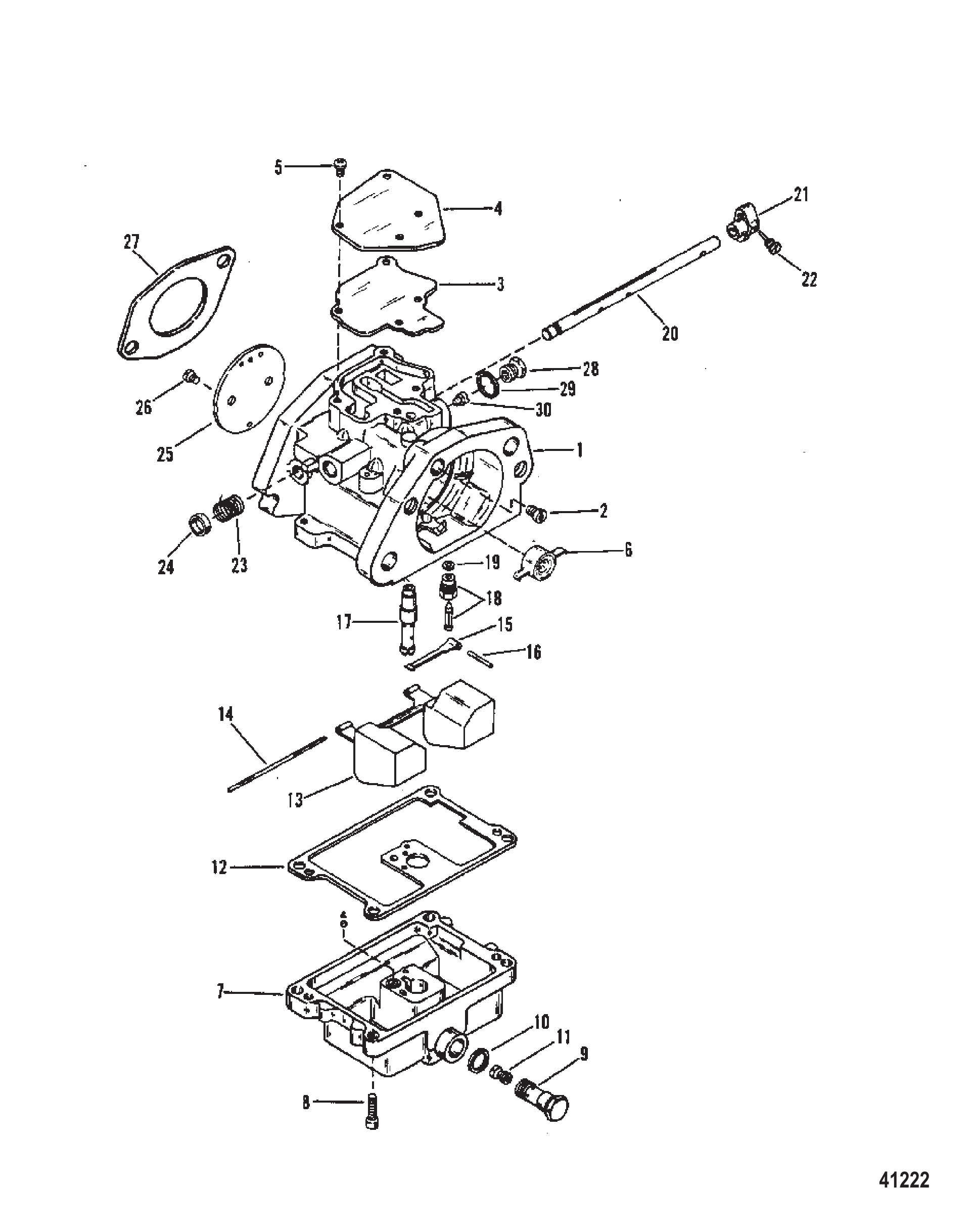

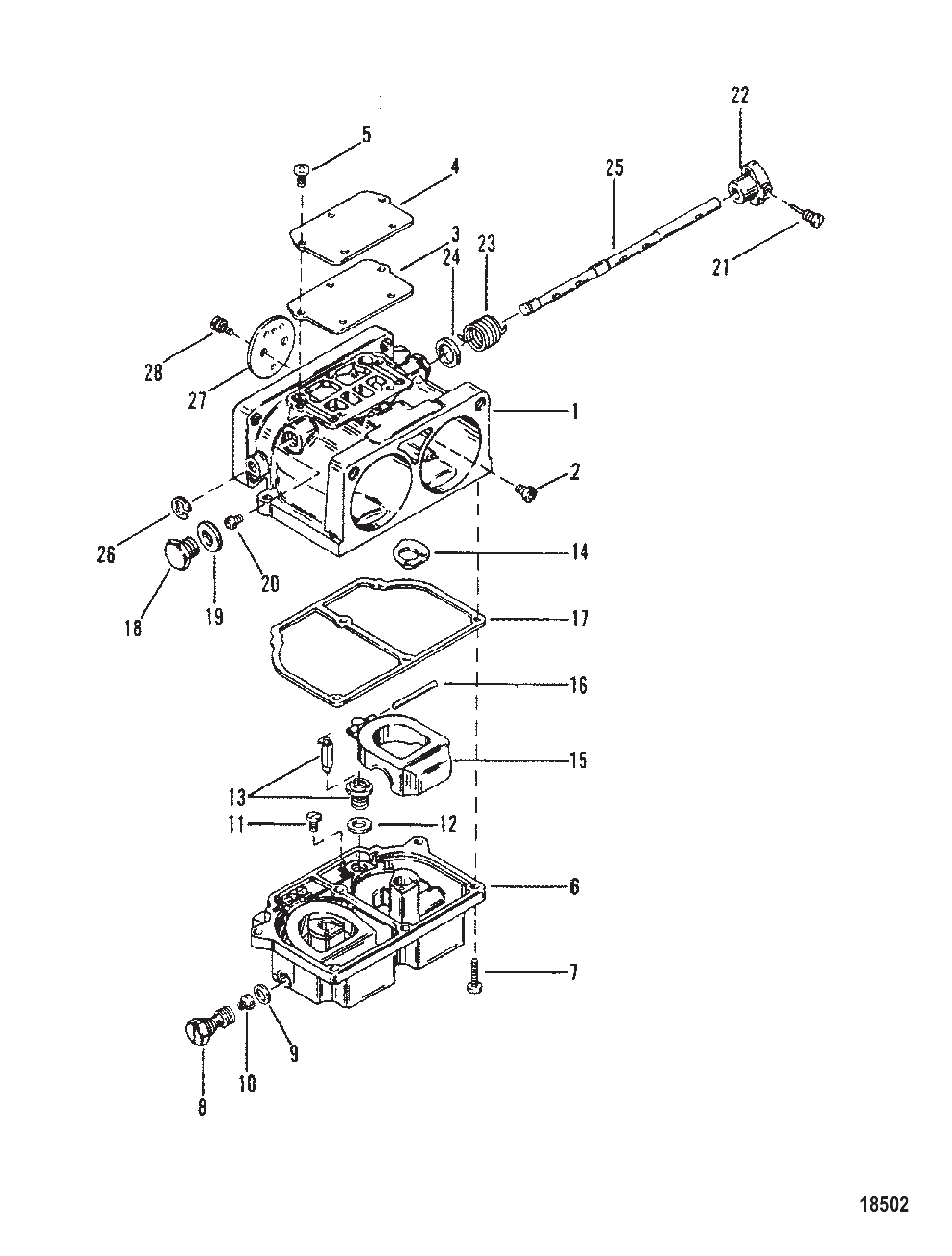

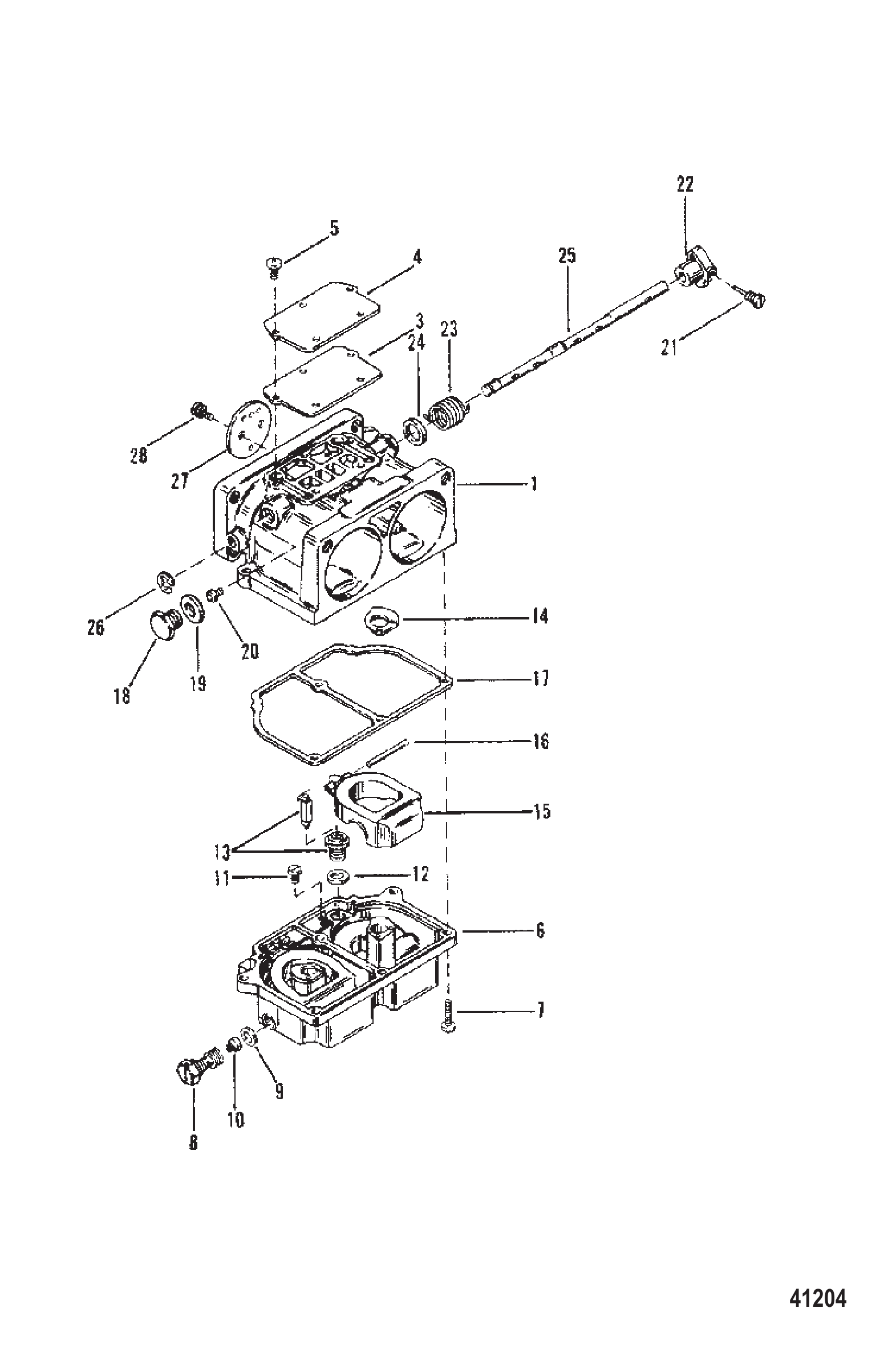

Рис. 1КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7785A55	Карбюратор в сборе (9-1)	1
1	7785A56	Карбюратор в сборе (9-2)	1
1	7785A57	Карбюратор в сборе (9-3)	1
1	7785A58	Карбюратор в сборе (9-4)	1
1	7785A59	Карбюратор в сборе (9-5)	1
1	7785A60	Карбюратор в сборе (9-6)	1
1	7785A61	Карбюратор в сборе (8-1)	1
1	7785A62	Карбюратор в сборе (8-2)	1
1	7785A63	Карбюратор в сборе (8-3)	1
1	7785A64	Карбюратор в сборе (8-4)	1
1	7785A65	Карбюратор в сборе (8-5)	1
1	7785A66	Карбюратор в сборе (8-6)	1
2	6201	ЖИКЛЁР (.080)	6
3	NSS	NOT SOLD SEPARATE GASKET	6
4	9122	Крышка-пластина	6
5	NSS	NOT SOLD SEPARATE SCREW	24
6	813274	Вентури	6
6	9481	Вентури	6
7	9478	Топливная камера	1
7	9478	Топливная камера	5
8	NSS	NOT SOLD SEPARATE SCREW	24
9	6199	ПРОБКА ГЛАВНОГО ЖИКЛЁРА	6
10	NSS	NOT SOLD SEPARATE GASKET, MAIN JET	6
11	6680	Жиклёр (.078) (WME1/2)-115 WME-14	5
11	3517	Жиклёр (.084) (135/175/200)	1
11	6202	ЖИКЛЁР ГЛАВНЫЙ (.088)	1
11	3518	Жиклёр (.082)	5
12	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	6
13	813470	Поплавок	6
14	NSS	NOT SOLD SEPARATE FLOAT PIN	6
15	NSS	NOT SOLD SEPARATE FLOAT LEVER	6
16	NSS	NOT SOLD SEPARATE PIN	6
17	NSS	NOT SOLD SEPARATE MAIN NOZZLE	6
18	8318	Игла впускная	6
18	83181	Комплект седла клапана	6
19	NSS	NOT SOLD SEPARATE GASKET	6
20	9118	Вал дросселя	1
20	9117	Вал дросселя	5
21	814679	Рычаг	6
21	814677	Рычаг дроссельной заслонки	1
22	NSS	NOT SOLD SEPARATE SCREW	6
23	NSS	NOT SOLD SEPARATE SPRING	6
24	NSS	NOT SOLD SEPARATE SPACER	6
25	9480	Клапан дроссельной заслонки	6
26	NSS	NOT SOLD SEPARATE SCREW	12
27	886111	Прокладка	6
28	NSS	NOT SOLD SEPARATE PLUG, IDLE AIR JET	6
29	NSS	NOT SOLD SEPARATE GASKET	6
30	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
30	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
-	9482	Ремкомплект карбюратора	1
-	9062	Комплект прокладок карбюратора	1
-	88605A89	Комплект прокладок	1

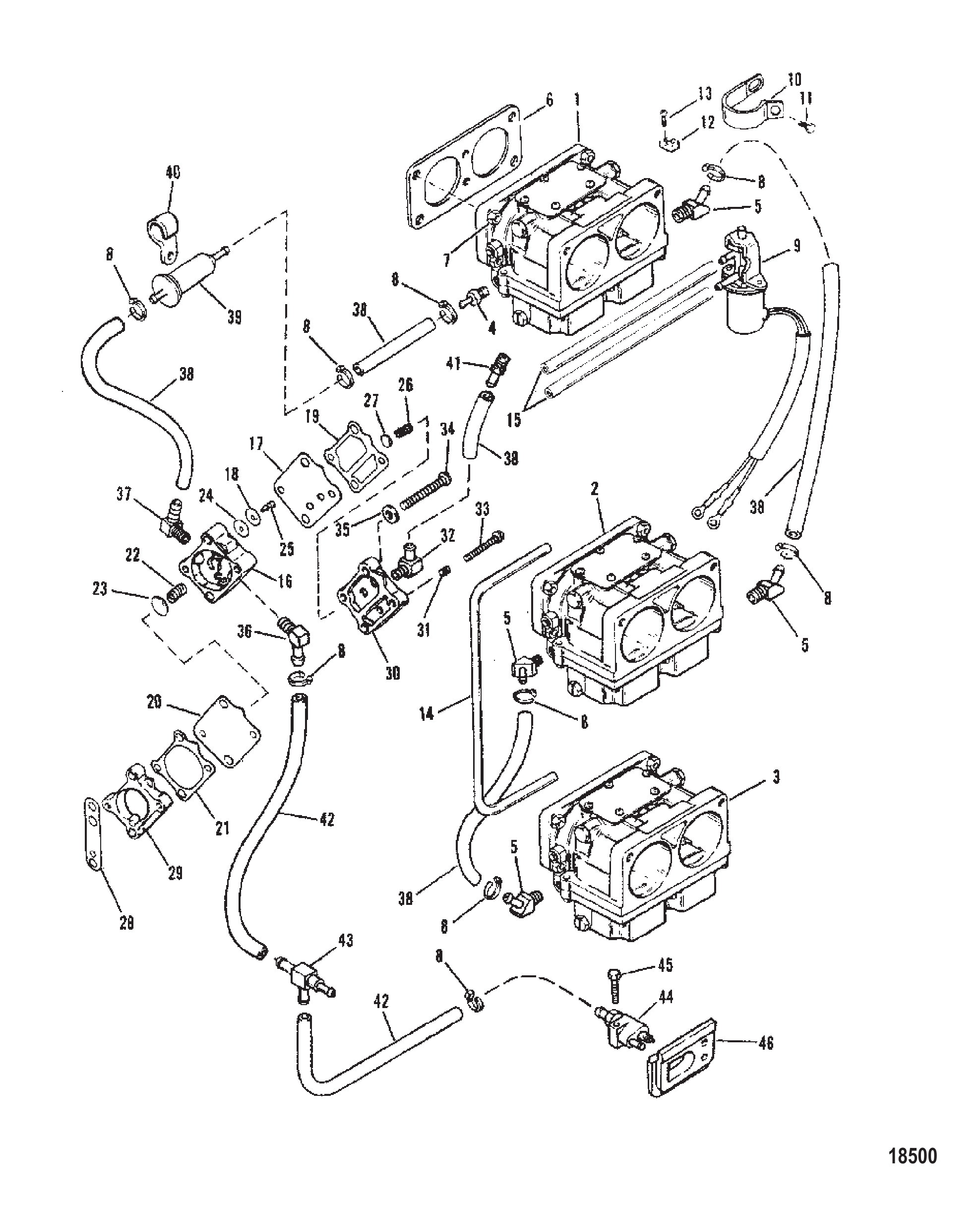

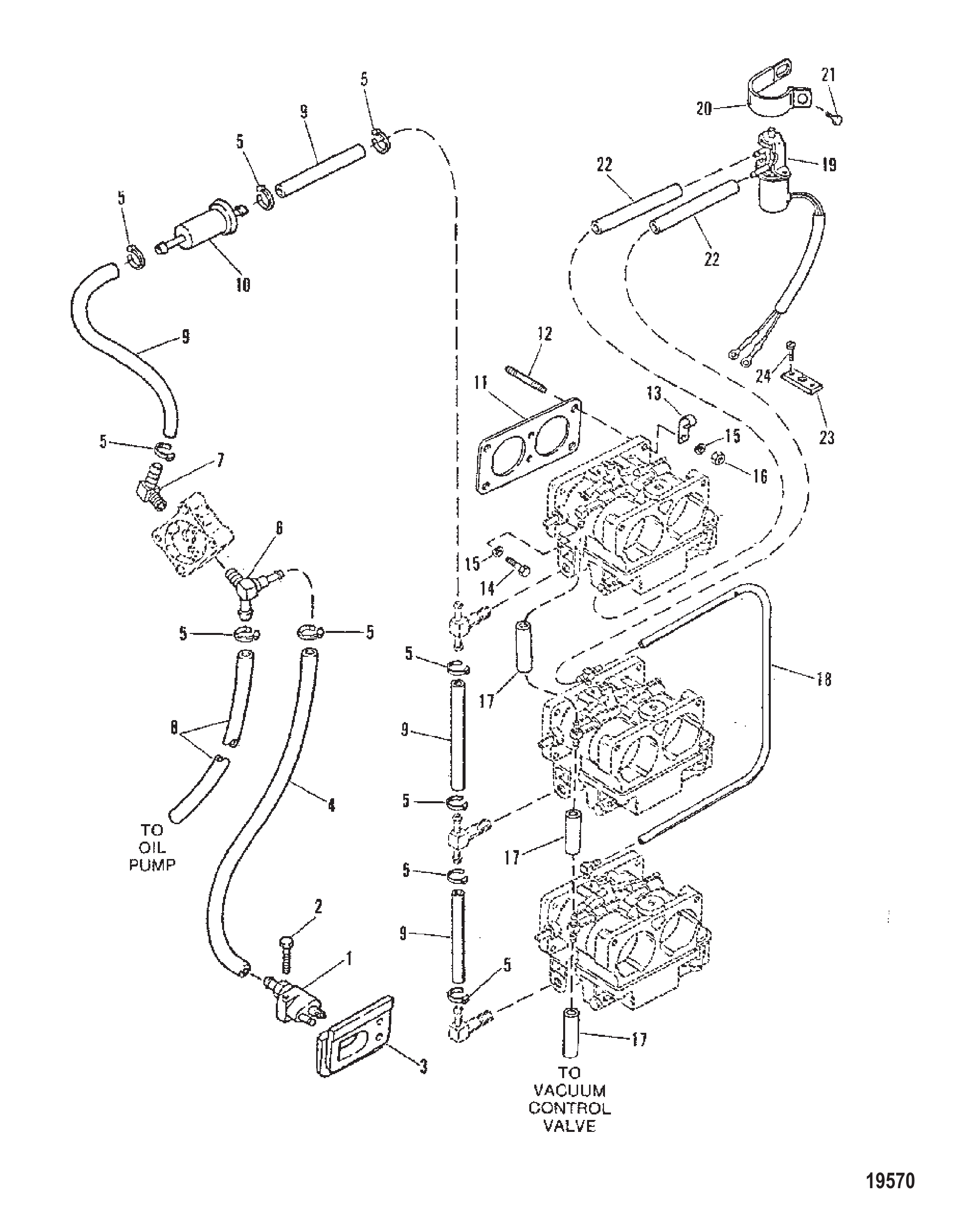

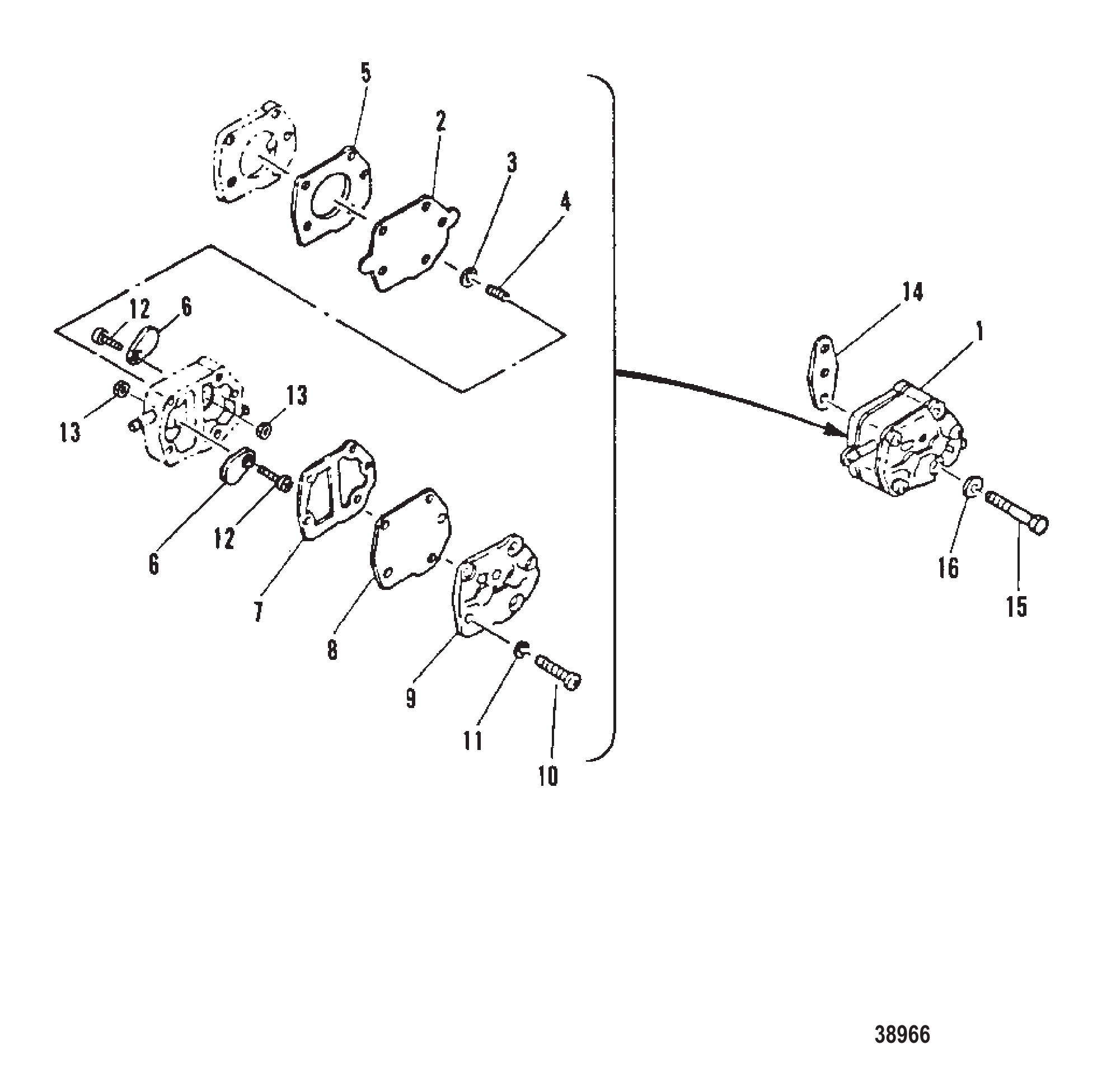

Рис. 2Топливный насос и карбюратор Fuel Pump and Carburetor

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
2	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
3	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	70007	Штуцер 45 градусов топливного насоса	1
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
17	857005A1	Ремкомплект диафрагмы	1
18	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
19	NSS	NOT SOLD SEPARATE GASKET, BOOST	1
20	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
21	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
22	NSS	NOT SOLD SEPARATE SPRING	1
23	NSS	NOT SOLD SEPARATE CAP	1
24	NSS	NOT SOLD SEPARATE CHECK VALVE	2
25	NSS	NOT SOLD SEPARATE RETAINER	2
26	NSS	NOT SOLD SEPARATE SPRING	1
27	NSS	NOT SOLD SEPARATE CAP	1
28	987691	Прокладка	1
28	8M0204705	Прокладка @2	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
30	987752	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
38	8M0108355	Шланг (57 дюймов, бухта)	1
39	16494	ФИЛЬТР топливный	1
39	816296Q03	Фильтр топливный @3	1
40	15279	ХОМУТ	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	2
42	8M0108349	Шланг (70 дюймов, бухта)	2
43	424251	Тройник	2
43	424253	Штуцер	2
44	15781A1	Разъем топливный	1
44	816856Q3	Разъём в сборе, топливный	1
45	69067	ВИНТ (.250-20 x 1.375)	1
46	812782	Сальник	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

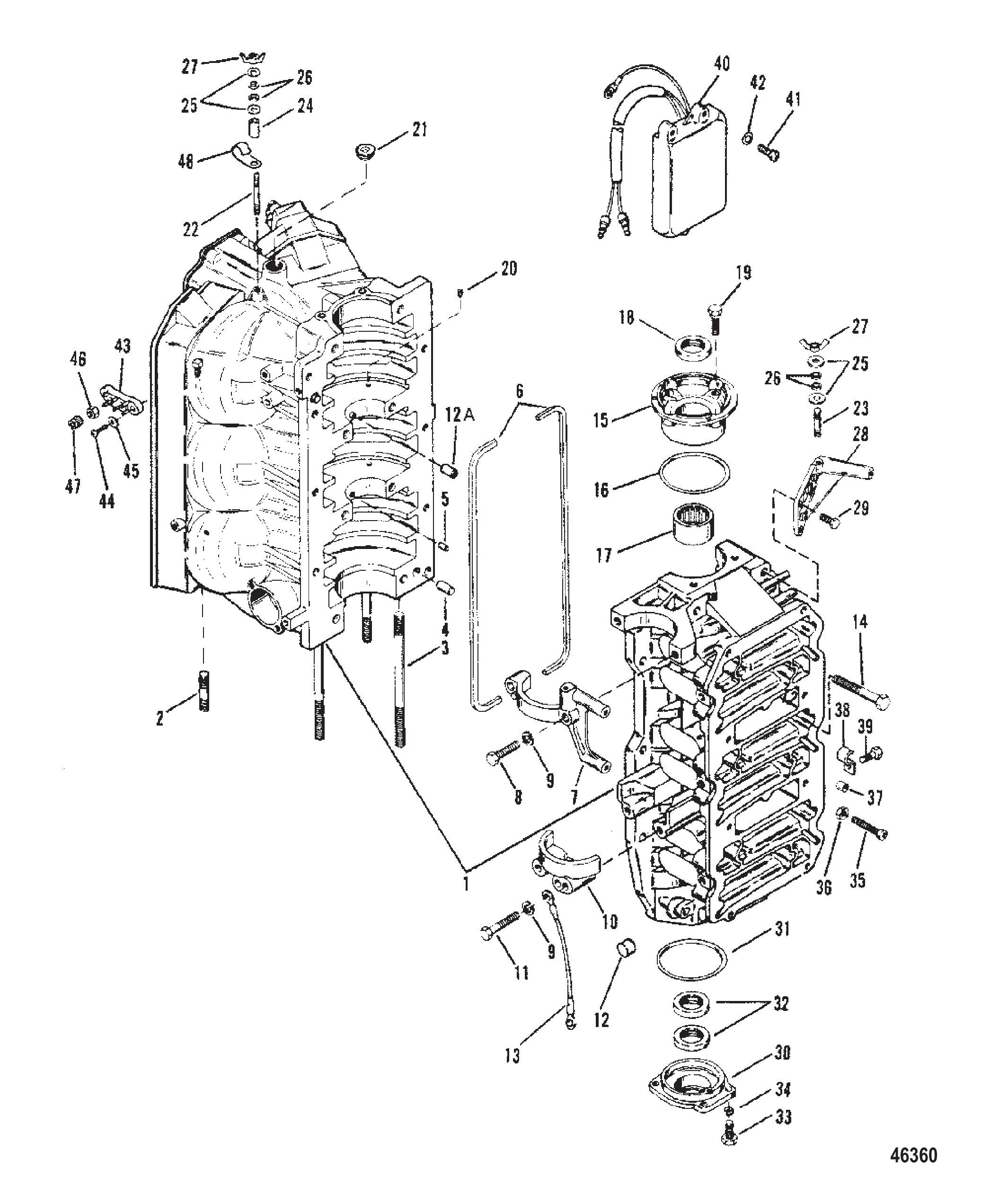

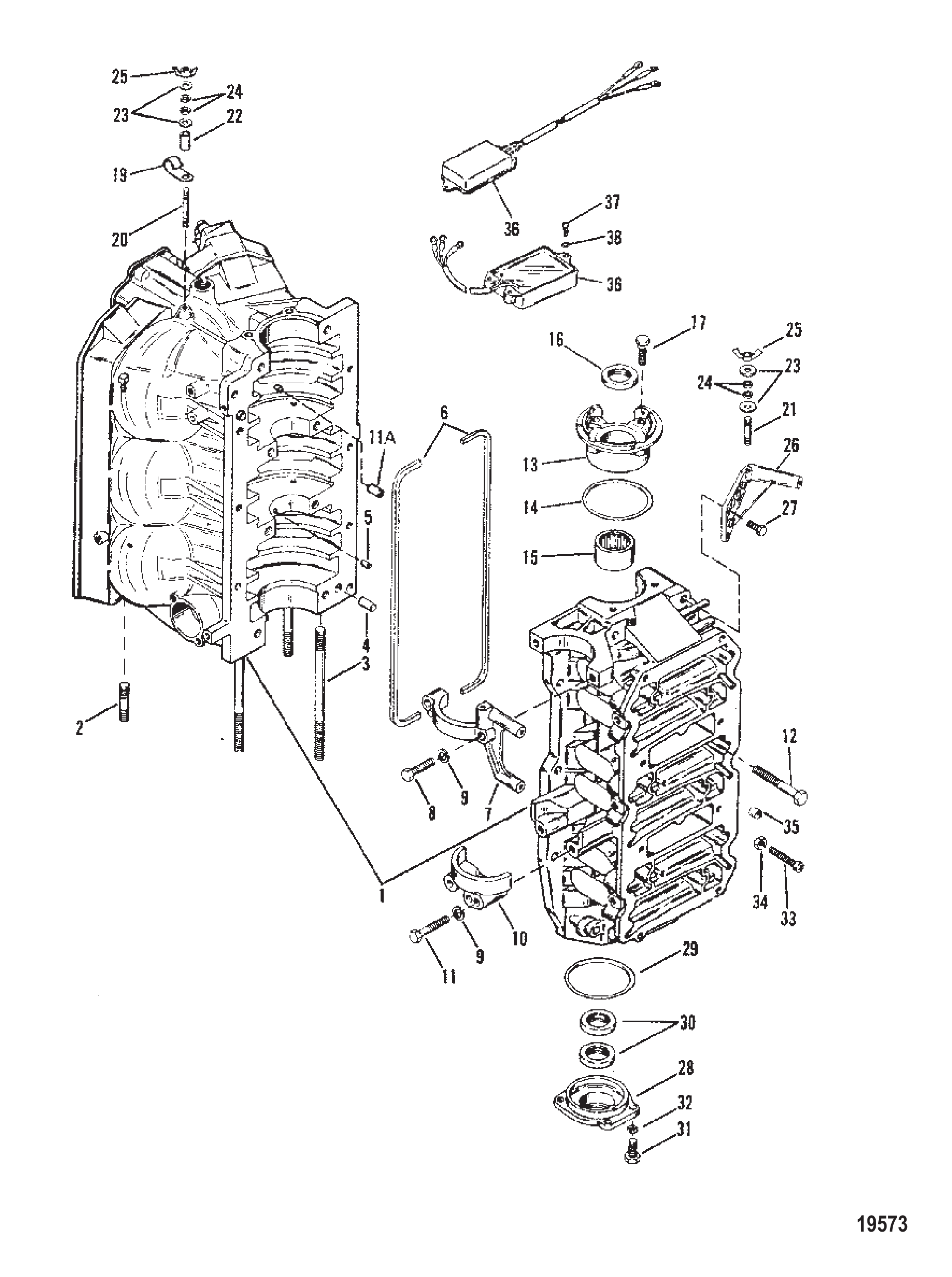

Рис. 3БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	8712A41	Блок цилиндров	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
12	88801	ПРОБКА колпачковая	2
12	99448	Втулка	1
13	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
14	66717	ВИНТ (.375-16 x 3.250)	8
14	74824	Винт (.312-18 x 1.250)	6
15	9608A1	Верхняя концевая крышка в сборе	1
15	9608T1	Крышка в сборе верхняя	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	93496	ПОДШИПНИК Роликовый	1
17	93496T	Подшипник	1
18	41953	Сальник	1
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
21	38407	ПРОБКА (.500-14)	1
22	15094	ШПИЛЬКА (.190-32 x 1.870)	1
23	15093	ШПИЛЬКА (#10-32 x 1.00)	2
23	8M0034435	ШПИЛЬКА	2
24	67269	Проставка	1
25	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
25	8M0204663	ШАЙБА @5	6
26	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
27	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
27	816874	Барашковая гайка (#10-32)	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	7809A1	Крышка торцевая в сборе	1
30	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
31	62700	Кольцо уплотнительное (3.237 x .103)	1
32	41953	Сальник	2
33	28636	ВИНТ (.250-20 x .750)	4
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
35	64022	Винт (.250-20 x 2.125)	1
36	64015	Гайка (.250-20) клеммы стартерного соленоида	1
37	26852	ЗАГЛУШКА Нейлоновая	1
38	16793	Хомут	1
39	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	87076A6	РЕГУЛЯТОР ХОЛОСТОГО ХОДА В СБОРЕ	1
40	87076A10	Регулятор холостого хода	1
41	69020	ВИНТ (#10-32 x .875)	3
41	690201	ВИНТ (#10-32 x .875)	3
42	38833	ШАЙБА	3
43	194372	Клеммная колодка	1
44	48409	Винт (#10-16 x .625) нержавеющая сталь	2
45	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
46	45076	Гайка (#10-32) латунная клемма блока выключателя	2
47	813938	Гайка колпачковая (#10-32)	2
48	63153	J-образная защёлка	1
-	812827A89	Головка блока цилиндров в сборе	1
-	812827T89	Головка блока цилиндров морская	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

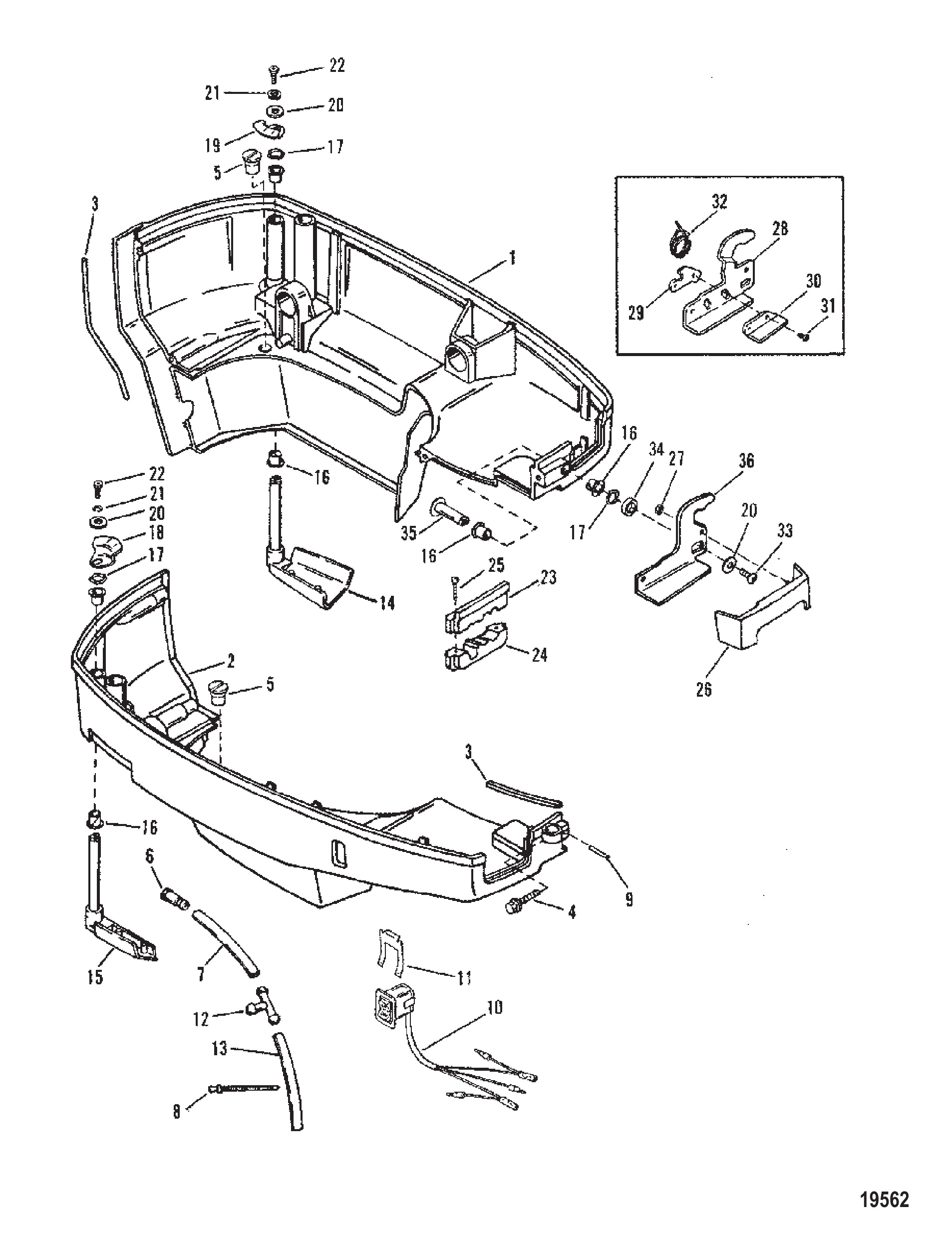

Рис. 4НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

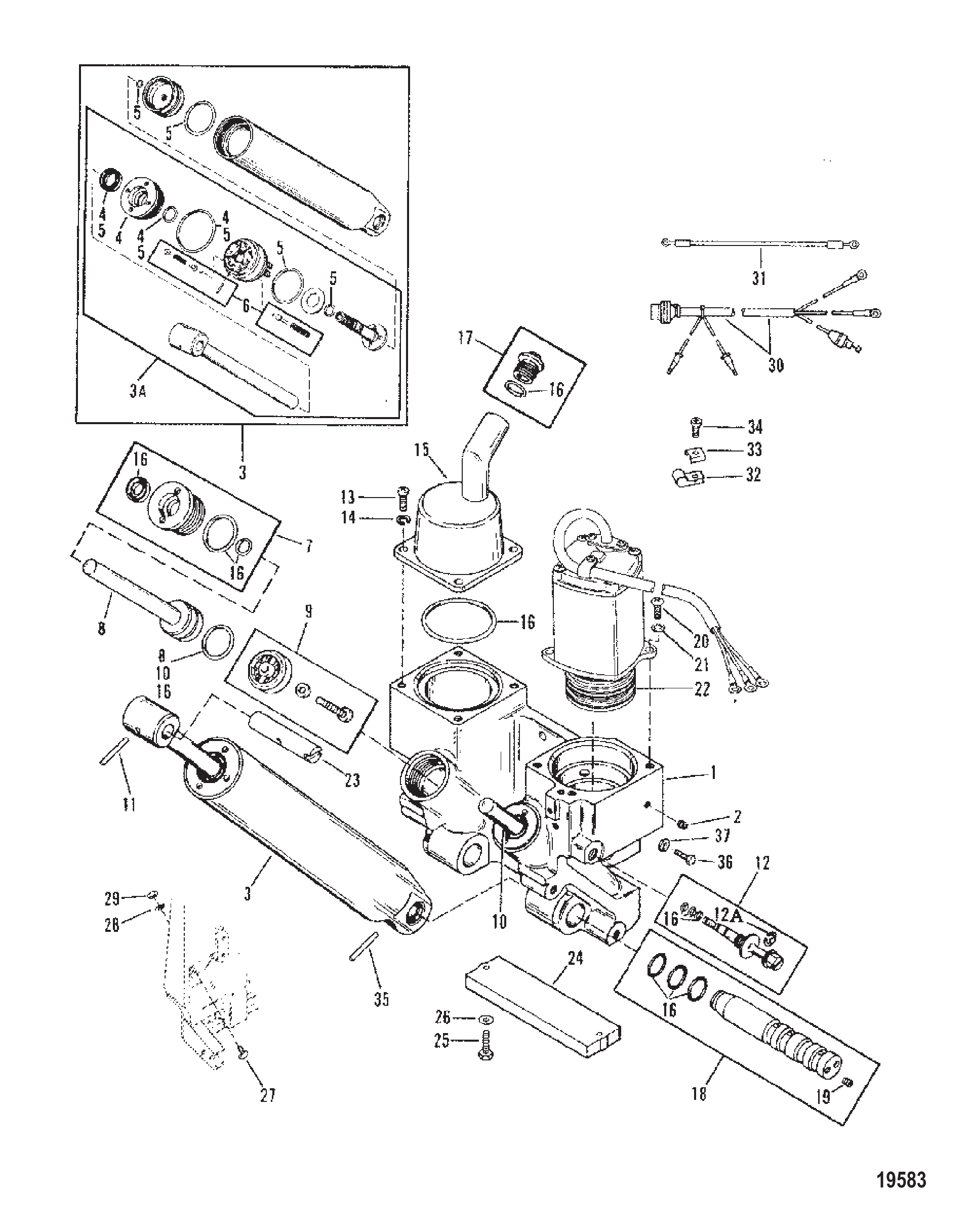

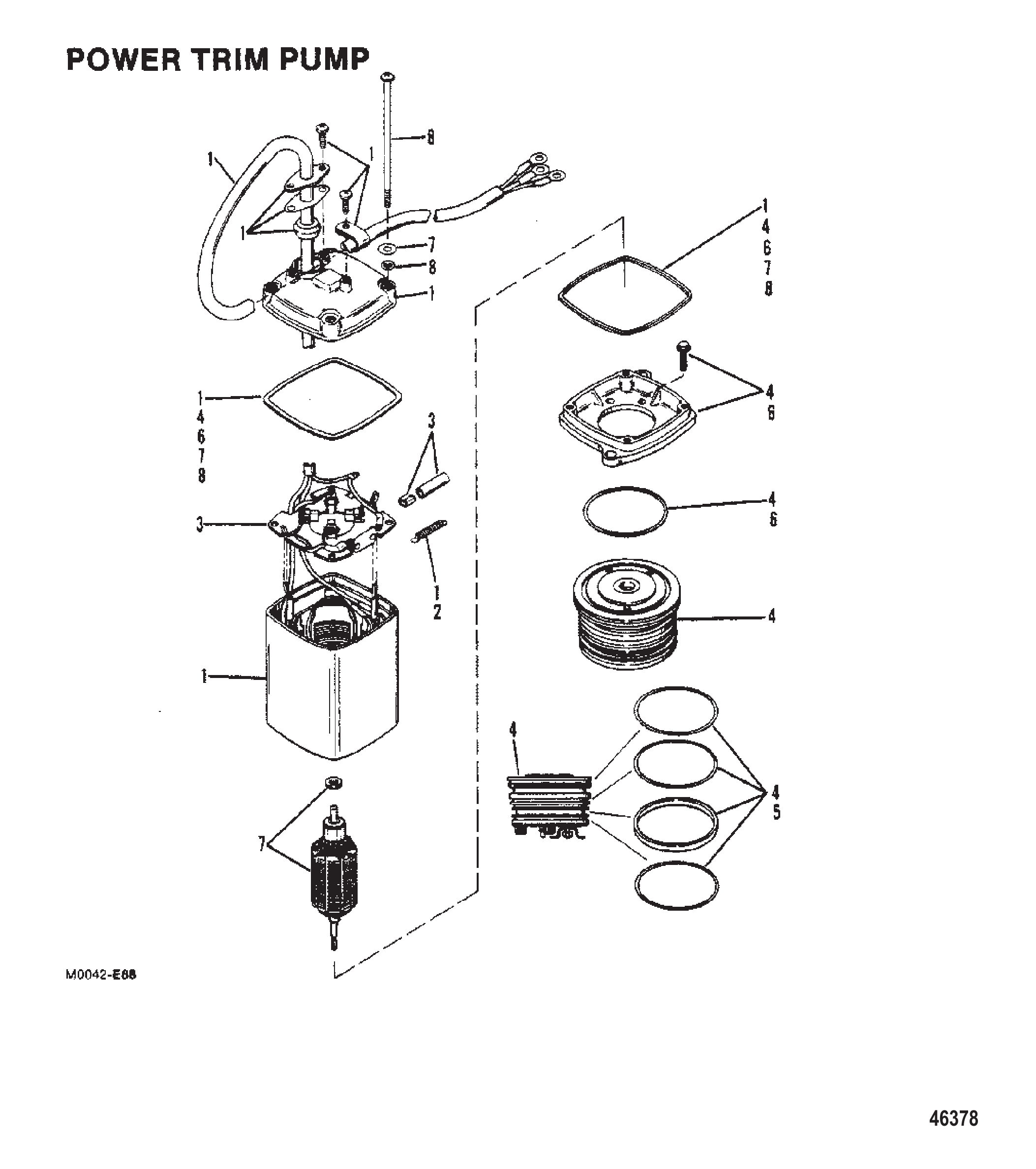

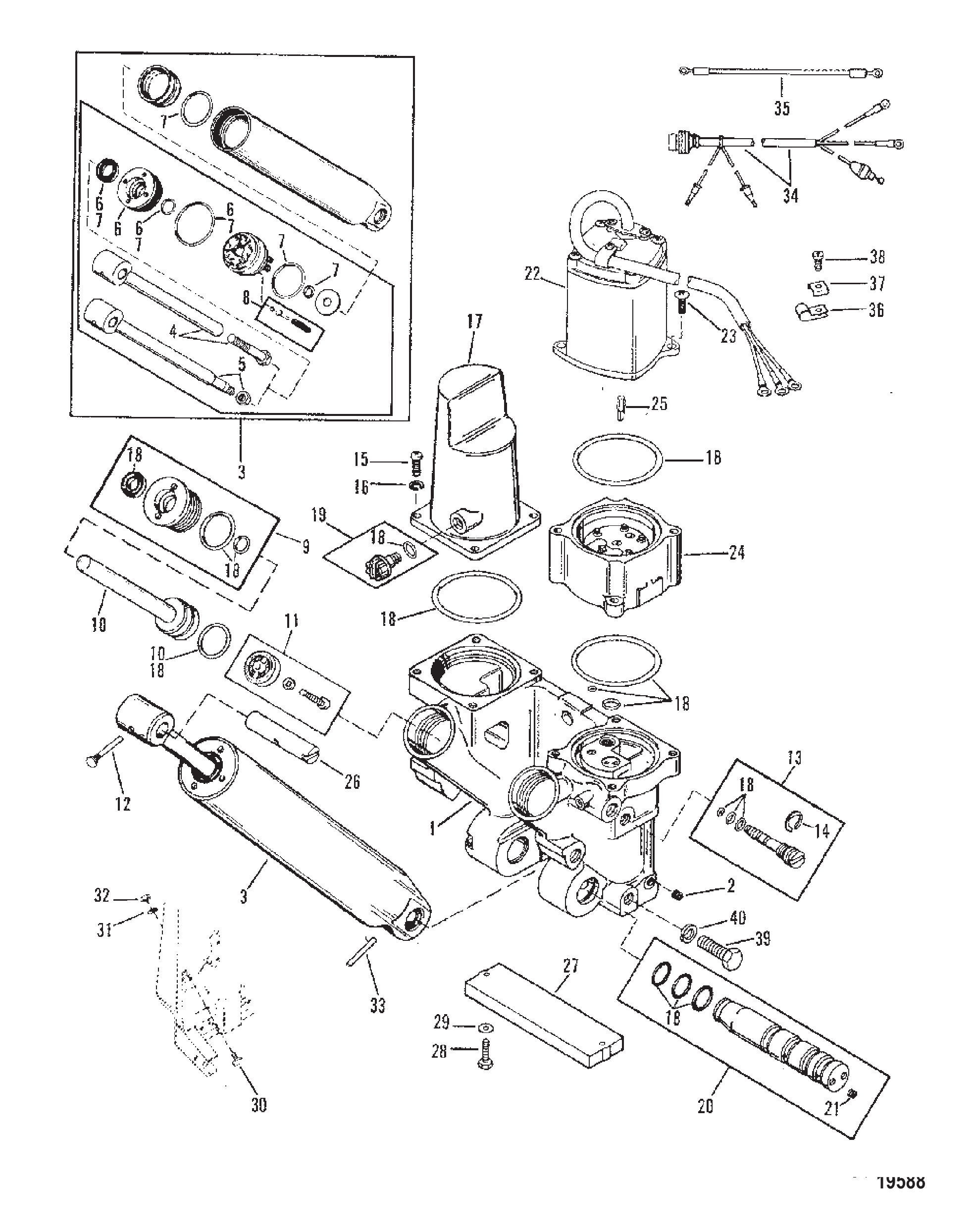

Рис. 5Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

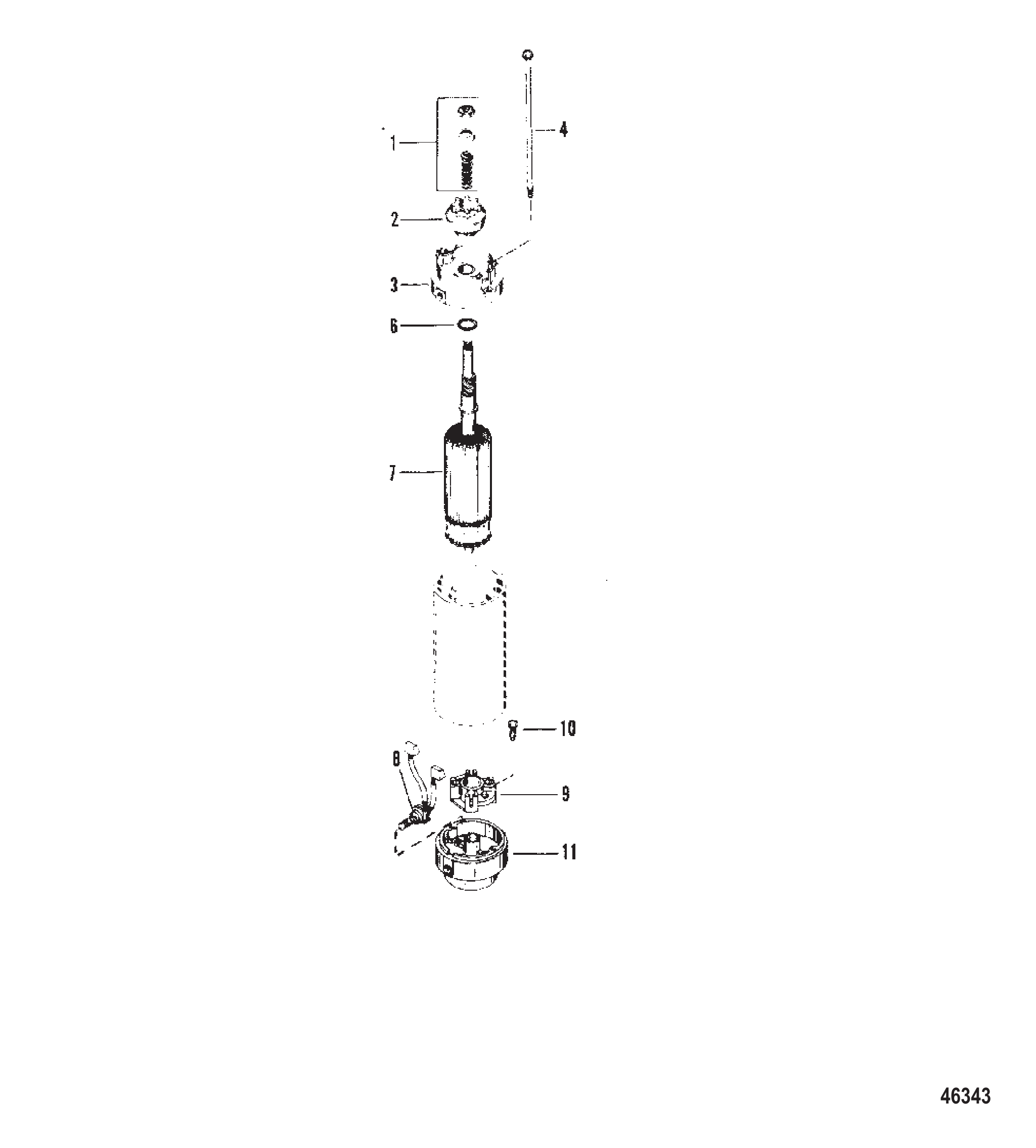

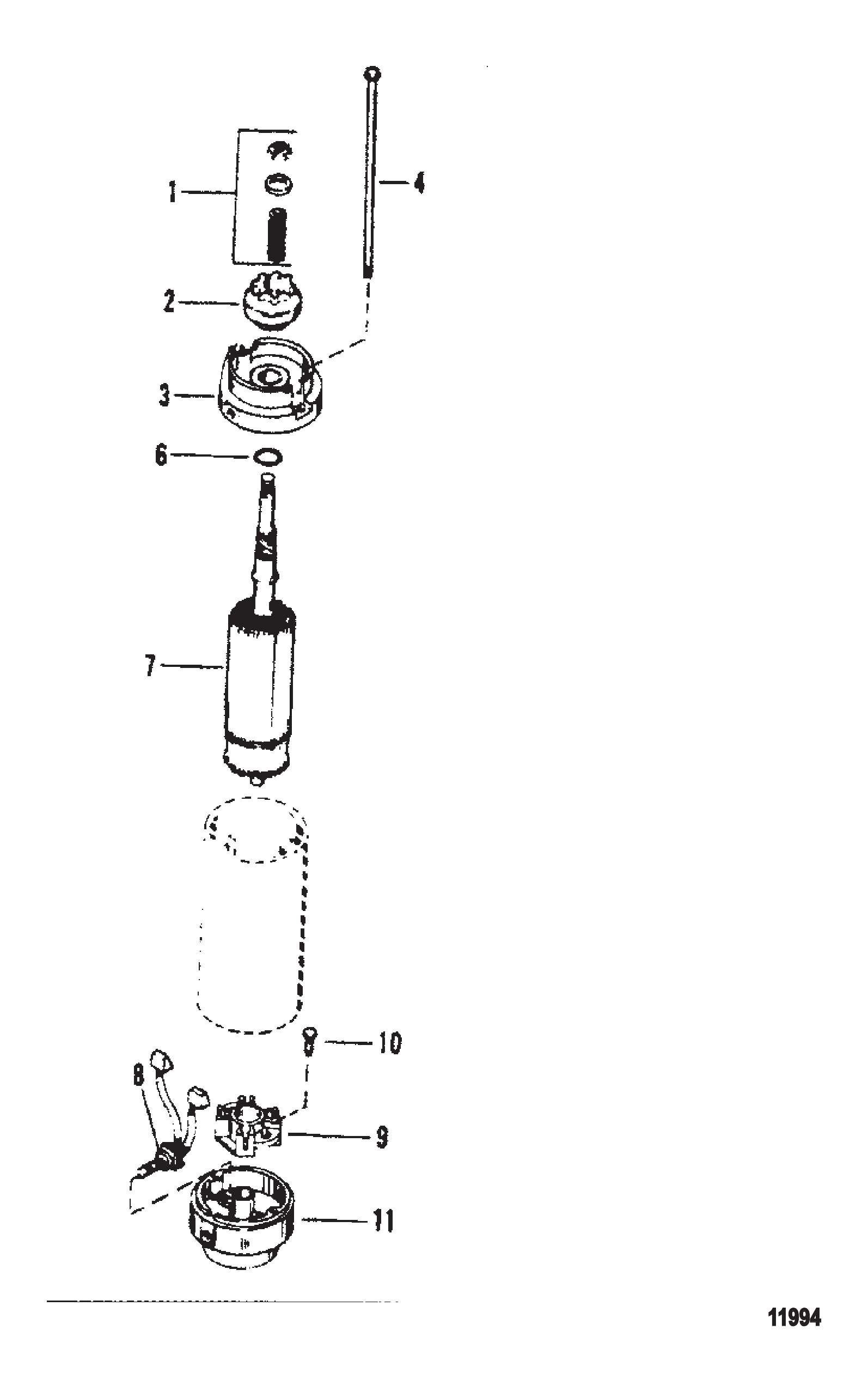

Рис. 6СБОРКА СТАРТЕРА STARTER MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate THRU BOLT	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

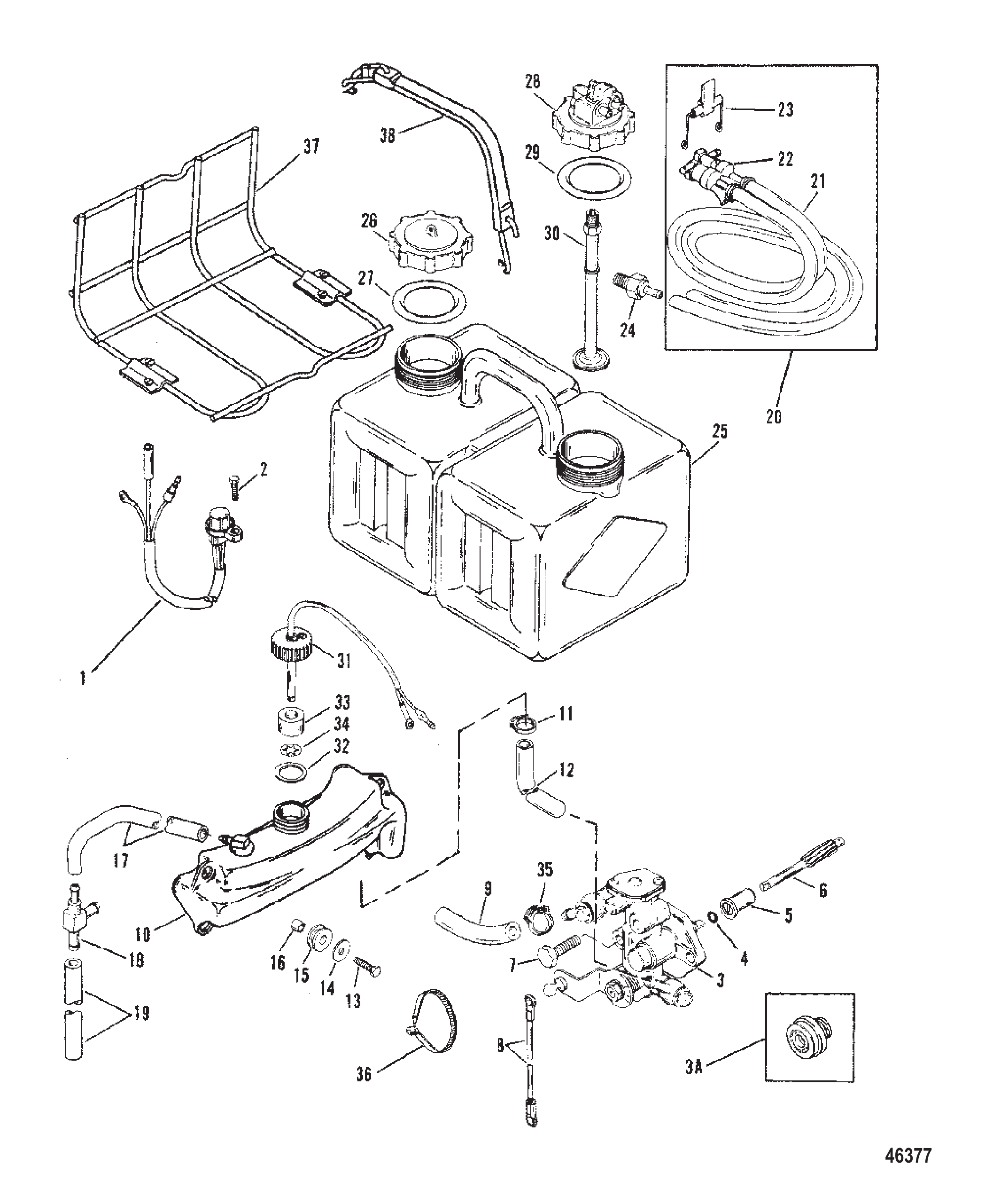

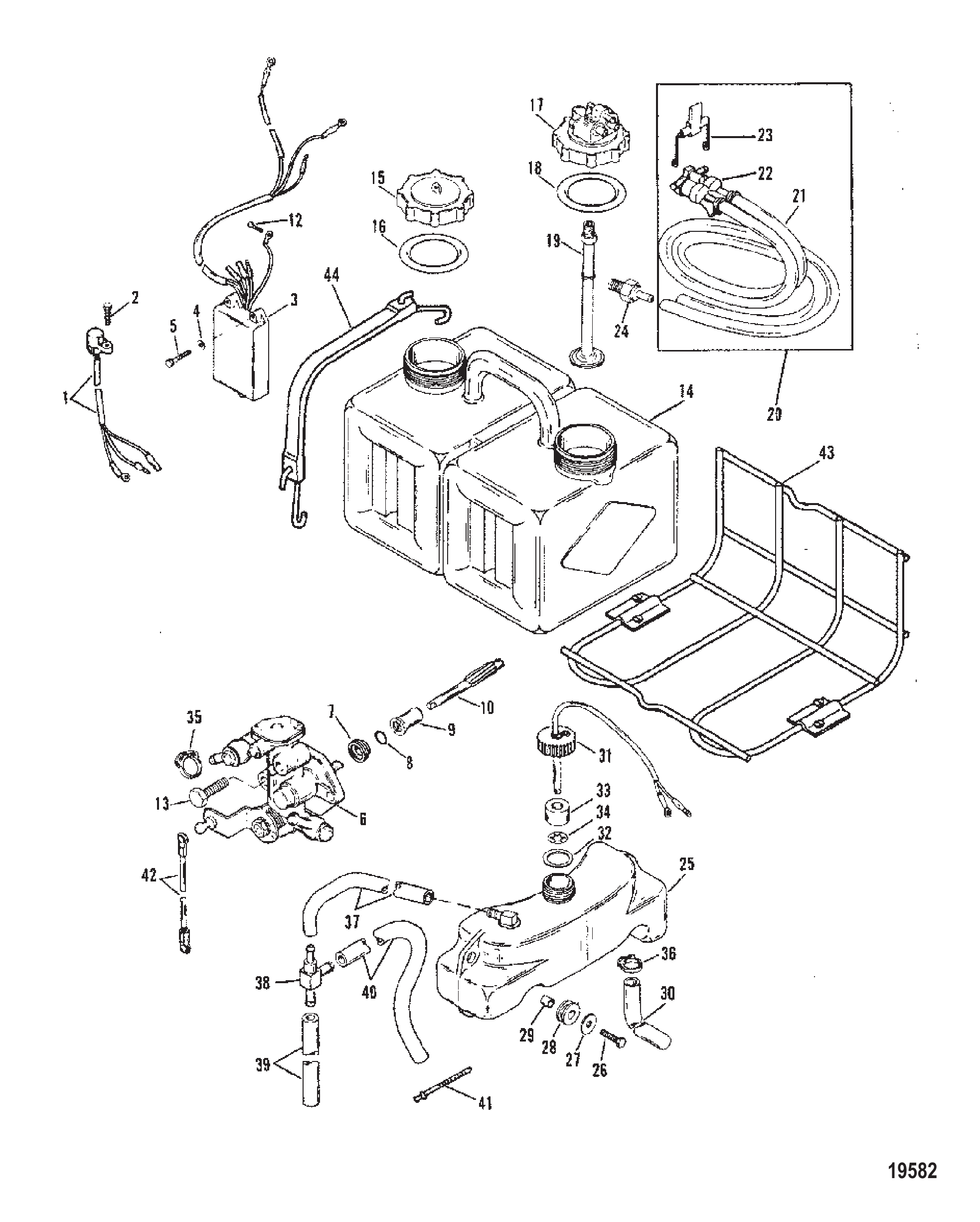

Рис. 7КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
3	815699T	Масляный насос в сборе	1
3A	814103	Подшипник (с сальником)	1
3A	8141032	Втулка червяка	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A2	Подшипник в сборе	1
6	12726	Шестерня ведомая	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	43295A5	Корпус переходника в сборе	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A1	Крышка масляного резервуара в сборе	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415824	ХОМУТ	2
36	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
36	816311T	СТЯЖКА (8.00 дюймов)	AR
37	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
38	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

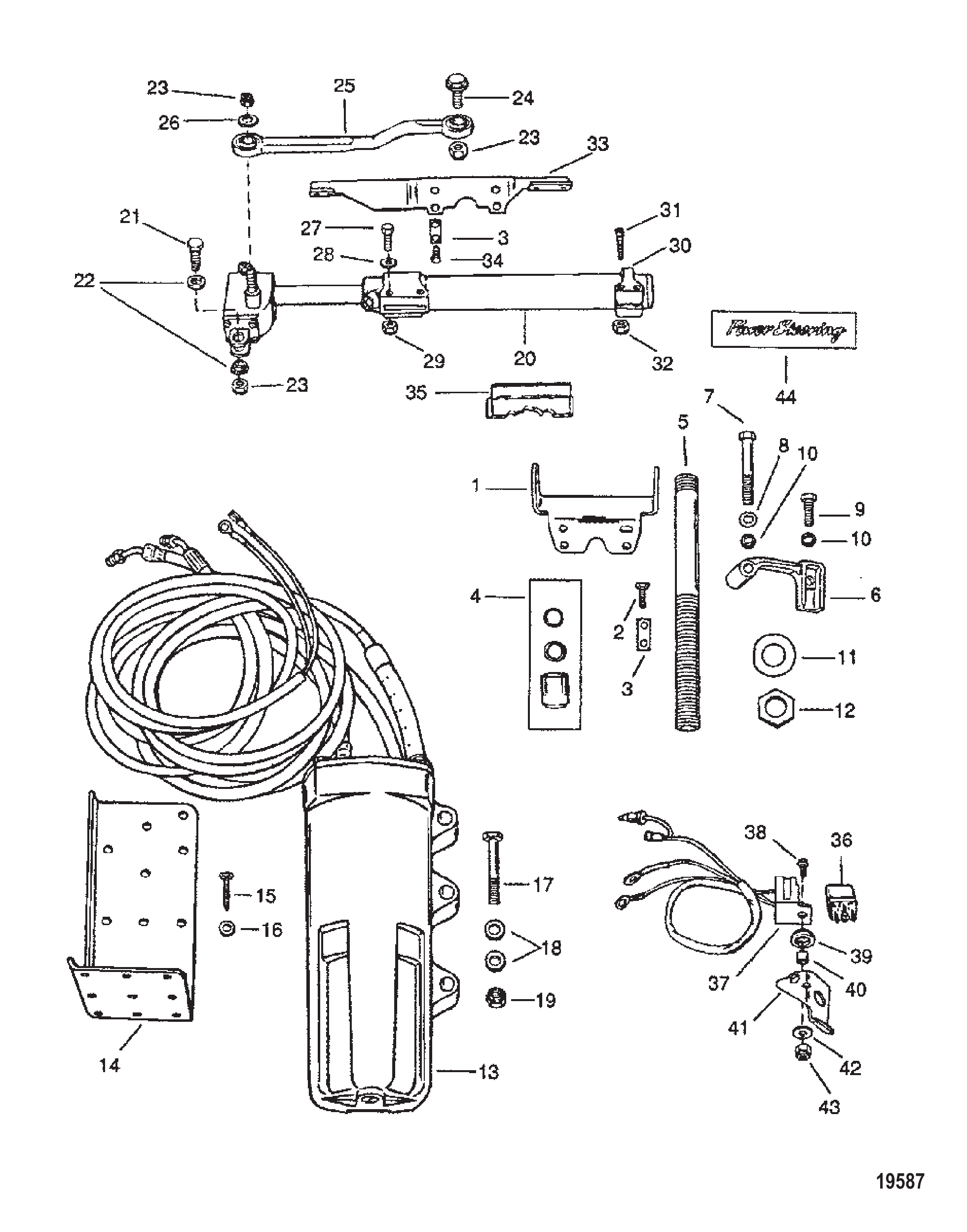

Рис. 8Компоненты гидроусилителя руля Power Steering Components

REF	Номер детали	Наименование	Кол-во
1	17771	ОПОРА	1
2	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
3	88404	Шайба стопорная	4
4	78862A2	Комплект уплотнений	1
4	19624A1	Комплект уплотнений	1
5	71565	Труба направляющая троса	1
6	17776	МУФТА	1
7	817040	Винт (.375-24 x 2.75)	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
9	90092	ВИНТ	1
9	856722	Винт	1
10	34863	ГАЙКА (.375-24)	2
10	8M0204726	Гайка (.375-24) латунная	2
11	42100	ШАЙБА СТОПОРНАЯ	2
12	37984	ГАЙКА (.875-14) Система наклона	2
12	8M0041651	ГАЙКА (.875-14)	2
13	811290	АККУМУЛЯТОР	1
14	817372	Кронштейн	1
15	16862	Винт (.250-10 x 1.25)	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	4000383	ВИНТ (M10 x 70)	2
18	4002319	ШАЙБА	4
19	13914	Гайка (M10) шпильки корпуса редуктора	2
19	40140	ГАЙКА (M10)	2
20	811289	ПРИВОД	1
20	828588A2	Комплект привода	1
21	94319	Винт (.375-24 x 1.5)	1
22	17405	Проставка	2
23	34863	ГАЙКА (.375-24)	3
23	8M0204726	Гайка (.375-24) латунная	3
24	14000	Винт (.375-24 x 1.25)	1
24	849838	ВИНТ (.375-24 x 1.250)	1
25	92876A4	Тяга в сборе	1
26	68300	Шайба (..88 x .39 x .06)	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	43450	Шайба	2
28	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
29	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
29	401386	ГАЙКА (M6) Нержавеющая сталь	2
30	811292	ХОМУТ	1
31	818182	ВИНТ	2
32	400263	ГАЙКА (M5)	2
33	811291	КРОНШТЕЙН	1
34	38601	ВИНТ (.250-28 x 1.250)	4
35	197491	Хомут	1
36	18211	Реле-выключатель	1
37	18244A1	Жгут проводов в сборе	1
38	18124	ВИНТ (#10-32 x .750)	1
39	90329	ВТУЛКА	1
40	309772	Проставка	1
41	816994	Кронштейн	1
42	42118	ШАЙБА	1
43	29488	ГАЙКА (#10-32)	1
43	8M0204718	Гайка	1
44	81563024	Наклейка	1

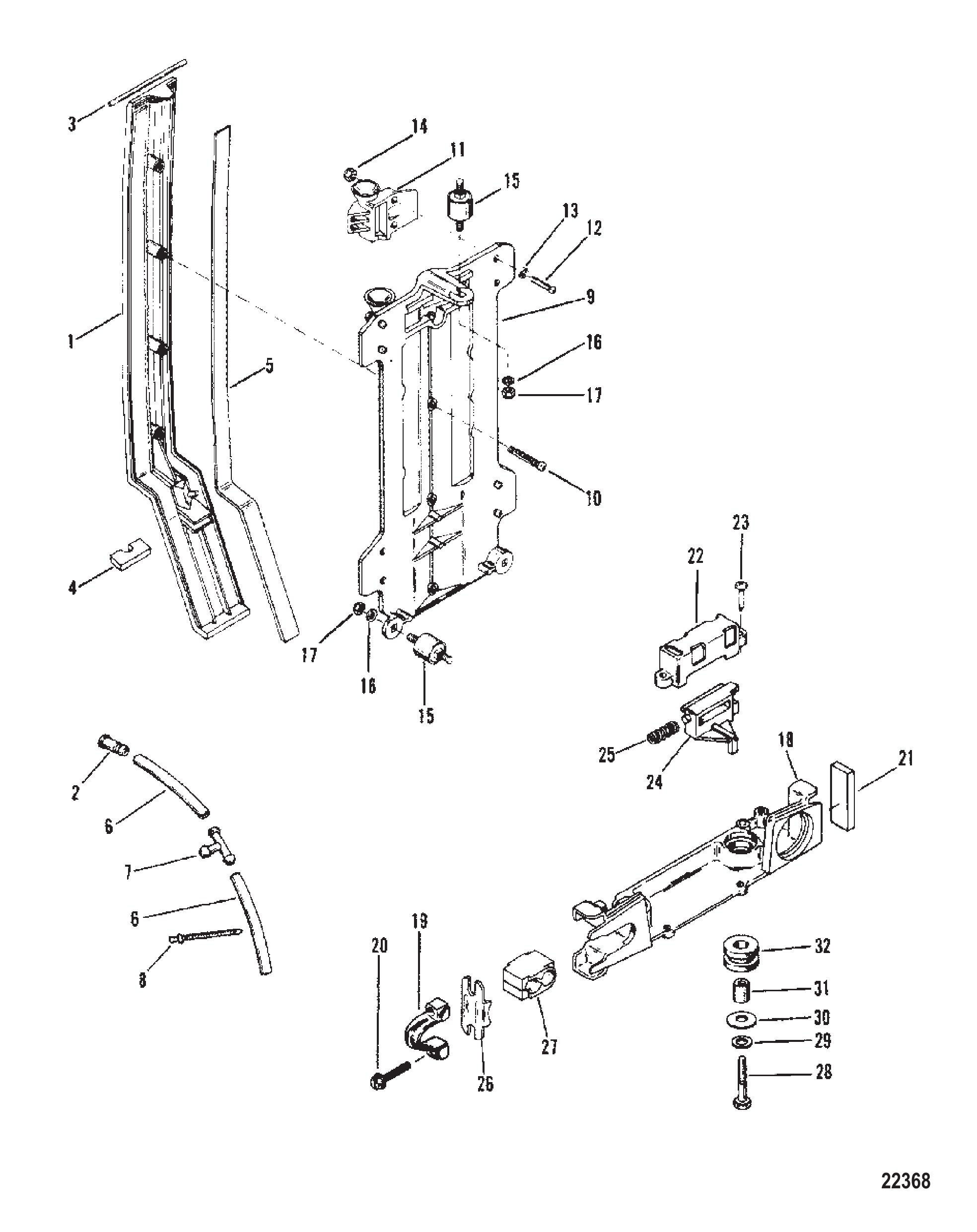

Рис. 9КРОНШТЕЙН КРЕПЛЕНИЯ КОЖУХА COWL MOUNTING BRACKET

REF	Номер детали	Наименование	Кол-во
1	76258A2	Кронштейн заднего кожуха	1
1	76258A3	Кронштейн заднего кожуха	1
2	76256	Форсунка	1
3	67984	Сальник	1
4	67228	Сальник	1
5	67999	Сальник	2
6	99127109	Шланг (57,00 дюймов, бухта)	2
6	8M0108355	Шланг (57 дюймов, бухта)	2
7	90824	Тройник шланга контрольной струи	1
7	90824001	Тройник	1
8	73498	ХОМУТ	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	86386A1	Кронштейн в сборе	1
10	66687	ВИНТ (#10-32 x 1.50)	4
11	85651	Корпус	2
11	85650	Корпус	2
12	64278	Винт (.250-28 x 1.00)	8
13	20583	Шайба шпильки крепления карбюратора	8
14	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
15	90435	ОПОРА	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
17	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
18	99424	Кронштейн	1
19	99447T	Фиксатор тросов управления	1
19	99447	Фиксатор	1
20	22411	ВИНТ (.190-24 x 1.00) ВЫПУСКНОЙ ПЛАСТИНЫ	2
20	68918	ВИНТ (#10-24 x 1.00)	2
21	67260	Сальник тросов управления	1
22	67241	Корпус	1
23	92051	Винт (10-16 x .75)	2
24	87608	Защёлка кожуха	1
25	60295	ПРУЖИНА	1
26	88622	Пластина	1
27	99391	Фиксатор	1
28	69067	ВИНТ (.250-20 x 1.375)	2
29	20346	Шайба шпильки стартера ручного	4
29	69057	ШАЙБА (.281 x .734 x .063)	4
30	57427	ШАЙБА (БОЛЬШАЯ)	4
30	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	4
31	88180	Втулка	2
32	88033	Втулка уплотнительная винта корпуса	2

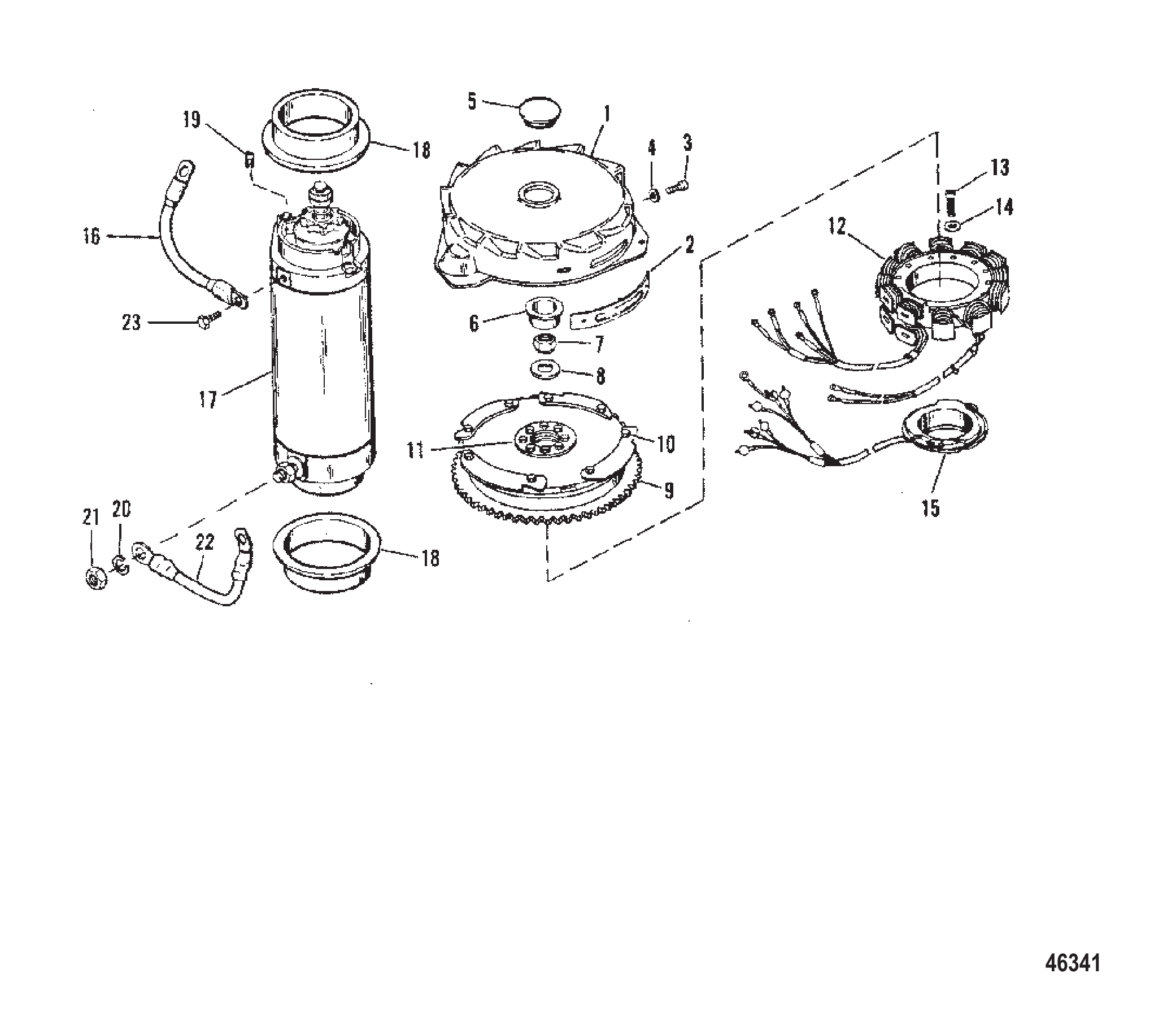

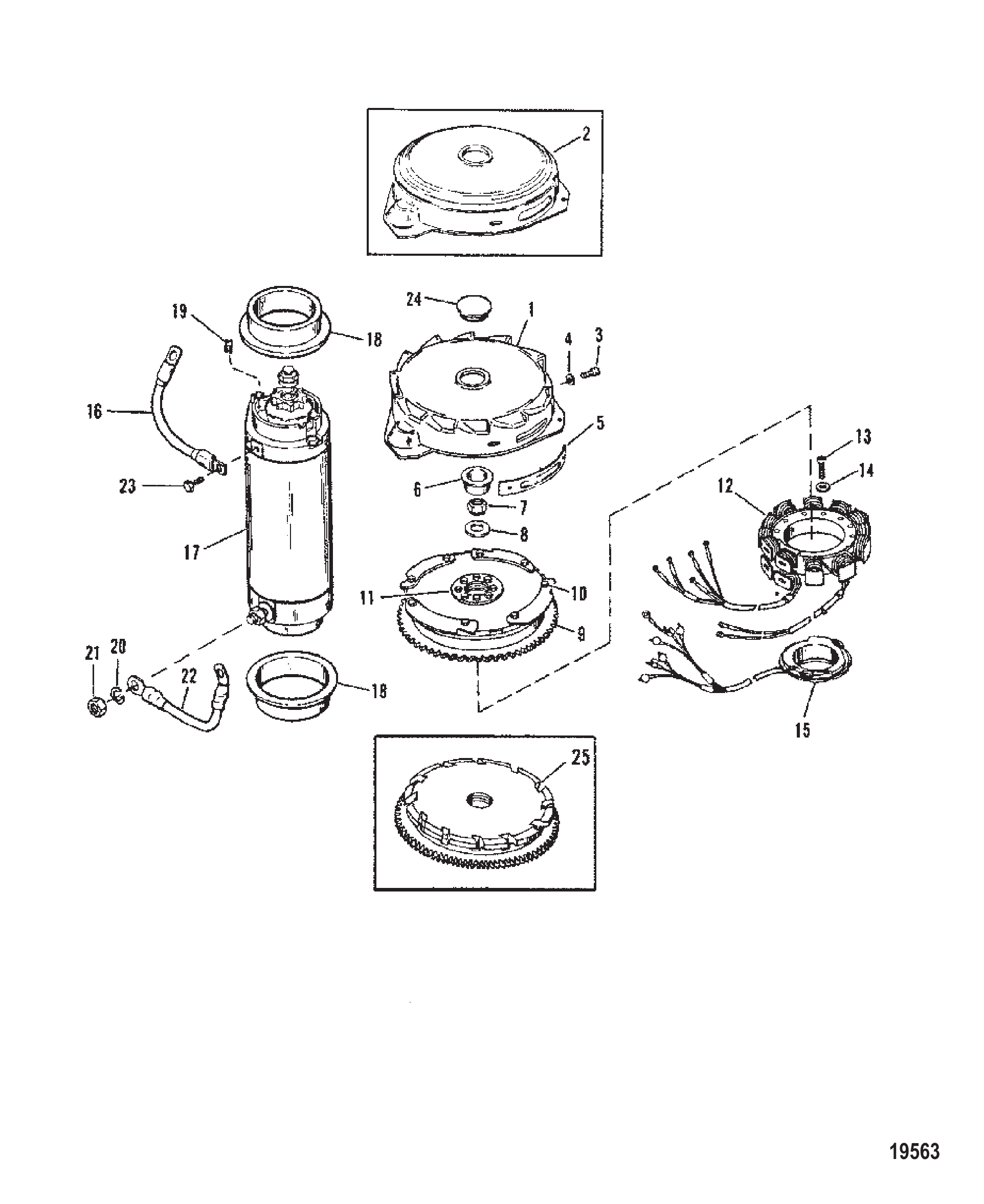

Рис. 10КОМПЛЕКТ СТАРТЕРА Starter Motor Assembly

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate THRU BOLT	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 11Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1

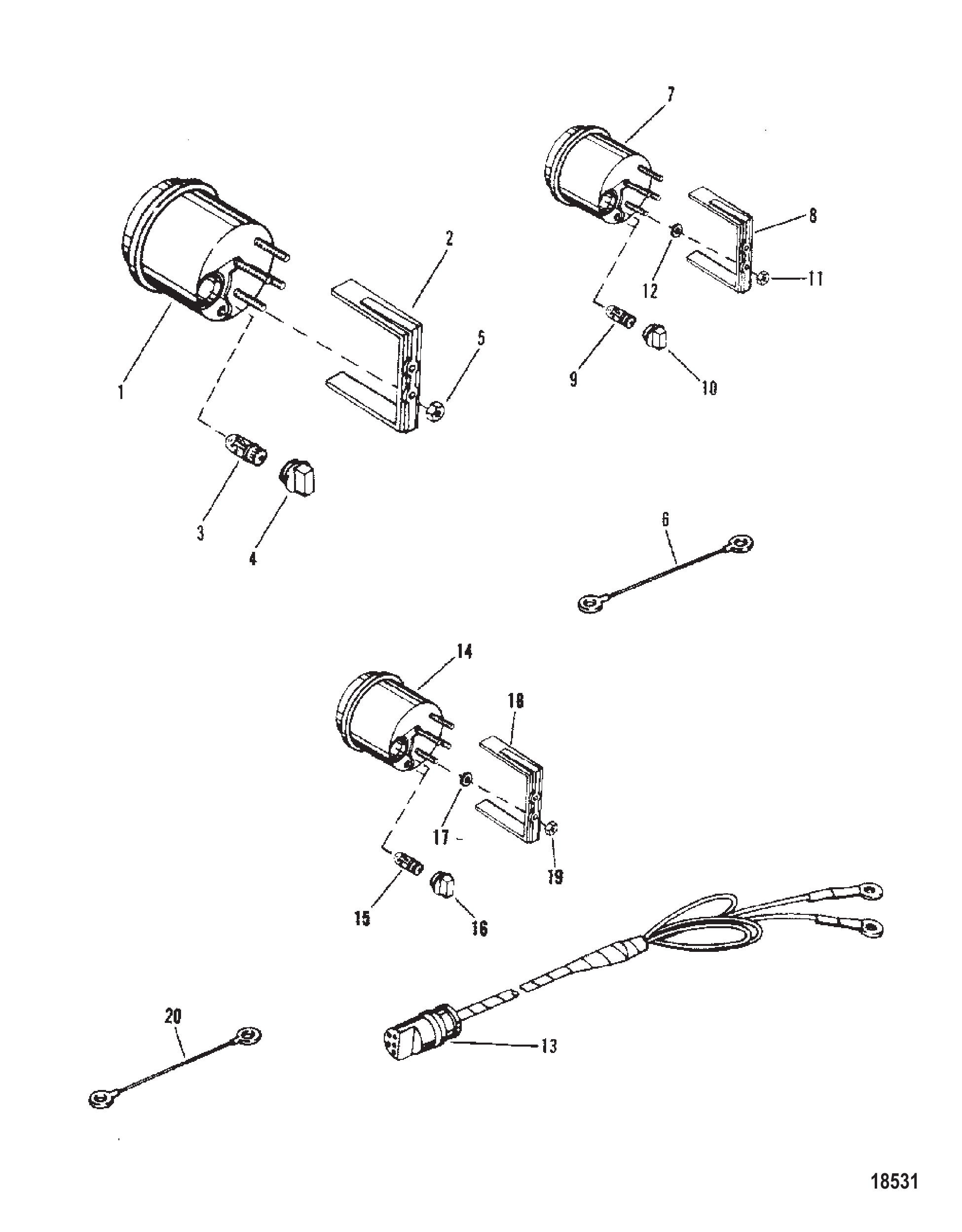

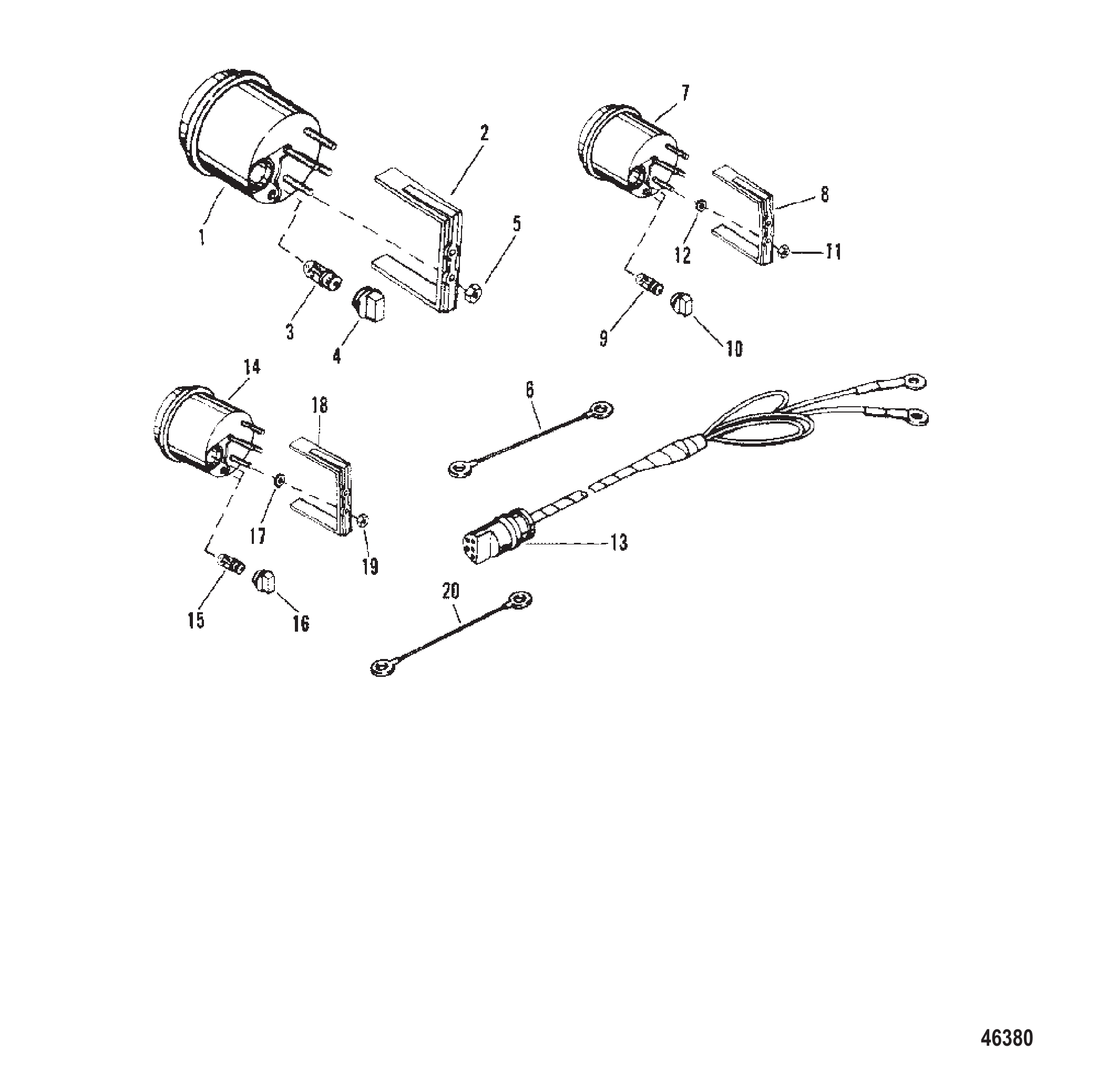

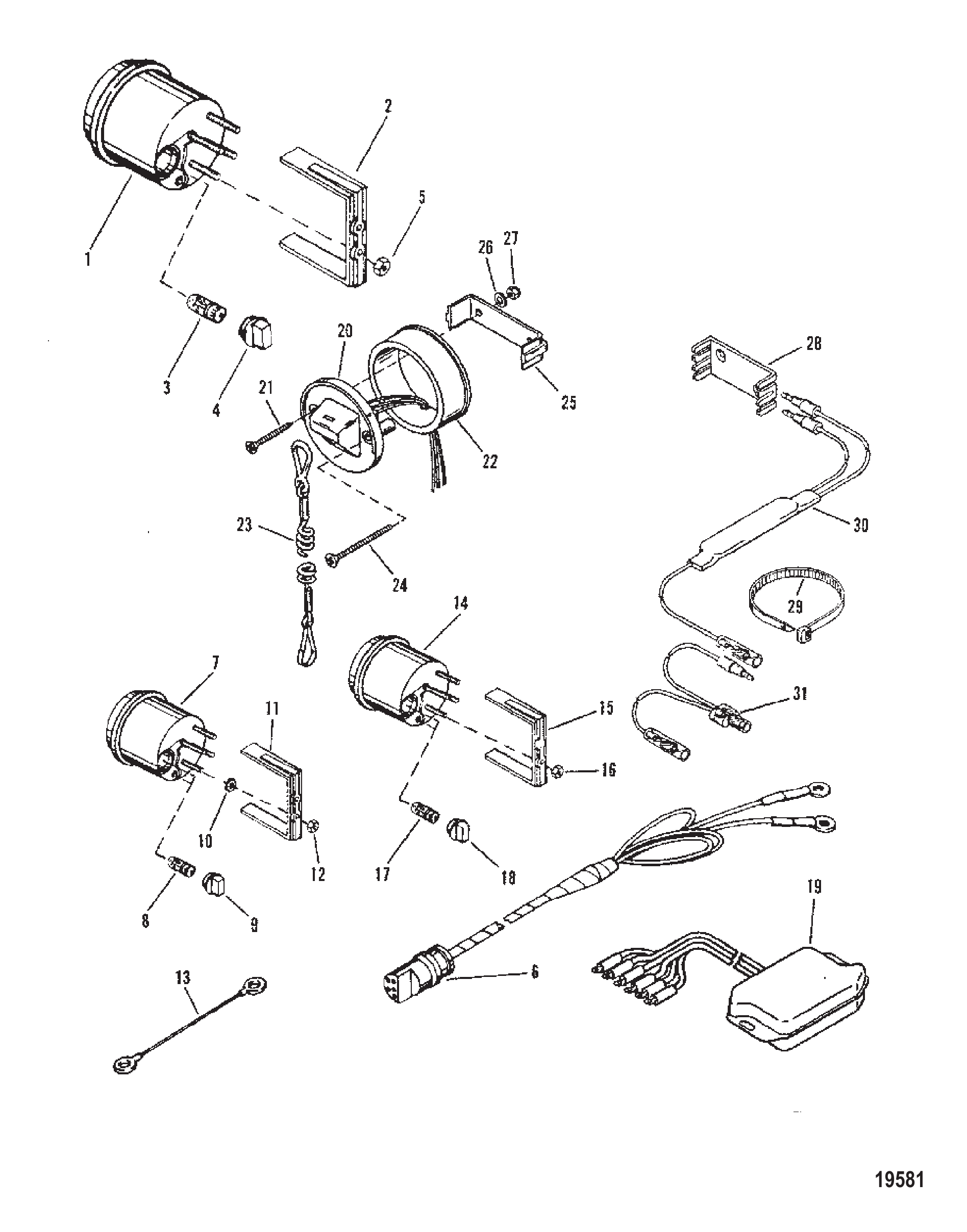

816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1

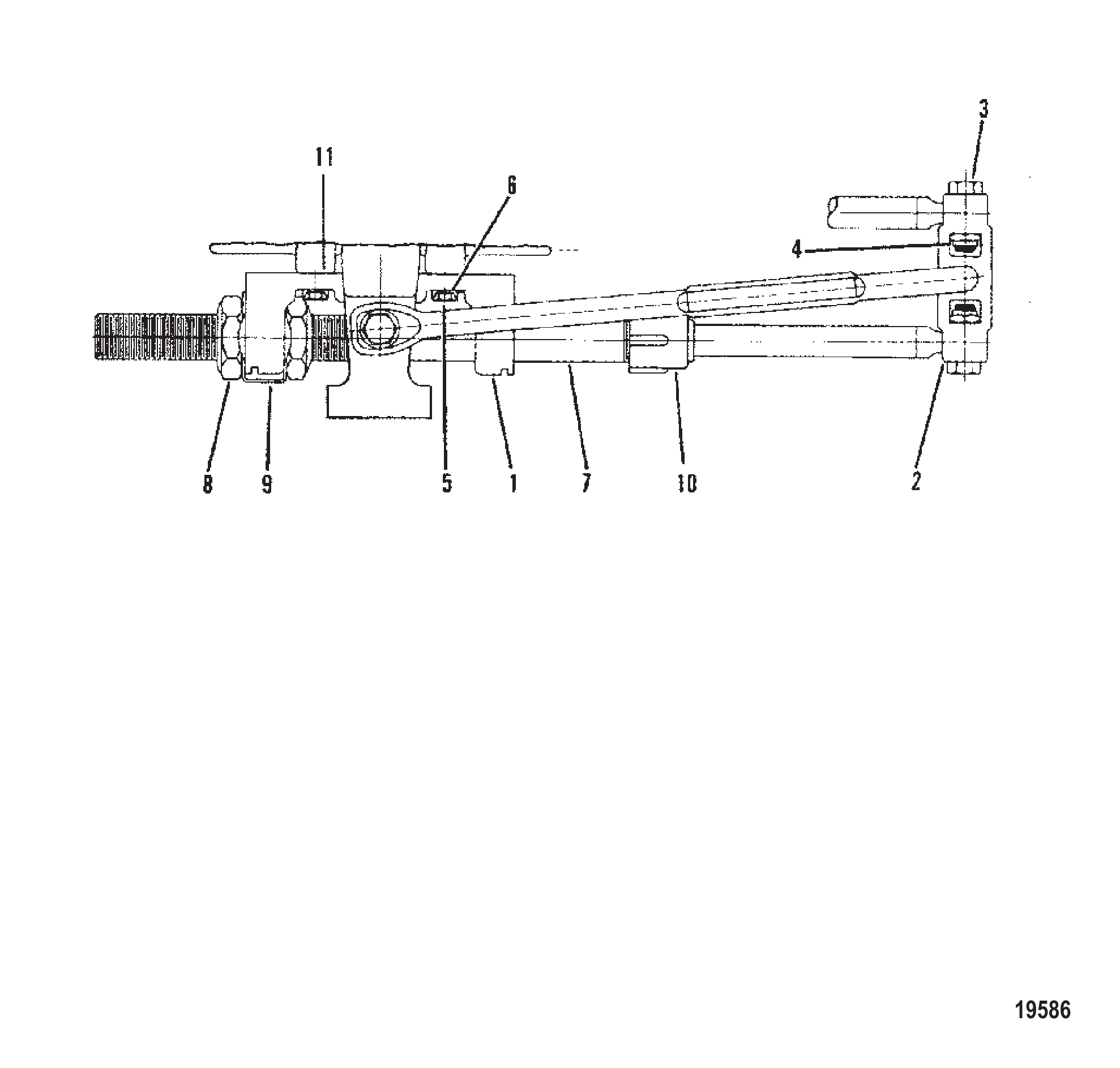

92876A8	Комплект крепления рулевого управления	1

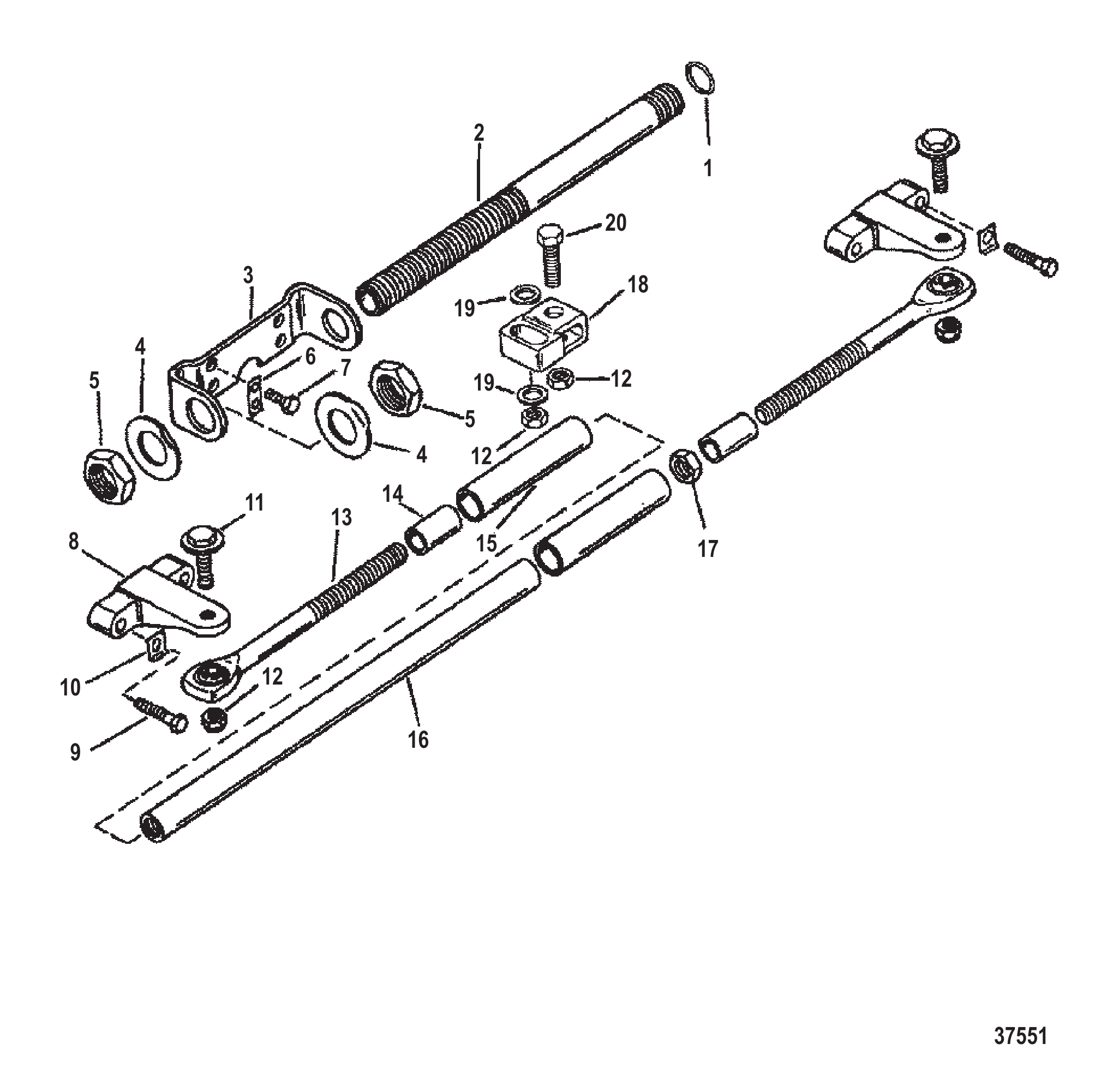

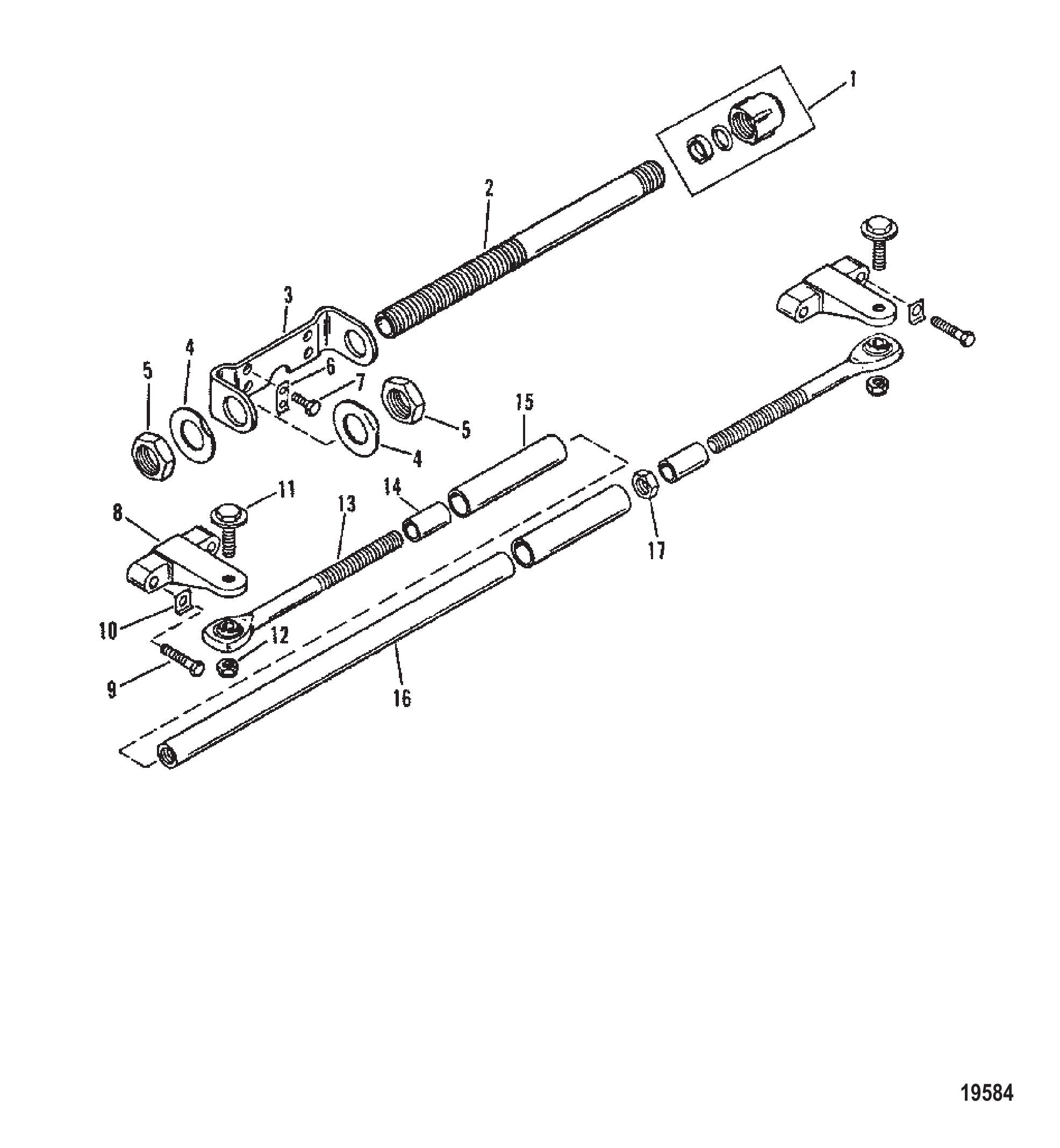

92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 12Мотор гидроподъема (для использования с системой гидроподъема Design II) Power Trim Motor (Use With Design II Power Trim System)

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1

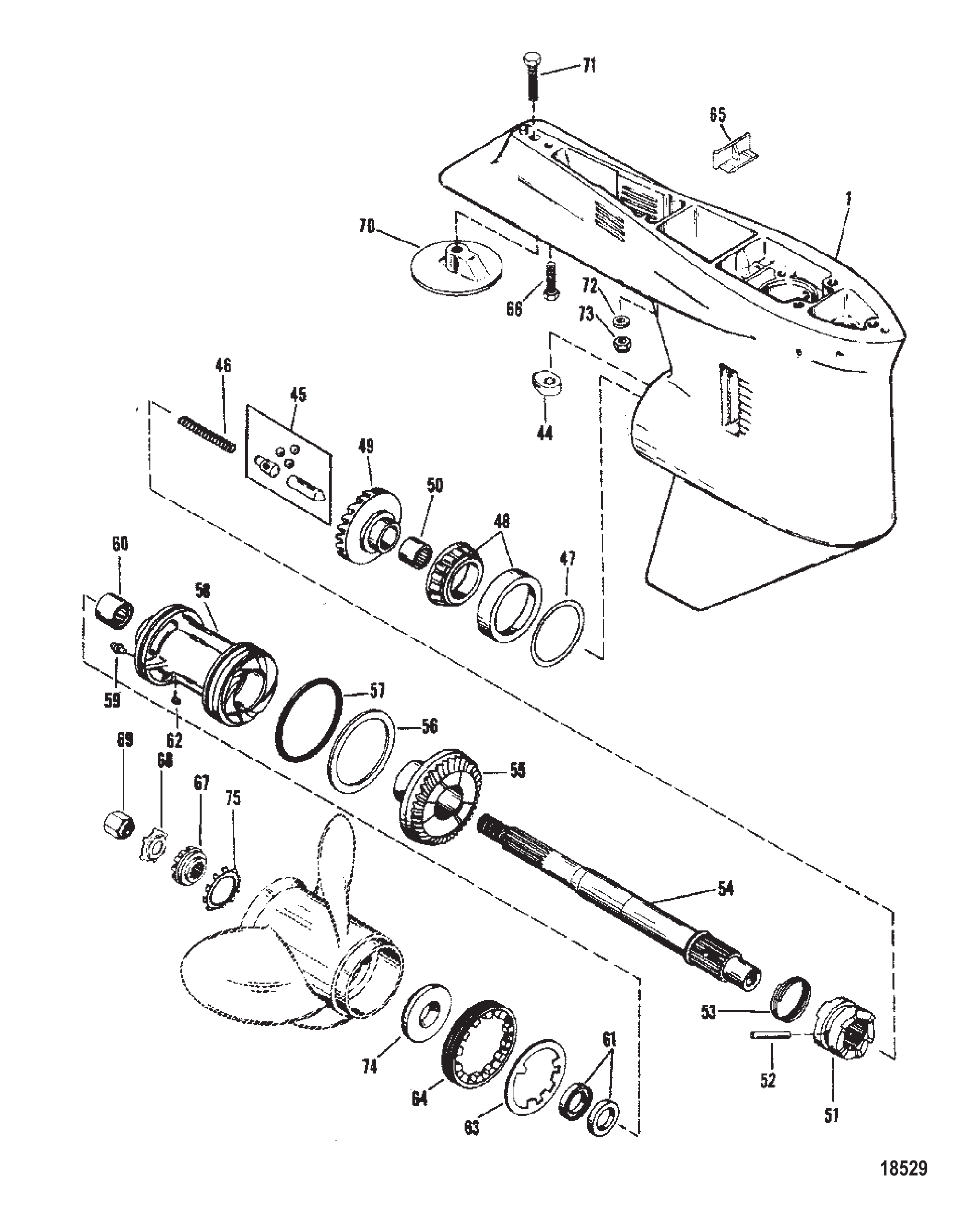

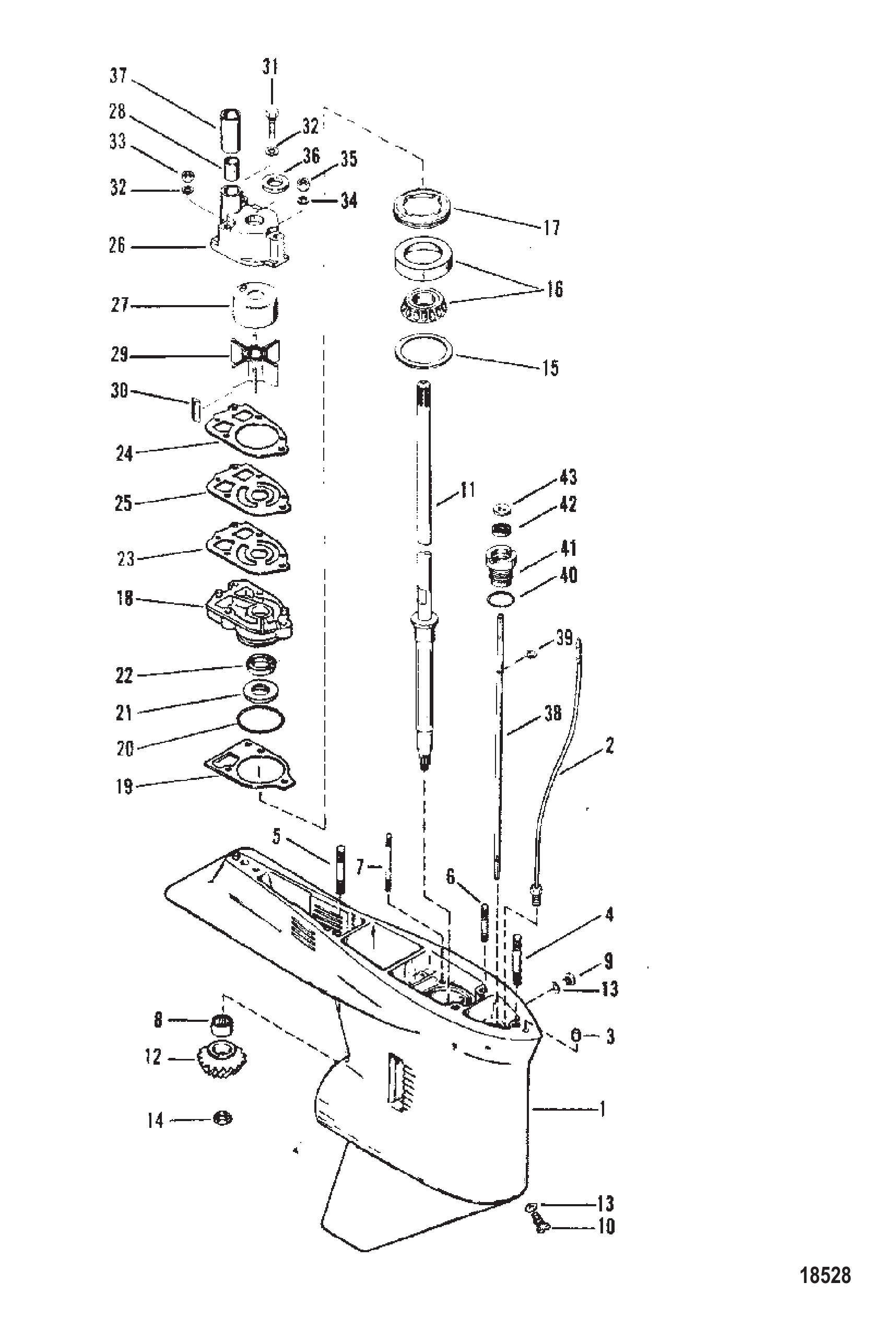

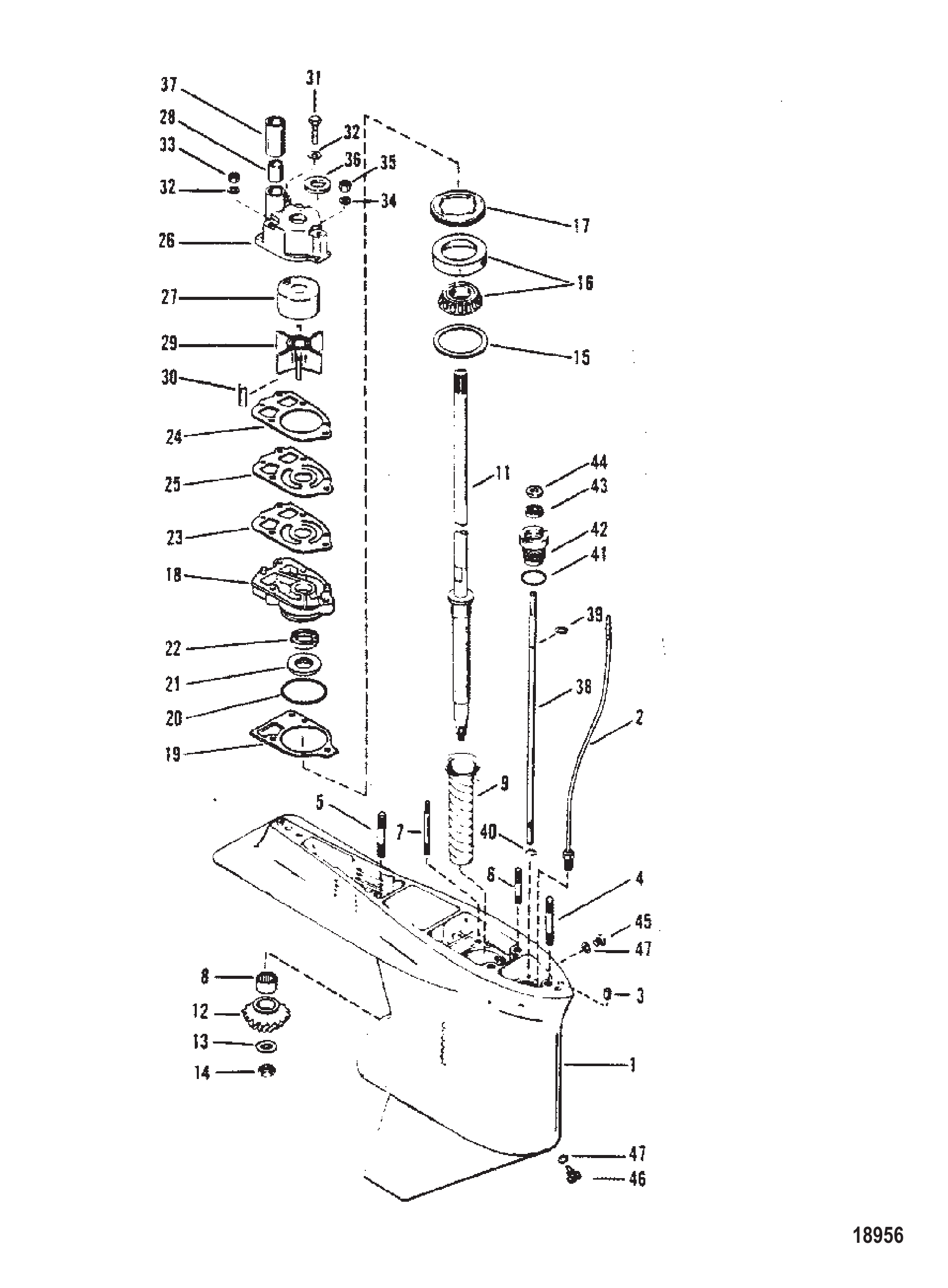

Рис. 13РЕДУКТОР (ВЕДОМЫЙ ВАЛ) (ЛИТЬЕ №1655-9572C) GEAR HOUSING (DRIVESHAFT)(CASTING #1655-9572C)

REF	Номер детали	Наименование	Кол-во
-	9572A3	Корпус редуктора в сборе (длинный) (черный)	1
-	9572A4	Корпус редуктора в сборе (длинный) (серый)	1
-	814247T4	Редуктор в сборе	1
1	9572A1	Корпус редуктора в сборе (черный)	1
1	814247T8	Корпус редуктора	1
1	9572A2	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	32898	ПОДШИПНИК ГРЕБНОГО ВАЛА	1
8	32898T	Подшипник	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	15298	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-16279A2)	1
13	20260	Шайба сливной и заливной пробки	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	42631	Прокладка водяного насоса к корпусу редуктора	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	85608	ПРОКЛАДКА НИЖНЯЯ - ВОДЯНОГО НАСОСА	1
23	8M0090319	ПРОКЛАДКА @5	1
24	85609	Прокладка верхняя - водяной насос	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	15299	ВАЛ ПЕРЕКЛЮЧЕНИЯ - НИЖНИЙ	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	76384	Сальник втулки вала переключения передач	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

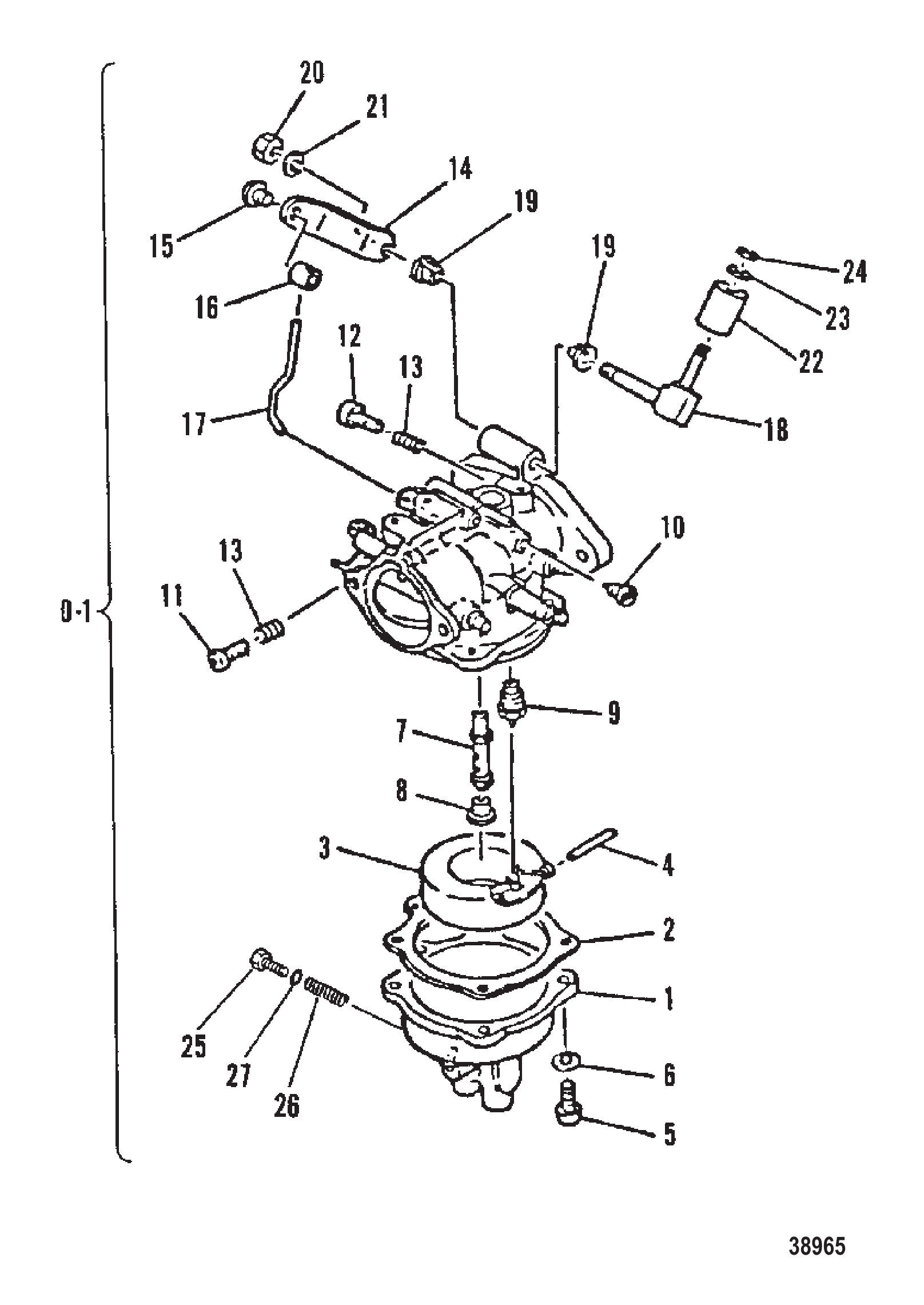

Рис. 14ТОПЛИВНЫЙ НАСОС И КАРБЮРАТОР FUEL PUMP AND CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
2	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
3	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
4	6232	ШТУЦЕР ВПУСКА ТОПЛИВА	2
5	70007	Штуцер 45 градусов топливного насоса	1
6	904301	Прокладка	3
7	20184	Гайка (1/4-28X7/32) резиновой опоры	12
7	8M0207775	Гайка @5	12
8	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	42859A2	Клапан в сборе обогатителя	1
10	633001	ХОМУТ	1
11	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	45915	КЛЕММНАЯ КОЛОДКА	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	2
16	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
17	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
17	857005A1	Ремкомплект диафрагмы	1
18	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
19	NSS	NOT SOLD SEPARATE GASKET, BOOST	1
20	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
21	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
22	NSS	NOT SOLD SEPARATE SPRING	1
23	NSS	NOT SOLD SEPARATE CAP	1
24	NSS	NOT SOLD SEPARATE CHECK VALVE	2
25	NSS	NOT SOLD SEPARATE RETAINER	2
26	NSS	NOT SOLD SEPARATE SPRING	1
27	NSS	NOT SOLD SEPARATE CAP	1
28	987691	Прокладка	1
28	8M0204705	Прокладка @2	1
29	144303	ОСНОВАНИЕ	1
30	98775A2	Пластина	1
30	987752	Пластина	1
31	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
32	19688	Штуцер	1
33	16452	ВИНТ (#12-24 x 2.00)	2
34	4000310	ВИНТ (M5 x 40)	2
35	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
36	14868	ШТУЦЕР	1
37	19688	Штуцер	1
38	99127109	Шланг (57,00 дюймов, бухта)	1
38	8M0108355	Шланг (57 дюймов, бухта)	1
39	16494	ФИЛЬТР топливный	1
39	816296Q03	Фильтр топливный @3	1
40	15279	ХОМУТ	1
41	64705	ШТУЦЕР ВПУСКА НАСОСА	1
42	9912976	Трубка контрольной струи	2
42	8M0108349	Шланг (70 дюймов, бухта)	2
43	424251	Тройник	2
43	424253	Штуцер	2
44	15781A1	Разъем топливный	1
44	816856Q3	Разъём в сборе, топливный	1
45	69067	ВИНТ (.250-20 x 1.375)	1
46	812782	Сальник	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

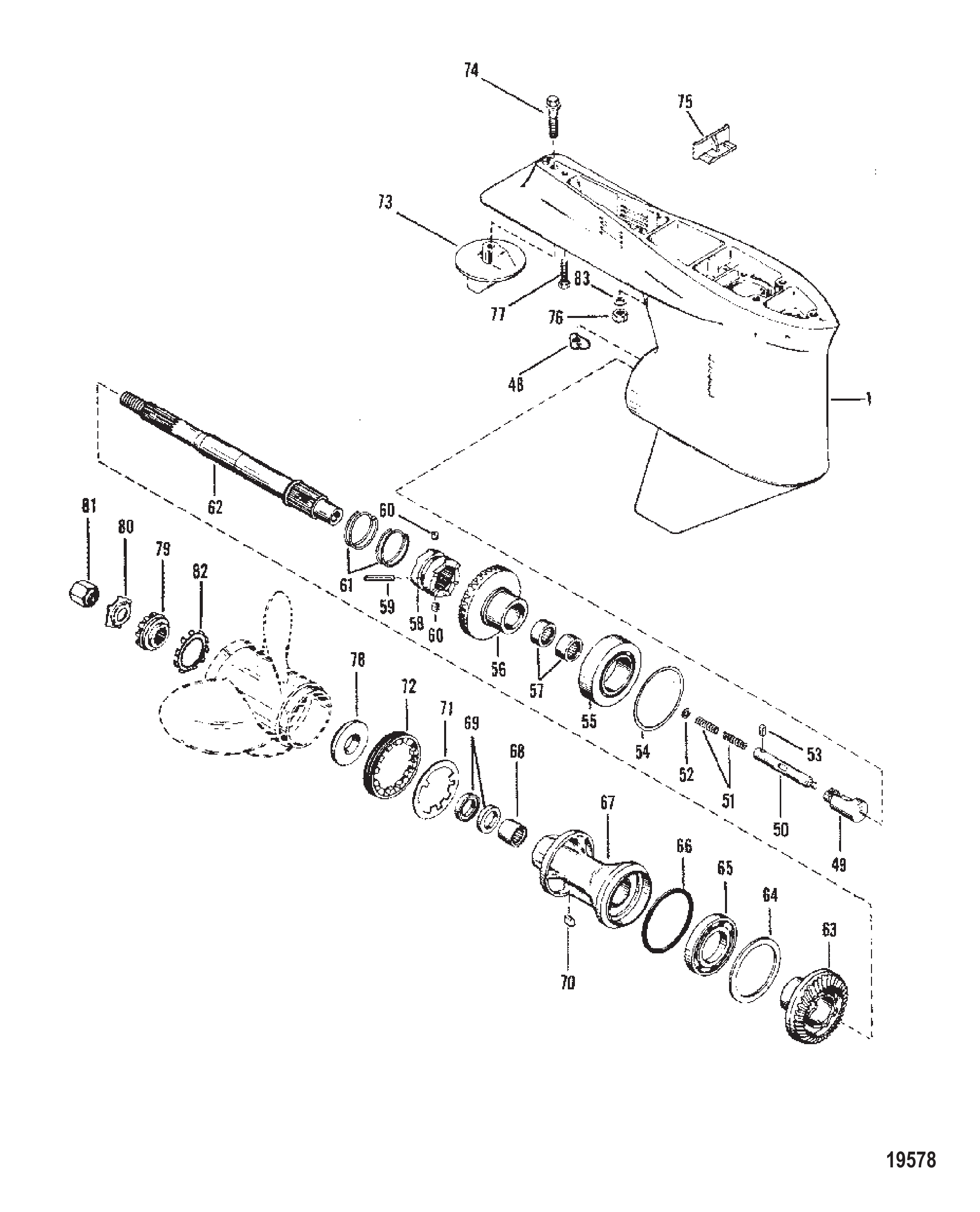

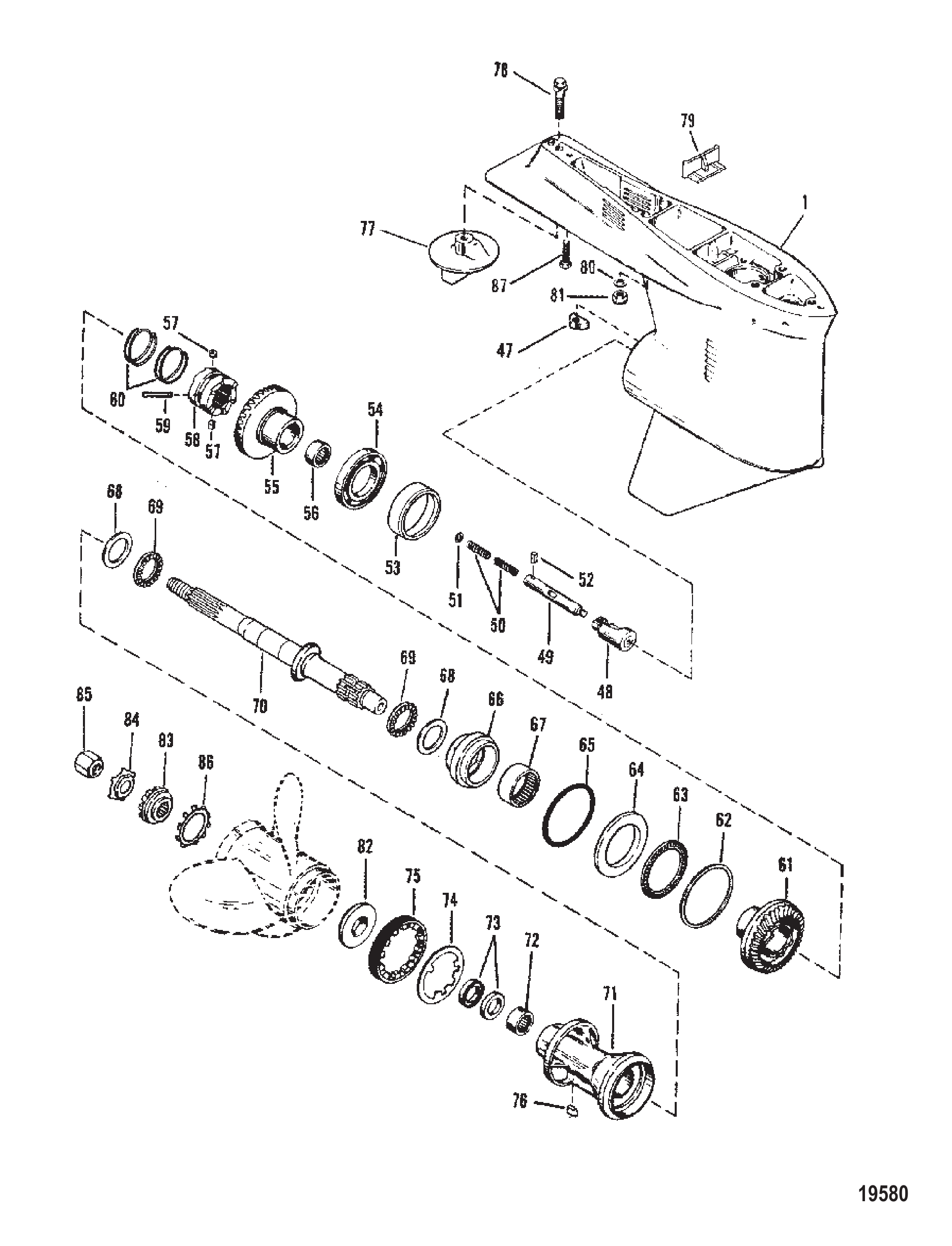

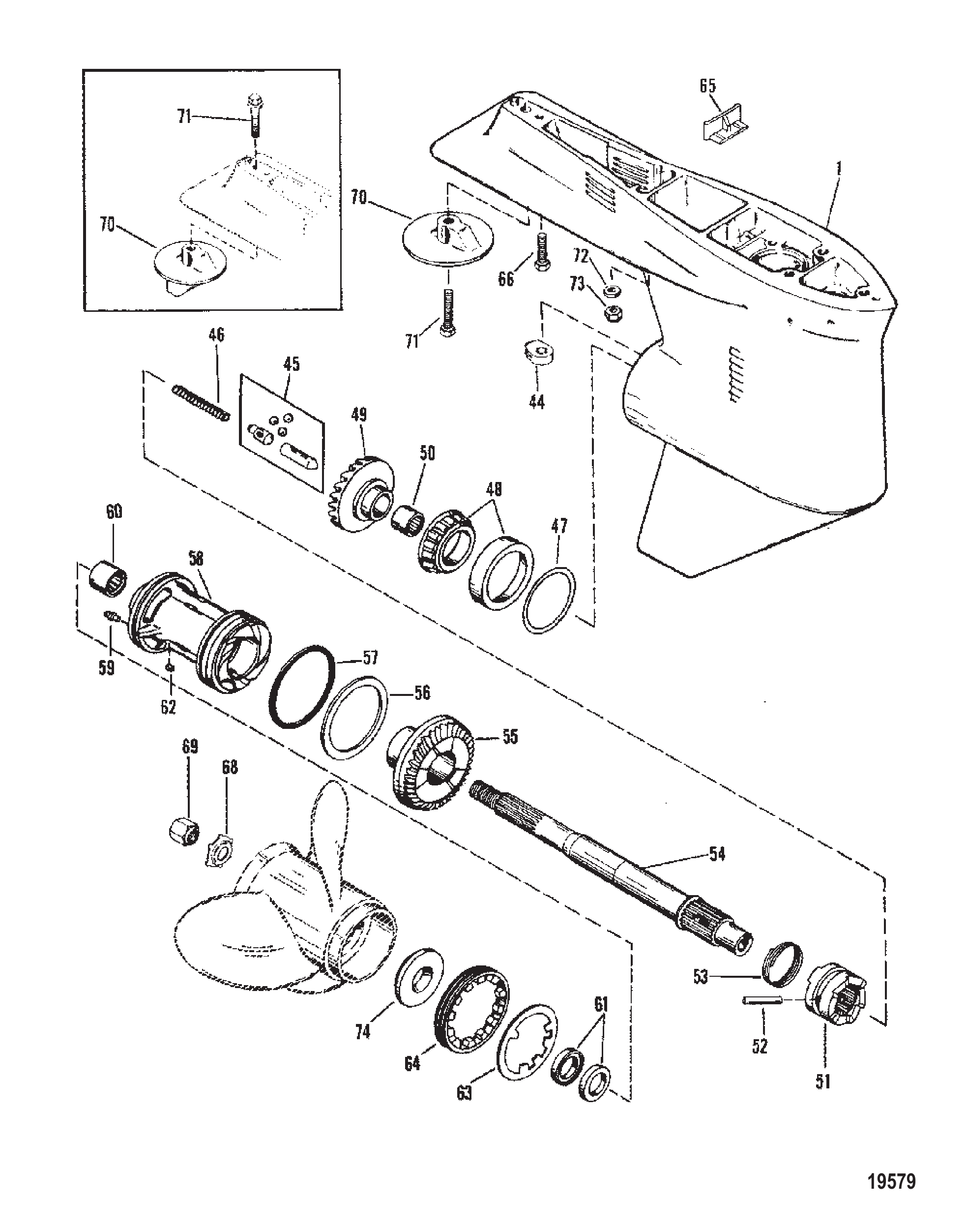

Рис. 15Редуктор с гребным валом - XR4/Magnum II Gear Housing Propeller Shaft - XR4/Magnum II

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
1	814247A8	Корпус редуктора в сборе (чёрный)	1
1	814247T8	Корпус редуктора	1
1	814247A9	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	814756	Муфта	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	15300	ТРИММЕР АНОДНЫЙ	1
71	15797	Винт анодной пластины	1
70	31640A1	Пластина-триммер в сборе, корпус редуктора	2
70	31640Q4	ТРИММЕР	2
71	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

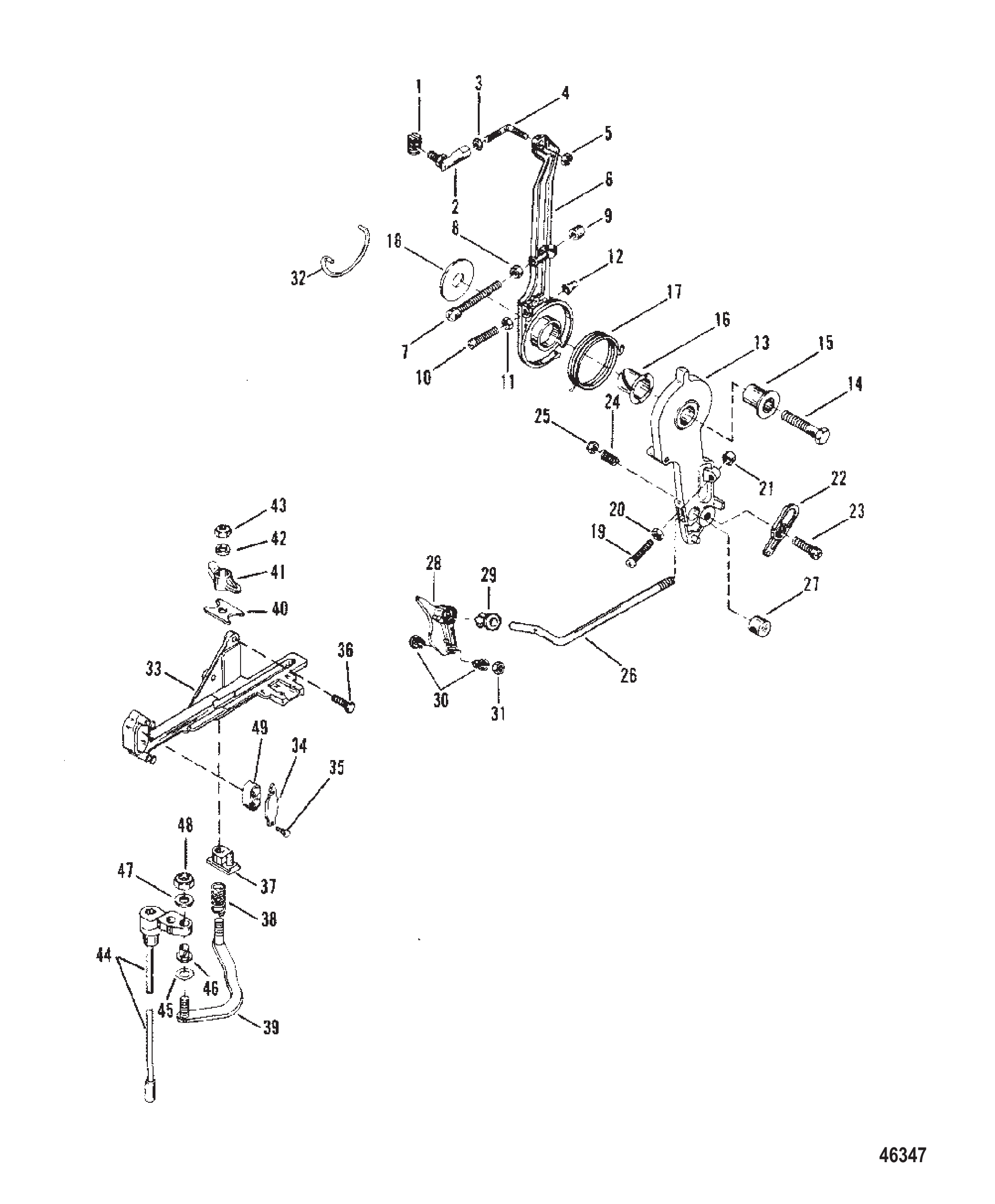

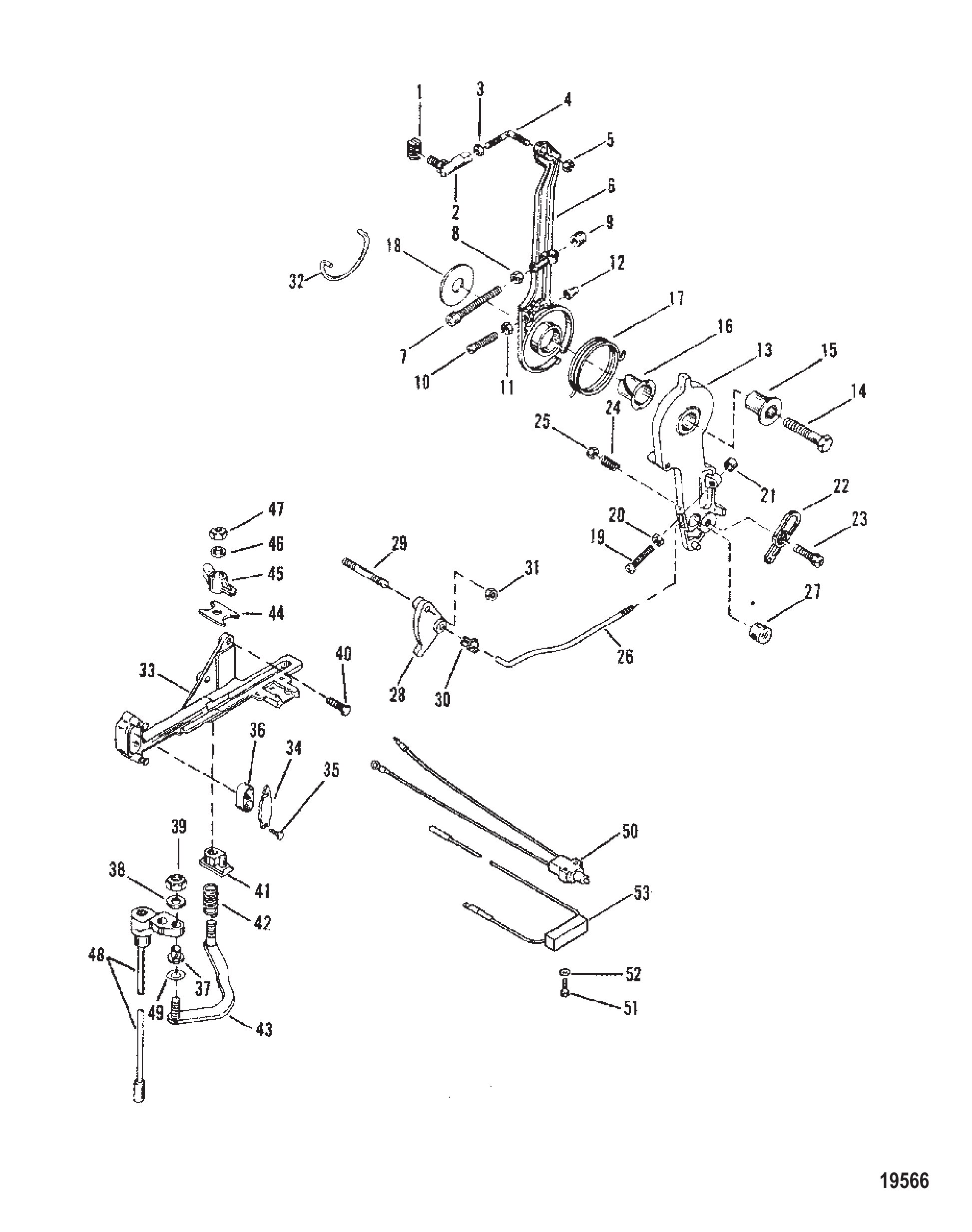

Рис. 16РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	13627	Винт (.190-32 x 1.250)	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14634	Тяга	1
27	14638	Цилиндр	1
28	146351	КУЛАЧОК ДРОССЕЛЯ	1
29	93248	ВТУЛКА Поворотного узла	1
29	8M0215006	Втулка поворотная	1
30	26856	ВТУЛКА	2
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
33	814283A1	Кронштейн крепления тросов управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	53167	ВИНТ (.312-18 x .880)	3
36	53167T	ВИНТ .312-18X .88	3
37	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
37	814284	Направляющий блок	1
38	20099	Пружина	1
39	67073A1	Тяга в сборе	1
40	52100	Износостойкая пластина	1
41	38279	ЗАЩЕЛКА	1
41	8M0036768	ЗАЩЕЛКА	1
42	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
43	35045	ГАЙКА (.250-28)	1
43	826709109	Гайка (.250-28) нержавеющая сталь	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
46	26600	Втулка	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	35045	ГАЙКА (.250-28)	1
48	826709109	Гайка (.250-28) нержавеющая сталь	1
49	39519	ЧАШКА	1

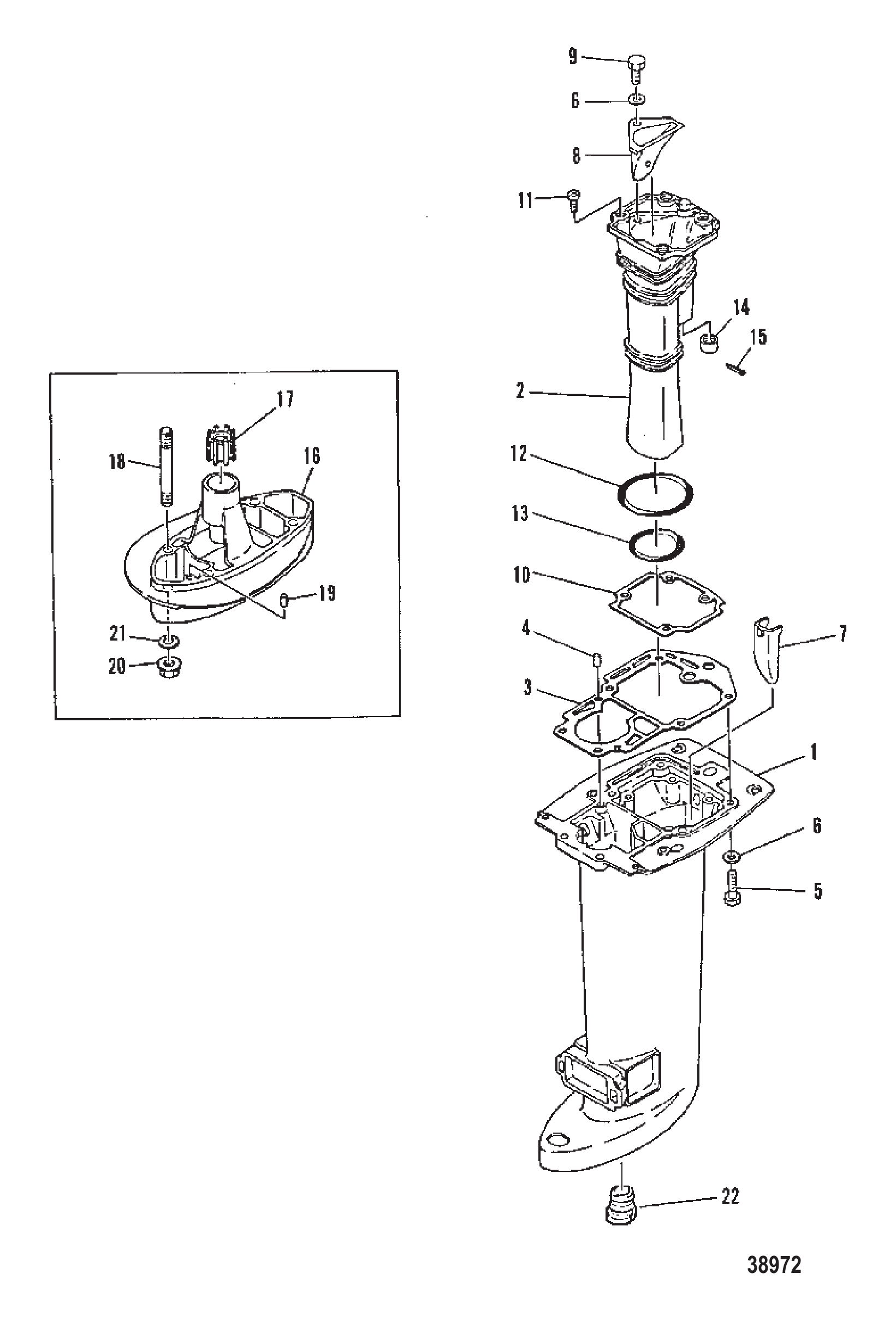

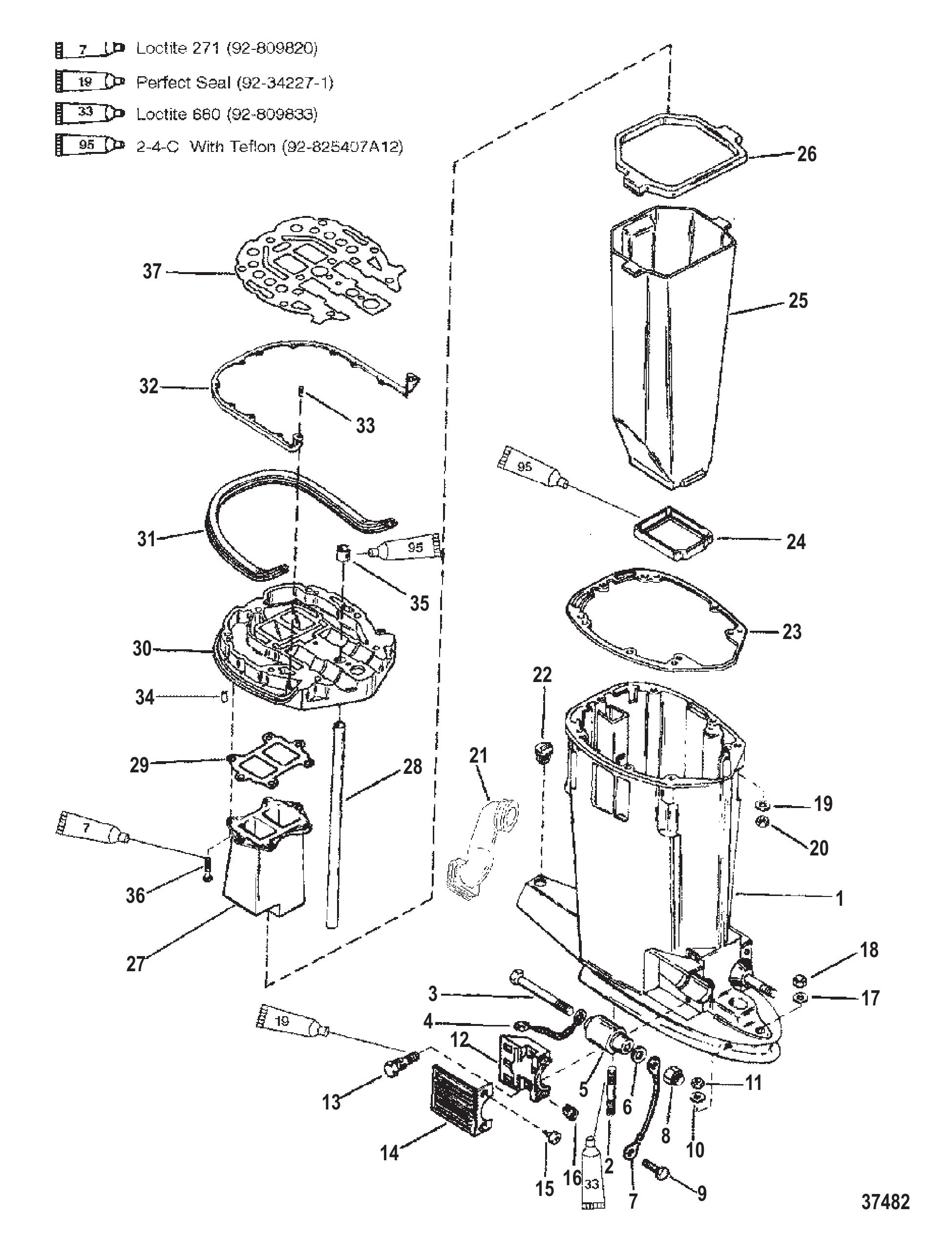

Рис. 17КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A3	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	183071	ПРОКЛАДКА	1
37	183076	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1

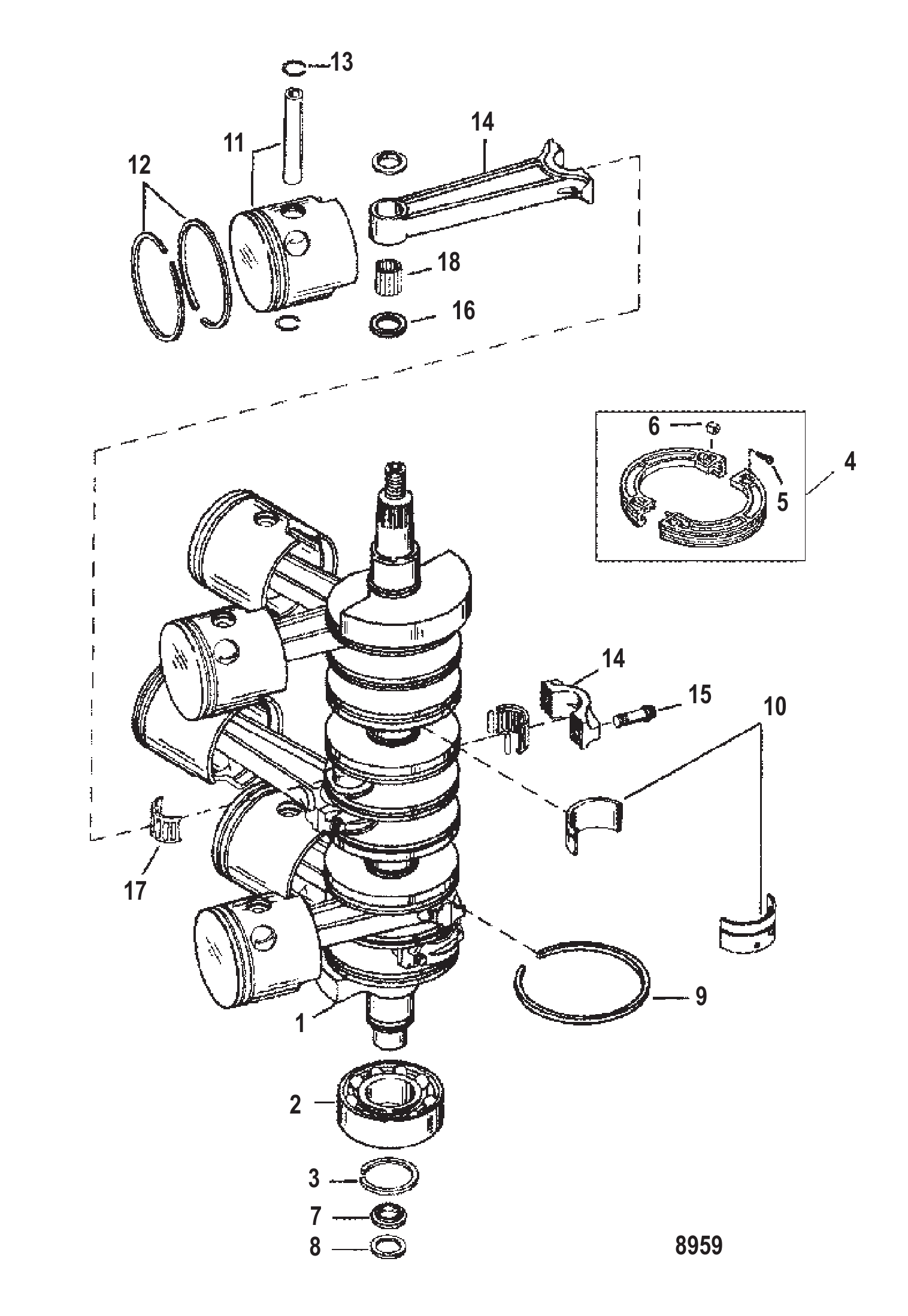

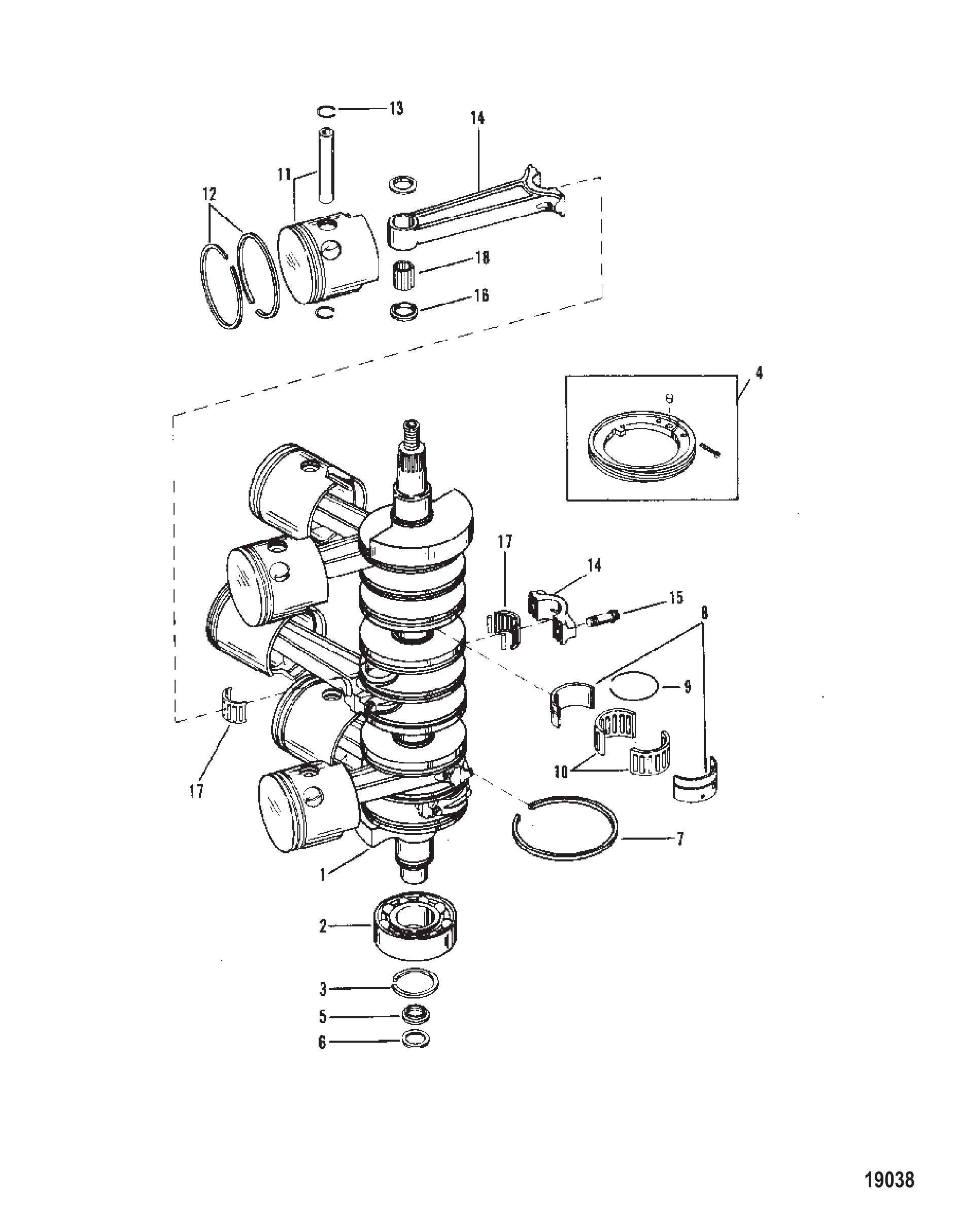

Рис. 18КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	88903	ПОДШИПНИК роликовый УДЕРЖИВАЕМЫЙ ПОДШИПНИК	2
8	88903T	ОБОЙМА Подшипника	2
9	67444	Кольцо стопорное подшипника	2
10	67445	Подшипник роликовый	2
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174

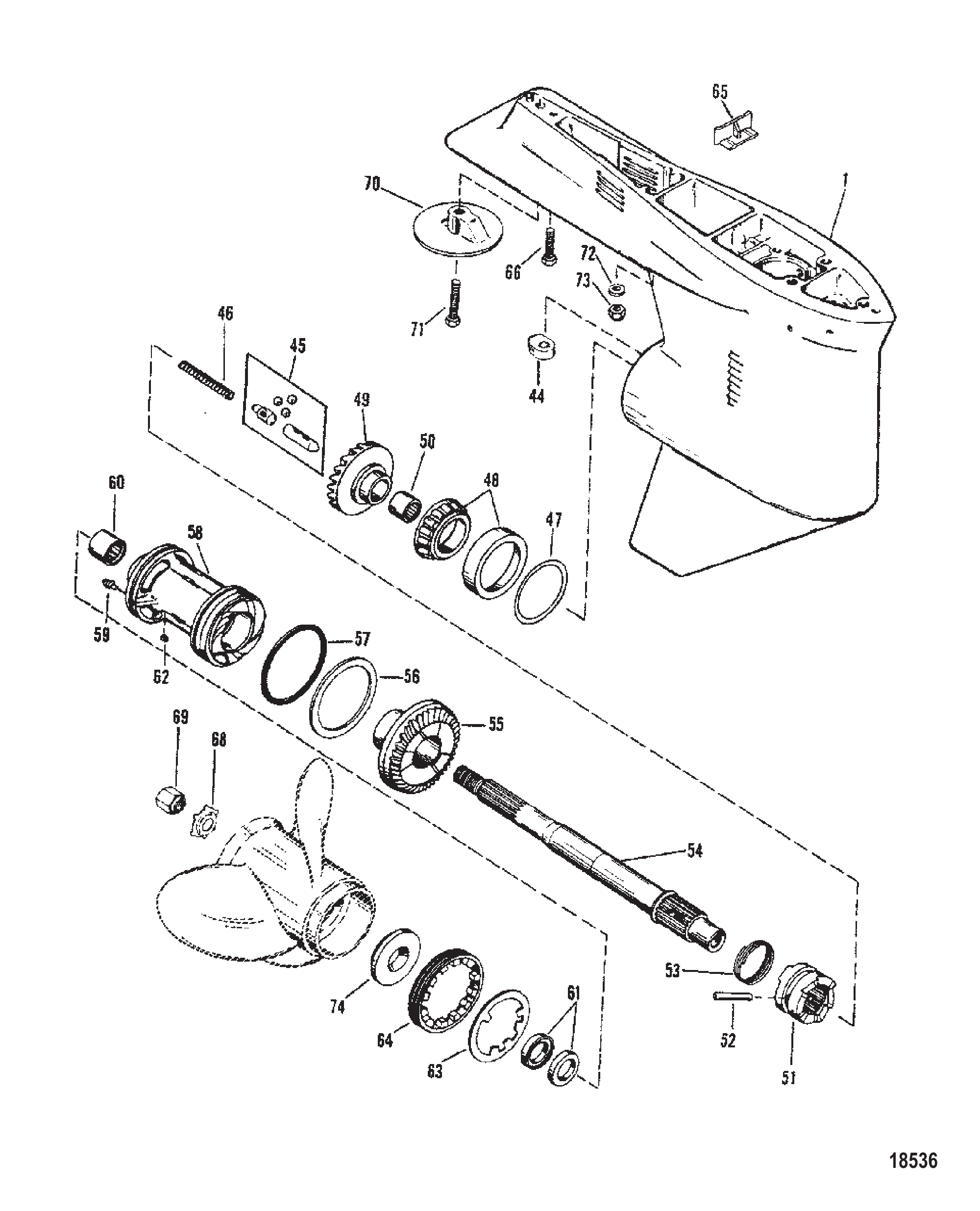

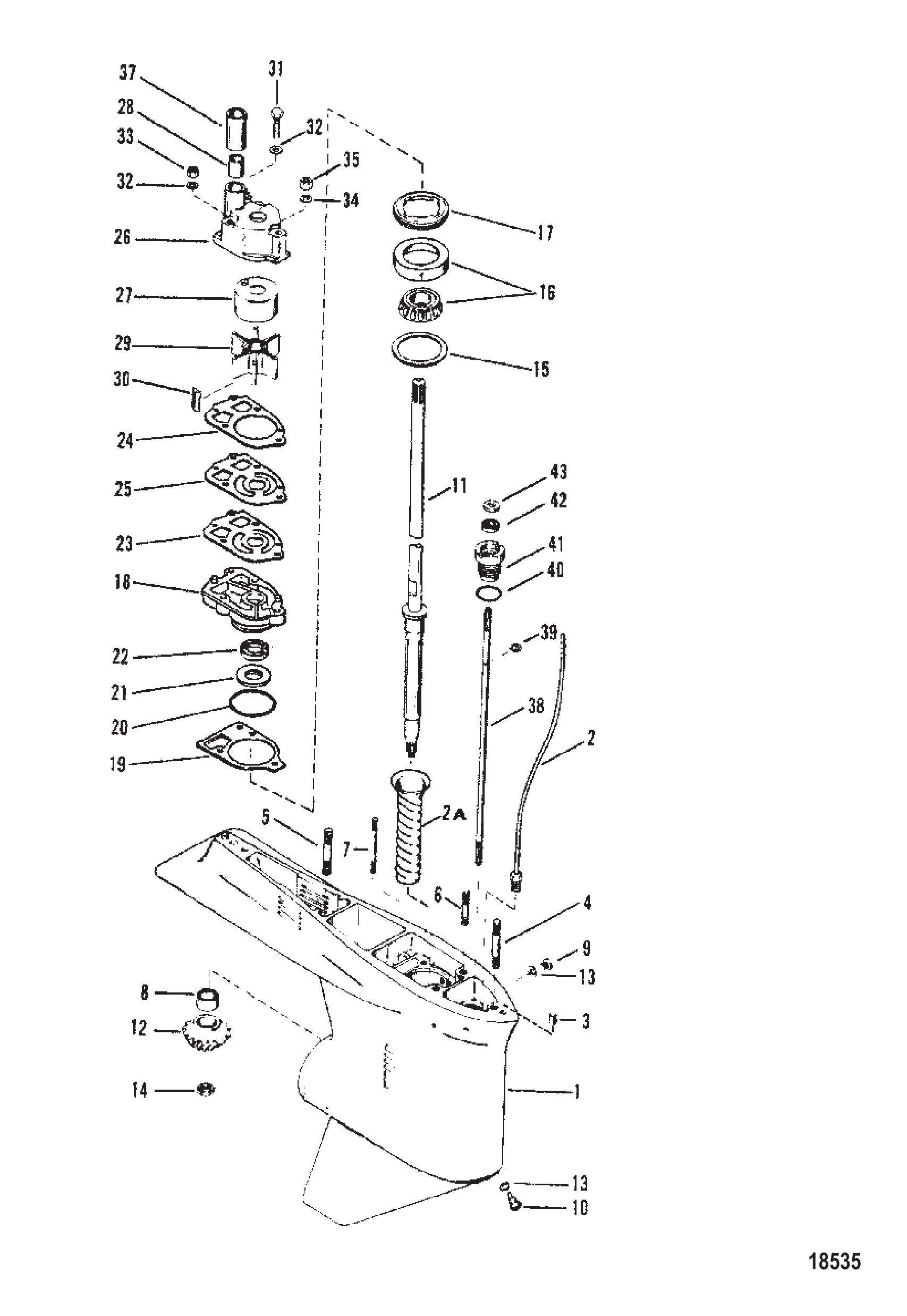

Рис. 19РЕДУКТОР (ВЕДОМЫЙ ВАЛ) (ЛИТЬЕ №1674-814247C) GEAR HOUSING (DRIVESHAFT) (CASTING #1674-814247C)

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
2A	43998	Втулка (старая конструкция)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-16279A2)	1
13	19183	Шайба фибровая	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	815264	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	816464	Сальник масляный	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	89238A2	Комплект сальников	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 20КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM POWER TRIM COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

Рис. 21РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) Gear Housing (Drive-Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
11	44000	Вал приводной (длинный)	1
11	897624T	Вал гребной длинный	1
11	44209	Вал приводной (удлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
12	N.S.S.	Not Sold Separate Pinion Gear-Part of 43-44104A2 or 43-18475A1	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	76384	Сальник втулки вала переключения передач	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

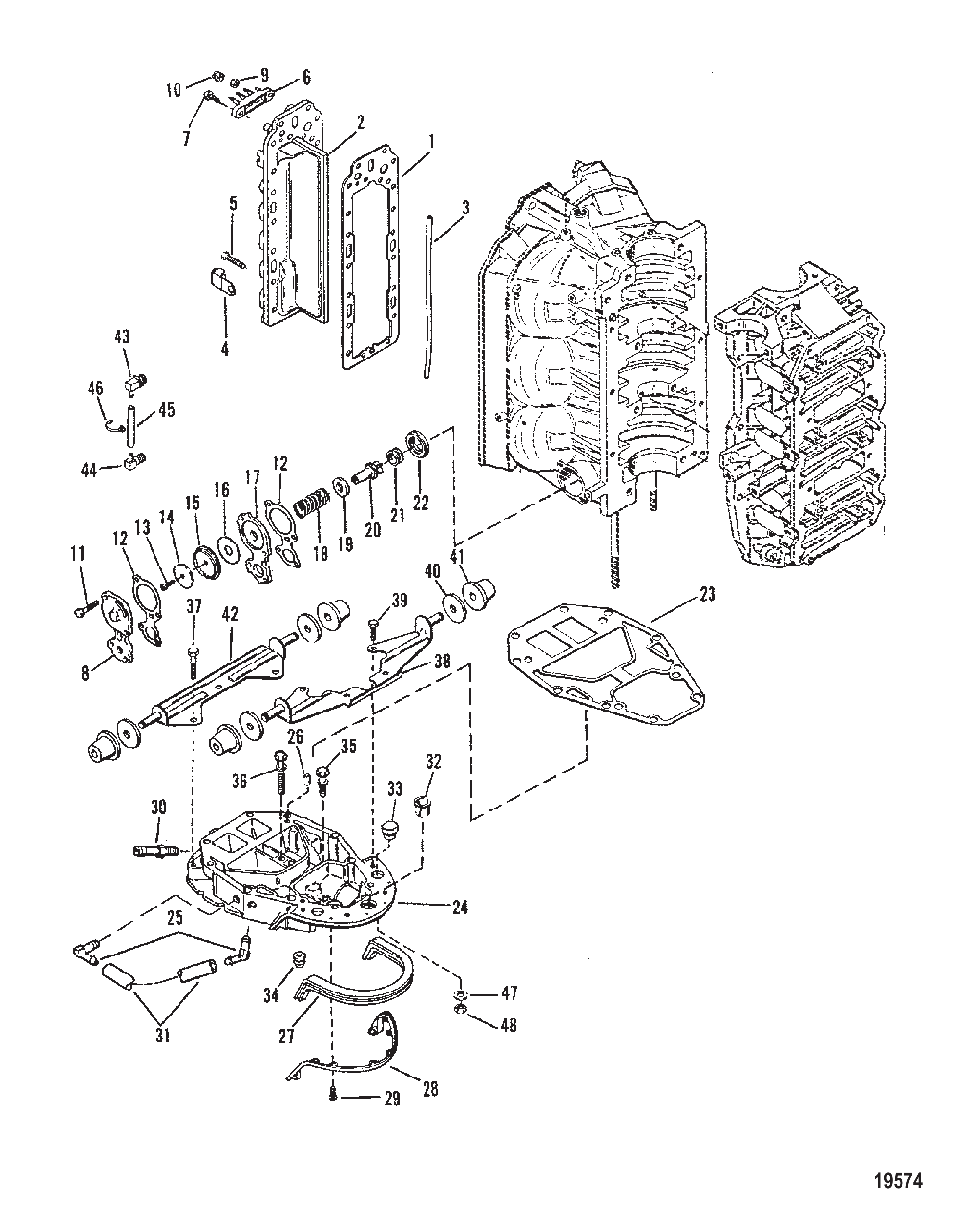

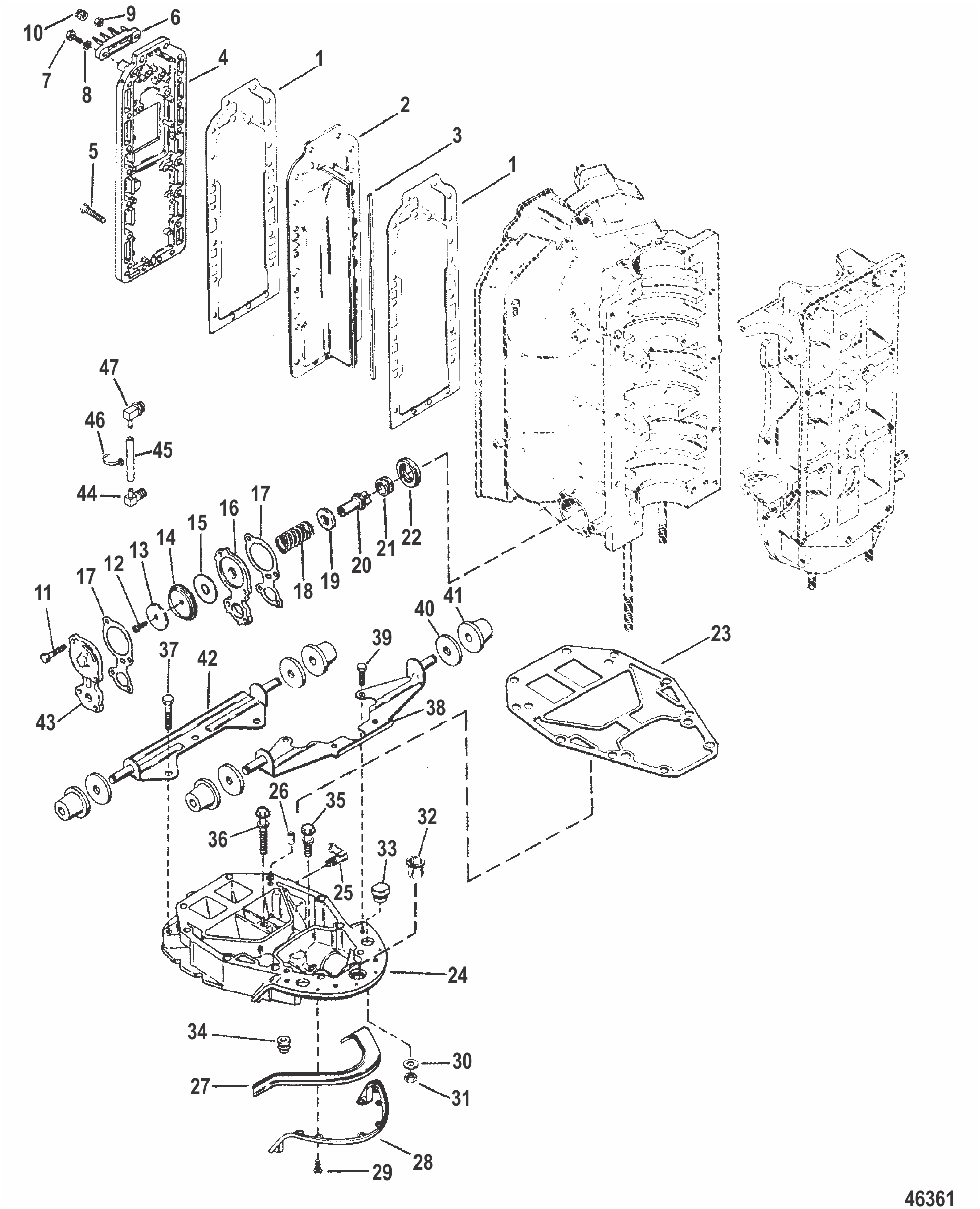

Рис. 22ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	904841	Прокладка	2
2	99169A1	Пластина	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	193071	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	194373	Клеммная колодка	1
7	13716	Каталог запчастей 7.5 / 9.8 л.с.	2
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	813938	Гайка колпачковая (#10-32)	3
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	41944A5	Пластина в сборе	1
25	99664	Угольник выхлопной пластины	1
25	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	6
29	878608	Винт (#10-16 x .500)	6
30	25970	Шайба маховика	6
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	12602	Втулка уплотнительная	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A2	Кронштейн передний в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A3	Кронштейн задний в сборе	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
43	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
43	68729	КРЫШКА	1
43	8M0039767	КРЫШКА	1
44	92007	Штуцер (.250-18) (90 градусов)	1
44	920071	Штуцер (90 градусов)	1
45	99127109	Шланг (57,00 дюймов, бухта)	1
45	8M0108355	Шланг (57 дюймов, бухта)	1
46	90077	СТЯЖКА ХОМУТ Топливная форсунка	2
46	816311T	СТЯЖКА (8.00 дюймов)	2
47	814430	Фитинг (.500-14)	1
47	8144301	Штуцер	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

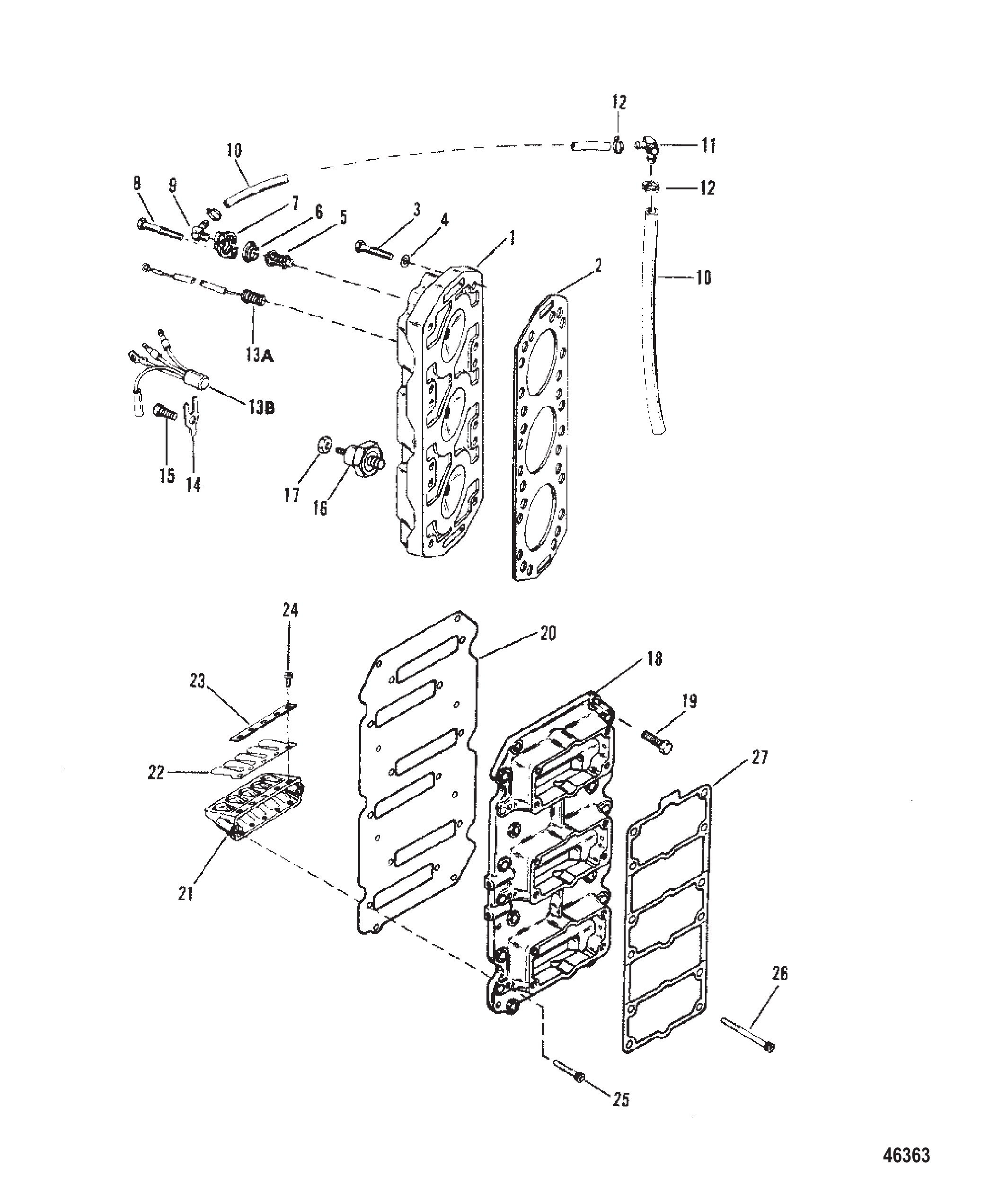

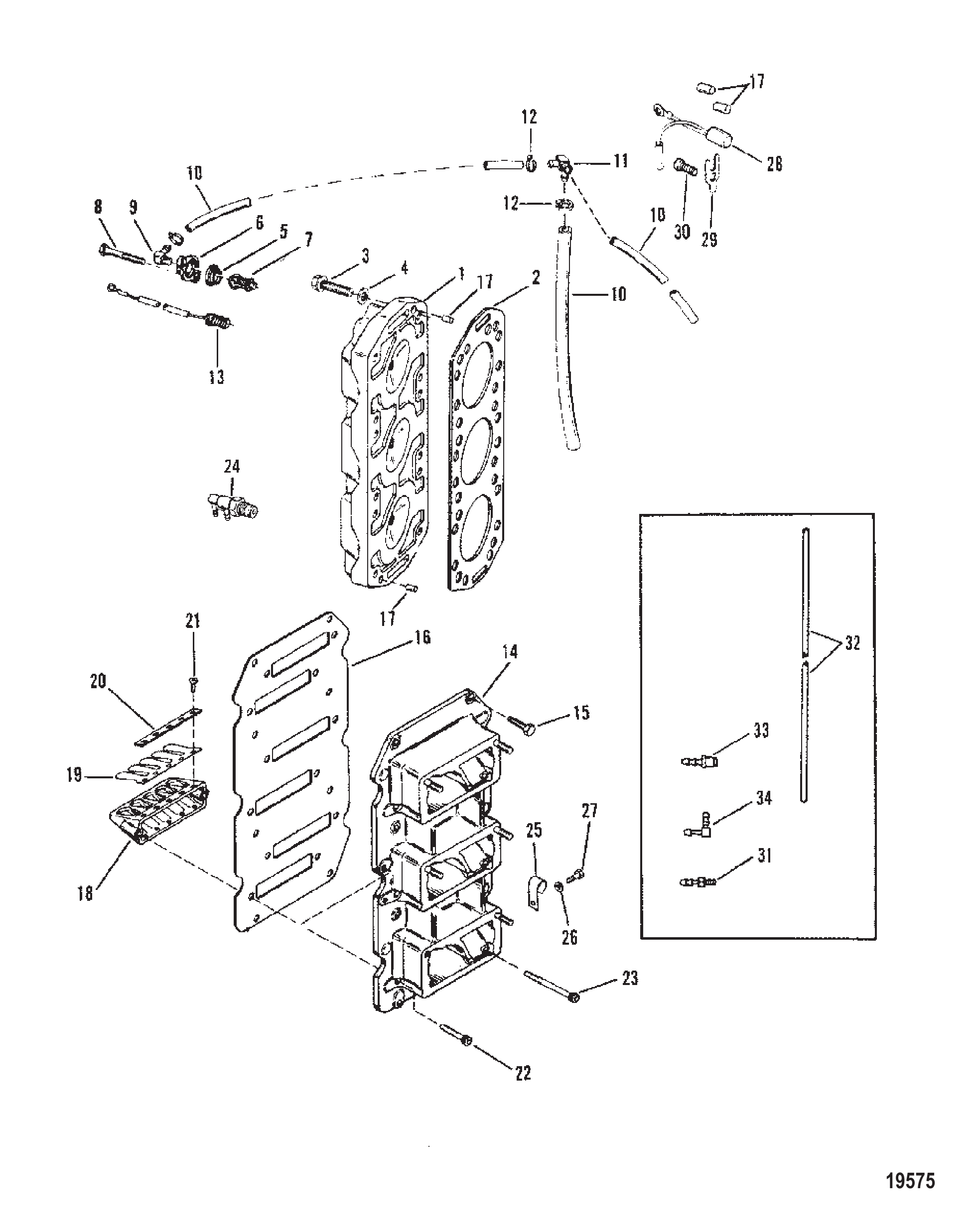

Рис. 23КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	15221A2	Головка блока цилиндров в сборе	2
2	41246	ПРОКЛАДКА головки цилиндра	2
2	41247T01	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	13450	Винт (.375-16 x 2.30) головки цилиндра (специальный)	1
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	75692	ТЕРМОСТАТ (143 ГРАД.)	2
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	2
10	77653101	Шланг (48.00 дюймов, бухта)	2
11	68728	ШТУЦЕР	1
12	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
13	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
14	13715	Фиксатор	2
14	137151	Фиксатор	2
15	98257	ВИНТ (.312-18 x .500)	2
16	13192	Датчик детонации	1
16	825164A1	Датчик детонации в сборе	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	14593A4	Переходная пластина в сборе	1
19	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
20	146971	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
21	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
22	75362A1	Лепестковый клапан в сборе	6
23	96183	Хомут лепесткового клапана	12
23	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
24	14783	ВИНТ (#8-32 x .187) ЛЕПЕСТКОВЫХ КЛАПАНОВ К БЛОКУ КЛАПАНОВ	60
24	823588	Винт (#8-32 x .250)	60
25	21558	ВИНТ (.250-20 x .75) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО БЛОКА (3/4")	6
25	92160	Винт (.250-20 x .750) нержавеющая сталь	6
26	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
27	167371	Прокладка	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

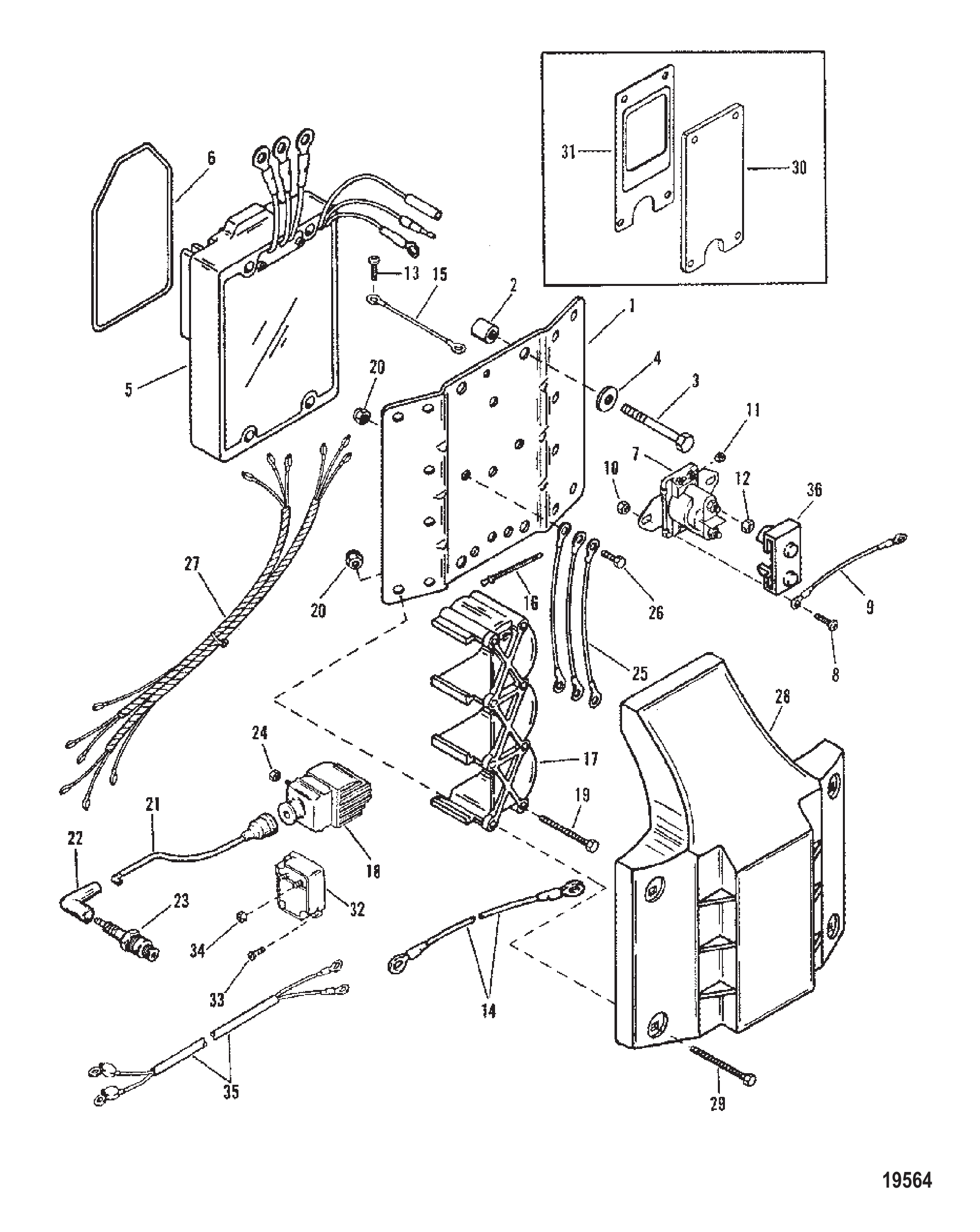

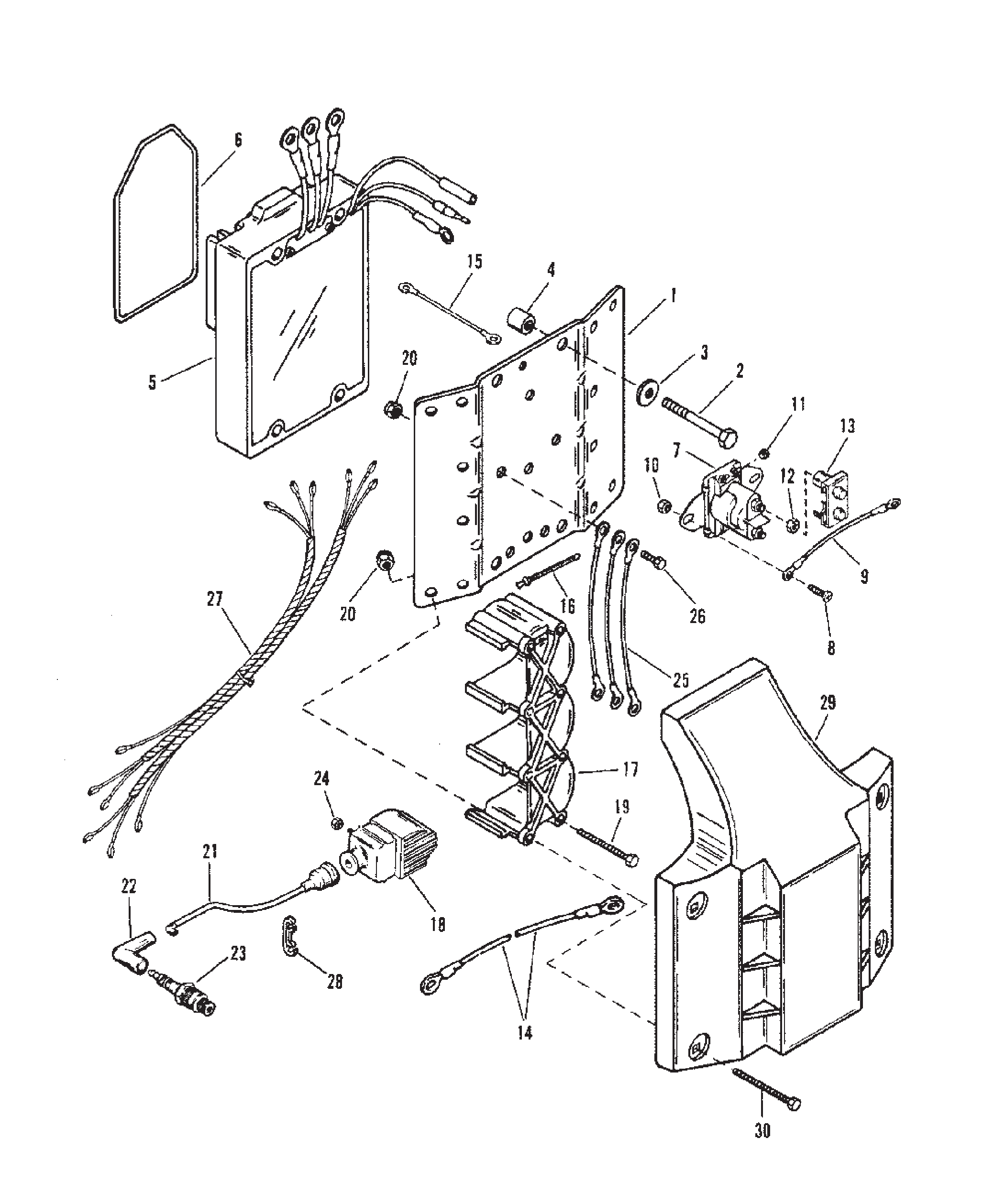

Рис. 24КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
1	195871	Пластина крепления	1
2	30720	Винт (.250-20 x 2.25)	4
3	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
4	19661	Втулка	4
5	18736A15	Регулятор напряжения в сборе	1
5	18736A21	Регулятор в сборе	1
6	18717	Сальник	1
7	96158	Соленоид стартера	2
7	8M0185622	Соленоид	2
8	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	3
9	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
10	56374	ГАЙКА (.250-20)	3
10	8267098	Гайка (.250-20) нержавеющая сталь	3
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	94330	Гайка (.250-20) латунная	4
13	97861	Изолятор	2
14	87379A14	Провод в сборе (2.750 дюйма)	1
14	88807A8	Кабель в сборе (3.50 дюйма), черный	2
15	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
16	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	8
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	6
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	69739A7	Жгут проводов в сборе	1
28	54676	ФИКСАТОР ДВУХПРОВОДНЫЙ	2
29	814423T	Крышка пластины катушки	1
30	814343	Винт (#10-32 x 2.380)	4

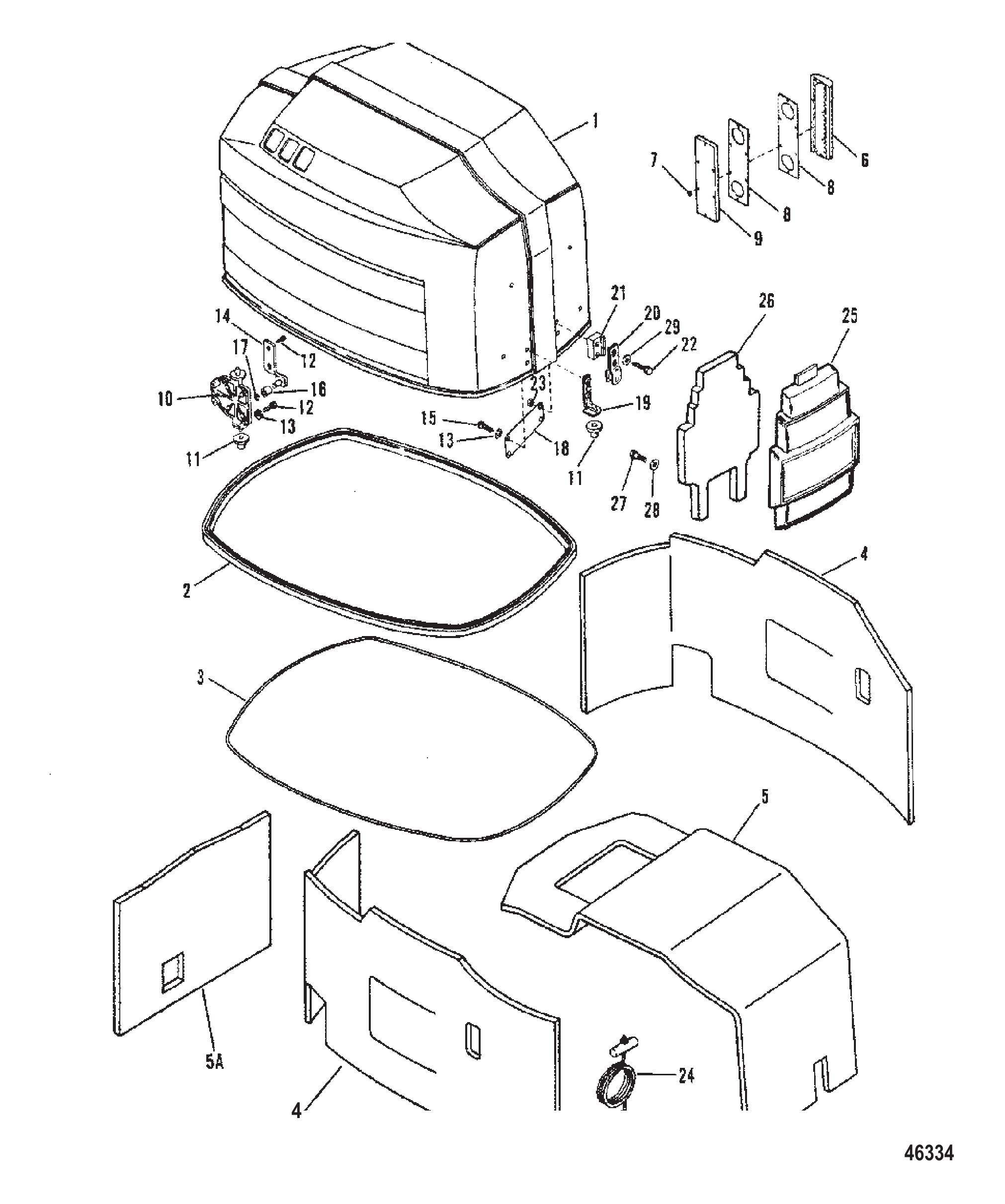

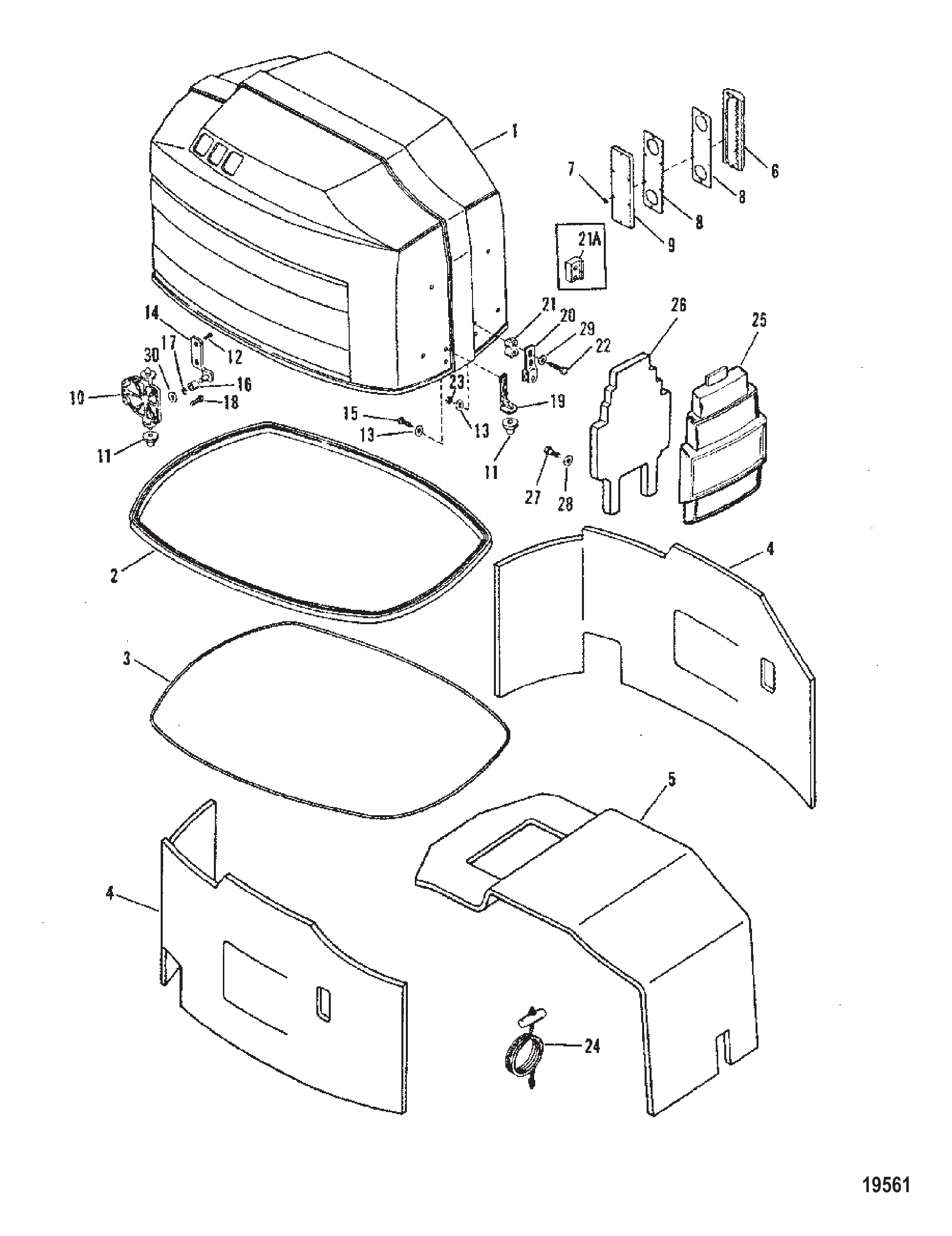

Рис. 25ВЕРХНИЙ КОЖУХ И ПЕРЕДНИЙ ЩИТ Top Cowl and Front Shield

REF	Номер детали	Наименование	Кол-во
-	15132	ЭМБЛЕМА (3")	1
-	151321	ЭМБЛЕМА (6")	2
1	9742A61	Кожух верхний в сборе	1
1	9742T92	ВЕРХНИЙ КОЖУХ В СБОРЕ-ЧЕРНЫЙ	1
1	9742A19	Кожух верхний в сборе (юбилейная модель)	1
1	9742T90	Кожух верхний в сборе, черный	1
2	812784	Сальник	1
3	815478	САЛЬНИК	1
4	815225	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ (БОКОВОЕ)	2
5	815226	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ (ВЕРХНЕЕ)	1
5A	815227	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
6	17196A1	Воздухозаборник защитный (юбилейная модель)	2
7	11316	Скоростная гайка (юбилейная модель)	12
8	17238	Уплотнение воздухозаборника (юбилейная модель)	4
9	17194	ЩИТОК ВОЗДУХОЗАБОРНИКА (ЛЕВЫЙ БОРТ) (ЮБИЛЕЙНАЯ МОДЕЛЬ)	1
9	17195	ЩИТОК ВОЗДУХОЗАБОРНИКА (ПРАВЫЙ БОРТ) (ЮБИЛЕЙНАЯ МОДЕЛЬ)	1
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	12
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	10
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
18	813553	Пластина	1
18	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	813552	Проставка	1
21	813076A2	Комплект рукоятки	1
22	31984	ВИНТ (.312-18 x 1.375)	2
23	815848	Гайка (.312)	2
24	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
24	47341A11	Комплект шнура с рукояткой ручного запуска	1
25	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
26	813562	Сальник	1
27	48409	Винт (#10-16 x .625) нержавеющая сталь	4
28	56681	ШАЙБА (.203 x .500 x .032)	4
28	8M0204666	ШАЙБА (.203 x .500 x .032)	4
29	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
29	8M0042642	Шайба (.323 x .562 x .063)	2
-	813096A1	Комплект задней защелки	1

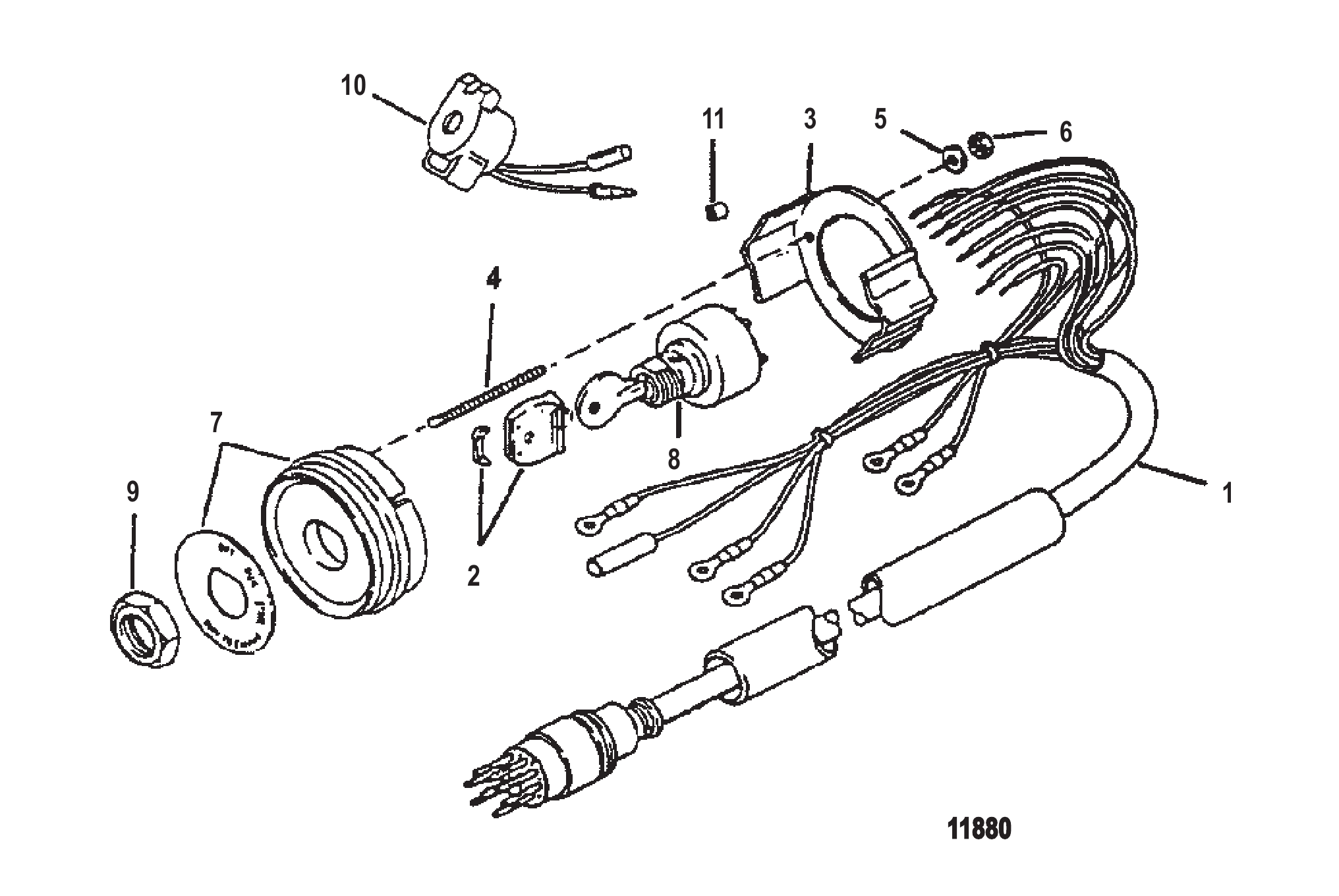

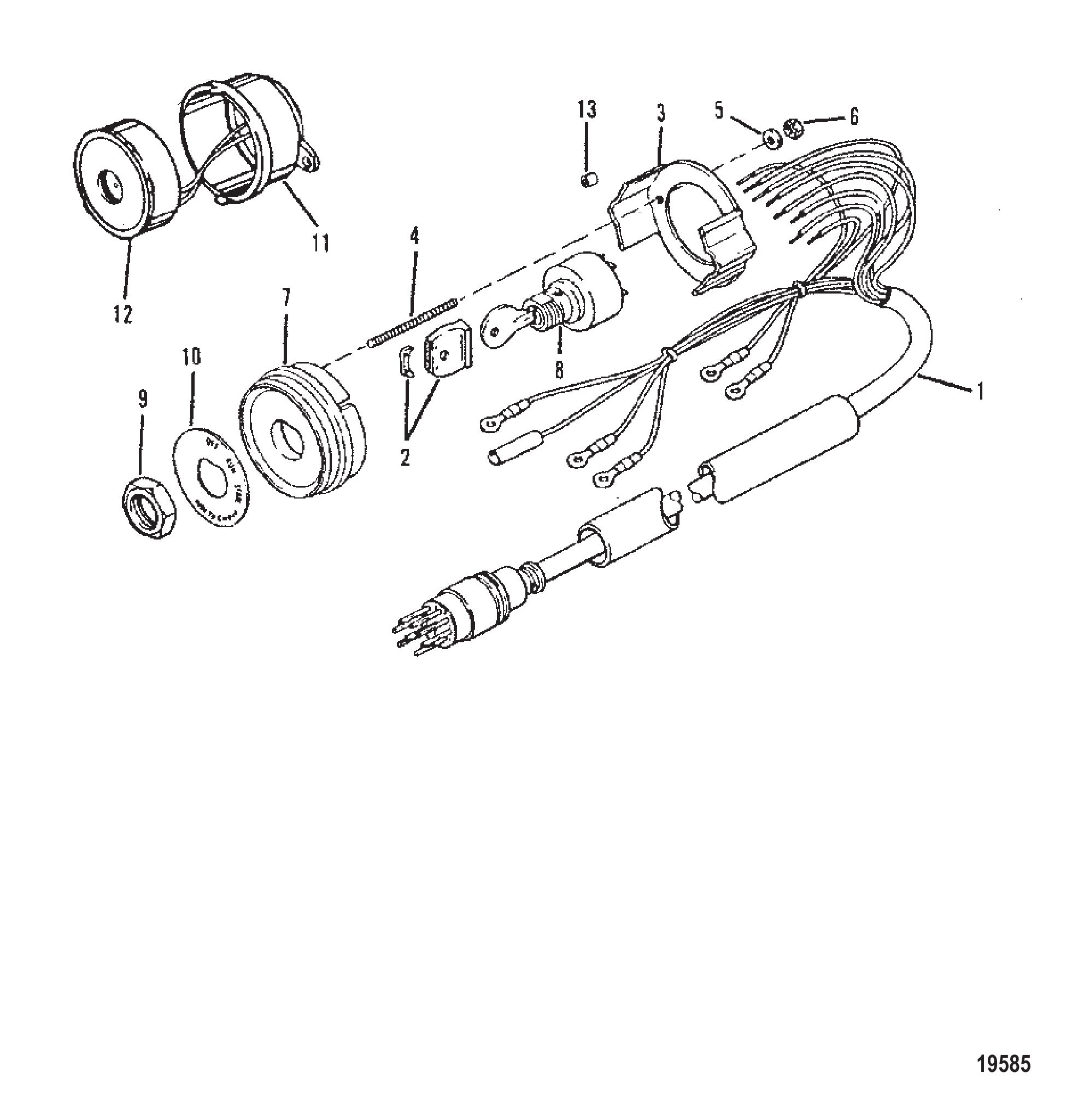

Рис. 26Комплект выключателя зажигания Key Switch Assembly

REF	Номер детали	Наименование	Кол-во
1	816626A20	ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

Рис. 27ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	904841	Прокладка	2
2	99169A1	Пластина	1
3	69668	Сальник разделительной пластины	1
3	814754	Сальник (12.50 дюймов)	1
4	193071	Крышка выпускного коллектора	1
5	74824	Винт (.312-18 x 1.250)	21
6	194373	Клеммная колодка	1
7	13716	Каталог запчастей 7.5 / 9.8 л.с.	2
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	813938	Гайка колпачковая (#10-32)	3
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	41944A5	Пластина в сборе	1
25	99664	Угольник выхлопной пластины	1
25	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	183982	Кронштейн сальника	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	6
29	878608	Винт (#10-16 x .500)	6
30	25970	Шайба маховика	6
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	12602	Втулка уплотнительная	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A2	Кронштейн передний в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A3	Кронштейн задний в сборе	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
43	14462A1	КРЫШКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА - (НОВАЯ КОНСТРУКЦИЯ)	1
43	68729	КРЫШКА	1
43	8M0039767	КРЫШКА	1
44	92007	Штуцер (.250-18) (90 градусов)	1
44	920071	Штуцер (90 градусов)	1
45	99127109	Шланг (57,00 дюймов, бухта)	1
45	8M0108355	Шланг (57 дюймов, бухта)	1
46	90077	СТЯЖКА ХОМУТ Топливная форсунка	2
46	816311T	СТЯЖКА (8.00 дюймов)	2
47	814430	Фитинг (.500-14)	1
47	8144301	Штуцер	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 28ТАХОМЕТР, ДАТЧИК ТРИМА, ДАТЧИК ТЕМПЕРАТУРЫ TACHOMETER, TRIM GAUGE, TEMPERATURE GAUGE

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101	Кронштейн крепления	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	26427	Шайба	2
13	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
14	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
14	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
15	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
16	79888	Патрон лампы	1
17	26427	Шайба	2
18	79480	Кронштейн	1
19	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
20	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
20	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
20	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1

Рис. 29Комплект крепления рулевого управления (XR4/Magnum II) Steering Attaching Kit (XR4/ Magnum II)

REF	Номер детали	Наименование	Кол-во
-	92876A3	Комплект крепления рулевого управления (одинарный)	1
1	41055	ОПОРА	1
2	88319	Соединительная муфта	1
2	850791T	Соединительная муфта	1
3	73732	ВИНТ (.375-24 x 1.120)	2
4	34863	ГАЙКА (.375-24)	3
4	8M0204726	Гайка (.375-24) латунная	3
5	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	88404	Шайба стопорная	2
7	71565	Труба направляющая троса	1
8	37984	ГАЙКА (.875-14) Система наклона	2
8	8M0041651	ГАЙКА (.875-14)	2
9	42100	ШАЙБА СТОПОРНАЯ	2
10	78862A2	Комплект уплотнений	1
10	19624A1	Комплект уплотнений	1
11	42101	ПРОСТАВКА	2

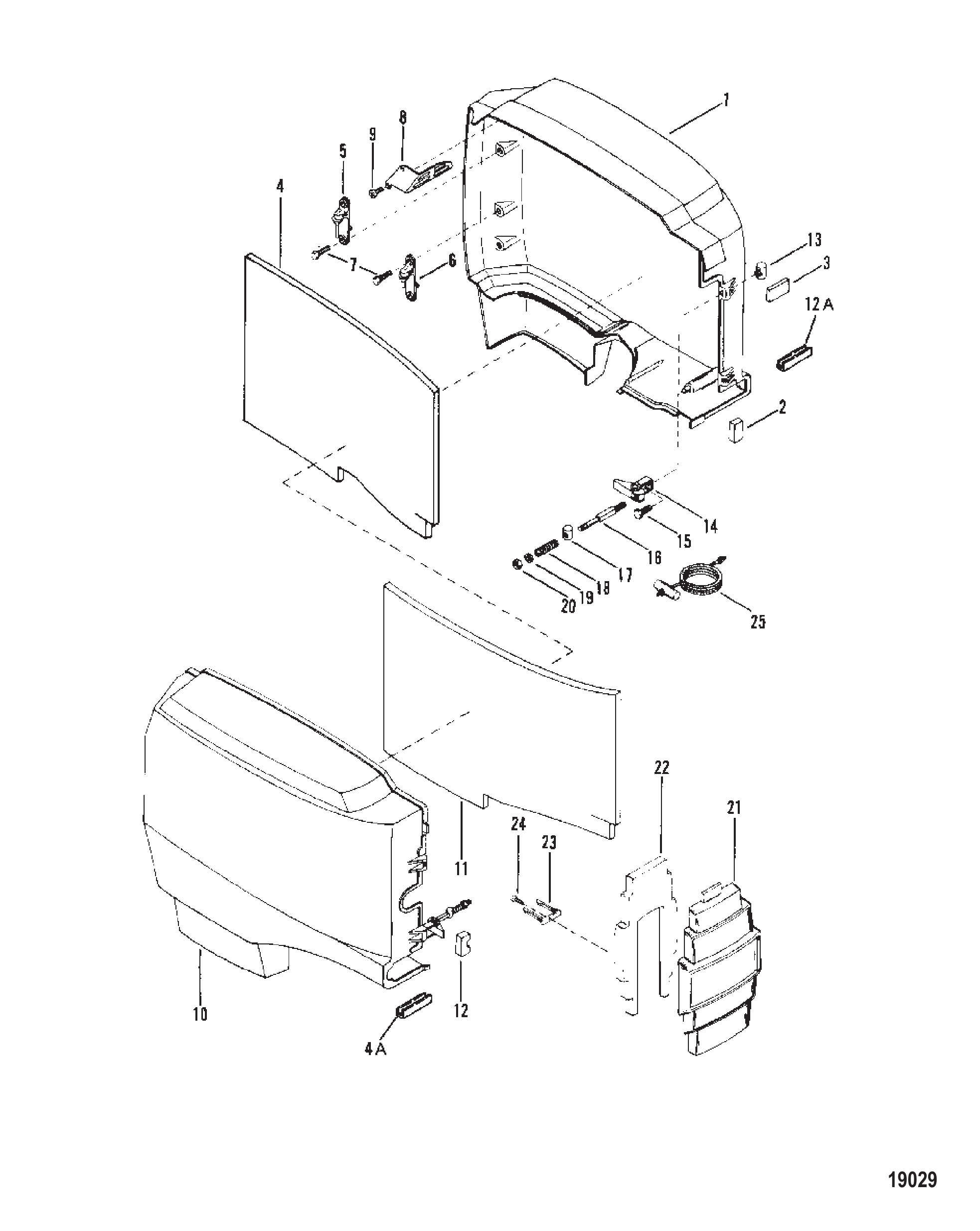

Рис. 30КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА COWLS AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	7620A4	Верхний кожух в сборе	1
1	7620A22	Верхний кожух в сборе	1
1	9447A18	Верхний кожух в сборе, левый (устричный)	1
2	67260	Сальник тросов управления	1
3	67258	Подушка	1
4	88227	Теплозащитное покрытие	1
4A	193681	Сальник (3.20 Inch) Oyster	1
5	87987	Кронштейн (верхний)	2
5	879871	Кронштейн	2
6	87985	Кронштейн (нижний)	2
6	879851	Кронштейн	2
7	37562	Винт (.312-18 x 1.00) нержавеющая сталь	8
8	68049	Экран	1
8	68048	Экран	1
8	680491	ЩИТОК ВПУСКНОЙ - КОЖУХ (ПРАВЫЙ БОРТ) - (УСТРИЦА)	1
8	680481	ЩИТОК ВПУСКНОЙ - КОЖУХ (ЛЕВЫЙ БОРТ) (УСТРИЦА)	1
9	48409	Винт (#10-16 x .625) нержавеющая сталь	4
10	7619A1	Верхний кожух в сборе	1
10	7619A5	Верхний кожух в сборе	1
10	9452A3	Верхний кожух в сборе, правый (устричный)	1
11	88227	Теплозащитное покрытие	1
12	67260	Сальник тросов управления	1
12A	193681	Сальник (3.20 Inch) Oyster	1
13	62628	Фиксатор капота цилиндрический	2
14	46785A5	Замок кожуха в сборе	2
15	31312	Винт (#10-32 x 0.875) крепления защёлки к барабану	2
16	15222	ПЛАНКА РЕГУЛИРОВКИ - ЗАМОК КАПОТА	2
17	62629	Фиксатор капота цилиндрический	2
18	62624	Пружина натяжения фиксатора капота	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	2
20	859124	ГАЙКА (#10-32) Нержавеющая сталь	2
21	7532A2	Крышка в сборе кожуха передняя	1
21	7532A23	Крышка в сборе кожуха передняя	1
21	7532A32	Крышка в сборе — передняя часть кожуха (устричная)	1
21	7532A23	Крышка в сборе кожуха передняя	1
22	67615	Термоодеяло	1
23	87907	Крюк	1
24	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	1
24	95700	Винт (#10-16 x .50)	1
25	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 31Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

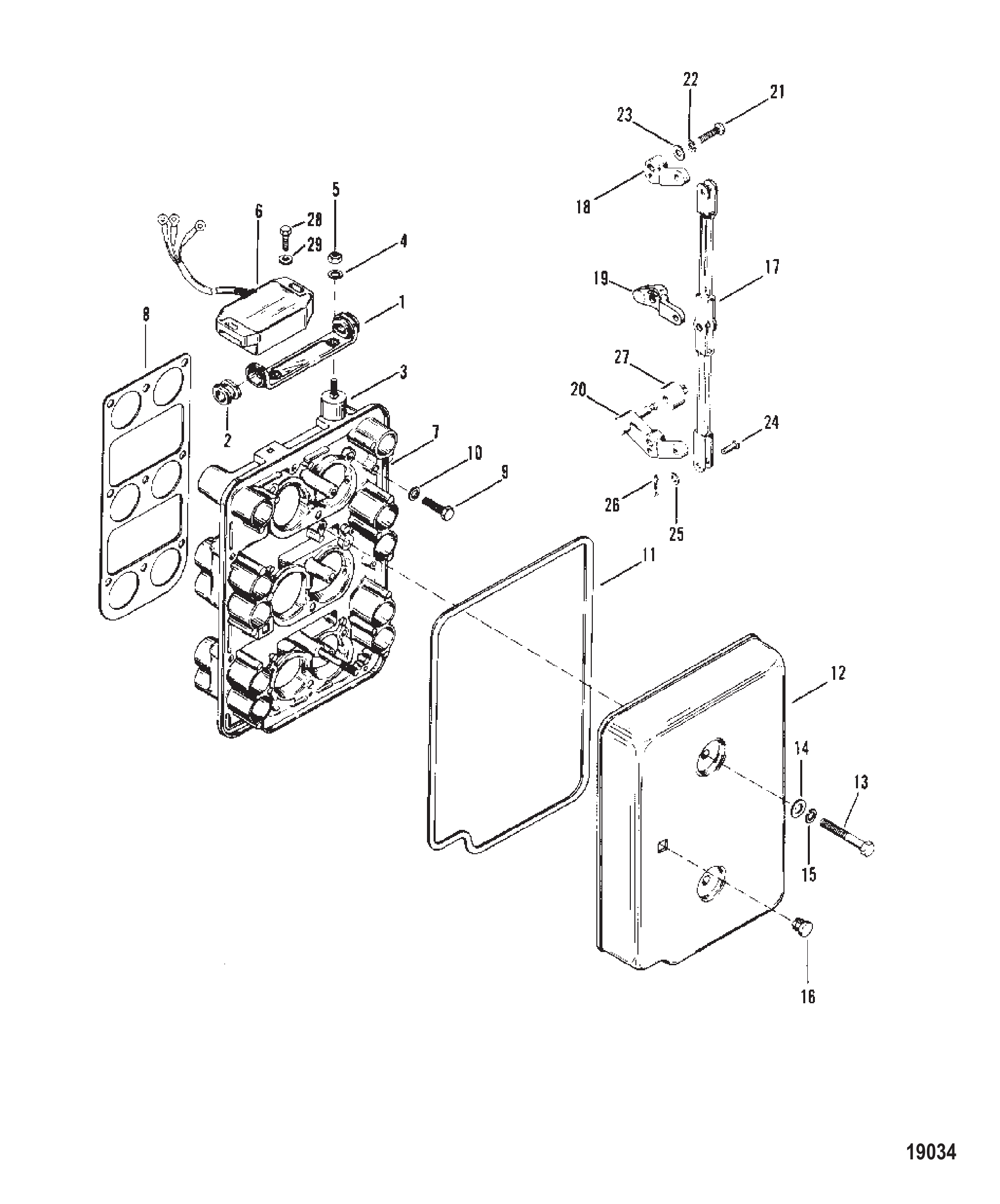

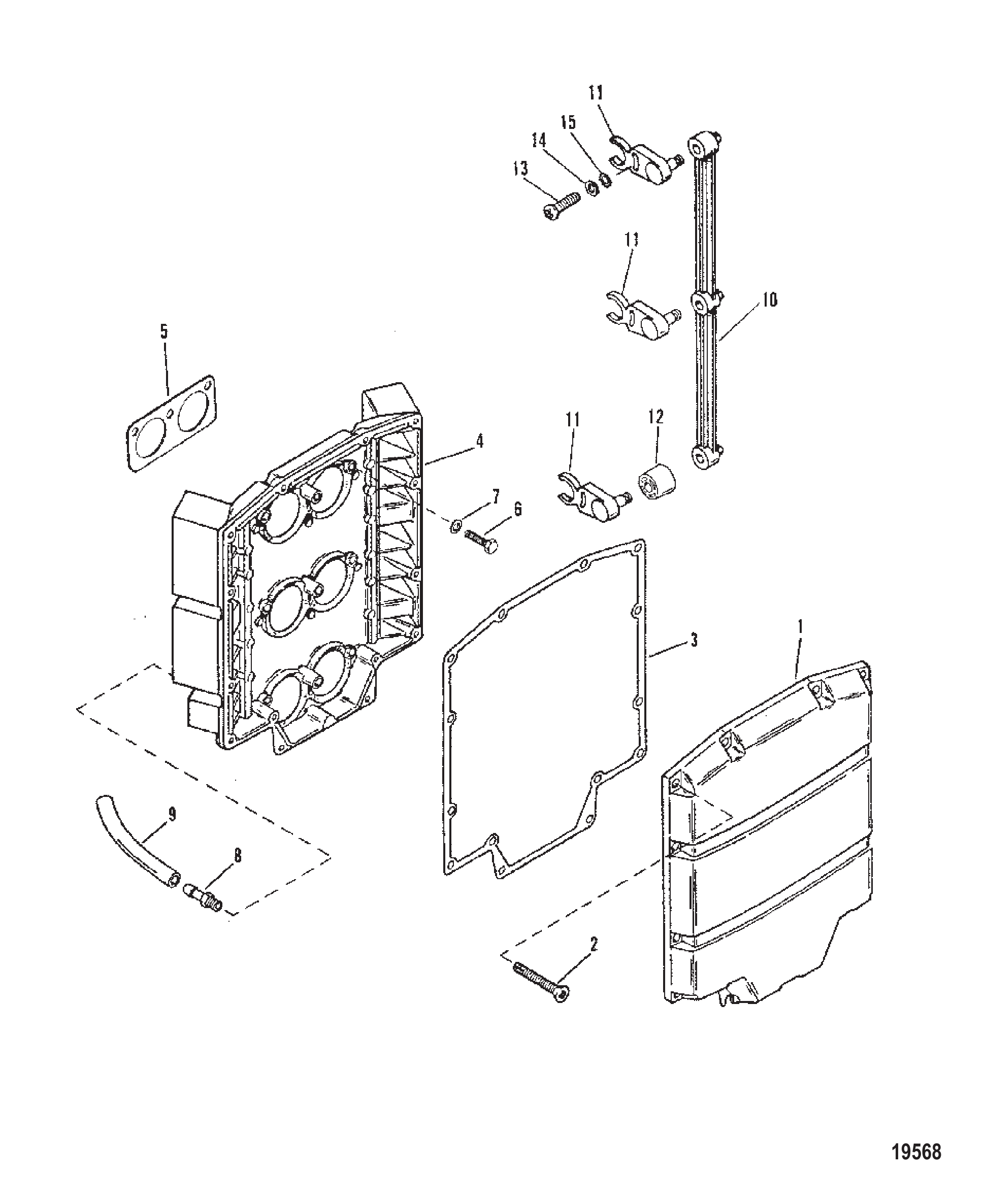

Рис. 32ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ Choke Plate and Throttle Levers

REF	Номер детали	Наименование	Кол-во
1	67245T	Кронштейн	1
2	67272	Кронштейн втулки	2
3	90435	ОПОРА	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	87076A4	Узел регулировки холостого хода	1
7	799831	Пластина	1
8	67274	Прокладка пластины воздушной заслонки к карбюратору	1
8	672741	ПРОКЛАДКА	1
9	68000	Винт (.250-28 x 1.00)	6
10	20583	Шайба шпильки крепления карбюратора	6
11	67275	Прокладка крышки	1
11	672751	ПРОКЛАДКА	1
12	67246T	Крышка	1
13	30720	Винт (.250-20 x 2.25)	2
14	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
14	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	90585	ПРОБКА (жиклёра)	1
17	67760	Тяга дросселя	1
18	67759	Рычаг дросселя	1
19	41049	РЫЧАГ дросселя	1
20	67749	Рычаг дросселя нижний	1
21	15124	ВИНТ (#10-32 x .750)	3
22	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
23	56681	ШАЙБА (.203 x .500 x .032)	3
23	8M0204666	ШАЙБА (.203 x .500 x .032)	3
24	67297	Штифт вильчатый	3
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
26	26953	ШПЛИНТ	3
27	67748	Ролик	1
28	69020	ВИНТ (#10-32 x .875)	2
28	690201	ВИНТ (#10-32 x .875)	2
29	38833	ШАЙБА	2
-	90484A88	Комплект прокладок

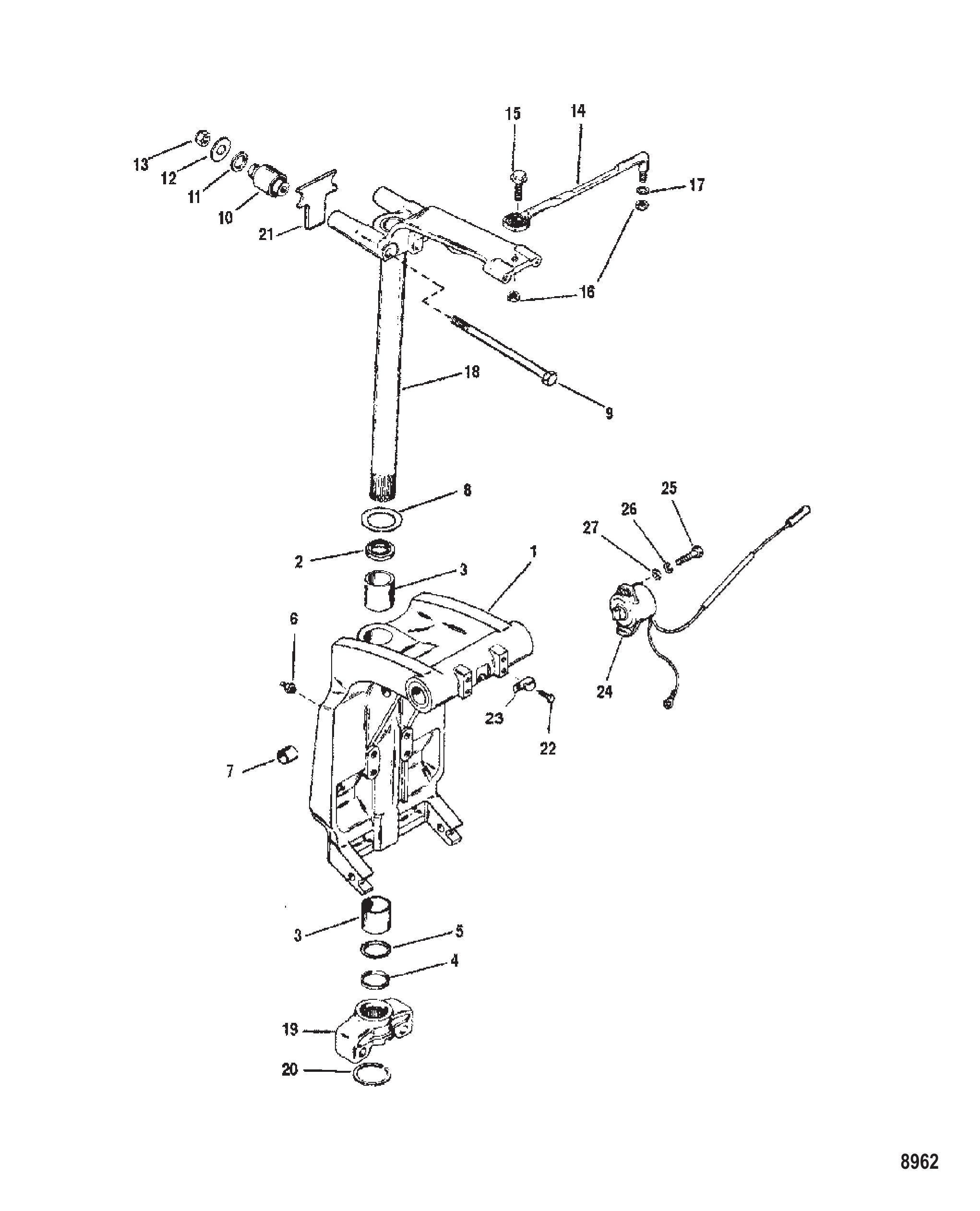

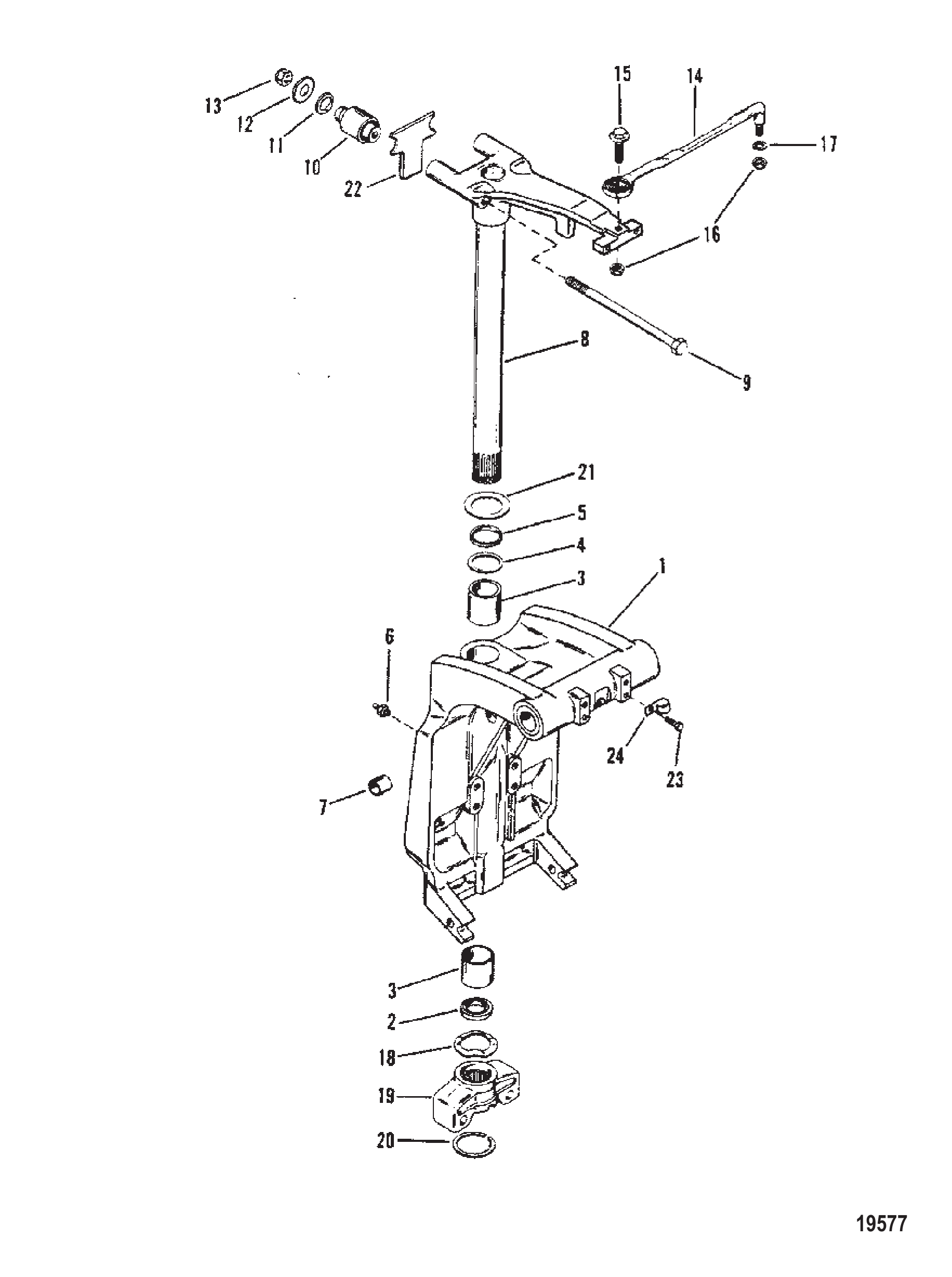

Рис. 33ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

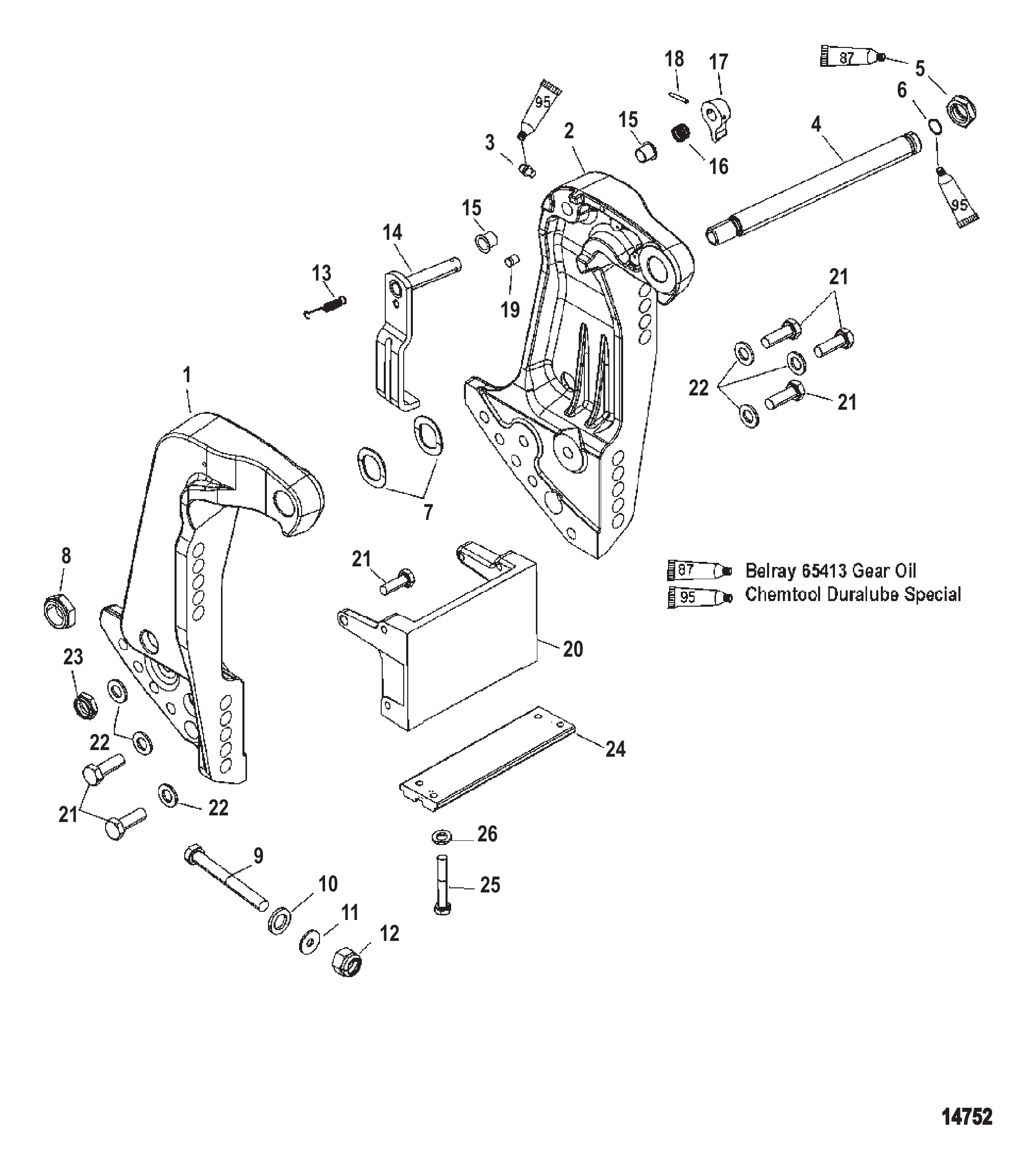

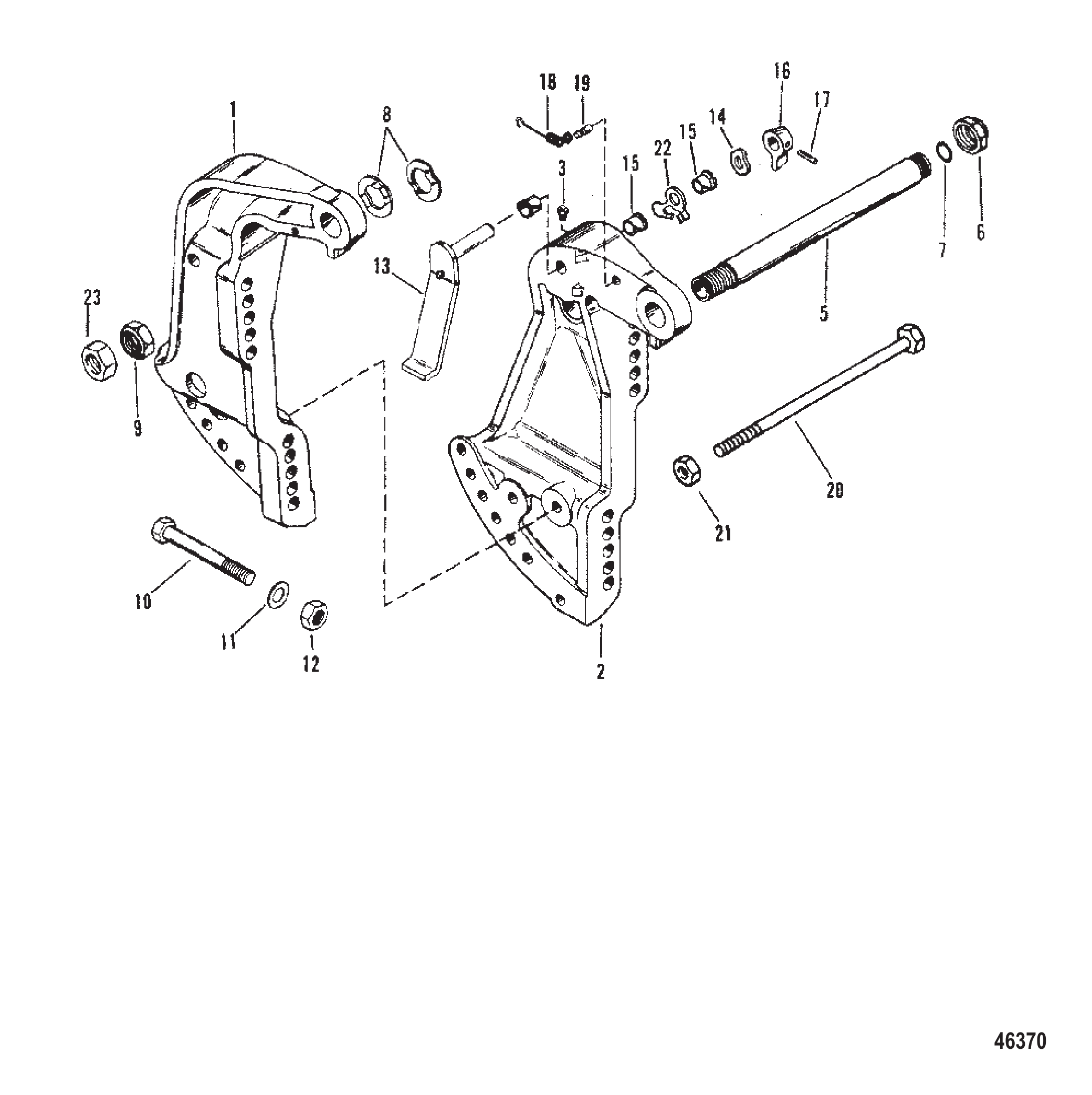

Рис. 34Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
2	8716A5	Кронштейн транца в сборе (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
23	37984	ГАЙКА (.875-14) Система наклона	1
23	8M0041651	ГАЙКА (.875-14)	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 35КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	8745A5	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	99727A1	ШЕСТЕРНЯ Приводная	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	AR
7	67377T	Кольцо уплотнительное	AR
7	78633	Кольцо уплотнительное - коленчатый вал (.139 толщина)	AR
8	88903	ПОДШИПНИК роликовый УДЕРЖИВАЕМЫЙ ПОДШИПНИК	2
8	88903T	ОБОЙМА Подшипника	2
9	67444	Кольцо стопорное подшипника	2
10	67445	Подшипник роликовый	2
8	93495	ПОДШИПНИК Роликовый КОЛЕНЧАТОГО ВАЛА	2
8	93495T	Роликовый подшипник	2
9	67444	Кольцо стопорное подшипника	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174

Рис. 36Редуктор гребного вала - литье №1674-814247C Gear Housing Propeller Shaft - Casting # is 1674-814247C

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	814756	Муфта	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	NSS	NOT SOLD SEPARATE REVERSE GEAR (PART OF 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	31640A1	Пластина-триммер в сборе, корпус редуктора	2
70	31640Q4	ТРИММЕР	2
71	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	89238A2	Комплект сальников	1

Рис. 37Редуктор (ведомый вал - литье №1674-814247C) Gear Housing (Driveshaft-Casting # is1674-814247C)

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
2A	43998	Втулка (старая конструкция)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	NSS	NOT SOLD SEPARATE PINION GEAR (PART OF 43-16279A2)	1
13	19183	Шайба фибровая	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	815264	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	816464	Сальник масляный	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	89238A2	Комплект сальников	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1

Рис. 38РЕДУКТОР ГРЕБНОГО ВАЛА - СТАНДАРТ-135/150/175/200 Gear Housing Propeller Shaft - Standard-135/150/175/200

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	816520	Штанга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-44102A2 or 43-44104A2)	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 39Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 40Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9242A33	Карбюратор (верхний) - (WH-40)	1
1	9242A34	Карбюратор (средний) - (WH-40)	1
1	9242A35	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-40)	1
1	7563A10	Карбюратор (верхний) - (WH-35)	1
1	7563A11	Карбюратор (средний) - (WH-35)	1
1	7563A12	Карбюратор (нижний) - (WH-35)	1
1	7563A13	КАРБЮРАТОР (ВЕРХНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A14	КАРБЮРАТОР (СРЕДНЯЯ ЧАСТЬ) - (WH-38)	1
1	7563A15	КАРБЮРАТОР (НИЖНЯЯ ЧАСТЬ) - (WH-38)	1
2	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	6
2	8423	Жиклёр (.094) воздушный (.094)	6
2	6680	Жиклёр (.078) (WME1/2)-115 WME-14	6
3	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE Screw-Cover Plate	15
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	3
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE Gasket-Main Jet	6
10	4216	Жиклёр (.064) главной топливной системы	6
10	6246	ЖИКЛЁР (.048)	6
10	6028	ЖИКЛЁР (.050)	6
10	6359	ЖИКЛЁР (.052)	6
10	6201	ЖИКЛЁР (.080)	6
11	NSS	NOT SOLD SEPARATE Screw-Float Pin	6
12	NSS	NOT SOLD SEPARATE Gasket--Inlet Needle and Seat	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE Gasket-Nozzle Boss	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE Pin-Float Lever	6
17	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE Gasket-Bleed Jet Plug	6
20	5213	Жиклёр главный (.056)	6
20	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
20	5317	Жиклёр (.046)	6
20	6246	ЖИКЛЁР (.048)	6
21	6027	ВИНТ	3
22	67752	Рычаг дросселя	3
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE Ring-Retainer-Throttle Shaft	3
27	6023	КЛАПАН ДРОССЕЛЬНЫЙ (WH-40) (WH-48)	6
27	9496	Клапан дроссельной заслонки (WH-32)	6
27	9545	Клапан дроссельной заслонки (WH-38) (WH-35)	6
28	NSS	NOT SOLD SEPARATE Screw-Throttle Valve	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1
-	7826	РЕМОНТНЫЙ КОМПЛЕКТ WH-38	1

Рис. 41Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
3	815699T	Масляный насос в сборе	1
3A	814103	Подшипник (с сальником)	1
3A	8141032	Втулка червяка	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A2	Подшипник в сборе	1
6	12726	Шестерня ведомая	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301619	ТРУБКА МАСЛЯНЫЙ НАСОС К ТОПЛИВНОМУ НАСОСУ	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	43295A5	Корпус переходника в сборе	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A1	Крышка масляного резервуара в сборе	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415824	ХОМУТ	2
36	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
36	816311T	СТЯЖКА (8.00 дюймов)	AR
37	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
38	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

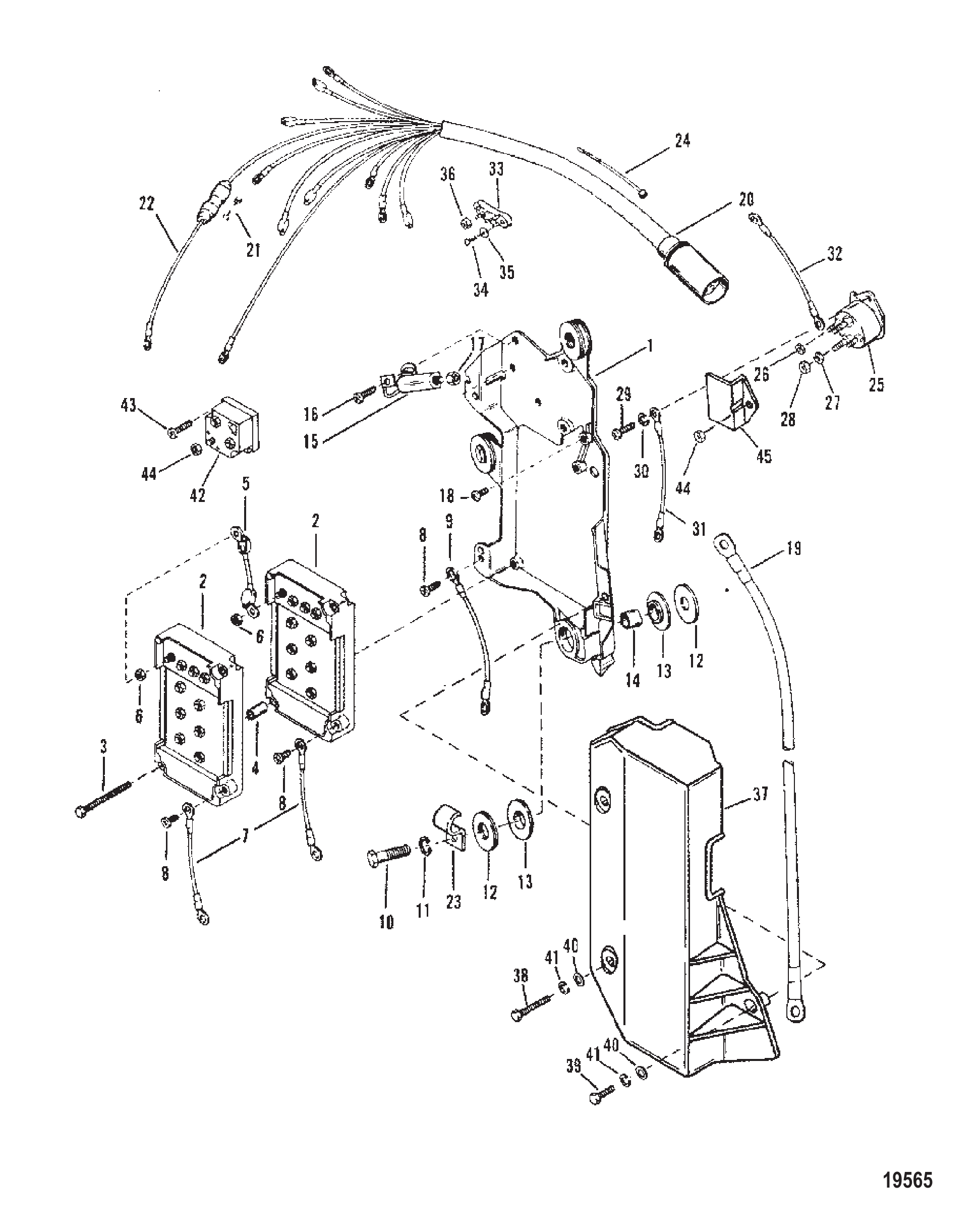

Рис. 42Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	13627	Винт (.190-32 x 1.250)	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	68784	ПРУЖИНА	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	20586	Гайка (.250-28) винта защелки	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14634	Тяга	1
27	14638	Цилиндр	1
28	146351	КУЛАЧОК ДРОССЕЛЯ	1
29	93248	ВТУЛКА Поворотного узла	1
29	8M0215006	Втулка поворотная	1
30	26856	ВТУЛКА	2
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	92032A2	Кронштейн крепления - тросы управления	1
33	814283A2	Кронштейн в сборе	1
33	814283A1	Кронштейн крепления тросов управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	53167	ВИНТ (.312-18 x .880)	3
36	53167T	ВИНТ .312-18X .88	3
37	37896	НАПРАВЛЯЮЩИЙ БЛОК ТЯГИ	1
37	814284	Направляющий блок	1
38	20099	Пружина	1
39	67073A1	Тяга в сборе	1
40	52100	Износостойкая пластина	1
41	38279	ЗАЩЕЛКА	1
41	8M0036768	ЗАЩЕЛКА	1
42	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
43	35045	ГАЙКА (.250-28)	1
43	826709109	Гайка (.250-28) нержавеющая сталь	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
46	26600	Втулка	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	35045	ГАЙКА (.250-28)	1
48	826709109	Гайка (.250-28) нержавеющая сталь	1
49	39519	ЧАШКА	1

Рис. 43Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A3	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	183071	ПРОКЛАДКА	1
37	183076	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 44КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
-	818186A3	Power Trim в сборе	1
1	811604T	Коллектор в сборе	1
1	811604F	Коллектор в сборе	1
2	99616	Резьбовая пробка	9
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605T	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	811609	Шток поршня тримма гайкового типа	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	19603	Штифт канавки	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	811618	Клапан в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A1	Ремкомплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811613	Штекер в сборе	1
20	811614	Вал в сборе	1
20	8M0142997	Ремкомплект вала наклона	1
21	99616	Резьбовая пробка	2
21	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
22	811628	Мотор тримма	1
22	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
23	811615	Винт длинный	2
23	811616	Винт короткий	2
24	811617T	Насос	1
24	811617T1	НАСОС	1
25	811619	Гребной вал	1
26	99625	Вал	1
26	99625002	Вал	1
27	43396A2	Анод в сборе	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	814609A1	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
35	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
35	88808A23	ТРОС В СБОРЕ (24" - КРАСНЫЙ)	1
35	87379A14	Провод в сборе (2.750 дюйма)	1
36	22875	ЗАЖИМ	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
39	4000377	ВИНТ (M10 x 30)	6
40	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 45Компоненты гидроподъема (Design II) Power Trim Components (Design II)

REF	Номер детали	Наименование	Кол-во
1	8712A41	Блок цилиндров	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
12	88801	ПРОБКА колпачковая	2
12	99448	Втулка	1
13	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
14	66717	ВИНТ (.375-16 x 3.250)	8
14	74824	Винт (.312-18 x 1.250)	6
15	9608A1	Верхняя концевая крышка в сборе	1
15	9608T1	Крышка в сборе верхняя	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	93496	ПОДШИПНИК Роликовый	1
17	93496T	Подшипник	1
18	41953	Сальник	1
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	24220	ВИНТ (.190-24 x .190) УСТАНОВОЧНЫЙ - БЛОК ЦИЛИНДРОВ	2
21	38407	ПРОБКА (.500-14)	1
22	15094	ШПИЛЬКА (.190-32 x 1.870)	1
23	15093	ШПИЛЬКА (#10-32 x 1.00)	2
23	8M0034435	ШПИЛЬКА	2
24	67269	Проставка	1
25	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
25	8M0204663	ШАЙБА @5	6
26	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
27	73651	ГАЙКА ШПИЛЬКИ КРЫШКИ МАХОВИКА	3
27	816874	Барашковая гайка (#10-32)	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	7809A1	Крышка торцевая в сборе	1
30	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
31	62700	Кольцо уплотнительное (3.237 x .103)	1
32	41953	Сальник	2
33	28636	ВИНТ (.250-20 x .750)	4
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
35	64022	Винт (.250-20 x 2.125)	1
36	64015	Гайка (.250-20) клеммы стартерного соленоида	1
37	26852	ЗАГЛУШКА Нейлоновая	1
38	16793	Хомут	1
39	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	87076A6	РЕГУЛЯТОР ХОЛОСТОГО ХОДА В СБОРЕ	1
40	87076A10	Регулятор холостого хода	1
41	69020	ВИНТ (#10-32 x .875)	3
41	690201	ВИНТ (#10-32 x .875)	3
42	38833	ШАЙБА	3
43	194372	Клеммная колодка	1
44	48409	Винт (#10-16 x .625) нержавеющая сталь	2
45	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
46	45076	Гайка (#10-32) латунная клемма блока выключателя	2
47	813938	Гайка колпачковая (#10-32)	2
48	63153	J-образная защёлка	1
-	812827A89	Головка блока цилиндров в сборе	1
-	812827T89	Головка блока цилиндров морская	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 46БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	2
4	14513A09	Комплект зубчатого сектора привода	2
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	8
9	67377T	Кольцо уплотнительное	8
10	16756A1	ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ	2
10	16756A6	Комплект подшипников	2
11	7441A32	Поршень (правый борт — стандартный)	3
11	7441T32	Поршень	3
11	7443A11	Поршень (правый борт — .015 ремонтный)	AR
11	7445A11	Поршень (правый борт — .030 ремонтный)	AR
11	7445T11	Поршень	AR
11	7442A32	Поршень (левый борт — стандартный)	3
11	7442T32	Поршень	3
11	7444A11	Поршень (левый борт — .015 ремонтный)	AR
11	7446A11	Поршень (левый борт — .030 ремонтный)	AR
11	9738A7	Поршень в сборе (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	674831	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО КОНЦА	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 47Коленчатый вал (номер поковки шатуна 644-818141) Crankshaft (Connecting Rod Forging # is 644-818141)

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	67706A35	Поворотный палец в сборе (чёрный)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	67706A36	Поворотный палец в сборе (серый)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	88882	УПОР верхней вилки	1
22	64014	Винт (.250-28 x .500)	2
23	54457	J-ОБРАЗНЫЙ ЗАЖИМ
24	95164A9	Сборка датчика тримма	1
24	8M0074846	Заказ 8M0098273	1
25	56682	ВИНТ (#10-24 x .750) Sea Ray	2
25	852368	Винт (#10-24 x .750)	2
26	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

Рис. 48Поворотный кронштейн (номер отливки 1499-8710-7) Swivel Bracket (Casting #1499-8710-7)

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

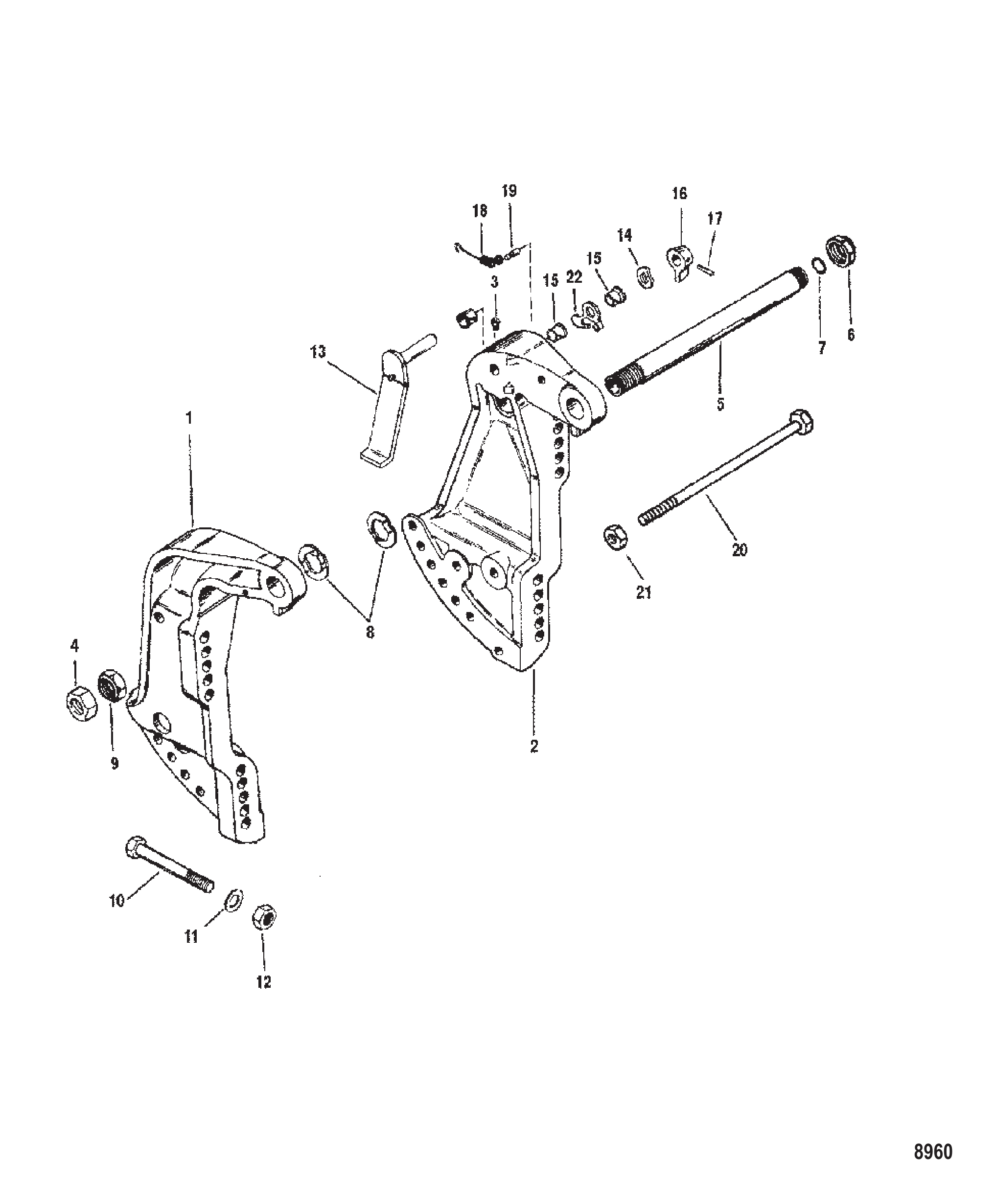

Рис. 49КРОНШТЕЙН ТРАНЦА TRANSOM BRACKET

REF	Номер детали	Наименование	Кол-во
-	9572A3	Корпус редуктора в сборе (длинный) (черный)	1
-	9572A4	Корпус редуктора в сборе (длинный) (серый)	1
-	814247T4	Редуктор в сборе	1
1	9572A1	Корпус редуктора в сборе (черный)	1
1	814247T8	Корпус редуктора	1
1	9572A2	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	12777	Храповик	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
67	31211A2	Шайба шлицевая	1
67	31211Q03	ШАЙБА В СБОРЕ	1
68	31210	Шайба стопорная гайки гребного винта	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	316404	Пластина триммера	1
70	31640Q4	ТРИММЕР	1
71	15797	Винт анодной пластины	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
75	423511	Шайба стопорная зубчатая	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 50РЕДУКТОР (ГРЕБНОЙ ВАЛ) (ЛИТЬЕ №1655-9572C) GEAR HOUSING (PROPELLER SHAFT)(CASTING #1655-9572C)

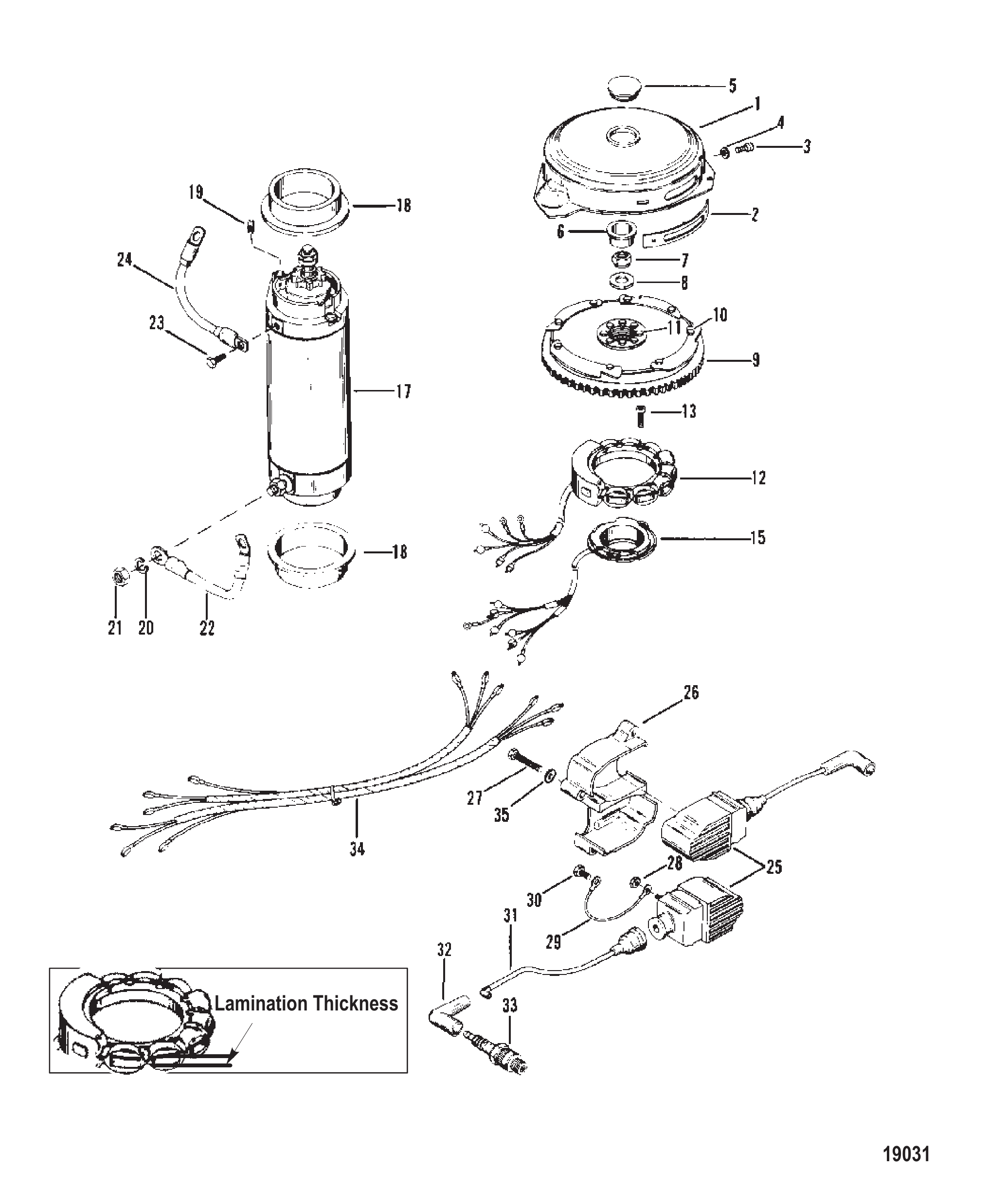

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	9841A7	МАХОВИК (ИСПОЛЬЗУЕТСЯ С ПОЗ. 1)	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	9610A5	СТАТОР (40 А)	1
13	90045	ВИНТ (#10-32 x 1.375)	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1

Рис. 51МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	26427	Шайба	2
13	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
14	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
14	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
15	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
16	79888	Патрон лампы	1
17	26427	Шайба	2
18	79480	Кронштейн	1
19	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
20	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
20	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
20	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1

Рис. 52ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 53Насос гидроподъема Power Trim Pump

REF	Номер детали	Наименование	Кол-во
-	9572A3	Корпус редуктора в сборе (длинный) (черный)	1
-	9572A4	Корпус редуктора в сборе (длинный) (серый)	1
-	814247T4	Редуктор в сборе	1
1	9572A1	Корпус редуктора в сборе (черный)	1
1	814247T8	Корпус редуктора	1
1	9572A2	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	32898	ПОДШИПНИК ГРЕБНОГО ВАЛА	1
8	32898T	Подшипник	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	15298	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	NSS	NOT SOLD SEPARATE PINION GEAR (PART OF 43-16279A2)	1
13	20260	Шайба сливной и заливной пробки	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	42631	Прокладка водяного насоса к корпусу редуктора	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	38099	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОГО НАСОСА (2.109 внутр. диам.)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	85608	ПРОКЛАДКА НИЖНЯЯ - ВОДЯНОГО НАСОСА	1
23	8M0090319	ПРОКЛАДКА @5	1
24	85609	Прокладка верхняя - водяной насос	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	15299	ВАЛ ПЕРЕКЛЮЧЕНИЯ - НИЖНИЙ	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	76384	Сальник втулки вала переключения передач	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 54Редуктор (ведомый вал - литье №1655-9572C) Gear Housing (Driveshaft-Casting # is 1655-9572C)

REF	Номер детали	Наименование	Кол-во
-	9572A3	Корпус редуктора в сборе (длинный) (черный)	1
-	9572A4	Корпус редуктора в сборе (длинный) (серый)	1
-	814247T4	Редуктор в сборе	1
1	9572A1	Корпус редуктора в сборе (черный)	1
1	814247T8	Корпус редуктора	1
1	9572A2	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	12777	Храповик	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	NSS	NOT SOLD SEPARATE REVERSE GEAR (PART OF 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
67	31211A2	Шайба шлицевая	1
67	31211Q03	ШАЙБА В СБОРЕ	1
68	31210	Шайба стопорная гайки гребного винта	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	15300	ТРИММЕР АНОДНЫЙ	1
71	15797	Винт анодной пластины	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
75	423511	Шайба стопорная зубчатая	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1
-	89238A2	Комплект сальников	1

Рис. 55Редуктор гребного вала - литье №1655-9572C Gear Housing Propeller Shaft - Casting # is 1655-9572C

REF	Номер детали	Наименование	Кол-во
1	79918A1	Комплект крышки маховика	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	7555A8	Маховик	1
9	859238A9	Комплект маховика	1
9	7555A17	Маховик	1
9	859238A9	Комплект маховика	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	5454A32	Статор (используется с регулятором напряжения 15 А)	1
12	5454A35	Статор (используется с регулятором напряжения 15 А)	1
13	76566	Винт (#10-24 x 1.00)	4
13	19926100	ВИНТ (#10-24 x 1.00)	4
15	96455A9	Пластина в сборе с триггером	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
24	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
25	7370A13	Катушка зажигания в сборе	6
25	8M0230859	Катушка зажигания в сборе	6
26	67614	Крышка	3
27	88447	Винт (.190-32 x 1.62)	12
28	45076	Гайка (#10-32) латунная клемма блока выключателя	12
29	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
30	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
31	99215A25	Провод высокого напряжения в сборе	6
31	813715A1	Провод	6
32	63709A1	Комплект наконечника/клеммы свечи зажигания	6
33	136862	Свеча зажигания (NGK-BU8H)	6
33	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
34	69738A1	Жгут проводов в сборе от катушки к коммутатору (№2, 4 и 6)	1
34	69738A7	Жгут проводов в сборе (№2, 4 и 6)	1
34	69739A2	Жгут проводов в сборе (№1, 3 и 5)	1
35	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12

Рис. 56МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ FLYWHEEL, STARTER MOTOR AND IGNITION COILS

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

Рис. 57КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	NSS	NOT SOLD SEPARATE Reverse Gear (PART OF 43-18572A1 or 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
61	18572T1	КОМПЛЕКТ ШЕСТЕРЕН	1
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	2
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
73	8M0248882	САЛЬНИК @5	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
77	31640Q4	ТРИММЕР	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	89238A2	Комплект сальников	1

Рис. 58Редуктор с гребным валом - реверсивный 135/150/175/200 Gear Housing Propeller Shaft - Counter-135/150/175/200

REF	Номер детали	Наименование	Кол-во
1	15221A2	Головка блока цилиндров в сборе	2
2	41246	ПРОКЛАДКА головки цилиндра	2
2	41247T01	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	13450	Винт (.375-16 x 2.30) головки цилиндра (специальный)	1
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	75692	ТЕРМОСТАТ (143 ГРАД.)	2
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	2
10	77653101	Шланг (48.00 дюймов, бухта)	2
11	68728	ШТУЦЕР	1
12	90077	СТЯЖКА ХОМУТ Топливная форсунка	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
13	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
14	13715	Фиксатор	2
14	137151	Фиксатор	2
15	98257	ВИНТ (.312-18 x .500)	2
16	13192	Датчик детонации	1
16	825164A1	Датчик детонации в сборе	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	14593A4	Переходная пластина в сборе	1
19	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
20	146971	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
21	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
22	75362A1	Лепестковый клапан в сборе	6
23	96183	Хомут лепесткового клапана	12
23	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
24	14783	ВИНТ (#8-32 x .187) ЛЕПЕСТКОВЫХ КЛАПАНОВ К БЛОКУ КЛАПАНОВ	60
24	823588	Винт (#8-32 x .250)	60
25	21558	ВИНТ (.250-20 x .75) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО БЛОКА (3/4")	6
25	92160	Винт (.250-20 x .750) нержавеющая сталь	6
26	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
27	167371	Прокладка	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

Рис. 59РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
4	826125A1	Трубка наклона	1
5	859133	ГАЙКА (1.00-14)	1
5	82671327	ГАЙКА (1.0-14)	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	858869	Гайка (.875-14)	1
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T1	Рычаг фиксатора наклона в сборе	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Рис. 60Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	814756	Муфта	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	15300	ТРИММЕР АНОДНЫЙ	1
71	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	89238A2	Комплект сальников	1
-	11338A88	Комплект прокладок для капитального ремонта двигателя	1

Рис. 61РЕДУКТОР (ГРЕБНОЙ ВАЛ) (ЛИТЬЕ №1674-814247C) GEAR HOUSING (PROPELLER SHAFT) (CASTING #1674-814247C)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	12663	Комплект сальников насоса	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 62НАСОС СИСТЕМЫ POWER TRIM POWER TRIM PUMP

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	2
4	14513A09	Комплект зубчатого сектора привода	2
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	8
9	67377T	Кольцо уплотнительное	8
10	16756A1	ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ	2
10	16756A6	Комплект подшипников	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
11	8666A22	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	8666T42	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ СТАНДАРТНЫЙ	3
11	8666A36	ПОРШЕНЬ В СБОРЕ Правый борт (.015 РЕМОНТНЫЙ)	AR
11	8666A43	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ .015	AR
11	8667A22	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	8667T42	ПОРШЕНЬ В СБОРЕ ЛЕВЫЙ БОРТ СТАНДАРТНЫЙ	3
11	8667A36	ПОРШЕНЬ В СБОРЕ Левый борт (.015 РЕМОНТНЫЙ)	AR
11	8667A43	Поршень в сборе, левый, .015	AR
11	9738A2	Поршень в сборе (правый, стандартный)	3
11	9738T4	Поршень, правый, стандартный	3
11	9738A3	Поршень в сборе (правый, .015 ремонтный)	AR
11	9738A5	Поршень, правый, .015	AR
11	9737A2	Поршень в сборе (левый, стандартный)	3
11	9737T4	Поршень, левый, стандартный	3
11	9737A3	Поршень в сборе (левый, .015 ремонтный)	AR
11	9737A5	Поршень, левый, .015	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	18487A12	Комплект поршневых колец (стандартный)	1
12	815267A4	Комплект поршневых колец (.015 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 63Коленчатый вал (номер поковки шатуна 636-8118) Crankshaft (Connecting Rod Forging # is 636-8118)

REF	Номер детали	Наименование	Кол-во
1	8710A17	Поворотный кронштейн в сборе	1
1	8710A18	Поворотный кронштейн в сборе	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A35	Поворотный палец в сборе (чёрный)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A36	Поворотный палец в сборе (серый)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	78854	Волнистая шайба	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	67670	Шайба	1
22	88882	УПОР верхней вилки	1
23	64014	Винт (.250-28 x .500)	2
24	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 64Поворотный кронштейн (номер отливки 1499-8710-6) Swivel Bracket (Casting #1499-8710-6)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912976	Трубка контрольной струи	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	814964	Фитинг	1
7	19688	Штуцер	1
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	99127109	Шланг (57,00 дюймов, бухта)	4
9	8M0108355	Шланг (57 дюймов, бухта)	4
10	816296	Фильтр топливный	1
10	816296Q03	Фильтр топливный @3	1
11	67751	Прокладка	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	AR
24	48408	Винт (#10-16 x .500) клеммной колодки	AR
24	38055	ВИНТ (.190-32 x .620)	AR
24	62568	Винт (#10-16 x .375)	AR
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	AR
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 65ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 66Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3A	811600	Комплект направляющих	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
8	878413A1	Поршень в сборе	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
11	19603	Штифт канавки	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	812843A1	Клапан в сборе	1
12	893929A01	Комплект предохранительного клапана	1
12A	812844	Стопорное кольцо E-образное	1
12A	815949001	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	43396A2	Анод в сборе	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	814609A1	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
31	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
31	88808A23	ТРОС В СБОРЕ (24" - КРАСНЫЙ)	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
32	22875	ЗАЖИМ	2
33	69205	С-ОБРАЗНАЯ ШАЙБА	2
33	8M0084613	Пружинная шайба	2
34	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
35	44431	Штифт канавки нижний	1
35	878267	Штифт	1
36	4000377	ВИНТ (M10 x 30)	6
37	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 67КОМПОНЕНТЫ ПОДЪЕМА-ОПУСКАНИЯ (КОНСТРУКЦИЯ I) Power Trim Components (Design I)

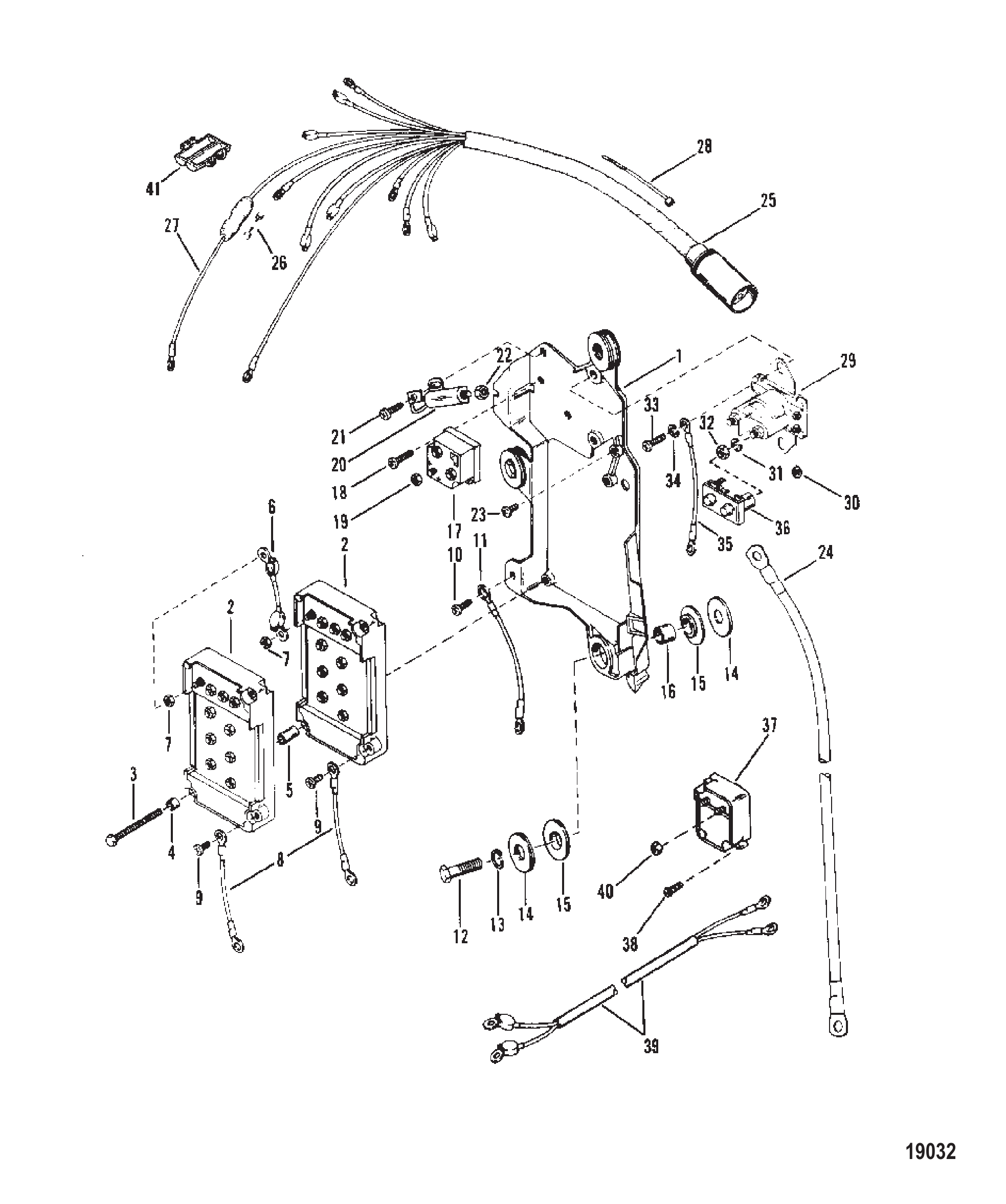

REF	Номер детали	Наименование	Кол-во
1	43429	Пластина зажигания	1
2	7778A6	БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94304	Распорная втулка винта коробки переключателей	2
5	94453	Втулка	2
6	62310A2	Трос в сборе	1
7	45076	Гайка (#10-32) латунная клемма блока выключателя	20
8	60871A10	Провод в сборе	2
9	62568	Винт (#10-16 x .375)	2
10	38055	ВИНТ (.190-32 x .620)	1
11	65999A3	Трос в сборе черный	1
12	69092	ВИНТ (1.25)	3
12	60411	ВИНТ (.312-18 x 1.250)	3
13	26993	СТОПОРНАЯ ШАЙБА (.312)	3
13	8M0204647	Стопорная шайба (.312)	3
14	36042	ШАЙБА	6
15	67264	Шайба (резиновая)	6
16	67268	Втулка	3
17	62351A1	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	38055	ВИНТ (.190-32 x .620)	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
21	38055	ВИНТ (.190-32 x .620)	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	1
23	87926	Винт (#10-32 x .500)	1
24	88439A14	ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ	1
24	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
25	96220A4	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
26	79091	Предохранитель 20 А	1
26	8M0207796	Предохранитель 20 А	1
27	95084A2	Кабель в сборе с предохранителем — ранние модели	1
28	73498	ХОМУТ	3
28	816311T	СТЯЖКА (8.00 дюймов)	3
29	96054	Соленоид в сборе стартера	1
29	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
30	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
31	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
32	94330	Гайка (.250-20) латунная	2
29	15857	Стартер соленоида	1
29	853654A1	ЭЛЕКТРОМАГНИТ	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	2
31	53166	СТОПОРНАЯ ШАЙБА (.312)	2
32	68292	Гайка (.312-18)	2
32	8M0204668	Гайка (.312-18)	2
33	31716	ВИНТ (.250-20 x .620)	2
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
35	65999A2	Трос в сборе, черный	1
36	97861	Изолятор	1
37	88825A7	Регулятор напряжения	1
38	48409	Винт (#10-16 x .625) нержавеющая сталь	1
39	13397A1	Жгут проводов в сборе	1
40	45076	Гайка (#10-32) латунная клемма блока выключателя	2
41	134731	Держатель предохранителя	1

Рис. 68ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ WIRING HARNESS, STARTER SOLENOID AND RECTIFIER

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 69Насос гидроподъема (для использования с насосом гидроподъема Design I) Power Trim Pump (Use With Design I Power Trim Pump)

REF	Номер детали	Наименование	Кол-во
1	9242A10	КАРБЮРАТОР (ВЕРХНИЙ)	1
1	9242A11	КАРБЮРАТОР (СРЕДНИЙ)	1
1	9242A12	КАРБЮРАТОР (НИЖНИЙ)	1
3	NSS	NOT SOLD SEPARATE GASKET, COVER PLATE	3
4	6032	КРЫШКА ПЛАСТИНЫ	3
5	NSS	NOT SOLD SEPARATE SCREW, COVER PLATE	15
6	7823	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ (ЦЕНТР/НИЗ)	1
6	7822	КАМЕРА ПОПЛАВКОВАЯ ТОПЛИВНАЯ	2
7	NSS	NOT SOLD SEPARATE SCREW, FUEL BOWL	18
8	6025	ПРОБКА (ГЛАВНЫЙ ЖИКЛЁР)	6
9	NSS	NOT SOLD SEPARATE GASKET, MAIN JET	6
10	4216	Жиклёр (.064) главной топливной системы	4
10	4215	Жиклёр главной топливной системы (.066)	2
11	NSS	NOT SOLD SEPARATE SCREW, FLOAT PIN	6
12	NSS	NOT SOLD SEPARATE GASKET, INLET NEEDLE AND SEAT	6
13	7824	ИГЛА/СЕДЛО В СБОРЕ ВПУСКНЫЕ	6
14	NSS	NOT SOLD SEPARATE GASKET, NOZZLE BOSS	6
15	9267	Поплавок	6
16	NSS	NOT SOLD SEPARATE PIN, FLOAT LEVER	6
17	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	3
18	4541	Винт-пробка - канал жиклёра главной топливной системы	6
19	NSS	NOT SOLD SEPARATE GASKET, BLEED JET PLUG	6
20	6030	ЖИКЛЁР (.070)	6
21	6027	ВИНТ	3
22	37752	Наклейка дросселя	3
23	NSS	NOT SOLD SEPARATE SPRING, THROTTLE RETURN	3
24	6031	ПРОСТАВКА	3
25	6022	ВАЛ	3
26	NSS	NOT SOLD SEPARATE RING, RETAINER - THROTTLE SHAFT	3
27	9416	Клапан дроссельной заслонки	6
28	NSS	NOT SOLD SEPARATE SCREW, THROTTLE VALVE	12
-	6452	РЕМКОМПЛЕКТ ПРОКЛАДОК	1
-	8506	Ремонтный комплект карбюратора WH-48	1

Рис. 70СБОРКА КАРБЮРАТОРА Carburetor Assembly

REF	Номер детали	Наименование	Кол-во
1	67245T	Кронштейн	1
2	67272	Кронштейн втулки	2
3	90435	ОПОРА	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	87076A4	Узел регулировки холостого хода	1
7	799831	Пластина	1
8	67274	Прокладка пластины воздушной заслонки к карбюратору	1
8	672741	ПРОКЛАДКА	1
9	68000	Винт (.250-28 x 1.00)	6
10	20583	Шайба шпильки крепления карбюратора	6
11	67275	Прокладка крышки	1
11	672751	ПРОКЛАДКА	1
12	67246T	Крышка	1
13	30720	Винт (.250-20 x 2.25)	2
14	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
14	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
16	90585	ПРОБКА (жиклёра)	1
17	67760	Тяга дросселя	1
18	67759	Рычаг дросселя	1
19	41049	РЫЧАГ дросселя	1
20	67749	Рычаг дросселя нижний	1
21	15124	ВИНТ (#10-32 x .750)	3
22	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
23	56681	ШАЙБА (.203 x .500 x .032)	3
23	8M0204666	ШАЙБА (.203 x .500 x .032)	3
24	67297	Штифт вильчатый	3
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
26	26953	ШПЛИНТ	3
27	67748	Ролик	1
28	69020	ВИНТ (#10-32 x .875)	2
28	690201	ВИНТ (#10-32 x .875)	2
29	38833	ШАЙБА	2
-	90484A88	Комплект прокладок

Рис. 71ЗАСЛОНКА ХОЛОСТОГО ХОДА И РЫЧАГИ ДРОССЕЛЯ CHOKE PLATE AND THROTTLE LEVERS

REF	Номер детали	Наименование	Кол-во
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A17	Нижний кожух в сборе, серый (без наклеек)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A5	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A6	Нижний кожух в сборе (серый) (без наклеек)	1
3	18701A1	Комплект уплотнений	1
4	18699	Винт (.250-20 x 1.320) (правый борт)	4
5	817519A1	Обратный клапан в сборе, сливной	2
6	813613	Штуцер	1
7	99127109	Шланг (57,00 дюймов, бухта)	1
7	8M0108355	Шланг (57 дюймов, бухта)	1
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	815296	ШТИФТ Стопорный	1
10	18286A13	Переключатель в сборе	1
10	8M0235192	Переключатель тримма	1
11	812443	ФИКСАТОР ПЕРЕКЛЮЧАТЕЛЯ	1
11	8M0032848	Держатель переключателя	1
12	815914	Тройник	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	19648A3	Рукоятка в сборе (черная)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A4	Рукоятка в сборе (серая)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A4	Рукоятка в сборе (серая)	1
15	19647A3	Рукоятка в сборе (черная)	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	6
17	99611	Волнистая шайба	3
18	19369	Собачка	1
19	19370	Собачка	1
20	69057	ШАЙБА (.281 x .734 x .063)	3
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	19749	Хомут	1
23	197491	Хомут	1
24	197481	Хомут	1
25	92799	ВИНТ (#10-16 x 1.12)	2
26	18872A1	Крышка в сборе (черная)	1
26	18872A2	Крышка в сборе (серая)	1
26	18872A1	Крышка в сборе (черная)	1
27	813692	Контргайка	2
27	8136921	Контргайка	2
28	NSS	NOT SOLD SEPARATE Front Handle	1
29	NSS	NOT SOLD SEPARATE Handle	1
30	NSS	NOT SOLD SEPARATE Lock-Handle	1
31	NSS	NOT SOLD SEPARATE Screw	2
32	NSS	NOT SOLD SEPARATE Spring	1
33	18192	Винт (.250-20 x .620) кронштейна	1
34	19666	Втулка	1
35	18727	Шток	1
36	8130763	Передняя рукоятка	1
36	8130764	Передняя рукоятка	1

Рис. 72НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
-	9516M	Карбюратор в сборе	1
-	9516T	Карбюратор	1
-	7841M	Карбюратор в сборе	1
1	14237M	Поплавковая камера	1
1	84764M	Поплавковая камера	1
2	80590M	Прокладка поплавковой камеры	1
3	80591M	Поплавок	1
4	11794M	Штифт	1
5	82515M	Винт	4
6	82206M	СТОПОРНАЯ ШАЙБА	4
7	84766M	Главный жиклёр	1
8	84767M	Главный жиклёр (# 135)	1
9	80593M	Комплект клапана/седла впускного	1
10	95550M	ВОДИТЕЛЬ СТРУИ (#54)	1
10	80577M	ВОДИТЕЛЬ СТРУИ (#54)	1
10	95550M	ВОДИТЕЛЬ СТРУИ (#54)	1
10	80578M	Жиклёр холостого хода (#60)	1
11	82623M	Винт регулировки холостого хода	1
11	83509M	Винт (M4 x 10)	1
12	80573M	Винт	1
13	80329M	Пружина регулировки холостого хода	2
13	814460M	Пружина регулировки холостого хода	2
14	84768M	ТЯГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ РЫЧАГА	1
15	80091M	ВИНТ	1
16	84770M	ФИКСАТОР ТЯГИ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
17	84771M	ТЯГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
18	84772M	РЫЧАГ ДРОССЕЛЯ	1
18	811037M	РЫЧАГ ДРОССЕЛЯ	1
19	81941M	Втулка оси дроссельной заслонки	2
20	82379M	ГАЙКА	1
20	83763M	Гайка	1
21	82208M	Шайба	1
21	82186M	Шайба	1
22	84454M	Втулка оси дроссельной заслонки	1
23	82209M	Шайба	1
24	82328M	СТОПОРНОЕ КОЛЬЦО	1
25	80349M	ВИНТ СЛИВНОЙ	1
26	80331M	ПРУЖИНА СЛИВНОГО КЛАПАНА	1
27	80350M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	84773M	Ремкомплект карбюратора	1
-	811038M	Ремкомплект карбюратора	1
-	96658M	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 73Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	18866T	КРЫШКА ШУМОГЛУШИТЕЛЯ	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	14
3	188891	Прокладка звукоизоляции	1
4	188672	Пластина звукоизоляции	1
4	817495A1	Пластина в сборе шумоглушителя	1
5	892211	ПРОКЛАДКА	3
6	68000	Винт (.250-28 x 1.00)	6
7	20583	Шайба шпильки крепления карбюратора	6
8	64871A2	Обратный клапан картера	1
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	18180	ТЯГА ДРОССЕЛЯ	1
11	18181	Тяга (с коротким валом)	3
12	18178	РОЛИК	1
13	87926	Винт (#10-32 x .500)	3
14	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
15	69432	Шайба стопорная наружная (#10)	3

Рис. 74ЗАСЛОНКА И РЫЧАГИ ДРОССЕЛЯ Choke Plate and Throttle Levers

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	2
4	14513A09	Комплект зубчатого сектора привода	2
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	8
9	67377T	Кольцо уплотнительное	8
10	16756A1	ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ	2
10	16756A6	Комплект подшипников	2
11	7441A3	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7441T36	ПОРШЕНЬ-ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7443A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7443A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.015	AR
11	7445A2	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7445A12	ПОРШЕНЬ-ПРАВЫЙ БОРТ-.030	AR
11	7442A3	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	7442T36	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ	3
11	7444A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.015 РЕМОНТНЫЙ)	AR
11	7444A12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.015	AR
11	7446A2	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-.030 РЕМОНТНЫЙ)	AR
11	7446T12	ПОРШЕНЬ-ЛЕВЫЙ БОРТ-.030	AR
11	8666A22	ПОРШЕНЬ В СБОРЕ (ПРАВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	8666T42	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ СТАНДАРТНЫЙ	3
11	8666A36	ПОРШЕНЬ В СБОРЕ Правый борт (.015 РЕМОНТНЫЙ)	AR
11	8666A43	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ БОРТ .015	AR
11	8667A22	ПОРШЕНЬ В СБОРЕ (ЛЕВЫЙ БОРТ-СТАНДАРТНЫЙ)	3
11	8667T42	ПОРШЕНЬ В СБОРЕ ЛЕВЫЙ БОРТ СТАНДАРТНЫЙ	3
11	8667A36	ПОРШЕНЬ В СБОРЕ Левый борт (.015 РЕМОНТНЫЙ)	AR
11	8667A43	Поршень в сборе, левый, .015	AR
11	9738A2	Поршень в сборе (правый, стандартный)	3
11	9738T4	Поршень, правый, стандартный	3
11	9738A3	Поршень в сборе (правый, .015 ремонтный)	AR
11	9738A5	Поршень, правый, .015	AR
11	9737A2	Поршень в сборе (левый, стандартный)	3
11	9737T4	Поршень, левый, стандартный	3
11	9737A3	Поршень в сборе (левый, .015 ремонтный)	AR
11	9737A5	Поршень, левый, .015	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	18487A12	Комплект поршневых колец (стандартный)	1
12	815267A4	Комплект поршневых колец (.015 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	8119A5	Шатун в сборе	6
14	8119A6	Комплект шатуна	6
15	93886	Винт (.312-28 x .875)	12
16	47247	ШАЙБА	12
16	8M0032839	Шайба @5	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	67483	Подшипник игольчатый	174
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 75Коленчатый вал (номер поковки шатуна 636-8118) Crankshaft (Connecting Rod Forging # is 636-8118)

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	2
4	14513A09	Комплект зубчатого сектора привода	2
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	8
9	67377T	Кольцо уплотнительное	8
10	16756A1	ПОДШИПНИК В СБОРЕ Роликовый КОЛЕНЧАТЫЙ ВАЛ	2
10	16756A6	Комплект подшипников	2
11	7441A32	Поршень (правый борт — стандартный)	3
11	7441T32	Поршень	3
11	7443A11	Поршень (правый борт — .015 ремонтный)	AR
11	7445A11	Поршень (правый борт — .030 ремонтный)	AR
11	7445T11	Поршень	AR
11	7442A32	Поршень (левый борт — стандартный)	3
11	7442T32	Поршень	3
11	7444A11	Поршень (левый борт — .015 ремонтный)	AR
11	7446A11	Поршень (левый борт — .030 ремонтный)	AR
11	9738A7	Поршень в сборе (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	674831	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО КОНЦА	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 76Коленчатый вал (номер поковки шатуна 644-818141) Crankshaft (Connecting Rod Forging # is 644-818141)

REF	Номер детали	Наименование	Кол-во
1	9765A7	БЛОК ЦИЛИНДРОВ (135/150)	1
1	9764A13	БЛОК ЦИЛИНДРОВ (XR4/MAGNUM II)	1
1	9764T13	БЛОК ЦИЛИНДРОВ	1
1	9764A12	БЛОК ЦИЛИНДРОВ (175)	1
1	9764T12	БЛОК ЦИЛИНДРОВ	1
1	9763A5	БЛОК ЦИЛИНДРОВ (200)	1
1	9763T6	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4/6
2	818138	ШПИЛЬКА (1-3/4")	2
2	8M0034455	ШПИЛЬКА 1.750	2
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A2	ПОДШИПНИК В СБОРЕ РОЛИКОВЫЙ	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	63153	J-образная защёлка	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
23	8M0204663	ШАЙБА @5	6
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	87076A6	РЕГУЛЯТОР ХОЛОСТОГО ХОДА В СБОРЕ	1
36	87076A10	Регулятор холостого хода	1
36	93772A5	МОДУЛЬ	1
36	93772A11	МОДУЛЬ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
37	69020	ВИНТ (#10-32 x .875)	3
37	690201	ВИНТ (#10-32 x .875)	3
38	38833	ШАЙБА	3
-	812815A90	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (135/150)
-	878365T00	Головка блока цилиндров в сборе
-	815908A90	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (XR4/MAGNUM II)
-	815908T90	ГОЛОВКА БЛОКА ЦИЛИНДРОВ
-	812817A90	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (175)
-	812817T90	ГОЛОВКА БЛОКА ЦИЛИНДРОВ
-	813043A90	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (200)
-	812827T91	ГОЛОВКА БЛОКА ЦИЛИНДРОВ
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 77БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	9244M	КОРПУС ВАЛА ПРИВОДА	1
1	7843M	КОРПУС ВАЛА ПРИВОДА	1
2	84774M	ВЫПУСКНОЙ КОЛЛЕКТОР	1
2	811170M	ВЫПУСКНОЙ КОЛЛЕКТОР	1
3	84775M	ПРОКЛАДКА	1
3	84775	Прокладка	1
4	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
5	95416M	БОЛТ	6
6	82217M	Шайба	7
7	84776M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
7	84777M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
8	84778M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
9	95206M	БОЛТ	1
10	81573M	Прокладка выпускного коллектора	1
10	826991M	Прокладка	1
11	83870M	Винт	4
12	84780M	САЛЬНИК ВЕРХНИЙ	1
13	84781M	САЛЬНИК НИЖНИЙ	1
14	97635M	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
14	84782M	САЛЬНИК ВОДЯНОЙ ТРУБКИ (ML, EL И SUL)	1
15	82131M	ШПЛИНТ	1
15	82132M	ШПЛИНТ	1
16	84783M	Удлинитель (сверхдлинный вал)	1
17	84784M	Втулка	1
18	84785M	Шпилька	4
19	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
20	84786M	Гайка	4
21	82220M	Шайба	4
22	43114M	Сальник	1
-	96658M	КОМПЛЕКТ ПРОКЛАДОК
-	95660M	КОМПЛЕКТ ПРОКЛАДОК НИЖНЕГО БЛОКА	1
-	95660T	Комплект прокладок	1

Рис. 78Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
-	92876A6	Комплект удлинения для двух двигателей	1
1	78862A2	Комплект уплотнений	1
1	19624A1	Комплект уплотнений	1
2	71565	Труба направляющая троса	1
3	410551	ОПОРА	1
3	41055A1	Кронштейн в сборе	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	4
12	8M0204726	Гайка (.375-24) латунная	4
13	97933A1	Рым рулевого управления	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	979322	Трубка	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1

Рис. 79КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во
1	19050	Прокладка разделительной пластины	1
2	190361	Пластина разделительная	1
2	19036T1	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	31984	ВИНТ (.312-18 x 1.375)	3
5	53167	ВИНТ (.312-18 x .880)	17
5	53167T	ВИНТ .312-18X .88	17
6	194373	Клеммная колодка	1
7	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	2
8	68729	КРЫШКА	1
8	8M0039767	КРЫШКА	1
9	45076	Гайка (#10-32) латунная клемма блока выключателя	3
10	813938	Гайка колпачковая (#10-32)	3
11	74824	Винт (.312-18 x 1.250)	4
12	78690	Прокладка	2
12	78690002	Прокладка	2
13	69570	Винт (#10-16 x .750)	1
14	76451	Шайба	1
15	14479	Диафрагма	1
15	144791	ДИАФРАГМА	1
16	16496	ДЕФЛЕКТОР водяной	1
17	16497A1	Пластина	1
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A1	ПЛАСТИНА ВЫПУСКНАЯ В СБОРЕ (С ФИТИНГАМИ ПРАВОГО БОРТА)	1
24	18260A3	ПЛАСТИНА ВЫПУСКНОГО КОЛЛЕКТОРА	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	2
25	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	89772	Разъём (.125-27) (прямой)	1
31	7765377	ШЛАНГ (24.500 дюймов бухта)	1
31	77653101	Шланг (48.00 дюймов, бухта)	1
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	12602	Втулка уплотнительная	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A3	Кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	187031	Шайба	4
41	18778	Втулка уплотнительная	4
41	18778001	Втулка уплотнительная	4
42	18578A4	КРОНШТЕЙН В СБОРЕ ЗАДНИЙ	1
42	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
43	814430	Фитинг (.500-14)	1
43	8144301	Штуцер	1
44	92007	Штуцер (.250-18) (90 градусов)	1
44	920071	Штуцер (90 градусов)	1
45	99127109	Шланг (57,00 дюймов, бухта)	1
45	8M0108355	Шланг (57 дюймов, бухта)	1
46	816311	Стяжка (8.00 дюймов)	2
46	816311T	СТЯЖКА (8.00 дюймов)	2
47	25970	Шайба маховика	6
47	20553	Шайба (.406 x .734 x .063)	6
48	69254	ГАЙКА	6
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 80ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79918A1	Комплект крышки маховика	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	79022	Метка установки зажигания	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	9841A7	МАХОВИК (ИСПОЛЬЗУЕТСЯ С ПОЗ. 1)	1
9	859238T16	УЗЕЛ МАХОВИКА	1
9	7555A17	Маховик	1
9	859238A9	Комплект маховика	1
10	32417	ВИНТ (.250-28 x .625)	8
11	68997	ВИНТ (.312-24 x .750)	8
12	9610A5	СТАТОР (40 А)	1
12	5454A35	Статор (используется с регулятором напряжения 15 А)	1
12	9873A4	СТАТОР (16 А - СМ. ПРИМЕЧАНИЕ)	1
13	90045	ВИНТ (#10-32 x 1.375)	4
13	99452	Винт статора	4
13	90028	Винт (#10-32 x 1.125)	4
13	817044	Винт	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
14	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
15	96455A9	Пластина в сборе с триггером	1
16	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
17	79472	Стартер в сборе	1
17	893893	Стартер	1
18	56703	ВТУЛКА СТАРТЕРА	2
18	8M0034918	Втулка	2
19	68042	Упор резиновый	2
19	8M0043376	Упор	2
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
22	93388A2	Кабельный жгут чёрный от соленоида к стартеру	1
22	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
23	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
24	89219	Пробка	1
24	89219001	Пробка	1
25	817632A2	Маховик	1
25	859238T16	УЗЕЛ МАХОВИКА	1
25	817632A9	МАХОВИК (ИСПОЛЬЗУЕТСЯ С ПОЗ. 2)	1
25	859238A9	Комплект маховика	1

Рис. 81МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912976	Трубка контрольной струи	1
4	8M0108349	Шланг (70 дюймов, бухта)	1
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	814964	Фитинг	1
7	19688	Штуцер	1
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	99127109	Шланг (57,00 дюймов, бухта)	4
9	8M0108355	Шланг (57 дюймов, бухта)	4
10	816296	Фильтр топливный	1
10	816296Q03	Фильтр топливный @3	1
11	67751	Прокладка	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	AR
24	48408	Винт (#10-16 x .500) клеммной колодки	AR
24	38055	ВИНТ (.190-32 x .620)	AR
24	62568	Винт (#10-16 x .375)	AR
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	AR
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 82ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	43113M	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
2	80606M	Диафрагма	1
3	80611M	Пластина	1
4	80610M	Пружина	1
5	80613M	Прокладка	1
5	80613	Прокладка	1
6	41888M	Клапан обратный	2
7	80614M	Прокладка	1
7	80614	Прокладка	1
7	43095M	Прокладка корпуса к крышке	1
8	84141M	Диафрагма	1
9	43096M	Крышка	1
9	80607M	Крышка	1
10	82522M	Винт	3
11	82208M	Шайба	3
11	82186M	Шайба	3
12	41889M	Винт (M3 x 5)	2
13	82537M	Гайка	2
14	80757M	Прокладка топливного насоса к картеру	1
14	80757	Прокладка	1
15	82428M	Болт	2
15	827043M	Болт	2
16	82214M	Шайба	2
-	96658M	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 83Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247T3	Редуктор в сборе	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	814247A8	Корпус редуктора в сборе (чёрный)	1
1	814247T8	Корпус редуктора	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A9	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	20033	Штифт направляющий установочный	2
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	57920	Шпилька (.44 x 2.06) корпус редуктора	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
8	32898	ПОДШИПНИК ГРЕБНОГО ВАЛА	1
8	32898T	Подшипник	1
8	35934A1	Подшипник в сборе роликовый	1
9	43998	Втулка (старая конструкция)	1
11	440001	Вал приводной (удлинённый)	1
11	897624T	Вал гребной длинный	1
11	15298	ВЕРТИКАЛЬНЫЙ ВАЛ	1
11	442091	Вал приводной (сверхудлинённый)	1
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
11	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-44102A2)	1
12	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-16279A2)	1
12	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-44104A2)	1
12	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-18572A1)	1
12	NSS	NOT SOLD SEPARATE Pinion Gear (PART OF 43-18475A1)	1
13	92721	Шайба (.965 x .630)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	42633	Гайка подшипника гребного вала	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	89984	Крыльчатка водяного насоса	1
29	89984T4	Крыльчатка	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
36	30271	КОЛЬЦО РЕЗИНОВОЕ	1
36	8M0214918	Кольцо @5	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	15299	ВАЛ ПЕРЕКЛЮЧЕНИЯ - НИЖНИЙ	1
38	815264	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	78907	Кольцо стопорное (старая конструкция)	1
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	816464	Сальник масляный	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
47	19183	Шайба фибровая	2
47	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	42579A4	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 84РЕДУКТОР (СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) Gear Housing (Drive-Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	79911	Тяга привода сцепления	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	NSS	NOT SOLD SEPARATE Reverse Gear (PART OF 43-18572A1 or 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
61	18572T1	КОМПЛЕКТ ШЕСТЕРЕН	1
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	18444A1	Корпус подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	2
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	2
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
73	8M0248882	САЛЬНИК @5	2
74	79447	Шайба стопорная с усиком	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	31640A1	Пластина-триммер в сборе, корпус редуктора	1
77	31640Q4	ТРИММЕР	1
78	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	89238A2	Комплект сальников	1

Рис. 85Редуктор с гребным валом - реверсивный 135/150/175/200 Gear Housing Propeller Shaft - Counter-135/150/175/200

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A12	Корпус редуктора в сборе базовый (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	816520	Штанга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-44102A2 or 43-44104A2)	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
77	74727	Винт (.375-16 x 6.00) корпуса редуктора	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 86РЕДУКТОР ГРЕБНОГО ВАЛА - СТАНДАРТ-135/150/175/200 Gear Housing Propeller Shaft - Standard-135/150/175/200

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
1	814247A8	Корпус редуктора в сборе (чёрный)	1
1	814247T8	Корпус редуктора	1
1	814247A9	Корпус редуктора в сборе (серый)	1
1	814247T9	Корпус редуктора	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	814756	Муфта	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	15300	ТРИММЕР АНОДНЫЙ	1
71	15797	Винт анодной пластины	1
70	31640A1	Пластина-триммер в сборе, корпус редуктора	2
70	31640Q4	ТРИММЕР	2
71	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	89238A2	Комплект сальников	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 87Редуктор с гребным валом - XR4/Magnum II Gear Housing Propeller Shaft - XR4/Magnum II

REF	Номер детали	Наименование	Кол-во
1	195871	Пластина крепления	1
2	19661	Втулка	4
2	19661A1	Проставка	4
3	30720	Винт (.250-20 x 2.25)	4
3	86885	Винт (.250-20 x 1.500) нержавеющая сталь	4
3	99263	Винт (2-3/8")	4
3	69067	ВИНТ (.250-20 x 1.375)	4
4	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
5	18736A15	Регулятор напряжения в сборе	1
5	18736A21	Регулятор в сборе	1
6	18717	Сальник	1
7	96158	Соленоид стартера	2
7	8M0185622	Соленоид	2
7	818864	ЭЛЕКТРОМАГНИТ (БЕЛЫЙ)	2
7	8M0185144	Стартерное реле	2
8	31716	ВИНТ (.250-20 x .620)	3
9	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
10	56374	ГАЙКА (.250-20)	3
10	8267098	Гайка (.250-20) нержавеющая сталь	3
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
12	94330	Гайка (.250-20) латунная	4
13	48409	Винт (#10-16 x .625) нержавеющая сталь	2
14	88807A8	Кабель в сборе (3.50 дюйма), черный	2
15	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	6
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	69738A9	Жгут проводов в сборе (2,4,6)	1
27	69739A6	Жгут проводов в сборе (1,3,5)	1
28	814423T	Крышка пластины катушки	1
29	814343	Винт (#10-32 x 2.380)	4
30	19380	Крышка	1
31	193901	Прокладка	1
32	88825A7	Регулятор напряжения	1
33	48409	Винт (#10-16 x .625) нержавеющая сталь	2
34	45076	Гайка (#10-32) латунная клемма блока выключателя	2
35	13397A1	Жгут проводов в сборе	1
36	97861	Изолятор	2

Рис. 88КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
7	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
7	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
8	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
9	79888	Патрон лампы	1
10	26427	Шайба	2
11	79480	Кронштейн	1
12	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
13	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
13	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
13	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1
14	15115A2	Синхронизатор, измерительный прибор	1
14	895294Q41	ИНДИКАТОР Синхронизатор двух двигателей, черная шкала, оранжево-белая градуировка, черный ободок	1
15	79480	Кронштейн	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
17	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
18	79888	Патрон лампы	1
19	14502	Синхронизатор привода	1
19	145022	ВОДИТЕЛО СИНХРОНИЗАТОРА	1
20	19674A1	Выключатель аварийного останова в сборе	1
20	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
21	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
22	813679	Переходник	1
23	15920A54	Шнур аварийного останова в сборе	1
23	15920Q54	ШНУР В СБОРЕ	1
24	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
25	18321	Хомут крепёжный	1
26	24676	ШАЙБА (.200 x .440 x .032)	2
27	68219	Гайка (#10-32) нержавеющая сталь	4
28	79146	Фиксатор	3
29	816311	Стяжка (8.00 дюймов)	AR
29	816311T	СТЯЖКА (8.00 дюймов)	AR
30	812497A2	Диод в сборе	1
30	898289A72	Комплект диода-шнура двойной	1
31	11149A2	Трос в сборе (6.00 дюймов)	1
31	11149A3	Трос в сборе	1

Рис. 89ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	17925A20	Замок зажигания в сборе (20')	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479	Пластина	1
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	1
8	88107	Замок зажигания (ключ см. ниже)	1
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
9	879755	Гайка специальная - черный нейлон	1
10	90311	ВСТАВКА Панель переключателя (Выкл-Работа-Пуск)(Нажать для подсоса)	1
11	68878A6	Звуковой сигнал в сборе	1
12	68879	КРЫШКА	1
13	8127111	Проставка (.375)	2
13	812711	Проставка (.250)	2
NS	894911	Ключ зажигания (1A)
NS	894917	Ключ зажигания (2A)
NS	894912	Ключ зажигания (1B)
NS	894918	Ключ зажигания (2B)
NS	894913	Ключ зажигания (1C)
NS	894919	Ключ зажигания (2C)
NS	894914	Ключ зажигания (1D)
NS	8949110	Ключ зажигания (2D)
NS	894915	Ключ зажигания (1E)
NS	8949111	Ключ зажигания (2E)
NS	894916	Ключ зажигания (1F)
NS	8949112	Ключ зажигания (2F)

Рис. 90Комплект выключателя зажигания Key Switch Assembly

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	41470A15	Модуль предупреждения в сборе	1
3	41470A26	Модуль предупреждения в сборе	1
4	38833	ШАЙБА	3
5	69020	ВИНТ (#10-32 x .875)	3
5	690201	ВИНТ (#10-32 x .875)	3
6	815698	НАСОС Масляный (135/150)	1
6	815698T	НАСОС Масляный	1
6	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
6	815699T	Масляный насос в сборе	1
7	8141032	Втулка червяка	1
8	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	41429A2	Подшипник в сборе	1
10	14563	Шестерня ведомая	1
12	42813	Винт (#10-32 X .380)	1
13	32228	ВИНТ (#10-32 x .625)	1
13	41507	Винт (#10-32 x 1.120)	1
14	87421	Бак	1
15	43298A2	КРЫШКА В СБОРЕ	1
16	11332	Уплотнительное кольцо (2.225 x .210)	1
17	43295A5	Корпус переходника в сборе	1
17	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
17	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
17	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
18	11332	Уплотнительное кольцо (2.225 x .210)	1
19	99802	Трубка	1
20	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
21	99439	Шланг (114.00 дюймов)	1
21	99439	Шланг (114.00 дюймов)	1
22	12540A3	Корпус	1
23	12242A1	Защёлка	1
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	994433	Масляный бачок	1
25	994436	Бачок	1
26	69020	ВИНТ (#10-32 x .875)	3
26	690201	ВИНТ (#10-32 x .875)	3
27	42118	ШАЙБА	6
28	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
29	42116	ВТУЛКА	3
30	4301736	ТРУБКА	1
30	82381455	ТРУБКА (25.00 дюймов в наборе)	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415824	ХОМУТ	2
36	415823	ХОМУТ	2
37	99127109	Шланг (57,00 дюймов, бухта)	1
37	8M0108355	Шланг (57 дюймов, бухта)	1
38	42425	Тройник	1
39	9072925	Шланг масляный (6-3/4")	1
40	99127109	Шланг (57,00 дюймов, бухта)	1
40	8M0108355	Шланг (57 дюймов, бухта)	1
41	816311	Стяжка (8.00 дюймов)	AR
41	816311T	СТЯЖКА (8.00 дюймов)	AR
42	1938516	ТЯГА	1
43	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
44	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

Рис. 91Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	17771	ОПОРА	1
2	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
3	88404	Шайба стопорная	4
4	78862A2	Комплект уплотнений	1
4	19624A1	Комплект уплотнений	1
5	71565	Труба направляющая троса	1
6	17776	МУФТА	1
7	817040	Винт (.375-24 x 2.75)	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
9	90092	ВИНТ	1
9	856722	Винт	1
10	34863	ГАЙКА (.375-24)	2
10	8M0204726	Гайка (.375-24) латунная	2
11	42100	ШАЙБА СТОПОРНАЯ	2
12	37984	ГАЙКА (.875-14) Система наклона	2
12	8M0041651	ГАЙКА (.875-14)	2
13	811290	АККУМУЛЯТОР	1
14	817372	Кронштейн	1
15	16862	Винт (.250-10 x 1.25)	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	4000383	ВИНТ (M10 x 70)	2
18	4002319	ШАЙБА	4
19	13914	Гайка (M10) шпильки корпуса редуктора	2
19	40140	ГАЙКА (M10)	2
20	811289	ПРИВОД	1
20	828588A2	Комплект привода	1
21	94319	Винт (.375-24 x 1.5)	1
22	17405	Проставка	2
23	34863	ГАЙКА (.375-24)	3
23	8M0204726	Гайка (.375-24) латунная	3
24	14000	Винт (.375-24 x 1.25)	1
24	849838	ВИНТ (.375-24 x 1.250)	1
25	92876A4	Тяга в сборе	1
26	68300	Шайба (..88 x .39 x .06)	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	43450	Шайба	2
28	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
29	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
29	401386	ГАЙКА (M6) Нержавеющая сталь	2
30	811292	ХОМУТ	1
31	818182	ВИНТ	2
32	400263	ГАЙКА (M5)	2
33	811291	КРОНШТЕЙН	1
34	38601	ВИНТ (.250-28 x 1.250)	4
35	197491	Хомут	1
36	18211	Реле-выключатель	1
37	18244A1	Жгут проводов в сборе	1
38	18124	ВИНТ (#10-32 x .750)	1
39	90329	ВТУЛКА	1
40	309772	Проставка	1
41	816994	Кронштейн	1
42	42118	ШАЙБА	1
43	29488	ГАЙКА (#10-32)	1
43	8M0204718	Гайка	1
44	81563024	Наклейка	1

Рис. 92Компоненты гидроусилителя руля Power Steering Components

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3	41493A4	Цилиндр подъёма в сборе серый	1
3	41493A7	Цилиндр подъёма в сборе чёрный	1
3A	811600	Комплект направляющих	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A2	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A6	Поршень/шток в сборе Power Trim левый	1
8	878413A1	Поршень в сборе	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
11	19603	Штифт канавки	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	812843A1	Клапан в сборе	1
12	893929A01	Комплект предохранительного клапана	1
12A	812844	Стопорное кольцо E-образное	1
12A	815949001	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	43396A2	Анод в сборе	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	814609A1	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
31	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
31	88808A23	ТРОС В СБОРЕ (24" - КРАСНЫЙ)	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
32	22875	ЗАЖИМ	2
33	69205	С-ОБРАЗНАЯ ШАЙБА	2
33	8M0084613	Пружинная шайба	2
34	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
35	44431	Штифт канавки нижний	1
35	878267	Штифт	1
36	4000377	ВИНТ (M10 x 30)	6
37	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 93КОМПОНЕНТЫ ПОДЪЕМА-ОПУСКАНИЯ (КОНСТРУКЦИЯ I) Power Trim Components (Design I)

REF	Номер детали	Наименование	Кол-во
-	818186A3	Power Trim в сборе	1
1	811604T	Коллектор в сборе	1
1	811604F	Коллектор в сборе	1
2	99616	Резьбовая пробка	9
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605T	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	811609	Шток поршня тримма гайкового типа	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	19603	Штифт канавки	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	811618	Клапан в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A1	Ремкомплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811613	Штекер в сборе	1
20	811614	Вал в сборе	1
20	8M0142997	Ремкомплект вала наклона	1
21	99616	Резьбовая пробка	2
21	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
22	811628	Мотор тримма	1
22	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
23	811615	Винт длинный	2
23	811616	Винт короткий	2
24	811617T	Насос	1
24	811617T1	НАСОС	1
25	811619	Гребной вал	1
26	99625	Вал	1
26	99625002	Вал	1
27	43396A2	Анод в сборе	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	814609A1	ЖГУТ ПРОВОДОВ В СБОРЕ Управление POWER TRIM	1
35	88808A22	ТРОС В СБОРЕ (6-3/8" - КРАСНЫЙ)	1
35	88808A23	ТРОС В СБОРЕ (24" - КРАСНЫЙ)	1
35	87379A14	Провод в сборе (2.750 дюйма)	1
36	22875	ЗАЖИМ	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
39	4000377	ВИНТ (M10 x 30)	6
40	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 94Компоненты гидроподъема (Design II) Power Trim Components (Design II)

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1

Рис. 95Мотор гидроподъема (для использования с системой гидроподъема Design II) Power Trim Motor (Use With Design II Power Trim System)

REF	Номер детали	Наименование	Кол-во
-	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
1	12659	Комплект рамы и обмотки возбуждения	1
1	991861	Насос в сборе, силовой трим	1
2	12665	Комплект пружин щёток	1
3	13506	Комплект щёток	1
3	991861	Насос в сборе, силовой трим	1
4	12662	Комплект насоса и торцевой рамы	1
4	991861	Насос в сборе, силовой трим	1
5	126631	Ремкомплект насоса	1
6	12660	Комплект торцевой рамы	1
6	991861	Насос в сборе, силовой трим	1
7	12661	Комплект якоря	1
7	991861	Насос в сборе, силовой трим	1
8	12664	Комплект сквозных болтов	1

Рис. 96Насос гидроподъема (для использования с насосом гидроподъема Design I) Power Trim Pump (Use With Design I Power Trim Pump)

REF	Номер детали	Наименование	Кол-во
1	187873	Головка цилиндра	2
1	187893	Головка цилиндра	2
1	18789F1	Головка цилиндров	2
1	184883	Головка цилиндра	2
1	18488F2	Головка цилиндра в сборе	2
2	187851	Прокладка	2
2	18785T	Прокладка	2
2	187861	Прокладка	2
2	18786T	Прокладка	2
2	184721	Прокладка	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	3
10	77653101	Шланг (48.00 дюймов, бухта)	3
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
14	43517A6	Переходная пластина в сборе (135/150/XR4/MAGNUM II/175)	1
14	43517A9	Пластина в сборе	1
14	87628A7	Переходная пластина в сборе (200)	1
15	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	146972	ПРОКЛАДКА	1
16	813859	Прокладка (200)	1
16	883775	Прокладка	1
17	16483	ШТИФТ установочный	4
17	63779	Штифт установочный (.250 x .625)	4
17	63779	Штифт установочный (.250 x .625)	4
18	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
18	87692	Клапанная коробка	6
19	75362A1	Лепестковый клапан в сборе	6
19	19719A1	Лепестковый клапан в сборе	6
20	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
20	903911	Хомут лепесткового клапана	12
21	14783	ВИНТ (#8-32 x .187) ЛЕПЕСТКОВЫХ КЛАПАНОВ К БЛОКУ КЛАПАНОВ	60
21	823588	Винт (#8-32 x .250)	60
22	21558	ВИНТ (.250-20 x .75) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО БЛОКА (3/4")	6
22	92160	Винт (.250-20 x .750) нержавеющая сталь	6
23	96529	Винт (.250-20 x 2.00)	6
22/23	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
24	814612	Термостатический воздушный клапан (старая конструкция)	1
25	23567	ЗАЖИМ	1
25	26404	Хомут топливного фильтра - с проточным фильтром	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
28	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
29	13715	Фиксатор	2
29	137151	Фиксатор	2
30	98257	ВИНТ (.312-18 x .500)	2
31	56759	ШТУЦЕР ЕРШОВЫЙ	5
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
33	426982	Обратный клапан	7
33	42623	Обратный клапан (запрессовываемый)	1
33	426233	Обратный клапан	1
34	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	6
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 97РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	81609890	Каталог запчастей 135 / 150 / 175 / 200 (2.5L) XR4/MAGNUM II	1
-	8162491	Руководство по обслуживанию	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	813220A89	Комплект наклеек (черный 135/150/175)	1
-	813031A89	Комплект наклеек (XR4)	1
-	812563A94	Комплект наклеек (черный 200 длинный)	1
-	808562A94	Комплект наклеек (черный 200 XL/CXL)	1
-	813034A91	Комплект наклеек (MAGNUM II)	1
-	813036A90	Комплект наклеек (серый 135)	1
-	813036A92	Комплект наклеек (серый 135/150)	1
-	813035A90	Комплект наклеек (серый 150)	1
-	813036A92	Комплект наклеек (серый 135/150)	1
-	813037A90	Комплект наклеек (серый 175)	1
-	813037A94	Комплект наклеек	1
-	815630A90	Комплект наклеек (серый 200)	1
-	11143912	Руководство владельца (чёрное 135/150/175/200)	1
-	11142912	Руководство владельца (серое 135/150/175/200)	1
-	17746912	Руководство владельца (XR4)	1
-	17747912	Руководство владельца (MAGNUM II)	1

Рис. 98Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	NSS	NOT SOLD SEPARATE Washer (AMERICAN BOSCH # WA3122)	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	NSS	NOT SOLD SEPARATE Screw (AMER. BOSCH # 02441-22-SC-30SM)	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 99КОМПЛЕКТ СТАРТЕРА Starter Motor Assembly

REF	Номер детали	Наименование	Кол-во
-	92876A3	Комплект крепления рулевого управления (одинарный)	1
1	41055	ОПОРА	1
2	88319	Соединительная муфта	1
2	850791T	Соединительная муфта	1
3	73732	ВИНТ (.375-24 x 1.120)	2
4	34863	ГАЙКА (.375-24)	3
4	8M0204726	Гайка (.375-24) латунная	3
5	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
6	88404	Шайба стопорная	2
7	71565	Труба направляющая троса	1
8	37984	ГАЙКА (.875-14) Система наклона	2
8	8M0041651	ГАЙКА (.875-14)	2
9	42100	ШАЙБА СТОПОРНАЯ	2
10	78862A2	Комплект уплотнений	1
10	19624A1	Комплект уплотнений	1
11	42101	ПРОСТАВКА	2

Рис. 100Комплект крепления рулевого управления (XR4/Magnum II) Steering Attaching Kit (XR4/ Magnum II)

REF	Номер детали	Наименование	Кол-во
1	8710A17	Поворотный кронштейн в сборе	1
1	8710A18	Поворотный кронштейн в сборе	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A35	Поворотный палец в сборе (чёрный)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A36	Поворотный палец в сборе (серый)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	78854	Волнистая шайба	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	67670	Шайба	1
22	88882	УПОР верхней вилки	1
23	64014	Винт (.250-28 x .500)	2
24	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 101Поворотный кронштейн (номер отливки 1499-8710-6) Swivel Bracket (Casting #1499-8710-6)

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	67706A35	Поворотный палец в сборе (чёрный)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	67706A36	Поворотный палец в сборе (серый)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	88882	УПОР верхней вилки	1
22	64014	Винт (.250-28 x .500)	2
23	54457	J-ОБРАЗНЫЙ ЗАЖИМ
24	95164A9	Сборка датчика тримма	1
24	8M0074846	Заказ 8M0098273	1
25	56682	ВИНТ (#10-24 x .750) Sea Ray	2
25	852368	Винт (#10-24 x .750)	2
26	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

Рис. 102Поворотный кронштейн (номер отливки 1499-8710-7) Swivel Bracket (Casting #1499-8710-7)

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	55162	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	814929	Тяга	1
27	14638	Цилиндр	1
28	815539T	Кулачок дроссельной заслонки	1
29	20353	Шпилька (.250-28 x 1.750)	1
30	93248	ВТУЛКА Поворотного узла	1
30	8M0215006	Втулка поворотная	1
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
32	41050	ПРУЖИНА возвратная дросселя	1
33	814283A1	Кронштейн крепления тросов управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	39519	ЧАШКА	1
37	26600	Втулка	1
38	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
39	35045	ГАЙКА (.250-28)	1
39	826709109	Гайка (.250-28) нержавеющая сталь	1
40	53167	ВИНТ (.312-18 x .880)	3
40	53167T	ВИНТ .312-18X .88	3
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
47	826709109	Гайка (.250-28) нержавеющая сталь	1
48	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
48	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
48	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
48	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	814281A1	Комплект стабилизации холостого хода при переключении	1
51	77478	ВИНТ (#6-32 x .875)	2
52	27882	ШАЙБА	2
53	17461A3	Резисторный модуль	1

Рис. 103Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	9742A88	Верхний кожух в сборе (ЧЕРНЫЙ) (Без наклеек)	1
1	9742A89	КАПОТ В СБОРЕ Серый	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
1	9742A90	Верхний кожух в сборе (черный)	1
1	9742T90	Кожух верхний в сборе, черный	1
1	9742A91	Верхний кожух в сборе	1
2	812784	Сальник	1
3	815478	САЛЬНИК	1
4	814823	Шумоизоляционное покрытие	2
5	814837	Шумоизоляционное покрытие	1
4/5	814823A1	Комплект шумоизоляции	1
6	17196A1	Воздухозаборник защитный (юбилейная модель)	2
7	11316	Скоростная гайка (юбилейная модель)	12
8	17238	Уплотнение воздухозаборника (юбилейная модель)	4
9	17194	ЩИТОК ВОЗДУХОЗАБОРНИКА (ЛЕВЫЙ БОРТ) (ЮБИЛЕЙНАЯ МОДЕЛЬ)	1
9	17195	ЩИТОК ВОЗДУХОЗАБОРНИКА (ПРАВЫЙ БОРТ) (ЮБИЛЕЙНАЯ МОДЕЛЬ)	1
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	4
13	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
18	816992	Винт	8
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	813552	Проставка	1
21	813076A2	Комплект рукоятки	1
21A	816838	Проставка	1
22	31984	ВИНТ (.312-18 x 1.375)	2
22	69267	Винт (.312-18 x 1.750)	2
23	815848	Гайка (.312)	2
24	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
24	47341A11	Комплект шнура с рукояткой ручного запуска	1
25	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
25	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
26	813562	Сальник	1
27	77137	ВИНТ (.190-16 x .620)	4
28	56681	ШАЙБА (.203 x .500 x .032)	4
28	8M0204666	ШАЙБА (.203 x .500 x .032)	4
29	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
29	8M0042642	Шайба (.323 x .562 x .063)	2
30	36001	ШАЙБА	2

Рис. 104ВЕРХНИЙ КОЖУХ И ПЕРЕДНИЙ ЩИТ Top Cowl and Front Shield

REF	Номер детали	Наименование	Кол-во
1	8718A1	Кронштейн в сборе транцевый (правый борт)	1
1	8718A2	Кронштейн в сборе транцевый (правый борт)	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A5	Кронштейн транца в сборе (левый борт)	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A6	Кронштейн в сборе транца левый - серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	37984	ГАЙКА (.875-14) Система наклона	1
4	8M0041651	ГАЙКА (.875-14)	1
5	99170A1	Труба наклона, силовой триммер	1
5	99170A2	Комплект трубок наклона	1
6	90068T	Гайка трубы наклона (1"-14)	1
6	859133	ГАЙКА (1.00-14)	1
6	90068T6	Гайка трубы откидывания	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	56041	Гайка (.875-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
16	99633T6	Ручка рычага фиксатора наклона	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 105Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	434291	Пластина зажигания	1
2	7778A9	БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	62568	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
16	38055	ВИНТ (.190-32 x .620)	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	87926	Винт (#10-32 x .500)	1
19	88439A3	Кабель в сборе положительный - аккумулятор	1
19	88439A4	Кабель в сборе аккумулятор - отрицательный	1
20	96220A12	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВИГАТЕЛЬ)	1
20	96220A4	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
21	79091	Предохранитель 20 А	1
21	8M0207796	Предохранитель 20 А	1
22	95084A2	Кабель в сборе с предохранителем — ранние модели	1
23	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	3
24	816311	Стяжка (8.00 дюймов)	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	68258A4	Соленоид в сборе, стартер (исполнение I)	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
32	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
33	194372	Клеммная колодка	1
34	38055	ВИНТ (.190-32 x .620)	2
35	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
36	45076	Гайка (#10-32) латунная клемма блока выключателя	2
37	814422T	Крышка пластины зажигания	1
38	88447	Винт (.190-32 x 1.62)	2
39	69020	ВИНТ (#10-32 x .875)	1
39	690201	ВИНТ (#10-32 x .875)	1
40	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
41	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
42	816770	Выпрямитель	1
42	8M0058226	Выпрямитель	1
43	38055	ВИНТ (.190-32 x .620)	2
44	45076	Гайка (#10-32) латунная клемма блока выключателя	4
45	78866	Изолятор	1
