水星 Mercury 150 HP Pro XS 6 CYL (2.5L) 1B690542 THRU 2B535572 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · USA - Cat.# 90-8M0047641 · 共 40 个部位 · 1359 条零件

1Аксессуары 2Компоненты воздушного компрессора SN 1B884880 и ниже 3Компоненты воздушного компрессора SN 1B884881 и выше 4Компоненты воздухораспределителя 5Воздухораспределитель/крышка маховика 6ВОЗДУШНЫЕ ШЛАНГИ 7НИЖНИЙ КОЖУХ 8УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ 9КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 10БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 11Головка цилиндра 12КОМПЛЕКТ ЗАЛИВКИ МАСЛА В ПАЛУБУ 15969A3 ИЛИ 15969A5 13КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 14КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 15ЭЛЕКТРИЧЕСКАЯ ПЛАТА 16ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 17МАХОВИК/ГЕНЕРАТОР 18ТОПЛИВНЫЕ ШЛАНГИ 19Топливный насос 20ТОПЛИВНЫЕ РЕЙКИ 21Комплект прокладок - полный - головка цилиндров и нижний блок 22Редуктор, ведущий вал 23Редуктор, гребной вал 24КОМПЛЕКТ MERCATHODE 25Компоненты системы впрыска масла 26МАСЛЯНЫЕ ЛИНИИ 27КРЕПЛЕНИЕ PCM 28Компоненты гидроподъема 8M0231193 29Компоненты гидроподъема, металлический корпус двигателя 30Компоненты гидроподъема Корпус двигателя пластиковый 31Сервисные/вспомогательные материалы 32СТАРТЕР 33Поворотный кронштейн и рулевой рычаг 34Рычаг дросселя и вал переключения передач 35Инструменты 36ВЕРХНИЙ КОКПИТ 37Кронштейны транца 38Компоненты сепаратора паров 39Комплект визуального предупреждения 17334A2 40Водяные шланги

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	A/R
-	858697A4	Топливопровод в сборе (оригинальный)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	824072A5	Комплект удлинителя (22.5)	A/R
-	852387A6	Комплект генератора повышенной мощности	A/R
-	852387A11	Комплект генератора	A/R
-	828019A1	Комплект датчика давления масла	A/R
-	8M0068785	Адаптер давления масла	A/R
-	859185A1	Комплект крепления дистанционного управления	A/R
-	830150A7	Комплект гидроподъема	A/R
-	8M0055001	Комплект гидроподъема	A/R
-	830150A8	Комплект гидроподъема	A/R
-	8M0055002	Комплект гидроподъема	A/R
-	855654A5	Комплект гидроподъема	A/R
-	8M0055008	Комплект гидроподъема	A/R
-	855654A6	Комплект гидроподъема	A/R
-	821400A2	Комплект датчика Power Trim	A/R
-	8M0074845	ORD 8M0098264 Mercury / Quicksilver	A/R
-	15000A7	Комплект замка зажигания дистанционного	A/R
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	A/R
-	821455A11	Комплект румпеля 30/40 4-тактный с электростартером	A/R
-	821455A22	Комплект румпеля 30/40 4-тактный	A/R

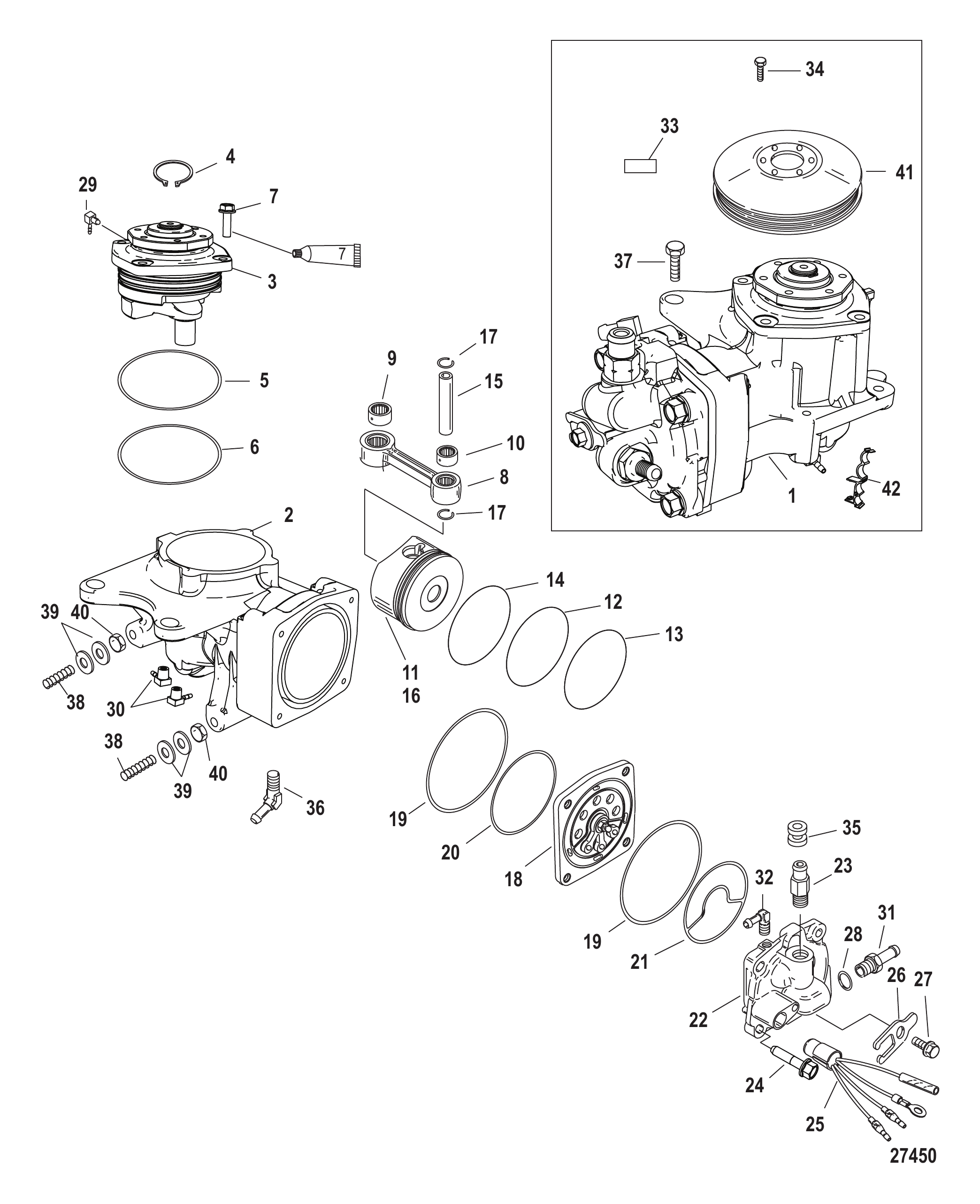

Рис. 2Компоненты воздушного компрессора SN 1B884880 и ниже Air Compressor Components SN 1B884880 and below

REF	Номер детали	Наименование	Кол-во
1	899113A03	Комплект компрессора воздушного	1
1	8M0060053	Компрессор воздушный в сборе	1
2	NSS	NOT SOLD SEPARATE Body	1
3	828131A12	Крышка торцевая в сборе	1
3	8M0050792	Концевая крышка в сборе	1
4	NSS	NOT SOLD SEPARATE Retaining Ring	1
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	85593920	ВИНТ (M6 x 20)	4
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE Bearing	1
10	NSS	NOT SOLD SEPARATE Bearing	1
11	NSS	NOT SOLD SEPARATE Piston Assembly - With Rings and Pin	1
12	NSS	NOT SOLD SEPARATE Oil Scraper Ring	1
13	NSS	NOT SOLD SEPARATE Top Ring	1
14	NSS	NOT SOLD SEPARATE Oil Ring	1
15	NSS	NOT SOLD SEPARATE Wrist Pin	1
16	NSS	NOT SOLD SEPARATE Piston with Wrist Pin	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	835087A04	Комплект головки компрессора	1
22	8M0073890	Комплект головки компрессора	1
23	8307534	Фитинг (1.62 дюйма)	1
23	8M0042974	Фитинг (1.87 дюйма)	1
24	82127335	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	137151	Фиксатор	1
27	81893414	ВИНТ (M8 x 14)	1
28	831985	Кольцо уплотнительное (.468 x .078)	1
29	151331	ШТУЦЕР	1
30	428641	Штуцер обратного клапана	2
31	856744	Штуцер	1
32	14868	ШТУЦЕР	1
33	NSS	NOT SOLD SEPARATE Decal-Assy. Instructions	1
34	85593912	ВИНТ (M6 x 12)	6
35	855349002	Втулка	1
36	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
37	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
38	858762	Шпилька (.312-18/.312-24 x 4.190)	2
38	858762001	Шпилька (.312-18/.312-24 x 4.190)	2
39	854640	Шайба специальная	4
40	46356	ГАЙКА (.312-24)	2
41	8328233	Шкив	1
41	8M0175171	Шкив	1
42	8M0024533	Хомут	1
-	832804A03	Комплект уплотнительных колец	1

Рис. 3Компоненты воздушного компрессора SN 1B884881 и выше Air Compressor Components SN 1B884881 and up

REF	Номер детали	Наименование	Кол-во
1	8M0060053	Компрессор воздушный в сборе	1
2	NSS	NOT SOLD SEPARATE Body	1
3	8M0060381	Крышка торцевая в сборе	1
4	8M0045380	Винт (M8 x 50)	1
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	85593920	ВИНТ (M6 x 20)	4
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE Bearing	1
10	NSS	NOT SOLD SEPARATE Bearing	1
11	NSS	NOT SOLD SEPARATE Piston Assembly - With Rings and Pin	1
12	NSS	NOT SOLD SEPARATE Oil Scraper Ring	1
13	NSS	NOT SOLD SEPARATE Top Ring	1
14	NSS	NOT SOLD SEPARATE Oil Ring	1
15	NSS	NOT SOLD SEPARATE Wrist Pin	1
16	NSS	NOT SOLD SEPARATE Piston with Wrist Pin	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	8M0073890	Комплект головки компрессора	1
23	8307534	Фитинг (1.62 дюйма)	1
23	8M0042974	Фитинг (1.87 дюйма)	1
24	82127335	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	137151	Фиксатор	1
27	81893414	ВИНТ (M8 x 14)	1
28	831985	Кольцо уплотнительное (.468 x .078)	1
29	151331	ШТУЦЕР	1
30	428641	Штуцер обратного клапана	2
31	856744	Штуцер	1
32	14868	ШТУЦЕР	1
33	NSS	NOT SOLD SEPARATE Decal-Assy. Instructions	1
34	85593912	ВИНТ (M6 x 12)	6
35	855349002	Втулка	1
36	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
37	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
38	858762	Шпилька (.312-18/.312-24 x 4.190)	2
38	858762001	Шпилька (.312-18/.312-24 x 4.190)	2
39	854640	Шайба специальная	4
40	46356	ГАЙКА (.312-24)	2
41	8328233	Шкив	1
41	8M0175171	Шкив	1
42	8M0024533	Хомут	1
-	832804A03	Комплект уплотнительных колец	1

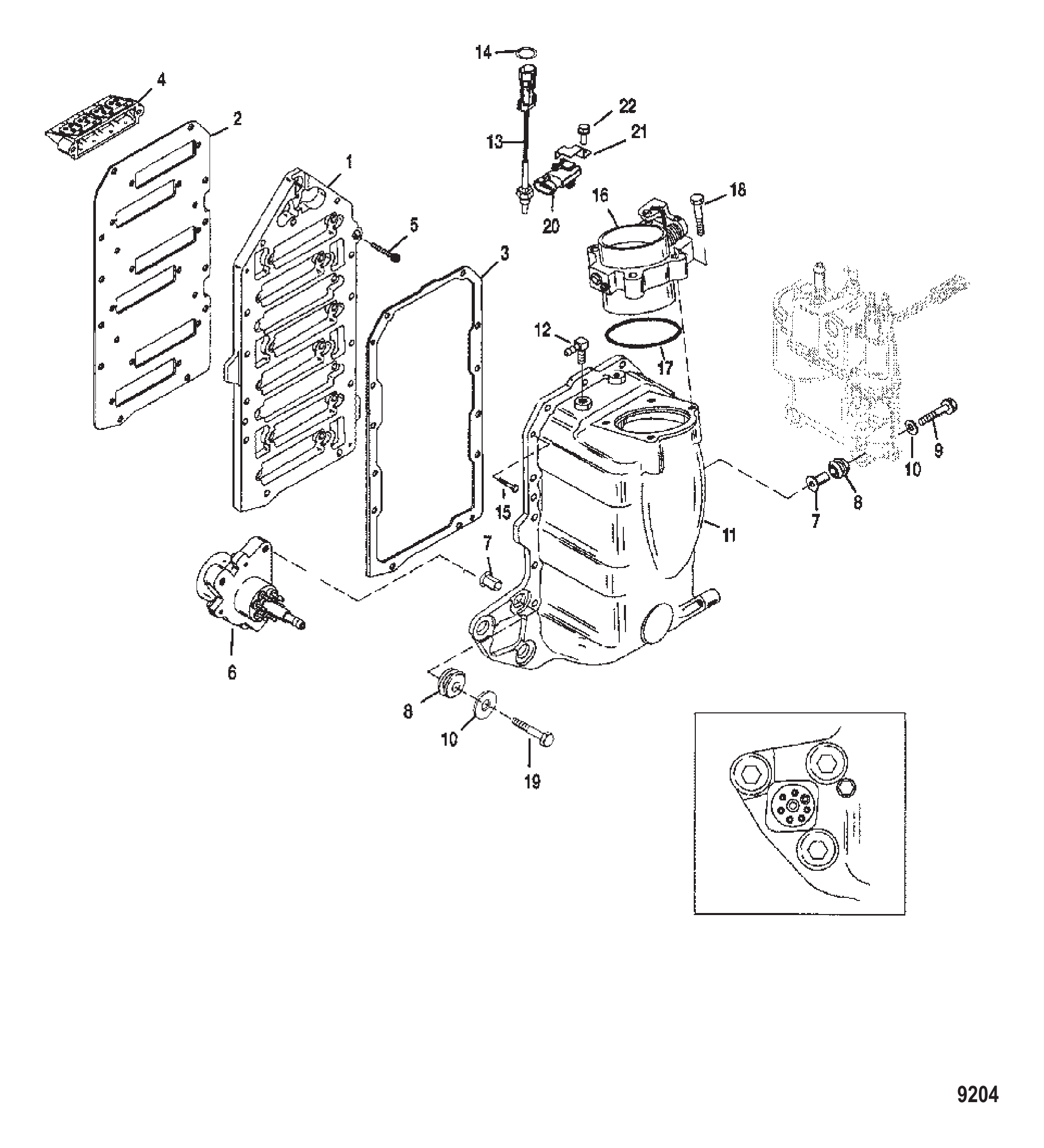

Рис. 4Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	855633T21	Воздушный блок в сборе	1
-	858703T3	Воздушный блок в сборе	1
1	855420T02	Комплект переходной плиты	1
2	146973	ПРОКЛАДКА	1
3	8500581	Прокладка	1
4	855952T4	Лепестковый блок	6
4	855952T2	Лепестковый блок	6
5	55715	Винт (.250-20 x .880)	12
6	857149T2	НАСОС МАСЛЯНЫЙ В СБОРЕ	1
6	8M0185614	МАСЛЯНЫЙ НАСОС	1
7	855364	Втулка	6
8	855362	Втулка уплотнительная	6
8	855362001	Втулка	6
9	81893435	ВИНТ (M8 x 35)	3
9	8M0103814	Винт (M8 x 35 мм)	3
10	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
11	850248A2	Комплект воздушного ресивера	1
12	8554242	Угольник	1
13	858535	Датчик температуры в сборе	1
13	8M0214984	Датчик температуры	1
14	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	3
15	4001987	ВИНТ (M4 x 16)	2
16	855422A2	Комплект дроссельного узла	1
16	855422A1	Комплект дроссельного узла	1
17	855423	Кольцо уплотнительное	1
18	82130040	ВИНТ (M6 x 40)	4
19	81893430	ВИНТ (M8 x 30)	3
19	81893435	ВИНТ (M8 x 35)	3
20	854445	Датчик MAP	1
20	8M0237529	ДАТЧИК MAP	1
21	804873	Кронштейн	1
21	884522	Кронштейн датчика MAP	1
22	1993716	ВИНТ (M6 x 16)	1
-	854008T00	Головка блока цилиндров в сборе	1

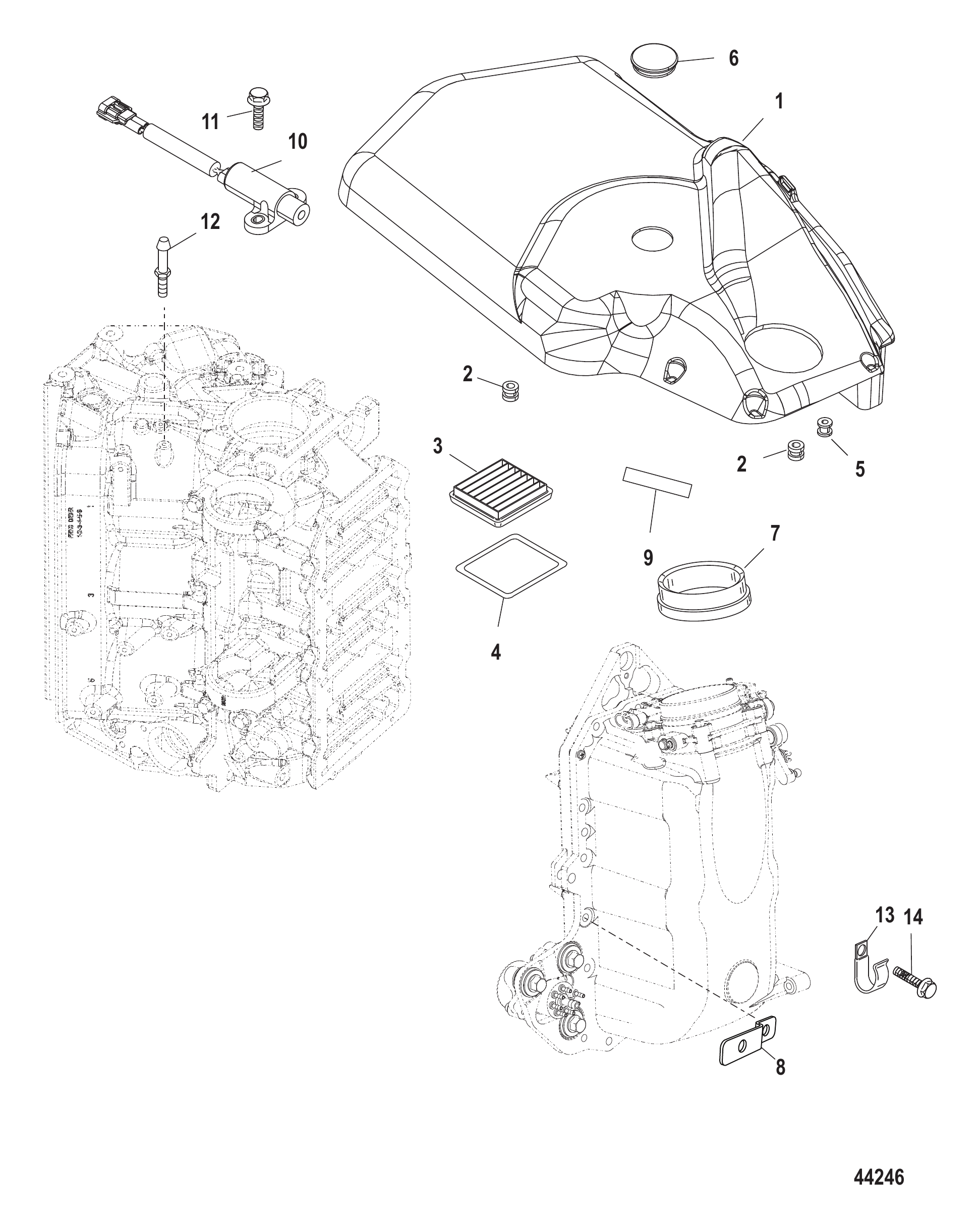

Рис. 5Воздухораспределитель/крышка маховика Air Handler/Flywheel Cover

REF	Номер детали	Наименование	Кол-во
1	827325A10	Крышка в сборе	1
2	821555001	Втулка уплотнительная	2
2	8M0153609	Втулка уплотнительная	2
3	853333T	Фильтр	1
4	853352	КРЫШКА	1
5	857101	Втулка	1
6	89219001	Пробка	1
7	855613	ВТУЛКА Уплотнительная	1
8	858953	КРОНШТЕЙН	1
9	881865	Наклейка предупреждающая — запуск на передаче	1
10	8283582	Датчик	1
10	8M0082988	Датчик положения коленчатого вала	1
11	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
12	8215832	Штифт специальный (1.5 дюйма)	1
12	8M0042972	Штифт специальный (1.75 дюйма)	1
13	883080	J-образный зажим	2
14	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12

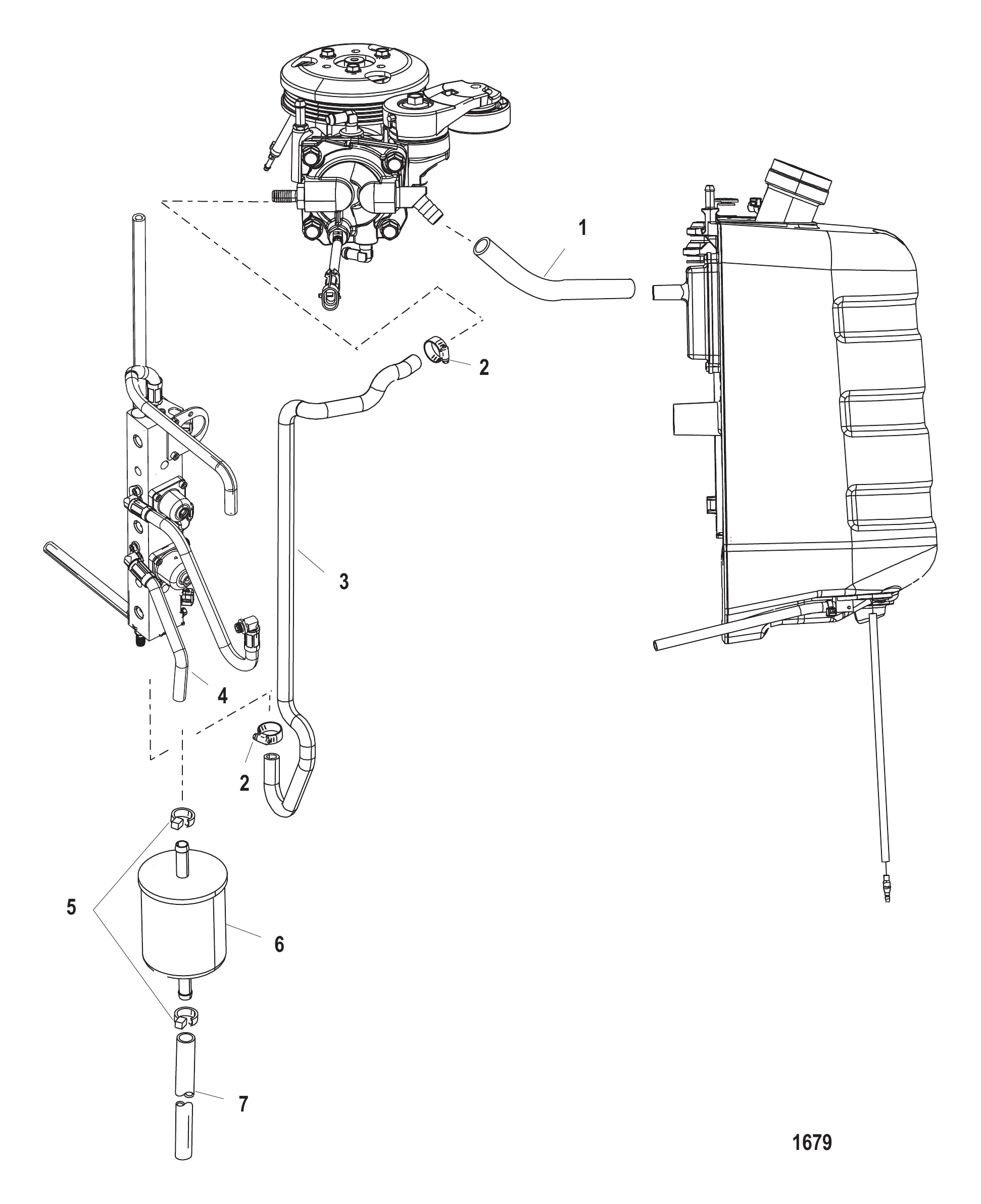

Рис. 6ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	85525884	ШЛАНГ (32.00 дюйма) (Отрезать до 8 дюймов	1
2	856880	Хомут шланга (15.3)	2
2	8M0214964	Хомут	2
3	885376	Шланг воздушный	1
4	881041A1	Шланг в сборе воздушный перепускной	1
5	816311T	СТЯЖКА (8.00 дюймов)	2
6	881197	Глушитель воздушный	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1

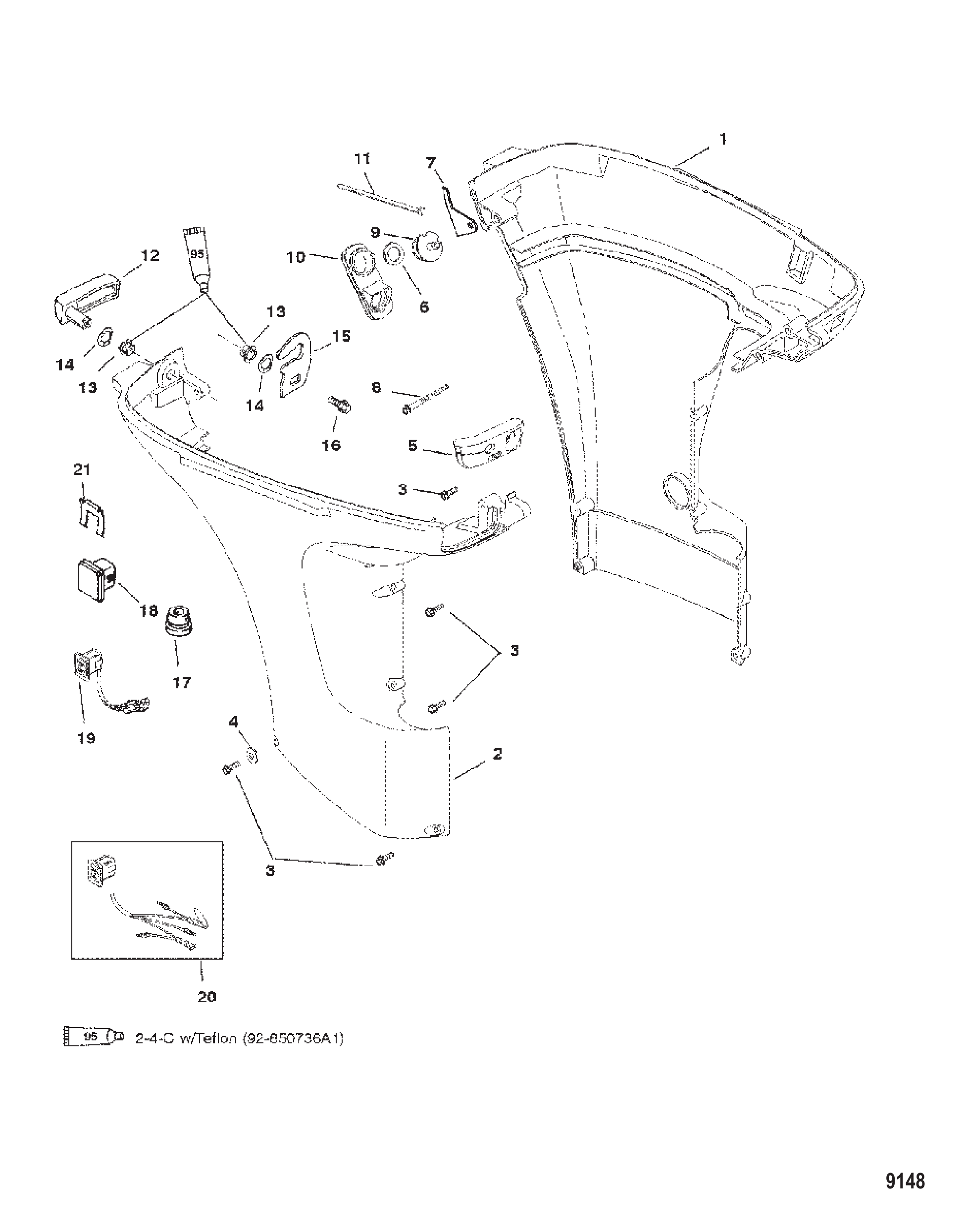

Рис. 7НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	852554T1	Нижний кожух	1
1	826277T1	Нижний кожух	1
2	852555T1	Нижний кожух	1
2	852555T5	Нижний кожух	1
2	826278T3	Нижний кожух	1
2	826278T7	Нижний кожух	1
3	82684430	ВИНТ (M6 x 30)	6
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	825238	Сальник	1
5	825238002	Сальник	1
6	855576	Шайба	1
7	855627	ПРОКЛАДКА	1
8	82684460	ВИНТ (M6 x 60)	1
9	827948	Штуцер	1
10	826273	Пыльник	1
10	826273001	Пыльник	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	825782F1	Рычаг защёлки кожуха	1
13	812707	Втулка	2
14	12134	ШАЙБА ВОЛНОВАЯ	2
15	825783	КРЮЧОК ЗАЩЕЛКИ	1
15	893766	Крючок фиксатора	1
16	1993716	ВИНТ (M6 x 16)	1
17	19564	Люверс старого образца	1
17	8M0179867	ВТУЛКА	1
17	19565	Люверс	1
17	19565002	ВТУЛКА	1
18	8128301	Пробка	1
18	812830T01	Пробка	1
19	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
19	8M0235191	Выключатель тримма	1
20	856990	Выключатель в сборе	1
20	8M0235192	Переключатель тримма	1
21	8124431	Фиксатор (применять где применимо)	1
21	8M0032848	Держатель переключателя	1

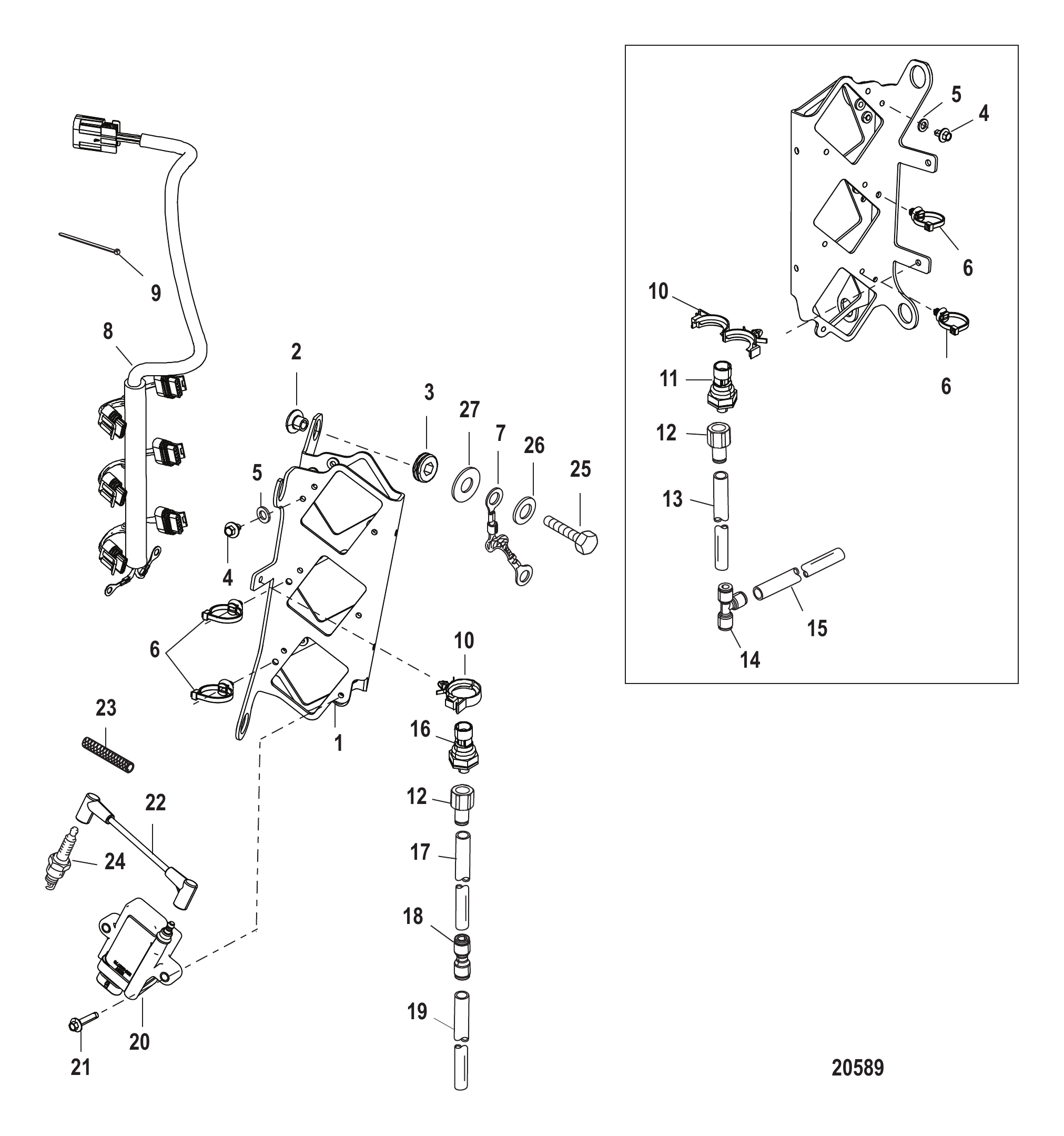

Рис. 8УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ Coil Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Coil Plate Assembly-Complete	1
1	884271	Пластина крепления катушки	1
2	8502341	Втулка	4
3	833155	Втулка	4
4	82129110	ВИНТ (M6 x 10)	2
5	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
5	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	899145	Хомут крепёжный	4
7	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
8	892910T03	ЖГУТ ПРОВОДОВ КАТУШКИ	1
-	854839T02	ЖГУТ ПРОВОДОВ 5-КОНТАКТНЫЙ	1
-	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
9	816311T	СТЯЖКА (8.00 дюймов)	4
10	883066	Зажим (.865)	A/R
11	881879010	Датчик	1
11	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
12	892403	ФИТИНГ	A/R
12	8M0207782	ШТУЦЕР ПРЯМОЙ	A/R
13	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
14	875207	Тройник	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	881879011	Датчик давления (0 - 100 PSI)	A/R
16	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	A/R
17	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
18	859747	СОЕДИНИТЕЛЬ	1
18	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
19	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
20	883778A01	КАТУШКА ЗАЖИГАНИЯ В СБОРЕ	6
20	8M0077473	КАТУШКА ЗАЖИГАНИЯ	6
21	82129125	ВИНТ (M6 x 25 мм)	12
22	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
23	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
24	8M0048674	Свеча зажигания (NGK#IZFR6J-11)	6
24	843220Q	NGK IZFR6J @4 Mercury / Quicksilver	6
25	60411	ВИНТ (.312-18 x 1.250)	4
26	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
26	8M0042642	Шайба (.323 x .562 x .063)	2
27	49436	Шайба	4

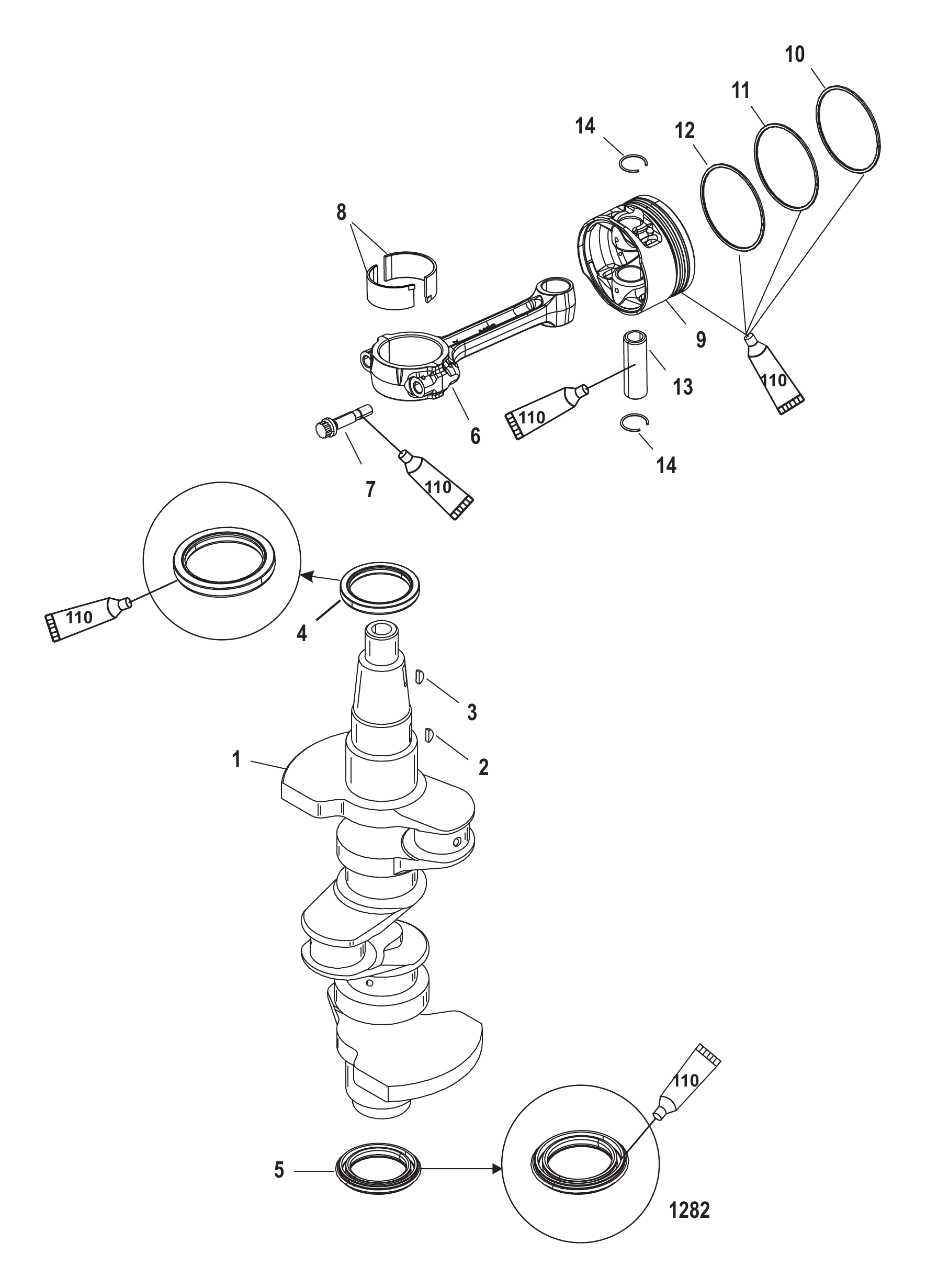

Рис. 9КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	834774T1	Коленчатый вал в сборе	1
1	834774T2	Коленчатый вал	1
2	18856M	Шпонка коленчатого вала к маховику	1
2	893761	Шпонка	1
3	91800	Шпонка	1
4	825027	САЛЬНИК	1
4	8M0151047	Сальник масляный	1
5	832013	Сальник	1
5	8M0151048	Сальник масляный	1
6	856065T1	Шатун	3
6	893530T01	Шатун в сборе	3
7	825019	БОЛТ	6
7	8M0049884	Болт	6
8	8250211	Подшипник чёрный	6
8	893630001	Подшипник чёрный	6
8	825021	ПОДШИПНИК коричневый	AR
8	893630	Подшипник коричневый	AR
8	8250212	Подшипник синий	AR
8	893630002	Подшипник синий	AR
9	856064A1	Поршень в сборе	3
9	893524T08	Поршень в сборе	3
9	8560642	Поршень	AR
9	893524T01	Поршень в сборе	AR
9	8560643	ПОРШЕНЬ	AR
9	893524T02	Поршень в сборе	AR
10	833099A1	Комплект поршневых колец (верхнее)	3
10	893525A01	Комплект поршневых колец	3
10	833100T2	Поршневое кольцо (верхнее)	AR
10	893525A02	Комплект поршневых колец	AR
10	833100T3	Поршневое кольцо (верхнее)	AR
10	893525A03	Комплект колец	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	3
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
11	NSS	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
12	8331011	Кольцо масляное	3
12	893950	Кольцо	3
13	825016	ПАЛЕЦ поршневой	3
13	893863	Палец поршневой	3
14	825017	ФИКСАТОР	6
14	893529	Фиксатор поршневого пальца	6
-	825231A02	Комплект прокладок двигателя	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T01	Сборка головки блока цилиндров	1

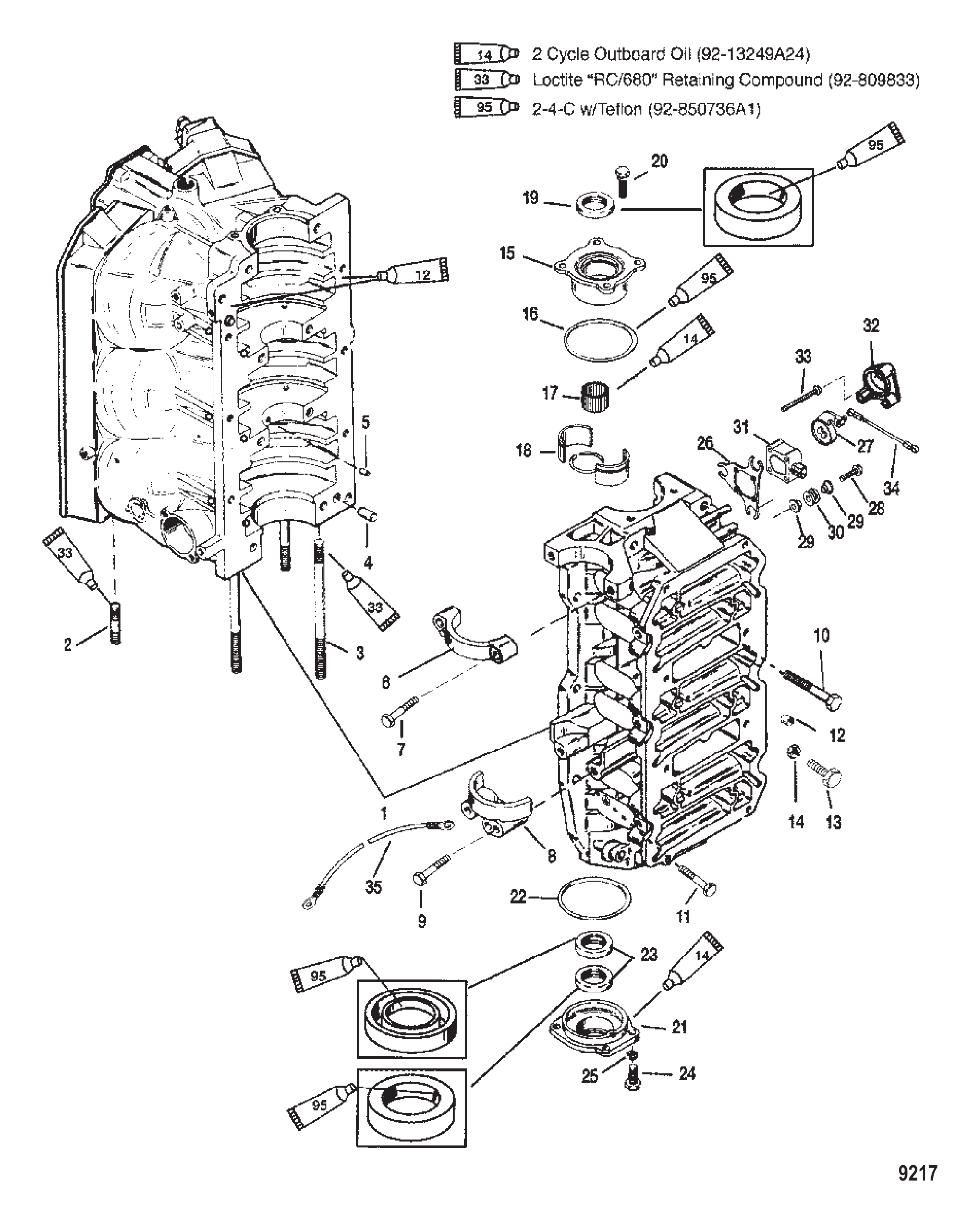

Рис. 10БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	828340A16	Блок цилиндров в сборе	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	8569661	КРЫШКА	1
6	8M0111325	КРЫШКА	1
7	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
9	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
10	66717	ВИНТ (.375-16 x 3.250)	8
11	74824	Винт (.312-18 x 1.250)	6
12	26852	ЗАГЛУШКА Нейлоновая	1
13	856832	Винт (.250-20 x 1.750)	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	832760T1	ЗАГЛУШКА В СБОРЕ	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	16756A4	Комплект подшипников	1
18	NSS	NOT SOLD SEPARATE Bearing Race	1
19	41953	Сальник	1
20	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
21	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	41953	Сальник	2
24	28636	ВИНТ (.250-20 x .750)	4
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
26	853882	Кронштейн	1
26	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
27	8519371	Рычаг датчика положения дроссельной заслонки	1
28	82130025	ВИНТ (M6 x 25) крепление к картеру	3
29	8318701	Втулка	6
30	834985	Втулка уплотнительная	3
30	8M0190980	ВТУЛКА	3
31	8M6005905	Указатель положения дроссельной заслонки	1
32	858226	Крышка датчика положения дроссельной заслонки	1
32	8582261	КРЫШКА TPS	1
33	8508281	Винт (#10-32 x 2.00) датчика положения дросселя к кронштейну	3
34	858227	Тяга дроссельной заслонки	1
34	8M0084738	ТЯГА В СБОРЕ	1
35	88439A26	Кабельный жгут аккумулятора — отрицательный	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008T00	Головка блока цилиндров в сборе	1

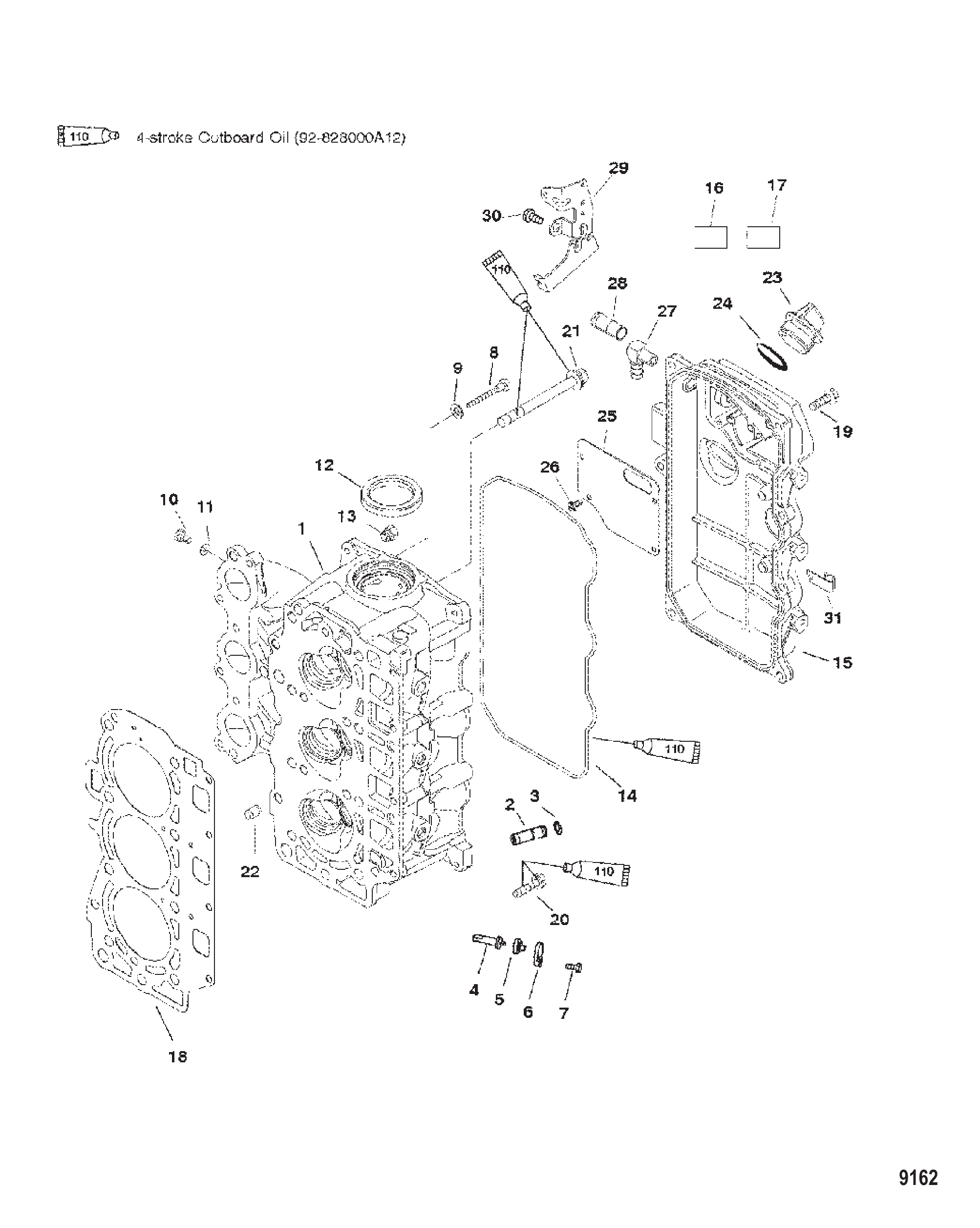

Рис. 11Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	834778T5	Головка блока цилиндров	1
-	834778T6	Головка блока цилиндров	1
-	893504T02	Головка блока цилиндров в сборе	1
1	834778T	Головка блока цилиндров	1
1	834778T2	Головка блока цилиндров	1
2	825037	НАПРАВЛЯЮЩАЯ	6
2	8M0054272	Направляющая клапана	6
3	825038	СТОПОРНОЕ КОЛЬЦО	6
4	826887M	АНОД	3
5	825040	ВТУЛКА уплотнительная	3
6	826888M	КРЫШКА	3
7	40011128	Винт (M6 x 20) нержавеющая сталь	3
7	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
8	827607	БОЛТ	1
9	827610	ПРОКЛАДКА	1
10	84088M	ВИНТ (M6 x 10)	3
11	827610	ПРОКЛАДКА	3
12	825048	САЛЬНИК масляный	1
13	822644	Резьбовая пробка	5
14	854341	Уплотнительное кольцо	1
14	8M0162934	Сальник	1
15	834779A1	Крышка	1
15	8M0174399	Крышка в сборе	1
16	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
17	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
18	834777	Прокладка	1
18	8M0118180	Прокладка головки блока	1
19	40011128	Винт (M6 x 20) нержавеющая сталь	7
19	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	7
20	82500925	ВИНТ (M6 x 25)	4
20	893745025	Винт (M6 x 25)	4
21	82503395	ВИНТ (M9 x 95)	8
21	893747095	Винт (M9 X 95)	8
22	825010	ШТИФТ установочный	2
23	859578A1	ПРОБКА В СБОРЕ Масляная	1
23	8M0240831	МАСЛЯНАЯ ПРОБКА	1
24	NSS	NOT SOLD SEPARATE O Ring	1
25	855236	Пластина дефлекторная	1
26	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
27	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
28	825054	ТРУБКА вентиляции картера	1
29	830294T1	Кронштейн	1
30	40011126	Винт (M6 x 13) нержавеющая сталь	2
31	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
31	8M0024808	J-образный зажим	1
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	803017T99	Головка блока цилиндров в сборе	1
-	803017T01	Сборка головки блока цилиндров	1
-	803016T99	Головка блока цилиндров в сборе	1
-	803016T01	Сборка головки блока цилиндров	1

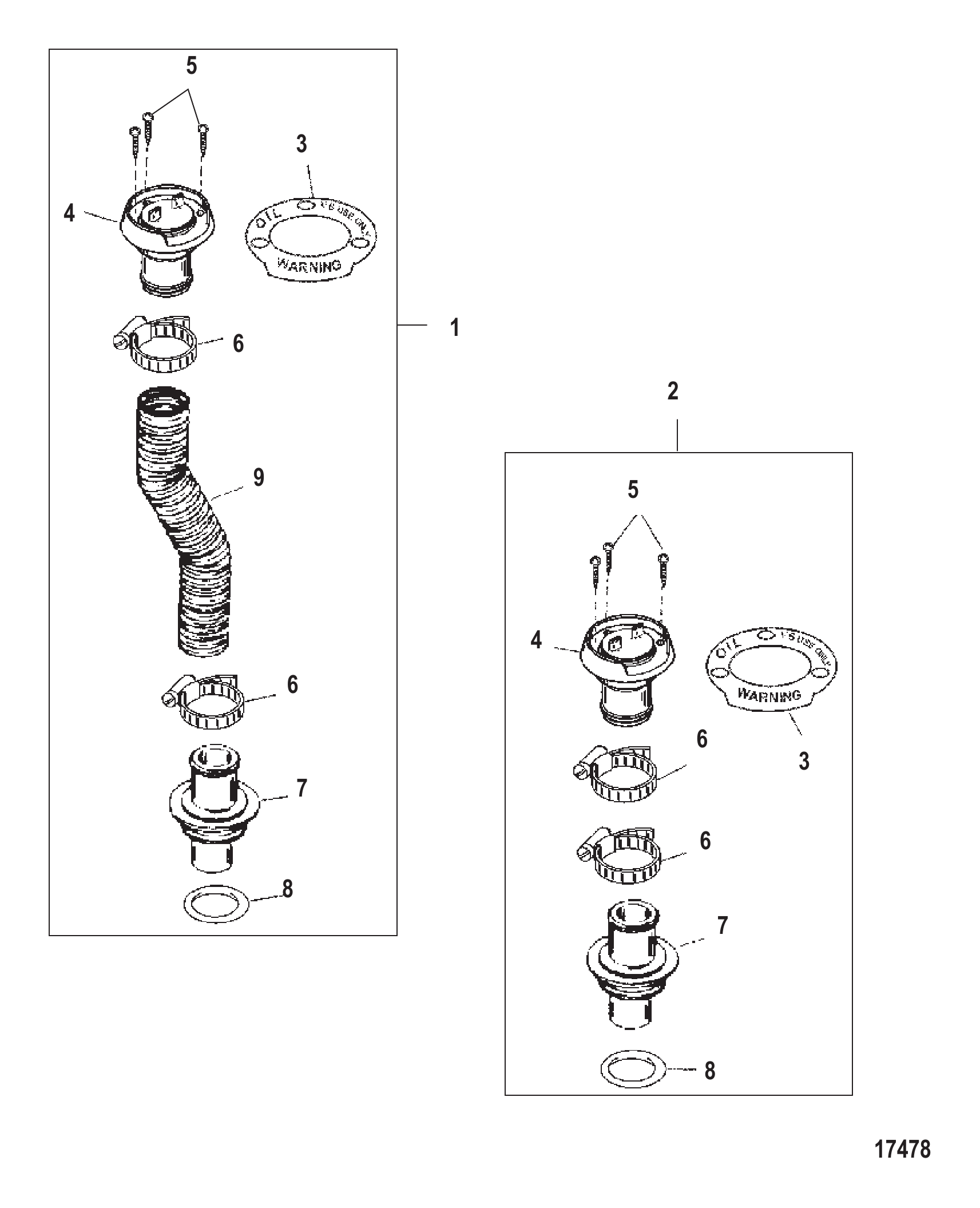

Рис. 12КОМПЛЕКТ ЗАЛИВКИ МАСЛА В ПАЛУБУ 15969A3 ИЛИ 15969A5 Deck Oil Fill Kit 15969A3 or 15969A5

REF	Номер детали	Наименование	Кол-во
1	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
2	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
2	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
3	15966	Пластина	1
4	15969A08	ПАЛУБНАЯ ПЛАСТИНА В СБОРЕ	1
5	16324	ВИНТ (#8 x .625)	3
6	815504228	Хомут червячный	2
6	8M0232395	ХОМУТ ШЛАНГА	2
7	15967	Переходник маслозаливной горловины	1
8	11332	Уплотнительное кольцо (2.225 x .210)	1
9	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR

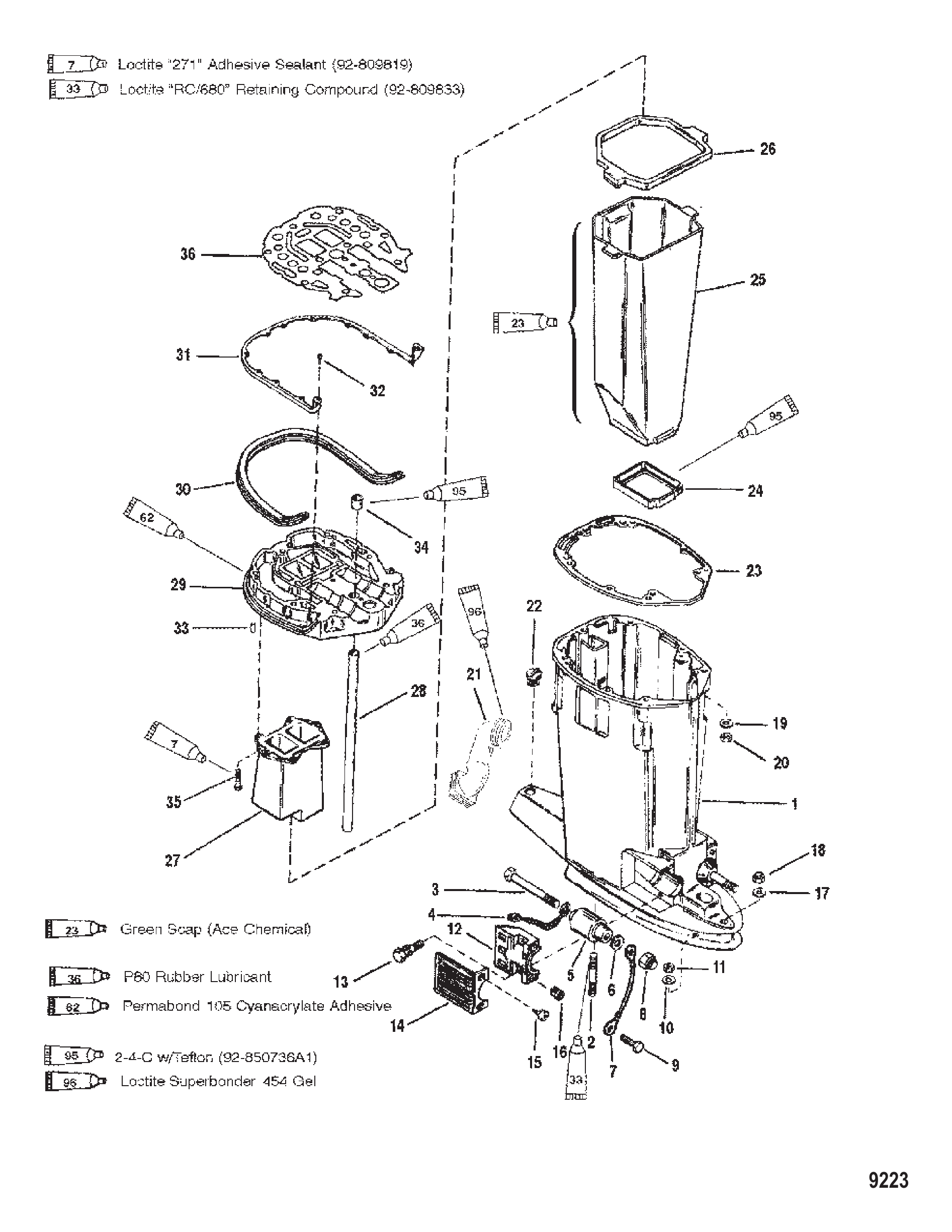

Рис. 13КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343T10	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА - ЧЁРНЫЙ - ДЛИННЫЙ	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	82670817	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	82671015	ГАЙКА (.437-20) Нержавеющая сталь	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	82671015	ГАЙКА (.437-20) Нержавеющая сталь	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	8128341	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	419424	УДЛИНИТЕЛЬ ВЫПУСКНОЙ	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	18233A8	Пластина в сборе, корпус вертикального вала	1
29	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
30	8147012	Сальник	1
30	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
31	68011	Кронштейн	1
32	812832	Винт (#10-16 x .500)	12
32	878608	Винт (#10-16 x .500)	12
33	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
34	38970	САЛЬНИК X-LONG	1
35	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
36	183076	Прокладка	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 14КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	71565A2	Труба в сборе	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	826709113	Гайка (.375-24) нержавеющая сталь	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
20	94319	Винт (.375-24 x 1.5)	1

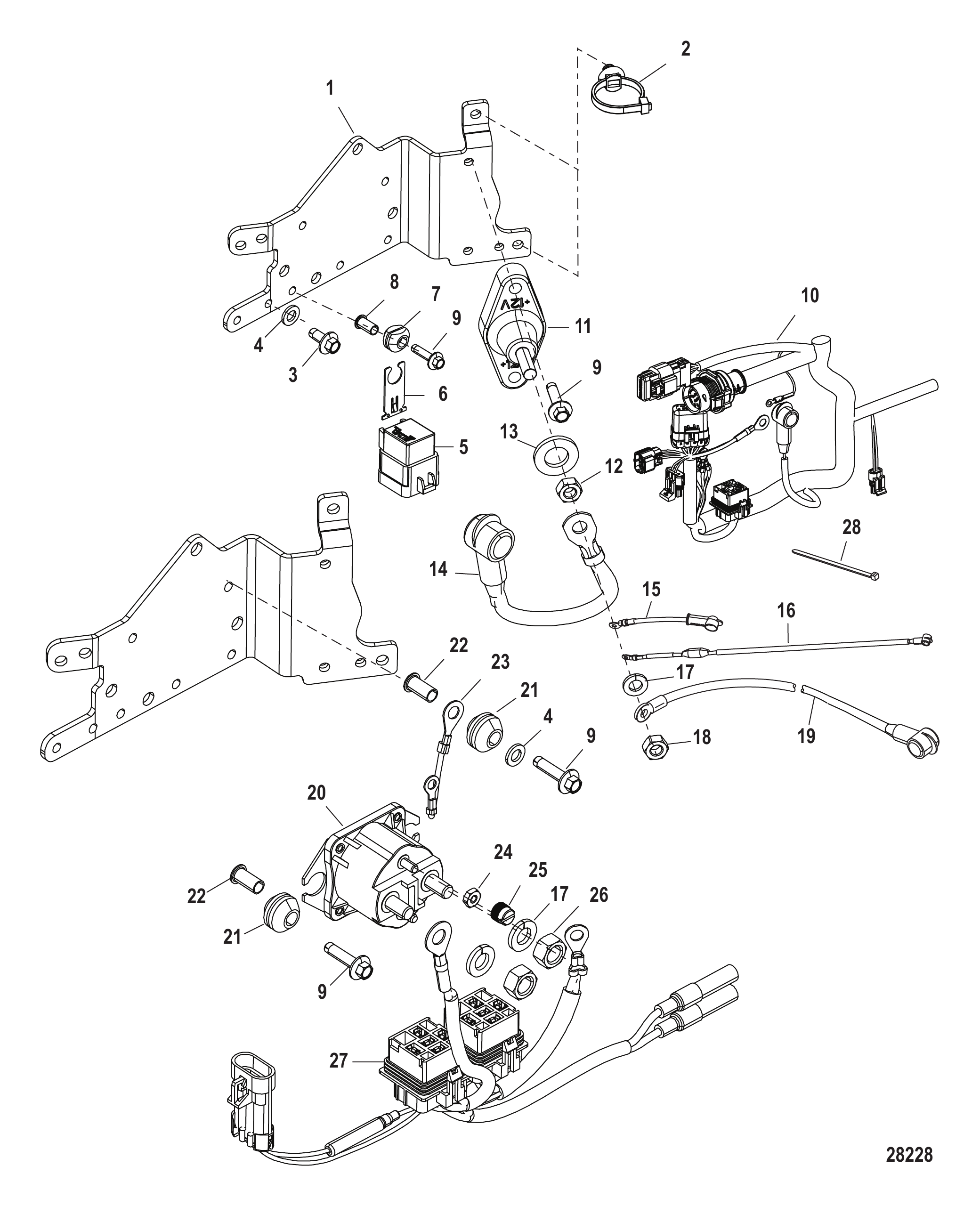

Рис. 15ЭЛЕКТРИЧЕСКАЯ ПЛАТА Electrical Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	1
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	882751A1	РЕЛЕ В СБОРЕ	3
5	8M0207773	Реле тримма в сборе	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	818968	ВТУЛКА	3
8	8M0214955	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	7
10	892926T03	ЖГУТ ПРОВОДОВ В СБОРЕ ДВИГАТЕЛЯ	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	2
-	832969T20	Предохранитель Mini — жёлтый — 20 А	2
-	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
-	832969T15	Предохранитель Mini — синий — 15 А	1
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	85172	ШАЙБА	1
14	93388T21	Трос в сборе чёрный	1
15	8M0006811	Трос стартера в сборе	1
16	878231A03	ЖГУТ ПРОВОДОВ В СБОРЕ ПРЕДОХРАНИТЕЛЯ - 100 АМПЕР	1
17	53166	СТОПОРНАЯ ШАЙБА (.312)	3
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	822179	Втулка уплотнительная	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	813938	Гайка колпачковая (#10-32)	2
26	68292	Гайка (.312-18)	2
26	8M0204668	Гайка (.312-18)	2
27	819514T26	Жгут проводов триммера в сборе	1
28	816311T	СТЯЖКА (8.00 дюймов)	3

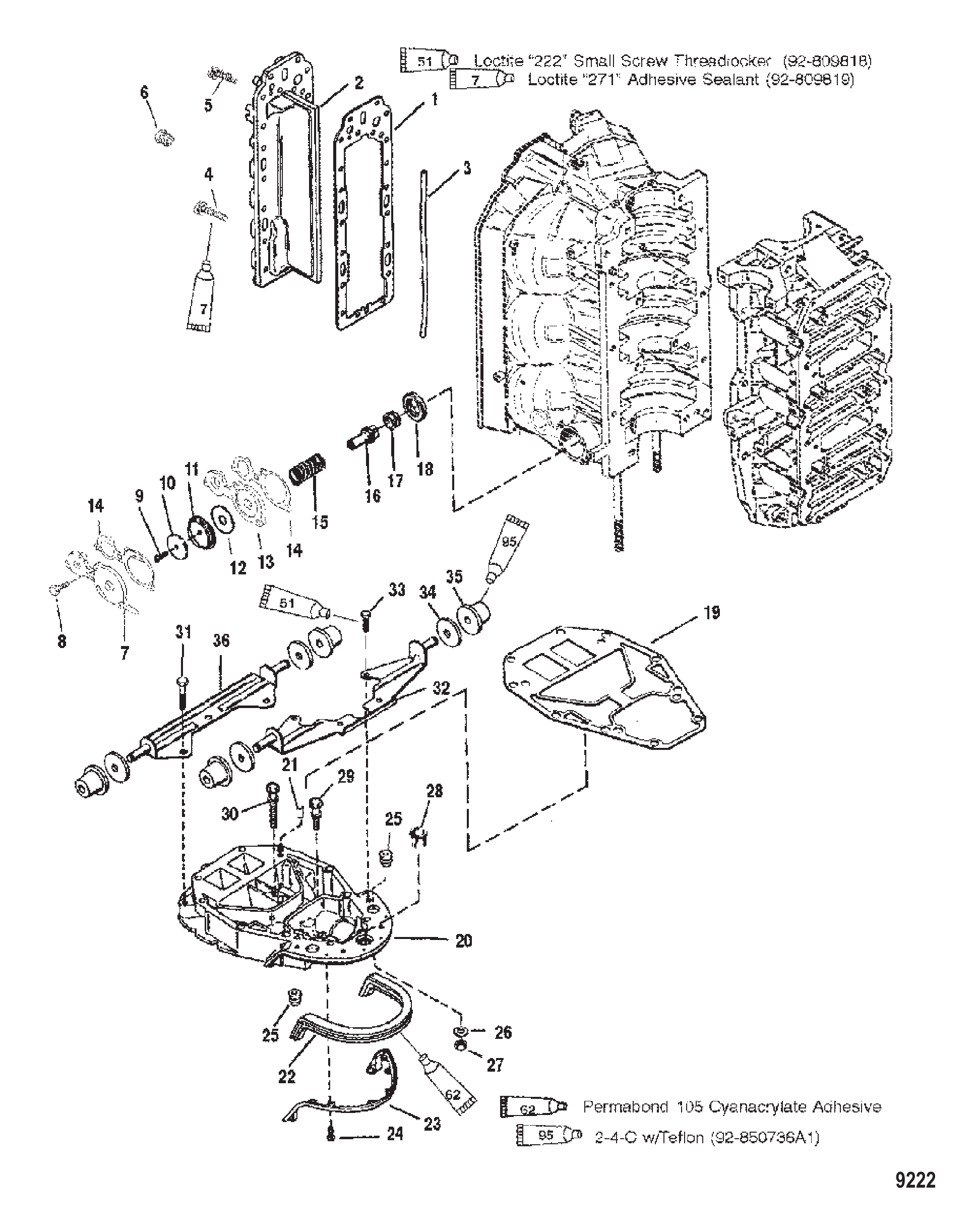

Рис. 16ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343T3	Пластина, разделитель выхлопа	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	17
5	855288	Винт (.312-18 x 1.00) (5/16-18 X 1 ДЮЙМ)	2
5	881190	Винт (.312-18 x 1.00)	2
6	36373	ЗАГЛУШКА (.375-18) ШЕСТИГРАННАЯ - СТАЛЬ	1
6	8M0204657	Заглушка	1
7	68729	КРЫШКА	1
7	8M0039767	КРЫШКА	1
8	74824	Винт (.312-18 x 1.250)	4
9	69570	Винт (#10-16 x .750)	1
10	76451	Шайба	1
11	14479	Диафрагма	1
11	144791	ДИАФРАГМА	1
12	16496	ДЕФЛЕКТОР водяной	1
13	16497A1	Пластина	1
14	78690	Прокладка	2
14	78690002	Прокладка	2
15	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
16	14480	Клапан тарельчатый	1
17	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
19	991764	Прокладка	1
20	850814T2	Пластина выпускная	1
21	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
22	8147011	Сальник	1
22	8M0043164	САЛЬНИК	1
23	680101	КРОНШТЕЙН	1
24	812832	Винт (#10-16 x .500)	8
24	878608	Винт (#10-16 x .500)	8
25	19565	Люверс	2
25	19565002	ВТУЛКА	2
26	20553	Шайба (.406 x .734 x .063)	4
27	69254	ГАЙКА	6
28	27132	ВТУЛКА	1
29	66727	ВИНТ (.312-18 x 1.250)	1
30	68783	ВИНТ (.312-18 x 2.50)	1
31	66725	ВИНТ (.375-16 x 3.50)	3
31	898833	Винт (.375-16 x 3.500)	3
32	812905A5	Кронштейн в сборе, передний	1
32	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
33	8055571	Винт (.3125-18 x .50)	4
34	187031	Шайба	4
35	18778T	Втулка уплотнительная	4
35	18778001	Втулка уплотнительная	4
36	18578T8	Кронштейн в сборе, задний	1
36	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008T00	Головка блока цилиндров в сборе	1

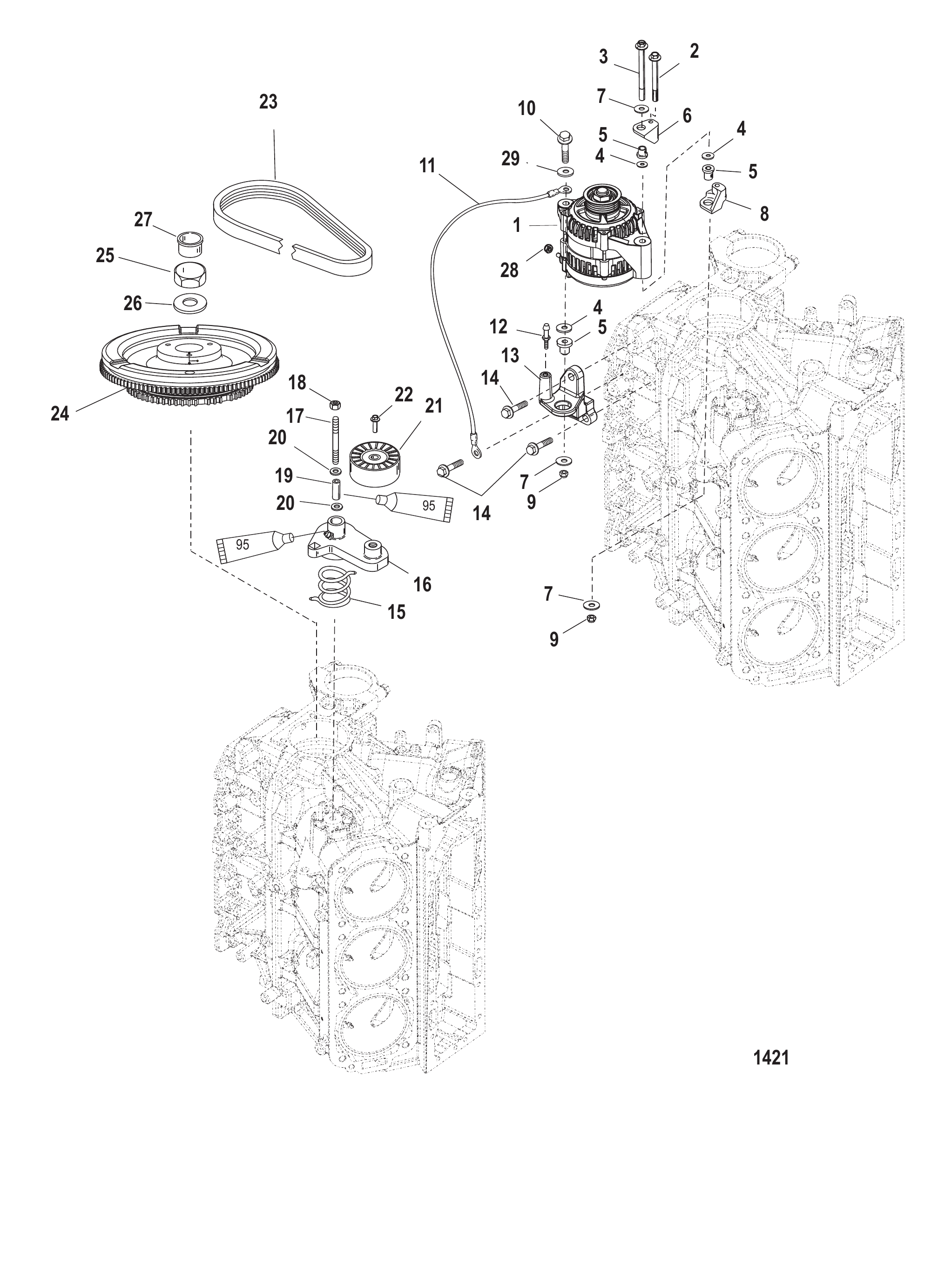

Рис. 17МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	889955A03	Комплект генератора	1
2	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
2	8M0012503	Винт (M10 x 1.5)	1
3	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
4	29395	ШАЙБА (.390 x 1.00 x .06)	3
4	8M0042641	Шайба (.390 x 1.00 x .06)	3
5	856975	Опора	3
6	858391T01	Кронштейн	1
7	845998	Шайба (.406 x 1.250 x .089)	3
8	858393T01	Кронштейн	1
9	826292	ГАЙКА (M10) Латунная/Никелированная	2
10	82446155	ВИНТ (M10 x 55)	1
11	856583T2	Трос в сборе	1
12	8215832	Штифт специальный (1.5 дюйма)	1
12	8M0042972	Штифт специальный (1.75 дюйма)	1
13	857142T	Кронштейн	1
14	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
15	855798001	Пружина	1
16	856815T2	Натяжитель в сборе	1
17	856900	Шпилька (M10 x 85)	1
17	8M0034457	Шпилька (M10 x 85)	1
18	826292	ГАЙКА (M10) Латунная/Никелированная	1
19	8568941	ВТУЛКА	1
20	4002320	ШАЙБА	2
21	852385A2	Шкив в сборе	1
21	8M6005030	Шкив в сборе	1
22	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
23	828507Q4	Ремень	1
24	859734T1	Маховик	1
25	52901	Гайка (.625-18)	1
26	68229	Шайба (.641 x 1.250 x .190) маховика	1
26	33001	Шайба	1
27	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	4002319	ШАЙБА	1

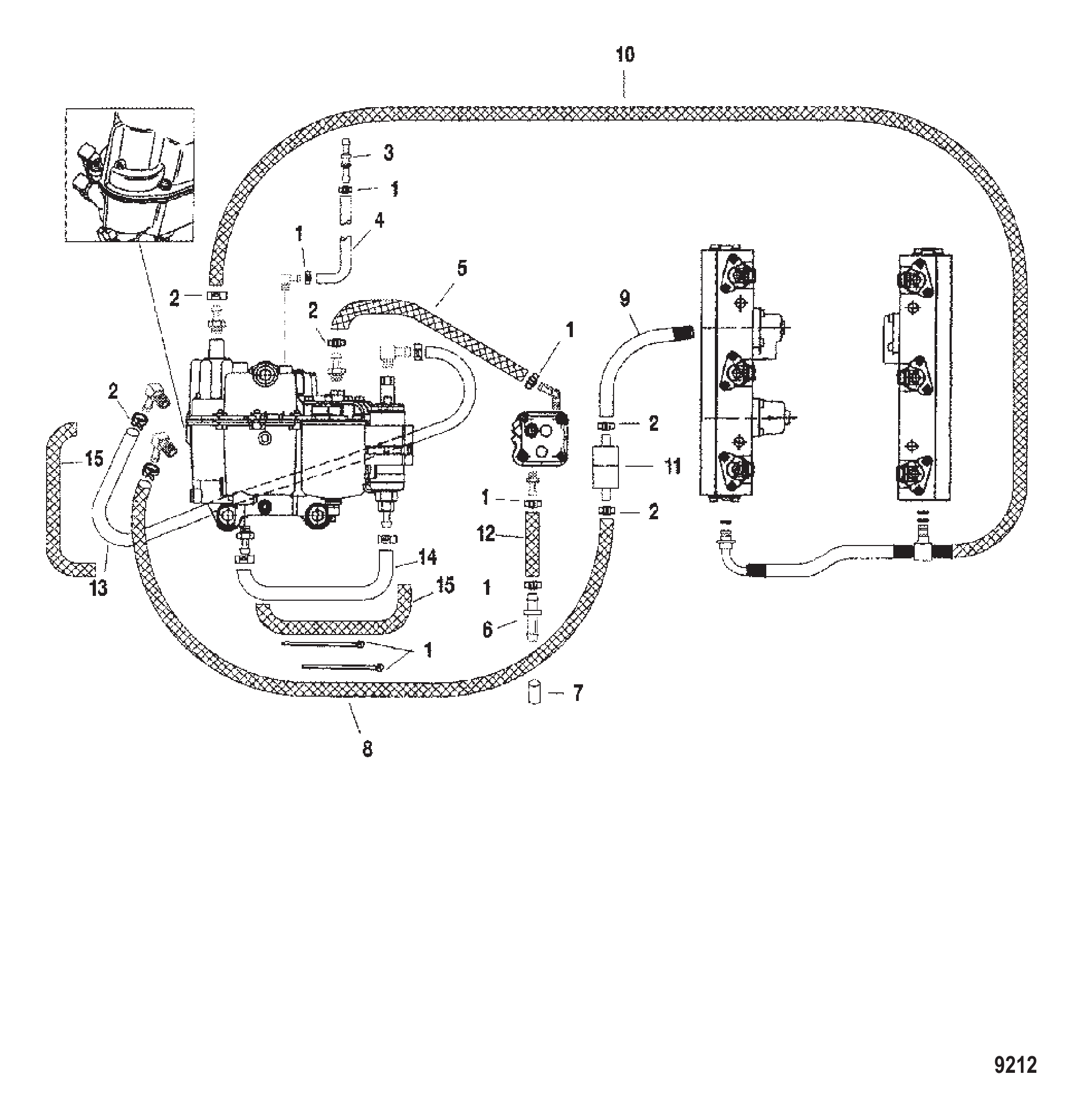

Рис. 18ТОПЛИВНЫЕ ШЛАНГИ Fuel Hoses

REF	Номер детали	Наименование	Кол-во
1	816311T	СТЯЖКА (8.00 дюймов)	AR
2	856880	Хомут шланга (15.3)	5
2	8M0214964	Хомут	5
3	858955	РАЗЪЕМ	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	856822A1	Трубка	1
5	8M0064784	Шланг формованный импульсный	1
6	822769	Соединитель	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	858757A1	Шланг в сборе (25.50 дюйма)	1
8	8M0062344	Шланг в сборе	1
9	804822	ШЛАНГ возврата топлива	1
9	8M6001914	Шланг	1
10	804821	ТРУБКА (ВКЛЮЧАЕТ УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА)	1
10	8048211	Трубка	1
11	8557611	Клапан обратный	1
12	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
12	8M0043979	Шланг с рукавом в сборе	1
13	85677870	ШЛАНГ	1
13	8M0064634	Шланг	1
14	85677887	ШЛАНГ	1
14	8M0064635	Шланг	1
15	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	2

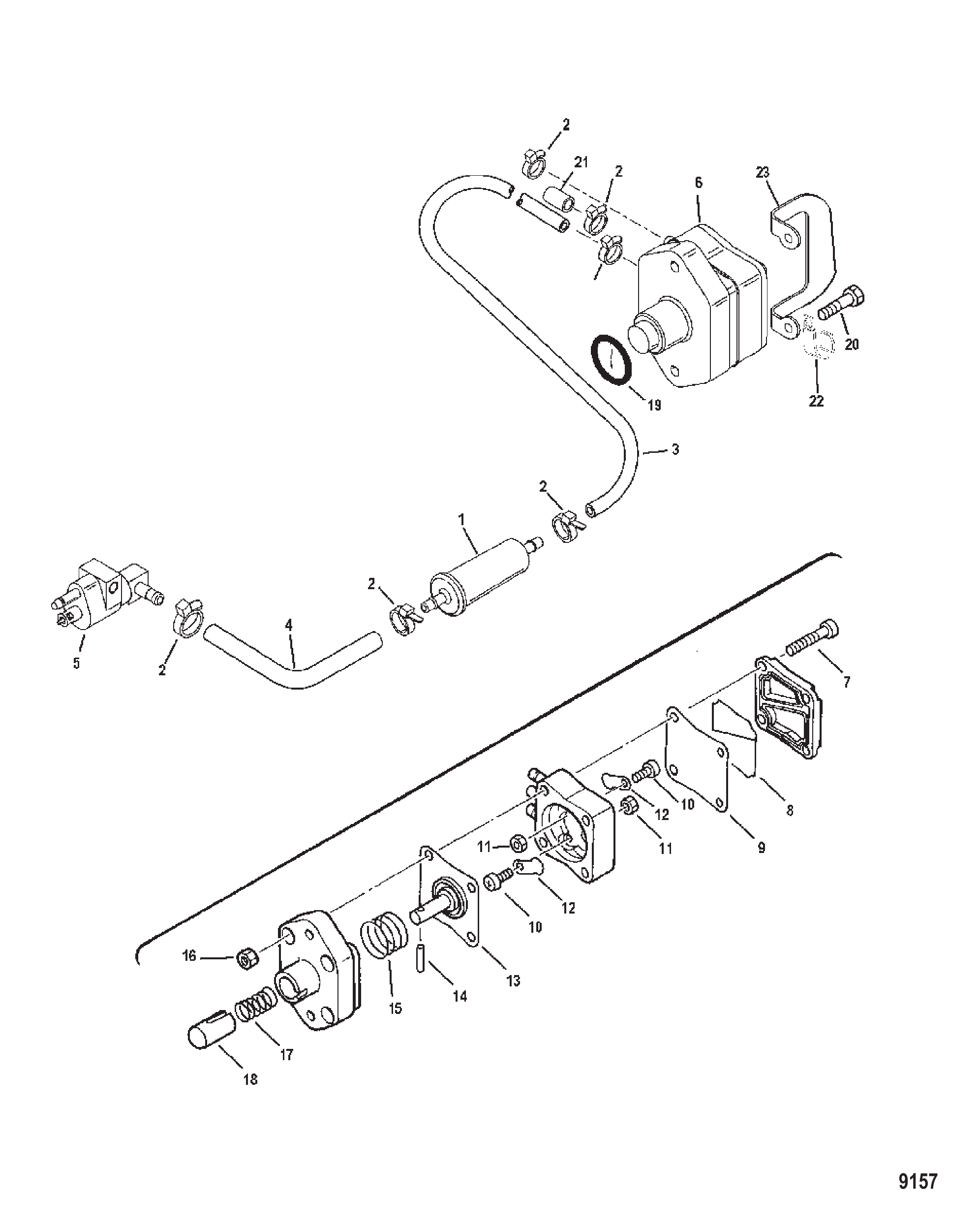

Рис. 19Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	877565T1	ФИЛЬТР ТОПЛИВНЫЙ	1
2	816311T	СТЯЖКА (8.00 дюймов)	7
3	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	816856A4	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ В СБОРЕ	1
5	8M0148585	СОЕДИНИТЕЛЬ В СБОРЕ	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
6	826398T3	НАСОС ТОПЛИВНЫЙ	1
7	809564	Винт (M5 x 35)	4
8	809565	Крышка	1
9	8095611	Диафрагма	1
10	41889M	Винт (M3 x 5)	2
11	82537M	Гайка	2
12	41888M	Клапан обратный	2
13	8095612	Диафрагма	1
14	8095661	Штифт	1
15	809562	Пружина	1
16	82388M	Гайка (M5)	4
17	8095621	Пружина	1
18	8095631	Плунжер	1
19	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	82684430	ВИНТ (M6 x 30)	2
21	854310	Пробка	1
22	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	8M0024808	J-образный зажим	1
23	8566031	ДЕФЛЕКТОР КОЖУХА	1
23	8M0007776	ДЕФЛЕКТОР КОЖУХА	1
-	825231A99	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1

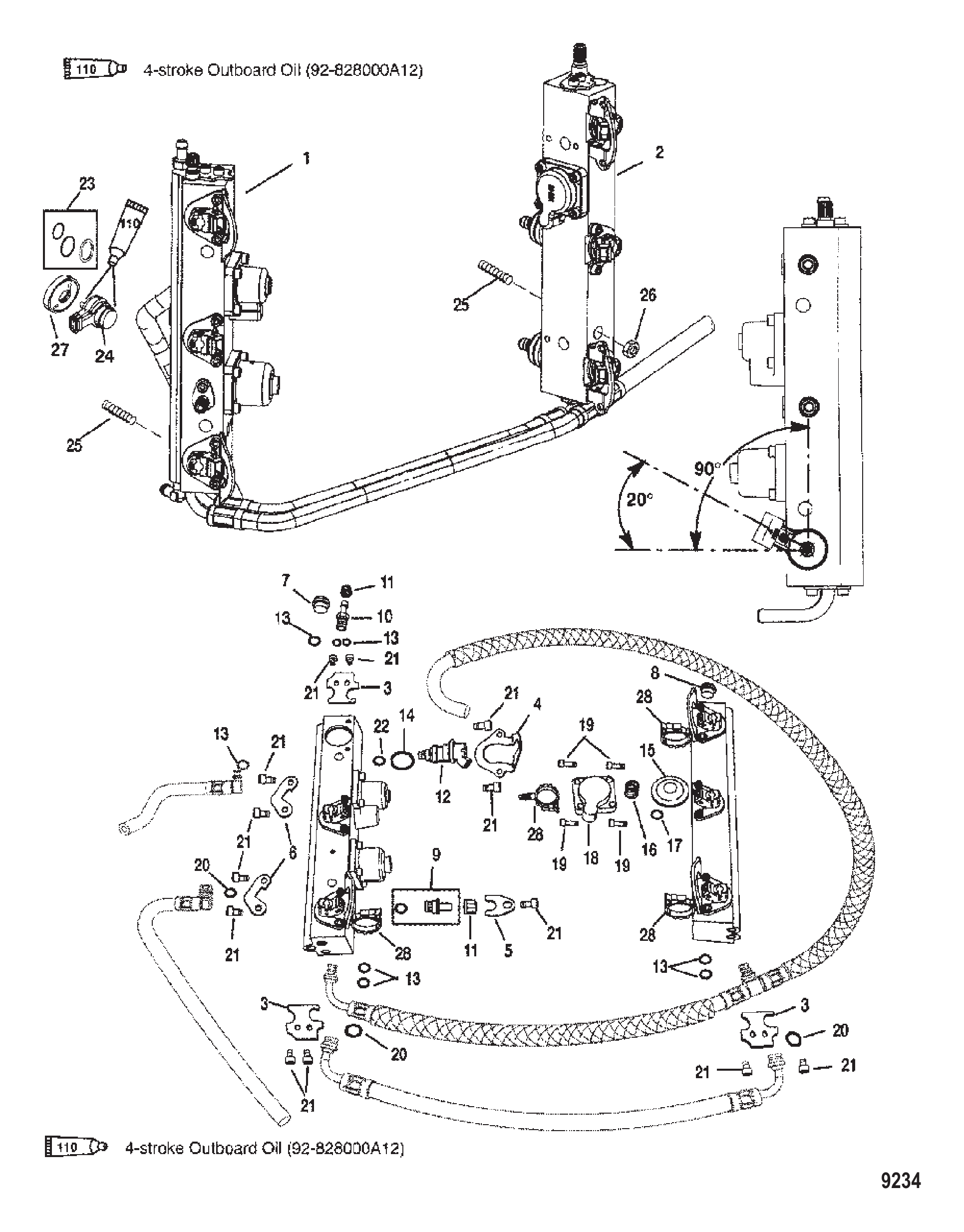

Рис. 20ТОПЛИВНЫЕ РЕЙКИ Fuel Rails

REF	Номер детали	Наименование	Кол-во
1	858221A3	Топливная рампа в сборе	1
2	858222A3	Топливная рампа в сборе	1
2	859517T02	Топливная рампа	1
3	804830	ХОМУТ	3
4	804831	ХОМУТ	4
4	8048311	Хомут	4
5	804833	ХОМУТ	2
6	804832	ХОМУТ	2
7	804834	ЗАГЛУШКА правого борта	1
8	804835	ЗАГЛУШКА левого борта	1
9	804837	КЛАПАН В СБОРЕ (диаметр 0.5 дюйма)	1
9	804838	РЕМКОМПЛЕКТ КЛАПАНА топливного	1
9	8M0047053	Комплект клапана Шредера	1
10	804838	РЕМКОМПЛЕКТ КЛАПАНА топливного	1
10	8M0047053	Комплект клапана Шредера	1
11	804839	КРЫШКА	2
11	805515	Колпачок клапана Шредера - латунный	2
12	804841	Форсунка	1
13	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
14	804530	Комплект уплотнительных колец содержит 6 шт.	1
15	804533	Диафрагма в сборе	1
16	804534	Пружина	1
17	804536	Уплотнительное кольцо	1
18	804535	Крышка	1
18	804535001	Крышка	1
19	804526	Комплект винтов (M5 x 16) (2 шт.)	4
20	804532	Комплект уплотнительных колец	1
21	804525	Комплект винтов (M5 x 8) (2 шт.)	13
21	804525001	Комплект винтов (2 шт.)(M5 x 10)	13
22	804529	Комплект уплотнительных колец содержит 6 шт.	1
23	804875	Ремкомплект форсунки прямого впрыска	1
24	850065A10	Форсунка	6
24	8M6001743	Воздушная форсунка в сборе	6
25	858778	Шпилька (M10 x 91)	4
25	8M0063255	Шпилька M10x92	4
26	826292	ГАЙКА (M10) Латунная/Никелированная	4
27	828694A1	Шайба в сборе чашеобразная	6
28	859376	ЗАЖИМ	4
-	854008T00	Головка блока цилиндров в сборе	1
-	8M6002988	Комплект диафрагм	2
-	8M6002989	Комплект топливного регулятора 15 PSI	1
-	8M6002990	Комплект топливного регулятора 10 PSI	1
-	8M6002991	Комплект регулятора воздуха	1

Рис. 21Комплект прокладок - полный - головка цилиндров и нижний блок Gasket Set Components-Complete-Powerhead and Lower Unit

REF	Номер детали	Наименование	Кол-во
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	857005A1	Ремкомплект диафрагмы	1
-	NSS	NOT SOLD SEPARATE Diaphragm	2
-	NSS	NOT SOLD SEPARATE Retainer	2
-	NSS	NOT SOLD SEPARATE Spring	1
-	NSS	NOT SOLD SEPARATE Cap	1
-	NSS	NOT SOLD SEPARATE Spring-Boost	1
-	NSS	NOT SOLD SEPARATE Cap-pring End	1
-	NSS	NOT SOLD SEPARATE Gasket-Boost	1
-	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
-	987691	Прокладка	1
-	8M0204705	Прокладка @2	1
-	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
-	62700	Кольцо уплотнительное (3.237 x .103)	1
-	62386001	Прокладка	2
-	8M0204714	Прокладка @4	2
-	65800	НАБИВКА	1
-	190506	Прокладка	1
-	814754	Сальник (12.50 дюймов)	1
-	78690002	Прокладка	2
-	991764	Прокладка	1
-	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
-	991734	Прокладка	1
-	38970	САЛЬНИК X-LONG	1
-	183076	Прокладка	1
-	25439	Уплотнительное кольцо (.862 x .103)	1
-	426311	Прокладка	1
-	8M0204678	ПРОКЛАДКА	1
-	90011	Кольцо уплотнительное (2.175 x .175)	1
-	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
-	856081	Прокладка	1
-	8M0090319	ПРОКЛАДКА @5	1
-	858524	Прокладка	1
-	38970	САЛЬНИК X-LONG	1
-	31534	Уплотнительное кольцо	1
-	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	11338	Прокладка	2
-	190503	Прокладка	1
-	782461	Прокладка	1

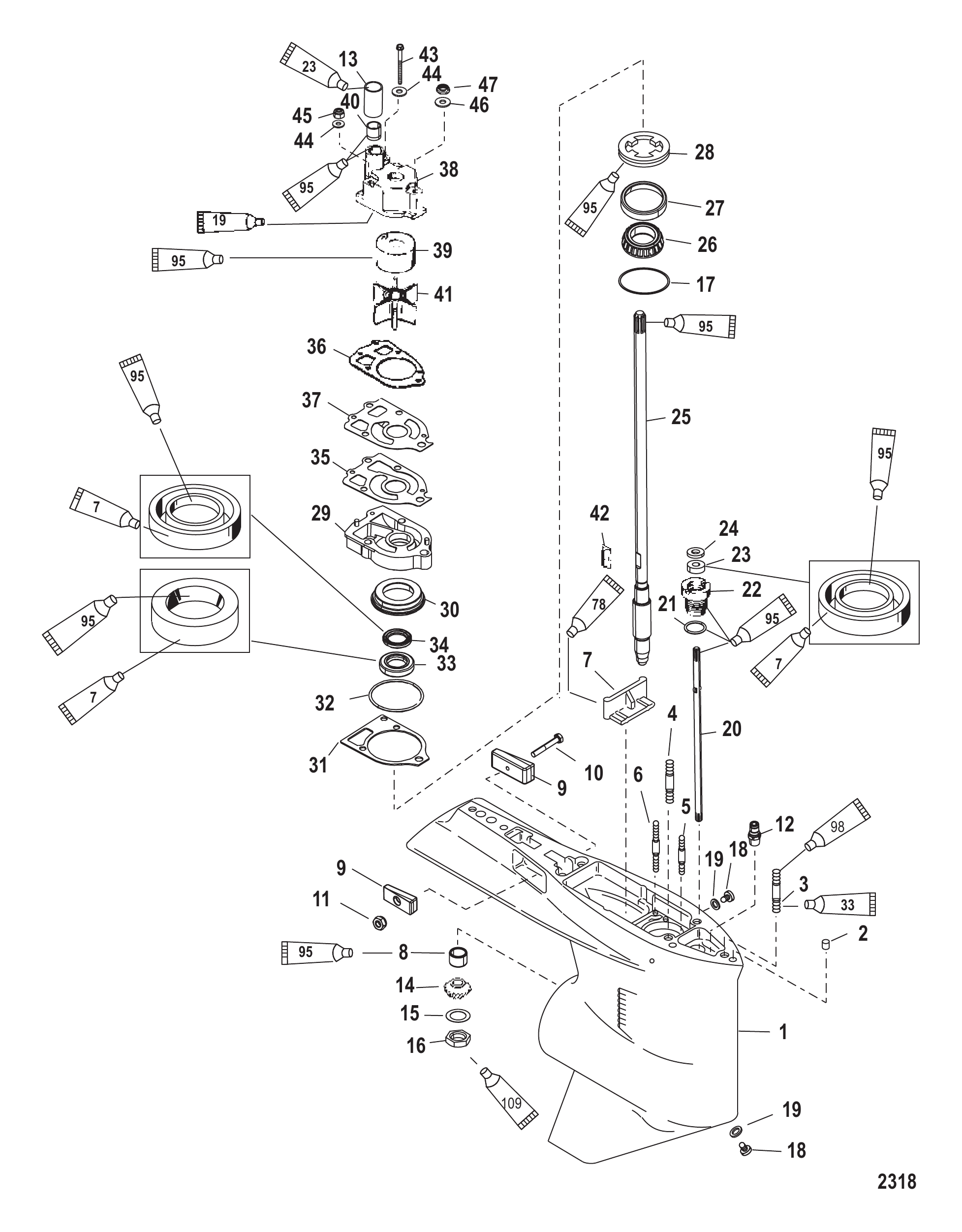

Рис. 22Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
3	786382	Шпилька (.437-14/.437-20 x 3.120)	1
3	189783	Шпилька (.438 x 3.82 дюйма)	1
3	8M0034464	ШПИЛЬКА	1
4	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
4	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
5	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
6	30667	Шпилька (.250-20/.250-28 x 3.125)	2
6	306671	Шпилька	2
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	881866	Фитинг	1
13	29804T	ВТУЛКА	1
14	NSS	NOT SOLD SEPARATE Pinion Gear	1
15	92721	Шайба (.965 x .630)	1
16	35921	ГАЙКА (.625-18)	1
17	42637A1	Комплект регулировочных шайб	AR
17	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
18	79953Q04	Ремкомплект сливного винта	2
19	830749	Сальник	2
19	8M0204693	Уплотнение сливной пробки	2
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	77631A2	Втулка в сборе	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	897624T	Вал гребной длинный	1
25	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	8245191	Фиксатор	1
29	42579A3	Основание водяного насоса в сборе	1
29	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
30	NSS	NOT SOLD SEPARATE Retainer	1
31	426311	Прокладка	1
31	8M0204678	ПРОКЛАДКА	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
32	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
33	89238	Сальник масляный	1
34	16977	САЛЬНИК МАСЛЯНЫЙ	1
35	856081	Прокладка	1
35	8M0090319	ПРОКЛАДКА @5	1
36	858524	Прокладка	1
37	324351	Лицевая пластина	1
37	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
38	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
39	48752T	ВСТАВКА	1
40	38970	САЛЬНИК X-LONG	1
41	89984T3	КРЫЛЬЧАТКА	1
42	56654	ШПОНКА	1
42	8M0214992	ШПОНКА @5	1
43	96411	Винт (#14-8 x 2.25)	1
43	8M0215009	ВИНТ	1
44	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
44	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
45	8267119	Гайка (.250-28)	2
46	36001	ШАЙБА	1
47	13436	Гайка	1
48	30271	КОЛЬЦО РЕЗИНОВОЕ	1
48	8M0214918	Кольцо @5	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	803033T1	Комплект подшипников и сальников без переднего подшипника	1
-	803615T2	Редуктор в сборе ведущая/передняя	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

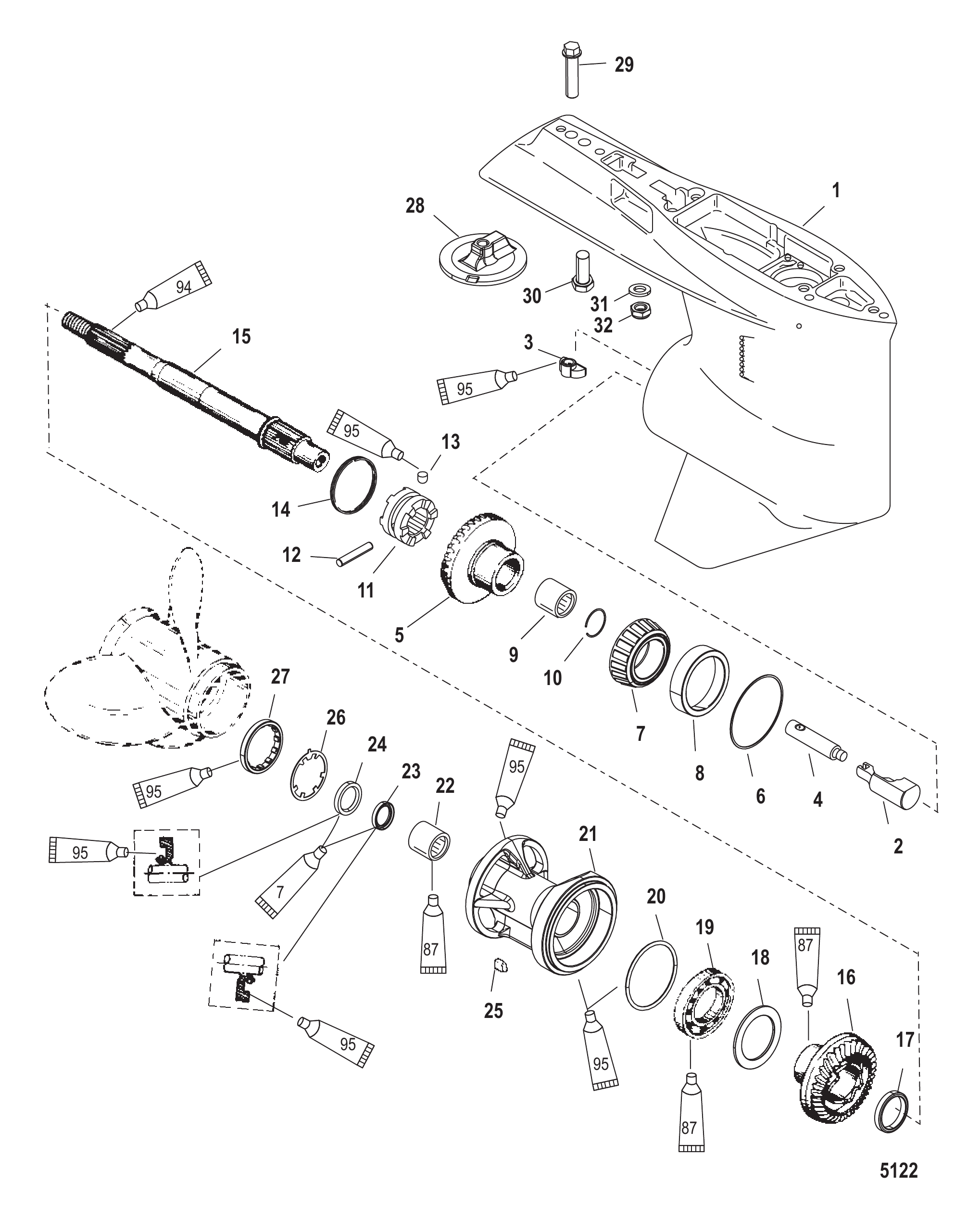

Рис. 23Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	828287	Тяга	1
5	803615T2	Редуктор в сборе ведущая/передняя	1
6	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
6	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
7	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
8	NSS	NOT SOLD SEPARATE Cup	1
9	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
10	856823	Кольцо стопорное	1
11	859340T	Муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	828356	Штифт фиксатора	1
14	30893	Пружина	1
15	94148	Гребной вал	1
16	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
17	824108	ПРОСТАВКА	1
18	681001	КОЛЬЦО УПОРНОЕ	1
19	88957T	Подшипник шариковый	1
20	31534	Уплотнительное кольцо	1
20	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	14077	Сальник внутренний	1
24	76868	САЛЬНИК ВНУТРЕННИЙ	1
24	8M0248882	САЛЬНИК @5	1
25	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
26	79447	Шайба стопорная с усиком	1
27	79448	Фиксатор	1
27	8M2011027	ФИКСАТОР	1
28	76214Q5	Анодная пластина в сборе	AR
28	76214T5	Комплект анодов	AR
28	762145	Анод	1
28	76214Q5	Анодная пластина в сборе	1
28	76214A6	Комплект анодов	AR
29	806327	Винт (.437-14 x 1.750) (1-5/8")	1
29	8M0204686	ВИНТ	1
30	65210	ВИНТ (.375-16 x 1.00)	1
31	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
32	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
32	8M0204653	Гайка	2
-	NS	Не показано. См. руководство по аксессуарам — гребные винты — соответствующая арматура. (Упорные шайбы/гайки)	1
-	89238A2	Комплект сальников	1
-	803491T1	Толкатель в сборе муфта/кулачок	1
-	803033T1	Комплект подшипников и сальников без переднего подшипника	1
-	803615T2	Редуктор в сборе ведущая/передняя	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 24КОМПЛЕКТ MERCATHODE Mercathode Kit

REF	Номер детали	Наименование	Кол-во
1	88334A2	КОМПЛЕКТ MERCATHODE	1
1	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
2	42600A09	Узел меркатода	1
3	22793	ВИНТ (#9-14 x .875)	2
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	4
6	72958A5	Электрод в сборе	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
9	72957A5	Анод в сборе	1
9	8M0181304	Анод в сборе	1
10	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
10	8M0204645	Кольцо уплотнительное (.796 x .139)	1
11	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
12	79091	Предохранитель 20 А	1
12	8M0207796	Предохранитель 20 А	1
13	95084A10	Трос в сборе (5.00 дюймов) красный	1
13	8M0207788	Трос в сборе	1
14	95084A13	Трос в сборе (64.00 дюймов)	1
15	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

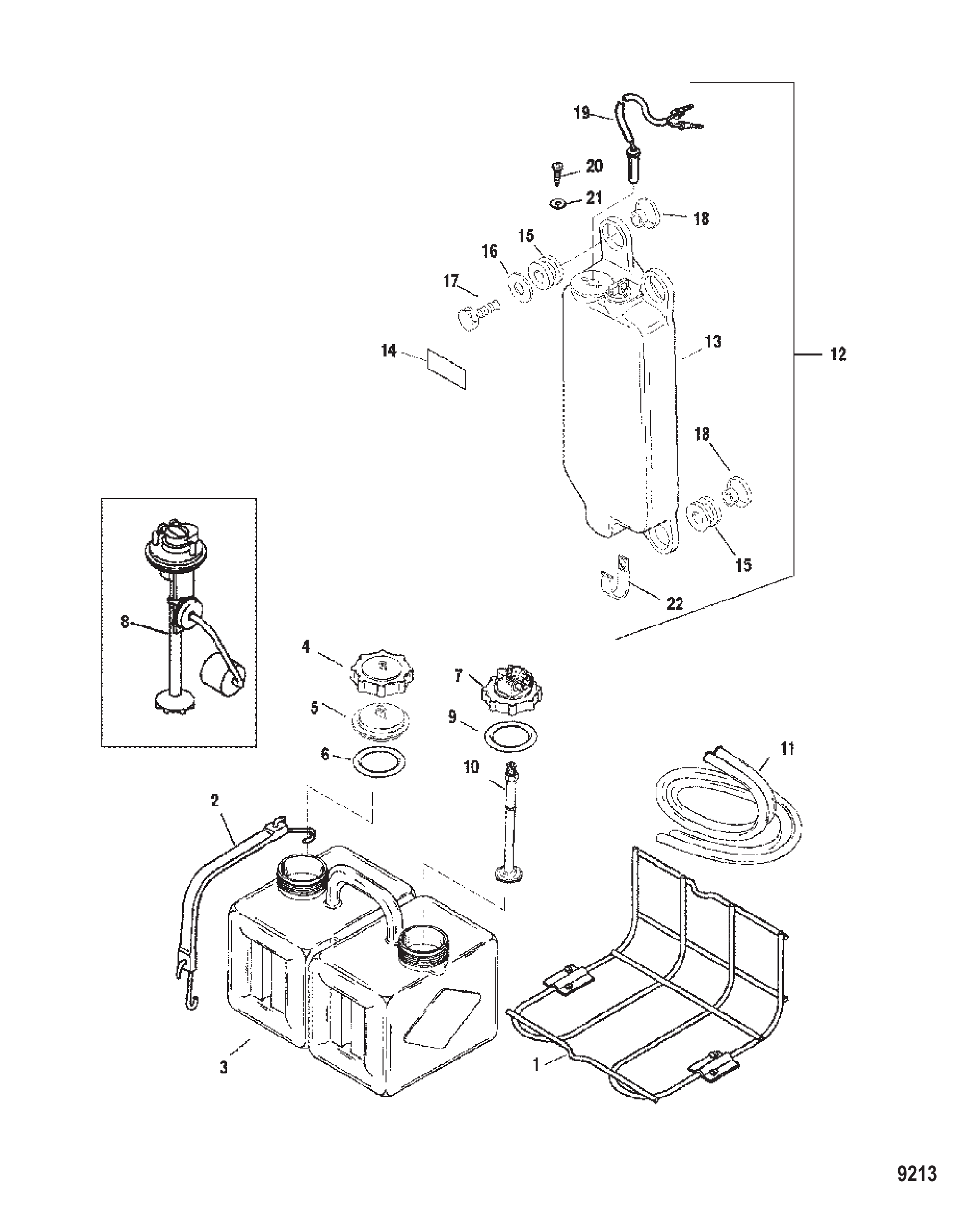

Рис. 25Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
2	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
3	87421	Бак	1
4	43298A2	КРЫШКА В СБОРЕ	1
5	NSS	NOT SOLD SEPARATE Insert	1
6	11332	Уплотнительное кольцо (2.225 x .210)	1
7	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A1	Датчик уровня масла в сборе	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	11332	Уплотнительное кольцо (2.225 x .210)	1
10	99802	Трубка	1
11	99439	Шланг (114.00 дюймов)	1
12	833069T6	Масляный резервуар в сборе	1
12	8M0063190	Масляный бак в сборе	1
13	NSS	NOT SOLD SEPARATE Oil Reservoir	1
14	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
15	855362	Втулка уплотнительная	3
15	855362001	Втулка	3
16	49436	Шайба	3
17	60411	ВИНТ (.312-18 x 1.250)	3
18	855364	Втулка	3
19	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
19	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
20	58376	Винт (.164-18 x .375)	1
21	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
22	814634	Хомут	2

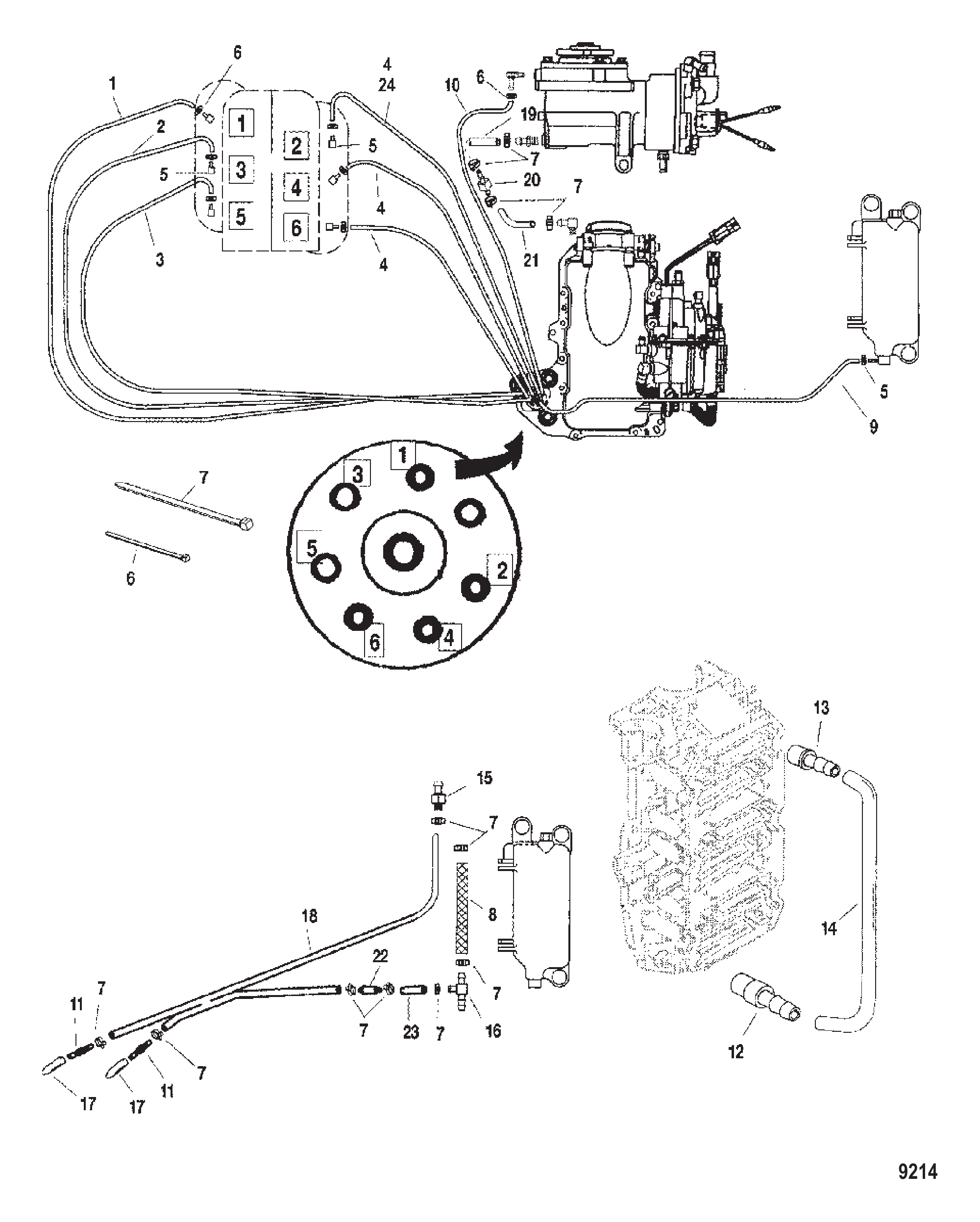

Рис. 26МАСЛЯНЫЕ ЛИНИИ Oil Lines

REF	Номер детали	Наименование	Кол-во
1	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	3
4	8M0054152	Трубка (39.00 дюймов, бухта)	3
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	2
4	8M0054152	Трубка (39.00 дюймов, бухта)	2
5	858805	Обратный клапан	6
6	69355	Стяжка (5.50 дюймов)	AR
6	8M0214940	Стяжка	AR
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	82381455	ТРУБКА (25.00 дюймов в наборе)	1
10	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
10	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
11	858955	РАЗЪЕМ	2
12	426981	Обратный клапан	1
12	426982	Обратный клапан	1
13	426231	Обратный клапан	1
13	426233	Обратный клапан	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	432783	Обратный клапан	1
15	8781051	Обратный клапан к блоку	1
16	424254	Штуцер	1
16	8M0207780	Фитинг	1
17	NSS	NOT SOLD SEPARATE Cap	2
18	875289	Шланг	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	826810	Клапан обратный	1
21	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	875284	Фильтр линейный	1
22	875284T01	Масляный фильтр - в линии	1
23	875283	Шланг (2.00 дюйма)	1
24	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
24	8M0054152	Трубка (39.00 дюймов, бухта)	1
-	854008T00	Головка блока цилиндров в сборе	1

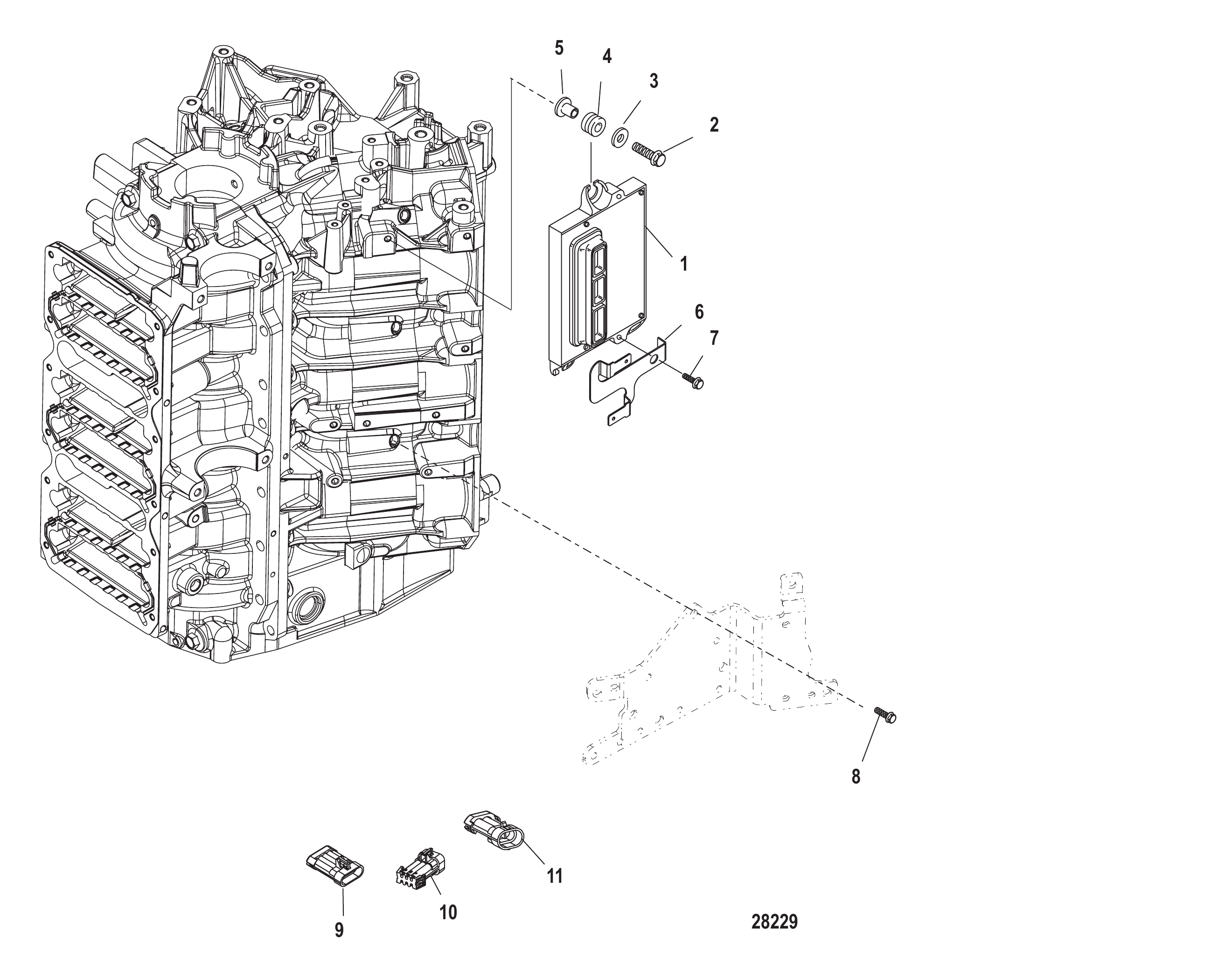

Рис. 27КРЕПЛЕНИЕ PCM PCM Mounting

REF	Номер детали	Наименование	Кол-во
1	8M0047652	Модуль управления движением PCM (150 Pro XS)	1
1	8M0073375	Модуль управления движением PCM (150 ProXS)	1
2	82130025	ВИНТ (M6 x 25) крепление к картеру	3
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	856954	Втулка	3
6	891520001	Зажим	1
7	82129114	ВИНТ (M6 x 14)	1
8	82130012	ВИНТ (M6 x 12)	3
9	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
10	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
11	830796A03	Разъём в сборе с защитной крышкой - 2-контактный, вилка	1

Рис. 28Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

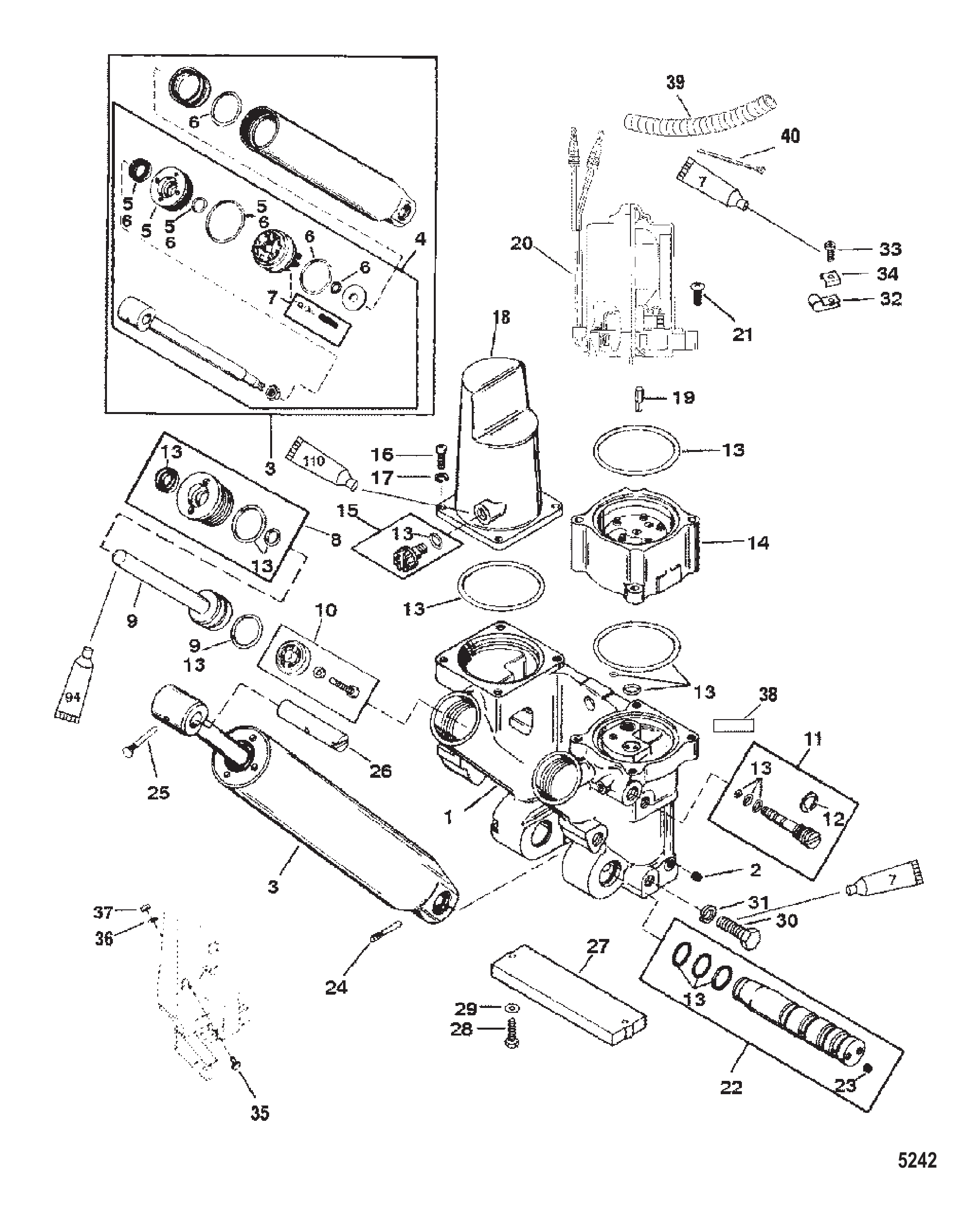

Рис. 29Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729T2	Помпа подъёма в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553T	Шток поршня подъёма	1
4	880952A02	Комплект гидроцилиндра	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397T6	Поршень в сборе	1
9	878413A1	Поршень в сборе	1
9	43398T3	Поршень в сборе гидроподъёма	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708T	Мотор тримма	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614T	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2
38	435301	Наклейка «Осторожно — силовой триммер»	1
39	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
40	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 30Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 31Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
80394102	Каталог запчастей 30/40 Карбюратор 4-тактный (3 цилиндра)	1
10212020	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10212030	Руководство по эксплуатации	1
10212040	Руководство по эксплуатации	1
10212050	Руководство по эксплуатации	1
10214020	Руководство по эксплуатации	1
857046R1	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
803640A00	КОМПЛЕКТ НАКЛЕЕК	1
803640A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803641A00	КОМПЛЕКТ НАКЛЕЕК	1
803641A05	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803644A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0099557	КОМПЛЕКТ НАКЛЕЕК MERCURY	1
803642A01	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803642A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A01	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803643A03	КОМПЛЕКТ НАКЛЕЕК	1
803645A01	КОМПЛЕКТ НАКЛЕЕК	1
803946A99	КОМПЛЕКТ НАКЛЕЕК	1
803947A99	КОМПЛЕКТ НАКЛЕЕК	1
88343312	Наклейка California Ultra Low Emissions	1
804654A02	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A03	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A04	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1
804654A05	НАКЛЕЙКА С ИНФОРМАЦИЕЙ EPA	1

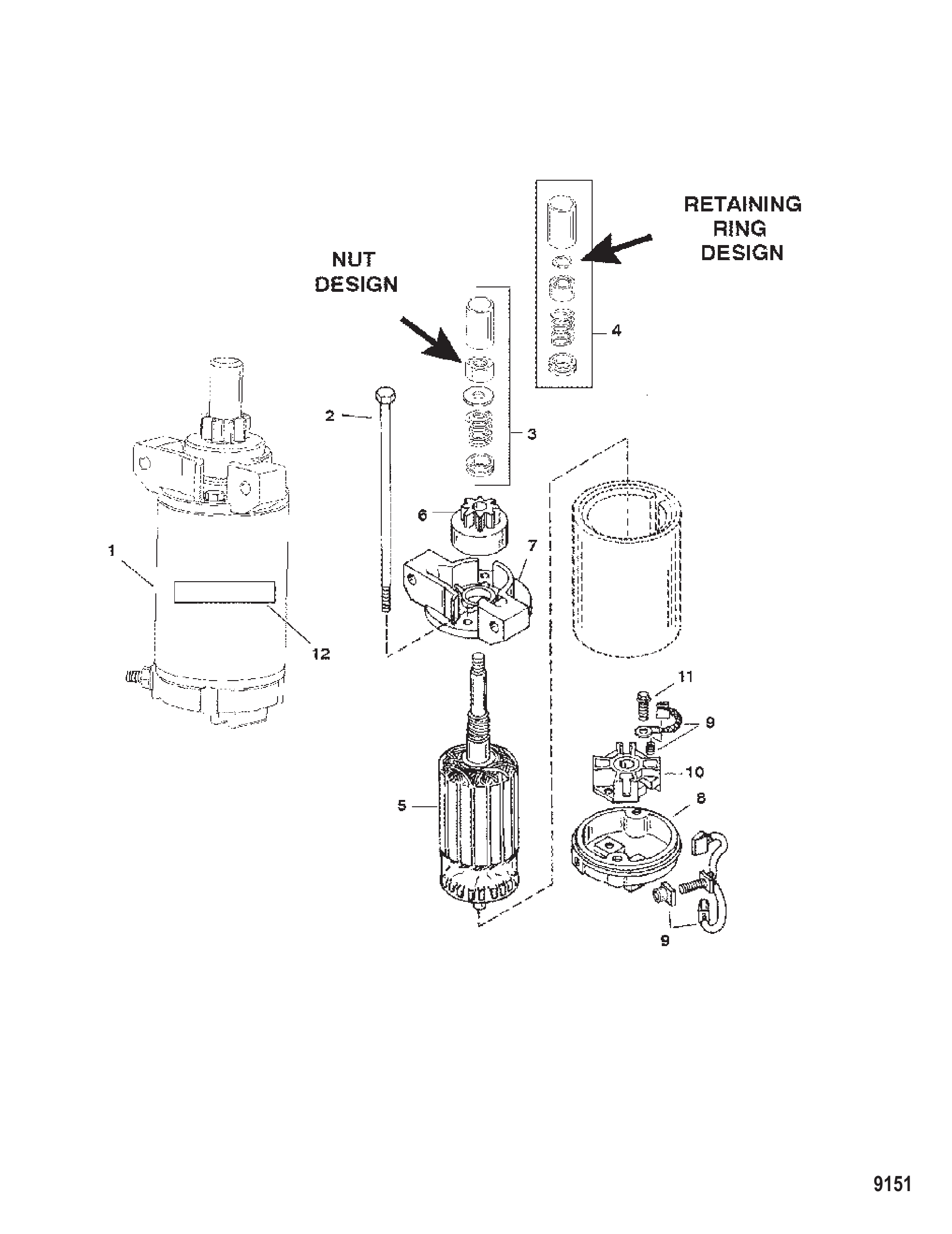

Рис. 32СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	859170T	СТАРТЕР В СБОРЕ	1
1	854636T	СТАРТЕР В СБОРЕ	1
1	893887T	Сборка стартера в сборе	1
2	965661	СКВОЗНОЙ БОЛТ	2
3	906433	Ремкомплект привода	1
3	891752	Комплект привода	1
4	803945	ПРИВОДНОЙ КОМПЛЕКТ	1
5	8236382	Якорь	1
5	8236384	Якорь	1
6	68575T2	ШЕСТЕРНЯ	1
7	8236392	Крышка привода	1
8	8119011	Крышка коллектора	1
9	753841	Комплект щёток/пружин	1
9	898265016	Комплект щёток/пружин	1
10	61787	Держатель щётки	1
10	898265014	Держатель щёток	1
11	F15158	Винт	2
12	8272822	Наклейка предупреждение высокое напряжение	1

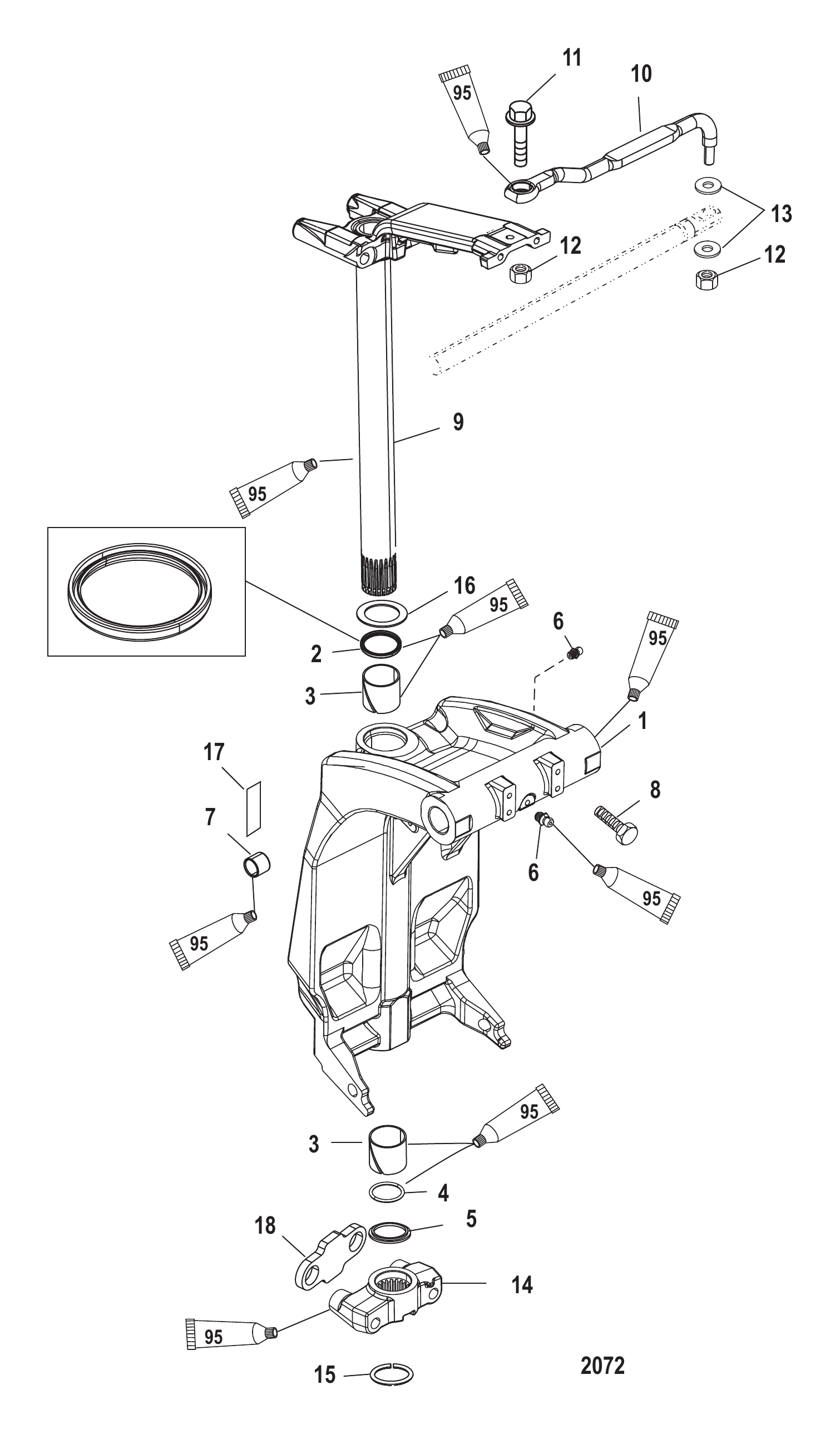

Рис. 33Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1

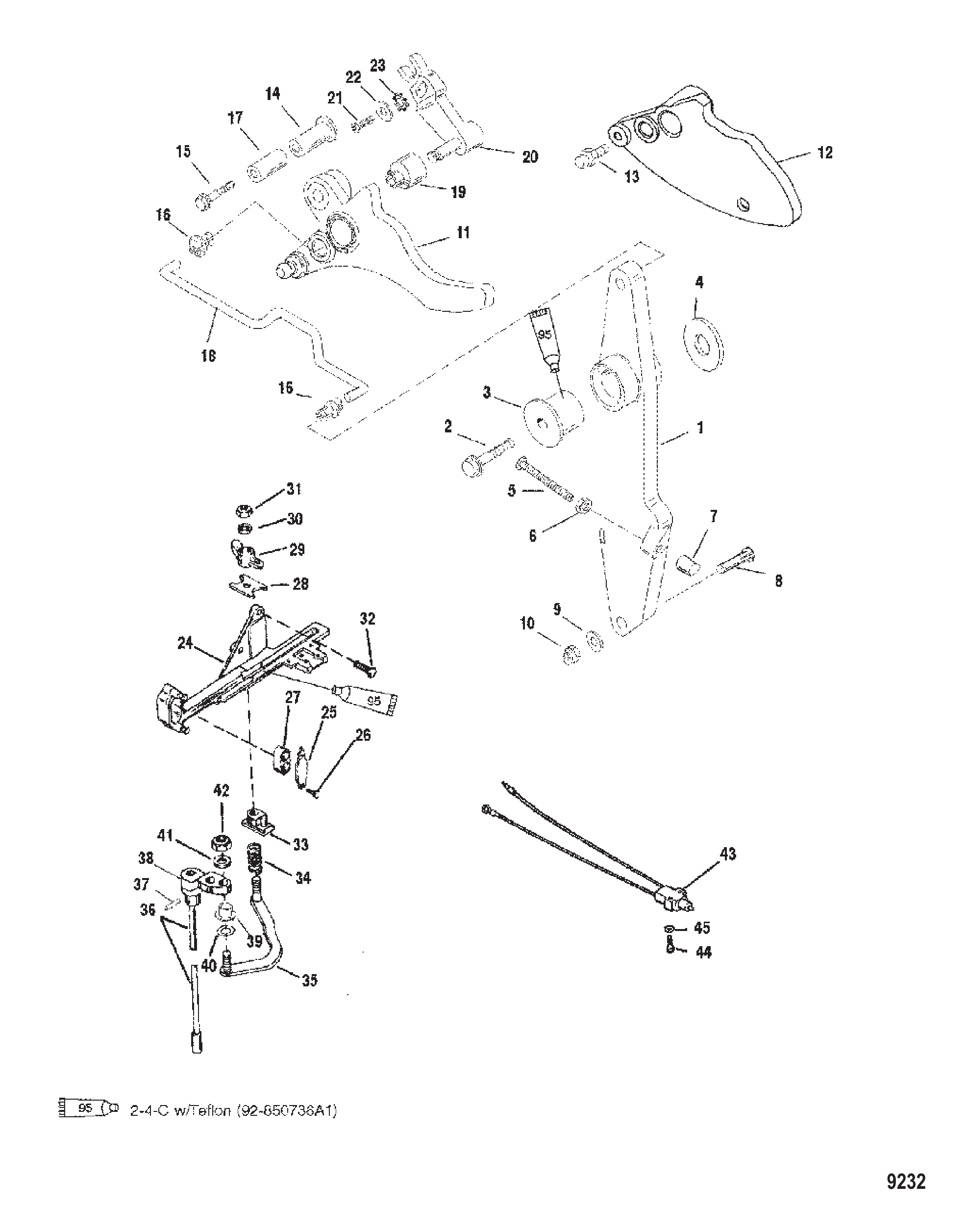

Рис. 34Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	850389	Рычаг	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	858959	ПРОСТАВКА	1
5	64022	Винт (.250-20 x 2.125)	1
6	64015	Гайка (.250-20) клеммы стартерного соленоида	1
7	26852	ЗАГЛУШКА Нейлоновая	1
8	42927	Вставка	1
9	35459	ШАЙБА	1
10	8268336	Гайка (M6)	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	8562211	КУЛАЧОК	1
12	858847	Кулачок	1
13	8235694	Шарик резьбовой	1
14	856895	Втулка	1
15	81893440	ВИНТ (M8 x 40)	1
16	932481	Втулка	2
16	8M0215006	Втулка поворотная	2
17	856896	Подшипник	1
18	850815	Тяга	1
18	8508152	Тяга	1
19	67748	Ролик	1
20	8502861	Рычаг	1
20	850286A03	Комплект рычага/ролика дросселя	1
21	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
22	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
23	69432	Шайба стопорная наружная (#10)	1
24	8142831	Кронштейн анодный	1
24	814283T6	Кронштейн в сборе якорный	1
25	98889	Защёлка	1
26	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
27	39519	ЧАШКА	1
28	52100	Износостойкая пластина	1
29	38279	ЗАЩЕЛКА	1
29	8M0036768	ЗАЩЕЛКА	1
30	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
32	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
33	814284	Направляющий блок	1
34	20099	Пружина	1
35	67073A1	Тяга в сборе	1
36	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
36	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
37	NSS	NOT SOLD SEPARATE Roll Pin	1
38	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
39	26856	ВТУЛКА	1
40	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
41	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
42	35045	ГАЙКА (.250-28)	1
42	826709109	Гайка (.250-28) нержавеющая сталь	1
43	814281A2	Переключатель	1
43	8M0052931	Переключатель	1
44	77478	ВИНТ (#6-32 x .875)	2
45	27882	ШАЙБА	2

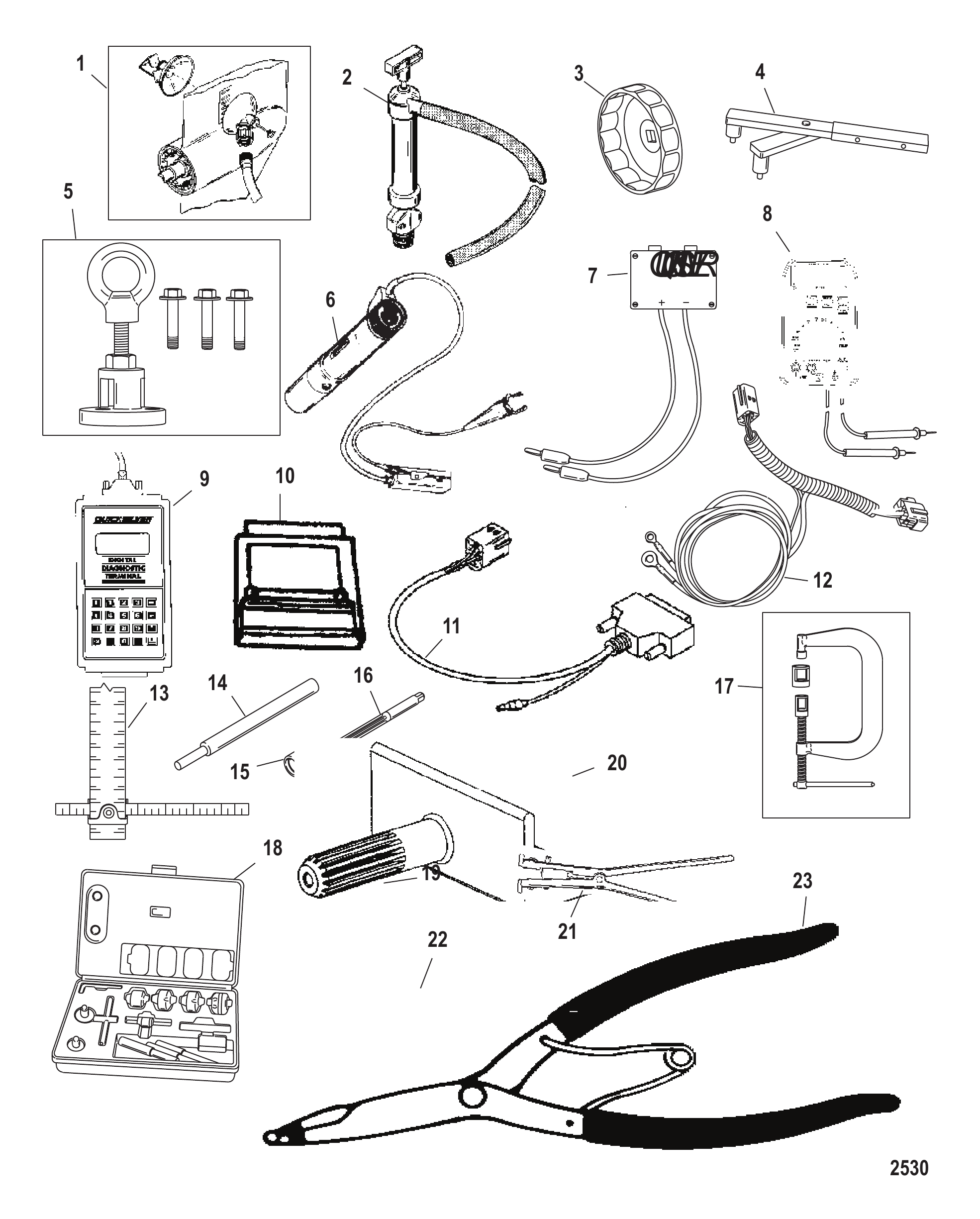

Рис. 35Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
2	90265A2	Насос масла картера в сборе	1
2	802889Q1	Насос масла картера	1
3	802653Q1	Съемник масляного фильтра	1
3	802653Q02	Съемник масляного фильтра	1
4	83163M	Фиксатор маховика	1
4	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
5	83164M	Съёмник маховика	1
5	8M0227579	СЪЁМНИК МАХОВИКА	1
6	99379	Стробоскоп	1
7	890451	Инструмент-адаптер прямого напряжения	1
8	854009T1	Многофункциональный тахометр	1
8	854009A3	Многофункциональный цифровой тахометр DMT 2000	1
9	823686A2	Цифровой диагностический тестер	1
10	8226086	КАРТРИДЖ	1
11	822560A7	Жгут проводов в сборе переходный	1
12	822560A10	Переходный жгут проводов в сборе	1
13	36392	Калибровочный инструмент карбюратора	1
14	809495A1	Инструмент для снятия направляющей клапана	1
14	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
15	809496A1	Инструмент для установки втулки направляющей клапана	1
16	809497A1	Развертка направляющей клапана	1
17	809494A1	Инструмент для сжатия пружин клапанов	1
18	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	Инструмент для сжатия поршневых колец	1
20	827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА	1
21	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
22	74951	Гаечный ключ	1
23	822778A3	Комплект прижимного давления	1

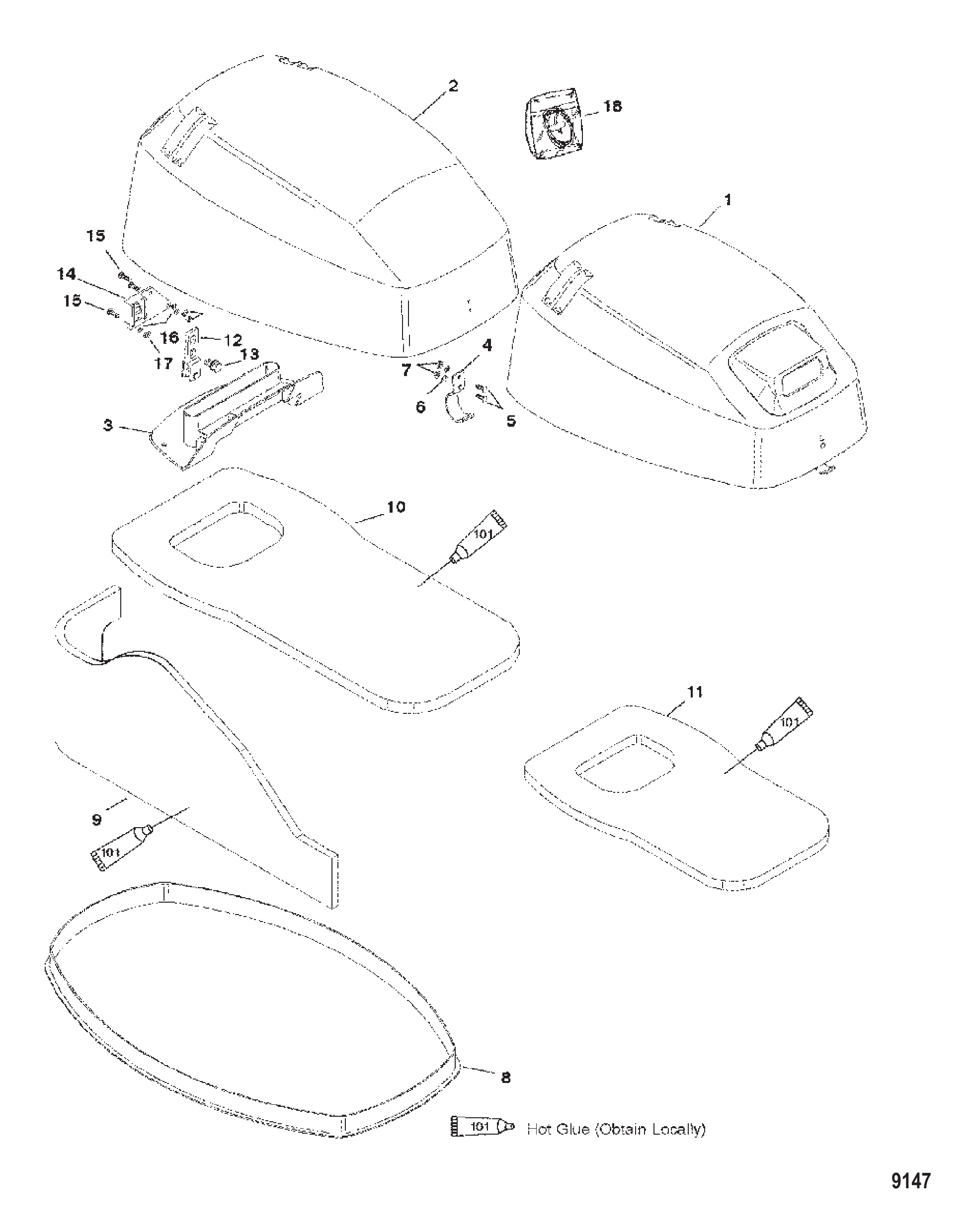

Рис. 36ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	834785T5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	834785T6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T7	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	834785T22	ВЕРХНИЙ КОЖУХ В СБОРЕ, ЧЕРНЫЙ	1
2	834785T8	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	NSS	NOT SOLD SEPARATE Induction Insert	1
4	826291F1	ЗАЩЕЛКА	1
4	826291F2	ЗАЩЕЛКА	1
4	826291F1	ЗАЩЕЛКА	1
5	8231871	Винт (M4 x 14.5)	2
6	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
7	8237515	Гайка (M4)	2
8	8255662	Сальник	1
8	8M0153618	Уплотнение кожуха	1
9	834786A1	Комплект звукоизоляционного покрытия	1
9	834786A04	Комплект звукоизоляционного покрытия	1
10	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
11	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
12	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
12	893763	Кронштейн фиксатора ролика	1
13	4006731	ВИНТ (M6 x 16)	2
14	8224261	КРОНШТЕЙН	1
14	8M0038412	Кронштейн кожуха	1
15	8231871	Винт (M4 x 14.5)	3
16	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
17	8237515	Гайка (M4)	3
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 37Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

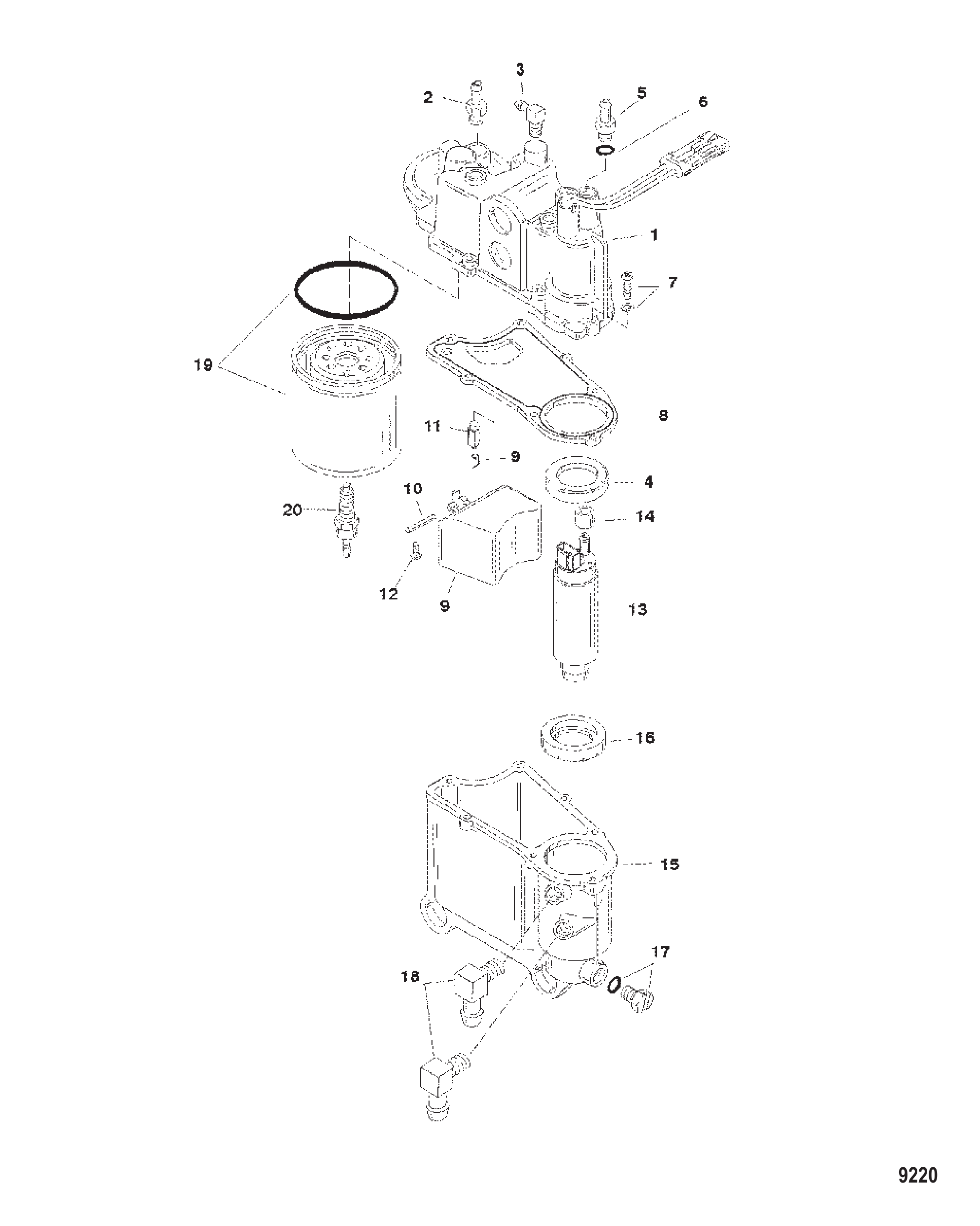

Рис. 38Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	855432A1	Комплект крышки	1
2	8568431	ШТУЦЕР ПРЯМОЙ	1
3	196881	Штуцер (90 Degree) (90 Degree)	1
4	803878	Сальник насоса	1
5	855437A2	Комплект штуцера выхода насоса	1
6	NSS	NOT SOLD SEPARATE O Ring	1
7	808612	Винт с шайбой (#8-32 x .750)	7
8	855528	Прокладка	1
8	8M6002520	Комплект прокладок	1
9	855430A1	Комплект поплавка	1
9	8M6004920	Комплект поплавка	1
10	F10064	ВАЛ	1
11	855431	Игла клапана	1
11	8M6004917	Впускной клапан	1
12	5902	Винт (#6-32 x .187)	1
13	855427A1	Комплект насоса	1
14	855428	Втулка	1
14	8M6000589	Втулка	1
15	855434A1	Комплект поплавковой камеры	1
16	855433	Сальник	1
16	8554331	Сальник насоса	1
17	855435A1	Комплект пробок	1
18	8554245	Угольник	2
19	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
19	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
20	8285861	Зонд	1
20	8M0204710	ДАТЧИК	1

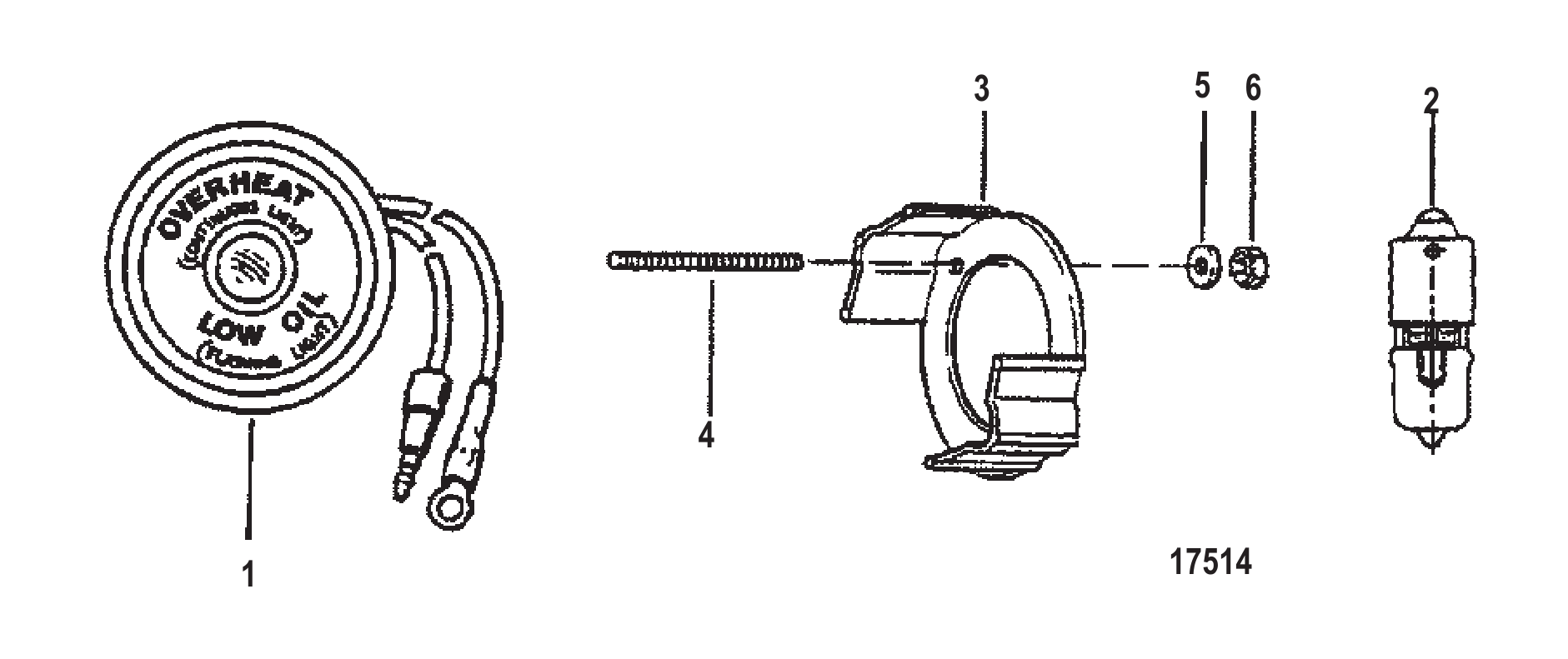

Рис. 39Комплект визуального предупреждения 17334A2 Visual Warning Kit 17334A2

REF	Номер детали	Наименование	Кол-во
1	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
2	17429	Лампа	1
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
NS	24231	ВИНТ (#10-32 x .250)	1
NS	27164	ГАЙКА И СТОПОРНАЯ ШАЙБА (#10-32)	1

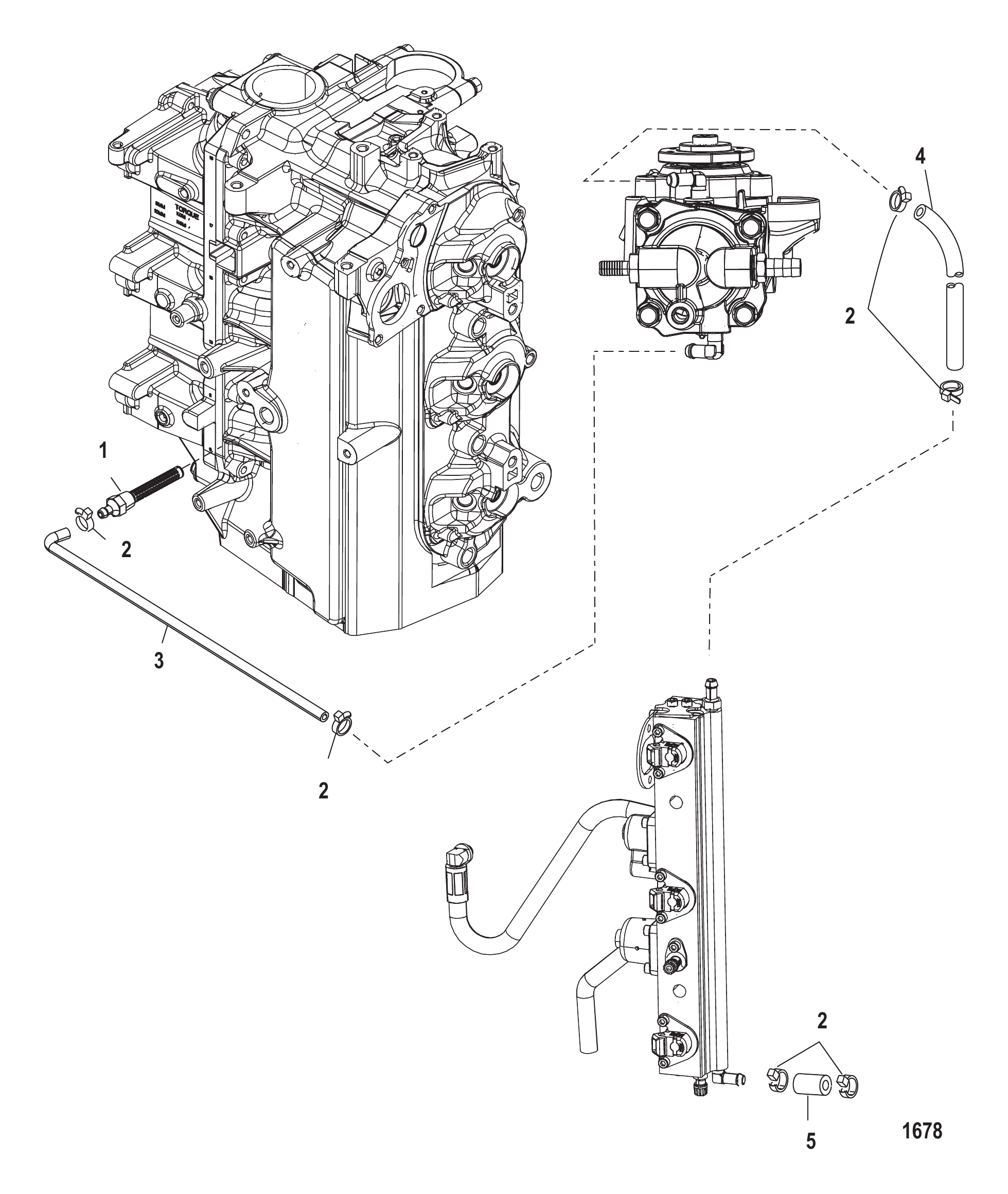

Рис. 40Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	8348084	Фильтр сетчатый	1
2	816311T	СТЯЖКА (8.00 дюймов)	AR
3	883060	Шланг	1
3	883060001	Шланг	1
3	883060001	Шланг	1
4	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
5	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
