水星 Mercury 200 HP XS 6 CYL (2.5L) ROS 1E050852 THRU 1E053876 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · Cat.# 90-8M0055491 · 共 33 个部位 · 1133 条零件

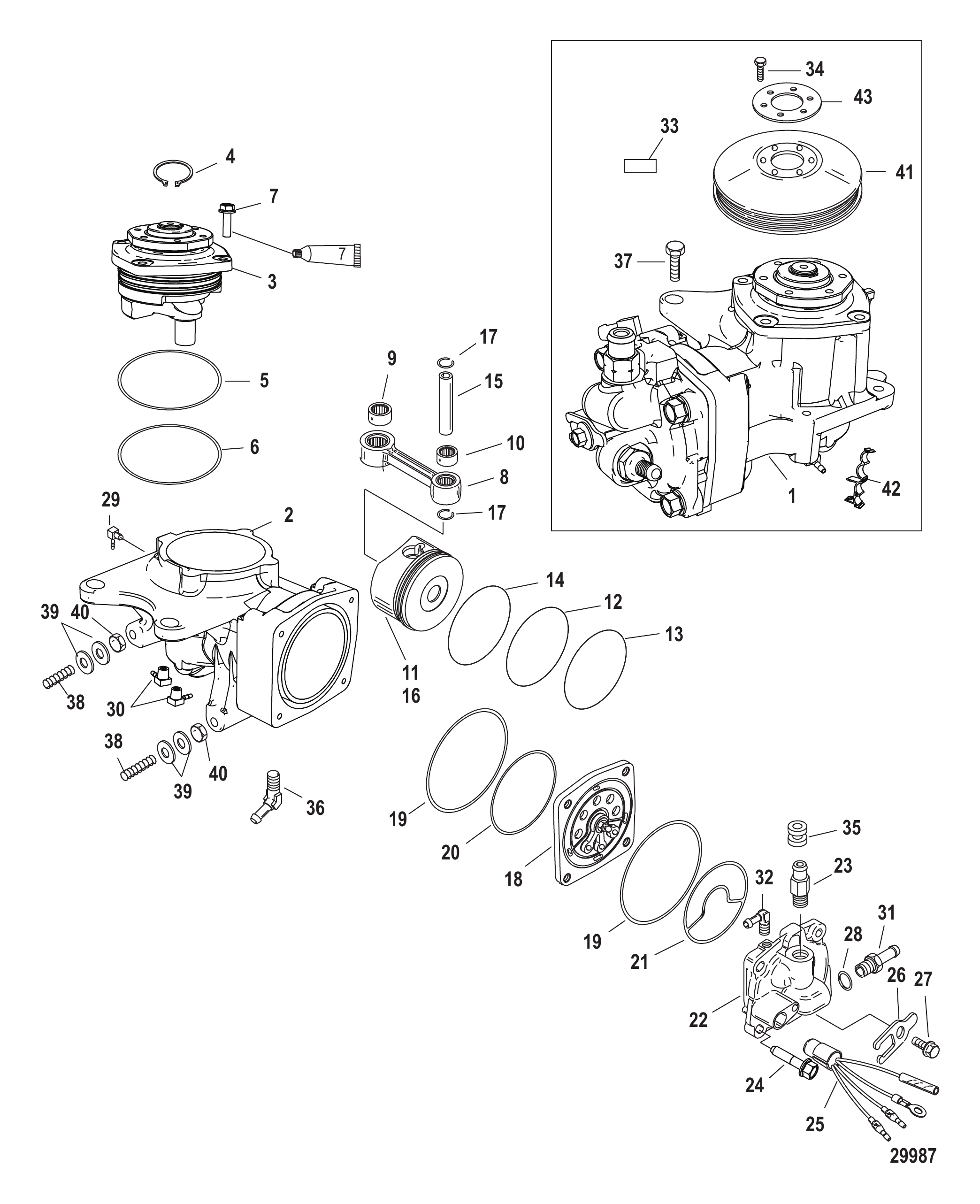

1Компоненты воздушного компрессора SN 1B884880 и ниже 2Компоненты воздушного компрессора SN 1B884881 и выше 3Компоненты воздухораспределителя 4Воздухораспределитель/крышка маховика 5ВОЗДУШНЫЕ ШЛАНГИ 6НИЖНИЙ КОЖУХ 7УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 10Головка цилиндра 11Картер редуктора 12ЭЛЕКТРИЧЕСКАЯ ПЛАТА 13Выхлопная пластина 14МАХОВИК/ГЕНЕРАТОР 15ТОПЛИВНЫЕ ШЛАНГИ 16Топливный насос 17ТОПЛИВНЫЕ РЕЙКИ 18КОМПЛЕКТ ПРОКЛАДОК (полная головка блока и нижний блок)19Редуктор (привод) стандартный/реверсивный-Sportmaster 20Редуктор Вал гребного винта-Counter-Sportmaster 21РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER 22Компоненты системы впрыска масла 23МАСЛЯНЫЕ ЛИНИИ 24КРЕПЛЕНИЕ PCM 25Сервисные/вспомогательные материалы 26СТАРТЕР 27Поворотный кронштейн (короткий)28Рычаг дросселя и вал переключения передач 29ВЕРХНИЙ КОКПИТ 30Кронштейны транца (короткие)31Насос трима и кронштейны крепления 32Компоненты сепаратора паров 33Водяные шланги

Рис. 1Компоненты воздушного компрессора SN 1B884880 и ниже Air Compressor Components SN 1B884880 and below

REF	Номер детали	Наименование	Кол-во
1	8M0050656	Комплект компрессора воздуха	1
1	8M0060053	Компрессор воздушный в сборе	1
2	NSS	NOT SOLD SEPARATE Body	1
3	8M0050792	Концевая крышка в сборе	1
4	NSS	NOT SOLD SEPARATE Retaining Ring	1
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	85593920	ВИНТ (M6 x 20)	4
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE Bearing	1
10	NSS	NOT SOLD SEPARATE Bearing	1
11	NSS	NOT SOLD SEPARATE Piston assembly (W/Rings and Pin)	1
12	NSS	NOT SOLD SEPARATE Oil Scraper Ring	1
13	NSS	NOT SOLD SEPARATE Top Ring	1
14	NSS	NOT SOLD SEPARATE Oil Ring	1
15	NSS	NOT SOLD SEPARATE Wrist Pin	1
16	NSS	NOT SOLD SEPARATE Piston with Wrist Pin	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	835087A04	Комплект головки компрессора	1
22	8M0073890	Комплект головки компрессора	1
23	8307535	Фитинг прямой	1
23	8M0042974	Фитинг (1.87 дюйма)	1
24	82127335	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	137151	Фиксатор	1
27	81893414	ВИНТ (M8 x 14)	1
28	831985	Кольцо уплотнительное (.468 x .078)	1
29	151331	ШТУЦЕР	1
30	428641	Штуцер обратного клапана	2
31	856744	Штуцер	1
32	14868	ШТУЦЕР	1
33	NSS	NOT SOLD SEPARATE Decal-Assy. Instructions	1
34	85593920	ВИНТ (M6 x 20)	6
35	855349002	Втулка	1
36	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
37	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
38	858762001	Шпилька (.312-18/.312-24 x 4.190)	2
39	854640	Шайба специальная	4
40	46356	ГАЙКА (.312-24)	2
41	8M0051194	Шкив компрессора	1
41	8M0138680	Шкив	1
42	8M0024533	Хомут	1
43	884594	Шайба	1
-	832804A03	Комплект уплотнительных колец	1

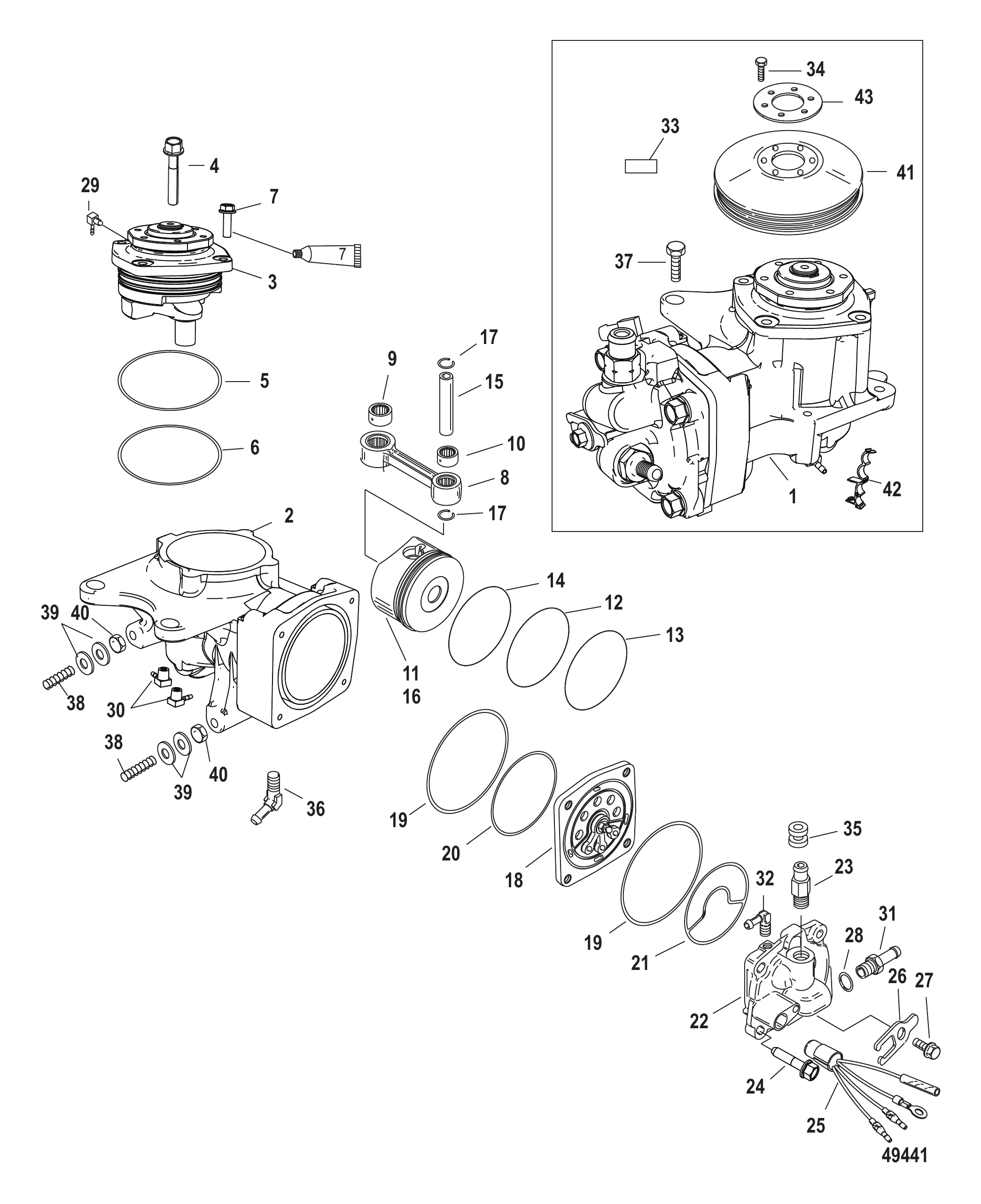

Рис. 2Компоненты воздушного компрессора SN 1B884881 и выше Air Compressor Components SN 1B884881 and up

REF	Номер детали	Наименование	Кол-во
1	8M0060053	Компрессор воздушный в сборе	1
2	NSS	NOT SOLD SEPARATE Body	1
3	8M0060381	Крышка торцевая в сборе	1
4	8M0045380	Винт (M8 x 50)	1
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	85593920	ВИНТ (M6 x 20)	4
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE Bearing	1
10	NSS	NOT SOLD SEPARATE Bearing	1
11	NSS	NOT SOLD SEPARATE Piston assembly (W/Rings and Pin)	1
12	NSS	NOT SOLD SEPARATE Oil Scraper Ring	1
13	NSS	NOT SOLD SEPARATE Top Ring	1
14	NSS	NOT SOLD SEPARATE Oil Ring	1
15	NSS	NOT SOLD SEPARATE Wrist Pin	1
16	NSS	NOT SOLD SEPARATE Piston with Wrist Pin	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	8M0073890	Комплект головки компрессора	1
23	8307535	Фитинг прямой	1
23	8M0042974	Фитинг (1.87 дюйма)	1
24	82127335	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	137151	Фиксатор	1
27	81893414	ВИНТ (M8 x 14)	1
28	831985	Кольцо уплотнительное (.468 x .078)	1
29	151331	ШТУЦЕР	1
30	428641	Штуцер обратного клапана	2
31	856744	Штуцер	1
32	14868	ШТУЦЕР	1
33	NSS	NOT SOLD SEPARATE Decal-Assy. Instructions	1
34	85593920	ВИНТ (M6 x 20)	6
35	855349002	Втулка	1
36	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
37	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
38	858762001	Шпилька (.312-18/.312-24 x 4.190)	2
39	854640	Шайба специальная	4
40	46356	ГАЙКА (.312-24)	2
41	8M0051194	Шкив компрессора	1
41	8M0138680	Шкив	1
42	8M0024533	Хомут	1
43	884594	Шайба	1
-	832804A03	Комплект уплотнительных колец	1

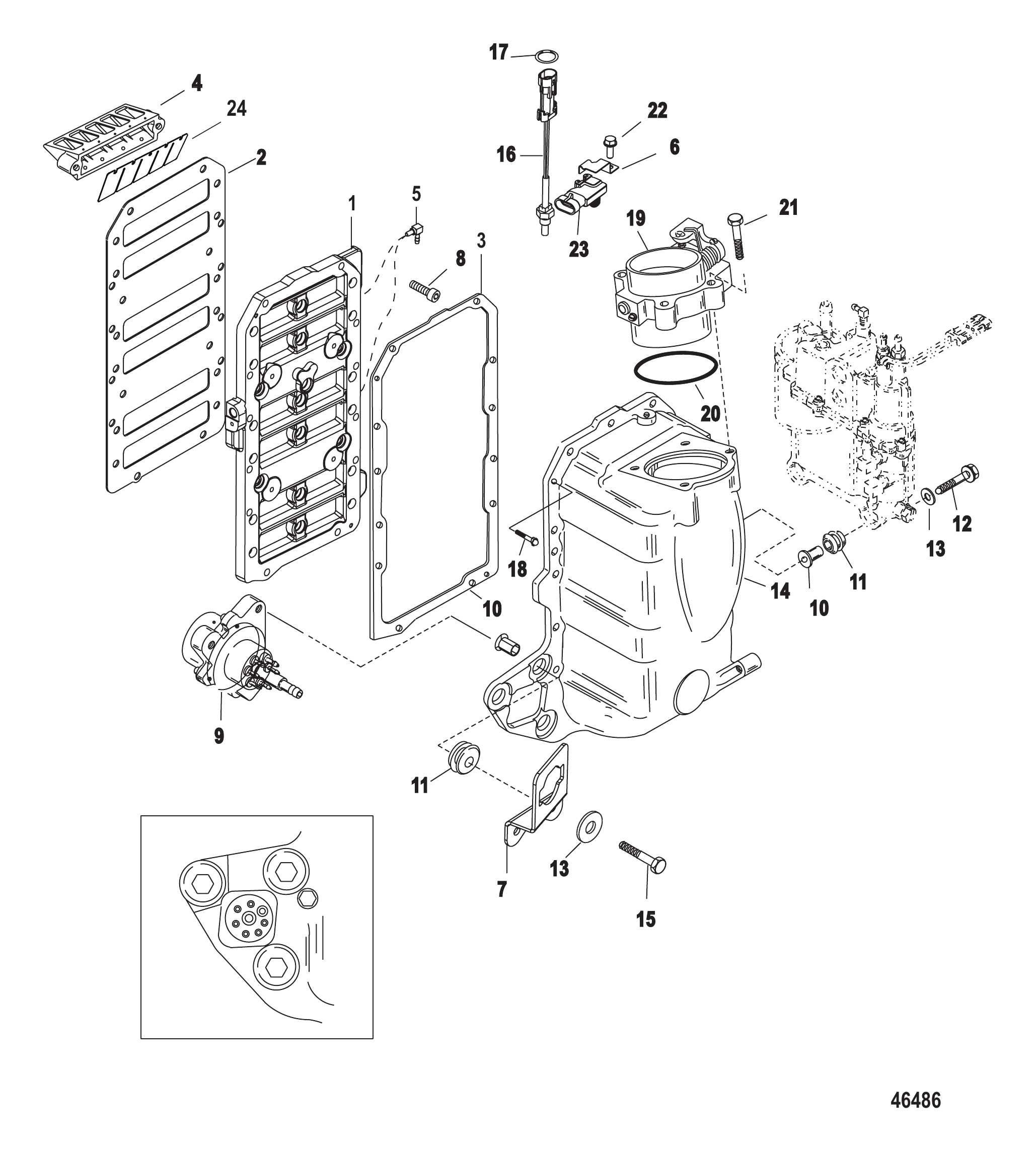

Рис. 3Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	8M0055651	Блок обработки воздуха в сборе	1
1	8M0055654	Комплект переходной пластины	1
2	840484	Прокладка	1
3	840485	Прокладка	1
4	840805T1	Лепестковый блок в сборе	6
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
6	884522	Кронштейн датчика MAP	1
7	892296	КРОНШТЕЙН	1
8	55715	Винт (.250-20 x .880)	12
9	857149T05	Насос масляный в сборе	1
9	8M0185614	МАСЛЯНЫЙ НАСОС	1
10	855364	Втулка	6
11	855362001	Втулка	6
12	81893435	ВИНТ (M8 x 35)	3
12	8M0103814	Винт (M8 x 35 мм)	3
13	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
14	850248T03	Комплект воздушного ресивера	1
15	81893430	ВИНТ (M8 x 30)	3
15	81893435	ВИНТ (M8 x 35)	3
16	885342002	ДАТЧИК В СБОРЕ	1
16	8M0148668	ДАТЧИК В СБОРЕ	1
17	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
18	883942	Винт (M4 x 16)	2
19	855422A1	Комплект дроссельного узла	1
20	855423	Кольцо уплотнительное	1
21	82130040	ВИНТ (M6 x 40)	4
22	1993716	ВИНТ (M6 x 16)	1
23	854445	Датчик MAP	1
23	8M0237529	ДАТЧИК MAP	1
24	8M0020312	Лепестковый клапан	12
-	848040A51	Головка блока цилиндров в сборе (частично)	1

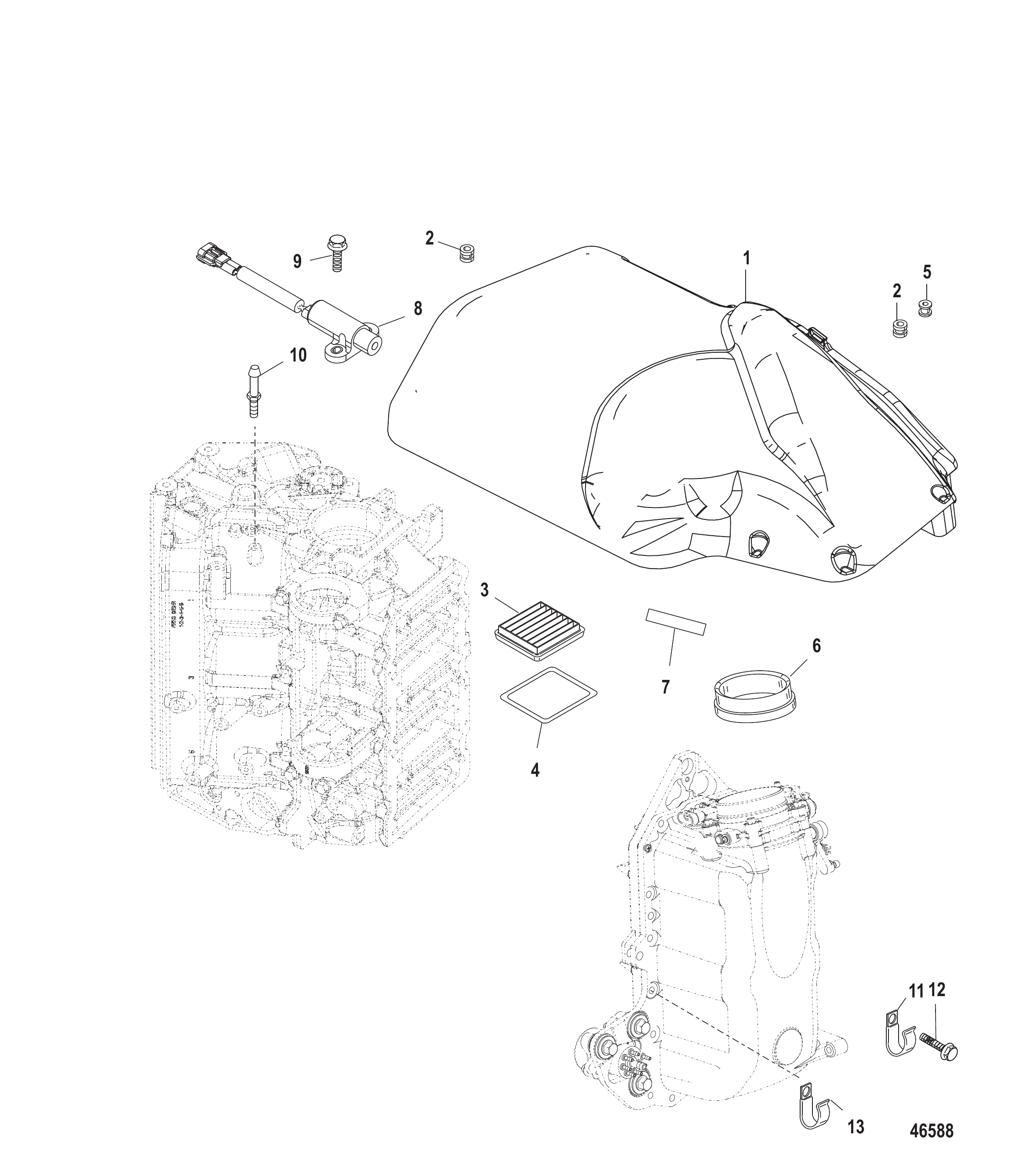

Рис. 4Воздухораспределитель/крышка маховика Air Handler/Flywheel Cover

REF	Номер детали	Наименование	Кол-во
-	8M0042543	Крышка маховика в сборе	1
-	8M0059111	Крышка маховика	1
1	NSS	NOT SOLD SEPARATE FLYWHEEL COVER	1
2	821555001	Втулка уплотнительная	2
2	8M0153609	Втулка уплотнительная	2
3	853333T	Фильтр	1
4	853352	КРЫШКА	1
5	857101	Втулка	1
6	855613	ВТУЛКА Уплотнительная	1
7	881865	Наклейка предупреждающая — запуск на передаче	1
8	8283582	Датчик	1
8	8M0082988	Датчик положения коленчатого вала	1
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
10	8215832	Штифт специальный (1.5 дюйма)	1
10	8M0042972	Штифт специальный (1.75 дюйма)	1
11	883080	J-образный зажим	2
12	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
-	848040A51	Головка блока цилиндров в сборе (частично)	1

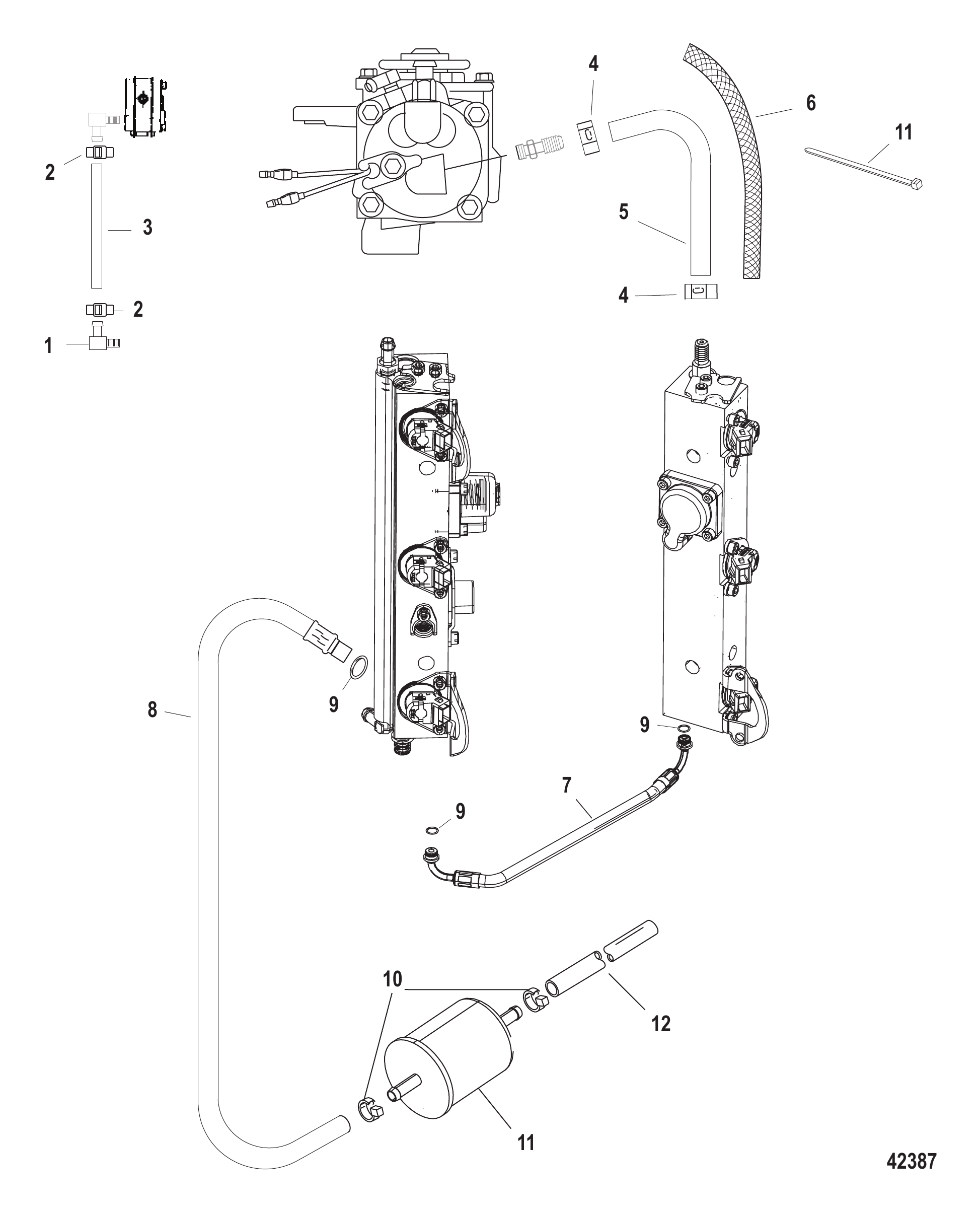

Рис. 5ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	8M0047448	Трубка (.312) (70 дюймов, бухта) (отрезать 6 дюймов)	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8502512	Шланг	1
6	85687631	ВТУЛКА (16.00 ДЮЙМОВ)	1
7	804823	ШЛАНГ В СБОРЕ С ФИТИНГОМ воздушного баланса	1
7	8M6000383	Шланг в сборе	1
8	804824	ШЛАНГ В СБОРЕ С ФИТИНГОМ	1
8	8M6000382	Шланг в сборе	1
9	804532	Комплект уплотнительных колец	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	881197	Глушитель воздушный	1
12	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1

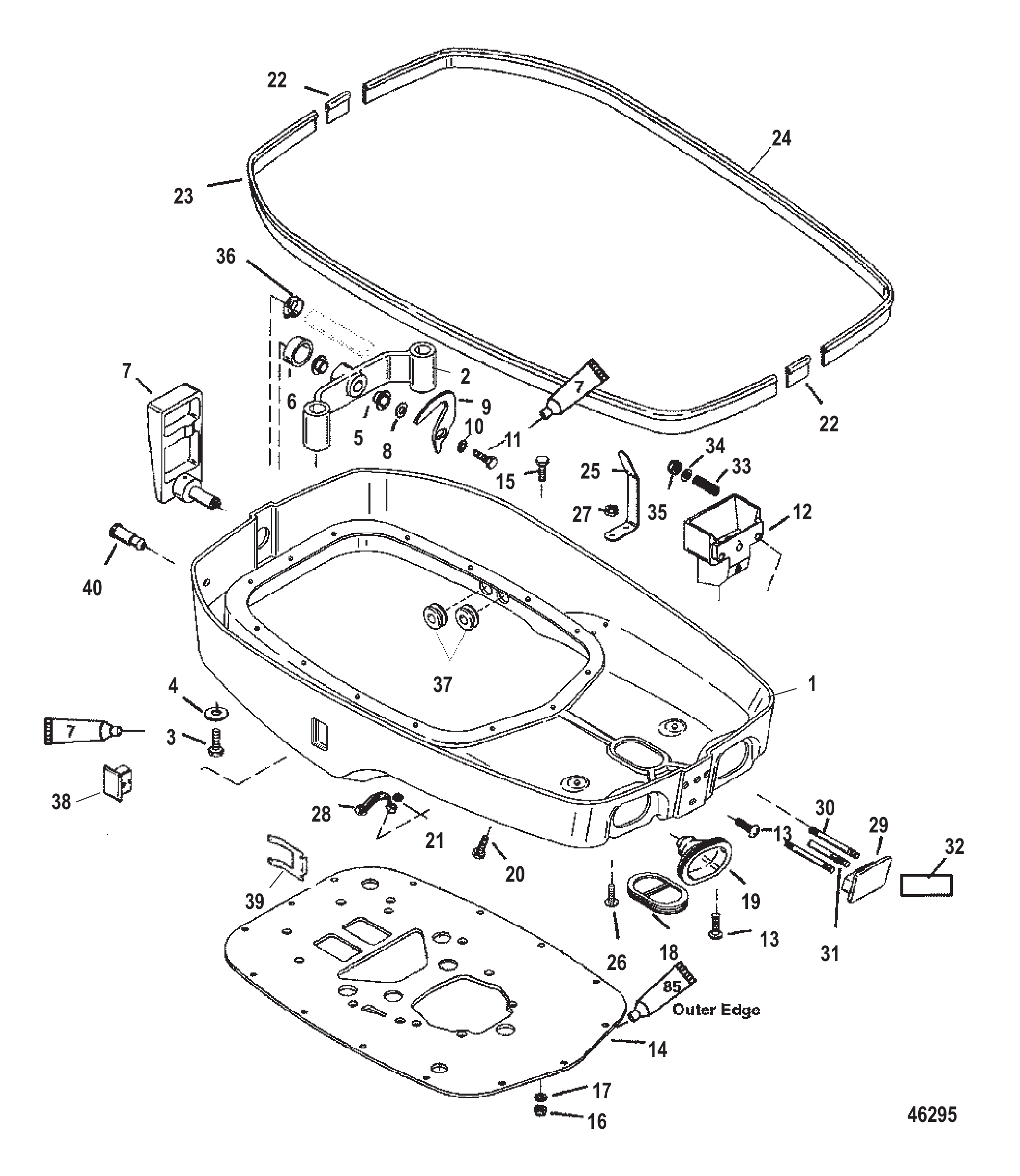

Рис. 6НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	849479T08	Нижний поддон	1
2	848810	КРОНШТЕЙН ЗАЩЕЛКИ	1
3	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
4	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
5	812707	Втулка	2
6	848985	САЛЬНИК	1
7	848815T1	Рукоятка	1
8	F2047	Шайба волнистая	1
9	8M0001081	Кулачок	1
10	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
10	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
11	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	849830T1	Защёлка	1
13	849011	ВИНТ (.250-20 x .750)	2
14	8M0042805	Пластина	1
15	38601	ВИНТ (.250-28 x 1.250)	14
16	826709109	Гайка (.250-28) нержавеющая сталь	14
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	14
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	14
18	849750	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8177133	Втулка уплотнительная	2
20	690201	ВИНТ (#10-32 x .875)	2
21	826709106	Гайка (#10-32) нержавеющая сталь	2
21	8M0204718	Гайка	2
22	849767	САЛЬНИК	2
22	8M0043399	Сальник	2
23	8M0043398	Уплотнение капота	1
24	849765	САЛЬНИК	1
24	8M0043397	Уплотнение капота	1
25	8496191	Раскос	2
26	849011	ВИНТ (.250-20 x .750)	4
27	8267098	Гайка (.250-20) нержавеющая сталь	4
28	NSS	NOT SOLD SEPARATE RETAINER	1
29	849831A1	Защёлка с рукояткой в сборе	1
29	8M0192237	Рукоятка защёлки	1
30	843118	Шпилька (.250-20 x 3.45)	2
31	849832	ШТИФТ	1
32	NSS	NOT SOLD SEPARATE Decal	1
33	842776	Пружина (.420 наружный диаметр)	2
34	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
35	8267098	Гайка (.250-20) нержавеющая сталь	2
36	816311T	СТЯЖКА (8.00 дюймов)	1
37	840404	Втулка уплотнительная	2
37	8M0058484	Втулка	2
38	812830T01	Пробка	1
39	8M0032848	Держатель переключателя
40	76256	Форсунка	1

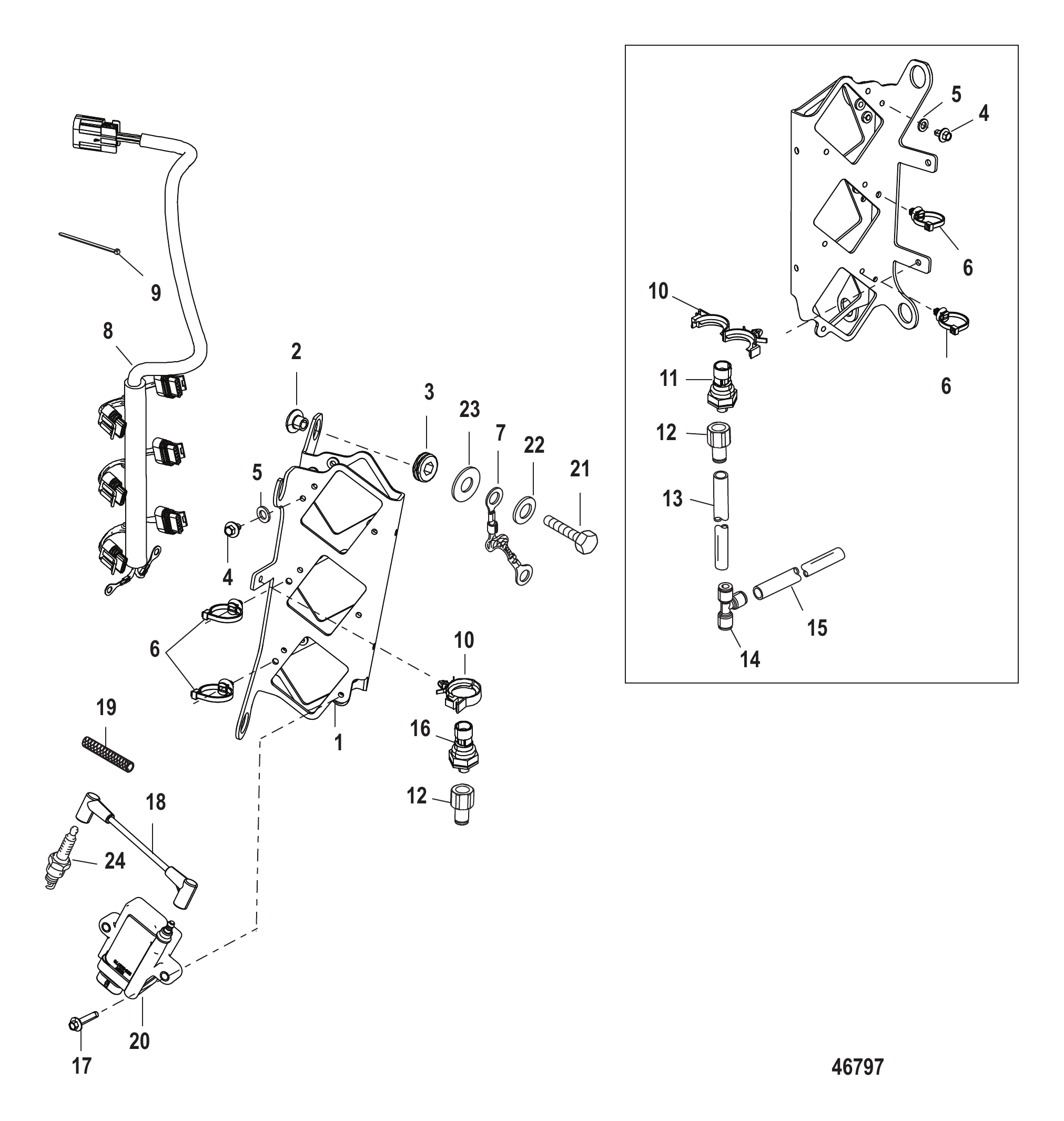

Рис. 7УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ Coil Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Coil Plate Assembly-Complete	1
1	884271	Пластина крепления катушки	1
2	8502341	Втулка	4
3	833155	Втулка	4
4	82129110	ВИНТ (M6 x 10)	2
5	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
5	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	899145	Хомут крепёжный	4
7	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
8	892910T03	ЖГУТ ПРОВОДОВ КАТУШКИ	1
9	816311T	СТЯЖКА (8.00 дюймов)	4
10	883066	Зажим (.865)	2
11	881879010	Датчик	1
11	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
12	892403	ФИТИНГ	2
12	8M0207782	ШТУЦЕР ПРЯМОЙ	2
13	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
14	875207	Тройник	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
17	82129130	ВИНТ (M6 x 30)	12
18	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
19	82854735	ТРУБОПРОВОД	1
20	879984T01	Катушка зажигания	6
20	8M0077471	Катушка зажигания	6
21	60411	ВИНТ (.312-18 x 1.250)	4
22	8M0042642	Шайба (.323 x .562 x .063)	2
23	49436	Шайба	4
24	8M0009927	Свеча зажигания (NGK-IZFR7M)	6

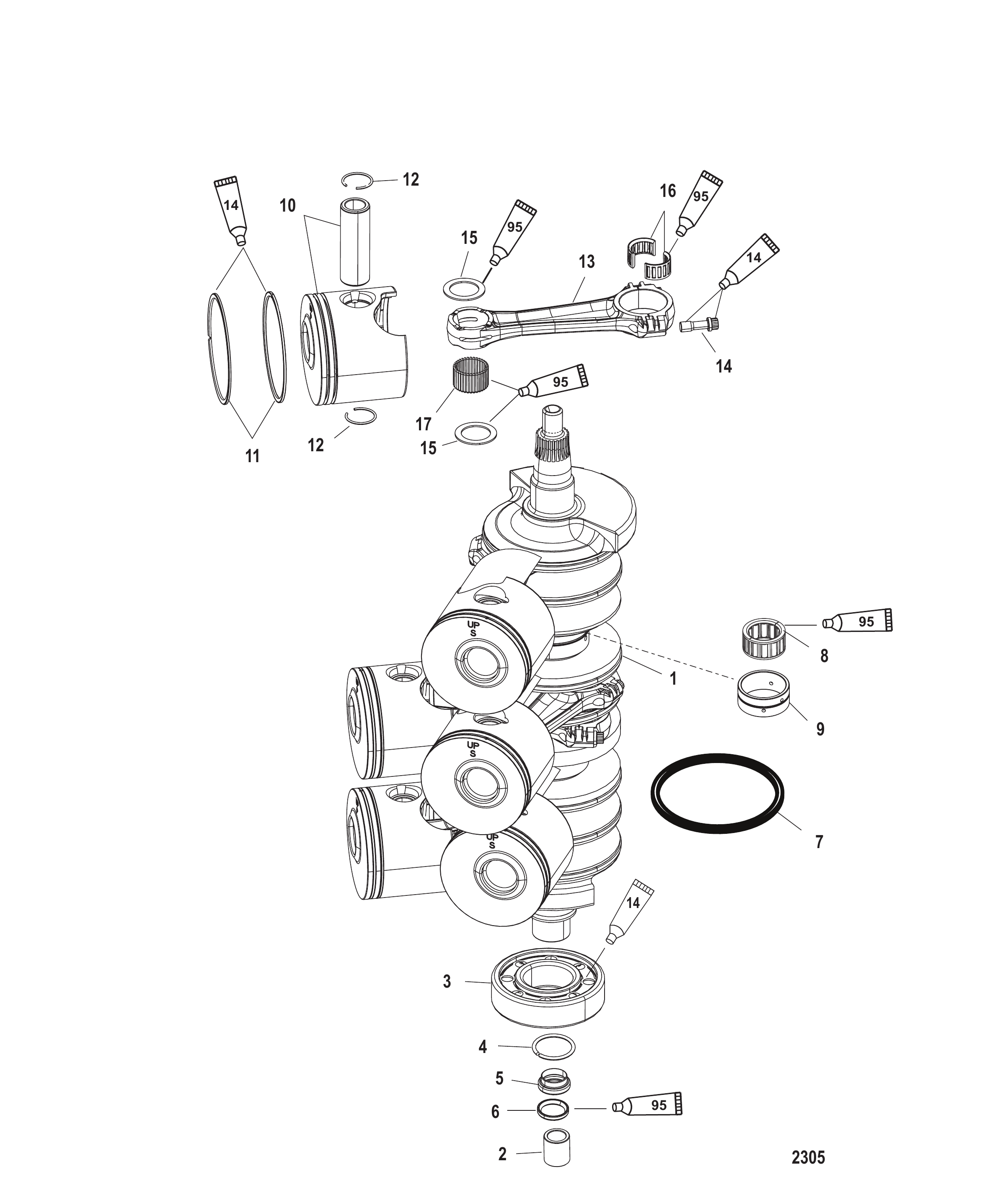

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	850690T7	Коленчатый вал в сборе	1
2	78662	Втулка износа	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377T	Кольцо уплотнительное	9
8	16756A6	Комплект подшипников	2
9	NSS	NOT SOLD SEPARATE Bearing-Race	2
10	841134T01	Поршень в сборе	3
10	841135T01	Поршень в сборе	3
11	840684A12	Комплект поршневых колец (12 колец в комплекте)	1
12	857196	Стопорное кольцо	12
13	8M0081411	Шатун в сборе	6
14	763491	Винт (.312-24 x .875)	12
15	8M0012298	Упорная шайба	12
16	8M0082405	Комплект подшипников	6
17	822553	Игольчатый подшипник	174
17	8M0204691	Подшипник игольчатый @200	174

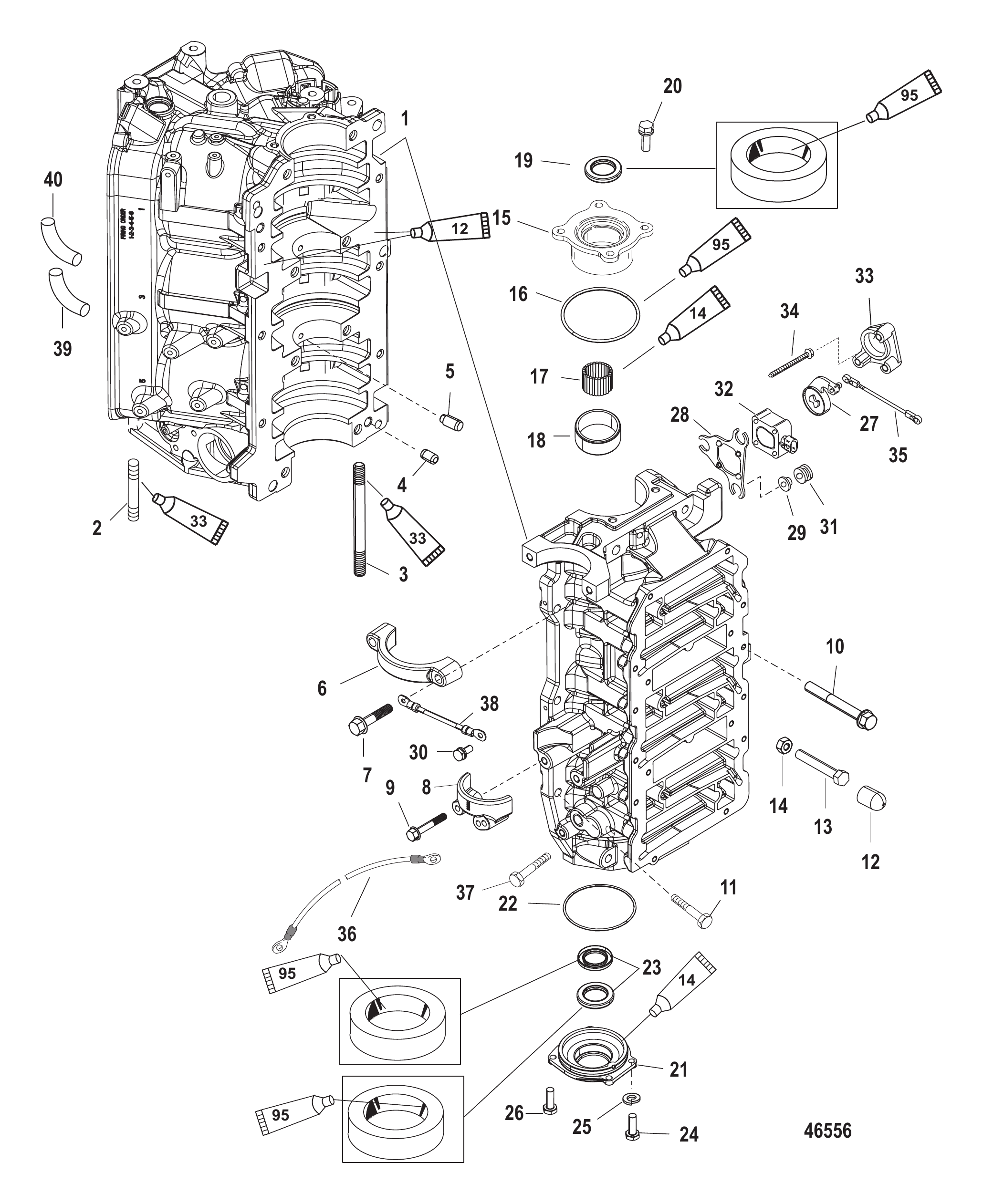

Рис. 9БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	8M8027364	Блок цилиндров в сборе	1
2	8M0034455	ШПИЛЬКА 1.750	6
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	8M0036405	Штифт	2
6	8M0041759	Кронштейн	1
6	8M0111325	КРЫШКА	1
7	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
9	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
10	66717	ВИНТ (.375-16 x 3.250)	8
11	74824	Винт (.312-18 x 1.250)	6
12	26852	ЗАГЛУШКА Нейлоновая	1
13	856832	Винт (.250-20 x 1.750)	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	832760T1	ЗАГЛУШКА В СБОРЕ	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	16756A4	Комплект подшипников	1
18	NSS	NOT SOLD SEPARATE Bearing Race	1
19	41953	Сальник	1
20	881190	Винт (.312-18 x 1.00)	4
21	8M0050233	Крышка в сборе	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	41953	Сальник	2
24	28636	ВИНТ (.250-20 x .750)	2
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
26	8M0046139	Винт с плоской головкой (.250-20 x 0.75)	2
27	8519371	Рычаг датчика положения дроссельной заслонки	1
28	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
29	856954	Втулка	3
30	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
31	834985	Втулка уплотнительная	3
31	8M0190980	ВТУЛКА	3
32	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
32	8M6005165	TPI Mercury / Quicksilver	1
33	8582261	КРЫШКА TPS	1
34	8508281	Винт (#10-32 x 2.00) датчика положения дросселя к кронштейну	3
35	8M0008117	ТЯГА В СБОРЕ	1
35	8M0084738	ТЯГА В СБОРЕ	1
36	88439A26	Кабельный жгут аккумулятора — отрицательный	1
36	88439A46	Кабельный жгут аккумулятора — положительный	1
37	81893414	ВИНТ (M8 x 14)	1
38	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
39	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	2
39	8M0108355	Шланг (57 дюймов, бухта)	2
40	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	2
40	8M0108355	Шланг (57 дюймов, бухта)	2

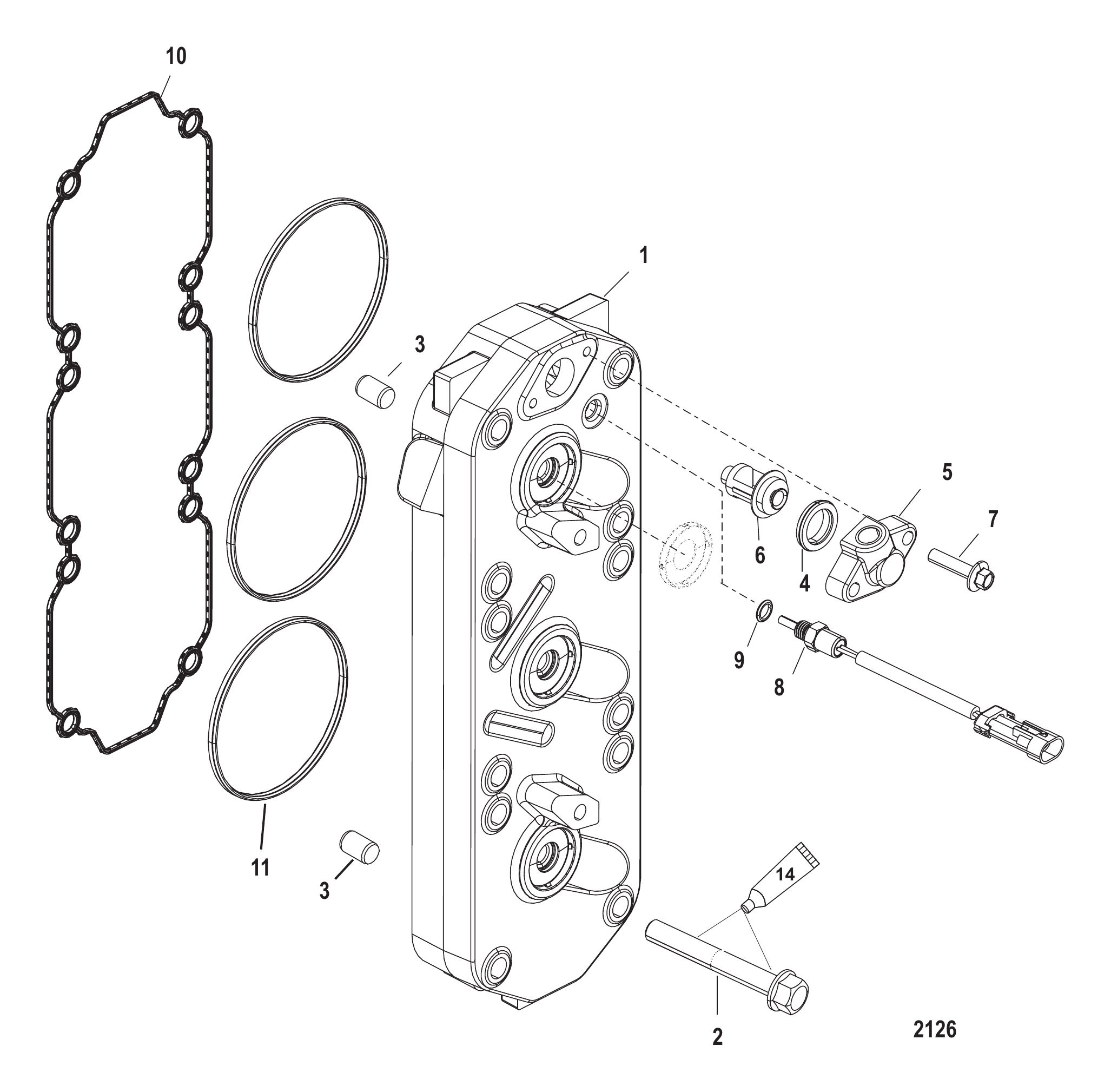

Рис. 10Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	8M8025141	Головка блока цилиндров в сборе	1
1	8M8025142	Головка блока цилиндров в сборе	1
2	878217	Винт (.375-16 x 2.750)	24
2	8M0125882	ВИНТ	24
3	63779	Штифт установочный (.250 x .625)	4
4	62386001	Прокладка	2
4	8M0204714	Прокладка @4	2
5	8307372	Крышка	2
5	8M0039353	КРЫШКА	2
6	833072003	Термостат 62°C (143°F)	2
7	82130025	ВИНТ (M6 x 25) крепление к картеру	4
8	885342002	ДАТЧИК В СБОРЕ	2
8	8M0148668	ДАТЧИК В СБОРЕ	2
9	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
10	8584521	САЛЬНИК	2
10	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
11	8597721	Сальник	6

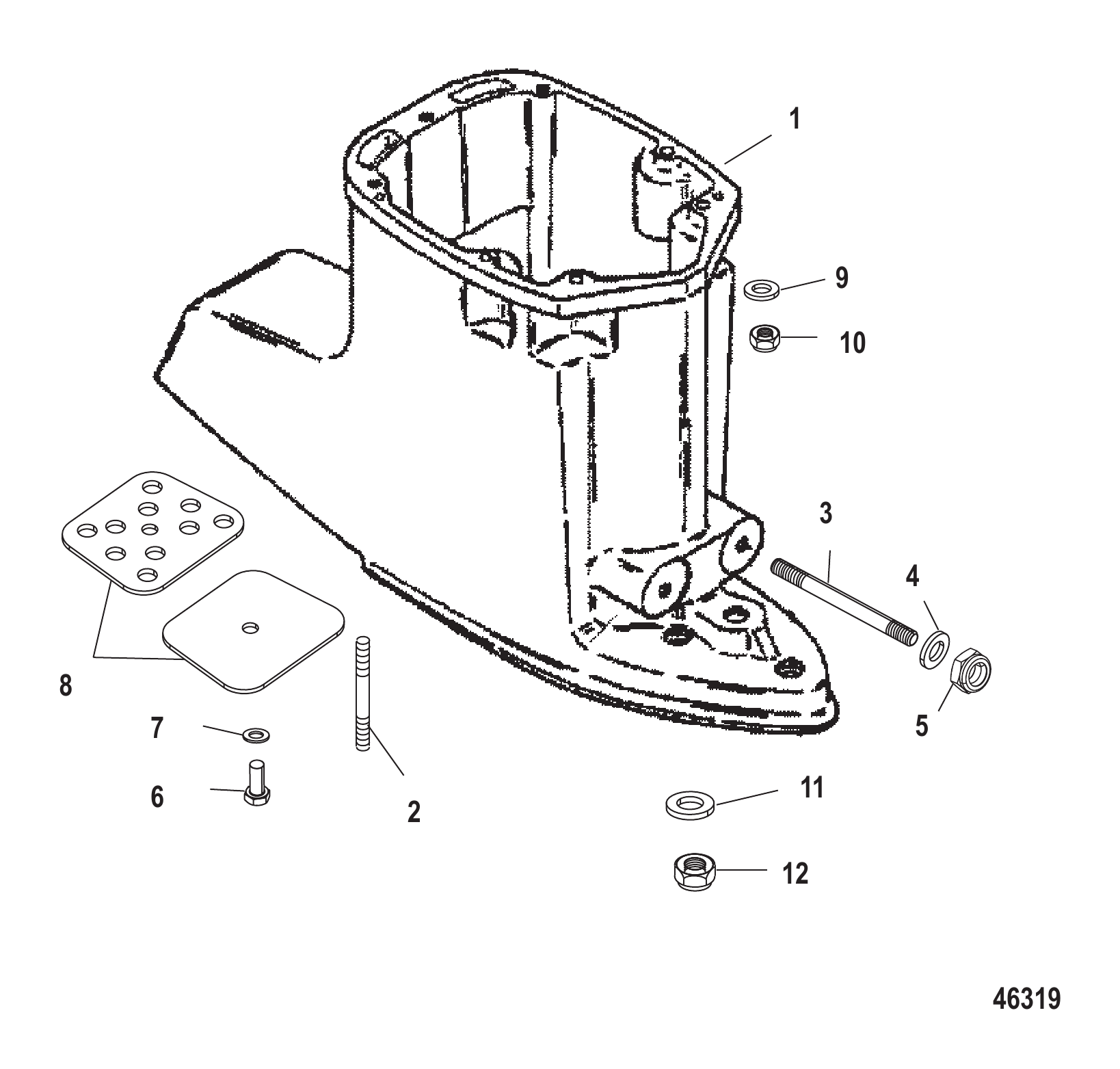

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	818900T24	Корпус гребного вала	1
2	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	2
3	818908	ШПИЛЬКА (.500-13/.500-20 x 4.120)	2
4	816056	Шайба	2
5	898832	Гайка (.500-20)	2
6	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
7	847539	ШАЙБА	1
8	818909	ПЛАСТИНА-ЗАГЛУШКА ВЫХЛОПНОГО КАНАЛА	1
9	822838	Шайба (.401 x .745 x .097)	10
10	826709113	Гайка (.375-24) нержавеющая сталь	2
10	8M0204726	Гайка (.375-24) латунная	2
10	82671013	ГАЙКА (.375-24) Нержавеющая сталь	8
11	822836	Шайба (.445 x .805 x .108)	3
12	859116	ГАЙКА (.437-20)	3
-	881805A01	Комплект прокладок двигателя	1

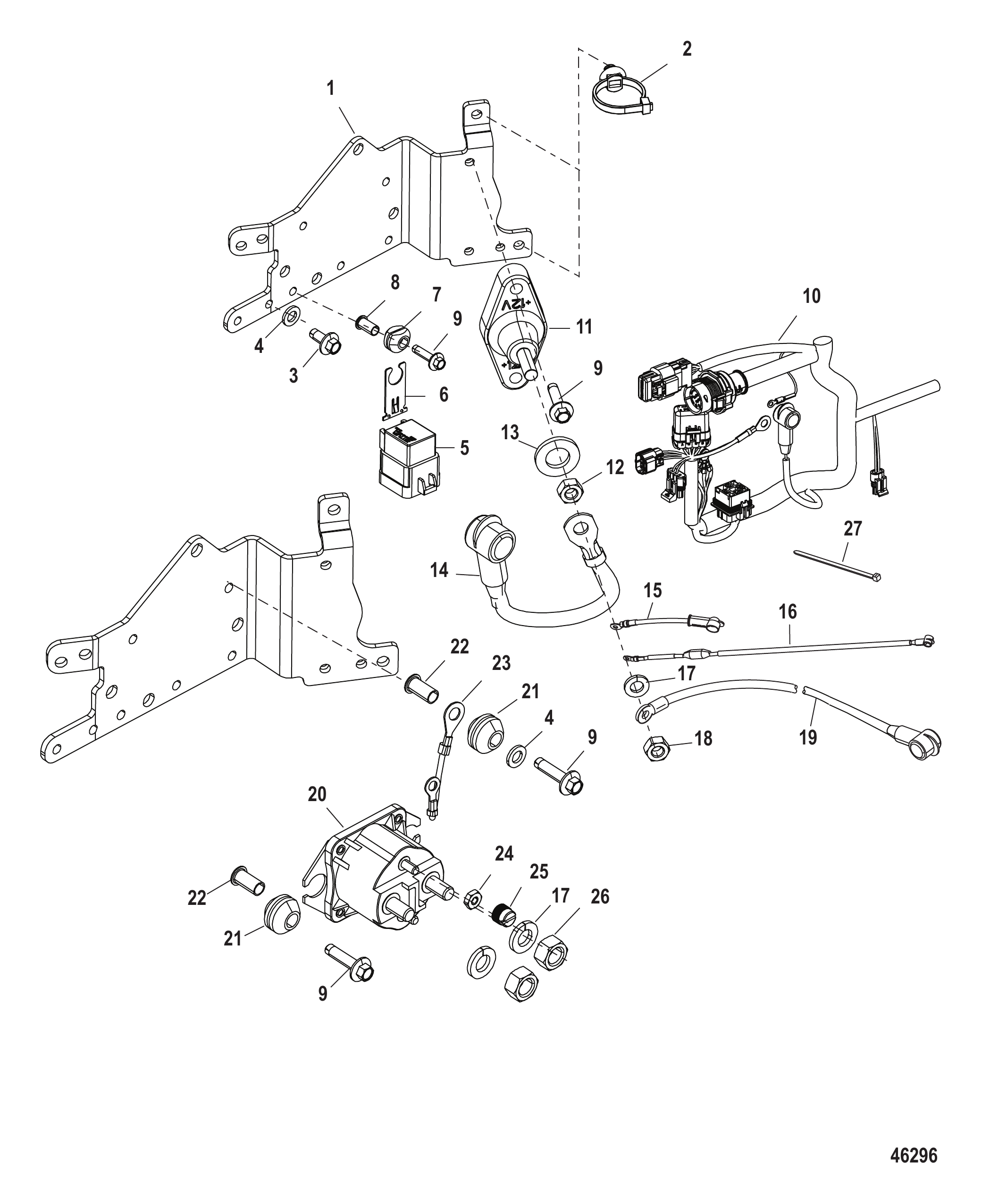

Рис. 12ЭЛЕКТРИЧЕСКАЯ ПЛАТА Electrical Plate Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	1
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	882751A1	РЕЛЕ В СБОРЕ	1
5	8M0207773	Реле тримма в сборе	1
6	828102	Кронштейн	1
6	8M0207771	Кронштейн крепления	1
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8M0207785	Втулка	1
8	818968	ВТУЛКА	1
8	8M0214955	Втулка	1
9	82129125	ВИНТ (M6 x 25 мм)	5
10	892926T03	ЖГУТ ПРОВОДОВ В СБОРЕ ДВИГАТЕЛЯ	1
-	832969T20	Предохранитель Mini — жёлтый — 20 А	2
-	832969T15	Предохранитель Mini — синий — 15 А	1
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	85172	ШАЙБА	1
14	93388T21	Трос в сборе чёрный	1
15	8M0006811	Трос стартера в сборе	1
16	878231A03	ЖГУТ ПРОВОДОВ В СБОРЕ ПРЕДОХРАНИТЕЛЯ - 100 АМПЕР	1
17	53166	СТОПОРНАЯ ШАЙБА (.312)	3
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	822179	Втулка уплотнительная	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	813938	Гайка колпачковая (#10-32)	2
26	68292	Гайка (.312-18)	2
26	8M0204668	Гайка (.312-18)	2
27	816311T	СТЯЖКА (8.00 дюймов)	3

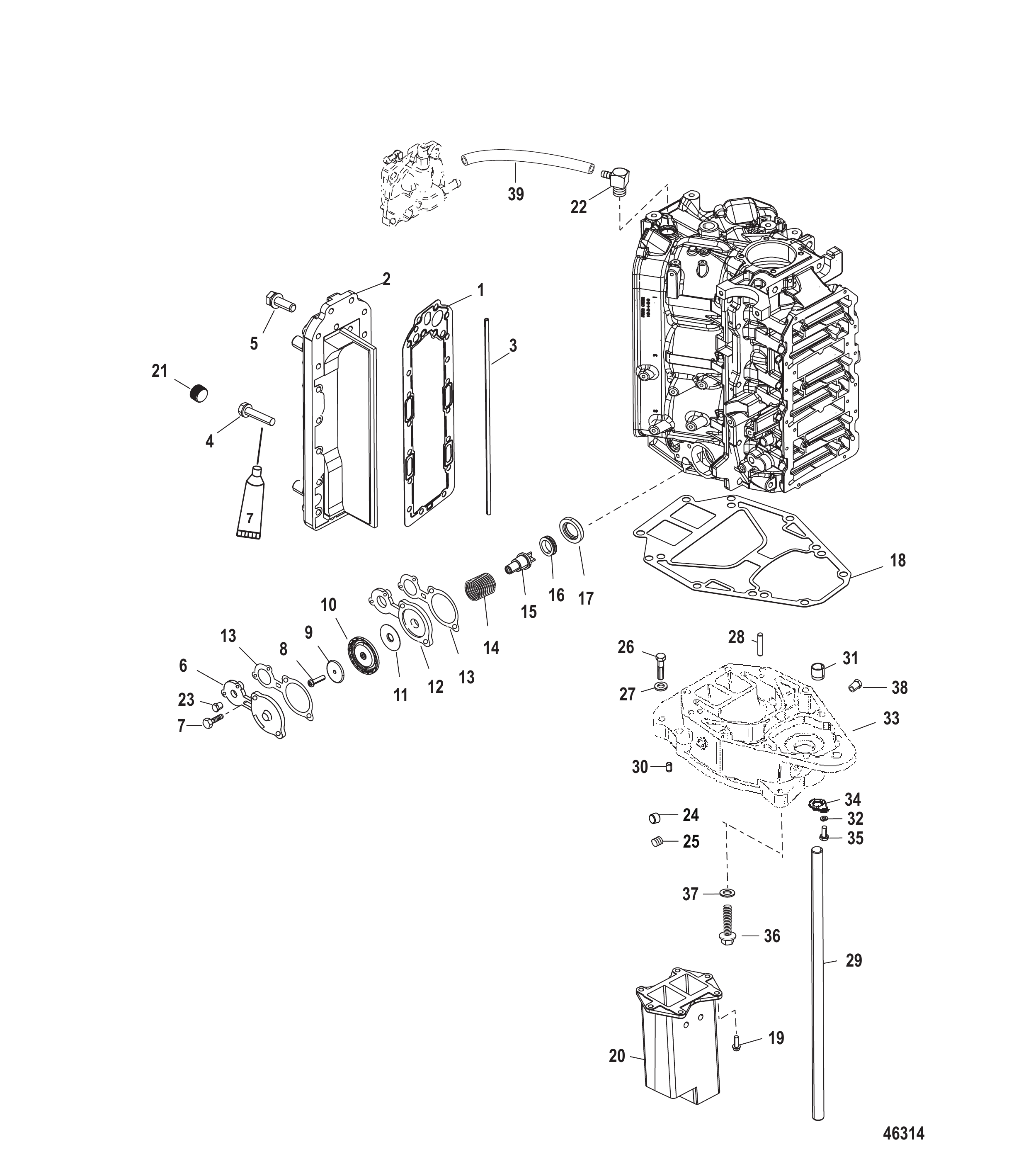

Рис. 13Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343A05	Пластина разделителя выхлопа в сборе	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	16
5	881190	Винт (.312-18 x 1.00)	2
6	8M0039767	КРЫШКА	1
7	31984	ВИНТ (.312-18 x 1.375)	4
8	69570	Винт (#10-16 x .750)	1
9	76451	Шайба	1
10	144791	ДИАФРАГМА	1
11	16496	ДЕФЛЕКТОР водяной	1
12	16497A1	Пластина	1
13	78690002	Прокладка	2
14	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
15	14480	Клапан тарельчатый	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8231422	Прокладка (головка блока)	1
19	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
20	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
21	428611	Штуцер трубный - латунный (.750-14)	1
21	8M0204679	Штуцер трубки - латунь (.750-14)	1
22	8603001	Штуцер	1
23	36382	Фитинг (.250-18 x .62) латунный	1
24	390721	Пробка трубная (.125-27) латунная	2
25	36373	ЗАГЛУШКА (.375-18) ШЕСТИГРАННАЯ - СТАЛЬ	1
25	8M0204657	Заглушка	1
26	91903	Винт (.437-14 x 1.750)	3
27	822836	Шайба (.445 x .805 x .108)	3
28	8M0043826	Штифт установочный	2
29	672951	ТРУБКА ВОДЯНАЯ	1
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
-	817717A7	Пластина выхлопного удлинителя в сборе (короткая)	1
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
33	NSS	NOT SOLD SEPARATE PLATE, Exhaust Extension	1
34	44260	Фиксатор (короткий)	1
35	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
36	8M0047146	ВИНТ (0.25-20 x 1.50)	6
37	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	6
38	390721	Пробка трубная (.125-27) латунная	2
39	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
-	881805A01	Комплект прокладок двигателя	1
-	848040A51	Головка блока цилиндров в сборе (частично)	1

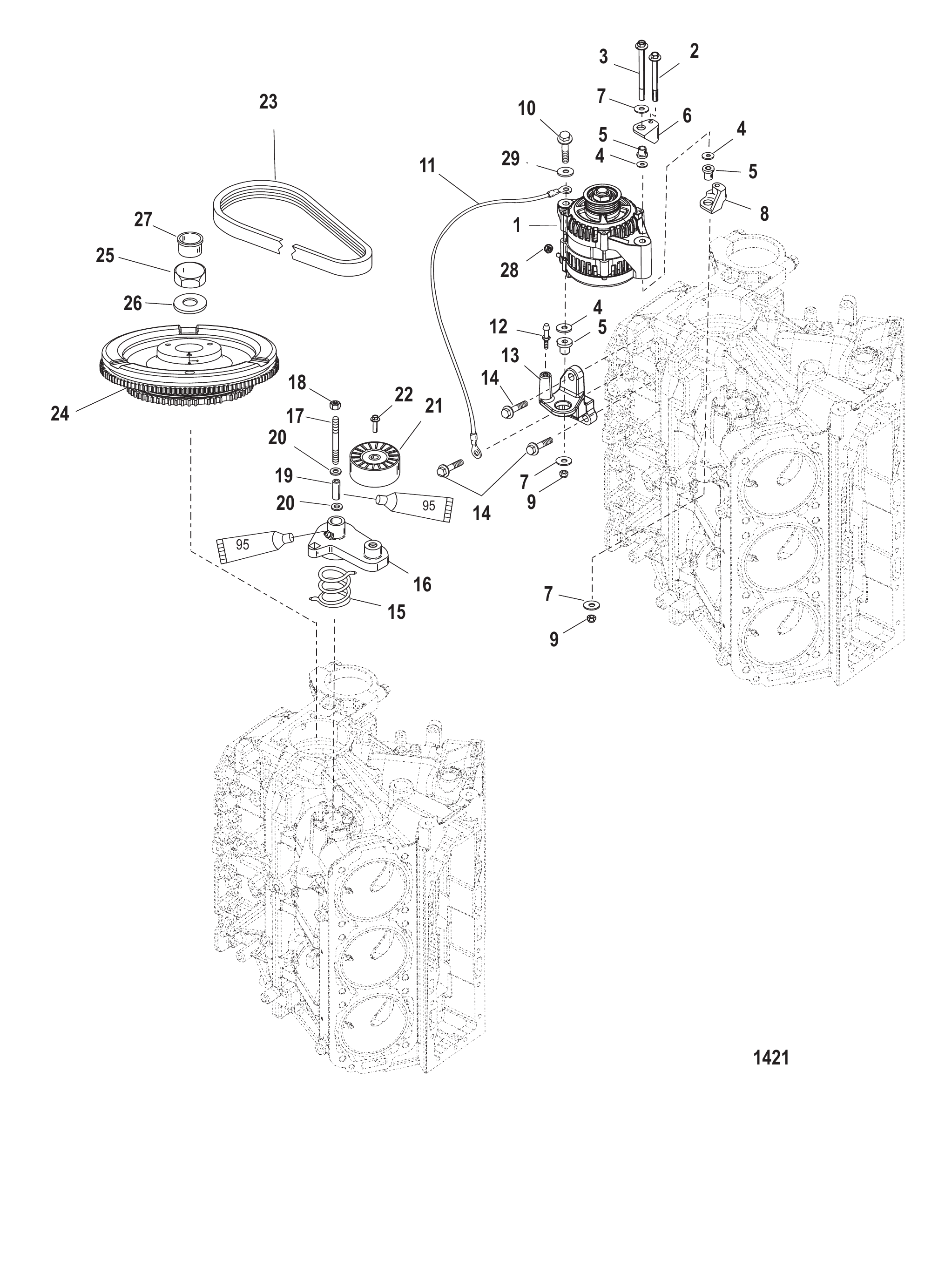

Рис. 14МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	889955A03	Комплект генератора	1
1	8M0064021	Генератор	1
2	8M0012503	Винт (M10 x 1.5)	1
3	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
4	8M0042641	Шайба (.390 x 1.00 x .06)	3
5	856975	Опора	3
6	858391T01	Кронштейн	1
7	845998	Шайба (.406 x 1.250 x .089)	3
8	858393T01	Кронштейн	1
9	826292	ГАЙКА (M10) Латунная/Никелированная	2
10	82446155	ВИНТ (M10 x 55)	1
11	856583T2	Трос в сборе	1
12	8215832	Штифт специальный (1.5 дюйма)	1
12	8M0042972	Штифт специальный (1.75 дюйма)	1
13	857142T	Кронштейн	1
14	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
15	855798001	Пружина	1
16	856815T2	Натяжитель в сборе	1
17	8M0034457	Шпилька (M10 x 85)	1
18	826292	ГАЙКА (M10) Латунная/Никелированная	1
19	8568941	ВТУЛКА	1
20	4002320	ШАЙБА	2
21	852385A2	Шкив в сборе	1
21	8M6005030	Шкив в сборе	1
22	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
23	828507Q4	Ремень	1
24	859734T1	Маховик	1
25	52901	Гайка (.625-18)	1
26	68229	Шайба (.641 x 1.250 x .190) маховика	1
26	33001	Шайба	1
27	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	4002319	ШАЙБА	1

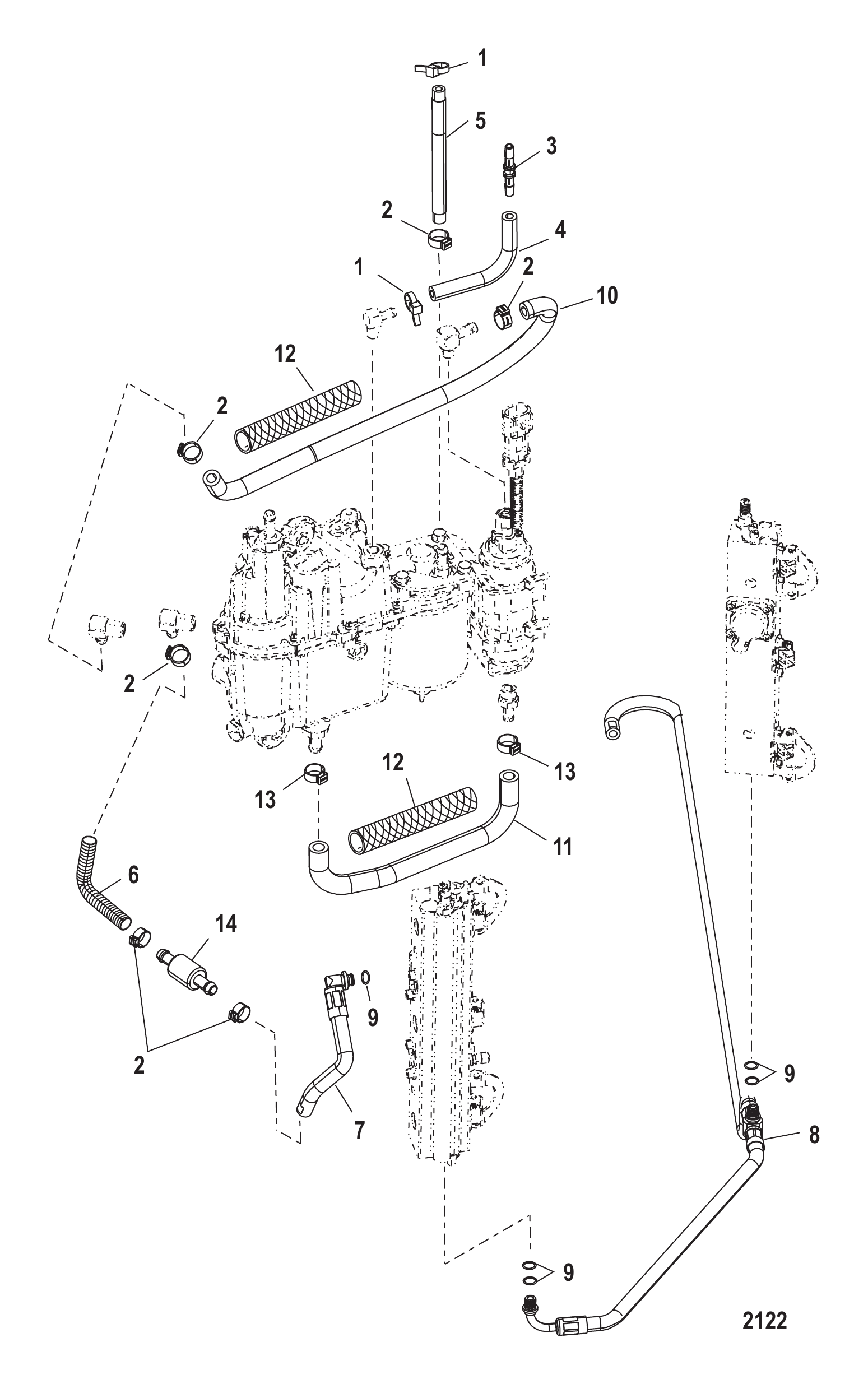

Рис. 15ТОПЛИВНЫЕ ШЛАНГИ Fuel Hoses

REF	Номер детали	Наименование	Кол-во
1	816311T	СТЯЖКА (8.00 дюймов)	AR
2	856880	Хомут шланга (15.3)	AR
2	8M0214964	Хомут	AR
3	858955	РАЗЪЕМ	1
4	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	897972	Шланг к топливному насосу	1
5	8M0064784	Шланг формованный импульсный	1
6	858757A1	Шланг в сборе (25.50 дюйма)	1
6	8M0062344	Шланг в сборе	1
7	804822	ШЛАНГ возврата топлива	1
7	8M6001914	Шланг	1
8	804821002	Шланг (14.00 дюймов) топливного баланса	1
8	8M6001755	Шланг в сборе	1
9	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
10	85677870	ШЛАНГ	1
10	8M0064634	Шланг	1
11	85677887	ШЛАНГ	1
11	8M0064635	Шланг	1
12	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	2
13	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
13	8M0214911	Хомут @5	2
14	8557611	Клапан обратный	1

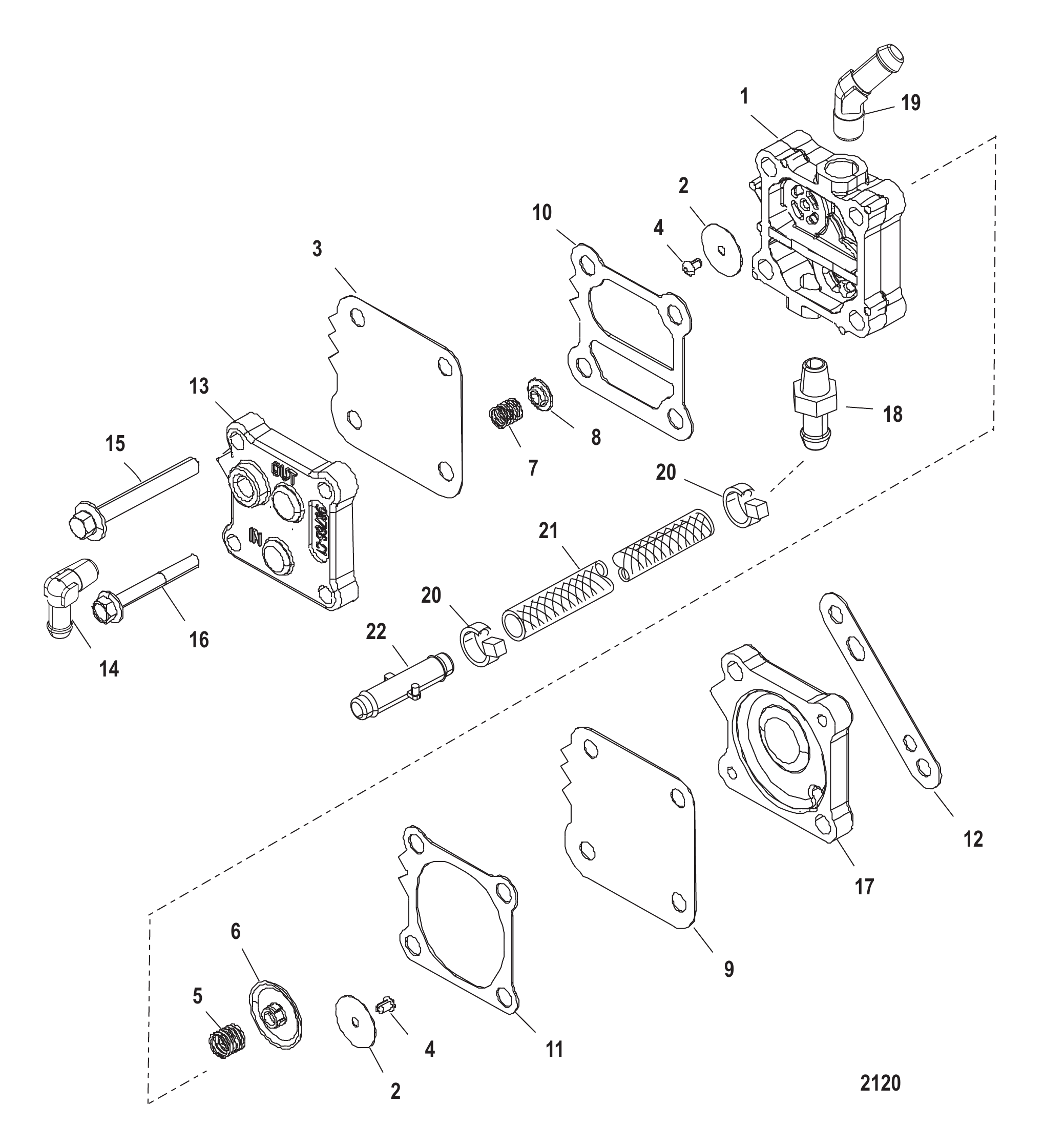

Рис. 16Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	14360T75	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Body-Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	987752	Пластина	1
14	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	291112	Фитинг	1
19	782792	Штуцер угловой 45 градусов (1.25)	1
19	8M0207781	Угольник	1
20	816311T	СТЯЖКА (8.00 дюймов)	2
21	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
21	8M0043979	Шланг с рукавом в сборе	1
22	822769	Соединитель	1
-	881805A01	Комплект прокладок двигателя	1

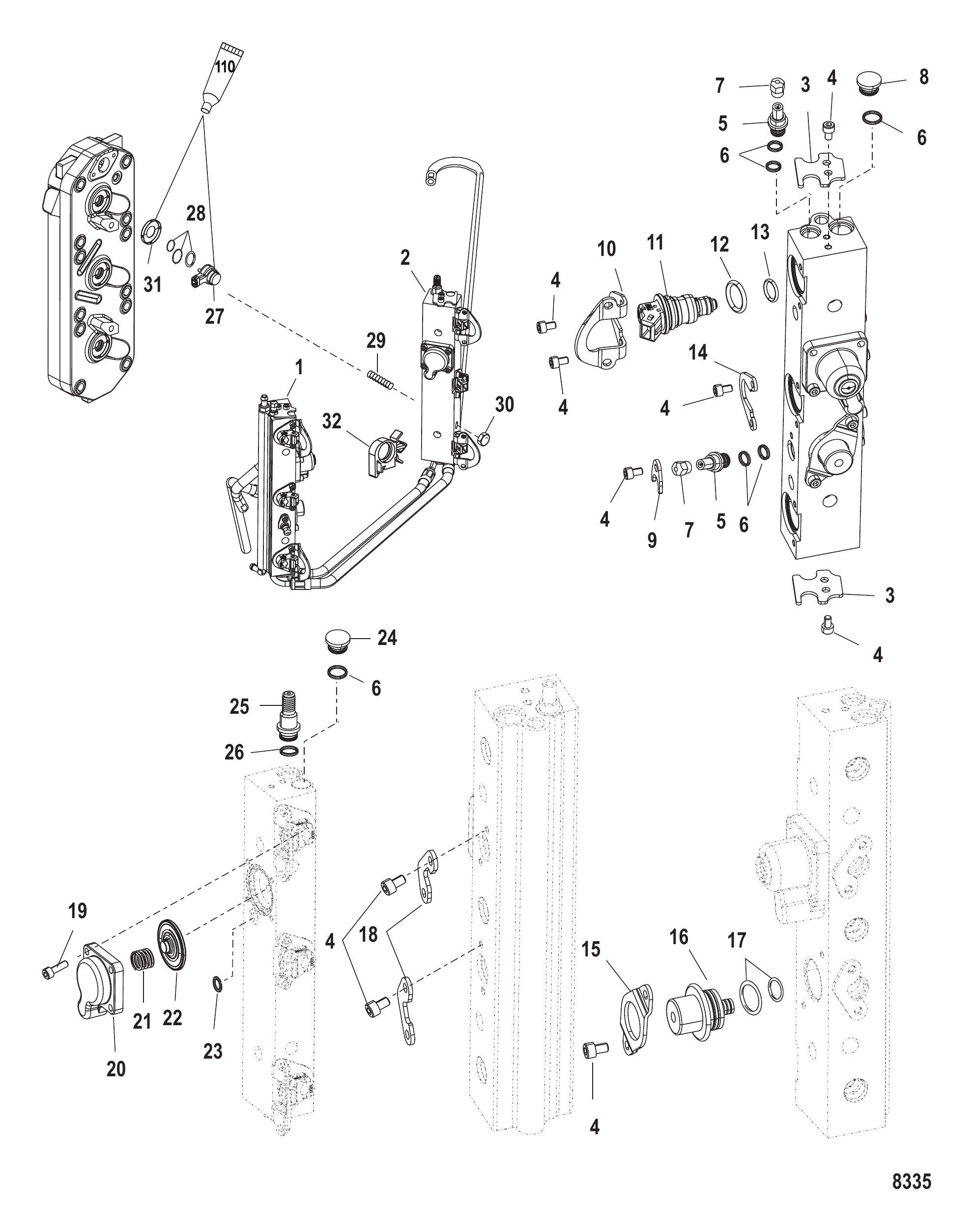

Рис. 17ТОПЛИВНЫЕ РЕЙКИ Fuel Rails

REF	Номер детали	Наименование	Кол-во
-	8M0055705	Топливная рампа в сборе (полная)	1
-	8M0185153	Топливная рампа в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Rail (Port)	1
2	NSS	NOT SOLD SEPARATE Fuel Rail (Starboard)	1
3	804830	ХОМУТ	4
4	804525001	Комплект винтов (2 шт.)(M5 x 10)	16
4	8M0041100	Винт (M5 x 10)	16
5	883542	Клапан в сборе (диаметр .375 дюйма)	2
5	8M0047053	Комплект клапана Шредера	2
6	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
7	805515	Колпачок клапана Шредера - латунный	2
7	8M0046566	Крышка клапана	2
8	804835	ЗАГЛУШКА левого борта	1
9	880816	Хомут	1
9	8M0041097	Кронштейн	1
10	8048311	Хомут	4
11	804528	Форсунка	6
11	8M0222157	ТОПЛИВНАЯ ФОРСУНКА	6
12	804530	Комплект уплотнительных колец содержит 6 шт.	1
13	804529	Комплект уплотнительных колец содержит 6 шт.	1
14	804522	Хомут	2
15	880808	Хомут	1
16	880807T04	Воздушный регулятор	1
16	8M0222159	Воздушный регулятор	1
17	880809	Комплект уплотнительных колец	1
18	804832	ХОМУТ	2
19	804526	Комплект винтов (M5 x 16) (2 шт.)	4
20	804535	Крышка	1
20	804535001	Крышка	1
21	804534	Пружина	1
22	804533	Диафрагма в сборе	1
23	804536	Уплотнительное кольцо	2
24	804834	ЗАГЛУШКА правого борта	1
25	804836	ФИТИНГ	1
26	804532	Комплект уплотнительных колец	1
27	884595A01	Воздушная форсунка в сборе	6
27	8M6001744	Воздушная форсунка в сборе	6
28	804875	Ремкомплект форсунки прямого впрыска	6
29	8M0034470	Шпилька (M10 x 92)	4
29	8M0063255	Шпилька M10x92	4
30	826292	ГАЙКА (M10) Латунная/Никелированная	4
31	859404002	Шайба впрыска	6
32	899145	Хомут крепёжный	4

Рис. 18КОМПЛЕКТ ПРОКЛАДОК (полная головка блока и нижний блок) Gasket Set Components Complete Powerhead and Lower Unit

REF	Номер детали	Наименование	Кол-во
-	881805A01	Комплект прокладок двигателя	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Spring-Boost	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	62386001	Прокладка	2
0	8M0204714	Прокладка @4	2
0	65800	НАБИВКА	1
0	190506	Прокладка	1
0	814754	Сальник (12.50 дюймов)	1
0	78690002	Прокладка	2
0	8231422	Прокладка (головка блока)	1
0	183076	Прокладка	1
0	782461	Прокладка	1
0	38970	САЛЬНИК X-LONG	1
0	991734	Прокладка	1
0	25439	Уплотнительное кольцо (.862 x .103)	1
0	426311	Прокладка	1
0	8M0204678	ПРОКЛАДКА	1
0	90011	Кольцо уплотнительное (2.175 x .175)	1
0	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
0	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
0	858524	Прокладка	1
0	38970	САЛЬНИК X-LONG	1

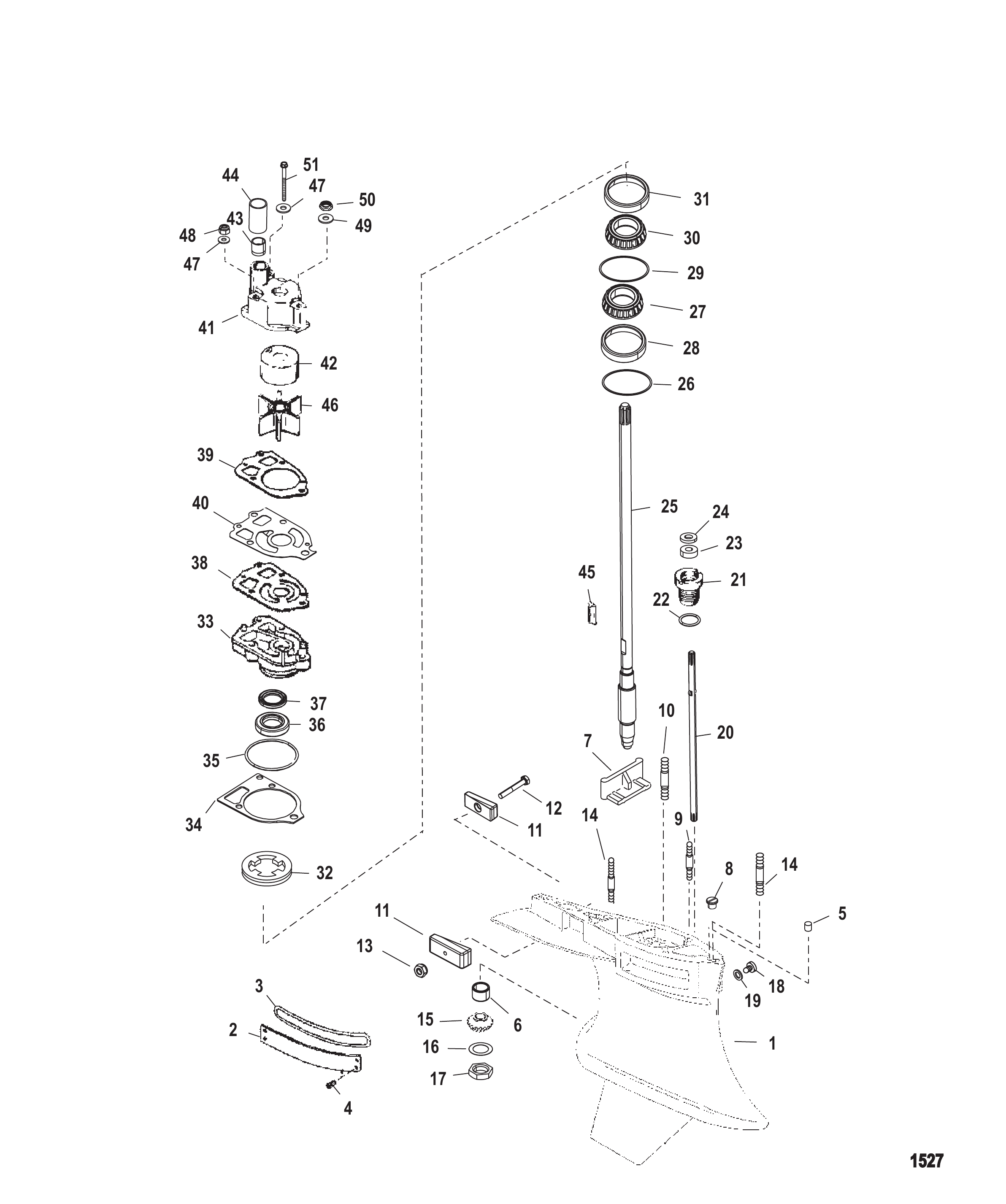

Рис. 19Редуктор (привод) стандартный/реверсивный-Sportmaster Gear Housing (Drive) Standard/Counter Rotatation-Sportmaster

REF	Номер детали	Наименование	Кол-во
-	840560A09	Корпус редуктора в сборе (полный) (1.75)	1
-	840561A45	Корпус редуктора в сборе (полный) (1.75)	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
2	8479504	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	30667	Шпилька (.250-20/.250-28 x 3.125)	2
10	306671	Шпилька	2
11	826134Q	Анод	2
12	4000333	ВИНТ (M6 x 40)	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3
15	NSS	NOT SOLD SEPARATE Pinion Gear	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953Q04	Ремкомплект сливного винта	1
19	830749	Сальник	1
19	8M0204693	Уплотнение сливной пробки	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
26	38657A1	Регулировочные прокладки в сборе	1
26	8M0063268	Комплект регулировочных прокладок	1
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup-Roller Bearing	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup-Bearing	1
32	8245191	Фиксатор	1
33	44292A3	Основание водяного насоса в сборе	1
34	426311	Прокладка	1
34	8M0204678	ПРОКЛАДКА	1
35	90011	Кольцо уплотнительное (2.175 x .175)	1
35	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
36	89238	Сальник масляный	1
37	16977	САЛЬНИК МАСЛЯНЫЙ	1
38	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
39	858524	Прокладка	1
40	324351	Лицевая пластина	1
40	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
41	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
42	48752T	ВСТАВКА	1
43	38970	САЛЬНИК X-LONG	1
44	29804T	ВТУЛКА	1
45	8M0032834	Шпонка	1
45	8M0214992	ШПОНКА @5	1
46	89984T4	Крыльчатка	1
47	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
47	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
48	8267119	Гайка (.250-28)	2
49	36001	ШАЙБА	1
50	13436	Гайка	1
51	96411	Винт (#14-8 x 2.25)	1
51	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	881805A01	Комплект прокладок двигателя	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3

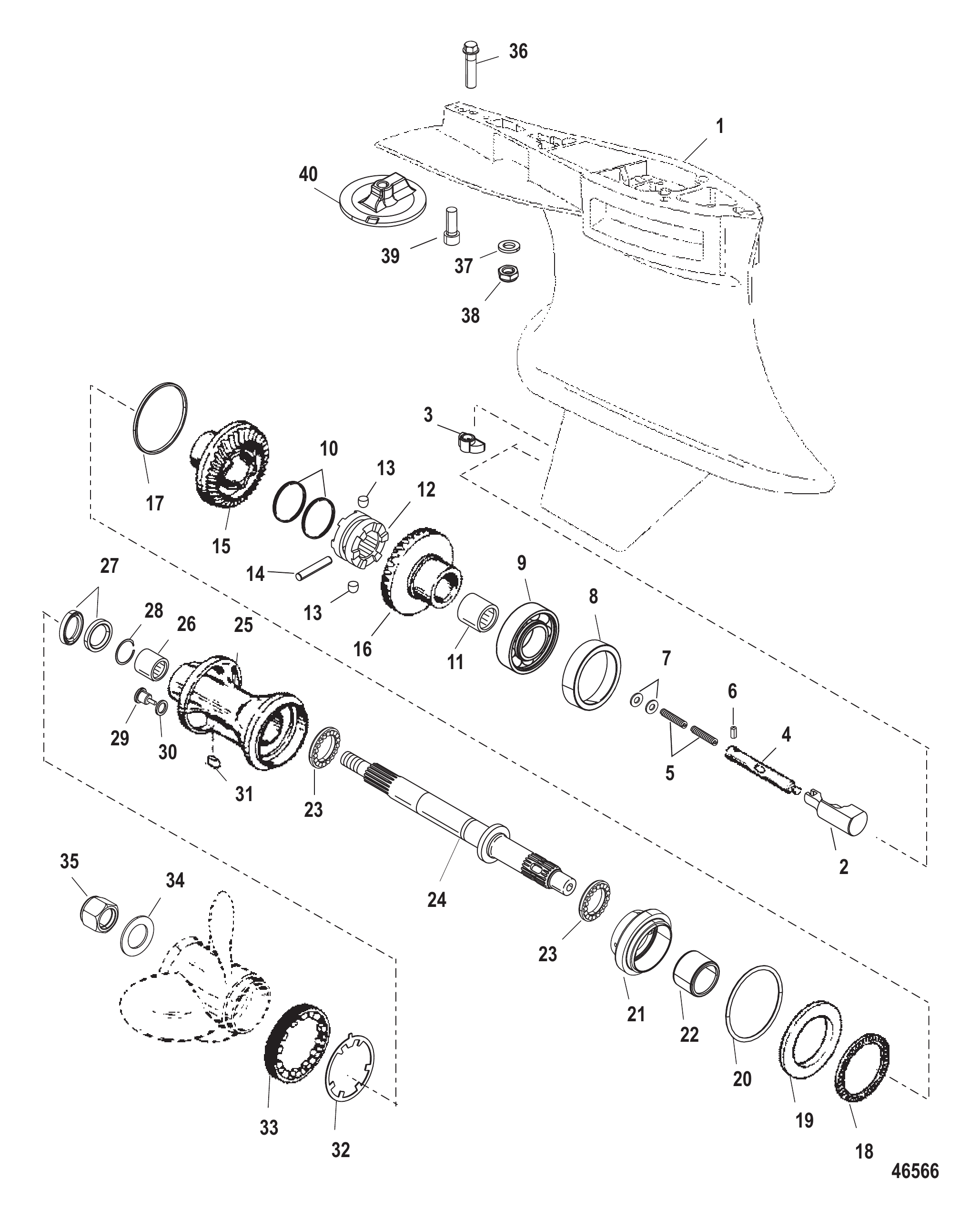

Рис. 20Редуктор Вал гребного винта-Counter-Sportmaster Gear Housing Propeller Shaft-Counter-Sportmaster

REF	Номер детали	Наименование	Кол-во
-	840561A45	Корпус редуктора в сборе (полный) (1.75)	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	79911A1	Штанга	1
5	79910	Пружина	2
6	78906	Палец	1
6	8M0084245	Штифт фиксатора пружины	1
7	78910	Шайба	2
8	14469T	Обойма подшипника	1
9	88957T	Подшипник шариковый	1
10	78962	Пружина	2
11	15844	Подшипниковый узел роликовый	1
12	8M0052635	Храповик	1
13	78909	Палец фиксатора	2
14	42671	Палец крестовой	1
15	826182A1	Шестерня заднего хода в сборе	1
16	8M0063398	Шестерённый узел, шестерня привода/переднего хода	1
17	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
17	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
17	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
17	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
17	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
17	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
17	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
17	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
17	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
17	1761510	Регулировочная прокладка (.143)	AR
17	1761511	Регулировочная прокладка (.145)	AR
17	1761512	Регулировочная прокладка (.147)	AR
17	1761513	Регулировочная прокладка (.149)	AR
18	15841	Подшипник роликовый	1
19	17616	Упорное кольцо	1
20	31534	Уплотнительное кольцо	1
20	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	15838A2	Адаптер в сборе с подшипником	1
22	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	15834	Подшипник упорный	2
24	840450A03	Комплект гребного вала	1
-	840389K06	КОМПЛЕКТ СТУПИЦЫ ГРЕБНОГО ВИНТА	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A02	Комплект демпферной накладки	1
25	847616T1	Подшипник в обойме	1
26	817072	Подшипник роликовый	1
27	815565	САЛЬНИК Масляный	2
28	817071	Кольцо стопорное	1
29	67892A06	КОМПЛЕКТ ПРОБОК СЛИВНЫХ - МАГНИТНЫХ	1
29	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
30	191833	Сальник	1
30	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
31	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
32	79447	Шайба стопорная с усиком	1
33	158401	Крышка	1
34	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
35	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
36	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
37	822836	Шайба (.445 x .805 x .108)	2
38	859116	ГАЙКА (.437-20)	2
39	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	76214T3	Анод	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3

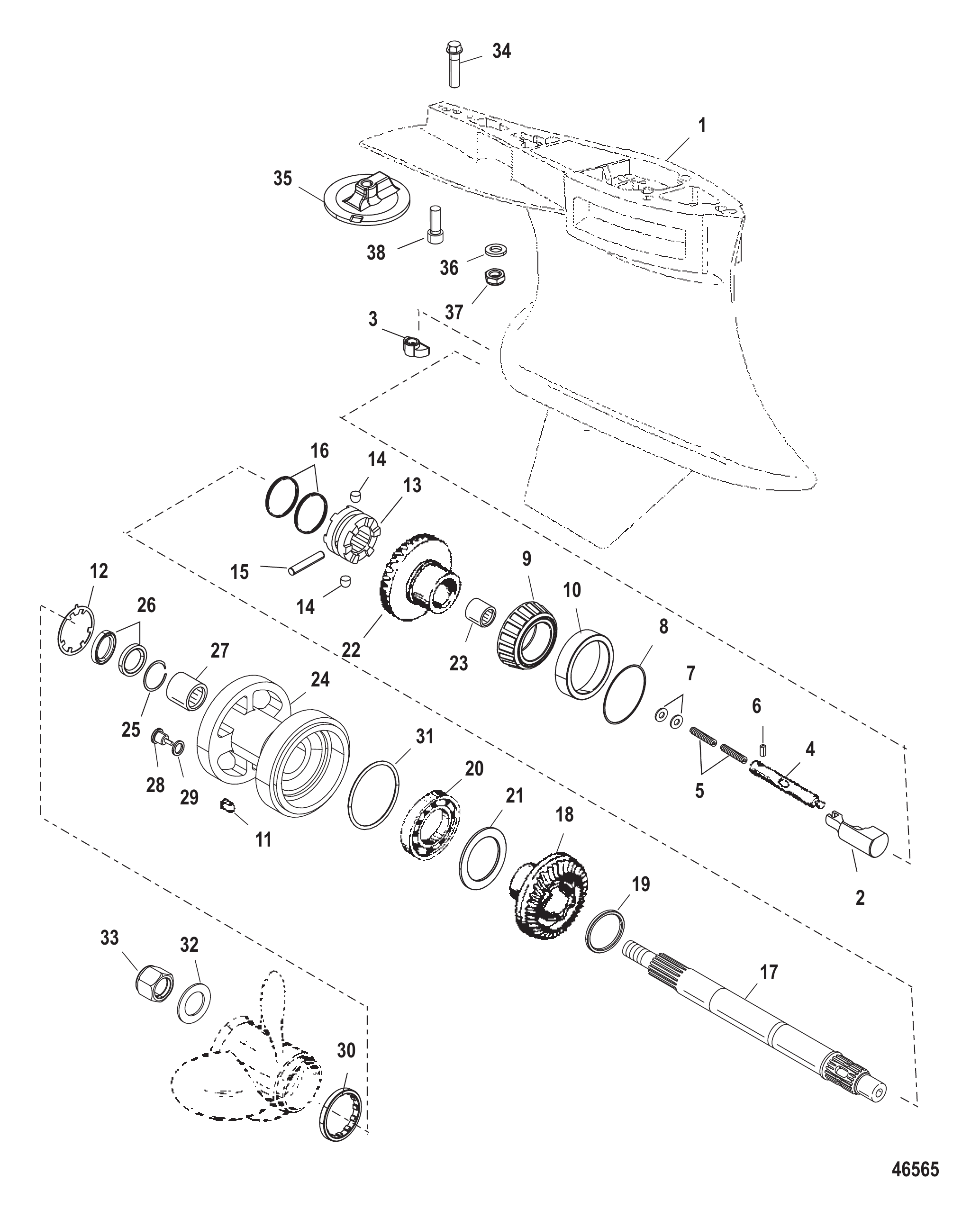

Рис. 21РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER Gear Housing Propeller Shaft-Standard-Sportmaster

REF	Номер детали	Наименование	Кол-во
-	840560A09	Корпус редуктора в сборе (полный) (1.75)	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	79911A1	Штанга	1
5	79910	Пружина	2
6	78906	Палец	1
6	8M0084245	Штифт фиксатора пружины	1
7	78910	Шайба	2
8	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
9	78172A1	Подшипник конический роликовый в сборе	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
12	79447	Шайба стопорная с усиком	1
13	8M0052635	Храповик	1
14	78909	Палец фиксатора	2
15	42671	Палец крестовой	1
16	78962	Пружина	2
17	840451A03	Гребной вал	1
-	840389K06	КОМПЛЕКТ СТУПИЦЫ ГРЕБНОГО ВИНТА	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A02	Комплект демпферной накладки	1
18	849189T2	Комплект для замены шестерён	1
19	822823	Упорное кольцо	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	NSS	NOT SOLD SEPARATE REVERSE GEAR, 1.75	1
23	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
24	848840A1	Обойма подшипника в сборе	1
25	817071	Кольцо стопорное	2
26	815565	САЛЬНИК Масляный	2
27	817072	Подшипник роликовый	1
28	67892A06	КОМПЛЕКТ ПРОБОК СЛИВНЫХ - МАГНИТНЫХ	1
28	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
29	191833	Сальник	1
29	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
30	8M2011027	ФИКСАТОР	1
30	8M2000347	ФИКСАТОР	1
31	31534	Уплотнительное кольцо	1
31	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
32	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
33	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
34	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
35	76214T3	Анод	1
36	822836	Шайба (.445 x .805 x .108)	3
37	859116	ГАЙКА (.437-20)	3
38	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3

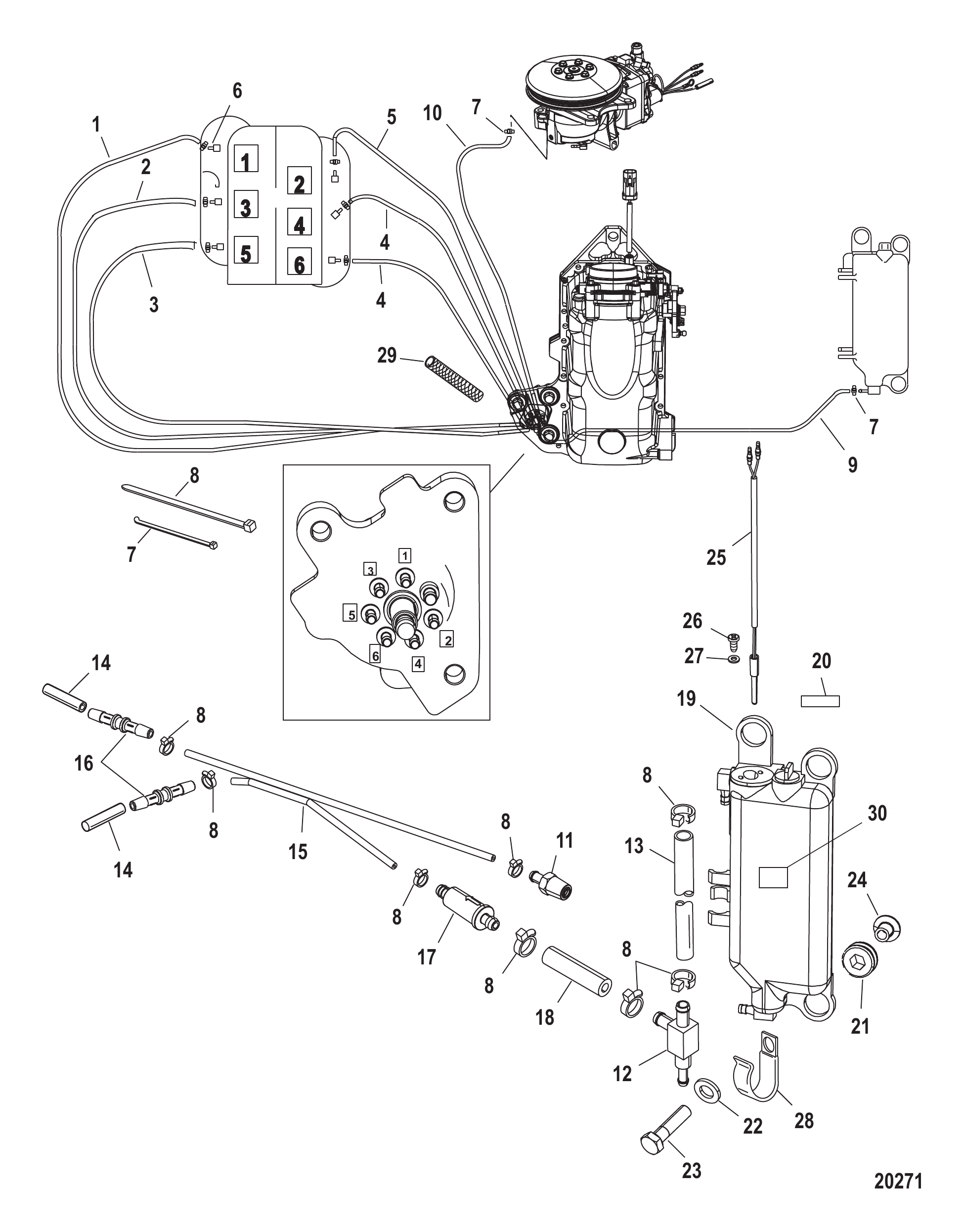

Рис. 22Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
4	8M0054152	Трубка (39.00 дюймов, бухта)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
5	8M0054152	Трубка (39.00 дюймов, бухта)	1
6	858805	Обратный клапан	6
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
8	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
9	892830053	Шланг (24.00 дюйма плетёный)	1
10	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
10	8M0054213	Шланг	1
11	8781051	Обратный клапан к блоку	1
12	424254	Штуцер	1
12	8M0207780	Фитинг	1
13	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	NSS	NOT SOLD SEPARATE Cap	2
15	875289	Шланг	1
16	858955	РАЗЪЕМ	2
17	875284T01	Масляный фильтр - в линии	1
18	875283	Шланг (2.00 дюйма)	1
19	833069T9	Резервуар в сборе	1
19	8M0063190	Масляный бак в сборе	1
20	NSS	NOT SOLD SEPARATE Decal-Warning-Oil Overflow	1
21	855362001	Втулка	3
22	49436	Шайба	3
23	60411	ВИНТ (.312-18 x 1.250)	3
24	855364	Втулка	3
25	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
26	58376	Винт (.164-18 x .375)	1
27	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
28	814634	Хомут	1
29	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
30	NSS	NOT SOLD SEPARATE Decal-Oil Recommendation	1

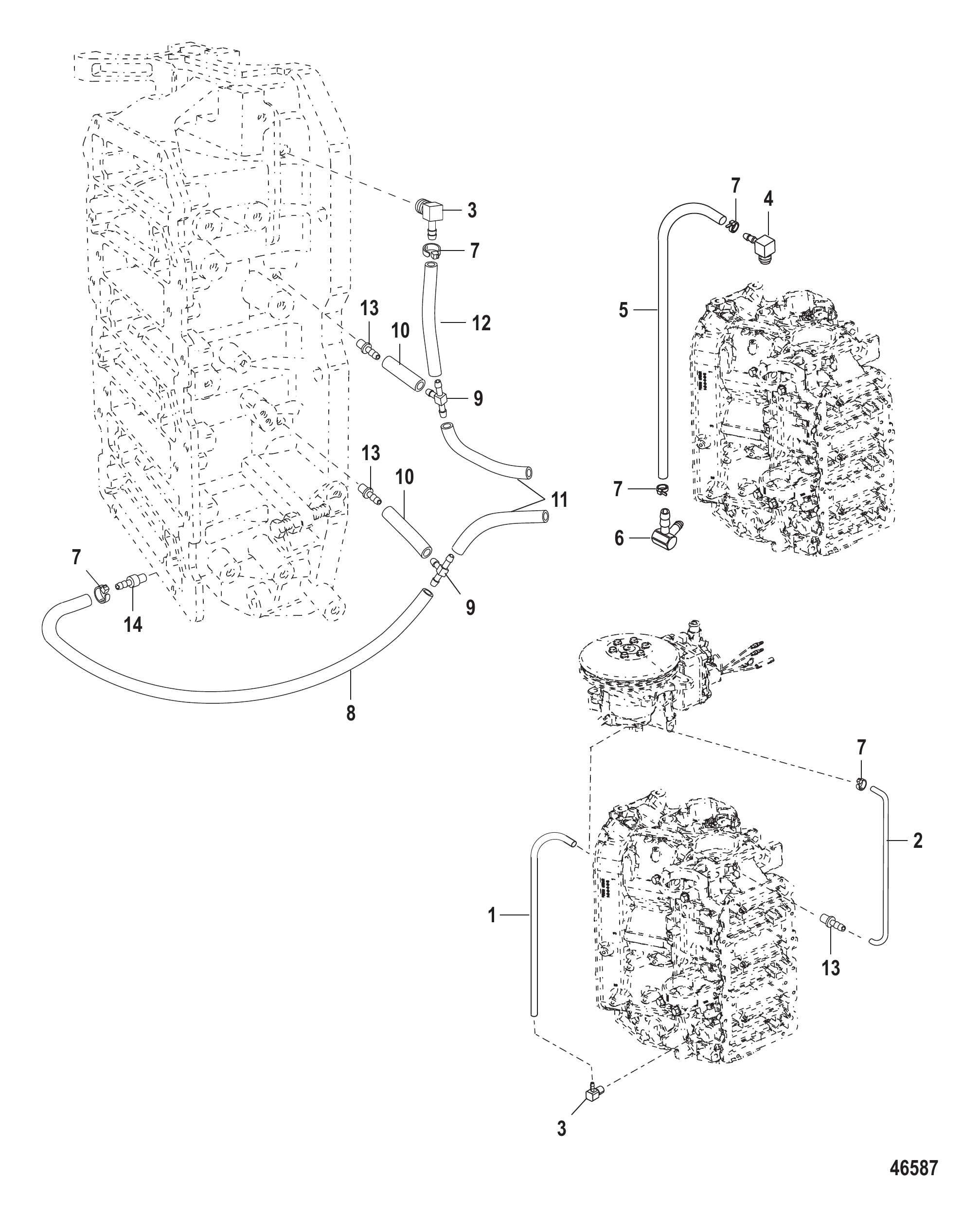

Рис. 23МАСЛЯНЫЕ ЛИНИИ Oil Lines

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	887801	Угловой штуцер 90 градусов (.0625-27)	2
4	8592352	Обратный клапан 90 градусов (.0625-27)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
5	8M0054152	Трубка (39.00 дюймов, бухта)	2
6	151333	ШТУЦЕР	2
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
8	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
8	8M0054152	Трубка (39.00 дюймов, бухта)	1
9	59169003	Фитинг тройник	2
10	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
10	8M0054152	Трубка (39.00 дюймов, бухта)	2
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
11	8M0054152	Трубка (39.00 дюймов, бухта)	2
12	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
12	8M0054152	Трубка (39.00 дюймов, бухта)	1
13	426233	Обратный клапан	3
14	426982	Обратный клапан	1

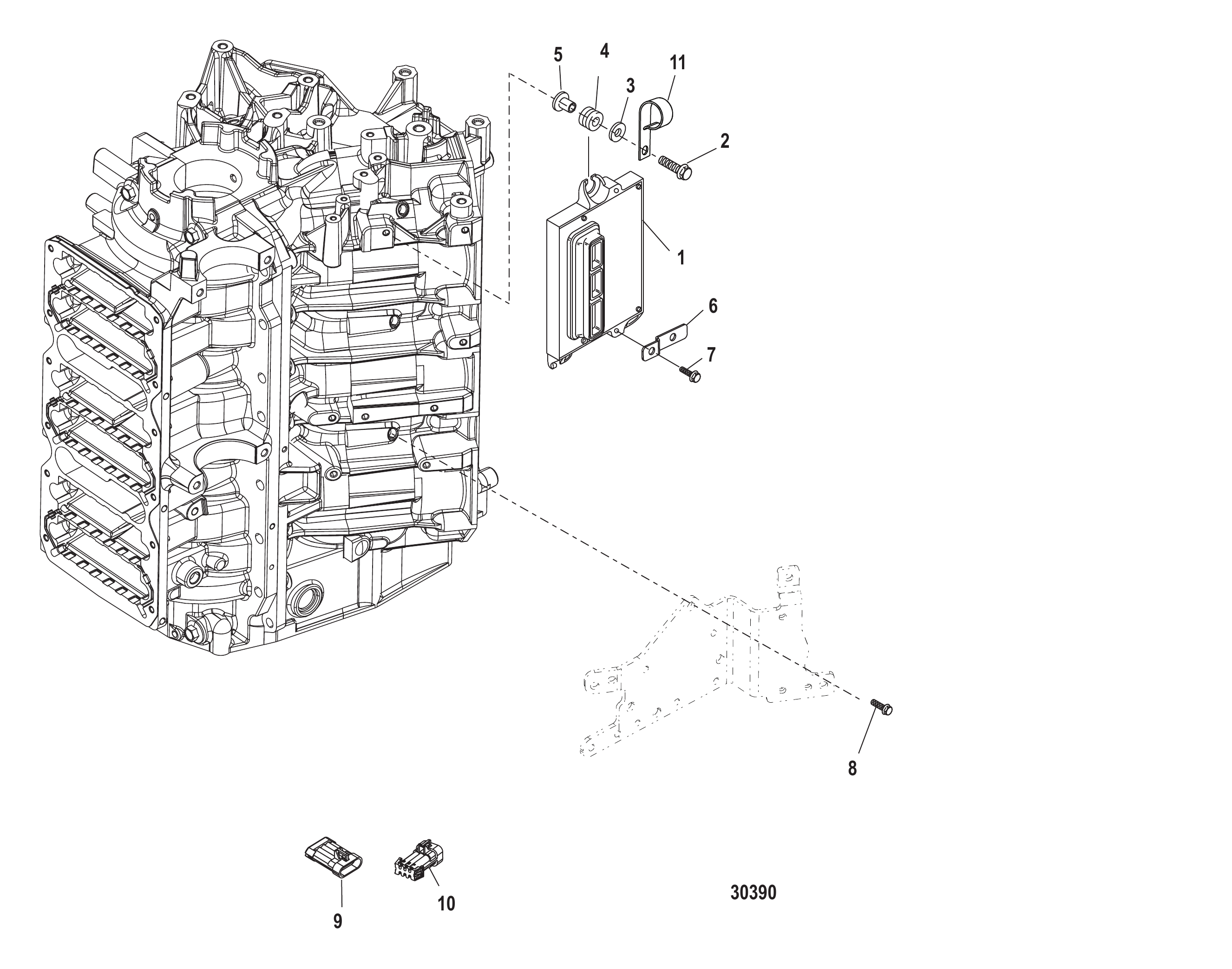

Рис. 24КРЕПЛЕНИЕ PCM PCM Mounting

REF	Номер детали	Наименование	Кол-во
1	8M8025140	Модуль управления движителем PCM	1
2	82130025	ВИНТ (M6 x 25) крепление к картеру	3
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	856954	Втулка	3
6	858953	КРОНШТЕЙН	1
7	82129114	ВИНТ (M6 x 14)	1
8	82130012	ВИНТ (M6 x 12)	3
9	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
10	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
11	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
11	8M0024808	J-образный зажим	1

Рис. 25Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142637	Каталог запчастей 175/200/225 3.4L V6 4-тактный / 200 3.4L V6 4-тактный SEAPRO	1
-	8M0124302	Сервисное руководство 175-300 л.с. четырёхтактный	1
-	8M0227198	Сервисное руководство V6/V8 CMS	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

Рис. 26СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE THRU BOLT	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	8M0034918	Втулка	2
14	8M0043276	Упор	1

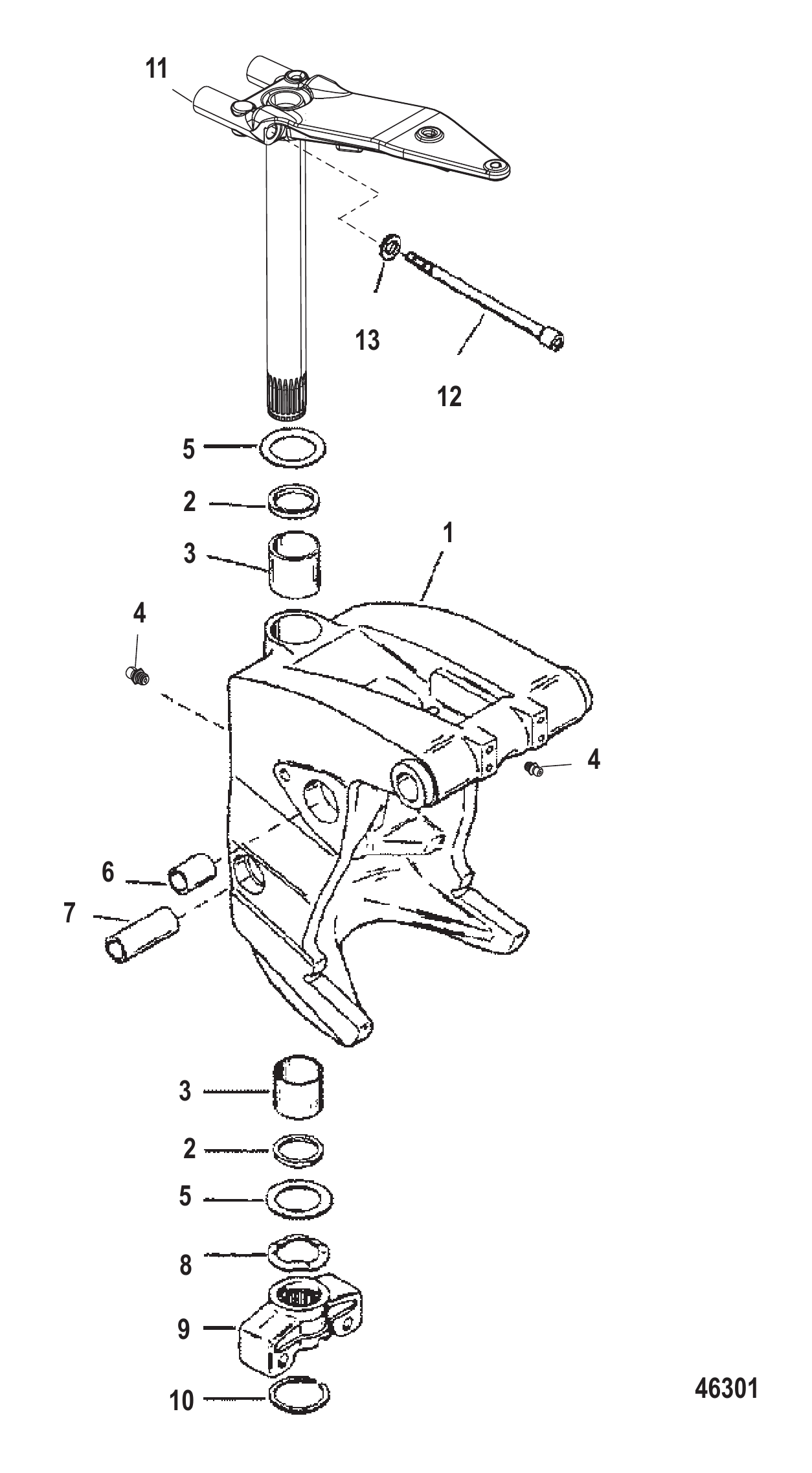

Рис. 27Поворотный кронштейн (короткий) Swivel Bracket (Short)

REF	Номер детали	Наименование	Кол-во
1	818810T16	Узел поворотного кронштейна	1
1	8M0145740	Поворотный кронштейн	1
2	847729	САЛЬНИК Масло	2
3	8M0042131	Подшипник	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
4	8M0169589	Штуцер для смазки	2
5	847728	ПОДШИПНИК	2
6	82203516	ПОДШИПНИК	1
6	82203522	ПОДШИПНИК	1
7	82203540	ПОДШИПНИК (2.5 дюйма)	2
8	78854	Волнистая шайба	1
9	86580F4	Вилка нижняя	1
10	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
11	8M0028057	Поворотный палец (чёрный)	1
11	8M0192243	Палец поворотный	1
12	132121	Винт	2
13	816056	Шайба	2

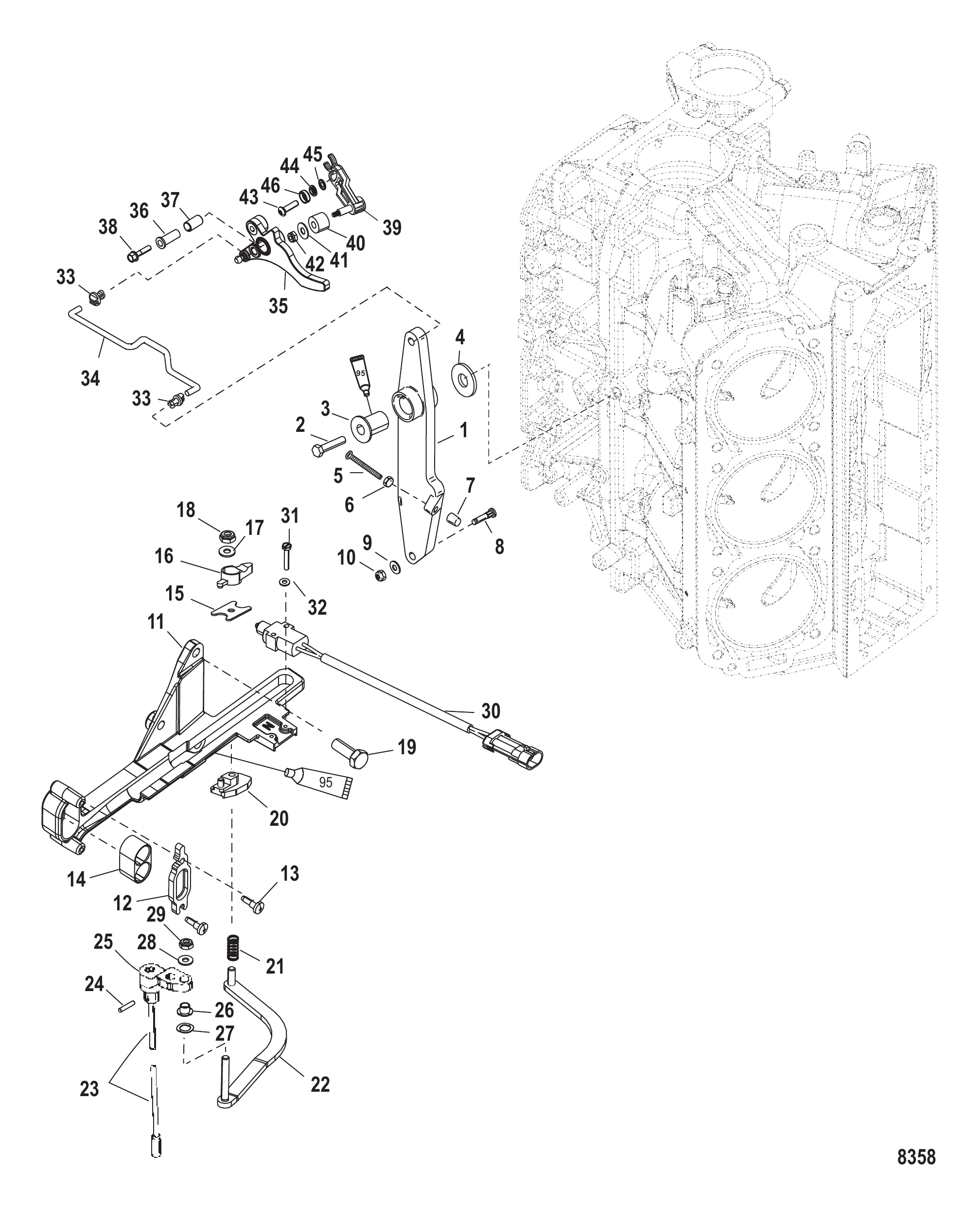

Рис. 28Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	8M0040990	Рычаг управления дросселем	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	858959	ПРОСТАВКА	1
5	64022	Винт (.250-20 x 2.125)	1
6	64015	Гайка (.250-20) клеммы стартерного соленоида	1
7	26852	ЗАГЛУШКА Нейлоновая	1
8	42927	Вставка	1
9	35459	ШАЙБА	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	814283T6	Кронштейн в сборе якорный	1
12	98889	Защёлка	1
13	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
14	39519	ЧАШКА	1
15	52100	Износостойкая пластина	1
16	8M0036768	ЗАЩЕЛКА	1
17	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
18	826709109	Гайка (.250-28) нержавеющая сталь	1
19	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
20	814284	Направляющий блок	1
21	20099	Пружина	1
22	67073A1	Тяга в сборе	1
23	79932A18	Узел вала переключения передач	1
24	24800	ШТИФТ	1
25	NSS	NOT SOLD SEPARATE Lever-Shift Shaft-Upper	1
26	26856	ВТУЛКА	1
27	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	8M0052939	ВЫКЛЮЧАТЕЛЬ	1
30	8M0207794	Выключатель	1
31	77478	ВИНТ (#6-32 x .875)	2
32	27882	ШАЙБА	2
33	932481	Втулка	2
33	8M0215006	Втулка поворотная	2
34	8508152	Тяга	1
35	8562211	КУЛАЧОК	1
36	856895	Втулка	1
37	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
38	81893440	ВИНТ (M8 x 40)	1
39	850286A03	Комплект рычага/ролика дросселя	1
40	889610	РОЛИК	1
40	8M0072162	Ролик	1
41	56681	ШАЙБА (.203 x .500 x .032)	1
41	8M0204666	ШАЙБА (.203 x .500 x .032)	1
42	826709104	Гайка (#8-32) нержавеющая сталь	1
43	889354	Винт специальный	1
44	881992	Шайба катушечная	1
44	8M0095734	Комплект шайб/винтов	1
45	69432	Шайба стопорная наружная (#10)	1
46	881991	Шайба тарельчатая	1
46	8M0095734	Комплект шайб/винтов	1

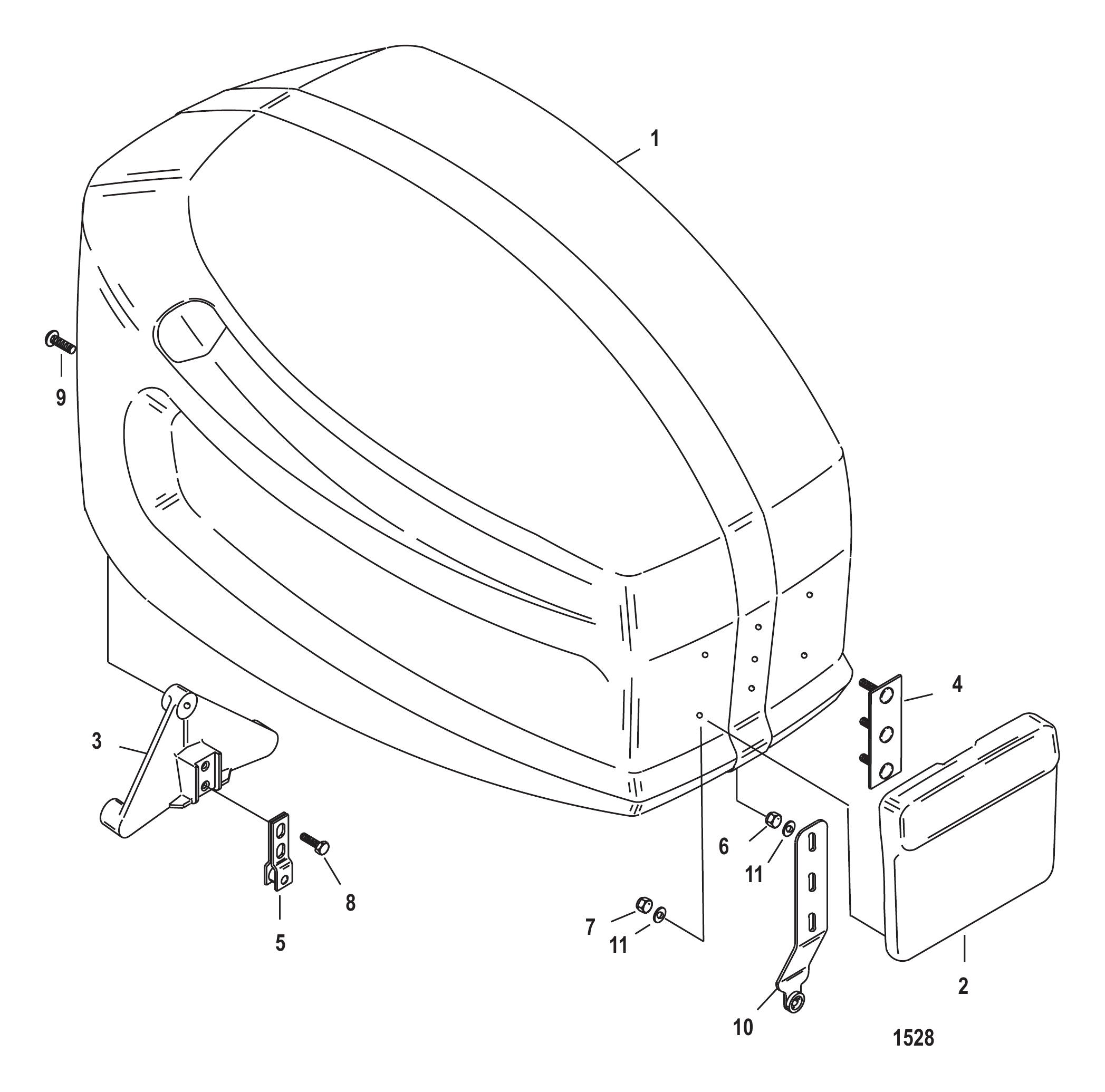

Рис. 29ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	849203T23	Узел верхнего кожуха	1
2	849209A3	Экран	1
3	8488081	Кронштейн защёлки	1
4	849179	ПЛАСТИНА	1
5	893763	Кронштейн фиксатора ролика	1
6	8267098	Гайка (.250-20) нержавеющая сталь	3
7	814101	Гайка (.250-20) нержавеющая сталь	4
7	8M0207776	ГАЙКА	4
8	807717	Винт (.312-18 x .750)	2
9	849011	ВИНТ (.250-20 x .750)	4
10	849834A1	Защёлка	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	7
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
-	840323A1	Комплект наклеек (базовый)	1
-	840323A18	Комплект наклеек (дополнительный)	1

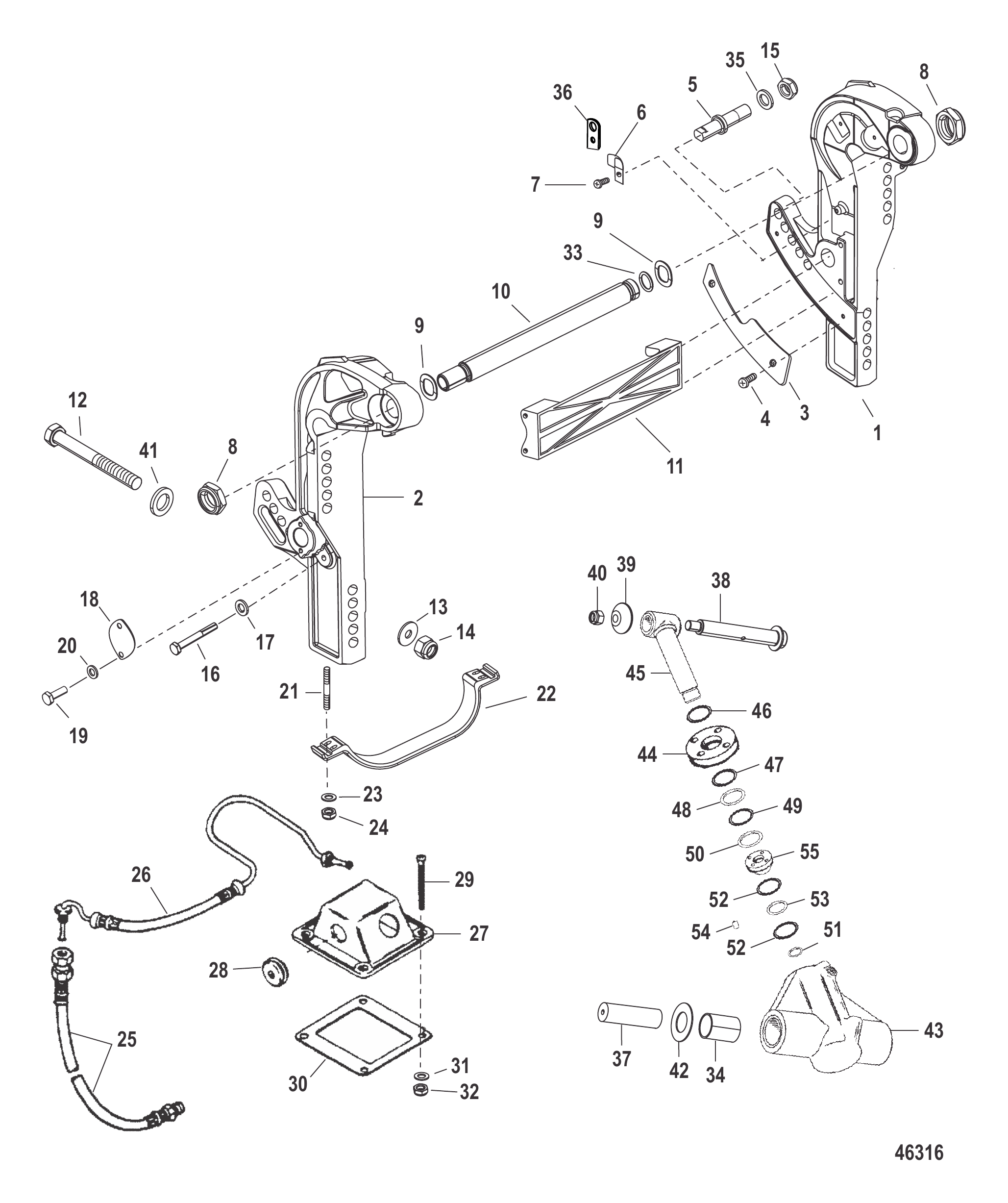

Рис. 30Кронштейны транца (короткие) Transom Brackets (Short)

REF	Номер детали	Наименование	Кол-во
1	847800A03	Узел кронштейна транца — левый борт	1
2	847801A03	Узел кронштейна транца — правый борт	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	8M0034469	Шпилька	2
6	88512	Хомут шланга гидравлики	4
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	2/4
12	8M0149747	Винт	2/4
12	677552	ВИНТ (.500-20 x 6.500)	2
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	826709117	Гайка (.500-20) нержавеющая сталь	2
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	826709106	Гайка (#10-32) нержавеющая сталь	4
32	8M0204718	Гайка	4
33	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
34	847724	ВТУЛКА	2
35	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	2
35	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	2
36	75275	Хомут жгута проводов	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	847796	ШТИФТ Трим	1
39	847797	ФИКСАТОР	1
40	82671317	ГАЙКА (.500-20)	1
41	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
41	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
42	85022	Шайба (2.00 x 1.06 x .060)	2
43	8M0050911	Узел цилиндра тримма	1
44	44123	Фиксатор
45	8185163	Тяга тримма	1
-	11163A1	Ремонтный комплект цилиндра тримма	1
46	NSS	NOT SOLD SEPARATE WIPER	1
47	NSS	NOT SOLD SEPARATE BACKUP RING	1
48	NSS	NOT SOLD SEPARATE O-RING	1
49	NSS	NOT SOLD SEPARATE BACKUP RING	1
50	NSS	NOT SOLD SEPARATE O-RING	1
51	NSS	NOT SOLD SEPARATE O-RING	1
52	NSS	NOT SOLD SEPARATE BACKUP RING	2
53	NSS	NOT SOLD SEPARATE O-RING	1
54	NSS	NOT SOLD SEPARATE GREASE HOLE COVER	1
55	44125	Поршень гидроподъёма	1

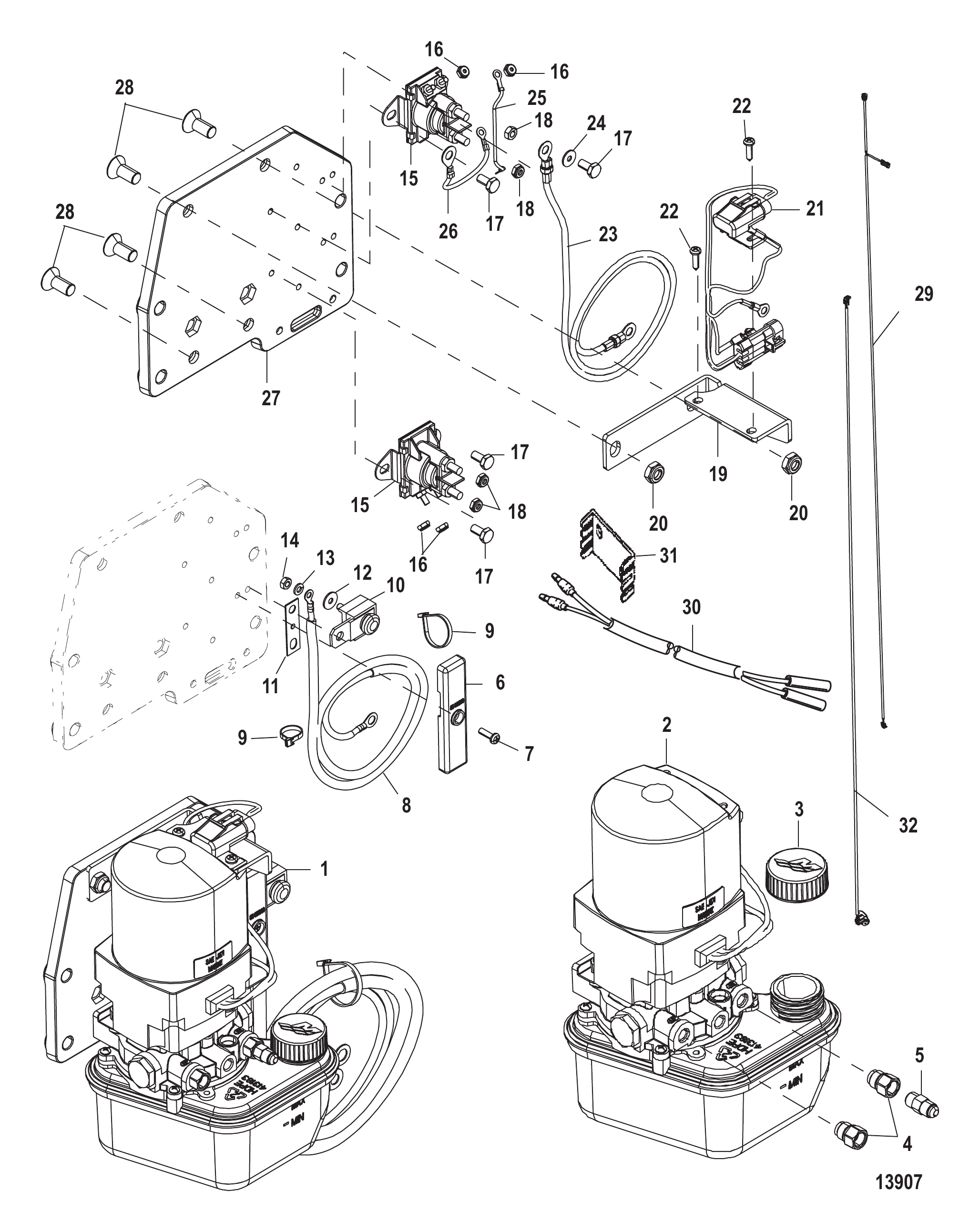

Рис. 31Насос трима и кронштейны крепления Trim Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
1	843017A03	Узел насоса тримма — в сборе	1
2	843017T01	Узел насоса тримма	1
3	865448A01	Крышка масляного резервуара	1
3	8M0188327	Крышка масляного резервуара	1
4	808727	Соединитель (.50-20 UNF на .4375-24 инверсный конус)	2
5	818200	ШТУЦЕР	1
6	861680	ИЗОЛЯТОР	1
7	48409	Винт (#10-16 x .625) нержавеющая сталь	1
8	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
11	94275	Тяга	1
12	25908	Шайба (.265 x .812 x .0625)	1
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	21825	ГАЙКА (.250-28)	1
15	96158T	Электромагнитный клапан	2
15	8M0185622	Соленоид	2
16	826709104	Гайка (#8-32) нержавеющая сталь	4
17	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	826709108	Гайка (.250-20) нержавеющая сталь	4
19	846866	РАСКОС	1
20	826709112	Гайка (.375-16) нержавеющая сталь	2
21	79147A09	Узел жгута проводов	1
22	57807	ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА	2
23	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
24	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	1
25	86322A15	КАТУШКА В СБОРЕ (5.50 дюймов) Чёрный	1
26	86322A24	КАТУШКА В СБОРЕ (4.00 дюйма)	1
27	841226001	Кронштейн	1
27	8M0192208	Кронштейн насоса	1
28	844417	Винт (.375-16 x .875) нержавеющая сталь	4
29	848017A07	Узел жгута проводов тримма	1
30	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
31	79146	Фиксатор	2
32	842031T02	Комплект выключателя наклона	1
-	842109A01	Комплект напольного крепления	1
-	87762A04	КРОНШТЕЙН В СБОРЕ Крепление насоса трима	1

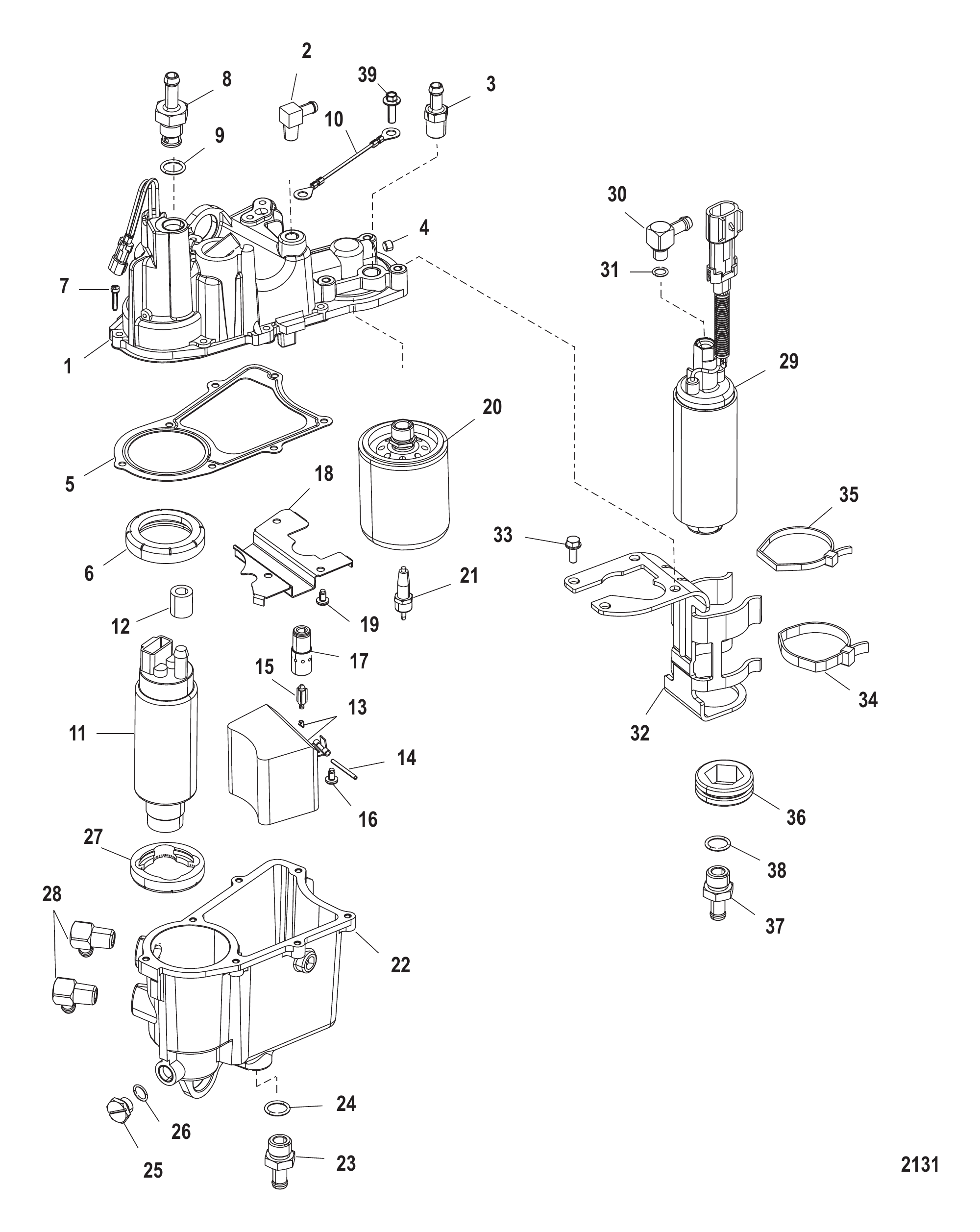

Рис. 32Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	859174T06	Паросборник в сборе, полный	1
-	8M0064972	ПАРООТДЕЛИТЕЛЬ	1
1	855432A06	Комплект крышки	1
1	8M6004919	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE FITTING	1
3	881740	Фитинг прямой	1
4	883208	Пробка	1
5	883252	Прокладка	1
6	803878	Сальник насоса	1
7	808612	Винт с шайбой (#8-32 x .750)	7
8	885186A1	Комплект фитингов	1
9	831985	Кольцо уплотнительное (.468 x .078)	1
10	881831	Провод в сборе	1
11	855427A1	Комплект насоса	1
12	8M6000589	Втулка	1
13	855430A1	Комплект поплавка	1
13	8M6004920	Комплект поплавка	1
14	F10064	ВАЛ	1
15	855431	Игла клапана	1
15	8M6004917	Впускной клапан	1
16	883223	Винт (M6 x 16)	1
17	883247A02	Седло/клапан	1
17	8M6004918	Комплект клапан/седло	1
18	889318002	Дефлектор топлива	1
19	883223	Винт (M6 x 16)	3
20	18458T4	Комплект фильтров	1
21	8285861	Зонд	1
21	8M0204710	ДАТЧИК	1
22	855434T04	Комплект поплавковой камеры	1
23	880862A1	Комплект фитингов	1
24	880863	Уплотнительное кольцо	1
25	855435A1	Комплект пробок	1
26	883209	Кольцо уплотнительное	1
26	8M0062785	Уплотнительное кольцо	1
27	8554331	Сальник насоса	1
28	NSS	NOT SOLD SEPARATE ELBOW	2
29	8M0047624	Узел насоса	1
29	8M0240950	Топливный насос в сборе	1
30	855802A1	Угольник	1
31	883551	Кольцо уплотнительное	1
32	NSS	NOT SOLD SEPARATE BRACKET KIT	1
33	1993716	ВИНТ (M6 x 16)	4
34	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
35	816311T	СТЯЖКА (8.00 дюймов)	10
36	856928	Втулка уплотнительная	1
37	880862A1	Комплект фитингов	1
38	880863	Уплотнительное кольцо	1
39	82130010	ВИНТ (M6 x 10)	1

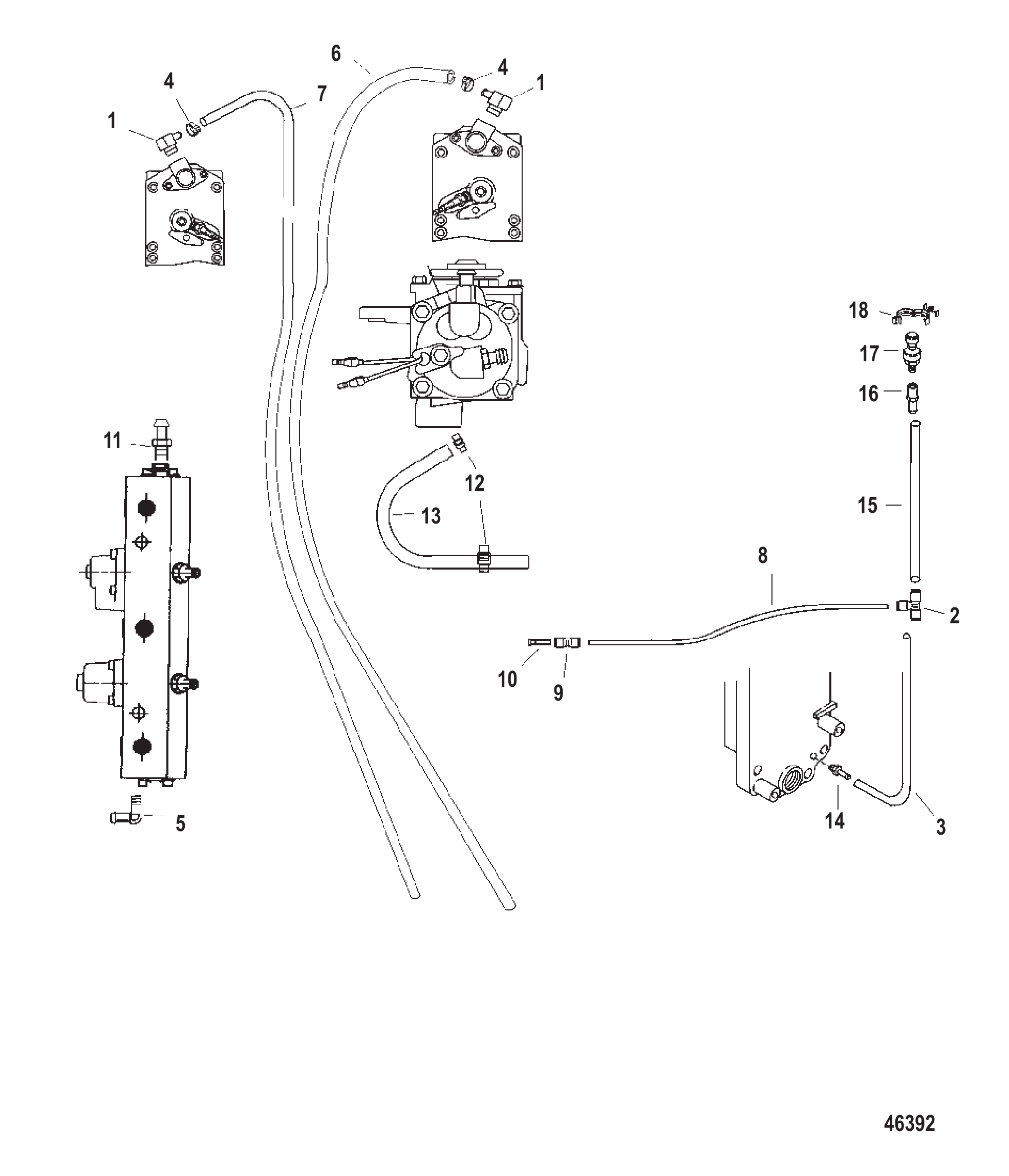

Рис. 33Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	136071	Угольник	2
2	875207	Тройник	1
3	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
4	816311T	СТЯЖКА (8.00 дюймов)	AR
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	77653101	Шланг (48.00 дюймов, бухта)	1
7	77653101	Шланг (48.00 дюймов, бухта)	1
8	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
9	859747	СОЕДИНИТЕЛЬ	1
9	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
10	859732	ПРОБКА	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	881866	Фитинг	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	892403	ФИТИНГ	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	883066	Зажим (.865)	1
