水星 Mercury 200 HP XS 6 CYL (2.5L) 0T235000 THRU 0T818180 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · USA - Cat.# 90-88184401 · 共 126 个部位 · 5563 条零件

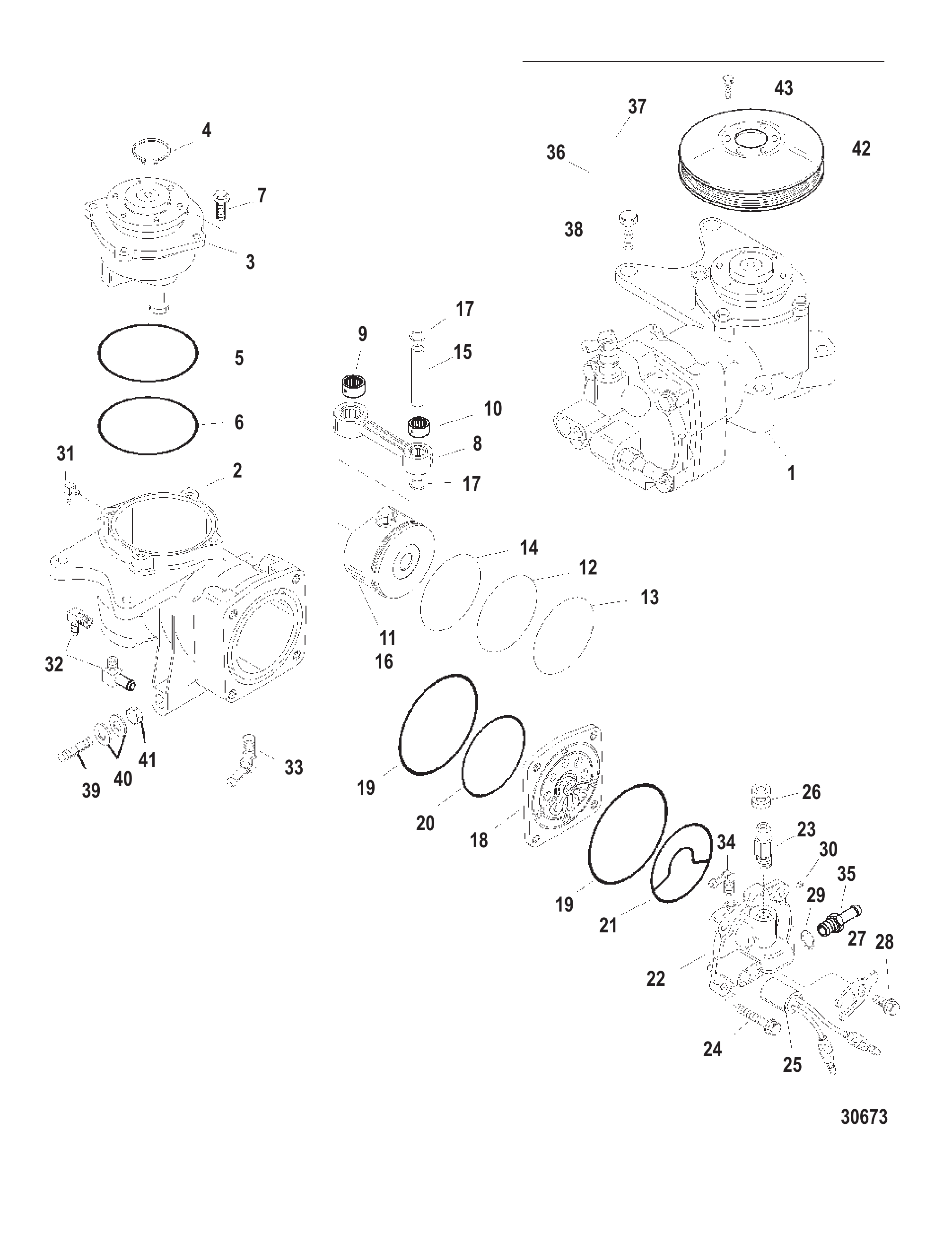

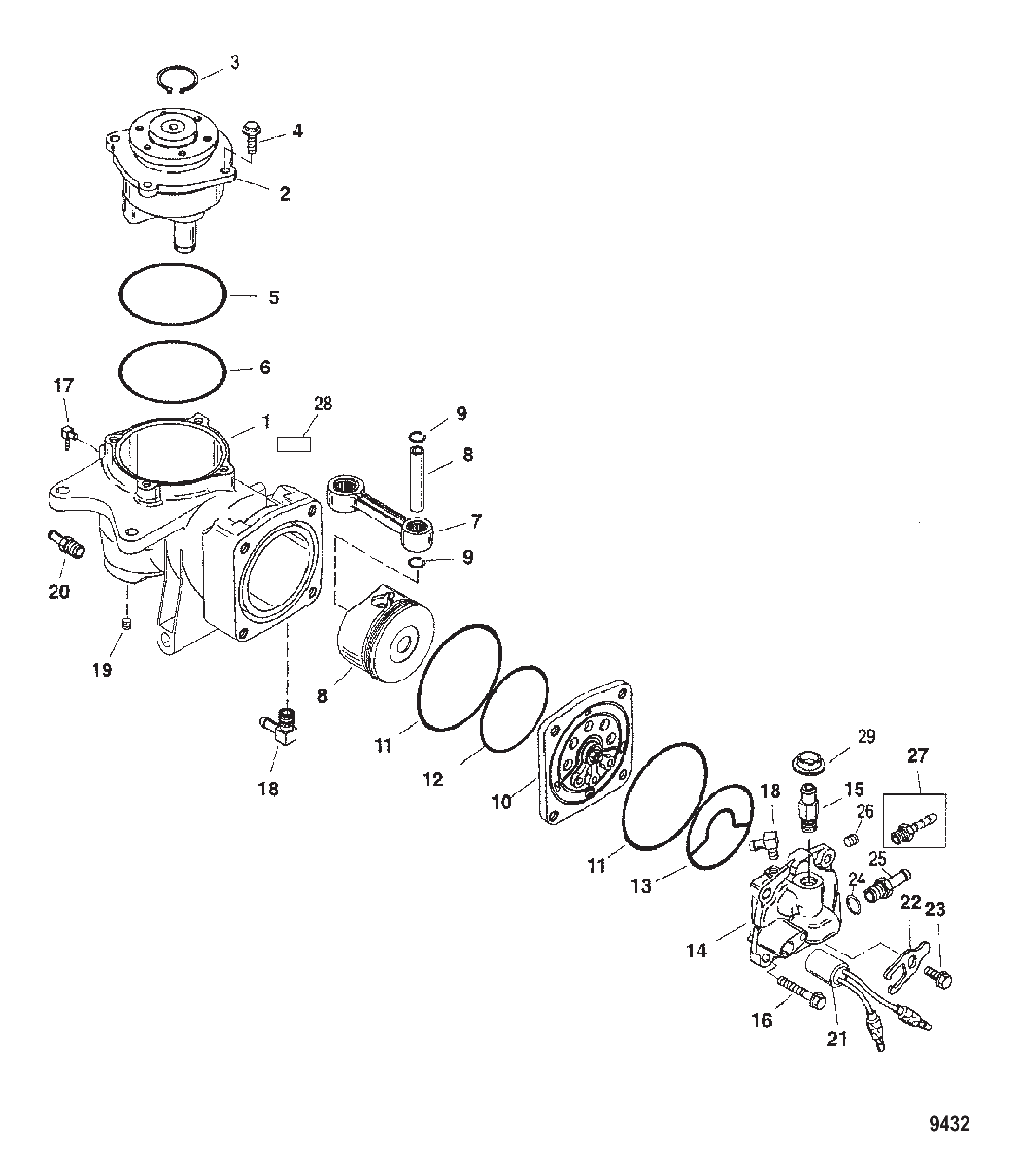

Рис. 1КОМПОНЕНТЫ ВОЗДУШНОГО КОМПРЕССОРА AIR COMPRESSOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
1	8M0060053	Компрессор воздушный в сборе	1
2	828131A4	Крышка торцевая в сборе	1
2	8M0050792	Концевая крышка в сборе	1
3	NSS	NOT SOLD SEPARATE Retaining Ring	1
4	82130020	ВИНТ (M6 x 20)	4
5	89224	Уплотнительное кольцо	1
6	832804	Уплотнительное кольцо (2.739 x .070)	1
7	833146A3	Шатун в сборе	1
7	833146T06	Шатун в сборе	1
8	828222A4	Поршень в сборе (с кольцами и пальцем)	1
9	8348101	Кольцо стопорное	2
10	835088A10	Пластина лепесткового клапана в сборе	1
11	67207	Кольцо уплотнительное (3.489 x .070)	2
12	832804	Уплотнительное кольцо (2.739 x .070)	1
13	828225	Сальник	1
14	8350871	Головка компрессора	1
14	835087A3	Головка компрессора в сборе	1
15	8307532	Фитинг прямой	1
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
18	14868	ШТУЦЕР	2
19	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	1
19	390721	Пробка трубная (.125-27) латунная	1
20	16604	ШТУЦЕР прямой (.125-27)	1
21	13536A12	Датчик температуры в сборе	1
22	137151	Фиксатор	1
23	81893412	ВИНТ (M8 x 12)	1
24	831985	Кольцо уплотнительное (.468 x .078)	1
25	8567441	ШТУЦЕР	1
25	856744	Штуцер	1
26	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	1
26	390721	Пробка трубная (.125-27) латунная	1
27	835454	Штуцер прямой	1
28	NSS	NOT SOLD SEPARATE Decal	1
29	855349	Втулка уплотнительная	1
29	855349002	Втулка	1
-	832804A1	Комплект уплотнительных колец	1
-	832804A03	Комплект уплотнительных колец	1

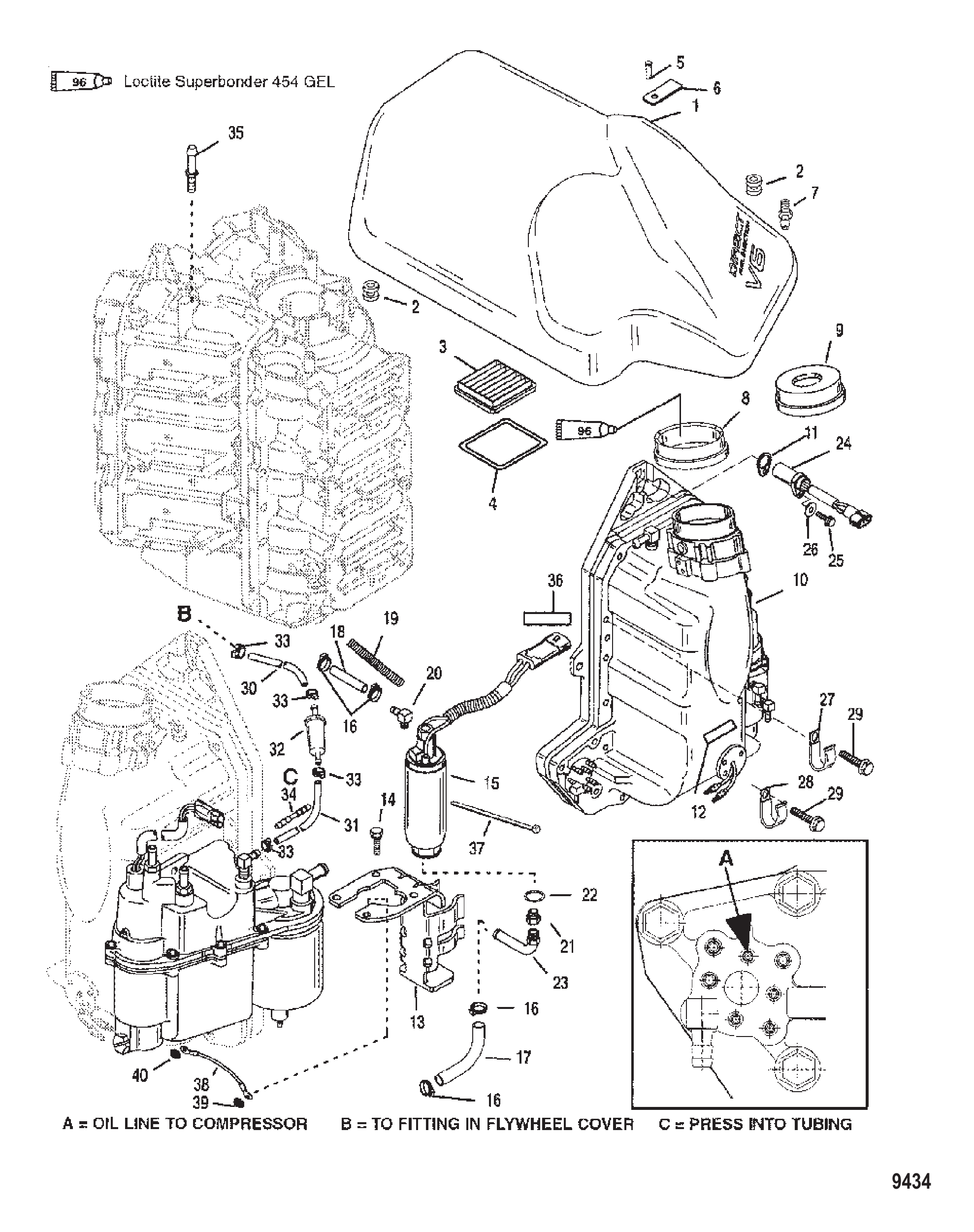

Рис. 2ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ AIR HANDLER

REF	Номер детали	Наименование	Кол-во
1	827325A1	Крышка в сборе	1
2	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
2	8M0153609	Втулка уплотнительная	2
3	853333	ФИЛЬТР ВОЗДУШНЫЙ	1
3	853333T	Фильтр	1
4	853352	КРЫШКА	1
5	855590	Заклёпка	1
6	854633	Фиксатор	1
7	64705	ШТУЦЕР ВПУСКА НАСОСА	1
8	855613	ВТУЛКА Уплотнительная	1
9	8556131	Втулка уплотнительная	1
10	855633A4	Воздушный блок в сборе	1
10	855633A15	Воздушный блок в сборе	1
11	856139	Регулировочная шайба	1
11	8561391	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (.010 THICK)	1
12	NSS	NOT SOLD SEPARATE Decal-Caution-Start in Gear	1
13	8557561	Кронштейн	1
13	855756A1	Комплект кронштейнов	1
14	1993716	ВИНТ (M6 x 16)	4
15	8558432	Насос в сборе	1
15	8M0240950	Топливный насос в сборе	1
16	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
16	8M0214911	Хомут @5	4
17	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
18	85564361	ШЛАНГ (18 ДЮЙМ.)	1
19	83312531	Изолирующая втулка	1
20	855802	УГОЛЬНИК	1
20	855802A1	Угольник	1
21	805026A1	Штуцер	1
22	805062	Уплотнительное кольцо (.530 x .082)	1
23	8554247	Штуцер	1
24	8285581	Энкодер	1
25	418051	ВИНТ (#10-24 x .620)	1
26	56681	ШАЙБА (.203 x .500 x .032)	1
26	8M0204666	ШАЙБА (.203 x .500 x .032)	1
27	97224	Скоба J-образная	2
28	814634	Хомут	1
29	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12
30	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
30	8M0108355	Шланг (57 дюймов, бухта)	1
31	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	855896	Вентиляция канистры	1
32	855896T	Фильтр	1
33	816311	Стяжка (8.00 дюймов)	4
33	816311T	СТЯЖКА (8.00 дюймов)	4
34	860273	РАЗЪЕМ	1
35	821583	ШТИФТ	1
35	8215832	Штифт специальный (1.5 дюйма)	1
36	85557726	НАКЛЕЙКА Информация на этикетке EPA	1
36	855577A26	См. SB 09-18	1
37	61990	Стяжка (14.00 дюймов)	1
38	88807A27	Трос в сборе	1
39	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
39	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	12038	ШАЙБА	1
40	8M0207778	ШАЙБА .344 x .625 x.063	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

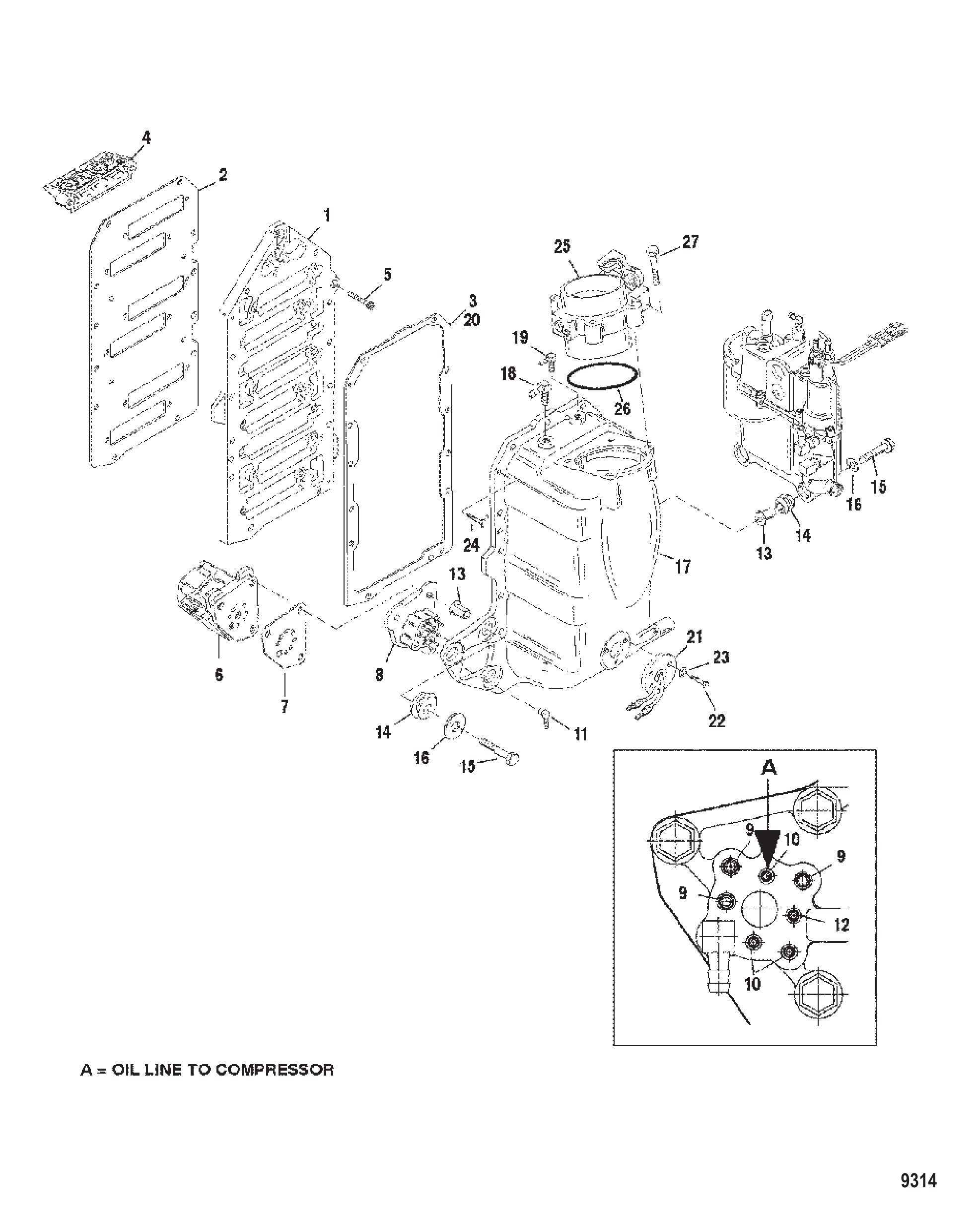

Рис. 3КОМПОНЕНТЫ ВОЗДУХОРАСПРЕДЕЛИТЕЛЯ AIR HANDLER COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	855633A4	Воздушный блок в сборе	1
1	855420T02	Комплект переходной плиты	1
2	146973	ПРОКЛАДКА	1
3	850058	ПРОКЛАДКА	1
3	8500581	Прокладка	1
4	116455	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
4	855952T2	Лепестковый блок	6
5	55715	Винт (.250-20 x .880)	12
6	855762	НАСОС Масляный	1
6	855884P1	Масляный насос	1
7	8565421	ПРОКЛАДКА	1
8	8552841	Кронштейн	1
9	855424	Штуцер	3
10	8554241	Штуцер	3
11	8554246	Штуцер	1
11	892267T02	Паросборник в сборе	1
12	8554248	Штуцер (прямой)	1
13	855364	Втулка	6
14	855362	Втулка уплотнительная	6
14	855362001	Втулка	6
15	81893440	ВИНТ (M8 x 40)	6
16	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
17	850248A1	Комплект воздушного ресивера	1
18	8554242	Угольник	1
19	8554249	Угольник	1
19	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
20	850058	ПРОКЛАДКА	1
20	8500581	Прокладка	1
21	13221A1	Датчик в сборе, температура	1
21	13221T01	Датчик температуры	1
22	4005685	ВИНТ (M4 x 10)	3
23	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
24	4001987	ВИНТ (M4 x 16)	12
25	855422A1	Комплект дроссельного узла	1
26	855423	Кольцо уплотнительное	1
27	82130040	ВИНТ (M6 x 40)	4

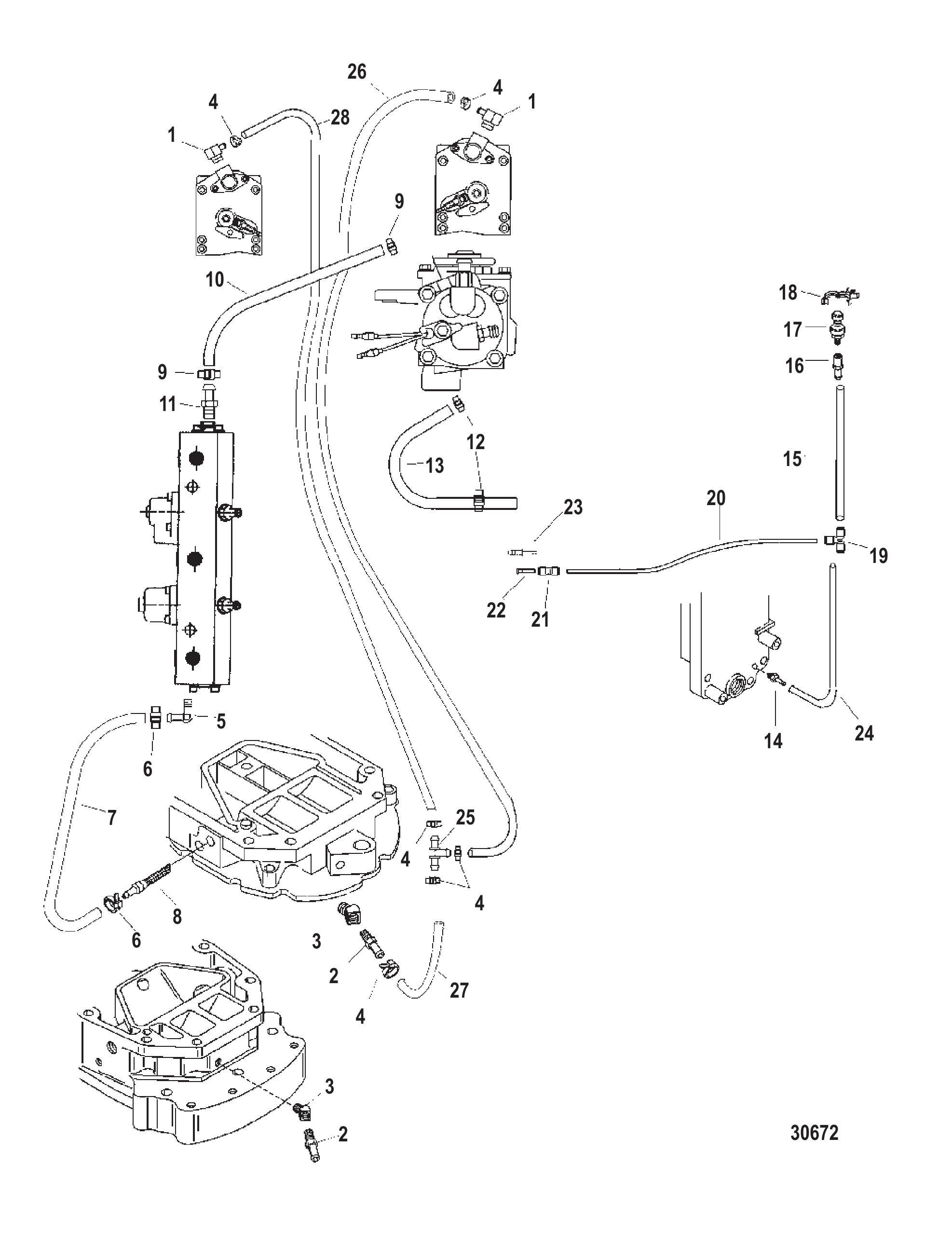

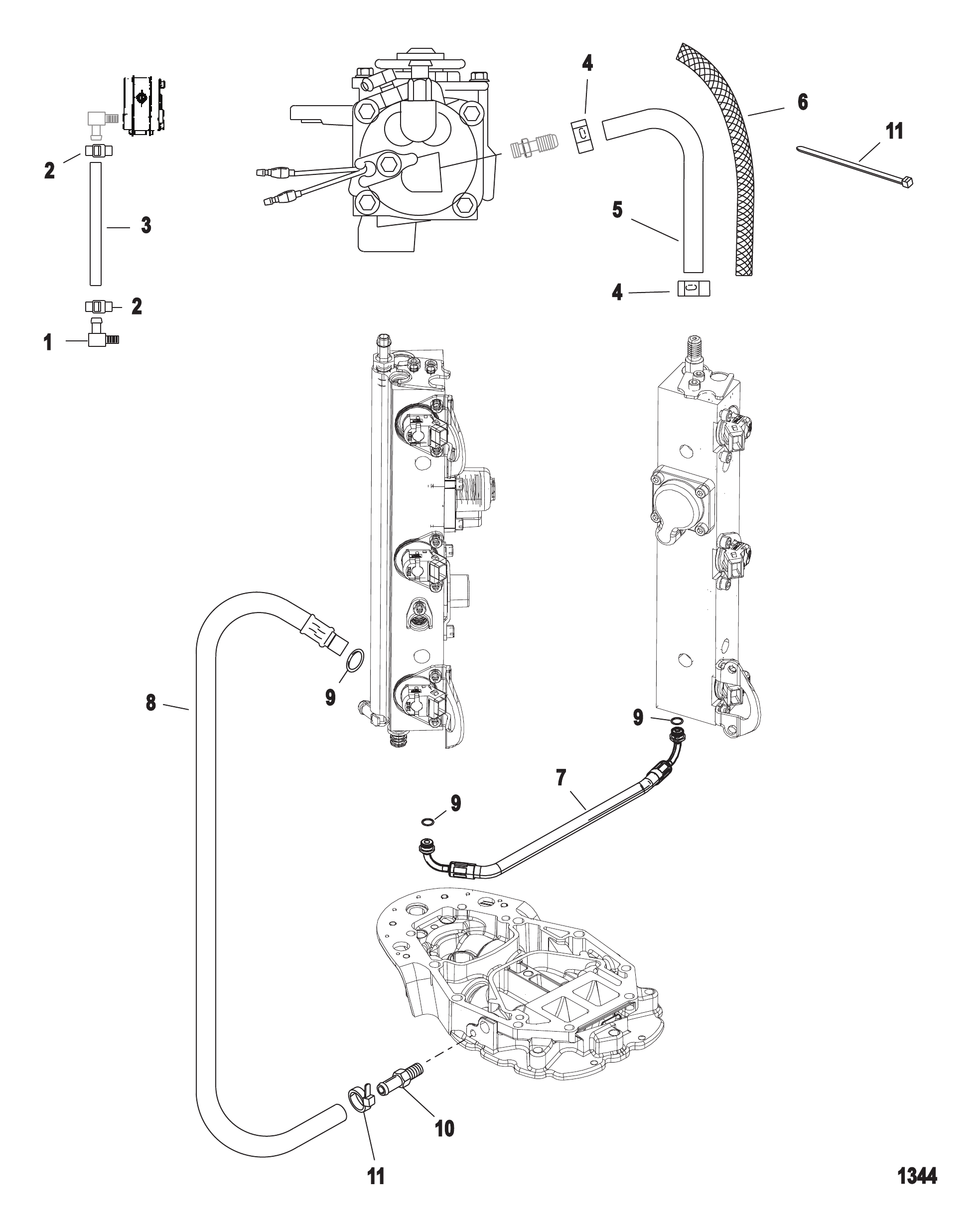

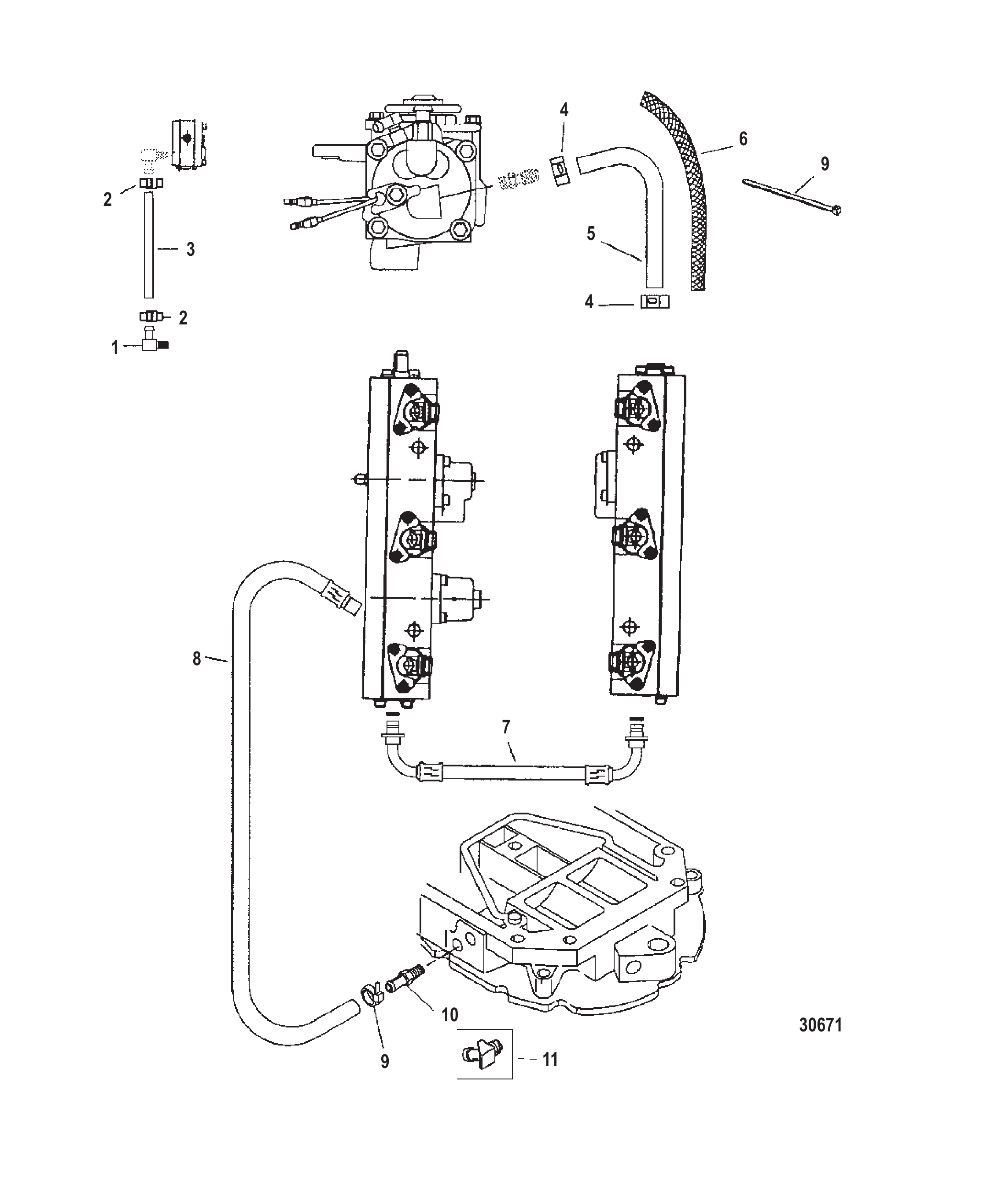

Рис. 4ВОЗДУШНЫЕ ШЛАНГИ AIR HOSES

REF	Номер детали	Наименование	Кол-во
1	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8502512	Шланг	1
6	85687631	ВТУЛКА (16.00 ДЮЙМОВ)	1
7	804823	ШЛАНГ В СБОРЕ С ФИТИНГОМ воздушного баланса	1
7	8M6000383	Шланг в сборе	1
8	804824	ШЛАНГ В СБОРЕ С ФИТИНГОМ	1
8	8M6000382	Шланг в сборе	1
9	804532	Комплект уплотнительных колец	1
10	16604	ШТУЦЕР прямой (.125-27)	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
-	854008T00	Головка блока цилиндров в сборе	1

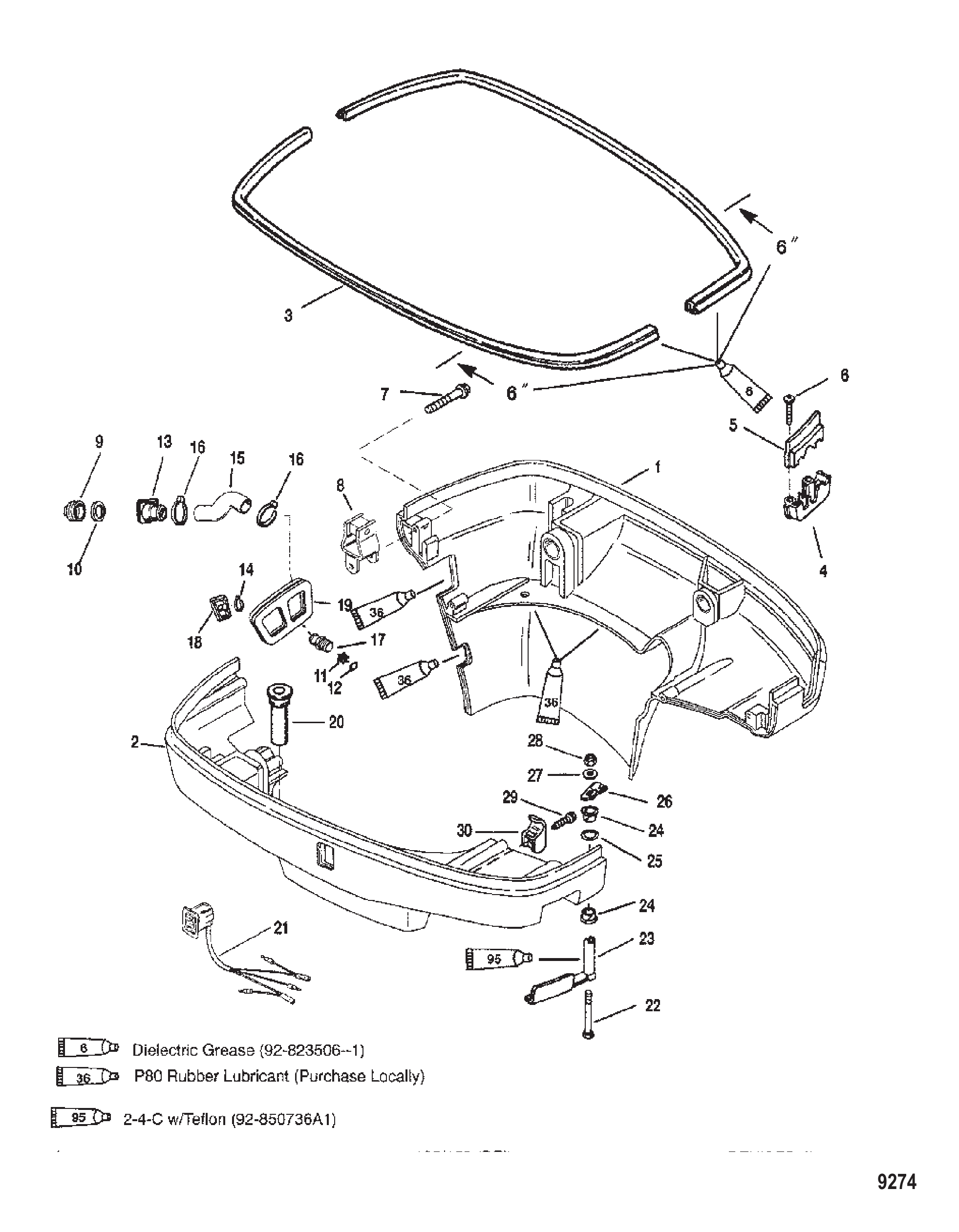

Рис. 5НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
1	8M0107315	Нижний кожух, левый борт	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

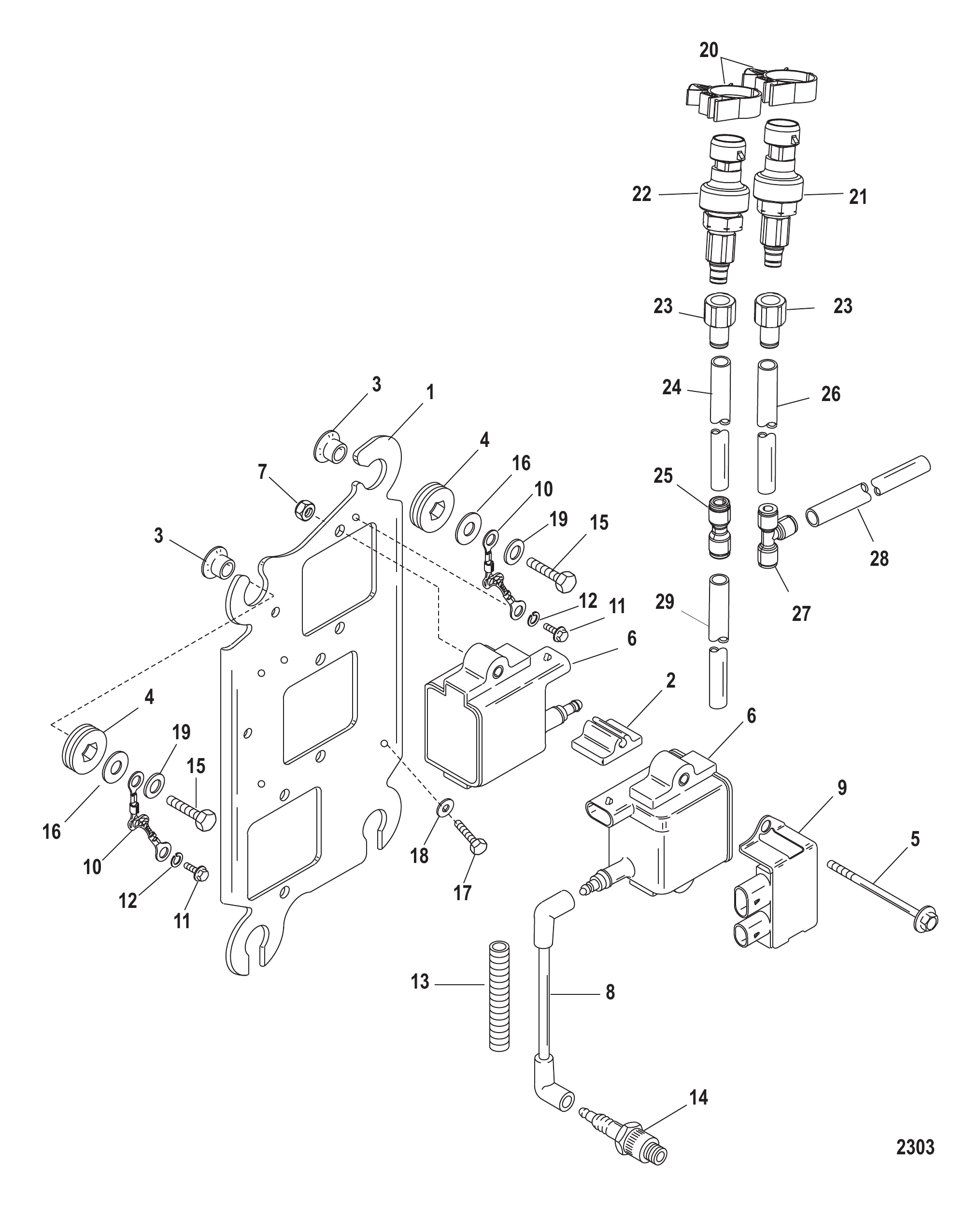

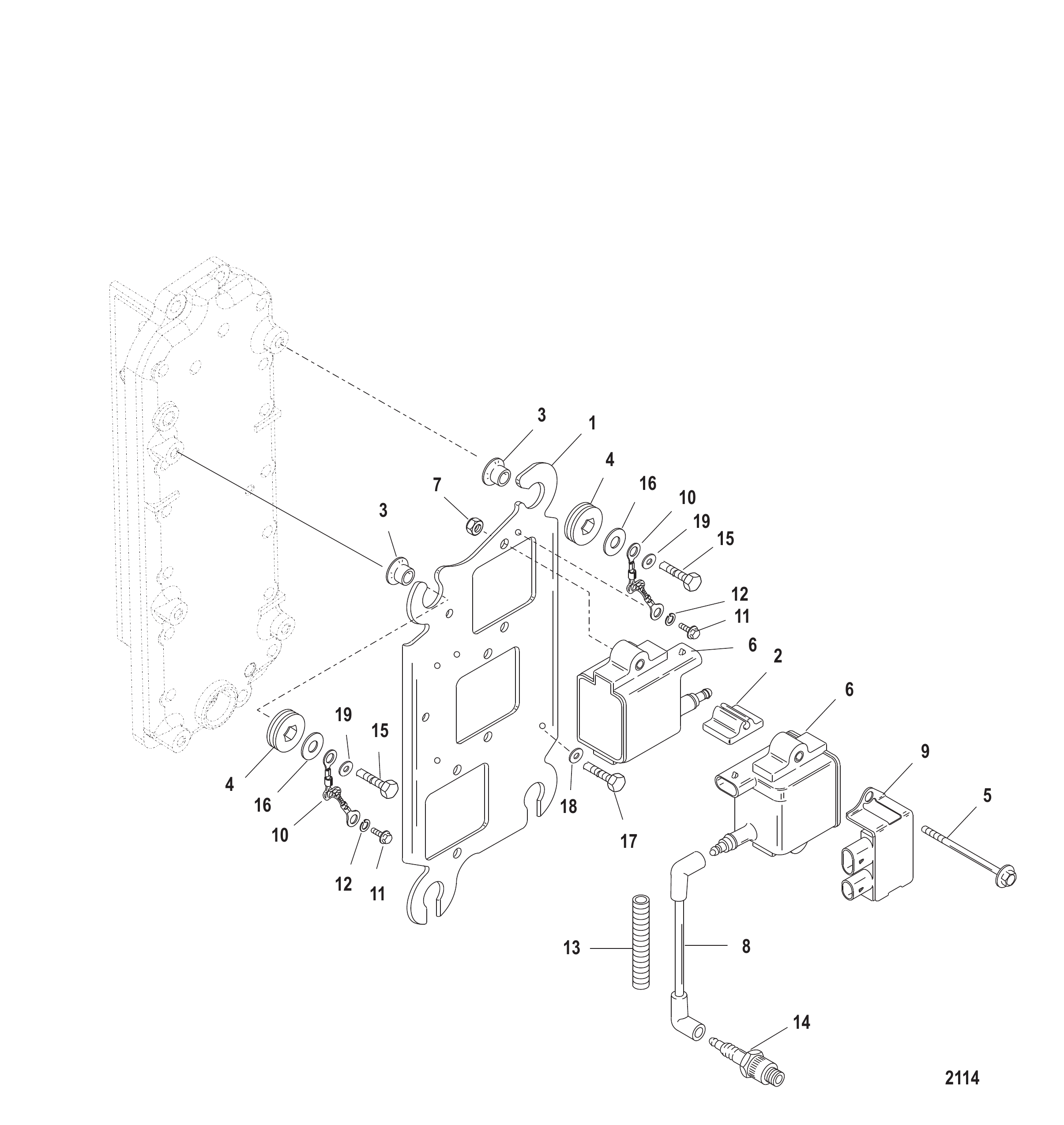

Рис. 6КАТУШКА ЗАЖИГАНИЯ COIL PLATE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE COIL PLATE ASSEMBLY	1
1	8506753	Пластина катушки	1
1	8M0011731	Пластина катушки зажигания	1
2	850676F1	ПРОСТАВКА	6
3	8502341	Втулка	4
4	833155	Втулка	4
5	850898	Винт (.250-20 x 3.250)	6
6	856991A1	КОМПЛЕКТ КАТУШКИ	6
7	814101	Гайка (.250-20) нержавеющая сталь	6
7	8M0207776	ГАЙКА	6
8	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
9	859595T	БЛОК УПРАВЛЕНИЯ ДВОЙНАЯ КАТУШКА	3
10	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
11	82129110	ВИНТ (M6 x 10)	2
12	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
12	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
14	8556721	Свеча зажигания	6
14	889597Q	NGK IZFR5G @4 Mercury / Quicksilver	6
15	60411	ВИНТ (.312-18 x 1.250)	4
16	49436	Шайба	4
17	82129114	ВИНТ (M6 x 14)	2
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
19	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
19	8M0042642	Шайба (.323 x .562 x .063)	2

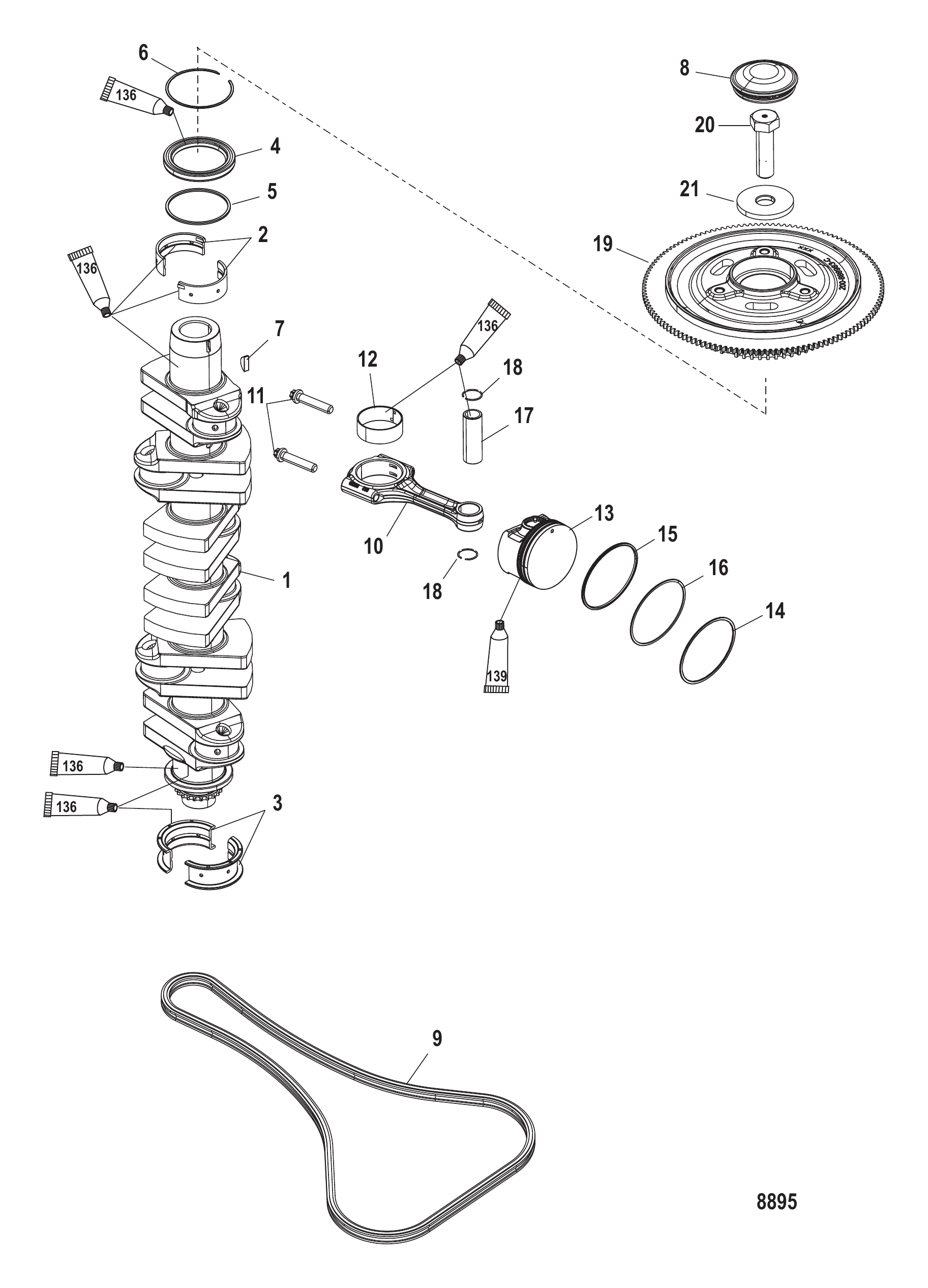

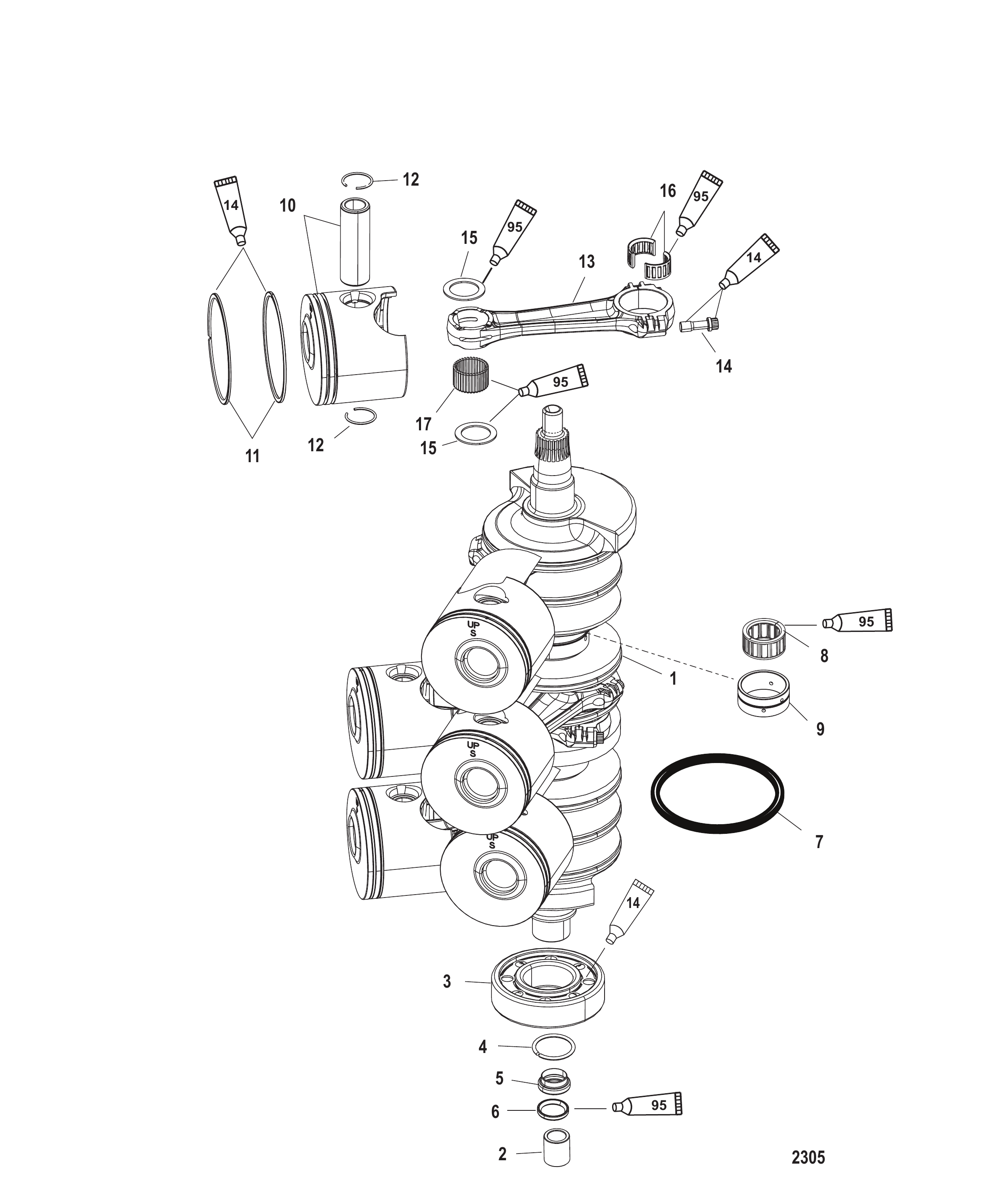

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895T1	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895T10	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T1	Комплект поршневых колец	4
9	880897T02	Комплект поршневых колец	4
9	880898T1	Комплект поршневых колец	AR
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

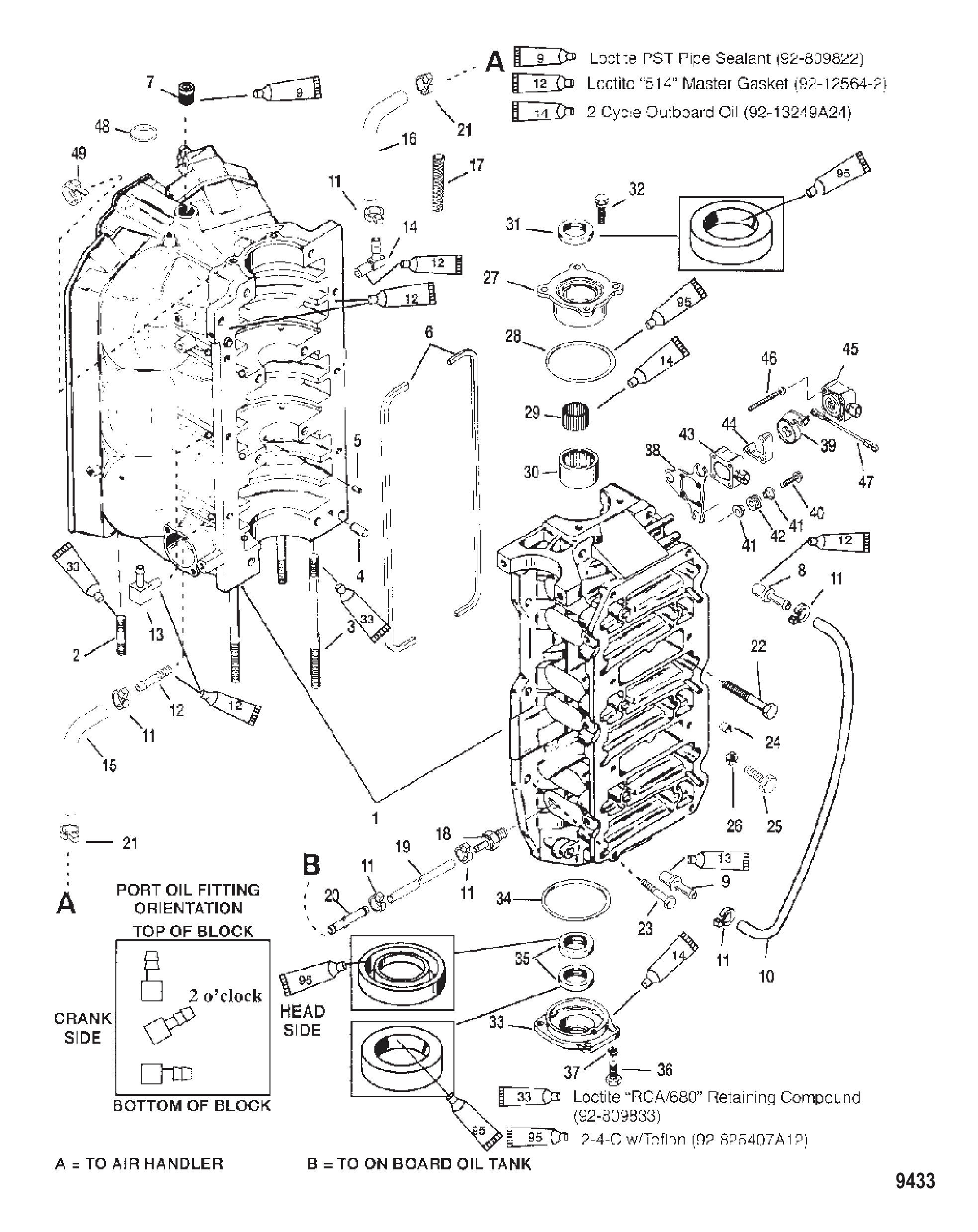

Рис. 8БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	828340A5	Блок цилиндров	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	384071	Фитинг (1/2-14) (1/2-14)	1
8	426231	Обратный клапан	1
8	426233	Обратный клапан	1
9	426981	Обратный клапан	1
9	426982	Обратный клапан	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	10
11	816311T	СТЯЖКА (8.00 дюймов)	10
12	852760	Штуцер (прямой)	2
13	855622	ШТУЦЕР	1
14	8267611	Угольник	3
15	85583445	ТРУБКА (16 ДЮЙМ.)	2
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	2
15	85583445	ТРУБКА (16 ДЮЙМ.)	1
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
16	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	3
16	8M0054152	Трубка (39.00 дюймов, бухта)	3
17	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
18	432781	Обратный клапан картера	1
18	8781051	Обратный клапан к блоку	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	822769	Соединитель	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	6
22	66717	ВИНТ (.375-16 x 3.250)	8
23	74824	Винт (.312-18 x 1.250)	6
24	26852	ЗАГЛУШКА Нейлоновая	1
25	856832	Винт (.250-20 x 1.750)	1
26	64015	Гайка (.250-20) клеммы стартерного соленоида	1
27	832760A1	Верхняя крышка в сборе	1
27	832760T1	ЗАГЛУШКА В СБОРЕ	1
28	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
29	16756A4	Комплект подшипников	1
30	NSS	NOT SOLD SEPARATE Bearing Race	1
31	41953	Сальник	1
32	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
32	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
33	7809A1	Крышка торцевая в сборе	1
33	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
34	62700	Кольцо уплотнительное (3.237 x .103)	1
35	41953	Сальник	2
36	28636	ВИНТ (.250-20 x .750)	4
37	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
38	853882	Кронштейн	1
38	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
39	8519371	Рычаг датчика положения дроссельной заслонки	1
40	82130025	ВИНТ (M6 x 25) крепление к картеру	3
41	8318701	Втулка	6
42	834985	Втулка уплотнительная	3
42	8M0190980	ВТУЛКА	3
43	8M6005905	Указатель положения дроссельной заслонки	1
44	850882	Проставка	1
45	8329522	Датчик положения дроссельной заслонки (наружный)	1
45	8M6005166	TPI Mercury / Quicksilver	1
46	850828	Винт (#10-32 X 2-3/4 дюйма)	3
47	1938541	ТЯГА ДРОССЕЛЯ	1
47	8M0084738	ТЯГА В СБОРЕ	1
48	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
49	816311	Стяжка (8.00 дюймов)	1
49	816311T	СТЯЖКА (8.00 дюймов)	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

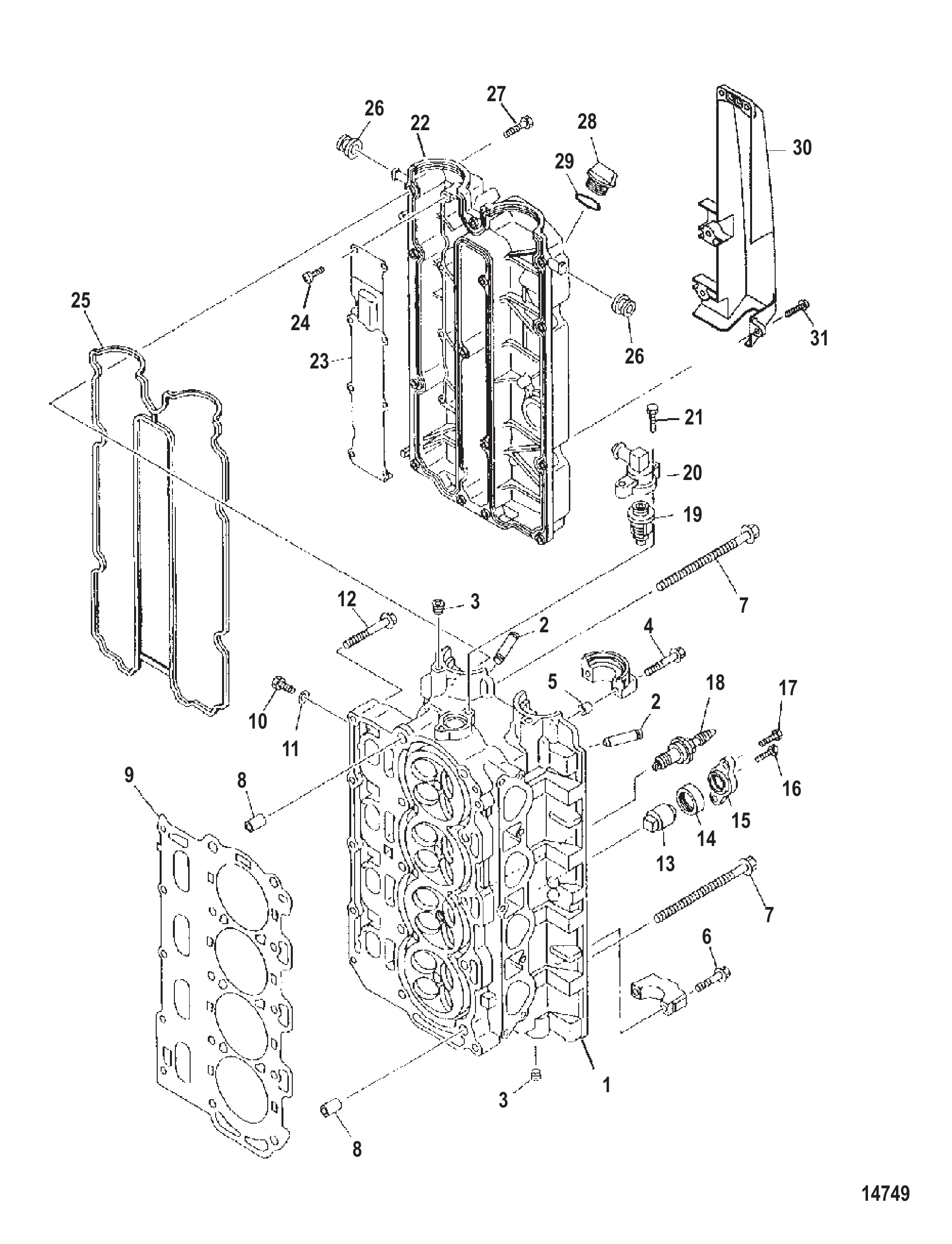

Рис. 9ГОЛОВКА ЦИЛИНДРА CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	881310T2	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	881310T08	Головка блока цилиндров в сборе (базовая)	1
2	804110	Штифт направляющий	16
3	804111	Пробка	4
4	804112	Болт (M7 x 48)	4
5	804113	Штифт установочный	4
6	804114	Болт (M7 x 37)	16
7	881311	Болт (M10 x 145)	10
8	804116	Втулка	2
8	8M0070515	УСТАНОВОЧНЫЙ ШТИФТ	2
9	8041151	Прокладка	1
10	83124714	БОЛТ	4
11	831246	Шайба уплотнительная	4
12	881312	Болт (M8 x 55)	5
13	NSS	NOT SOLD SEPARATE Anode	2
14	804086	Втулка уплотнительная	2
15	804085	Крышка	2
15	804085A01	Комплект крышки/анода	2
16	8524741	Болт (M6 x 20)	2
17	827207	БОЛТ (M8 x 25)	4
18	881284	Свеча зажигания	4
18	881284Q	PG LFR6A-11 @10 Mercury / Quicksilver	4
19	881429	Термостат	1
19	8M6013864	ТЕРМОСТАТ	1
20	881430	Крышка термостата	1
20	8041271	Крышка термостата	1
21	8248326	Винт (M6 x 25 мм)	2
22	881313T1	РЕМКОМПЛЕКТ КРЫШКИ	1
23	804119	Крышка вентиляции	1
24	804120	Винт (M4 x 8)	8
25	804123	Прокладка	1
26	855690	ВТУЛКА Уплотнительная	2
27	858530	Болт (M6 x 30)	14
28	859578A1	ПРОБКА В СБОРЕ Масляная	1
28	8M0240831	МАСЛЯНАЯ ПРОБКА	1
29	NSS	NOT SOLD SEPARATE O-Ring	1
30	858752	Крышка	1
30	858752001	Крышка	1
31	1993716	ВИНТ (M6 x 16)	5
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

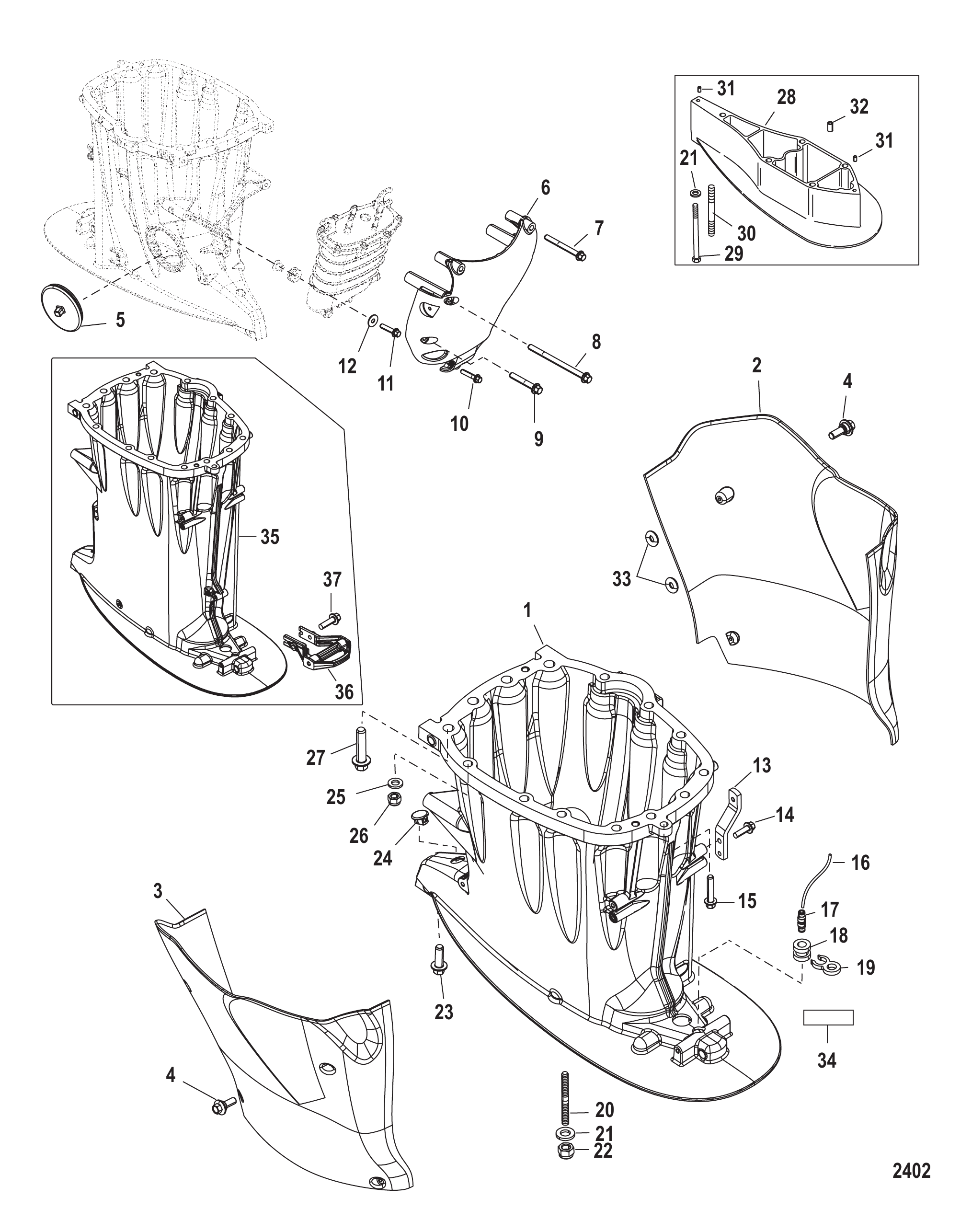

Рис. 10КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
1	858576T2	Корпус в сборе гребного вала	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

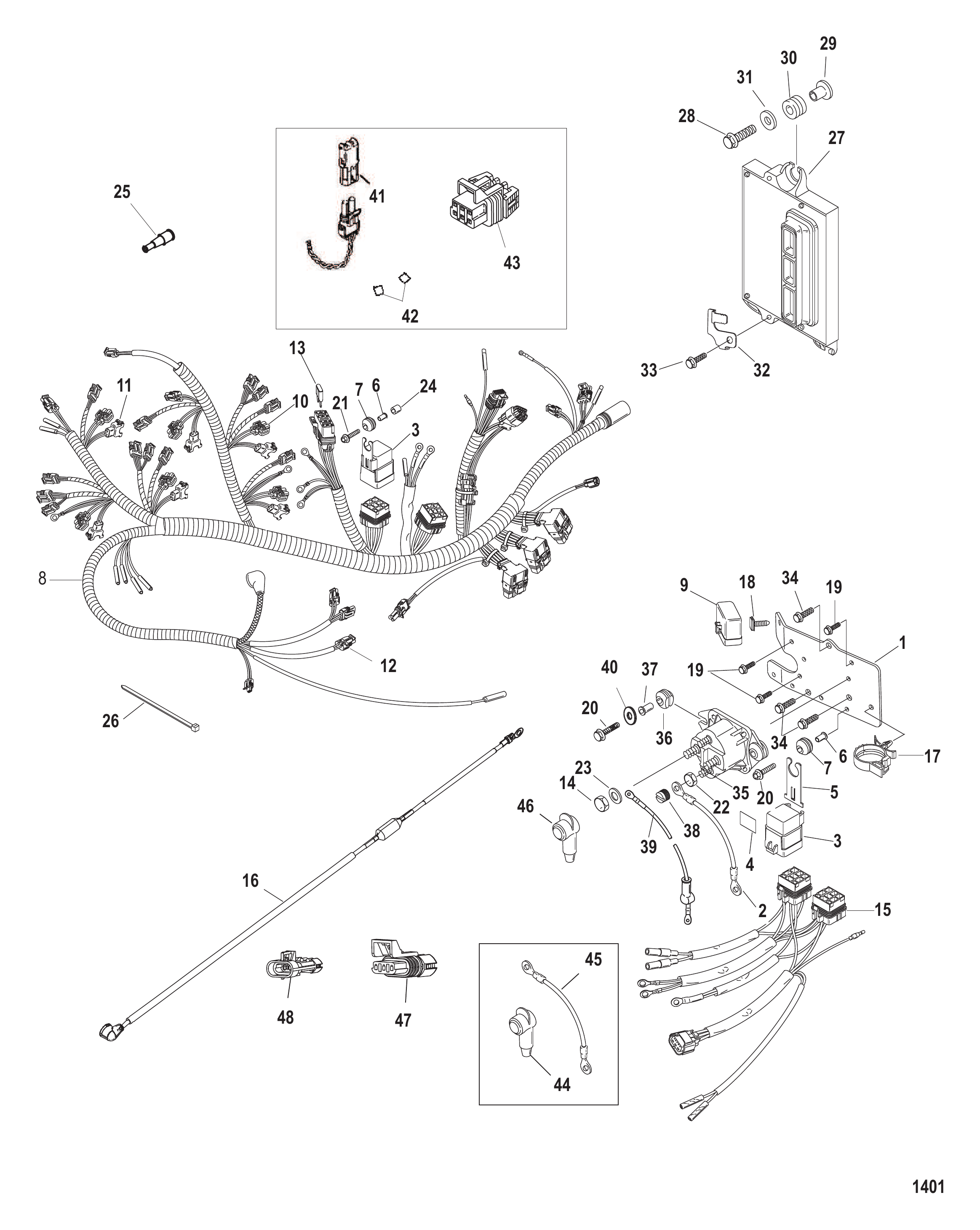

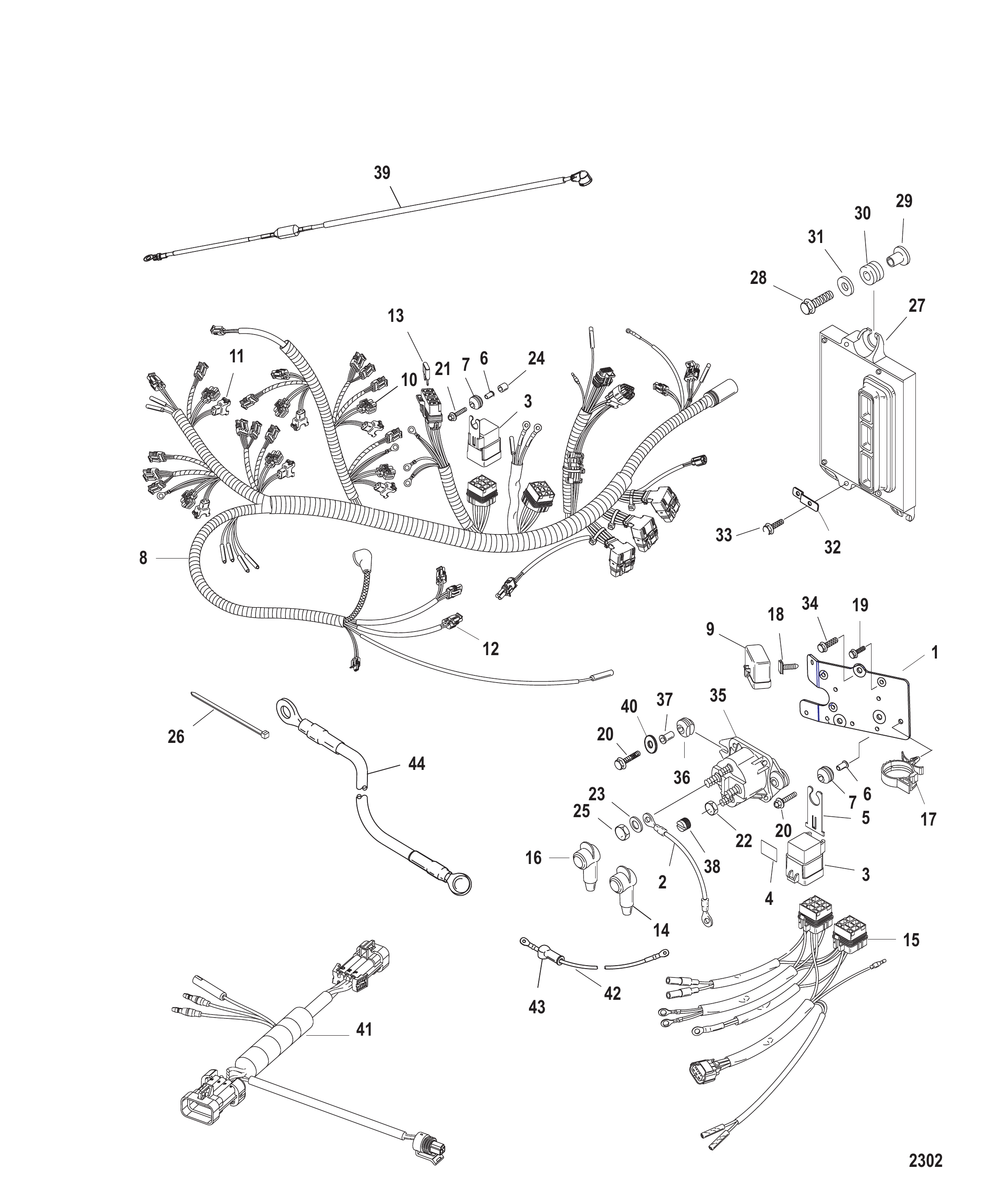

Рис. 11ЭЛЕКТРИЧЕСКАЯ ПЛАТА ELECTRICAL PLATE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	833137F1	ПЛАСТИНА	1
2	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
3	828151A1	Реле в сборе	3
3	8M0207773	Реле тримма в сборе	3
4	NSS	NOT SOLD SEPARATE DECAL-TRIM RELAY	3
5	828102	Кронштейн	3
5	8M0207771	Кронштейн крепления	3
6	818968	ВТУЛКА	3
6	8M0214955	Втулка	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	878084T3	Жгут проводов двигателя в сборе	1
8	878084T4	Жгут проводов двигателя в сборе	1
9	858754	Крышка предохранителя	1
10	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
10	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
11	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
12	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
12	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879964A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
13	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
13	832969T20	Предохранитель Mini — жёлтый — 20 А	4
13	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
13	832969T15	Предохранитель Mini — синий — 15 А	1
13	8329695	Предохранитель мини - коричневый - 5 А	1
13	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
14	68292	Гайка (.312-18)	2
14	8M0204668	Гайка (.312-18)	2
15	819514T16	Жгут проводов тримма в сборе	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	858755	Зажим (1.00)	1
18	828991	Зажим	1
18	828991T	ЗАЖИМ	1
19	82129110	ВИНТ (M6 x 10)	3
20	82129125	ВИНТ (M6 x 25 мм)	4
21	82129135	ВИНТ (M6 x 35)	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	2
23	53166	СТОПОРНАЯ ШАЙБА (.312)	2
24	91912	Втулка	1
25	13541	Разъём штыревой	1
26	816311T	СТЯЖКА (8.00 дюймов)	AR
27	85961021	ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ	1
27	8M0086580	Электронный блок управления	1
27	85961055S	Модуль управления двигателем	1
27	8M0086580	Электронный блок управления	1
27	85961056S	Модуль управления двигателем	1
27	8M0086581	Электронный блок управления	1
27	85961057S	Модуль управления двигателем	1
27	8M0086584	ЭБУ	1
28	82130025	ВИНТ (M6 x 25) крепление к картеру	3
29	856954	Втулка	3
30	834985	Втулка уплотнительная	3
30	8M0190980	ВТУЛКА	3
31	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
32	8590881	Хомут	1
33	82129114	ВИНТ (M6 x 14)	1
34	82130012	ВИНТ (M6 x 12)	3
35	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
36	822179	Втулка уплотнительная	2
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2
38	813938	Гайка колпачковая (#10-32)	1
39	882829A1	КАТБЕЛЬ В СБОРЕ СТАРТЕРА	1
40	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
40	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
41	832948A1	Разъём в сборе, 2 контакта, вилка	1
42	13540	Колпачок гнездовой	2
43	881065A1	Разъем 6-контактная вилка	1
44	8500673	Колпачок изолятора — жёлтый	1
45	880771T1	Кабельный жгут (24,00 дюйма) красный	1
46	8500671	Колпачок изолятора — красный	1
47	881175A1	Крышка в сборе 3-контактный разъем-гнездо (ГНЕЗДО)	1
48	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1

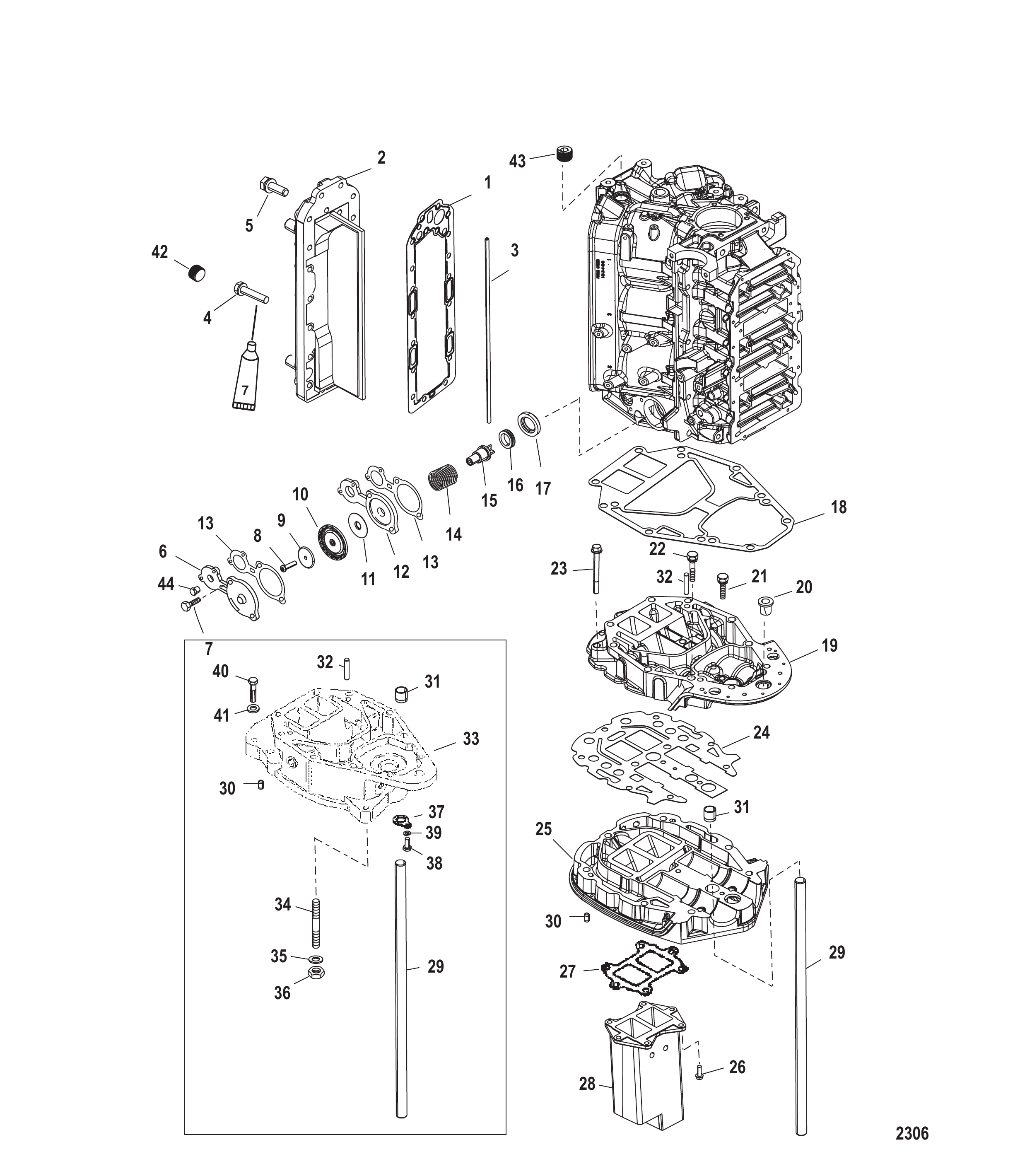

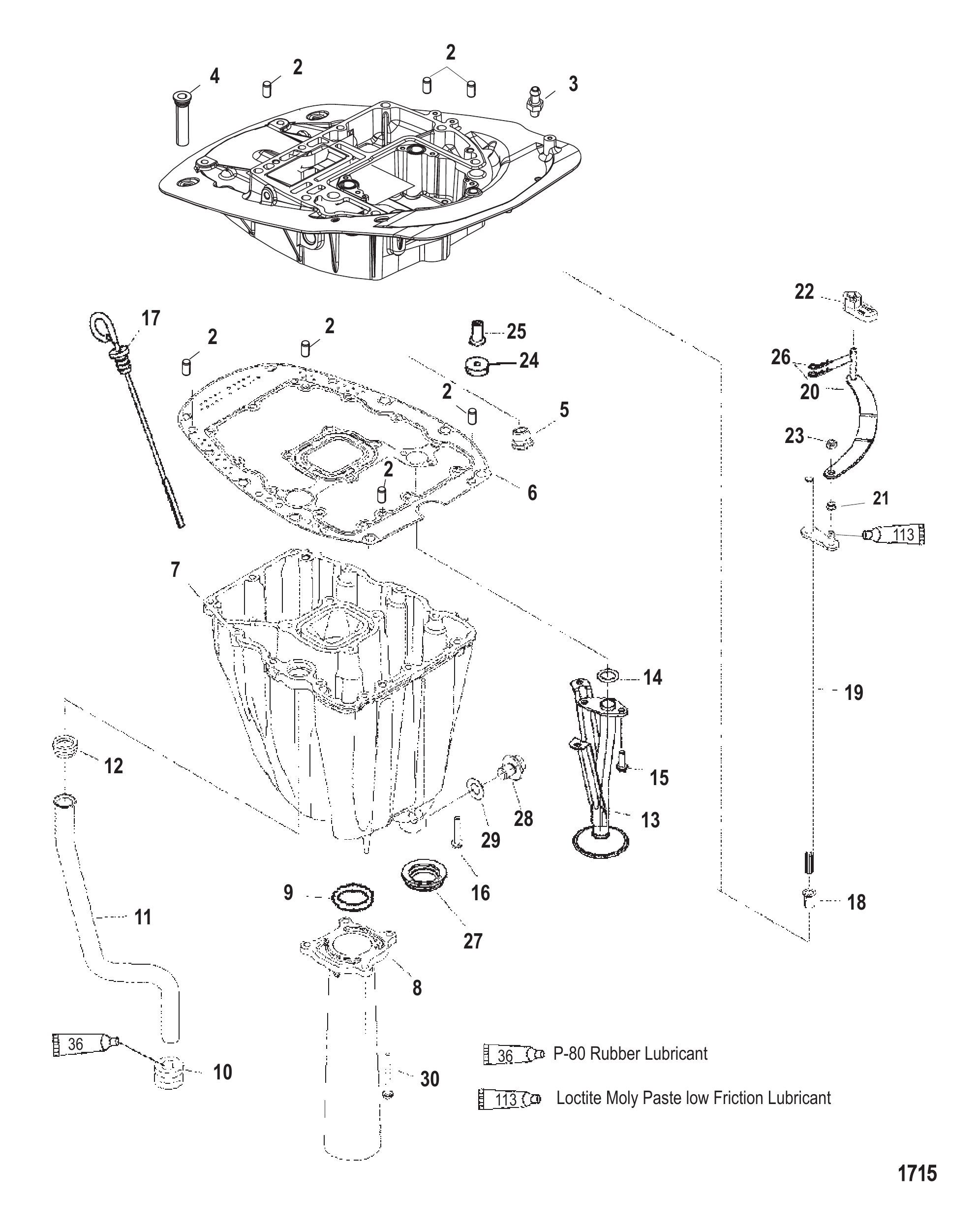

Рис. 12ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	858582T	Переходная плита в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	7
3	880090	Штуцер	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	126021	Втулка	1
5	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
6	8585831	ПРОКЛАДКА	1
7	858572T	Картер масляный	1
7	858572T01	Картер масляный	1
8	858584A1	Труба в сборе, выпускная	1
9	881295	Уплотнительное кольцо	1
10	894171	Втулка уплотнительная	1
10	89417004	Втулка уплотнительная	1
11	858575	Водяная трубка	1
11	8M0026130	Труба водяная	1
11	8585751	ТРУБКА ВОДЯНАЯ	1
11	8M0026129	Труба водяная	1
12	814080	Сальник верхний	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	8596021	Маслоизмерительный щуп	1
18	48237	Втулка вала переключения передач	1
19	858577A2	Вал переключения передач	1
19	858577A3	Рычаг в сборе, переключения передач	1
20	859177A3	Тяга переключения передач	1
21	NSS	NOT SOLD SEPARATE Bushing	1
22	879997	Ползун переключения	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	813745	Проставка	1
24	11289	Распорная втулка вала переключения	1
25	43585	Муфта вала переключения	1
26	859746	ШПЛИНТ	2
27	858573	Сальник	1
27	8M0039073	Сальник	1
28	8288181	Пробка сливная	1
29	828816	Прокладка	1
29	8M0204692	Прокладка @5	1
30	82483213	ВИНТ (M6 x 60)	4

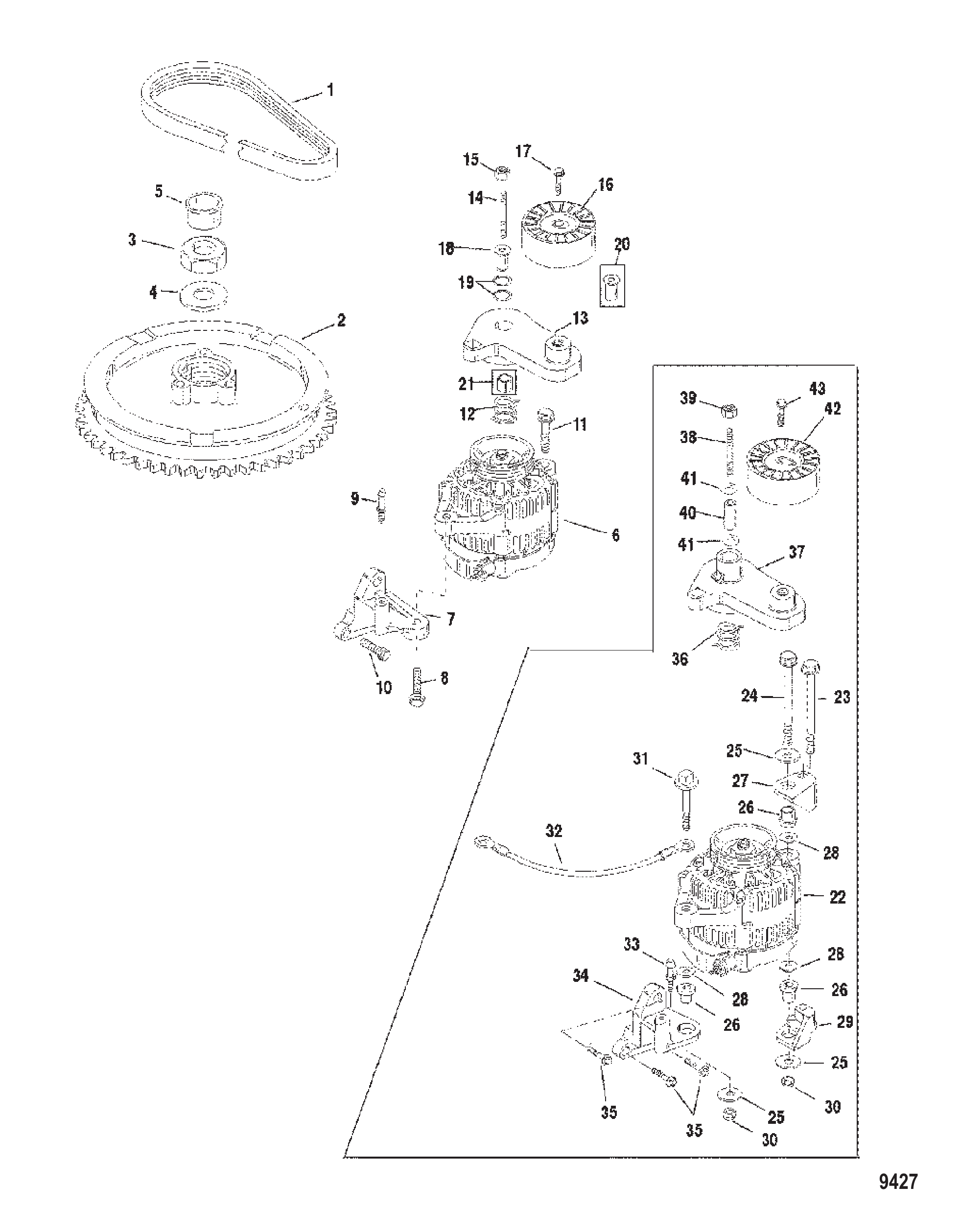

Рис. 13МАХОВИК/ГЕНЕРАТОР FLYWHEEL/ALTERNATOR

REF	Номер детали	Наименование	Кол-во
1	8285072	Ремень	1
2	834936A3	Маховик	1
2	834936T6	Маховик	1
3	52901	Гайка (.625-18)	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
6	834832	Генератор	1
6	857006T	Генератор	1
7	832080M2	Кронштейн генератора	1
8	81893430	ВИНТ (M8 x 30)	1
8	81893435	ВИНТ (M8 x 35)	1
9	821583	ШТИФТ	1
9	8215832	Штифт специальный (1.5 дюйма)	1
10	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
11	82446180	ВИНТ (M10 x 80)	1
12	855798	ПРУЖИНА	1
12	855798001	Пружина	1
13	8502913	Натяжитель ремня	1
13	850291T3	Натяжитель ремня	1
14	855728	ШПИЛЬКА (M10 X 54)	1
14	8557281	Шпилька	1
15	826292	ГАЙКА (M10) Латунная/Никелированная	1
16	852385A1	Шкив	1
16	8M6005030	Шкив в сборе	1
17	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
18	856030A2	Комплект втулок	1
19	85045	Кольцо уплотнительное (.551 x .070)	2
20	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
21	42139	ВТУЛКА НИЖНЯЯ	1
22	857006T	Генератор	1
22	889955A03	Комплект генератора	1
23	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
23	8M0012503	Винт (M10 x 1.5)	1
24	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
25	29395	ШАЙБА (.390 x 1.00 x .06)	3
25	8M0042641	Шайба (.390 x 1.00 x .06)	3
26	856975	Опора	3
27	856972T	Кронштейн	1
27	858391T01	Кронштейн	1
28	845998	Шайба (.406 x 1.250 x .089)	3
29	856973T	Кронштейн	1
29	858393T01	Кронштейн	1
30	826292	ГАЙКА (M10) Латунная/Никелированная	2
31	82446155	ВИНТ (M10 x 55)	1
32	856583T2	Трос в сборе	1
33	821583	ШТИФТ	1
33	8215832	Штифт специальный (1.5 дюйма)	1
34	856974T	Кронштейн	1
34	857142T	Кронштейн	1
35	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
36	855798	ПРУЖИНА	1
36	855798001	Пружина	1
37	856815T2	Натяжитель в сборе	1
38	856900	Шпилька (M10 x 85)	1
38	8M0034457	Шпилька (M10 x 85)	1
39	826292	ГАЙКА (M10) Латунная/Никелированная	1
40	856894	Втулка	1
40	8568941	ВТУЛКА	1
41	4002320	ШАЙБА	2
42	852385A1	Шкив	1
42	8M6005030	Шкив в сборе	1
43	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1

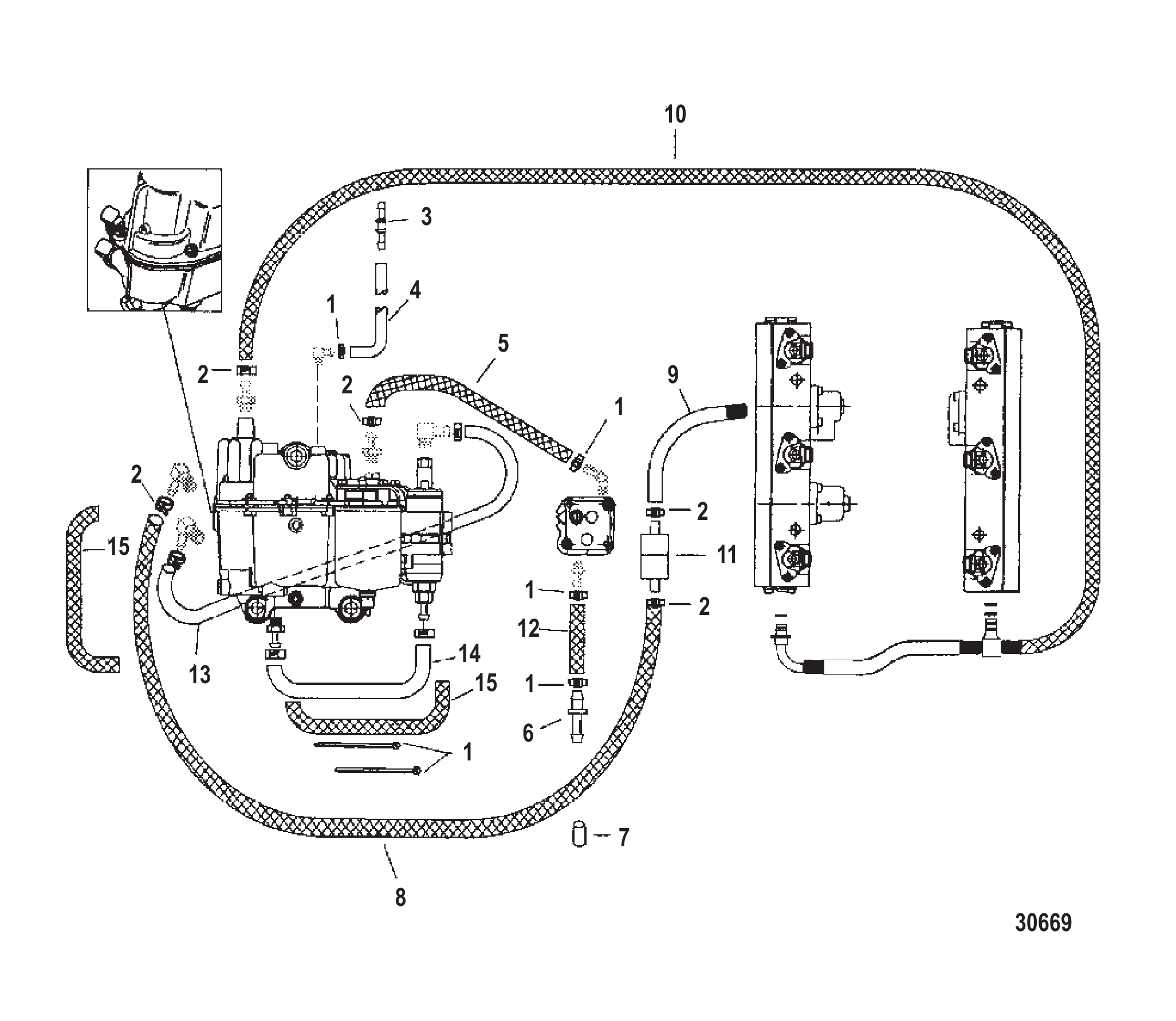

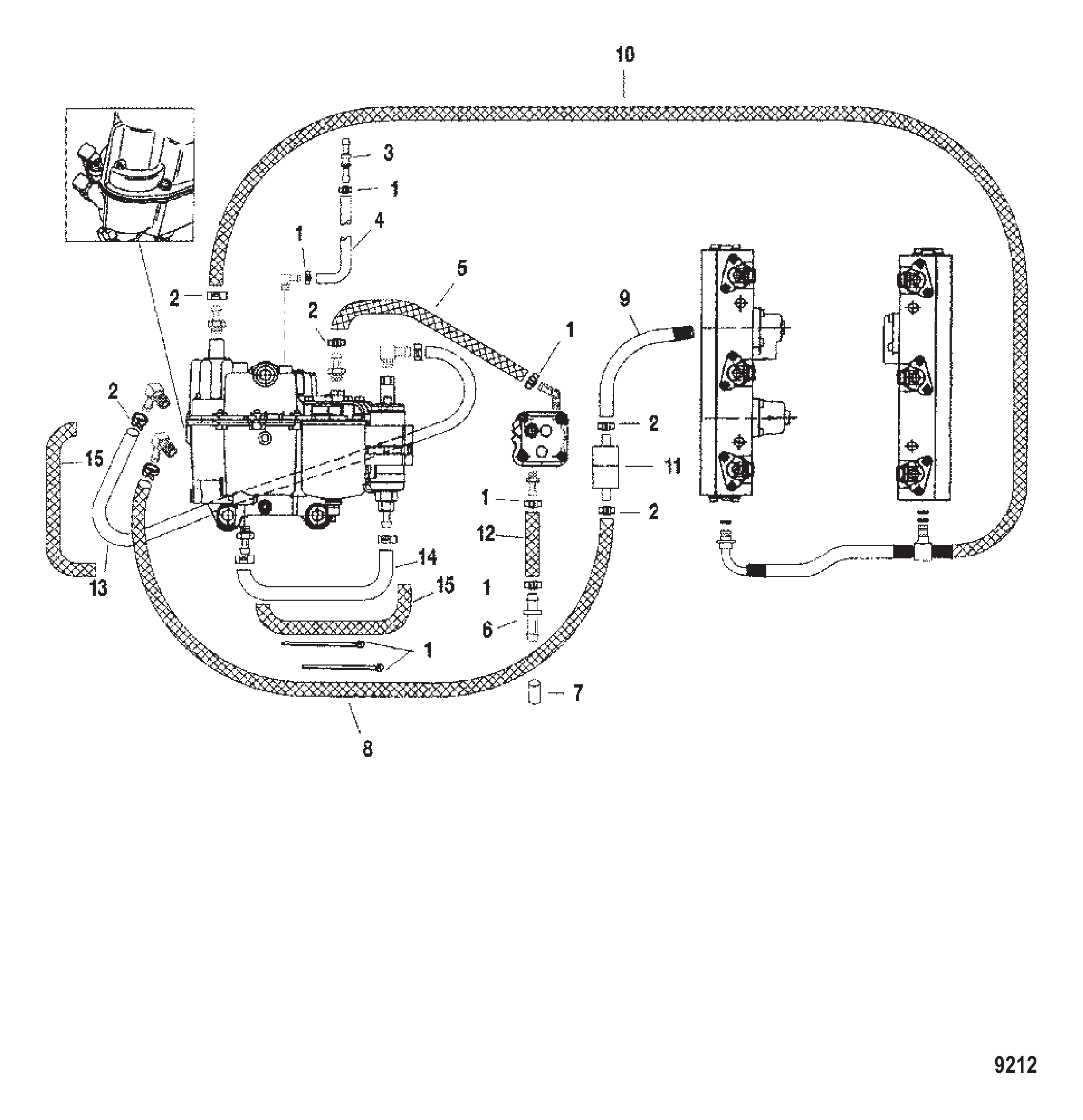

Рис. 14ТОПЛИВНЫЕ ШЛАНГИ FUEL HOSES

REF	Номер детали	Наименование	Кол-во
1	816311T	СТЯЖКА (8.00 дюймов)	AR
2	856880	Хомут шланга (15.3)	5
2	8M0214964	Хомут	5
3	858955	РАЗЪЕМ	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	856822A1	Трубка	1
5	8M0064784	Шланг формованный импульсный	1
6	822769	Соединитель	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	858757A1	Шланг в сборе (25.50 дюйма)	1
8	8M0062344	Шланг в сборе	1
9	804822	ШЛАНГ возврата топлива	1
9	8M6001914	Шланг	1
10	804821	ТРУБКА (ВКЛЮЧАЕТ УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА)	1
10	8048211	Трубка	1
11	8557611	Клапан обратный	1
12	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
12	8M0043979	Шланг с рукавом в сборе	1
13	85677870	ШЛАНГ	1
13	8M0064634	Шланг	1
14	85677887	ШЛАНГ	1
14	8M0064635	Шланг	1
15	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	2

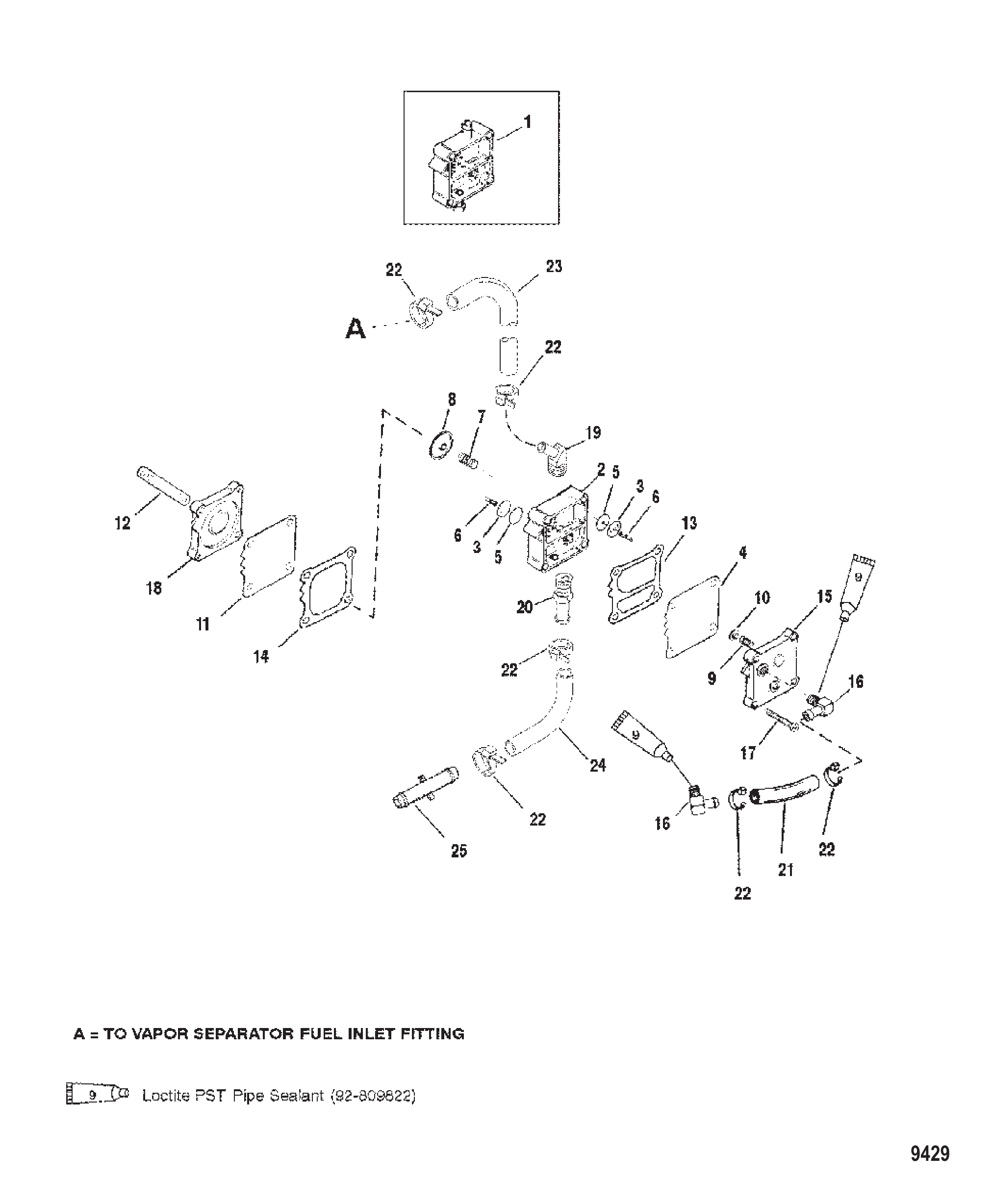

Рис. 15ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

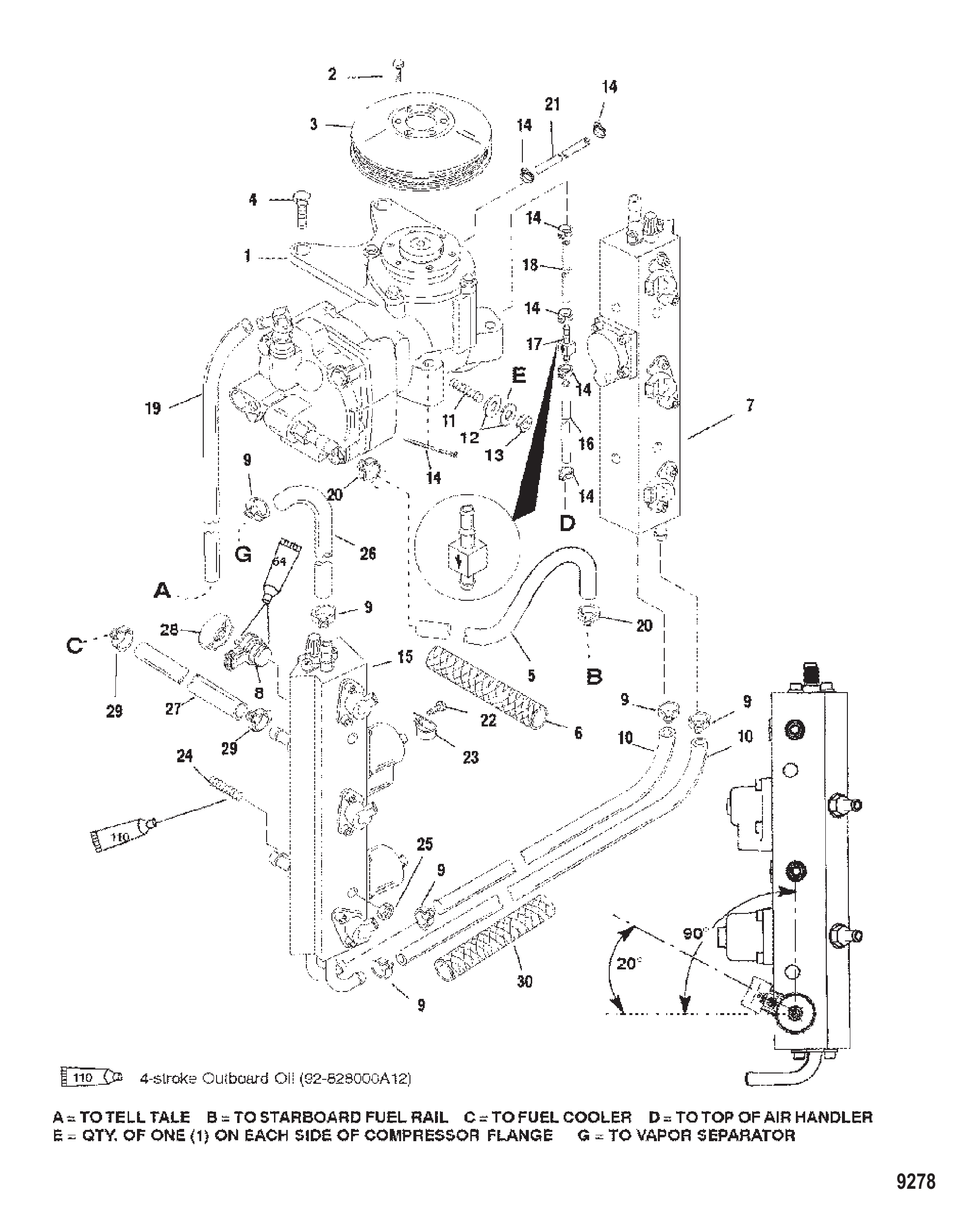

Рис. 16ТОПЛИВНЫЕ РАМПЫ FUEL RAILS

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1

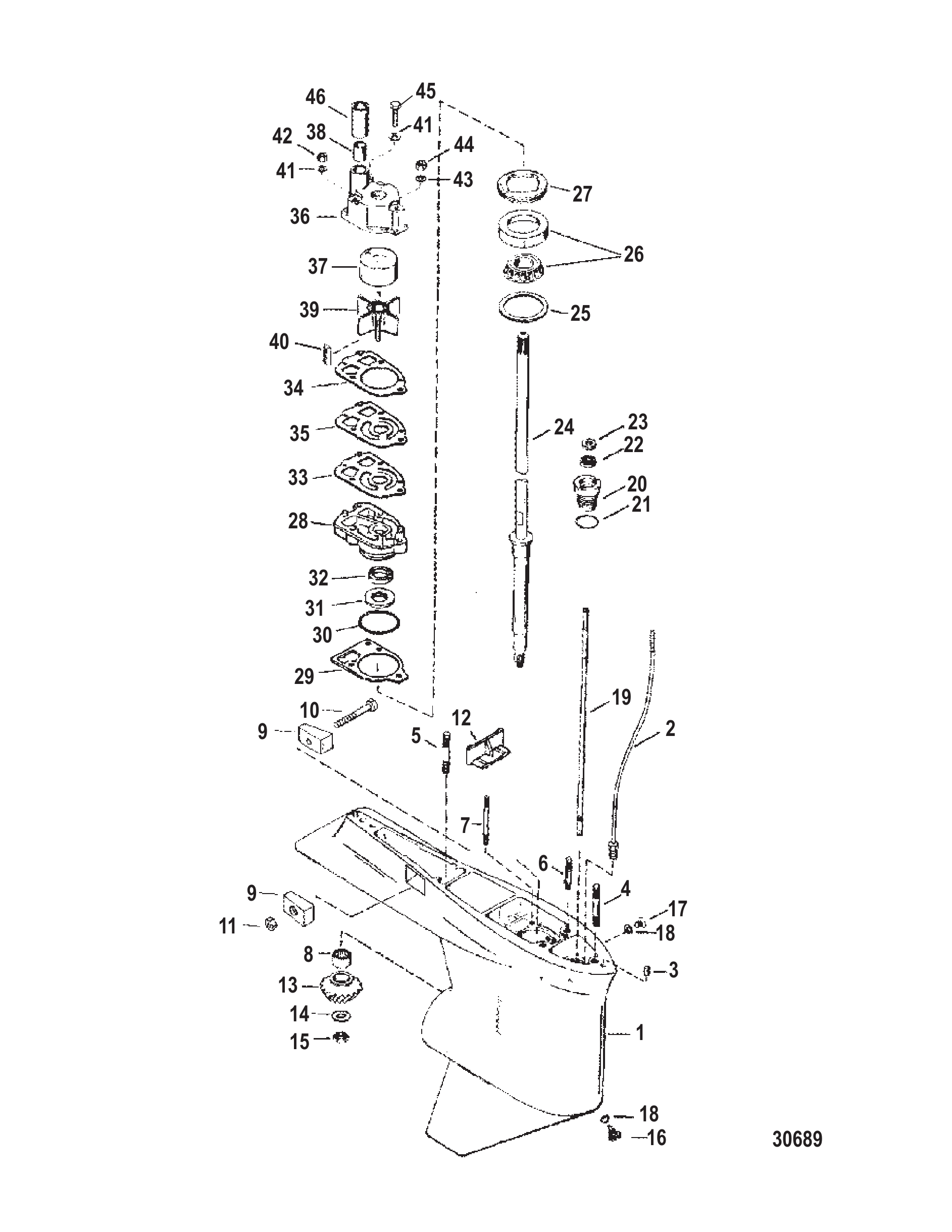

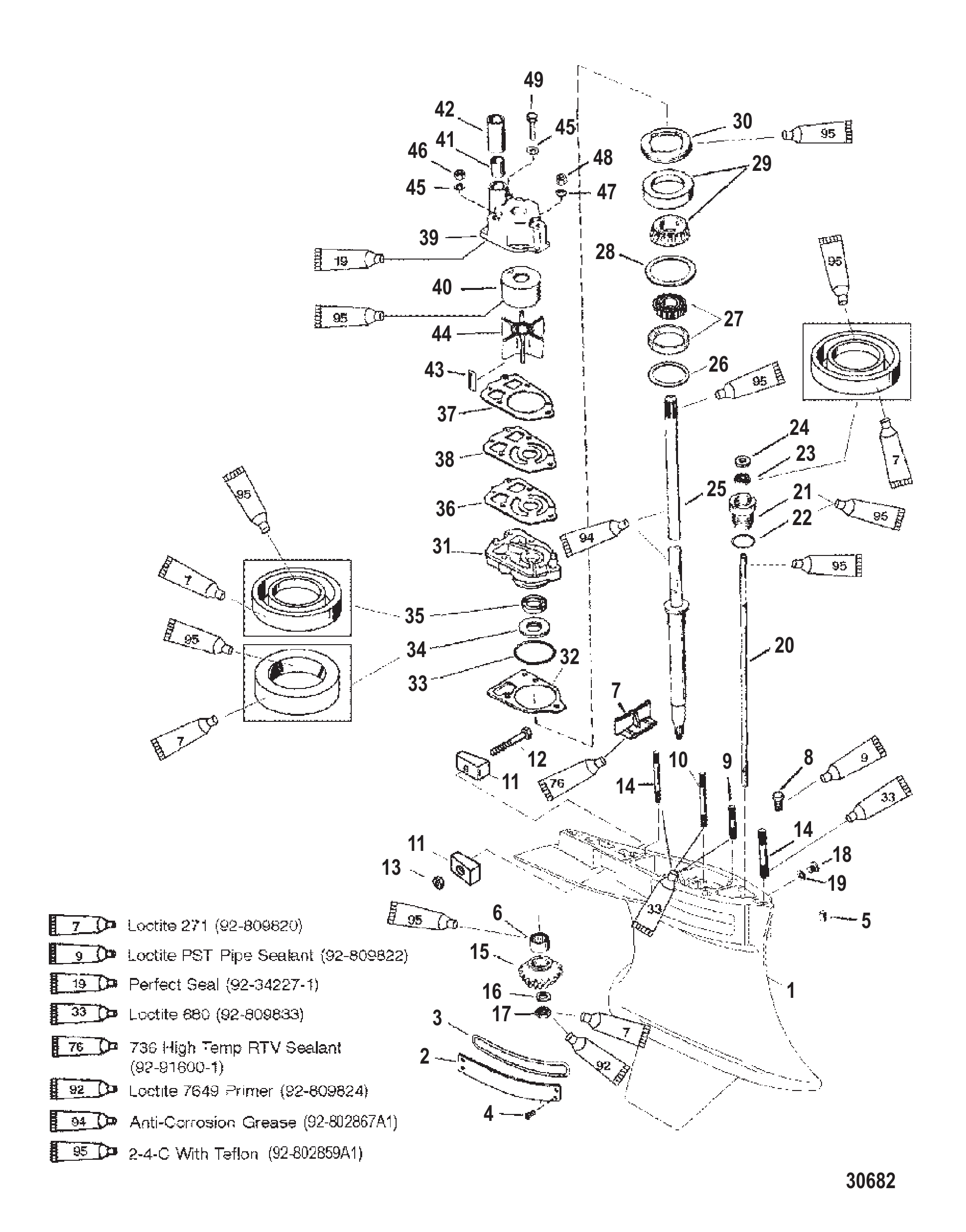

Рис. 17КАРТЕР РЕДУКТОРА (ПРИВОДНОЙ ВАЛ) (СТАНДАРТ/ОБРАТНОЕ ВРАЩЕНИЕ) (SPORTMASTER) GEAR HOUSING (DRIVESHAFT)(STD/COUNTER ROTATION)(SPORTMASTER)

REF	Номер детали	Наименование	Кол-во
-	840560T33	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
-	840561T69	Редуктор в сборе	1
-	840561T70	Редуктор в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
2	847950T4	Крышка	2
2	8479504	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	30667	Шпилька (.250-20/.250-28 x 3.125)	2
10	306671	Шпилька	2
11	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3
11	786382	Шпилька (.437-14/.437-20 x 3.120)	1
11	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	NSS	NOT SOLD SEPARATE PINION GEAR	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
18	79953Q04	Ремкомплект сливного винта	1
19	191832	Шайба	1
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
26	38657A1	Регулировочные прокладки в сборе	1
26	8M0063268	Комплект регулировочных прокладок	1
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	42637A1	Комплект регулировочных шайб	AR
28	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
29	36387A1	Подшипник роликовый/обойма в сборе	1
29	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
30	8245191	Фиксатор	1
31	44292A3	Основание водяного насоса в сборе	1
32	426311	Прокладка	1
32	8M0204678	ПРОКЛАДКА	1
33	90011	Кольцо уплотнительное (2.175 x .175)	1
33	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	89238	Сальник масляный	1
35	16977	САЛЬНИК МАСЛЯНЫЙ	1
36	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
37	858524	Прокладка	1
38	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
38	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
39	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
40	48752T	ВСТАВКА	1
41	38970	САЛЬНИК X-LONG	1
42	29804T	ВТУЛКА	1
43	56654	ШПОНКА	1
43	8M0214992	ШПОНКА @5	1
44	89984T4	Крыльчатка	1
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
46	8267119	Гайка (.250-28)	2
47	36001	ШАЙБА	1
48	13436	Гайка	1
49	96411	Винт (#14-8 x 2.25)	1
49	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	881805A01	Комплект прокладок двигателя	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

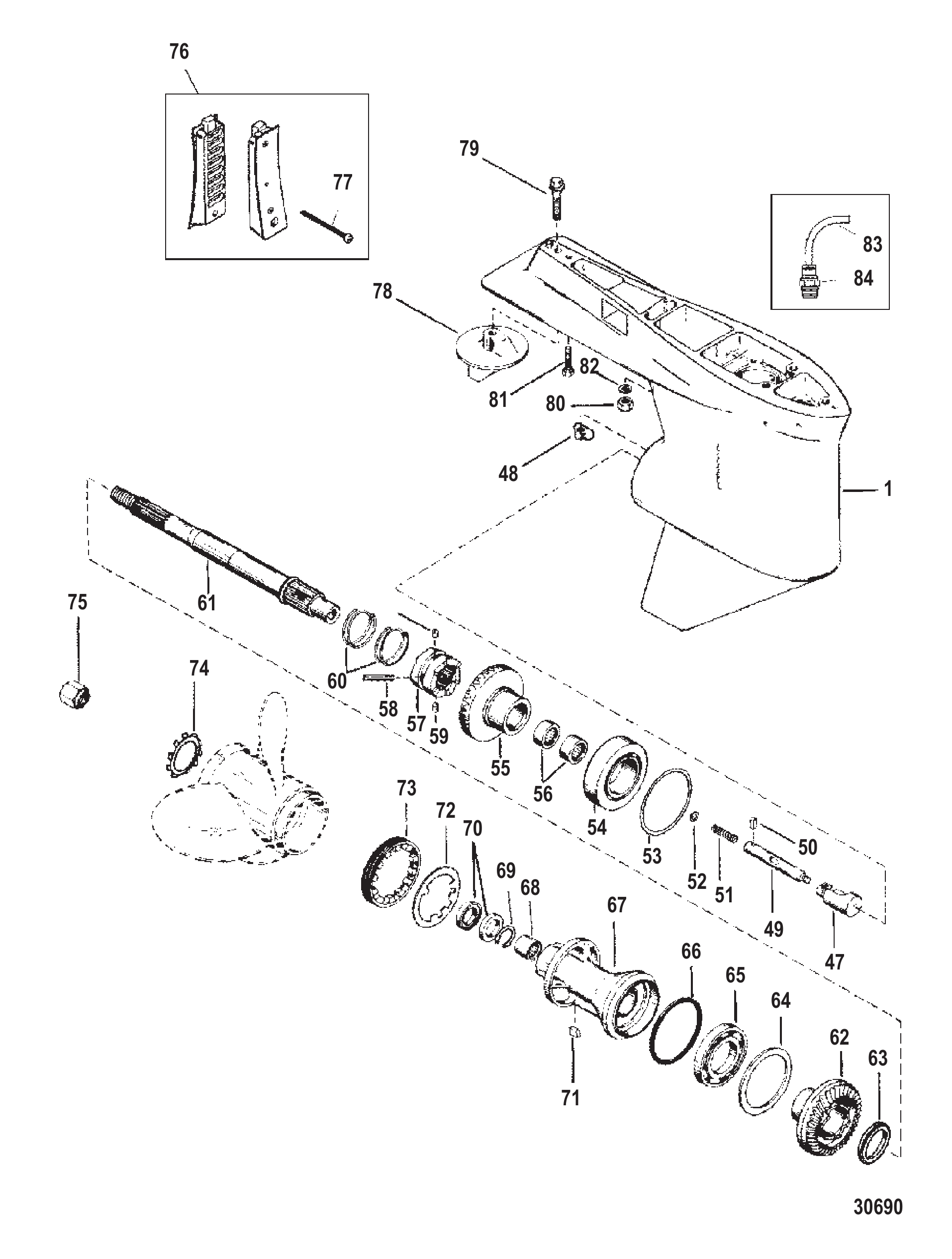

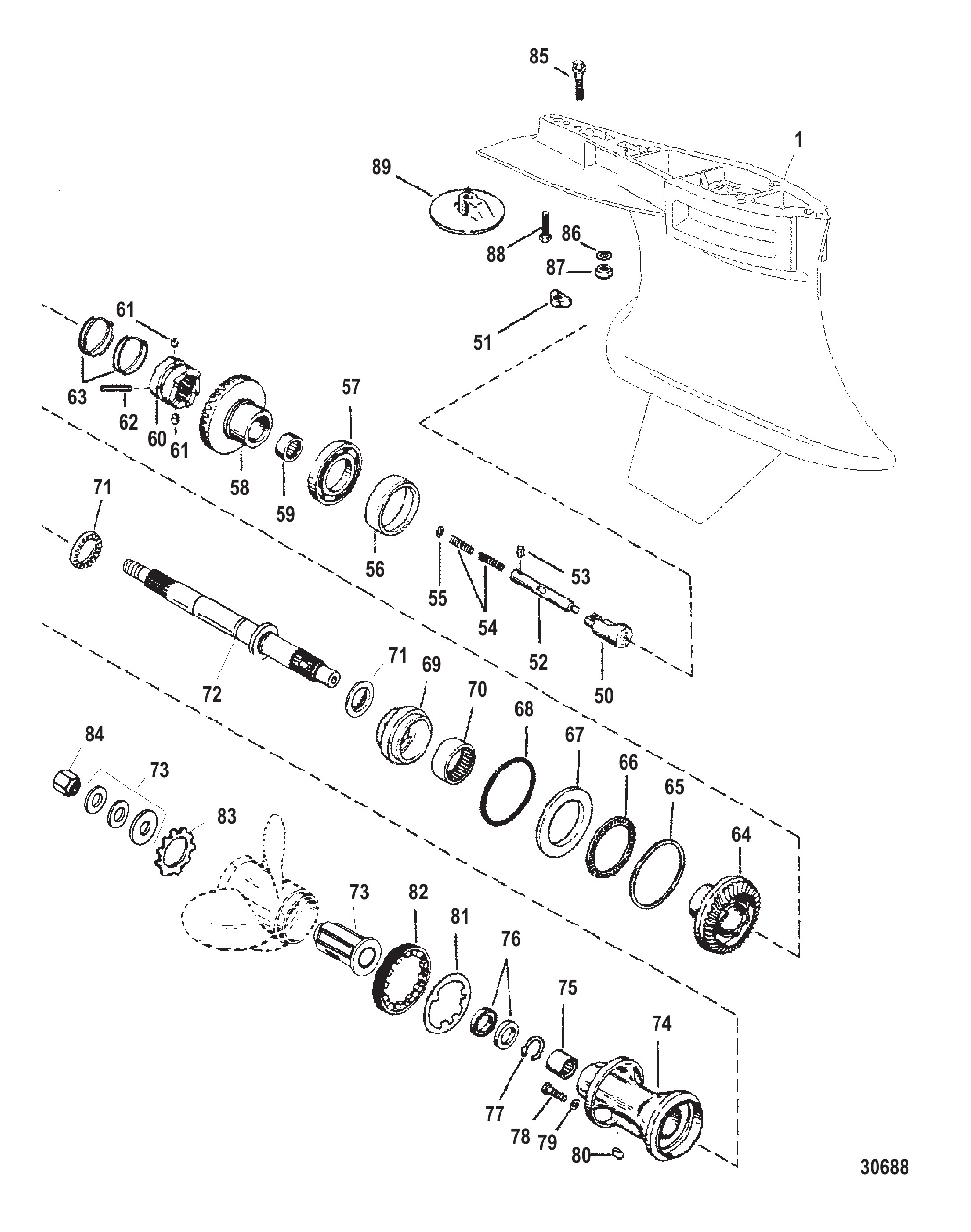

Рис. 18КАРТЕР РЕДУКТОРА (ГРЕБНОЙ ВАЛ) (ОБРАТНОЕ ВРАЩЕНИЕ) (SPORTMASTER) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)(SPORTMASTER)

REF	Номер детали	Наименование	Кол-во
-	840561T69	Редуктор в сборе	1
-	840561T70	Редуктор в сборе	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	AR
56	14469T	Обойма подшипника	1
57	88957T	Подшипник шариковый	1
58	NSS	NOT SOLD SEPARATE Reverse Gear	1
59	15844	Подшипниковый узел роликовый	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	15845A2	Комплект шестерён	1
65	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
65	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
65	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
65	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
65	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
65	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
65	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
65	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
65	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
65	1761510	Регулировочная прокладка (.143)	AR
65	1761511	Регулировочная прокладка (.145)	AR
65	1761512	Регулировочная прокладка (.147)	AR
65	1761513	Регулировочная прокладка (.149)	AR
66	15841	Подшипник роликовый	1
67	17616	Упорное кольцо	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	15838A2	Адаптер в сборе с подшипником	1
70	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
71	15834	Подшипник упорный	2
72	840450A2	Гребной вал	1
72	840450A03	Комплект гребного вала	1
73	840389K5	Комплект ступицы	1
73	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
74	847616T1	Подшипник в обойме	1
75	817072	Подшипник роликовый	1
76	815565	САЛЬНИК Масляный	2
77	817071	Кольцо стопорное	1
78	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
78	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
79	191832	Шайба	1
79	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
80	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
81	79447	Шайба стопорная с усиком	1
82	158401	Крышка	1
83	423511	Шайба стопорная зубчатая	1
84	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
86	822836	Шайба (.445 x .805 x .108)	2
87	859116	ГАЙКА (.437-20)	2
88	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
89	76214T3	Анод	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

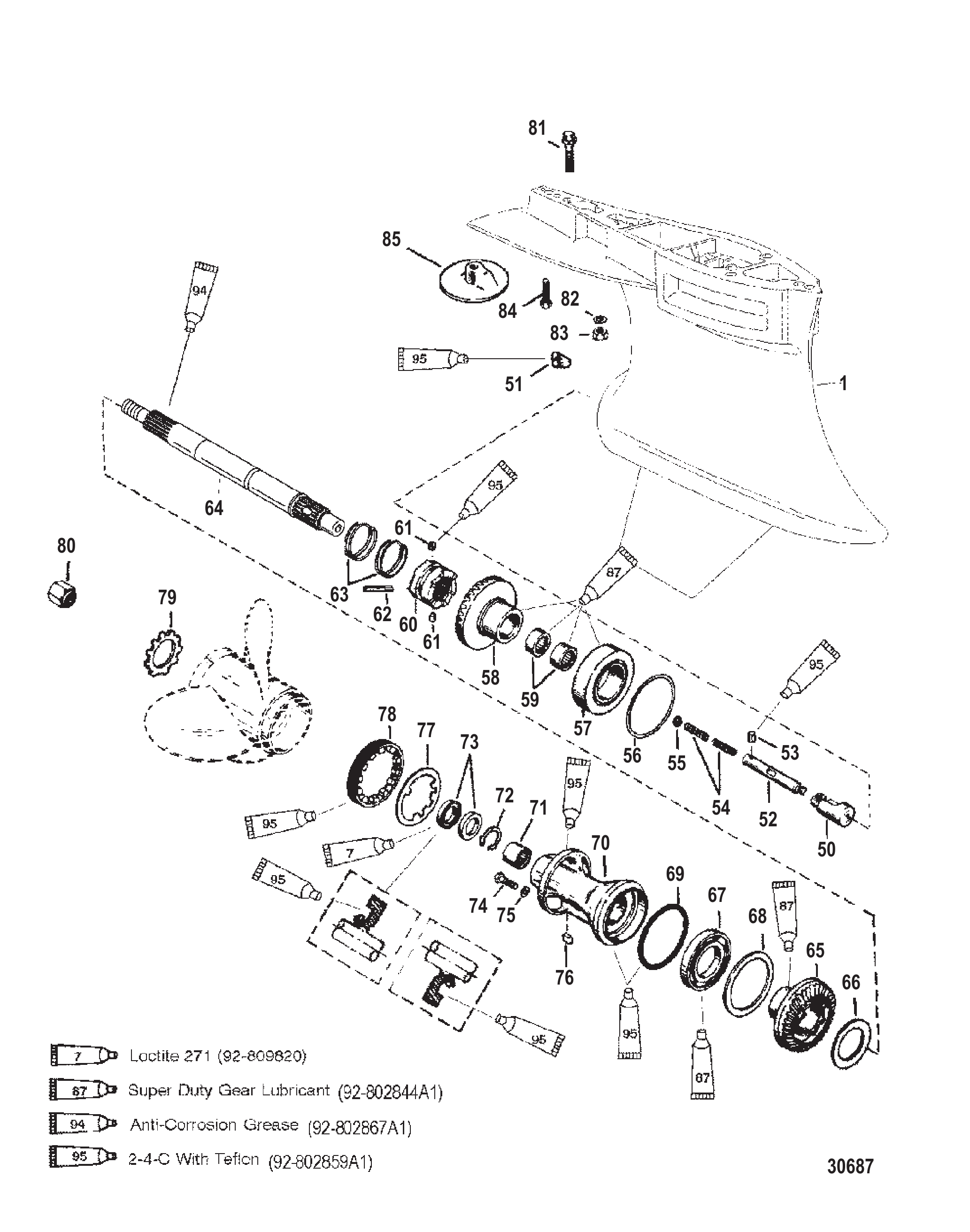

Рис. 19КАРТЕР РЕДУКТОРА (ГРЕБНОЙ ВАЛ) (СТАНДАРТНОЕ ВРАЩЕНИЕ) (SPORTMASTER) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)(SPORTMASTER)

REF	Номер детали	Наименование	Кол-во
-	840560T33	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	2
56	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
57	78172A1	Подшипник конический роликовый в сборе	1
58	44104A7	Комплект шестерён (включая ведущую шестерню)	1
59	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	840451A2	Гребной вал	1
64	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
65	822824A1	Шестерня заднего хода в сборе	1
65	8M0192202	Шестерня заднего хода	1
66	822823	Упорное кольцо	1
67	88957T	Подшипник шариковый	1
68	681001	КОЛЬЦО УПОРНОЕ	1
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	848840T1	Обойма подшипника в сборе	1
70	848840A1	Обойма подшипника в сборе	1
71	817072	Подшипник роликовый	1
72	817071	Кольцо стопорное	2
73	815565	САЛЬНИК Масляный	2
74	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
74	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
75	191832	Шайба	1
75	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	79447	Шайба стопорная с усиком	1
78	79448	Фиксатор	1
78	8M2011027	ФИКСАТОР	1
79	423511	Шайба стопорная зубчатая	1
80	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
81	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859116	ГАЙКА (.437-20)	2
84	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
85	76214T3	Анод	1
85	76214Q5	Анодная пластина в сборе	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

Рис. 20КАРТЕР РЕДУКТОРА Приводной вал - TorqueMaster GEAR HOUSING Driveshaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	67891	Заливная пробка	1
12	8M0039169	ЗАЛИВНОЙ БЛОК	1
13	NSS	NOT SOLD SEPARATE Pinion Gear	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
16	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
17	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
17	79953Q04	Ремкомплект сливного винта	1
18	191832	Шайба	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	789022	Вал переключения передач (используется без стопорного кольца)	1
20	77631A2	Втулка в сборе	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	8164641	Маслосъёмный сальник	1
22	8M0246145	САЛЬНИК	1
23	77674	ШАЙБА (.35 x .75 x .12)	1
24	848449A5	Вертикальный вал в сборе	1
24	8M0192234	Вертикальный вал	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	8245191	Фиксатор	1
28	44292A3	Основание водяного насоса в сборе	1
29	426311	Прокладка	1
29	8M0204678	ПРОКЛАДКА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	89238	Сальник масляный	1
32	16977	САЛЬНИК МАСЛЯНЫЙ	1
33	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
34	858524	Прокладка	1
35	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
35	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
36	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
37	48752T	ВСТАВКА	1
38	38970	САЛЬНИК X-LONG	1
39	89984T4	Крыльчатка	1
40	56654	ШПОНКА	1
40	8M0214992	ШПОНКА @5	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	8267119	Гайка (.250-28)	2
43	36001	ШАЙБА	1
44	13436	Гайка	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29804T	ВТУЛКА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	881805A01	Комплект прокладок двигателя	1

Рис. 21РЕДУКТОР Вал гребного винта - TorqueMaster GEAR HOUSING Propeller Shaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	840451A2	Гребной вал	1
61	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	822823	Упорное кольцо	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848840T1	Обойма подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	79448	Фиксатор	1
73	8M2011027	ФИКСАТОР	1
74	423511	Шайба стопорная зубчатая	1
75	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
76	832066A1	Комплект пластины водозаборника	1
77	188642	Винт (#8-32 x .500)	4
78	76214Q5	Анодная пластина в сборе	1
79	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
80	859116	ГАЙКА (.437-20)	2
81	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859432	ШТУЦЕР	1
83	881866	Фитинг	1
84	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

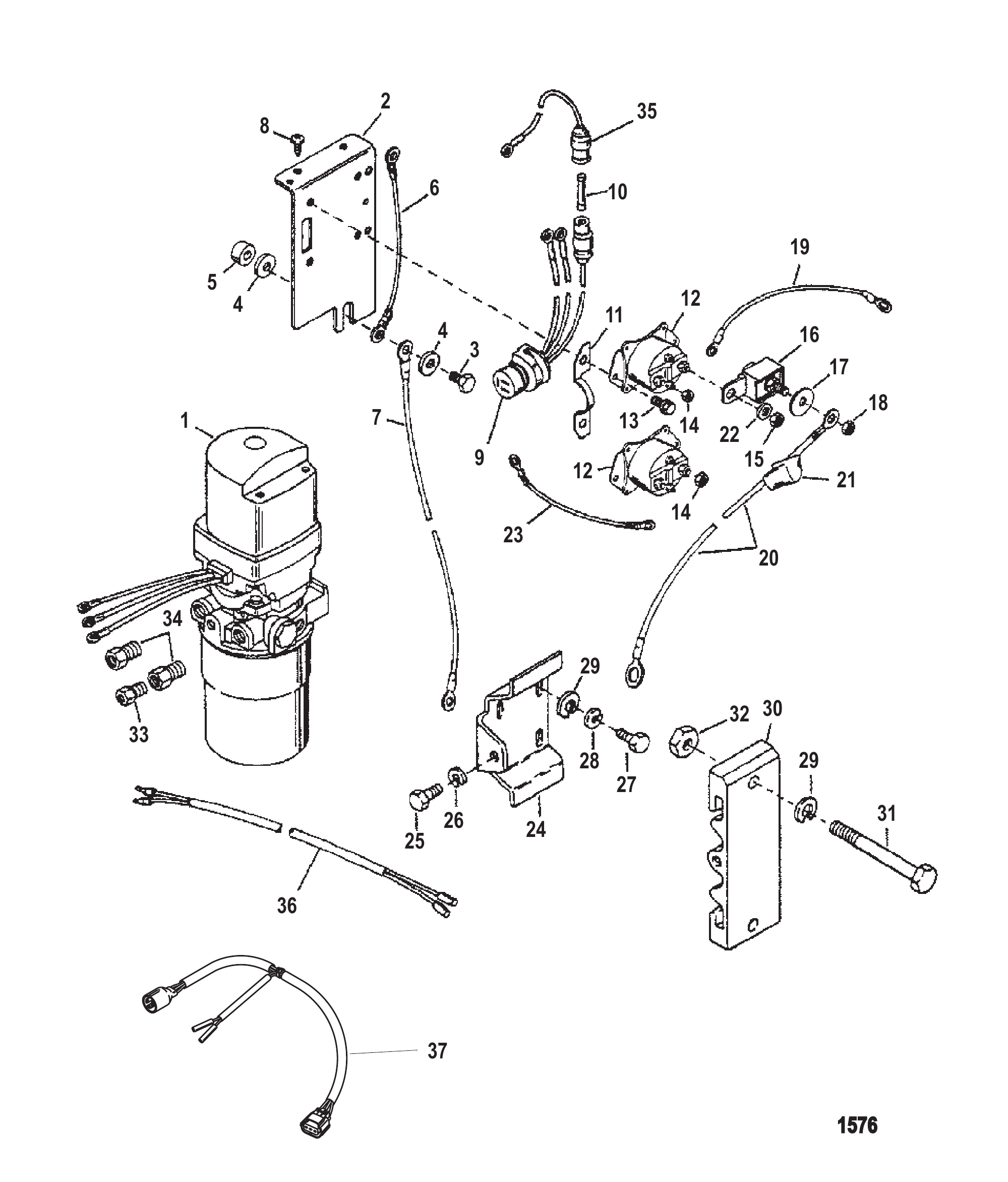

Рис. 22ГИДРАВЛИЧЕСКИЙ НАСОС И КРЕПЕЖНЫЕ КРОНШТЕЙНЫ HYDRAULIC PUMP AND MOUNTING BRACKETS

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	846859A1	Насос в сборе (гидравлический)	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	859119	ГАЙКА (5/16-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	5
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	95084A18	Жгут проводов в сборе (предохранитель)	1
36	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
37	848017T4	Жгут проводов в сборе (трим)	1

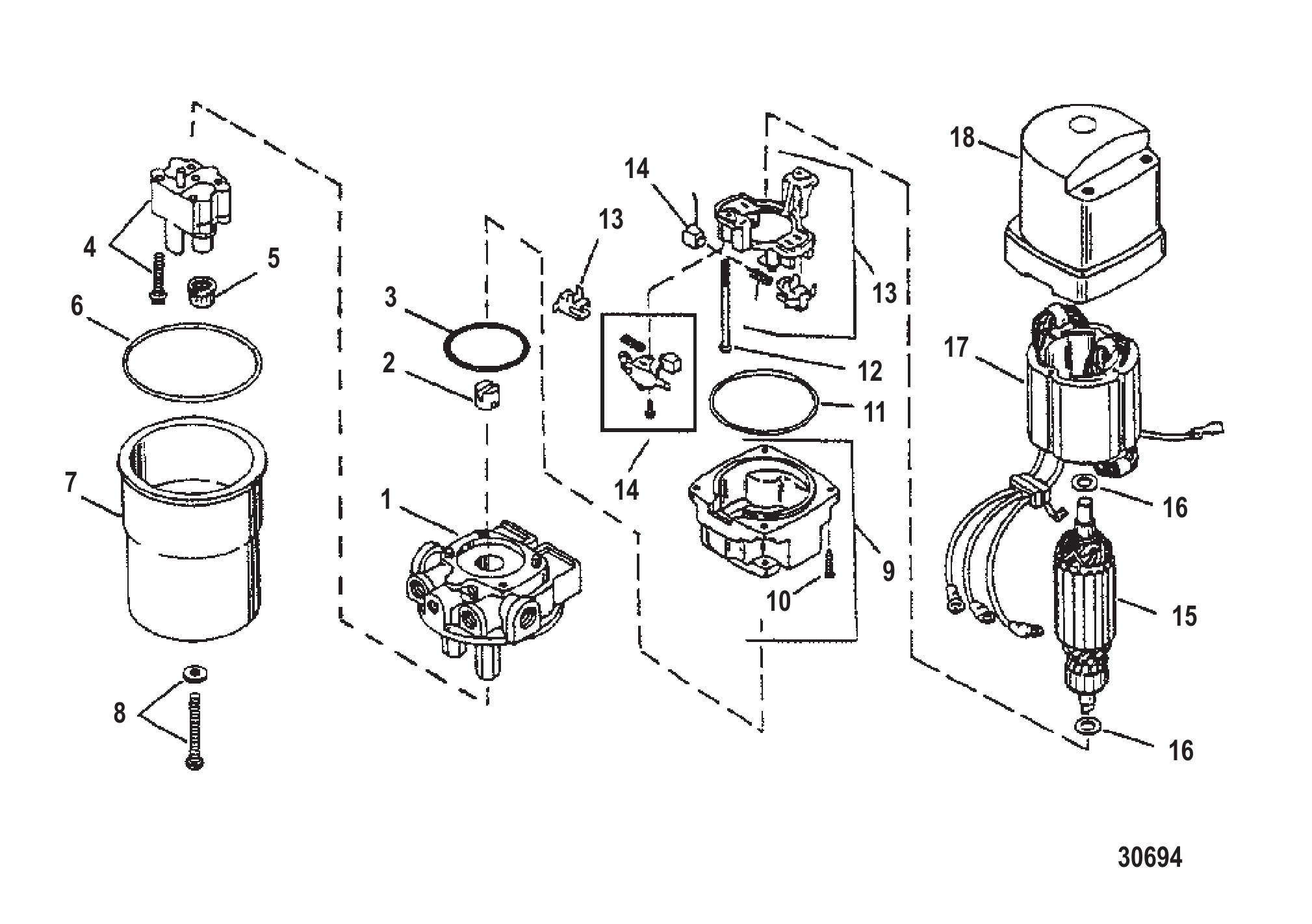

Рис. 23ГИДРАВЛИЧЕСКИЙ НАСОС В СБОРЕ HYDRAULIC PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	846859A1	Насос в сборе (гидравлический)	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE END FRAME	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
10	891741	Винт	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
11	891740	Уплотнительное кольцо	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
12	891739	Винт	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
13	891738	Держатель в сборе	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	891737	Комплект щеток	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	NSS	NOT SOLD SEPARATE ARMATURE	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE THRUST WASHET	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	NSS	NOT SOLD SEPARATE FIELD AND FRAME	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	NSS	NOT SOLD SEPARATE HOUSING	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

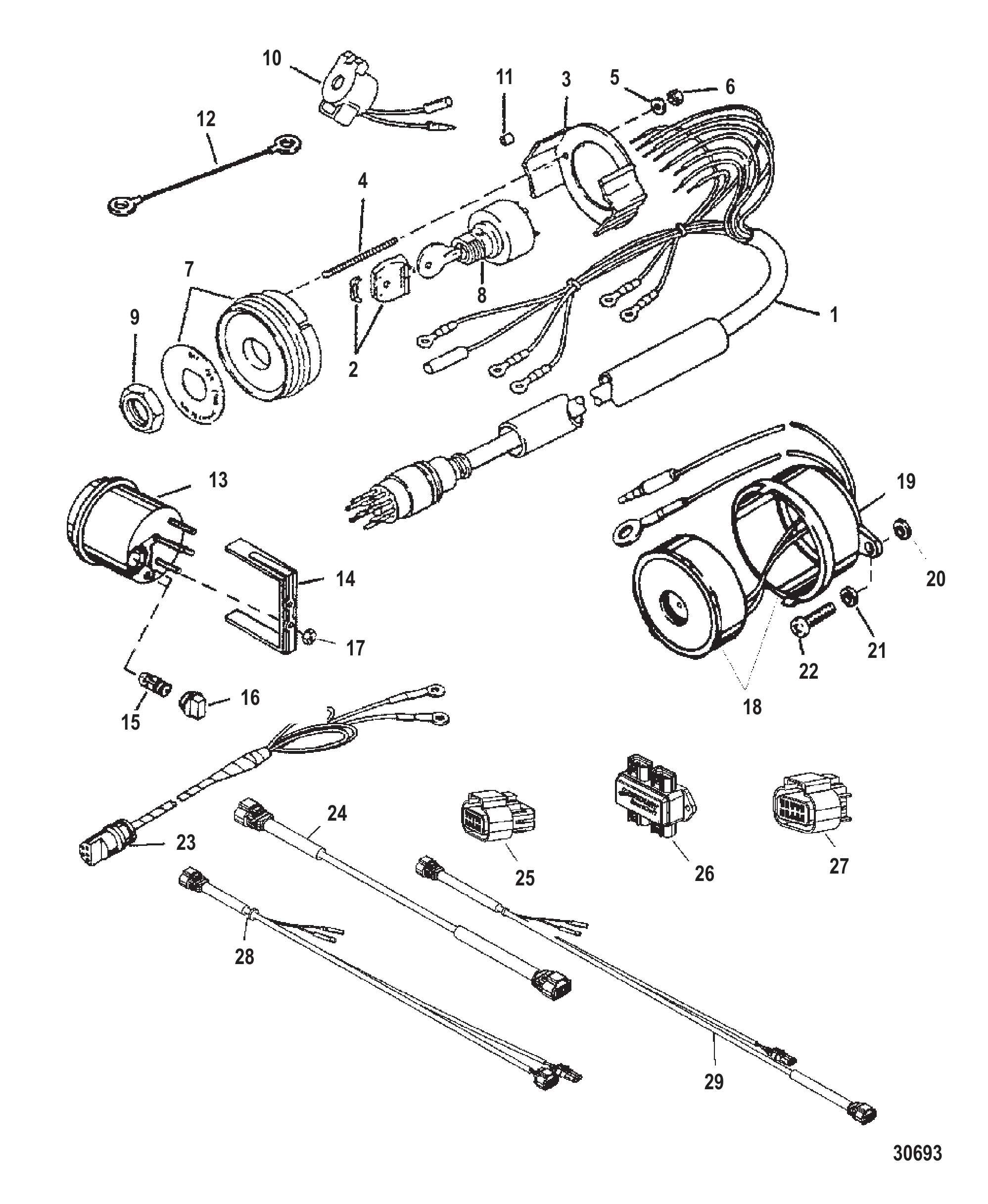

Рис. 24ЗАМОК ЗАЖИГАНИЯ/ПРИБОРЫ/АКСЕССУАРЫ KEY SWITCH/INSTRUMENTATION/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	816626A15	Жгут проводов в сборе (замок зажигания) (15.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
10	816492A2	Сигнализация	1
10	8M0089727	Сигнализация в сборе	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
0	894911	Ключ зажигания (1A)	1
0	894912	Ключ зажигания (1B)	1
0	894913	Ключ зажигания (1C)	1
0	894914	Ключ зажигания (1D)	1
0	894915	Ключ зажигания (1E)	1
0	894916	Ключ зажигания (1F)	1
0	894917	Ключ зажигания (2A)	1
0	894918	Ключ зажигания (2B)	1
0	894919	Ключ зажигания (2C)	1
0	8949110	Ключ зажигания (2D)	1
0	8949111	Ключ зажигания (2E)	1
0	8949112	Ключ зажигания (2F)	1
12	86322A7	Трос в сборе (1.50 фута) чёрный	1
12	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
13	825338A3	Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок	1
13	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
14	79480	Кронштейн	1
15	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
16	79888	Патрон лампы	1
17	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
18	68878A6	Звуковой сигнал в сборе	1
19	68879	КРЫШКА	1
20	79697	Проставка	2
20	8M0084588	Проставка	2
21	26427	Шайба	4
22	35401	ВИНТ (#10 x 1.00)	2
23	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
24	879981T20	Жгут проводов в сборе (SC1000R-20)	1
25	859318T1	Терминатор 10-контактный (CAN 1 и 2)	1
25	8M0210753	Терминатор распределительной коробки	1
26	878492T4	Распределительная коробка 4-ходовая	1
26	878492T14	Распределительная коробка 4-ходовая	1
27	859318T2	Заглушка влагозащитная - 10-контактная	1
27	8M0210754	Влагозащитная заглушка	1
28	879979T1	Жгут проводов в сборе (тахометр) (SC1000-3)	1
28	879979T11	Жгут проводов в сборе (тахометр)	1
-	858610A31	Топливный шланг в сборе	1
-	8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
-	859688A11	Комплект манометра давления воды (2-30 PSI), белая шкала, чёрные деления, белый ободок	1
-	895288A23	Комплект манометра давления воды (2-30 PSI), белая шкала, чёрные деления, белый ободок	1
-	879896K4	Комплект системы мониторинга SC1000 - переднее крепление	1
-	879896K10	Комплект системы мониторинга SC1000 - переднее крепление	1
29	879982T30	Жгут проводов в сборе	1

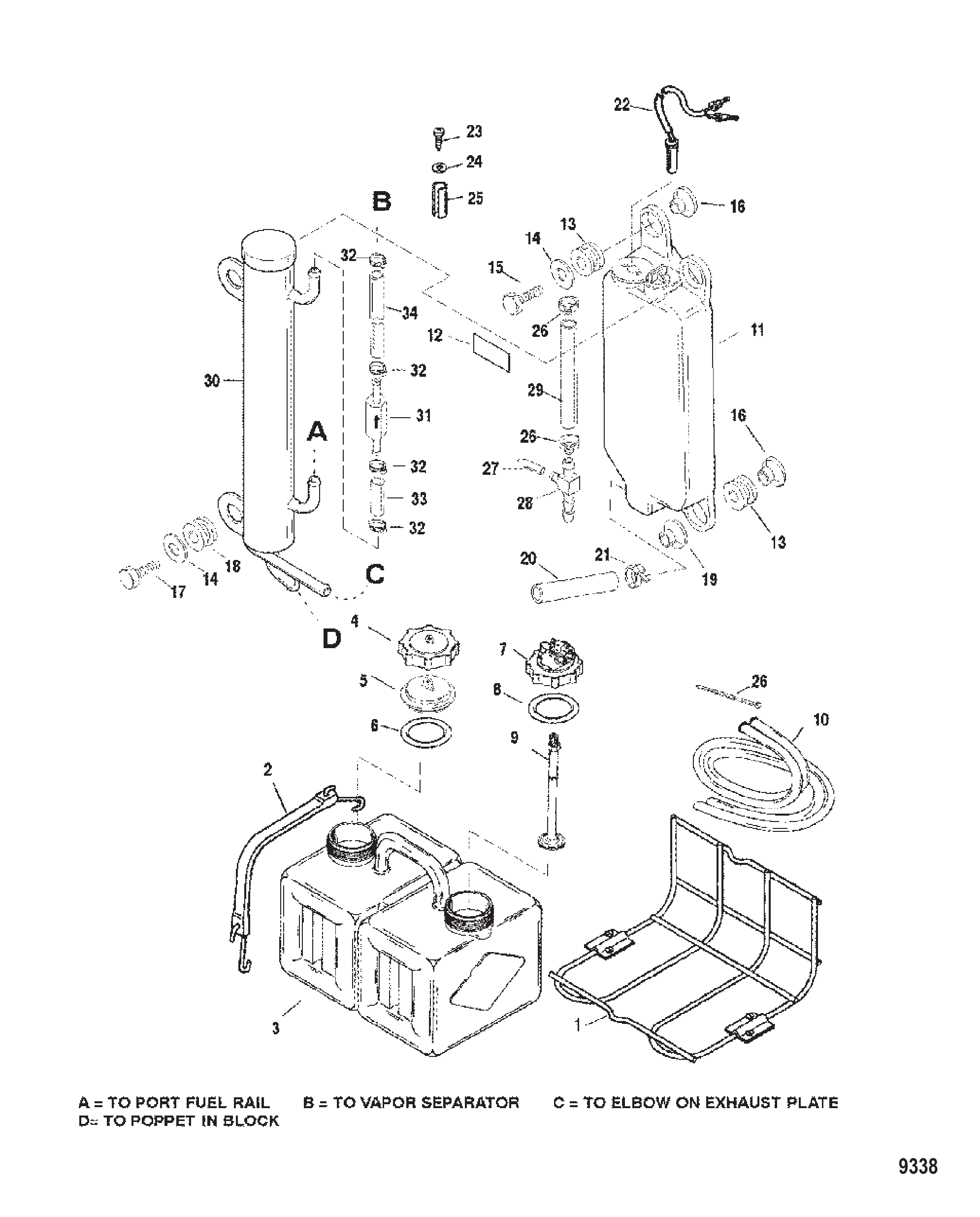

Рис. 25КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
2	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
3	87421	Бак	1
4	43298A2	КРЫШКА В СБОРЕ	1
5	NSS	NOT SOLD SEPARATE Insert	1
6	11332	Уплотнительное кольцо (2.225 x .210)	1
7	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
7	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	11332	Уплотнительное кольцо (2.225 x .210)	1
9	99802	Трубка	1
10	99439	Шланг (114.00 дюймов)	1
11	833069A3	Масляный бачок в сборе	1
11	8M0062954	Масляный бачок	1
12	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
13	855362	Втулка уплотнительная	3
13	855362001	Втулка	3
14	49436	Шайба	3
15	60411	ВИНТ (.312-18 x 1.250)	1
16	855364	Втулка	3
17	69267	Винт (.312-18 x 1.750)	2
18	833155	Втулка	2
19	8502341	Втулка	2
20	82381455	ТРУБКА (25.00 дюймов в наборе)	1
21	816311	Стяжка (8.00 дюймов)	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	12886A8	Выключатель	1
23	58376	Винт (.164-18 x .375)	1
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
25	8260841	Проставка	1
26	816311	Стяжка (8.00 дюймов)	7
26	816311T	СТЯЖКА (8.00 дюймов)	7
27	NSS	NOT SOLD SEPARATE Plug	1
28	424254	Штуцер	1
28	8M0207780	Фитинг	1
29	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
29	8M0108355	Шланг (57 дюймов, бухта)	1
30	855785	ОХЛАДИТЕЛЬ Топлива	1
30	855785A1	Топливный охладитель в сборе	1
31	855761	ОБРАТНЫЙ КЛАПАН	1
31	8557611	Клапан обратный	1
32	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
32	8M0214911	Хомут @5	4
33	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
34	856822A3	Шланг (30 дюймов)	1

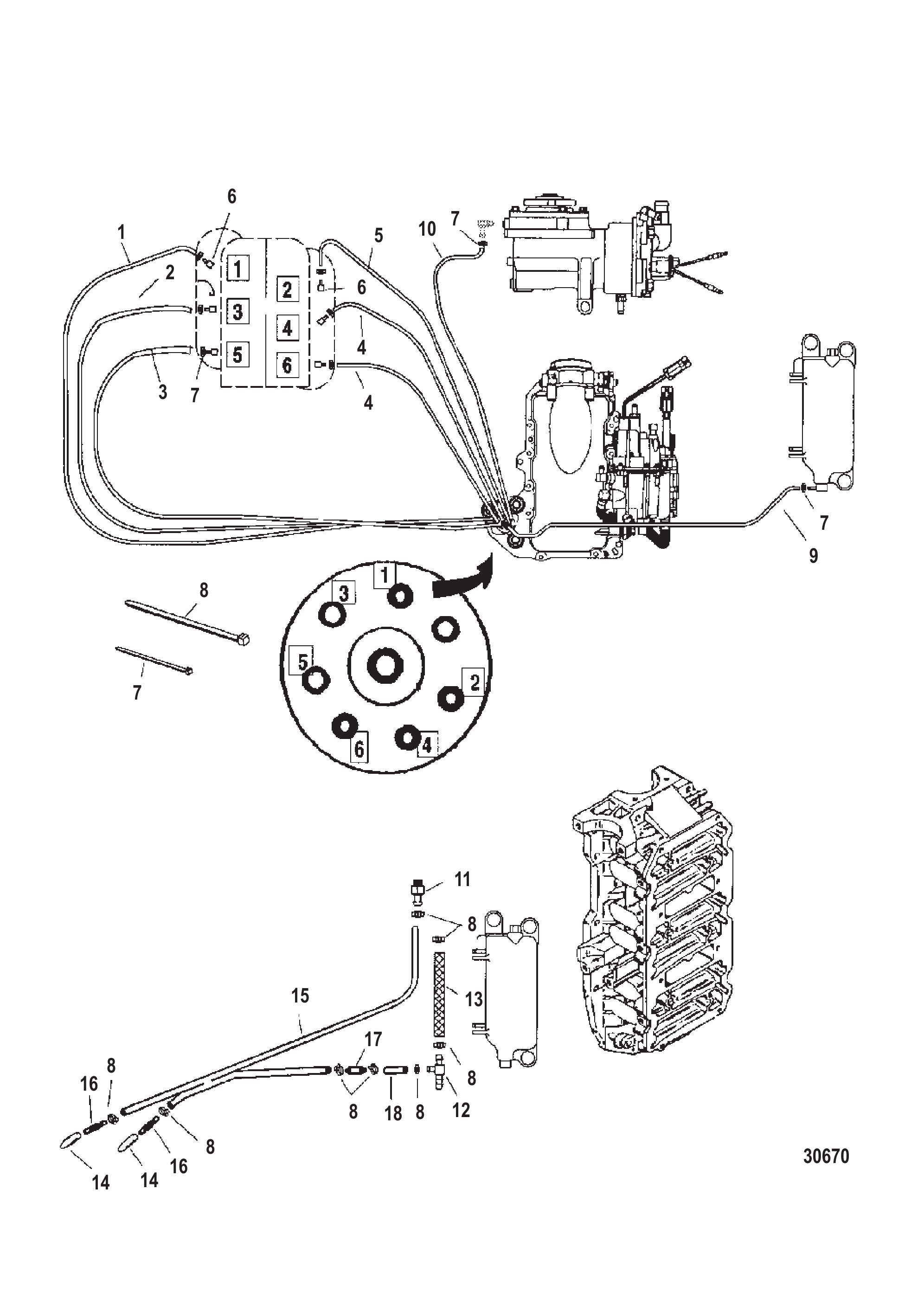

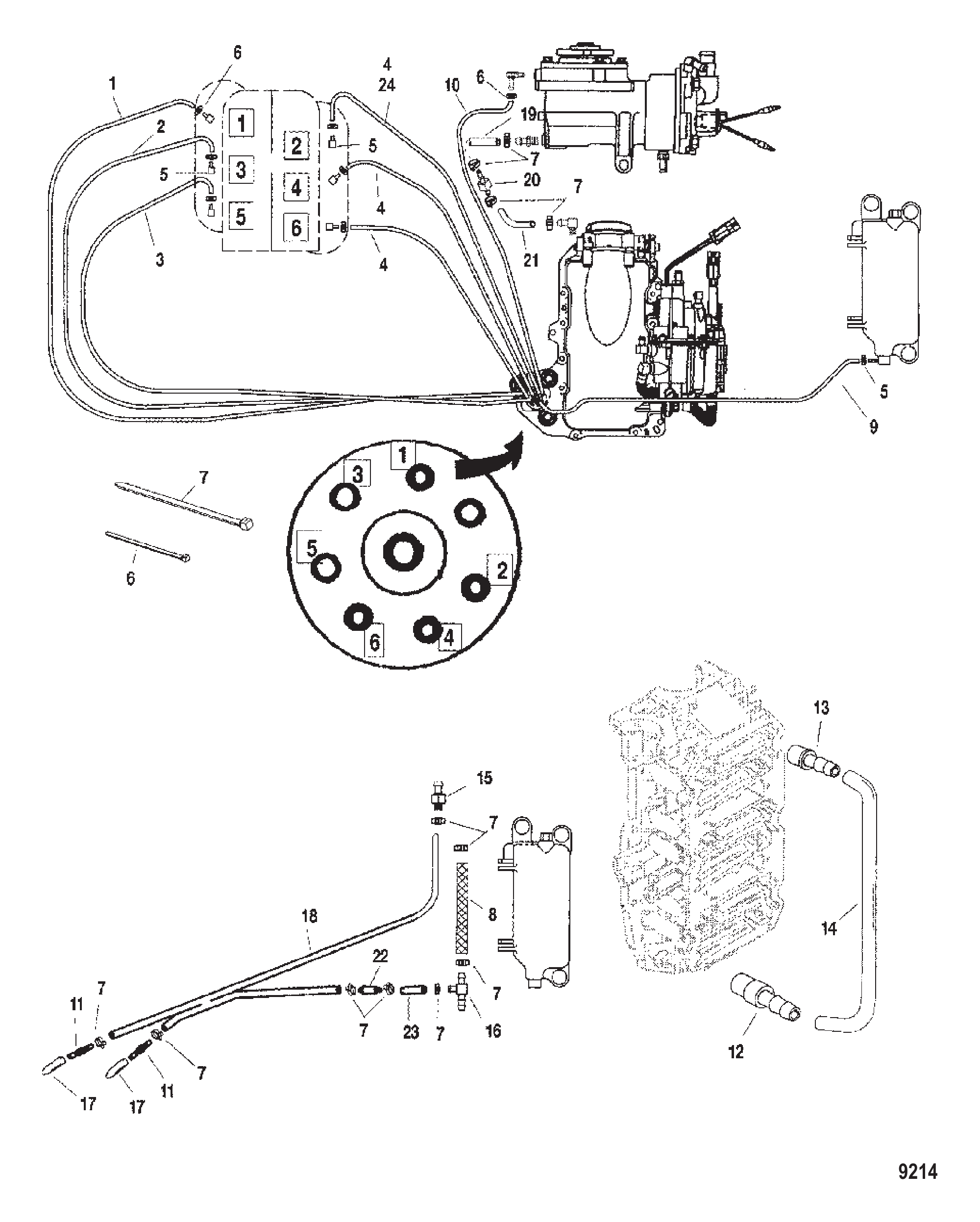

Рис. 26МАСЛЯНЫЕ МАГИСТРАЛИ OIL LINES

REF	Номер детали	Наименование	Кол-во
1	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	3
4	8M0054152	Трубка (39.00 дюймов, бухта)	3
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	2
4	8M0054152	Трубка (39.00 дюймов, бухта)	2
5	858805	Обратный клапан	6
6	69355	Стяжка (5.50 дюймов)	AR
6	8M0214940	Стяжка	AR
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	82381455	ТРУБКА (25.00 дюймов в наборе)	1
10	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
10	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
11	858955	РАЗЪЕМ	2
12	426981	Обратный клапан	1
12	426982	Обратный клапан	1
13	426231	Обратный клапан	1
13	426233	Обратный клапан	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	432783	Обратный клапан	1
15	8781051	Обратный клапан к блоку	1
16	424254	Штуцер	1
16	8M0207780	Фитинг	1
17	NSS	NOT SOLD SEPARATE Cap	2
18	875289	Шланг	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	826810	Клапан обратный	1
21	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	875284	Фильтр линейный	1
22	875284T01	Масляный фильтр - в линии	1
23	875283	Шланг (2.00 дюйма)	1
24	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
24	8M0054152	Трубка (39.00 дюймов, бухта)	1
-	854008T00	Головка блока цилиндров в сборе	1

Рис. 27Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

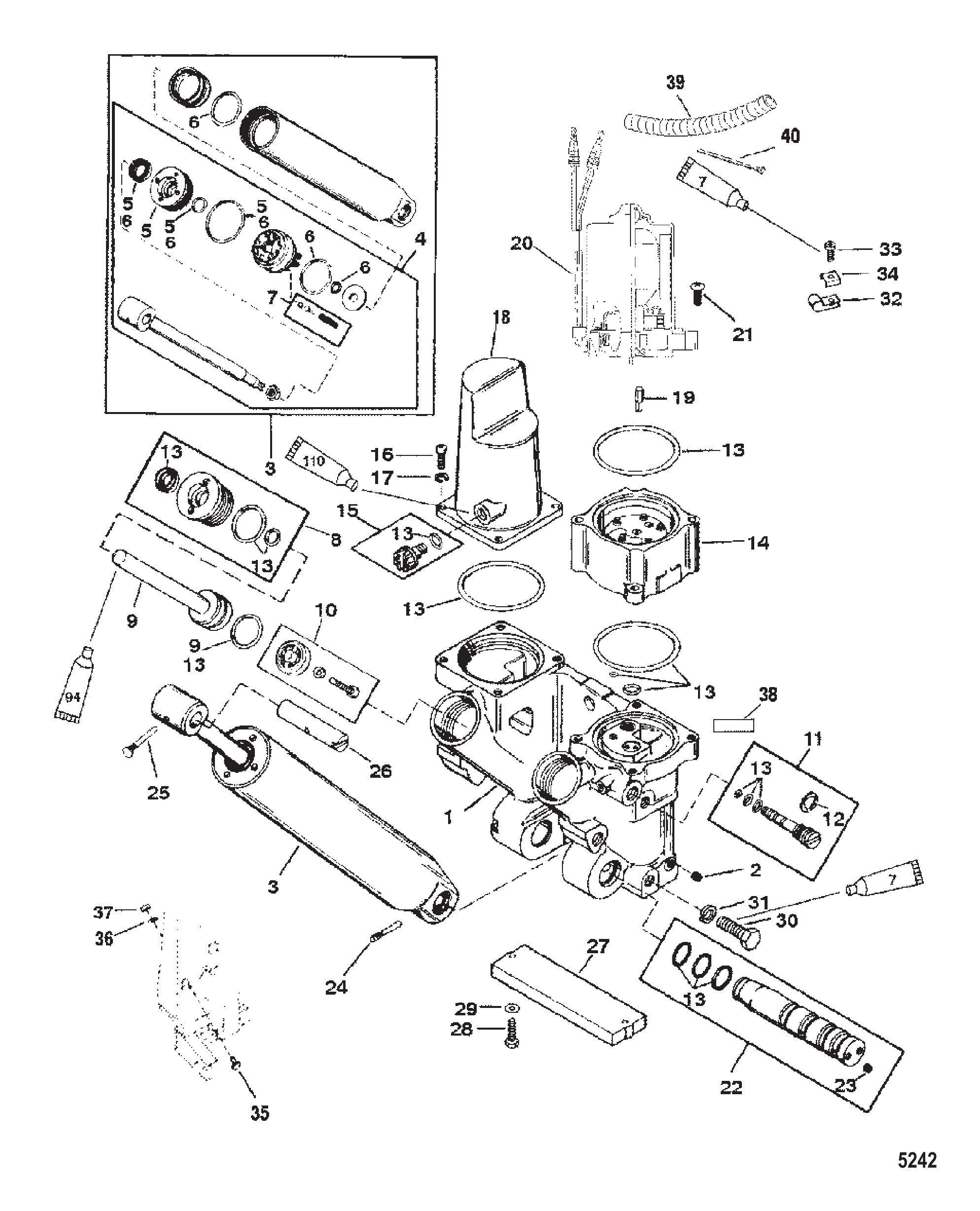

Рис. 28КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2
38	435301	Наклейка «Осторожно — силовой триммер»	1
39	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
40	816311	Стяжка (8.00 дюймов)	1
40	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 29Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 30СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 31ДАТЧИК СПИДОМЕТРА-TORQUEMASTER SPEEDOMETER PICKUP-TORQUEMASTER

REF	Номер детали	Наименование	Кол-во
1	859448	ШТУЦЕР	1
2	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
2	8M0153609	Втулка уплотнительная	1
3	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
4	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
5	859747	СОЕДИНИТЕЛЬ	1
5	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
6	859732	ПРОБКА	1

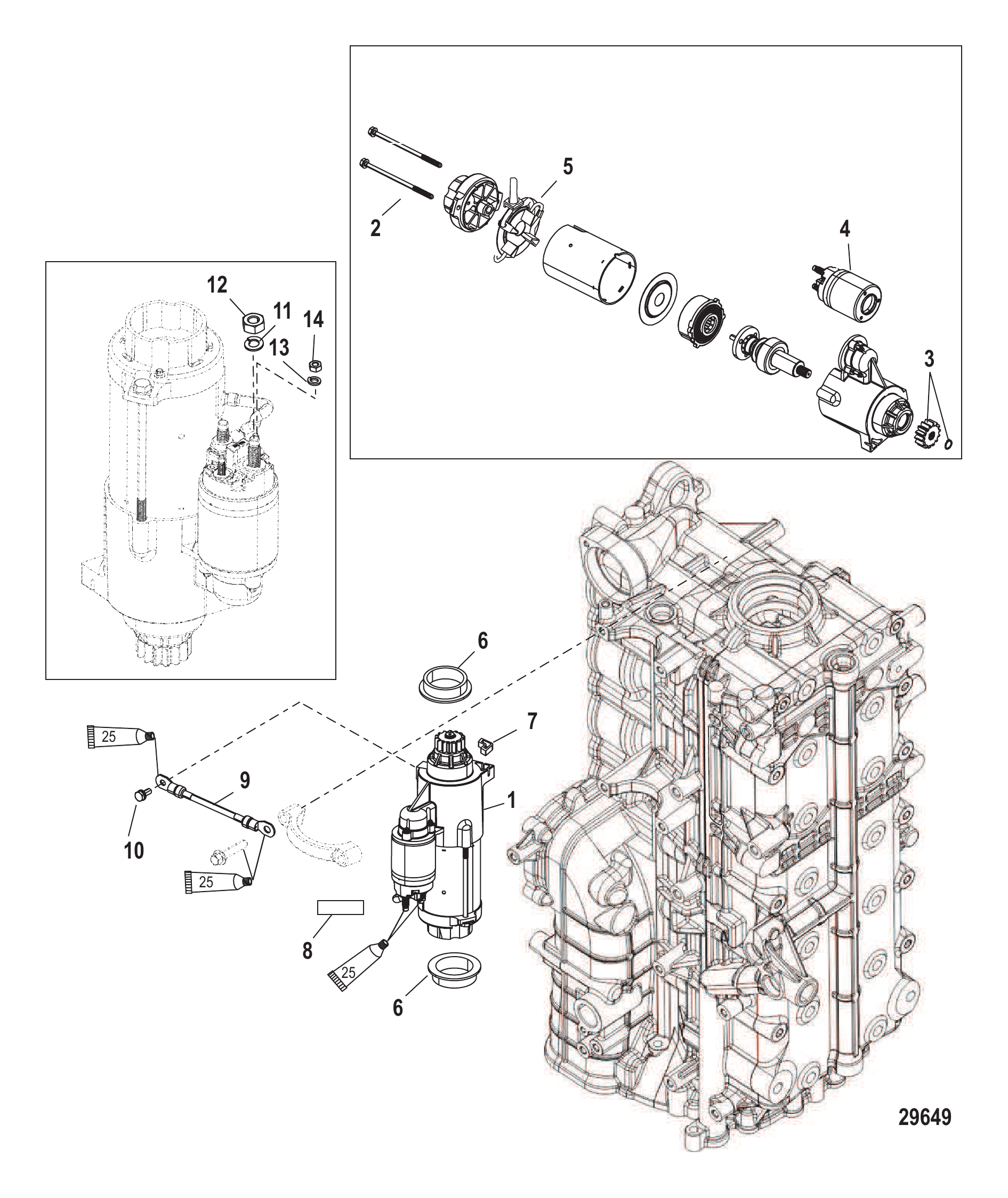

Рис. 32СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
-	881368T1	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
-	881368T2	Стартер в сборе	1
1	804314T	Статор	1
2	804313T	Якорь	1
3	881369T1	Щёткодержатель в сборе	1
4	804316	Комплект щёток	1
5	804317	Пружина	4
6	881370T	Кронштейн	1
7	804337	ВИНТ (M4 x 16)	2
8	804335	СКВОЗНОЙ БОЛТ (M6 x 120)	2
9	804321T1	Комплект шестерён	1
10	804322	Муфта	1
11	804330	КОМПЛЕКТ ШАЙБ	1
12	804324	Кронштейн	1
13	804326	Зубчатый венец	1
14	804327	Прокладка	1
15	804325	Подшипник	1
16	804323	Вал шестерни	1
17	804329	ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ	3
17	804329001	Промежуточная шестерня	3
18	804328	Кронштейн	1
19	804331T	Крышка	1
20	804336	БОЛТ (M6 x 52)	2
21	804319	Шестерня	1
22	804320	Комплект упора шестерни	1
23	804332	КОМПЛЕКТ РЫЧАГА	1
24	804334	КРЫШКА	1
25	881371T	Реле стартера	1
25	881371T1	Реле стартера	1
25	881371T1	Реле стартера	1
26	804605	БОЛТ (M8 x 45)	3
27	881373	Клемма	1
28	881377	Стопорная шайба	1
29	82382M	Гайка	1
30	881372	Гайка	1
31	881374	Крышка	1

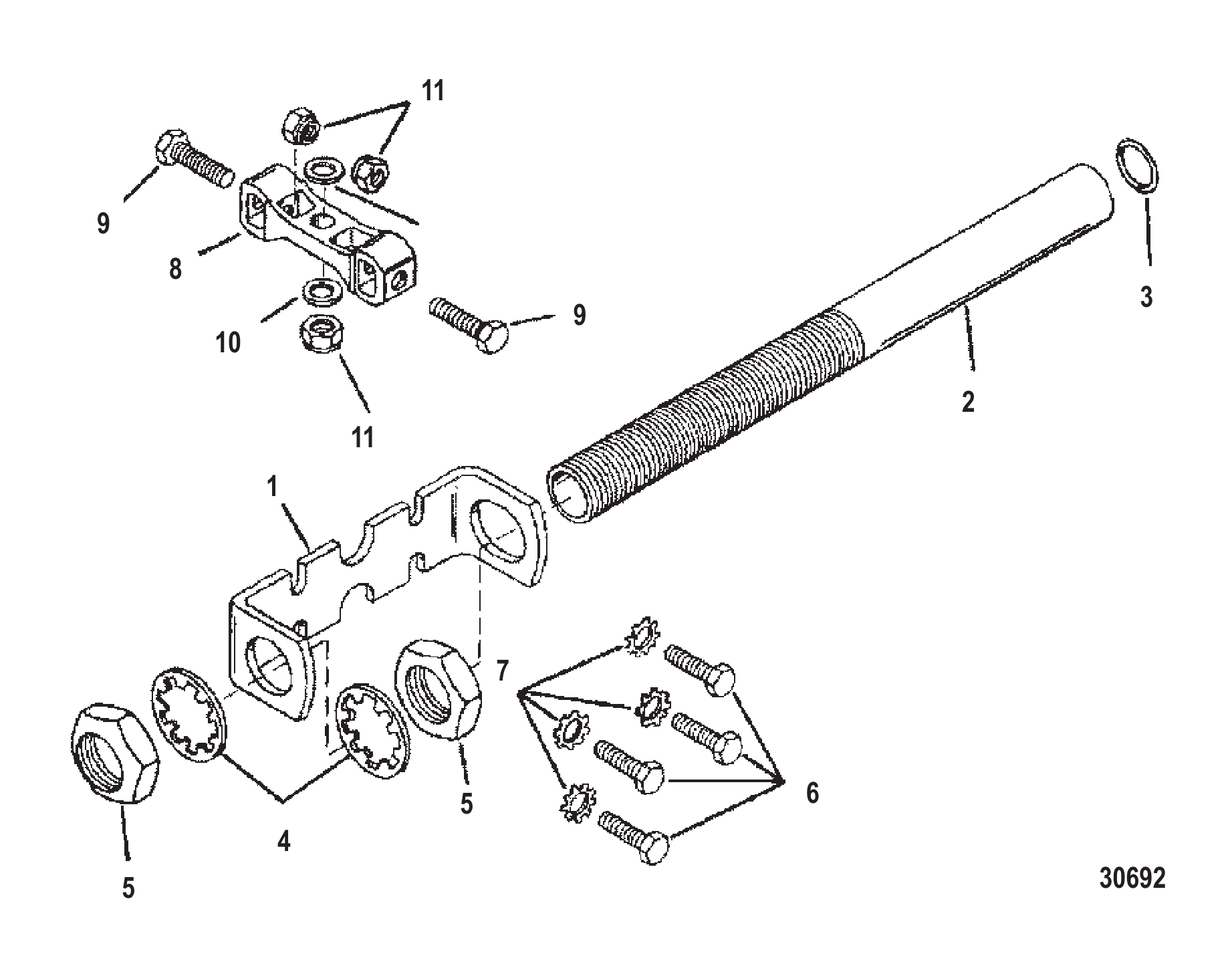

Рис. 33КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
0	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	1
11	8M0204726	Гайка (.375-24) латунная	1

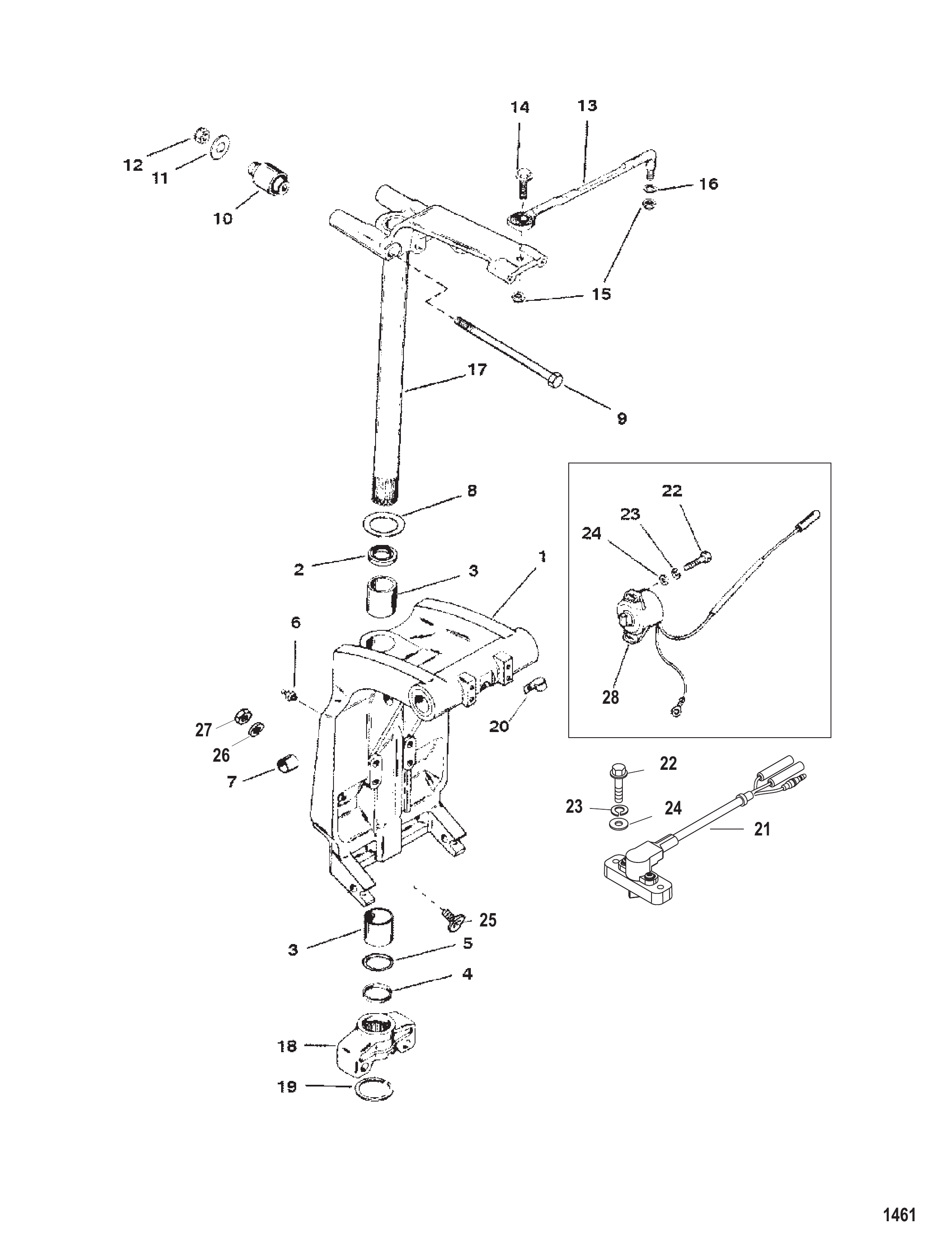

Рис. 34ПОВОРОТНЫЙ КРОНШТЕЙН (ДЛИННЫЙ) SWIVEL BRACKET (LONG)

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	776981	Опора	2
11	78688	Шайба	2
12	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
12	8M0204653	Гайка	2
13	92876A10	Тяга в сборе	1
13	92876A12	Тяга в сборе	1
14	849838	ВИНТ (.375-24 x 1.250)	1
15	826709113	Гайка (.375-24) нержавеющая сталь	2
15	8M0204726	Гайка (.375-24) латунная	2
16	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
17	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
18	878182T	Вилка нижняя — нержавеющая сталь	1
19	67684	Кольцо стопорное	1
20	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
21	859187A1	Датчик тримма в сборе	1
22	852368	Винт (#10-24 x .750)	2
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
25	996301	Пластина-фиксатор	2
25	8M0045383	Ударная пластина	2
26	58643	Шайба стопорная (.375)	2
27	46335	ГАЙКА (.375-24)	2
28	821180A6	Датчик тримма в сборе	1
28	8M0074846	Заказ 8M0098273	1

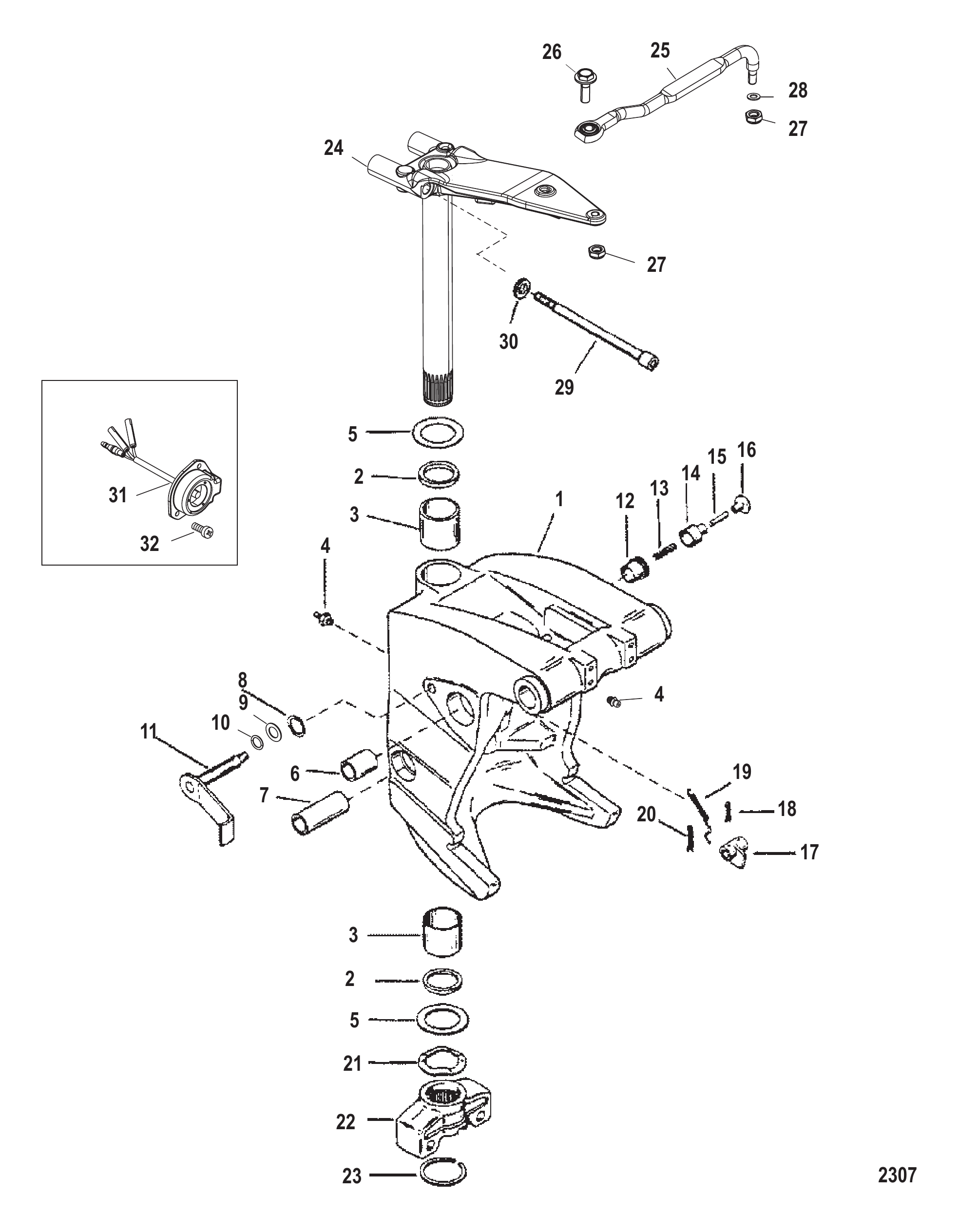

Рис. 35ПОВОРОТНЫЙ КРОНШТЕЙН (КОРОТКИЙ) SWIVEL BRACKET (SHORT)

REF	Номер детали	Наименование	Кол-во
1	818810T14	Кронштейн поворотный в сборе	1
1	818810A8	Кронштейн поворотный в сборе	1
1	8M0145740	Поворотный кронштейн	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	847728	ПОДШИПНИК	2
6	82203522	ПОДШИПНИК	1
6	82203516	ПОДШИПНИК	1
6	82203524	ПОДШИПНИК	2
7	82203540	ПОДШИПНИК (2.5 дюйма)	2
8	85023	Сальник масляный	2
9	87161	Шайба	2
10	48171	Кольцо уплотнительное (.364 x .070)	2
11	85030A2	Рычаг фиксатора откидывания в сборе	1
11	85028A2	Рычаг фиксатора откидывания в сборе	1
12	86600	Втулка	1
13	85367	ПРУЖИНА	1
14	41052	ПЛУНЖЕР	1
15	88876	ШПИЛЬКА	1
16	86603	Ручка	1
17	864751	Муфта	1
18	69745	Штифт роликовый рычага к вертикальному валу	2
19	88049	Пружина	1
20	93861	Шплинт	1
21	78854	Волнистая шайба	1
22	86580F4	Вилка нижняя	1
23	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
24	840787T1	Палец поворотный	1
24	8M0192243	Палец поворотный	1
25	92876A10	Тяга в сборе	1
25	92876A12	Тяга в сборе	1
26	849838	ВИНТ (.375-24 x 1.250)	1
27	826709113	Гайка (.375-24) нержавеющая сталь	2
27	8M0204726	Гайка (.375-24) латунная	2
28	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
29	132121	Винт	2
30	816056	Шайба	2
31	841198A1	Датчик трима в сборе	1
32	852453	Винт (#10-24 x .560)	2

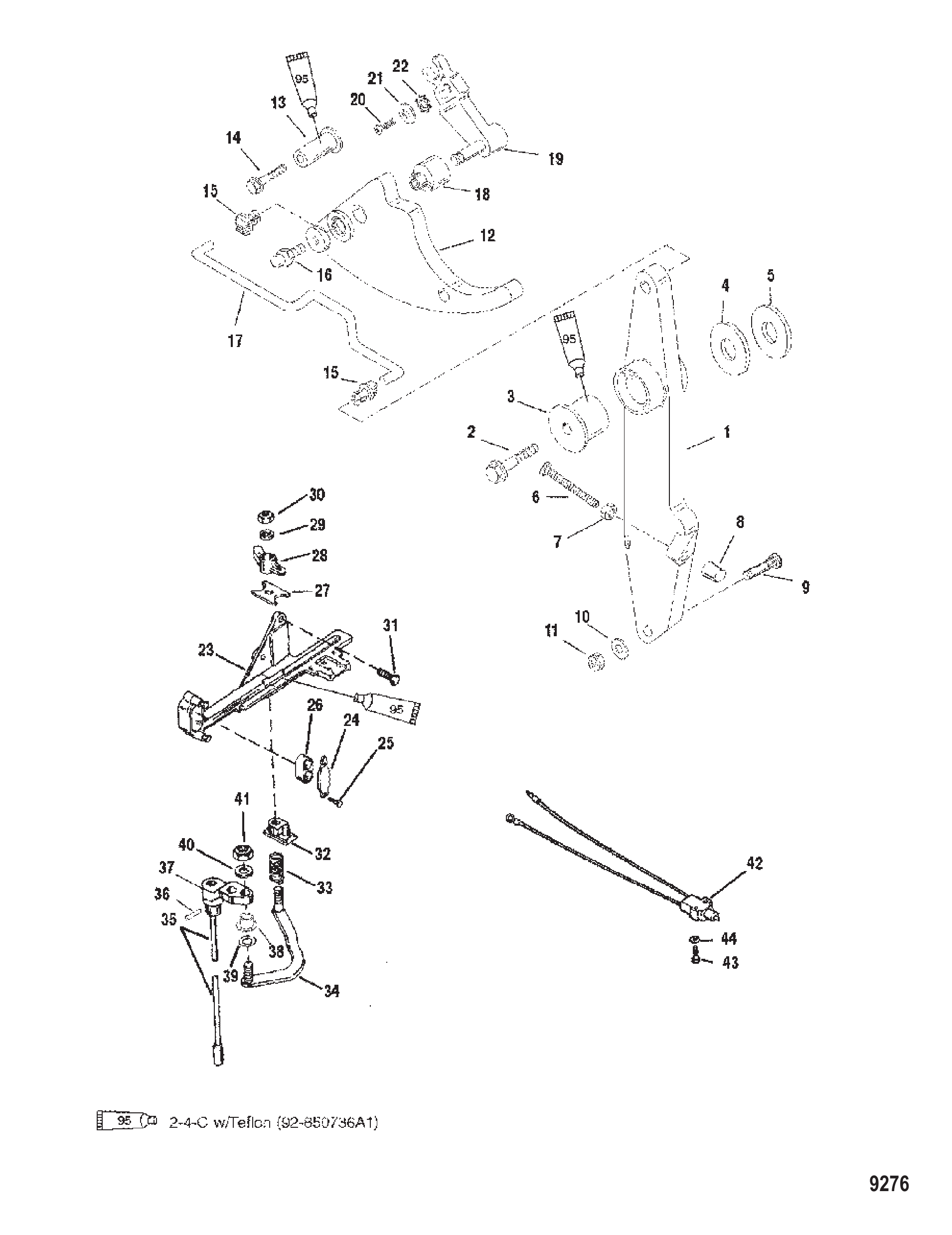

Рис. 36РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	850389	Рычаг	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	74759	Шайба (.391 x .880 x .125) нержавеющая сталь	1
5	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
6	64022	Винт (.250-20 x 2.125)	1
7	64015	Гайка (.250-20) клеммы стартерного соленоида	1
8	26852	ЗАГЛУШКА Нейлоновая	1
9	42927	Вставка	1
10	35459	ШАЙБА	1
11	8268336	Гайка (M6)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	8503931	Кулачок	1
12	856221A1	Комплект кулачков	1
13	852970	ВТУЛКА	1
14	82130040	ВИНТ (M6 x 40)	1
15	932481	Втулка	2
15	8M0215006	Втулка поворотная	2
16	8235694	Шарик резьбовой	1
17	850815	Тяга	1
17	8508152	Тяга	1
18	67748	Ролик	1
19	850286	Ролик дросселя	1
19	8502861	Рычаг	1
20	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
21	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
22	69432	Шайба стопорная наружная (#10)	1
23	8142831	Кронштейн анодный	1
23	814283T6	Кронштейн в сборе якорный	1
24	98889	Защёлка	1
25	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
26	39519	ЧАШКА	1
27	52100	Износостойкая пластина	1
28	38279	ЗАЩЕЛКА	1
28	8M0036768	ЗАЩЕЛКА	1
29	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
30	35045	ГАЙКА (.250-28)	1
30	826709109	Гайка (.250-28) нержавеющая сталь	1
31	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
32	814284	Направляющий блок	1
33	20099	Пружина	1
34	67073A1	Тяга в сборе	1
35	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
35	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
36	NSS	NOT SOLD SEPARATE Roll Pin	1
37	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
38	26856	ВТУЛКА	1
39	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
40	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
41	35045	ГАЙКА (.250-28)	1
41	826709109	Гайка (.250-28) нержавеющая сталь	1
42	814281A2	Переключатель	1
42	8M0052931	Переключатель	1
43	77478	ВИНТ (#6-32 x .875)	2
44	27882	ШАЙБА	2

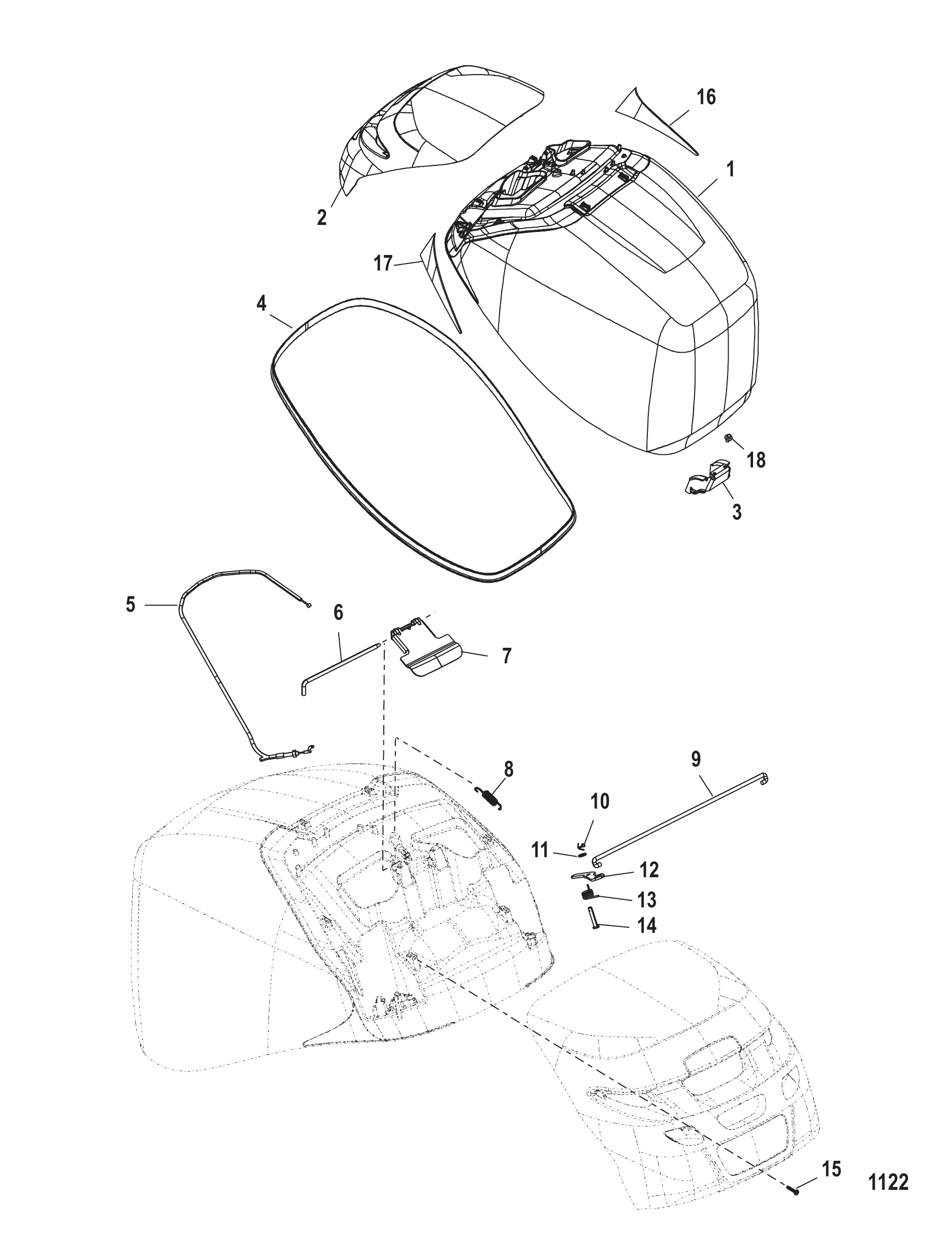

Рис. 37ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

Рис. 38Кронштейны транца (длинные) Transom Brackets (Long)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

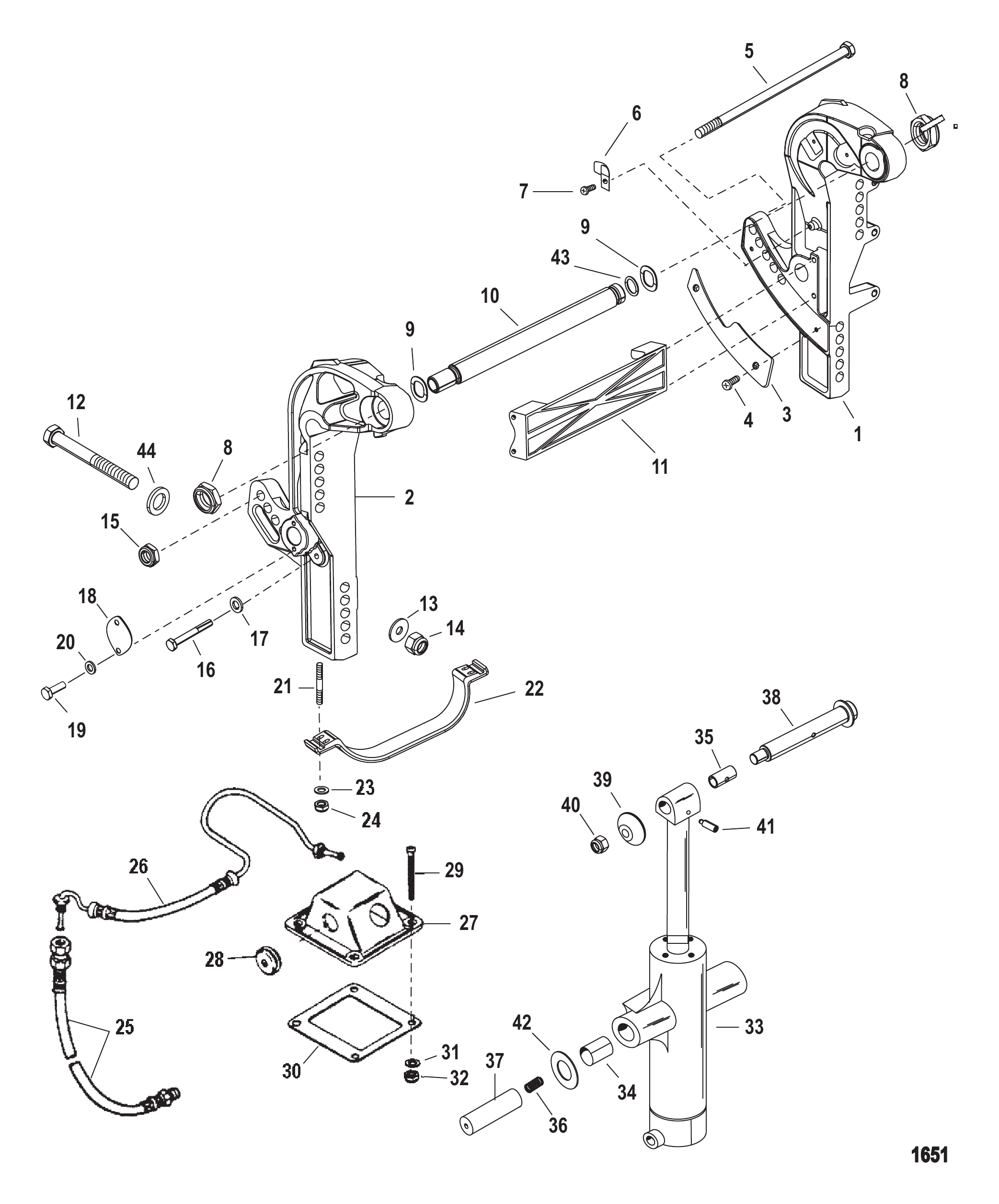

Рис. 39КРОНШТЕЙНЫ ТРАНЦА (КОРОТКИЕ) TRANSOM BRACKETS (SHORT)

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	859133	ГАЙКА (1.00-14)	1
8	82671327	ГАЙКА (1.0-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610T29	Цилиндр трима	1
33	79610A33	Комплект цилиндра трима	1
33	79610A21	Цилиндр трима	1
33	79610T29	Цилиндр трима	1
34	847724	ВТУЛКА	2
35	841223	Подшипник	1
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	841199	Штифт тримма	1
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	82671317	ГАЙКА (.500-20)	1
41	8071791	Установочный винт (.250-20 x .820)	1
42	85022	Шайба (2.00 x 1.06 x .060)	2
43	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
44	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
44	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

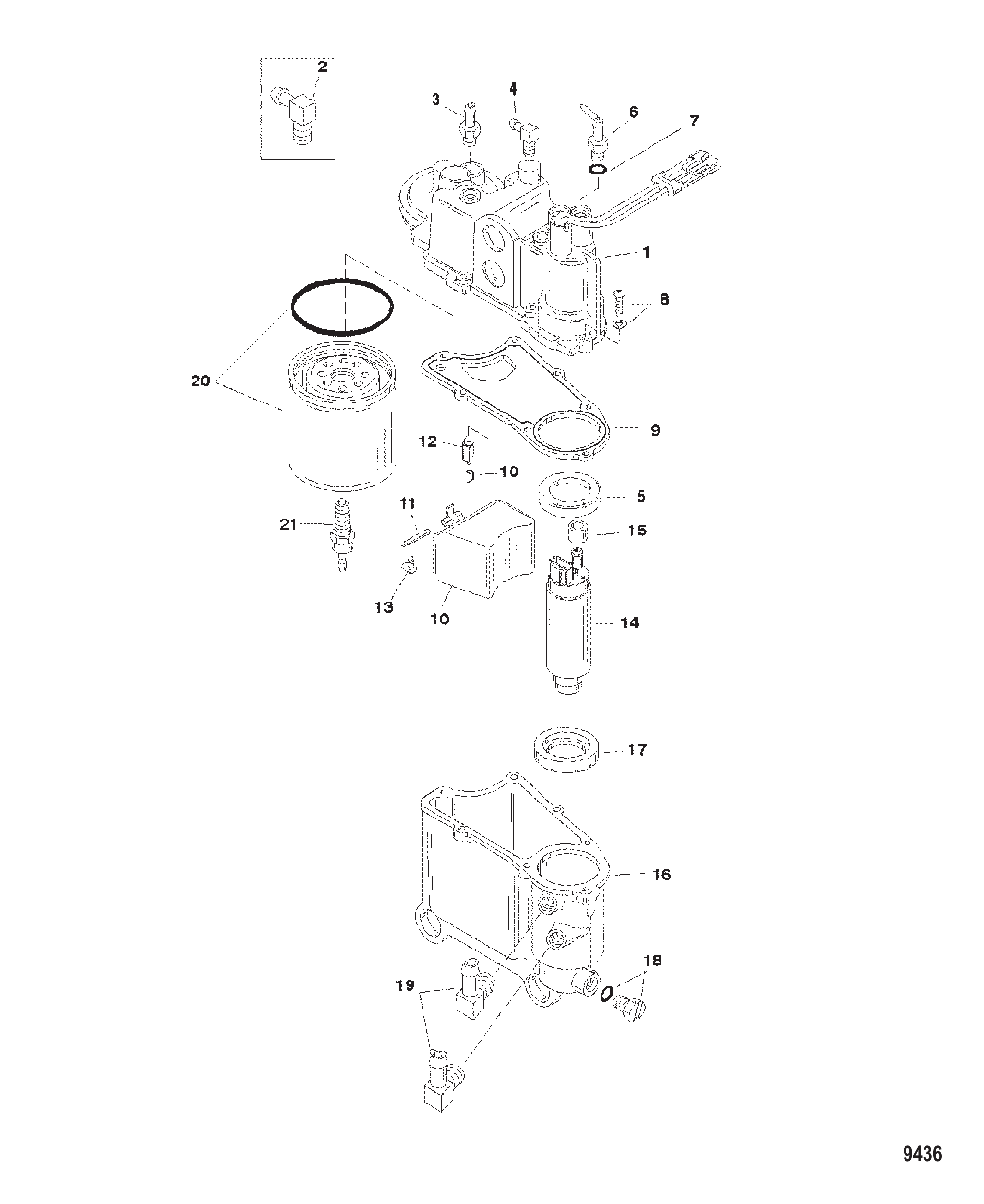

Рис. 40КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ VAPOR SEPARATOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	855432A1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Elbow	1
3	8568431	ШТУЦЕР ПРЯМОЙ	1
4	19688	Штуцер	1
5	803878	Сальник насоса	1
6	NSS	NOT SOLD SEPARATE Fitting Kit-Pump Outlet	1
6	855437A2	Комплект штуцера выхода насоса	1
7	NSS	NOT SOLD SEPARATE O Ring	1
8	808612	Винт с шайбой (#8-32 x .750)	7
9	855528	Прокладка	1
9	8M6002520	Комплект прокладок	1
10	855430A1	Комплект поплавка	1
10	8M6004920	Комплект поплавка	1
11	F10064	ВАЛ	1
12	855431	Игла клапана	1
12	8M6004917	Впускной клапан	1
13	5902	Винт (#6-32 x .187)	1
14	855427A1	Комплект насоса	1
15	855428	Втулка	1
15	8M6000589	Втулка	1
16	855434A1	Комплект поплавковой камеры	1
17	855433	Сальник	1
17	8554331	Сальник насоса	1
18	855435A1	Комплект пробок	1
19	8554245	Угольник	2
20	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
20	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
21	828586	Щуп	1
21	8M0204710	ДАТЧИК	1

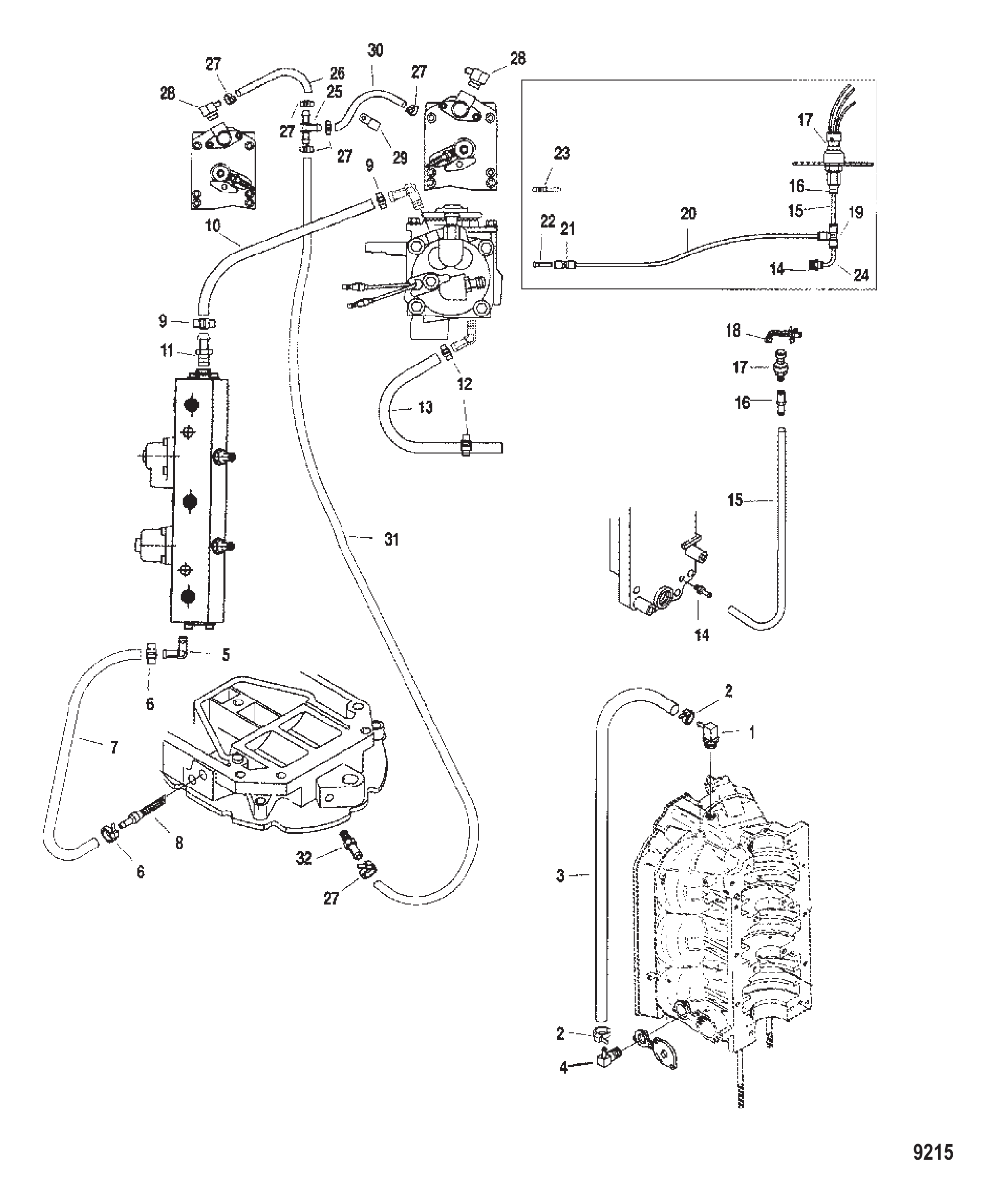

Рис. 41ВОДЯНЫЕ ШЛАНГИ WATER HOSES

REF	Номер детали	Наименование	Кол-во
1	8603001	Штуцер	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	77653101	Шланг (48.00 дюймов, бухта)	1
4	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	859596	ДАТЧИК (0-50 PSI) (БЕЖЕВЫЙ)	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978515	ТРУБКА (5.00 ДЮЙМОВ)	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	816311T	СТЯЖКА (8.00 дюймов)	6
28	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
29	814634	Хомут	1
30	77653101	Шланг (48.00 дюймов, бухта)	1
31	77653101	Шланг (48.00 дюймов, бухта)	1
32	16604	ШТУЦЕР прямой (.125-27)	1
-	854008T00	Головка блока цилиндров в сборе	1

Рис. 42КОМПОНЕНТЫ ВОЗДУШНОГО КОМПРЕССОРА AIR COMPRESSOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	831998A21	КОМПЛЕКТ КОМПРЕССОРА воздушного (С ШКИВОМ)	1
1	8M0060053	Компрессор воздушный в сборе	1
2	NSS	NOT SOLD SEPARATE BODY	1
3	828131A5	Концевая крышка в сборе	1
3	8M0050792	Концевая крышка в сборе	1
4	NSS	NOT SOLD SEPARATE RETAINING RING	1
5	89224	Уплотнительное кольцо	1
6	832804	Уплотнительное кольцо (2.739 x .070)	1
7	82130020	ВИНТ (M6 x 20)	4
8	833146T3	СБОРКА ШАТУНА	1
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE BEARING	1
10	NSS	NOT SOLD SEPARATE BEARING	1
11	NSS	NOT SOLD SEPARATE PISTON ASSEMBLY (W/RINGS AND PIN)	1
12	NSS	NOT SOLD SEPARATE OIL SCRAPER RING	1
13	NSS	NOT SOLD SEPARATE TOP RING	1
14	NSS	NOT SOLD SEPARATE OIL RING	1
15	NSS	NOT SOLD SEPARATE WRIST PIN	1
16	NSS	NOT SOLD SEPARATE PISTON WITH WRIST PIN	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	835087A3	Головка компрессора в сборе	1
22	8M0073890	Комплект головки компрессора	1
23	8307534	Фитинг (1.62 дюйма)	1
24	82446035	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	855349	Втулка уплотнительная	1
26	855349002	Втулка	1
27	137151	Фиксатор	1
28	81893412	ВИНТ (M8 x 12)	1
29	831985	Кольцо уплотнительное (.468 x .078)	1
30	390721	Пробка трубная (.125-27) латунная	1
31	151331	ШТУЦЕР	1
32	428641	Штуцер обратного клапана	2
33	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
34	14868	ШТУЦЕР	1
35	856744	Штуцер	1
36	NSS	NOT SOLD SEPARATE DECAL, Assembled in Mexico	1
37	NSS	NOT SOLD SEPARATE DECAL, Assembly Instructions	1
38	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
39	858762	Шпилька (.312-18/.312-24 x 4.190)	1
39	858762001	Шпилька (.312-18/.312-24 x 4.190)	1
40	854640	Шайба специальная	2
41	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
42	8328233	Шкив	1
42	8M0175171	Шкив	1
43	85593912	ВИНТ (M6 x 12)	5
-	832804A1	Комплект уплотнительных колец	1
-	832804A03	Комплект уплотнительных колец	1

Рис. 43Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
2	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
3	87421	Бак	1
4	43298A2	КРЫШКА В СБОРЕ	1
5	NSS	NOT SOLD SEPARATE Insert	1
6	11332	Уплотнительное кольцо (2.225 x .210)	1
7	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
7	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	11332	Уплотнительное кольцо (2.225 x .210)	1
9	99802	Трубка	1
10	99439	Шланг (114.00 дюймов)	1
11	833069A3	Масляный бачок в сборе	1
11	8M0062954	Масляный бачок	1
12	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
13	855362	Втулка уплотнительная	3
13	855362001	Втулка	3
14	49436	Шайба	3
15	60411	ВИНТ (.312-18 x 1.250)	1
16	855364	Втулка	3
17	69267	Винт (.312-18 x 1.750)	2
18	833155	Втулка	2
19	8502341	Втулка	2
20	82381455	ТРУБКА (25.00 дюймов в наборе)	1
21	816311	Стяжка (8.00 дюймов)	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	12886A8	Выключатель	1
23	58376	Винт (.164-18 x .375)	1
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
25	8260841	Проставка	1
26	816311	Стяжка (8.00 дюймов)	7
26	816311T	СТЯЖКА (8.00 дюймов)	7
27	NSS	NOT SOLD SEPARATE Plug	1
28	424254	Штуцер	1
28	8M0207780	Фитинг	1
29	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
29	8M0108355	Шланг (57 дюймов, бухта)	1
30	855785	ОХЛАДИТЕЛЬ Топлива	1
30	855785A1	Топливный охладитель в сборе	1
31	855761	ОБРАТНЫЙ КЛАПАН	1
31	8557611	Клапан обратный	1
32	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
32	8M0214911	Хомут @5	4
33	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
34	856822A3	Шланг (30 дюймов)	1

Рис. 44МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	8285072	Ремень	1
2	834936A3	Маховик	1
2	834936T6	Маховик	1
3	52901	Гайка (.625-18)	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
6	834832	Генератор	1
6	857006T	Генератор	1
7	832080M2	Кронштейн генератора	1
8	81893430	ВИНТ (M8 x 30)	1
8	81893435	ВИНТ (M8 x 35)	1
9	821583	ШТИФТ	1
9	8215832	Штифт специальный (1.5 дюйма)	1
10	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
11	82446180	ВИНТ (M10 x 80)	1
12	855798	ПРУЖИНА	1
12	855798001	Пружина	1
13	8502913	Натяжитель ремня	1
13	850291T3	Натяжитель ремня	1
14	855728	ШПИЛЬКА (M10 X 54)	1
14	8557281	Шпилька	1
15	826292	ГАЙКА (M10) Латунная/Никелированная	1
16	852385A1	Шкив	1
16	8M6005030	Шкив в сборе	1
17	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
18	856030A2	Комплект втулок	1
19	85045	Кольцо уплотнительное (.551 x .070)	2
20	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
21	42139	ВТУЛКА НИЖНЯЯ	1
22	857006T	Генератор	1
22	889955A03	Комплект генератора	1
23	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
23	8M0012503	Винт (M10 x 1.5)	1
24	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
25	29395	ШАЙБА (.390 x 1.00 x .06)	3
25	8M0042641	Шайба (.390 x 1.00 x .06)	3
26	856975	Опора	3
27	856972T	Кронштейн	1
27	858391T01	Кронштейн	1
28	845998	Шайба (.406 x 1.250 x .089)	3
29	856973T	Кронштейн	1
29	858393T01	Кронштейн	1
30	826292	ГАЙКА (M10) Латунная/Никелированная	2
31	82446155	ВИНТ (M10 x 55)	1
32	856583T2	Трос в сборе	1
33	821583	ШТИФТ	1
33	8215832	Штифт специальный (1.5 дюйма)	1
34	856974T	Кронштейн	1
34	857142T	Кронштейн	1
35	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
36	855798	ПРУЖИНА	1
36	855798001	Пружина	1
37	856815T2	Натяжитель в сборе	1
38	856900	Шпилька (M10 x 85)	1
38	8M0034457	Шпилька (M10 x 85)	1
39	826292	ГАЙКА (M10) Латунная/Никелированная	1
40	856894	Втулка	1
40	8568941	ВТУЛКА	1
41	4002320	ШАЙБА	2
42	852385A1	Шкив	1
42	8M6005030	Шкив в сборе	1
43	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1

Рис. 45ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8502512	Шланг	1
6	85687631	ВТУЛКА (16.00 ДЮЙМОВ)	1
7	804823	ШЛАНГ В СБОРЕ С ФИТИНГОМ воздушного баланса	1
7	8M6000383	Шланг в сборе	1
8	804824	ШЛАНГ В СБОРЕ С ФИТИНГОМ	1
8	8M6000382	Шланг в сборе	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	16604	ШТУЦЕР прямой (.125-27)	1
11	14867	УГОЛЬНИК 45 ГРАДУСОВ	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 46БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	828340A5	Блок цилиндров	1
1	828340A14	Блок цилиндров	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	384071	Фитинг (1/2-14) (1/2-14)	1
8	426231	Обратный клапан	1
8	426233	Обратный клапан	1
9	426981	Обратный клапан	1
9	426982	Обратный клапан	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	10
11	816311T	СТЯЖКА (8.00 дюймов)	10
12	852760	Штуцер (прямой)	2
13	855622	ШТУЦЕР	1
14	8267611	Угольник	3
15	85583445	ТРУБКА (16 ДЮЙМ.)	2
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	2
15	85583445	ТРУБКА (16 ДЮЙМ.)	1
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
16	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	3
16	8M0054152	Трубка (39.00 дюймов, бухта)	3
17	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
18	432781	Обратный клапан картера	1
18	8781051	Обратный клапан к блоку	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	822769	Соединитель	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	6
22	66717	ВИНТ (.375-16 x 3.250)	8
23	74824	Винт (.312-18 x 1.250)	6
24	26852	ЗАГЛУШКА Нейлоновая	1
25	856832	Винт (.250-20 x 1.750)	1
26	64015	Гайка (.250-20) клеммы стартерного соленоида	1
27	832760A1	Верхняя крышка в сборе	1
27	832760T1	ЗАГЛУШКА В СБОРЕ	1
28	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
29	16756A4	Комплект подшипников	1
30	NSS	NOT SOLD SEPARATE Bearing Race	1
31	41953	Сальник	1
32	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
32	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
33	7809A1	Крышка торцевая в сборе	1
33	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
34	62700	Кольцо уплотнительное (3.237 x .103)	1
35	41953	Сальник	2
36	28636	ВИНТ (.250-20 x .750)	4
37	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
38	853882	Кронштейн	1
38	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
39	8519371	Рычаг датчика положения дроссельной заслонки	1
40	82130025	ВИНТ (M6 x 25) крепление к картеру	3
41	8318701	Втулка	6
42	834985	Втулка уплотнительная	3
42	8M0190980	ВТУЛКА	3
43	8M6005905	Указатель положения дроссельной заслонки	1
44	850882	Проставка	1
45	8329522	Датчик положения дроссельной заслонки (наружный)	1
45	8M6005166	TPI Mercury / Quicksilver	1
46	850828	Винт (#10-32 X 2-3/4 дюйма)	3
47	1938541	ТЯГА ДРОССЕЛЯ	1
47	8M0084738	ТЯГА В СБОРЕ	1
48	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
49	816311	Стяжка (8.00 дюймов)	1
49	816311T	СТЯЖКА (8.00 дюймов)	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 47ДАТЧИК СПИДОМЕТРА-TORQUEMASTER SPEEDOMETER PICKUP-TORQUEMASTER

REF	Номер детали	Наименование	Кол-во
1	859448	ШТУЦЕР	1
2	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
2	8M0153609	Втулка уплотнительная	1
3	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
4	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
5	859747	СОЕДИНИТЕЛЬ	1
5	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
6	859732	ПРОБКА	1

Рис. 48ЗАМОК ЗАЖИГАНИЯ/ПРИБОРЫ/АКСЕССУАРЫ KEY SWITCH/INSTRUMENTATION/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	816626A15	Жгут проводов в сборе (замок зажигания) (15.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
10	816492A2	Сигнализация	1
10	8M0089727	Сигнализация в сборе	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
0	894911	Ключ зажигания (1A)	1
0	894912	Ключ зажигания (1B)	1
0	894913	Ключ зажигания (1C)	1
0	894914	Ключ зажигания (1D)	1
0	894915	Ключ зажигания (1E)	1
0	894916	Ключ зажигания (1F)	1
0	894917	Ключ зажигания (2A)	1
0	894918	Ключ зажигания (2B)	1
0	894919	Ключ зажигания (2C)	1
0	8949110	Ключ зажигания (2D)	1
0	8949111	Ключ зажигания (2E)	1
0	8949112	Ключ зажигания (2F)	1
12	86322A7	Трос в сборе (1.50 фута) чёрный	1
12	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
13	825338A3	Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок	1
13	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
14	79480	Кронштейн	1
15	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
16	79888	Патрон лампы	1
17	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
18	68878A6	Звуковой сигнал в сборе	1
19	68879	КРЫШКА	1
20	79697	Проставка	2
20	8M0084588	Проставка	2
21	26427	Шайба	4
22	35401	ВИНТ (#10 x 1.00)	2
23	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
24	879981T20	Жгут проводов в сборе (SC1000R-20)	1
25	859318T1	Терминатор 10-контактный (CAN 1 и 2)	1
25	8M0210753	Терминатор распределительной коробки	1
26	878492T4	Распределительная коробка 4-ходовая	1
26	878492T14	Распределительная коробка 4-ходовая	1
27	859318T2	Заглушка влагозащитная - 10-контактная	1
27	8M0210754	Влагозащитная заглушка	1
28	879979T1	Жгут проводов в сборе (тахометр) (SC1000-3)	1
28	879979T11	Жгут проводов в сборе (тахометр)	1
-	858610A31	Топливный шланг в сборе	1
-	8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
-	859688A11	Комплект манометра давления воды (2-30 PSI), белая шкала, чёрные деления, белый ободок	1
-	895288A23	Комплект манометра давления воды (2-30 PSI), белая шкала, чёрные деления, белый ободок	1
-	879896K4	Комплект системы мониторинга SC1000 - переднее крепление	1
-	879896K10	Комплект системы мониторинга SC1000 - переднее крепление	1
29	879982T30	Жгут проводов в сборе	1

Рис. 49Воздушные шланги (SN 1E050629 & выше) Air Hoses (SN 1E050629 & Above)

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 50КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
2	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
3	87421	Бак	1
4	43298A2	КРЫШКА В СБОРЕ	1
5	NSS	NOT SOLD SEPARATE Insert	1
6	11332	Уплотнительное кольцо (2.225 x .210)	1
7	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
7	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	11332	Уплотнительное кольцо (2.225 x .210)	1
9	99802	Трубка	1
10	99439	Шланг (114.00 дюймов)	1
11	833069A3	Масляный бачок в сборе	1
11	8M0062954	Масляный бачок	1
12	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
13	855362	Втулка уплотнительная	3
13	855362001	Втулка	3
14	49436	Шайба	3
15	60411	ВИНТ (.312-18 x 1.250)	1
16	855364	Втулка	3
17	69267	Винт (.312-18 x 1.750)	2
18	833155	Втулка	2
19	8502341	Втулка	2
20	82381455	ТРУБКА (25.00 дюймов в наборе)	1
21	816311	Стяжка (8.00 дюймов)	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	12886A8	Выключатель	1
23	58376	Винт (.164-18 x .375)	1
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
25	8260841	Проставка	1
26	816311	Стяжка (8.00 дюймов)	7
26	816311T	СТЯЖКА (8.00 дюймов)	7
27	NSS	NOT SOLD SEPARATE Plug	1
28	424254	Штуцер	1
28	8M0207780	Фитинг	1
29	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
29	8M0108355	Шланг (57 дюймов, бухта)	1
30	855785	ОХЛАДИТЕЛЬ Топлива	1
30	855785A1	Топливный охладитель в сборе	1
31	855761	ОБРАТНЫЙ КЛАПАН	1
31	8557611	Клапан обратный	1
32	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
32	8M0214911	Хомут @5	4
33	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
34	856822A3	Шланг (30 дюймов)	1

Рис. 51РЕДУКТОР Вал гребного винта - TorqueMaster GEAR HOUSING Propeller Shaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	840451A2	Гребной вал	1
61	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	822823	Упорное кольцо	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848840T1	Обойма подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	79448	Фиксатор	1
73	8M2011027	ФИКСАТОР	1
74	423511	Шайба стопорная зубчатая	1
75	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
76	832066A1	Комплект пластины водозаборника	1
77	188642	Винт (#8-32 x .500)	4
78	76214Q5	Анодная пластина в сборе	1
79	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
80	859116	ГАЙКА (.437-20)	2
81	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859432	ШТУЦЕР	1
83	881866	Фитинг	1
84	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 52КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	891644A04	Коленчатый вал в сборе	1
2	897498T01	Подшипник коренной - зеленый, коленчатый вал, верхний	12/AR
2	897498T02	Подшипник коренной - темно-синий, коленчатый вал, верхний	12/AR
2	897498T03	Подшипник коренной - белый, коленчатый вал, верхний	12/AR
2	897498T04	Подшипник коренной - оранжевый, коленчатый вал, верхний	12/AR
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
3	8M0117003	Подшипник	2/AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
3	8M0117001	Подшипник	2/AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
3	8M0117002	Подшипник	2/AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
3	8M0117004	Подшипник	2/AR
4	8805251	Сальник верхнего главного подшипника	1
4	8M0032912	Сальник	1
5	896883	Проставка	1
6	896882	Кольцо стопорное	1
7	91800	Шпонка	1
8	885348	Колпак болта маховика	1
9	897796	ЦЕПЬ привод кулачкового вала роликовая	1
9	8M0103398	Цепь роликовая привода распредвала	1
10	881210T02	Шатун в сборе	6
10	8M0103285	Шатун в сборе	6
11	884441	Болт	12
12	892005A01	Подшипник шатуна - синий	12/AR
12	892005A02	Подшипник шатуна - белый	12/AR
12	892005A03	Подшипник шатуна - оранжевый	12/AR
13	897737T01	Поршень в сборе	6
13	897737A04	Комплект поршня/масляного жиклёра	6
14	881180A02	Комплект поршневых колец	6
15	NSS	NOT SOLD SEPARATE Piston Ring-Oil	6
16	NSS	NOT SOLD SEPARATE Piston Ring-2nd	6
17	NSS	NOT SOLD SEPARATE Piston Pin	6
18	881184	Стопорное кольцо	12
19	888983T02	Маховик	1
19	888983T03	Маховик в сборе	1
20	880515	Болт (M20 x 68)	1
20	8M0147042	Болт	1
21	880517	Шайба	1
21	8M0090010	Шайба	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 53ВОЗДУШНЫЕ ШЛАНГИ AIR HOSES

REF	Номер детали	Наименование	Кол-во
1	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8502512	Шланг	1
6	85687631	ВТУЛКА (16.00 ДЮЙМОВ)	1
7	804823	ШЛАНГ В СБОРЕ С ФИТИНГОМ воздушного баланса	1
7	8M6000383	Шланг в сборе	1
8	804824	ШЛАНГ В СБОРЕ С ФИТИНГОМ	1
8	8M6000382	Шланг в сборе	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	16604	ШТУЦЕР прямой (.125-27)	1
11	14867	УГОЛЬНИК 45 ГРАДУСОВ	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 54КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
0	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	1
11	8M0204726	Гайка (.375-24) латунная	1

Рис. 55Кронштейны транца (длинные) Transom Brackets (Long)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

Рис. 56КОМПЛЕКТ ПРОКЛАДОК (полная головка блока и нижний блок) Gasket Set Components Complete Powerhead and Lower Unit

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 57Гидравлический насос и кронштейны крепления Hydraulic Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	846859A1	Насос в сборе (гидравлический)	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	859119	ГАЙКА (5/16-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	5
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	95084A18	Жгут проводов в сборе (предохранитель)	1
36	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
37	848017T4	Жгут проводов в сборе (трим)	1

Рис. 58Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	855633A4	Воздушный блок в сборе	1
-	855633A15	Воздушный блок в сборе	1
1	855420T02	Комплект переходной плиты	1
2	146973	ПРОКЛАДКА	1
3	850058	ПРОКЛАДКА	1
3	8500581	Прокладка	1
4	116455	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
4	855952T2	Лепестковый блок	6
5	55715	Винт (.250-20 x .880)	12
6	855762	НАСОС Масляный	1
6	855884P1	Масляный насос	1
7	8565421	ПРОКЛАДКА	1
8	8552841	Кронштейн	1
9	855424	Штуцер	3
10	8554241	Штуцер	3
11	8554246	Штуцер	1
11	892267T02	Паросборник в сборе	1
12	8554248	Штуцер (прямой)	1
13	855364	Втулка	6
14	855362	Втулка уплотнительная	6
14	855362001	Втулка	6
15	81893440	ВИНТ (M8 x 40)	6
16	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
17	850248A1	Комплект воздушного ресивера	1
18	8554242	Угольник	1
19	8554249	Угольник	1
19	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
20	850058	ПРОКЛАДКА	1
20	8500581	Прокладка	1
21	13221A1	Датчик в сборе, температура	1
21	13221T01	Датчик температуры	1
22	4005685	ВИНТ (M4 x 10)	3
23	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
24	4001987	ВИНТ (M4 x 16)	12
25	855422A1	Комплект дроссельного узла	1
26	855423	Кольцо уплотнительное	1
27	82130040	ВИНТ (M6 x 40)	4

Рис. 59НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	834814A1	Поддон нижний левый	1
1	834814A2	НИЖНИЙ КОЖУХ	1
2	834815A1	Поддон нижний правый	1
2	8M0107322	Кожух нижний, правый	1
2	834815A2	НИЖНИЙ КОЖУХ	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	822024	Хомут	1
5	822023	Хомут	1
6	92799	ВИНТ (#10-16 x 1.12)	2
7	82130040	ВИНТ (M6 x 40)	4
8	831209	Фиксатор	1
9	821908	Пробка	1
10	821915	Шайба	1
11	821963	Клапан обратный	1
11	8219631	Обратный клапан	1
12	30641	Уплотнительное кольцо (.299 x .103)	1
13	821952	Штуцер	1
14	816311	Стяжка (8.00 дюймов)	1
14	816311T	СТЯЖКА (8.00 дюймов)	1
15	8320782	Шланг	1
15	8M0039077	Шланг формованный	1
16	850896	Хомут (28.6)	2
17	8320763	Фитинг	1
18	821904	Штуцер контрольной струи	1
18	8M0077650	Штуцер контрольной струи	1
19	828216	Чехол холостого выхлопа	1
19	889847	ЧЕХОЛ выхлопа холостого хода	1
20	817519A1	Обратный клапан в сборе, сливной	2
21	850691	Выключатель	1
21	8M0235192	Переключатель тримма	1
22	824868	ВИНТ (M6 x 75)	1
23	821253F1	Рукоятка передняя, чёрная	1
23	889740A02	Комплект рукоятки	1
23	821253F2	Передняя рукоятка	1
23	889740A02	Комплект рукоятки	1
24	335891	Втулка	2
25	48462	Кольцо уплотнительное (.614 x .070)	1
26	8219423	Собачка	1
27	69057	ШАЙБА (.281 x .734 x .063)	1
28	401196	ГАЙКА (M6)	1
29	8214281	Винт (#10-16 x .625)	1
30	822873	Зажим	1

Рис. 60Поворотный кронштейн (длинный) Swivel Bracket (Long)

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	776981	Опора	2
11	78688	Шайба	2
12	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
12	8M0204653	Гайка	2
13	92876A10	Тяга в сборе	1
13	92876A12	Тяга в сборе	1
14	849838	ВИНТ (.375-24 x 1.250)	1
15	826709113	Гайка (.375-24) нержавеющая сталь	2
15	8M0204726	Гайка (.375-24) латунная	2
16	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
17	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
18	878182T	Вилка нижняя — нержавеющая сталь	1
19	67684	Кольцо стопорное	1
20	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
21	859187A1	Датчик тримма в сборе	1
22	852368	Винт (#10-24 x .750)	2
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
25	996301	Пластина-фиксатор	2
25	8M0045383	Ударная пластина	2
26	58643	Шайба стопорная (.375)	2
27	46335	ГАЙКА (.375-24)	2
28	821180A6	Датчик тримма в сборе	1
28	8M0074846	Заказ 8M0098273	1

Рис. 61Поворотный кронштейн (короткий) Swivel Bracket (Short)

REF	Номер детали	Наименование	Кол-во
1	818810T14	Кронштейн поворотный в сборе	1
1	8M0145740	Поворотный кронштейн	1
1	818810A8	Кронштейн поворотный в сборе	1
1	8M0145740	Поворотный кронштейн	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	847728	ПОДШИПНИК	2
6	82203522	ПОДШИПНИК	1
6	82203516	ПОДШИПНИК	1
6	82203524	ПОДШИПНИК	2
7	82203540	ПОДШИПНИК (2.5 дюйма)	2
8	85023	Сальник масляный	2
9	87161	Шайба	2
10	48171	Кольцо уплотнительное (.364 x .070)	2
11	85030A2	Рычаг фиксатора откидывания в сборе	1
11	85028A2	Рычаг фиксатора откидывания в сборе	1
12	86600	Втулка	1
13	85367	ПРУЖИНА	1
14	41052	ПЛУНЖЕР	1
15	88876	ШПИЛЬКА	1
16	86603	Ручка	1
17	864751	Муфта	1
18	69745	Штифт роликовый рычага к вертикальному валу	2
19	88049	Пружина	1
20	93861	Шплинт	1
21	78854	Волнистая шайба	1
22	86580F4	Вилка нижняя	1
23	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
24	840787T1	Палец поворотный	1
24	8M0192243	Палец поворотный	1
25	92876A10	Тяга в сборе	1
25	92876A12	Тяга в сборе	1
26	849838	ВИНТ (.375-24 x 1.250)	1
27	826709113	Гайка (.375-24) нержавеющая сталь	2
27	8M0204726	Гайка (.375-24) латунная	2
28	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
29	132121	Винт	2
30	816056	Шайба	2
31	841198A1	Датчик трима в сборе	1
32	852453	Винт (#10-24 x .560)	2

Рис. 62ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

Рис. 63СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Screws	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	8M0034918	Втулка	2
7	8M0043276	Упор	1
8	NSS	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
10	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	400255	СТОПОРНАЯ ШАЙБА (M5)	1
14	400211	ГАЙКА (M5) Нержавеющая сталь	1

Рис. 64Замок зажигания/Приборы/Аксессуары Key Switch/Instrumentation/Accessories

REF	Номер детали	Наименование	Кол-во
1	816626A15	Жгут проводов в сборе (замок зажигания) (15.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
10	816492A2	Сигнализация	1
10	8M0089727	Сигнализация в сборе	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
0	894911	Ключ зажигания (1A)	1
0	894912	Ключ зажигания (1B)	1
0	894913	Ключ зажигания (1C)	1
0	894914	Ключ зажигания (1D)	1
0	894915	Ключ зажигания (1E)	1
0	894916	Ключ зажигания (1F)	1
0	894917	Ключ зажигания (2A)	1
0	894918	Ключ зажигания (2B)	1
0	894919	Ключ зажигания (2C)	1
0	8949110	Ключ зажигания (2D)	1
0	8949111	Ключ зажигания (2E)	1
0	8949112	Ключ зажигания (2F)	1
12	86322A7	Трос в сборе (1.50 фута) чёрный	1
12	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
13	825338A3	Прибор контроля дифферента, белая шкала, чёрные деления, чёрный ободок	1
13	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
14	79480	Кронштейн	1
15	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
16	79888	Патрон лампы	1
17	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
18	68878A6	Звуковой сигнал в сборе	1
19	68879	КРЫШКА	1
20	79697	Проставка	2
20	8M0084588	Проставка	2
21	26427	Шайба	4
22	35401	ВИНТ (#10 x 1.00)	2
23	86396A8	Жгут проводов в сборе для тахометра (5.00 футов)	1
24	879981T20	Жгут проводов в сборе (SC1000R-20)	1
25	859318T1	Терминатор 10-контактный (CAN 1 и 2)	1
25	8M0210753	Терминатор распределительной коробки	1
26	878492T4	Распределительная коробка 4-ходовая	1
26	878492T14	Распределительная коробка 4-ходовая	1
27	859318T2	Заглушка влагозащитная - 10-контактная	1
27	8M0210754	Влагозащитная заглушка	1
28	879979T1	Жгут проводов в сборе (тахометр) (SC1000-3)	1
28	879979T11	Жгут проводов в сборе (тахометр)	1
-	858610A31	Топливный шланг в сборе	1
-	8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
-	859688A11	Комплект манометра давления воды (2-30 PSI), белая шкала, чёрные деления, белый ободок	1
-	895288A23	Комплект манометра давления воды (2-30 PSI), белая шкала, чёрные деления, белый ободок	1
-	879896K4	Комплект системы мониторинга SC1000 - переднее крепление	1
-	879896K10	Комплект системы мониторинга SC1000 - переднее крепление	1
29	879982T30	Жгут проводов в сборе	1

Рис. 65КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	880646T01	Корпус гребного вала, чёрный	1
2	885366T01	Накладка в сборе нижняя - левый борт	1
2	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
2	885364T01	Накладка в сборе нижняя - левый борт	1
2	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
3	885365T01	Накладка в сборе нижняя - правый борт	1
3	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
3	885363T01	Накладка в сборе нижняя - правый борт	1
3	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
4	892073002	Винт с буртиком (M6)	8 or 12
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	8 or 12
5	889568001	Втулка уплотнительная	1
6	889656T	КОЖУХ Сепаратор паров	1
6	889656T01	КОЖУХ	1
7	88552675	Винт (M8 x 75)	2
7	8M0103818	ВИНТ (M8 X 75)	2
8	885526120	ВИНТ (M8 x 120)	2
8	8M0103812	ВИНТ	2
9	88552650	Винт (M8 x 50)	2
9	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	2
10	88552640	Винт (M8 x 40)	1
10	8M0103815	ВИНТ	1
11	88552635	Винт (M8 x 35 мм)	3
11	8M0103814	Винт (M8 x 35 мм)	3
12	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
13	897784A01	КОМПЛЕКТ КРОНШТЕЙНА Верхняя накладка	2
14	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
14	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
15	88552630	Винт (M8 x 30)	1
15	8M0103813	ВИНТ (M8 x 30)	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
17	859448	ШТУЦЕР	1
17	859448T	Штуцер	1
18	821555001	Втулка уплотнительная	1
18	8M0153609	Втулка уплотнительная	1
19	889831	ФИКСАТОР	1
19	889831001	Фиксатор
20	856983	Шпилька (M12 x 52)	4
20	8M0008031	Шпилька (M12 x 1.75 x 52)	4
21	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
22	896895	Гайка (M12)	4
23	88552835	Винт (M12 x 35 мм)	1
23	8M0102995	ВИНТ (M12)	1
24	824928001	ЗАГЛУШКА резиновая	1
25	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
25	8M0214963	Шайба	10
26	884412	Гайка	10
27	88552845	Винт (M12 x 45)	4
27	8M0103825	ВИНТ @2	4
28	880647T	ПРОСТАВКА	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	857137	Винт (M12 x 160)	1
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
32	855623	ВТУЛКА	1
33	896251	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
33	898033	Зажим	2
34	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
35	880648T01	КОРПУС Вертикальный вал, чёрный	1
35	8M0113287	ВЕРТИКАЛЬНЫЙ ВАЛ ЧЁРНЫЙ XL	1
36	891966006	Кронштейн капота	1
37	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
37	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 66КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ VAPOR SEPARATOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	855432A1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Elbow	1
3	8568431	ШТУЦЕР ПРЯМОЙ	1
4	19688	Штуцер	1
5	803878	Сальник насоса	1
6	NSS	NOT SOLD SEPARATE Fitting Kit-Pump Outlet	1
6	855437A2	Комплект штуцера выхода насоса	1
7	NSS	NOT SOLD SEPARATE O Ring	1
8	808612	Винт с шайбой (#8-32 x .750)	7
9	855528	Прокладка	1
9	8M6002520	Комплект прокладок	1
10	855430A1	Комплект поплавка	1
10	8M6004920	Комплект поплавка	1
11	F10064	ВАЛ	1
12	855431	Игла клапана	1
12	8M6004917	Впускной клапан	1
13	5902	Винт (#6-32 x .187)	1
14	855427A1	Комплект насоса	1
15	855428	Втулка	1
15	8M6000589	Втулка	1
16	855434A1	Комплект поплавковой камеры	1
17	855433	Сальник	1
17	8554331	Сальник насоса	1
18	855435A1	Комплект пробок	1
19	8554245	Угольник	2
20	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
20	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
21	828586	Щуп	1
21	8M0204710	ДАТЧИК	1

Рис. 67Сборка гидравлического насоса Hydraulic Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	846859A1	Насос в сборе (гидравлический)	1
-	8M0051203	НАСОС В СБОРЕ - TRIM	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE END FRAME	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
10	891741	Винт	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
11	891740	Уплотнительное кольцо	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
12	891739	Винт	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
13	891738	Держатель в сборе	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	891737	Комплект щеток	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	NSS	NOT SOLD SEPARATE ARMATURE	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE THRUST WASHET	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	NSS	NOT SOLD SEPARATE FIELD AND FRAME	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	NSS	NOT SOLD SEPARATE HOUSING	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

Рис. 68МАХОВИК/ГЕНЕРАТОР FLYWHEEL/ALTERNATOR

REF	Номер детали	Наименование	Кол-во
1	8285072	Ремень	1
2	834936A3	Маховик	1
2	834936T6	Маховик	1
3	52901	Гайка (.625-18)	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
6	834832	Генератор	1
6	857006T	Генератор	1
7	832080M2	Кронштейн генератора	1
8	81893430	ВИНТ (M8 x 30)	1
8	81893435	ВИНТ (M8 x 35)	1
9	821583	ШТИФТ	1
9	8215832	Штифт специальный (1.5 дюйма)	1
10	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
11	82446180	ВИНТ (M10 x 80)	1
12	855798	ПРУЖИНА	1
12	855798001	Пружина	1
13	8502913	Натяжитель ремня	1
13	850291T3	Натяжитель ремня	1
14	855728	ШПИЛЬКА (M10 X 54)	1
14	8557281	Шпилька	1
15	826292	ГАЙКА (M10) Латунная/Никелированная	1
16	852385A1	Шкив	1
16	8M6005030	Шкив в сборе	1
17	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
18	856030A2	Комплект втулок	1
19	85045	Кольцо уплотнительное (.551 x .070)	2
20	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
21	42139	ВТУЛКА НИЖНЯЯ	1
22	857006T	Генератор	1
22	889955A03	Комплект генератора	1
23	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
23	8M0012503	Винт (M10 x 1.5)	1
24	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
25	29395	ШАЙБА (.390 x 1.00 x .06)	3
25	8M0042641	Шайба (.390 x 1.00 x .06)	3
26	856975	Опора	3
27	856972T	Кронштейн	1
27	858391T01	Кронштейн	1
28	845998	Шайба (.406 x 1.250 x .089)	3
29	856973T	Кронштейн	1
29	858393T01	Кронштейн	1
30	826292	ГАЙКА (M10) Латунная/Никелированная	2
31	82446155	ВИНТ (M10 x 55)	1
32	856583T2	Трос в сборе	1
33	821583	ШТИФТ	1
33	8215832	Штифт специальный (1.5 дюйма)	1
34	856974T	Кронштейн	1
34	857142T	Кронштейн	1
35	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
36	855798	ПРУЖИНА	1
36	855798001	Пружина	1
37	856815T2	Натяжитель в сборе	1
38	856900	Шпилька (M10 x 85)	1
38	8M0034457	Шпилька (M10 x 85)	1
39	826292	ГАЙКА (M10) Латунная/Никелированная	1
40	856894	Втулка	1
40	8568941	ВТУЛКА	1
41	4002320	ШАЙБА	2
42	852385A1	Шкив	1
42	8M6005030	Шкив в сборе	1
43	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1

Рис. 69УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ Coil Plate Assembly

REF	Номер детали	Наименование	Кол-во
1	8506753	Пластина катушки	1
2	850676F1	ПРОСТАВКА	6
3	8502341	Втулка	4
4	833155	Втулка	4
5	850898	Винт (.250-20 x 3.250)	6
6	856991A1	КОМПЛЕКТ КАТУШКИ	6
7	814101	Гайка (.250-20) нержавеющая сталь	6
7	8M0207776	ГАЙКА	6
8	821945T74	Комплект высоковольтных проводов	1
8	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
9	859595T	БЛОК УПРАВЛЕНИЯ ДВОЙНАЯ КАТУШКА	3
10	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
11	82129110	ВИНТ (M6 x 10)	2
12	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
12	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
14	8556721	Свеча зажигания	6
14	889597Q	NGK IZFR5G @4 Mercury / Quicksilver	6
15	60411	ВИНТ (.312-18 x 1.250)	4
16	49436	Шайба	4
17	82129114	ВИНТ (M6 x 14)	2
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
19	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
19	8M0042642	Шайба (.323 x .562 x .063)	2
20	883066	Зажим (.865)	2
21	881879A7	Комплект датчика (0-50 PSI) бежевый	1
21	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
22	881879A6	ДАТЧИК (0 - 100 PSI)	1
22	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
23	859431	ШТУЦЕР	1
23	8M0207782	ШТУЦЕР ПРЯМОЙ	1
24	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
25	859747	СОЕДИНИТЕЛЬ	1
25	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
26	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
27	875207	Тройник	1
28	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
29	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1

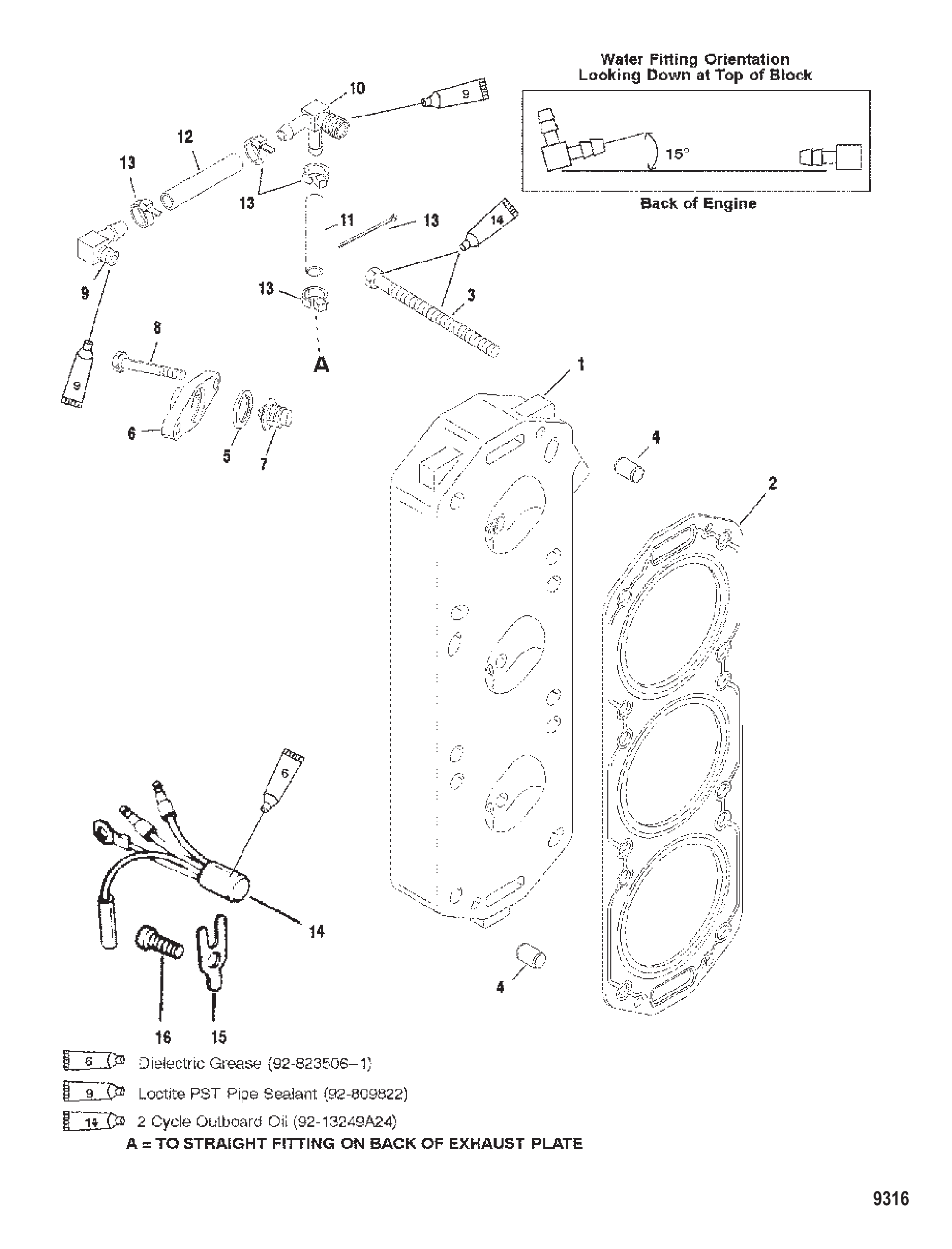

Рис. 70ГОЛОВКА ЦИЛИНДРА CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	852380A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
1	852381A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
1	852381T1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
2	8525203	Прокладка	2
3	832971	Винт (.375-16 x 3.00)	24
4	74840	Штифт установочный	4
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	8307371	Крышка	2
6	8M0039353	КРЫШКА	2
7	833072	Термостат 62° Цельсия (143° Фаренгейта)	2
7	833072003	Термостат 62°C (143°F)	2
8	82130025	ВИНТ (M6 x 25) крепление к картеру	4
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	68728	ШТУЦЕР	1
11	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
11	77653101	Шланг (48.00 дюймов, бухта)	1
12	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
12	77653101	Шланг (48.00 дюймов, бухта)	1
13	816311	Стяжка (8.00 дюймов)	5
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	13536A14	Датчик температуры в сборе	1
15	137151	Фиксатор	1
16	81893412	ВИНТ (M8 x 12)	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 71КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	850690T2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	78662	Втулка износа	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	7
7	67377T	Кольцо уплотнительное	7
8	16756A6	Комплект подшипников	2
9	NSS	NOT SOLD SEPARATE Bearing Race	2
10	854687T5	ПОРШЕНЬ	3
10	854686T5	ПОРШЕНЬ	3
11	840684A12	Комплект поршневых колец (12 колец в комплекте)	1
12	857196	Стопорное кольцо	12
13	8M0081411	Шатун в сборе	6
14	763491	Винт (.312-24 x .875)	12
15	812876	Шайба	12
15	8M0012298	Упорная шайба	12
16	8M0082405	Комплект подшипников	6
17	822553	Игольчатый подшипник	174
17	8M0204691	Подшипник игольчатый @200	174
-	881805A01	Комплект прокладок двигателя	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 72Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	14360A53	Топливный насос в сборе	1
2	14360T75	Насос топливный в сборе	1
3	42990A10	Ремкомплект диафрагмы	2
3	857005A1	Ремкомплект диафрагмы	2
4	NSS	NOT SOLD SEPARATE Diaphragm	1
5	NSS	NOT SOLD SEPARATE Rubber Check Valve	2
6	NSS	NOT SOLD SEPARATE Retainer	2
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Spring	1
10	NSS	NOT SOLD SEPARATE Cap	1
11	NSS	NOT SOLD SEPARATE Diaphragm	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	NSS	NOT SOLD SEPARATE Gasket-Boost	1
14	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
15	987752	Пластина	1
16	996641	Угольник	2
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	2
17	82104540	ВИНТ (M5 x 40)	2
17	82130050	ВИНТ (M6 x 50)	2
18	144303	ОСНОВАНИЕ	1
19	78279	Угольник	1
19	8M0207781	Угольник	1
20	291111	Фитинг	1
20	291112	Фитинг	1
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	816311	Стяжка (8.00 дюймов)	6
22	816311T	СТЯЖКА (8.00 дюймов)	6
23	856822A1	Трубка	1
23	8M0064784	Шланг формованный импульсный	1
24	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
24	8M0043979	Шланг с рукавом в сборе	1
25	822769	Соединитель	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 73КАРТЕР РЕДУКТОРА (ГРЕБНОЙ ВАЛ) (ОБРАТНОЕ ВРАЩЕНИЕ) (SPORTMASTER) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)(SPORTMASTER)

REF	Номер детали	Наименование	Кол-во
-	840561T69	Редуктор в сборе	1
-	840561T70	Редуктор в сборе	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	AR
56	14469T	Обойма подшипника	1
57	88957T	Подшипник шариковый	1
58	NSS	NOT SOLD SEPARATE Reverse Gear	1
59	15844	Подшипниковый узел роликовый	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	15845A2	Комплект шестерён	1
65	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
65	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
65	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
65	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
65	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
65	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
65	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
65	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
65	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
65	1761510	Регулировочная прокладка (.143)	AR
65	1761511	Регулировочная прокладка (.145)	AR
65	1761512	Регулировочная прокладка (.147)	AR
65	1761513	Регулировочная прокладка (.149)	AR
66	15841	Подшипник роликовый	1
67	17616	Упорное кольцо	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	15838A2	Адаптер в сборе с подшипником	1
70	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
71	15834	Подшипник упорный	2
72	840450A2	Гребной вал	1
72	840450A03	Комплект гребного вала	1
73	840389K5	Комплект ступицы	1
73	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
74	847616T1	Подшипник в обойме	1
75	817072	Подшипник роликовый	1
76	815565	САЛЬНИК Масляный	2
77	817071	Кольцо стопорное	1
78	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
78	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
79	191832	Шайба	1
79	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
80	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
81	79447	Шайба стопорная с усиком	1
82	158401	Крышка	1
83	423511	Шайба стопорная зубчатая	1
84	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
86	822836	Шайба (.445 x .805 x .108)	2
87	859116	ГАЙКА (.437-20)	2
88	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
89	76214T3	Анод	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

Рис. 74КАРТЕР РЕДУКТОРА (ГРЕБНОЙ ВАЛ) (СТАНДАРТНОЕ ВРАЩЕНИЕ) (SPORTMASTER) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)(SPORTMASTER)

REF	Номер детали	Наименование	Кол-во
-	840560T33	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	2
56	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
57	78172A1	Подшипник конический роликовый в сборе	1
58	44104A7	Комплект шестерён (включая ведущую шестерню)	1
59	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	840451A2	Гребной вал	1
64	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
65	822824A1	Шестерня заднего хода в сборе	1
65	8M0192202	Шестерня заднего хода	1
66	822823	Упорное кольцо	1
67	88957T	Подшипник шариковый	1
68	681001	КОЛЬЦО УПОРНОЕ	1
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	848840T1	Обойма подшипника в сборе	1
70	848840A1	Обойма подшипника в сборе	1
71	817072	Подшипник роликовый	1
72	817071	Кольцо стопорное	2
73	815565	САЛЬНИК Масляный	2
74	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
74	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
75	191832	Шайба	1
75	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	79447	Шайба стопорная с усиком	1
78	79448	Фиксатор	1
78	8M2011027	ФИКСАТОР	1
79	423511	Шайба стопорная зубчатая	1
80	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
81	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859116	ГАЙКА (.437-20)	2
84	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
85	76214T3	Анод	1
85	76214Q5	Анодная пластина в сборе	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

Рис. 75Комплект прокладок (полная головка блока и нижний блок) Gasket Set Components (Complete Powerhead and Lower Unit)

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1

Рис. 76ПОВОРОТНЫЙ КРОНШТЕЙН (ДЛИННЫЙ) SWIVEL BRACKET (LONG)

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	776981	Опора	2
11	78688	Шайба	2
12	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
12	8M0204653	Гайка	2
13	92876A10	Тяга в сборе	1
13	92876A12	Тяга в сборе	1
14	849838	ВИНТ (.375-24 x 1.250)	1
15	826709113	Гайка (.375-24) нержавеющая сталь	2
15	8M0204726	Гайка (.375-24) латунная	2
16	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
17	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
18	878182T	Вилка нижняя — нержавеющая сталь	1
19	67684	Кольцо стопорное	1
20	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
21	859187A1	Датчик тримма в сборе	1
22	852368	Винт (#10-24 x .750)	2
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
25	996301	Пластина-фиксатор	2
25	8M0045383	Ударная пластина	2
26	58643	Шайба стопорная (.375)	2
27	46335	ГАЙКА (.375-24)	2
28	821180A6	Датчик тримма в сборе	1
28	8M0074846	Заказ 8M0098273	1

Рис. 77КАРТЕР РЕДУКТОРА (ПРИВОДНОЙ ВАЛ) (СТАНДАРТ/ОБРАТНОЕ ВРАЩЕНИЕ) (SPORTMASTER) GEAR HOUSING (DRIVESHAFT)(STD/COUNTER ROTATION)(SPORTMASTER)

REF	Номер детали	Наименование	Кол-во
-	840560T33	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
-	840561T69	Редуктор в сборе	1
-	840561T70	Редуктор в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
1	849781A2	Редуктор в сборе (базовый)	1
1	8M0084203	Редуктор SM	1
2	847950T4	Крышка	2
2	8479504	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	30667	Шпилька (.250-20/.250-28 x 3.125)	2
10	306671	Шпилька	2
11	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3
11	786382	Шпилька (.437-14/.437-20 x 3.120)	1
11	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	NSS	NOT SOLD SEPARATE PINION GEAR	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
18	79953Q04	Ремкомплект сливного винта	1
19	191832	Шайба	1
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
26	38657A1	Регулировочные прокладки в сборе	1
26	8M0063268	Комплект регулировочных прокладок	1
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	42637A1	Комплект регулировочных шайб	AR
28	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
29	36387A1	Подшипник роликовый/обойма в сборе	1
29	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
30	8245191	Фиксатор	1
31	44292A3	Основание водяного насоса в сборе	1
32	426311	Прокладка	1
32	8M0204678	ПРОКЛАДКА	1
33	90011	Кольцо уплотнительное (2.175 x .175)	1
33	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	89238	Сальник масляный	1
35	16977	САЛЬНИК МАСЛЯНЫЙ	1
36	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
37	858524	Прокладка	1
38	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
38	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
39	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
40	48752T	ВСТАВКА	1
41	38970	САЛЬНИК X-LONG	1
42	29804T	ВТУЛКА	1
43	56654	ШПОНКА	1
43	8M0214992	ШПОНКА @5	1
44	89984T4	Крыльчатка	1
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
46	8267119	Гайка (.250-28)	2
47	36001	ШАЙБА	1
48	13436	Гайка	1
49	96411	Винт (#14-8 x 2.25)	1
49	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	881805A01	Комплект прокладок двигателя	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

Рис. 78ТОПЛИВНЫЕ ШЛАНГИ FUEL HOSES

REF	Номер детали	Наименование	Кол-во
1	816311T	СТЯЖКА (8.00 дюймов)	AR
2	856880	Хомут шланга (15.3)	5
2	8M0214964	Хомут	5
3	858955	РАЗЪЕМ	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	856822A1	Трубка	1
5	8M0064784	Шланг формованный импульсный	1
6	822769	Соединитель	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	858757A1	Шланг в сборе (25.50 дюйма)	1
8	8M0062344	Шланг в сборе	1
9	804822	ШЛАНГ возврата топлива	1
9	8M6001914	Шланг	1
10	8048211	Трубка	1
10	8M6001755	Шланг в сборе	1
11	8557611	Клапан обратный	1
12	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
12	8M0043979	Шланг с рукавом в сборе	1
13	85677870	ШЛАНГ	1
13	8M0064634	Шланг	1
14	85677887	ШЛАНГ	1
14	8M0064635	Шланг	1
15	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	2

Рис. 79Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

Рис. 80ПОВОРОТНЫЙ КРОНШТЕЙН (КОРОТКИЙ) SWIVEL BRACKET (SHORT)

REF	Номер детали	Наименование	Кол-во
1	818810T14	Кронштейн поворотный в сборе	1
1	818810A8	Кронштейн поворотный в сборе	1
1	8M0145740	Поворотный кронштейн	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	847728	ПОДШИПНИК	2
6	82203522	ПОДШИПНИК	1
6	82203516	ПОДШИПНИК	1
6	82203524	ПОДШИПНИК	2
7	82203540	ПОДШИПНИК (2.5 дюйма)	2
8	85023	Сальник масляный	2
9	87161	Шайба	2
10	48171	Кольцо уплотнительное (.364 x .070)	2
11	85030A2	Рычаг фиксатора откидывания в сборе	1
11	85028A2	Рычаг фиксатора откидывания в сборе	1
12	86600	Втулка	1
13	85367	ПРУЖИНА	1
14	41052	ПЛУНЖЕР	1
15	88876	ШПИЛЬКА	1
16	86603	Ручка	1
17	864751	Муфта	1
18	69745	Штифт роликовый рычага к вертикальному валу	2
19	88049	Пружина	1
20	93861	Шплинт	1
21	78854	Волнистая шайба	1
22	86580F4	Вилка нижняя	1
23	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
24	840787T1	Палец поворотный	1
24	8M0192243	Палец поворотный	1
25	92876A10	Тяга в сборе	1
25	92876A12	Тяга в сборе	1
26	849838	ВИНТ (.375-24 x 1.250)	1
27	826709113	Гайка (.375-24) нержавеющая сталь	2
27	8M0204726	Гайка (.375-24) латунная	2
28	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
29	132121	Винт	2
30	816056	Шайба	2
31	841198A1	Датчик трима в сборе	1
32	852453	Винт (#10-24 x .560)	2

Рис. 81Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	880646T01	Корпус гребного вала, чёрный	1
2	885366T01	Накладка в сборе нижняя - левый борт	1
2	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
2	885364T01	Накладка в сборе нижняя - левый борт	1
2	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
3	885365T01	Накладка в сборе нижняя - правый борт	1
3	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
3	885363T01	Накладка в сборе нижняя - правый борт	1
3	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
4	892073002	Винт с буртиком (M6)	8 or 12
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	8 or 12
5	889568001	Втулка уплотнительная	1
6	889656T	КОЖУХ Сепаратор паров	1
6	889656T01	КОЖУХ	1
7	88552675	Винт (M8 x 75)	2
7	8M0103818	ВИНТ (M8 X 75)	2
8	885526120	ВИНТ (M8 x 120)	2
8	8M0103812	ВИНТ	2
9	88552650	Винт (M8 x 50)	2
9	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	2
10	88552640	Винт (M8 x 40)	1
10	8M0103815	ВИНТ	1
11	88552635	Винт (M8 x 35 мм)	3
11	8M0103814	Винт (M8 x 35 мм)	3
12	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
13	897784A01	КОМПЛЕКТ КРОНШТЕЙНА Верхняя накладка	2
14	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
14	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
15	88552630	Винт (M8 x 30)	1
15	8M0103813	ВИНТ (M8 x 30)	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
17	859448	ШТУЦЕР	1
17	859448T	Штуцер	1
18	821555001	Втулка уплотнительная	1
18	8M0153609	Втулка уплотнительная	1
19	889831	ФИКСАТОР	1
19	889831001	Фиксатор
20	856983	Шпилька (M12 x 52)	4
20	8M0008031	Шпилька (M12 x 1.75 x 52)	4
21	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
22	896895	Гайка (M12)	4
23	88552835	Винт (M12 x 35 мм)	1
23	8M0102995	ВИНТ (M12)	1
24	824928001	ЗАГЛУШКА резиновая	1
25	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
25	8M0214963	Шайба	10
26	884412	Гайка	10
27	88552845	Винт (M12 x 45)	4
27	8M0103825	ВИНТ @2	4
28	880647T	ПРОСТАВКА	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	857137	Винт (M12 x 160)	1
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
32	855623	ВТУЛКА	1
33	896251	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
33	898033	Зажим	2
34	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
35	880648T01	КОРПУС Вертикальный вал, чёрный	1
35	8M0113287	ВЕРТИКАЛЬНЫЙ ВАЛ ЧЁРНЫЙ XL	1
36	891966006	Кронштейн капота	1
37	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
37	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 82РЕДУКТОР (ВЕДУЩИЙ ВАЛ-TORQUE MASTER) Gear Housing (Driveshaft-Torque Master)

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1

Рис. 83НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	834814A1	Поддон нижний левый	1
1	834814A2	НИЖНИЙ КОЖУХ	1
2	834815A1	Поддон нижний правый	1
2	8M0107322	Кожух нижний, правый	1
2	834815A2	НИЖНИЙ КОЖУХ	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	822024	Хомут	1
5	822023	Хомут	1
6	92799	ВИНТ (#10-16 x 1.12)	2
7	82130040	ВИНТ (M6 x 40)	4
8	831209	Фиксатор	1
9	821908	Пробка	1
10	821915	Шайба	1
11	821963	Клапан обратный	1
11	8219631	Обратный клапан	1
12	30641	Уплотнительное кольцо (.299 x .103)	1
13	821952	Штуцер	1
14	816311	Стяжка (8.00 дюймов)	1
14	816311T	СТЯЖКА (8.00 дюймов)	1
15	8320782	Шланг	1
15	8M0039077	Шланг формованный	1
16	850896	Хомут (28.6)	2
17	8320763	Фитинг	1
18	821904	Штуцер контрольной струи	1
18	8M0077650	Штуцер контрольной струи	1
19	828216	Чехол холостого выхлопа	1
19	889847	ЧЕХОЛ выхлопа холостого хода	1
20	817519A1	Обратный клапан в сборе, сливной	2
21	850691	Выключатель	1
21	8M0235192	Переключатель тримма	1
22	824868	ВИНТ (M6 x 75)	1
23	821253F1	Рукоятка передняя, чёрная	1
23	889740A02	Комплект рукоятки	1
23	821253F2	Передняя рукоятка	1
23	889740A02	Комплект рукоятки	1
24	335891	Втулка	2
25	48462	Кольцо уплотнительное (.614 x .070)	1
26	8219423	Собачка	1
27	69057	ШАЙБА (.281 x .734 x .063)	1
28	401196	ГАЙКА (M6)	1
29	8214281	Винт (#10-16 x .625)	1
30	822873	Зажим	1

Рис. 84ЭЛЕКТРИЧЕСКАЯ ПЛАТА ELECTRICAL PLATE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	833137F1	ПЛАСТИНА	1
2	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
3	828151A1	Реле в сборе	3
3	8M0207773	Реле тримма в сборе	3
4	NSS	NOT SOLD SEPARATE DECAL, Trim Relay	3
5	828102	Кронштейн	3
5	8M0207771	Кронштейн крепления	3
6	818968	ВТУЛКА	3
6	8M0214955	Втулка	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	878084T3	Жгут проводов двигателя в сборе	1
8	878084T4	Жгут проводов двигателя в сборе	1
9	858754	Крышка предохранителя	1
10	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
10	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
11	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
12	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
12	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
13	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
13	832969T20	Предохранитель Mini — жёлтый — 20 А	4
13	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
13	832969T15	Предохранитель Mini — синий — 15 А	1
13	8329695	Предохранитель мини - коричневый - 5 А	1
13	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
14	8500673	Колпачок изолятора — жёлтый	1
15	819514T16	Жгут проводов тримма в сборе	1
16	8500671	Колпачок изолятора — красный	1
17	858755	Зажим (1.00)	1
18	828991	Зажим	1
18	828991T	ЗАЖИМ	1
19	82129110	ВИНТ (M6 x 10)	3
20	82129125	ВИНТ (M6 x 25 мм)	4
21	82129135	ВИНТ (M6 x 35)	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	2
23	53166	СТОПОРНАЯ ШАЙБА (.312)	2
24	91912	Втулка	1
25	68292	Гайка (.312-18)	2
25	8M0204668	Гайка (.312-18)	2
26	816311T	СТЯЖКА (8.00 дюймов)	AR
27	85961067S	ЭБУ Модуль управления двигателем	1
27	885557T24	МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
28	82130025	ВИНТ (M6 x 25) крепление к картеру	3
29	856954	Втулка	3
30	834985	Втулка уплотнительная	3
30	8M0190980	ВТУЛКА	3
31	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
32	8590881	Хомут	1
33	82129114	ВИНТ (M6 x 14)	1
34	82130012	ВИНТ (M6 x 12)	3
35	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
36	822179	Втулка уплотнительная	2
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2
38	813938	Гайка колпачковая (#10-32)	1
39	878231A6	Жгут проводов предохранителя - 100 ампер	1
40	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
40	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
41	859244T2	Жгут проводов в сборе	1
41	859244A2	Жгут проводов в сборе Smartcraft	1
42	882829A1	КАТБЕЛЬ В СБОРЕ СТАРТЕРА	1
43	830233	Колпак изолятора - красный	1
44	880771T1	Кабельный жгут (24,00 дюйма) красный	1

Рис. 85Редуктор Вал гребного винта-Counter-Sportmaster Gear Housing Propeller Shaft-Counter-Sportmaster

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1

Рис. 86ТОПЛИВНЫЕ ШЛАНГИ Fuel Hoses

REF	Номер детали	Наименование	Кол-во
1	816311T	СТЯЖКА (8.00 дюймов)	AR
2	856880	Хомут шланга (15.3)	5
2	8M0214964	Хомут	5
3	858955	РАЗЪЕМ	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	856822A1	Трубка	1
5	8M0064784	Шланг формованный импульсный	1
6	822769	Соединитель	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	858757A1	Шланг в сборе (25.50 дюйма)	1
8	8M0062344	Шланг в сборе	1
9	804822	ШЛАНГ возврата топлива	1
9	8M6001914	Шланг	1
10	8048211	Трубка	1
10	8M6001755	Шланг в сборе	1
11	8557611	Клапан обратный	1
12	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
12	8M0043979	Шланг с рукавом в сборе	1
13	85677870	ШЛАНГ	1
13	8M0064634	Шланг	1
14	85677887	ШЛАНГ	1
14	8M0064635	Шланг	1
15	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	2

Рис. 87БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	828340A5	Блок цилиндров	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	384071	Фитинг (1/2-14) (1/2-14)	1
8	426231	Обратный клапан	1
8	426233	Обратный клапан	1
9	426981	Обратный клапан	1
9	426982	Обратный клапан	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	10
11	816311T	СТЯЖКА (8.00 дюймов)	10
12	852760	Штуцер (прямой)	2
13	855622	ШТУЦЕР	1
14	8267611	Угольник	3
15	85583445	ТРУБКА (16 ДЮЙМ.)	2
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	2
15	85583445	ТРУБКА (16 ДЮЙМ.)	1
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
16	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	3
16	8M0054152	Трубка (39.00 дюймов, бухта)	3
17	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
18	432781	Обратный клапан картера	1
18	8781051	Обратный клапан к блоку	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	822769	Соединитель	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	6
22	66717	ВИНТ (.375-16 x 3.250)	8
23	74824	Винт (.312-18 x 1.250)	6
24	26852	ЗАГЛУШКА Нейлоновая	1
25	856832	Винт (.250-20 x 1.750)	1
26	64015	Гайка (.250-20) клеммы стартерного соленоида	1
27	832760A1	Верхняя крышка в сборе	1
27	832760T1	ЗАГЛУШКА В СБОРЕ	1
28	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
29	16756A4	Комплект подшипников	1
30	NSS	NOT SOLD SEPARATE Bearing Race	1
31	41953	Сальник	1
32	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
32	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
33	7809A1	Крышка торцевая в сборе	1
33	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
34	62700	Кольцо уплотнительное (3.237 x .103)	1
35	41953	Сальник	2
36	28636	ВИНТ (.250-20 x .750)	4
37	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
38	853882	Кронштейн	1
38	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
39	8519371	Рычаг датчика положения дроссельной заслонки	1
40	82130025	ВИНТ (M6 x 25) крепление к картеру	3
41	8318701	Втулка	6
42	834985	Втулка уплотнительная	3
42	8M0190980	ВТУЛКА	3
43	8M6005905	Указатель положения дроссельной заслонки	1
44	850882	Проставка	1
45	8329522	Датчик положения дроссельной заслонки (наружный)	1
45	8M6005166	TPI Mercury / Quicksilver	1
46	850828	Винт (#10-32 X 2-3/4 дюйма)	3
47	1938541	ТЯГА ДРОССЕЛЯ	1
47	8M0084738	ТЯГА В СБОРЕ	1
48	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
49	816311	Стяжка (8.00 дюймов)	1
49	816311T	СТЯЖКА (8.00 дюймов)	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 88Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 89КАТУШКА ЗАЖИГАНИЯ COIL PLATE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8506753	Пластина катушки	1
2	850676F1	ПРОСТАВКА	6
3	8502341	Втулка	4
4	833155	Втулка	4
5	850898	Винт (.250-20 x 3.250)	6
6	856991A1	КОМПЛЕКТ КАТУШКИ	6
7	814101	Гайка (.250-20) нержавеющая сталь	6
7	8M0207776	ГАЙКА	6
8	821945T74	Комплект высоковольтных проводов	1
8	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
9	859595T	БЛОК УПРАВЛЕНИЯ ДВОЙНАЯ КАТУШКА	3
10	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
11	82129110	ВИНТ (M6 x 10)	2
12	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
12	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
14	8556721	Свеча зажигания	6
14	889597Q	NGK IZFR5G @4 Mercury / Quicksilver	6
15	60411	ВИНТ (.312-18 x 1.250)	4
16	49436	Шайба	4
17	82129114	ВИНТ (M6 x 14)	2
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
19	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
19	8M0042642	Шайба (.323 x .562 x .063)	2
20	883066	Зажим (.865)	2
21	881879A7	Комплект датчика (0-50 PSI) бежевый	1
21	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
22	881879A6	ДАТЧИК (0 - 100 PSI)	1
22	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
23	859431	ШТУЦЕР	1
23	8M0207782	ШТУЦЕР ПРЯМОЙ	1
24	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
25	859747	СОЕДИНИТЕЛЬ	1
25	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
26	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
27	875207	Тройник	1
28	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
29	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1

Рис. 90Воздухораспределитель/крышка маховика Air Handler/Flywheel Cover

REF	Номер детали	Наименование	Кол-во
-	855633A4	Воздушный блок в сборе	1
1	855420T02	Комплект переходной плиты	1
2	146973	ПРОКЛАДКА	1
3	850058	ПРОКЛАДКА	1
3	8500581	Прокладка	1
4	116455	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
4	855952T2	Лепестковый блок	6
5	55715	Винт (.250-20 x .880)	12
6	855762	НАСОС Масляный	1
6	855884P1	Масляный насос	1
7	8565421	ПРОКЛАДКА	1
8	8552841	Кронштейн	1
9	855424	Штуцер	3
10	8554241	Штуцер	3
11	8554246	Штуцер	1
11	892267T02	Паросборник в сборе	1
12	8554248	Штуцер (прямой)	1
13	855364	Втулка	6
14	855362	Втулка уплотнительная	6
14	855362001	Втулка	6
15	81893440	ВИНТ (M8 x 40)	6
16	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
17	850248A1	Комплект воздушного ресивера	1
18	8554242	Угольник	1
19	8554249	Угольник	1
19	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
20	850058	ПРОКЛАДКА	1
20	8500581	Прокладка	1
21	13221A1	Датчик в сборе, температура	1
21	13221T01	Датчик температуры	1
22	4005685	ВИНТ (M4 x 10)	3
23	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
24	4001987	ВИНТ (M4 x 16)	12
25	855422A1	Комплект дроссельного узла	1
26	855423	Кольцо уплотнительное	1
27	82130040	ВИНТ (M6 x 40)	4

Рис. 91Редуктор (привод) стандартный/реверсивный-Sportmaster Gear Housing (Drive) Standard/Counter Rotatation-Sportmaster

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1

Рис. 92СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Screws	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	8M0034918	Втулка	2
7	8M0043276	Упор	1
8	NSS	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
10	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	400255	СТОПОРНАЯ ШАЙБА (M5)	1
14	400211	ГАЙКА (M5) Нержавеющая сталь	1

Рис. 93КОМПОНЕНТЫ ВОЗДУХОРАСПРЕДЕЛИТЕЛЯ AIR HANDLER COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	855633A4	Воздушный блок в сборе	1
1	855420T02	Комплект переходной плиты	1
2	146973	ПРОКЛАДКА	1
3	850058	ПРОКЛАДКА	1
3	8500581	Прокладка	1
4	116455	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
4	855952T2	Лепестковый блок	6
5	55715	Винт (.250-20 x .880)	12
6	855762	НАСОС Масляный	1
6	855884P1	Масляный насос	1
7	8565421	ПРОКЛАДКА	1
8	8552841	Кронштейн	1
9	855424	Штуцер	3
10	8554241	Штуцер	3
11	8554246	Штуцер	1
11	892267T02	Паросборник в сборе	1
12	8554248	Штуцер (прямой)	1
13	855364	Втулка	6
14	855362	Втулка уплотнительная	6
14	855362001	Втулка	6
15	81893440	ВИНТ (M8 x 40)	6
16	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
17	850248A1	Комплект воздушного ресивера	1
18	8554242	Угольник	1
19	8554249	Угольник	1
19	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
20	850058	ПРОКЛАДКА	1
20	8500581	Прокладка	1
21	13221A1	Датчик в сборе, температура	1
21	13221T01	Датчик температуры	1
22	4005685	ВИНТ (M4 x 10)	3
23	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
24	4001987	ВИНТ (M4 x 16)	12
25	855422A1	Комплект дроссельного узла	1
26	855423	Кольцо уплотнительное	1
27	82130040	ВИНТ (M6 x 40)	4

Рис. 94ТОПЛИВНЫЕ РАМПЫ FUEL RAILS

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1

Рис. 95Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2
38	435301	Наклейка «Осторожно — силовой триммер»	1
39	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
40	816311	Стяжка (8.00 дюймов)	1
40	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 96ЭЛЕКТРИЧЕСКАЯ ПЛАТА Electrical Plate Assembly

REF	Номер детали	Наименование	Кол-во
1	833137F1	ПЛАСТИНА	1
2	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
3	828151A1	Реле в сборе	3
3	8M0207773	Реле тримма в сборе	3
4	NSS	NOT SOLD SEPARATE DECAL, Trim Relay	3
5	828102	Кронштейн	3
5	8M0207771	Кронштейн крепления	3
6	818968	ВТУЛКА	3
6	8M0214955	Втулка	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	878084T3	Жгут проводов двигателя в сборе	1
8	878084T4	Жгут проводов двигателя в сборе	1
9	858754	Крышка предохранителя	1
10	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
10	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
11	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
12	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
12	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
13	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
13	832969T20	Предохранитель Mini — жёлтый — 20 А	4
13	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
13	832969T15	Предохранитель Mini — синий — 15 А	1
13	8329695	Предохранитель мини - коричневый - 5 А	1
13	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
14	8500673	Колпачок изолятора — жёлтый	1
15	819514T16	Жгут проводов тримма в сборе	1
16	8500671	Колпачок изолятора — красный	1
17	858755	Зажим (1.00)	1
18	828991	Зажим	1
18	828991T	ЗАЖИМ	1
19	82129110	ВИНТ (M6 x 10)	3
20	82129125	ВИНТ (M6 x 25 мм)	4
21	82129135	ВИНТ (M6 x 35)	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	2
23	53166	СТОПОРНАЯ ШАЙБА (.312)	2
24	91912	Втулка	1
25	68292	Гайка (.312-18)	2
25	8M0204668	Гайка (.312-18)	2
26	816311T	СТЯЖКА (8.00 дюймов)	AR
27	85961067S	ЭБУ Модуль управления двигателем	1
27	885557T24	МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
28	82130025	ВИНТ (M6 x 25) крепление к картеру	3
29	856954	Втулка	3
30	834985	Втулка уплотнительная	3
30	8M0190980	ВТУЛКА	3
31	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
32	8590881	Хомут	1
33	82129114	ВИНТ (M6 x 14)	1
34	82130012	ВИНТ (M6 x 12)	3
35	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
36	822179	Втулка уплотнительная	2
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2
38	813938	Гайка колпачковая (#10-32)	1
39	878231A6	Жгут проводов предохранителя - 100 ампер	1
40	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
40	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
41	859244T2	Жгут проводов в сборе	1
41	859244A2	Жгут проводов в сборе Smartcraft	1
42	882829A1	КАТБЕЛЬ В СБОРЕ СТАРТЕРА	1
43	830233	Колпак изолятора - красный	1
44	880771T1	Кабельный жгут (24,00 дюйма) красный	1

Рис. 97Компоненты сепаратора паров Vapor Seperator Components

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	859133	ГАЙКА (1.00-14)	1
8	82671327	ГАЙКА (1.0-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610T29	Цилиндр трима	1
33	79610A33	Комплект цилиндра трима	1
33	79610A21	Цилиндр трима	1
33	79610T29	Цилиндр трима	1
34	847724	ВТУЛКА	2
35	841223	Подшипник	1
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	841199	Штифт тримма	1
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	82671317	ГАЙКА (.500-20)	1
41	8071791	Установочный винт (.250-20 x .820)	1
42	85022	Шайба (2.00 x 1.06 x .060)	2
43	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
44	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
44	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

Рис. 98Компоненты воздушного компрессора Air Compressor Components

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
1	8M0060053	Компрессор воздушный в сборе	1
2	828131A4	Крышка торцевая в сборе	1
2	8M0050792	Концевая крышка в сборе	1
3	NSS	NOT SOLD SEPARATE Retaining Ring	1
4	82130020	ВИНТ (M6 x 20)	4
5	89224	Уплотнительное кольцо	1
6	832804	Уплотнительное кольцо (2.739 x .070)	1
7	833146A3	Шатун в сборе	1
7	833146T06	Шатун в сборе	1
8	828222A4	Поршень в сборе (с кольцами и пальцем)	1
9	8348101	Кольцо стопорное	2
10	835088A10	Пластина лепесткового клапана в сборе	1
11	67207	Кольцо уплотнительное (3.489 x .070)	2
12	832804	Уплотнительное кольцо (2.739 x .070)	1
13	828225	Сальник	1
14	8350871	Головка компрессора	1
14	835087A3	Головка компрессора в сборе	1
15	8307532	Фитинг прямой	1
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
18	14868	ШТУЦЕР	2
19	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	1
19	390721	Пробка трубная (.125-27) латунная	1
20	16604	ШТУЦЕР прямой (.125-27)	1
21	13536A12	Датчик температуры в сборе	1
22	137151	Фиксатор	1
23	81893412	ВИНТ (M8 x 12)	1
24	831985	Кольцо уплотнительное (.468 x .078)	1
25	8567441	ШТУЦЕР	1
25	856744	Штуцер	1
26	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	1
26	390721	Пробка трубная (.125-27) латунная	1
27	835454	Штуцер прямой	1
28	NSS	NOT SOLD SEPARATE Decal	1
29	855349	Втулка уплотнительная	1
29	855349002	Втулка	1
-	832804A1	Комплект уплотнительных колец	1
-	832804A03	Комплект уплотнительных колец	1

Рис. 99Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	852380A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
1	852381A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
1	852381T1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
2	8525203	Прокладка	2
3	832971	Винт (.375-16 x 3.00)	24
4	74840	Штифт установочный	4
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	8307371	Крышка	2
6	8M0039353	КРЫШКА	2
7	833072	Термостат 62° Цельсия (143° Фаренгейта)	2
7	833072003	Термостат 62°C (143°F)	2
8	82130025	ВИНТ (M6 x 25) крепление к картеру	4
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	68728	ШТУЦЕР	1
11	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
11	77653101	Шланг (48.00 дюймов, бухта)	1
12	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
12	77653101	Шланг (48.00 дюймов, бухта)	1
13	816311	Стяжка (8.00 дюймов)	5
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	13536A14	Датчик температуры в сборе	1
15	137151	Фиксатор	1
16	81893412	ВИНТ (M8 x 12)	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 100ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343A4	Комплект пластины разделителя выхлопа	1
2	828343A05	Пластина разделителя выхлопа в сборе	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	17
5	881190	Винт (.312-18 x 1.00)	2
6	687291	КРЫШКА ПЕРЕПУСКНОГО КЛАПАНА	1
6	8M0039767	КРЫШКА	1
7	74824	Винт (.312-18 x 1.250)	4
8	69570	Винт (#10-16 x .750)	1
9	76451	Шайба	1
10	144791	ДИАФРАГМА	1
11	16496	ДЕФЛЕКТОР водяной	1
12	16497A1	Пластина	1
13	78690	Прокладка	2
13	78690002	Прокладка	2
14	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
15	14480	Клапан тарельчатый	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8231422	Прокладка (головка блока)	1
19	850814T2	Пластина выпускная	1
20	27132	ВТУЛКА	1
21	66727	ВИНТ (.312-18 x 1.250)	1
22	68783	ВИНТ (.312-18 x 2.50)	1
23	66725	ВИНТ (.375-16 x 3.50)	3
23	898833	Винт (.375-16 x 3.500)	3
24	183076	Прокладка	1
25	18233A8	Пластина в сборе, корпус вертикального вала	1
25	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
26	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
27	782461	Прокладка	1
28	419424	УДЛИНИТЕЛЬ ВЫПУСКНОЙ	1
28	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
29	672951	ТРУБКА ВОДЯНАЯ	1
29	8590971	Трубка водяная	1
29	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	823106	Установочный штифт (.875)	2
32	8M0043826	Штифт установочный	2
33	817717T7	ПЛАСТИНА Удлинитель - Выхлоп	1
33	817717A7	Пластина выхлопного удлинителя в сборе (короткая)	1
34	58893	Шпилька (.250-28 x 1.310)	6
34	8M0030694	ВИНТ (0.25-20 x 1.00)	6
35	20533	Шайба	6
36	30506	ГАЙКА (.250-28)	6
37	44260	Фиксатор (короткий)	1
38	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
39	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
40	91903	Винт (.437-14 x 1.750)	3
41	822836	Шайба (.445 x .805 x .108)	3
42	428611	Штуцер трубный - латунный (.750-14)	1
42	8M0204679	Штуцер трубки - латунь (.750-14)	1
43	883048	Пробка (.500-14)	1
44	36382	Фитинг (.250-18 x .62) латунный	1
-	881805A01	Комплект прокладок двигателя	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 101ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

Рис. 102Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 103Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	850389	Рычаг	1
1	8M0040990	Рычаг управления дросселем	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	74759	Шайба (.391 x .880 x .125) нержавеющая сталь	1
5	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
6	64022	Винт (.250-20 x 2.125)	1
7	64015	Гайка (.250-20) клеммы стартерного соленоида	1
8	26852	ЗАГЛУШКА Нейлоновая	1
9	42927	Вставка	1
10	35459	ШАЙБА	1
11	8268336	Гайка (M6)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	8503931	Кулачок	1
12	856221A1	Комплект кулачков	1
13	852970	ВТУЛКА	1
14	82130040	ВИНТ (M6 x 40)	1
15	932481	Втулка	2
15	8M0215006	Втулка поворотная	2
16	8235694	Шарик резьбовой	1
17	850815	Тяга	1
17	8508152	Тяга	1
18	67748	Ролик	1
19	850286	Ролик дросселя	1
19	8502861	Рычаг	1
20	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
21	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
22	69432	Шайба стопорная наружная (#10)	1
23	8142831	Кронштейн анодный	1
23	814283T6	Кронштейн в сборе якорный	1
24	98889	Защёлка	1
25	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
26	39519	ЧАШКА	1
27	52100	Износостойкая пластина	1
28	38279	ЗАЩЕЛКА	1
28	8M0036768	ЗАЩЕЛКА	1
29	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
30	35045	ГАЙКА (.250-28)	1
30	826709109	Гайка (.250-28) нержавеющая сталь	1
31	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
32	814284	Направляющий блок	1
33	20099	Пружина	1
34	67073A1	Тяга в сборе	1
35	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
35	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
36	NSS	NOT SOLD SEPARATE Roll Pin	1
37	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
38	26856	ВТУЛКА	1
39	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
40	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
41	35045	ГАЙКА (.250-28)	1
41	826709109	Гайка (.250-28) нержавеющая сталь	1
42	814281A2	Переключатель	1
42	8M0052931	Переключатель	1
43	77478	ВИНТ (#6-32 x .875)	2
44	27882	ШАЙБА	2

Рис. 104Воздушные шланги (S/N 1E050628 & ниже) Air Hoses (S/N 1E050628 & Below)

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 105РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER Gear Housing Propeller Shaft-Standard-Sportmaster

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1

Рис. 106Насос трима и кронштейны крепления Trim Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 107СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

Рис. 108РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	850389	Рычаг	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	74759	Шайба (.391 x .880 x .125) нержавеющая сталь	1
5	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
6	64022	Винт (.250-20 x 2.125)	1
7	64015	Гайка (.250-20) клеммы стартерного соленоида	1
8	26852	ЗАГЛУШКА Нейлоновая	1
9	42927	Вставка	1
10	35459	ШАЙБА	1
11	8268336	Гайка (M6)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	8503931	Кулачок	1
12	856221A1	Комплект кулачков	1
13	852970	ВТУЛКА	1
14	82130040	ВИНТ (M6 x 40)	1
15	932481	Втулка	2
15	8M0215006	Втулка поворотная	2
16	8235694	Шарик резьбовой	1
17	850815	Тяга	1
17	8508152	Тяга	1
18	67748	Ролик	1
19	850286	Ролик дросселя	1
19	8502861	Рычаг	1
20	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
21	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
22	69432	Шайба стопорная наружная (#10)	1
23	8142831	Кронштейн анодный	1
23	814283T6	Кронштейн в сборе якорный	1
24	98889	Защёлка	1
25	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
26	39519	ЧАШКА	1
27	52100	Износостойкая пластина	1
28	38279	ЗАЩЕЛКА	1
28	8M0036768	ЗАЩЕЛКА	1
29	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
30	35045	ГАЙКА (.250-28)	1
30	826709109	Гайка (.250-28) нержавеющая сталь	1
31	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
32	814284	Направляющий блок	1
33	20099	Пружина	1
34	67073A1	Тяга в сборе	1
35	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
35	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
36	NSS	NOT SOLD SEPARATE Roll Pin	1
37	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
38	26856	ВТУЛКА	1
39	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
40	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
41	35045	ГАЙКА (.250-28)	1
41	826709109	Гайка (.250-28) нержавеющая сталь	1
42	814281A2	Переключатель	1
42	8M0052931	Переключатель	1
43	77478	ВИНТ (#6-32 x .875)	2
44	27882	ШАЙБА	2

Рис. 109ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ AIR HANDLER

REF	Номер детали	Наименование	Кол-во
1	827325A1	Крышка в сборе	1
2	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
2	8M0153609	Втулка уплотнительная	2
3	853333	ФИЛЬТР ВОЗДУШНЫЙ	1
3	853333T	Фильтр	1
4	853352	КРЫШКА	1
5	855590	Заклёпка	1
6	854633	Фиксатор	1
7	64705	ШТУЦЕР ВПУСКА НАСОСА	1
8	855613	ВТУЛКА Уплотнительная	1
9	8556131	Втулка уплотнительная	1
10	855633A4	Воздушный блок в сборе	1
10	855633A15	Воздушный блок в сборе	1
11	856139	Регулировочная шайба	1
11	8561391	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (.010 THICK)	1
12	NSS	NOT SOLD SEPARATE Decal-Caution-Start in Gear	1
13	8557561	Кронштейн	1
13	855756A1	Комплект кронштейнов	1
14	1993716	ВИНТ (M6 x 16)	4
15	8558432	Насос в сборе	1
15	8M0240950	Топливный насос в сборе	1
16	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
16	8M0214911	Хомут @5	4
17	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
18	85564361	ШЛАНГ (18 ДЮЙМ.)	1
19	83312531	Изолирующая втулка	1
20	855802	УГОЛЬНИК	1
20	855802A1	Угольник	1
21	805026A1	Штуцер	1
22	805062	Уплотнительное кольцо (.530 x .082)	1
23	8554247	Штуцер	1
24	8285581	Энкодер	1
25	418051	ВИНТ (#10-24 x .620)	1
26	56681	ШАЙБА (.203 x .500 x .032)	1
26	8M0204666	ШАЙБА (.203 x .500 x .032)	1
27	97224	Скоба J-образная	2
28	814634	Хомут	1
29	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12
30	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
30	8M0108355	Шланг (57 дюймов, бухта)	1
31	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	855896	Вентиляция канистры	1
32	855896T	Фильтр	1
33	816311	Стяжка (8.00 дюймов)	4
33	816311T	СТЯЖКА (8.00 дюймов)	4
34	860273	РАЗЪЕМ	1
35	821583	ШТИФТ	1
35	8215832	Штифт специальный (1.5 дюйма)	1
36	85557726	НАКЛЕЙКА Информация на этикетке EPA	1
36	855577A26	См. SB 09-18	1
37	61990	Стяжка (14.00 дюймов)	1
38	88807A27	Трос в сборе	1
39	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
39	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	12038	ШАЙБА	1
40	8M0207778	ШАЙБА .344 x .625 x.063	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 110Кронштейны транца (короткие) Transom Brackets (Short)

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
1	844353T01	КОМПЛЕКТ ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	859133	ГАЙКА (1.00-14)	1
8	82671327	ГАЙКА (1.0-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610T29	Цилиндр трима	1
33	79610A33	Комплект цилиндра трима	1
33	79610A21	Цилиндр трима	1
33	79610T29	Цилиндр трима	1
34	847724	ВТУЛКА	2
35	841223	Подшипник	1
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	841199	Штифт тримма	1
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	82671317	ГАЙКА (.500-20)	1
41	8071791	Установочный винт (.250-20 x .820)	1
42	85022	Шайба (2.00 x 1.06 x .060)	2
43	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
44	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
44	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

Рис. 111РЕДУКТОР ВАЛА ВИНТА - TORQUE MASTER Gear Housing Propeller Shaft - Torque Master

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 112ГИДРАВЛИЧЕСКИЙ НАСОС В СБОРЕ HYDRAULIC PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	846859A1	Насос в сборе (гидравлический)	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE END FRAME	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
10	891741	Винт	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
11	891740	Уплотнительное кольцо	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
12	891739	Винт	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
13	891738	Держатель в сборе	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	891737	Комплект щеток	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	NSS	NOT SOLD SEPARATE ARMATURE	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE THRUST WASHET	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	NSS	NOT SOLD SEPARATE FIELD AND FRAME	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	NSS	NOT SOLD SEPARATE HOUSING	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

Рис. 113Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343A4	Комплект пластины разделителя выхлопа	1
2	828343A05	Пластина разделителя выхлопа в сборе	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	17
5	881190	Винт (.312-18 x 1.00)	2
6	687291	КРЫШКА ПЕРЕПУСКНОГО КЛАПАНА	1
6	8M0039767	КРЫШКА	1
7	74824	Винт (.312-18 x 1.250)	4
8	69570	Винт (#10-16 x .750)	1
9	76451	Шайба	1
10	144791	ДИАФРАГМА	1
11	16496	ДЕФЛЕКТОР водяной	1
12	16497A1	Пластина	1
13	78690	Прокладка	2
13	78690002	Прокладка	2
14	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
15	14480	Клапан тарельчатый	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	8231422	Прокладка (головка блока)	1
19	850814T2	Пластина выпускная	1
20	27132	ВТУЛКА	1
21	66727	ВИНТ (.312-18 x 1.250)	1
22	68783	ВИНТ (.312-18 x 2.50)	1
23	66725	ВИНТ (.375-16 x 3.50)	3
23	898833	Винт (.375-16 x 3.500)	3
24	183076	Прокладка	1
25	18233A8	Пластина в сборе, корпус вертикального вала	1
25	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
26	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
27	782461	Прокладка	1
28	419424	УДЛИНИТЕЛЬ ВЫПУСКНОЙ	1
28	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
29	672951	ТРУБКА ВОДЯНАЯ	1
29	8590971	Трубка водяная	1
29	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	823106	Установочный штифт (.875)	2
32	8M0043826	Штифт установочный	2
33	817717T7	ПЛАСТИНА Удлинитель - Выхлоп	1
33	817717A7	Пластина выхлопного удлинителя в сборе (короткая)	1
34	58893	Шпилька (.250-28 x 1.310)	6
34	8M0030694	ВИНТ (0.25-20 x 1.00)	6
35	20533	Шайба	6
36	30506	ГАЙКА (.250-28)	6
37	44260	Фиксатор (короткий)	1
38	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
39	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
40	91903	Винт (.437-14 x 1.750)	3
41	822836	Шайба (.445 x .805 x .108)	3
42	428611	Штуцер трубный - латунный (.750-14)	1
42	8M0204679	Штуцер трубки - латунь (.750-14)	1
43	883048	Пробка (.500-14)	1
44	36382	Фитинг (.250-18 x .62) латунный	1
-	881805A01	Комплект прокладок двигателя	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 114КРОНШТЕЙНЫ ТРАНЦА (КОРОТКИЕ) TRANSOM BRACKETS (SHORT)

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	859133	ГАЙКА (1.00-14)	1
8	82671327	ГАЙКА (1.0-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610T29	Цилиндр трима	1
33	79610A33	Комплект цилиндра трима	1
33	79610A21	Цилиндр трима	1
33	79610T29	Цилиндр трима	1
34	847724	ВТУЛКА	2
35	841223	Подшипник	1
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	841199	Штифт тримма	1
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	82671317	ГАЙКА (.500-20)	1
41	8071791	Установочный винт (.250-20 x .820)	1
42	85022	Шайба (2.00 x 1.06 x .060)	2
43	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
44	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
44	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

Рис. 115ГИДРАВЛИЧЕСКИЙ НАСОС И КРЕПЕЖНЫЕ КРОНШТЕЙНЫ HYDRAULIC PUMP AND MOUNTING BRACKETS

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	846859A1	Насос в сборе (гидравлический)	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	859119	ГАЙКА (5/16-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	5
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	95084A18	Жгут проводов в сборе (предохранитель)	1
36	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
37	848017T4	Жгут проводов в сборе (трим)	1

Рис. 116КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2
38	435301	Наклейка «Осторожно — силовой триммер»	1
39	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
40	816311	Стяжка (8.00 дюймов)	1
40	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 117МАСЛЯНЫЕ МАГИСТРАЛИ OIL LINES

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
4	8M0054152	Трубка (39.00 дюймов, бухта)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
5	8M0054152	Трубка (39.00 дюймов, бухта)	1
6	858805	Обратный клапан	6
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	82381455	ТРУБКА (25.00 дюймов в наборе)	1
10	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
10	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
11	8781051	Обратный клапан к блоку	1
12	424254	Штуцер	1
12	8M0207780	Фитинг	1
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	NSS	NOT SOLD SEPARATE Cap	2
15	875289	Шланг	1
16	858955	РАЗЪЕМ	2
17	875284	Фильтр линейный	1
17	875284T01	Масляный фильтр - в линии	1
18	875283	Шланг (2.00 дюйма)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 118Замок зажигания/Приборы/Аксессуары Key Switch/Instumentation/Accessories

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 119ВОДЯНЫЕ ШЛАНГИ WATER HOSES

REF	Номер детали	Наименование	Кол-во
1	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
2	89772	Разъём (.125-27) (прямой)	1
3	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
3	8M0123050	Штуцер угловой (45 градусов)	1
4	816311T	СТЯЖКА (8.00 дюймов)	6
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833935	ТРУБКА (15.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 7 ДЮЙМОВ)	1
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	859432	ШТУЦЕР	1
14	881866	Фитинг	1
15	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	858954	ЗАЖИМ (.625)	1
19	875207	Тройник	1
20	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	858459	Штуцер	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
27	8276021	Формованный шланг	1
27	8M0114859	ШЛАНГ	1
27	77653101	Шланг (48.00 дюймов, бухта)	1
28	77653101	Шланг (48.00 дюймов, бухта)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 120МАСЛЯНЫЕ ЛИНИИ Oil Lines

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
4	8M0054152	Трубка (39.00 дюймов, бухта)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
5	8M0054152	Трубка (39.00 дюймов, бухта)	1
6	858805	Обратный клапан	6
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	82381455	ТРУБКА (25.00 дюймов в наборе)	1
10	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
10	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
11	8781051	Обратный клапан к блоку	1
12	424254	Штуцер	1
12	8M0207780	Фитинг	1
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	NSS	NOT SOLD SEPARATE Cap	2
15	875289	Шланг	1
16	858955	РАЗЪЕМ	2
17	875284	Фильтр линейный	1
17	875284T01	Масляный фильтр - в линии	1
18	875283	Шланг (2.00 дюйма)	1
-	883201A01	Головка блока цилиндров в сборе	1

Рис. 121Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 122ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	14360A53	Топливный насос в сборе	1
2	14360T75	Насос топливный в сборе	1
3	42990A10	Ремкомплект диафрагмы	2
3	857005A1	Ремкомплект диафрагмы	2
4	NSS	NOT SOLD SEPARATE Diaphragm	1
5	NSS	NOT SOLD SEPARATE Rubber Check Valve	2
6	NSS	NOT SOLD SEPARATE Retainer	2
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Spring	1
10	NSS	NOT SOLD SEPARATE Cap	1
11	NSS	NOT SOLD SEPARATE Diaphragm	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	NSS	NOT SOLD SEPARATE Gasket-Boost	1
14	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
15	987752	Пластина	1
16	996641	Угольник	2
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	2
17	82104540	ВИНТ (M5 x 40)	2
17	82130050	ВИНТ (M6 x 50)	2
18	144303	ОСНОВАНИЕ	1
19	78279	Угольник	1
19	8M0207781	Угольник	1
20	291111	Фитинг	1
20	291112	Фитинг	1
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	816311	Стяжка (8.00 дюймов)	6
22	816311T	СТЯЖКА (8.00 дюймов)	6
23	856822A1	Трубка	1
23	8M0064784	Шланг формованный импульсный	1
24	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
24	8M0043979	Шланг с рукавом в сборе	1
25	822769	Соединитель	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 123КАРТЕР РЕДУКТОРА Приводной вал - TorqueMaster GEAR HOUSING Driveshaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	67891	Заливная пробка	1
12	8M0039169	ЗАЛИВНОЙ БЛОК	1
13	NSS	NOT SOLD SEPARATE Pinion Gear	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
16	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
17	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
17	79953Q04	Ремкомплект сливного винта	1
18	191832	Шайба	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	789022	Вал переключения передач (используется без стопорного кольца)	1
20	77631A2	Втулка в сборе	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	8164641	Маслосъёмный сальник	1
22	8M0246145	САЛЬНИК	1
23	77674	ШАЙБА (.35 x .75 x .12)	1
24	848449A5	Вертикальный вал в сборе	1
24	8M0192234	Вертикальный вал	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	8245191	Фиксатор	1
28	44292A3	Основание водяного насоса в сборе	1
29	426311	Прокладка	1
29	8M0204678	ПРОКЛАДКА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	89238	Сальник масляный	1
32	16977	САЛЬНИК МАСЛЯНЫЙ	1
33	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
34	858524	Прокладка	1
35	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
35	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
36	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
37	48752T	ВСТАВКА	1
38	38970	САЛЬНИК X-LONG	1
39	89984T4	Крыльчатка	1
40	56654	ШПОНКА	1
40	8M0214992	ШПОНКА @5	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	8267119	Гайка (.250-28)	2
43	36001	ШАЙБА	1
44	13436	Гайка	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29804T	ВТУЛКА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	881805A01	Комплект прокладок двигателя	1

Рис. 124ТОПЛИВНЫЕ РЕЙКИ Fuel Rails

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1

Рис. 125КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ ДВУХ ТРОСОВ Dual Cable Attaching Kit

REF	Номер детали	Наименование	Кол-во
1	880646T01	Корпус гребного вала, чёрный	1
2	885366T01	Накладка в сборе нижняя - левый борт	1
2	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
2	885364T01	Накладка в сборе нижняя - левый борт	1
2	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
3	885365T01	Накладка в сборе нижняя - правый борт	1
3	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
3	885363T01	Накладка в сборе нижняя - правый борт	1
3	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
4	892073002	Винт с буртиком (M6)	8 or 12
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	8 or 12
5	889568001	Втулка уплотнительная	1
6	889656T	КОЖУХ Сепаратор паров	1
6	889656T01	КОЖУХ	1
7	88552675	Винт (M8 x 75)	2
7	8M0103818	ВИНТ (M8 X 75)	2
8	885526120	ВИНТ (M8 x 120)	2
8	8M0103812	ВИНТ	2
9	88552650	Винт (M8 x 50)	2
9	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	2
10	88552640	Винт (M8 x 40)	1
10	8M0103815	ВИНТ	1
11	88552635	Винт (M8 x 35 мм)	3
11	8M0103814	Винт (M8 x 35 мм)	3
12	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
13	897784A01	КОМПЛЕКТ КРОНШТЕЙНА Верхняя накладка	2
14	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
14	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
15	88552630	Винт (M8 x 30)	1
15	8M0103813	ВИНТ (M8 x 30)	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
17	859448	ШТУЦЕР	1
17	859448T	Штуцер	1
18	821555001	Втулка уплотнительная	1
18	8M0153609	Втулка уплотнительная	1
19	889831	ФИКСАТОР	1
19	889831001	Фиксатор
20	856983	Шпилька (M12 x 52)	4
20	8M0008031	Шпилька (M12 x 1.75 x 52)	4
21	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
22	896895	Гайка (M12)	4
23	88552835	Винт (M12 x 35 мм)	1
23	8M0102995	ВИНТ (M12)	1
24	824928001	ЗАГЛУШКА резиновая	1
25	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
25	8M0214963	Шайба	10
26	884412	Гайка	10
27	88552845	Винт (M12 x 45)	4
27	8M0103825	ВИНТ @2	4
28	880647T	ПРОСТАВКА	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	857137	Винт (M12 x 160)	1
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
32	855623	ВТУЛКА	1
33	896251	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
33	898033	Зажим	2
34	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
35	880648T01	КОРПУС Вертикальный вал, чёрный	1
35	8M0113287	ВЕРТИКАЛЬНЫЙ ВАЛ ЧЁРНЫЙ XL	1
36	891966006	Кронштейн капота	1
37	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
37	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 126Редуктор - Гребной вал Torque Master Gear Housing Propeller Shaft Torque Master

REF	Номер детали	Наименование	Кол-во
1	831998A9	Компрессор воздушный в сборе	1
2	85593912	ВИНТ (M6 x 12)	5
3	8328231	Шкив	1
3	8M0175171	Шкив	1
4	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
5	8502511	Шланг	1
5	8502512	Шланг	1
6	85652329	ИЗОЛИРУЮЩАЯ ВТУЛКА (15 ДЮЙМ.)	1
7	852379T5	Топливная рампа	1
7	852379T6	Топливная рампа	1
8	8500653	Форсунка	6
8	8M6001743	Воздушная форсунка в сборе	6
9	855697	ХОМУТ (16.2)	4
9	8M0204696	Хомут	4
10	85564361	ШЛАНГ (18 ДЮЙМ.)	2
11	92345	Шпилька блока цилиндров (4-3/8")	1
12	854640	Шайба специальная	2
13	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
13	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
14	816311	Стяжка (8.00 дюймов)	8
14	816311T	СТЯЖКА (8.00 дюймов)	8
15	852378T5	Топливная рампа	1
15	852378T6	Топливная рампа	1
16	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
16	8M0108355	Шланг (57 дюймов, бухта)	1
17	826810	Клапан обратный	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
20	856880	Хомут шланга (15.3)	2
20	8M0214964	Хомут	2
21	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
21	8M0054152	Трубка (39.00 дюймов, бухта)	1
22	82104510	ВИНТ (M5 x 10)	4
23	46997	ХОМУТ	4
24	852961	ШПИЛЬКА	4
24	8M0063255	Шпилька M10x92	4
25	826292	ГАЙКА (M10) Латунная/Никелированная	4
26	NSS	NOT SOLD SEPARATE Hose (30 IN.)	1
26	856822A3	Шланг (30 дюймов)	1
27	8558481	Шланг	1
27	855848A1	Шланг	1
28	828694A1	Шайба в сборе чашеобразная	6
29	856880	Хомут шланга (15.3)	4
29	8M0214964	Хомут	4
30	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1
