水星 Mercury 225 HP SPORT XS 6 CYL (2.5L) 1E002584 THRU 1E050825 - — взрыв-схемы и запчасти

两冲程直喷 DFI OptiMax · Cat.# 90-898207007 · 共 36 个部位 · 1491 条零件

1Аксессуары 2Компоненты воздушного компрессора SN# 1B885131 и ниже 3Компоненты воздушного компрессора SN# 1B885132 и выше 4Воздушный блок 5ВОЗДУШНЫЕ ШЛАНГИ 6НИЖНИЙ КОЖУХ 7ПЛАСТИНА КАТУШКИ 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 10КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНОЙ ТРУБЫ 11Компоненты электрощита SN# 1E051473 и ниже 12Электрическая панель компонентов SN# 1E051474 и выше 13Выхлопная пластина 14МАХОВИК/ГЕНЕРАТОР 15Топливный насос 16ТОПЛИВНАЯ СИСТЕМА 17Картер редуктора ведущий вал (Sport Master)18Картер редуктора ведущий вал (Torque Master)19Картер редуктора гребной вал (Sport Master)20Картер редуктора гребной вал (Torque Master)21Система смазки 22КРЕПЛЕНИЕ PCM 23ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ ПОРТ 24КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 25Компоненты гидроподъема 8M0231193 26Компоненты гидроподъема, металлический корпус двигателя 27Компоненты гидроподъема Корпус двигателя пластиковый 28Сервисные/вспомогательные материалы 29ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ СТАРБОРД 30СТАРТЕР 31Поворотный кронштейн и рулевой рычаг 32ДРОССЕЛЬНАЯ ЗАСЛОНКА 33ВЕРХНИЙ КОКПИТ 34Кронштейны транца 35Компоненты сепаратора паров 36Водяные шланги

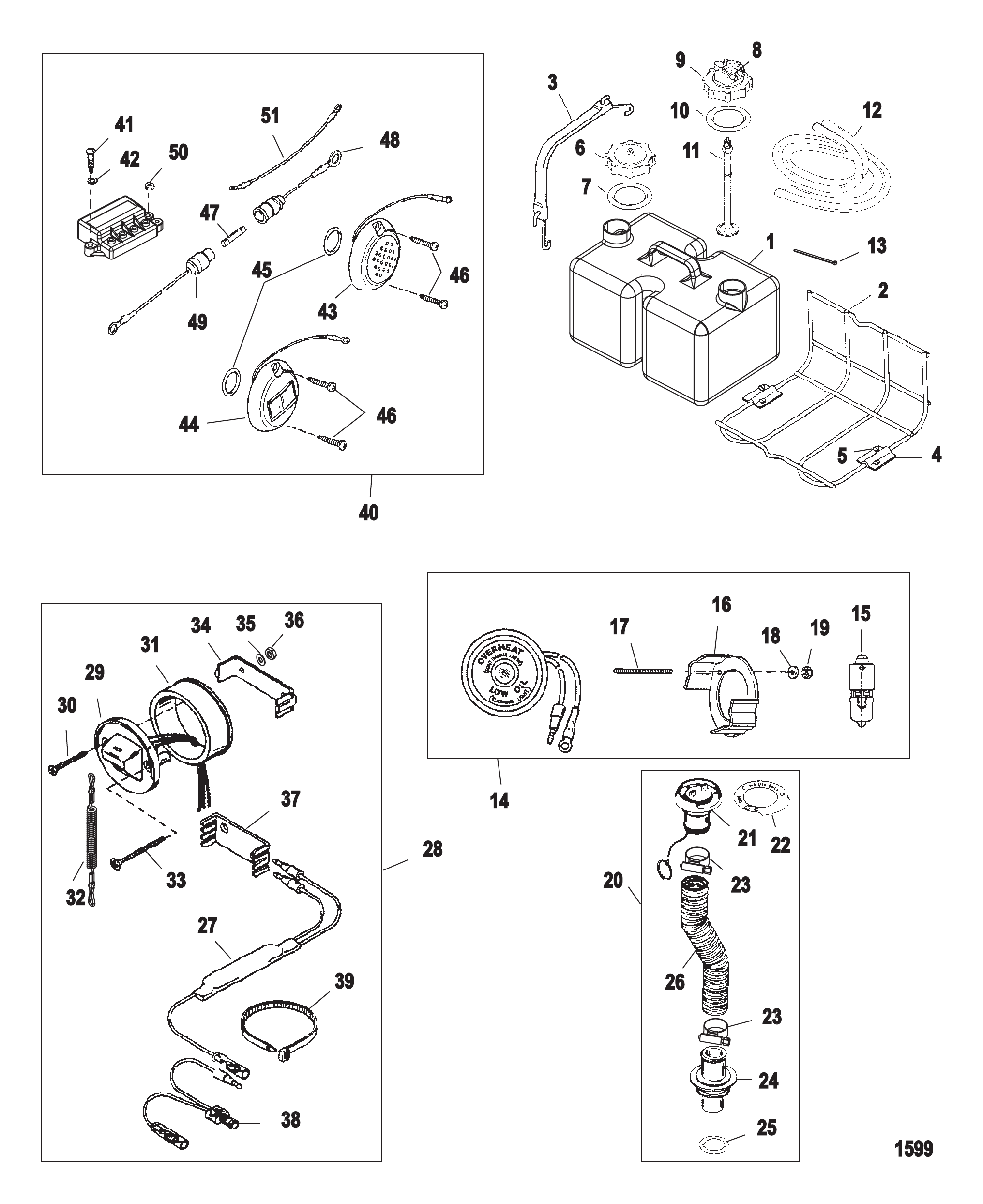

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	887767K03	Комплект выключателя пуск/стоп - тройной (три двигателя)	1
-	8M0117133	Панель выключателя пуск/стоп для установки на приборную панель - тройная	1
-	852400	Соединение промывочное	1
-	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
-	812497A2	Диод в сборе	1
-	898289A72	Комплект диода-шнура двойной	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	825191A03	Комплект шлангов для монтажа	1
-	19674A2	Комплект выключателя/шнура безопасности	1
-	19674Q2	Комплект выключателя/шнура аварийной остановки	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	879899K04	Комплект системного тахометра/спидометра, серая шкала	1
-	8M0063203	Комплект тахометра/спидометра 80, серый	1
-	879897K03	Системный тахометр, серая шкала	1
-	8M6001270	Комплект тахометра 7K, серый	1
-	879899K14	Комплект системного тахометра/спидометра, белая шкала	1
-	889223K32	Комплект тахометра / спидометра	1
-	879897K13	Системный тахометр, белая шкала	1
-	889222K22	Комплект тахометра 0-7000 об/мин, белая шкала	1
-	41729A3	Комплект удлинителя шланга	1
-	877561A2	Жгут проводов в сборе	1
-	859187A1	Датчик тримма в сборе	1
-	887979A2	Комплект выключателя ограничения наклона	1
1	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
1	8742A21	Бак в сборе дистанционной подачи масла	1
2	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
3	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
4	12320	Кронштейн	2
5	79968	Винт (#12-11 x .750)	4
6	43298A2	КРЫШКА В СБОРЕ	1
7	11332	Уплотнительное кольцо (2.225 x .210)	1
8	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	816190A5	Маслозаборник в сборе с датчиком	1
9	43298A2	КРЫШКА В СБОРЕ	1
10	11332	Уплотнительное кольцо (2.225 x .210)	1
11	99802	Трубка	12
12	99439	Шланг (114.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	5
14	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
15	17429	Лампа	1
16	76424	Кронштейн крепления переключателя	1
17	55422	Шпилька (#10-32 x 2.00)	2
18	24676	ШАЙБА (.200 x .440 x .032)	2
19	68219	Гайка (#10-32) нержавеющая сталь	2
20	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
21	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
21	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
22	15966	Пластина	1
23	815504228	Хомут червячный	2
23	8M0232395	ХОМУТ ШЛАНГА	2
24	15967	Переходник маслозаливной горловины	1
25	11332	Уплотнительное кольцо (2.225 x .210)	1
26	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR
27	812497A2	Диод в сборе	1
27	898289A72	Комплект диода-шнура двойной	1
28	19674Q2	Комплект выключателя/шнура аварийной остановки	1
29	19674A1	Выключатель аварийного останова в сборе	1
29	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
30	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
31	813679	Переходник	1
32	15920Q54	ШНУР В СБОРЕ	1
33	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	18321	Хомут крепёжный	1
35	24676	ШАЙБА (.200 x .440 x .032)	2
36	68219	Гайка (#10-32) нержавеющая сталь	4
37	79146	Фиксатор	1
38	11149A2	Трос в сборе (6.00 дюймов)	1
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	88334A2	КОМПЛЕКТ MERCATHODE	1
40	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
41	22793	ВИНТ (#9-14 x .875)	2
42	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
43	72958A5	Электрод в сборе	1
44	72957A5	Анод в сборе	1
44	8M0181304	Анод в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
45	8M0204645	Кольцо уплотнительное (.796 x .139)	2
46	87698	Винт (#10-16 x 1.250) нержавеющая сталь	4
47	79091	Предохранитель 20 А	1
47	8M0207796	Предохранитель 20 А	1
48	95084A10	Трос в сборе (5.00 дюймов) красный	1
48	8M0207788	Трос в сборе	1
49	95084A13	Трос в сборе (64.00 дюймов)	1
50	45076	Гайка (#10-32) латунная клемма блока выключателя	4
51	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

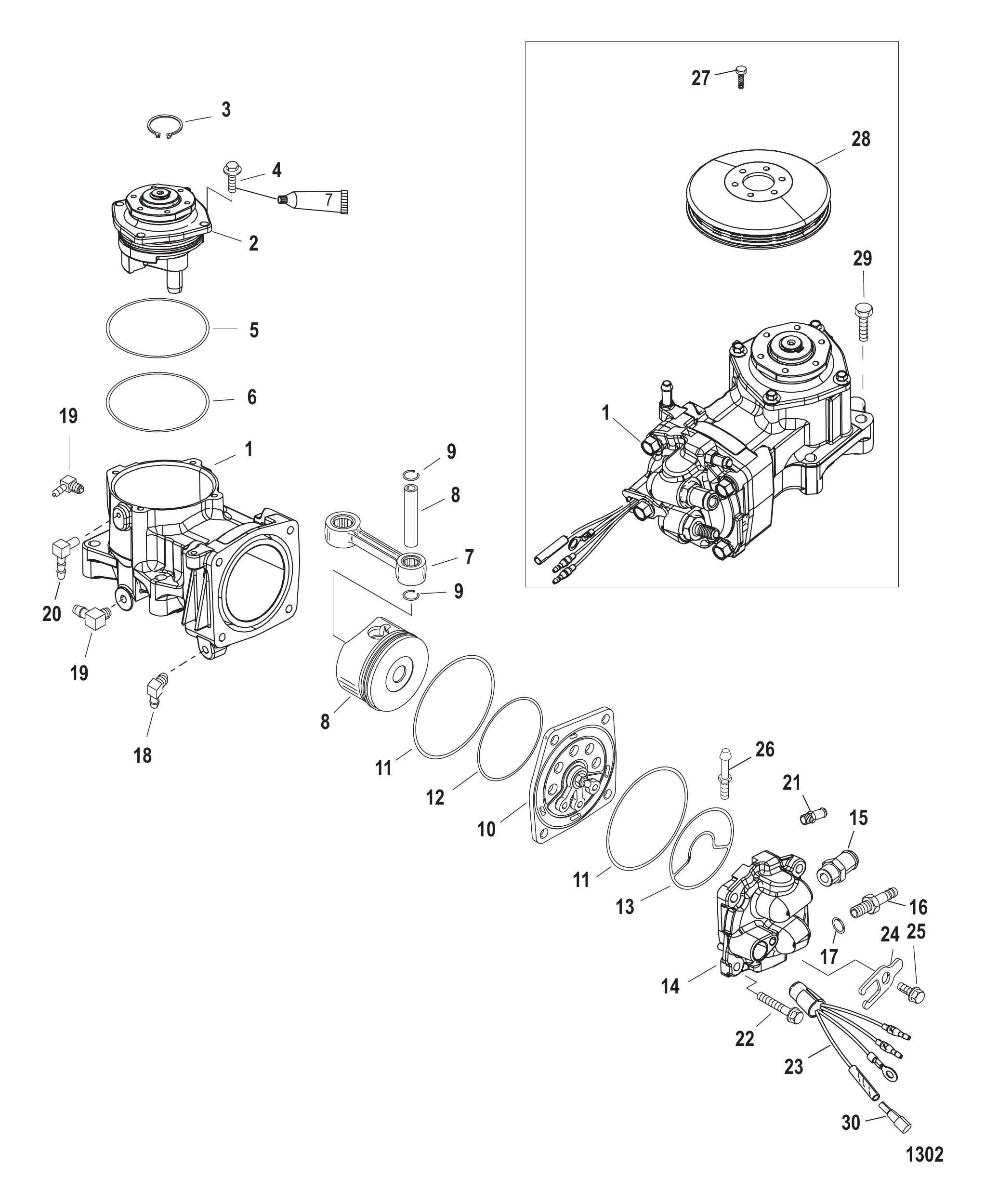

Рис. 2Компоненты воздушного компрессора SN# 1B885131 и ниже Air Compressor Components SN# 1B885131 and below

REF	Номер детали	Наименование	Кол-во
1	828123T32	КОМПРЕССОР В СБОРЕ Воздушный	1
1	8M0060052	Компрессор в сборе, воздушный	1
2	828131A12	Крышка торцевая в сборе	1
2	8M0050792	Концевая крышка в сборе	1
3	NSS	NOT SOLD SEPARATE Snap Ring	1
4	85593920	ВИНТ (M6 x 20)	4
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	833146T06	Шатун в сборе	1
8	NSS	NOT SOLD SEPARATE Piston assembly	1
9	8348101	Кольцо стопорное	2
10	835088A10	Пластина лепесткового клапана в сборе	1
11	67207	Кольцо уплотнительное (3.489 x .070)	2
12	832804	Уплотнительное кольцо (2.739 x .070)	1
13	828225	Сальник	1
14	835087A8	Комплект головки компрессора	1
14	8M0073889	Комплект головки компрессора	1
15	8812711	Фитинг	1
16	856744	Штуцер	1
17	831985	Кольцо уплотнительное (.468 x .078)	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	428641	Штуцер обратного клапана	2
20	151331	ШТУЦЕР	1
21	16604	ШТУЦЕР прямой (.125-27)	1
22	82127335	ВИНТ (M8 x 35 ММ)	4
23	13536A14	Датчик температуры в сборе	1
24	137151	Фиксатор	1
25	81893414	ВИНТ (M8 x 14)	1
26	8215832	Штифт специальный (1.5 дюйма)	1
27	85593912	ВИНТ (M6 x 12)	6
28	8328233	Шкив	1
28	8M0175171	Шкив	1
29	8M0045380	Винт (M8 x 50)	4
30	13541	Разъём штыревой	1
-	832804A03	Комплект уплотнительных колец	1

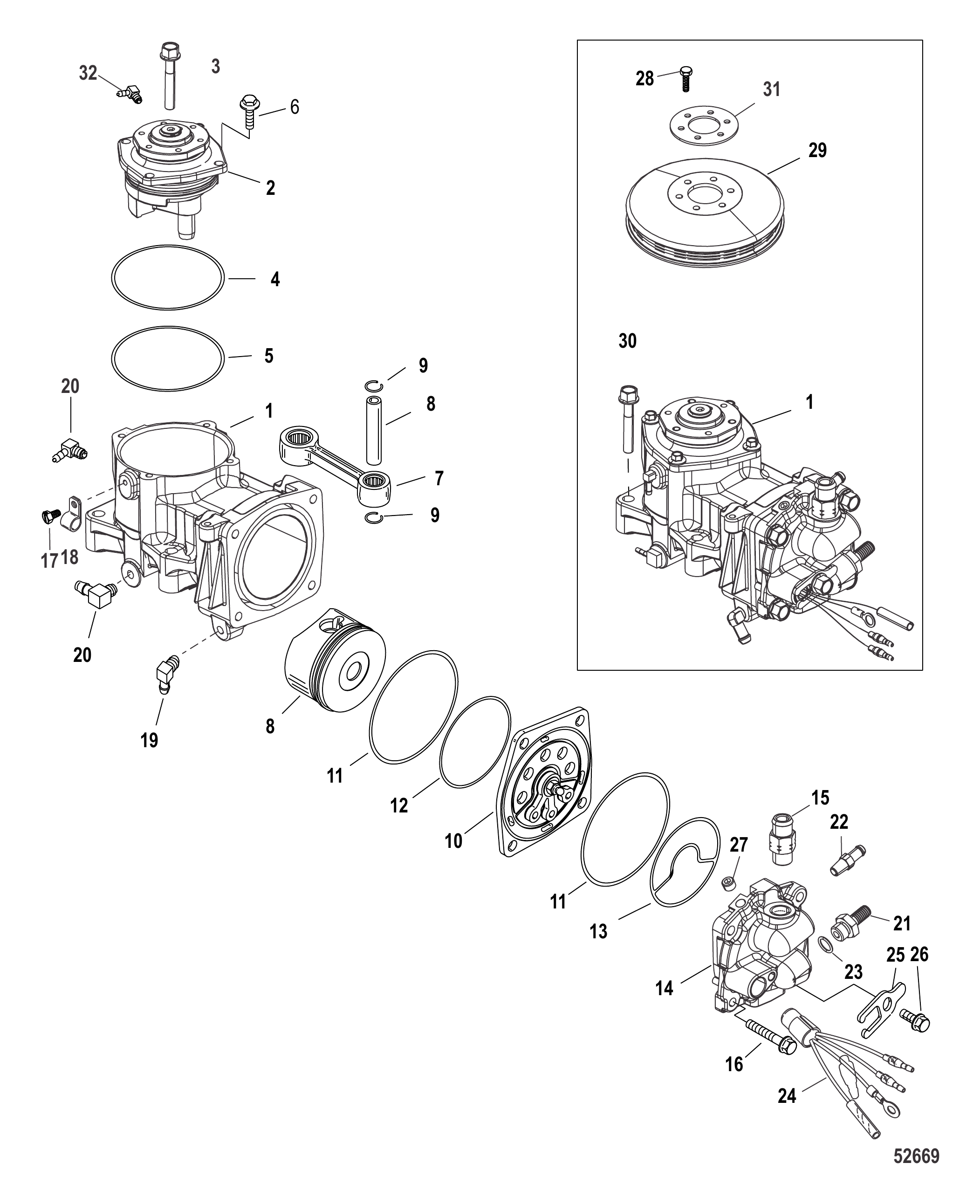

Рис. 3Компоненты воздушного компрессора SN# 1B885132 и выше Air Compressor Components SN# 1B885132 and above

REF	Номер детали	Наименование	Кол-во
1	8M0060051	КОМПРЕССОР В СБОРЕ Воздушный	1
2	8M0060381	Крышка торцевая в сборе	1
3	8M0045380	Винт (M8 x 50)	1
4	67206001	Кольцо уплотнительное	1
5	67206001	Кольцо уплотнительное	1
6	85593920	ВИНТ (M6 x 20)	4
7	833146T06	Шатун в сборе	1
8	NSS	NOT SOLD SEPARATE Piston Assembly	1
9	8348101	Кольцо стопорное	2
10	835088A10	Пластина лепесткового клапана в сборе	1
11	67207	Кольцо уплотнительное (3.489 x .070)	2
12	832804	Уплотнительное кольцо (2.739 x .070)	1
13	828225	Сальник	1
14	8M0073890	Комплект головки компрессора	1
15	8307535	Фитинг прямой	1
16	82127335	ВИНТ (M8 x 35 ММ)	4
17	8M0037204	ВИНТ Нейлоновый, Вставной (.25-20 x .50)	1
18	22875	ЗАЖИМ	1
19	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
20	428641	Штуцер обратного клапана	2
21	856744	Штуцер	1
22	16604	ШТУЦЕР прямой (.125-27)	1
23	831985	Кольцо уплотнительное (.468 x .078)	1
24	13536A14	Датчик температуры в сборе	1
25	137151	Фиксатор	1
26	81893414	ВИНТ (M8 x 14)	1
27	390721	Пробка трубная (.125-27) латунная	1
28	85593912	ВИНТ (M6 x 12)	6
28	85593920	ВИНТ (M6 x 20)	6
29	8328233	Шкив	1
29	8M0175171	Шкив	1
29	843224	Шкив	1
29	8M0138680	Шкив	1
30	8M0045380	Винт (M8 x 50)	4
31	884594	Шайба	1
32	151331	ШТУЦЕР	1
-	832804A03	Комплект уплотнительных колец	1

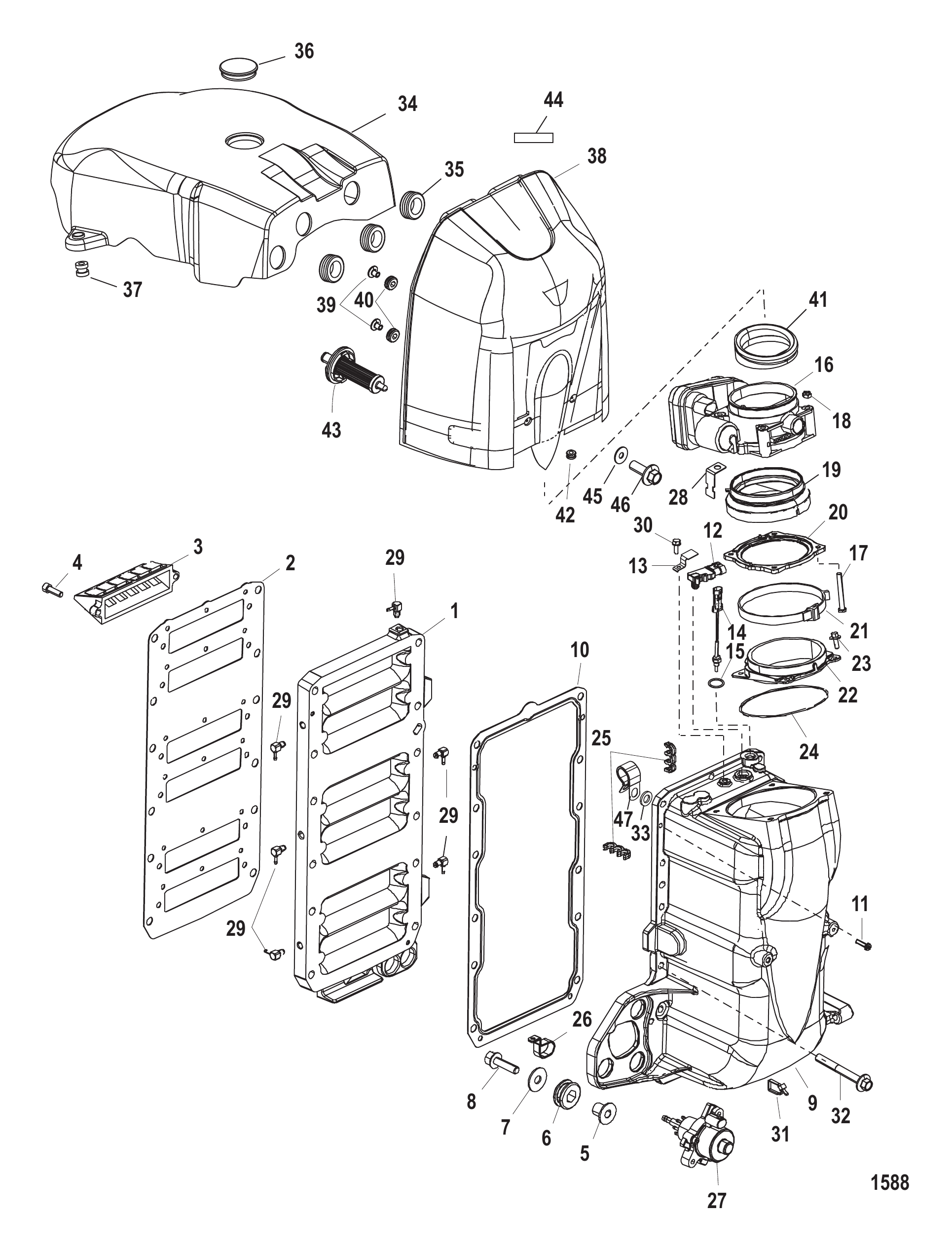

Рис. 4Воздушный блок Air Handler

REF	Номер детали	Наименование	Кол-во
-	884552T1	Воздухозаборник в сборе	1
-	884552T03	Воздухозаборник в сборе	1
-	884552T07	Воздухозаборник в сборе, комплектный	1
1	858541T3	Пластина	1
2	804680	ПРОКЛАДКА	1
3	828623T6	Лепестковый блок в сборе	6
4	8555252	Винт (M6)	12
5	855364	Втулка	3
6	855362	Втулка уплотнительная	3
6	855362001	Втулка	3
6	855362001	Втулка	3
7	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
8	81893430	ВИНТ (M8 x 30)	3
8	81893435	ВИНТ (M8 x 35)	3
9	858539T6	Комплект ресивера воздушного	1
10	8046793	Прокладка	1
10	804679004	Прокладка	1
10	804679004	Прокладка	1
11	883942	Винт (M4 x 16)	2
12	854445	Датчик MAP	1
12	8M0237529	ДАТЧИК MAP	1
13	884522	Кронштейн датчика MAP	1
14	889575	ДАТЧИК В СБОРЕ	1
14	8M0214984	Датчик температуры	1
14	885342001	ДАТЧИК В СБОРЕ	1
14	8M0148668	ДАТЧИК В СБОРЕ	1
15	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
15	888814	Кольцо уплотнительное (.351 x .072)	1
15	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
16	877828T02	Управление дросселем - электронное	1
17	881852	Шпилька M6 x 50	4
18	889452	Гайка	4
19	881005	Изолятор	1
20	880791	Пластина	1
21	889594	ХОМУТ	1
21	889594001	Хомут	1
22	881004	Пластина	1
23	82130014	ВИНТ (M6 x 14)	4
24	855426	Кольцо уплотнительное	1
25	859230	ФИКСАТОР	1
25	859230T	Фиксатор	1
26	804842	Хомут	1
27	857149T2	НАСОС МАСЛЯНЫЙ В СБОРЕ	1
27	8M0185614	МАСЛЯНЫЙ НАСОС	1
28	884353	Кронштейн	1
29	858870	ОБРАТНЫЙ КЛАПАН	6
30	1993716	ВИНТ (M6 x 16)	1
31	816311T	СТЯЖКА (8.00 дюймов)	1
32	82130040	ВИНТ (M6 x 40)	12
33	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
33	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
34	880083T1	Крышка в сборе	1
35	13467	Втулка (.88 внутренний диаметр)	3
36	89219	Пробка	1
36	89219001	Пробка	1
36	89219001	Пробка	1
37	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
37	8M0153609	Втулка уплотнительная	2
37	821555001	Втулка уплотнительная	2
37	8M0153609	Втулка уплотнительная	2
38	881277T2	Гаситель	1
39	856954	Втулка	2
40	834985	Втулка уплотнительная	2
40	8M0190980	ВТУЛКА	2
41	NSS	NOT SOLD SEPARATE Seal	1
42	20116	Втулка ручки воздушной заслонки	1
43	880084T	Фильтр в сборе	1
43	880084T01	Фильтр воздушный в сборе	1
44	881865	Наклейка предупреждающая — запуск на передаче	1
45	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
46	82130025	ВИНТ (M6 x 25) крепление к картеру	2
47	858902	ХОМУТ	1
-	832934A00	Комплект прокладок головки блока	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1

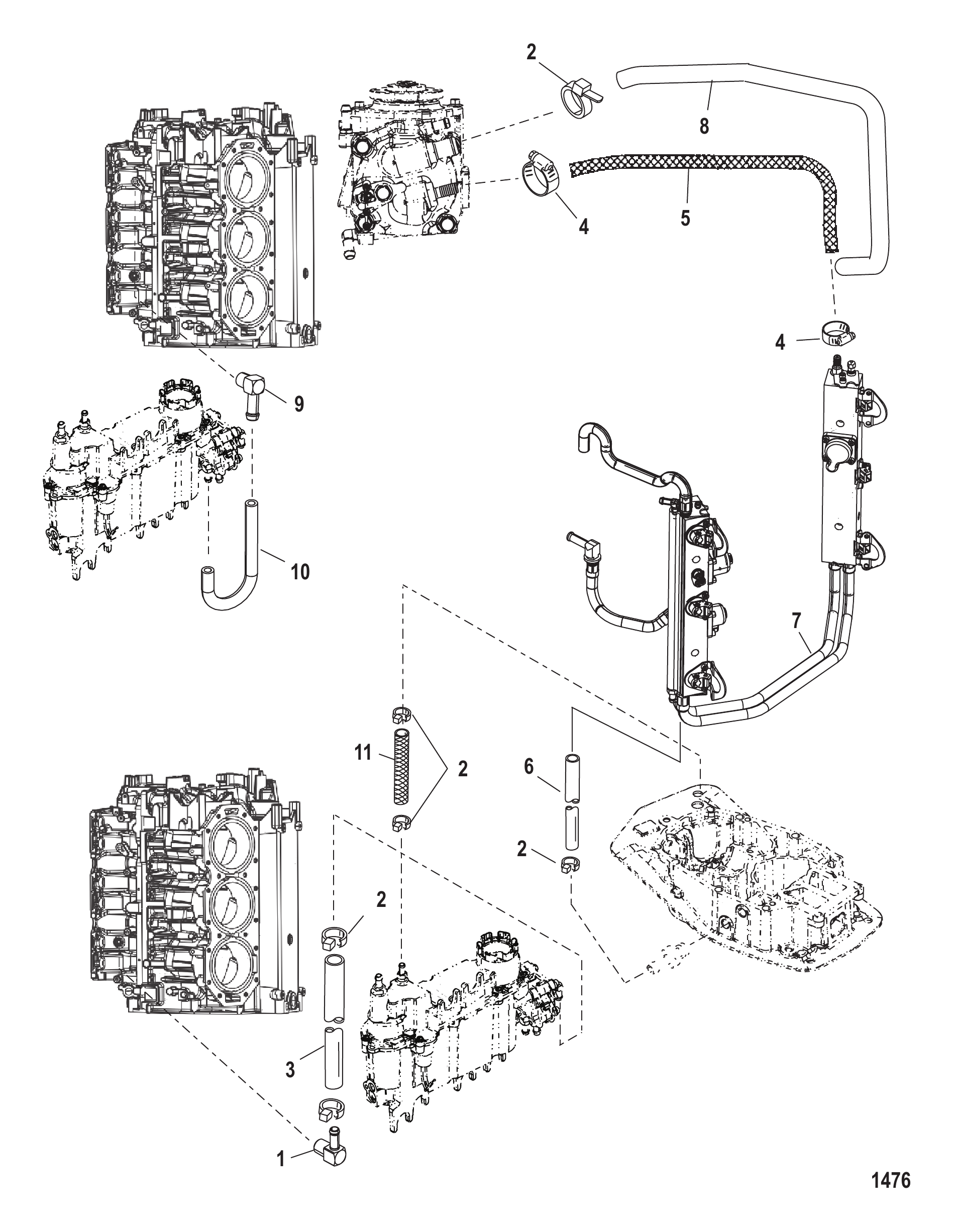

Рис. 5ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	856842	Угольник	1
2	816311T	СТЯЖКА (8.00 дюймов)	AR
3	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
3	8M0108349	Шланг (70 дюймов, бухта)	1
4	856880	Хомут шланга (15.3)	2
4	8M0214964	Хомут	2
5	8567631	ШЛАНГ В СБОРЕ	1
6	889314	Шланг перепуска воздуха	1
7	804829	ШЛАНГ В СБОРЕ воздушного баланса	1
7	8M6001365	Шланг в сборе	1
8	8812851	Шланг формованный	1
9	875271	Штуцер 90 градусов - латунный (.125-27)	1
10	887630	Шланг формованный	1
11	888827	Шланг/втулка	1
11	8M0116380	Втулка	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1

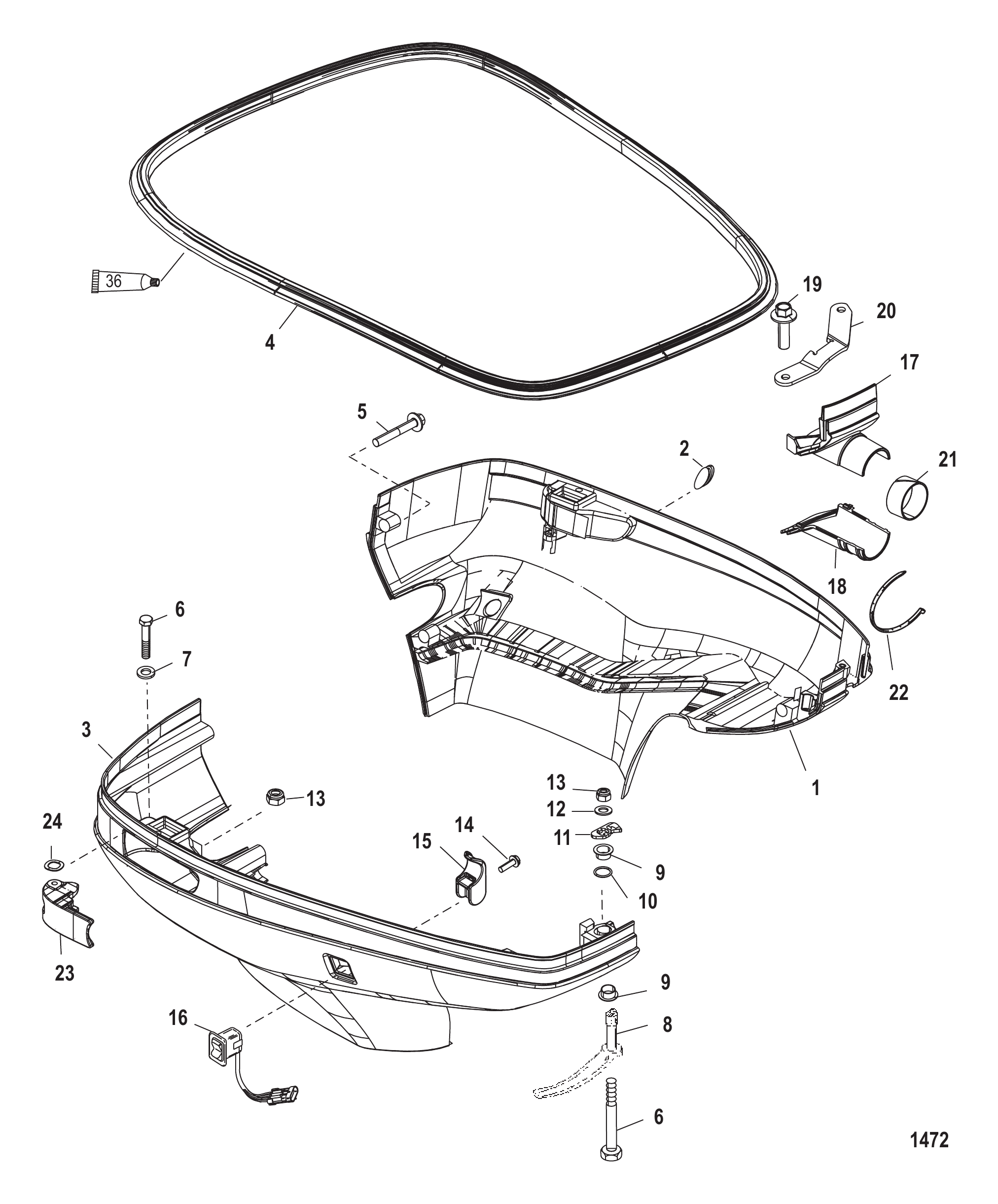

Рис. 6НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	850302A1	Нижний кожух левый	1
1	850302A07	Нижний кожух левый	1
2	854367001	Пробка	1
3	850301A1	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
4	8253183	Уплотнение (44,00 дюйма)	2
4	8M0109218	Сальник - кожух	2
5	82130040	ВИНТ (M6 x 40)	4
6	824868	ВИНТ (M6 x 75)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	850684F1	Передняя рукоятка	1
8	8M0053903	Передняя рукоятка	1
9	335891	Втулка	2
10	48462	Кольцо уплотнительное (.614 x .070)	1
11	8219423	Собачка	1
12	69057	ШАЙБА (.281 x .734 x .063)	1
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	8214281	Винт (#10-16 x .625)	1
15	822873	Зажим	1
16	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
16	8M0235191	Выключатель тримма	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	859359A2	Монтажный комплект (верхний)	1
17	8M8027677	Монтажный комплект 3.0L	1
18	NSS	NOT SOLD SEPARATE Clamp-Lower	1
19	82130012	ВИНТ (M6 x 12)	2
20	NSS	NOT SOLD SEPARATE Strap	1
21	859343	ПЕНОМАТЕРИАЛ	1
22	850181	СТЯЖКА (11.750 ДЮЙМОВ)	2
23	852361T1	Рукоятка кожуха	2
23	850682A06	Комплект кронштейна и рукоятки	2
24	29402	ШАЙБА ВОЛНОВАЯ	2

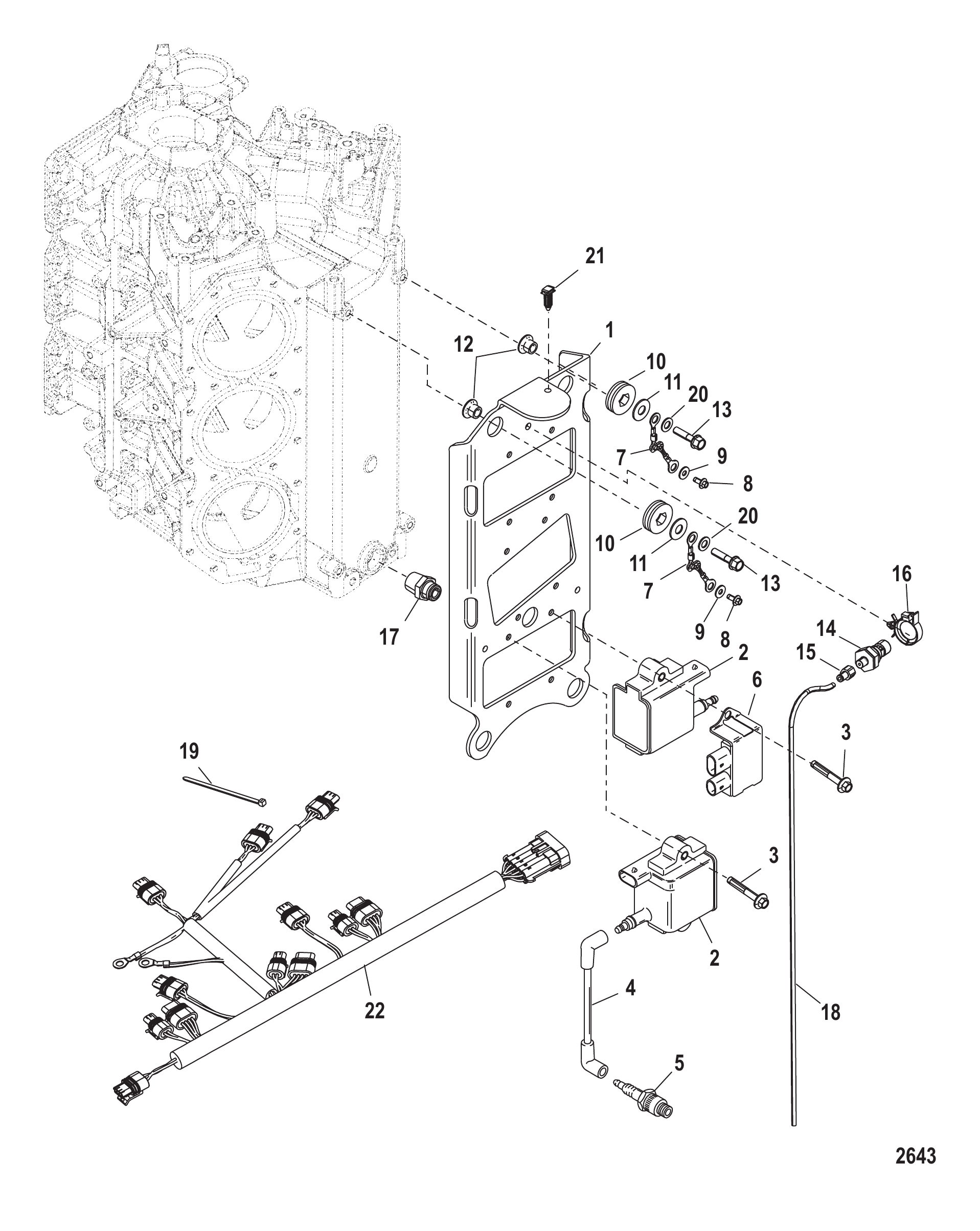

Рис. 7ПЛАСТИНА КАТУШКИ Coil Plate

REF	Номер детали	Наименование	Кол-во
1	850295T4	Пластина	1
2	856991A1	КОМПЛЕКТ КАТУШКИ	6
3	82129130	ВИНТ (M6 x 30)	12
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
5	889597001	Свеча зажигания	6
5	889597Q	NGK IZFR5G @4 Mercury / Quicksilver	6
6	859595T	БЛОК УПРАВЛЕНИЯ ДВОЙНАЯ КАТУШКА	3
7	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
8	82129110	ВИНТ (M6 x 10)	2
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
10	833155	Втулка	4
11	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
12	8502341	Втулка	4
13	81893435	ВИНТ (M8 x 35)	4
13	8M0103814	Винт (M8 x 35 мм)	4
14	881879A7	Комплект датчика (0-50 PSI) бежевый	1
14	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
15	892403	ФИТИНГ	1
15	8M0207782	ШТУЦЕР ПРЯМОЙ	1
16	883066	Зажим (.865)	1
17	881866	Фитинг	1
18	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
19	859671	СТЯЖКА (8.00 ДЮЙМОВ)	1
20	36001	ШАЙБА	2
21	828991T	ЗАЖИМ	1
22	892972T01	ЖГУТ ПРОВОДОВ В СБОРЕ Катушка	1

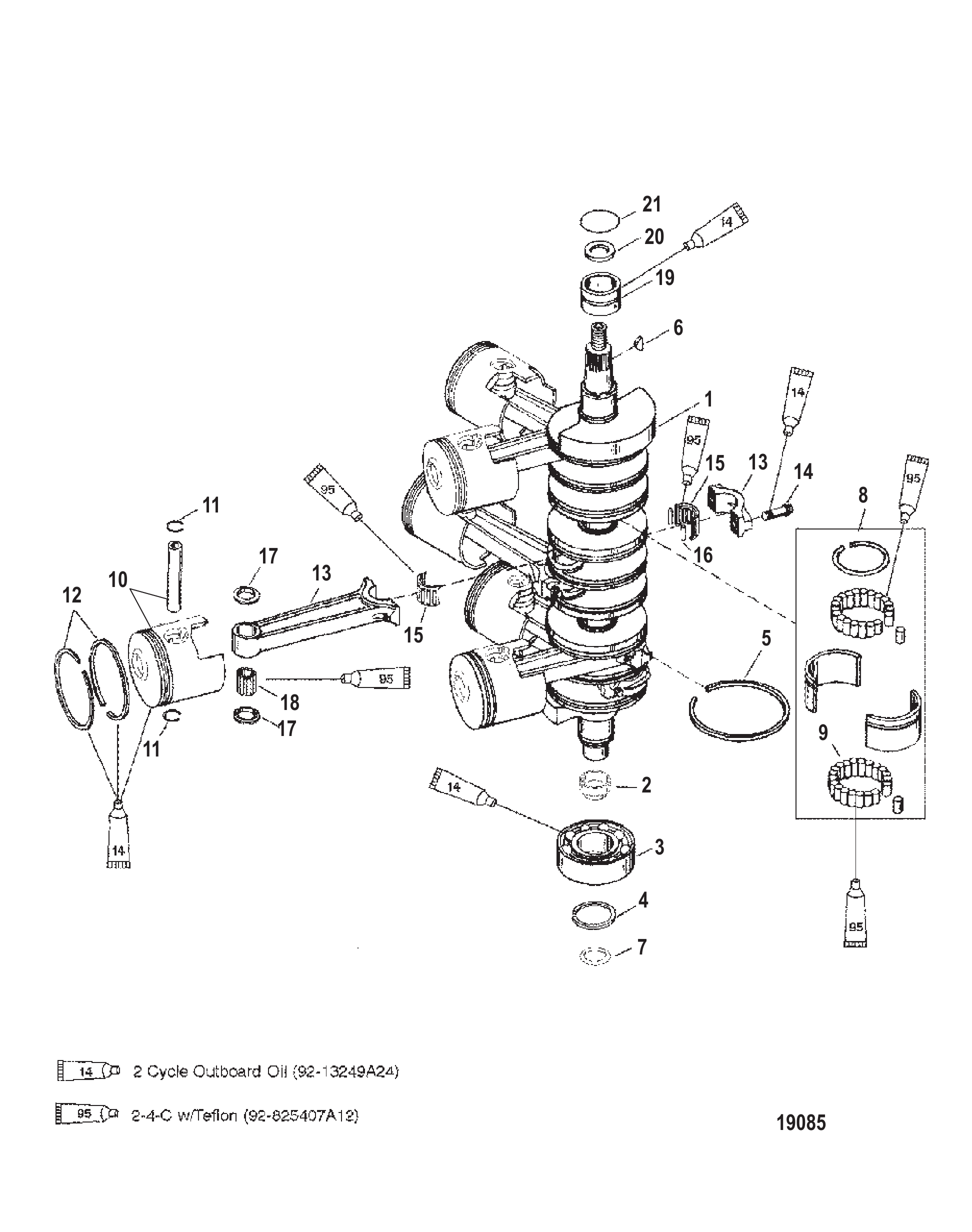

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9784A8	Коленчатый вал	1
1	9784A11	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923	Подшипник шариковый (нижний)	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	816106	Кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	817001A1	Обойма подшипника в сборе	2
8	8M0113288	Обойма подшипника в сборе	2
9	NSS	NOT SOLD SEPARATE Needle Roller	88
10	855354A3	Поршень	3
10	859297T2	Поршень	3
10	855353A3	Поршень	3
10	855353T3	Поршень	3
10	856936A2	Сборка поршня	AR
10	859444A2	Сборка поршня	AR
10	856938A2	Сборка поршня	AR
10	859446A2	Сборка поршня	AR
10	856935A2	Сборка поршня	AR
10	859443A2	Сборка поршня	AR
10	856937A2	Сборка поршня	AR
10	859445A2	Сборка поршня	AR
11	8320811	Стопорное кольцо	12
12	834805A12	Комплект поршневых колец	12
12	856939A12	Комплект поршневых колец	3
12	875252A12	Комплект поршневых колец	3
12	856940A12	Комплект поршневых колец	3
12	875257A12	Комплект поршневых колец	3
13	822373A3	Шатун в сборе	6
13	8M0125869	Комплект шатуна	6
14	94320	Винт (.375-24 x 1.250)	12
15	43012A1	Комплект подшипника с сепаратором	12
15	8M0235070	Подшипник с сепаратором	12
16	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	Упорная шайба	12
18	88258	Игольчатый роликовый подшипник	204
18	8M0204715	Иглы подшипника @102	204
19	816773A2	Подшипник в сборе (верхний)	1
20	815449	САЛЬНИК Масляный	1
20	859093	САЛЬНИК	1
21	823683	Уплотнительное кольцо (1.989 x .070)	1
-	854198A98	Сборка головки блока цилиндров	1
-	854198A99	Сборка головки блока цилиндров	1
-	854199A98	Сборка головки блока цилиндров	1
-	854199A99	Сборка головки блока цилиндров	1
-	832934A98	Комплект прокладок	1
-	8M0133170	Комплект прокладок	1

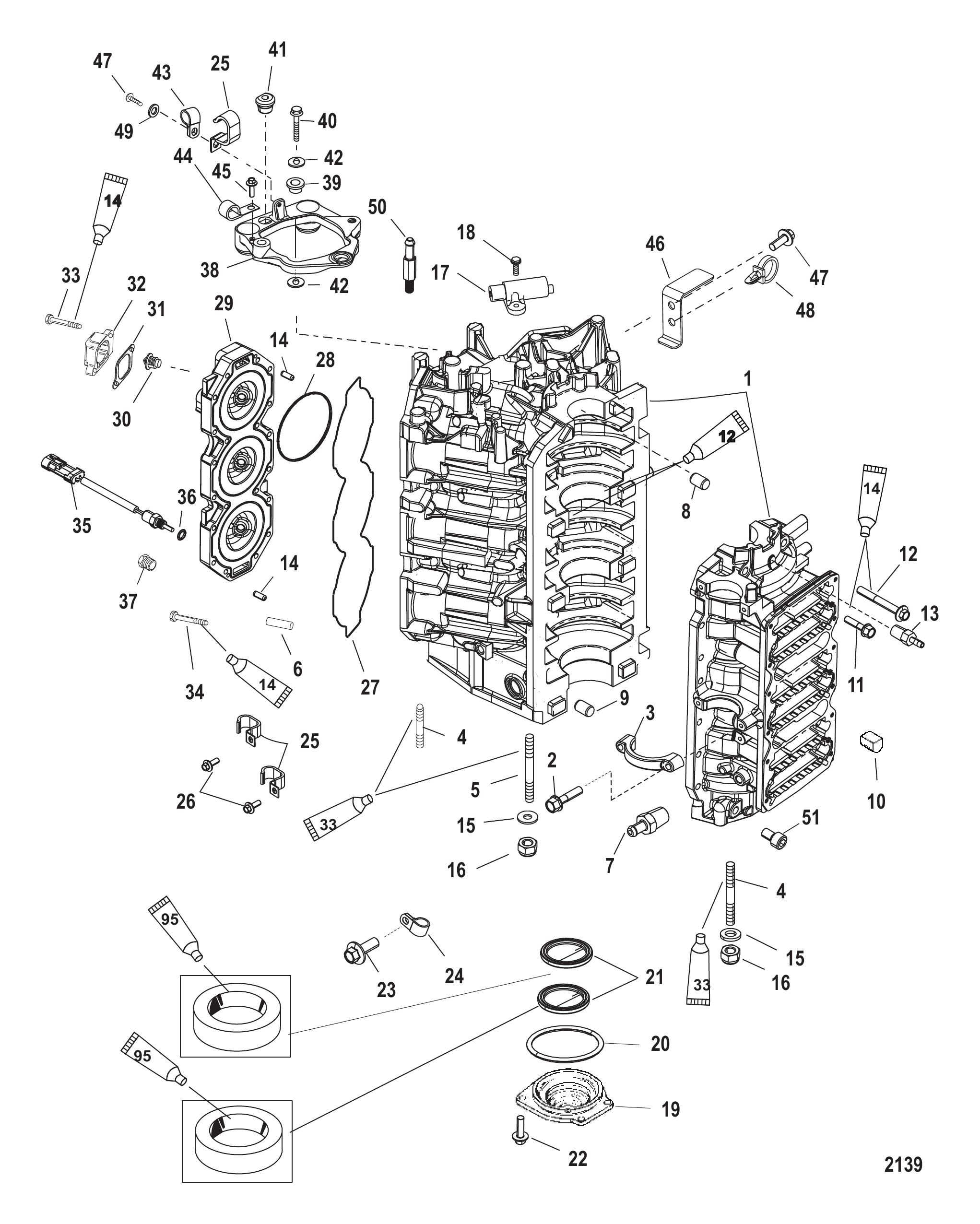

Рис. 9БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА Cylinder Block and End Cap

REF	Номер детали	Наименование	Кол-во
1	9811T87	Блок цилиндров в сборе	1
1	899162A06	Блок цилиндров в сборе	1
1	9811T92	Блок цилиндров	1
1	899162A06	Блок цилиндров в сборе	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	850309	Пробка	6
10	850309001	ПРОБКА стопорная	6
10	850309001	ПРОБКА стопорная	6
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	8245021	Разъём	1
14	63779	Штифт установочный (.250 x .625)	4
15	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
15	8M0214963	Шайба	10
16	4013610	ГАЙКА (M10) Нержавеющая сталь	10
17	8283582	Датчик	1
17	8M0082988	Датчик положения коленчатого вала	1
18	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
19	9787A4	Крышка в сборе	1
20	62700	Кольцо уплотнительное (3.237 x .103)	1
21	8308981	Уплотнение	2
22	82130020	ВИНТ (M6 x 20)	4
23	82130012	ВИНТ (M6 x 12)	1
24	858902	ХОМУТ	1
25	65292	J-ОБРАЗНЫЙ ЗАЖИМ	3
25	8M0024808	J-образный зажим	3
26	82130012	ВИНТ (M6 x 12)	2
27	818574	САЛЬНИК	2
28	884391	Сальник	6
29	858485T6	Головка цилиндра	1
29	858485T07	Головка цилиндра правого борта	1
29	858485T07	Головка цилиндра правого борта	1
29	858483T6	Головка цилиндра	1
29	858483T07	Головка цилиндра левого борта	1
29	858483T07	Головка цилиндра левого борта	1
30	885599003	ТЕРМОСТАТ 54°C (130°F) (130 ГРАДУСОВ)	2
30	8M0057307	Термостат 54 °C/130 °F	2
30	885599004	ТЕРМОСТАТ 54°C/130°F	2
30	8M0057307	Термостат 54 °C/130 °F	2
31	8503181	Прокладка	2
32	887601	Крышка термостата	1
32	887601002	КРЫШКА ЛЕВАЯ	1
32	887602	Крышка термостата	1
32	887602002	КРЫШКА ПРАВАЯ	1
33	82130025	ВИНТ (M6 x 25) крепление к картеру	4
34	859096	ВИНТ (M8 x 50)	40
34	8M0045380	Винт (M8 x 50)	40
35	889575	ДАТЧИК В СБОРЕ	2
35	8M0214984	Датчик температуры	2
35	885342001	ДАТЧИК В СБОРЕ	2
35	8M0148668	ДАТЧИК В СБОРЕ	2
36	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
36	888814	Кольцо уплотнительное (.351 x .072)	2
36	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
37	328022	Пробка трубная (.125-27) латунная	1 or 2
38	857186A1	Пластина в сборе	1
38	857186T02	Пластина в сборе	1
39	855729	ОПОРА	3
40	82130145	ВИНТ (M10 x 45)	3
41	19565	Люверс	1
41	19565002	ВТУЛКА	1
41	19565002	ВТУЛКА	1
42	855725	ШАЙБА	6
43	858424	Хомут	1
44	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
45	82130012	ВИНТ (M6 x 12)	1
46	888435	Кронштейн	1
47	82130016	ВИНТ (M6 x 16)	2
48	858932	ЗАЖИМ	1
49	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
49	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
50	8405101	Палец	1
51	82494810	ВИНТ (M6 x 10)	1
-	832934A00	Комплект прокладок головки блока	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1

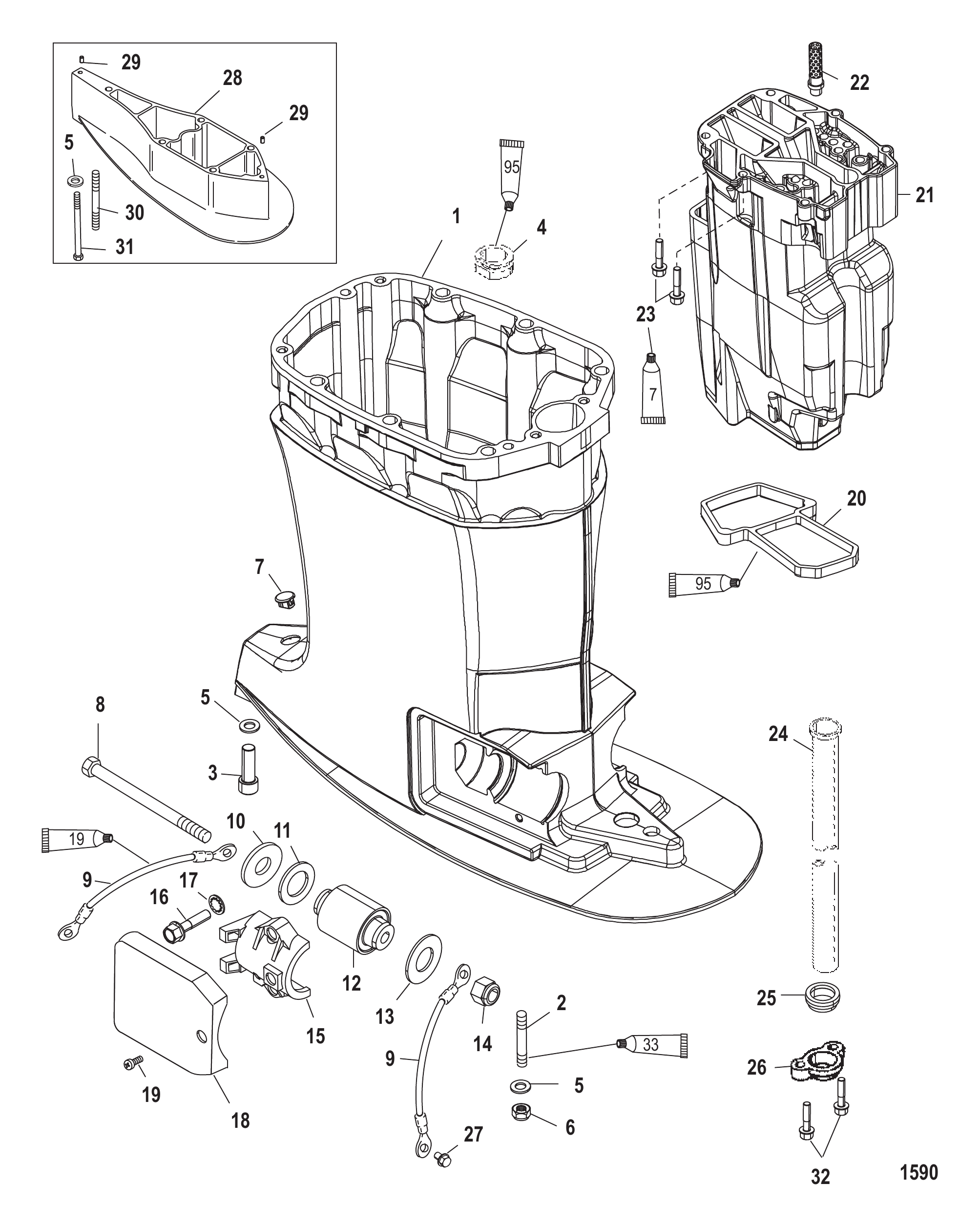

Рис. 10КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНОЙ ТРУБЫ Drivehshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A3	Корпус гребного вала в сборе	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A5	Корпус гребного вала в сборе	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	857136	Винт (M12 x 35 мм)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
6	857008	Гайка (M12 x 1.75)	4
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	815434	ГАЙКА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
18	8M0001136	Крышка нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	8524052	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
23	81893435	ВИНТ (M8 x 35)	6
23	8M0103814	Винт (M8 x 35 мм)	6
24	8329417	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
24	8329419	Трубка водяная	1
24	8M0042787	Труба водяная	1
25	832940	Сальник	1
25	832940001	Сальник	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	823979T1	Проставка	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	857137	Винт (M12 x 160)	1
32	81893435	ВИНТ (M8 x 35)	2
32	8M0103814	Винт (M8 x 35 мм)	2

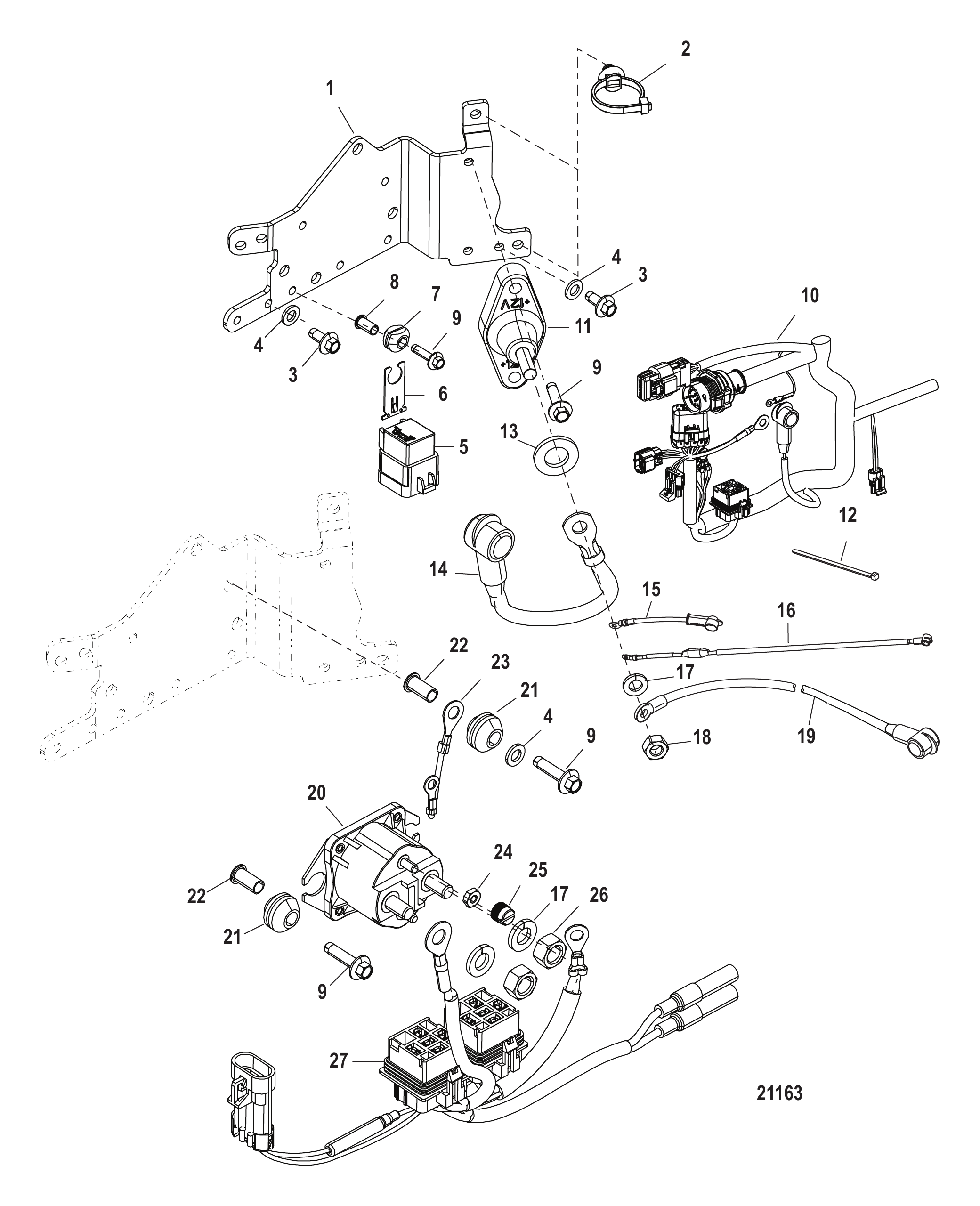

Рис. 11Компоненты электрощита SN# 1E051473 и ниже Electrical Plate Components SN# 1E051473 and below

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
5	882751A1	РЕЛЕ В СБОРЕ	3
5	8M0207773	Реле тримма в сборе	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	818968	ВТУЛКА	3
8	8M0214955	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	7
10	892971T05	Жгут проводов двигателя в сборе	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
-	832969T20	Предохранитель Mini — жёлтый — 20 А	3
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	85172	ШАЙБА	1
14	93388T21	Трос в сборе чёрный	1
15	93388A17	Трос в сборе (8.50 дюймов)	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	53166	СТОПОРНАЯ ШАЙБА (.312)	3
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	822179	Втулка уплотнительная	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	813938	Гайка колпачковая (#10-32)	2
26	68292	Гайка (.312-18)	2
26	8M0204668	Гайка (.312-18)	2
27	819514T26	Жгут проводов триммера в сборе	1

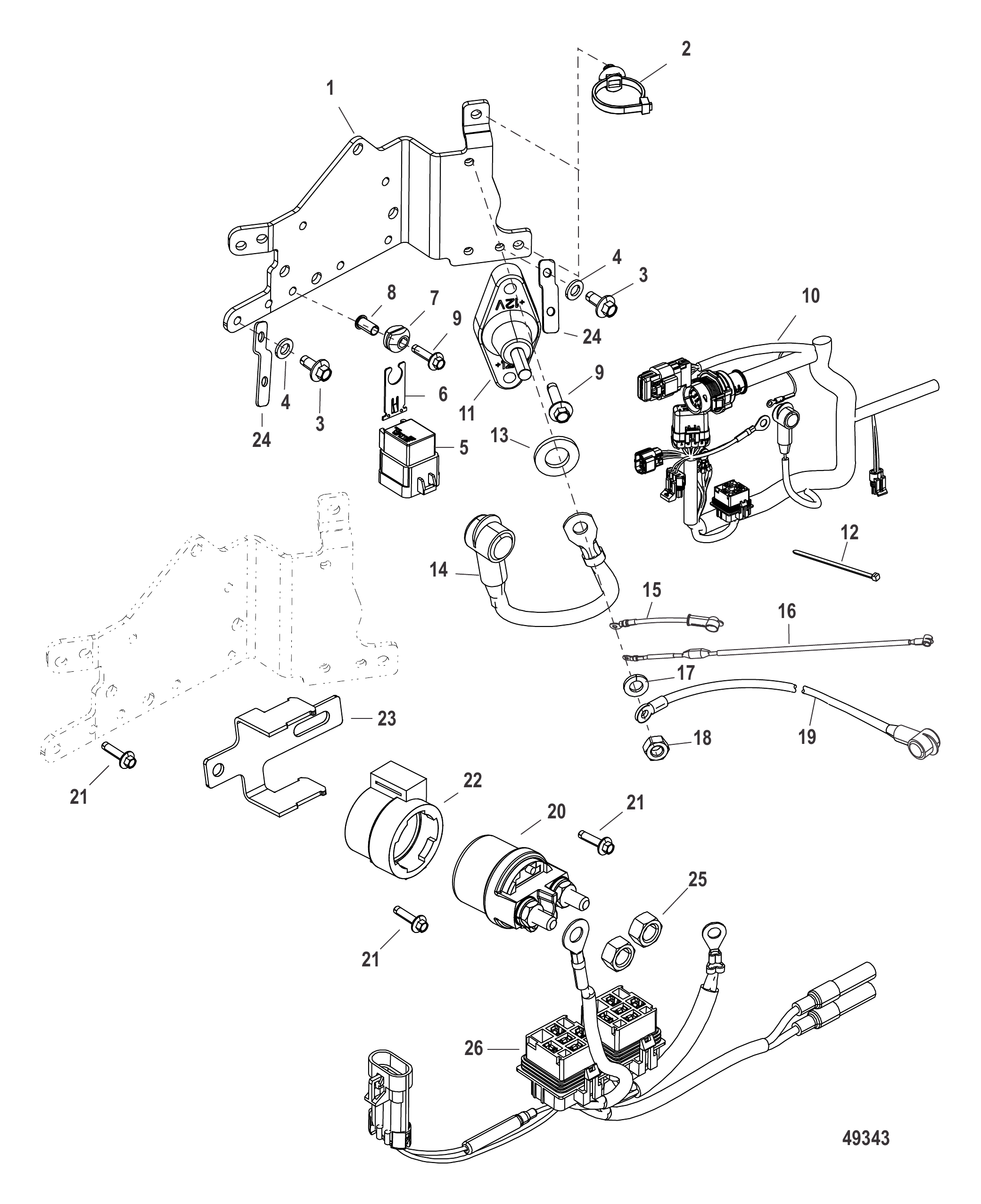

Рис. 12Электрическая панель компонентов SN# 1E051474 и выше Electrical Plate Components SN# 1E051474 and up

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	882751A1	РЕЛЕ В СБОРЕ	3
5	8M0207773	Реле тримма в сборе	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	818968	ВТУЛКА	3
8	8M0214955	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	5
10	8M0065142	Жгут проводов двигателя в сборе	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
-	832969T20	Предохранитель Mini — жёлтый — 20 А	3
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	85172	ШАЙБА	1
14	93388T22	Трос в сборе черный	1
15	93388A17	Трос в сборе (8.50 дюймов)	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	26993	СТОПОРНАЯ ШАЙБА (.312)	1
17	8M0204647	Стопорная шайба (.312)	1
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	825096T01	СОЛЕНОИД СТАРТЕРА	1
20	8M0098898	Реле	1
21	82129110	ВИНТ (M6 x 10)	3
22	8M0010250	КРОНШТЕЙН	1
23	8M0024801	Кронштейн соленоида	1
24	858953	КРОНШТЕЙН	2
25	401386	ГАЙКА (M6) Нержавеющая сталь	2
26	8M0065143	Жгут проводов тримма в сборе	1

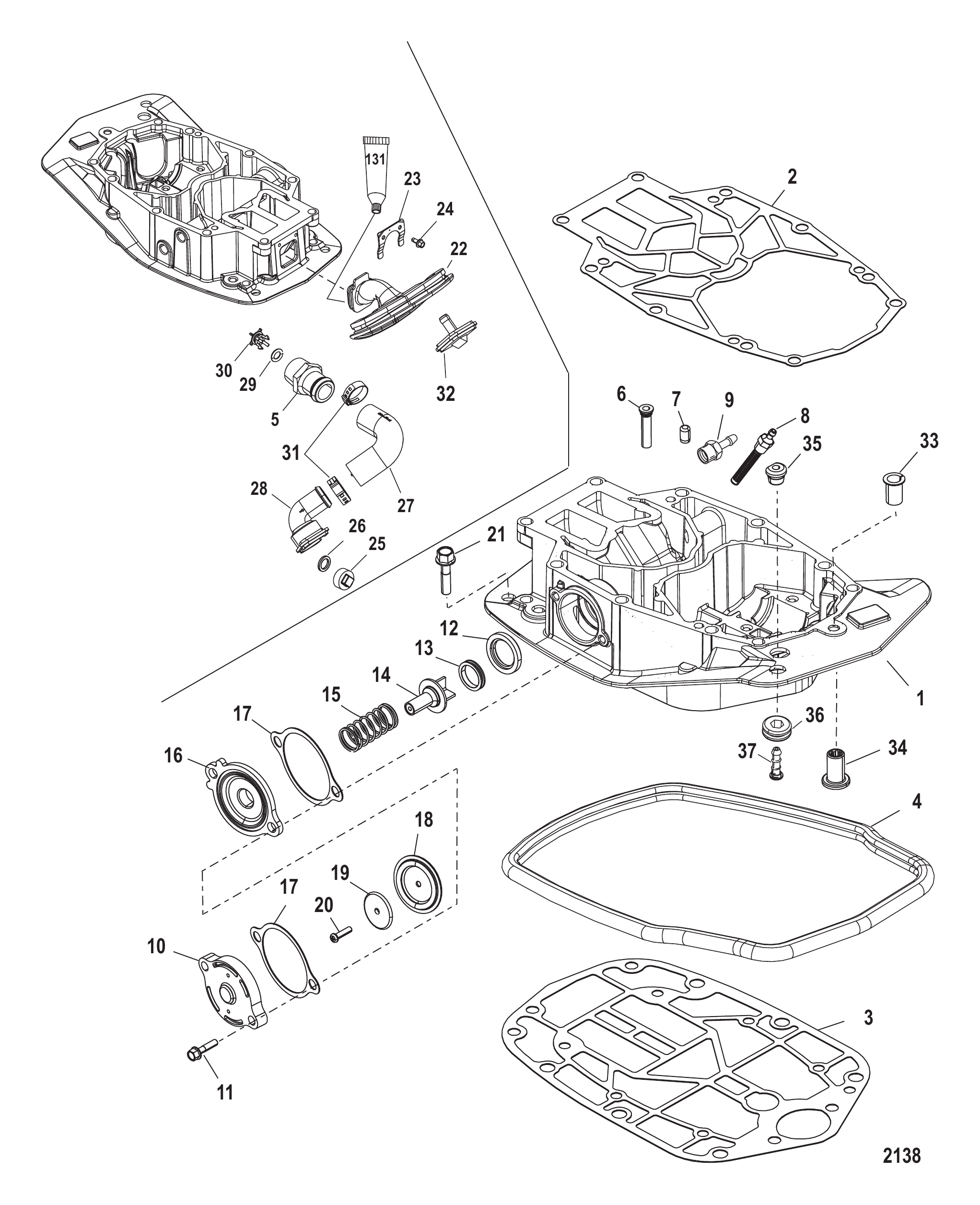

Рис. 13Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	832935A16	Пластина в сборе выпускная	1
1	832935A17	Пластина в сборе выпускная	1
1	832935A17	Пластина в сборе выпускная	1
2	8329335	Прокладка	1
2	832933006	Прокладка	1
3	8329344	Прокладка	1
3	832934006	Прокладка	1
4	8238051	Сальник	1
4	8M0043157	Сальник	1
5	8320761	Фитинг обратного клапана	1
6	817519A1	Обратный клапан в сборе, сливной	2
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
8	8348084	Фильтр сетчатый	1
9	887603	Штуцер	1
10	65663A2	Крышка в сборе	1
10	8M0237835	Крышка в сборе	1
11	81893435	ВИНТ (M8 x 35)	2
11	8M0103814	Винт (M8 x 35 мм)	2
12	814190	Держатель	1
13	814191	Втулка уплотнительная	1
14	814189	Клапан тарельчатый	1
15	64878	ПРУЖИНА (Чёрная)	1
16	65664A1	Пластина в сборе	1
17	88907003	Прокладка	2
18	648771	ДИАФРАГМА	1
19	76451	Шайба	1
20	69570	Винт (#10-16 x .750)	1
21	81893435	ВИНТ (M8 x 35)	4
21	8M0103814	Винт (M8 x 35 мм)	4
22	8503061	Колпачок выхлопа холостого хода	1
22	850306A04	Комплект чехла холостого выпуска	1
22	850306A04	Комплект чехла холостого выпуска	1
23	888910	Пластина	1
24	82239312	ВИНТ (M5 x 12)	2
25	821908	Пробка	1
26	821915	Шайба	1
27	859626A1	Комплект промывочного шланга (впуск)	1
28	8596001	Штуцер	1
29	30641	Уплотнительное кольцо (.299 x .103)	1
30	8219631	Обратный клапан	1
31	850896	Хомут (28.6)	2
32	821904	Штуцер контрольной струи	1
32	8M0077650	Штуцер контрольной струи	1
33	48237	Втулка вала переключения передач	1
34	43585	Муфта вала переключения	1
35	126021	Втулка	1
35	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
35	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
36	822002	Втулка уплотнительная	1
37	94848	Штуцер шланга контрольной струи — нижний кожух	1
-	832934A00	Комплект прокладок головки блока	1

Рис. 14МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	881247A1	ГЕНЕРАТОР	1
1	8M6013461	ГЕНЕРАТОР	1
2	8523742	Пружина	1
3	856815T2	Натяжитель в сборе	1
4	4002320	ШАЙБА	2
5	8568941	ВТУЛКА	1
6	856900	Шпилька (M10 x 85)	1
6	8M0034457	Шпилька (M10 x 85)	1
7	826292	ГАЙКА (M10) Латунная/Никелированная	1
8	852385A2	Шкив в сборе	1
8	8M6005030	Шкив в сборе	1
9	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
10	828507Q5	Ремень	1
11	859619T1	Маховик	1
12	42979	ГАЙКА (M16) МАХОВИКА	1
13	68229	Шайба (.641 x 1.250 x .190) маховика	1
13	33001	Шайба	1
14	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	856583A5	ТРОС В СБОРЕ	1
17	4002319	ШАЙБА	1
18	82130150	ВИНТ (M10 x 50)	2
19	82130012	ВИНТ (M6 x 12)	1

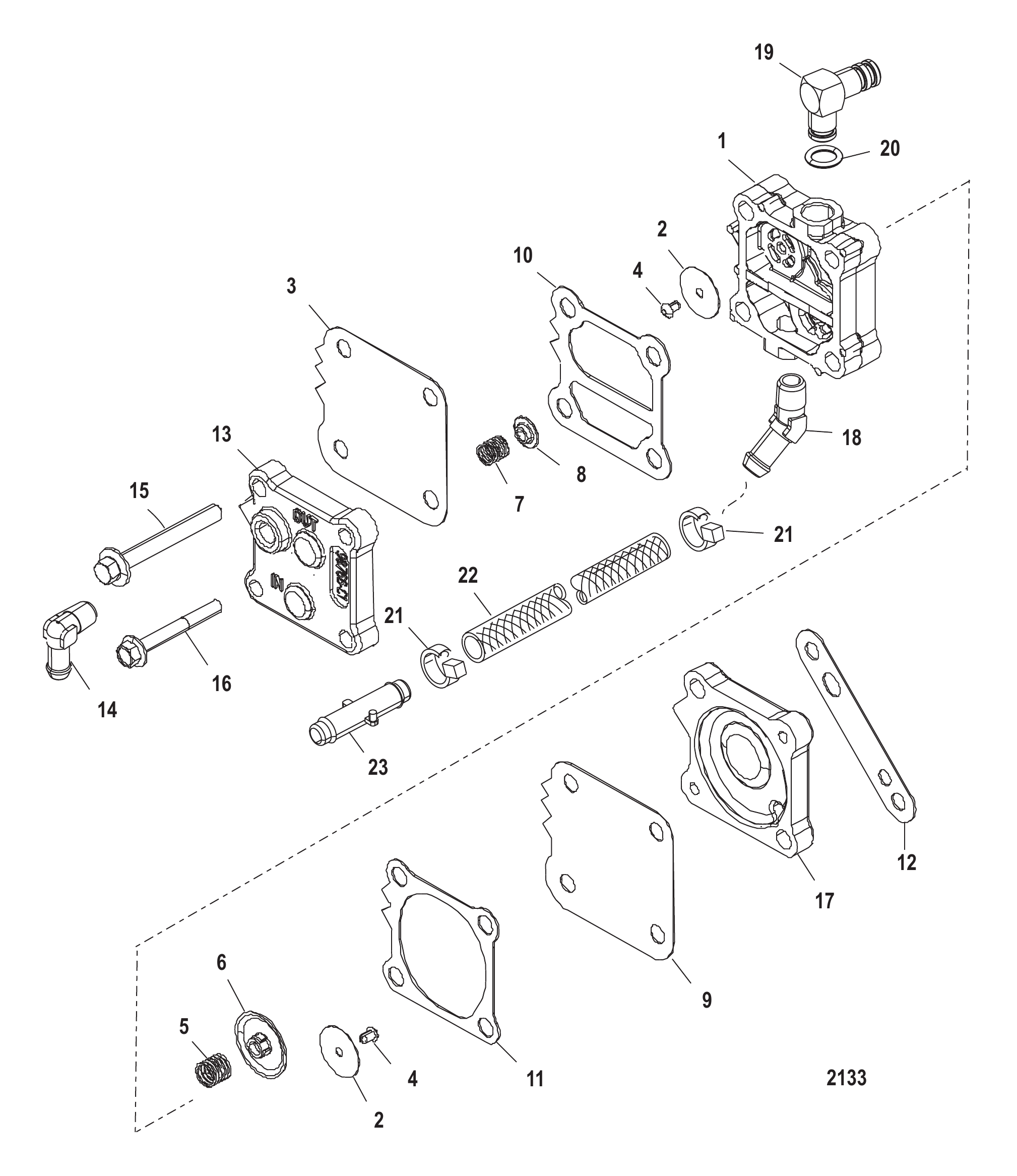

Рис. 15Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	14360T77	Насос в сборе топливный	1
-	14360T74	Насос в сборе топливный	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	2
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	987752	Пластина	1
14	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	291112	Фитинг	1
18	782792	Штуцер угловой 45 градусов (1.25)	1
18	8M0207781	Угольник	1
19	888493	Угольник	1
20	805063	Уплотнительное кольцо (.301 x .070)	1
20	8M0204683	Кольцо уплотнительное (.070 x .301 внутр. диам.)	1
21	816311T	СТЯЖКА (8.00 дюймов)	2
22	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
22	8M0043979	Шланг с рукавом в сборе	1
23	822769	Соединитель	1
-	832934A00	Комплект прокладок головки блока	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1

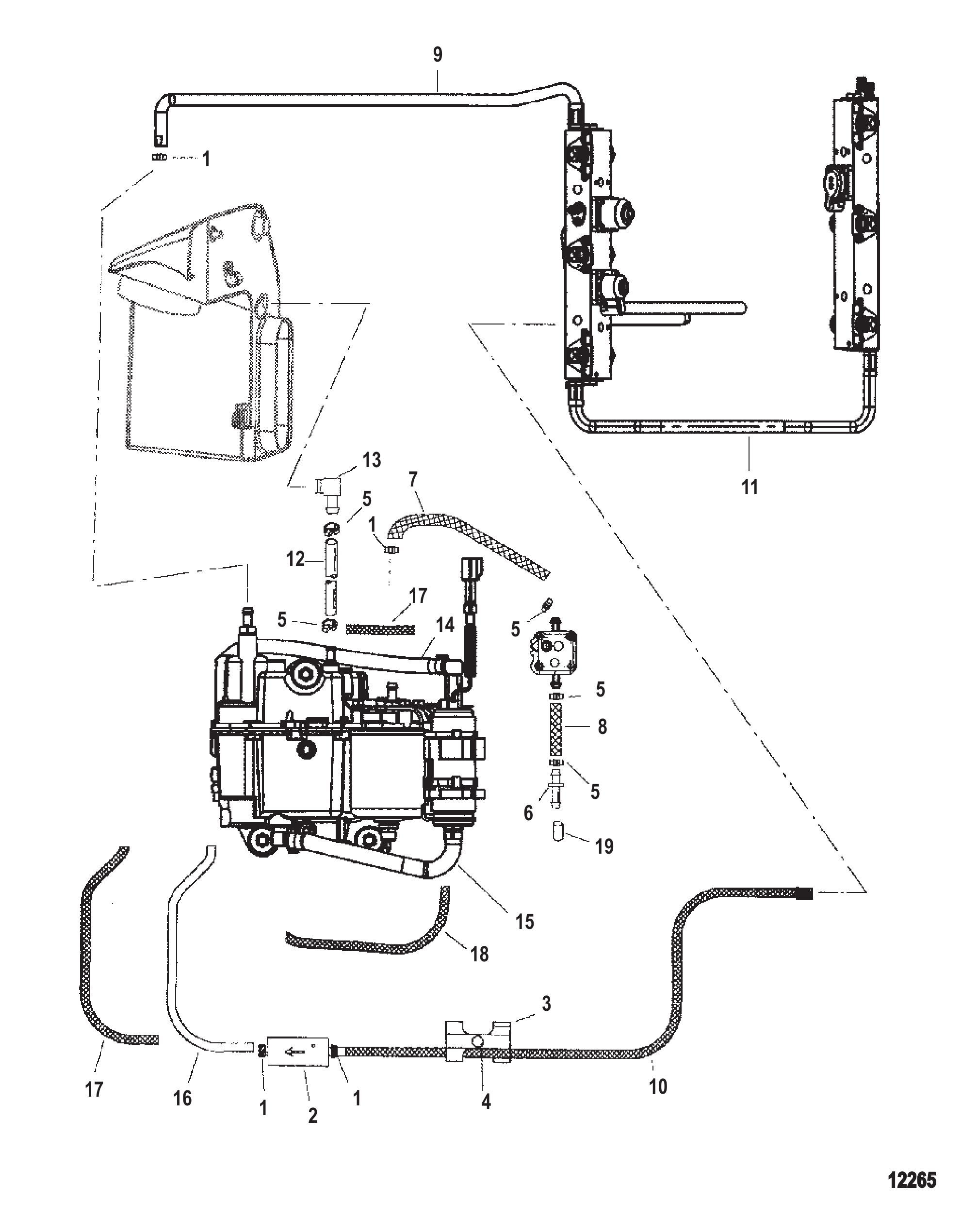

Рис. 16ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	856880	Хомут шланга (15.3)	4
1	8M0214964	Хомут	4
2	8557611	Клапан обратный	1
3	8583253	ХОМУТ	1
4	858939	ВИНТ (M5 x 35)	1
5	816311T	СТЯЖКА (8.00 дюймов)	5
6	822769	Соединитель	1
7	856818A1	Шланг/втулка	1
7	8M0064780	Шланг в сборе	1
8	8568172	ШЛАНГ	1
8	8M0064778	Шланг	1
9	804825	ШЛАНГ подачи топлива	1
10	804826	ШЛАНГ перепуска топлива	1
11	804827	ШЛАНГ балансировки топлива	1
11	8M6001364	Шланг в сборе	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	8589052	Угольник	1
14	856825	Шланг	1
15	856778	Шланг	1
16	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
17	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	2
18	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1
19	NSS	NOT SOLD SEPARATE Cap	1

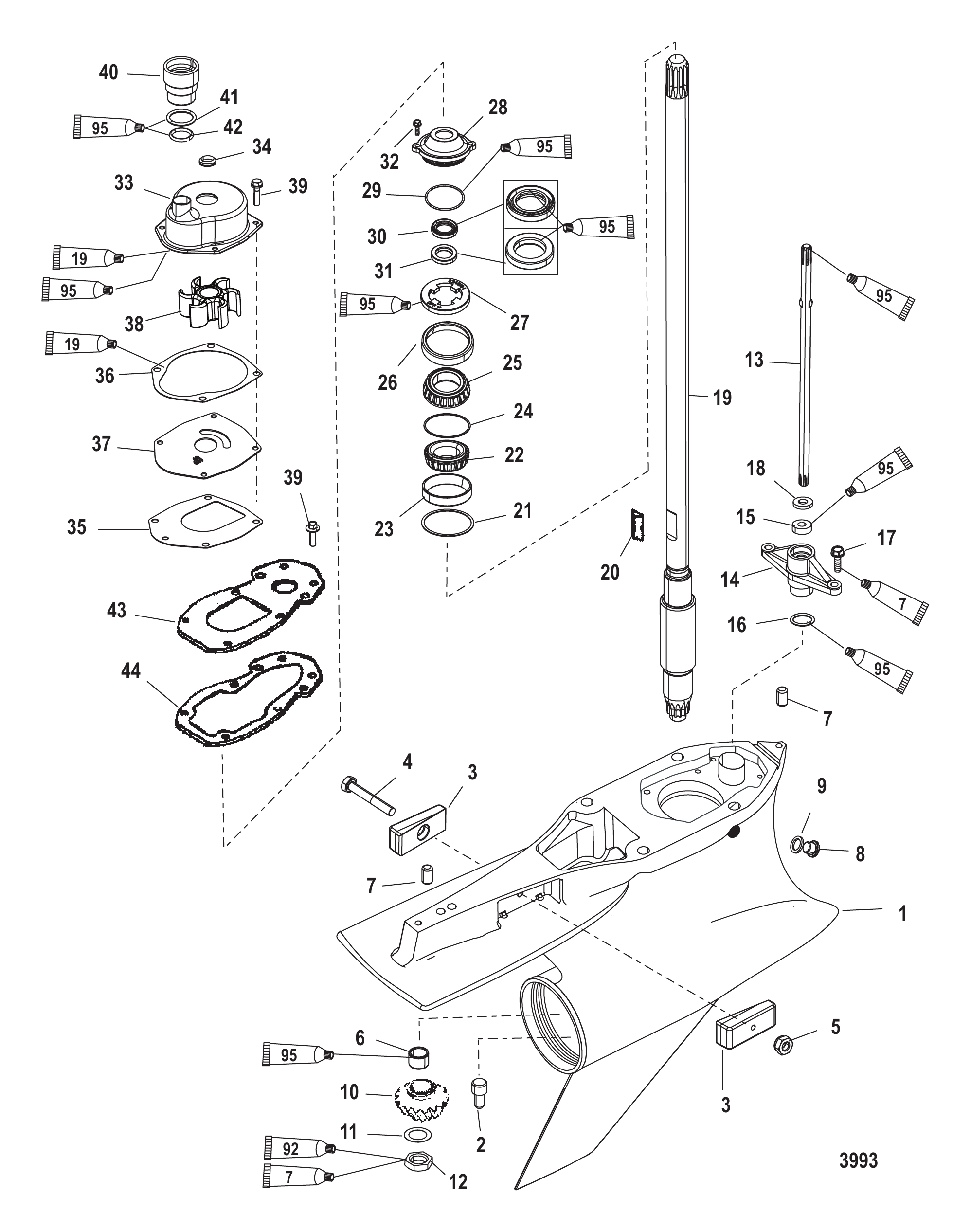

Рис. 17Картер редуктора ведущий вал (Sport Master) Gear Housing Drive Shaft (Sport Master)

REF	Номер детали	Наименование	Кол-во
-	840306T14	Сборка редуктора в сборе, с антикавитационной пластиной (1.62:1 длинный стандартный)	1
-	8M0236140	Корпус редуктора малый длинный 1.62	1
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
2	379721	Штифт	1
3	826134Q	Анод	2
4	4000333	ВИНТ (M6 x 40)	1
5	401386	ГАЙКА (M6) Нержавеющая сталь	1
6	42647A1	Подшипник роликовый в сборе	1
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
8	79953Q04	Ремкомплект сливного винта	1
9	191833	Сальник	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	NSS	NOT SOLD SEPARATE Pinion Gear	1
11	92721	Шайба (.965 x .630)	1
12	35921	ГАЙКА (.625-18)	1
13	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
14	848836A1	Втулка в сборе	1
15	8164641	Маслосъёмный сальник	1
15	8M0246145	САЛЬНИК	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
17	82130016	ВИНТ (M6 x 16)	2
18	77674	ШАЙБА (.35 x .75 x .12)	1
19	881938	Гребной вал	1
20	43037	ШПОНКА	1
20	8M0204723	ШПОНКА	1
21	38657A1	Регулировочные прокладки в сборе	AR
21	8M0063268	Комплект регулировочных прокладок	AR
22	48939A2	Подшипник роликовый конический	1
22	8M0146553	Подшипник в сборе (обойма/конус)	1
23	NSS	NOT SOLD SEPARATE Cup	1
24	42637A1	Комплект регулировочных шайб	AR
24	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
25	36387A1	Подшипник роликовый/обойма в сборе	1
25	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
26	NSS	NOT SOLD SEPARATE Cup	1
27	8245191	Фиксатор	1
28	840836A2	Обойма в сборе	1
28	8M0192207	Комплект уплотнений обоймы	1
29	90011	Кольцо уплотнительное (2.175 x .175)	1
29	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
30	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
30	8M0214939	Сальник @3	1
31	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
31	8M0214939	Сальник @3	1
32	82130016	ВИНТ (M6 x 16)	2
33	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
34	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
35	430331	Прокладка	1
36	8172771	Прокладка водяного насоса, верхняя	1
37	8172761	Передняя пластина	1
37	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
38	43026T2	КРЫЛЬЧАТКА	1
39	82130020	ВИНТ (M6 x 20)	6
40	832942A1	Соединительная муфта в сборе	1
41	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
41	8M0204645	Кольцо уплотнительное (.796 x .139)	1
42	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
42	8M0204654	Уплотнительное кольцо	1
43	848834	ПЛАСТИНА ВОДЯНОГО КАНАЛА	1
44	848835	ПРОКЛАДКА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1

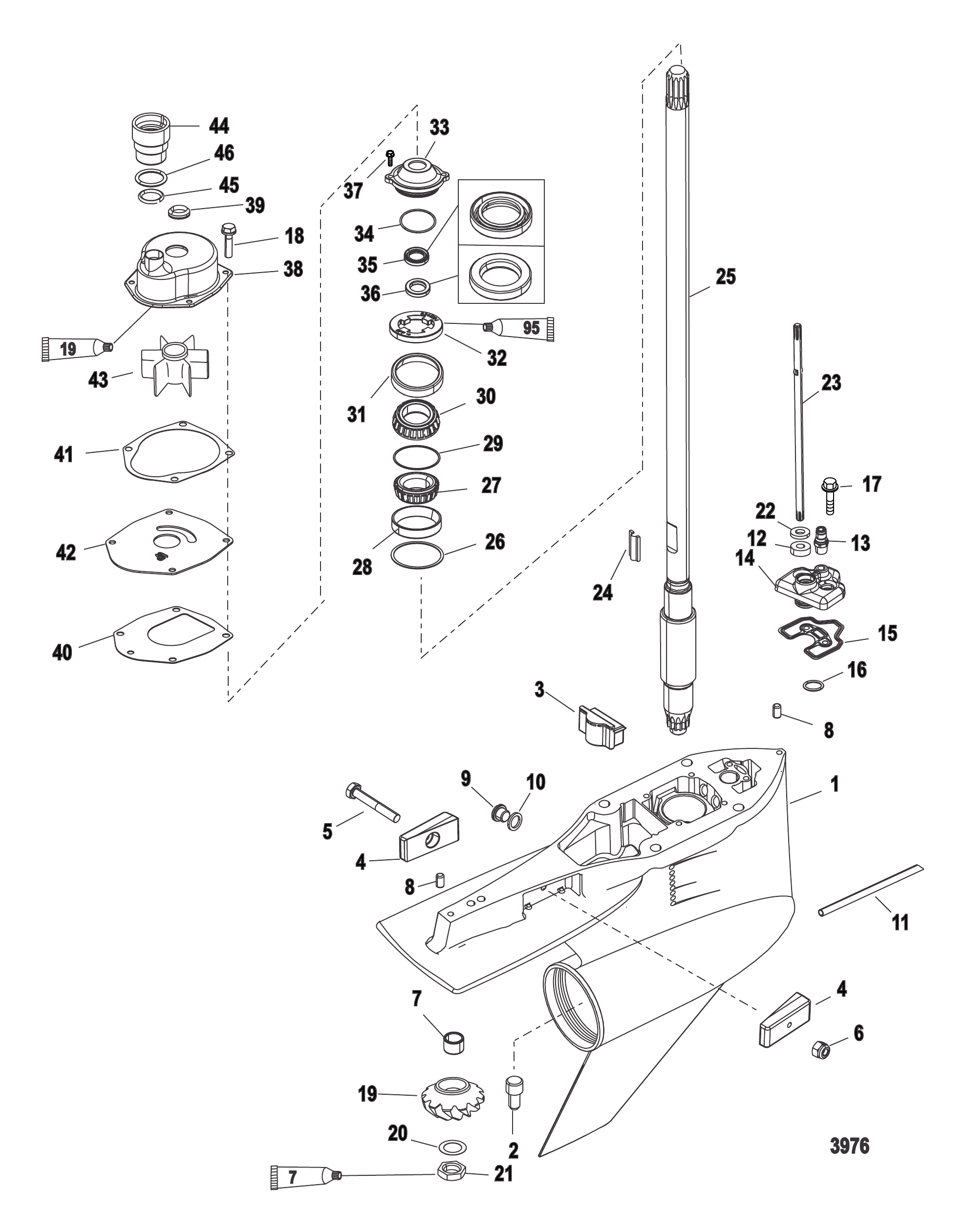

Рис. 18Картер редуктора ведущий вал (Torque Master) Gear Housing Drive Shaft (Torque Master)

REF	Номер детали	Наименование	Кол-во
-	840470T29	Сборка редуктора в сборе	1
-	8M0236154	GC TM L 1.75 Mercury / Quicksilver	1
1	840470T5	Корпус редуктора в сборе базовый	1
2	379721	Штифт	1
3	821526001	Заглушка заливная	1
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	42647A1	Подшипник роликовый в сборе	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
9	79953Q04	Ремкомплект сливного винта	1
10	191833	Сальник	1
10	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
11	859402	ТРУБКА ПИТО	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
17	82130016	ВИНТ (M6 x 16)	2
18	82130016	ВИНТ (M6 x 16)	4
19	NSS	NOT SOLD SEPARATE Pinion Gear	1
20	92721	Шайба (.965 x .630)	1
21	35921	ГАЙКА (.625-18)	1
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	881938	Гребной вал	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	840836A2	Обойма в сборе	1
33	8M0192207	Комплект уплотнений обоймы	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	82130016	ВИНТ (M6 x 16)	2
38	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
39	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
40	430331	Прокладка	1
41	8172771	Прокладка водяного насоса, верхняя	1
42	8172761	Передняя пластина	1
42	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
43	43026T2	КРЫЛЬЧАТКА	1
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1

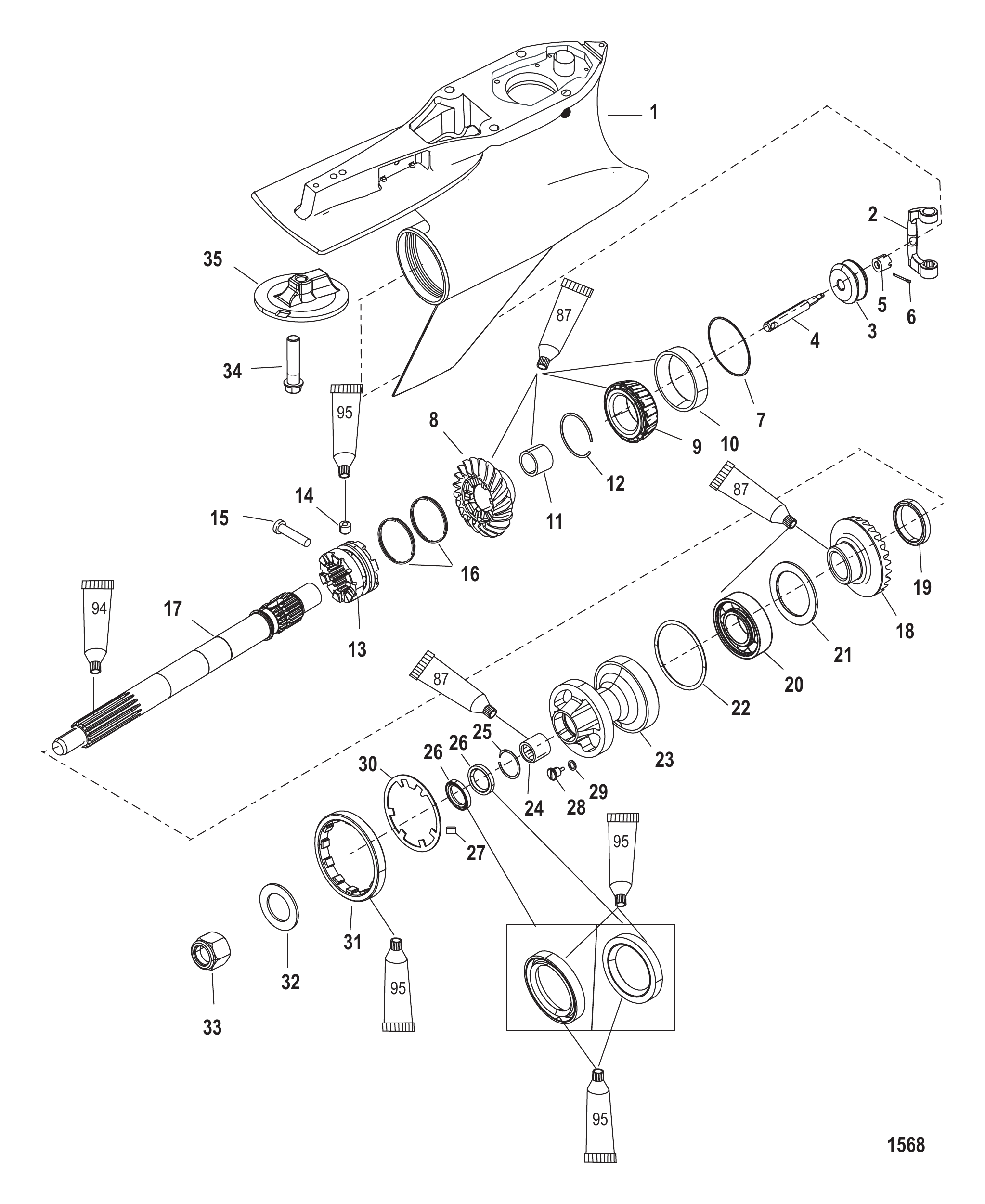

Рис. 19Картер редуктора гребной вал (Sport Master) Gear Housing Propeller Shaft (Sport Master)

REF	Номер детали	Наименование	Кол-во
-	840306T14	Сборка редуктора в сборе, с антикавитационной пластиной (1.62:1 длинный стандартный)	1
-	8M0236140	Корпус редуктора малый длинный 1.62	1
1	840306T3	Корпус редуктора в сборе базовый, с упором крутящего момента	1
2	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
2	8M0226861	Кривошип переключателя	1
3	19755T7	Шпуля в сборе	1
3	8M0235940	Катушка в сборе	1
4	NSS	NOT SOLD SEPARATE Spool	1
5	NSS	NOT SOLD SEPARATE Sleeve	1
6	NSS	NOT SOLD SEPARATE Cotter Pin	1
7	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
8	878087A6	Комплект шестерён переднего хода/ведущей шестерни	1
9	828437A2	Подшипник в сборе	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
12	856823	Кольцо стопорное	1
13	848878T	СЦЕПЛЕНИЕ	1
14	78909	Палец фиксатора	2
15	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
16	78962	Пружина	2
17	841978	Вал гребной	1
18	848880T1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
19	8241081	Упорная шайба	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	31534	Уплотнительное кольцо	1
22	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	848840T1	Обойма подшипника в сборе	1
23	848840A1	Обойма подшипника в сборе	1
24	817072	Подшипник роликовый	1
25	817071	Кольцо стопорное	1
26	815565	САЛЬНИК Масляный	2
27	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
28	67892A06	КОМПЛЕКТ ПРОБОК СЛИВНЫХ - МАГНИТНЫХ	1
28	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
29	191833	Сальник	1
29	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
30	79447	Шайба стопорная с усиком	1
31	79448	Фиксатор	1
31	8M2011027	ФИКСАТОР	1
32	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
33	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
34	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
35	762145	Анод	1
35	76214Q5	Анодная пластина в сборе	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	816575A6	Комплект уплотнений корпуса редуктора	1
-	840389K06	КОМПЛЕКТ СТУПИЦЫ ГРЕБНОГО ВИНТА	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A02	Комплект демпферной накладки	1

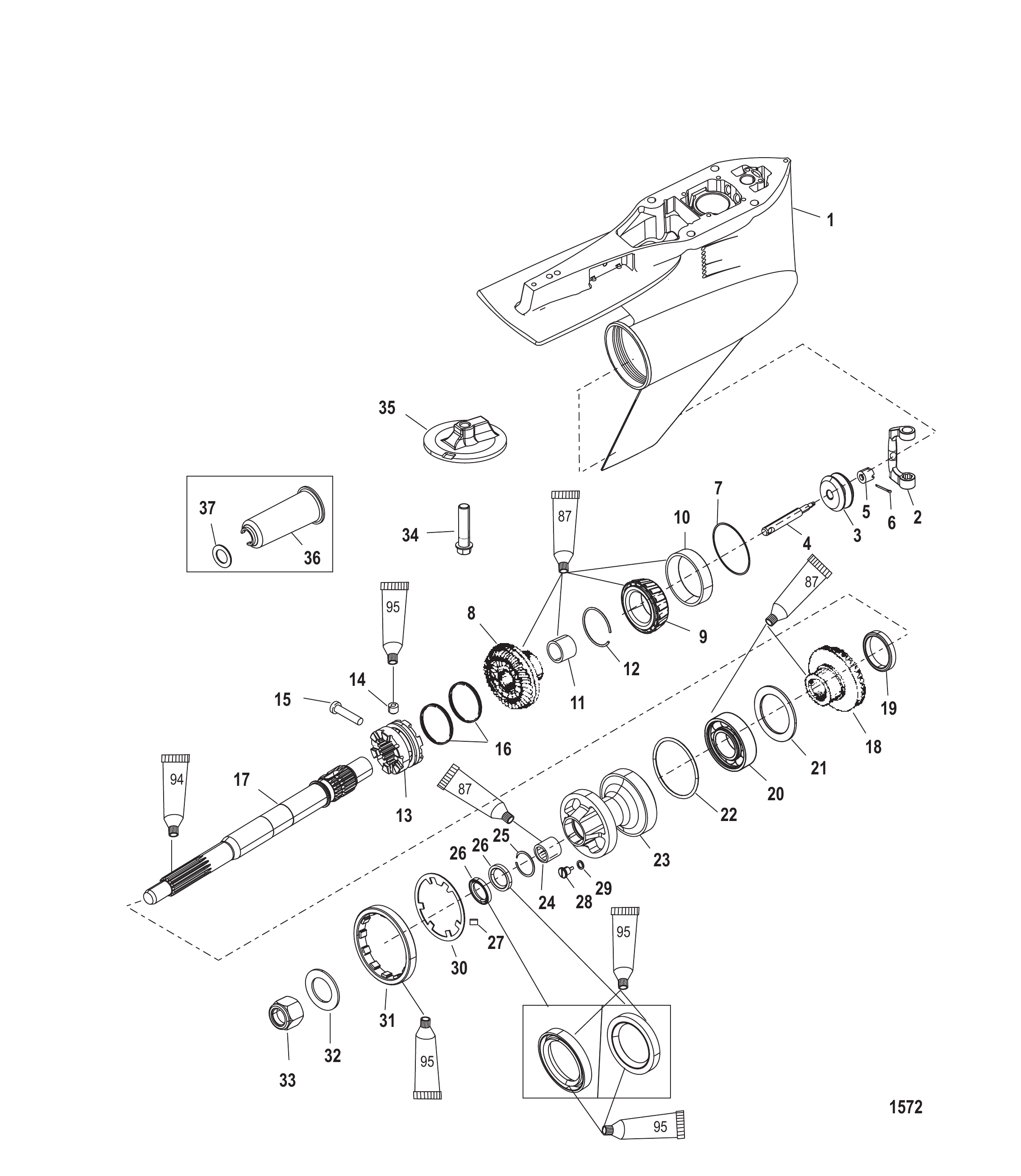

Рис. 20Картер редуктора гребной вал (Torque Master) Gear Housing Propeller Shaft (Torque Master)

REF	Номер детали	Наименование	Кол-во
-	840470T29	Сборка редуктора в сборе	1
-	8M0236154	GC TM L 1.75 Mercury / Quicksilver	1
1	840470T5	Корпус редуктора в сборе базовый	1
2	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
2	8M0226861	Кривошип переключателя	1
3	19755T7	Шпуля в сборе	1
3	8M0235940	Катушка в сборе	1
4	NSS	NOT SOLD SEPARATE Spool	1
5	NSS	NOT SOLD SEPARATE Sleeve	1
6	NSS	NOT SOLD SEPARATE Cotter Pin	1
7	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
8	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
9	828437A2	Подшипник в сборе	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
12	856823	Кольцо стопорное	1
13	848878T	СЦЕПЛЕНИЕ	1
14	78909	Палец фиксатора	2
15	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
16	78962	Пружина	2
17	841978	Вал гребной	1
18	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
18	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
19	8241081	Упорная шайба	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	31534	Уплотнительное кольцо	1
22	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	848840T1	Обойма подшипника в сборе	1
23	848840A1	Обойма подшипника в сборе	1
24	817072	Подшипник роликовый	1
25	817071	Кольцо стопорное	1
26	815565	САЛЬНИК Масляный	2
27	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
28	67892A06	КОМПЛЕКТ ПРОБОК СЛИВНЫХ - МАГНИТНЫХ	1
28	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
29	191833	Сальник	1
29	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
30	79447	Шайба стопорная с усиком	1
31	79448	Фиксатор	1
31	8M2011027	ФИКСАТОР	1
32	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
33	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
34	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
35	762145	Анод	1
35	76214Q5	Анодная пластина в сборе	1
36	8480611	Крышка	1
37	85344	ШАЙБА (ВНУТРЕННИЙ ДИАМЕТР .750)	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

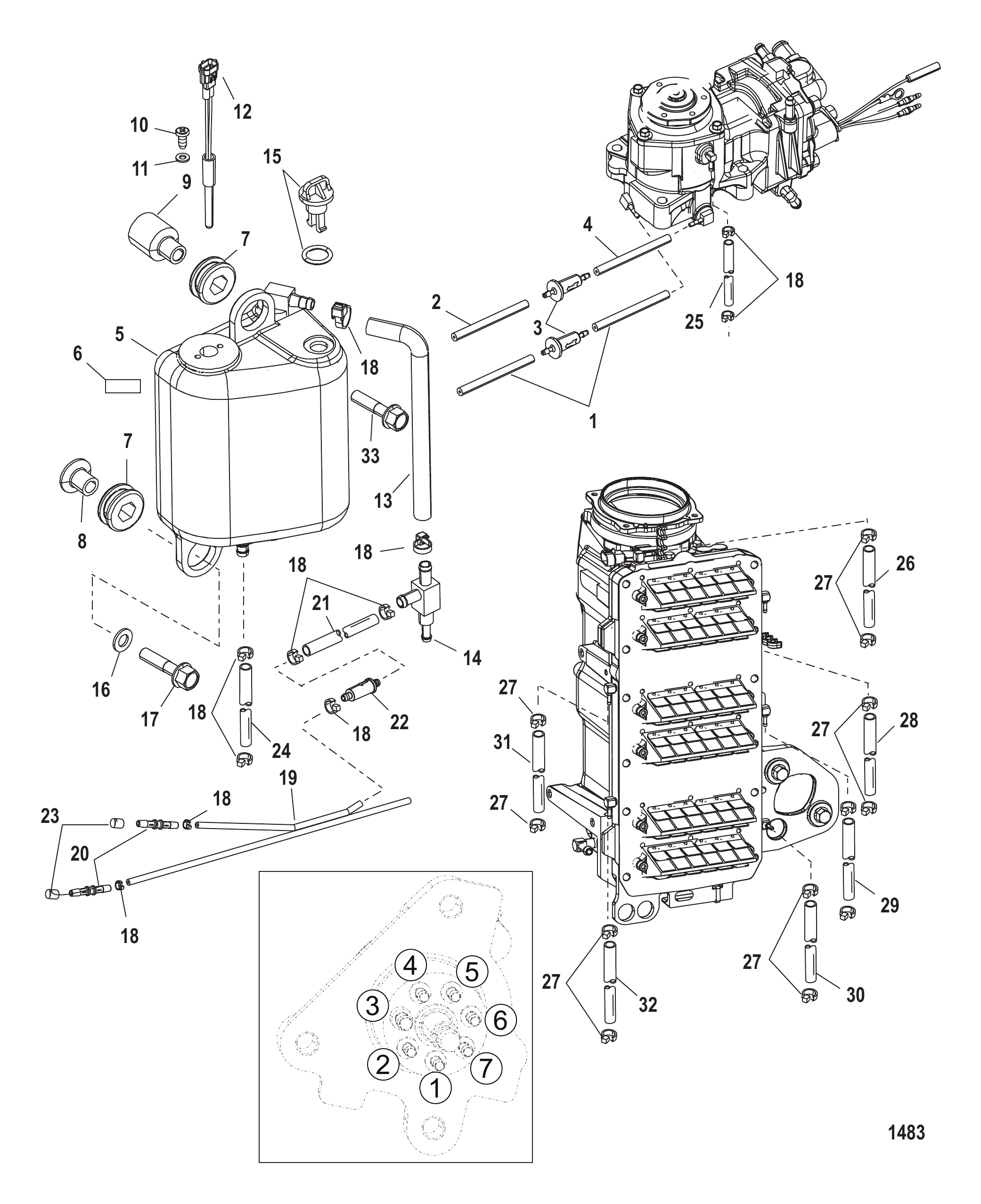

Рис. 21Система смазки Oiling System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
1	8M0054152	Трубка (39.00 дюймов, бухта)	2
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	18206001	Фильтр топливный	2
3	8M0207786	Фильтр	2
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	884525T1	Масляный бак	1
5	8M0064075	Масляный бак	1
6	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
7	855362	Втулка уплотнительная	3
7	855362001	Втулка	3
7	855362001	Втулка	3
8	855364	Втулка	2
9	883050	Проставка	1
10	58376	Винт (.164-18 x .375)	1
11	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
12	856156A4	ВЫКЛЮЧАТЕЛЬ	1
12	856156T04	ВЫКЛЮЧАТЕЛЬ	1
13	885553	Шланг	1
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	887609	Пробка	1
16	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
17	81893435	ВИНТ (M8 x 35)	2
17	8M0103814	Винт (M8 x 35 мм)	2
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	8752891	Шланг к блоку	1
20	858955	РАЗЪЕМ	2
21	875283	Шланг (2.00 дюйма)	1
22	875284001	Фильтр масляный - линейный	1
22	875284T01	Масляный фильтр - в линии	1
23	NSS	NOT SOLD SEPARATE Plug	2
24	892830053	Шланг (24.00 дюйма плетёный)	1
25	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
25	8M0054213	Шланг	1
26	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
26	8M0054152	Трубка (39.00 дюймов, бухта)	1
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
28	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
28	8M0054152	Трубка (39.00 дюймов, бухта)	1
29	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
29	8M0054152	Трубка (39.00 дюймов, бухта)	1
30	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
30	8M0054152	Трубка (39.00 дюймов, бухта)	1
31	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
31	8M0054152	Трубка (39.00 дюймов, бухта)	1
32	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
32	8M0054152	Трубка (39.00 дюймов, бухта)	1
33	81893460	ВИНТ (M8 x 60)	1

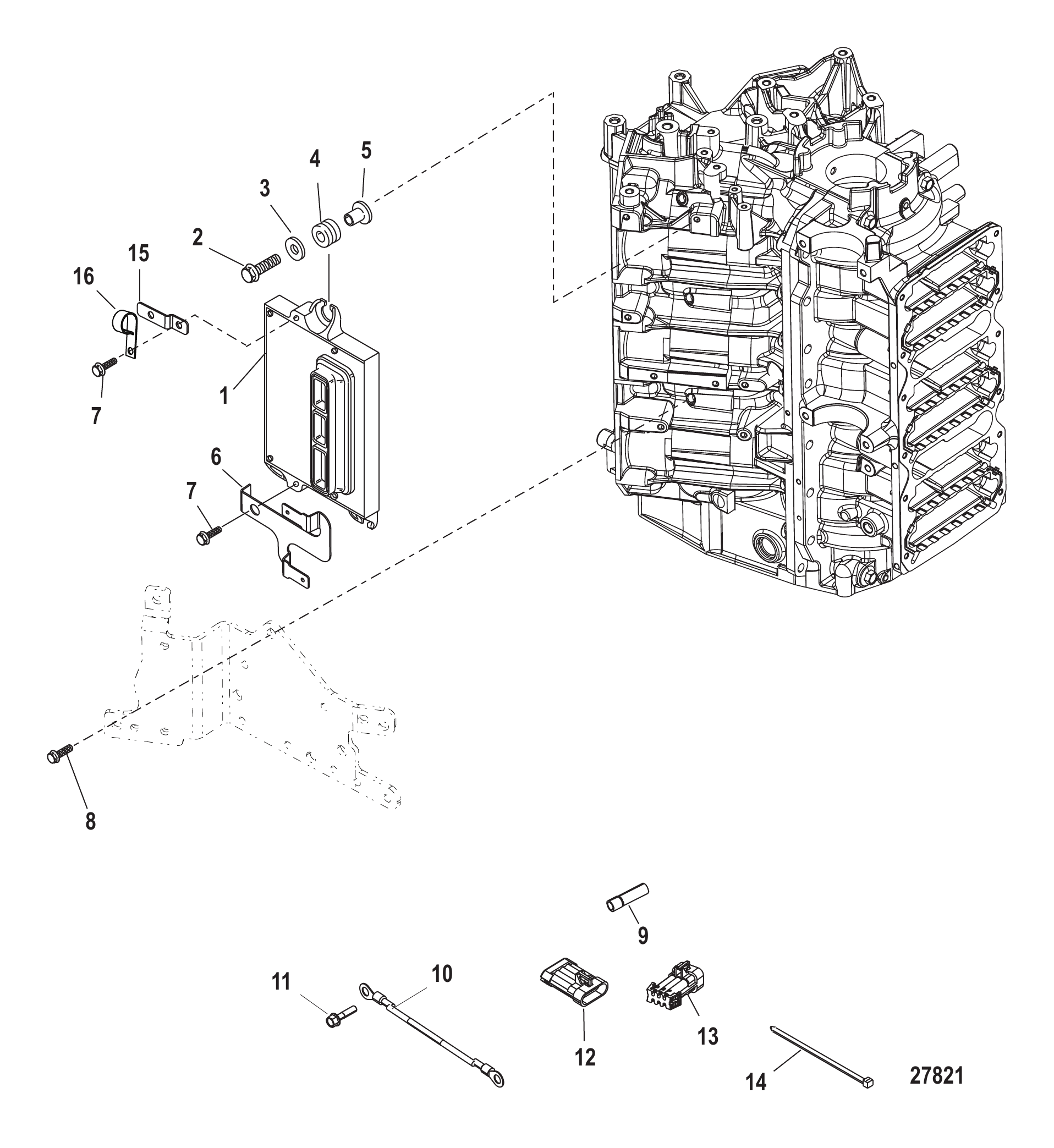

Рис. 22КРЕПЛЕНИЕ PCM PCM Mounting

REF	Номер детали	Наименование	Кол-во
1	89790633T	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖЕНИЕМ PCM 200	1
1	89790634T	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖЕНИЕМ PCM 225	1
2	82130025	ВИНТ (M6 x 25) крепление к картеру	3
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	856954	Втулка	3
6	891520001	Зажим	1
7	82129114	ВИНТ (M6 x 14)	2
8	82130012	ВИНТ (M6 x 12)	3
9	13540	Колпачок гнездовой	1
10	88439A26	Кабельный жгут аккумулятора — отрицательный	1
11	81893420	ВИНТ (M8 x 20)	1
12	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
13	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
14	816311T	СТЯЖКА (8.00 дюймов)	AR
15	858953	КРОНШТЕЙН	1
16	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
16	8M0024808	J-образный зажим	1

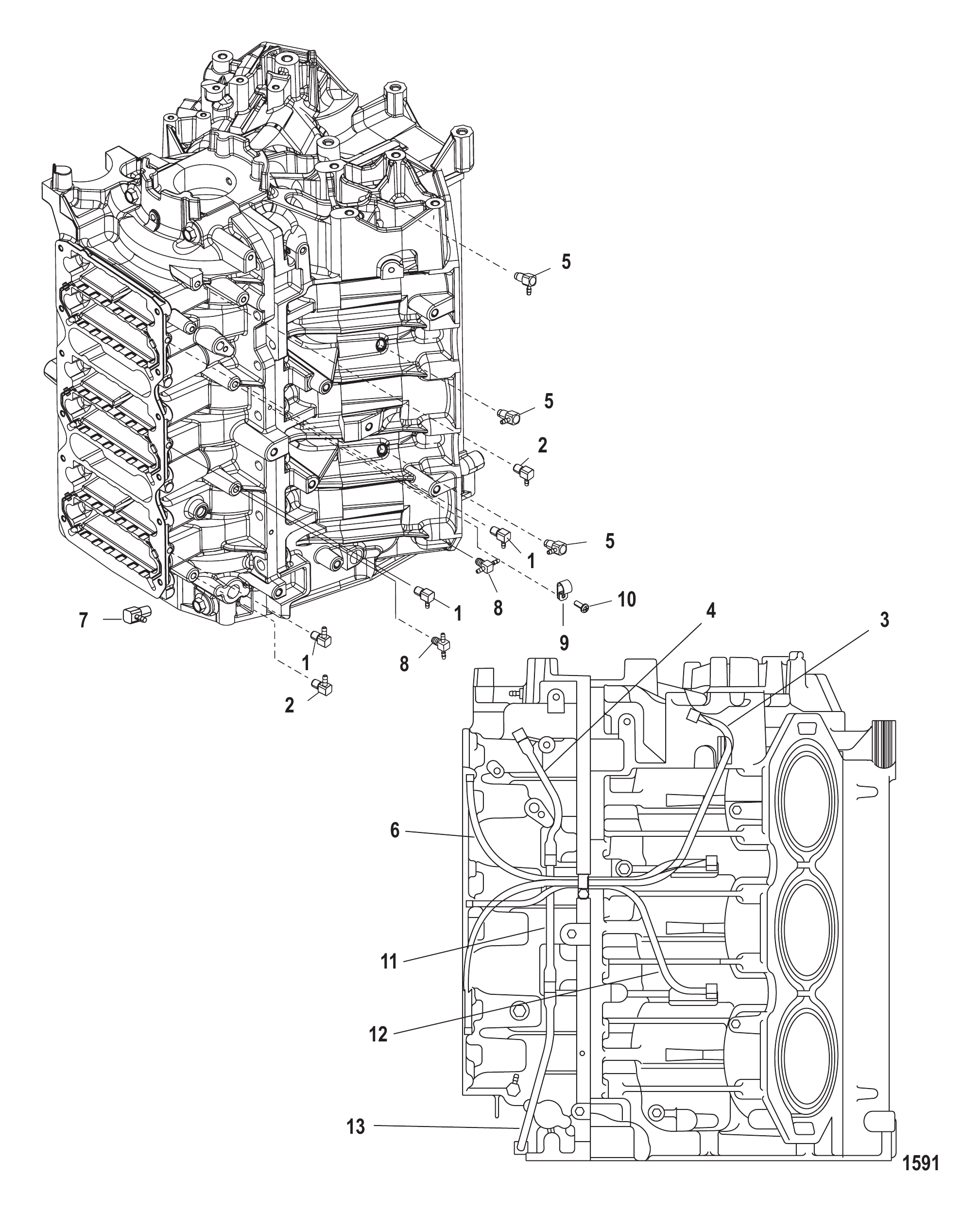

Рис. 23ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ ПОРТ Port Center Main Oiling System

REF	Номер детали	Наименование	Кол-во
1	887801	Угловой штуцер 90 градусов (.0625-27)	3
2	887801	Угловой штуцер 90 градусов (.0625-27)	2
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	8592352	Обратный клапан 90 градусов (.0625-27)	3
6	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
6	8M0054152	Трубка (39.00 дюймов, бухта)	1
7	8282182	Обратный клапан	1
8	8582362	ОБРАТНЫЙ КЛАПАН	2
9	23567	ЗАЖИМ	1
10	878608	Винт (#10-16 x .500)	1
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
11	8M0054152	Трубка (39.00 дюймов, бухта)	1
12	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
12	8M0054152	Трубка (39.00 дюймов, бухта)	1
13	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
13	8M0054152	Трубка (39.00 дюймов, бухта)	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1

Рис. 24КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	832934A00	Комплект прокладок головки блока	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Srping-Boost	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	804680	ПРОКЛАДКА	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	818574	САЛЬНИК	2
0	8503181	Прокладка	2
0	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
0	823683	Уплотнительное кольцо (1.989 x .070)	1
0	8329335	Прокладка	1
0	832933006	Прокладка	1
0	8329344	Прокладка	1
0	832934006	Прокладка	1
0	88907003	Прокладка	2
0	854639	Сальник	2
0	854639001	Сальник	2

Рис. 25Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 26Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
-	855998A05	Помпа тримма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
11	878235A02	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
32	99625002	Вал	11
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 27Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 28Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	889453003	Каталог запчастей 200/225 DFI (3,0 л) (DTS)	1
-	859769R2	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	859769R03	Руководство по обслуживанию	1
-	10233030	Руководство по эксплуатации	1
-	10233040	Руководство по эксплуатации	1
-	10233050	Руководство по эксплуатации	1
-	10233060	Руководство по эксплуатации	1
-	10234060	Руководство по установке	1
-	88343311	Наклейка California-Very Low Emission	1
-	804658A03	Наклейка с информацией о маркировке EPA	1
-	804658A04	Наклейка с информацией о маркировке EPA	1
-	804658A05	Наклейка с информацией о маркировке EPA	1
-	804658A06	Наклейка с информацией о маркировке EPA	1

Рис. 29ЦЕНТРАЛЬНАЯ СИСТЕМА СМАЗКИ СТАРБОРД Starboard Center Main Oiling System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	8592352	Обратный клапан 90 градусов (.0625-27)	3
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	23567	ЗАЖИМ	1
6	878608	Винт (#10-16 x .500)	1
7	887801	Угловой штуцер 90 градусов (.0625-27)	3
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1

Рис. 30СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	853329T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
1	892339T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-High Voltage	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	879845	Упор	1
14	8M0043276	Упор	1

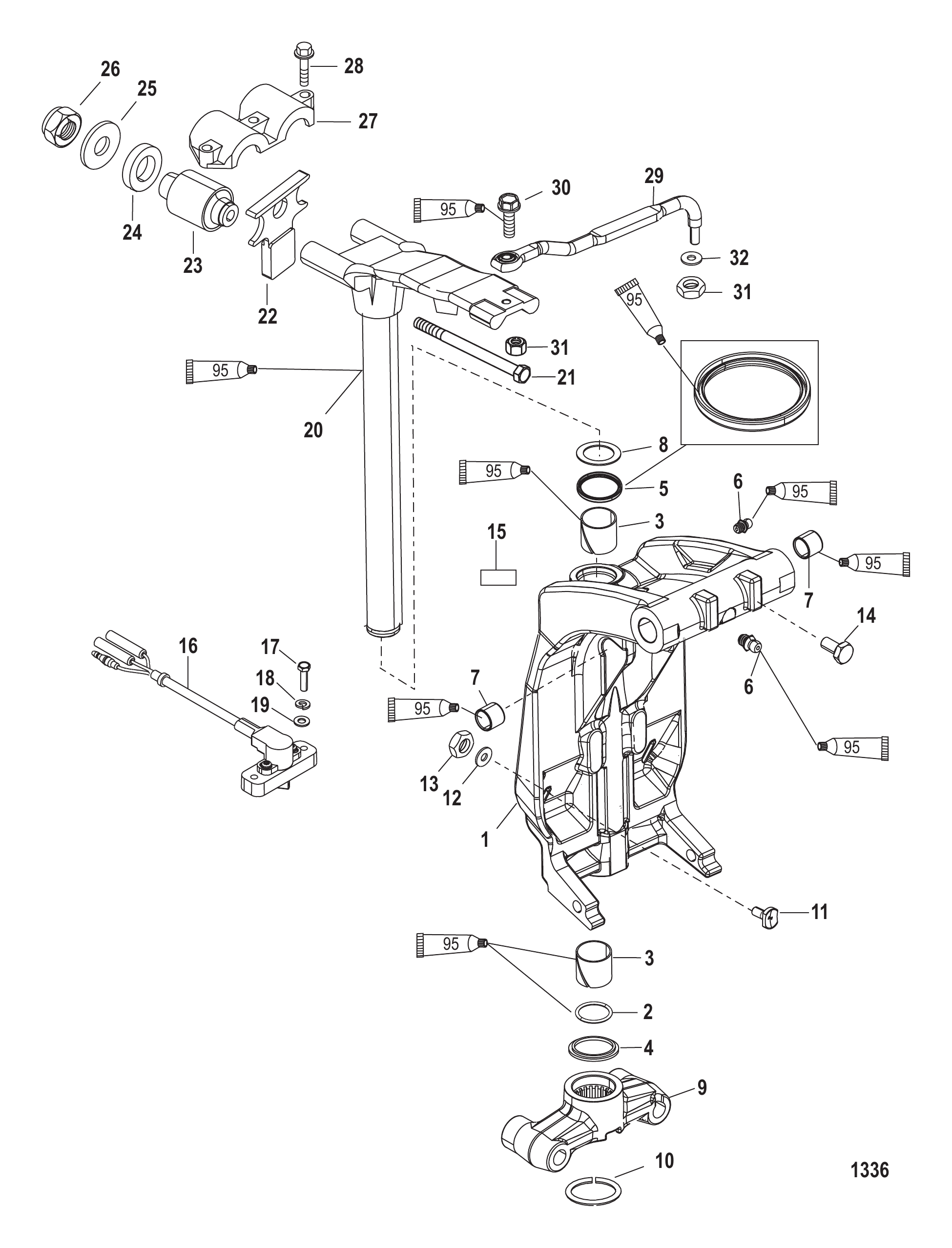

Рис. 31Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	859187A1	Датчик тримма в сборе	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	8M0132731	Палец поворотный в сборе	1
21	816386	Винт (M12 x 190)	2
21	8M0141069	Винт	2
22	824998	ОТБОЙНИК	1
22	824998001	ОТБОЙНИК	1
22	824998001	ОТБОЙНИК	1
23	8163851	Верхняя опора	2
24	8154371	Шайба	2
25	815436	ШАЙБА	2
26	896963	Гайка (M12)	2
27	813769	Хомут	1
27	8M0036783	Хомут	1
28	81893435	ВИНТ (M8 x 35)	3
28	8M0103814	Винт (M8 x 35 мм)	3
29	92876A10	Тяга в сборе	1
29	92876A12	Тяга в сборе	1
30	849838	ВИНТ (.375-24 x 1.250)	1
31	826709113	Гайка (.375-24) нержавеющая сталь	2
31	8M0204726	Гайка (.375-24) латунная	2
32	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

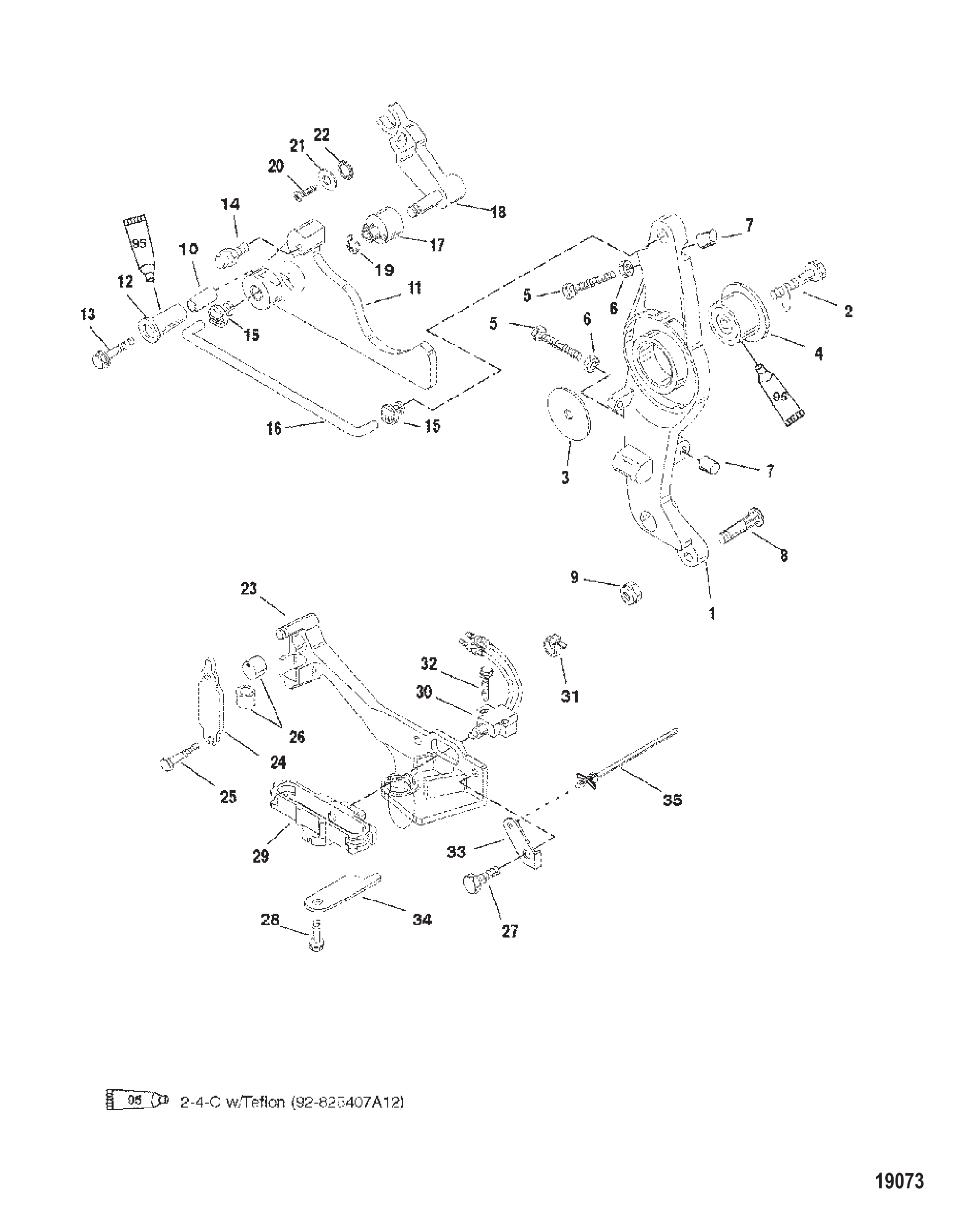

Рис. 32ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8252681	Рычаг управления дросселем	1
1	8M0040987	Рычаг	1
2	81893435	ВИНТ (M8 x 35)	1
2	8M0103814	Винт (M8 x 35 мм)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	8268336	Гайка (M6)	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	856896	Подшипник	1
11	8503825	Кулачок	1
11	850382A3	КУЛАЧОК	1
12	856895	Втулка	1
13	81893440	ВИНТ (M8 x 40)	1
14	8235694	Шарик резьбовой	1
15	932481	Втулка	2
15	8M0215006	Втулка поворотная	2
16	8524353	Тяга	1
17	67748	Ролик	1
18	850286	Ролик дросселя	1
18	8502861	Рычаг	1
19	8237951	Стопорное кольцо	1
20	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
21	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
22	69432	Шайба стопорная наружная (#10)	1
23	8240102	Кронштейн	1
23	824010T05	Кронштейн	1
24	824016	ЗАЩЕЛКА	1
25	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
26	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
27	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	3
28	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
29	854653	Направляющая ролика	1
29	8M0039052	Направляющая кронштейна	1
30	814281A2	Переключатель	1
30	8M0052931	Переключатель	1
31	816311	Стяжка (8.00 дюймов)	1
31	816311T	СТЯЖКА (8.00 дюймов)	1
32	82470620	ВИНТ (M3.5 x 20)	2
33	8568331	КРОНШТЕЙН	1
34	856879	Кронштейн	1
35	856840	Хомут стяжной (5.20 дюйма)	1

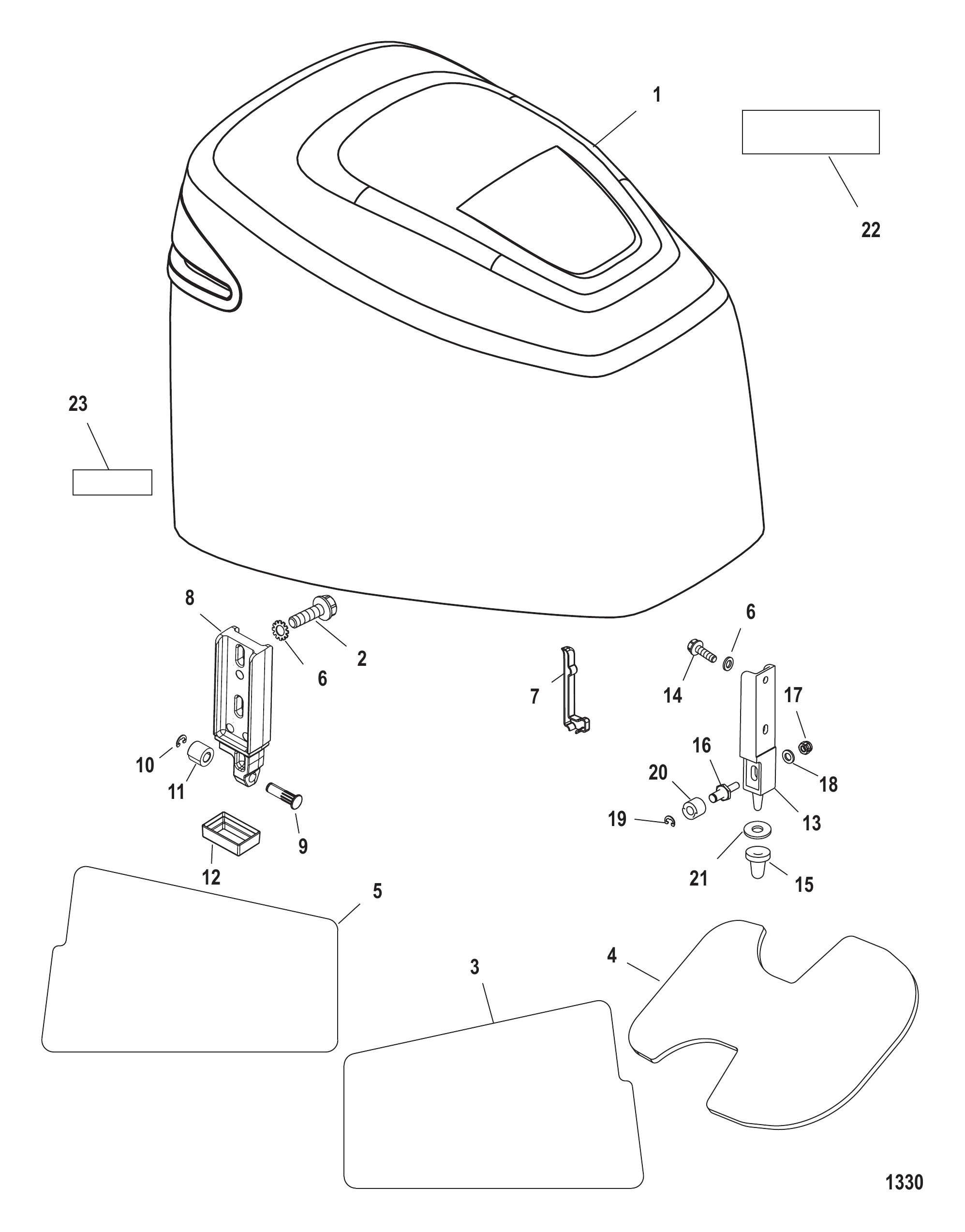

Рис. 33ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	881288T1	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	8M0059965	КОЖУХ ВЕРХНИЙ - ЧЕРНЫЙ	1
1	881288T2	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	8M0059966	КОЖУХ ВЕРХНИЙ - СЕРЕБРИСТЫЙ	1
2	82130030	ВИНТ (M6 x 30)	4
3	884041A1	Комплект шумоизоляции	1
3	884041A04	Комплект шумоизоляции	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
6	93702	Шайба (.250 наружная звездообразная)	6
7	826639T	Крышка	1
8	850682T4	Крюк задней защёлки в сборе	2
8	850682A06	Комплект кронштейна и рукоятки	2
9	NSS	NOT SOLD SEPARATE Pin	2
10	8237951	Стопорное кольцо	2
11	815263	РОЛИК	2
11	8M0207770	Ролик @3	2
12	8506851	Люверс	1
12	850685T02	Втулка уплотнительная	1
12	850685002	ВТУЛКА уплотнительная	1
12	850685T02	Втулка уплотнительная	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	82130020	ВИНТ (M6 x 20)	2
15	815477	УПОР ЗАЩЕЛКИ	1
16	8155381	Роликовый штифт	1
17	401366	ГАЙКА (M6) Нержавеющая сталь	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
20	8M0207770	Ролик @3	1
21	87161	Шайба	1
22	NSS	NOT SOLD SEPARATE Decal-Break-In	1
23	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	855410A04	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065127	ORD 8M0099561 Mercury / Quicksilver	1
-	855412A04	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065131	ORD 8M0099562 Mercury / Quicksilver	1
-	855412A06	КОМПЛЕКТ НАКЛЕЕК	1
-	855405A03	КОМПЛЕКТ НАКЛЕЕК	1
-	855405A04	КОМПЛЕКТ НАКЛЕЕК	1
-	855405A04	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065127	ORD 8M0099561 Mercury / Quicksilver	1
-	855408A03	КОМПЛЕКТ НАКЛЕЕК	1
-	855408A04	КОМПЛЕКТ НАКЛЕЕК	1
-	855408A04	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065131	ORD 8M0099562 Mercury / Quicksilver	1
-	855408A06	КОМПЛЕКТ НАКЛЕЕК	1
-	855409A03	КОМПЛЕКТ НАКЛЕЕК	1
-	8M0065129	КОМПЛЕКТ НАКЛЕЕК	1

Рис. 34Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

Рис. 35Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Vapor Separator Assembly	1
-	880133T07	Узел сепаратора паров топлива	1
-	880133T12	ПАРООТДЕЛИТЕЛЬ В СБОРЕ	1
1	889317T1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Seat	1
3	889318	Перегородка	1
3	889318001	Пластина-дефлектор	1
3	889318001	Пластина-дефлектор	1
4	883223	Винт (M6 x 16)	2
5	889319	Прокладка	1
6	883556	Штуцер	1
7	883209	Кольцо уплотнительное	1
7	8M0062785	Уплотнительное кольцо	1
8	889329	Штуцер	1
9	883208	Пробка	1
10	884380T	Фильтр топливный	1
10	8M0122423	Топливный фильтр Quicksilver	1
11	889320A1	Комплект поплавка	1
12	F10064	ВАЛ	1
13	888725T1	НАСОС В СБОРЕ ТОПЛИВНЫЙ - ВЫСОКОГО ДАВЛЕНИЯ	1
13	888725T02	Топливный насос высокого давления в сборе	1
13	888725T02	Топливный насос высокого давления в сборе	1
14	855428	Втулка	1
14	8M6000589	Втулка	1
15	8893162	Кольцо уплотнительное	1
16	889321	Сальник	1
16	8M6001412	Уплотнение	1
17	889328	Фиксатор	1
18	9643	Винт крышки топливного насоса	11
19	888733T1	НАСОС ПОДКАЧКИ	1
19	888733T02	Насос наддува в сборе	1
19	888733T02	Насос наддува в сборе	1
20	889322	Втулка уплотнительная	1
21	889316	Уплотнительное кольцо	1
22	889323	Сальник	1
22	8M6001413	Уплотнение	1
23	889324T1	КОМПЛЕКТ ПОПЛАВКОВОЙ КАМЕРЫ	1
23	889324T02	Комплект поплавковой камеры	1
23	889324T02	Комплект поплавковой камеры	1
23	889324T03	Комплект поплавковой камеры	1
24	889325A1	Провод	1
24	889325A02	Провод	1
25	NSS	NOT SOLD SEPARATE Check Valve	1
26	8554241	Штуцер	2
26	855424011	Штуцер	2
27	889326A1	Комплект впускного клапана	1
28	889327A1	Винт сливной	2
29	8893161	Кольцо уплотнительное	2
30	889330	Датчик воды	1
30	8M0214989	Датчик наличия воды в топливе	1
31	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
31	782792	Штуцер угловой 45 градусов (1.25)	1
31	8M0207781	Угольник	1
32	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
33	889430	Вставка	1
34	8835451	ШЛАНГ	1
34	883545002	Шланг	1
35	884820	Клапан Шредера	1
36	891778	Уплотнительное кольцо	1
37	884819	Зажим	1
38	82130012	ВИНТ (M6 x 12)	1
39	855362	Втулка уплотнительная	3
39	855362001	Втулка	3
39	855362001	Втулка	3
40	883050	Проставка	3
41	81893460	ВИНТ (M8 x 60)	3
42	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
-	889316A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ ПАРООТДЕЛИТЕЛЯ	1

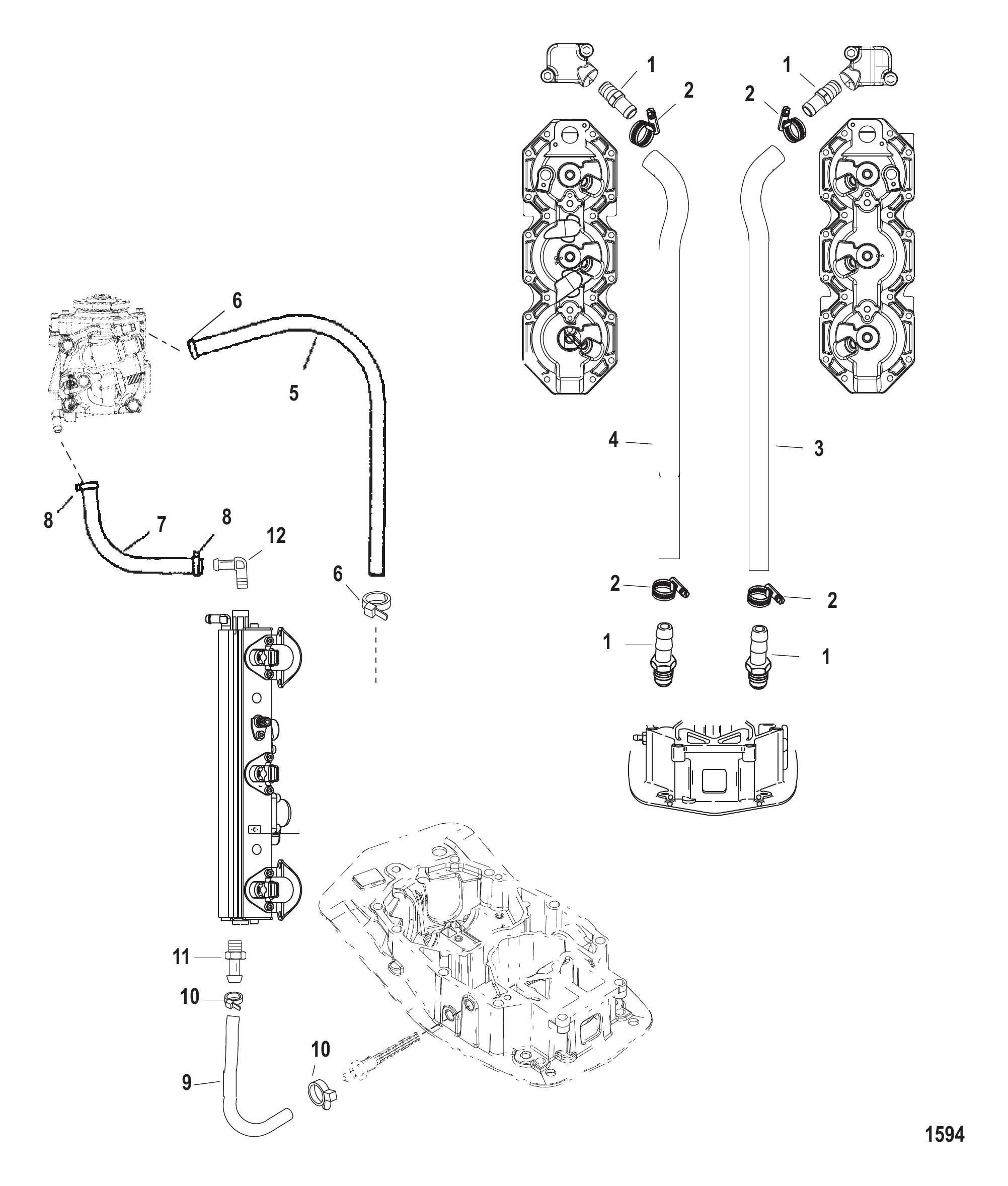

Рис. 36Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	858855	Штуцер прямой	4
2	816311T	СТЯЖКА (8.00 дюймов)	4
3	859090	ШЛАНГ СЛИВНОЙ	1
3	859090001	Шланг сливной правого борта	1
3	859090001	Шланг сливной правого борта	1
4	859089	ШЛАНГ СЛИВНОЙ	1
4	859089001	Шланг сливной левого борта	1
4	859089001	Шланг сливной левого борта	1
5	856839	Трубка	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	858807	Шланг	1
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	858865	Шланг	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	291112	Фитинг	1
12	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
-	877869A03	Головка блока цилиндров в сборе	1
-	877869A07	Сборка головки блока цилиндров	1
-	877869A04	Сборка головки блока цилиндров	1
-	877869A07	Сборка головки блока цилиндров	1
