水星 Mercury 150/200 HP PRO MAX/SUPER MAG 0G610050 THRU 0G856999 - — взрыв-схемы и запчасти

两冲程电喷 EFI · Canada - Cat.# 90-80856798 · 共 42 个部位 · 1848 条零件

1СИСТЕМА ПРОДУВКИ 2НИЖНИЙ КОЖУХ 3КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 4БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 5Картер редуктора 6Блок управления ECU 7Разделитель выхлопа и пластина выхлопа 8МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ 9СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ 10Топливный насос/фильтр 11Таблица редукторов SportMaster 12Редуктор ведущего вала - реверсивный - SportMaster 13Редуктор ведущего вала - стандартный - SportMaster 14Редуктор ведущего вала - TorqueMaster 15Редуктор ведущего вала - передаточное число 1.78:1 16Редуктор гребного вала - реверсивный - SportMaster 17Редуктор гребного вала - стандартный - SportMaster 18Редуктор гребного вала - TorqueMaster 19Редуктор гребного вала - передаточное отношение 1,78:1 20Гидравлический насос и кронштейны крепления 21Сборка гидравлического насоса 22ПРИБОРНАЯ ПАНЕЛЬ 23Выключатель зажигания 24Компоненты системы впрыска масла 25Компоненты гидроподъема 8M0231193 26Компоненты гидроподъема, металлический корпус двигателя 27Компоненты гидроподъема Корпус двигателя пластиковый 28Двигатель гидроподъема 29РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА 30Сервисные/вспомогательные материалы 31СТАРТЕР 32КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 33Поворотный кронштейн и рулевой рычаг (длинный)34Поворотный кронштейн и рулевой рычаг (короткий)35Датчик температуры 36Рычаг дросселя и вал переключения передач 37ВЕРХНИЙ КОКПИТ 38Кронштейны транца (длинные)39Кронштейны транца (короткие)40Плата соленоида трима 41Компоненты сепаратора паров 42Жгут проводов/соленоид стартера

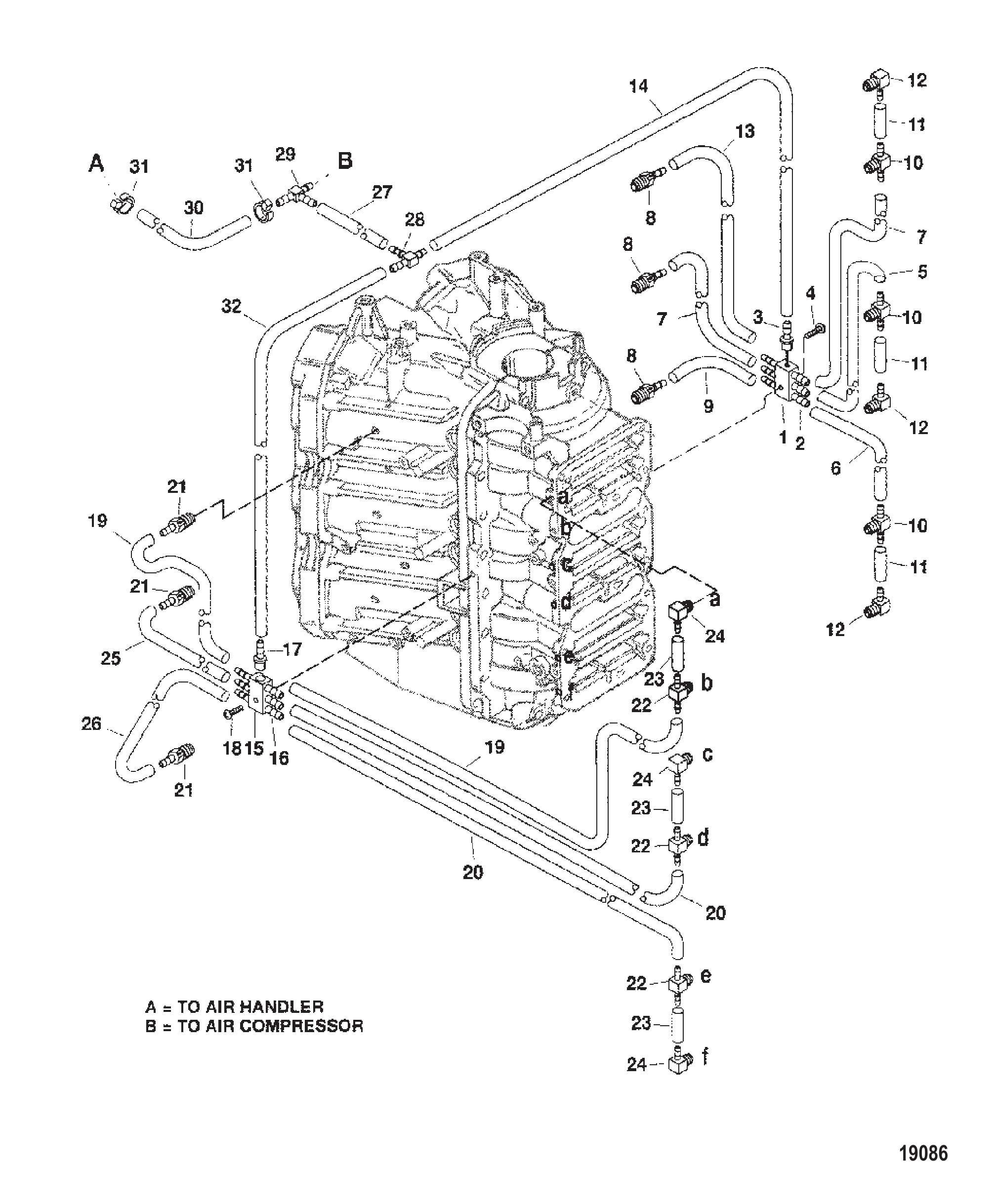

Рис. 1СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	827210A9	Коллектор в сборе системы слива	1
2	426231	Обратный клапан	6
2	426233	Обратный клапан	6
3	13035	Штуцер	1
3	8M0181450	ШТУЦЕР	1
4	92051	Винт (10-16 x .75)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	2
5	892024122	Шланг (240.00 дюймов, бухта)	2
6	99130122	Трубка (20,00 футов, бухта) дренажная	2
6	892024122	Шланг (240.00 дюймов, бухта)	2
7	99130122	Трубка (20,00 футов, бухта) дренажная	2
7	892024122	Шланг (240.00 дюймов, бухта)	2
8	8245021	Разъём	3
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	8348041	Обратный клапан	3
11	99130122	Трубка (20,00 футов, бухта) дренажная	3
11	892024122	Шланг (240.00 дюймов, бухта)	3
12	8282182	Обратный клапан	3
13	99130122	Трубка (20,00 футов, бухта) дренажная	1
13	892024122	Шланг (240.00 дюймов, бухта)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	827210A9	Коллектор в сборе системы слива	1
16	426231	Обратный клапан	6
16	426233	Обратный клапан	6
17	13035	Штуцер	1
17	8M0181450	ШТУЦЕР	1
18	92051	Винт (10-16 x .75)	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	1
19	892024122	Шланг (240.00 дюймов, бухта)	1
20	99130122	Трубка (20,00 футов, бухта) дренажная	1
20	892024122	Шланг (240.00 дюймов, бухта)	1
21	8245021	Разъём	3
22	8348041	Обратный клапан	3
23	99130122	Трубка (20,00 футов, бухта) дренажная	3
23	892024122	Шланг (240.00 дюймов, бухта)	3
24	8282182	Обратный клапан	3
25	99130122	Трубка (20,00 футов, бухта) дренажная	1
25	892024122	Шланг (240.00 дюймов, бухта)	1
26	99130122	Трубка (20,00 футов, бухта) дренажная	1
26	892024122	Шланг (240.00 дюймов, бухта)	1
27	9912688	Трубка (36.00 дюймов, бухта)	1
28	13033	Тройник	1
29	817518	Тройник	1
30	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
30	8M0108355	Шланг (57 дюймов, бухта)	1
31	816311	Стяжка (8.00 дюймов)	2
31	816311T	СТЯЖКА (8.00 дюймов)	2
32	9912688	Трубка (36.00 дюймов, бухта)	1
-	854198A98	Сборка головки блока цилиндров	1
-	854198A99	Сборка головки блока цилиндров	1
-	854199A98	Сборка головки блока цилиндров	1
-	854199A99	Сборка головки блока цилиндров	1

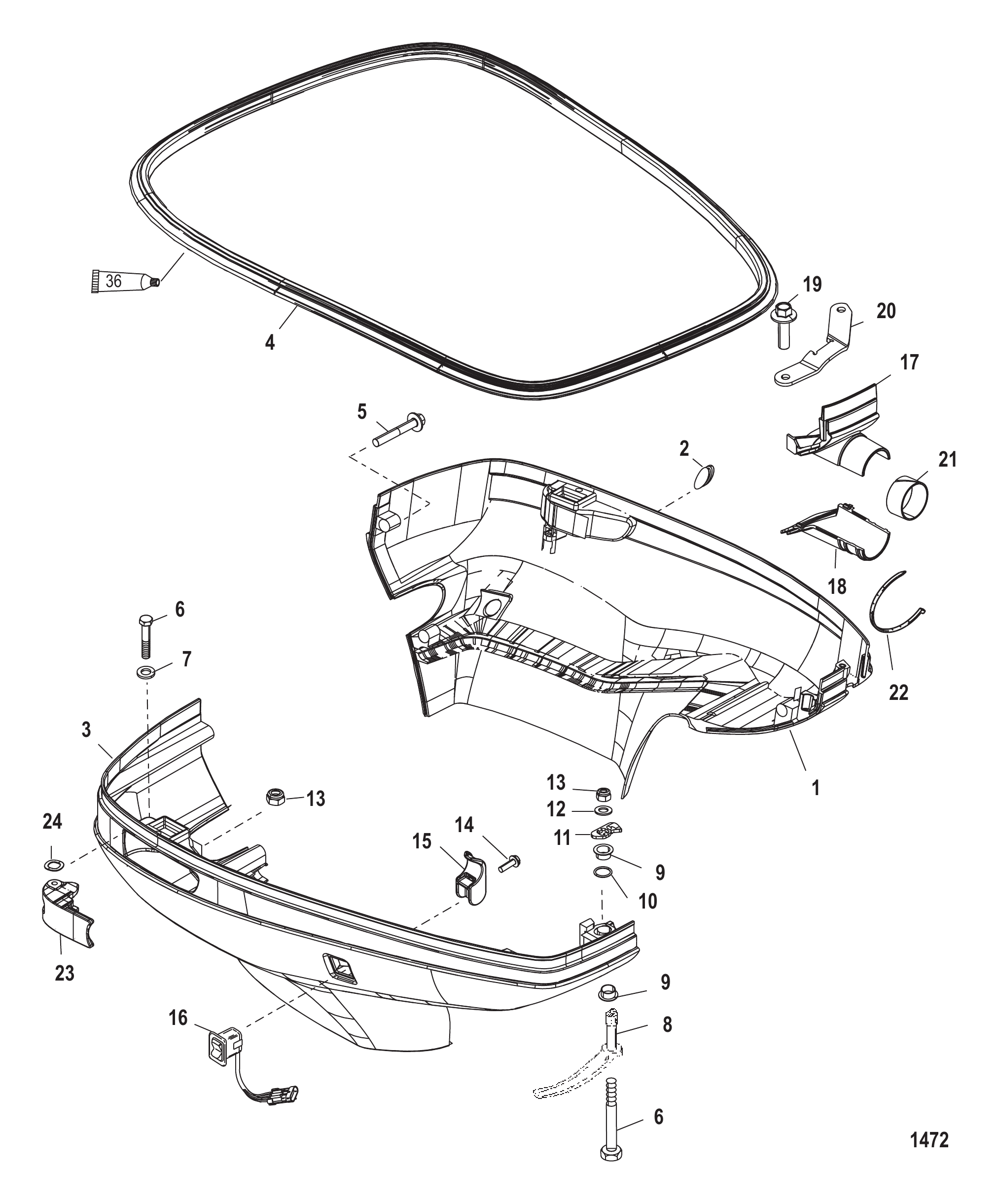

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	850302A1	Нижний кожух левый	1
1	850302A07	Нижний кожух левый	1
2	854367001	Пробка	1
3	850301A1	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
4	8253183	Уплотнение (44,00 дюйма)	2
4	8M0109218	Сальник - кожух	2
5	82130040	ВИНТ (M6 x 40)	4
6	824868	ВИНТ (M6 x 75)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	850684F1	Передняя рукоятка	1
8	8M0053903	Передняя рукоятка	1
9	335891	Втулка	2
10	48462	Кольцо уплотнительное (.614 x .070)	1
11	8219423	Собачка	1
12	69057	ШАЙБА (.281 x .734 x .063)	1
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	8214281	Винт (#10-16 x .625)	1
15	822873	Зажим	1
16	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
16	8M0235191	Выключатель тримма	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	859359A2	Монтажный комплект (верхний)	1
17	8M8027677	Монтажный комплект 3.0L	1
18	NSS	NOT SOLD SEPARATE Clamp-Lower	1
19	82130012	ВИНТ (M6 x 12)	2
20	NSS	NOT SOLD SEPARATE Strap	1
21	859343	ПЕНОМАТЕРИАЛ	1
22	850181	СТЯЖКА (11.750 ДЮЙМОВ)	2
23	852361T1	Рукоятка кожуха	2
23	850682A06	Комплект кронштейна и рукоятки	2
24	29402	ШАЙБА ВОЛНОВАЯ	2

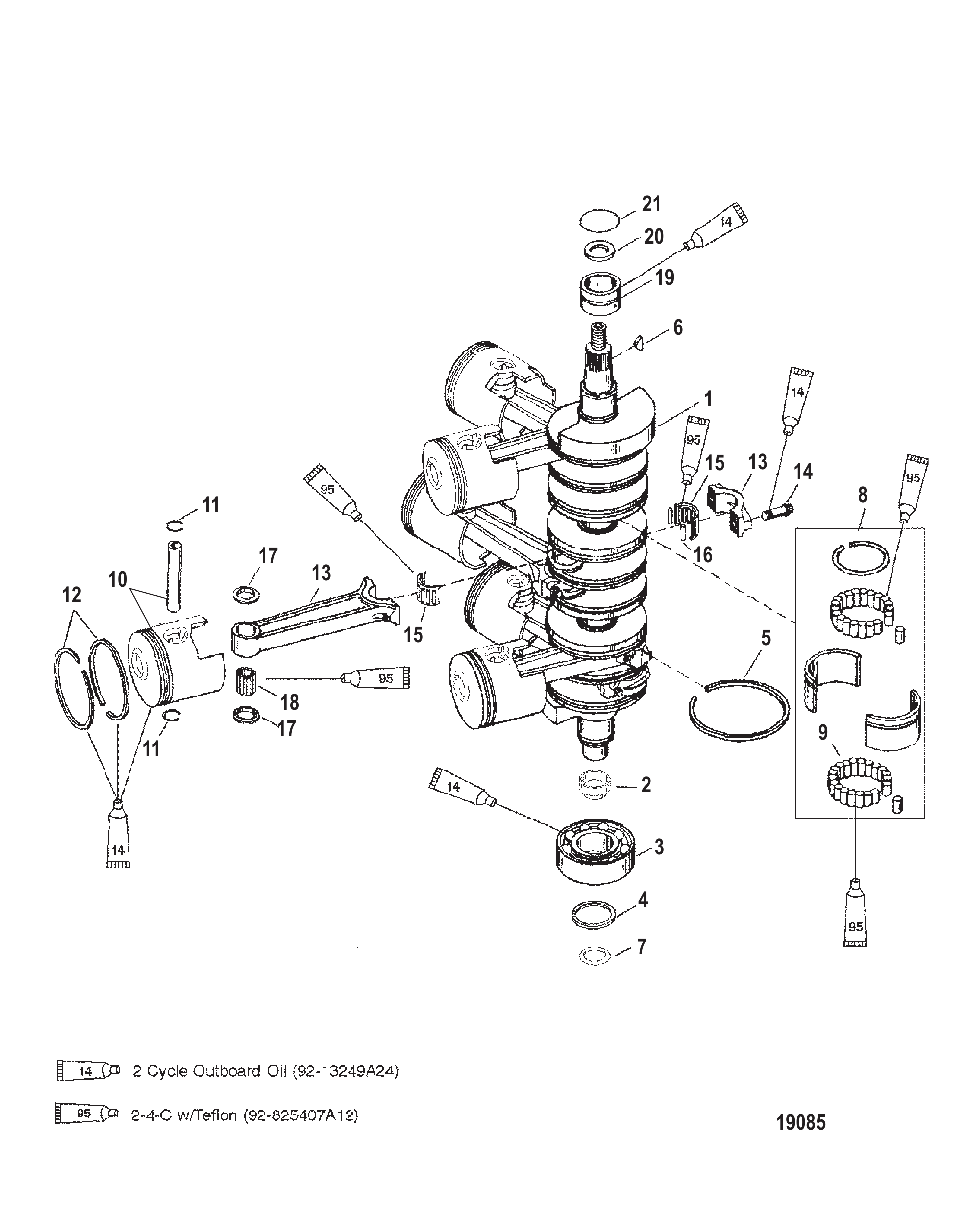

Рис. 3КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9784A8	Коленчатый вал	1
1	9784A11	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923	Подшипник шариковый (нижний)	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	816106	Кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	817001A1	Обойма подшипника в сборе	2
8	8M0113288	Обойма подшипника в сборе	2
9	NSS	NOT SOLD SEPARATE Needle Roller	88
10	855354A3	Поршень	3
10	859297T2	Поршень	3
10	855353A3	Поршень	3
10	855353T3	Поршень	3
10	856936A2	Сборка поршня	AR
10	859444A2	Сборка поршня	AR
10	856938A2	Сборка поршня	AR
10	859446A2	Сборка поршня	AR
10	856935A2	Сборка поршня	AR
10	859443A2	Сборка поршня	AR
10	856937A2	Сборка поршня	AR
10	859445A2	Сборка поршня	AR
11	8320811	Стопорное кольцо	12
12	834805A12	Комплект поршневых колец	12
12	856939A12	Комплект поршневых колец	3
12	875252A12	Комплект поршневых колец	3
12	856940A12	Комплект поршневых колец	3
12	875257A12	Комплект поршневых колец	3
13	822373A3	Шатун в сборе	6
13	8M0125869	Комплект шатуна	6
14	94320	Винт (.375-24 x 1.250)	12
15	43012A1	Комплект подшипника с сепаратором	12
15	8M0235070	Подшипник с сепаратором	12
16	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	Упорная шайба	12
18	88258	Игольчатый роликовый подшипник	204
18	8M0204715	Иглы подшипника @102	204
19	816773A2	Подшипник в сборе (верхний)	1
20	815449	САЛЬНИК Масляный	1
20	859093	САЛЬНИК	1
21	823683	Уплотнительное кольцо (1.989 x .070)	1
-	854198A98	Сборка головки блока цилиндров	1
-	854198A99	Сборка головки блока цилиндров	1
-	854199A98	Сборка головки блока цилиндров	1
-	854199A99	Сборка головки блока цилиндров	1
-	832934A98	Комплект прокладок	1
-	8M0133170	Комплект прокладок	1

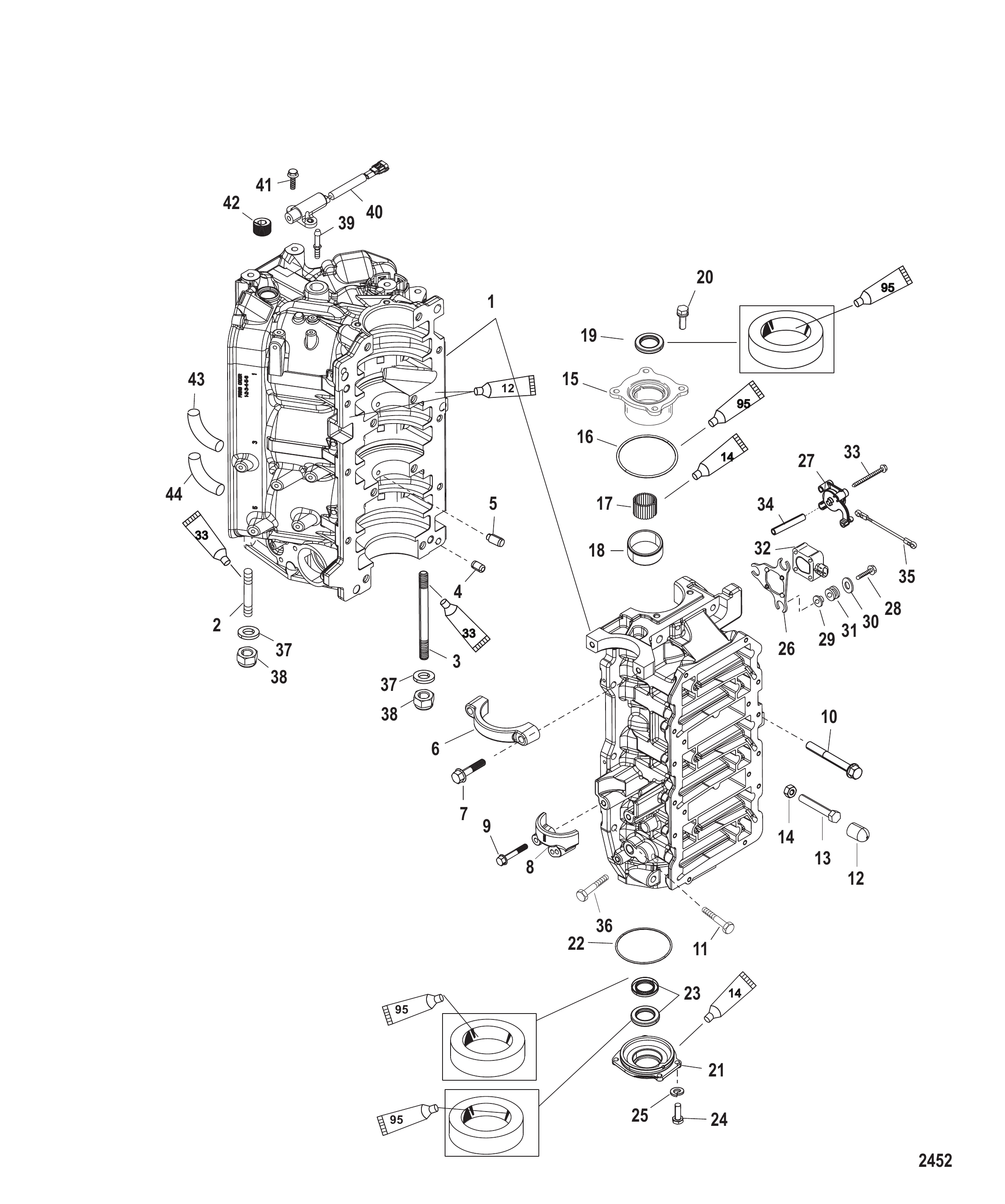

Рис. 4БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	858961T32	Сборка блока цилиндров	1
2	847529	ШПИЛЬКА (.375-16/.375-24 x 2.490) (2-1/2 ДЮЙМА)	8
2	8M0034430	Шпилька	8
3	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	8569662	КРОНШТЕЙН	1
6	8M0111325	КРЫШКА	1
7	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
9	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
10	66717	ВИНТ (.375-16 x 3.250)	8
11	74824	Винт (.312-18 x 1.250)	6
12	26852	ЗАГЛУШКА Нейлоновая	1
13	856832	Винт (.250-20 x 1.750)	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	832760T1	ЗАГЛУШКА В СБОРЕ	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	16756A4	Комплект подшипников	1
18	NSS	NOT SOLD SEPARATE	1
19	41953	Сальник	1
20	881190	Винт (.312-18 x 1.00)	4
21	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	41953	Сальник	2
24	28636	ВИНТ (.250-20 x .750)	4
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
26	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
27	851937A1	Сборка рычага указателя положения дроссельной заслонки	1
28	82130025	ВИНТ (M6 x 25) крепление к картеру	3
29	856954	Втулка	3
30	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
31	834985	Втулка уплотнительная	3
31	8M0190980	ВТУЛКА	3
32	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
32	8M6005165	TPI Mercury / Quicksilver	1
33	8508281	Винт (#10-32 x 2.00) датчика положения дросселя к кронштейну	3
34	843120	Проставка	3
35	878175	Связка в сборе	1
35	8M0084738	ТЯГА В СБОРЕ	1
36	81893414	ВИНТ (M8 x 14)	1
37	822838	Шайба (.401 x .745 x .097)	10
38	4013610	ГАЙКА (M10) Нержавеющая сталь	10
39	8215832	Штифт специальный (1.5 дюйма)	1
40	8283582	Датчик	1
40	8M0082988	Датчик положения коленчатого вала	1
41	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
42	883048	Пробка (.500-14)	1
43	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
43	8M0108355	Шланг (57 дюймов, бухта)	2
44	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
44	8M0108355	Шланг (57 дюймов, бухта)	2
-	841125T02	Сборка головки блока цилиндров	1
-	843151A05	Комплект прокладок	1

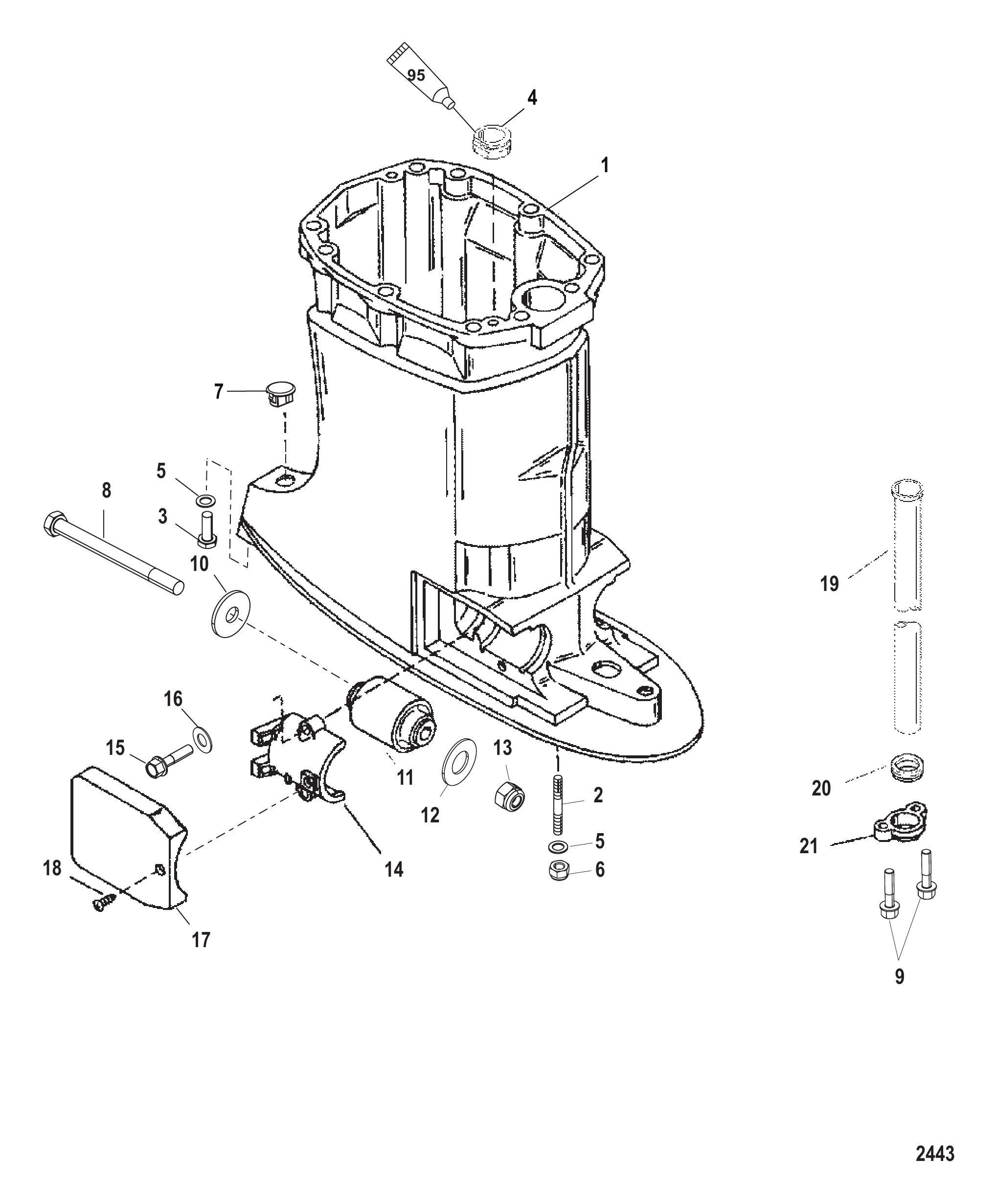

Рис. 5Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	832937A05	Сборка корпуса приводного вала	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
2	848843	ШПИЛЬКА (M12 x 65)	4
2	8M0045821	Шпилька	4
3	892860	Винт (M12 x 35)	1
4	8331231	Втулка уплотнительная	1
5	4002321	ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь	4
6	857008	Гайка (M12 x 1.75)	4
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	815431002	Болт (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	81893435	ВИНТ (M8 x 35)	2
9	8M0103814	Винт (M8 x 35 мм)	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	840361	Опора	2
11	8M0055931	Кронштейн	2
12	825190	ШАЙБА	2
13	815434	ГАЙКА	2
13	896602	ГАЙКА (M14)	2
14	8186442	Хомут	2
14	879150A90	Комплект крышки нижней опоры	2
15	84036240	Винт (M8 x 40)	4
15	8M0033179	Винт (M8 x 40)	4
16	847541	ШАЙБА	4
17	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
17	8M0001136	Крышка нижней опоры	2
18	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
19	8329417	Трубка водяная	1
19	8M0042785	Трубка водяная	1
20	832940001	Сальник	1
21	8329391	Хомут	1

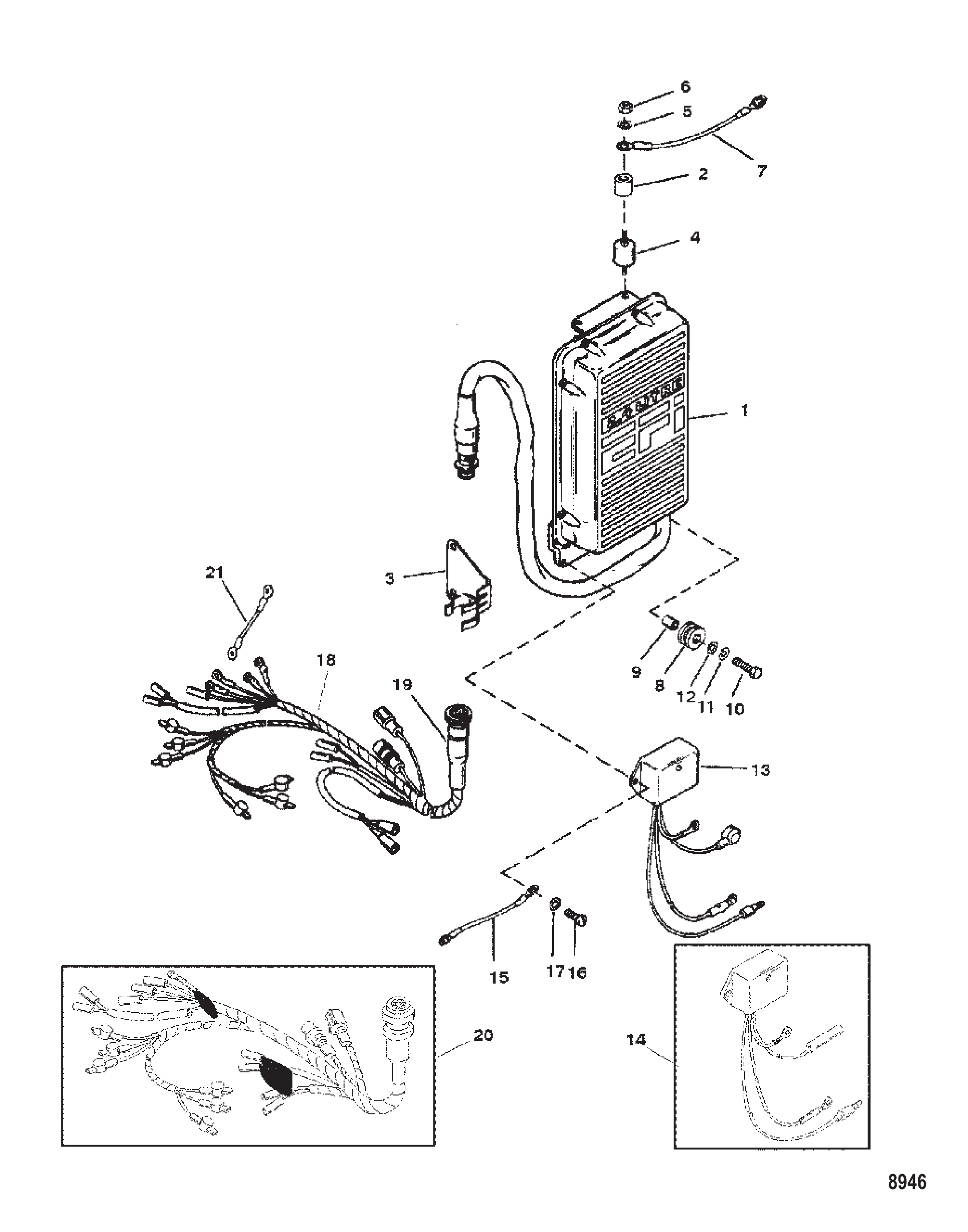

Рис. 6Блок управления ECU ECU Assembly

REF	Номер детали	Наименование	Кол-во
1	8240037	Блок управления двигателем (ЭБУ)	1
1	824003A7	Электронный блок управления	1
1	8240035	Блок управления двигателем (ЭБУ)	1
1	824003A5	Электронный блок управления	1
1	82400313	ЭБУ Блок управления двигателем	1
1	824003A13	Электронный блок управления двигателем	1
1	82400311	ЭБУ Блок управления двигателем	1
1	824003T11	Электронный блок управления	1
1	824003A13	Электронный блок управления двигателем	1
1	824003A11	Электронный блок управления двигателем	1
1	824003T11	Электронный блок управления	1
2	34948	ПРОСТАВКА	2
3	146951	ЗАЖИМ	1
4	90435	ОПОРА	2
5	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
6	20361	Гайка (.250-28)	4
6	8267089	Гайка (.250-28)	4
7	88807A19	Кабель в сборе	1
8	14637	Втулка уплотнительная	1
9	14636	Втулка	1
10	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
13	13202A2	Модуль в сборе, датчик воды	1
14	13202A4	Модуль датчика воды в сборе	1
15	88807A18	Кабель в сборе, чёрный	1
16	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	2
17	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
18	98866A14	Жгут проводов в сборе, электронный блок управления и форсунки	1
19	190491	Кольцо соединительное	1
20	98866A25	Жгут проводов ЭБУ и форсунок в сборе	1
21	87895A4	Кабель в сборе (150/175)	1

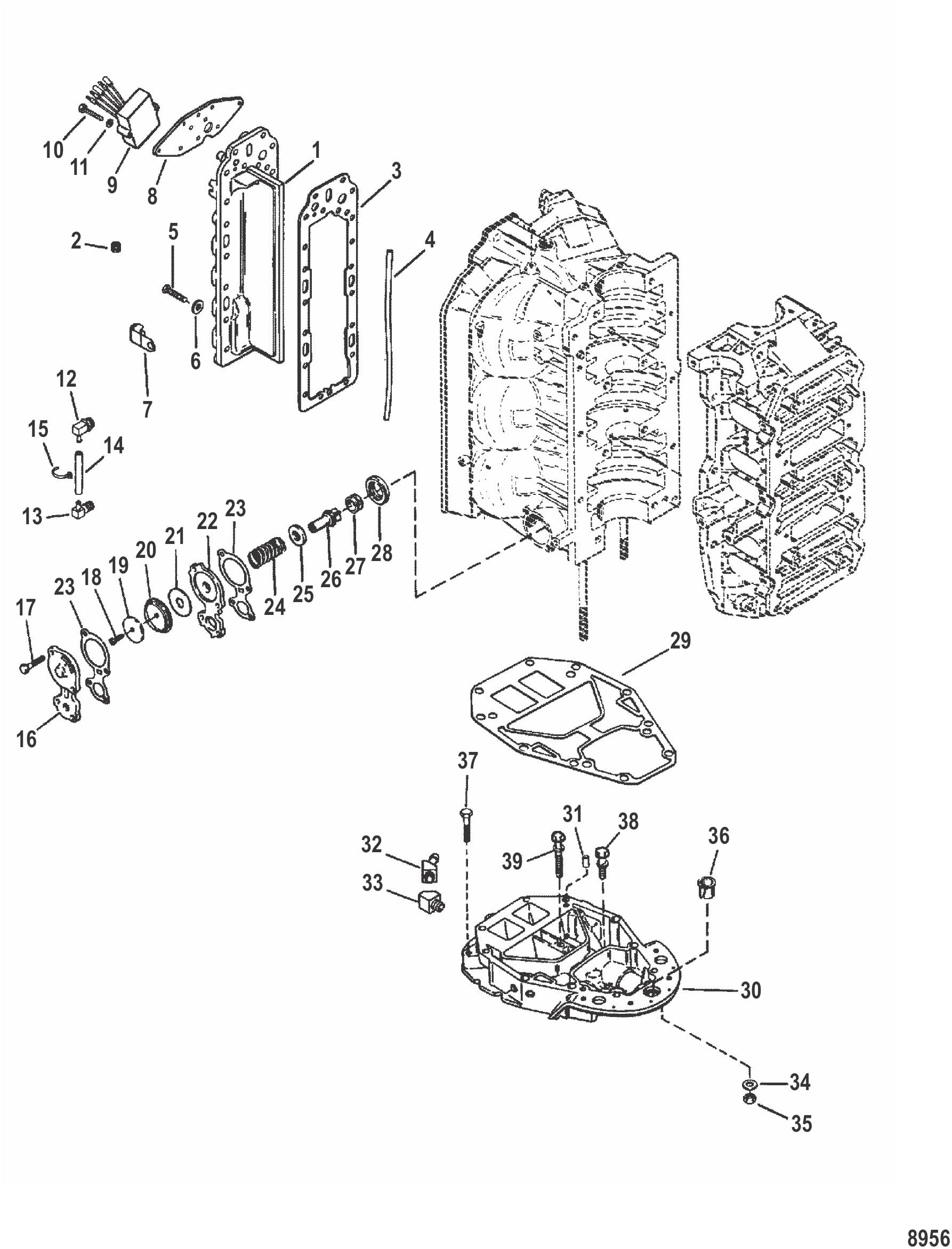

Рис. 7Разделитель выхлопа и пластина выхлопа Exhaust Divider and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	815552A1	Разделительная пластина	1
2	328021	Пробка трубная (.125-27)	1
2	328022	Пробка трубная (.125-27) латунная	1
3	8475251	Прокладка (разделительная пластина)	1
3	847525004	Прокладка	1
4	814754	Сальник (12.50 дюймов)	1
5	847538	ВИНТ	18
5	848496	ВИНТ (.312-18 x 1.50)	18
5	848497	ВИНТ (.312-18 x 1.00)	2
6	847526	ШАЙБА	20
7	814634	Хомут	AR
7	642352	J-ОБРАЗНЫЙ ЗАЖИМ (МАЛЫЙ)	1
7	61001	J-образный зажим	1
8	8478951	Пластина регулятора	1
9	815279T	Регулятор напряжения	1
9	8M0084173	Регулятор напряжения	1
10	69697	Винт (.250-28 x 1.50)	4
11	35045	ГАЙКА (.250-28)	4
11	826709109	Гайка (.250-28) нержавеющая сталь	4
12	814430	Фитинг (.500-14)	1
12	8144301	Штуцер	1
13	92007	Штуцер (.250-18) (90 градусов)	1
13	920071	Штуцер (90 градусов)	1
14	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
14	8M0108355	Шланг (57 дюймов, бухта)	1
15	816311	Стяжка (8.00 дюймов)	2
15	816311T	СТЯЖКА (8.00 дюймов)	2
16	68729	КРЫШКА	1
16	8M0039767	КРЫШКА	1
17	74824	Винт (.312-18 x 1.250)	4
18	69570	Винт (#10-16 x .750)	1
19	76451	Шайба	1
20	14479	Диафрагма	1
20	144791	ДИАФРАГМА	1
21	16496	ДЕФЛЕКТОР водяной	1
22	16497A1	Пластина	1
23	78690	Прокладка	2
23	78690002	Прокладка	2
24	64878	ПРУЖИНА (Чёрная)	1
25	85303	ШАЙБА	1
26	14480	Клапан тарельчатый	1
27	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	8231421	Прокладка	2
29	8231422	Прокладка (головка блока)	2
30	18260A4	Пластина выпускная в сборе	1
31	823106	Установочный штифт (.875)	2
31	8M0043826	Штифт установочный	2
32	14867	УГОЛЬНИК 45 ГРАДУСОВ	1
33	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
33	8M0123050	Штуцер угловой (45 градусов)	1
34	822838	Шайба (.401 x .745 x .097)	6
35	46335	ГАЙКА (.375-24)	6
36	27132	ВТУЛКА	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	66727	ВИНТ (.312-18 x 1.250)	1
39	68783	ВИНТ (.312-18 x 2.50)	1
-	823142A94	Комплект прокладок	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

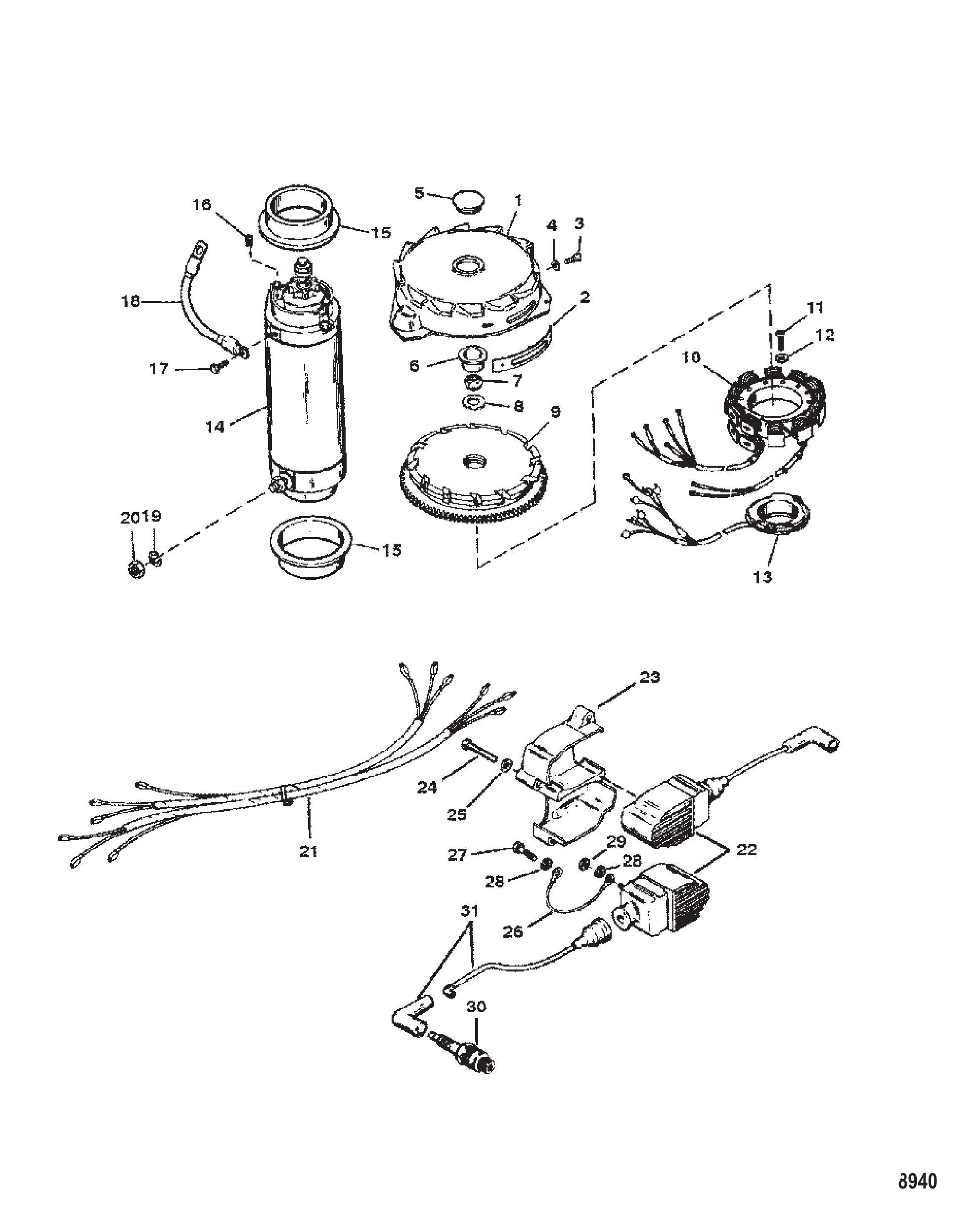

Рис. 8МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A27	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
21	69739A7	Жгут проводов в сборе	1
22	7370A13	Катушка зажигания в сборе	6
22	8M0230859	Катушка зажигания в сборе	6
22	7370A19	Катушка зажигания в сборе	6
22	8M0230859	Катушка зажигания в сборе	6
22	832757A4	Комплект катушки	6
22	8M0230859	Катушка зажигания в сборе	6
23	79743	Крышка	3
24	88447	Винт (.190-32 x 1.62)	12
25	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
26	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
27	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
28	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	18
29	45076	Гайка (#10-32) латунная клемма блока выключателя	12
30	136862	Свеча зажигания (NGK-BU8H)	6
30	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
31	815358A1	Комплект проводов зажигания	1

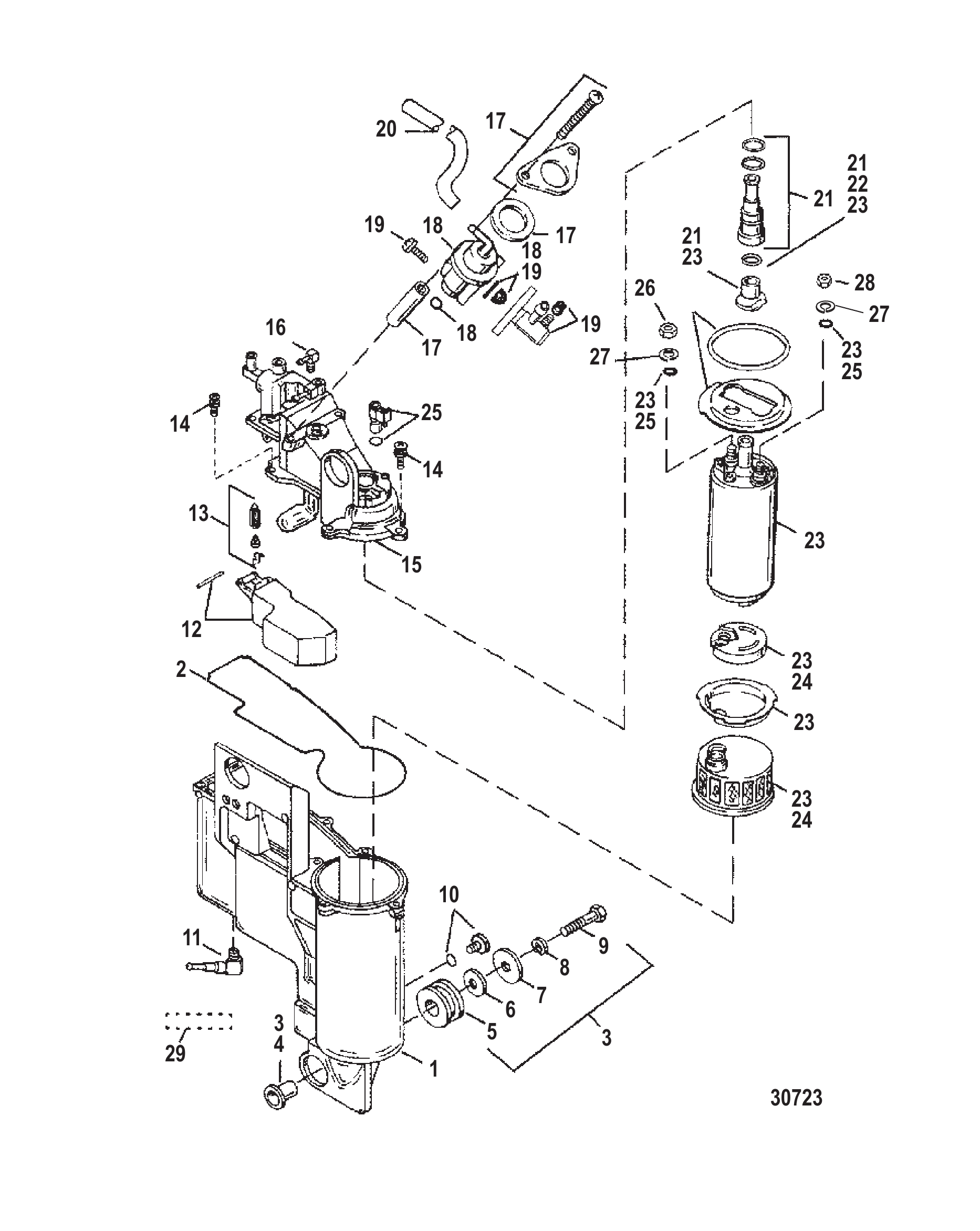

Рис. 9СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ Fuel Management System

REF	Номер детали	Наименование	Кол-во
-	14817A23	Топливная система в сборе	1
1	8276922	Крышка	1
2	15443	Комплект жгута проводов	1
3	18792	Сальник коллектора форсунок	1
4	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
5	8276992	Топливная рампа	1
5	827699T2	Топливная рампа	1
6	18715	Форсунка топливная	6
6	18715T	Форсунка в сборе	6
7	17422	Фильтр форсунки	1
8	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
9	8276933	Корпус дроссельной заслонки	1
10	8090572	Комплект соединения	1
11	8276891	Комплект тяг	1
12	827697	КОМПЛЕКТ РЫЧАГОВ ТЯГИ	1
13	827698	КОМПЛЕКТ ВИНТОВ	1
14	8276981	Комплект винтов	1
15	8090851	Комплект углового штуцера	1
16	814233A1	Ремкомплект клапана Шредера	1
16	814233A02	Ремкомплект клапана	1
17	8142332	Комплект соединения FMA	1
18	8276942	Комплект шлангов	1
18	827694A01	Комплект топливных шлангов	1
19	67748	Ролик	1
20	90088	ВИНТ (.250-20 x 4)	12
20	845674	Винт (.250-20 x 4.00)	12
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	10
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	10

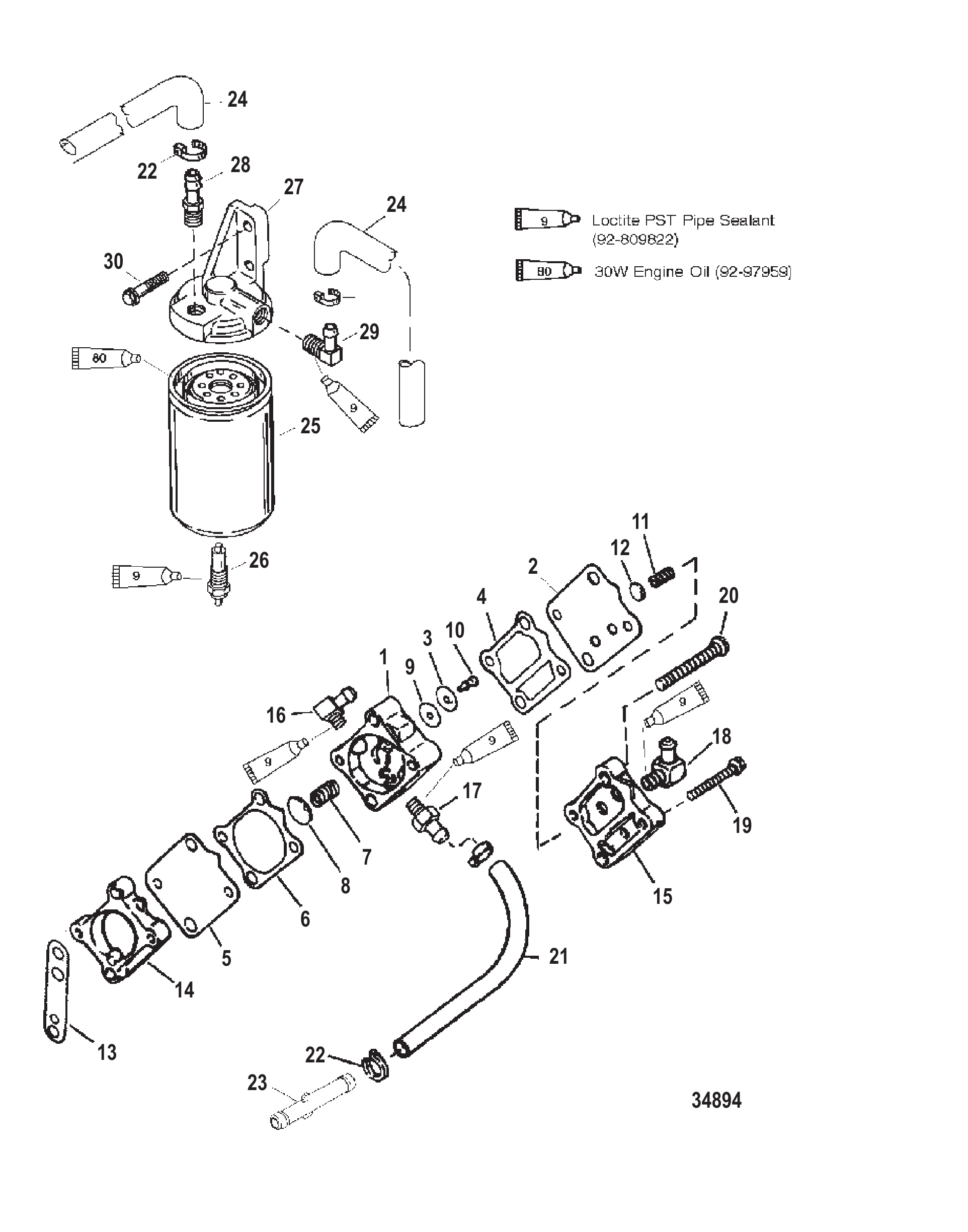

Рис. 10Топливный насос/фильтр Fuel Pump/Filter

REF	Номер детали	Наименование	Кол-во
1	14360A53	Топливный насос в сборе	1
1	14360T75	Насос топливный в сборе	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	996641	Угольник	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
17	291112	Фитинг	1
18	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
18	433351	Соединитель 90 градусов - с Vibraseal	1
19	82104540	ВИНТ (M5 x 40)	2
20	82130050	ВИНТ (M6 x 50)	2
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	822769	Соединитель	1
24	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
25	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
25	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
26	828586	Щуп	1
26	8M0204710	ДАТЧИК	1
27	13170A3	ОСНОВАНИЕ	1
28	897712	РАЗЪЕМ (.250-18) (ПРЯМОЙ)	1
28	89771Q2	Разъем (.250-18)	1
29	136071	Угольник	1
30	45561	Винт (.250-20 x 1.12)	2
30	455611	Винт (.250-20 x 1.120)	2
-	823142A98	Комплект прокладок двигателя	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

Рис. 11Таблица редукторов SportMaster Gear Housing Chart SportMaster

REF	Номер детали	Наименование	Кол-во
-	848450A15	Корпус редуктора в сборе	1
-	840560T33	Корпус редуктора в сборе	1
-	849780T34	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
-	848450A17	Корпус редуктора в сборе	1
-	840560T35	Корпус редуктора в сборе	1
-	848450A18	Корпус редуктора в сборе	1
-	8M0081852	Корпус редуктора	1
-	848450A19	Корпус редуктора в сборе	1
-	840560T37	Корпус редуктора 2:1 правого вращения длинный	1
-	849781T33	Корпус редуктора в сборе	1
-	840561T33	Корпус редуктора 1.87 правого вращения короткий	1
-	849781T34	Корпус редуктора в сборе	1
-	840561T34	Корпус редуктора-1.87 RH L	1
-	848474A23	Корпус редуктора в сборе	1
-	840561A35	Корпус редуктора-1.87 RH XL	1
-	849781A36	Корпус редуктора в сборе	1
-	840561T36	Корпус редуктора-2:1 RH S	1
-	849781A37	Корпус редуктора в сборе	1
-	840561A37	Корпус редуктора	1
-	849781A38	Корпус редуктора в сборе	1
-	840561A38	Корпус редуктора	1
-	848474A24	Корпус редуктора в сборе	1
-	840561T69	Редуктор в сборе	1
-	848474T25	Корпус редуктора в сборе	1
-	840561T70	Редуктор в сборе	1
-	849781A71	Корпус редуктора в сборе	1
-	840561T71	Редуктор в сборе	1
-	848474A30	Корпус редуктора в сборе	1
-	840561T72	Корпус редуктора-2:1 LH S	1
-	848474A31	Корпус редуктора в сборе	1
-	840561A73	Корпус редуктора	1
-	849781A74	Корпус редуктора в сборе	1
-	840561T74	Корпус редуктора-2:1 LH XL	1
-	848450A31	Корпус редуктора в сборе	1
-	840560A27	Корпус редуктора	1
-	848450A29	Корпус редуктора в сборе	1
-	840560A28	Корпус редуктора	1
-	849780A30	Корпус редуктора в сборе	1
-	840560A30	ORD1687-840560A09 Mercury / Quicksilver	1
-	848450A30	Корпус редуктора в сборе	1
-	840560T31	Корпус редуктора-1.75 RH L	1

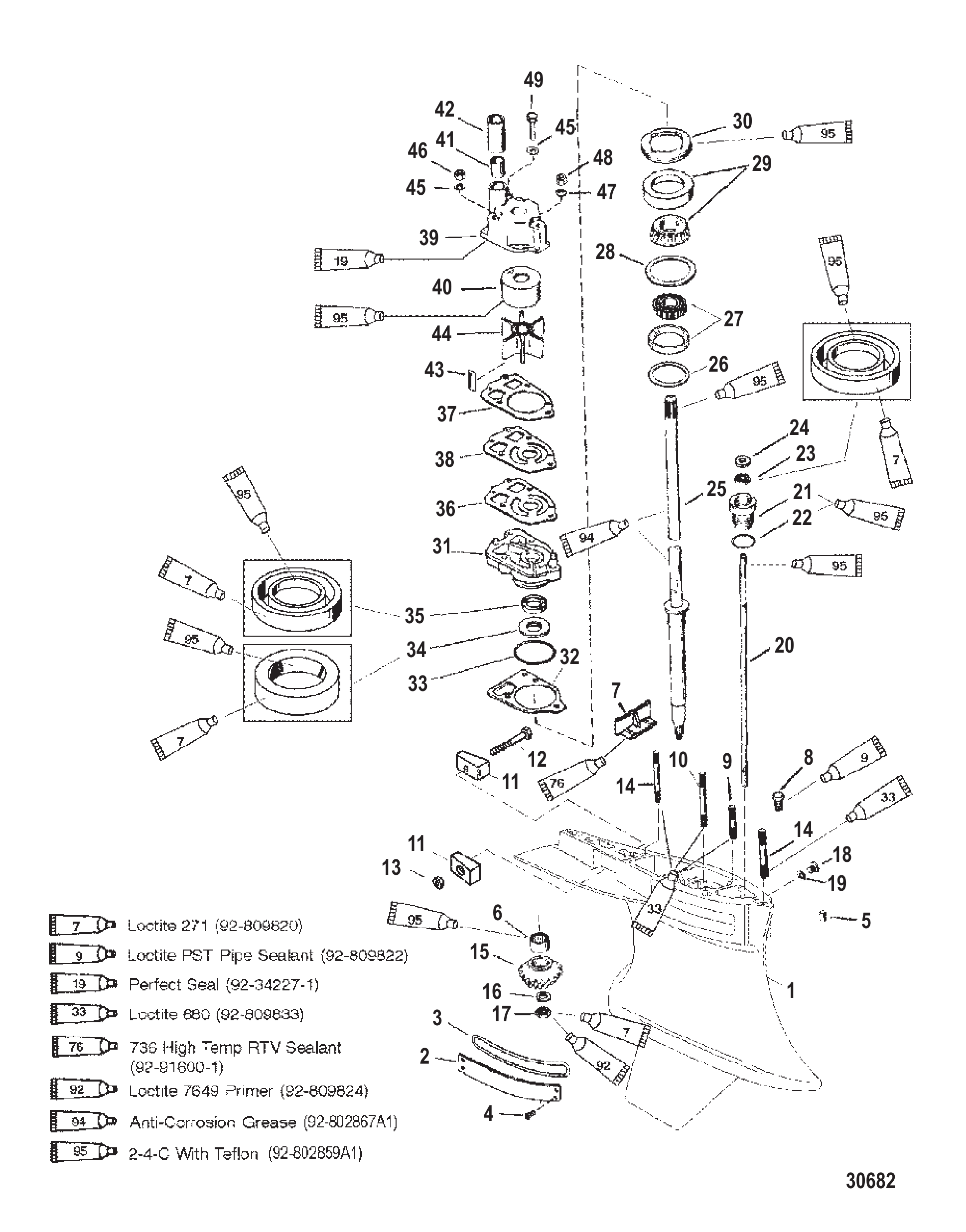

Рис. 12Редуктор ведущего вала - реверсивный - SportMaster Gear Housing Driveshaft-Counter-SportMaster

REF	Номер детали	Наименование	Кол-во
1	848474A39	Корпус редуктора в сборе базовый-без упора компенсации крутящего момента	1
1	8M0084203	Редуктор SM	1
2	8479503	Крышка	2
2	847950T3	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	69501	Шпилька (5/16 X 3-1/4 дюйм.)	1
11	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3
11	786382	Шпилька (.437-14/.437-20 x 3.120)	1
11	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	74730	Шпилька	2
11	74732	Шпилька (7/16 X 7.11/16 дюйм.)	3
11	78639	Шпилька	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	NSS	NOT SOLD SEPARATE Pinion Gear-Part of 43-15845A2 or 43-817515A2	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	1
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
25	848449A6	Вертикальный вал в сборе	1
26	38657A1	Регулировочные прокладки в сборе	1
26	8M0063268	Комплект регулировочных прокладок	1
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	42637A1	Комплект регулировочных шайб	AR
28	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
29	36387A1	Подшипник роликовый/обойма в сборе	1
29	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
30	824519	ФИКСАТОР	1
30	8245191	Фиксатор	1
31	44292A3	Основание водяного насоса в сборе	1
32	426311	Прокладка	1
32	8M0204678	ПРОКЛАДКА	1
33	90011	Кольцо уплотнительное (2.175 x .175)	1
33	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	89238	Сальник масляный	1
35	16977	САЛЬНИК МАСЛЯНЫЙ	1
36	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
37	856091	Прокладка	1
37	858524	Прокладка	1
38	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
38	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
39	96148A1	Корпус водяного насоса в сборе	1
39	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
40	48752	Вставка	1
40	48752T	ВСТАВКА	1
41	38970	САЛЬНИК X-LONG	1
42	29804	ВТУЛКА	1
42	29804T	ВТУЛКА	1
43	56654	ШПОНКА	1
43	8M0214992	ШПОНКА @5	1
44	899844	Крыльчатка водяного насоса	1
44	89984T4	Крыльчатка	1
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
46	13438	Гайка (.250-28)	2
46	8267119	Гайка (.250-28)	2
47	36001	ШАЙБА	1
48	13436	Гайка	1
49	96411	Винт (#14-8 x 2.25)	1
49	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1

Рис. 13Редуктор ведущего вала - стандартный - SportMaster Gear Housing Driveshaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
1	848450T25	Корпус редуктора в сборе базовый-с упором компенсации крутящего момента	1
1	8M0083306	Корпус редуктора-SM	1
1	848474A39	Корпус редуктора в сборе базовый-без упора компенсации крутящего момента	1
1	8M0084203	Редуктор SM	1
2	8479503	Крышка	2
2	847950T3	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	69501	Шпилька (5/16 X 3-1/4 дюйм.)	2
11	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3
11	786382	Шпилька (.437-14/.437-20 x 3.120)	1
11	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	74730	Шпилька	2
11	74732	Шпилька (7/16 X 7.11/16 дюйм.)	3
11	78639	Шпилька	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	NSS	NOT SOLD SEPARATE Pinion Gear	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	1
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
25	848449A6	Вертикальный вал в сборе	1
26	38657A1	Регулировочные прокладки в сборе	1
26	8M0063268	Комплект регулировочных прокладок	1
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	42637A1	Комплект регулировочных шайб	AR
28	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
29	36387A1	Подшипник роликовый/обойма в сборе	1
29	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
30	824519	ФИКСАТОР	1
30	8245191	Фиксатор	1
31	44292A3	Основание водяного насоса в сборе	1
32	426311	Прокладка	1
32	8M0204678	ПРОКЛАДКА	1
33	90011	Кольцо уплотнительное (2.175 x .175)	1
33	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	89238	Сальник масляный	1
35	16977	САЛЬНИК МАСЛЯНЫЙ	1
36	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
37	856091	Прокладка	1
37	858524	Прокладка	1
38	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
38	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
39	96148A1	Корпус водяного насоса в сборе	1
39	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
40	48752	Вставка	1
40	48752T	ВСТАВКА	1
41	38970	САЛЬНИК X-LONG	1
42	29804	ВТУЛКА	1
42	29804T	ВТУЛКА	1
43	56654	ШПОНКА	1
43	8M0214992	ШПОНКА @5	1
44	899844	Крыльчатка водяного насоса	1
44	89984T4	Крыльчатка	1
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
46	13438	Гайка (.250-28)	2
46	8267119	Гайка (.250-28)	2
47	36001	ШАЙБА	1
48	13436	Гайка	1
49	96411	Винт (#14-8 x 2.25)	1
49	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	823142A98	Комплект прокладок двигателя	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1

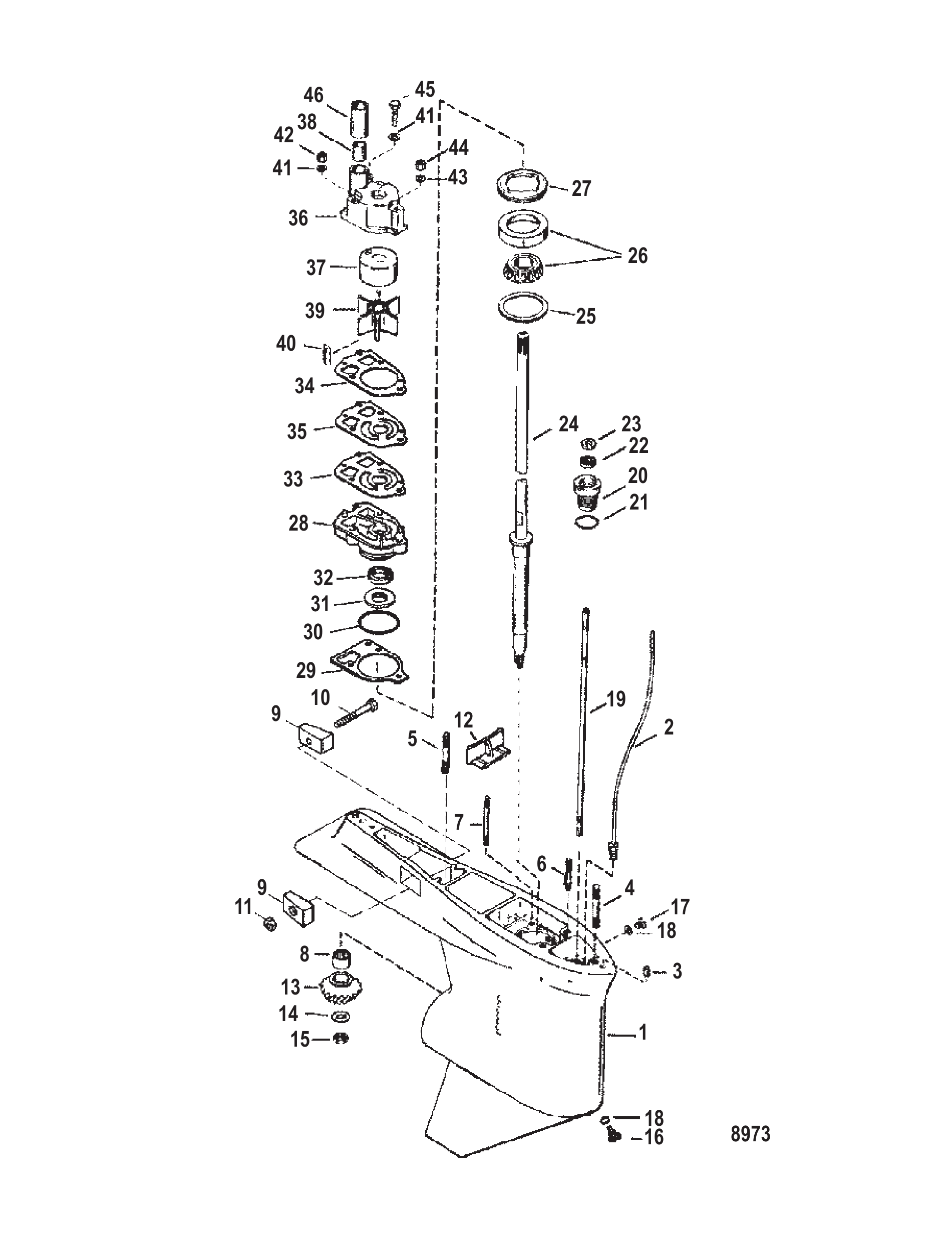

Рис. 14Редуктор ведущего вала - TorqueMaster Gear Housing Driveshaft-TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T15	Корпус редуктора в сборе	1
-	827214T24	Корпус редуктора TM	1
-	827214T10	Корпус редуктора в сборе	1
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T12	Корпус редуктора в сборе	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	69501	Шпилька (5/16 X 3-1/4 дюйм.)	2
8	42647A1	Подшипник роликовый в сборе	1
9	826134	Анод	2
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	8268336	Гайка (M6)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	67891	Заливная пробка	1
12	8M0039169	ЗАЛИВНОЙ БЛОК	1
13	NSS	NOT SOLD SEPARATE Pinion Gear-Part of 43-44102A5 or 43-44104A7	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
16	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
17	79953A2	Комплект винтов (.375-16 x .250)	1
17	79953Q04	Ремкомплект сливного винта	1
18	19183	Шайба фибровая	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	789022	Вал переключения передач (используется без стопорного кольца)	1
20	77631A2	Втулка в сборе	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	8164641	Маслосъёмный сальник	1
22	8M0246145	САЛЬНИК	1
23	77674	ШАЙБА (.35 x .75 x .12)	1
24	848449A5	Вертикальный вал в сборе	1
24	8M0192234	Вертикальный вал	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	824519	ФИКСАТОР	1
27	8245191	Фиксатор	1
28	44292A3	Основание водяного насоса в сборе	1
29	426311	Прокладка	1
29	8M0204678	ПРОКЛАДКА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	89238	Сальник масляный	1
32	16977	САЛЬНИК МАСЛЯНЫЙ	1
33	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
34	856091	Прокладка	1
34	858524	Прокладка	1
35	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
35	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
36	96148A1	Корпус водяного насоса в сборе	1
36	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
37	48752	Вставка	1
37	48752T	ВСТАВКА	1
38	38970	САЛЬНИК X-LONG	1
39	899844	Крыльчатка водяного насоса	1
39	89984T4	Крыльчатка	1
40	56654	ШПОНКА	1
40	8M0214992	ШПОНКА @5	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	13438	Гайка (.250-28)	2
42	8267119	Гайка (.250-28)	2
43	36001	ШАЙБА	1
44	13436	Гайка	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29804	ВТУЛКА	1
46	29804T	ВТУЛКА	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

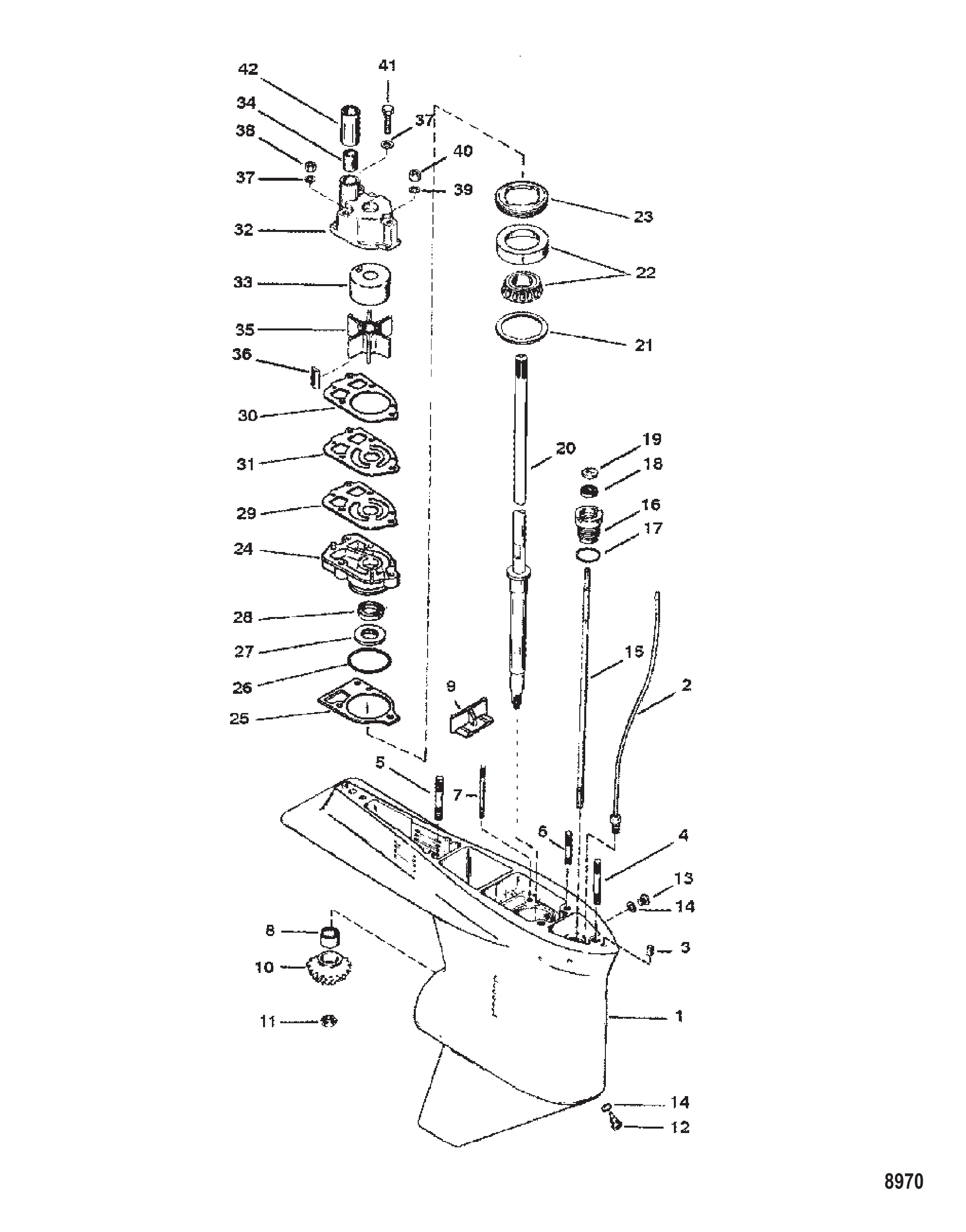

Рис. 15Редуктор ведущего вала - передаточное число 1.78:1 Gear Housing Driveshaft - 1.78:1 Ratio

REF	Номер детали	Наименование	Кол-во
-	814247T3	Редуктор в сборе	1
-	814247T4	Редуктор в сборе	1
-	814247T3	Редуктор в сборе	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	67891	Заливная пробка	1
9	8M0039169	ЗАЛИВНОЙ БЛОК	1
10	NSS	NOT SOLD SEPARATE Pinion Gear-Part of 43-16279A2	1
11	35921	ГАЙКА (.625-18)	1
12	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
12	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
13	79953A2	Комплект винтов (.375-16 x .250)	1
13	79953Q04	Ремкомплект сливного винта	1
14	19183	Шайба фибровая	2
14	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
15	8152641	Вал переключения передач (использовать без стопорного кольца)	1
16	77631A2	Втулка в сборе	1
17	25439	Уплотнительное кольцо (.862 x .103)	1
18	8164641	Маслосъёмный сальник	1
18	8M0246145	САЛЬНИК	1
19	77674	ШАЙБА (.35 x .75 x .12)	1
20	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
21	42637A1	Комплект регулировочных шайб	AR
21	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
22	36387A1	Подшипник роликовый/обойма в сборе	1
22	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
23	824519	ФИКСАТОР	1
23	8245191	Фиксатор	1
24	42579A3	Основание водяного насоса в сборе	1
24	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
25	426311	Прокладка	1
25	8M0204678	ПРОКЛАДКА	1
26	90011	Кольцо уплотнительное (2.175 x .175)	1
26	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
27	89238	Сальник масляный	1
28	16977	САЛЬНИК МАСЛЯНЫЙ	1
29	856081	Прокладка	1
29	8M0090319	ПРОКЛАДКА @5	1
30	856091	Прокладка	1
30	858524	Прокладка	1
31	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
31	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
32	96148A1	Корпус водяного насоса в сборе	1
32	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
33	48752	Вставка	1
33	48752T	ВСТАВКА	1
34	38970	САЛЬНИК X-LONG	1
35	899843	Крыльчатка водяного насоса	1
35	89984T3	КРЫЛЬЧАТКА	1
36	56654	ШПОНКА	1
36	8M0214992	ШПОНКА @5	1
37	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
37	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
38	13438	Гайка (.250-28)	2
38	8267119	Гайка (.250-28)	2
39	36001	ШАЙБА	1
40	13436	Гайка	1
41	96411	Винт (#14-8 x 2.25)	1
41	8M0215009	ВИНТ	1
42	29804	ВТУЛКА	1
42	29804T	ВТУЛКА	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

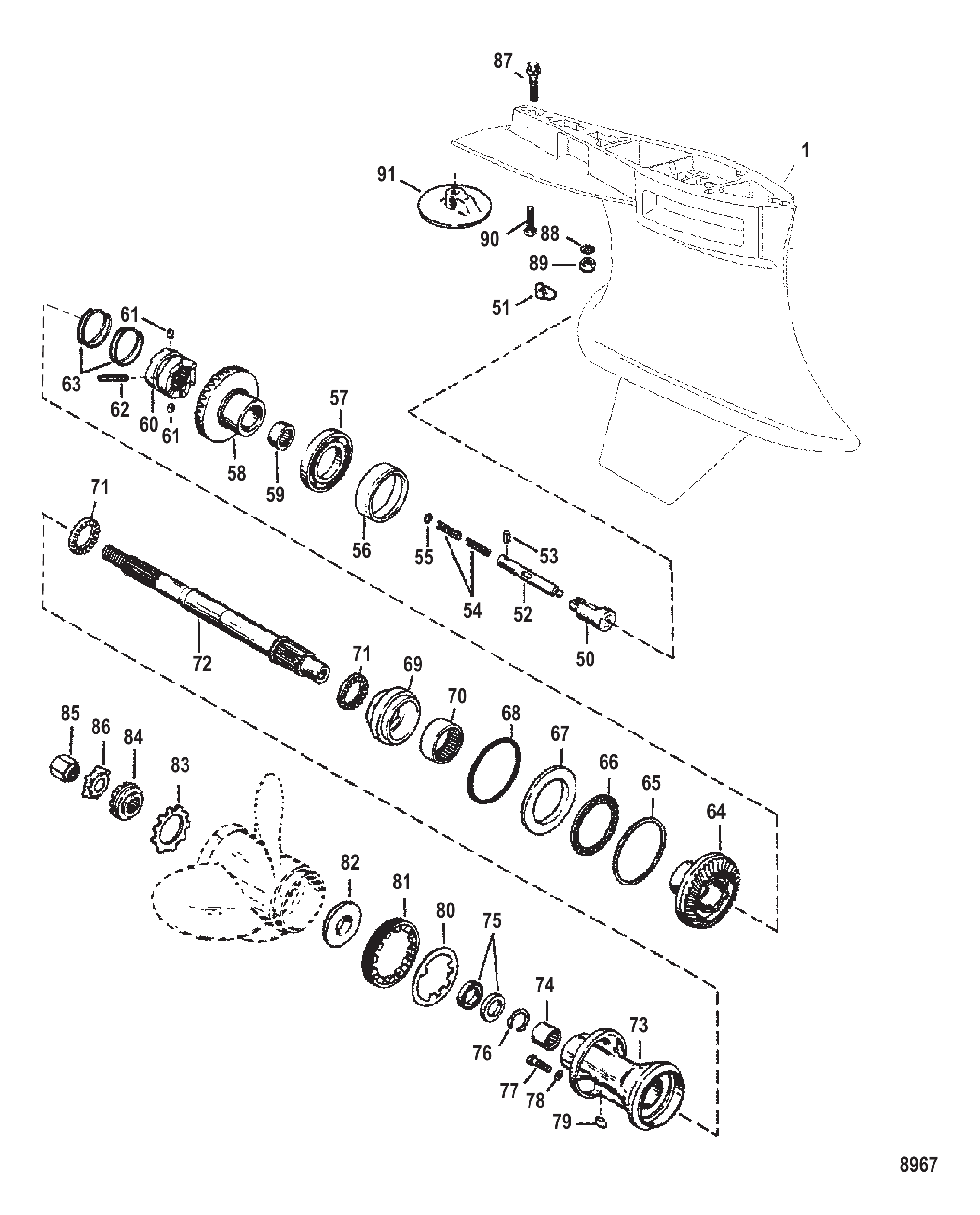

Рис. 16Редуктор гребного вала - реверсивный - SportMaster Gear Housing Propeller Shaft-Counter-SportMaster

REF	Номер детали	Наименование	Кол-во
1	848474A39	Корпус редуктора в сборе базовый-без упора компенсации крутящего момента	1
1	8M0084203	Редуктор SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	AR
56	14469	Стакан подшипника	1
56	14469T	Обойма подшипника	1
57	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
57	88957T	Подшипник шариковый	1
58	NSS	NOT SOLD SEPARATE Reverse Gear-Part of 43-15845A2	1
58	817516A1	Редуктор заднего хода в сборе	1
58	817516T1	Шестерня заднего хода	1
59	15844	Подшипниковый узел роликовый	1
60	42672	Храповик	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	15845A2	Комплект шестерён	1
64	817515A2	Комплект шестерён переднего хода	1
64	817515T2	Комплект шестерён переднего хода	1
65	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
65	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
65	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
65	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
65	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
65	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
65	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
65	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
65	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
65	1761510	Регулировочная прокладка (.143)	AR
65	1761511	Регулировочная прокладка (.145)	AR
65	1761512	Регулировочная прокладка (.147)	AR
65	1761513	Регулировочная прокладка (.149)	AR
66	15841	Подшипник роликовый	1
67	17616	Упорное кольцо	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	15838A2	Адаптер в сборе с подшипником	1
70	15843	Подшипник роликовый	1
70	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
71	15834	Подшипник упорный	2
72	815495T	Гребной вал	1
73	847616A1	Обойма подшипника в сборе	1
73	847616T1	Подшипник в обойме	1
74	817072	Подшипник роликовый	1
75	815565	САЛЬНИК Масляный	2
76	817071	Кольцо стопорное	1
77	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
77	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
78	19183	Шайба фибровая	1
78	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
79	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
80	79447	Шайба стопорная с усиком	1
81	158401	Крышка	1
82	131711	Ступица упорная	1
82	13171T1	Упорная ступица	1
83	423511	Шайба стопорная зубчатая	1
84	31211A2	Шайба шлицевая	1
84	31211Q03	ШАЙБА В СБОРЕ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	816629	Стопорная шайба с усиком	1
86	816629Q	ШАЙБА СТОПОРНАЯ	1
87	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
87	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
88	822836	Шайба (.445 x .805 x .108)	2
89	134391	Гайка (.4375-20)	2
89	859116	ГАЙКА (.437-20)	2
90	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
90	15929	Винт (.375-16 x 16 x 6.00)	1
91	762143	Анод	1
91	76214T3	Анод	1
91	76214A5	КОМПЛЕКТ АНОДОВ	1
91	76214Q5	Анодная пластина в сборе	1
91	762141	Анод	1
91	76214T1	Анод	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1

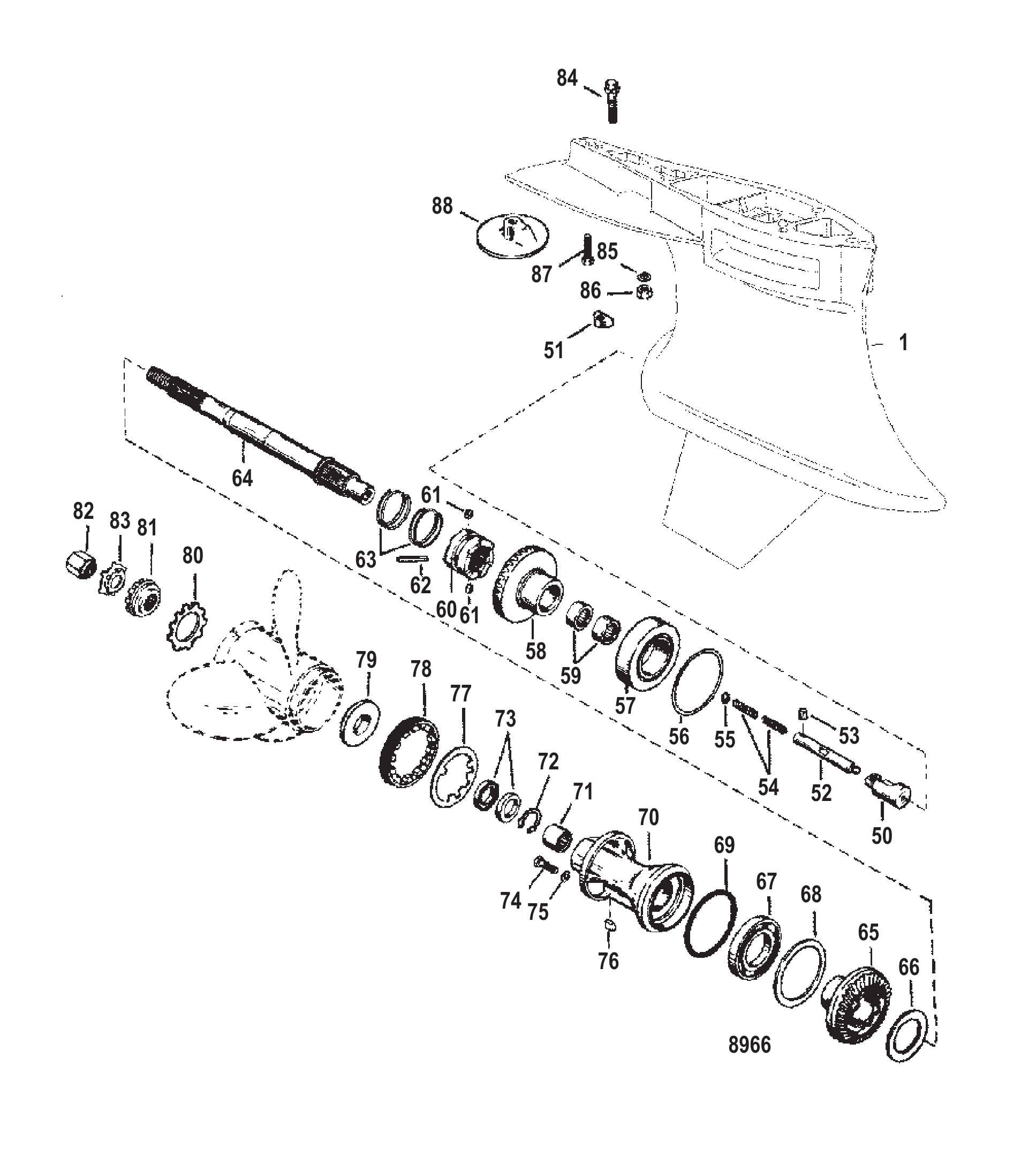

Рис. 17Редуктор гребного вала - стандартный - SportMaster Gear Housing Propeller Shaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
1	848450T25	Корпус редуктора в сборе базовый-с упором компенсации крутящего момента	1
1	8M0083306	Корпус редуктора-SM	1
1	848474A39	Корпус редуктора в сборе базовый-без упора компенсации крутящего момента	1
1	8M0084203	Редуктор SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	2
56	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
57	78172A1	Подшипник конический роликовый в сборе	1
58	44104A7	Комплект шестерён (включая ведущую шестерню)	1
58	44102A5	Комплект шестерен, включая ведущую шестерню	1
58	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
58	848855A2	Комплект шестерен	1
58	848855T2	Комплект шестерен-1.62 RH	1
58	849189A2	Комплект шестерен	1
58	849189T2	Комплект для замены шестерён	1
59	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
60	42672	Храповик	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	822820F1	Гребной вал	1
64	840451A03	Гребной вал	1
65	822824A1	Шестерня заднего хода в сборе	1
65	8M0192202	Шестерня заднего хода	1
65	847632A1	Редуктор в сборе, задний ход	1
65	NSS	NOT SOLD SEPARATE Reverse Gear	1
65	NSS	NOT SOLD SEPARATE Reverse Gear	1
66	822823	Упорное кольцо	1
67	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
67	88957T	Подшипник шариковый	1
68	681001	КОЛЬЦО УПОРНОЕ	1
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	847610A1	Корпус подшипника в сборе	1
70	848840A1	Обойма подшипника в сборе	1
71	817072	Подшипник роликовый	1
72	817071	Кольцо стопорное	1
73	815565	САЛЬНИК Масляный	2
74	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
74	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
75	19183	Шайба фибровая	1
75	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	79447	Шайба стопорная с усиком	1
78	158401	Крышка	1
79	131711	Ступица упорная	1
79	13171T1	Упорная ступица	1
80	423511	Шайба стопорная зубчатая	1
81	31211A2	Шайба шлицевая	1
81	31211Q03	ШАЙБА В СБОРЕ	1
82	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
83	816629	Стопорная шайба с усиком	1
83	816629Q	ШАЙБА СТОПОРНАЯ	1
84	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
84	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
85	822836	Шайба (.445 x .805 x .108)	2
86	134391	Гайка (.4375-20)	2
86	859116	ГАЙКА (.437-20)	2
87	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
87	15929	Винт (.375-16 x 16 x 6.00)	1
88	762143	Анод	1
88	76214T3	Анод	1
88	76214A5	КОМПЛЕКТ АНОДОВ	1
88	76214Q5	Анодная пластина в сборе	1
88	762141	Анод	1
88	76214T1	Анод	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1

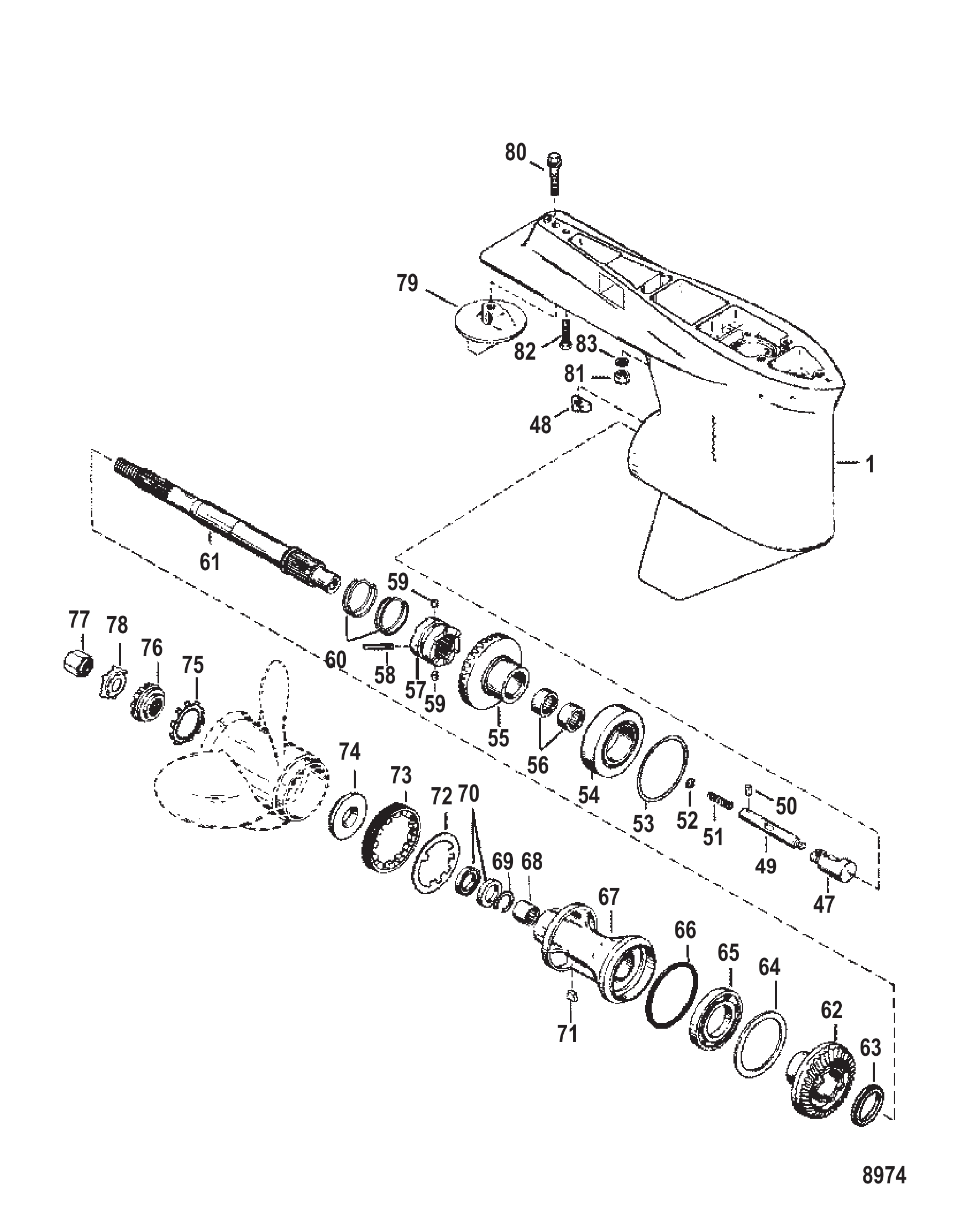

Рис. 18Редуктор гребного вала - TorqueMaster Gear Housing Propeller Shaft-TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T15	Корпус редуктора в сборе	1
-	827214T24	Корпус редуктора TM	1
-	827214T10	Корпус редуктора в сборе	1
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T12	Корпус редуктора в сборе	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	2
52	78910	Шайба	2
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44102A5	Комплект шестерен, включая ведущую шестерню	1
55	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672	Храповик	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	822820F1	Гребной вал	1
61	840451A03	Гребной вал	1
62	847632A1	Редуктор в сборе, задний ход	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	822823	Упорное кольцо	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	847610A1	Корпус подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	158401	Крышка	1
74	131711	Ступица упорная	1
74	13171T1	Упорная ступица	1
75	423511	Шайба стопорная зубчатая	1
76	31211A2	Шайба шлицевая	1
76	31211Q03	ШАЙБА В СБОРЕ	1
77	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
77	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
78	816629	Стопорная шайба с усиком	1
78	816629Q	ШАЙБА СТОПОРНАЯ	1
79	76214A5	КОМПЛЕКТ АНОДОВ	1
79	76214Q5	Анодная пластина в сборе	1
80	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
81	134391	Гайка (.4375-20)	2
81	859116	ГАЙКА (.437-20)	2
82	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
83	822836	Шайба (.445 x .805 x .108)	2
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

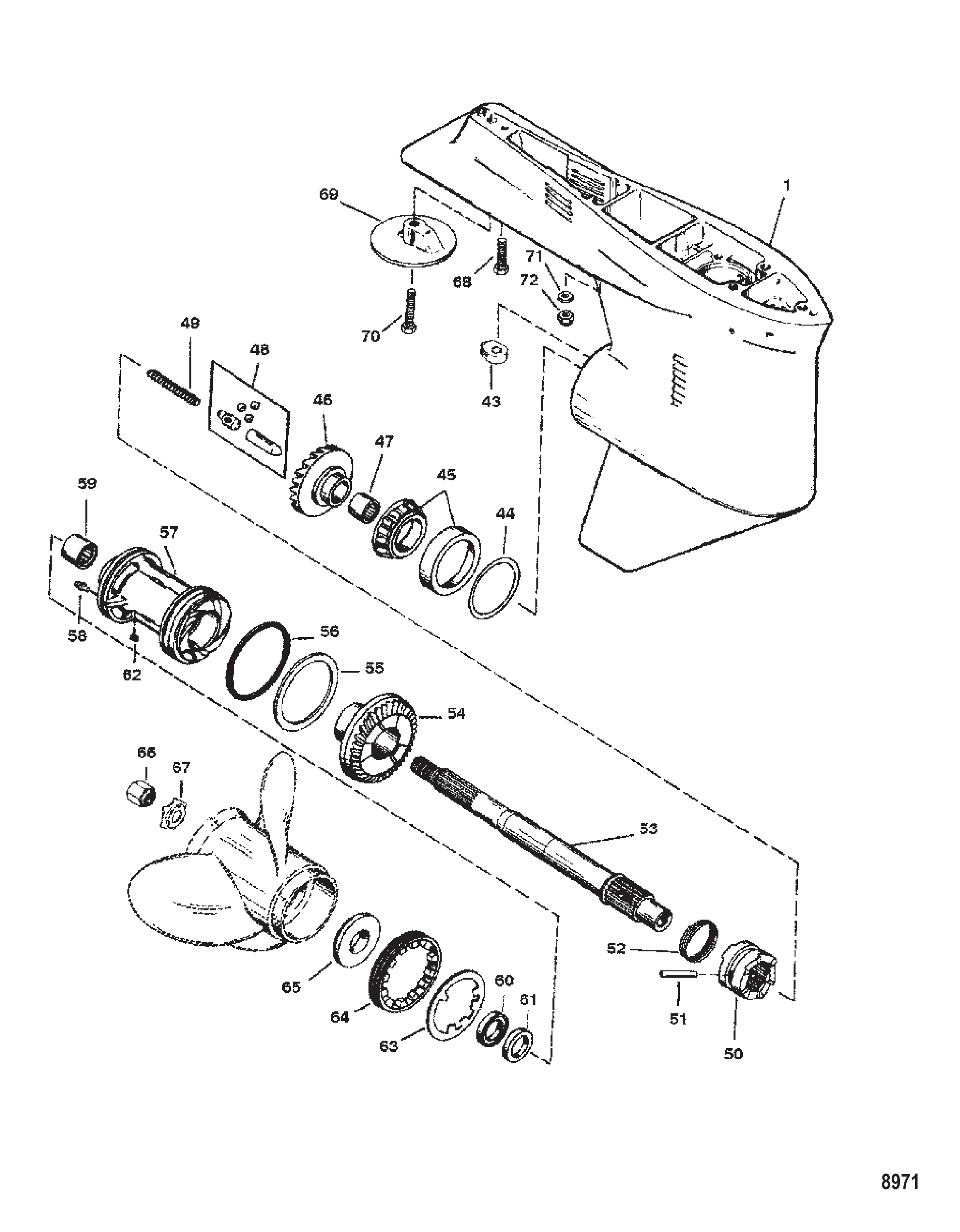

Рис. 19Редуктор гребного вала - передаточное отношение 1,78:1 Gear Housing Propeller Shaft - 1.78:1 Ratio

REF	Номер детали	Наименование	Кол-во
-	814247T3	Редуктор в сборе	1
-	814247T4	Редуктор в сборе	1
-	814247T3	Редуктор в сборе	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
43	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
43	760394	Кулачок управления переключением	1
44	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
44	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
45	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
46	16279A2	Шестерня в сборе переднего хода	1
47	30895	Подшипник игольчатый	1
47	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
48	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
48	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
49	30622	ПРУЖИНА	1
50	822539	МУФТА	1
50	822539T	МУФТА	1
51	30632	ШТИФТ КРЕСТОВИНЫ	1
51	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
52	30893	Пружина	1
53	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
54	NSS	NOT SOLD SEPARATE Reverse Gear-Part of 43-16279A2	1
55	76358	Упорная шайба	1
56	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
57	41529A2	Обойма подшипника в сборе	1
57	41529T2	ОБОЙМА В СБОРЕ	1
58	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
58	8M0169588	Штуцер для смазки	2
59	30956	Подшипник игольчатый	1
59	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
60	76868	САЛЬНИК ВНУТРЕННИЙ	1
60	8M0248882	САЛЬНИК @5	1
61	14077	Сальник внутренний	1
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	13191A1	УПОРНАЯ ШАЙБА	1
65	13191Q01	УПОРНАЯ ШАЙБА	1
66	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
67	816629	Стопорная шайба с усиком	1
67	816629Q	ШАЙБА СТОПОРНАЯ	1
68	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
69	316404	Пластина триммера	1
69	31640Q4	ТРИММЕР	1
70	806327	Винт (.437-14 x 1.750) (1-5/8")	1
70	8M0204686	ВИНТ	1
71	822836	Шайба (.445 x .805 x .108)	2
72	134391	Гайка (.4375-20)	2
72	859116	ГАЙКА (.437-20)	2
-	89238A2	Комплект сальников	1

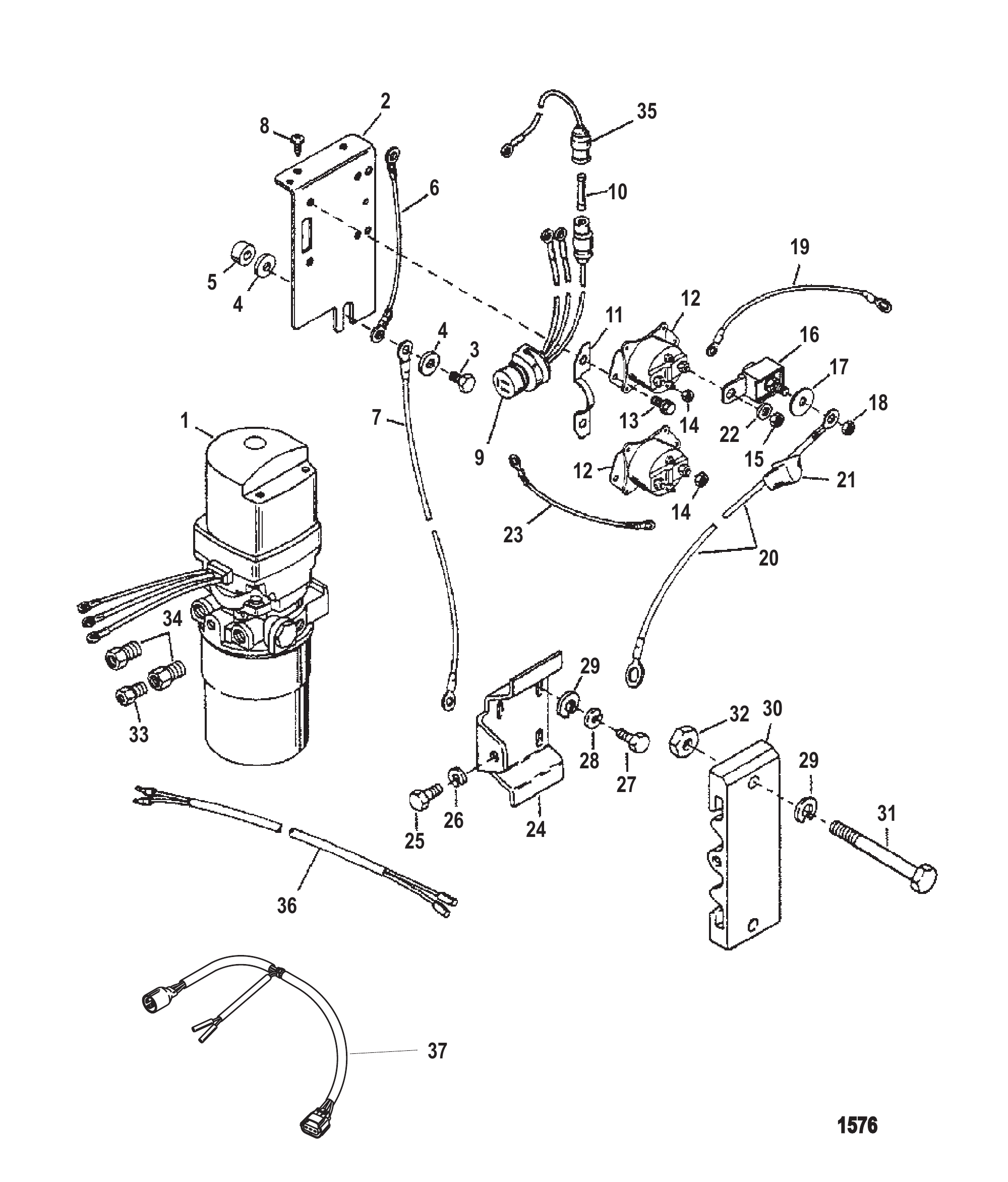

Рис. 20Гидравлический насос и кронштейны крепления Hydraulic Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	846859A1	Насос в сборе (гидравлический)	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	859119	ГАЙКА (5/16-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	5
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	95084A18	Жгут проводов в сборе (предохранитель)	1
36	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
37	848017T4	Жгут проводов в сборе (трим)	1

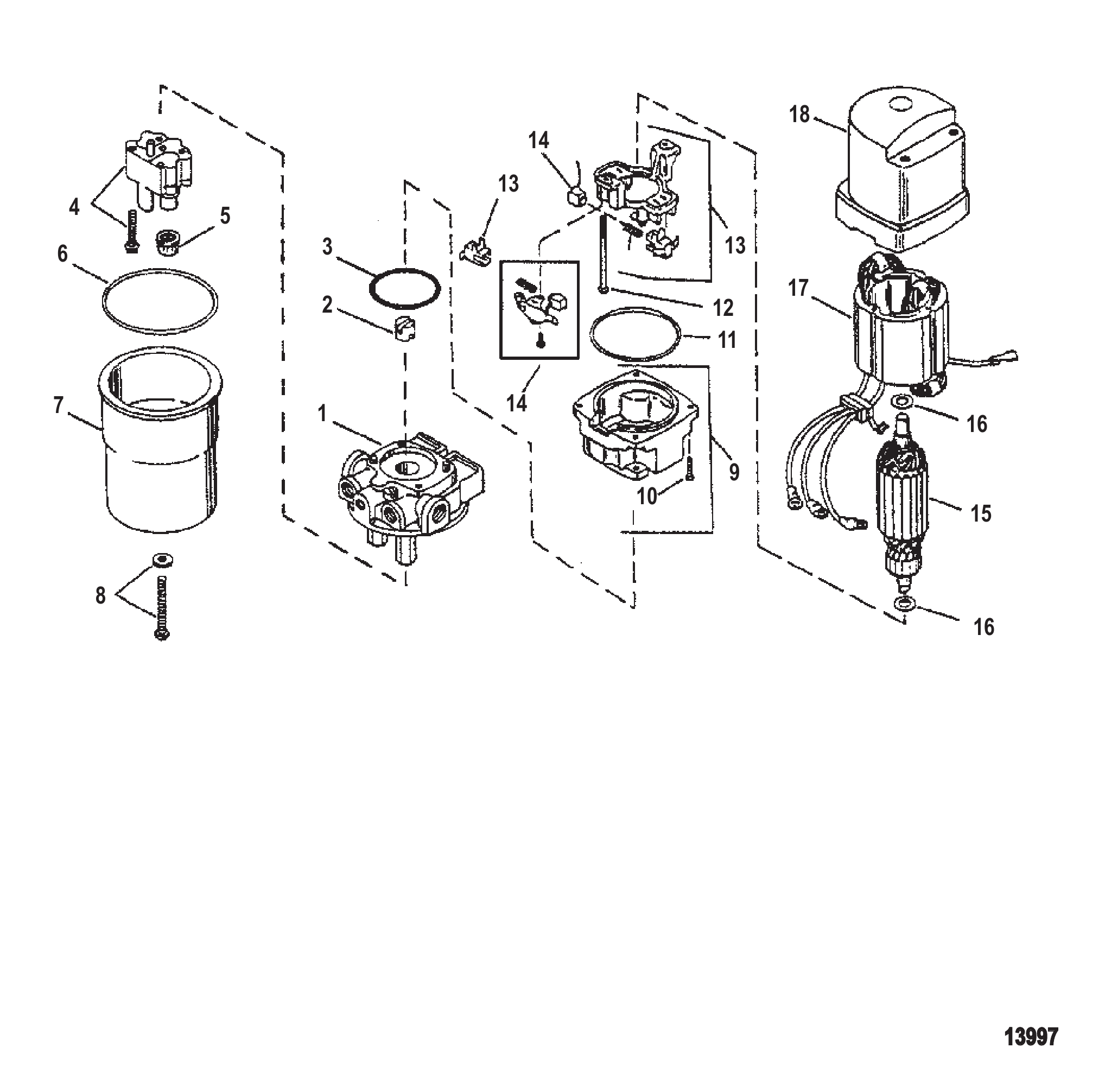

Рис. 21Сборка гидравлического насоса Hydraulic Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	846859A1	Насос в сборе (гидравлический)	1
-	8M0051203	НАСОС В СБОРЕ - TRIM	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE End Frame	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
10	891741	Винт	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
11	891740	Уплотнительное кольцо	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
12	891739	Винт	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
13	891738	Держатель в сборе	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	891737	Комплект щеток	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	NSS	NOT SOLD SEPARATE Armature	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Thrust Washer	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	NSS	NOT SOLD SEPARATE Field And Frame Assembly	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	NSS	NOT SOLD SEPARATE Housing	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

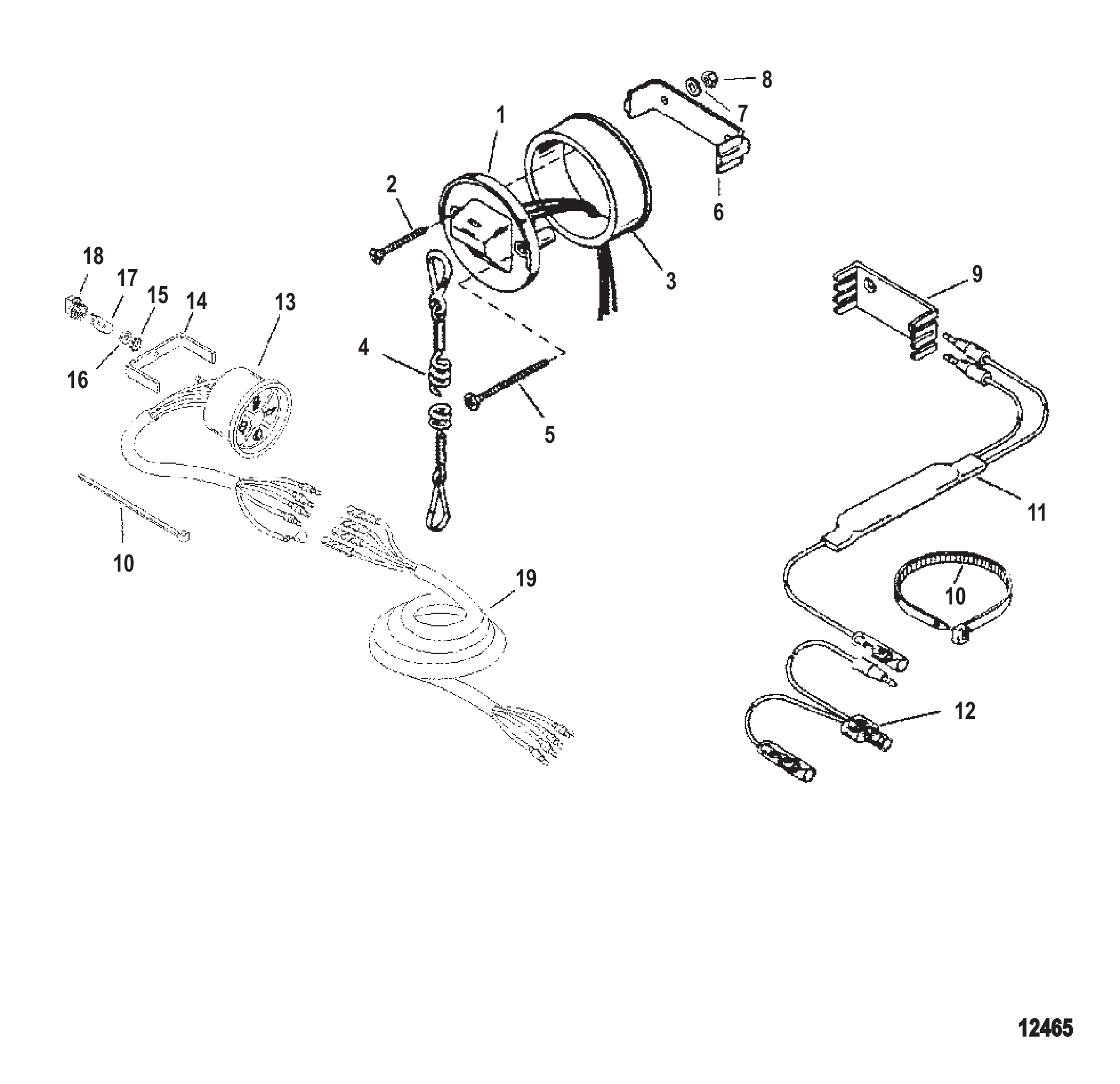

Рис. 22ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
1	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	9
10	816311T	СТЯЖКА (8.00 дюймов)	9
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1
13	835360A2	Комплект сигнального прибора	1
13	859699A1	Комплект сигнального прибора	1
14	850020	ХОМУТ	1
15	825361	Шайба стопорная звездообразная (#8)	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	15163	ЛАМПА (ВЕРХНЯЯ)	4
18	79888	Патрон лампы	4
19	835359A1	Кабель в сборе (20,00 футов)	1

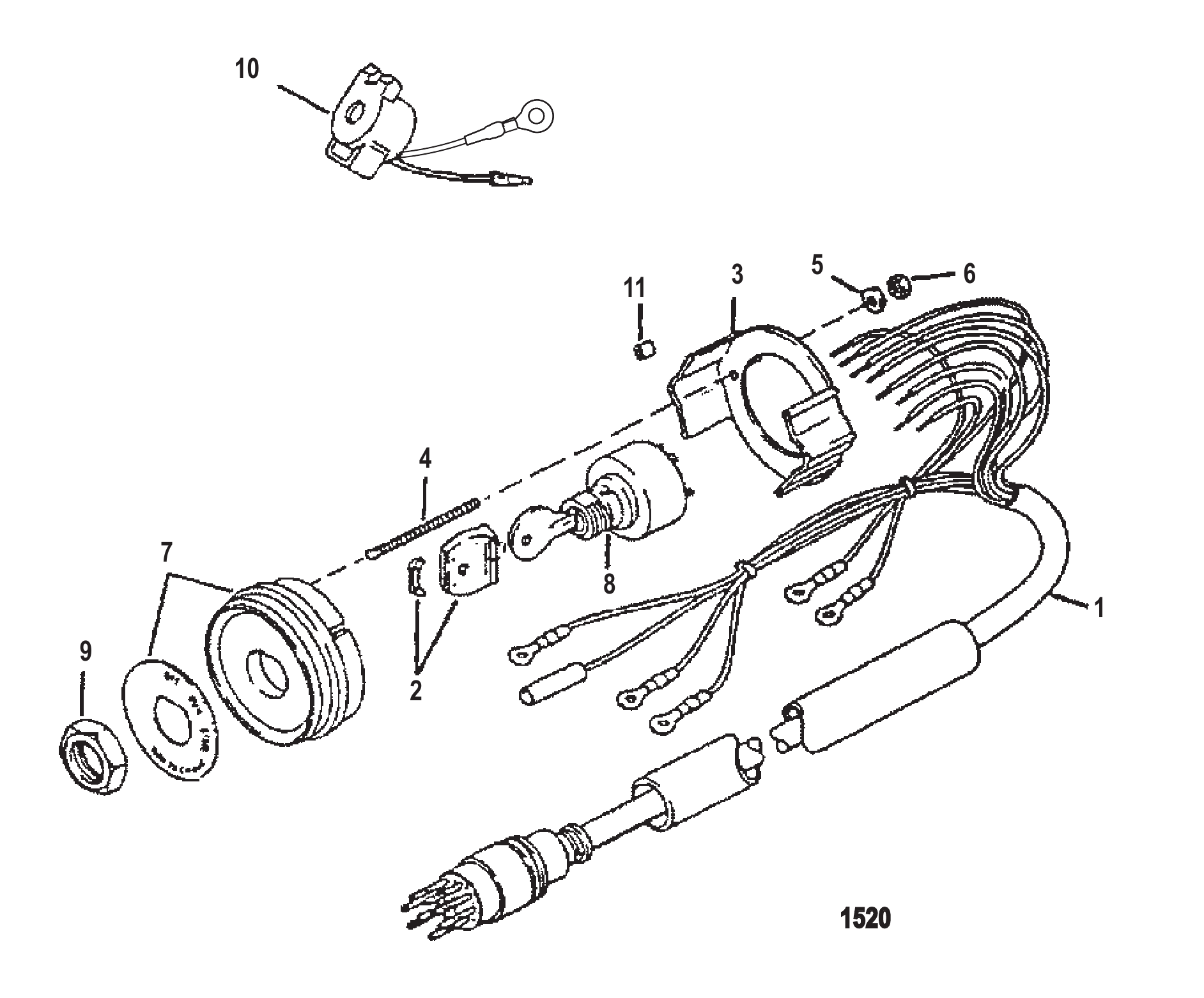

Рис. 23Выключатель зажигания Key Switch

REF	Номер детали	Наименование	Кол-во
1	816626A15	Жгут проводов в сборе (замок зажигания) (15.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107	Замок зажигания (ключ см. ниже)	1
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

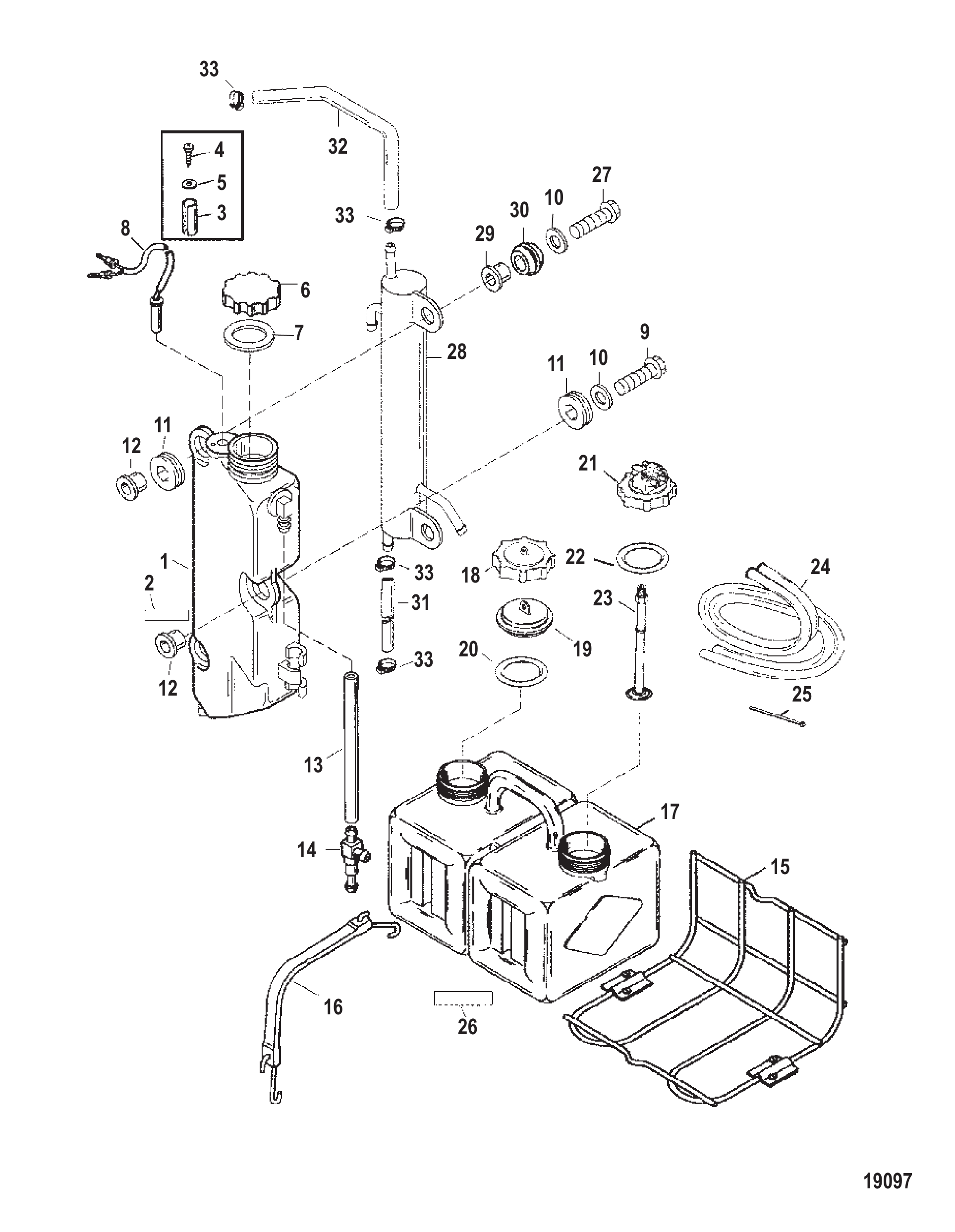

Рис. 24Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	830889A1	Масляный бак в сборе	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	8260841	Проставка	1
4	58376	Винт (.164-18 x .375)	1
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
6	814449A3	КРЫШКА В СБОРЕ	1
7	42999	ПРОКЛАДКА КРЫШКИ	1
7	42999T	Прокладка	1
8	12886A7	Переключатель в сборе	1
9	81893435	ВИНТ (M8 x 35)	1
9	8M0103814	Винт (M8 x 35 мм)	1
10	49436	Шайба	3
11	855362	Втулка уплотнительная	3
11	855362001	Втулка	3
12	855364	Втулка	3
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
16	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
17	87421	Бак	1
18	43298A2	КРЫШКА В СБОРЕ	1
19	NSS	NOT SOLD SEPARATE Insert	1
20	11332	Уплотнительное кольцо (2.225 x .210)	1
21	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
21	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
22	11332	Уплотнительное кольцо (2.225 x .210)	1
23	99802	Трубка	1
24	99439	Шланг (114.00 дюймов)	1
25	816311	Стяжка (8.00 дюймов)	7
25	816311T	СТЯЖКА (8.00 дюймов)	7
26	NSS	NOT SOLD SEPARATE Decal-Caution Remote Tank	1
27	81893445	ВИНТ (M8 X 45)	2
28	8558412	Охладитель топлива	1
28	855841T2	ОХЛАДИТЕЛЬ ТОПЛИВА	1
29	8502341	Втулка	2
30	833155	Втулка	2
31	85466755	ШЛАНГ (25 ДЮЙМ.)	1
32	856819	Шланг	1
33	856880	Хомут шланга (15.3)	4
33	8M0214964	Хомут	4

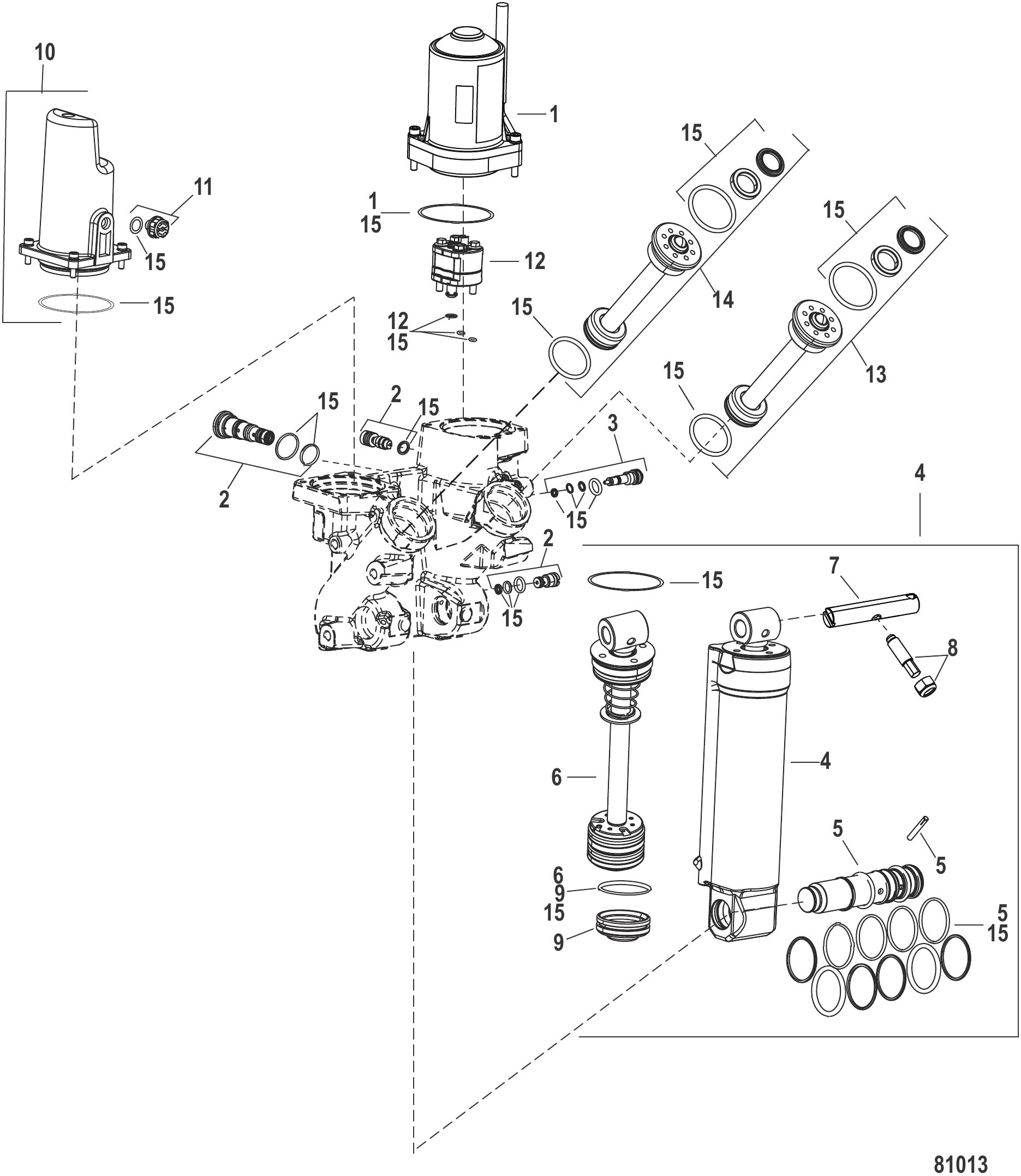

Рис. 25Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

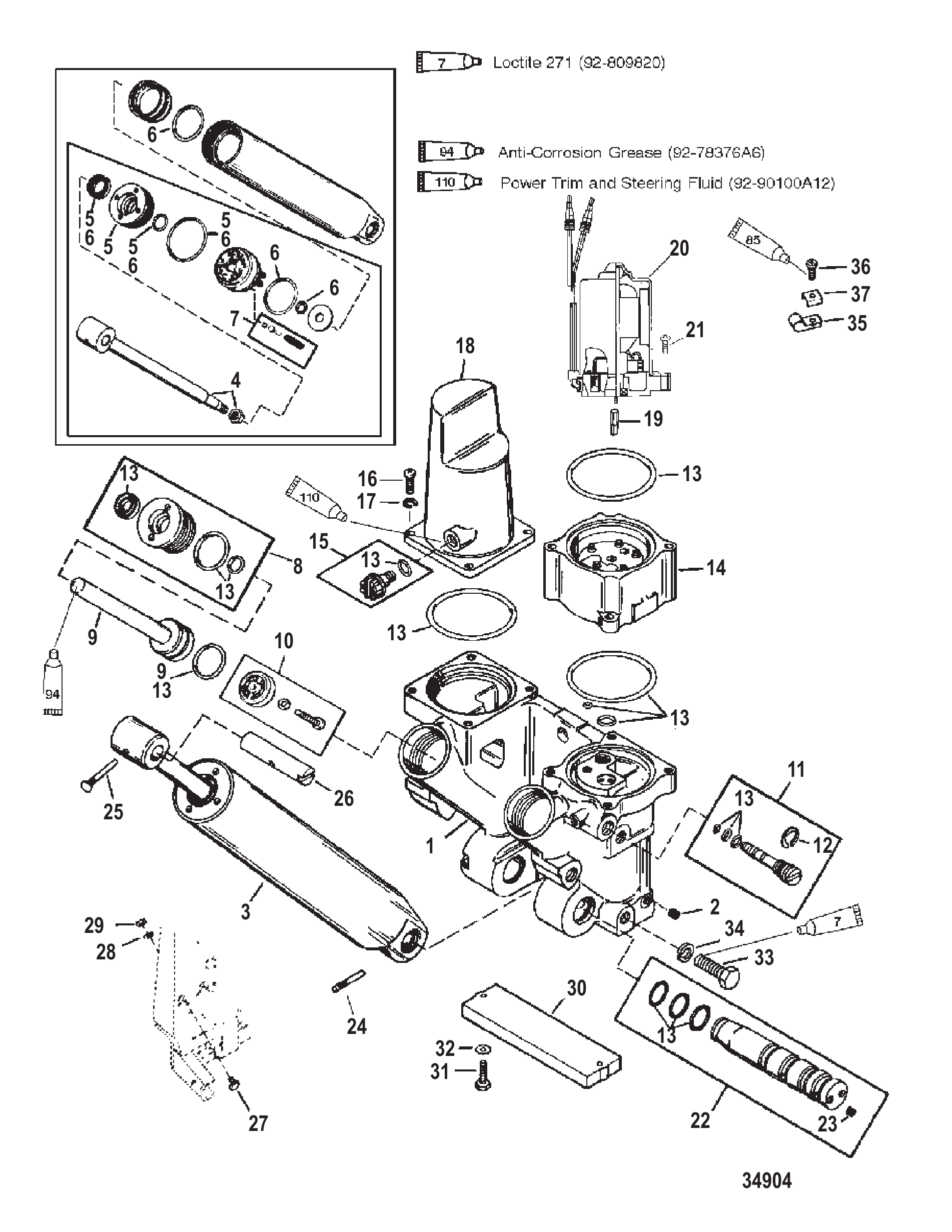

Рис. 26Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	818298A1	Комплект анода	1
30	818298Q1	Комплект анода	1
31	4000330	ВИНТ (M6 x 25)	2
31	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	4000377	ВИНТ (M10 x 30)	6
34	4002319	ШАЙБА	6
35	26550	Хомут	2
36	817626	Винт (#10-16 x .380)	2
36	878607	Винт (#10-16 x .375)	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2

Рис. 27Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 28Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
-	878265A4	Мотор тримма	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

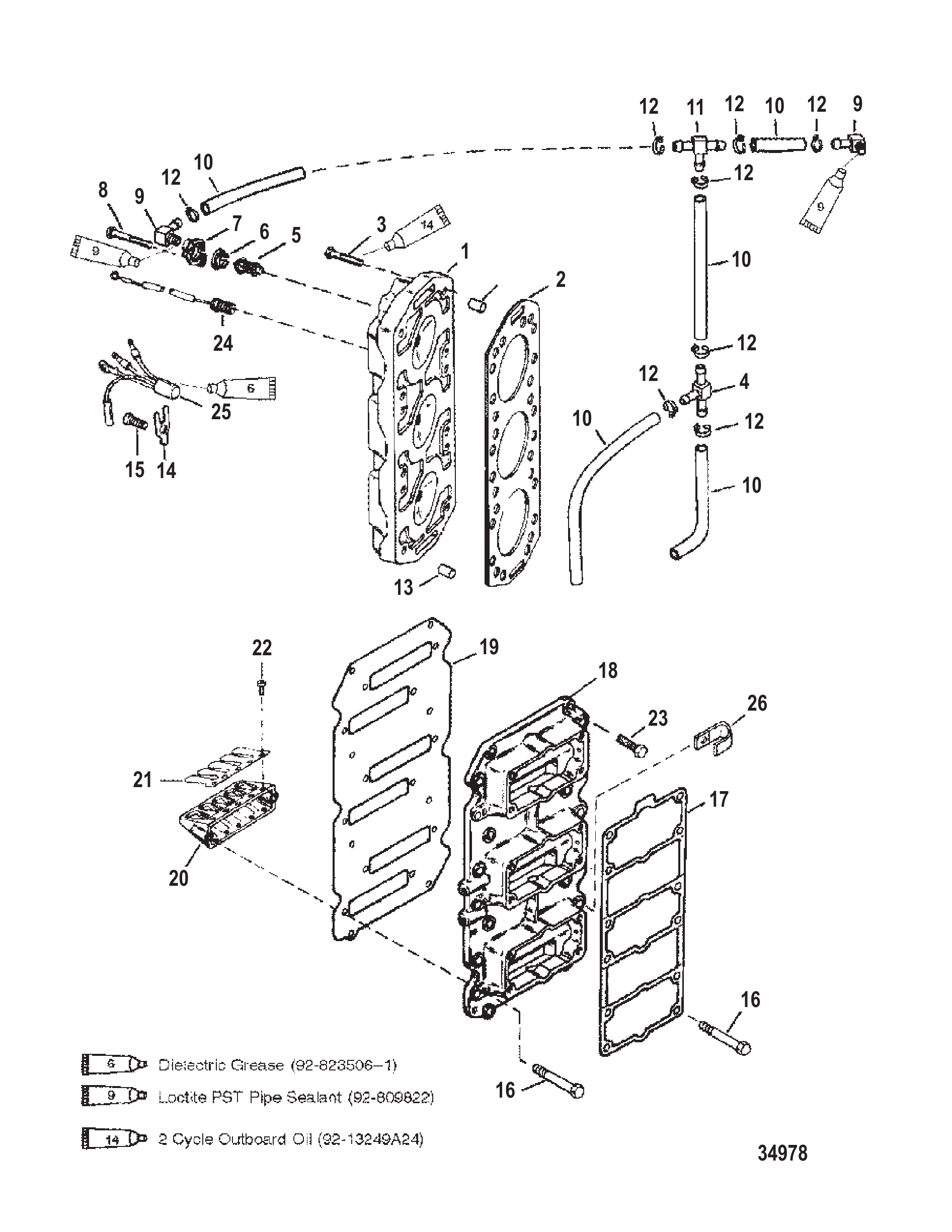

Рис. 29РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	815914	Тройник	1
5	75692	ТЕРМОСТАТ (143 ГРАД.)	2
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	136071	Угольник	2
10	83075780	ТРУБКА (28.00 дюймов, бухта)	5
10	8M0108349	Шланг (70 дюймов, бухта)	5
11	90824	Тройник шланга контрольной струи	1
11	90824001	Тройник	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	63779	Штифт установочный (.250 x .625)	4
14	137151	Фиксатор	2
15	98257	ВИНТ (.312-18 x .500)	2
16	55715	Винт (.250-20 x .880)	6
16	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
17	167371	Прокладка	1
18	17735A2	Пластина переходная в сборе	1
19	146972	ПРОКЛАДКА	1
20	11645A4	Лепестковый блок	6
21	14594A3	КЛАПАН В СБОРЕ	6
21	8M0192191	ЛЕПЕСТОК КЛАПАНА	6
22	849038	ВИНТ (M3 x 5)	48
23	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
24	97465	Датчик температуры (правый борт)	1
25	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
26	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
26	8M0024808	J-образный зажим	1
-	823142A98	Комплект прокладок двигателя	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

Рис. 30Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
80856798	Каталог запчастей 150/200 EFI ProMax/SuperMagnum	1
848714980	Руководство владельца	1
848714981	Руководство владельца	1

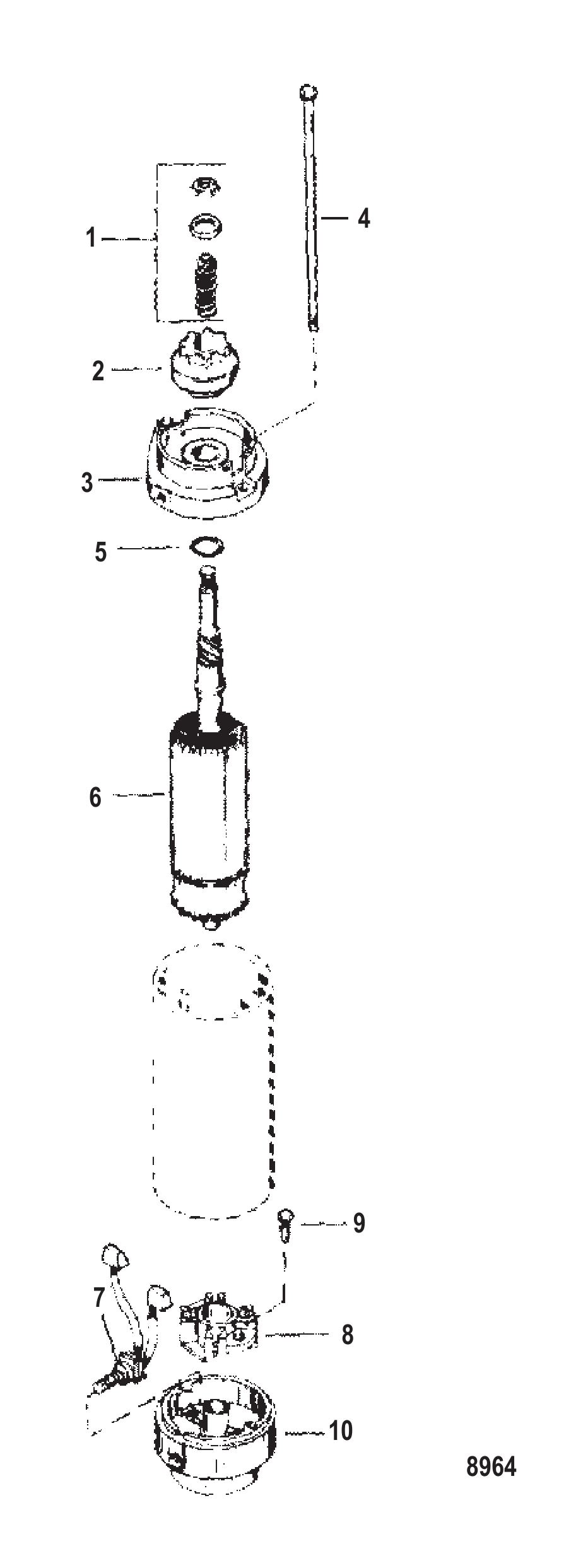

Рис. 31СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	794721	Стартер в сборе	1
-	893893	Стартер	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	802639T	Ведущая шестерня в сборе	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	749681	Сквозной болт	2
5	NSS	NOT SOLD SEPARATE Washer (AMERICAN BOSCH #WA3122)	1
6	79216	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	2
8	898265014	Держатель щёток	2
9	NSS	NOT SOLD SEPARATE Screw (AMERICAN BOSCH #02441-22-SC-30SM)	2
10	15386	Торцевая крышка	1
10	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 32КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	715651	Трубка троса рулевого управления	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791	Соединитель	1
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
11	34863	ГАЙКА (.375-24)	3
11	8M0204726	Гайка (.375-24) латунная	3

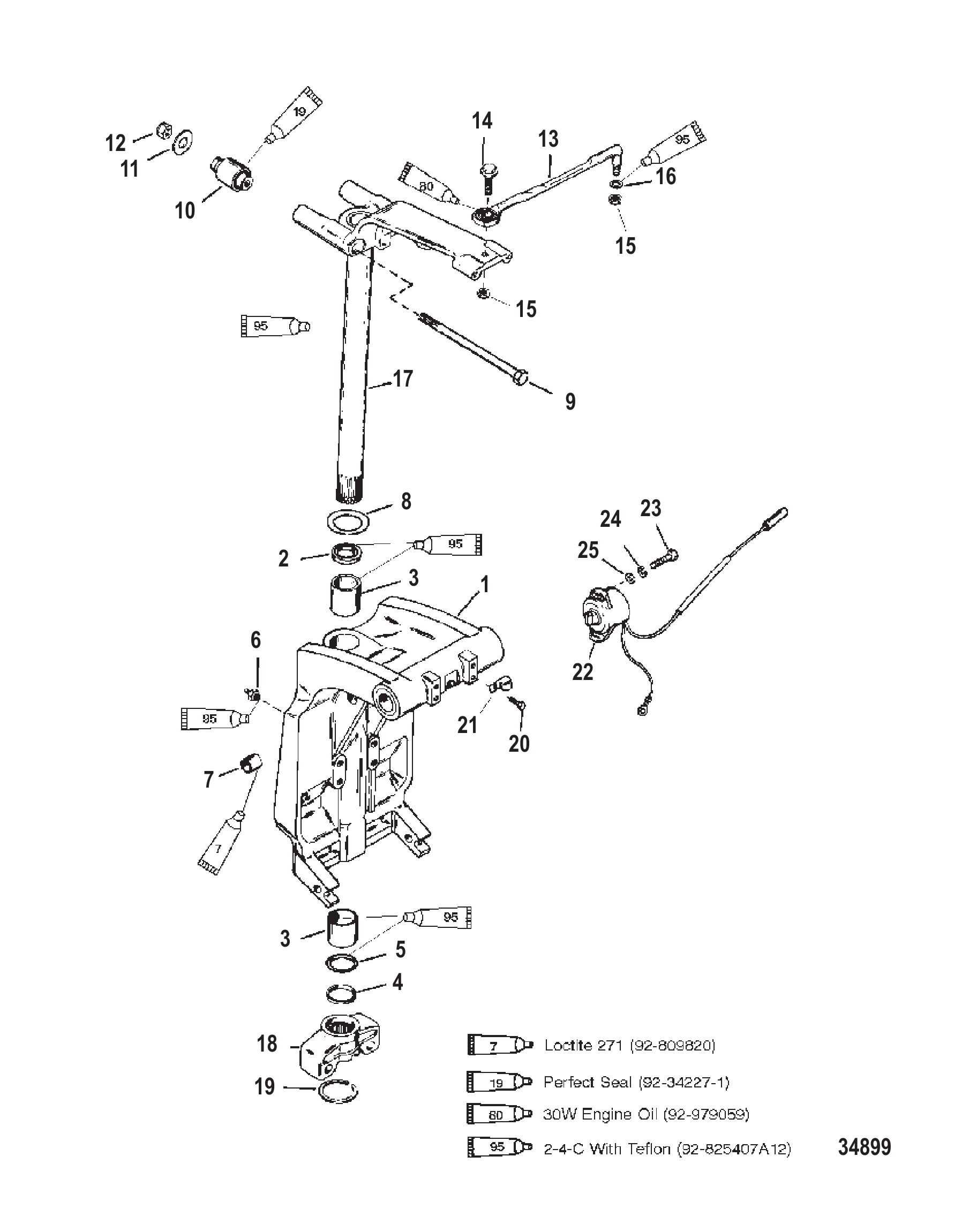

Рис. 33Поворотный кронштейн и рулевой рычаг (длинный) Swivel Bracket and Steering Arm Long

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	776981	Опора	2
11	814432	Шайба	2
11	78688	Шайба	2
12	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
12	8M0204653	Гайка	2
13	92876A1	Тяга рулевая в сборе	1
13	92876A12	Тяга в сборе	1
14	849838	ВИНТ (.375-24 x 1.250)	1
15	34863	ГАЙКА (.375-24)	2
15	8M0204726	Гайка (.375-24) латунная	2
16	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
17	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
17	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
18	878182T	Вилка нижняя — нержавеющая сталь	1
18	86580A2	Вилка в сборе, нижняя (серая)	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	67684	Кольцо стопорное	1
20	64014	Винт (.250-28 x .500)	2
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	821180A6	Датчик тримма в сборе	1
22	8M0074846	Заказ 8M0098273	1
23	852368	Винт (#10-24 x .750)	2
24	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

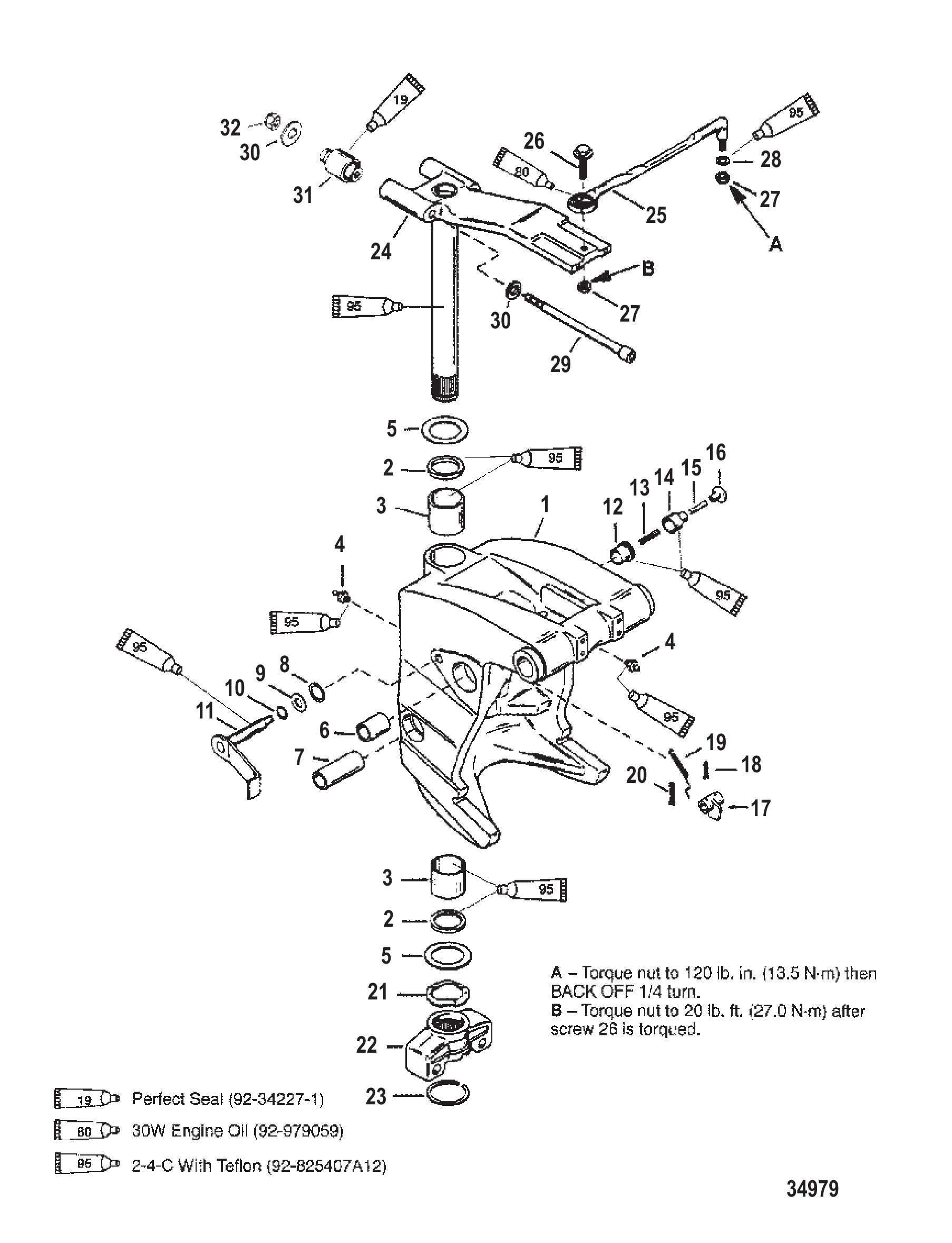

Рис. 34Поворотный кронштейн и рулевой рычаг (короткий) Swivel Bracket and Steering Arm Short

REF	Номер детали	Наименование	Кол-во
1	818810A8	Кронштейн поворотный в сборе	1
1	8M0145740	Поворотный кронштейн	1
1	818810A7	Кронштейн поворотный в сборе	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	847728	ПОДШИПНИК	2
6	82203524	ПОДШИПНИК	2
7	82203540	ПОДШИПНИК (2.5 дюйма)	2
8	85023	Сальник масляный	2
9	87161	Шайба	2
10	48171	Кольцо уплотнительное (.364 x .070)	2
11	85030A2	Рычаг фиксатора откидывания в сборе	1
11	85030A3	Рычаг фиксатора откидывания в сборе	1
11	85028A2	Рычаг фиксатора откидывания в сборе	1
11	85028A3	Рычаг фиксатора откидывания в сборе	1
12	86600	Втулка	1
13	85367	ПРУЖИНА	1
14	41052	ПЛУНЖЕР	1
15	88876	ШПИЛЬКА	1
16	86603	Ручка	1
17	864751	Муфта	1
18	69745	Штифт роликовый рычага к вертикальному валу	2
19	88049	Пружина	1
20	93861	Шплинт	1
21	78854	Волнистая шайба	1
22	86580F4	Вилка нижняя	1
22	86580F5	Вилка нижняя	1
23	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
24	67706A59	Поворотный палец в сборе, рулевой рычаг	1
24	8M0192243	Палец поворотный	1
24	67706A60	Поворотный палец в сборе, рулевой рычаг	1
24	8M0192243	Палец поворотный	1
25	92876A1	Тяга рулевая в сборе	1
25	92876A12	Тяга в сборе	1
26	849838	ВИНТ (.375-24 x 1.250)	1
27	34863	ГАЙКА (.375-24)	2
27	8M0204726	Гайка (.375-24) латунная	2
28	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
29	849581	ВИНТ (7-3/4 ДЮЙМ.)	2
29	8495811	Винт (.500-13 x 7.750)	2
30	816056	Шайба	4
31	8495861	Опора	2
31	8495862	Опора	2
32	844766	Гайка (.500-13)	2

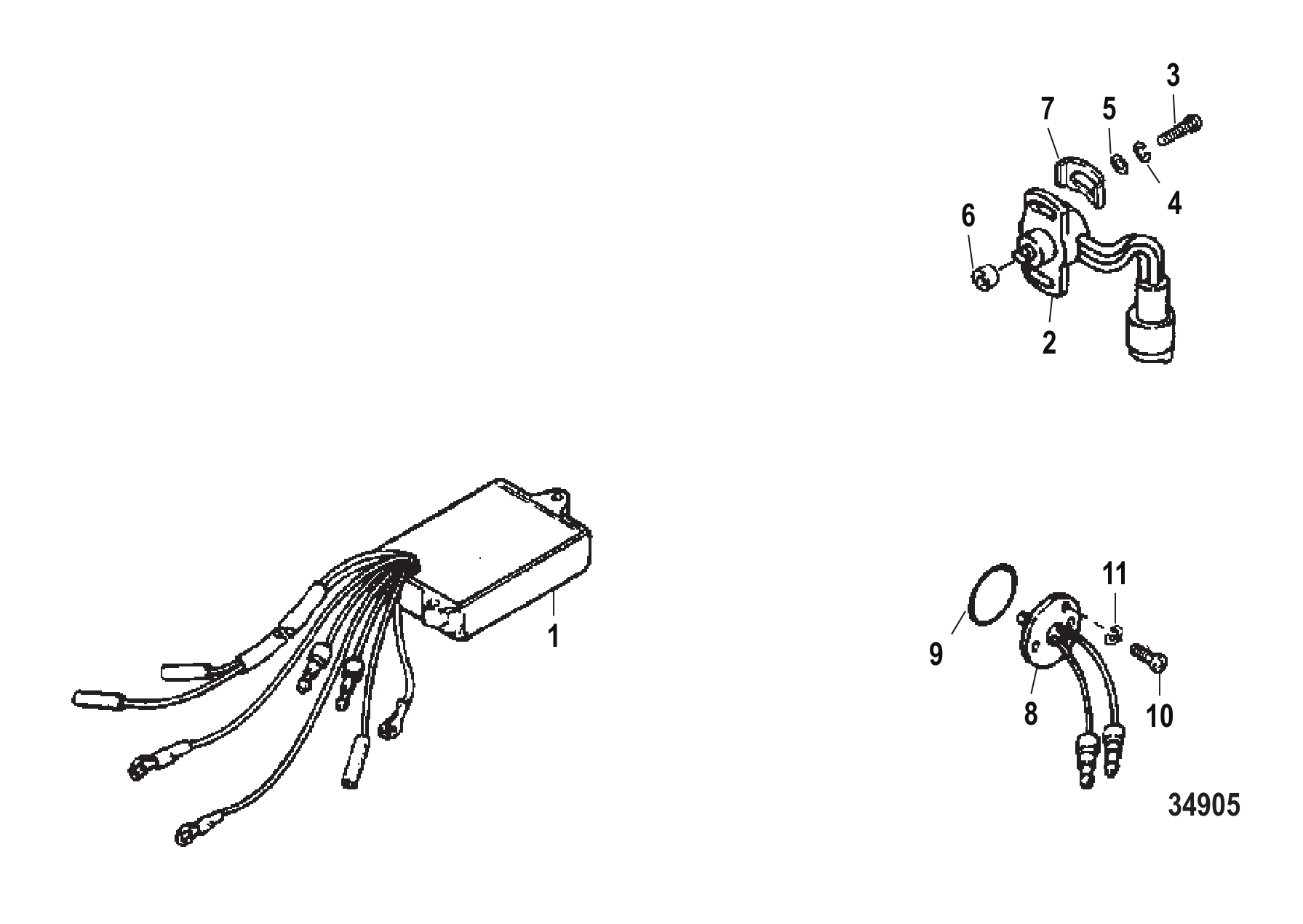

Рис. 35Датчик температуры Temperature Sensor

REF	Номер детали	Наименование	Кол-во
1	41470A25	Модуль в сборе, предупреждение о подаче масла	1
2	14851	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
2	14851T03	Индикатор	1
3	15150	ВИНТ (#8-32 x .625) ДАТЧИКА	2
4	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
5	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	15885	Втулка	1
7	813501	Пластина	2
8	13221A1	Датчик в сборе, температура	1
8	13221T01	Датчик температуры	1
9	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
10	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	3
10	57583T	Винт #8-32x3/8	3
11	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
-	823142A98	Комплект прокладок двигателя	1

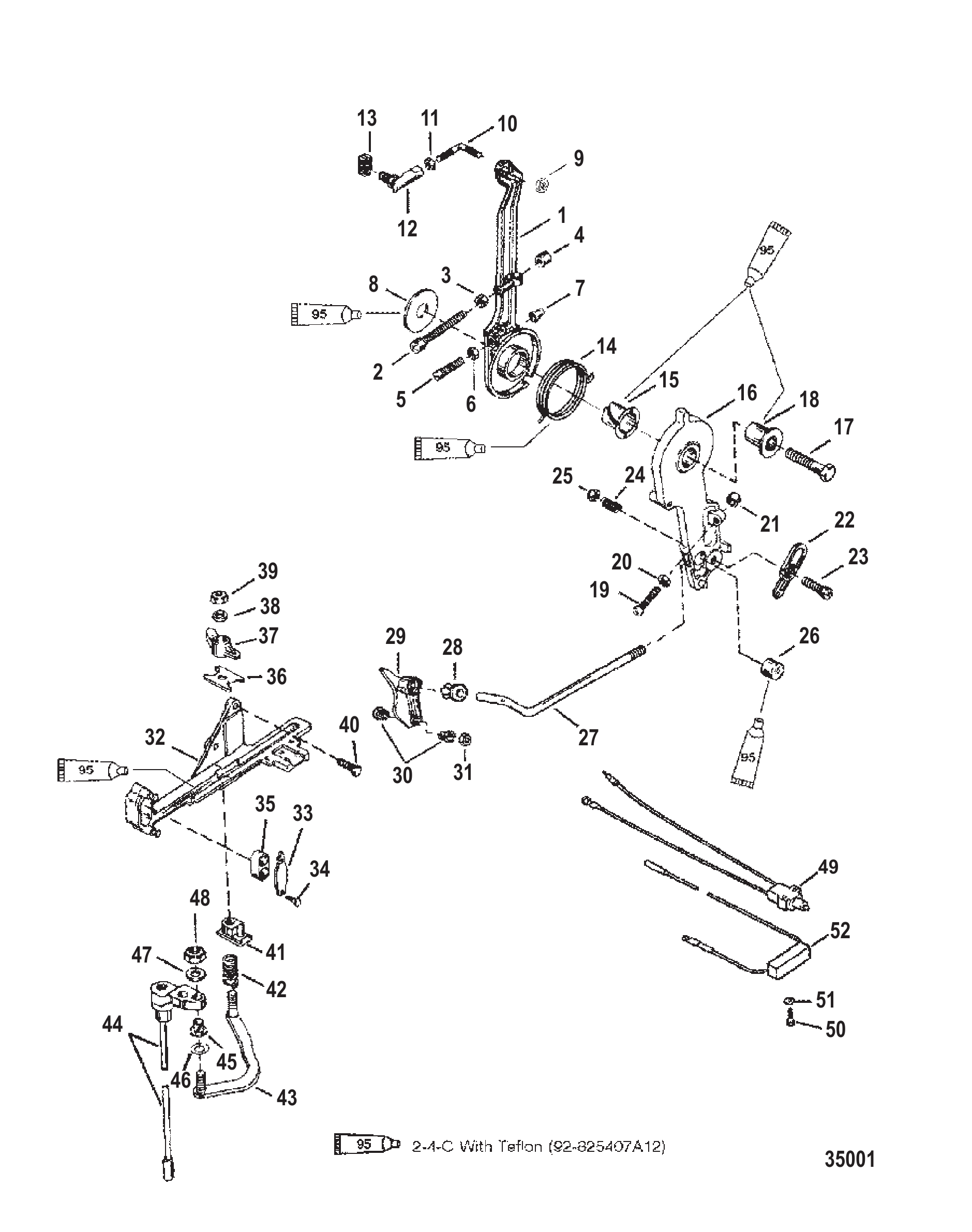

Рис. 36Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
2	64022	Винт (.250-20 x 2.125)	1
3	64015	Гайка (.250-20) клеммы стартерного соленоида	1
4	26852	ЗАГЛУШКА Нейлоновая	1
5	13627	Винт (.190-32 x 1.250)	1
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	48039	КРЫШКА	1
8	46765	ШАЙБА (.390 x 1.50 x .120)	1
9	46438	ГАЙКА (#10-32)	1
10	76035	ТЯГА	1
11	45076	Гайка (#10-32) латунная клемма блока выключателя	1
12	62459	Шаровой шарнир в сборе	1
12	62459T	Шаровой шарнир в сборе	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	823235	Пружина	1
15	55171	Втулка	1
16	41095	РЫЧАГ	1
16	410952	РЫЧАГ	1
17	818165	ВИНТ (.375-16 x 1.75)	1
18	55164	Втулка	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14638	Цилиндр	1
27	14634	Тяга	1
28	932481	Втулка	1
28	8M0215006	Втулка поворотная	1
29	8142391	Кулачок	1
30	26856	ВТУЛКА	2
31	35045	ГАЙКА (.250-28)	1
32	814283A2	Кронштейн в сборе	1
33	98889	Защёлка	1
34	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
35	39519	ЧАШКА	1
36	52100	Износостойкая пластина	1
37	38279	ЗАЩЕЛКА	1
38	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
39	35045	ГАЙКА (.250-28)	1
40	53167	ВИНТ (.312-18 x .880)	3
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	79932A18	Узел вала переключения передач	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	26856	ВТУЛКА	1
46	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	35045	ГАЙКА (.250-28)	1
49	814281A1	Комплект стабилизации холостого хода при переключении	1
50	77478	ВИНТ (#6-32 x .875)	2
51	27882	ШАЙБА	2
52	17461A3	Резисторный модуль	1

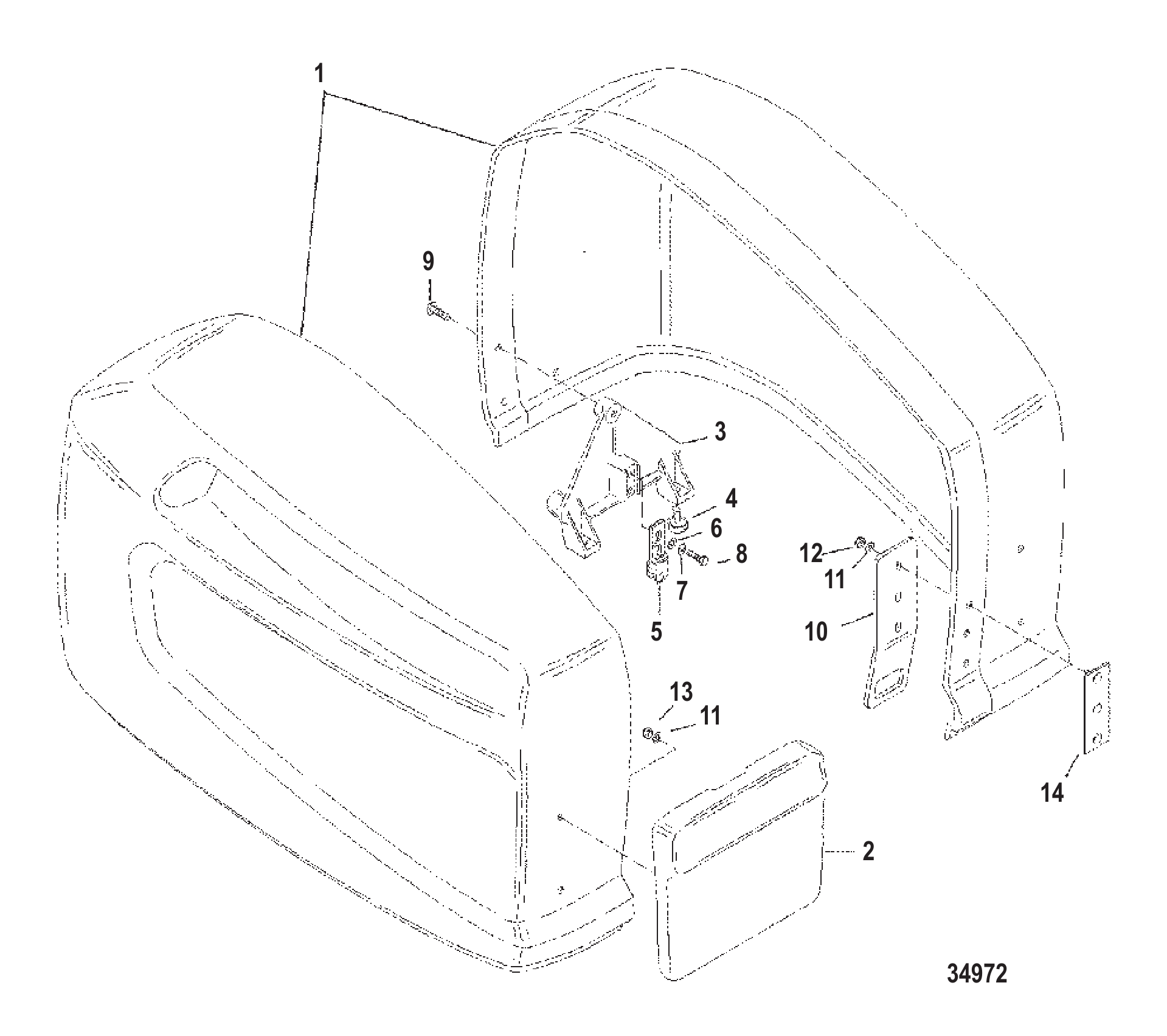

Рис. 37ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	849203T3	Верхний кожух в сборе	1
1	849203A4	Верхний кожух в сборе	1
2	849209A3	Экран	1
2	849209A4	Экран	1
3	848808	КРОНШТЕЙН ЗАЩЕЛКИ	1
4	849374	УПОР	2
5	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
5	893763	Кронштейн фиксатора ролика	1
6	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	2
6	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	2
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	849011	ВИНТ (.250-20 x .750)	4
10	848811	ЗАЩЕЛКА	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	7
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
12	56374	ГАЙКА (.250-20)	3
12	8267098	Гайка (.250-20) нержавеющая сталь	3
13	814101	Гайка (.250-20) нержавеющая сталь	4
13	8M0207776	ГАЙКА	4
14	849179	ПЛАСТИНА	1
-	849537A9	Комплект наклеек	1
-	849537A10	Комплект наклеек	1
-	849537A8	Комплект наклеек	1
-	849537A11	Комплект наклеек	1
-	849543A7	Комплект наклеек	1
-	849543A8	Комплект наклеек	1
-	849543A9	Комплект наклеек	1

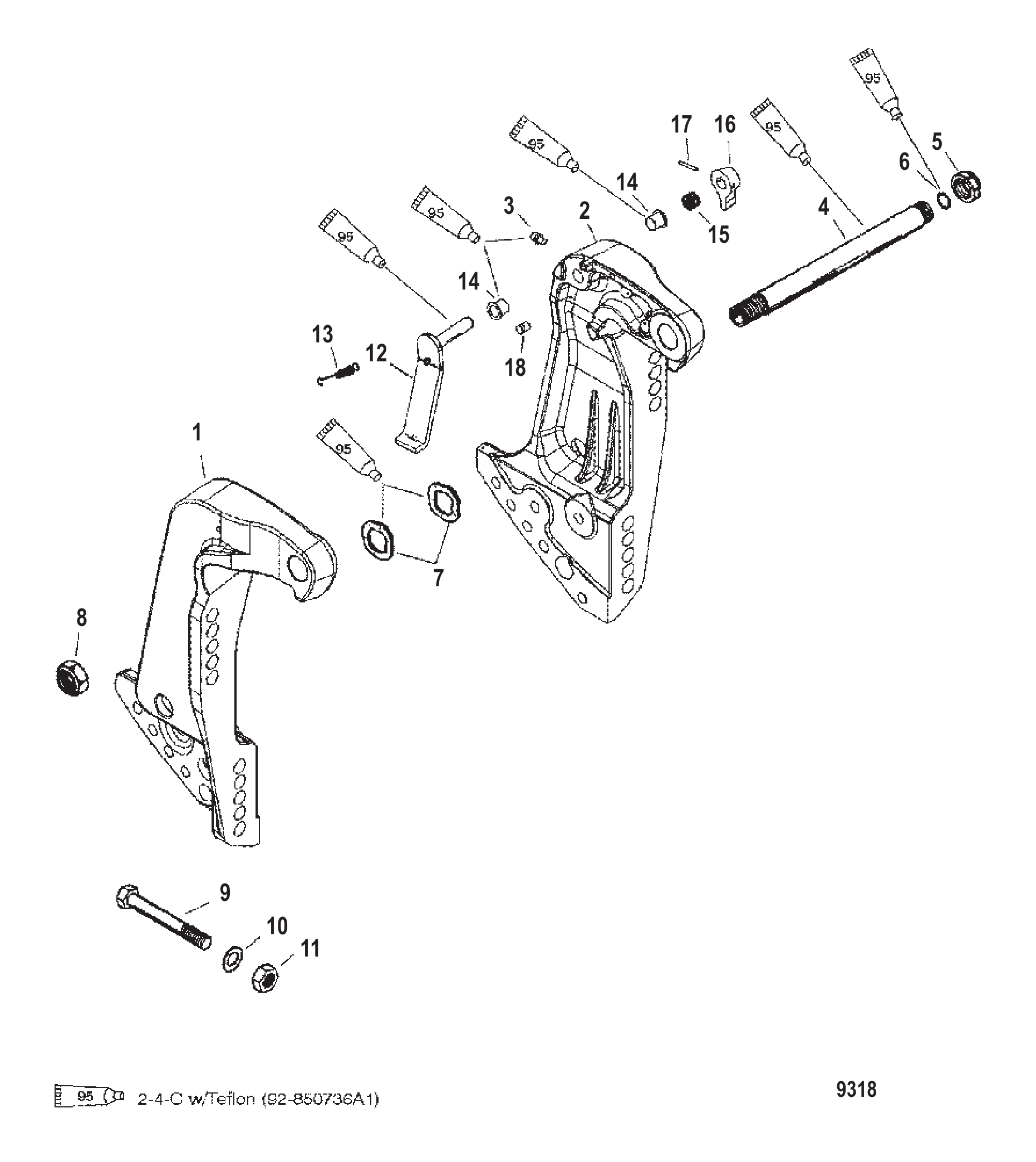

Рис. 38Кронштейны транца (длинные) Transom Brackets Long

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1

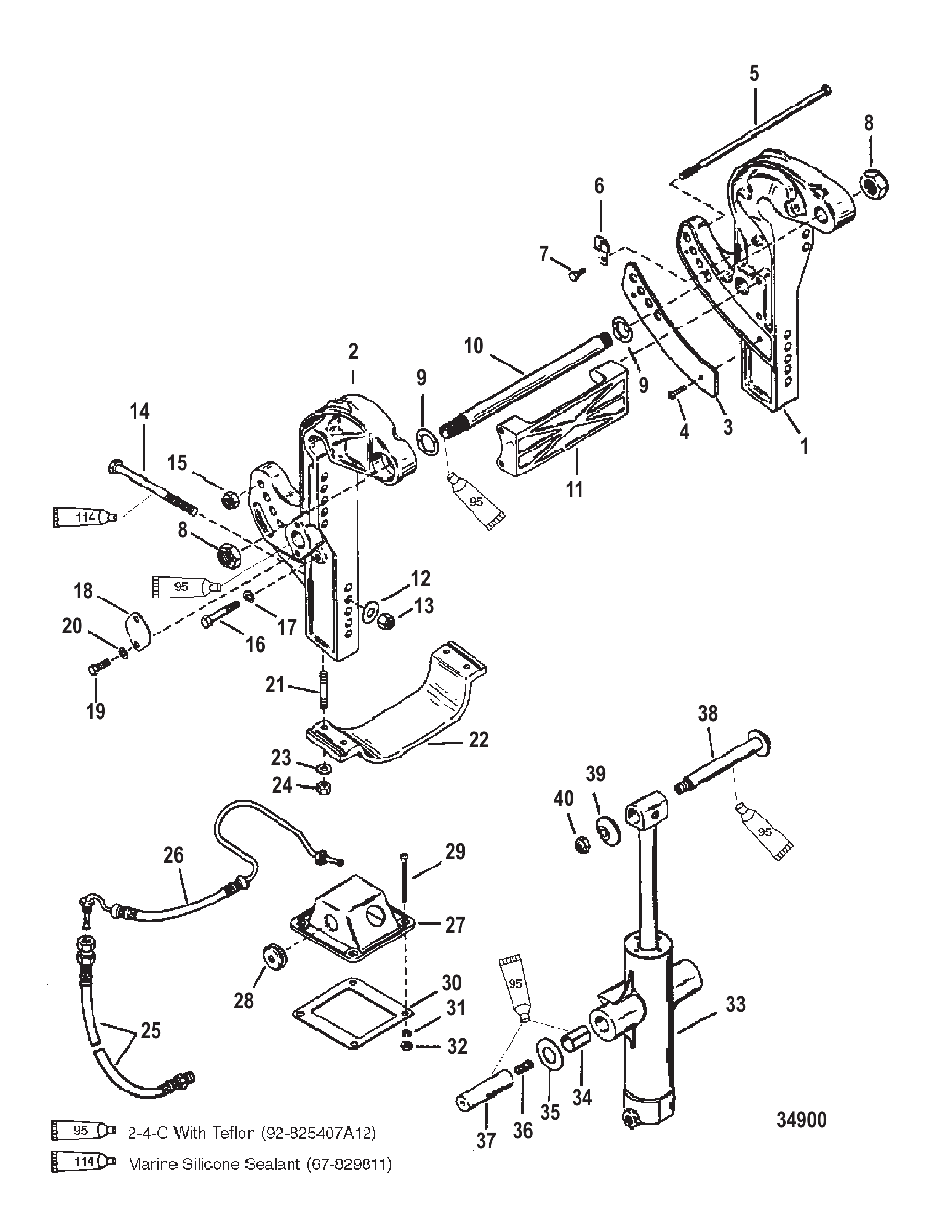

Рис. 39Кронштейны транца (короткие) Transom Brackets Short

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
1	844353T01	КОМПЛЕКТ ТРАНЦА	1
1	847800A2	Кронштейн транцевый в сборе	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
2	847801A2	Кронштейн транцевый в сборе	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
8	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
11	85035T6	ПРОСТАВКА	1
11	85035T	ПРОСТАВКА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	8M0027784	Гайка	4
14	82671117	ГАЙКА (.500-20)	4
15	20220	Гайка (.500-20)	1
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610A17	ЦИЛИНДР ТРИММА	1
33	79610T28	ЦИЛИНДР ТРИММА	1
33	79610A18	ЦИЛИНДР ТРИММА	1
34	847724	ВТУЛКА	2
35	85022	Шайба (2.00 x 1.06 x .060)	2
36	30316	ПРУЖИНА	2
37	85020	Палец поворотный	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	20220	Гайка (.500-20)	1
40	82671317	ГАЙКА (.500-20)	1
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

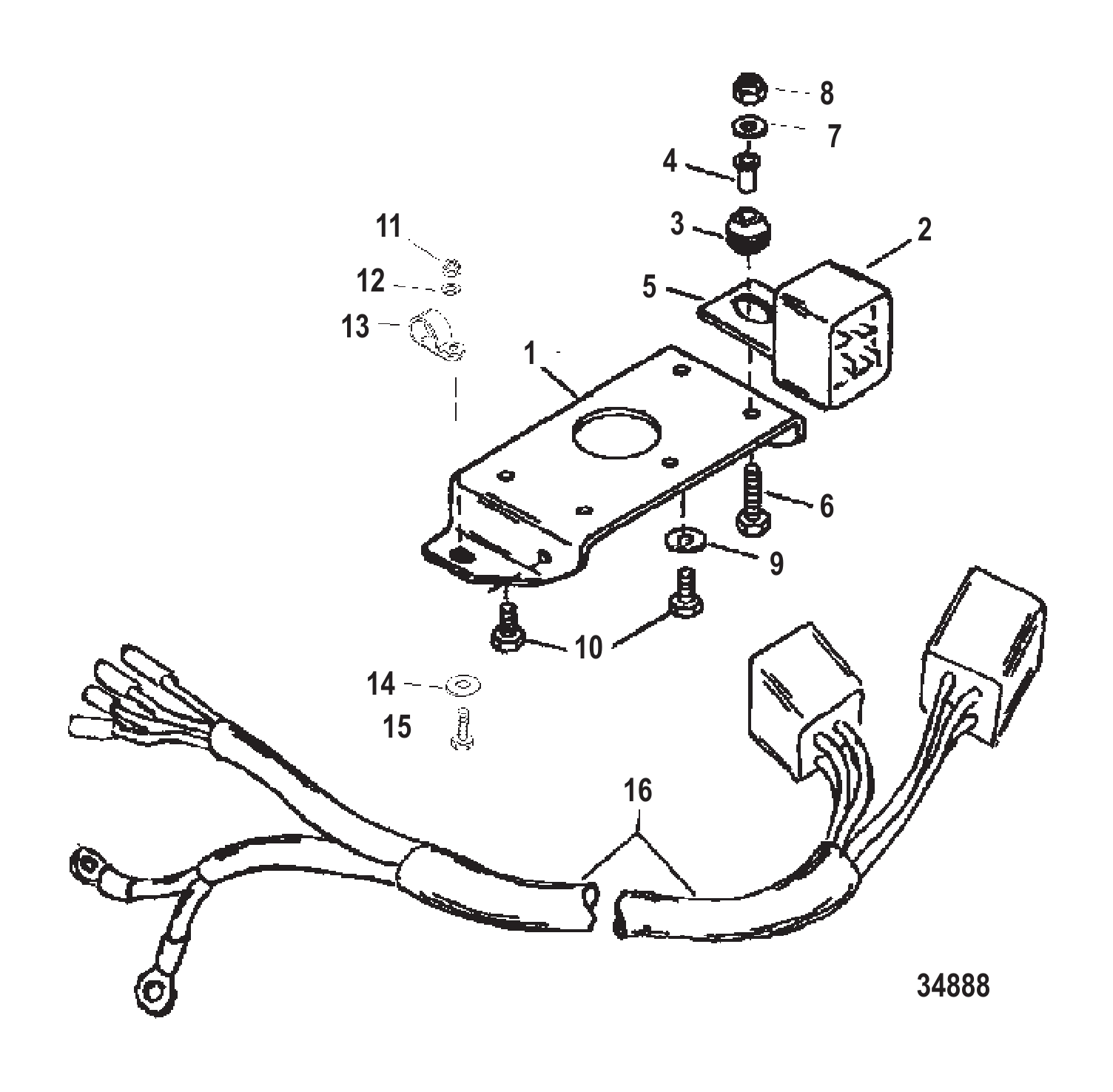

Рис. 40Плата соленоида трима Trim Solenoid Plate

REF	Номер детали	Наименование	Кол-во
1	849761	ПЛАСТИНА	1
1	8M0053740	Кронштейн	1
2	828151A1	Реле в сборе	2
2	8M0207773	Реле тримма в сборе	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0207785	Втулка	2
4	818968	ВТУЛКА	2
4	8M0214955	Втулка	2
5	828102	Кронштейн	2
5	8M0207771	Кронштейн крепления	2
6	45561	Винт (.250-20 x 1.12)	2
6	455611	Винт (.250-20 x 1.120)	2
7	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	814101	Гайка (.250-20) нержавеющая сталь	2
8	8M0207776	ГАЙКА	2
9	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
10	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
11	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	2
12	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
15	35045	ГАЙКА (.250-28)	2
15	826709109	Гайка (.250-28) нержавеющая сталь	2
16	826802A4	Жгут проводов в сборе	1

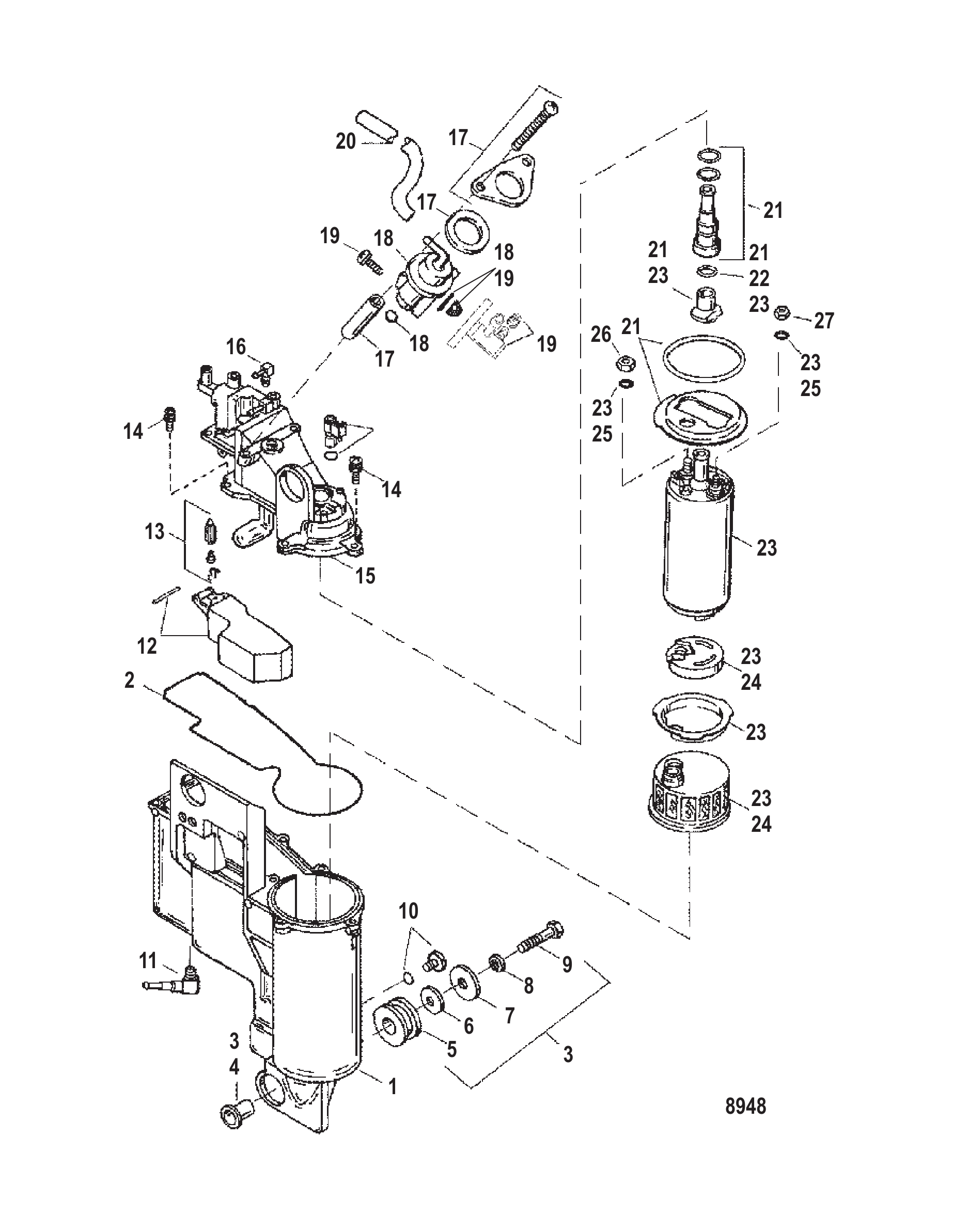

Рис. 41Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	14817A23	Топливная система в сборе	1
-	14817A31	Топливная система в сборе	1
1	8140111	Комплект корпуса сепаратора паров	1
2	809086	Уплотнительное кольцо	1
3	809092A1	Комплект крепежных винтов	1
4	809078	Втулка	1
5	809079	Уплотнительная втулка	3
5	88033	Втулка уплотнительная винта корпуса	3
6	8090622	Шайба	3
7	8090621	Шайба	3
8	809080	Стопорная шайба	3
8	400256	СТОПОРНАЯ ШАЙБА (M6)	3
9	8090611	Винт	3
10	809091	Ремкомплект винтов	1
11	424811	Клапан	1
12	15445	Комплект поплавка	1
13	15446	Комплект клапана поплавка	1
14	8140762	Комплект винтов	1
15	8140102	Комплект крышки	1
16	8090851	Комплект углового штуцера	1
17	809087	Крепежный комплект	1
18	8140122	Комплект регулятора давления топлива	1
19	814233A1	Ремкомплект клапана Шредера	1
19	814233A02	Ремкомплект клапана	1
20	8276943	Комплект трубок	1
21	809089	Ремкомплект топливного насоса	1
22	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
23	8090881	Комплект топливного насоса	1
23	809088T1	Комплект топливного насоса	1
24	808504T1	Комплект фильтра-отстойника	1
25	8090901	Комплект соединения	1
26	8237515	Гайка (M4)	1
27	400211	ГАЙКА (M5) Нержавеющая сталь	1

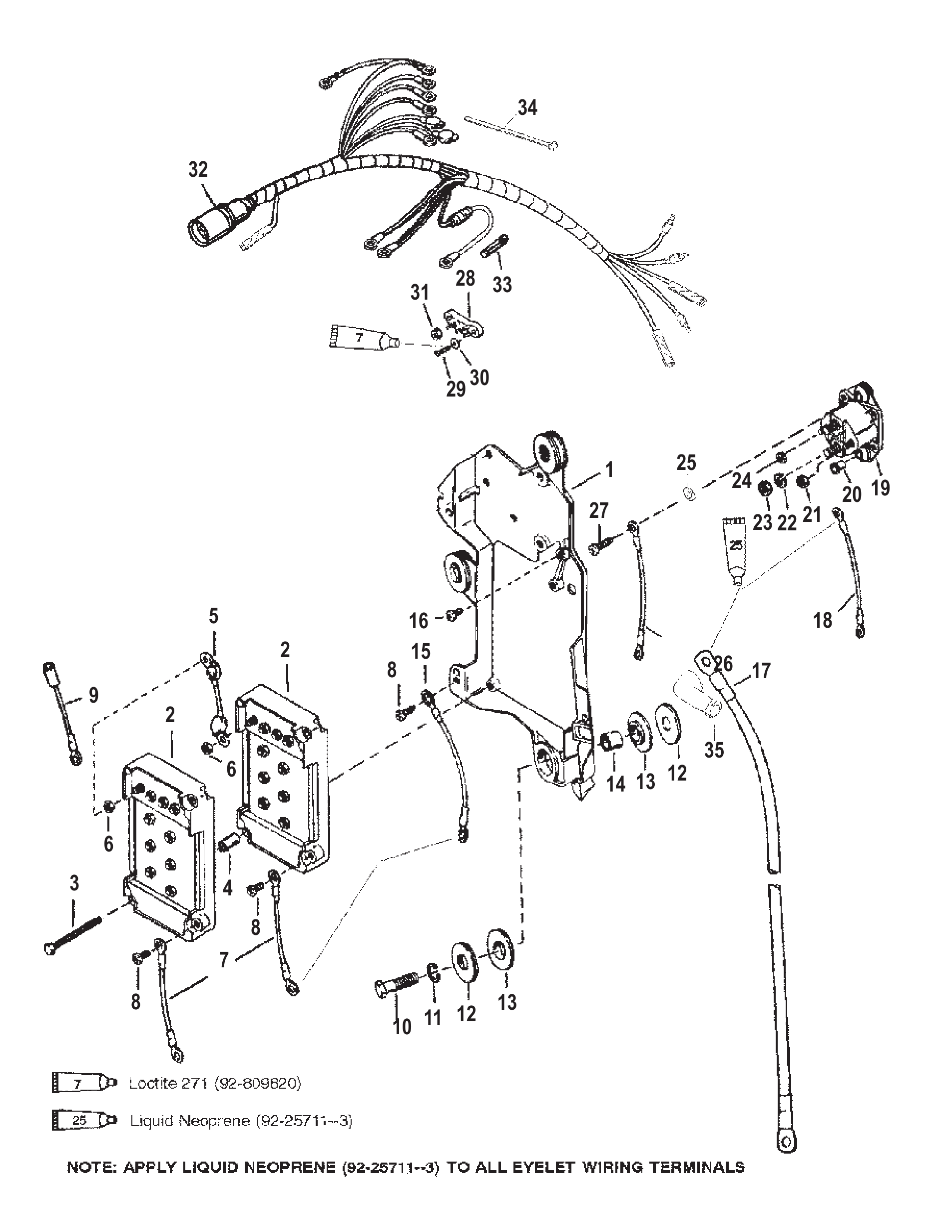

Рис. 42Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	434292	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	817626	Винт (#10-16 x .380)	3
8	878607	Винт (#10-16 x .375)	3
9	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
9	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	65999A3	Трос в сборе черный	1
16	87926	Винт (#10-32 x .500)	1
17	88439A23	Кабель в сборе, плюсовой — аккумулятор	1
17	88439A34	Кабель в сборе положительный - аккумулятор	1
17	88439A24	Кабель в сборе отрицательный - аккумулятор	1
18	93388A7	Трос в сборе (черный)	1
18	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
19	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
20	818968	ВТУЛКА	2
20	8M0214955	Втулка	2
21	45076	Гайка (#10-32) латунная клемма блока выключателя	4
22	53166	СТОПОРНАЯ ШАЙБА (.312)	2
23	68292	Гайка (.312-18)	2
23	8M0204668	Гайка (.312-18)	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
26	65999A2	Трос в сборе, черный	1
27	455611	Винт (.250-20 x 1.120)	2
28	194372	Клеммная колодка	1
29	38055	ВИНТ (.190-32 x .620)	2
30	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
31	45076	Гайка (#10-32) латунная клемма блока выключателя	2
32	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
33	79091	Предохранитель 20 А	1
33	8M0207796	Предохранитель 20 А	1
34	816311	Стяжка (8.00 дюймов)	AR
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	830233	Колпак изолятора - красный	1
