水星 Mercury 200 (3.0L) 0T750164 THRU 0T800999 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-80319902 · 共 32 个部位 · 1153 条零件

1АКСЕССУАРЫ 2ДЕМПФЕР/КРЫШКА МАХОВИКА 3НИЖНИЙ КОК 4ПЛАТА КАТУШЕК 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 7КОРПУС ВЕДУЩЕГО ВАЛА И ВЫХЛОПНАЯ ТРУБА 8КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 9ВЫПУСКНАЯ ПЛАСТИНА 10МАХОВИК/ГЕНЕРАТОР 11УПРАВЛЕНИЕ ТОПЛИВОМ 12ТОПЛИВНЫЙ НАСОС 13РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ)14РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ)15РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ)16КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 17ПОРТОВАЯ СИСТЕМА СБРОСА 18Компоненты гидроподъема 8M0231193 19КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический 20Компоненты гидроподъема Корпус двигателя пластиковый 21СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 22ПЛАСТИНА СОЛЕНОИДА 23СИСТЕМА ДАВЛЕНИЯ СПИДОМЕТРА/БЛОКА 24СТАРБОРТНАЯ СИСТЕМА СБРОСА 25СТАРТЕР (225-S/N-0T467441/250-S/N-0T467334 и ниже)26СТАРТЕР (225-S/N-0T467442/250-S/N-0T467335 и выше)27ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 28ДРОССЕЛЬНАЯ ЗАСЛОНКА 29ИНСТРУМЕНТЫ 30ВЕРХНИЙ КОК 31Кронштейны транца 32КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ

Рис. 1АКСЕССУАРЫ ACCESSORIES

Номер детали	Наименование	Кол-во
852400	Соединение промывочное	1
15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
812497A2	Диод в сборе	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
858610A31	Топливный шланг в сборе	1
877683Q12	Топливный шланг в сборе (12 футов)	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
88334A2	КОМПЛЕКТ MERCATHODE	1
41729A3	Комплект удлинителя шланга	1
NSS	NOT SOLD SEPARATE Rigging Hose Kit	1
15943A1	Комплект масляного бачка	1
858915A1	Комплект редуктора тримма	1

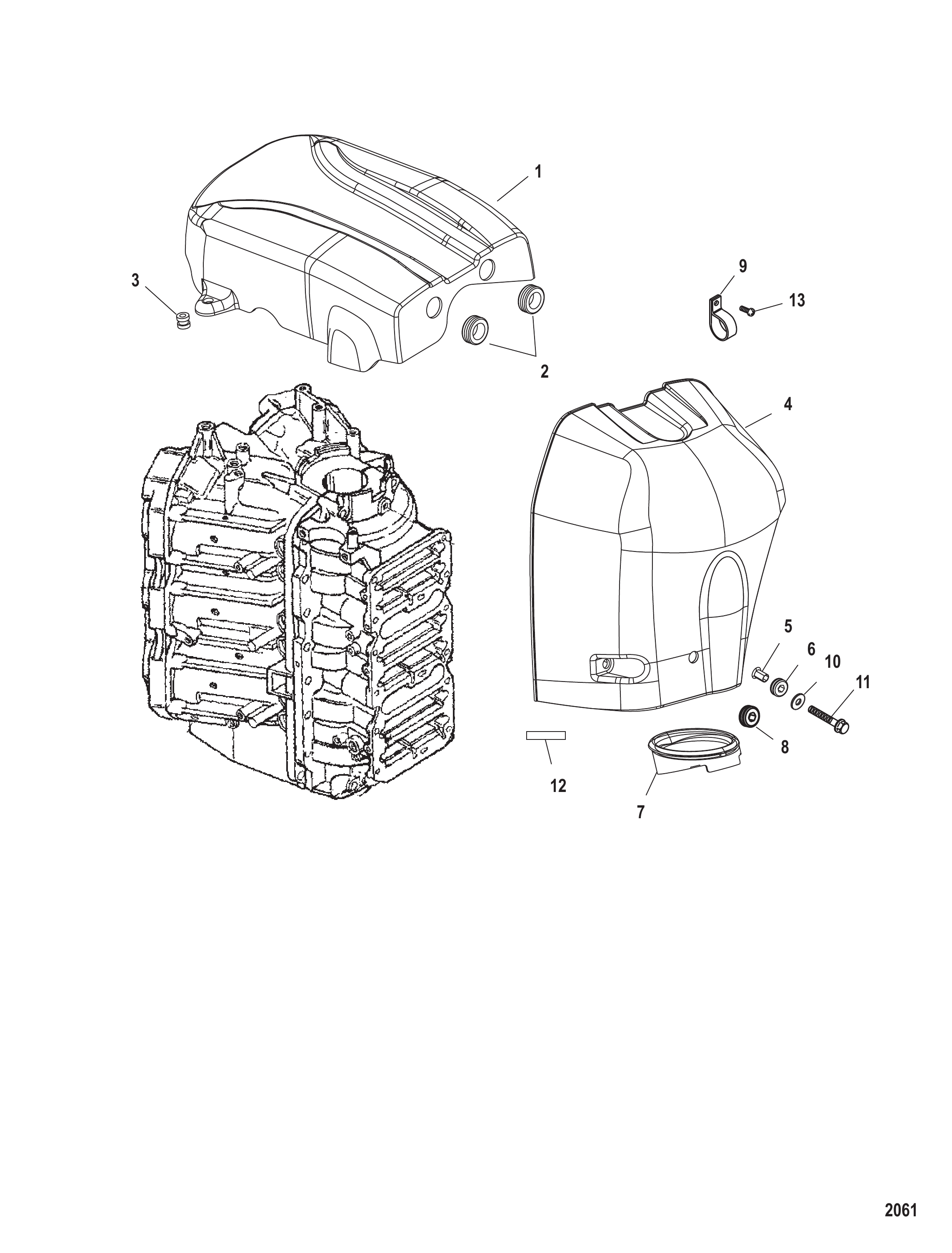

Рис. 2ДЕМПФЕР/КРЫШКА МАХОВИКА ATTENUATOR/FLYWHEEL COVER

REF	Номер детали	Наименование	Кол-во
1	880009T1	Крышка	1
2	13467	Втулка (.88 внутренний диаметр)	2
3	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
4	881909T1	Гаситель	1
5	856954	Втулка	1
6	834985	Втулка уплотнительная	1
7	882767	Сальник	1
8	20116	Втулка ручки воздушной заслонки	1
9	23567	ЗАЖИМ	1
10	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
11	82130025	ВИНТ (M6 x 25) крепление к картеру	1
12	881865	Наклейка предупреждающая — запуск на передаче	1
13	69570	Винт (#10-16 x .750)	1

Рис. 3НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A17	Нижний кожух в сборе, серый (без наклеек)	1
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A5	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A5	Нижний кожух в сборе (черный) (без наклеек)	1
3	18701A1	Комплект уплотнений	1
4	18699	Винт (.250-20 x 1.320) (правый борт)	4
5	817519A1	Обратный клапан в сборе, сливной	2
6	813613	Штуцер	1
7	99127109	Шланг (57,00 дюймов, бухта)	1
7	8M0108355	Шланг (57 дюймов, бухта)	1
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	815296	ШТИФТ Стопорный	1
10	18286A13	Переключатель в сборе	1
10	8M0235192	Переключатель тримма	1
11	812443	ФИКСАТОР ПЕРЕКЛЮЧАТЕЛЯ	1
11	8M0032848	Держатель переключателя	1
12	815914	Тройник	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	19648A3	Рукоятка в сборе (черная)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
14	19648A4	Рукоятка в сборе (серая)	1
14	19648A2	РУКОЯТКА В СБОРЕ ЛЕВАЯ	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A4	Рукоятка в сборе (серая)	1
15	19647A3	Рукоятка в сборе (черная)	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	6
17	99611	Волнистая шайба	3
18	19369	Собачка	1
19	19370	Собачка	1
20	69057	ШАЙБА (.281 x .734 x .063)	3
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	19749	Хомут	1
24	197481	Хомут	1
25	92799	ВИНТ (#10-16 x 1.12)	2
26	18872A1	Крышка в сборе (черная)	1
26	18872A2	Крышка в сборе (серая)	1
26	18872A1	Крышка в сборе (черная)	1
27	813692	Контргайка	2
27	8136921	Контргайка	2
28	N.S.S.	Not Sold Separate Front Handle Assembly	1
29	N.S.S.	Not Sold Separate Handle	1
30	N.S.S.	Not Sold Separate Handle Lock	1
31	N.S.S.	Not Sold Separate Screw	2
32	N.S.S.	Not Sold Separate Spring	1
33	18192	Винт (.250-20 x .620) кронштейна	1
34	19666	Втулка	1
35	18727	Шток	1
36	8130763	Передняя рукоятка	1
36	8130764	Передняя рукоятка	1

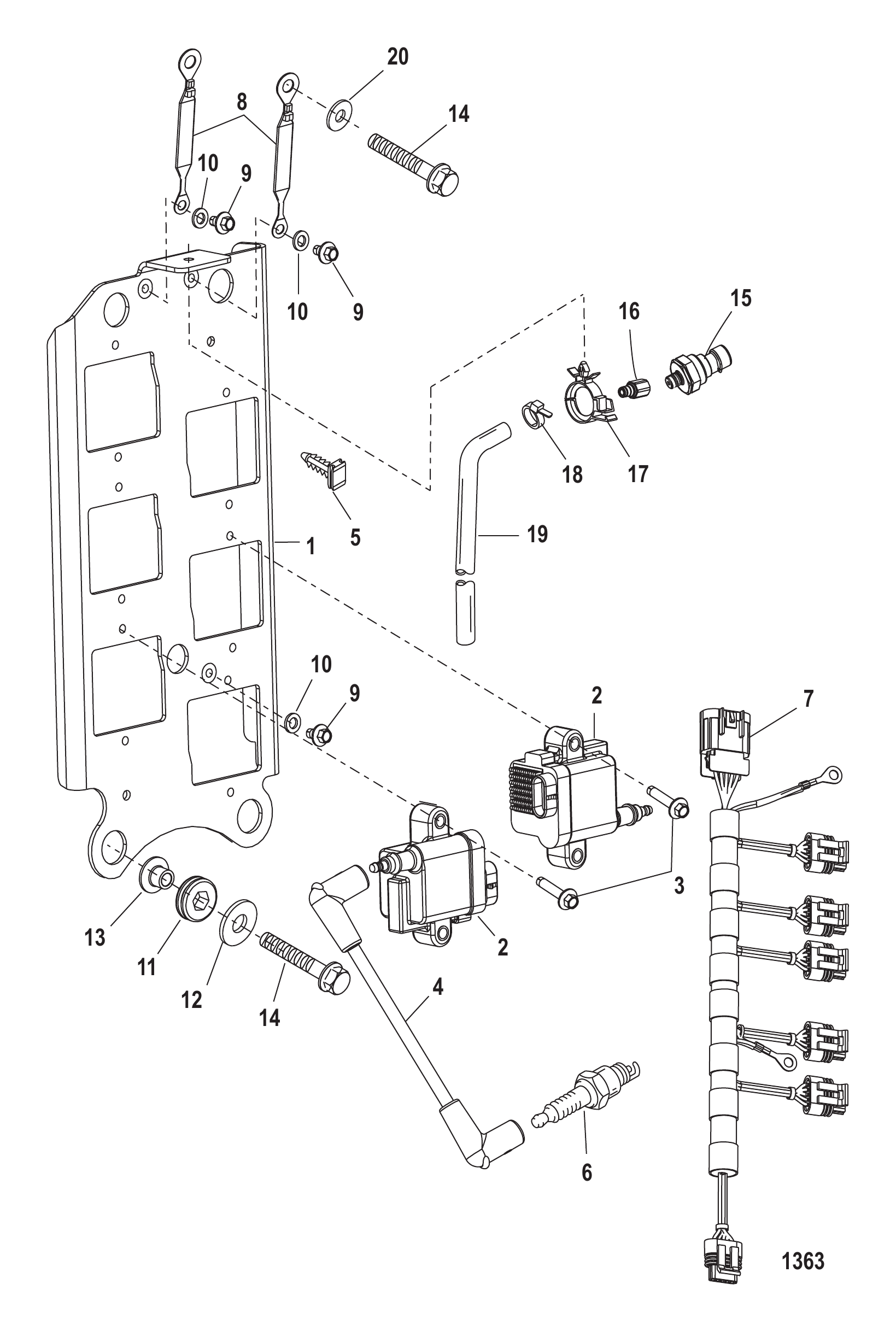

Рис. 4ПЛАТА КАТУШЕК COIL PLATE

REF	Номер детали	Наименование	Кол-во
1	850295T2	Пластина крепления катушки зажигания	1
2	879984A1	Комплект катушки зажигания	6
3	82129130	ВИНТ (M6 x 30)	12
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
5	828991	Зажим	1
6	941	СВЕЧА ЗАЖИГАНИЯ (CHAMPION #QL77CC)	6
7	882757T1	Жгут проводов катушки зажигания в сборе	1
-	854839T02	ЖГУТ ПРОВОДОВ 5-КОНТАКТНЫЙ	1
8	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
9	82129110	ВИНТ (M6 x 10)	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
11	833155	Втулка	4
12	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
13	8502341	Втулка	4
14	81893435	ВИНТ (M8 x 35)	4
15	881879A7	Комплект датчика (0-50 PSI) бежевый	1
16	859431	ШТУЦЕР	1
17	883066	Зажим (.865)	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
20	36001	ШАЙБА	2

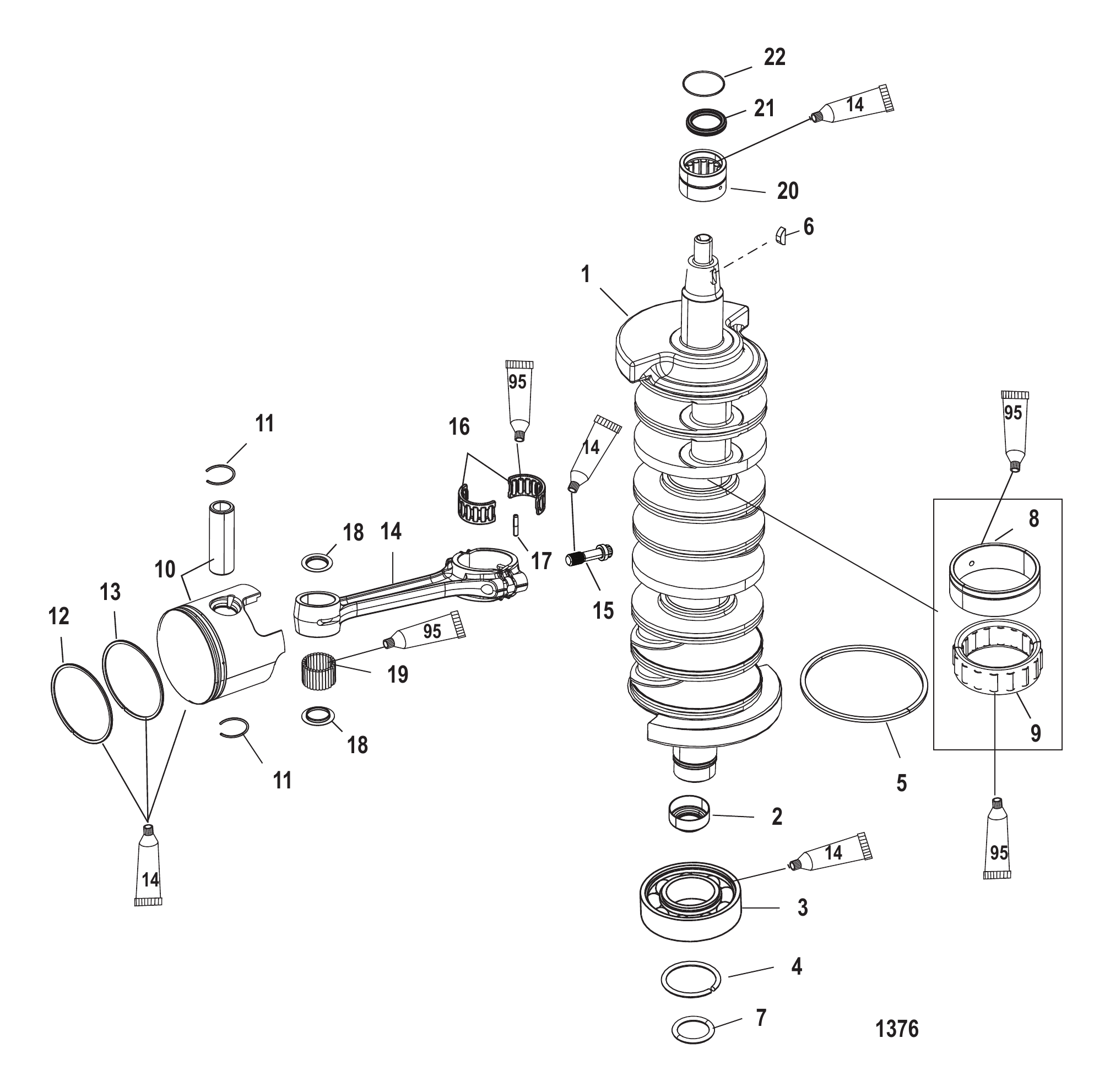

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9784A11	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	816106	Кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A1	Обойма в сборе	2
9	NSS	NOT SOLD SEPARATE Needle Roller Bearing	2
10	858295T1	Поршень	3
10	858294T1	Поршень	3
10	878572A2	Поршень в сборе	AR
10	878571A2	Поршень в сборе	AR
10	878574A2	Поршень в сборе	AR
10	878573A2	Поршень в сборе	AR
11	841202	Кольцо	12
12	858772A12	Комплект поршневых колец с 6 верхними и нижними кольцами	1
12	875252A12	Комплект поршневых колец	AR
12	875257A12	Комплект поршневых колец	AR
13	NSS	NOT SOLD SEPARATE Piston Ring (LOWER)	6
14	822373A7	Шатун в сборе	6
15	94320	Винт (.375-24 x 1.250)	12
16	43012A1	Комплект подшипника с сепаратором	12
17	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
18	88263	Упорная шайба	12
19	88258	Игольчатый роликовый подшипник	204
20	816773A2	Подшипник в сборе (верхний)	1
21	859093	САЛЬНИК	1
22	823683	Уплотнительное кольцо (1.989 x .070)	1
-	832934A00	Комплект прокладок головки блока	1
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

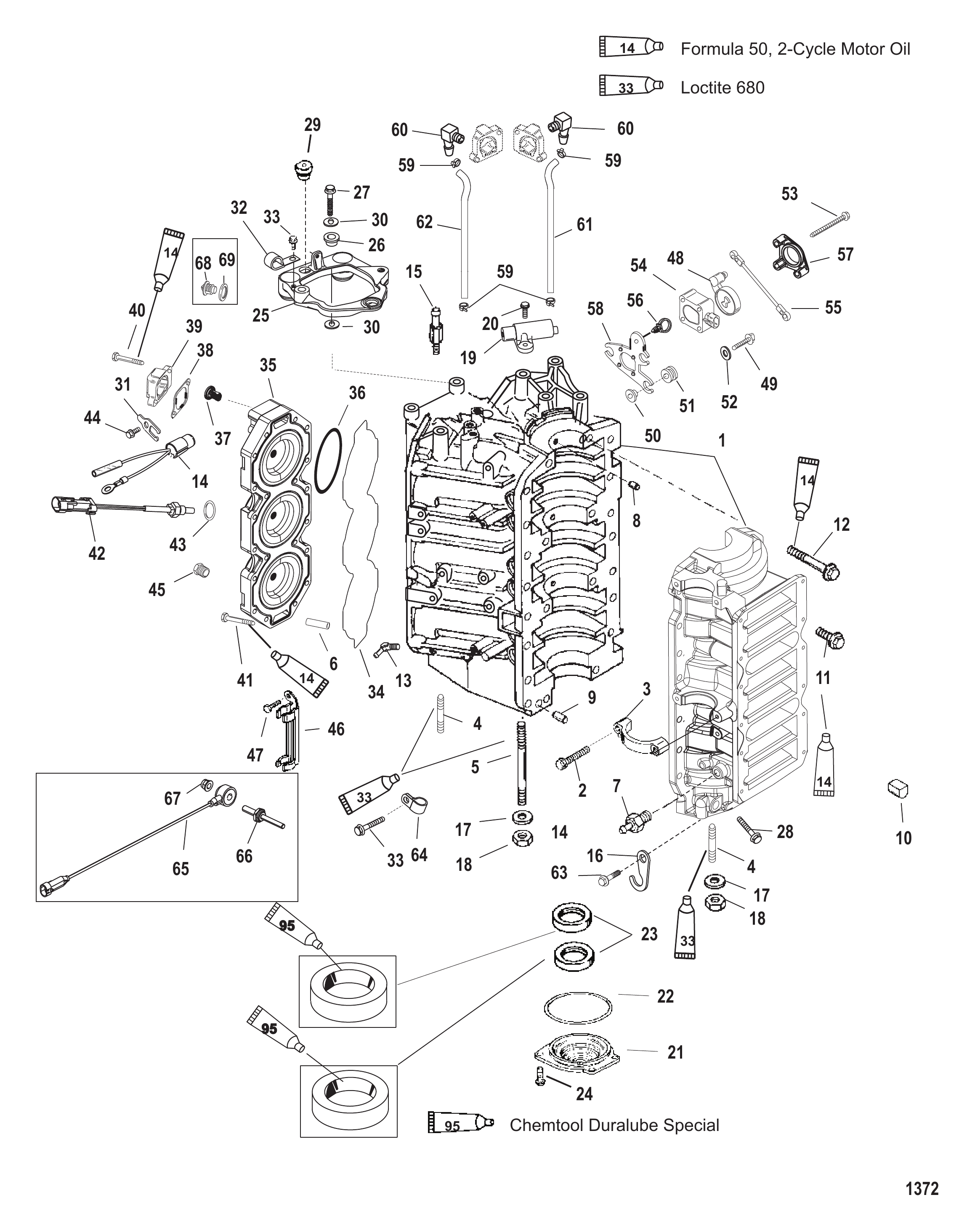

Рис. 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА CYLINDER BLOCK AND END CAP

REF	Номер детали	Наименование	Кол-во
1	9811A82	Блок цилиндров	1
1	9811T87	Блок цилиндров в сборе	1
1	9811A81	Блок цилиндров	1
1	9811T86	Блок цилиндров	1
1	9811A83	Блок цилиндров	1
1	9811T88	Блок цилиндров	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	850309	Пробка	6
11	81893435	ВИНТ (M8 x 35)	14
12	82446180	ВИНТ (M10 x 80)	8
13	782792	Штуцер угловой 45 градусов (1.25)	1
14	13536A13	Датчик температуры в сборе (левый борт) (2-проводный)	1
15	8405101	Палец	2
16	8588641	Фиксатор	1
17	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
18	4013610	ГАЙКА (M10) Нержавеющая сталь	10
19	8283582	Датчик	1
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
21	9787A4	Крышка в сборе	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	8308981	Уплотнение	2
24	82130020	ВИНТ (M6 x 20)	4
25	857186A1	Пластина в сборе	1
26	855729	ОПОРА	3
27	82130145	ВИНТ (M10 x 45)	3
28	82130012	ВИНТ (M6 x 12)	2
29	19565	Люверс	1
30	855725	ШАЙБА	6
31	137151	Фиксатор	1
32	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
33	82130012	ВИНТ (M6 x 12)	1
34	818574	САЛЬНИК	2
35	812851A19	Головка блока цилиндров	2
35	812851A22	Головка блока цилиндров	1
35	812851A18	Головка блока цилиндров	2
35	812851A21	Головка блока цилиндров	1
36	884391	Сальник	6
36	878453	Сальник	6
37	8855991	ТЕРМОСТАТ 54°C (130°F)	2
38	8503181	Прокладка	2
39	8503173	Крышка термостата	2
39	887926	Крышка термостата	2
40	82130025	ВИНТ (M6 x 25) крепление к картеру	4
41	859096	ВИНТ (M8 x 50)	40
42	858535	Датчик температуры в сборе	2
43	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
44	81893414	ВИНТ (M8 x 14)	1
45	328022	Пробка трубная (.125-27) латунная	1
46	8266241	Хомут	1
47	82130012	ВИНТ (M6 x 12)	2
48	8583561	РЫЧАГ TPI	1
49	82130025	ВИНТ (M6 x 25) крепление к картеру	3
50	856954	Втулка	3
51	834985	Втулка уплотнительная	3
52	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
53	40011113	Винт (M5 x 45) нержавеющая сталь	3
54	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
55	859095	ТЯГА	1
56	858932	ЗАЖИМ	1
57	8582261	КРЫШКА TPS	1
58	8544862	Кронштейн	1
59	816311T	СТЯЖКА (8.00 дюймов)	AR
60	8533394	ШТУЦЕР	2
61	8404461	Шланг (правый борт)	1
62	8404462	Шланг (левый борт)	1
63	81893420	ВИНТ (M8 x 20)	1
64	858902	ХОМУТ	1
65	878187	Датчик детонации в сборе	2
66	882781	Шпилька	2
67	826292	ГАЙКА (M10) Латунная/Никелированная	2
68	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	2
69	854639	Сальник	2
-	832934A00	Комплект прокладок головки блока	1
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

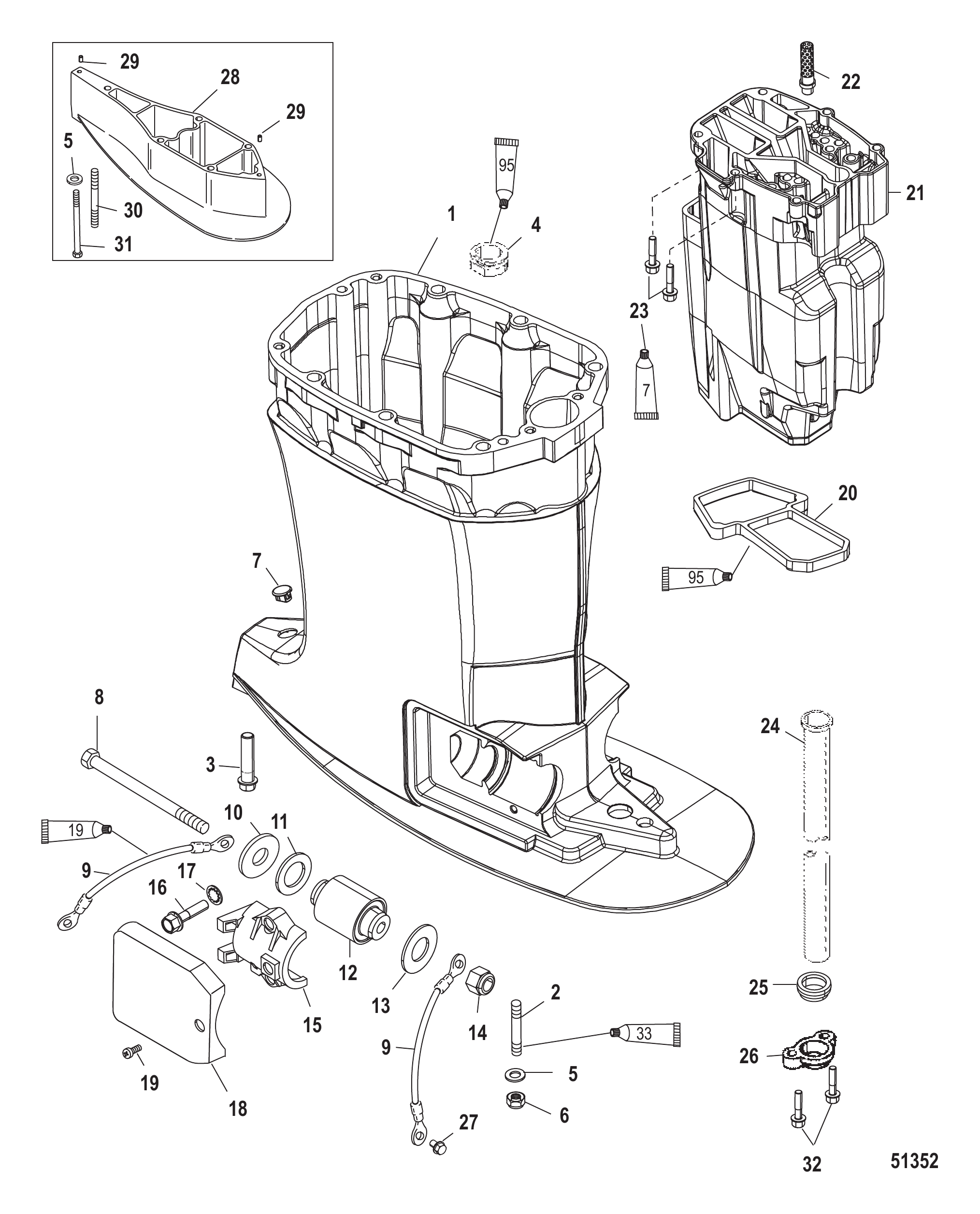

Рис. 7КОРПУС ВЕДУЩЕГО ВАЛА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING & EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	832937A3	Корпус гребного вала в сборе	1
1	832938A5	Корпус гребного вала в сборе	1
2	856983	Шпилька (M12 x 52)	4
3	88552835	Винт (M12 x 35 мм)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4
6	857008	Гайка (M12 x 1.75)	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	815434	ГАЙКА	2
15	8186442	Хомут	2
16	81893435	ВИНТ (M8 x 35)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	NSS	NOT SOLD SEPARATE Strainer	1
23	81893435	ВИНТ (M8 x 35)	4
24	8329417	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8329419	Трубка водяная	1
25	832940	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	823979T1	Проставка	1
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	857009	Шпилька (M12 x 179)	4
31	857137	Винт (M12 x 160)	1
32	81893435	ВИНТ (M8 x 35)	2

Рис. 8КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	71565A2	Труба в сборе	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	826709113	Гайка (.375-24) нержавеющая сталь	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
20	94319	Винт (.375-24 x 1.5)	1

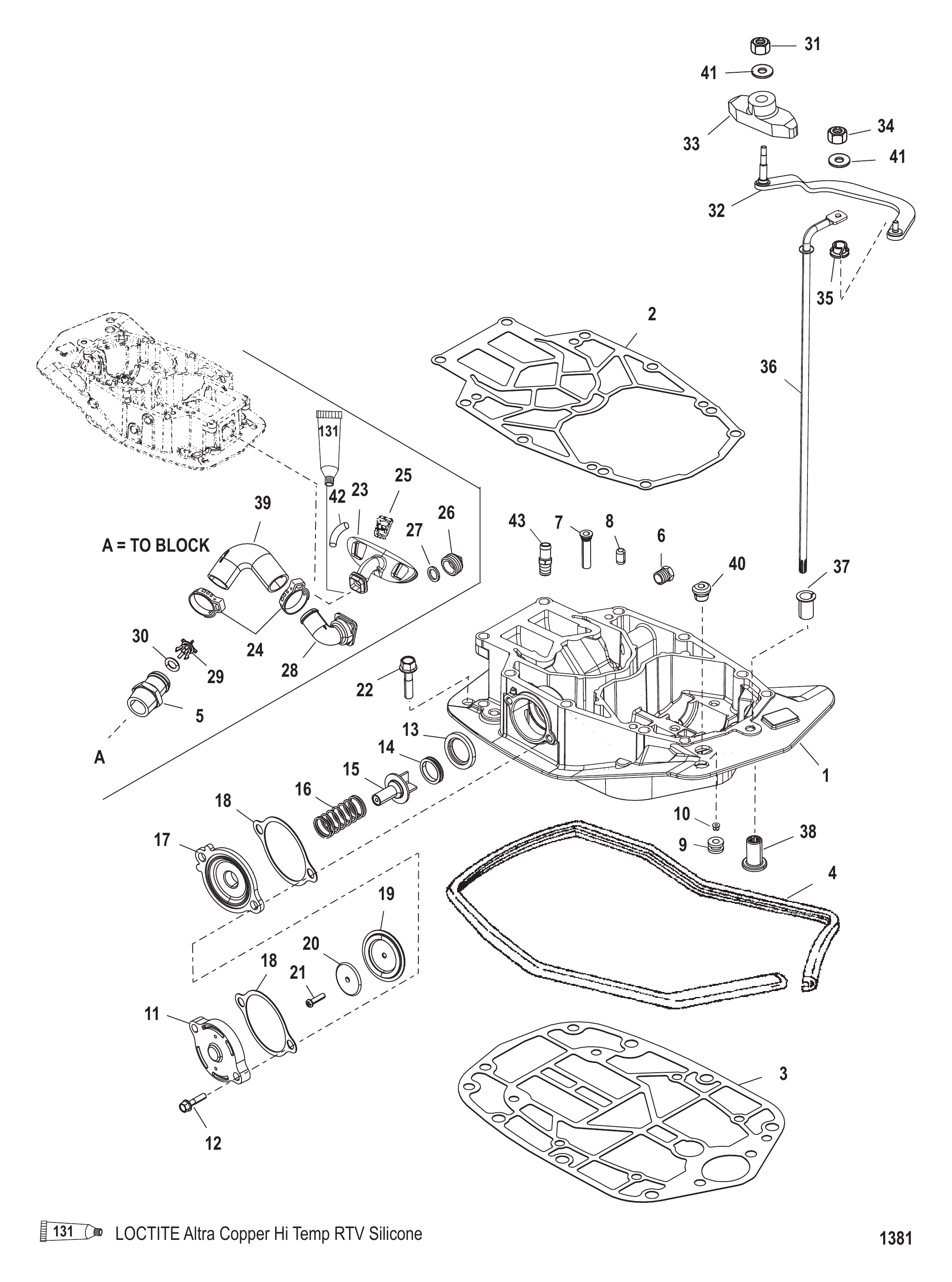

Рис. 9ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	832935A15	Сборка выпускной пластины	1
1	832935A16	Пластина в сборе выпускная	1
2	8329332	Прокладка	1
3	8329343	Прокладка (нижняя)	1
4	8238051	Сальник	1
5	8320761	Фитинг обратного клапана	1
6	32803	ПРОБКА ТРУБНАЯ (.375-18) ЛАТУННАЯ	1 or 2
7	817519A1	Обратный клапан в сборе, сливной	2
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
9	822002	Втулка уплотнительная	1
10	48323	Пробка	1
11	65663A2	Крышка в сборе	1
12	81893435	ВИНТ (M8 x 35)	2
13	814190	Держатель	1
14	814191	Втулка уплотнительная	1
15	814189	Клапан тарельчатый	1
16	64878	ПРУЖИНА (Чёрная)	1
17	65664A1	Пластина в сборе	1
18	88907	ПРОКЛАДКА	2
19	648771	ДИАФРАГМА	1
20	76451	Шайба	1
21	69570	Винт (#10-16 x .750)	1
22	81893435	ВИНТ (M8 x 35)	6
23	8503061	Колпачок выхлопа холостого хода	1
24	850896	Хомут (28.6)	2
25	821904	Штуцер контрольной струи	1
26	821908	Пробка	1
27	821915	Шайба	1
28	859600	ШТУЦЕР	1
29	8219631	Обратный клапан	1
30	30641	Уплотнительное кольцо (.299 x .103)	1
31	401386	ГАЙКА (M6) Нержавеющая сталь	1
32	883142A2	Тяга переключения передач	1
33	8539683	Ползун	1
34	401386	ГАЙКА (M6) Нержавеющая сталь	1
35	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	8240701	Вал переключения передач верхний	1
36	8240702	Вал переключения передач верхний	1
36	8240703	Вал переключения передач верхний	1
37	48237	Втулка вала переключения передач	1
38	43585	Муфта вала переключения	1
39	859626A1	Комплект промывочного шланга (впуск)	1
40	126021	Втулка	1
41	35459	ШАЙБА	2
42	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
43	8552141	Штуцер	2
-	832934A00	Комплект прокладок головки блока	1
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

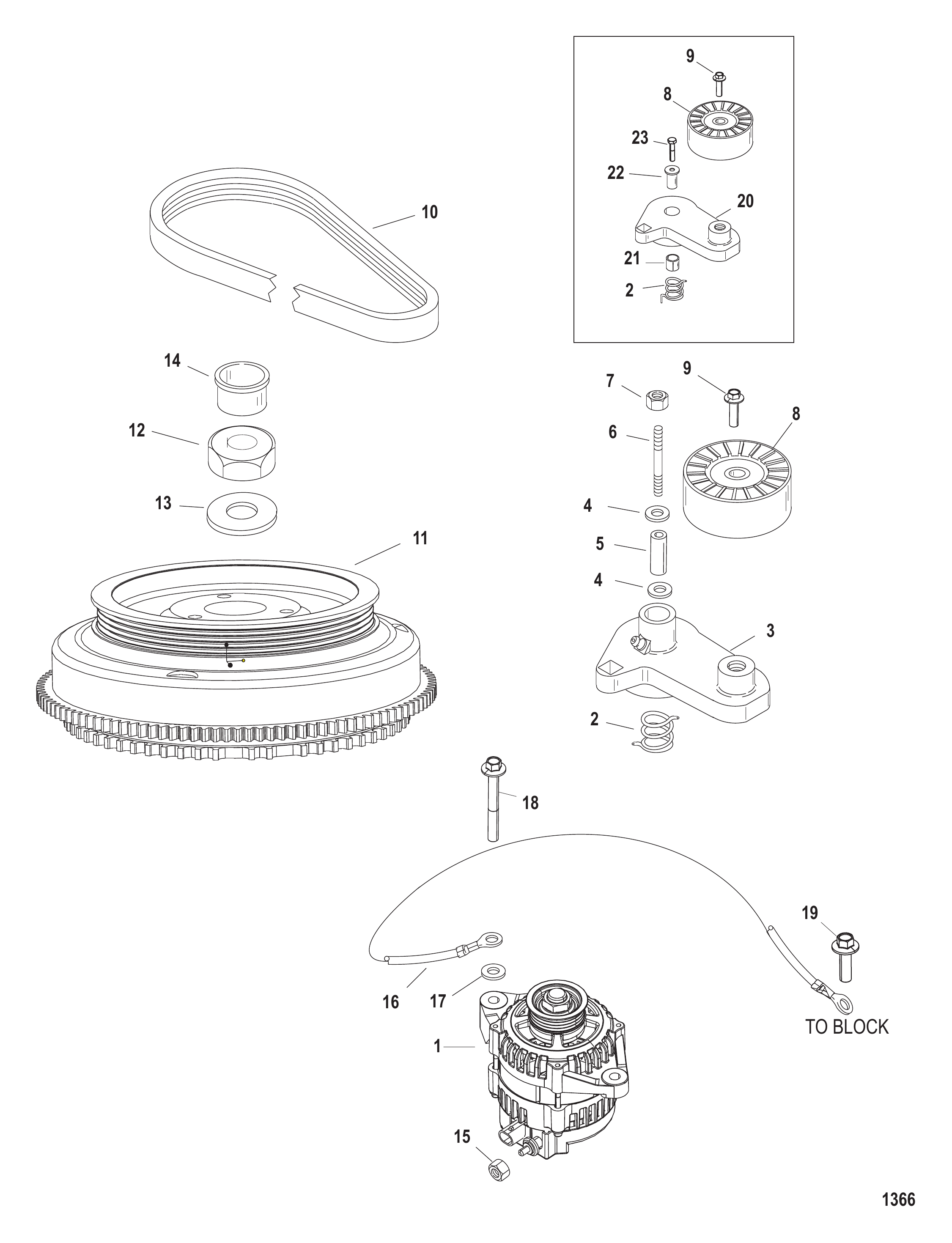

Рис. 10МАХОВИК/ГЕНЕРАТОР FLYWHEEL/ALTERNATOR

REF	Номер детали	Наименование	Кол-во
1	875286A1	Генератор	1
1	881247A1	ГЕНЕРАТОР	1
2	8523742	Пружина	1
3	856815T2	Натяжитель в сборе	1
4	4002320	ШАЙБА	2
5	8568941	ВТУЛКА	1
6	856900	Шпилька (M10 x 85)	1
7	826292	ГАЙКА (M10) Латунная/Никелированная	1
8	852385A2	Шкив в сборе	1
9	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
10	82850711	РЕМЕНЬ	1
11	859619T1	Маховик	1
11	859619T1	Маховик	1
11	859619T3	Маховик	1
11	859619T3	Маховик	1
12	42979	ГАЙКА (M16) МАХОВИКА	1
13	68229	Шайба (.641 x 1.250 x .190) маховика	1
14	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	856583A4	Тросовый узел	1
16	856583A5	ТРОС В СБОРЕ	1
17	4002319	ШАЙБА	1
18	82130150	ВИНТ (M10 x 50)	2
19	82130012	ВИНТ (M6 x 12)	1
20	850291T3	Натяжитель ремня	1
21	42139	ВТУЛКА НИЖНЯЯ	1
22	8525622	Втулка	1
23	4007180	ВИНТ (M10 x 45) Исполнение II	1

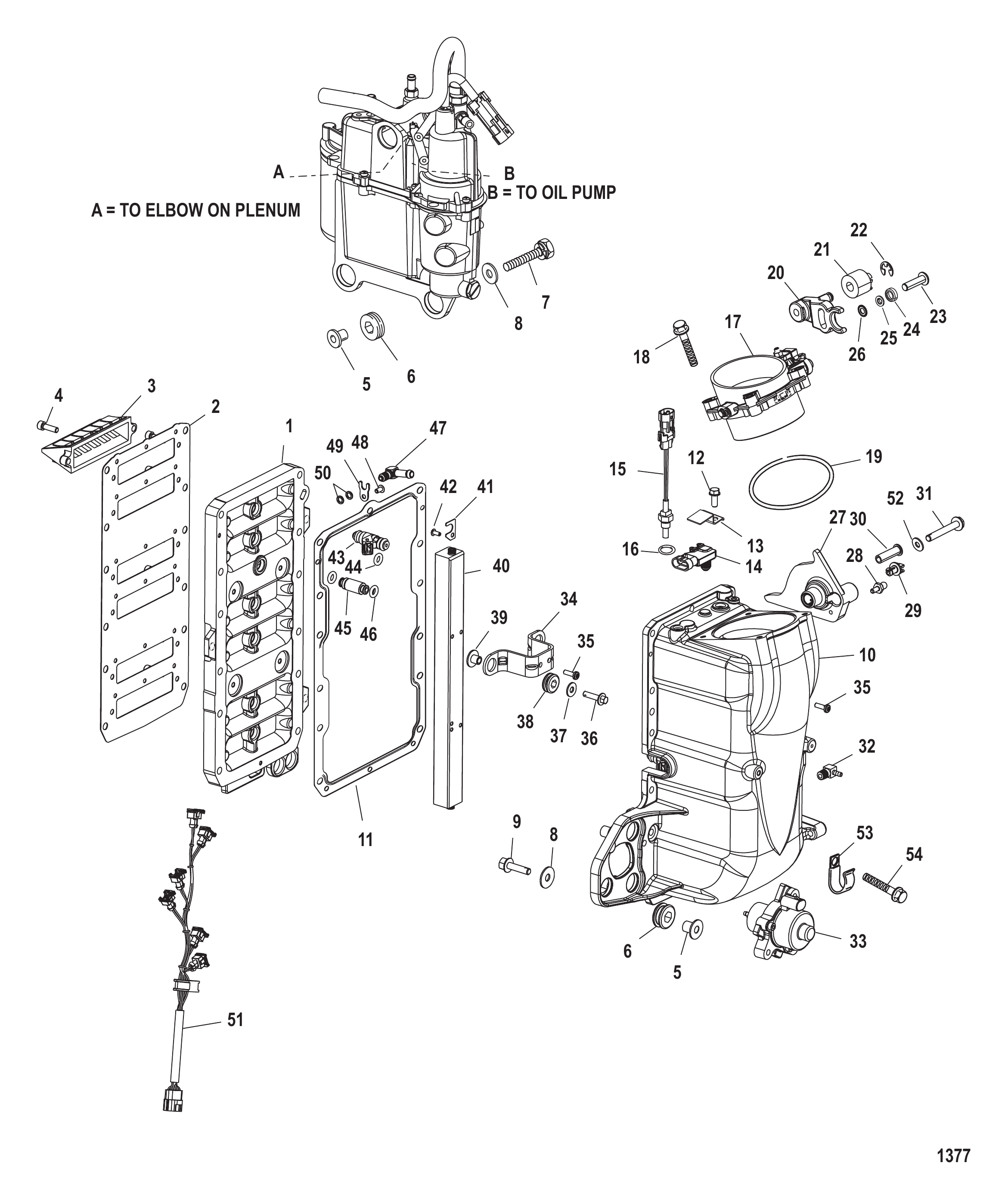

Рис. 11УПРАВЛЕНИЕ ТОПЛИВОМ FUEL MANAGEMENT

REF	Номер детали	Наименование	Кол-во
-	880004T2	Сборка управления подачей топлива	1
1	883951T1	Переходная пластина	1
2	804680	ПРОКЛАДКА	1
3	828623T4	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
4	8555252	Винт (M6)	12
5	855364	Втулка	6
6	855362	Втулка уплотнительная	6
7	81893435	ВИНТ (M8 x 35)	3
8	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
9	81893430	ВИНТ (M8 x 30)	3
10	883950T1	Комплект воздушного ресивера	1
11	8046793	Прокладка	1
12	1993716	ВИНТ (M6 x 16)	1
13	884522	Кронштейн датчика MAP	1
14	854445	Датчик MAP	1
15	858535	Датчик температуры в сборе	1
16	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
17	883949T1	Комплект дроссельного узла	1
18	82130040	ВИНТ (M6 x 40)	4
19	855426	Кольцо уплотнительное	1
20	8588511	Рычаг в сборе дросселя	1
21	677483	РОЛИК	1
22	8237951	Стопорное кольцо	1
23	889354	Винт специальный	1
24	881991	Шайба тарельчатая	1
25	881992	Шайба катушечная	1
26	69432	Шайба стопорная наружная (#10)	1
27	858353A3	Сборка кулачкового вала	1
28	8235694	Шарик резьбовой	1
29	932481	Втулка	1
30	883948	Втулка	1
31	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	1
32	993211	Штуцер	1
33	879892T	Сборка масляного насоса	1
34	883926	Кронштейн	2
35	883942	Винт (M4 x 16)	6
36	82130025	ВИНТ (M6 x 25) крепление к картеру	4
37	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	4
38	834985	Втулка уплотнительная	4
39	822003	Втулка	4
40	883952T1	Топливная рампа	1
41	8833821	ФИКСАТОР	7
42	840118	Винт (#8-32 x .380)	7
43	840481	Форсунка топливная	6
44	NSS	NOT SOLD SEPARATE O-Ring	12
45	8832151	ТРУБКА	1
46	883355	Кольцо уплотнительное	2
47	883940	Штуцер	1
48	883376	Винт (#10-24 x .375)	1
49	883382	Фиксатор	1
50	20385	Кольцо уплотнительное (.239 x .070) регулировочного винта	2
51	880745T1	Жгут проводов топливной рампы	1
52	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
53	65292	J-ОБРАЗНЫЙ ЗАЖИМ	2
54	82130040	ВИНТ (M6 x 40)	12
-	832934A00	Комплект прокладок головки блока	1
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

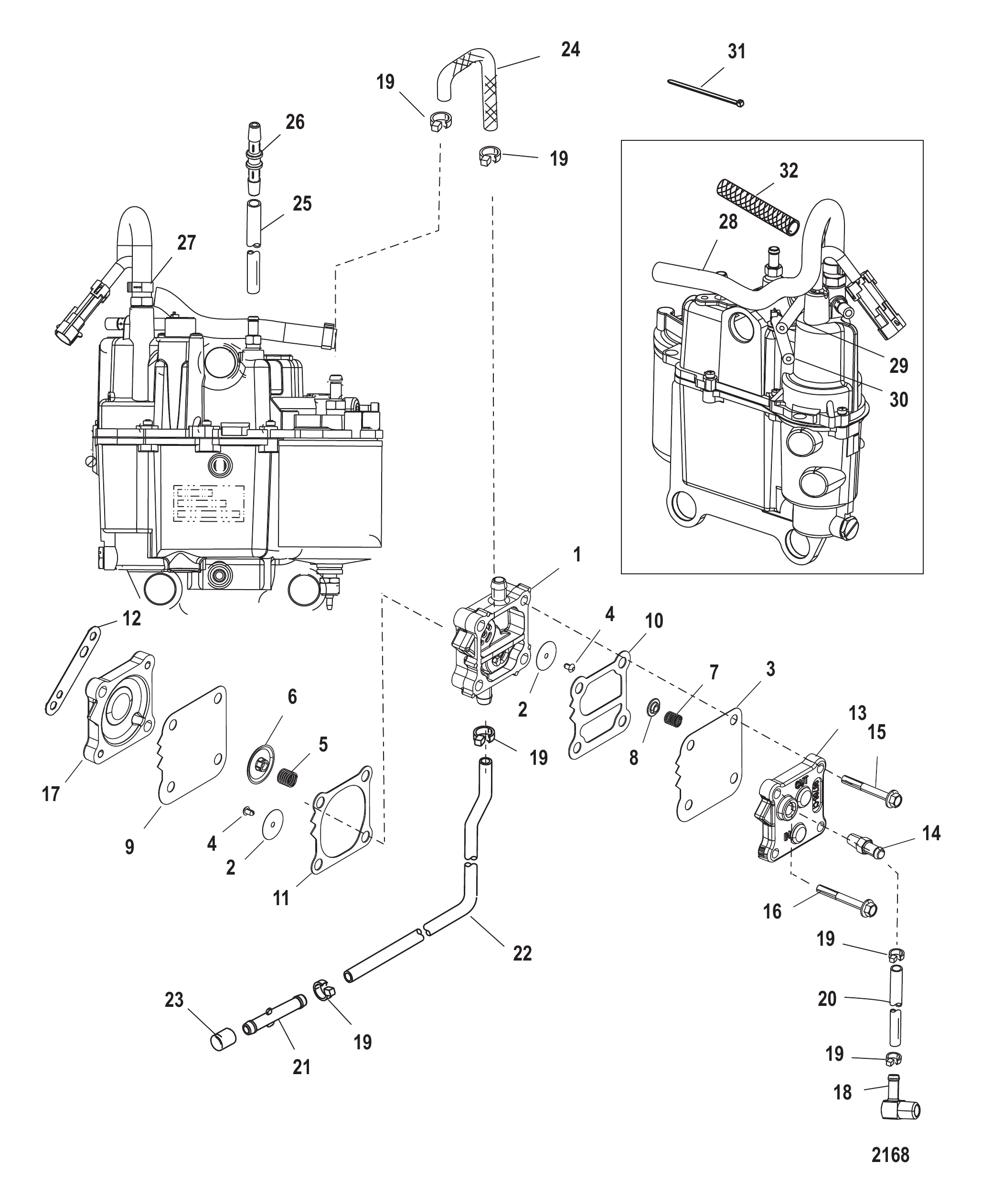

Рис. 12ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
-	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
-	857005A1	Ремкомплект диафрагмы	1
2	NSS	NOT SOLD SEPARATE Disc Check Valve	2
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diahpragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
13	987752	Пластина	1
14	16604	ШТУЦЕР прямой (.125-27)	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	856842	Угольник	1
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	858800	Шланг импульсной линии	1
21	822769	Соединитель	1
22	8568172	ШЛАНГ	1
23	NSS	NOT SOLD SEPARATE Cap	1
24	856818A1	Шланг/втулка	1
25	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
26	858955	РАЗЪЕМ	1
27	856880	Хомут шланга (15.3)	1
28	8839461	ШЛАНГ	1
29	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
30	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
31	816311T	СТЯЖКА (8.00 дюймов)	AR
32	883965	Трубка	1
-	832934A00	Комплект прокладок головки блока	1
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

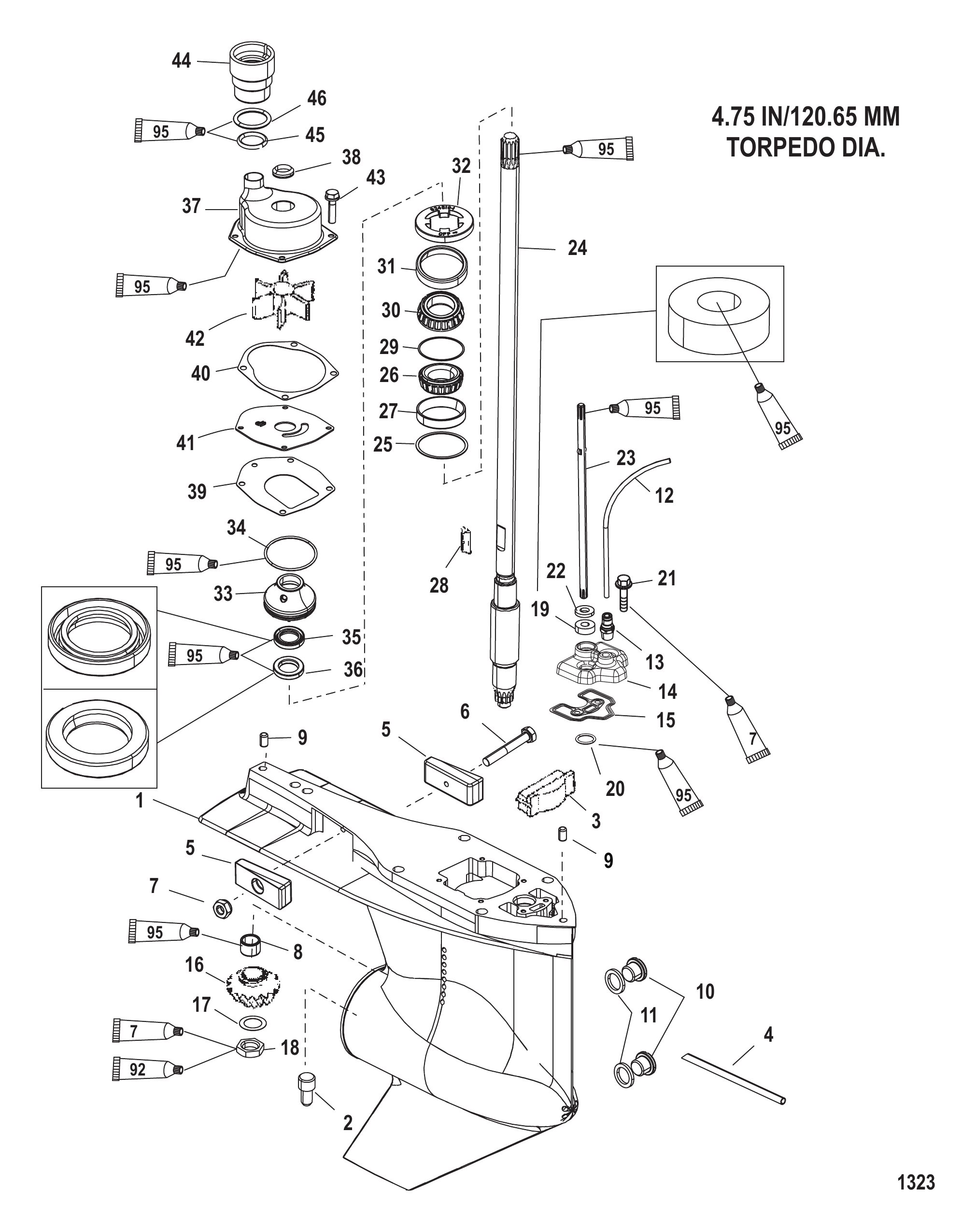

Рис. 13РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	859399T13	Корпус редуктора в сборе (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T14	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	859399T15	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T16	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	859399T17	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
4	859402	ТРУБКА ПИТО	1
5	826134Q	Анод	2
6	4000333	ВИНТ (M6 x 40)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	42647A1	Подшипник роликовый в сборе	1
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
11	191832	Шайба	2
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
13	859432	ШТУЦЕР	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	NSS	NOT SOLD SEPARATE Pinion Gear	1
17	92721	Шайба (.965 x .630)	1
18	35921	ГАЙКА (.625-18)	1
19	8164641	Маслосъёмный сальник	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	881938	Гребной вал	1
24	881942	Гребной вал	1
24	881943	Гребной вал	1
25	38657A1	Регулировочные прокладки в сборе	AR
26	48939A2	Подшипник роликовый конический	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	43037	ШПОНКА	1
29	42637A1	Комплект регулировочных шайб	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
37	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
42	43026T2	КРЫЛЬЧАТКА	1
43	1993716	ВИНТ (M6 x 16)	4
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	817275A5	Ремкомплект водяного насоса	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1

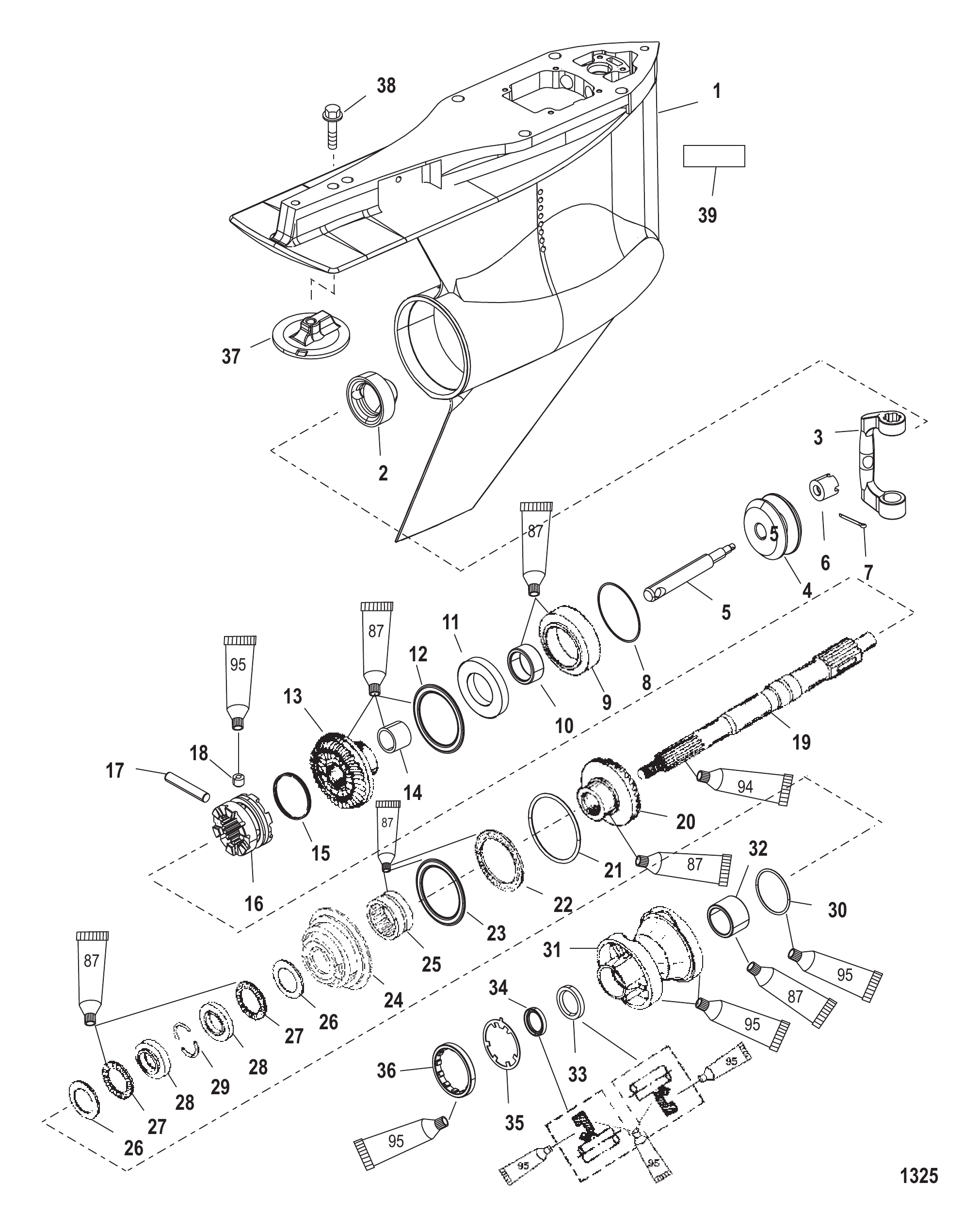

Рис. 14РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	859399T16	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	859399T17	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	859403	ПРОБКА	1
3	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
4	19755T7	Шпуля в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	NSS	NOT SOLD SEPARATE Sleeve	1
7	469501	Шплинт	1
8	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
9	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
10	814653T	Подшипник в сборе игольчатый	1
11	815481	УПОРНАЯ ШАЙБА	1
12	815480	ПОДШИПНИК Упорный	1
13	828696T2	Шестерня заднего хода (12/21)	1
14	15844	Подшипниковый узел роликовый	1
15	30893	Пружина	1
16	859340T	Муфта	1
17	30632	ШТИФТ КРЕСТОВИНЫ	1
18	828356	Штифт фиксатора	1
19	824111	ГРЕБНОЙ ВАЛ	1
20	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
21	1761514	Регулировочная прокладка (.206)	AR
21	1761515	Регулировочная прокладка (.208)	AR
21	1761516	Регулировочная прокладка (.210)	AR
21	1761517	Регулировочная прокладка (.212)	AR
21	1761518	Регулировочная прокладка (.214)	AR
21	1761519	Регулировочная прокладка (.216)	AR
21	1761520	Регулировочная прокладка (.218)	AR
21	1761521	Регулировочная прокладка (.220)	AR
21	1761522	Регулировочная прокладка (.222)	AR
21	1761523	Регулировочная прокладка (.224)	AR
21	1761524	Регулировочная прокладка (.226)	AR
21	1761525	Регулировочная прокладка (.228)	AR
21	1761526	Регулировочная прокладка (.230)	AR
22	815480	ПОДШИПНИК Упорный	1
23	815481	УПОРНАЯ ШАЙБА	1
24	828831A3	Адаптер в сборе подшипниковый	1
25	814653T	Подшипник в сборе игольчатый	1
26	18448	Шайба упорная	2
27	15842	Подшипник упорный	2
28	8182911	Обойма упорного подшипника	2
29	814605	Фиксатор	2
30	31534	Уплотнительное кольцо	1
31	818290T8	Обойма с подшипником в сборе	1
32	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
33	14077	Сальник внутренний	1
34	76868	САЛЬНИК ВНУТРЕННИЙ	1
35	18323	Шайба стопорная с усиком	1
36	79448	Фиксатор	1
37	76214Q5	Анодная пластина в сборе	1
38	806327	Винт (.437-14 x 1.750) (1-5/8")	1
39	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	816575A4	Комплект сальников корпуса редуктора	1

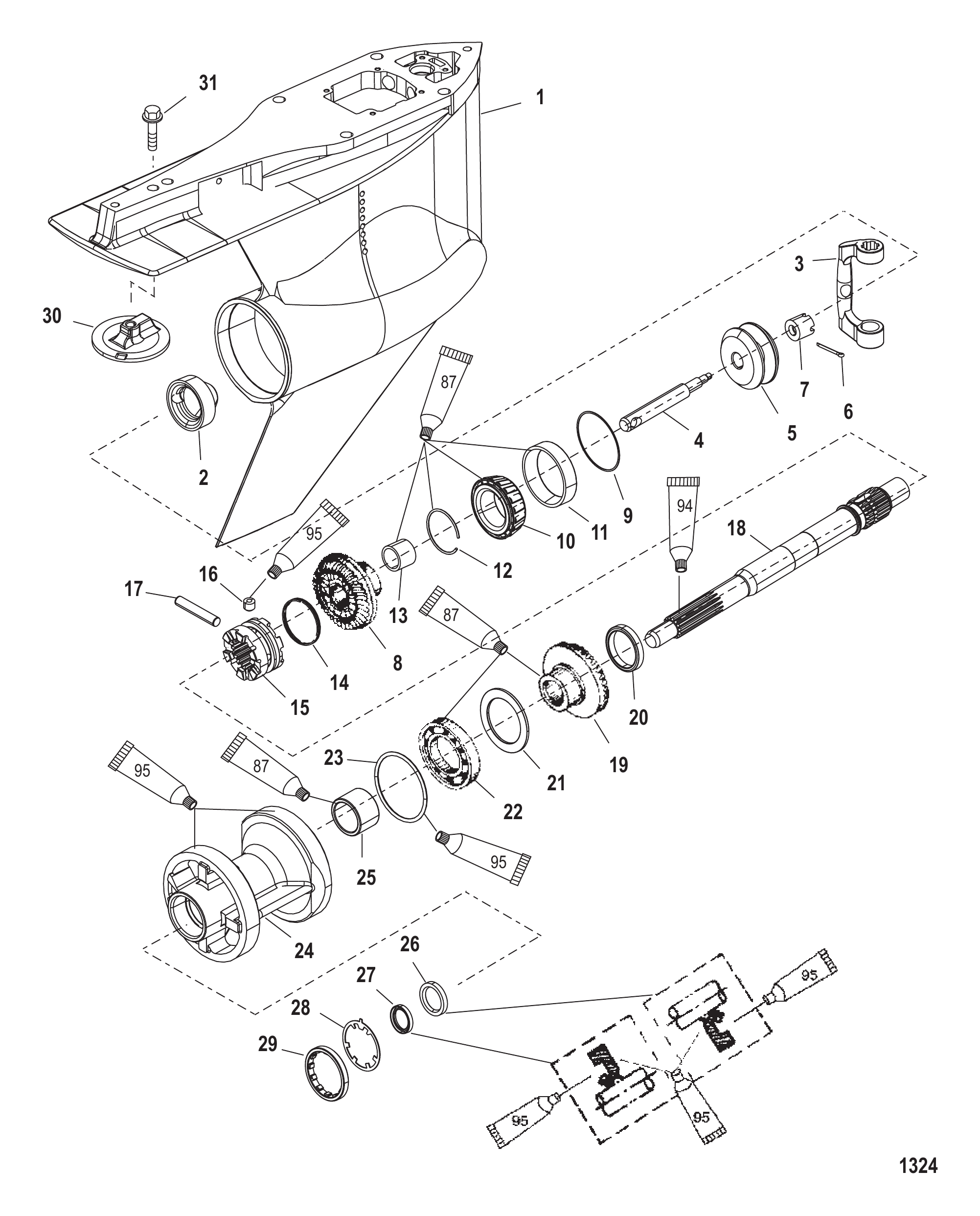

Рис. 15РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
-	859399T13	Корпус редуктора в сборе (4.75 дюйма/120.65 мм диаметр торпеды)	1
-	859399T14	Корпус редуктора в сборе (диаметр торпеды 4,75 дюйма/120,65 мм)	1
-	859399T15	Редуктор в сборе полный (4.75 дюйма/120.65 мм диаметр торпеды)	1
1	859399T18	Корпус редуктора основной	1
2	859403	ПРОБКА	1
3	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
4	19755T7	Шпуля в сборе	1
5	NSS	NOT SOLD SEPARATE Shift Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve	1
8	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
9	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
10	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	856823	Кольцо стопорное	1
13	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
14	30893	Пружина	1
15	859340T	Муфта	1
16	828356	Штифт фиксатора	1
17	30632	ШТИФТ КРЕСТОВИНЫ	1
18	824110	ГРЕБНОЙ ВАЛ	1
19	859322A1	Шестерня заднего хода (12/21)	1
20	824108	ПРОСТАВКА	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	88957T	Подшипник шариковый	1
23	31534	Уплотнительное кольцо	1
24	818763T11	Корпус подшипника в сборе	1
25	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
26	14077	Сальник внутренний	1
27	76868	САЛЬНИК ВНУТРЕННИЙ	1
28	18323	Шайба стопорная с усиком	1
29	79448	Фиксатор	1
30	76214Q5	Анодная пластина в сборе	1
31	806327	Винт (.437-14 x 1.750) (1-5/8")	1
-	816575A4	Комплект сальников корпуса редуктора	1

Рис. 16КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	815698	НАСОС Масляный (135/150)	1
3	815698T	НАСОС Масляный	1
3	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
3	815699T	Масляный насос в сборе	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A2	Подшипник в сборе	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301625	ТРУБКА (8.00 дюймов)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	99439	Шланг (114.00 дюймов)	1
22	415824	ХОМУТ	2
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1

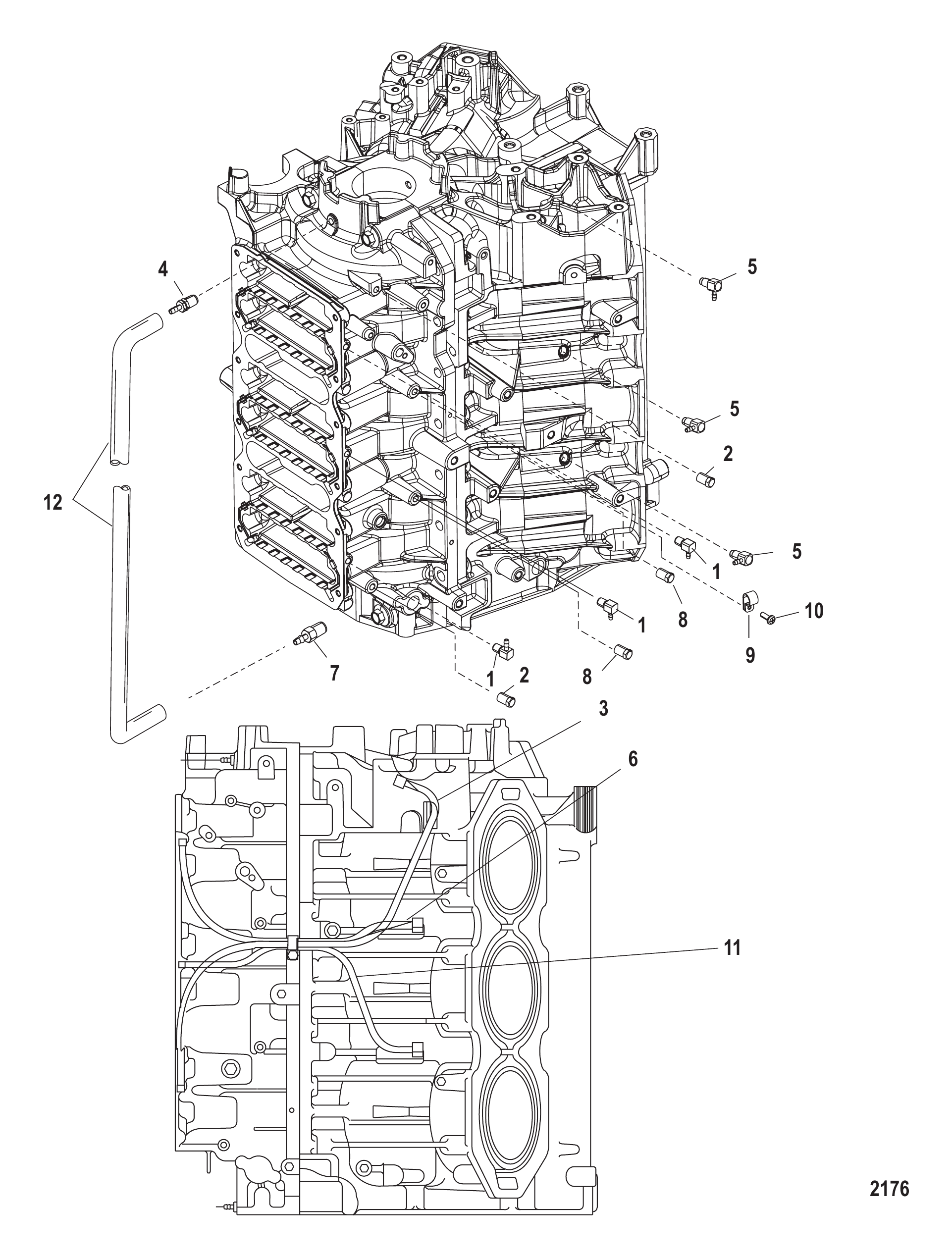

Рис. 17ПОРТОВАЯ СИСТЕМА СБРОСА PORT BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	8282182	Обратный клапан	3
2	8272011	Пробка трубная	2
3	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
4	8159234	Обратный клапан	1
5	8592352	Обратный клапан 90 градусов (.0625-27)	3
6	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
7	426585	Обратный клапан	1
8	8272011	Пробка трубная	2
9	23567	ЗАЖИМ	1
10	48408	Винт (#10-16 x .500) клеммной колодки	1
11	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

Рис. 18Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 19КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
1	878265A4	Мотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	878245	Муфта	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
9	878241A1	Комплект вала	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
15	878242A1	Поршень в сборе с памятью	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
17	878414A1	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
24	878411A1	Комплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	996251	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 20Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 21СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

Номер детали	Наименование	Кол-во
80319902	Каталог запчастей 200/225/250 (3.0L) SeaPro/Marathon EFI	1
884294	Руководство по обслуживанию	1
10128030	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
804670A02	Наклейка с информацией о маркировке EPA	1
804670A03	Наклейка с информацией о маркировке EPA	1
826798A1	Набор инструментов	1
891822A03	Комплект наклеек	1
883285A02	Комплект наклеек	1
824105A02	Комплект наклеек	1
809693A02	Комплект наклеек	1
809693A03	Комплект наклеек	1
809167A02	Комплект наклеек	1
809167A03	Комплект наклеек	1
883286A02	Комплект наклеек	1
827438A02	Комплект наклеек	1
827438A03	Комплект наклеек	1
883284A02	Комплект наклеек	1
883284A03	Комплект наклеек	1
809168A02	Комплект наклеек	1
809168A03	Комплект наклеек	1
809848A02	Комплект наклеек	1

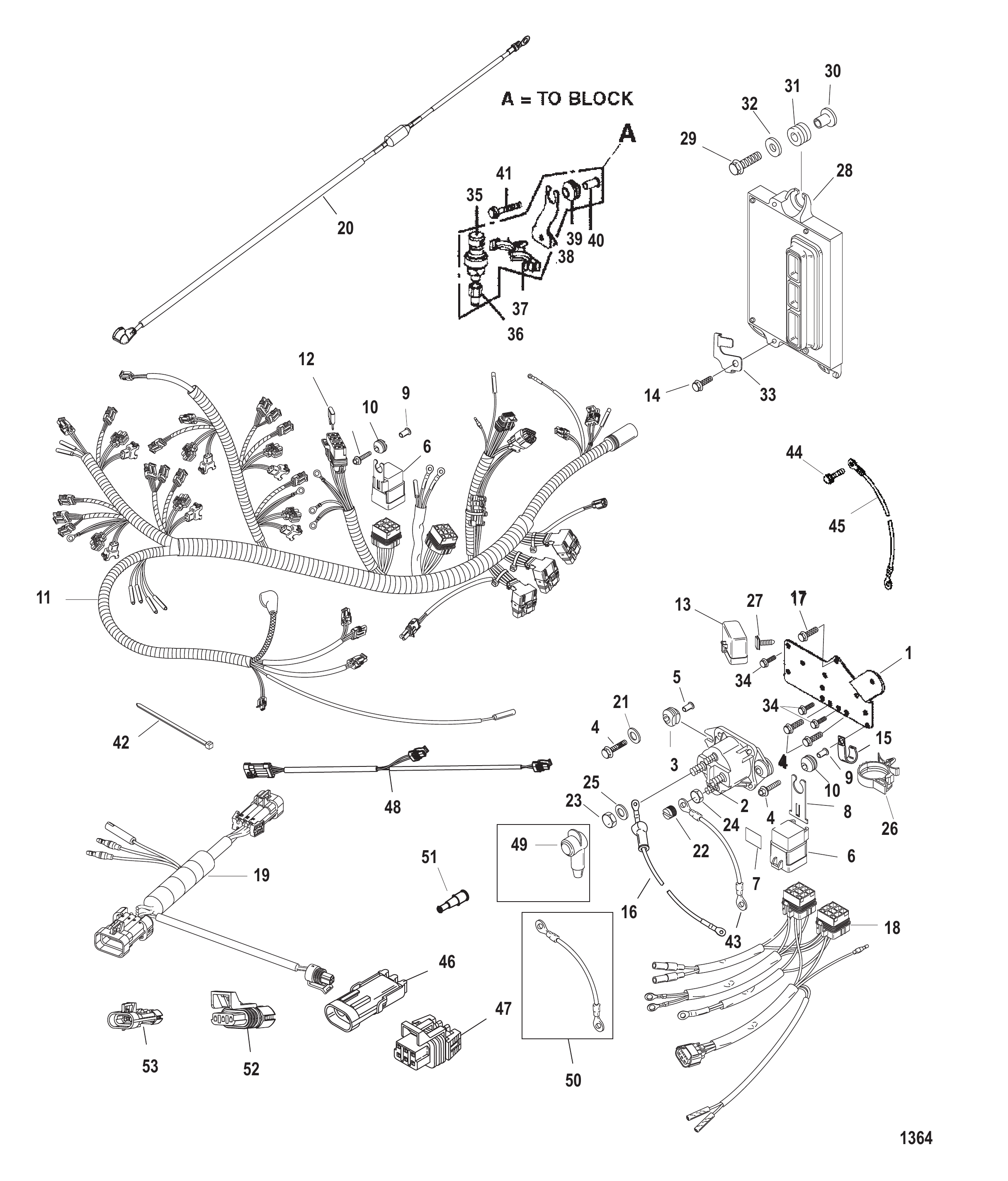

Рис. 22ПЛАСТИНА СОЛЕНОИДА SOLENOID PLATE

REF	Номер детали	Наименование	Кол-во
1	858366T2	Пластина	1
2	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
3	822179	Втулка уплотнительная	2
4	82129125	ВИНТ (M6 x 25 мм)	5
5	818968	ВТУЛКА	2
6	882751A1	РЕЛЕ В СБОРЕ	3
7	NSS	NOT SOLD SEPARATE Decal	3
8	828102	Кронштейн	3
9	818968	ВТУЛКА	3
10	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
11	880005T1	Жгут проводов в сборе, электропроводка двигателя	1
11	880005T2	Жгут проводов в сборе, электропроводка двигателя	1
12	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	3
12	8329695	Предохранитель мини - коричневый - 5 А	1
13	858754	Крышка предохранителя	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879964A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
14	82129114	ВИНТ (M6 x 14)	1
15	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
16	882830A1	Трос в сборе	1
16	882830A1	Трос в сборе	1
17	82130012	ВИНТ (M6 x 12)	3
18	819514T16	Жгут проводов тримма в сборе	1
18	819514T18	Жгут проводов тримма в сборе	1
19	859244T1	Жгут проводов в сборе Digital Adaptor	1
19	859244T1	Жгут проводов в сборе Digital Adaptor	1
20	878231A6	Жгут проводов предохранителя - 100 ампер	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	813938	Гайка колпачковая (#10-32)	2
23	68292	Гайка (.312-18)	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	53166	СТОПОРНАЯ ШАЙБА (.312)	2
26	858755	Зажим (1.00)	1
27	828991	Зажим	1
28	88555721S	Модуль управления силовой установкой PCM	1
28	85961047S	Модуль управления силовой установкой PCM	1
28	85961017S	Модуль управления силовой установкой PCM	1
28	85961048S	Модуль управления силовой установкой PCM	1
29	82130025	ВИНТ (M6 x 25) крепление к картеру	3
30	856954	Втулка	3
31	834985	Втулка уплотнительная	3
32	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
33	8590881	Хомут	1
34	82129110	ВИНТ (M6 x 10)	3
35	881879A6	ДАТЧИК (0 - 100 PSI)	1
36	859431	ШТУЦЕР	1
37	883066	Зажим (.865)	1
38	859313	КРОНШТЕЙН	1
39	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
40	818968	ВТУЛКА	1
41	82130025	ВИНТ (M6 x 25) крепление к картеру	1
42	816311T	СТЯЖКА (8.00 дюймов)	AR
43	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
44	81893420	ВИНТ (M8 x 20)	1
45	88439A26	Кабельный жгут аккумулятора — отрицательный	1
45	88439A25	Кабельный узел аккумулятора — положительный	1
46	832948A1	Разъём в сборе, 2 контакта, вилка	1
47	881065A1	Разъем 6-контактная вилка	1
48	882815A1	Жгут проводов в сборе	1
49	8500671	Колпачок изолятора — красный	1
50	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
51	13541	Разъём штыревой	1
52	881175A1	Крышка в сборе 3-контактный разъем-гнездо (ГНЕЗДО)	1
53	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1
-	13540	Колпачок гнездовой	AR

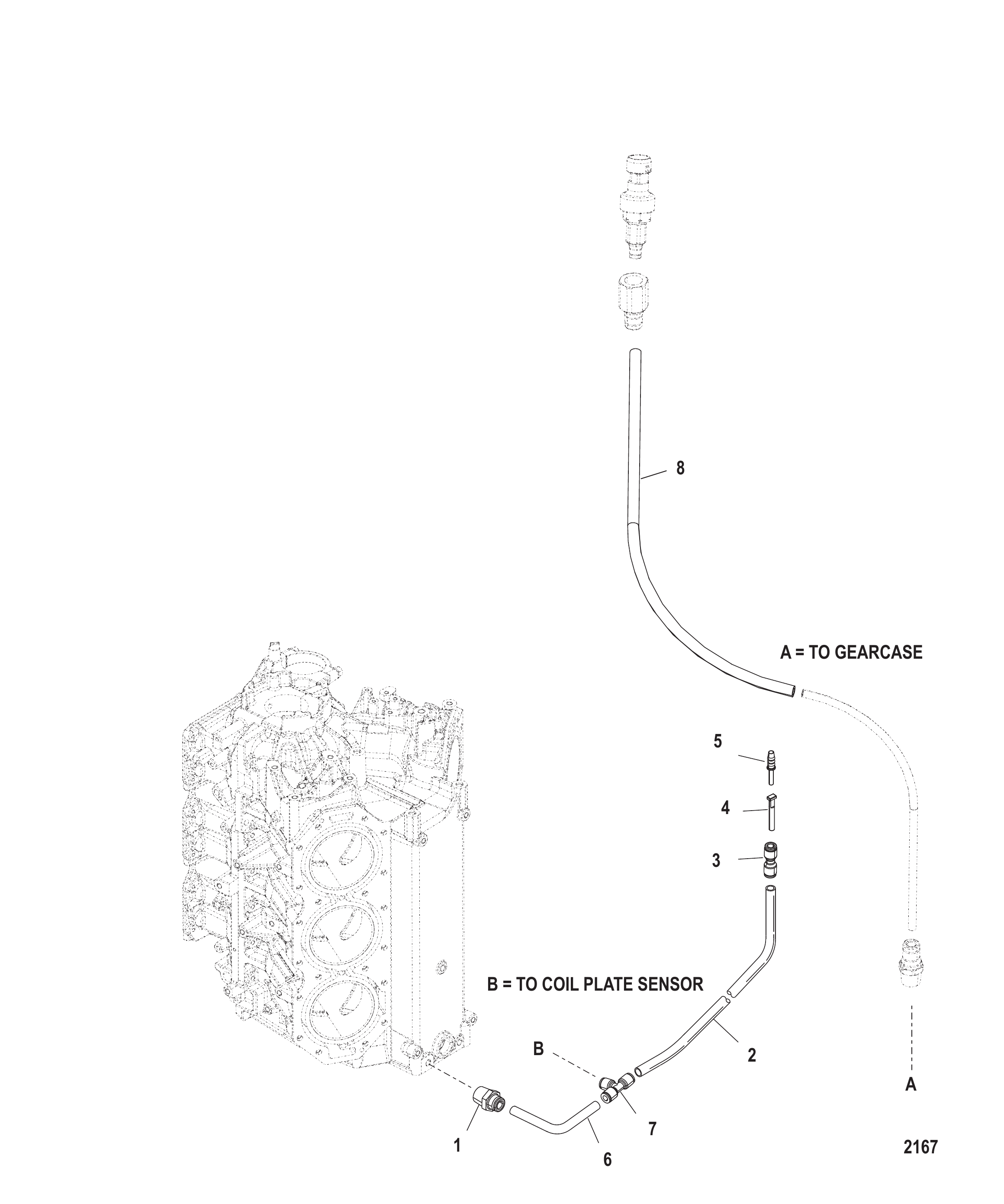

Рис. 23СИСТЕМА ДАВЛЕНИЯ СПИДОМЕТРА/БЛОКА SPEEDOMETER/BLOCK PRESSURE SYSTEM

REF	Номер детали	Наименование	Кол-во
1	881866	Фитинг	1
2	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
3	859747	СОЕДИНИТЕЛЬ	1
4	859732	ПРОБКА	1
5	859731	ШТУЦЕР-АДАПТЕР	1
6	85978568	ТРУБКА (44.00 дюйма в рулоне) (требуется 44 дюйма)	1
7	875207	Тройник	1
8	859448	ШТУЦЕР	1
9	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
11	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1

Рис. 24СТАРБОРТНАЯ СИСТЕМА СБРОСА STARBOARD BLEED SYSTEM

REF	Номер детали	Наименование	Кол-во
1	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
2	8592352	Обратный клапан 90 градусов (.0625-27)	3
3	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
4	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	1
5	23567	ЗАЖИМ	1
6	48408	Винт (#10-16 x .500) клеммной колодки	1
7	8282182	Обратный клапан	3
-	883892A02	Головка блока цилиндров в сборе	1
-	883892A03	Головка блока цилиндров в сборе	1
-	883893A02	Головка блока цилиндров в сборе	1
-	883893A03	Головка блока цилиндров в сборе	1
-	883894A02	Головка блока цилиндров в сборе	1
-	883894A03	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1

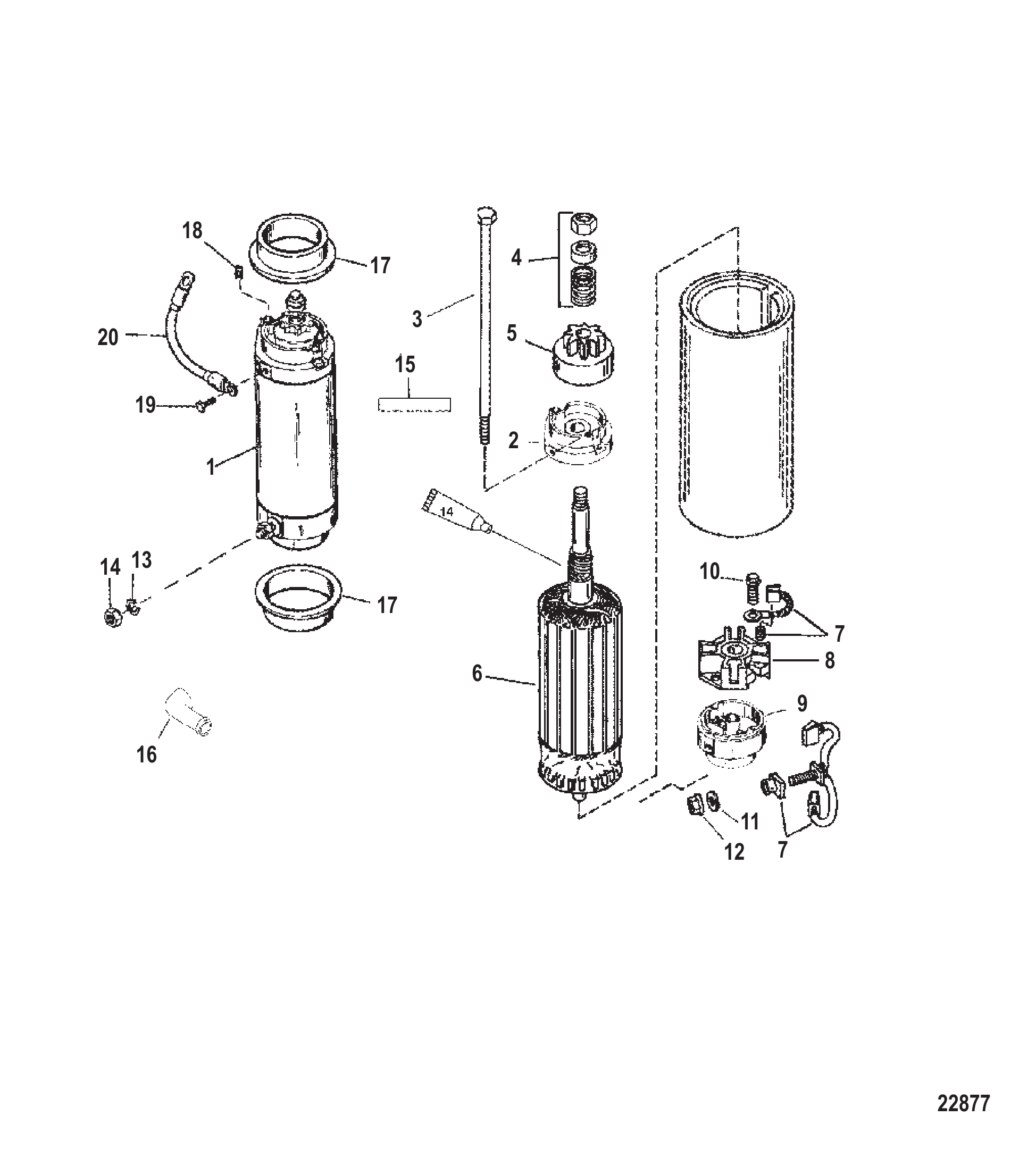

Рис. 25СТАРТЕР (225-S/N-0T467441/250-S/N-0T467334 и ниже) STARTER MOTOR (225-S/N-0T467441/250-S/N-0T467334 &BELOW)

REF	Номер детали	Наименование	Кол-во
1	856996T	Стартер в сборе	1
2	75660	Плита приводного конца	1
3	749681	Сквозной болт	2
4	8236401	Комплект привода	1
5	861771	ШЕСТЕРНЯ	1
6	8236381	Якорь	1
7	75384	Комплект щёток/пружин	1
8	61787	Держатель щётки	1
9	15386	Торцевая крышка	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
15	8272822	Наклейка предупреждение высокое напряжение	1
16	8500673	Колпачок изолятора — жёлтый	2
17	56703	ВТУЛКА СТАРТЕРА	2
18	68042	Упор резиновый	2
19	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
20	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1

Рис. 26СТАРТЕР (225-S/N-0T467442/250-S/N-0T467335 и выше) STARTER MOTOR (225-S/N-0T467442/250-S/N-0T467335 & UP)

REF	Номер детали	Наименование	Кол-во
1	853329T	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	2
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
14	879845	Упор	1

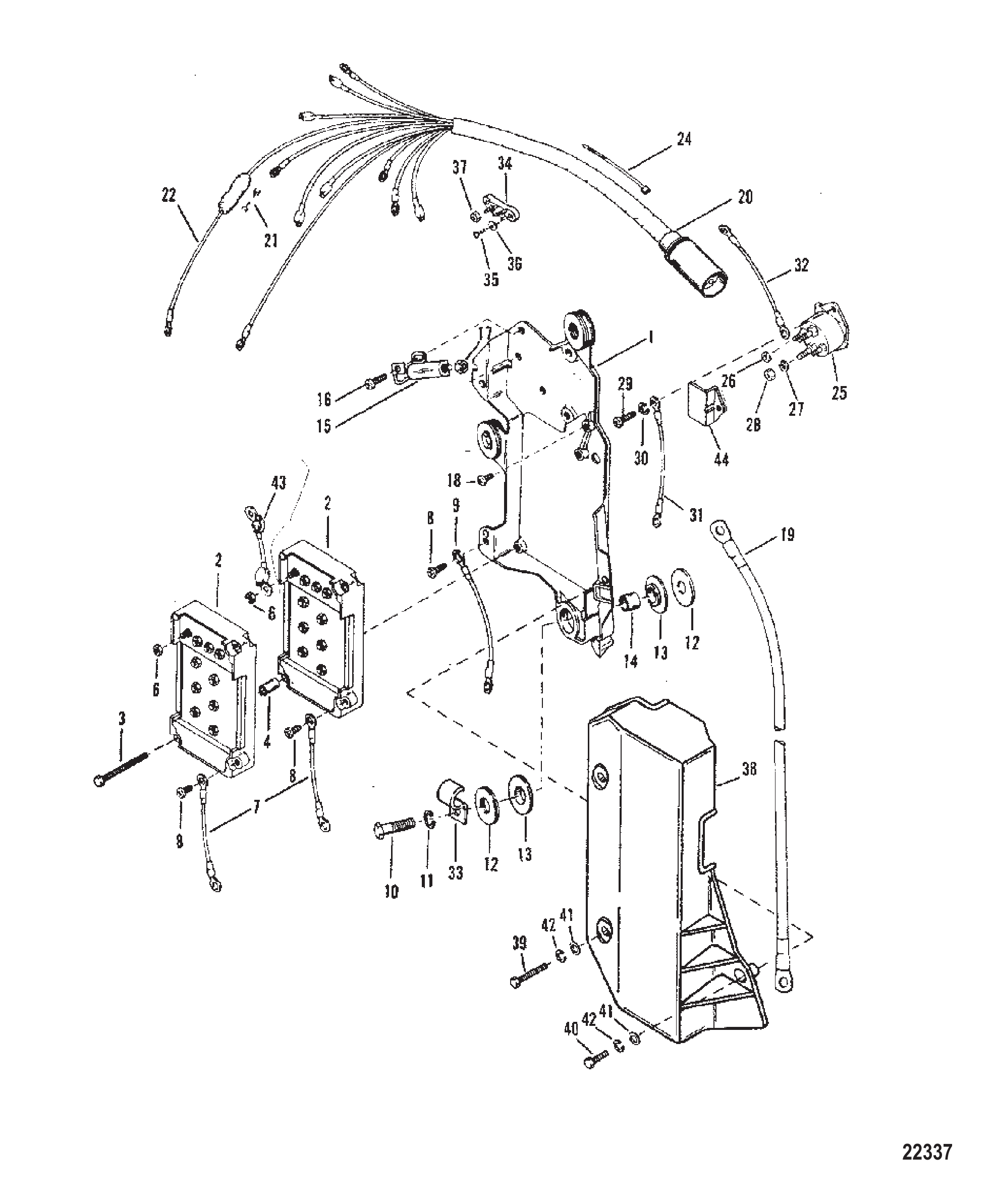

Рис. 27ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	67669	Втулка нижняя и верхняя	2
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	99608	Втулка	2
7	821207	ВТУЛКА	2
8	67706A35	Поворотный палец в сборе (чёрный)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
8	67706A36	Поворотный палец в сборе (серый)	1
8	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	816432	Шайба упорная	1
22	88882	УПОР верхней вилки	1
23	64014	Винт (.250-28 x .500)	2
24	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
25	95164A9	Сборка датчика тримма	1
25	8M0074846	Заказ 8M0098273	1
26	56682	ВИНТ (#10-24 x .750) Sea Ray	2
26	852368	Винт (#10-24 x .750)	2
27	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
28	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

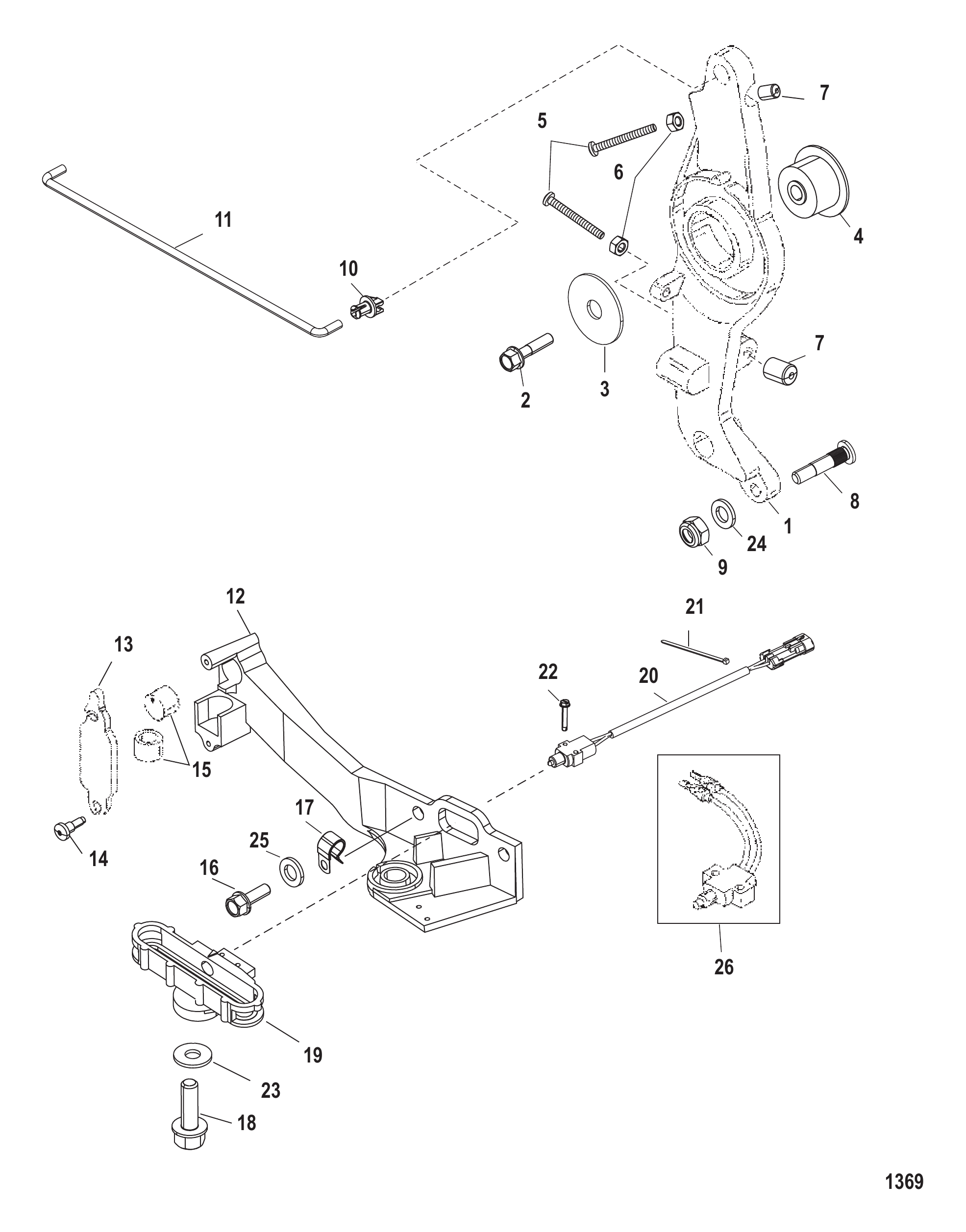

Рис. 28ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	8252681	Рычаг управления дросселем	1
2	81893435	ВИНТ (M8 x 35)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401366	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
11	8583541	ТЯГА	1
12	8240102	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	859172	ХОМУТ Применять где применимо	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	8546531	Направляющая ролика	1
20	814281A7	Выключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	43430	Шайба	1
24	35459	ШАЙБА	1
25	36001	ШАЙБА	1
26	814281A2	Переключатель	1

Рис. 29ИНСТРУМЕНТЫ TOOLS

Номер детали	Наименование	Кол-во
880118A2	Картридж	1
58222A1	Индикаторный инструмент	1
822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
52344	Съёмник маховика зубчатого типа	1
827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА	1
825003A1	Кабель в сборе DDT, зажигание	1
823686A2	Цифровой диагностический тестер	1
854009A3	Многофункциональный цифровой тахометр DMT 2000	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
52024A1	Блок переключателя	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
99379	Стробоскоп	1
29287	КАЛИБР ИНСТРУМЕНТ	1
55919	Головка ведущая	1
90455T	Рым-болт	1
93004A2	Монтажный инструмент стопорного кольца	1
52952T1	Съёмник стопорного кольца поршневого пальца	1
92973A1	Оправка, поршневой палец, блок цилиндров	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
812549T	Стенд для силовой головки	1
823237T	Инструмент для сжатия поршневых колец (3.625)	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
37241	Пластина съёмника универсальная	1
112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
74951	Гаечный ключ	1
63209	Тепловая лампа	1
53459	СТЕРЖЕНЬ ИНСТРУМЕНТ ФЛАЖОК ИНДИКАТОРА ЛЮФТА КОРПУС РЕДУКТОРА	1
78473	Индикаторный инструмент люфта корпуса редуктора	1
816244	Оправка для запрессовки подшипника картера редуктора	1
816245	Съёмник подшипника	1
31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
87120T	Инструмент для запрессовки наружного кольца подшипника, корпус редуктора	1
14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
31229A7	Комплект съёмников для подшипника	1
15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36569T	Инструмент для ведущей головки, корпус редуктора	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
36571T	Направляющая шайба, корпус редуктора	1
38628T	Инструмент для установки подшипника, корпус редуктора	1
24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
54048	ШАЙБА КОРПУС РЕДУКТОРА	1
86642	Инструмент для установки поперечного штифта корпуса редуктора	1
83155	Комплект переходника индикатора часового типа	1
89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
36577T	Стакан оправки корпуса редуктора	1
61077T	Переходник для оправки гребного вала корпуса редуктора	1
56775T	Фиксирующий инструмент для гребного вала	1
36577T	Стакан оправки корпуса редуктора	1
61077T	Переходник для оправки гребного вала корпуса редуктора	1
56775T	Фиксирующий инструмент для гребного вала	1
815850	Приспособление для установки передней шестерни картера редуктора	1
86943T	Инструмент для установки игольчатого подшипника передней передачи, корпус редуктора	1
61069T	Инструмент для гайки крышки корпуса редуктора, корпус редуктора	1
816243	Направляющая пластина картера редуктора	1
816242	Губки съёмника картера редуктора	1
92788T	Оправка, корпус редуктора	1
33491	Ведущая шестерня картера редуктора	1
31108T	Оправка для запрессовки сальника, корпус редуктора	1
817569T	Оправка для сальника корпуса редуктора	1
12349A2	Установочный инструмент для шестерни	1
56048T	Регулировочный инструмент, шестерня привода	1
61067A3	Переходник для гайки шестерни корпуса редуктора	1
93003	ВАЛ ГРЕБНОГО ВИНТА Корпус редуктора	1
85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
46086A1	Комплект губок съёмника, корпус редуктора	1
18605A2	Монтажный инструмент, адаптер подшипника, корпус редуктора	1
34569A1	Съёмник в сборе со скользящим молотком	1
821571A1	Направляющая для центровки водяного насоса со штифтами корпуса редуктора	1
803146A2	Комплект хомутов	1
881833A2	Манометр давления воздуха/топлива	1
881814A1	Комплект уплотнений жгута проводов	1

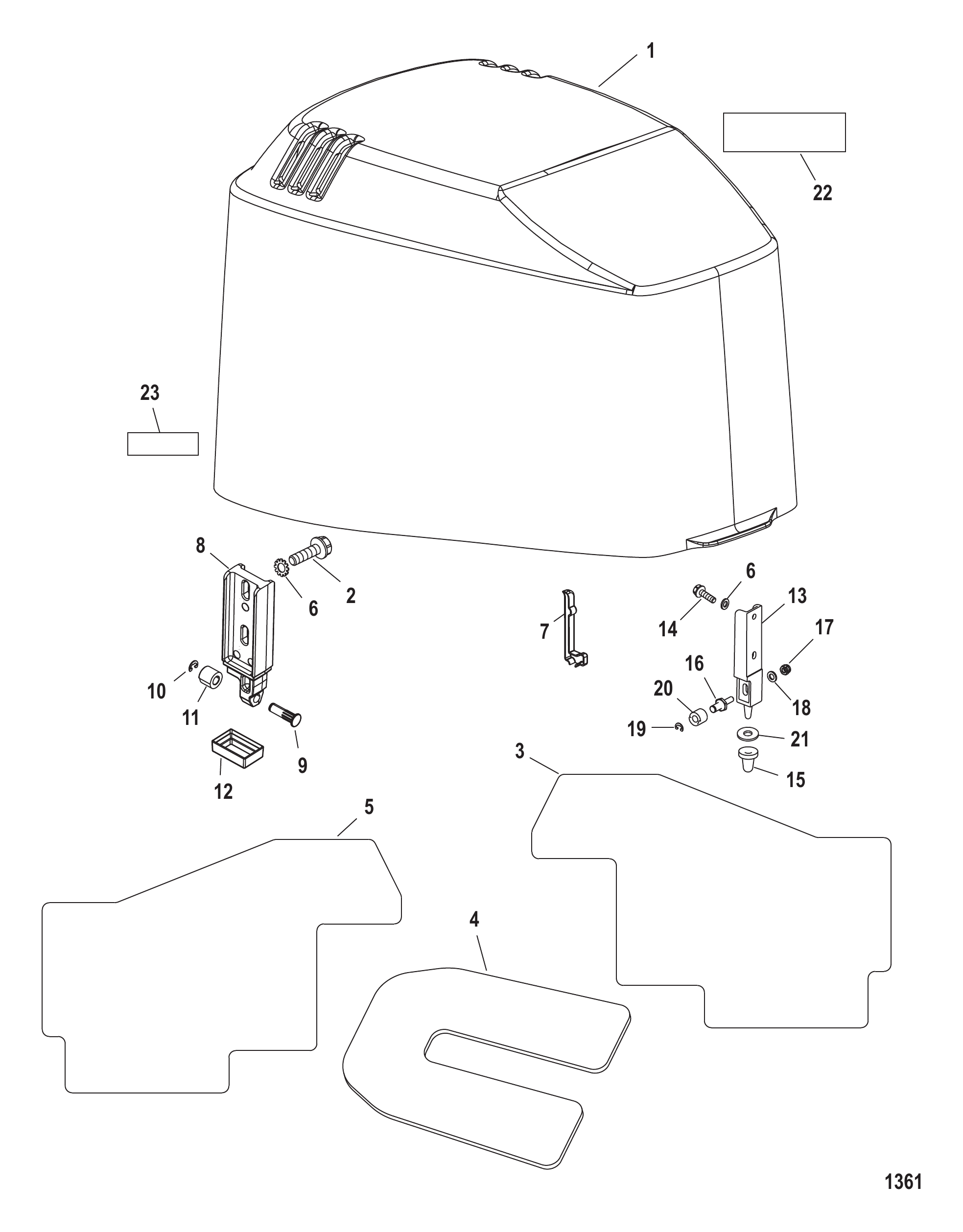

Рис. 30ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	880012T1	Верхний кожух в сборе	1
1	880012T2	Верхний кожух в сборе	1
2	82130030	ВИНТ (M6 x 30)	4
3	880014A1	Комплект звукоизоляционного одеяла	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	NOT SOLD SEPARATE Sound Blanket (PORT)	1
6	93702	Шайба (.250 наружная звездообразная)	6
7	826639T	Крышка	1
8	850682T4	Крюк задней защёлки в сборе	2
9	NSS	NOT SOLD SEPARATE Pin	2
10	8237951	Стопорное кольцо	2
11	815263	РОЛИК	2
12	8506851	Люверс	1
13	821249M2	Кронштейн передний	1
14	82130020	ВИНТ (M6 x 20)	2
15	815477	УПОР ЗАЩЕЛКИ	1
16	8155381	Роликовый штифт	1
17	401366	ГАЙКА (M6) Нержавеющая сталь	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
21	87161	Шайба	1
22	NSS	NOT SOLD SEPARATE Decal-Break-In	1
23	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1

Рис. 31Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

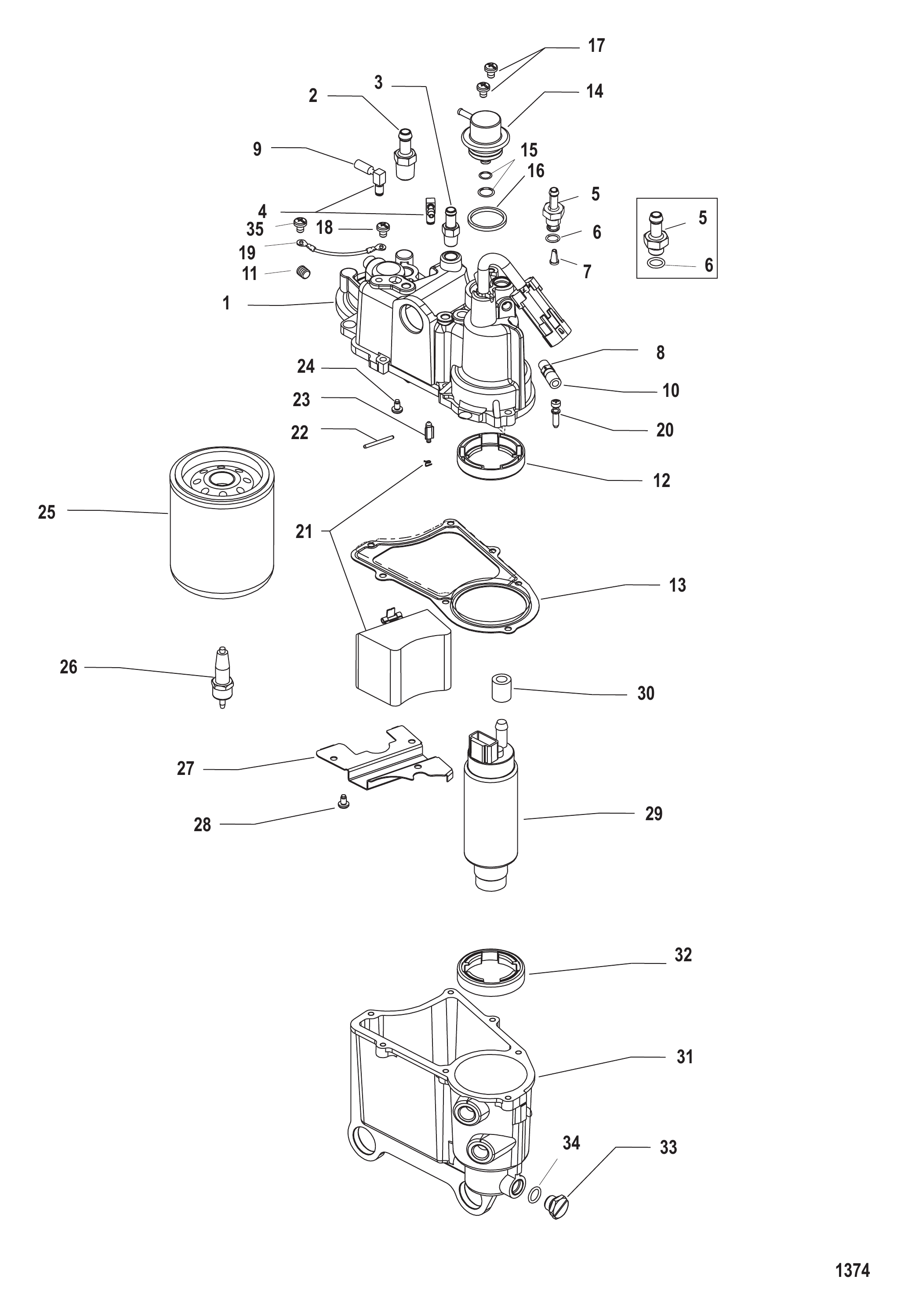

Рис. 32КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ VAPOR SEPARATOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	883245T2	Комплект крышки	1
2	881740	Фитинг прямой	1
3	883249	Штуцер	1
4	NSS	NOT SOLD SEPARATE Elbow	2
5	855437A2	Комплект штуцера выхода насоса	1
5	885186A1	Комплект фитингов	1
6	883209	Кольцо уплотнительное	1
6	831985	Кольцо уплотнительное (.468 x .078)	1
7	885188	Фильтр	1
8	883219	Клапан	1
9	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	1
10	883220	Крышка	1
11	881830	Пробка	1
12	883248	Сальник	1
13	883252	Прокладка	1
14	883257T1	Регулятор	1
15	883593A1	Комплект уплотнительных колец	1
16	883258	Шайба	1
17	883261	Винт (M5 x .8)	2
18	883261	Винт (M5 x .8)	1
19	881831	Провод в сборе	1
20	808612	Винт с шайбой (#8-32 x .750)	7
21	883253A1	Комплект поплавка	1
22	F10064	ВАЛ	1
23	883247A1	Комплект клапана/седла впускного	1
24	883223	Винт (M6 x 16)	1
25	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
26	8285861	Зонд	1
27	883260	Перегородка	1
28	883223	Винт (M6 x 16)	3
29	881705T1	Комплект насоса	1
30	855428	Втулка	1
31	883256T1	Комплект поплавковой камеры	1
32	883248	Сальник	1
33	855435A1	Комплект пробок	1
34	883209	Кольцо уплотнительное	1
35	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1
