水星 Mercury 200 EFI PRO MAX/SUPER MAG 0G857000 THRU 0G858150 - — взрыв-схемы и запчасти

两冲程电喷 EFI · Belgium - Cat.# 90-803922 · 共 98 个部位 · 4172 条零件

1ОБТЕКАТЕЛЬ 2Плата соленоида трима 3СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ 4Редуктор ведущего вала - стандартный - SportMaster 5Поворотный кронштейн и рулевой рычаг (длинный)6СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ (0G366999 И НИЖЕ)7Компоненты сепаратора паров 8Компоненты гидроподъема 8M0231193 9Компоненты гидроподъема, металлический корпус двигателя 10ДЕТОНАЦИОННЫЙ КОНТРОЛЛЕР/ДАТЧИК ТЕМПЕРАТУРЫ 11Система управления топливом (0G367000 и новее)12Кронштейны транца (длинные)13Топливный насос (алюминиевый корпус)14Сборка гидравлического насоса 15Редуктор гребного вала - передаточное отношение 1.78:1 16НИЖНИЙ КОЖУХ 17Картер редуктора ведущий вал - TorqueMaster 18Редуктор (привод) стандартный/реверсивный - SportMaster 19СТАРТЕР 20БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 21РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА 22СИСТЕМА ПРОДУВКИ 23Таблица редукторов (SportMaster)24Топливный насос (пластиковый корпус с литыми фитингами)25Редуктор гребного вала - Torque Master 1.87:1/2:1 26МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ 27ВЕРХНИЙ КОКПИТ 28Редуктор - Гребной вал - TorqueMaster 29Компоненты гидроподъема Корпус двигателя пластиковый 30ПРИБОРНАЯ ПАНЕЛЬ 31Жгут проводов и соленоид стартера 32Редуктор (привод) Torque Master 1,87:1/2:1 33Сервисные/вспомогательные материалы 34Редуктор (ведущий вал) (1,78:1)35Двигатель гидроподъема 36Гидравлический насос и кронштейны крепления 37Кронштейны транца (короткие)38Редуктор (ведущий вал) (CLE-1,87:1/2:1)39Жгут проводов/соленоид стартера 40Система управления топливом (0G366999 и ранее)41Редуктор гребного вала - стандартный - SportMaster 42КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 43Выключатель зажигания 44Блок управления ECU 45Пластина соленоида трима (0G205107 и выше)46КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 47Компоненты системы впрыска масла 48Рычаг дросселя и вал переключения передач 49КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 50Топливный насос/фильтр 51Кронштейны транца 52Разделитель выхлопа и пластина выхлопа 53Редуктор гребного вала - CLE-1.87:1/2:1 передаточное отношение 54Топливный насос (пластиковый корпус с разъемными фитингами)55Редуктор гребного вала - реверсивный - SportMaster 56Пластина соленоида трима (0G205106 и ниже)57Поворотный кронштейн и рулевой рычаг (короткий)58Редуктор гребного вала - стандартный - SportMaster 59Датчик температуры 60Сервисные/вспомогательные материалы 61Поворотный кронштейн и рулевой рычаг 62СИСТЕМА ПРОДУВКИ 63НИЖНИЙ КОЖУХ 64КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 65БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 66КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 67Блок управления ECU 68Разделитель выхлопа и пластина выхлопа 69МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ 70СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ 71Топливный насос/фильтр 72Редуктор ведущего вала - стандартный - SportMaster 73Картер редуктора ведущий вал - TorqueMaster 74Редуктор гребного вала - стандартный - SportMaster 75Редуктор - Гребной вал - TorqueMaster 76Гидравлический насос и кронштейны крепления 77Сборка гидравлического насоса 78ПРИБОРНАЯ ПАНЕЛЬ 79Выключатель зажигания 80Компоненты системы впрыска масла 81Компоненты гидроподъема 8M0231193 82Компоненты гидроподъема, металлический корпус двигателя 83Компоненты гидроподъема Корпус двигателя пластиковый 84Двигатель гидроподъема 85РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА 86Сервисные/вспомогательные материалы 87СТАРТЕР 88КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 89Поворотный кронштейн и рулевой рычаг (длинный)90Поворотный кронштейн и рулевой рычаг (короткий)91Датчик температуры 92Рычаг дросселя и вал переключения передач 93ВЕРХНИЙ КОКПИТ 94Кронштейны транца (длинные)95Кронштейны транца (короткие)96Плата соленоида трима 97Компоненты сепаратора паров 98Жгут проводов/соленоид стартера

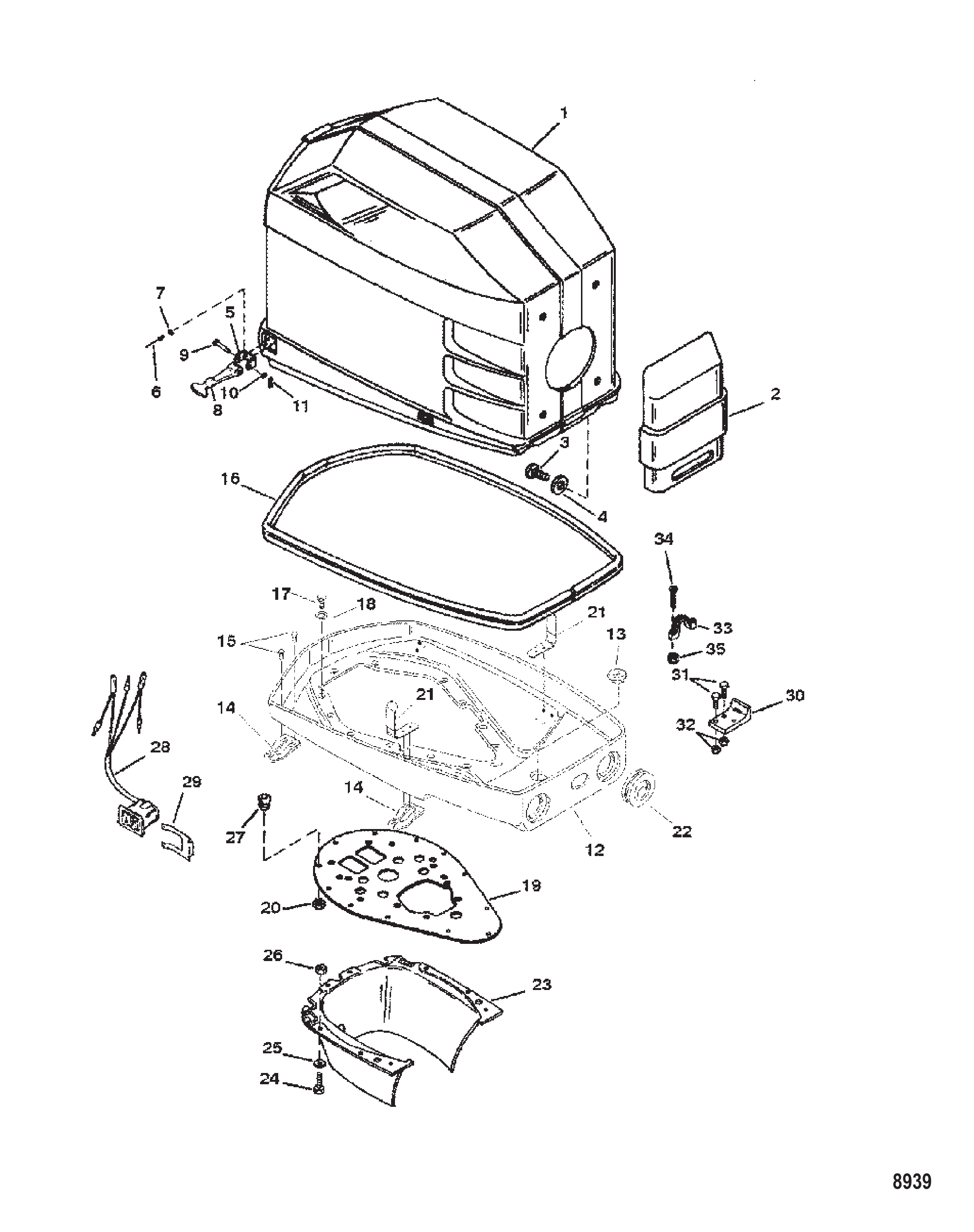

Рис. 1ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	817704A22	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	817704A23	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	817704T23	ВЕРХНИЙ КОЖУХ СЕРЫЙ	1
2	817706A3	ПЕРЕДНЯЯ КРЫШКА	1
2	817706A4	ПЕРЕДНЯЯ КРЫШКА	1
3	69570	Винт (#10-16 x .750)	4
4	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	4
5	71602	Вилка	4
5	8M0192198	ВИЛКА	4
5	716021	Вилка	4
6	816771	Заклёпка	12
7	847883	ШАЙБА (.192 x .375 x .033)	12
8	817708	Прижим	4
9	58712	Палец вильчатый	4
10	847883	ШАЙБА (.192 x .375 x .033)	4
11	21071	ШПЛИНТ	4
11	210711	Шплинт	4
12	848164A7	НИЖНИЙ ПОДДОН	1
12	848164T7	НИЖНИЙ КОЖУХ ЧЕРНЫЙ	1
12	817709A13	НИЖНИЙ ПОДДОН	1
12	848164T8	НИЖНИЙ КОЖУХ СЕРЫЙ	1
13	815784	КРЫШКА	2
14	13734	Фиксатор	4
14	8M0192190	ФИКСАТОР	4
14	137341	Фиксатор	4
15	848172	ЗАКЛЕПКА (ВЫТЯЖНАЯ)	16
16	8177121	Сальник (6.79 футов, бухта)	1
16	817712003	Уплотнение (6.79 футов)	1
17	38601	ВИНТ (.250-28 x 1.250)	11
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	11
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	11
19	8221882	ПЛАСТИНА	1
19	822188T2	ПЛАСТИНА	1
20	35045	ГАЙКА (.250-28)	11
20	826709109	Гайка (.250-28) нержавеющая сталь	11
21	848165	РАСКОС	2
22	8177131	Втулка уплотнительная	2
22	8177133	Втулка уплотнительная	2
23	847894A1	ЮБКА	1
23	847894T1	ЮБКА ЧЕРНАЯ	1
23	847894A2	ЮБКА	1
24	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	8
25	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	16
26	35045	ГАЙКА (.250-28)	8
26	826709109	Гайка (.250-28) нержавеющая сталь	8
27	126021	Втулка	1
27	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
28	18286A40	Переключатель в сборе	1
28	8M0235192	Переключатель тримма	1
29	8124431	Фиксатор (применять где применимо)	1
29	8M0032848	Держатель переключателя	1
30	847897	КРОНШТЕЙН Топливный разъем	1
31	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	814101	Гайка (.250-20) нержавеющая сталь	2
32	8M0207776	ГАЙКА	2
33	88621	Фиксатор тросов управления	1
34	69020	ВИНТ (#10-32 x .875)	2
34	690201	ВИНТ (#10-32 x .875)	2
35	29488	ГАЙКА (#10-32)	2
35	8M0204718	Гайка	2

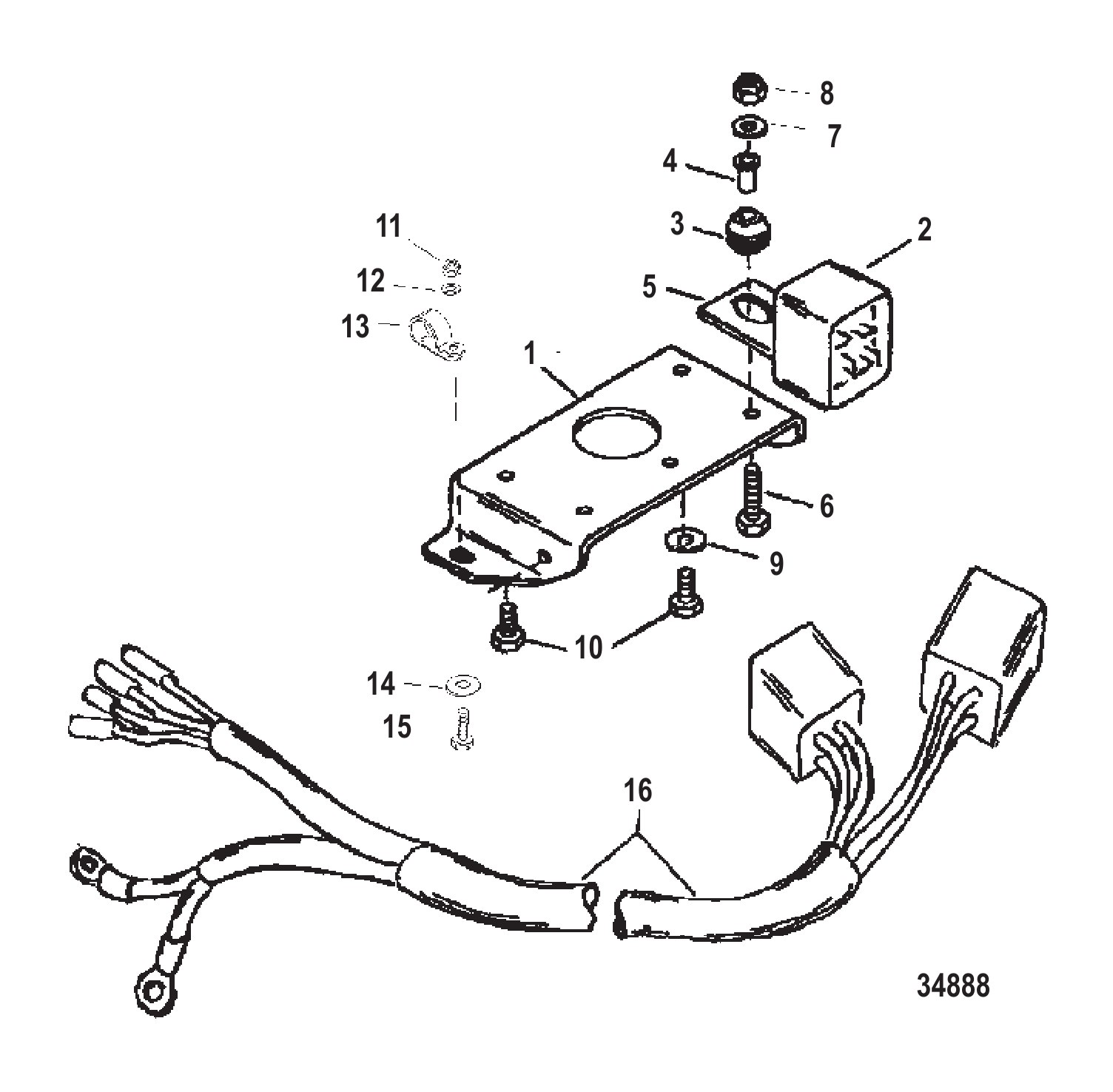

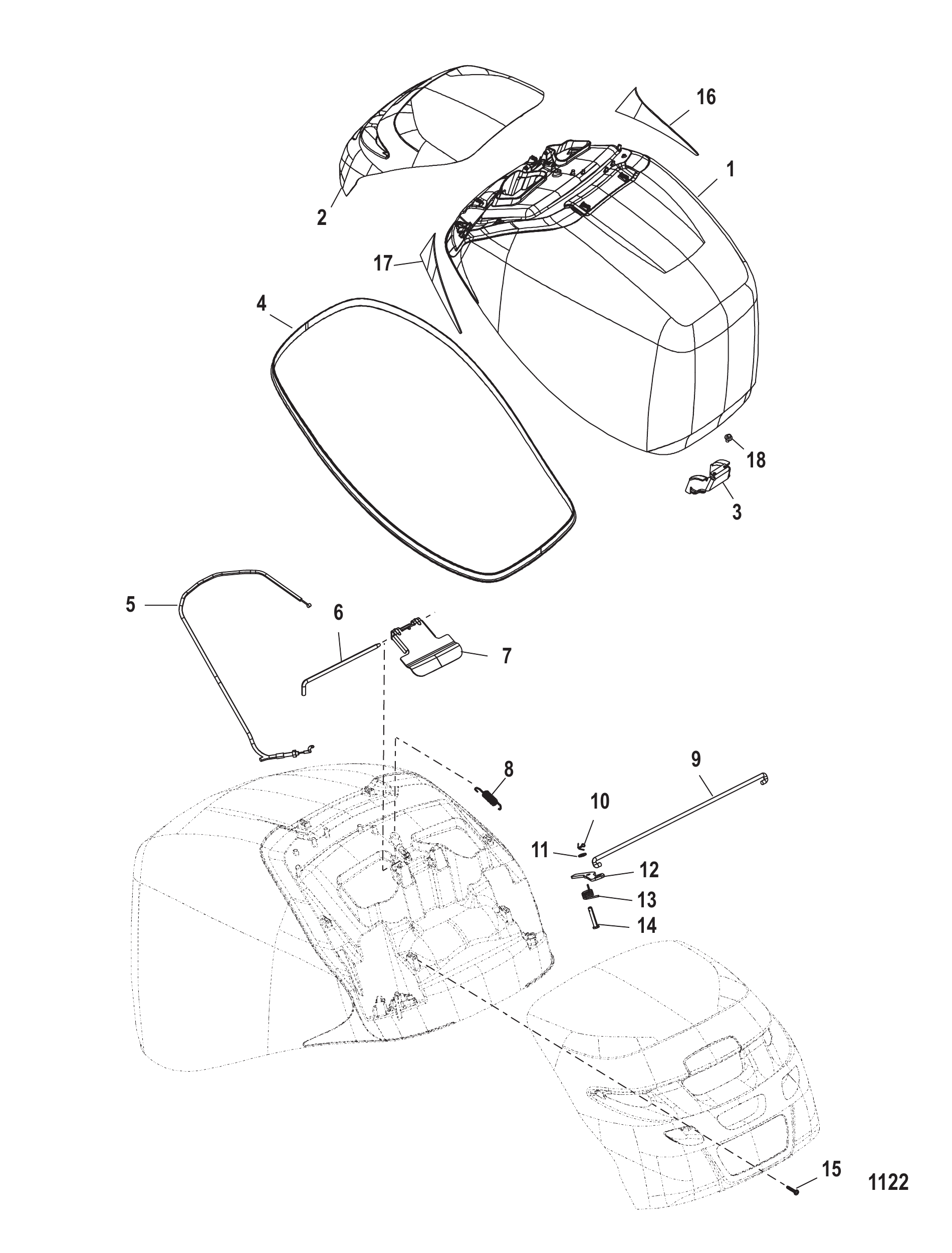

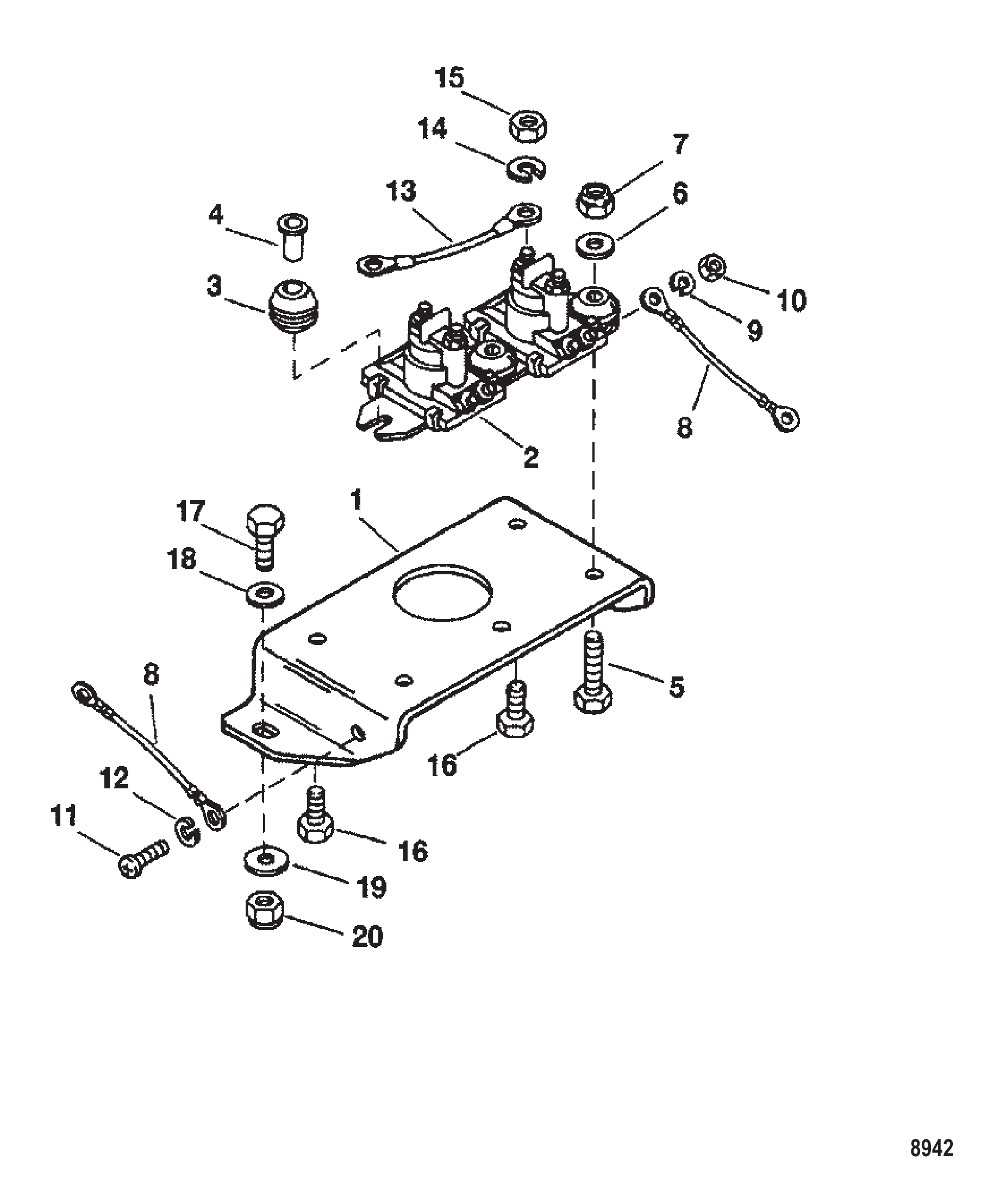

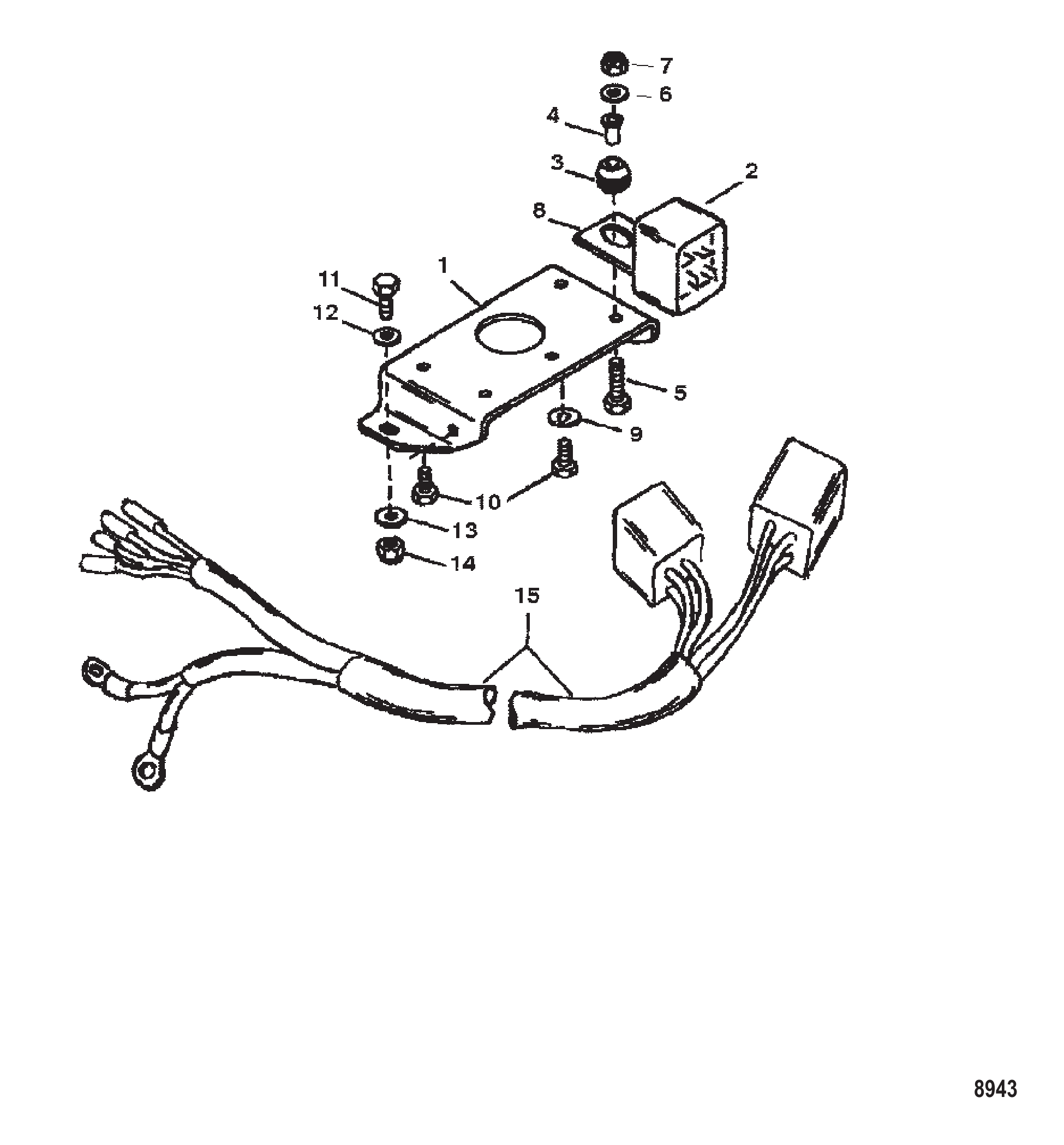

Рис. 2Плата соленоида трима Trim Solenoid Plate

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

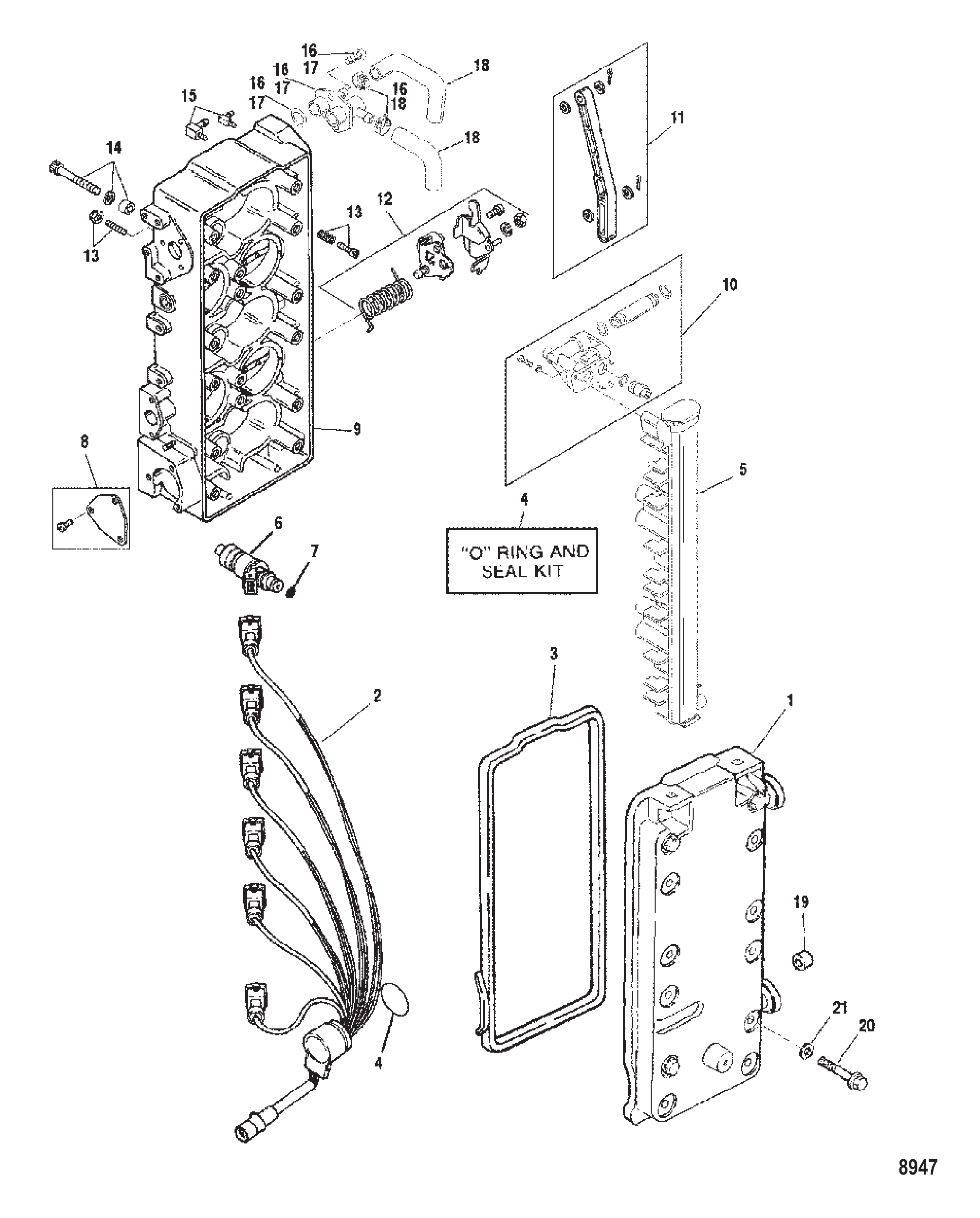

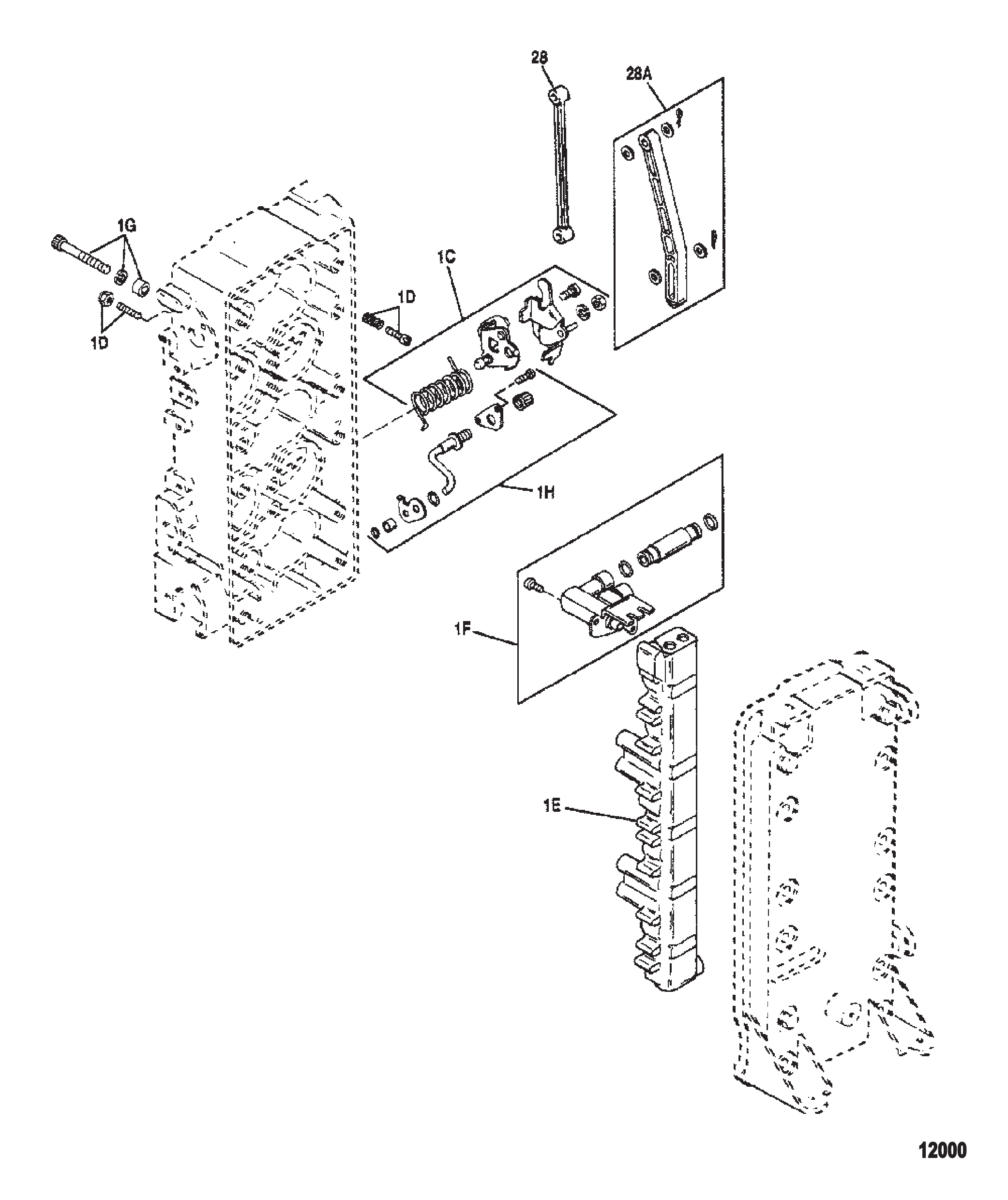

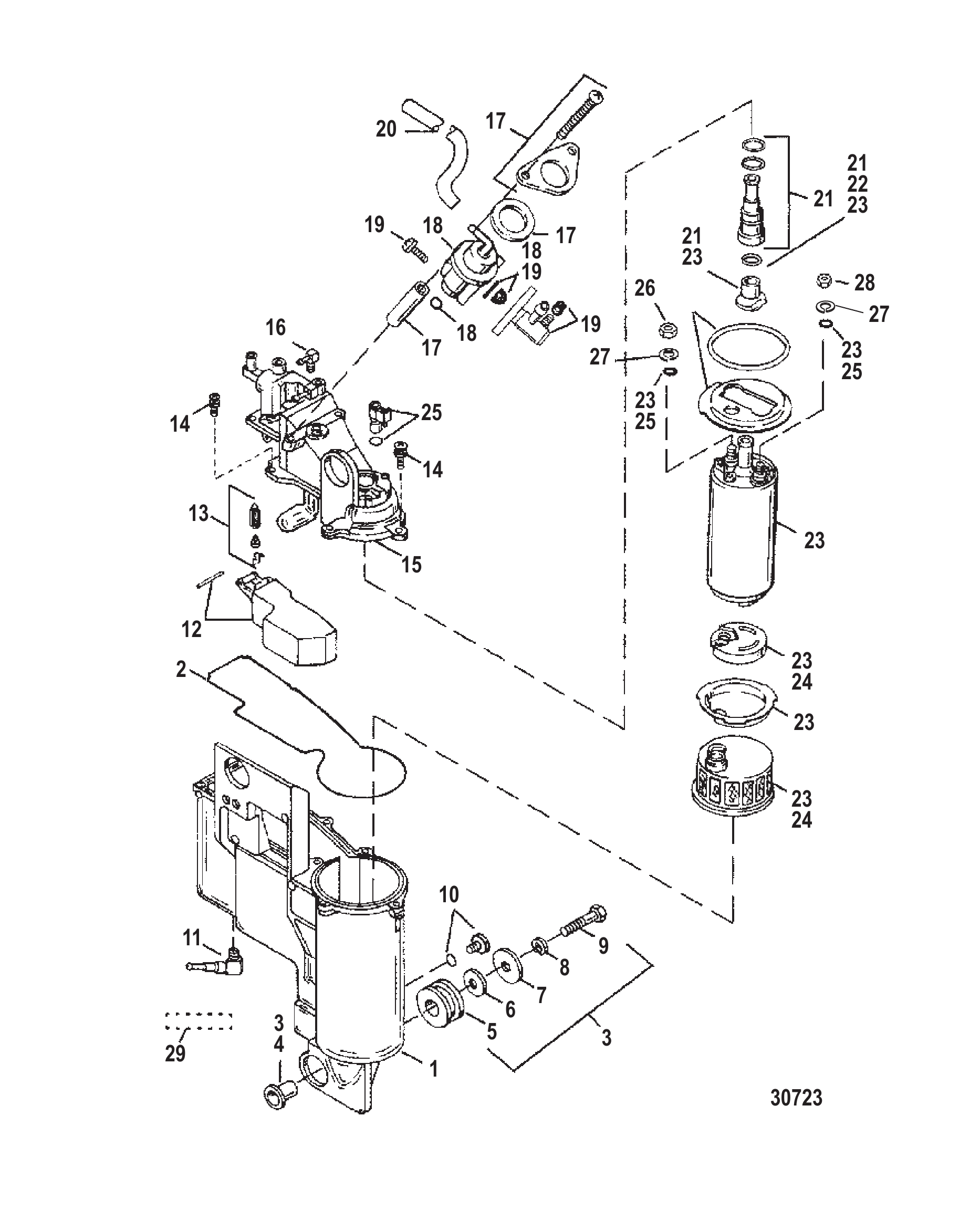

Рис. 3СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ Fuel Management System

REF	Номер детали	Наименование	Кол-во
-	14817A23	Топливная система в сборе	1
1	8276922	Крышка	1
2	15443	Комплект жгута проводов	1
3	18792	Сальник коллектора форсунок	1
4	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
5	8276992	Топливная рампа	1
5	827699T2	Топливная рампа	1
6	18715	Форсунка топливная	6
6	18715T	Форсунка в сборе	6
7	17422	Фильтр форсунки	1
8	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
9	8276933	Корпус дроссельной заслонки	1
10	8090572	Комплект соединения	1
11	8276891	Комплект тяг	1
12	827697	КОМПЛЕКТ РЫЧАГОВ ТЯГИ	1
13	827698	КОМПЛЕКТ ВИНТОВ	1
14	8276981	Комплект винтов	1
15	8090851	Комплект углового штуцера	1
16	814233A1	Ремкомплект клапана Шредера	1
16	814233A02	Ремкомплект клапана	1
17	8142332	Комплект соединения FMA	1
18	8276942	Комплект шлангов	1
18	827694A01	Комплект топливных шлангов	1
19	67748	Ролик	1
20	90088	ВИНТ (.250-20 x 4)	12
20	845674	Винт (.250-20 x 4.00)	12
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	10
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	10

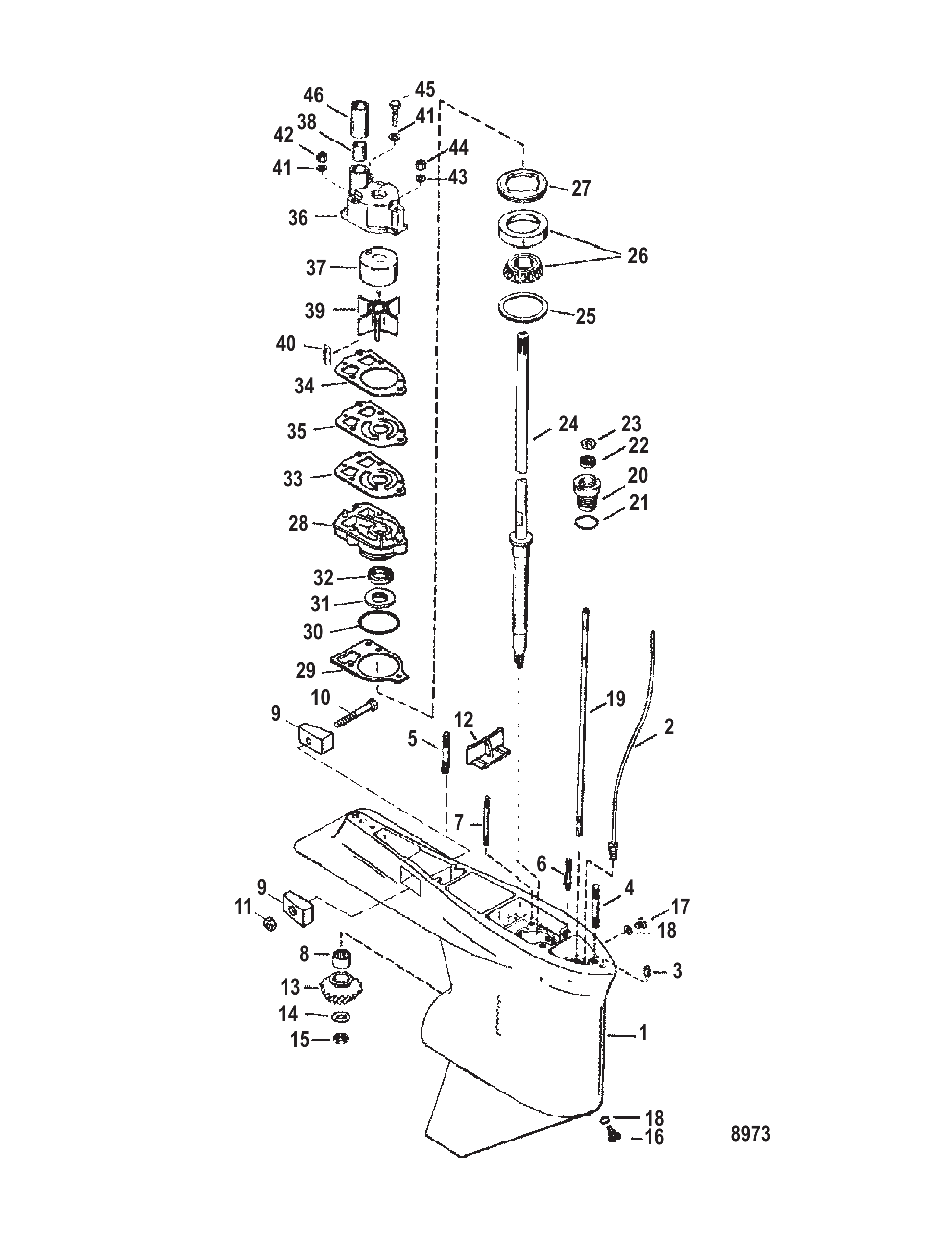

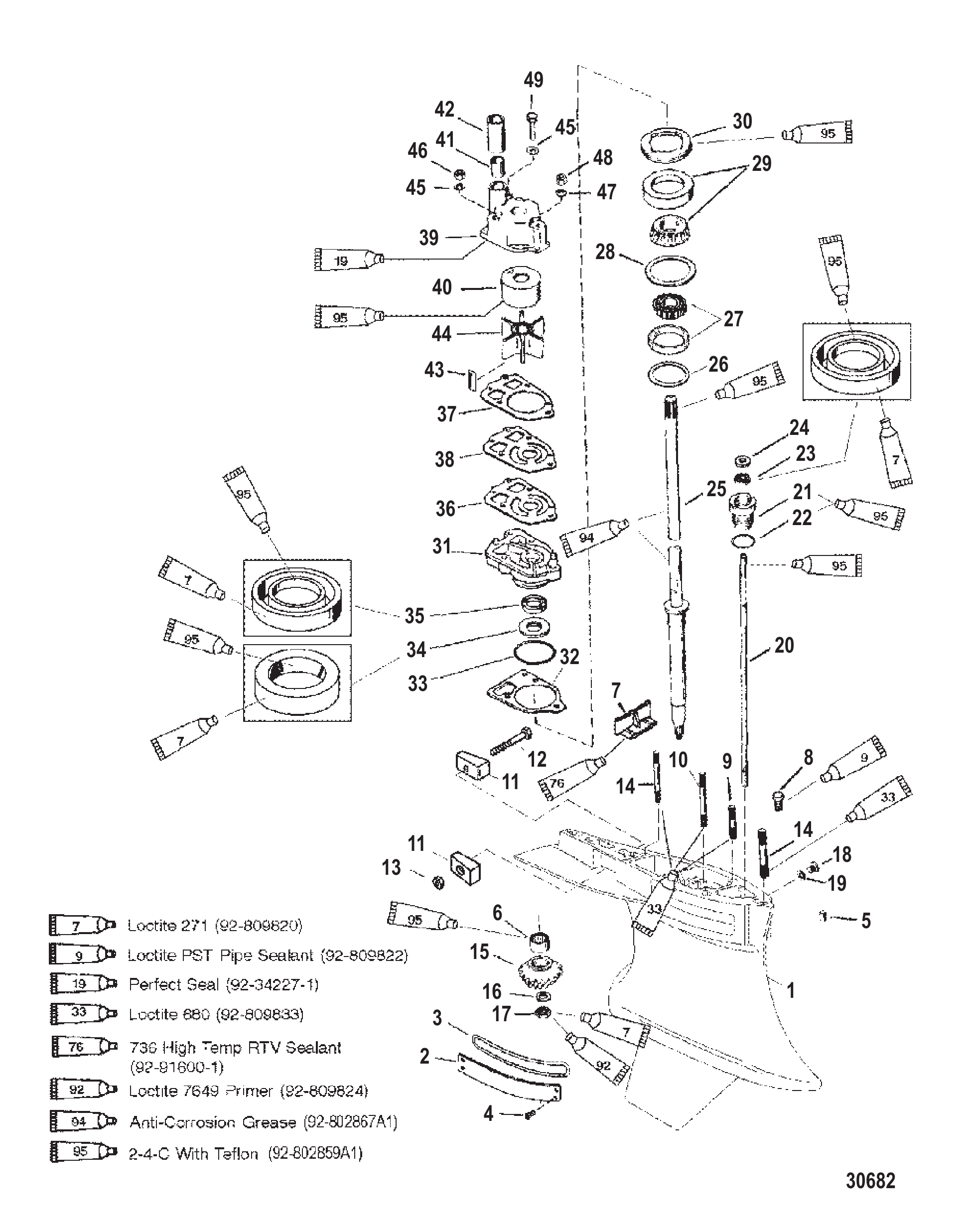

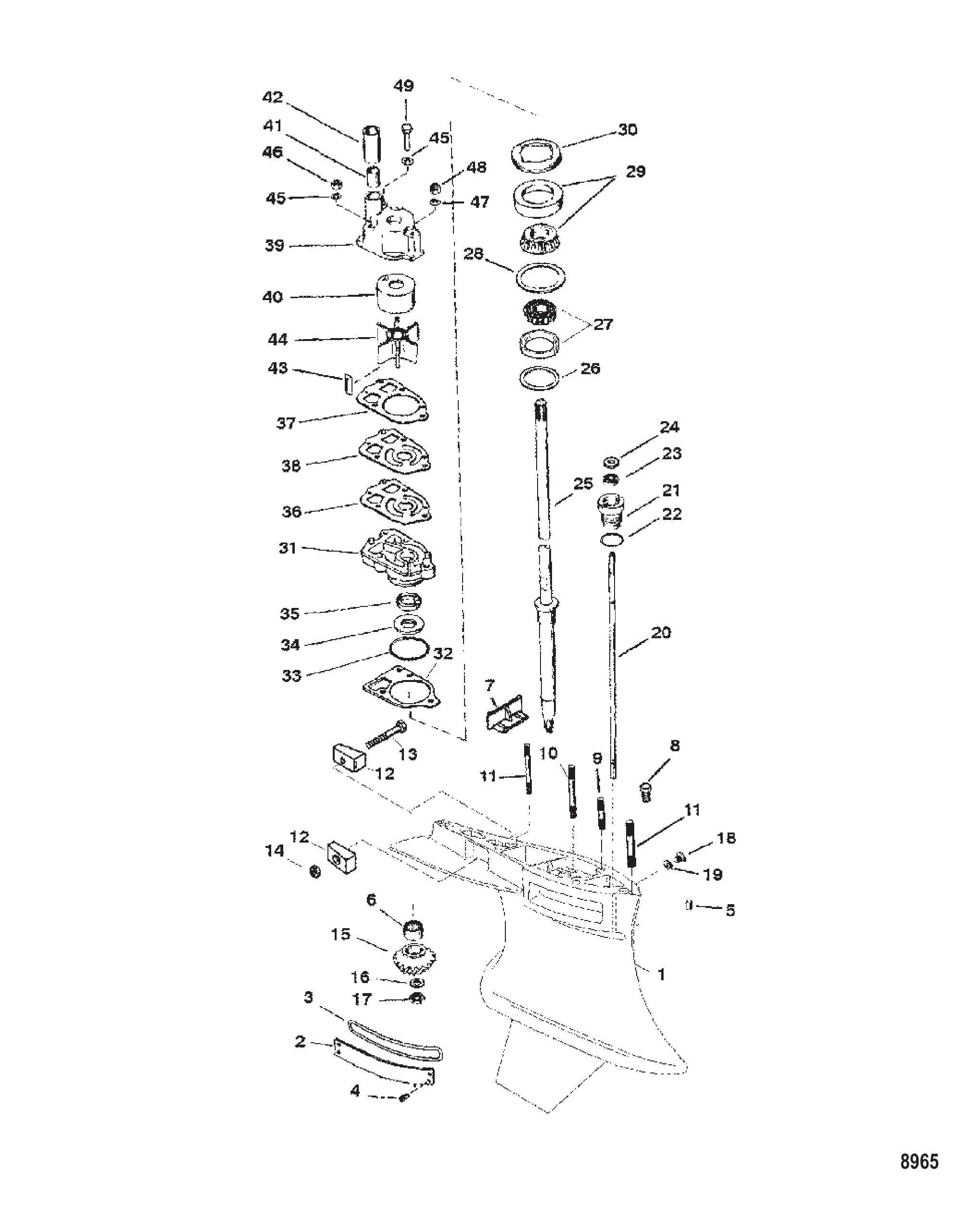

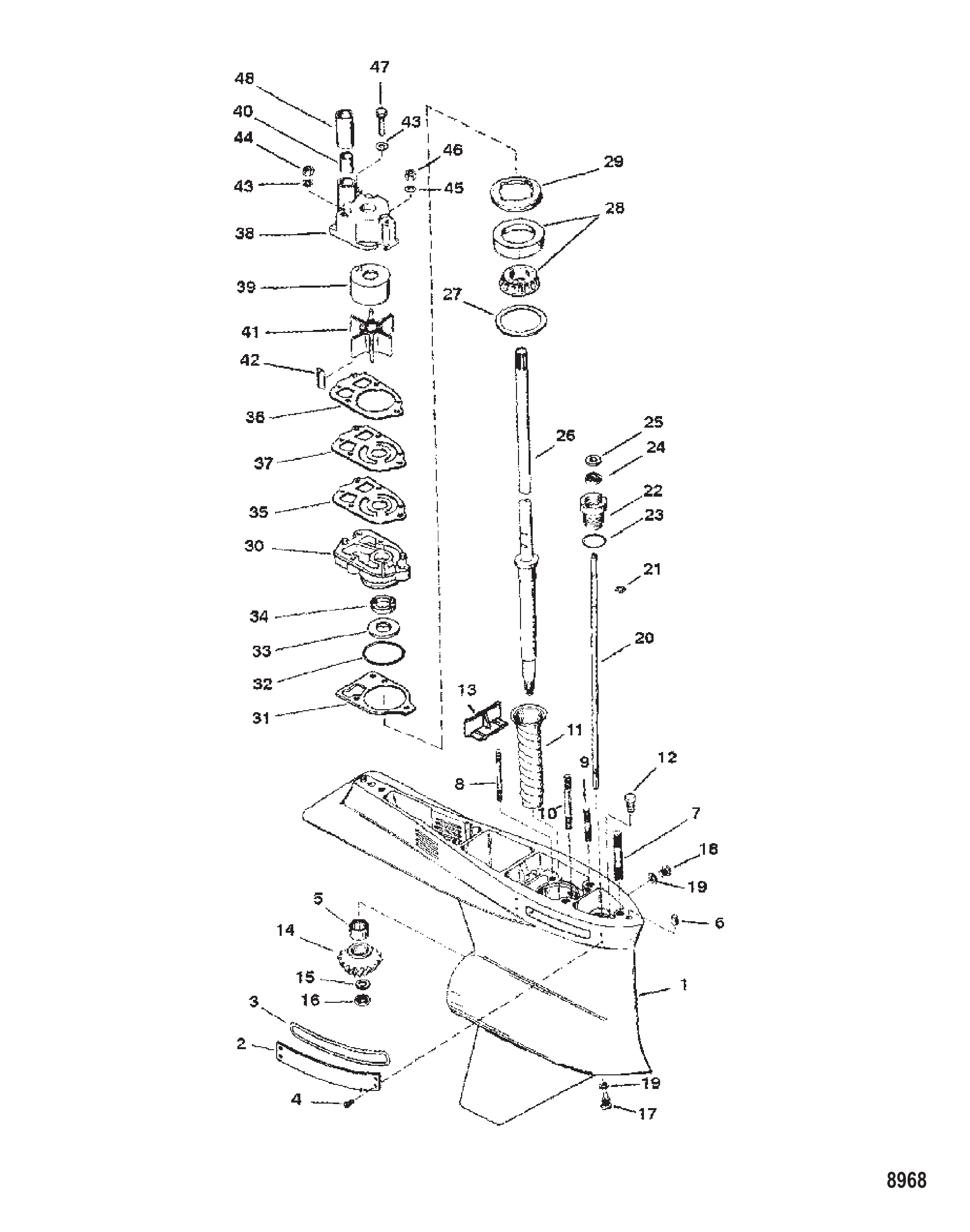

Рис. 4Редуктор ведущего вала - стандартный - SportMaster Gear Housing Driveshaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	67891	Заливная пробка	1
12	8M0039169	ЗАЛИВНОЙ БЛОК	1
13	NSS	NOT SOLD SEPARATE Pinion Gear	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
16	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
17	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
17	79953Q04	Ремкомплект сливного винта	1
18	191832	Шайба	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	789022	Вал переключения передач (используется без стопорного кольца)	1
20	77631A2	Втулка в сборе	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	8164641	Маслосъёмный сальник	1
22	8M0246145	САЛЬНИК	1
23	77674	ШАЙБА (.35 x .75 x .12)	1
24	848449A5	Вертикальный вал в сборе	1
24	8M0192234	Вертикальный вал	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	8245191	Фиксатор	1
28	44292A3	Основание водяного насоса в сборе	1
29	426311	Прокладка	1
29	8M0204678	ПРОКЛАДКА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	89238	Сальник масляный	1
32	16977	САЛЬНИК МАСЛЯНЫЙ	1
33	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
34	858524	Прокладка	1
35	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
35	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
36	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
37	48752T	ВСТАВКА	1
38	38970	САЛЬНИК X-LONG	1
39	89984T4	Крыльчатка	1
40	56654	ШПОНКА	1
40	8M0214992	ШПОНКА @5	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	8267119	Гайка (.250-28)	2
43	36001	ШАЙБА	1
44	13436	Гайка	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29804T	ВТУЛКА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	881805A01	Комплект прокладок двигателя	1

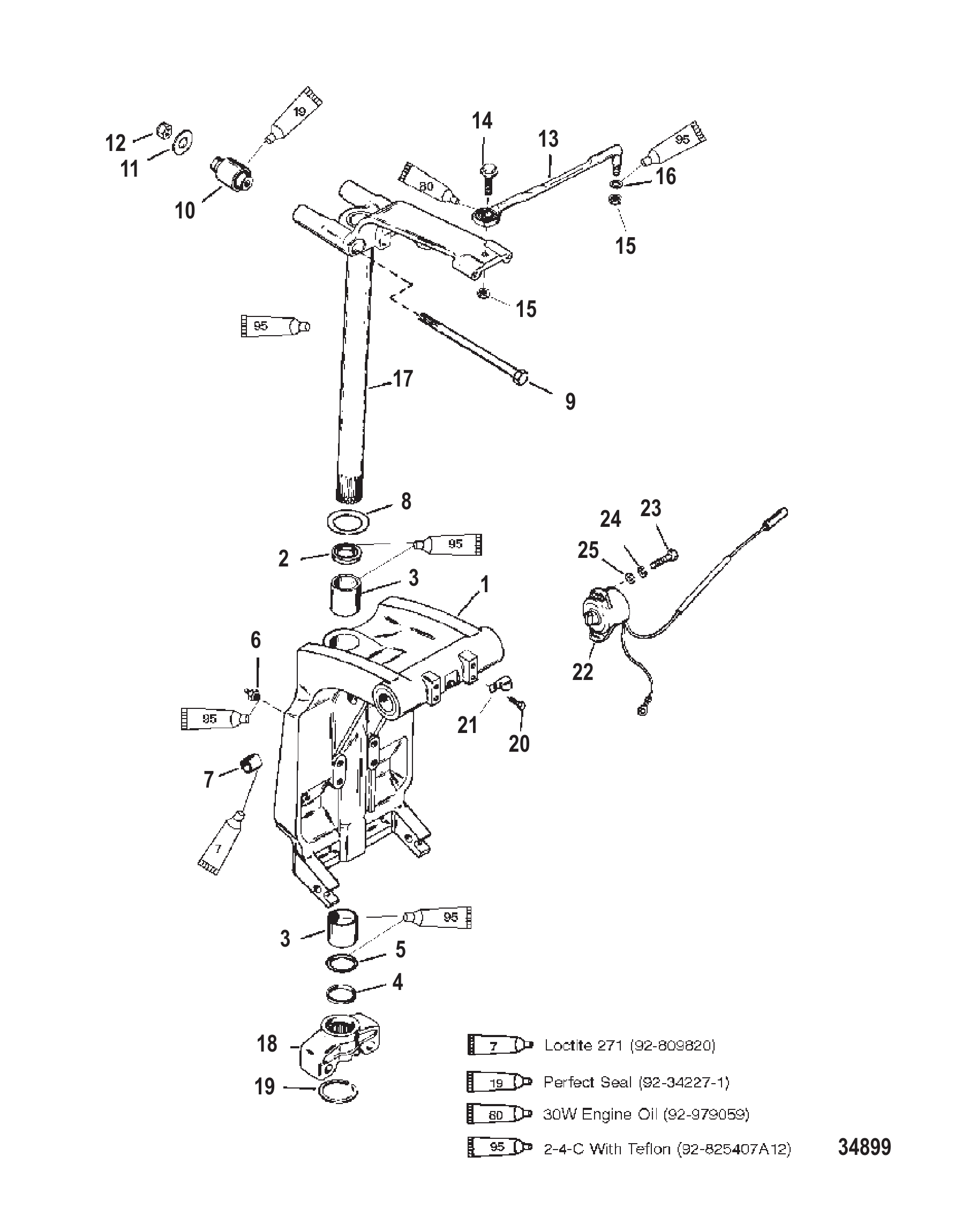

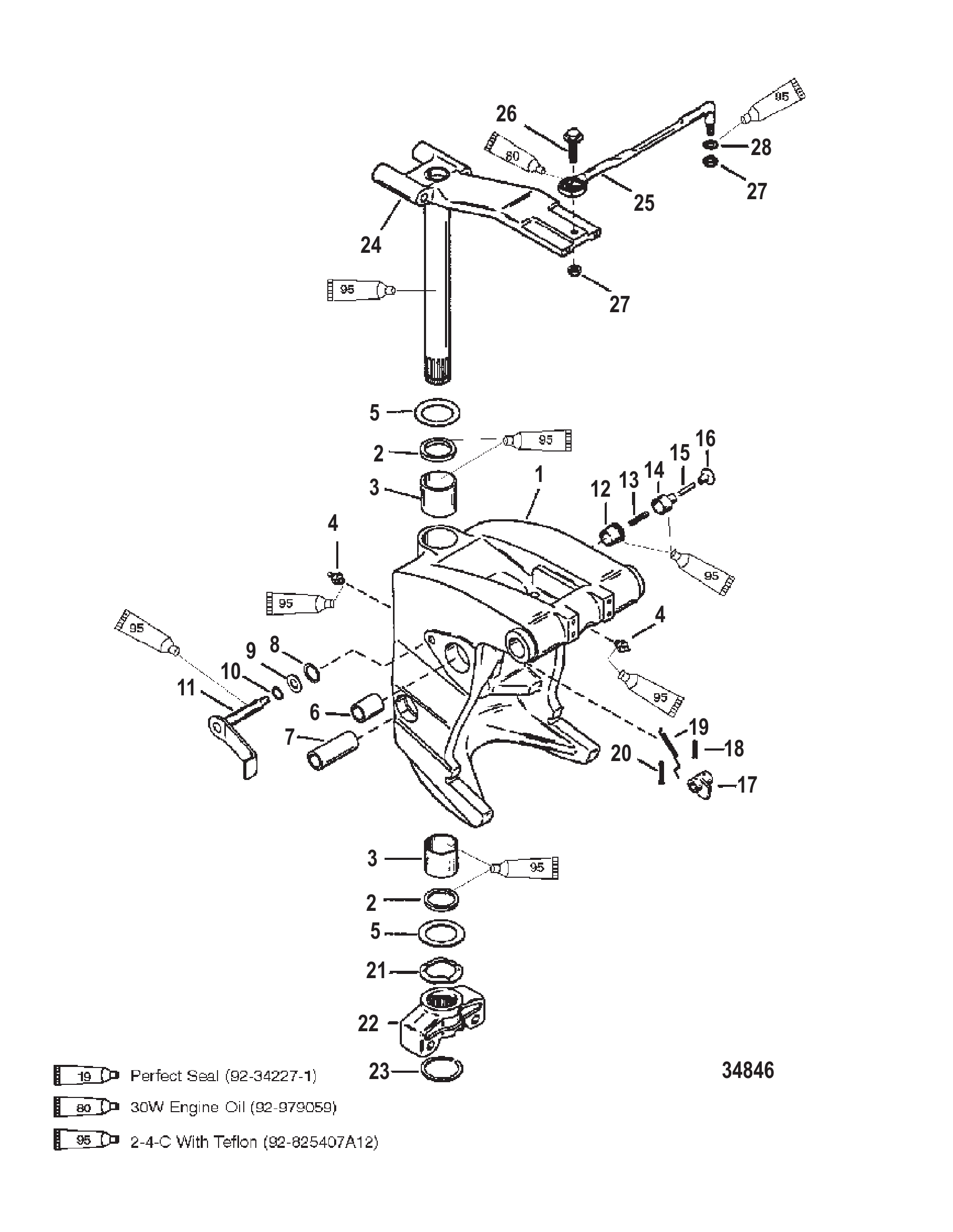

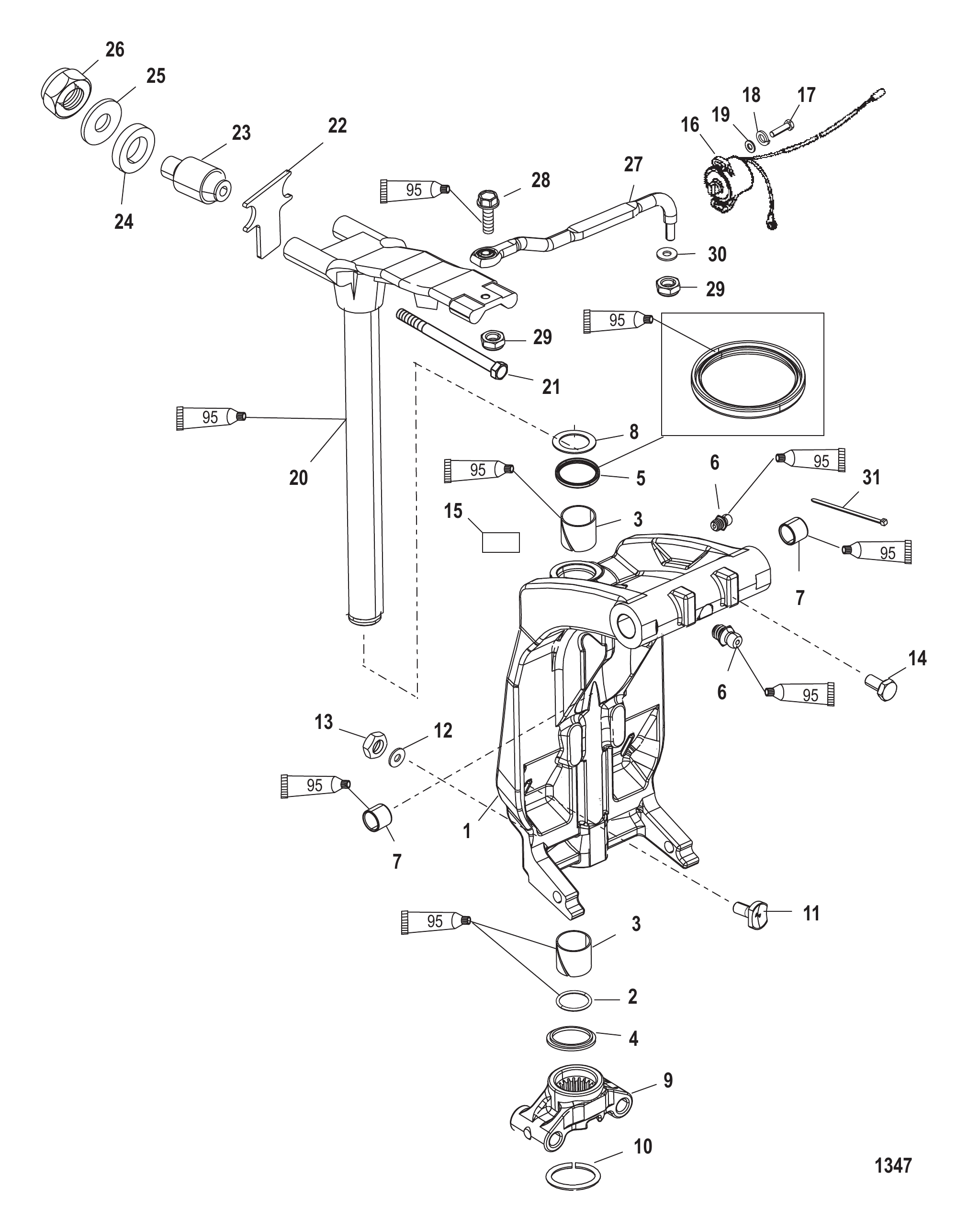

Рис. 5Поворотный кронштейн и рулевой рычаг (длинный) Swivel Bracket and Steering Arm Long

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

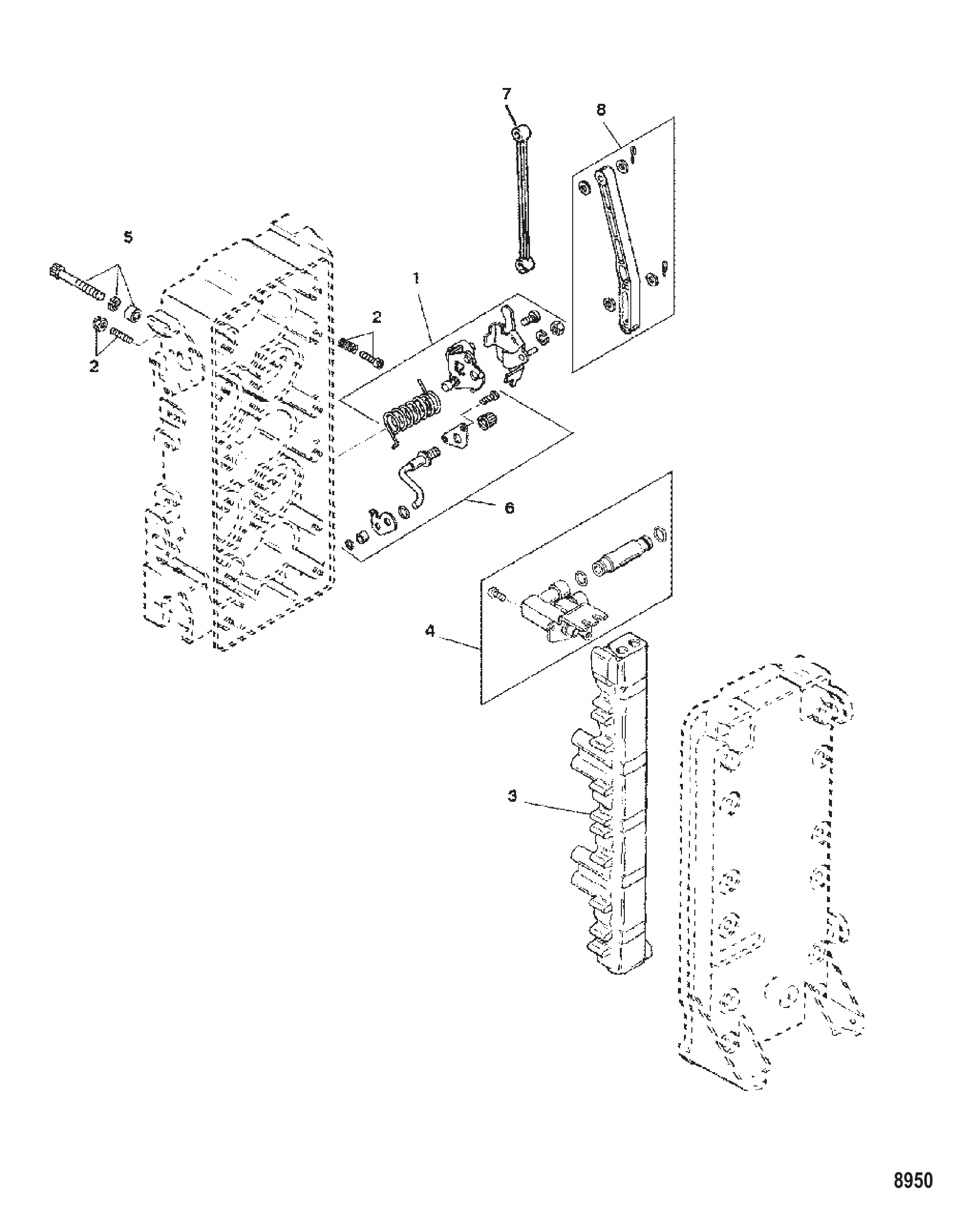

Рис. 6СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ (0G366999 И НИЖЕ) Fuel Management System (0G366999 and Below)

REF	Номер детали	Наименование	Кол-во
-	14817A19	Блок управления подачей топлива в сборе	1
1	827693	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
2	827692	КРЫШКА	1
3	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
4	67748	Ролик	1
5	18715	Форсунка топливная	6
5	18715T	Форсунка в сборе	6
6	17422	Фильтр форсунки	1
7	15443	Комплект жгута проводов	1
8	15442	Комплект фильтра топливного	1
9	154421	КОМПЛЕКТ ФИЛЬТРОВ ТОПЛИВНЫХ	1
9	154422	Комплект фильтров топливный	1
9	154422	Комплект фильтров топливный	1
10	150282	ФИЛЬТР ТОПЛИВНЫЙ	1
11	400034	ВИНТ (M5 x 14) Крышка фильтра	1
12	400255	СТОПОРНАЯ ШАЙБА (M5)	1
13	1350382	Трубка (бухта 30.00 дюймов)	1
13	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	99130122	Трубка (20,00 футов, бухта) дренажная	1
15	892024122	Шланг (240.00 дюймов, бухта)	1
16	15027	РЕГУЛЯТОР ДАВЛЕНИЯ	1
17	814233	Комплект угольника	1
18	18791	Прокладка регулятора давления	1
19	814012	Пластина регулятора давления	1
20	814076	Винт	AR
21	814010	Комплект крышки	1
22	4001987	ВИНТ (M4 x 16)	6
23	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	6
24	18790	Сальник сепаратора паров	1
25	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
26	15446	Комплект клапана поплавка	1
27	15445	Комплект поплавка	1
28	814011	Комплект корпуса	1
29	42481	Обратный клапан	1
29	424811	Клапан	1
30	4000332	ВИНТ (M6 x 35)	3
31	18241	Обратный клапан	1
32	814077	Клапан отсечной	1
33	18792	Сальник коллектора форсунок	1
34	19275	Проставка	3
35	814913	Проставка	3
36	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
37	69057	ШАЙБА (.281 x .734 x .063)	3
38	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
38	8M0214911	Хомут @5	2
39	1350382	Трубка (бухта 30.00 дюймов)	1
39	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
40	F698772	Хомут червячный	2
41	14639	Теплозащитный экран топливного насоса	1
42	14640T	Крышка топливного насоса	1
43	32228	ВИНТ (#10-32 x .625)	4
44	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
45	90088	ВИНТ (.250-20 x 4)	12
45	845674	Винт (.250-20 x 4.00)	12
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	10
46	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
47	14307A1	Насос в сборе, топливный	1
47	14307T01	Топливный насос	1
48	146332	ШЛАНГ	1
49	823501	Фильтр топливный	1
49	885188	Фильтр	1

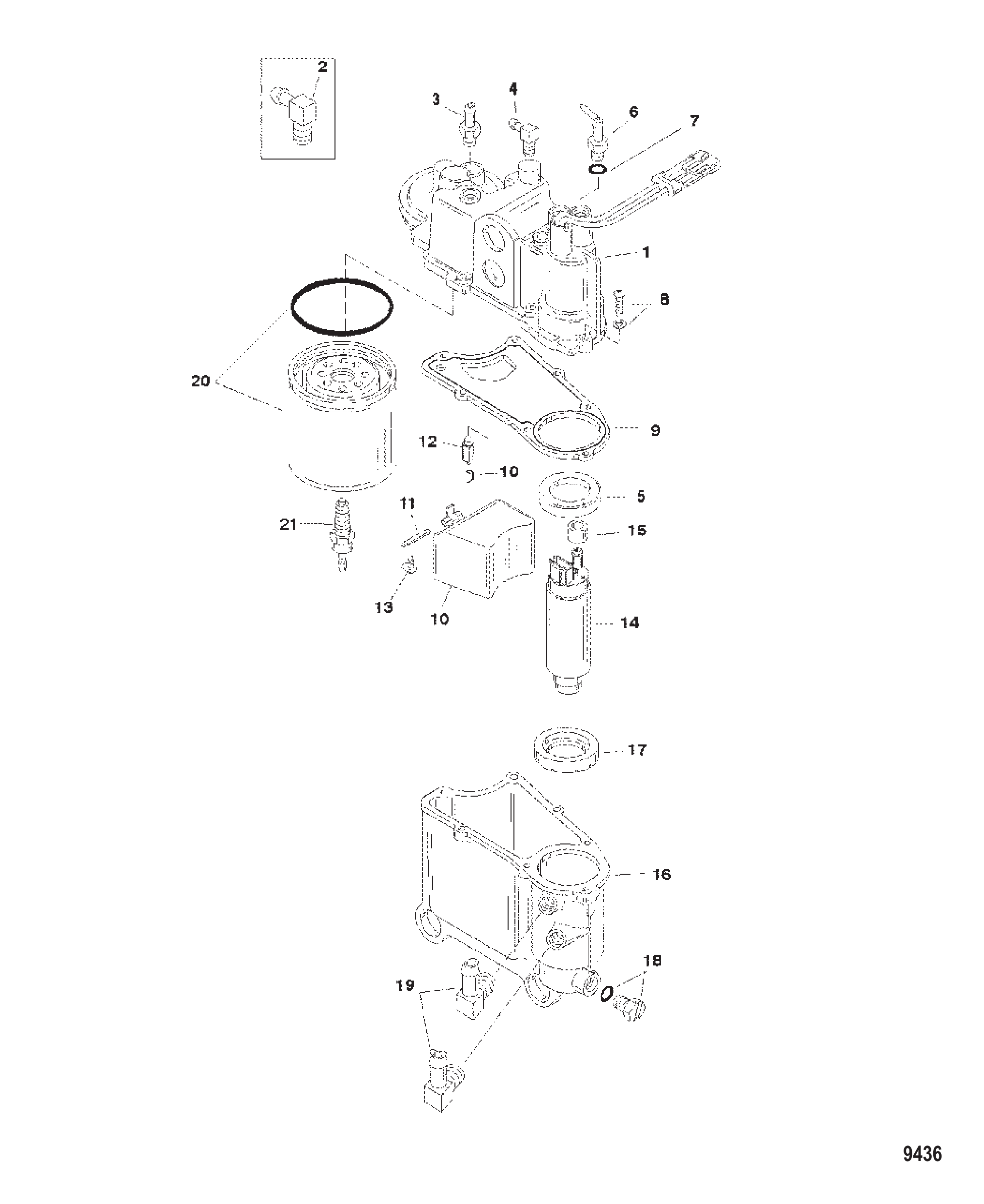

Рис. 7Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	855432A1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Elbow	1
3	8568431	ШТУЦЕР ПРЯМОЙ	1
4	19688	Штуцер	1
5	803878	Сальник насоса	1
6	NSS	NOT SOLD SEPARATE Fitting Kit-Pump Outlet	1
6	855437A2	Комплект штуцера выхода насоса	1
7	NSS	NOT SOLD SEPARATE O Ring	1
8	808612	Винт с шайбой (#8-32 x .750)	7
9	855528	Прокладка	1
9	8M6002520	Комплект прокладок	1
10	855430A1	Комплект поплавка	1
10	8M6004920	Комплект поплавка	1
11	F10064	ВАЛ	1
12	855431	Игла клапана	1
12	8M6004917	Впускной клапан	1
13	5902	Винт (#6-32 x .187)	1
14	855427A1	Комплект насоса	1
15	855428	Втулка	1
15	8M6000589	Втулка	1
16	855434A1	Комплект поплавковой камеры	1
17	855433	Сальник	1
17	8554331	Сальник насоса	1
18	855435A1	Комплект пробок	1
19	8554245	Угольник	2
20	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
20	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
21	828586	Щуп	1
21	8M0204710	ДАТЧИК	1

Рис. 8Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

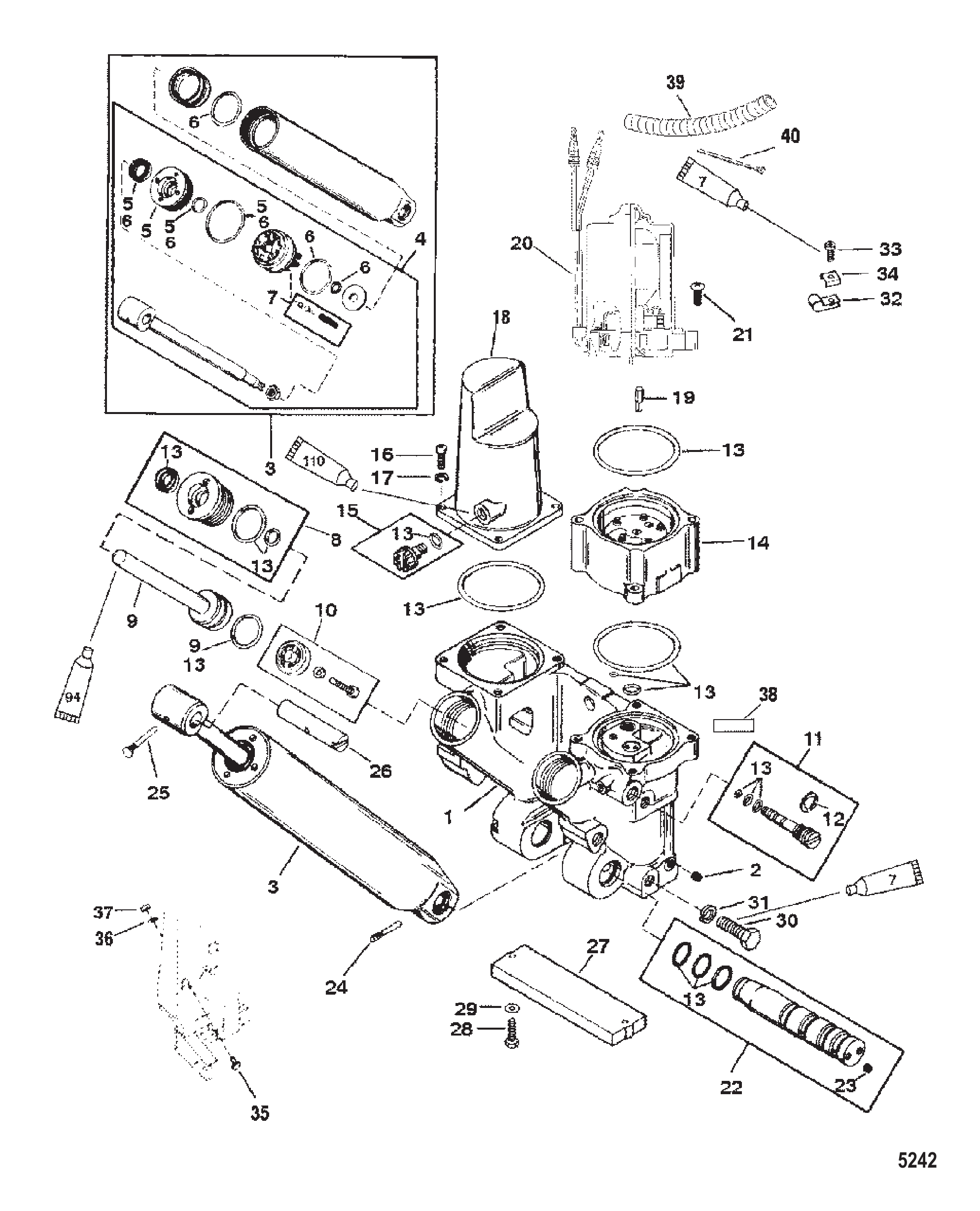

Рис. 9Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2
38	435301	Наклейка «Осторожно — силовой триммер»	1
39	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
40	816311	Стяжка (8.00 дюймов)	1
40	816311T	СТЯЖКА (8.00 дюймов)	1

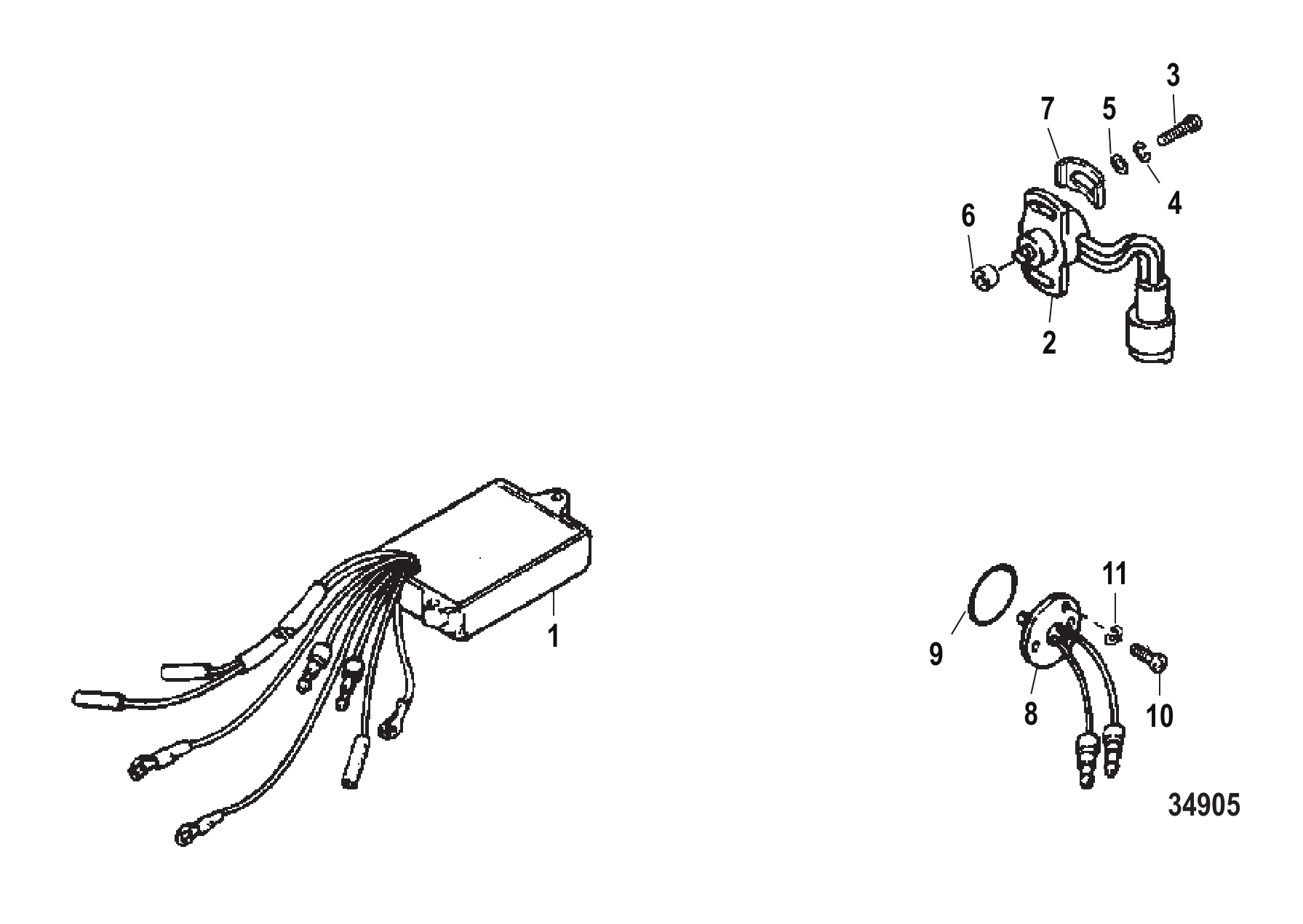

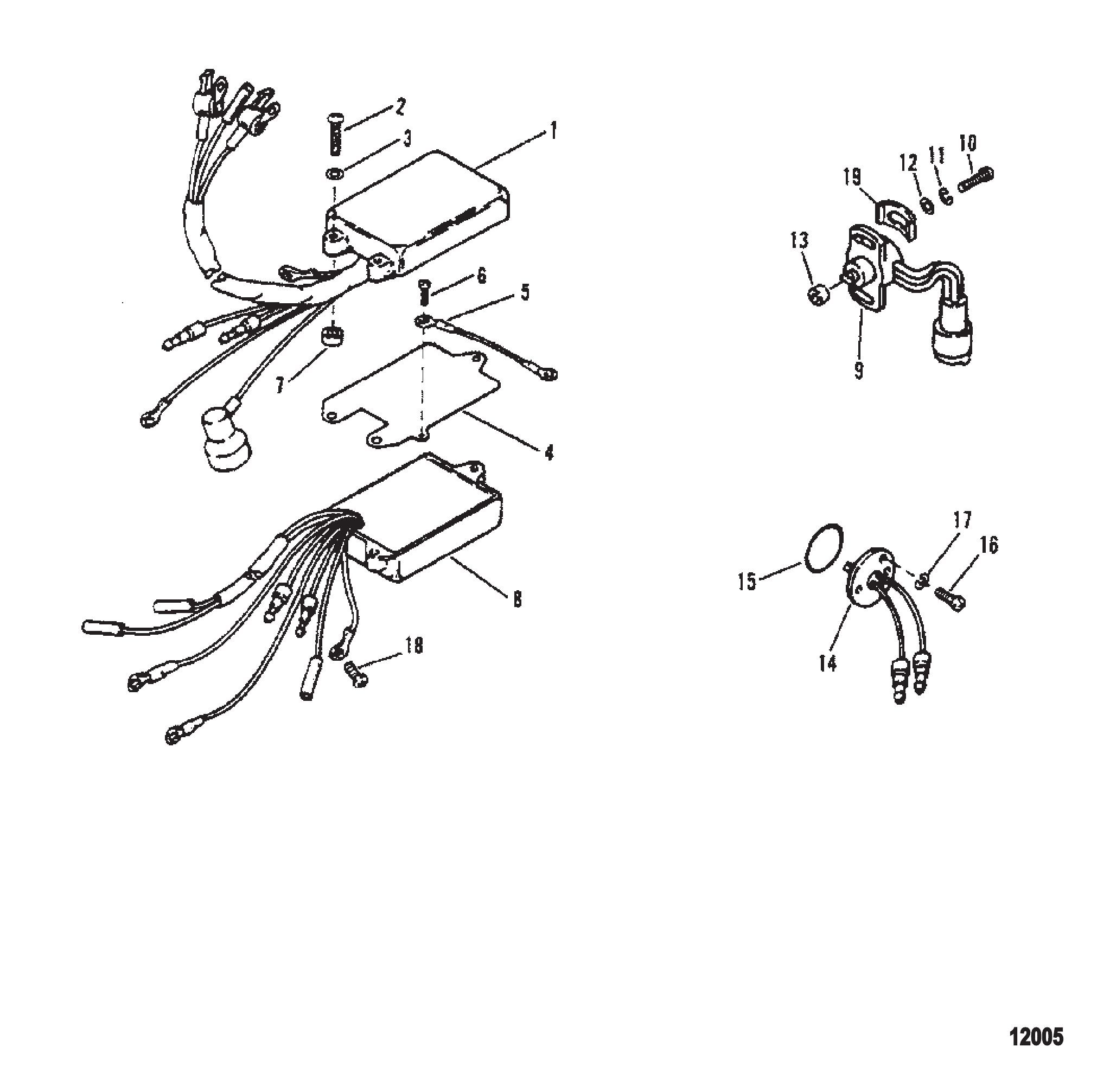

Рис. 10ДЕТОНАЦИОННЫЙ КОНТРОЛЛЕР/ДАТЧИК ТЕМПЕРАТУРЫ Detonation Controller/Temperature Sensor

REF	Номер детали	Наименование	Кол-во
1	826800A8	Контроллер детонации в сборе	1
2	88447	Винт (.190-32 x 1.62)	3
3	38833	ШАЙБА	3
4	13381	Пластина	1
5	88807A10	Трос в сборе, масса	1
6	62568	Винт (#10-16 x .375)	1
7	94304	Распорная втулка винта коробки переключателей	3
8	41470A25	Модуль в сборе, предупреждение о подаче масла	1
9	14851	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
9	14851T03	Индикатор	1
10	15150	ВИНТ (#8-32 x .625) ДАТЧИКА	2
11	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
12	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	15885	Втулка	1
14	813501	Пластина	2
15	13221A1	Датчик в сборе, температура	1
15	13221T01	Датчик температуры	1
16	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
17	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	3
17	57583T	Винт #8-32x3/8	3
18	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
-	815791A92	Комплект прокладок двигателя	1

Рис. 11Система управления топливом (0G367000 и новее) Fuel Management System (0G367000 and Up)

REF	Номер детали	Наименование	Кол-во
-	14817A23	Топливная система в сборе	1
1	8276922	Крышка	1
2	15443	Комплект жгута проводов	1
3	18792	Сальник коллектора форсунок	1
4	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
5	8276992	Топливная рампа	1
5	827699T2	Топливная рампа	1
6	18715	Форсунка топливная	1
6	18715T	Форсунка в сборе	1
7	17422	Фильтр форсунки	1
8	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
9	8276933	Корпус дроссельной заслонки	1
10	8090572	Комплект соединения	1
11	8276891	Комплект тяг	1
12	827697	КОМПЛЕКТ РЫЧАГОВ ТЯГИ	1
13	827698	КОМПЛЕКТ ВИНТОВ	1
14	8276981	Комплект винтов	1
15	8090851	Комплект углового штуцера	1
16	814233A1	Ремкомплект клапана Шредера	1
16	814233A02	Ремкомплект клапана	1
17	8142332	Комплект соединения FMA	1
18	8276942	Комплект шлангов	1
18	827694A01	Комплект топливных шлангов	1
19	67748	Ролик	1
20	90088	ВИНТ (.250-20 x 4)	10
20	845674	Винт (.250-20 x 4.00)	10
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	10
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	10

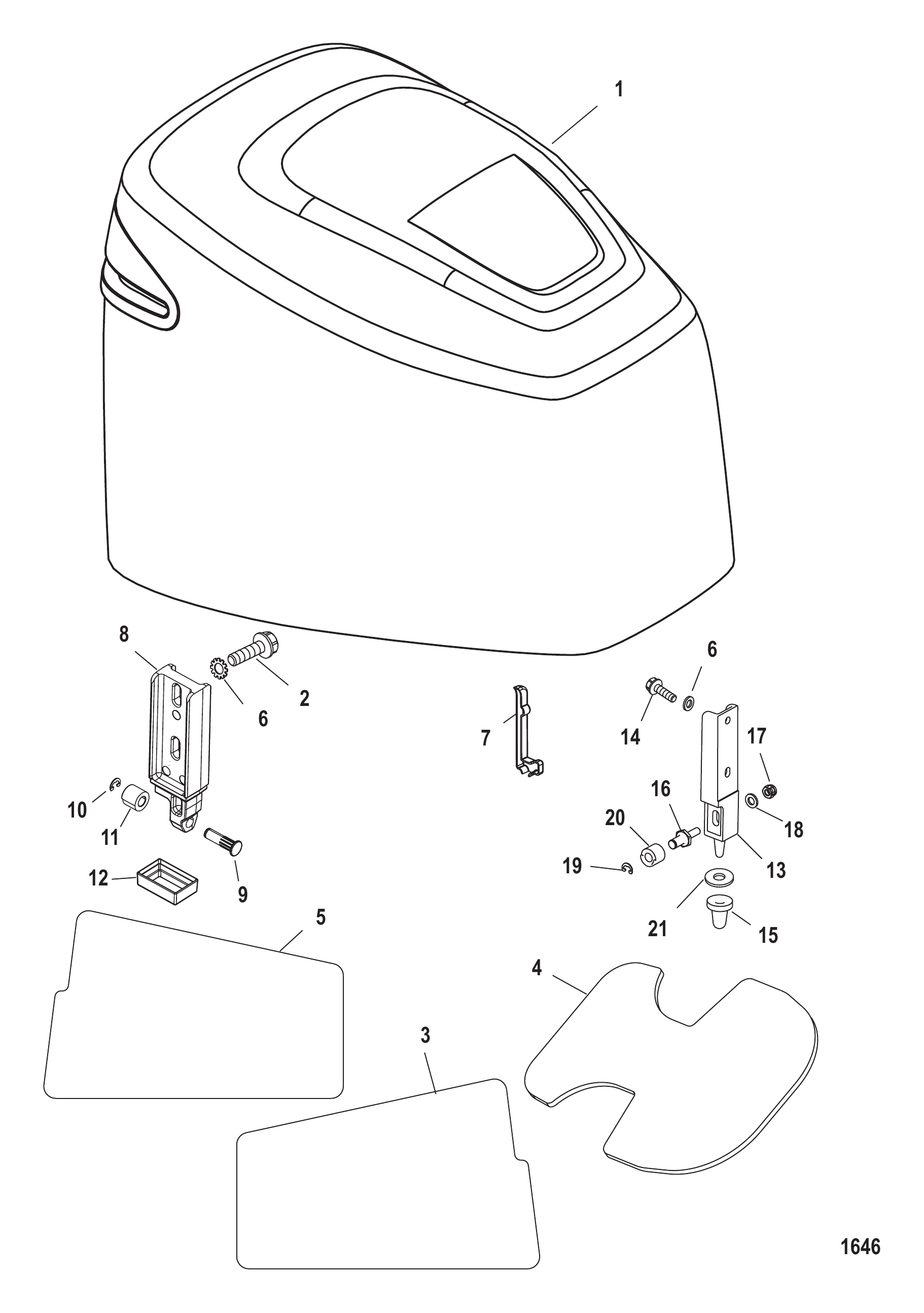

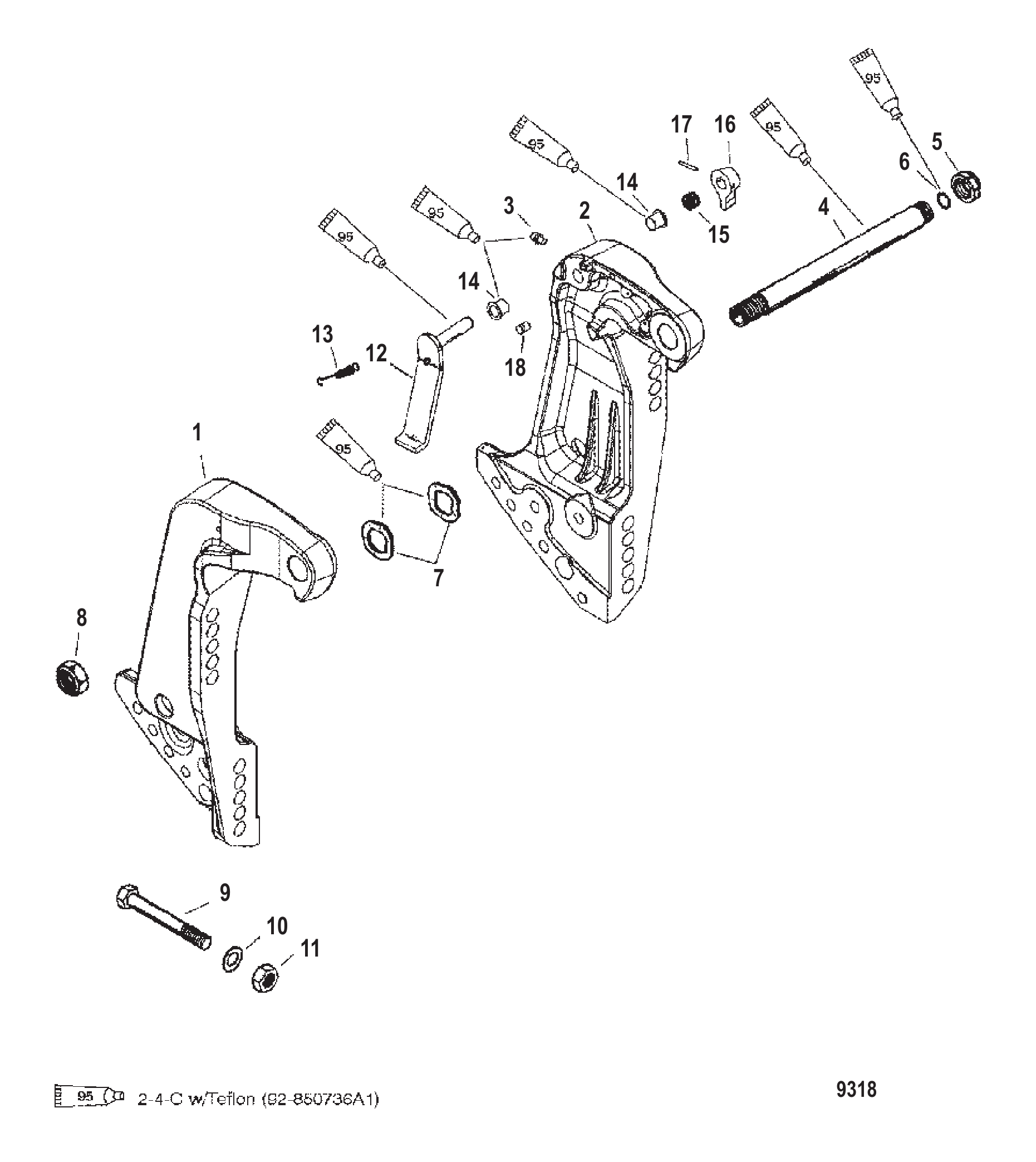

Рис. 12Кронштейны транца (длинные) Transom Brackets Long

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

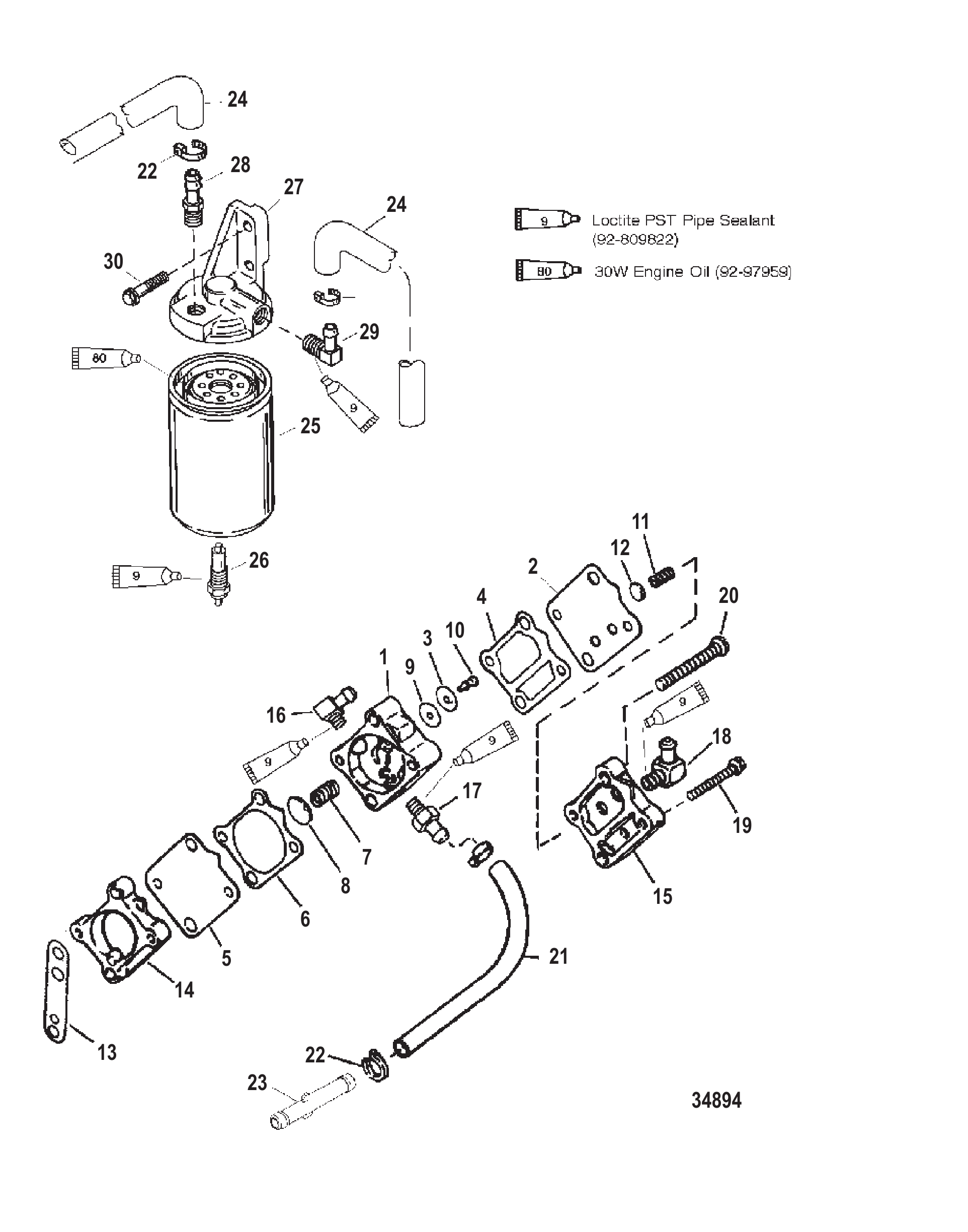

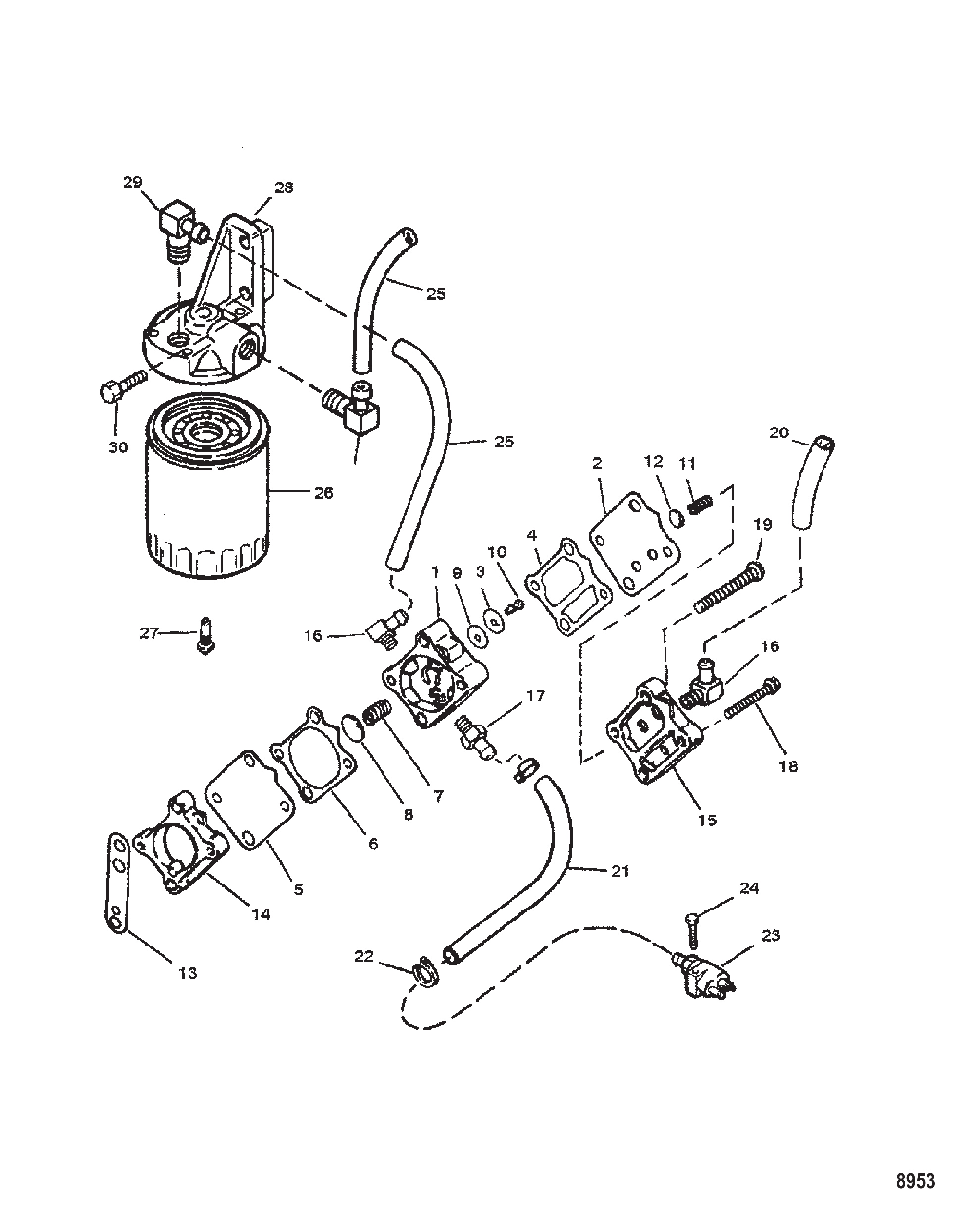

Рис. 13Топливный насос (алюминиевый корпус) Fuel Pump (Aluminum Body)

REF	Номер детали	Наименование	Кол-во
1	15930A21	Топливный насос в сборе	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Vavle	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	2
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	2
17	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
17	291112	Фитинг	1
18	82104540	ВИНТ (M5 x 40)	2
19	82130050	ВИНТ (M6 x 50)	2
20	83075780	ТРУБКА (28.00 дюймов, бухта)	1
20	8M0108349	Шланг (70 дюймов, бухта)	1
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	816856A3	Разъём в сборе, топливный - пластик	1
23	816856Q3	Разъём в сборе, топливный	1
24	69067	ВИНТ (.250-20 x 1.375)	1
25	1350382	Трубка (бухта 30.00 дюймов)	2
25	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
26	18458A3	Топливный фильтр в сборе	1
26	18458Q3	Фильтр топливный	1
27	14570	Датчик контроля воды	1
28	13170A3	ОСНОВАНИЕ	1
29	13607	Штуцер основания (входит в поз. №34)	2
29	136071	Угольник	2
30	45561	Винт (.250-20 x 1.12)	2
30	455611	Винт (.250-20 x 1.120)	2
-	823142A94	Комплект прокладок	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

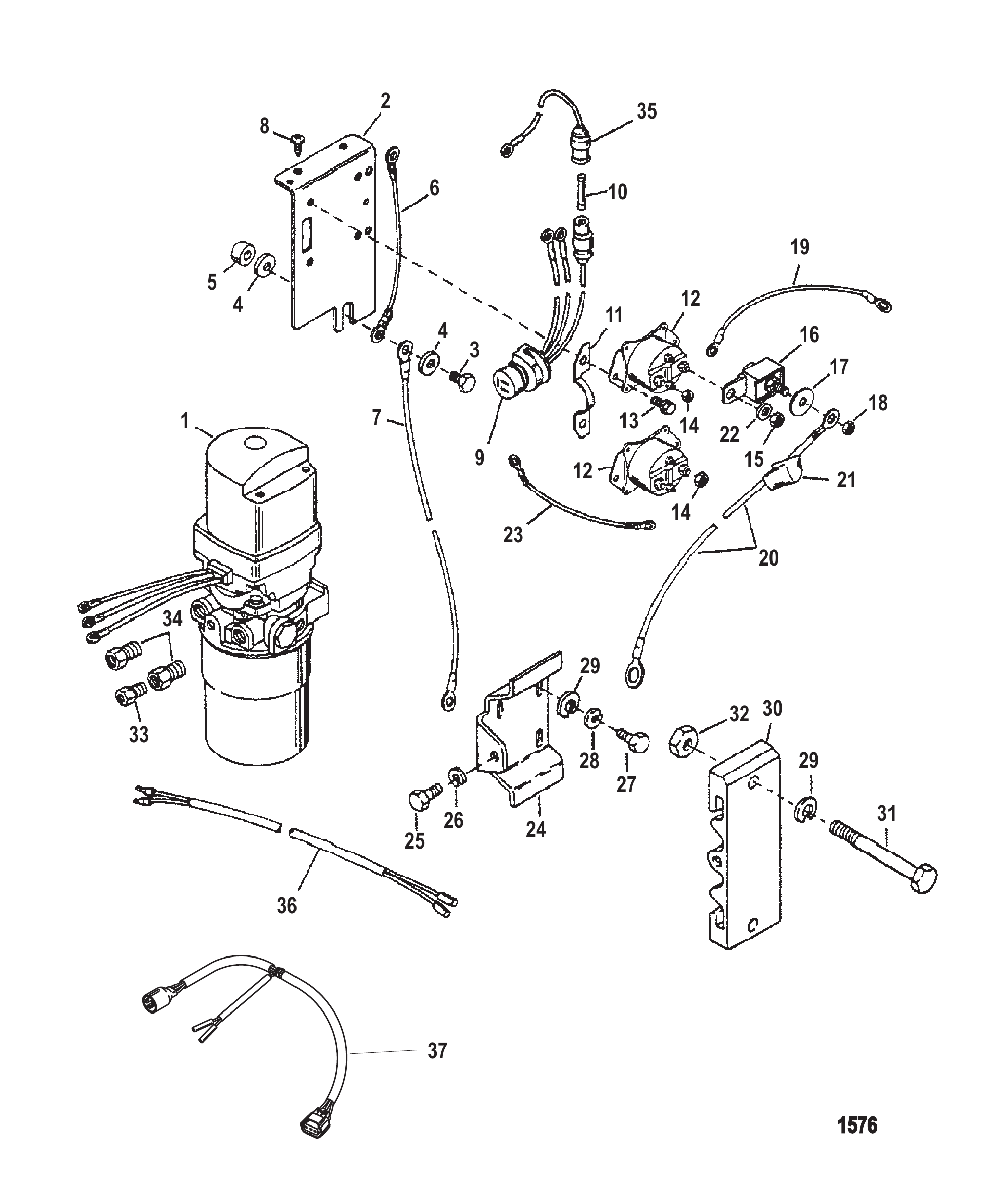

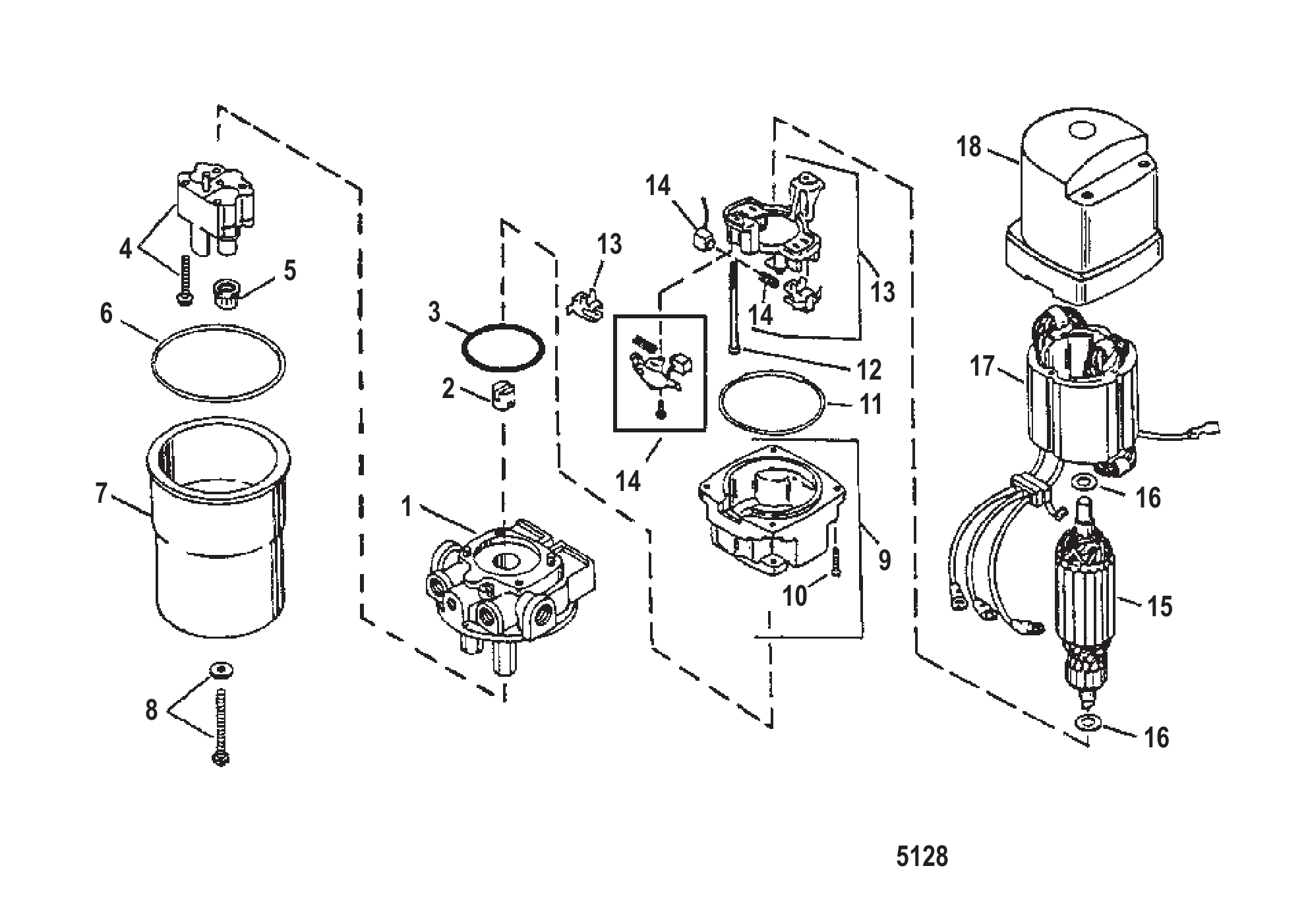

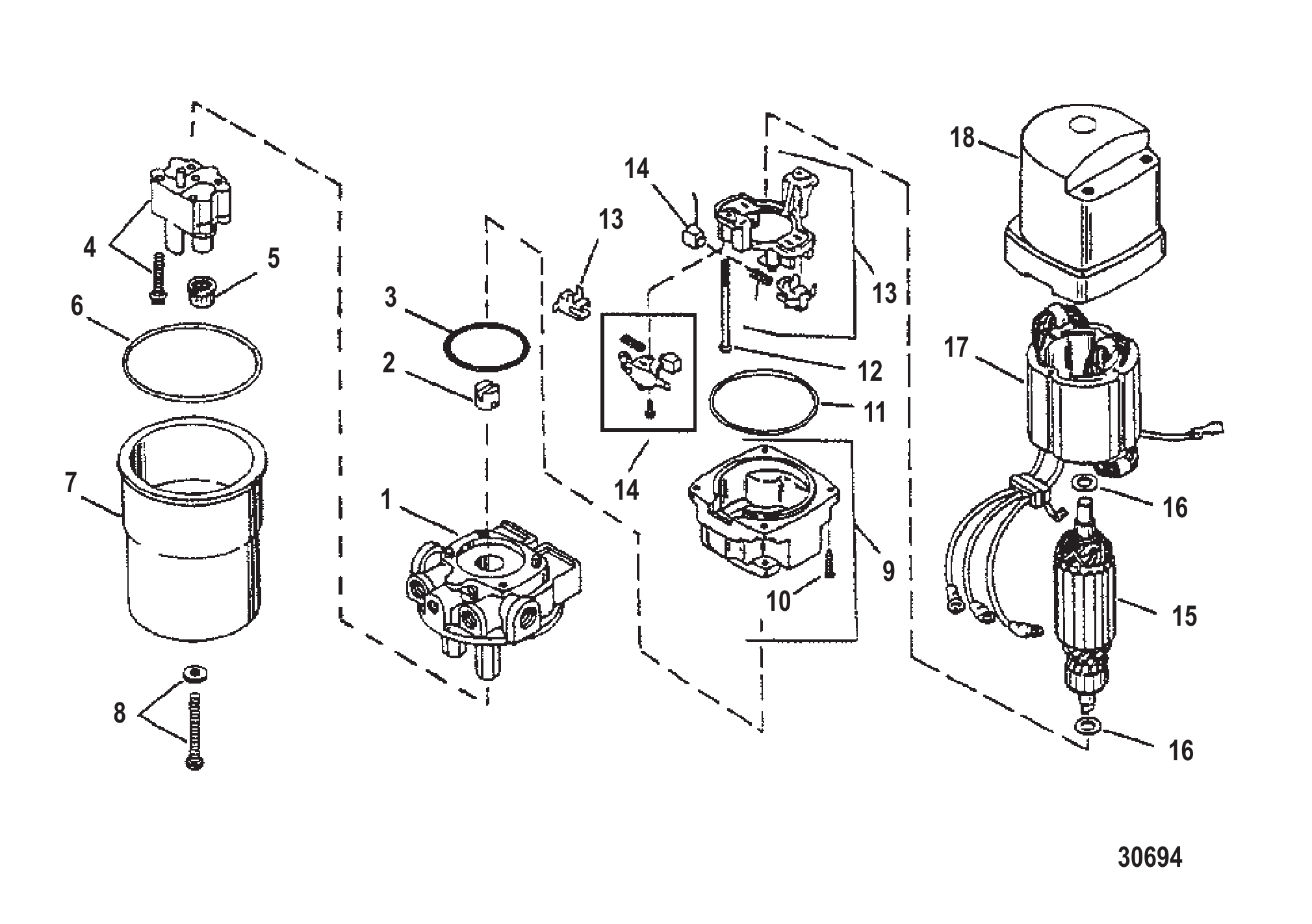

Рис. 14Сборка гидравлического насоса Hydraulic Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	846859A1	Насос в сборе (гидравлический)	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE END FRAME	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
10	891741	Винт	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
11	891740	Уплотнительное кольцо	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
12	891739	Винт	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
13	891738	Держатель в сборе	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	891737	Комплект щеток	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	NSS	NOT SOLD SEPARATE ARMATURE	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE THRUST WASHET	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	NSS	NOT SOLD SEPARATE FIELD AND FRAME	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	NSS	NOT SOLD SEPARATE HOUSING	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

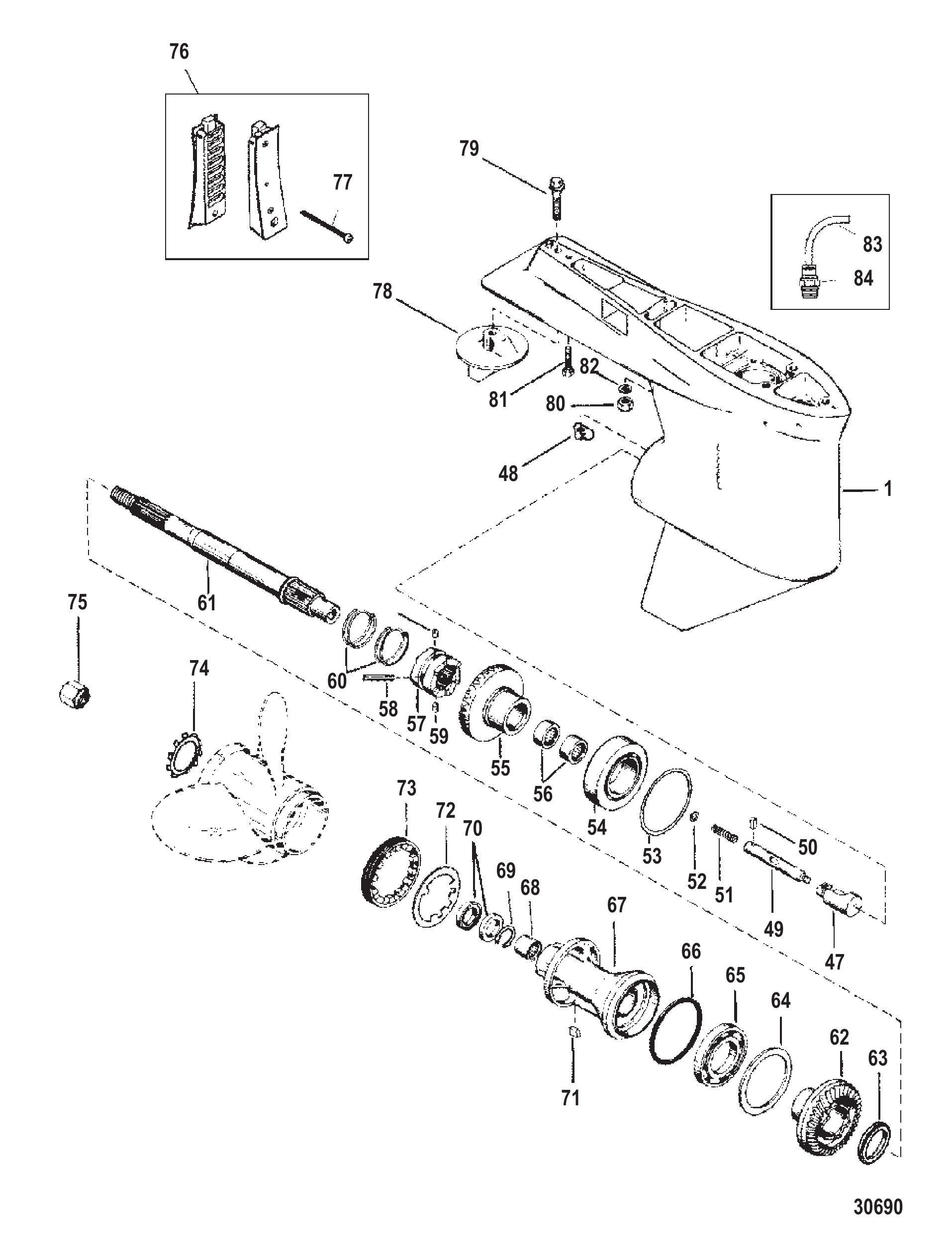

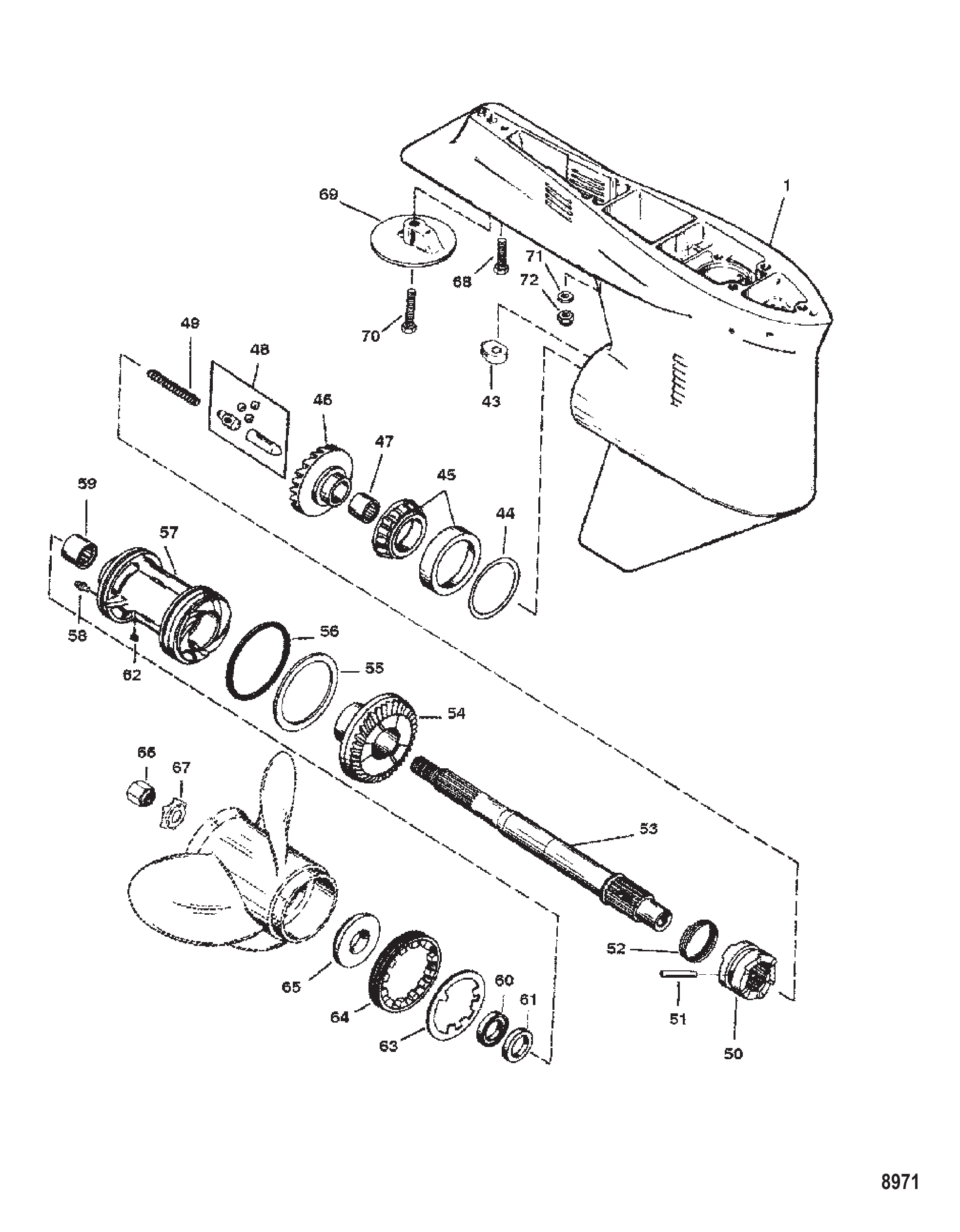

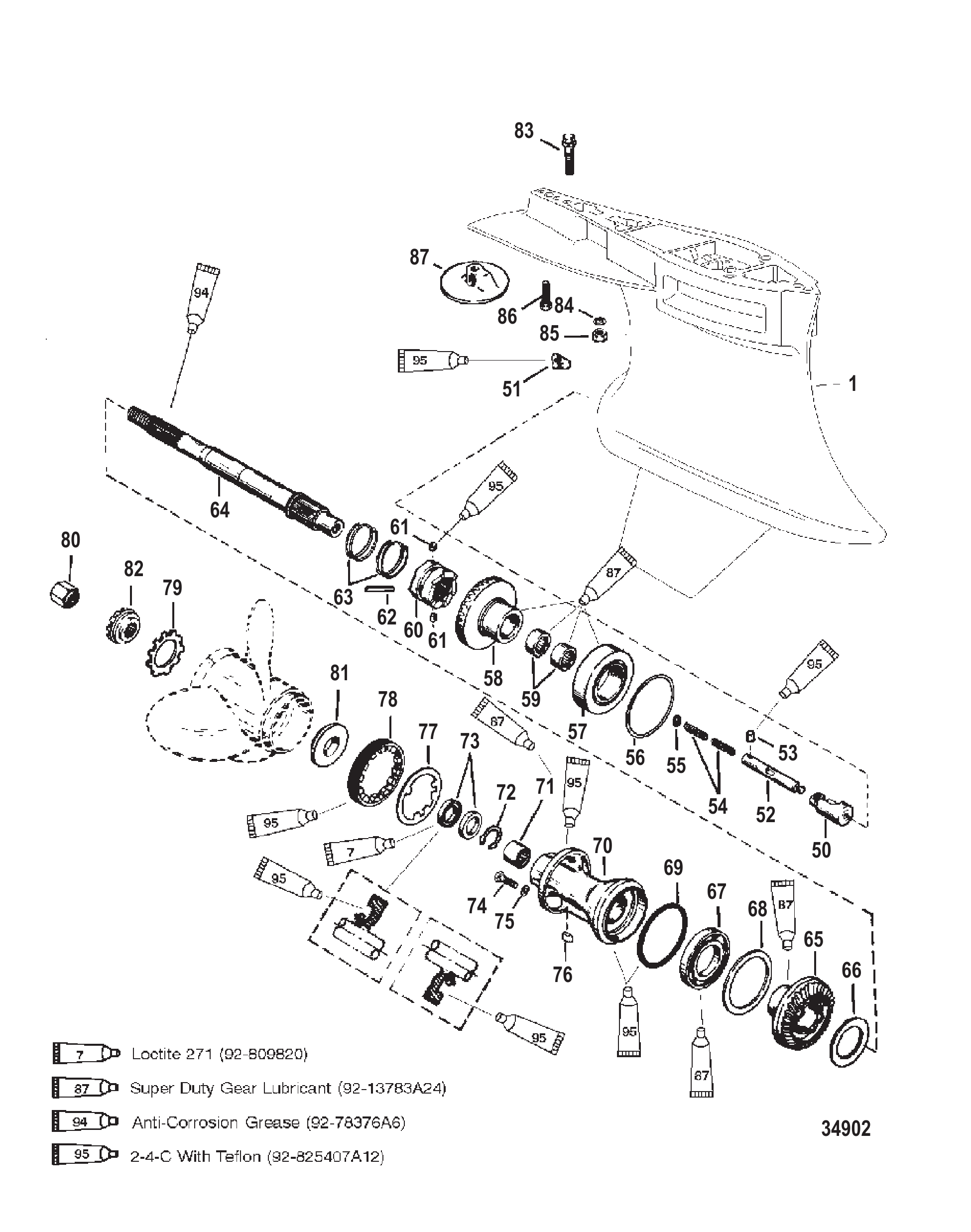

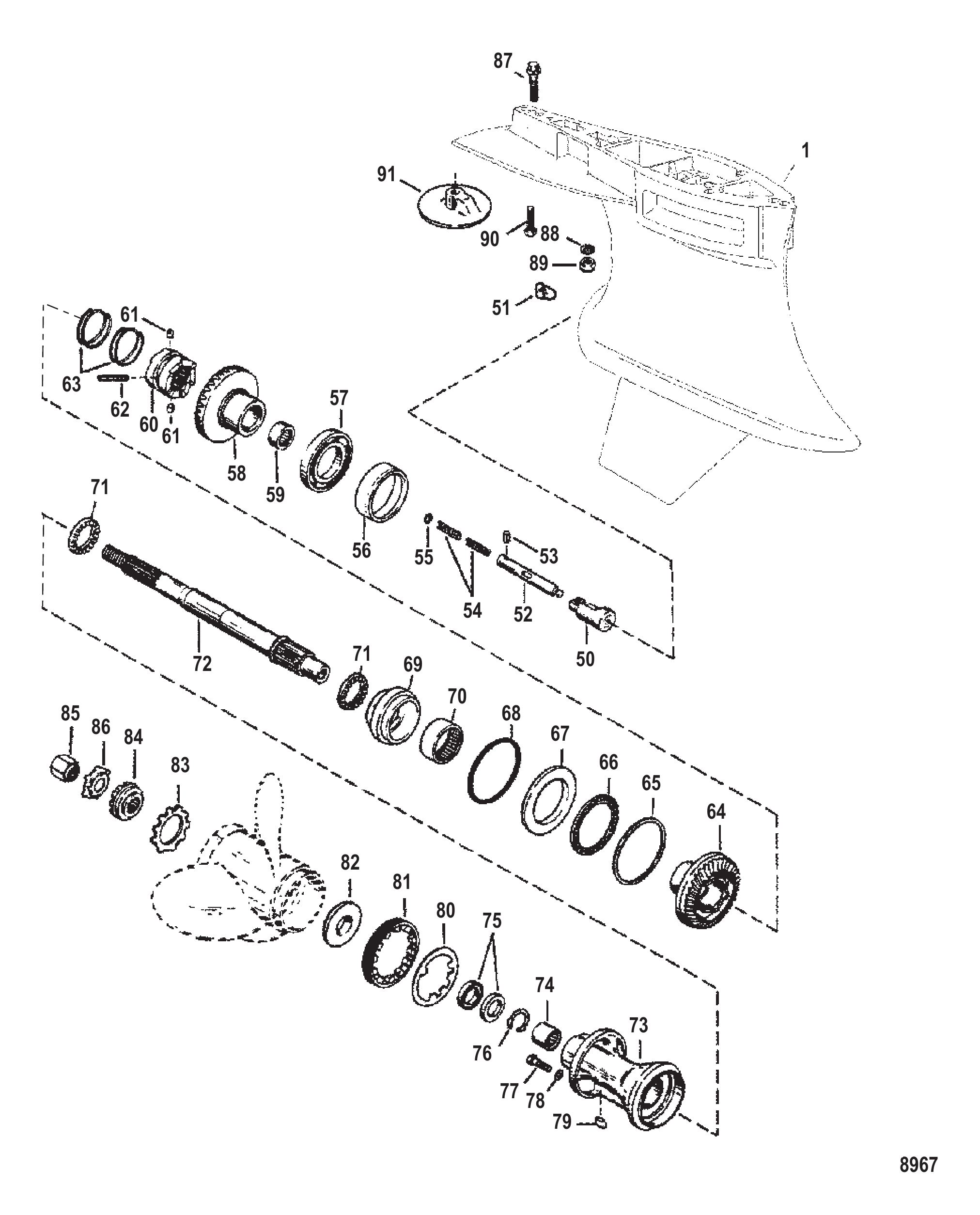

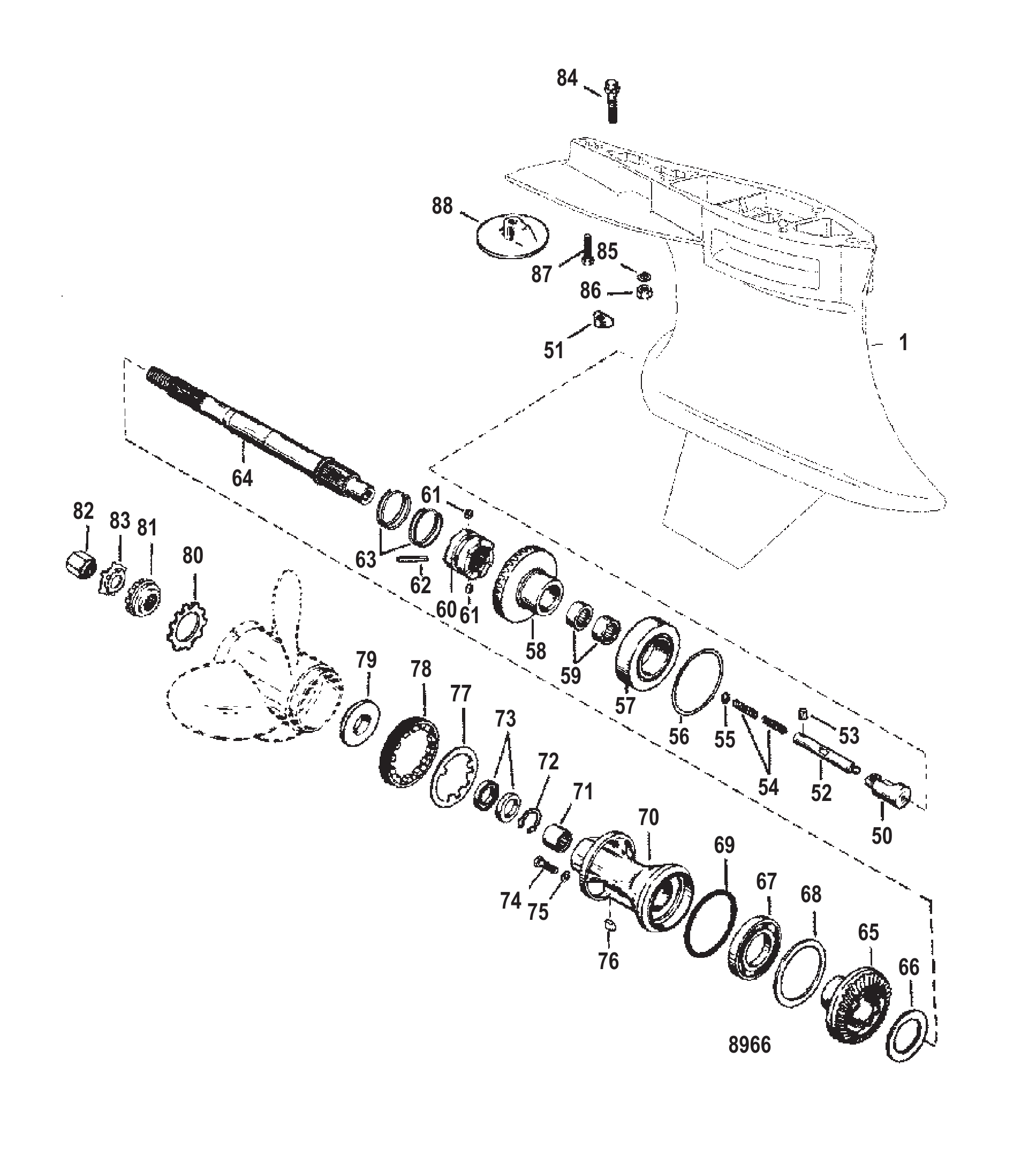

Рис. 15Редуктор гребного вала - передаточное отношение 1.78:1 Gear Housing Propeller Shaft - 1.78:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
43	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
43	760394	Кулачок управления переключением	1
44	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
44	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
45	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
46	16279A2	Шестерня в сборе переднего хода	1
47	30895	Подшипник игольчатый	1
47	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
48	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
48	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
49	30622	ПРУЖИНА	1
50	822539	МУФТА	1
50	822539T	МУФТА	1
51	30632	ШТИФТ КРЕСТОВИНЫ	1
51	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
52	30893	Пружина	1
53	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
54	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-16279A2)	1
55	76358	Упорная шайба	1
56	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
57	41529A2	Обойма подшипника в сборе	1
57	41529T2	ОБОЙМА В СБОРЕ	1
58	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
58	8M0169588	Штуцер для смазки	2
59	30956	Подшипник игольчатый	1
59	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
60	76868	САЛЬНИК ВНУТРЕННИЙ	1
60	8M0248882	САЛЬНИК @5	1
61	14077	Сальник внутренний	1
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	13191A1	УПОРНАЯ ШАЙБА	1
65	13191Q01	УПОРНАЯ ШАЙБА	1
66	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
67	816629	Стопорная шайба с усиком	1
67	816629Q	ШАЙБА СТОПОРНАЯ	1
68	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
69	76214A5	КОМПЛЕКТ АНОДОВ	1
69	76214Q5	Анодная пластина в сборе	1
70	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
71	822836	Шайба (.445 x .805 x .108)	2
72	134391	Гайка (.4375-20)	2
72	859116	ГАЙКА (.437-20)	2
-	89238A2	Комплект сальников	1

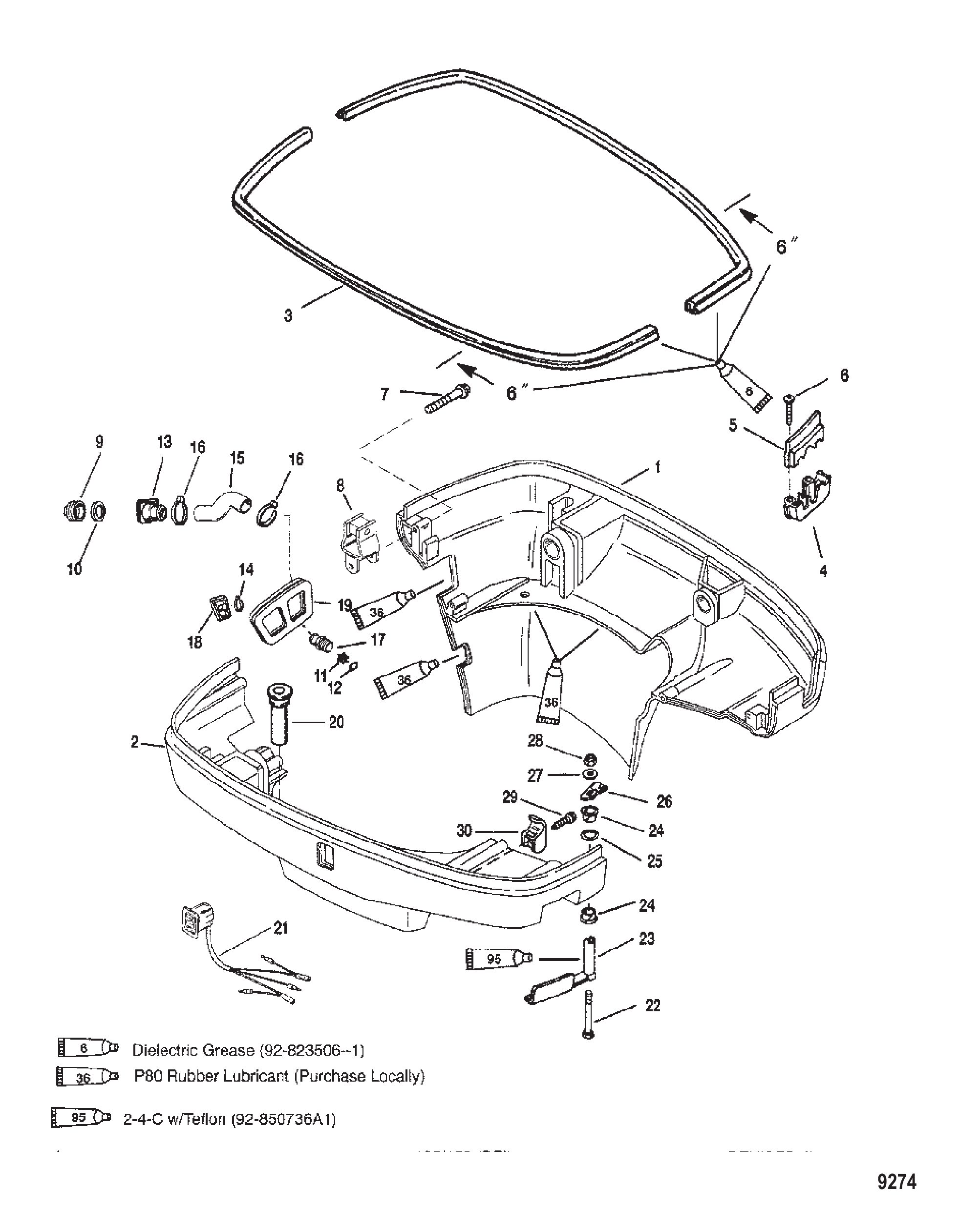

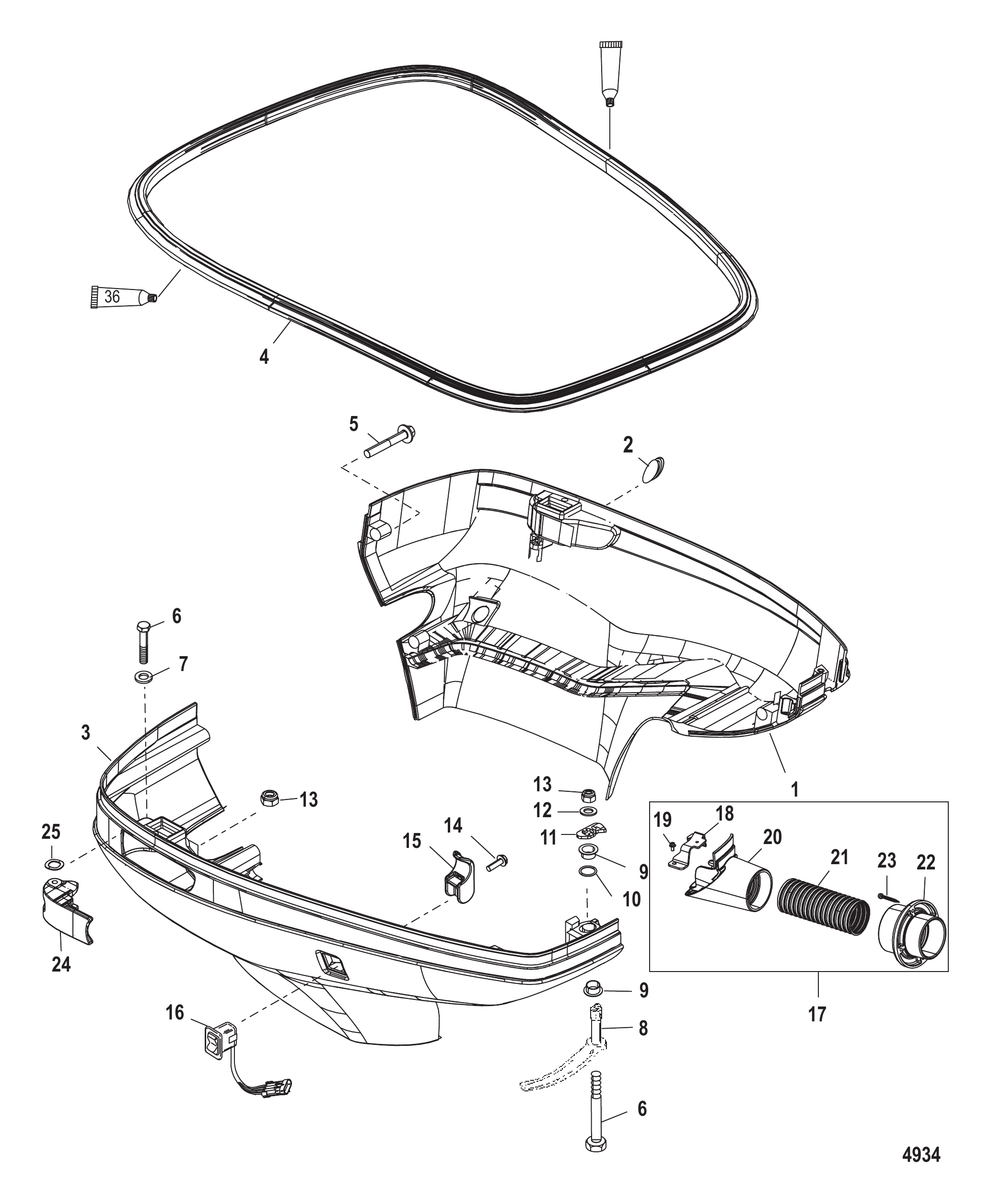

Рис. 16НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	834814A1	Поддон нижний левый	1
1	834814A2	НИЖНИЙ КОЖУХ	1
2	834815A1	Поддон нижний правый	1
2	8M0107322	Кожух нижний, правый	1
2	834815A2	НИЖНИЙ КОЖУХ	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	822024	Хомут	1
5	822023	Хомут	1
6	92799	ВИНТ (#10-16 x 1.12)	2
7	82130040	ВИНТ (M6 x 40)	4
8	831209	Фиксатор	1
9	821908	Пробка	1
10	821915	Шайба	1
11	821963	Клапан обратный	1
11	8219631	Обратный клапан	1
12	30641	Уплотнительное кольцо (.299 x .103)	1
13	821952	Штуцер	1
14	816311	Стяжка (8.00 дюймов)	1
14	816311T	СТЯЖКА (8.00 дюймов)	1
15	8320782	Шланг	1
15	8M0039077	Шланг формованный	1
16	850896	Хомут (28.6)	2
17	8320763	Фитинг	1
18	821904	Штуцер контрольной струи	1
18	8M0077650	Штуцер контрольной струи	1
19	828216	Чехол холостого выхлопа	1
19	889847	ЧЕХОЛ выхлопа холостого хода	1
20	817519A1	Обратный клапан в сборе, сливной	2
21	850691	Выключатель	1
21	8M0235192	Переключатель тримма	1
22	824868	ВИНТ (M6 x 75)	1
23	821253F1	Рукоятка передняя, чёрная	1
23	889740A02	Комплект рукоятки	1
23	821253F2	Передняя рукоятка	1
23	889740A02	Комплект рукоятки	1
24	335891	Втулка	2
25	48462	Кольцо уплотнительное (.614 x .070)	1
26	8219423	Собачка	1
27	69057	ШАЙБА (.281 x .734 x .063)	1
28	401196	ГАЙКА (M6)	1
29	8214281	Винт (#10-16 x .625)	1
30	822873	Зажим	1

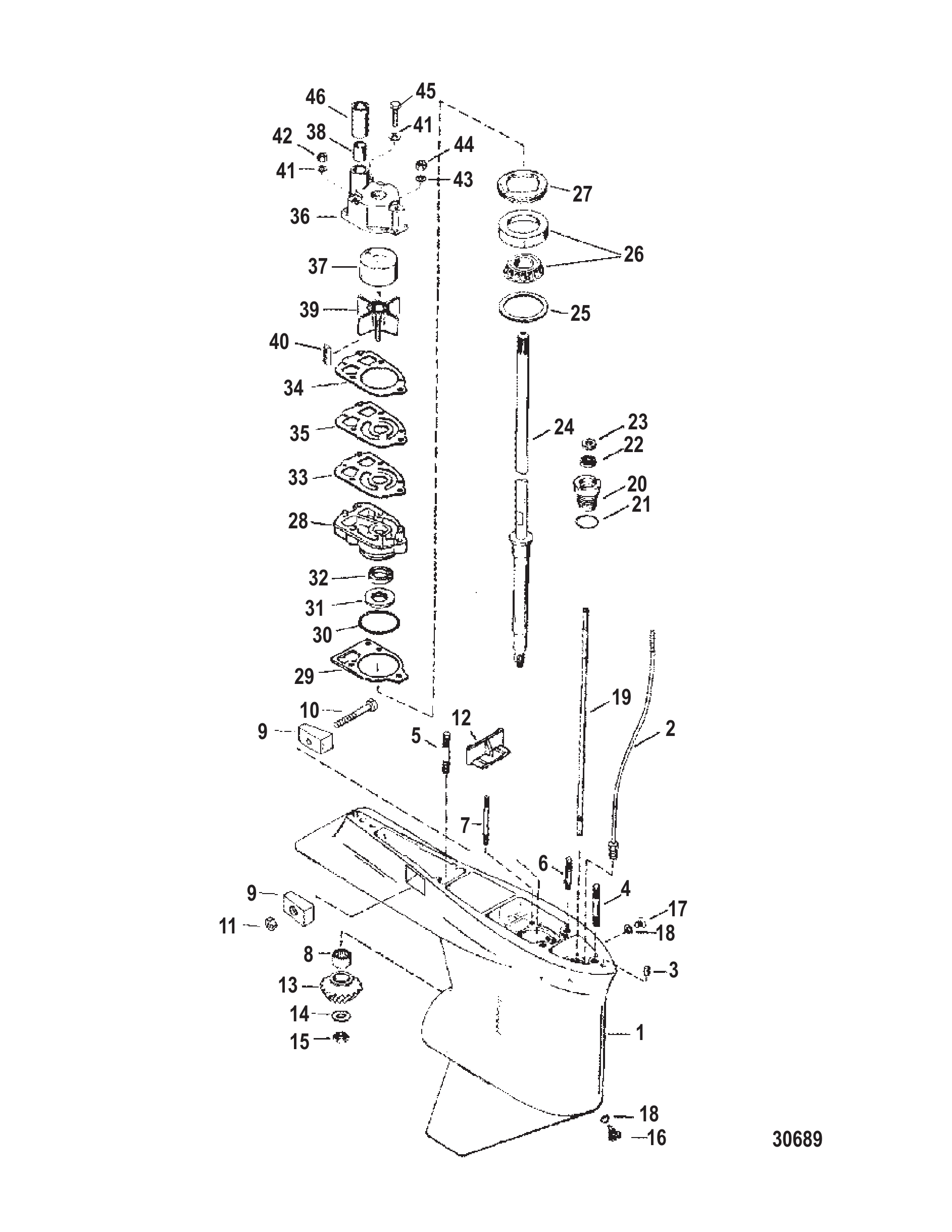

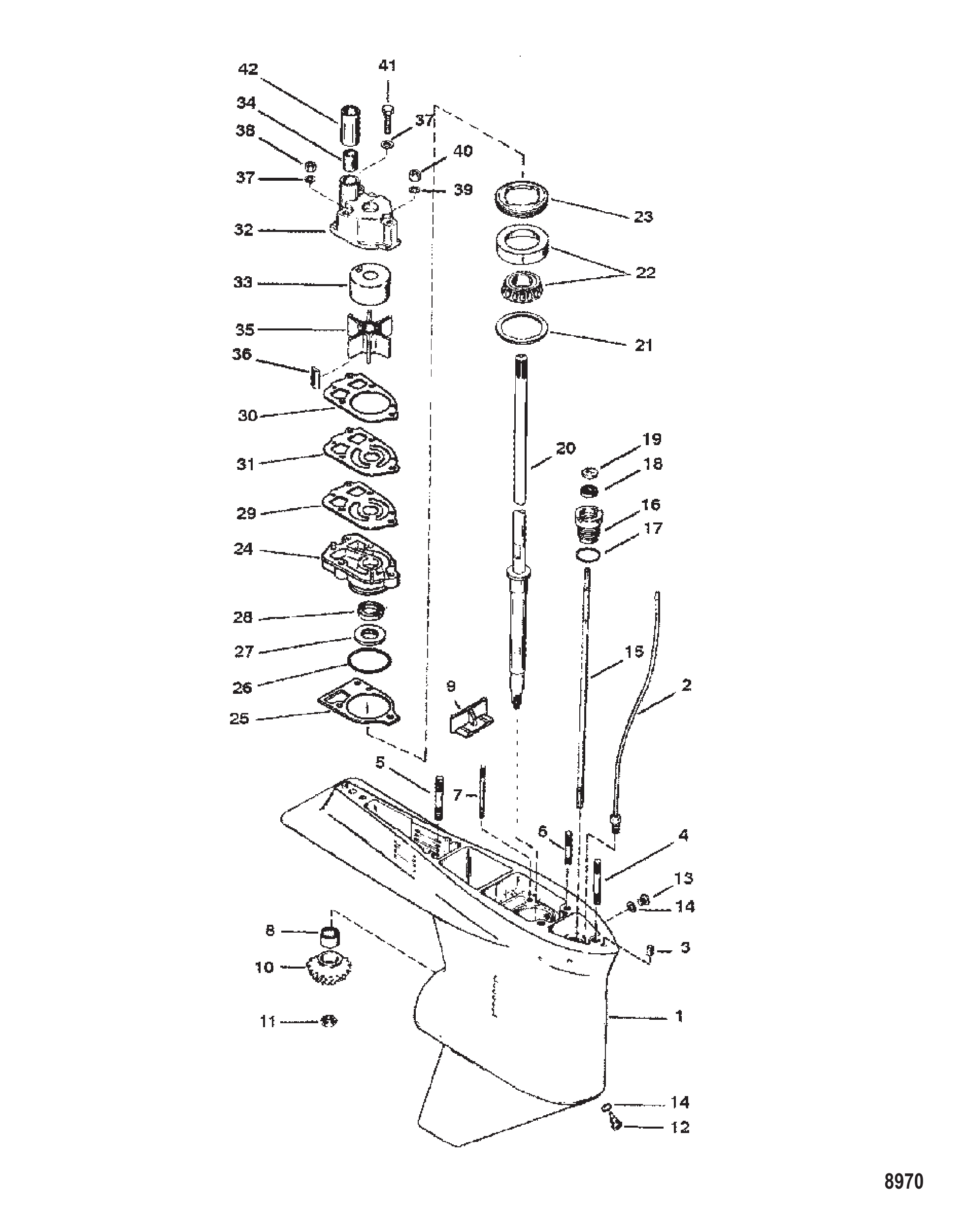

Рис. 17Картер редуктора ведущий вал - TorqueMaster Gear Housing Driveshaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	67891	Заливная пробка	1
12	8M0039169	ЗАЛИВНОЙ БЛОК	1
13	NSS	NOT SOLD SEPARATE Pinion Gear	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
16	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
17	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
17	79953Q04	Ремкомплект сливного винта	1
18	191832	Шайба	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	789022	Вал переключения передач (используется без стопорного кольца)	1
20	77631A2	Втулка в сборе	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	8164641	Маслосъёмный сальник	1
22	8M0246145	САЛЬНИК	1
23	77674	ШАЙБА (.35 x .75 x .12)	1
24	848449A5	Вертикальный вал в сборе	1
24	8M0192234	Вертикальный вал	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	8245191	Фиксатор	1
28	44292A3	Основание водяного насоса в сборе	1
29	426311	Прокладка	1
29	8M0204678	ПРОКЛАДКА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	89238	Сальник масляный	1
32	16977	САЛЬНИК МАСЛЯНЫЙ	1
33	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
34	858524	Прокладка	1
35	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
35	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
36	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
37	48752T	ВСТАВКА	1
38	38970	САЛЬНИК X-LONG	1
39	89984T4	Крыльчатка	1
40	56654	ШПОНКА	1
40	8M0214992	ШПОНКА @5	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	8267119	Гайка (.250-28)	2
43	36001	ШАЙБА	1
44	13436	Гайка	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29804T	ВТУЛКА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	881805A01	Комплект прокладок двигателя	1

Рис. 18Редуктор (привод) стандартный/реверсивный - SportMaster Gear Housing (Drive) Standard/Counter Rotation-SportMaster

REF	Номер детали	Наименование	Кол-во
1	848450A25	Корпус редуктора в сборе (базовый)	1
1	848474A39	Корпус редуктора в сборе базовый-без упора компенсации крутящего момента	1
1	8M0084203	Редуктор SM	1
2	8479503	Крышка	2
2	847950T3	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	56297	Шпилька (.312 x 3.38)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	69501	Шпилька (5/16 X 3-1/4 дюйм.)	1
11	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3
11	78638	Шпилька (.438 x 3.12) (длинная)	1
11	786382	Шпилька (.437-14/.437-20 x 3.120)	1
11	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	74730	Шпилька	2
11	74732	Шпилька (7/16 X 7.11/16 дюйм.)	3
11	78639	Шпилька	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	NSS	NOT SOLD SEPARATE Pinion Gear	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	1
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
25	848449A6	Вертикальный вал в сборе	1
26	38657A1	Регулировочные прокладки в сборе	1
26	8M0063268	Комплект регулировочных прокладок	1
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	42637A1	Комплект регулировочных шайб	AR
28	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
29	36387A1	Подшипник роликовый/обойма в сборе	1
29	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
30	824519	ФИКСАТОР	1
30	8245191	Фиксатор	1
31	44292A3	Основание водяного насоса в сборе	1
32	426311	Прокладка	1
32	8M0204678	ПРОКЛАДКА	1
33	90011	Кольцо уплотнительное (2.175 x .175)	1
33	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	89238	Сальник масляный	1
35	16977	САЛЬНИК МАСЛЯНЫЙ	1
36	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
37	856091	Прокладка	1
37	858524	Прокладка	1
38	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
38	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
39	847710A1	Корпус водяного насоса в сборе	1
39	847710T1	Корпус водяного насоса в сборе	1
39	96148A1	Корпус водяного насоса в сборе	1
39	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
40	48752	Вставка	1
40	48752T	ВСТАВКА	1
41	88397	Сальник	1
41	38970	САЛЬНИК X-LONG	1
42	847685	ГИЛЬЗА	1
42	29804	ВТУЛКА	1
42	29804T	ВТУЛКА	1
43	56654	ШПОНКА	1
43	8M0214992	ШПОНКА @5	1
44	899842	Крыльчатка водяного насоса	1
44	89984T4	Крыльчатка	1
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
46	13438	Гайка (.250-28)	2
46	8267119	Гайка (.250-28)	2
47	36001	ШАЙБА	1
48	13436	Гайка	1
49	96411	Винт (#14-8 x 2.25)	1
49	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	823142A94	Комплект прокладок	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1

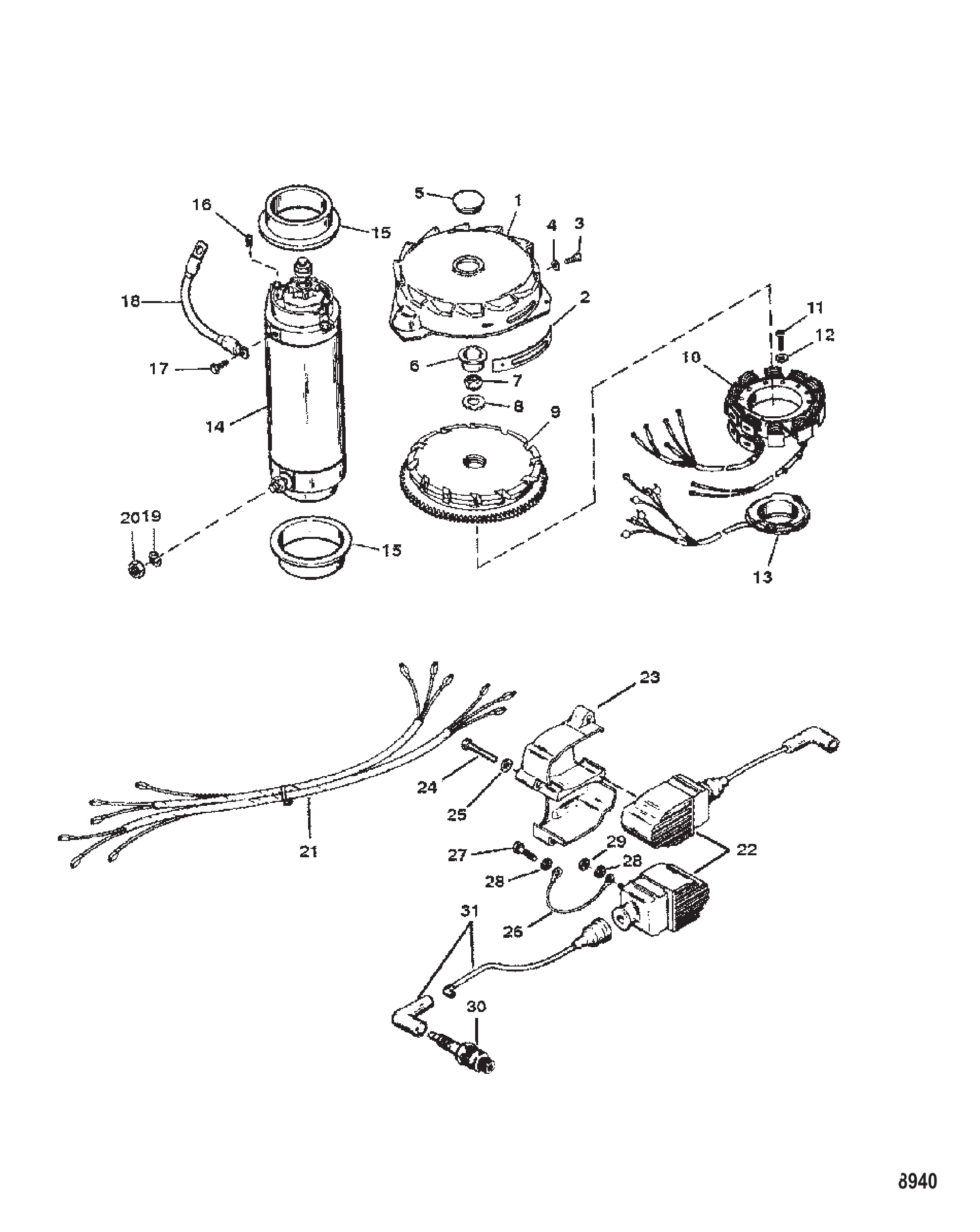

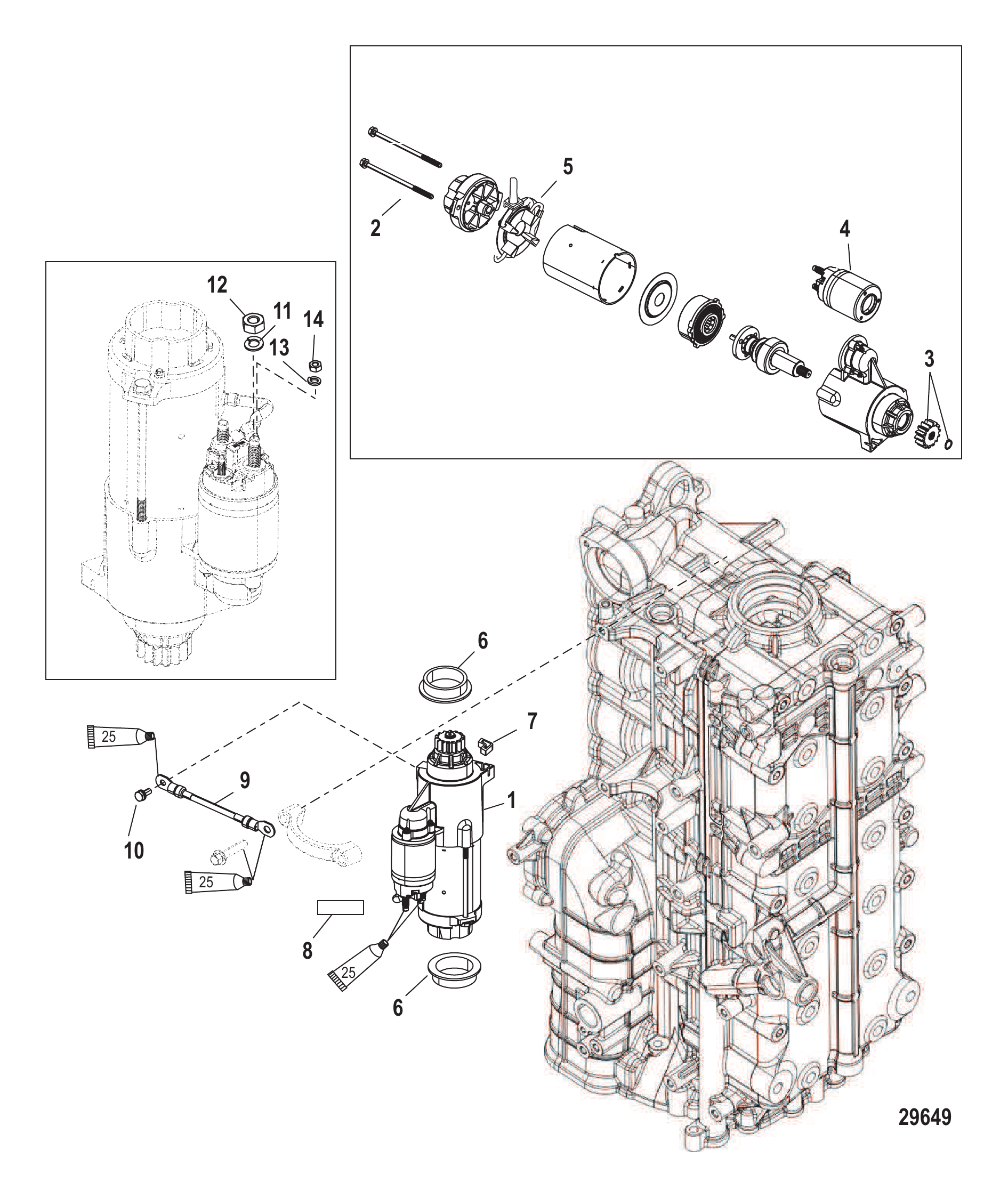

Рис. 19СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Screws	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	8M0034918	Втулка	2
7	8M0043276	Упор	1
8	NSS	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
10	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	400255	СТОПОРНАЯ ШАЙБА (M5)	1
14	400211	ГАЙКА (M5) Нержавеющая сталь	1

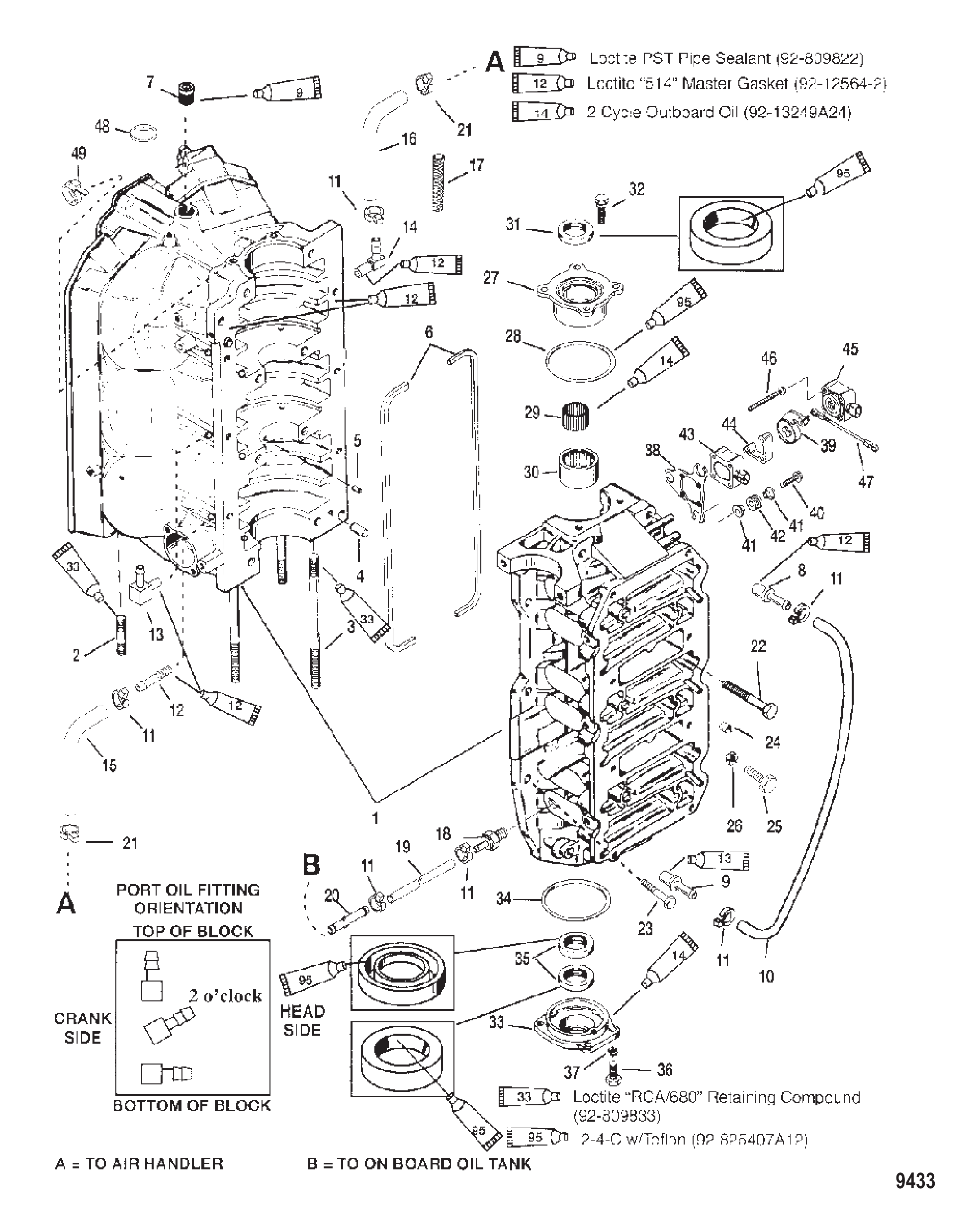

Рис. 20БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	828340A5	Блок цилиндров	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	384071	Фитинг (1/2-14) (1/2-14)	1
8	426231	Обратный клапан	1
8	426233	Обратный клапан	1
9	426981	Обратный клапан	1
9	426982	Обратный клапан	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	10
11	816311T	СТЯЖКА (8.00 дюймов)	10
12	852760	Штуцер (прямой)	2
13	855622	ШТУЦЕР	1
14	8267611	Угольник	3
15	85583445	ТРУБКА (16 ДЮЙМ.)	2
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	2
15	85583445	ТРУБКА (16 ДЮЙМ.)	1
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
16	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	3
16	8M0054152	Трубка (39.00 дюймов, бухта)	3
17	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
18	432781	Обратный клапан картера	1
18	8781051	Обратный клапан к блоку	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	822769	Соединитель	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	6
22	66717	ВИНТ (.375-16 x 3.250)	8
23	74824	Винт (.312-18 x 1.250)	6
24	26852	ЗАГЛУШКА Нейлоновая	1
25	856832	Винт (.250-20 x 1.750)	1
26	64015	Гайка (.250-20) клеммы стартерного соленоида	1
27	832760A1	Верхняя крышка в сборе	1
27	832760T1	ЗАГЛУШКА В СБОРЕ	1
28	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
29	16756A4	Комплект подшипников	1
30	NSS	NOT SOLD SEPARATE Bearing Race	1
31	41953	Сальник	1
32	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
32	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
33	7809A1	Крышка торцевая в сборе	1
33	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
34	62700	Кольцо уплотнительное (3.237 x .103)	1
35	41953	Сальник	2
36	28636	ВИНТ (.250-20 x .750)	4
37	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
38	853882	Кронштейн	1
38	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
39	8519371	Рычаг датчика положения дроссельной заслонки	1
40	82130025	ВИНТ (M6 x 25) крепление к картеру	3
41	8318701	Втулка	6
42	834985	Втулка уплотнительная	3
42	8M0190980	ВТУЛКА	3
43	8M6005905	Указатель положения дроссельной заслонки	1
44	850882	Проставка	1
45	8329522	Датчик положения дроссельной заслонки (наружный)	1
45	8M6005166	TPI Mercury / Quicksilver	1
46	850828	Винт (#10-32 X 2-3/4 дюйма)	3
47	1938541	ТЯГА ДРОССЕЛЯ	1
47	8M0084738	ТЯГА В СБОРЕ	1
48	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
49	816311	Стяжка (8.00 дюймов)	1
49	816311T	СТЯЖКА (8.00 дюймов)	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

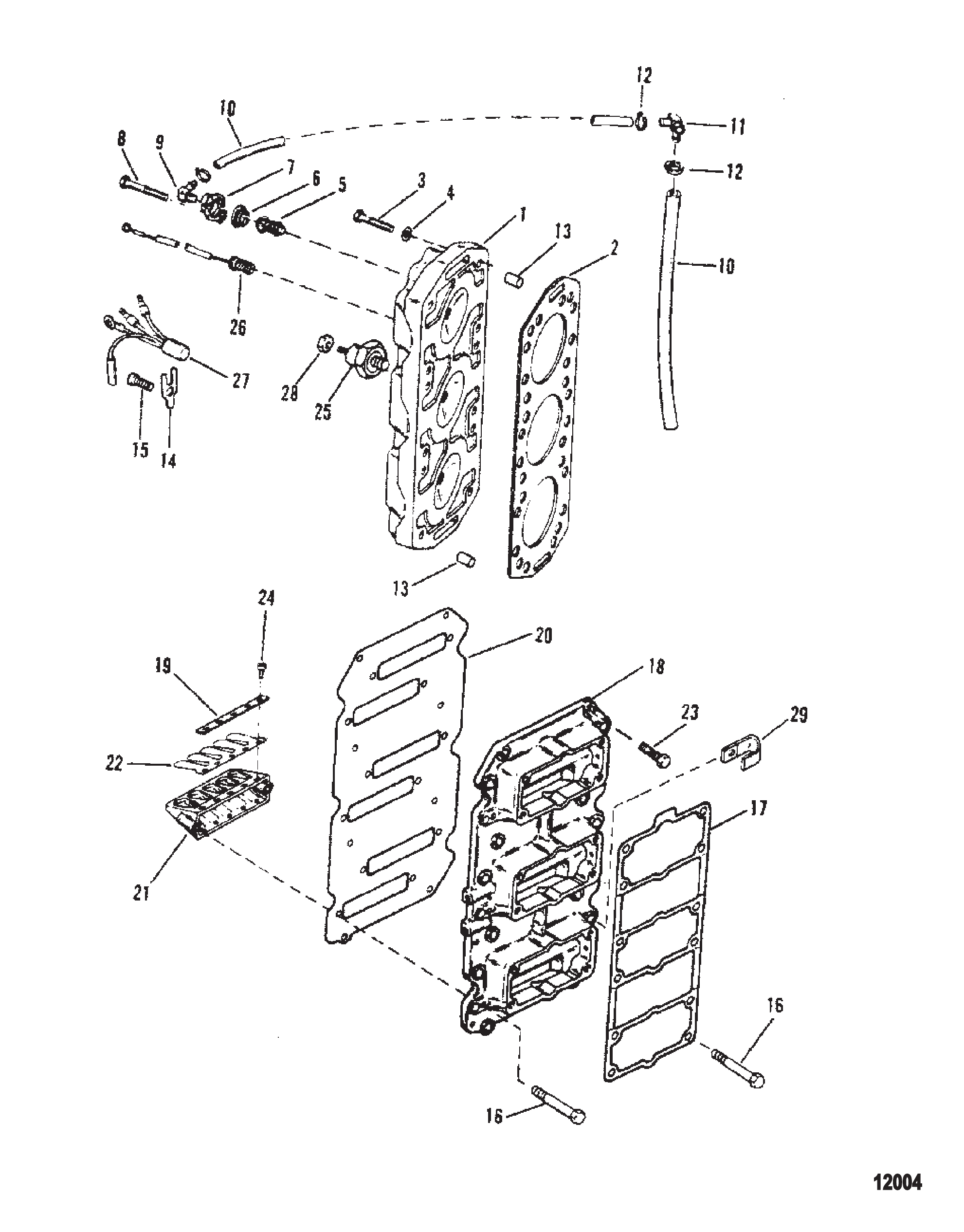

Рис. 21РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	18488F1	Головка цилиндра	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	827426	ВИНТ	1
4	63779	Штифт установочный (.250 x .625)	4
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
10	77653101	Шланг (48.00 дюймов, бухта)	1
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
14	77653101	Шланг (48.00 дюймов, бухта)	1
15	97465	Датчик температуры (правый борт)	1
16	815914	Тройник	1
17	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
18	137151	Фиксатор	2
19	98257	ВИНТ (.312-18 x .500)	2
20	826858	Датчик детонации	1
21	45076	Гайка (#10-32) латунная клемма блока выключателя	1
22	17735A2	Пластина переходная в сборе	1
23	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
24	146972	ПРОКЛАДКА	1
25	116453	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
25	855952T3	Блок лепестковых клапанов в сборе	6
26	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
26	8M0024808	J-образный зажим	1
27	55715	Винт (.250-20 x .880)	6
28	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
29	167371	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

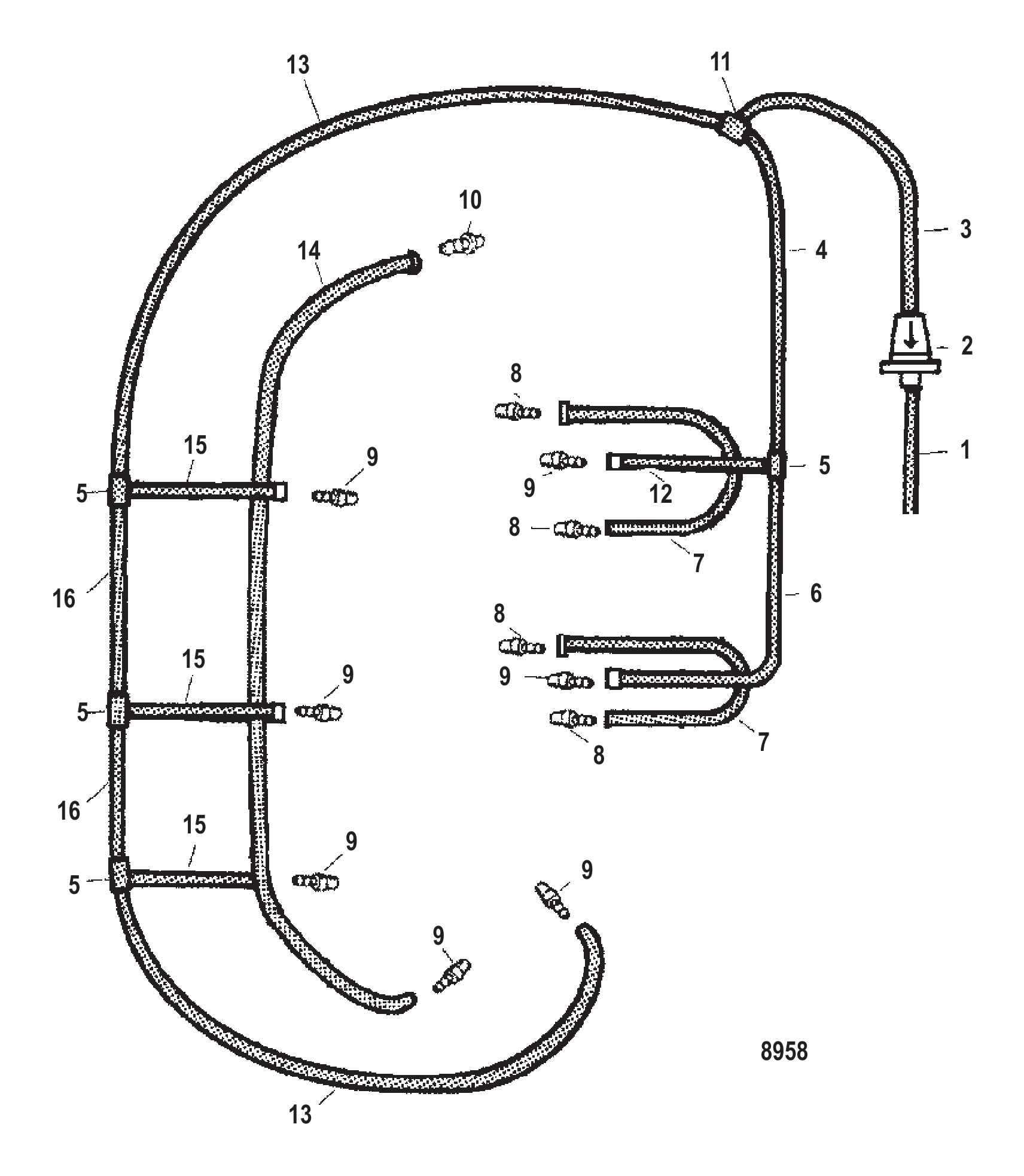

Рис. 22СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	9912688	Трубка (36.00 дюймов, бухта)	1
2	18206	Фильтр	1
2	8M0207786	Фильтр	1
3	9912688	Трубка (36.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	59169	Фитинг	4
5	59169003	Фитинг тройник	4
6	99130122	Трубка (20,00 футов, бухта) дренажная	1
6	892024122	Шланг (240.00 дюймов, бухта)	1
7	99130122	Трубка (20,00 футов, бухта) дренажная	2
7	892024122	Шланг (240.00 дюймов, бухта)	2
8	56759	ШТУЦЕР ЕРШОВЫЙ	4
9	426981	Обратный клапан	7
9	426982	Обратный клапан	7
10	426231	Обратный клапан	1
10	426233	Обратный клапан	1
11	18205	Тройник	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	99130122	Трубка (20,00 футов, бухта) дренажная	2
13	892024122	Шланг (240.00 дюймов, бухта)	2
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	99130122	Трубка (20,00 футов, бухта) дренажная	3
15	892024122	Шланг (240.00 дюймов, бухта)	3
16	99130122	Трубка (20,00 футов, бухта) дренажная	2
16	892024122	Шланг (240.00 дюймов, бухта)	2
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 23Таблица редукторов (SportMaster) Gear Housing Chart (SportMaster)

REF	Номер детали	Наименование	Кол-во
-	848450A15	Корпус редуктора в сборе	1
-	840560T33	Корпус редуктора в сборе	1
-	848450A16	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
-	848450A17	Корпус редуктора в сборе	1
-	840560T35	Корпус редуктора в сборе	1
-	848450A18	Корпус редуктора в сборе	1
-	8M0081852	Корпус редуктора	1
-	848450A19	Корпус редуктора в сборе	1
-	840560T37	Корпус редуктора 2:1 правого вращения длинный	1
-	848474A21	Корпус редуктора в сборе	1
-	840561T33	Корпус редуктора 1.87 правого вращения короткий	1
-	848474A22	Корпус редуктора в сборе	1
-	840561T34	Корпус редуктора-1.87 RH L	1
-	848474A23	Корпус редуктора в сборе	1
-	840561A35	Корпус редуктора-1.87 RH XL	1
-	848474A27	Корпус редуктора в сборе	1
-	840561T36	Корпус редуктора-2:1 RH S	1
-	848474A28	Корпус редуктора в сборе	1
-	840561A37	Корпус редуктора	1
-	848474A29	Корпус редуктора в сборе	1
-	840561A38	Корпус редуктора	1
-	848474A24	Корпус редуктора в сборе	1
-	840561T69	Редуктор в сборе	1
-	848474A25	Корпус редуктора в сборе	1
-	840561T70	Редуктор в сборе	1
-	848474A26	Корпус редуктора в сборе	1
-	840561T71	Редуктор в сборе	1
-	848474A30	Корпус редуктора в сборе	1
-	840561T72	Корпус редуктора-2:1 LH S	1
-	848474A31	Корпус редуктора в сборе	1
-	840561A73	Корпус редуктора	1
-	848474A32	Корпус редуктора в сборе	1
-	840561T74	Корпус редуктора-2:1 LH XL	1
-	848450A31	Корпус редуктора в сборе	1
-	840560A27	Корпус редуктора	1
-	848450A29	Корпус редуктора в сборе	1
-	840560A28	Корпус редуктора	1
-	848450A32	Корпус редуктора в сборе	1
-	840560A30	ORD1687-840560A09 Mercury / Quicksilver	1
-	848450A30	Корпус редуктора в сборе	1
-	840560T31	Корпус редуктора-1.75 RH L	1

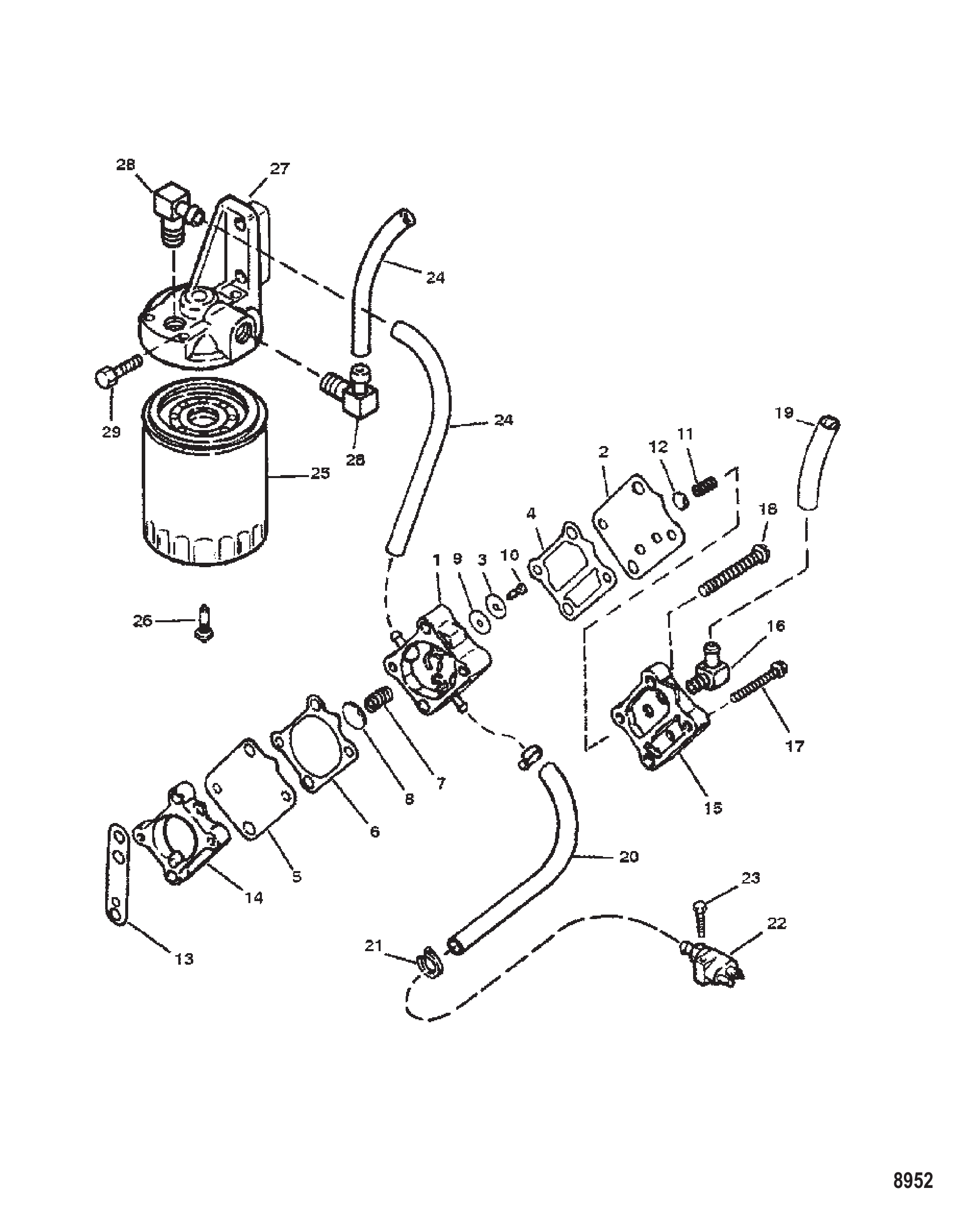

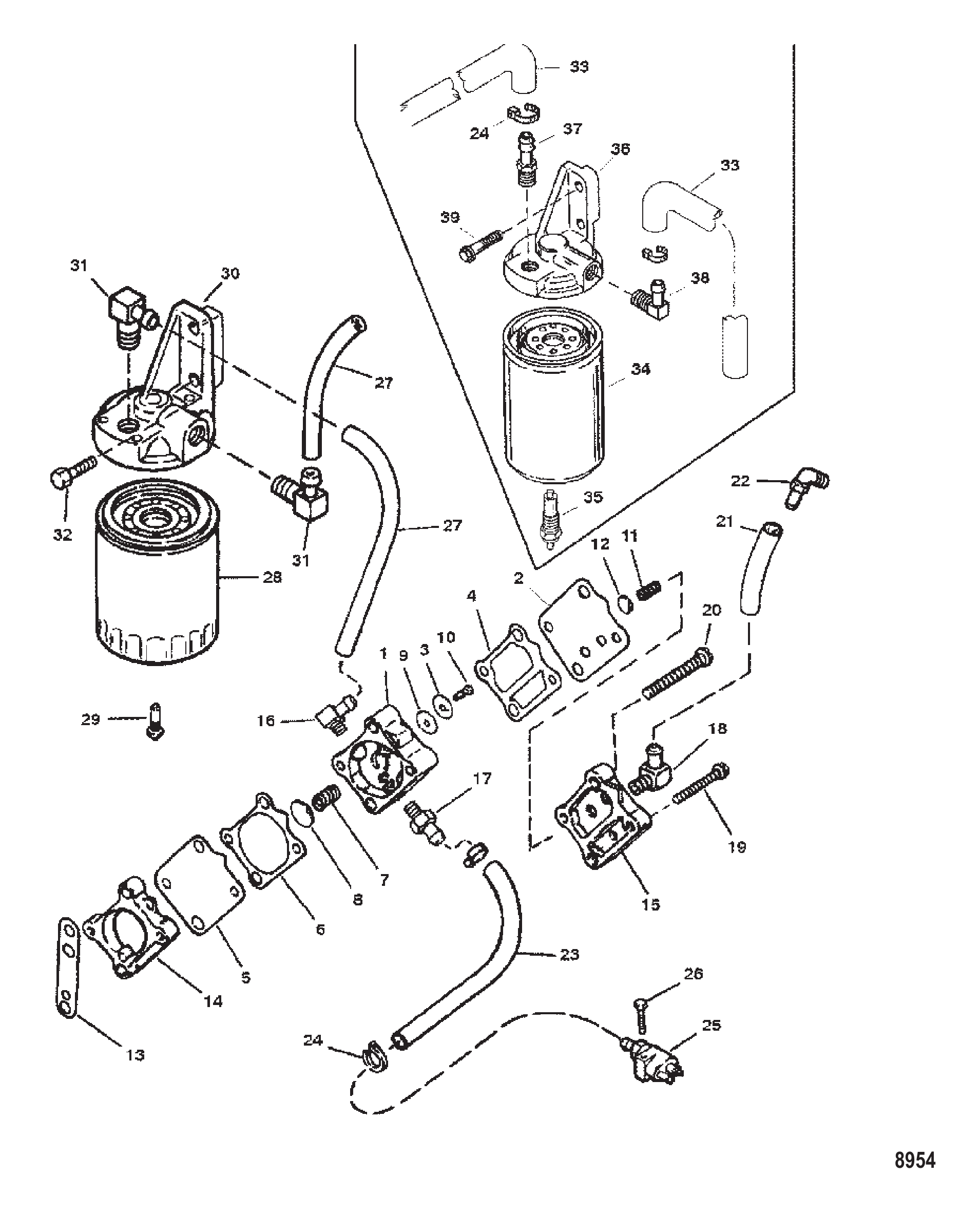

Рис. 24Топливный насос (пластиковый корпус с литыми фитингами) Fuel Pump (Plastic Body With Molded Fittings)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	82104540	ВИНТ (M5 x 40)	2
18	82130050	ВИНТ (M6 x 50)	2
19	83075780	ТРУБКА (28.00 дюймов, бухта)	1
19	8M0108349	Шланг (70 дюймов, бухта)	1
20	83075780	ТРУБКА (28.00 дюймов, бухта)	1
20	8M0108349	Шланг (70 дюймов, бухта)	1
21	816311	Стяжка (8.00 дюймов)	AR
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	816856A3	Разъём в сборе, топливный - пластик	1
22	816856Q3	Разъём в сборе, топливный	1
23	69067	ВИНТ (.250-20 x 1.375)	1
24	1350382	Трубка (бухта 30.00 дюймов)	2
24	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
25	18458A3	Топливный фильтр в сборе	1
25	18458Q3	Фильтр топливный	1
26	14570	Датчик контроля воды	1
27	13170A3	ОСНОВАНИЕ	1
28	13607	Штуцер основания (входит в поз. №34)	2
28	136071	Угольник	2
29	45561	Винт (.250-20 x 1.12)	2
29	455611	Винт (.250-20 x 1.120)	2
-	823142A94	Комплект прокладок	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

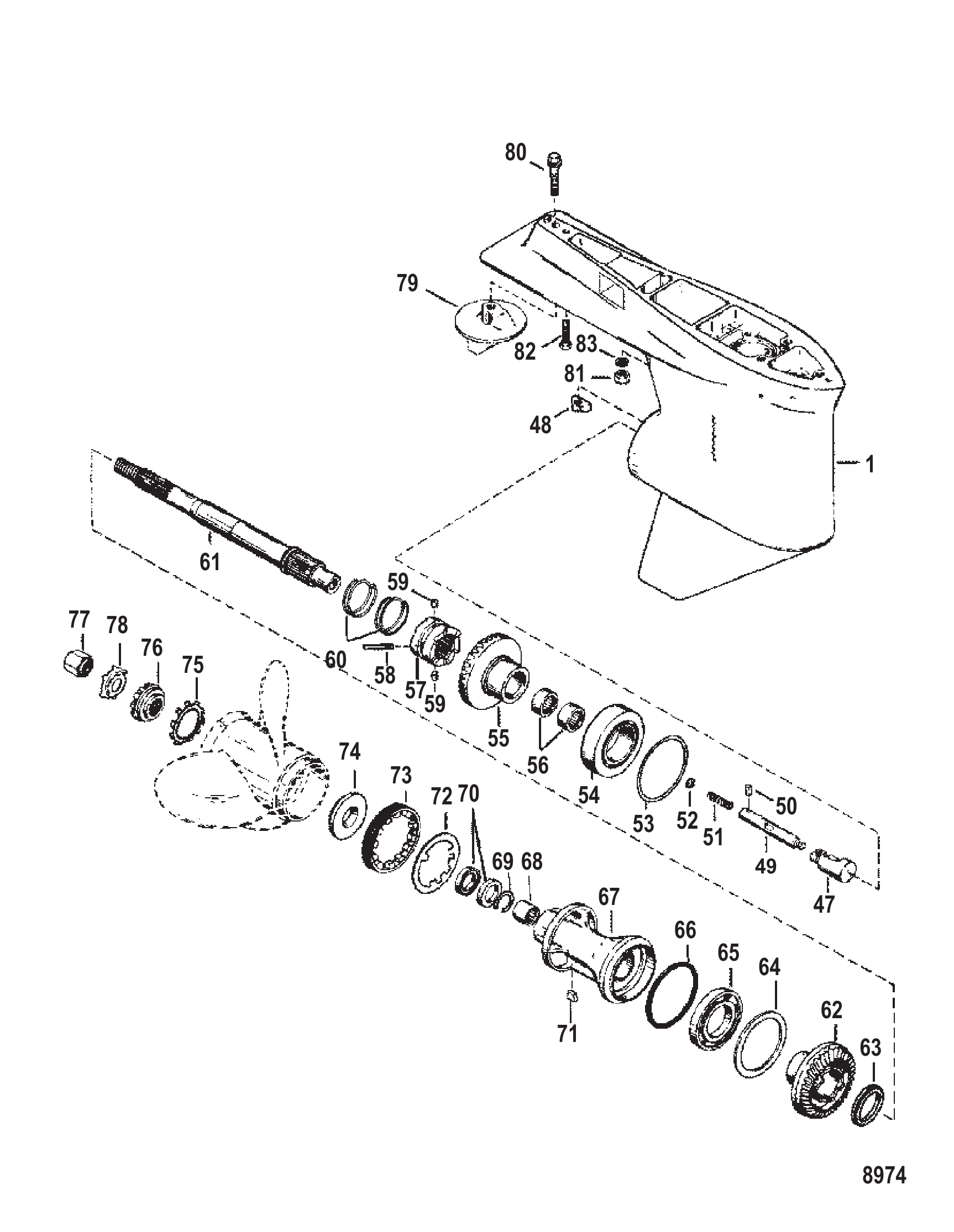

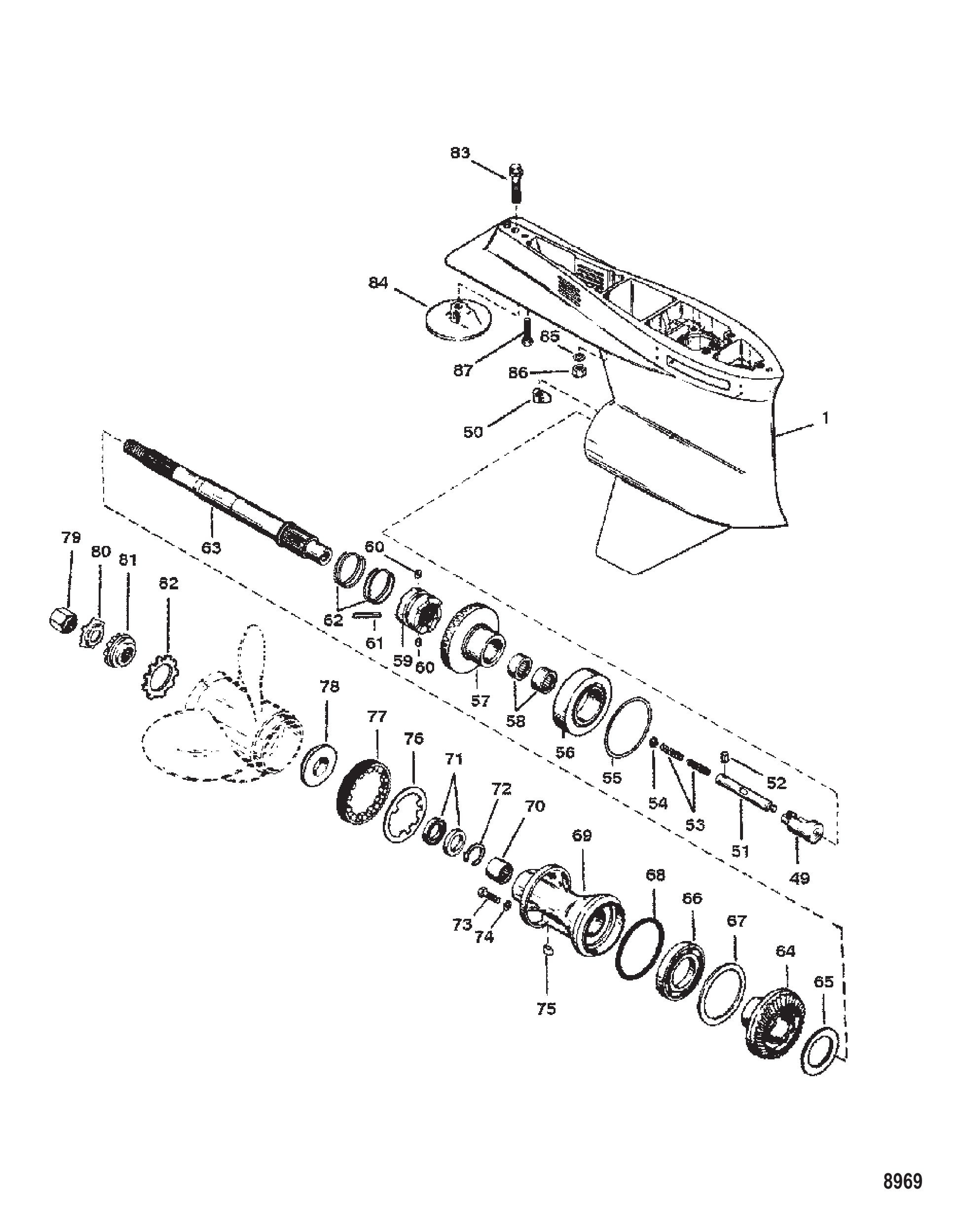

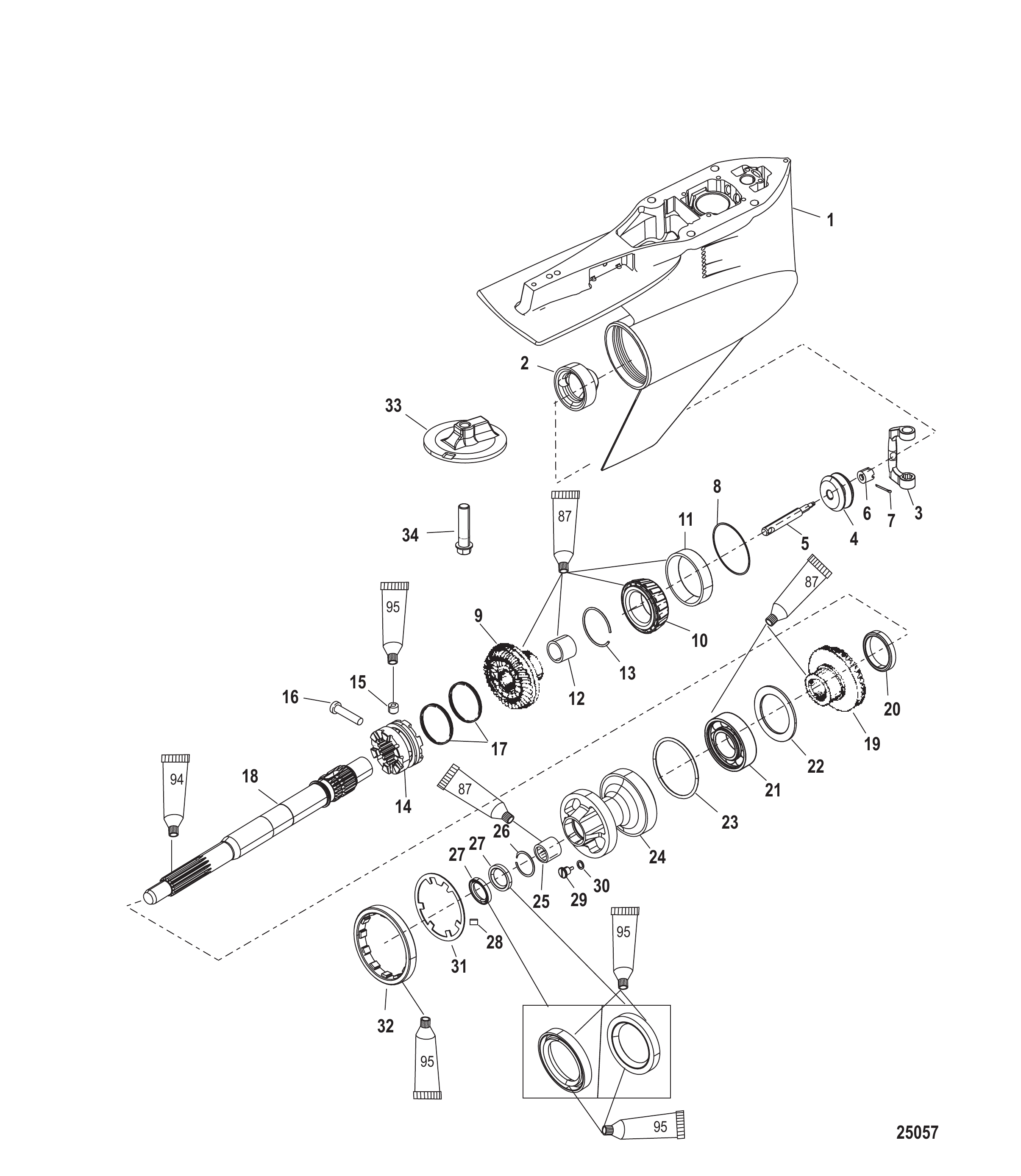

Рис. 25Редуктор гребного вала - Torque Master 1.87:1/2:1 Gear Housing Propeller Shaft-Torque Master 1.87:1/2:1

REF	Номер детали	Наименование	Кол-во
-	827214A5	Корпус редуктора в сборе	1
-	827214A6	Корпус редуктора в сборе	1
-	827214T24	Корпус редуктора TM	1
-	827214A3	Корпус редуктора в сборе	1
-	827214T23	Корпус редуктора в сборе (комплект)	1
-	827214A4	Корпус редуктора в сборе	1
-	827214T23	Корпус редуктора в сборе (комплект)	1
-	827214A11	Корпус редуктора в сборе	1
-	827214T24	Корпус редуктора TM	1
-	827214A10	Корпус редуктора в сборе	1
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214A7	Корпус редуктора в сборе	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
1	827214A8	Корпус редуктора в сборе	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
1	827214A12	Корпус редуктора в сборе	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44102A5	Комплект шестерен, включая ведущую шестерню	1
55	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672	Храповик	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	822820F1	Гребной вал	1
61	840451A03	Гребной вал	1
62	847632A1	Редуктор в сборе, задний ход	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	847610A1	Корпус подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	158401	Крышка	1
74	131711	Ступица упорная	1
74	13171T1	Упорная ступица	1
75	423511	Шайба стопорная зубчатая	1
76	31211A2	Шайба шлицевая	1
76	31211Q03	ШАЙБА В СБОРЕ	1
77	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
77	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
78	816629	Стопорная шайба с усиком	1
78	816629Q	ШАЙБА СТОПОРНАЯ	1
79	76214A5	КОМПЛЕКТ АНОДОВ	1
79	76214Q5	Анодная пластина в сборе	1
80	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
81	134391	Гайка (.4375-20)	2
81	859116	ГАЙКА (.437-20)	2
82	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
83	822836	Шайба (.445 x .805 x .108)	2
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 26МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A27	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
21	69739A7	Жгут проводов в сборе	1
22	7370A13	Катушка зажигания в сборе	6
22	8M0230859	Катушка зажигания в сборе	6
22	7370A19	Катушка зажигания в сборе	6
22	8M0230859	Катушка зажигания в сборе	6
22	832757A4	Комплект катушки	6
22	8M0230859	Катушка зажигания в сборе	6
23	79743	Крышка	3
24	88447	Винт (.190-32 x 1.62)	12
25	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
26	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
27	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
28	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	18
29	45076	Гайка (#10-32) латунная клемма блока выключателя	12
30	136862	Свеча зажигания (NGK-BU8H)	6
30	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
31	815358A1	Комплект проводов зажигания	1

Рис. 27ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

Рис. 28Редуктор - Гребной вал - TorqueMaster Gear Housing Propeller Shaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	840451A2	Гребной вал	1
61	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	822823	Упорное кольцо	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848840T1	Обойма подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	79448	Фиксатор	1
73	8M2011027	ФИКСАТОР	1
74	423511	Шайба стопорная зубчатая	1
75	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
76	832066A1	Комплект пластины водозаборника	1
77	188642	Винт (#8-32 x .500)	4
78	76214Q5	Анодная пластина в сборе	1
79	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
80	859116	ГАЙКА (.437-20)	2
81	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859432	ШТУЦЕР	1
83	881866	Фитинг	1
84	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 29Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

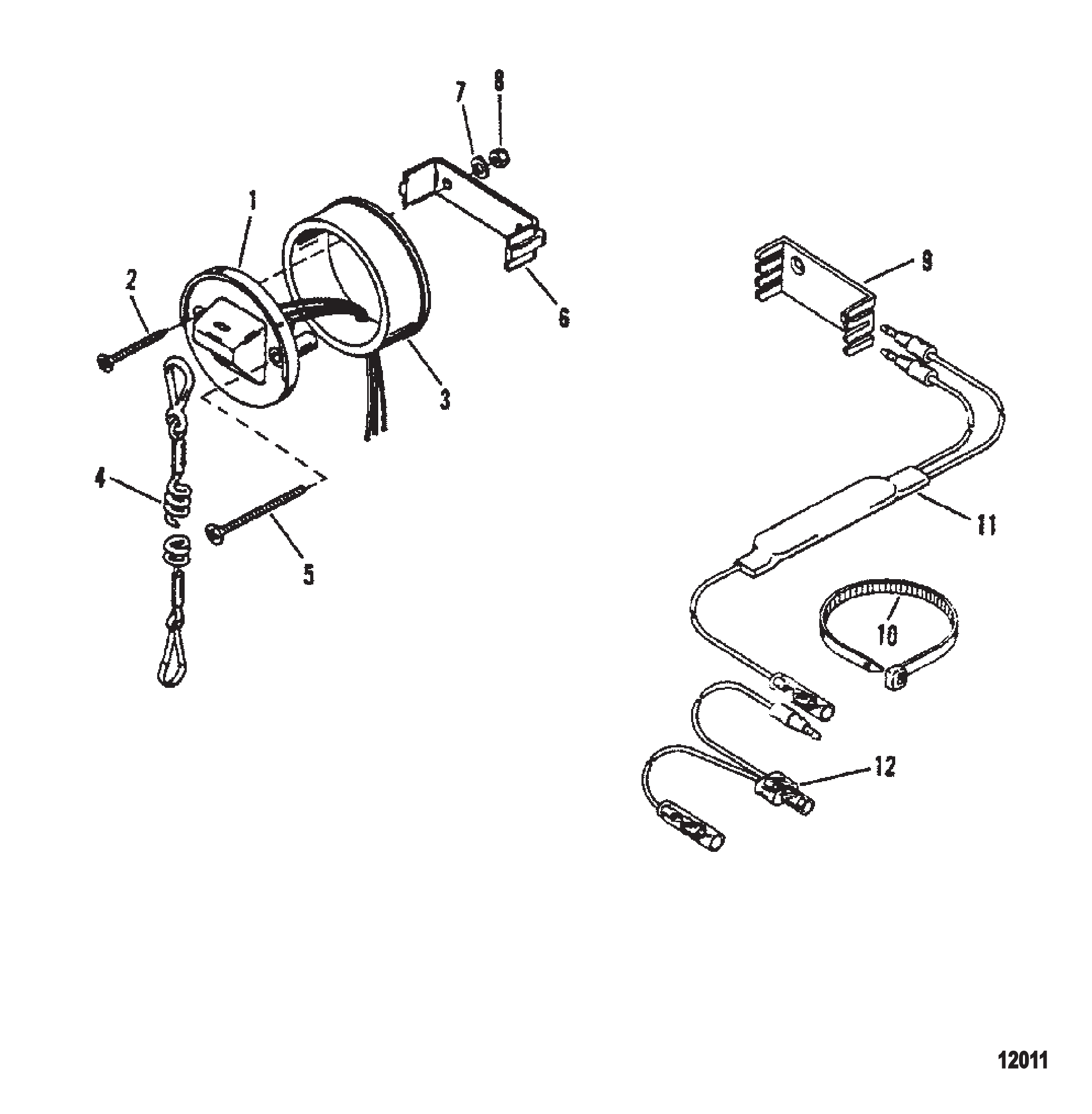

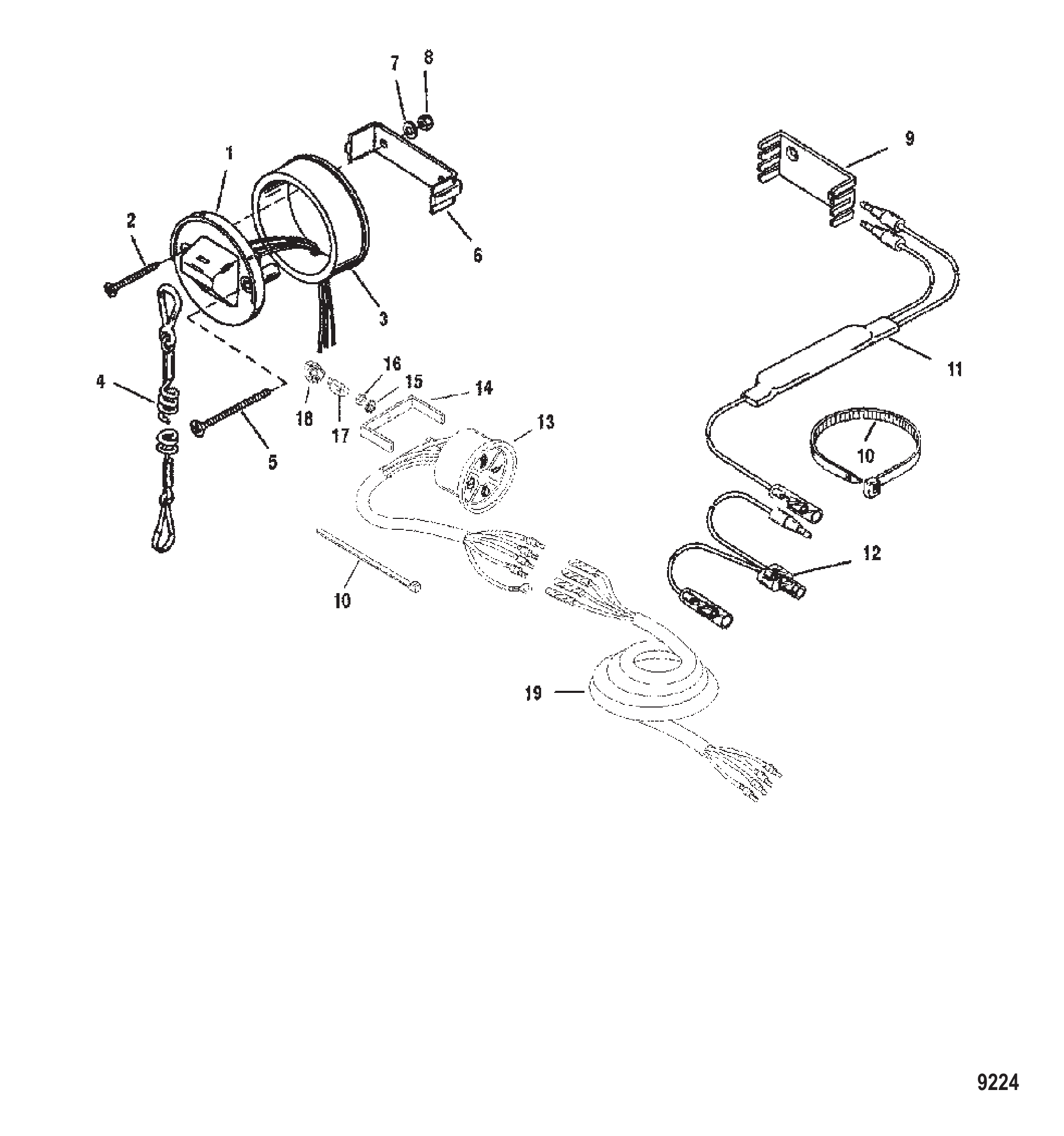

Рис. 30ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	16
10	816311T	СТЯЖКА (8.00 дюймов)	16
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1
13	835360A2	Комплект сигнального прибора	1
13	859699A1	Комплект сигнального прибора	1
14	850020	ХОМУТ	1
15	825361	Шайба стопорная звездообразная (#8)	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	15163	ЛАМПА (ВЕРХНЯЯ)	4
18	79888	Патрон лампы	4
19	835359A1	Кабель в сборе (20,00 футов)	1

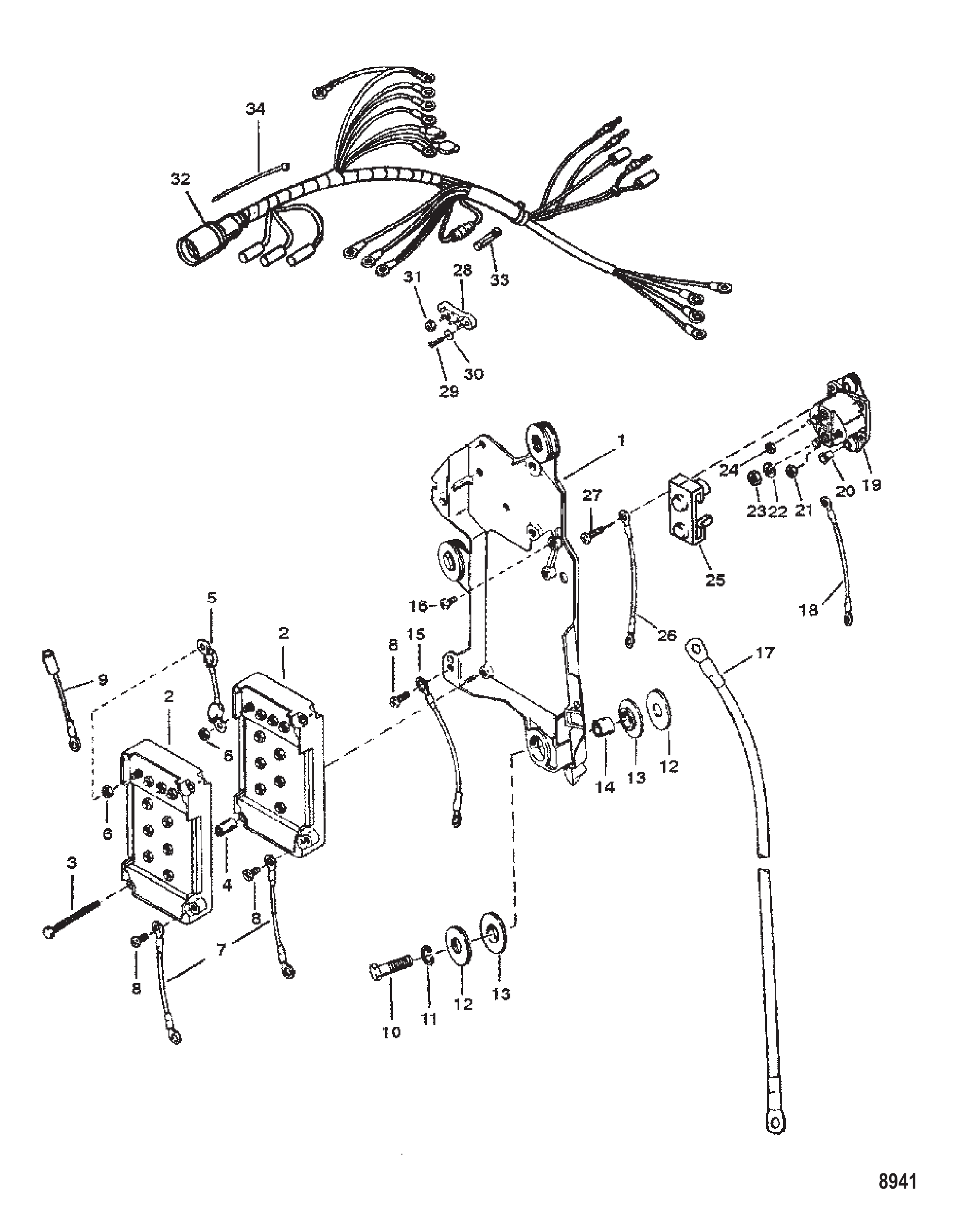

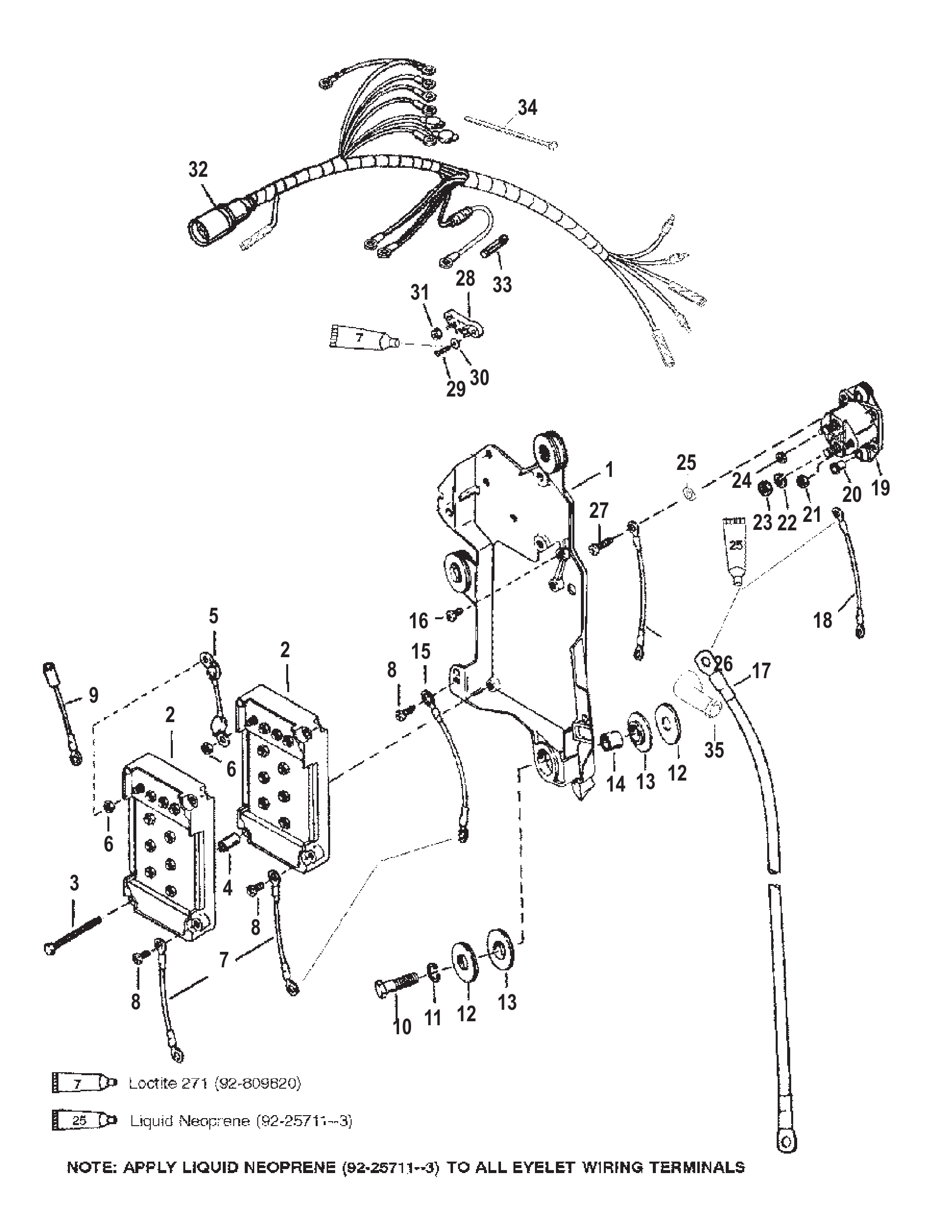

Рис. 31Жгут проводов и соленоид стартера Wiring Harness and Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	434292	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	817626	Винт (#10-16 x .380)	3
8	878607	Винт (#10-16 x .375)	3
9	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
9	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	65999A3	Трос в сборе черный	1
16	87926	Винт (#10-32 x .500)	1
17	88439A3	Кабель в сборе положительный - аккумулятор	1
17	88439A4	Кабель в сборе аккумулятор - отрицательный	1
18	93388A7	Трос в сборе (черный)	1
18	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
19	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
20	818968	ВТУЛКА	2
20	8M0214955	Втулка	2
21	45076	Гайка (#10-32) латунная клемма блока выключателя	4
22	53166	СТОПОРНАЯ ШАЙБА (.312)	2
23	68292	Гайка (.312-18)	2
23	8M0204668	Гайка (.312-18)	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	97861	Изолятор	1
26	65999A2	Трос в сборе, черный	1
27	45561	Винт (.250-20 x 1.12)	2
27	455611	Винт (.250-20 x 1.120)	2
28	194372	Клеммная колодка	1
29	38055	ВИНТ (.190-32 x .620)	2
30	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
31	45076	Гайка (#10-32) латунная клемма блока выключателя	2
32	96220A16	Жгут проводов в сборе, электропроводка двигателя	1
32	848464A2	Жгут проводов двигателя в сборе	1
33	79091	Предохранитель 20 А	1
33	8M0207796	Предохранитель 20 А	1
34	816311	Стяжка (8.00 дюймов)	AR
34	816311T	СТЯЖКА (8.00 дюймов)	AR

Рис. 32Редуктор (привод) Torque Master 1,87:1/2:1 Gear Housing (Drive)Torque Master 1.87:1/2:1

REF	Номер детали	Наименование	Кол-во
-	827214A5	Корпус редуктора в сборе	1
-	827214A6	Корпус редуктора в сборе	1
-	827214T24	Корпус редуктора TM	1
-	827214A3	Корпус редуктора в сборе	1
-	827214T23	Корпус редуктора в сборе (комплект)	1
-	827214A4	Корпус редуктора в сборе	1
-	827214T23	Корпус редуктора в сборе (комплект)	1
-	827214A11	Корпус редуктора в сборе	1
-	827214T24	Корпус редуктора TM	1
-	827214A10	Корпус редуктора в сборе	1
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214A7	Корпус редуктора в сборе	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
1	827214A8	Корпус редуктора в сборе	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
1	827214A12	Корпус редуктора в сборе	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	69501	Шпилька (5/16 X 3-1/4 дюйм.)	2
8	42647A1	Подшипник роликовый в сборе	1
9	826134	Анод	2
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	8268336	Гайка (M6)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	67891	Заливная пробка	1
12	8M0039169	ЗАЛИВНОЙ БЛОК	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-44102A5 or 43-13742A2)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
16	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
17	79953A2	Комплект винтов (.375-16 x .250)	1
17	79953Q04	Ремкомплект сливного винта	1
18	19183	Шайба фибровая	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	789022	Вал переключения передач (используется без стопорного кольца)	1
20	77631A2	Втулка в сборе	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	8164641	Маслосъёмный сальник	1
22	8M0246145	САЛЬНИК	1
23	77674	ШАЙБА (.35 x .75 x .12)	1
24	848449A5	Вертикальный вал в сборе	1
24	8M0192234	Вертикальный вал	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	824519	ФИКСАТОР	1
27	8245191	Фиксатор	1
28	44292A3	Основание водяного насоса в сборе	1
29	426311	Прокладка	1
29	8M0204678	ПРОКЛАДКА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	89238	Сальник масляный	1
32	16977	САЛЬНИК МАСЛЯНЫЙ	1
33	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
34	856091	Прокладка	1
34	858524	Прокладка	1
35	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
35	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
36	96148A1	Корпус водяного насоса в сборе	1
36	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
37	48752	Вставка	1
37	48752T	ВСТАВКА	1
38	38970	САЛЬНИК X-LONG	1
39	899842	Крыльчатка водяного насоса	1
39	89984T4	Крыльчатка	1
40	56654	ШПОНКА	1
40	8M0214992	ШПОНКА @5	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	13438	Гайка (.250-28)	2
42	8267119	Гайка (.250-28)	2
43	36001	ШАЙБА	1
44	13436	Гайка	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29804	ВТУЛКА	1
46	29804T	ВТУЛКА	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 33Сервисные/вспомогательные материалы Service/Support material

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

Рис. 34Редуктор (ведущий вал) (1,78:1) Gear Housing (Driveshaft)(1.78:1)

REF	Номер детали	Наименование	Кол-во
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247T1	Корпус редуктора в сборе, базовый, чёрный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	67891	Заливная пробка	1
9	8M0039169	ЗАЛИВНОЙ БЛОК	1
10	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-16279A2)	1
11	35921	ГАЙКА (.625-18)	1
12	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
12	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
13	79953A2	Комплект винтов (.375-16 x .250)	1
13	79953Q04	Ремкомплект сливного винта	1
14	19183	Шайба фибровая	2
14	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
15	8152641	Вал переключения передач (использовать без стопорного кольца)	1
16	77631A2	Втулка в сборе	1
17	25439	Уплотнительное кольцо (.862 x .103)	1
18	8164641	Маслосъёмный сальник	1
18	8M0246145	САЛЬНИК	1
19	77674	ШАЙБА (.35 x .75 x .12)	1
20	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
21	42637A1	Комплект регулировочных шайб	AR
21	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
22	36387A1	Подшипник роликовый/обойма в сборе	1
22	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
23	824519	ФИКСАТОР	1
23	8245191	Фиксатор	1
24	42579A3	Основание водяного насоса в сборе	1
24	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
25	426311	Прокладка	1
25	8M0204678	ПРОКЛАДКА	1
26	90011	Кольцо уплотнительное (2.175 x .175)	1
26	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
27	89238	Сальник масляный	1
28	16977	САЛЬНИК МАСЛЯНЫЙ	1
29	856081	Прокладка	1
29	8M0090319	ПРОКЛАДКА @5	1
30	856091	Прокладка	1
30	858524	Прокладка	1
31	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
31	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
32	96148A1	Корпус водяного насоса в сборе	1
32	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
33	48752	Вставка	1
33	48752T	ВСТАВКА	1
34	38970	САЛЬНИК X-LONG	1
35	899841	Крыльчатка водяного насоса	1
35	89984T3	КРЫЛЬЧАТКА	1
36	56654	ШПОНКА	1
36	8M0214992	ШПОНКА @5	1
37	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
37	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
38	13438	Гайка (.250-28)	2
38	8267119	Гайка (.250-28)	2
39	36001	ШАЙБА	1
40	13436	Гайка	1
41	96411	Винт (#14-8 x 2.25)	1
41	8M0215009	ВИНТ	1
42	29804	ВТУЛКА	1
42	29804T	ВТУЛКА	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

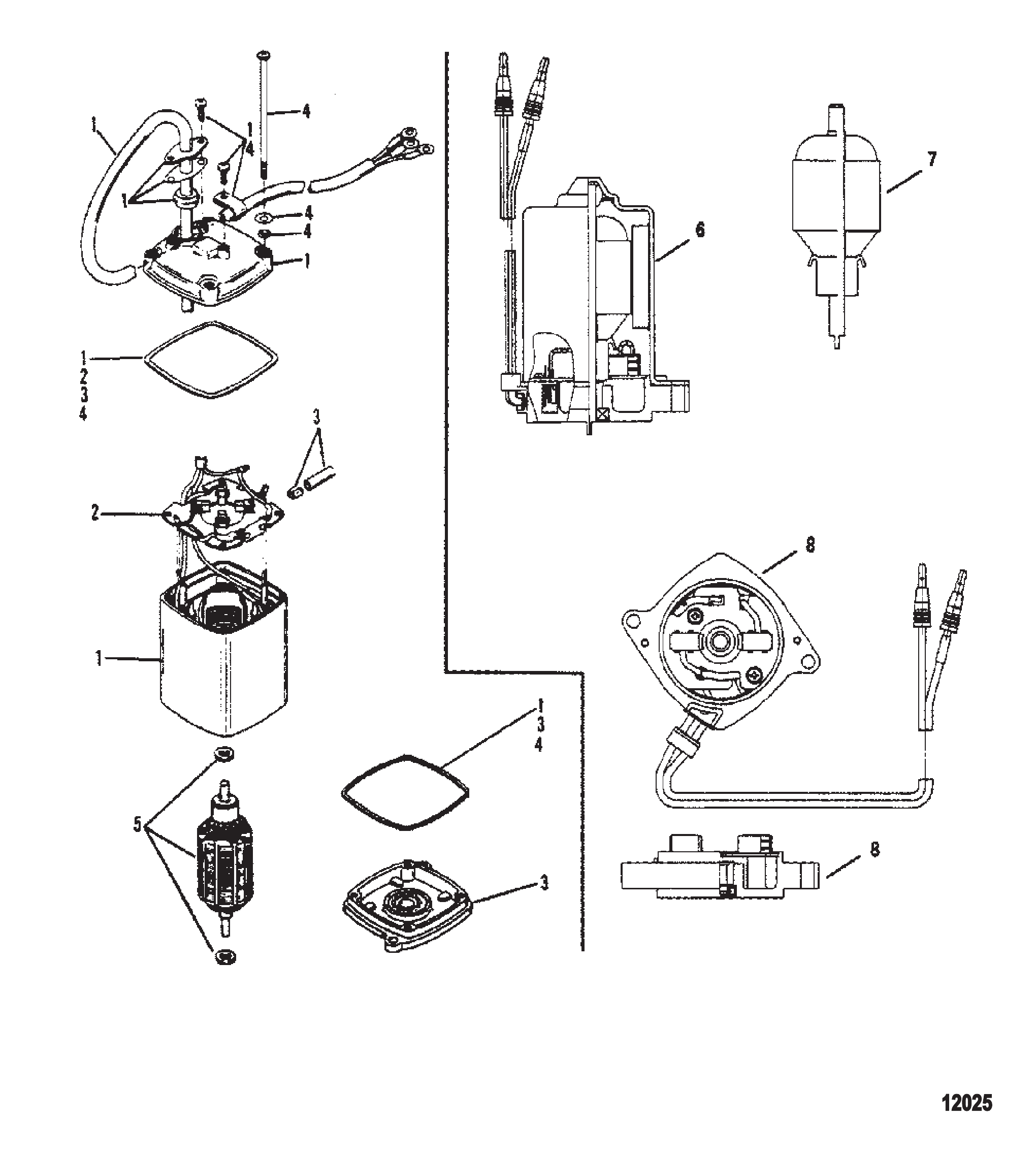

Рис. 35Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 36Гидравлический насос и кронштейны крепления Hydraulic Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	846859A1	Насос в сборе (гидравлический)	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	859119	ГАЙКА (5/16-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	5
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	95084A18	Жгут проводов в сборе (предохранитель)	1
36	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
37	848017T4	Жгут проводов в сборе (трим)	1

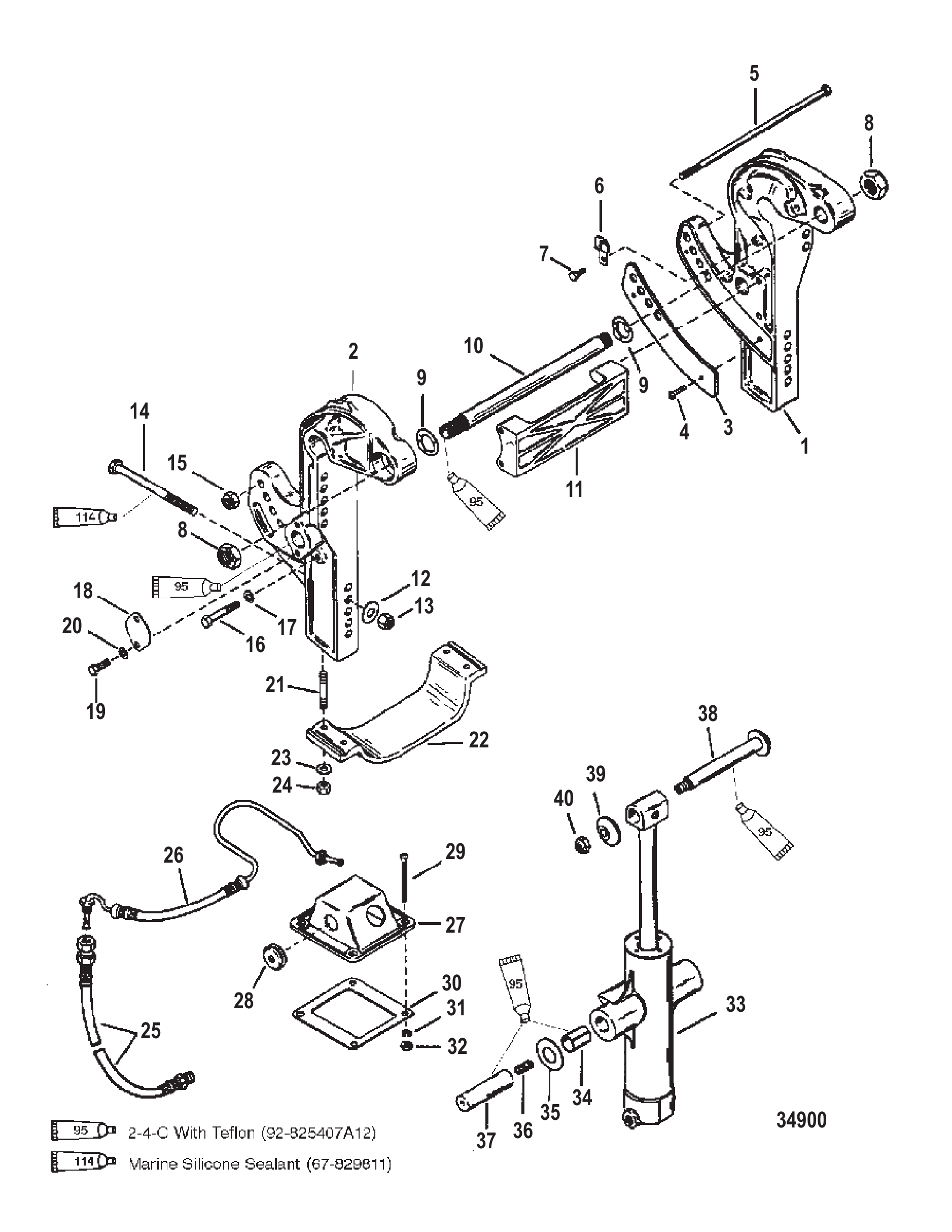

Рис. 37Кронштейны транца (короткие) Transom Brackets Short

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

Рис. 38Редуктор (ведущий вал) (CLE-1,87:1/2:1) Gear Housing (Driveshaft)(CLE-1.87:1/2:1)

REF	Номер детали	Наименование	Кол-во
-	847902A84	Корпус редуктора в сборе	1
-	847902A82	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
-	847902A85	Корпус редуктора в сборе	1
-	840560T37	Корпус редуктора 2:1 правого вращения длинный	1
-	847902A83	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
1	847902A15	Корпус редуктора в сборе	1
1	8M0083306	Корпус редуктора-SM	1
1	847902A16	Корпус редуктора в сборе	1
1	8M0083306	Корпус редуктора-SM	1
2	8479501	Крышка	2
2	8479502	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	42647A1	Подшипник роликовый в сборе	1
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
7	78638	Шпилька (.438 x 3.12) (длинная)	1
7	786382	Шпилька (.437-14/.437-20 x 3.120)	1
8	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
8	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
9	56297	Шпилька (.312 x 3.38)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	69501	Шпилька (5/16 X 3-1/4 дюйм.)	2
11	43998	Втулка (старая конструкция)	1
12	847949	ПРОБКА Трубная	1
13	67891	Заливная пробка	1
13	8M0039169	ЗАЛИВНОЙ БЛОК	1
14	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-44104A7 or 43-44102A5)	1
15	92721	Шайба (.965 x .630)	1
16	35921	ГАЙКА (.625-18)	1
17	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
17	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	2
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
22	77631A2	Втулка в сборе	1
23	25439	Уплотнительное кольцо (.862 x .103)	1
24	8164641	Маслосъёмный сальник	1
24	8M0246145	САЛЬНИК	1
25	77674	ШАЙБА (.35 x .75 x .12)	1
26	848449A5	Вертикальный вал в сборе	1
26	8M0192234	Вертикальный вал	1
27	42637A1	Комплект регулировочных шайб	AR
27	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
28	36387A1	Подшипник роликовый/обойма в сборе	1
28	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
29	824519	ФИКСАТОР	1
29	8245191	Фиксатор	1
30	44292A3	Основание водяного насоса в сборе	1
31	426311	Прокладка	1
31	8M0204678	ПРОКЛАДКА	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
32	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
33	89238	Сальник масляный	1
34	16977	САЛЬНИК МАСЛЯНЫЙ	1
35	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
36	856091	Прокладка	1
36	858524	Прокладка	1
37	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
37	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
38	96148A1	Корпус водяного насоса в сборе	1
38	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
39	48752	Вставка	1
39	48752T	ВСТАВКА	1
40	38970	САЛЬНИК X-LONG	1
41	899842	Крыльчатка водяного насоса	1
41	89984T4	Крыльчатка	1
42	56654	ШПОНКА	1
42	8M0214992	ШПОНКА @5	1
43	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
43	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
44	13438	Гайка (.250-28)	2
44	8267119	Гайка (.250-28)	2
45	36001	ШАЙБА	1
46	13436	Гайка	1
47	96411	Винт (#14-8 x 2.25)	1
47	8M0215009	ВИНТ	1
48	29804	ВТУЛКА	1
48	29804T	ВТУЛКА	1
-	823142A94	Комплект прокладок	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 39Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
2	79091	Предохранитель 20 А	1
2	8M0207796	Предохранитель 20 А	1
3	816311	Стяжка (8.00 дюймов)	AR
3	816311T	СТЯЖКА (8.00 дюймов)	AR
4	194372	Клеммная колодка	1
5	38055	ВИНТ (.190-32 x .620)	2
6	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
7	45076	Гайка (#10-32) латунная клемма блока выключателя	2
8	814634	Хомут	1
9	434292	Пластина зажигания	1
10	7778A12	Блок переключателей в сборе	2
11	13669	Винт (#12-24 x 2.00)	2
12	94453	Втулка	2
13	62310A2	Трос в сборе	1
14	45076	Гайка (#10-32) латунная клемма блока выключателя	20
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	60871A10	Провод в сборе	2
17	817626	Винт (#10-16 x .380)	2
17	878607	Винт (#10-16 x .375)	2
18	65999A3	Трос в сборе черный	1
19	87926	Винт (#10-32 x .500)	1
20	60411	ВИНТ (.312-18 x 1.250)	3
21	26993	СТОПОРНАЯ ШАЙБА (.312)	3
21	8M0204647	Стопорная шайба (.312)	3
22	36042	ШАЙБА	6
23	67264	Шайба (резиновая)	6
24	67268	Втулка	3
25	88439A23	Кабель в сборе, плюсовой — аккумулятор	1
25	88439A34	Кабель в сборе положительный - аккумулятор	1
25	88439A24	Кабель в сборе отрицательный - аккумулятор	1
26	45561	Винт (.250-20 x 1.12)	2
26	455611	Винт (.250-20 x 1.120)	2
27	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
28	65999A2	Трос в сборе, черный	1
29	78866	Изолятор	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	4
31	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
32	818968	ВТУЛКА	2
32	8M0214955	Втулка	2
33	45076	Гайка (#10-32) латунная клемма блока выключателя	2
34	53166	СТОПОРНАЯ ШАЙБА (.312)	2
35	68292	Гайка (.312-18)	2
35	8M0204668	Гайка (.312-18)	2

Рис. 40Система управления топливом (0G366999 и ранее) Fuel management System (0G366999 and Below)

REF	Номер детали	Наименование	Кол-во
1	827697	КОМПЛЕКТ РЫЧАГОВ ТЯГИ	1
2	827698	КОМПЛЕКТ ВИНТОВ	1
3	827699	ТОПЛИВНАЯ РАМПА	1
3	8276992	Топливная рампа	1
3	827699T2	Топливная рампа	1
4	809057	Ремкомплект топливной трубки	1
4	809057T	Соединение топливопровода	1
5	8276981	Комплект винтов	1
6	809059	Ремкомплект клапана Шредера	1
7	15444	Тяга	1
8	8276891	Комплект тяг	1

Рис. 41Редуктор гребного вала - стандартный - SportMaster Gear Housing Propeller Shaft-Standard Rotation-Sportmaster

REF	Номер детали	Наименование	Кол-во
1	848450A25	Корпус редуктора в сборе (базовый)	1
1	848474A39	Корпус редуктора в сборе базовый-без упора компенсации крутящего момента	1
1	8M0084203	Редуктор SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	2
56	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
57	78172A1	Подшипник конический роликовый в сборе	1
58	44104A7	Комплект шестерён (включая ведущую шестерню)	1
58	44102A5	Комплект шестерен, включая ведущую шестерню	1
58	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
58	848855A2	Комплект шестерен	1
58	848855T2	Комплект шестерен-1.62 RH	1
58	849189A2	Комплект шестерен	1
58	849189T2	Комплект для замены шестерён	1
59	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
60	42672	Храповик	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	822820F1	Гребной вал	1
64	840451A03	Гребной вал	1
65	822824A1	Шестерня заднего хода в сборе	1
65	8M0192202	Шестерня заднего хода	1
65	847632A1	Редуктор в сборе, задний ход	1
65	N.S.S.	Not Sold Separate Reverse Gear	1
65	N.S.S.	Not Sold Separate Reverse Gear	1
66	822823	Упорное кольцо	1
67	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
67	88957T	Подшипник шариковый	1
68	681001	КОЛЬЦО УПОРНОЕ	1
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	847610A1	Корпус подшипника в сборе	1
70	848840A1	Обойма подшипника в сборе	1
71	817072	Подшипник роликовый	1
72	817071	Кольцо стопорное	1
73	815565	САЛЬНИК Масляный	2
74	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
74	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
75	19183	Шайба фибровая	1
75	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	79447	Шайба стопорная с усиком	1
78	158401	Крышка	1
79	131711	Ступица упорная	1
79	13171T1	Упорная ступица	1
80	423511	Шайба стопорная зубчатая	1
81	31211A2	Шайба шлицевая	1
81	31211Q03	ШАЙБА В СБОРЕ	1
82	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
83	816629	Стопорная шайба с усиком	1
83	816629Q	ШАЙБА СТОПОРНАЯ	1
84	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
84	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
85	822836	Шайба (.445 x .805 x .108)	2
86	134391	Гайка (.4375-20)	2
86	859116	ГАЙКА (.437-20)	2
87	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
87	15929	Винт (.375-16 x 16 x 6.00)	1
88	762143	Анод	1
88	76214T3	Анод	1
88	76214A5	КОМПЛЕКТ АНОДОВ	1
88	76214Q5	Анодная пластина в сборе	1
88	762141	Анод	1
88	76214T1	Анод	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1

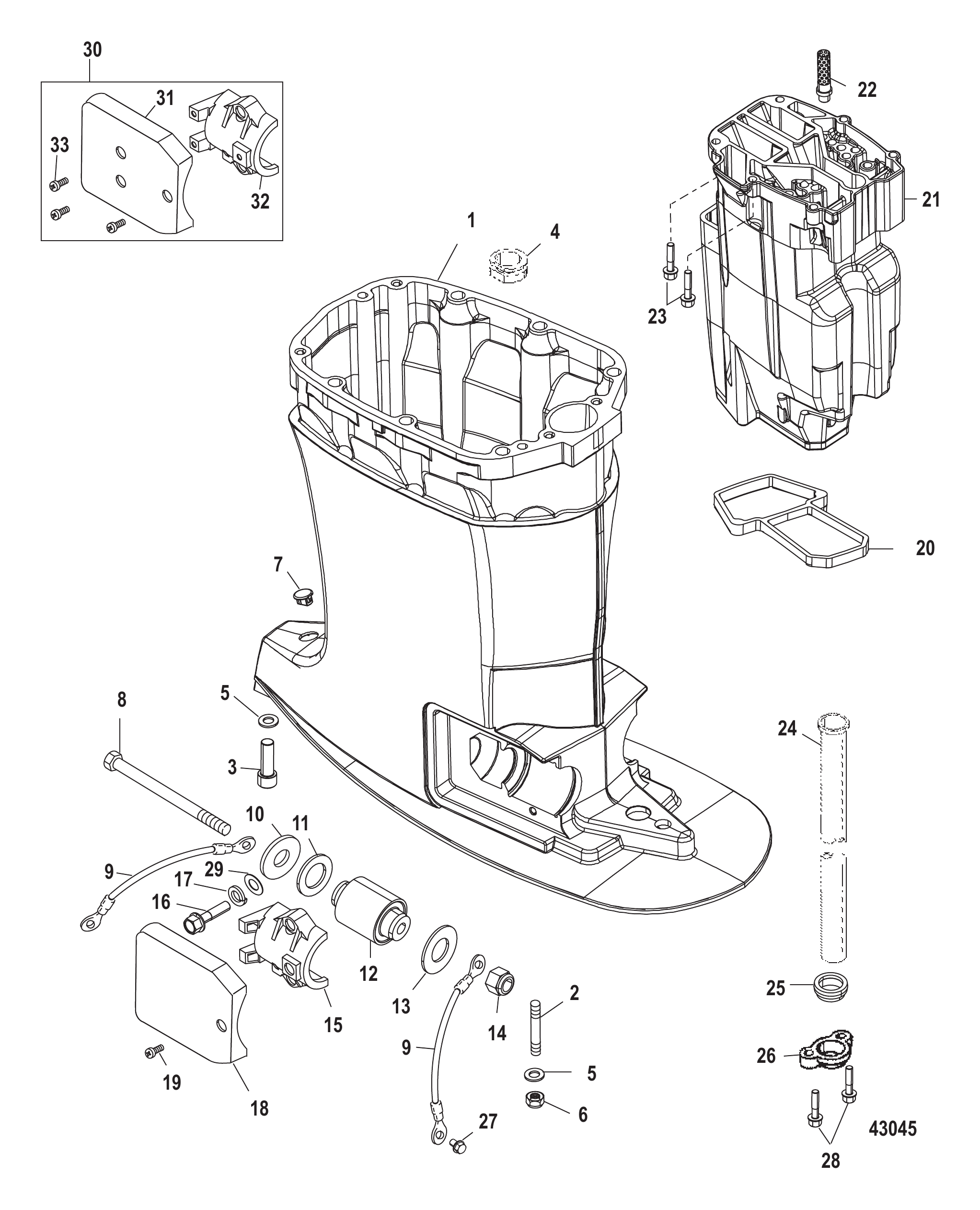

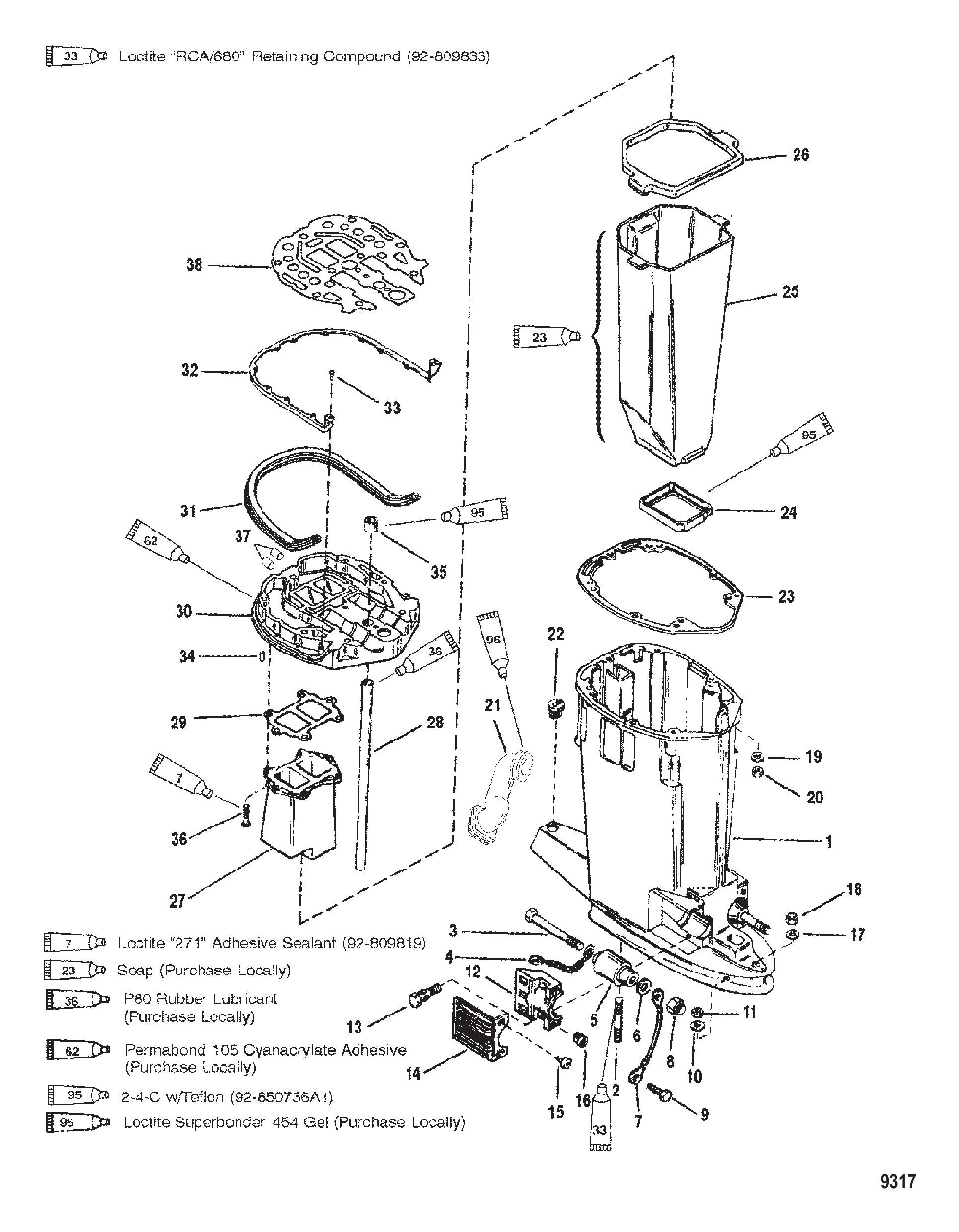

Рис. 42КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A6	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	2
37	390721	Пробка трубная (.125-27) латунная	2
38	183071	ПРОКЛАДКА	1
38	183076	Прокладка	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

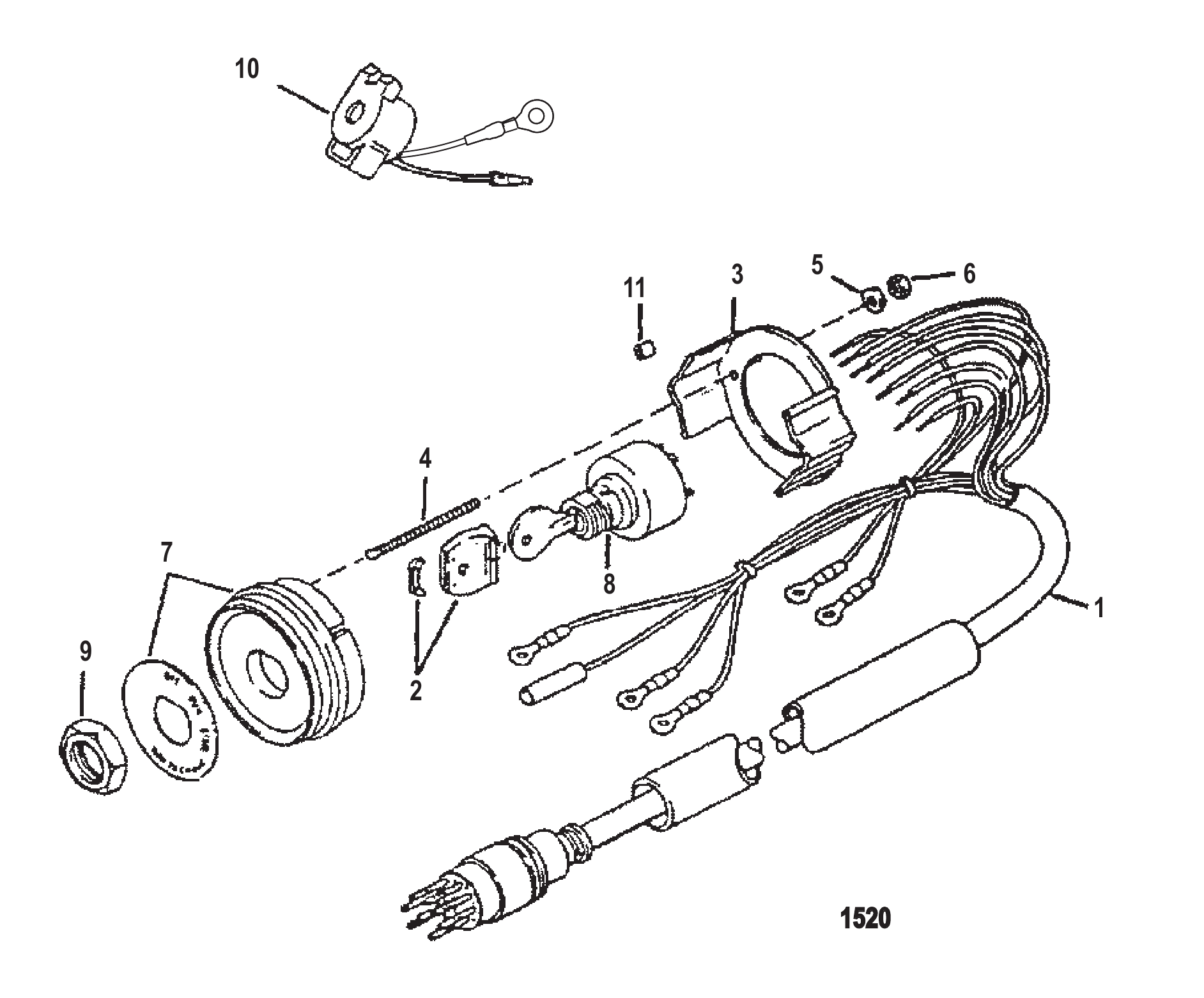

Рис. 43Выключатель зажигания Key Switch

REF	Номер детали	Наименование	Кол-во
1	816626A15	Жгут проводов в сборе (замок зажигания) (15.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107	Замок зажигания (ключ см. ниже)	1
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

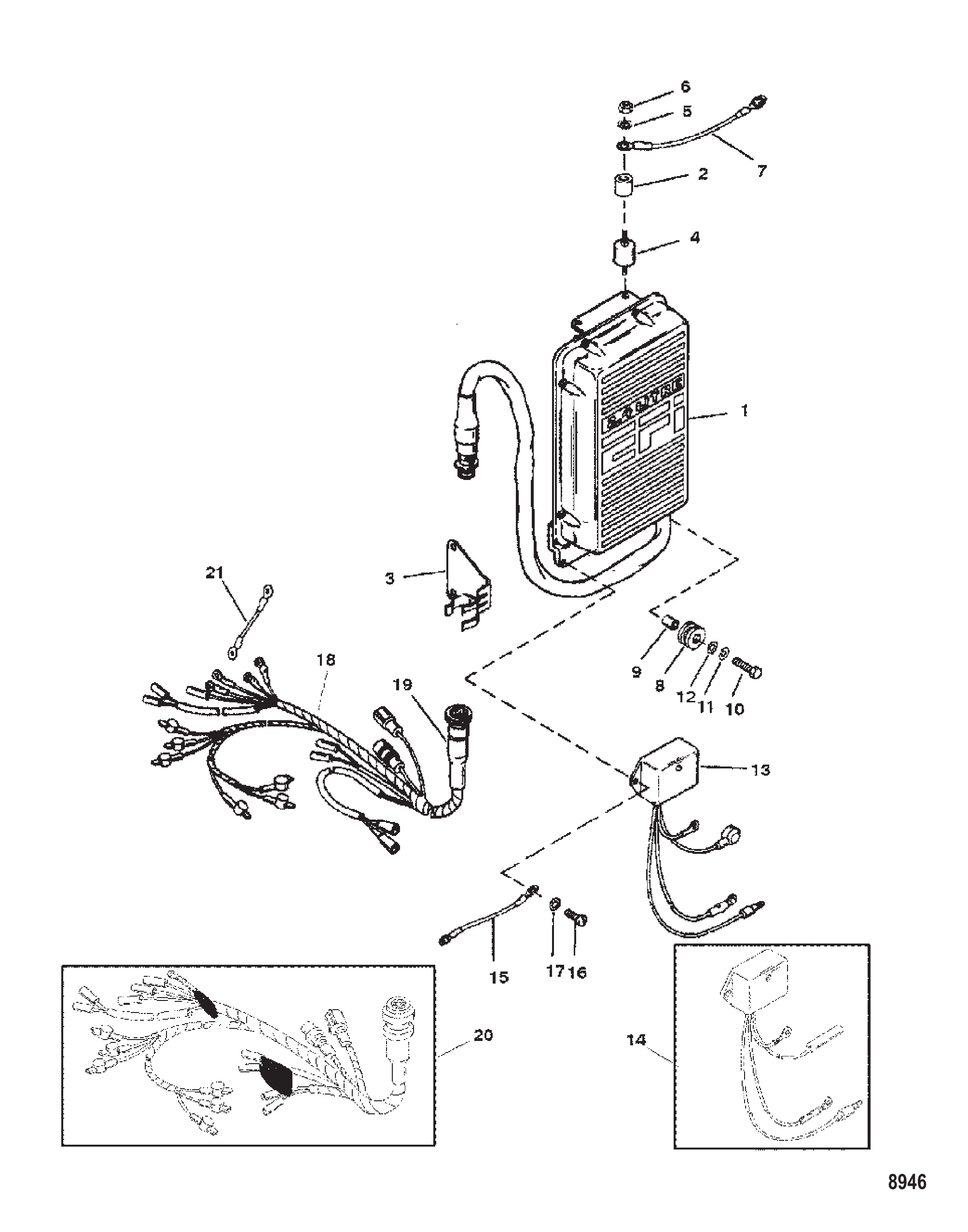

Рис. 44Блок управления ECU ECU Assembly

REF	Номер детали	Наименование	Кол-во
1	8240037	Блок управления двигателем (ЭБУ)	1
1	824003A7	Электронный блок управления	1
1	8240035	Блок управления двигателем (ЭБУ)	1
1	824003A5	Электронный блок управления	1
1	82400313	ЭБУ Блок управления двигателем	1
1	824003A13	Электронный блок управления двигателем	1
1	82400311	ЭБУ Блок управления двигателем	1
1	824003T11	Электронный блок управления	1
1	824003A13	Электронный блок управления двигателем	1
1	824003A11	Электронный блок управления двигателем	1
1	824003T11	Электронный блок управления	1
2	34948	ПРОСТАВКА	2
3	146951	ЗАЖИМ	1
4	90435	ОПОРА	2
5	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
6	20361	Гайка (.250-28)	4
6	8267089	Гайка (.250-28)	4
7	88807A19	Кабель в сборе	1
8	14637	Втулка уплотнительная	1
9	14636	Втулка	1
10	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
13	13202A2	Модуль в сборе, датчик воды	1
14	13202A4	Модуль датчика воды в сборе	1
15	88807A18	Кабель в сборе, чёрный	1
16	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	2
17	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
18	98866A14	Жгут проводов в сборе, электронный блок управления и форсунки	1
19	190491	Кольцо соединительное	1
20	98866A25	Жгут проводов ЭБУ и форсунок в сборе	1
21	87895A4	Кабель в сборе (150/175)	1

Рис. 45Пластина соленоида трима (0G205107 и выше) Trim Solenoid Plate (0G205107 and Up)

REF	Номер детали	Наименование	Кол-во
1	847896	ПЛАСТИНА	1
2	828151	Реле	2
2	8M0207773	Реле тримма в сборе	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0207785	Втулка	2
4	818968	ВТУЛКА	2
4	8M0214955	Втулка	2
5	45561	Винт (.250-20 x 1.12)	2
5	455611	Винт (.250-20 x 1.120)	2
6	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
7	814101	Гайка (.250-20) нержавеющая сталь	2
7	8M0207776	ГАЙКА	2
8	828102	Кронштейн	2
8	8M0207771	Кронштейн крепления	2
9	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
10	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
11	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	2
12	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
13	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
14	35045	ГАЙКА (.250-28)	2
14	826709109	Гайка (.250-28) нержавеющая сталь	2
15	826802A4	Жгут проводов в сборе	1

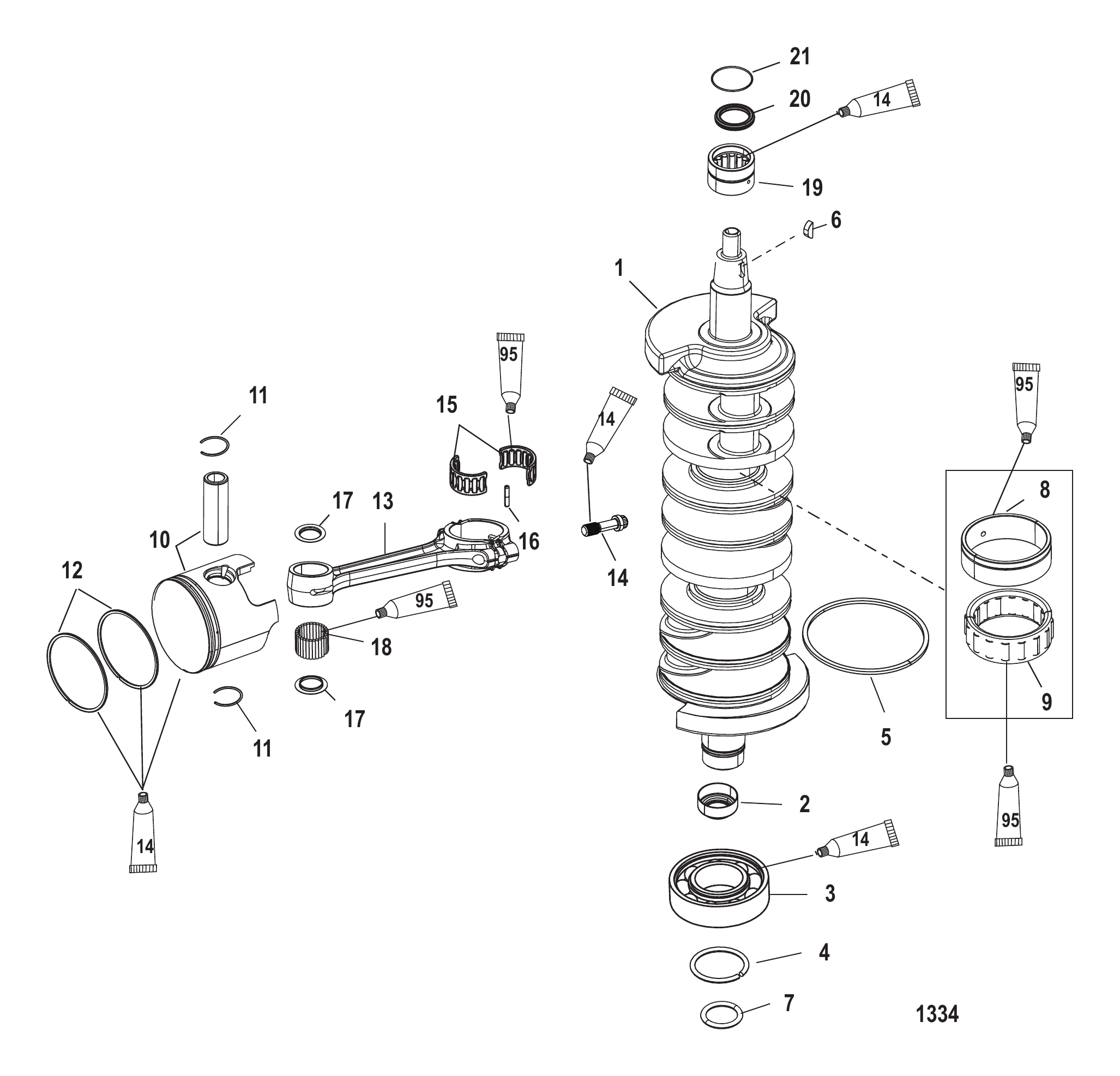

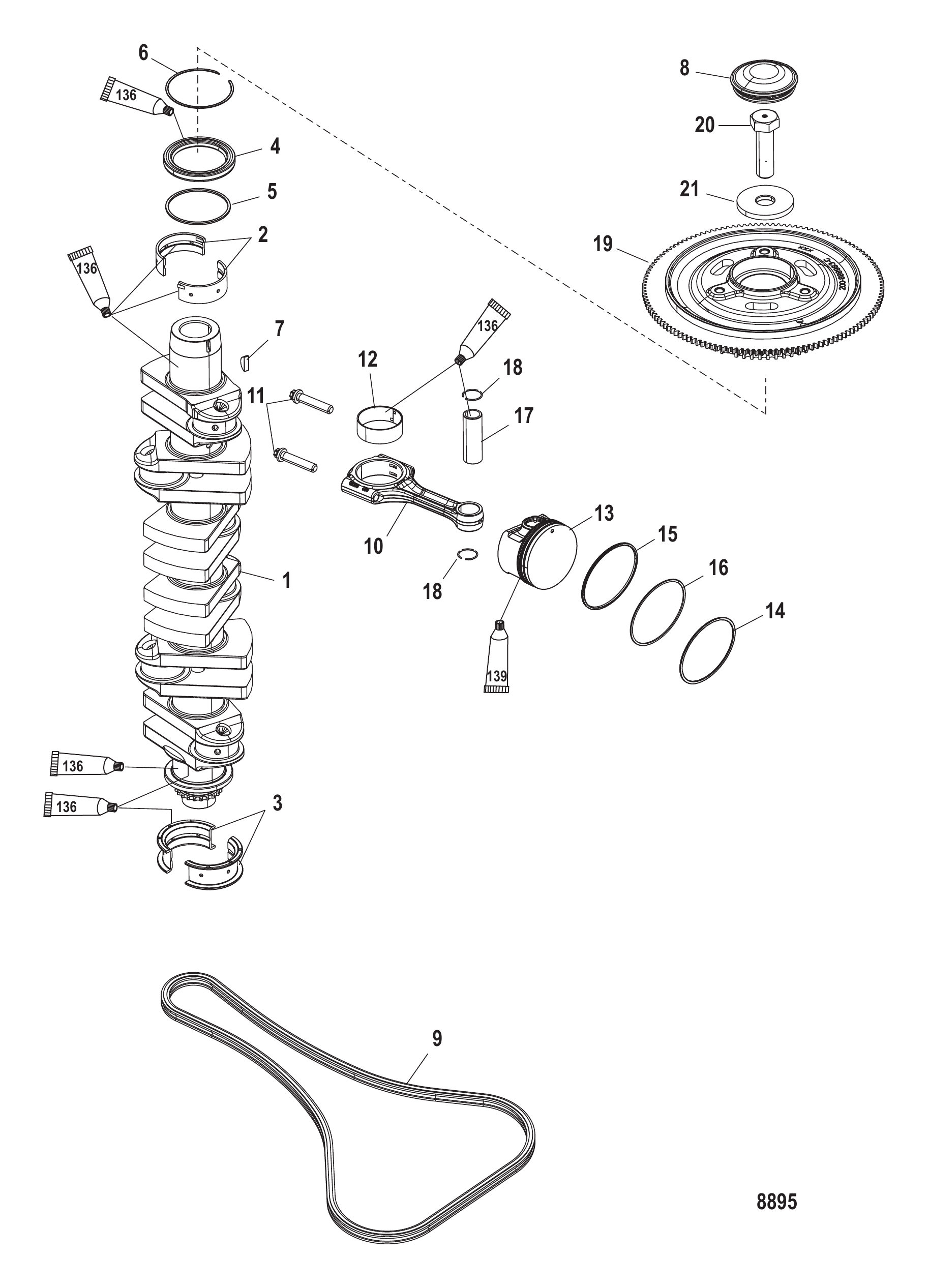

Рис. 46КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	891644A04	Коленчатый вал в сборе	1
2	897498T01	Подшипник коренной - зеленый, коленчатый вал, верхний	12/AR
2	897498T02	Подшипник коренной - темно-синий, коленчатый вал, верхний	12/AR
2	897498T03	Подшипник коренной - белый, коленчатый вал, верхний	12/AR
2	897498T04	Подшипник коренной - оранжевый, коленчатый вал, верхний	12/AR
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
3	8M0117003	Подшипник	2/AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
3	8M0117001	Подшипник	2/AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
3	8M0117002	Подшипник	2/AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
3	8M0117004	Подшипник	2/AR
4	8805251	Сальник верхнего главного подшипника	1
4	8M0032912	Сальник	1
5	896883	Проставка	1
6	896882	Кольцо стопорное	1
7	91800	Шпонка	1
8	885348	Колпак болта маховика	1
9	897796	ЦЕПЬ привод кулачкового вала роликовая	1
9	8M0103398	Цепь роликовая привода распредвала	1
10	881210T02	Шатун в сборе	6
10	8M0103285	Шатун в сборе	6
11	884441	Болт	12
12	892005A01	Подшипник шатуна - синий	12/AR
12	892005A02	Подшипник шатуна - белый	12/AR
12	892005A03	Подшипник шатуна - оранжевый	12/AR
13	897737T01	Поршень в сборе	6
13	897737A04	Комплект поршня/масляного жиклёра	6
14	881180A02	Комплект поршневых колец	6
15	NSS	NOT SOLD SEPARATE Piston Ring-Oil	6
16	NSS	NOT SOLD SEPARATE Piston Ring-2nd	6
17	NSS	NOT SOLD SEPARATE Piston Pin	6
18	881184	Стопорное кольцо	12
19	888983T02	Маховик	1
19	888983T03	Маховик в сборе	1
20	880515	Болт (M20 x 68)	1
20	8M0147042	Болт	1
21	880517	Шайба	1
21	8M0090010	Шайба	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

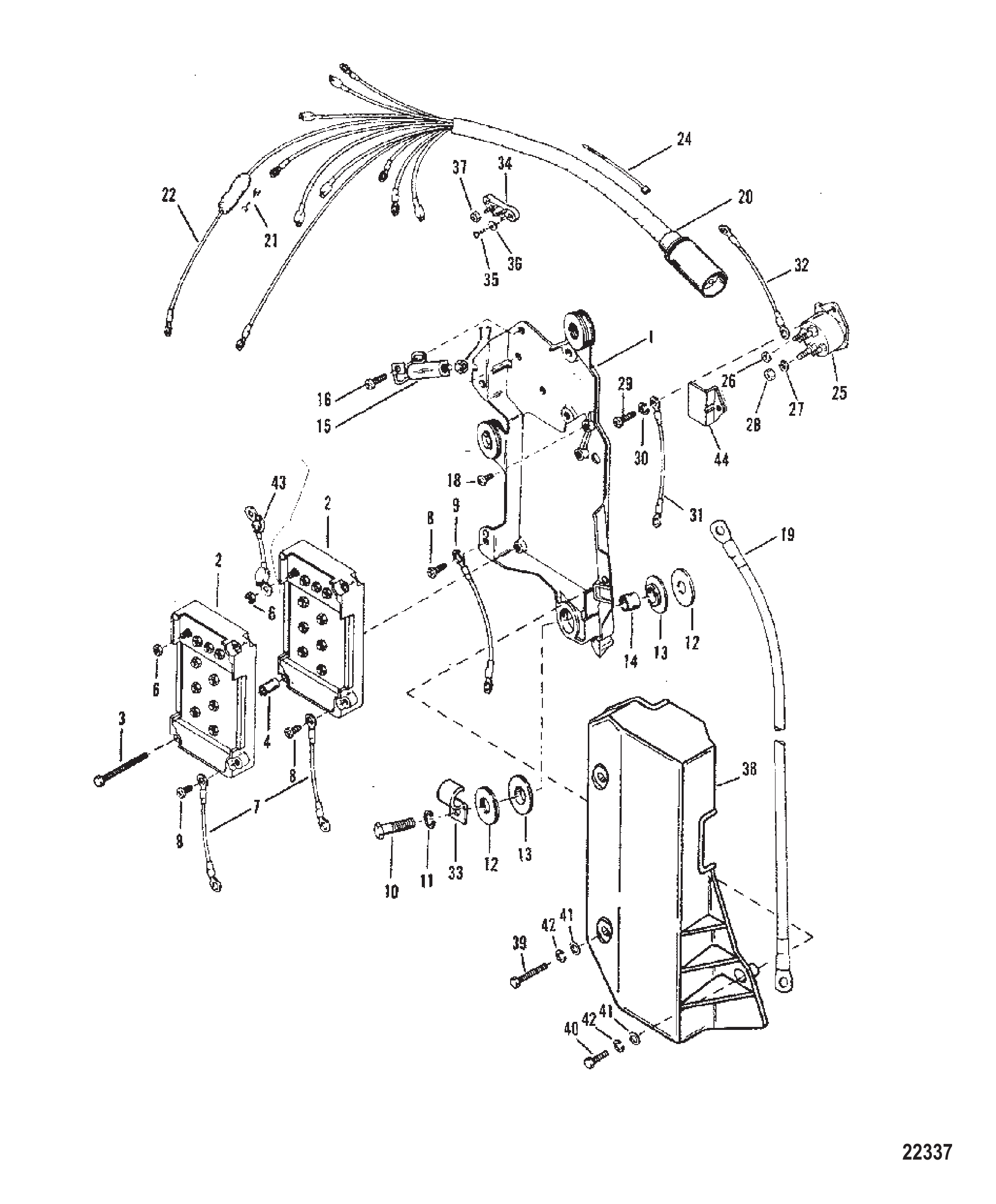

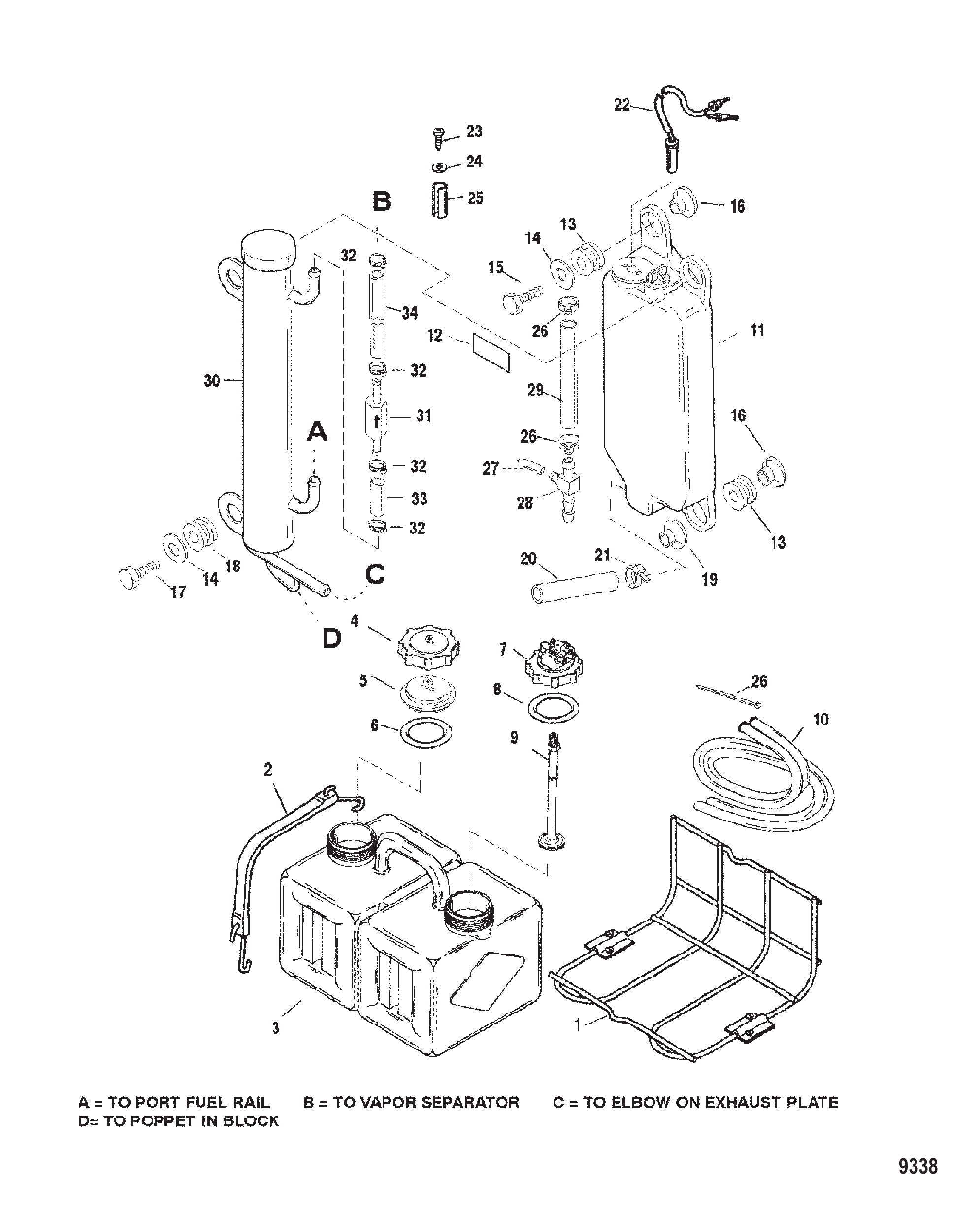

Рис. 47Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
2	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
3	87421	Бак	1
4	43298A2	КРЫШКА В СБОРЕ	1
5	NSS	NOT SOLD SEPARATE Insert	1
6	11332	Уплотнительное кольцо (2.225 x .210)	1
7	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
7	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	11332	Уплотнительное кольцо (2.225 x .210)	1
9	99802	Трубка	1
10	99439	Шланг (114.00 дюймов)	1
11	833069A3	Масляный бачок в сборе	1
11	8M0062954	Масляный бачок	1
12	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
13	855362	Втулка уплотнительная	3
13	855362001	Втулка	3
14	49436	Шайба	3
15	60411	ВИНТ (.312-18 x 1.250)	1
16	855364	Втулка	3
17	69267	Винт (.312-18 x 1.750)	2
18	833155	Втулка	2
19	8502341	Втулка	2
20	82381455	ТРУБКА (25.00 дюймов в наборе)	1
21	816311	Стяжка (8.00 дюймов)	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	12886A8	Выключатель	1
23	58376	Винт (.164-18 x .375)	1
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
25	8260841	Проставка	1
26	816311	Стяжка (8.00 дюймов)	7
26	816311T	СТЯЖКА (8.00 дюймов)	7
27	NSS	NOT SOLD SEPARATE Plug	1
28	424254	Штуцер	1
28	8M0207780	Фитинг	1
29	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
29	8M0108355	Шланг (57 дюймов, бухта)	1
30	855785	ОХЛАДИТЕЛЬ Топлива	1
30	855785A1	Топливный охладитель в сборе	1
31	855761	ОБРАТНЫЙ КЛАПАН	1
31	8557611	Клапан обратный	1
32	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
32	8M0214911	Хомут @5	4
33	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
34	856822A3	Шланг (30 дюймов)	1

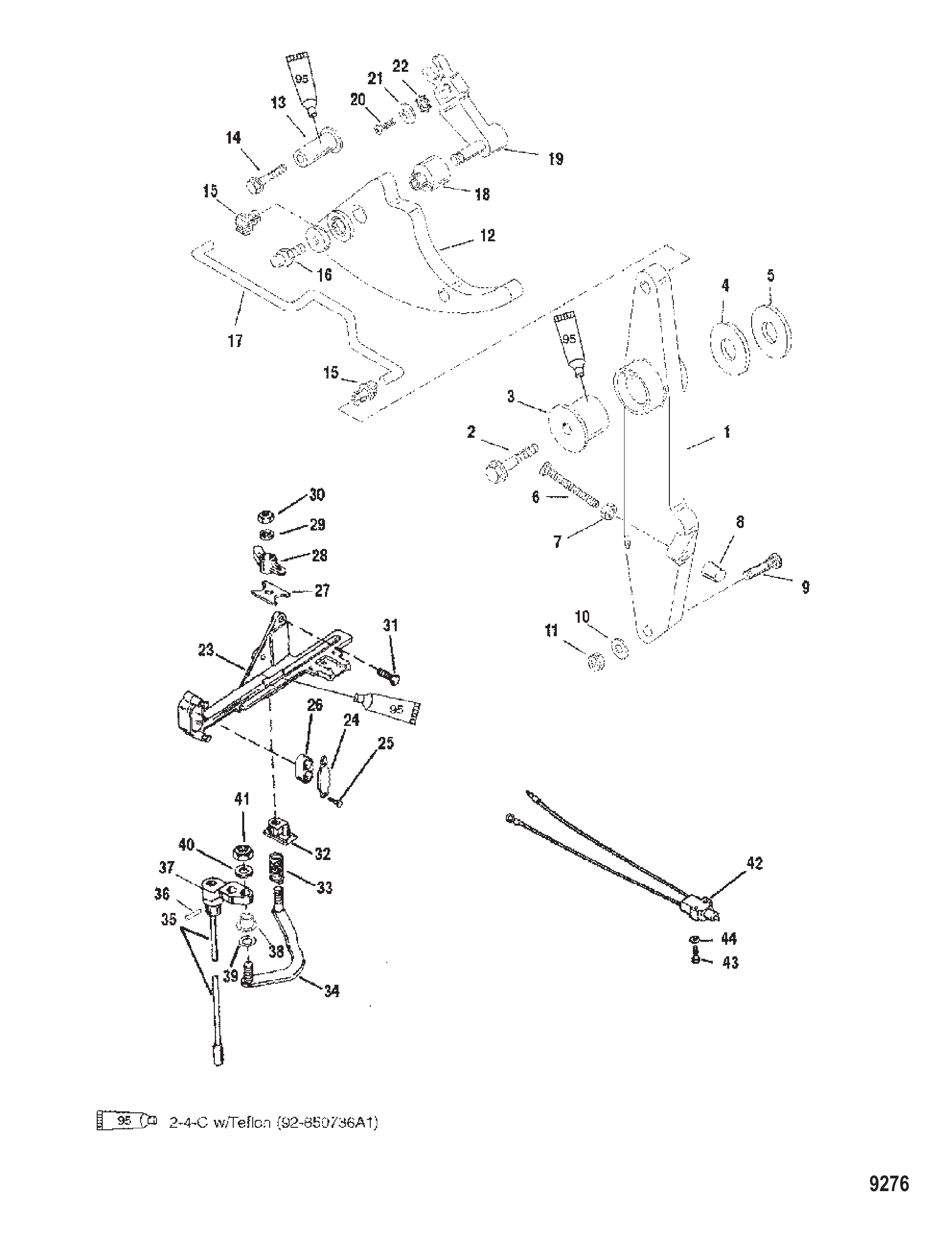

Рис. 48Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	850389	Рычаг	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	74759	Шайба (.391 x .880 x .125) нержавеющая сталь	1
5	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
6	64022	Винт (.250-20 x 2.125)	1
7	64015	Гайка (.250-20) клеммы стартерного соленоида	1
8	26852	ЗАГЛУШКА Нейлоновая	1
9	42927	Вставка	1
10	35459	ШАЙБА	1
11	8268336	Гайка (M6)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	8503931	Кулачок	1
12	856221A1	Комплект кулачков	1
13	852970	ВТУЛКА	1
14	82130040	ВИНТ (M6 x 40)	1
15	932481	Втулка	2
15	8M0215006	Втулка поворотная	2
16	8235694	Шарик резьбовой	1
17	850815	Тяга	1
17	8508152	Тяга	1
18	67748	Ролик	1
19	850286	Ролик дросселя	1
19	8502861	Рычаг	1
20	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
21	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
22	69432	Шайба стопорная наружная (#10)	1
23	8142831	Кронштейн анодный	1
23	814283T6	Кронштейн в сборе якорный	1
24	98889	Защёлка	1
25	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
26	39519	ЧАШКА	1
27	52100	Износостойкая пластина	1
28	38279	ЗАЩЕЛКА	1
28	8M0036768	ЗАЩЕЛКА	1
29	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
30	35045	ГАЙКА (.250-28)	1
30	826709109	Гайка (.250-28) нержавеющая сталь	1
31	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
32	814284	Направляющий блок	1
33	20099	Пружина	1
34	67073A1	Тяга в сборе	1
35	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
35	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
36	NSS	NOT SOLD SEPARATE Roll Pin	1
37	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
38	26856	ВТУЛКА	1
39	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
40	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
41	35045	ГАЙКА (.250-28)	1
41	826709109	Гайка (.250-28) нержавеющая сталь	1
42	814281A2	Переключатель	1
42	8M0052931	Переключатель	1
43	77478	ВИНТ (#6-32 x .875)	2
44	27882	ШАЙБА	2

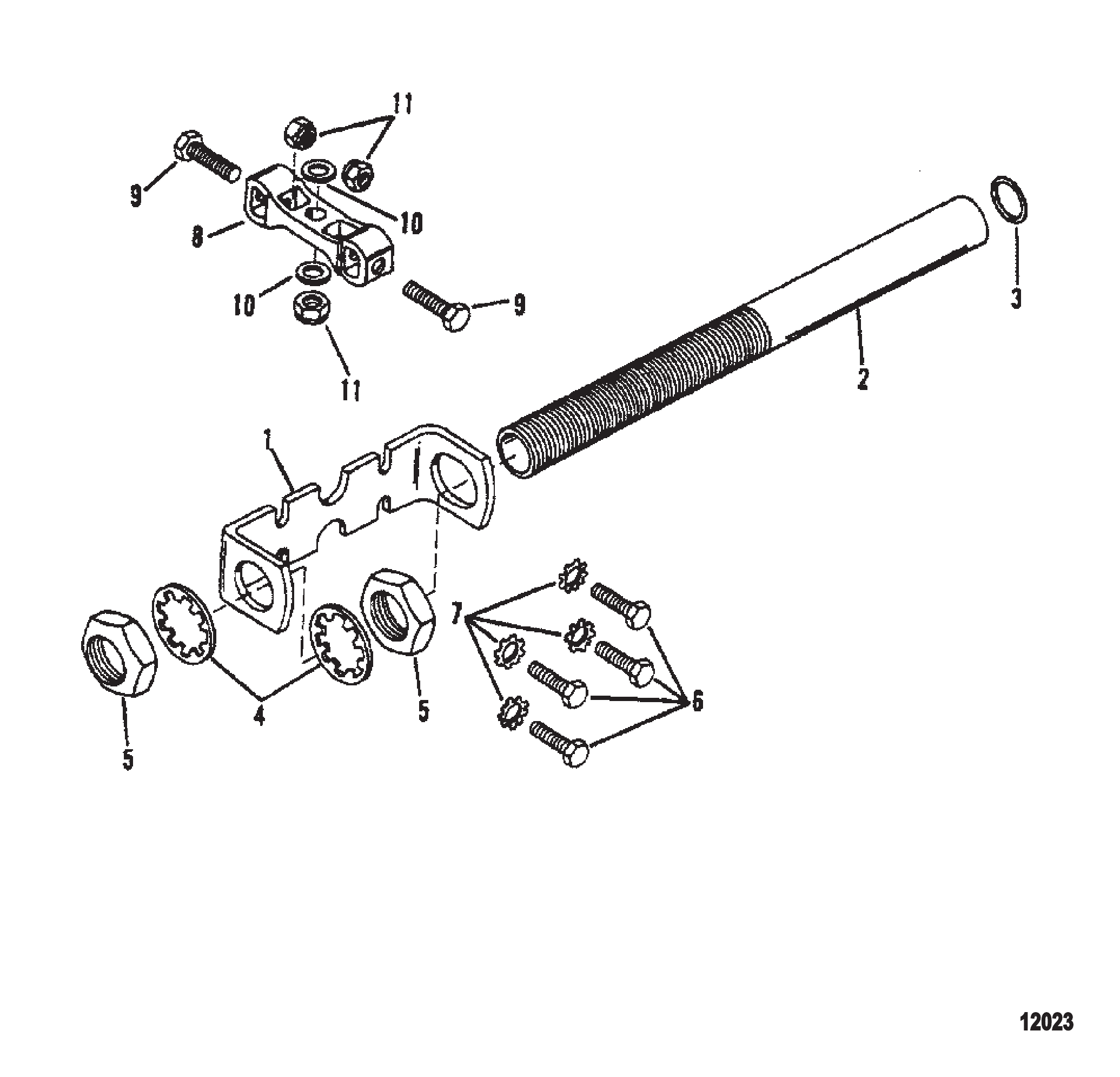

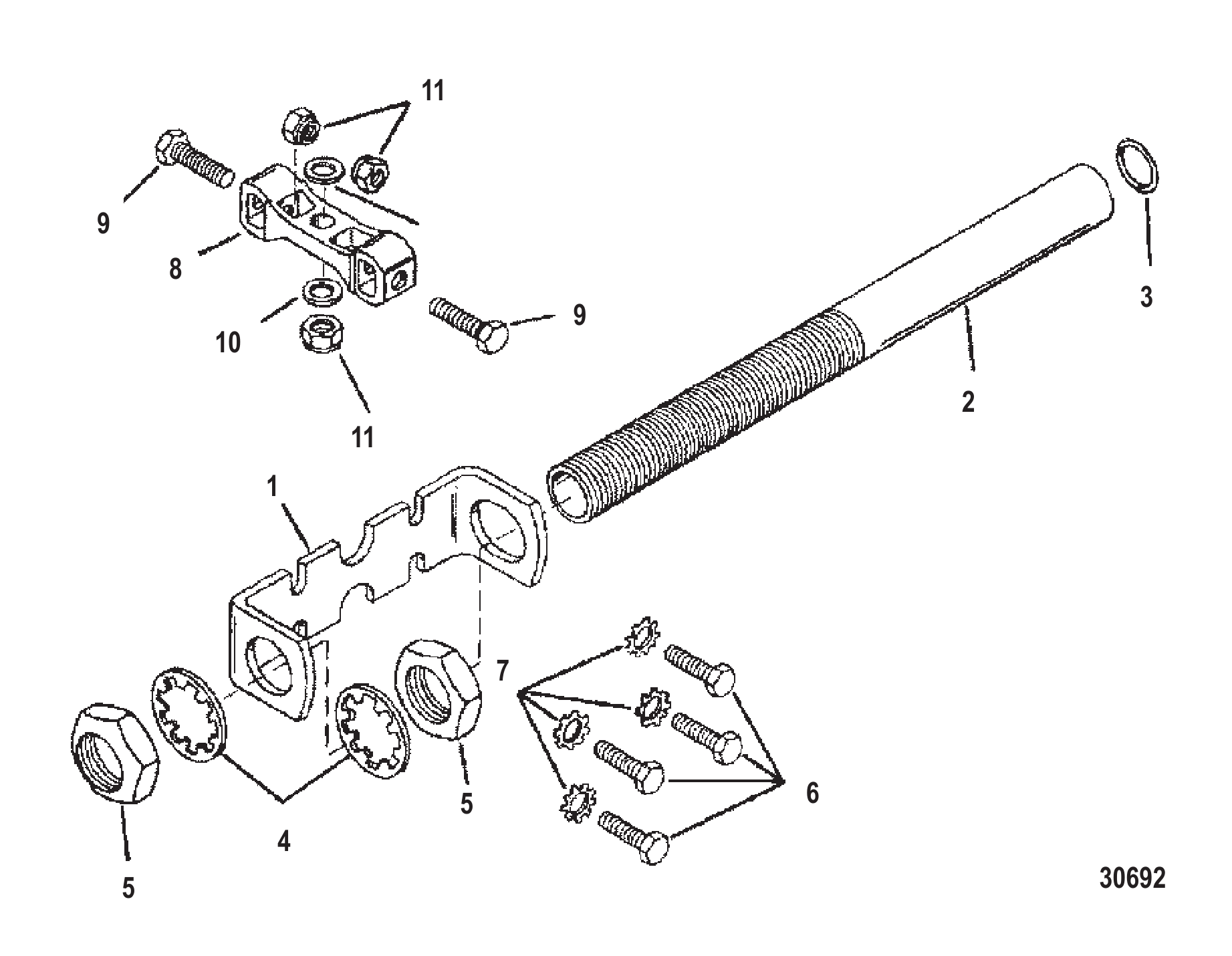

Рис. 49КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
0	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	1
11	8M0204726	Гайка (.375-24) латунная	1

Рис. 50Топливный насос/фильтр Fuel Pump/Filter

REF	Номер детали	Наименование	Кол-во
-	14817A23	Топливная система в сборе	1
1	8276922	Крышка	1
2	15443	Комплект жгута проводов	1
3	18792	Сальник коллектора форсунок	1
4	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
5	8276992	Топливная рампа	1
5	827699T2	Топливная рампа	1
6	18715	Форсунка топливная	6
6	18715T	Форсунка в сборе	6
7	17422	Фильтр форсунки	1
8	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
9	8276933	Корпус дроссельной заслонки	1
10	8090572	Комплект соединения	1
11	8276891	Комплект тяг	1
12	827697	КОМПЛЕКТ РЫЧАГОВ ТЯГИ	1
13	827698	КОМПЛЕКТ ВИНТОВ	1
14	8276981	Комплект винтов	1
15	8090851	Комплект углового штуцера	1
16	814233A1	Ремкомплект клапана Шредера	1
16	814233A02	Ремкомплект клапана	1
17	8142332	Комплект соединения FMA	1
18	8276942	Комплект шлангов	1
18	827694A01	Комплект топливных шлангов	1
19	67748	Ролик	1
20	90088	ВИНТ (.250-20 x 4)	12
20	845674	Винт (.250-20 x 4.00)	12
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	10
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	10

Рис. 51Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1

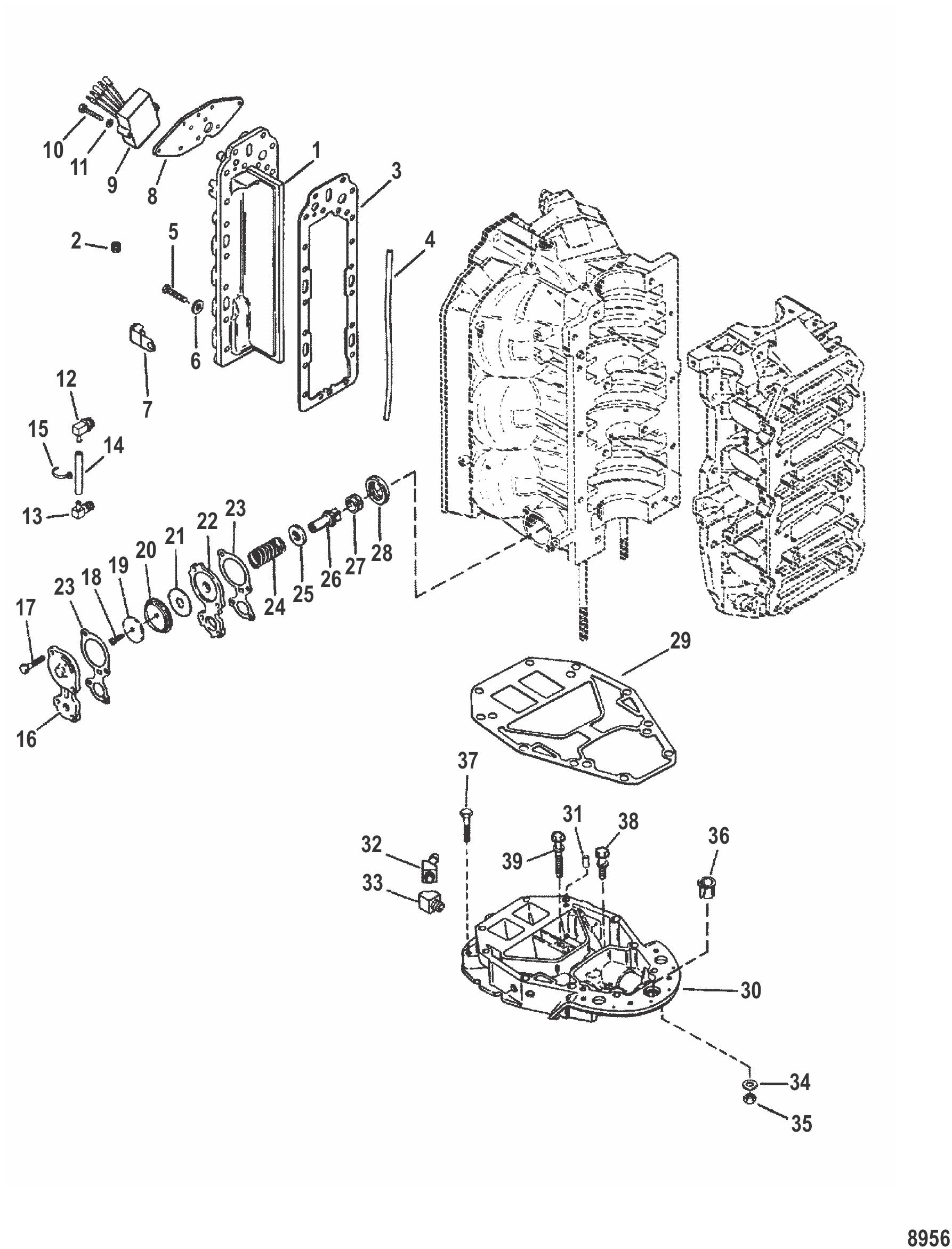

Рис. 52Разделитель выхлопа и пластина выхлопа Exhaust Divider and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	815552A1	Разделительная пластина	1
2	328021	Пробка трубная (.125-27)	1
2	328022	Пробка трубная (.125-27) латунная	1
3	8475251	Прокладка (разделительная пластина)	1
3	847525004	Прокладка	1
4	814754	Сальник (12.50 дюймов)	1
5	847538	ВИНТ	18
5	848496	ВИНТ (.312-18 x 1.50)	18
5	848497	ВИНТ (.312-18 x 1.00)	2
6	847526	ШАЙБА	20
7	814634	Хомут	AR
7	642352	J-ОБРАЗНЫЙ ЗАЖИМ (МАЛЫЙ)	1
7	61001	J-образный зажим	1
8	8478951	Пластина регулятора	1
9	815279T	Регулятор напряжения	1
9	8M0084173	Регулятор напряжения	1
10	69697	Винт (.250-28 x 1.50)	4
11	35045	ГАЙКА (.250-28)	4
11	826709109	Гайка (.250-28) нержавеющая сталь	4
12	814430	Фитинг (.500-14)	1
12	8144301	Штуцер	1
13	92007	Штуцер (.250-18) (90 градусов)	1
13	920071	Штуцер (90 градусов)	1
14	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
14	8M0108355	Шланг (57 дюймов, бухта)	1
15	816311	Стяжка (8.00 дюймов)	2
15	816311T	СТЯЖКА (8.00 дюймов)	2
16	68729	КРЫШКА	1
16	8M0039767	КРЫШКА	1
17	74824	Винт (.312-18 x 1.250)	4
18	69570	Винт (#10-16 x .750)	1
19	76451	Шайба	1
20	14479	Диафрагма	1
20	144791	ДИАФРАГМА	1
21	16496	ДЕФЛЕКТОР водяной	1
22	16497A1	Пластина	1
23	78690	Прокладка	2
23	78690002	Прокладка	2
24	64878	ПРУЖИНА (Чёрная)	1
25	85303	ШАЙБА	1
26	14480	Клапан тарельчатый	1
27	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	8231421	Прокладка	2
29	8231422	Прокладка (головка блока)	2
30	18260A4	Пластина выпускная в сборе	1
31	823106	Установочный штифт (.875)	2
31	8M0043826	Штифт установочный	2
32	14867	УГОЛЬНИК 45 ГРАДУСОВ	1
33	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
33	8M0123050	Штуцер угловой (45 градусов)	1
34	822838	Шайба (.401 x .745 x .097)	6
35	46335	ГАЙКА (.375-24)	6
36	27132	ВТУЛКА	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	66727	ВИНТ (.312-18 x 1.250)	1
39	68783	ВИНТ (.312-18 x 2.50)	1
-	823142A94	Комплект прокладок	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

Рис. 53Редуктор гребного вала - CLE-1.87:1/2:1 передаточное отношение Gear Housing Propeller Shaft - CLE-1.87:1/2:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	847902A84	Корпус редуктора в сборе	1
-	847902A82	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
-	847902A85	Корпус редуктора в сборе	1
-	840560T37	Корпус редуктора 2:1 правого вращения длинный	1
-	847902A83	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
1	847902A15	Корпус редуктора в сборе	1
1	8M0083306	Корпус редуктора-SM	1
1	847902A16	Корпус редуктора в сборе	1
1	8M0083306	Корпус редуктора-SM	1
49	89594A1	Толкатель в сборе	1
50	78956	Кулачок переключения	1
50	789562	Кулачок переключения передач	1
51	79911A1	Штанга	1
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	79910	Пружина	2
54	78910	Шайба	2
55	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
56	78172A1	Подшипник конический роликовый в сборе	1
57	44102A5	Комплект шестерен, включая ведущую шестерню	1
57	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
57	44104A7	Комплект шестерён (включая ведущую шестерню)	1
58	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
59	42672	Храповик	1
59	42672T	Храповик	1
60	78909	Палец фиксатора	2
61	42671	Палец крестовой	1
62	78962	Пружина	2
63	822820F1	Гребной вал	1
63	840451A03	Гребной вал	1
64	847632A1	Редуктор в сборе, задний ход	1
64	822824A1	Шестерня заднего хода в сборе	1
64	8M0192202	Шестерня заднего хода	1
65	822823	Упорное кольцо	1
66	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
66	88957T	Подшипник шариковый	1
67	681001	КОЛЬЦО УПОРНОЕ	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	847610A1	Корпус подшипника в сборе	1
69	848840A1	Обойма подшипника в сборе	1
70	817072	Подшипник роликовый	1
71	815565	САЛЬНИК Масляный	2
72	817071	Кольцо стопорное	1
73	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
73	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
74	19183	Шайба фибровая	1
74	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
75	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
76	79447	Шайба стопорная с усиком	1
77	158401	Крышка	1
78	131711	Ступица упорная	1
78	13171T1	Упорная ступица	1
79	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
79	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	31211A2	Шайба шлицевая	1
81	31211Q03	ШАЙБА В СБОРЕ	1
82	423511	Шайба стопорная зубчатая	1
83	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
84	76214A5	КОМПЛЕКТ АНОДОВ	1
84	76214Q5	Анодная пластина в сборе	1
85	822836	Шайба (.445 x .805 x .108)	2
86	134391	Гайка (.4375-20)	2
86	859116	ГАЙКА (.437-20)	2
87	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 54Топливный насос (пластиковый корпус с разъемными фитингами) Fuel Pump (Plastic Body With Loose Fittings)

REF	Номер детали	Наименование	Кол-во
1	14360A53	Топливный насос в сборе	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
17	291112	Фитинг	1
18	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
18	433351	Соединитель 90 градусов - с Vibraseal	1
19	82104540	ВИНТ (M5 x 40)	2
20	82130050	ВИНТ (M6 x 50)	2
21	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
22	99751	Штуцер (.0625-27) латунный импульсного шланга	1
22	997511	Угольник	1
23	83075780	ТРУБКА (28.00 дюймов, бухта)	1
23	8M0108349	Шланг (70 дюймов, бухта)	1
24	816311	Стяжка (8.00 дюймов)	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	816856A3	Разъём в сборе, топливный - пластик	1
25	816856Q3	Разъём в сборе, топливный	1
26	69067	ВИНТ (.250-20 x 1.375)	1
27	1350382	Трубка (бухта 30.00 дюймов)	2
27	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
28	18458A3	Топливный фильтр в сборе	1
28	18458Q3	Фильтр топливный	1
29	14570	Датчик контроля воды	1
30	13170A3	ОСНОВАНИЕ	1
31	13607	Штуцер основания (входит в поз. №34)	2
31	136071	Угольник	2
32	45561	Винт (.250-20 x 1.12)	2
32	455611	Винт (.250-20 x 1.120)	2
33	1350382	Трубка (бухта 30.00 дюймов)	2
33	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
34	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
34	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
35	828586	Щуп	1
35	8M0204710	ДАТЧИК	1
36	13170A3	ОСНОВАНИЕ	1
37	89771	Разъём (.250-18) (прямой)	1
37	89771Q2	Разъем (.250-18)	1
38	13607	Штуцер основания (входит в поз. №34)	1
38	136071	Угольник	1
39	45561	Винт (.250-20 x 1.12)	2
39	455611	Винт (.250-20 x 1.120)	2
-	823142A94	Комплект прокладок	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

Рис. 55Редуктор гребного вала - реверсивный - SportMaster Gear Housing Propeller Shaft-Counter Rotation-Sportmaster

REF	Номер детали	Наименование	Кол-во
1	848474A39	Корпус редуктора в сборе базовый-без упора компенсации крутящего момента	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	AR
56	14469	Стакан подшипника	1
56	14469T	Обойма подшипника	1
57	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
57	88957T	Подшипник шариковый	1
58	NSS	NOT SOLD SEPARATE Reverse Gear (Part of 43-15845A2)	1
58	817516A1	Редуктор заднего хода в сборе	1
58	817516T1	Шестерня заднего хода	1
59	15844	Подшипниковый узел роликовый	1
60	42672	Храповик	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	15845A2	Комплект шестерён	1
64	817515A2	Комплект шестерён переднего хода	1
64	817515T2	Комплект шестерён переднего хода	1
65	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
65	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
65	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
65	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
65	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
65	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
65	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
65	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
65	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
65	1761510	Регулировочная прокладка (.143)	AR
65	1761511	Регулировочная прокладка (.145)	AR
65	1761512	Регулировочная прокладка (.147)	AR
65	1761513	Регулировочная прокладка (.149)	AR
66	15841	Подшипник роликовый	1
67	17616	Упорное кольцо	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	15838A2	Адаптер в сборе с подшипником	1
70	15843	Подшипник роликовый	1
70	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
71	15834	Подшипник упорный	2
72	815495T	Гребной вал	1
73	847616A1	Обойма подшипника в сборе	1
73	847616T1	Подшипник в обойме	1
74	817072	Подшипник роликовый	1
75	815565	САЛЬНИК Масляный	2
76	817071	Кольцо стопорное	1
77	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
77	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
78	19183	Шайба фибровая	1
78	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
79	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
80	79447	Шайба стопорная с усиком	1
81	158401	Крышка	1
82	131711	Ступица упорная	1
82	13171T1	Упорная ступица	1
83	423511	Шайба стопорная зубчатая	1
84	31211A2	Шайба шлицевая	1
84	31211Q03	ШАЙБА В СБОРЕ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	816629	Стопорная шайба с усиком	1
86	816629Q	ШАЙБА СТОПОРНАЯ	1
87	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
87	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
88	822836	Шайба (.445 x .805 x .108)	2
89	134391	Гайка (.4375-20)	2
89	859116	ГАЙКА (.437-20)	2
90	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
90	15929	Винт (.375-16 x 16 x 6.00)	1
91	762143	Анод	1
91	76214T3	Анод	1
91	76214A5	КОМПЛЕКТ АНОДОВ	1
91	76214Q5	Анодная пластина в сборе	1
91	762141	Анод	1
91	76214T1	Анод	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1
-	90415A25	Комплект шпилек	1

Рис. 56Пластина соленоида трима (0G205106 и ниже) Trim Solenoid Plate (0G205106 and Below)

REF	Номер детали	Наименование	Кол-во
1	847896	ПЛАСТИНА	1
2	818997A1	Электромагнит в сборе	2
2	8M0185145	Электромагнит в сборе	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
3	8M0207785	Втулка	4
4	818968	ВТУЛКА	4
4	8M0214955	Втулка	4
5	45561	Винт (.250-20 x 1.12)	3
5	455611	Винт (.250-20 x 1.120)	3
6	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
7	814101	Гайка (.250-20) нержавеющая сталь	3
7	8M0207776	ГАЙКА	3
8	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	2
9	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	4
10	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
11	42813	Винт (#10-32 X .380)	2
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
13	87379A14	Провод в сборе (2.750 дюйма)	1
14	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
15	94330	Гайка (.250-20) латунная	2
16	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
17	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	2
18	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
19	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
20	35045	ГАЙКА (.250-28)	2
20	826709109	Гайка (.250-28) нержавеющая сталь	2

Рис. 57Поворотный кронштейн и рулевой рычаг (короткий) Swivel Bracket and Steering Arm Short

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

Рис. 58Редуктор гребного вала - стандартный - SportMaster Gear Housing Propeller Shaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	840451A2	Гребной вал	1
61	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	822823	Упорное кольцо	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848840T1	Обойма подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	79448	Фиксатор	1
73	8M2011027	ФИКСАТОР	1
74	423511	Шайба стопорная зубчатая	1
75	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
76	832066A1	Комплект пластины водозаборника	1
77	188642	Винт (#8-32 x .500)	4
78	76214Q5	Анодная пластина в сборе	1
79	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
80	859116	ГАЙКА (.437-20)	2
81	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859432	ШТУЦЕР	1
83	881866	Фитинг	1
84	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 59Датчик температуры Temperature Sensor

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

Рис. 60Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

Рис. 61Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	86580A1	Вилка в сборе, нижняя (чёрная)	1
9	878182T	Вилка нижняя — нержавеющая сталь	1
9	86580A2	Вилка в сборе, нижняя (серая)	1
9	86580A1	Вилка в сборе, нижняя (чёрная)	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	821180A6	Датчик тримма в сборе	1
16	8M0074846	Заказ 8M0098273	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
20	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
21	78689	Винт (.437-20 x 7.50)	2
21	8M0176309	Винт	2
22	888821	Упор удлинённый	1
22	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
23	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
24	66921	ШАЙБА	2
25	814432	Шайба	2
25	78688	Шайба	2
26	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
26	8M0204653	Гайка	2
27	92876A1	Тяга рулевая в сборе	1
27	92876A12	Тяга в сборе	1
28	14000	Винт (.375-24 x 1.25)	1
28	849838	ВИНТ (.375-24 x 1.250)	1
29	34863	ГАЙКА (.375-24)	2
29	8M0204726	Гайка (.375-24) латунная	2
30	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
31	816311	Стяжка (8.00 дюймов)	1
31	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 62СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	4
2	59169003	Фитинг тройник	4
3	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
3	426982	Обратный клапан	7
4	42623	Обратный клапан (запрессовываемый)	1
4	426233	Обратный клапан	1
5	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	6
6	56759	ШТУЦЕР ЕРШОВЫЙ	4
7	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	4
8	18205	Тройник	1
9	9912688	Трубка (36.00 дюймов, бухта)	1
10	18206	Фильтр	1
10	8M0207786	Фильтр	1

Рис. 63НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	850302A1	Нижний кожух левый	1
1	850302A07	Нижний кожух левый	1
1	8M0107324	Нижний кожух левый	1
2	854367001	Пробка	1
3	850301A1	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
3	8M0107323	Нижний кожух правый	1
4	844155001	Уплотнение кожуха	1
4	8M0043268	Сальник кожуха	1
5	82130040	ВИНТ (M6 x 40)	4
6	824868	ВИНТ (M6 x 75)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	850684F1	Передняя рукоятка	1
8	8M0053903	Передняя рукоятка	1
9	335891	Втулка	2
10	48462	Кольцо уплотнительное (.614 x .070)	1
11	8219423	Собачка	1
12	69057	ШАЙБА (.281 x .734 x .063)	1
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	8214281	Винт (#10-16 x .625)	1
15	822873	Зажим	1
16	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
16	8M0235191	Выключатель тримма	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	842756T01	Комплект дистанционного управления	1
18	842744002	Кронштейн	1
19	82130012	ВИНТ (M6 x 12)	3
20	843185T02	Соединитель	1
21	842756T05	Шланг	1
21	842756005	Шланг	1
22	843174T02	Соединитель дистанционного управления	1
22	843174002	Соединитель	1
23	47994	ВИНТ (#10 x 1.50)	4
24	852361T1	Рукоятка кожуха	2
24	850682A06	Комплект кронштейна и рукоятки	2
25	29402	ШАЙБА ВОЛНОВАЯ	2

Рис. 64КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	842753A02	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	843198001	Уплотнительное кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A1	Обойма в сборе	2
8	88270A02	Комплект подшипника и обоймы	2
9	88269T	Подшипник в сборе	2
10	843200T03	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
10	843200T13	Поршень в сборе	3
10	842986T03	Поршень в сборе	3
10	843199T03	Поршень в сборе	3
10	843199T13	Поршень в сборе	3
10	843199T13	Поршень в сборе	3
11	841202	Кольцо	12
12	858772A02	Комплект поршневых колец	1
13	822373A09	Шатун в сборе	6
13	8M0125869	Комплект шатуна	6
14	94320	Винт (.375-24 x 1.250)	12
15	43012A1	Комплект подшипника с сепаратором	12
15	8M0235070	Подшипник с сепаратором	12
16	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	Упорная шайба	12
18	88258001	ПОДШИПНИК игольчатый	204
18	8M0204715	Иглы подшипника @102	204
19	816773A2	Подшипник в сборе (верхний)	1
20	859093	САЛЬНИК	1
21	823683	Уплотнительное кольцо (1.989 x .070)	1
-	843034A05	Сборка головки блока цилиндров	1
-	843034A07	Сборка головки блока цилиндров	1
-	832933A05	Комплект прокладок головки блока цилиндров	1
-	841220A03	Комплект прокладок головки блока цилиндров	1

Рис. 65БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	9764A12	БЛОК ЦИЛИНДРОВ (175)	1
1	9763A6	Блок цилиндров (200)	1
1	9763T6	БЛОК ЦИЛИНДРОВ	1
2	818138	ШПИЛЬКА (1-3/4")	2
2	8M0034455	ШПИЛЬКА 1.750	2
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4 OR 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	20033	Штифт направляющий установочный	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	77065	ВИНТ (.312-18 x 2) КРЫШКА СТАРТЕРА ДВИГАТЕЛЯ	2
11	815549	ВИНТ (.312-18 x 2.00)	2
12	99448	Втулка	1
13	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
14	66717	ВИНТ (.375-16 x 3.250)	8
14	74824	Винт (.312-18 x 1.250)	6
15	9642A1	Крышка торцевая верхняя в сборе	1
15	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	16756A2	ПОДШИПНИК В СБОРЕ РОЛИКОВЫЙ	1
17	16756A4	Комплект подшипников	1
18	41953	Сальник	1
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	63153	J-образная защёлка	1
22	15094	ШПИЛЬКА (.190-32 x 1.870)	1
23	15093	ШПИЛЬКА (#10-32 x 1.00)	2
23	8M0034435	ШПИЛЬКА	2
24	67269	Проставка	1
25	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	6
25	8M0204663	ШАЙБА @5	6
26	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	3
27	816874	Барашковая гайка (#10-32)	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	7809A1	Крышка торцевая в сборе	1
30	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
31	62700	Кольцо уплотнительное (3.237 x .103)	1
32	41953	Сальник	2
33	28636	ВИНТ (.250-20 x .750)	4
34	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
35	64022	Винт (.250-20 x 2.125)	1
36	64015	Гайка (.250-20) клеммы стартерного соленоида	1
37	26852	ЗАГЛУШКА Нейлоновая	1
38	87076A6	РЕГУЛЯТОР ХОЛОСТОГО ХОДА В СБОРЕ	1
38	87076A10	Регулятор холостого хода	1
39	69020	ВИНТ (#10-32 x .875)	3
39	690201	ВИНТ (#10-32 x .875)	3
40	38833	ШАЙБА	3
41	93772A5	МОДУЛЬ	1
41	93772A11	МОДУЛЬ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
42	16793	Хомут	1
43	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
-	812817A90	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (175)	1
-	812817T90	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
-	812827A90	Головка блока в сборе (200)	1
-	812827T91	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 66КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	88552835	Винт (M12 x 35 мм)	1
3	8M0102995	ВИНТ (M12)	1
3	892860	Винт (M12 x 35)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
12	840361T	Опора	2
12	8M0055931	Кронштейн	2
13	825190	ШАЙБА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	8M0033179	Винт (M8 x 40)	4
16	8M0084475	Винт (M8 x 40)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	8M0001136	Крышка нижней опоры	2
18	879150A90	Комплект крышки нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A19	Сборка трубы выпускной системы	1
21	8M0075819	Сборка трубы выпускной системы	1
22	8524052	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
23	81893435	ВИНТ (M8 x 35)	6
23	8M0103814	Винт (M8 x 35 мм)	6
24	8329417	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	81893435	ВИНТ (M8 x 35)	2
28	8M0103814	Винт (M8 x 35 мм)	2
28	8M0103814	Винт (M8 x 35 мм)	2
29	847541	ШАЙБА	4
30	879150A90	Комплект крышки нижней опоры	2
31	8M4501006	Крышка нижней опоры	2
31	8M0148785	Крышка	2
32	8M4501003	Хомут	2
33	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	6

Рис. 67Блок управления ECU ECU Assembly

REF	Номер детали	Наименование	Кол-во
1	8240037	Блок управления двигателем (ЭБУ)	1
1	824003A7	Электронный блок управления	1
1	8240035	Блок управления двигателем (ЭБУ)	1
1	824003A5	Электронный блок управления	1
1	82400313	ЭБУ Блок управления двигателем	1
1	824003A13	Электронный блок управления двигателем	1
1	82400311	ЭБУ Блок управления двигателем	1
1	824003T11	Электронный блок управления	1
1	824003A13	Электронный блок управления двигателем	1
1	824003A11	Электронный блок управления двигателем	1
1	824003T11	Электронный блок управления	1
2	34948	ПРОСТАВКА	2
3	146951	ЗАЖИМ	1
4	90435	ОПОРА	2
5	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
6	20361	Гайка (.250-28)	4
6	8267089	Гайка (.250-28)	4
7	88807A19	Кабель в сборе	1
8	14637	Втулка уплотнительная	1
9	14636	Втулка	1
10	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
13	13202A2	Модуль в сборе, датчик воды	1
14	13202A4	Модуль датчика воды в сборе	1
15	88807A18	Кабель в сборе, чёрный	1
16	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	2
17	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
18	98866A14	Жгут проводов в сборе, электронный блок управления и форсунки	1
19	190491	Кольцо соединительное	1
20	98866A25	Жгут проводов ЭБУ и форсунок в сборе	1
21	87895A4	Кабель в сборе (150/175)	1

Рис. 68Разделитель выхлопа и пластина выхлопа Exhaust Divider and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	815552A1	Разделительная пластина	1
2	328021	Пробка трубная (.125-27)	1
2	328022	Пробка трубная (.125-27) латунная	1
3	8475251	Прокладка (разделительная пластина)	1
3	847525004	Прокладка	1
4	814754	Сальник (12.50 дюймов)	1
5	847538	ВИНТ	18
5	848496	ВИНТ (.312-18 x 1.50)	18
5	848497	ВИНТ (.312-18 x 1.00)	2
6	847526	ШАЙБА	20
7	814634	Хомут	AR
7	642352	J-ОБРАЗНЫЙ ЗАЖИМ (МАЛЫЙ)	1
7	61001	J-образный зажим	1
8	8478951	Пластина регулятора	1
9	815279T	Регулятор напряжения	1
9	8M0084173	Регулятор напряжения	1
10	69697	Винт (.250-28 x 1.50)	4
11	35045	ГАЙКА (.250-28)	4
11	826709109	Гайка (.250-28) нержавеющая сталь	4
12	814430	Фитинг (.500-14)	1
12	8144301	Штуцер	1
13	92007	Штуцер (.250-18) (90 градусов)	1
13	920071	Штуцер (90 градусов)	1
14	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
14	8M0108355	Шланг (57 дюймов, бухта)	1
15	816311	Стяжка (8.00 дюймов)	2
15	816311T	СТЯЖКА (8.00 дюймов)	2
16	68729	КРЫШКА	1
16	8M0039767	КРЫШКА	1
17	74824	Винт (.312-18 x 1.250)	4
18	69570	Винт (#10-16 x .750)	1
19	76451	Шайба	1
20	14479	Диафрагма	1
20	144791	ДИАФРАГМА	1
21	16496	ДЕФЛЕКТОР водяной	1
22	16497A1	Пластина	1
23	78690	Прокладка	2
23	78690002	Прокладка	2
24	64878	ПРУЖИНА (Чёрная)	1
25	85303	ШАЙБА	1
26	14480	Клапан тарельчатый	1
27	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	8231421	Прокладка	2
29	8231422	Прокладка (головка блока)	2
30	18260A4	Пластина выпускная в сборе	1
31	823106	Установочный штифт (.875)	2
31	8M0043826	Штифт установочный	2
32	14867	УГОЛЬНИК 45 ГРАДУСОВ	1
33	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
33	8M0123050	Штуцер угловой (45 градусов)	1
34	822838	Шайба (.401 x .745 x .097)	6
35	46335	ГАЙКА (.375-24)	6
36	27132	ВТУЛКА	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	66727	ВИНТ (.312-18 x 1.250)	1
39	68783	ВИНТ (.312-18 x 2.50)	1
-	823142A94	Комплект прокладок	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

Рис. 69МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A27	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
21	69739A7	Жгут проводов в сборе	1
22	7370A13	Катушка зажигания в сборе	6
22	8M0230859	Катушка зажигания в сборе	6
22	7370A19	Катушка зажигания в сборе	6
22	8M0230859	Катушка зажигания в сборе	6
22	832757A4	Комплект катушки	6
22	8M0230859	Катушка зажигания в сборе	6
23	79743	Крышка	3
24	88447	Винт (.190-32 x 1.62)	12
25	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
26	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
27	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
28	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	18
29	45076	Гайка (#10-32) латунная клемма блока выключателя	12
30	136862	Свеча зажигания (NGK-BU8H)	6
30	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
31	815358A1	Комплект проводов зажигания	1

Рис. 70СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ Fuel Management System

REF	Номер детали	Наименование	Кол-во
1	14817A11	Система управления подачей топлива в сборе	1
2	67748	Ролик	1
3	18715	Форсунка топливная	6
3	18715T	Форсунка в сборе	6
4	17422	Фильтр форсунки	1
5	15443	Комплект жгута проводов	1
6	15442	Комплект фильтра топливного	1
7	150282	ФИЛЬТР ТОПЛИВНЫЙ	1
8	400034	ВИНТ (M5 x 14) Крышка фильтра	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	1350377	Шланг (наружный диаметр 1/2")	1
10	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
11	9912688	Трубка (36.00 дюймов, бухта)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	15027	РЕГУЛЯТОР ДАВЛЕНИЯ	1
14	814233	Комплект угольника	1
15	18791	Прокладка регулятора давления	1
16	814012	Пластина регулятора давления	1
17	814076	Винт	AR
18	814010	Комплект крышки	1
19	4001987	ВИНТ (M4 x 16)	6
20	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	6
21	18790	Сальник сепаратора паров	1
22	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
23	15446	Комплект клапана поплавка	1
24	15445	Комплект поплавка	1
25	814011	Комплект корпуса	1
26	42481	Обратный клапан	1
26	424811	Клапан	1
27	4000332	ВИНТ (M6 x 35)	3
28	15444	Тяга	1
29	18241	Обратный клапан	1
30	814077	Клапан отсечной	1
31	18792	Сальник коллектора форсунок	1
32	19275	Проставка	3
34	814913	Проставка	3
35	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
36	20346	Шайба шпильки стартера ручного	3
36	69057	ШАЙБА (.281 x .734 x .063)	3
37	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
37	8M0214911	Хомут @5	2
38	1350377	Шланг (наружный диаметр 1/2")	1
38	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	1
39	816311	Стяжка (8.00 дюймов)	AR
39	816311T	СТЯЖКА (8.00 дюймов)	AR
40	14639	Теплозащитный экран топливного насоса	1
41	14640T	Крышка топливного насоса	1
42	32228	ВИНТ (#10-32 x .625)	4
43	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
44	90088	ВИНТ (.250-20 x 4)	12
44	845674	Винт (.250-20 x 4.00)	12
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	12
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
46	14307T	Насос топливный	1
46	14307T01	Топливный насос	1
47	14633	Шланг	1
47	146332	ШЛАНГ	1

Рис. 71Топливный насос/фильтр Fuel Pump/Filter

REF	Номер детали	Наименование	Кол-во
1	14360A66	Насос топливный в сборе	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	996641	Угольник	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	291111	Фитинг	1
17	291112	Фитинг	1
18	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
18	433351	Соединитель 90 градусов - с Vibraseal	1
19	82104540	ВИНТ (M5 x 40)	2
20	82130050	ВИНТ (M6 x 50)	2
21	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	822769	Соединитель	1
24	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
25	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
25	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
26	828586	Щуп	1
26	8M0204710	ДАТЧИК	1
27	13170A3	ОСНОВАНИЕ	1
28	897712	РАЗЪЕМ (.250-18) (ПРЯМОЙ)	1
28	89771Q2	Разъем (.250-18)	1
29	136071	Угольник	1
30	455611	Винт (.250-20 x 1.120)	2
-	823142A98	Комплект прокладок двигателя	1
-	808603T94	Головка блока цилиндров в сборе	1

Рис. 72Редуктор ведущего вала - стандартный - SportMaster Gear Housing Driveshaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
-	849780A33	Корпус редуктора в сборе	1
-	849780T34	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
2	847950T4	Крышка	2
2	8479504	Крышка	2
3	34776	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
4	815904	Винт (#10-32 x .500)	12
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	42647A1	Подшипник роликовый в сборе	1
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	847949	ПРОБКА Трубная	1
9	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
9	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
10	69501	Шпилька (5/16 X 3-1/4 дюйм.)	2
11	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	3
11	786382	Шпилька (.437-14/.437-20 x 3.120)	1
11	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
11	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-44104A7)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
18	79953Q04	Ремкомплект сливного винта	1
19	19183	Шайба фибровая	1
19	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	77631A2	Втулка в сборе	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	848449A4	Вертикальный вал в сборе	1
25	8M0192233	Вертикальный вал	1
25	848449A5	Вертикальный вал в сборе	1
25	8M0192234	Вертикальный вал	1
26	38657A1	Регулировочные прокладки в сборе	1
26	8M0063268	Комплект регулировочных прокладок	1
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	42637A1	Комплект регулировочных шайб	AR
28	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
29	36387A1	Подшипник роликовый/обойма в сборе	1
29	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
30	824519	ФИКСАТОР	1
30	8245191	Фиксатор	1
31	44292A3	Основание водяного насоса в сборе	1
32	426311	Прокладка	1
32	8M0204678	ПРОКЛАДКА	1
33	90011	Кольцо уплотнительное (2.175 x .175)	1
33	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
34	89238	Сальник масляный	1
35	16977	САЛЬНИК МАСЛЯНЫЙ	1
36	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
37	856091	Прокладка	1
37	858524	Прокладка	1
38	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
38	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
39	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
40	48752	Вставка	1
40	48752T	ВСТАВКА	1
41	38970	САЛЬНИК X-LONG	1
42	29804T	ВТУЛКА	1
43	56654	ШПОНКА	1
43	8M0214992	ШПОНКА @5	1
44	89984T4	Крыльчатка	1
45	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
45	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
46	13438	Гайка (.250-28)	2
46	8267119	Гайка (.250-28)	2
47	36001	ШАЙБА	1
48	13436	Гайка	1
49	96411	Винт (#14-8 x 2.25)	1
49	8M0215009	ВИНТ	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	823142A98	Комплект прокладок двигателя	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

Рис. 73Картер редуктора ведущий вал - TorqueMaster Gear Housing Driveshaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T14	Корпус редуктора в сборе (1.87:1)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	69501	Шпилька (5/16 X 3-1/4 дюйм.)	2
8	42647A1	Подшипник роликовый в сборе	1
9	826134	Анод	2
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	8268336	Гайка (M6)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	67891	Заливная пробка	1
12	8M0039169	ЗАЛИВНОЙ БЛОК	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-44104A7)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
16	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
17	79953A2	Комплект винтов (.375-16 x .250)	1
17	79953Q04	Ремкомплект сливного винта	1
18	19183	Шайба фибровая	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	789022	Вал переключения передач (используется без стопорного кольца)	1
20	77631A2	Втулка в сборе	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	8164641	Маслосъёмный сальник	1
22	8M0246145	САЛЬНИК	1
23	77674	ШАЙБА (.35 x .75 x .12)	1
24	848449A5	Вертикальный вал в сборе	1
24	8M0192234	Вертикальный вал	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	824519	ФИКСАТОР	1
27	8245191	Фиксатор	1
28	44292A3	Основание водяного насоса в сборе	1
29	426311	Прокладка	1
29	8M0204678	ПРОКЛАДКА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	89238	Сальник масляный	1
32	16977	САЛЬНИК МАСЛЯНЫЙ	1
33	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
34	856091	Прокладка	1
34	858524	Прокладка	1
35	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
35	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
36	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
37	48752	Вставка	1
37	48752T	ВСТАВКА	1
38	38970	САЛЬНИК X-LONG	1
39	89984T4	Крыльчатка	1
40	56654	ШПОНКА	1
40	8M0214992	ШПОНКА @5	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	13438	Гайка (.250-28)	2
42	8267119	Гайка (.250-28)	2
43	36001	ШАЙБА	1
44	13436	Гайка	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29804T	ВТУЛКА	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 74Редуктор гребного вала - стандартный - SportMaster Gear Housing Propeller Shaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
-	849780A33	Корпус редуктора в сборе	1
-	849780T34	Корпус редуктора в сборе	1
-	840560T34	Корпус редуктора в сборе	1
1	849780A2	Корпус редуктора в сборе (базовый)	1
1	8M0083306	Корпус редуктора-SM	1
50	89594A1	Толкатель в сборе	1
51	789562	Кулачок переключения передач	1
52	79911A1	Штанга	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	79910	Пружина	2
55	78910	Шайба	2
56	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
57	78172A1	Подшипник конический роликовый в сборе	1
58	44104A7	Комплект шестерён (включая ведущую шестерню)	1
59	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
60	42672T	Храповик	1
61	78909	Палец фиксатора	2
62	42671	Палец крестовой	1
63	78962	Пружина	2
64	822820F1	Гребной вал	1
64	840451A03	Гребной вал	1
65	822824A1	Шестерня заднего хода в сборе	1
65	8M0192202	Шестерня заднего хода	1
66	822823	Упорное кольцо	1
67	88957T	Подшипник шариковый	1
68	681001	КОЛЬЦО УПОРНОЕ	1
69	31534	Уплотнительное кольцо	1
69	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
70	848840T1	Обойма подшипника в сборе	1
70	848840A1	Обойма подшипника в сборе	1
71	817072	Подшипник роликовый	1
72	817071	Кольцо стопорное	1
73	815565	САЛЬНИК Масляный	2
74	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
74	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
75	19183	Шайба фибровая	1
75	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	79447	Шайба стопорная с усиком	1
78	79448	Фиксатор	1
78	8M2011027	ФИКСАТОР	1
79	423511	Шайба стопорная зубчатая	1
80	827614	ГАЙКА ГРЕБНОГО ВИНТА	1
80	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	13171T1	Упорная ступица	1
81	8354675	Шайба упорная	1
82	31211A2	Шайба шлицевая	1
82	31211Q03	ШАЙБА В СБОРЕ	1
83	41350	ВИНТ (.437-14 x 2.50) нержавеющая сталь	1
83	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
84	822836	Шайба (.445 x .805 x .108)	2
85	134391	Гайка (.4375-20)	2
85	859116	ГАЙКА (.437-20)	2
86	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
87	762143	Анод	1
87	76214T3	Анод	1
87	76214A5	КОМПЛЕКТ АНОДОВ	1
87	76214Q5	Анодная пластина в сборе	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	90415A24	Комплект шпилек	1
-	59579	ШПИЛЬКА (.437-14/.437-20 x 2.812)	1

Рис. 75Редуктор - Гребной вал - TorqueMaster Gear Housing Propeller Shaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	842739T08	Корпус редуктора в сборе (длинный)(1.75:1)	1
-	842739T12	Корпус редуктора в сборе (длинный)(1.75:1)	1
-	842739T13	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Длинный)(1.75:1)(Чёрный)	1
-	842739T06	Корпус редуктора в сборе (удлинённый)(1.75:1)	1
-	842739T15	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Удлинённый)(1.75:1)(Чёрный)	1
-	842739T14	Корпус редуктора в сборе (удлинённый)(1.75:1)	1
-	842739T15	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Удлинённый)(1.75:1)(Чёрный)	1
1	842739T03	Корпус редуктора в сборе базовый	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
1	8M0072954	Корпус редуктора в сборе базовый (серебристый)	1
2	859403	ПРОБКА	1
3	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
3	8M0226861	Кривошип переключателя	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	NSS	NOT SOLD SEPARATE Sleeve	1
7	NSS	NOT SOLD SEPARATE Cotter Pin	1
8	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
9	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
10	828437A2	Подшипник в сборе	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
13	856823	Кольцо стопорное	1
14	848878T	СЦЕПЛЕНИЕ	1
15	78909	Палец фиксатора	2
16	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
17	78962	Пружина	2
18	841978	Вал гребной	1
19	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
19	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
20	8241081	Упорная шайба	1
21	88957T	Подшипник шариковый	1
22	681001	КОЛЬЦО УПОРНОЕ	1
23	31534	Уплотнительное кольцо	1
23	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
23	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
24	848840T1	Обойма подшипника в сборе	1
24	848840A1	Обойма подшипника в сборе	1
25	817072	Подшипник роликовый	1
26	817071	Кольцо стопорное	1
27	815565	САЛЬНИК Масляный	2
28	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
29	67892A06	КОМПЛЕКТ ПРОБОК СЛИВНЫХ - МАГНИТНЫХ	1
29	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
29	79953Q04	Ремкомплект сливного винта	1
30	830749	Сальник	1
30	8M0204693	Уплотнение сливной пробки	1
31	79447	Шайба стопорная с усиком	1
32	79448	Фиксатор	1
32	8M2011027	ФИКСАТОР	1
33	762145	Анод	1
33	76214Q5	Анодная пластина в сборе	1
34	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

Рис. 76Гидравлический насос и кронштейны крепления Hydraulic Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	818161A4	НАСОС В СБОРЕ Гидравлический	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	26484	Гайка (.312-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	4
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	68411	ГАЙКА (.375-16)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	95084A18	Жгут проводов в сборе (предохранитель)	1
36	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
37	848017A2	Жгут проводов в сборе тримма	1

Рис. 77Сборка гидравлического насоса Hydraulic Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	818161A4	НАСОС В СБОРЕ Гидравлический	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

Рис. 78ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 79Выключатель зажигания Key Switch

REF	Номер детали	Наименование	Кол-во
1	816626A15	Жгут проводов в сборе (замок зажигания) (15.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107	Замок зажигания (ключ см. ниже)	1
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

Рис. 80Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	1
3	815698	НАСОС Масляный (135/150)	1
3	815698T	НАСОС Масляный	1
3	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
3	815699T	Масляный насос в сборе	1
4	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	41429A2	Подшипник в сборе	1
6	14563	Шестерня ведомая	1
7	32228	ВИНТ (#10-32 x .625)	1
7	41507	Винт (#10-32 x 1.120)	1
8	1938512	ТЯГА В СБОРЕ РЫЧАГ ДРОССЕЛЯ К МАСЛЯНОМУ НАСОСУ	1
9	4301625	ТРУБКА (8.00 дюймов)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	99443T	Масляный резервуар	1
10	994436	Бачок	1
11	415823	ХОМУТ	2
12	4301736	ТРУБКА	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	69020	ВИНТ (#10-32 x .875)	3
13	690201	ВИНТ (#10-32 x .875)	3
14	42118	ШАЙБА	6
15	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
16	42116	ВТУЛКА	3
17	99127109	Шланг (57,00 дюймов, бухта)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	42425	Тройник	1
19	9072925	Шланг масляный (6-3/4")	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	99439	Шланг (114.00 дюймов)	1
22	415824	ХОМУТ	2
24	43278	Штуцер (картер)	1
24	8781051	Обратный клапан к блоку	1
25	87421	Бак	1
26	43298A2	КРЫШКА В СБОРЕ	1
27	11332	Уплотнительное кольцо (2.225 x .210)	1
28	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
28	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	99802	Трубка	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1

Рис. 81Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 82Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
-	855998A05	Помпа тримма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
11	878235A02	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	99625002	Вал	1
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	22875	ЗАЖИМ	2
35	878608	Винт (#10-16 x .500)	2
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 83Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 84Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
-	878265A4	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1
6	828714A1	Комплект щёток и уплотнений	1
7	828713A1	Комплект якоря	1
7	828713T1	Комплект якоря	1
8	828715A1	Концевая крышка (в сборе)	1

Рис. 85РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	187893	Головка цилиндра	2
1	184883	Головка цилиндра	2
1	18488F2	Головка цилиндра в сборе	2
2	187861	Прокладка	2
2	18786T	Прокладка	2
2	184721	Прокладка	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	13450	Винт (.375-16 x 2.30) головки цилиндра (специальный)	1
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	75692	ТЕРМОСТАТ (143 ГРАД.)	2
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	2
10	77653101	Шланг (48.00 дюймов, бухта)	2
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	4
12	816311T	СТЯЖКА (8.00 дюймов)	4
13	63779	Штифт установочный (.250 x .625)	4
14	13715	Фиксатор	2
14	137151	Фиксатор	2
15	98257	ВИНТ (.312-18 x .500)	2
16	92160	Винт (.250-20 x .750) нержавеющая сталь	6
16	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
16	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
17	167371	Прокладка	1
18	17735A2	Пластина переходная в сборе	1
18	12124A3	Пластина в сборе (200)	1
19	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
19	903911	Хомут лепесткового клапана	12
20	146972	ПРОКЛАДКА	1
20	813859	Прокладка (200)	1
20	883775	Прокладка	1
21	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
21	87692	Клапанная коробка	6
22	75362A1	Лепестковый клапан в сборе	6
22	19719A1	Лепестковый клапан в сборе	6
23	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
24	14783	ВИНТ (#8-32 x .187) ЛЕПЕСТКОВЫХ КЛАПАНОВ К БЛОКУ КЛАПАНОВ	84
24	823588	Винт (#8-32 x .250)	84
25	13192	Датчик детонации	1
25	825164A1	Датчик детонации в сборе	1
26	97465	Датчик температуры (правый борт)	1
27	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
28	45076	Гайка (#10-32) латунная клемма блока выключателя	1
29	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
29	8M0024808	J-образный зажим	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 86Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896328005	Каталог запчастей 225 PRO XS (3.0L) DFI	1
-	841916	Руководство по обслуживанию	1
-	841916R01	Руководство по обслуживанию	1
-	841915050	Руководство владельца	1
-	841915051	Руководство владельца	1
-	841915060	Руководство владельца	1
-	841914050	Руководство по установке	1
-	841914051	Руководство по установке	1
-	841914060	Руководство по установке	1
-	898246A05	Наклейка с информацией об экологической маркировке EPA	1
-	898246A06	Наклейка с информацией об экологической маркировке EPA	1

Рис. 87СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	892339T	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-High Voltage	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	879845	Упор	1
14	8M0043276	Упор	1

Рис. 88КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	93702	Шайба (.250 наружная звездообразная)	4
8	88319	Соединительная муфта	1
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
11	34863	ГАЙКА (.375-24)	3
11	8M0204726	Гайка (.375-24) латунная	3

Рис. 89Поворотный кронштейн и рулевой рычаг (длинный) Swivel Bracket and Steering Arm Long

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	776981	Опора	2
11	814432	Шайба	2
11	78688	Шайба	2
12	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
12	8M0204653	Гайка	2
13	92876A10	Тяга в сборе	1
13	92876A12	Тяга в сборе	1
14	849838	ВИНТ (.375-24 x 1.250)	1
15	34863	ГАЙКА (.375-24)	2
15	8M0204726	Гайка (.375-24) латунная	2
16	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
17	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
18	878182T	Вилка нижняя — нержавеющая сталь	1
19	67684	Кольцо стопорное	1
20	64014	Винт (.250-28 x .500)	2
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	821180A6	Датчик тримма в сборе	1
22	8M0074846	Заказ 8M0098273	1
23	852368	Винт (#10-24 x .750)	2
24	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
25	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

Рис. 90Поворотный кронштейн и рулевой рычаг (короткий) Swivel Bracket and Steering Arm Short

REF	Номер детали	Наименование	Кол-во
1	818810A8	Кронштейн поворотный в сборе	1
2	847729	САЛЬНИК Масло	2
3	847726	ПОДШИПНИК	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	847728	ПОДШИПНИК	2
6	82203524	ПОДШИПНИК	2
7	82203540	ПОДШИПНИК (2.5 дюйма)	2
8	85023	Сальник масляный	2
9	87161	Шайба	2
10	48171	Кольцо уплотнительное (.364 x .070)	2
11	85030A2	Рычаг фиксатора откидывания в сборе	1
11	85028A2	Рычаг фиксатора откидывания в сборе	1
12	86600	Втулка	1
13	85367	ПРУЖИНА	1
14	41052	ПЛУНЖЕР	1
15	88876	ШПИЛЬКА	1
16	86603	Ручка	1
17	864751	Муфта	1
18	69745	Штифт роликовый рычага к вертикальному валу	2
19	88049	Пружина	1
20	93861	Шплинт	1
21	78854	Волнистая шайба	1
22	86580F4	Вилка нижняя	1
23	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
24	67706A59	Поворотный палец в сборе, рулевой рычаг	1
24	8M0192243	Палец поворотный	1
25	92876A10	Тяга в сборе	1
25	92876A12	Тяга в сборе	1
26	849838	ВИНТ (.375-24 x 1.250)	1
27	34863	ГАЙКА (.375-24)	2
27	8M0204726	Гайка (.375-24) латунная	2
28	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

Рис. 91Датчик температуры Temperature Sensor

REF	Номер детали	Наименование	Кол-во
1	41470A25	Модуль в сборе, предупреждение о подаче масла	1
2	14851	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
2	14851T03	Индикатор	1
3	15150	ВИНТ (#8-32 x .625) ДАТЧИКА	2
4	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
5	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	15885	Втулка	1
7	813501	Пластина	2
8	13221A1	Датчик в сборе, температура	1
8	13221T01	Датчик температуры	1
9	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
10	57583	ВИНТ (#8-32 x .375) Кронштейн к кронштейну	3
10	57583T	Винт #8-32x3/8	3
11	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
-	823142A98	Комплект прокладок двигателя	1

Рис. 92Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	13627	Винт (.190-32 x 1.250)	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	41095T	Рычаг управления дросселем	1
13	410952	РЫЧАГ	1
14	55337	Винт (.375-16 x 1.75)	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	55162	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	22486	ВИНТ (.250-28 x .880)	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14634	Тяга	1
27	14638	Цилиндр	1
28	8142391	Кулачок	1
28	8142392	Кулачок дроссельной заслонки	1
29	93248	ВТУЛКА Поворотного узла	1
29	8M0215006	Втулка поворотная	1
30	26856	ВТУЛКА	2
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
33	814283A1	Кронштейн крепления тросов управления	1
33	814283A2	Кронштейн в сборе	1
34	98889	Защёлка	1
35	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
36	53167	ВИНТ (.312-18 x .880)	3
36	53167T	ВИНТ .312-18X .88	3
37	814284	Направляющий блок	1
38	20099	Пружина	1
39	67073A1	Тяга в сборе	1
40	52100	Износостойкая пластина	1
41	38279	ЗАЩЕЛКА	1
41	8M0036768	ЗАЩЕЛКА	1
42	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
43	35045	ГАЙКА (.250-28)	1
43	826709109	Гайка (.250-28) нержавеющая сталь	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
46	26600	Втулка	1
47	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
48	35045	ГАЙКА (.250-28)	1
48	826709109	Гайка (.250-28) нержавеющая сталь	1
49	39519	ЧАШКА	1

Рис. 93ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	881288T32	Верхний кожух в сборе	1
2	82130030	ВИНТ (M6 x 30)	4
3	884041A1	Комплект шумоизоляции	1
3	884041A04	Комплект шумоизоляции	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
6	93702	Шайба (.250 наружная звездообразная)	6
7	826639T	Крышка	1
8	850682T4	Крюк задней защёлки в сборе	2
8	850682A06	Комплект кронштейна и рукоятки	2
9	NSS	NOT SOLD SEPARATE Pin	2
10	8237951	Стопорное кольцо	2
11	815263	РОЛИК	2
11	8M0207770	Ролик @3	2
12	850685002	ВТУЛКА уплотнительная	1
12	850685T02	Втулка уплотнительная	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	82130020	ВИНТ (M6 x 20)	2
15	815477	УПОР ЗАЩЕЛКИ	1
16	8155381	Роликовый штифт	1
17	401366	ГАЙКА (M6) Нержавеющая сталь	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
20	8M0207770	Ролик @3	1
21	87161	Шайба	1
-	897136A05	Комплект наклеек	1
-	8M0065133	ORD 8M0114995 Mercury / Quicksilver	1

Рис. 94Кронштейны транца (длинные) Transom Brackets Long

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1

Рис. 95Кронштейны транца (короткие) Transom Brackets Short

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	30499	ГАЙКА (7/8-14)	1
8	858869	Гайка (.875-14)	1
8	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
8	859133	ГАЙКА (1.00-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677551	ВИНТ (.500-20 x 4.500)	4
12	8M0149747	Винт	4
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	8M0027784	Гайка	4
14	82671117	ГАЙКА (.500-20)	4
15	20220	Гайка (.500-20)	1
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	847539	ШАЙБА	4
24	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	29488	ГАЙКА (#10-32)	4
32	8M0204718	Гайка	4
33	79610A21	Цилиндр трима	1
33	79610T29	Цилиндр трима	1
34	847724	ВТУЛКА	2
35	85022	Шайба (2.00 x 1.06 x .060)	2
36	30316	ПРУЖИНА	2
37	85020	Палец поворотный	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	20220	Гайка (.500-20)	1
40	82671317	ГАЙКА (.500-20)	1
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

Рис. 96Плата соленоида трима Trim Solenoid Plate

REF	Номер детали	Наименование	Кол-во
1	849761	ПЛАСТИНА	1
2	828151A1	Реле в сборе	2
2	8M0207773	Реле тримма в сборе	2
3	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0207785	Втулка	2
4	818968	ВТУЛКА	2
4	8M0214955	Втулка	2
5	828102	Кронштейн	2
5	8M0207771	Кронштейн крепления	2
6	455611	Винт (.250-20 x 1.120)	2
7	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	814101	Гайка (.250-20) нержавеющая сталь	2
8	8M0207776	ГАЙКА	2
9	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
10	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
11	69028	ВИНТ (.250-28 x .750) Нержавеющая сталь Рельс к крышке выпускного коллектора	2
12	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	2
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
15	35045	ГАЙКА (.250-28)	2
15	826709109	Гайка (.250-28) нержавеющая сталь	2
16	826802A4	Жгут проводов в сборе	1

Рис. 97Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	880133T07	Узел сепаратора паров топлива	1
1	889317T1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Seat	1
3	889318001	Пластина-дефлектор	1
4	883223	Винт (M6 x 16)	2
5	889319	Прокладка	1
6	883556	Штуцер	1
7	883209	Кольцо уплотнительное	1
7	8M0062785	Уплотнительное кольцо	1
8	889329	Штуцер	1
9	883208	Пробка	1
10	884380T	Фильтр топливный	1
10	8M0122423	Топливный фильтр Quicksilver	1
11	889320A1	Комплект поплавка	1
12	F10064	ВАЛ	1
13	888725T02	Топливный насос высокого давления в сборе	1
14	855428	Втулка	1
14	8M6000589	Втулка	1
15	8893162	Кольцо уплотнительное	1
16	889321	Сальник	1
16	8M6001412	Уплотнение	1
17	889328	Фиксатор	1
18	9643	Винт крышки топливного насоса	11
19	888733T02	Насос наддува в сборе	1
20	889322	Втулка уплотнительная	1
21	889316	Уплотнительное кольцо	1
22	889323	Сальник	1
22	8M6001413	Уплотнение	1
23	889324T02	Комплект поплавковой камеры	1
23	889324T03	Комплект поплавковой камеры	1
24	889325A1	Провод	1
24	889325A02	Провод	1
25	NSS	NOT SOLD SEPARATE Check Valve	1
26	855424011	Штуцер	2
27	889326A1	Комплект впускного клапана	1
28	889327A1	Винт сливной	2
29	8893161	Кольцо уплотнительное	2
30	889330	Датчик воды	1
30	8M0214989	Датчик наличия воды в топливе	1
31	782792	Штуцер угловой 45 градусов (1.25)	1
31	8M0207781	Угольник	1
32	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
33	889430	Вставка	1
34	883545002	Шланг	1
35	884820	Клапан Шредера	1
36	891778	Уплотнительное кольцо	1
37	884819	Зажим	1
38	82130012	ВИНТ (M6 x 12)	1
39	855362001	Втулка	3
40	883050	Проставка	3
41	81893460	ВИНТ (M8 x 60)	3
42	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
-	889316A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ ПАРООТДЕЛИТЕЛЯ	1

Рис. 98Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	434291	Пластина зажигания	1
2	7778A9	БЛОК ВЫКЛЮЧАТЕЛЕЙ В СБОРЕ	2
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	62568	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
16	38055	ВИНТ (.190-32 x .620)	1
17	45076	Гайка (#10-32) латунная клемма блока выключателя	1
18	87926	Винт (#10-32 x .500)	1
19	88439A3	Кабель в сборе положительный - аккумулятор	1
19	88439A4	Кабель в сборе аккумулятор - отрицательный	1
20	96220A12	ЖГУТ ПРОВОДОВ В СБОРЕ (ДВИГАТЕЛЬ)	1
21	79091	Предохранитель 20 А	1
21	8M0207796	Предохранитель 20 А	1
22	95084A2	Кабель в сборе с предохранителем — ранние модели	1
24	816311	Стяжка (8.00 дюймов)	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	68258A4	Соленоид в сборе, стартер (исполнение I)	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
32	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
33	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	3
34	194372	Клеммная колодка	1
35	38055	ВИНТ (.190-32 x .620)	2
36	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
37	45076	Гайка (#10-32) латунная клемма блока выключателя	2
38	814422T	Крышка пластины зажигания	1
39	88447	Винт (.190-32 x 1.62)	2
40	69020	ВИНТ (#10-32 x .875)	1
40	690201	ВИНТ (#10-32 x .875)	1
41	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
42	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	3
43	62310A2	Трос в сборе	1
44	78866	Изолятор	1
