水星 Mercury 225 EFI PRO MAX/SUPER MAG ARCHIVE CAT 80918495 - — взрыв-схемы и запчасти

两冲程电喷 EFI · ARCHIVE CAT 80918495 · 共 48 个部位 · 1902 条零件

1СИСТЕМА ПРОДУВКИ 2Редуктор ведущего вала - реверсивный - SportMaster 3ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (КОРОТКИЕ/OFFSHORE)4Блок управления ECU 5Таблица редукторов SportMaster 6Выключатель зажигания 7СТАРТЕР 8БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 9Сервисные/вспомогательные материалы 10Кронштейны транца (длинные)11Компоненты гидроподъема, металлический корпус двигателя 12РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА 13ПОВОРОТНЫЙ КРОНШТЕЙН (КОРОТКИЙ/OFFSHORE)14ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЙ ФИЛЬТР 15Картер редуктора ведущий вал - TorqueMaster 16Редуктор - Гребной вал - TorqueMaster 17Редуктор ведущего вала - стандартный - SportMaster 18КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 19Сборка гидравлического насоса 20КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 21Редуктор гребного вала - реверсивный - SportMaster 22Компоненты гидроподъема Корпус двигателя пластиковый 23Компоненты сепаратора паров 24Компоненты гидроподъема 8M0231193 25Поворотный кронштейн и рулевой рычаг (короткий)26КОРПУС ВЕДУЩЕГО ВАЛА (OFFSHORE)27Разделитель выхлопа и пластина выхлопа 28Кронштейны транца (длинные)29Поворотный кронштейн (длинный)30СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ 31Датчик температуры 32Редуктор гребного вала - стандартный - SportMaster 33Редуктор ведущего вала - TorqueMaster 34Плата соленоида трима 35Жгут проводов/соленоид стартера 36Рычаг дросселя и вал переключения передач 37Компоненты системы впрыска масла 38НИЖНИЙ КОЖУХ 39МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ 40Кронштейны транца (короткие)41РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER 42ПРИБОРНАЯ ПАНЕЛЬ 43Поворотный кронштейн и рулевой рычаг (длинный)44Гидравлический насос и кронштейны крепления 45Картер редуктора 46Двигатель гидроподъема 47ВЕРХНИЙ КОКПИТ 48Редуктор гребного вала - TorqueMaster

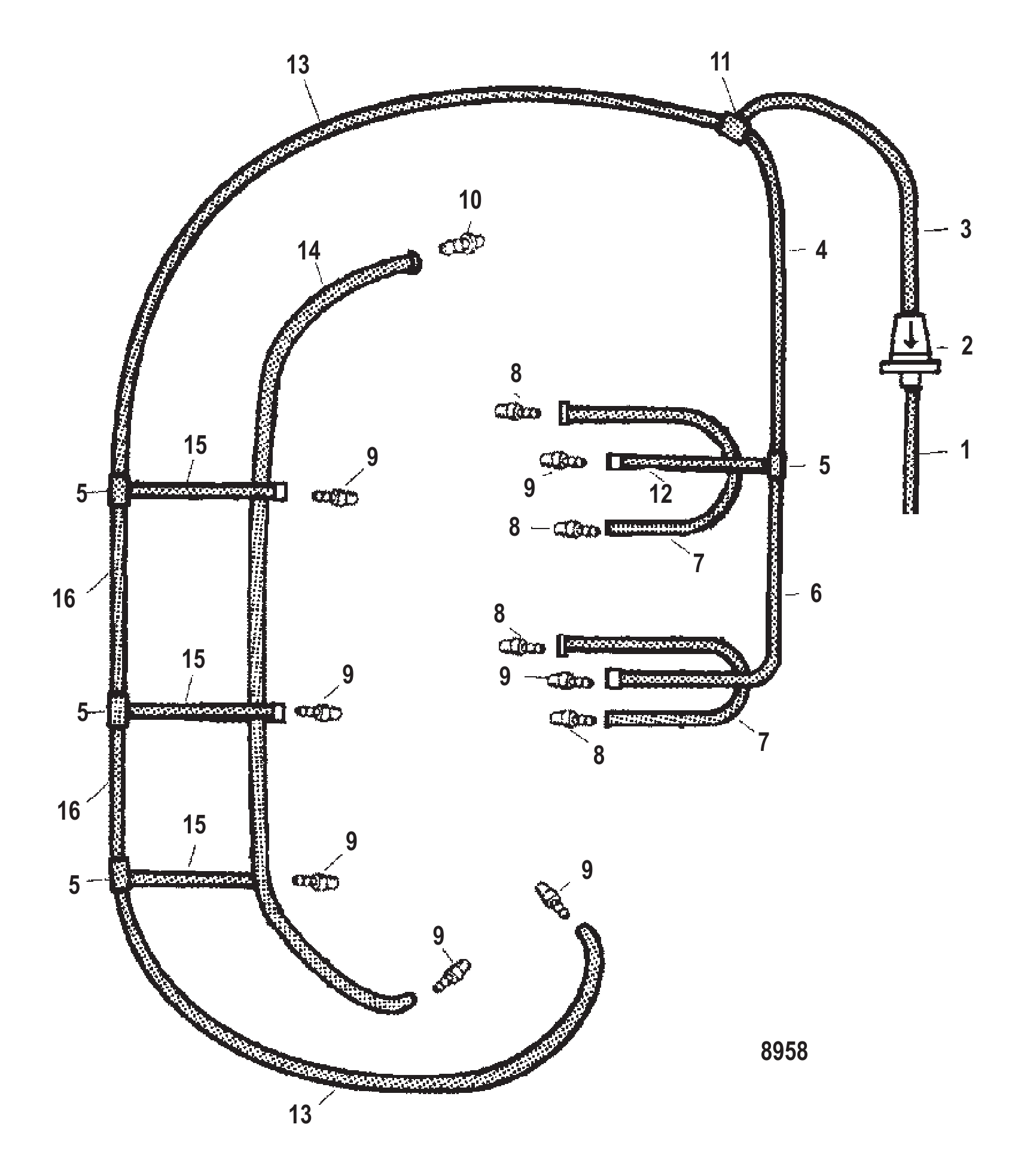

Рис. 1СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	9912688	Трубка (36.00 дюймов, бухта)	1
2	18206	Фильтр	1
3	9912688	Трубка (36.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	591692	ФИТИНГ ТРОЙНИКОВЫЙ	4
6	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	99130122	Трубка (20,00 футов, бухта) дренажная	2
8	56759	ШТУЦЕР ЕРШОВЫЙ	4
9	426981	Обратный клапан	7
10	426231	Обратный клапан	1
11	18205	Тройник	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
13	99130122	Трубка (20,00 футов, бухта) дренажная	2
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
15	99130122	Трубка (20,00 футов, бухта) дренажная	3
16	99130122	Трубка (20,00 футов, бухта) дренажная	2
-	809430T95	Узел силовой головки	1

Рис. 2Редуктор ведущего вала - реверсивный - SportMaster Gear Housing Driveshaft-Counter-SportMaster

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	14868	ШТУЦЕР	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	9912976	Трубка контрольной струи	1
16	8M0108349	Шланг (70 дюймов, бухта)	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
22	4000310	ВИНТ (M5 x 40)	2
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
24	9072925	Шланг масляный (6-3/4")	1
25	99751	Штуцер (.0625-27) латунный импульсного шланга	1
25	997511	Угольник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	816856A3	Разъём в сборе, топливный - пластик	1
28	816856Q3	Разъём в сборе, топливный	1
29	69067	ВИНТ (.250-20 x 1.375)	1
30	812782	Сальник	1
31	813657	Кронштейн	1
31	13170A3	ОСНОВАНИЕ	1
32	69067	ВИНТ (.250-20 x 1.375)	1
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	13170A1	Основание топливного фильтра	1
34	13170A3	ОСНОВАНИЕ	1
35	13607	Штуцер основания (входит в поз. №34)	2
35	136071	Угольник	2
36	18458A1	Фильтр в сборе, топливный	1
36	18458Q3	Фильтр топливный	1
37	14570	Датчик контроля воды	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 3ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (КОРОТКИЕ/OFFSHORE) Transom Brackets (Short/Offshore)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

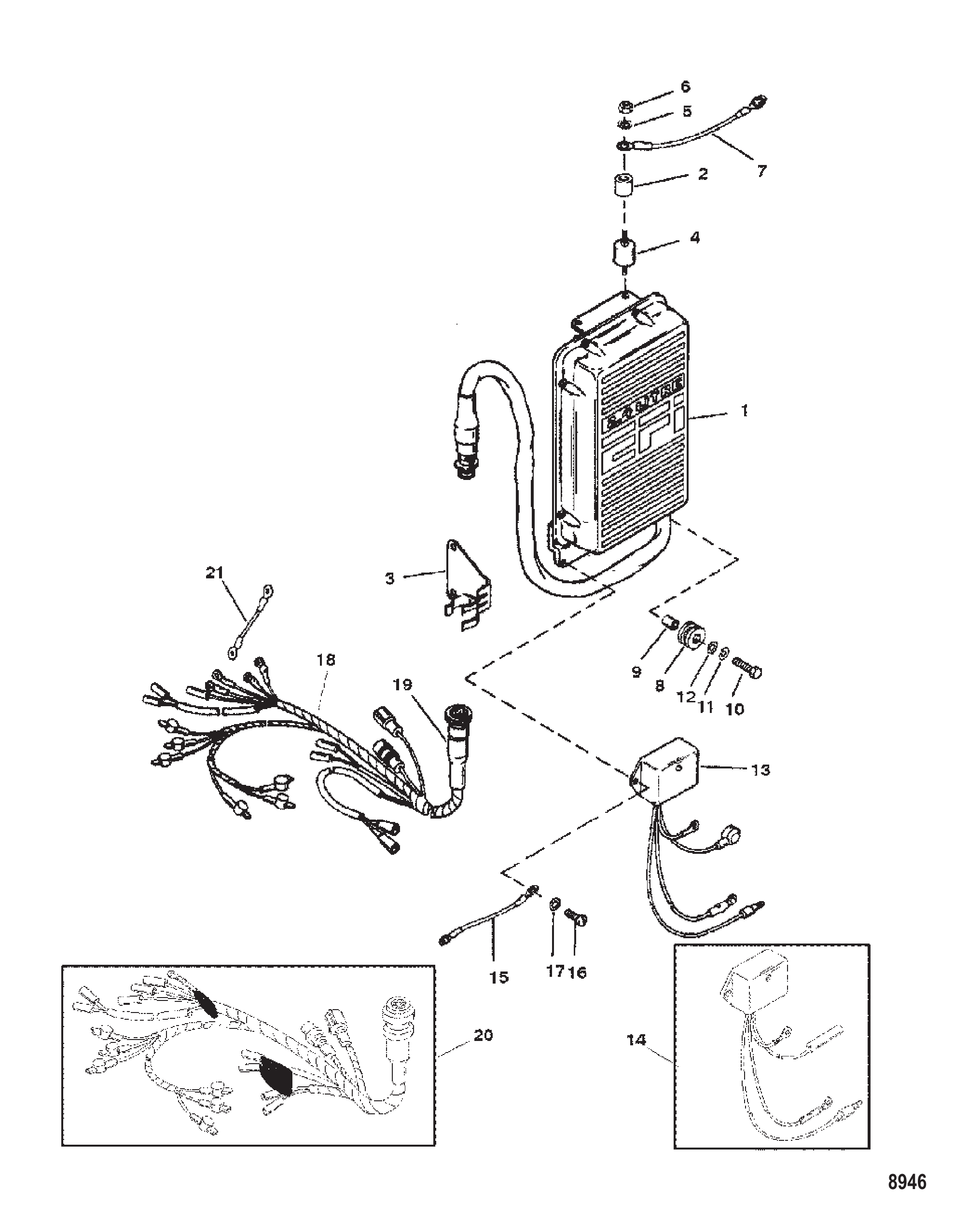

Рис. 4Блок управления ECU ECU Assembly

REF	Номер детали	Наименование	Кол-во
1	8240037	Блок управления двигателем (ЭБУ)	1
1	824003A7	Электронный блок управления	1
1	8240035	Блок управления двигателем (ЭБУ)	1
1	824003A5	Электронный блок управления	1
1	82400313	ЭБУ Блок управления двигателем	1
1	824003A13	Электронный блок управления двигателем	1
1	82400311	ЭБУ Блок управления двигателем	1
1	824003T11	Электронный блок управления	1
1	824003A13	Электронный блок управления двигателем	1
1	824003A11	Электронный блок управления двигателем	1
1	824003T11	Электронный блок управления	1
2	34948	ПРОСТАВКА	2
3	146951	ЗАЖИМ	1
4	90435	ОПОРА	2
5	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
6	20361	Гайка (.250-28)	4
6	8267089	Гайка (.250-28)	4
7	88807A19	Кабель в сборе	1
8	14637	Втулка уплотнительная	1
9	14636	Втулка	1
10	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
13	13202A2	Модуль в сборе, датчик воды	1
14	13202A4	Модуль датчика воды в сборе	1
15	88807A18	Кабель в сборе, чёрный	1
16	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	2
17	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
18	98866A14	Жгут проводов в сборе, электронный блок управления и форсунки	1
19	190491	Кольцо соединительное	1
20	98866A25	Жгут проводов ЭБУ и форсунок в сборе	1
21	87895A4	Кабель в сборе (150/175)	1

Рис. 5Таблица редукторов SportMaster Gear Housing Chart SportMaster

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	14868	ШТУЦЕР	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	9912976	Трубка контрольной струи	1
16	8M0108349	Шланг (70 дюймов, бухта)	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
22	4000310	ВИНТ (M5 x 40)	2
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
24	9072925	Шланг масляный (6-3/4")	1
25	99751	Штуцер (.0625-27) латунный импульсного шланга	1
25	997511	Угольник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	816856A3	Разъём в сборе, топливный - пластик	1
28	816856Q3	Разъём в сборе, топливный	1
29	69067	ВИНТ (.250-20 x 1.375)	1
30	812782	Сальник	1
31	813657	Кронштейн	1
31	13170A3	ОСНОВАНИЕ	1
32	69067	ВИНТ (.250-20 x 1.375)	1
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	13170A1	Основание топливного фильтра	1
34	13170A3	ОСНОВАНИЕ	1
35	13607	Штуцер основания (входит в поз. №34)	2
35	136071	Угольник	2
36	18458A1	Фильтр в сборе, топливный	1
36	18458Q3	Фильтр топливный	1
37	14570	Датчик контроля воды	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

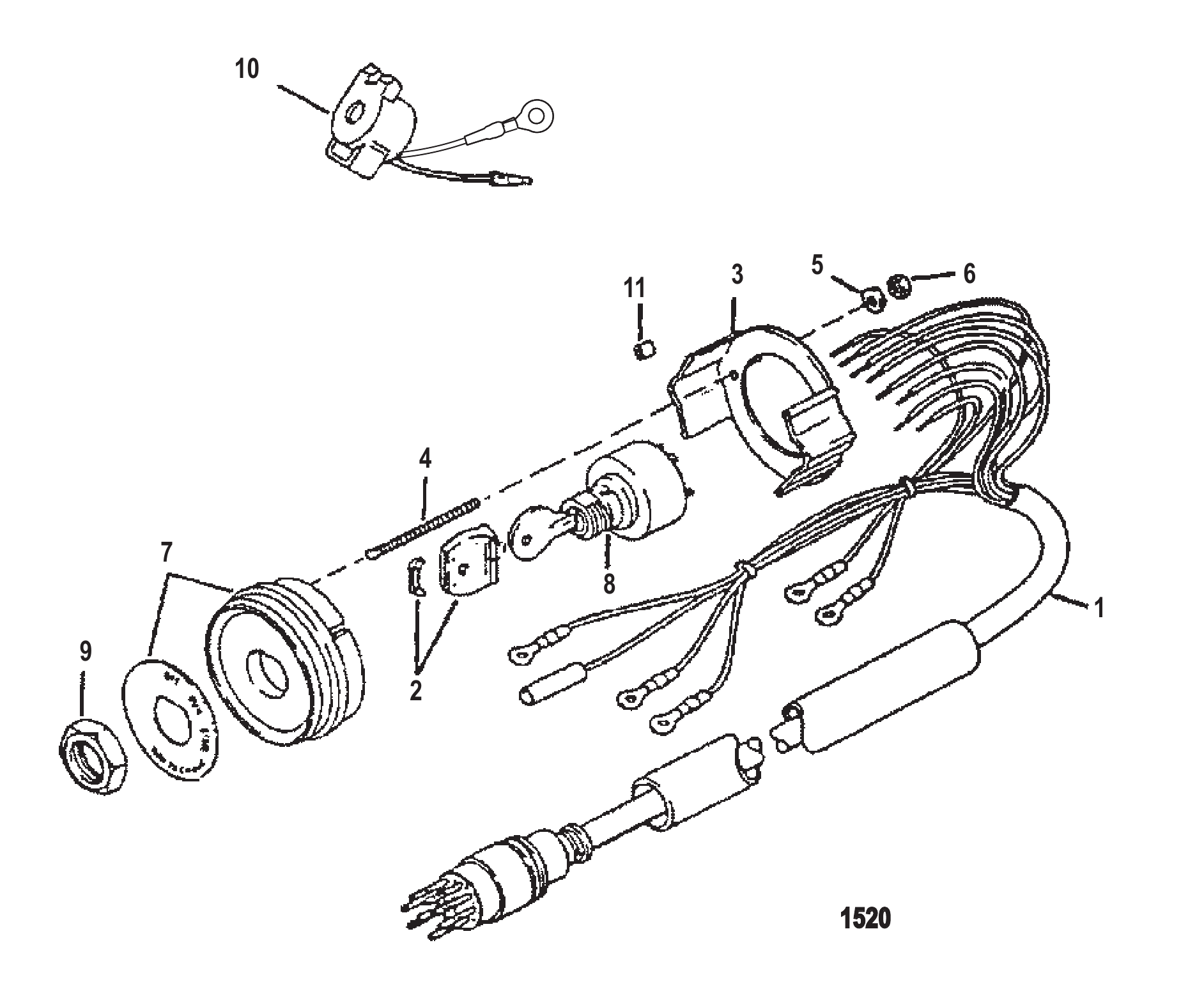

Рис. 6Выключатель зажигания Key Switch

REF	Номер детали	Наименование	Кол-во
1	816626A15	Жгут проводов в сборе (замок зажигания) (15.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	2
8	88107	Замок зажигания (ключ см. ниже)	1
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
9	879755	Гайка специальная - черный нейлон	1
10	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
10	8M0210763	СИГНАЛИЗАТОР	1
11	8127111	Проставка (.375)	2
11	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

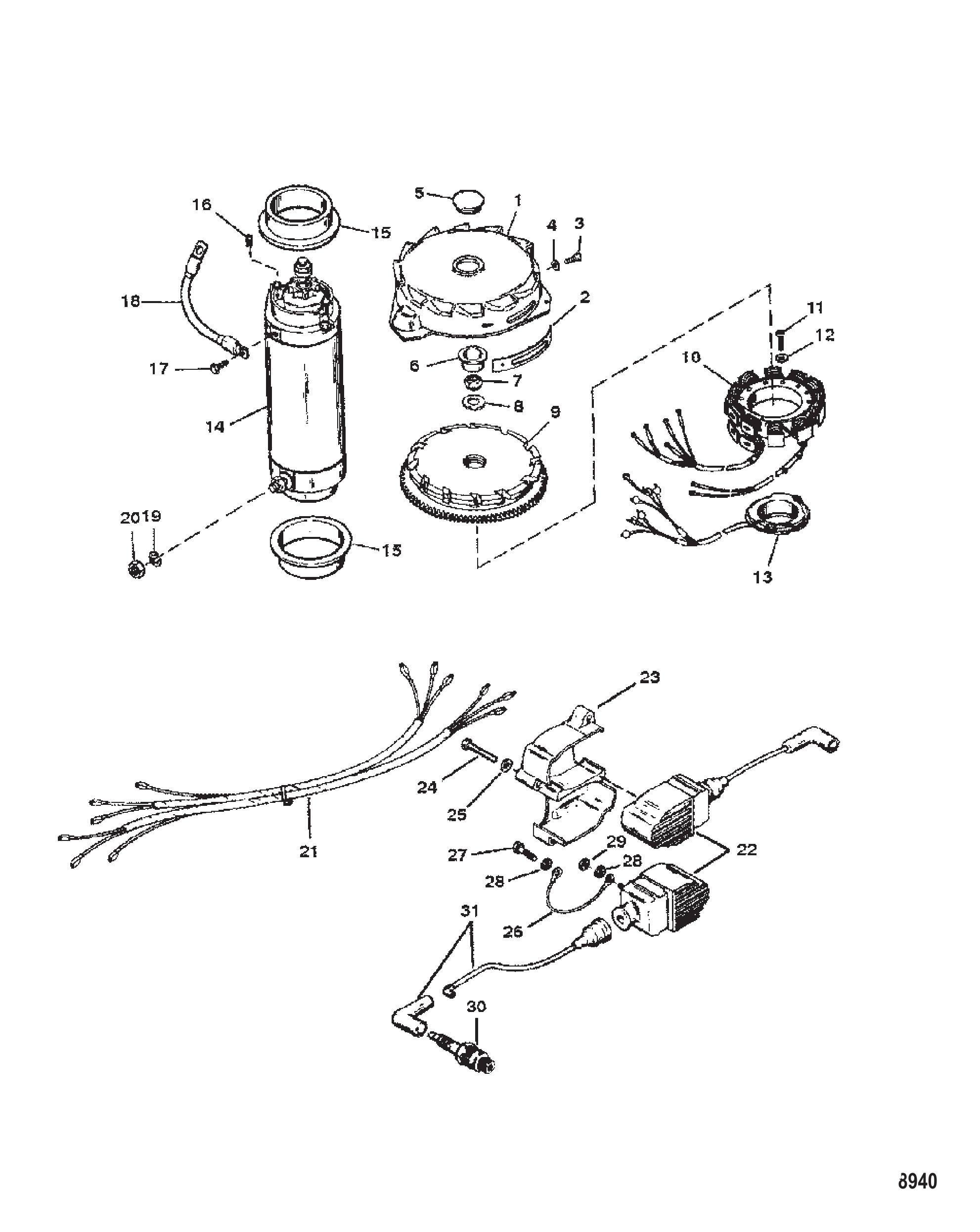

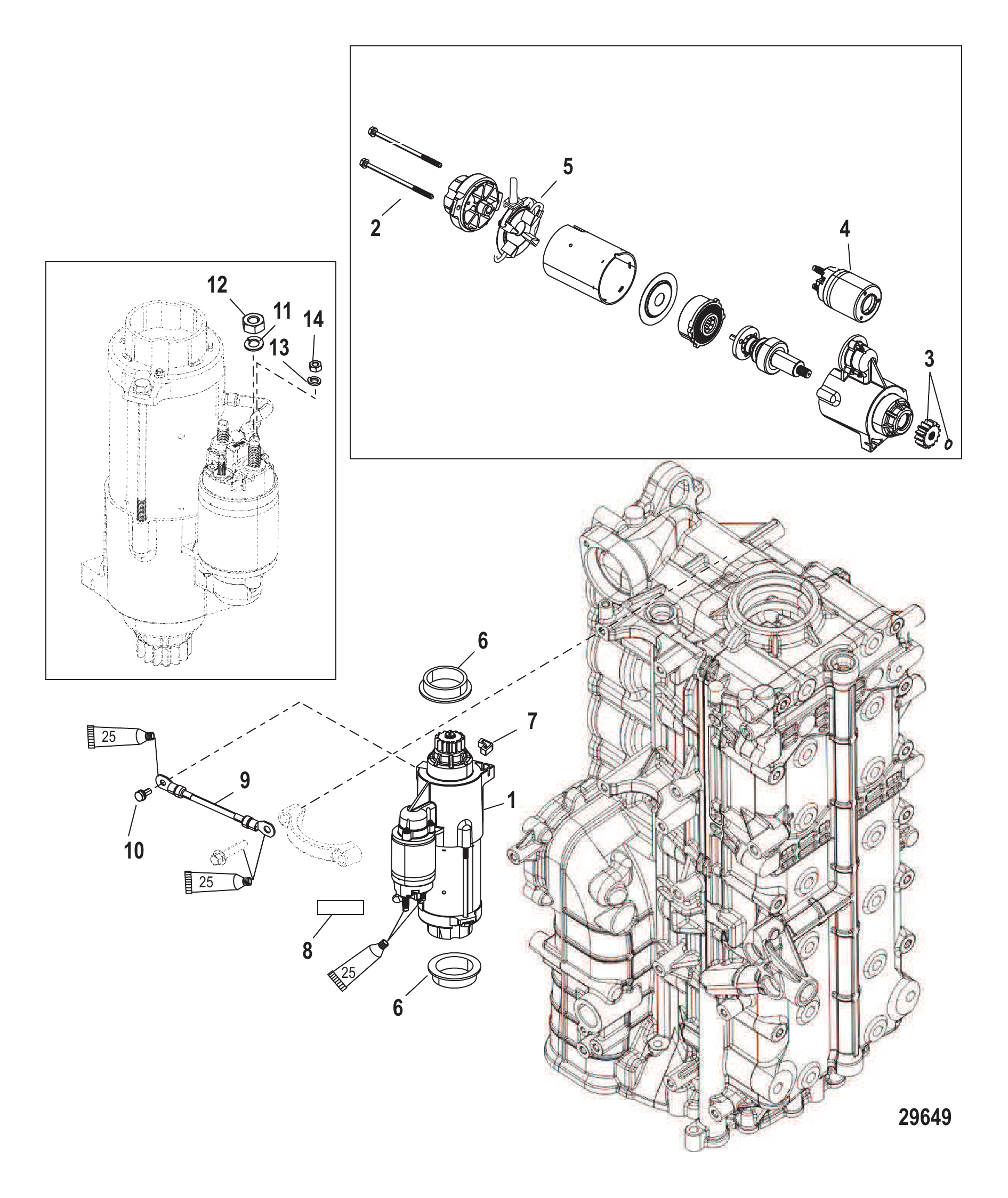

Рис. 7СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Screws	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	8M0034918	Втулка	2
7	8M0043276	Упор	1
8	NSS	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
10	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	400255	СТОПОРНАЯ ШАЙБА (M5)	1
14	400211	ГАЙКА (M5) Нержавеющая сталь	1

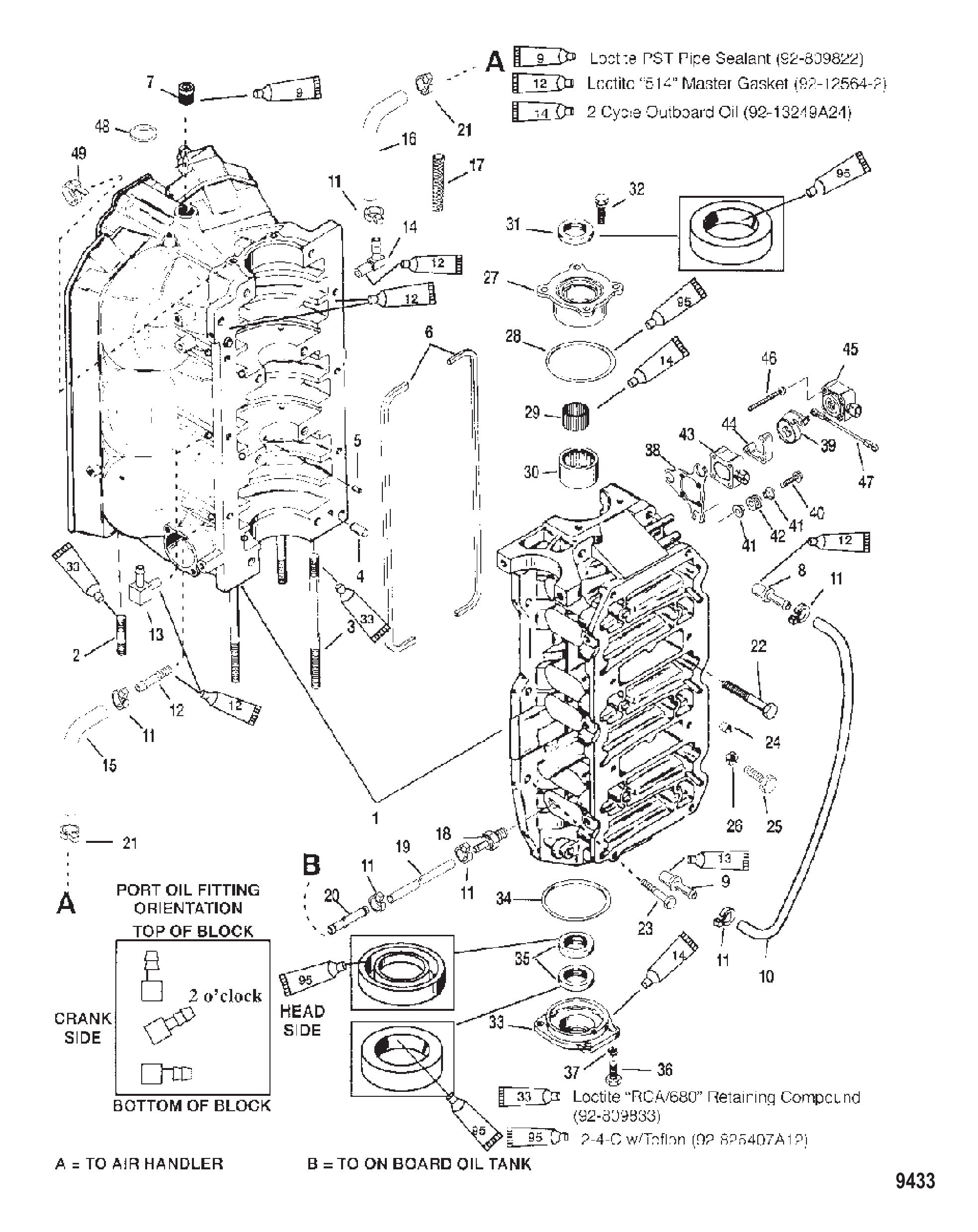

Рис. 8БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	828340A5	Блок цилиндров	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	384071	Фитинг (1/2-14) (1/2-14)	1
8	426231	Обратный клапан	1
8	426233	Обратный клапан	1
9	426981	Обратный клапан	1
9	426982	Обратный клапан	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	10
11	816311T	СТЯЖКА (8.00 дюймов)	10
12	852760	Штуцер (прямой)	2
13	855622	ШТУЦЕР	1
14	8267611	Угольник	3
15	85583445	ТРУБКА (16 ДЮЙМ.)	2
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	2
15	85583445	ТРУБКА (16 ДЮЙМ.)	1
15	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
16	85606064	ТРУБКА (36.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 24 ДЮЙМА)	3
16	8M0054152	Трубка (39.00 дюймов, бухта)	3
17	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
18	432781	Обратный клапан картера	1
18	8781051	Обратный клапан к блоку	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	822769	Соединитель	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	6
22	66717	ВИНТ (.375-16 x 3.250)	8
23	74824	Винт (.312-18 x 1.250)	6
24	26852	ЗАГЛУШКА Нейлоновая	1
25	856832	Винт (.250-20 x 1.750)	1
26	64015	Гайка (.250-20) клеммы стартерного соленоида	1
27	832760A1	Верхняя крышка в сборе	1
27	832760T1	ЗАГЛУШКА В СБОРЕ	1
28	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
29	16756A4	Комплект подшипников	1
30	NSS	NOT SOLD SEPARATE Bearing Race	1
31	41953	Сальник	1
32	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
32	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
33	7809A1	Крышка торцевая в сборе	1
33	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
34	62700	Кольцо уплотнительное (3.237 x .103)	1
35	41953	Сальник	2
36	28636	ВИНТ (.250-20 x .750)	4
37	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
38	853882	Кронштейн	1
38	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
39	8519371	Рычаг датчика положения дроссельной заслонки	1
40	82130025	ВИНТ (M6 x 25) крепление к картеру	3
41	8318701	Втулка	6
42	834985	Втулка уплотнительная	3
42	8M0190980	ВТУЛКА	3
43	8M6005905	Указатель положения дроссельной заслонки	1
44	850882	Проставка	1
45	8329522	Датчик положения дроссельной заслонки (наружный)	1
45	8M6005166	TPI Mercury / Quicksilver	1
46	850828	Винт (#10-32 X 2-3/4 дюйма)	3
47	1938541	ТЯГА ДРОССЕЛЯ	1
47	8M0084738	ТЯГА В СБОРЕ	1
48	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
49	816311	Стяжка (8.00 дюймов)	1
49	816311T	СТЯЖКА (8.00 дюймов)	1
-	814754A98	Комплект прокладок	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	854008A98	Головка блока цилиндров в сборе	1
-	804545T99	Головка блока цилиндров в сборе	1

Рис. 9Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

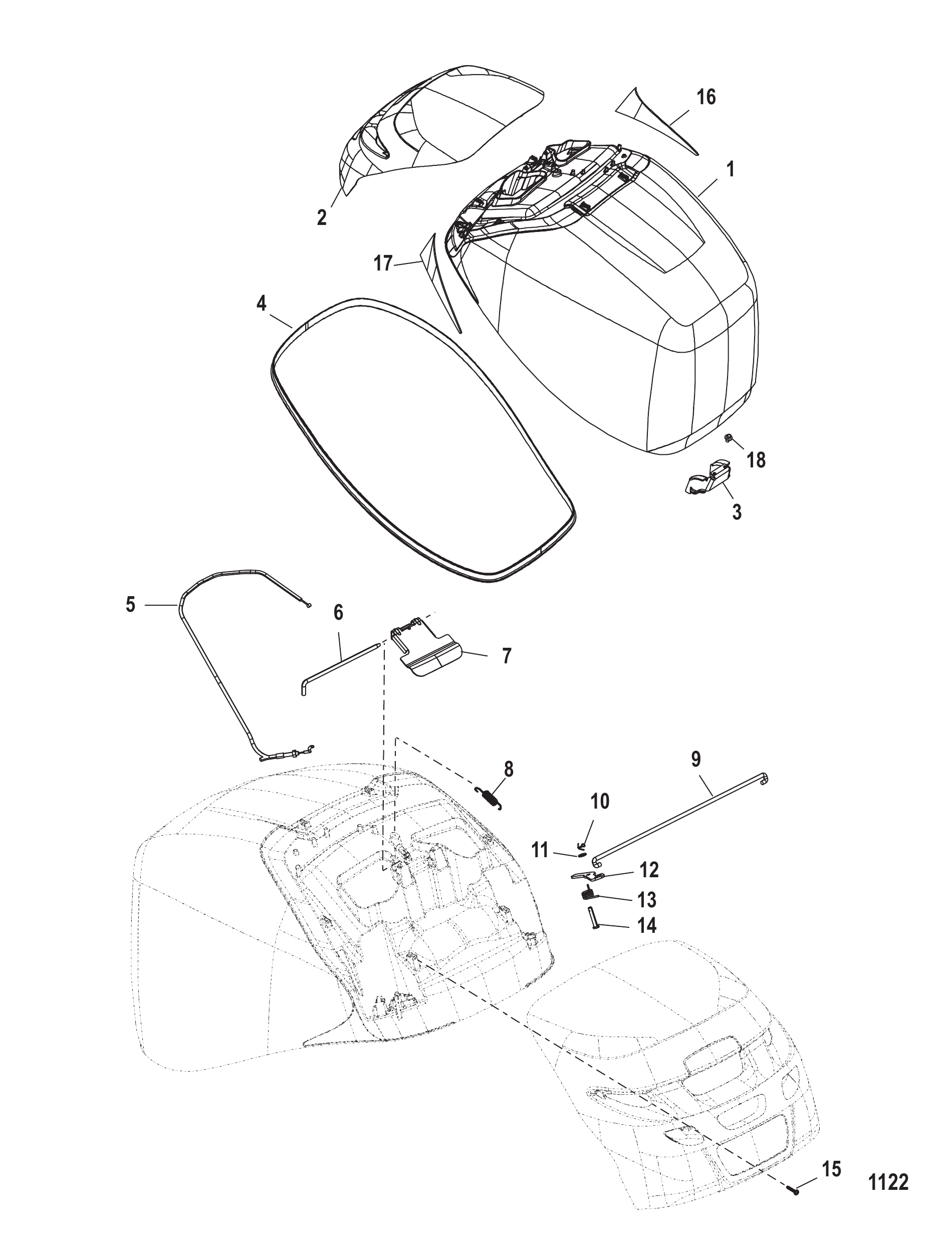

Рис. 10Кронштейны транца (длинные) Transom Brackets Long

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

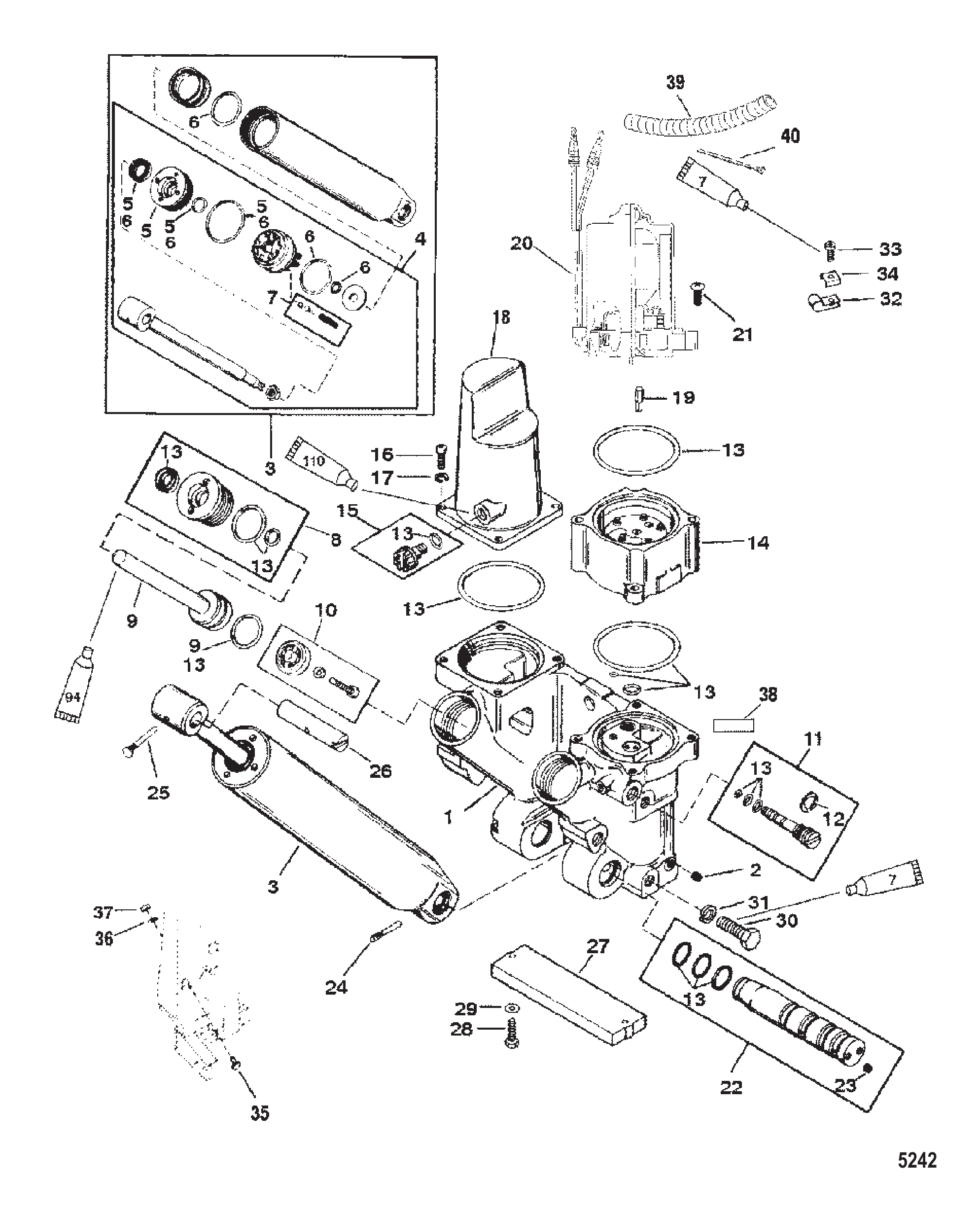

Рис. 11Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	8128321	Винт (#10-16 x .600)	1
33	878609	Винт (#10-16 x .600)	1
34	69205	С-ОБРАЗНАЯ ШАЙБА	1
34	8M0084613	Пружинная шайба	1
35	996301	Пластина-фиксатор	2
35	8M0045383	Ударная пластина	2
36	58643	Шайба стопорная (.375)	2
37	46335	ГАЙКА (.375-24)	2
38	435301	Наклейка «Осторожно — силовой триммер»	1
39	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
40	816311	Стяжка (8.00 дюймов)	1
40	816311T	СТЯЖКА (8.00 дюймов)	1

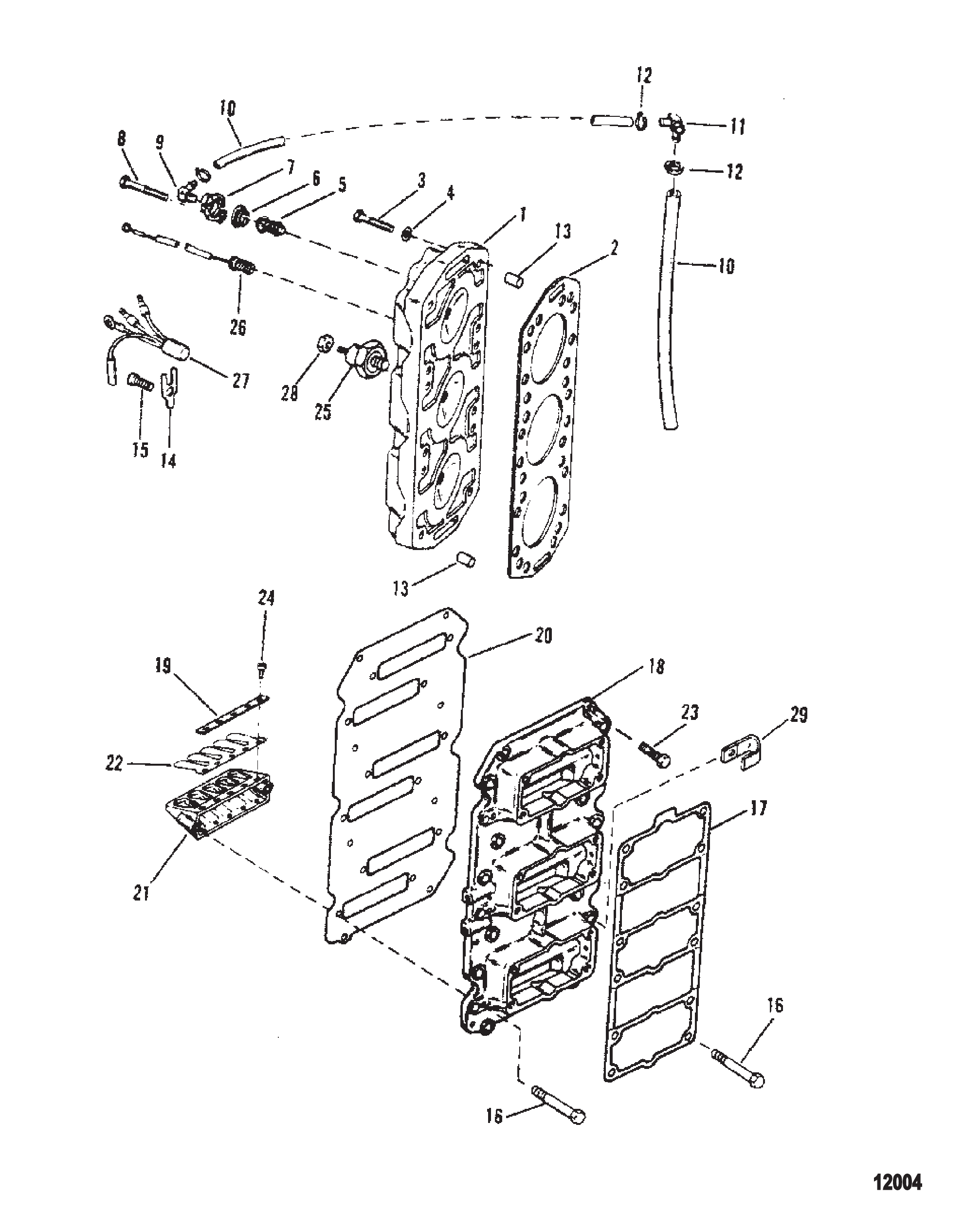

Рис. 12РЕЗОНАТОР И ГОЛОВКА ЦИЛИНДРА Reed Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	18488F1	Головка цилиндра	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	23
3	827426	ВИНТ	1
4	63779	Штифт установочный (.250 x .625)	4
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
10	77653101	Шланг (48.00 дюймов, бухта)	1
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
13	77653101	Шланг (48.00 дюймов, бухта)	1
14	77653112	Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)	1
14	77653101	Шланг (48.00 дюймов, бухта)	1
15	97465	Датчик температуры (правый борт)	1
16	815914	Тройник	1
17	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
18	137151	Фиксатор	2
19	98257	ВИНТ (.312-18 x .500)	2
20	826858	Датчик детонации	1
21	45076	Гайка (#10-32) латунная клемма блока выключателя	1
22	17735A2	Пластина переходная в сборе	1
23	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
24	146972	ПРОКЛАДКА	1
25	116453	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
25	855952T3	Блок лепестковых клапанов в сборе	6
26	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
26	8M0024808	J-образный зажим	1
27	55715	Винт (.250-20 x .880)	6
28	90197	ВИНТ (.250-20 x 1.125) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО БЛОКА (2")	6
29	167371	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 13ПОВОРОТНЫЙ КРОНШТЕЙН (КОРОТКИЙ/OFFSHORE) Swivel Bracket (Short/Offshore)

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	776981	Опора	2
11	78688	Шайба	2
12	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
12	8M0204653	Гайка	2
13	92876A10	Тяга в сборе	1
13	92876A12	Тяга в сборе	1
14	849838	ВИНТ (.375-24 x 1.250)	1
15	826709113	Гайка (.375-24) нержавеющая сталь	2
15	8M0204726	Гайка (.375-24) латунная	2
16	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
17	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
18	878182T	Вилка нижняя — нержавеющая сталь	1
19	67684	Кольцо стопорное	1
20	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
21	859187A1	Датчик тримма в сборе	1
22	852368	Винт (#10-24 x .750)	2
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
25	996301	Пластина-фиксатор	2
25	8M0045383	Ударная пластина	2
26	58643	Шайба стопорная (.375)	2
27	46335	ГАЙКА (.375-24)	2
28	821180A6	Датчик тримма в сборе	1
28	8M0074846	Заказ 8M0098273	1

Рис. 14ТОПЛИВНЫЙ НАСОС И ТОПЛИВНЫЙ ФИЛЬТР Fuel Pump and Fuel Filter

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	14868	ШТУЦЕР	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	9912976	Трубка контрольной струи	1
16	8M0108349	Шланг (70 дюймов, бухта)	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
22	4000310	ВИНТ (M5 x 40)	2
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
24	9072925	Шланг масляный (6-3/4")	1
25	99751	Штуцер (.0625-27) латунный импульсного шланга	1
25	997511	Угольник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	816856A3	Разъём в сборе, топливный - пластик	1
28	816856Q3	Разъём в сборе, топливный	1
29	69067	ВИНТ (.250-20 x 1.375)	1
30	812782	Сальник	1
31	813657	Кронштейн	1
31	13170A3	ОСНОВАНИЕ	1
32	69067	ВИНТ (.250-20 x 1.375)	1
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	13170A1	Основание топливного фильтра	1
34	13170A3	ОСНОВАНИЕ	1
35	13607	Штуцер основания (входит в поз. №34)	2
35	136071	Угольник	2
36	18458A1	Фильтр в сборе, топливный	1
36	18458Q3	Фильтр топливный	1
37	14570	Датчик контроля воды	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

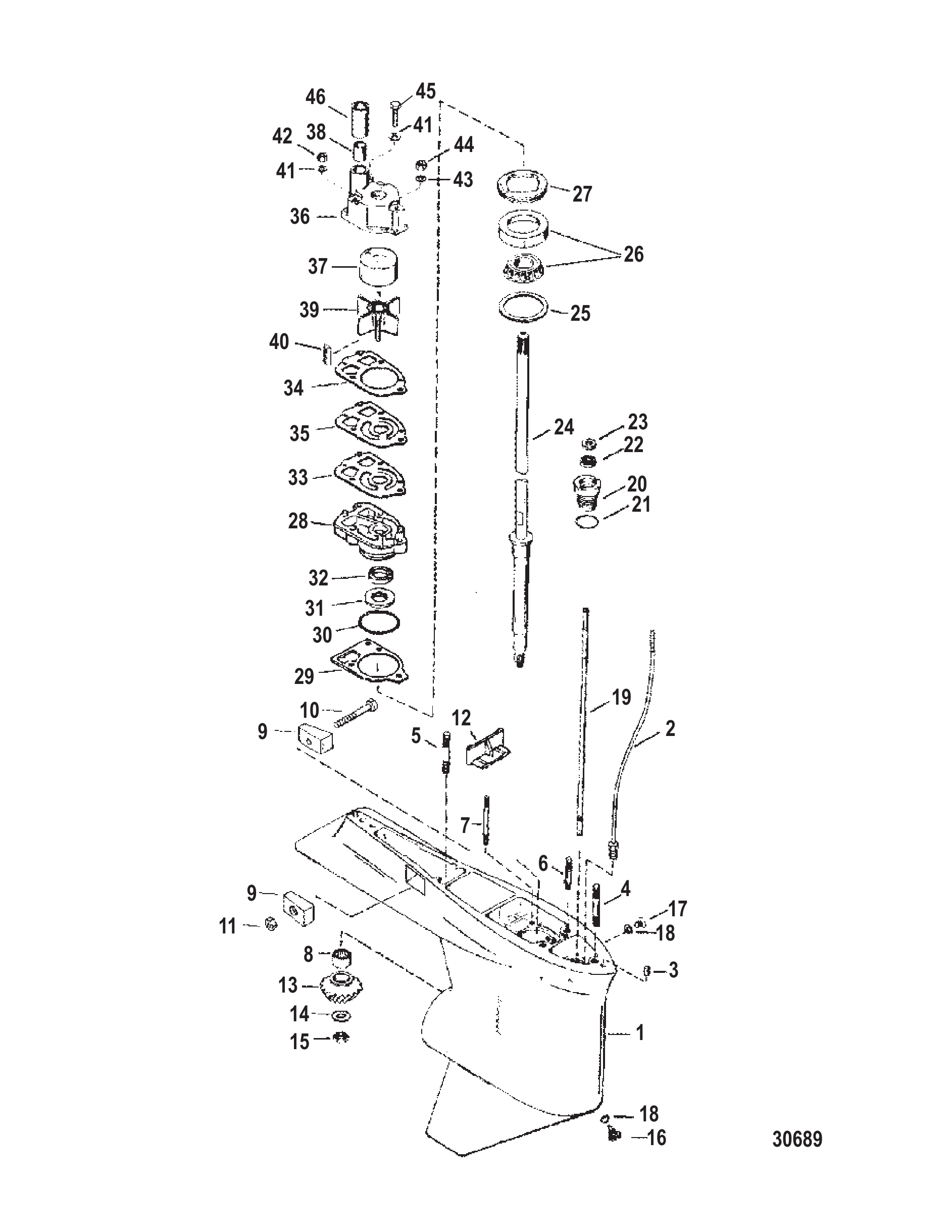

Рис. 15Картер редуктора ведущий вал - TorqueMaster Gear Housing Driveshaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	67891	Заливная пробка	1
12	8M0039169	ЗАЛИВНОЙ БЛОК	1
13	NSS	NOT SOLD SEPARATE Pinion Gear	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
16	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
17	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
17	79953Q04	Ремкомплект сливного винта	1
18	191832	Шайба	2
18	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
19	789022	Вал переключения передач (используется без стопорного кольца)	1
20	77631A2	Втулка в сборе	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	8164641	Маслосъёмный сальник	1
22	8M0246145	САЛЬНИК	1
23	77674	ШАЙБА (.35 x .75 x .12)	1
24	848449A5	Вертикальный вал в сборе	1
24	8M0192234	Вертикальный вал	1
25	42637A1	Комплект регулировочных шайб	AR
25	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	8245191	Фиксатор	1
28	44292A3	Основание водяного насоса в сборе	1
29	426311	Прокладка	1
29	8M0204678	ПРОКЛАДКА	1
30	90011	Кольцо уплотнительное (2.175 x .175)	1
30	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
31	89238	Сальник масляный	1
32	16977	САЛЬНИК МАСЛЯНЫЙ	1
33	18051	ПРОКЛАДКА (НИЖНЯЯ)	1
34	858524	Прокладка	1
35	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
35	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
36	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
37	48752T	ВСТАВКА	1
38	38970	САЛЬНИК X-LONG	1
39	89984T4	Крыльчатка	1
40	56654	ШПОНКА	1
40	8M0214992	ШПОНКА @5	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
42	8267119	Гайка (.250-28)	2
43	36001	ШАЙБА	1
44	13436	Гайка	1
45	96411	Винт (#14-8 x 2.25)	1
45	8M0215009	ВИНТ	1
46	29804T	ВТУЛКА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1
-	881805A01	Комплект прокладок двигателя	1

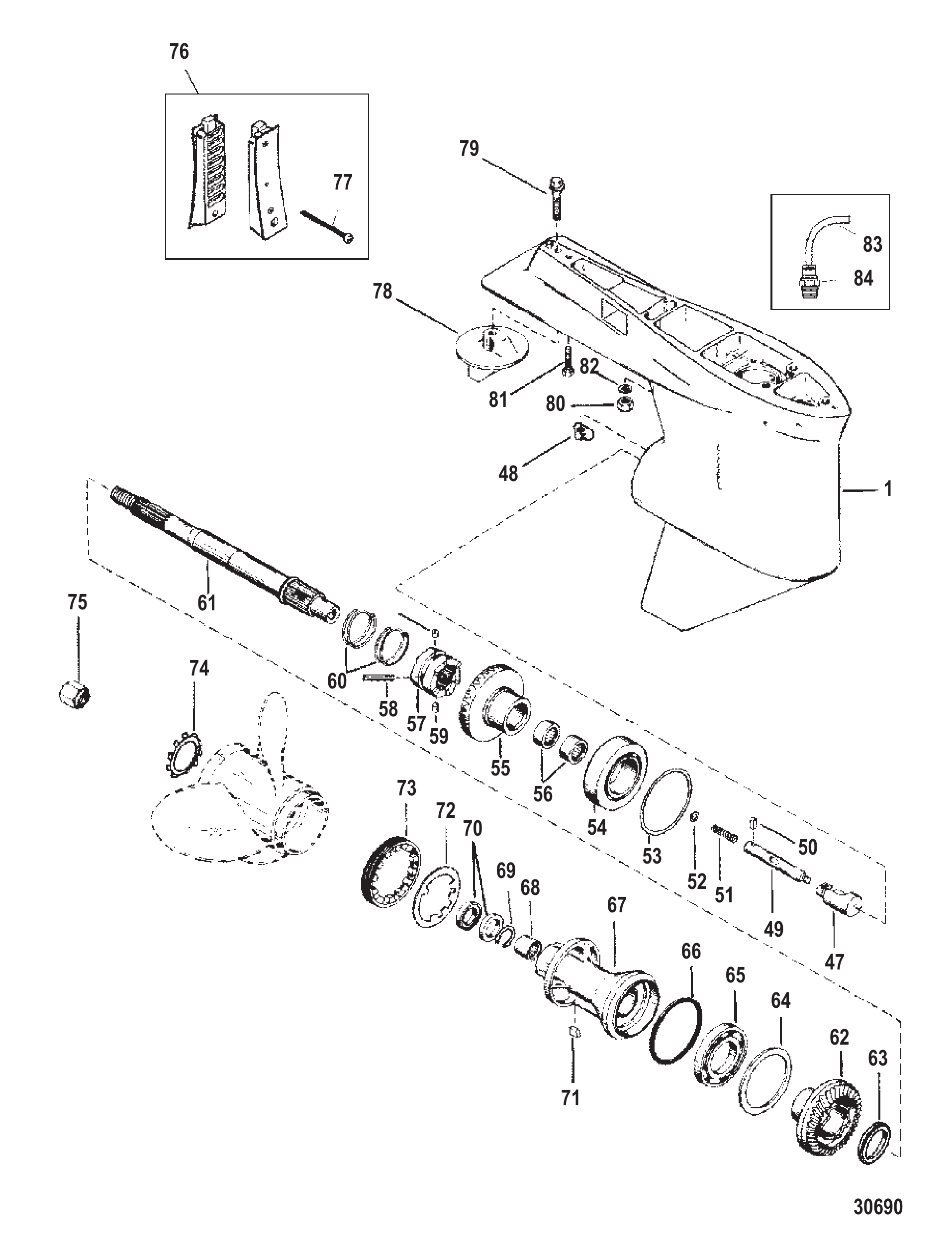

Рис. 16Редуктор - Гребной вал - TorqueMaster Gear Housing Propeller Shaft - TorqueMaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	840451A2	Гребной вал	1
61	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	822823	Упорное кольцо	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848840T1	Обойма подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	79448	Фиксатор	1
73	8M2011027	ФИКСАТОР	1
74	423511	Шайба стопорная зубчатая	1
75	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
76	832066A1	Комплект пластины водозаборника	1
77	188642	Винт (#8-32 x .500)	4
78	76214Q5	Анодная пластина в сборе	1
79	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
80	859116	ГАЙКА (.437-20)	2
81	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859432	ШТУЦЕР	1
83	881866	Фитинг	1
84	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

Рис. 17Редуктор ведущего вала - стандартный - SportMaster Gear Housing Driveshaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	14868	ШТУЦЕР	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	9912976	Трубка контрольной струи	1
16	8M0108349	Шланг (70 дюймов, бухта)	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
22	4000310	ВИНТ (M5 x 40)	2
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
24	9072925	Шланг масляный (6-3/4")	1
25	99751	Штуцер (.0625-27) латунный импульсного шланга	1
25	997511	Угольник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	816856A3	Разъём в сборе, топливный - пластик	1
28	816856Q3	Разъём в сборе, топливный	1
29	69067	ВИНТ (.250-20 x 1.375)	1
30	812782	Сальник	1
31	813657	Кронштейн	1
31	13170A3	ОСНОВАНИЕ	1
32	69067	ВИНТ (.250-20 x 1.375)	1
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	13170A1	Основание топливного фильтра	1
34	13170A3	ОСНОВАНИЕ	1
35	13607	Штуцер основания (входит в поз. №34)	2
35	136071	Угольник	2
36	18458A1	Фильтр в сборе, топливный	1
36	18458Q3	Фильтр топливный	1
37	14570	Датчик контроля воды	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

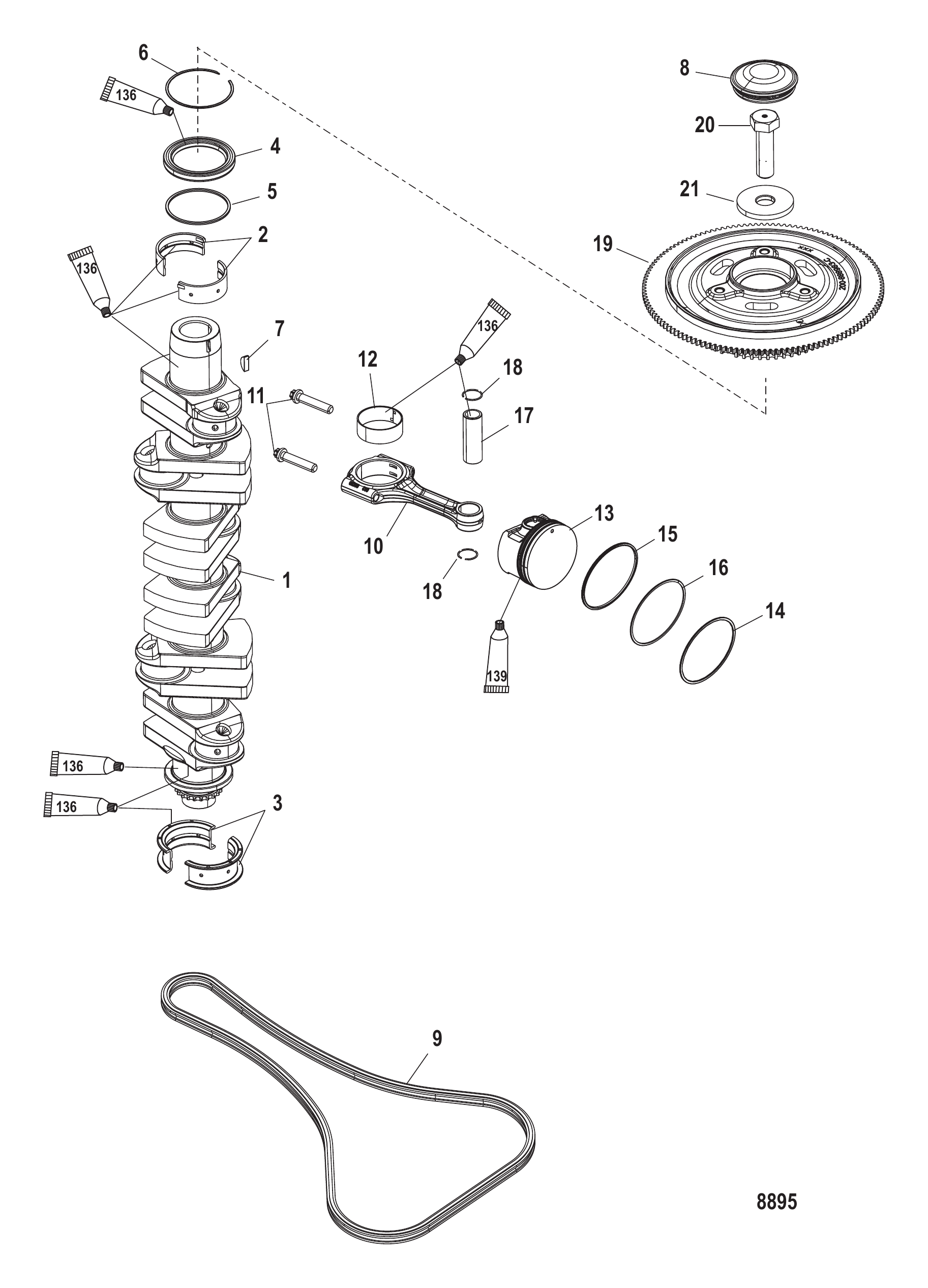

Рис. 18КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	891644A04	Коленчатый вал в сборе	1
2	897498T01	Подшипник коренной - зеленый, коленчатый вал, верхний	12/AR
2	897498T02	Подшипник коренной - темно-синий, коленчатый вал, верхний	12/AR
2	897498T03	Подшипник коренной - белый, коленчатый вал, верхний	12/AR
2	897498T04	Подшипник коренной - оранжевый, коленчатый вал, верхний	12/AR
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
3	8M0117003	Подшипник	2/AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
3	8M0117001	Подшипник	2/AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
3	8M0117002	Подшипник	2/AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
3	8M0117004	Подшипник	2/AR
4	8805251	Сальник верхнего главного подшипника	1
4	8M0032912	Сальник	1
5	896883	Проставка	1
6	896882	Кольцо стопорное	1
7	91800	Шпонка	1
8	885348	Колпак болта маховика	1
9	897796	ЦЕПЬ привод кулачкового вала роликовая	1
9	8M0103398	Цепь роликовая привода распредвала	1
10	881210T02	Шатун в сборе	6
10	8M0103285	Шатун в сборе	6
11	884441	Болт	12
12	892005A01	Подшипник шатуна - синий	12/AR
12	892005A02	Подшипник шатуна - белый	12/AR
12	892005A03	Подшипник шатуна - оранжевый	12/AR
13	897737T01	Поршень в сборе	6
13	897737A04	Комплект поршня/масляного жиклёра	6
14	881180A02	Комплект поршневых колец	6
15	NSS	NOT SOLD SEPARATE Piston Ring-Oil	6
16	NSS	NOT SOLD SEPARATE Piston Ring-2nd	6
17	NSS	NOT SOLD SEPARATE Piston Pin	6
18	881184	Стопорное кольцо	12
19	888983T02	Маховик	1
19	888983T03	Маховик в сборе	1
20	880515	Болт (M20 x 68)	1
20	8M0147042	Болт	1
21	880517	Шайба	1
21	8M0090010	Шайба	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

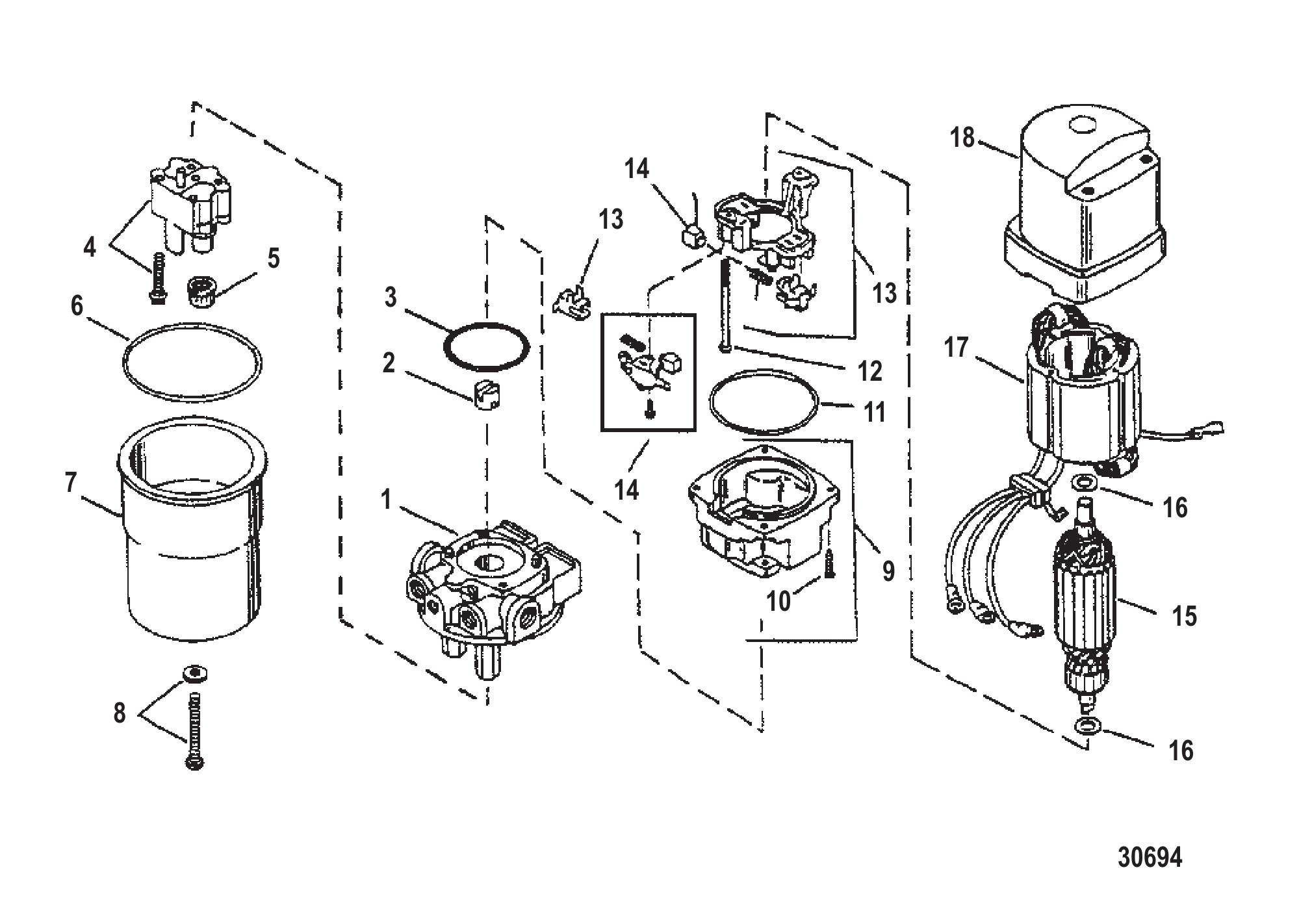

Рис. 19Сборка гидравлического насоса Hydraulic Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	846859A1	Насос в сборе (гидравлический)	1
1	811491	Переходник	1
1	8M0084543	ПЕРЕХОДНИК	1
2	803852	Соединительная муфта	1
3	89498	Уплотнительное кольцо	1
4	811492T	НАСОС В СБОРЕ	1
5	89496	Фильтр	2
6	89497	Уплотнительное кольцо	1
7	41219T	БАЧОК	1
8	811493	Комплект винтов	1
-	17649T	Мотор в сборе	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
-	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	17632T	КРЫШКА В СБОРЕ	1
9	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE END FRAME	1
10	17626	Винт	4
10	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
10	891741	Винт	4
11	17625	Кольцо уплотнительное	1
11	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
11	891740	Уплотнительное кольцо	1
12	17621	Винт	2
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
12	891739	Винт	2
13	17633	Комплект держателя	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
13	891738	Держатель в сборе	1
14	17631A1	КОМПЛЕКТ ЩЁТОК	1
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	891737	Комплект щеток	1
15	17623	Якорь	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
15	NSS	NOT SOLD SEPARATE ARMATURE	1
16	17653	ШАЙБА	2
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE THRUST WASHET	2
17	17624	Статор с корпусом в сборе	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	NSS	NOT SOLD SEPARATE FIELD AND FRAME	1
18	17622	Крышка в сборе (с подшипником)	1
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	NSS	NOT SOLD SEPARATE HOUSING	1
-	812498A1	РЕМКОМПЛЕКТ КЛАПАНА Предохранительный	1

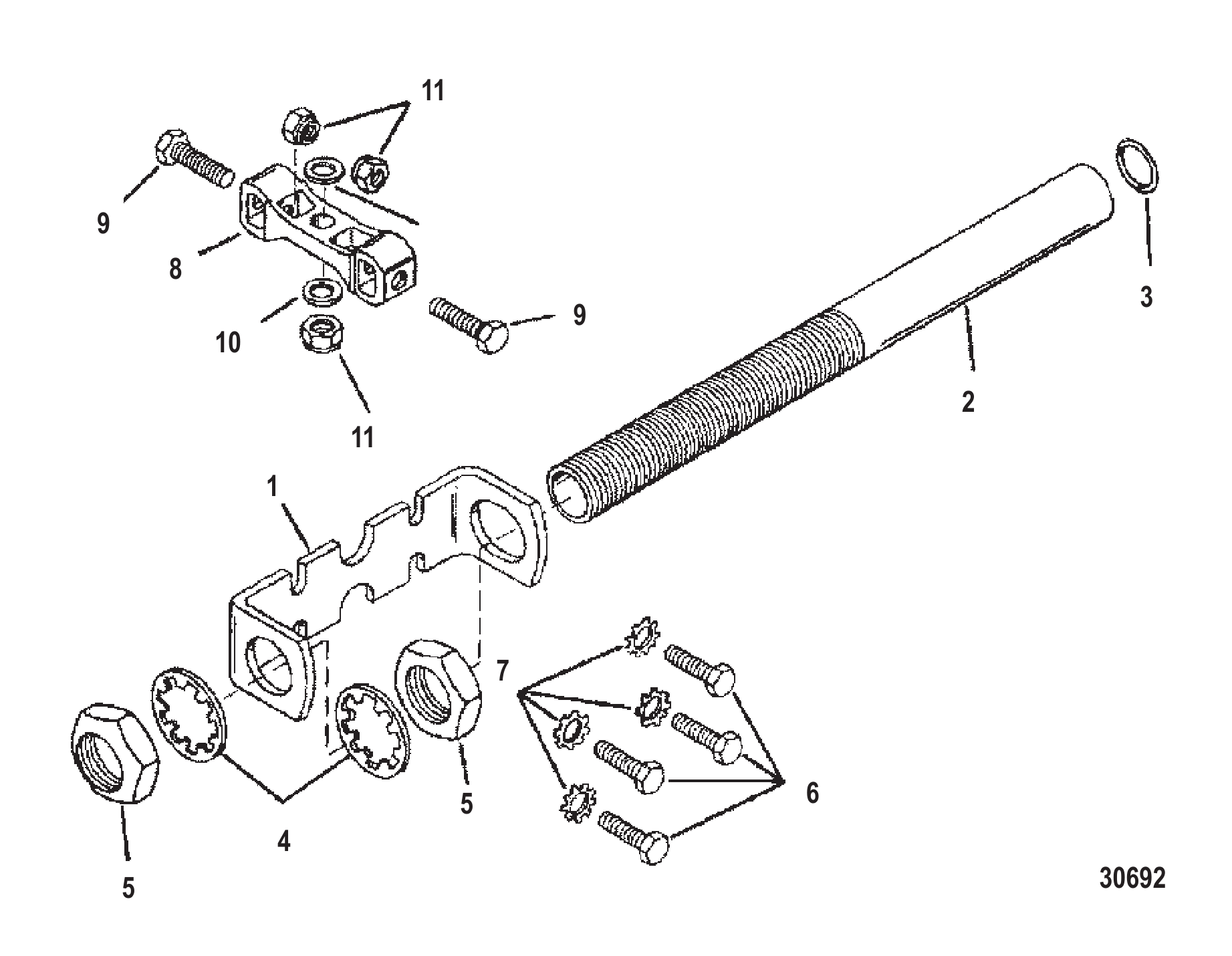

Рис. 20КОМПЛЕКТ ДЕТАЛЕЙ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Attaching Kit

REF	Номер детали	Наименование	Кол-во
0	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	1
11	8M0204726	Гайка (.375-24) латунная	1

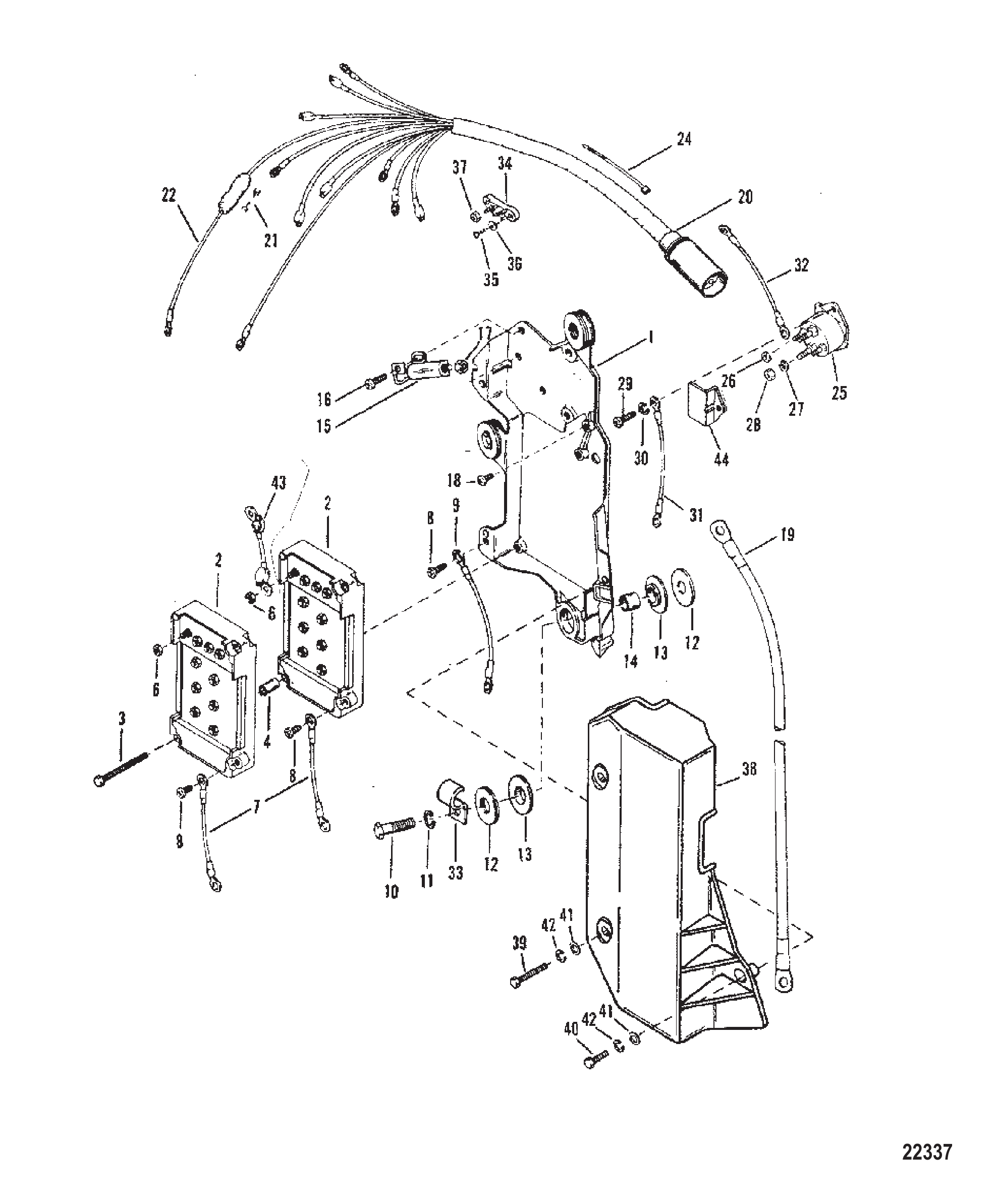

Рис. 21Редуктор гребного вала - реверсивный - SportMaster Gear Housing Propeller Shaft-Counter-SportMaster

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	14868	ШТУЦЕР	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	9912976	Трубка контрольной струи	1
16	8M0108349	Шланг (70 дюймов, бухта)	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
22	4000310	ВИНТ (M5 x 40)	2
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
24	9072925	Шланг масляный (6-3/4")	1
25	99751	Штуцер (.0625-27) латунный импульсного шланга	1
25	997511	Угольник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	816856A3	Разъём в сборе, топливный - пластик	1
28	816856Q3	Разъём в сборе, топливный	1
29	69067	ВИНТ (.250-20 x 1.375)	1
30	812782	Сальник	1
31	813657	Кронштейн	1
31	13170A3	ОСНОВАНИЕ	1
32	69067	ВИНТ (.250-20 x 1.375)	1
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	13170A1	Основание топливного фильтра	1
34	13170A3	ОСНОВАНИЕ	1
35	13607	Штуцер основания (входит в поз. №34)	2
35	136071	Угольник	2
36	18458A1	Фильтр в сборе, топливный	1
36	18458Q3	Фильтр топливный	1
37	14570	Датчик контроля воды	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 22Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

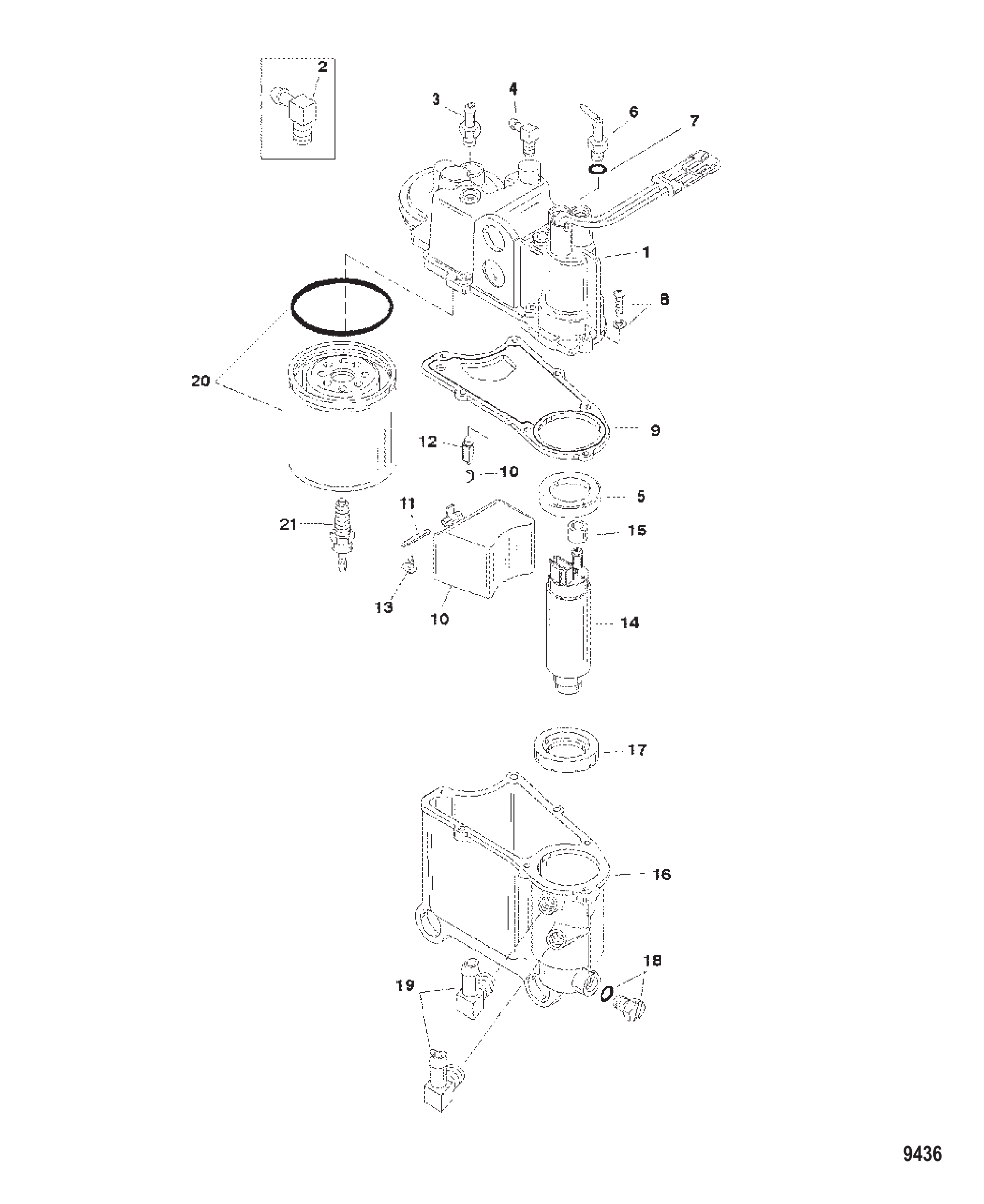

Рис. 23Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	855432A1	Комплект крышки	1
2	NSS	NOT SOLD SEPARATE Elbow	1
3	8568431	ШТУЦЕР ПРЯМОЙ	1
4	19688	Штуцер	1
5	803878	Сальник насоса	1
6	NSS	NOT SOLD SEPARATE Fitting Kit-Pump Outlet	1
6	855437A2	Комплект штуцера выхода насоса	1
7	NSS	NOT SOLD SEPARATE O Ring	1
8	808612	Винт с шайбой (#8-32 x .750)	7
9	855528	Прокладка	1
9	8M6002520	Комплект прокладок	1
10	855430A1	Комплект поплавка	1
10	8M6004920	Комплект поплавка	1
11	F10064	ВАЛ	1
12	855431	Игла клапана	1
12	8M6004917	Впускной клапан	1
13	5902	Винт (#6-32 x .187)	1
14	855427A1	Комплект насоса	1
15	855428	Втулка	1
15	8M6000589	Втулка	1
16	855434A1	Комплект поплавковой камеры	1
17	855433	Сальник	1
17	8554331	Сальник насоса	1
18	855435A1	Комплект пробок	1
19	8554245	Угольник	2
20	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
20	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
21	828586	Щуп	1
21	8M0204710	ДАТЧИК	1

Рис. 24Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 25Поворотный кронштейн и рулевой рычаг (короткий) Swivel Bracket and Steering Arm Short

REF	Номер детали	Наименование	Кол-во
0	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	1
11	8M0204726	Гайка (.375-24) латунная	1

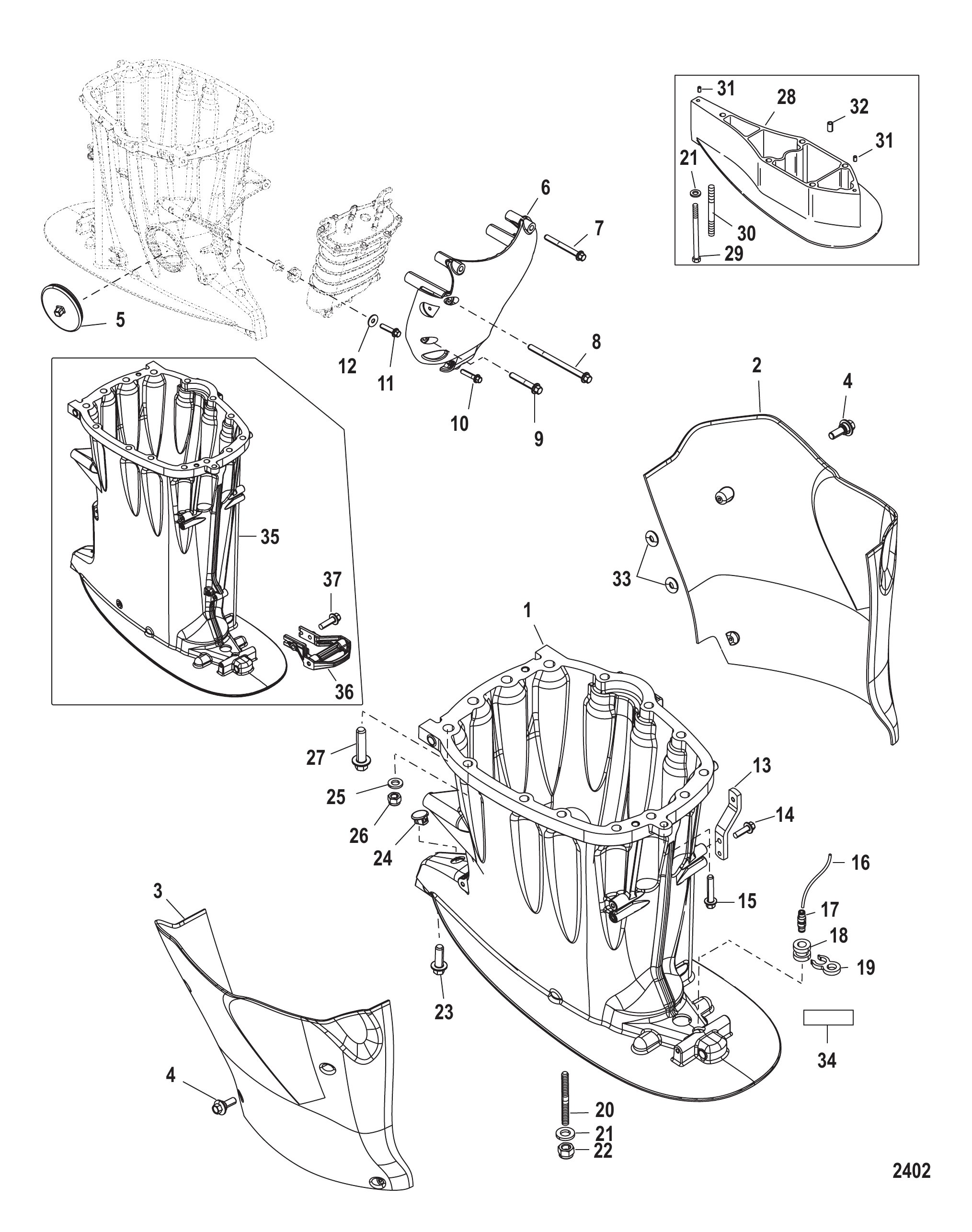

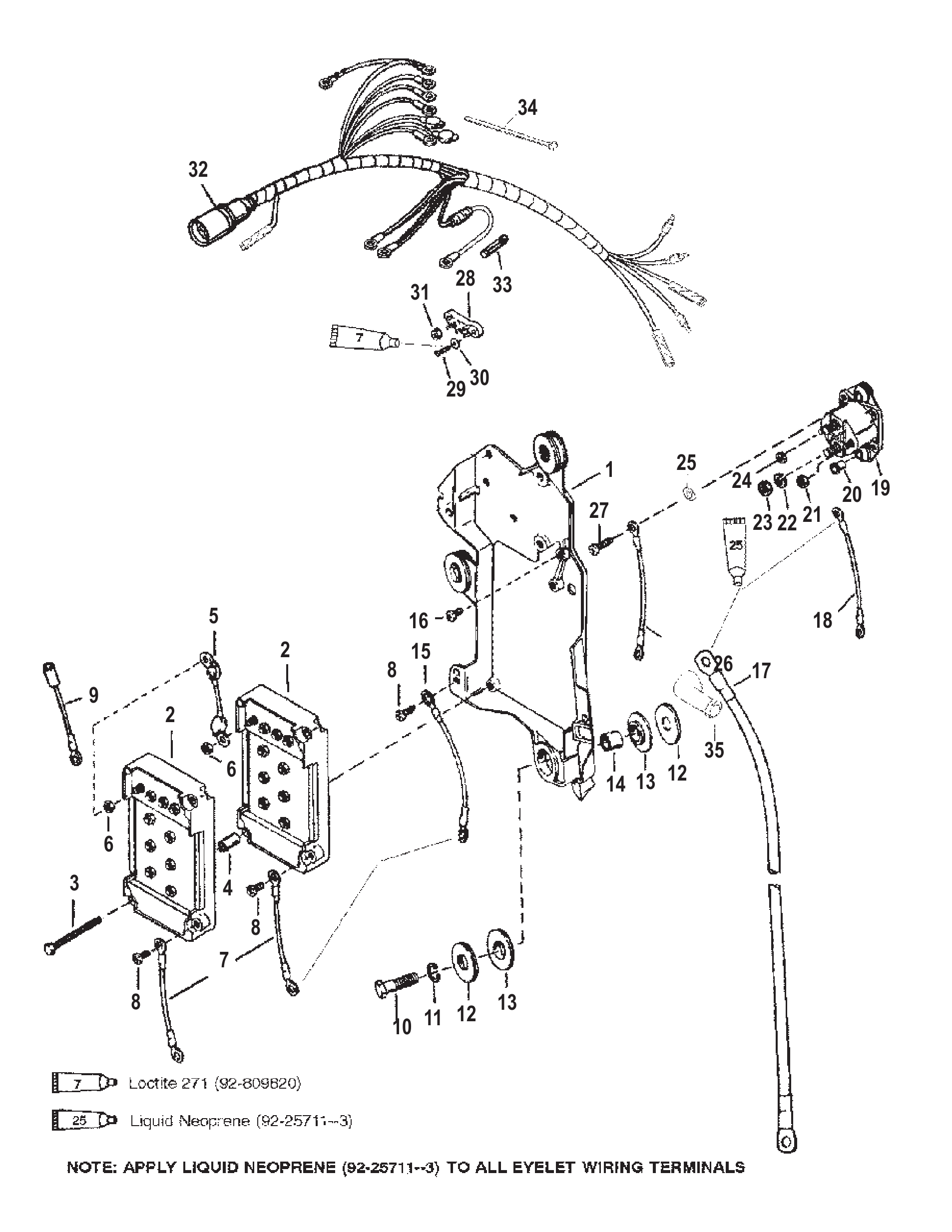

Рис. 26КОРПУС ВЕДУЩЕГО ВАЛА (OFFSHORE) Driveshaft Housing (Offshore)

REF	Номер детали	Наименование	Кол-во
1	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
2	79091	Предохранитель 20 А	1
2	8M0207796	Предохранитель 20 А	1
3	816311	Стяжка (8.00 дюймов)	AR
3	816311T	СТЯЖКА (8.00 дюймов)	AR
4	194372	Клеммная колодка	1
5	38055	ВИНТ (.190-32 x .620)	2
6	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
7	45076	Гайка (#10-32) латунная клемма блока выключателя	2
8	814634	Хомут	1
9	434292	Пластина зажигания	1
10	7778A12	Блок переключателей в сборе	2
11	13669	Винт (#12-24 x 2.00)	2
12	94453	Втулка	2
13	62310A2	Трос в сборе	1
14	45076	Гайка (#10-32) латунная клемма блока выключателя	20
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	60871A10	Провод в сборе	2
17	817626	Винт (#10-16 x .380)	2
17	878607	Винт (#10-16 x .375)	2
18	65999A3	Трос в сборе черный	1
19	87926	Винт (#10-32 x .500)	1
20	60411	ВИНТ (.312-18 x 1.250)	3
21	26993	СТОПОРНАЯ ШАЙБА (.312)	3
21	8M0204647	Стопорная шайба (.312)	3
22	36042	ШАЙБА	6
23	67264	Шайба (резиновая)	6
24	67268	Втулка	3
25	88439A23	Кабель в сборе, плюсовой — аккумулятор	1
25	88439A34	Кабель в сборе положительный - аккумулятор	1
25	88439A24	Кабель в сборе отрицательный - аккумулятор	1
26	45561	Винт (.250-20 x 1.12)	2
26	455611	Винт (.250-20 x 1.120)	2
27	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
28	65999A2	Трос в сборе, черный	1
29	78866	Изолятор	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	4
31	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
32	818968	ВТУЛКА	2
32	8M0214955	Втулка	2
33	45076	Гайка (#10-32) латунная клемма блока выключателя	2
34	53166	СТОПОРНАЯ ШАЙБА (.312)	2
35	68292	Гайка (.312-18)	2
35	8M0204668	Гайка (.312-18)	2

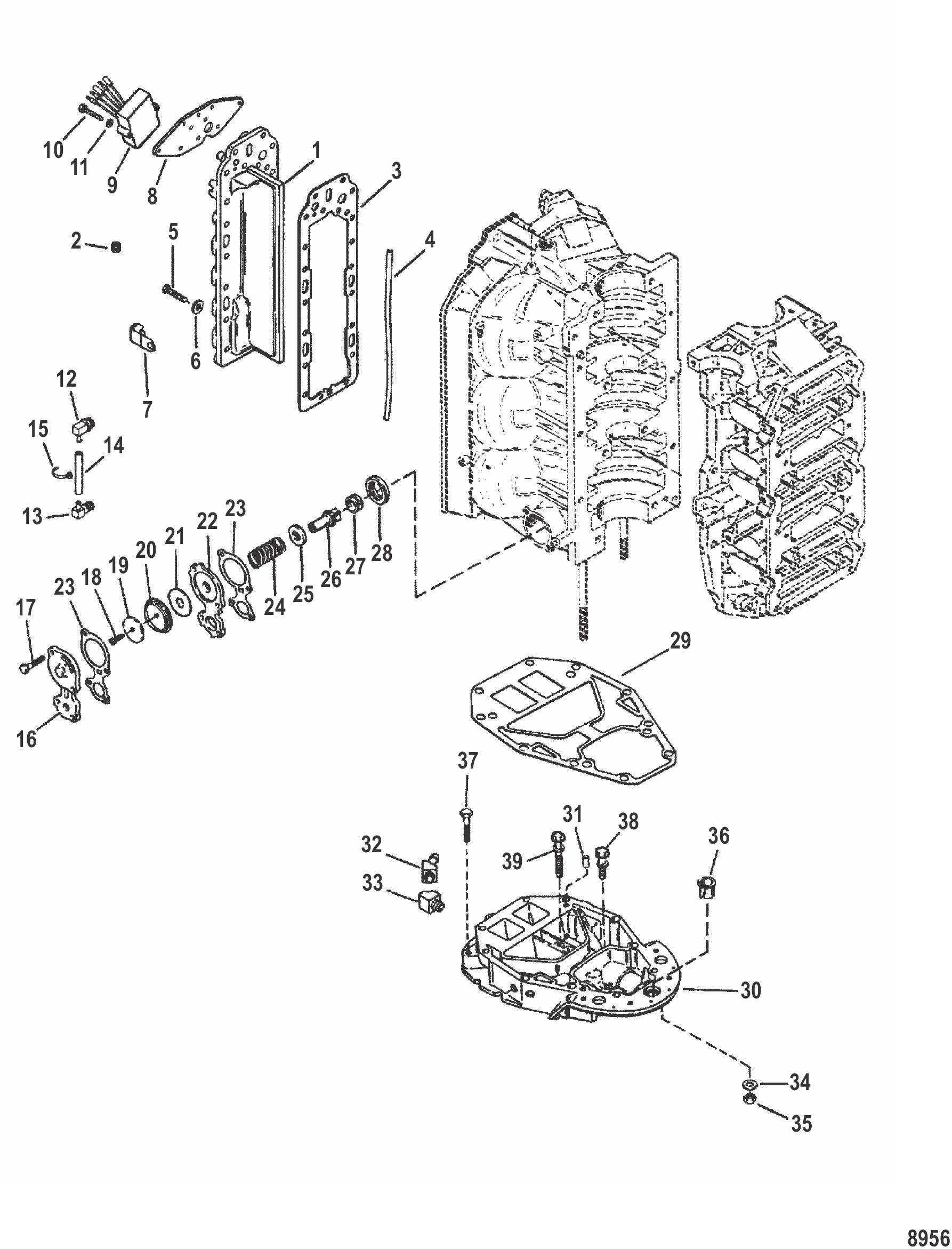

Рис. 27Разделитель выхлопа и пластина выхлопа Exhaust Divider and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	815552A1	Разделительная пластина	1
2	328021	Пробка трубная (.125-27)	1
2	328022	Пробка трубная (.125-27) латунная	1
3	8475251	Прокладка (разделительная пластина)	1
3	847525004	Прокладка	1
4	814754	Сальник (12.50 дюймов)	1
5	847538	ВИНТ	18
5	848496	ВИНТ (.312-18 x 1.50)	18
5	848497	ВИНТ (.312-18 x 1.00)	2
6	847526	ШАЙБА	20
7	814634	Хомут	AR
7	642352	J-ОБРАЗНЫЙ ЗАЖИМ (МАЛЫЙ)	1
7	61001	J-образный зажим	1
8	8478951	Пластина регулятора	1
9	815279T	Регулятор напряжения	1
9	8M0084173	Регулятор напряжения	1
10	69697	Винт (.250-28 x 1.50)	4
11	35045	ГАЙКА (.250-28)	4
11	826709109	Гайка (.250-28) нержавеющая сталь	4
12	814430	Фитинг (.500-14)	1
12	8144301	Штуцер	1
13	92007	Штуцер (.250-18) (90 градусов)	1
13	920071	Штуцер (90 градусов)	1
14	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
14	8M0108355	Шланг (57 дюймов, бухта)	1
15	816311	Стяжка (8.00 дюймов)	2
15	816311T	СТЯЖКА (8.00 дюймов)	2
16	68729	КРЫШКА	1
16	8M0039767	КРЫШКА	1
17	74824	Винт (.312-18 x 1.250)	4
18	69570	Винт (#10-16 x .750)	1
19	76451	Шайба	1
20	14479	Диафрагма	1
20	144791	ДИАФРАГМА	1
21	16496	ДЕФЛЕКТОР водяной	1
22	16497A1	Пластина	1
23	78690	Прокладка	2
23	78690002	Прокладка	2
24	64878	ПРУЖИНА (Чёрная)	1
25	85303	ШАЙБА	1
26	14480	Клапан тарельчатый	1
27	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
28	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
29	8231421	Прокладка	2
29	8231422	Прокладка (головка блока)	2
30	18260A4	Пластина выпускная в сборе	1
31	823106	Установочный штифт (.875)	2
31	8M0043826	Штифт установочный	2
32	14867	УГОЛЬНИК 45 ГРАДУСОВ	1
33	29085	ШТУЦЕР УГЛОВОЙ (45 ГРАДУСОВ)	1
33	8M0123050	Штуцер угловой (45 градусов)	1
34	822838	Шайба (.401 x .745 x .097)	6
35	46335	ГАЙКА (.375-24)	6
36	27132	ВТУЛКА	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	66727	ВИНТ (.312-18 x 1.250)	1
39	68783	ВИНТ (.312-18 x 2.50)	1
-	823142A94	Комплект прокладок	1
-	809839A94	Головка блока цилиндров в сборе	1
-	809839T94	Головка блока 150 EFI	1
-	808603A94	Головка блока цилиндров в сборе	1
-	808603T94	Головка блока цилиндров в сборе	1

Рис. 28Кронштейны транца (длинные) Transom Brackets (Long)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

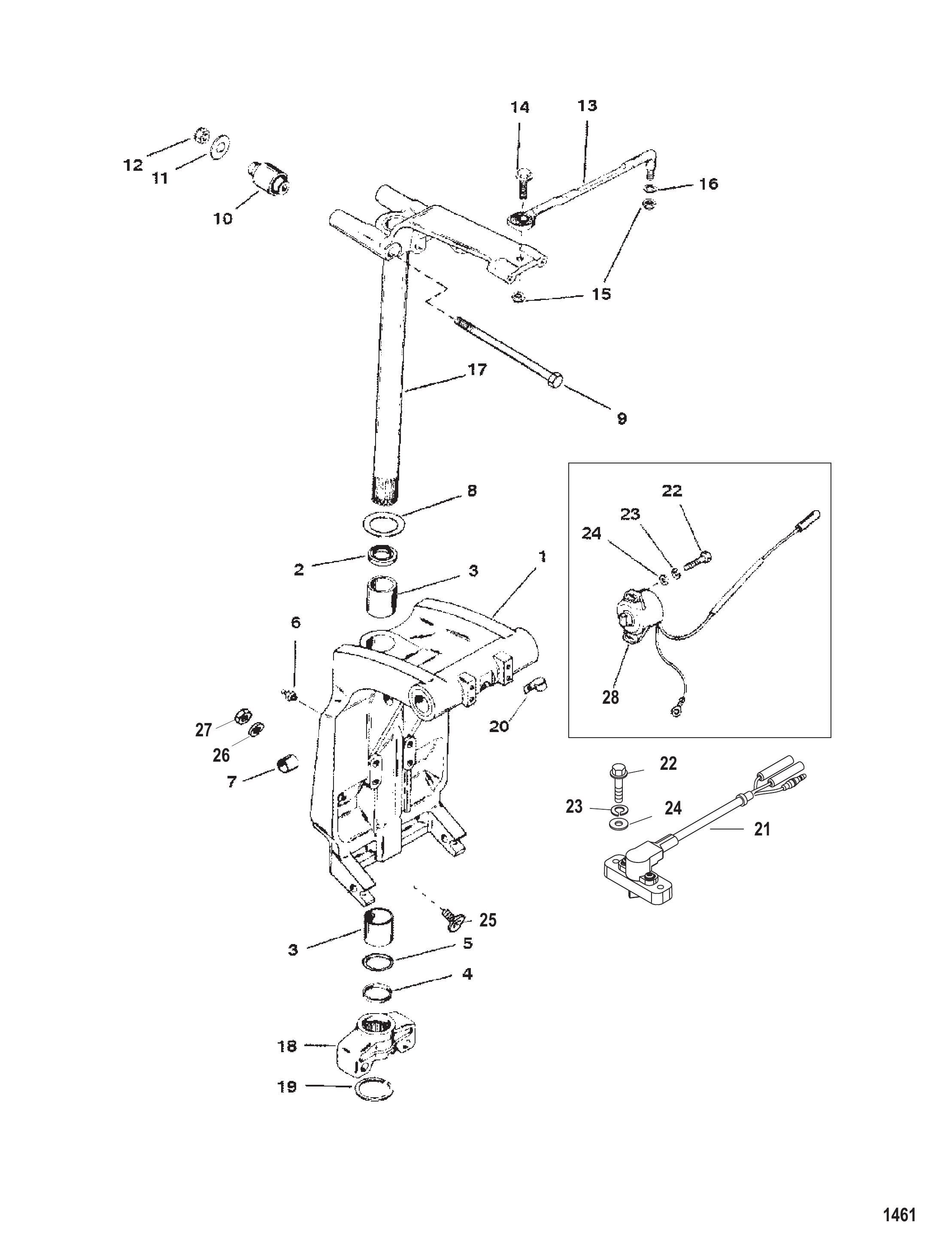

Рис. 29Поворотный кронштейн (длинный) Swivel Bracket (Long)

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	776981	Опора	2
11	78688	Шайба	2
12	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
12	8M0204653	Гайка	2
13	92876A10	Тяга в сборе	1
13	92876A12	Тяга в сборе	1
14	849838	ВИНТ (.375-24 x 1.250)	1
15	826709113	Гайка (.375-24) нержавеющая сталь	2
15	8M0204726	Гайка (.375-24) латунная	2
16	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
17	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
17	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	86580A1	Вилка в сборе, нижняя (чёрная)	1
18	878182T	Вилка нижняя — нержавеющая сталь	1
19	67684	Кольцо стопорное	1
20	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
21	859187A1	Датчик тримма в сборе	1
22	852368	Винт (#10-24 x .750)	2
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
25	996301	Пластина-фиксатор	2
25	8M0045383	Ударная пластина	2
26	58643	Шайба стопорная (.375)	2
27	46335	ГАЙКА (.375-24)	2
28	821180A6	Датчик тримма в сборе	1
28	8M0074846	Заказ 8M0098273	1

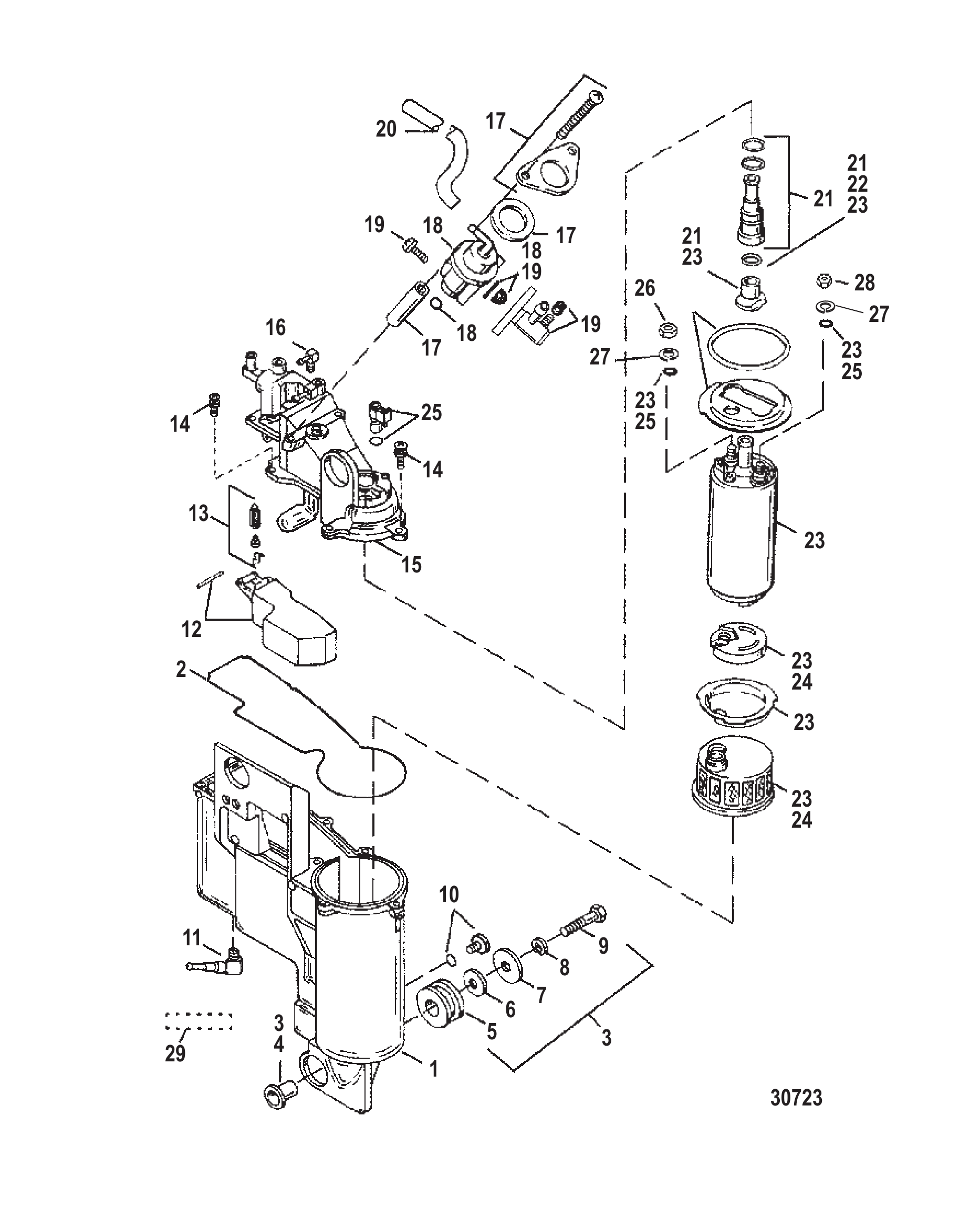

Рис. 30СИСТЕМА УПРАВЛЕНИЯ ТОПЛИВОМ Fuel Management System

REF	Номер детали	Наименование	Кол-во
-	14817A23	Топливная система в сборе	1
1	8276922	Крышка	1
2	15443	Комплект жгута проводов	1
3	18792	Сальник коллектора форсунок	1
4	15029	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ И САЛЬНИКОВ	1
5	8276992	Топливная рампа	1
5	827699T2	Топливная рампа	1
6	18715	Форсунка топливная	6
6	18715T	Форсунка в сборе	6
7	17422	Фильтр форсунки	1
8	827696	КОМПЛЕКТ ФИКСАТОРОВ	1
9	8276933	Корпус дроссельной заслонки	1
10	8090572	Комплект соединения	1
11	8276891	Комплект тяг	1
12	827697	КОМПЛЕКТ РЫЧАГОВ ТЯГИ	1
13	827698	КОМПЛЕКТ ВИНТОВ	1
14	8276981	Комплект винтов	1
15	8090851	Комплект углового штуцера	1
16	814233A1	Ремкомплект клапана Шредера	1
16	814233A02	Ремкомплект клапана	1
17	8142332	Комплект соединения FMA	1
18	8276942	Комплект шлангов	1
18	827694A01	Комплект топливных шлангов	1
19	67748	Ролик	1
20	90088	ВИНТ (.250-20 x 4)	12
20	845674	Винт (.250-20 x 4.00)	12
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	10
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	10

Рис. 31Датчик температуры Temperature Sensor

REF	Номер детали	Наименование	Кол-во
0	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	1
11	8M0204726	Гайка (.375-24) латунная	1

Рис. 32Редуктор гребного вала - стандартный - SportMaster Gear Housing Propeller Shaft-Standard-SportMaster

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	14868	ШТУЦЕР	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	9912976	Трубка контрольной струи	1
16	8M0108349	Шланг (70 дюймов, бухта)	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
22	4000310	ВИНТ (M5 x 40)	2
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
24	9072925	Шланг масляный (6-3/4")	1
25	99751	Штуцер (.0625-27) латунный импульсного шланга	1
25	997511	Угольник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	816856A3	Разъём в сборе, топливный - пластик	1
28	816856Q3	Разъём в сборе, топливный	1
29	69067	ВИНТ (.250-20 x 1.375)	1
30	812782	Сальник	1
31	813657	Кронштейн	1
31	13170A3	ОСНОВАНИЕ	1
32	69067	ВИНТ (.250-20 x 1.375)	1
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	13170A1	Основание топливного фильтра	1
34	13170A3	ОСНОВАНИЕ	1
35	13607	Штуцер основания (входит в поз. №34)	2
35	136071	Угольник	2
36	18458A1	Фильтр в сборе, топливный	1
36	18458Q3	Фильтр топливный	1
37	14570	Датчик контроля воды	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 33Редуктор ведущего вала - TorqueMaster Gear Housing Driveshaft-TorqueMaster

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	14868	ШТУЦЕР	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	9912976	Трубка контрольной струи	1
16	8M0108349	Шланг (70 дюймов, бухта)	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
22	4000310	ВИНТ (M5 x 40)	2
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
24	9072925	Шланг масляный (6-3/4")	1
25	99751	Штуцер (.0625-27) латунный импульсного шланга	1
25	997511	Угольник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	816856A3	Разъём в сборе, топливный - пластик	1
28	816856Q3	Разъём в сборе, топливный	1
29	69067	ВИНТ (.250-20 x 1.375)	1
30	812782	Сальник	1
31	813657	Кронштейн	1
31	13170A3	ОСНОВАНИЕ	1
32	69067	ВИНТ (.250-20 x 1.375)	1
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	13170A1	Основание топливного фильтра	1
34	13170A3	ОСНОВАНИЕ	1
35	13607	Штуцер основания (входит в поз. №34)	2
35	136071	Угольник	2
36	18458A1	Фильтр в сборе, топливный	1
36	18458Q3	Фильтр топливный	1
37	14570	Датчик контроля воды	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 34Плата соленоида трима Trim Solenoid Plate

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

Рис. 35Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
2	79091	Предохранитель 20 А	1
2	8M0207796	Предохранитель 20 А	1
3	816311	Стяжка (8.00 дюймов)	AR
3	816311T	СТЯЖКА (8.00 дюймов)	AR
4	194372	Клеммная колодка	1
5	38055	ВИНТ (.190-32 x .620)	2
6	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
7	45076	Гайка (#10-32) латунная клемма блока выключателя	2
8	814634	Хомут	1
9	434292	Пластина зажигания	1
10	7778A12	Блок переключателей в сборе	2
11	13669	Винт (#12-24 x 2.00)	2
12	94453	Втулка	2
13	62310A2	Трос в сборе	1
14	45076	Гайка (#10-32) латунная клемма блока выключателя	20
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	60871A10	Провод в сборе	2
17	817626	Винт (#10-16 x .380)	2
17	878607	Винт (#10-16 x .375)	2
18	65999A3	Трос в сборе черный	1
19	87926	Винт (#10-32 x .500)	1
20	60411	ВИНТ (.312-18 x 1.250)	3
21	26993	СТОПОРНАЯ ШАЙБА (.312)	3
21	8M0204647	Стопорная шайба (.312)	3
22	36042	ШАЙБА	6
23	67264	Шайба (резиновая)	6
24	67268	Втулка	3
25	88439A23	Кабель в сборе, плюсовой — аккумулятор	1
25	88439A34	Кабель в сборе положительный - аккумулятор	1
25	88439A24	Кабель в сборе отрицательный - аккумулятор	1
26	45561	Винт (.250-20 x 1.12)	2
26	455611	Винт (.250-20 x 1.120)	2
27	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
28	65999A2	Трос в сборе, черный	1
29	78866	Изолятор	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	4
31	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
32	818968	ВТУЛКА	2
32	8M0214955	Втулка	2
33	45076	Гайка (#10-32) латунная клемма блока выключателя	2
34	53166	СТОПОРНАЯ ШАЙБА (.312)	2
35	68292	Гайка (.312-18)	2
35	8M0204668	Гайка (.312-18)	2

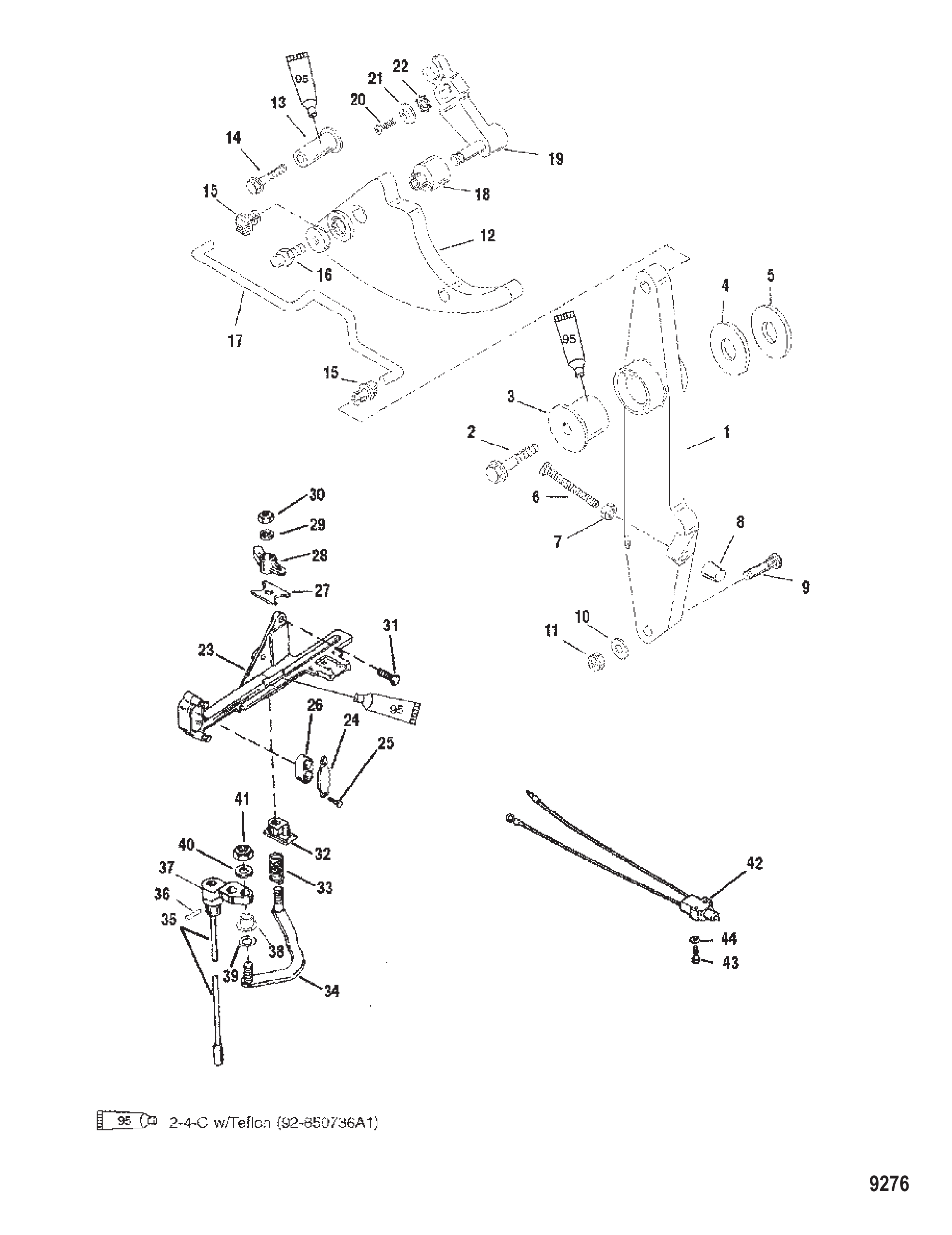

Рис. 36Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	850389	Рычаг	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	74759	Шайба (.391 x .880 x .125) нержавеющая сталь	1
5	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
6	64022	Винт (.250-20 x 2.125)	1
7	64015	Гайка (.250-20) клеммы стартерного соленоида	1
8	26852	ЗАГЛУШКА Нейлоновая	1
9	42927	Вставка	1
10	35459	ШАЙБА	1
11	8268336	Гайка (M6)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	8503931	Кулачок	1
12	856221A1	Комплект кулачков	1
13	852970	ВТУЛКА	1
14	82130040	ВИНТ (M6 x 40)	1
15	932481	Втулка	2
15	8M0215006	Втулка поворотная	2
16	8235694	Шарик резьбовой	1
17	850815	Тяга	1
17	8508152	Тяга	1
18	67748	Ролик	1
19	850286	Ролик дросселя	1
19	8502861	Рычаг	1
20	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
21	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
22	69432	Шайба стопорная наружная (#10)	1
23	8142831	Кронштейн анодный	1
23	814283T6	Кронштейн в сборе якорный	1
24	98889	Защёлка	1
25	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
26	39519	ЧАШКА	1
27	52100	Износостойкая пластина	1
28	38279	ЗАЩЕЛКА	1
28	8M0036768	ЗАЩЕЛКА	1
29	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
30	35045	ГАЙКА (.250-28)	1
30	826709109	Гайка (.250-28) нержавеющая сталь	1
31	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
32	814284	Направляющий блок	1
33	20099	Пружина	1
34	67073A1	Тяга в сборе	1
35	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
35	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
36	NSS	NOT SOLD SEPARATE Roll Pin	1
37	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
38	26856	ВТУЛКА	1
39	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
40	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
41	35045	ГАЙКА (.250-28)	1
41	826709109	Гайка (.250-28) нержавеющая сталь	1
42	814281A2	Переключатель	1
42	8M0052931	Переключатель	1
43	77478	ВИНТ (#6-32 x .875)	2
44	27882	ШАЙБА	2

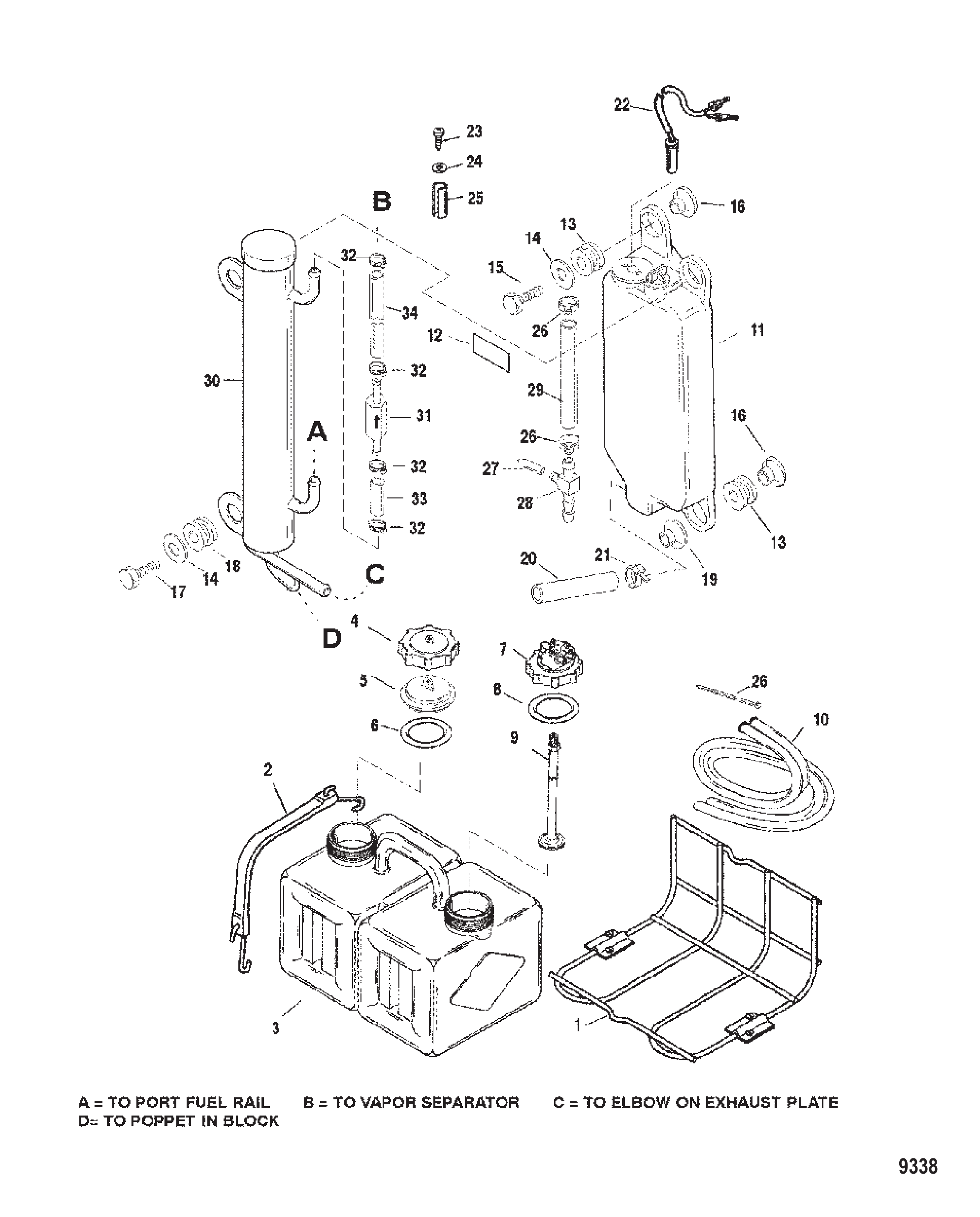

Рис. 37Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
2	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
3	87421	Бак	1
4	43298A2	КРЫШКА В СБОРЕ	1
5	NSS	NOT SOLD SEPARATE Insert	1
6	11332	Уплотнительное кольцо (2.225 x .210)	1
7	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
7	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
8	11332	Уплотнительное кольцо (2.225 x .210)	1
9	99802	Трубка	1
10	99439	Шланг (114.00 дюймов)	1
11	833069A3	Масляный бачок в сборе	1
11	8M0062954	Масляный бачок	1
12	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
13	855362	Втулка уплотнительная	3
13	855362001	Втулка	3
14	49436	Шайба	3
15	60411	ВИНТ (.312-18 x 1.250)	1
16	855364	Втулка	3
17	69267	Винт (.312-18 x 1.750)	2
18	833155	Втулка	2
19	8502341	Втулка	2
20	82381455	ТРУБКА (25.00 дюймов в наборе)	1
21	816311	Стяжка (8.00 дюймов)	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	12886A8	Выключатель	1
23	58376	Винт (.164-18 x .375)	1
24	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
25	8260841	Проставка	1
26	816311	Стяжка (8.00 дюймов)	7
26	816311T	СТЯЖКА (8.00 дюймов)	7
27	NSS	NOT SOLD SEPARATE Plug	1
28	424254	Штуцер	1
28	8M0207780	Фитинг	1
29	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
29	8M0108355	Шланг (57 дюймов, бухта)	1
30	855785	ОХЛАДИТЕЛЬ Топлива	1
30	855785A1	Топливный охладитель в сборе	1
31	855761	ОБРАТНЫЙ КЛАПАН	1
31	8557611	Клапан обратный	1
32	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
32	8M0214911	Хомут @5	4
33	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
34	856822A3	Шланг (30 дюймов)	1

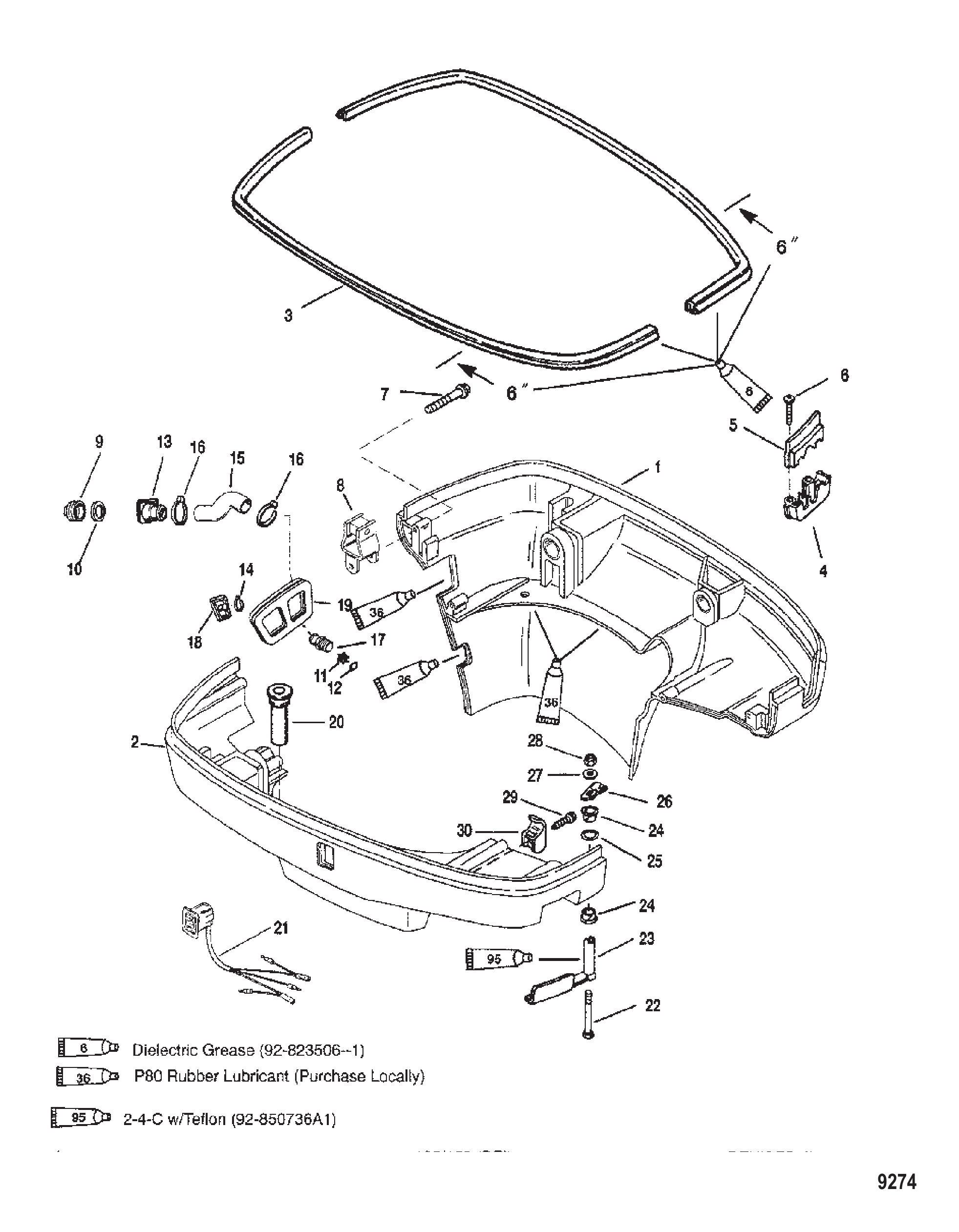

Рис. 38НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	834814A1	Поддон нижний левый	1
1	834814A2	НИЖНИЙ КОЖУХ	1
2	834815A1	Поддон нижний правый	1
2	8M0107322	Кожух нижний, правый	1
2	834815A2	НИЖНИЙ КОЖУХ	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	822024	Хомут	1
5	822023	Хомут	1
6	92799	ВИНТ (#10-16 x 1.12)	2
7	82130040	ВИНТ (M6 x 40)	4
8	831209	Фиксатор	1
9	821908	Пробка	1
10	821915	Шайба	1
11	821963	Клапан обратный	1
11	8219631	Обратный клапан	1
12	30641	Уплотнительное кольцо (.299 x .103)	1
13	821952	Штуцер	1
14	816311	Стяжка (8.00 дюймов)	1
14	816311T	СТЯЖКА (8.00 дюймов)	1
15	8320782	Шланг	1
15	8M0039077	Шланг формованный	1
16	850896	Хомут (28.6)	2
17	8320763	Фитинг	1
18	821904	Штуцер контрольной струи	1
18	8M0077650	Штуцер контрольной струи	1
19	828216	Чехол холостого выхлопа	1
19	889847	ЧЕХОЛ выхлопа холостого хода	1
20	817519A1	Обратный клапан в сборе, сливной	2
21	850691	Выключатель	1
21	8M0235192	Переключатель тримма	1
22	824868	ВИНТ (M6 x 75)	1
23	821253F1	Рукоятка передняя, чёрная	1
23	889740A02	Комплект рукоятки	1
23	821253F2	Передняя рукоятка	1
23	889740A02	Комплект рукоятки	1
24	335891	Втулка	2
25	48462	Кольцо уплотнительное (.614 x .070)	1
26	8219423	Собачка	1
27	69057	ШАЙБА (.281 x .734 x .063)	1
28	401196	ГАЙКА (M6)	1
29	8214281	Винт (#10-16 x .625)	1
30	822873	Зажим	1

Рис. 39МАХОВИК, СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ Flywheel, Starter Motor and Ignition Coils

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A27	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
20	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
21	69739A7	Жгут проводов в сборе	1
22	7370A13	Катушка зажигания в сборе	6
22	8M0230859	Катушка зажигания в сборе	6
22	7370A19	Катушка зажигания в сборе	6
22	8M0230859	Катушка зажигания в сборе	6
22	832757A4	Комплект катушки	6
22	8M0230859	Катушка зажигания в сборе	6
23	79743	Крышка	3
24	88447	Винт (.190-32 x 1.62)	12
25	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
26	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	6
27	68513	ВИНТ (#10-32 x .375) Нержавеющая сталь ПРИЖИМНАЯ ПЛАСТИНА И КУЛАЧОК	6
28	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	18
29	45076	Гайка (#10-32) латунная клемма блока выключателя	12
30	136862	Свеча зажигания (NGK-BU8H)	6
30	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
31	815358A1	Комплект проводов зажигания	1

Рис. 40Кронштейны транца (короткие) Transom Brackets Short

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

Рис. 41РЕДУКТОР ВАЛА ВИНТА-СТАНДАРТ-SPORTMASTER Gear Housing Propeller Shaft-Standard-Sportmaster

REF	Номер детали	Наименование	Кол-во
-	827214T23	Корпус редуктора в сборе (комплект)	1
1	827214T16	Корпус редуктора в сборе (базовый)	1
1	827214T25	Корпус редуктора в сборе (базовый)	1
47	89594A1	Толкатель в сборе	1
48	789562	Кулачок переключения передач	1
49	79911A1	Штанга	1
50	78906	Палец	1
50	8M0084245	Штифт фиксатора пружины	1
51	79910	Пружина	2
52	78910	Шайба	AR
53	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
54	78172A1	Подшипник конический роликовый в сборе	1
55	44104A7	Комплект шестерён (включая ведущую шестерню)	1
56	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
57	42672T	Храповик	1
58	42671	Палец крестовой	1
59	78909	Палец фиксатора	2
60	78962	Пружина	2
61	840451A2	Гребной вал	1
61	840451A03	Гребной вал	1
-	840389K5	Комплект ступицы	1
-	8M0183487	Комплект ступицы гребного винта HD	1
-	840382A1	Комплект демпферной накладки	1
-	840382A02	Комплект демпферной накладки	1
62	822824A1	Шестерня заднего хода в сборе	1
62	8M0192202	Шестерня заднего хода	1
63	822823	Упорное кольцо	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	848840T1	Обойма подшипника в сборе	1
67	848840A1	Обойма подшипника в сборе	1
68	817072	Подшипник роликовый	1
69	817071	Кольцо стопорное	1
70	815565	САЛЬНИК Масляный	2
71	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
72	79447	Шайба стопорная с усиком	1
73	79448	Фиксатор	1
73	8M2011027	ФИКСАТОР	1
74	423511	Шайба стопорная зубчатая	1
75	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
76	832066A1	Комплект пластины водозаборника	1
77	188642	Винт (#8-32 x .500)	4
78	76214Q5	Анодная пластина в сборе	1
79	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
80	859116	ГАЙКА (.437-20)	2
81	30206	ВИНТ (.375-16 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
82	822836	Шайба (.445 x .805 x .108)	2
83	859432	ШТУЦЕР	1
83	881866	Фитинг	1
84	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	89238A3	Ремкомплект уплотнений корпуса редуктора	1

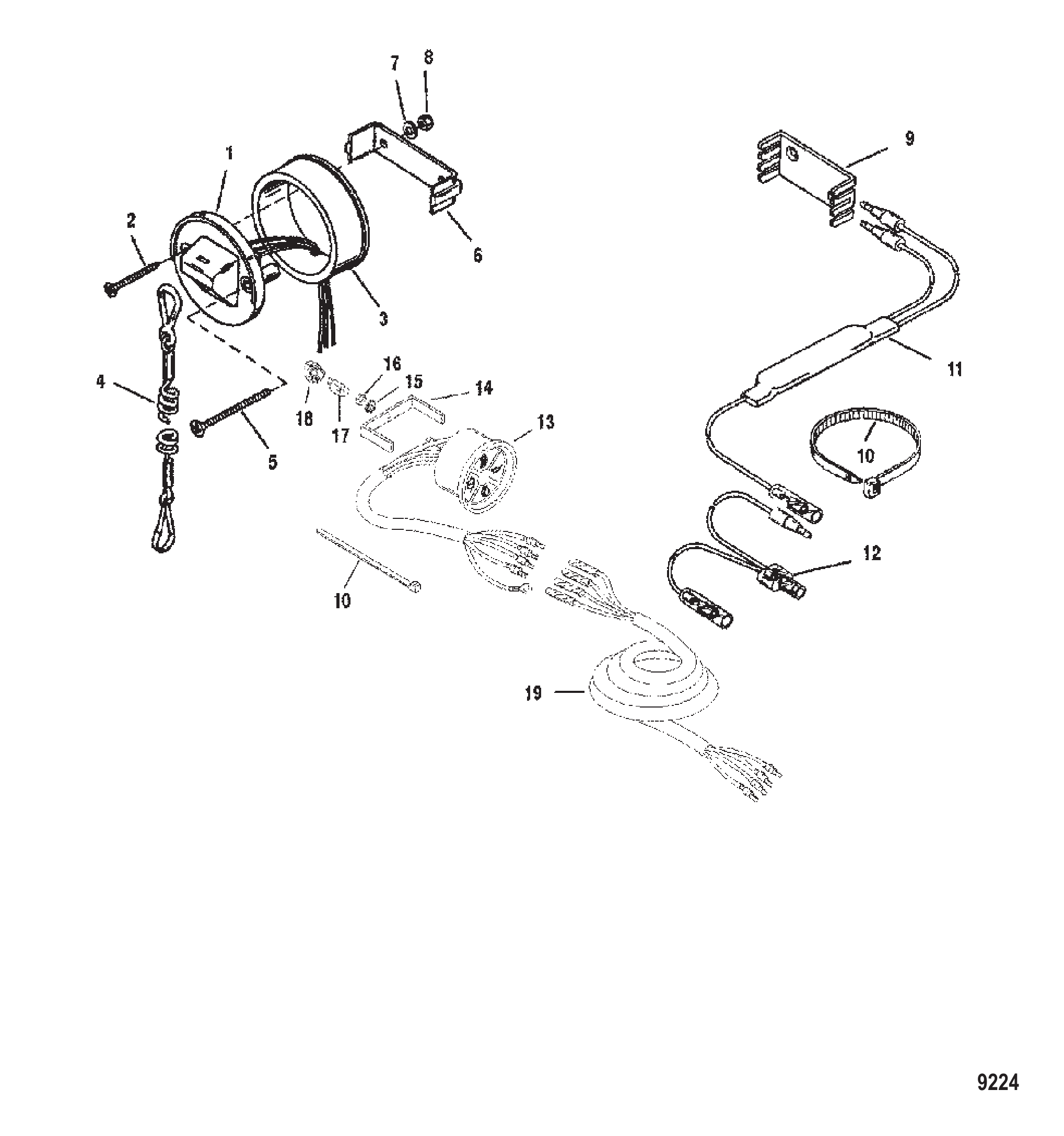

Рис. 42ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	16
10	816311T	СТЯЖКА (8.00 дюймов)	16
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1
13	835360A2	Комплект сигнального прибора	1
13	859699A1	Комплект сигнального прибора	1
14	850020	ХОМУТ	1
15	825361	Шайба стопорная звездообразная (#8)	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	15163	ЛАМПА (ВЕРХНЯЯ)	4
18	79888	Патрон лампы	4
19	835359A1	Кабель в сборе (20,00 футов)	1

Рис. 43Поворотный кронштейн и рулевой рычаг (длинный) Swivel Bracket and Steering Arm Long

REF	Номер детали	Наименование	Кол-во
0	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
11	826709113	Гайка (.375-24) нержавеющая сталь	1
11	8M0204726	Гайка (.375-24) латунная	1

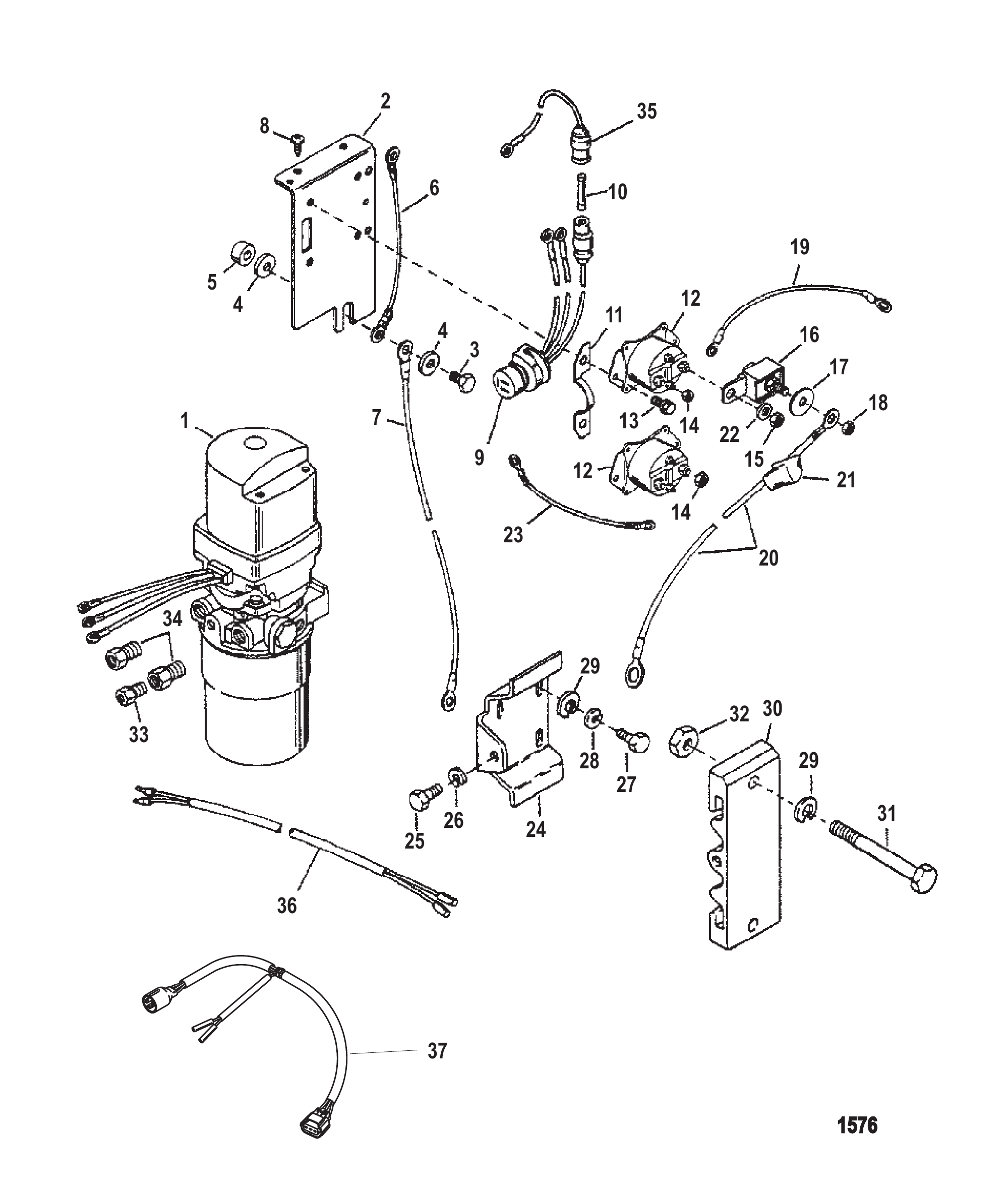

Рис. 44Гидравлический насос и кронштейны крепления Hydraulic Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
-	846859A4	НАСОС В СБОРЕ Гидравлический (В СБОРЕ)	1
1	846859A1	Насос в сборе (гидравлический)	1
1	8M0051203	НАСОС В СБОРЕ - TRIM	1
2	818567	КРОНШТЕЙН	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	57792	ШАЙБА	2
5	34948	ПРОСТАВКА	1
6	65999A12	ТРОС В СБОРЕ Масса	1
7	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
8	92051	Винт (10-16 x .75)	2
9	79147A5	ЖГУТ ПРОВОДОВ В СБОРЕ	1
10	79091	Предохранитель 20 А	1
10	8M0207796	Предохранитель 20 А	1
11	88075	Фиксатор	1
12	853654A1	ЭЛЕКТРОМАГНИТ	2
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
14	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
15	859119	ГАЙКА (5/16-18)	4
15	8M0204646	ГАЙКА (.312-18)	4
16	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
16	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
17	96457	Шайба фенольная (.27 x .81 x .062)	1
18	21825	ГАЙКА (.250-28)	1
19	65999A11	ТРОС В СБОРЕ	1
20	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
21	46265	ЧЕХОЛ РЕЗИНОВЫЙ - КЛЕММА СТАРТЕРА	5
22	22753	ШАЙБА ВИНТОВ КАРТЕРА	4
23	79139A26	ТРОС В СБОРЕ Красный	1
24	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
25	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
26	26993	СТОПОРНАЯ ШАЙБА (.312)	1
26	8M0204647	Стопорная шайба (.312)	1
27	90271	ВИНТ (.375-16 x .62)	2
28	58643	Шайба стопорная (.375)	2
29	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
29	8M0214963	Шайба	4
30	87762	Кронштейн	1
31	63826	Винт (.375-16 x 2.50)	2
32	82670912	ГАЙКА (.375-16) Нержавеющая сталь	2
33	818200	ШТУЦЕР	1
34	77366	ШТУЦЕР	2
35	95084A18	Жгут проводов в сборе (предохранитель)	1
36	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
37	848017T4	Жгут проводов в сборе (трим)	1

Рис. 45Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	880646T01	Корпус гребного вала, чёрный	1
2	885366T01	Накладка в сборе нижняя - левый борт	1
2	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
2	885364T01	Накладка в сборе нижняя - левый борт	1
2	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
3	885365T01	Накладка в сборе нижняя - правый борт	1
3	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
3	885363T01	Накладка в сборе нижняя - правый борт	1
3	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
4	892073002	Винт с буртиком (M6)	8 or 12
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	8 or 12
5	889568001	Втулка уплотнительная	1
6	889656T	КОЖУХ Сепаратор паров	1
6	889656T01	КОЖУХ	1
7	88552675	Винт (M8 x 75)	2
7	8M0103818	ВИНТ (M8 X 75)	2
8	885526120	ВИНТ (M8 x 120)	2
8	8M0103812	ВИНТ	2
9	88552650	Винт (M8 x 50)	2
9	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	2
10	88552640	Винт (M8 x 40)	1
10	8M0103815	ВИНТ	1
11	88552635	Винт (M8 x 35 мм)	3
11	8M0103814	Винт (M8 x 35 мм)	3
12	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
13	897784A01	КОМПЛЕКТ КРОНШТЕЙНА Верхняя накладка	2
14	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
14	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
15	88552630	Винт (M8 x 30)	1
15	8M0103813	ВИНТ (M8 x 30)	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
17	859448	ШТУЦЕР	1
17	859448T	Штуцер	1
18	821555001	Втулка уплотнительная	1
18	8M0153609	Втулка уплотнительная	1
19	889831	ФИКСАТОР	1
19	889831001	Фиксатор
20	856983	Шпилька (M12 x 52)	4
20	8M0008031	Шпилька (M12 x 1.75 x 52)	4
21	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
22	896895	Гайка (M12)	4
23	88552835	Винт (M12 x 35 мм)	1
23	8M0102995	ВИНТ (M12)	1
24	824928001	ЗАГЛУШКА резиновая	1
25	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
25	8M0214963	Шайба	10
26	884412	Гайка	10
27	88552845	Винт (M12 x 45)	4
27	8M0103825	ВИНТ @2	4
28	880647T	ПРОСТАВКА	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	857137	Винт (M12 x 160)	1
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
32	855623	ВТУЛКА	1
33	896251	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
33	898033	Зажим	2
34	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
35	880648T01	КОРПУС Вертикальный вал, чёрный	1
35	8M0113287	ВЕРТИКАЛЬНЫЙ ВАЛ ЧЁРНЫЙ XL	1
36	891966006	Кронштейн капота	1
37	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
37	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 46Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 47ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

Рис. 48Редуктор гребного вала - TorqueMaster Gear Housing Propeller Shaft-TorqueMaster

REF	Номер детали	Наименование	Кол-во
1	15930A15	РЕМКОМПЛЕКТ НАСОСА Топливный	1
2	42990A6	РЕМКОМПЛЕКТ ДИАФРАГМЫ	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	14868	ШТУЦЕР	1
15	16604	ШТУЦЕР прямой (.125-27)	1
16	9912976	Трубка контрольной струи	1
16	8M0108349	Шланг (70 дюймов, бухта)	1
17	144303	ОСНОВАНИЕ	1
18	98775A3	Пластина топливного насоса	1
18	987752	Пластина	1
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
20	15979	Штуцер	1
21	16452	ВИНТ (#12-24 x 2.00)	2
22	4000310	ВИНТ (M5 x 40)	2
23	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
24	9072925	Шланг масляный (6-3/4")	1
25	99751	Штуцер (.0625-27) латунный импульсного шланга	1
25	997511	Угольник	1
26	1350382	Трубка (бухта 30.00 дюймов)	2
26	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	816856A3	Разъём в сборе, топливный - пластик	1
28	816856Q3	Разъём в сборе, топливный	1
29	69067	ВИНТ (.250-20 x 1.375)	1
30	812782	Сальник	1
31	813657	Кронштейн	1
31	13170A3	ОСНОВАНИЕ	1
32	69067	ВИНТ (.250-20 x 1.375)	1
33	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
34	13170A1	Основание топливного фильтра	1
34	13170A3	ОСНОВАНИЕ	1
35	13607	Штуцер основания (входит в поз. №34)	2
35	136071	Угольник	2
36	18458A1	Фильтр в сборе, топливный	1
36	18458Q3	Фильтр топливный	1
37	14570	Датчик контроля воды	1
-	815810A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
-	815809A90	Комплект прокладок	1
-	815791A92	Комплект прокладок двигателя	1
