水星 Mercury 250 L (3.0L) 0T861319 THRU 1B118897 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-891884004 · 共 30 个部位 · 1282 条零件

1Аксессуары 2Демпфер/крышка маховика 3НИЖНИЙ КОЖУХ 4ПЛАСТИНА КАТУШКИ 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА 7КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 8Выхлопная пластина 9МАХОВИК/ГЕНЕРАТОР 10Управление топливом 11Топливный насос 12РЕДУКТОР (ВЕДОМЫЙ ВАЛ)(TORQUE MASTER)13РЕДУКТОР ВАЛА ВИНТА - TORQUE MASTER 14Компоненты системы впрыска масла 15Портовая система сброса 16КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 17Компоненты гидроподъема 8M0231193 18Компоненты гидроподъема, металлический корпус двигателя 19Компоненты гидроподъема Корпус двигателя пластиковый 20Сервисные/вспомогательные материалы 21ПЛАСТИНА СОЛЕНОИДА 22СПИДОМЕТР/СИСТЕМА ДАВЛЕНИЯ В БЛОКЕ 23Старбортная система сброса 24СТАРТЕР 25Поворотный кронштейн и рулевой рычаг 26ДРОССЕЛЬНАЯ ЗАСЛОНКА 27Инструменты 28ВЕРХНИЙ КОКПИТ 29Кронштейны транца 30Компоненты сепаратора паров

Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
852400	Соединение промывочное	1
15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
877683Q12	Топливный шланг в сборе (12 футов)	1
858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
41729A3	Комплект удлинителя шланга	1
NSS	NOT SOLD SEPARATE Rigging Hose Kit	1
15943A1	Комплект масляного бачка	1
858915A1	Комплект редуктора тримма	1

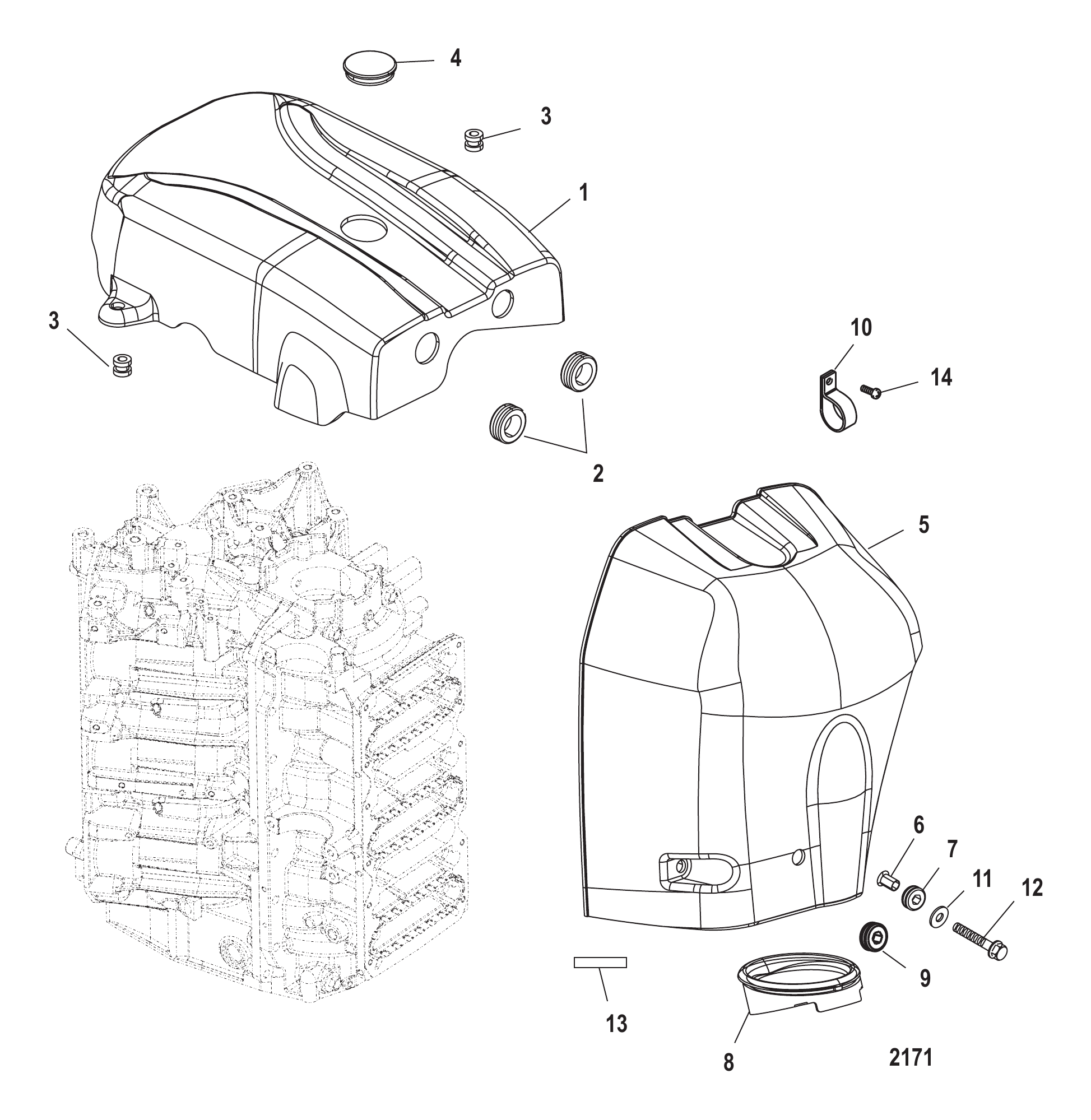

Рис. 2Демпфер/крышка маховика Attenuator/Flywheel Cover

REF	Номер детали	Наименование	Кол-во
1	880009T02	Крышка маховика	1
1	892854T01	Крышка маховика	1
1	892854T01	Крышка маховика	1
2	13467	Втулка (.88 внутренний диаметр)	2
3	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0153609	Втулка уплотнительная	2
3	821555001	Втулка уплотнительная	2
3	8M0153609	Втулка уплотнительная	2
4	89219	Пробка	1
4	89219001	Пробка	1
4	89219001	Пробка	1
5	881909T3	ГЛУШИТЕЛЬ В СБОРЕ	1
6	856954	Втулка	1
7	834985	Втулка уплотнительная	1
7	8M0190980	ВТУЛКА	1
8	882767	Сальник	1
9	20116	Втулка ручки воздушной заслонки	1
10	23567	ЗАЖИМ	1
11	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
12	82130025	ВИНТ (M6 x 25) крепление к картеру	1
13	881865	Наклейка предупреждающая — запуск на передаче	1
14	69570	Винт (#10-16 x .750)	1

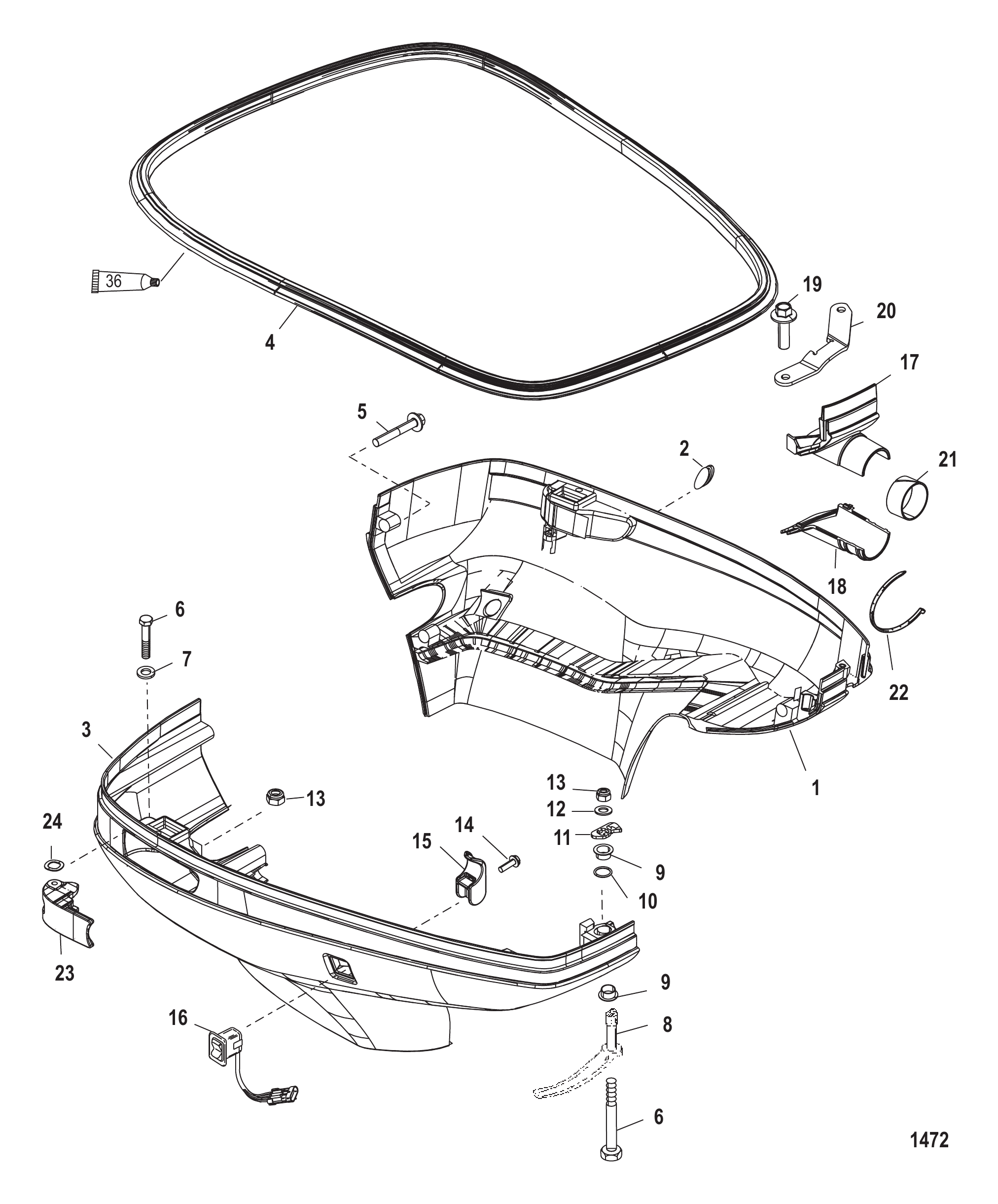

Рис. 3НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	850302A1	Нижний кожух левый	1
1	850302A07	Нижний кожух левый	1
2	854367001	Пробка	1
3	850301A1	Нижний кожух правый	1
3	850301A07	Нижний кожух правый	1
4	8253183	Уплотнение (44,00 дюйма)	2
4	8M0109218	Сальник - кожух	2
5	82130040	ВИНТ (M6 x 40)	4
6	824868	ВИНТ (M6 x 75)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	850684F1	Передняя рукоятка	1
8	8M0053903	Передняя рукоятка	1
9	335891	Втулка	2
10	48462	Кольцо уплотнительное (.614 x .070)	1
11	8219423	Собачка	1
12	69057	ШАЙБА (.281 x .734 x .063)	1
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	8214281	Винт (#10-16 x .625)	1
15	822873	Зажим	1
16	8569901	ВЫКЛЮЧАТЕЛЬ ТРИММА	1
16	8M0235191	Выключатель тримма	1
16	896620001	Переключатель тримма	1
16	8M0235191	Выключатель тримма	1
17	859359A2	Монтажный комплект (верхний)	1
17	8M8027677	Монтажный комплект 3.0L	1
18	NSS	NOT SOLD SEPARATE Clamp-Lower	1
19	82130012	ВИНТ (M6 x 12)	2
20	NSS	NOT SOLD SEPARATE Strap	1
21	859343	ПЕНОМАТЕРИАЛ	1
22	850181	СТЯЖКА (11.750 ДЮЙМОВ)	2
23	852361T1	Рукоятка кожуха	2
23	850682A06	Комплект кронштейна и рукоятки	2
24	29402	ШАЙБА ВОЛНОВАЯ	2

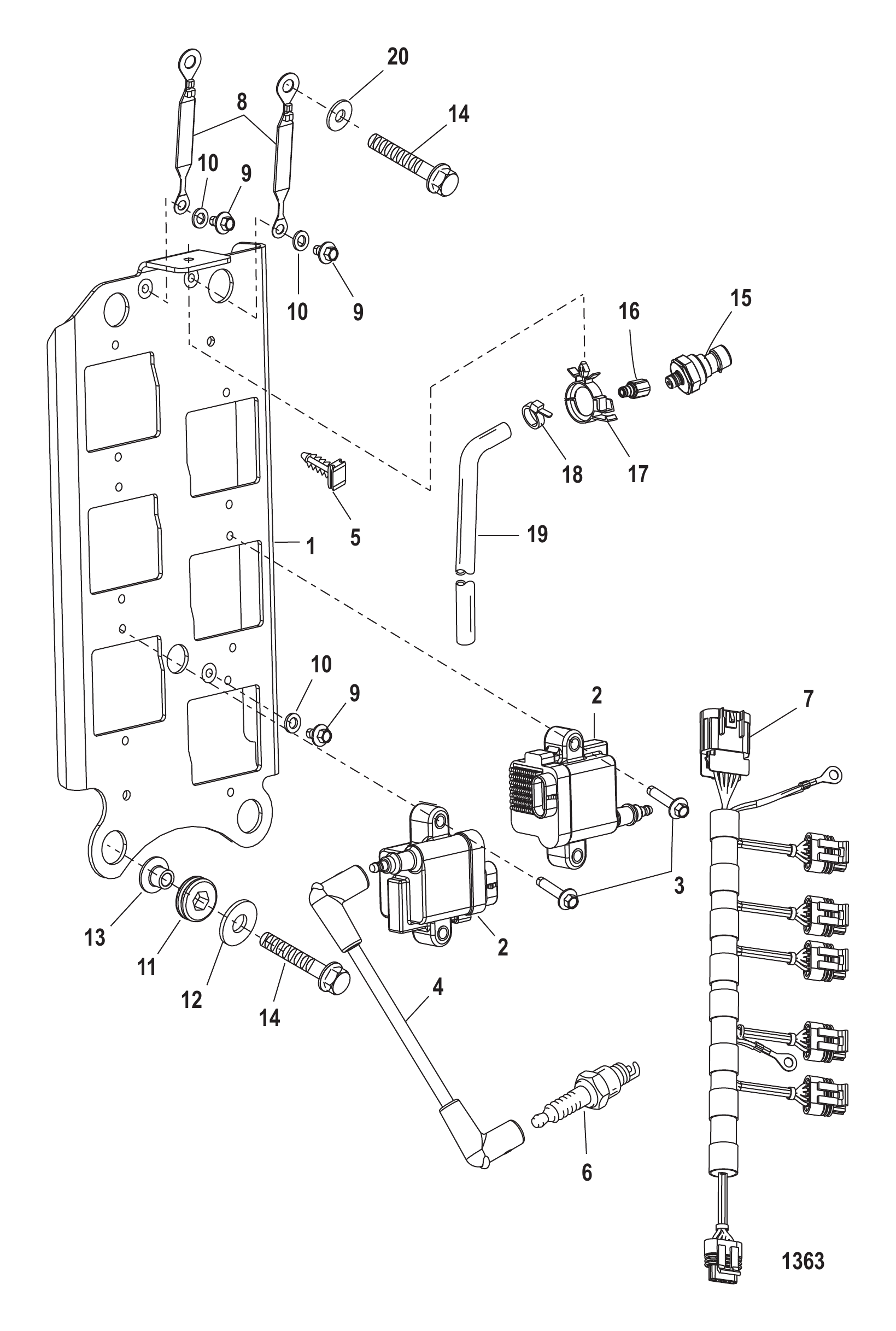

Рис. 4ПЛАСТИНА КАТУШКИ Coil Plate

REF	Номер детали	Наименование	Кол-во
1	850295T2	Пластина крепления катушки зажигания	1
2	879984A1	Комплект катушки зажигания	6
2	8M0077471	Катушка зажигания	6
3	82129130	ВИНТ (M6 x 30)	12
4	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
5	828991	Зажим	1
5	828991T	ЗАЖИМ	1
6	941	СВЕЧА ЗАЖИГАНИЯ (CHAMPION #QL77CC)	6
7	882757T1	Жгут проводов катушки зажигания в сборе	1
7	882757T02	Жгут проводов в сборе катушки	1
-	854839T02	ЖГУТ ПРОВОДОВ 5-КОНТАКТНЫЙ	1
-	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
8	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
9	82129110	ВИНТ (M6 x 10)	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
11	833155	Втулка	4
12	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
13	8502341	Втулка	4
14	81893435	ВИНТ (M8 x 35)	4
14	8M0103814	Винт (M8 x 35 мм)	4
15	881879A7	Комплект датчика (0-50 PSI) бежевый	1
15	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
16	859431	ШТУЦЕР	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
16	892403	ФИТИНГ	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	883066	Зажим (.865)	1
18	816311T	СТЯЖКА (8.00 дюймов)	AR
19	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
20	36001	ШАЙБА	2

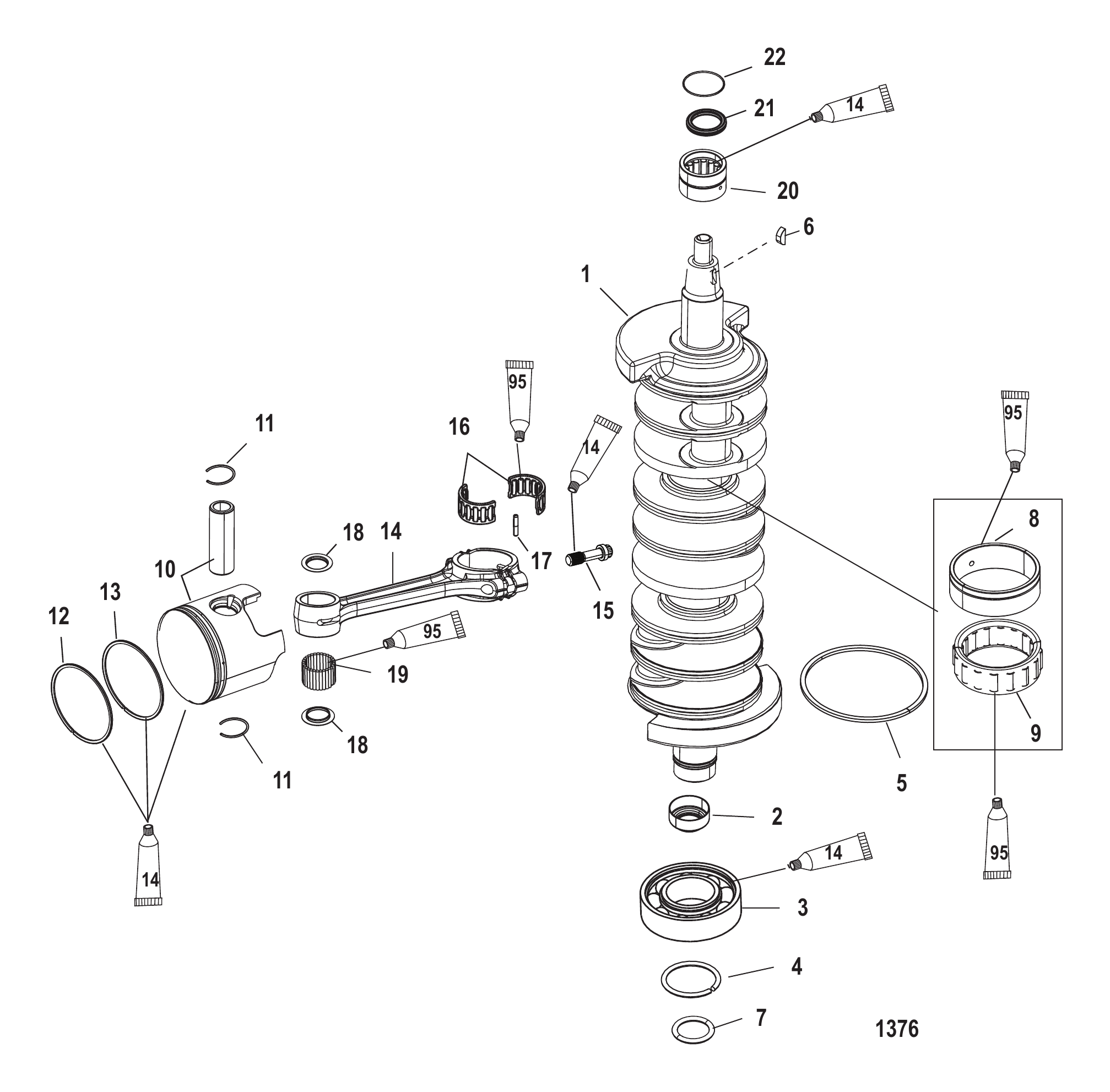

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9784A11	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	816106	Кольцо	7
5	843198T01	Уплотнительное кольцо	7
5	843198001	Уплотнительное кольцо	7
5	843198T01	Уплотнительное кольцо	7
6	91800	Шпонка	1
7	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
8	88270A1	Обойма в сборе	2
8	88270A02	Комплект подшипника и обоймы	2
9	NSS	NOT SOLD SEPARATE Needle Roller	2
10	858295T1	Поршень	3
10	858295T14	Поршень в сборе стандартный - правый борт	3
10	858294T1	Поршень	3
10	858294T14	Поршень в сборе стандартный - левый борт	3
10	878572A2	Поршень в сборе	AR
10	878571A2	Поршень в сборе	AR
10	878574A2	Поршень в сборе	AR
10	878573A2	Поршень в сборе	AR
11	841202	Кольцо	12
12	858772A12	Комплект поршневых колец с 6 верхними и нижними кольцами	1
12	875252A12	Комплект поршневых колец	AR
12	875257A12	Комплект поршневых колец	AR
13	NSS	NOT SOLD SEPARATE Piston Ring-Lower	6
14	822373A7	Шатун в сборе	6
14	8M0125869	Комплект шатуна	6
14	822373A09	Шатун в сборе	6
14	8M0125869	Комплект шатуна	6
15	94320	Винт (.375-24 x 1.250)	12
16	43012A1	Комплект подшипника с сепаратором	12
16	8M0235070	Подшипник с сепаратором	12
17	NSS	NOT SOLD SEPARATE Needle Roller Bearing	96
18	88263	Упорная шайба	12
19	88258001	ПОДШИПНИК игольчатый	204
19	8M0204715	Иглы подшипника @102	204
20	816773A2	Подшипник в сборе (верхний)	1
21	859093	САЛЬНИК	1
22	823683	Уплотнительное кольцо (1.989 x .070)	1
-	832934A00	Комплект прокладок головки блока	1
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

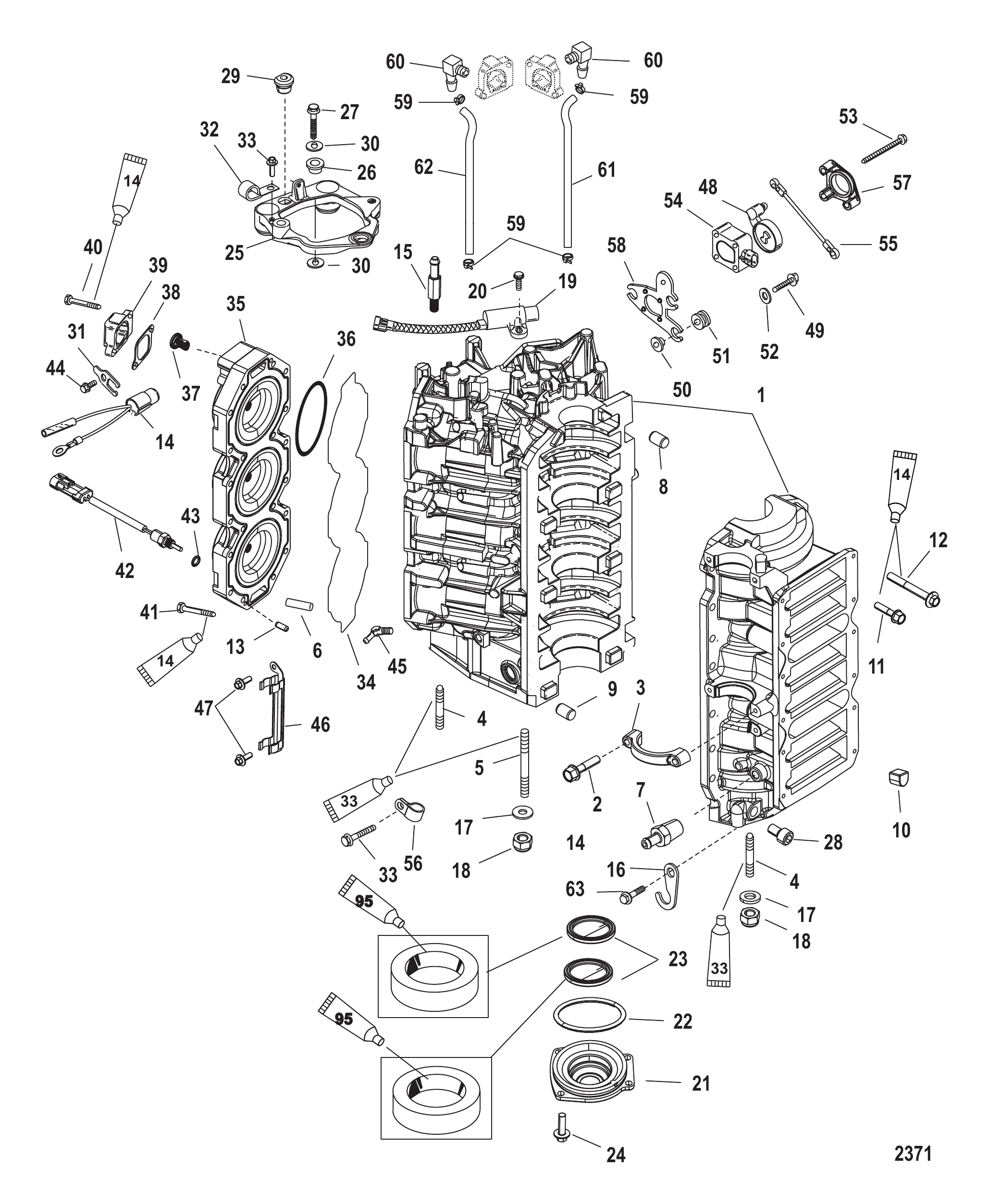

Рис. 6БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА Cylinder Block and End Cap

REF	Номер детали	Наименование	Кол-во
1	9811T93	Блок цилиндров	1
1	899162A07	Сборка блока цилиндров	1
2	81893440	ВИНТ (M8 x 40)	4
3	8569662	КРОНШТЕЙН	2
3	8M0111325	КРЫШКА	2
4	903509	Шпилька (M10 x 1.5 x 64)	4
5	8154431	Шпилька (M10 x 1.5 x 155)	6
6	8248577	Дефлектор	6
7	8781051	Обратный клапан к блоку	1
8	67296	Штифт (обоймы подшипника)	3
8	8M0036405	Штифт	3
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
10	850309	Пробка	6
10	850309001	ПРОБКА стопорная	6
10	850309001	ПРОБКА стопорная	6
11	81893435	ВИНТ (M8 x 35)	14
11	8M0103814	Винт (M8 x 35 мм)	14
12	82446180	ВИНТ (M10 x 80)	8
13	63779	Штифт установочный (.250 x .625)	4
14	13536A13	Датчик температуры в сборе (левый борт) (2-проводный)	1
15	8405101	Палец	2
16	8588641	Фиксатор	1
17	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
17	8M0214963	Шайба	10
18	4013610	ГАЙКА (M10) Нержавеющая сталь	10
19	8283582	Датчик	1
19	8M0082988	Датчик положения коленчатого вала	1
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
21	9787A4	Крышка в сборе	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	8308981	Уплотнение	2
24	82130020	ВИНТ (M6 x 20)	4
25	857186A1	Пластина в сборе	1
25	857186T02	Пластина в сборе	1
26	855729	ОПОРА	3
27	82130145	ВИНТ (M10 x 45)	3
28	82130012	ВИНТ (M6 x 12)	1
28	82494810	ВИНТ (M6 x 10)	1
29	19565	Люверс	1
29	19565002	ВТУЛКА	1
29	19565002	ВТУЛКА	1
30	855725	ШАЙБА	6
31	137151	Фиксатор	1
32	858951	ЗАЖИМ J-ОБРАЗНЫЙ	1
33	82130012	ВИНТ (M6 x 12)	1
34	818574	САЛЬНИК	2
35	812851A27	Сборка головки блока цилиндров	2
36	884391	Сальник	6
37	885599003	ТЕРМОСТАТ 54°C (130°F) (130 ГРАДУСОВ)	2
37	8M0057307	Термостат 54 °C/130 °F	2
37	885599004	ТЕРМОСТАТ 54°C/130°F	2
37	8M0057307	Термостат 54 °C/130 °F	2
38	8503181	Прокладка	2
39	887926	Крышка термостата	2
39	8M0039357	Крышка	2
40	82130025	ВИНТ (M6 x 25) крепление к картеру	4
41	859096	ВИНТ (M8 x 50)	40
41	8M0045380	Винт (M8 x 50)	40
42	885342001	ДАТЧИК В СБОРЕ	2
42	8M0148668	ДАТЧИК В СБОРЕ	2
43	888814	Кольцо уплотнительное (.351 x .072)	2
43	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
44	81893414	ВИНТ (M8 x 14)	1
45	782792	Штуцер угловой 45 градусов (1.25)	1
45	8M0207781	Угольник	1
46	8266241	Хомут	1
47	82130012	ВИНТ (M6 x 12)	2
48	8583561	РЫЧАГ TPI	1
49	82130025	ВИНТ (M6 x 25) крепление к картеру	3
50	856954	Втулка	3
51	834985	Втулка уплотнительная	3
51	8M0190980	ВТУЛКА	3
52	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
53	40011113	Винт (M5 x 45) нержавеющая сталь	3
54	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
54	8M6005165	TPI Mercury / Quicksilver	1
55	859095	ТЯГА	1
55	8M0084743	Тяга	1
56	858902	ХОМУТ	1
57	8582261	КРЫШКА TPS	1
58	8544862	Кронштейн	1
59	888988014	Хомут (25,6 мм)	4
59	855228	Хомут	4
60	8533394	ШТУЦЕР	2
61	8404461	Шланг (правый борт)	1
62	8404462	Шланг (левый борт)	1
63	81893420	ВИНТ (M8 x 20)	1
-	832934A00	Комплект прокладок головки блока	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1

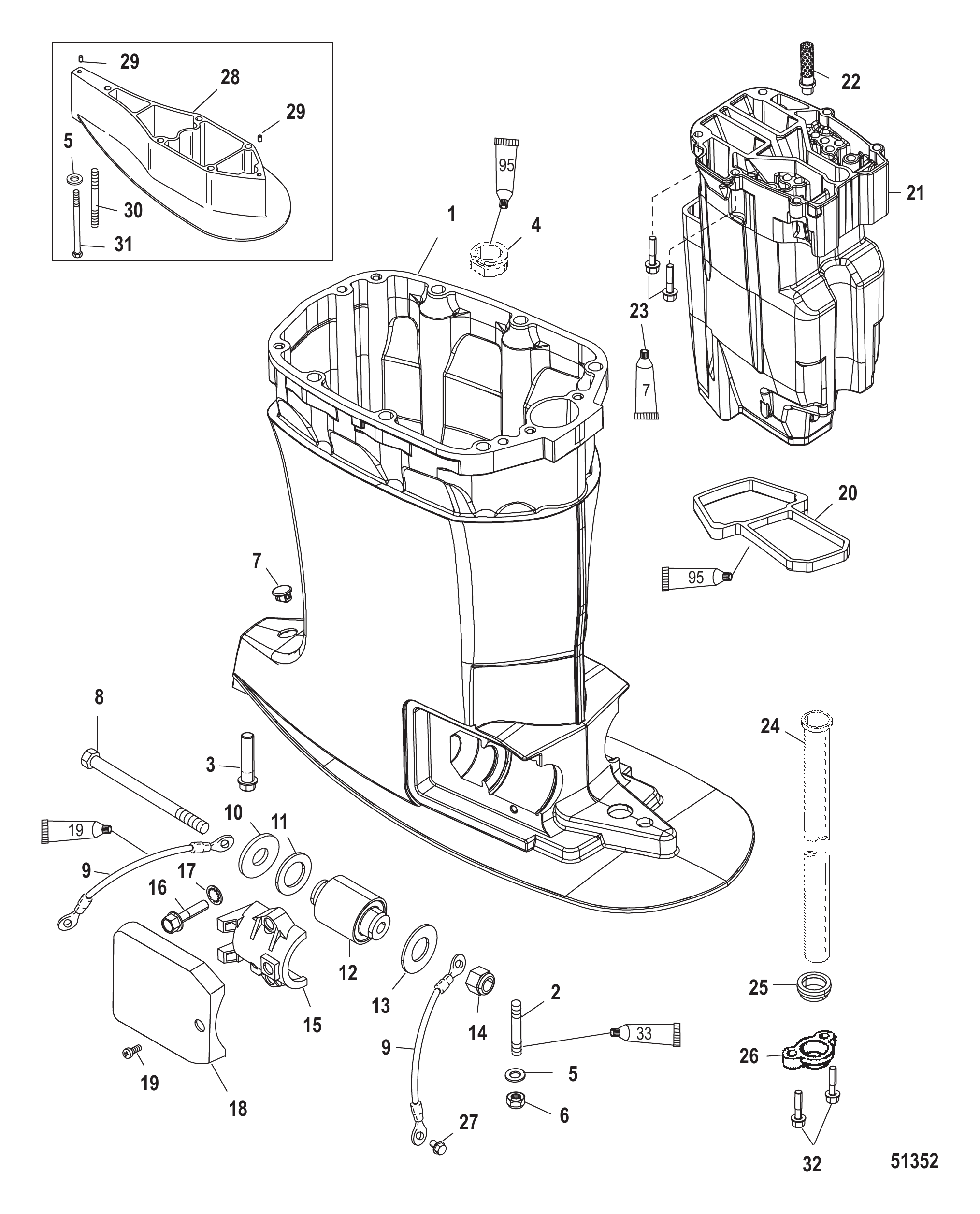

Рис. 7КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	832937A3	Корпус гребного вала в сборе	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832937A05	Сборка корпуса приводного вала	1
1	832937A06	Корпус в сборе, приводной вал — длинный	1
1	832938A5	Корпус гребного вала в сборе	1
1	832938A06	Корпус в сборе, приводной вал — X/XX-длинный	1
2	856983	Шпилька (M12 x 52)	4
2	8M0008031	Шпилька (M12 x 1.75 x 52)	4
3	88552835	Винт (M12 x 35 мм)	1
3	8M0102995	ВИНТ (M12)	1
4	8331231	Втулка уплотнительная	1
5	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4
6	857008	Гайка (M12 x 1.75)	4
6	896895	Гайка (M12)	4
7	64649	ПРОБКА	1
8	815431	ВИНТ (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
8	815431002	Болт (M14 x 178)	2
8	898834	Болт (M14 x 178)	2
9	88238A10	Кабель заземления в сборе	2
10	815432	ШАЙБА (.562 x 2.00 x .125)	2
11	8154331	Шайба (1.25 x 2.00 x .19)	2
12	8137711	Опора	2
13	825190	ШАЙБА	2
14	815434	ГАЙКА	2
14	896602	ГАЙКА (M14)	2
15	8186442	Хомут	2
15	879150A90	Комплект крышки нижней опоры	2
16	81893435	ВИНТ (M8 x 35)	4
16	8M0103814	Винт (M8 x 35 мм)	4
17	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
18	818645F1	Крышка чёрная (ЧЁРНАЯ)	2
18	8M0001136	Крышка нижней опоры	2
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
20	8329321	Сальник	1
21	833116A4	Трубка выпускная в сборе	1
22	8524052	Сетчатый фильтр	1
22	8M0026113	Сетчатый фильтр	1
23	81893435	ВИНТ (M8 x 35)	6
23	8M0103814	Винт (M8 x 35 мм)	6
24	8329417	Трубка водяная	1
24	8M0042785	Трубка водяная	1
24	8329418	Трубка водяная	1
24	8M0042786	Трубка водяная	1
24	8329419	Трубка водяная	1
24	8M0042787	Труба водяная	1
25	832940	Сальник	1
25	832940001	Сальник	1
25	832940001	Сальник	1
26	8329391	Хомут	1
27	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
28	823979T1	Проставка	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	857137	Винт (M12 x 160)	1
32	81893435	ВИНТ (M8 x 35)	2
32	8M0103814	Винт (M8 x 35 мм)	2

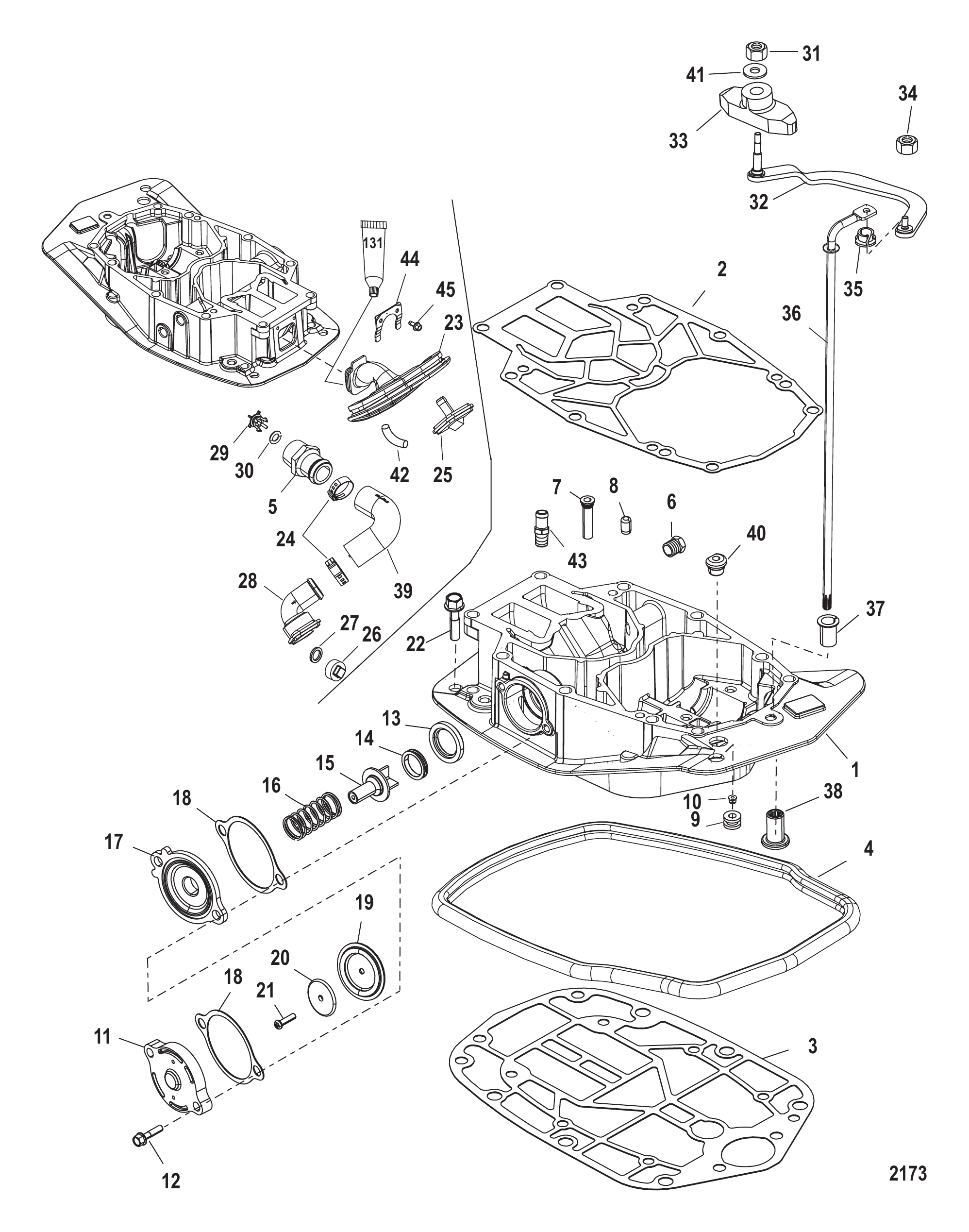

Рис. 8Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	832935A17	Пластина в сборе выпускная	1
2	8329335	Прокладка	1
2	832933006	Прокладка	1
3	8329344	Прокладка	1
3	832934006	Прокладка	1
4	8238051	Сальник	1
4	8M0043157	Сальник	1
5	8320761	Фитинг обратного клапана	1
6	32803	ПРОБКА ТРУБНАЯ (.375-18) ЛАТУННАЯ	2
6	8M0180565	Пробка	2
7	817519A1	Обратный клапан в сборе, сливной	2
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	4
9	822002	Втулка уплотнительная	1
10	48323	Пробка	1
11	65663A2	Крышка в сборе	1
11	8M0237835	Крышка в сборе	1
12	81893435	ВИНТ (M8 x 35)	2
12	8M0103814	Винт (M8 x 35 мм)	2
13	814190	Держатель	1
14	814191	Втулка уплотнительная	1
15	814189	Клапан тарельчатый	1
16	64878	ПРУЖИНА (Чёрная)	1
17	65664A1	Пластина в сборе	1
18	88907003	Прокладка	2
19	648771	ДИАФРАГМА	1
20	76451	Шайба	1
21	69570	Винт (#10-16 x .750)	1
22	81893435	ВИНТ (M8 x 35)	6
22	8M0103814	Винт (M8 x 35 мм)	6
23	850306A04	Комплект чехла холостого выпуска	1
24	850896	Хомут (28.6)	2
25	821904	Штуцер контрольной струи	1
25	8M0077650	Штуцер контрольной струи	1
26	821908	Пробка	1
27	821915	Шайба	1
28	8596001	Штуцер	1
29	8219631	Обратный клапан	1
30	30641	Уплотнительное кольцо (.299 x .103)	1
31	401386	ГАЙКА (M6) Нержавеющая сталь	1
32	883142A2	Тяга переключения передач	1
32	883142A03	Ремонтный комплект тяги переключения	1
32	883142A03	Ремонтный комплект тяги переключения	1
33	8539683	Ползун	1
34	401386	ГАЙКА (M6) Нержавеющая сталь	1
35	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	8240701	Вал переключения передач верхний	1
36	8M0036408	Вал переключения	1
36	8240702	Вал переключения передач верхний	1
36	8M0187153	Вал переключения верхний XL	1
36	8240703	Вал переключения передач верхний	1
37	48237	Втулка вала переключения передач	1
38	43585	Муфта вала переключения	1
39	859626A1	Комплект промывочного шланга (впуск)	1
40	126021	Втулка	1
40	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
40	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
41	35459	ШАЙБА	1
42	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
42	8M0108355	Шланг (57 дюймов, бухта)	1
43	858855	Штуцер прямой	2
44	888910	Пластина	1
45	82239312	ВИНТ (M5 x 12)	2
-	832934A00	Комплект прокладок головки блока	1
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

Рис. 9МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	881247A1	ГЕНЕРАТОР	1
1	8M6013461	ГЕНЕРАТОР	1
2	8523742	Пружина	1
3	856815T2	Натяжитель в сборе	1
4	4002320	ШАЙБА	2
5	8568941	ВТУЛКА	1
6	856900	Шпилька (M10 x 85)	1
6	8M0034457	Шпилька (M10 x 85)	1
7	826292	ГАЙКА (M10) Латунная/Никелированная	1
8	852385A2	Шкив в сборе	1
8	8M6005030	Шкив в сборе	1
9	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
10	82850711	РЕМЕНЬ	1
10	828507Q11	Ремень поликлиновой	1
11	859619T1	Маховик	1
12	42979	ГАЙКА (M16) МАХОВИКА	1
13	68229	Шайба (.641 x 1.250 x .190) маховика	1
13	33001	Шайба	1
14	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	856583A5	ТРОС В СБОРЕ	1
17	4002319	ШАЙБА	1
18	82130150	ВИНТ (M10 x 50)	2
19	82130012	ВИНТ (M6 x 12)	1

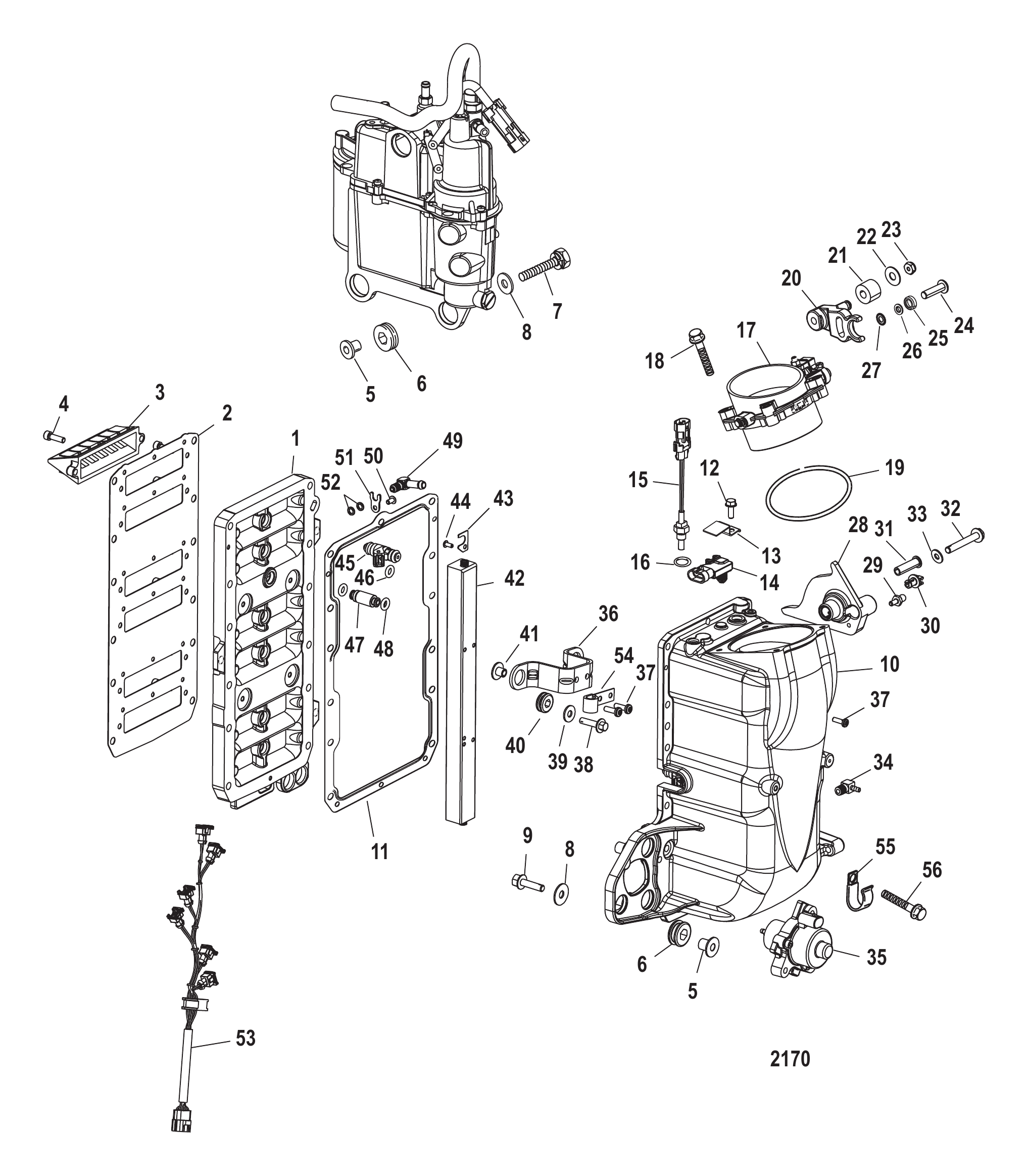

Рис. 10Управление топливом Fuel Management

REF	Номер детали	Наименование	Кол-во
-	880004T07	Узел управления топливом в сборе	1
-	880004T08	Узел управления подачей топлива	1
1	883951T1	Переходная пластина	1
2	804680	ПРОКЛАДКА	1
3	828623T4	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
4	8555252	Винт (M6)	12
5	855364	Втулка	6
6	855362	Втулка уплотнительная	6
6	855362001	Втулка	6
6	855362001	Втулка	6
7	81893435	ВИНТ (M8 x 35)	3
7	8M0103814	Винт (M8 x 35 мм)	3
8	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
9	81893430	ВИНТ (M8 x 30)	3
9	81893435	ВИНТ (M8 x 35)	3
10	883950T1	Комплект воздушного ресивера	1
11	8046793	Прокладка	1
11	804679004	Прокладка	1
11	804679004	Прокладка	1
12	1993716	ВИНТ (M6 x 16)	1
13	884522	Кронштейн датчика MAP	1
14	854445	Датчик MAP	1
14	8M0237529	ДАТЧИК MAP	1
15	885342001	ДАТЧИК В СБОРЕ	1
15	8M0148668	ДАТЧИК В СБОРЕ	1
16	888814	Кольцо уплотнительное (.351 x .072)	1
16	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
17	883949T1	Комплект дроссельного узла	1
18	82130040	ВИНТ (M6 x 40)	4
19	855426	Кольцо уплотнительное	1
20	858851A03	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
21	889610	РОЛИК	1
21	8M0072162	Ролик	1
22	56681	ШАЙБА (.203 x .500 x .032)	1
22	8M0204666	ШАЙБА (.203 x .500 x .032)	1
23	826709104	Гайка (#8-32) нержавеющая сталь	1
24	889354	Винт специальный	1
25	881991	Шайба тарельчатая	1
25	8M0095734	Комплект шайб/винтов	1
26	881992	Шайба катушечная	1
26	8M0095734	Комплект шайб/винтов	1
27	69432	Шайба стопорная наружная (#10)	1
28	858353A3	Сборка кулачкового вала	1
28	858353A08	Сборка кулачкового вала	1
28	858353A08	Сборка кулачкового вала	1
29	8235694	Шарик резьбовой	1
30	932481	Втулка	1
30	8M0215006	Втулка поворотная	1
31	8807371	Втулка	1
32	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	1
33	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
34	993211	Штуцер	1
35	879892T04	Насос в сборе	1
35	8M0185615	Масляный насос EFI	1
36	883926	Кронштейн	2
37	883942	Винт (M4 x 16)	6
38	82130025	ВИНТ (M6 x 25) крепление к картеру	4
39	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	4
39	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	4
40	834985	Втулка уплотнительная	4
40	8M0190980	ВТУЛКА	4
41	822003	Втулка	4
42	883952T1	Топливная рампа	1
43	8833821	ФИКСАТОР	7
44	840118	Винт (#8-32 x .380)	7
45	840481001	Форсунка в сборе	6
45	840481T01	Сборка форсунки	6
45	840481T01	Сборка форсунки	6
46	895239A01	Комплект уплотнительных колец	6
47	8832151	ТРУБКА	1
48	883355	Кольцо уплотнительное	2
49	883940	Штуцер	1
50	883376	Винт (#10-24 x .375)	1
51	883382	Фиксатор	1
52	20385	Кольцо уплотнительное (.239 x .070) регулировочного винта	2
53	880745T1	Жгут проводов топливной рампы	1
54	883941	Хомут	2
55	65292	J-ОБРАЗНЫЙ ЗАЖИМ	2
55	8M0024808	J-образный зажим	2
56	82130040	ВИНТ (M6 x 40)	12
-	832934A00	Комплект прокладок головки блока	1
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

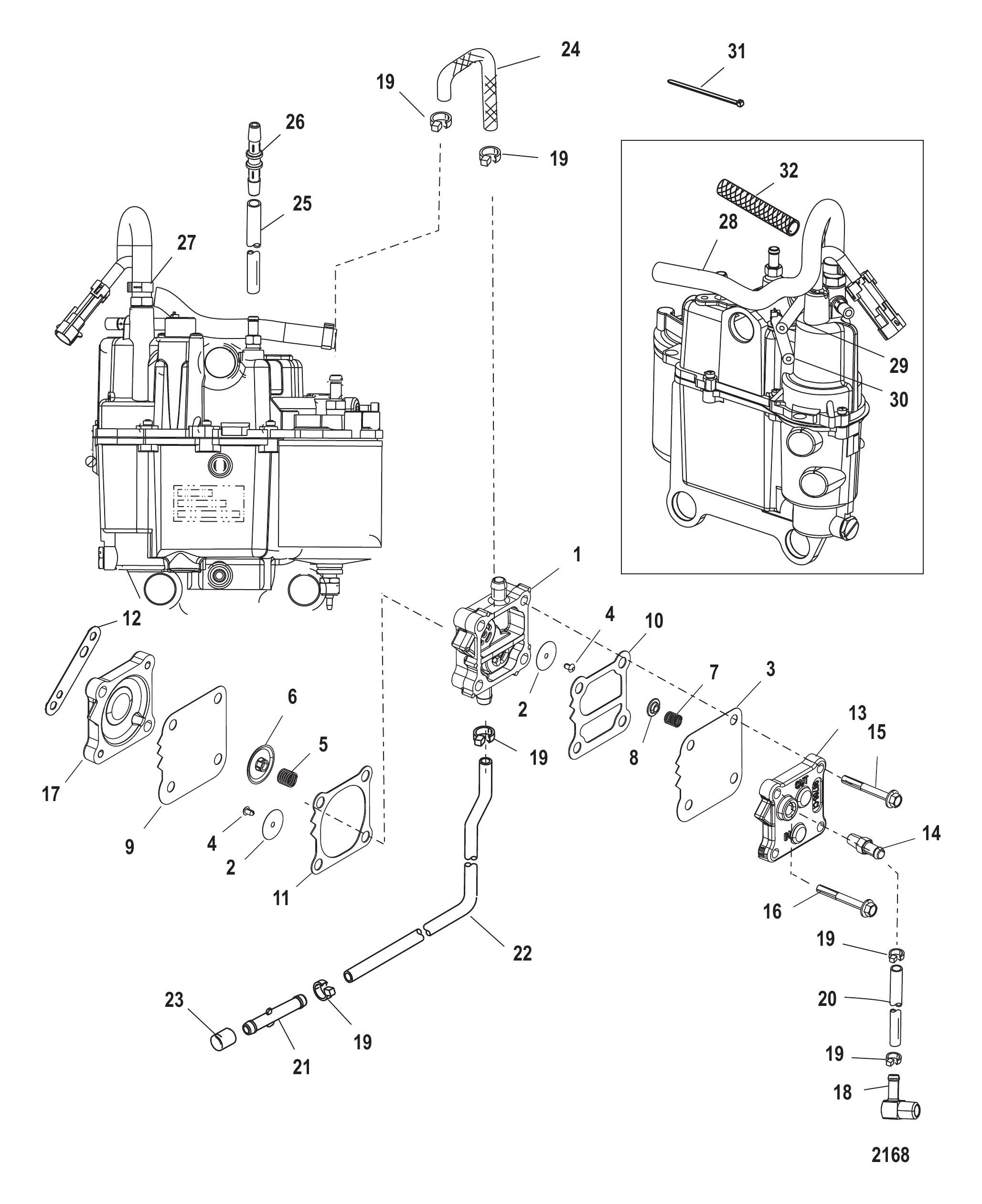

Рис. 11Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
-	857005A1	Ремкомплект диафрагмы	1
2	NSS	NOT SOLD SEPARATE Disc Check Valve	2
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	987752	Пластина	1
14	16604	ШТУЦЕР прямой (.125-27)	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	856842	Угольник	1
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	858800	Шланг импульсной линии	1
20	8M0064783	Шланг	1
21	822769	Соединитель	1
22	8568172	ШЛАНГ	1
22	8M0064778	Шланг	1
23	NSS	NOT SOLD SEPARATE Cap	1
24	856818A1	Шланг/втулка	1
24	8M0064780	Шланг в сборе	1
25	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
25	8M0108355	Шланг (57 дюймов, бухта)	1
26	858955	РАЗЪЕМ	1
27	856880	Хомут шланга (15.3)	2
27	8M0214964	Хомут	2
28	8839461	ШЛАНГ	1
29	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
29	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
30	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
30	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
31	816311T	СТЯЖКА (8.00 дюймов)	AR
32	883965	Трубка	1
-	832934A00	Комплект прокладок головки блока	1
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

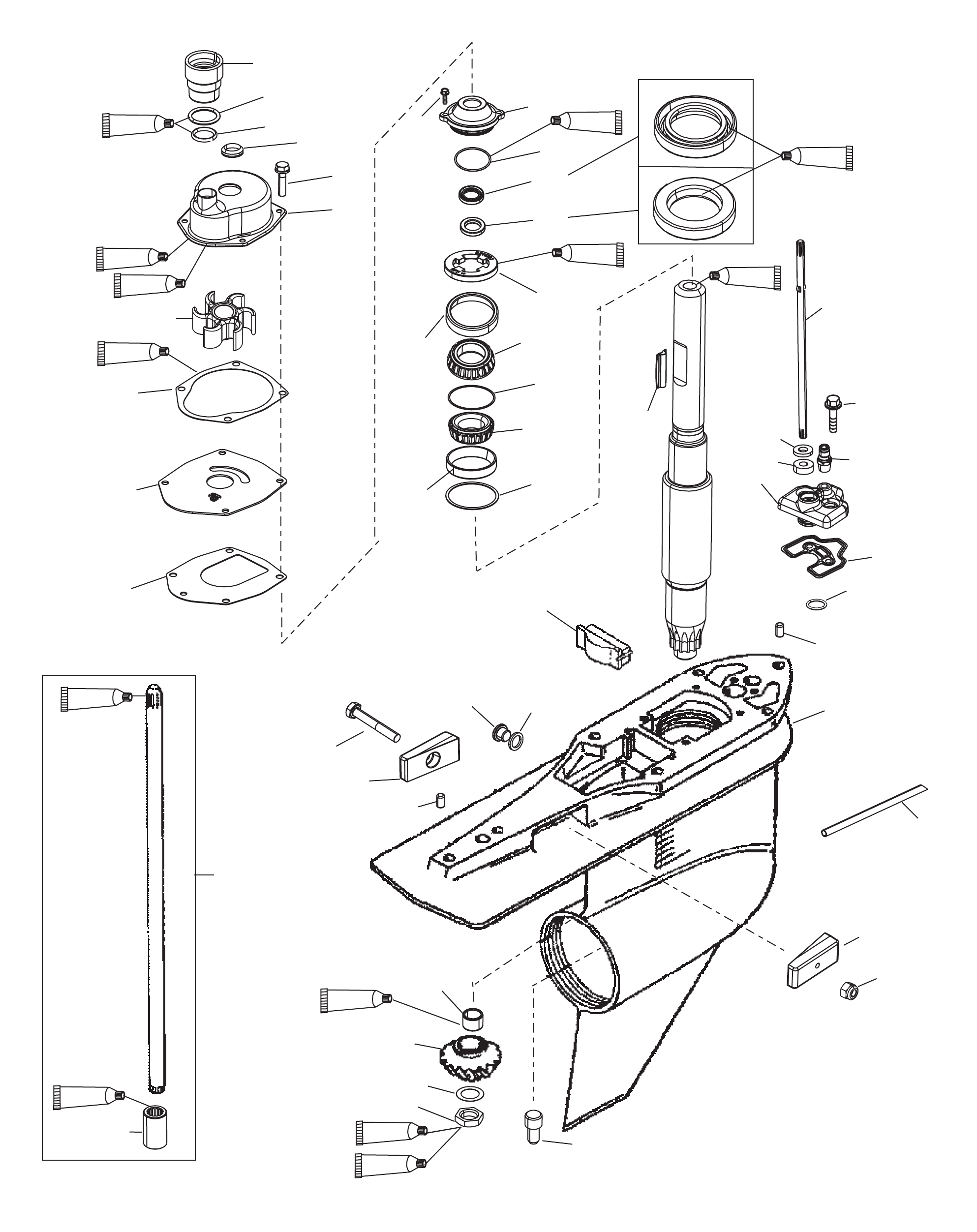

Рис. 12РЕДУКТОР (ВЕДОМЫЙ ВАЛ)(TORQUE MASTER) Gear Housing (Driveshaft)(Torque Master)

REF	Номер детали	Наименование	Кол-во
-	842739T02	Корпус редуктора в сборе (полный)	1
-	842739T13	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Длинный)(1.75:1)(Чёрный)	1
1	842739T03	Корпус редуктора в сборе базовый	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	42647A1	Подшипник роликовый в сборе	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
9	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
9	79953Q04	Ремкомплект сливного винта	1
10	191833	Сальник	1
10	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
11	859402	ТРУБКА ПИТО	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	2
16	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	2
17	82130016	ВИНТ (M6 x 16)	2
18	82130016	ВИНТ (M6 x 16)	4
19	NSS	NOT SOLD SEPARATE Pinion Gear (1.75:1 - 12/21)(Part of 43-828168T3)	1
20	92721	Шайба (.965 x .630)	1
21	35921	ГАЙКА (.625-18)	1
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	43037	ШПОНКА	1
24	8M0204723	ШПОНКА	1
25	848831	ВАЛ ПРИВОДА НИЖНИЙ	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	48939A2	Подшипник роликовый конический	1
27	8M0146553	Подшипник в сборе (обойма/конус)	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	8245191	Фиксатор	1
33	840836A2	Обойма в сборе	1
33	8M0192207	Комплект уплотнений обоймы	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	82130016	ВИНТ (M6 x 16)	2
38	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
39	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
40	430331	Прокладка	1
41	8172771	Прокладка водяного насоса, верхняя	1
42	8172761	Передняя пластина	1
42	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
43	43026T2	КРЫЛЬЧАТКА	1
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
47	848832A1	Вал приводной в сборе верхний	1
48	823902	МУФТА	1
-	816575A4	Комплект сальников корпуса редуктора	1

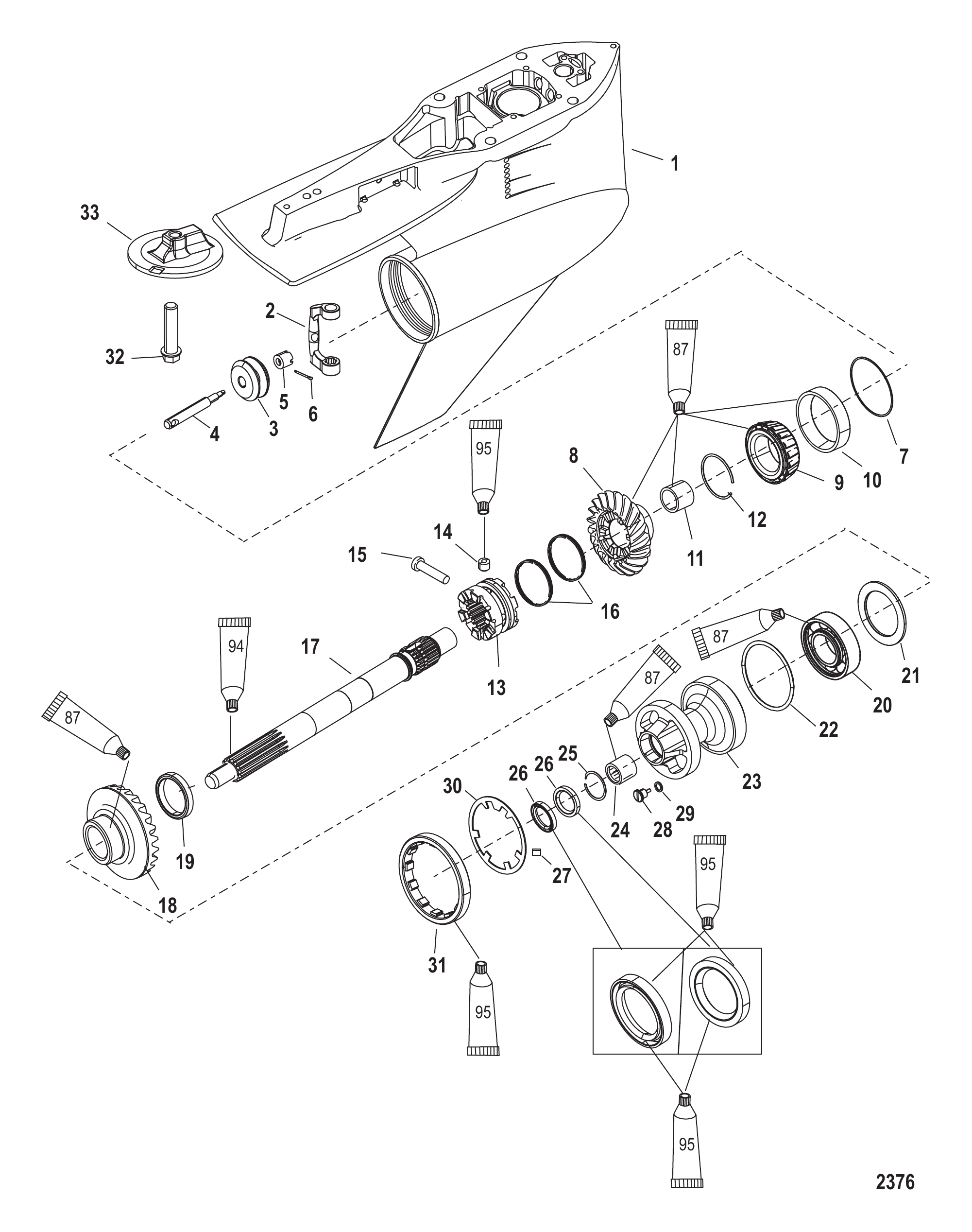

Рис. 13РЕДУКТОР ВАЛА ВИНТА - TORQUE MASTER Gear Housing Propeller Shaft - Torque Master

REF	Номер детали	Наименование	Кол-во
-	842739T02	Корпус редуктора в сборе (полный)	1
-	842739T13	КОРПУС РЕДУКТОРА В СБОРЕ В сборе (Длинный)(1.75:1)(Чёрный)	1
1	842739T03	Корпус редуктора в сборе базовый	1
1	842739T16	Корпус редуктора в сборе базовый (чёрный)	1
2	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
2	8M0226861	Кривошип переключателя	1
3	19755T7	Шпуля в сборе	1
3	8M0235940	Катушка в сборе	1
4	NSS	NOT SOLD SEPARATE Shift Spool	1
5	NSS	NOT SOLD SEPARATE Sleeve	1
6	NSS	NOT SOLD SEPARATE Cotter Pin	1
7	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
8	828168T3	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
8	859321T04	КОМПЛЕКТ ШЕСТЕРЕН ПЕРЕДНЕГО ХОДА/ВЕДУЩЕЙ	1
9	828437A2	Подшипник в сборе	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
12	856823	Кольцо стопорное	1
13	848878T	СЦЕПЛЕНИЕ	1
14	78909	Палец фиксатора	2
15	848838	ПАЛЕЦ КРЕСТОВИНЫ	1
16	78962	Пружина	2
17	848829	ГРЕБНОЙ ВАЛ	1
18	848881A1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
18	8M0192235	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
19	8241081	Упорная шайба	1
20	88957T	Подшипник шариковый	1
21	681001	КОЛЬЦО УПОРНОЕ	1
22	31534	Уплотнительное кольцо	1
22	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	848840T1	Обойма подшипника в сборе	1
23	848840A1	Обойма подшипника в сборе	1
24	817072	Подшипник роликовый	1
25	817071	Кольцо стопорное	1
26	815565	САЛЬНИК Масляный	2
27	30281A1	Шпонка	1
28	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
28	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
28	67892A05	Комплект сливных пробок (магнитная)	1
28	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
29	191833	Сальник	1
29	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
30	79447	Шайба стопорная с усиком	1
31	79448	Фиксатор	1
31	8M2011027	ФИКСАТОР	1
32	806327	Винт (.437-14 x 1.750) (1-5/8")	1
32	8M0204686	ВИНТ	1
33	76214Q5	Анодная пластина в сборе	1
-	816575A6	Комплект уплотнений корпуса редуктора	1

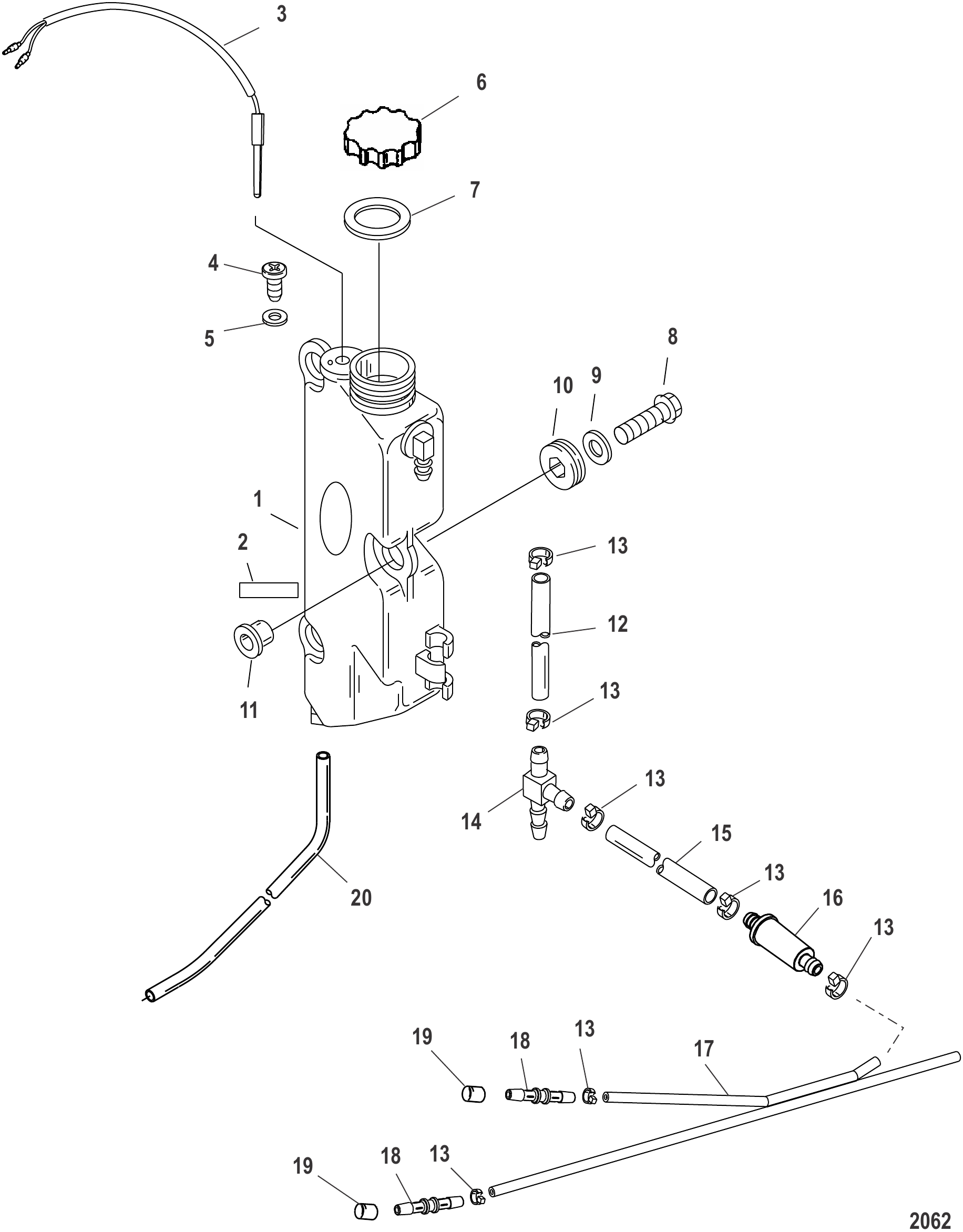

Рис. 14Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
1	8M0119508	Масляный бак в сборе	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
3	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
4	58376	Винт (.164-18 x .375)	1
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
6	814449A3	КРЫШКА В СБОРЕ	1
7	42999	ПРОКЛАДКА КРЫШКИ	1
7	42999T	Прокладка	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
10	855362001	Втулка	3
11	855364	Втулка	3
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	424254	Штуцер	1
14	8M0207780	Фитинг	1
15	875283	Шланг (2.00 дюйма)	1
16	875284001	Фильтр масляный - линейный	1
16	875284T01	Масляный фильтр - в линии	1
17	875289	Шланг	1
18	858955	РАЗЪЕМ	2
19	NSS	NOT SOLD SEPARATE Plug	2
20	892830053	Шланг (24.00 дюйма плетёный)	1

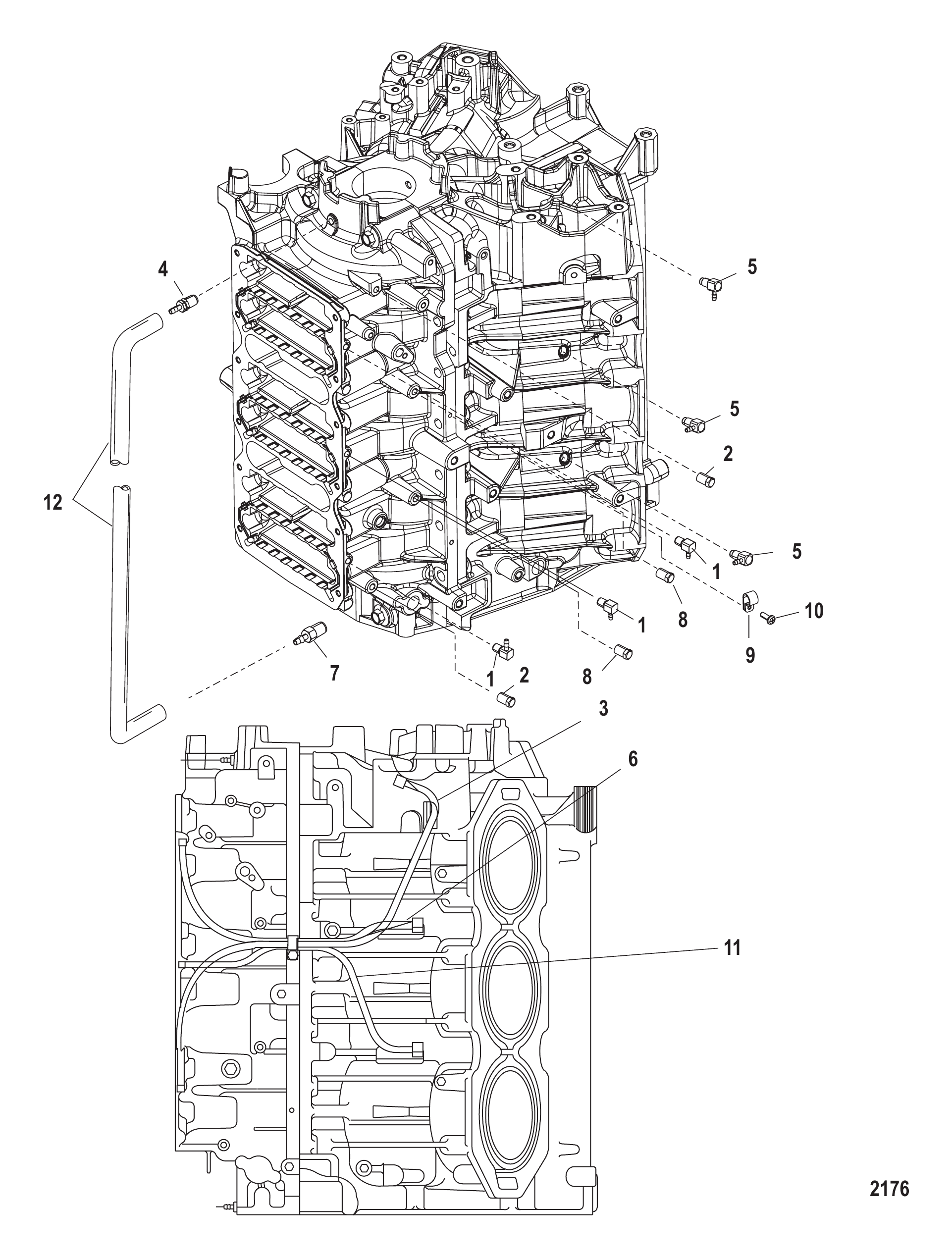

Рис. 15Портовая система сброса Port Bleed System

REF	Номер детали	Наименование	Кол-во
1	8282182	Обратный клапан	3
2	8272011	Пробка трубная	2
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	8159234	Обратный клапан	1
5	8592352	Обратный клапан 90 градусов (.0625-27)	3
6	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
6	8M0054152	Трубка (39.00 дюймов, бухта)	1
7	426585	Обратный клапан	1
8	8272011	Пробка трубная	2
9	23567	ЗАЖИМ	1
10	878608	Винт (#10-16 x .500)	1
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
11	8M0054152	Трубка (39.00 дюймов, бухта)	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

Рис. 16КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	832934A00	Комплект прокладок головки блока	1
0	857005A1	Ремкомплект диафрагмы	1
0	NSS	NOT SOLD SEPARATE Diaphragm	2
0	NSS	NOT SOLD SEPARATE Retainer	2
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap	1
0	NSS	NOT SOLD SEPARATE Spring	1
0	NSS	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	Прокладка	1
0	8M0204705	Прокладка @2	1
0	804680	ПРОКЛАДКА	1
0	62700	Кольцо уплотнительное (3.237 x .103)	1
0	818574	САЛЬНИК	2
0	8503181	Прокладка	2
0	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
0	823683	Уплотнительное кольцо (1.989 x .070)	1
0	8329335	Прокладка	1
0	832933006	Прокладка	1
0	8329344	Прокладка	1
0	832934006	Прокладка	1
0	88907003	Прокладка	2
0	854639	Сальник	2
0	854639001	Сальник	2

Рис. 17Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

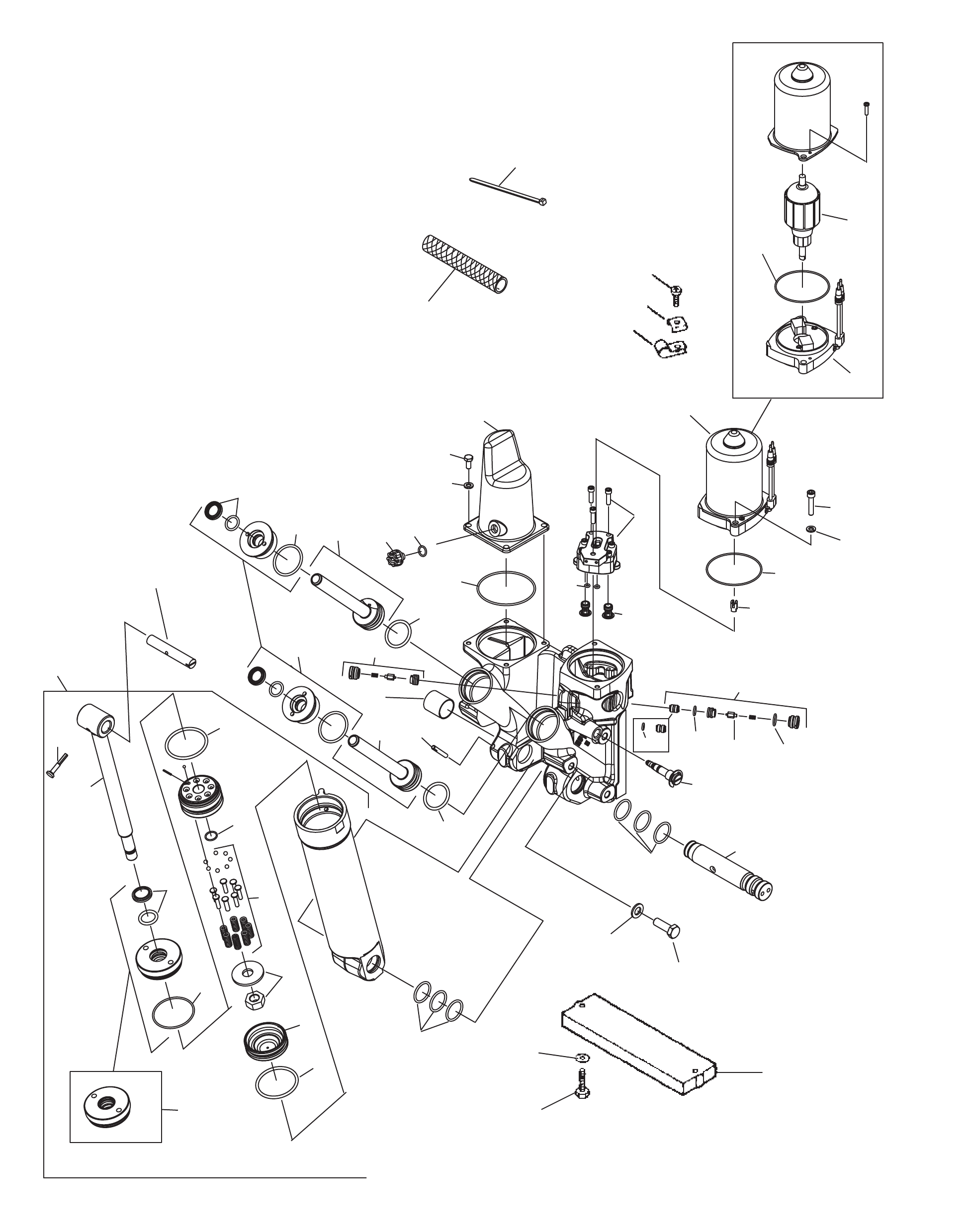

Рис. 18Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A3	Помпа подъёма в сборе	1
-	855998A11	Комплект гидроподъема	1
-	855998A05	Помпа тримма в сборе	1
-	855998A11	Комплект гидроподъема	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A1	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
11	878235A02	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	996251	Вал	1
32	99625002	Вал	1
32	99625002	Вал	11
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 19Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 20Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	803199004	Каталог запчастей 200/225/250 (3.0L) SeaPro/Marathon EFI	1
-	884294	Руководство по обслуживанию	1
-	884294R01	Руководство по обслуживанию	1
-	884294R01	Руководство по обслуживанию	1
-	10128040	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10128041	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10128050	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10128060	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10128J60	Руководство владельца (испанский)	1
-	10128D60	Руководство владельца (французский)	1
-	818937060	Руководство по установке	1
-	891764A04	Наклейка с информацией о маркировке EPA	1
-	891764A05	Наклейка с информацией о маркировке EPA	1
-	891764A06	Наклейка с информацией о маркировке EPA	1
-	804670A04	Наклейка с информацией о маркировке EPA	1
-	804670A05	Наклейка с информацией о маркировке EPA	1
-	804670A06	Наклейка с информацией о маркировке EPA	1
-	826798A1	Набор инструментов	1

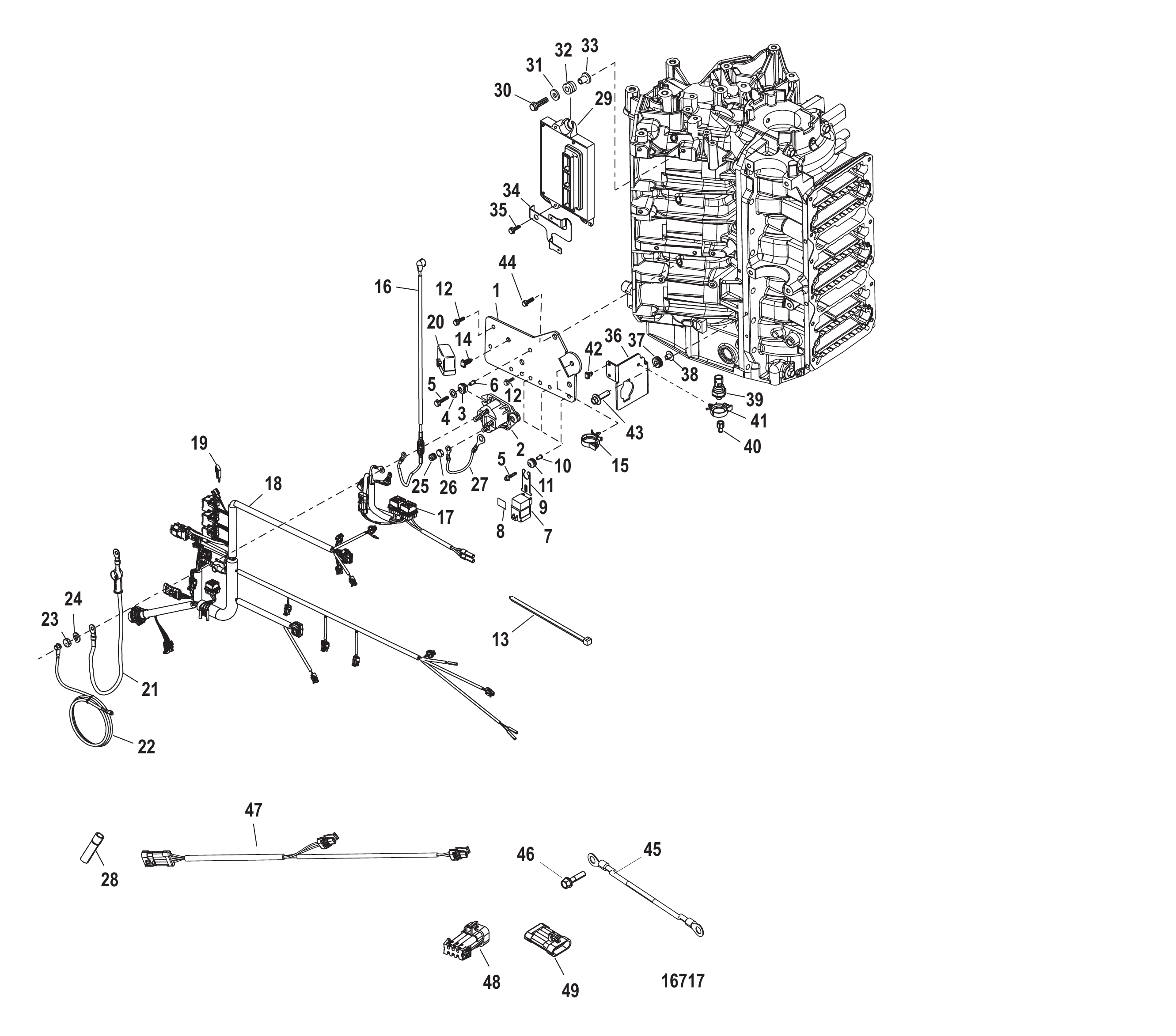

Рис. 21ПЛАСТИНА СОЛЕНОИДА Solenoid Plate

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	858366T2	Пластина	1
2	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
3	822179	Втулка уплотнительная	2
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
5	82129125	ВИНТ (M6 x 25 мм)	5
6	818968	ВТУЛКА	2
6	8M0214955	Втулка	2
7	882751A1	РЕЛЕ В СБОРЕ	3
7	8M0207773	Реле тримма в сборе	3
8	NSS	NOT SOLD SEPARATE Decal-Trim Relay	3
9	828102	Кронштейн	3
9	8M0207771	Кронштейн крепления	3
10	818968	ВТУЛКА	3
10	8M0214955	Втулка	3
11	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
11	8M0207785	Втулка	3
12	82129110	ВИНТ (M6 x 10)	2
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	828991T	ЗАЖИМ	1
15	858755	Зажим (1.00)	1
16	878231A6	Жгут проводов предохранителя - 100 ампер	1
17	819514T21	ЖГУТ ПРОВОДОВ В СБОРЕ ТРИММА	1
18	892973T01	Жгут проводов двигателя в сборе	1
19	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
19	832969T20	Предохранитель Mini — жёлтый — 20 А	4
19	8329695	Предохранитель мини - коричневый - 5 А	1
19	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
20	858754	Крышка предохранителя	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879964A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
21	882829A1	КАТБЕЛЬ В СБОРЕ СТАРТЕРА	1
22	88439A46	Кабельный жгут аккумулятора — положительный	1
23	68292	Гайка (.312-18)	2
23	8M0204668	Гайка (.312-18)	2
24	53166	СТОПОРНАЯ ШАЙБА (.312)	2
25	813938	Гайка колпачковая (#10-32)	2
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
28	13540	Колпачок гнездовой	AR
28	13541	Разъём штыревой	1
29	88555741T	Модуль управления силовой установкой PCM	1
29	89790644T	PCM Mercury / Quicksilver	1
29	88555742T	Модуль управления силовой установкой PCM	1
29	89790645T	PCM Mercury / Quicksilver	1
29	88555743T	Модуль управления силовой установкой PCM	1
29	89790646T	PCM Mercury / Quicksilver	1
30	82130025	ВИНТ (M6 x 25) крепление к картеру	3
31	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
32	834985	Втулка уплотнительная	3
32	8M0190980	ВТУЛКА	3
33	856954	Втулка	3
34	891520001	Зажим	1
35	82129114	ВИНТ (M6 x 14)	1
36	892295F01	КРОНШТЕЙН	1
37	834985	Втулка уплотнительная	2
37	8M0190980	ВТУЛКА	2
38	822003	Втулка	2
39	881879011	Датчик давления (0 - 100 PSI)	1
39	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
40	892403	ФИТИНГ	1
40	8M0207782	ШТУЦЕР ПРЯМОЙ	1
41	883066	Зажим (.865)	1
42	879962	Зажим	1
43	82130025	ВИНТ (M6 x 25) крепление к картеру	2
44	82130012	ВИНТ (M6 x 12)	3
45	88439A26	Кабельный жгут аккумулятора — отрицательный	1
46	81893420	ВИНТ (M8 x 20)	1
47	882815A1	Жгут проводов в сборе	1
48	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
49	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1

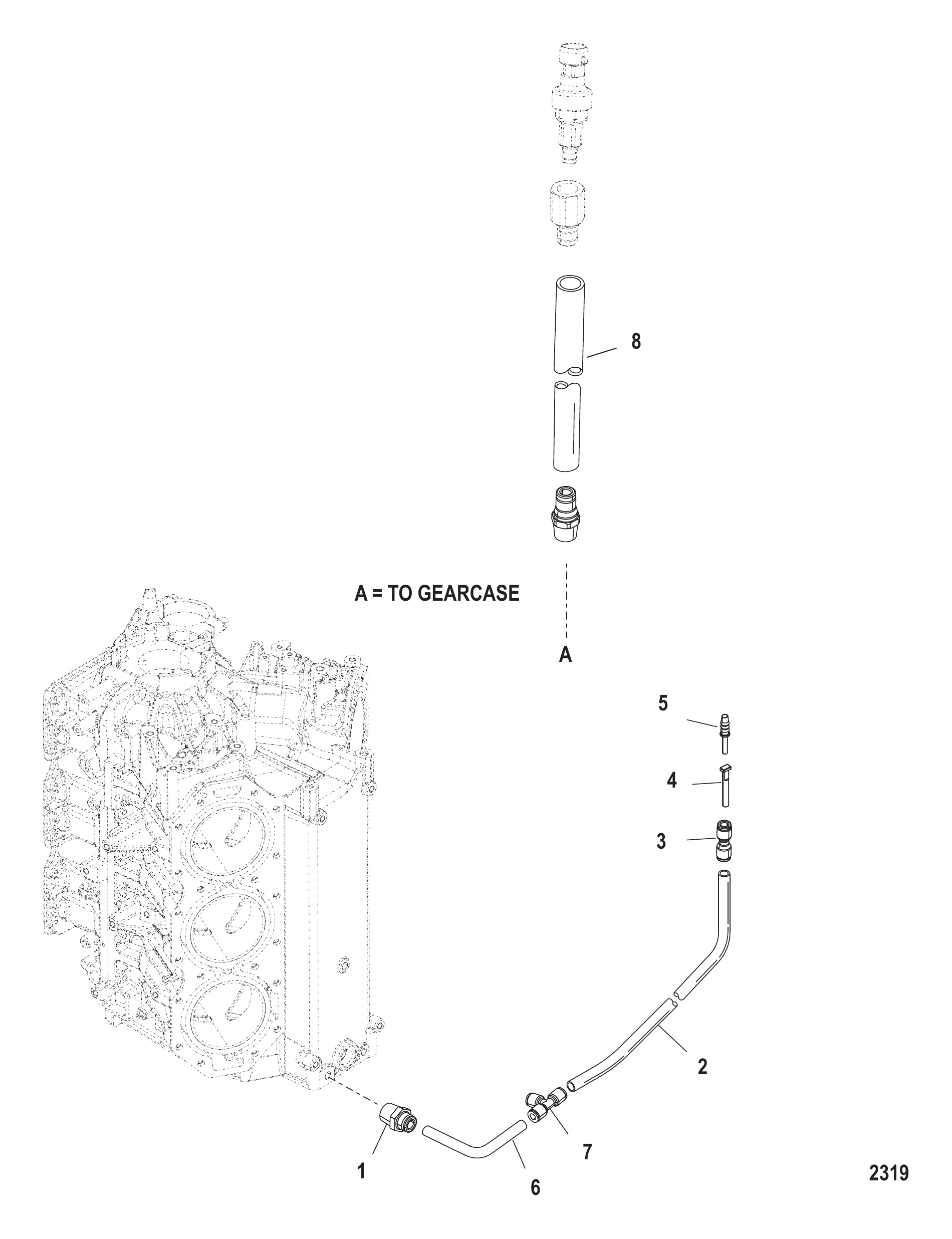

Рис. 22СПИДОМЕТР/СИСТЕМА ДАВЛЕНИЯ В БЛОКЕ Speedomter/Block Pressure System

REF	Номер детали	Наименование	Кол-во
1	881866	Фитинг	1
2	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
3	859747	СОЕДИНИТЕЛЬ	1
3	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
4	859732	ПРОБКА	1
5	859731	ШТУЦЕР-АДАПТЕР	1
5	8M0214970	Фитинг	1
6	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
7	875207	Тройник	1
8	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1

Рис. 23Старбортная система сброса Starboard Bleed System

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
1	8M0054152	Трубка (39.00 дюймов, бухта)	1
2	8592352	Обратный клапан 90 градусов (.0625-27)	3
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	23567	ЗАЖИМ	1
6	878608	Винт (#10-16 x .500)	1
7	8282182	Обратный клапан	3
-	883892A04	Сборка головки блока цилиндров с электрическим масляным насосом	1
-	883892A07	Головка блока цилиндров в сборе	1
-	883893A04	Головка блока цилиндров в сборе	1
-	883893A07	Головка блока цилиндров 3L WORK EFI	1
-	883894A04	Головка блока цилиндров в сборе	1
-	883894A07	Головка блока цилиндров в сборе	1
-	891823A04	Головка блока цилиндров в сборе	1
-	891823A07	Сборка головки блока цилиндров	1

Рис. 24СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	853329T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
1	892339T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	879845	Упор	1
14	8M0043276	Упор	1

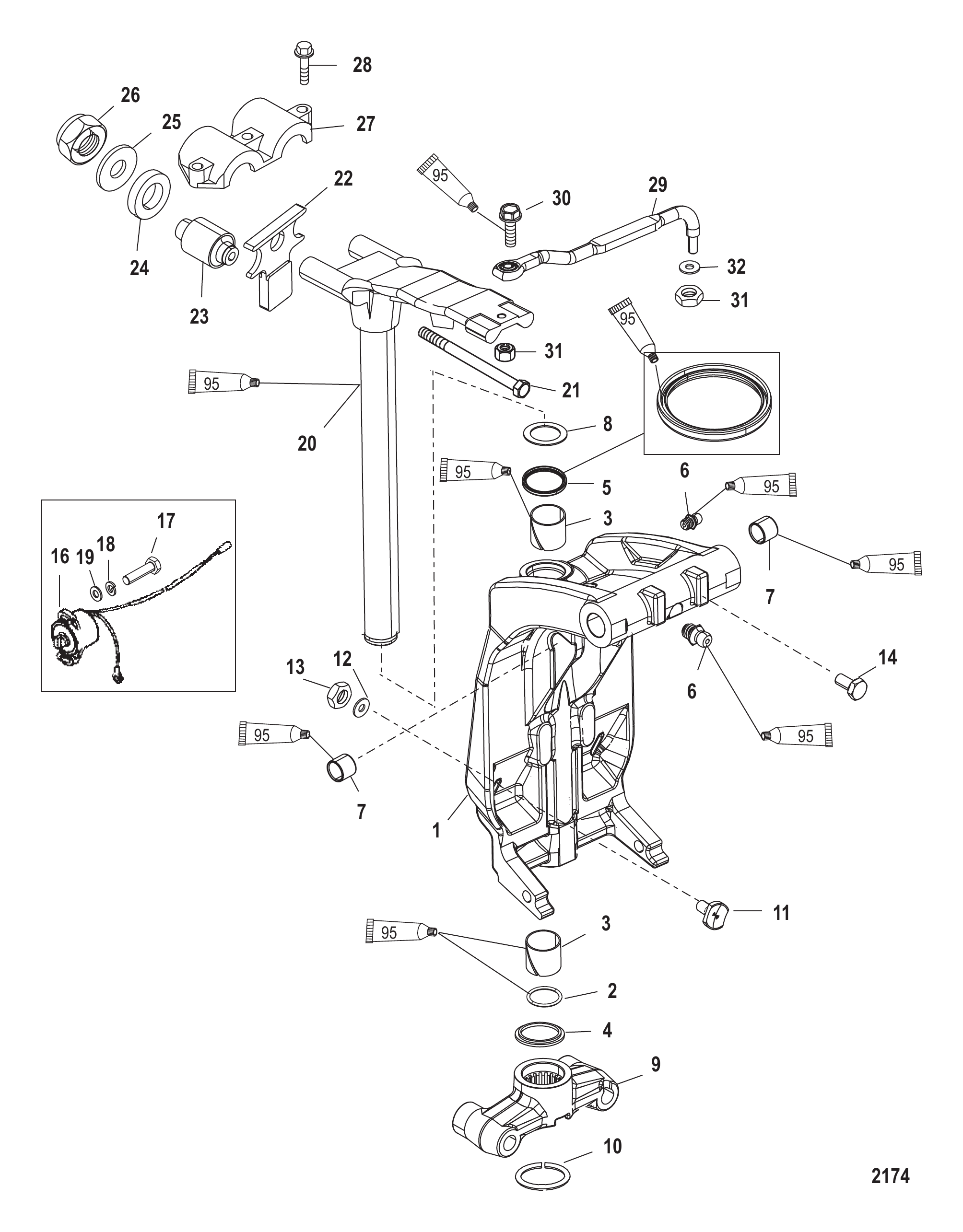

Рис. 25Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	821180A6	Датчик тримма в сборе	1
16	8M0074846	Заказ 8M0098273	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	8M0132731	Палец поворотный в сборе	1
21	816386	Винт (M12 x 190)	2
21	8M0141069	Винт	2
22	824998	ОТБОЙНИК	1
22	824998001	ОТБОЙНИК	1
22	824998001	ОТБОЙНИК	1
23	8163851	Верхняя опора	2
24	8154371	Шайба	2
25	815436	ШАЙБА	2
26	896963	Гайка (M12)	2
27	813769	Хомут	1
27	8M0036783	Хомут	1
28	81893435	ВИНТ (M8 x 35)	3
28	8M0103814	Винт (M8 x 35 мм)	3
29	92876A10	Тяга в сборе	1
29	92876A12	Тяга в сборе	1
30	849838	ВИНТ (.375-24 x 1.250)	1
31	826709113	Гайка (.375-24) нержавеющая сталь	2
31	8M0204726	Гайка (.375-24) латунная	2
32	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

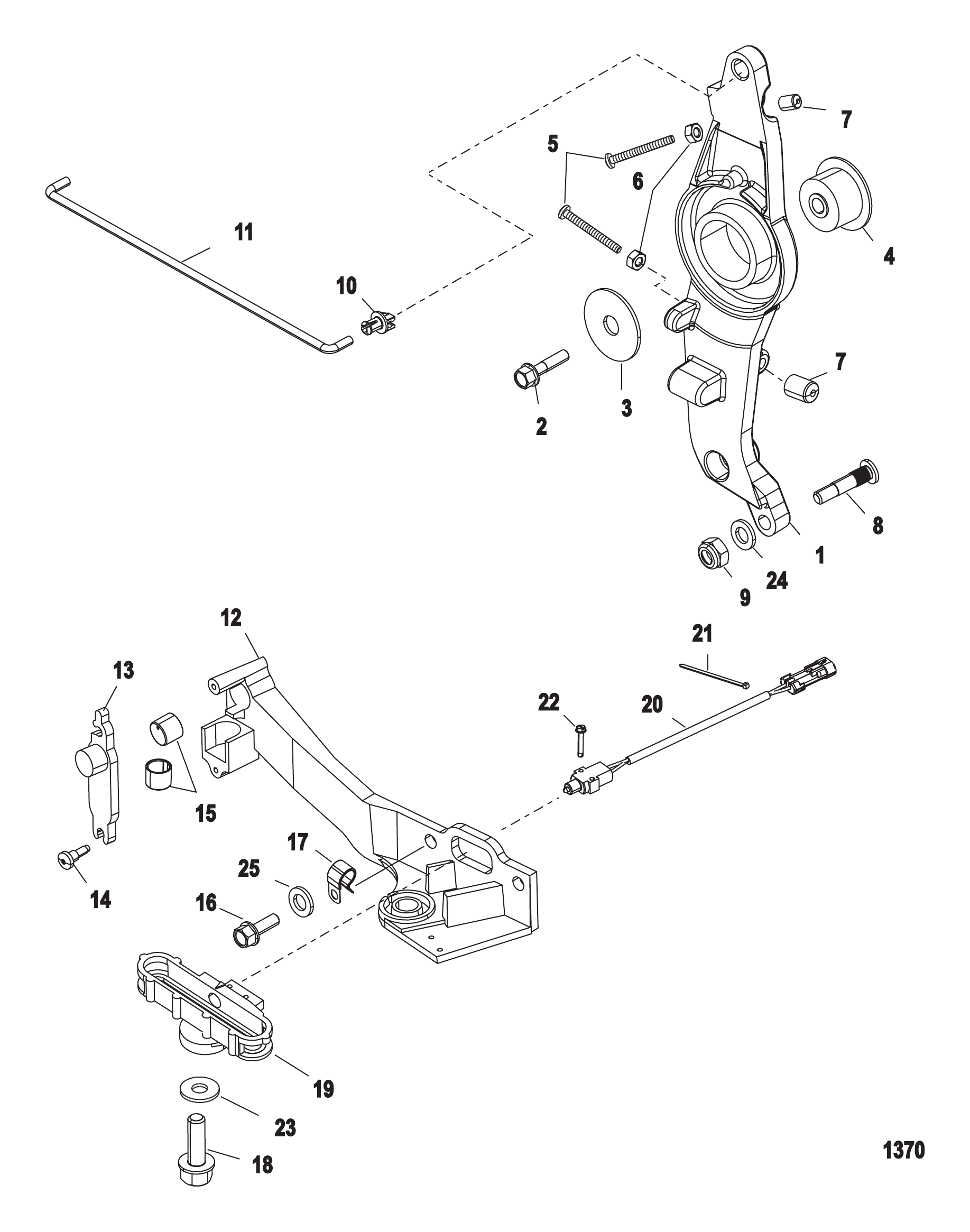

Рис. 26ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8252682	Рычаг	1
1	8M0040987	Рычаг	1
2	81893435	ВИНТ (M8 x 35)	1
2	8M0103814	Винт (M8 x 35 мм)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	8583541	ТЯГА	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	859172	ХОМУТ Применять где применимо	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	896662	Кронштейн направляющий	1
19	8M0039052	Направляющая кронштейна	1
20	889514A01	Выключатель	1
20	8M0207794	Выключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	43430	Шайба	1
24	35459	ШАЙБА	1
25	36001	ШАЙБА	1

Рис. 27Инструменты Tools

Номер детали	Наименование	Кол-во
880118A2	Картридж	1
880118A04	Картридж DDT	1
880118A04	Картридж DDT	1
58222A1	Индикаторный инструмент	1
822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
52344	Съёмник маховика зубчатого типа	1
827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА	1
825003A1	Кабель в сборе DDT, зажигание	1
823686A2	Цифровой диагностический тестер	1
854009A3	Многофункциональный цифровой тахометр DMT 2000	1
892647A01	Комплект мультиметра DMT	1
892647A01	Комплект мультиметра DMT	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
52024A1	Блок переключателя	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
99379	Стробоскоп	1
29287	КАЛИБР ИНСТРУМЕНТ	1
55919	Головка ведущая	1
90455T1	Рым-болт подъёмный	1
904551	Рым-болт	1
904551	Рым-болт	1
93004A2	Монтажный инструмент стопорного кольца	1
52952T1	Съёмник стопорного кольца поршневого пальца	1
92973A1	Оправка, поршневой палец, блок цилиндров	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
812549T	Стенд для силовой головки	1
823237T	Инструмент для сжатия поршневых колец (3.625)	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
37241	Пластина съёмника универсальная	1
112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
74951	Гаечный ключ	1
63209	Тепловая лампа	1
53459	СТЕРЖЕНЬ ИНСТРУМЕНТ ФЛАЖОК ИНДИКАТОРА ЛЮФТА КОРПУС РЕДУКТОРА	1
78473	Индикаторный инструмент люфта корпуса редуктора	1
8M0053505	Инструмент-индикатор люфта	1
816244	Оправка для запрессовки подшипника картера редуктора	1
816245	Съёмник подшипника	1
31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
87120T	Инструмент для запрессовки наружного кольца подшипника, корпус редуктора	1
14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
14311A04	Инструмент предварительного натяга, корпус редуктора	1
14311A04	Инструмент предварительного натяга, корпус редуктора	1
31229A7	Комплект съёмников для подшипника	1
15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36569T	Инструмент для ведущей головки, корпус редуктора	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
36571T	Направляющая шайба, корпус редуктора	1
38628T	Инструмент для установки подшипника, корпус редуктора	1
24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
54048	ШАЙБА КОРПУС РЕДУКТОРА	1
86642	Инструмент для установки поперечного штифта корпуса редуктора	1
83155	Комплект переходника индикатора часового типа	1
8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
36577T	Стакан оправки корпуса редуктора	1
61077T	Переходник для оправки гребного вала корпуса редуктора	1
56775T	Фиксирующий инструмент для гребного вала	1
36577T	Стакан оправки корпуса редуктора	1
61077T	Переходник для оправки гребного вала корпуса редуктора	1
56775T	Фиксирующий инструмент для гребного вала	1
815850	Приспособление для установки передней шестерни картера редуктора	1
86943T	Инструмент для установки игольчатого подшипника передней передачи, корпус редуктора	1
61069T	Инструмент для гайки крышки корпуса редуктора, корпус редуктора	1
816243	Направляющая пластина картера редуктора	1
816242	Губки съёмника картера редуктора	1
92788T	Оправка, корпус редуктора	1
33491	Ведущая шестерня картера редуктора	1
31108T	Оправка для запрессовки сальника, корпус редуктора	1
817569T	Оправка для сальника корпуса редуктора	1
12349A2	Установочный инструмент для шестерни	1
12349A05	Инструмент для фиксации шестерни в корпусе	1
12349A05	Инструмент для фиксации шестерни в корпусе	1
56048T	Регулировочный инструмент, шестерня привода	1
56048001	Инструмент для регулировки высоты редуктора	1
56048001	Инструмент для регулировки высоты редуктора	1
61067A3	Переходник для гайки шестерни корпуса редуктора	1
61067A04	Ключ для гайки шестерни	1
61067A04	Ключ для гайки шестерни	1
93003	ВАЛ ГРЕБНОГО ВИНТА Корпус редуктора	1
85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
46086A1	Комплект губок съёмника, корпус редуктора	1
18605A2	Монтажный инструмент, адаптер подшипника, корпус редуктора	1
34569A1	Съёмник в сборе со скользящим молотком	1
821571A1	Направляющая для центровки водяного насоса со штифтами корпуса редуктора	1
803146A04	Комплект инструментов для хомутов	1
881833A2	Манометр давления воздуха/топлива	1
881833A03	Комплект манометров давления воздуха/топлива DFI	1
881833A03	Комплект манометров давления воздуха/топлива DFI	1
881814A1	Комплект уплотнений жгута проводов	1

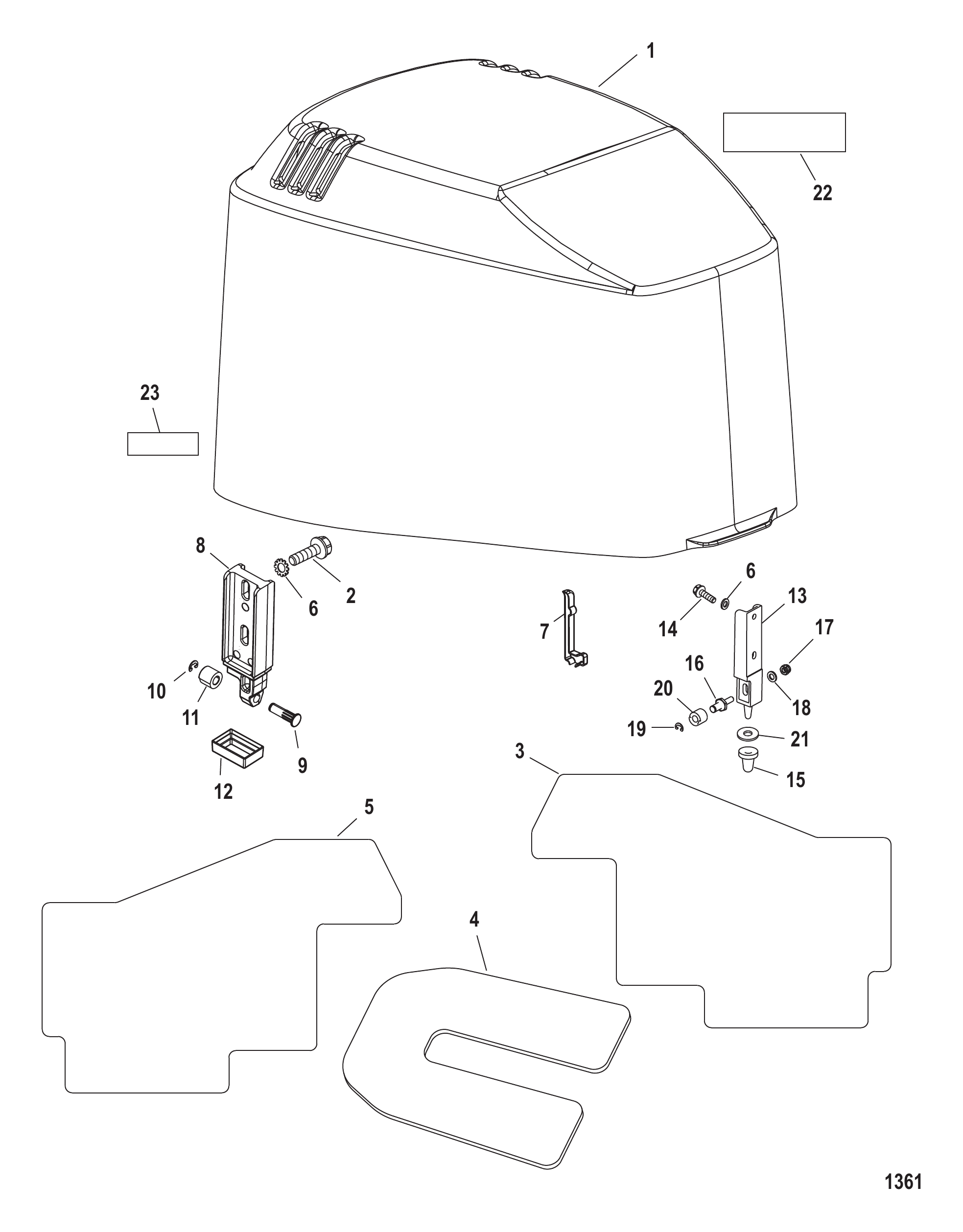

Рис. 28ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	880012T1	Верхний кожух в сборе	1
1	880012T2	Верхний кожух в сборе	1
1	880012T36	Верхний кожух в сборе, серебристый	1
2	82130030	ВИНТ (M6 x 30)	4
3	880014A1	Комплект звукоизоляционного одеяла	1
3	880014A02	Комплект звукоизоляционного одеяла	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
6	93702	Шайба (.250 наружная звездообразная)	6
7	826639T	Крышка	1
8	850682T4	Крюк задней защёлки в сборе	2
8	850682A06	Комплект кронштейна и рукоятки	2
9	NSS	NOT SOLD SEPARATE Pin	2
10	8237951	Стопорное кольцо	2
11	815263	РОЛИК	2
11	8M0207770	Ролик @3	2
12	8506851	Люверс	1
12	850685T02	Втулка уплотнительная	1
12	850685002	ВТУЛКА уплотнительная	1
12	850685T02	Втулка уплотнительная	1
13	821249M2	Кронштейн передний	1
13	8M0036792	Кронштейн	1
14	82130020	ВИНТ (M6 x 20)	2
15	815477	УПОР ЗАЩЕЛКИ	1
16	8155381	Роликовый штифт	1
17	401366	ГАЙКА (M6) Нержавеющая сталь	1
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
20	8M0207770	Ролик @3	1
21	87161	Шайба	1
22	NSS	NOT SOLD SEPARATE Decal-Break-In	1
23	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	891822A03	Комплект наклеек	1
-	8M0114986	Наклейка сервисного комплекта	1
-	891822A06	Комплект наклеек	1
-	8M0066091	ORD 8M0114986 Mercury / Quicksilver	1
-	883285A02	Комплект наклеек	1
-	8M0065132	ORD 8M0114987 Mercury / Quicksilver	1
-	824105A02	Комплект наклеек	1
-	8M0114986	Наклейка сервисного комплекта	1
-	824105A06	Комплект наклеек	1
-	809693A06	Комплект наклеек	1
-	809693A03	Комплект наклеек	1
-	8M0063720	ORD 8M0114987 Mercury / Quicksilver	1
-	809693A06	Комплект наклеек	1
-	8M0065123	ORD 37-8M0114986 Mercury / Quicksilver	1
-	809167A03	Комплект наклеек	1
-	8M0114987	Комплект наклеек сервисный	1
-	809167A06	Комплект наклеек	1
-	891877A04	Комплект наклеек	1
-	8M0114986	Наклейка сервисного комплекта	1
-	891877A06	Комплект наклеек	1
-	8M0069508	УПЛ 37-8M0114986	1
-	883286A02	Комплект наклеек	1
-	8M0065134	Комплект наклеек	1
-	827438A03	Комплект наклеек	1
-	883284A03	Комплект наклеек	1
-	809168A03	Комплект наклеек	1
-	809848A02	Комплект наклеек	1
-	8M0065092	Комплект наклеек	1

Рис. 29Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1

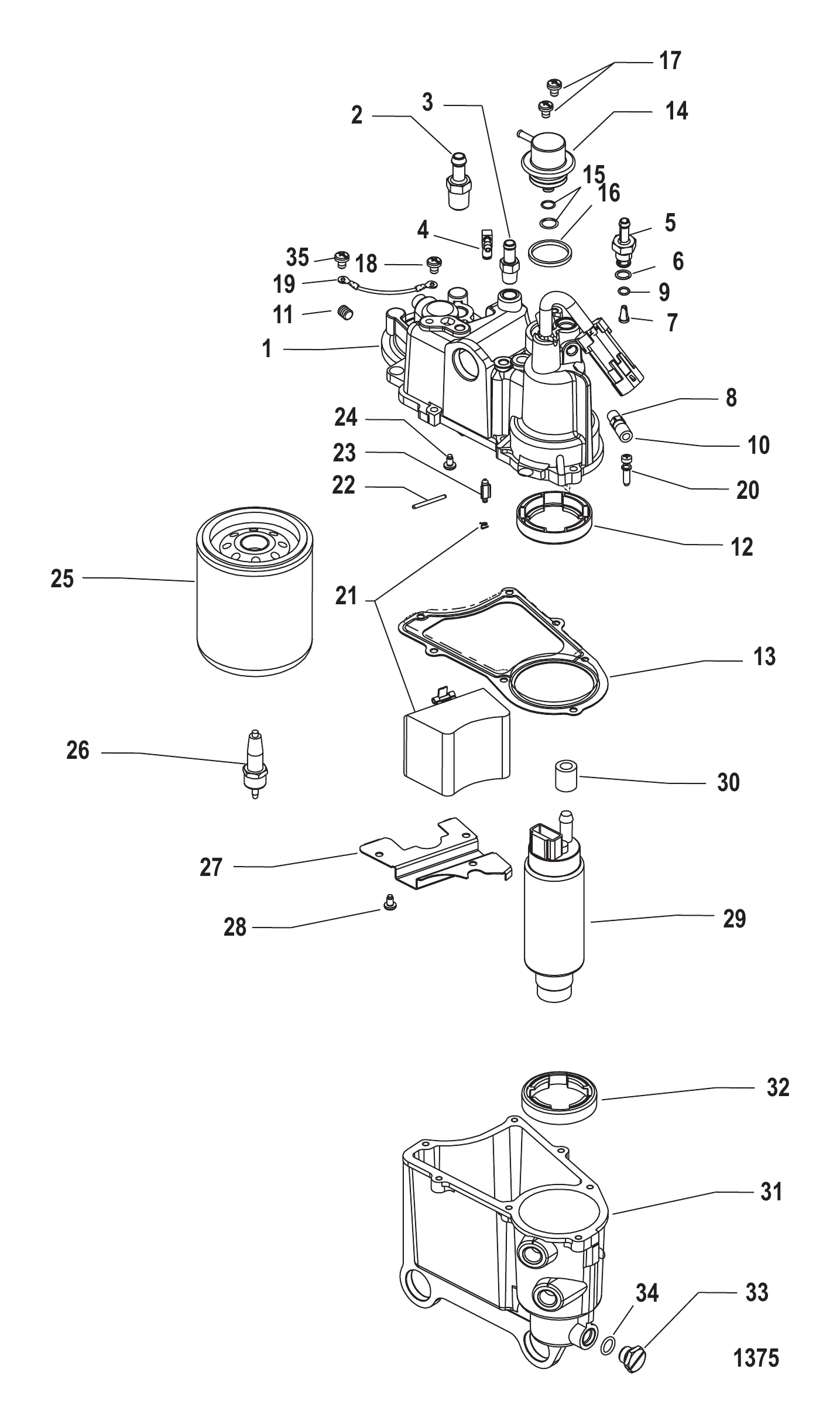

Рис. 30Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	883245T2	Комплект крышки	1
1	883245T04	Комплект крышки сепаратора паров топлива	1
1	883245T04	Комплект крышки сепаратора паров топлива	1
2	881740	Фитинг прямой	1
3	883249	Штуцер	1
4	NSS	NOT SOLD SEPARATE Elbow	1
5	855437A2	Комплект штуцера выхода насоса	1
5	885186A1	Комплект фитингов	1
6	883209	Кольцо уплотнительное	1
6	8M0062785	Уплотнительное кольцо	1
6	831985	Кольцо уплотнительное (.468 x .078)	1
7	885188	Фильтр	1
8	883219	Клапан	1
9	883209	Кольцо уплотнительное	1
9	8M0062785	Уплотнительное кольцо	1
10	883220	Крышка	1
11	883208	Пробка	1
12	883248	Сальник	1
13	883252	Прокладка	1
14	883257T1	Регулятор	1
15	883593A1	Комплект уплотнительных колец	1
16	883258	Шайба	1
17	883261	Винт (M5 x .8)	2
18	883261	Винт (M5 x .8)	1
19	881831	Провод в сборе	1
20	808612	Винт с шайбой (#8-32 x .750)	7
21	883253A1	Комплект поплавка	1
22	F10064	ВАЛ	1
23	883247A1	Комплект клапана/седла впускного	1
24	883223	Винт (M6 x 16)	1
25	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
26	8285861	Зонд	1
26	8M0204710	ДАТЧИК	1
27	883260	Перегородка	1
27	889318002	Дефлектор топлива	1
28	883223	Винт (M6 x 16)	3
29	881705T1	Комплект насоса	1
30	855428	Втулка	1
30	8M6000589	Втулка	1
31	883256T1	Комплект поплавковой камеры	1
32	883248	Сальник	1
33	855435A1	Комплект пробок	1
34	883209	Кольцо уплотнительное	1
34	8M0062785	Уплотнительное кольцо	1
35	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1
