水星 Mercury V-150 HP (2.5L) 0T409000 THRU 0T800999 - — взрыв-схемы и запчасти

两冲程电喷 EFI · USA - Cat.# 90-80317702 · 共 33 个部位 · 1317 条零件

1АКСЕССУАРЫ 2ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ 3КОМПОНЕНТЫ ВОЗДУХОРАСПРЕДЕЛИТЕЛЯ 4НИЖНИЙ КОК 5КАТУШКА ЗАЖИГАНИЯ 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И КРЫШКИ 8ГОЛОВКА ЦИЛИНДРА 9КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 10КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 11ЭЛЕКТРИЧЕСКАЯ ПЛАТА 12ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 13МАХОВИК/ГЕНЕРАТОР 14ТОПЛИВНАЯ СИСТЕМА 15РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (СТАНДАРТНОЕ ВРАЩЕНИЕ)16РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ)17РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ)18МАСЛЯНЫЕ МАГИСТРАЛИ 19МАСЛЯНЫЙ БАК 20Компоненты гидроподъема 8M0231193 21КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический 22Компоненты гидроподъема Корпус двигателя пластиковый 23СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 24СИСТЕМА ДАТЧИКА СПИДОМЕТРА 25СТАРТЕР (ЦЕНТРОБЕЖНЫЙ БЕНДИКС)26СТАРТЕР (СОЛЕНОИДНЫЙ БЕНДИКС)27ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 28РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 29ИНСТРУМЕНТЫ 30ВЕРХНИЙ КОК 31Кронштейны транца 32КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ 33ВОДЯНЫЕ ШЛАНГИ

Рис. 1АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	852400	Соединение промывочное	1

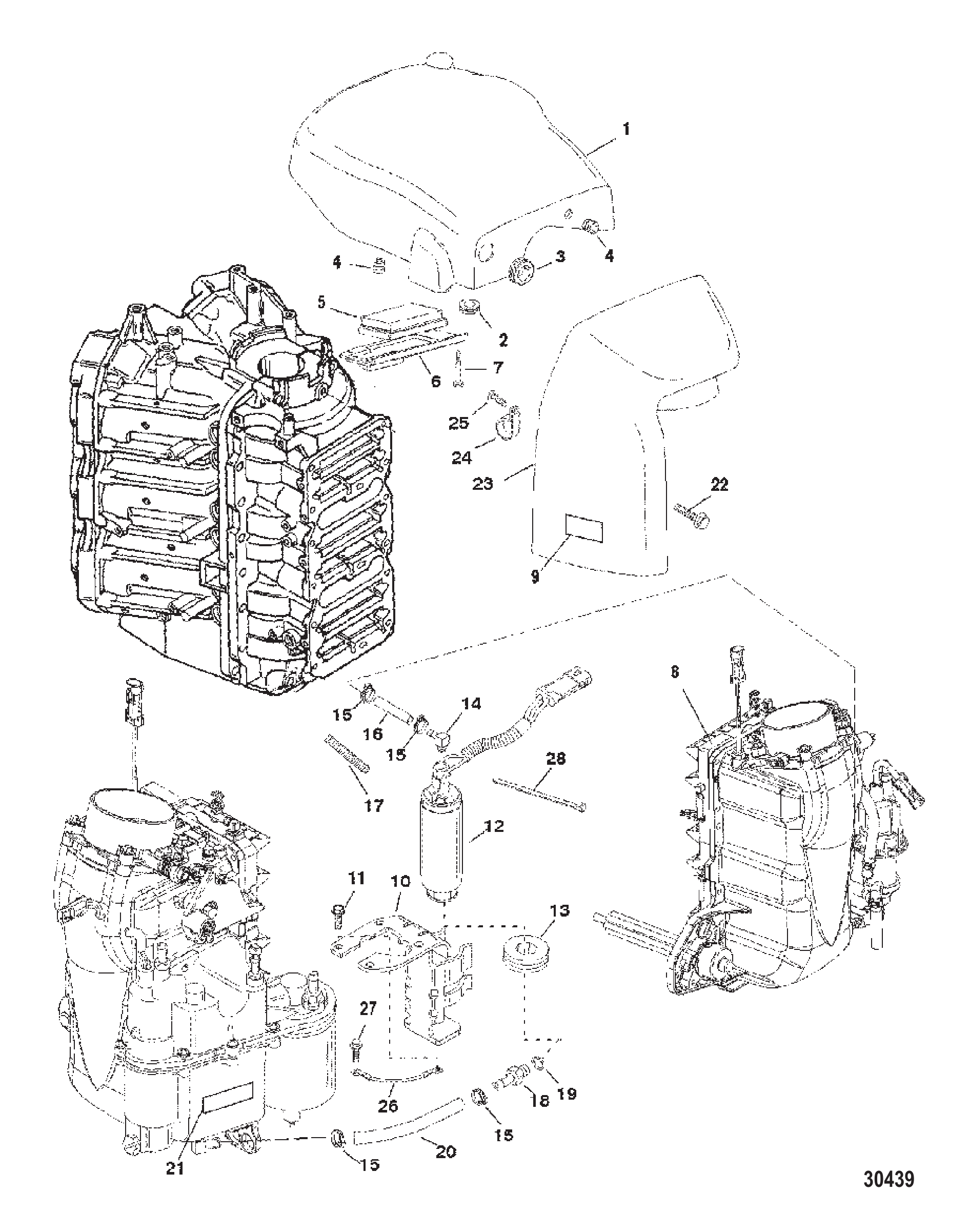

Рис. 2ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ AIR HANDLER

REF	Номер детали	Наименование	Кол-во
1	850296T4	Крышка	1
1	8M0111168	Крышка	1
2	86361	Втулка кабеля аккумулятора	1
3	13467	Втулка (.88 внутренний диаметр)	1
4	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
4	8M0153609	Втулка уплотнительная	2
5	853333T	Фильтр	1
6	8544932	Крышка	1
7	40056106	ВИНТ (M5 x 13)	4
8	878112T1	Воздушный блок в сборе	1
9	881865	Наклейка предупреждающая — запуск на передаче	1
10	855756A1	Комплект кронштейнов	1
11	1993716	ВИНТ (M6 x 16)	4
12	8558432	Насос в сборе	1
12	8M0240950	Топливный насос в сборе	1
13	856928	Втулка уплотнительная	1
14	855802	УГОЛЬНИК	1
14	855802A1	Угольник	1
15	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	4
15	8M0214911	Хомут @5	4
16	856825	Шланг	1
17	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1
18	856812	Штуцер	1
18	880862A1	Комплект фитингов	1
19	805062	Уплотнительное кольцо (.530 x .082)	1
20	856778	Шланг	1
21	804658A02	Наклейка с информацией EPA Label	1
21	804658A01	Наклейка с информацией EPA Label	1
22	82130045	ВИНТ (M6 x 45)	1
23	854343T7	Воздушный глушитель в сборе	1
24	23567	ЗАЖИМ	1
25	69570	Винт (#10-16 x .750)	1
26	88807A27	Трос в сборе	1
27	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1
28	61990	Стяжка (14.00 дюймов)	1

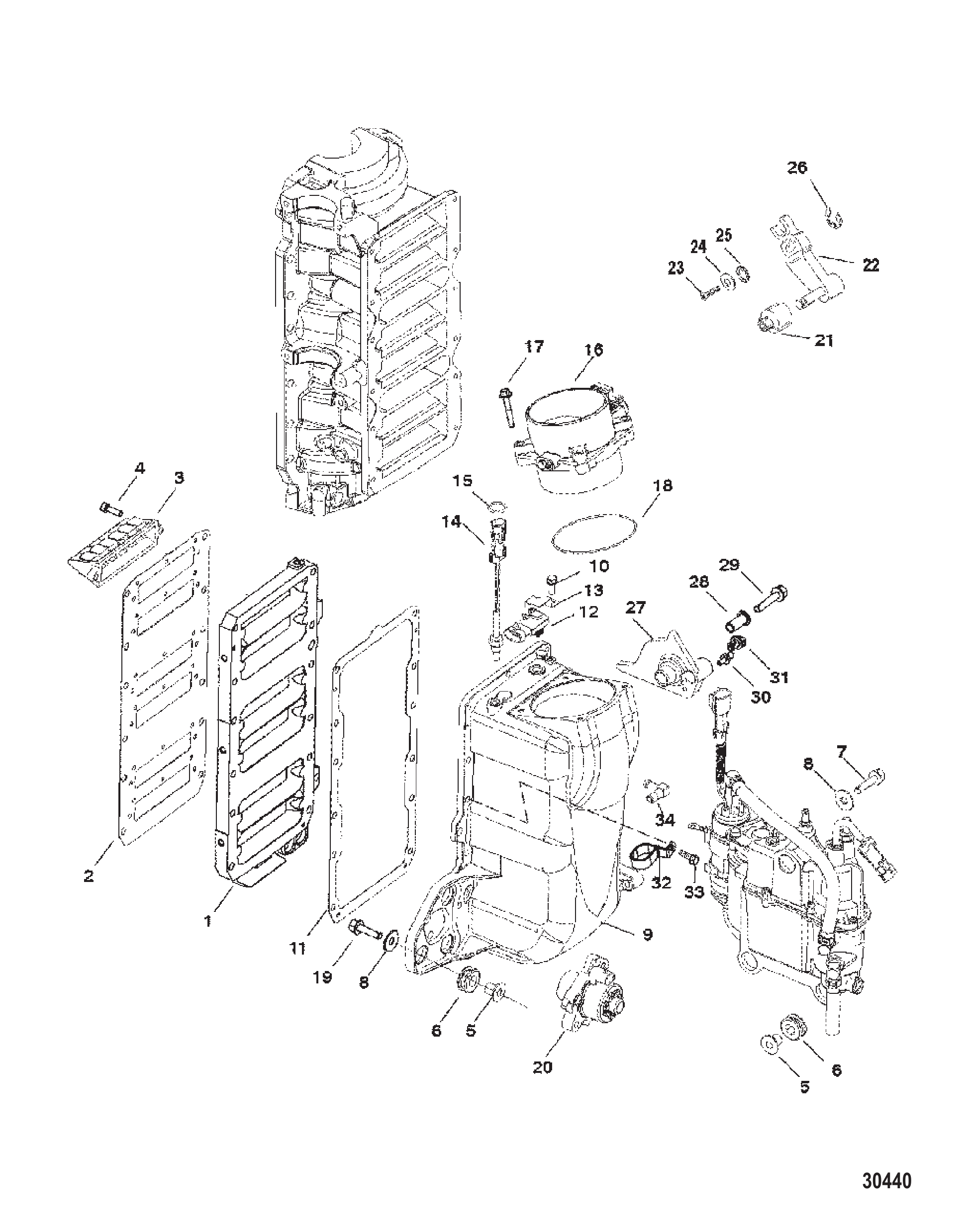

Рис. 3КОМПОНЕНТЫ ВОЗДУХОРАСПРЕДЕЛИТЕЛЯ AIR HANDLER COMPONENTS

REF	Номер детали	Наименование	Кол-во
-	878112T1	Воздушный блок в сборе	1
1	858541T1	Переходная пластина	1
2	804680	ПРОКЛАДКА	1
3	828623T	Лепестковый блок	6
3	828623T6	Лепестковый блок в сборе	6
4	8555252	Винт (M6)	12
5	855364	Втулка	6
6	855362	Втулка уплотнительная	6
6	855362001	Втулка	6
7	81893435	ВИНТ (M8 x 35)	3
7	8M0103814	Винт (M8 x 35 мм)	3
8	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
9	855631A2	Комплект ресивера воздушного	1
10	1993716	ВИНТ (M6 x 16)	1
11	8046792	Прокладка	1
11	804679004	Прокладка	1
12	854445	Датчик MAP	1
12	8M0237529	ДАТЧИК MAP	1
13	804873	Кронштейн	1
13	884522	Кронштейн датчика MAP	1
14	858535	Датчик температуры в сборе	1
14	8M0214984	Датчик температуры	1
15	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
16	855425A1	Комплект корпуса дроссельной заслонки	1
16	841194T04	Корпус дроссельной заслонки в сборе	1
17	82130040	ВИНТ (M6 x 40)	4
18	855426	Кольцо уплотнительное	1
19	81893430	ВИНТ (M8 x 30)	3
19	81893435	ВИНТ (M8 x 35)	3
20	857149T2	НАСОС МАСЛЯНЫЙ В СБОРЕ	1
20	8M0185614	МАСЛЯНЫЙ НАСОС	1
21	677483	РОЛИК	1
22	8588511	Рычаг в сборе дросселя	1
22	858851A03	РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ	1
23	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
25	69432	Шайба стопорная наружная (#10)	1
26	8237951	Стопорное кольцо	1
27	858353A4	Кулачковый узел	1
27	858353T5	Кулачковый узел	1
27	858353A2	Кулачковый узел	1
28	883948	Втулка	1
28	8807371	Втулка	1
28	856895	Втулка	1
29	883947	Винт (M8 x 55)	1
29	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	1
29	81893440	ВИНТ (M8 x 40)	1
30	8235694	Шарик резьбовой	1
31	932481	Втулка	1
31	8M0215006	Втулка поворотная	1
32	804842	Хомут	1
33	82130040	ВИНТ (M6 x 40)	11
34	856827	Штуцер	1
-	832934A00	Комплект прокладок головки блока	1
-	877869A01	Узел головки блока цилиндров	1
-	854198A01	Узел головки блока цилиндров	1
-	854198R01	Головка блока цилиндров 200 DFI -RM	1

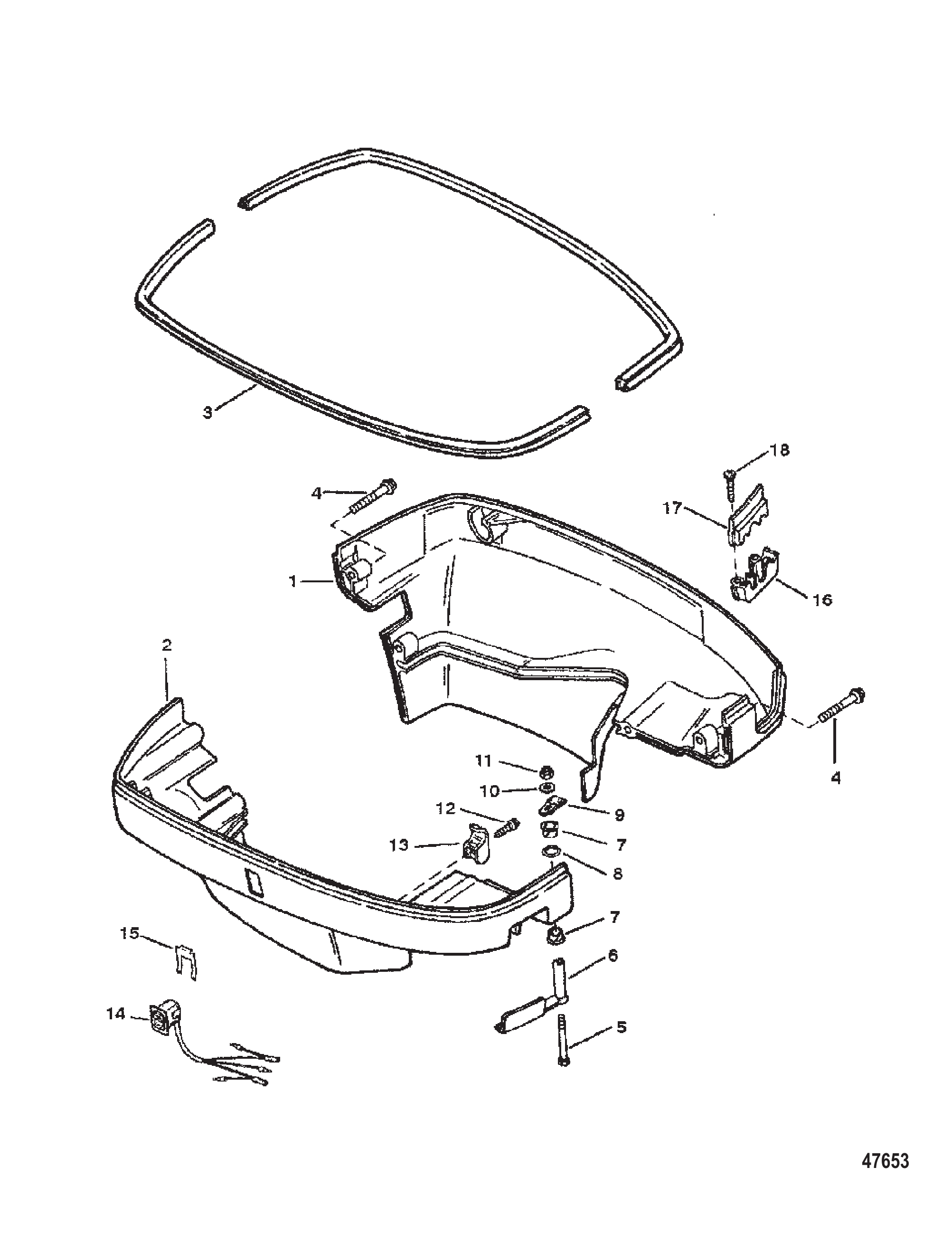

Рис. 4НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	818448A1	Нижний кожух	1
1	818448A2	Нижний кожух	1
1	818448A4	Нижний кожух	1
2	818447A1	Нижний кожух	1
2	818447A2	Нижний кожух	1
2	818447A4	Нижний кожух	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	82130040	ВИНТ (M6 x 40)	4
5	824868	ВИНТ (M6 x 75)	1
6	821253F1	Рукоятка передняя, чёрная	1
6	889740A02	Комплект рукоятки	1
6	821253F2	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
6	821253F4	Передняя рукоятка	1
6	889740A02	Комплект рукоятки	1
7	335891	Втулка	2
8	48462	Кольцо уплотнительное (.614 x .070)	1
9	8219423	Собачка	1
10	69057	ШАЙБА (.281 x .734 x .063)	1
11	401196	ГАЙКА (M6)	1
12	8214281	Винт (#10-16 x .625)	1
13	822873	Зажим	1
14	18286A40	Переключатель в сборе	1
14	8M0235192	Переключатель тримма	1
15	8124431	Фиксатор (применять где применимо)	1
15	8M0032848	Держатель переключателя	1
16	822024	Хомут	1
17	822023	Хомут	1
18	92799	ВИНТ (#10-16 x 1.12)	2

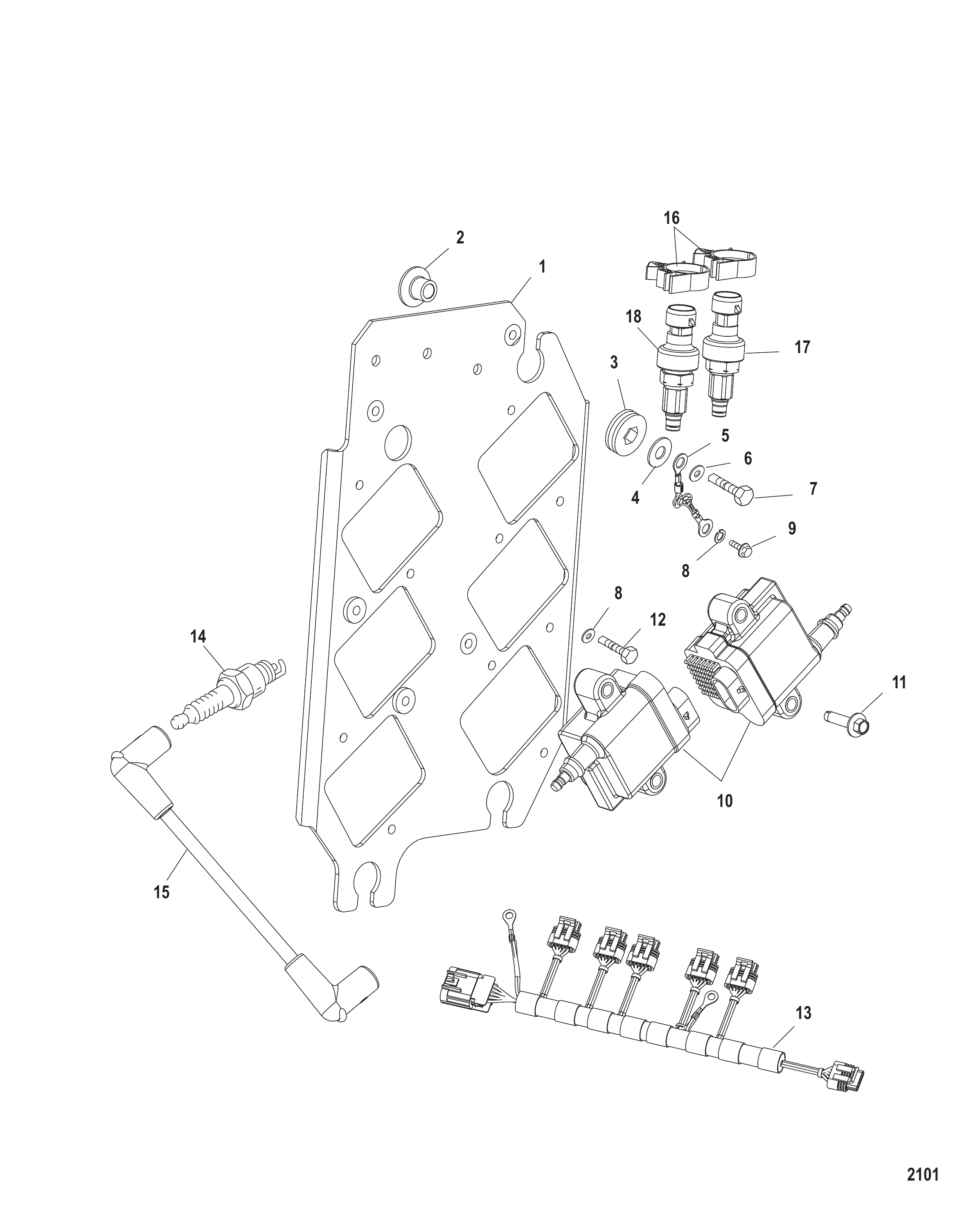

Рис. 5КАТУШКА ЗАЖИГАНИЯ COIL PLATE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Coil Plate Assembly-Complete	1
1	880188F1	ПЛАСТИНА катушки	1
2	8502341	Втулка	4
3	833155	Втулка	4
4	49436	Шайба	4
5	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
6	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
6	8M0042642	Шайба (.323 x .562 x .063)	2
7	60411	ВИНТ (.312-18 x 1.250)	4
8	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
8	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
9	82129110	ВИНТ (M6 x 10)	3
10	879984A1	Комплект катушки зажигания	6
10	8M0077471	Катушка зажигания	6
11	82129130	ВИНТ (M6 x 30)	12
12	82129114	ВИНТ (M6 x 14)	2
13	882757T1	Жгут проводов катушки зажигания в сборе	2
-	854839T02	ЖГУТ ПРОВОДОВ 5-КОНТАКТНЫЙ	2
-	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	2
14	14814548	СВЕЧА ЗАЖИГАНИЯ (NGK # BPZ8HS-10) (КАН./БЕЛЬГ.)	6
14	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	6
15	821945T74	Комплект высоковольтных проводов	6
15	881908T	КОМПЛЕКТ КАБЕЛЕЙ	6
16	883066	Зажим (.865)	2
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	881879A6	ДАТЧИК (0 - 100 PSI)	1
18	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1

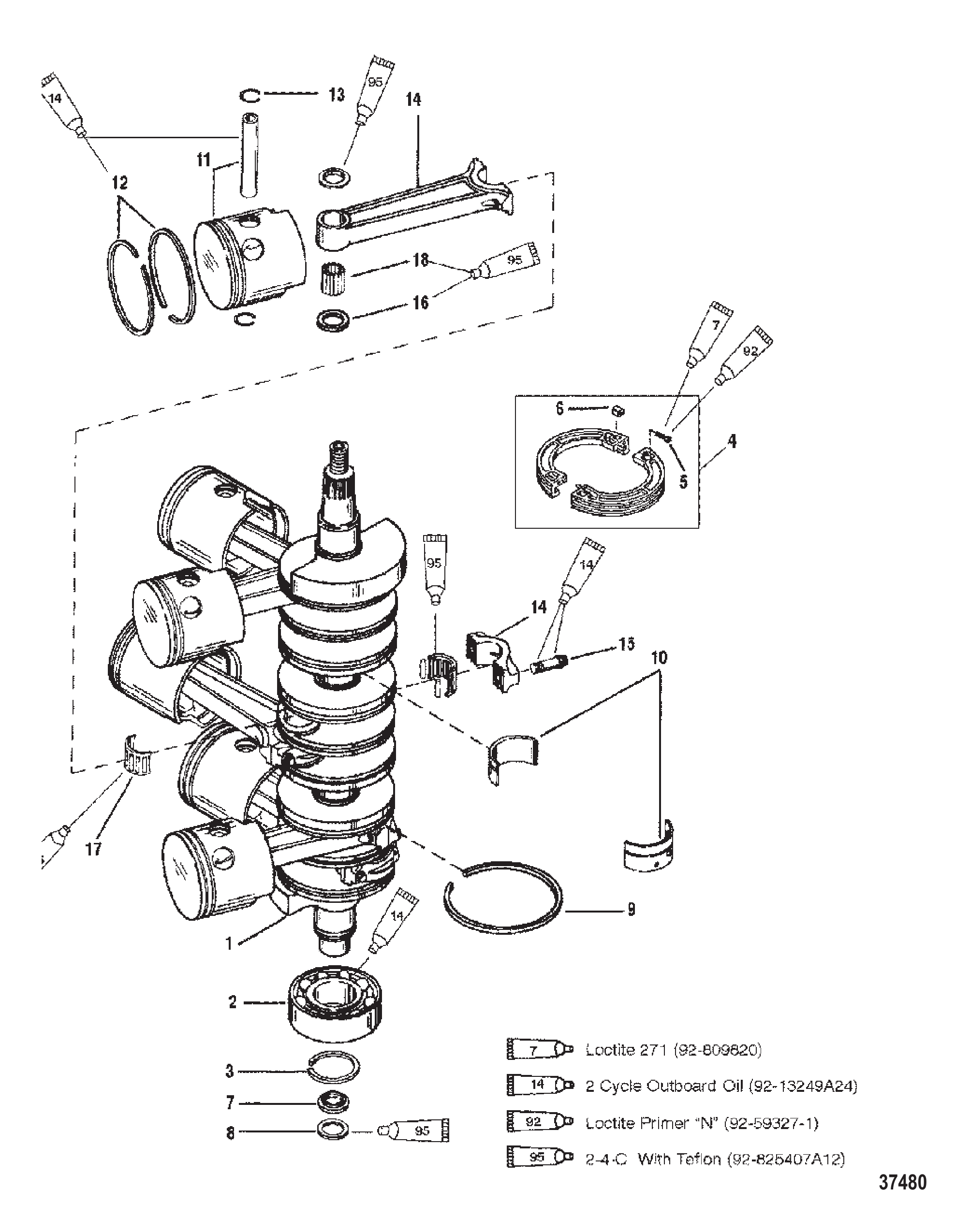

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
1	9536T4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A3	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	854812	Винт (#6-32 x .630) с полукруглой головкой под шестигранник	2
6	854811	Гайка специальная (#6-32)	2
4	14513A2	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	7
9	67377T	Кольцо уплотнительное	7
10	16756A6	Комплект подшипников	2
11	9738A9	Поршень в сборе стандартный (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A10	Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A9	Поршень в сборе стандартный (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	822321A12	Комплект поршневых колец — стандартный	1
12	822321A1	Комплект поршневых колец — ремонтный .015	2
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A2	Комплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

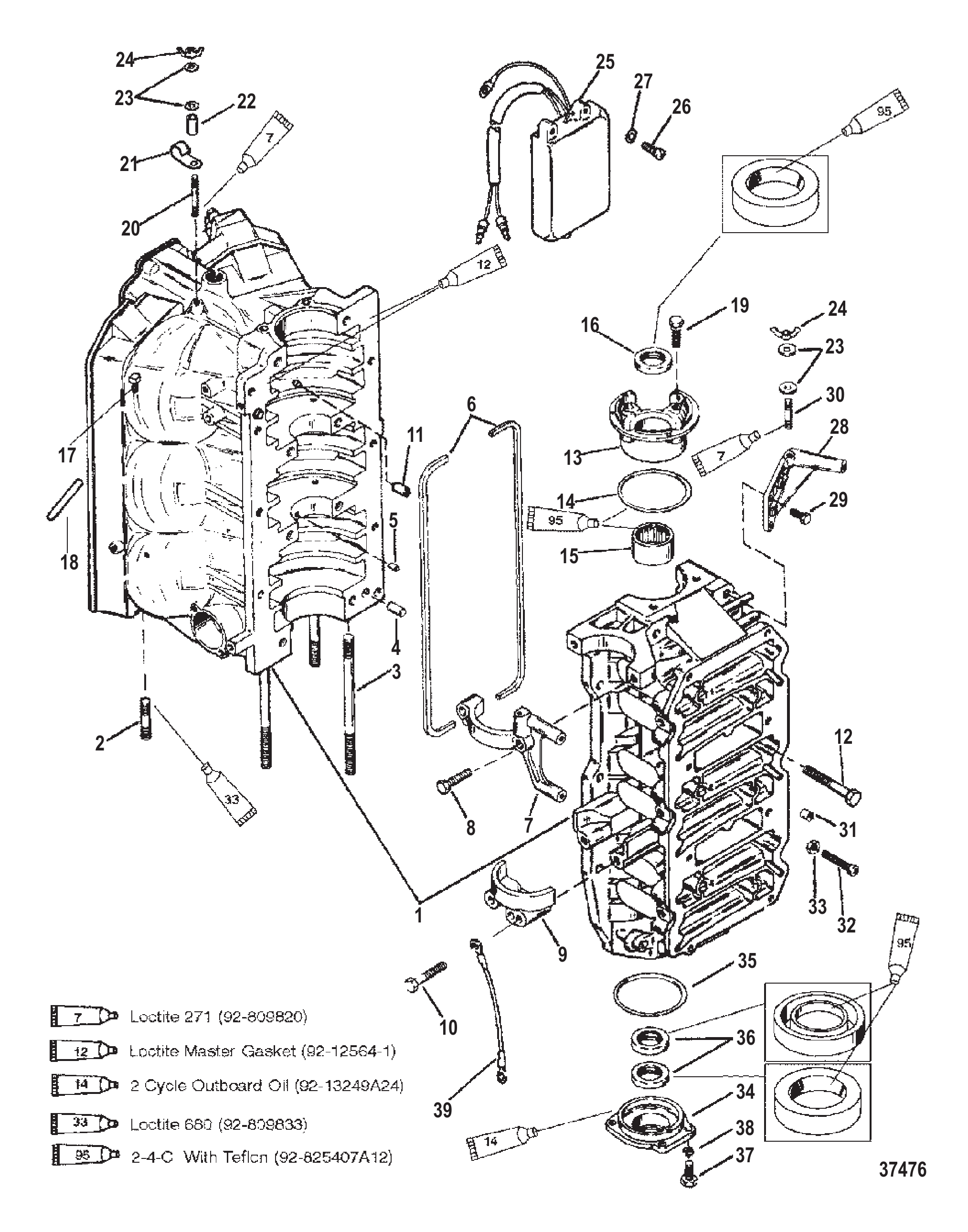

Рис. 7БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
2	8181383	Шпилька головки блока (1.75 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670653	ШПИЛЬКА (.375 x 5.620) (5-1/2 ДЮЙМ.)	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784384	Шпилька (.375 x 6.870) (6.75 дюймов)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
9	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
10	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	822715	Угловой штуцер (запрессовываемый)	6
18	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	6
19	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	63153	J-образная защёлка	1
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
23	8M0204663	ШАЙБА @5	3
24	816874	Барашковая гайка (#10-32)	3
25	87076A10	Регулятор холостого хода	1
26	69020	ВИНТ (#10-32 x .875)	3
26	690201	ВИНТ (#10-32 x .875)	3
27	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
28	42248	Кронштейн	1
28	422482	Кронштейн	1
29	49668	Винт (.250-20 x .750)	2
30	15093	ШПИЛЬКА (#10-32 x 1.00)	2
30	8M0034435	ШПИЛЬКА	2
31	26852	ЗАГЛУШКА Нейлоновая	1
32	64022	Винт (.250-20 x 2.125)	1
33	64015	Гайка (.250-20) клеммы стартерного соленоида	1
34	7809A1	Крышка торцевая в сборе	1
34	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
35	62700	Кольцо уплотнительное (3.237 x .103)	1
36	41953	Сальник	2
37	28636	ВИНТ (.250-20 x .750)	4
38	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
39	88807A20	Кабель в сборе (чёрный-11 дюйм.)	1
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

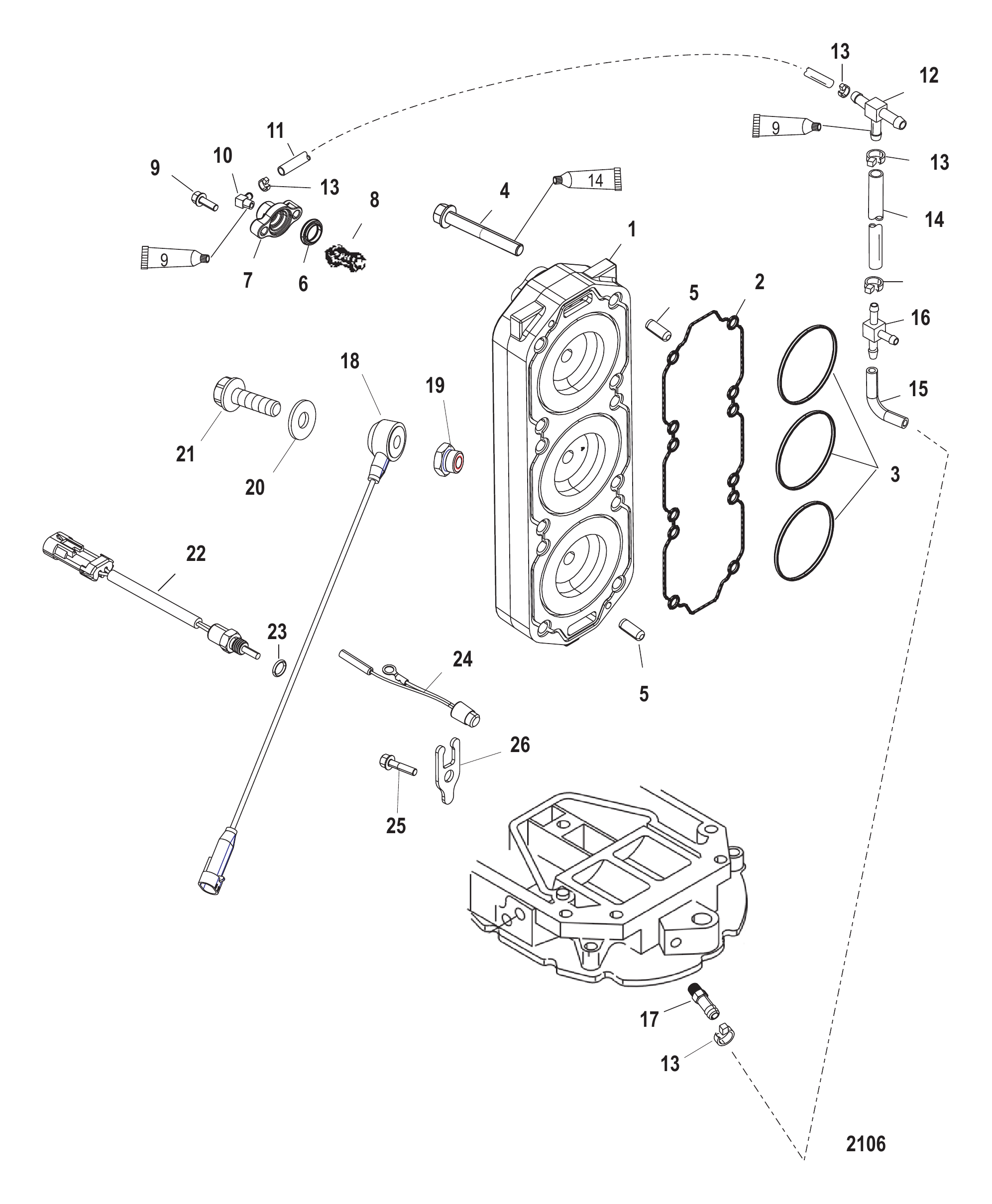

Рис. 8ГОЛОВКА ЦИЛИНДРА CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	858281A9	Комплект головки блока цилиндров	2
1	858281A10	Головка блока цилиндров в сборе	2
2	8584521	САЛЬНИК	2
2	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
3	8597721	Сальник	6
4	878217	Винт (.375-16 x 2.750)	24
4	8M0125882	ВИНТ	24
5	63779	Штифт установочный (.250 x .625)	4
6	62386	Прокладка термостата	2
6	8M0204714	Прокладка @4	2
7	90390A1	Комплект крышки	2
8	75692	ТЕРМОСТАТ (143 ГРАД.)	2
9	40011149	Винт (M8 x 25) нержавеющая сталь	4
10	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
11	77653101	Шланг (48.00 дюймов, бухта)	1
12	68728	ШТУЦЕР	1
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	77653101	Шланг (48.00 дюймов, бухта)	1
15	77653101	Шланг (48.00 дюймов, бухта)	1
15	827602002	Шланг	1
16	815914	Тройник	1
17	897722	ШТУЦЕР прямой	1
18	878187	Датчик детонации в сборе	2
18	8M6003194	Сборка датчика детонации	2
19	882841	Переходник	2
20	4002319	ШАЙБА	2
21	87810178	ВИНТ (M10 x 35)	2
22	858535	Датчик температуры в сборе	2
22	8M0214984	Датчик температуры	2
23	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
24	13536A13	Датчик температуры в сборе (левый борт) (2-проводный)	1
25	81893414	ВИНТ (M8 x 14)	1
26	137151	Фиксатор	1
-	815791A02	Комплект прокладок	1
-	8M0046715	Комплект прокладок	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

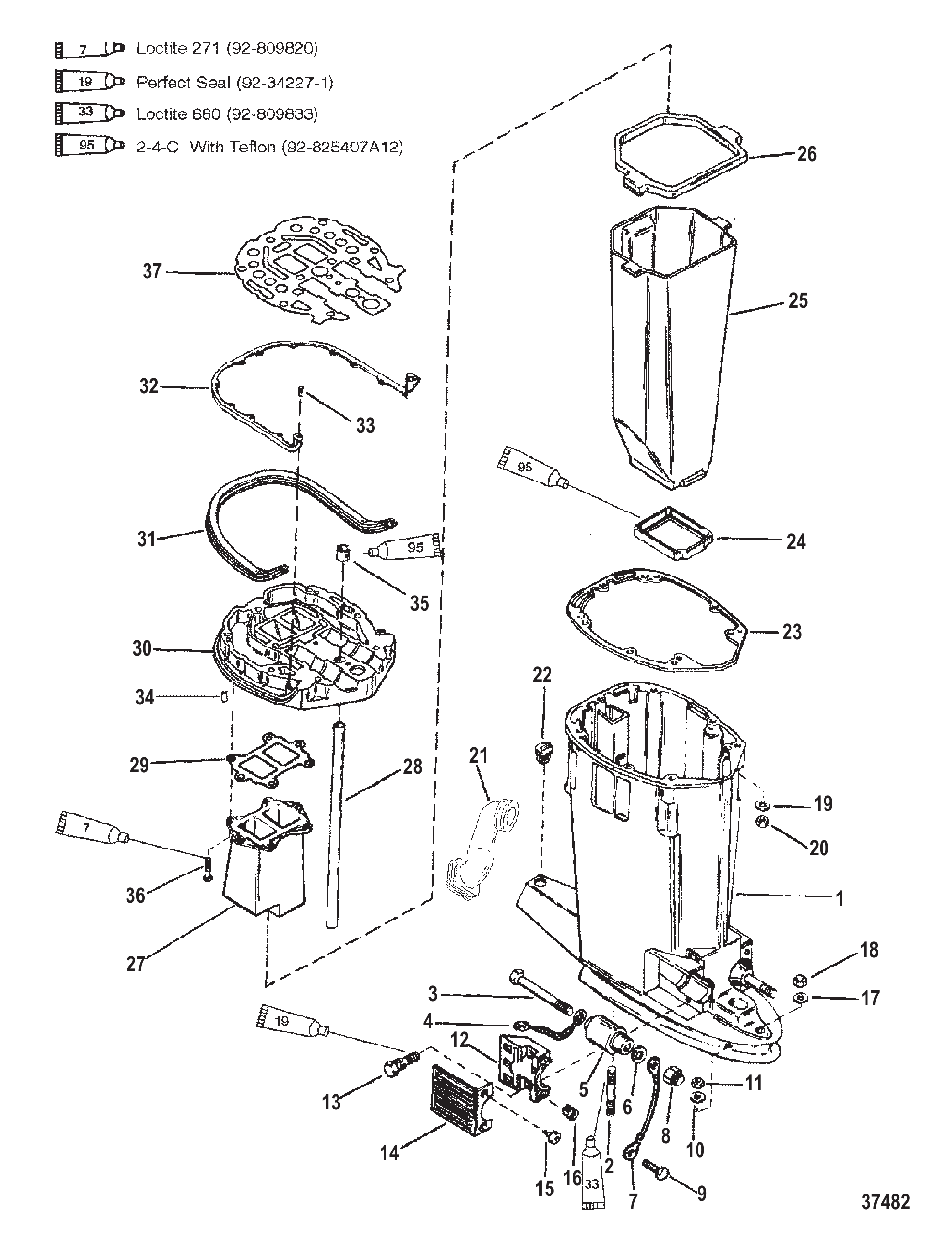

Рис. 9КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343T10	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА - ЧЁРНЫЙ - ДЛИННЫЙ	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A3	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	183071	ПРОКЛАДКА	1
37	183076	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1

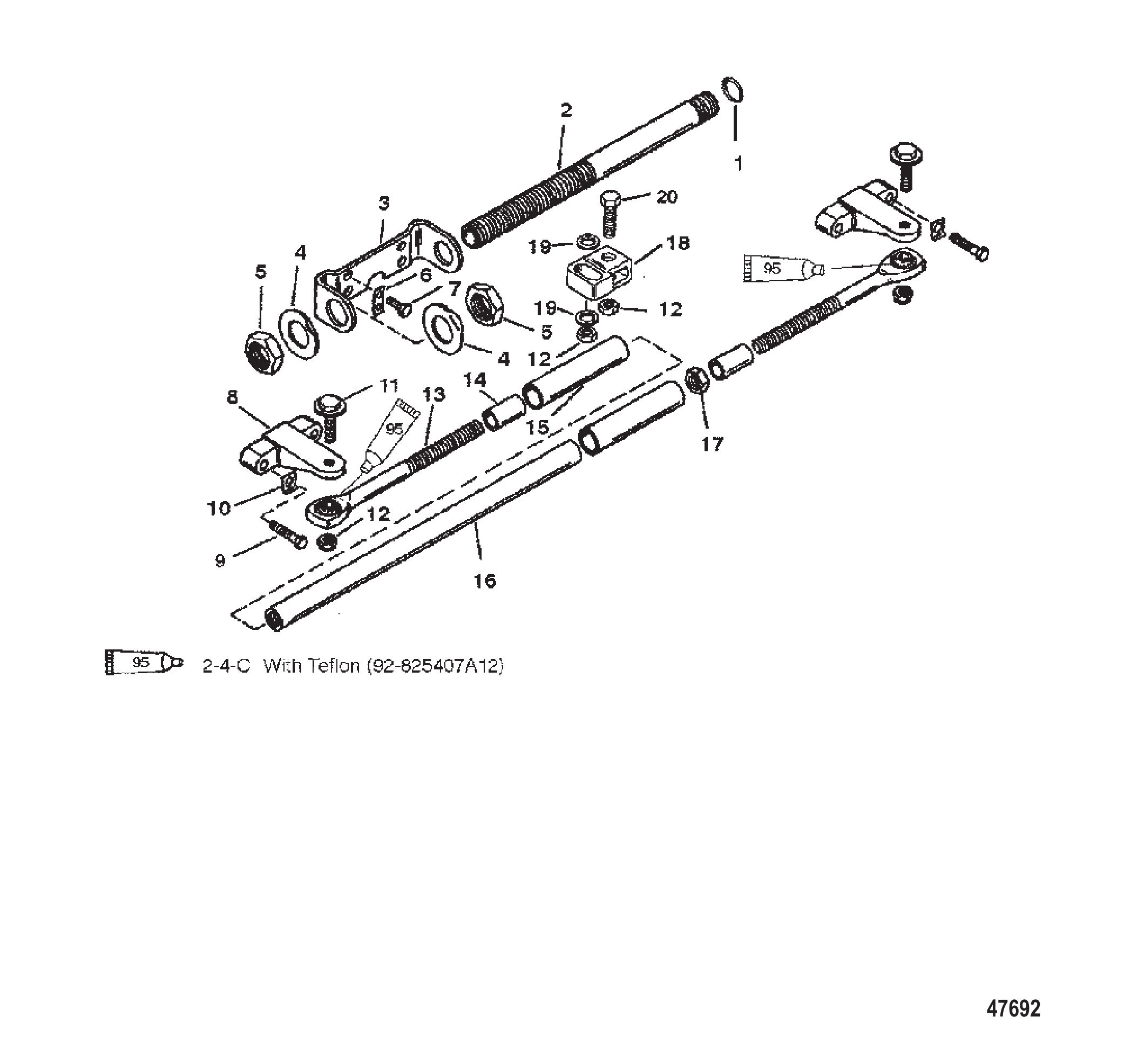

Рис. 10КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ DUAL ENGINE EXTENSION KIT

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	715651	Трубка троса рулевого управления	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

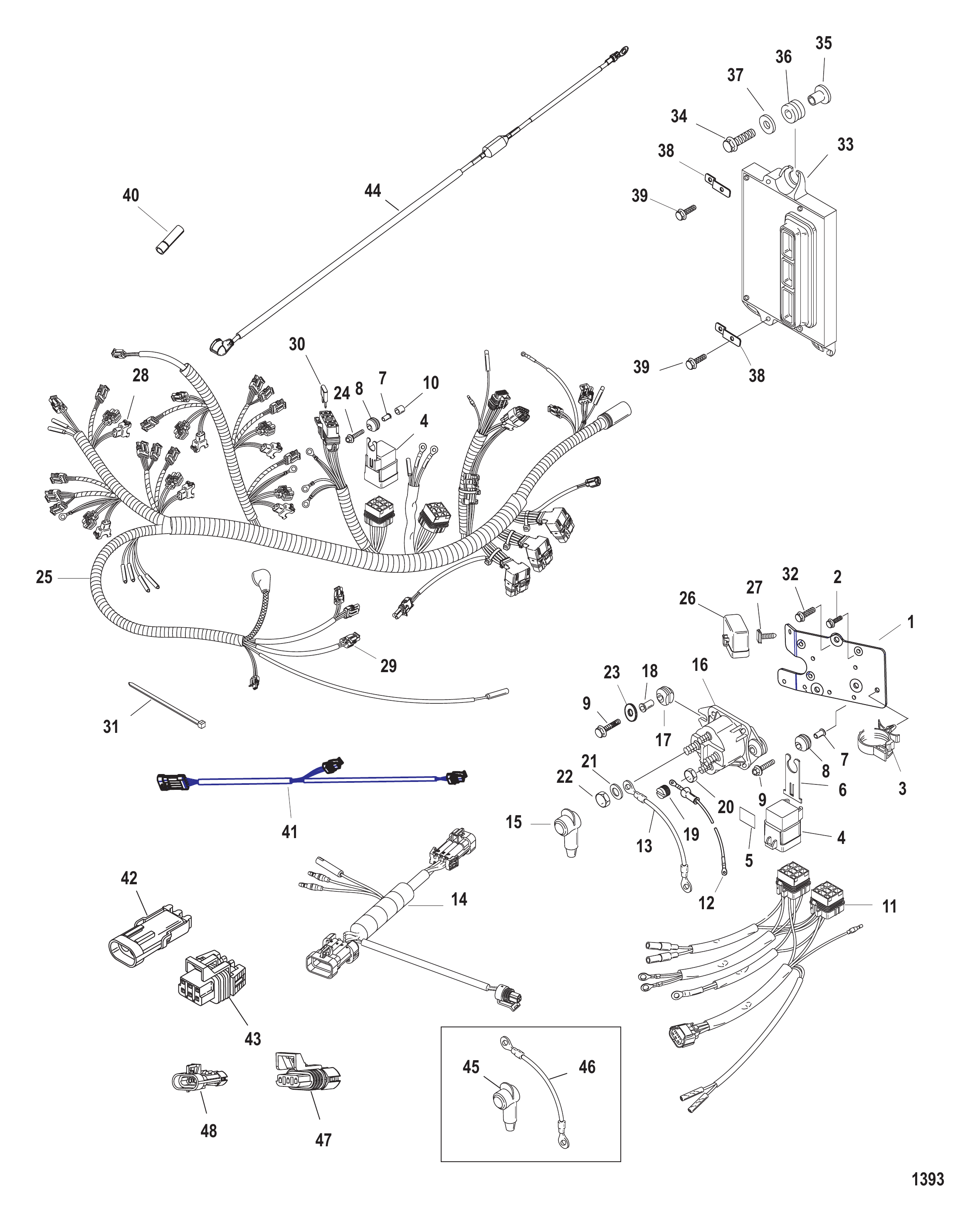

Рис. 11ЭЛЕКТРИЧЕСКАЯ ПЛАТА ELECTRICAL PLATE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	833137F1	ПЛАСТИНА	1
2	82129110	ВИНТ (M6 x 10)	3
3	858755	Зажим (1.00)	1
4	828151A1	Реле в сборе	3
4	8M0207773	Реле тримма в сборе	3
5	NSS	NOT SOLD SEPARATE Decal-Trim Relay	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818968	ВТУЛКА	3
7	8M0214955	Втулка	3
8	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
8	8M0207785	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	5
10	91912	Втулка	1
11	819514T16	Жгут проводов тримма в сборе	1
12	882830A1	Трос в сборе	1
13	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
14	859244T2	Жгут проводов в сборе	1
14	859244A2	Жгут проводов в сборе Smartcraft	1
15	8500671	Колпачок изолятора — красный	1
16	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
17	822179	Втулка уплотнительная	2
18	818968	ВТУЛКА	2
18	8M0214955	Втулка	2
19	813938	Гайка колпачковая (#10-32)	1
20	45076	Гайка (#10-32) латунная клемма блока выключателя	2
21	53166	СТОПОРНАЯ ШАЙБА (.312)	2
22	68292	Гайка (.312-18)	2
22	8M0204668	Гайка (.312-18)	2
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	82129135	ВИНТ (M6 x 35)	1
25	880186T1	ЖГУТ ПРОВОДОВ В СБОРЕ электропроводки двигателя	1
25	880186T3	ЖГУТ ПРОВОДОВ В СБОРЕ электропроводки двигателя	1
26	858754	Крышка предохранителя	1
27	828991	Зажим	2
27	828991T	ЗАЖИМ	2
28	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
28	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
29	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
29	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
30	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
30	832969T20	Предохранитель Mini — жёлтый — 20 А	4
30	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
30	832969T15	Предохранитель Mini — синий — 15 А	1
31	816311T	СТЯЖКА (8.00 дюймов)	AR
32	82130012	ВИНТ (M6 x 12)	3
33	85961044S	ЭБУ модуль управления двигателем	1
33	885557R37	Модуль управления движителем	1
33	85961045S	ЭБУ модуль управления двигателем	1
33	8M0086576	ЭБУ	1
33	85961074S	ЭБУ модуль управления двигателем	1
33	885557R38	Модуль управления движителем	1
34	82130025	ВИНТ (M6 x 25) крепление к картеру	3
35	856954	Втулка	3
36	834985	Втулка уплотнительная	3
36	8M0190980	ВТУЛКА	3
37	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
38	858953	КРОНШТЕЙН	2
39	82129114	ВИНТ (M6 x 14)	2
40	13540	Колпачок гнездовой	2
41	882815A1	Жгут проводов в сборе	1
42	832948A1	Разъём в сборе, 2 контакта, вилка	1
43	881065A1	Разъем 6-контактная вилка	1
44	878231A6	Жгут проводов предохранителя - 100 ампер	1
45	8500673	Колпачок изолятора — жёлтый	2
46	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
47	881175A1	Крышка в сборе 3-контактный разъем-гнездо (ГНЕЗДО)	1
48	881176A1	Крышка в сборе 3-контактный разъем-вилка (ВИЛКА)	1

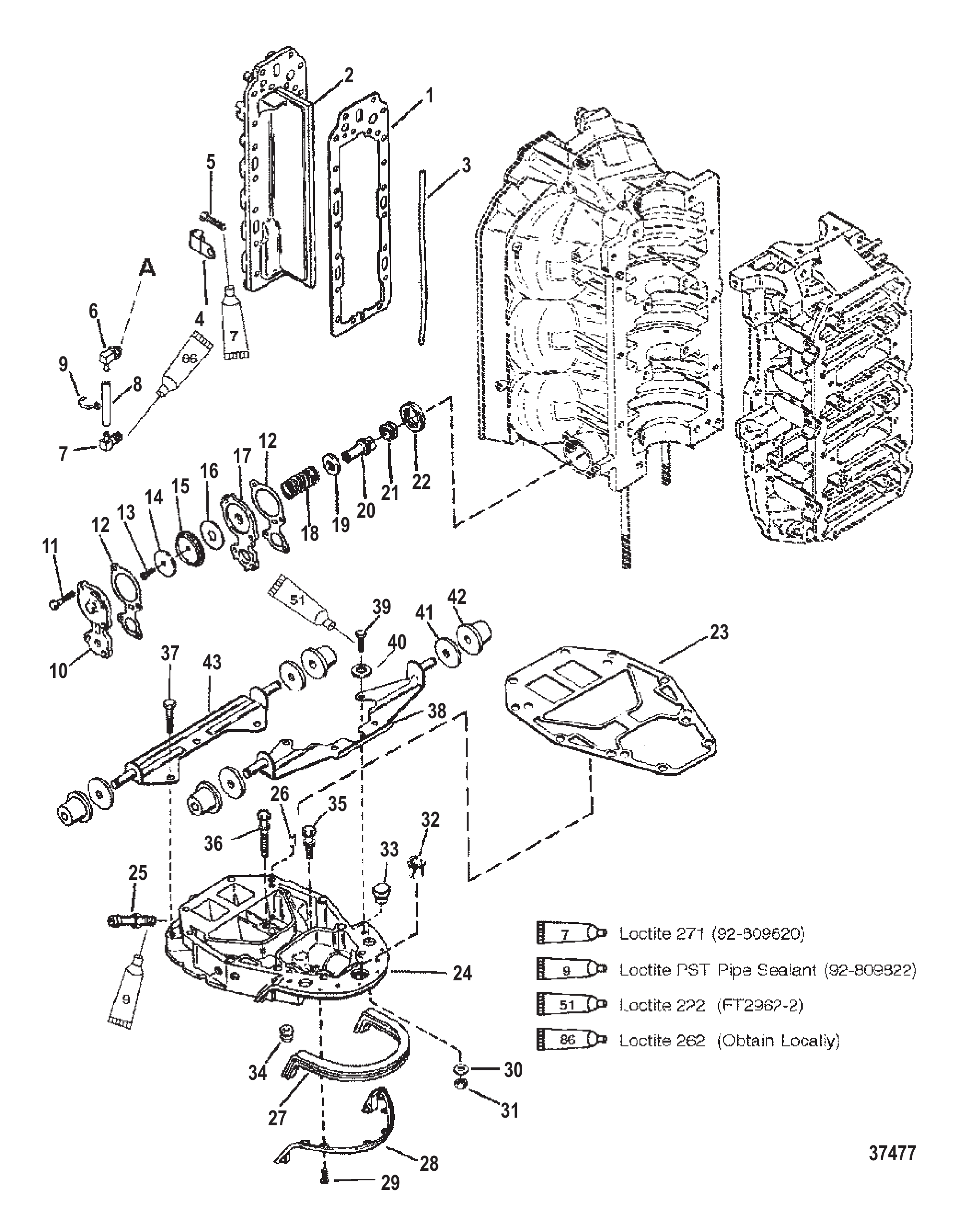

Рис. 12ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	78690	Прокладка	2
12	78690002	Прокладка	2
13	69570	Винт (#10-16 x .750)	1
14	76451	Шайба	1
15	14479	Диафрагма	1
15	144791	ДИАФРАГМА	1
16	16496	ДЕФЛЕКТОР водяной	1
17	16497A1	Пластина	1
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A5	Кронштейн в сборе, передний	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	8055571	Винт (.3125-18 x .50)	4
39	90285	ВИНТ (.312-18 x .625)	4
40	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
41	187031	Шайба	4
42	18778	Втулка уплотнительная	4
42	18778001	Втулка уплотнительная	4
43	18578A8	Кронштейн в сборе задний	1
43	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

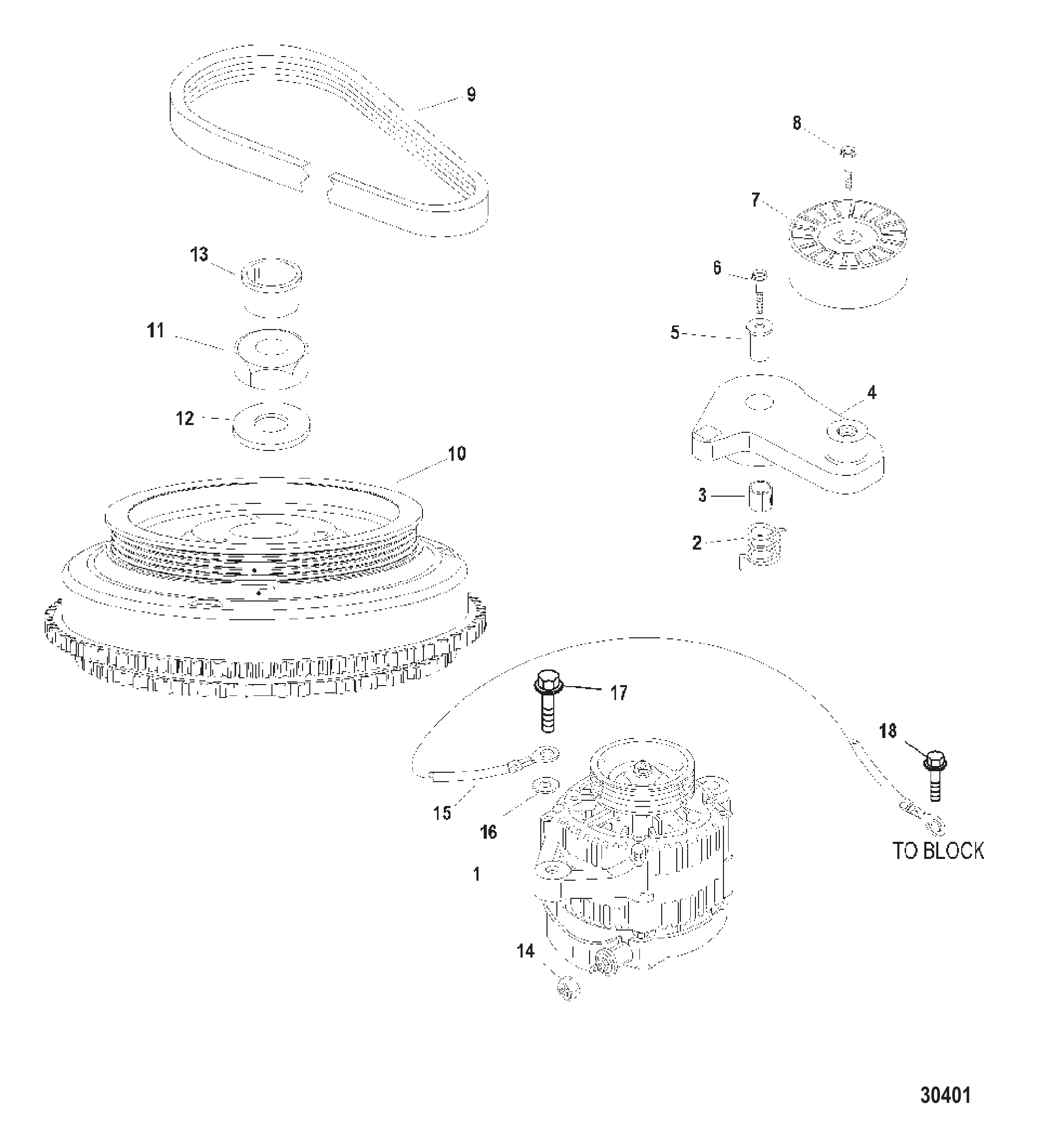

Рис. 13МАХОВИК/ГЕНЕРАТОР FLYWHEEL/ALTERNATOR

REF	Номер детали	Наименование	Кол-во
1	875286A1	Генератор	1
1	8M6013461	ГЕНЕРАТОР	1
2	8523742	Пружина	1
3	42139	ВТУЛКА НИЖНЯЯ	1
4	850291T3	Натяжитель ремня	1
5	8525622	Втулка	1
6	4007180	ВИНТ (M10 x 45) Исполнение II	1
7	852385A2	Шкив в сборе	1
7	8M6005030	Шкив в сборе	1
8	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
9	8285075	Ремень	1
9	828507Q5	Ремень	1
10	859619T1	Маховик	1
11	42979	ГАЙКА (M16) МАХОВИКА	1
12	68229	Шайба (.641 x 1.250 x .190) маховика	1
12	33001	Шайба	1
13	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	856583A4	Тросовый узел	1
16	4002319	ШАЙБА	1
17	82130150	ВИНТ (M10 x 50)	2
18	82130012	ВИНТ (M6 x 12)	1

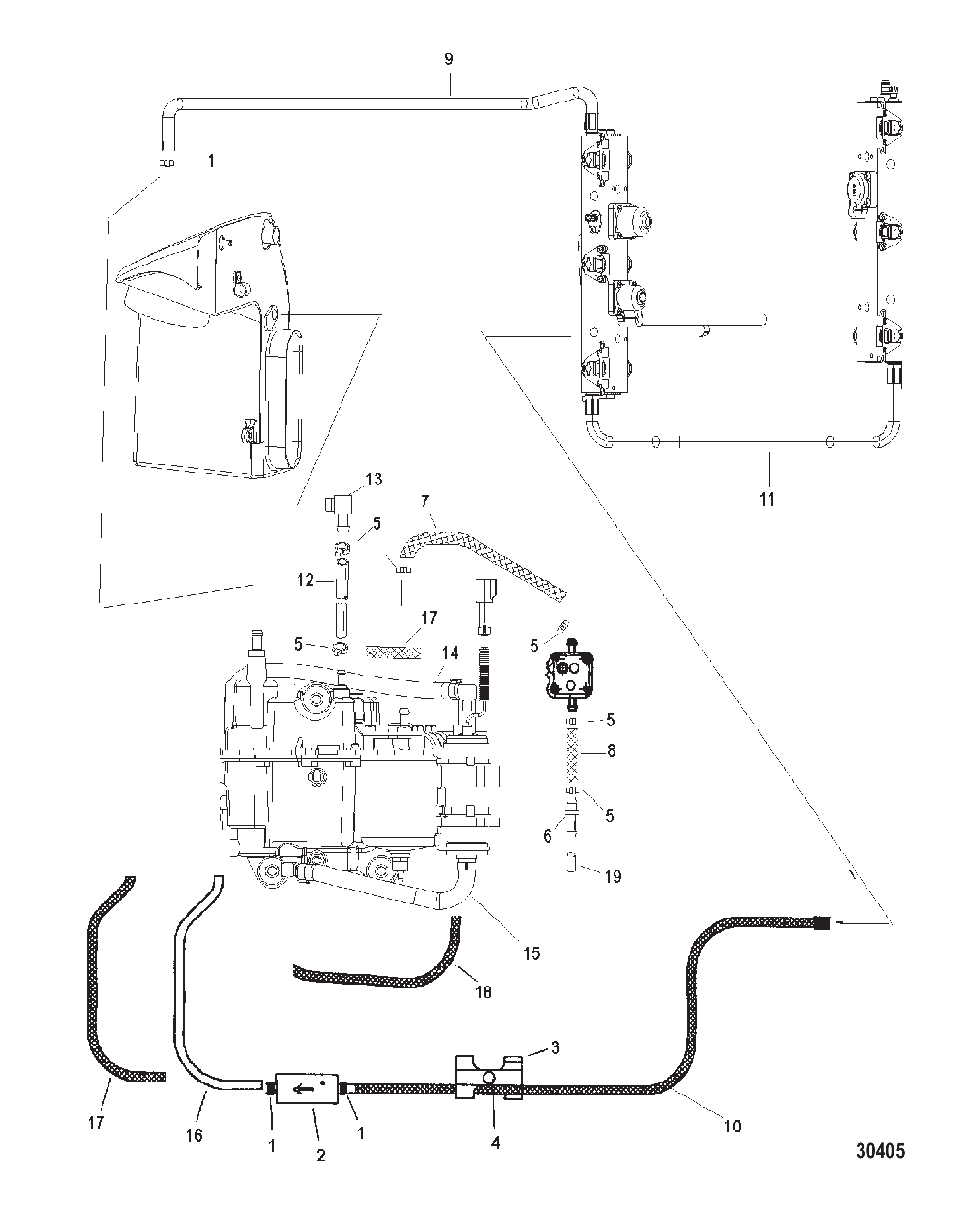

Рис. 14ТОПЛИВНАЯ СИСТЕМА FUEL SYSTEM

REF	Номер детали	Наименование	Кол-во
1	856880	Хомут шланга (15.3)	4
1	8M0214964	Хомут	4
2	8557611	Клапан обратный	1
3	8583253	ХОМУТ	1
4	858939	ВИНТ (M5 x 35)	1
5	816311T	СТЯЖКА (8.00 дюймов)	3
6	822769	Соединитель	1
7	856818A1	Шланг/втулка	1
7	8M0064780	Шланг в сборе	1
8	8568172	ШЛАНГ	1
8	8M0064778	Шланг	1
9	804825	ШЛАНГ подачи топлива	1
10	804826	ШЛАНГ перепуска топлива	1
11	804827	ШЛАНГ балансировки топлива	1
11	8M6001364	Шланг в сборе	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	8589052	Угольник	1
14	856825	Шланг	1
15	856778	Шланг	1
16	85682239	ТРУБКА (17.00 ДЮЙМОВ В БУХТЕ) (ОТРЕЗАТЬ 3 ДЮЙМА)	1
17	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	2
18	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	1
19	NSS	NOT SOLD SEPARATE CAP	1

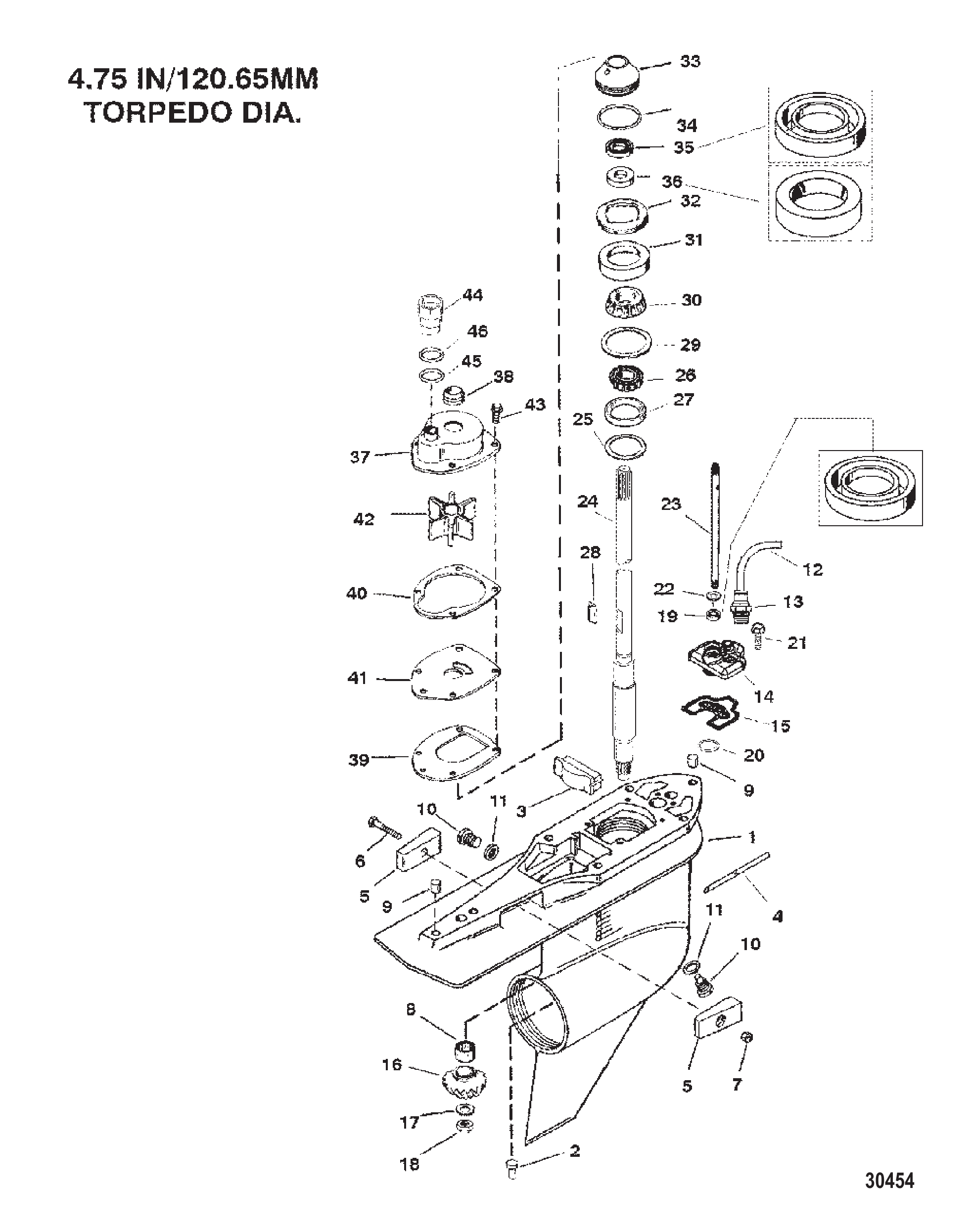

Рис. 15РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (СТАНДАРТНОЕ ВРАЩЕНИЕ) GEAR HOUSING (DRIVESHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
2	379721	Штифт	1
3	821526	ЗАЛИВОЧНЫЙ БЛОК	1
3	821526001	Заглушка заливная	1
4	859402	ТРУБКА ПИТО	1
5	826134Q	Анод	2
6	4000333	ВИНТ (M6 x 40)	1
7	8268336	Гайка (M6)	1
7	401386	ГАЙКА (M6) Нержавеющая сталь	1
8	42647A1	Подшипник роликовый в сборе	1
9	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	2
10	79953Q04	Ремкомплект сливного винта	2
11	191832	Шайба	2
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
12	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
13	859432	ШТУЦЕР	1
13	881866	Фитинг	1
14	858934	КРЫШКА	1
15	858935	ПРОКЛАДКА	1
16	NSS	NOT SOLD SEPARATE PINION GEAR	1
17	92721	Шайба (.965 x .630)	1
18	35921	ГАЙКА (.625-18)	1
19	8164641	Маслосъёмный сальник	1
19	8M0246145	САЛЬНИК	1
20	36318	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)	1
20	8M0214927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @5	1
21	1993716	ВИНТ (M6 x 16)	2
22	77674	ШАЙБА (.35 x .75 x .12)	1
23	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
24	881938	Гребной вал	1
24	881942	Гребной вал	1
24	881943	Гребной вал	1
25	38657A1	Регулировочные прокладки в сборе	AR
25	8M0063268	Комплект регулировочных прокладок	AR
26	48939A2	Подшипник роликовый конический	1
26	8M0146553	Подшипник в сборе (обойма/конус)	1
27	NSS	NOT SOLD SEPARATE CUP	1
28	43037	ШПОНКА	1
28	8M0204723	ШПОНКА	1
29	42637A1	Комплект регулировочных шайб	AR
29	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE CUP	1
32	8245191	Фиксатор	1
33	807929A1	Корпус подшипника в сборе	1
33	8M0214948	СБОРКА ВОДЯНОГО НАСОСА	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
34	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
35	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
35	8M0214939	Сальник @3	1
36	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
36	8M0214939	Сальник @3	1
37	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
38	816575A2	КОМПЛЕКТ УПЛОТНЕНИЙ	1
39	430331	Прокладка	1
40	8172771	Прокладка водяного насоса, верхняя	1
41	8172761	Передняя пластина	1
41	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
42	43026T2	КРЫЛЬЧАТКА	1
43	1993716	ВИНТ (M6 x 16)	4
44	832942A1	Соединительная муфта в сборе	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
45	8M0204645	Кольцо уплотнительное (.796 x .139)	1
46	35027	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)	1
46	8M0204654	Уплотнительное кольцо	1
-	817275A5	Ремкомплект водяного насоса	1
-	816575A4	Комплект сальников корпуса редуктора	1
-	43026T11	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1

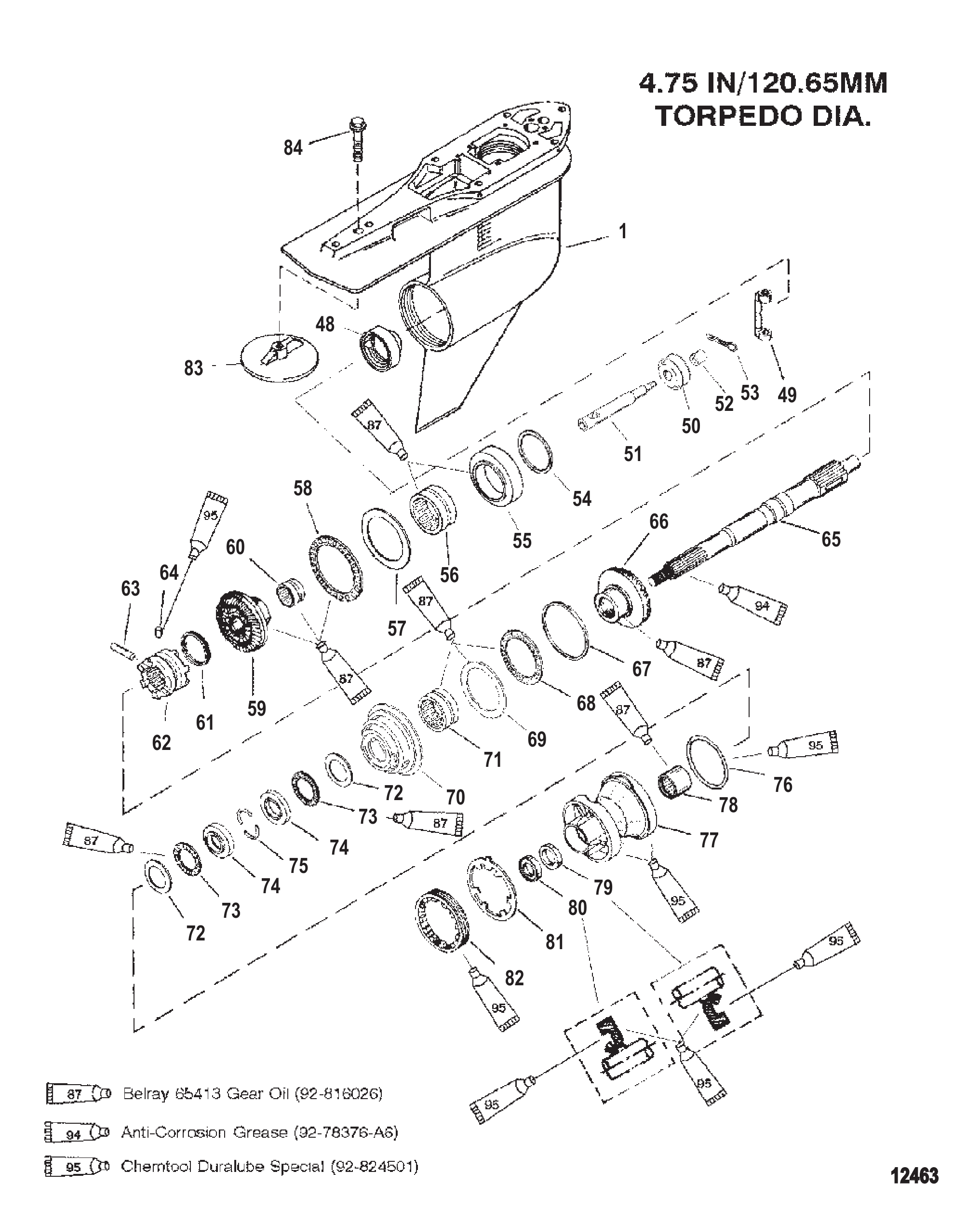

Рис. 16РЕДУКТОР (ВАЛ ВИНТА)(РЕВЕРСИВНЫЙ) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
48	859403	ПРОБКА	1
49	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
49	8M0226861	Кривошип переключателя	1
50	19755T7	Шпуля в сборе	1
50	8M0235940	Катушка в сборе	1
51	NSS	NOT SOLD SEPARATE SPOOL	1
52	NSS	NOT SOLD SEPARATE SLEEVE	1
53	469501	Шплинт	1
54	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
55	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
56	814653T	Подшипник в сборе игольчатый	1
57	815481	УПОРНАЯ ШАЙБА	1
58	815480	ПОДШИПНИК Упорный	1
59	828696T2	Шестерня заднего хода (12/21)	1
60	15844	Подшипниковый узел роликовый	1
61	30893	Пружина	1
62	859340T	Муфта	1
63	30632	ШТИФТ КРЕСТОВИНЫ	1
63	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
64	828356	Штифт фиксатора	1
65	824111	ГРЕБНОЙ ВАЛ	1
65	8M0140448	Гребной вал левого вращения	1
66	828695A1	Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)	1
67	1761514	Регулировочная прокладка (.206)	AR
67	1761515	Регулировочная прокладка (.208)	AR
67	1761516	Регулировочная прокладка (.210)	AR
67	1761517	Регулировочная прокладка (.212)	AR
67	1761518	Регулировочная прокладка (.214)	AR
67	1761519	Регулировочная прокладка (.216)	AR
67	1761520	Регулировочная прокладка (.218)	AR
67	1761521	Регулировочная прокладка (.220)	AR
67	1761522	Регулировочная прокладка (.222)	AR
67	1761523	Регулировочная прокладка (.224)	AR
67	1761524	Регулировочная прокладка (.226)	AR
67	1761525	Регулировочная прокладка (.228)	AR
67	1761526	Регулировочная прокладка (.230)	AR
68	815480	ПОДШИПНИК Упорный	1
69	815481	УПОРНАЯ ШАЙБА	1
70	828831A3	Адаптер в сборе подшипниковый	1
71	814653T	Подшипник в сборе игольчатый	1
72	18448	Шайба упорная	2
73	15842	Подшипник упорный	2
74	8182911	Обойма упорного подшипника	2
75	814605	Фиксатор	2
76	31534	Уплотнительное кольцо	1
76	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
77	818290T8	Обойма с подшипником в сборе	1
78	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
79	14077	Сальник внутренний	1
80	76868	САЛЬНИК ВНУТРЕННИЙ	1
80	8M0248882	САЛЬНИК @5	1
81	18323	Шайба стопорная с усиком	1
82	79448	Фиксатор	1
82	8M2011027	ФИКСАТОР	1
83	76214Q5	Анодная пластина в сборе	1
84	806327	Винт (.437-14 x 1.750) (1-5/8")	1
84	8M0204686	ВИНТ	1
-	816575A4	Комплект сальников корпуса редуктора	1

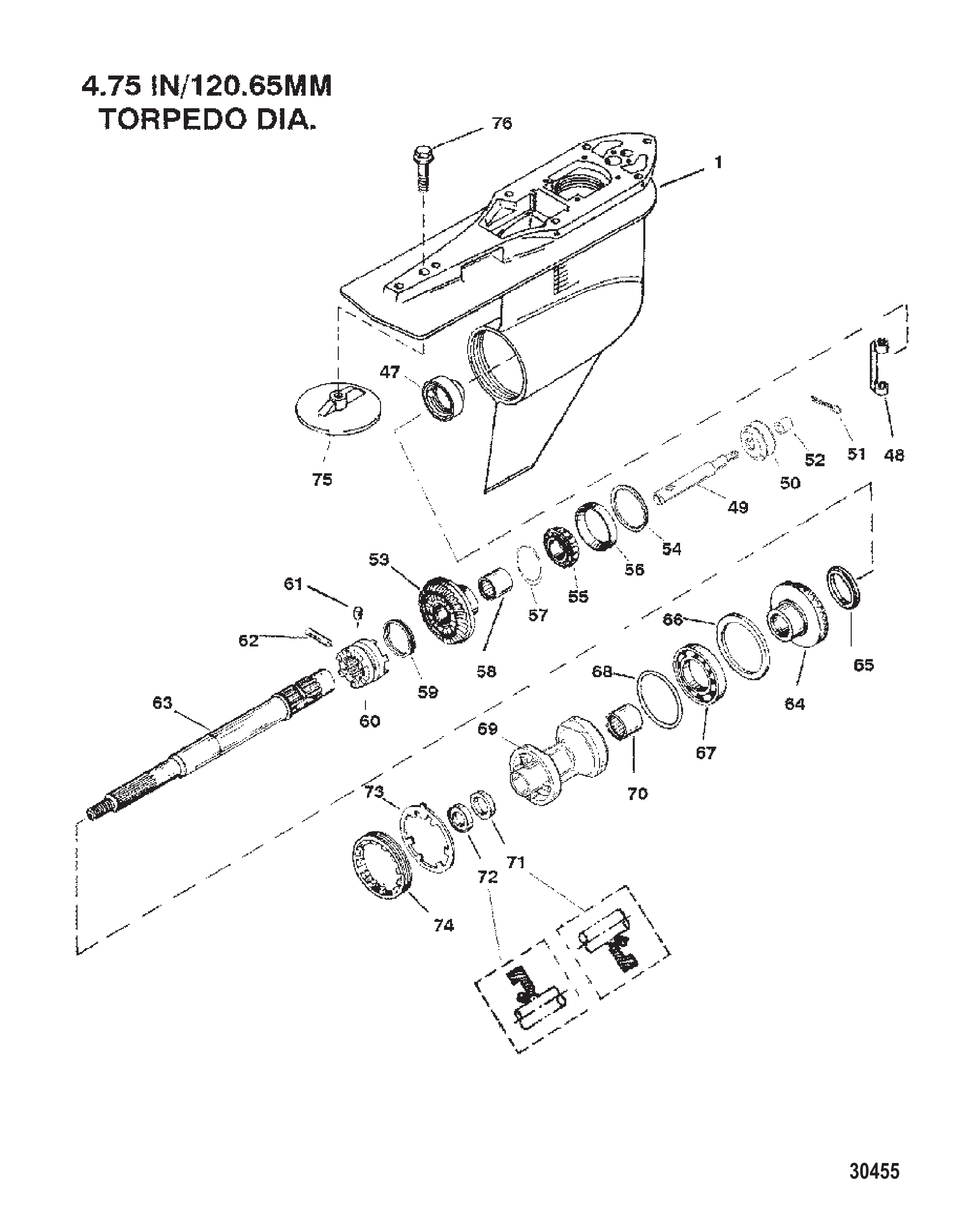

Рис. 17РЕДУКТОР (ВАЛ ВИНТА)(СТАНДАРТНЫЙ) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
1	859399T18	Корпус редуктора основной	1
47	859403	ПРОБКА	1
48	823903	КРИВОШИП ПЕРЕКЛЮЧЕНИЯ	1
48	8M0226861	Кривошип переключателя	1
49	19755T7	Шпуля в сборе	1
49	8M0235940	Катушка в сборе	1
50	NSS	NOT SOLD SEPARATE SHIFT POOL	1
51	469501	Шплинт	1
52	NSS	NOT SOLD SEPARATE SLEEVE	1
53	859321A3	Комплект шестерён переднего хода/ведущей шестерни (12/21)	1
54	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
54	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
55	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
56	NSS	NOT SOLD SEPARATE CUP	1
57	856823	Кольцо стопорное	1
58	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
59	30893	Пружина	1
60	859340T	Муфта	1
61	828356	Штифт фиксатора	1
62	30632	ШТИФТ КРЕСТОВИНЫ	1
62	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
63	824110	ГРЕБНОЙ ВАЛ	1
63	8M0140440	Гребной вал правого вращения	1
64	859322A1	Шестерня заднего хода (12/21)	1
65	824108	ПРОСТАВКА	1
66	681001	КОЛЬЦО УПОРНОЕ	1
67	88957T	Подшипник шариковый	1
68	31534	Уплотнительное кольцо	1
68	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
69	818763T11	Корпус подшипника в сборе	1
70	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
71	14077	Сальник внутренний	1
72	76868	САЛЬНИК ВНУТРЕННИЙ	1
72	8M0248882	САЛЬНИК @5	1
73	18323	Шайба стопорная с усиком	1
74	79448	Фиксатор	1
74	8M2011027	ФИКСАТОР	1
75	76214Q5	Анодная пластина в сборе	1
76	806327	Винт (.437-14 x 1.750) (1-5/8")	1
76	8M0204686	ВИНТ	1
-	816575A4	Комплект сальников корпуса редуктора	1

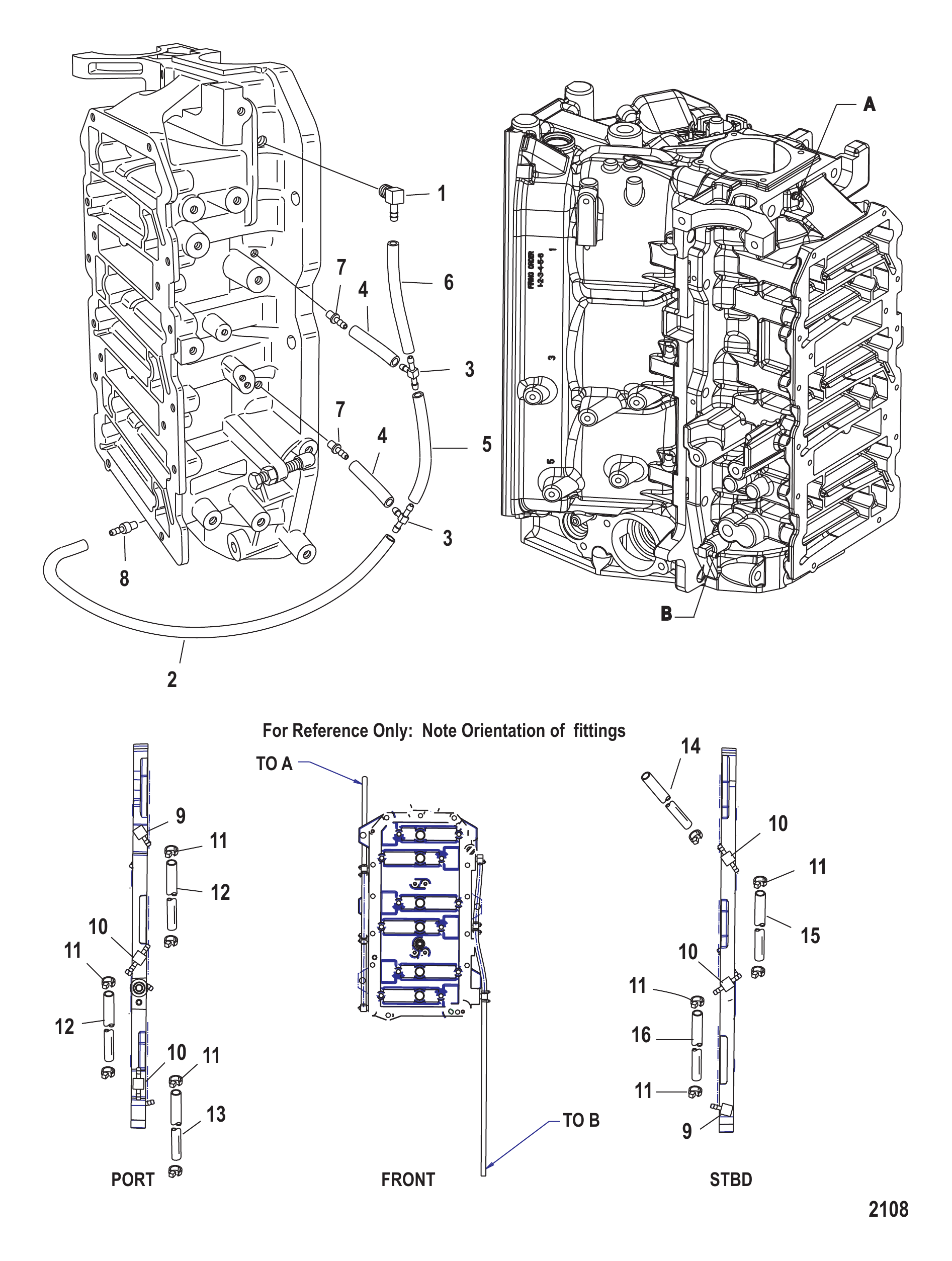

Рис. 18МАСЛЯНЫЕ МАГИСТРАЛИ OIL LINES

REF	Номер детали	Наименование	Кол-во
1	887801	Угловой штуцер 90 градусов (.0625-27)	1
-	NSS	NOT SOLD SEPARATE Hose Assembly	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	591692	ФИТИНГ ТРОЙНИКОВЫЙ	2
3	59169003	Фитинг тройник	2
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
4	8M0054152	Трубка (39.00 дюймов, бухта)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
5	8M0054152	Трубка (39.00 дюймов, бухта)	1
6	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
6	8M0054152	Трубка (39.00 дюймов, бухта)	1
7	426233	Обратный клапан	3
8	426982	Обратный клапан	1
9	8282182	Обратный клапан	2
10	8348041	Обратный клапан	4
11	816311T	СТЯЖКА (8.00 дюймов)	AR
12	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
12	8M0054152	Трубка (39.00 дюймов, бухта)	2
13	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
13	8M0054152	Трубка (39.00 дюймов, бухта)	1
14	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
14	8M0054152	Трубка (39.00 дюймов, бухта)	1
15	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
15	8M0054152	Трубка (39.00 дюймов, бухта)	1
16	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
16	8M0054152	Трубка (39.00 дюймов, бухта)	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

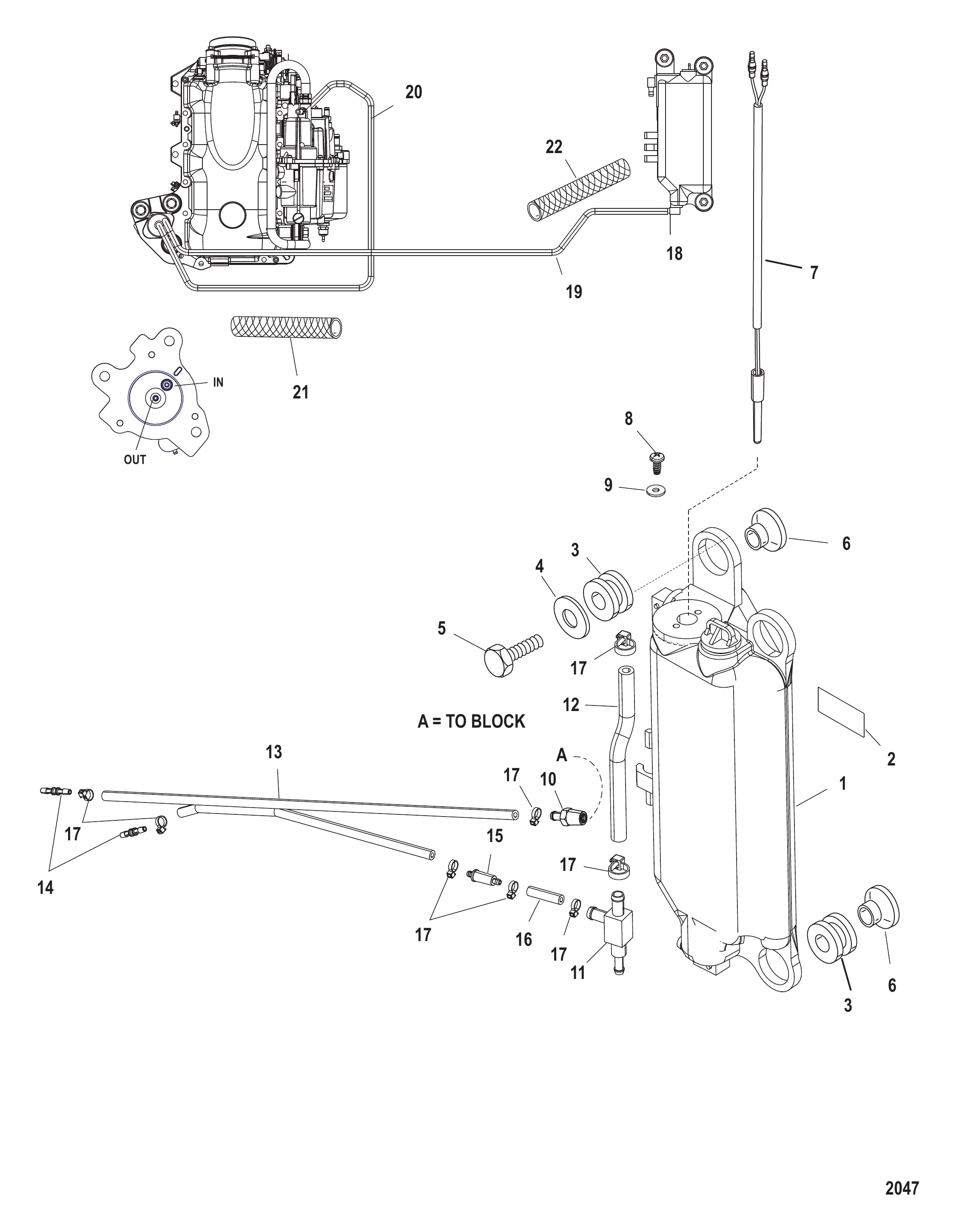

Рис. 19МАСЛЯНЫЙ БАК OIL TANK

REF	Номер детали	Наименование	Кол-во
-	833069T9	Резервуар в сборе	1
-	8M0063190	Масляный бак в сборе	1
1	NSS	NOT SOLD SEPARATE Oil Reservoir	1
2	NSS	NOT SOLD SEPARATE Decal-Oil Reservoir	1
3	855362	Втулка уплотнительная	3
3	855362001	Втулка	3
4	49436	Шайба	3
5	60411	ВИНТ (.312-18 x 1.250)	3
6	855364	Втулка	3
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	58376	Винт (.164-18 x .375)	1
9	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
10	8781051	Обратный клапан к блоку	1
11	424254	Штуцер	1
11	8M0207780	Фитинг	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	875289	Шланг	1
14	858955	РАЗЪЕМ	2
15	875284	Фильтр линейный	1
15	875284T01	Масляный фильтр - в линии	1
16	875283	Шланг (2.00 дюйма)	1
17	816311T	СТЯЖКА (8.00 дюймов)	AR
18	69355	Стяжка (5.50 дюймов)	AR
18	8M0214940	Стяжка	AR
19	82381455	ТРУБКА (25.00 дюймов в наборе)	1
19	892830053	Шланг (24.00 дюйма плетёный)	1
20	883354	Шланг	1
21	883357	Трубка защитная	1
22	883353	Трубка защитная	1
-	883511T02	Головка блока цилиндров в сборе	1
-	8M0191917	PH 150 200EFI 2.5 Mercury / Quicksilver	1
-	883600T02	Головка блока цилиндров в сборе	1
-	883600T04	Головка блока цилиндров в сборе	1

Рис. 20Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

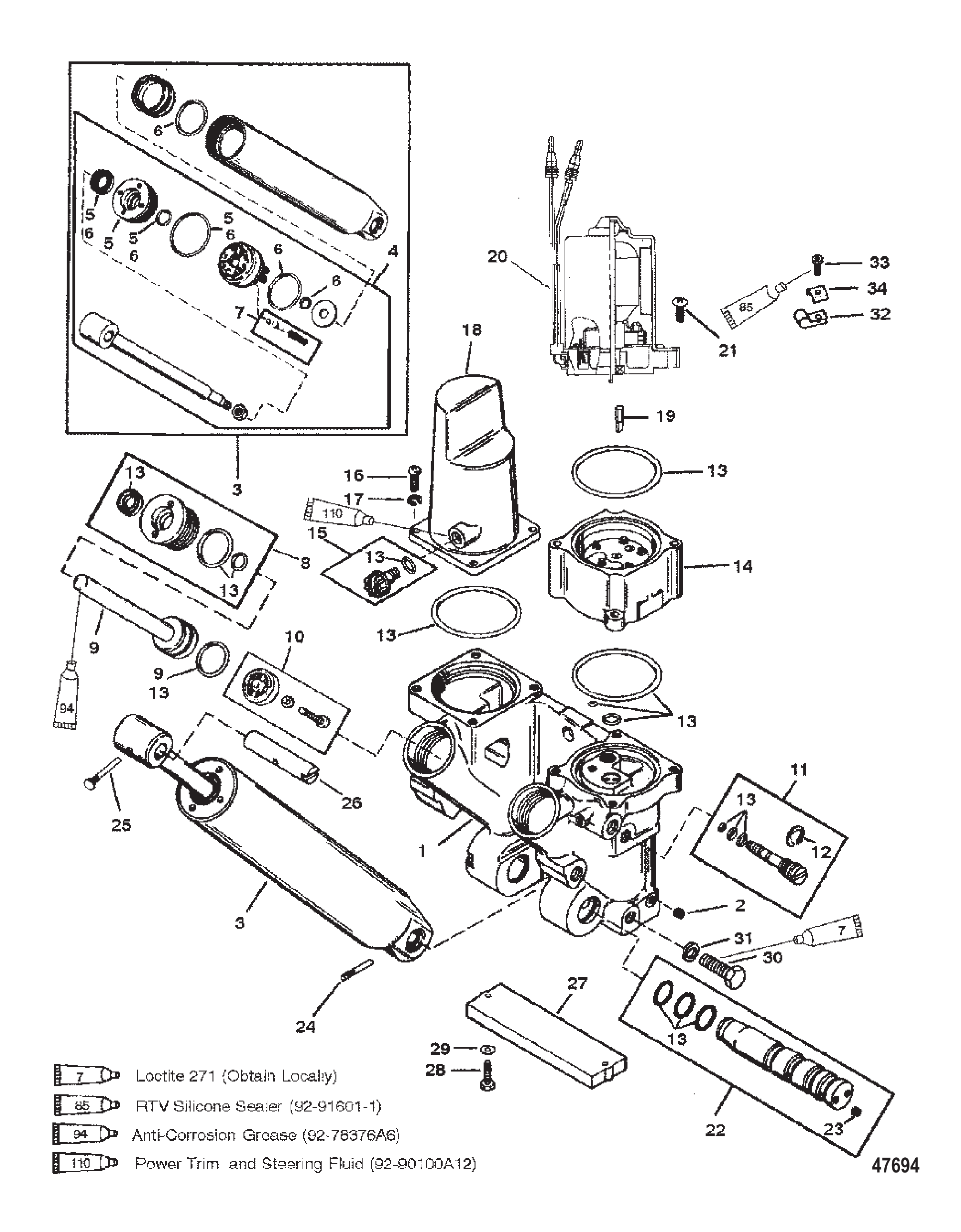

Рис. 21КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	823552F	Цилиндр в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
4	823553T	Шток поршня подъёма	1
5	811606	Комплект направляющих	1
5	878239A02	Комплект торцевой крышки цилиндра наклона	1
6	811607A1	Ремонтный комплект	1
7	811610A1	Комплект обратного клапана	1
7	823553T	Шток поршня подъёма	1
8	99638A1	Направляющая в сборе	2
8	8M0021648	Торцевая крышка в сборе	2
9	43397A6	Поршень/шток в сборе Power Trim левый	1
9	878413A1	Поршень в сборе	1
9	43398A3	Поршень/шток в сборе Power Trim правый	1
9	878414T01	Поршень в сборе	1
10	12184A1	Фильтр подъёма в сборе	1
11	813442A2	Узел ручного сброса в сборе	1
11	893929A01	Комплект предохранительного клапана	1
12	812844	Стопорное кольцо E-образное	1
12	815949001	Стопорное кольцо E-образное	1
13	811612A2	Комплект уплотнительных колец	1
13	811612A3	Ремкомплект уплотнительных колец	1
14	811617F	Насос	1
14	811617T1	НАСОС	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	43450	Шайба	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	811611	Крышка	1
19	828710	Шарнир привода	1
20	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
20	878265A4	Мотор тримма	1
21	828709	Винт (длинный)	2
21	881768A1	Комплект винт/шайба	2
21	811616	Винт короткий	2
22	811614	Вал в сборе	1
22	8M0142997	Ремкомплект вала наклона	1
23	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
24	44431	Штифт канавки нижний	1
24	878267	Штифт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	996251	Вал	1
26	99625002	Вал	1
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	4000377	ВИНТ (M10 x 30)	6
31	4002319	ШАЙБА	6
32	26550	Хомут	2
33	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
34	69205	С-ОБРАЗНАЯ ШАЙБА	2
34	8M0084613	Пружинная шайба	2

Рис. 22Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 23СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

Номер детали	Наименование	Кол-во
80348501	Каталог запчастей 200/225 DFI (3.0L)	1
10201020	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10201023	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
859769R1	Руководство по обслуживанию	1
859769R03	Руководство по обслуживанию	1
855405A00	Комплект наклеек	1
8M0065126	ORD 8M0099561 Mercury / Quicksilver	1
855408A00	Комплект наклеек	1
8M0099562	Комплект наклеек Mercury	1
855409A01	Комплект наклеек	1
855409A03	КОМПЛЕКТ НАКЛЕЕК	1
855410A00	Комплект наклеек	1
8M0099561	Комплект наклеек Mercury	1
855412A00	Комплект наклеек	1
8M0099562	Комплект наклеек Mercury	1
855413A01	Комплект наклеек	1
855413A03	Комплект наклеек	1
802641A98	Комплект наклеек	1
855405A00	Комплект наклеек	1
8M0065126	ORD 8M0099561 Mercury / Quicksilver	1
802642A98	Комплект наклеек	1
855410A00	Комплект наклеек	1
8M0099561	Комплект наклеек Mercury	1
804658A01	Наклейка с информацией EPA Label	1
804658A02	Наклейка с информацией EPA Label	1

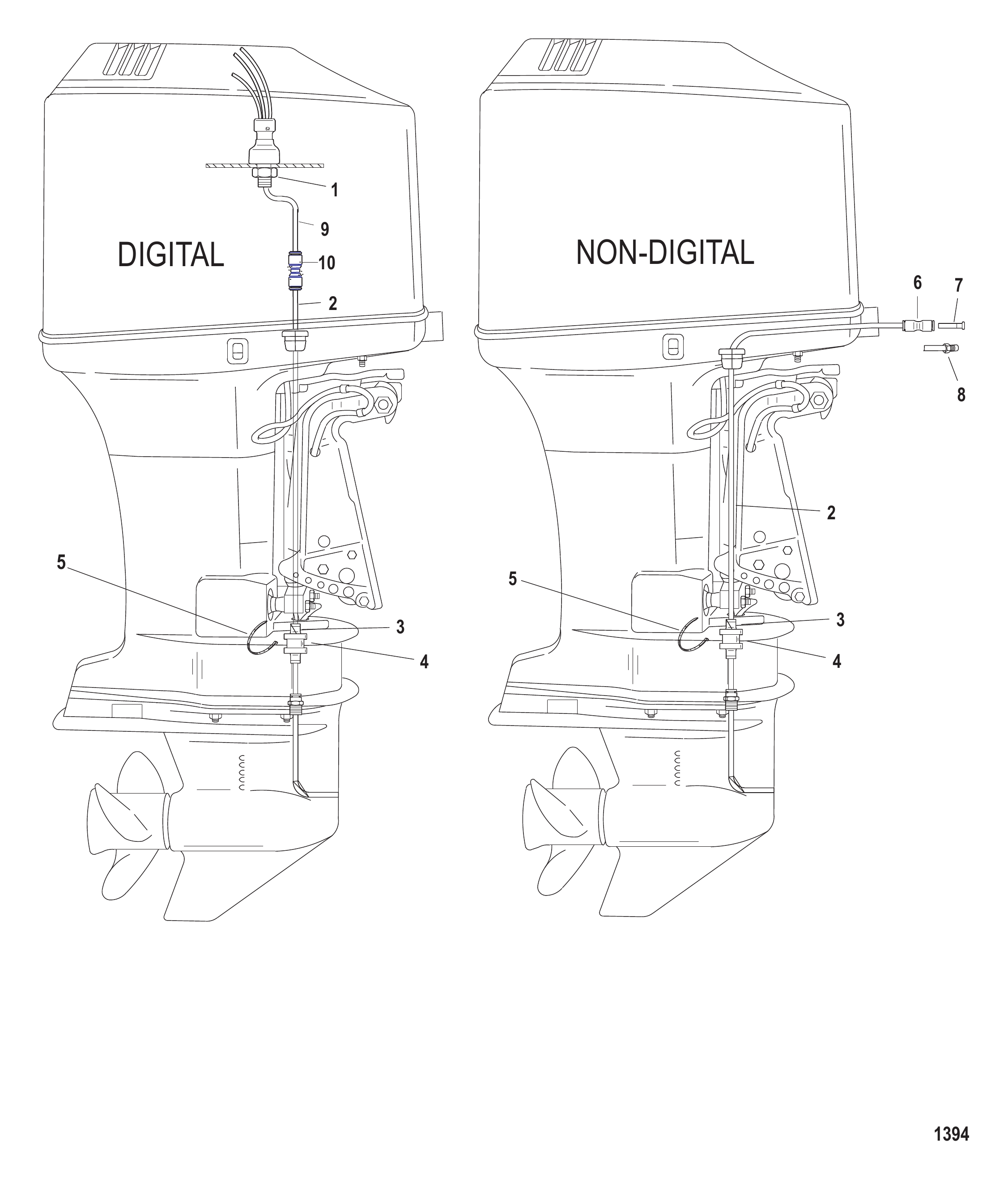

Рис. 24СИСТЕМА ДАТЧИКА СПИДОМЕТРА SPEEDOMETER PICKUP SYSTEM

REF	Номер детали	Наименование	Кол-во
1	859431	ШТУЦЕР	1
1	8M0207782	ШТУЦЕР ПРЯМОЙ	1
2	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
3	859448	ШТУЦЕР	1
3	859448T	Штуцер	1
4	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
4	8M0153609	Втулка уплотнительная	1
5	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
6	859747	СОЕДИНИТЕЛЬ	1
6	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
7	859732	ПРОБКА	1
8	859731	ШТУЦЕР-АДАПТЕР	1
8	8M0214970	Фитинг	1
9	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
10	859747	СОЕДИНИТЕЛЬ	1
10	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1

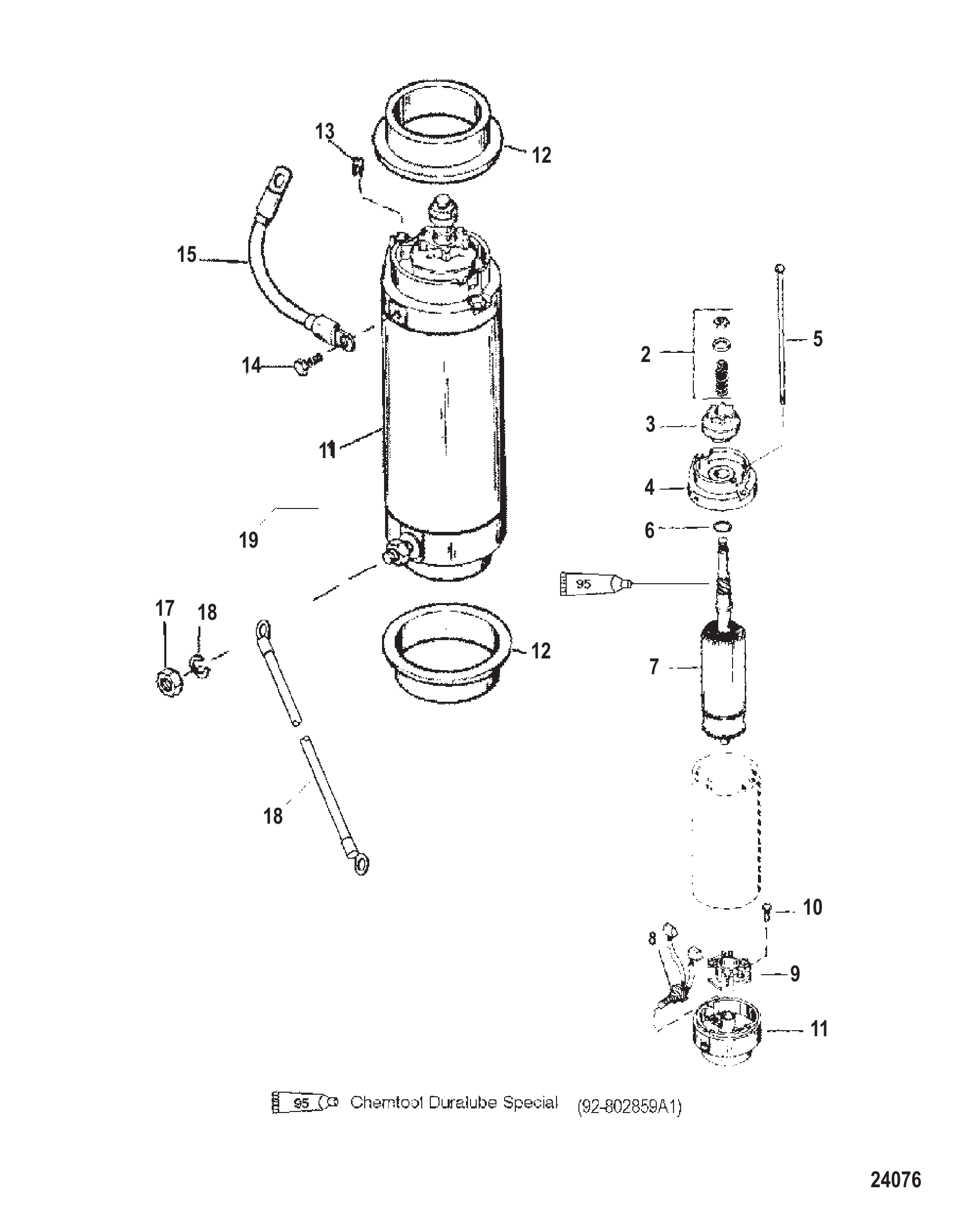

Рис. 25СТАРТЕР (ЦЕНТРОБЕЖНЫЙ БЕНДИКС) STARTER MOTOR (CENTRIFUGAL BENDIX)

REF	Номер детали	Наименование	Кол-во
1	884238T	Стартер в сборе	1
1	893893	Стартер	1
2	90645	КОМПЛЕКТ ПРИВОДА	1
3	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
4	75660	Плита приводного конца	1
5	749681	Сквозной болт	2
6	NSS	NOT SOLD SEPARATE Washer	1
7	792161	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	NSS	NOT SOLD SEPARATE Screw	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1
12	56703	ВТУЛКА СТАРТЕРА	2
12	8M0034918	Втулка	2
13	68042	Упор резиновый	2
13	8M0043376	Упор	2
14	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
15	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
16	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
17	94330	Гайка (.250-20) латунная	1
18	88439A25	Кабельный узел аккумулятора — положительный	1
19	8272822	Наклейка предупреждение высокое напряжение	1

Рис. 26СТАРТЕР (СОЛЕНОИДНЫЙ БЕНДИКС) STARTER MOTOR (SOLENOID DRIVEN BENDIX)

REF	Номер детали	Наименование	Кол-во
1	853329T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
2	803005	СКВОЗНОЙ БОЛТ	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	2
11	8M0204647	Стопорная шайба (.312)	2
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	879845	Упор	1
14	8M0043276	Упор	1

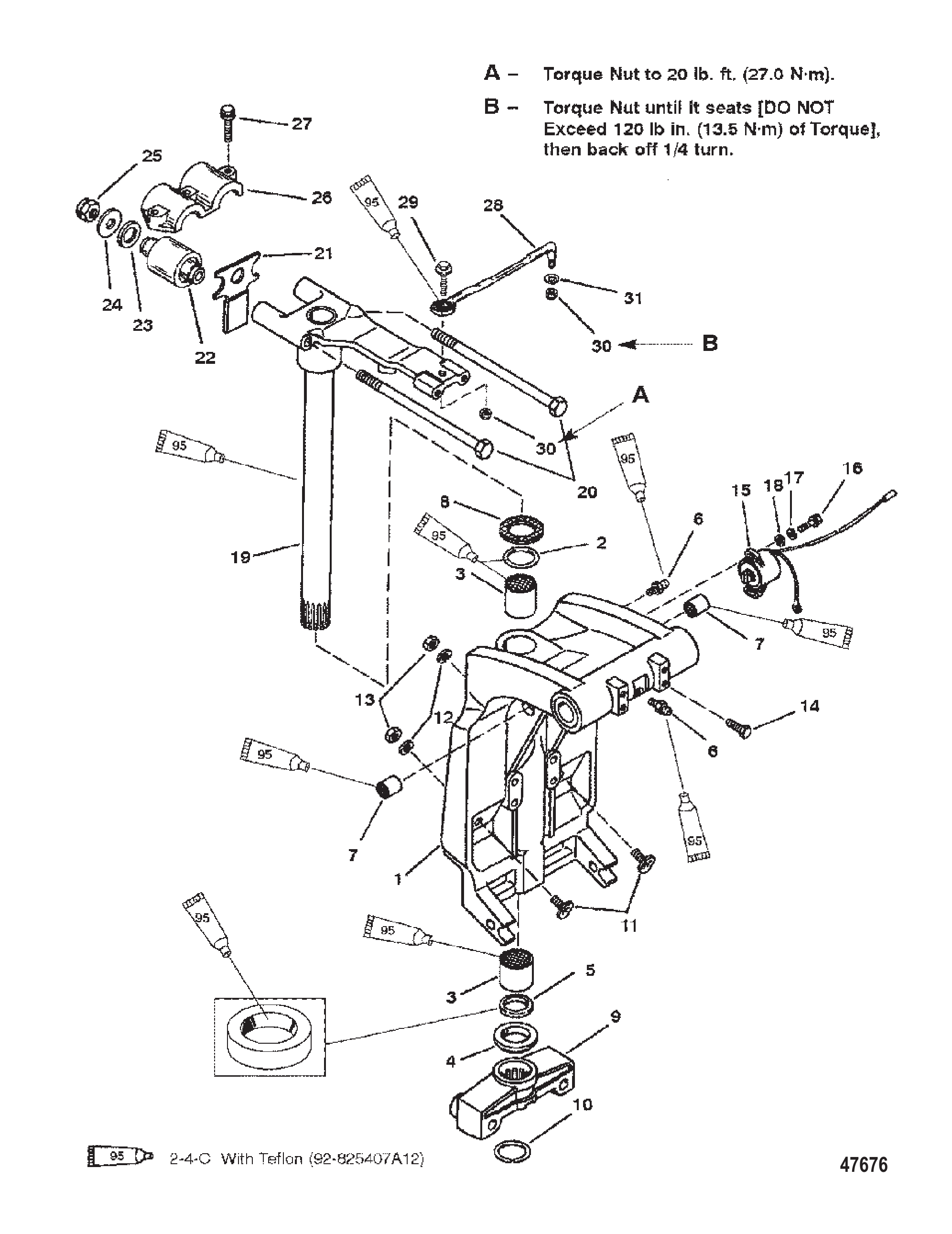

Рис. 27ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8M0102865	Поворотный кронштейн в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710A23	Поворотный кронштейн	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	814084F1	Вилка нижняя	1
9	8M0219200	Вилка нижняя чёрная	1
9	814084F2	Вилка нижняя	1
9	826364F1	Вилка нижняя	1
9	826364T	Вилка нижняя	1
9	826364F2	Вилка нижняя	1
9	826364F3	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	821180A6	Датчик тримма в сборе	1
15	8M0074846	Заказ 8M0098273	1
16	56682	ВИНТ (#10-24 x .750) Sea Ray	2
16	852368	Винт (#10-24 x .750)	2
17	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
18	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
19	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	8M0132731	Палец поворотный в сборе	1
19	826432A3	Поворотный шкворень в сборе с рулевым рычагом - нержавеющая сталь	1
19	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
19	826432A6	Поворотный шкворень в сборе	1
19	8M0132731	Палец поворотный в сборе	1
20	816386	Винт (M12 x 190)	2
20	8M0141069	Винт	2
21	824998	ОТБОЙНИК	1
21	824998001	ОТБОЙНИК	1
22	8163851	Верхняя опора	2
23	815437	ШАЙБА	2
23	8154371	Шайба	2
24	815436	ШАЙБА	2
25	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
25	896963	Гайка (M12)	2
26	813769	Хомут	1
26	8M0036783	Хомут	1
27	81893435	ВИНТ (M8 x 35)	3
27	8M0103814	Винт (M8 x 35 мм)	3
28	92876A1	Тяга рулевая в сборе	1
28	92876A12	Тяга в сборе	1
29	14000	Винт (.375-24 x 1.25)	1
29	849838	ВИНТ (.375-24 x 1.250)	1
30	34863	ГАЙКА (.375-24)	2
30	8M0204726	Гайка (.375-24) латунная	2
31	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2

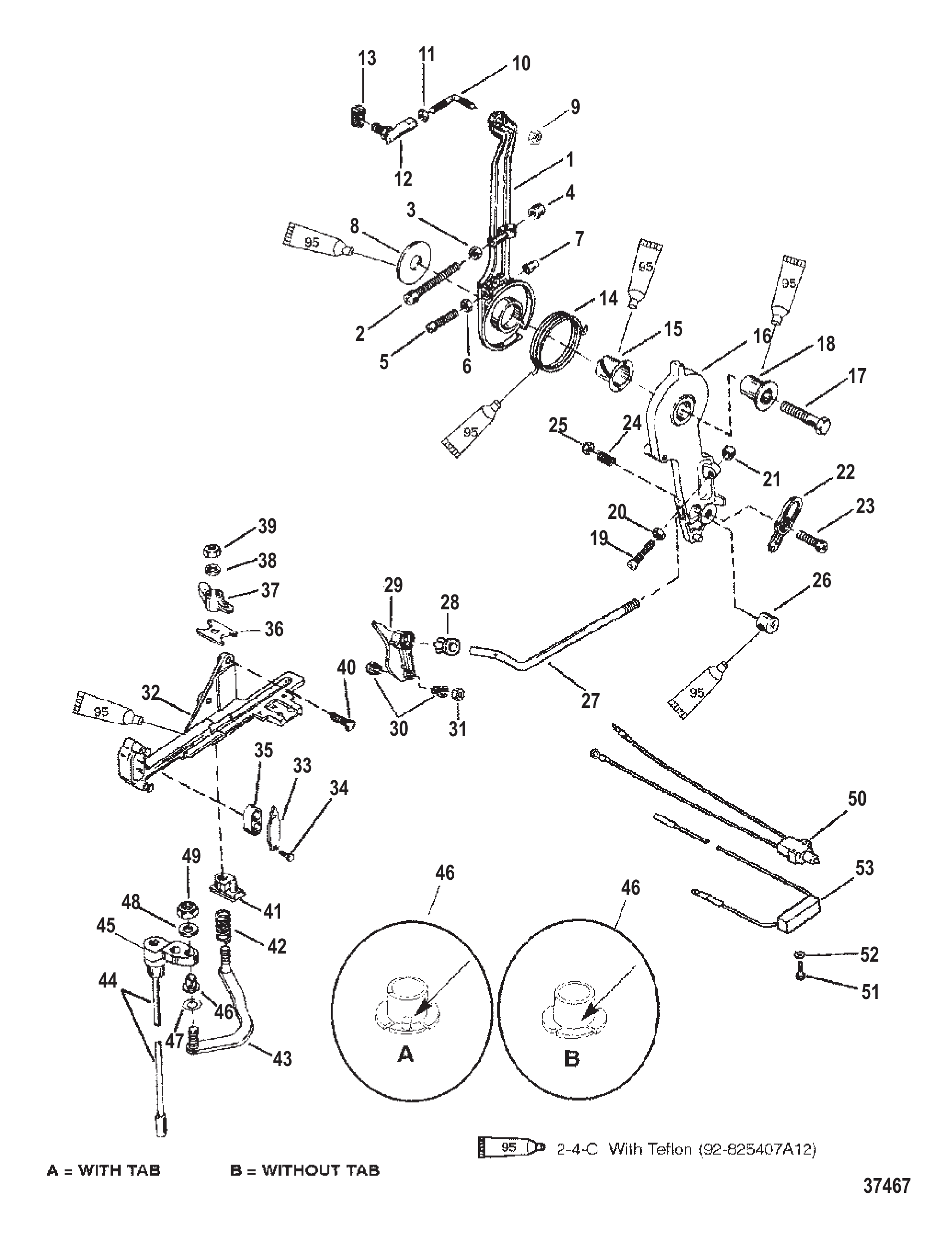

Рис. 28РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
2	64022	Винт (.250-20 x 2.125)	1
3	64015	Гайка (.250-20) клеммы стартерного соленоида	1
4	26852	ЗАГЛУШКА Нейлоновая	1
5	13627	Винт (.190-32 x 1.250)	1
6	68219	Гайка (#10-32) нержавеющая сталь	1
7	48039	КРЫШКА	1
8	46765	ШАЙБА (.390 x 1.50 x .120)	1
9	46438	ГАЙКА (#10-32)	1
10	76035	ТЯГА	1
11	45076	Гайка (#10-32) латунная клемма блока выключателя	1
12	62459	Шаровой шарнир в сборе	1
12	62459T	Шаровой шарнир в сборе	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	823235	Пружина	1
15	55171	Втулка	1
16	41095	РЫЧАГ	1
16	410952	РЫЧАГ	1
17	818165	ВИНТ (.375-16 x 1.75)	1
18	55164	Втулка	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	14638	Цилиндр	1
27	14634	Тяга	1
28	932481	Втулка	1
28	8M0215006	Втулка поворотная	1
29	8142391	Кулачок	1
29	8142392	Кулачок дроссельной заслонки	1
30	26856	ВТУЛКА	2
31	35045	ГАЙКА (.250-28)	1
31	826709109	Гайка (.250-28) нержавеющая сталь	1
32	814283A2	Кронштейн в сборе	1
33	98889	Защёлка	1
34	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
35	39519	ЧАШКА	1
36	52100	Износостойкая пластина	1
37	38279	ЗАЩЕЛКА	1
37	8M0036768	ЗАЩЕЛКА	1
38	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
39	35045	ГАЙКА (.250-28)	1
39	826709109	Гайка (.250-28) нержавеющая сталь	1
40	53167	ВИНТ (.312-18 x .880)	3
40	53167T	ВИНТ .312-18X .88	3
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
44	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
44	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
45	NSS	NOT SOLD SEPARATE SHIFT SHAFT LEVER, UPPER	1
45	NSS	NOT SOLD SEPARATE SHIFT SHAFT LEVER, UPPER	1
46	26856	ВТУЛКА	1
46	26600	Втулка	1
47	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
48	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
49	35045	ГАЙКА (.250-28)	1
49	826709109	Гайка (.250-28) нержавеющая сталь	1
50	814281A1	Комплект стабилизации холостого хода при переключении	1
51	77478	ВИНТ (#6-32 x .875)	2
52	27882	ШАЙБА	2
53	17461A3	Резисторный модуль	1

Рис. 29ИНСТРУМЕНТЫ TOOLS

Номер детали	Наименование	Кол-во
815366A5	Комплект изолятора аккумулятора	1
8M0094239	Комплект установки изолятора	1
52024A1	Блок переключателя	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
850439T	Тестер	1
850439T1	Тестер восьмикамерный	1
99379	Стробоскоп	1
58222A1	Индикаторный инструмент	1
52344	Съёмник маховика зубчатого типа	1
849154T1	Съёмник в сборе	1
854009A3	Многофункциональный цифровой тахометр DMT 2000	1
892647A01	Комплект мультиметра DMT	1
24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
29287	КАЛИБР ИНСТРУМЕНТ	1
55919	Головка ведущая	1
90455T	Рым-болт	1
904551	Рым-болт	1
77109A3	Монтажный комплект	1
52952T1	Съёмник стопорного кольца поршневого пальца	1
74607A3	Установочный комплект поршневого пальца	1
818773T	Инструмент для сжатия поршневых колец (3.50)	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
30591T1	Стенд	1
37241	Пластина съёмника универсальная	1
112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
52915A6	Комплект контрольного манометра	1
74951	Гаечный ключ	1
63209	Тепловая лампа	1
44487T1	Съёмник направляющей штока тримма	1
44486A1	Съёмник штока тримма	1
78473	Индикаторный инструмент люфта корпуса редуктора	1
8M0053505	Инструмент-индикатор люфта	1
196601	Индикаторный инструмент люфта корпуса редуктора	1
31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
87120T	Инструмент для запрессовки наружного кольца подшипника, корпус редуктора	1
14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
14311A04	Инструмент предварительного натяга, корпус редуктора	1
18601	Приспособление для установки подшипника редуктора	1
31229A7	Комплект съёмников для подшипника	1
15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
36569T	Инструмент для ведущей головки, корпус редуктора	1
37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
36571T	Направляющая шайба, корпус редуктора	1
38628T	Инструмент для установки подшипника, корпус редуктора	1
24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
86642	Инструмент для установки поперечного штифта корпуса редуктора	1
73688	ИНСТРУМЕНТ ГАЙКИ КРЫШКИ РЕДУКТОРА	1
89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
815850	Приспособление для установки передней шестерни картера редуктора	1
86943T	Инструмент для установки игольчатого подшипника передней передачи, корпус редуктора	1
61069T	Инструмент для гайки крышки корпуса редуктора, корпус редуктора	1
816243	Направляющая пластина картера редуктора	1
816242	Губки съёмника картера редуктора	1
37429	Шайба корпуса редуктора	1
92788T	Оправка, корпус редуктора	1
31108T	Оправка для запрессовки сальника, корпус редуктора	1
12349A2	Установочный инструмент для шестерни	1
12349A05	Инструмент для фиксации шестерни в корпусе	1
74776T	Инструмент для позиционирования шестерни в корпусе редуктора	1
93003	ВАЛ ГРЕБНОГО ВИНТА Корпус редуктора	1
816292	Оправка для игольчатого подшипника картера редуктора	1
85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
46086A1	Комплект губок съёмника, корпус редуктора	1
18605A2	Монтажный инструмент, адаптер подшипника, корпус редуктора	1
34569A1	Съёмник в сборе со скользящим молотком	1
31107T	Инструмент для снятия/установки, втулка вала переключения, корпус редуктора	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1

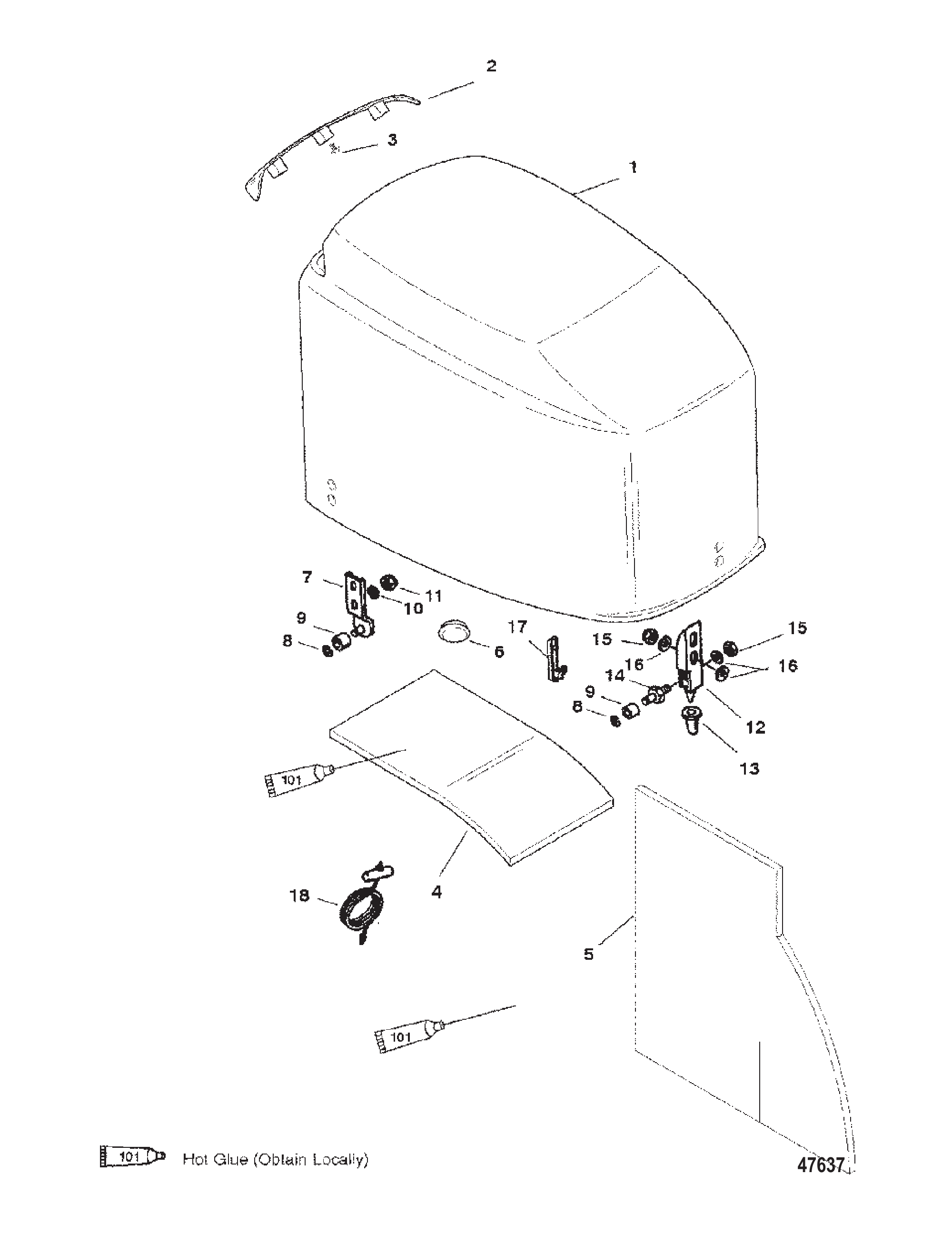

Рис. 30ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	833096A2	Верхний кожух в сборе	1
1	833096A3	Верхний кожух в сборе	1
1	833096T3	Верхний кожух, серебристый	1
1	833096A4	Верхний кожух в сборе	1
2	834806F1	Крышка	1
2	834806T2	Крышка кожуха, чёрная	1
2	8348061	Крышка	1
2	834806T1	Крышка хромированная	1
2	834806F3	Крышка	1
3	82130012	ВИНТ (M6 x 12)	3
4	821250A1	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE	2
6	823865	ЗАГЛУШКА	3
7	821248	ЗАДНИЙ КРЮК ЗАЩЕЛКИ	2
8	8237951	Стопорное кольцо	3
9	815263	РОЛИК	3
9	8M0207770	Ролик @3	3
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
11	401196	ГАЙКА (M6)	4
12	821249M2	Кронштейн передний	1
12	8M0036792	Кронштейн	1
13	815477	УПОР ЗАЩЕЛКИ	1
14	8155381	Роликовый штифт	1
15	401196	ГАЙКА (M6)	3
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
17	826639T	Крышка	1
18	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
18	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 31Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
9	677551	ВИНТ (.500-20 x 4.500)	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1

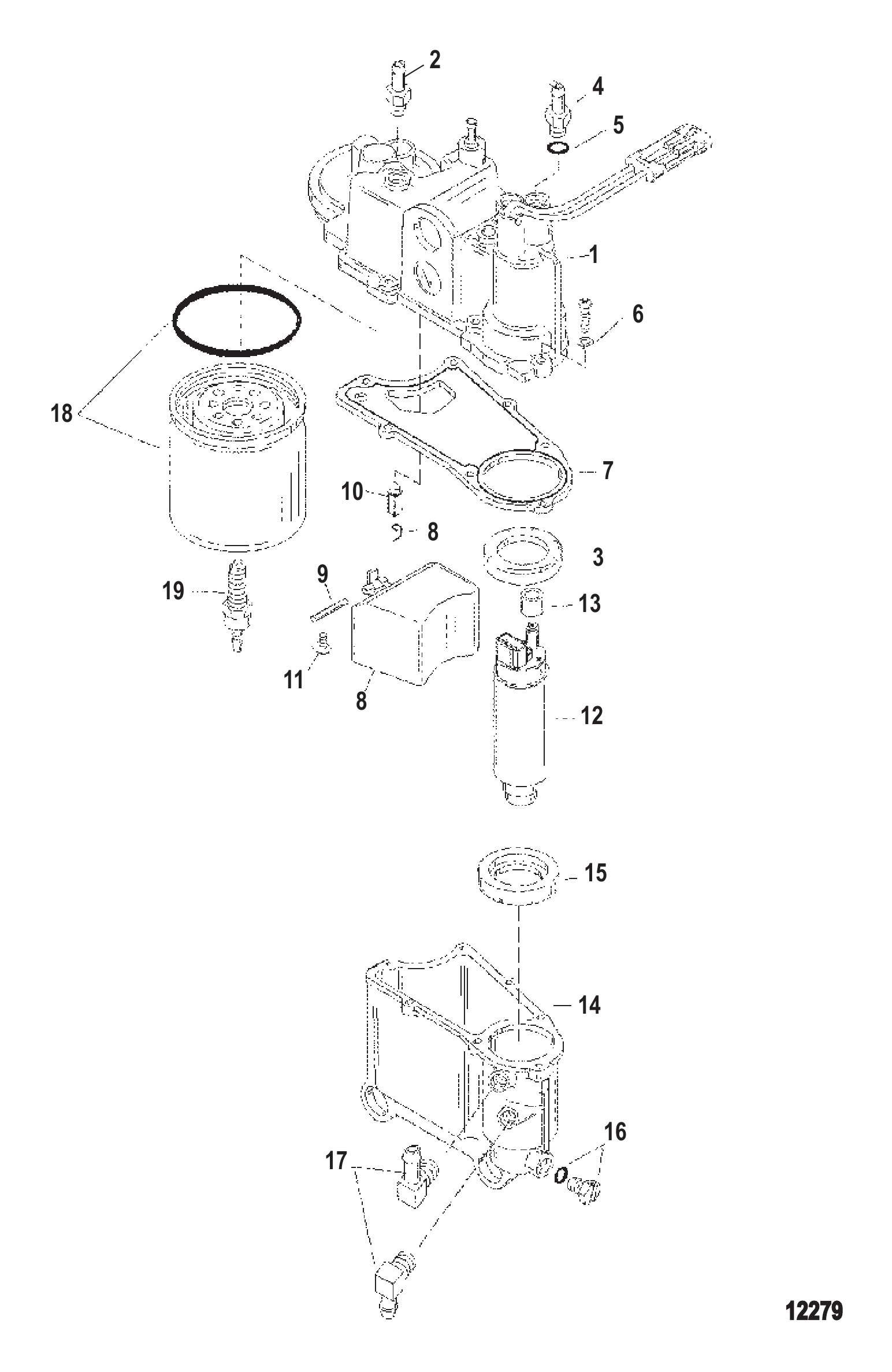

Рис. 32КОМПОНЕНТЫ ПАРООТДЕЛИТЕЛЯ VAPOR SEPARATOR COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	855432A2	Комплект крышки	1
1	855432A07	Комплект крышки	1
2	8568431	ШТУЦЕР ПРЯМОЙ	1
3	803878	Сальник насоса	1
4	855437A2	Комплект штуцера выхода насоса	1
5	NSS	NOT SOLD SEPARATE O-RING	1
6	808612	Винт с шайбой (#8-32 x .750)	7
7	855528	Прокладка	1
7	8M6002520	Комплект прокладок	1
8	855430A1	Комплект поплавка	1
8	8M6004920	Комплект поплавка	1
9	F10064	ВАЛ	1
10	855431	Игла клапана	1
10	8M6004917	Впускной клапан	1
11	5902	Винт (#6-32 x .187)	1
12	855427A1	Комплект насоса	1
13	855428	Втулка	1
13	8M6000589	Втулка	1
14	855434A2	КОМПЛЕКТ ПОПЛАВКОВОЙ КАМЕРЫ	1
15	855433	Сальник	1
15	8554331	Сальник насоса	1
16	855435A1	Комплект пробок	1
17	8568421	УГОЛЬНИК	2
18	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
19	8285861	Зонд	1
19	8M0204710	ДАТЧИК	1

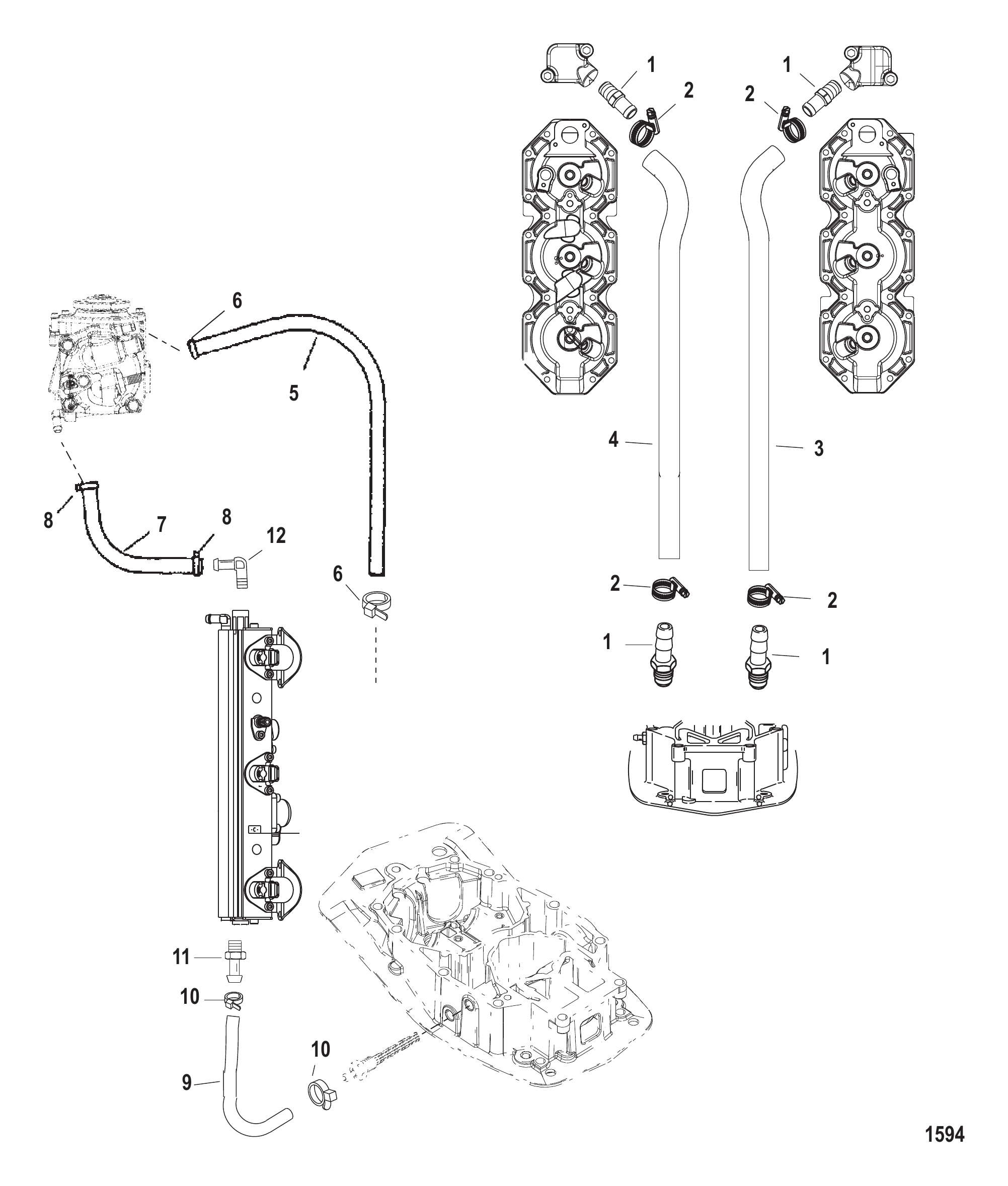

Рис. 33ВОДЯНЫЕ ШЛАНГИ WATER HOSES

REF	Номер детали	Наименование	Кол-во
1	8552141	Штуцер	4
1	8M0214961	Штуцер	4
2	816311T	СТЯЖКА (8.00 дюймов)	4
3	859090	ШЛАНГ СЛИВНОЙ	1
3	859090001	Шланг сливной правого борта	1
4	859089	ШЛАНГ СЛИВНОЙ	1
4	859089001	Шланг сливной левого борта	1
5	856839	Трубка	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	858807	Шланг	1
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	858865	Шланг	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	291112	Фитинг	1
12	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
-	877869A01	Узел головки блока цилиндров	1
-	854198A01	Узел головки блока цилиндров	1
-	854198R01	Головка блока цилиндров 200 DFI -RM	1
