水星 Mercury 10 HP Carb 2 CYL 0R575531 THRU 0R833819 - — взрыв-схемы и запчасти

四冲程化油器 · Cat.# 90-898103160 · 共 34 个部位 · 1539 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС 4КАРБЮРАТОР 0R686020 И РАНЕЕ 5КАРБЮРАТОР 0R686021 И ПОЗЖЕ 6СКОБЫ КРЕПЛЕНИЯ РУЧНОЙ НАКЛОН 7СКОБЫ КРЕПЛЕНИЯ ЭЛЕКТРОНАКЛОНА 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9Блок цилиндров 10Головка цилиндра 11Картер редуктора 12ЭЛЕКТРООБОРУДОВАНИЕ ВЫПРЯМИТЕЛЬ - 0R721383 И РАНЕЕ 13ЭЛЕКТРООБОРУДОВАНИЕ ВЫПРЯМИТЕЛЬ - 0R721384 И ПОЗЖЕ 14ЭЛЕКТРООБОРУДОВАНИЕ СТАРТЕР И СОЛЕНОИДЫ 15МАХОВИК/КАМУШКА ЗАЖИГАНИЯ 16Редуктор, ведущий вал 17Редуктор, гребной вал 18ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 19ВПУСКНОЙ КОЛЛЕКТОР И ТОПЛИВНЫЙ НАСОС 20КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 21КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 22ЭЛЕКТРОНАКЛОН 23РУЧНОЙ СТАРТЕР 24КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 15-20 Л.С.25Сервисные/вспомогательные материалы 26ЭЛЕКТРОПЕРЕКЛЮЧЕНИЕ 27МЕХАНИЧЕСКОЕ ПЕРЕКЛЮЧЕНИЕ 28КОМПОНЕНТЫ СТАРТЕРА 29РУЛЕВОЙ РЫЧАГ/ПОВОРОТНАЯ СКОБА 30Ручное Управление 31Комплект для перевода на румпель 15 л.с. электрический - 8M0051059 32Комплект для перевода на румпель 20 л.с. электрический - 8M0051060 33Инструменты 34ВЕРХНИЙ КОКПИТ

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	828038A1	Комплект зарядки выпрямителя аккумулятора	A/R
-	831257A1	Комплект системы Co-Pilot	A/R
-	828003A1	Комплект переоборудования под электростартер	A/R
-	828032A1	Комплект удлинителя	A/R
-	828032A2	Комплект удлинителя	A/R
-	12612A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	84125M	Регулятор напряжения в сборе	A/R
-	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	A/R
-	14171A2	ЗАМОК МОТОРА	A/R
-	14171Q2	ЗАМОК МОТОРА	A/R
-	828000A12	Масляный картер	A/R
-	802833Q1	Масло	A/R
-	96086	Ключ/отвёртка свечи зажигания	A/R
-	8M0026088	Свечной ключ	A/R
-	828020A1	Комплект крепления дистанционного управления	A/R
-	828022A2	Жгут проводов дистанционного управления в сборе	A/R
-	831259A1	Комплект переоборудования	A/R
-	828030A3	Комплект румпеля	A/R
-	828030A4	Комплект румпеля	A/R
-	828004A1	Комплект переоборудования под румпель	A/R

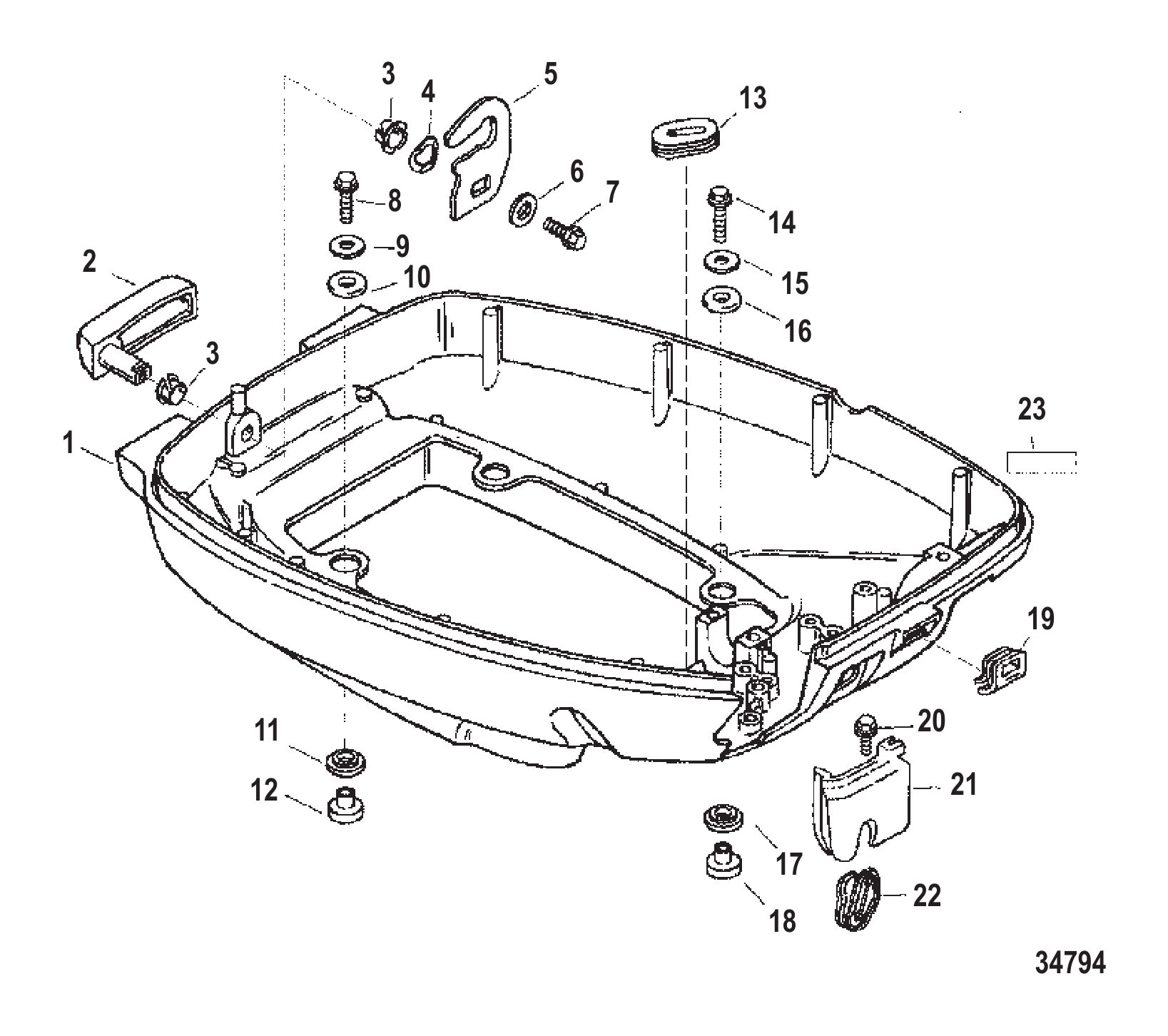

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	825780F1	Нижний кожух	1
2	825782F1	Рычаг защёлки кожуха	1
3	812707	Втулка	2
4	12134	ШАЙБА ВОЛНОВАЯ	1
5	825783	КРЮЧОК ЗАЩЕЛКИ	1
5	893766	Крючок фиксатора	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	4010616	ВИНТ (M6 x 16) Нержавеющая сталь	1
7	4006731	ВИНТ (M6 x 16)	1
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	2
9	69057	ШАЙБА (.281 x .734 x .063)	2
10	828129	Втулка	2
11	828129	Втулка	2
12	826618	Втулка	2
13	826849	Втулка уплотнительная	1
14	40011129	Винт (M6 x 25) нержавеющая сталь	2
15	69057	ШАЙБА (.281 x .734 x .063)	2
16	828129	Втулка	2
17	828129	Втулка	2
18	826618	Втулка	2
19	857002	Крышка	1
20	40011128	Винт (M6 x 20) нержавеющая сталь	1
20	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
21	825569	Крышка	1
22	825784	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
23	NSS	NOT SOLD SEPARATE Decal-Unleaded Fuel	1

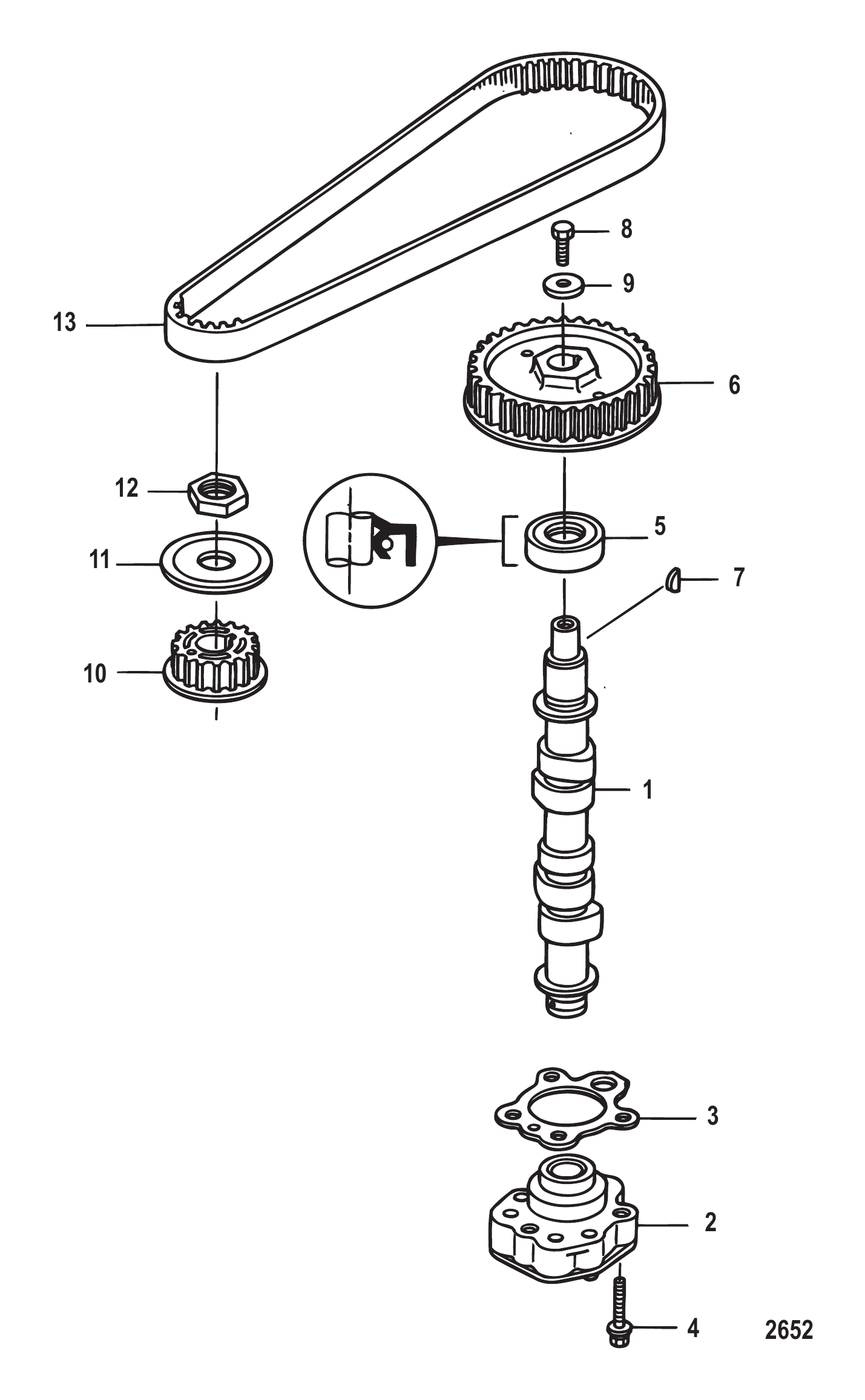

Рис. 3РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС Camshaft and Oil Pump

REF	Номер детали	Наименование	Кол-во
1	834956001	Распредвал	1
1	834956005	Распредвал	1
1	8M0170577	Распределительный вал в сборе	1
2	834967T03	Масляный насос в сборе	1
3	853523001	Прокладка масляного насоса	1
3	8M0229932	Прокладка	1
4	850879001	БОЛТ	3
5	825455001	Сальник масляный	1
6	834973001	Шестерня ведомая	1
7	95229	Шпонка	1
8	803858001	БОЛТ	1
9	895118	Шайба	1
10	834955001	Шестерня ведущая	1
11	895119	Направляющая ремня	1
12	855679001	Гайка	1
13	895120	Ремень ГРМ	1
-	835427A04	Комплект прокладок головки блока	1
-	895188T04	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	895188T06	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	8M0046065	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	835430T06	Головка блока цилиндров в сборе	1
-	835430T07	Головка блока цилиндров в сборе	1
-	835430T07	Головка блока цилиндров в сборе	1

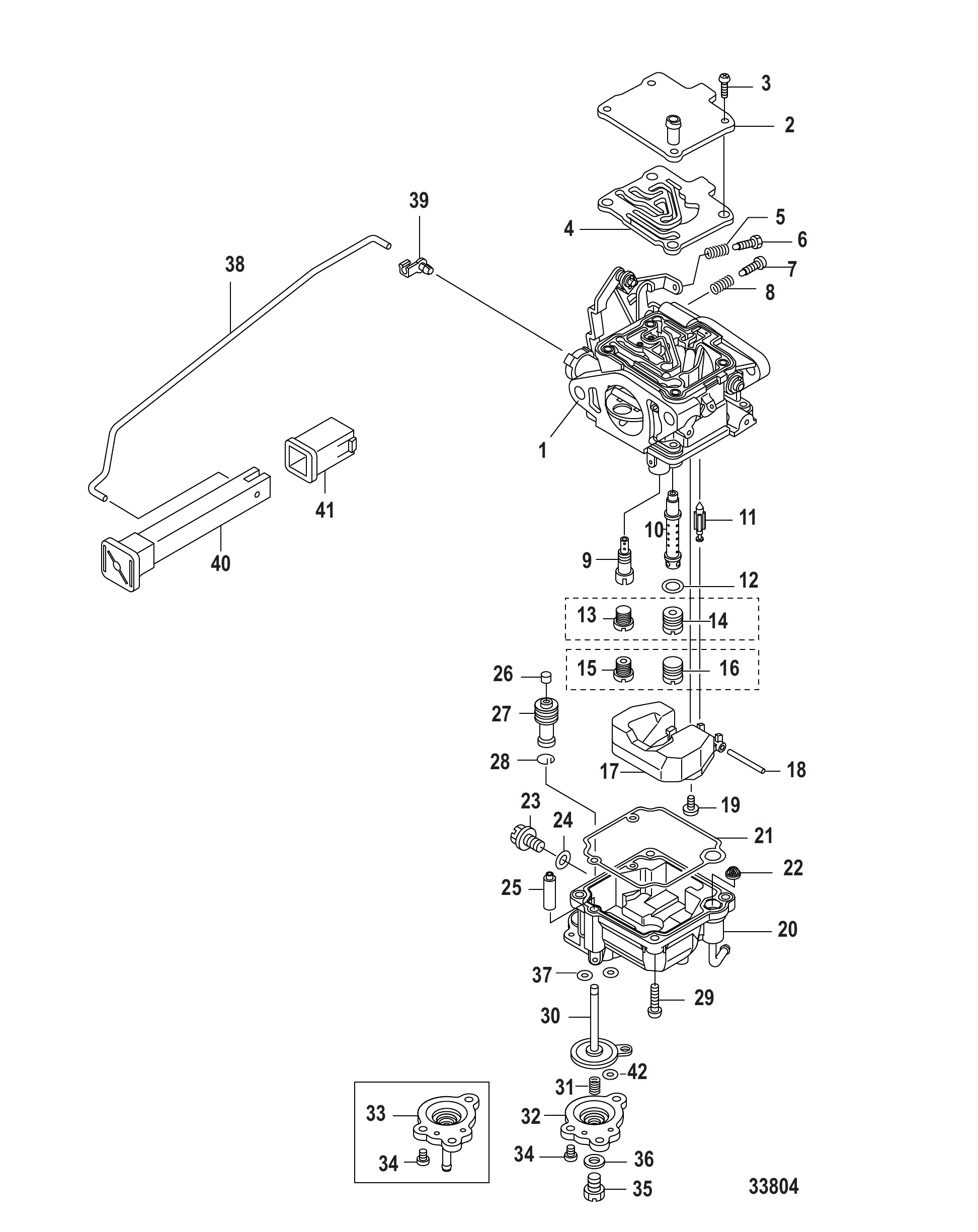

Рис. 4КАРБЮРАТОР 0R686020 И РАНЕЕ Carburetor 0R686020 and Below

REF	Номер детали	Наименование	Кол-во
1	853720T14	Карбюратор в сборе	1
1	853720T15	Карбюратор в сборе	1
1	8M0109535	Карбюратор в сборе	1
1	853720T16	Карбюратор в сборе	1
1	853720T20	Карбюратор в сборе	1
1	853720T17	Карбюратор в сборе	1
1	8M0129554	Карбюратор в сборе	1
2	855540004	Крышка	1
3	898103135	Винт	4
4	855541005	Прокладка	1
5	16264003	Пружина (14 мм)	1
6	803509022	Винт упорный	1
7	803509A17	Комплект винта и пружины (18 мм)	1
8	16264003	Пружина (14 мм)	1
9	803689008	ЖИКЛЕР холостого хода (#46)	1
9	803689009	ЖИКЛЕР холостого хода (#52)	1
10	812650021	ГЛАВНЫЙ ЖИКЛЁР	1
10	812650019	ГЛАВНЫЙ ЖИКЛЕР	1
10	812650021	ГЛАВНЫЙ ЖИКЛЁР	1
10	812650022	ГЛАВНЫЙ ЖИКЛЁР	1
10	8M0126021	ГЛАВНЫЙ ЖИКЛЕР	1
10	812650020	ГЛАВНЫЙ ЖИКЛЕР	1
10	8M0126021	ГЛАВНЫЙ ЖИКЛЕР	1
11	809570002	ПОПЛАВКОВЫЙ КЛАПАН	1
12	825057004	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
13	802702001	Пробка	1
14	802701011	Жиклёр главный (#121)	1
15	802701010	Жиклёр главный (#99)	1
16	802702002	Пробка	1
17	162532	Поплавок	1
18	162561	Штифт	1
19	855544013	Винт	1
20	802690011	Поплавковая камера	1
21	802699005	Прокладка	1
22	898101988	ФИЛЬТР топливный	1
23	809578006	ВИНТ СЛИВНОЙ	1
24	802691001	Прокладка	1
25	851812008	ОБРАТНЫЙ КЛАПАН	1
26	895114	Крышка	1
27	895115	Пыльник резиновый	1
28	895113	Стопорное кольцо	1
28	8M0123420	СТОПОРНОЕ КОЛЬЦО	1
29	898103135	Винт	4
30	853830005	Плунжер в сборе	1
31	895116002	Пружина витая	1
32	895117003	Крышка	1
33	895117002	Крышка	1
34	855544018	Винт	3
35	803509013	Винт сливной	1
36	855567002	Прокладка	1
37	898103224	Кольцо уплотнительное	2
38	855562003	Тяга воздушной заслонки	1
39	855561010	Тяга соединительная	1
40	855565002	Тяга воздушной заслонки	1
40	8M0155127	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
41	851858005	Втулка	1
41	8M0231329	ВТУЛКА	1
42	857094001	Уплотнительное кольцо	1
-	8M0044577	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1

Рис. 5КАРБЮРАТОР 0R686021 И ПОЗЖЕ Carburetor 0R686021 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0109533	КАРБЮРАТОР В СБОРЕ	1
1	8M0109535	Карбюратор в сборе	1
1	8M0109534	КАРБЮРАТОР В СБОРЕ	1
1	8M0129551	ORD1300 8M0167274 Mercury / Quicksilver	1
1	8M0109536	КАРБЮРАТОР В СБОРЕ	1
1	8M0129554	Карбюратор в сборе	1
2	855540004	Крышка	1
3	898103135	Винт	4
4	855541005	Прокладка	1
5	16264003	Пружина (14 мм)	1
6	803509022	Винт упорный	1
7	803509A17	Комплект винта и пружины (18 мм)	1
8	16264003	Пружина (14 мм)	1
9	803689008	ЖИКЛЕР холостого хода (#46)	1
9	803689009	ЖИКЛЕР холостого хода (#52)	1
10	812650021	ГЛАВНЫЙ ЖИКЛЁР	1
10	812650019	ГЛАВНЫЙ ЖИКЛЕР	1
10	812650021	ГЛАВНЫЙ ЖИКЛЁР	1
10	812650022	ГЛАВНЫЙ ЖИКЛЁР	1
10	8M0126021	ГЛАВНЫЙ ЖИКЛЕР	1
10	812650020	ГЛАВНЫЙ ЖИКЛЕР	1
10	8M0126021	ГЛАВНЫЙ ЖИКЛЕР	1
11	809570002	ПОПЛАВКОВЫЙ КЛАПАН	1
12	825057004	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
13	802702001	Пробка	1
14	802701011	Жиклёр главный (#121)	1
15	802701010	Жиклёр главный (#99)	1
16	802702002	Пробка	1
17	162532	Поплавок	1
18	162561	Штифт	1
19	855544013	Винт	1
20	802690011	Поплавковая камера	1
21	802699005	Прокладка	1
22	898101988	ФИЛЬТР топливный	1
23	809578006	ВИНТ СЛИВНОЙ	1
24	802691001	Прокладка	1
25	851812008	ОБРАТНЫЙ КЛАПАН	1
26	895114	Крышка	1
27	895115	Пыльник резиновый	1
28	895113	Стопорное кольцо	1
28	8M0123420	СТОПОРНОЕ КОЛЬЦО	1
29	898103135	Винт	4
30	853830005	Плунжер в сборе	1
31	895116002	Пружина витая	1
32	895117003	Крышка	1
33	895117002	Крышка	1
34	855544018	Винт	3
35	803509013	Винт сливной	1
36	855567002	Прокладка	1
37	898103224	Кольцо уплотнительное	2
38	855562003	Тяга воздушной заслонки	1
39	855561010	Тяга соединительная	1
40	855565002	Тяга воздушной заслонки	1
40	8M0155127	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
41	851858005	Втулка	1
41	8M0231329	ВТУЛКА	1
42	857094001	Уплотнительное кольцо	1
-	8M0044577	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1

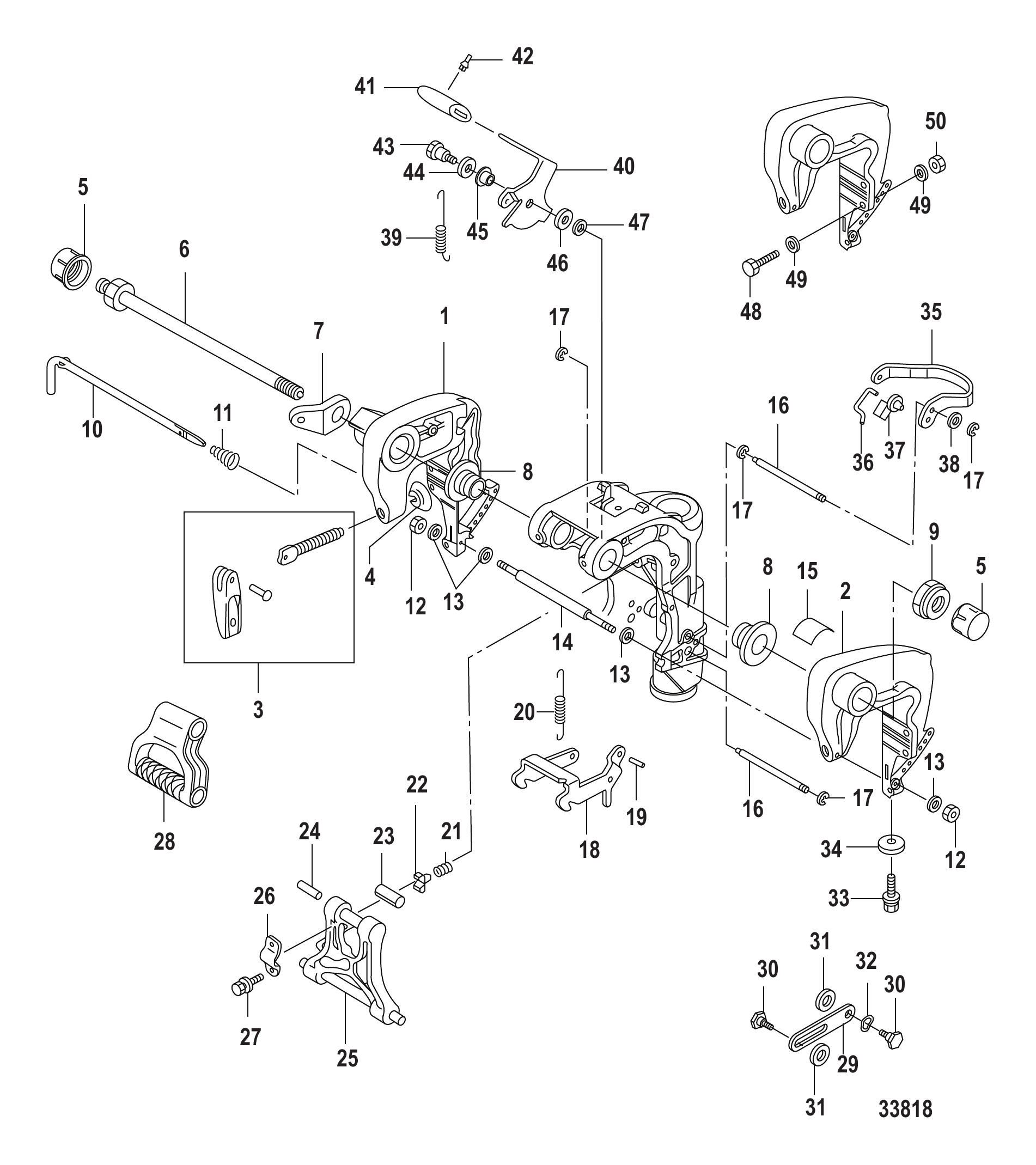

Рис. 6СКОБЫ КРЕПЛЕНИЯ РУЧНОЙ НАКЛОН Clamp Brackets Manual Tilt

REF	Номер детали	Наименование	Кол-во
1	879147T73	КРОНШТЕЙН ЗАЖИМА ПРАВОГО БОРТА	1
2	879147T74	КРОНШТЕЙН ЗАЖИМА ЛЕВОГО БОРТА	1
3	804042A02	ВИНТ БАРАШКОВЫЙ В СБОРЕ РЕЗЬБА 14 ММ	2
3	8M0054653	ORD 10-8M0060117 Mercury / Quicksilver	2
4	95379	Подушка	2
5	85372214	Гайка колпачковая	2
6	898101191	Труба наклона в сборе	1
7	895163	Пластина	1
7	895163002	ПЛАСТИНА	1
8	8537435	Втулка	2
9	853722029	Гайка нейлоновая	1
10	898103101	ТЯГА УПОРА В СБОРЕ	1
11	815093003	Пружина	1
12	879194336	Гайка	2
12	400212	ГАЙКА (M6) Нержавеющая сталь	2
13	879194338	Шайба	4
13	16826	Шайба нержавеющая	4
14	898101938	Проставка	1
15	823701004	НАКЛЕЙКА Co-Pilot	1
16	898101152	Вал стопора реверса	2
17	953181	Стопорное кольцо E-образное	4
18	879147T77	ЗАМОК РЕВЕРСА	1
19	170331	ШТИФТ ПРУЖИННЫЙ	1
20	898103111	Пружина блокировки реверса	1
21	953832	Пружина	1
22	853774	Упор	1
23	163364	Втулка	1
24	898103104	Штифт пружины	1
25	898103103	Упор наклона	1
25	8M0239649	УПОР НАКЛОНА	1
26	803781001	УСТАНОВОЧНАЯ ПЛАСТИНА	1
26	8M0157137	Установочная пластина	1
27	898101954	БОЛТ	2
27	8M0106739	Болт	2
28	815082002	Рукоятка для переноски	1
29	898103105	Упор наклона	1
30	898101014	Винт	2
31	853701	ШАЙБА	2
31	8M0135942	Шайба	2
32	8537232	Шайба волнистая	2
33	167051	Болт (M6 x 20)	1
34	823913Q	АНОД	1
35	898103108	Рычаг блокировки реверса	1
35	8M0236701	РЫЧАГ ЗАМКА РЕВЕРСА	1
36	898103112	Тяга блокировки реверса	1
37	176431	ЗАЩЕЛКА ТЯГИ	1
37	8M0169412	ТЯГА С ФИКСАТОРОМ	1
38	898103109	Кольцо	1
39	898103110	Пружина рычага блокировки реверса	1
40	879147T76	РЫЧАГ ЗАМКА РЕВЕРСА	1
41	898103106	Рукоятка рычага блокировки реверса	1
42	853776	Кнопка	1
42	8M0245322	Стопор	1
43	803790001	БОЛТ С буртиком	1
44	879194339	Шайба	1
44	16192	Шайба	1
45	898103107	Втулка	1
46	953925	ШАЙБА	1
47	953921	Шайба нержавеющая	1
48	879194257	Болт	2
48	8M0094877	ВИНТ (8 x 85мм	2
49	879194339	Шайба	4
49	16192	Шайба	4
50	95374	Гайка нейлоновая	2

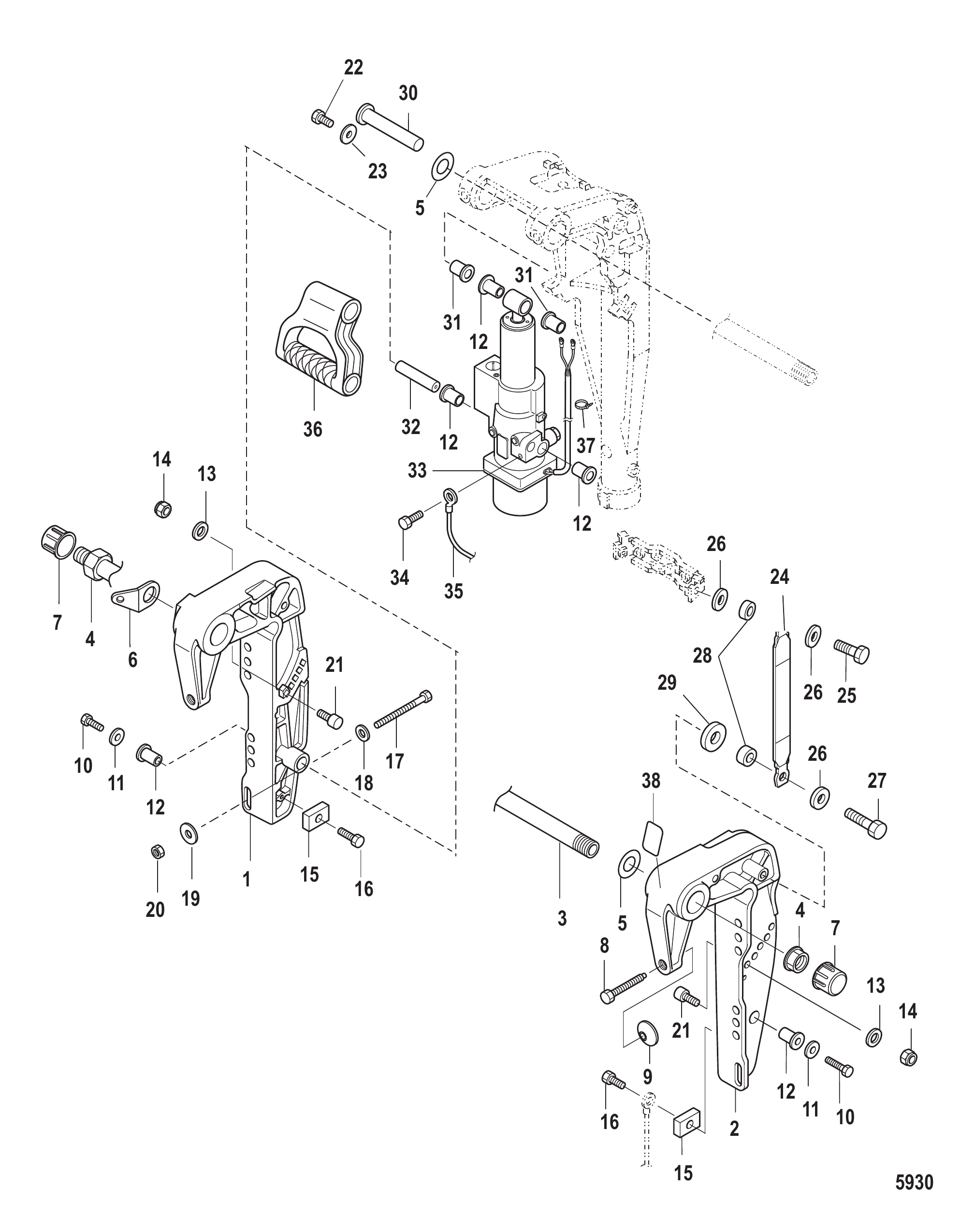

Рис. 7СКОБЫ КРЕПЛЕНИЯ ЭЛЕКТРОНАКЛОНА Clamp Brackets Power Tilt

REF	Номер детали	Наименование	Кол-во
1	815030T03	КРОНШТЕЙН ЗАЖИМА ПРАВОГО БОРТА	1
1	815030T04	КРОНШТЕЙН ЗАЖИМА ПРАВОГО БОРТА	1
1	815030T05	КРОНШТЕЙН ЗАЖИМА ПРАВОГО БОРТА	1
2	815031T03	КРОНШТЕЙН ЗАЖИМА ЛЕВОГО БОРТА	1
3	853769	Труба наклона	1
3	898101191	Труба наклона в сборе	1
4	85372213	Гайка	2
4	853722029	Гайка нейлоновая	2
5	95375001	Шайба	2
6	895163	Пластина	1
6	895163002	ПЛАСТИНА	1
7	85372214	Гайка колпачковая	2
8	162635	Винт хомута	2
8	8M0060119	Комплект струбцины	2
9	95379	Подушка	1
10	823042062	БОЛТ	2
10	879194253	Болт	2
11	95375	Шайба винта кронштейна струбцины	2
12	16176008	Втулка	5
13	853701	ШАЙБА	2
13	8M0135942	Шайба	2
14	95374001	Гайка нейлоновая	2
15	875208	Анод	2
16	8248324	Винт (M6 x 16)	2
17	823042063	БОЛТ	2
17	8M0094877	ВИНТ (8 x 85мм	2
18	895106001	Шайба	2
18	16192	Шайба	2
19	16140012	Шайба	2
20	853722023	Гайка	2
20	879194337	Гайка	2
21	815051001	Штифт фиксатор тримма	2
22	823042038	БОЛТ	1
22	879194248	Болт	1
23	16238	ШАЙБА	1
23	898101937	Шайба	1
24	896297	ХОМУТ В СБОРЕ	2
24	896297001	Ремень в сборе	2
24	896297001	Ремень в сборе	2
25	16832	Болт (M6 x 16)	2
26	895118002	Шайба	6
26	953921	Шайба нержавеющая	6
27	823042039	БОЛТ ВХОДИТ В СОСТАВ 8M0055714	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	855545003	Хомут	4
29	16238	ШАЙБА	2
29	898101937	Шайба	2
30	851874002	Штифт цилиндра	1
30	8M0091498	ПАЛЕЦ ЦИЛИНДРА	1
31	16176009	Втулка	2
32	851874003	Штифт цилиндра нижний	1
32	851874005	Штифт	1
33	896298T01	УЗЕЛ ГИДРОПОДЪЕМА	1
34	8230427	Болт в сборе (M6 x 12)	3
35	8537401	Провод заземления	1
35	898101089	Провод заземления	1
36	815082002	Рукоятка для переноски	1
37	95332001	Хомут	2
37	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
37	815044001	Хомут	2
37	69356	Стяжка (8.18 дюймов)	2
38	823701004	НАКЛЕЙКА Co-Pilot	1
-	896297A01	КОМПЛЕКТ СТЯЖНОГО РЕМНЯ	1

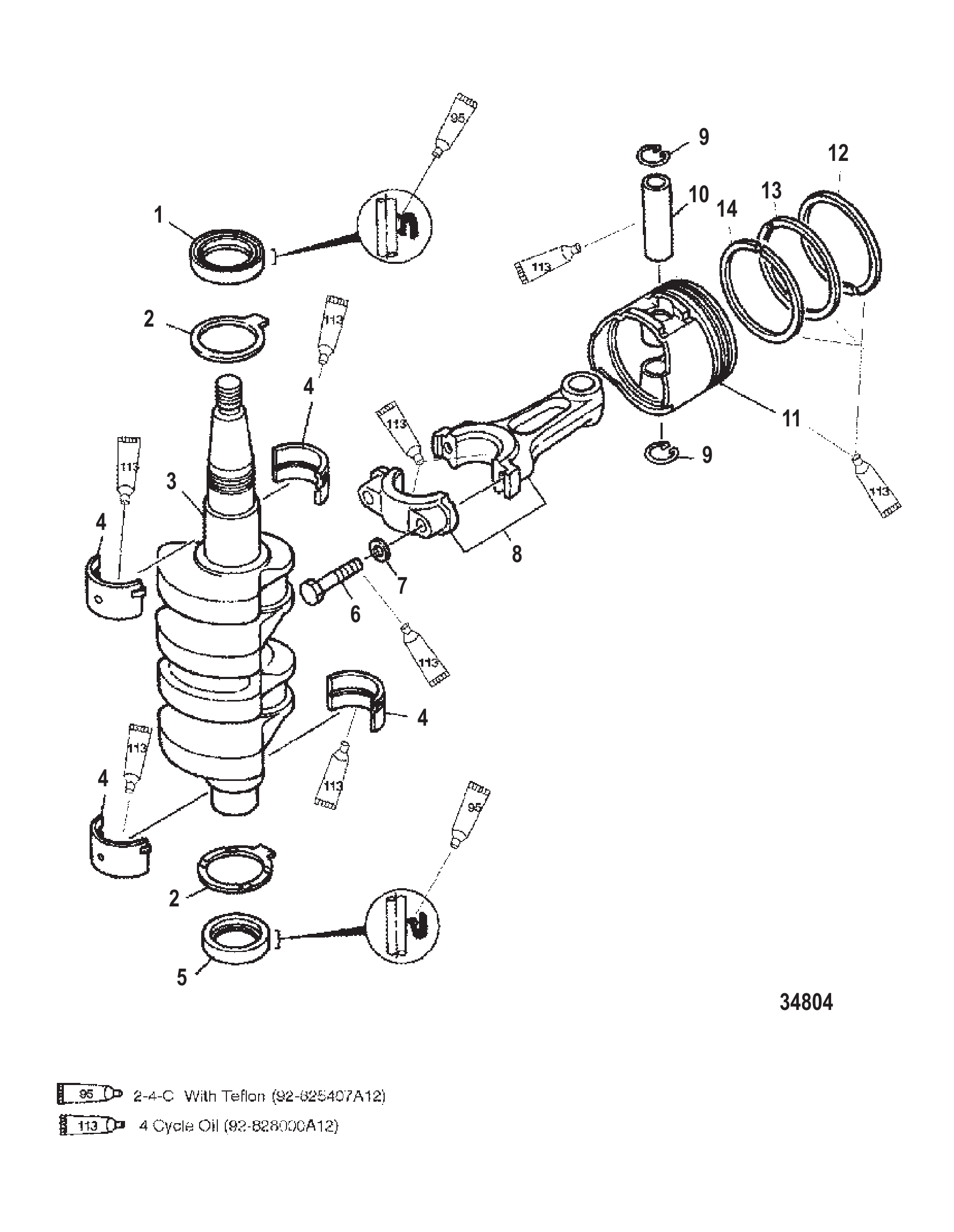

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	825704	Сальник масляный	1
2	825710	Подшипник упорный	2
3	825703	Коленчатый вал	1
4	825706	Подшипник коренной (коричневый)	AR
4	825706T	ПОДШИПНИК @2	AR
4	82570610	ПОДШИПНИК Коренной (Черный)	AR
4	825706T10	ПОДШИПНИК @2	AR
4	82570620	ПОДШИПНИК Коренной (Синий)	AR
4	825706T20	ПОДШИПНИК @2	AR
5	825705	Сальник масляный	1
6	825708	Болт	4
7	825709	Шайба	4
8	825707A2	ШАТУН	2
9	82343M	ЗАЖИМ	4
10	825713	Палец поршневой	2
11	825711	Поршень	2
11	825711T	ПОРШЕНЬ СТАНДАРТНЫЙ	2
11	8257112	Поршень	AR
11	8257111	Поршень	AR
11	825711T1	ПОРШЕНЬ РЕМОНТНЫЙ	AR
12	8257121	Кольцо поршневое	2
12	825712T1	КОЛЬЦО ПОРШНЕВОЕ СТАНДАРТНОЕ	2
12	8257123	Кольцо поршневое	AR
12	8257122	Кольцо поршневое	AR
12	825712T2	КОЛЬЦО ПОРШНЕВОЕ РЕМОНТНОЕ	AR
13	NSS	NOT SOLD SEPARATE Piston Ring	2
14	NSS	NOT SOLD SEPARATE Oil Ring	2
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

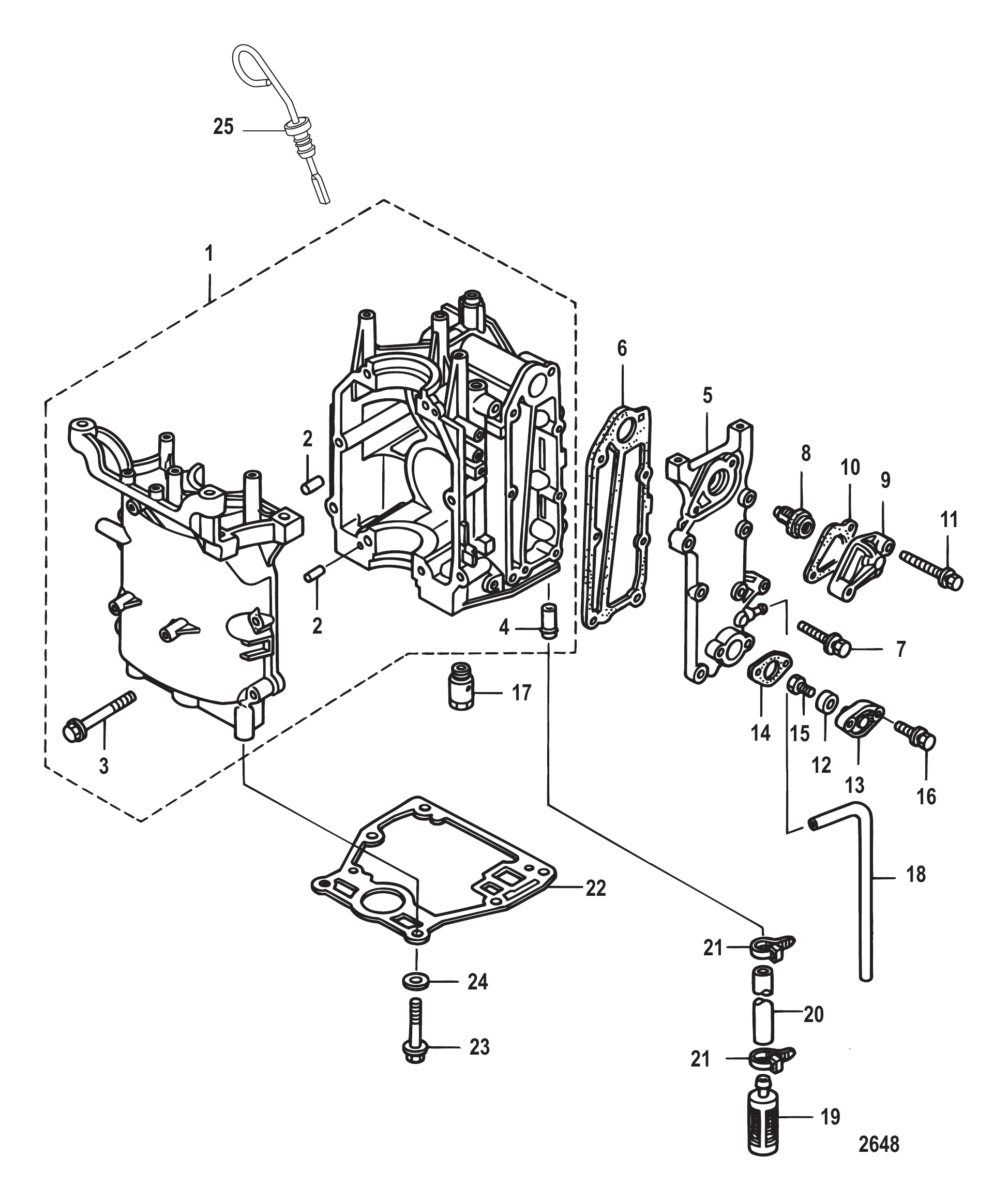

Рис. 9Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	815013T06	БЛОК ЦИЛИНДРОВ	1
2	16119	Штифт установочный	2
3	855677001	Болт	8
3	855677005	Болт	8
4	822644001	ШТУЦЕР НИППЕЛЬ	1
5	834953001	Крышка выпуска	1
6	834952001	Прокладка крышки выпуска	1
7	825702002	Болт нержавеющая сталь	5
7	823042	Болт	5
8	855676002	Термостат 60 градусов	1
8	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
8	855676005	Термостат 71 градус	1
8	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
9	8537052	КРЫШКА ТЕРМОСТАТА	1
10	853702005	Прокладка	1
10	8M0214960	ПРОКЛАДКА	1
11	82304222	БОЛТ Нержавеющая сталь	2
11	8M0102279	Болт	2
12	823912	АНОД	1
13	895151	Пробка анода	1
13	895151001	Анод	1
14	895150	Прокладка	1
14	895150001	Прокладка	1
15	823042037	БОЛТ	1
15	16832	Болт (M6 x 16)	1
15	823042037	БОЛТ	1
15	16832	Болт (M6 x 16)	1
15	16832	Болт (M6 x 16)	1
15	16832	Болт (M6 x 16)	1
16	82304233	БОЛТ	2
16	167051	Болт (M6 x 20)	2
16	82304233	БОЛТ	2
16	167051	Болт (M6 x 20)	2
16	167051	Болт (M6 x 20)	2
16	167051	Болт (M6 x 20)	2
17	803535002	Плунжер	1
17	898101142	Плунжер	1
17	803535002	Плунжер	1
17	898101142	Плунжер	1
17	803535003	Плунжер	1
17	898101142	Плунжер	1
17	803535003	Плунжер	1
17	898101142	Плунжер	1
18	851848003	ШЛАНГ (330 мм)	1
18	879194470	Шланг	1
19	895152	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
20	895153	Шланг (120 мм)	1
20	8M0057115	ШЛАНГ	1
21	816311T	СТЯЖКА (8.00 дюймов)	2
22	835427003	Прокладка основания	1
22	8M0229930	ПРОКЛАДКА	1
23	895140001	Болт	6
23	898103228	Болт	6
24	895106001	Шайба	6
24	16192	Шайба	6
25	803512001	Маслоизмерительный щуп	1
-	835427A04	Комплект прокладок головки блока	1
-	895188T04	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	895188T06	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	8M0046065	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1

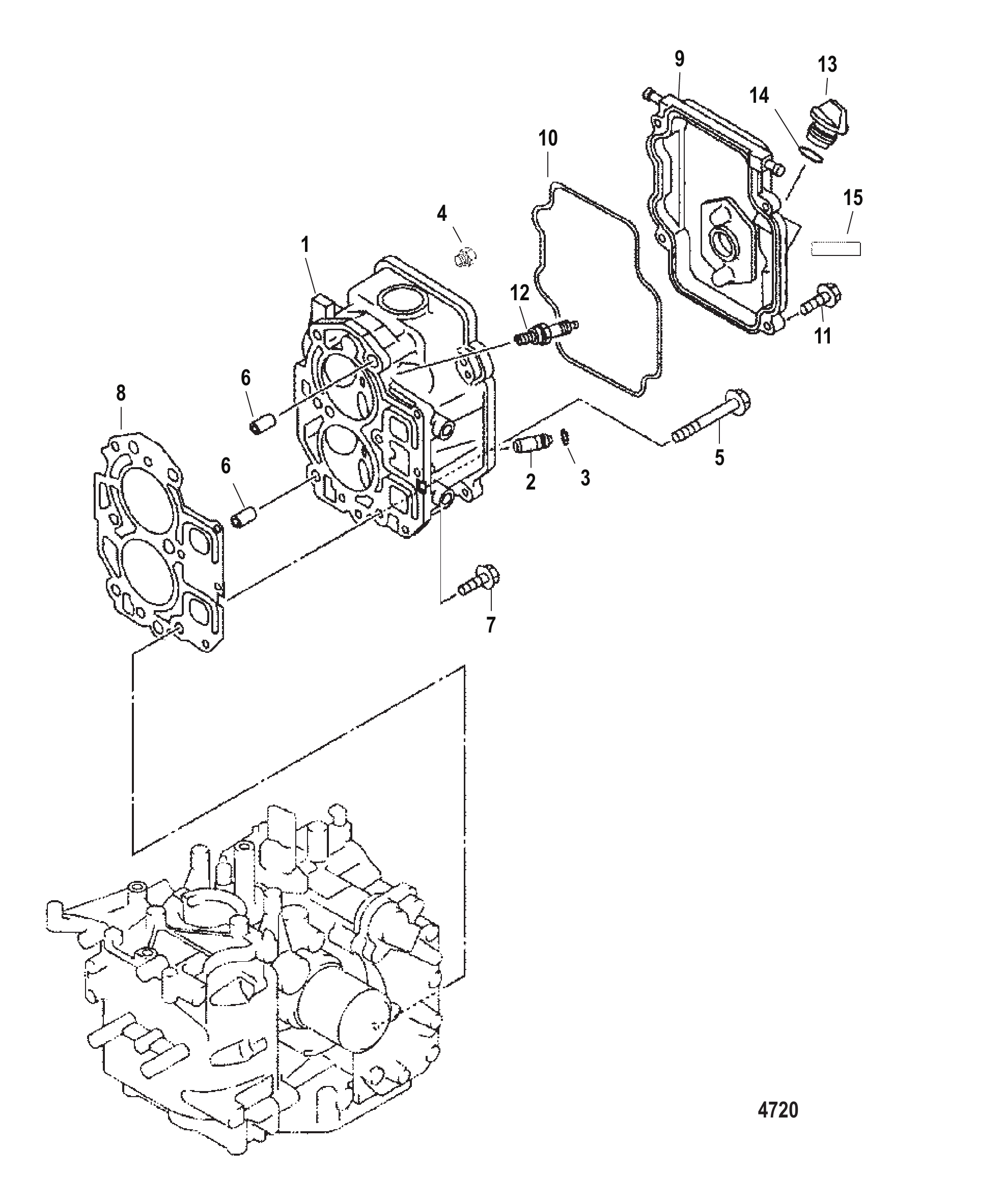

Рис. 10Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	835430A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430T08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430A2	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430T08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
2	850835	Направляющая впускная	4
3	825038	СТОПОРНОЕ КОЛЬЦО	4
4	822644	Резьбовая пробка	3
5	855677	БОЛТ (M8 x 78)	6
6	825689	Штифт установочный	2
7	82500925	ВИНТ (M6 x 25)	3
7	893745025	Винт (M6 x 25)	3
8	850836	Прокладка	1
8	8M0052705	Прокладка	1
9	834954	Крышка	1
10	850837	Сальник	1
11	825702	Болт (M6 x 20)	4
11	8257021	Болт (M6 x 20)	4
12	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	2
12	827858Q	Свеча зажигания DPR6EA-9 @10	2
13	859578A1	ПРОБКА В СБОРЕ Масляная	1
13	8M0240831	МАСЛЯНАЯ ПРОБКА	1
14	NSS	NOT SOLD SEPARATE O-Ring	1
15	NSS	NOT SOLD SEPARATE Decal-recomm. Eng. Oil/Valve Cle.	1
-	802733A98	Блок цилиндров в сборе	1
-	802733A98	Блок цилиндров в сборе	1
-	879783A01	Блок цилиндров в сборе	1
-	835427A00	Комплект прокладок блока цилиндров	1

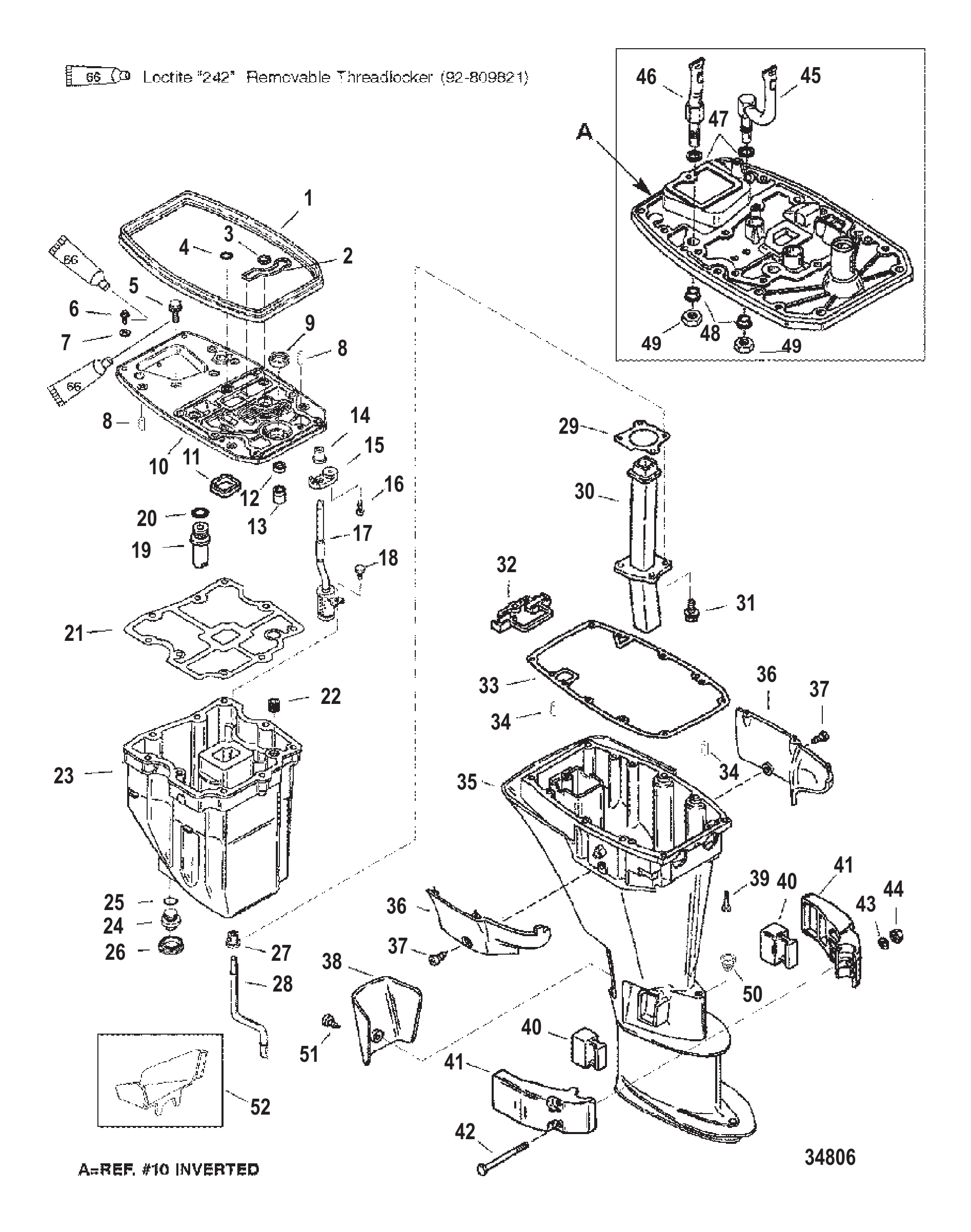

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	825807	САЛЬНИК РЕЗИНОВЫЙ	1
2	825806	САЛЬНИК	1
3	825805	ДЕМПФЕР	1
4	825804	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
5	825773	БОЛТ	9
6	40011128	Винт (M6 x 20) нержавеющая сталь	2
6	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
9	827406	САЛЬНИК МАСЛЯНЫЙ	1
10	825574A2	Направляющая выхлопа в сборе	1
11	825771	Сальник	1
12	85023	Сальник масляный	2
13	827395	КОРПУС САЛЬНИКА	1
14	825580	Сальник	1
15	825581	Направляющая	1
16	825582	Винт	1
17	825766	Сетчатый фильтр	1
18	825767	Болт	1
19	825578A1	Клапан сброса давления в сборе	1
20	825579	Кольцо уплотнительное	1
21	8257741	Прокладка масляного поддона	1
22	825765	Сальник	1
23	825764	Поддон масляный	1
24	825769	Пробка сливная	1
25	825770	Кольцо уплотнительное	1
26	825768	Демпфер	1
27	827241	САЛЬНИК	1
28	825775	ТРУБКА ВОДЯНАЯ	1
28	826035	Водяная трубка	1
29	8258281	Прокладка	1
30	825772	Коллектор выпускной	1
30	825772T	Коллектор выхлопной	1
31	825773	БОЛТ	4
32	825777	КРЫШКА	1
33	8257781	Прокладка	1
34	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
35	825538F1	Корпус в сборе	1
35	825835F1	Корпус в сборе	1
36	825796F1	Крышка	1
36	825797F1	Крышка	1
37	4007841	ВИНТ САМОНАРЕЗАЮЩИЙ	2
38	825798F1	Крышка слива масла	1
39	830106	Винт (M8 x 40)	6
40	421892	Опора	2
40	8M0039074	КРЕПЛЕНИЕ	2
41	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
42	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
43	400256	СТОПОРНАЯ ШАЙБА (M6)	2
44	400212	ГАЙКА (M6) Нержавеющая сталь	2
45	826682	Труба	1
46	825575	Труба	1
47	84273M	Шайба	2
48	827336	ВТУЛКА	2
49	84282M	Гайка	2
50	827947	Сальник	1
51	40056105	ВИНТ (M5 x 10)	1
52	828364	Воронка слива масла	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

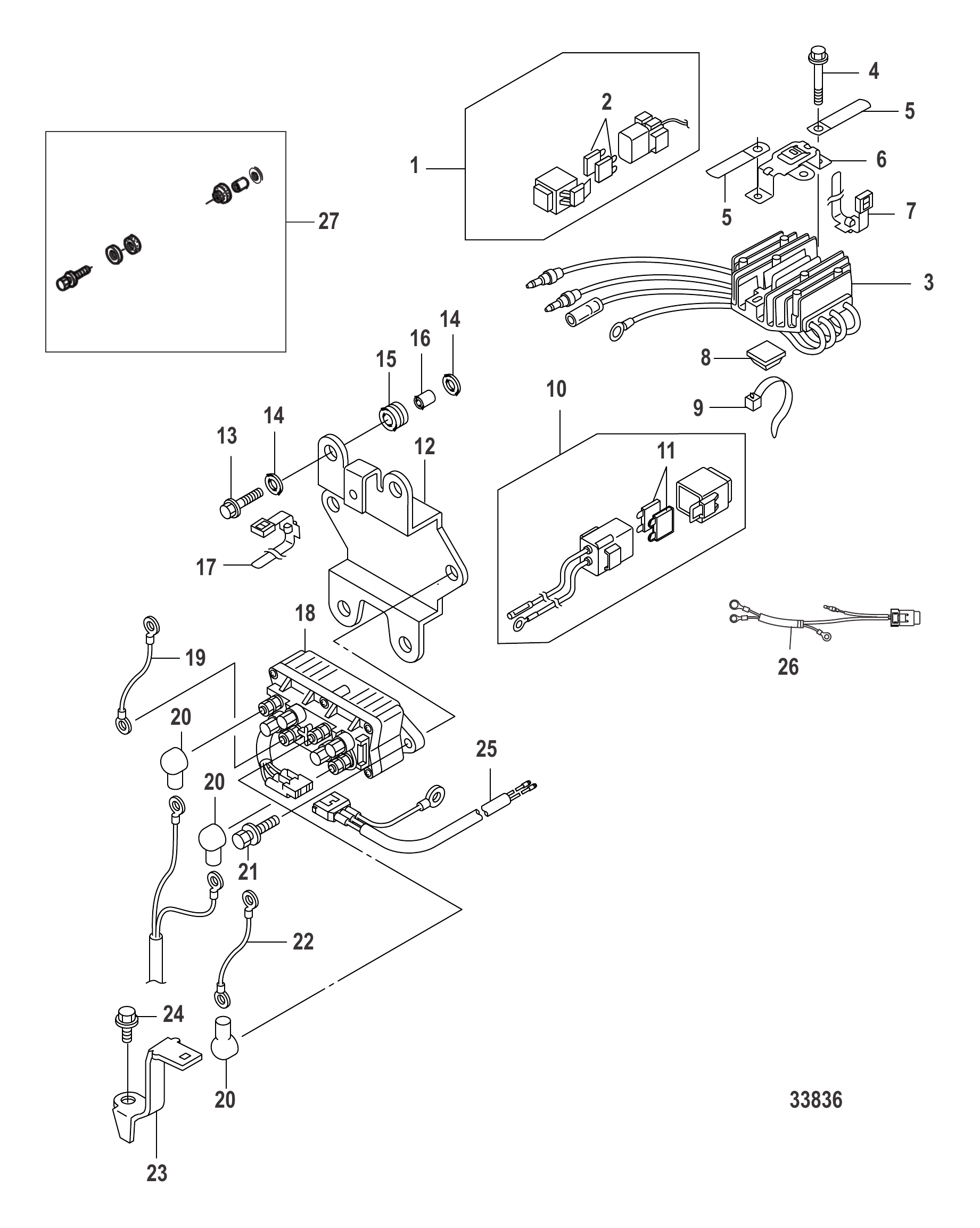

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ ВЫПРЯМИТЕЛЬ - 0R721383 И РАНЕЕ Electrical Components Rectifier - 0R721383 and Below

REF	Номер детали	Наименование	Кол-во
1	898101979	ПРОВОД В СБОРЕ предохранителя	1
2	853814002	Предохранитель 20 А	2
3	879147T62	Выпрямитель	1
4	823042	Болт	2
5	95306	Зажим провода	2
5	8M0130961	Хомут	2
6	898101976	КРОНШТЕЙН держателя предохранителя	1
7	898101949	Хомут	1
8	898103175	Крепление хомута	1
9	69356	Стяжка (8.18 дюймов)	1
10	892778A01	Жгут проводов с предохранителем в сборе	1
11	853814002	Предохранитель 20 А	2
12	898101994	КРОНШТЕЙН соленоида	1
13	879194249	Болт	4
13	16705	Болт	4
14	953921	Шайба нержавеющая	8
15	898101158	Крепление резиновое	4
16	898101942	Втулка	4
17	898101949	Хомут	1
18	8M0125035	Комплект электромагнита наклона	1
19	8537408	Трос чёрный	1
20	853816004	Красный колпачок	3
21	167051	Болт (M6 x 20)	2
22	898101996	ЖГУТ ПРОВОДОВ	1
23	898101999	КРОНШТЕЙН	1
24	898101952	БОЛТ	1
24	8248324	Винт (M6 x 16)	1
25	898101995	ЖГУТ ПРОВОДОВ удлинительный	1
26	898103177	Жгут проводов в сборе с удлинителем	1
27	8M0099462	Резиновая опора в сборе	1
-	853805A07	Комплект электростартера	1
-	8M0071380	Комплект для переоборудования под электростартер	1
-	895299A03	Комплект зарядки аккумулятора	1

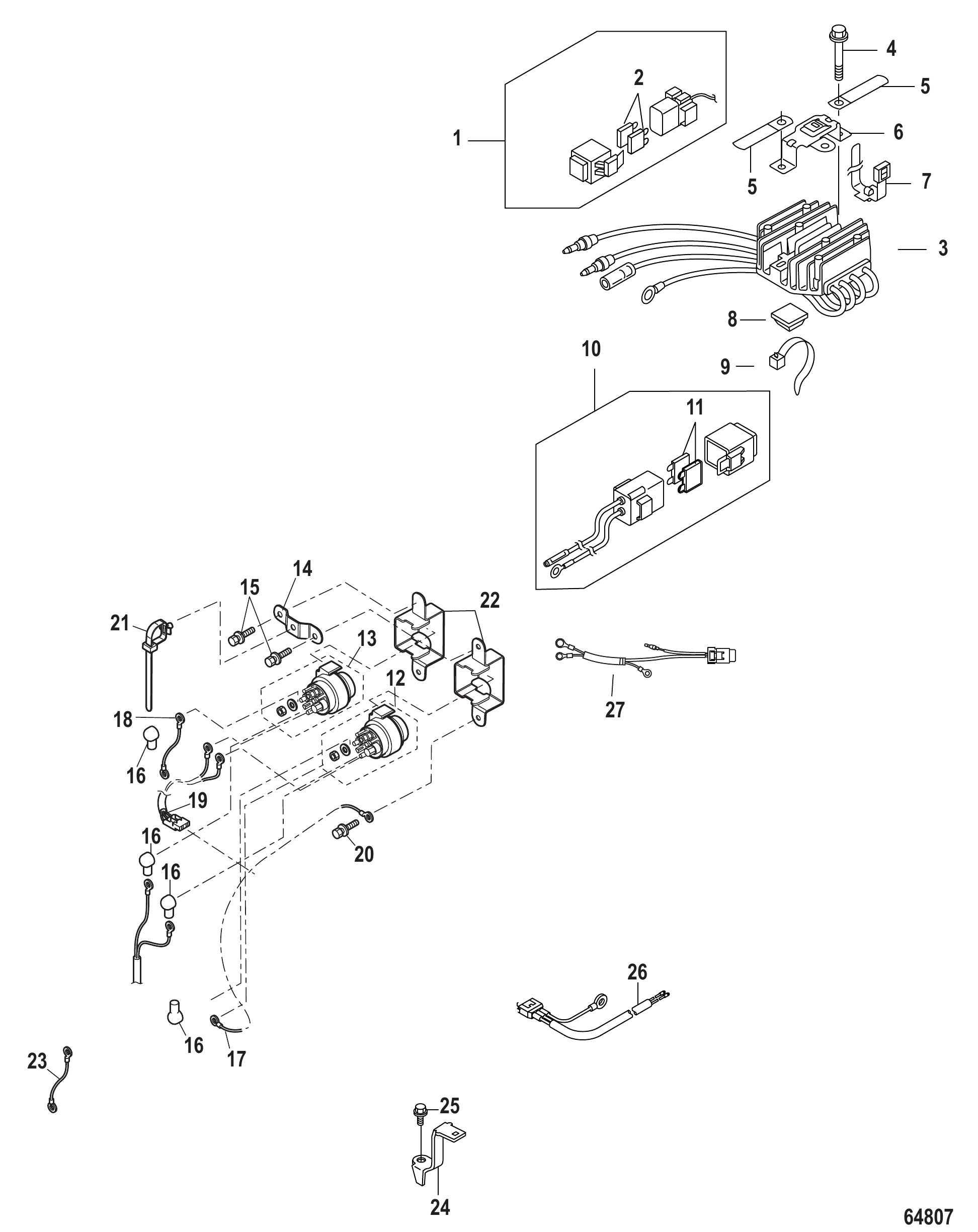

Рис. 13ЭЛЕКТРООБОРУДОВАНИЕ ВЫПРЯМИТЕЛЬ - 0R721384 И ПОЗЖЕ Electrical Components Rectifier - 0R721384 and Up

REF	Номер детали	Наименование	Кол-во
1	898101979	ПРОВОД В СБОРЕ предохранителя	1
2	853814002	Предохранитель 20 А	2
3	879147T62	Выпрямитель	1
4	823042	Болт	2
5	95306	Зажим провода	2
5	8M0130961	Хомут	2
6	898101976	КРОНШТЕЙН держателя предохранителя	1
7	898101949	Хомут	2
8	898103175	Крепление хомута	1
9	69356	Стяжка (8.18 дюймов)	1
10	892778A01	Жгут проводов с предохранителем в сборе	1
11	853814002	Предохранитель 20 А	2
12	851839	Реле-выключатель	1
13	8518391	ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ	1
14	8M0122267	Раскос	1
15	8248324	Винт (M6 x 16)	2
16	853816004	Красный колпачок	4
17	8537408	Трос чёрный	2
18	898101175	Жгут проводов в сборе выключателя соленоида - красный	1
19	8M0122268	Удлинительный кабель	1
20	8230427	Болт в сборе (M6 x 12)	1
21	898101949	Хомут	1
22	8M0122269	Кронштейн	2
23	898101996	ЖГУТ ПРОВОДОВ	1
24	898101999	КРОНШТЕЙН	1
25	898101952	БОЛТ	1
25	8248324	Винт (M6 x 16)	1
26	898101995	ЖГУТ ПРОВОДОВ удлинительный	1
27	898103177	Жгут проводов в сборе с удлинителем	1
-	8M0071380	Комплект для переоборудования под электростартер	1
-	8M0151527	Комплект для переоборудования стартера	1
-	895299A03	Комплект зарядки аккумулятора	1

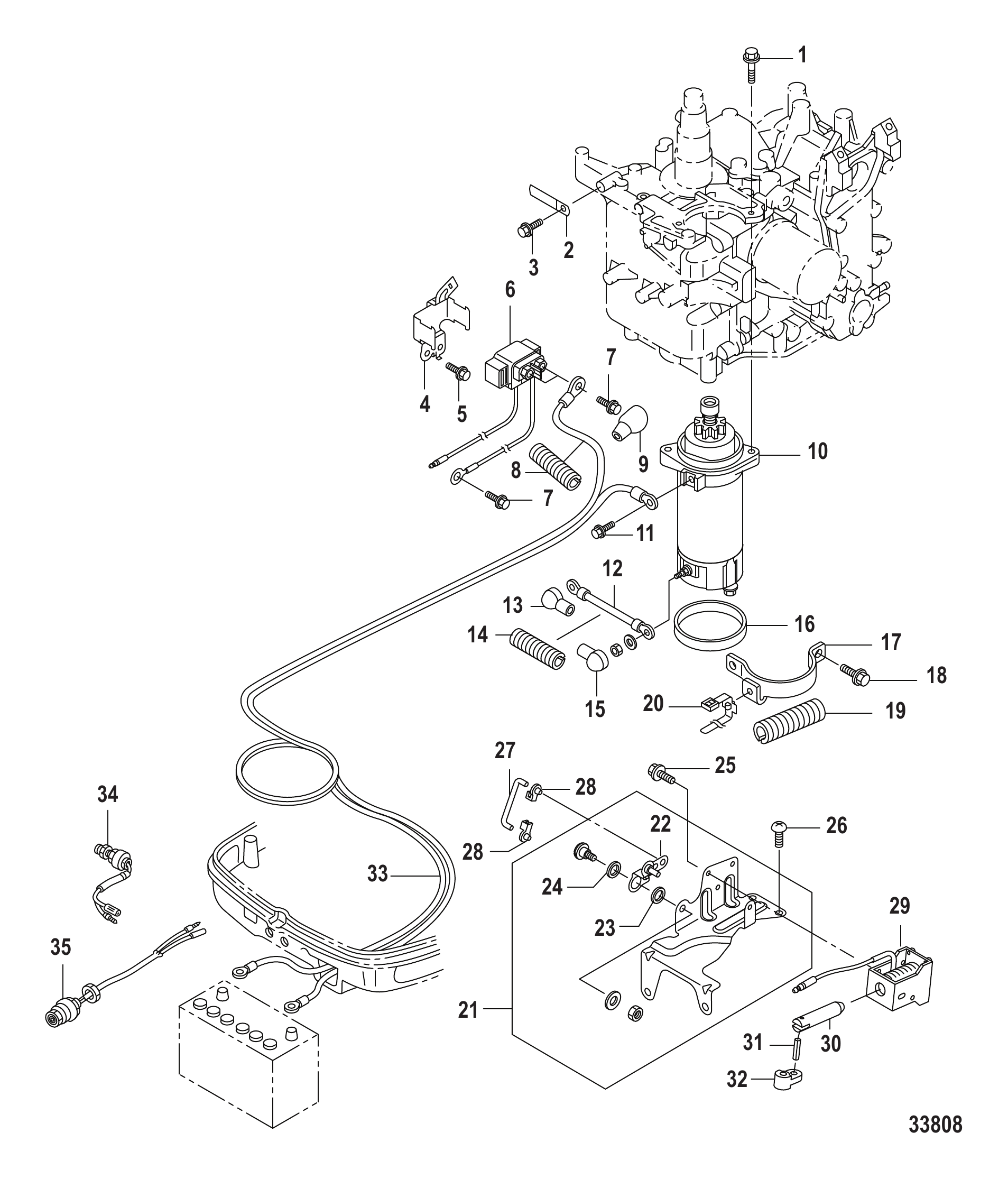

Рис. 14ЭЛЕКТРООБОРУДОВАНИЕ СТАРТЕР И СОЛЕНОИДЫ Electrical Components Starter Motor and Solenoids

REF	Номер детали	Наименование	Кол-во
1	898101955	ВИНТ	2
2	803563003	Хомут	1
3	879194261	Болт	1
3	8230427	Болт в сборе (M6 x 12)	1
4	879147T61	Кронштейн стартера и электромагнита	1
5	8230427	Болт в сборе (M6 x 12)	1
6	853809002	Стартер соленоида	1
7	823042059	БОЛТ	3
8	895108008	Втулка защитная	1
9	853741001	Колпачок клеммы	1
10	853805T03	Стартер в сборе	1
10	8M0188334	Стартер в сборе	1
11	8230427	Болт в сборе (M6 x 12)	1
12	853740016	Трос стартера	1
13	853816002	Клеммный колпачок	1
14	853740018	Втулка защитная	1
15	853816003	Красный клеммный колпачок	1
16	851837	Подушка резиновая	1
17	898101973	КРОНШТЕЙН стартера	1
18	898101954	БОЛТ	2
18	8M0106739	Болт	2
19	895108007	Втулка защитная	1
20	898101949	Хомут	1
21	895127T01	Кронштейн в сборе	1
22	853725001	Рычаг воздушной заслонки	1
23	853743009	Втулка	1
24	823032005	ШАЙБА	1
25	898101957	ВИНТ	4
26	879194327	Винт	2
26	823042067	ВИНТ	2
27	898101989	ТЯГА	1
28	853748001	Пружинный соединитель тяги	2
29	898101986	СОЛЕНОИД воздушной заслонки	1
30	853830	Плунжер (электрическое дистанционное управление)	1
31	952189	Штифт установочный	1
32	898101987	КРЮК соленоида воздушной заслонки	1
33	879147T63	Кабель аккумулятора в сборе	1
34	171711	ВЫКЛЮЧАТЕЛЬ В СБОРЕ НЕЙТРАЛЬ (ЭЛЕКТРОРУМПЕЛЬ)	1
34	8M0127937	Выключатель нейтрали	1
35	853820A02	Выключатель стартера в сборе	1
-	853805A07	Комплект электростартера	1
-	8M0071380	Комплект для переоборудования под электростартер	1

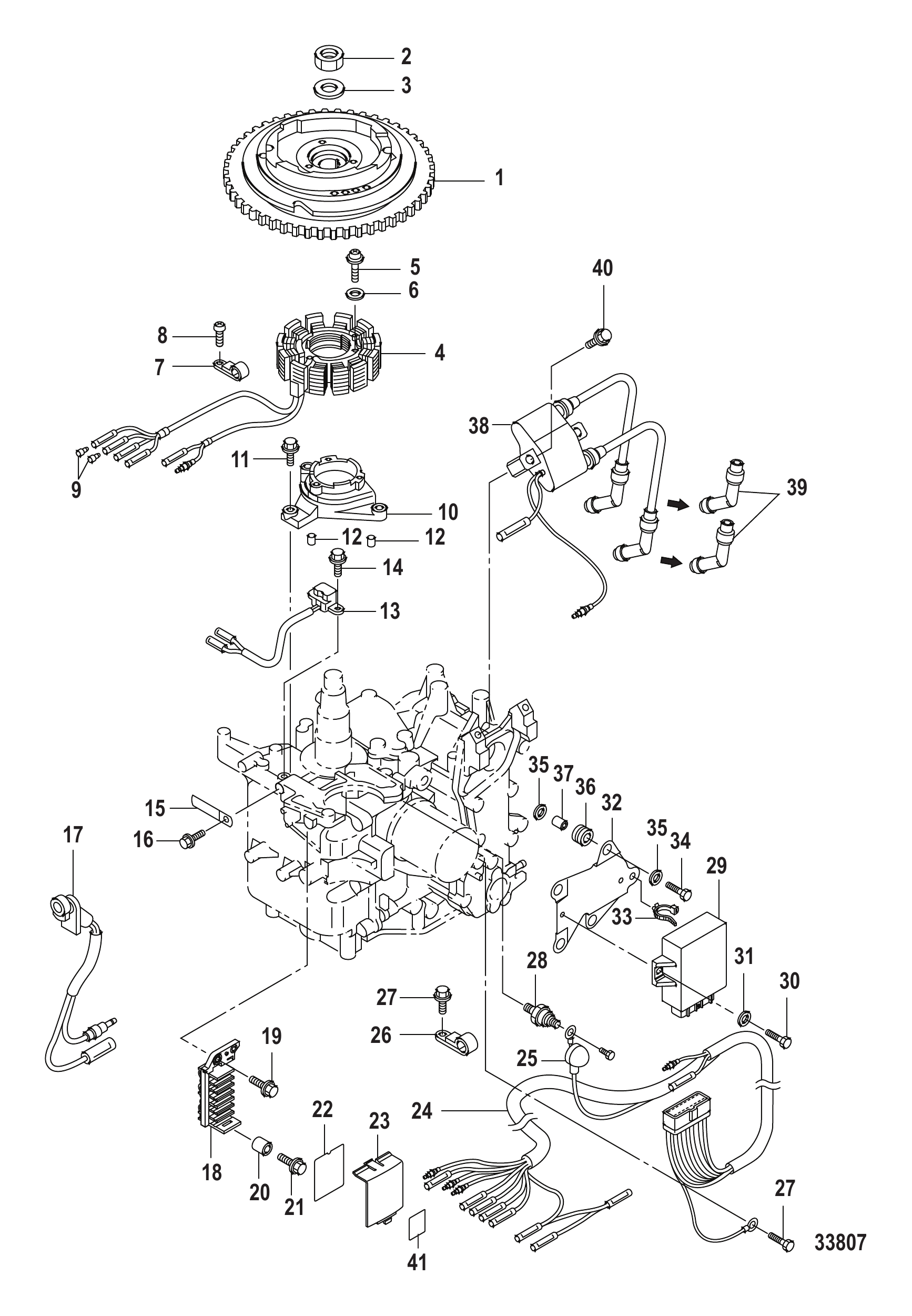

Рис. 15МАХОВИК/КАМУШКА ЗАЖИГАНИЯ Flywheel/Ignition Coil

REF	Номер детали	Наименование	Кол-во
1	879147T68	Маховик	1
2	851832001	ГАЙКА золотистая	1
3	853991002	Шайба	1
4	879147T69	Генератор	1
5	853536002	Винт	3
6	895106003	Шайба	3
7	953951	ХОМУТ	1
8	898101958	ВИНТ	1
8	162452	Винт	1
9	853994	Пробка	7
9	853994	Пробка	4
9	853994	Пробка	2
10	879147T70	Кронштейн катушки зажигания	1
11	898101992	БОЛТ В СБОРЕ	3
12	16119	Штифт установочный	2
13	898101993	КАТУШКА датчика	1
14	82304226	БОЛТ	2
15	8035631	Хомут	1
15	803563005	Хомут	1
16	8230427	Болт в сборе (M6 x 12)	1
17	804057001	Контрольная лампа	1
18	898101974	ДЕРЖАТЕЛЬ клеммы кабеля	1
18	8M0070131	Держатель	1
19	898101952	БОЛТ	1
19	8248324	Винт (M6 x 16)	1
20	895126	Втулка (6 мм)	1
21	879194261	Болт	1
21	8230427	Болт в сборе (M6 x 12)	1
22	898101978	НАКЛЕЙКА схема электропроводки	1
22	898101977	НАКЛЕЙКА схема электропроводки	1
23	851835002	КРЫШКА	1
23	8M0070127	Крышка	1
24	898101997	ЖГУТ ПРОВОДОВ CD	1
25	878053	Втулка	1
25	8M0106928	Втулка	1
26	953951	ХОМУТ	1
27	8230427	Болт в сборе (M6 x 12)	2
28	803538	Выключатель в сборе масляного давления	1
28	8M0163139	Датчик давления масла в сборе	1
29	879147T72	Блок электронного зажигания	1
29	835401T06	Блок электронного зажигания	1
30	803509014	Болт	2
31	953921	Шайба нержавеющая	2
32	898101998	КРОНШТЕЙН блока CD	1
33	898101949	Хомут	1
34	879194249	Болт	4
34	16705	Болт	4
35	953921	Шайба нержавеющая	8
36	898101158	Крепление резиновое	4
37	898101942	Втулка	4
38	879147T71	Катушка зажигания	1
39	898101141	Пыльник	2
39	8M0235238	Колпачок	2
40	823042	Болт	2
41	892904011	Наклейка "Пуск на передаче"	1

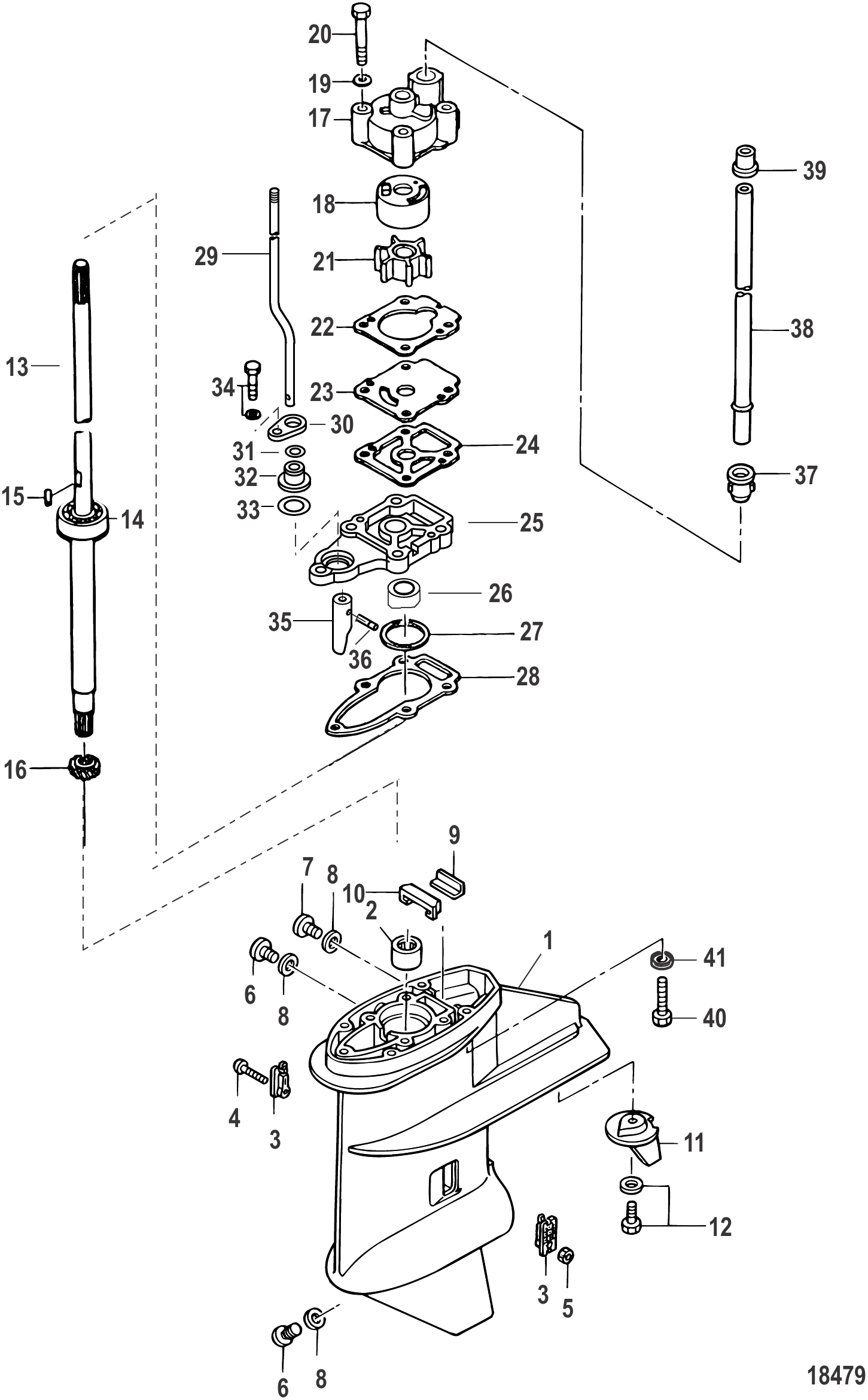

Рис. 16Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	895154T02	Корпус редуктора в сборе	1
-	8M0158631	Редуктор 8/9.9 4-тактный короткий	1
-	8M0135929	Корпус редуктора в сборе	1
-	8M0158631	Редуктор 8/9.9 4-тактный короткий	1
-	895154T03	Корпус редуктора в сборе	1
-	8M0158633	Редуктор 8/9.9 4-тактный длинный	1
-	8M0135931	Корпус редуктора в сборе	1
-	8M0158633	Редуктор 8/9.9 4-тактный длинный	1
-	8M0135933	Корпус редуктора в сборе	1
1	895154T01	Корпус редуктора базовый	1
1	8M0158623	Корпус редуктора в сборе, базовый	1
2	803675004	ПОДШИПНИК роликовый	1
2	8M0158609	Подшипник	1
3	803730001	Водозаборник	2
4	17635	Винт	1
5	85372216	ГАЙКА	1
5	85372210	Гайка	1
6	953683	Пробка	2
6	8M0229353	Пробка	2
7	953683	Пробка	1
7	8M0229353	Пробка	1
8	95220	Прокладка	3
8	8M0082880	Комплект уплотнений сливной пробки	3
9	895155	Сальник водяного насоса	1
10	895156	Пластина сальника водяного насоса	1
11	853762T01	Триммерный плавник	1
12	167051	Болт (M6 x 20)	1
13	803738004	Вал гребной	1
13	8M0158625	Вал гребной короткий	1
13	803738005	Вал гребной	1
13	8M0158627	Вал гребной длинный	1
13	16136008	Вал гребной	1
14	161326	Подшипник шариковый	1
15	9521811	Штифт роликовый - нержавеющая сталь	1
16	8037401	Шестерня ведущая	1
16	8M0156176	КОНИЧЕСКАЯ ШЕСТЕРНЯ B	1
17	803750A02	КОРПУС ВОДЯНОГО НАСОСА ВЕРХНИЙ В СБОРЕ	1
18	8037511	Втулка нержавеющая сталь	1
19	895106	Шайба нержавеющая	4
19	16826	Шайба нержавеющая	4
20	161268	Болт нержавеющий	4
20	879194305	Болт	4
21	8037481	Крыльчатка	1
21	8M0214945	КРЫЛЬЧАТКА	1
22	161585	Прокладка	1
22	8M0072137	ПРОКЛАДКА КОРПУСА НАСОСА	1
23	8037531	Направляющая пластина нержавеющая сталь	1
24	161586	Прокладка	1
24	8M0072138	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
25	803750A01	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
26	95348	Сальник масляный гребного вала	1
27	8537955	Прокладка регулировочная	AR
28	161587	Прокладка	1
28	8M0072139	ПРОКЛАДКА	1
29	803760004	Вал переключения нижний	1
29	803760005	Вал переключения нижний	1
29	16186008	Тяга кулачковая - удлинённая	1
30	16165	Фиксатор втулки тяги кулачка	1
31	161771	Кольцо уплотнительное	1
32	16176	Втулка тяги кулачка	1
32	8M0135927	Комплект втулок и уплотнительных колец	1
33	16178	Кольцо уплотнительное нижнее тяги кулачка	1
34	825702002	Болт нержавеющая сталь	1
34	823042	Болт	1
35	16172	Кулачок	1
35	8M0090459	Кулачок сцепления	1
36	8150263	Шплинт	1
37	804903	Втулка	1
38	803755004	Трубка водяная	1
38	803755005	Трубка водяная	1
38	16170008	Трубка водяная	1
39	804899002	Втулка верхняя	1
40	804367002	Болт	4
40	16201	Болт	4
41	895106	Шайба нержавеющая	4
41	16826	Шайба нержавеющая	4
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1
-	8M0130156	Комплект прокладок	1
-	803750A03	Комплект водяного насоса - полный	1
-	853792T06	Ремкомплект водяного насоса - хромированный	1
-	853792T11	Ремкомплект водяного насоса, хромированный	1
-	803748K01	Ремкомплект крыльчатки водяного насоса	1
-	803748Q01	Ремкомплект крыльчатки водяного насоса	1
-	8M0135927	Комплект втулок и уплотнительных колец	1

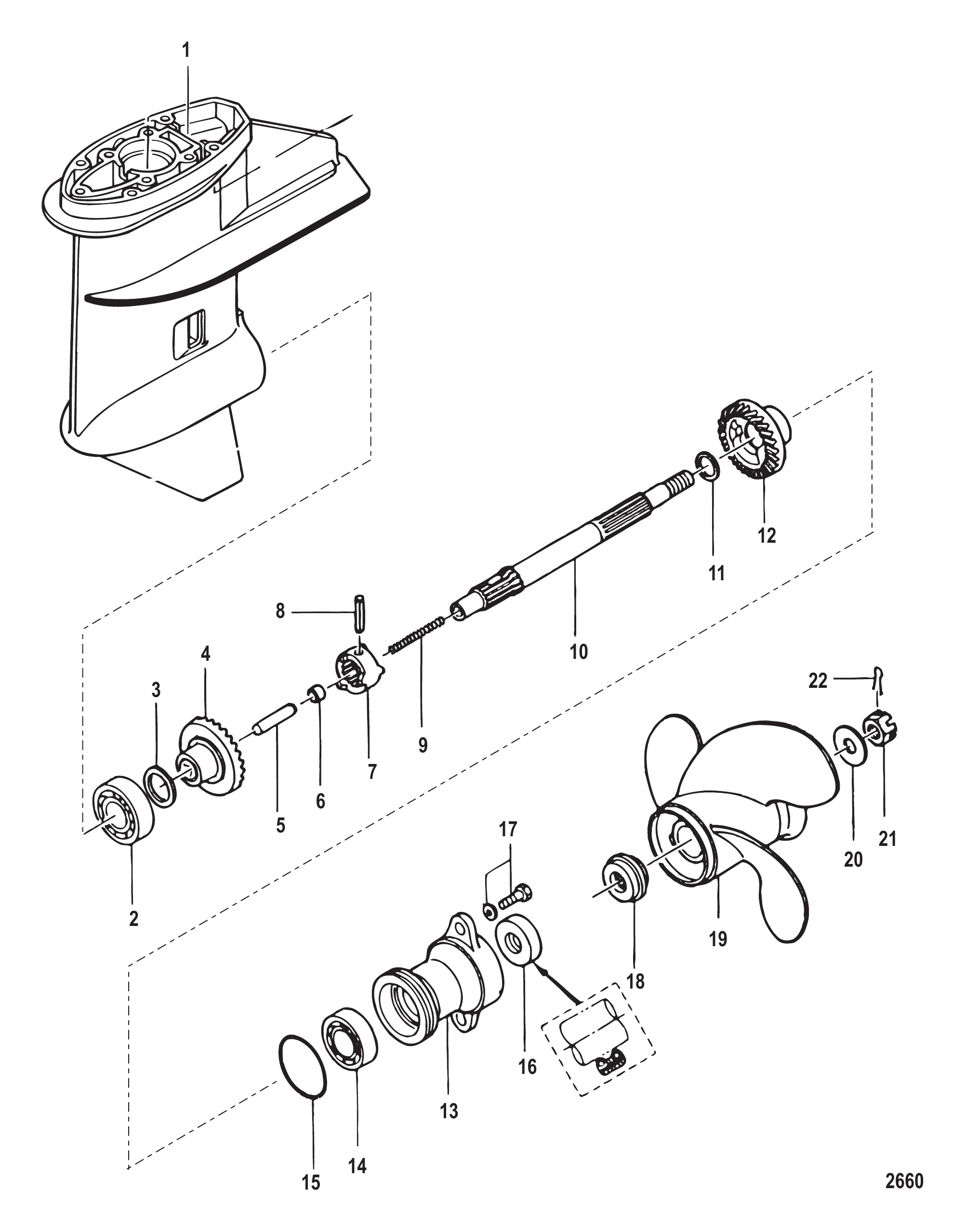

Рис. 17Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	895154T02	Корпус редуктора в сборе	1
-	8M0158631	Редуктор 8/9.9 4-тактный короткий	1
-	8M0135929	Корпус редуктора в сборе	1
-	8M0158631	Редуктор 8/9.9 4-тактный короткий	1
-	895154T03	Корпус редуктора в сборе	1
-	8M0158633	Редуктор 8/9.9 4-тактный длинный	1
-	8M0135931	Корпус редуктора в сборе	1
-	8M0158633	Редуктор 8/9.9 4-тактный длинный	1
-	8M0135933	Корпус редуктора в сборе	1
1	895154T01	Корпус редуктора базовый	1
1	8M0158623	Корпус редуктора в сборе, базовый	1
2	8037331	Подшипник шариковый	1
3	16141	Прокладка регулировочная (0.1)	AR
3	813277	Прокладка (0.15)	AR
4	8037391	Шестерня переднего хода	1
4	8M0156174	Коническая шестерня в сборе	1
5	16152	Толкатель кулачка	1
6	8537642	Фиксатор	1
7	8037451	Муфта	1
8	16150	Штифт муфты	1
9	892777002	Пружина (58 мм)	1
10	803744002	Вал гребного винта	1
10	8M0070782	Вал гребного винта	1
11	16140	Шайба	1
12	8037411	Шестерня заднего хода	1
12	8M0156178	Коническая шестерня C	1
13	803732T03	Корпус в сборе с подшипником	1
13	8M0070876	Опора подшипника	1
14	16128	Подшипник шариковый	1
15	16131	Уплотнительное кольцо	1
16	16130	Сальник масляный	1
17	167051	Болт (M6 x 20)	2
18	803743002	Упорный держатель	1
18	8M0131240	Упорный держатель	1
19	895180A10	Гребной винт (8.5 x 6.5)	OPT.
19	897610A10	BLMX 8.9X6.5 Mercury / Quicksilver	OPT.
19	895181A10	Гребной винт (8.9 x 7)	OPT.
19	897614A10	Гребной винт Black Max	OPT.
19	895182A10	Гребной винт (8.5 x 7.5)	1
19	897614A10	Гребной винт Black Max	1
19	895183A10	Гребной винт (8.9 x 8.3)	1
19	897618A10	Гребной винт Black Max	1
19	895184A10	Гребной винт (8.9 x 10)	OPT.
19	897620A10	BLKMAX 8.9X9.5 RH Mercury / Quicksilver	OPT.
20	16146	Шайба	1
21	16147	Гайка гребного винта	1
22	815026	Шплинт	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1
-	8M0130156	Комплект прокладок	1
-	8M0135927	Комплект втулок и уплотнительных колец	1

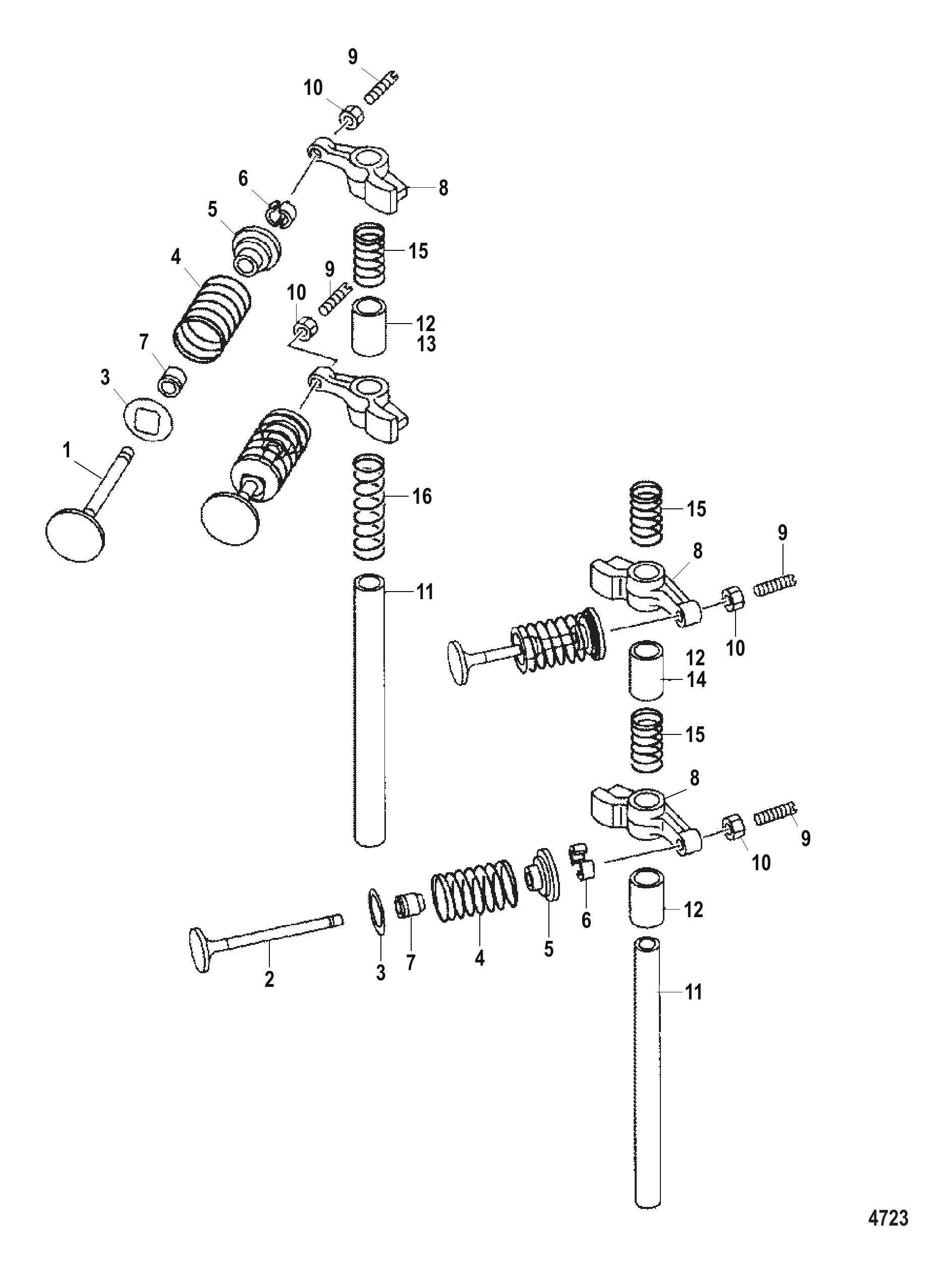

Рис. 18ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	850838T	Клапан впускной	2
2	850839T	Клапан выпускной	2
3	855959	Седло пружины клапана	4
4	850840	Пружина клапана	4
5	822650	Фиксатор	4
5	893553	Фиксатор	4
6	822651	Шпонка	8
6	893554	Шпонка	8
7	822647	Сальник стержня клапана	4
8	850841A1	Коромысло в сборе	4
9	825046	ВИНТ	4
9	825045A2	Коромысло	4
10	826150	Гайка	4
11	850842	Вал коромысла	2
12	825451	МУФТА	3
12	825451	МУФТА	1
13	880135	Втулка	1
14	880134	Втулка	1
15	825452	ПРУЖИНА	3
16	825453	ПРУЖИНА	1
-	802733A98	Блок цилиндров в сборе	1
-	802733A98	Блок цилиндров в сборе	1
-	879783A01	Блок цилиндров в сборе	1
-	835427A00	Комплект прокладок блока цилиндров	1

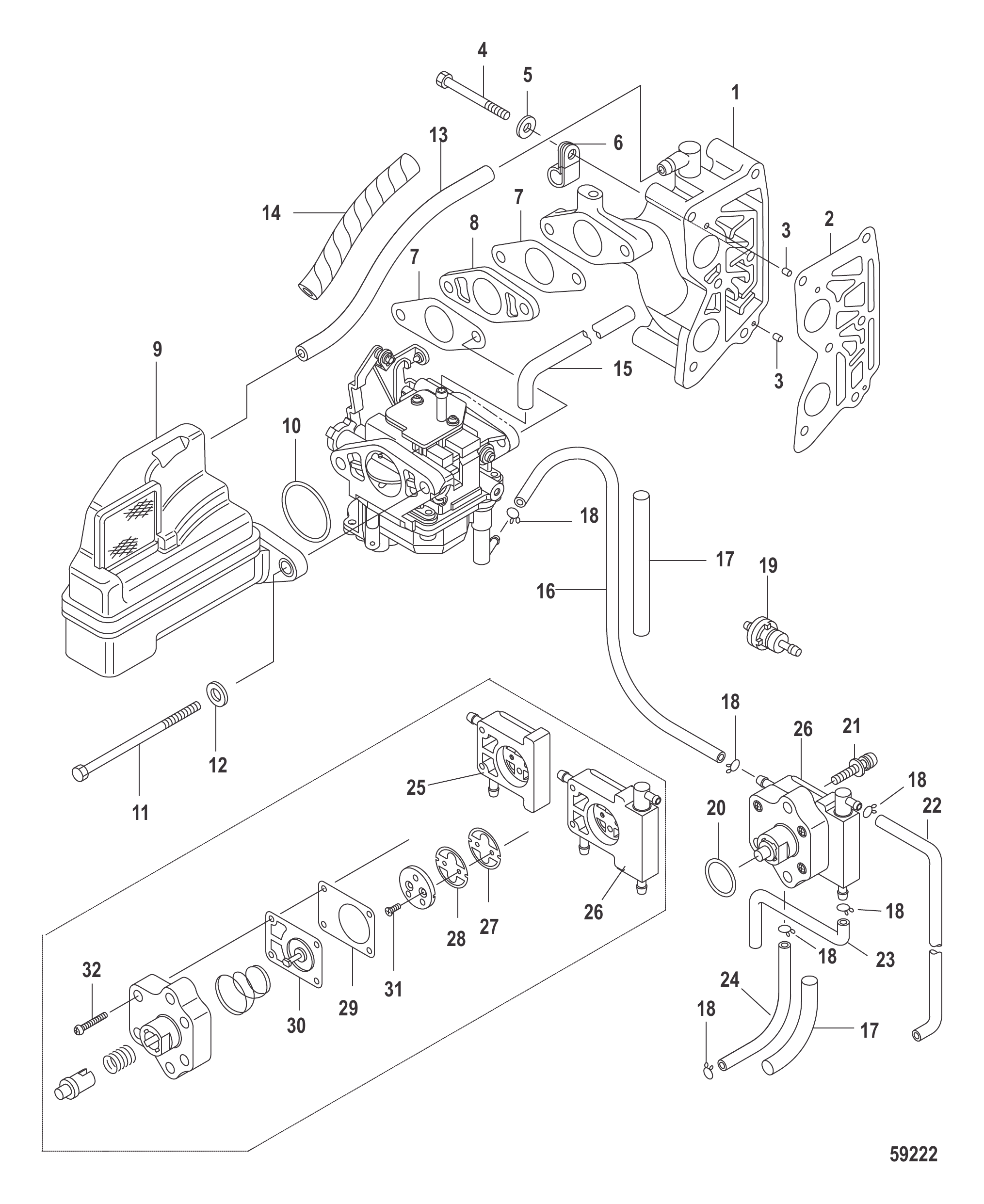

Рис. 19ВПУСКНОЙ КОЛЛЕКТОР И ТОПЛИВНЫЙ НАСОС Intake Manifold and Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	835385T01	Коллектор впускной	1
2	853525001	Прокладка	1
3	8150263	Шплинт	2
4	853531001	Болт	6
5	895106	Шайба нержавеющая	6
5	16826	Шайба нержавеющая	6
6	953951	ХОМУТ	1
7	835383001	Прокладка карбюратора	2
8	853526001	Изолятор	1
9	835386001	Корпус воздушного фильтра	1
10	825057003	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
11	855809	БОЛТ (M6 x 100)	2
11	8M0100009	Болт	2
12	895106	Шайба нержавеющая	2
12	16826	Шайба нержавеющая	2
13	851848004	ШЛАНГ (200 мм) вентиляционный	1
13	879194471	Шланг	1
14	895108001	Чехол защитный	1
15	895109	Шланг переливной	1
16	851848005	ШЛАНГ (260 мм)	1
16	879194470	Шланг	1
16	8M0127687	Шланг топливный	1
17	895108	Трубка защитная	2
18	95395	Зажим нержавеющая сталь	4
19	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
19	8M0157133	Топливный фильтр	1
20	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	8555448	Винт (M6 x 30)	2
21	855544021	Винт (M6 x 25 мм)	2
22	95394010	Трубка (185 мм)	1
22	879194470	Шланг	1
23	851848010	ТРУБКА резиновая (160 мм)	1
23	879194470	Шланг	1
24	851848006	ШЛАНГ (150 мм) топливный	1
24	879194470	Шланг	1
24	8M0127686	Шланг топливный	1
25	NSS	NOT SOLD SEPARATE PUMP ASSEMBLY	1
26	803529T07	Насос топливный в сборе - только в сборе	1
27	851812003	ОБРАТНЫЙ КЛАПАН чёрный	1
28	851812004	ОБРАТНЫЙ КЛАПАН белый	1
29	855569003	Прокладка	1
30	853731003	Диафрагма	1
31	895107	Винт	2
32	895107001	Винт	4
-	835427A04	Комплект прокладок головки блока	1
-	851812A01	Комплект диафрагм	1

Рис. 20КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0120837	Сервисный комплект F8/9.9 л.с. стандартный (300 часов)	1
-	8M0157133	Топливный фильтр	1
-	895146	Шайба	1
-	8M0075255	Уплотнение сливной пробки	2
-	8M0188617	Уплотнение	2
-	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	803507	СВЕЧА ЗАЖИГАНИЯ	2
-	8M0234113	Свеча DCPR6E @4	2
-	803748K01	Ремкомплект крыльчатки водяного насоса	1
-	823912	АНОД	1
-	8M0120867	Сервисный комплект F8/9.9 л.с. Command Thrust (300 часов)	1
-	8M0157133	Топливный фильтр	1
-	895146	Шайба	1
-	8M0075255	Уплотнение сливной пробки	2
-	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
-	803507	СВЕЧА ЗАЖИГАНИЯ	2
-	803748K02	Ремкомплект водяной крыльчатки	1
-	823912	АНОД	1
-	853702005	Прокладка	1

Рис. 21КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	835427A00	Комплект прокладок блока цилиндров	1
0	825478	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
0	825462	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ РАСПРЕДВАЛА	1
0	853523	ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
0	825455	САЛЬНИК МАСЛЯНЫЙ РАСПРЕДВАЛА	1
0	853525	ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА	1
0	835383	Прокладка изолятора	2
0	8250572	Кольцо уплотнительное глушителя	1
0	8M0188456	Уплотнительное кольцо	1
0	822647	Сальник стержня клапана	4
0	834952	Прокладка крышки выпускной	1
0	834952002	Прокладка	1
0	824853	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
0	8M0177107	Прокладка крышки термостата	1
0	850850	Сальник крышки сапуна	1
0	855922A2	Пластина маслоотражающая	1
0	8354272	Прокладка маслоотражающей пластины	2
0	850836	Прокладка	1
0	8M0052705	Прокладка	1
0	850837	Сальник	1
0	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
0	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
0	855680	САЛЬНИК Коленчатого вала Верхний	1
0	855681	САЛЬНИК Коленчатого вала Нижний	1

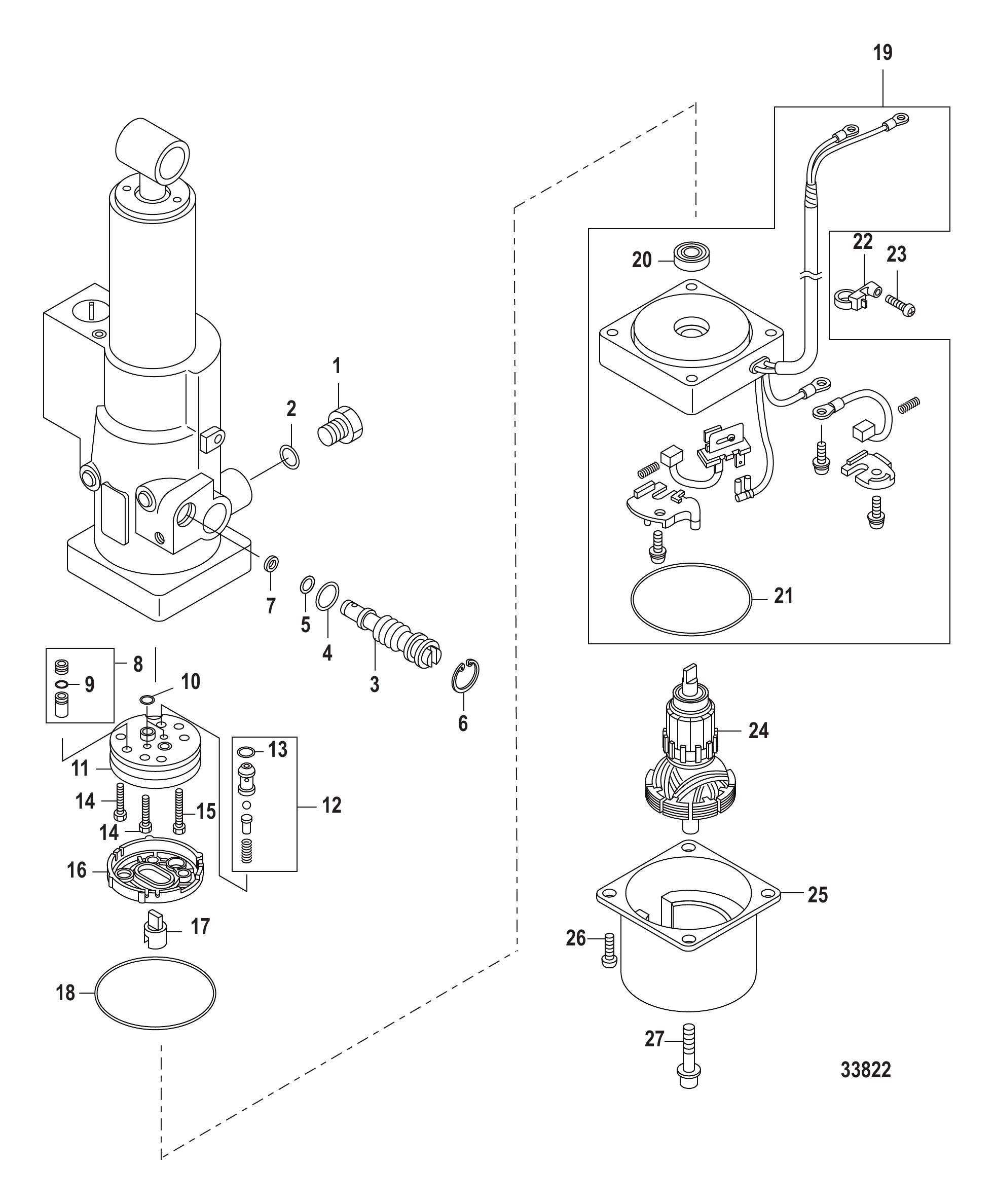

Рис. 22ЭЛЕКТРОНАКЛОН Power Tilt

REF	Номер детали	Наименование	Кол-во
-	851873T05	Узел гидроподъёма	1
1	896299A01	Крышка в сборе	1
2	1613110	Уплотнительное кольцо	1
3	813442A05	Клапан ручной в сборе	1
4	812641003	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	16131013	Уплотнительное кольцо	1
6	804027002	СТОПОРНОЕ КОЛЬЦО	1
7	898101245	Сальник	1
8	896301A01	Клапан в сборе	1
9	803513009	Уплотнительное кольцо	1
10	1613110	Уплотнительное кольцо	2
11	827674002	Насос	1
12	827672A06	Предохранительный клапан в сборе	1
13	16131013	Уплотнительное кольцо	1
14	8518664	БОЛТ	2
15	8518663	БОЛТ	1
16	851876	Фильтр	1
17	851877001	Муфта	1
18	16131011	Уплотнительное кольцо	1
19	896302T02	Кронштейн в сборе	1
20	822891001	САЛЬНИК МАСЛЯНЫЙ	1
21	16131012	Уплотнительное кольцо	1
22	69356	Стяжка (8.18 дюймов)	1
23	895143004	Винт	1
24	891753T02	Якорь в сборе	1
25	896303T	Корпус	1
26	879194330	Винт	2
27	851866010	Болт	2

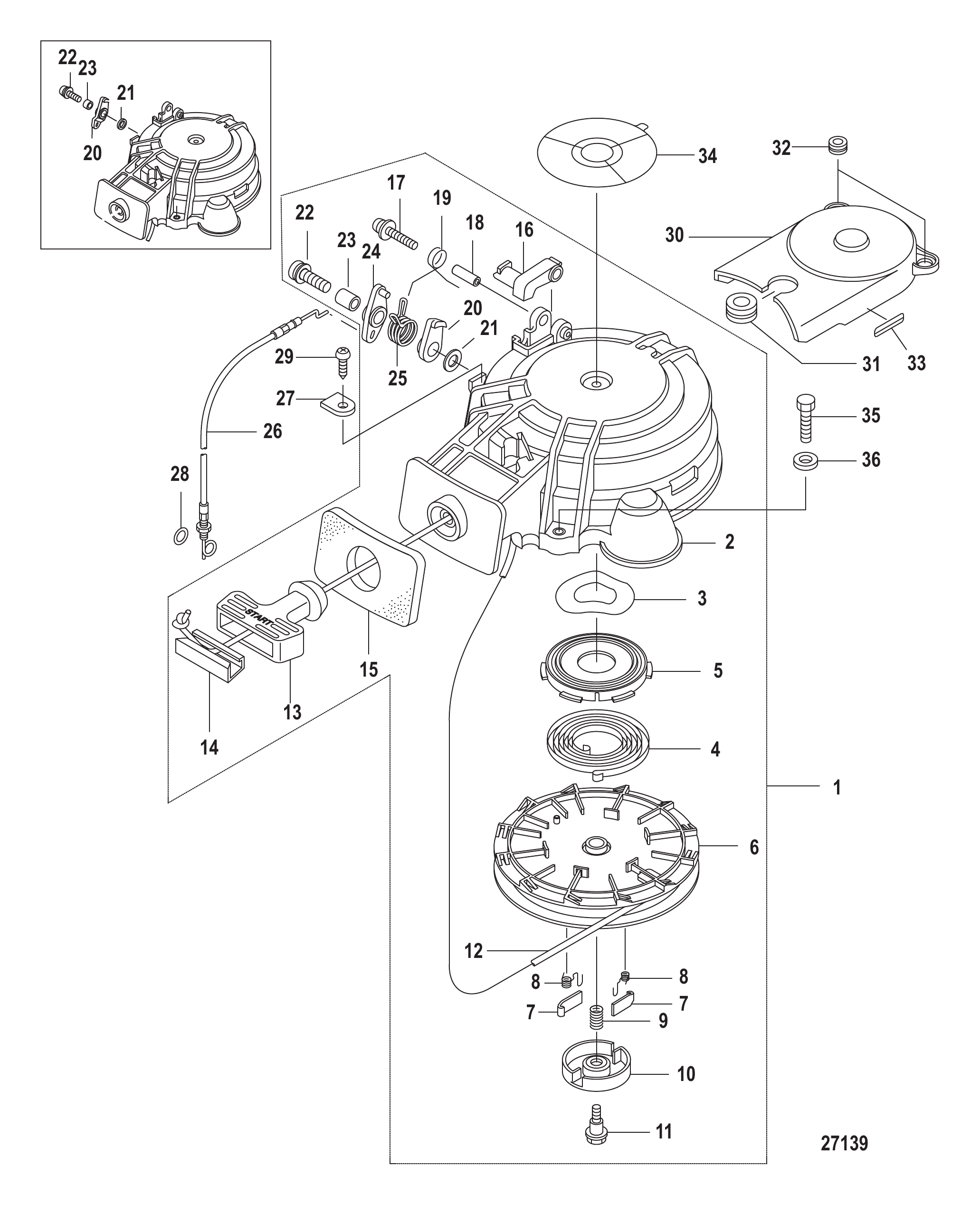

Рис. 23РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	803716T04	Стартер ручной в сборе	1
1	803716T04	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T06	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T06	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	8M0138720	Стартер ручной	1
1	803716T07	Стартер ручной в сборе	1
2	803716T03	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T03	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T05	Корпус стартера	1
3	895128	Волнистая шайба	1
4	804024T07	Пружина стартера	1
5	895129	Корпус пружины стартера	1
6	803717001	КАТУШКА	1
7	812635002	ХРАПОВИК	2
8	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
9	812636001	ПРУЖИНА	1
10	812638001	ДИСК ФРИКЦИОННЫЙ	1
11	812637001	БОЛТ	1
12	850057002	Шнур стартера	1
12	8M0110704	Шнур	1
13	812640002	РУКОЯТКА ШНУРА СТАРТЕРА	1
14	853755001	Анкер троса	1
14	8M0084137	Анкер шнура	1
15	803720001	САЛЬНИК стартера	1
15	8M0138706	Сальник стартера	1
15	8M0138706	Сальник стартера	1
16	804031001	БЛОКИРОВКА Стартера	1
17	8555449	Винтовой узел	1
18	895130	Втулка	1
19	812645007	ПРУЖИНА	1
20	803721002	КУЛАЧОК блокировки стартера	1
20	895131A06	Комплект троса блокировки	1
20	803721002	КУЛАЧОК блокировки стартера	1
20	895131A06	Комплект троса блокировки	1
20	803721003	КУЛАЧОК блокировки стартера	1
20	803721003	КУЛАЧОК блокировки стартера	1
21	895106	Шайба нержавеющая	1
21	16826	Шайба нержавеющая	1
22	855544	Винтовой узел	1
22	855544	Винтовой узел	1
22	855544021	Винт (M6 x 25 мм)	1
22	855544021	Винт (M6 x 25 мм)	1
23	855545001	Втулка	1
23	855545001	Втулка	1
23	855545002	Втулка	1
23	855545004	Хомут	1
23	855545002	Втулка	1
23	855545004	Хомут	1
24	898101627	РЫЧАГ блокировки стартера	1
24	898101627	РЫЧАГ блокировки стартера	1
25	898101628	ПРУЖИНА	1
25	898101628	ПРУЖИНА	1
26	895131A01	Трос блокировки стартера в сборе	1
26	895131A06	Комплект троса блокировки	1
27	803762	Хомут	1
28	895132	Уплотнительное кольцо чёрное	1
28	8M0085099	Уплотнительное кольцо	1
29	16257003	Винт самонарезающий - нержавеющая сталь	1
30	895133	Крышка	1
31	881305001	Втулка резиновая	1
32	881305002	Втулка	2
33	NSS	NOT SOLD SEPARATE Decal-Resistance Spark Plug	1
34	NSS	NOT SOLD SEPARATE Decal-Caution	1
35	823042039	БОЛТ ВХОДИТ В СОСТАВ 8M0055714	3
35	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3
36	895118002	Шайба	3
36	953921	Шайба нержавеющая	3

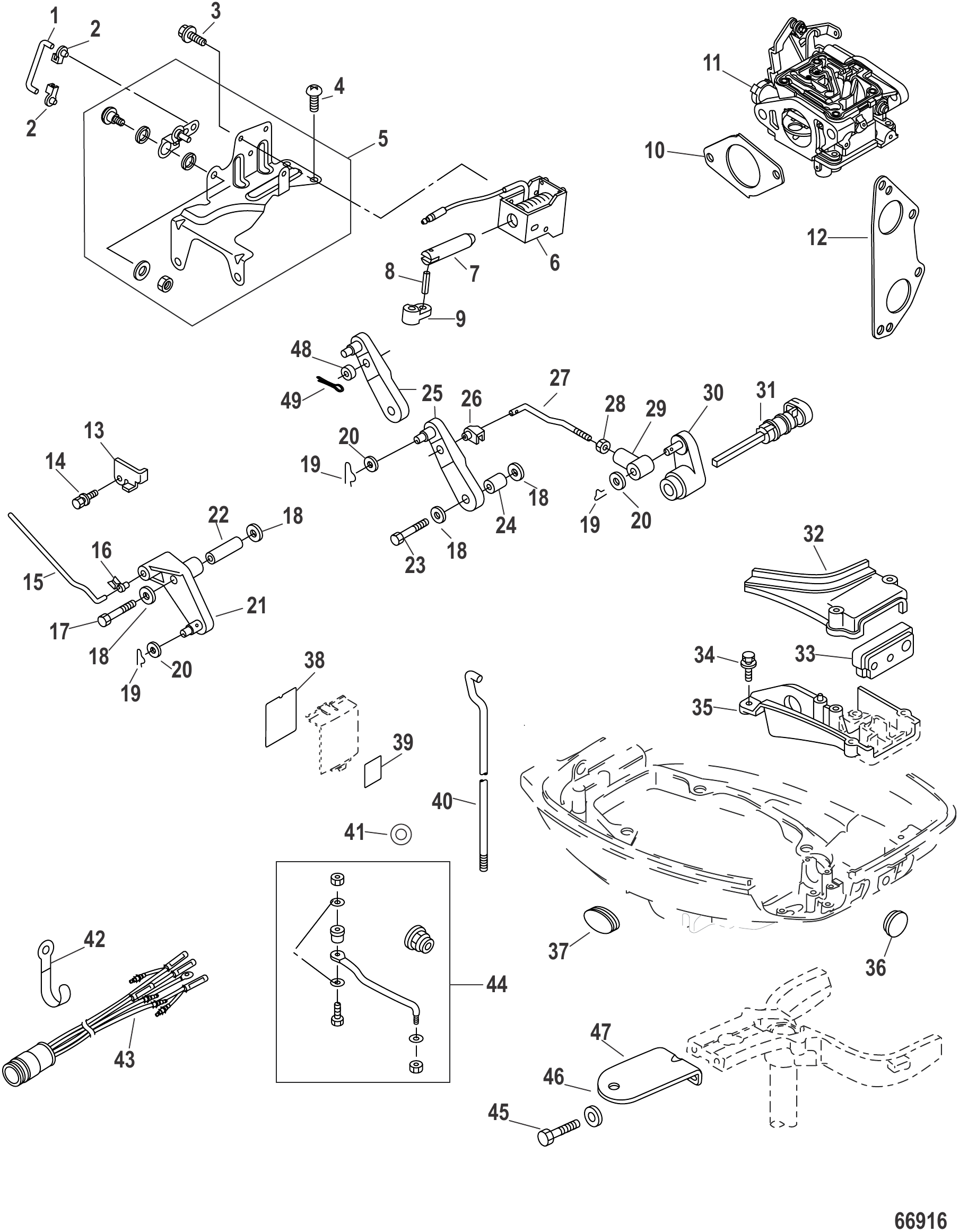

Рис. 24КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 15-20 Л.С. Remote Control Conversion Kit 15-20 HP

REF	Номер детали	Наименование	Кол-во
-	880095A11	Комплект переоборудования с электроручки на электродистанционное управление (15 л.с. 4-тактный)	1
-	880095A12	Комплект переоборудования с электроручки на электродистанционное управление (20 л.с. 4-тактный)	1
1	898101989	ТЯГА	1
2	853748001	Пружинный соединитель тяги	2
3	898101957	ВИНТ	4
4	879194327	Винт	2
4	823042067	ВИНТ	2
5	895127T01	Кронштейн в сборе	1
6	898101986	СОЛЕНОИД воздушной заслонки	1
7	853830	Плунжер (электрическое дистанционное управление)	1
8	952189	Штифт установочный	1
9	898101987	КРЮК соленоида воздушной заслонки	1
10	898101981	ПРОКЛАДКА	2
11	8M0109535	Карбюратор в сборе	1
11	8M0129554	Карбюратор в сборе	1
11	8M0167275	Карбюратор	1
12	898101980	ПРОКЛАДКА	1
13	898103134	Упор	1
14	898101952	БОЛТ	1
14	8248324	Винт (M6 x 16)	1
15	898103130	Тяга дросселя	1
16	16333	ТЯГА быстросъёмная	1
17	898103132	Болт	1
17	8M0101655	Болт	1
18	953923	ШАЙБА РЕЗИНОВАЯ (РЕЗИНОВАЯ)	4
19	8M0021224	Зажим типа "бабочка"	3
20	898101218	Шайба пластиковая	3
21	898103131	Рычаг дросселя	1
22	8M0030357	Втулка	1
23	879194250	Болт	1
23	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
24	8M0021168	ВТУЛКА	1
25	898103129	Рычаг переключения	1
26	163332	Защёлка тяги	1
27	898103128	Тяга рычага переключения	1
28	8537225	Гайка	1
28	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	8M0079131	ГНЕЗДО	1
30	898103127	Рычаг переключения	1
31	851865T04	Вал переключения в сборе	1
32	898101940	Крышка	1
33	898103126	Втулка уплотнительная	1
34	898101953	БОЛТ	3
35	898103125	Кронштейн	1
36	16226	Втулка	2
37	898101939	Втулка уплотнительная	1
38	898101977	НАКЛЕЙКА схема электропроводки	1
39	892904011	Наклейка "Пуск на передаче"	1
40	879194338	Шайба	2
40	16826	Шайба нержавеющая	2
41	898103188	Тяга переключения	1
42	803563003	Хомут	1
43	803884A02	Жгут проводов в сборе	1
44	853824A04	Тяга соединительная в сборе	1
45	879194258	Винт	2
46	879194340	Шайба	2
47	898103138	Кронштейн рулевого управления	1
48	898103168	Проставка	1
49	8150261	Шплинт	1

Рис. 25Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803014	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 8 Bodensee 4-тактный	1
827857R1	Руководство по обслуживанию	1
10108980	Руководство владельца	1
809727A98	Комплект наклеек	1
809727A00	Комплект наклеек	1
809710A98	Комплект наклеек	1

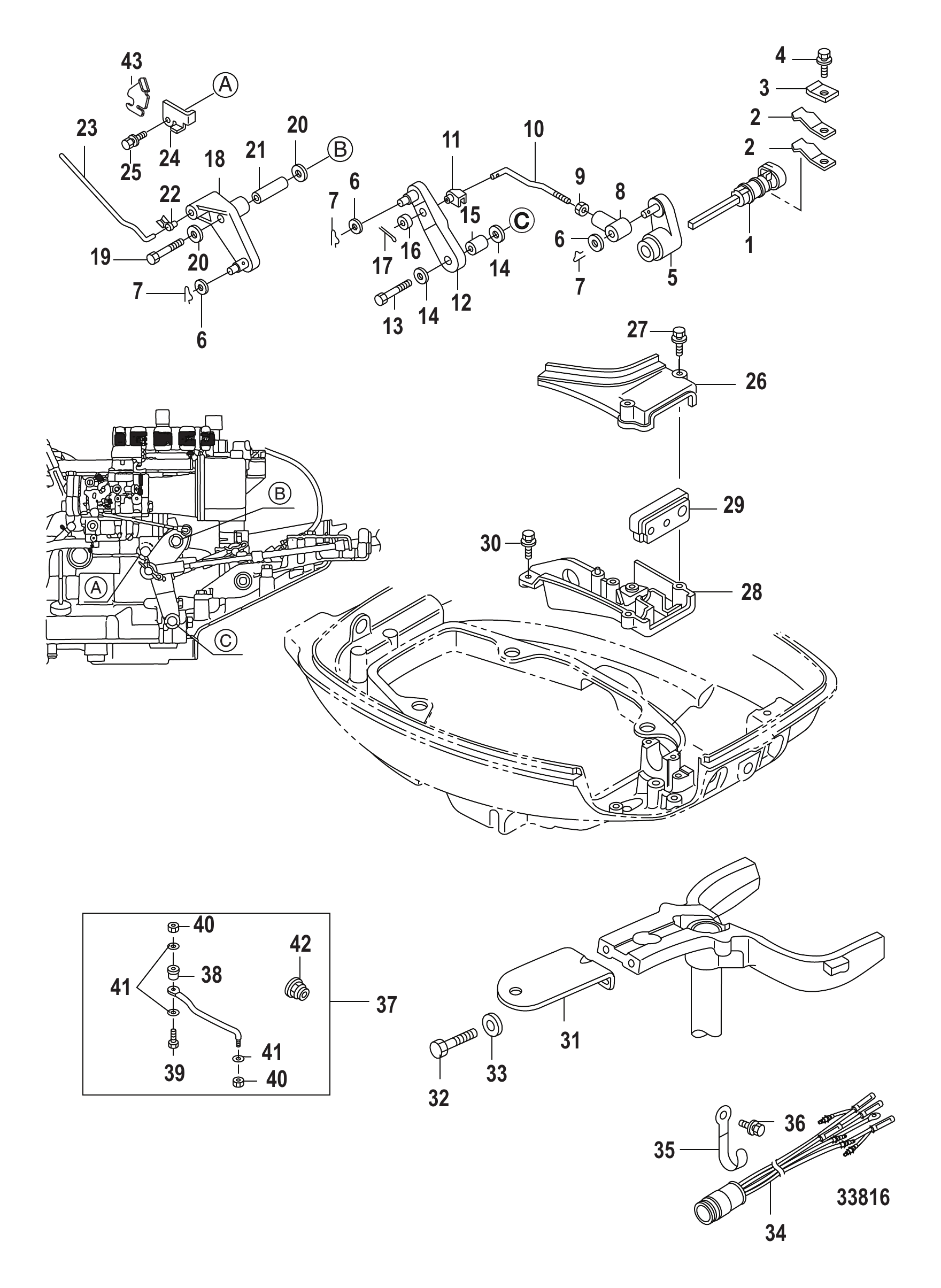

Рис. 26ЭЛЕКТРОПЕРЕКЛЮЧЕНИЕ Shift Electric

REF	Номер детали	Наименование	Кол-во
1	851865T04	Вал переключения в сборе	1
2	803756004	Фиксатор переключения	2
3	803756003	Хомут фиксатора переключения	1
4	898101951	БОЛТ	1
5	898103127	Рычаг переключения	1
6	898101218	Шайба пластиковая	3
7	8M0021224	Зажим типа "бабочка"	3
8	853745003	Гнездо	1
8	8M0079131	ГНЕЗДО	1
9	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	898103128	Тяга рычага переключения	1
11	163332	Защёлка тяги	1
12	898103129	Рычаг переключения	1
13	879194250	Болт	1
13	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
14	953921	Шайба нержавеющая	2
15	8M0021168	ВТУЛКА	1
16	898103168	Проставка	1
17	8150261	Шплинт	1
18	898103131	Рычаг дросселя	1
19	898103132	Болт	1
19	8M0101655	Болт	1
20	953921	Шайба нержавеющая	2
21	898103133	Кольцо	1
21	8M0030357	Втулка	1
22	16333	ТЯГА быстросъёмная	1
23	898103130	Тяга дросселя	1
24	898103134	Упор	1
25	898101952	БОЛТ	1
25	8248324	Винт (M6 x 16)	1
26	898101940	Крышка	1
27	898101947	Болт с шайбой	2
28	898103125	Кронштейн	1
29	898103126	Втулка уплотнительная	1
30	898101953	БОЛТ	3
31	898103138	Кронштейн рулевого управления	1
32	879194258	Винт	2
33	879194340	Шайба	2
34	803884A02	Жгут проводов в сборе	1
35	803563003	Хомут	1
36	879194261	Болт	1
36	8230427	Болт в сборе (M6 x 12)	1
37	853824A04	Тяга соединительная в сборе	1
38	853826001	Проставка	1
38	8M0127351	Пластина рулевого управления	1
39	851866007	Болт	1
40	161473	Гайка нейлоновая	2
41	9539210	Шайба	3
42	853825	Крышка	1
43	8M0087580	Кронштейн упора дросселя	1

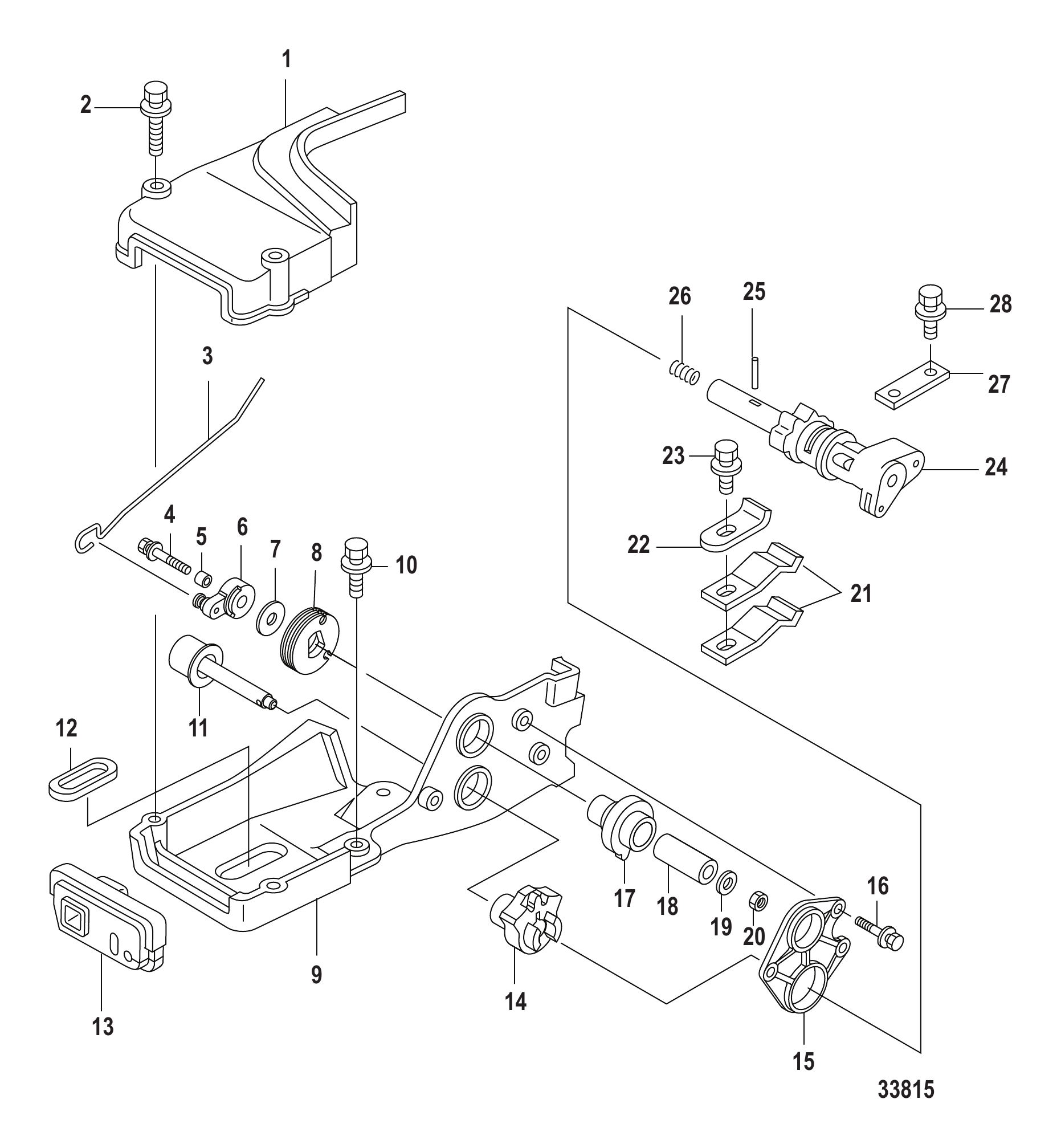

Рис. 27МЕХАНИЧЕСКОЕ ПЕРЕКЛЮЧЕНИЕ Shift Manual

REF	Номер детали	Наименование	Кол-во
1	879147T86	Крышка кронштейна рычага переключения передач	1
2	898101947	Болт с шайбой	2
3	898103145	Тяга дросселя	1
4	879194266	Болт	1
4	8M0102279	Болт	1
5	895126004	Кольцо из нержавеющей стали (6.3 мм)	1
6	898103144	Кулачок дросселя	1
7	953921	Шайба нержавеющая	1
8	895101401	Барабан дросселя	1
9	879147T85	Кронштейн рычага переключения передач	1
10	898101953	БОЛТ	3
11	898103139	Рукоятка	1
12	853709007	Втулка уплотнительная	1
13	898103140	Втулка уплотнительная	1
14	895161	Ведомая шестерня	1
15	898103141	Пластина шестерни	1
16	879194263	Болт	3
16	823042	Болт	3
17	898103142	Ведущая шестерня	1
18	895162	Втулка стальная	1
18	895162001	ХОМУТ Стальной	1
19	879194338	Шайба	1
19	16826	Шайба нержавеющая	1
20	8537227	Гайка нейлоновая	1
21	803756004	Фиксатор переключения	2
22	803756005	Стопор	1
23	898101951	БОЛТ	1
24	898103136	Вал переключения в сборе	1
25	16085003	ПАЛЕЦ	1
26	813028003	ПРУЖИНА	1
27	895157002	ДЕРЖАТЕЛЬ	1
28	898101952	БОЛТ	2
28	8248324	Винт (M6 x 16)	2

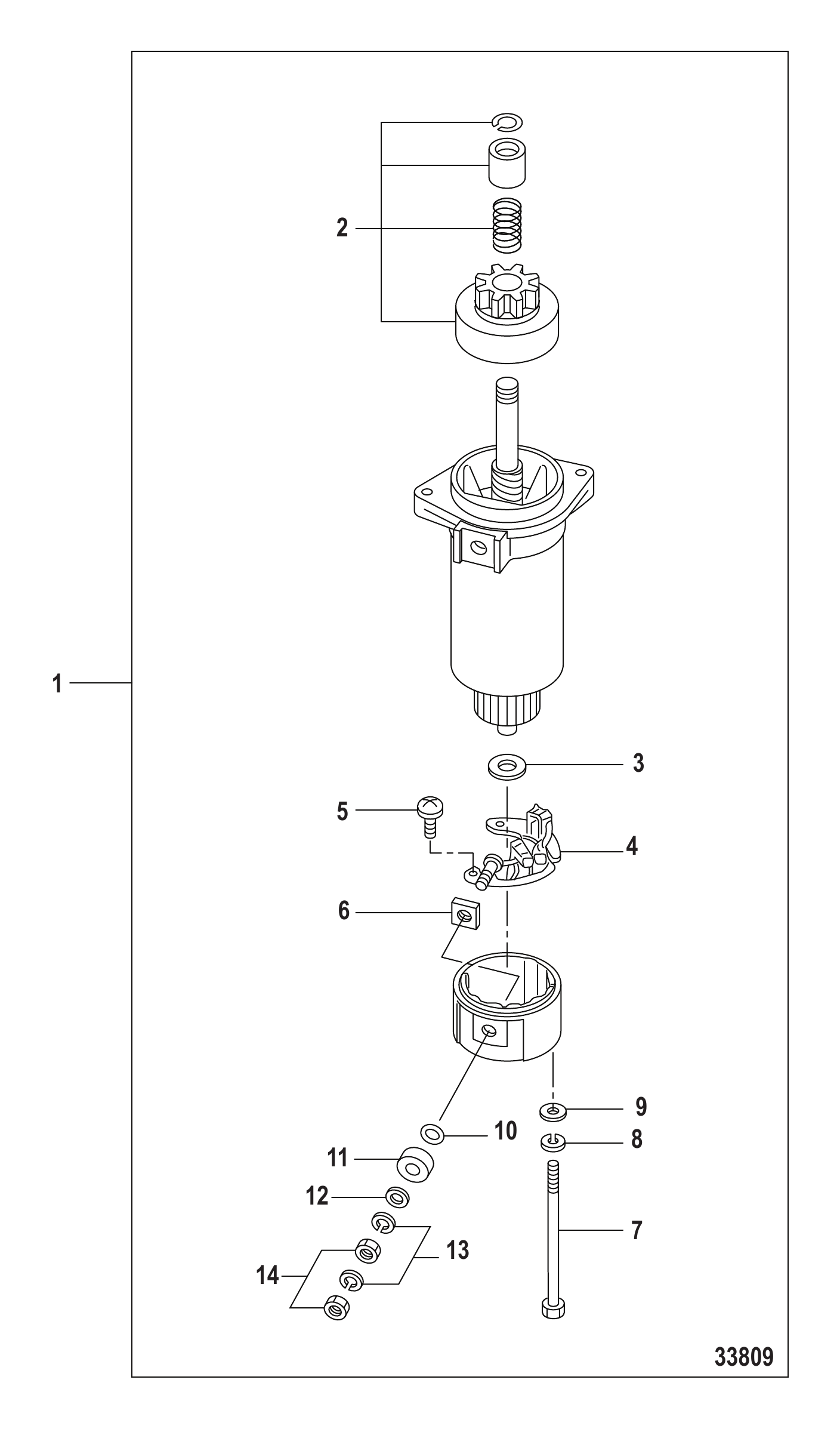

Рис. 28КОМПОНЕНТЫ СТАРТЕРА Starter Motor Components

REF	Номер детали	Наименование	Кол-во
1	853805T03	Стартер в сборе	1
2	8538061	Шестерня ведущая	1
2	8M0188338	ШЕСТЕРНЯ	1
3	953926	ШАЙБА	1
4	853807T02	Держатель щётки	1
4	8M0135544	ДЕРЖАТЕЛЬ ЩЁТОК	1
5	16821	Винт	2
6	9528614	Втулка	1
6	8M0135546	ВТУЛКА	1
7	162632	Болт	2
8	898101181	Стопорная шайба	2
9	898101215	Шайба	2
10	161784	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
11	9528619	Втулка	1
11	8M0135545	ВТУЛКА	1
12	16826	Шайба нержавеющая	1
13	400256	СТОПОРНАЯ ШАЙБА (M6)	2
14	853722026	Гайка	2

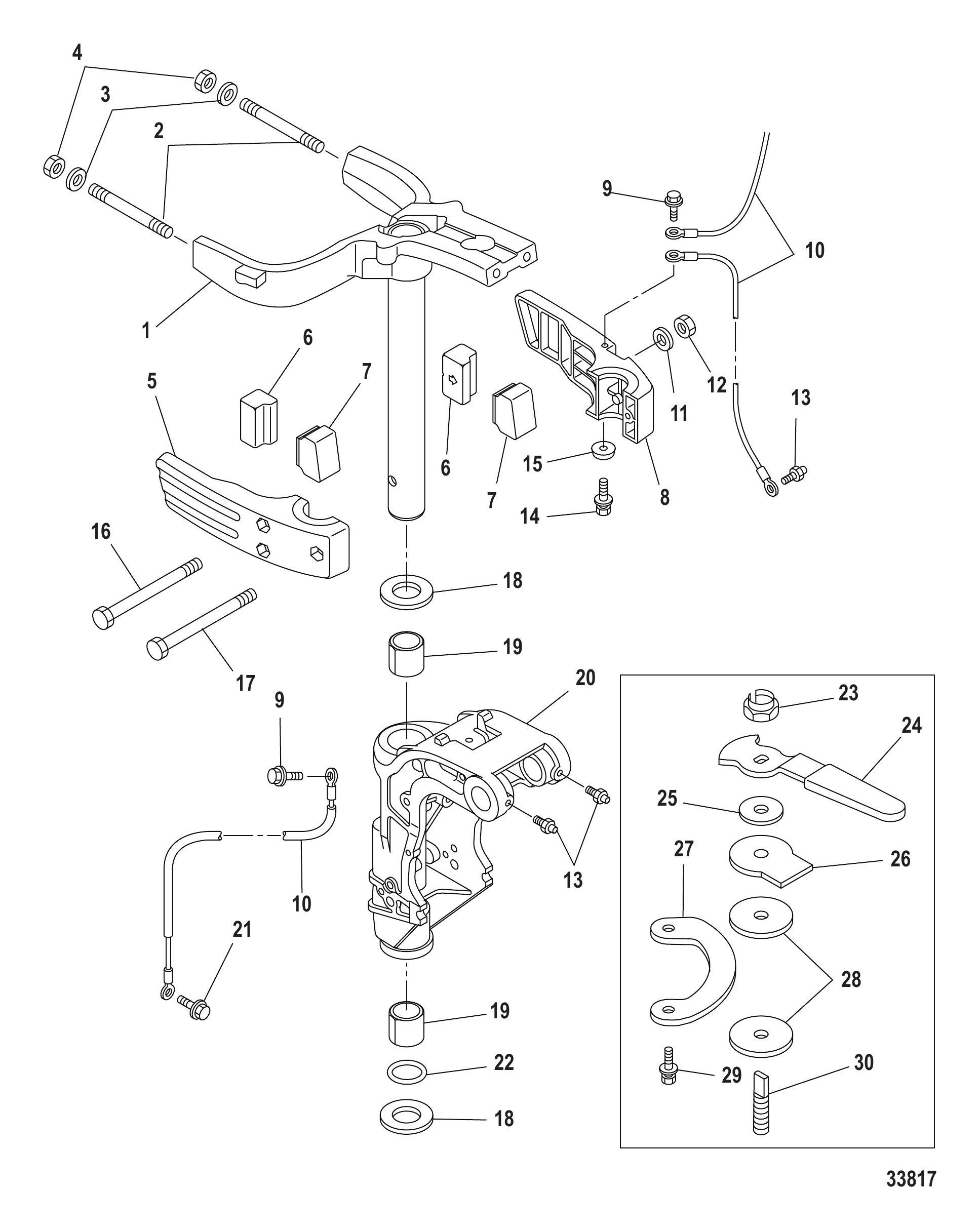

Рис. 29РУЛЕВОЙ РЫЧАГ/ПОВОРОТНАЯ СКОБА Steering Arm/Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	853770T08	Рулевой рычаг	1
2	895166001	ШПИЛЬКА БОЛТ	2
3	879194340	Шайба	2
4	85372212	Гайка нейлоновая	2
5	851869003	Кронштейн правого крепления	1
6	898101944	Опора резиновая нижняя	2
7	898101945	Демпфер нижний	2
8	851869004	Кронштейн левого крепления	1
9	823042059	БОЛТ	3
10	898101089	Провод заземления	3
11	853701	ШАЙБА	3
11	8M0135942	Шайба	3
12	879194337	Гайка	3
13	824969	НИППЕЛЬ для смазки	3
14	167051	Болт (M6 x 20)	1
15	823913Q	АНОД	1
16	19943100	ВИНТ (M8 x 100)	2
17	898101950	БОЛТ	1
18	803774003	УПОРНАЯ ПЛАСТИНА	2
19	16336008	Втулка	2
20	879147T75	Поворотный кронштейн в сборе	1
21	8230427	Болт в сборе (M6 x 12)	1
22	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
23	95374001	Гайка нейлоновая	1
24	895171	Рукоятка	1
25	895146001	Шайба	1
26	895146002	Шайба	1
27	895172001	ПЛАСТИНА Co-Pilot	1
28	895173	Диск	2
28	8M0145395	Диск	2
29	898101952	БОЛТ	2
29	8248324	Винт (M6 x 16)	2
30	895140002	Болт	1

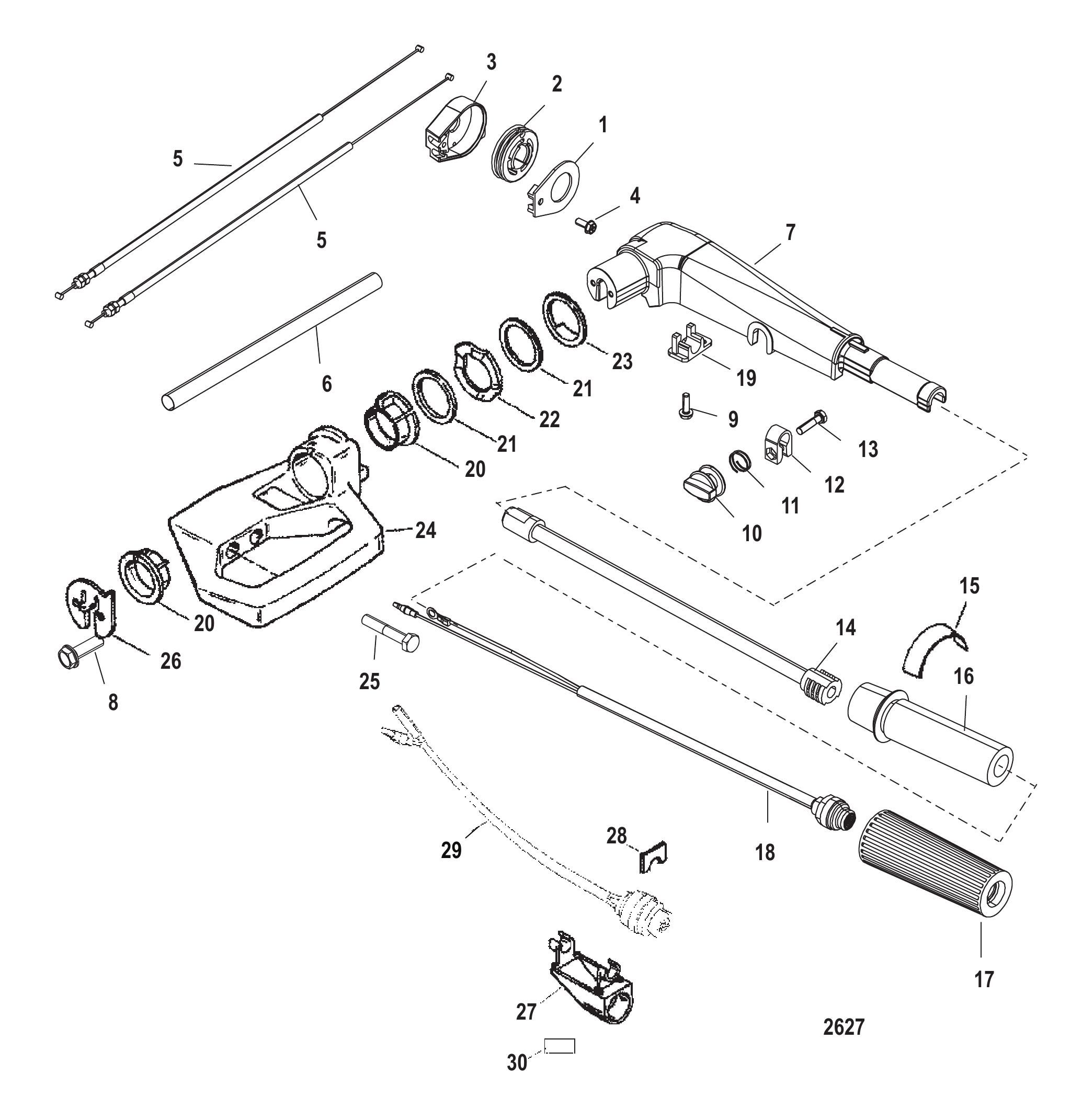

Рис. 30Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
-	821468T65	Румпель в сборе	1
1	822148A3	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Body	1
4	878608	Винт (#10-16 x .500)	1
5	432429	Трос дроссельной заслонки	2
5	43242T09	Трос газа	2
6	9600910	Втулка	1
7	821468A66	Рычаг рулевой рукоятки в сборе	1
8	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
10	821972	Рукоятка дросселя	1
10	821972T	Ручка газа	1
11	96203	Пружина	1
12	821971	Фиксатор дросселя	1
12	892995	Фиксатор дросселя	1
13	4000330	ВИНТ (M6 x 25)	1
13	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
14	821463A1	Труба румпеля	1
14	821463T01	Труба румпеля	1
15	8242003	Наклейка	1
16	821465	РУКОЯТКА ДРОССЕЛЯ	1
17	99589	Рукоятка	1
17	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
18	823609A9	Выключатель в сборе стоп	1
18	8M0104613	Выключатель в сборе	1
19	822441	ФИКСАТОР	1
20	823939	ВТУЛКА	2
21	822145	Шайба	2
22	826792	Шайба волнистая	1
23	822146	Шайба	1
24	822841F1	КРОНШТЕЙН	1
25	4000384	ВИНТ (M10 x 80)	2
26	826648	Пластина	1
27	8239172	Корпус	1
27	889734	КОРПУС переключателя	1
27	889734	КОРПУС переключателя	1
28	824918	ЗАЖИМ	1
29	823609A8	Выключатель в сборе	1
30	855262	Наклейка пуска	1

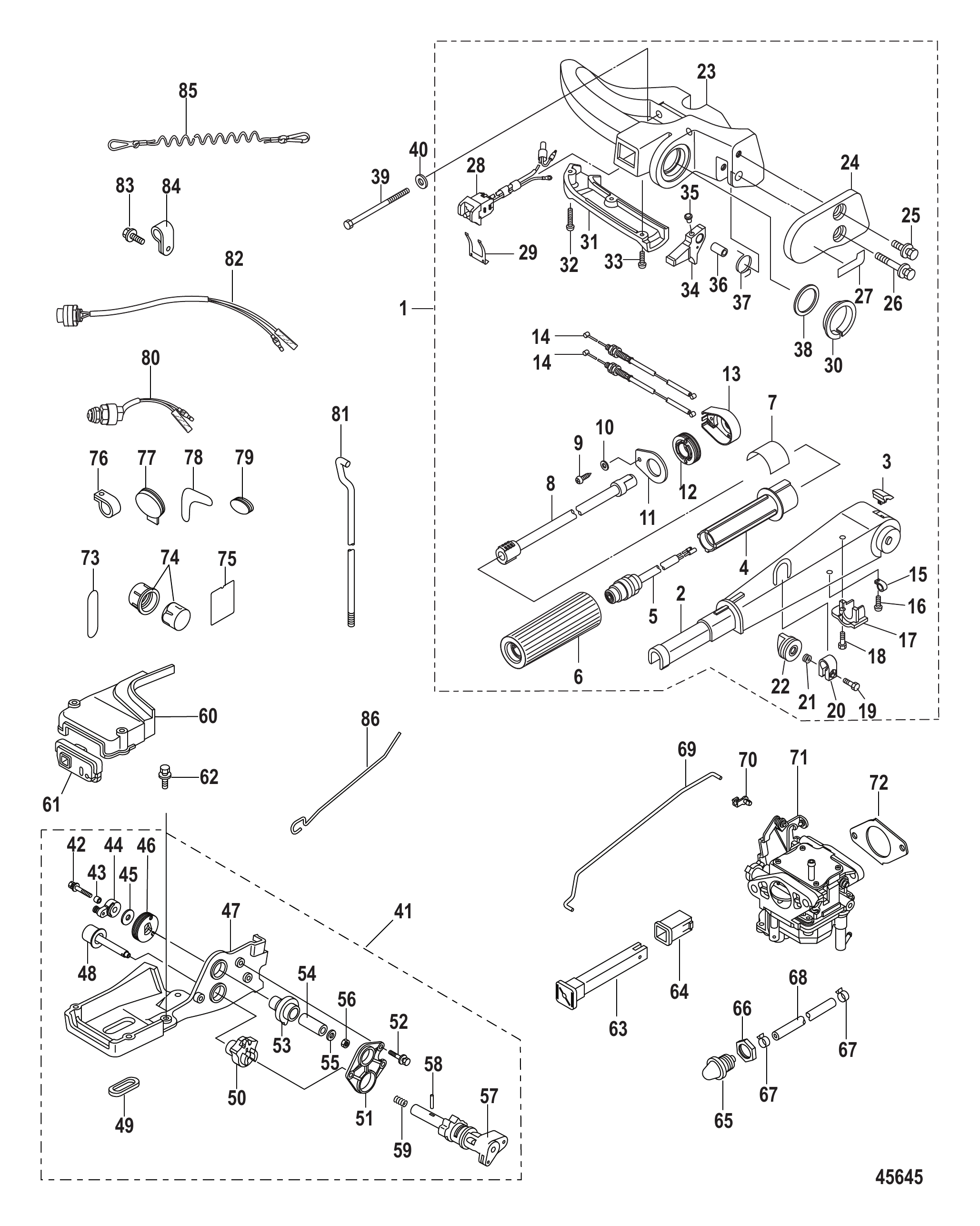

Рис. 31Комплект для перевода на румпель 15 л.с. электрический - 8M0051059 Tiller Handle Conversion Kit 15 Hp Electric - 8M0051059

REF	Номер детали	Наименование	Кол-во
-	8M0051059	Комплект переоборудования румпеля (с электронного дистанционного управления на электронный румпель)	1
1	NSS	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	Румпель	1
3	8M0051375	Заглушка колпачковая	1
4	8M0051377	Рукоятка	1
5	8M0051405	Выключатель в сборе стоп	1
6	8M0051376	Рукоятка резиновая	1
6	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
7	896853008	Наклейка переключение передач румпеля	1
8	8M0051379	Вал дроссельной заслонки	1
9	878608	Винт (#10-16 x .500)	1
10	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	8M0108373	Шайба	1
11	8M0051388	Крышка	1
12	8M0051386	Шкив	1
13	8M0051387	Корпус	1
14	8M0051391	Трос дроссельной заслонки	2
15	22740	ЗАЖИМ	1
16	8M0051381	Винт	1
17	8M0051380	Кронштейн	1
18	8M0051381	Винт	1
19	8M0051385	Болт	1
19	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
20	8M0051382	Хомут регулятора трения - дроссель	1
21	8M0051384	Пружина нержавеющая	1
22	8M0051383	Гайка	1
23	8M0051392	Рукоятка для переноски	1
24	8M0051400	Крышка	1
25	8M0051401	Болт нержавеющая сталь	1
25	823042	Болт	1
26	8M0051402	Болт нержавеющая сталь	1
27	892904006	Наклейка "Разблокировка румпеля"
28	8M0051406	Выключатель в сборе стоп	1
28	892395A01	Выключатель в сборе стоп	1
29	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
29	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
30	8M0051403	Втулка пластиковая	2
31	8M0051393	Крышка	1
32	8M0051385	Болт	1
32	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
33	8M0051394	Винт нержавеющая сталь (M4 x 16)	2
33	8M0136037	Винт	2
34	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
35	8M0051383	Гайка	1
36	8M0051397	Втулка нержавеющая сталь	1
37	8M0051398	Пружина нержавеющая сталь	1
38	8M0051404	Шайба резиновая	2
39	895140	Болт стальной	2
39	8M0058362	Болт стальной	2
40	895141	Шайба нержавеющая	2
40	879194340	Шайба	2
41	NSS	NOT SOLD SEPARATE GEAR ASSEMBLY, Throttle Only	1
42	879194266	Болт	1
42	8M0102279	Болт	1
43	895126004	Кольцо из нержавеющей стали (6.3 мм)	1
44	898103144	Кулачок дросселя	1
45	953921	Шайба нержавеющая	1
46	895101401	Барабан дросселя	1
47	879147T85	Кронштейн рычага переключения передач	1
48	898103139	Рукоятка	1
49	898103140	Втулка уплотнительная	1
50	895161	Ведомая шестерня	1
51	898103141	Пластина шестерни	1
52	879194263	Болт	1
52	823042	Болт	1
53	898103142	Ведущая шестерня	1
54	895162	Втулка стальная	1
54	895162001	ХОМУТ Стальной	1
55	879194338	Шайба	1
55	16826	Шайба нержавеющая	1
56	8537227	Гайка нейлоновая	1
57	898103136	Вал переключения в сборе	1
58	16085003	ПАЛЕЦ	1
59	813028003	ПРУЖИНА	1
60	879147T86	Крышка кронштейна рычага переключения передач	1
61	853709007	Втулка уплотнительная	1
62	898101953	БОЛТ	3
63	855565002	Тяга воздушной заслонки	1
63	8M0155127	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
64	851858005	Втулка	1
64	8M0231329	ВТУЛКА	1
65	895124	Насос в сборе подкачивающий	1
66	895177	Гайка	1
67	898101964	ЗАЖИМ	2
68	851848007	ШЛАНГ резиновый (300 мм)	1
68	879194473	Трубка	1
69	855562003	Тяга воздушной заслонки	1
70	855561010	Тяга соединительная	1
71	853720T19	Карбюратор в сборе	1
71	8M0109533	КАРБЮРАТОР В СБОРЕ	1
72	898101981	ПРОКЛАДКА	2
73	859278004	Наклейка "Пуск"	1
74	85372214	Гайка колпачковая	2
75	898101978	НАКЛЕЙКА схема электропроводки	1
76	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
77	898101963	ВТУЛКА	1
78	859278003	Наклейка "Только дроссель"	1
79	898101962	ВТУЛКА	1
80	171711	ВЫКЛЮЧАТЕЛЬ В СБОРЕ НЕЙТРАЛЬ (ЭЛЕКТРОРУМПЕЛЬ)	1
80	8M0127937	Выключатель нейтрали	1
81	898103154	Тяга переключения	1
82	853820A02	Выключатель стартера в сборе	1
83	8230427	Болт в сборе (M6 x 12)	1
84	953951	ХОМУТ	3
85	15920Q54	ШНУР В СБОРЕ	1
86	898103145	Тяга дросселя	1

Рис. 32Комплект для перевода на румпель 20 л.с. электрический - 8M0051060 Tiller Handle Conversion Kit 20 Hp Electric - 8M0051060

REF	Номер детали	Наименование	Кол-во
-	8M0051060	Комплект для переоборудования румпеля (с электронного дистанционного управления на электронную рукоятку)	1
1	NSS	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	Румпель	1
3	8M0051375	Заглушка колпачковая	1
4	8M0051377	Рукоятка	1
5	8M0051405	Выключатель в сборе стоп	1
6	8M0051376	Рукоятка резиновая	1
6	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
7	896853008	Наклейка переключение передач румпеля	1
8	8M0051379	Вал дроссельной заслонки	1
9	878608	Винт (#10-16 x .500)	1
10	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	8M0108373	Шайба	1
11	8M0051388	Крышка	1
12	8M0051386	Шкив	1
13	8M0051387	Корпус	1
14	8M0051391	Трос дроссельной заслонки	2
15	22740	ЗАЖИМ	1
16	8M0051381	Винт	1
17	8M0051380	Кронштейн	1
18	8M0051381	Винт	1
19	8M0051385	Болт	1
19	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
20	8M0051382	Хомут регулятора трения - дроссель	1
21	8M0051384	Пружина нержавеющая	1
22	8M0051383	Гайка	1
23	8M0051392	Рукоятка для переноски	1
24	8M0051400	Крышка	1
25	8M0051401	Болт нержавеющая сталь	1
25	823042	Болт	1
26	8M0051402	Болт нержавеющая сталь	1
27	892904006	Наклейка "Разблокировка румпеля"
28	8M0051406	Выключатель в сборе стоп	1
28	892395A01	Выключатель в сборе стоп	1
29	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
29	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
30	8M0051403	Втулка пластиковая	2
31	8M0051393	Крышка	1
32	8M0051385	Болт	1
32	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
33	8M0051394	Винт нержавеющая сталь (M4 x 16)	2
33	8M0136037	Винт	2
34	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
35	8M0051383	Гайка	1
36	8M0051397	Втулка нержавеющая сталь	1
37	8M0051398	Пружина нержавеющая сталь	1
38	8M0051404	Шайба резиновая	2
39	895140	Болт стальной	2
39	8M0058362	Болт стальной	2
40	895141	Шайба нержавеющая	2
40	879194340	Шайба	2
41	NSS	NOT SOLD SEPARATE GEAR ASSEMBLY, Throttle Only	1
42	879194266	Болт	1
42	8M0102279	Болт	1
43	895126004	Кольцо из нержавеющей стали (6.3 мм)	1
44	898103144	Кулачок дросселя	1
45	953921	Шайба нержавеющая	1
46	895101401	Барабан дросселя	1
47	879147T85	Кронштейн рычага переключения передач	1
48	898103139	Рукоятка	1
49	898103140	Втулка уплотнительная	1
50	895161	Ведомая шестерня	1
51	898103141	Пластина шестерни	1
52	879194263	Болт	1
52	823042	Болт	1
53	898103142	Ведущая шестерня	1
54	895162	Втулка стальная	1
54	895162001	ХОМУТ Стальной	1
55	879194338	Шайба	1
55	16826	Шайба нержавеющая	1
56	8537227	Гайка нейлоновая	1
57	898103136	Вал переключения в сборе	1
58	16085003	ПАЛЕЦ	1
59	813028003	ПРУЖИНА	1
60	879147T86	Крышка кронштейна рычага переключения передач	1
61	853709007	Втулка уплотнительная	1
62	898101953	БОЛТ	3
63	855565002	Тяга воздушной заслонки	1
63	8M0155127	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
64	851858005	Втулка	1
64	8M0231329	ВТУЛКА	1
65	895124	Насос в сборе подкачивающий	1
66	895177	Гайка	1
67	898101964	ЗАЖИМ	2
68	851848007	ШЛАНГ резиновый (300 мм)	1
68	879194473	Трубка	1
69	855562003	Тяга воздушной заслонки	1
70	855561010	Тяга соединительная	1
71	853720T20	Карбюратор в сборе	1
71	8M0109534	КАРБЮРАТОР В СБОРЕ	1
72	898101981	ПРОКЛАДКА	2
73	859278004	Наклейка "Пуск"	1
74	85372214	Гайка колпачковая	2
75	898101978	НАКЛЕЙКА схема электропроводки	1
76	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
77	898101963	ВТУЛКА	1
78	859278003	Наклейка "Только дроссель"	1
79	898101962	ВТУЛКА	1
80	171711	ВЫКЛЮЧАТЕЛЬ В СБОРЕ НЕЙТРАЛЬ (ЭЛЕКТРОРУМПЕЛЬ)	1
80	8M0127937	Выключатель нейтрали	1
81	898103154	Тяга переключения	1
82	853820A02	Выключатель стартера в сборе	1
83	8230427	Болт в сборе (M6 x 12)	1
84	953951	ХОМУТ	3
85	15920Q54	ШНУР В СБОРЕ	1
86	898103145	Тяга дросселя	1

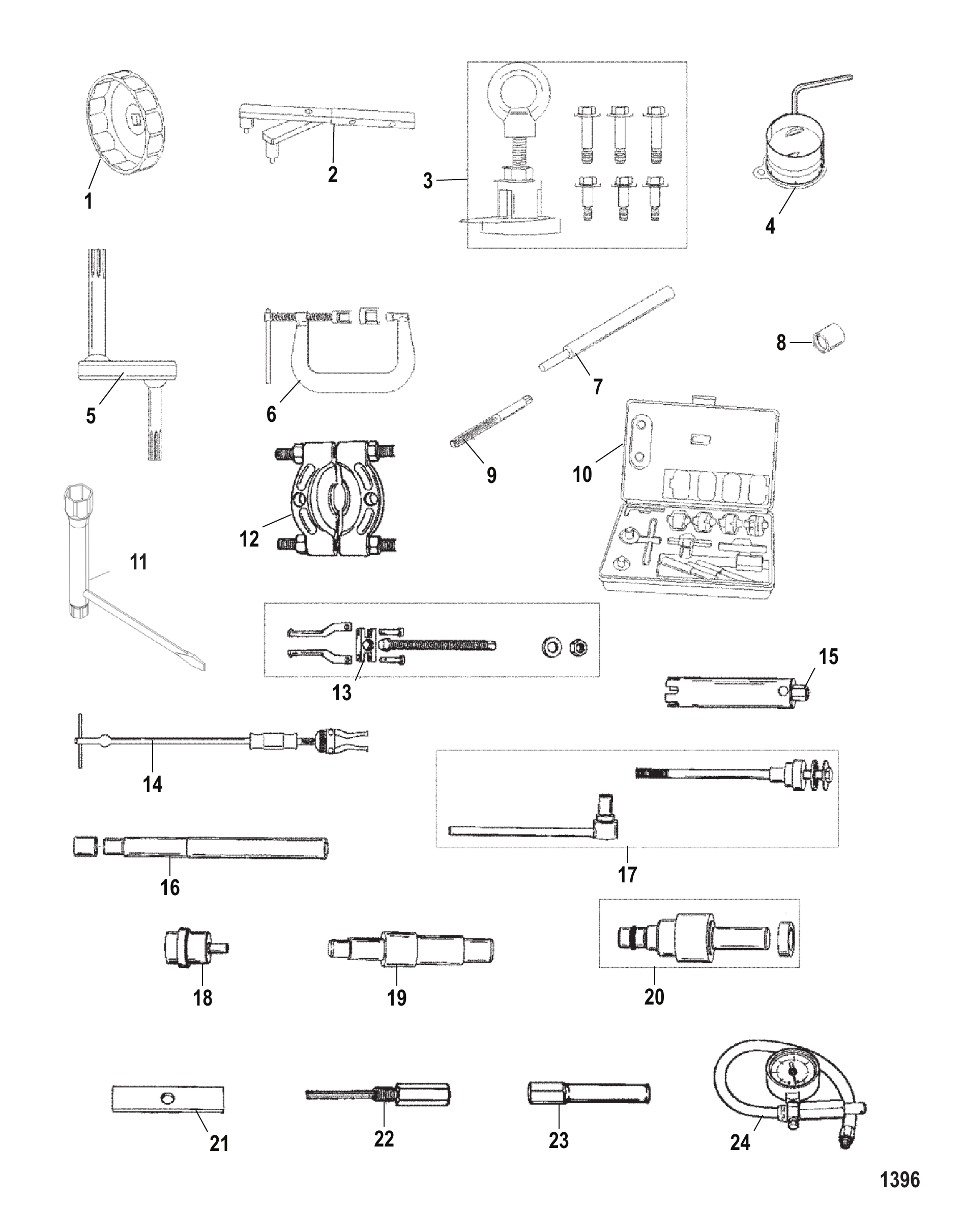

Рис. 33Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE Oil Filter Wrench (Obtain Locally)	1
2	83164M	Съёмник маховика	1
2	8M0227579	СЪЁМНИК МАХОВИКА	1
3	83163M	Фиксатор маховика	1
3	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
4	FT2997	Инструмент для сжатия поршневых колец	1
6	809494A1	Инструмент для сжатия пружин клапанов	1
7	809495A1	Инструмент для снятия направляющей клапана	1
7	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
8	809496A1	Инструмент для установки втулки направляющей клапана	1
9	809497A1	Развертка направляющей клапана	1
10	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit (Obtain Locally)	1
11	828999	Ключ гаечный	1
12	37241	Пластина съёмника универсальная	1
13	83165T	СЪЁМНИК В СБОРЕ	1
14	34569A1	Съёмник в сборе со скользящим молотком	1
15	13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
15	938431	Монтажный инструмент обоймы подшипника	1
15	93843T1	Инструмент для установки обоймы подшипника	1
16	824788A1	Инструмент для снятия подшипника	1
17	824790A1	Инструмент для установки втулки гребного вала	1
18	13658T	Оправка	1
19	824787	СЪЕМНИК ВТУЛКИ	1
20	824785T1	МОНТАЖНЫЙ ИНСТРУМЕНТ ВТУЛКИ И САЛЬНИКА	1
21	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
22	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40-4)	1
23	NSS	NOT SOLD SEPARATE Collet (Jaws)(Snap-On #CG40A6)	1
24	FT8950	Комплект тестеров	1

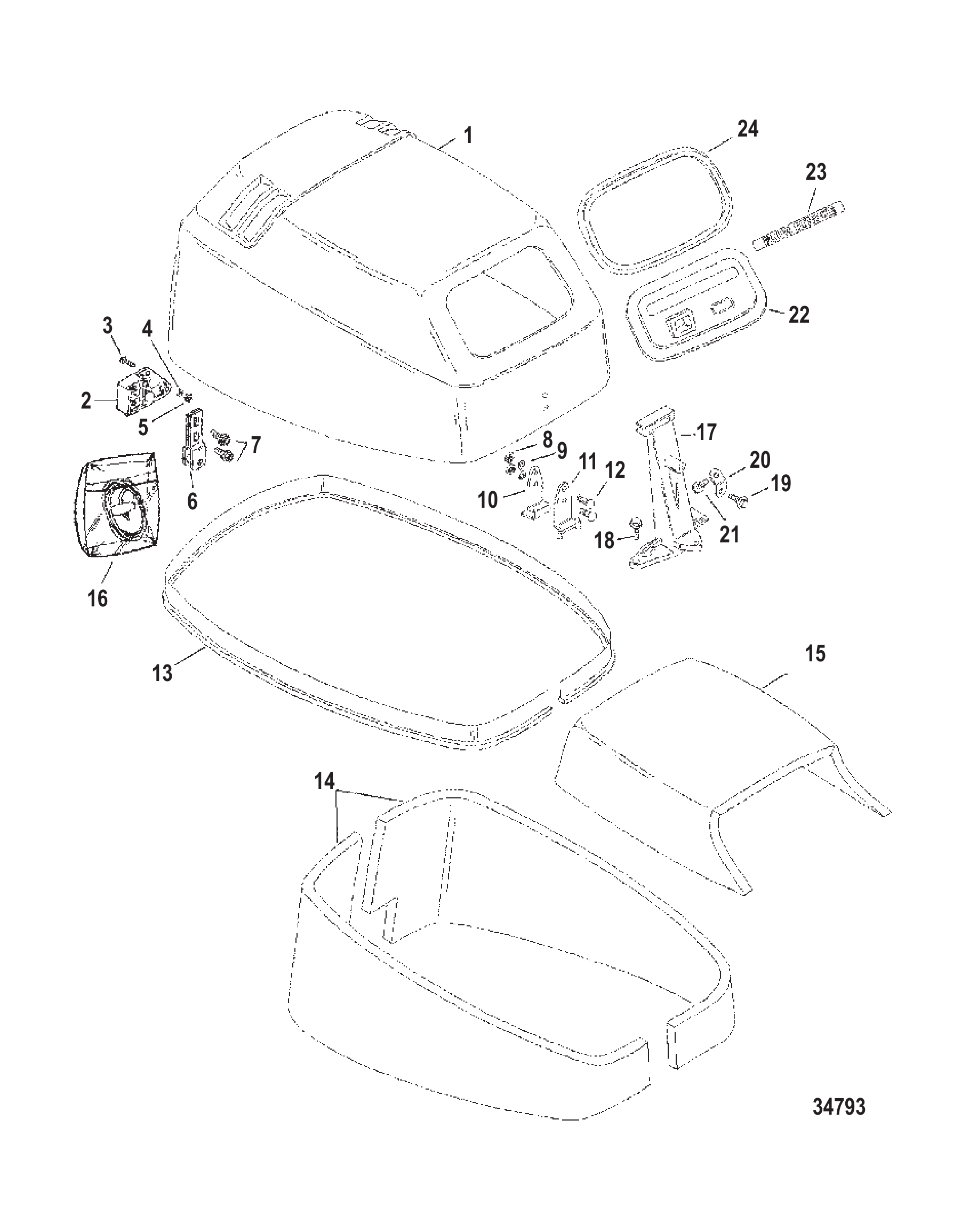

Рис. 34ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	854654A3	Верхний кожух в сборе	1
1	854654A4	Верхний кожух в сборе	1
1	854654T4	Кожух верхний серебристый	1
2	8224261	КРОНШТЕЙН	1
2	8M0038412	Кронштейн кожуха	1
3	8231871	Винт (M4 x 14.5)	3
4	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
5	8237515	Гайка (M4)	3
6	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
6	893763	Кронштейн фиксатора ролика	1
7	4006731	ВИНТ (M6 x 16)	2
8	8237515	Гайка (M4)	2
9	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
10	826649	Защёлка	1
11	827702	КРЫШКА	1
11	827702T	Крышка	1
12	8231871	Винт (M4 x 14.5)	2
13	8282371	Уплотнение кожуха	1
13	8M0043391	Уплотнение кожуха	1
14	825567A1	Шумоизоляция боковая	2
15	NSS	NOT SOLD SEPARATE Sound Blacket-Top	1
16	47341A11	Комплект шнура с рукояткой ручного запуска	1
17	8258271	Опора	1
18	40011128	Винт (M6 x 20) нержавеющая сталь	3
18	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
19	82129114	ВИНТ (M6 x 14)	1
20	827501	КРОНШТЕЙН	1
21	40011126	Винт (M6 x 13) нержавеющая сталь	1
22	825655A5	Упор рукоятки	1
23	8500534	Наклейка	1
24	8249952	Уплотнение	1
