水星 Mercury 15 HP Carb 2 CYL 0G590000 THRU 0G760299 - — взрыв-схемы и запчасти

四冲程化油器 · USA - Cat.# 90-80273898 · 共 28 个部位 · 1036 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3Карбюратор 4Кронштейн-хомут 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6Блок цилиндров 7Головка цилиндра 8Картер редуктора 9Электрические компоненты 10Маховик 11Топливный насос 12Редуктор гребного вала - передаточное число 2.00:1 13Редуктор гребного вала - передаточное число 2.42:1 14Редуктор вал гребного винта - передаточное число 2,00:1 15Редуктор гребного вала - передаточное число 2.42:1 16Впуск 17ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 18Масляный насос/распредвал 19РУЧНОЙ СТАРТЕР 20Сервисные/вспомогательные материалы 21СТАРТЕР 22Поворотный кронштейн 23Трос газа (модели с румпелем)24Дроссельная тяга (модели без ручки)25Ручное Управление 26Инструменты 27ВЕРХНИЙ КОКПИТ 28Визуальное предупреждение

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	828038A1	Комплект зарядки выпрямителя аккумулятора	A/R
-	831257A1	Комплект системы Co-Pilot	A/R
-	828003A1	Комплект переоборудования под электростартер	A/R
-	828032A1	Комплект удлинителя	A/R
-	828032A2	Комплект удлинителя	A/R
-	12612A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	84125M	Регулятор напряжения в сборе	A/R
-	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	A/R
-	14171A2	ЗАМОК МОТОРА	A/R
-	14171Q2	ЗАМОК МОТОРА	A/R
-	828000A12	Масляный картер	A/R
-	802833Q1	Масло	A/R
-	96086	Ключ/отвёртка свечи зажигания	A/R
-	8M0026088	Свечной ключ	A/R
-	828020A1	Комплект крепления дистанционного управления	A/R
-	828022A2	Жгут проводов дистанционного управления в сборе	A/R
-	831259A1	Комплект переоборудования	A/R

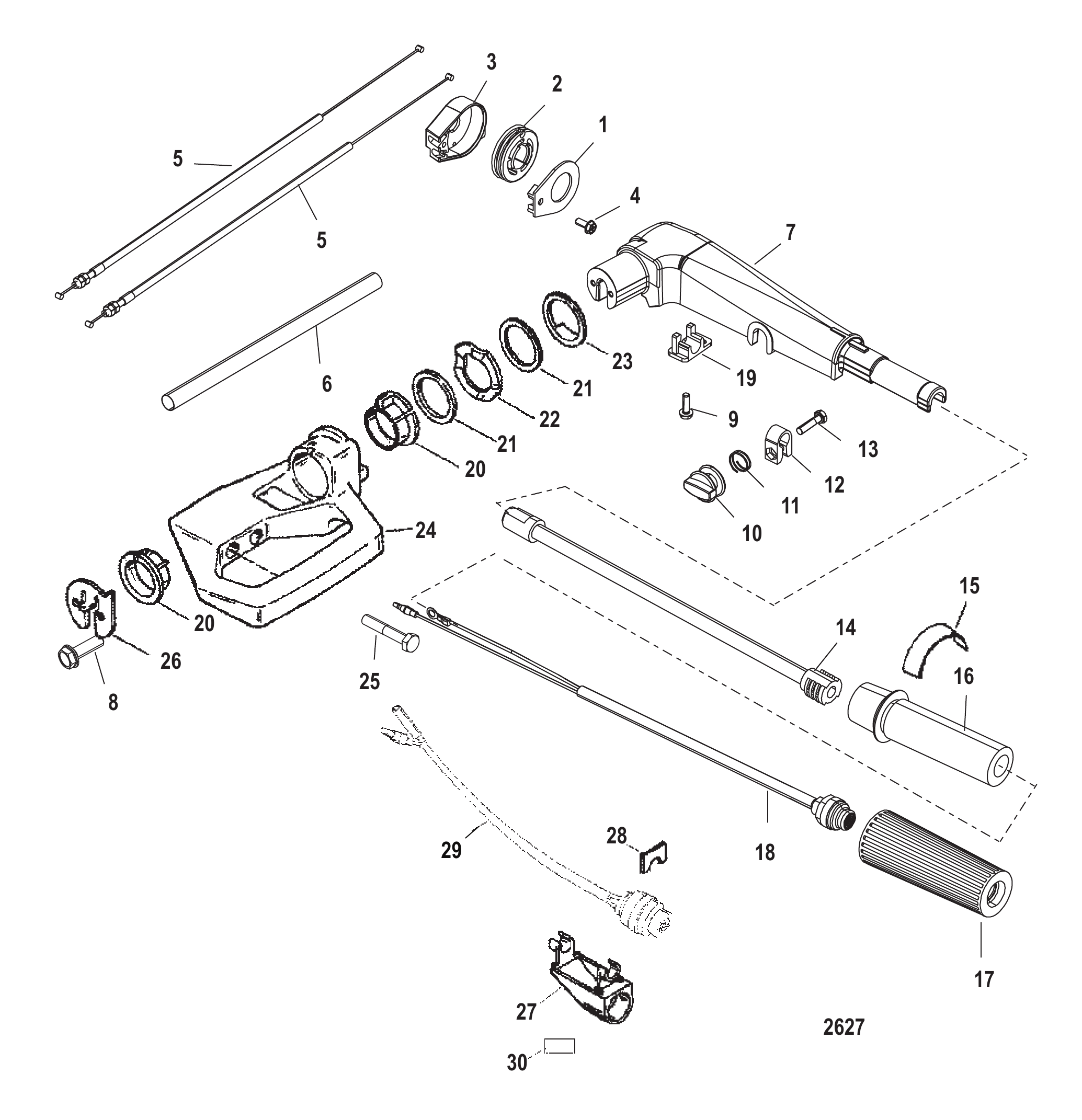

-	828030A3	Комплект румпеля	A/R
-	828030A4	Комплект румпеля	A/R
-	828004A1	Комплект переоборудования под румпель	A/R

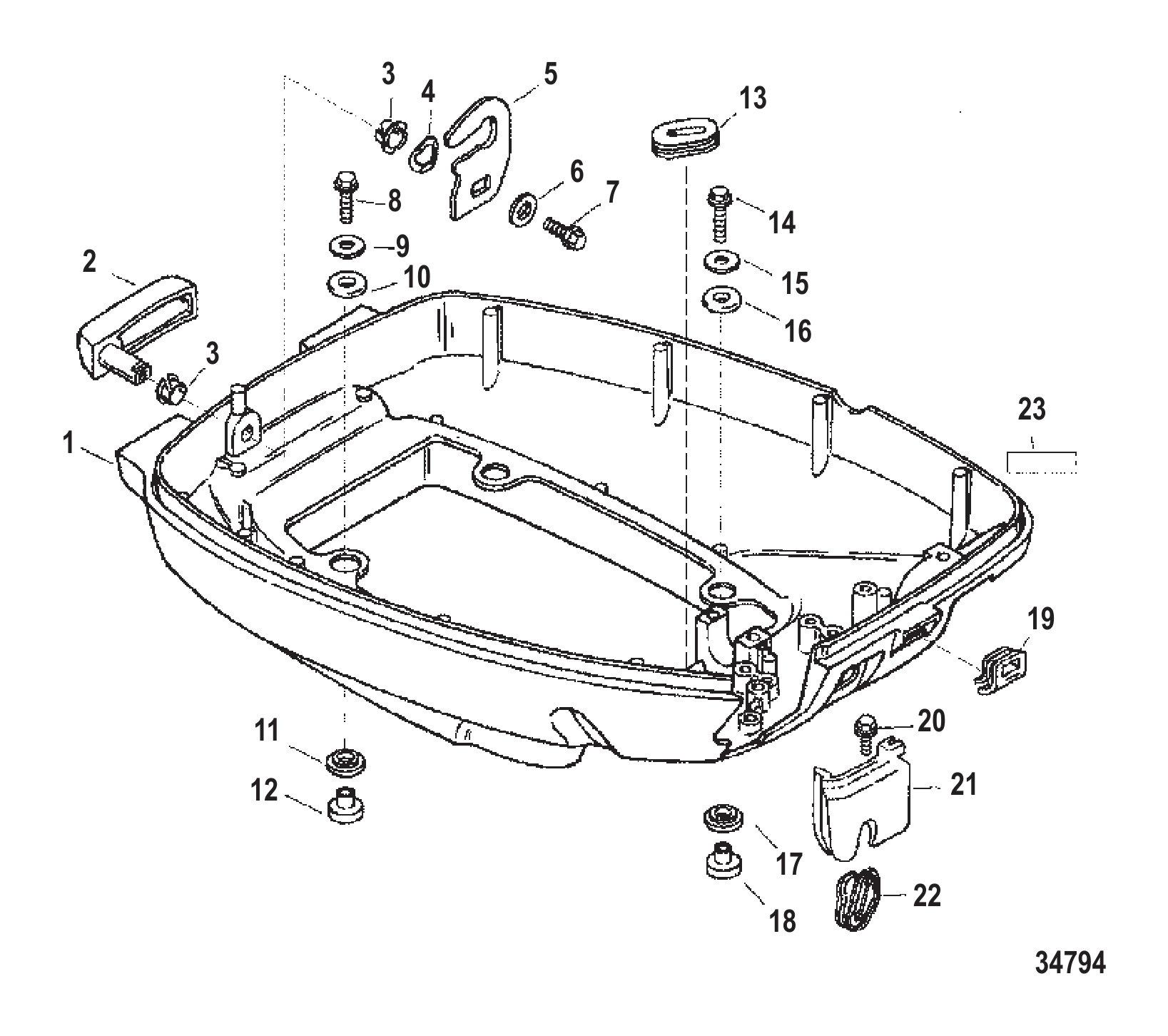

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	825780F1	Нижний кожух	1
2	825782F1	Рычаг защёлки кожуха	1
3	812707	Втулка	2
4	12134	ШАЙБА ВОЛНОВАЯ	1
5	825783	КРЮЧОК ЗАЩЕЛКИ	1
5	893766	Крючок фиксатора	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	4010616	ВИНТ (M6 x 16) Нержавеющая сталь	1
7	4006731	ВИНТ (M6 x 16)	1
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	2
9	69057	ШАЙБА (.281 x .734 x .063)	2
10	828129	Втулка	2
11	828129	Втулка	2
12	826618	Втулка	2
13	826849	Втулка уплотнительная	1
14	40011129	Винт (M6 x 25) нержавеющая сталь	2
15	69057	ШАЙБА (.281 x .734 x .063)	2
16	828129	Втулка	2
17	828129	Втулка	2
18	826618	Втулка	2
19	857002	Крышка	1
20	40011128	Винт (M6 x 20) нержавеющая сталь	1
20	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
21	825569	Крышка	1
22	825784	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
23	NSS	NOT SOLD SEPARATE Decal-Unleaded Fuel	1

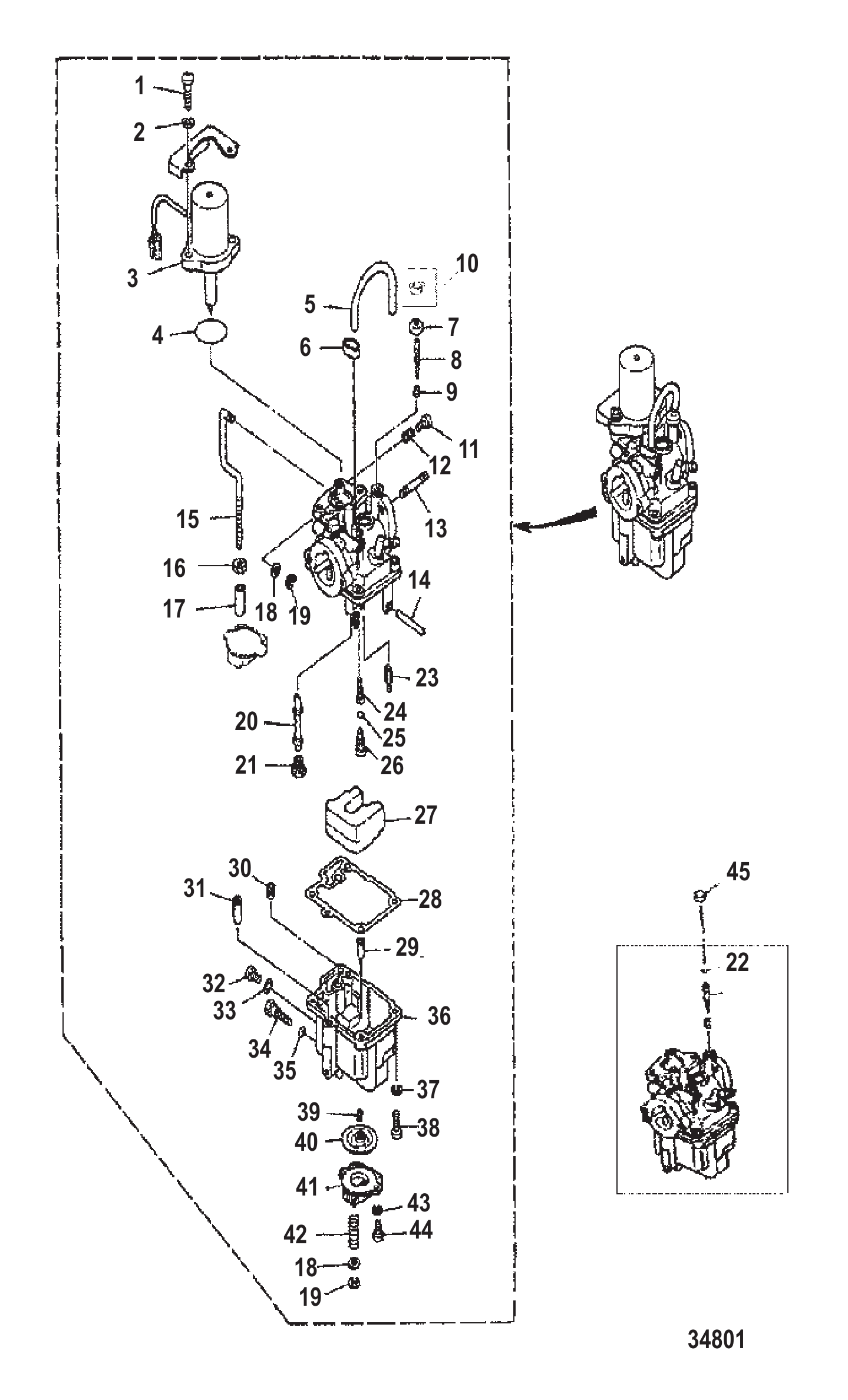

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
-	827973A1	Карбюратор	1
1	82980M	ВИНТ	2
2	82212M	Стопорная шайба	2
3	827473M	Узел подкачки карбюратора	1
3	827473T	Стартер в сборе	1
4	827472M	Кольцо уплотнительное	1
4	827472T	Кольцо уплотнительное	1
5	827471M	Трубка	1
6	827482M	Хомут	1
7	827468M	Уплотнение	1
8	809125M	Винт регулировки воздуха	1
9	80437M	Пружина	1
10	855237	Пробка	1
11	826931M	Винт	1
12	82596M	Пружина регулировки холостого хода	1
13	825522	ШПИЛЬКА	2
14	80451M	Штифт	1
15	809127M	Тяга ускорительного насоса	1
16	82537M	Гайка	1
17	827486M	Вал воздушной заслонки	1
18	827488M	Шайба	2
19	827489M	Зажим	2
20	809123M	Главный распылитель	1
21	82625M	Главный жиклёр	1
22	809124M	Кольцо уплотнительное	1
23	14182M	Клапан	1
24	827465M	Жиклёр холостого хода	1
25	80960M	Прокладка	1
26	827466M	Пробка главного распылителя	1
27	827470M	Поплавок	1
28	827463M	Прокладка поплавковой камеры	1
29	827474M	Фильтр	1
30	827475M	Жиклёр пусковой	1
31	827483M	Клапан воздушной заслонки	1
32	827480M	Винт	1
33	827481M	Прокладка	1
34	827477M	Винт сливной	1
35	827476M	Кольцо уплотнительное	1
36	827464M	Поплавковая камера	1
37	82206M	СТОПОРНАЯ ШАЙБА	4
38	91738M	Винт	4
39	827479M	Пружина	1
40	827478M	Диафрагма	1
41	809126M	Крышка	1
42	827487M	Пружина	1
43	82206M	СТОПОРНАЯ ШАЙБА	2
44	83509M	Винт (M4 x 10)	2
45	827737	УПЛОТНЕНИЕ РЕЗИНОВОЕ	1
-	828099	Упор дроссельной заслонки	1
-	821285	ПРУЖИННАЯ ГАЙКА	1
-	827493M	Ремкомплект карбюратора	1

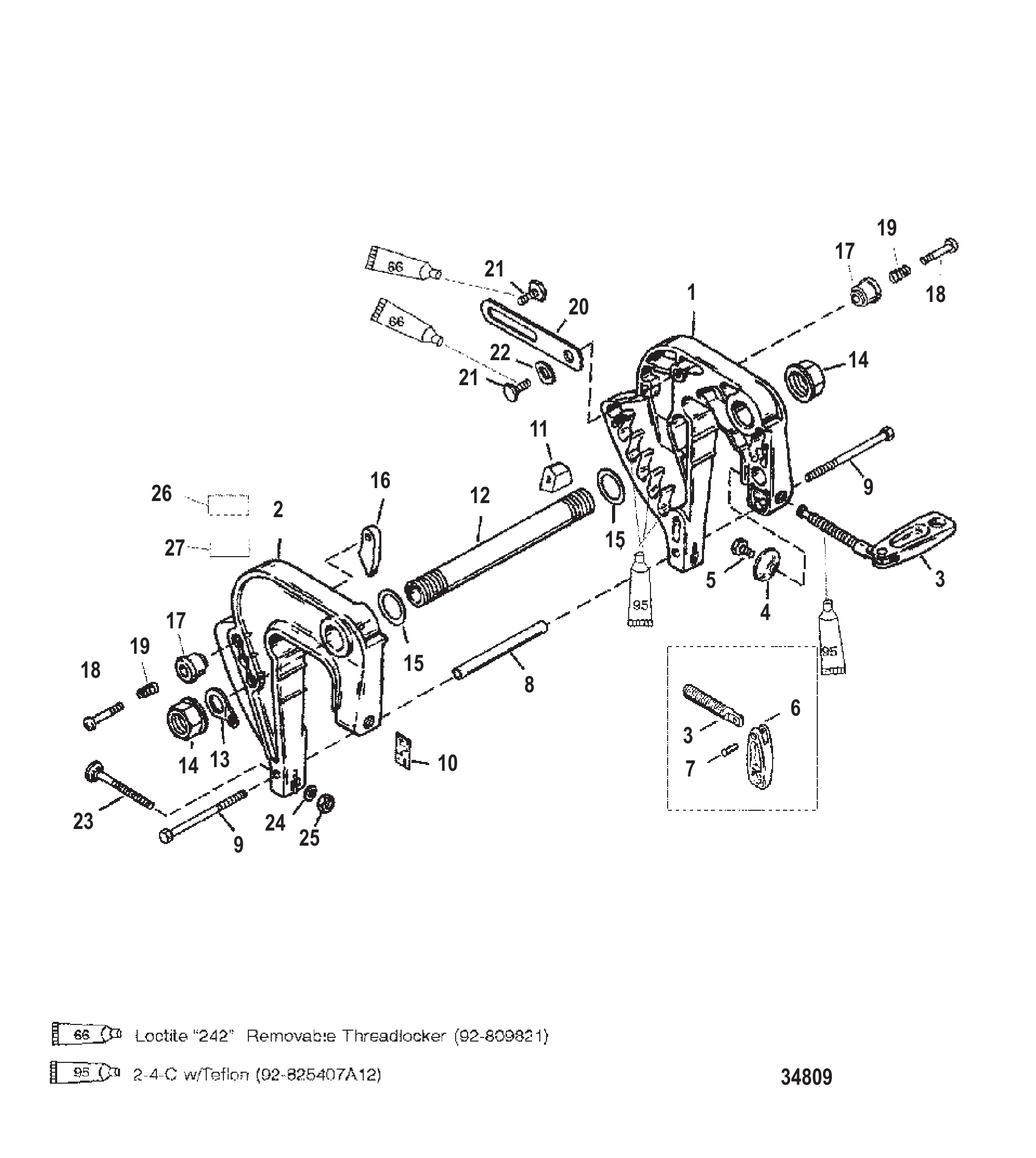

Рис. 4Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A8	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768042	Винт с буртиком шестигранный	2
6	NSS	NOT SOLD SEPARATE Handle	2
7	NSS	NOT SOLD SEPARATE Rivet	2
8	818539	ПРОСТАВКА	1
8	8M0084719	ПРОСТАВКА	1
9	4000333	ВИНТ (M6 x 40)	2
10	12869	Наклейка положения откидки	1
11	814427	Фиксатор наклона с золотником (новая конструкция)	1
12	42078	Труба наклона	1
13	30954	Стопорное кольцо	1
13	8M0085928	ЗАЖИМ	1
14	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
15	71421	Шайба нейлоновая трубы наклона	2
16	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	1
17	NSS	NOT SOLD SEPARATE Knob	2
18	NSS	NOT SOLD SEPARATE Screw	2
19	NSS	NOT SOLD SEPARATE Spring	2
20	90901	Лента упора откидывания - левый борт	1
21	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
22	31030	Шайба волнистая стопора откидывания	1
23	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
24	67983	Шайба болта струбцины	2
25	13855	Гайка (.250-20)	2
25	8267118	Гайка (.250-20)	2
26	NSS	NOT SOLD SEPARATE Decal-Tilt Lock	1
27	NSS	NOT SOLD SEPARATE Decal-Tilt Limit	1

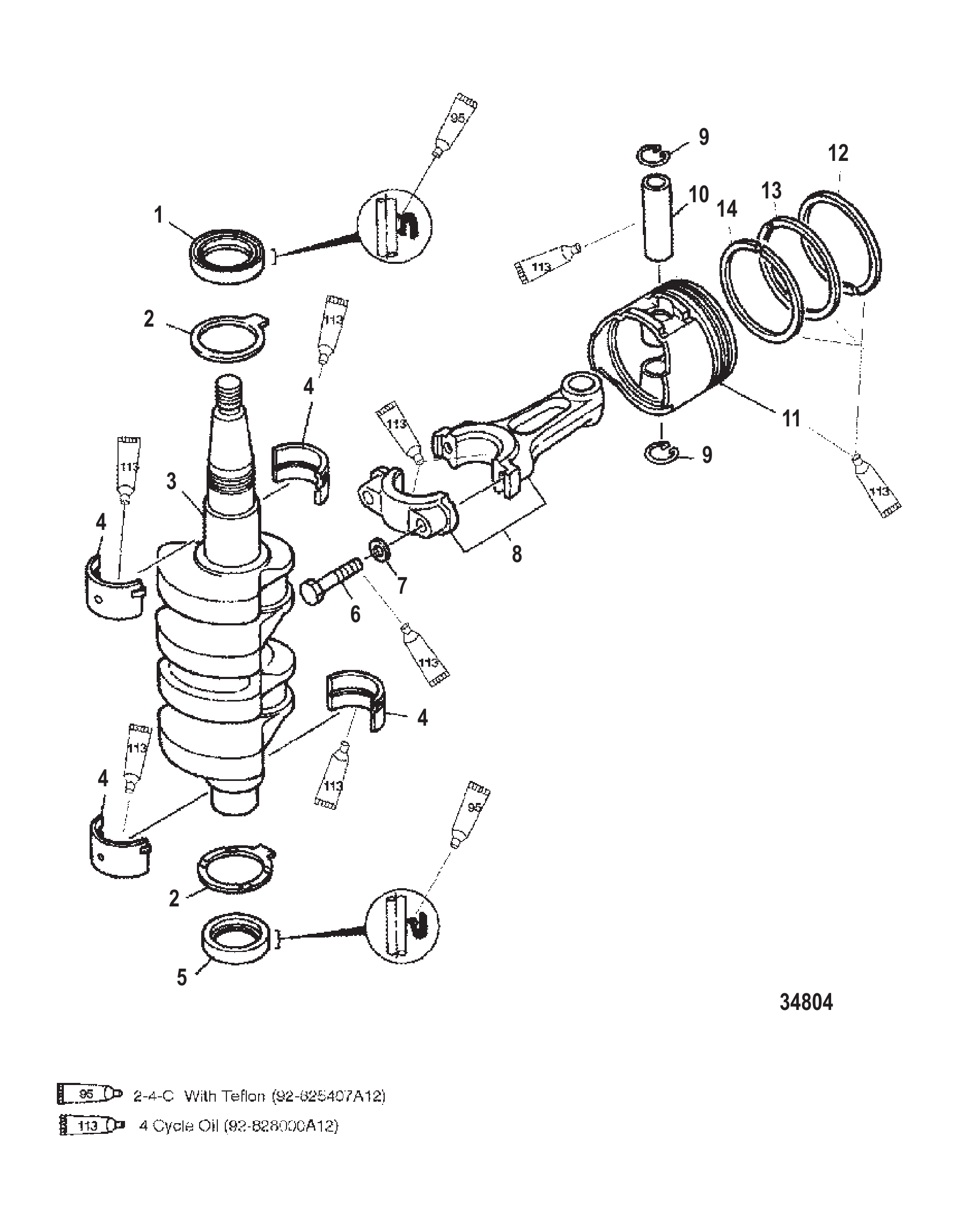

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	825704	Сальник масляный	1
2	825710	Подшипник упорный	2
3	825703	Коленчатый вал	1
4	825706	Подшипник коренной (коричневый)	AR
4	825706T	ПОДШИПНИК @2	AR
4	82570610	ПОДШИПНИК Коренной (Черный)	AR
4	825706T10	ПОДШИПНИК @2	AR
4	82570620	ПОДШИПНИК Коренной (Синий)	AR
4	825706T20	ПОДШИПНИК @2	AR
5	825705	Сальник масляный	1
6	825708	Болт	4
7	825709	Шайба	4
8	825707A2	ШАТУН	2
9	82343M	ЗАЖИМ	4
10	825713	Палец поршневой	2
11	825711	Поршень	2
11	825711T	ПОРШЕНЬ СТАНДАРТНЫЙ	2
11	8257112	Поршень	AR
11	8257111	Поршень	AR
11	825711T1	ПОРШЕНЬ РЕМОНТНЫЙ	AR
12	8257121	Кольцо поршневое	2
12	825712T1	КОЛЬЦО ПОРШНЕВОЕ СТАНДАРТНОЕ	2
12	8257123	Кольцо поршневое	AR
12	8257122	Кольцо поршневое	AR
12	825712T2	КОЛЬЦО ПОРШНЕВОЕ РЕМОНТНОЕ	AR
13	NSS	NOT SOLD SEPARATE Piston Ring	2
14	NSS	NOT SOLD SEPARATE Oil Ring	2
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

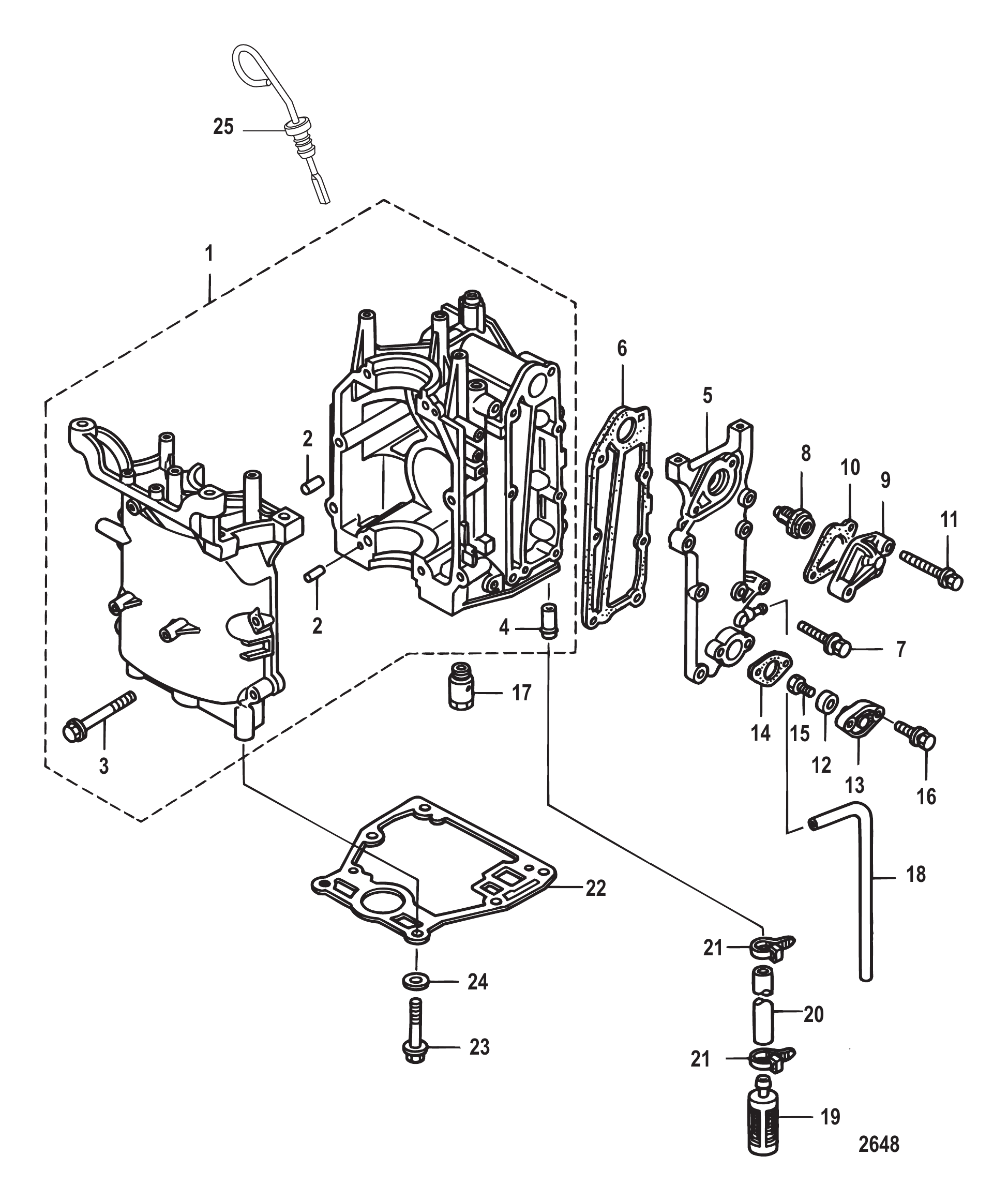

Рис. 6Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	815013T06	БЛОК ЦИЛИНДРОВ	1
2	16119	Штифт установочный	2
3	855677001	Болт	8
3	855677005	Болт	8
4	822644001	ШТУЦЕР НИППЕЛЬ	1
5	834953001	Крышка выпуска	1
6	834952001	Прокладка крышки выпуска	1
7	825702002	Болт нержавеющая сталь	5
7	823042	Болт	5
8	855676002	Термостат 60 градусов	1
8	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
8	855676005	Термостат 71 градус	1
8	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
9	8537052	КРЫШКА ТЕРМОСТАТА	1
10	853702005	Прокладка	1
10	8M0214960	ПРОКЛАДКА	1
11	82304222	БОЛТ Нержавеющая сталь	2
11	8M0102279	Болт	2
12	823912	АНОД	1
13	895151	Пробка анода	1
13	895151001	Анод	1
14	895150	Прокладка	1
14	895150001	Прокладка	1
15	823042037	БОЛТ	1
15	16832	Болт (M6 x 16)	1
15	823042037	БОЛТ	1
15	16832	Болт (M6 x 16)	1
15	16832	Болт (M6 x 16)	1
15	16832	Болт (M6 x 16)	1
16	82304233	БОЛТ	2
16	167051	Болт (M6 x 20)	2
16	82304233	БОЛТ	2
16	167051	Болт (M6 x 20)	2
16	167051	Болт (M6 x 20)	2
16	167051	Болт (M6 x 20)	2
17	803535002	Плунжер	1
17	898101142	Плунжер	1
17	803535002	Плунжер	1
17	898101142	Плунжер	1
17	803535003	Плунжер	1
17	898101142	Плунжер	1
17	803535003	Плунжер	1
17	898101142	Плунжер	1
18	851848003	ШЛАНГ (330 мм)	1
18	879194470	Шланг	1
19	895152	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
20	895153	Шланг (120 мм)	1
20	8M0057115	ШЛАНГ	1
21	816311T	СТЯЖКА (8.00 дюймов)	2
22	835427003	Прокладка основания	1
22	8M0229930	ПРОКЛАДКА	1
23	895140001	Болт	6
23	898103228	Болт	6
24	895106001	Шайба	6
24	16192	Шайба	6
25	803512001	Маслоизмерительный щуп	1
-	835427A04	Комплект прокладок головки блока	1
-	895188T04	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	895188T06	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	8M0046065	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1

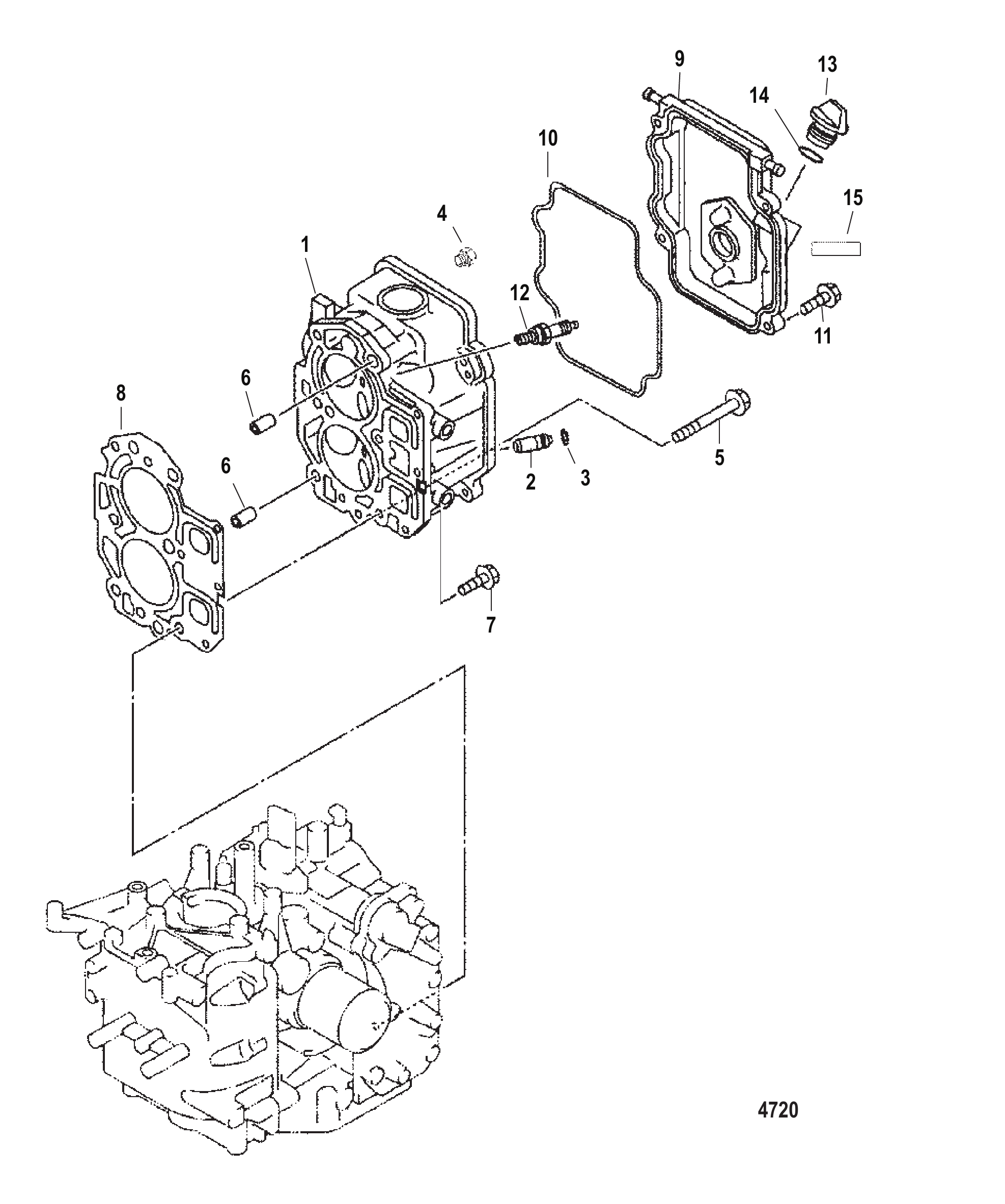

Рис. 7Головка цилиндра Cyliner Head

REF	Номер детали	Наименование	Кол-во
1	835430A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
2	850835	Направляющая впускная	4
3	825038	СТОПОРНОЕ КОЛЬЦО	4
4	822644	Резьбовая пробка	3
5	855677	БОЛТ (M8 x 78)	6
6	825689	Штифт установочный	2
7	82500925	ВИНТ (M6 x 25)	3
7	893745025	Винт (M6 x 25)	3
8	850836	Прокладка	1
8	8M0052705	Прокладка	1
9	834954	Крышка	1
10	850837	Сальник	1
11	825702	Болт (M6 x 20)	4
11	8257021	Болт (M6 x 20)	4
12	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	2
12	827858Q	Свеча зажигания DPR6EA-9 @10	2
13	825490	ПРОБКА	1
13	8M0240831	МАСЛЯНАЯ ПРОБКА	1
14	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
14	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	NSS	NOT SOLD SEPARATE Decal-Recomm. Eng. Oil/Valve Cle.	1
-	802733A98	Блок цилиндров в сборе	1
-	835427A98	Комплект прокладок головки блока	1
-	835427A00	Комплект прокладок блока цилиндров	1

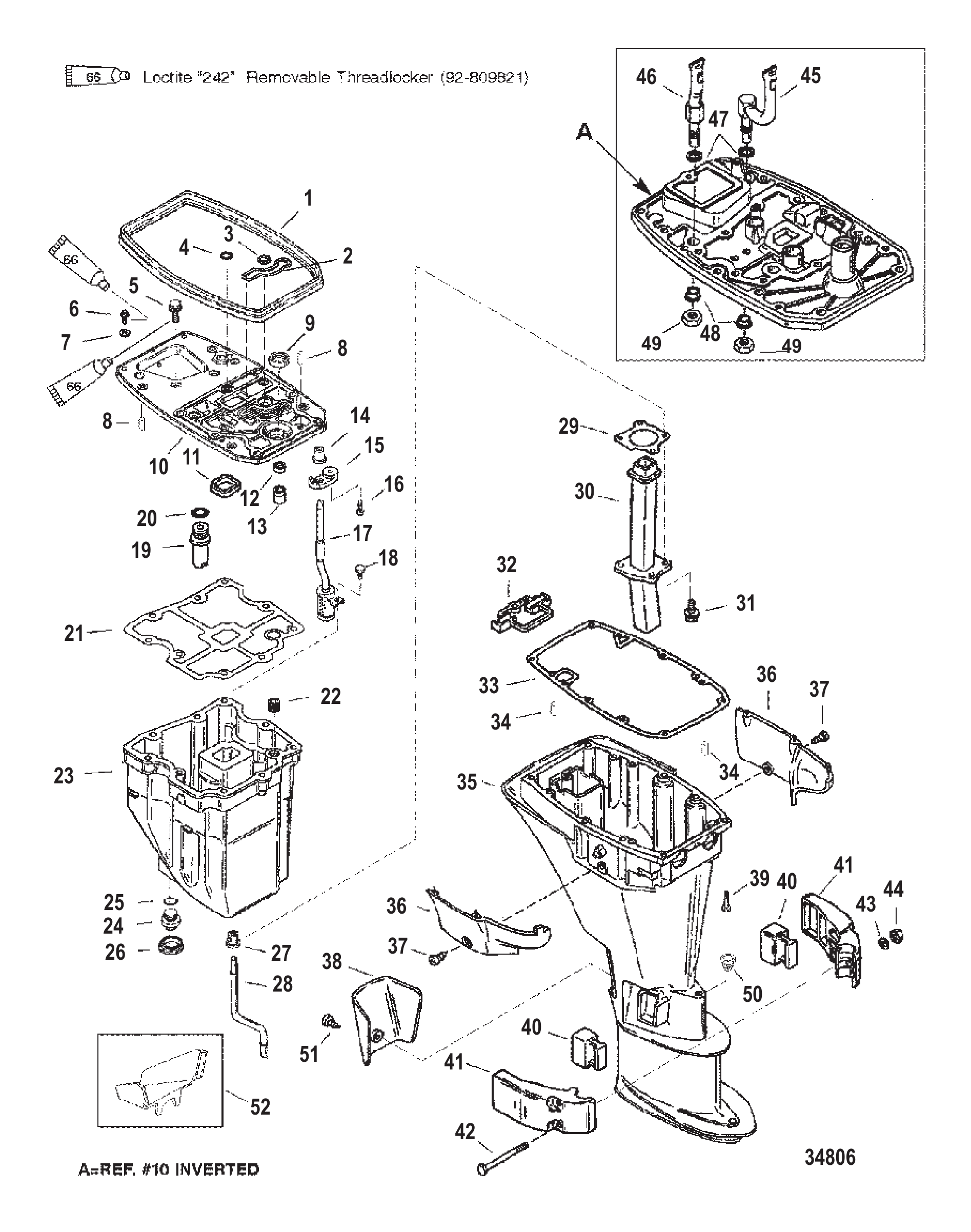

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	825807	САЛЬНИК РЕЗИНОВЫЙ	1
2	825806	САЛЬНИК	1
3	825805	ДЕМПФЕР	1
4	825804	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
5	825773	БОЛТ	9
6	40011128	Винт (M6 x 20) нержавеющая сталь	2
6	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
9	827406	САЛЬНИК МАСЛЯНЫЙ	1
10	825574A2	Направляющая выхлопа в сборе	1
11	825771	Сальник	1
12	85023	Сальник масляный	2
13	827395	КОРПУС САЛЬНИКА	1
14	825580	Сальник	1
15	825581	Направляющая	1
16	825582	Винт	1
17	825766	Сетчатый фильтр	1
18	825767	Болт	1
19	825578A1	Клапан сброса давления в сборе	1
20	825579	Кольцо уплотнительное	1
21	8257741	Прокладка масляного поддона	1
22	825765	Сальник	1
23	825764	Поддон масляный	1
24	825769	Пробка сливная	1
25	825770	Кольцо уплотнительное	1
26	825768	Демпфер	1
27	827241	САЛЬНИК	1
28	825775	ТРУБКА ВОДЯНАЯ	1
28	826035	Водяная трубка	1
29	8258281	Прокладка	1
30	825772	Коллектор выпускной	1
30	825772T	Коллектор выхлопной	1
31	825773	БОЛТ	4
32	825777	КРЫШКА	1
33	8257781	Прокладка	1
34	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
35	825538F1	Корпус в сборе	1
35	825835F1	Корпус в сборе	1
36	825796F1	Крышка	1
36	825797F1	Крышка	1
37	4007841	ВИНТ САМОНАРЕЗАЮЩИЙ	2
38	825798F1	Крышка слива масла	1
39	830106	Винт (M8 x 40)	6
40	421892	Опора	2
40	8M0039074	КРЕПЛЕНИЕ	2
41	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
42	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
43	400256	СТОПОРНАЯ ШАЙБА (M6)	2
44	400212	ГАЙКА (M6) Нержавеющая сталь	2
45	826682	Труба	1
46	825575	Труба	1
47	84273M	Шайба	2
48	827336	ВТУЛКА	2
49	84282M	Гайка	2
50	827947	Сальник	1
51	40056105	ВИНТ (M5 x 10)	1
52	828364	Воронка слива масла	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

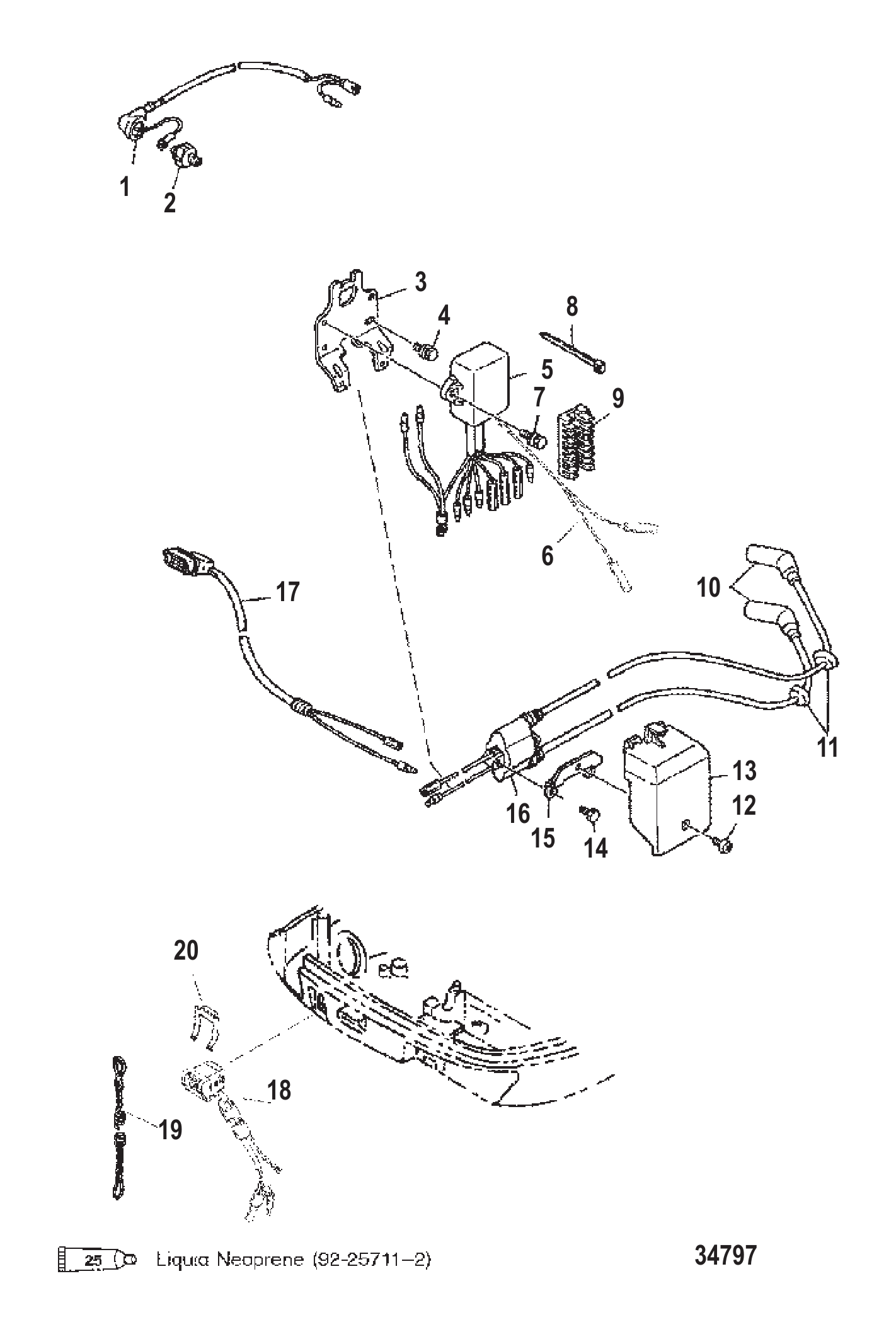

Рис. 9Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	825679	Провод	1
2	825678	Датчик давления масла	1
3	825671	Кронштейн	1
4	84058M	Болт (M6 x 20)	2
5	825667	Блок CDI	1
5	825667T	Блок CDI	1
6	824912A6	Трос в сборе ручного запуска	1
7	84058M	Болт (M6 x 20)	2
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	825674	Хомут	1
10	825102A1	Высоковольтный провод	2
11	82069M	Втулка уплотнительная	2
12	825502	ВИНТ	1
13	825673	Крышка	1
14	825501	БОЛТ (M6 x 25)	2
14	8248326	Винт (M6 x 25 мм)	2
15	825672	Пластина	1
16	825668	Катушка зажигания в сборе (с проводами и колпачками)	1
16	825668T	Катушка зажигания в сборе	1
17	825656	Контрольная лампа ручного запуска	1
18	11083A30	Переключатель в сборе	1
19	15920A54	Шнур аварийного останова в сборе	1
19	15920Q54	ШНУР В СБОРЕ	1
20	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
20	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1

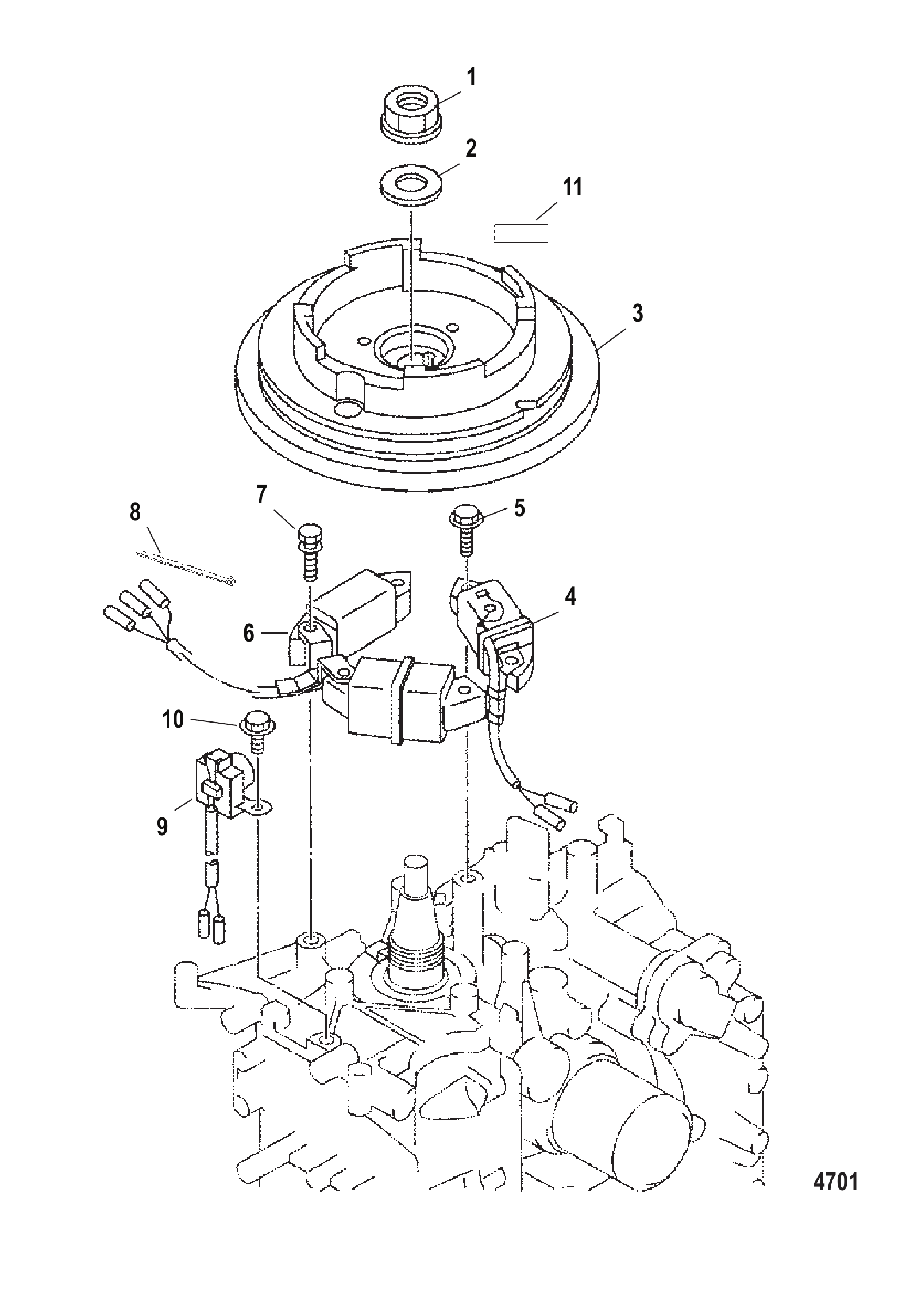

Рис. 10Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	96650M	ГАЙКА (M16)	1
2	96651M	Шайба	1
3	856031	Маховик	1
3	835397	Маховик	1
4	835399T	Катушка зарядки	1
5	853536	БОЛТ (M6 x 25)	2
6	835387	Катушка освещения	1
6	855944	Катушка освещения	1
7	858530	Болт (M6 x 30)	4
7	853531	БОЛТ (M6 x 40)	4
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	835395	Датчик-пульсатор	1
10	8527768	Болт (M6 x 16)	2
10	811188T	Болт	2
11	NSS	NOT SOLD SEPARATE Decal-Warning Neutral	1

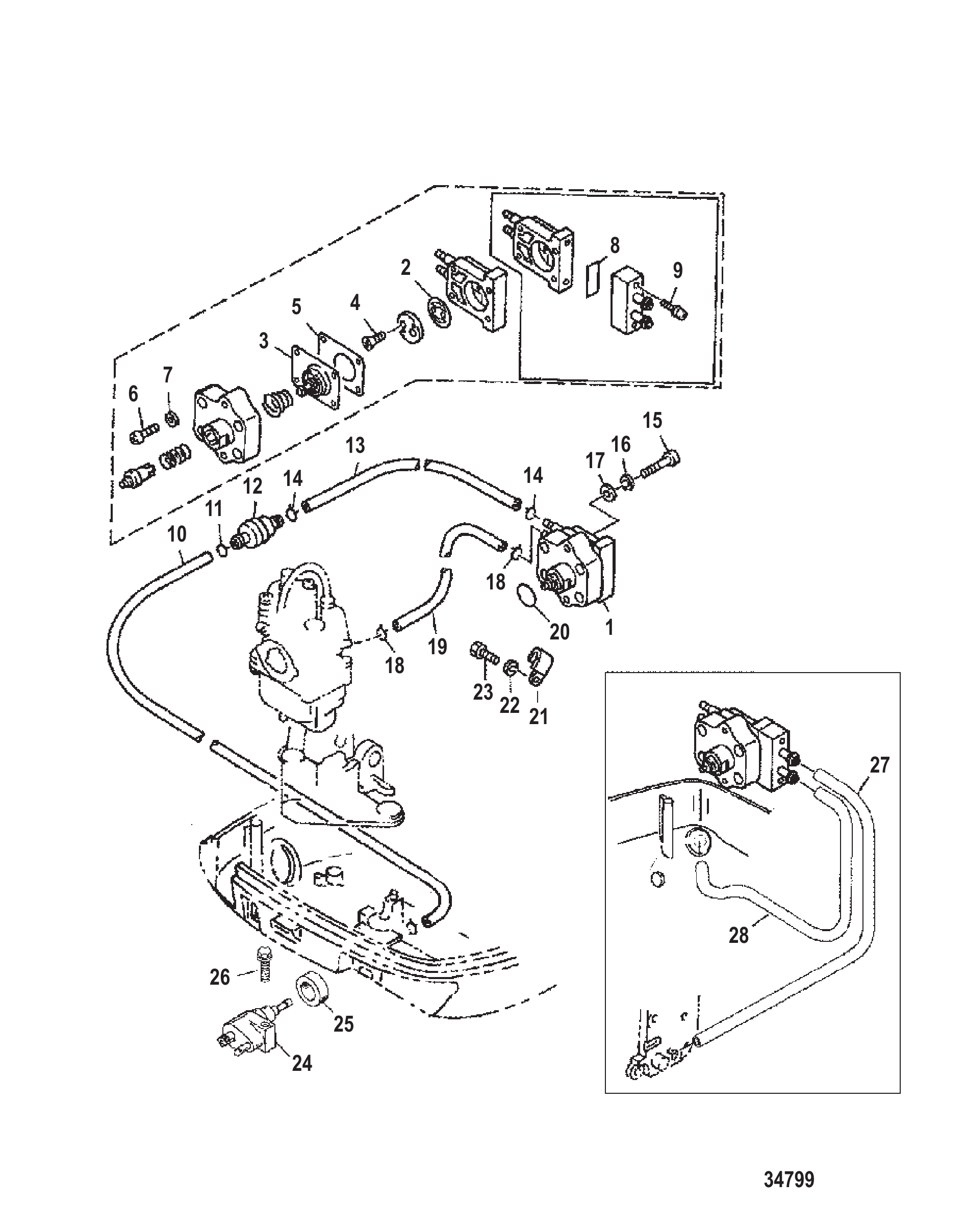

Рис. 11Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	827742	ТОПЛИВНЫЙ НАСОС	1
2	827441M	Обратный клапан	1
3	827442M	Диафрагма	1
4	827443M	Винт	2
5	809129M	Диафрагма	1
6	814463M	Винт холостого хода	4
6	83509M	Винт (M4 x 10)	4
7	82847M	Шайба	4
8	809130M	Сальник	1
9	80954M	Винт	2
10	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	AR
11	816311T	СТЯЖКА (8.00 дюймов)	AR
12	80365M	Топливный фильтр	1
13	825632	Шланг	1
14	82047M	Хомут	2
15	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	2
16	400256	СТОПОРНАЯ ШАЙБА (M6)	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	82047M	Хомут	2
19	82012M	Шланг	1
20	825478	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	4000326	ВИНТ (M6 x 12)	1
24	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
24	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
25	18202	Втулка уплотнительная	1
26	40011128	Винт (M6 x 20) нержавеющая сталь	1
26	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
27	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
28	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
28	8M0108355	Шланг (57 дюймов, бухта)	1

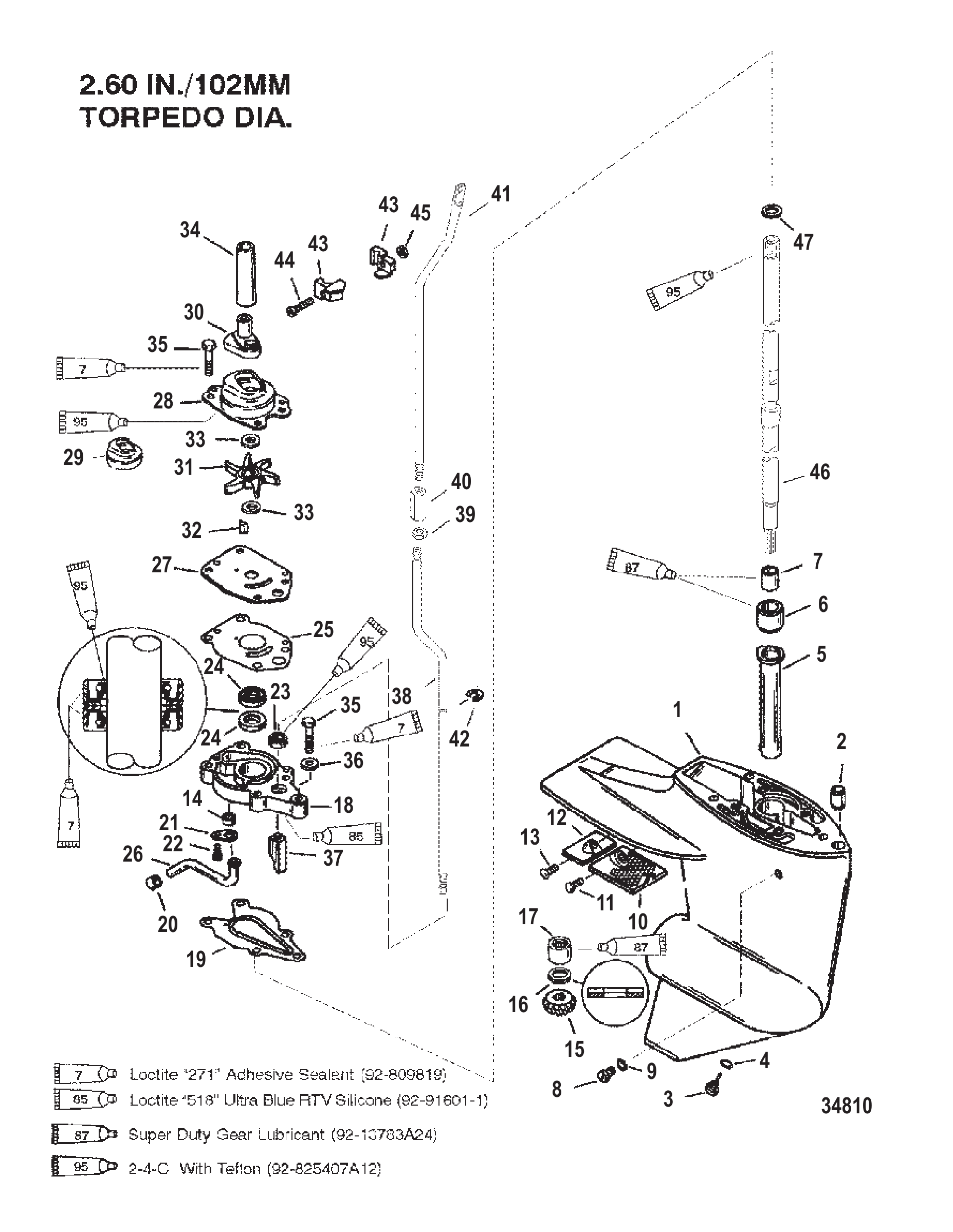

Рис. 12Редуктор гребного вала - передаточное число 2.00:1 Gear Housing Driveshaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8833A25	Редуктор в сборе	1
-	8833A27	Корпус редуктора в сборе	1
-	8833T27	Корпус редуктора длинный черный	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	79953A2	Комплект винтов (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	NSS	NOT SOLD SEPARATE Insert	1
30	421021	Сальник	1
31	420382	Крыльчатка	1
31	42038Q02	КРЫЛЬЧАТКА	1
32	42376A2	Шпонка в сборе	1
32	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
33	16448	ШАЙБА	2
34	444671	Направляющая	1
35	82684430	ВИНТ (M6 x 30)	5
36	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
36	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
37	42039	Кулачок переключения	1
38	825536	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
38	826873	Вал переключения	1
39	400212	ГАЙКА (M6) Нержавеющая сталь	1
40	822419	СОЕДИНИТЕЛЬ	1
41	826875	Вал переключения верхний	1
42	42389	Стопорное кольцо E-образное	1
43	42126	НАПРАВЛЯЮЩАЯ	2
43	8M0036770	НАПРАВЛЯЮЩАЯ	2
44	40011109	Винт (M5 x 25) нержавеющая сталь	1
45	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
45	401385	ГАЙКА (M5) Нержавеющая сталь	1
46	825537	ВАЛ ПРИВОДНОЙ	1
46	825843	ВЕРТИКАЛЬНЫЙ ВАЛ	1
47	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

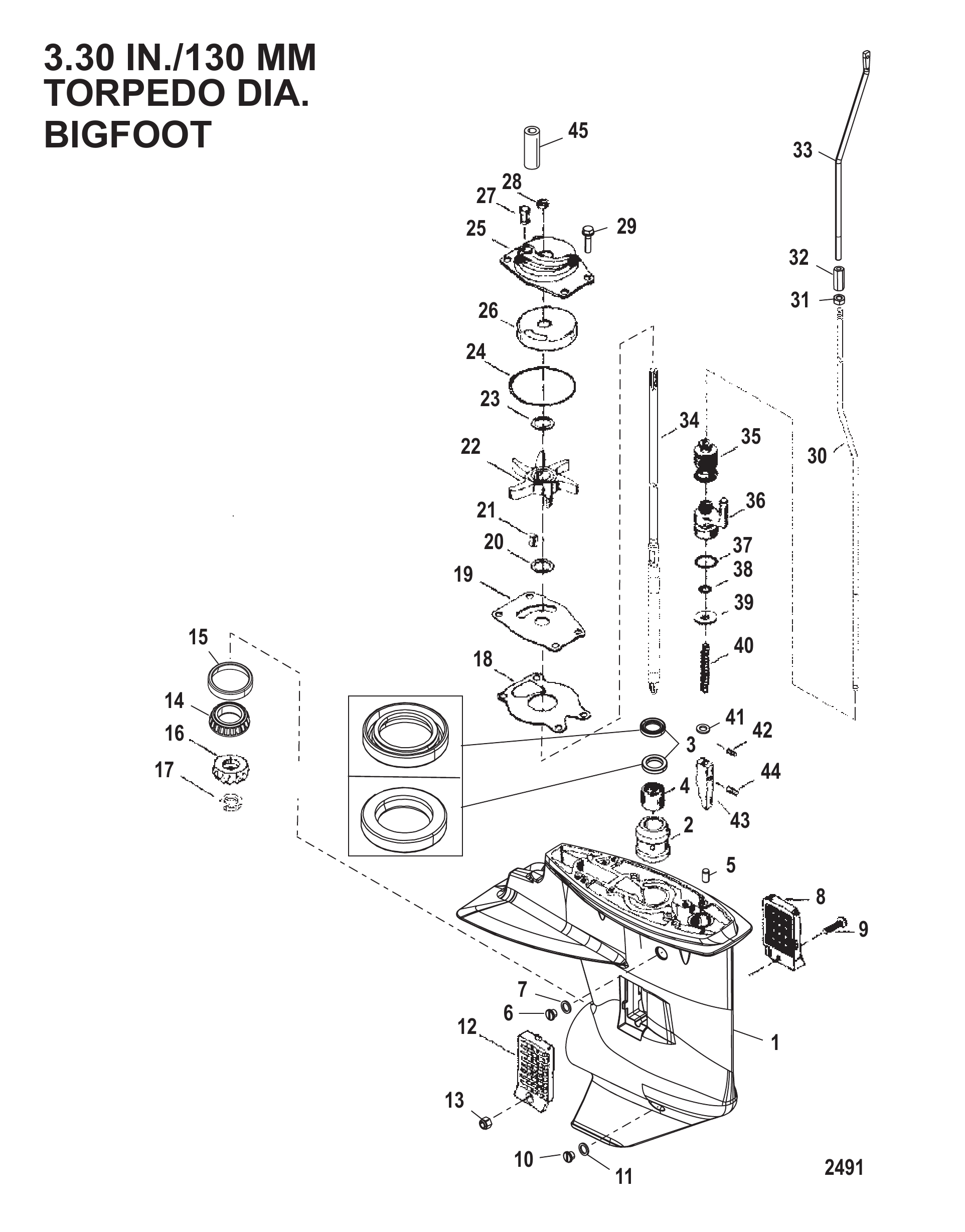

Рис. 13Редуктор гребного вала - передаточное число 2.42:1 Gear Housing Driveshaft - 2.42:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8669A33	Корпус редуктора в сборе черный	1
-	8669A34	Корпус редуктора в сборе серый	1
-	8669T33	Редуктор в сборе (3.30 дюйма/130 мм диаметр торпеды)	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
2	NSS	NOT SOLD SEPARATE Sleeve	1
3	99325	Уплотнение	2
4	41326	ПОДШИПНИК роликовый	1
5	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
5	8M0084726	Штифт установочный	2
6	79953A2	Комплект винтов (.375-16 x .250)	1
6	79953Q04	Ремкомплект сливного винта	1
7	19183	Шайба фибровая	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	41133	СЕТКА водозаборного отверстия	1
9	40031112	ВИНТ (M5 x 40)	1
10	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	19183	Шайба фибровая	1
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
12	41134	СЕТКА	1
13	400263	ГАЙКА (M5)	1
14	98294A1	Подшипниковый узел роликовый	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	854498	Шестерня ведущая - 12-29	1
17	828490	Гайка	1
18	993261	Прокладка основания водяного насоса	1
19	85083	Пластина передняя	1
20	8M0027721	Шайба	1
20	8M0204722	Шайба	1
21	85119	Шпонка	1
21	8M0214993	Шпонка @5	1
22	850893	Крыльчатка	1
22	8M0204712	Крыльчатка	1
23	8M0027721	Шайба	1
23	8M0204722	Шайба	1
24	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
25	99157A1	Насос водяной в сборе	1
25	99157A02	Насос водяной в сборе	1
26	NSS	NOT SOLD SEPARATE Insert	1
27	85090	Сальник водяной трубки	1
27	85090001	Сальник	1
28	86203	Кольцо уплотнительное гребного вала резиновое	1
29	8248324	Винт (M6 x 16)	4
30	854503	Вал переключения	1
31	400212	ГАЙКА (M6) Нержавеющая сталь	1
32	822419	СОЕДИНИТЕЛЬ	1
33	8529941	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)	1
34	854501	Вал приводной	1
35	85552	ЧЕХОЛ	1
35	85552001	ЧЕХОЛ	1
36	93878	Фиксатор	1
37	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
38	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
39	85091	Шайба	1
40	93007	ПРУЖИНА	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
42	85593	ШТИФТ (.078 x .437)	1
43	85562A2	Кулачок переключения передач	1
44	85096	Палец приводной	1
45	29804T	ВТУЛКА	1
-	85090A2	Комплект сальников	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1

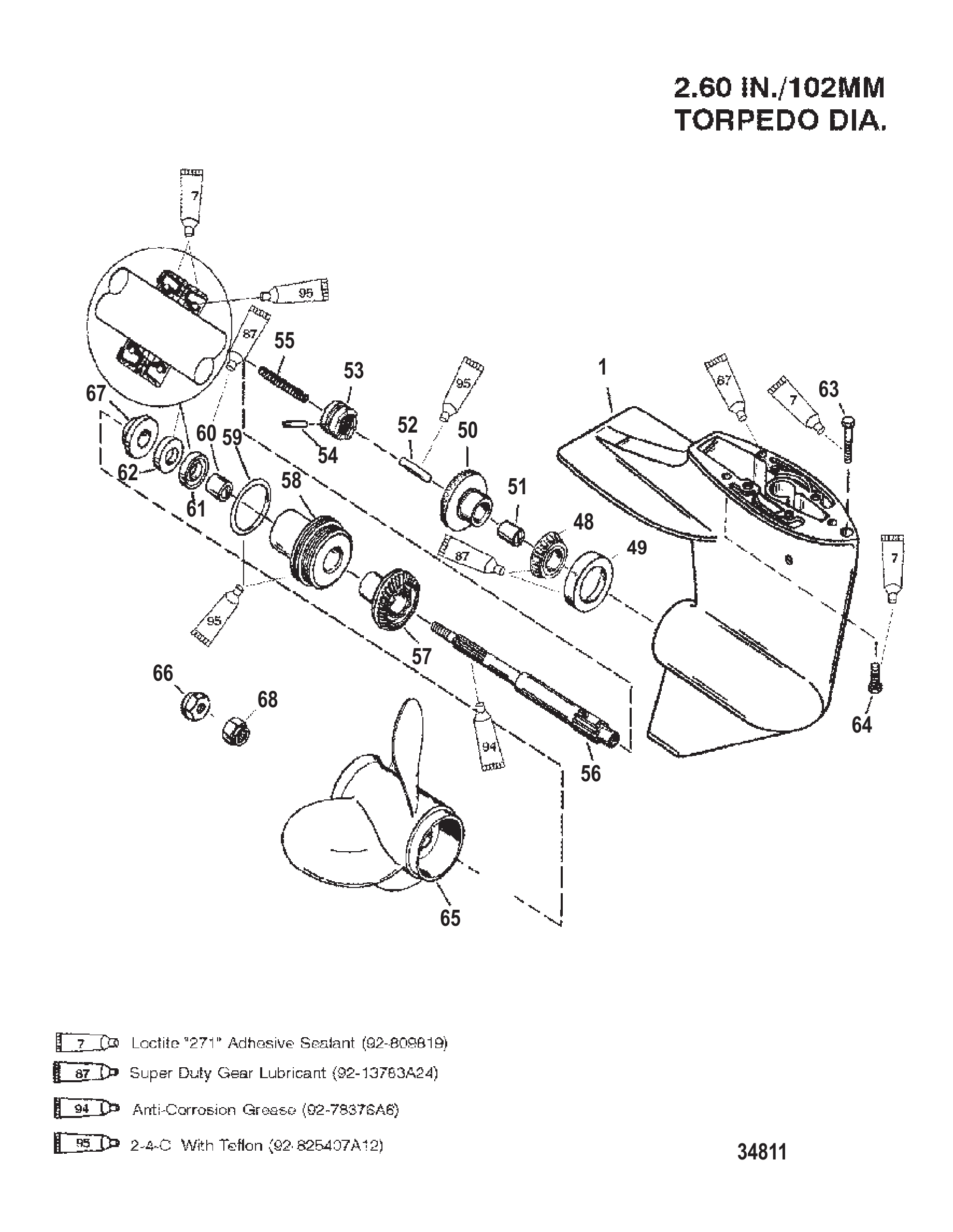

Рис. 14Редуктор вал гребного винта - передаточное число 2,00:1 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8833A25	Редуктор в сборе	1
-	8833A27	Корпус редуктора в сборе	1
-	8833T27	Корпус редуктора длинный черный	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
48	821321A1	Подшипник роликовый в сборе	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	821924A1	Шестерня переднего хода в сборе	1
51	41367	ВТУЛКА	1
52	813139	Толкатель кулачка	1
53	821930A1	Муфта сцепления в сборе	1
54	823951	ШТИФТ КРЕСТОВИНЫ	1
55	42204	Пружина	1
56	821929	Вал гребной	1
57	8219261	Шестерня заднего хода - 13/26	1
57	821926T1	Шестерня заднего хода — 13/26	1
58	42144A3	Обойма подшипника в сборе	1
58	42144T3	Обойма подшипника	1
59	33145	Кольцо уплотнительное (1.984 x .139)	1
59	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
60	821927	Втулка	1
61	99325	Уплотнение	1
62	821928	Сальник масляный	1
63	82407110	ВИНТ (M8 x 50)	1
64	8240717	Винт (M8 x 30)	2
65	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	1
66	13914	Гайка (M10) шпильки корпуса редуктора	1
66	40140	ГАЙКА (M10)	1
67	8219321	Ступица упорная (1.510 диам.)	1
68	420911	Проставка	1
-	41365A3	Ремкомплект уплотнений	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

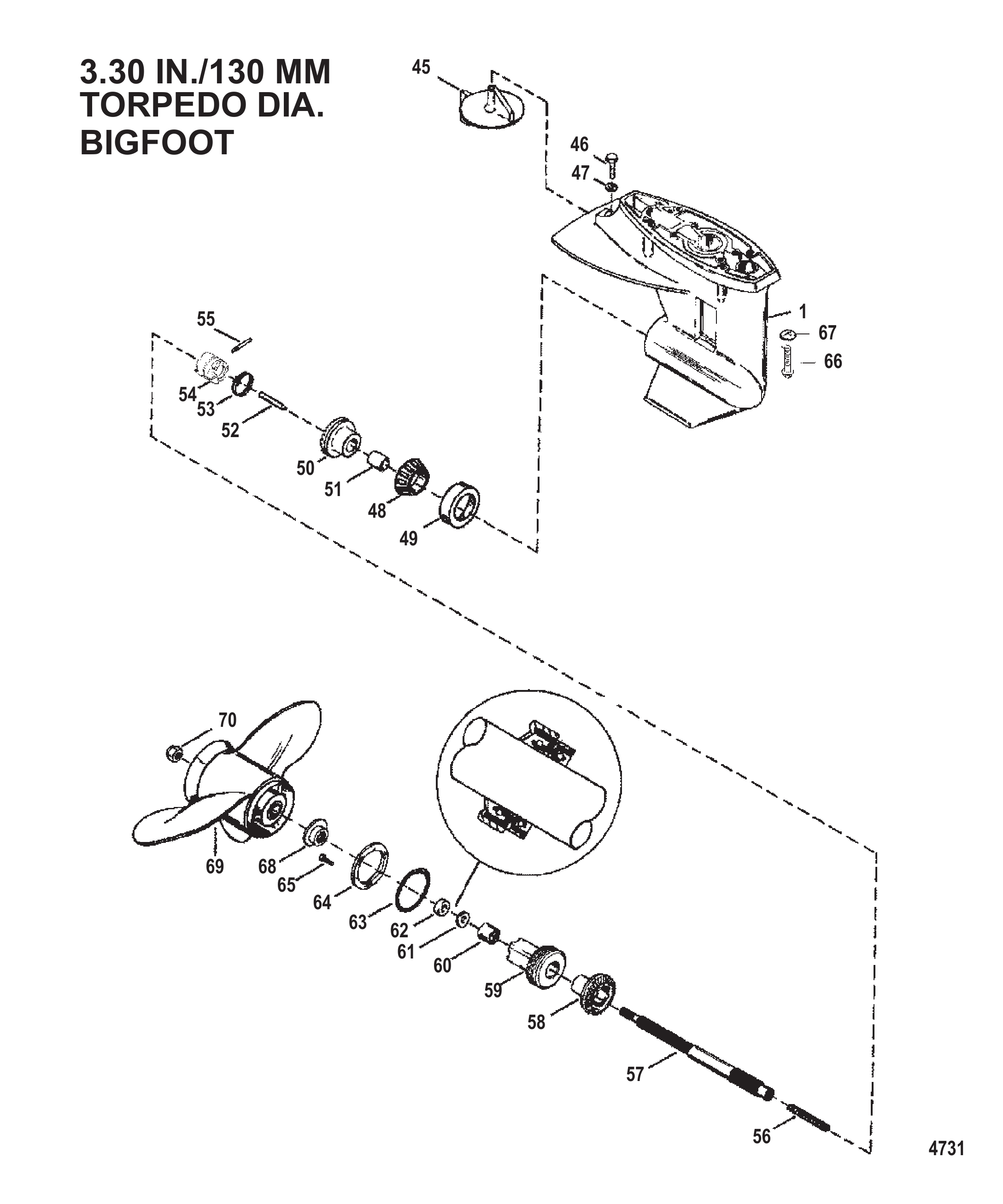

Рис. 15Редуктор гребного вала - передаточное число 2.42:1 Gear Housing Propeller Shaft - 2.42:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8669T33	Редуктор в сборе (3.30 дюйма/130 мм диаметр торпеды)	1
-	8669A46	Редуктор в сборе (3.30 дюйма/130 мм диаметр торпеды)	1
-	8M0084519	Редуктор 8/9.9/15 4-тактный длинный	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
45	98432Q6	Антикавитационная пластина	1
46	4000354	ВИНТ (M8 x 30)	1
47	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
47	8M0042642	Шайба (.323 x .562 x .063)	1
48	99328A1	Подшипниковый узел роликовый	1
48	8M0103470	Подшипниковый узел роликовый конический	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	854496A1	Шестерня переднего хода в сборе - 12/29	1
51	85557	ВТУЛКА	1
52	85094	Толкатель кулачка	1
53	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
54	41040T1	Муфта сцепления	1
55	85093	Палец	1
55	8M0020999	Крестовина	1
56	88680	Пружина	1
57	8166231	Гребной вал	1
58	854497T	Шестерня заднего хода - 12/29	1
59	99906T1	Корпус в сборе подшипника	1
60	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
61	41132	САЛЬНИК масляный внутренний	1
62	41131	САЛЬНИК масляный наружный	1
62	8M0245761	Сальник масляный	1
63	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
64	87293	Пластина	1
65	90883	Винт (M5 x 16)	3
66	87810178	ВИНТ (M10 x 35)	4
67	43328	Шайба	4
68	858498	Упорная ступица в сборе	1
69	19636A10	Гребной винт BLACK MAX (алюминий-10.375 X 9.50 RH) (BLACK MAX)	1
70	88228	Гайка гребного винта	1
-	85090A2	Комплект сальников	1

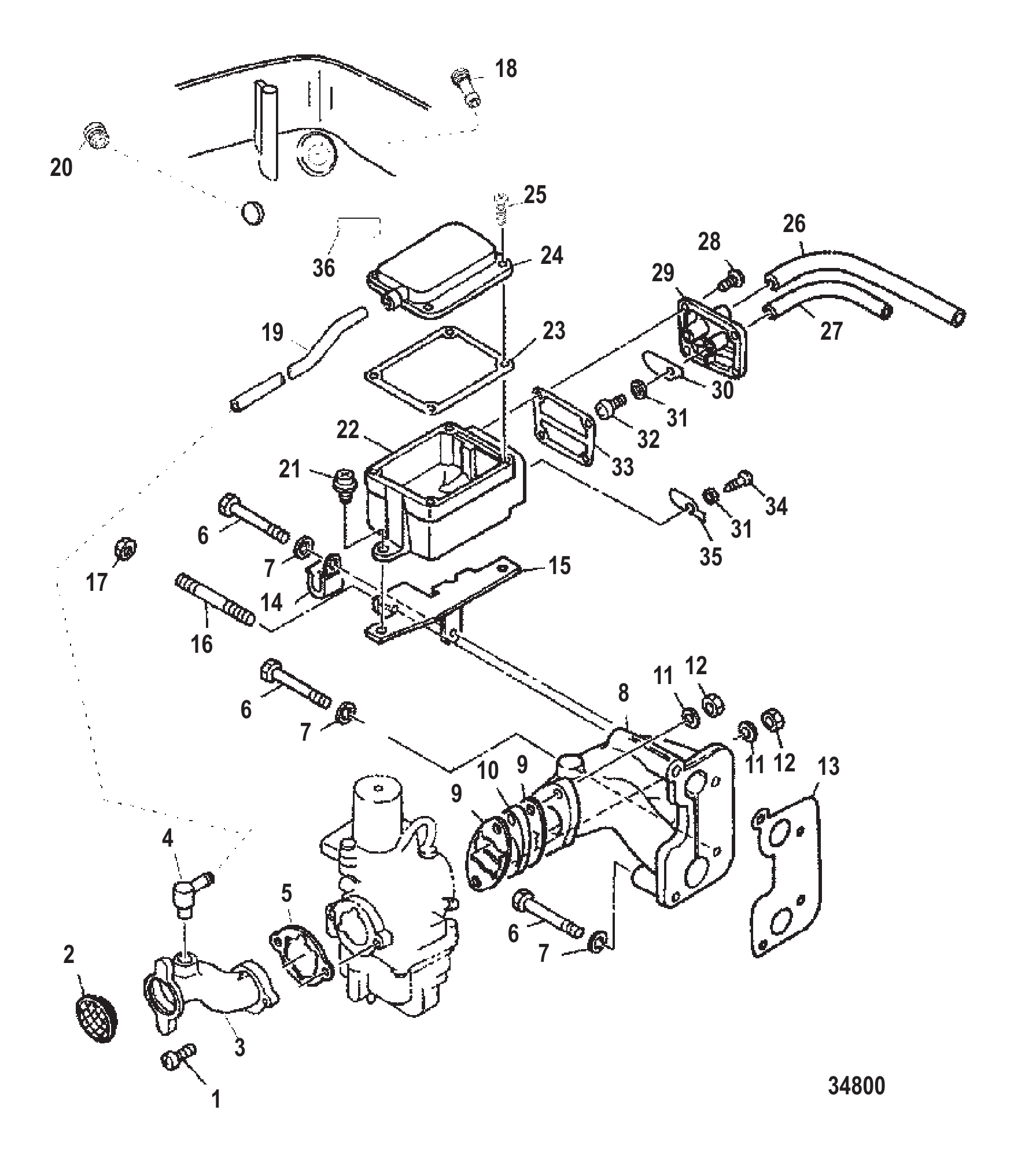

Рис. 16Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	826679	Винт	2
2	825588	Жалюзи	1
3	827739	ВОРОНКА	1
4	825486	ТРУБКА ВЕНТИЛЯЦИИ КАРТЕРА	1
5	825589	Прокладка	1
6	4000334	ВИНТ (M6 x 45) (ЭЛЕКТРИЧЕСКОЕ/РУЧНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
8	825584	Коллектор	1
9	825586	Прокладка коллектора	2
10	825587	Прокладка коллектора	1
11	82214M	Шайба	2
12	82390M	Гайка (M6)	2
13	825585	Прокладка коллектора	1
14	28700	ХОМУТ ЖГУТА ПРОВОДОВ	1
15	825600	Держатель направляющей	1
16	827317	ШПИЛЬКА	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	813613	Штуцер	1
19	827734	ТРУБКА САПУНА	1
20	824473	ПРОБКА ПРЕДУПРЕЖДАЮЩЕЙ СИГНАЛИЗАЦИИ	1
21	825511	ВИНТ	2
22	825590	Маслоотделитель	1
23	825592	Прокладка корпуса сальника	1
24	825591	Маслоотделитель	1
25	84272M	Винт	4
26	825598	Шланг	1
27	825632	Шланг	1
28	84272M	Винт	4
29	825593	Сапун	1
30	825594	Сапун	1
31	82847M	Шайба	2
32	825515	ВИНТ	1
33	825596	Прокладка сапуна	1
34	84272M	Винт	1
35	825595	Сапун	1
36	8272822	Наклейка предупреждение высокое напряжение	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

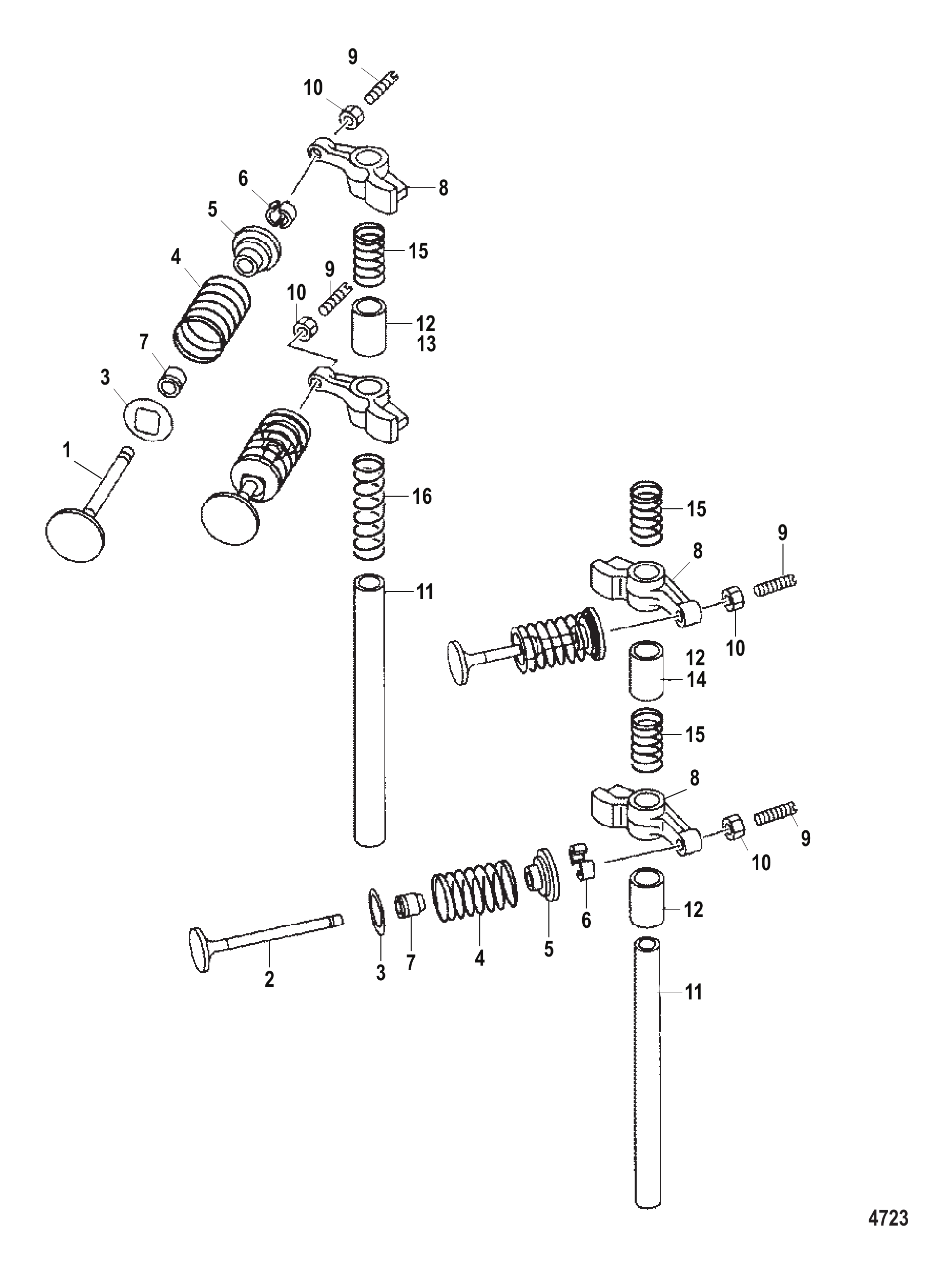

Рис. 17ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	850838T	Клапан впускной	2
2	850839T	Клапан выпускной	2
3	855959	Седло пружины клапана	4
4	850840	Пружина клапана	4
5	822650	Фиксатор	4
5	893553	Фиксатор	4
6	822651	Шпонка	8
6	893554	Шпонка	8
7	822647	Сальник стержня клапана	4
8	850841A1	Коромысло в сборе	4
9	825046	ВИНТ	4
9	825045A2	Коромысло	4
10	826150	Гайка	4
11	850842	Вал коромысла	2
12	825451	МУФТА	3
12	825451	МУФТА	1
13	880135	Втулка	1
14	880134	Втулка	1
15	825452	ПРУЖИНА	3
16	825453	ПРУЖИНА	1
-	802733A98	Блок цилиндров в сборе	1
-	802733A98	Блок цилиндров в сборе	1
-	879783A01	Блок цилиндров в сборе	1
-	835427A00	Комплект прокладок блока цилиндров	1

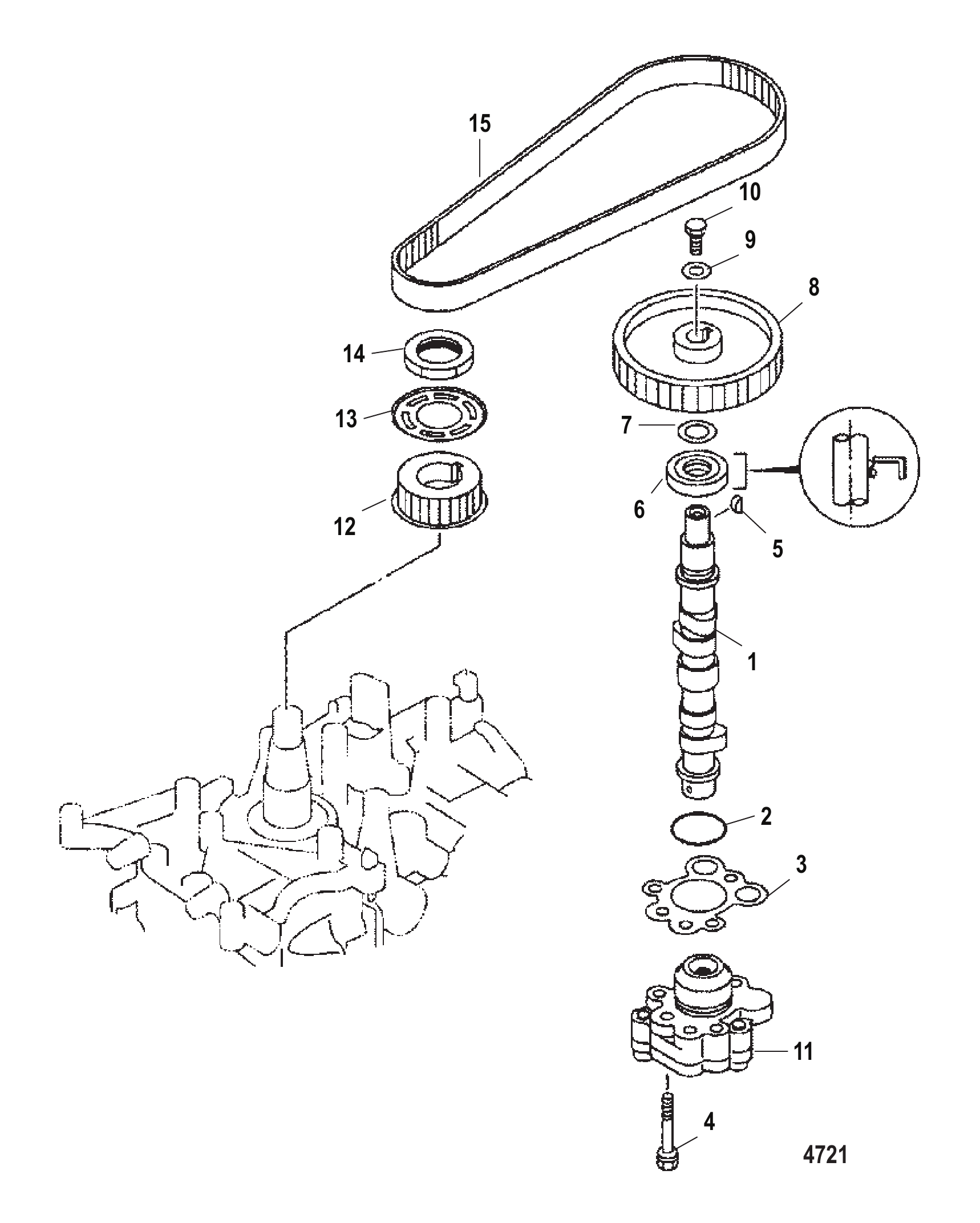

Рис. 18Масляный насос/распредвал Oil Pump/Camshaft

REF	Номер детали	Наименование	Кол-во
1	834956	Распределительный вал	1
1	834956004	Распредвал	1
1	834956	Распределительный вал	1
1	880136A1	Распределительный вал	1
1	880136A02	Распределительный вал	1
2	825462	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ РАСПРЕДВАЛА	1
3	853523	ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
4	850879	Болт (M6 x 35)	3
5	84403M	Шпонка	1
5	8M0084803	Шпонка @2	1
6	825455	САЛЬНИК МАСЛЯНЫЙ РАСПРЕДВАЛА	1
7	82710M	Шайба	1
8	834973T	Ведомая шестерня	1
9	825498	ШАЙБА	1
10	896534	БОЛТ	1
10	826957M	Болт	1
11	834967T2	Масляный насос в сборе	1
11	834967A1	Масляный насос в сборе	1
12	834955	Шестерня приводная	1
12	8M0063224	Ведущая шестерня	1
13	850843	Шайба	1
14	855679	ГАЙКА (M28)	1
15	835392	Ремень ГРМ	1
15	835392Q	Ремень ГРМ	1
15	835392Q	Ремень ГРМ	1
-	802733A98	Блок цилиндров в сборе	1
-	802733A98	Блок цилиндров в сборе	1
-	879783A01	Блок цилиндров в сборе	1
-	835427A00	Комплект прокладок блока цилиндров	1

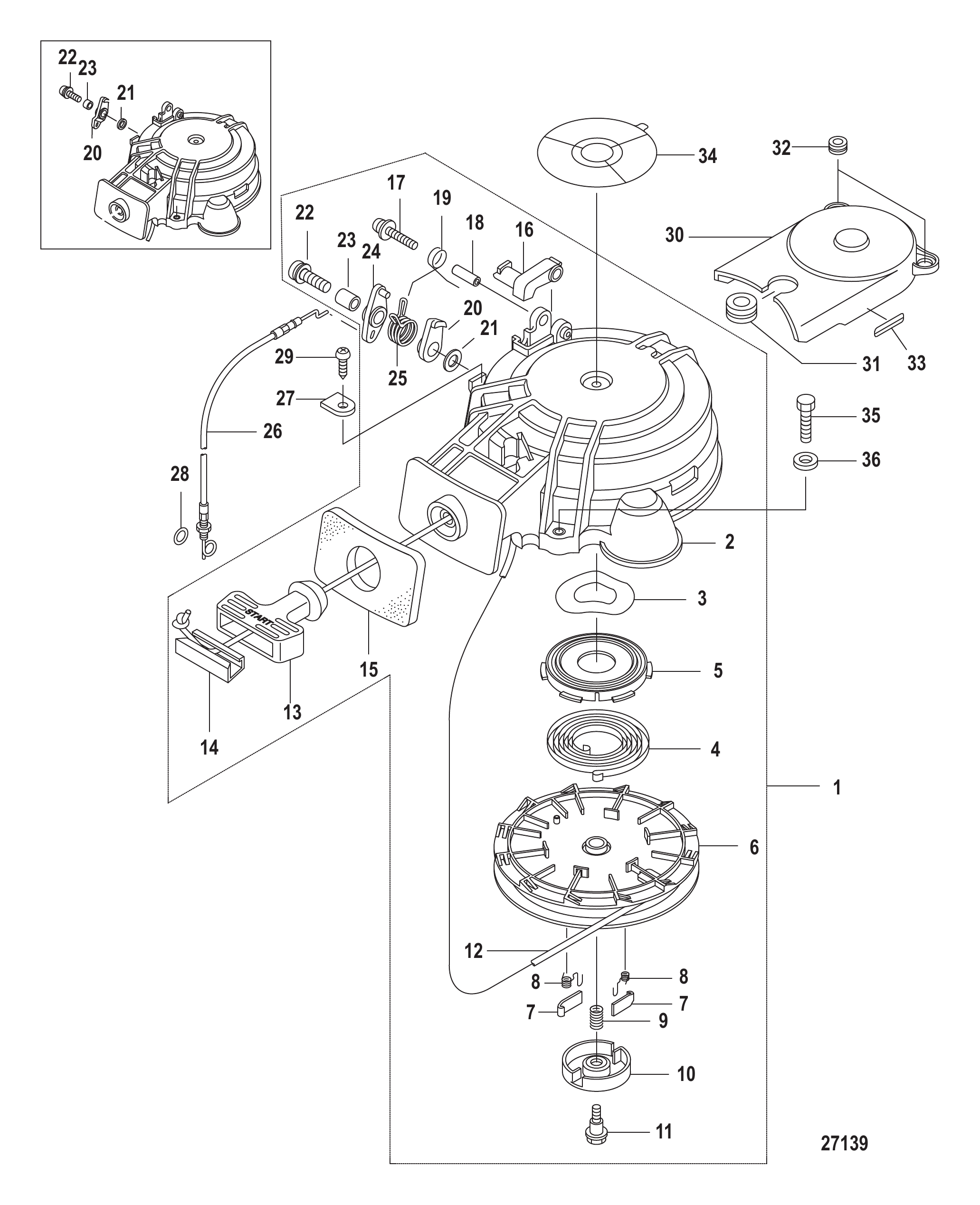

Рис. 19РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	803716T04	Стартер ручной в сборе	1
1	803716T04	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T06	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T06	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	8M0138720	Стартер ручной	1
1	803716T07	Стартер ручной в сборе	1
2	803716T03	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T03	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T05	Корпус стартера	1
3	895128	Волнистая шайба	1
4	804024T07	Пружина стартера	1
5	895129	Корпус пружины стартера	1
6	803717001	КАТУШКА	1
7	812635002	ХРАПОВИК	2
8	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
9	812636001	ПРУЖИНА	1
10	812638001	ДИСК ФРИКЦИОННЫЙ	1
11	812637001	БОЛТ	1
12	850057002	Шнур стартера	1
12	8M0110704	Шнур	1
13	812640002	РУКОЯТКА ШНУРА СТАРТЕРА	1
14	853755001	Анкер троса	1
14	8M0084137	Анкер шнура	1
15	803720001	САЛЬНИК стартера	1
15	8M0138706	Сальник стартера	1
15	8M0138706	Сальник стартера	1
16	804031001	БЛОКИРОВКА Стартера	1
17	8555449	Винтовой узел	1
18	895130	Втулка	1
19	812645007	ПРУЖИНА	1
20	803721002	КУЛАЧОК блокировки стартера	1
20	895131A06	Комплект троса блокировки	1
20	803721002	КУЛАЧОК блокировки стартера	1
20	895131A06	Комплект троса блокировки	1
20	803721003	КУЛАЧОК блокировки стартера	1
20	803721003	КУЛАЧОК блокировки стартера	1
21	895106	Шайба нержавеющая	1
21	16826	Шайба нержавеющая	1
22	855544	Винтовой узел	1
22	855544	Винтовой узел	1
22	855544021	Винт (M6 x 25 мм)	1
22	855544021	Винт (M6 x 25 мм)	1
23	855545001	Втулка	1
23	855545001	Втулка	1
23	855545002	Втулка	1
23	855545004	Хомут	1
23	855545002	Втулка	1
23	855545004	Хомут	1
24	898101627	РЫЧАГ блокировки стартера	1
24	898101627	РЫЧАГ блокировки стартера	1
25	898101628	ПРУЖИНА	1
25	898101628	ПРУЖИНА	1
26	895131A01	Трос блокировки стартера в сборе	1
26	895131A06	Комплект троса блокировки	1
27	803762	Хомут	1
28	895132	Уплотнительное кольцо чёрное	1
28	8M0085099	Уплотнительное кольцо	1
29	16257003	Винт самонарезающий - нержавеющая сталь	1
30	895133	Крышка	1
31	881305001	Втулка резиновая	1
32	881305002	Втулка	2
33	NSS	NOT SOLD SEPARATE Decal-Resistance Spark Plug	1
34	NSS	NOT SOLD SEPARATE Decal-Caution	1
35	823042039	БОЛТ ВХОДИТ В СОСТАВ 8M0055714	3
35	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3
36	895118002	Шайба	3
36	953921	Шайба нержавеющая	3

Рис. 20Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803014	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 8 Bodensee 4-тактный	1
827857R1	Руководство по обслуживанию	1
10108980	Руководство владельца	1
809727A98	Комплект наклеек	1
809727A00	Комплект наклеек	1
809710A98	Комплект наклеек	1

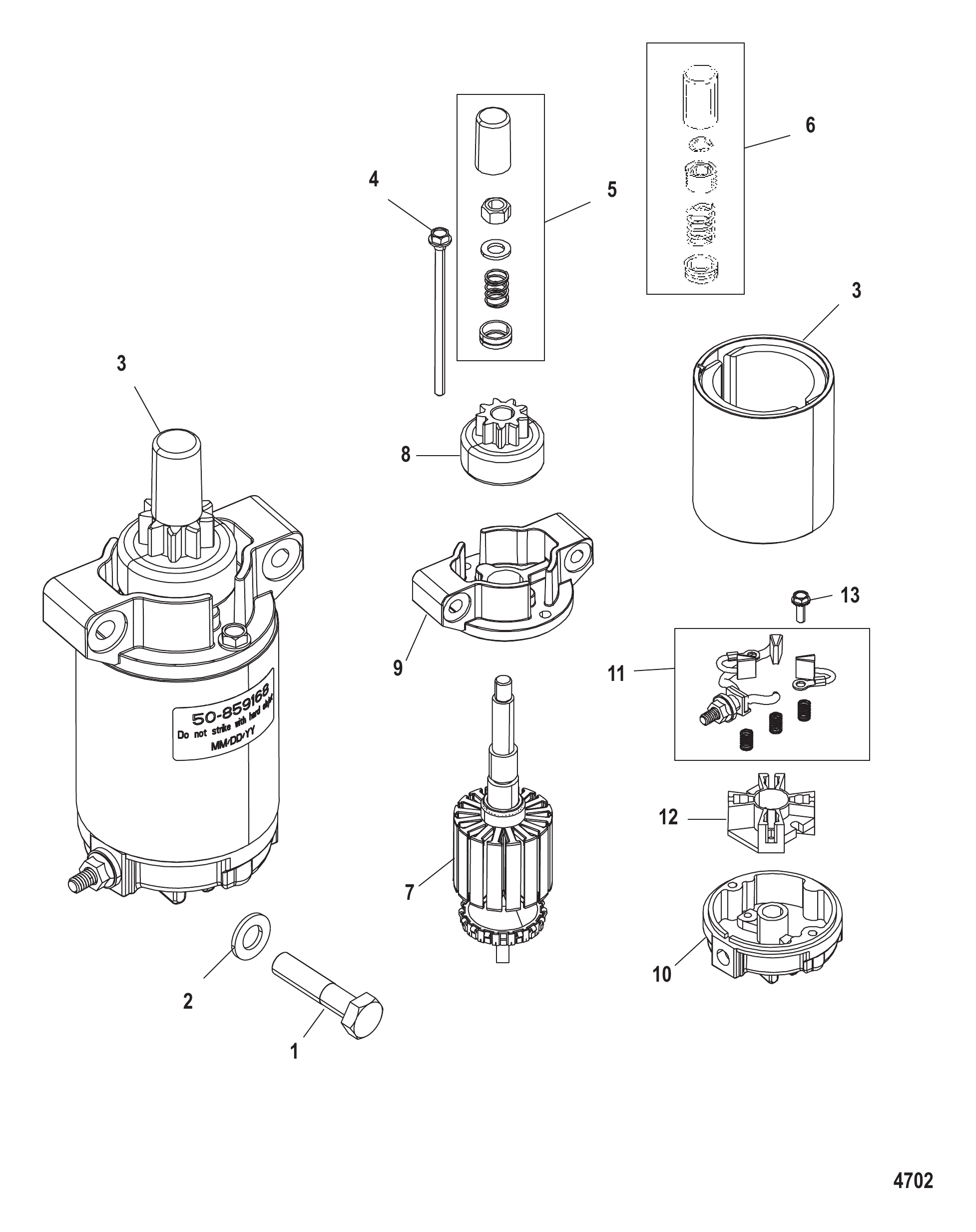

Рис. 21СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	4000357	ВИНТ (M8 x 45)	3
2	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	1
3	859168T	Стартер в сборе	1
3	852570T	Стартер в сборе	1
3	859168T	Стартер в сборе	1
4	965662	СКВОЗНОЙ БОЛТ	2
5	906433	Ремкомплект привода	1
5	891752	Комплект привода	1
6	906432	Ремкомплект привода	1
7	8236383	Якорь	1
7	8236385	Якорь	1
8	68575T2	ШЕСТЕРНЯ	1
9	8236391	Крышка привода	1
10	8119012	Крышка коллектора	1
11	75384	Комплект щёток/пружин	1
11	898265016	Комплект щёток/пружин	1
12	61787	Держатель щётки	1
12	898265014	Держатель щёток	1
13	F15158	Винт	2

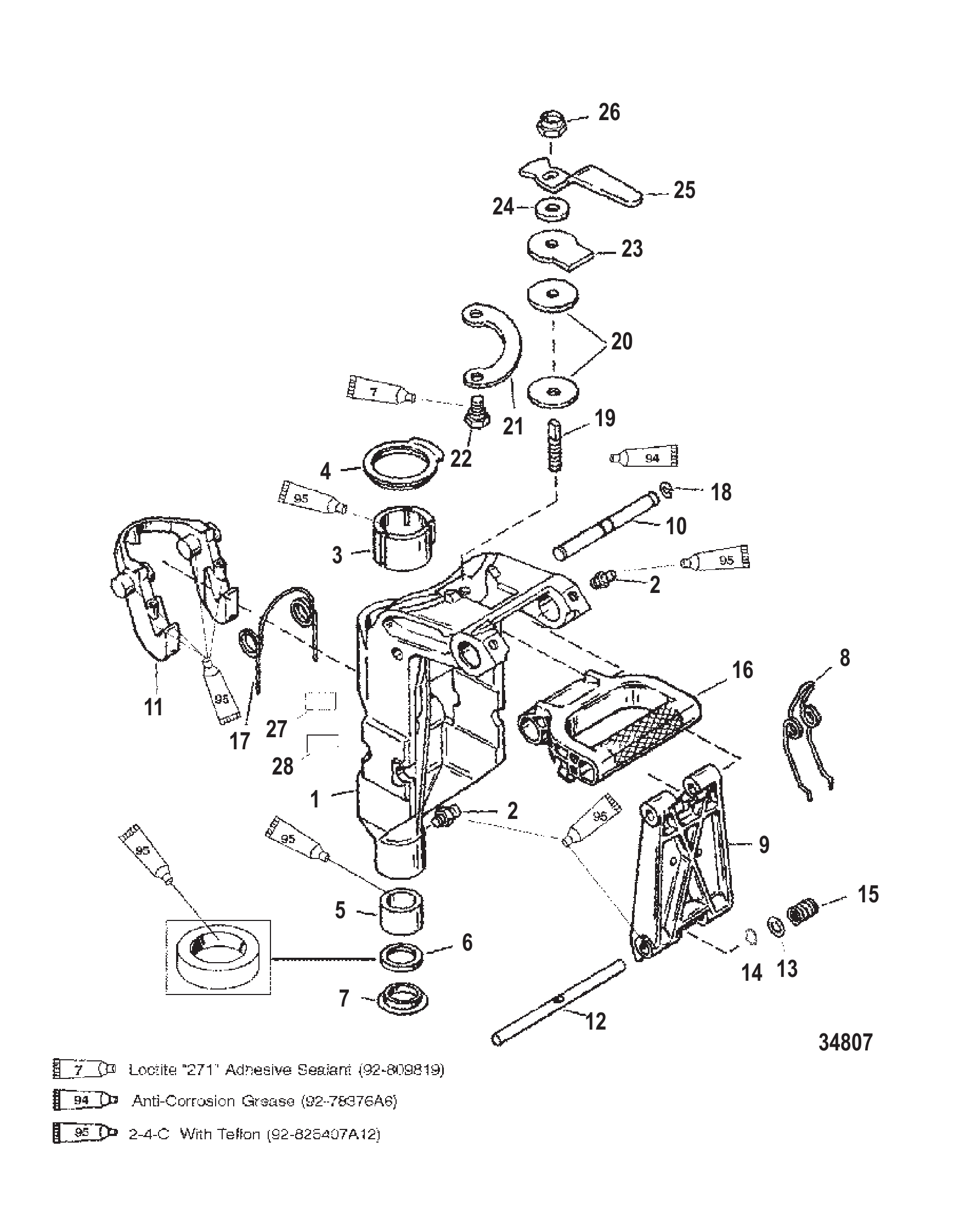

Рис. 22Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
2	8M0169589	Штуцер для смазки	4
3	421402	Подшипник	1
4	420801	Подшипник упорный - верхний	1
4	42080T01	Подшипник	1
5	42139	ВТУЛКА НИЖНЯЯ	1
6	42077	Сальник	1
7	42373	Упорная шайба нижняя	1
8	421301	Пружина	1
9	420824	Кронштейн	1
9	42082T04	Кронштейн	1
10	420811	Штифт	1
11	421411	Крюк стопора реверса	1
11	8M0075731	Крюк реверса	1
12	830741A1	Палец поворотный в сборе	1
13	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
14	832720	Стопорное кольцо	1
15	42128	ПРУЖИНА	1
16	42085F4	Рукоятка для переноски	1
16	420852	Рукоятка черная	1
17	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
18	13194	Кольцо стопорное	2
19	821961	Штанга	1
20	8165621	Диск	2
21	821958A1	Комплект пластин	1
22	40011126	Винт (M6 x 13) нержавеющая сталь	2
23	821957	Пластина тормозная	1
24	29330	ШАЙБА	1
25	821959	Рукоятка	1
26	34863	ГАЙКА (.375-24)	1
26	8M0204726	Гайка (.375-24) латунная	1
27	8237011	Наклейка Co-Pilot	1
28	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

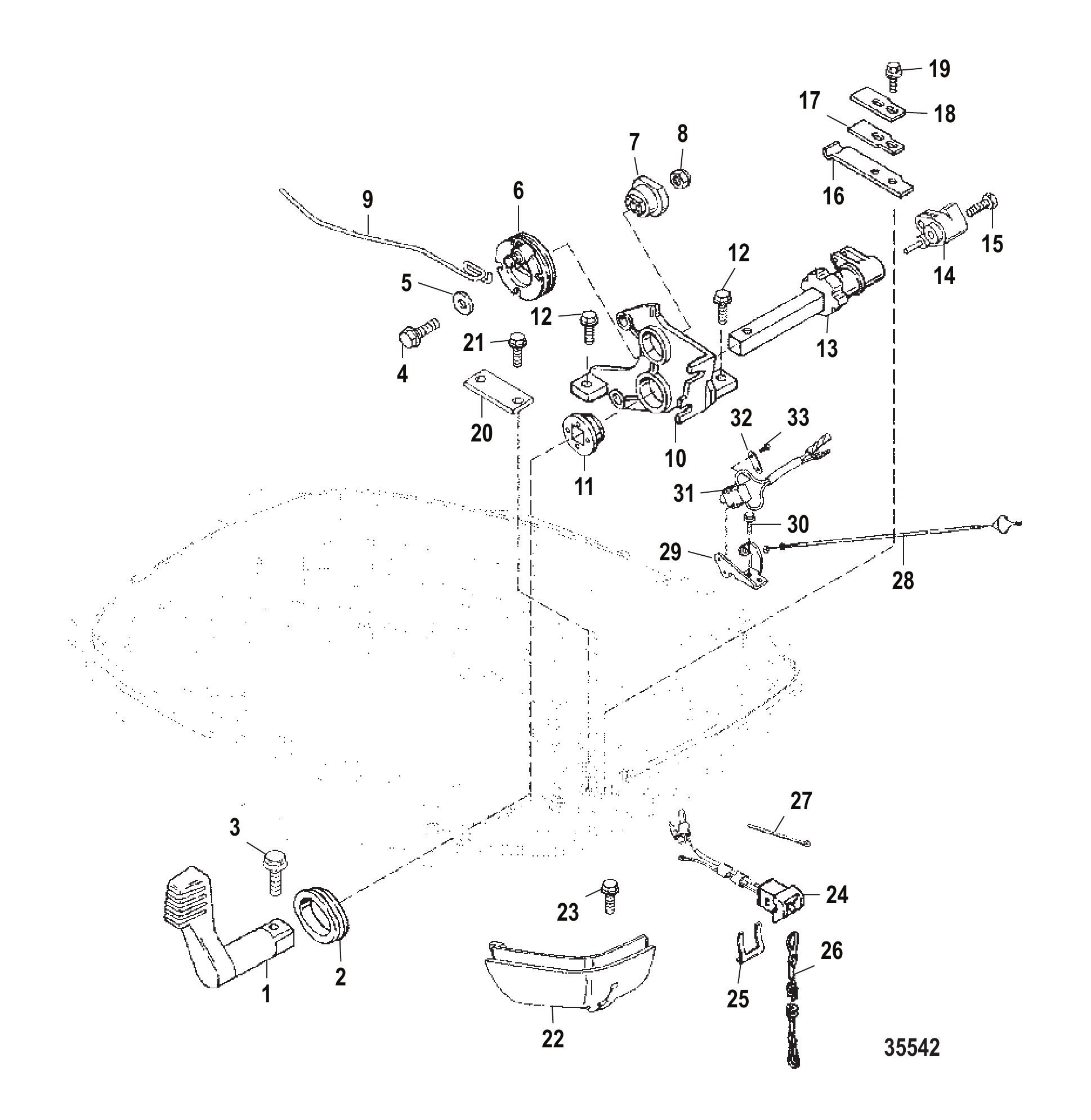

Рис. 23Трос газа (модели с румпелем) Throttle Linkage Handle Models

REF	Номер детали	Наименование	Кол-во
1	825792	РУКОЯТКА	1
2	825781	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	82239312	ВИНТ (M5 x 12)	1
4	40011128	Винт (M6 x 20) нержавеющая сталь	1
4	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
5	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
5	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
6	825787A2	Шкив в сборе	1
7	825788	ВТУЛКА	1
8	400264	ГАЙКА (M6)	1
8	401366	ГАЙКА (M6) Нержавеющая сталь	1
9	8508711	Тяга	1
9	882818	Тяга дросселя	1
10	8257863	Площадка	1
11	825789	ВТУЛКА	1
12	40011128	Винт (M6 x 20) нержавеющая сталь	2
12	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
13	852494A2	Вал переключения в сборе горизонтальный	1
13	852494A6	Вал переключения в сборе горизонтальный	1
13	852494A1	Вал переключения передач в сборе, горизонтальный	1
13	852494A5	Вал переключения в сборе горизонтальный	1
14	855609	РЫЧАГ Блокировки	1
14	826063	Рычаг блокировки	1
15	40011111	Винт (M5 x 35) нержавеющая сталь	1
16	824992	ПРУЖИНА фиксатора	1
17	824993	ПРУЖИНА опорная	1
18	824994	ПРУЖИНА пластины	1
19	82239312	ВИНТ (M5 x 12)	2
20	8280471	Ремень	1
21	40011128	Винт (M6 x 20) нержавеющая сталь	2
21	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
22	852489	Крышка	1
22	855743	КРЫШКА	1
23	40011128	Винт (M6 x 20) нержавеющая сталь	2
23	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
24	11083A30	Переключатель в сборе	1
25	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
25	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
26	15920A54	Шнур аварийного останова в сборе	1
26	15920Q54	ШНУР В СБОРЕ	1
27	816311	Стяжка (8.00 дюймов)	3
27	816311T	СТЯЖКА (8.00 дюймов)	3
28	852472	Провод	1
29	855888F	Кронштейн	1
30	82239312	ВИНТ (M5 x 12)	1
31	813960A5	Выключатель в сборе	1
31	8M0052929	Выключатель в сборе	1
32	824923	ПЛАСТИНА	1
33	82470620	ВИНТ (M3.5 x 20)	2

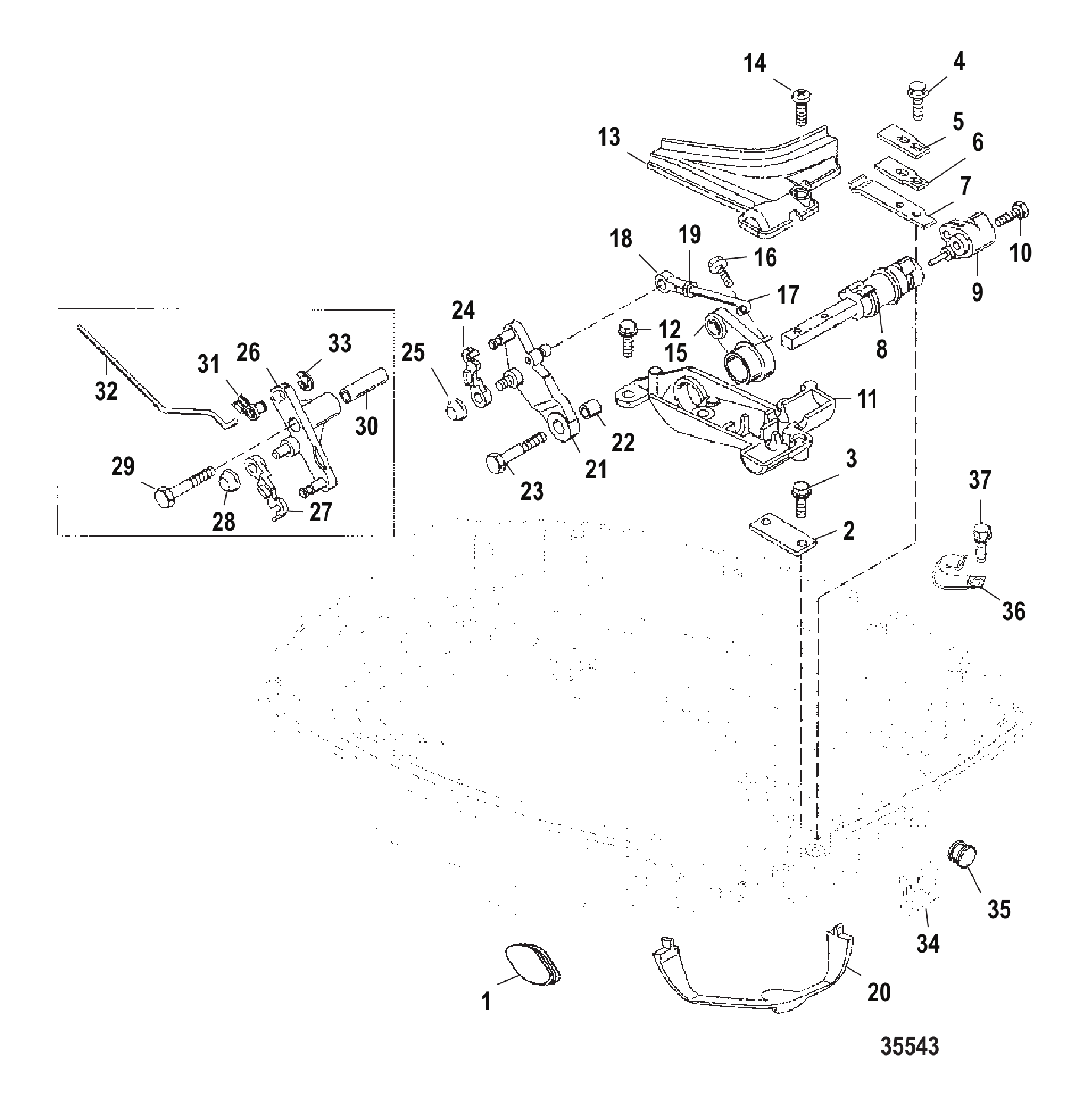

Рис. 24Дроссельная тяга (модели без ручки) Throttle Linkage Non-Handle Models

REF	Номер детали	Наименование	Кол-во
1	826037	Пробка	1
2	8280471	Ремень	1
3	40011128	Винт (M6 x 20) нержавеющая сталь	2
3	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
4	82239312	ВИНТ (M5 x 12)	2
5	824994	ПРУЖИНА пластины	1
6	824993	ПРУЖИНА опорная	1
7	824992	ПРУЖИНА фиксатора	1
8	852494A2	Вал переключения в сборе горизонтальный	1
8	852494A6	Вал переключения в сборе горизонтальный	1
8	852494A1	Вал переключения передач в сборе, горизонтальный	1
8	852494A5	Вал переключения в сборе горизонтальный	1
9	855609	РЫЧАГ Блокировки	1
9	826063	Рычаг блокировки	1
10	40011111	Винт (M5 x 35) нержавеющая сталь	1
11	835415F	Площадка дистанционного управления	1
12	40011128	Винт (M6 x 20) нержавеющая сталь	3
12	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
13	852498	Крышка	1
14	832047	Винт (M6 x 20)	1
15	852496	Рычаг вала переключения	1
15	8524961	Рычаг вала переключения передач	1
16	82239312	ВИНТ (M5 x 12)	1
17	852497A1	Тяга переключения передач в сборе	1
17	852497A2	Тяга переключения в сборе	1
18	817428	Гнездо	1
19	45076	Гайка (#10-32) латунная клемма блока выключателя	1
20	8354191	Сальник	1
21	850856	Рычаг переключения	1
22	91912	Втулка	1
23	40011128	Винт (M6 x 20) нержавеющая сталь	1
23	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
24	822459	ФИКСАТОР	1
25	825677	Гайка пружинная	1
26	850857	Рычаг дросселя	1
27	822459	ФИКСАТОР	1
28	825677	Гайка пружинная	1
29	82129145	ВИНТ (M6 x 45)	1
30	855765	ВТУЛКА	1
31	828049	Ползун	1
32	835420	Тяга дросселя	1
32	882817	Тяга дросселя	1
33	8237951	Стопорное кольцо	1
34	828114	Втулка	1
35	855937	Пробка	1
36	28700	ХОМУТ ЖГУТА ПРОВОДОВ	1
37	82239312	ВИНТ (M5 x 12)	1

Рис. 25Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
-	821468T65	Румпель в сборе	1
1	822148A3	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Body	1
4	878608	Винт (#10-16 x .500)	1
5	432429	Трос дроссельной заслонки	2
5	43242T09	Трос газа	2
6	9600910	Втулка	1
7	821468A66	Рычаг рулевой рукоятки в сборе	1
8	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
10	821972	Рукоятка дросселя	1
10	821972T	Ручка газа	1
11	96203	Пружина	1
12	821971	Фиксатор дросселя	1
12	892995	Фиксатор дросселя	1
13	4000330	ВИНТ (M6 x 25)	1
13	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
14	821463A1	Труба румпеля	1
14	821463T01	Труба румпеля	1
15	8242003	Наклейка	1
16	821465	РУКОЯТКА ДРОССЕЛЯ	1
17	99589	Рукоятка	1
17	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
18	823609A9	Выключатель в сборе стоп	1
18	8M0104613	Выключатель в сборе	1
19	822441	ФИКСАТОР	1
20	823939	ВТУЛКА	2
21	822145	Шайба	2
22	826792	Шайба волнистая	1
23	822146	Шайба	1
24	822841F1	КРОНШТЕЙН	1
25	4000384	ВИНТ (M10 x 80)	2
26	826648	Пластина	1
27	8239172	Корпус	1
27	889734	КОРПУС переключателя	1
27	889734	КОРПУС переключателя	1
28	824918	ЗАЖИМ	1
29	823609A8	Выключатель в сборе	1
30	855262	Наклейка пуска	1

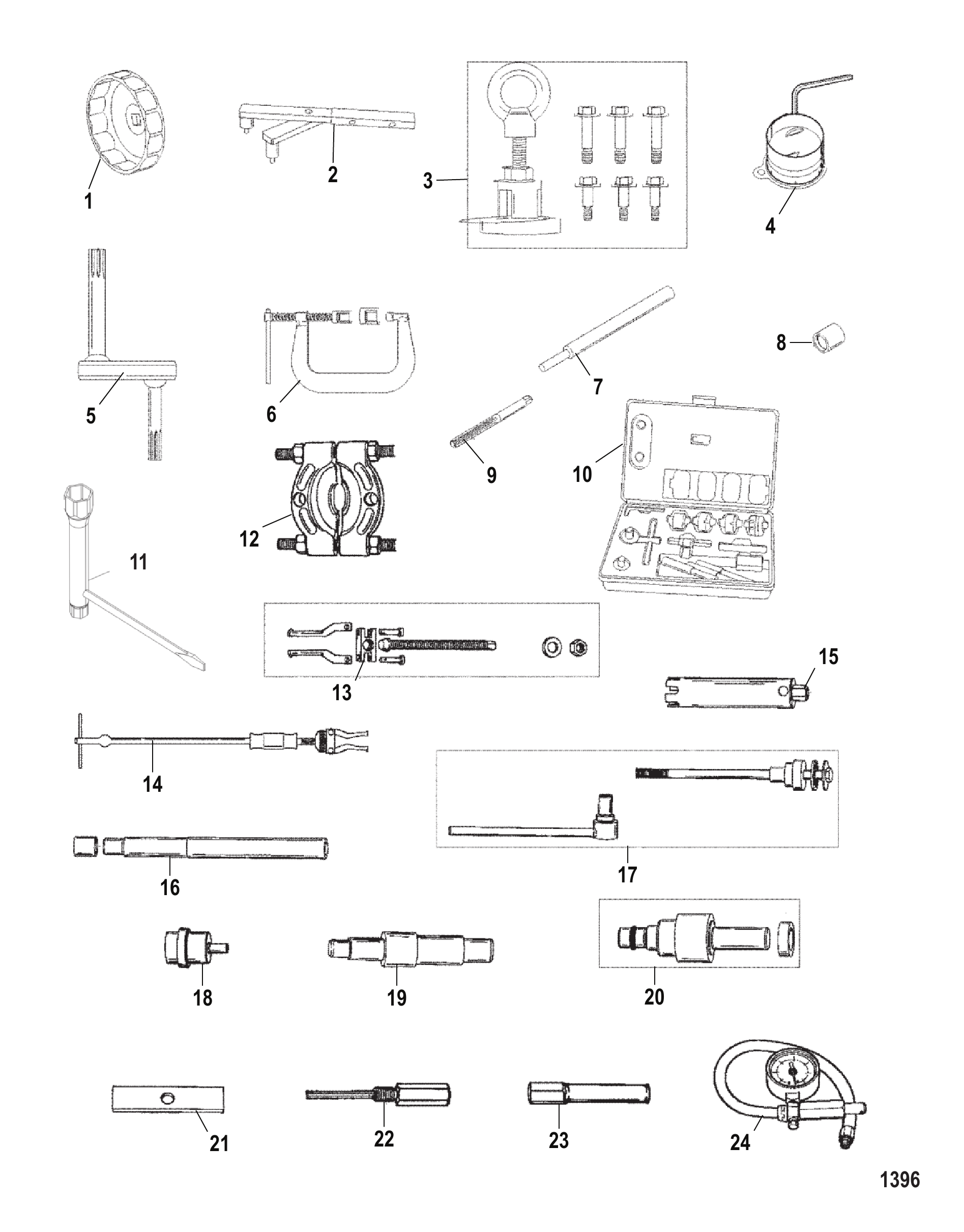

Рис. 26Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE Oil Filter Wrench (Obtain Locally)	1
2	83164M	Съёмник маховика	1
2	8M0227579	СЪЁМНИК МАХОВИКА	1
3	83163M	Фиксатор маховика	1
3	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
4	FT2997	Инструмент для сжатия поршневых колец	1
6	809494A1	Инструмент для сжатия пружин клапанов	1
7	809495A1	Инструмент для снятия направляющей клапана	1
7	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
8	809496A1	Инструмент для установки втулки направляющей клапана	1
9	809497A1	Развертка направляющей клапана	1
10	NSS	NOT SOLD SEPARATE Valve Seat Cutter Kit (Obtain Locally)	1
11	828999	Ключ гаечный	1
12	37241	Пластина съёмника универсальная	1
13	83165T	СЪЁМНИК В СБОРЕ	1
14	34569A1	Съёмник в сборе со скользящим молотком	1
15	13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
15	938431	Монтажный инструмент обоймы подшипника	1
15	93843T1	Инструмент для установки обоймы подшипника	1
16	824788A1	Инструмент для снятия подшипника	1
17	824790A1	Инструмент для установки втулки гребного вала	1
18	13658T	Оправка	1
19	824787	СЪЕМНИК ВТУЛКИ	1
20	824785T1	МОНТАЖНЫЙ ИНСТРУМЕНТ ВТУЛКИ И САЛЬНИКА	1
21	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
22	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40-4)	1
23	NSS	NOT SOLD SEPARATE Collet (Jaws)(Snap-On #CG40A6)	1
24	FT8950	Комплект тестеров	1

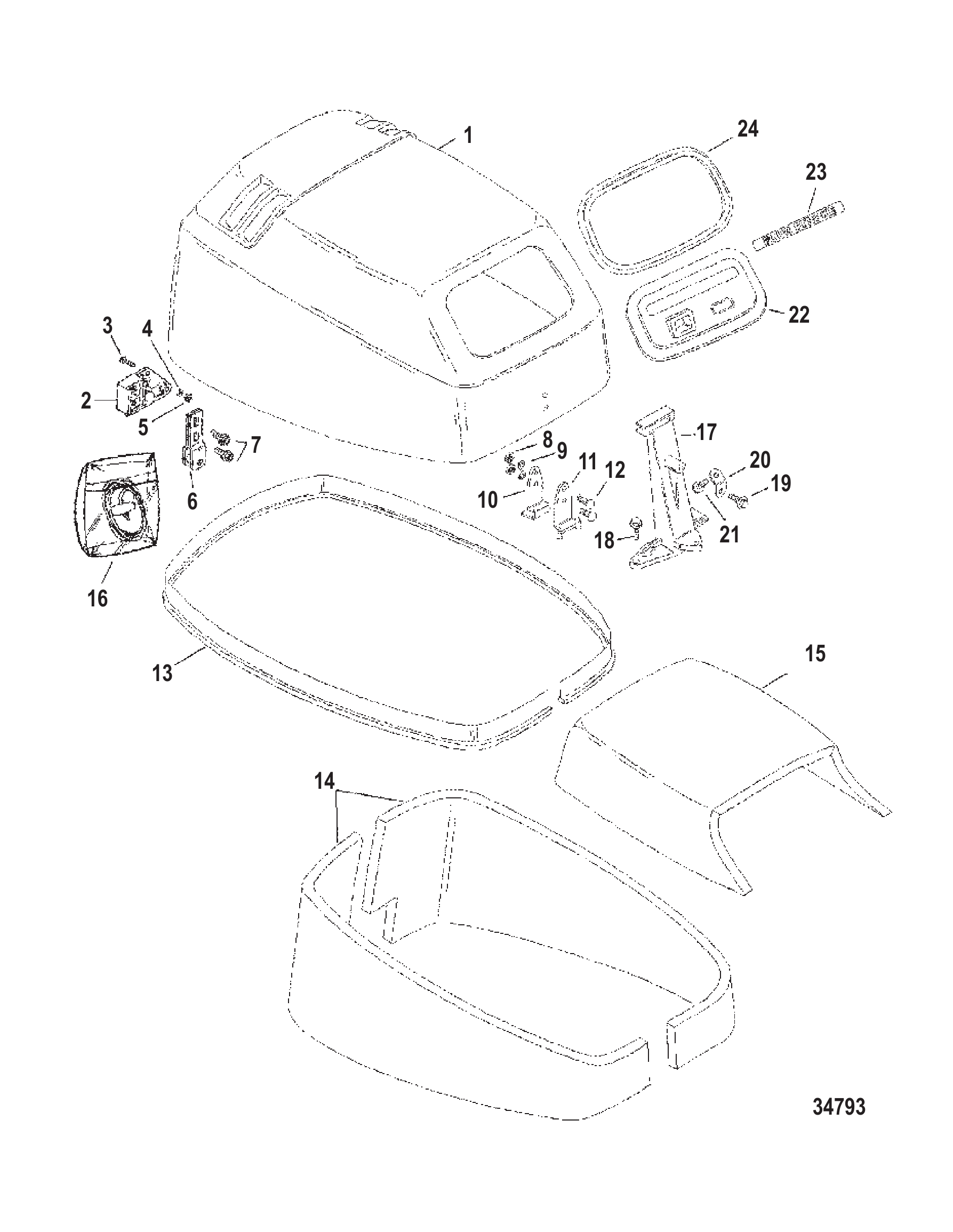

Рис. 27ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	854654A3	Верхний кожух в сборе	1
1	854654A4	Верхний кожух в сборе	1
1	854654T4	Кожух верхний серебристый	1
2	8224261	КРОНШТЕЙН	1
2	8M0038412	Кронштейн кожуха	1
3	8231871	Винт (M4 x 14.5)	3
4	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
5	8237515	Гайка (M4)	3
6	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
6	893763	Кронштейн фиксатора ролика	1
7	4006731	ВИНТ (M6 x 16)	2
8	8237515	Гайка (M4)	2
9	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
10	826649	Защёлка	1
11	827702	КРЫШКА	1
11	827702T	Крышка	1
12	8231871	Винт (M4 x 14.5)	2
13	8282371	Уплотнение кожуха	1
13	8M0043391	Уплотнение кожуха	1
14	825567A1	Шумоизоляция боковая	2
15	NSS	NOT SOLD SEPARATE Sound Blacket-Top	1
16	47341A11	Комплект шнура с рукояткой ручного запуска	1
17	8258271	Опора	1
18	40011128	Винт (M6 x 20) нержавеющая сталь	3
18	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
19	82129114	ВИНТ (M6 x 14)	1
20	827501	КРОНШТЕЙН	1
21	40011126	Винт (M6 x 13) нержавеющая сталь	1
22	825655A5	Упор рукоятки	1
23	8500534	Наклейка	1
24	8249952	Уплотнение	1

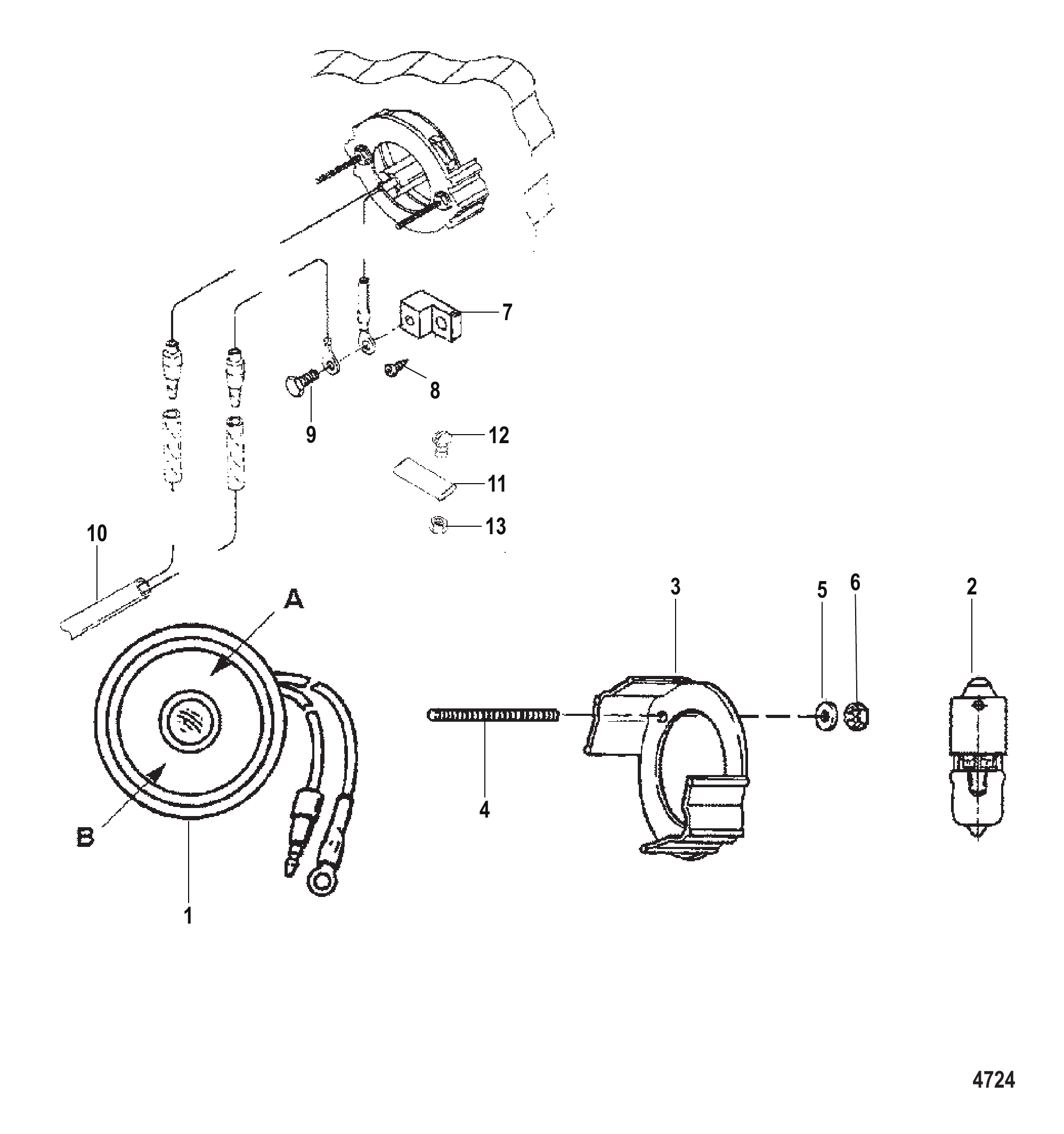

Рис. 28Визуальное предупреждение Visual Warning

REF	Номер детали	Наименование	Кол-во
1	17334A4	Пластина крепления лампы в сборе	1
2	17429	Лампа	1
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	45915	КЛЕММНАЯ КОЛОДКА	1
8	16324	ВИНТ (#8 x .625)	1
9	878607	Винт (#10-16 x .375)	1
10	11149A3	Трос в сборе	1
11	623594	ИЗОЛЯТОР (2.00 ДЮЙМА)	1
12	24231	ВИНТ (#10-32 x .250)	1
13	27164	ГАЙКА И СТОПОРНАЯ ШАЙБА (#10-32)	1
