水星 Mercury 15 HP Carb SeaPro 0R051685 THRU 0R123564 - — взрыв-схемы и запчасти

四冲程化油器 · Cat.# 90-895256005 · 共 21 个部位 · 819 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС 4Карбюратор 5Кронштейн-хомут 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7Блок цилиндров 8Головка цилиндра 9Картер редуктора 10Электрические компоненты 11Топливный бак (пластик - 3,2 галлона)12Редуктор, ведущий вал 13Редуктор, гребной вал 14ВПУСКНОЙ КОЛЛЕКТОР И ТОПЛИВНЫЙ НАСОС 15Впускной и выпускной клапан 16РУЧНОЙ СТАРТЕР 17Сервисные/вспомогательные материалы 18КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 19Поворотный кронштейн 20Ручное Управление 21Верхний кожух

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	828038A1	Комплект зарядки выпрямителя аккумулятора	A/R
-	831257A1	Комплект системы Co-Pilot	A/R
-	828003A1	Комплект переоборудования под электростартер	A/R
-	828032A1	Комплект удлинителя	A/R
-	828032A2	Комплект удлинителя	A/R
-	12612A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	84125M	Регулятор напряжения в сборе	A/R
-	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	A/R
-	14171A2	ЗАМОК МОТОРА	A/R
-	14171Q2	ЗАМОК МОТОРА	A/R
-	828000A12	Масляный картер	A/R
-	802833Q1	Масло	A/R
-	96086	Ключ/отвёртка свечи зажигания	A/R
-	8M0026088	Свечной ключ	A/R
-	828020A1	Комплект крепления дистанционного управления	A/R
-	828022A2	Жгут проводов дистанционного управления в сборе	A/R
-	831259A1	Комплект переоборудования	A/R
-	828030A3	Комплект румпеля	A/R
-	828030A4	Комплект румпеля	A/R
-	828004A1	Комплект переоборудования под румпель	A/R

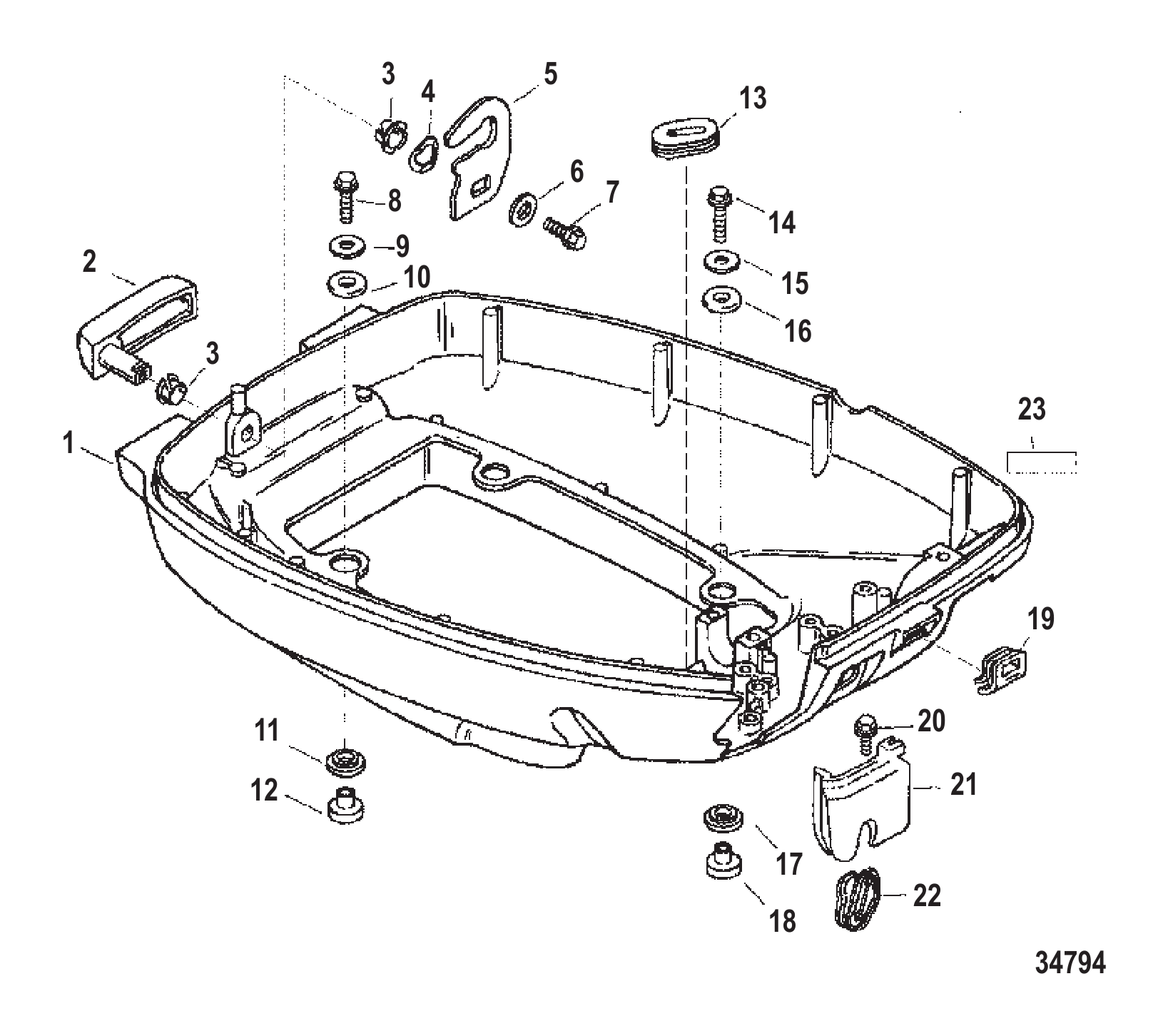

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	825780F1	Нижний кожух	1
2	825782F1	Рычаг защёлки кожуха	1
3	812707	Втулка	2
4	12134	ШАЙБА ВОЛНОВАЯ	1
5	825783	КРЮЧОК ЗАЩЕЛКИ	1
5	893766	Крючок фиксатора	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	4010616	ВИНТ (M6 x 16) Нержавеющая сталь	1
7	4006731	ВИНТ (M6 x 16)	1
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	2
9	69057	ШАЙБА (.281 x .734 x .063)	2
10	828129	Втулка	2
11	828129	Втулка	2
12	826618	Втулка	2
13	826849	Втулка уплотнительная	1
14	40011129	Винт (M6 x 25) нержавеющая сталь	2
15	69057	ШАЙБА (.281 x .734 x .063)	2
16	828129	Втулка	2
17	828129	Втулка	2
18	826618	Втулка	2
19	857002	Крышка	1
20	40011128	Винт (M6 x 20) нержавеющая сталь	1
20	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
21	825569	Крышка	1
22	825784	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
23	NSS	NOT SOLD SEPARATE Decal-Unleaded Fuel	1

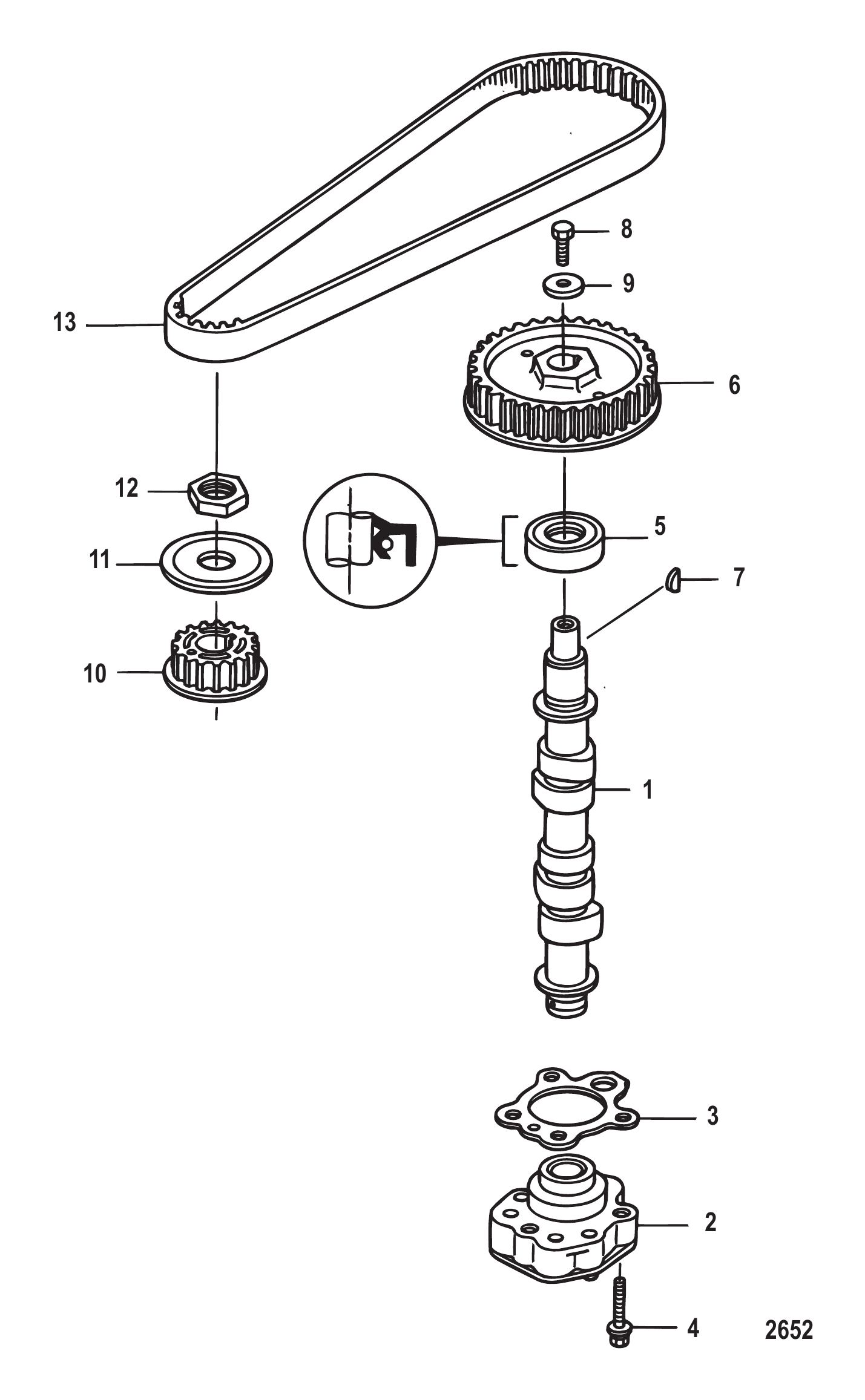

Рис. 3РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС Camshaft and Oil Pump

REF	Номер детали	Наименование	Кол-во
1	834956001	Распредвал	1
1	834956005	Распредвал	1
1	8M0170577	Распределительный вал в сборе	1
2	834967T03	Масляный насос в сборе	1
3	853523001	Прокладка масляного насоса	1
3	8M0229932	Прокладка	1
4	850879001	БОЛТ	3
5	825455001	Сальник масляный	1
6	834973001	Шестерня ведомая	1
7	95229	Шпонка	1
8	803858001	БОЛТ	1
9	895118	Шайба	1
10	834955001	Шестерня ведущая	1
11	895119	Направляющая ремня	1
12	855679001	Гайка	1
13	895120	Ремень ГРМ	1
-	835427A04	Комплект прокладок головки блока	1
-	895188T04	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	895188T06	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	8M0046065	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	835430T06	Головка блока цилиндров в сборе	1
-	835430T07	Головка блока цилиндров в сборе	1
-	835430T07	Головка блока цилиндров в сборе	1

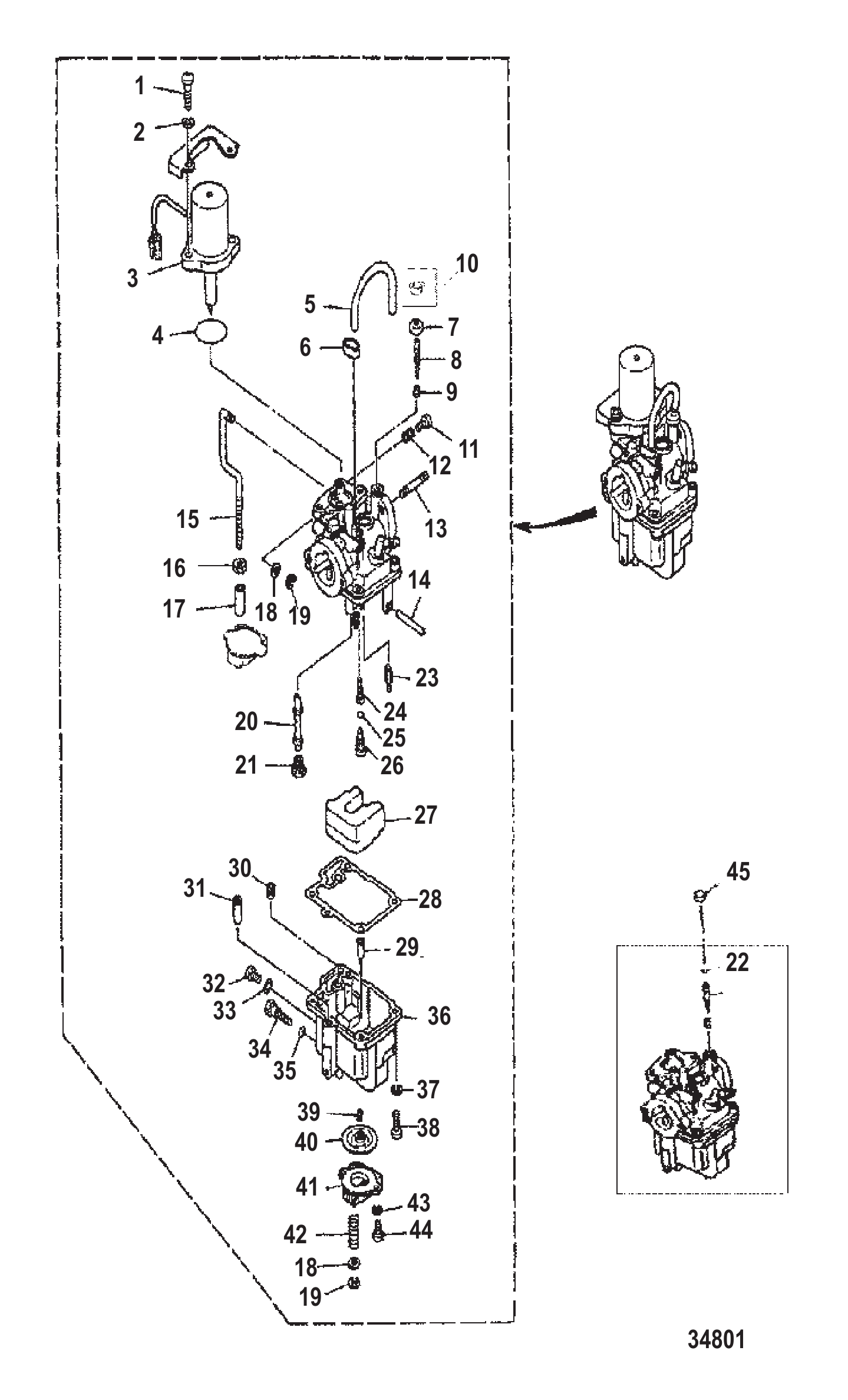

Рис. 4Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
-	827973A1	Карбюратор	1
1	82980M	ВИНТ	2
2	82212M	Стопорная шайба	2
3	827473M	Узел подкачки карбюратора	1
3	827473T	Стартер в сборе	1
4	827472M	Кольцо уплотнительное	1
4	827472T	Кольцо уплотнительное	1
5	827471M	Трубка	1
6	827482M	Хомут	1
7	827468M	Уплотнение	1
8	809125M	Винт регулировки воздуха	1
9	80437M	Пружина	1
10	855237	Пробка	1
11	826931M	Винт	1
12	82596M	Пружина регулировки холостого хода	1
13	825522	ШПИЛЬКА	2
14	80451M	Штифт	1
15	809127M	Тяга ускорительного насоса	1
16	82537M	Гайка	1
17	827486M	Вал воздушной заслонки	1
18	827488M	Шайба	2
19	827489M	Зажим	2
20	809123M	Главный распылитель	1
21	82625M	Главный жиклёр	1
22	809124M	Кольцо уплотнительное	1
23	14182M	Клапан	1
24	827465M	Жиклёр холостого хода	1
25	80960M	Прокладка	1
26	827466M	Пробка главного распылителя	1
27	827470M	Поплавок	1
28	827463M	Прокладка поплавковой камеры	1
29	827474M	Фильтр	1
30	827475M	Жиклёр пусковой	1
31	827483M	Клапан воздушной заслонки	1
32	827480M	Винт	1
33	827481M	Прокладка	1
34	827477M	Винт сливной	1
35	827476M	Кольцо уплотнительное	1
36	827464M	Поплавковая камера	1
37	82206M	СТОПОРНАЯ ШАЙБА	4
38	91738M	Винт	4
39	827479M	Пружина	1
40	827478M	Диафрагма	1
41	809126M	Крышка	1
42	827487M	Пружина	1
43	82206M	СТОПОРНАЯ ШАЙБА	2
44	83509M	Винт (M4 x 10)	2
45	827737	УПЛОТНЕНИЕ РЕЗИНОВОЕ	1
-	828099	Упор дроссельной заслонки	1
-	821285	ПРУЖИННАЯ ГАЙКА	1
-	827493M	Ремкомплект карбюратора	1

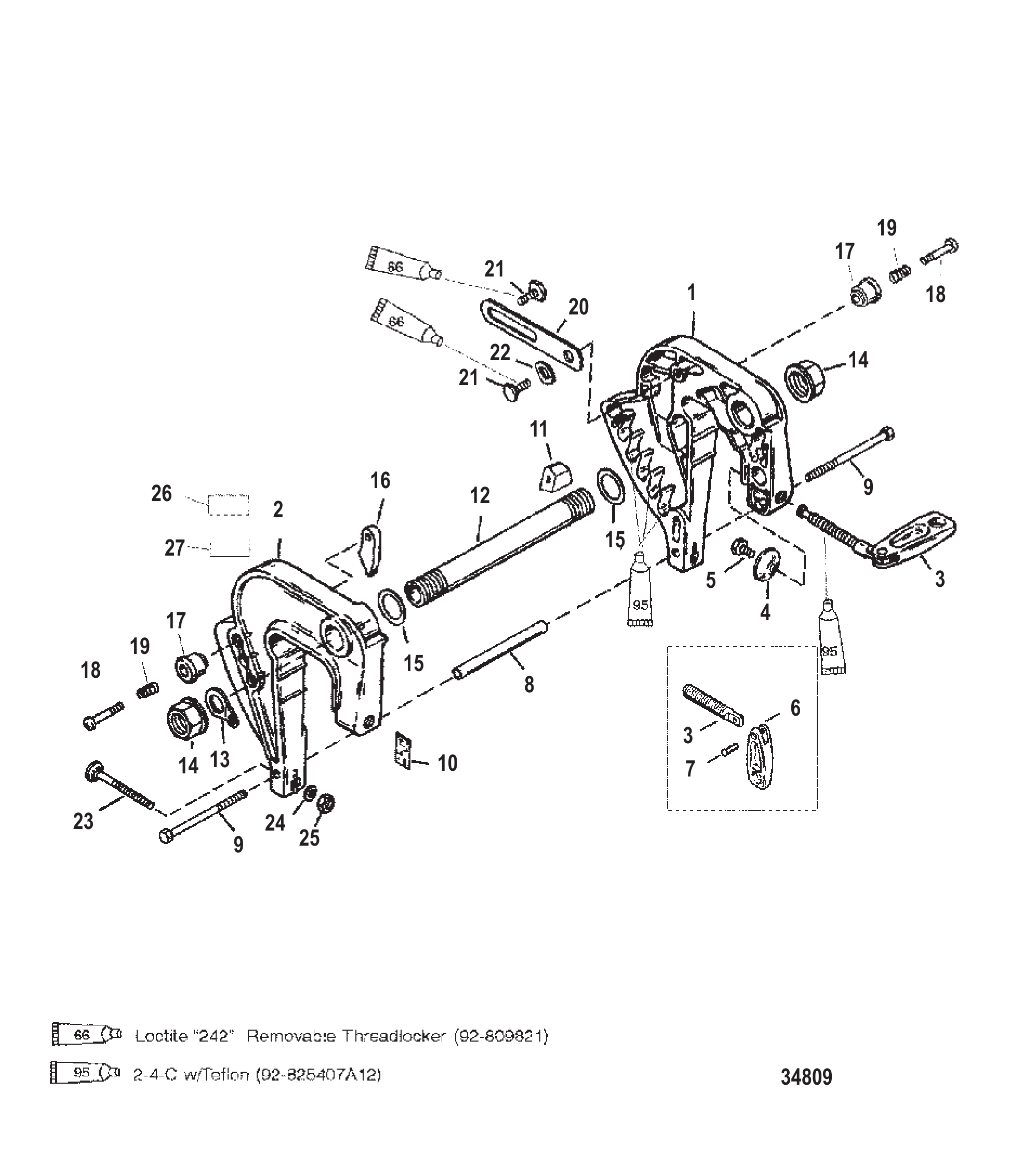

Рис. 5Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A8	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768042	Винт с буртиком шестигранный	2
6	NSS	NOT SOLD SEPARATE Handle	2
7	NSS	NOT SOLD SEPARATE Rivet	2
8	818539	ПРОСТАВКА	1
8	8M0084719	ПРОСТАВКА	1
9	4000333	ВИНТ (M6 x 40)	2
10	12869	Наклейка положения откидки	1
11	814427	Фиксатор наклона с золотником (новая конструкция)	1
12	42078	Труба наклона	1
13	30954	Стопорное кольцо	1
13	8M0085928	ЗАЖИМ	1
14	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
15	71421	Шайба нейлоновая трубы наклона	2
16	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	1
17	NSS	NOT SOLD SEPARATE Knob	2
18	NSS	NOT SOLD SEPARATE Screw	2
19	NSS	NOT SOLD SEPARATE Spring	2
20	90901	Лента упора откидывания - левый борт	1
21	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
22	31030	Шайба волнистая стопора откидывания	1
23	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
24	67983	Шайба болта струбцины	2
25	13855	Гайка (.250-20)	2
25	8267118	Гайка (.250-20)	2
26	NSS	NOT SOLD SEPARATE Decal-Tilt Lock	1
27	NSS	NOT SOLD SEPARATE Decal-Tilt Limit	1

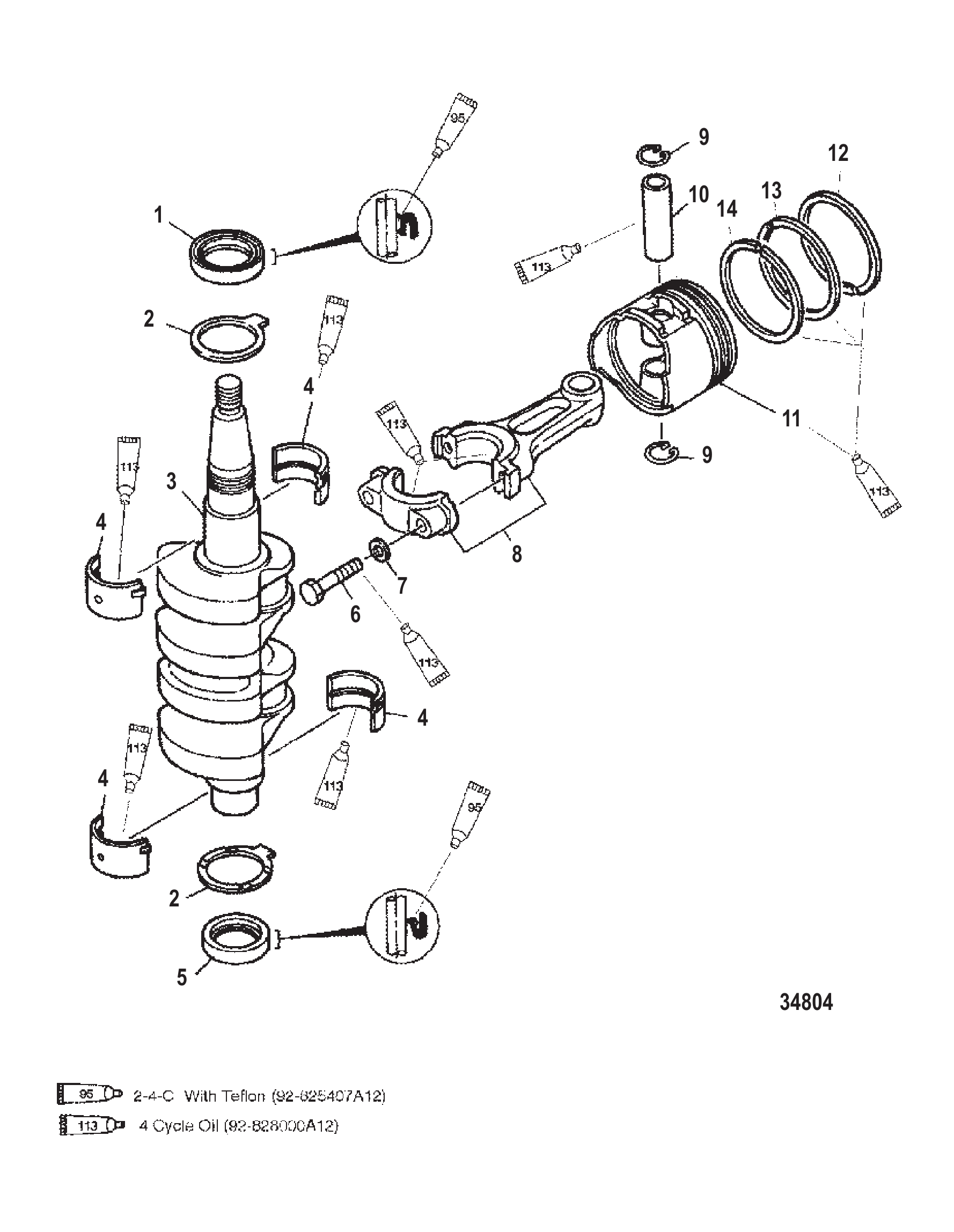

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	825704	Сальник масляный	1
2	825710	Подшипник упорный	2
3	825703	Коленчатый вал	1
4	825706	Подшипник коренной (коричневый)	AR
4	825706T	ПОДШИПНИК @2	AR
4	82570610	ПОДШИПНИК Коренной (Черный)	AR
4	825706T10	ПОДШИПНИК @2	AR
4	82570620	ПОДШИПНИК Коренной (Синий)	AR
4	825706T20	ПОДШИПНИК @2	AR
5	825705	Сальник масляный	1
6	825708	Болт	4
7	825709	Шайба	4
8	825707A2	ШАТУН	2
9	82343M	ЗАЖИМ	4
10	825713	Палец поршневой	2
11	825711	Поршень	2
11	825711T	ПОРШЕНЬ СТАНДАРТНЫЙ	2
11	8257112	Поршень	AR
11	8257111	Поршень	AR
11	825711T1	ПОРШЕНЬ РЕМОНТНЫЙ	AR
12	8257121	Кольцо поршневое	2
12	825712T1	КОЛЬЦО ПОРШНЕВОЕ СТАНДАРТНОЕ	2
12	8257123	Кольцо поршневое	AR
12	8257122	Кольцо поршневое	AR
12	825712T2	КОЛЬЦО ПОРШНЕВОЕ РЕМОНТНОЕ	AR
13	NSS	NOT SOLD SEPARATE Piston Ring	2
14	NSS	NOT SOLD SEPARATE Oil Ring	2
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

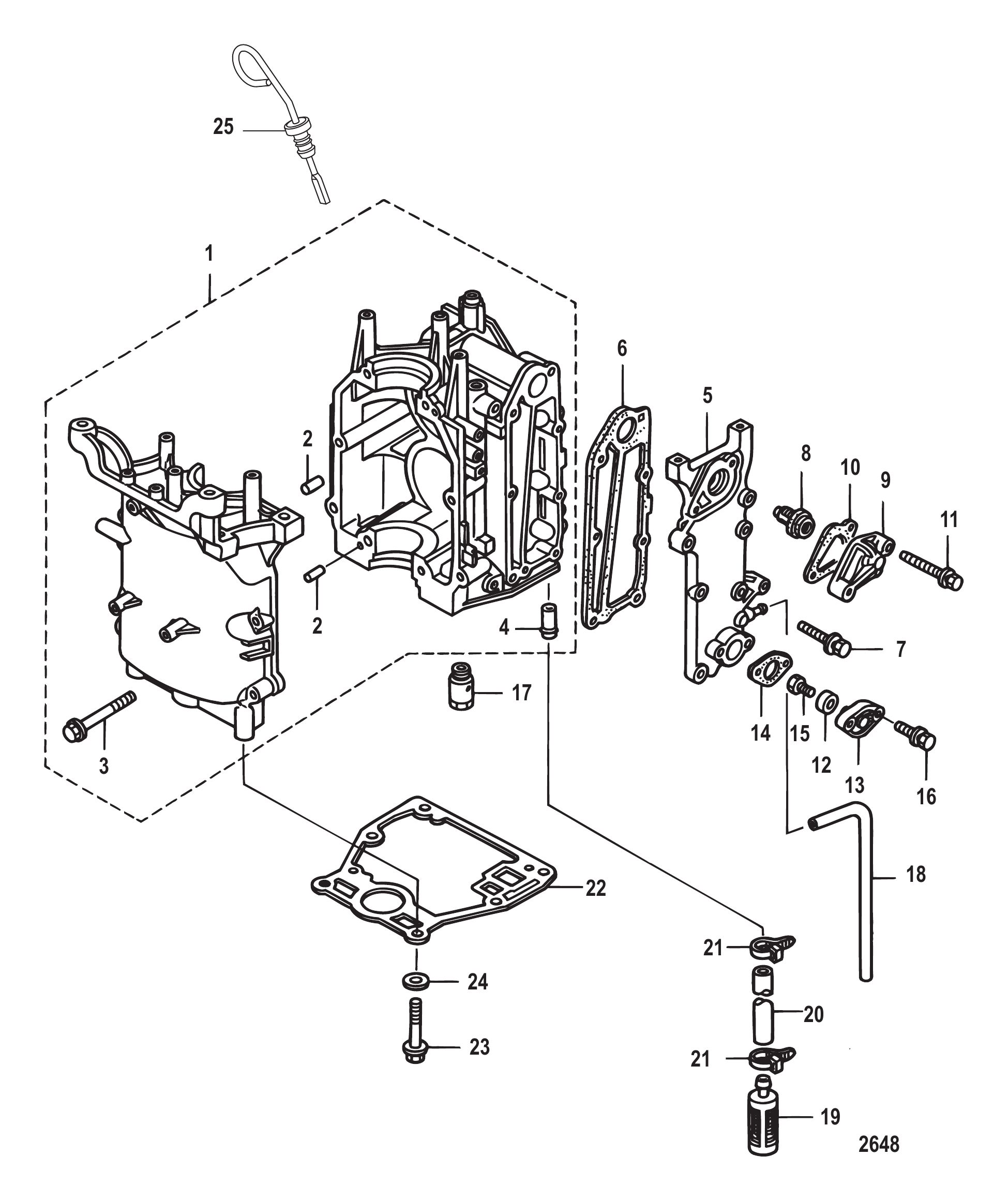

Рис. 7Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	815013T06	БЛОК ЦИЛИНДРОВ	1
2	16119	Штифт установочный	2
3	855677001	Болт	8
3	855677005	Болт	8
4	822644001	ШТУЦЕР НИППЕЛЬ	1
5	834953001	Крышка выпуска	1
6	834952001	Прокладка крышки выпуска	1
7	825702002	Болт нержавеющая сталь	5
7	823042	Болт	5
8	855676002	Термостат 60 градусов	1
8	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
8	855676005	Термостат 71 градус	1
8	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
9	8537052	КРЫШКА ТЕРМОСТАТА	1
10	853702005	Прокладка	1
10	8M0214960	ПРОКЛАДКА	1
11	82304222	БОЛТ Нержавеющая сталь	2
11	8M0102279	Болт	2
12	823912	АНОД	1
13	895151	Пробка анода	1
13	895151001	Анод	1
14	895150	Прокладка	1
14	895150001	Прокладка	1
15	823042037	БОЛТ	1
15	16832	Болт (M6 x 16)	1
15	823042037	БОЛТ	1
15	16832	Болт (M6 x 16)	1
15	16832	Болт (M6 x 16)	1
15	16832	Болт (M6 x 16)	1
16	82304233	БОЛТ	2
16	167051	Болт (M6 x 20)	2
16	82304233	БОЛТ	2
16	167051	Болт (M6 x 20)	2
16	167051	Болт (M6 x 20)	2
16	167051	Болт (M6 x 20)	2
17	803535002	Плунжер	1
17	898101142	Плунжер	1
17	803535002	Плунжер	1
17	898101142	Плунжер	1
17	803535003	Плунжер	1
17	898101142	Плунжер	1
17	803535003	Плунжер	1
17	898101142	Плунжер	1
18	851848003	ШЛАНГ (330 мм)	1
18	879194470	Шланг	1
19	895152	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
20	895153	Шланг (120 мм)	1
20	8M0057115	ШЛАНГ	1
21	816311T	СТЯЖКА (8.00 дюймов)	2
22	835427003	Прокладка основания	1
22	8M0229930	ПРОКЛАДКА	1
23	895140001	Болт	6
23	898103228	Болт	6
24	895106001	Шайба	6
24	16192	Шайба	6
25	803512001	Маслоизмерительный щуп	1
-	835427A04	Комплект прокладок головки блока	1
-	895188T04	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	895188T06	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	8M0046065	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1

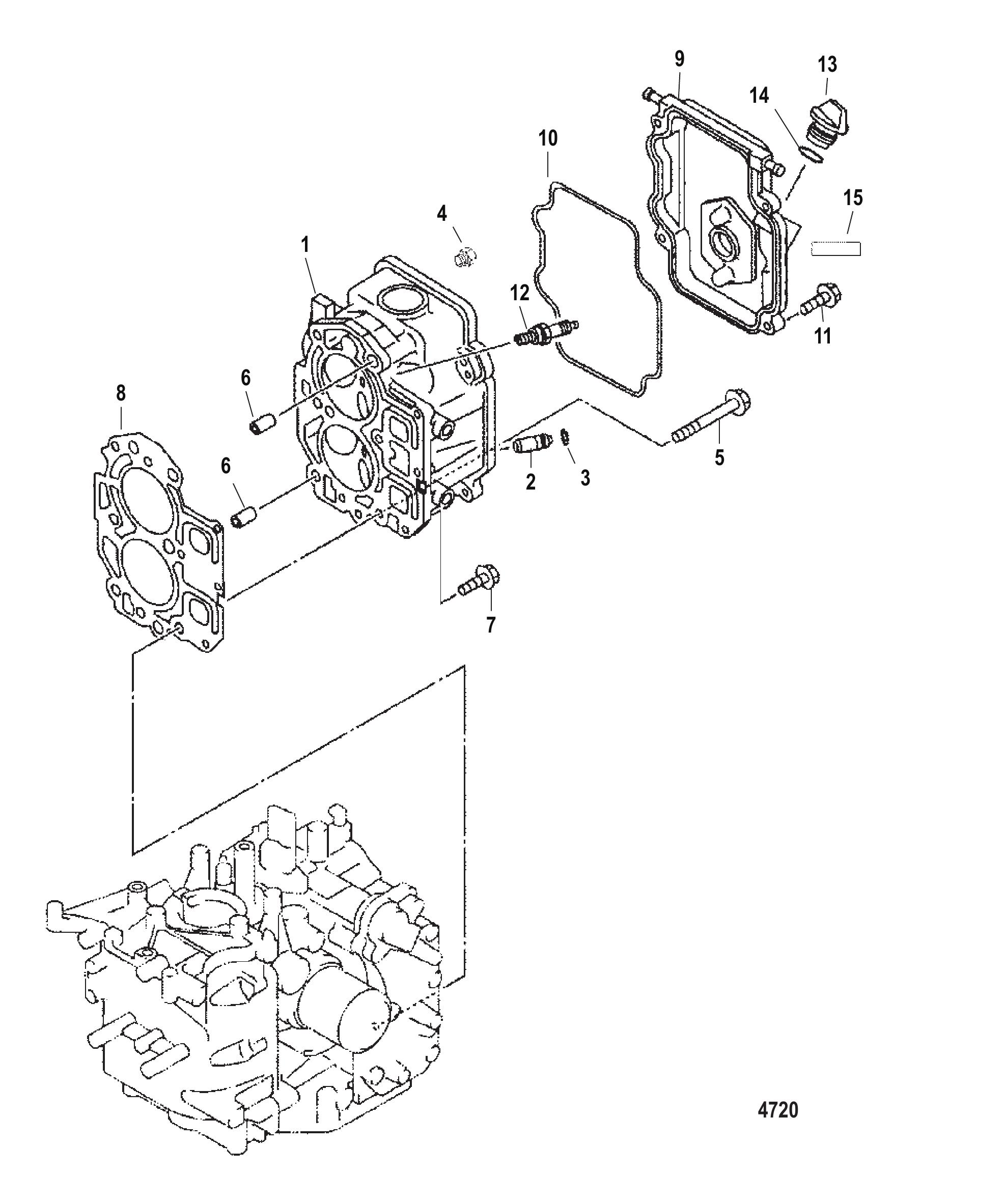

Рис. 8Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	835430A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430T08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430A2	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430T08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
2	850835	Направляющая впускная	4
3	825038	СТОПОРНОЕ КОЛЬЦО	4
4	822644	Резьбовая пробка	3
5	855677	БОЛТ (M8 x 78)	6
6	825689	Штифт установочный	2
7	82500925	ВИНТ (M6 x 25)	3
7	893745025	Винт (M6 x 25)	3
8	850836	Прокладка	1
8	8M0052705	Прокладка	1
9	834954	Крышка	1
10	850837	Сальник	1
11	825702	Болт (M6 x 20)	4
11	8257021	Болт (M6 x 20)	4
12	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	2
12	827858Q	Свеча зажигания DPR6EA-9 @10	2
13	859578A1	ПРОБКА В СБОРЕ Масляная	1
13	8M0240831	МАСЛЯНАЯ ПРОБКА	1
14	NSS	NOT SOLD SEPARATE O-Ring	1
15	NSS	NOT SOLD SEPARATE Decal-recomm. Eng. Oil/Valve Cle.	1
-	802733A98	Блок цилиндров в сборе	1
-	802733A98	Блок цилиндров в сборе	1
-	879783A01	Блок цилиндров в сборе	1
-	835427A00	Комплект прокладок блока цилиндров	1

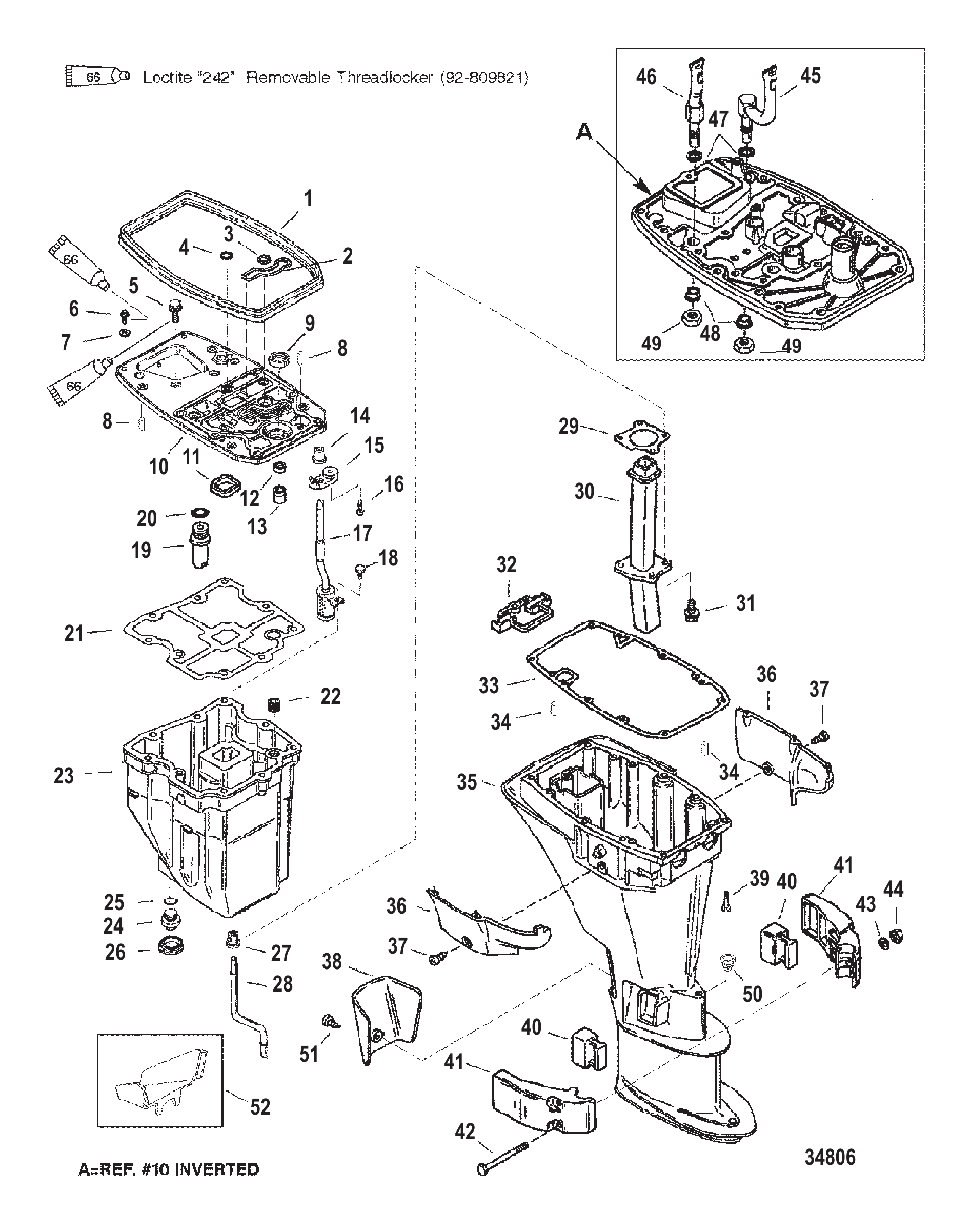

Рис. 9Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	825807	САЛЬНИК РЕЗИНОВЫЙ	1
2	825806	САЛЬНИК	1
3	825805	ДЕМПФЕР	1
4	825804	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
5	825773	БОЛТ	9
6	40011128	Винт (M6 x 20) нержавеющая сталь	2
6	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
9	827406	САЛЬНИК МАСЛЯНЫЙ	1
10	825574A2	Направляющая выхлопа в сборе	1
11	825771	Сальник	1
12	85023	Сальник масляный	2
13	827395	КОРПУС САЛЬНИКА	1
14	825580	Сальник	1
15	825581	Направляющая	1
16	825582	Винт	1
17	825766	Сетчатый фильтр	1
18	825767	Болт	1
19	825578A1	Клапан сброса давления в сборе	1
20	825579	Кольцо уплотнительное	1
21	8257741	Прокладка масляного поддона	1
22	825765	Сальник	1
23	825764	Поддон масляный	1
24	825769	Пробка сливная	1
25	825770	Кольцо уплотнительное	1
26	825768	Демпфер	1
27	827241	САЛЬНИК	1
28	825775	ТРУБКА ВОДЯНАЯ	1
28	826035	Водяная трубка	1
29	8258281	Прокладка	1
30	825772	Коллектор выпускной	1
30	825772T	Коллектор выхлопной	1
31	825773	БОЛТ	4
32	825777	КРЫШКА	1
33	8257781	Прокладка	1
34	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
35	825538F1	Корпус в сборе	1
35	825835F1	Корпус в сборе	1
36	825796F1	Крышка	1
36	825797F1	Крышка	1
37	4007841	ВИНТ САМОНАРЕЗАЮЩИЙ	2
38	825798F1	Крышка слива масла	1
39	830106	Винт (M8 x 40)	6
40	421892	Опора	2
40	8M0039074	КРЕПЛЕНИЕ	2
41	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
42	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
43	400256	СТОПОРНАЯ ШАЙБА (M6)	2
44	400212	ГАЙКА (M6) Нержавеющая сталь	2
45	826682	Труба	1
46	825575	Труба	1
47	84273M	Шайба	2
48	827336	ВТУЛКА	2
49	84282M	Гайка	2
50	827947	Сальник	1
51	40056105	ВИНТ (M5 x 10)	1
52	828364	Воронка слива масла	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

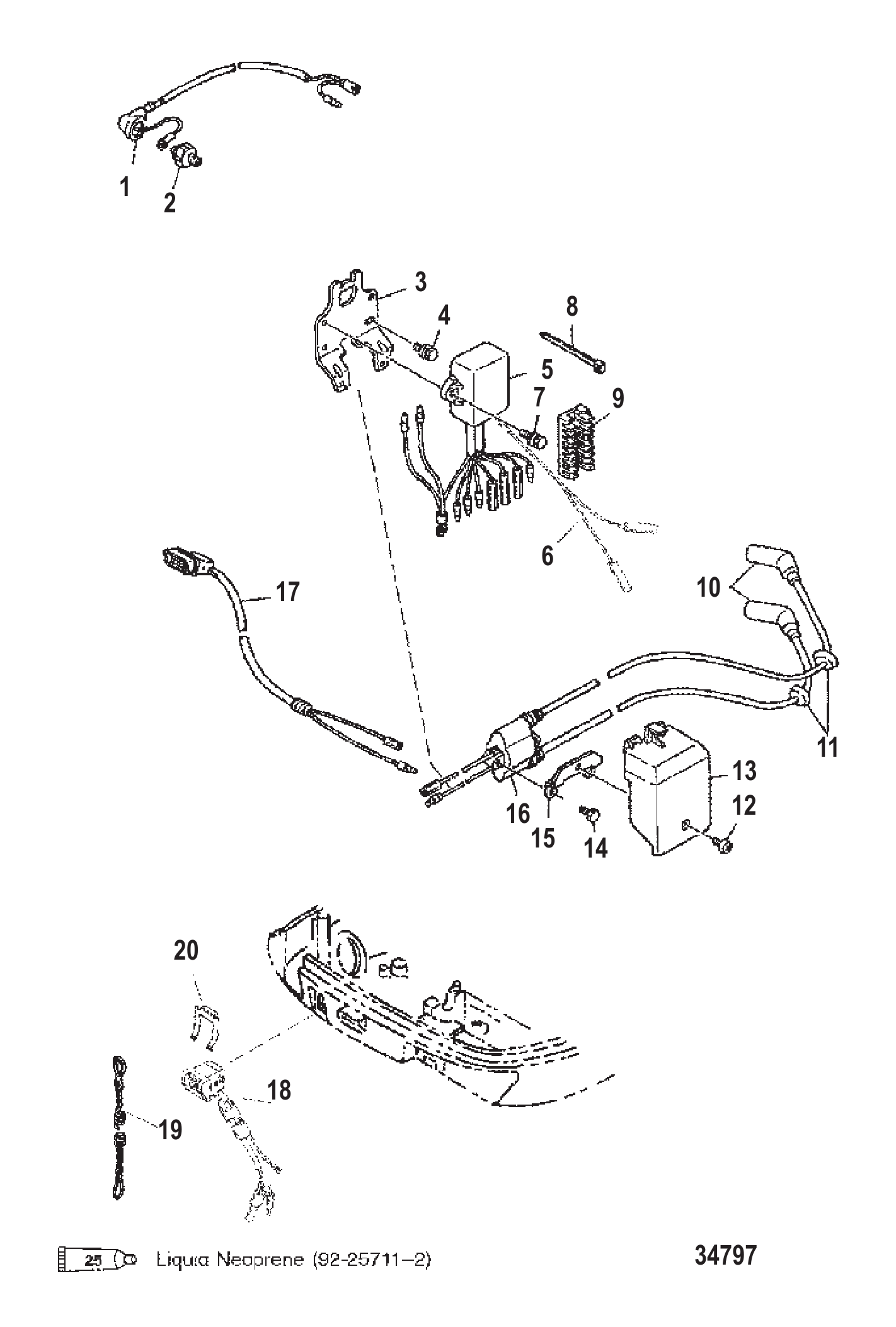

Рис. 10Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	825679	Провод	1
2	825678	Датчик давления масла	1
3	825671	Кронштейн	1
4	84058M	Болт (M6 x 20)	2
5	825667	Блок CDI	1
5	825667T	Блок CDI	1
6	824912A6	Трос в сборе ручного запуска	1
7	84058M	Болт (M6 x 20)	2
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	825674	Хомут	1
10	825102A1	Высоковольтный провод	2
11	82069M	Втулка уплотнительная	2
12	825502	ВИНТ	1
13	825673	Крышка	1
14	825501	БОЛТ (M6 x 25)	2
14	8248326	Винт (M6 x 25 мм)	2
15	825672	Пластина	1
16	825668	Катушка зажигания в сборе (с проводами и колпачками)	1
16	825668T	Катушка зажигания в сборе	1
17	825656	Контрольная лампа ручного запуска	1
18	11083A30	Переключатель в сборе	1
19	15920A54	Шнур аварийного останова в сборе	1
19	15920Q54	ШНУР В СБОРЕ	1
20	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
20	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1

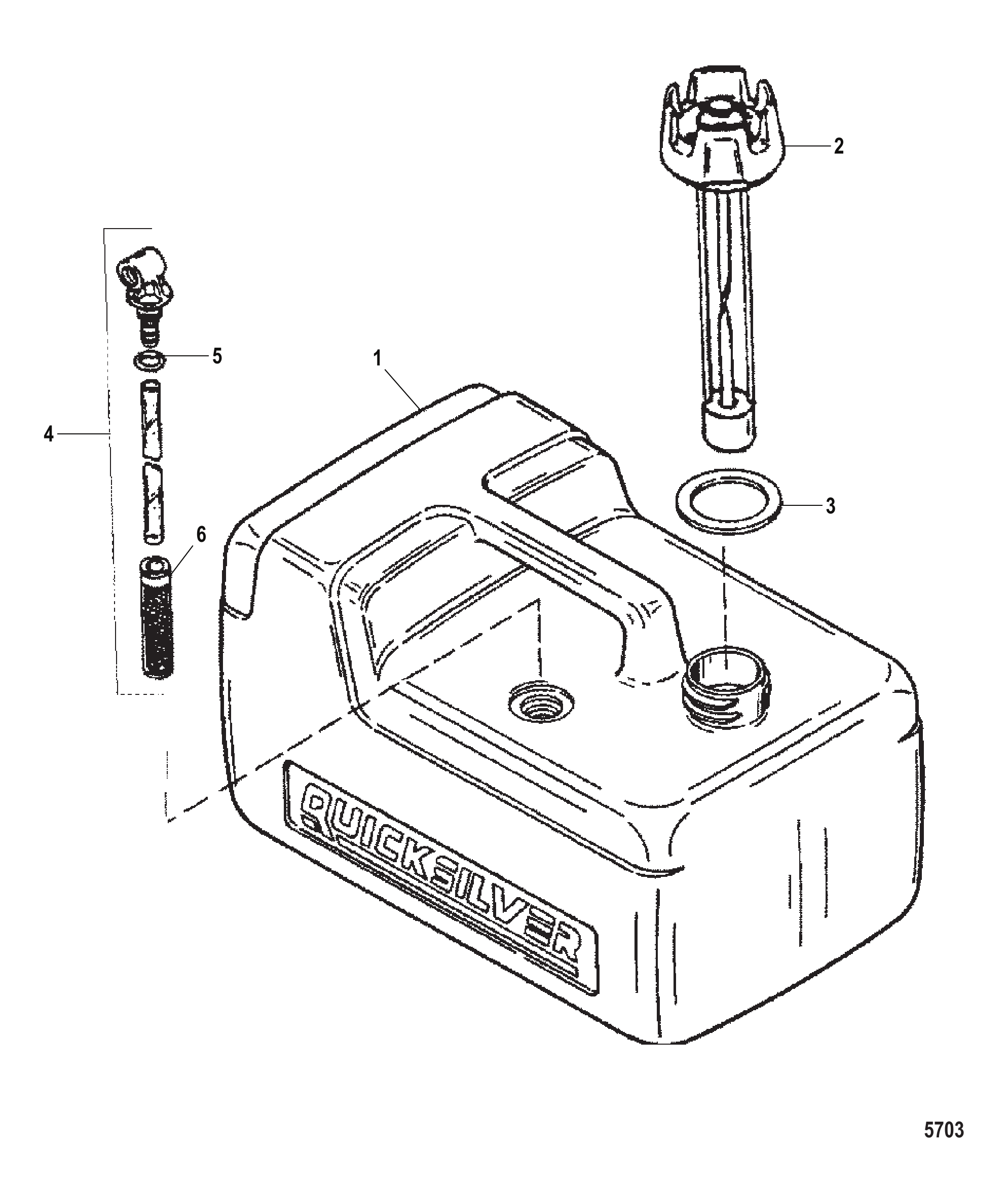

Рис. 11Топливный бак (пластик - 3,2 галлона) Fuel Tank Assembly (Plastic - 3.2 Gallon)

REF	Номер детали	Наименование	Кол-во
1	859061A1	ТОПЛИВНЫЙ БАК В СБОРЕ	1
2	823535	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	8169771	Прокладка крышки топливного бака	1
4	823531A1	Комплект топливного разъёма	1
4	8M0175544	Комплект топливного разъёма 3.2	1
5	823533	Уплотнительное кольцо	1
6	823534	Сетка топливного фильтра	1

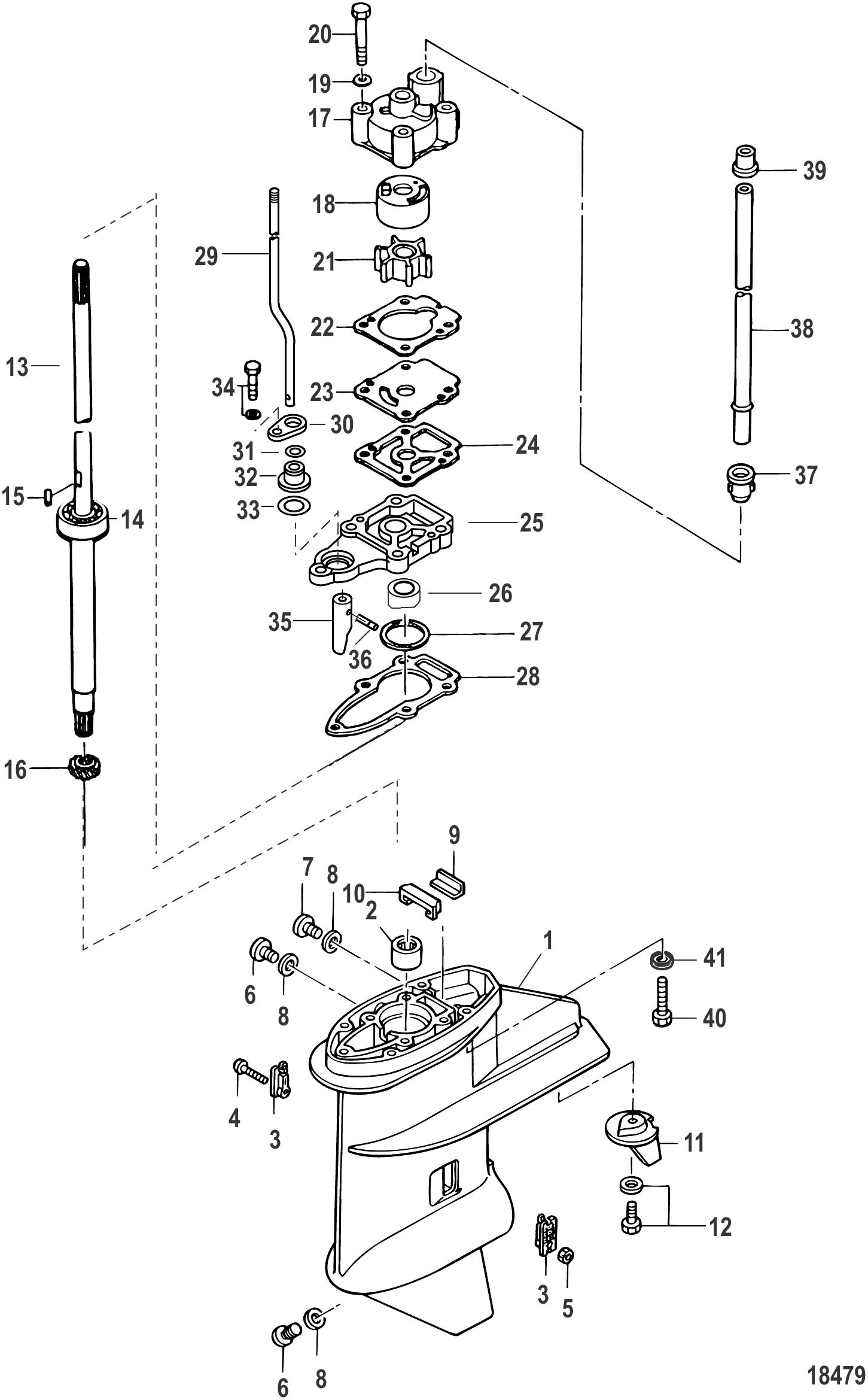

Рис. 12Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	895154T02	Корпус редуктора в сборе	1
-	8M0158631	Редуктор 8/9.9 4-тактный короткий	1
-	8M0135929	Корпус редуктора в сборе	1
-	8M0158631	Редуктор 8/9.9 4-тактный короткий	1
-	895154T03	Корпус редуктора в сборе	1
-	8M0158633	Редуктор 8/9.9 4-тактный длинный	1
-	8M0135931	Корпус редуктора в сборе	1
-	8M0158633	Редуктор 8/9.9 4-тактный длинный	1
-	8M0135933	Корпус редуктора в сборе	1
1	895154T01	Корпус редуктора базовый	1
1	8M0158623	Корпус редуктора в сборе, базовый	1
2	803675004	ПОДШИПНИК роликовый	1
2	8M0158609	Подшипник	1
3	803730001	Водозаборник	2
4	17635	Винт	1
5	85372216	ГАЙКА	1
5	85372210	Гайка	1
6	953683	Пробка	2
6	8M0229353	Пробка	2
7	953683	Пробка	1
7	8M0229353	Пробка	1
8	95220	Прокладка	3
8	8M0082880	Комплект уплотнений сливной пробки	3
9	895155	Сальник водяного насоса	1
10	895156	Пластина сальника водяного насоса	1
11	853762T01	Триммерный плавник	1
12	167051	Болт (M6 x 20)	1
13	803738004	Вал гребной	1
13	8M0158625	Вал гребной короткий	1
13	803738005	Вал гребной	1
13	8M0158627	Вал гребной длинный	1
13	16136008	Вал гребной	1
14	161326	Подшипник шариковый	1
15	9521811	Штифт роликовый - нержавеющая сталь	1
16	8037401	Шестерня ведущая	1
16	8M0156176	КОНИЧЕСКАЯ ШЕСТЕРНЯ B	1
17	803750A02	КОРПУС ВОДЯНОГО НАСОСА ВЕРХНИЙ В СБОРЕ	1
18	8037511	Втулка нержавеющая сталь	1
19	895106	Шайба нержавеющая	4
19	16826	Шайба нержавеющая	4
20	161268	Болт нержавеющий	4
20	879194305	Болт	4
21	8037481	Крыльчатка	1
21	8M0214945	КРЫЛЬЧАТКА	1
22	161585	Прокладка	1
22	8M0072137	ПРОКЛАДКА КОРПУСА НАСОСА	1
23	8037531	Направляющая пластина нержавеющая сталь	1
24	161586	Прокладка	1
24	8M0072138	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
25	803750A01	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
26	95348	Сальник масляный гребного вала	1
27	8537955	Прокладка регулировочная	AR
28	161587	Прокладка	1
28	8M0072139	ПРОКЛАДКА	1
29	803760004	Вал переключения нижний	1
29	803760005	Вал переключения нижний	1
29	16186008	Тяга кулачковая - удлинённая	1
30	16165	Фиксатор втулки тяги кулачка	1
31	161771	Кольцо уплотнительное	1
32	16176	Втулка тяги кулачка	1
32	8M0135927	Комплект втулок и уплотнительных колец	1
33	16178	Кольцо уплотнительное нижнее тяги кулачка	1
34	825702002	Болт нержавеющая сталь	1
34	823042	Болт	1
35	16172	Кулачок	1
35	8M0090459	Кулачок сцепления	1
36	8150263	Шплинт	1
37	804903	Втулка	1
38	803755004	Трубка водяная	1
38	803755005	Трубка водяная	1
38	16170008	Трубка водяная	1
39	804899002	Втулка верхняя	1
40	804367002	Болт	4
40	16201	Болт	4
41	895106	Шайба нержавеющая	4
41	16826	Шайба нержавеющая	4
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1
-	8M0130156	Комплект прокладок	1
-	803750A03	Комплект водяного насоса - полный	1
-	853792T06	Ремкомплект водяного насоса - хромированный	1
-	853792T11	Ремкомплект водяного насоса, хромированный	1
-	803748K01	Ремкомплект крыльчатки водяного насоса	1
-	803748Q01	Ремкомплект крыльчатки водяного насоса	1
-	8M0135927	Комплект втулок и уплотнительных колец	1

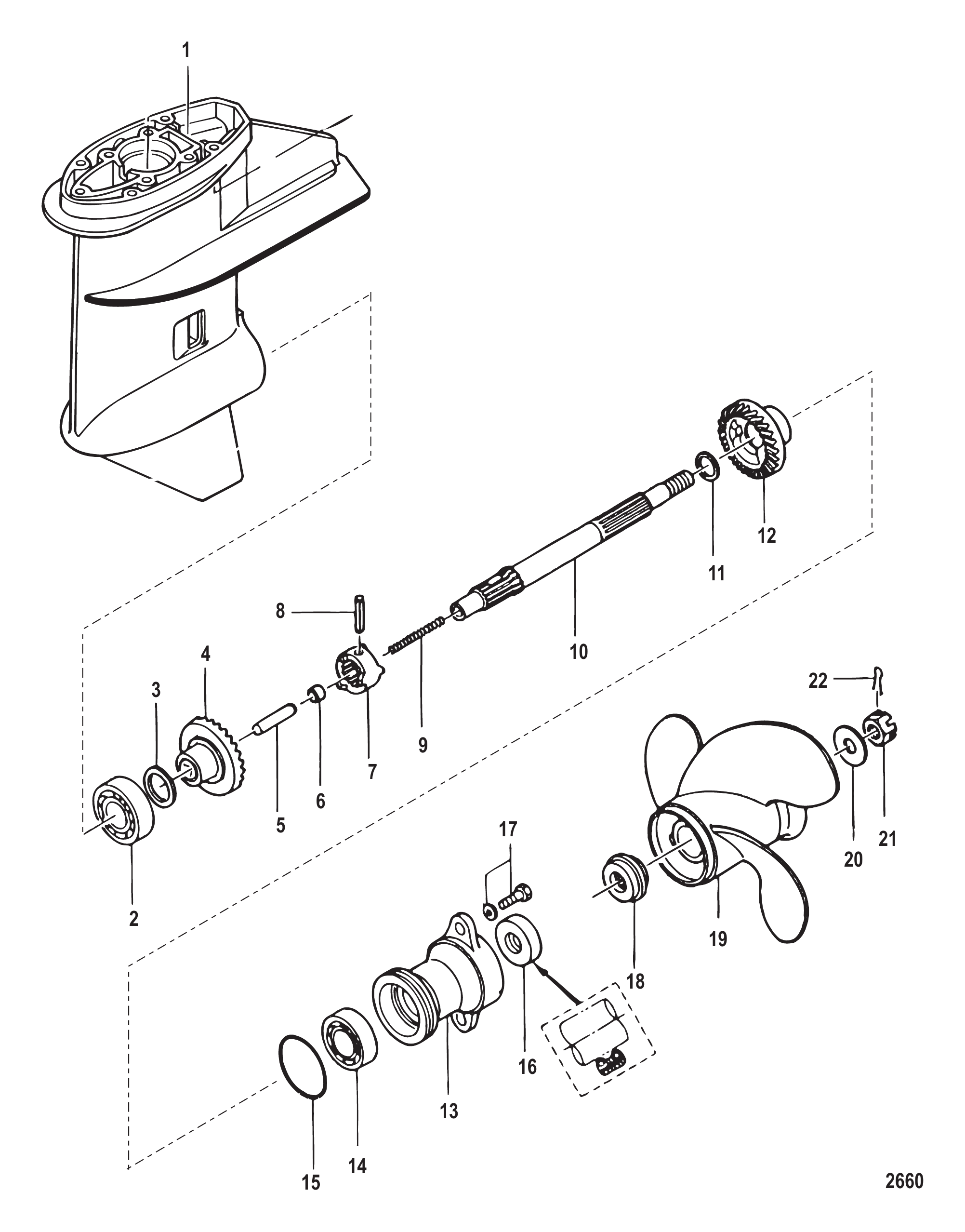

Рис. 13Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	895154T02	Корпус редуктора в сборе	1
-	8M0158631	Редуктор 8/9.9 4-тактный короткий	1
-	8M0135929	Корпус редуктора в сборе	1
-	8M0158631	Редуктор 8/9.9 4-тактный короткий	1
-	895154T03	Корпус редуктора в сборе	1
-	8M0158633	Редуктор 8/9.9 4-тактный длинный	1
-	8M0135931	Корпус редуктора в сборе	1
-	8M0158633	Редуктор 8/9.9 4-тактный длинный	1
-	8M0135933	Корпус редуктора в сборе	1
1	895154T01	Корпус редуктора базовый	1
1	8M0158623	Корпус редуктора в сборе, базовый	1
2	8037331	Подшипник шариковый	1
3	16141	Прокладка регулировочная (0.1)	AR
3	813277	Прокладка (0.15)	AR
4	8037391	Шестерня переднего хода	1
4	8M0156174	Коническая шестерня в сборе	1
5	16152	Толкатель кулачка	1
6	8537642	Фиксатор	1
7	8037451	Муфта	1
8	16150	Штифт муфты	1
9	892777002	Пружина (58 мм)	1
10	803744002	Вал гребного винта	1
10	8M0070782	Вал гребного винта	1
11	16140	Шайба	1
12	8037411	Шестерня заднего хода	1
12	8M0156178	Коническая шестерня C	1
13	803732T03	Корпус в сборе с подшипником	1
13	8M0070876	Опора подшипника	1
14	16128	Подшипник шариковый	1
15	16131	Уплотнительное кольцо	1
16	16130	Сальник масляный	1
17	167051	Болт (M6 x 20)	2
18	803743002	Упорный держатель	1
18	8M0131240	Упорный держатель	1
19	895180A10	Гребной винт (8.5 x 6.5)	OPT.
19	897610A10	BLMX 8.9X6.5 Mercury / Quicksilver	OPT.
19	895181A10	Гребной винт (8.9 x 7)	OPT.
19	897614A10	Гребной винт Black Max	OPT.
19	895182A10	Гребной винт (8.5 x 7.5)	1
19	897614A10	Гребной винт Black Max	1
19	895183A10	Гребной винт (8.9 x 8.3)	1
19	897618A10	Гребной винт Black Max	1
19	895184A10	Гребной винт (8.9 x 10)	OPT.
19	897620A10	BLKMAX 8.9X9.5 RH Mercury / Quicksilver	OPT.
20	16146	Шайба	1
21	16147	Гайка гребного винта	1
22	815026	Шплинт	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1
-	8M0130156	Комплект прокладок	1
-	8M0135927	Комплект втулок и уплотнительных колец	1

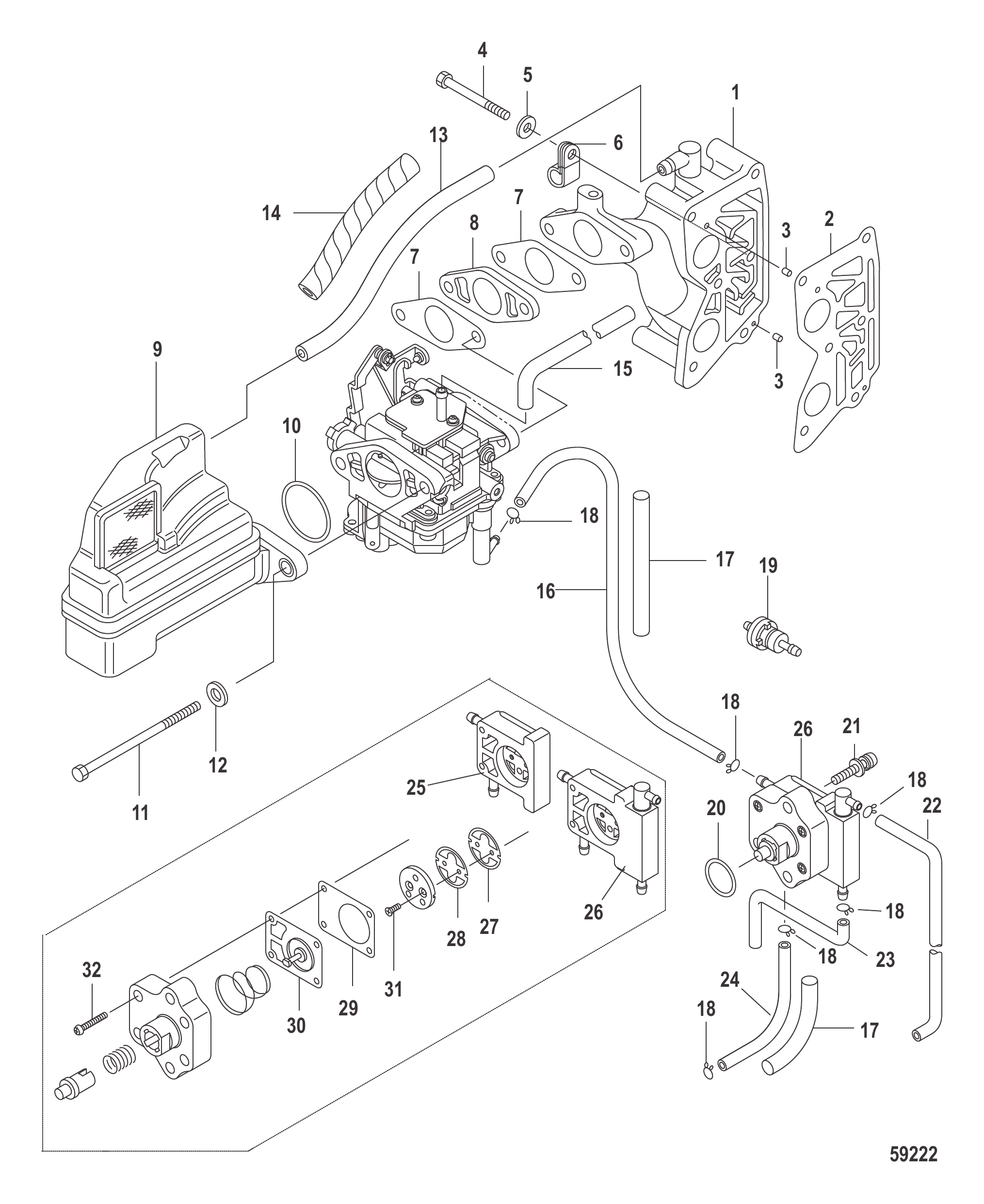

Рис. 14ВПУСКНОЙ КОЛЛЕКТОР И ТОПЛИВНЫЙ НАСОС Intake Manifold and Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	835385T01	Коллектор впускной	1
2	853525001	Прокладка	1
3	8150263	Шплинт	2
4	853531001	Болт	6
5	895106	Шайба нержавеющая	6
5	16826	Шайба нержавеющая	6
6	953951	ХОМУТ	1
7	835383001	Прокладка карбюратора	2
8	853526001	Изолятор	1
9	835386001	Корпус воздушного фильтра	1
10	825057003	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
11	855809	БОЛТ (M6 x 100)	2
11	8M0100009	Болт	2
12	895106	Шайба нержавеющая	2
12	16826	Шайба нержавеющая	2
13	851848004	ШЛАНГ (200 мм) вентиляционный	1
13	879194471	Шланг	1
14	895108001	Чехол защитный	1
15	895109	Шланг переливной	1
16	851848005	ШЛАНГ (260 мм)	1
16	879194470	Шланг	1
16	8M0127687	Шланг топливный	1
17	895108	Трубка защитная	2
18	95395	Зажим нержавеющая сталь	4
19	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
19	8M0157133	Топливный фильтр	1
20	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	8555448	Винт (M6 x 30)	2
21	855544021	Винт (M6 x 25 мм)	2
22	95394010	Трубка (185 мм)	1
22	879194470	Шланг	1
23	851848010	ТРУБКА резиновая (160 мм)	1
23	879194470	Шланг	1
24	851848006	ШЛАНГ (150 мм) топливный	1
24	879194470	Шланг	1
24	8M0127686	Шланг топливный	1
25	NSS	NOT SOLD SEPARATE PUMP ASSEMBLY	1
26	803529T07	Насос топливный в сборе - только в сборе	1
27	851812003	ОБРАТНЫЙ КЛАПАН чёрный	1
28	851812004	ОБРАТНЫЙ КЛАПАН белый	1
29	855569003	Прокладка	1
30	853731003	Диафрагма	1
31	895107	Винт	2
32	895107001	Винт	4
-	835427A04	Комплект прокладок головки блока	1
-	851812A01	Комплект диафрагм	1

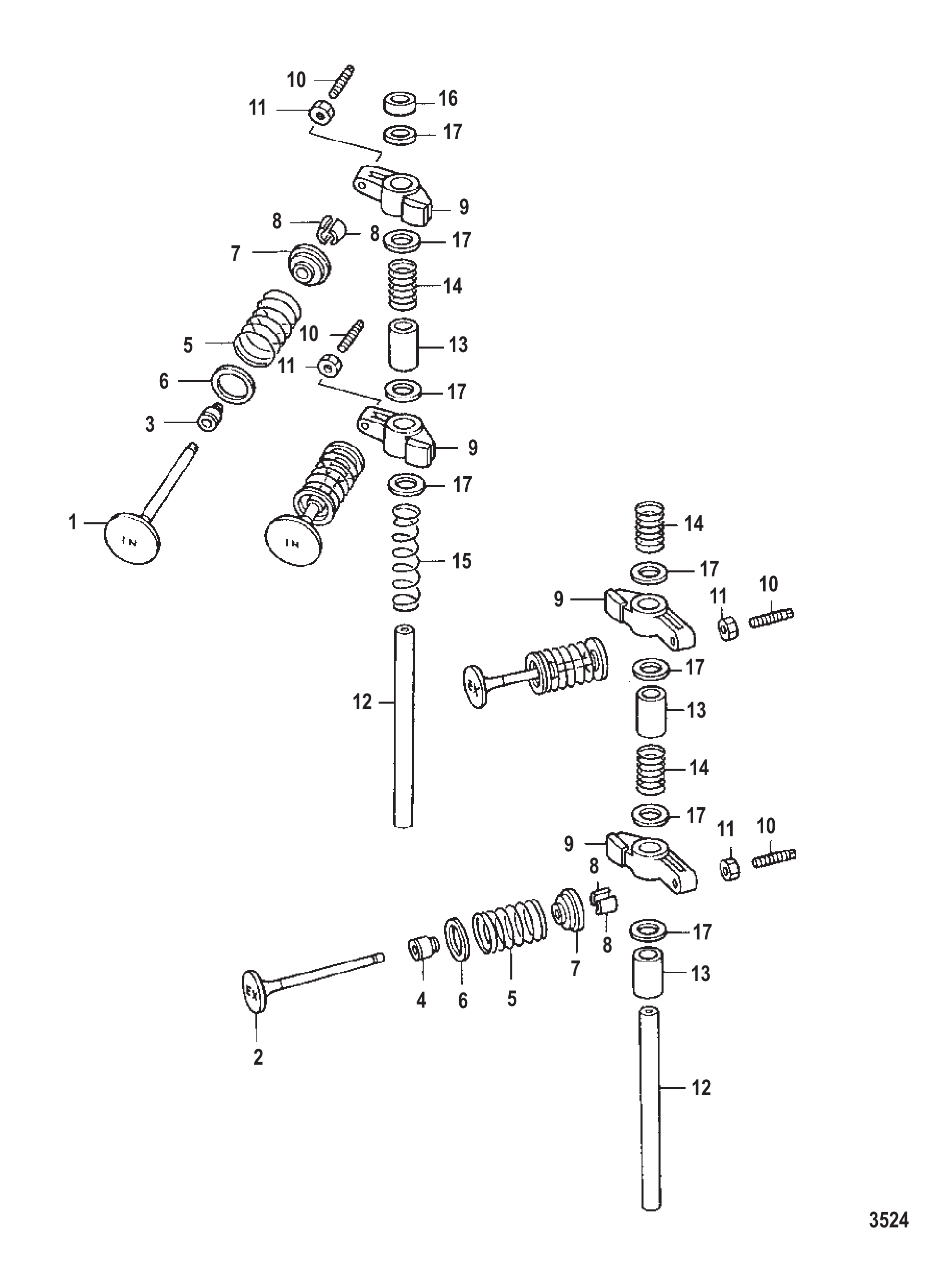

Рис. 15Впускной и выпускной клапан Intake Valve and Exhaust Valve

REF	Номер детали	Наименование	Кол-во
1	850838002	КЛАПАН впускной	2
2	850839003	КЛАПАН выпускной	2
3	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	2
4	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	2
5	8035544	Пружина	4
5	898101214	Пружина клапана	4
6	803598	Седло	4
6	8M0158660	Седло пружины клапана	4
7	803555	Фиксатор	4
7	8M0152418	Фиксатор в сборе	4
8	803556	Сухарь клапана	8
8	8M0152418	Фиксатор в сборе	8
9	850841004	КОРОМЫСЛО	4
10	825046002	ВИНТ	4
11	826150001	Гайка регулировочная	4
12	850842001	ОСЬ коромысел	2
13	825451001	Втулка	3
14	825452002	Пружина	3
15	825453001	Пружина	1
16	895118001	Шайба	1
17	895118004	Шайба	8
-	895274A05	Головка блока цилиндров в сборе	1

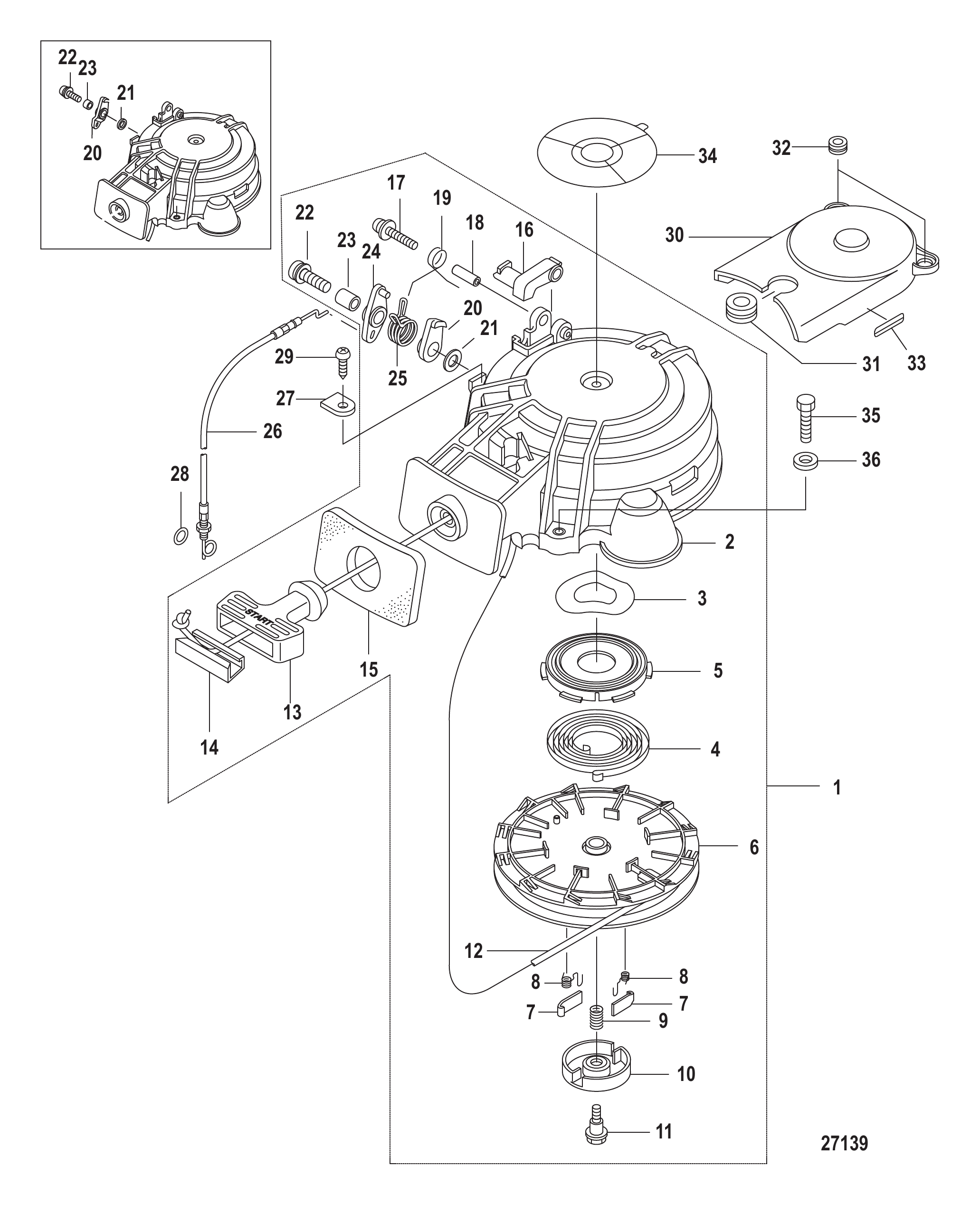

Рис. 16РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	803716T04	Стартер ручной в сборе	1
1	803716T04	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T06	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T06	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	8M0138720	Стартер ручной	1
1	803716T07	Стартер ручной в сборе	1
2	803716T03	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T03	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T05	Корпус стартера	1
3	895128	Волнистая шайба	1
4	804024T07	Пружина стартера	1
5	895129	Корпус пружины стартера	1
6	803717001	КАТУШКА	1
7	812635002	ХРАПОВИК	2
8	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
9	812636001	ПРУЖИНА	1
10	812638001	ДИСК ФРИКЦИОННЫЙ	1
11	812637001	БОЛТ	1
12	850057002	Шнур стартера	1
12	8M0110704	Шнур	1
13	812640002	РУКОЯТКА ШНУРА СТАРТЕРА	1
14	853755001	Анкер троса	1
14	8M0084137	Анкер шнура	1
15	803720001	САЛЬНИК стартера	1
15	8M0138706	Сальник стартера	1
15	8M0138706	Сальник стартера	1
16	804031001	БЛОКИРОВКА Стартера	1
17	8555449	Винтовой узел	1
18	895130	Втулка	1
19	812645007	ПРУЖИНА	1
20	803721002	КУЛАЧОК блокировки стартера	1
20	895131A06	Комплект троса блокировки	1
20	803721002	КУЛАЧОК блокировки стартера	1
20	895131A06	Комплект троса блокировки	1
20	803721003	КУЛАЧОК блокировки стартера	1
20	803721003	КУЛАЧОК блокировки стартера	1
21	895106	Шайба нержавеющая	1
21	16826	Шайба нержавеющая	1
22	855544	Винтовой узел	1
22	855544	Винтовой узел	1
22	855544021	Винт (M6 x 25 мм)	1
22	855544021	Винт (M6 x 25 мм)	1
23	855545001	Втулка	1
23	855545001	Втулка	1
23	855545002	Втулка	1
23	855545004	Хомут	1
23	855545002	Втулка	1
23	855545004	Хомут	1
24	898101627	РЫЧАГ блокировки стартера	1
24	898101627	РЫЧАГ блокировки стартера	1
25	898101628	ПРУЖИНА	1
25	898101628	ПРУЖИНА	1
26	895131A01	Трос блокировки стартера в сборе	1
26	895131A06	Комплект троса блокировки	1
27	803762	Хомут	1
28	895132	Уплотнительное кольцо чёрное	1
28	8M0085099	Уплотнительное кольцо	1
29	16257003	Винт самонарезающий - нержавеющая сталь	1
30	895133	Крышка	1
31	881305001	Втулка резиновая	1
32	881305002	Втулка	2
33	NSS	NOT SOLD SEPARATE Decal-Resistance Spark Plug	1
34	NSS	NOT SOLD SEPARATE Decal-Caution	1
35	823042039	БОЛТ ВХОДИТ В СОСТАВ 8M0055714	3
35	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3
36	895118002	Шайба	3
36	953921	Шайба нержавеющая	3

Рис. 17Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803014	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 8 Bodensee 4-тактный	1
827857R1	Руководство по обслуживанию	1
10108980	Руководство владельца	1
809727A98	Комплект наклеек	1
809727A00	Комплект наклеек	1
809710A98	Комплект наклеек	1

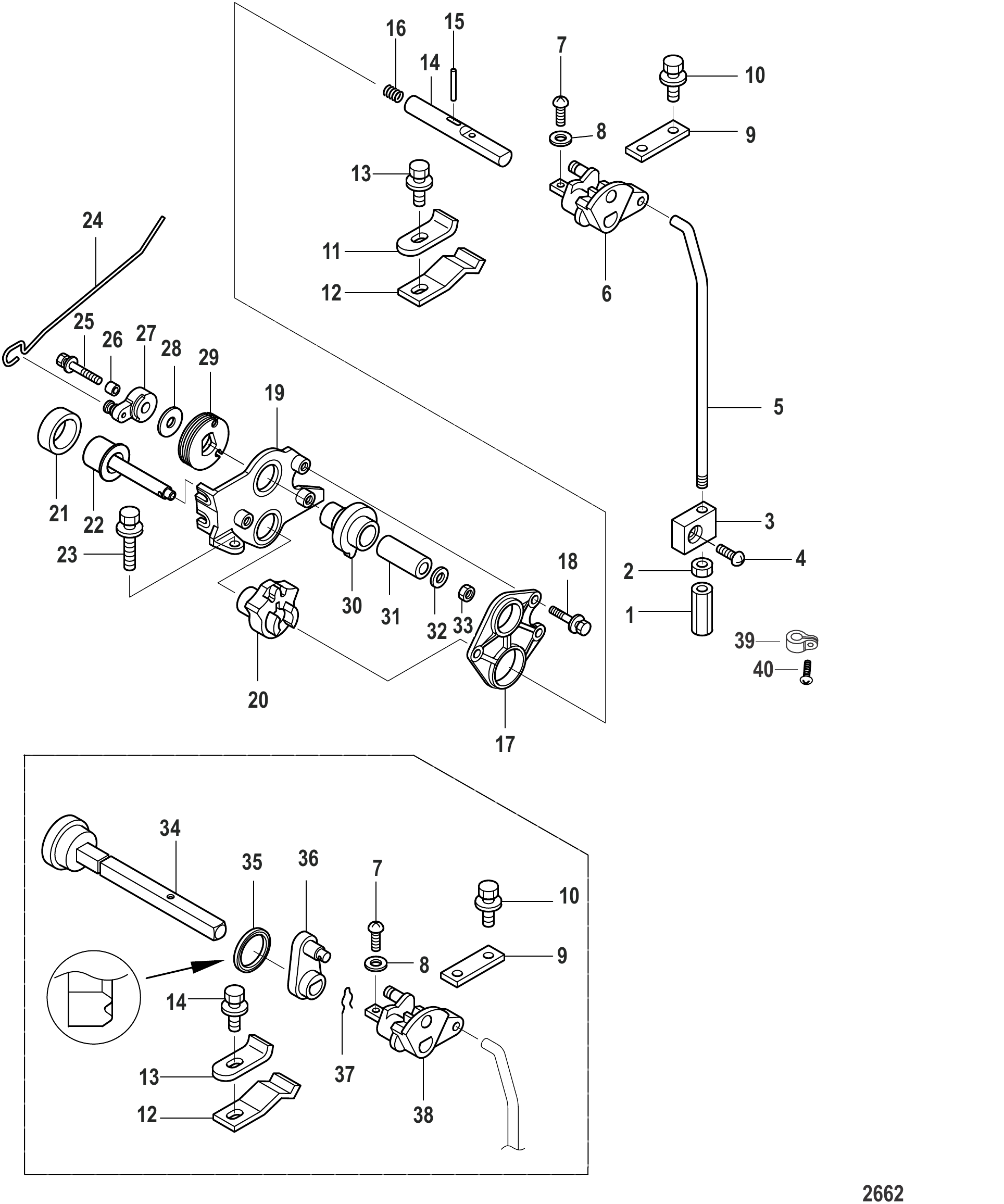

Рис. 18КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	803767002	Муфта соединительная	1
2	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
3	804906001	Фиксатор реверса	1
4	895143002	Винт	1
4	879194329	Винт	1
5	803766003	Вал переключения верхний	1
5	8M0229576	Вал переключения передач, верхний	1
6	803768002	Фиксатор переключения	1
7	855544014	Винт	1
8	16335	ШАЙБА	1
9	895157	Кронштейн	1
10	82304234	БОЛТ	2
10	8230427	Болт в сборе (M6 x 12)	2
11	8518641	ХОМУТ	1
11	8M0138737	ОПОРА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
12	803756002	Фиксатор переключения	1
13	82304234	БОЛТ	1
13	8230427	Болт в сборе (M6 x 12)	1
14	892771	Вал	1
15	16085003	ПАЛЕЦ	1
16	813028003	ПРУЖИНА	1
17	895159	Пластина шестерни	1
18	825702002	Болт нержавеющая сталь	3
18	823042	Болт	3
19	895158	Пластина шестерни	1
20	895161	Ведомая шестерня	1
21	16219002	Сальник	1
22	892772	Ручка	1
23	8248324	Винт (M6 x 16)	2
24	803574002	Штанга дроссельной заслонки	1
25	82304222	БОЛТ Нержавеющая сталь	1
25	8M0102279	Болт	1
26	895126	Втулка (6 мм)	1
27	803572001	Тяга дроссельной заслонки	1
28	895118002	Шайба	1
28	953921	Шайба нержавеющая	1
29	804892002	Барабан дроссельной заслонки	1
29	895101401	Барабан дросселя	1
30	895160	Ведущая шестерня	1
30	895101400	Шестерня приводная	1
31	895162	Втулка стальная	1
31	895162001	ХОМУТ Стальной	1
32	895106	Шайба нержавеющая	1
32	16826	Шайба нержавеющая	1
33	8537226	Гайка	1
33	400212	ГАЙКА (M6) Нержавеющая сталь	1
34	851865001	Вал переключения	1
34	851865003	Вал переключения	1
35	16219003	Сальник	1
36	803763002	Рычаг переключения	1
37	851863	Зажим	1
38	803768003	Фиксатор переключения	1
39	810753004	УПОР	1
40	855544018	Винт	1
-	804908A00	Комплект прокладок редуктора	1
-	8M0082883	ORD 27-8M0130156 Mercury / Quicksilver	1
-	8M0130156	Комплект прокладок	1

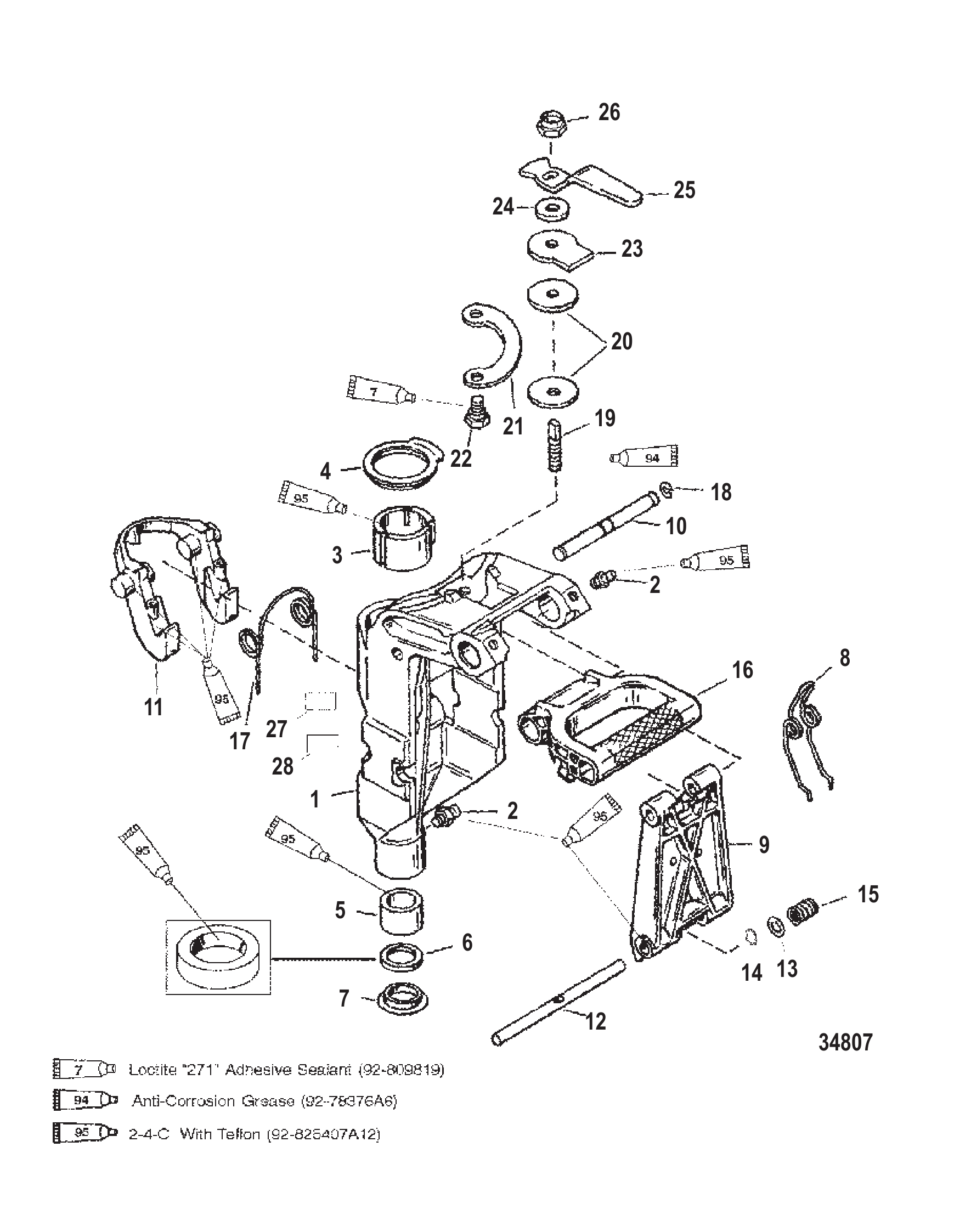

Рис. 19Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
2	8M0169589	Штуцер для смазки	4
3	421402	Подшипник	1
4	420801	Подшипник упорный - верхний	1
4	42080T01	Подшипник	1
5	42139	ВТУЛКА НИЖНЯЯ	1
6	42077	Сальник	1
7	42373	Упорная шайба нижняя	1
8	421301	Пружина	1
9	420824	Кронштейн	1
9	42082T04	Кронштейн	1
10	420811	Штифт	1
11	421411	Крюк стопора реверса	1
11	8M0075731	Крюк реверса	1
12	830741A1	Палец поворотный в сборе	1
13	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
14	832720	Стопорное кольцо	1
15	42128	ПРУЖИНА	1
16	42085F4	Рукоятка для переноски	1
16	420852	Рукоятка черная	1
17	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
18	13194	Кольцо стопорное	2
19	821961	Штанга	1
20	8165621	Диск	2
21	821958A1	Комплект пластин	1
22	40011126	Винт (M6 x 13) нержавеющая сталь	2
23	821957	Пластина тормозная	1
24	29330	ШАЙБА	1
25	821959	Рукоятка	1
26	34863	ГАЙКА (.375-24)	1
26	8M0204726	Гайка (.375-24) латунная	1
27	8237011	Наклейка Co-Pilot	1
28	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

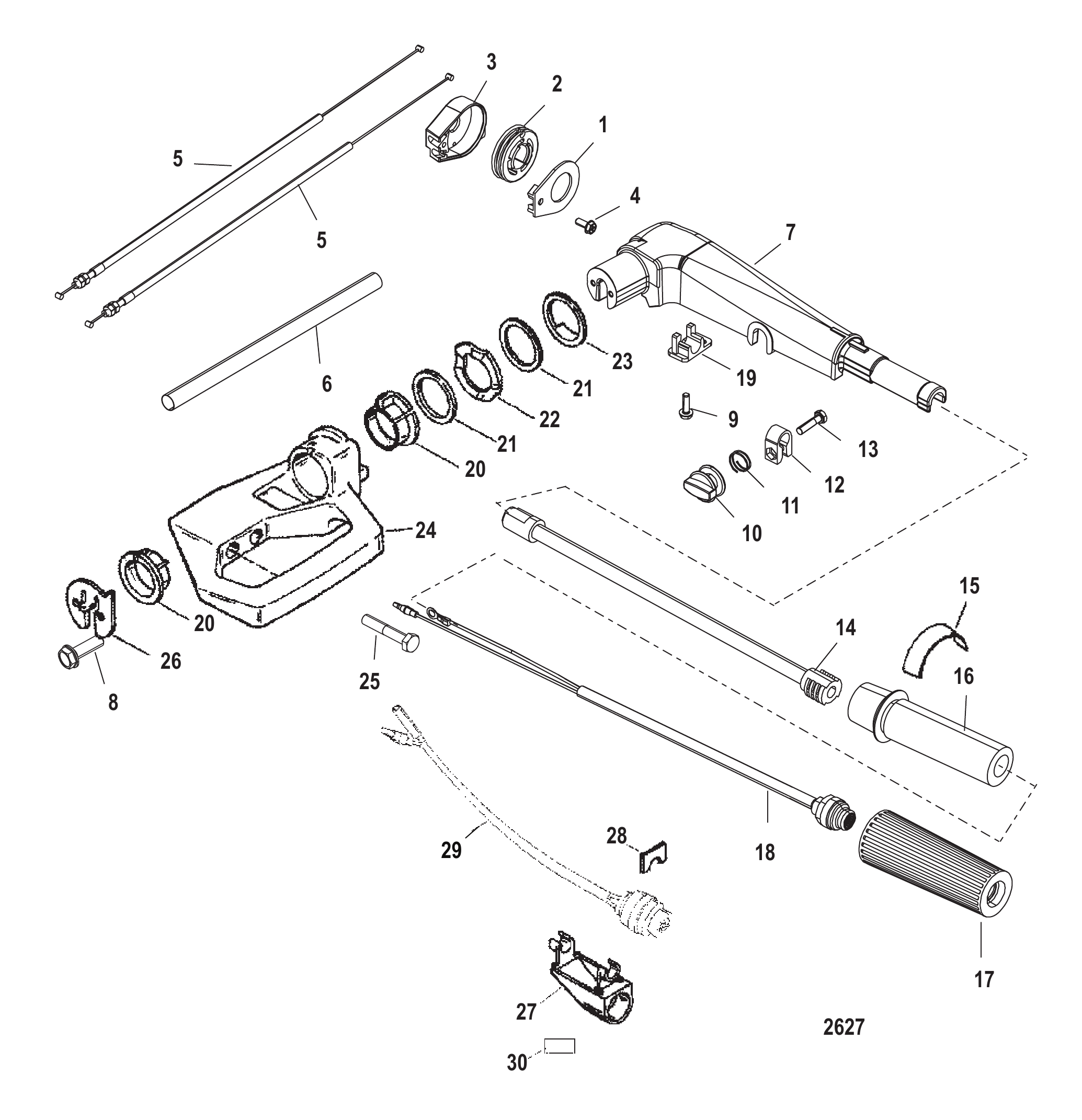

Рис. 20Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
-	821468T65	Румпель в сборе	1
1	822148A3	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Body	1
4	878608	Винт (#10-16 x .500)	1
5	432429	Трос дроссельной заслонки	2
5	43242T09	Трос газа	2
6	9600910	Втулка	1
7	821468A66	Рычаг рулевой рукоятки в сборе	1
8	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
10	821972	Рукоятка дросселя	1
10	821972T	Ручка газа	1
11	96203	Пружина	1
12	821971	Фиксатор дросселя	1
12	892995	Фиксатор дросселя	1
13	4000330	ВИНТ (M6 x 25)	1
13	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
14	821463A1	Труба румпеля	1
14	821463T01	Труба румпеля	1
15	8242003	Наклейка	1
16	821465	РУКОЯТКА ДРОССЕЛЯ	1
17	99589	Рукоятка	1
17	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
18	823609A9	Выключатель в сборе стоп	1
18	8M0104613	Выключатель в сборе	1
19	822441	ФИКСАТОР	1
20	823939	ВТУЛКА	2
21	822145	Шайба	2
22	826792	Шайба волнистая	1
23	822146	Шайба	1
24	822841F1	КРОНШТЕЙН	1
25	4000384	ВИНТ (M10 x 80)	2
26	826648	Пластина	1
27	8239172	Корпус	1
27	889734	КОРПУС переключателя	1
27	889734	КОРПУС переключателя	1
28	824918	ЗАЖИМ	1
29	823609A8	Выключатель в сборе	1
30	855262	Наклейка пуска	1

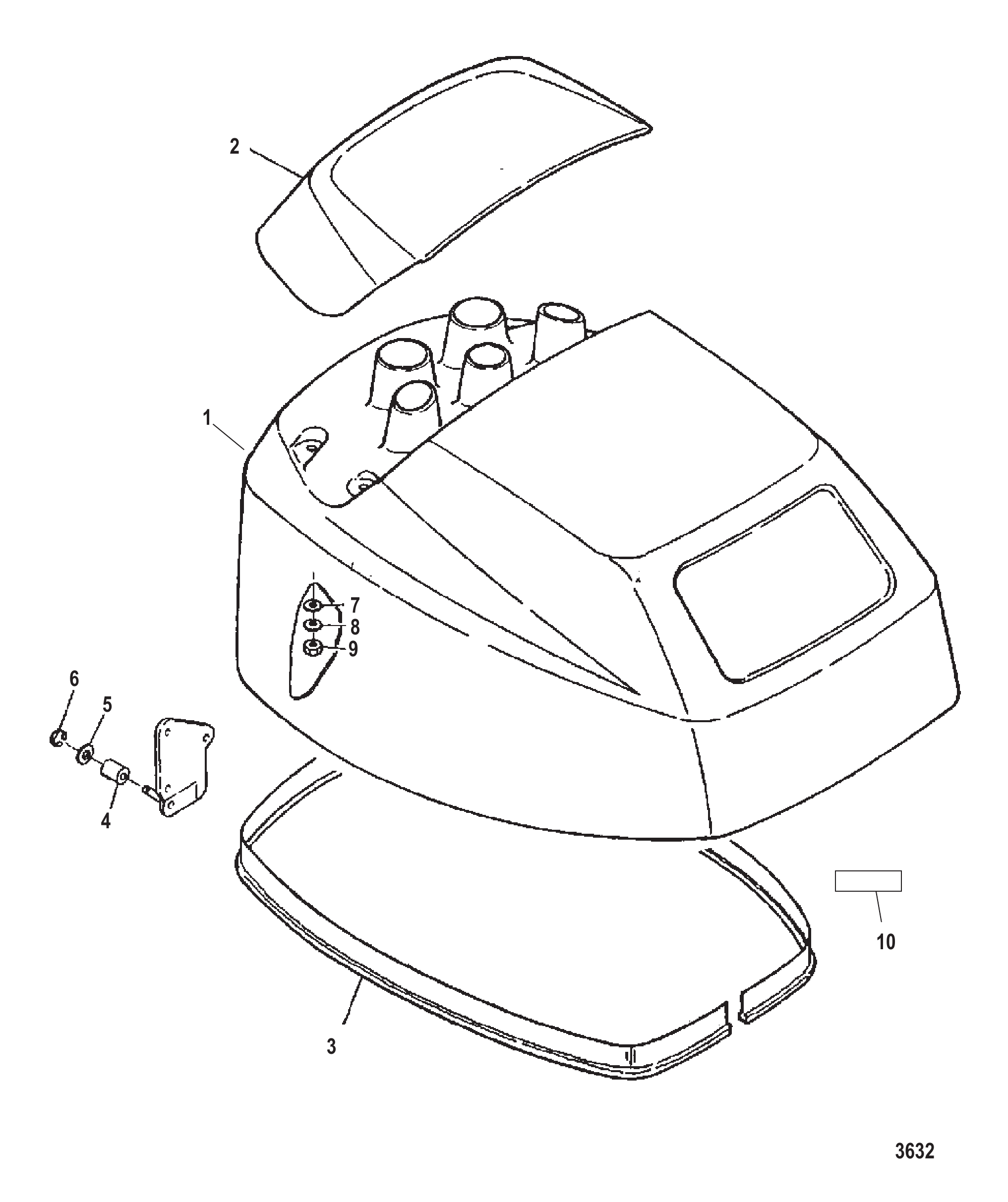

Рис. 21Верхний кожух Upper Cowl

REF	Номер детали	Наименование	Кол-во
1	803580A13	Верхний кожух в сборе	1
2	16218010	Рукоятка откидывания	1
2	8M0078366	Рукоятка откидывания	1
3	895178001	САЛЬНИК Резиновый	1
3	895178002	САЛЬНИК Резиновый	1
4	853788002	Ролик	1
5	895118002	Шайба	1
5	953921	Шайба нержавеющая	1
6	953181	Стопорное кольцо E-образное	1
7	895118002	Шайба	4
7	953921	Шайба нержавеющая	4
8	400256	СТОПОРНАЯ ШАЙБА (M6)	4
9	400212	ГАЙКА (M6) Нержавеющая сталь	4
10	NSS	NOT SOLD SEPARATE Decal-Oil Pressure	1
-	895762A05	Комплект наклеек	1
-	8M0098710	Наклейка сервисного комплекта	1
