水星 Mercury 25 HP Carb 0G590000 THRU 0G760299 - — взрыв-схемы и запчасти

四冲程化油器 · USA - Cat.# 90-85553598 · 共 30 个部位 · 1139 条零件

1Аксессуары 2АДАПТЕРНАЯ ПЛИТА 3НИЖНИЙ КОЖУХ 4РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС 5Карбюратор 6Кронштейн-хомут 7КРЕПЕЖНЫЙ КРОНШТЕЙН ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9Блок цилиндров 10Головка цилиндра 11Картер редуктора 12Электрические компоненты 13Маховик 14Топливный насос 15КОРПУС РЕДУКТОРА ВЕДУЩИЙ ВАЛ - ПЕРЕДАЧА 2.41:1 16КОРПУС РЕДУКТОРА ГРЕБНОЙ ВАЛ - ПЕРЕДАЧА 2.41:1 17Впуск 18ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 19РЫЧАЖНЫЙ МЕХАНИЗМ 20Гидроподъем 21Крепление гидроподъема 22РУЧНОЙ СТАРТЕР 23Сервисные/вспомогательные материалы 24СТАРТЕР 25РУЛЕВОЙ РЫЧАГ 26Поворотный кронштейн 27Поворотный кронштейн с дистанционным управлением 28Ручное Управление 29Специальный инструмент 30ВЕРХНИЙ КОКПИТ

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	828038A1	Комплект зарядки выпрямителя аккумулятора	A/R
-	831257A1	Комплект системы Co-Pilot	A/R
-	828003A1	Комплект переоборудования под электростартер	A/R
-	828032A1	Комплект удлинителя	A/R
-	828032A2	Комплект удлинителя	A/R
-	12612A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	A/R
-	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877680Q8	Топливный шланг в сборе (8 футов)	A/R
-	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877680Q12	Топливный шланг в сборе (12 футов)	A/R
-	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	A/R
-	877681Q8	Топливный шланг в сборе (8 футов)	A/R
-	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877681Q12	Топливный шланг в сборе (12 футов)	A/R
-	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	A/R
-	877683Q12	Топливный шланг в сборе (12 футов)	A/R
-	84125M	Регулятор напряжения в сборе	A/R
-	84125T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	A/R
-	14171A2	ЗАМОК МОТОРА	A/R
-	14171Q2	ЗАМОК МОТОРА	A/R
-	828000A12	Масляный картер	A/R
-	802833Q1	Масло	A/R
-	96086	Ключ/отвёртка свечи зажигания	A/R
-	8M0026088	Свечной ключ	A/R
-	828020A1	Комплект крепления дистанционного управления	A/R
-	828022A2	Жгут проводов дистанционного управления в сборе	A/R
-	831259A1	Комплект переоборудования	A/R
-	828030A3	Комплект румпеля	A/R
-	828030A4	Комплект румпеля	A/R
-	828004A1	Комплект переоборудования под румпель	A/R

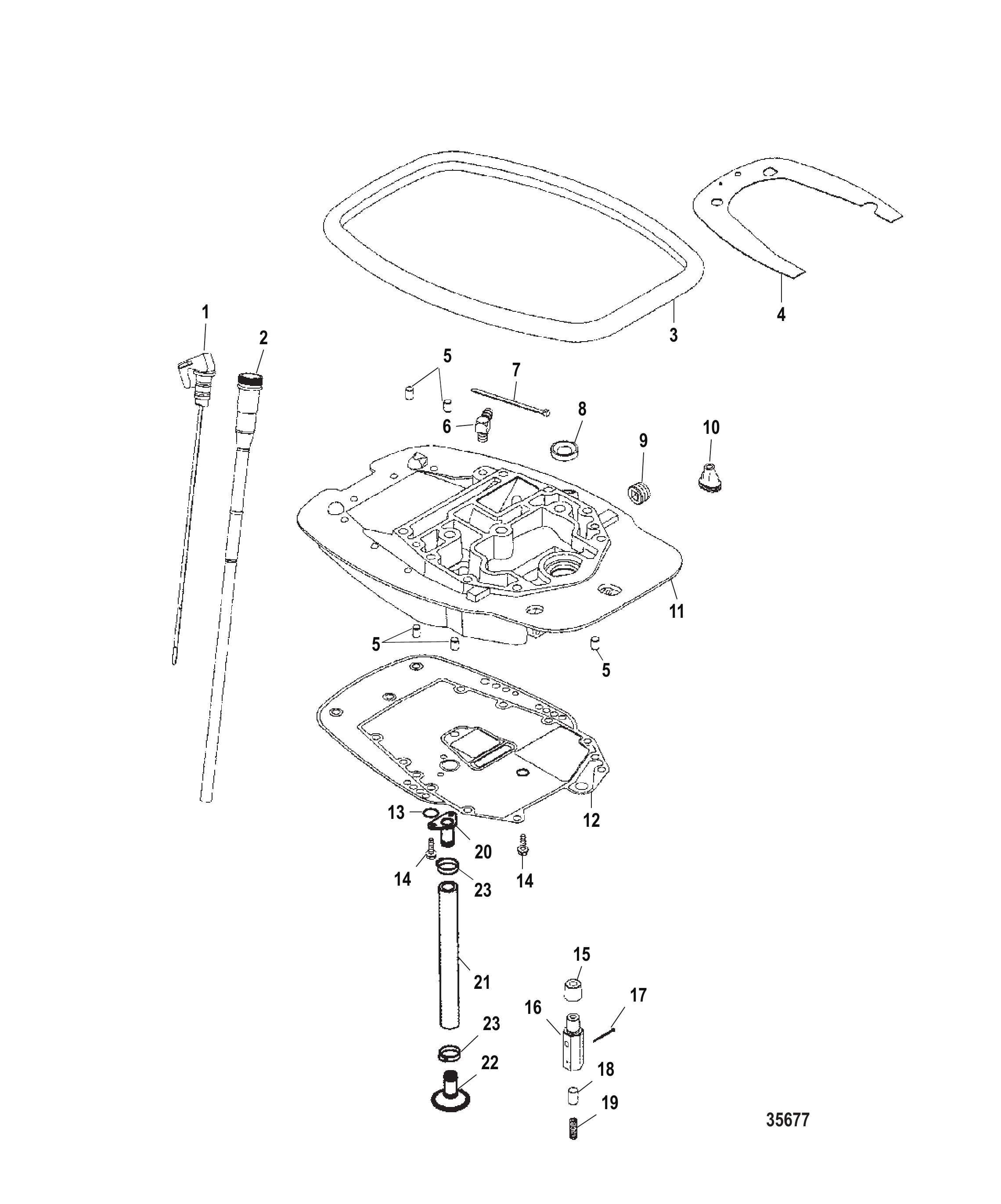

Рис. 2АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	825990	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
2	825989	ТРУБКА МАСЛОИЗМЕРИТЕЛЬНОГО ЩУПА	1
2	825989003	Трубка маслоизмерительного щупа	1
3	8238052	Уплотнение нижнего кожуха	1
4	828915	Теплозащитный экран	1
4	8289151	Теплозащитный экран	1
5	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	5
6	629101	ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)	1
7	816311	Стяжка (8.00 дюймов)	2
7	816311T	СТЯЖКА (8.00 дюймов)	2
8	828932	Сальник масляный	1
9	384072	Пробка трубная (1/2-14)	1
9	384073	Пробка трубная (.500-14)	1
10	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
11	8252285	Пластина переходная	1
11	825228A25	Комплект переходной пластины	1
12	8252513	Прокладка	1
12	8M0213113	Прокладка переходной пластины	1
13	845746	Уплотнительное кольцо	1
14	40011128	Винт (M6 x 20) нержавеющая сталь	3
14	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
15	856592	Маслоотражатель	1
16	825295	Корпус перепускного масляного клапана	1
16	8M0210772	Клапан сброса давления масла	1
17	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
18	825215	Плунжер	1
18	8252151	Плунжер	1
19	825216	Пружина	1
20	854789	Пластина маслоприёмника верхняя	1
20	893765	Пластина верхнего маслоприемника	1
21	854793	Шланг маслоприёмника	1
22	854791	Дефлектор	1
22	893700	Маслоотражатель маслоприемника	1
23	855228	Хомут	2

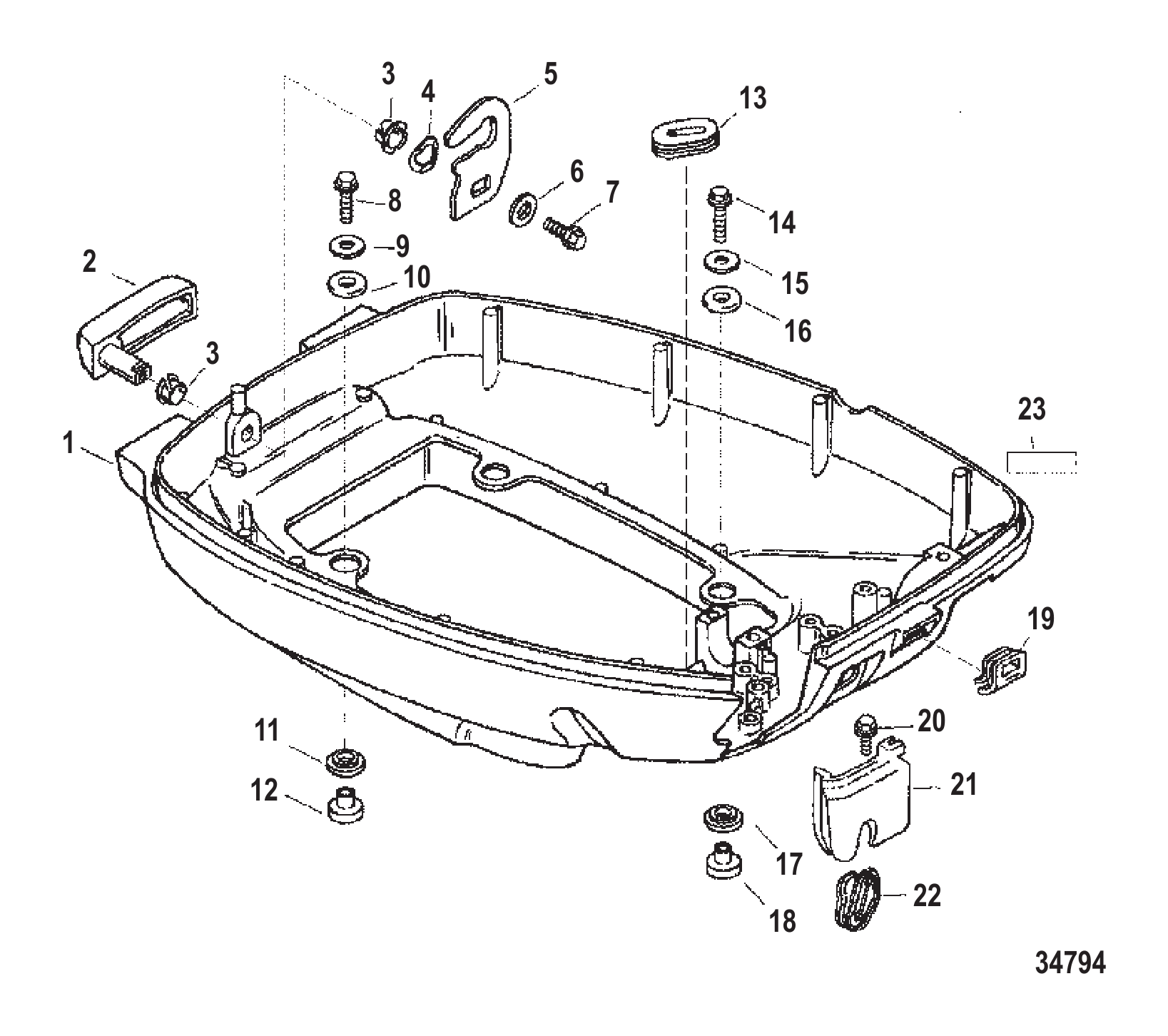

Рис. 3НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	825780F1	Нижний кожух	1
2	825782F1	Рычаг защёлки кожуха	1
3	812707	Втулка	2
4	12134	ШАЙБА ВОЛНОВАЯ	1
5	825783	КРЮЧОК ЗАЩЕЛКИ	1
5	893766	Крючок фиксатора	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	4010616	ВИНТ (M6 x 16) Нержавеющая сталь	1
7	4006731	ВИНТ (M6 x 16)	1
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	2
9	69057	ШАЙБА (.281 x .734 x .063)	2
10	828129	Втулка	2
11	828129	Втулка	2
12	826618	Втулка	2
13	826849	Втулка уплотнительная	1
14	40011129	Винт (M6 x 25) нержавеющая сталь	2
15	69057	ШАЙБА (.281 x .734 x .063)	2
16	828129	Втулка	2
17	828129	Втулка	2
18	826618	Втулка	2
19	857002	Крышка	1
20	40011128	Винт (M6 x 20) нержавеющая сталь	1
20	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
21	825569	Крышка	1
22	825784	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
23	NSS	NOT SOLD SEPARATE Decal-Unleaded Fuel	1

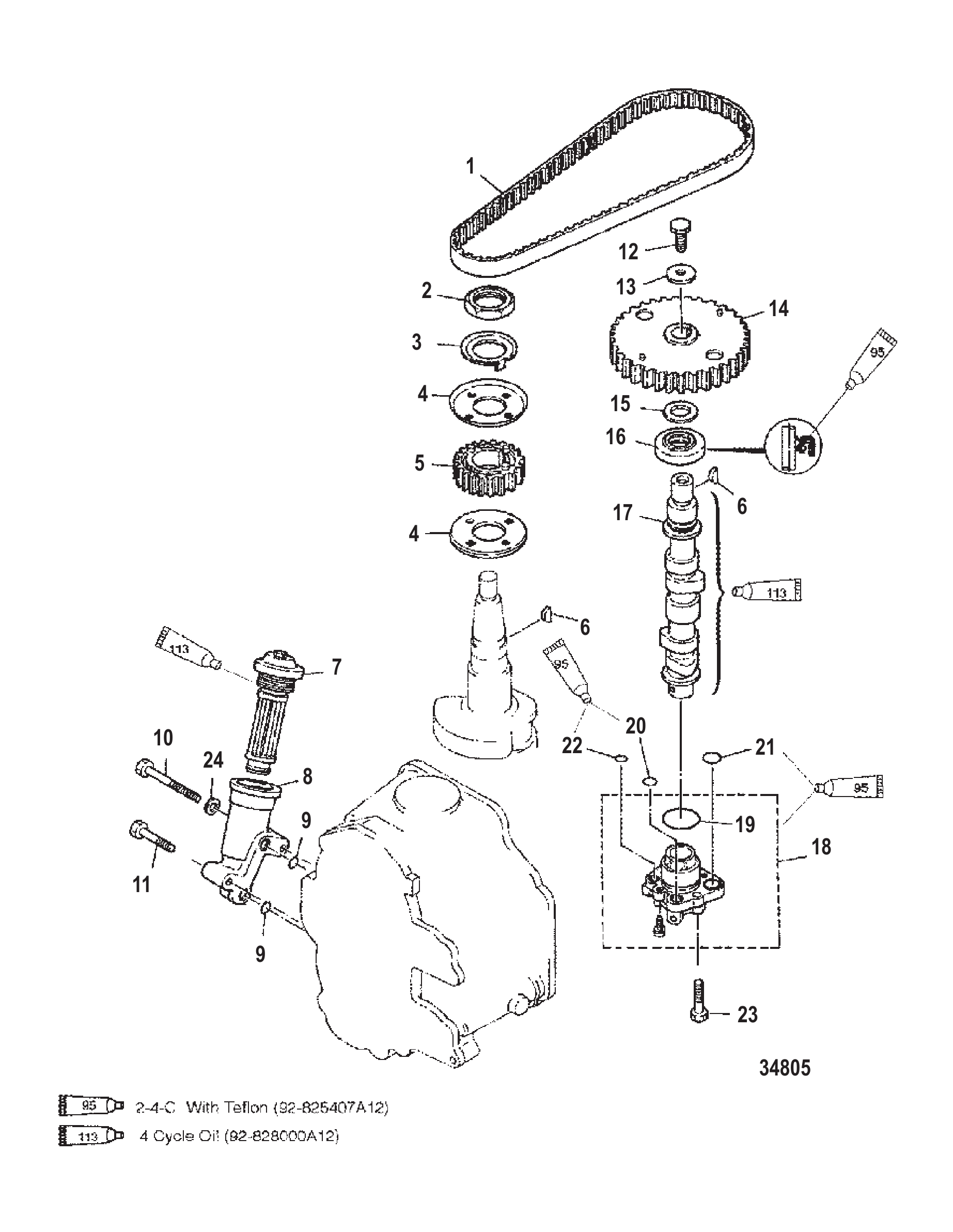

Рис. 4РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС Camshaft/Oil Pump

REF	Номер детали	Наименование	Кол-во
1	825657	Ремень	1
2	825717	Гайка	1
3	825718	Шайба	1
4	825716	Шайба	2
5	825715	Шестерня приводная	1
6	84403M	Шпонка	2
6	8M0084803	Шпонка @2	2
7	825467A1	Масляный фильтр в сборе с сеткой	1
7	825467T02	Масляный фильтр	1
8	825499	КОРПУС	1
9	84464M	Уплотнительное кольцо	2
10	84931M	БОЛТ	1
11	82500930	БОЛТ (M6 x 30)	1
12	826957M	Болт	1
13	825498	ШАЙБА	1
14	825494	ШЕСТЕРНЯ ВЕДОМАЯ	1
14	825494T	Шестерня привода	1
15	82710M	Шайба	1
16	825455	САЛЬНИК МАСЛЯНЫЙ РАСПРЕДВАЛА	1
17	825454	РАСПРЕДВАЛ	1
18	825456A1	Масляный насос в сборе	1
18	825456T1	Масляный насос	1
19	825462	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ РАСПРЕДВАЛА	1
20	827016	Кольцо уплотнительное	1
21	825438	Кольцо уплотнительное	2
22	84464M	Уплотнительное кольцо	1
23	825501	БОЛТ (M6 x 25)	3
23	8248326	Винт (M6 x 25 мм)	3
24	82214M	Шайба	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

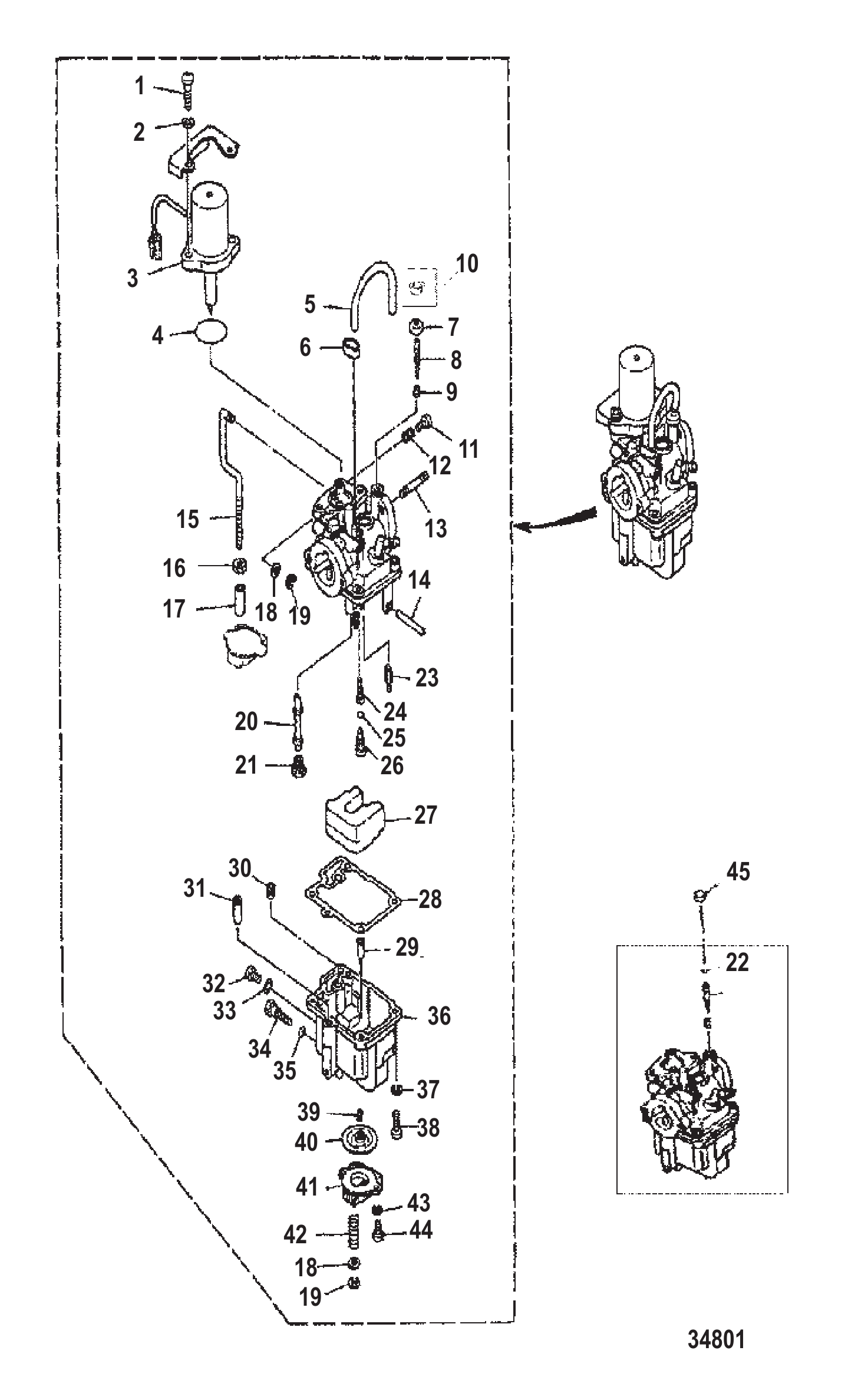

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
-	827973A1	Карбюратор	1
1	82980M	ВИНТ	2
2	82212M	Стопорная шайба	2
3	827473M	Узел подкачки карбюратора	1
3	827473T	Стартер в сборе	1
4	827472M	Кольцо уплотнительное	1
4	827472T	Кольцо уплотнительное	1
5	827471M	Трубка	1
6	827482M	Хомут	1
7	827468M	Уплотнение	1
8	809125M	Винт регулировки воздуха	1
9	80437M	Пружина	1
10	855237	Пробка	1
11	826931M	Винт	1
12	82596M	Пружина регулировки холостого хода	1
13	825522	ШПИЛЬКА	2
14	80451M	Штифт	1
15	809127M	Тяга ускорительного насоса	1
16	82537M	Гайка	1
17	827486M	Вал воздушной заслонки	1
18	827488M	Шайба	2
19	827489M	Зажим	2
20	809123M	Главный распылитель	1
21	82625M	Главный жиклёр	1
22	809124M	Кольцо уплотнительное	1
23	14182M	Клапан	1
24	827465M	Жиклёр холостого хода	1
25	80960M	Прокладка	1
26	827466M	Пробка главного распылителя	1
27	827470M	Поплавок	1
28	827463M	Прокладка поплавковой камеры	1
29	827474M	Фильтр	1
30	827475M	Жиклёр пусковой	1
31	827483M	Клапан воздушной заслонки	1
32	827480M	Винт	1
33	827481M	Прокладка	1
34	827477M	Винт сливной	1
35	827476M	Кольцо уплотнительное	1
36	827464M	Поплавковая камера	1
37	82206M	СТОПОРНАЯ ШАЙБА	4
38	91738M	Винт	4
39	827479M	Пружина	1
40	827478M	Диафрагма	1
41	809126M	Крышка	1
42	827487M	Пружина	1
43	82206M	СТОПОРНАЯ ШАЙБА	2
44	83509M	Винт (M4 x 10)	2
45	827737	УПЛОТНЕНИЕ РЕЗИНОВОЕ	1
-	828099	Упор дроссельной заслонки	1
-	821285	ПРУЖИННАЯ ГАЙКА	1
-	827493M	Ремкомплект карбюратора	1

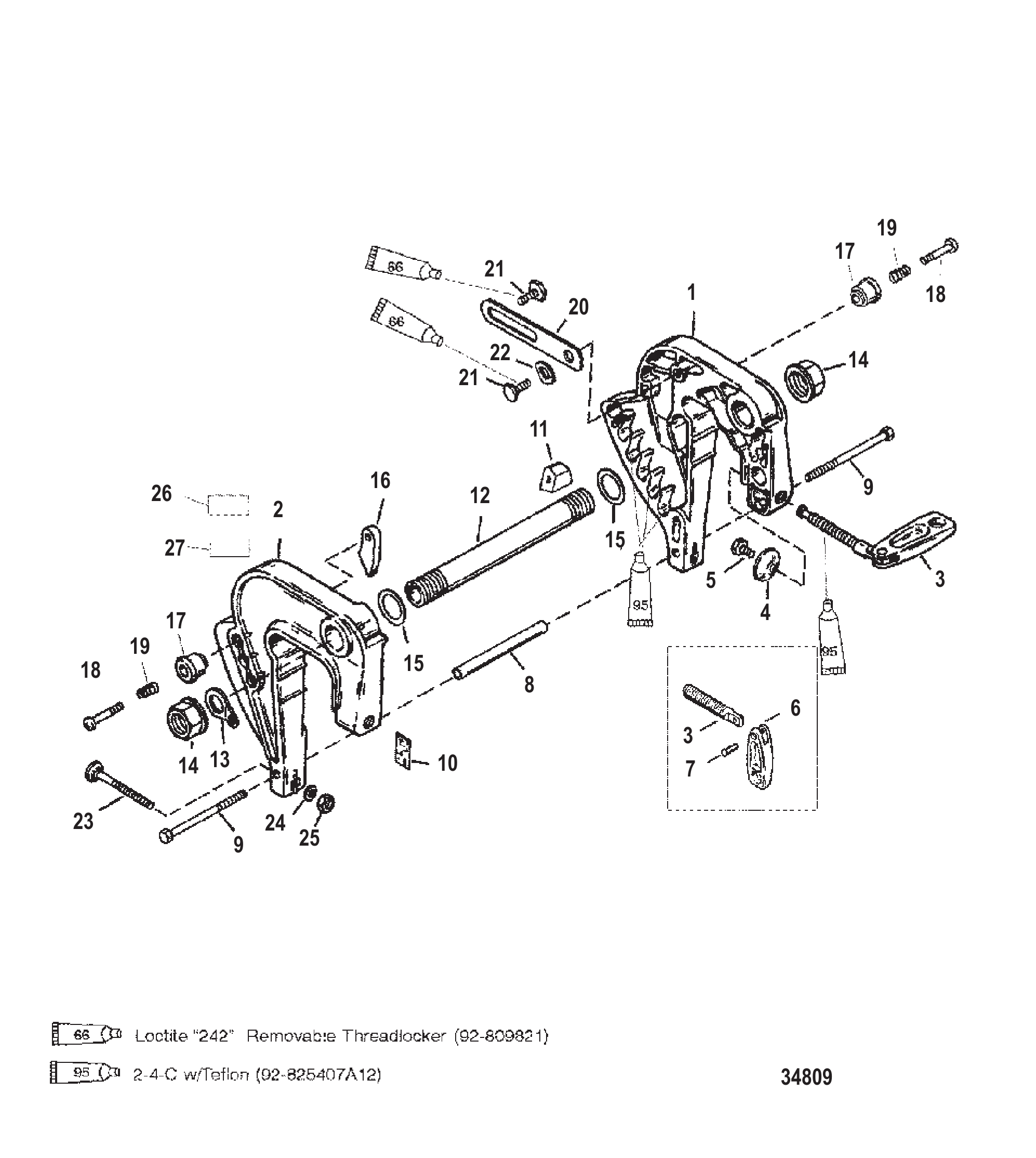

Рис. 6Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A8	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768042	Винт с буртиком шестигранный	2
6	NSS	NOT SOLD SEPARATE Handle	2
7	NSS	NOT SOLD SEPARATE Rivet	2
8	818539	ПРОСТАВКА	1
8	8M0084719	ПРОСТАВКА	1
9	4000333	ВИНТ (M6 x 40)	2
10	12869	Наклейка положения откидки	1
11	814427	Фиксатор наклона с золотником (новая конструкция)	1
12	42078	Труба наклона	1
13	30954	Стопорное кольцо	1
13	8M0085928	ЗАЖИМ	1
14	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
15	71421	Шайба нейлоновая трубы наклона	2
16	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	1
17	NSS	NOT SOLD SEPARATE Knob	2
18	NSS	NOT SOLD SEPARATE Screw	2
19	NSS	NOT SOLD SEPARATE Spring	2
20	90901	Лента упора откидывания - левый борт	1
21	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
22	31030	Шайба волнистая стопора откидывания	1
23	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
24	67983	Шайба болта струбцины	2
25	13855	Гайка (.250-20)	2
25	8267118	Гайка (.250-20)	2
26	NSS	NOT SOLD SEPARATE Decal-Tilt Lock	1
27	NSS	NOT SOLD SEPARATE Decal-Tilt Limit	1

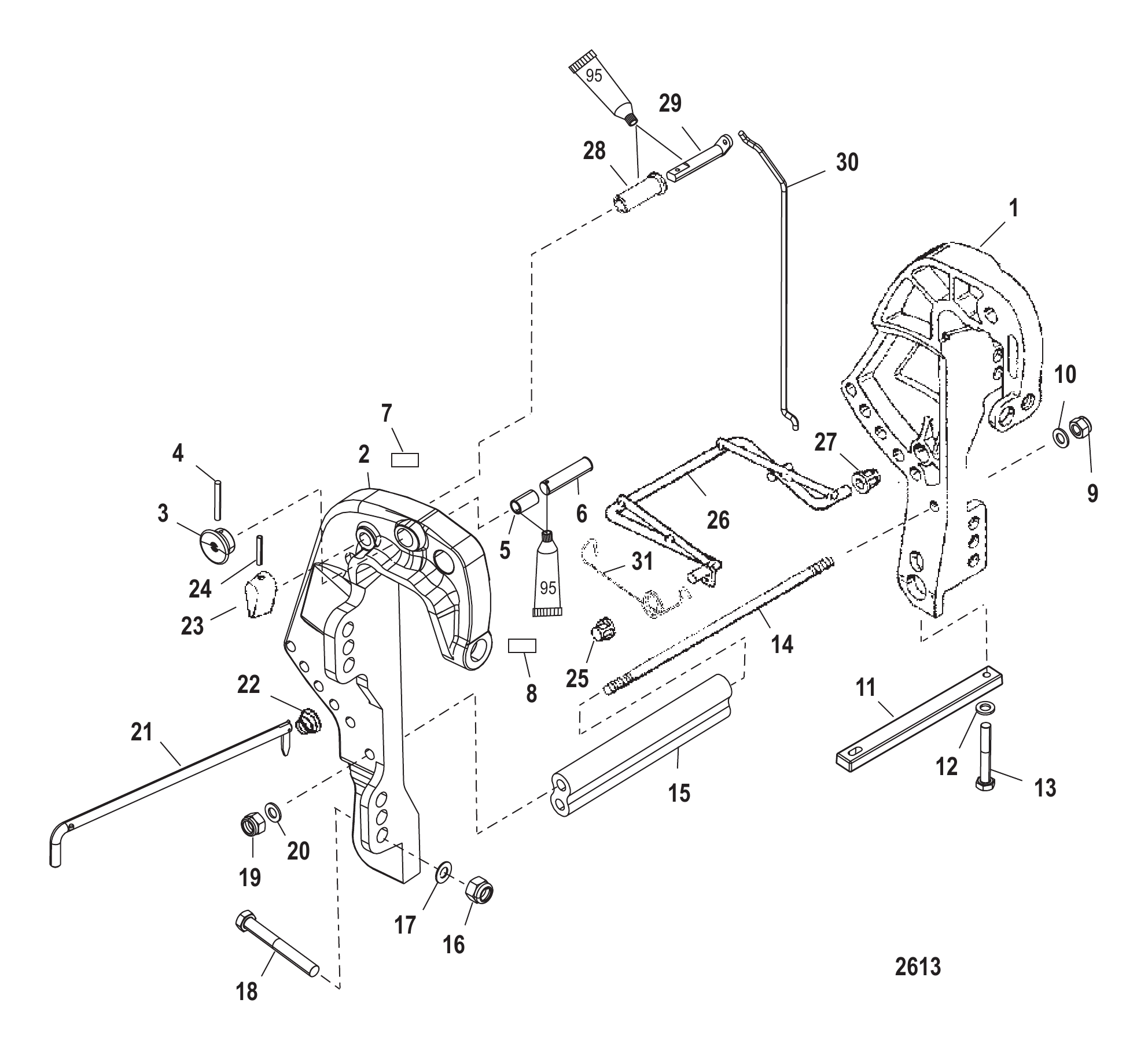

Рис. 7КРЕПЕЖНЫЙ КРОНШТЕЙН ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Clamp Bracket Remote Control

REF	Номер детали	Наименование	Кол-во
1	821773A1	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773A2	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774A1	Кронштейн зажима	1
2	821774T8	Кронштейн зажима	1
2	821774A2	Кронштейн зажима	1
2	821774T9	Кронштейн зажима	1
3	822401	ЗАГЛУШКА	1
4	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
5	823589	Втулка	1
6	8224001	ШТИФТ	1
7	NSS	NOT SOLD SEPARATE Decal-Shallow Water	1
8	830253	Наклейка фиксатора откидывания	1
9	13914	Гайка (M10) шпильки корпуса редуктора	1
9	40140	ГАЙКА (M10)	1
10	4002319	ШАЙБА	1
11	825271	Анод	1
11	8252711	Анод	1
12	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
12	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	4000330	ВИНТ (M6 x 25)	2
13	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
14	823656	Шпилька (M10 x 277)	1
14	8M0034459	Шпилька	1
15	824952	ПРОСТАВКА	1
16	8M0027784	Гайка	4
16	82671117	ГАЙКА (.500-20)	4
17	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
17	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
18	814259	Винт (.500-20 x 4.00)	4
19	13914	Гайка (M10) шпильки корпуса редуктора	1
19	40140	ГАЙКА (M10)	1
20	4002319	ШАЙБА	1
21	821457A1	Палец в сборе стопора откидывания	1
21	8M0026103	Палец в сборе стопора откидывания	1
22	821461	ПРУЖИНА	1
23	822409	РЫЧАГ	1
24	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
25	824858	ВТУЛКА (ПЛАСТИКОВАЯ)	1
26	8224141	ТЯГА Привода мелководья	1
26	878580	Тяга пластиковая	1
27	824858	ВТУЛКА (ПЛАСТИКОВАЯ)	1
28	823812	ВТУЛКА	1
29	822411	КОРОМЫСЛО	1
30	8224122	ТЯГА	1
30	878563	Соединительная тяга	1
31	832085A1	Пружина	1

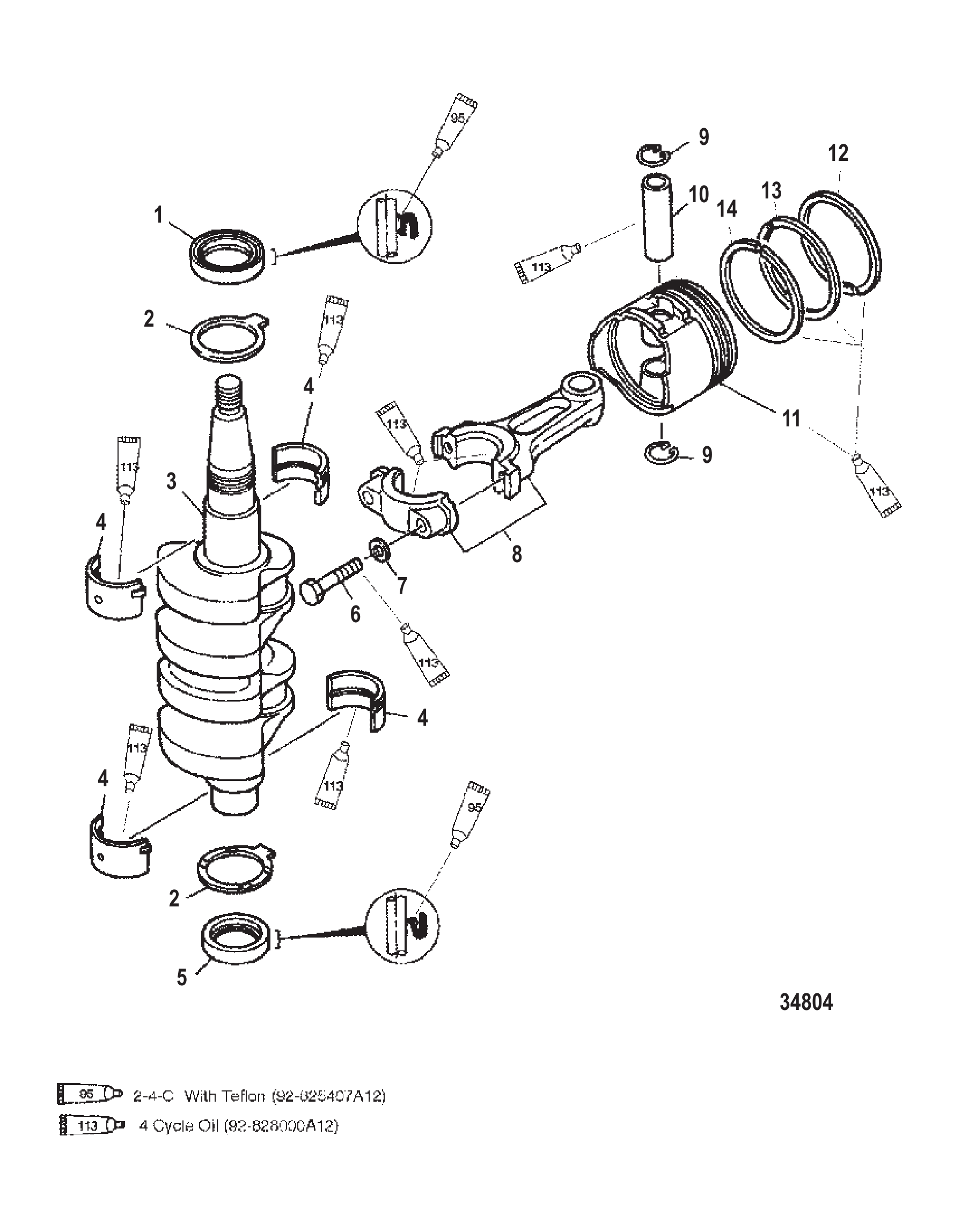

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	825704	Сальник масляный	1
2	825710	Подшипник упорный	2
3	825703	Коленчатый вал	1
4	825706	Подшипник коренной (коричневый)	AR
4	825706T	ПОДШИПНИК @2	AR
4	82570610	ПОДШИПНИК Коренной (Черный)	AR
4	825706T10	ПОДШИПНИК @2	AR
4	82570620	ПОДШИПНИК Коренной (Синий)	AR
4	825706T20	ПОДШИПНИК @2	AR
5	825705	Сальник масляный	1
6	825708	Болт	4
7	825709	Шайба	4
8	825707A2	ШАТУН	2
9	82343M	ЗАЖИМ	4
10	825713	Палец поршневой	2
11	825711	Поршень	2
11	825711T	ПОРШЕНЬ СТАНДАРТНЫЙ	2
11	8257112	Поршень	AR
11	8257111	Поршень	AR
11	825711T1	ПОРШЕНЬ РЕМОНТНЫЙ	AR
12	8257121	Кольцо поршневое	2
12	825712T1	КОЛЬЦО ПОРШНЕВОЕ СТАНДАРТНОЕ	2
12	8257123	Кольцо поршневое	AR
12	8257122	Кольцо поршневое	AR
12	825712T2	КОЛЬЦО ПОРШНЕВОЕ РЕМОНТНОЕ	AR
13	NSS	NOT SOLD SEPARATE Piston Ring	2
14	NSS	NOT SOLD SEPARATE Oil Ring	2
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

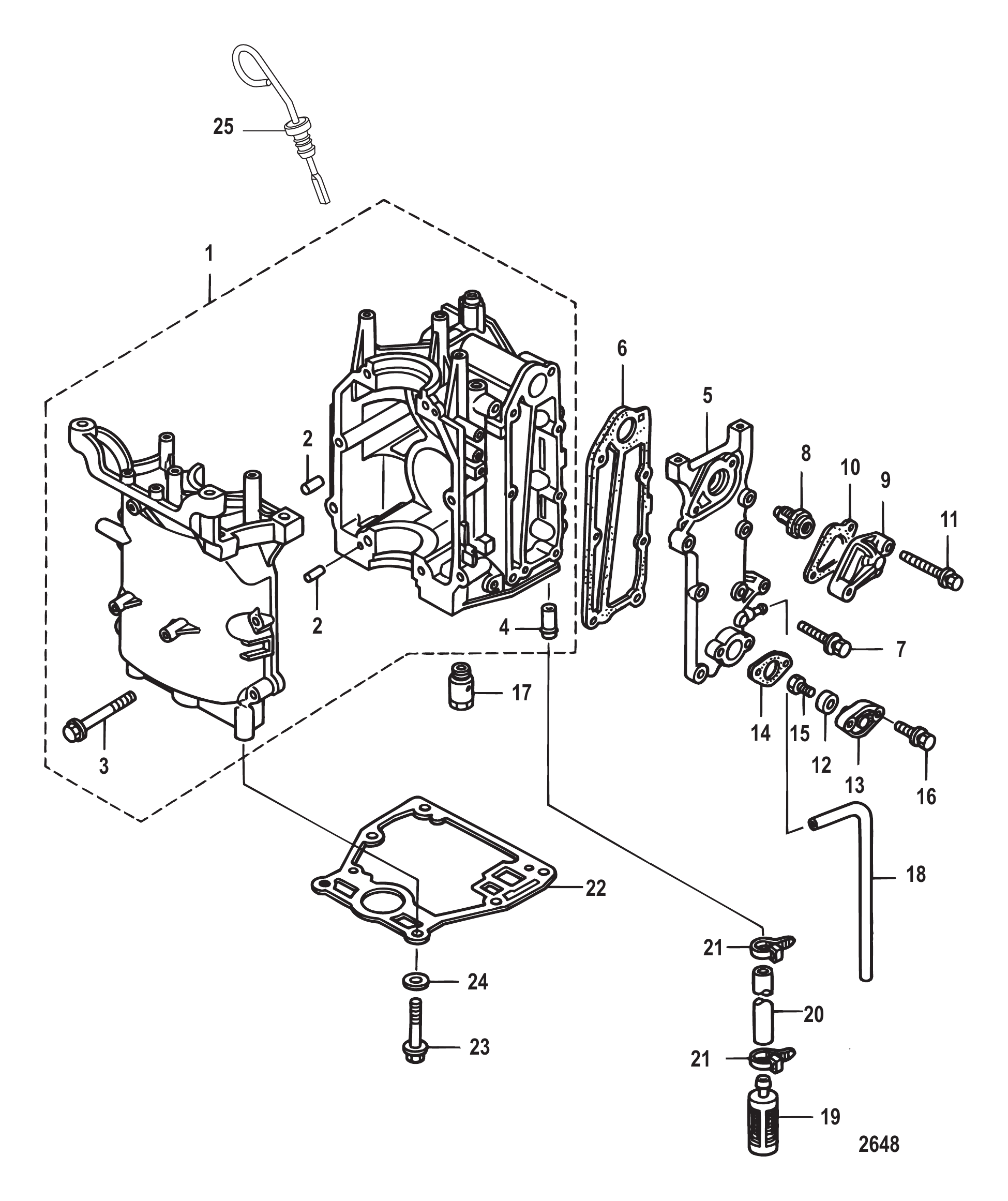

Рис. 9Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	815013T06	БЛОК ЦИЛИНДРОВ	1
2	16119	Штифт установочный	2
3	855677001	Болт	8
3	855677005	Болт	8
4	822644001	ШТУЦЕР НИППЕЛЬ	1
5	834953001	Крышка выпуска	1
6	834952001	Прокладка крышки выпуска	1
7	825702002	Болт нержавеющая сталь	5
7	823042	Болт	5
8	855676002	Термостат 60 градусов	1
8	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
8	855676005	Термостат 71 градус	1
8	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
9	8537052	КРЫШКА ТЕРМОСТАТА	1
10	853702005	Прокладка	1
10	8M0214960	ПРОКЛАДКА	1
11	82304222	БОЛТ Нержавеющая сталь	2
11	8M0102279	Болт	2
12	823912	АНОД	1
13	895151	Пробка анода	1
13	895151001	Анод	1
14	895150	Прокладка	1
14	895150001	Прокладка	1
15	823042037	БОЛТ	1
15	16832	Болт (M6 x 16)	1
15	823042037	БОЛТ	1
15	16832	Болт (M6 x 16)	1
15	16832	Болт (M6 x 16)	1
15	16832	Болт (M6 x 16)	1
16	82304233	БОЛТ	2
16	167051	Болт (M6 x 20)	2
16	82304233	БОЛТ	2
16	167051	Болт (M6 x 20)	2
16	167051	Болт (M6 x 20)	2
16	167051	Болт (M6 x 20)	2
17	803535002	Плунжер	1
17	898101142	Плунжер	1
17	803535002	Плунжер	1
17	898101142	Плунжер	1
17	803535003	Плунжер	1
17	898101142	Плунжер	1
17	803535003	Плунжер	1
17	898101142	Плунжер	1
18	851848003	ШЛАНГ (330 мм)	1
18	879194470	Шланг	1
19	895152	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
19	895152002	Маслоприёмник в сборе	1
20	895153	Шланг (120 мм)	1
20	8M0057115	ШЛАНГ	1
21	816311T	СТЯЖКА (8.00 дюймов)	2
22	835427003	Прокладка основания	1
22	8M0229930	ПРОКЛАДКА	1
23	895140001	Болт	6
23	898103228	Болт	6
24	895106001	Шайба	6
24	16192	Шайба	6
25	803512001	Маслоизмерительный щуп	1
-	835427A04	Комплект прокладок головки блока	1
-	895188T04	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	895188T06	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1
-	8M0046065	Головка блока цилиндров в сборе	1
-	8M0145937	Короткий блок	1

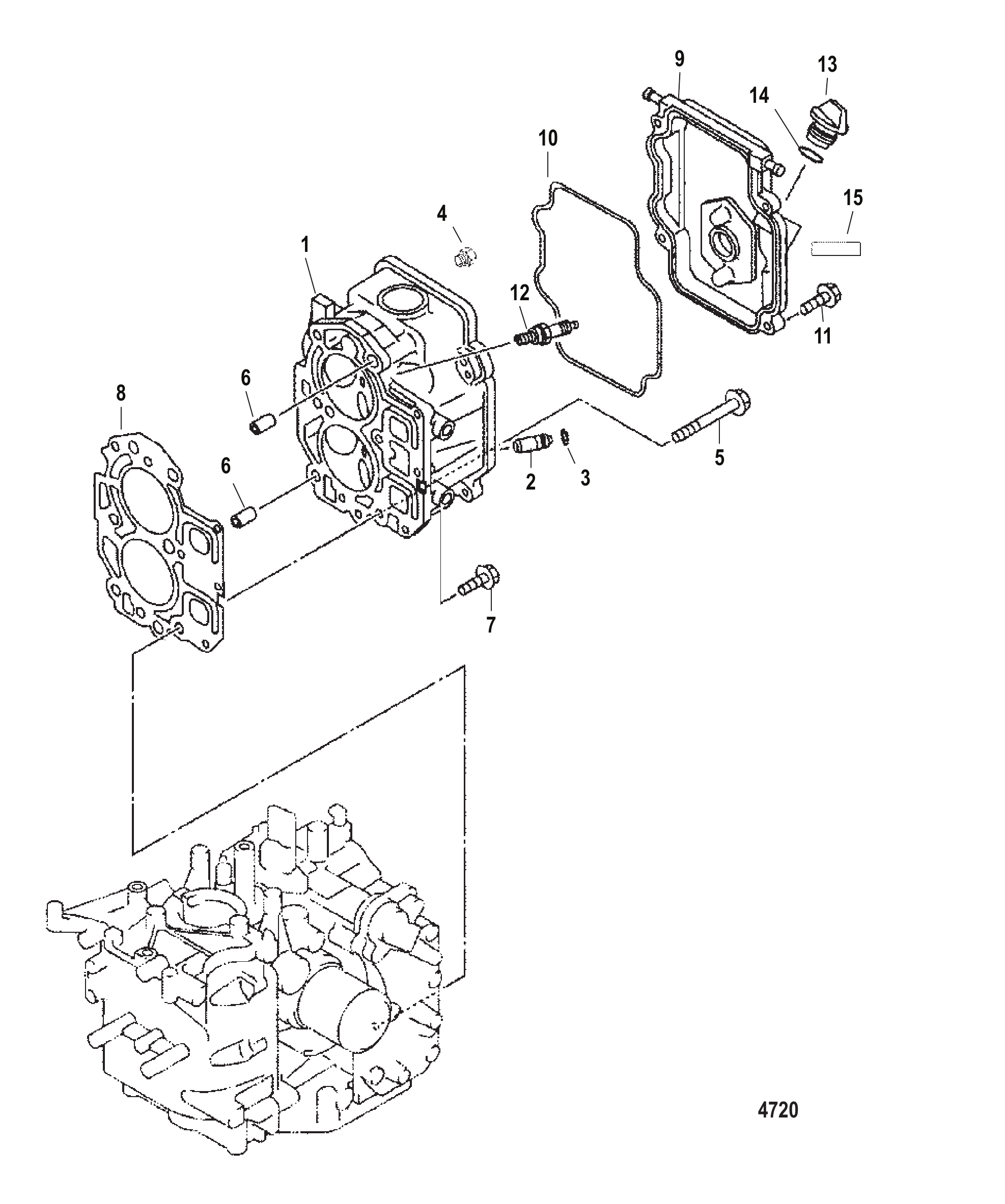

Рис. 10Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	835430A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430T08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430A2	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	835430T08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
2	850835	Направляющая впускная	4
3	825038	СТОПОРНОЕ КОЛЬЦО	4
4	822644	Резьбовая пробка	3
5	855677	БОЛТ (M8 x 78)	6
6	825689	Штифт установочный	2
7	82500925	ВИНТ (M6 x 25)	3
7	893745025	Винт (M6 x 25)	3
8	850836	Прокладка	1
8	8M0052705	Прокладка	1
9	834954	Крышка	1
10	850837	Сальник	1
11	825702	Болт (M6 x 20)	4
11	8257021	Болт (M6 x 20)	4
12	827858	СВЕЧА ЗАЖИГАНИЯ NGK-DPR6EA-9	2
12	827858Q	Свеча зажигания DPR6EA-9 @10	2
13	859578A1	ПРОБКА В СБОРЕ Масляная	1
13	8M0240831	МАСЛЯНАЯ ПРОБКА	1
14	NSS	NOT SOLD SEPARATE O-Ring	1
15	NSS	NOT SOLD SEPARATE Decal-recomm. Eng. Oil/Valve Cle.	1
-	802733A98	Блок цилиндров в сборе	1
-	802733A98	Блок цилиндров в сборе	1
-	879783A01	Блок цилиндров в сборе	1
-	835427A00	Комплект прокладок блока цилиндров	1

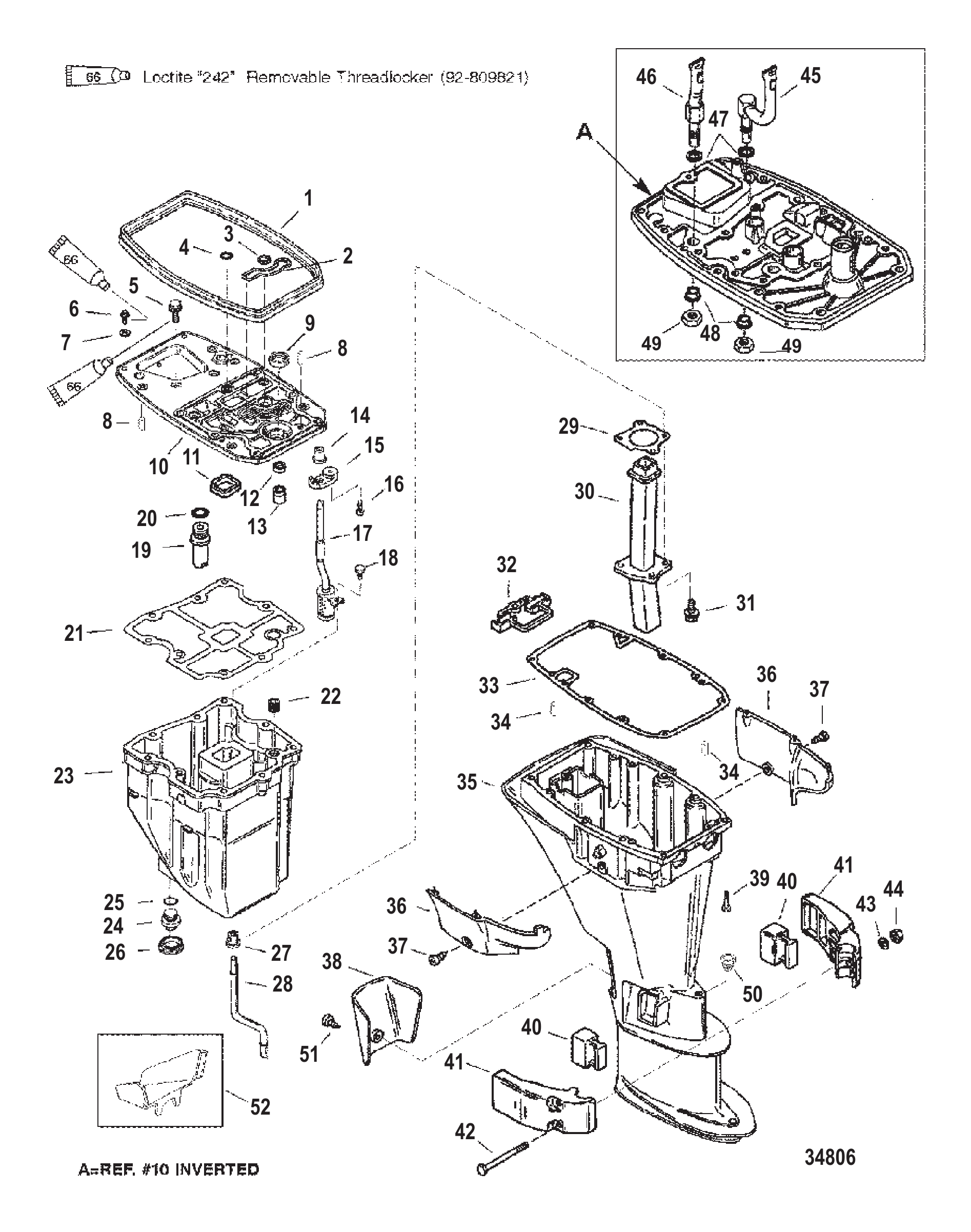

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	825807	САЛЬНИК РЕЗИНОВЫЙ	1
2	825806	САЛЬНИК	1
3	825805	ДЕМПФЕР	1
4	825804	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
5	825773	БОЛТ	9
6	40011128	Винт (M6 x 20) нержавеющая сталь	2
6	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
8	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
9	827406	САЛЬНИК МАСЛЯНЫЙ	1
10	825574A2	Направляющая выхлопа в сборе	1
11	825771	Сальник	1
12	85023	Сальник масляный	2
13	827395	КОРПУС САЛЬНИКА	1
14	825580	Сальник	1
15	825581	Направляющая	1
16	825582	Винт	1
17	825766	Сетчатый фильтр	1
18	825767	Болт	1
19	825578A1	Клапан сброса давления в сборе	1
20	825579	Кольцо уплотнительное	1
21	8257741	Прокладка масляного поддона	1
22	825765	Сальник	1
23	825764	Поддон масляный	1
24	825769	Пробка сливная	1
25	825770	Кольцо уплотнительное	1
26	825768	Демпфер	1
27	827241	САЛЬНИК	1
28	825775	ТРУБКА ВОДЯНАЯ	1
28	826035	Водяная трубка	1
29	8258281	Прокладка	1
30	825772	Коллектор выпускной	1
30	825772T	Коллектор выхлопной	1
31	825773	БОЛТ	4
32	825777	КРЫШКА	1
33	8257781	Прокладка	1
34	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
35	825538F1	Корпус в сборе	1
35	825835F1	Корпус в сборе	1
36	825796F1	Крышка	1
36	825797F1	Крышка	1
37	4007841	ВИНТ САМОНАРЕЗАЮЩИЙ	2
38	825798F1	Крышка слива масла	1
39	830106	Винт (M8 x 40)	6
40	421892	Опора	2
40	8M0039074	КРЕПЛЕНИЕ	2
41	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
42	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
43	400256	СТОПОРНАЯ ШАЙБА (M6)	2
44	400212	ГАЙКА (M6) Нержавеющая сталь	2
45	826682	Труба	1
46	825575	Труба	1
47	84273M	Шайба	2
48	827336	ВТУЛКА	2
49	84282M	Гайка	2
50	827947	Сальник	1
51	40056105	ВИНТ (M5 x 10)	1
52	828364	Воронка слива масла	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

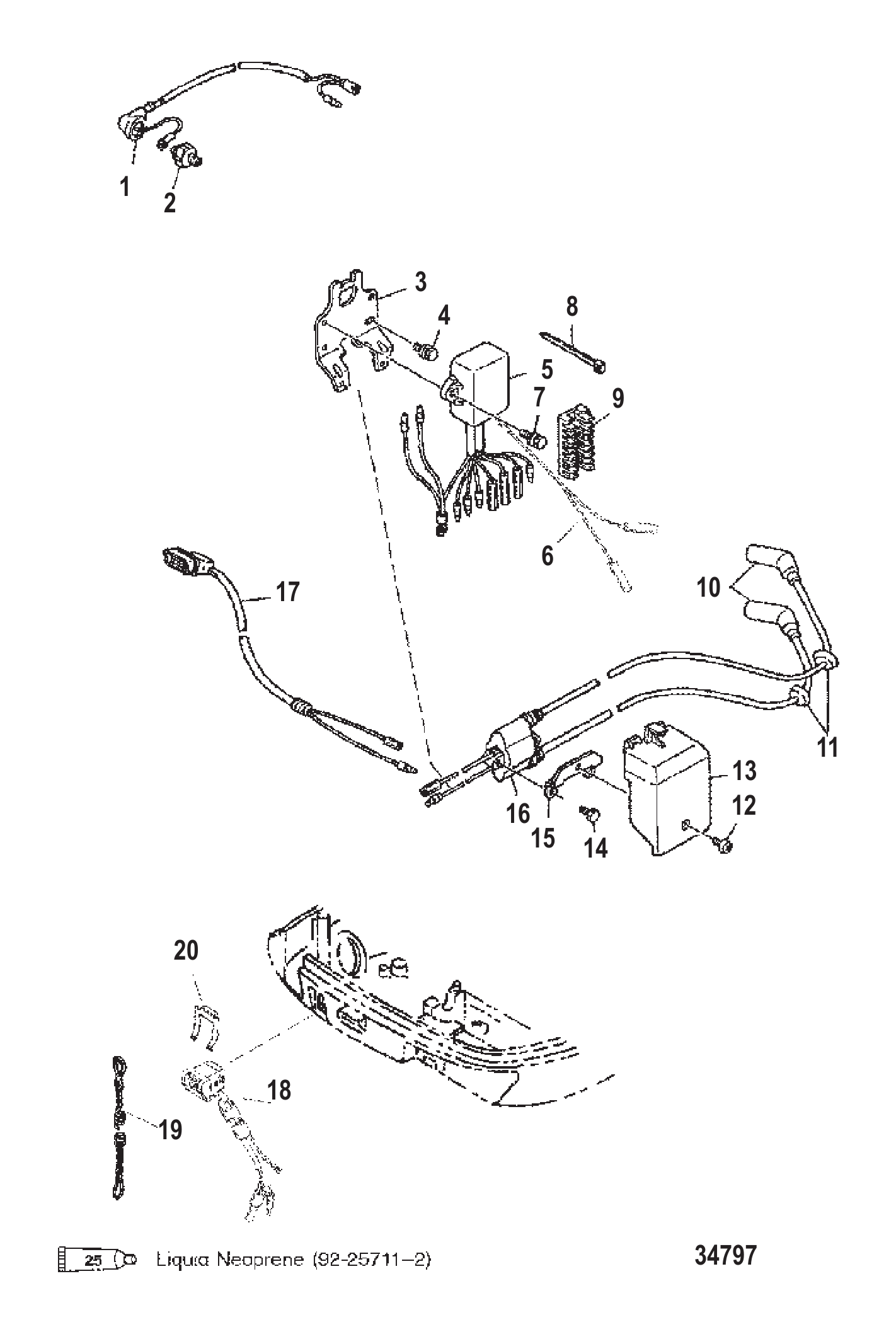

Рис. 12Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	825679	Провод	1
2	825678	Датчик давления масла	1
3	825671	Кронштейн	1
4	84058M	Болт (M6 x 20)	2
5	825667	Блок CDI	1
5	825667T	Блок CDI	1
6	824912A6	Трос в сборе ручного запуска	1
7	84058M	Болт (M6 x 20)	2
8	816311	Стяжка (8.00 дюймов)	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	825674	Хомут	1
10	825102A1	Высоковольтный провод	2
11	82069M	Втулка уплотнительная	2
12	825502	ВИНТ	1
13	825673	Крышка	1
14	825501	БОЛТ (M6 x 25)	2
14	8248326	Винт (M6 x 25 мм)	2
15	825672	Пластина	1
16	825668	Катушка зажигания в сборе (с проводами и колпачками)	1
16	825668T	Катушка зажигания в сборе	1
17	825656	Контрольная лампа ручного запуска	1
18	11083A30	Переключатель в сборе	1
19	15920A54	Шнур аварийного останова в сборе	1
19	15920Q54	ШНУР В СБОРЕ	1
20	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
20	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
-	822775A7	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	822775T7	PH 9.9 Mercury / Quicksilver	1

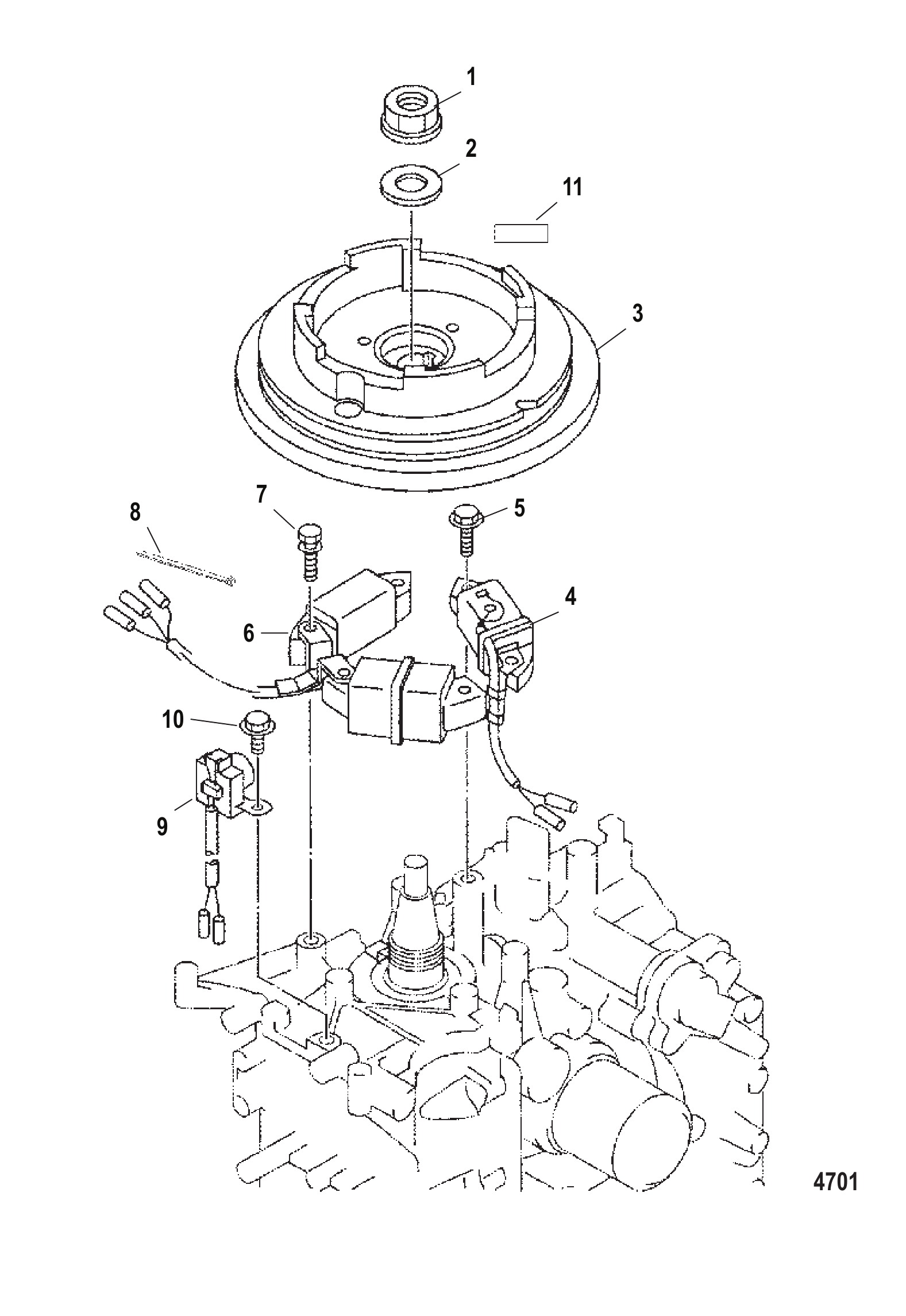

Рис. 13Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	96650M	ГАЙКА (M16)	1
2	96651M	Шайба	1
3	856031	Маховик	1
3	835397	Маховик	1
4	835399T	Катушка зарядки	1
5	853536	БОЛТ (M6 x 25)	2
6	835387	Катушка освещения	1
6	855944	Катушка освещения	1
7	858530	Болт (M6 x 30)	4
7	853531	БОЛТ (M6 x 40)	4
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	835395	Датчик-пульсатор	1
10	8527768	Болт (M6 x 16)	2
10	811188T	Болт	2
11	NSS	NOT SOLD SEPARATE Decal-Warning Neutral	1

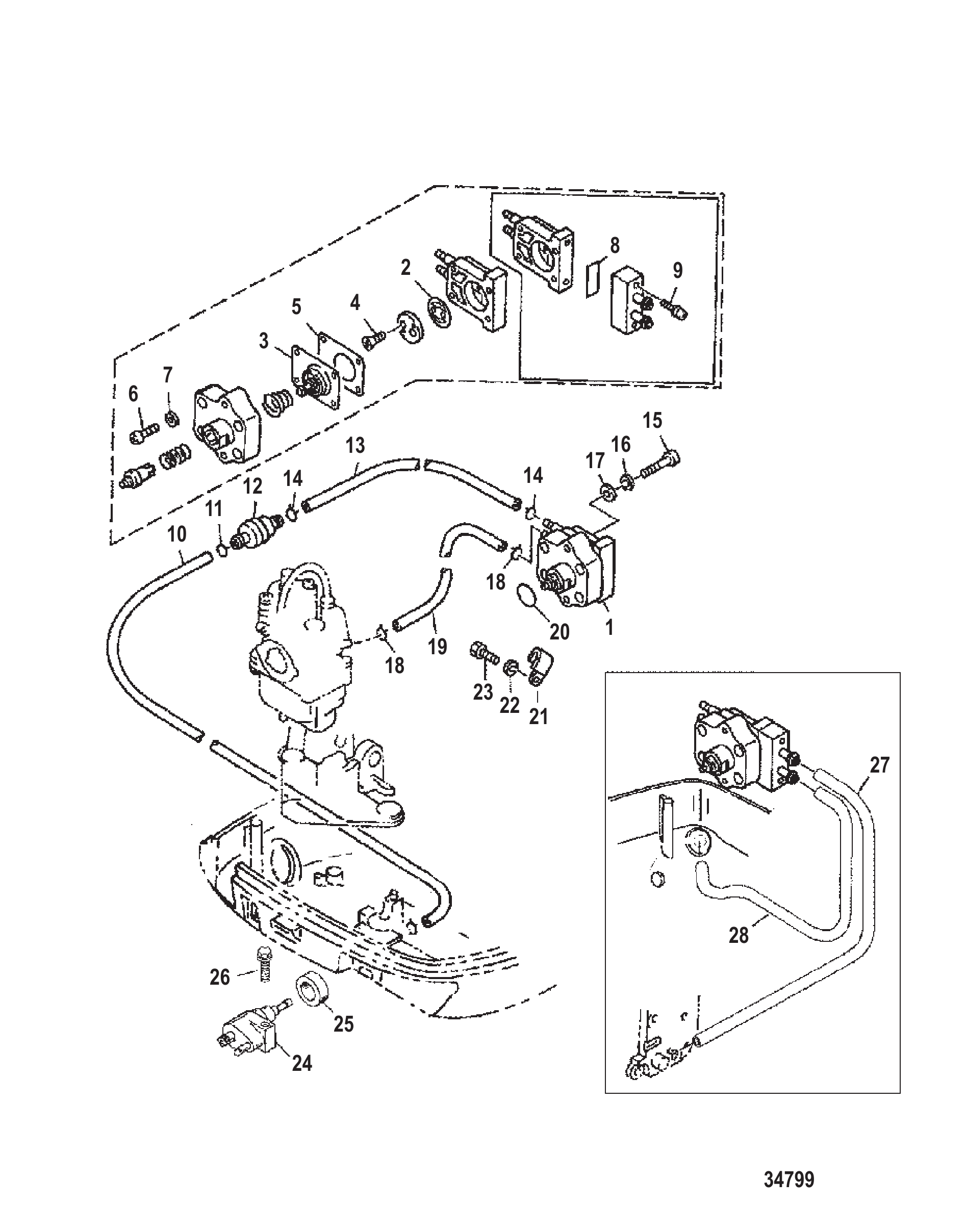

Рис. 14Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	827742	ТОПЛИВНЫЙ НАСОС	1
2	827441M	Обратный клапан	1
3	827442M	Диафрагма	1
4	827443M	Винт	2
5	809129M	Диафрагма	1
6	814463M	Винт холостого хода	4
6	83509M	Винт (M4 x 10)	4
7	82847M	Шайба	4
8	809130M	Сальник	1
9	80954M	Винт	2
10	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
11	816311	Стяжка (8.00 дюймов)	AR
11	816311T	СТЯЖКА (8.00 дюймов)	AR
12	80365M	Топливный фильтр	1
13	825632	Шланг	1
14	82047M	Хомут	2
15	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	2
16	400256	СТОПОРНАЯ ШАЙБА (M6)	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	82047M	Хомут	2
19	82012M	Шланг	1
20	825478	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	4000326	ВИНТ (M6 x 12)	1
24	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
24	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
25	18202	Втулка уплотнительная	1
26	40011128	Винт (M6 x 20) нержавеющая сталь	1
26	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
27	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
28	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
28	8M0108355	Шланг (57 дюймов, бухта)	1

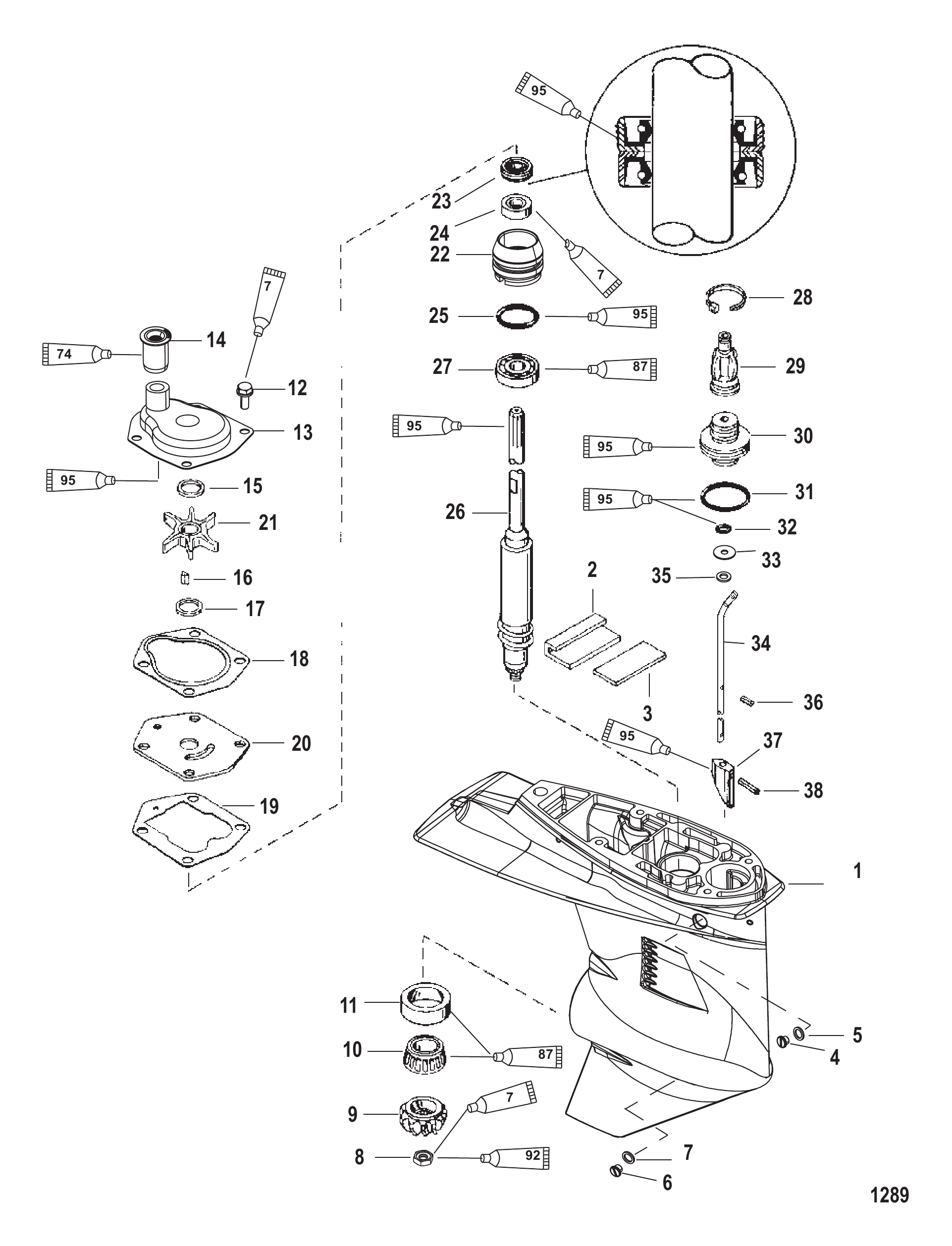

Рис. 15КОРПУС РЕДУКТОРА ВЕДУЩИЙ ВАЛ - ПЕРЕДАЧА 2.41:1 Gear Housing Driveshaft - 2.41:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	821306A30	Корпус редуктора в сборе	1
-	821306A31	Корпус редуктора в сборе	1
-	821306T31	Корпус редуктора в сборе	1
-	821306A32	Корпус редуктора в сборе	1
-	821306T32	Корпус редуктора в сборе	1
-	821306A33	Корпус редуктора в сборе	1
-	821306T32	Корпус редуктора в сборе	1
1	821306A12	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
1	821306A13	Корпус редуктора в сборе	1
1	821306T13	Корпус редуктора в сборе базовый	1
2	818226A1	Комплект сальников и пластин	1
3	NSS	NOT SOLD SEPARATE Plate	1
4	79953A2	Комплект винтов (.375-16 x .250)	1
4	79953Q04	Ремкомплект сливного винта	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
6	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
7	19183	Шайба фибровая	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	828490	Гайка	1
9	NSS	NOT SOLD SEPARATE Pinion Gear (Part of 43-833000A2)(12 Teeth)	1
10	821321A2	Подшипник в сборе	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	8248324	Винт (M6 x 16)	4
13	821351A3	Корпус водяного насоса верхний в сборе	1
14	43023	САЛЬНИК	1
14	8M0204658	УПЛОТНЕНИЕ	1
14	8235471	Сальник	1
15	8M0027721	Шайба	1
15	8M0204722	Шайба	1
16	85119	Шпонка	1
16	8M0214993	Шпонка @5	1
17	8M0027721	Шайба	1
17	8M0204722	Шайба	1
18	822189	Прокладка верхней части водяного насоса	1
19	822217	Прокладка нижней части водяного насоса	1
19	8M0214956	Прокладка	1
20	8213542	ПРИЖИМНАЯ ПЛАСТИНА	1
21	850893	Крыльчатка	1
21	8M0204712	Крыльчатка	1
22	821307A2	Основание водяного насоса в сборе	1
23	821309	САЛЬНИК	1
23	8M0248704	Сальник масляный	1
24	821310	САЛЬНИК	1
25	821308	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.421 x .139)	1
26	850177A1	Вал привода	1
26	832987A1	Вал привода	1
27	821311	ПОДШИПНИК ШАРИКОВЫЙ	1
28	823548	Стяжка	1
28	823548T	Стяжка	1
29	822158	Пыльник	1
30	821827	Фиксатор	1
31	26855	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.609 x .139)	1
32	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
33	814803	Шайба	1
34	827865A2	Вал переключения	1
34	827865A1	Вал переключения	1
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
36	85593	ШТИФТ (.078 x .437)	1
37	8213161	КУЛАЧОК Переключения	1
38	822369	Штифт (.125 x .625)	1
-	821354A2	Ремкомплект водяного насоса	1
-	823547A2	Комплект сальников	1

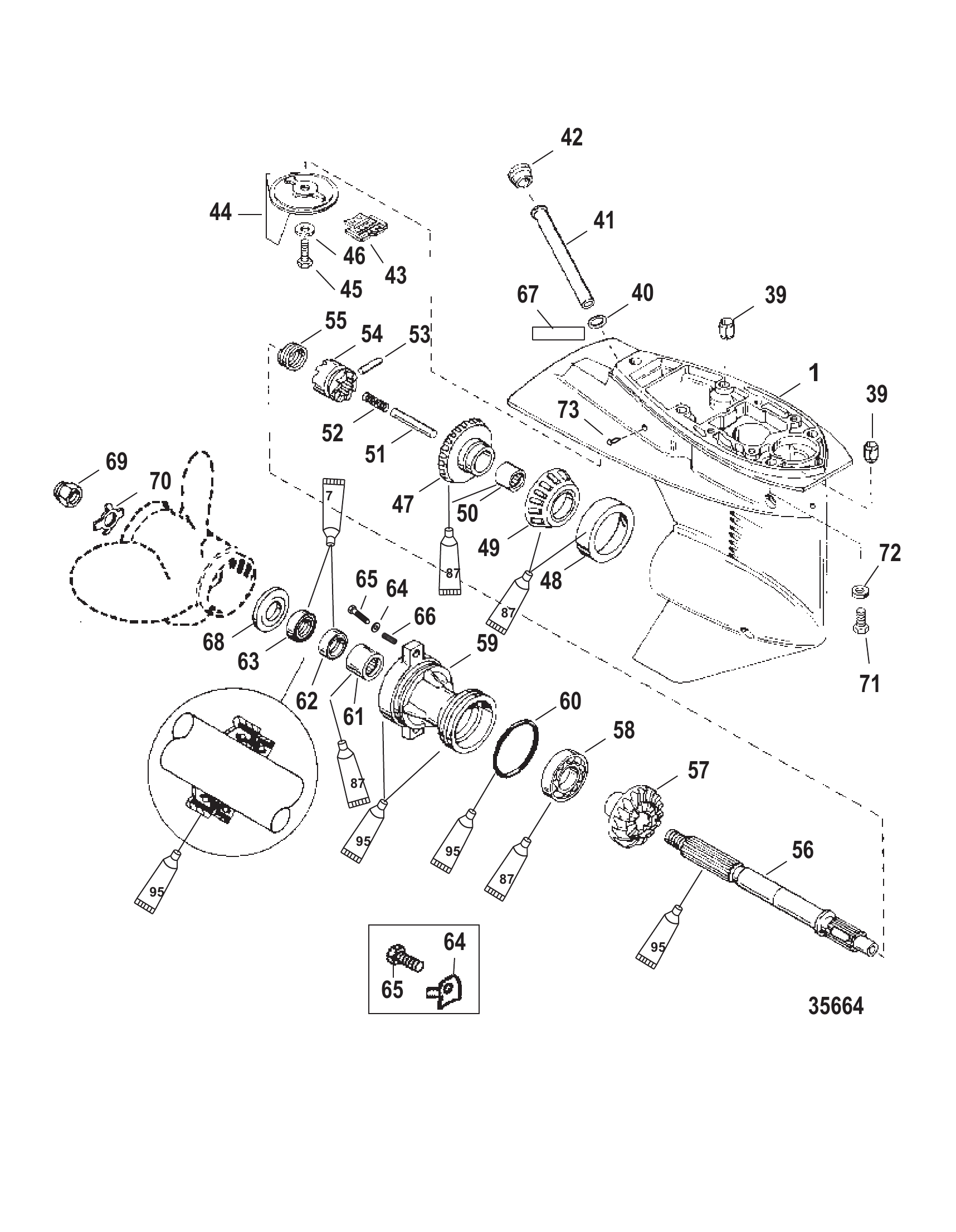

Рис. 16КОРПУС РЕДУКТОРА ГРЕБНОЙ ВАЛ - ПЕРЕДАЧА 2.41:1 Gear Housing Propeller Shaft - 2.41:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	821306A30	Корпус редуктора в сборе	1
-	821306A31	Корпус редуктора в сборе	1
-	821306T31	Корпус редуктора в сборе	1
-	821306A32	Корпус редуктора в сборе	1
-	821306T32	Корпус редуктора в сборе	1
-	821306A33	Корпус редуктора в сборе	1
-	821306T32	Корпус редуктора в сборе	1
1	821306A12	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
1	821306A13	Корпус редуктора в сборе	1
1	821306T13	Корпус редуктора в сборе базовый	1
39	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
40	823942	ПРОКЛАДКА	1
41	821828	Трубка	1
41	8M0026108	Трубка	1
42	824928	ПРОБКА резиновая	1
42	824928001	ЗАГЛУШКА резиновая	1
43	821829	Сетка	1
44	822157C2	Пластина триммера	1
44	822157T2	Пластина триммера	1
45	82497020	ВИНТ (M8 x 20)	1
46	72397	ШАЙБА	1
47	833000A2	Шестерня переднего хода в сборе (29 зубьев)	1
48	99328A1	Подшипниковый узел роликовый	1
48	8M0103470	Подшипниковый узел роликовый конический	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	41326	ПОДШИПНИК роликовый	1
51	821578	ТОЛКАТЕЛЬ КУЛАЧКА	1
52	8261991	Пружина	1
53	85093	Палец	1
53	8M0020999	Крестовина	1
54	821314	МУФТА	1
54	821314T	Муфта	1
55	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
56	8215772	Гребной вал	1
56	8M0140441	Вал гребного винта	1
57	833001	Шестерня заднего хода (29 зубьев)	1
57	833001T	Шестерня заднего хода	1
58	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
58	20839T	Подшипник шариковый	1
59	19291A3	Обойма подшипника в сборе	1
59	8M0168900	Обойма подшипника	1
60	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
61	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
62	69188	САЛЬНИК Масляного корпуса подшипника	1
62	8M0205511	Сальник масляный	1
63	69189	САЛЬНИК Масляного корпуса подшипника	1
63	8M0203757	Сальник масляный	1
64	826613	Шайба стопорная (применять где применимо)	2
64	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
65	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
65	85594030	ВИНТ (M8 x 30)	2
66	8227731	ВСТАВКА Резьбовая	2
67	NSS	NOT SOLD SEPARATE Decal (2.42:1)	1
68	73345A1	Упорная шайба, передняя	1
69	69578A1	Комплект гайки гребного винта	1
69	69578Q1	Комплект гайки гребного винта	1
70	76281	Шайба стопорная гайки гребного винта	1
70	8M0214942	Шайба стопорная	1
71	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	4
73	95925	Заглушка нижнего кожуха	1
-	823547A2	Комплект сальников	1

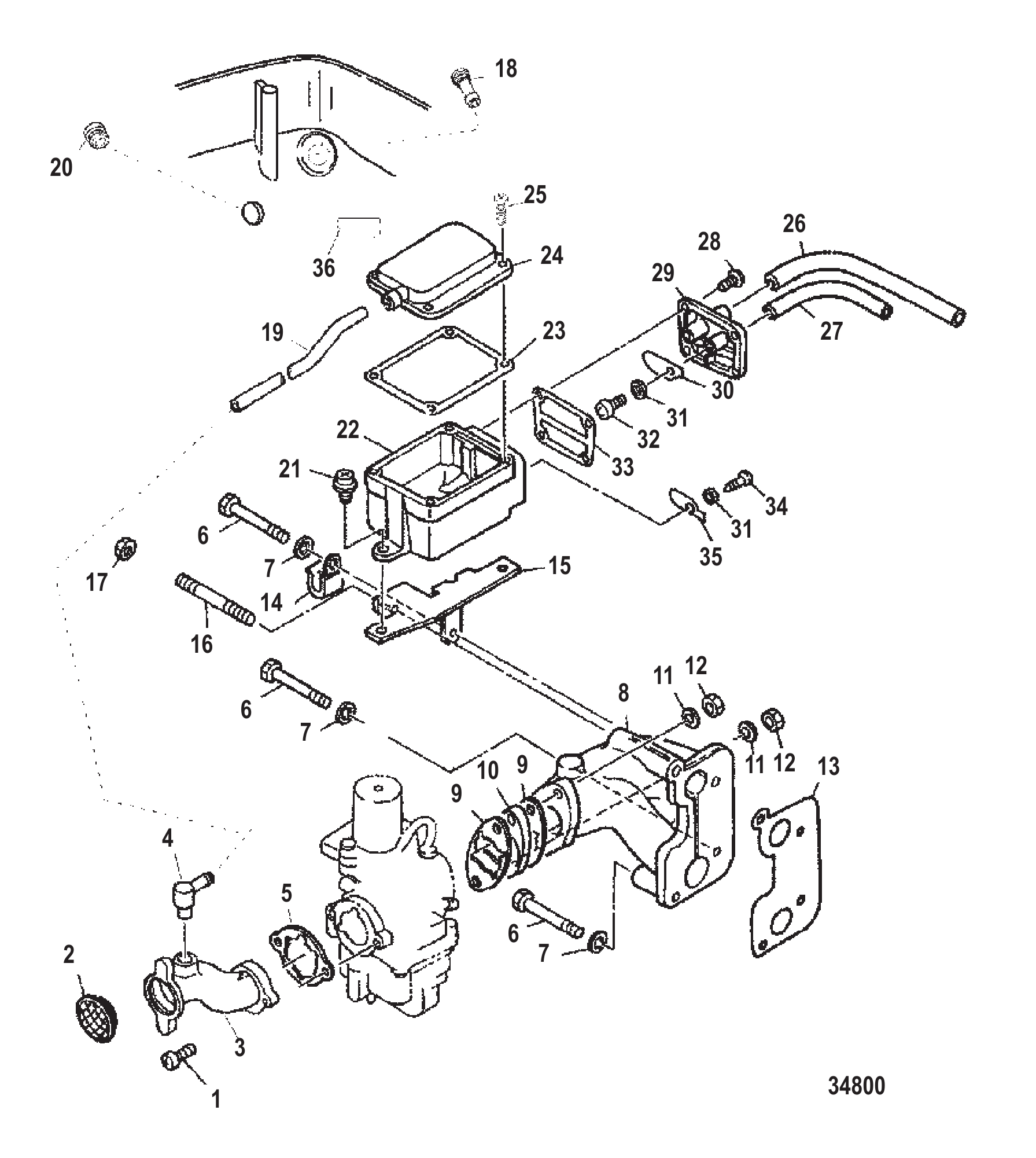

Рис. 17Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	826679	Винт	2
2	825588	Жалюзи	1
3	827739	ВОРОНКА	1
4	825486	ТРУБКА ВЕНТИЛЯЦИИ КАРТЕРА	1
5	825589	Прокладка	1
6	4000334	ВИНТ (M6 x 45) (ЭЛЕКТРИЧЕСКОЕ/РУЧНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	3
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
8	825584	Коллектор	1
9	825586	Прокладка коллектора	2
10	825587	Прокладка коллектора	1
11	82214M	Шайба	2
12	82390M	Гайка (M6)	2
13	825585	Прокладка коллектора	1
14	28700	ХОМУТ ЖГУТА ПРОВОДОВ	1
15	825600	Держатель направляющей	1
16	827317	ШПИЛЬКА	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	813613	Штуцер	1
19	827734	ТРУБКА САПУНА	1
20	824473	ПРОБКА ПРЕДУПРЕЖДАЮЩЕЙ СИГНАЛИЗАЦИИ	1
21	825511	ВИНТ	2
22	825590	Маслоотделитель	1
23	825592	Прокладка корпуса сальника	1
24	825591	Маслоотделитель	1
25	84272M	Винт	4
26	825598	Шланг	1
27	825632	Шланг	1
28	84272M	Винт	4
29	825593	Сапун	1
30	825594	Сапун	1
31	82847M	Шайба	2
32	825515	ВИНТ	1
33	825596	Прокладка сапуна	1
34	84272M	Винт	1
35	825595	Сапун	1
36	8272822	Наклейка предупреждение высокое напряжение	1
-	825847A95	КОМПЛЕКТ ПРОКЛАДОК	1

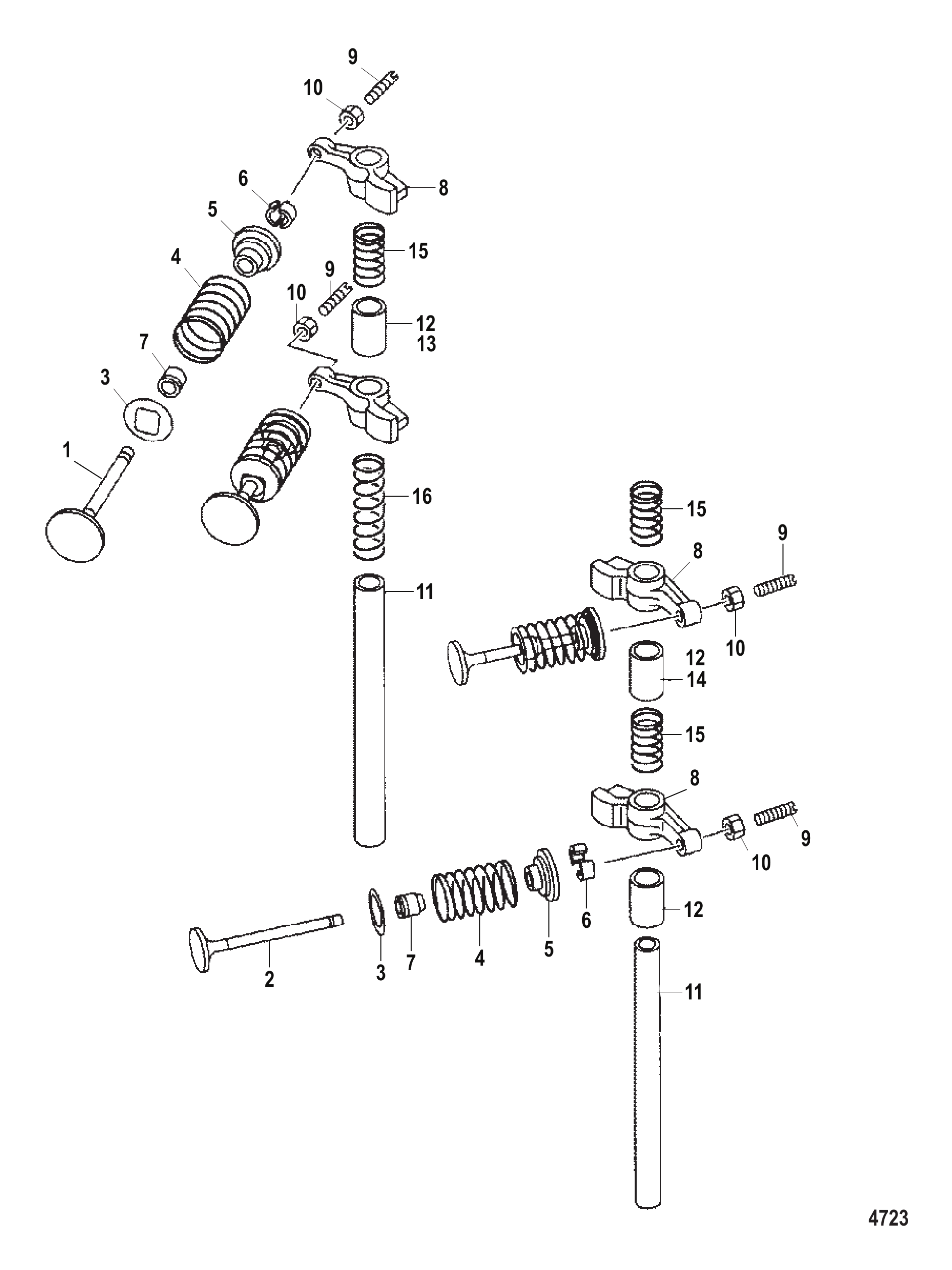

Рис. 18ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	850838T	Клапан впускной	2
2	850839T	Клапан выпускной	2
3	855959	Седло пружины клапана	4
4	850840	Пружина клапана	4
5	822650	Фиксатор	4
5	893553	Фиксатор	4
6	822651	Шпонка	8
6	893554	Шпонка	8
7	822647	Сальник стержня клапана	4
8	850841A1	Коромысло в сборе	4
9	825046	ВИНТ	4
9	825045A2	Коромысло	4
10	826150	Гайка	4
11	850842	Вал коромысла	2
12	825451	МУФТА	3
12	825451	МУФТА	1
13	880135	Втулка	1
14	880134	Втулка	1
15	825452	ПРУЖИНА	3
16	825453	ПРУЖИНА	1
-	802733A98	Блок цилиндров в сборе	1
-	802733A98	Блок цилиндров в сборе	1
-	879783A01	Блок цилиндров в сборе	1
-	835427A00	Комплект прокладок блока цилиндров	1

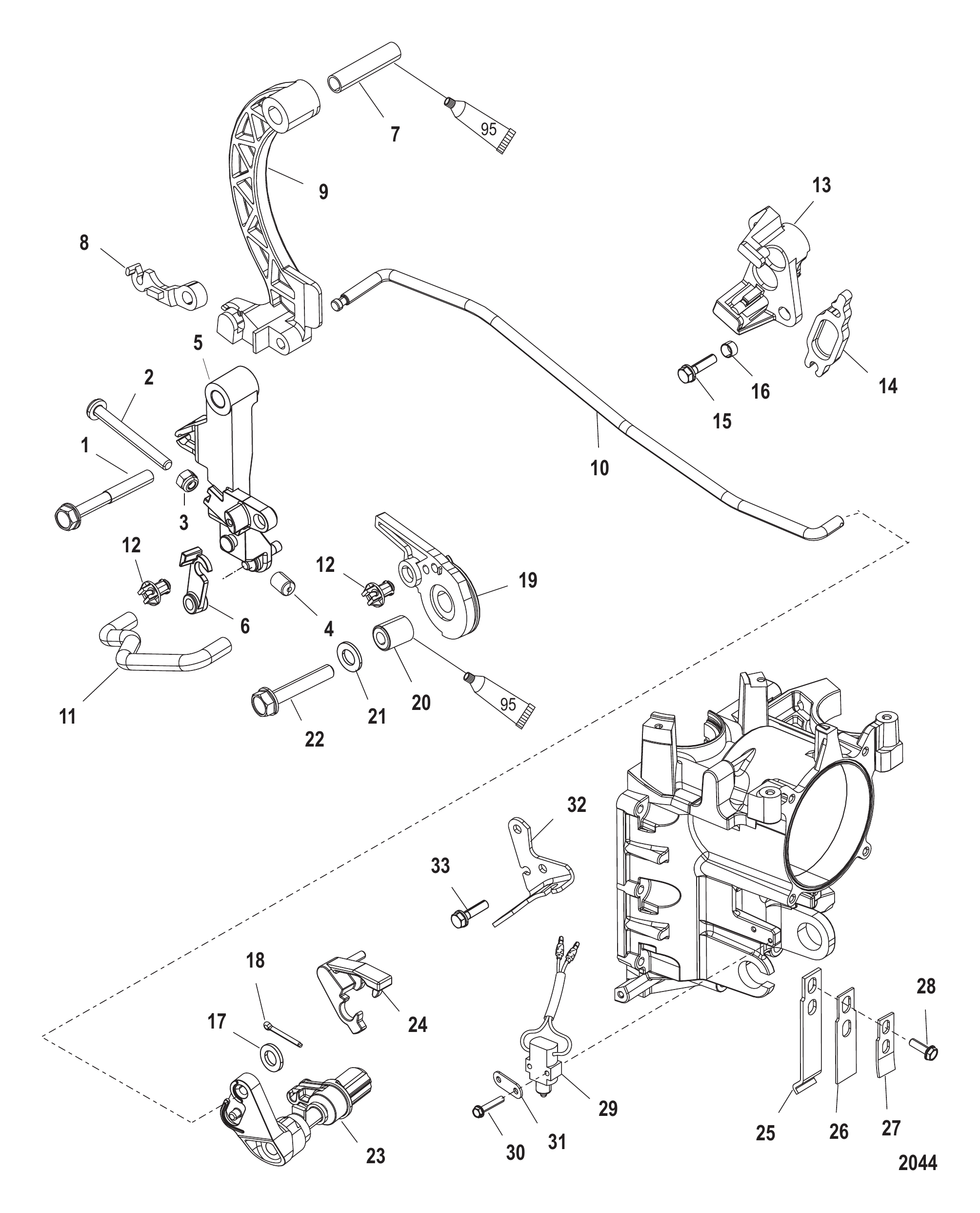

Рис. 19РЫЧАЖНЫЙ МЕХАНИЗМ Linkage

REF	Номер детали	Наименование	Кол-во
1	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
2	814776	Регулировочный винт (M6 x 55)	1
3	401196	ГАЙКА (M6)	1
4	42942	Колпачок регулировочного винта	1
5	822682A4	Рычаг дроссельной заслонки в сборе	1
6	826587	ФИКСАТОР	1
7	825078	ВТУЛКА	1
8	822459	ФИКСАТОР	1
9	8259571	Рычаг переключения передач	1
10	826271	Тяга переключения передач	1
10	882820	Тяга переключения	1
11	830307	Тяга дросселя	1
12	932481	Втулка	2
12	8M0215006	Втулка поворотная	2
13	827706	КРОНШТЕЙН	1
13	827706A4	Кронштейн	1
14	98889	Защёлка	1
15	8248324	Винт (M6 x 16)	2
16	15885	Втулка	2
17	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
17	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
18	269531	Шплинт	1
18	210711	Шплинт	1
19	830305	Кулачок дросселя	1
20	822389	ВТУЛКА	1
21	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
22	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	1
23	826588A4	Вал переключения в сборе горизонтальный	1
24	8277071	Фиксатор	1
25	826077	Пружина фиксатора	1
26	824993	ПРУЖИНА опорная	2
27	824994	ПРУЖИНА пластины	1
28	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
29	813960A3	ВЫКЛЮЧАТЕЛЬ	1
29	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
30	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
30	88075020	ВИНТ (M3 x 20)	2
31	824923	ПЛАСТИНА	1
32	8214943	Кронштейн	1
33	8248324	Винт (M6 x 16)	1

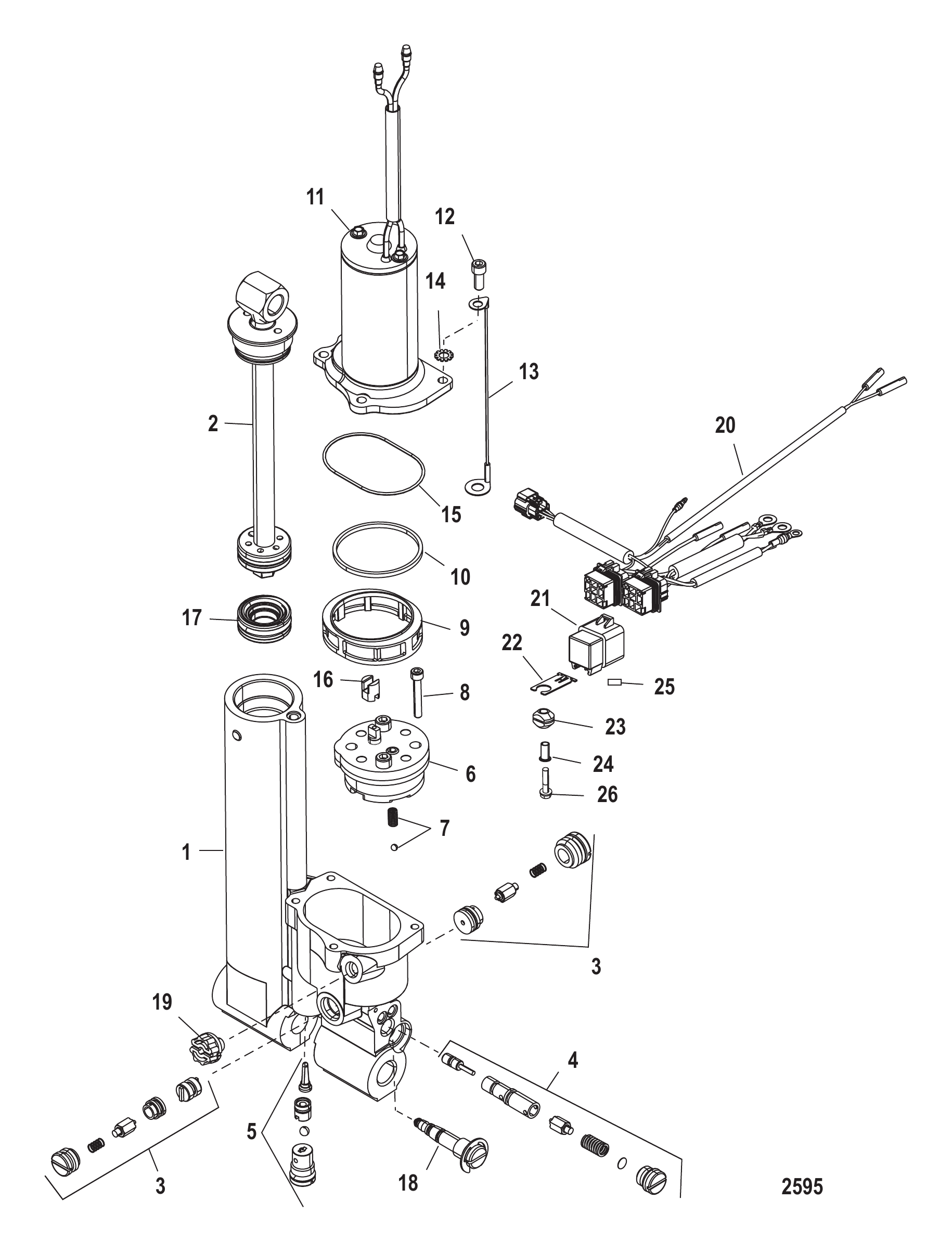

Рис. 20Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
1	822344A5	Электрогидравлический подъём	1
-	827668A1	Комплект уплотнительных колец	1
2	827670A2	Шток амортизатора в сборе	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	NSS	NOT SOLD SEPARATE Spring/down Relief Ball	1
8	NSS	NOT SOLD SEPARATE Screw (10-32 x 1-1/4 Inches)	2
9	NSS	NOT SOLD SEPARATE Filter	1
10	NSS	NOT SOLD SEPARATE Seal Ring	1
11	827675A1	Электродвигатель в сборе	1
12	NSS	NOT SOLD SEPARATE Screw (1/4-28 x 5/8 Inches)	4
13	88238A15	Кабель в сборе	1
14	NSS	NOT SOLD SEPARATE Lockwasher	1
15	NSS	NOT SOLD SEPARATE O-Ring	1
16	NSS	NOT SOLD SEPARATE Coupler	1
17	827676	ПОРШЕНЬ ПАМЯТИ	1
18	813442A2	Узел ручного сброса в сборе	1
18	893929A01	Комплект предохранительного клапана	1
19	811613	Штекер в сборе	1
-	826802A14	Жгут проводов с реле тримма в сборе	1
20	826802A9	Жгут проводов тримма в сборе	1
21	828151A1	Реле в сборе	1
21	8M0207773	Реле тримма в сборе	1
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
23	8M0207785	Втулка	2
24	818968	ВТУЛКА	2
24	8M0214955	Втулка	2
25	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2
26	8248326	Винт (M6 x 25 мм)	2

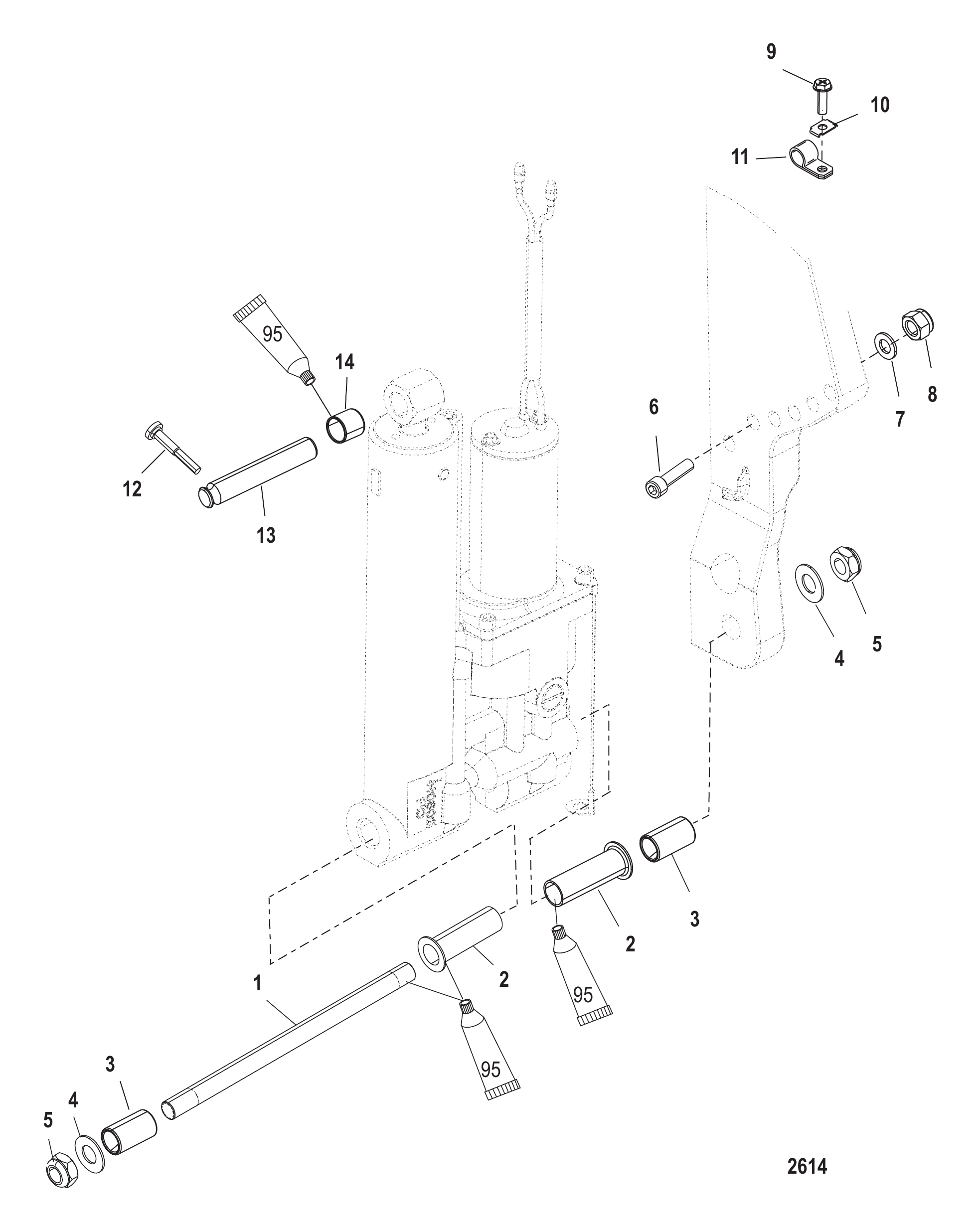

Рис. 21Крепление гидроподъема Power Trim Mounting

REF	Номер детали	Наименование	Кол-во
1	822481	ШТИФТ Анкерный (14 мм)	1
2	822482	ВТУЛКА	2
3	822484	ВТУЛКА	2
4	825190	ШАЙБА	2
5	4013414	ГАЙКА (M14)	2
5	826712	Гайка	2
6	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
7	4002319	ШАЙБА	2
8	13914	Гайка (M10) шпильки корпуса редуктора	2
8	40140	ГАЙКА (M10)	2
9	8128321	Винт (#10-16 x .600)	1
9	878609	Винт (#10-16 x .600)	1
10	69205	С-ОБРАЗНАЯ ШАЙБА	1
10	8M0084613	Пружинная шайба	1
11	22740	ЗАЖИМ	2
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	822480	ШТИФТ Поворотный (ВЕРХНИЙ)	1
14	823507	Втулка	1

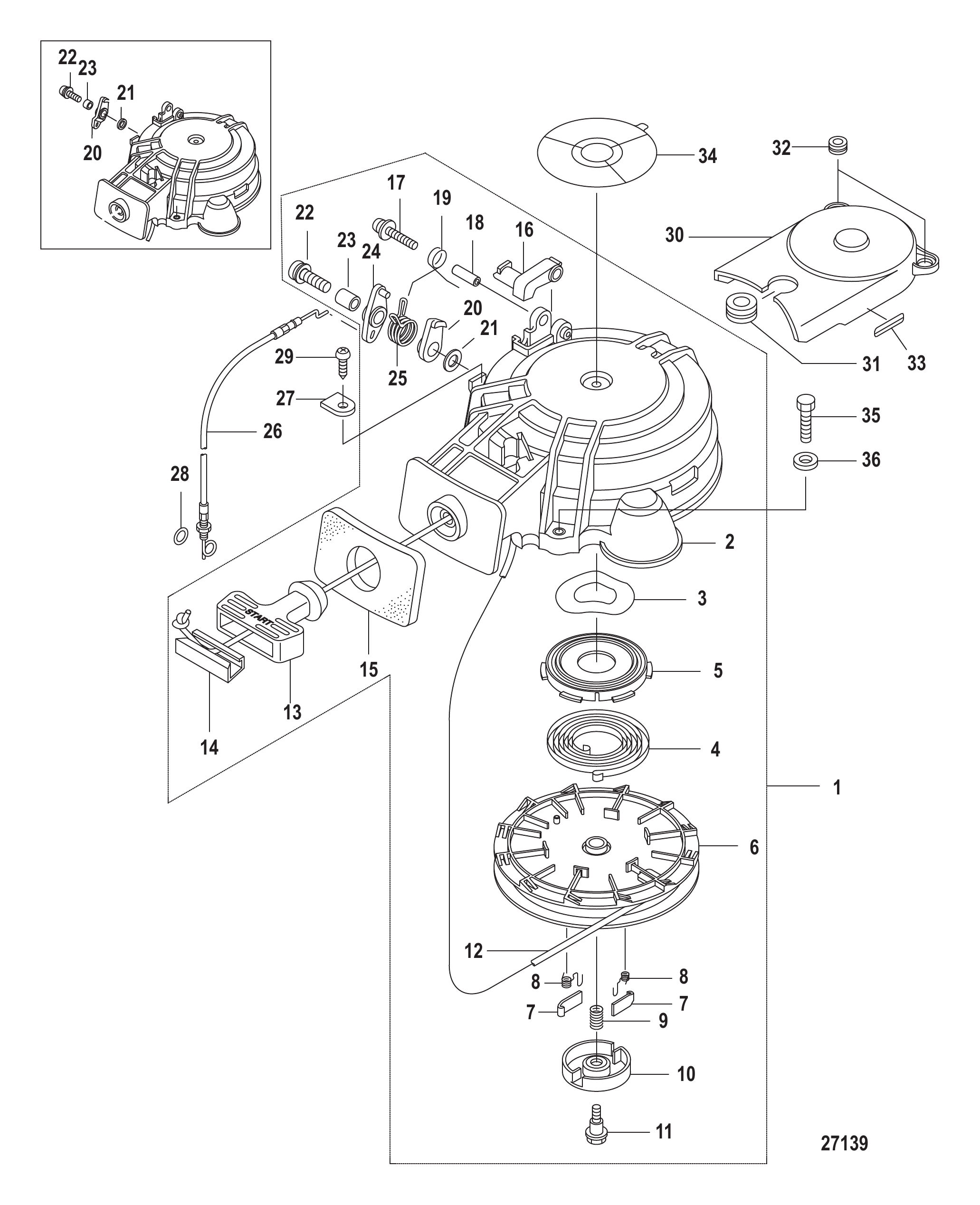

Рис. 22РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	803716T04	Стартер ручной в сборе	1
1	803716T04	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T06	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T06	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	803716T07	Стартер ручной в сборе	1
1	8M0138720	Стартер ручной	1
1	803716T07	Стартер ручной в сборе	1
2	803716T03	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T03	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T05	Корпус стартера	1
2	803716T05	Корпус стартера	1
3	895128	Волнистая шайба	1
4	804024T07	Пружина стартера	1
5	895129	Корпус пружины стартера	1
6	803717001	КАТУШКА	1
7	812635002	ХРАПОВИК	2
8	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
9	812636001	ПРУЖИНА	1
10	812638001	ДИСК ФРИКЦИОННЫЙ	1
11	812637001	БОЛТ	1
12	850057002	Шнур стартера	1
12	8M0110704	Шнур	1
13	812640002	РУКОЯТКА ШНУРА СТАРТЕРА	1
14	853755001	Анкер троса	1
14	8M0084137	Анкер шнура	1
15	803720001	САЛЬНИК стартера	1
15	8M0138706	Сальник стартера	1
15	8M0138706	Сальник стартера	1
16	804031001	БЛОКИРОВКА Стартера	1
17	8555449	Винтовой узел	1
18	895130	Втулка	1
19	812645007	ПРУЖИНА	1
20	803721002	КУЛАЧОК блокировки стартера	1
20	895131A06	Комплект троса блокировки	1
20	803721002	КУЛАЧОК блокировки стартера	1
20	895131A06	Комплект троса блокировки	1
20	803721003	КУЛАЧОК блокировки стартера	1
20	803721003	КУЛАЧОК блокировки стартера	1
21	895106	Шайба нержавеющая	1
21	16826	Шайба нержавеющая	1
22	855544	Винтовой узел	1
22	855544	Винтовой узел	1
22	855544021	Винт (M6 x 25 мм)	1
22	855544021	Винт (M6 x 25 мм)	1
23	855545001	Втулка	1
23	855545001	Втулка	1
23	855545002	Втулка	1
23	855545004	Хомут	1
23	855545002	Втулка	1
23	855545004	Хомут	1
24	898101627	РЫЧАГ блокировки стартера	1
24	898101627	РЫЧАГ блокировки стартера	1
25	898101628	ПРУЖИНА	1
25	898101628	ПРУЖИНА	1
26	895131A01	Трос блокировки стартера в сборе	1
26	895131A06	Комплект троса блокировки	1
27	803762	Хомут	1
28	895132	Уплотнительное кольцо чёрное	1
28	8M0085099	Уплотнительное кольцо	1
29	16257003	Винт самонарезающий - нержавеющая сталь	1
30	895133	Крышка	1
31	881305001	Втулка резиновая	1
32	881305002	Втулка	2
33	NSS	NOT SOLD SEPARATE Decal-Resistance Spark Plug	1
34	NSS	NOT SOLD SEPARATE Decal-Caution	1
35	823042039	БОЛТ ВХОДИТ В СОСТАВ 8M0055714	3
35	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3
36	895118002	Шайба	3
36	953921	Шайба нержавеющая	3

Рис. 23Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803014	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 8 Bodensee 4-тактный	1
827857R1	Руководство по обслуживанию	1
10108980	Руководство владельца	1
809727A98	Комплект наклеек	1
809727A00	Комплект наклеек	1
809710A98	Комплект наклеек	1

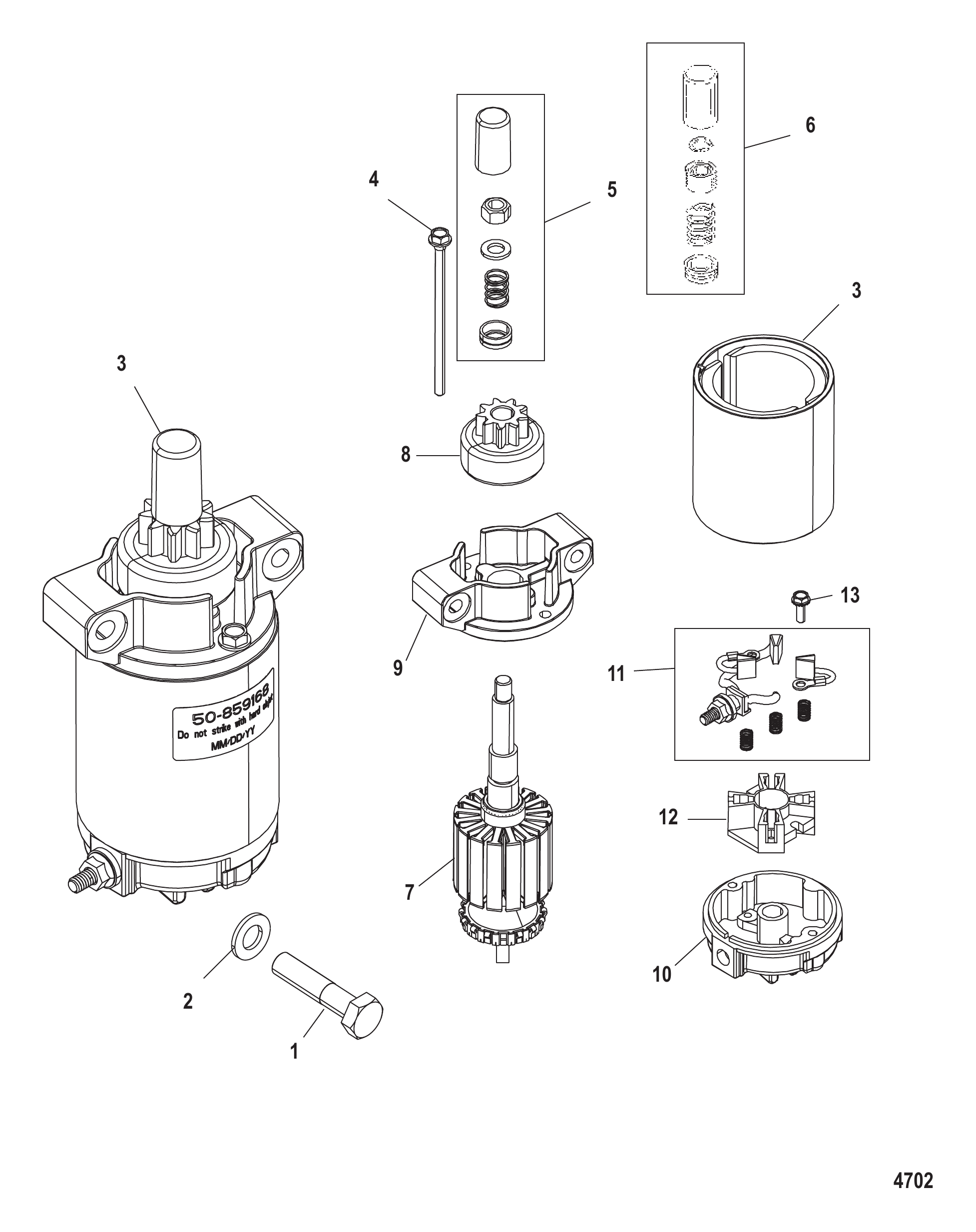

Рис. 24СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	4000357	ВИНТ (M8 x 45)	3
2	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	1
3	859168T	Стартер в сборе	1
3	852570T	Стартер в сборе	1
3	859168T	Стартер в сборе	1
4	965662	СКВОЗНОЙ БОЛТ	2
5	906433	Ремкомплект привода	1
5	891752	Комплект привода	1
6	906432	Ремкомплект привода	1
7	8236383	Якорь	1
7	8236385	Якорь	1
8	68575T2	ШЕСТЕРНЯ	1
9	8236391	Крышка привода	1
10	8119012	Крышка коллектора	1
11	75384	Комплект щёток/пружин	1
11	898265016	Комплект щёток/пружин	1
12	61787	Держатель щётки	1
12	898265014	Держатель щёток	1
13	F15158	Винт	2

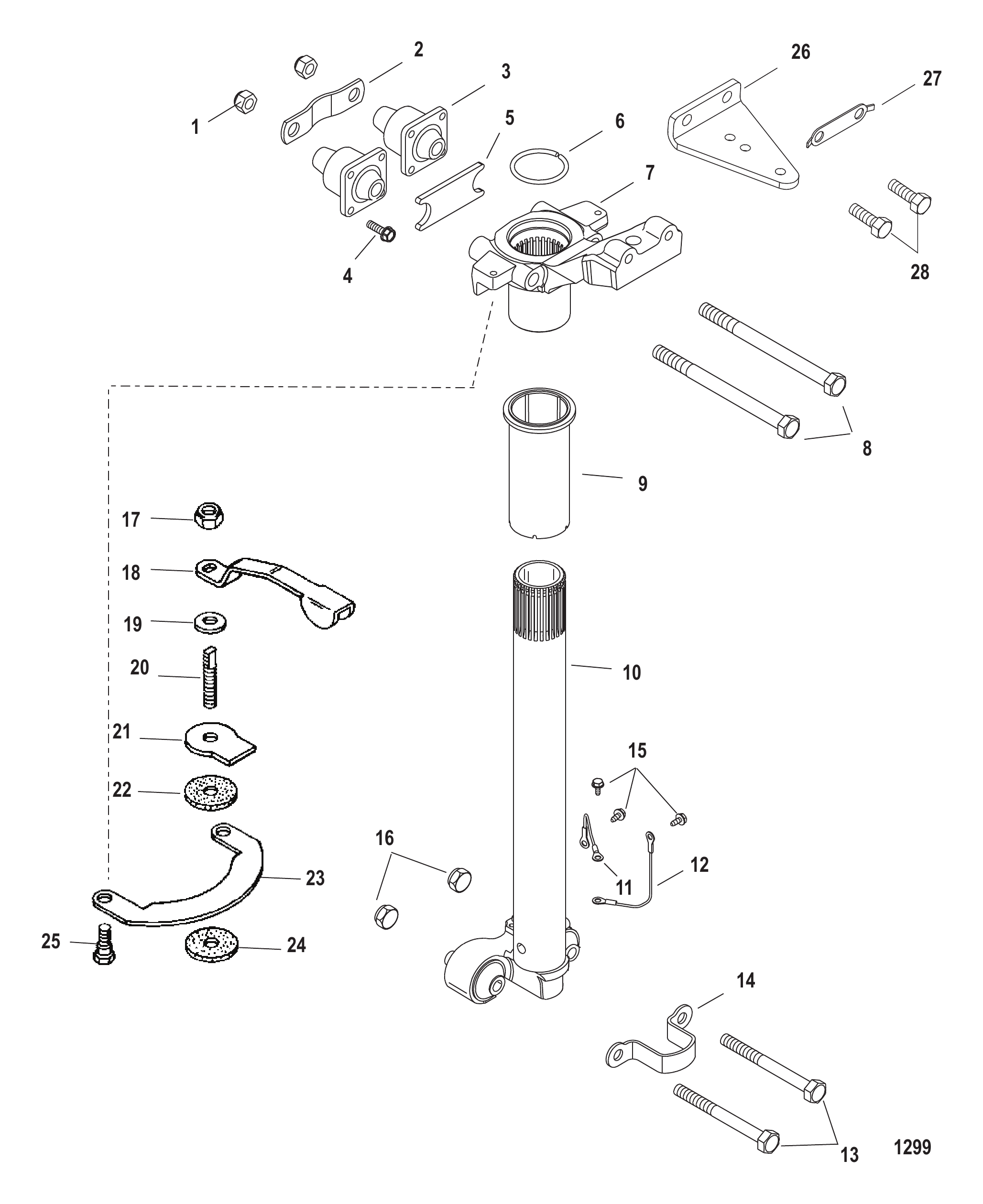

Рис. 25РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
2	8279231	Стяжка	1
2	893773002	Стяжка верхнего крепления	1
3	8262673	Опора	2
3	826267T3	Опора	2
4	40011128	Винт (M6 x 20) нержавеющая сталь	8
4	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	8
5	826658	Бампер	1
5	8M0156878	ОТБОЙНИК	1
6	89531	Кольцо стопорное	1
7	825222F3	Рулевой рычаг	1
7	8M0118183	Рулевой рычаг	1
7	825222F4	Рулевой рычаг	1
7	8M0118183	Рулевой рычаг	1
8	42973	БОЛТ (M12 x 154)	2
8	898835001	Винт (M12 x 154)	2
9	8279973	Проставка	1
9	8279971	Проставка	1
10	850175A1	Поворотная труба	1
10	826233A3	Поворотная труба	1
10	826233T3	Поворотная труба	1
11	88238A4	Трос в сборе поддона	1
11	88238T01	Трос в сборе	1
12	88238A13	Жгут проводов заземления в сборе	1
12	8M0207768	Жгут проводов в сборе	1
13	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	2
14	828985	Кронштейн	1
14	893703	Стяжка нижней опоры	1
15	817626	Винт (#10-16 x .380)	3
15	878607	Винт (#10-16 x .375)	3
16	13914	Гайка (M10) шпильки корпуса редуктора	2
16	40140	ГАЙКА (M10)	2
17	34863	ГАЙКА (.375-24)	1
17	8M0204726	Гайка (.375-24) латунная	1
18	823792	РЫЧАГ	1
19	29330	ШАЙБА	1
20	821961	Штанга	1
21	821957	Пластина тормозная	1
22	8165621	Диск	1
23	823791	Пластина	1
23	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
24	8165621	Диск	1
25	768042	Винт с буртиком шестигранный	2
26	816667F3	Кронштейн	1
26	8M0184092	Кронштейн	1
27	816669F1	ШАЙБА СТОПОРНАЯ	1
27	8M0009820	ШАЙБА СТОПОРНАЯ	1
28	4000377	ВИНТ (M10 x 30)	2

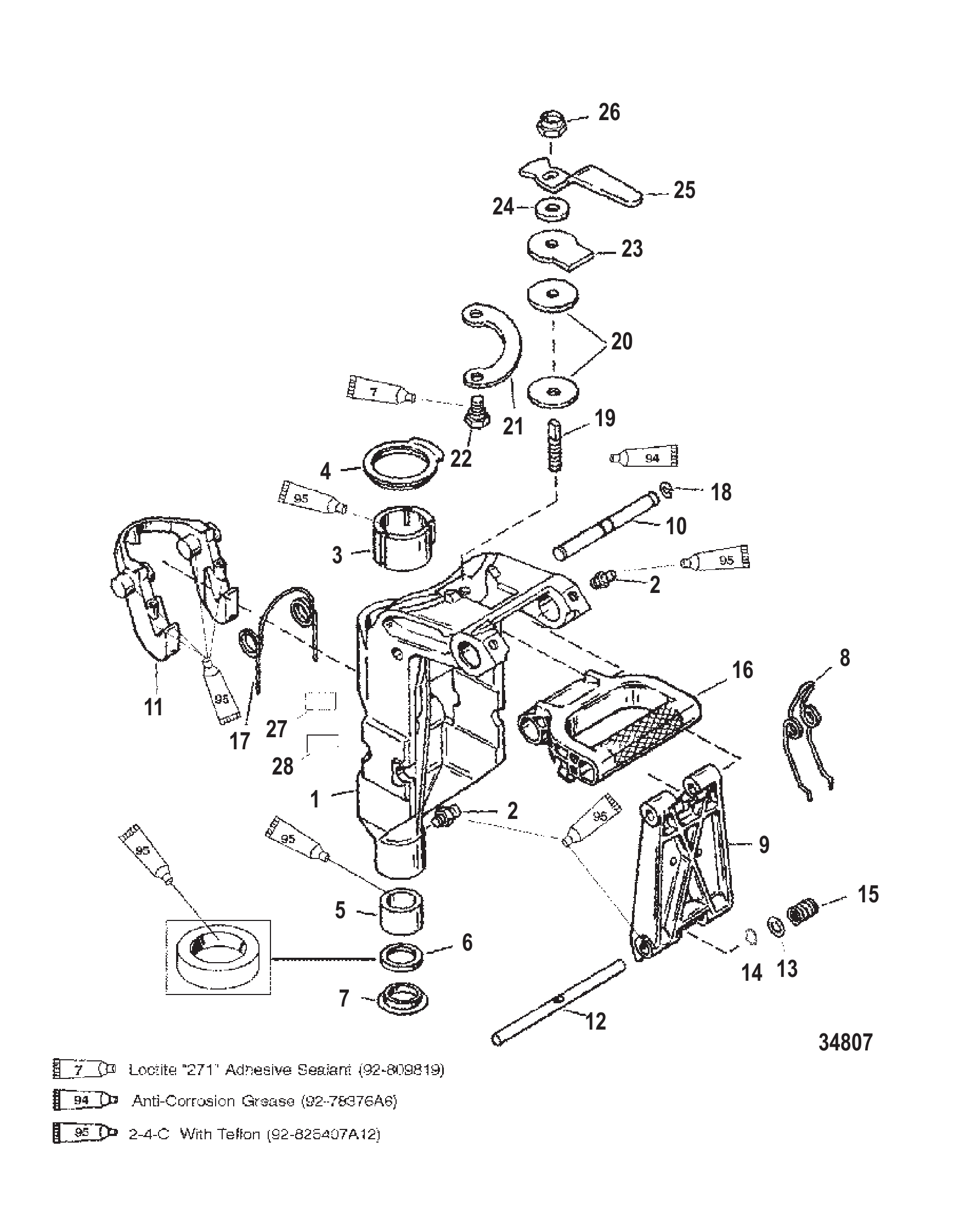

Рис. 26Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
2	8M0169589	Штуцер для смазки	4
3	421402	Подшипник	1
4	420801	Подшипник упорный - верхний	1
4	42080T01	Подшипник	1
5	42139	ВТУЛКА НИЖНЯЯ	1
6	42077	Сальник	1
7	42373	Упорная шайба нижняя	1
8	421301	Пружина	1
9	420824	Кронштейн	1
9	42082T04	Кронштейн	1
10	420811	Штифт	1
11	421411	Крюк стопора реверса	1
11	8M0075731	Крюк реверса	1
12	830741A1	Палец поворотный в сборе	1
13	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
14	832720	Стопорное кольцо	1
15	42128	ПРУЖИНА	1
16	42085F4	Рукоятка для переноски	1
16	420852	Рукоятка черная	1
17	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
18	13194	Кольцо стопорное	2
19	821961	Штанга	1
20	8165621	Диск	2
21	821958A1	Комплект пластин	1
22	40011126	Винт (M6 x 13) нержавеющая сталь	2
23	821957	Пластина тормозная	1
24	29330	ШАЙБА	1
25	821959	Рукоятка	1
26	34863	ГАЙКА (.375-24)	1
26	8M0204726	Гайка (.375-24) латунная	1
27	8237011	Наклейка Co-Pilot	1
28	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

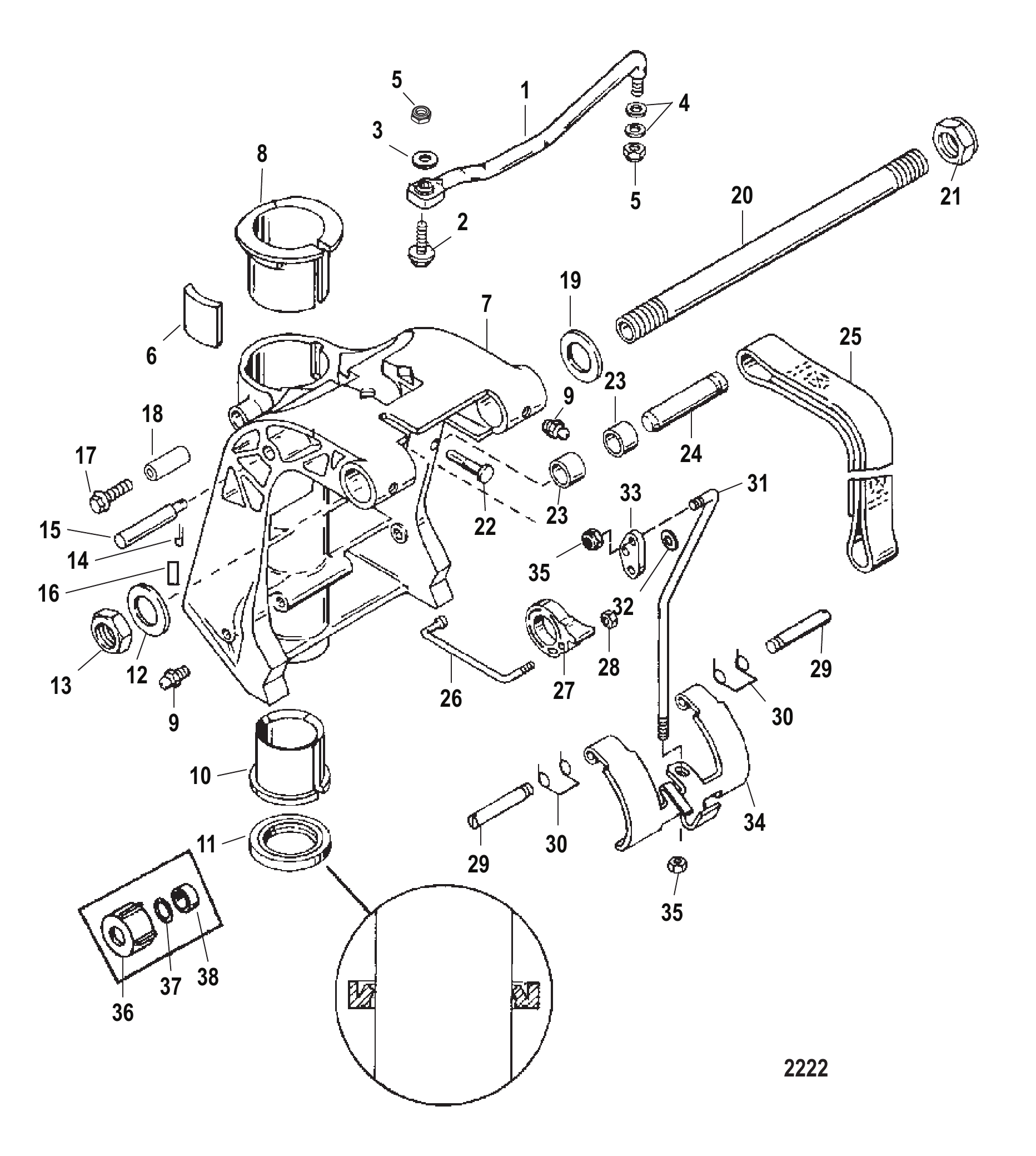

Рис. 27Поворотный кронштейн с дистанционным управлением Swivel Bracket Remote Control

REF	Номер детали	Наименование	Кол-во
1	196081	Тяга	1
2	823919	ВИНТ (.375-24 x 1.500)	1
3	71970	ШАЙБА (.390 x .546 x .12)	1
3	8M0109680	Шайба (.39 X .546 X.12)	1
4	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
5	34863	ГАЙКА (.375-24)	2
5	8M0204726	Гайка (.375-24) латунная	2
6	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
7	821772A3	Поворотный кронштейн в сборе	1
7	827402T5	Поворотный кронштейн	1
7	821772A4	Поворотный кронштейн в сборе	1
7	827402T6	ORD 3410-827402T5 Mercury / Quicksilver	1
8	8217711	Втулка (верхняя)	1
9	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
9	8M0169589	Штуцер для смазки	3
10	821777	Втулка (нижняя)	1
11	822404	САЛЬНИК	1
11	8M0205512	Сальник	1
12	19619	Шайба	1
13	826164	Гайка (.875-14)	1
13	8M0231351	Контргайка	1
14	27769	ШПЛИНТ	1
14	26811	ШПЛИНТ	1
15	821799	Палец поворотный	1
15	821799002	ПАЛЕЦ ОСИ	1
16	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
17	40011149	Винт (M8 x 25) нержавеющая сталь	1
18	8282451	Уплотнение	1
19	19619	Шайба	1
20	19614	Труба наклона	1
20	8M0041938	Трубка наклона	1
21	826164	Гайка (.875-14)	1
21	8M0231351	Контргайка	1
22	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
23	823507	Втулка	2
24	822480	ШТИФТ Поворотный (ВЕРХНИЙ)	1
25	8217751	Стяжка (без силового тримма)	1
26	821800	Тяга (верхняя)	1
27	8217981	Рычаг	1
28	F1669	Гайка (#6-32)	1
28	8M0207777	ГАЙКА НЕРЖ.	1
29	826578	ШТИФТ	2
30	F366300	ПРУЖИНА	2
31	8218052	Тяга	1
31	8M0026107	ТЯГА БЛОКИРОВКИ РЕВЕРСА	1
32	71055	Шайба пальца рычага переключения	1
33	8251811	Рычаг	1
33	825181003	Рычаг блокировки реверса	1
34	8289861	Фиксатор реверса	1
35	29488	ГАЙКА (#10-32)	2
35	8M0204718	Гайка	2
36	19624A1	Комплект уплотнений	1
37	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
38	78861	Проставка	1

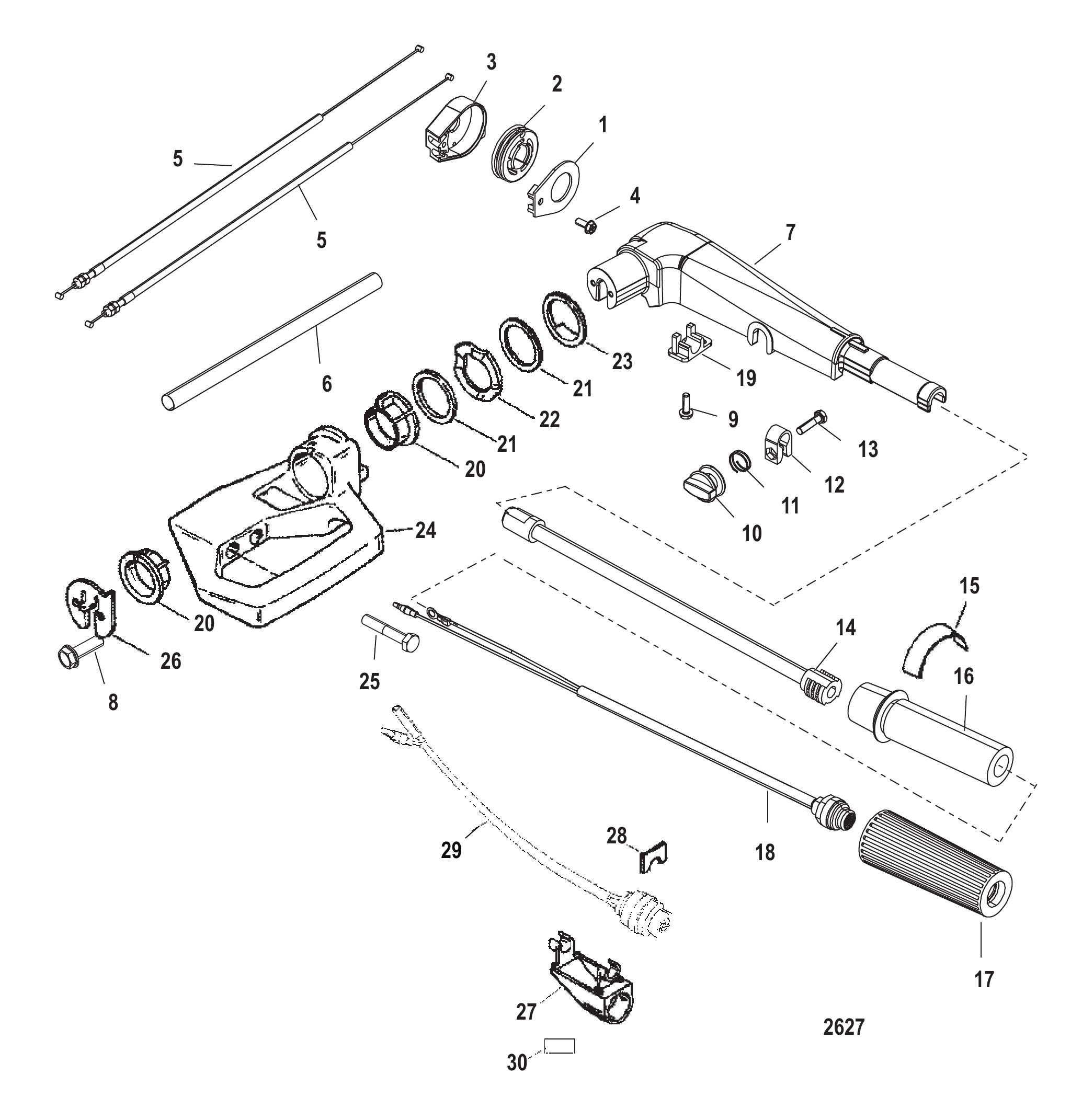

Рис. 28Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
-	821468T65	Румпель в сборе	1
1	822148A3	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Body	1
4	878608	Винт (#10-16 x .500)	1
5	432429	Трос дроссельной заслонки	2
5	43242T09	Трос газа	2
6	9600910	Втулка	1
7	821468A66	Рычаг рулевой рукоятки в сборе	1
8	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
10	821972	Рукоятка дросселя	1
10	821972T	Ручка газа	1
11	96203	Пружина	1
12	821971	Фиксатор дросселя	1
12	892995	Фиксатор дросселя	1
13	4000330	ВИНТ (M6 x 25)	1
13	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
14	821463A1	Труба румпеля	1
14	821463T01	Труба румпеля	1
15	8242003	Наклейка	1
16	821465	РУКОЯТКА ДРОССЕЛЯ	1
17	99589	Рукоятка	1
17	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
18	823609A9	Выключатель в сборе стоп	1
18	8M0104613	Выключатель в сборе	1
19	822441	ФИКСАТОР	1
20	823939	ВТУЛКА	2
21	822145	Шайба	2
22	826792	Шайба волнистая	1
23	822146	Шайба	1
24	822841F1	КРОНШТЕЙН	1
25	4000384	ВИНТ (M10 x 80)	2
26	826648	Пластина	1
27	8239172	Корпус	1
27	889734	КОРПУС переключателя	1
27	889734	КОРПУС переключателя	1
28	824918	ЗАЖИМ	1
29	823609A8	Выключатель в сборе	1
30	855262	Наклейка пуска	1

Рис. 29Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	824785A1	Инструмент для установки втулки и сальника	1
-	13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
-	83166M	Комплект оправки подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
-	824787	СЪЕМНИК ВТУЛКИ	1
-	36392	Калибровочный инструмент карбюратора	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	824788A1	Инструмент для снятия подшипника	1
-	824790A1	Инструмент для установки втулки гребного вала	1
-	83163M	Фиксатор маховика	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	83164M	Съёмник маховика	1
-	8M0227579	СЪЁМНИК МАХОВИКА	1
-	13655	Оправка	1
-	13655T	ОПРАВКА	1
-	13658	Оправка	1
-	13658T	Оправка	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	37241	Пластина съёмника универсальная	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	830230T	Инструмент для регулировки воздушного зазора восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	809498A1	Инструмент гаечный для регулировки клапанов	1
-	809498	Инструмент для регулировки клапана	1
-	809496A1	Инструмент для установки втулки направляющей клапана	1
-	809497A1	Развертка направляющей клапана	1
-	809495A1	Инструмент для снятия направляющей клапана	1
-	809495001	ИНСТРУМЕНТ ДЛЯ НАПРАВЛЯЮЩЕЙ КЛАПАНА	1
-	809494A1	Инструмент для сжатия пружин клапанов	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG 40-4)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)	1

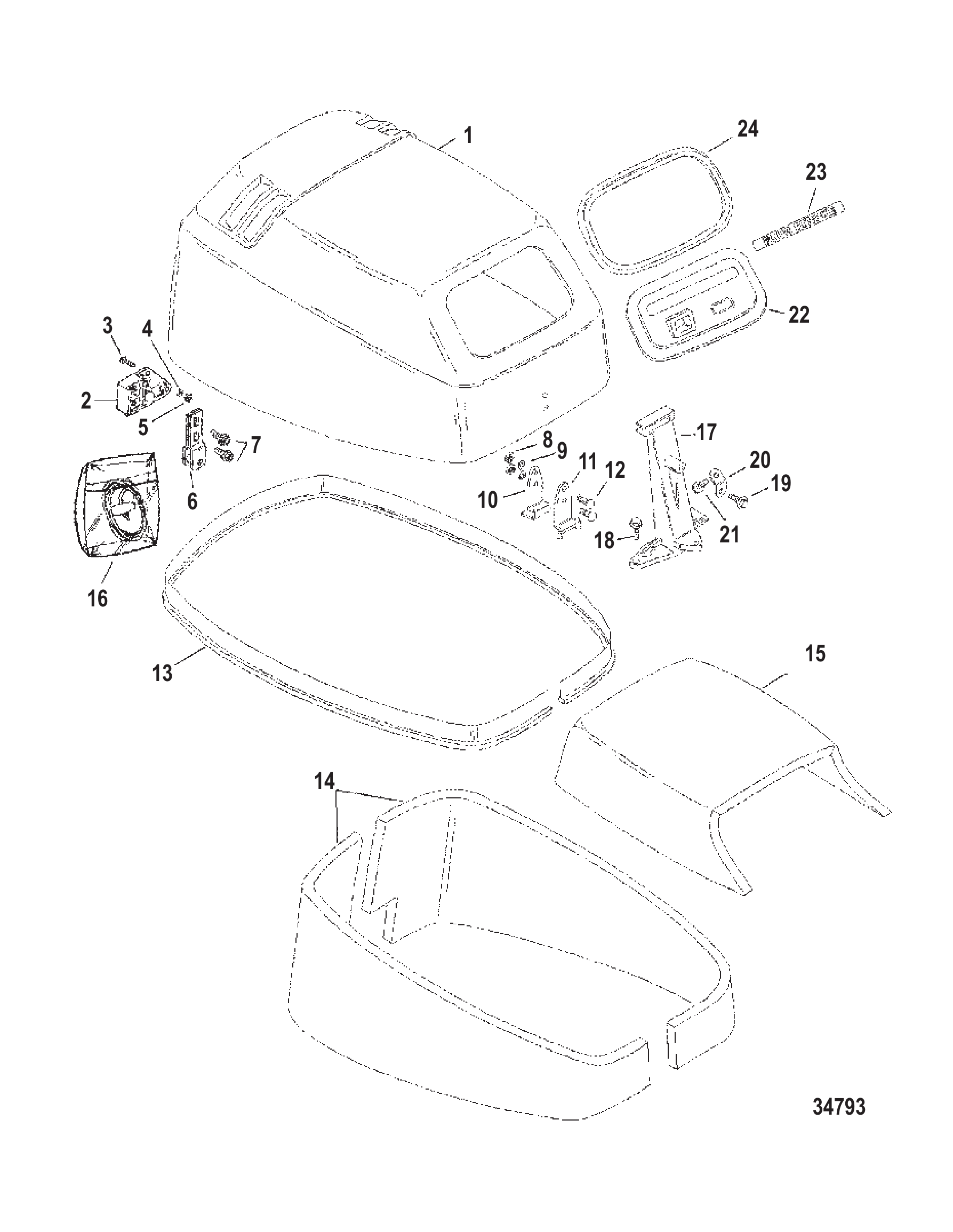

Рис. 30ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	854654A3	Верхний кожух в сборе	1
1	854654A4	Верхний кожух в сборе	1
1	854654T4	Кожух верхний серебристый	1
2	8224261	КРОНШТЕЙН	1
2	8M0038412	Кронштейн кожуха	1
3	8231871	Винт (M4 x 14.5)	3
4	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
5	8237515	Гайка (M4)	3
6	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
6	893763	Кронштейн фиксатора ролика	1
7	4006731	ВИНТ (M6 x 16)	2
8	8237515	Гайка (M4)	2
9	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
10	826649	Защёлка	1
11	827702	КРЫШКА	1
11	827702T	Крышка	1
12	8231871	Винт (M4 x 14.5)	2
13	8282371	Уплотнение кожуха	1
13	8M0043391	Уплотнение кожуха	1
14	825567A1	Шумоизоляция боковая	2
15	NSS	NOT SOLD SEPARATE Sound Blacket-Top	1
16	47341A11	Комплект шнура с рукояткой ручного запуска	1
17	8258271	Опора	1
18	40011128	Винт (M6 x 20) нержавеющая сталь	3
18	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
19	82129114	ВИНТ (M6 x 14)	1
20	827501	КРОНШТЕЙН	1
21	40011126	Винт (M6 x 13) нержавеющая сталь	1
22	825655A5	Упор рукоятки	1
23	8500534	Наклейка	1
24	8249952	Уплотнение	1
