水星 Mercury 5 HP Carb JCI 0R560794 & Up - — взрыв-схемы и запчасти

四冲程化油器 · International - Cat.# 90-8M0056559 · 共 26 个部位 · 921 条零件

1Аксессуары 2АКСЕССУАРЫ НАКЛЕЙКА MARINER 3Карбюратор и топливная система 4СКОБЫ КРЕПЕЖНЫЕ 5Комплект для переоборудования на дистанционное управление 4/5/6 FourStroke 6Нижний кожух 7Верхний кожух 8КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ 9Головка цилиндра/блок цилиндров 10Наклейки серийный №0R991812 и ранее 11Наклейки (серийный № 0R991813 и выше)12Картер редуктора 13Электрические компоненты 14КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ 15Редуктор, ведущий вал 16Редуктор, гребной вал 17ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 18Встроенный топливный бак 19КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 20Поддон картера 21РУЧНОЙ СТАРТЕР 22Дистанционное управление 4000 с боковым креплением 23Сервисные/вспомогательные материалы 24КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 25Специальные инструменты 26Тросы управления дросселем и переключением передач

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1

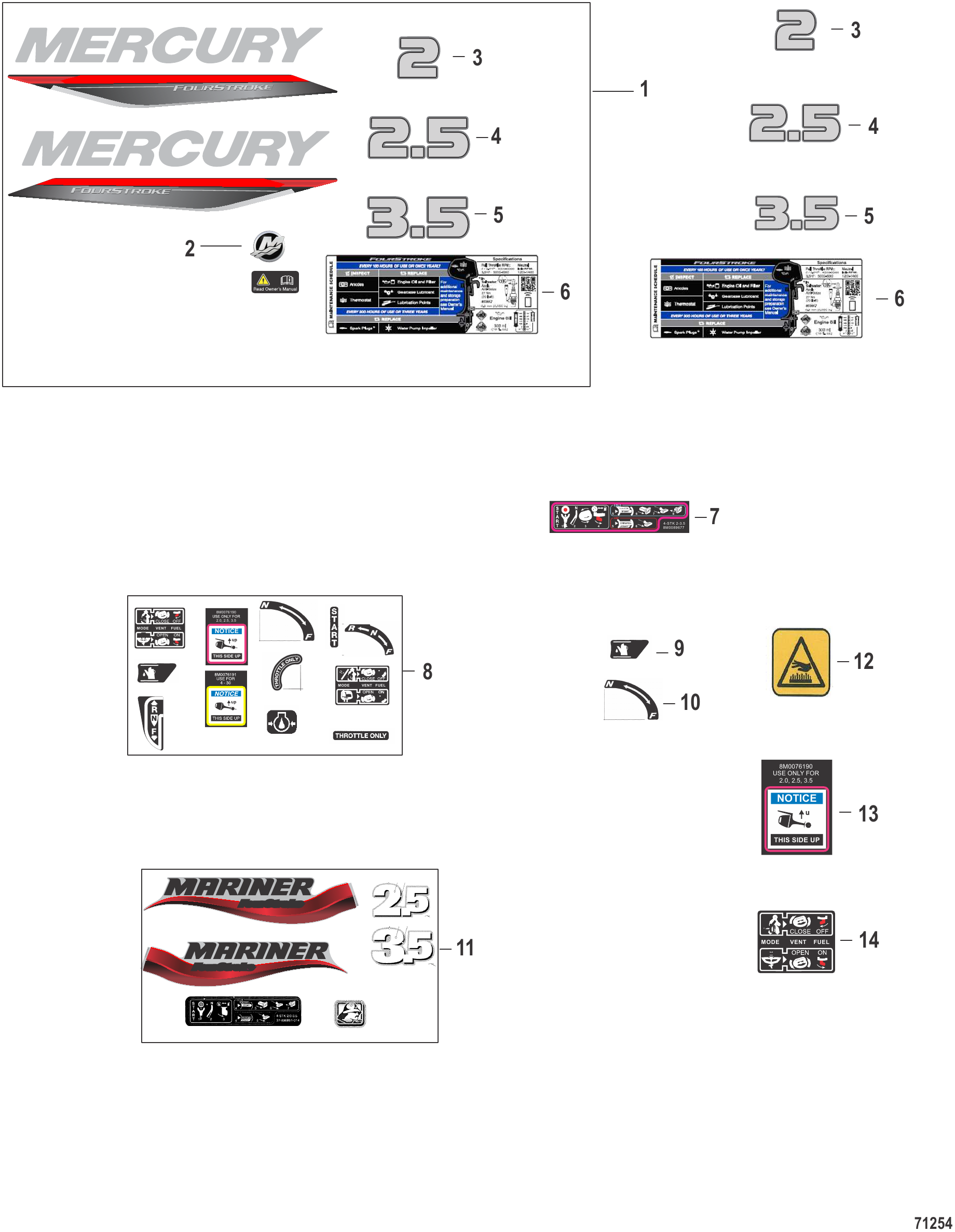

Рис. 2АКСЕССУАРЫ НАКЛЕЙКА MARINER Accessories Decal Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242337	КОМПЛЕКТ НАКЛЕЕК Mariner 2 - 9.9 HP	1
2	8M0073688	Наклейка «Мощность 15 Pro»	1
3	8M0073669	Наклейка «Мощность 2.5»	1
4	8M0073670	Наклейка «Мощность 3.5»	1
5	8M0163794	Наклейка «Верх»	1
6	8M0089675	Наклейка «Топливный рычаг»	1
7	8M0180062	Наклейка «Техобслуживание, 2/2.5/3.5»	1

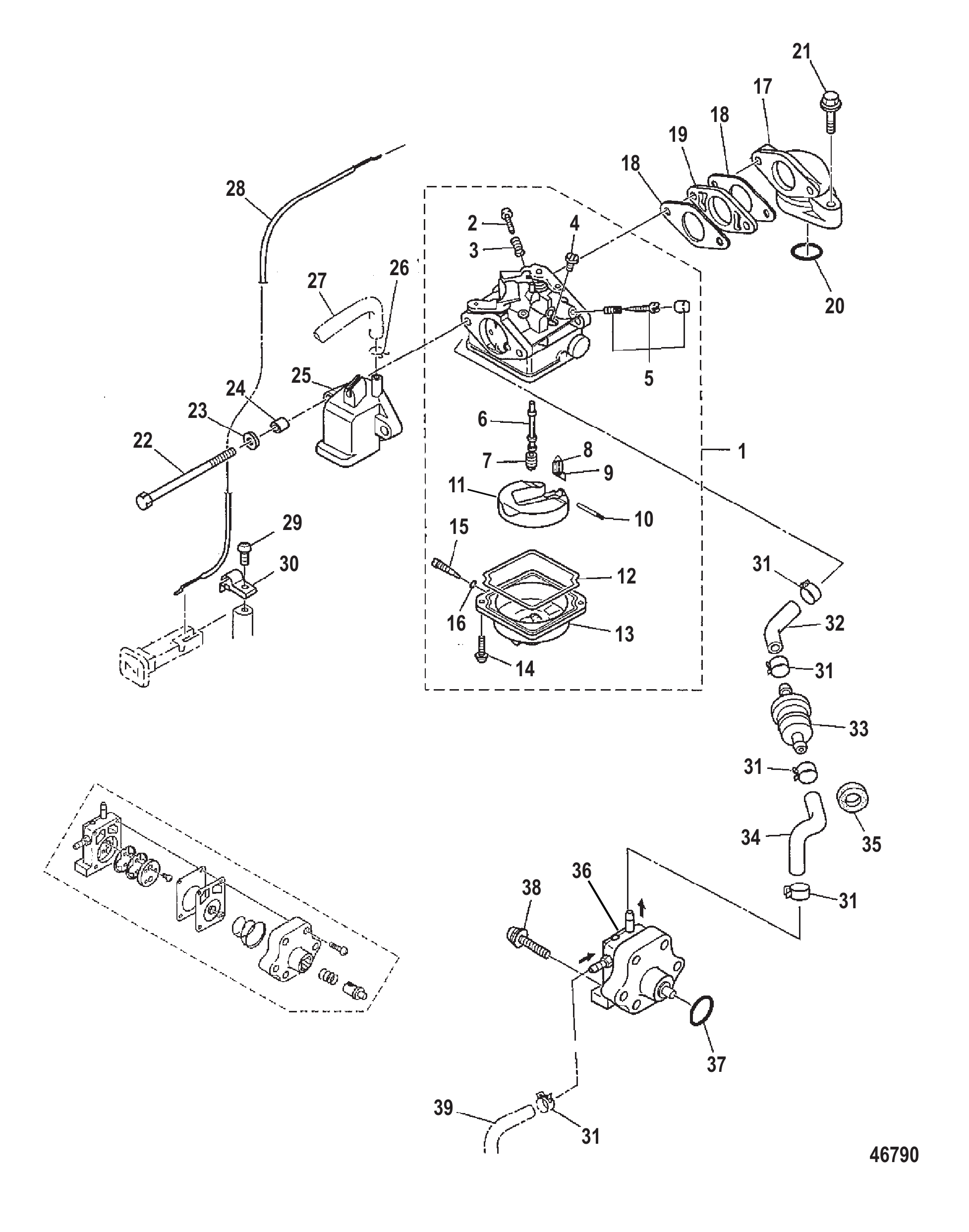

Рис. 3Карбюратор и топливная система Carburetor and Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0053670	Карбюратор 4 л.с.	1
1	8M0053669	Карбюратор 5 л.с.	1
1	8M0167270	Карбюратор	1
1	8M0053668	Карбюратор 6 л.с.	1
1	8M0167271	Карбюратор	1
2	8035095	Винт	1
3	803554	Пружина	1
4	8035243	Жиклёр холостого хода (#38)	1
5	8M0056327	Винт в сборе регулировочный 4 л.с.	1
5	803509019	Винт в сборе направляющий 5/6 л.с.	1
6	8M0056322	Главный жиклёр 4 л.с.	1
6	8M0056323	Главный жиклёр 5 л.с.	1
6	8M0056324	Главный жиклёр 6 л.с.	1
7	8M0056325	Жиклёр главный (#62) 4 л.с.	1
7	16250011	Жиклёр главный (#68)	1
7	8M0056326	Жиклёр главный (#70) 6 л.с.	1
8	162543	Клапан поплавка латунный	1
9	803525	ЗАЖИМ Нержавеющая сталь	1
10	162562	Штифт поплавка - нержавеющая сталь	1
11	162533	Поплавок	1
12	8035084	Прокладка резиновая	1
13	16258T5	Поплавковая камера	1
14	16260	ВИНТ (M4 x 12)	2
15	8035093	Винт сливной (M5 x 6)	1
16	8035131	Кольцо уплотнительное резиновое	1
17	803530	Коллектор впускной	1
18	803508013	Прокладка	2
19	80350810	Прокладка изолятора	1
20	8035133	Уплотнительное кольцо впускного коллектора	1
21	8150684	Болт (M6 x 25)	1
22	855809003	Болт	2
23	16826	Шайба нержавеющая	2
24	952868	Втулка	2
25	8M0056336	Глушитель	1
26	952245	Хомут	1
27	952235	Трубка	1
28	8M0056329	Тяга воздушной заслонки	1
29	16122	Винт	1
29	823042067	ВИНТ	1
30	8M0056330	Зажим	1
31	851817004	ЗАЖИМ	5
31	8M0129429	ХОМУТ ШЛАНГА	5
32	8M0056332	Шланг	1
33	16248	ТОПЛИВНЫЙ ФИЛЬТР	1
33	8M0157133	Топливный фильтр	1
34	8M0056331	Шланг	1
35	953923	ШАЙБА РЕЗИНОВАЯ (РЕЗИНОВАЯ)	1
36	803529T06	Топливный насос	1
37	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
38	855544	Винтовой узел	2
39	8M0069791	Шланг	1
-	8M0044575	Ремкомплект карбюратора	1

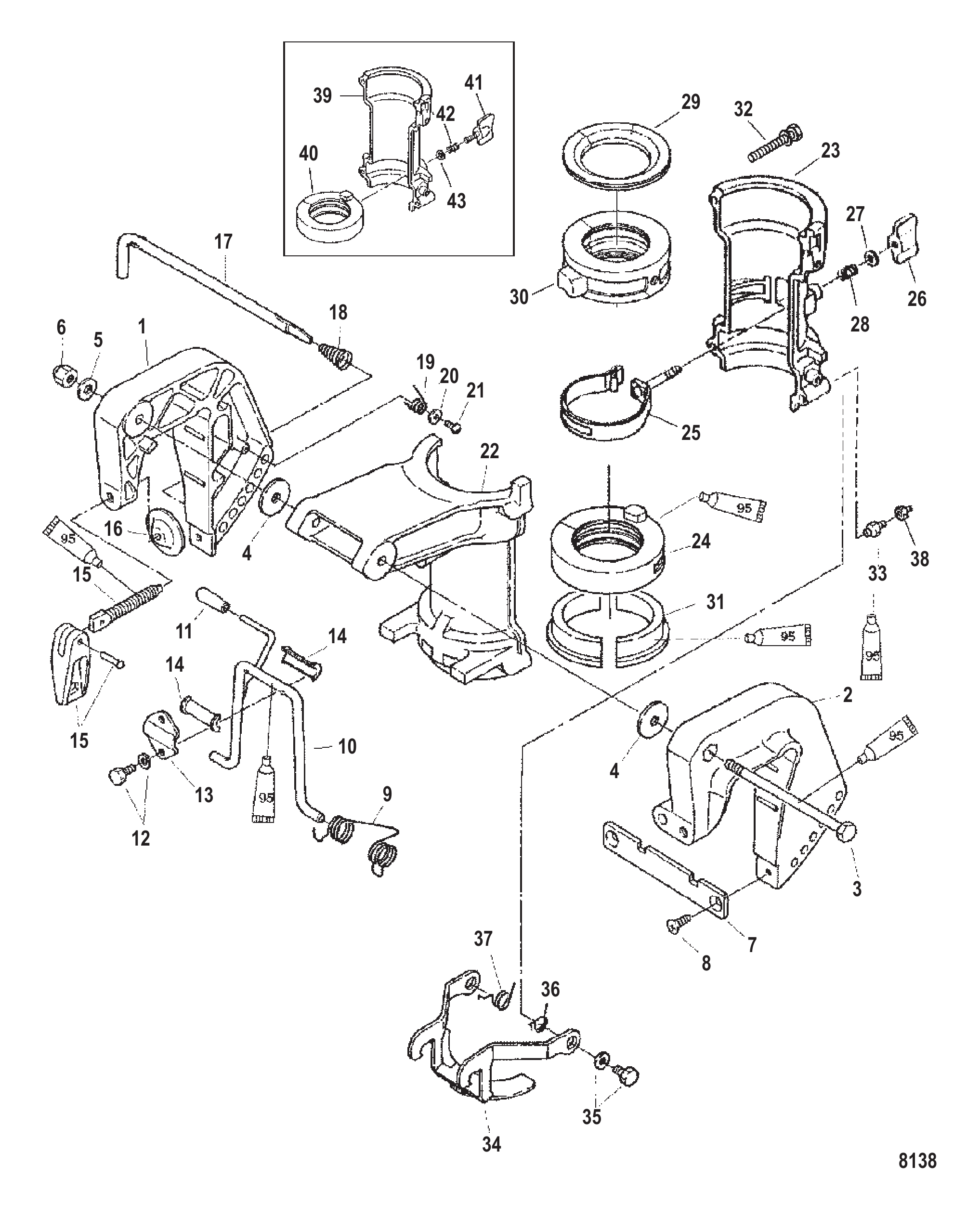

Рис. 4СКОБЫ КРЕПЕЖНЫЕ Clamp Brackets

REF	Номер детали	Наименование	Кол-во
1	9622T6	Кронштейн струбцины правый	1
2	96231	Хомут кронштейна левый борт	1
3	95373	Болт кронштейна струбцины	1
3	898101337	Винт	1
4	95375	Шайба винта кронштейна струбцины	2
5	16192	Шайба	1
6	815088	ГАЙКА (M8)	1
6	95374	Гайка нейлоновая	1
7	161931	ДИСТАНЦИОННАЯ ПЛАСТИНА	1
8	16194	Винт дистанционной пластины	2
9	16212	Пружина упора наклона	1
10	825112A3	Упор в сборе наклона	1
10	8M0045584	Упор откидывания	1
11	162081	РУКОЯТКА	1
11	8M0090337	Рукоятка	1
12	162111	БОЛТ	2
12	8230427	Болт в сборе (M6 x 12)	2
13	16210	Установочная пластина упора наклона	1
13	16210002	Пластина установочная	1
14	825113	ВТУЛКА	2
15	16200	Винт струбцины в сборе	2
15	8M0059063	Винт	2
16	95379	Подушка	2
17	16198	Упорный стержень	1
17	16198004	Тяга упорная	1
18	8150931	Пружина	1
18	815093003	Пружина	1
19	161951	ПРУЖИНА	1
20	16197	Шайба винта пружины кронштейна струбцины	1
21	16196	Винт пружины кронштейна струбцины	1
22	813029T9	Поворотный кронштейн	1
23	883300T	Поворотный кронштейн	1
24	8035674	Втулка нижняя	1
25	883301	Фрикционное кольцо	1
25	8M0124744	Узел фрикционного кольца	1
26	883302	Барашковая гайка	1
27	953921	Шайба нержавеющая	1
28	953839	Пружина	1
29	803582	Упорная пластина	1
30	8035672	Втулка верхняя	1
31	8035821	Пластина упорная	2
32	82304222	БОЛТ Нержавеющая сталь	4
32	8M0102279	Болт	4
33	824969	НИППЕЛЬ для смазки	2
34	162133	РЫЧАГ БЛОКИРОВКИ РЕВЕРСА	1
35	82304223	БОЛТ	2
36	16216	Пружина рычага блокировки заднего хода (левая)	1
37	16215	Пружина рычага блокировки заднего хода (правая)	1
38	808599	Крышка	2
39	813029T10	Поворотный кронштейн	1
40	8035673	Втулка нижняя	1
41	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
41	8M0155324	Ремкомплект шайбы винта	1
42	953838	Пружина	1
43	16826	Шайба нержавеющая	1

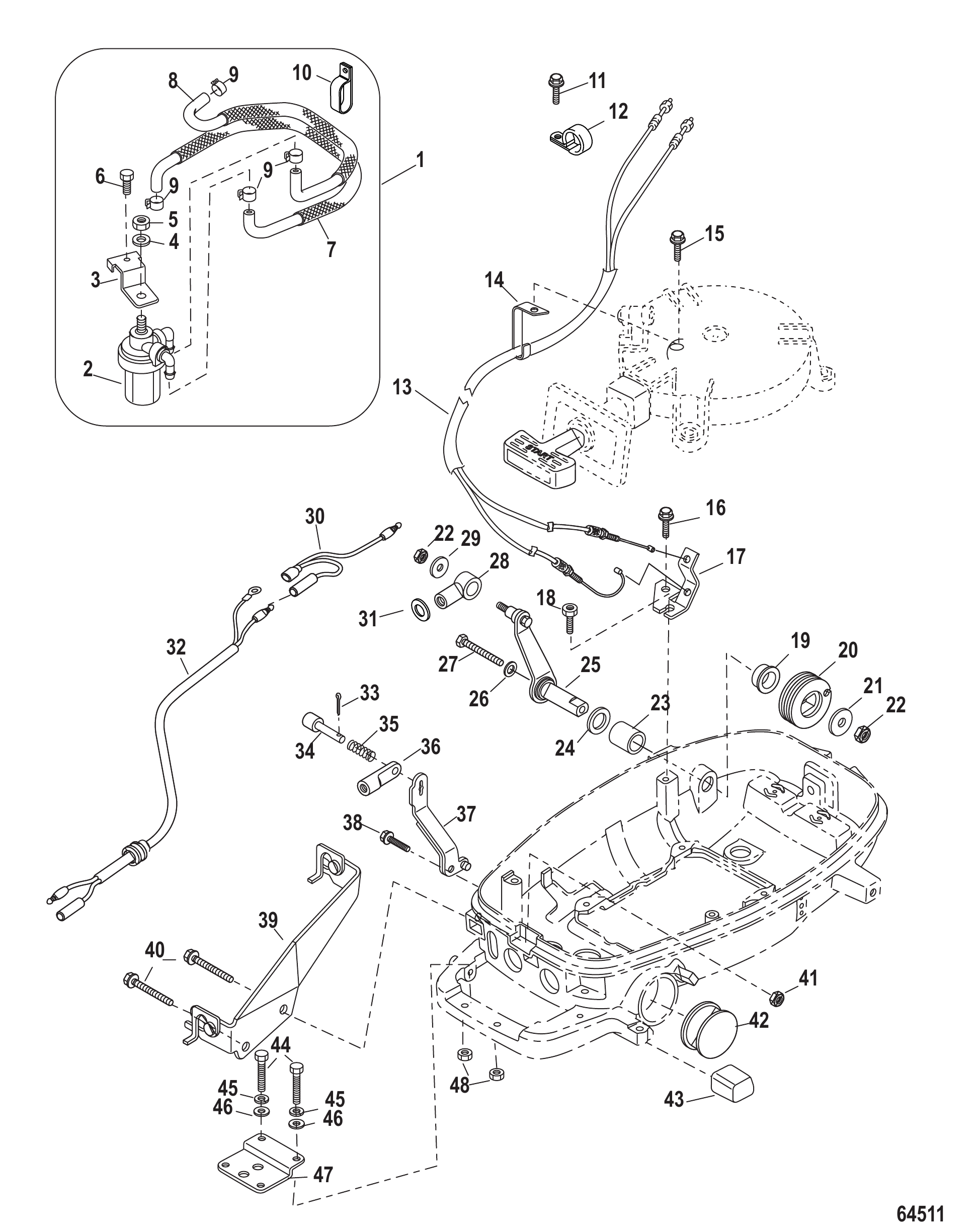

Рис. 5Комплект для переоборудования на дистанционное управление 4/5/6 FourStroke Conversion Kit-Remote Control 4/5/6 FourStroke

REF	Номер детали	Наименование	Кол-во
-	8M0062241	Комплект для переоборудования на дистанционное управление	1
1	8M0056547	Топливный фильтр-водоотделитель	1
2	853733A1	Топливный фильтр в сборе	1
3	8M0057044	Кронштейн	1
4	823042059	БОЛТ	1
5	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
6	4002217	ШАЙБА	1
7	8M0057046	Шланг	1
8	8M0057045	Шланг	1
9	8M0129429	ХОМУТ ШЛАНГА	4
10	803563005	Хомут	1
11	16223	Болт (M6 x 14)	1
12	953951	ХОМУТ	1
13	8M0062260	Трос газа	1
14	8M0062262	Держатель троса	1
15	898101992	БОЛТ В СБОРЕ	1
16	82304223	БОЛТ	1
17	8M0062258	Кронштейн троса дросселя	1
18	8M0062173	Втулка уплотнительная	1
19	898101309	Втулка	1
20	8M0062261	Барабан дросселя	1
21	898101937	Шайба	1
22	8537227	Гайка нейлоновая	2
23	16220	Втулка	1
24	16219	Сальник	1
25	8M0062269	Рычаг дросселя	1
26	400256	СТОПОРНАЯ ШАЙБА (M6)	2
27	898101327	Винт	1
28	892775	Соединение троса	1
29	161404	Шайба	1
30	8M0062172	Жгут проводов Y-образный	1
31	17029	ШАЙБА	2
32	8M0062268	Жгут проводов стоп-сигнала (5900 мм)	1
32	8M0062265	Жгут проводов стоп-сигнала (2000 мм)	OPT
32	8M0062266	Жгут проводов стоп-сигнала (3200 мм)	OPT
32	8M0062267	Жгут проводов стоп-сигнала (3900 мм)	OPT
33	8M0062270	Пружинный штифт	1
34	17031	ШТИФТ СТОПОРНЫЙ	1
35	17032	ШТИФТ ПРУЖИННЫЙ СТОПОРНЫЙ	1
36	17030	ВТУЛКА	1
37	8M0062263	Рычаг переключения передач	1
38	803509014	Болт	1
39	8M0062259	Зажим троса в сборе	1
40	82304221	БОЛТ	2
41	400212	ГАЙКА (M6) Нержавеющая сталь	2
42	885154	Втулка уплотнительная	1
43	8M0062264	Втулка уплотнительная	1
44	4000354	ВИНТ (M8 x 30)	2
45	17025	ШАЙБА СТОПОРНАЯ	2
46	16192	Шайба	2
47	8M0062171	ПЛАСТИНА	1
48	95374	Гайка нейлоновая	2

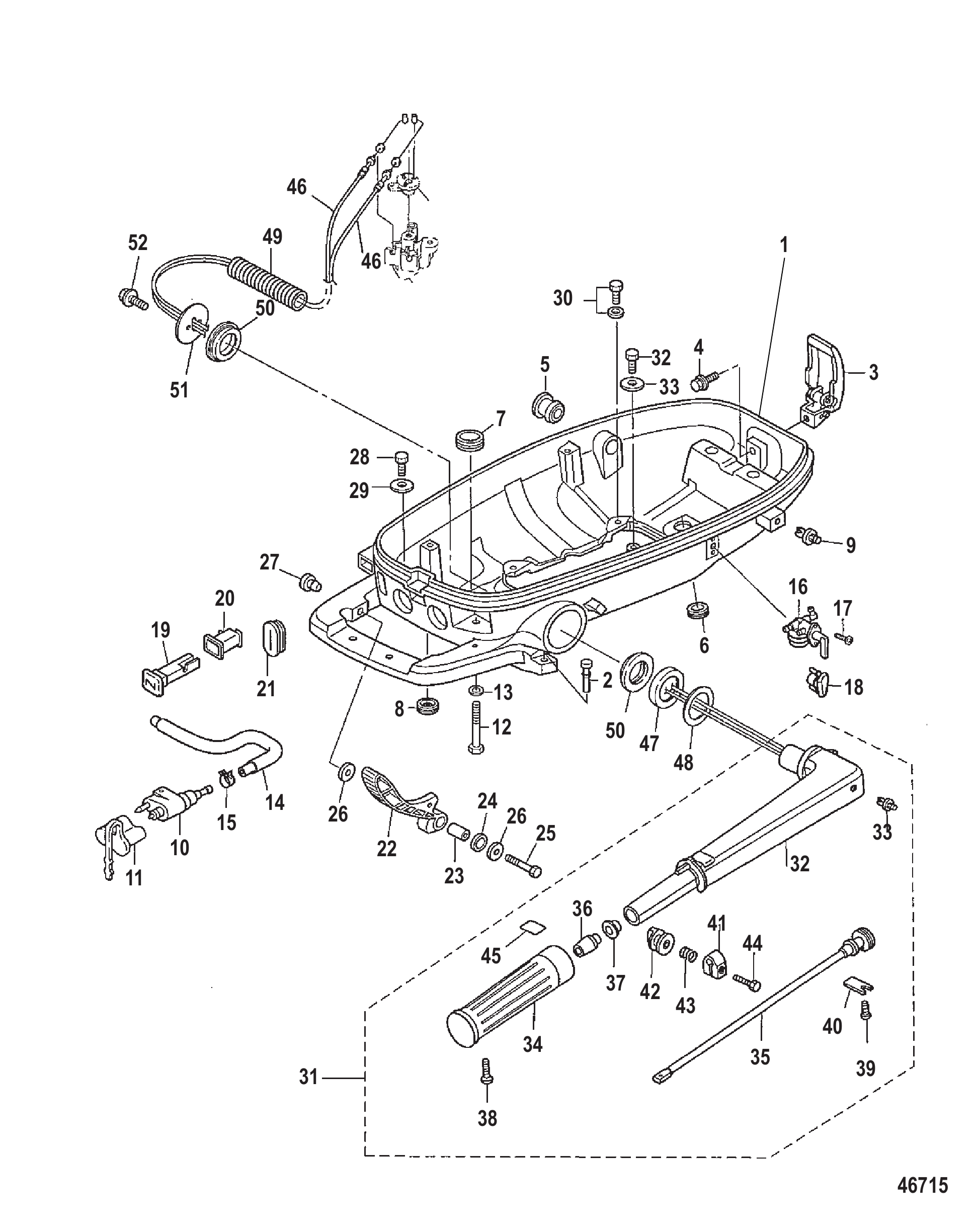

Рис. 6Нижний кожух Cowling Bottom

REF	Номер детали	Наименование	Кол-во
1	8M0056357	Нижний кожух	1
2	8M0056353	Втулка уплотнительная	1
3	8M0056354	Замок в сборе	1
3	8M0063135	Замок кожуха в сборе	1
4	8248324	Винт (M6 x 16)	1
5	8M0056358	Втулка уплотнительная	1
6	953871	Люверс (гидроподъём)	1
7	855551	Втулка (электрическая)	1
8	8M0056359	Втулка уплотнительная	1
9	16085	ШТИФТ (ПЛАСТИК)	1
10	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
10	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
11	878311	Крышка	1
12	4000330	ВИНТ (M6 x 25)	1
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
13	16826	Шайба нержавеющая	1
14	8M0056360	Шланг	1
15	8M0056361	Зажим	1
15	8M0129429	ХОМУТ ШЛАНГА	1
16	878387	Топливный кран в сборе	1
17	8M0056362	Винт	2
18	8M0056363	Втулка уплотнительная	1
19	804646	ТЯГА воздушной заслонки	1
19	8M0155131	Тяга воздушной заслонки	1
20	8M0056364	Втулка	1
21	8M0056365	Втулка уплотнительная	1
22	8M0056366	Рычаг переключения передач	1
23	8M0056367	Втулка распорная	1
24	8M0056368	Шайба	1
25	8M0056369	Винт	1
26	898101937	Шайба	2
27	853994	Пробка	1
28	16223	Болт (M6 x 14)	2
29	898101937	Шайба	2
30	898101952	БОЛТ	4
30	8248324	Винт (M6 x 16)	4
31	803996T08	Комплект румпеля	1
31	8M0123135	Румпель	1
32	803996T07	Румпель	1
33	16085	ШТИФТ (ПЛАСТИК)	1
34	853775003	Рукоятка	1
35	898101313	Вал дроссельной заслонки	1
36	803569	Вал резиновый	1
37	898101309	Втулка	1
38	16094	ВИНТ РУЧКИ	1
39	879194329	Винт	1
40	16338	КРОНШТЕЙН вала дроссельной заслонки	1
41	898101311	Фрикционная накладка	1
42	892776	Гайка, компонент 8M0055714	1
42	8M0051383	Гайка	1
43	8M0051384	Пружина нержавеющая	1
44	879194250	Болт	1
44	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
45	8M0056370	Наклейка дросселя	1
46	8M0056371	Трос дросселя	2
47	803566	Проставка	1
48	804508	Шайба	1
49	803564	Защитная втулка	1
49	853740018	Втулка защитная	1
50	803567	Втулка	2
51	8M0056372	Крышка	1
52	898101952	БОЛТ	2
52	8248324	Винт (M6 x 16)	2

Рис. 7Верхний кожух Cowling Top

REF	Номер детали	Наименование	Кол-во
1	8M0056433	Кожух в сборе чёрный	1
1	8M0056434	Кожух в сборе серебристый	1
2	8M0056435	Рукоятка кожуха чёрная	1
2	8M0056436	Рукоятка кожуха серебристая	1
3	8M0056377	Винт	4
4	8M0056378	Шайба	4
4	16826	Шайба нержавеющая	4
5	8107512	САЛЬНИК	1
6	8M0056963	Втулка	1

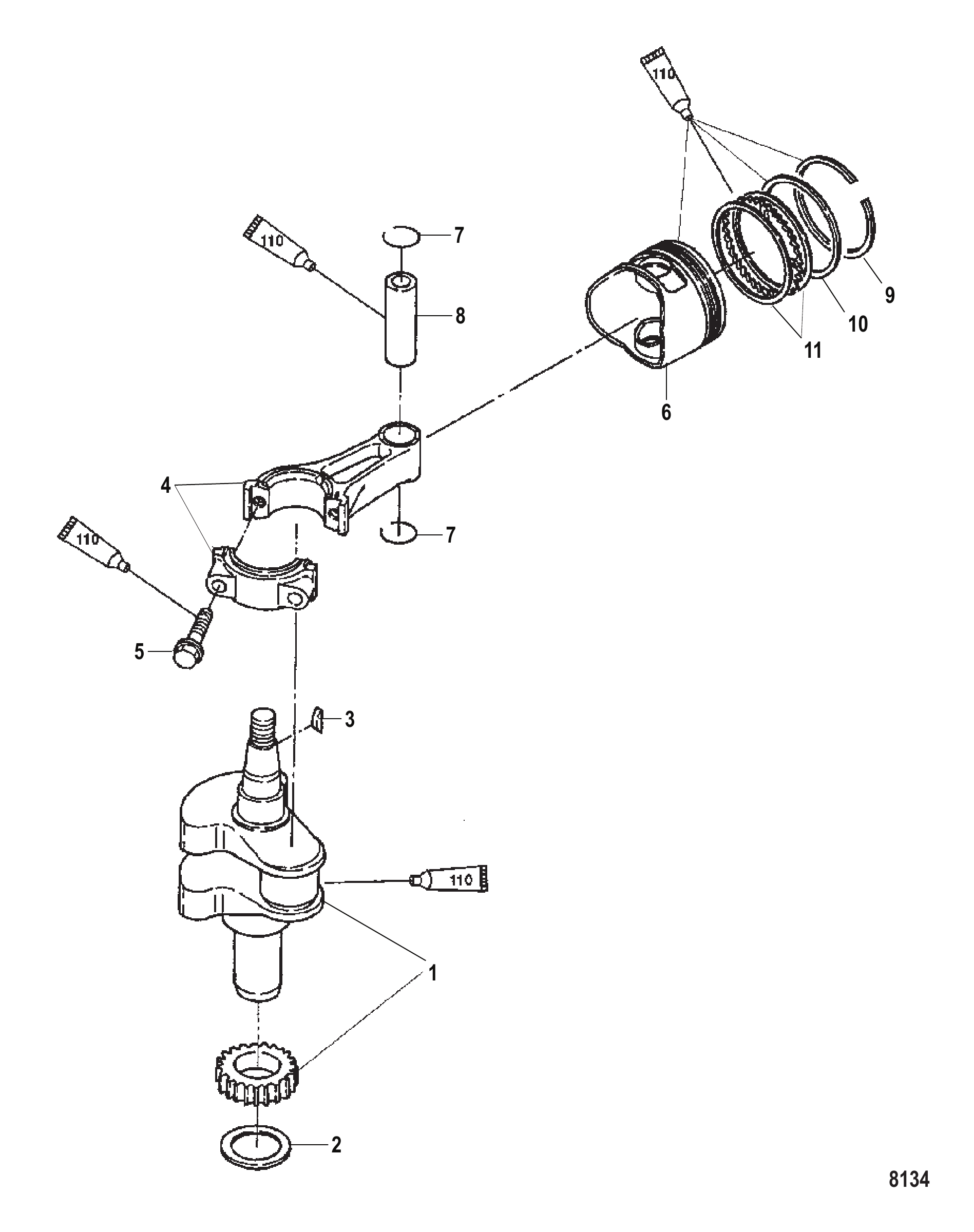

Рис. 8КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ Crankshaft, Piston and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	803515T	Коленчатый вал	1
2	803516	ШАЙБА	1
3	16053	Шпонка коленчатого вала	1
4	813047A1	Шатун	1
4	8M0124936	Шатун	1
5	8035092	Болт	2
6	804768A03	Поршень в сборе	1
6	804768T3	Поршень	1
6	804768A03	Поршень в сборе	1
6	804768T2	Поршень	1
6	804768T3	Поршень	1
6	804768T	Поршень	1
6	804768T3	Поршень	1
6	804768A04	Поршень в сборе	1
6	8M0094922	ПОРШЕНЬ В СБОРЕ	1
6	804768T4	ПОРШЕНЬ	1
6	804768A04	Поршень в сборе	1
6	804768T1	ПОРШЕНЬ	AR
6	804768T4	ПОРШЕНЬ	AR
6	803517T	ПОРШЕНЬ	1
6	803517T1	ПОРШЕНЬ	AR
6	804768T	Поршень	1
6	804768T3	Поршень	1
6	804768T1	ПОРШЕНЬ	AR
6	804768T4	ПОРШЕНЬ	AR
7	160573	Стопорное кольцо E-образное	2
8	803521	ПАЛЕЦ Поршневой	1
8	898103113	Поршневой палец	1
-	803518T01	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	1
-	803518T02	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
9	803518	КОЛЬЦО Поршневое - Верхнее	1
9	803518T01	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	1
9	8035181	Кольцо поршневое — верхнее	AR
10	803519	КОЛЬЦО Поршневое - Второе	1
10	803518T01	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	1
10	8035191	Кольцо поршневое — второе	AR
11	803520	КОЛЬЦО Маслосъемное	1
11	8035201	Кольцо маслосъёмное	AR
11	803518T02	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR

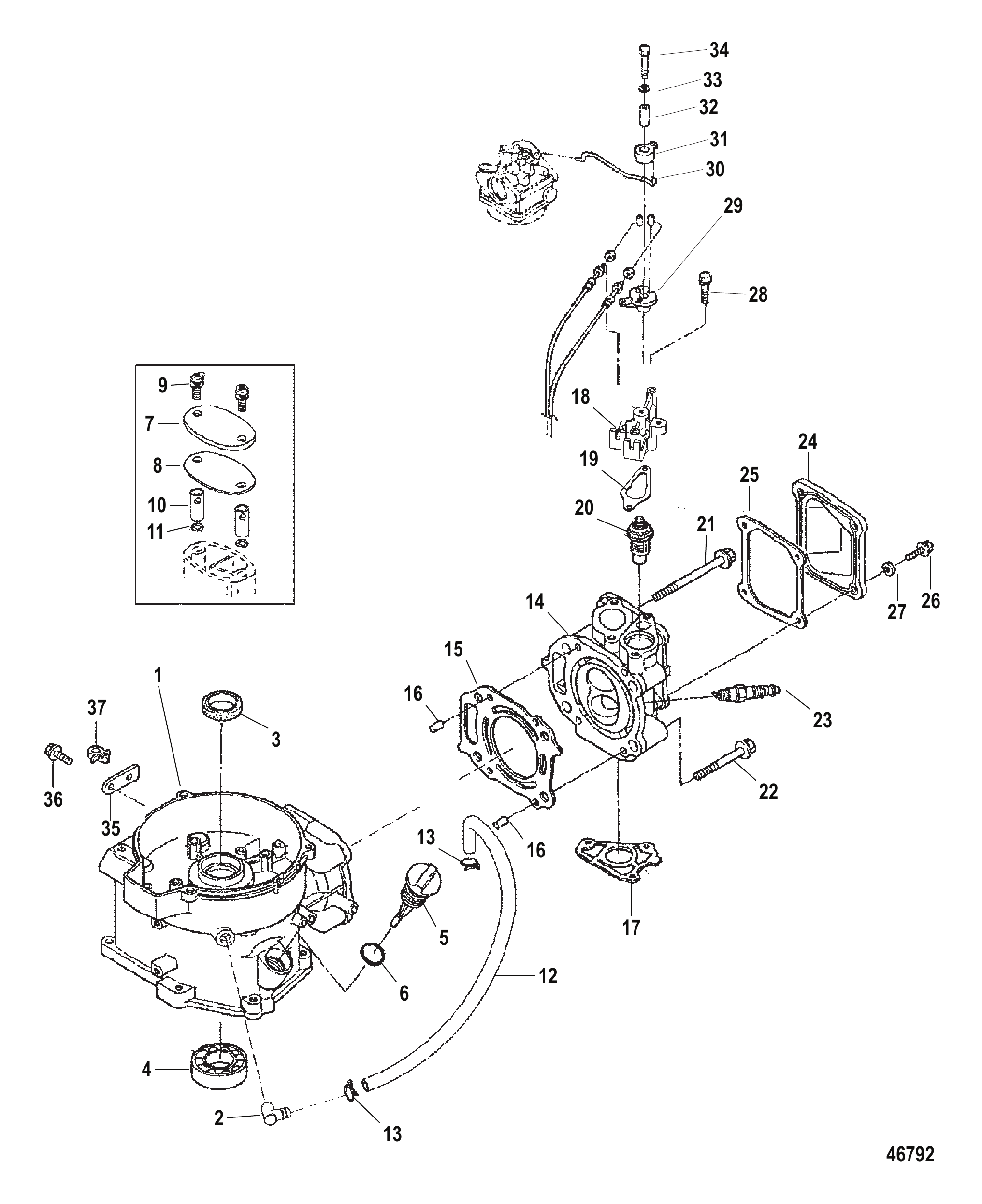

Рис. 9Головка цилиндра/блок цилиндров Cylinder Head/Block

REF	Номер детали	Наименование	Кол-во
1	8M0056302	Блок цилиндров в сборе	1
2	878314	Фитинг	1
2	8M0071347	Штуцер	1
3	898101285	Сальник масляный	1
4	161324	Подшипник шариковый	1
5	803512	КРЫШКА Заливная	1
6	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
7	803511002	Крышка сапуна	1
8	803508021	Прокладка	1
9	8230319	Болт	2
10	804369	ДРЕНАЖНАЯ ТРУБКА	2
11	804370	ШАЙБА	2
12	952235	Трубка	1
13	952245	Хомут	2
14	804767T	Головка цилиндра	1
14	8M0119549	Головка цилиндра	1
15	803508	ПРОКЛАДКА Головка цилиндра	1
16	16119	Штифт установочный	2
17	803508012	Прокладка	1
18	8M0056318	Крышка термостата	1
19	853702005	Прокладка	1
19	8M0214960	ПРОКЛАДКА	1
20	804540	Термостат	1
20	8M0228409	Термостат	1
21	803509	БОЛТ (M8 x 90)	2
22	8035091	Болт (M8 x 60)	2
22	855677002	Болт	2
23	803507	СВЕЧА ЗАЖИГАНИЯ	1
23	8M0234113	Свеча DCPR6E @4	1
24	803510	КРЫШКА	1
25	8035082	Прокладка крышки головки цилиндра	1
26	166954	Болт	4
27	953921	Шайба нержавеющая	4
28	82304235	БОЛТ (M6 x 45)	2
29	803571	Барабан дросселя	1
30	803574	Тяга дросселя	1
31	8M0056320	Тяга дросселя	1
32	803573	Кольцо	1
33	953921	Шайба нержавеющая	1
34	82304220	БОЛТ В СБОРЕ (M6 x 35)	1
35	8M0056305	Кронштейн	1
36	8230319	Болт	1
37	8M0056304	Зажим	1
-	803508T06	Комплект прокладок головки блока	1
-	8M0152380	Комплект прокладок головки блока	1
-	8M0057360	Головка блока в сборе	1
-	8M0227448	Нижний блок 4-6 л.с. 4-тактный	1

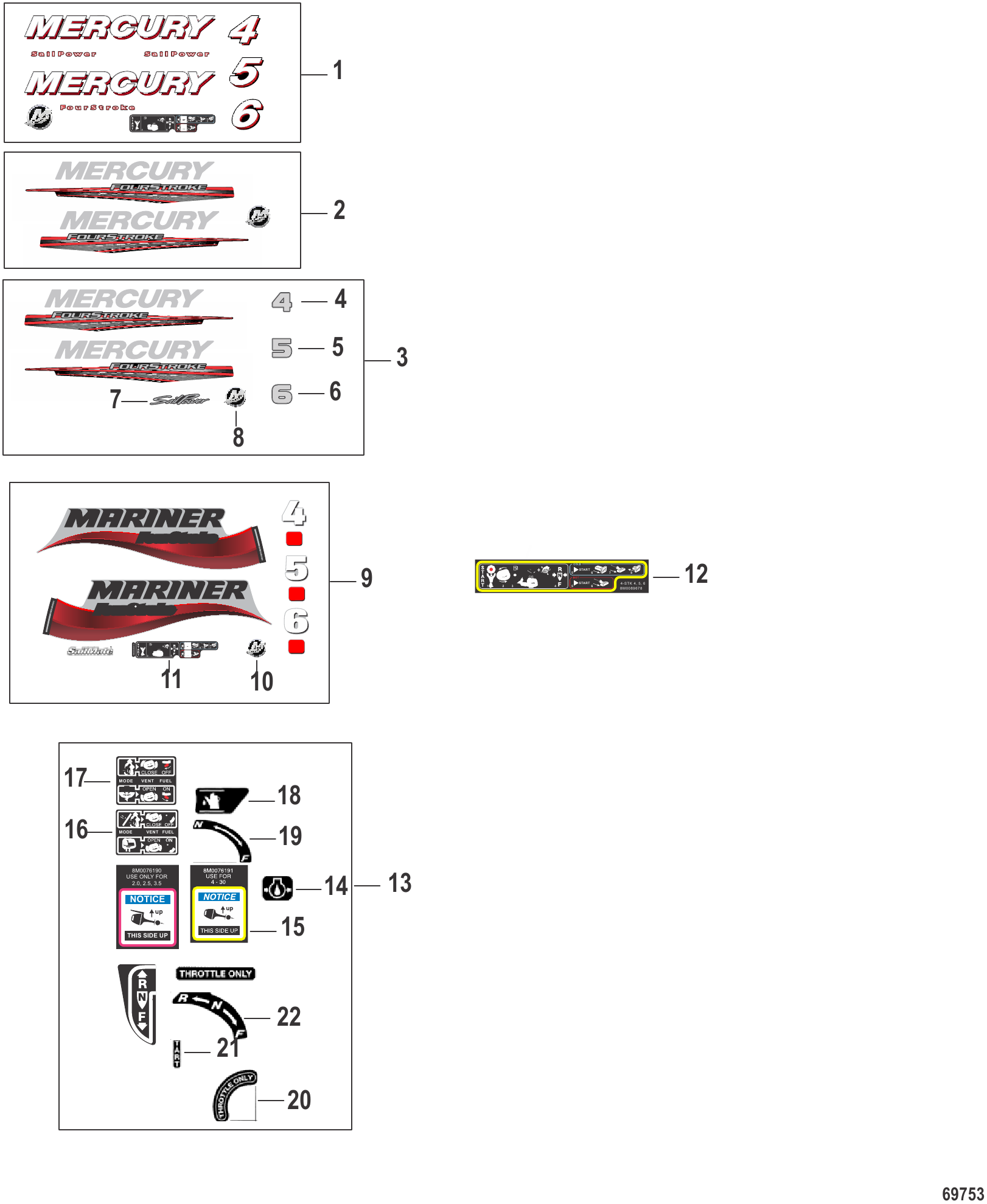

Рис. 10Наклейки серийный №0R991812 и ранее Decals Serial #0R991812 and Below

REF	Номер детали	Наименование	Кол-во
-	8M0057104	Комплект наклеек Mercury	1
1	8M0098720	Комплект наклеек Mercury	1
2	8M0081470	Комплект наклеек Mercury, верхний кожух	1
3	8M0161226	Комплект наклеек Mercury	1
4	8M0073674	Наклейка мощность 4	1
5	8M0073675	Наклейка мощность 5	1
6	8M0073676	Наклейка задняя 6 л.с.	1
7	8M0073679	Наклейка Sailpower	1
8	8M0050645	Наклейка M-icon	1
9	8M0057105	Комплект наклеек Mariner	1
10	8592711	Наклейка M-Icon	1
10	8M0085745	Наклейка - M-ICON	1
11	8M0046013	Наклейка порядок запуска	1
12	8M0076193	Наклейка порядок запуска	1
12	8M0089678	Наклейка запуск	1
13	8M0081456	Комплект наклеек Mercury, нижний кожух	1
14	896854007	Наклейка давление масла	1
15	892904010	Наклейка "Внимание — этой стороной вверх"	1
15	8M0157275	Наклейка «этой стороной вверх»	1
16	8M0089676	Наклейка топливный клапан	1
17	8M0089675	Наклейка «Топливный рычаг»	1
18	896851013	Наклейка уровень масла	1
19	896851012	Наклейка переключение передач (N-R)	1
20	859278003	Наклейка "Только дроссель"	1
21	859278004	Наклейка "Пуск"	1
22	8M0012079	Наклейка переключение передач	1

Рис. 11Наклейки (серийный № 0R991813 и выше) Decals Serial #0R991813 and Above

REF	Номер детали	Наименование	Кол-во
1	8M0170753	Комплект наклеек 2, 2.5, 3 л.с.	1
2	8M0050645	Наклейка M-icon	1
3	8M0073668	Наклейка мощность 2	1
4	8M0073669	Наклейка «Мощность 2.5»	1
5	8M0073670	Наклейка «Мощность 3.5»	1
6	8M0180062	Наклейка «Техобслуживание, 2/2.5/3.5»	1
7	8M0076192	Наклейка процедура запуска	1
7	8M0089677	Наклейка запуск	1
8	8M0081456	Комплект наклеек Mercury, нижний кожух	1
9	896851013	Наклейка уровень масла	1
10	896851012	Наклейка переключение передач (N-R)	1
11	8M0072621	Комплект наклеек Mariner, 2.5-3.5	1
12	8M0129225	Наклейка предупреждение о высокой температуре	1
13	8M0163794	Наклейка «Верх»	1
14	8M0089675	Наклейка «Топливный рычаг»	1

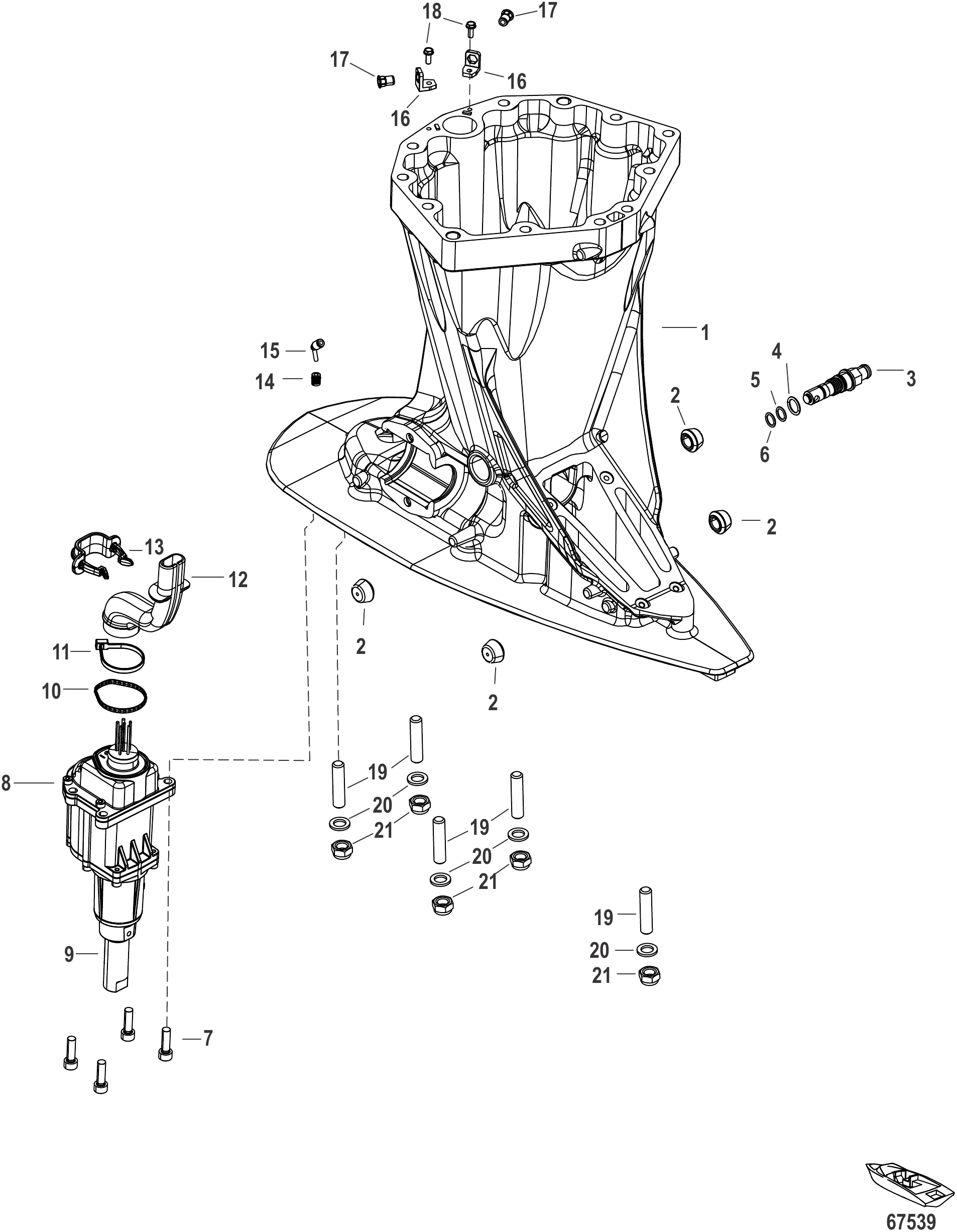

Рис. 12Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0142775	Корпус гребного вала, чёрный	1
2	8M0142713	Крышка опоры	4
3	8M0112869	Масляная пробка в сборе	1
4	85045	Кольцо уплотнительное (.551 x .070)	1
5	863006	Кольцо уплотнительное (10.82 x 1.78)	1
6	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
7	8M0142829	Винт (M6 x 20)	4
8	8M0142253	Привод переключения передач	1
8	8M0204944	Привод переключения передач	1
9	8M0147857	Соединительная муфта вала	1
10	8M0142978	Сальник привода	1
11	69355	Стяжка (5.50 дюймов)	1
11	8M0214940	Стяжка	1
12	8M0147674	Пыльник проводов привода переключения	1
13	8M0147675	Зажим	1
14	8M0142714	Штуцер	1
15	8M0155119	Штуцер Legris	1
16	8M0142715	Кронштейн крепления Bib	2
17	8M0142716	Вставка	2
18	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
19	8M0008031	Шпилька (M12 x 1.75 x 52)	5
19	8M0142781	Шпилька (M12 x 179)	5/AR
19	8M0142788	Шпилька (M12 x 306)	5/AR
20	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5/AR
21	896895	Гайка (M12)	5/AR

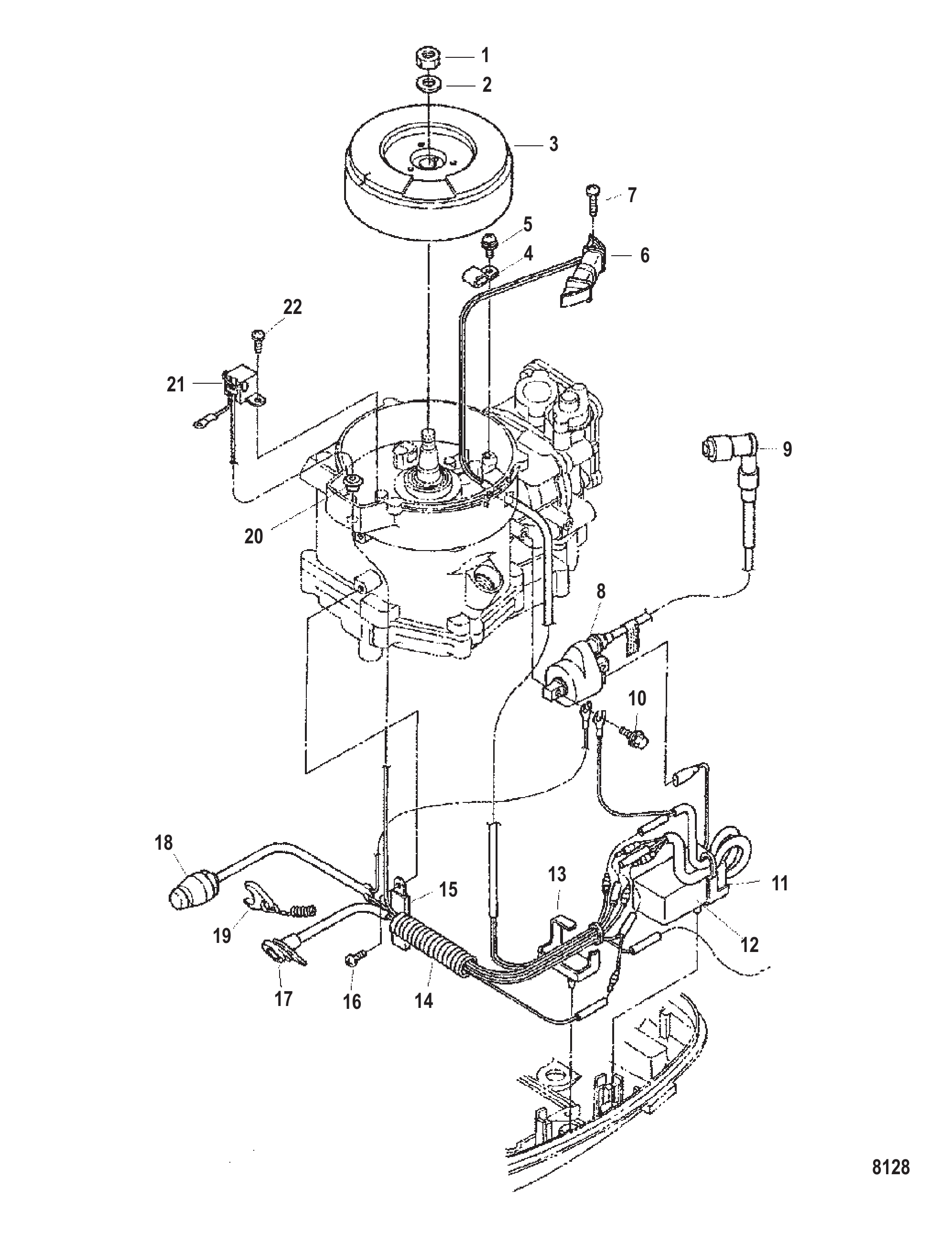

Рис. 13Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	16071	ГАЙКА МАХОВИКА	1
2	16072	ШАЙБА МАХОВИКА	1
3	803557T	Маховик	1
4	16060	Хомут генератора	1
5	16821	Винт	1
6	803844T	Катушка возбуждения	1
7	16059	Винт	2
8	803559T1	Катушка зажигания	1
9	803560	Чехол	1
9	803560001	Чехол	1
10	167051	Болт (M6 x 20)	2
11	878062	Демпфер	1
12	803558T1	Блок CD	1
12	803558T02	Блок CD	1
12	803558T02	Блок CD	1
13	878061	Передний демпфер	1
14	879705	Втулка	1
15	803563	Хомут	1
15	803563005	Хомут	1
15	8035631	Хомут	1
15	803563005	Хомут	1
15	95306	Зажим провода	1
15	8M0130961	Хомут	1
15	813275	Хомут	1
16	16827	Винт	1
17	803562	Лампа предупреждения	1
18	823037A3	Выключатель в сборе стоп	1
18	823037A05	Выключатель в сборе стоп	1
18	823037A05	Выключатель в сборе стоп	1
19	823054	Чека безопасности	1
20	16068	ВТУЛКА КАТУШКИ ПУЛЬСАРА	1
21	803561	Катушка датчика импульсов	1
22	82303110	ВИНТ (M5 x 16)	2

Рис. 14КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	803508T06	Комплект прокладок головки блока	1
-	8035131	Кольцо уплотнительное резиновое	1
-	8035133	Уплотнительное кольцо впускного коллектора	1
-	803508013	Прокладка	2
-	898101285	Сальник масляный	1
-	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	803508021	Прокладка	1
-	803508	ПРОКЛАДКА Головка цилиндра	1
-	803508012	Прокладка	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	8035082	Прокладка крышки головки цилиндра	1
-	803508015	Прокладка	1
-	8035134	Уплотнительное кольцо крышки масляного поддона	1
-	803508014	Прокладка	1
-	168231	Уплотнительное кольцо	1
-	803508016	Прокладка корпуса гребного вала	1

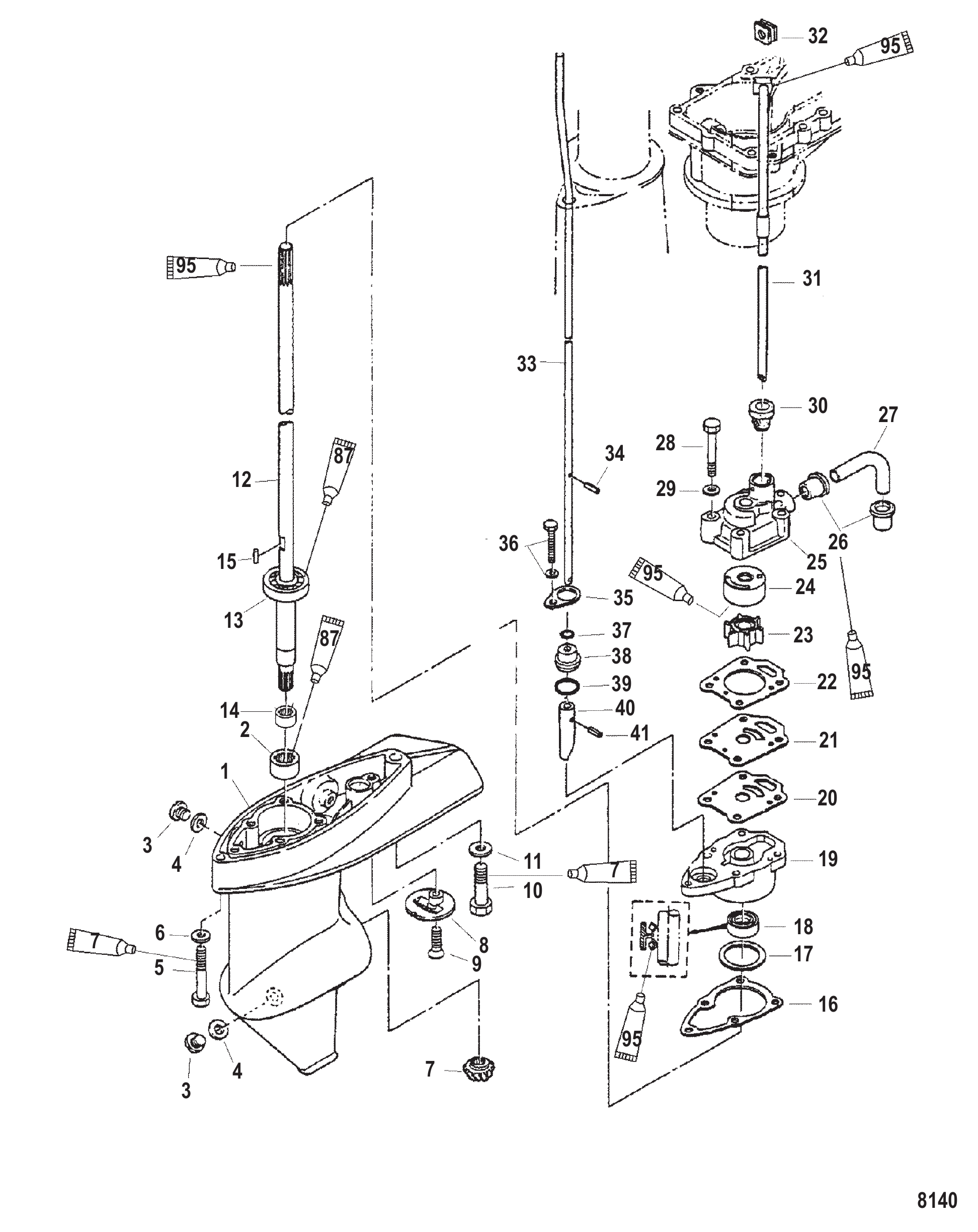

Рис. 15Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	825132T15	РЕДУКТОР В СБОРЕ В комплекте	1
-	8M0128318	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0155375	Корпус редуктора B SH	1
-	825132T16	РЕДУКТОР В СБОРЕ В комплекте	1
-	8M0155373	GC 4-5 2S B L Mercury / Quicksilver	1
-	8M0128320	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0155377	Корпус редуктора B L	1
-	8M0063900	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9621T5	РЕДУКТОР В СБОРЕ В комплекте	1
-	8M0122308	GC 4-5-6 2S 4S L Mercury / Quicksilver	1
-	8M0128322	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0188426	Гребной винт Mercury / Quicksilver	1
1	825132T30	Корпус редуктора в сборе	1
1	9621T6	Корпус редуктора в сборе	1
2	16124	Втулка корпуса редуктора	1
3	953683	Пробка	2
3	8M0229353	Пробка	2
4	95220	Прокладка	2
4	8M0082880	Комплект уплотнений сливной пробки	2
5	161251	Болт	1
5	8M0063198	Болт	1
6	16826	Шайба нержавеющая	1
7	16138	Шестерня	1
7	8M0122680	Редуктор в сборе	1
8	16133	Сетка водозаборная	1
9	16134	Винт	1
10	16126	Болт	1
11	16192	Шайба	1
12	161351	Вал приводной	1
12	8M0076367	Гребной вал	1
12	161361	Вал приводной	1
12	8M0076368	Гребной вал	1
12	8M0063847	ВЕРТИКАЛЬНЫЙ ВАЛ	1
13	95347	Подшипник гребного вала	1
14	NSS	NOT SOLD SEPARATE	1
15	16155	Шпонка	1
16	16164003	Прокладка	1
17	161631	Шайба регулировочная (0.1) (0.1)	AR
17	8132761	Шайба регулировочная (0.15) (0.15)	AR
18	16162	Сальник масляный нижнего корпуса водяного насоса	1
19	826053T	КОРПУС (НИЖНИЙ)	1
20	16160004	Прокладка	1
21	16159	Пластина корпуса водяного насоса	1
22	16158009	Прокладка	1
22	8M0155369	Прокладка	1
23	161543	Крыльчатка	1
23	8M0204676	Крыльчатка	1
24	16157	Втулка корпуса верхнего водяного насоса	1
25	16156	Корпус верхний водяного насоса	1
25	8M0188429	Водяной насос	1
26	16168	Сальник шланга водяного насоса	2
27	16167	Шланг водяного насоса	1
27	8M0188428	Водяная трубка нижняя	1
28	161251	Болт	4
28	8M0063198	Болт	4
29	16826	Шайба нержавеющая	4
30	16171	Сальник нижней водяной трубки	1
31	16169	Трубка водяная	1
31	16170	Трубка водяная	1
31	8M0063822	ТРУБКА ВОДЯНАЯ	1
32	18876	Втулка уплотнительная водяной трубки	1
33	16173	Тяга кулачка	1
33	8M0044705	Тяга переключения передач	1
33	16174	Тяга кулачка	1
33	8M0058365	Тяга переключения передач	1
33	8M0063821	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
34	16179	Штифт	1
35	16165	Фиксатор втулки тяги кулачка	1
36	823042	Болт	1
37	161771	Кольцо уплотнительное	1
38	16176	Втулка тяги кулачка	1
38	8M0135927	Комплект втулок и уплотнительных колец	1
39	16178	Кольцо уплотнительное нижнее тяги кулачка	1
40	16172	Кулачок	1
40	8M0090459	Кулачок сцепления	1
41	16175	Штифт кулачка муфты	1
-	16159A03	РЕМКОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ	1
-	8M0155395	РЕМКОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ	1
-	8M0157826	КОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ УСИЛЕННЫЙ	1
-	95220A2	РЕМКОМПЛЕКТ УПЛОТНЕНИЙ Редуктор	1
-	8M0188431	Комплект прокладок	1

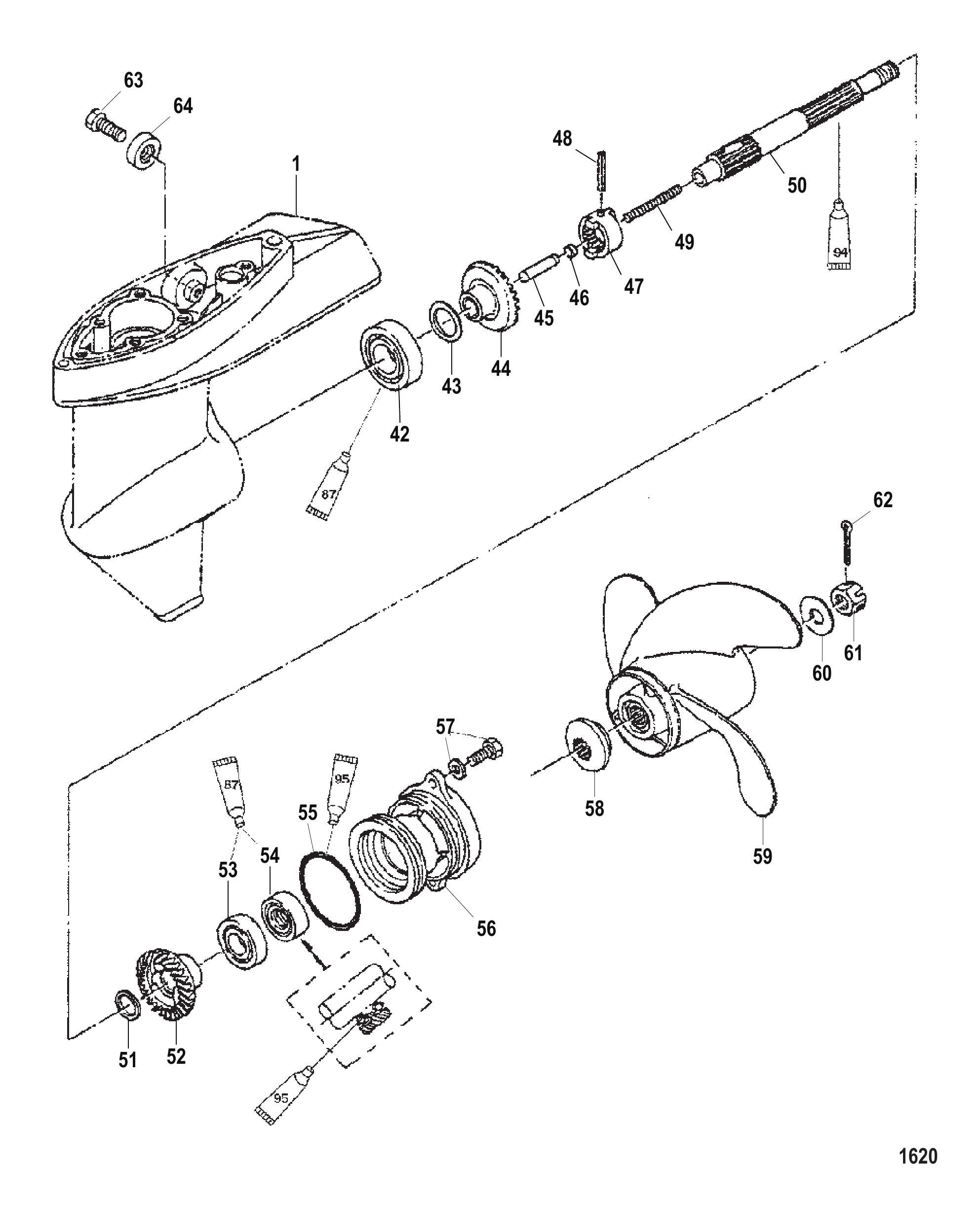

Рис. 16Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	825132T15	РЕДУКТОР В СБОРЕ В комплекте	1
-	8M0128318	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0155375	Корпус редуктора B SH	1
-	825132T16	РЕДУКТОР В СБОРЕ В комплекте	1
-	8M0155373	GC 4-5 2S B L Mercury / Quicksilver	1
-	8M0128320	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0155377	Корпус редуктора B L	1
-	8M0063900	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9621T5	РЕДУКТОР В СБОРЕ В комплекте	1
-	8M0122308	GC 4-5-6 2S 4S L Mercury / Quicksilver	1
-	8M0128322	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0188426	Гребной винт Mercury / Quicksilver	1
1	825132T30	Корпус редуктора в сборе	1
1	9621T6	Корпус редуктора в сборе	1
42	16128	Подшипник шариковый	1
43	16141	Прокладка регулировочная (0.1)	AR
43	813277	Прокладка (0.15)	AR
44	812944	Шестерня	1
44	8M0122680	Редуктор в сборе	1
45	16152	Толкатель кулачка	1
46	16153	Фиксатор пружины муфты	1
47	812946	Муфта	1
48	16150	Штифт муфты	1
49	17667	ПРУЖИНА СЦЕПЛЕНИЯ	1
50	195133	Гребной вал	1
51	16140	Шайба	1
52	8129451	Шестерня заднего хода	1
52	8M0122680	Редуктор в сборе	1
53	16132	Подшипник шариковый гребного вала	1
54	16130	Сальник масляный	1
55	16131	Уплотнительное кольцо	1
56	825118T	Корпус	1
57	167051	Болт (M6 x 20)	2
58	16145Q01	Упорная шайба	1
59	16144A01	Гребной винт	1
59	16144A01	Гребной винт	1
59	8M0081143	BLKMAX 7.9X6 RH Mercury / Quicksilver	1
59	812951A02	Гребной винт Black Max 8.4 X 6 RH AL 3 BL — повышенной тяги	1
59	812949A02	Гребной винт Black Max 7.8 X 7 RH AL 3 BL	1
59	812950A02	Гребной винт Black Max 7.8 X 8 RH AL 3 BL	1
59	812950A03	ГРЕБНОЙ ВИНТ	1
59	8M0081238	BLACK DIAMOND (7.9 X 6 RH) Mercury / Quicksilver	1
59	QA3182R	ГРЕБНОЙ ВИНТ BLACK DIAMOND	1
59	QA3184R	ГРЕБНОЙ ВИНТ BLACK DIAMOND	1
59	8M0081239	BLACK DIAMOND (7.8 X 9 RH) Mercury / Quicksilver	1
60	16146	Шайба	1
61	16147	Гайка гребного винта	1
62	815026	Шплинт	1
63	16832	Болт (M6 x 16)	1
64	875208	Анод	1
64	823912	АНОД	1
-	95220A2	РЕМКОМПЛЕКТ УПЛОТНЕНИЙ Редуктор	1
-	8M0188431	Комплект прокладок	1

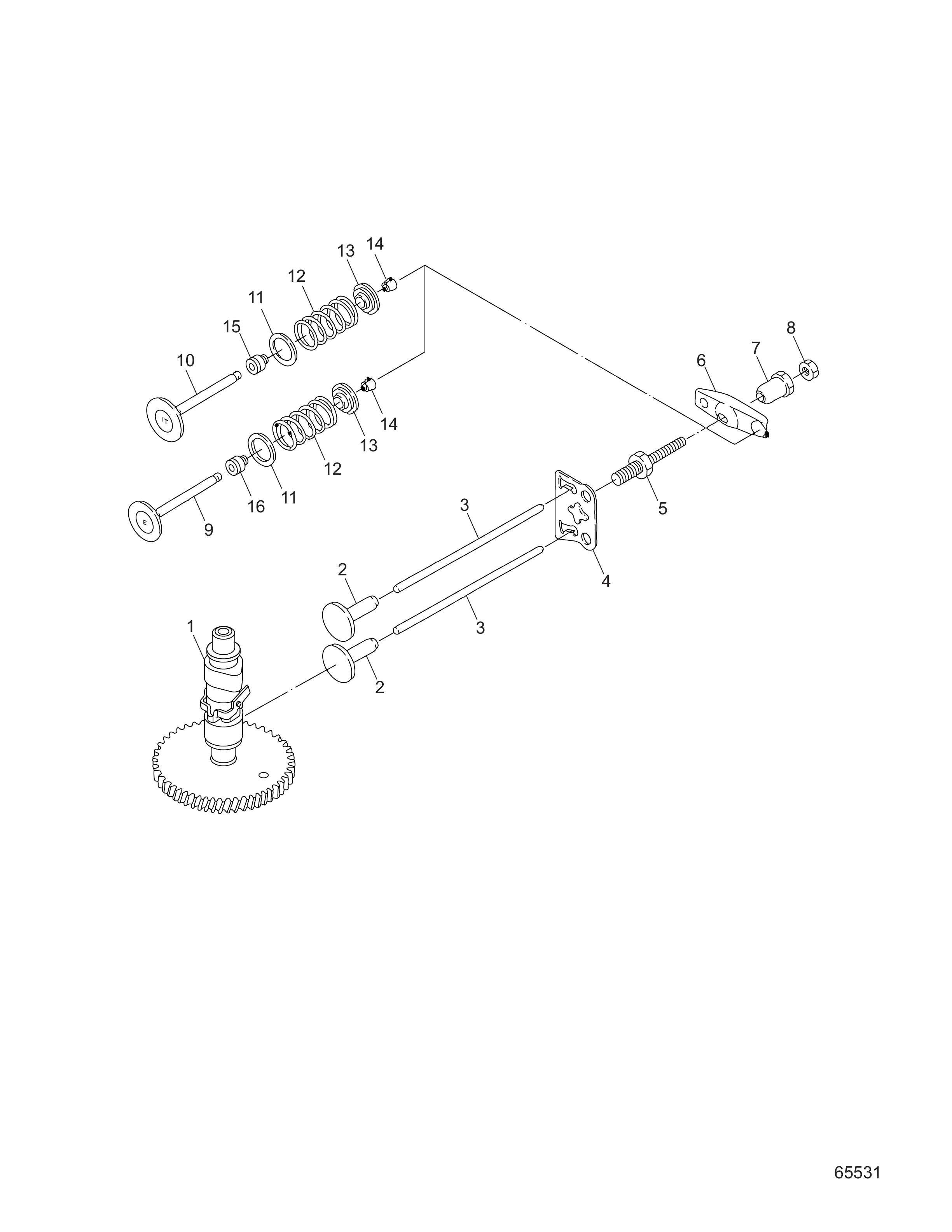

Рис. 17ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	803545T03	РАСПРЕДВАЛ	1
2	803546	Толкатель	2
3	803547	Штанга толкателя	2
4	803548	Пластина	1
5	8035097	Болт	2
6	8M0056319	КОРОМЫСЛО	2
7	803550	Ось качания	2
8	803551001	Гайка	2
9	8M0056316	КЛАПАН ВЫПУСКНОЙ	1
10	8M0056312	КЛАПАН ВПУСКНОЙ	1
11	803598	Седло	2
11	8M0158660	Седло пружины клапана	2
12	898101214	Пружина клапана	2
13	803555	Фиксатор	2
13	8M0152418	Фиксатор в сборе	2
14	803556	Сухарь клапана	4
14	8M0152418	Фиксатор в сборе	4
15	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	1
16	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	1

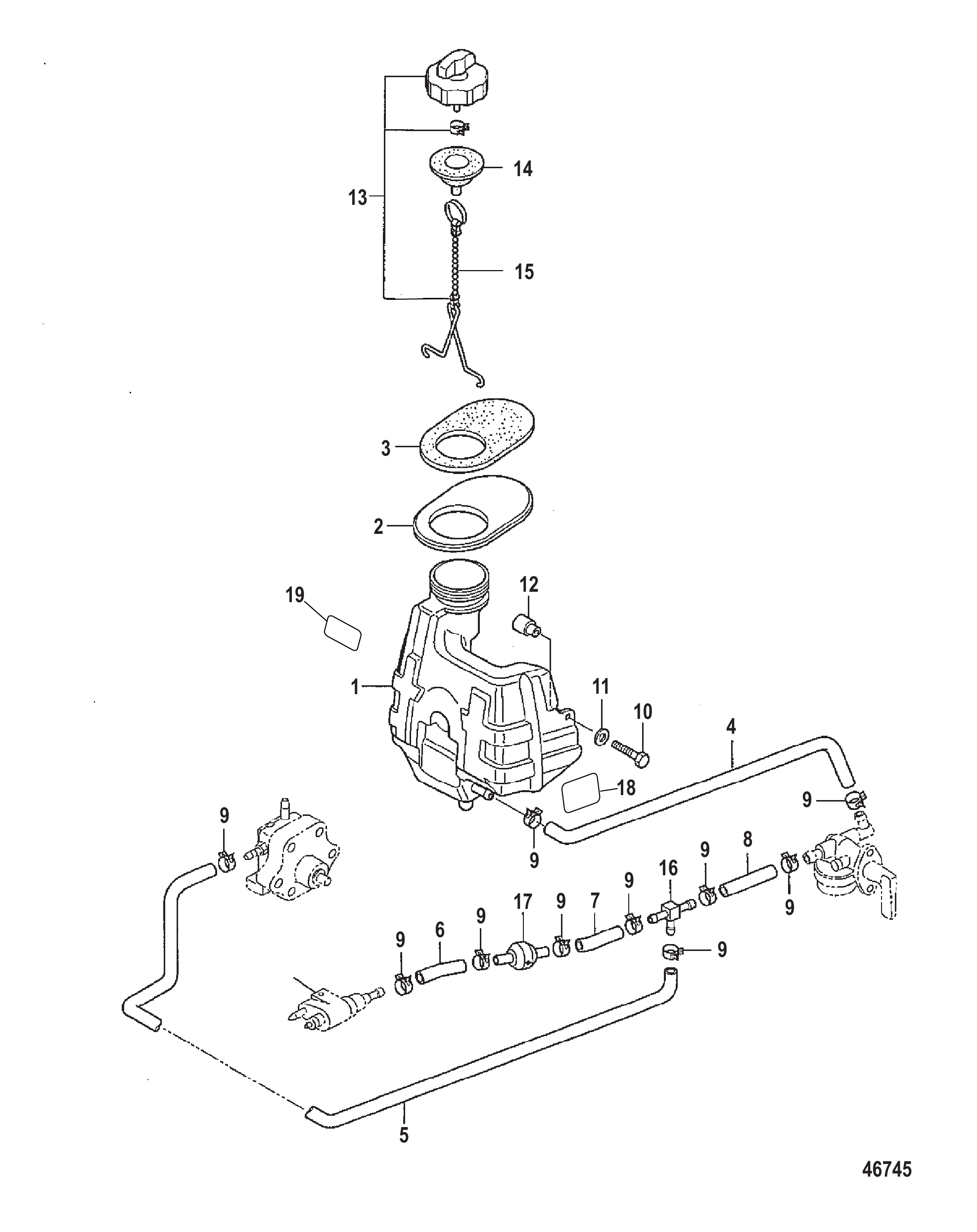

Рис. 18Встроенный топливный бак Integral Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	8M0056966	Топливный бак	1
1	8M0072284	Топливный бак	1
1	8M0170575	Топливный бак	1
2	8M0056967	Уплотнительная пластина	1
2	8M0097064	Пластина	1
3	8M0056968	Сальник	1
4	8M0056969	Шланг	1
5	8M0069791	Шланг	1
6	8M0056972	Шланг	1
7	8M0056973	Шланг	1
8	8M0056975	Шланг	1
9	851817004	ЗАЖИМ	10
9	8M0129429	ХОМУТ ШЛАНГА	10
10	16830	Болт	2
11	898101937	Шайба	2
12	8M0056976	Проставка	2
13	8M0056977	КРЫШКА В СБОРЕ	1
13	8M0126977	КРЫШКА ТОПЛИВНОГО БАКА	1
13	8M0072276	Крышка в сборе	1
14	8M0056978	Прокладка	1
15	851845	Крюк	1
15	8M0126977	КРЫШКА ТОПЛИВНОГО БАКА	1
16	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
17	815048	СОЕДИНИТЕЛЬ ПЛАСТИКОВЫЙ	1
18	8M0056979	Наклейка	1
18	8M0137390	Наклейка моторное масло	1
19	8M0056965	НАКЛЕЙКА АВАРИЙНЫЙ ЗАПУСК	1
19	8M0183197	НАКЛЕЙКА АВАРИЙНЫЙ ЗАПУСК	1

Рис. 19КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0120836	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ F4/5/6 Л.С. (300 ЧАСОВ)	1
-	8M0157133	Топливный фильтр	1
-	8035161	Шайба	1
-	8M0075255	Уплотнение сливной пробки	1
-	8M0188617	Уплотнение	1
-	804540	Термостат	1
-	8M0228409	Термостат	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	803507	СВЕЧА ЗАЖИГАНИЯ	1
-	8M0234113	Свеча DCPR6E @4	1
-	8M0155395	РЕМКОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ	1
-	875208	Анод	1

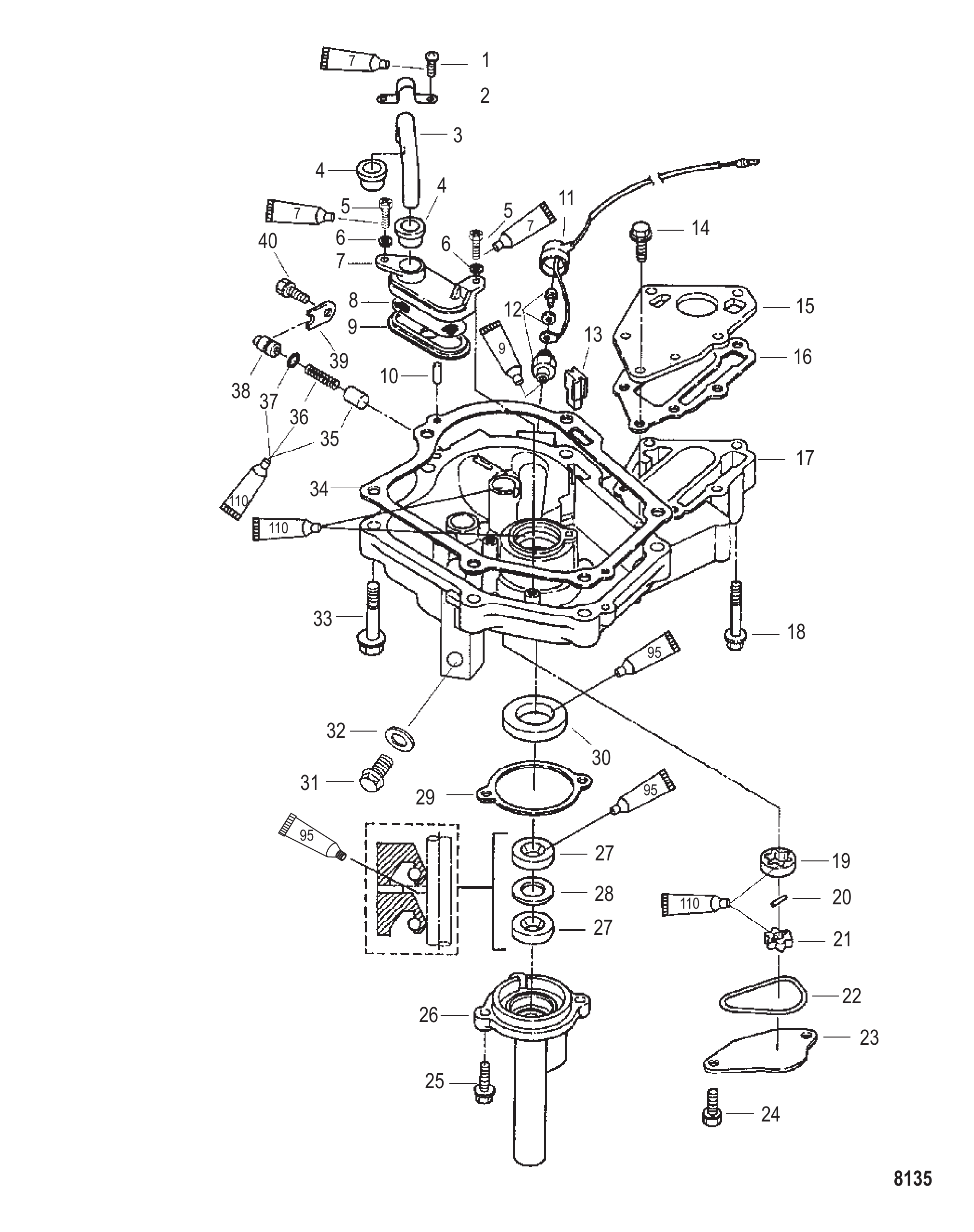

Рис. 20Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	82303110	ВИНТ (M5 x 16)	1
2	803543	Стопор	1
3	952237	Трубка	1
4	8035202	Сальник	2
5	855558	Винт (M5 x 16)	2
6	160721	Шайба	2
7	803540	Корпус фильтра-сетки	1
8	803542	Фильтр-сетка	1
9	803541	Стакан	1
10	16119	Штифт установочный	2
11	8M0056310	ПРОВОД	1
12	803538	Выключатель в сборе масляного давления	1
12	8M0163139	Датчик давления масла в сборе	1
13	8035135	Втулка уплотнительная	1
14	810755007	БОЛТ	3
14	8M0150186	Комплект болтов с шайбами	3
15	803532001	Пластина выпускная	1
16	803508015	Прокладка	1
17	803531T	ПОДДОН МАСЛЯНЫЙ	1
17	8M0227936	ПОДДОН МАСЛЯНЫЙ	1
18	810755011	БОЛТ	3
18	168306	БОЛТ (M6 x 40)	3
19	8035331	Ротор наружный	1
20	162563	Штифт	1
21	803533	Ротор внутренний	1
22	803513010	Уплотнительное кольцо	1
23	803534	Крышка	1
24	168287	Болт (M6 x 16)	2
25	167051	Болт (M6 x 20)	2
26	8150162	Корпус	1
27	8M0056309	САЛЬНИК	2
27	8M0101649	Сальник	2
28	815018	Проставка	1
29	16704	Прокладка головки	1
29	8M0152378	Прокладка картера	1
30	8537077	Сальник масляный	1
30	8M0056308	САЛЬНИК	1
31	803509021	Болт	1
32	8035161	Шайба	1
33	8150685	Болт (M8 x 40)	6
34	803508014	Прокладка	1
35	803535	Плунжер управления	1
36	8035541	Пружина	1
37	168231	Уплотнительное кольцо	1
38	803536	Седло	1
39	803537	Крышка	1
40	168287	Болт (M6 x 16)	1
-	803508T06	Комплект прокладок головки блока	1
-	8M0152380	Комплект прокладок головки блока	1
-	8M0057360	Головка блока в сборе	1
-	8M0227448	Нижний блок 4-6 л.с. 4-тактный	1

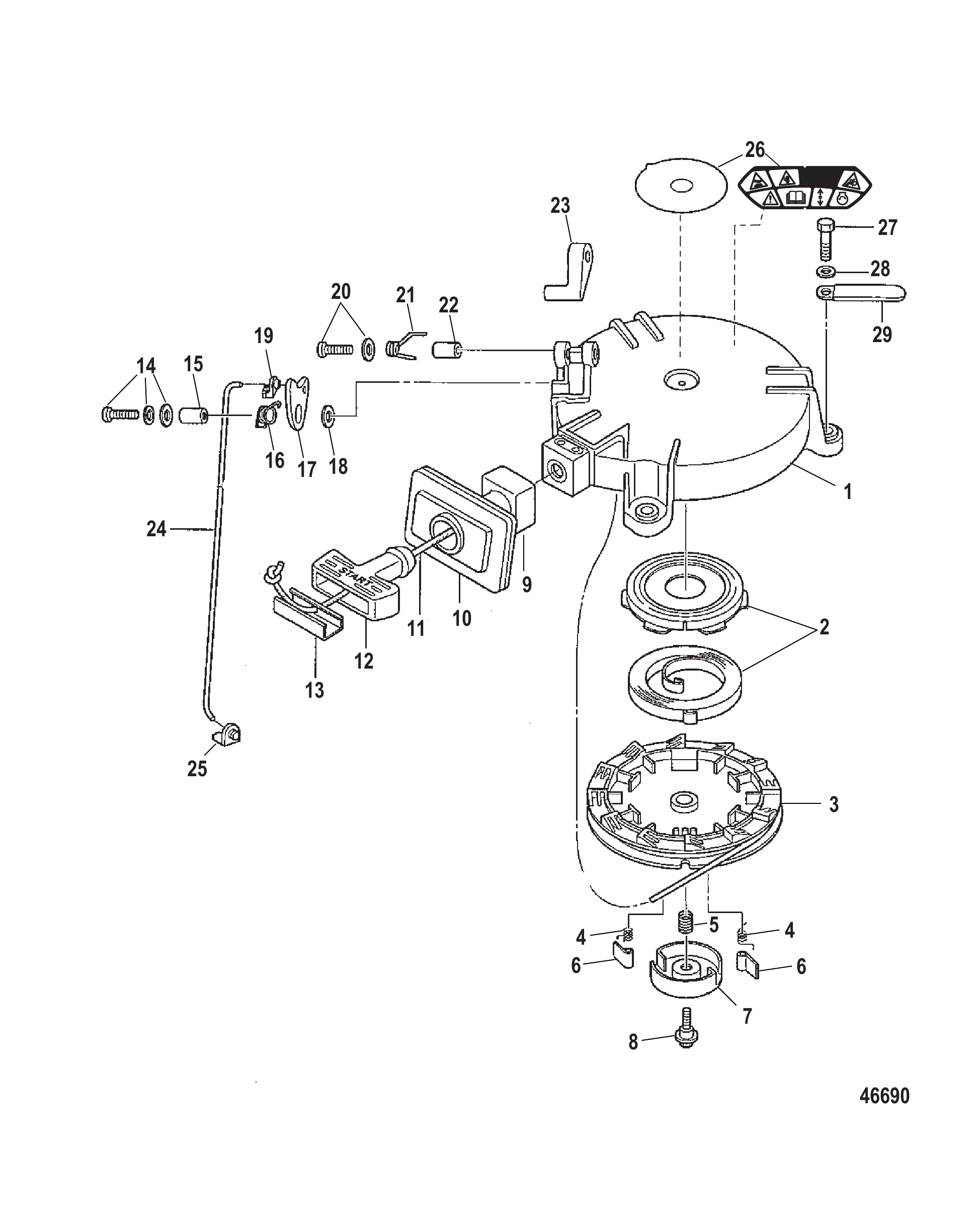

Рис. 21РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	8M0056437	Стартер в сборе с ручным запуском	1
1	812632002	КОРПУС СТАРТЕРА	1
1	8M0227442	Корпус стартера	1
2	812645T10	Пружина стартера, комплект	1
3	812633002	ШКИВ СТАРТЕРА	1
4	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
5	812636001	ПРУЖИНА	1
6	812635002	ХРАПОВИК	2
7	812638001	ДИСК ФРИКЦИОННЫЙ	1
8	812637001	БОЛТ	1
9	8M0056340	Пластина уплотнительная	1
10	8M0056963	Втулка	1
11	850057Q02	Шнур	1
11	8M0110704	Шнур	1
12	804363001	Рукоятка стартера	1
13	853755001	Анкер троса	1
13	8M0084137	Анкер шнура	1
14	855544	Винтовой узел	1
15	855545001	Втулка	1
16	804366001	Пружина фиксатора пускового кулачка	1
17	8M0056338	Кулачок блокировки стартера	1
18	16826	Шайба нержавеющая	1
19	17643002	Быстросъёмное соединение тяги	1
20	8555449	Винтовой узел	1
21	812645007	ПРУЖИНА	1
22	895130	Втулка	1
23	8M0056339	Фиксатор блокировки стартера	1
24	8M0056432	Тяга блокировки стартера	1
24	8M0223141	Штанга блокировки запуска	1
25	176431	ЗАЩЕЛКА ТЯГИ	1
25	8M0169412	ТЯГА С ФИКСАТОРОМ	1
26	8M0137310	Наклейка предупреждающая	1
26	8M0137311	Наклейка предупреждающая	1
27	810755004	БОЛТ	3
27	810755	ВИНТ	3
27	898101992	БОЛТ В СБОРЕ	3
28	400256	СТОПОРНАЯ ШАЙБА (M6)	3
29	95306	Зажим провода	1
29	8M0130961	Хомут	1

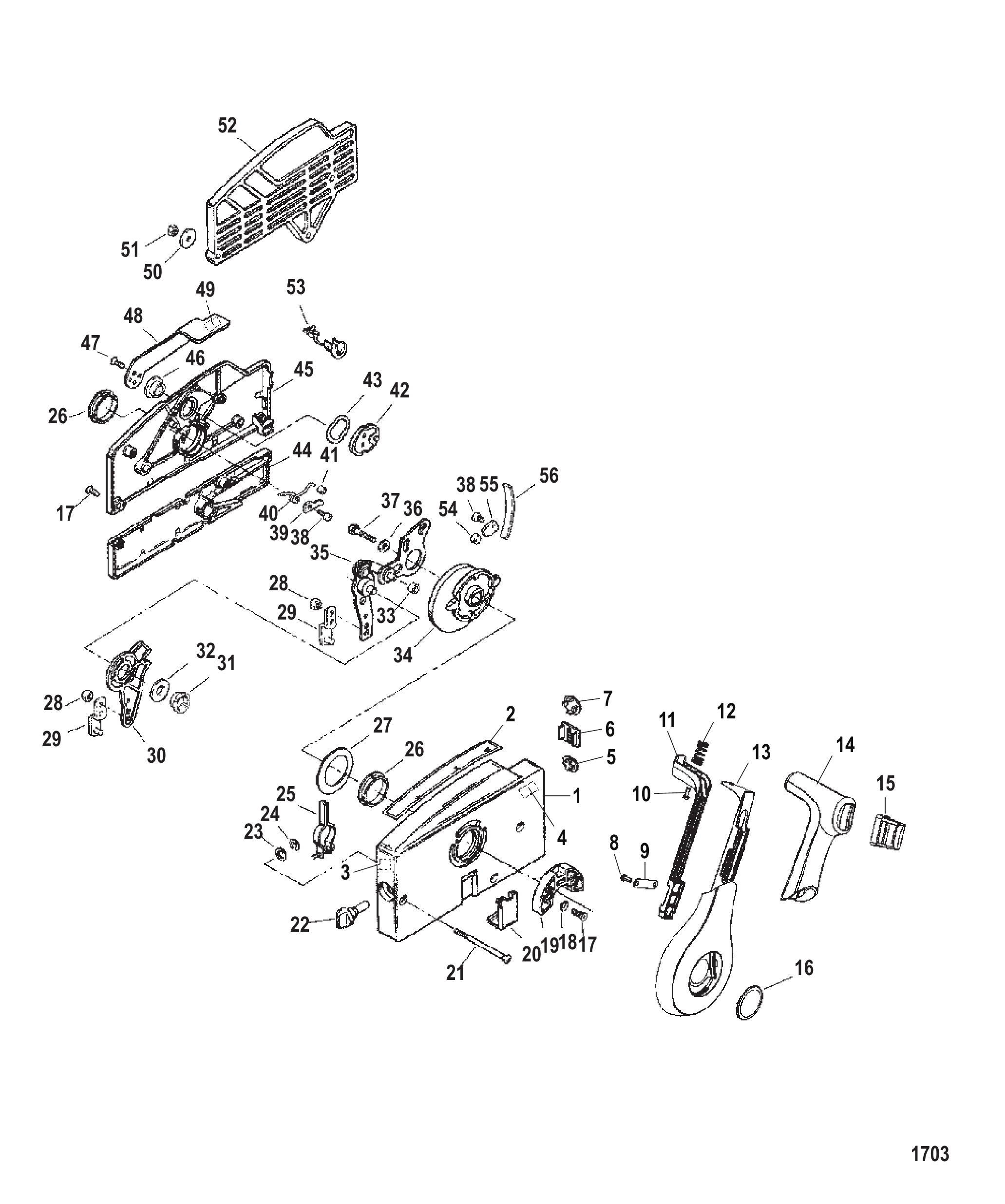

Рис. 22Дистанционное управление 4000 с боковым креплением Remote Control 4000 Side Mount

REF	Номер детали	Наименование	Кол-во
-	881170A8	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РУЧНОГО ЗАПУСКА - БЕЗ ГИДРОПОДЪЕМА	1
1	NSS	NOT SOLD SEPARATE Housing-Front	1
2	NSS	NOT SOLD SEPARATE Decal-F-N-R	1
3	NSS	NOT SOLD SEPARATE Decal-Throttle Friction	1
4	NSS	NOT SOLD SEPARATE Decal-Run/Off	1
5	89774	Пробка	1
6	17192	ПРОБКА ОТВЕРСТИЯ ВЫКЛЮЧАТЕЛЯ СТОП	1
7	17191	ПРОБКА ОТВЕРСТИЯ ЖГУТА ПРОВОДОВ	1
8	4005685	ВИНТ (M4 x 10)	2
9	16921	Кронштейн опоры стопорной планки	1
10	87775510	ВИНТ (M4 x 10)	1
11	881138	Стопорная планка - красная	1
11	8M0207317	СТОПОРНАЯ ПЛАНКА - ЧЕРНАЯ	1
12	16924	ПРУЖИНА	1
13	881148T04	КОМПЛЕКТ РУКОЯТКИ	1
13	8M0205858	КОМПЛЕКТ РУКОЯТКИ - БЕЗ ГИДРОПОДЪЕМА	1
14	8811411	Рукоятка	1
15	881146	Пробка	1
16	881137A1	КРЫШКА/НАКЛЕЙКА В СБОРЕ	1
17	40118107	ВИНТ (M5 x 18)	7
18	16923	ШАЙБА СТОПОРНАЯ НАРУЖНАЯ	2
19	16899T	ДЕРЖАТЕЛЬ ФИКСАТОРА НЕЙТРАЛИ	1
20	16917	Крышка	1
21	40116110T	ВИНТ (M6 x 110)	3
22	881145	Ручка регулировки трения дросселя	1
23	16896	Шайба	1
24	13194	Кольцо стопорное	1
25	16895	Рычаг тормоза в сборе	1
26	16875	Подшипник (внутренний диаметр 1.750) (внутренний диаметр 1.75 дюйма)	2
27	16874	Шайба	1
28	401385	ГАЙКА (M5) Нержавеющая сталь	2
29	85899A1	ЗАЖИМ В СБОРЕ	2
30	NSS	NOT SOLD SEPARATE Gear Shift Assembly	1
31	16868	Подшипник (внутренний диаметр .750) (внутренний диаметр .75 дюйма)	1
32	16870	Шайба	1
33	16873	Ролик кулачковый	1
34	NSS	NOT SOLD SEPARATE Drive Gear	1
35	NSS	NOT SOLD SEPARATE Plate/Stud Assembly	1
36	12038	ШАЙБА	1
36	8M0207778	ШАЙБА .344 x .625 x.063	1
37	4007154	ВИНТ (M8 x 30)	1
38	4005683	ВИНТ (M4 x 6)	2
39	16886	Скоба	1
40	16888	Пружина	1
41	16884	Ролик	1
42	16883	Барабан в сборе	1
43	16922	Шайба волнистая	1
44	NSS	NOT SOLD SEPARATE Cover-Bottom	1
45	NSS	NOT SOLD SEPARATE Cover-Top	1
46	16887	Подшипник (внутренний диаметр .810) (внутренний диаметр .81 дюйма)	1
47	40118106	ВИНТ (M5 x 12)	2
48	16919A1	РЫЧАГ В СБОРЕ	1
49	NSS	NOT SOLD SEPARATE Decal-Lift for Fast Idle	1
50	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
51	401196	ГАЙКА (M6)	3
52	17063T	ПРОСТАВКА	1
53	71942	Втулка	1
54	16879	Ролик фиксатора	1
55	16880	Скоба	1
56	16882	Пружина	5

Рис. 23Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0056559	Руководство по запчастям 4/5/6 4-тактный	1
-	8M0055686	Руководство по эксплуатации 4/5/6 4-тактный	1
-	8M0165090	Руководство по эксплуатации	1
-	879276001	Руководство по обслуживанию 4/5/6 4-тактный	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

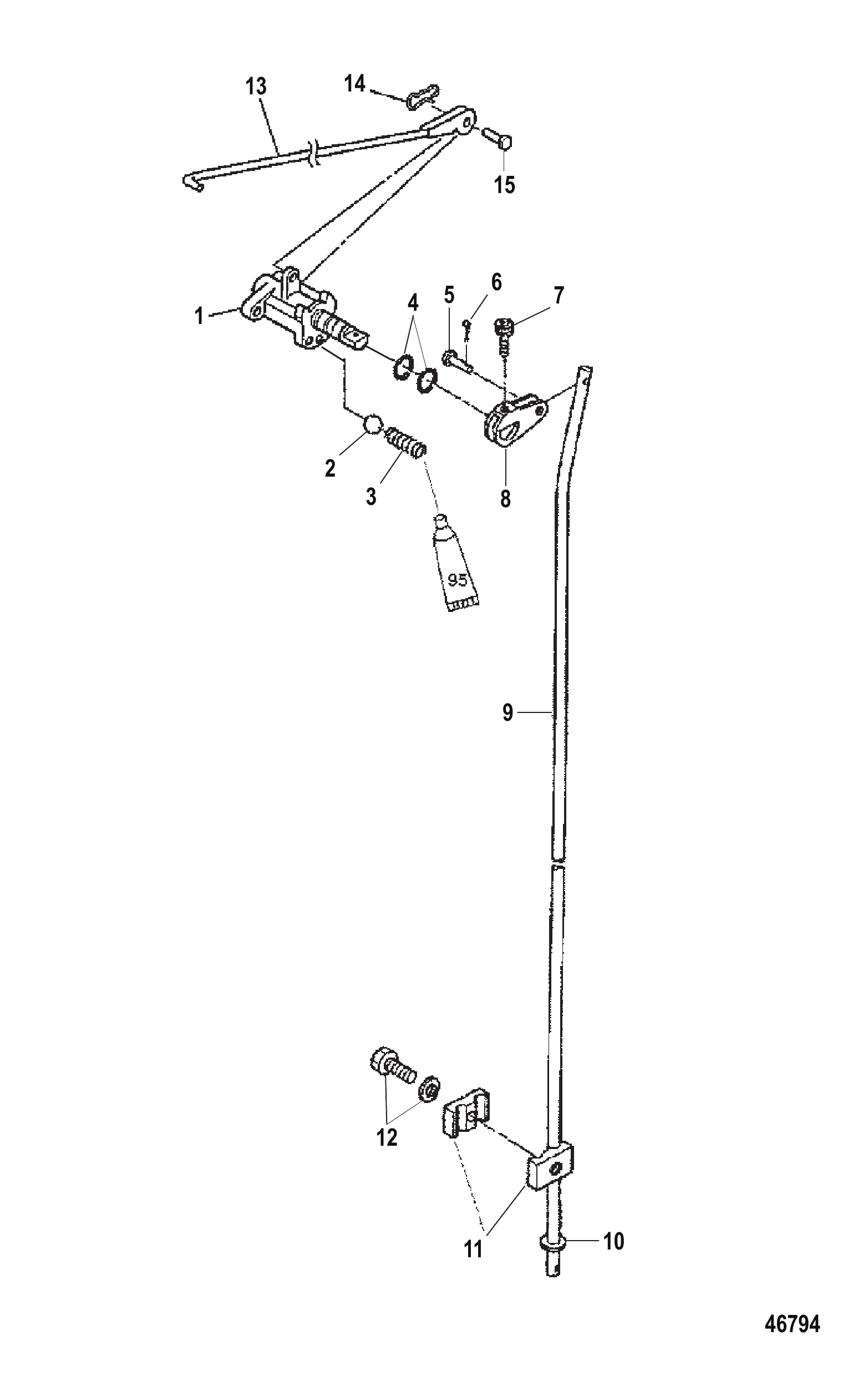

Рис. 24КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	8M0056380	Тяга переключения передач	1
2	812937	Стопор	1
3	8M0056349	Пружина	1
4	16181	Кольцо уплотнительное рычага переключения	2
5	16188	Штифт рычага переключения	1
6	16189	Шплинт	1
7	16185	Болт рычага тяги переключения	1
8	16184	Рычаг тяги переключения	1
9	16186	Тяга переключения	1
9	8M0056348	Вал переключения передач	1
10	16826	Шайба нержавеющая	1
11	16190	Соединение (комплект)	1
12	8248324	Винт (M6 x 16)	1
13	8M0056350	Тяга	1
13	8M0085389	Штанга	1
14	8M0021224	Зажим типа "бабочка"	1
15	8M0056351	Штифт	1

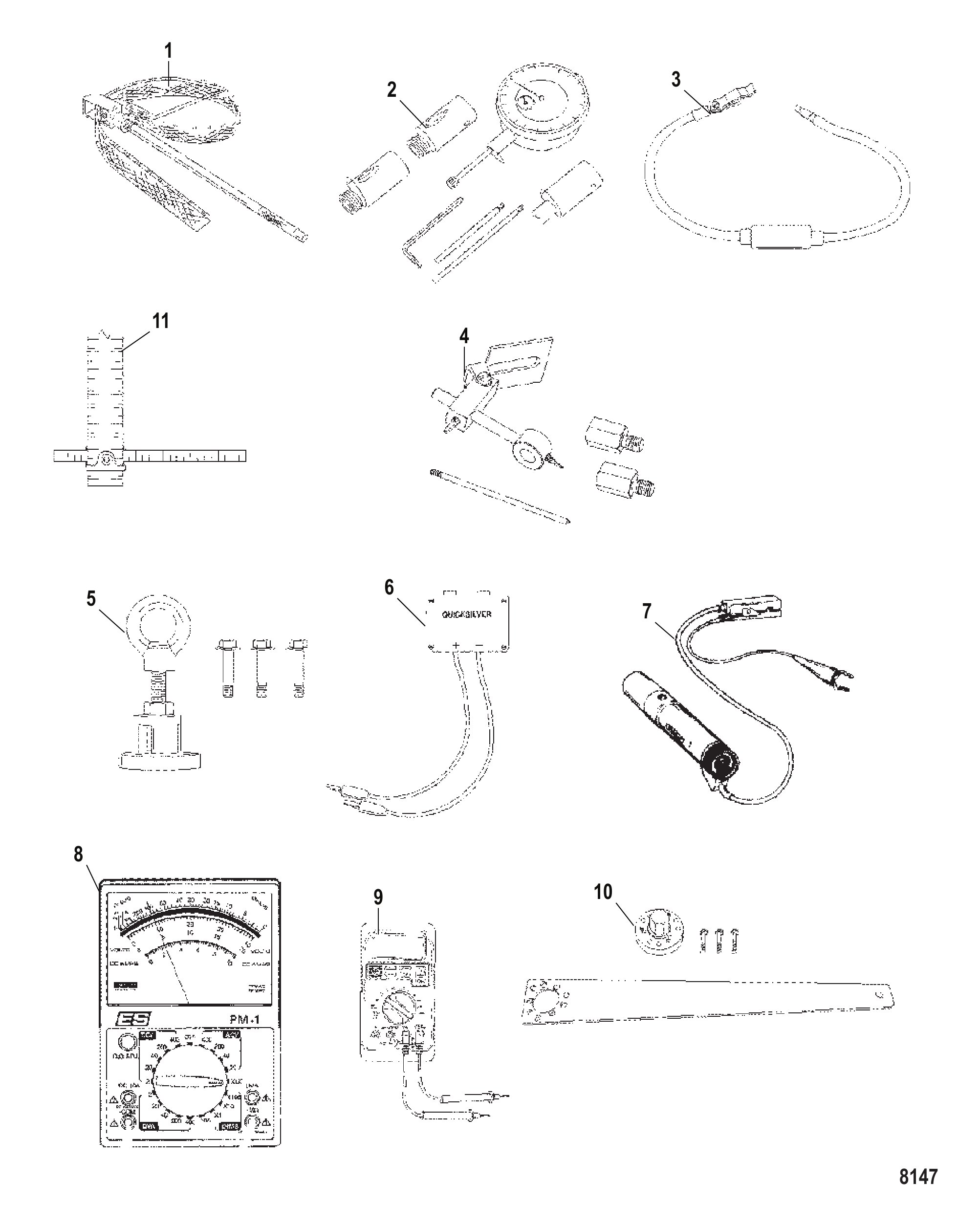

Рис. 25Специальные инструменты Special Tools

REF	Номер детали	Наименование	Кол-во
1	24937A1	Фиксатор	1
2	58222A1	Индикаторный инструмент	1
3	63998A1	Инструмент для зазора однокамерный	1
4	83155	Комплект переходника индикатора часового типа	1
4	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
5	83164M	Съёмник маховика	1
5	8M0227579	СЪЁМНИК МАХОВИКА	1
6	890451	Инструмент-адаптер прямого напряжения	1
7	99379	Стробоскоп	1
8	99750A1	Мультиметр	1
9	892647A01	Комплект мультиметра DMT	1
10	804552	Съёмник-держатель маховика	1
10	8M0059838	Съёмник маховика	1
11	37299Q2	ШПРИЦ ДЛЯ СМАЗКИ	1
-	8M0167279	Инструмент для запрессовки	1

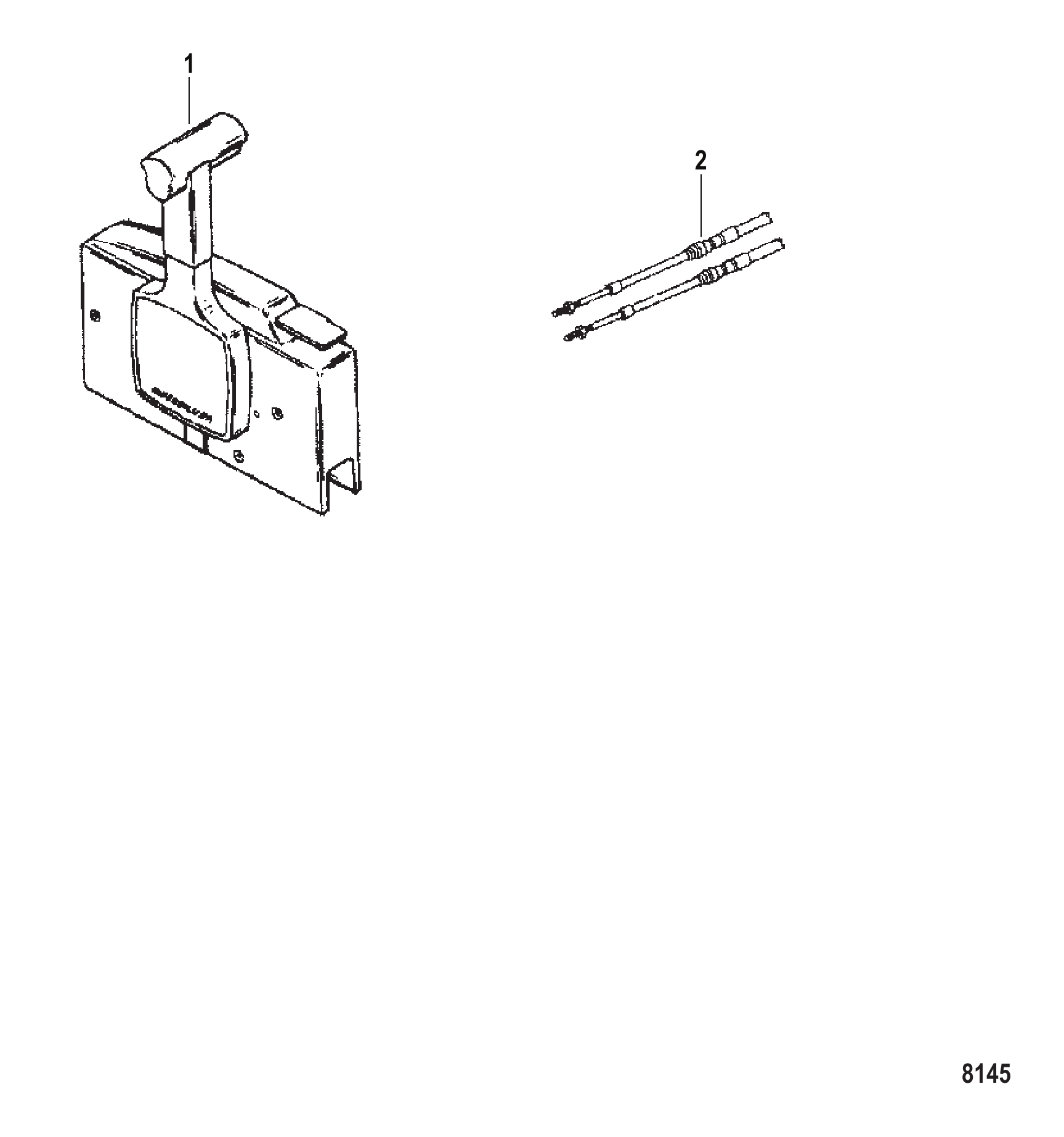

Рис. 26Тросы управления дросселем и переключением передач Throttle Shift Cables

REF	Номер детали	Наименование	Кол-во
1	881170A8	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РУЧНОГО ЗАПУСКА - БЕЗ ГИДРОПОДЪЕМА	1
2	896143A05	Трос в сборе газ-реверс - 5 футов	2
2	8M0085942	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 5FT	2
2	896143A06	Трос в сборе газ-реверс - 6 футов	2
2	8M0085940	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 6FT	2
2	896143A07	Трос в сборе газ-реверс - 7 футов	2
2	8M0085964	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 7FT	2
2	896143A08	Трос в сборе газ-реверс - 8 футов	2
2	8M0085941	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 8FT	2
2	896143A09	Трос в сборе газ-реверс - 9 футов	2
2	8M0085946	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 9FT	2
2	896143A10	Трос в сборе газ-реверс - 10 футов	2
2	8M0085937	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 10FT	2
2	896143A11	Трос в сборе газ-реверс - 11 футов	2
2	8M0085951	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 11FT	2
2	896143A12	Трос в сборе газ-реверс - 12 футов	2
2	8M0085949	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 12FT	2
2	896143A13	Трос в сборе газ-реверс - 13 футов	2
2	8M0085952	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 13FT	2
2	896143A14	Трос в сборе газ-реверс - 14 футов	2
2	8M0085945	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 14FT	2
2	896143A15	Трос в сборе газ-реверс - 15 футов	2
2	8M0085960	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 15FT	2
2	896143A16	Трос в сборе газ-реверс - 16 футов	2
2	8M0085963	ТРОС РУЛЕВОГО УПРАВЛЕНИЯ G1 16FT	2
2	896143A17	Трос в сборе газ-реверс - 17 футов	2
2	8M0085956	Трос газ-реверс G1 17 футов	2
2	896143A18	Трос в сборе газ-реверс - 18 футов	2
2	8M0085947	Трос газ-реверс G1 18 футов	2
2	896143A19	Трос в сборе газ-реверс - 19 футов	2
2	8M0085954	Трос газ-реверс G1 19 футов	2
2	896143A20	Трос в сборе газ-реверс - 20 футов	2
2	8M0085957	Трос газ-реверс G1 20 футов	2
2	896143A22	Трос в сборе газ-реверс - 22 фута	2
2	8M0085959	Трос газ-реверс G1 22 футов	2
2	896143A24	Трос в сборе газ-реверс - 24 фута	2
2	8M0085943	Трос газ-реверс G1 24 футов	2
2	896143A26	Трос в сборе газ-реверс - 26 футов	2
2	8M0085950	Трос газ-реверс G1 26 футов	2
2	896143A28	Трос в сборе газ-реверс - 28 футов	2
2	8M0085938	Трос газ-реверс G1 28 футов	2
2	896143A30	Трос в сборе газ-реверс - 30 футов	2
2	8M0085953	Трос газ-реверс G1 30 футов	2
2	896143A32	Трос в сборе газ-реверс - 32 фута	2
2	896143A34	Трос в сборе газ-реверс - 34 фута	2
2	896143A36	Трос в сборе газ-реверс - 36 футов	2
2	896143A38	Трос в сборе газ-реверс - 38 футов	2
2	896143A40	Трос в сборе газ-реверс - 40 футов	2

水星 Mercury 5 HP Carb JCI 0R560794 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 5 HP Carb JCI 0R560794 & Up - — взрыв-схемы и запчасти
