水星 Mercury 10 HP EFI 2 CYL (333cc) 0R936270 THRU 1R280495 - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0154337 · 共 21 个部位 · 573 条零件

1Аксессуары 2СКОБЫ КРЕПЕЖНЫЕ 3Комплект для перевода на дистанционное управление 5 FourStroke 4Нижний кожух 5Верхний кожух 6Крышка картера 7КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ 8Головка цилиндра/блок цилиндров 9Наклейки 10Картер редуктора 11Электрические компоненты 12КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ 13Редуктор, ведущий вал 14Редуктор, гребной вал 15ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 16Смеситель и впускной узел 17РУЧНОЙ СТАРТЕР 18Сервисные/вспомогательные материалы 19КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 20Специальные инструменты 21Компоненты румпеля

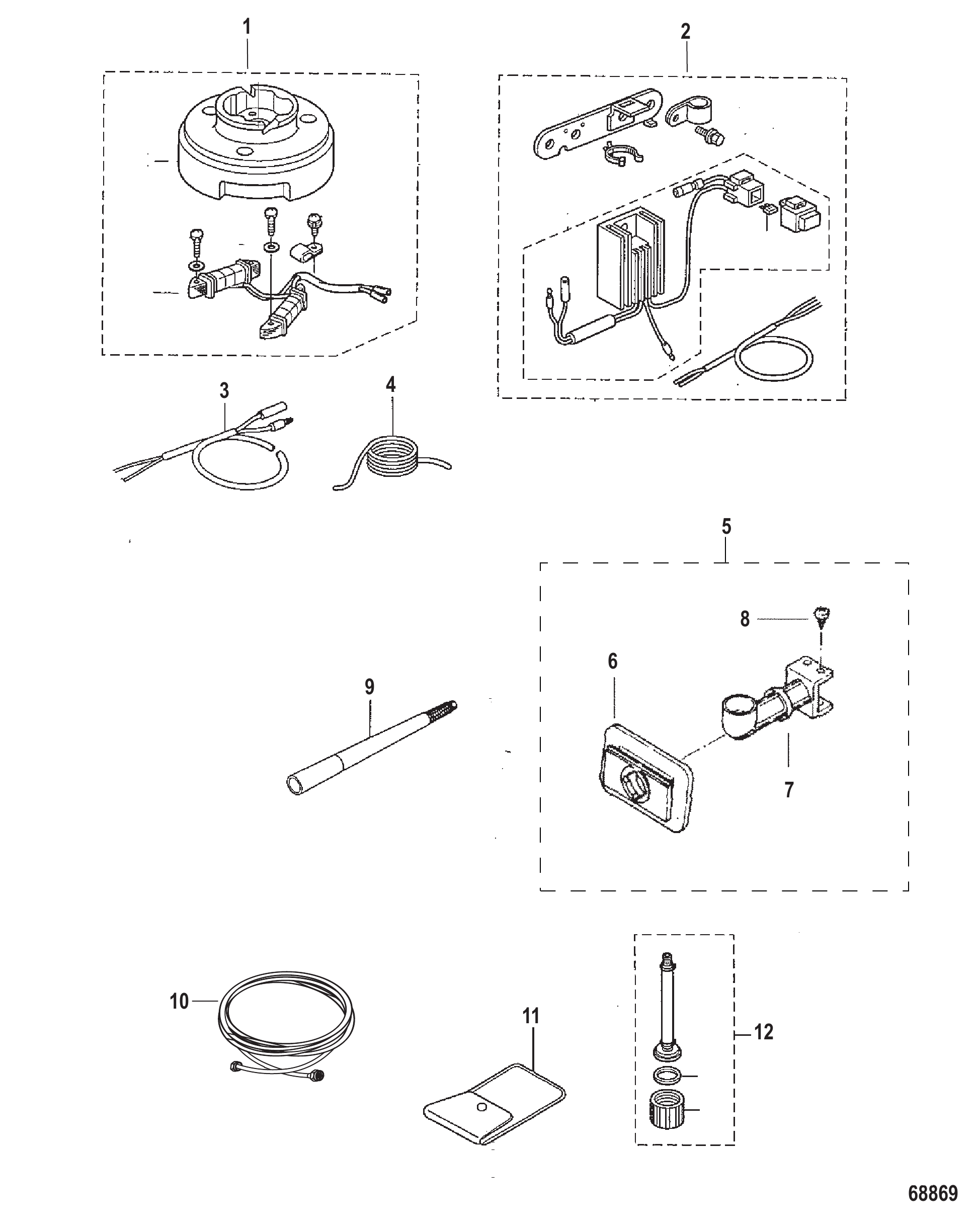

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8M0056548	Комплект катушки освещения	1
2	8M0056549	Комплект зарядки аккумулятора	1
3	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
4	16230	СТРАХОВОЧНЫЙ ТРОС	1
5	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
6	16113	Пластина уплотнительная	1
7	NSS	NOT SOLD SEPARATE GUIDE	1
8	17173	ВИНТ	4
9	853828	Рукоятка (0.8 метра) (0.8M)	1
9	8538281	Рукоятка (1,0 метра) (1,0М)	1
10	8M0157822	Шланг-адаптер 6 футов	1
10	8M0158123	Шланг-адаптер 14 футов	1
11	803581	Набор инструментов	1
12	8M0057047	Промывочное устройство	1
-	8M0097129	Комплект фиксатора рулевого управления	1
-	8M0159418	Держатель пропанового баллона	1
-	8M0169411	Комплект регулировки высоты	1

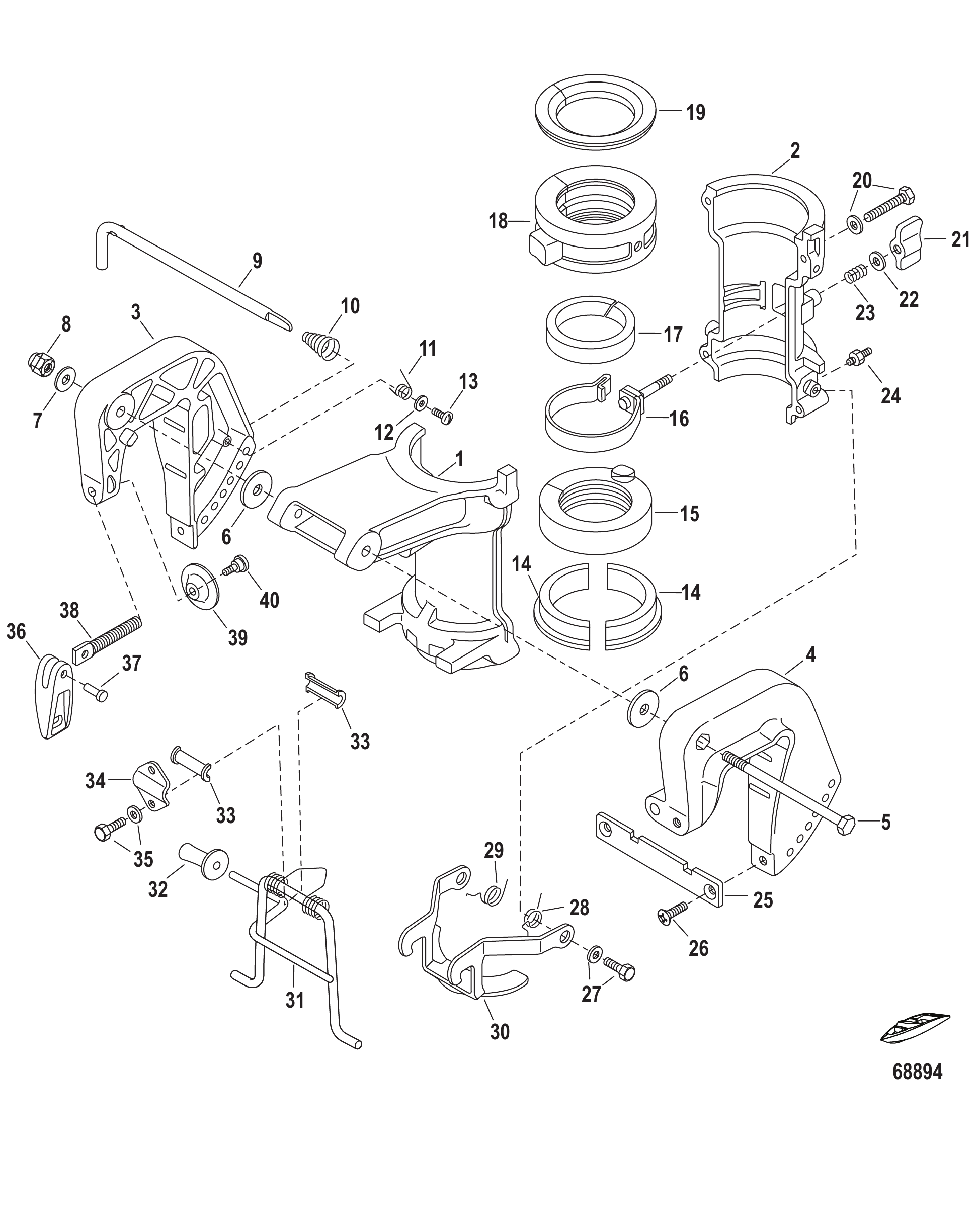

Рис. 2СКОБЫ КРЕПЕЖНЫЕ Clamp Brackets

REF	Номер детали	Наименование	Кол-во
1	813029T9	Поворотный кронштейн	1
2	883300T	Поворотный кронштейн	1
3	9622T6	Кронштейн струбцины правый	1
4	96231	Хомут кронштейна левый борт	1
5	898101337	Винт	1
6	95375	Шайба винта кронштейна струбцины	2
7	16192	Шайба	1
8	95374	Гайка нейлоновая	1
9	16198004	Тяга упорная	1
10	815093003	Пружина	1
11	161951	ПРУЖИНА	1
12	16197	Шайба винта пружины кронштейна струбцины	1
13	16196	Винт пружины кронштейна струбцины	1
14	8035821	Пластина упорная	2
15	8035674	Втулка нижняя	1
16	8M0124744	Узел фрикционного кольца	1
17	8M0124305	Втулка	1
18	8035672	Втулка верхняя	1
19	803582	Упорная пластина	1
20	8M0102279	Болт	4
21	883302	Барашковая гайка	1
22	953921	Шайба нержавеющая	1
23	953839	Пружина	1
24	824969	НИППЕЛЬ для смазки	2
25	161931	ДИСТАНЦИОННАЯ ПЛАСТИНА	1
26	16194	Винт дистанционной пластины	2
27	82304223	БОЛТ	2
28	16216	Пружина рычага блокировки заднего хода (левая)	1
29	16215	Пружина рычага блокировки заднего хода (правая)	1
30	162133	РЫЧАГ БЛОКИРОВКИ РЕВЕРСА	1
31	8M0056352	Упор в сборе (наклон)	1
32	8M0090337	Рукоятка	1
33	825113	ВТУЛКА	2
34	16210002	Пластина установочная	1
35	8230427	Болт в сборе (M6 x 12)	2
36	8M0156642	Винтовой зажим в сборе	2
37	NSS	NOT SOLD SEPARATE Clamp screw	2
38	NSS	NOT SOLD SEPARATE Pad	2
39	NSS	NOT SOLD SEPARATE Pad	2
40	NSS	NOT SOLD SEPARATE Screw	2

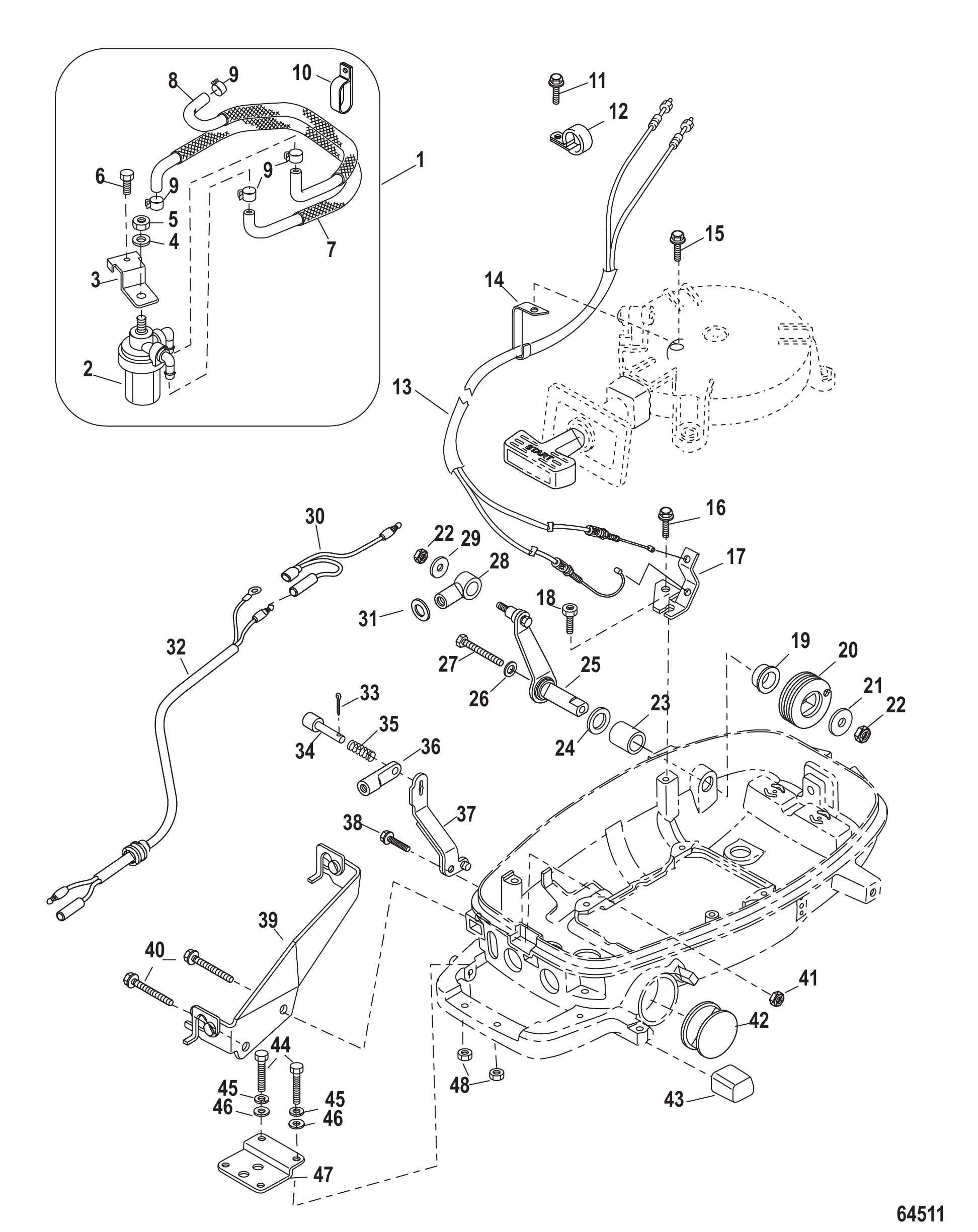

Рис. 3Комплект для перевода на дистанционное управление 5 FourStroke Conversion Kit-Remote Control 5 FourStroke

REF	Номер детали	Наименование	Кол-во
-	8M0062241	Комплект для переоборудования на дистанционное управление	1
1	8M0056547	Топливный фильтр-водоотделитель	1
2	853733A1	Топливный фильтр в сборе	1
3	8M0057044	Кронштейн	1
4	823042059	БОЛТ	1
5	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
6	4002217	ШАЙБА	1
7	8M0057046	Шланг	1
8	8M0057045	Шланг	1
9	8M0129429	ХОМУТ ШЛАНГА	4
10	803563005	Хомут	1
11	16223	Болт (M6 x 14)	1
12	953951	ХОМУТ	1
13	8M0062260	Трос газа	1
14	8M0062262	Держатель троса	1
15	898101992	БОЛТ В СБОРЕ	1
16	82304223	БОЛТ	1
17	8M0062258	Кронштейн троса дросселя	1
18	8M0062173	Втулка уплотнительная	1
19	898101309	Втулка	1
20	8M0062261	Барабан дросселя	1
21	898101937	Шайба	1
22	8537227	Гайка нейлоновая	2
23	16220	Втулка	1
24	16219	Сальник	1
25	8M0062269	Рычаг дросселя	1
26	400256	СТОПОРНАЯ ШАЙБА (M6)	2
27	898101327	Винт	1
28	892775	Соединение троса	1
29	161404	Шайба	1
30	8M0062172	Жгут проводов Y-образный	1
31	17029	ШАЙБА	2
32	8M0062268	Жгут проводов стоп-сигнала (5900 мм)	1
32	8M0062265	Жгут проводов стоп-сигнала (2000 мм)	OPT
32	8M0062266	Жгут проводов стоп-сигнала (3200 мм)	OPT
32	8M0062267	Жгут проводов стоп-сигнала (3900 мм)	OPT
33	8M0062270	Пружинный штифт	1
34	17031	ШТИФТ СТОПОРНЫЙ	1
35	17032	ШТИФТ ПРУЖИННЫЙ СТОПОРНЫЙ	1
36	17030	ВТУЛКА	1
37	8M0062263	Рычаг переключения передач	1
38	803509014	Болт	1
39	8M0062259	Зажим троса в сборе	1
40	82304221	БОЛТ	2
41	400212	ГАЙКА (M6) Нержавеющая сталь	2
42	885154	Втулка уплотнительная	1
43	8M0062264	Втулка уплотнительная	1
44	4000354	ВИНТ (M8 x 30)	2
45	17025	ШАЙБА СТОПОРНАЯ	2
46	16192	Шайба	2
47	8M0062171	ПЛАСТИНА	1
48	95374	Гайка нейлоновая	2

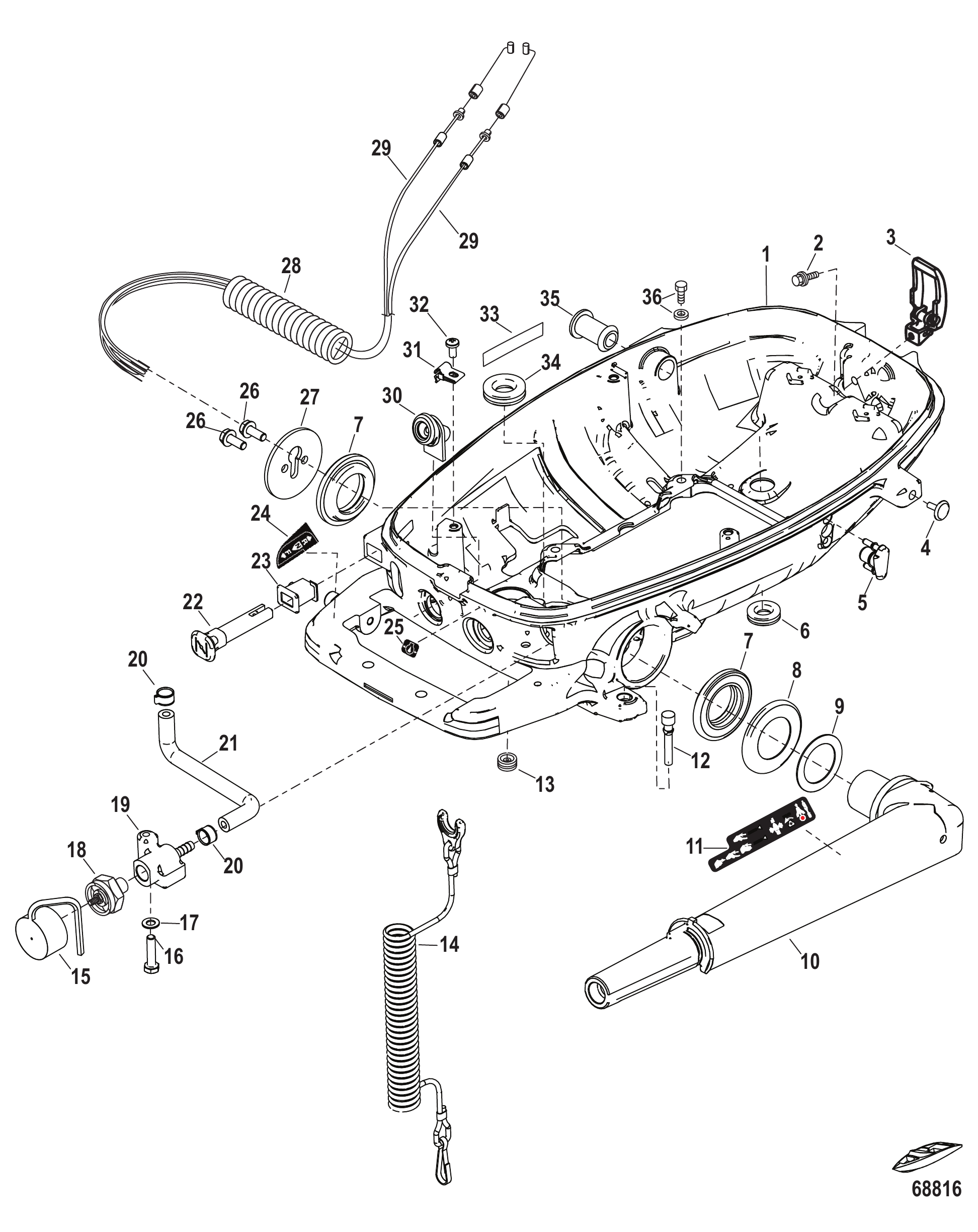

Рис. 4Нижний кожух Cowling Bottom

REF	Номер детали	Наименование	Кол-во
1	8M0147037	Кожух нижний	1
2	8248324	Винт (M6 x 16)	1
3	8M0063135	Замок кожуха в сборе	1
4	16085	ШТИФТ (ПЛАСТИК)	1
5	8M0056363	Втулка уплотнительная	1
6	953871	Люверс (гидроподъём)	1
7	803567	Втулка	2
8	803566	Проставка	1
9	804508	Шайба	1
10	803996T07	Румпель	1
11	8M0154525	Наклейка процедуры запуска	1
12	8M0056353	Втулка уплотнительная	1
13	8M0056359	Втулка уплотнительная	1
14	823054	Чека безопасности	1
15	8M0157228	Крышка топливного штуцера	1
16	4000330	ВИНТ (M6 x 25)	1
17	895106003	Шайба	1
18	8M0157230	Топливный штуцер	1
19	8M0157232	Переходник топливного штуцера	1
20	8M0155479	Хомут	2
21	8M0157317	Шланг	1
22	8M0155131	Тяга воздушной заслонки	1
23	8M0056364	Втулка	1
24	8M0056382	Наклейка	1
25	896854007	Наклейка давление масла	1
26	898101952	БОЛТ	2
27	8M0056372	Крышка	1
28	8M0157824	Защитная втулка	1
29	8M0056371	Трос дросселя	2
30	8M0056341	Сигнальная лампа	1
31	8M0155467	Фиксатор	1
32	823042067	ВИНТ	1
33	8M0157275	Наклейка «этой стороной вверх»	1
34	855551	Втулка (электрическая)	1
35	8M0056358	Втулка уплотнительная	1
36	898101952	БОЛТ	4
-	8M0081456	Комплект наклеек Mercury, нижний кожух	1

Рис. 5Верхний кожух Cowling Top

REF	Номер детали	Наименование	Кол-во
1	8M0155483	Кожух в сборе верхний без наклеек	1
2	8M0056377	Винт	4
3	16826	Шайба нержавеющая	4
4	8M0056435	Рукоятка кожуха чёрная	1
5	8107512	САЛЬНИК	1

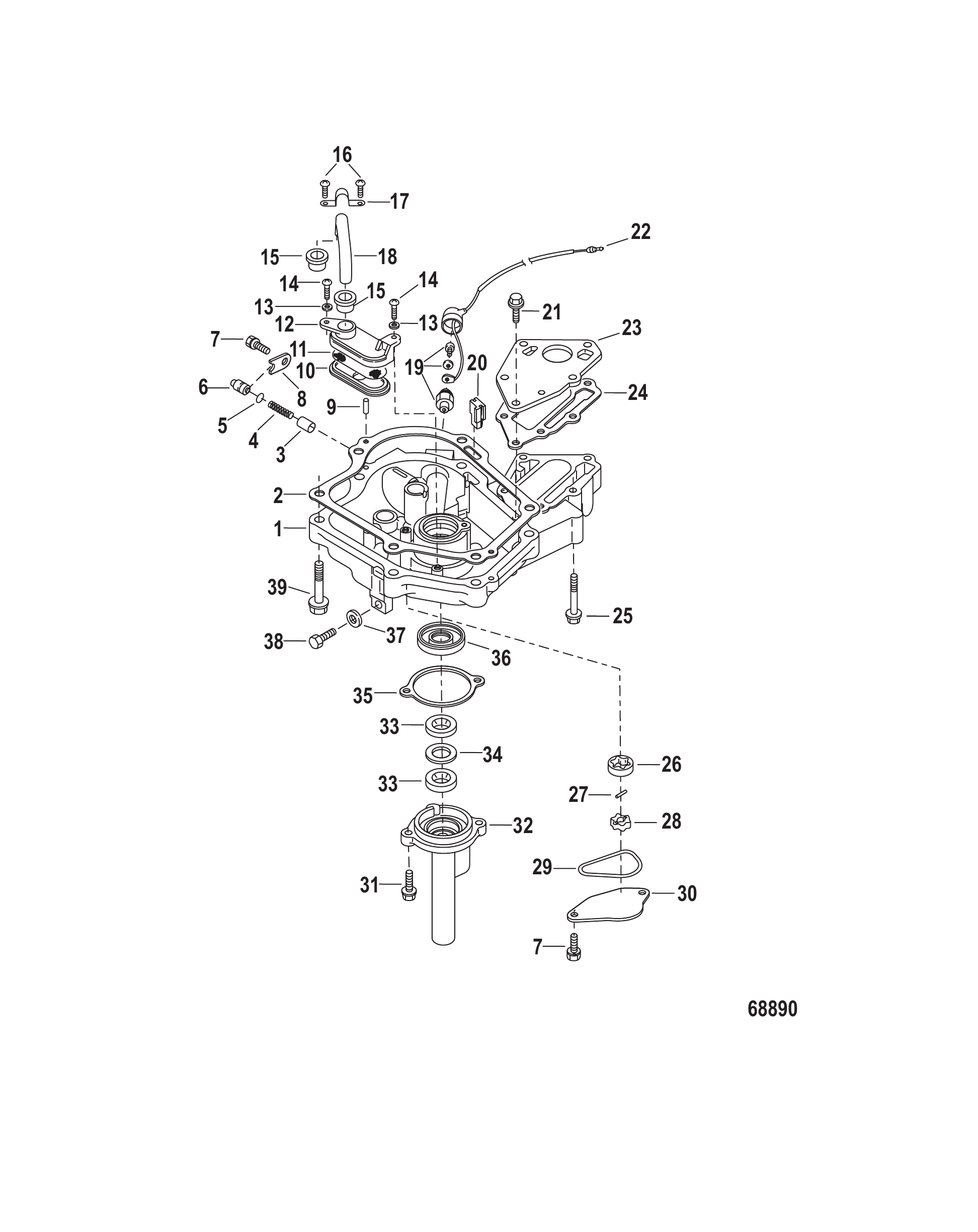

Рис. 6Крышка картера Crankcase Cover

REF	Номер детали	Наименование	Кол-во
1	803531T	ПОДДОН МАСЛЯНЫЙ	1
2	803508014	Прокладка	1
3	803535	Плунжер управления	1
4	8035541	Пружина	1
5	168231	Уплотнительное кольцо	1
6	803536	Седло	1
7	168287	Болт (M6 x 16)	3
8	803537	Крышка	1
9	16119	Штифт установочный	2
10	803541	Стакан	1
11	803542	Фильтр-сетка	1
12	803540	Корпус фильтра-сетки	1
13	160721	Шайба	2
14	855558	Винт (M5 x 16)	2
15	8035202	Сальник	2
16	82303110	ВИНТ (M5 x 16)	1
17	803543	Стопор	1
18	952237	Трубка	1
19	803538	Выключатель в сборе масляного давления	1
20	8035135	Втулка уплотнительная	1
21	810755007	БОЛТ	3
22	8M0056310	ПРОВОД	1
23	803532001	Пластина выпускная	1
24	803508015	Прокладка	1
25	168306	БОЛТ (M6 x 40)	3
26	8035331	Ротор наружный	1
27	162563	Штифт	1
28	803533	Ротор внутренний	1
29	803513010	Уплотнительное кольцо	1
30	803534	Крышка	1
31	167051	Болт (M6 x 20)	2
32	8150162	Корпус	1
33	8M0101649	Сальник	2
34	815018	Проставка	1
35	8M0152378	Прокладка картера	1
36	8M0101648	САЛЬНИК	1
37	8035161	Шайба	1
38	803509021	Болт	1
39	8150685	Болт (M8 x 40)	6
-	8M0155489	Комплект прокладок головки блока	1
-	8M0155485	Длинный блок	1

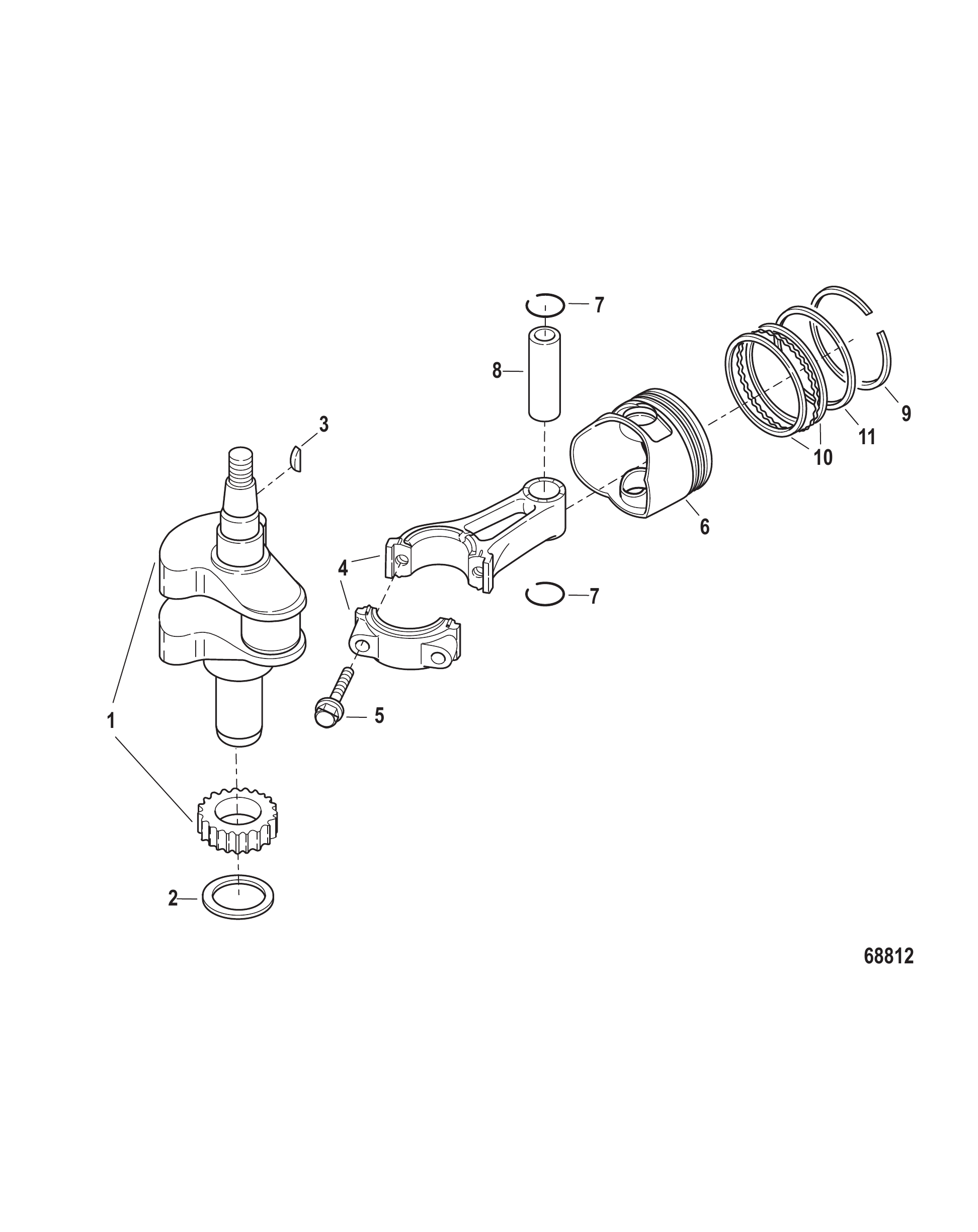

Рис. 7КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ Crankshaft, Piston and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	803515T	Коленчатый вал	1
2	803516	ШАЙБА	1
3	16053	Шпонка коленчатого вала	1
4	8M0124936	Шатун	1
5	8035092	Болт	2
6	804768A03	Поршень в сборе	1
6	8M0094922	ПОРШЕНЬ В СБОРЕ	1
7	160573	Стопорное кольцо E-образное	2
8	898103113	Поршневой палец	1
9	803518T01	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	1
9	803518T02	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
10	NSS	NOT SOLD SEPARATE Oil Ring	1
11	NSS	NOT SOLD SEPARATE Piston Ring-Second	1

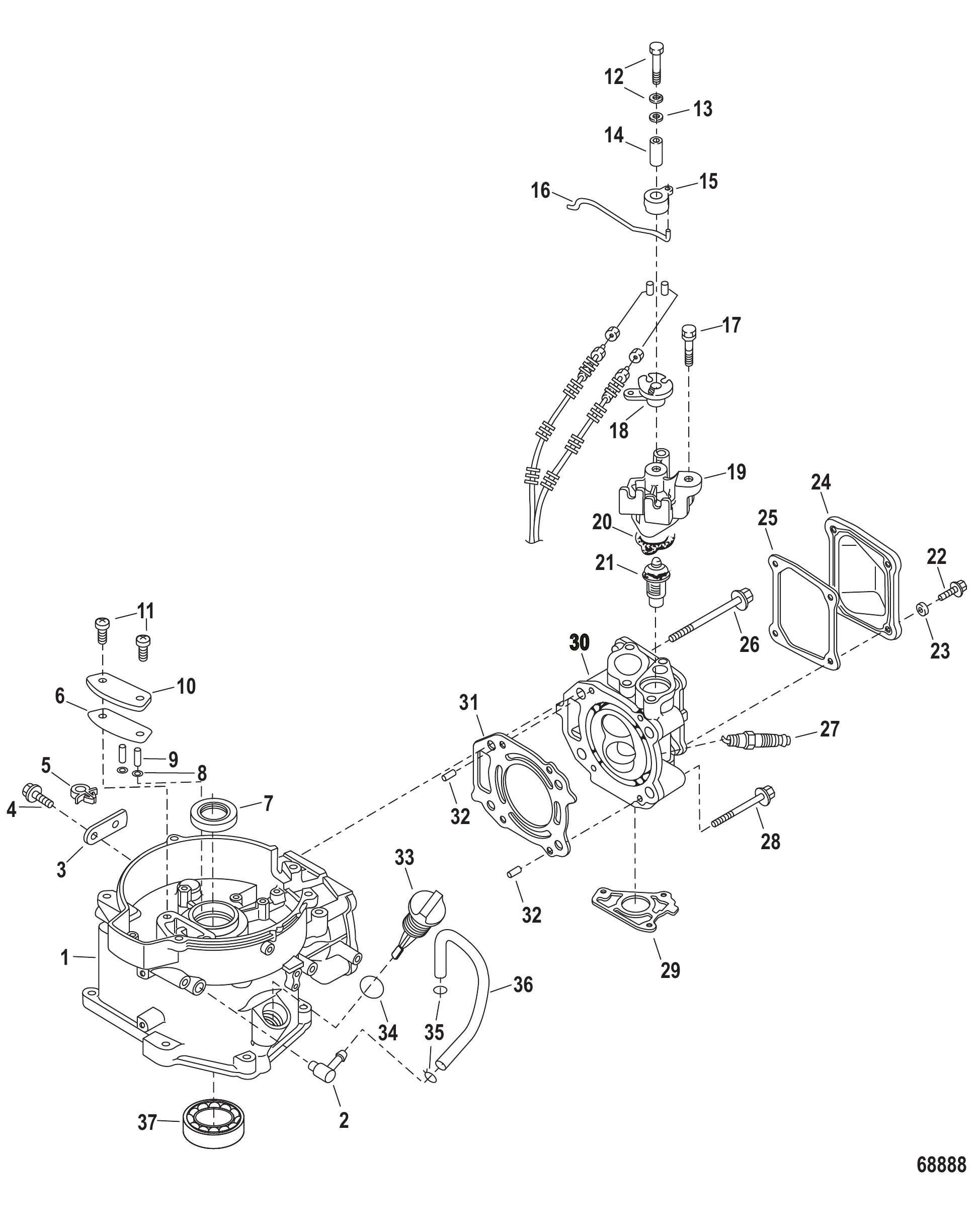

Рис. 8Головка цилиндра/блок цилиндров Cylinder Head/Block

REF	Номер детали	Наименование	Кол-во
1	8M0056302	Блок цилиндров в сборе	1
2	8M0071347	Штуцер	1
3	8M0056305	Кронштейн	1
4	8230319	Болт	1
5	8M0056304	Зажим	1
6	803508021	Прокладка	1
7	898101285	Сальник масляный	1
8	804370	ШАЙБА	2
9	804369	ДРЕНАЖНАЯ ТРУБКА	2
10	803511002	Крышка сапуна	1
11	8230319	Болт	2
12	82304220	БОЛТ В СБОРЕ (M6 x 35)	1
13	953921	Шайба нержавеющая	1
14	803573	Кольцо	1
15	8M0056320	Тяга дросселя	1
16	803574	Тяга дросселя	1
17	82304235	БОЛТ (M6 x 45)	2
18	803571	Барабан дросселя	1
19	8M0056318	Крышка термостата	1
20	853702005	Прокладка	1
21	804540	Термостат	1
22	166954	Болт	4
23	953921	Шайба нержавеющая	4
24	803510	КРЫШКА	1
25	8035082	Прокладка крышки головки цилиндра	1
26	855677006	Винт	2
27	803507	СВЕЧА ЗАЖИГАНИЯ	1
28	8035091	Болт (M8 x 60)	2
29	803508012	Прокладка	1
30	8M0158098	Головка цилиндра в сборе	1
30	8M0155462	Головка цилиндра основная	1
31	803508	ПРОКЛАДКА Головка цилиндра	1
32	16119	Штифт установочный	2
33	803512	КРЫШКА Заливная	1
34	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
35	952245	Хомут	2
36	952235	Трубка	1
37	161324	Подшипник шариковый	1
-	8M0155489	Комплект прокладок головки блока	1
-	8M0155485	Длинный блок	1

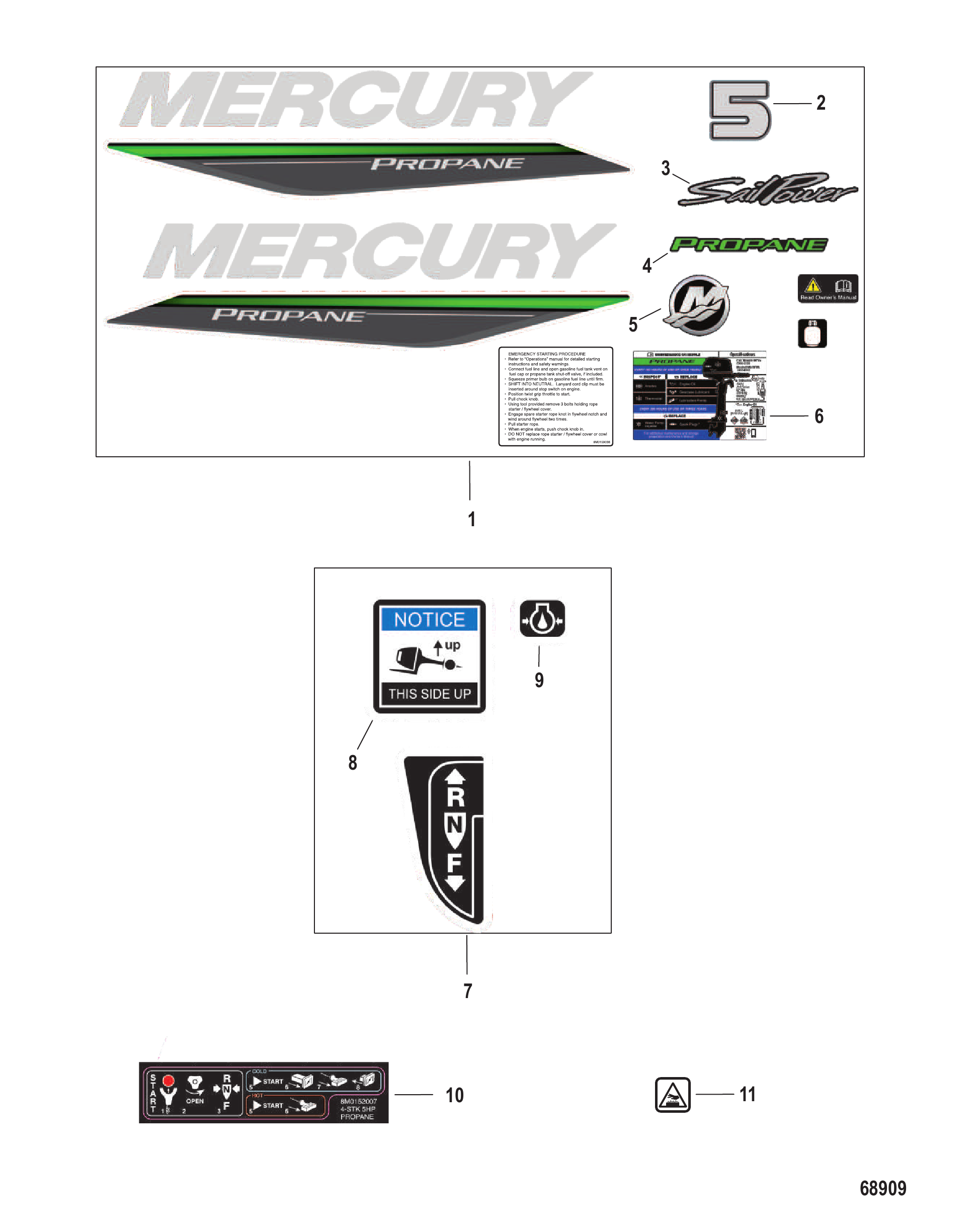

Рис. 9Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0154342	Комплект наклеек верхнего кожуха	1
2	8M0073675	Наклейка мощность 5	1
3	8M0073679	Наклейка Sailpower	1
4	8M0157118	Наклейка пропан	1
5	8M0050645	Наклейка M-icon	1
6	8M0154353	Наклейка технического обслуживания	1
7	8M0081456	Комплект наклеек Mercury, нижний кожух	1
8	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
9	896854007	Наклейка давление масла	1
10	8M0154525	Наклейка процедуры запуска	1
11	8M0129225	Наклейка предупреждение о высокой температуре	1

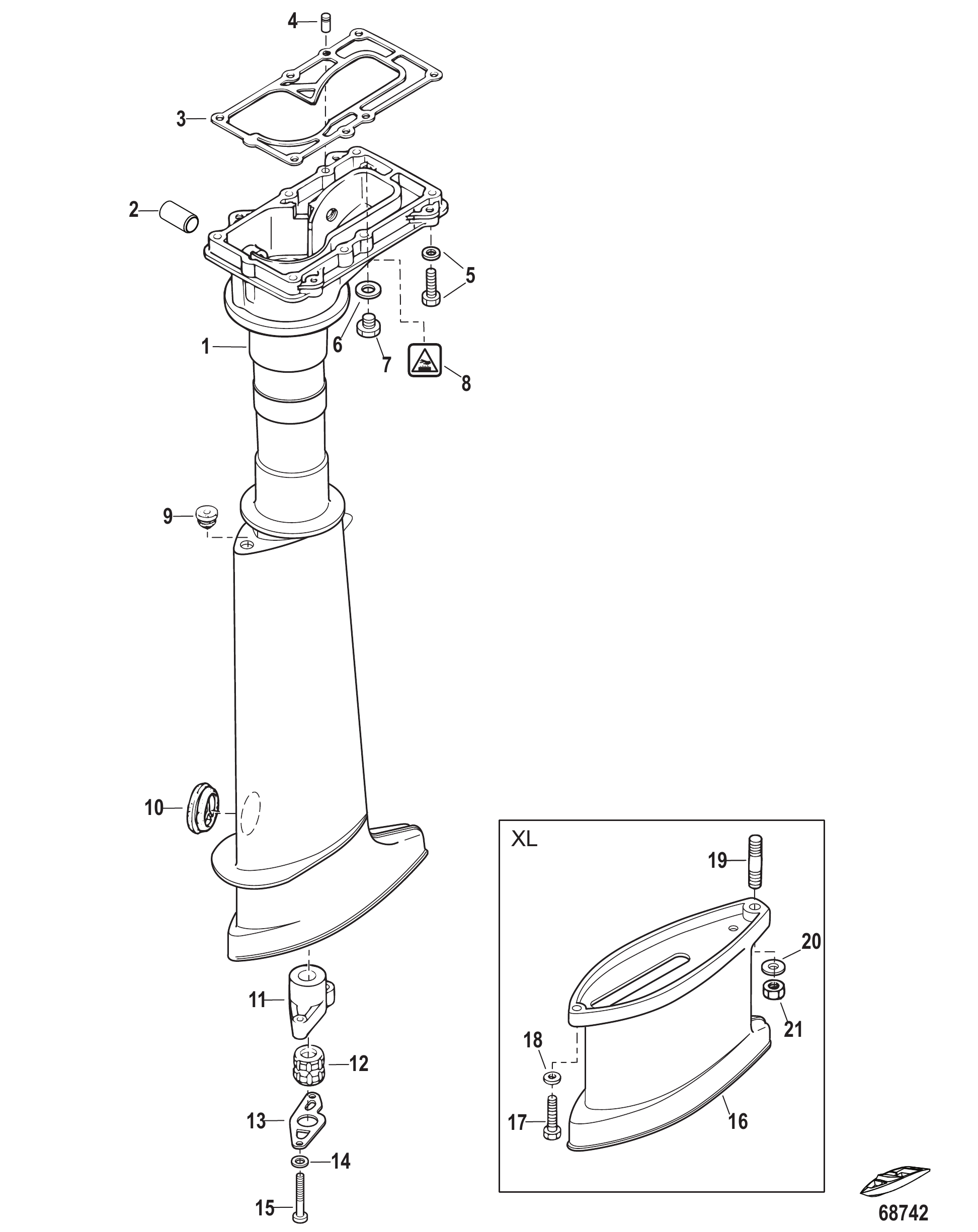

Рис. 10Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	803591T1	Корпус гребного вала	1
1	803591T2	Корпус гребного вала	1
1	8M0089108	Корпус гребного вала	1
2	16114	Втулка рычага переключения	1
3	803508016	Прокладка корпуса гребного вала	1
4	16119	Штифт установочный	2
5	879194264	Болт	6
6	8M0082880	Комплект уплотнений сливной пробки	1
7	879194296	Пробка водяная	1
8	8M0129225	Наклейка предупреждение о высокой температуре	1
9	161181	Втулка	1
10	16117	Втулка корпуса гребного вала	1
11	827663A1	Корпус в сборе	1
11	8M0063839	Корпус в сборе	1
12	811214	ВТУЛКА	1
12	898101329	Втулка	1
13	16121	Фиксатор втулки гребного вала	1
14	8M0108373	Шайба	2
15	16122	Винт	2
15	16123	Винт (25 мм)	2
16	8M0063848	Удлинитель корпуса	1
17	8M0063849	Болт	1
18	879194338	Шайба	1
19	8M0063850	Шпилька	1
20	16192	Шайба	1
21	8M0063863	Гайка	1
-	8M0101710	Комплект прокладок головки блока	1

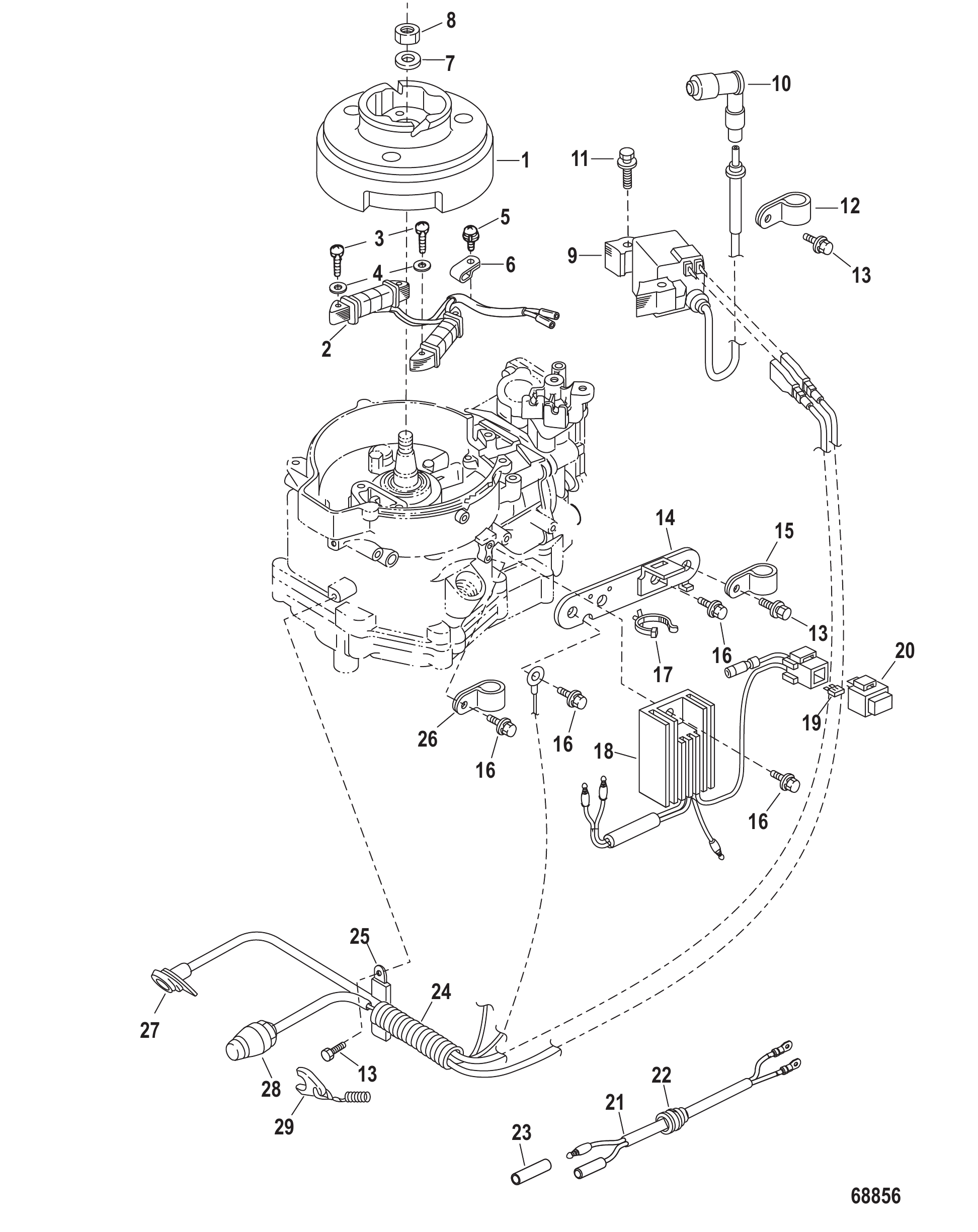

Рис. 11Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
-	8M0056548	Комплект катушки освещения	1
1	803557T02	Маховик (с катушкой освещения)	1
2	8M0056334	Катушка генератора	1
3	16123	Винт (25 мм)	4
4	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	16821	Винт	1
6	16060	Хомут генератора	1
7	16072	ШАЙБА МАХОВИКА	1
8	16071	ГАЙКА МАХОВИКА	1
9	8M0056379	Блок зажигания в сборе	1
10	803560001	Чехол	1
11	879194264	Болт	2
12	953951	ХОМУТ	1
13	8230427	Болт в сборе (M6 x 12)	3
-	8M0056549	Комплект зарядки аккумулятора	1
14	8M0056345	Кронштейн	1
15	953951	ХОМУТ	1
16	16223	Болт (M6 x 14)	4
17	898101949	Хомут	1
18	8M0056344	Выпрямитель в сборе	1
19	8M0056347	Предохранитель	1
20	8M0128523	Крышка	1
21	16822	Удлинитель жгута проводов	1
22	16823	Втулка уплотнительная	1
23	8M0061629	Разъем	1
24	803564	Защитная втулка	1
25	8M0130961	Хомут	1
26	953951	ХОМУТ	1
27	8M0056341	Сигнальная лампа	1
28	8M0056342	Выключатель аварийной остановки в сборе	1
29	823054	Чека безопасности	1

Рис. 12КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	8M0155489	Комплект прокладок головки блока	1
-	803508	ПРОКЛАДКА Головка цилиндра	1
-	803508012	Прокладка	1
-	8035082	Прокладка крышки головки цилиндра	1
-	853702005	Прокладка	1
-	803508021	Прокладка	1
-	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	898101285	Сальник масляный	1
-	803508013	Прокладка	2
-	8035133	Уплотнительное кольцо впускного коллектора	1
-	8M0101648	САЛЬНИК	1
-	803508014	Прокладка	1
-	803508015	Прокладка	1
-	803513010	Уплотнительное кольцо	1
-	8035134	Уплотнительное кольцо крышки масляного поддона	1
-	168231	Уплотнительное кольцо	1
-	8M0101649	Сальник	1
-	8M0152378	Прокладка картера	1
-	803508016	Прокладка корпуса гребного вала	1

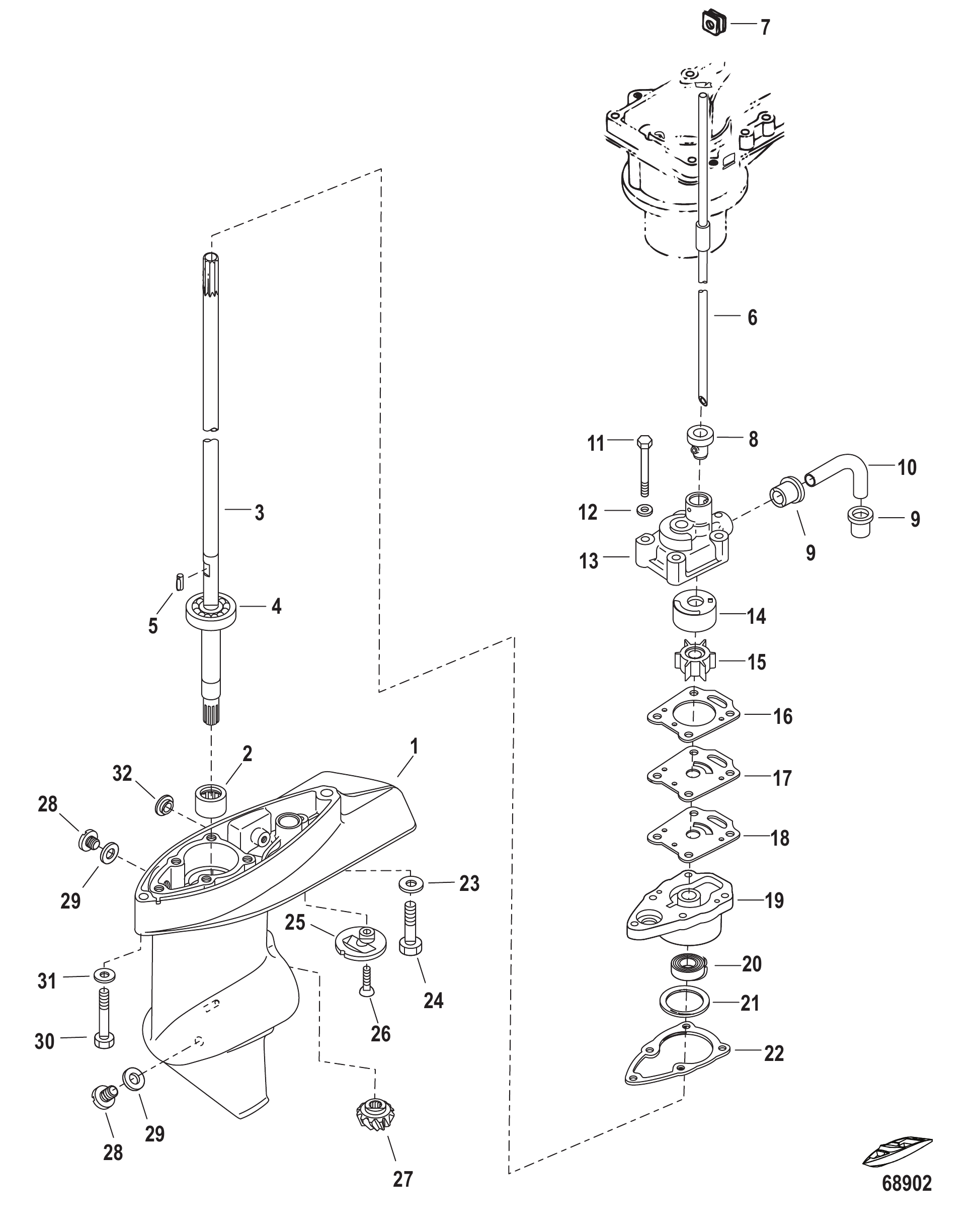

Рис. 13Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	8M0128318	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0128320	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0155377	Корпус редуктора B L	1
-	8M0063900	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0122305	Корпус редуктора в сборе	1
-	8M0188426	Гребной винт Mercury / Quicksilver	1
1	825132T30	Корпус редуктора в сборе	1
1	9621T6	Корпус редуктора в сборе	1
2	16124	Втулка корпуса редуктора	1
3	8M0076367	Гребной вал	1
3	8M0076368	Гребной вал	1
3	8M0063847	ВЕРТИКАЛЬНЫЙ ВАЛ	1
4	95347	Подшипник гребного вала	1
5	16155	Шпонка	1
6	16169	Трубка водяная	1
6	16170	Трубка водяная	1
6	8M0063822	ТРУБКА ВОДЯНАЯ	1
7	18876	Втулка уплотнительная водяной трубки	1
8	16171	Сальник нижней водяной трубки	1
9	16168	Сальник шланга водяного насоса	2
10	16167	Шланг водяного насоса	1
10	8M0188428	Водяная трубка нижняя	1
11	8M0063198	Болт	4
12	16826	Шайба нержавеющая	4
13	16156	Корпус верхний водяного насоса	1
13	8M0188429	Водяной насос	1
14	16157	Втулка корпуса верхнего водяного насоса	1
15	161543	Крыльчатка	1
15	8M0204676	Крыльчатка	1
16	16158009	Прокладка	1
16	8M0155369	Прокладка	1
17	16159	Пластина корпуса водяного насоса	1
18	16160004	Прокладка	1
19	826053T	КОРПУС (НИЖНИЙ)	1
20	16162	Сальник масляный нижнего корпуса водяного насоса	1
21	161631	Шайба регулировочная (0.1) (0.1)	AR
21	8132761	Шайба регулировочная (0.15) (0.15)	AR
22	16164003	Прокладка	1
23	16192	Шайба	1
24	879194306	Болт	1
25	16133	Сетка водозаборная	1
26	16134	Винт	1
27	8M0122680	Редуктор в сборе	1
28	953683	Пробка	2
28	8M0229353	Пробка	2
29	8M0082880	Комплект уплотнений сливной пробки	2
30	8M0063198	Болт	1
31	16826	Шайба нержавеющая	1
32	NSS	NOT SOLD SEPARATE Grommet	2
-	16159A03	РЕМКОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ	1
-	8M0155395	РЕМКОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ	1
-	8M0157826	КОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ УСИЛЕННЫЙ	1
-	8M0134073	Комплект прокладок	1
-	8M0188431	Комплект прокладок	1

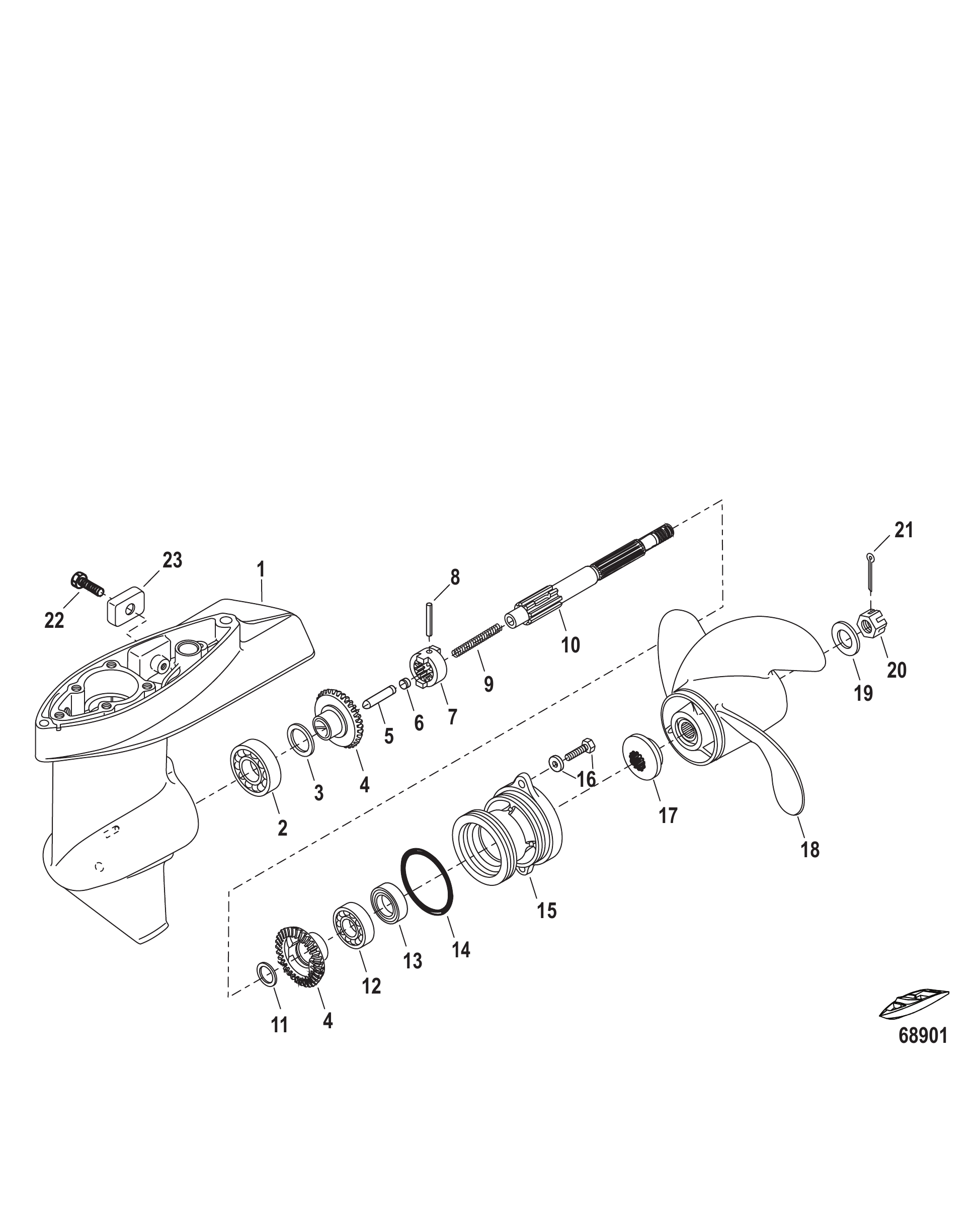

Рис. 14Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	8M0128318	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0128320	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0155377	Корпус редуктора B L	1
-	8M0063900	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0122305	Корпус редуктора в сборе	1
-	8M0188426	Гребной винт Mercury / Quicksilver	1
1	825132T30	Корпус редуктора в сборе	1
1	9621T6	Корпус редуктора в сборе	1
2	16128	Подшипник шариковый	1
3	16141	Прокладка регулировочная (0.1)	AR
3	813277	Прокладка (0.15)	AR
4	8M0122680	Редуктор в сборе	2
5	16152	Толкатель кулачка	1
6	16153	Фиксатор пружины муфты	1
7	812946	Муфта	1
8	16150	Штифт муфты	1
9	17667	ПРУЖИНА СЦЕПЛЕНИЯ	1
10	195133	Гребной вал	1
11	16140	Шайба	1
12	16132	Подшипник шариковый гребного вала	1
13	16130	Сальник масляный	1
14	16131	Уплотнительное кольцо	1
15	825118T	Корпус	1
16	8248324	Винт (M6 x 16)	2
17	16145Q01	Упорная шайба	1
18	812951A02	Гребной винт Black Max 8.4 X 6 RH AL 3 BL — повышенной тяги	1
18	812949A02	Гребной винт Black Max 7.8 X 7 RH AL 3 BL	1
18	812950A02	Гребной винт Black Max 7.8 X 8 RH AL 3 BL	1
18	8M0081238	BLACK DIAMOND (7.9 X 6 RH) Mercury / Quicksilver	1
18	QA3182R	ГРЕБНОЙ ВИНТ BLACK DIAMOND	1
18	QA3184R	ГРЕБНОЙ ВИНТ BLACK DIAMOND	1
18	8M0081239	BLACK DIAMOND (7.8 X 9 RH) Mercury / Quicksilver	1
19	16146	Шайба	1
20	16147	Гайка гребного винта	1
21	815026	Шплинт	1
22	16832	Болт (M6 x 16)	1
23	875208	Анод	1
23	823912	АНОД	1
-	8M0134073	Комплект прокладок	1
-	8M0188431	Комплект прокладок	1

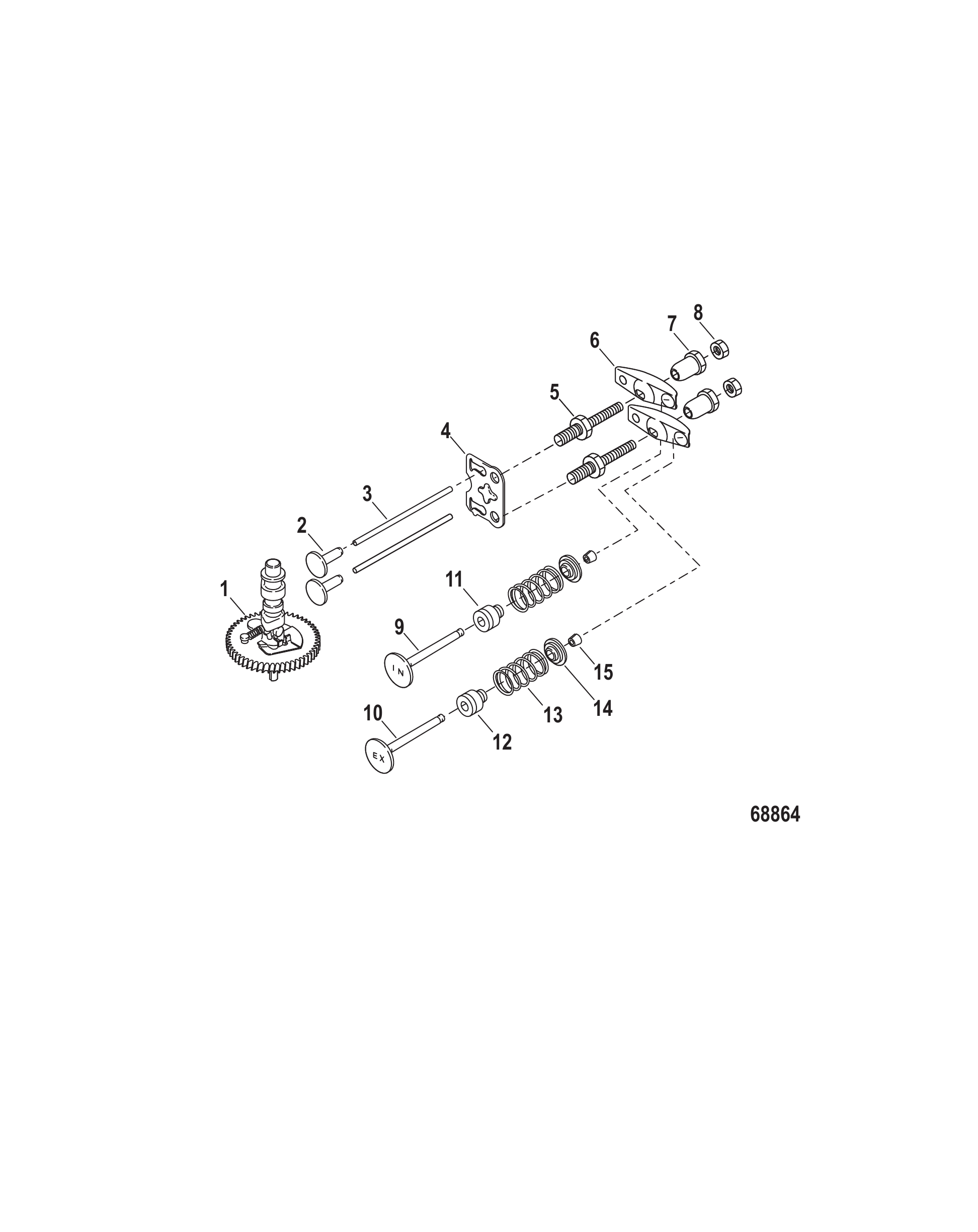

Рис. 15ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	803545T03	РАСПРЕДВАЛ	1
2	803546	Толкатель	2
3	803547	Штанга толкателя	2
4	803548	Пластина	1
5	8035097	Болт	2
6	8M0056319	КОРОМЫСЛО	2
7	803550	Ось качания	2
8	803551001	Гайка	2
9	8M0056312	КЛАПАН ВПУСКНОЙ	1
10	8M0056316	КЛАПАН ВЫПУСКНОЙ	1
11	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	1
12	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	1
13	898101214	Пружина клапана	2
14	8M0152418	Фиксатор в сборе	2
15	NSS	NOT SOLD SEPARATE	4

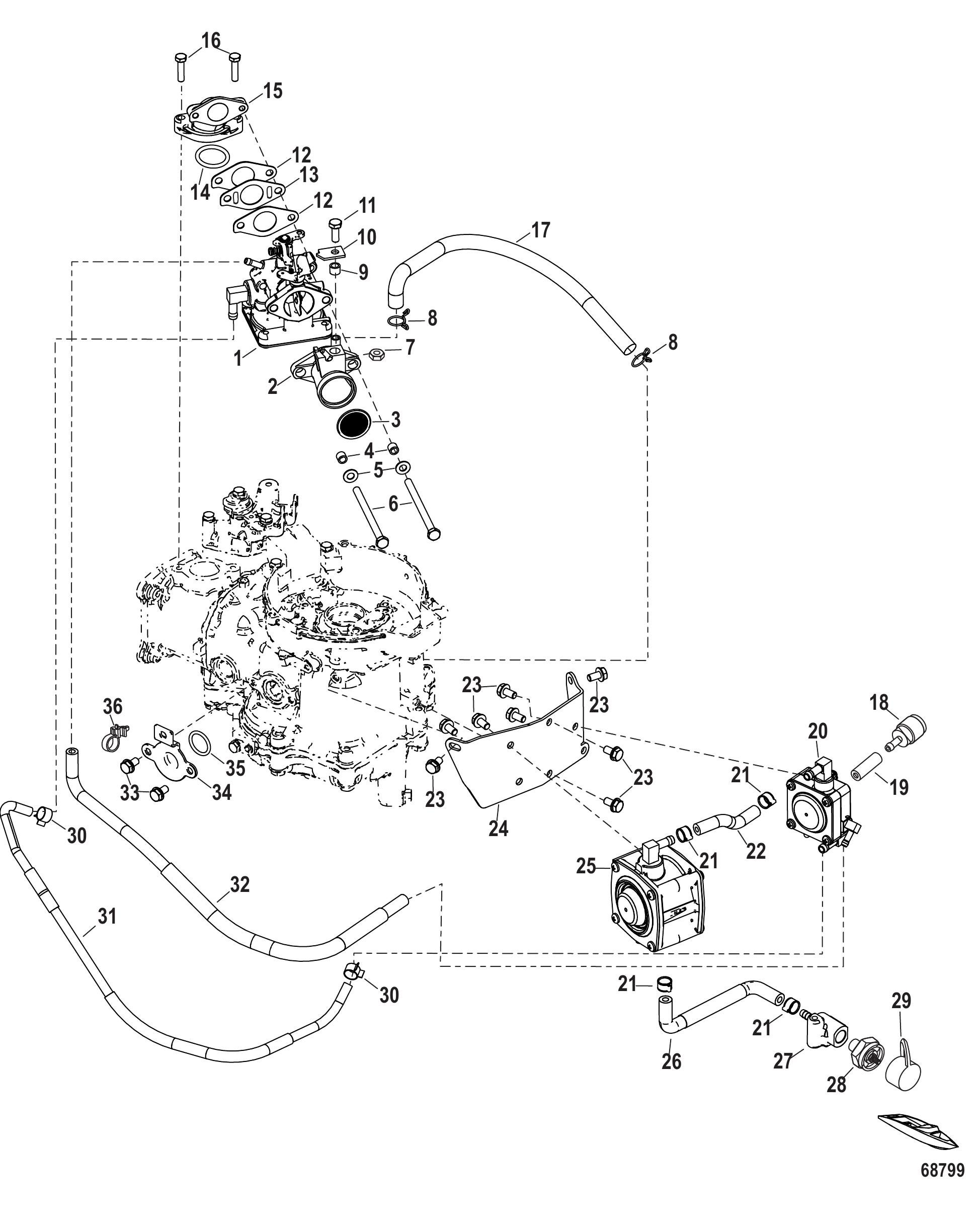

Рис. 16Смеситель и впускной узел Mixer and Intake Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0162347	Смеситель в сборе	1
2	803526T	Глушитель воздушный	1
3	803527	Пламегаситель	1
4	952868	Втулка	2
5	16826	Шайба нержавеющая	2
6	898103229	Винт	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	1
8	952245	Хомут	2
9	804371	ВТУЛКА	1
10	803528	Кронштейн	1
11	16832	Болт (M6 x 16)	1
12	803508013	Прокладка	2
13	80350810	Прокладка изолятора	1
14	8035133	Уплотнительное кольцо впускного коллектора	1
15	803530	Коллектор впускной	1
16	8150684	Болт (M6 x 25)	2
17	952235	Трубка	1
18	8M0155480	Воздушный фильтр	1
19	8M0155481	Шланг	1
20	8M0155471	Отсечной клапан в сборе	1
21	8M0155479	Хомут	4
22	8M0155475	Шланг от регулятора к отсечному клапану	1
23	8M0155474	Винт	8
24	8M0155473	Кронштейн крепления	1
25	8M0155472	Регулятор в сборе	1
26	8M0157317	Шланг	1
27	8M0157232	Переходник топливного штуцера	1
28	8M0157230	Топливный штуцер	1
29	8M0157228	Крышка топливного штуцера	1
30	8M0155478	Хомут	2
31	8M0155476	Шланг от отсечного клапана к смесителю (вакуум)	1
32	8M0155477	Шланг в сборе от отсечного клапана к смесителю (топливо)	1
33	8230427	Болт в сборе (M6 x 12)	2
34	8M0155469	Пластина	1
35	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
36	8M0155470	Фиксатор	1
-	8M0155491	Комплект регулировки высоты	1

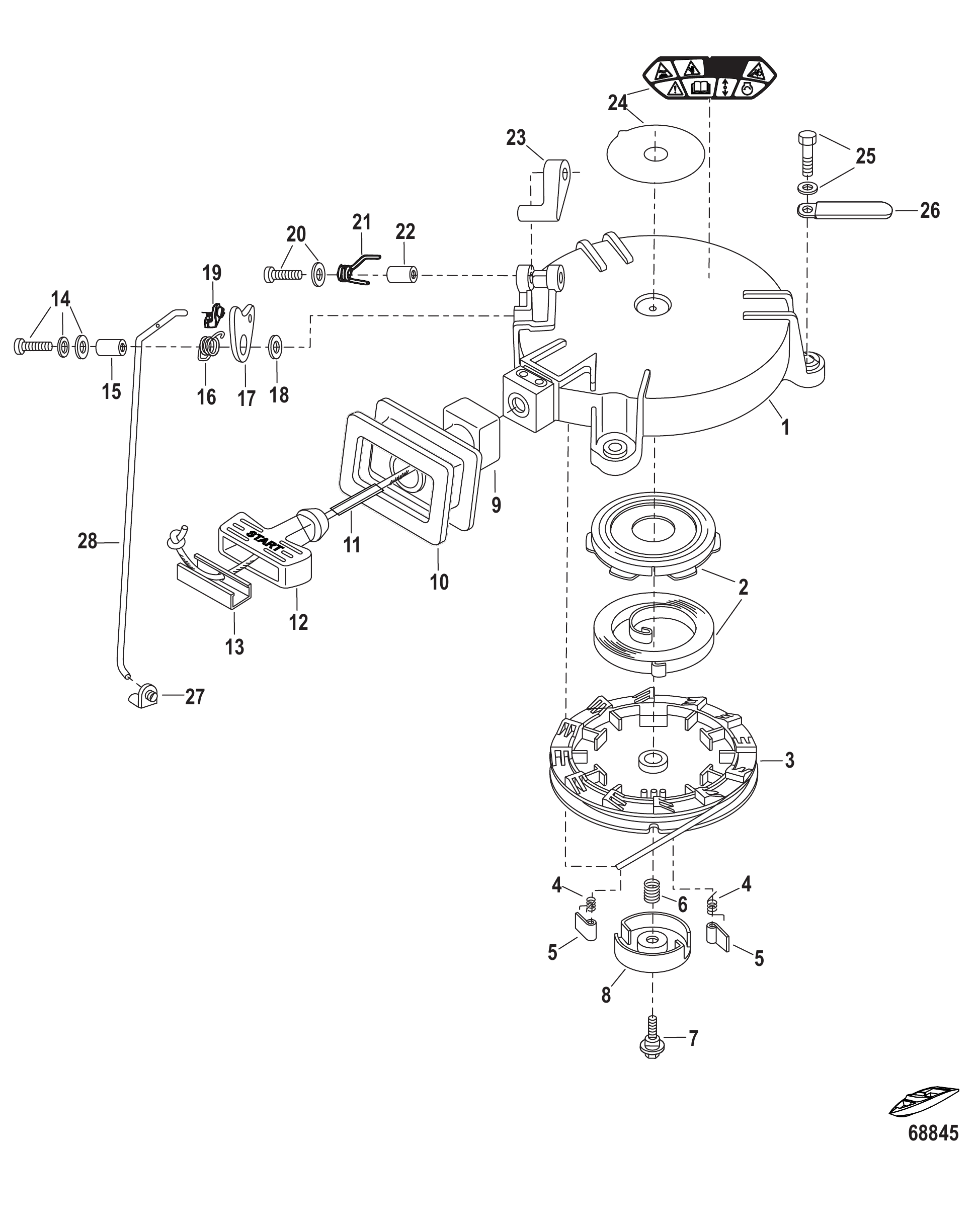

Рис. 17РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	8M0056437	Стартер в сборе с ручным запуском	1
1	812632002	КОРПУС СТАРТЕРА	1
1	8M0227442	Корпус стартера	1
2	812645T10	Пружина стартера, комплект	1
3	812633002	ШКИВ СТАРТЕРА	1
4	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
5	8M0078324	ХРАПОВИК	2
5	812635002	ХРАПОВИК	2
6	812636001	ПРУЖИНА	1
7	812637001	БОЛТ	1
8	8M0078325	ФРИКЦИОННАЯ ПЛАСТИНА	1
9	8M0056340	Пластина уплотнительная	1
10	8M0056963	Втулка	1
11	8M0110704	Шнур	1
12	804363001	Рукоятка стартера	1
13	8M0084137	Анкер шнура	1
14	855544	Винтовой узел	1
15	855545001	Втулка	1
16	804366001	Пружина фиксатора пускового кулачка	1
17	8M0056338	Кулачок блокировки стартера	1
18	16826	Шайба нержавеющая	1
19	17643002	Быстросъёмное соединение тяги	1
20	8555449	Винтовой узел	1
21	812645007	ПРУЖИНА	1
22	895130	Втулка	1
23	8M0056339	Фиксатор блокировки стартера	1
24	8M0137310	Наклейка предупреждающая	1
24	8M0137311	Наклейка предупреждающая	1
25	898101992	БОЛТ В СБОРЕ	3
26	8M0130961	Хомут	1
27	176431	ЗАЩЕЛКА ТЯГИ	1
27	8M0169412	ТЯГА С ФИКСАТОРОМ	1
28	8M0056432	Тяга блокировки стартера	1
28	8M0223141	Штанга блокировки запуска	1

Рис. 18Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0153256	Руководство по эксплуатации	1
-	8M0156927	Сервисное руководство 5 л.с. пропан	1
-	8M0154337	Каталог запчастей 5 л.с. 4-тактный (пропан)	1

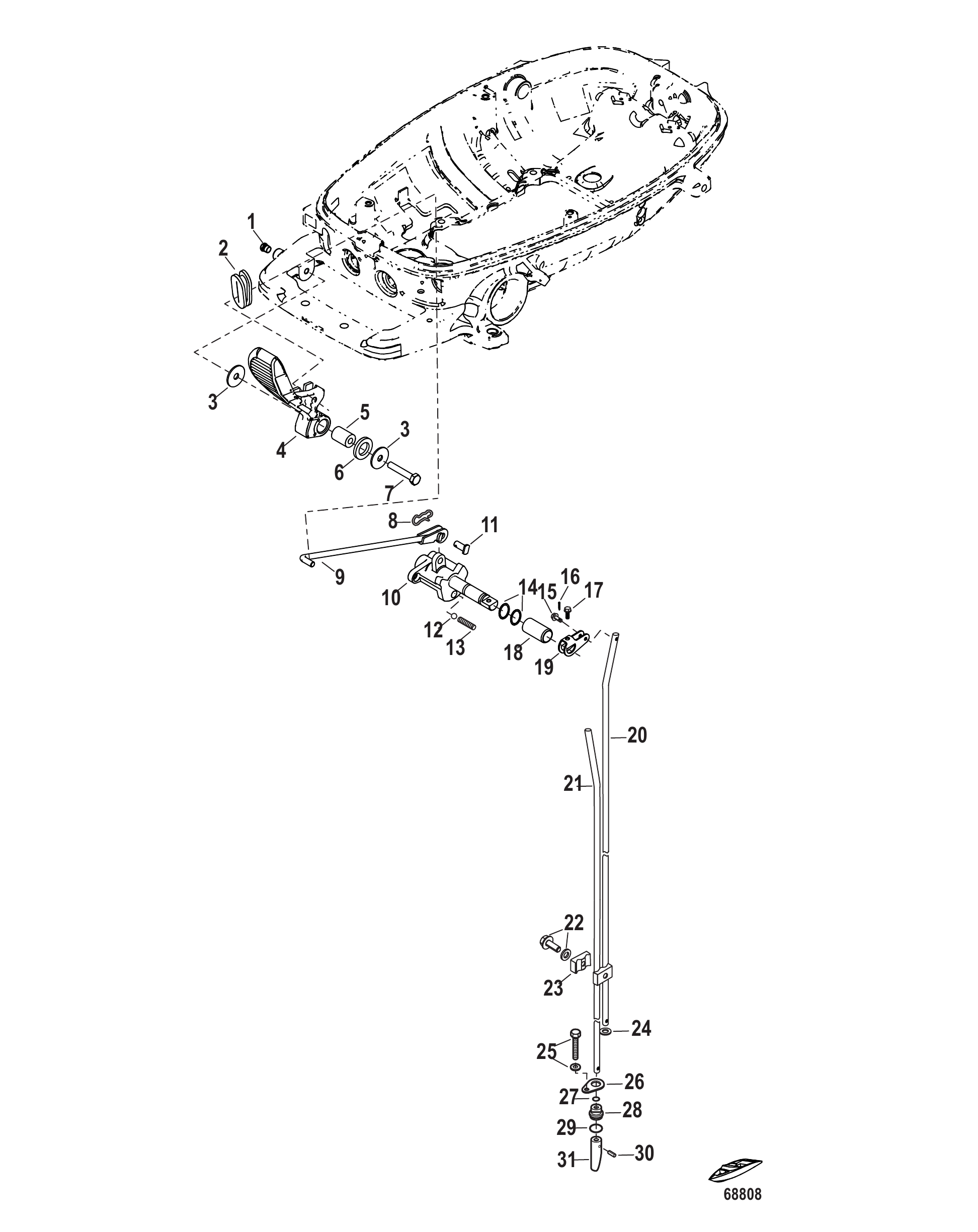

Рис. 19КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	853994	Пробка	1
2	8M0056365	Втулка уплотнительная	1
3	898101937	Шайба	2
4	8M0056366	Рычаг переключения передач	1
5	8M0056367	Втулка распорная	1
6	8M0056368	Шайба	1
7	8M0056369	Винт	1
8	8M0021224	Зажим типа "бабочка"	1
9	8M0085389	Штанга	1
10	8M0056380	Тяга переключения передач	1
11	8M0056351	Штифт	1
12	812937	Стопор	1
13	8M0056349	Пружина	1
14	16181	Кольцо уплотнительное рычага переключения	2
15	16188	Штифт рычага переключения	1
16	16189	Шплинт	1
17	16185	Болт рычага тяги переключения	1
18	16114	Втулка рычага переключения	1
19	16184	Рычаг тяги переключения	1
20	16186	Тяга переключения	1
20	8M0056348	Вал переключения передач	1
21	8M0044705	Тяга переключения передач	1
21	8M0058365	Тяга переключения передач	1
21	8M0063821	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
22	8248324	Винт (M6 x 16)	1
23	16190	Соединение (комплект)	1
24	16826	Шайба нержавеющая	1
25	823042	Болт	1
26	16165	Фиксатор втулки тяги кулачка	1
27	161771	Кольцо уплотнительное	1
28	8M0135927	Комплект втулок и уплотнительных колец	1
29	16178	Кольцо уплотнительное нижнее тяги кулачка	1
30	16175	Штифт кулачка муфты	1
31	8M0090459	Кулачок сцепления	1

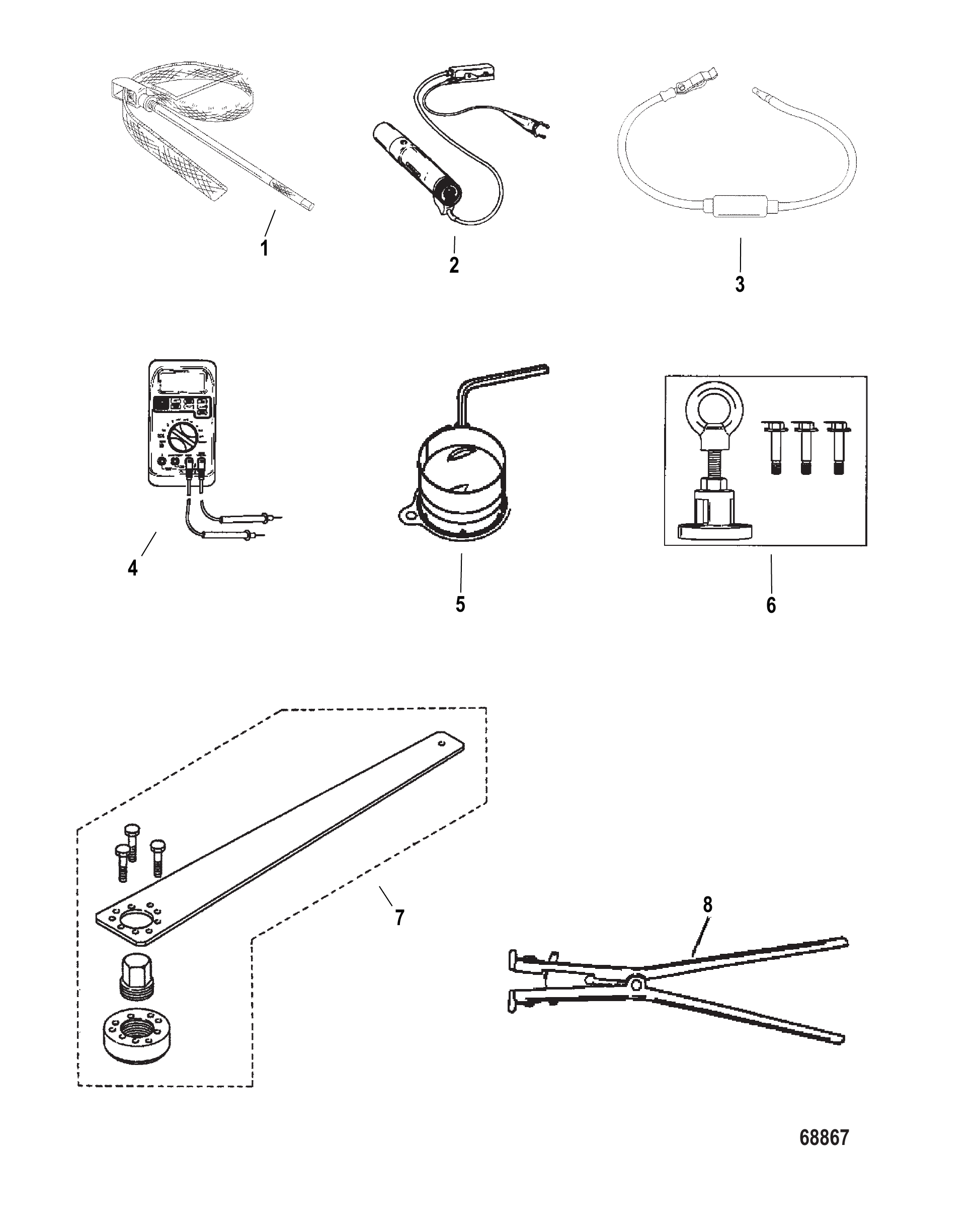

Рис. 20Специальные инструменты Special Tools

REF	Номер детали	Наименование	Кол-во
1	24937T01	Держатель инструмента	1
2	99379	Стробоскоп	1
3	63998A1	Инструмент для зазора однокамерный	1
4	99750A1	Мультиметр	1
5	FT2997	Инструмент для сжатия поршневых колец	1
6	83164M	Съёмник маховика	1
7	8M0059838	Съёмник маховика	1
8	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	37299Q2	ШПРИЦ ДЛЯ СМАЗКИ	1

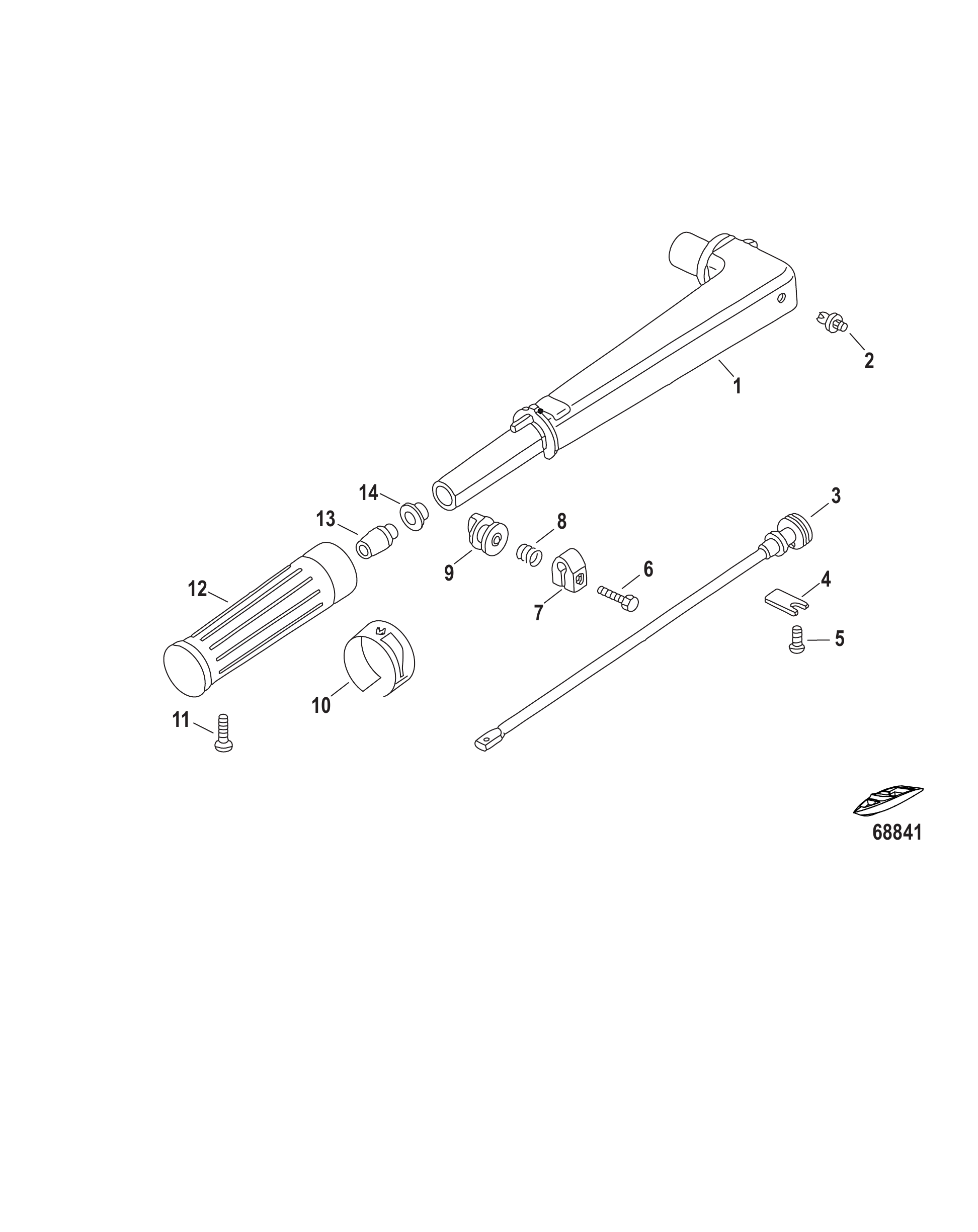

Рис. 21Компоненты румпеля Tiller Handle Components

REF	Номер детали	Наименование	Кол-во
1	803996T07	Румпель	1
2	16085	ШТИФТ (ПЛАСТИК)	1
3	898101313	Вал дроссельной заслонки	1
4	16338	КРОНШТЕЙН вала дроссельной заслонки	1
5	879194329	Винт	1
6	4000330	ВИНТ (M6 x 25)	1
7	898101311	Фрикционная накладка	1
8	8M0051384	Пружина нержавеющая	1
9	8M0051383	Гайка	1
10	8M0056370	Наклейка дросселя	1
11	16094	ВИНТ РУЧКИ	1
12	853775003	Рукоятка	1
13	803569	Вал резиновый	1
14	898101309	Втулка	1
