水星 Mercury 15 HP EFI SeaPro 2 CYL (333cc) 0R833820 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0125267 · 共 38 个部位 · 1081 条零件

1Аксессуары 2Аксессуары Декали Mariner 3НИЖНИЙ КОЖУХ 4РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС 5СКОБЫ КРЕПЛЕНИЯ/ПОВОРОТНАЯ СКОБА МЕХАНИЧЕСКИЙ НАКЛОН 6СКОБЫ КРЕПЛЕНИЯ/ПОВОРОТНАЯ СКОБА ЭЛЕКТРИЧЕСКИЙ НАКЛОН 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 8Блок цилиндров 9Головка цилиндра 10НАКЛЕЙКИ ВЕРХНЕГО КАПОТА - СЕРИЙНЫЙ №0R991812 И НИЖЕ 11НАКЛЕЙКИ ВЕРХНЕГО КАПОТА - СЕРИЙНЫЙ №0R991813 И ВЫШЕ 12КАРТЕР ПРИВОДНОГО ВАЛА СЕРИЙНЫЙ № 1R029247 И НИЖЕ 13Корпус приводного вала серийный № 1R029248 и выше 14Кронштейн и крышка электрооборудования 15Маховик, ЭБУ, жгут проводов 16Топливный фильтр 17Механический топливный насос и топливопроводы 18Топливная рампа и сепаратор паров 19Редуктор, ведущий вал 20Редуктор, гребной вал 21ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 22Впускной коллектор 23КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 24КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 25Компоненты гидроподъема 26РУЧНОЙ СТАРТЕР 27Комплект для перевода с румпеля на дистанционное управление - 8M0140122 28Сервисные/вспомогательные материалы 29Стартер и выпрямитель 30КОМПОНЕНТЫ СТАРТЕРА 31РУЛЕВОЙ РЫЧАГ 32Привод дросселя и переключения передач (дистанционное управление)33Привод дросселя и переключения передач (румпель)34Ручное Управление 35Комплект для перевода с дистанционного управления на румпель - 8M0137854 36Инструменты 37ВЕРХНИЙ КОКПИТ 38Компоненты сепаратора паров

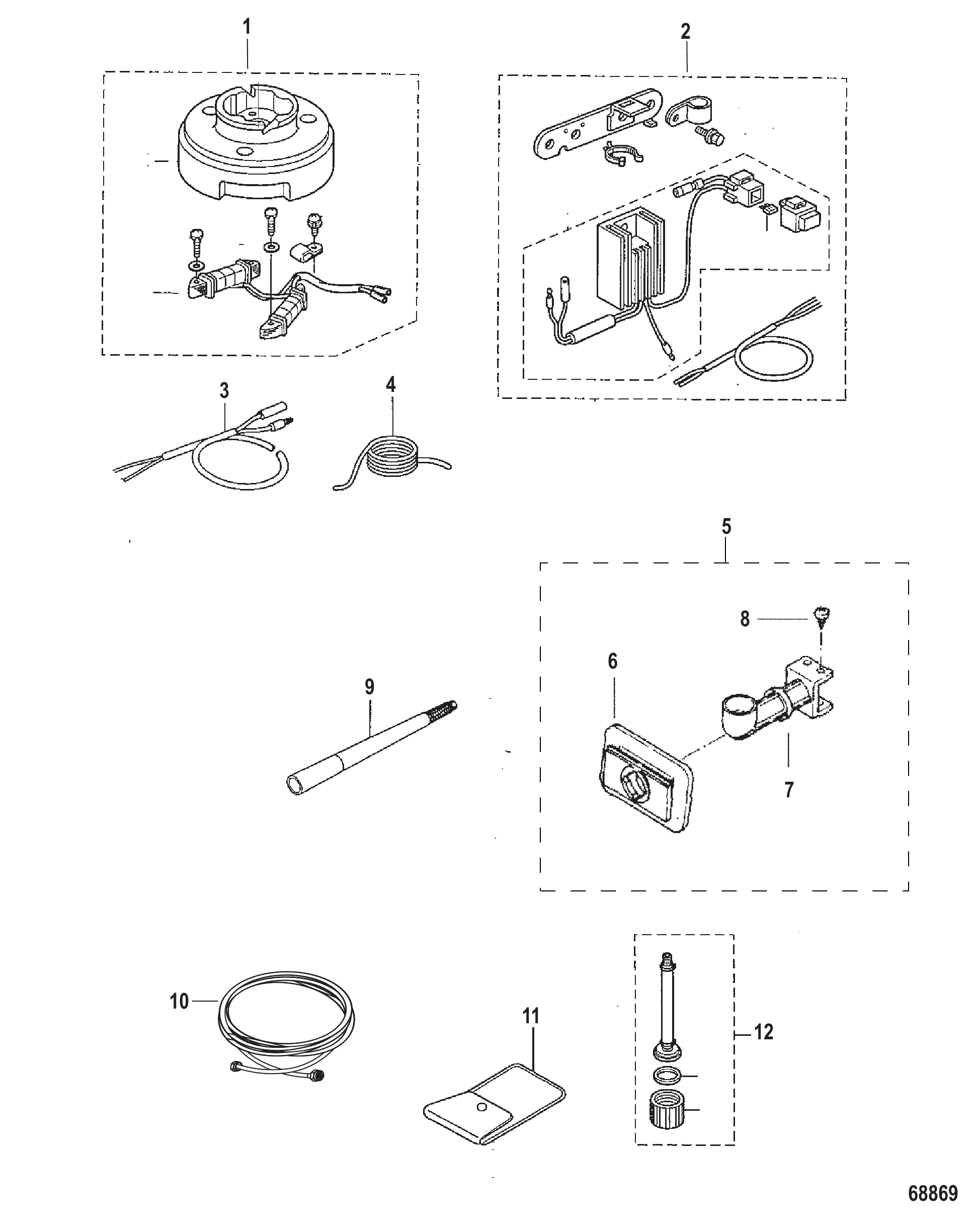

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8M0056548	Комплект катушки освещения	1
2	8M0056549	Комплект зарядки аккумулятора	1
3	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
4	16230	СТРАХОВОЧНЫЙ ТРОС	1
5	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
6	16113	Пластина уплотнительная	1
7	NSS	NOT SOLD SEPARATE GUIDE	1
8	17173	ВИНТ	4
9	853828	Рукоятка (0.8 метра) (0.8M)	1
9	8538281	Рукоятка (1,0 метра) (1,0М)	1
10	8M0157822	Шланг-адаптер 6 футов	1
10	8M0158123	Шланг-адаптер 14 футов	1
11	803581	Набор инструментов	1
12	8M0057047	Промывочное устройство	1
-	8M0097129	Комплект фиксатора рулевого управления	1
-	8M0159418	Держатель пропанового баллона	1
-	8M0169411	Комплект регулировки высоты	1

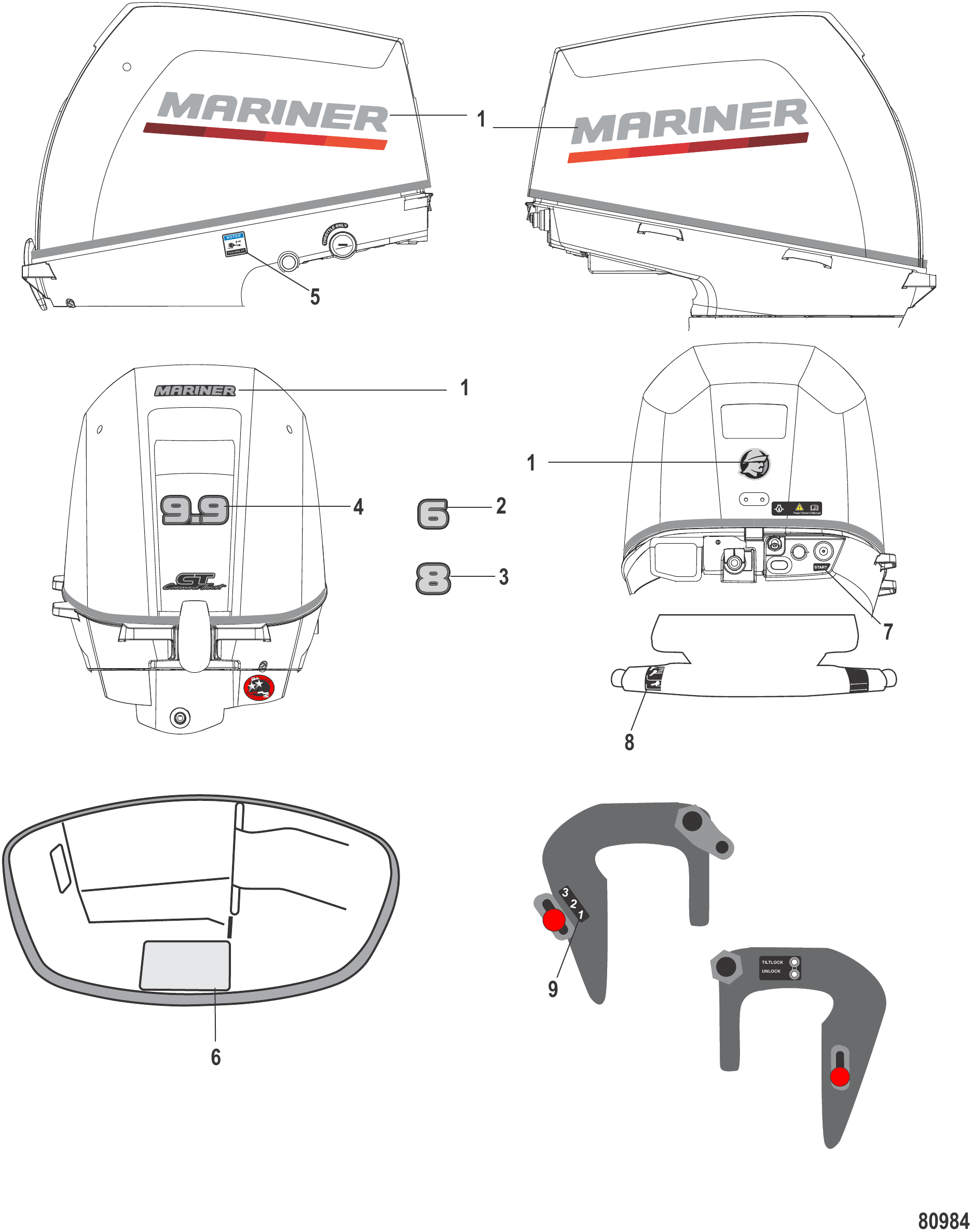

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242337	КОМПЛЕКТ НАКЛЕЕК Mariner 2 - 9.9 HP	1
2	8M0073676	Наклейка задняя 6 л.с.	1
3	8M0225037	Наклейка задняя 8 л.с.	1
4	8M0225038	Наклейка задняя 9.9 л.с.	1
5	8M0157275	Наклейка «этой стороной вверх»	1
6	8M0180066	Наклейка технического обслуживания	1
7	8M0225039	Наклейка пуска	1
8	12869	Наклейка положения откидки	1
9	128671	Наклейка ограничения наклона вниз	1

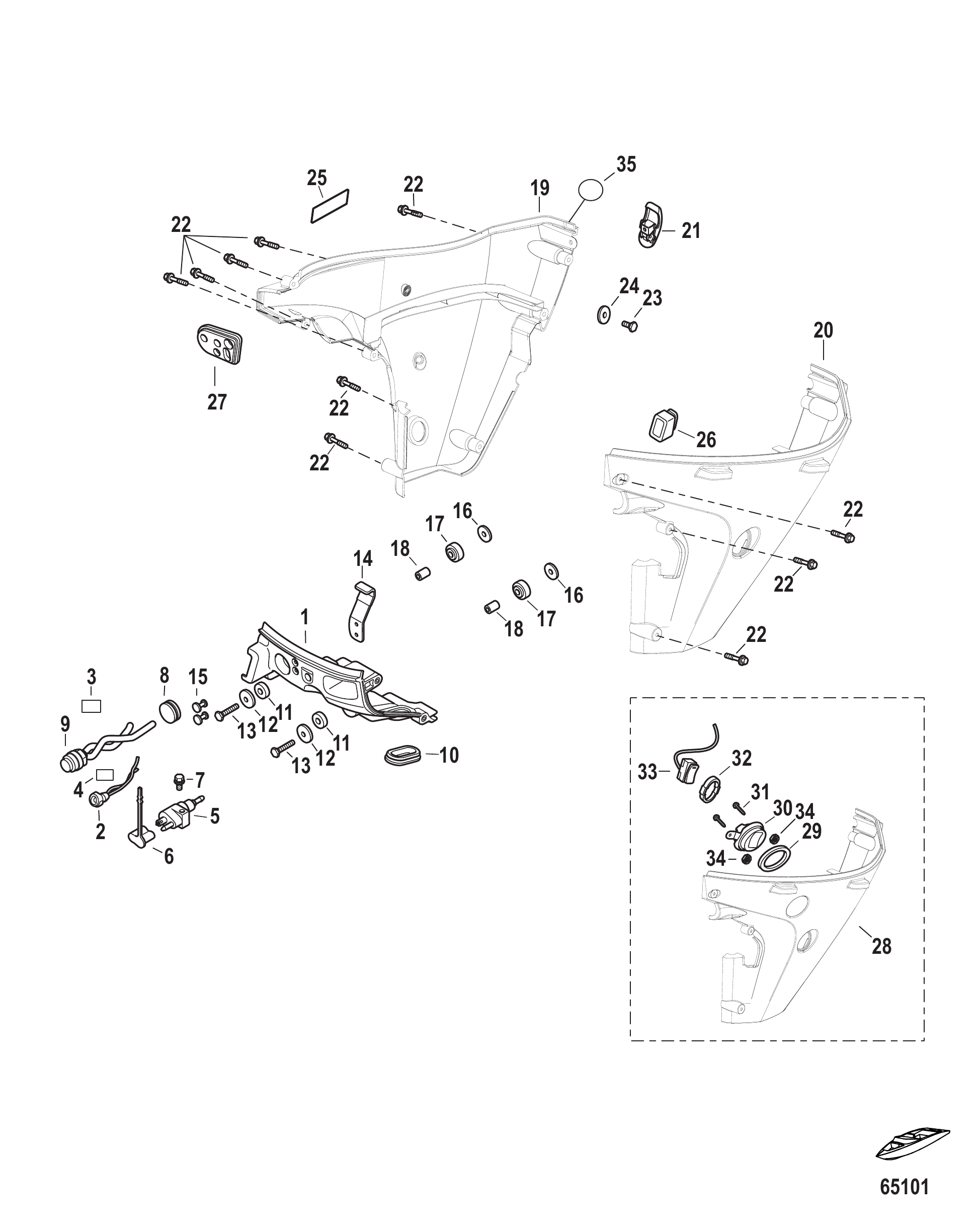

Рис. 3НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0135860	Передняя панель	1
2	8M0135849	Сигнальная лампа	1
3	859278004	Наклейка "Пуск"	1
4	8M0140126	Наклейка — значок двигателя	1
5	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
5	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
6	878311	Крышка	1
7	8248324	Винт (M6 x 16)	1
8	16226	Втулка	1
9	853820A02	Выключатель стартера в сборе	1
10	8M0135850	Втулка	1
11	8537437	Опора резиновая	2
12	898101960	ШАЙБА резиновая	2
12	8M0174563	Болт с буртиком	2
13	8M0124428	Болт	2
14	8M0137379	Крышка передней стойки	1
15	8M0137384	Заклепка	2
16	161404	Шайба	2
17	8518153	Люверс	2
18	8M0139792	Втулка	2
18	8M0174563	Болт с буртиком	2
19	8M0134509	Крышка корпуса гребного вала, правый борт	1
19	8M0206074	Крышка корпуса гребного вала — правый борт	1
20	8M0134510	Крышка корпуса гребного вала, левый борт	1
21	8M0134512	ЗАМОК КОЖУХА В СБОРЕ	1
22	8M0137380	БОЛТ	10
23	8M0088179	БОЛТ	1
23	8230427	Болт в сборе (M6 x 12)	1
24	898101937	Шайба	1
25	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
25	8M0157275	Наклейка «этой стороной вверх»	1
26	8M0137837	ВТУЛКА	1
27	8M0137385	ВТУЛКА	1
27	8M0137381	ВТУЛКА	1
28	8M0134511	КРЫШКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА ЛЕВОГО БОРТА	1
29	898101145	Уплотнительное кольцо (гидроподъём)	1
30	8M0141127	ДЕРЖАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ ГИДРОПОДЪЕМА	1
31	879194330	Винт	2
32	8M0139794	ВТУЛКА	1
33	8M0141124	ПЕРЕКЛЮЧАТЕЛЬ ГИДРОПОДЪЕМА	1
34	8M0137387	ГАЙКА	2
35	NSS	NOT SOLD SEPARATE	1

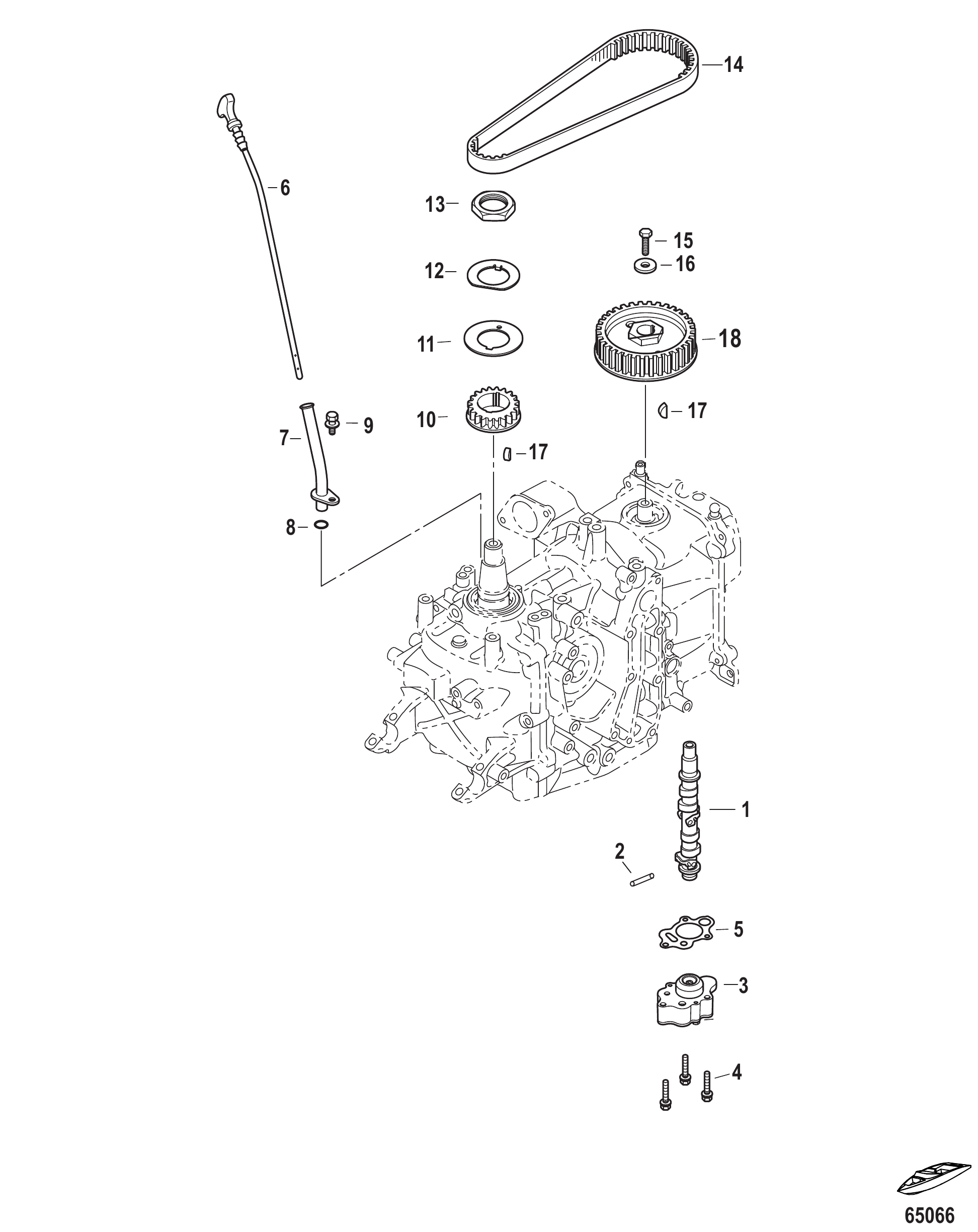

Рис. 4РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС Camshaft and Oil Pump

REF	Номер детали	Наименование	Кол-во
1	8M0134433	РАСПРЕДВАЛ	1
2	95218015	Штифт распределительного вала	1
3	8M0134436	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
4	8M0098606	БОЛТ	3
4	8M0147119	Болт	3
5	8M0135588	ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
6	8M0135590	МАСЛОМЕРНЫЙ ЩУП	1
7	8M0136228	ТРУБКА МАСЛОМЕРНОГО ЩУПА	1
8	804840007	Кольцо уплотнительное	1
9	8230427	Болт в сборе (M6 x 12)	1
10	834955T04	ШКИВ ПРИВОДНОЙ	1
11	895119003	Направляющая	1
12	823032004	ШАЙБА СТОПОРНАЯ	1
13	855679004	Гайка	1
14	8M0135591	РЕМЕНЬ ГРМ	1
15	803858001	БОЛТ	1
16	895118	Шайба	1
17	95229	Шпонка	2
18	834973001	Шестерня ведомая	1
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0140578	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0172931	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

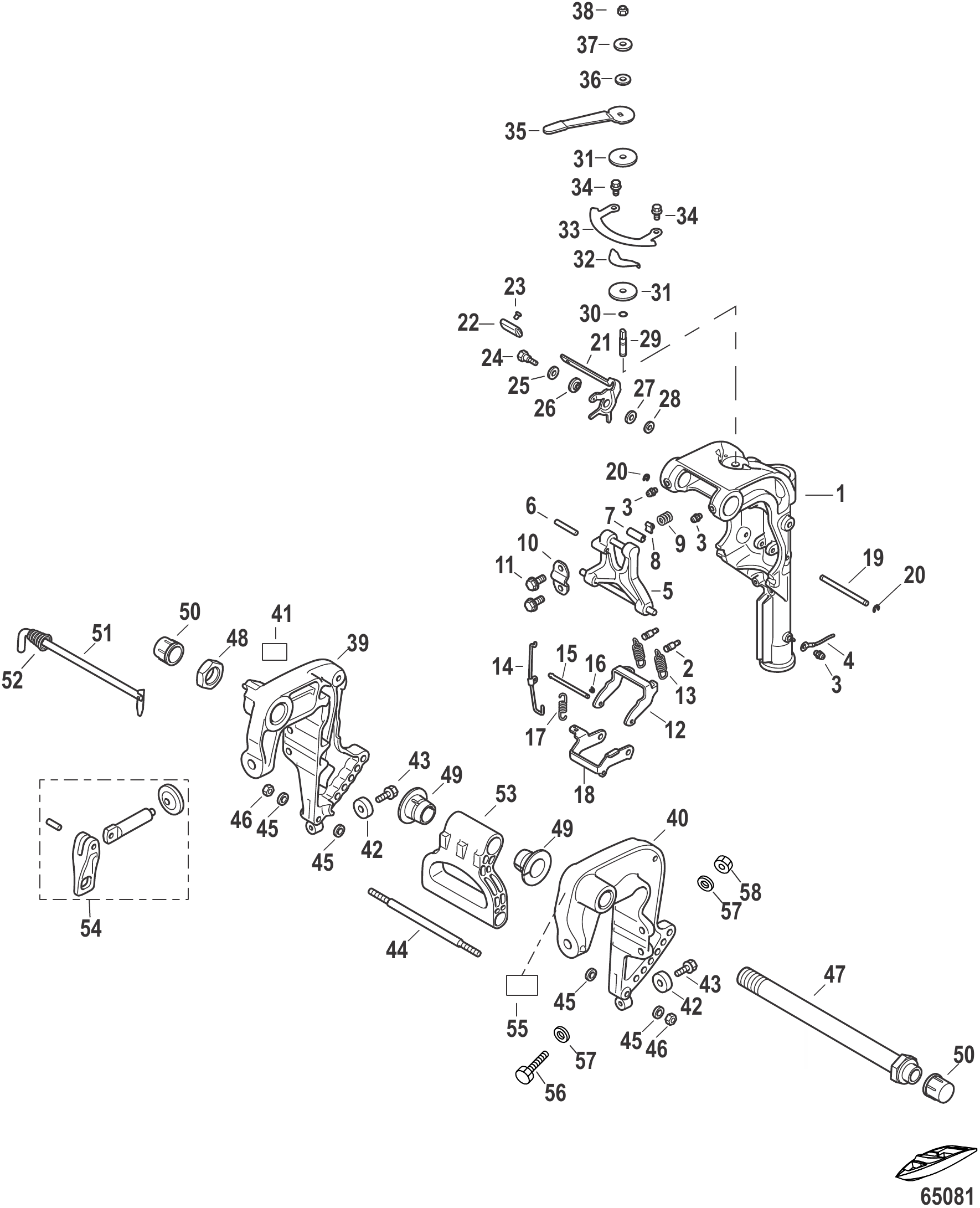

Рис. 5СКОБЫ КРЕПЛЕНИЯ/ПОВОРОТНАЯ СКОБА МЕХАНИЧЕСКИЙ НАКЛОН Clamp Brackets/Swivel Bracket Manual Tilt

REF	Номер детали	Наименование	Кол-во
1	8M0134662	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ КОРОТКИЙ	1
1	8M0134663	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ ДЛИННЫЙ И СВЕРХДЛИННЫЙ	1
2	8M0137356	ПАЛЕЦ	2
3	824969	НИППЕЛЬ для смазки	3
4	898101091	Провод заземления	1
5	8M0135835	УПОР НАКЛОНА	1
5	8M0149915	УПОР НАКЛОНА	1
6	898103104	Штифт пружины	1
7	163364	Втулка	1
8	853774	Упор	1
9	953832	Пружина	1
10	8M0140496	ПЛАСТИНА	1
10	8M0157137	Установочная пластина	1
11	8M0106739	Болт	2
12	8M0134504	ЗАМОК РЕВЕРСА	1
13	8M0135840	ПРУЖИНА ЗАМКА РЕВЕРСА	2
14	8M0135839	ТЯГА ЗАМКА РЕВЕРСА	1
15	8037841	Штанга блокировки реверса	1
16	8150261	Шплинт	2
17	8037461	Пружина	1
18	8M0135837	РЫЧАГ ЗАМКА РЕВЕРСА	1
19	8M0135838	ВАЛ ЗАМКА РЕВЕРСА	1
20	160572	Стопорное кольцо E-образное	2
21	8M0135836	РЫЧАГ ЗАМКА РЕВЕРСА	1
21	8M0242569	РЫЧАГ ЗАМКА РЕВЕРСА	1
22	898103106	Рукоятка рычага блокировки реверса	1
23	8M0051399	Ограничитель	1
23	8M0245322	Стопор	1
24	803790001	БОЛТ С буртиком	1
25	16192	Шайба	1
26	898103107	Втулка	1
27	953925	ШАЙБА	1
28	953921	Шайба нержавеющая	1
-	8M0140877	КОМПЛЕКТ СИСТЕМЫ СОПРОВОЖДЕНИЯ	1
29	8M0137358	БОЛТ	1
30	168231	Уплотнительное кольцо	1
31	895173	Диск	2
31	8M0145395	Диск	2
32	8M0137359	ШАЙБА ПРОСТАВОЧНАЯ	1
32	8M0145397	ШАЙБА	1
33	8M0135834	ПЛАСТИНА	1
34	8230427	Болт в сборе (M6 x 12)	2
35	8M0135833	РУКОЯТКА	1
36	895146001	Шайба	1
37	8M0137357	ШАЙБА	1
38	95374001	Гайка нейлоновая	1
39	8M0134502	КРОНШТЕЙН ЗАЖИМА ПРАВОГО БОРТА	1
40	8M0134503	КРОНШТЕЙН ЗАЖИМА ЛЕВОГО БОРТА	1
41	823701004	НАКЛЕЙКА Co-Pilot	1
42	823913Q	АНОД	2
43	167051	Болт (M6 x 20)	2
44	8M0135830	ДИСТАНЦИОННАЯ ВТУЛКА	1
45	16826	Шайба нержавеющая	4
46	400212	ГАЙКА (M6) Нержавеющая сталь	2
47	898101191	Труба наклона в сборе	1
48	853722029	Гайка нейлоновая	1
49	8537435	Втулка	2
50	85372214	Гайка колпачковая	2
51	8M0135832	УПОРНЫЙ СТЕРЖЕНЬ В СБОРЕ	1
52	815093003	Пружина	1
53	815082002	Рукоятка для переноски	1
54	8M0060117	КОМПЛЕКТ ЗАЖИМНОГО ВИНТА	2
54	8M0176078	КОМПЛЕКТ ЗАЖИМНОГО ВИНТА	2
55	8M0137367	НАКЛЕЙКА "ЗАКРЕПИТЕ ДВИГАТЕЛЬ"	1
55	8M0191657	НАКЛЕЙКА "ЗАКРЕПИТЕ ДВИГАТЕЛЬ"	1
56	8M0094877	ВИНТ (8 x 85мм	2
57	16192	Шайба	4
58	95374	Гайка нейлоновая	2
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

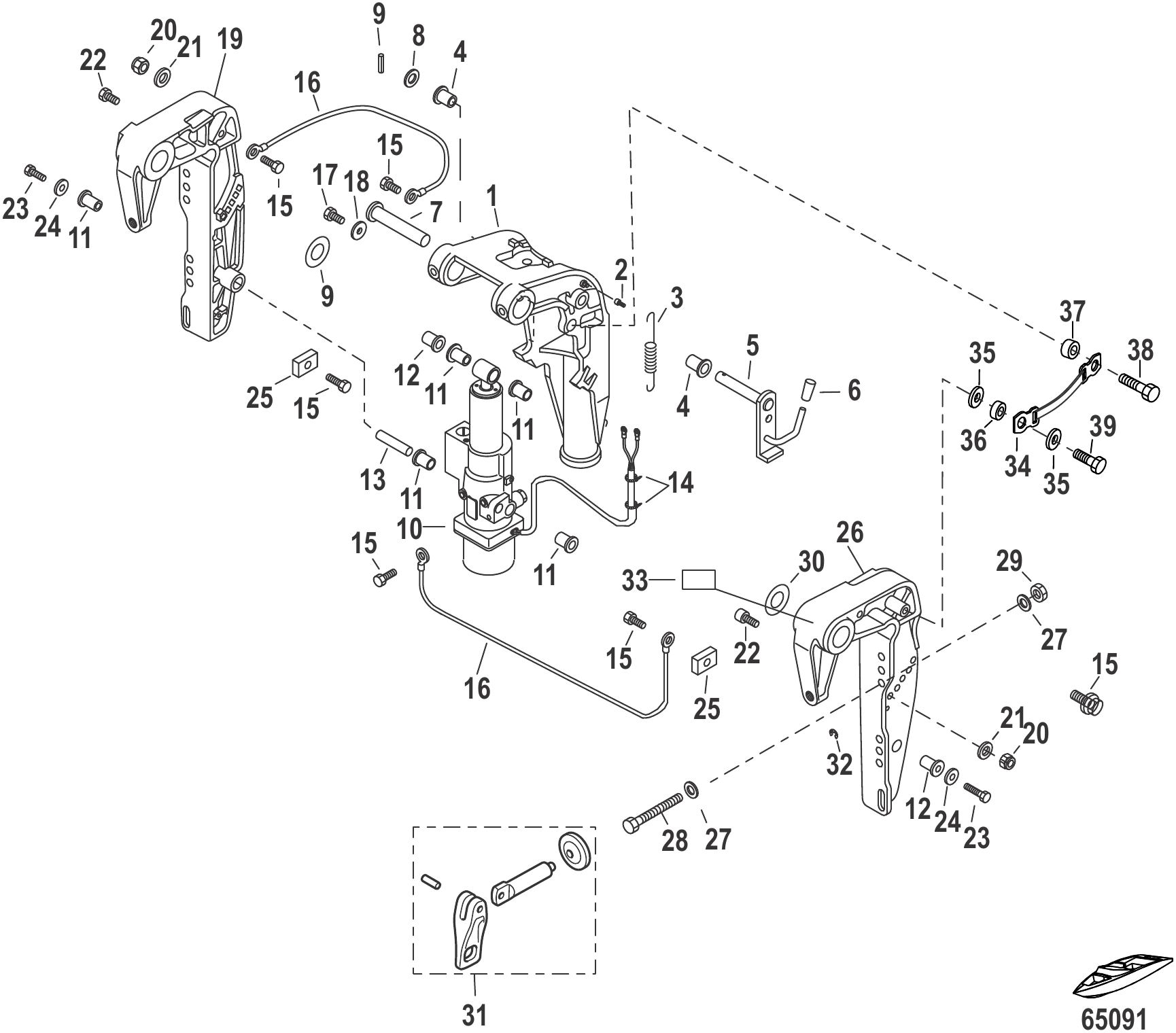

Рис. 6СКОБЫ КРЕПЛЕНИЯ/ПОВОРОТНАЯ СКОБА ЭЛЕКТРИЧЕСКИЙ НАКЛОН Clamp Brackets/Swivel Bracket Power Tilt

REF	Номер детали	Наименование	Кол-во
1	8M0134661	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
1	8M0134659	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
2	8M0137368	ШТИФТ	1
3	95383010	Пружина	1
4	95286027	Втулка	2
5	8M0120641	УПОР наклона	1
6	NSS	NOT SOLD SEPARATE	1
7	8M0091498	ПАЛЕЦ ЦИЛИНДРА	1
8	879194340	Шайба	1
9	95218017	Штифт пружинный	1
10	8M0134507	УЗЕЛ ЭЛЕКТРОГИДРАВЛИЧЕСКОГО ПОДЪЕМА	1
10	8M0239089	ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ ТРИМ/ПОДЪЕМ	1
11	16176008	Втулка	5
12	16176009	Втулка	2
13	851874005	Штифт	1
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	8248324	Винт (M6 x 16)	6
16	898101089	Провод заземления	2
17	879194248	Болт	1
18	898101937	Шайба	1
19	815030T05	КРОНШТЕЙН ЗАЖИМА ПРАВОГО БОРТА	1
20	95374001	Гайка нейлоновая	2
21	8M0135942	Шайба	2
22	815051001	Штифт фиксатор тримма	2
23	879194253	Болт	2
24	95375	Шайба винта кронштейна струбцины	2
25	875208	Анод	2
26	815031T03	КРОНШТЕЙН ЗАЖИМА ЛЕВОГО БОРТА	1
27	879194339	Шайба	8
27	16192	Шайба	8
28	8M0094877	ВИНТ (8 x 85мм	4
29	879194337	Гайка	4
30	95375001	Шайба	2
31	8M0060117	КОМПЛЕКТ ЗАЖИМНОГО ВИНТА	2
31	8M0176078	КОМПЛЕКТ ЗАЖИМНОГО ВИНТА	2
32	160572	Стопорное кольцо E-образное	1
33	8M0137367	НАКЛЕЙКА "ЗАКРЕПИТЕ ДВИГАТЕЛЬ"	1
33	8M0191657	НАКЛЕЙКА "ЗАКРЕПИТЕ ДВИГАТЕЛЬ"	1
34	8M0145399	РЕМЕНЬ ДЛЯ ПОДВЕСНОГО МОТОРА	2
35	898101937	Шайба	4
36	855545003	Хомут	2
37	8M0135848	ВТУЛКА	2
38	8M0145484	Винт	2
39	823042	Болт	2

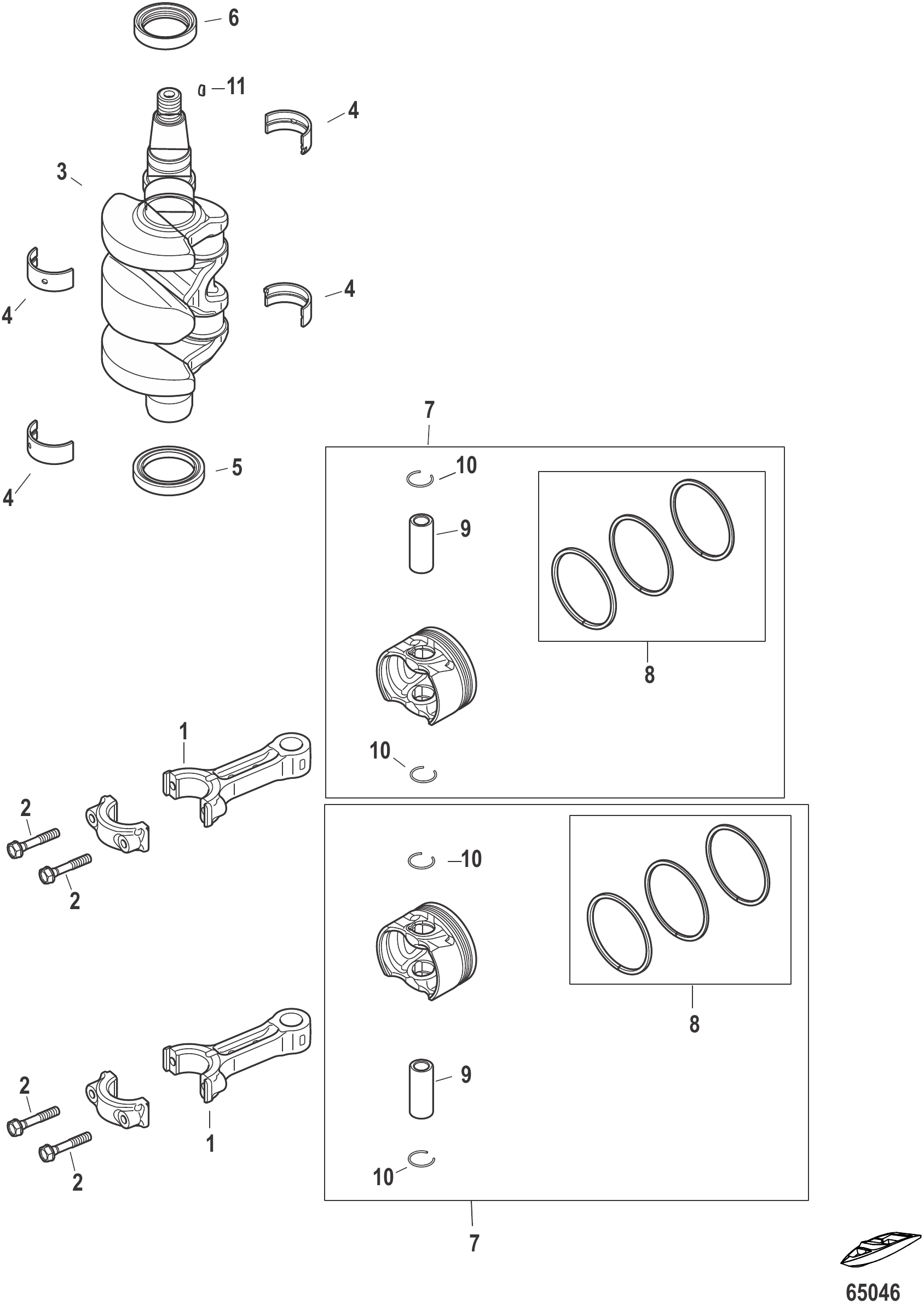

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0134430	ШАТУН В СБОРЕ	2
2	8M0135582	БОЛТ ШАТУНА	2
3	8M0134431	КОЛЕНЧАТЫЙ ВАЛ	1
4	8M0135577	ПОДШИПНИК	AR
4	8M0135578	УПОРНЫЙ ПОДШИПНИК	AR
5	855681005	Сальник масляный	1
6	898103114	Масляный сальник	1
7	8M0134428	ПОРШЕНЬ В СБОРЕ	2
8	8M0134429	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	2
9	8M0135581	ПОРШНЕВОЙ ПАЛЕЦ	2
10	160573	Стопорное кольцо E-образное	2
11	825666001	Шпонка	1
-	8M0136159	ПОРШЕНЬ В СБОРЕ РЕМОНТНЫЙ	2
-	8M0136161	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ РЕМОНТНЫЙ	2
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

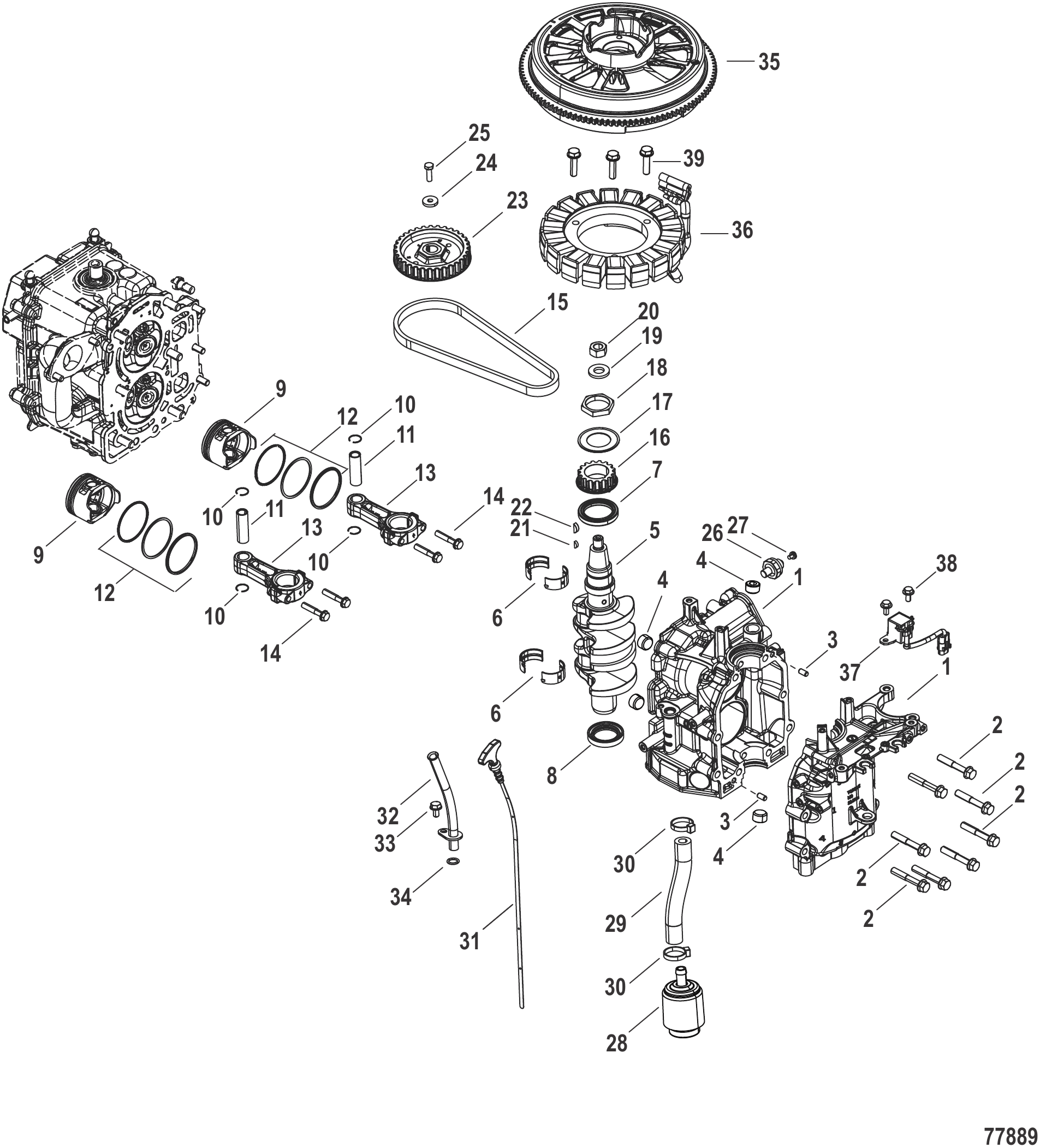

Рис. 8Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223365	БЛОК ЦИЛИНДРОВ	1
2	8M0229968	БОЛТ	8
3	16119	Штифт установочный	2
4	8M0186780	ПРОБКА КОНИЧЕСКАЯ	4
5	8M0223369	КОЛЕНЧАТЫЙ ВАЛ	1
6	8M0054681	Подшипник — 1 пара	2
7	898103114	Масляный сальник	1
8	855681001	Сальник масляный	1
9	834963A02	Поршень в сборе	2
10	16057	Зажим	4
11	825713002	Палец поршня	2
12	803678T05	Комплект поршневых колец	2
13	8M0125694	Шатун в сборе	2
14	8035092	Болт	4
15	8M0223381	РЕМЕНЬ ГРМ	1
16	8M0186929	ВЕДУЩИЙ ШКИВ	1
17	8M0223380	НАПРАВЛЯЮЩАЯ РЕМНЯ	1
18	855679004	Гайка	1
19	8M0186812	ШАЙБА	1
20	16071	ГАЙКА МАХОВИКА	1
21	95229	Шпонка	1
22	825666001	Шпонка	1
23	8M0186930	ВЕДОМАЯ ШЕСТЕРНЯ	1
24	895118	Шайба	1
25	803858001	БОЛТ	1
26	8M0163139	Датчик давления масла в сборе	1
27	898101957	ВИНТ	1
28	8M0229970	МАСЛОПРИЕМНИК	1
29	8M0206068	ШЛАНГ	1
30	816311T	СТЯЖКА (8.00 дюймов)	2
31	8M0223378	ЩУП УРОВНЯ МАСЛА	1
32	8M0223379	Маслоуказатель	1
33	8M0155474	Винт	1
34	804840007	Кольцо уплотнительное	1
35	8M0223429	Маховик в сборе	1
36	8M0223430	Генератор	1
36	8M0134470	Генератор	1
37	8M0135822	Катушка импульсная	1
38	823042067	ВИНТ	2
39	823042	Болт	3
-	8M0227805	Комплект электростартера	1
-	8M0227808	Комплект зарядки аккумулятора	1

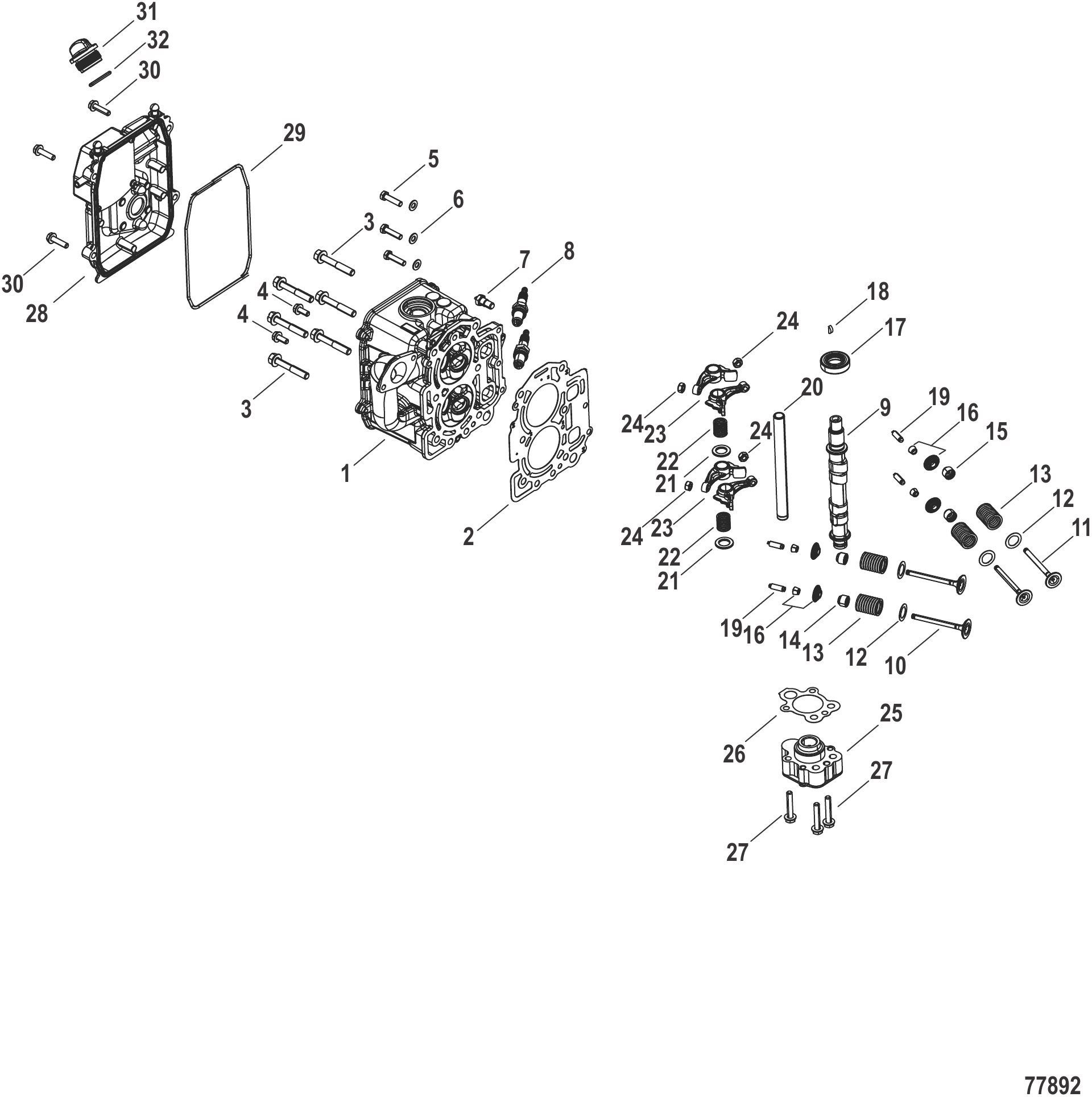

Рис. 9Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223370	Головка цилиндра	1
2	8M0223373	Прокладка головки цилиндра	1
3	8M0223366	Болт	6
4	8248324	Винт (M6 x 16)	2
5	8M0139438	Болт	3
6	16826	Шайба нержавеющая	3
7	8M0186989	Датчик температуры двигателя	1
8	8M0204682	Свеча зажигания	2
8	8M0234113	Свеча DCPR6E @4	2
9	8M0223371	Распредвал в сборе	1
10	850838T01	Клапан впускной	2
11	850839T01	Клапан выпускной	2
12	855959001	Седло пружины клапана	4
13	803554005	Пружина клапана	4
14	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	2
15	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	2
16	8M0152418	Фиксатор в сборе	4
17	825455001	Сальник масляный	1
18	95229	Шпонка	1
19	825046001	ВИНТ регулировочный	4
20	8M0135584	Ось коромысла	1
21	895118001	Шайба	2
22	825452001	Пружина	2
23	8M0186926	Коромысло	4
24	826150001	Гайка регулировочная	4
25	834967T03	Масляный насос в сборе	1
26	8M0223372	Прокладка масляного насоса	1
27	8M0147119	Болт	3
28	8M0223376	Крышка головки цилиндра	1
29	803508017	Прокладка крышки головки цилиндра	1
30	823042	Болт	4
31	8M0135589	Крышка маслозаливной горловины	1
32	803513007	Уплотнительное кольцо	1
-	8M0227810	Комплект прокладок силовой головки	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1

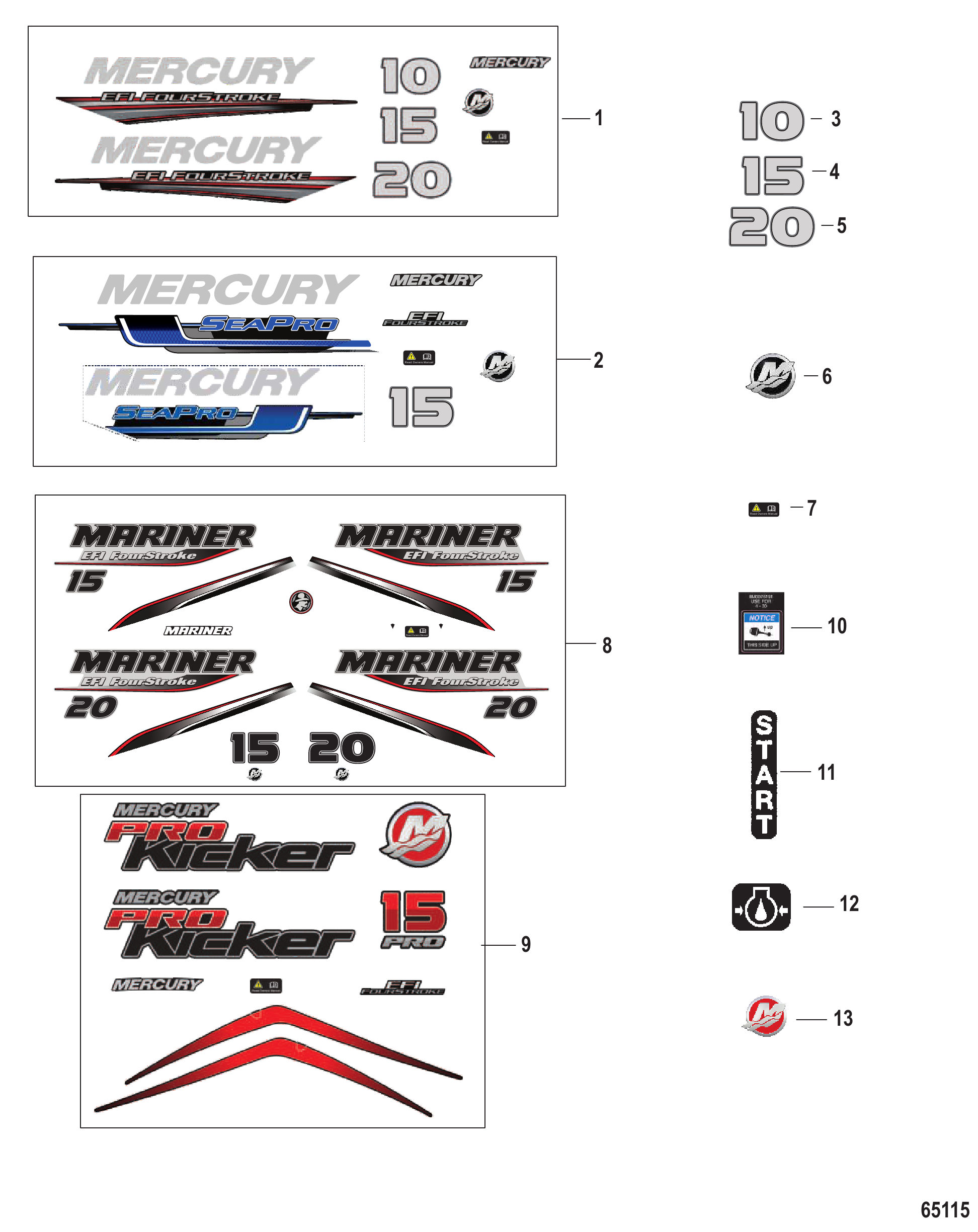

Рис. 10НАКЛЕЙКИ ВЕРХНЕГО КАПОТА - СЕРИЙНЫЙ №0R991812 И НИЖЕ Decals Top Cowl - Serial #0R991812 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0132330	Комплект наклеек Mercury	1
2	8M0132331	Комплект наклеек SeaPro	1
3	8M0082467	Наклейка мощности 10	1
4	8M0073690	Наклейка мощности 15	1
5	8M0073691	Наклейка мощности 20	1
6	8M0050645	Наклейка M-icon	1
7	8M0056643	НАКЛЕЙКА Прочти руководство	1
8	8M0132333	Комплект наклеек Mariner	1
9	8M0132332	Комплект наклеек ProKicker	1
10	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
10	8M0157275	Наклейка «этой стороной вверх»	1
11	859278004	Наклейка "Пуск"	1
12	896854007	Наклейка давление масла	1
13	8M0043700	Наклейка M-Icon, красная, 39 мм	1
13	8M0188626	Наклейка M-ICON, красная, 39 мм	1

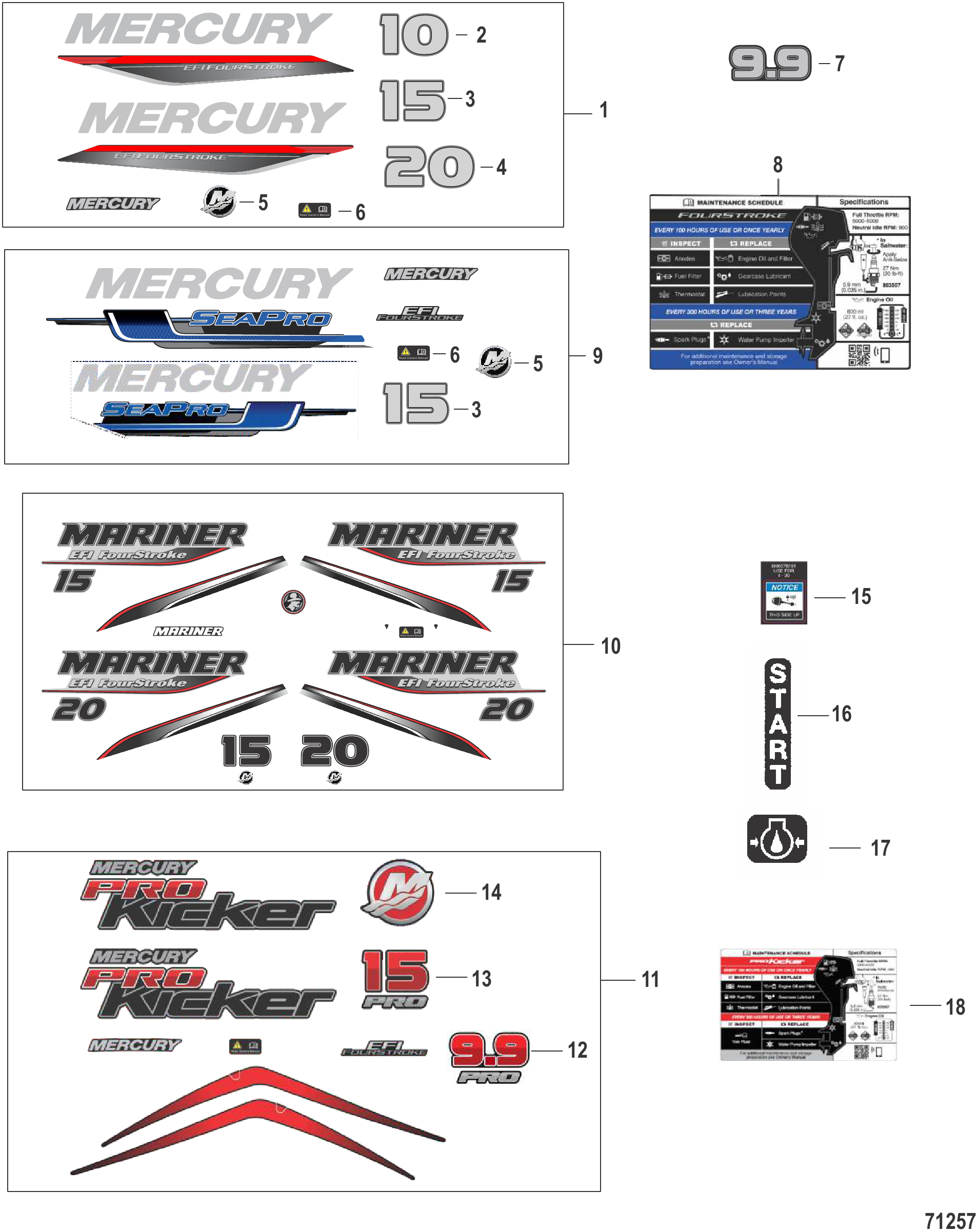

Рис. 11НАКЛЕЙКИ ВЕРХНЕГО КАПОТА - СЕРИЙНЫЙ №0R991813 И ВЫШЕ Decals Top Cowl - Serial #0R991813 and Above

REF	Номер детали	Наименование	Кол-во
1	8M0170757	Комплект наклеек 10, 15, 20 л.с.	1
2	8M0082467	Наклейка мощности 10	1
3	8M0073690	Наклейка мощности 15	1
4	8M0073691	Наклейка мощности 20	1
5	8M0050645	Наклейка M-icon	1
6	8M0056643	НАКЛЕЙКА Прочти руководство	1
7	8M0161263	Наклейка задняя 9.9 л.с.	1
8	8M0180066	Наклейка технического обслуживания	1
9	8M0132331	Комплект наклеек SeaPro	1
10	8M0132333	Комплект наклеек Mariner	1
11	8M0132332	Комплект наклеек ProKicker	1
12	8M0173449	Наклейка задняя, 9.9 л.с. ProKicker	1
13	8M0173831	Наклейка задняя, 15 л.с. ProKicker	1
14	8M0043700	Наклейка M-Icon, красная, 39 мм	1
14	8M0188626	Наклейка M-ICON, красная, 39 мм	1
15	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
15	8M0157275	Наклейка «этой стороной вверх»	1
16	859278004	Наклейка "Пуск"	1
17	896854007	Наклейка давление масла	1
18	8M0180068	Наклейка обслуживания, 9.9 ProKicker	1

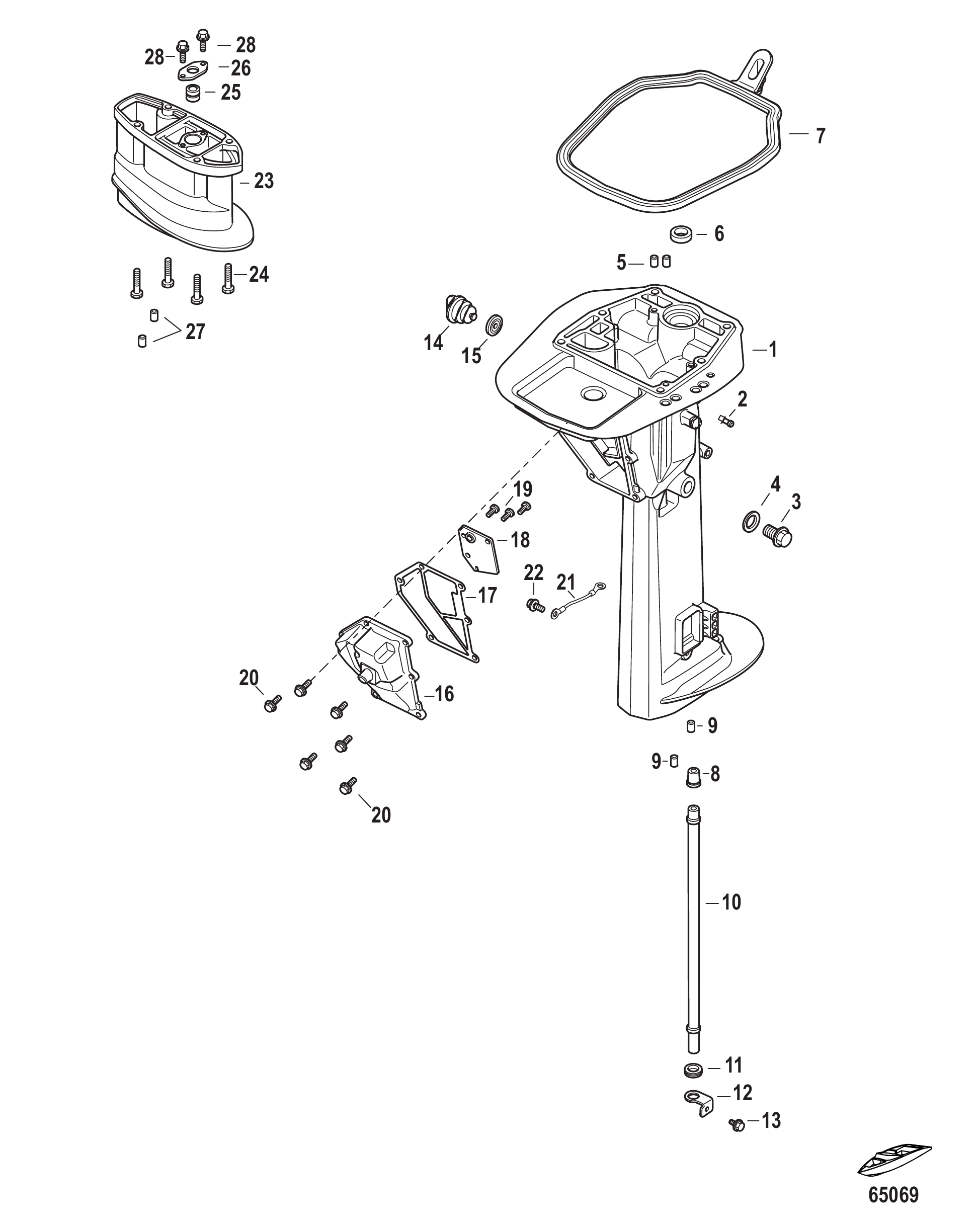

Рис. 12КАРТЕР ПРИВОДНОГО ВАЛА СЕРИЙНЫЙ № 1R029247 И НИЖЕ Driveshaft Housing Serial # 1R029247 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0134479	Корпус вертикального вала в сборе	1
1	8M0134480	Корпус вертикального вала в сборе	1
1	8M0134481	Корпус вертикального вала в сборе	1
2	8M0137339	Штуцер	1
3	8M0111615	Болт сливной пробки	1
4	895146	Шайба	1
5	16119	Штифт установочный	2
6	8036675	Сальник масляный	1
7	8M0135799	Уплотнение резиновое	1
8	804899002	Втулка верхняя	1
9	898101330	Штифт установочный	2
10	8M0135712	Трубка водяная, короткая	1
10	8M0135713	Трубка водяная, длинная	1
10	8M0135714	Трубка водяная, удлиненная	1
11	881305004	Втулка	1
12	8M0135783	Пластина стопорная	1
13	8230427	Болт в сборе (M6 x 12)	1
14	8M0135914	Разъем промывочный	1
15	8M0137342	Кольцо уплотнительное	1
16	8M0135786	Крышка выпускная	1
17	8M0135798	Прокладка выпускная, левый борт	1
18	8M0135787	Пластина	1
19	803698002	БОЛТ	3
20	8248324	Винт (M6 x 16)	6
21	898101090	Провод заземления	1
22	8M0088179	БОЛТ	1
22	8230427	Болт в сборе (M6 x 12)	1
23	8M0135800	Корпус удлинителя	1
24	8M0137343	Болт	4
25	811314006	ВТУЛКА	1
26	16121001	УПОР	1
27	898101330	Штифт установочный	2
28	8230427	Болт в сборе (M6 x 12)	2

Рис. 13Корпус приводного вала серийный № 1R029248 и выше Driveshaft Housing Serial # 1R029248 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0229083	Узел корпуса гребного вала	1
1	8M0229087	Узел корпуса гребного вала	1
1	8M0229085	Узел корпуса гребного вала	1
2	8M0137339	Штуцер	1
3	8M0111615	Болт сливной пробки	1
4	895146	Шайба	1
5	16119	Штифт установочный	2
6	8036675	Сальник масляный	1
7	8M0135799	Уплотнение резиновое	1
8	804899002	Втулка верхняя	1
9	898101330	Штифт установочный	2
10	8M0135712	Трубка водяная, короткая	1
10	8M0135713	Трубка водяная, длинная	1
10	8M0135714	Трубка водяная, удлиненная	1
11	881305004	Втулка	1
12	8M0135783	Пластина стопорная	1
13	8230427	Болт в сборе (M6 x 12)	1
14	8M0135914	Разъем промывочный	1
15	8M0137342	Кольцо уплотнительное	1
16	8M0229091	Крышка выпускная	1
17	8M0247237	Прокладка выпускная, левый борт	1
18	8M0247239	Пластина	1
19	803698002	БОЛТ	3
20	8248324	Винт (M6 x 16)	6
21	898101090	Провод заземления	1
22	8M0088179	БОЛТ	1
22	8230427	Болт в сборе (M6 x 12)	1
23	8M0135800	Корпус удлинителя	1
24	8M0137343	Болт	4
25	811314006	ВТУЛКА	1
26	16121001	УПОР	1
27	898101330	Штифт установочный	2
28	8230427	Болт в сборе (M6 x 12)	2

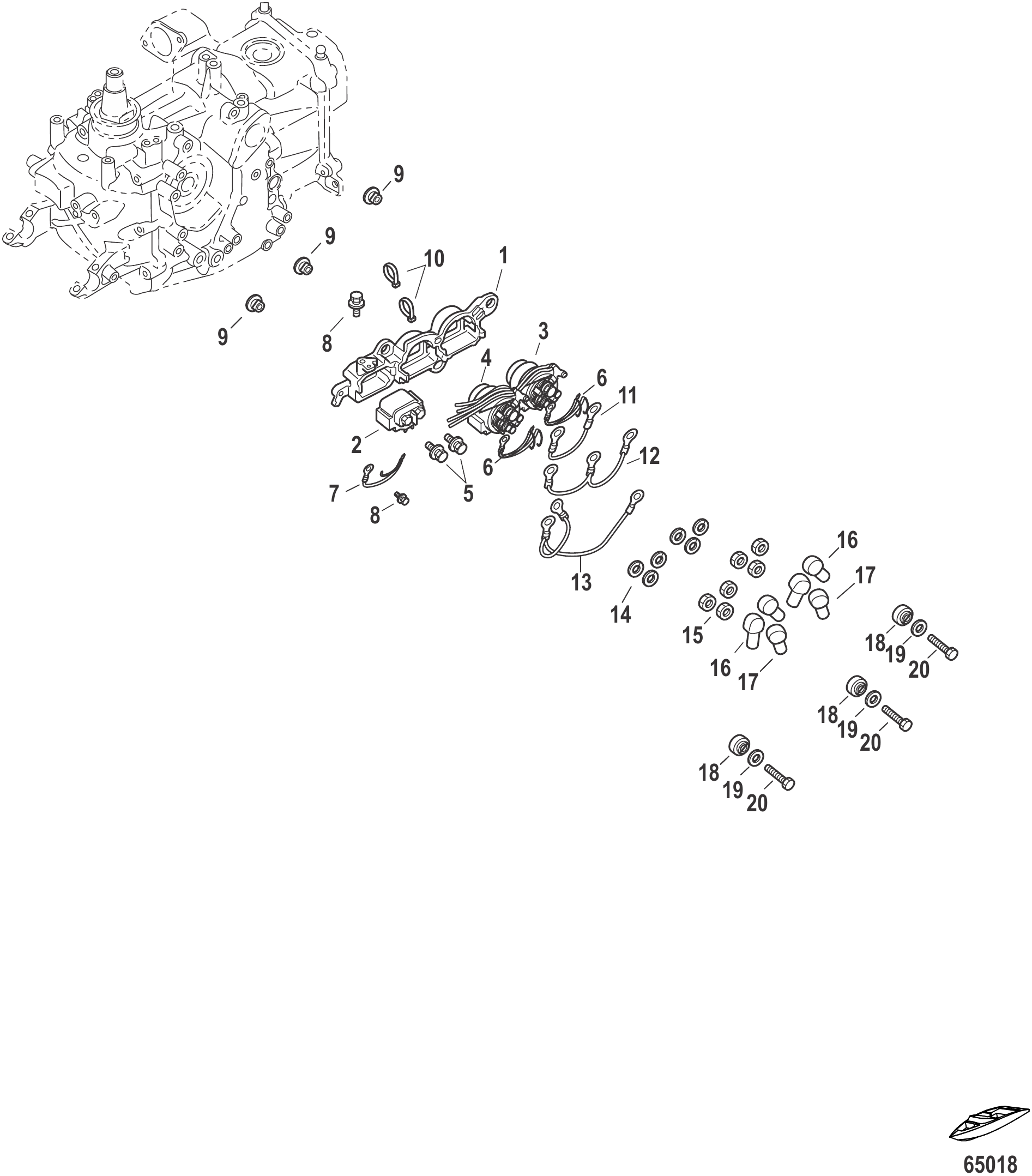

Рис. 14Кронштейн и крышка электрооборудования Electrical Bracket and Cover

REF	Номер детали	Наименование	Кол-во
1	8M0137329	Кронштейн	1
2	853809001	Стартерный соленоид	1
3	8518391	ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ	1
4	851839	Реле-выключатель	1
5	823042059	БОЛТ	2
6	8M0140106	Диод подавления помех	2
7	8M0140103	Диод подавления помех	1
8	8230427	Болт в сборе (M6 x 12)	2
9	8M0137298	Втулка	3
10	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
11	853740	Провод заземления	1
12	8M0134473	Жгут проводов в сборе	1
13	8M0134474	Жгут проводов в сборе	1
14	400256	СТОПОРНАЯ ШАЙБА (M6)	6
15	400212	ГАЙКА (M6) Нержавеющая сталь	6
16	853816004	Красный колпачок	4
17	8538161	Крышка	2
18	8M0135593	Опора резиновая	3
19	953921	Шайба нержавеющая	3
20	4000330	ВИНТ (M6 x 25)	3
20	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3
-	8M0137846	Комплект электростартера	1

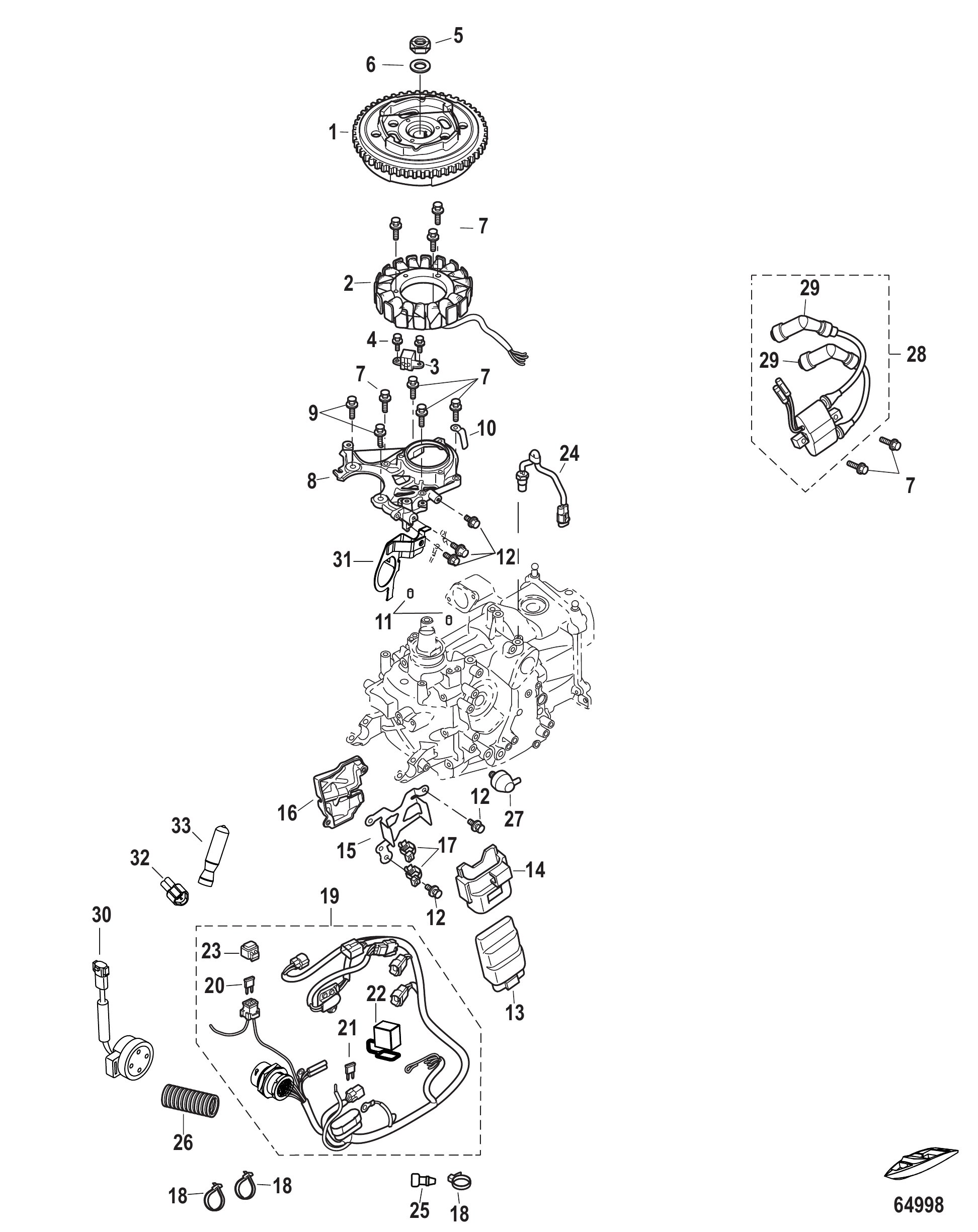

Рис. 15Маховик, ЭБУ, жгут проводов Flywheel, ECU, Wiring Harness

REF	Номер детали	Наименование	Кол-во
1	8M0134469	Маховик	1
2	8M0134470	Генератор	1
3	8M0135822	Катушка импульсная	1
4	823042067	ВИНТ	2
5	851832001	ГАЙКА золотистая	1
6	853991002	Шайба	1
7	823042	Болт	9
8	8M0134471	Кронштейн катушки	1
9	823042073	ВИНТ	2
10	8M0130961	Хомут	1
11	16119	Штифт установочный	2
12	8230427	Болт в сборе (M6 x 12)	5
13	8M0173455	Электронный блок управления двигателем	1
13	8M0135815	Электронный блок управления двигателем	1
13	8M0135817	Электронный блок управления двигателем	1
13	8M0135819	Электронный блок управления двигателем	1
13	8M0139796	Электронный модуль управления 15 л.с.	1
13	8M0139798	Электронный модуль управления 20 л.с.	1
14	8M0137320	Держатель электронного блока управления	1
14	8M0178674	Держатель электронного блока управления	1
15	8M0137321	Пластина	1
16	8M0139432	Пластина	1
17	898101949	Хомут	2
18	816311T	СТЯЖКА (8.00 дюймов)	2
19	8M0134517	Жгут проводов в сборе	1
19	8M0185667	Жгут проводов в сборе	1
19	8M0134518	Жгут проводов в сборе	1
19	8M0185669	Жгут проводов в сборе	1
20	853814002	Предохранитель 20 А	1
21	853814003	Предохранитель 15 А	1
22	8M0137322	Разъем кабельного наконечника	1
23	8M0106928	Втулка	1
24	8M0135709	Датчик температуры охлаждающей жидкости	1
25	853994	Пробка	2
26	879705003	Втулка	1
27	803538	Выключатель в сборе масляного давления	1
27	8M0163139	Датчик давления масла в сборе	1
28	8M0134472	Катушка зажигания	1
29	898101141	Пыльник	2
29	8M0235238	Колпачок	2
30	898101134	Сигнализатор	1
31	8M0137328	Кронштейн	1
32	8M0137325	Крышка клеммы	1
33	8M0137324	Крышка клеммы	1
-	8M0137846	Комплект электростартера	1

Рис. 16Топливный фильтр Fuel Filter

REF	Номер детали	Наименование	Кол-во
-	8M0134466	Топливный фильтр в сборе	1
1	8518151	Уплотнительное кольцо	1
2	8537331	Фильтр топливный	1

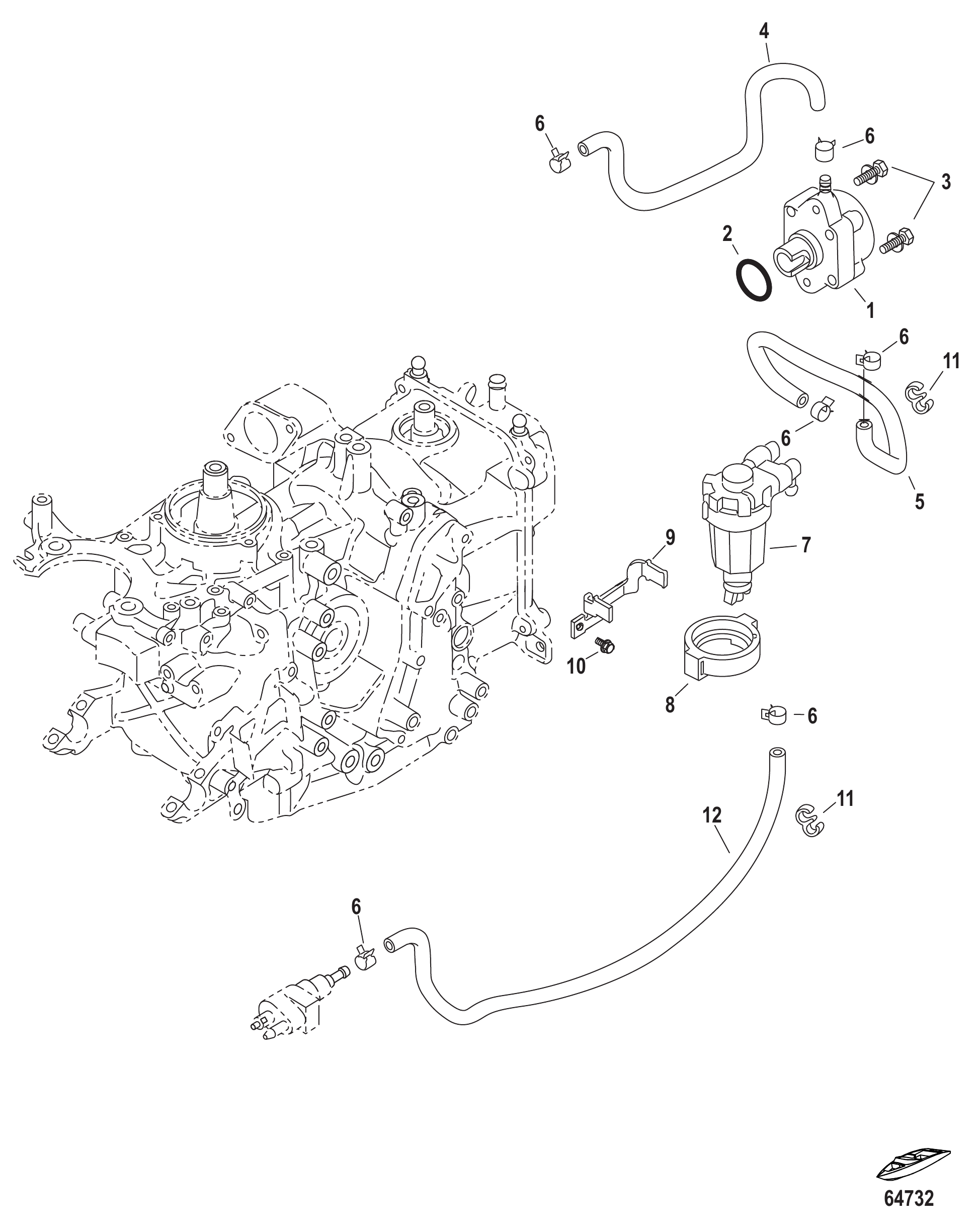

Рис. 17Механический топливный насос и топливопроводы Fuel Pump and Lines Mechanical

REF	Номер детали	Наименование	Кол-во
1	803529T04	Насос топливный в сборе	1
2	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
3	823042	Болт	2
4	8M0135705	Топливный шланг	1
4	8M0135703	Топливный шланг	1
4	8M0135705	Топливный шланг	1
5	8M0135706	Топливный шланг	1
5	8M0135704	Топливный шланг	1
5	8M0135706	Топливный шланг	1
6	8M0129429	ХОМУТ ШЛАНГА	6
7	8M0134466	Топливный фильтр в сборе	1
7	8537331	Фильтр топливный	1
7	8518151	Уплотнительное кольцо	1
8	8M0137308	Держатель топливного фильтра	1
9	8M0138562	Пластина	1
10	8230427	Болт в сборе (M6 x 12)	1
11	8M0138567	Хомут	2
12	8M0069791	Шланг	1
12	8M0135823	Топливный шланг	1
12	8M0069791	Шланг	1
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

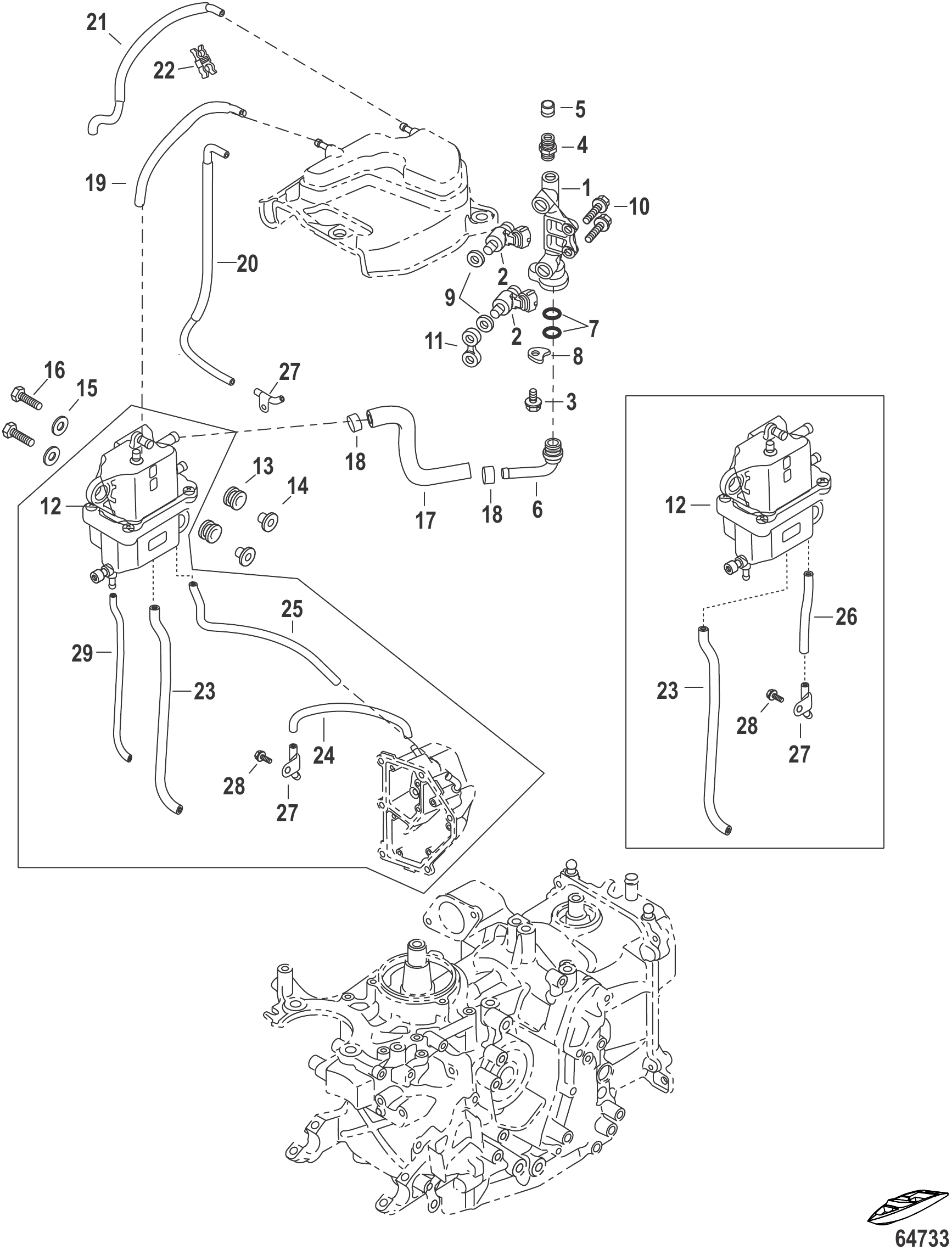

Рис. 18Топливная рампа и сепаратор паров Fuel Rail and Vapor Separator

REF	Номер детали	Наименование	Кол-во
1	8M0134458	Топливная рампа в сборе	1
2	8M0134459	Топливная форсунка в сборе	2
3	8230427	Болт в сборе (M6 x 12)	1
4	883542001	Клапан	1
4	8M0225719	Клапан	1
5	805515001	КРЫШКА КЛАПАНА	1
6	8M0135592	Штуцер	1
7	804840007	Кольцо уплотнительное	2
8	804830002	Хомут	1
-	8M0238936	Ремкомплект уплотнений	1
9	8M0138599	Уплотнительное кольцо	2
10	823042	Болт	2
11	8M0134460	Изолятор	1
12	8M0134463	Сепаратор паров топлива в сборе	1
13	8M0135593	Опора резиновая	2
14	8M0137298	Втулка	2
15	953921	Шайба нержавеющая	2
16	4000330	ВИНТ (M6 x 25)	2
16	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
17	8M0132344	Топливный шланг	1
18	898101237	Хомут	2
19	8M0132216	Вентиляционный шланг	1
20	8M0135701	Вентиляционный шланг	1
21	8M0135702	Вентиляционный шланг	1
22	8M0138568	Хомут	1
23	8M0138601	Шланг охлаждения корпуса гребного вала — топливный охладитель	2
24	8M0138603	Шланг охлаждения крышки порта холостого хода — штуцер	1
25	8M0138605	Шланг охлаждения крышки порта холостого хода — топливный охладитель	1
26	8M0229095	Шланг охлаждения крышки порта холостого хода	1
27	8M0137341	Штуцер	2
28	8230427	Болт в сборе (M6 x 12)	1
29	8M0057112	ШЛАНГ	1

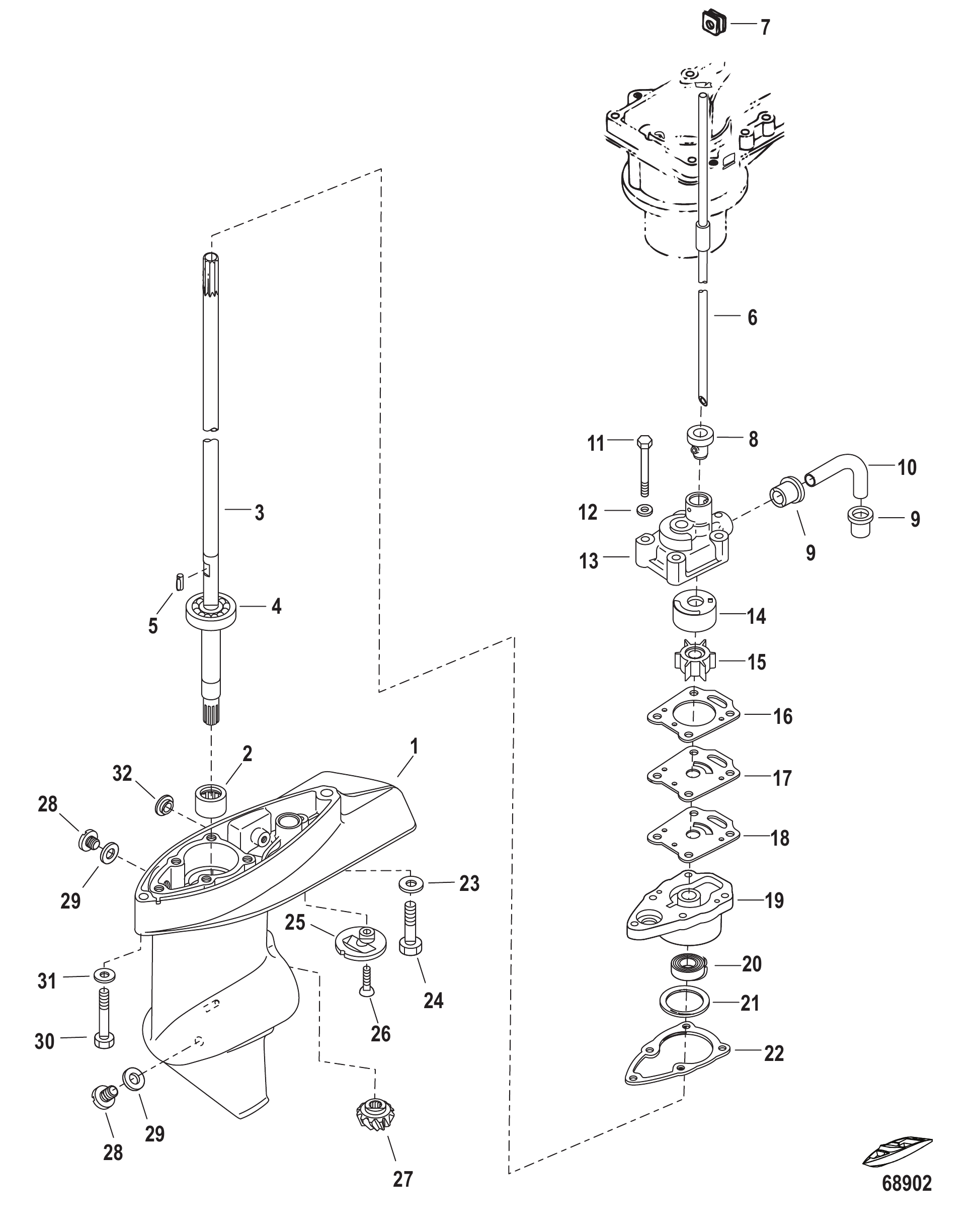

Рис. 19Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	8M0128318	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0128320	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0155377	Корпус редуктора B L	1
-	8M0063900	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0122305	Корпус редуктора в сборе	1
-	8M0188426	Гребной винт Mercury / Quicksilver	1
1	825132T30	Корпус редуктора в сборе	1
1	9621T6	Корпус редуктора в сборе	1
2	16124	Втулка корпуса редуктора	1
3	8M0076367	Гребной вал	1
3	8M0076368	Гребной вал	1
3	8M0063847	ВЕРТИКАЛЬНЫЙ ВАЛ	1
4	95347	Подшипник гребного вала	1
5	16155	Шпонка	1
6	16169	Трубка водяная	1
6	16170	Трубка водяная	1
6	8M0063822	ТРУБКА ВОДЯНАЯ	1
7	18876	Втулка уплотнительная водяной трубки	1
8	16171	Сальник нижней водяной трубки	1
9	16168	Сальник шланга водяного насоса	2
10	16167	Шланг водяного насоса	1
10	8M0188428	Водяная трубка нижняя	1
11	8M0063198	Болт	4
12	16826	Шайба нержавеющая	4
13	16156	Корпус верхний водяного насоса	1
13	8M0188429	Водяной насос	1
14	16157	Втулка корпуса верхнего водяного насоса	1
15	161543	Крыльчатка	1
15	8M0204676	Крыльчатка	1
16	16158009	Прокладка	1
16	8M0155369	Прокладка	1
17	16159	Пластина корпуса водяного насоса	1
18	16160004	Прокладка	1
19	826053T	КОРПУС (НИЖНИЙ)	1
20	16162	Сальник масляный нижнего корпуса водяного насоса	1
21	161631	Шайба регулировочная (0.1) (0.1)	AR
21	8132761	Шайба регулировочная (0.15) (0.15)	AR
22	16164003	Прокладка	1
23	16192	Шайба	1
24	879194306	Болт	1
25	16133	Сетка водозаборная	1
26	16134	Винт	1
27	8M0122680	Редуктор в сборе	1
28	953683	Пробка	2
28	8M0229353	Пробка	2
29	8M0082880	Комплект уплотнений сливной пробки	2
30	8M0063198	Болт	1
31	16826	Шайба нержавеющая	1
32	NSS	NOT SOLD SEPARATE Grommet	2
-	16159A03	РЕМКОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ	1
-	8M0155395	РЕМКОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ	1
-	8M0157826	КОМПЛЕКТ ВОДЯНОЙ КРЫЛЬЧАТКИ УСИЛЕННЫЙ	1
-	8M0134073	Комплект прокладок	1
-	8M0188431	Комплект прокладок	1

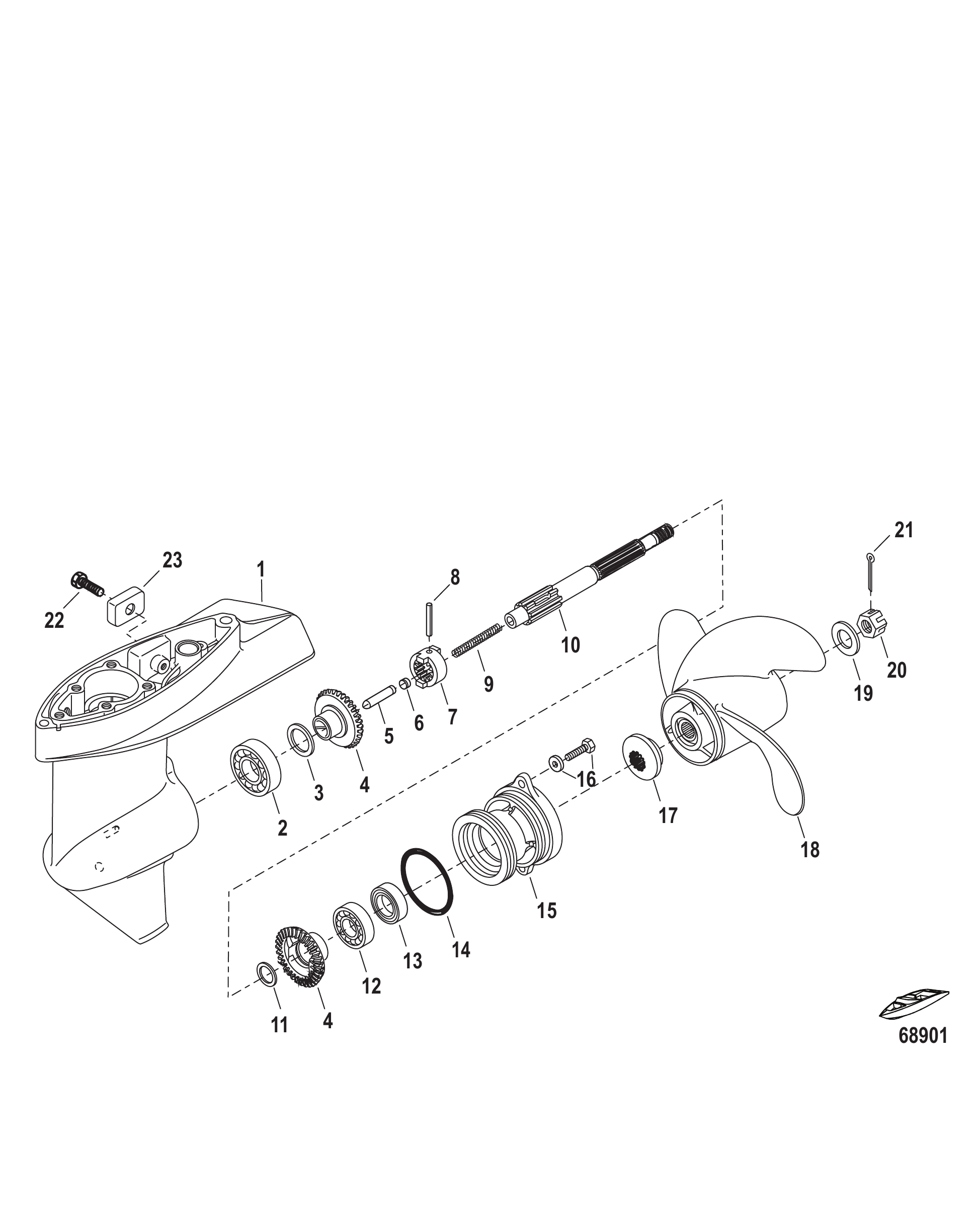

Рис. 20Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	8M0128318	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0128320	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0155377	Корпус редуктора B L	1
-	8M0063900	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8M0122305	Корпус редуктора в сборе	1
-	8M0188426	Гребной винт Mercury / Quicksilver	1
1	825132T30	Корпус редуктора в сборе	1
1	9621T6	Корпус редуктора в сборе	1
2	16128	Подшипник шариковый	1
3	16141	Прокладка регулировочная (0.1)	AR
3	813277	Прокладка (0.15)	AR
4	8M0122680	Редуктор в сборе	2
5	16152	Толкатель кулачка	1
6	16153	Фиксатор пружины муфты	1
7	812946	Муфта	1
8	16150	Штифт муфты	1
9	17667	ПРУЖИНА СЦЕПЛЕНИЯ	1
10	195133	Гребной вал	1
11	16140	Шайба	1
12	16132	Подшипник шариковый гребного вала	1
13	16130	Сальник масляный	1
14	16131	Уплотнительное кольцо	1
15	825118T	Корпус	1
16	8248324	Винт (M6 x 16)	2
17	16145Q01	Упорная шайба	1
18	812951A02	Гребной винт Black Max 8.4 X 6 RH AL 3 BL — повышенной тяги	1
18	812949A02	Гребной винт Black Max 7.8 X 7 RH AL 3 BL	1
18	812950A02	Гребной винт Black Max 7.8 X 8 RH AL 3 BL	1
18	8M0081238	BLACK DIAMOND (7.9 X 6 RH) Mercury / Quicksilver	1
18	QA3182R	ГРЕБНОЙ ВИНТ BLACK DIAMOND	1
18	QA3184R	ГРЕБНОЙ ВИНТ BLACK DIAMOND	1
18	8M0081239	BLACK DIAMOND (7.8 X 9 RH) Mercury / Quicksilver	1
19	16146	Шайба	1
20	16147	Гайка гребного винта	1
21	815026	Шплинт	1
22	16832	Болт (M6 x 16)	1
23	875208	Анод	1
23	823912	АНОД	1
-	8M0134073	Комплект прокладок	1
-	8M0188431	Комплект прокладок	1

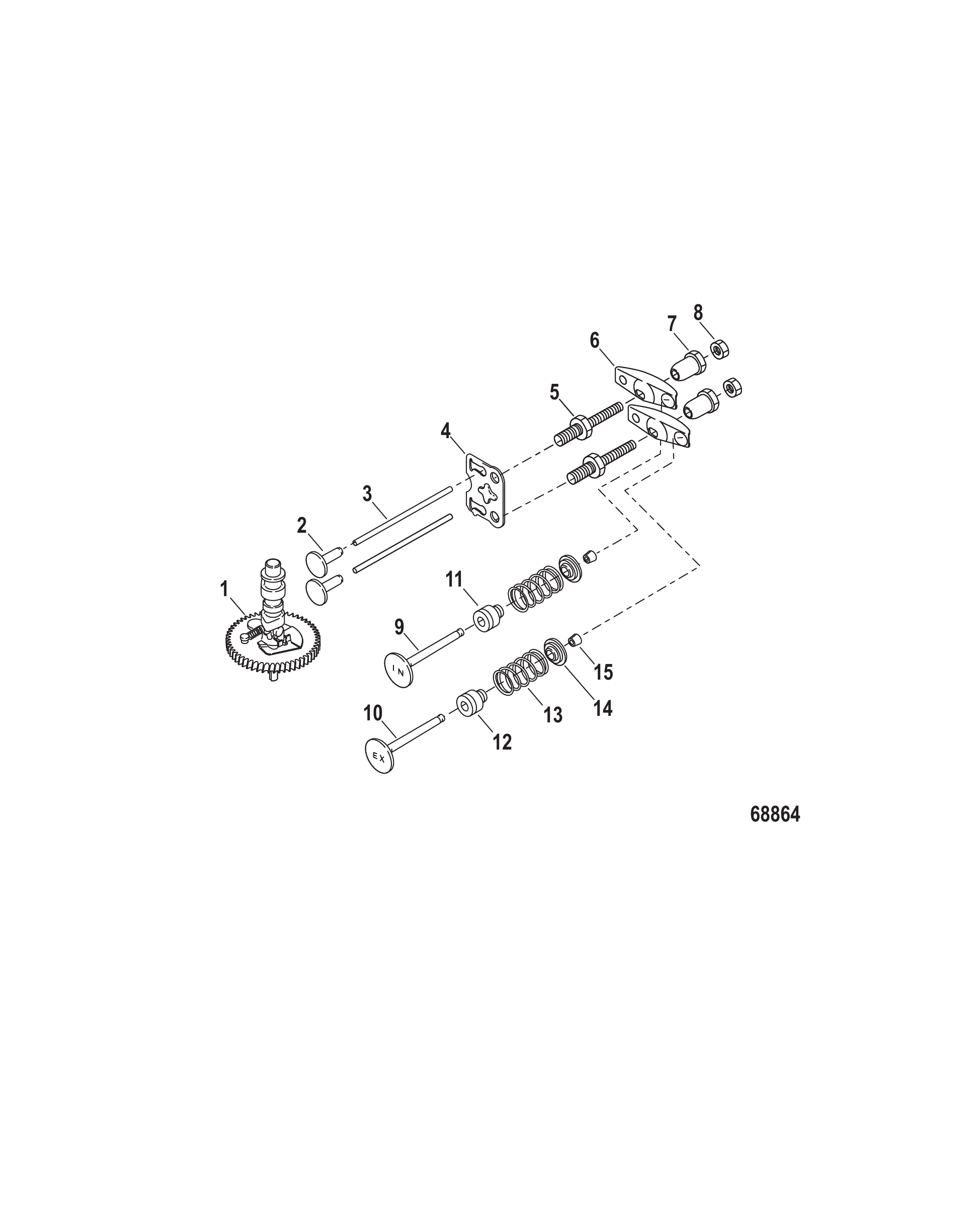

Рис. 21ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	803545T03	РАСПРЕДВАЛ	1
2	803546	Толкатель	2
3	803547	Штанга толкателя	2
4	803548	Пластина	1
5	8035097	Болт	2
6	8M0056319	КОРОМЫСЛО	2
7	803550	Ось качания	2
8	803551001	Гайка	2
9	8M0056312	КЛАПАН ВПУСКНОЙ	1
10	8M0056316	КЛАПАН ВЫПУСКНОЙ	1
11	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	1
12	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	1
13	898101214	Пружина клапана	2
14	8M0152418	Фиксатор в сборе	2
15	NSS	NOT SOLD SEPARATE	4

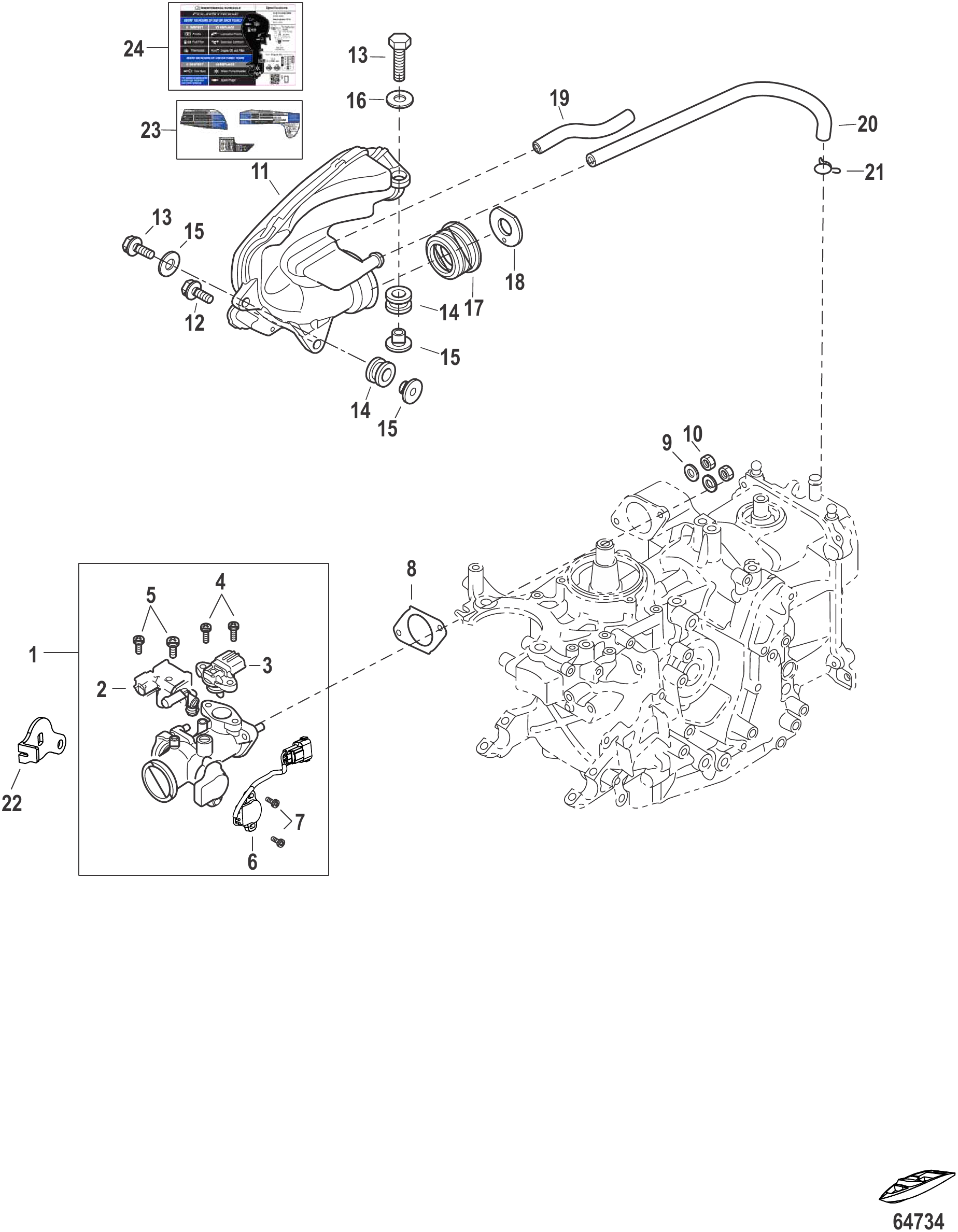

Рис. 22Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	8M0134461	Дроссельный узел в сборе	1
2	8M0132241	Электромагнитный клапан холостого хода	1
3	8M0132303	Датчик температуры и абсолютного давления	1
4	855544024	Болт	2
5	8M0139039	Винт	2
6	8M0132180	Датчик положения дроссельной заслонки	1
6	8M0153615	Положение дроссельной заслонки	1
7	8M0153617	ВИНТ	2
8	898101981	ПРОКЛАДКА	1
9	16826	Шайба нержавеющая	2
10	400212	ГАЙКА (M6) Нержавеющая сталь	2
11	8M0134462	ГЛУШИТЕЛЬ ВПУСКА В СБОРЕ	1
12	8M0102279	Болт	1
13	8248324	Винт (M6 x 16)	2
14	8M0135593	Опора резиновая	2
15	8M0137298	Втулка	2
16	953921	Шайба нержавеющая	2
17	8M0173453	ПРОКЛАДКА ОГРАНИЧИТЕЛЯ	1
17	8M0137301	ПРОКЛАДКА	1
18	8M0173451	ОГРАНИЧИТЕЛЬ	1
18	8M0137303	ОГРАНИЧИТЕЛЬ	1
19	8M0139041	ШЛАНГ	1
20	8M0136227	ШЛАНГ САПУНА	1
21	952245	Хомут	1
22	8M0137319	УПОР РЫЧАГА ДРОССЕЛЯ	1
23	8M0137391	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ	1
23	8M0137392	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
23	8M0206083	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
23	8M0137393	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
23	8M0206085	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
23	8M0137394	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, Japan	1
23	8M0206080	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ	1
24	8M0206080	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ	1
24	8M0206083	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
24	8M0206085	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

Рис. 23КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0151469	СЕРВИСНЫЙ КОМПЛЕКТ 15-20 EFI (100 часов)	1
-	8M0162831	Фильтр масляный в сборе, 4-тактный	1
-	8M0134466	Топливный фильтр в сборе	1
-	8537331	Фильтр топливный	1
-	8518151	Уплотнительное кольцо	1
-	895146	Шайба	1
-	8M0075255	Уплотнение сливной пробки	2
-	8M0188617	Уплотнение	2
-	8M0151470	СЕРВИСНЫЙ КОМПЛЕКТ 15-20 EFI (300 часов)	1
-	8M0162831	Фильтр масляный в сборе, 4-тактный	1
-	8M0134466	Топливный фильтр в сборе	1
-	8537331	Фильтр топливный	1
-	8518151	Уплотнительное кольцо	1
-	895146	Шайба	1
-	8M0082880	Комплект уплотнений сливной пробки	2
-	8M0139434	ТЕРМОСТАТ	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	803507	СВЕЧА ЗАЖИГАНИЯ	2
-	8M0234113	Свеча DCPR6E @4	2
-	8M0135821	ПОЛНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА ДЛЯ РЕМОНТА	1
-	823913Q	АНОД	2
-	875208	Анод	2

Рис. 24КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0134437	ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	8M0134455	ПРОКЛАДКА КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	803513007	Уплотнительное кольцо	1
-	8M0135580	ПРОКЛАДКА ВЫПУСКА	1
-	8M0228553	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	8M0134519	ПРОКЛАДКА СИЛОВОЙ ГОЛОВКИ	1
-	855681005	Сальник масляный	1
-	898103114	Масляный сальник	1
-	898101981	ПРОКЛАДКА	1
-	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
-	8M0135588	ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
-	825455001	Сальник масляный	1

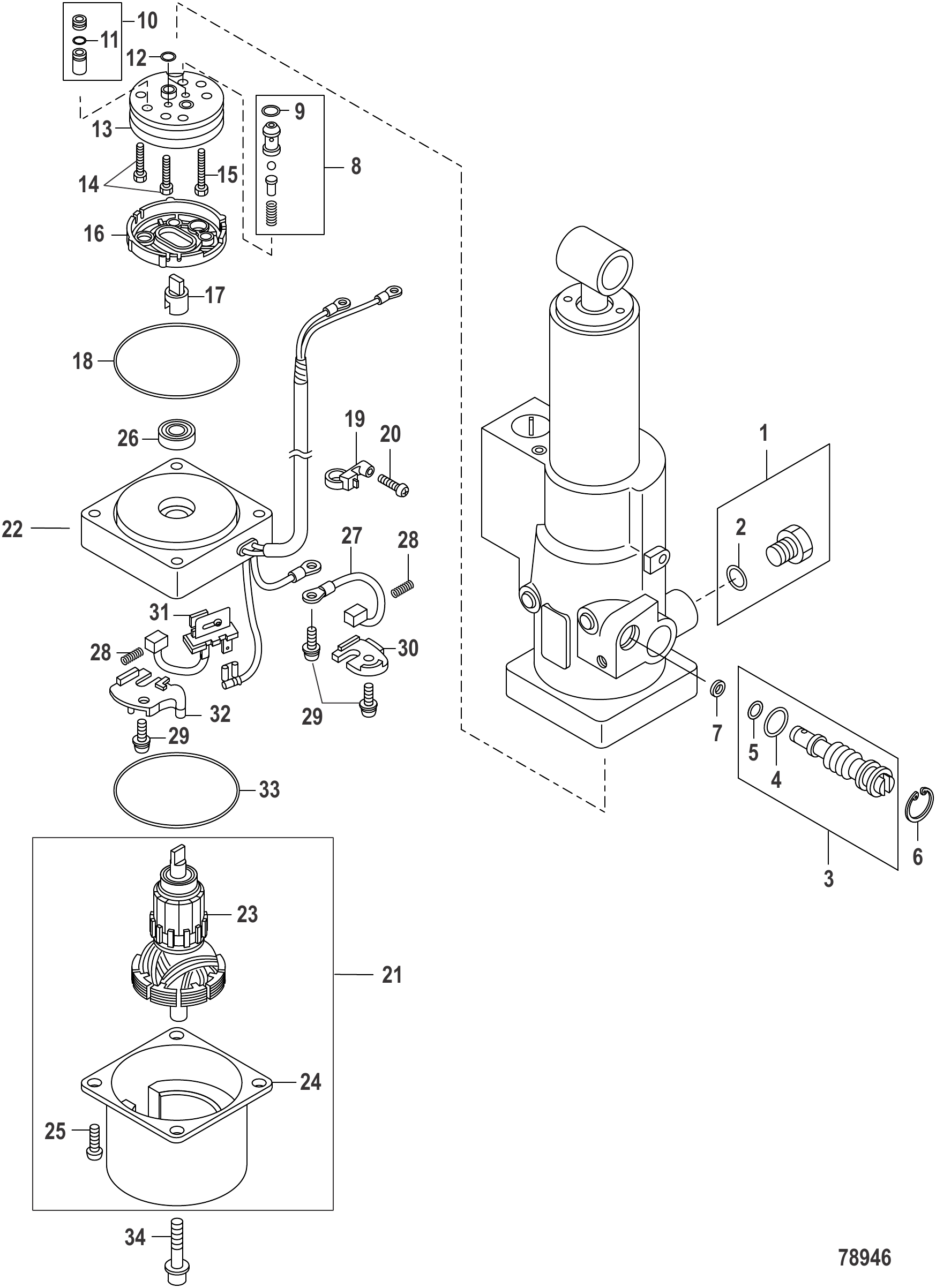

Рис. 25Компоненты гидроподъема Power Tilt Components

REF	Номер детали	Наименование	Кол-во
-	8M0223477	УЗЕЛ ГИДРОПОДЪЁМА В СБОРЕ	1
1	896299A01	Крышка в сборе	1
2	1613110	Уплотнительное кольцо	1
3	896300A01	Клапан ручной в сборе	1
4	812641003	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	16131013	Уплотнительное кольцо	1
6	804027002	СТОПОРНОЕ КОЛЬЦО	1
7	898101245	Сальник	1
8	827672A04	Клапан предохранительный в сборе	1
9	16131013	Уплотнительное кольцо	1
-	898101005	Шар	1
10	896301A01	Клапан в сборе	1
11	803513009	Уплотнительное кольцо	1
12	1613110	Уплотнительное кольцо	2
13	827674002	Насос	1
14	8518664	БОЛТ	2
15	8518663	БОЛТ	1
16	851876	Фильтр	1
17	851877001	Муфта	1
18	16131011	Уплотнительное кольцо	1
19	8M0223478	ХОМУТ	1
20	895143004	Винт	1
21	8M0223479	ЭЛЕКТРОМОТОР В СБОРЕ	1
22	8M0229981	КРОНШТЕЙН ЭЛЕКТРОМОТОРА В СБОРЕ	1
23	891753T02	Якорь в сборе	1
24	896303T	Корпус	1
25	879194330	Винт	2
26	822891001	САЛЬНИК МАСЛЯНЫЙ	1
27	853807003	Щётка	1
28	75384002	Пружина щётки	2
29	823031017	ВИНТ	3
30	803838002	ДЕРЖАТЕЛЬ Щётка	1
31	95237002	Прерыватель	1
32	895157001	Держатель прерывателя	1
33	16131012	Уплотнительное кольцо	1
34	851866010	Болт	2

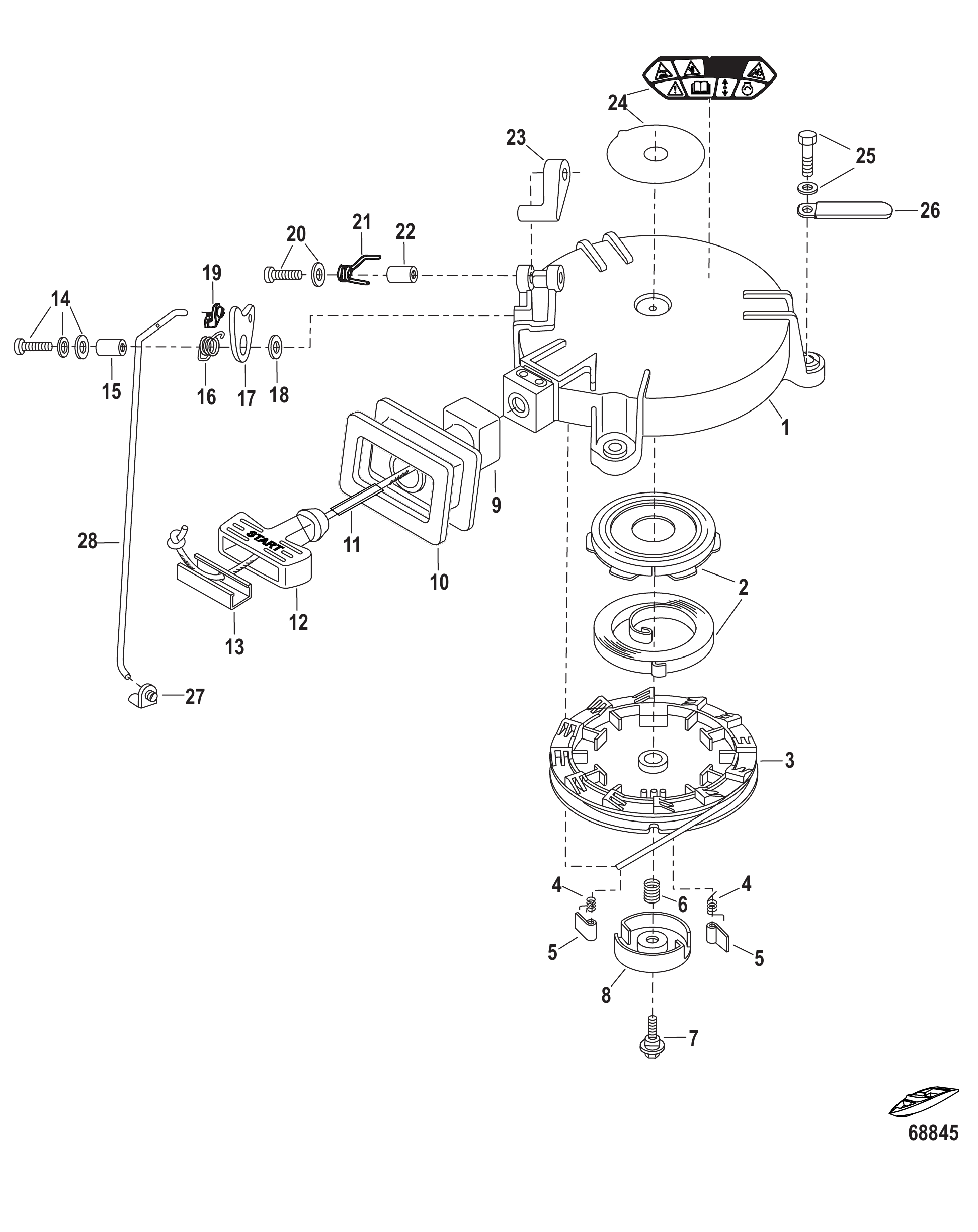

Рис. 26РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	8M0056437	Стартер в сборе с ручным запуском	1
1	812632002	КОРПУС СТАРТЕРА	1
1	8M0227442	Корпус стартера	1
2	812645T10	Пружина стартера, комплект	1
3	812633002	ШКИВ СТАРТЕРА	1
4	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
5	8M0078324	ХРАПОВИК	2
5	812635002	ХРАПОВИК	2
6	812636001	ПРУЖИНА	1
7	812637001	БОЛТ	1
8	8M0078325	ФРИКЦИОННАЯ ПЛАСТИНА	1
9	8M0056340	Пластина уплотнительная	1
10	8M0056963	Втулка	1
11	8M0110704	Шнур	1
12	804363001	Рукоятка стартера	1
13	8M0084137	Анкер шнура	1
14	855544	Винтовой узел	1
15	855545001	Втулка	1
16	804366001	Пружина фиксатора пускового кулачка	1
17	8M0056338	Кулачок блокировки стартера	1
18	16826	Шайба нержавеющая	1
19	17643002	Быстросъёмное соединение тяги	1
20	8555449	Винтовой узел	1
21	812645007	ПРУЖИНА	1
22	895130	Втулка	1
23	8M0056339	Фиксатор блокировки стартера	1
24	8M0137310	Наклейка предупреждающая	1
24	8M0137311	Наклейка предупреждающая	1
25	898101992	БОЛТ В СБОРЕ	3
26	8M0130961	Хомут	1
27	176431	ЗАЩЕЛКА ТЯГИ	1
27	8M0169412	ТЯГА С ФИКСАТОРОМ	1
28	8M0056432	Тяга блокировки стартера	1
28	8M0223141	Штанга блокировки запуска	1

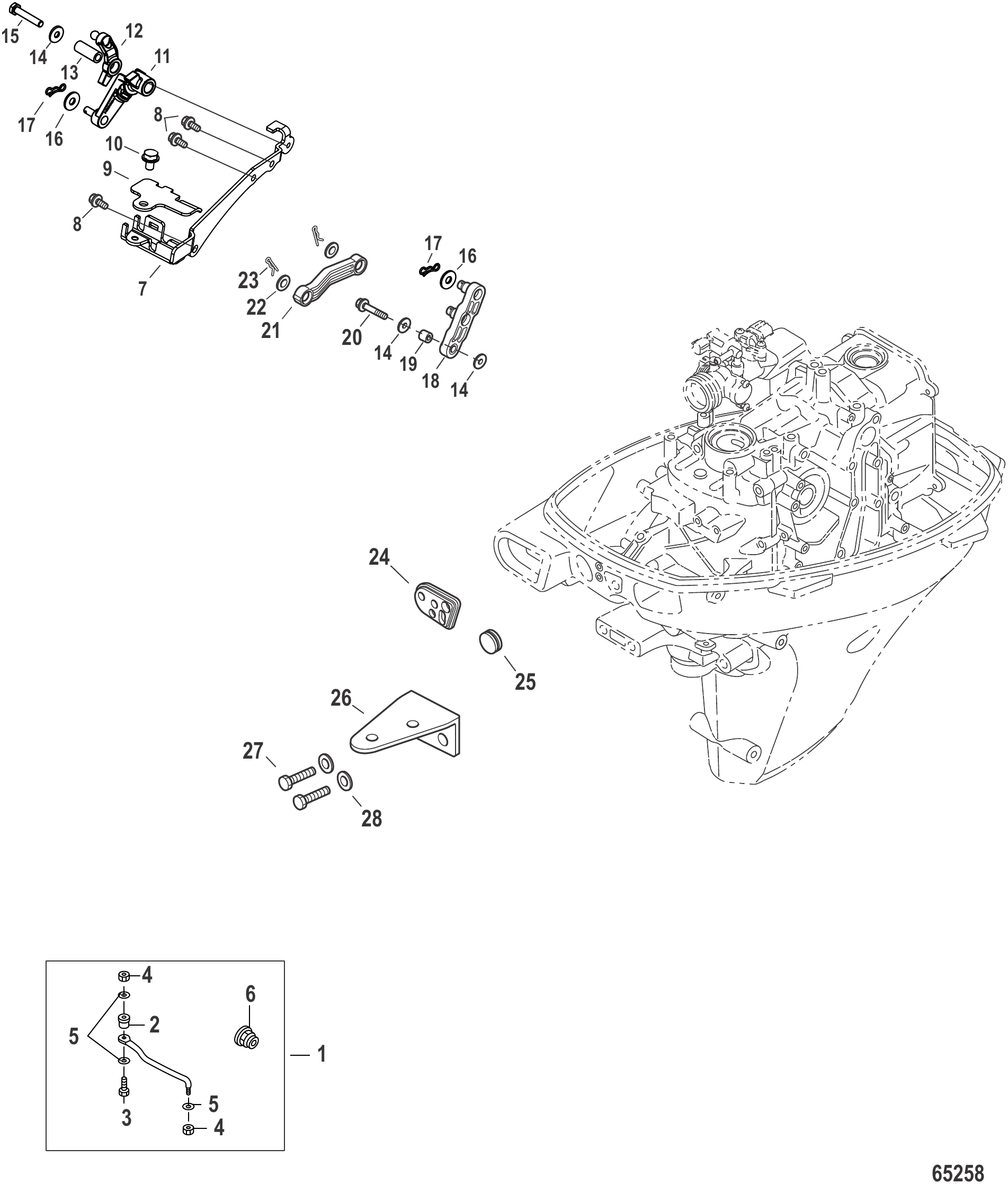

Рис. 27Комплект для перевода с румпеля на дистанционное управление - 8M0140122 Remote Control Conversion Kit Tiller to RC - 8M0140122

REF	Номер детали	Наименование	Кол-во
-	8M0140122	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (с румпеля на дистанционное управление)	1
1	853824A04	Тяга соединительная в сборе	1
2	NSS	NOT SOLD SEPARATE	1
3	851866007	Болт	1
4	161473	Гайка нейлоновая	2
5	9539210	Шайба	3
6	853825	Крышка	1
7	8M0137835	КРОНШТЕЙН ТРОСА	1
8	8248324	Винт (M6 x 16)	3
9	8M0139043	ЗАЖИМ ТРОСА	1
10	823042059	БОЛТ	1
11	8M0135855	РЫЧАГ ДРОССЕЛЯ	1
11	8M0152360	РЫЧАГ ДРОССЕЛЯ	1
12	8M0135912	РАСФИКСАТОР ДРОССЕЛЯ	1
13	8M0137299	ВТУЛКА	1
14	953921	Шайба нержавеющая	3
15	4000333	ВИНТ (M6 x 40)	1
16	8M0137389	ШАЙБА	2
17	8M0021224	Зажим типа "бабочка"	2
18	8M0135911	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
18	8M0152358	Рычаг переключения передач	1
19	8M0137300	Втулка	1
20	4000330	ВИНТ (M6 x 25)	1
20	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
21	8M0135854	Тяга рычага переключения передач	1
21	8M0153467	Тяга рычага переключения передач	1
22	953925	ШАЙБА	2
23	8150262	Шплинт	2
24	8M0137385	ВТУЛКА	1
25	16226	Втулка	1
26	8M0135856	Пластина рулевого управления	1
27	8M0135857	Болт	2
28	879194340	Шайба	2

Рис. 28Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0153256	Руководство по эксплуатации	1
-	8M0156927	Сервисное руководство 5 л.с. пропан	1
-	8M0154337	Каталог запчастей 5 л.с. 4-тактный (пропан)	1

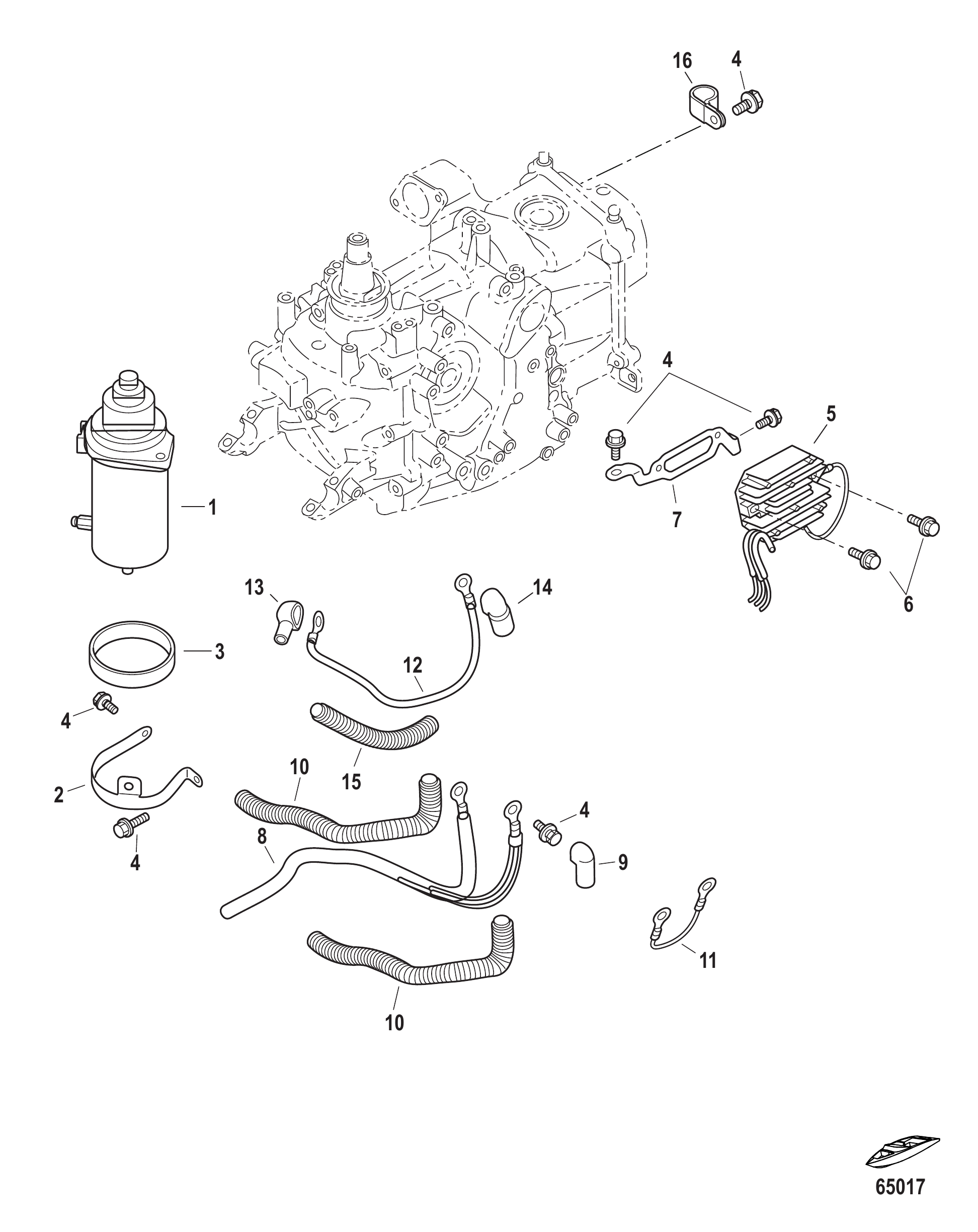

Рис. 29Стартер и выпрямитель Starter Motor and Rectifier

REF	Номер детали	Наименование	Кол-во
1	8M0134475	Стартер	1
1	8M0188336	Стартер в сборе	1
1	8M0147039	Стартер в сборе	1
1	8M0188334	Стартер в сборе	1
2	8M0137335	Хомут стартера	1
3	851837	Подушка резиновая	1
4	8230427	Болт в сборе (M6 x 12)	6
5	8M0134477	Выпрямитель	1
6	167051	Болт (M6 x 20)	2
7	8M0137336	Кронштейн выпрямителя	1
8	8M0134478	Кабель аккумулятора	1
9	853741001	Колпачок клеммы	1
10	895108008	Втулка защитная	2
11	853740	Провод заземления	1
12	8M0137337	Кабель стартера	1
13	853816003	Красный клеммный колпачок	1
14	853816002	Клеммный колпачок	1
15	853740018	Втулка защитная	1
16	953951	ХОМУТ	1
-	8M0137846	Комплект электростартера	1
-	8M0137842	Комплект зарядки аккумулятора	1

Рис. 30КОМПОНЕНТЫ СТАРТЕРА Starter Motor Components

REF	Номер детали	Наименование	Кол-во
1	8M0223446	Стартер	1
2	8M0229580	Шестерня в сборе	1
3	8M0229582	Держатель щёток в сборе	1
4	853722026	Гайка	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	1
6	16826	Шайба нержавеющая	1
-	8M0227805	Комплект электростартера	1

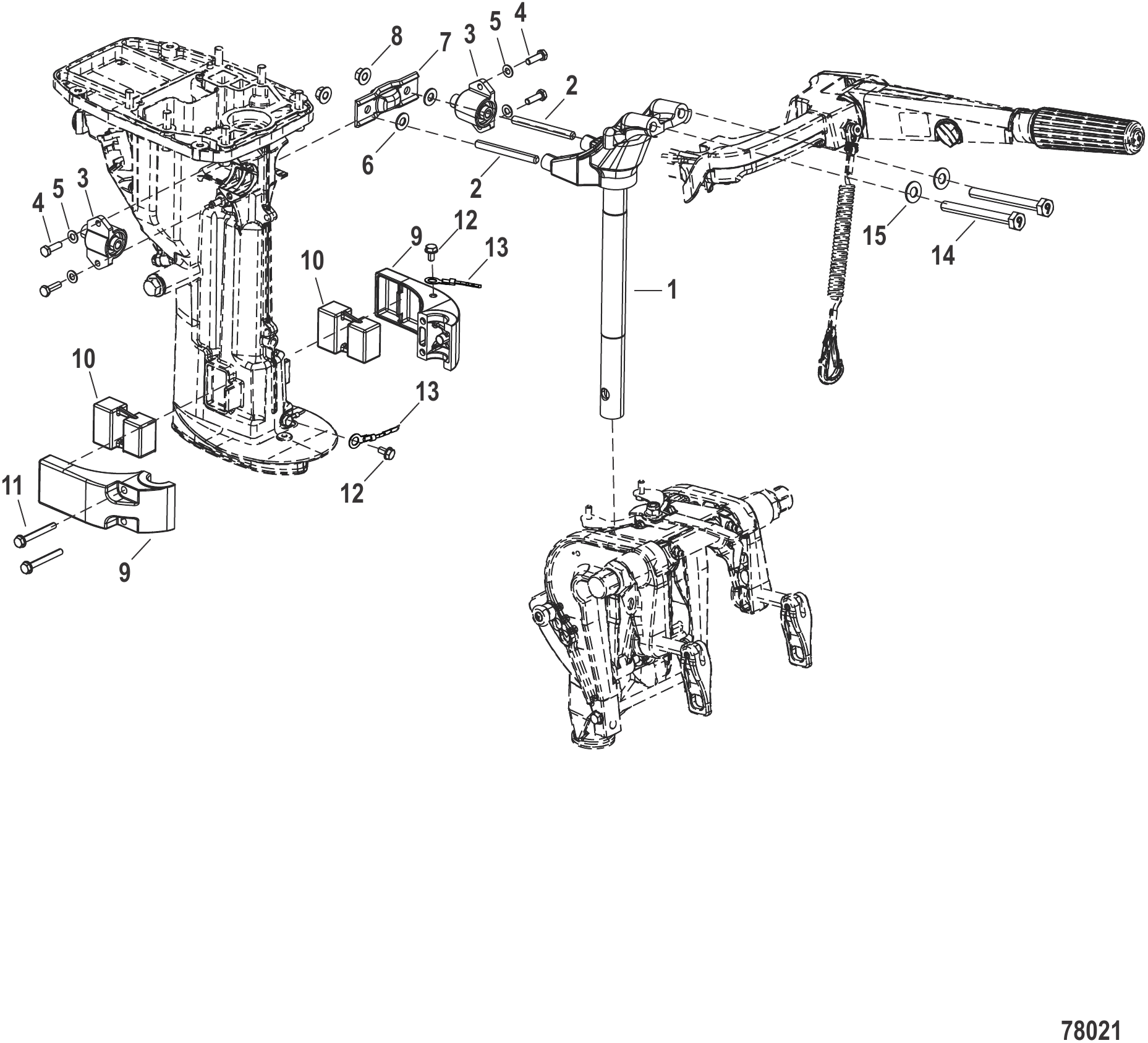

Рис. 31РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	853770T02	ПОВОРОТНАЯ ТРУБА	1
1	853770T05	ПОВОРОТНАЯ ТРУБА	1
2	8M0223475	Шпилька	2
3	8M0078457	Комплект верхней опоры	2
4	8M0150186	Комплект болтов с шайбами	2
5	16826	Шайба нержавеющая	2
6	16192	Шайба	2
7	895167002	ДЕМПФЕР Верхний	1
7	895167001	ДЕМПФЕР Верхний	1
8	853722024	Гайка	2
9	803776004	КРОНШТЕЙН Правый борт	1
9	803776005	КРОНШТЕЙН Левый борт	1
10	803775006	ОПОРА Правый борт / Левый борт нижняя	2
11	879194269	Болт	2
12	8M0155474	Винт	2
13	898101091	Провод заземления	1
14	8M0226905	Болт	2
15	879194340	Шайба	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

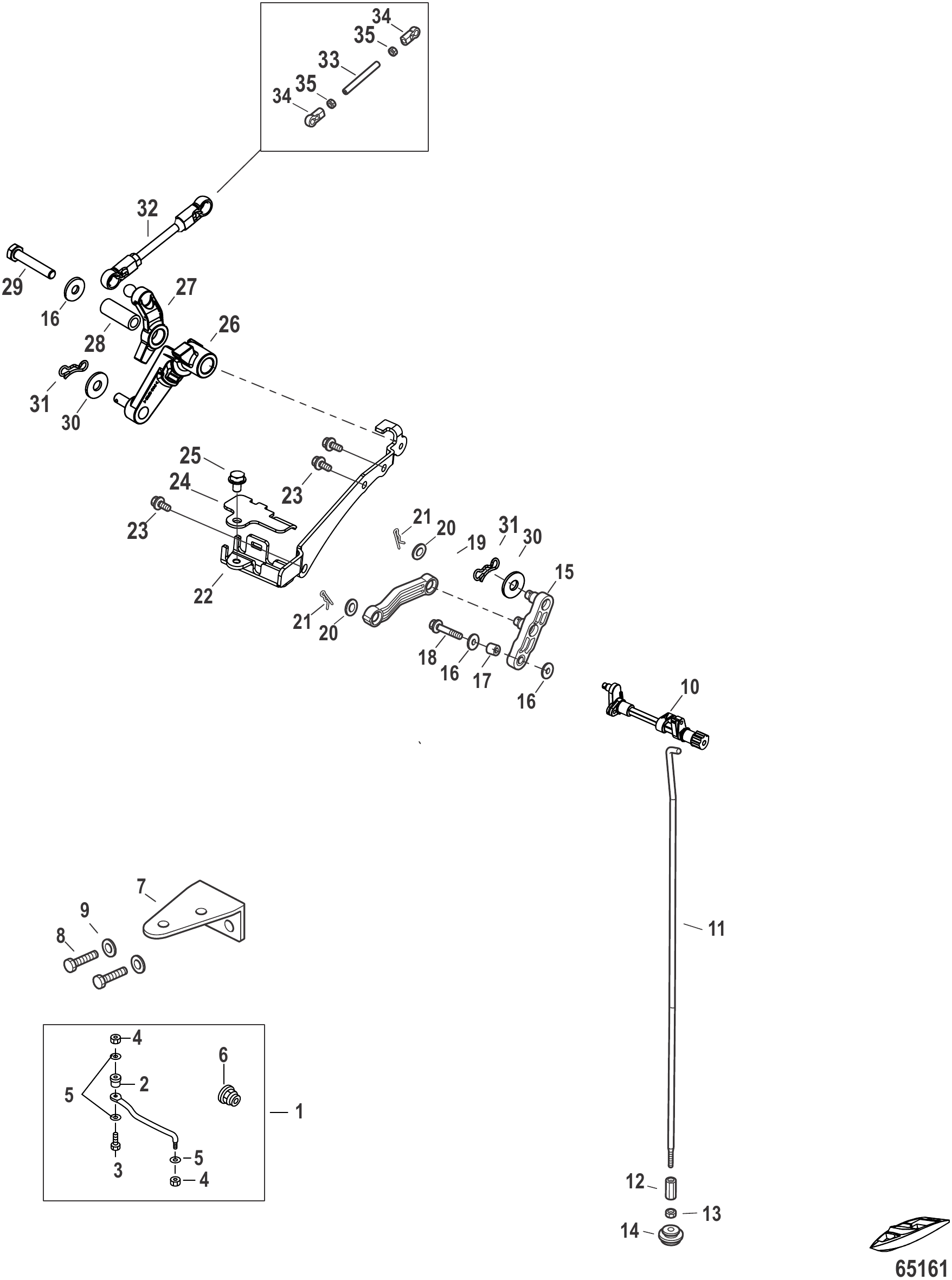

Рис. 32Привод дросселя и переключения передач (дистанционное управление) Throttle and Shift Linkage Remote Control

REF	Номер детали	Наименование	Кол-во
1	853824A04	Тяга соединительная в сборе	1
2	NSS	NOT SOLD SEPARATE	1
3	851866007	Болт	1
4	161473	Гайка нейлоновая	2
5	9539210	Шайба	3
6	853825	Крышка	1
7	8M0135856	Пластина рулевого управления	1
8	8M0135857	Болт	2
9	879194340	Шайба	2
10	8M0134501	Вал рычага переключения передач	1
10	8M0153461	Вал переключения передач	1
11	8M0135825	Тяга переключения передач, короткая	1
11	8M0153463	Тяга переключения передач короткая	1
11	8M0135826	Тяга переключения передач, длинная	1
11	8M0153465	Тяга переключения передач длинная	1
12	8M0135827	Шарнир тяги переключения передач	1
12	803767002	Муфта соединительная	1
13	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
14	8M0137340	Втулка уплотнительная	1
15	8M0135911	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
15	8M0152358	Рычаг переключения передач	1
16	953921	Шайба нержавеющая	3
17	8M0137300	Втулка	1
18	4000330	ВИНТ (M6 x 25)	1
18	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
19	8M0135854	Тяга рычага переключения передач	1
19	8M0153467	Тяга рычага переключения передач	1
20	953925	ШАЙБА	2
21	8150262	Шплинт	2
22	8M0137835	КРОНШТЕЙН ТРОСА	1
23	8248324	Винт (M6 x 16)	3
24	8M0139043	ЗАЖИМ ТРОСА	1
25	823042059	БОЛТ	1
26	8M0135855	РЫЧАГ ДРОССЕЛЯ	1
26	8M0152360	РЫЧАГ ДРОССЕЛЯ	1
27	8M0135912	РАСФИКСАТОР ДРОССЕЛЯ	1
28	8M0137299	ВТУЛКА	1
29	4000333	ВИНТ (M6 x 40)	1
30	8M0137389	ШАЙБА	2
31	8M0021224	Зажим типа "бабочка"	2
32	8M0135708	Тяга соединительная в сборе	1
33	8M0137318	Тяга дросселя	1
34	853745	Колпачок	2
35	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2

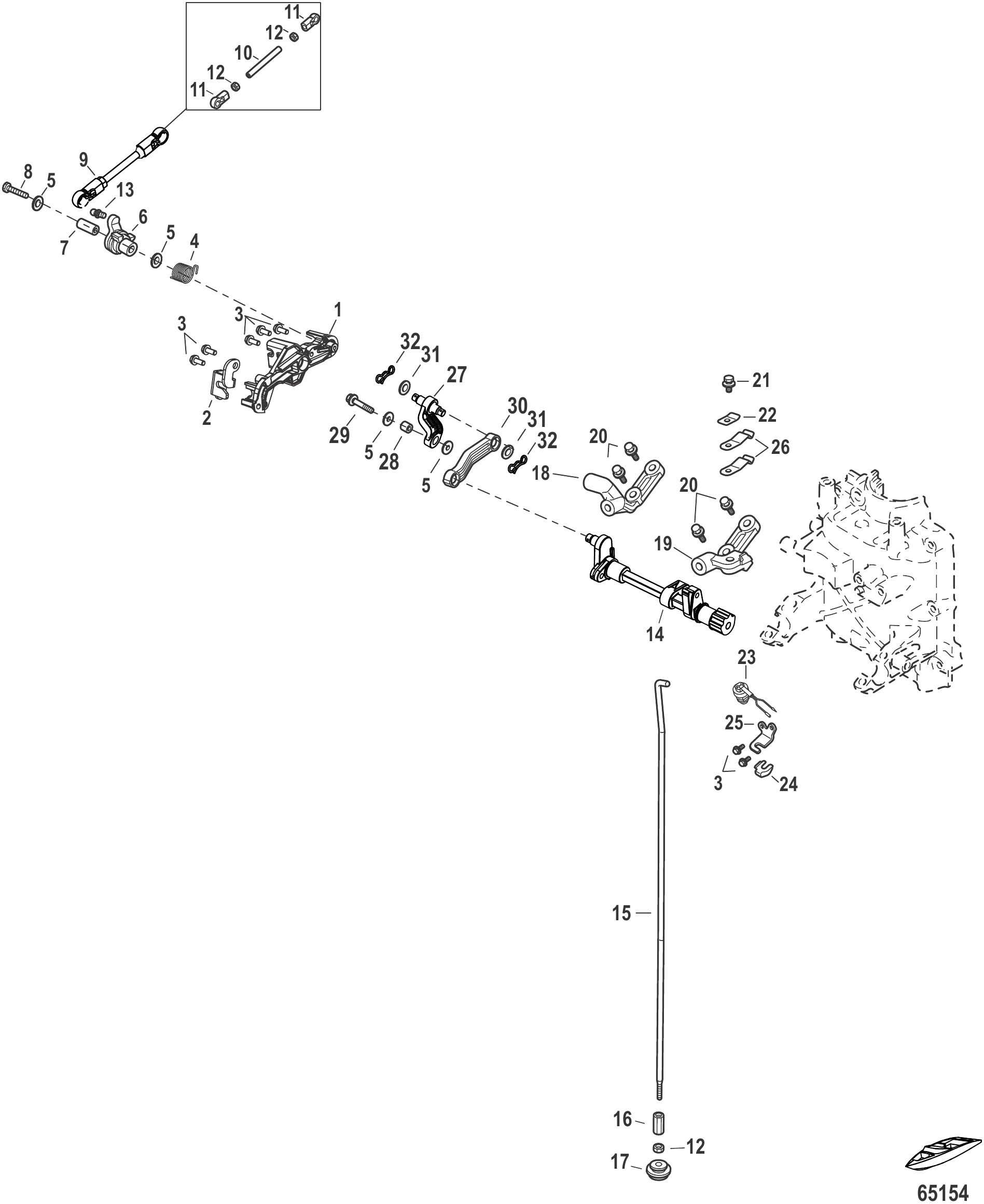

Рис. 33Привод дросселя и переключения передач (румпель) Throttle and Shift Linkage Tiller

REF	Номер детали	Наименование	Кол-во
1	8M0137317	Кронштейн троса дросселя	1
2	8M0140788	Хомут	1
3	8248324	Винт (M6 x 16)	7
4	8M0137313	Пружина	1
5	953921	Шайба нержавеющая	4
6	8M0135707	Барабан дросселя	1
6	8M0147922	Барабан дросселя	1
7	8M0137299	ВТУЛКА	1
8	4000333	ВИНТ (M6 x 40)	1
9	8M0135708	Тяга соединительная в сборе	1
10	8M0137318	Тяга дросселя	1
11	853745	Колпачок	2
12	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	3
13	8M0137312	Шарнир шаровой	1
14	8M0134501	Вал рычага переключения передач	1
14	8M0153461	Вал переключения передач	1
15	8M0135825	Тяга переключения передач, короткая	1
15	8M0153463	Тяга переключения передач короткая	1
15	8M0135826	Тяга переключения передач, длинная	1
15	8M0153465	Тяга переключения передач длинная	1
16	8M0135827	Шарнир тяги переключения передач	1
16	803767002	Муфта соединительная	1
17	8M0137340	Втулка уплотнительная	1
18	8M0135811	Держатель	1
19	8M0135812	Держатель	1
20	167051	Болт (M6 x 20)	4
21	8230427	Болт в сборе (M6 x 12)	1
22	8M0135810	Фиксатор переключения передач	1
23	8M0127937	Выключатель нейтрали	1
24	803841	Привод	1
25	8M0135828	Кронштейн выключателя нейтрали	1
25	8M0152342	Кронштейн выключателя нейтрали	1
26	8M0135809	Пружина фиксатора переключения передач	2
27	8M0135813	Рычаг переключения передач	1
28	8M0137300	Втулка	1
29	4000330	ВИНТ (M6 x 25)	1
29	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
30	8M0135854	Тяга рычага переключения передач	1
30	8M0153467	Тяга рычага переключения передач	1
31	953925	ШАЙБА	2
32	8M0021224	Зажим типа "бабочка"	2

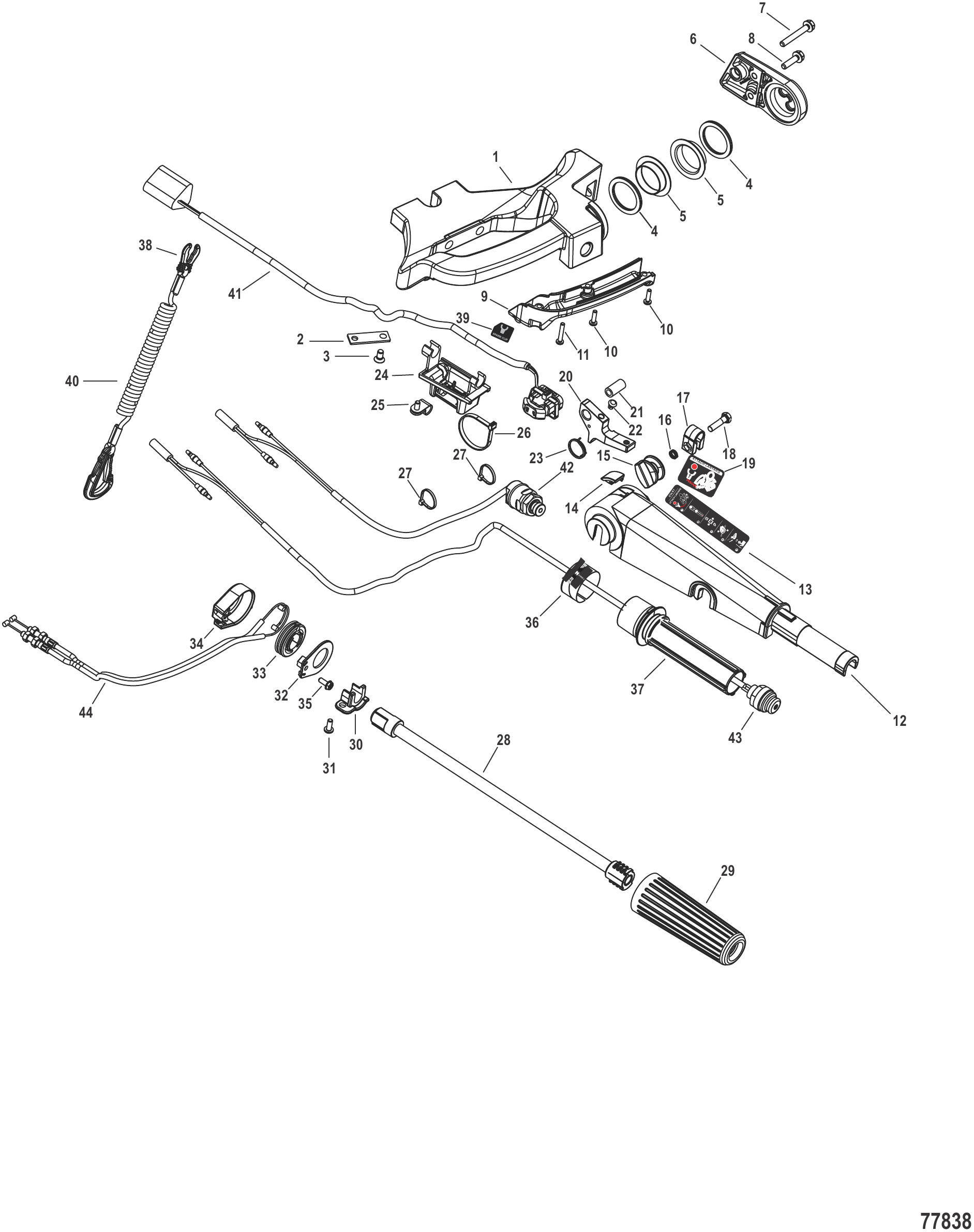

Рис. 34Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	8M0228419	Кронштейн рулевого управления	1
2	8M0151054	ДЕРЖАТЕЛЬ / ПЛАСТИНА	1
3	8M0162938	ВИНТ	1
4	8M0051404	Шайба резиновая	2
5	8M0051403	Втулка пластиковая	2
6	8M0051400	Крышка	1
7	8M0051402	Болт нержавеющая сталь	1
8	823042	Болт	1
9	8M0228416	Крышка румпеля	1
10	4001987	ВИНТ (M4 x 16)	2
11	8M0051395	ВИНТ	1
12	8M0051374	Румпель	1
13	8M0228423	Наклейка процедуры запуска	1
14	8M0051375	Заглушка колпачковая	1
15	8M0051383	Гайка	1
16	8M0051384	Пружина нержавеющая	1
17	8M0051382	Хомут регулятора трения - дроссель	1
18	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
19	8M0228424	Наклейка крепления аварийного шнура	1
20	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
21	8M0051397	Втулка нержавеющая сталь	1
22	8M0051399	Ограничитель	1
22	8M0245322	Стопор	1
23	8M0051398	Пружина нержавеющая сталь	1
24	8M0151038	КОРПУС выключателя	1
25	22740	ЗАЖИМ	1
26	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
28	8M0051379	Вал дроссельной заслонки	1
29	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
30	8M0051380	Кронштейн	1
31	8M0051381	Винт	2
32	8M0051388	Крышка	1
33	8M0051386	Шкив	1
34	8M0051387	Корпус	1
35	878608	Винт (#10-16 x .500)	1
36	8M0228421	Наклейка переключения передач	1
37	8M0051377	Рукоятка	1
38	8M0138447	Запасная защелка вилки шнура безопасности	1
39	8M0228554	Наклейка запасной защелки	1
40	8M0164892	Шнур безопасности в сборе 54 дюйма	1
40	8M0234460	Шнур/ремень 54 @2	1
41	8M0229972	Выключатель гидроподъема	1
42	8M0228417	Выключатель стоп	1
43	8M0051405	Выключатель в сборе стоп	1
44	8M0228418	ТРОС Дроссель	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

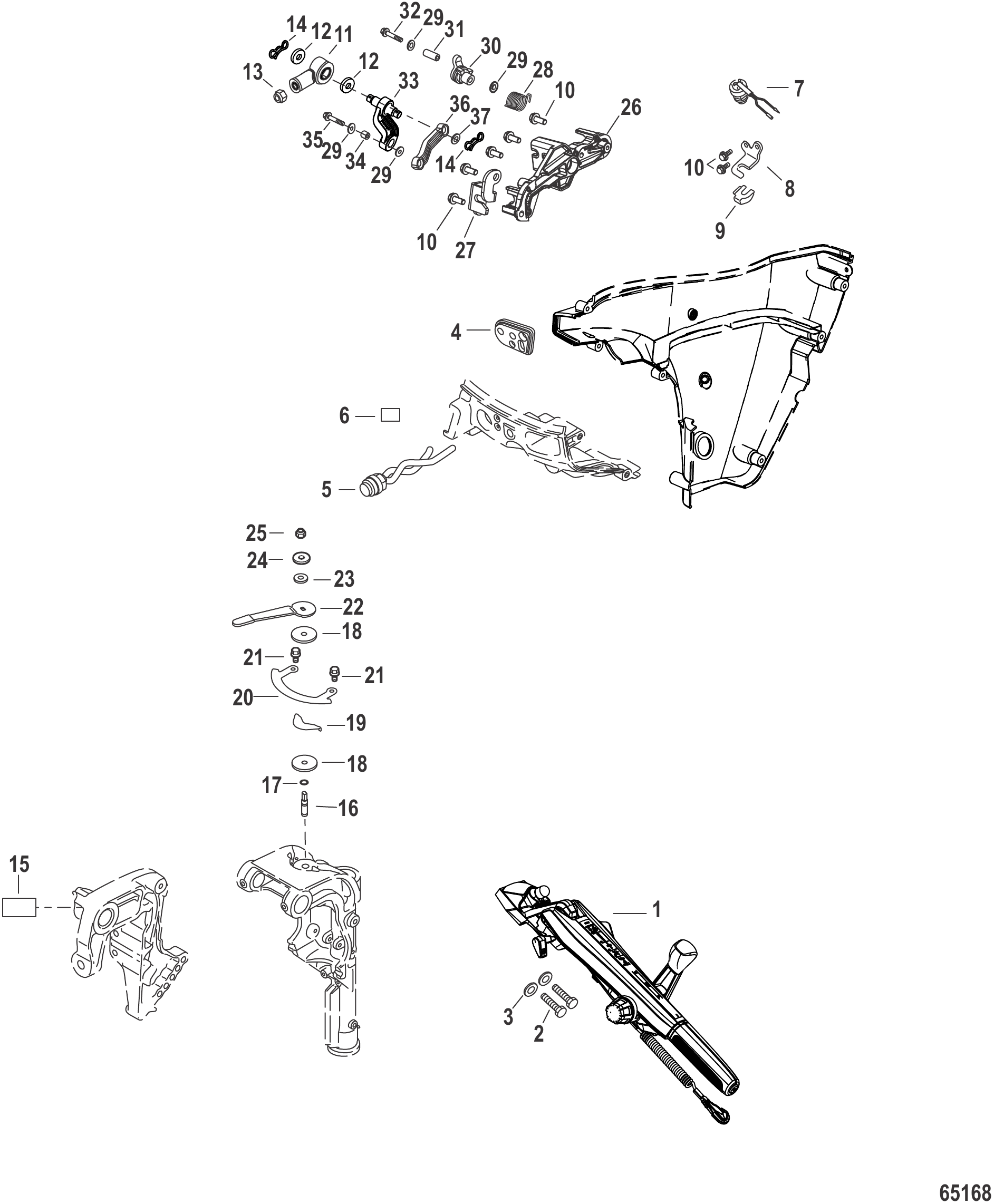

Рис. 35Комплект для перевода с дистанционного управления на румпель - 8M0137854 Tiller Handle Conversion Kit RC to Tiller - 8M0137854

REF	Номер детали	Наименование	Кол-во
-	8M0137854	Комплект переоборудования румпеля (с дистанционного управления на румпель)	1
1	NSS	NOT SOLD SEPARATE	1
2	8M0137834	Болт	2
3	879194340	Шайба	2
4	8M0137381	ВТУЛКА	1
5	853820A02	Выключатель стартера в сборе	1
6	859278004	Наклейка "Пуск"	1
7	8M0127937	Выключатель нейтрали	1
8	8M0135828	Кронштейн выключателя нейтрали	1
8	8M0152342	Кронштейн выключателя нейтрали	1
9	803841	Привод	1
10	8248324	Винт (M6 x 16)	7
11	8M0079131	ГНЕЗДО	1
12	16192	Шайба	2
13	95374	Гайка нейлоновая	1
14	8M0021224	Зажим типа "бабочка"	2
15	823701004	НАКЛЕЙКА Co-Pilot	1
-	8M0140877	КОМПЛЕКТ СИСТЕМЫ СОПРОВОЖДЕНИЯ	1
16	8M0137358	БОЛТ	1
17	168231	Уплотнительное кольцо	1
18	895173	Диск	2
18	8M0145395	Диск	2
19	8M0137359	ШАЙБА ПРОСТАВОЧНАЯ	1
19	8M0145397	ШАЙБА	1
20	8M0135834	ПЛАСТИНА	1
21	8230427	Болт в сборе (M6 x 12)	2
22	8M0135833	РУКОЯТКА	1
23	895146001	Шайба	1
24	8M0137357	ШАЙБА	1
25	95374001	Гайка нейлоновая	1
26	8M0137317	Кронштейн троса дросселя	1
27	8M0140788	Хомут	1
28	8M0137313	Пружина	1
29	953921	Шайба нержавеющая	4
30	8M0135707	Барабан дросселя	1
30	8M0147922	Барабан дросселя	1
31	8M0137299	ВТУЛКА	1
32	4000333	ВИНТ (M6 x 40)	1
33	8M0135813	Рычаг переключения передач	1
34	8M0137300	Втулка	1
35	4000330	ВИНТ (M6 x 25)	1
35	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
36	8M0135854	Тяга рычага переключения передач	1
36	8M0153467	Тяга рычага переключения передач	1
37	953925	ШАЙБА	1

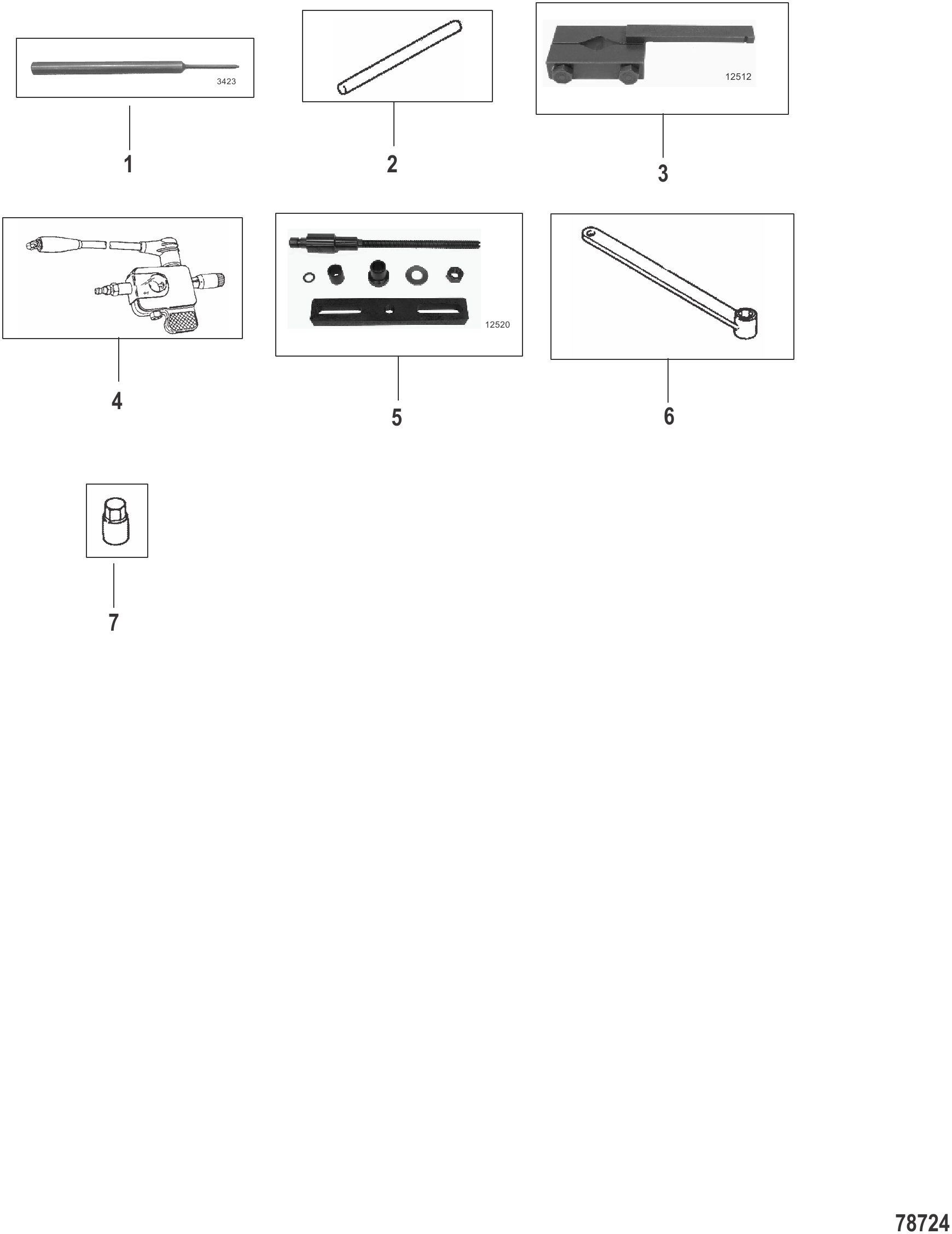

Рис. 36Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8539966	Инструмент для пружинных штифтов	1
2	8539968	Инструмент для пружинных штифтов	1
3	80313312	Зажимной инструмент для измерения люфта	1
4	803799A1	Тестер зажигания	1
5	8M0116860	КОМПЛЕКТ ИНСТРУМЕНТА ДЛЯ РЕГУЛИРОВКИ ЛЮФТА И ПРЕДНАТЯГА	1
6	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
7	8M0045588	ГОЛОВКА	1
-	8M0183800	Съемник маховика	1
-	895191	Инструмент для удержания коленчатого вала, держатель коленчатого вала	1
-	895192	Инструмент для сжатия поршневых колец, оправка поршня	1
-	895193002	ИНСТРУМЕНТ Сцепление	1
-	895193001	ИНСТРУМЕНТ Пружинный штифт	1
-	853996021	Инструмент для регулировки люфта	1
-	8M0168899	Набор инструментов	1
-	895195	Инструмент гребного вала, подшипник гребного вала	1
-	895195T01	ИНСТРУМЕНТ Игольчатый подшипник	1
-	883704Q03	Переходник в сборе	1

Рис. 37ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0223489	Верхний кожух в сборе Mercury, без наклеек	1
2	8M0223493	Направляющая воздушного потока	1
3	NSS	NOT SOLD SEPARATE	1
4	8M0137384	Заклепка	2
5	8M0223490	Уплотнение верхнего кожуха	1

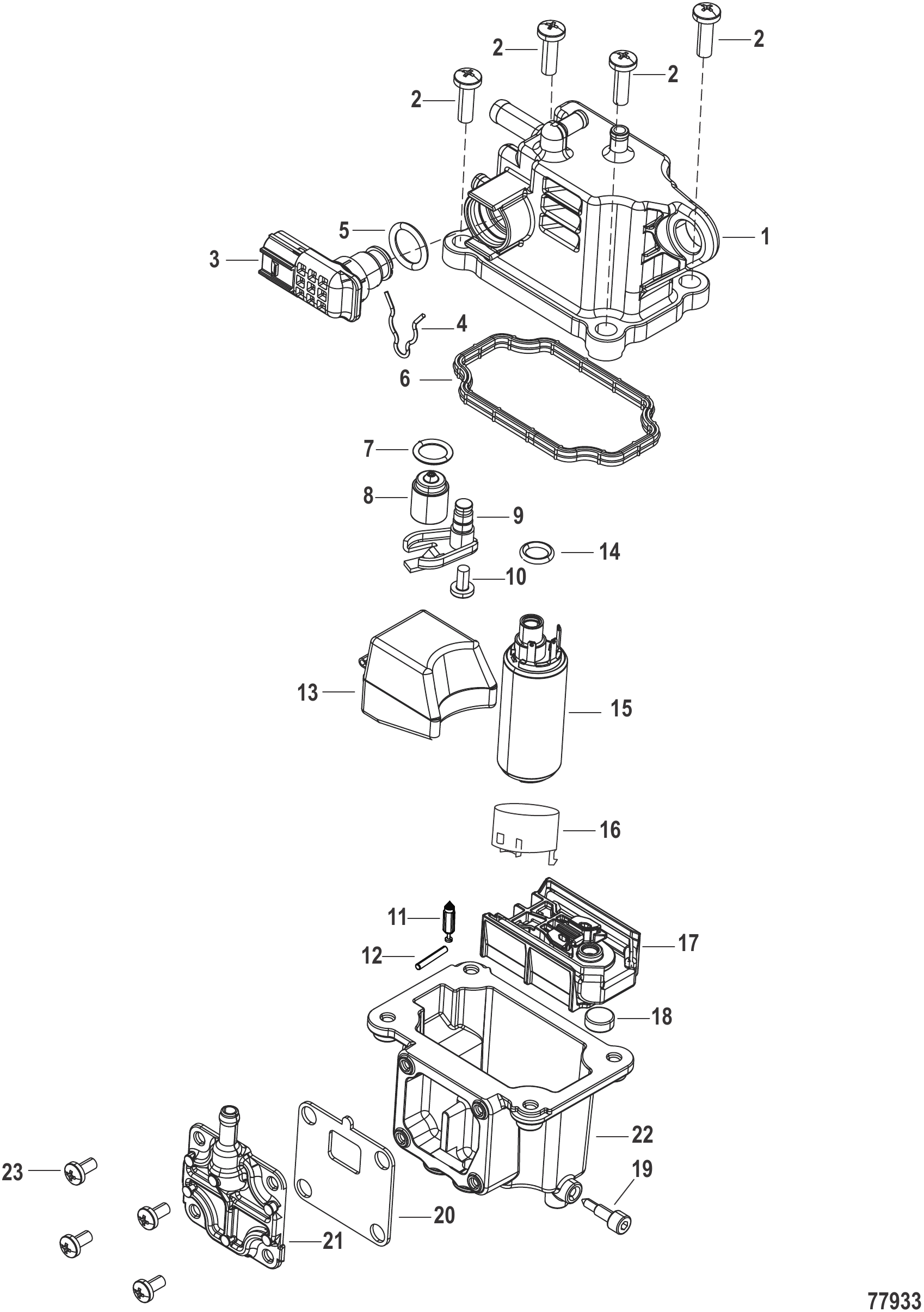

Рис. 38Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	8M0223390	Влагоотделитель паров топлива	1
1	8M0190952	Верхняя часть влагоотделителя паров топлива	1
2	8M0137307	Винт	4
3	8M0137305	Штуцер VST	1
4	8M0137306	Защелка	1
5	8M0135606	Уплотнительное кольцо	1
6	8M0135597	Прокладка	1
7	8M0135607	Уплотнительное кольцо	1
8	8M0134465	Регулятор давления топлива	1
9	8M0135604	Держатель регулятора	1
10	855544013	Винт	1
11	8M0135598	Игольчатый клапан в сборе	1
12	8M0135599	Ось поплавка	1
13	8M0135600	Поплавок	1
14	8M0135605	Уплотнительное кольцо	1
15	8M0134464	Топливный насос подачи	1
16	8M0135603	Крышка	1
17	8M0135602	Фильтр входной	1
18	8M0135601	Втулка уплотнительная	1
19	8M0135596	Винт сливной	1
20	8M0223393	Сальник	1
21	8M0223392	Крышка	1
22	8M0223391	Корпус сепаратора паров	1
23	855544014	Винт	4

水星 Mercury 15 HP EFI SeaPro 2 CYL (333cc) 0R833820 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 15 HP EFI SeaPro 2 CYL (333cc) 0R833820 & Up - — взрыв-схемы и запчасти
