水星 Mercury 150 HP EFI Pro XS 2B550139 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0144672 · 共 34 个部位 · 1042 条零件

1Аксессуары 2АДАПТЕРНАЯ ПЛИТА 3Система охлаждения 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 5Блок цилиндров 6Головка цилиндров и распределительный вал 7Головка цилиндра и крышка распредвала 8Наклейки верхнего и нижнего кожуха 9Картер редуктора 10Картер приводного вала - модели XL - 2B753570 и выше 11ЭЛЕКТРООБОРУДОВАНИЕ 12Система выпуска 13ВЫПУСКНОЙ КОЛЛЕКТОР 14Маховик и кожух 15Компоненты модуля подачи топлива 8M0132733 - 2B458411 и 3B681564 16Компоненты модуля подачи топлива 8M0235171 - 3B681565 и выше 17Шланги системы подачи топлива 18Картер редуктора, ведущий вал 4.08 Torpedo 2.08 Ratio 19Картер редуктора, вал гребного винта 4.08 Torpedo 2.08 Ratio 20Система зажигания 21Интегрированный модуль воздух-топливо 22Компоненты интегрированного модуля воздух-топливо 23Нижний кожух 24Схема смазки 25Масляный поддон 26Узел гидроподъема 27Компоненты узла гидроподъема 28Компоненты узла гидроподъема - 3B020121 и выше 29Руководство по обслуживанию/техподдержке 30МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 31Стартер / масляный фильтр / датчики 32Поворотный кронштейн и шкворень 33ВЕРХНИЙ КОКПИТ 34Транцевый кронштейн

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	12092A19	Комплект удлинения гребного вала — 5 дюймов /128 мм	1
-	899699A01	Комплект схем 75/90/115 EFI 4-тактный	1
-	858566A03	Комплект для промывки Coastal	1
-	816366A50	Комплект рулевой рукоятки	1
-	816366A52	Комплект рукоятки рулевого управления	1

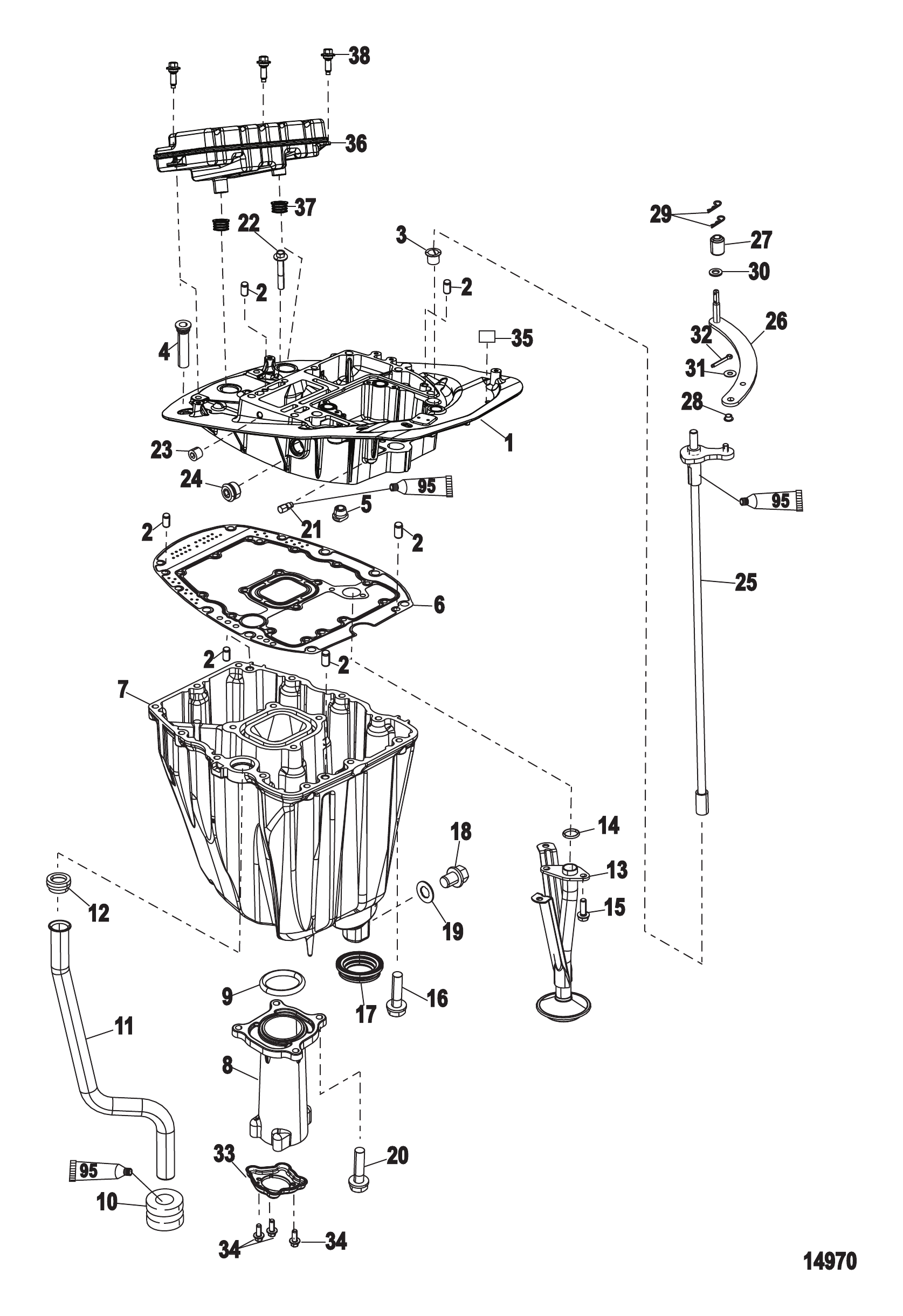

Рис. 2АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	881912T02	Сборка переходной плиты	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	6
3	27132	ВТУЛКА	1
4	817519A2	Обратный клапан в сборе, сливной	2
5	19565002	ВТУЛКА	1
6	8M0005405	Прокладка переходной плиты	1
7	858572T01	Картер масляный	1
8	898468A01	Комплект трубок выпускной системы	1
9	881295	Уплотнительное кольцо	1
10	89417004	Втулка уплотнительная	1
11	858575006	Трубка водяная	1
11	8M0026130	Труба водяная	1
11	8M0026130	Труба водяная	1
11	858575005	Трубка водяная	1
11	8M0026129	Труба водяная	1
11	8M0026129	Труба водяная	1
12	814080001	Сальник	1
13	858571T	Труба маслозаборная	1
14	859082	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	40011128	Винт (M6 x 20) нержавеющая сталь	4
15	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
16	8248327	Винт (M6 x 30)	12
16	8M0214957	Винт	12
17	858573	Сальник	1
17	8M0039073	Сальник	1
18	8288181	Пробка сливная	1
19	828816	Прокладка	1
19	8M0204692	Прокладка @5	1
20	82483213	ВИНТ (M6 x 60)	4
21	888823001	Фиксатор переключения передач в сборе	1
22	898442	Винт (M8 x 50)	4
23	479452	ПРОБКА	1
24	8M0048148	Пробка	1
25	888835A1	Вал переключения передач	1
26	888840	Тяга переключения	1
27	888917	Ролик	1
28	891658	Втулка	1
29	82053M	Шплинт пружинный	2
30	888832	Шайба	1
31	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
32	26953	ШПЛИНТ	1
33	898844	Сальник выхлопной трубы, входит в комплект выхлопной трубы	1
34	88552516	Винт (M6 x 16 мм) нержавеющая сталь	3
34	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
35	48323	Пробка	1
36	898103T91	Ресивер выпускной системы	1
37	8M0001457	Уплотнение ресивера	2
38	892073002	Винт с буртиком (M6)	3
38	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	3
-	897534A07	Комплект прокладок головки блока цилиндров	1
-	897148A09	Сборка длинного блока 75/80/90/100	1
-	8M8033014	PH L4NA 4S Mercury / Quicksilver	1
-	897148A08	Сборка длинного блока 115	1

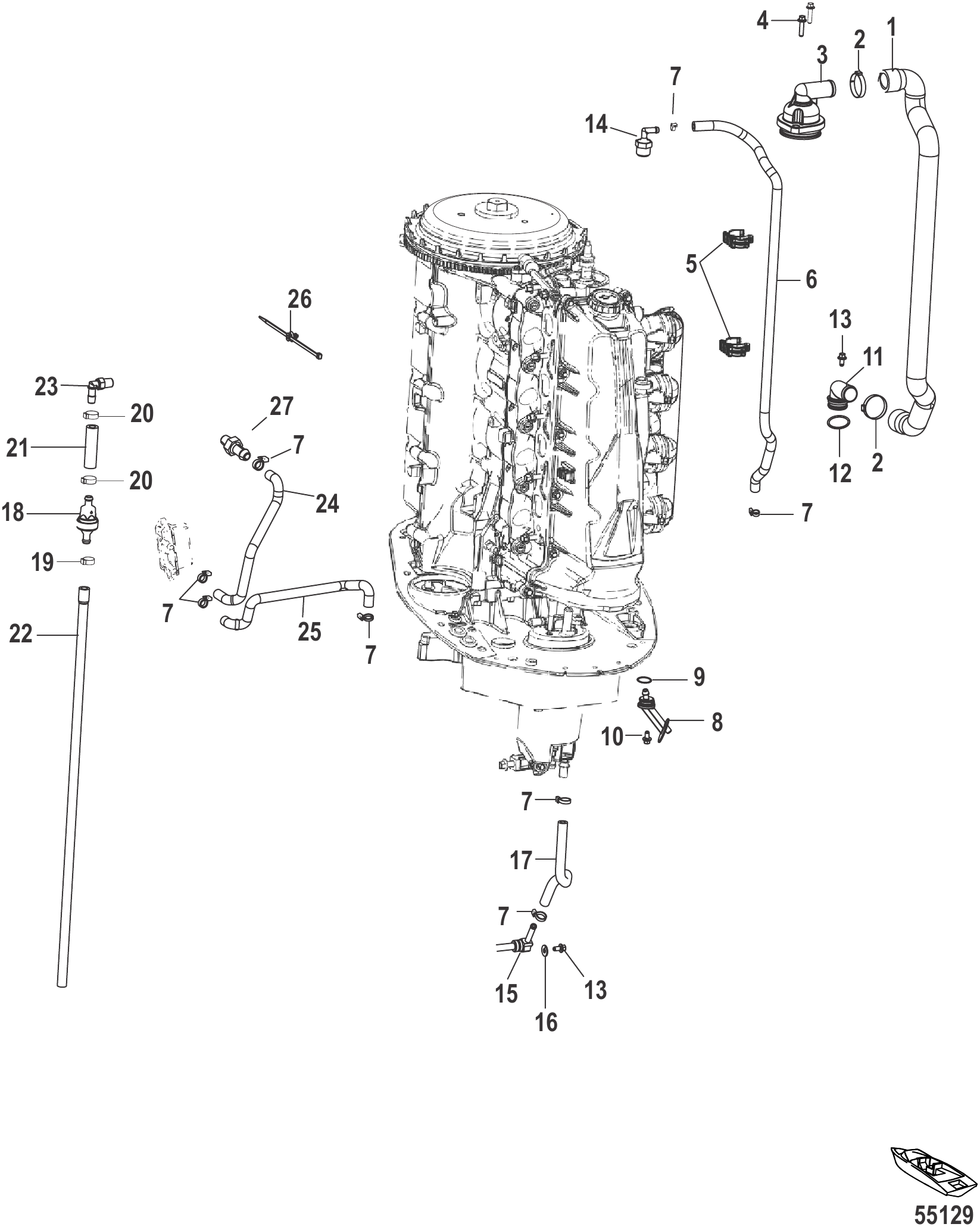

Рис. 3Система охлаждения Cooling

REF	Номер детали	Наименование	Кол-во
1	8M0055699	Шланг	1
2	888988001	Хомут (36,1 мм)	AR
2	8M0204719	Хомут 36,1 мм	AR
3	8M0090819	Сборка термостата	1
4	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
4	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
5	8M0061994	Зажим	2
6	8M0055698	Шланг	1
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	8M0055215	Контрольная струя	1
9	38101	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.674 x .103) (МАЛОЕ)	1
10	8M0012661	Винт M6 x 14 HEX FLG SS	1
11	8M0057408	Штуцер	1
12	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
12	8M0204650	Кольцо уплотнительное	1
13	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
13	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
14	8M0061328	Фильтр сетчатый защелкивающийся	1
15	8M0050013	Штуцер охлаждения выпуска	1
16	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
16	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
17	8M0045298	Шланг распылителя	1
18	8M0035700	Шланг в сборе системы промывки	1
18	8M0102825	Шланг	1
19	855697	ХОМУТ (16.2)	AR
19	8M0204696	Хомут	AR
20	888988022	Хомут	AR
21	8M0057620	Шланг промывочный	1
22	8M0057599	Трубка (8 внутр. диам. X 14 наружн. диам. X 840 мм)	1
23	8M0075779	Фитинг	1
24	8M0056685	Шланг	1
25	8M0056483	Шланг	1
26	899145	Хомут крепёжный	AR
27	291112	Фитинг	1

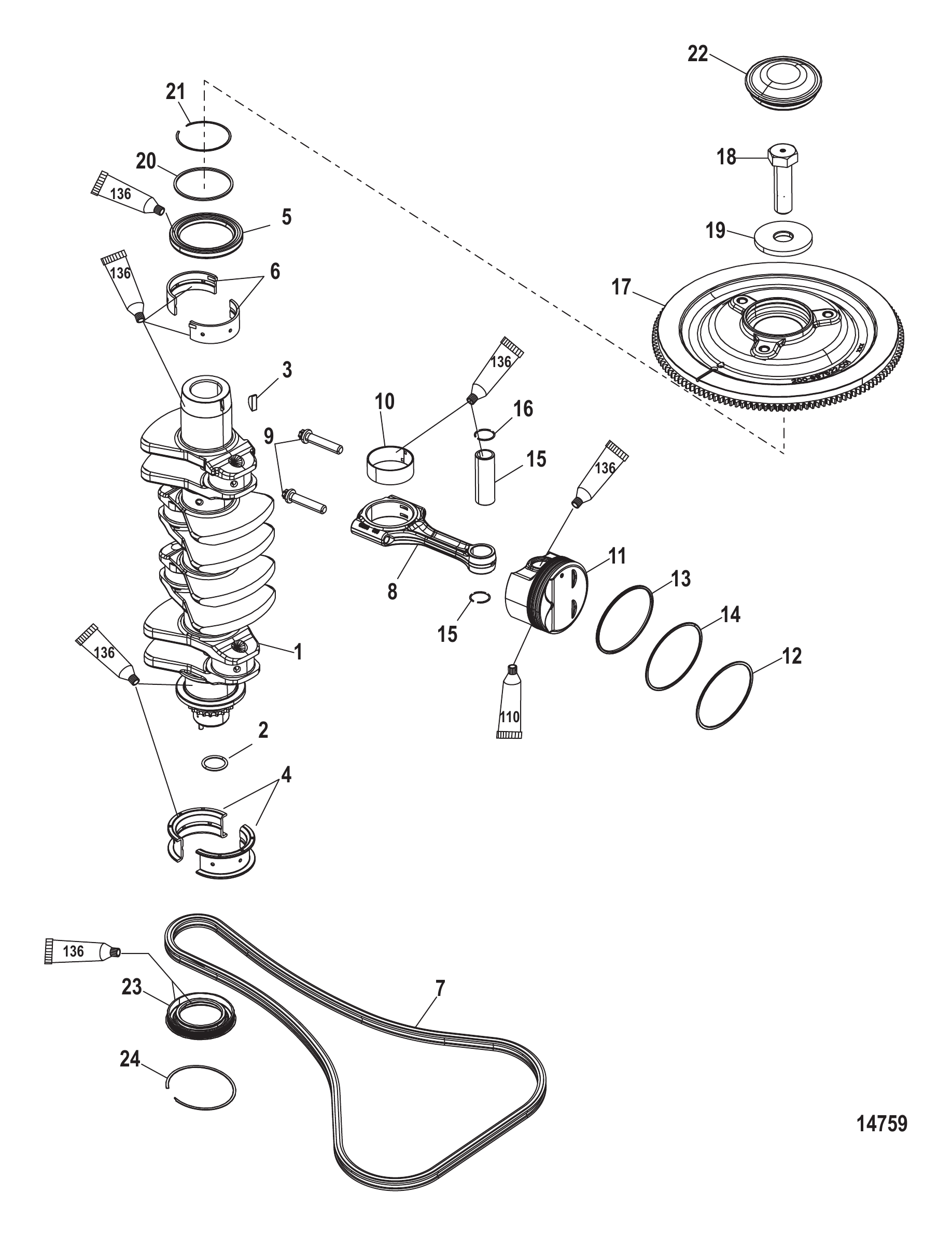

Рис. 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	898051A04	УЗЕЛ КОЛЕНЧАТОГО ВАЛА	1
2	889993001	Кольцо уплотнительное	1
3	91800	Шпонка	1
4	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
4	8M0117003	Подшипник	2/AR
4	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
4	8M0117001	Подшипник	2/AR
4	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
4	8M0117002	Подшипник	2/AR
4	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
4	8M0117004	Подшипник	2/AR
5	8805251	Сальник верхнего главного подшипника	1
5	8M0032912	Сальник	1
6	897498T01	Подшипник коренной - зеленый, коленчатый вал, верхний	4
6	897498T02	Подшипник коренной - темно-синий, коленчатый вал, верхний	4
6	897498T03	Подшипник коренной - белый, коленчатый вал, верхний	4
6	897498T04	Подшипник коренной - оранжевый, коленчатый вал, верхний	4
7	897796	ЦЕПЬ привод кулачкового вала роликовая	1
7	8M0103398	Цепь роликовая привода распредвала	1
8	881210T02	Шатун в сборе	4
8	8M0103285	Шатун в сборе	4
9	884441	Болт	8
10	892005A01	Подшипник шатуна - синий	4
10	892005A02	Подшипник шатуна - белый	4
10	892005A03	Подшипник шатуна - оранжевый	4
11	898472T01	ПОРШЕНЬ В СБОРЕ (Стандартный)	4
12	881180A03	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ (Стандартный)	4
12	881180A02	Комплект поршневых колец	4
13	NSS	NOT SOLD SEPARATE Oil Ring	4
14	NSS	NOT SOLD SEPARATE Piston Ring-Second	4
15	NSS	NOT SOLD SEPARATE Piston Pin	4
16	881184	Стопорное кольцо	8
17	897522T04	УЗЕЛ МАХОВИКА	1
18	880515	Болт (M20 x 68)	1
18	8M0147042	Болт	1
19	8M0062178	ШАЙБА 66 X 21 X 6.35 ММ	1
19	8M0090010	Шайба	1
20	896883	Проставка	1
21	896882	Кольцо стопорное	1
22	885348	Колпак болта маховика	1
23	897540	САЛЬНИК масляный	1
24	897785	КОЛЬЦО стопорное	1
-	897534A07	Комплект прокладок головки блока цилиндров	1
-	897148A09	Сборка длинного блока 75/80/90/100	1
-	8M8033014	PH L4NA 4S Mercury / Quicksilver	1
-	897148A08	Сборка длинного блока 115	1

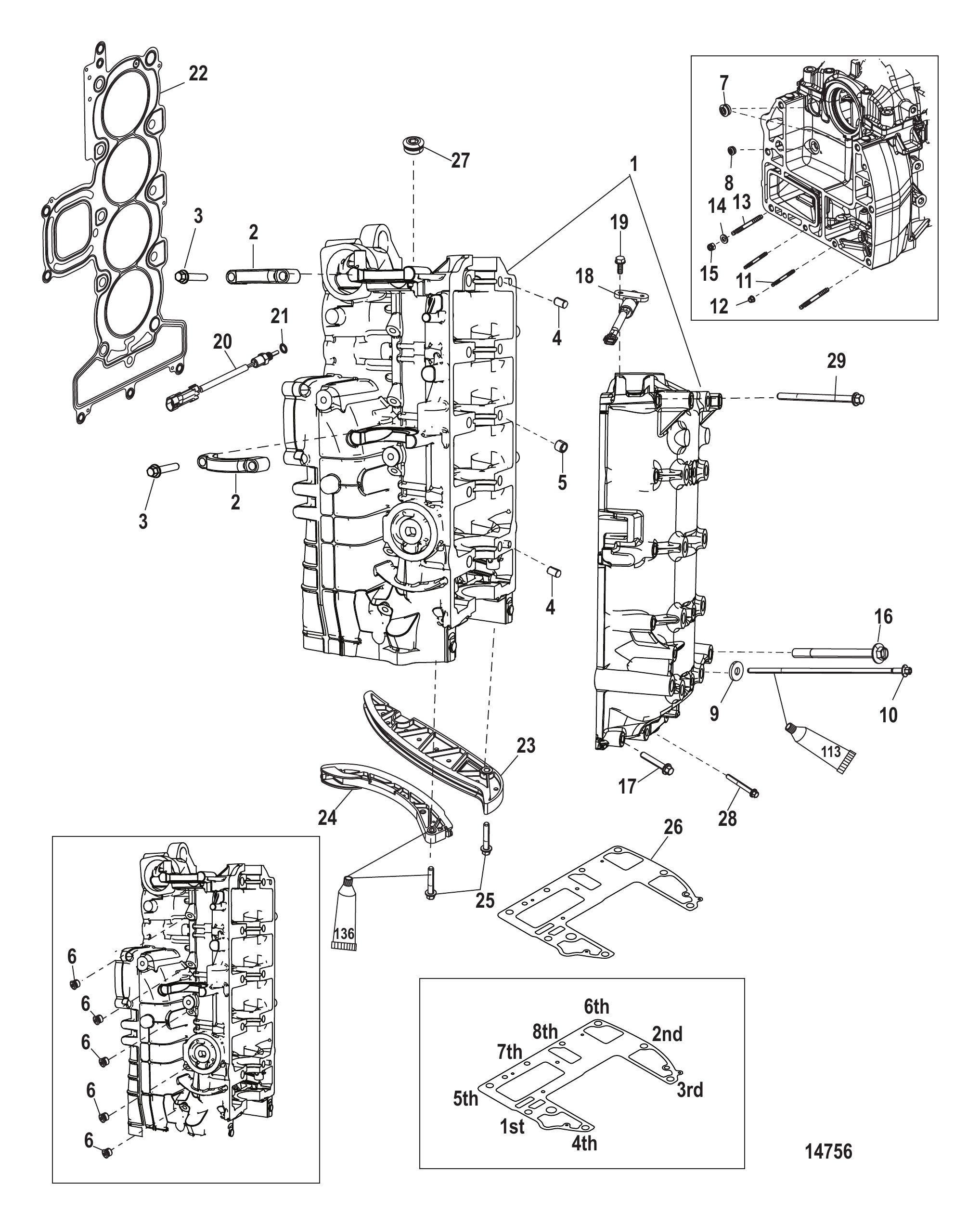

Рис. 5Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	880504A12	Блок цилиндров в сборе	1
2	8M0007889	Кронштейн	2
3	88552640	Винт (M8 x 40)	4
3	8M0103815	ВИНТ	4
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	893392001	Демпфер	10
6	8M0047994	Пробка (12 мм)	5
6	8M0087448	Пробка @2	5
7	896951	Пробка (24 мм)	2
8	8M0010474	Пробка (14 мм)	1
8	8M0087449	Пробка (14 мм)	1
9	892573001	Шайба	10
10	896923	Винт (M10 x 342)	10
10	8M4501000	Винт (M10 X 342)	10
11	897599	ШПИЛЬКА (M8 x 55)	2
11	8M0000275	Шпилька	2
12	826365	ГАЙКА (M8)	2
13	897677	ШПИЛЬКА (M10 x 1.5)	6
13	8M0010471	Шпилька @2	6
14	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
14	8M0214963	Шайба	6
15	884412	Гайка	6
16	892086120	Винт (M10 x 120)	2
16	8M0103829	Винт	2
17	895810050	ВИНТ (M8 x 50)	2
17	8M0193659	Винт	2
18	8283582	Датчик	1
18	8M0082988	Датчик положения коленчатого вала	1
19	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
20	885342002	ДАТЧИК В СБОРЕ	1
20	8M0148668	ДАТЧИК В СБОРЕ	1
21	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
22	896277006	ПРОКЛАДКА Головки	1
22	8M0024565	Прокладка	1
22	8M0024565	Прокладка	1
23	880559	Направляющая неподвижная	1
24	880557	Направляющая подвижная	1
25	892456045	Винт	2
26	897534	ПРОКЛАДКА Блок к переходнику	1
26	8M0024563	Прокладка	1
26	8M0024563	Прокладка	1
27	891953	Пробка (18 мм)	1
28	895810070	ВИНТ (M8 x 70)	2
29	895810090	ВИНТ (M8 x 90)	8
-	897534A07	Комплект прокладок головки блока цилиндров	1
-	897148A09	Сборка длинного блока 75/80/90/100	1
-	8M8033014	PH L4NA 4S Mercury / Quicksilver	1
-	897148A08	Сборка длинного блока 115	1

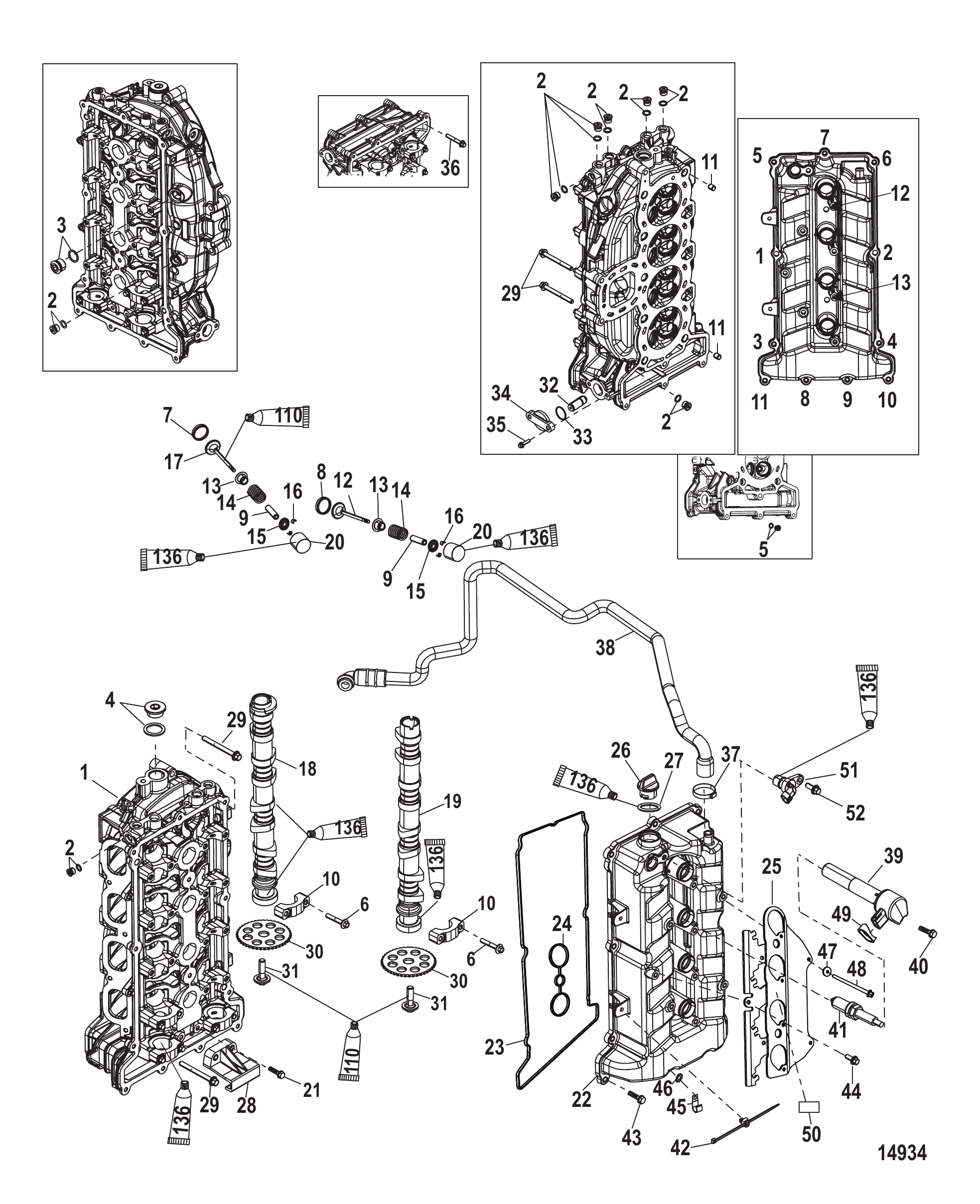

Рис. 6Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
1	897954A03	Головка блока цилиндров в сборе	1
2	889767	ПРОБКА (12 мм)	8
3	891953	Пробка (18 мм)	1
4	896951	Пробка (24 мм)	1
5	896576	ПРОБКА (10 мм)	1
5	8M0087446	Пробка (10 мм)	1
6	892454035	Болт (M6 x 36)	20
6	8M0163131	Винт M6	20
7	880533	Седло впускного клапана	8
8	880535	Седло выпускного клапана	8
8	8M0089477	Седло выпускного клапана	8
9	880537	Направляющая впускных и выпускных клапанов	16
10	NSS	NOT SOLD SEPARATE CAP	10
11	880524	Штифт установочный (14 мм)	2
12	897630	КЛАПАН выпускной	8
12	898908	Клапан выпускной	8
12	898908	Клапан выпускной	8
13	896880	Сальник клапана	16
13	8M0214986	Сальник	16
14	895815	Пружина впускного и выпускного клапана	16
14	8M0011503	Пружина	16
15	880542A1	Фиксатор клапанов в сборе	16
15	8M0908500	Фиксатор клапанов в сборе	16
16	880543	Шпонка	32
17	897629	КЛАПАН впускной	8
17	898907	Клапан впускной	8
17	898907	Клапан впускной	8
18	898397A03	Распределительный вал впускной в сборе	1
18	898397A04	Распределительный вал впускной в сборе	1
18	898397A02	Распределительный вал впускной в сборе	1
19	898077A02	Распределительный вал выпускной в сборе	1
20	8805481	Толкатель	16/AR
20	899912001	Толкатель (2.996)	16/AR
20	8805482	Толкатель	16/AR
20	899912002	Толкатель (3.021)	16/AR
20	8805483	Толкатель	16/AR
20	899912003	Толкатель (3.046)	16/AR
20	8805484	Толкатель	16/AR
20	899912004	Толкатель (3.071)	16/AR
20	8805485	Толкатель	16/AR
20	899912005	Толкатель (3.096)	16/AR
20	8805486	Толкатель	16/AR
20	899912006	Толкатель (3.118)	16/AR
20	8805487	Толкатель	16/AR
20	899912007	Толкатель (3.138)	16/AR
20	8805488	Толкатель	16/AR
20	899912008	Толкатель (3.158)	16/AR
20	8805489	Толкатель	16/AR
20	899912009	Толкатель (3.178)	16/AR
20	88054810	ТОЛКАТЕЛЬ	16/AR
20	899912010	Толкатель (3.198)	16/AR
20	88054811	ТОЛКАТЕЛЬ	16/AR
20	899912011	Толкатель (3.218)	16/AR
20	88054812	ТОЛКАТЕЛЬ	16/AR
20	899912012	Толкатель (3.238)	16/AR
20	88054813	ТОЛКАТЕЛЬ	16/AR
20	899912013	Толкатель (3.258)	16/AR
20	88054814	ТОЛКАТЕЛЬ	16/AR
20	899912014	Толкатель (3.278)	16/AR
20	88054815	ТОЛКАТЕЛЬ	16/AR
20	899912015	Толкатель (3.298)	16/AR
20	88054816	ТОЛКАТЕЛЬ	16/AR
20	899912016	Толкатель (3.318)	16/AR
20	88054817	ТОЛКАТЕЛЬ	16/AR
20	899912017	Толкатель (3.338)	16/AR
20	88054818	ТОЛКАТЕЛЬ	16/AR
20	899912018	Толкатель (3.358)	16/AR
20	88054819	ТОЛКАТЕЛЬ	16/AR
20	899912019	Толкатель (3.378)	16/AR
20	88054820	ТОЛКАТЕЛЬ	16/AR
20	899912020	Толкатель (3.398)	16/AR
20	88054821	ТОЛКАТЕЛЬ	16/AR
20	899912021	Толкатель (3.418)	16/AR
20	88054822	ТОЛКАТЕЛЬ	16/AR
20	899912022	Толкатель (3.438)	16/AR
20	88054823	ТОЛКАТЕЛЬ	16/AR
20	899912023	ТОЛКАТЕЛЬ (3.458)	16/AR
20	88054824	ТОЛКАТЕЛЬ	16/AR
20	899912024	ТОЛКАТЕЛЬ (3.478)	16/AR
20	88054825	ТОЛКАТЕЛЬ	16/AR
20	88054826	ТОЛКАТЕЛЬ	16/AR
20	88054827	ТОЛКАТЕЛЬ	16/AR
20	899912027	ТОЛКАТЕЛЬ (3.538)	16/AR
20	88054828	ТОЛКАТЕЛЬ	16/AR
20	899912028	ТОЛКАТЕЛЬ (3.558)	16/AR
20	88054829	ТОЛКАТЕЛЬ	16/AR
20	899912029	ТОЛКАТЕЛЬ (3.578)	16/AR
20	88054830	ТОЛКАТЕЛЬ	16/AR
20	88054831	ТОЛКАТЕЛЬ	16/AR
20	899912031	ТОЛКАТЕЛЬ (3.621)	16/AR
20	88054832	ТОЛКАТЕЛЬ	16/AR
20	88054833	ТОЛКАТЕЛЬ	16/AR
20	899912033	ТОЛКАТЕЛЬ (3.671)	16/AR
20	88054834	ТОЛКАТЕЛЬ	16/AR
20	899912034	ТОЛКАТЕЛЬ (3.696)	16/AR
20	88054835	ТОЛКАТЕЛЬ	16/AR
21	892454030	Винт (M6 x 30)	2
22	880553T02	Крышка распределительного вала в сборе	1
22	880553A07	Крышка распределительного вала в сборе	1
22	880553T02	Крышка распределительного вала в сборе	1
22	880553A07	Крышка распределительного вала в сборе	1
22	880553T05	Крышка распределительного вала в сборе	1
22	880553T06	Крышка распределительного вала	1
22	880553T05	Крышка распределительного вала в сборе	1
22	880553T06	Крышка распределительного вала	1
22	880553A07	Крышка распределительного вала в сборе	1
-	880553T06	Крышка распределительного вала	1
23	892893	Сальник	1
24	892584	Сальник	2
25	8M0008370	Пластина катушки зажигания в сборе	1
25	8M0008370	Пластина катушки зажигания в сборе	1
25	8M0010552	Пластина катушки зажигания в сборе	1
25	8M0010552	Пластина катушки зажигания в сборе	1
26	859578A1	ПРОБКА В СБОРЕ Масляная	1
26	8M0240831	МАСЛЯНАЯ ПРОБКА	1
27	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
27	8M0204673	Кольцо уплотнительное .921 x .139	1
28	880558	Направляющая короткая	1
29	88552660	Винт (M8 x 60)	4
29	8M0103817	Винт (M8 x 60)	4
30	880550	Звёздочка привода распределительного вала	2
30	8M0241408	Звездочка распределительного вала	2
31	884403	Винт (M12 x 40)	2
31	8M0237436	Винт	2
32	897797A01	Натяжитель в сборе	1
32	898463A01	Натяжитель в сборе	1
33	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
33	8M0237361	Кольцо уплотнительное	1
34	893338	Торцевая крышка натяжителя	1
34	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
36	88552540	Винт (M6 x 40 мм) нержавеющая сталь	3
36	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
37	888988019	Хомут (22,6 мм)	1
38	897673A01	Шланг в сборе вентиляционный	1
39	880615T01	Катушка в сборе	4
40	88552525	Винт (M6 x 25 мм) нержавеющая сталь	4
40	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	4
41	898829001	Свеча зажигания (NGK# LFR4A-E)	4
41	8M0157328	Свеча зажигания (NGK# LFR4A-E)	4
42	899145	Хомут крепёжный	2
43	88552525	Винт (M6 x 25 мм) нержавеющая сталь	11 or 13
43	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	11 or 13
44	88552512	Винт (M6 x 12 мм) нержавеющая сталь	3
44	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	3
45	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
45	8M0024808	J-образный зажим	1
46	93702	Шайба (.250 наружная звездообразная)	1
47	8M0008232	Шайба	2
48	8M0008535	Винт (M6 x 90)	2
48	8M0008535	Винт (M6 x 90)	2
48	88552585	Винт (M6 x 85 мм) нержавеющая сталь	2
48	88552585	Винт (M6 x 85 мм) нержавеющая сталь	2
49	8M0008642	Кольцо резиновое антиротационное	4
49	8M0119617	Кольцо-втулка@4	4
50	8M0008936	Наклейка момент затяжки винта катушки	1
51	880609	Датчик в сборе	1
52	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
-	897534A07	Комплект прокладок головки блока цилиндров	1
-	897148A09	Сборка длинного блока 75/80/90/100	1
-	897148A08	Сборка длинного блока 115	1

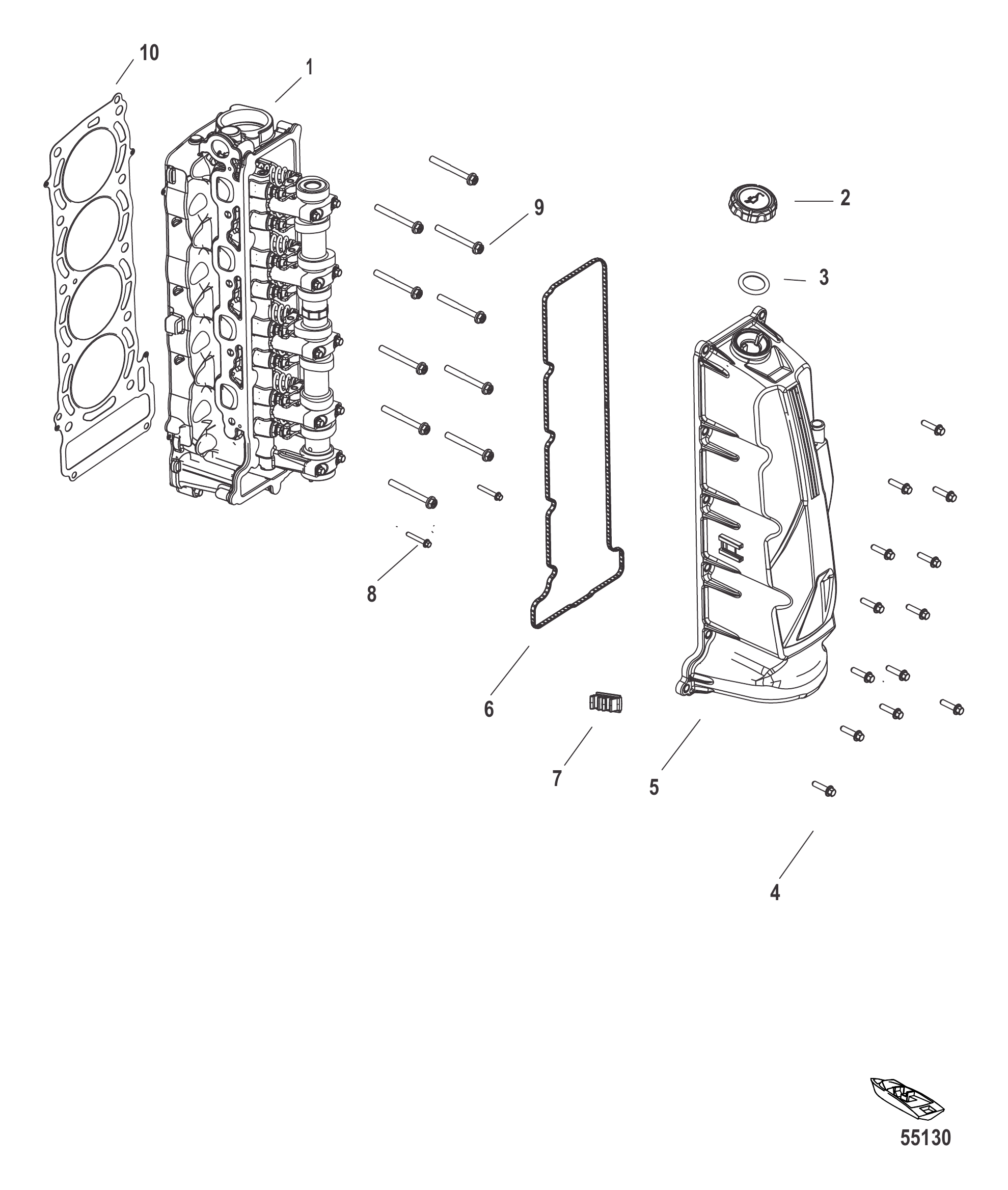

Рис. 7Головка цилиндра и крышка распредвала Cylinder Head and Camshaft Cover

REF	Номер детали	Наименование	Кол-во
1	8M0094683	Головка блока цилиндров в сборе	1
1	8M0190640	Головка блока цилиндров	1
1	8M0098627	Головка блока цилиндров в сборе	1
1	8M0190640	Головка блока цилиндров	1
1	8M0091290	Головка блока цилиндров в сборе	1
1	8M0190641	Головка блока цилиндров	1
1	8M0098628	Головка блока цилиндров в сборе	1
1	8M0190641	Головка блока цилиндров	1
1	8M0121260	Головка блока цилиндров в сборе	1
1	8M0190641	Головка блока цилиндров	1
2	8M0065093	Крышка маслозаливной горловины	1
3	8M0043174	Кольцо уплотнительное	1
4	88552525	Винт (M6 x 25 мм) нержавеющая сталь	13
4	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
5	8M0088067	Крышка распределительного вала в сборе	1
6	8M0069479	Сальник крышки распределительного вала	1
7	8M0071081	Зажим провода	1
8	88552540	Винт (M6 x 40 мм) нержавеющая сталь	2
8	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	8M0082895	Винт (M10 X 1.5 X 95) с шестигранной головкой	10
10	8M0090776	Прокладка головки блока цилиндров	1

Рис. 8Наклейки верхнего и нижнего кожуха Decals Top and Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0144448	Комплект наклеек верхний кожух	1
2	8M0178226	НАКЛЕЙКА M-ICON, Красная	1
3	8M0144449	Комплект наклеек кожух	1
4	8M0043700	Наклейка M-Icon, красная, 39 мм	1
4	8M0188626	Наклейка M-ICON, красная, 39 мм	1
5	8M0085373	НАКЛЕЙКА M-Icon, 60 мм Красная	1

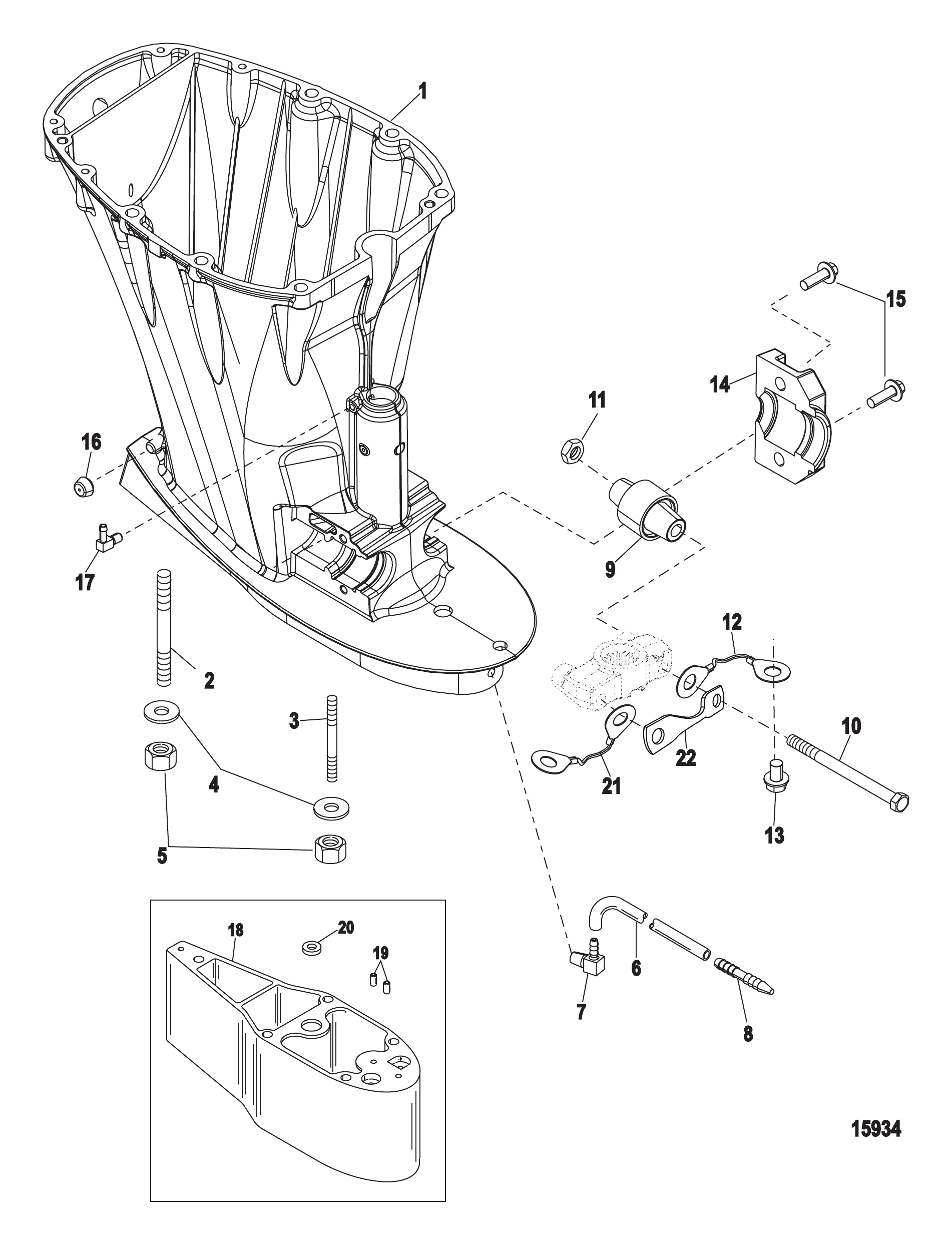

Рис. 9Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	858576T04	КОРПУС ВАЛА ПРИВОДА	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	898801	Опора	2
10	897925	ВИНТ (M12 x 145)	2
11	897926	ГАЙКА (M12), с нейлоновой вставкой	2
12	88238A10	Кабель заземления в сборе	1
13	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
14	858916T	Хомут	2
15	889833025	Винт (M8 x 25 мм)	4
16	858745	Крышка	4
16	8M0142713	Крышка опоры	4
17	855622	ШТУЦЕР	1
18	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
19	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
19	8M0084244	Штифт установочный, .375 x .620	1
19	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
20	813745	Проставка	1
21	88238T22	ТРОС В СБОРЕ	1
22	8M0009134	РЕМЕНЬ НЕПРЕРЫВНОСТИ, НИЖНЯЯ ВИЛКА	1

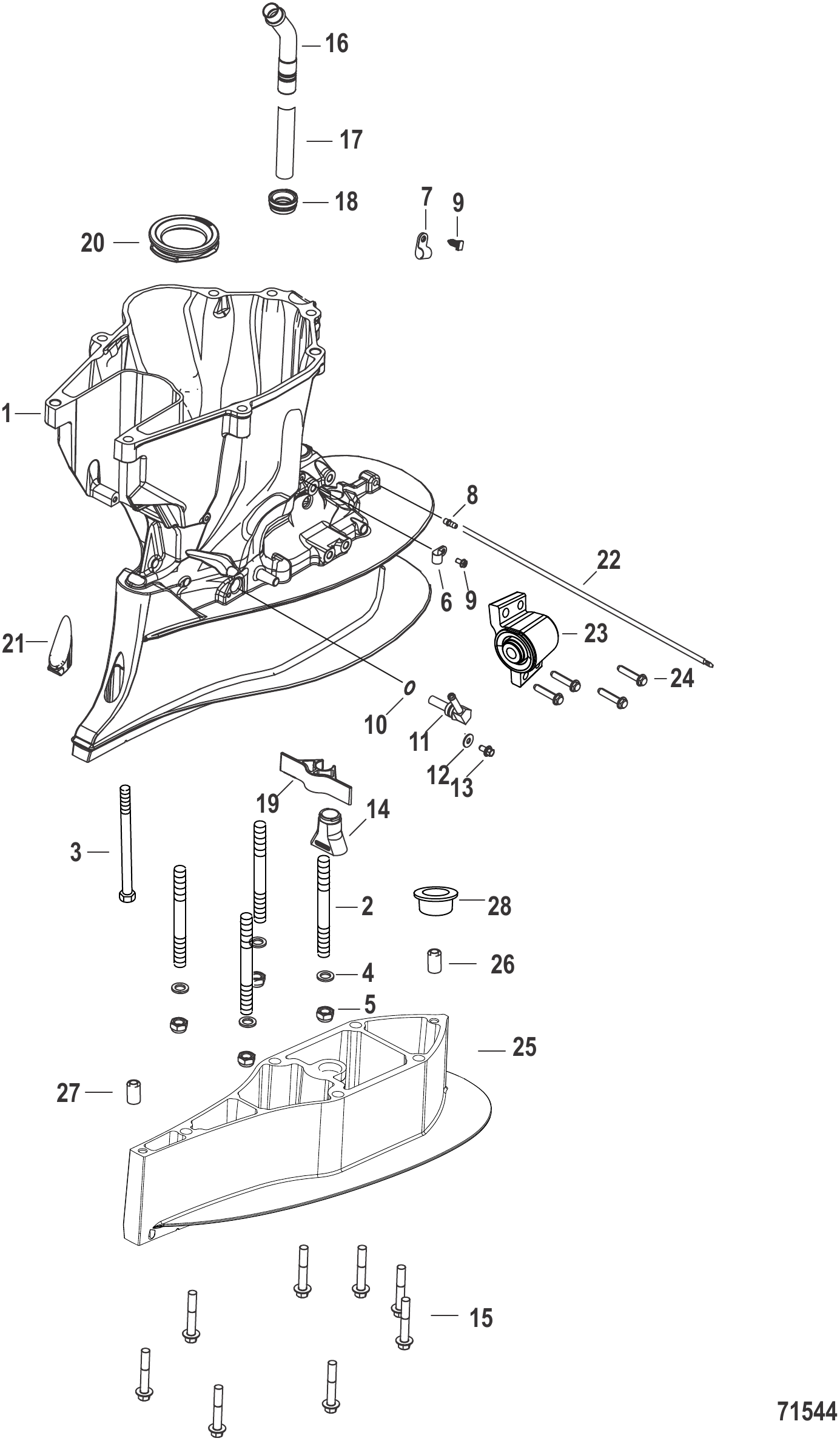

Рис. 10Картер приводного вала - модели XL - 2B753570 и выше Driveshaft Housing - XL Models -2B753570 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0063489	КОРПУС ГРЕБНОГО ВАЛА УДЛИНЕННЫЙ	1
2	8M0008047	Шпилька (M12 x 179)	4
3	857137	Винт (M12 x 160)	1
4	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
5	896895	Гайка (M12)	4
6	8M0051768	ХОМУТ ТРОСА .375	1
7	24836	ЗАЖИМ ПРОВОДОВ ДАТЧИКА	1
8	8M0062365	ШТУЦЕР ПРЯМОЙ	1
9	8M0037204	ВИНТ Нейлоновый, Вставной (.25-20 x .50)	2
10	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
11	8M0050013	Штуцер охлаждения выпуска	1
12	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
12	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
13	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
14	8M0143836	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
15	8M0069690	Винт (M10 X 1.5 X 60)	8
16	8M0050520	ТРУБКА ВОДЯНАЯ, СВЕРХДЛИННАЯ	1
17	8M0050570	ПРОСТАВКА ВОДЯНОЙ ТРУБКИ, СВЕРХДЛИННАЯ	1
17	8M0029215	Водяная трубка	1
18	8M0035476	Втулка водяной трубки	1
19	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
20	8M0033182	УПЛОТНЕНИЕ ВЫХЛОПНОЙ ТРУБЫ	1
21	8M0053658	ПРОБКА УДЛИНЕННАЯ, ЗАДНИЙ КОРПУС ГРЕБНОГО ВАЛА	1
22	8M0057706	ШЛАНГ В СБОРЕ СПИДОМЕТРА	1
23	8M0057725	НИЖНЯЯ ОПОРА В СБОРЕ	2
24	8M0069689	ВИНТ (M10x1.5x40) ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	8
25	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
25	8M0146468	ПРОСТАВКА КОРПУСА ГРЕБНОГО ВАЛА СВЕРХДЛИННАЯ, СЕРЕБРИСТАЯ	1
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
27	8M0084244	Штифт установочный, .375 x .620	1
28	8M0061394	ВТУЛКА	1
28	8M0029215	Водяная трубка	1

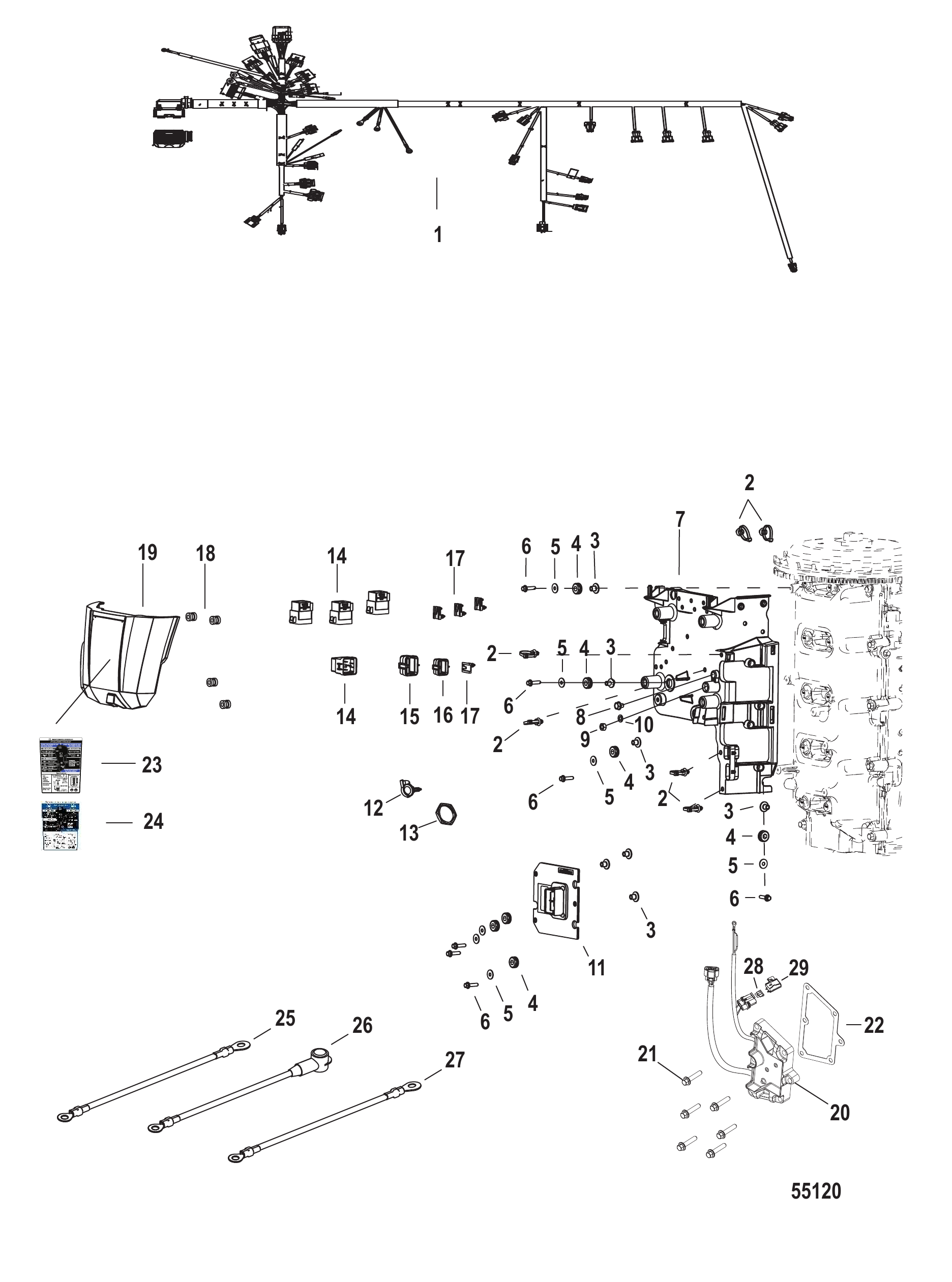

Рис. 11ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0088060	Жгут проводов — основной	1
2	899145	Хомут крепёжный	6
3	856954	Втулка	7
4	834985	Втулка уплотнительная	7
4	8M0190980	ВТУЛКА	7
5	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	7
6	88552525	Винт (M6 x 25 мм) нержавеющая сталь	7
6	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	7
7	8M0092349	Пластина — электрическая	1
8	40011145	Винт (M8 x 10) нержавеющая сталь	1
9	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
10	26993	СТОПОРНАЯ ШАЙБА (.312)	1
10	8M0204647	Стопорная шайба (.312)	1
11	8M0116532	ЭБУ 65 л.с. 4-тактный Jet	1
11	8M0168135	ЭБУ-65HP FS JET	1
11	8M0088061	ЭБУ 75 л.с. 4-тактный	1
11	8M0168130	ЭБУ-75HP FS	1
11	8M0098622	ЭБУ 75 л.с. 4-тактный SeaPro	1
11	8M0168127	ЭБУ-75HP FS SEAPR	1
11	8M0098515	ЭБУ 80 л.с. 4-тактный	1
11	8M0168131	ЭБУ-80HP FS	1
11	8M0116533	ЭБУ 80HP 4S Jet	1
11	8M0168136	ЭБУ-80HP FS JET	1
11	8M0088062	ЭБУ 90HP 4S	1
11	8M0168132	ЭБУ-90HP FS	1
11	8M0098623	ЭБУ 90HP 4S SeaPro	1
11	8M0168128	ЭБУ-90HP FS SEAPR	1
11	8M0098517	ЭБУ 100HP 4S	1
11	8M0168133	ЭБУ-100HP FS	1
11	8M0088063	ЭБУ 115HP 4S	1
11	8M0168134	ЭБУ-115HP FS	1
11	8M0098624	ЭБУ 115HP 4S SeaPro	1
11	8M0168129	ЭБУ-115HP FS SEAP	1
12	858954	ЗАЖИМ (.625)	1
13	889664	ГАЙКА (1.500-18) черный нейлон	1
14	882751	Реле	4
14	8M0219830	РЕЛЕ	4
15	8M0047885	КРЫШКА ПРЕДОХРАНИТЕЛЯ С ЗАПАСНЫМИ	1
16	858754	Крышка предохранителя	1
17	8M6001733	ЗАЖИМ - РЕЛЕ, ДВОЙНОЙ ГВОЗДЬ	4
18	821555001	Втулка уплотнительная	4
18	8M0153609	Втулка уплотнительная	4
19	8M0072821	КРЫШКА ЭЛЕКТРИЧЕСКОЙ ПЛАСТИНЫ	1
19	8M0163127	КРЫШКА ЭЛЕКТРИЧЕСКАЯ	1
19	8M0100266	КРЫШКА, ЭЛЕКТРИЧЕСКАЯ ПЛАСТИНА	1
19	8M0163128	КРЫШКА ЭЛЕКТРИЧЕСКАЯ	1
20	8M0088351	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
20	8M0133642	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
21	88552530	Винт (M6 x 30 мм) нержавеющая сталь	6
21	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	6
22	8M0072790	ПРОКЛАДКА Регулятора напряжения	1
23	8M0098218	НАКЛЕЙКА График технического обслуживания	1
24	8M0094686	НАКЛЕЙКА График технического обслуживания	1
25	8M2100378	ЖГУТ ПРОВОДОВ Стартер	1
26	88439A35	КАБЕЛЬНЫЙ УЗЕЛ Аккумулятор - Положительный	1
27	88439A26	Кабельный жгут аккумулятора — отрицательный	1
28	8M6001923	ПРЕДОХРАНИТЕЛЬ 40 АМП	1
29	828054	Крышка предохранителя	1

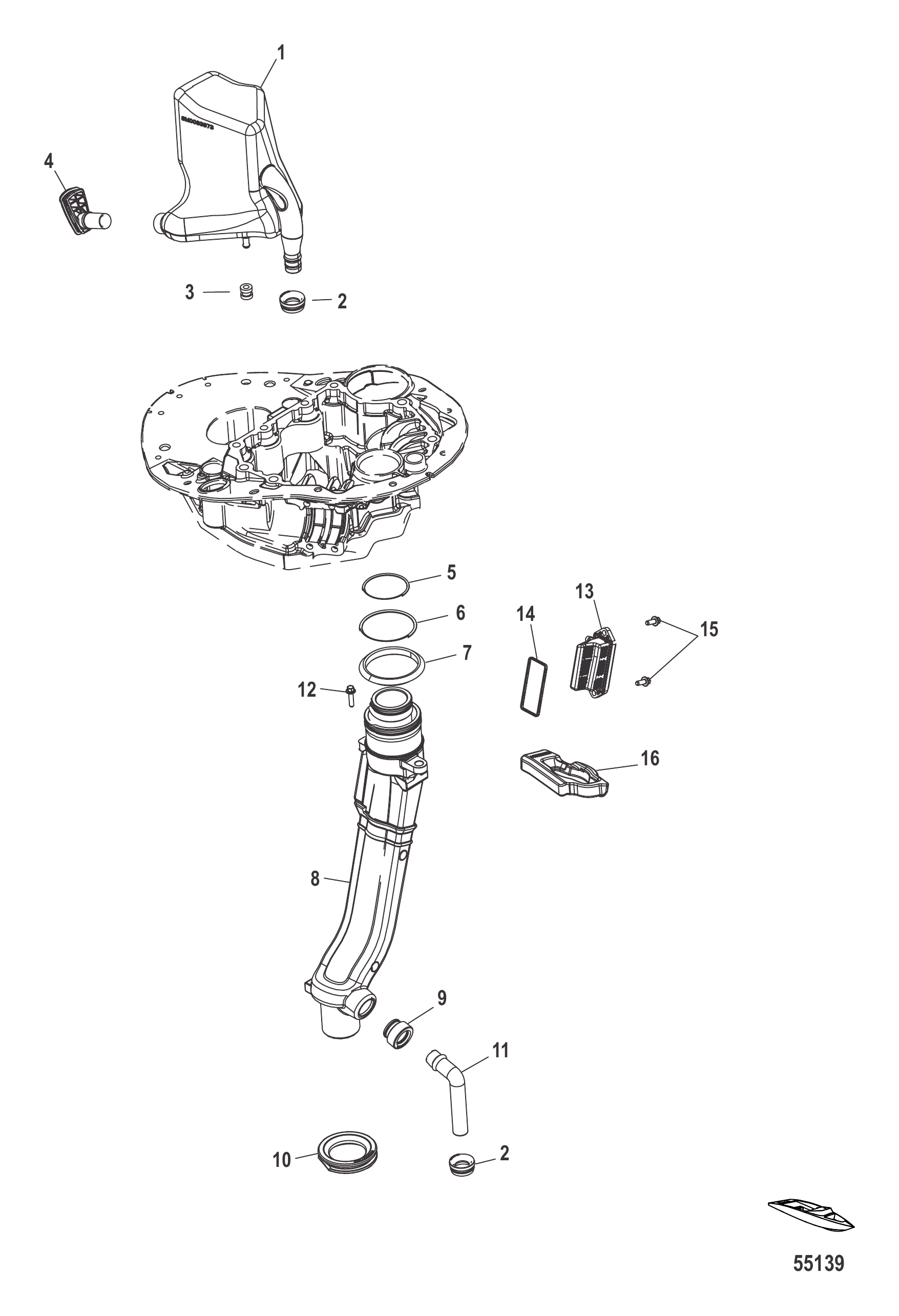

Рис. 12Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	8M0088068	Глушитель Idle Relief	1
2	8M0035476	Втулка водяной трубки	2
3	821555001	Втулка уплотнительная	1
3	8M0153609	Втулка уплотнительная	1
4	8M0085666	Втулка	1
5	8M0053512	Кольцо уплотнительное	1
6	38106	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
7	8M0056686	Сальник	1
7	8M0240953	Сальник выхлопной трубы	1
8	8M0091529	Выхлопная труба	1
8	8M0119778	Выхлопная труба	1
9	8M0034043	Втулка водяной трубки	1
10	8M0057218	Втулка	1
11	8M0060404	Трубка водяная, длинная	1
12	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
12	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
13	8M0060392	Фильтр в сборе	1
13	8M0094282	Фильтр в сборе	1
14	8M0043365	Сальник фильтра	1
14	8M0142720	Сальник	1
15	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
15	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
16	8M0056684	Сальник	1

Рис. 13ВЫПУСКНОЙ КОЛЛЕКТОР Exhaust Manifold

REF	Номер детали	Наименование	Кол-во
1	8M0090823	Выхлопной коллектор в сборе	1
2	8M0047995	Пробка (18 мм)	3
2	8M0087451	Пробка (18 мм)	3
3	NSS	NOT SOLD SEPARATE O-RING	3
4	8M0090822	Прокладка	1
5	88552635	Винт (M8 x 35 мм)	6
5	8M0103814	Винт (M8 x 35 мм)	6
6	8M0062044	Штифт крепления	1

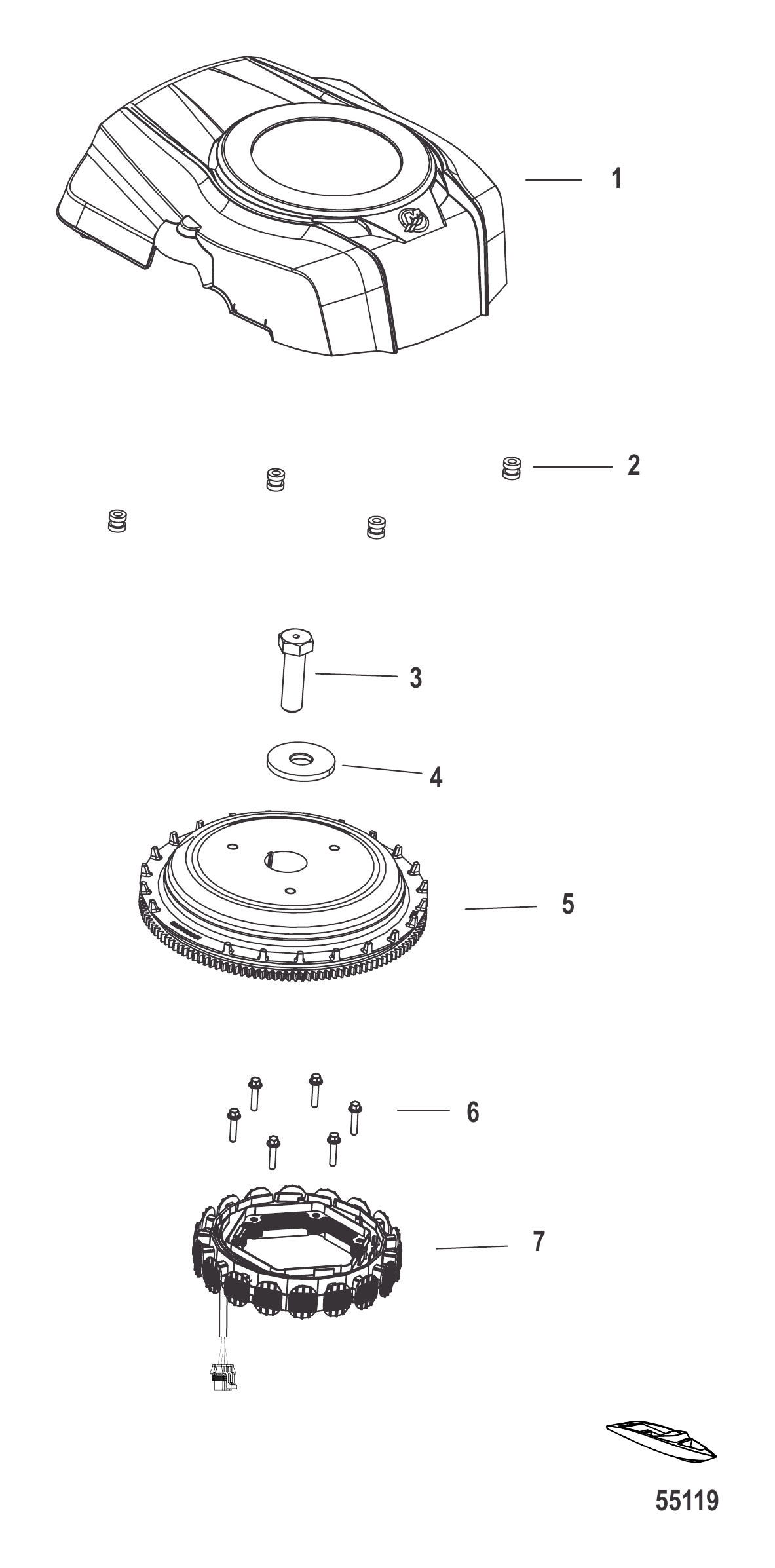

Рис. 14Маховик и кожух Flywheel and Cover

REF	Номер детали	Наименование	Кол-во
1	8M0088058	Крышка маховика	1
2	821555001	Втулка уплотнительная	4
2	8M0153609	Втулка уплотнительная	4
3	880515	Болт (M20 x 68)	1
3	8M0147042	Болт	1
4	8M0071547	Шайба (66 X 21 X 6.35 ММ)	1
4	8M0090010	Шайба	1
5	8M0090795	Маховик в сборе	1
5	8M0141336	Маховик в сборе	1
6	88552530	Винт (M6 x 30 мм) нержавеющая сталь	6
6	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	6
7	8M0088059	Статор в сборе полный	1

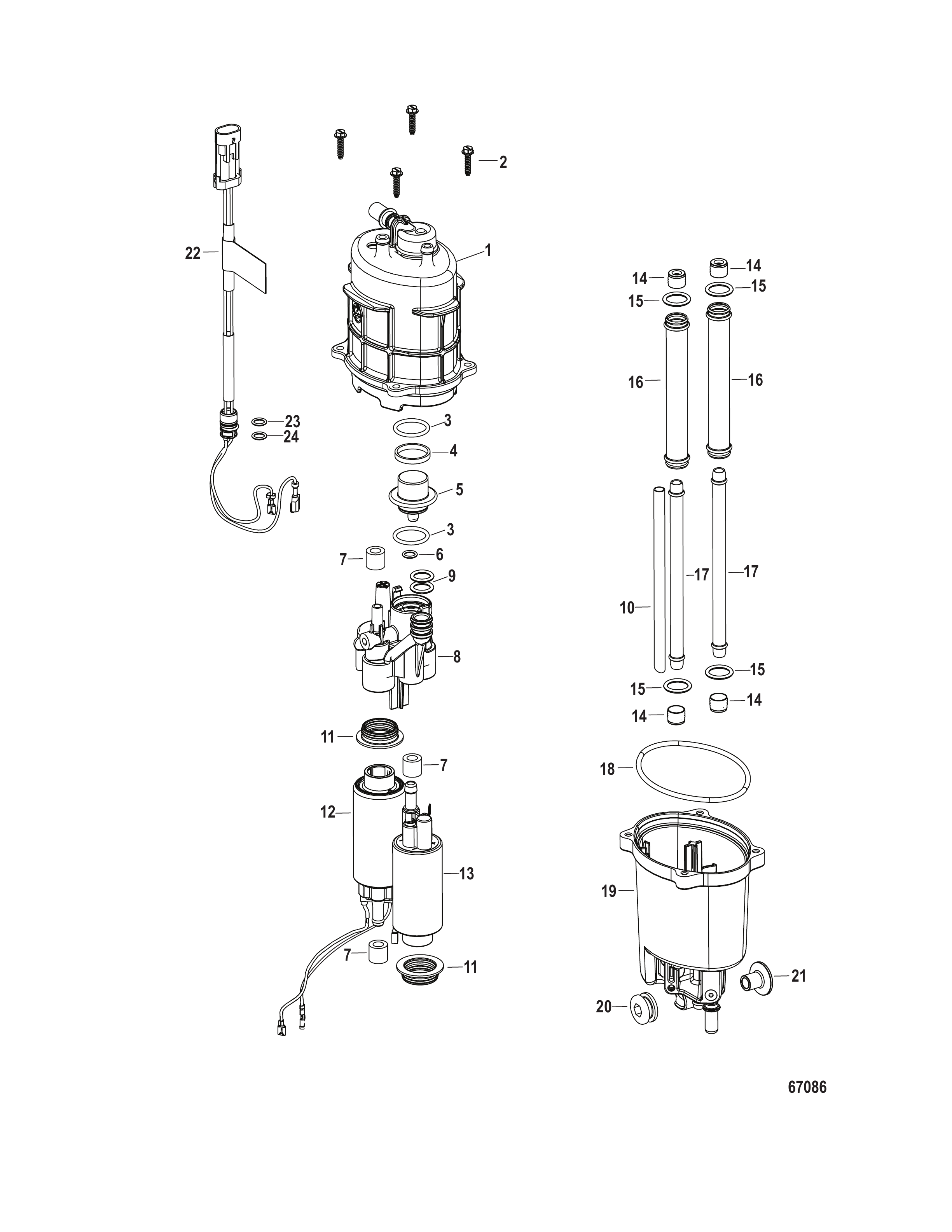

Рис. 15Компоненты модуля подачи топлива 8M0132733 - 2B458411 и 3B681564 Fuel Supply Module Components 8M0132733 - 2B458411 and 3B681564

REF	Номер детали	Наименование	Кол-во
-	8M0132733	Модуль подачи топлива сдвоенный насос	1
1	8M0053726	Верхний корпус FSM	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	8M0053727	Крышка топливного модуля	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	Трубка всасывающая	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	8M0062770	Насос в сборе высокого давления	1
13	8M0062771	Насос в сборе низкого давления	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0130873	Трубка топливная	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0130878	Нижний корпус топливного модуля	1
19	8M0158426	Нижний корпус топливного модуля	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M6004776	Жгут проводов в сборе	1
23	NSS	NOT SOLD SEPARATE O-Ring	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

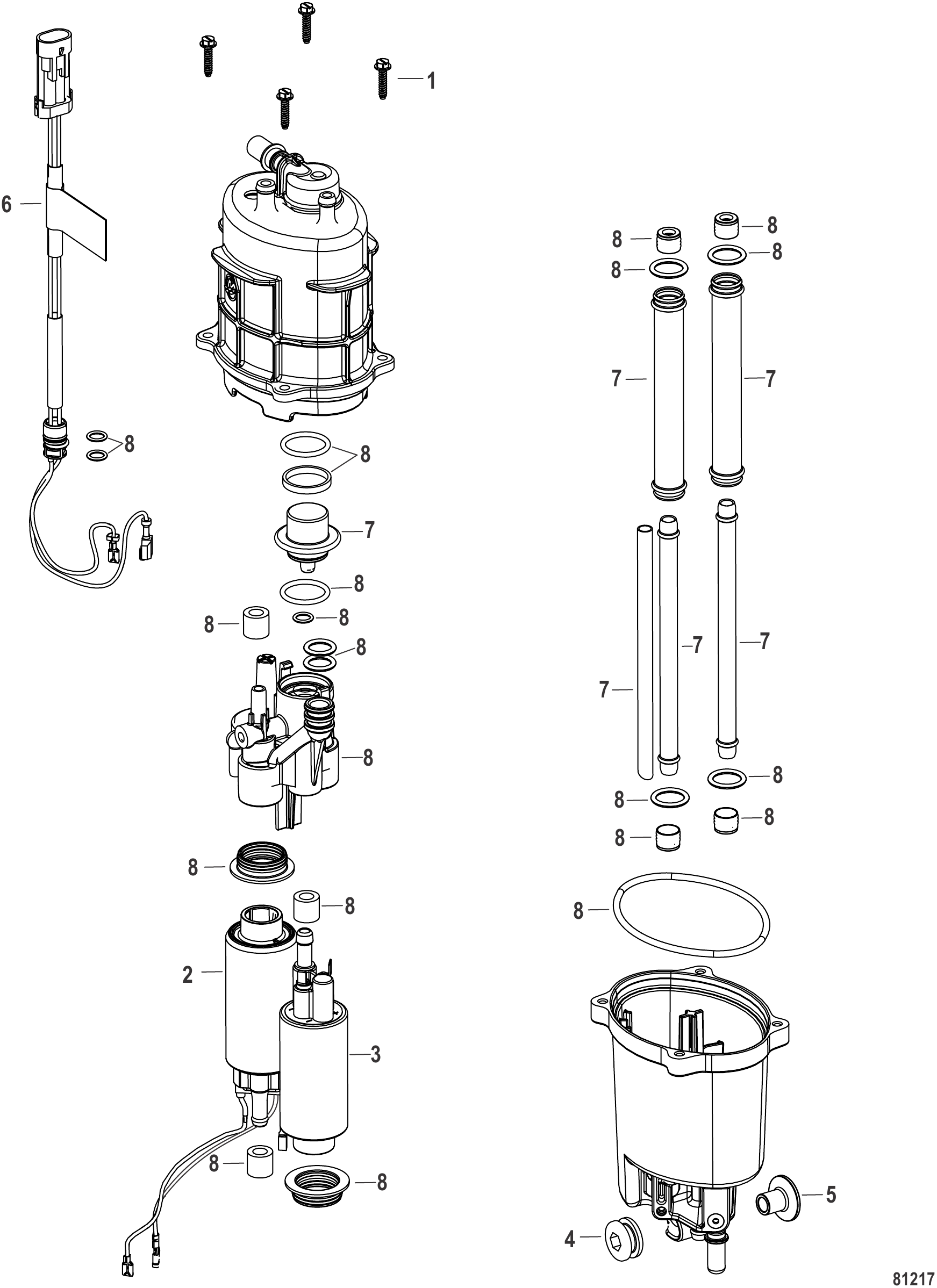

Рис. 16Компоненты модуля подачи топлива 8M0235171 - 3B681565 и выше Fuel Supply Module Components 8M0235171 - 3B681565 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0235171	Модуль подачи топлива сдвоенный насос	1
1	8M0053756	Винт Plastite с шестигранной шайбой	4
2	8M0245916	Насос в сборе высокого давления	1
3	8M0245917	Насос в сборе низкого давления	1
4	895319	Втулка	1
5	856954	Втулка	1
6	NSS	NOT SOLD SEPARATE Harness, Pass Thru	1
7	8M0245915	Ремкомплект топливного модуля	1
8	8M0133370	Ремкомплект уплотнений топливного модуля	1

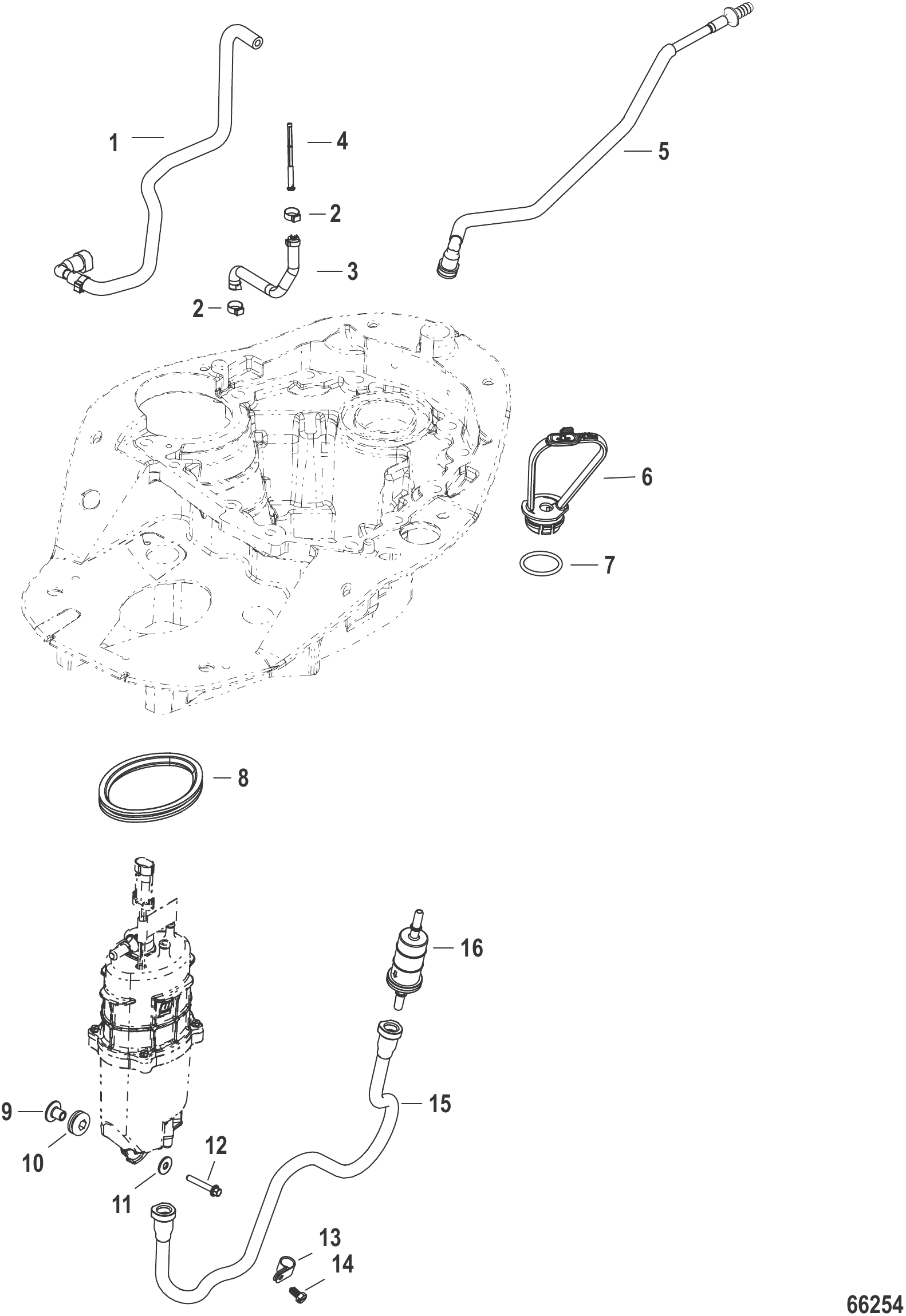

Рис. 17Шланги системы подачи топлива Fuel Supply System Hoses

REF	Номер детали	Наименование	Кол-во
1	8M0034897	Шланг коллектора в сборе	1
2	855697	ХОМУТ (16.2)	2
2	8M0204696	Хомут	2
3	8M0095536	Шланг от топливного модуля к топливной рампе	1
4	8M0090809	Сетка топливной рампы	1
5	8M0096482	Шланг топливный от впуска к фильтру	1
5	8M0203766	Шланг в сборе	1
6	8M0057680	Фиксатор топливного фильтра	1
7	8M0240822	Кольцо уплотнительное (.921 x .139)	1
8	8M0037209	Втулка фиксатора модуля подачи топлива	1
9	856954	Втулка	1
10	834985	Втулка уплотнительная	1
10	8M0190980	ВТУЛКА	1
11	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
12	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
13	8M0037098	Хомут шланга	1
13	8M0224396	Хомут шланга	1
14	8M0037204	ВИНТ Нейлоновый, Вставной (.25-20 x .50)	1
15	8M0086989	Шланг топливный от фильтра к FSM	1
15	8M0203764	Шланг в сборе	1
16	879885Q	Топливный фильтр линейный	1

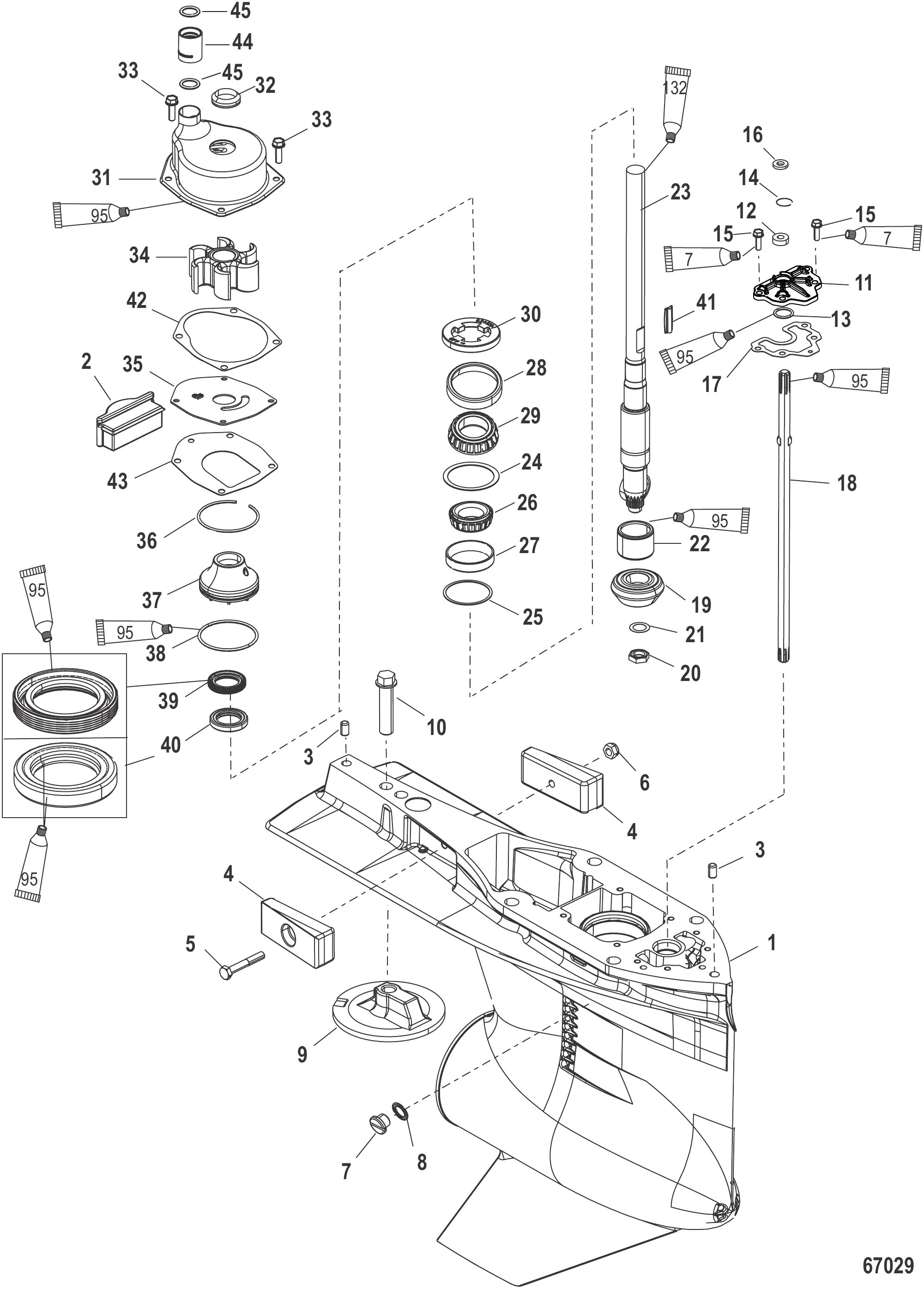

Рис. 18Картер редуктора, ведущий вал 4.08 Torpedo 2.08 Ratio Gear Housing Driveshaft 4.08 Torpedo 2.08 Ratio

REF	Номер детали	Наименование	Кол-во
-	8M0144441	Корпус редуктора в сборе, Long	1
-	8M0144442	Корпус редуктора в сборе, XL	1
-	8M0236236	Корпус редуктора в сборе XL Silver	1
1	8M0145312	Корпус редуктора базовый	1
1	8M0228058	Корпус редуктора базовый	1
2	8M0010459	Заполняющий блок	1
3	8M0084244	Штифт установочный, .375 x .620	2
4	826134Q	Анод	1
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	79953A04	Пробка в сборе (.375-16 x .250)	1
8	830749	Сальник	1
8	8M0204693	Уплотнение сливной пробки	1
9	76214T5	Комплект анодов	1
9	76214A6	Комплект анодов	1
9	76214Q5	Анодная пластина в сборе	1
10	806327	Винт (.437-14 x 1.750) (1-5/8")	1
10	8M0204686	ВИНТ	1
11	8M0144416	Крышка в сборе	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
14	8M0046563	Стопорное кольцо	1
15	8M0144417	Винт (M6 x 16)	4
16	77674	ШАЙБА (.35 x .75 x .12)	1
17	8M0144418	Прокладка	1
18	8M0144414	Вал переключения Long	1
18	8M0144415	Вал переключения X-Long	1
-	880709A02	Комплект шестерён переднего хода/ведущей, стандартное вращение, 2.08 (12/25)	1
-	880709A03	Комплект шестерён переднего хода/ведущей, стандартное вращение 2.08 (12/25)	1
19	NSS	NOT SOLD SEPARATE Pinion	1
20	35921	ГАЙКА (.625-18)	1
21	92721	Шайба (.965 x .630)	1
22	42647A1	Подшипник роликовый в сборе	1
23	8M0144407	Вал приводной Long	1
23	8M0144411	Вал приводной XL	1
24	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
25	8M0063268	Комплект регулировочных прокладок	AR
26	48939A2	Подшипник роликовый конический	1
26	8M0146553	Подшипник в сборе (обойма/конус)	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	36387A1	Подшипник роликовый/обойма в сборе	1
28	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	8245191	Фиксатор	1
31	817275A09	Корпус водяного насоса в сборе	1
32	861415A1	Комплект сальников	1
33	8M4503518	ВИНТ (M6 X 1.0 X 20)	4
33	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
34	43026T2	КРЫЛЬЧАТКА	1
35	8172761	Передняя пластина	1
35	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
36	880719	Кольцо стопорное	1
37	8M0007131	Держатель сальника в сборе	1
38	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
38	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
39	NSS	NOT SOLD SEPARATE Oil Seal	1
40	NSS	NOT SOLD SEPARATE Oil Seal	1
41	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
41	8M0204723	ШПОНКА	1
42	8172771	Прокладка водяного насоса, верхняя	1
43	8M0112903	Прокладка резиновая формованная стальная	1
43	8M0142616	Прокладка передней пластины к корпусу редуктора	1
44	8M0036238	Соединение водяного насоса	1
44	8M0214995	Соединение водяного насоса	1
45	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
45	8M0204645	Кольцо уплотнительное (.796 x .139)	2
-	8M0146719	Комплект сальников корпуса редуктора	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

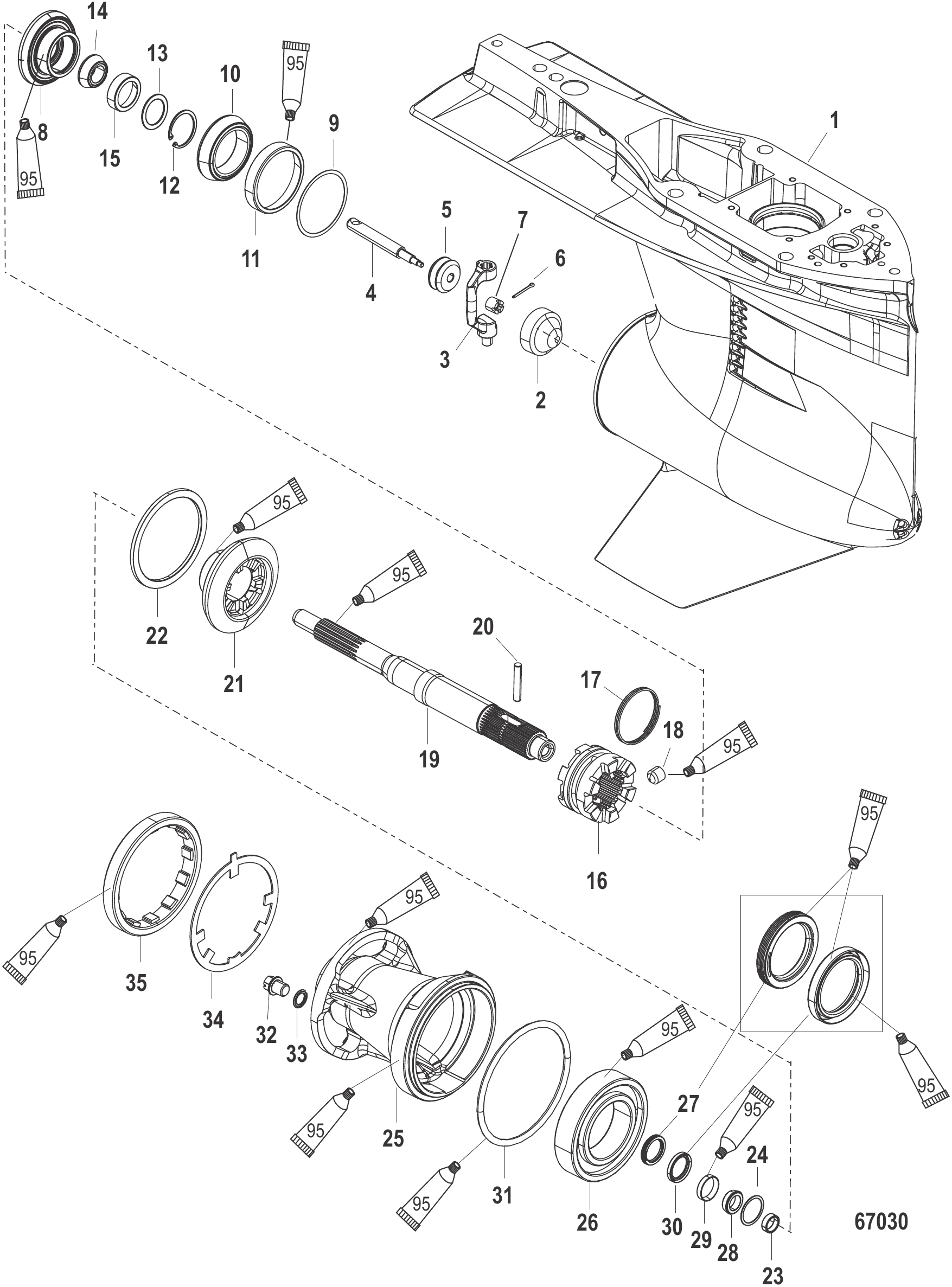

Рис. 19Картер редуктора, вал гребного винта 4.08 Torpedo 2.08 Ratio Gear Housing Propeller Shaft 4.08 Torpedo 2.08 Ratio

REF	Номер детали	Наименование	Кол-во
-	8M0144441	Корпус редуктора в сборе, Long	1
-	8M0144442	Корпус редуктора в сборе, XL	1
-	8M0236236	Корпус редуктора в сборе XL Silver	1
1	8M0145312	Корпус редуктора базовый	1
1	8M0228058	Корпус редуктора базовый	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	8M0046215	Кривошип переключателя передач 1/4 оси	1
3	8M0220880	Кривошип переключателя передач 1/4 оси	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	880709A03	Комплект шестерён переднего хода/ведущей, стандартное вращение 2.08 (12/25)	1
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	8M0051043	Кольцо стопорное	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T	Муфта сцепления	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	8M0140446	Гребной вал	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	8M0119541	Редуктор в сборе, задний ход	1
22	880699	Упорное кольцо	1
23	8M0064306	ПРОСТАВКА УПОРНАЯ	1
24	8M0076745	Комплект регулировочных шайб	1
25	8M0083392	КРОНШТЕЙН В СБОРЕ С ПОДШИПНИКОМ	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	888483	Сальник масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	880697	Шайба стопорная	1
35	8M2000347	ФИКСАТОР	1
35	8M0168577	Фиксатор подшипникового корпуса	1
-	8M0146719	Комплект сальников корпуса редуктора	1

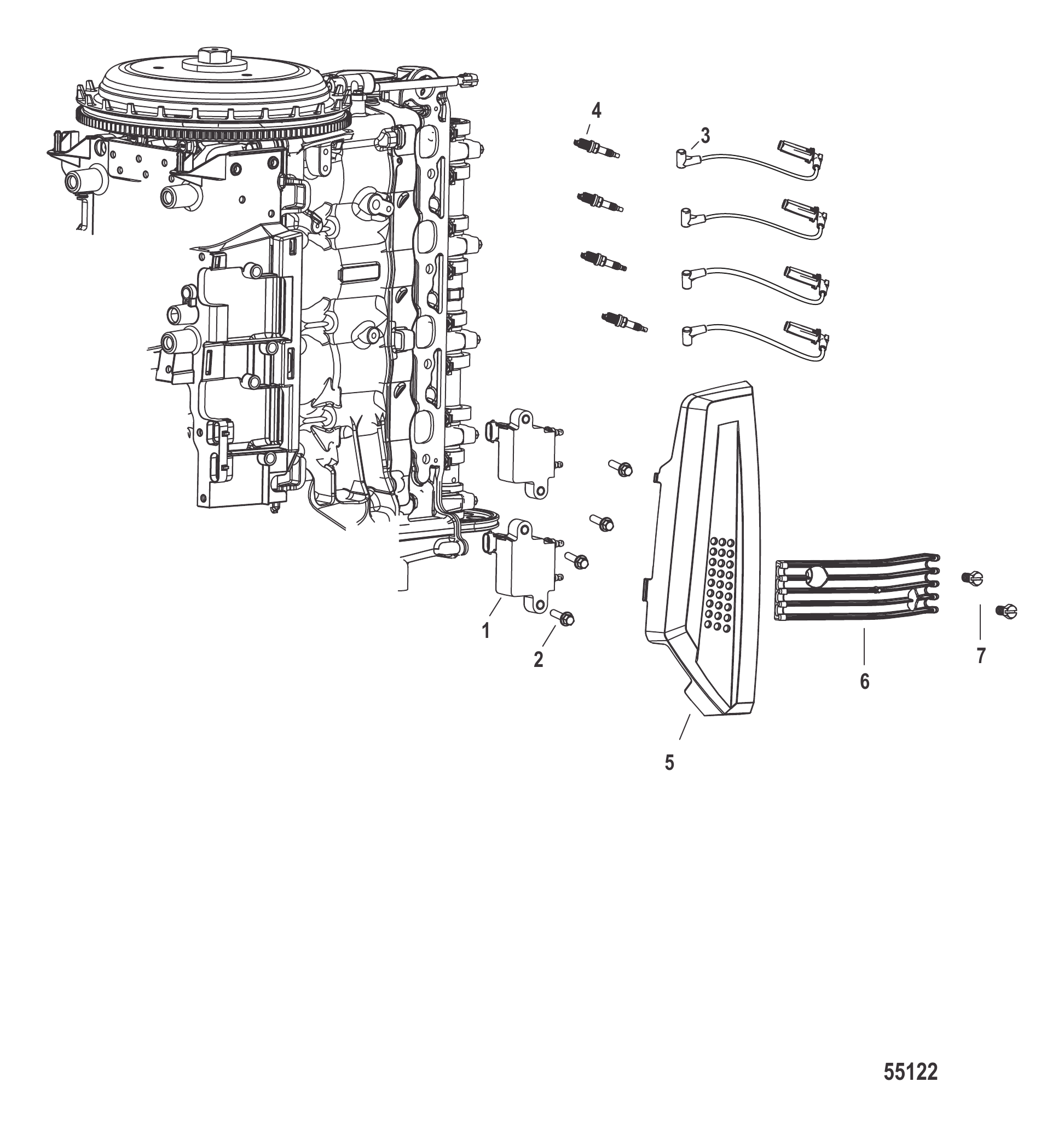

Рис. 20Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0044991	Катушка зажигания сдвоенная	2
2	88552525	Винт (M6 x 25 мм) нержавеющая сталь	4
2	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	4
3	8M0088014	Комплект проводов свечей зажигания	1
4	8M0057936	Свеча зажигания NGK ZFR5F	4
4	8M0204728	Свеча зажигания NGK ZFR5F	4
5	8M0077655	Крышка катушки	1
5	8M0163125	Крышка катушки	1
6	8M0060350	Лоток высоковольтных проводов	1
7	88552514	Винт (M6 x 14 мм) нержавеющая сталь	2

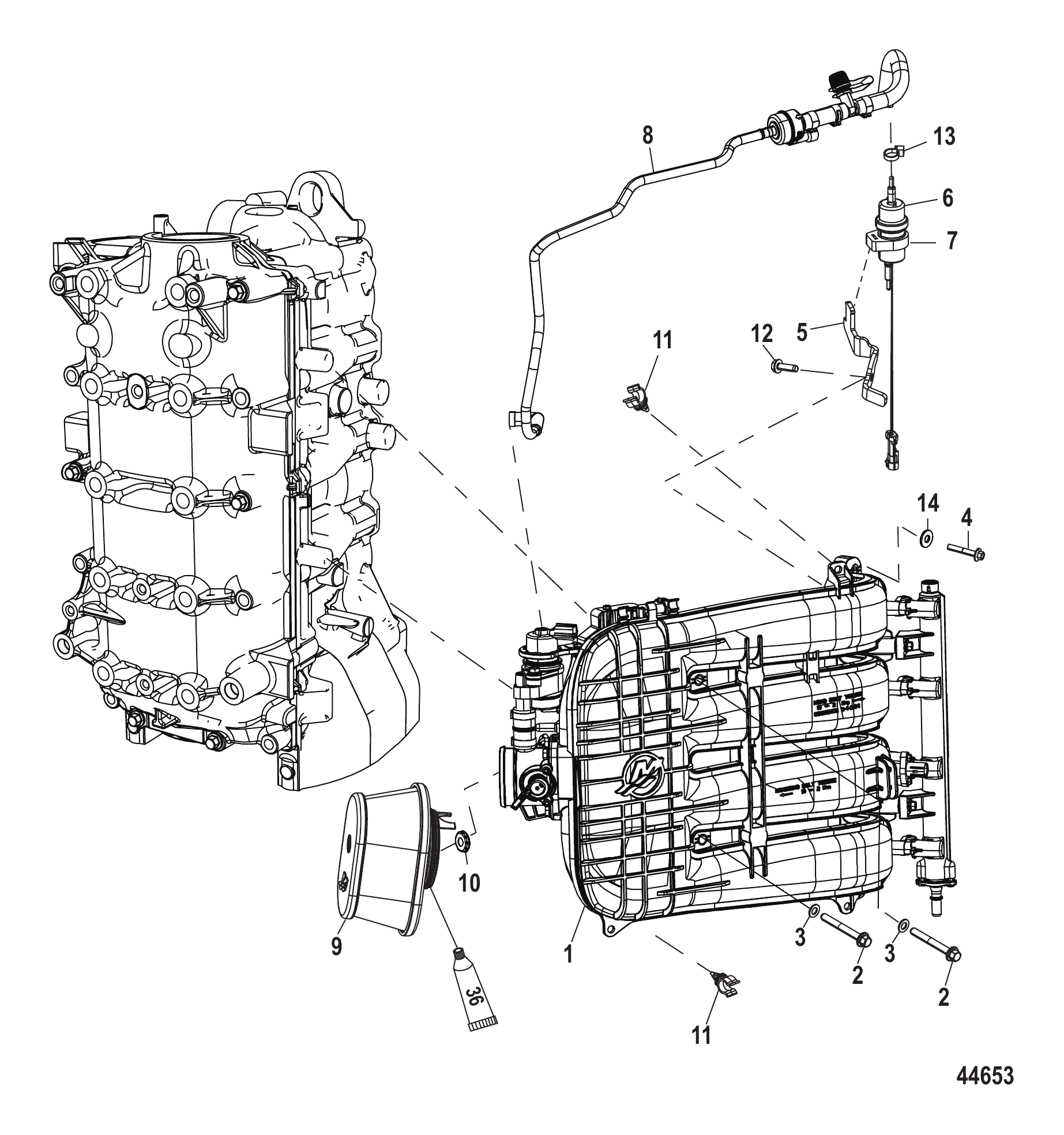

Рис. 21Интегрированный модуль воздух-топливо Integrated Air Fuel Module

REF	Номер детали	Наименование	Кол-во
1	892952T04	Узел IAFM	1
1	892952T06	Узел IAFM	1
-	8M6002790	Впускной коллектор	1
2	88552550	Винт (M6 x 50 мм) нержавеющая сталь	2
3	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
3	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
4	8M0048051	Винт (M6 x 30) нержавеющая сталь	5
5	897646001	Кронштейн вентиляционного клапана	1
6	884545A02	Канистра в сборе вентиляционная	1
6	8M0175814	Канистра вентиляционная в сборе	1
7	897434	ВТУЛКА	1
8	8M0001824	Узел продувочной вентиляции	1
8	8M0126307	Узел продувочной вентиляции	1
9	897575T01	Воздушный фильтр	1
9	8M0082911	Воздушный фильтр	1
10	8M0006918	Ограничительная пластина	1
10	8M0032134	Ограничительная пластина	1
10	8M0032134	Ограничительная пластина	1
11	897559	ЗАЖИМ	1
12	897445501	Винт (M6 x 20 мм)	1
13	816311T	СТЯЖКА (8.00 дюймов)	1
14	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	5

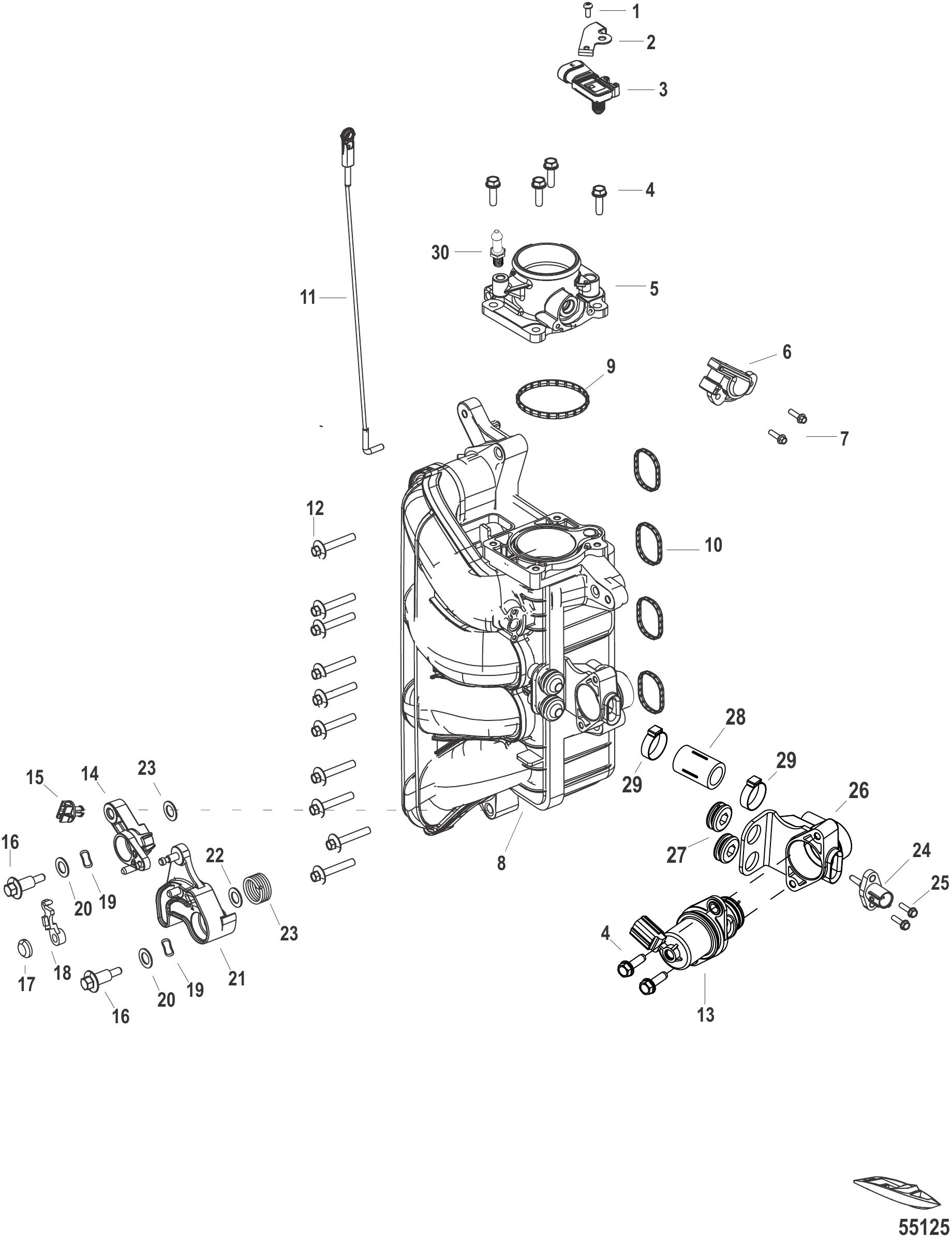

Рис. 22Компоненты интегрированного модуля воздух-топливо Integrated Air Fuel Module Components

REF	Номер детали	Наименование	Кол-во
1	87775610	ВИНТ (M4 X 10)	1
2	8M0060503	Кронштейн датчика MAP	1
3	854445	Датчик MAP	1
3	8M0237529	ДАТЧИК MAP	1
4	897445501	Винт (M6 x 20 мм)	6
5	8M0088066	Дроссельный узел в сборе	1
6	881070T	Датчик положения	1
6	8M0125617	Датчик положения	1
7	8M0063490	Винт (M4 X .7 X 16 ММ)	2
8	8M0088065	Впускной коллектор в сборе	1
9	8M0061361	Прокладка	1
10	8M0061362	Прокладка	4
11	8M0059235	Тяга дросселя в сборе	1
12	8M0060385	Винт (M6 X 1 X 37) с шестигранной головкой с фланцем	10
13	897526T	Клапан IAC	1
13	8M0188118	Датчик холостого хода	1
14	8M0077848	Рычаг следящего устройства дросселя в сборе	1
15	8M0077229	Втулка поворотная	1
16	8M0071815	Болт с буртиком рычага дросселя	2
17	825677	Гайка пружинная	1
18	822459	ФИКСАТОР	1
19	898093	Волнистая шайба	2
20	897937	Шайба	2
21	8M0068644	Кулачок дросселя в сборе	1
21	8M0243636	Кулачок дросселя	1
22	897936	Шайба	2
23	897535005	Пружина возвратная кулачка дросселя	1
24	891663001	Датчик температуры	1
25	895054	Винт (M4 x 16 мм)	2
26	8M0090814	Корпус клапана IACV	1
27	834985	Втулка уплотнительная	2
27	8M0190980	ВТУЛКА	2
28	8M0057601	Шланг клапана IACV	1
29	855228	Хомут	2
30	8M0062044	Штифт крепления	1

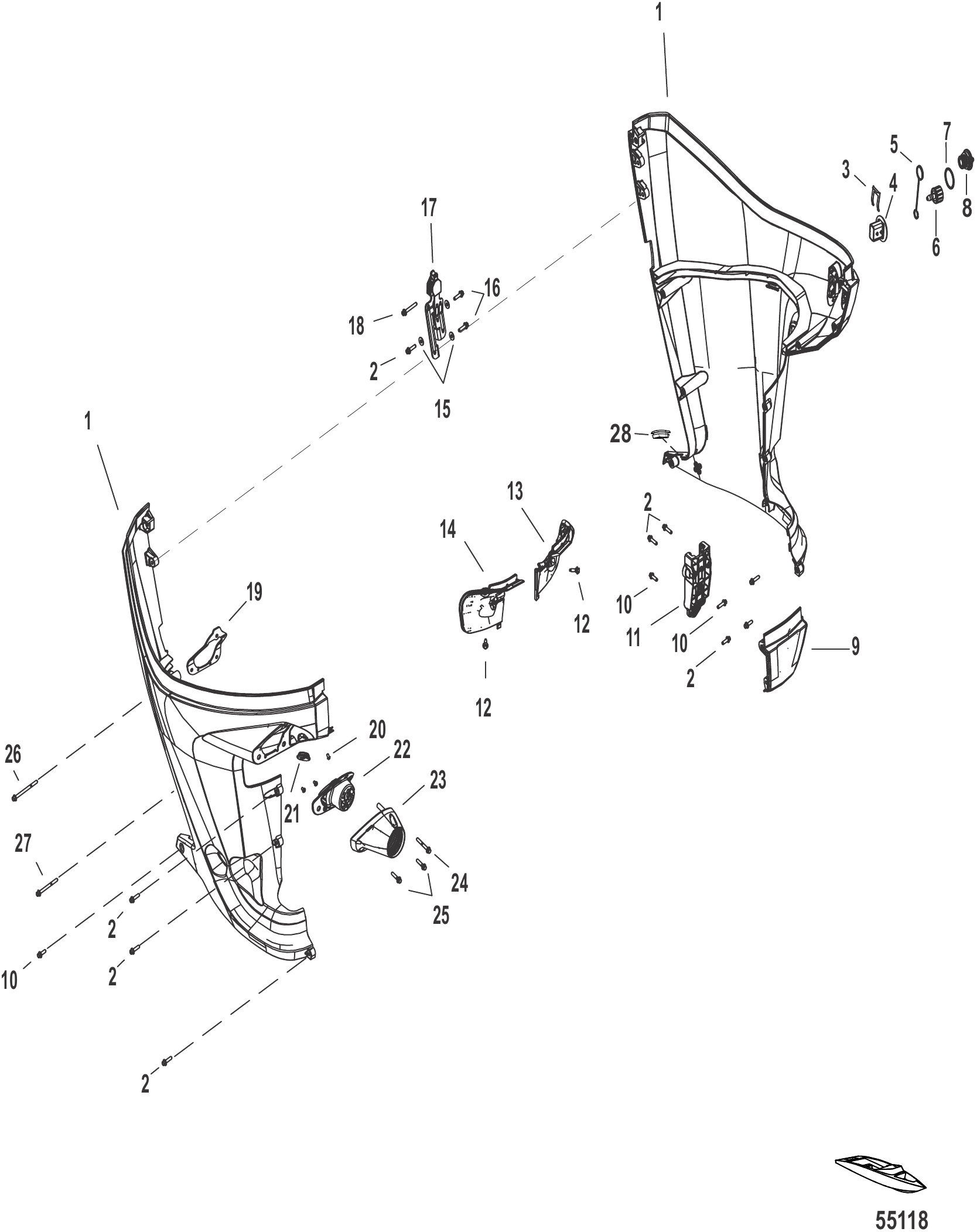

Рис. 23Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0088280	НИЖНИЙ КОЖУХ В СБОРЕ Левый и правый (БЕЗ НАКЛЕЕК)	1
2	8M0022324	ВИНТ (M6 x 25 мм)	11
2	8M0230977	ВИНТ (M6 x 25 ММ)	11
3	8M0032848	Держатель переключателя	1
4	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
4	8M0235190	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
5	889823001	Пробка сливная с фиксатором	1
5	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
6	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
7	8M0047301	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
7	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
8	888958001	Пробка промывочного порта	1
8	8M0215105	ПРОБКА Промывочная	1
9	8M0088281	НИЖНИЙ КОЖУХ В СБОРЕ Передний	1
10	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	4
11	8M0055211	ФИКСАТОР - ЗАЩЁЛКА Верхний кожух	1
12	892073002	Винт с буртиком (M6)	2
12	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
13	8M0055216	КРЫШКА Верхнее крепление Правый борт	1
14	8M0055214	КРЫШКА Верхнее крепление, Левый борт	1
15	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
15	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
16	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
16	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
17	8M0055154	УЗЕЛ ЗАЦЕПА	1
18	88552545	Винт (M6 x 45 мм) нержавеющая сталь	1
18	8M0103810	ВИНТ (M6 x 45 ММ) Нержавеющая сталь	1
19	8M0055202	ПЛАСТИНА Монтаж ввода	1
20	8M0047718	ВИНТ (M5 X 8ММ)	3
21	8M0073102	ВТУЛКА Провода датчика тримма	1
22	8M0055208	ВТУЛКА Ввода	1
23	8M0055209	ПЕРЕХОДНИК Шланг проводки	1
24	8M0075736	ВИНТ (M6 X 50) шестигранная головка с фланцем	1
24	8M0230970	ВИНТ	1
25	8M0075735	ВИНТ (M6 X 30) шестигранная головка с фланцем	2
26	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
26	8M0230974	ВИНТ M6 x 85 ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕМ	1
27	8M0030817	ВИНТ (M6 X 70) шестигранная головка с фланцем	1
27	8M0230978	ВИНТ	1
28	8M0074531	ЗАГЛУШКА ВИНТ АНОДА	1

Рис. 24Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

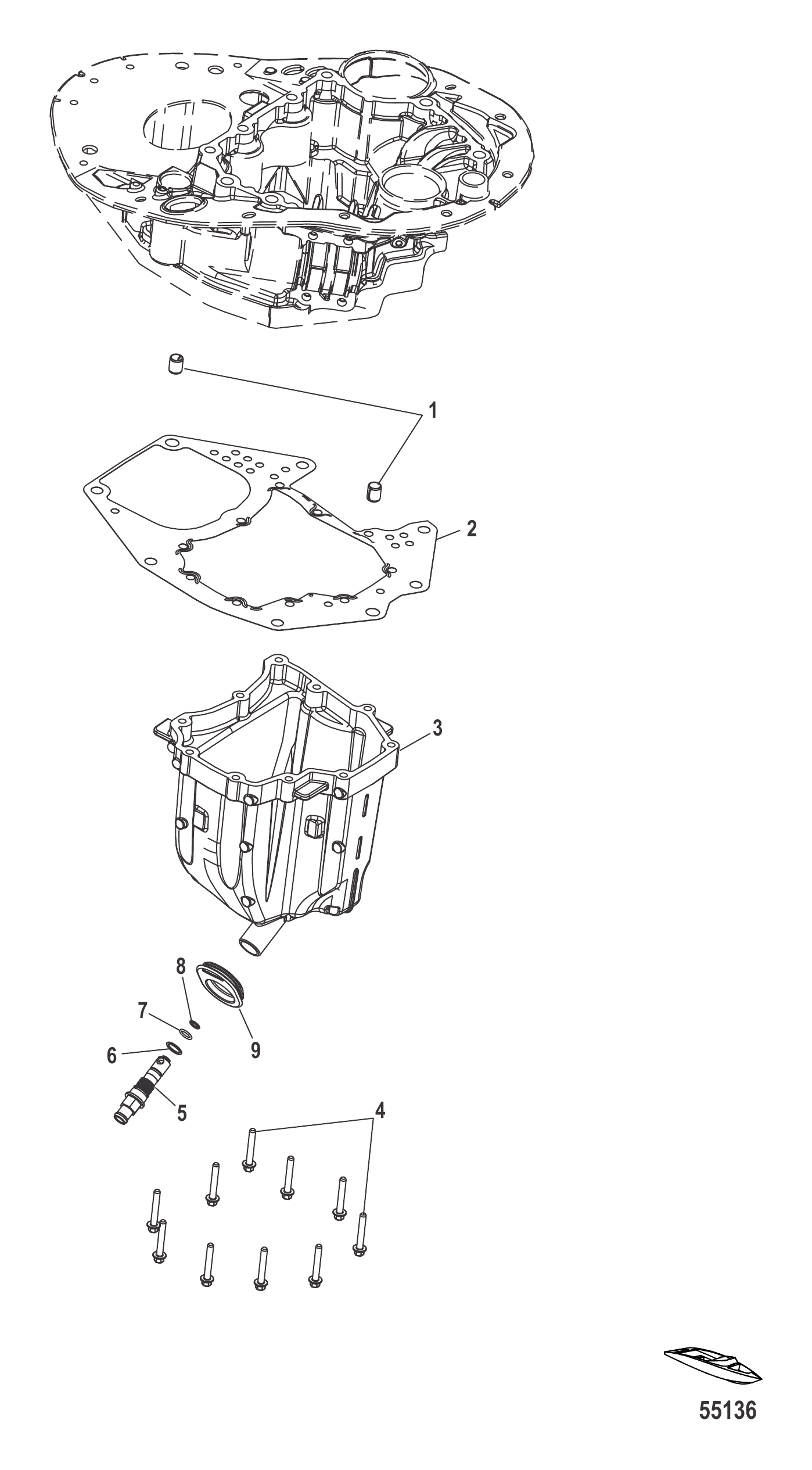

Рис. 25Масляный поддон Oil Sump

REF	Номер детали	Наименование	Кол-во
1	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
2	8M0078540	ПРОКЛАДКА	1
3	8M0091528	МАСЛЯНЫЙ ПОДДОН	1
4	88552540	Винт (M6 x 40 мм) нержавеющая сталь	10
4	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
5	8M0064964	МАСЛЯНАЯ ПРОБКА В СБОРЕ	1
5	8M0112869	Масляная пробка в сборе	1
6	85045	Кольцо уплотнительное (.551 x .070)	1
7	62706	Кольцо уплотнительное (.426 x .070) коленчатого вала	1
8	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
9	8M0068703	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1

Рис. 26Узел гидроподъема Power Trim Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0090335	Узел силового наклона стандартный	1
2	8M0094357	Палец штока амортизатора	1
2	8M0161312	Проушина штока в сборе	1
3	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
4	818898	ШТИФТ ЯКОРНЫЙ	1
-	8M0100502	УЗЕЛ ГИДРОПОДЪЁМА В СБОРЕ	1
-	8M0171823	УЗЕЛ ГИДРОПОДЪЁМА В СБОРЕ	1

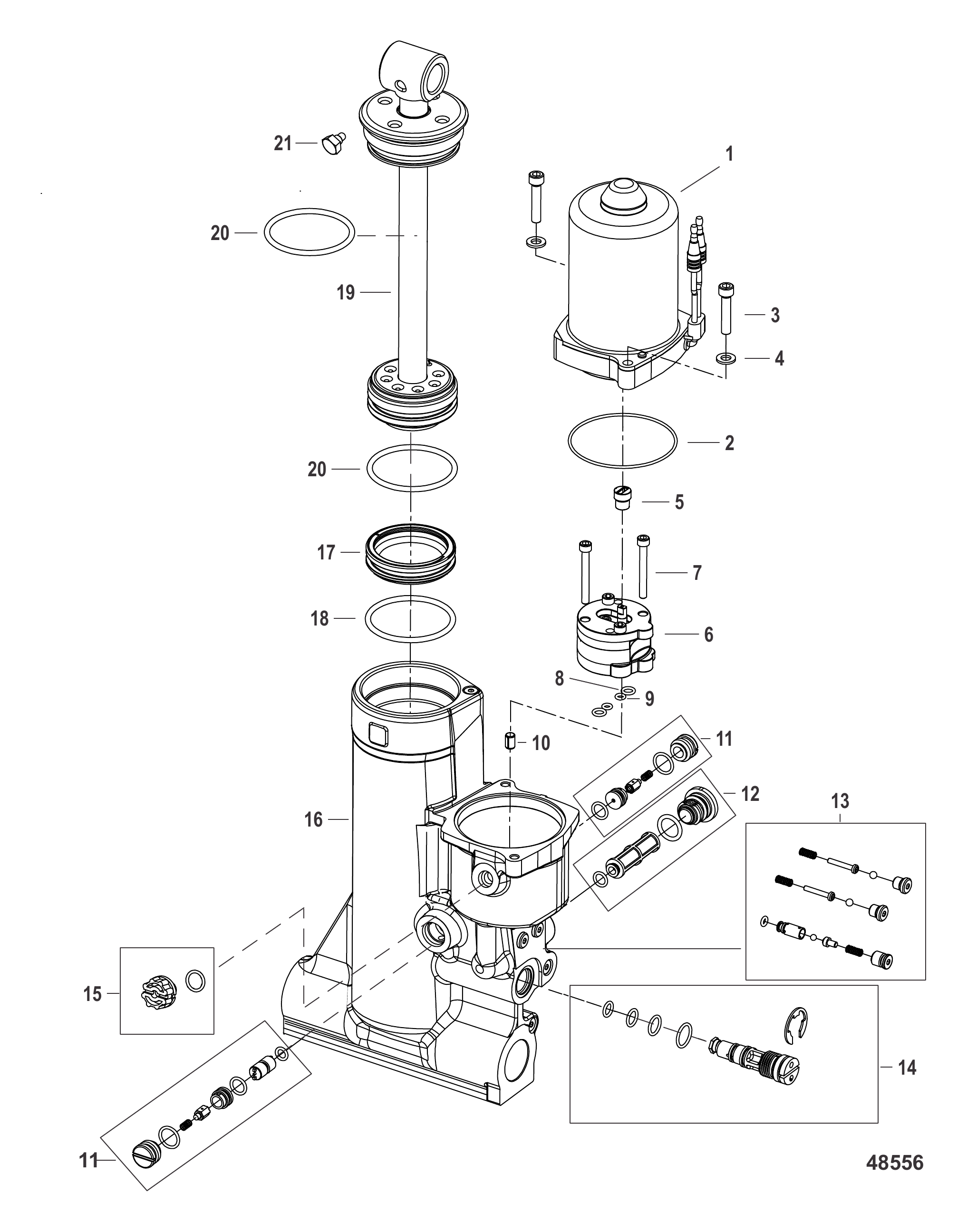

Рис. 27Компоненты узла гидроподъема Power Trim Assembly Components

REF	Номер детали	Наименование	Кол-во
1	8M0060140	Комплект мотора тримма в сборе	1
2	NSS	NOT SOLD SEPARATE O-ring	1
3	82494830	ВИНТ (M6 x 30)	2
4	400256	СТОПОРНАЯ ШАЙБА (M6)	2
5	8M0090403	Соединительная муфта привода	1
6	8M0060127	Комплект насоса тримма в сборе	1
7	NSS	NOT SOLD SEPARATE Screw	2
8	NSS	NOT SOLD SEPARATE O-ring	2
9	NSS	NOT SOLD SEPARATE O-ring	2
10	NSS	NOT SOLD SEPARATE Bushing	1
11	8M0060126	Комплект обратного клапана тримма в сборе	1
12	8M0060143	Комплект фильтра тримма в сборе	1
13	8M0060128	Комплект предохранительного клапана	1
14	8M0060141	Комплект ручного выпуска	1
15	811613	Штекер в сборе	1
16	NSS	NOT SOLD SEPARATE	1
17	8M0060146	Комплект запоминающего поршня	1
18	NSS	NOT SOLD SEPARATE O-ring, Component of 8M0060142	1
19	8M0060145	Шток амортизатора в сборе	1
20	NSS	NOT SOLD SEPARATE O-ring, Component of 8M0060142	2
21	8M0050058	Винт 5/16-24 X .5	1
21	8M0177279	Винт 5/16-24 x .5	1
-	8M0060142	Комплект для восстановления цилиндра тримма	1
-	8M0057770	Комплект уплотнений цилиндра тримма полный	1
-	8M0127334	Ремкомплект клапана	1

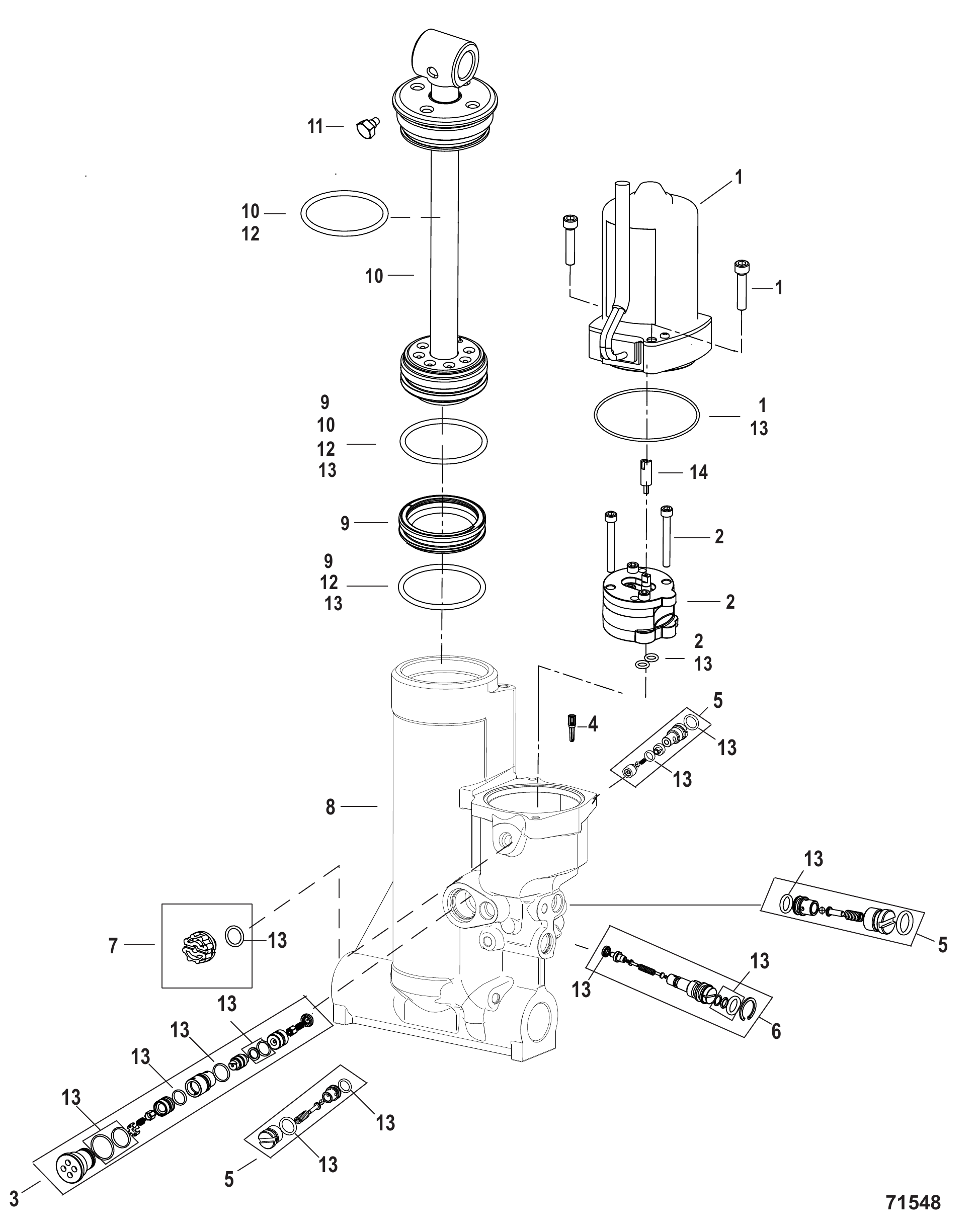

Рис. 28Компоненты узла гидроподъема - 3B020121 и выше Power Trim Assembly Components - 3B020121 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0168227	Комплект мотора	1
2	8M0168234	Комплект насоса	1
3	8M0168231	Комплект обратного клапана	1
4	8M0168230	Комплект фильтра	1
5	8M0168236	Комплект предохранительного клапана	1
6	8M0168228	Комплект ручного выпуска	1
6	8M0225371	Комплект ручного выпуска	1
7	8M0174135	Пробка резервуара в сборе	1
8	NSS	NOT SOLD SEPARATE	1
9	8M0168238	Комплект запоминающего поршня	1
10	8M0168235	Комплект штока амортизатора	1
11	8M0177279	Винт 5/16-24 x .5	1
12	8M0168229	Комплект для восстановления цилиндра тримма	1
13	8M0168225	Комплект уплотнений	1
14	8M0168240	Комплект соединительной муфты	1

Рис. 29Руководство по обслуживанию/техподдержке Service/Support Manual

REF	Номер детали	Наименование	Кол-во
-	8M0060852	Каталог запчастей 150 4-тактный, 105 водомет	1
-	8M0062182	Руководство по эксплуатации 150 EFI 4-тактный	1
-	8M0231628	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 150PSX	1
-	8M0095296	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 150 4-тактный SeaPro	1
-	8M0133889	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	8M0230528	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 105 Jet	1
-	8M0060785	СЕРВИСНОЕ РУКОВОДСТВО	1
-	8M0168224	СЕРВИСНОЕ РУКОВОДСТВО	1
-	8M0061498	КОРОТКИЙ БЛОК В СБОРЕ	1
-	8M0122812	КОРОТКИЙ БЛОК В СБОРЕ	1

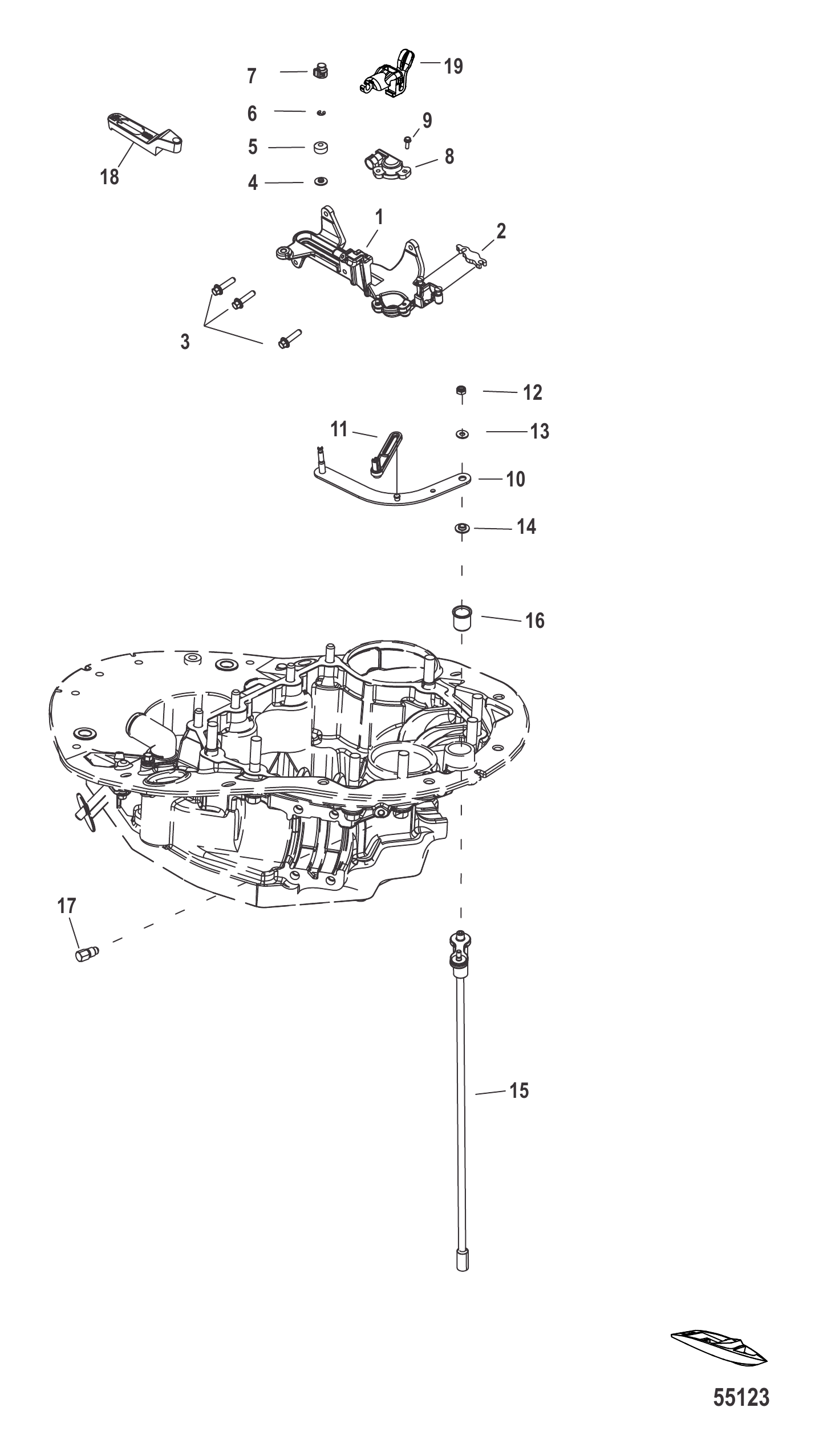

Рис. 30МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Linkage

REF	Номер детали	Наименование	Кол-во
1	8M0058458	КРОНШТЕЙН В СБОРЕ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
2	899044	Фиксатор	1
3	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
4	8M0050560	ШАЙБА	1
5	8M0031453	РОЛИК	1
6	27290	КОЛЬЦО Стопорное	1
7	8M0076452	ФИКСАТОР В СБОРЕ	1
7	8M0150203	ФИКСАТОР В СБОРЕ	1
8	8M0181784	ДАТЧИК ПОЛОЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ	1
9	4001186	ВИНТ (M4 X 13) Шестигранная головка с шайбой, нержавеющая сталь	1
10	8M0075152	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
11	8M0058943	РЫЧАГ ДАТЧИКА	1
12	401386	ГАЙКА (M6) Нержавеющая сталь	1
13	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
14	8M0035249	ВТУЛКА (ВНУТР. ДИАМ. 6.452 ММ) С ФЛАНЦЕМ	1
14	8M0237472	ВТУЛКА	1
15	8M0060213	ВАЛ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
15	8M0199744	ВАЛ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
16	8M0063632	ВТУЛКА С ФЛАНЦЕМ	1
17	888823001	Фиксатор переключения передач в сборе	1
18	8M0104795	ПРОСТАВКА, КРОНШТЕЙН ПЕРЕКЛЮЧЕНИЯ	1
19	8M0071176	ЗАЩЁЛКА ТРОСА УПРАВЛЕНИЯ	1

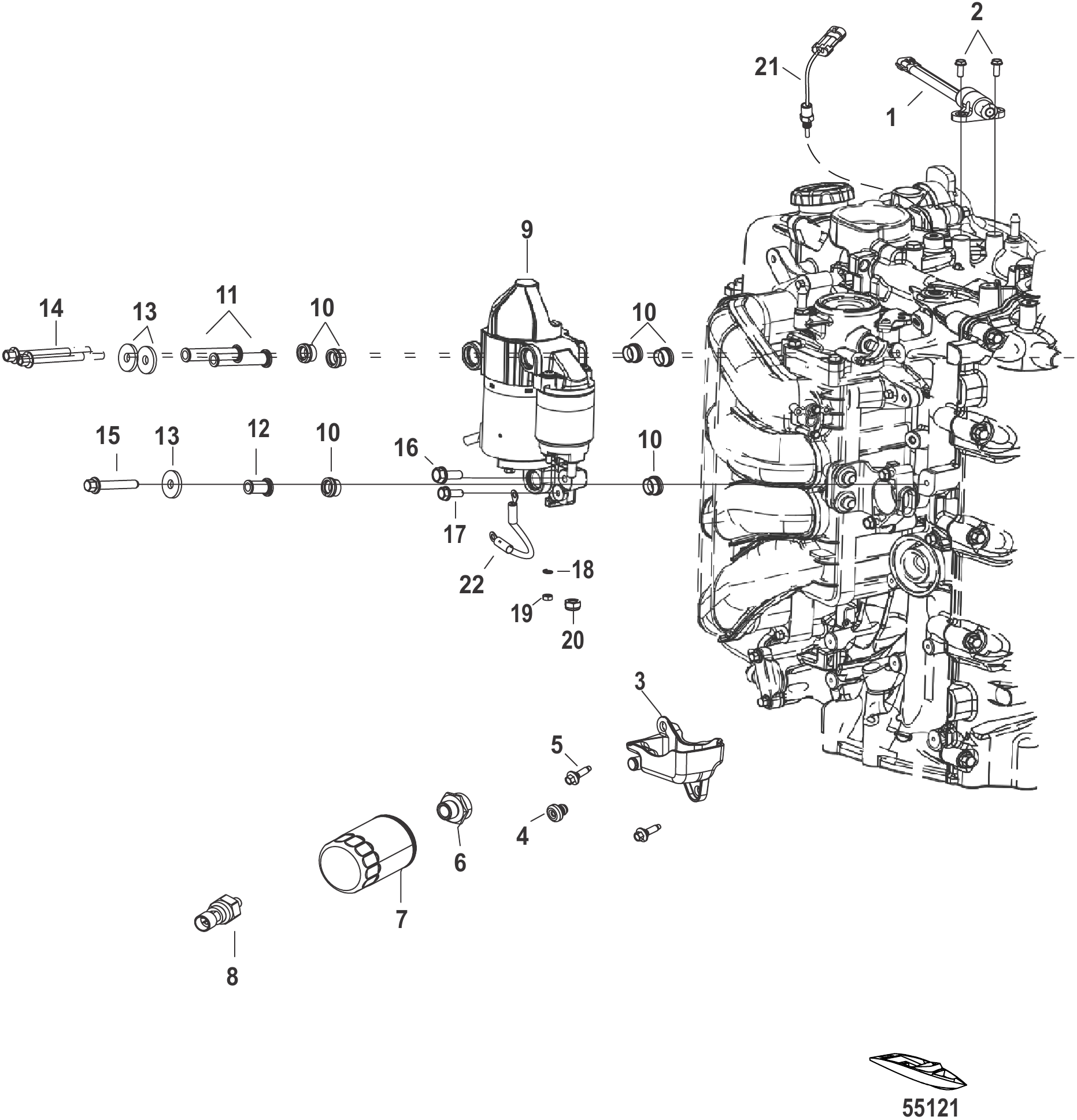

Рис. 31Стартер / масляный фильтр / датчики Starter Motor/Oil Filter/Sensors

REF	Номер детали	Наименование	Кол-во
1	8M0082988	Датчик положения коленчатого вала	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0090816	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
4	8M0049906	ПРОБКА МАСЛЯНОГО ПОДДОНА	1
4	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
5	8M0012661	Винт M6 x 14 HEX FLG SS	2
6	8M0071039	ШТУЦЕР МАСЛЯНОГО ФИЛЬТРА	1
7	8M0162829	Масляный фильтр	1
7	8M0065103	ФИЛЬТР МАСЛЯНЫЙ	1
7	8M0162830	Масляный фильтр	1
8	8M6000634	ДАТЧИК ДАВЛЕНИЯ	1
8	8M0142688	Датчик давления (масло/вода)	1
9	8M0088064	СТАРТЕР	1
9	8M0166297	СТАРТЕР В СБОРЕ	1
10	8M0070367	Опора трубчатая 8 мм	6
10	8M0154659	Опора трубчатая 8 мм	6
11	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
12	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
13	43430	Шайба	3
14	8M0071509	БОЛТ (M8 X 80) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
14	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
15	88552645	Винт (M8X45)	1
16	40011148	Винт (M8 x 20)	1
16	8M0214929	Винт (M8 x 20)	1
17	40011126	Винт (M6 x 13) нержавеющая сталь	1
18	400255	СТОПОРНАЯ ШАЙБА (M5)	1
19	400211	ГАЙКА (M5) Нержавеющая сталь	1
20	401388	ГАЙКА (M8) Нержавеющая сталь	1
21	885342002	ДАТЧИК В СБОРЕ	1
21	8M0148668	ДАТЧИК В СБОРЕ	1
22	8M0056666	Стартер с заземляющей шиной	1

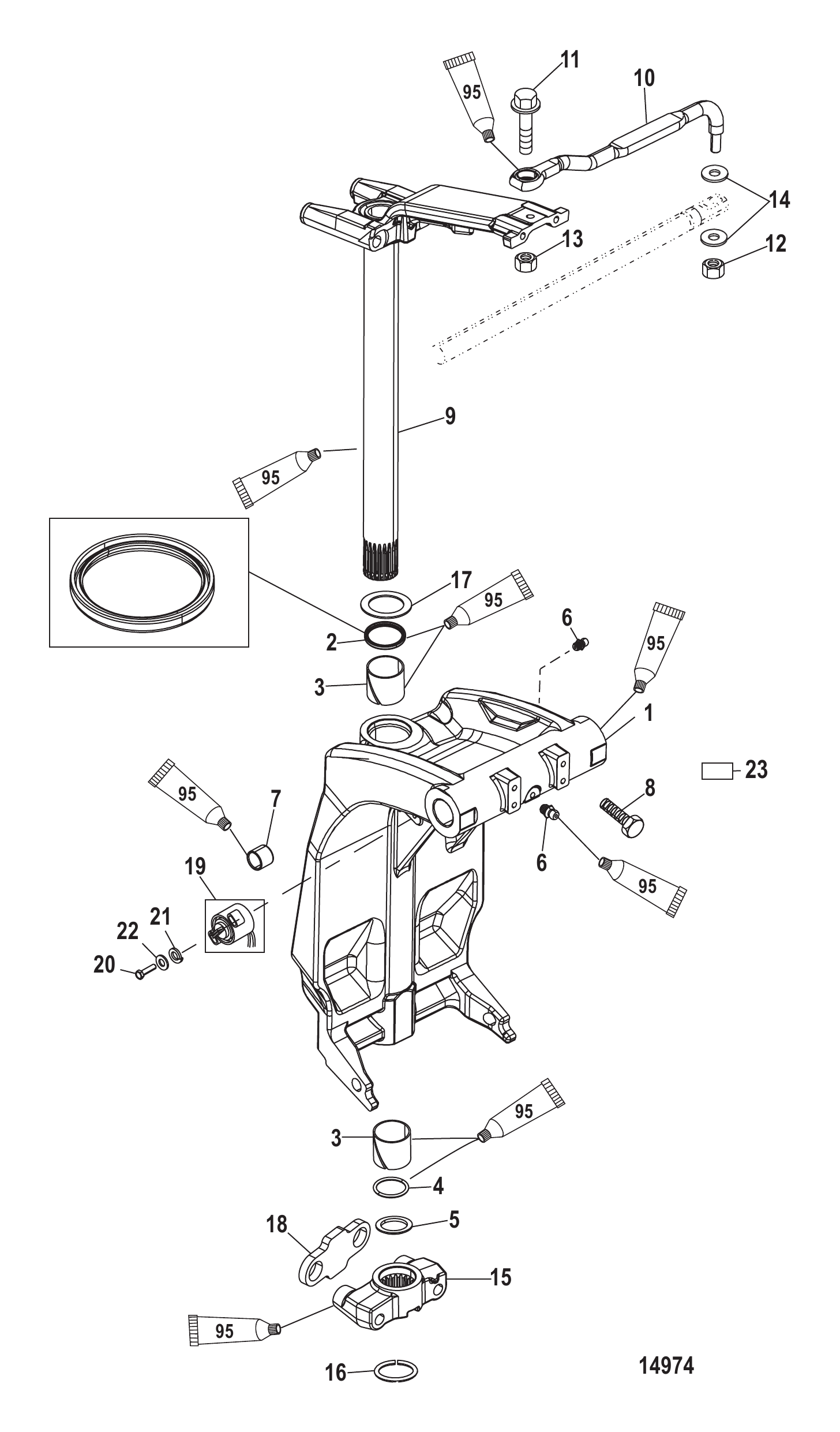

Рис. 32Поворотный кронштейн и шкворень Swivel Bracket and Swivel Pin

REF	Номер детали	Наименование	Кол-во
1	898032A03	Кронштейн поворотный в сборе	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A35	Палец поворотный в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	8M0042636	Гайка (.375-24) латунная	1
12	8M0204726	Гайка (.375-24) латунная	1
13	826709113	Гайка (.375-24) нержавеющая сталь	1
13	8M0204726	Гайка (.375-24) латунная	1
14	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
15	42961A06	Вилка в сборе нижняя	1
16	67684	Кольцо стопорное	1
17	816432	Шайба упорная	1
18	11288001	Бампер нижней вилки	1
19	821400A2	Комплект датчика Power Trim	1
19	8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
20	852368	Винт (#10-24 x .750)	2
21	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
22	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
-	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

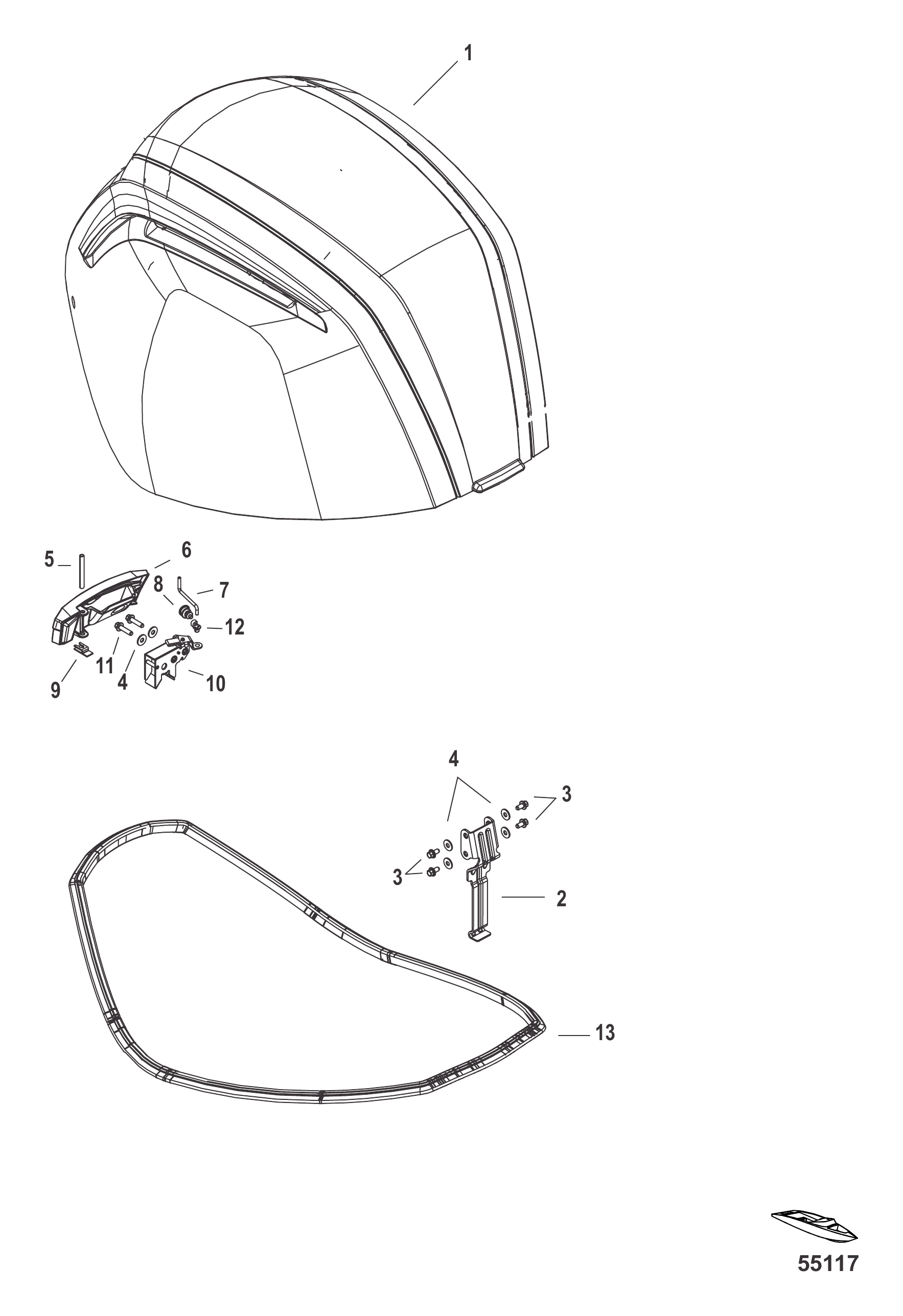

Рис. 33ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0087994	Верхний кожух в сборе Mercury с наклейками	1
1	8M0159539	Верхний кожух в сборе Mercury с наклейками	1
1	8M0159539	Верхний кожух в сборе Mercury с наклейками	1
1	8M0090833	Верхний кожух в сборе Mariner без наклеек	1
1	8M0091789	Верхний кожух в сборе чёрный без наклеек	1
1	8M0087995	Верхний кожух в сборе серый с наклейками	1
1	8M0096296	Верхний кожух в сборе Mercury SeaPro с наклейками без указания мощности	1
2	8M0055166	Крючок передней защёлки верхнего кожуха	1
3	88552512	Винт (M6 x 12 мм) нержавеющая сталь	4
3	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	4
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	6
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	6
5	8M0075859	ШТИФТ - ПРУЖИННЫЙ, с прорезью	1
6	8M0055191	РУКОЯТКА, ЗАЩЕЛКА	1
6	8M0088853	РУКОЯТКА, ЗАЩЕЛКА	1
7	8M0055189	ТЯГА - ЗАЩЕЛКА задняя	1
8	8M0056980	УПЛОТНЕНИЕ задней защелки	1
9	8M0075694	ЗАЖИМ - ПРУЖИННЫЙ	1
10	8M0055186	ЗАЩЕЛКА в сборе	1
11	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
11	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
12	8M0006054	ФИКСАТОР	1
13	8M0087850	УПЛОТНЕНИЕ верхнего кожуха	1

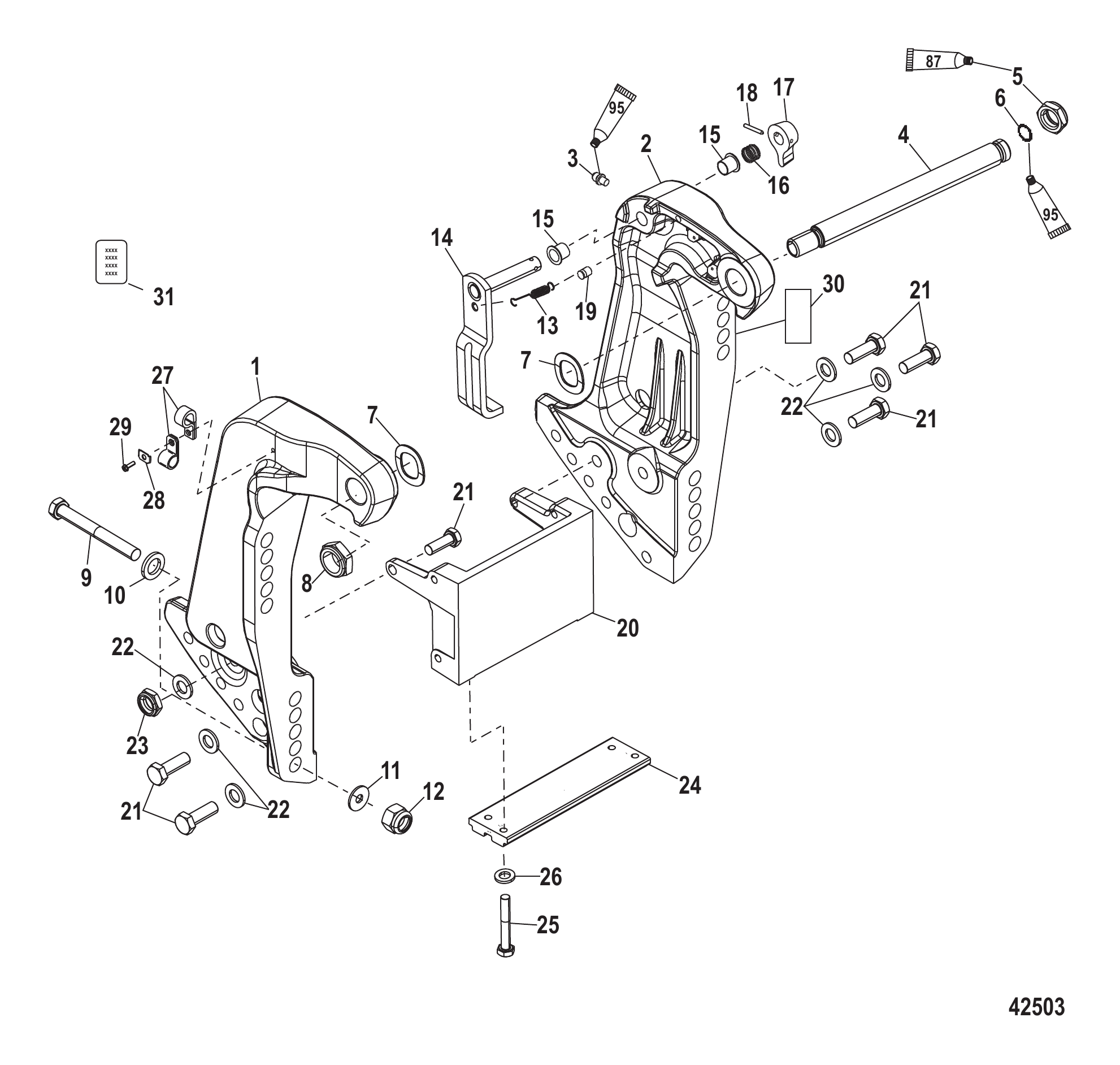

Рис. 34Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	828334T02	КРОНШТЕЙН В СБОРЕ ТРАНЦА - ПРАВЫЙ БОРТ	1
2	828333T07	Кронштейн транца в сборе - левый	1
2	8M0045064	КОМПЛЕКТ КРОНШТЕЙНА ТРАНЦА	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	830899	Пружина натяжная	1
14	821176T02	РЫЧАГ в сборе, фиксатор наклона	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
20	818771T1	Кронштейн якоря	1
20	8M0086406	Кронштейн крепления	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
24	8182981	Анод	1
24	818298Q1	Комплект анода	1
25	4000330	ВИНТ (M6 x 25)	2
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	22740	ЗАЖИМ	2
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1
29	878609	Винт (#10-16 x .600)	1
30	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
31	8M0043059	Наклейка предупреждающая	1

水星 Mercury 150 HP EFI Pro XS 2B550139 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 150 HP EFI Pro XS 2B550139 & Up - — взрыв-схемы и запчасти
