水星 Mercury 175 HP EFI Verado 4 CYL 0P464488 THRU 0P514868 - — взрыв-схемы и запчасти

四冲程电喷 EFI · Belgium - Cat.# 90-898164007 · 共 36 个部位 · 1487 条零件

1Аксессуары 2Адаптерная плита (нижняя)3Разводка шлангов адаптерной плиты 4Генератор/Крепление натяжителя ремня 5Промежуточный охладитель/Впускной коллектор 6Трассировка шлангов промежуточного охладителя/впускного коллектора 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 8Блок цилиндров 9Головка цилиндров и распределительный вал 10Картер редуктора 11Компоненты электрораспределительной коробки 12Модуль подачи топлива 13Редуктор (Ведущий вал)(Стандартный/Реверсивный)14РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ 15РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ 16Компоненты системы впуска 17Схема смазки 18КОМПЛЕКТ MERCATHODE 19Масляный насос/Адаптерная плита (верхняя)20Компоненты левого блока цилиндров 21КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 22Компоненты гидроподъема 8M0231193 23Компоненты гидроподъема, металлический корпус двигателя 24Компоненты гидроподъема Корпус двигателя пластиковый 25Задний кожух 26Сборка защелки заднего кожуха 27Сервисные/вспомогательные материалы 28КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 29Правый блок цилиндров/Масляный охладитель 30СТАРТЕР 31Сборка рулевого цилиндра 32Нагнетатель 33Поворотный кронштейн и рулевой рычаг 34Инструменты 35ВЕРХНИЙ КОКПИТ 36Кронштейны транца

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	889611K02	КОМПЛЕКТ ЖГУТА ПРОВОДОВ дополнительного питания (30 футов)	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	825191A03	Комплект шлангов для монтажа	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1

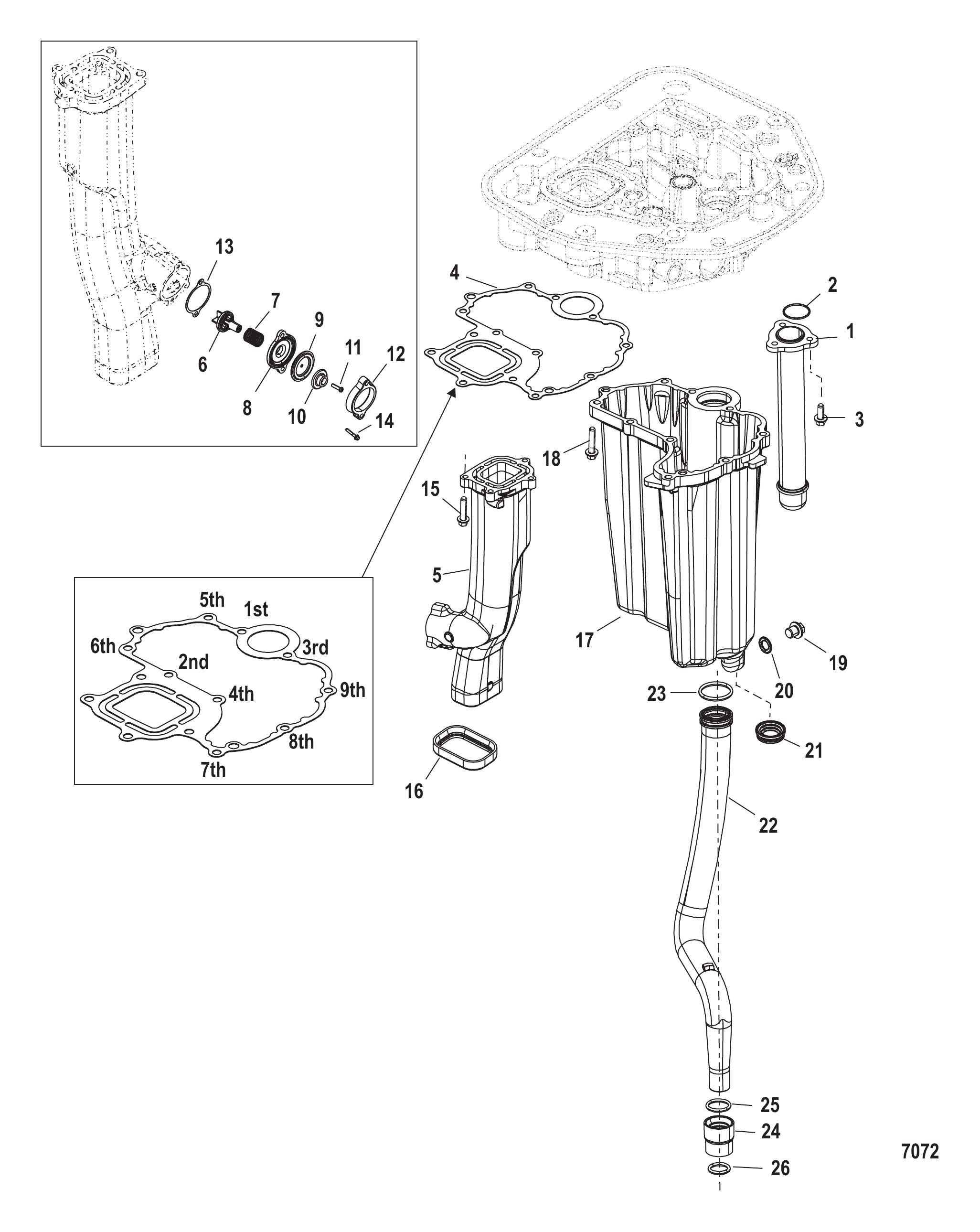

Рис. 2Адаптерная плита (нижняя) Adapter Plate-Lower

REF	Номер детали	Наименование	Кол-во
1	896241	ТРУБКА маслозаборная	1
2	38780	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
3	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
4	895822	Прокладка масляного поддона	1
5	895825T01	Трубка в сборе, выпускная	1
6	888913A01	Клапан в сборе	1
6	8M0114707	Клапан тарельчатый в сборе	1
7	64878	ПРУЖИНА (Чёрная)	1
8	893385001	Фиксатор	1
9	648771	ДИАФРАГМА	1
10	889706	ШАЙБА	1
11	69570	Винт (#10-16 x .750)	1
12	893384001	Крышка клапана	1
13	889561	ПРОКЛАДКА тарельчатого клапана	1
14	88552535	Винт (M6 x 35 мм) нержавеющая сталь	2
15	88552635	Винт (M8 x 35 мм)	4
15	8M0103814	Винт (M8 x 35 мм)	4
16	880629	Уплотнение выпускной трубы	1
17	895821T	Масляный поддон в сборе	1
18	88552530	Винт (M6 x 30 мм) нержавеющая сталь	9
18	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	9
19	888592005	Пробка в сборе для слива масла	1
20	888593	Сальник сливной пробки масляной трубки	1
20	8M0188614	Сальник сливной пробки	1
21	896242	САЛЬНИК	1
22	896107A01	Трубка в сборе, водяная	1
22	896107A02	Трубка в сборе, водяная	1
23	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
24	887987A1	Соединительная муфта	1
24	8M0214983	Соединительная муфта в сборе	1
25	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
25	8M0204673	Кольцо уплотнительное .921 x .139	1
26	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
26	8M0204645	Кольцо уплотнительное (.796 x .139)	1
-	896142A06	Комплект прокладок головки блока	1
-	896142A07	Комплект прокладок	1
-	896499A06	Головка блока в сборе	1
-	896499A07	Блок цилиндров в сборе	1

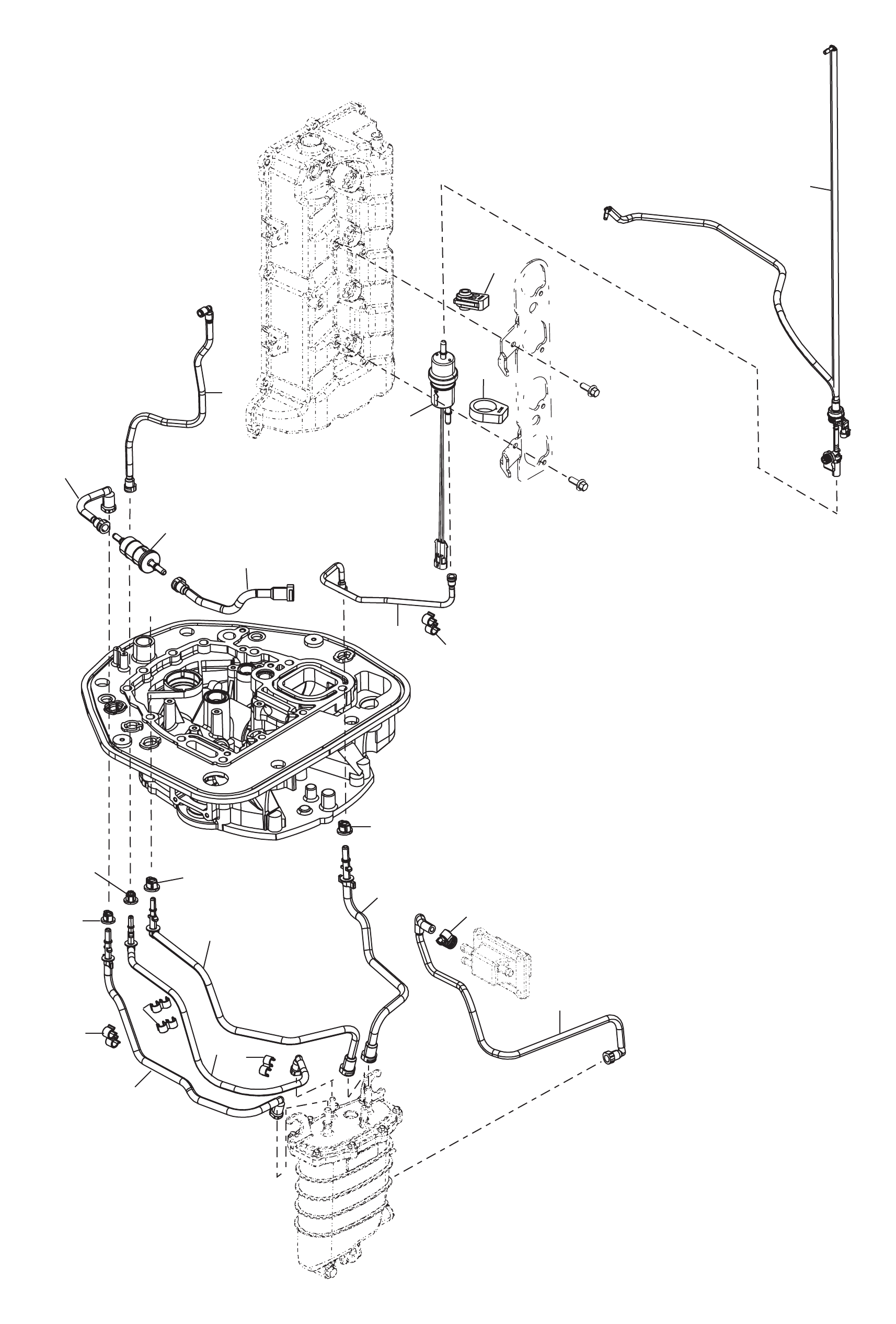

Рис. 3Разводка шлангов адаптерной плиты Adapter Plate Hose Routings

REF	Номер детали	Наименование	Кол-во
1	896222	ШЛАНГ топливный	1
2	884546	Втулка уплотнительная	1
3	896227	ШЛАНГ	1
3	8M0087082	Шланг	1
4	884546	Втулка уплотнительная	1
5	896647	Шланг топливный	1
5	8M0087074	Шланг	1
6	884546	Втулка уплотнительная	1
7	888523001	Зажим	5
8	896240	ШЛАНГ топливный	1
8	8M0087084	Шланг	1
9	884546	Втулка уплотнительная	1
10	896225	ШЛАНГ водяной	1
10	8M0087071	Шланг	1
11	896226	ШЛАНГ к CAC	1
11	8M0087088	Шланг	1
12	896223	ШЛАНГ топливный	1
12	8M0087068	Шланг	1
13	879885T	Топливный фильтр	1
13	879885Q	Топливный фильтр линейный	1
14	896224	ШЛАНГ топливный к топливной рампе	1
14	8M0087089	Шланг	1
15	896646	Шланг	1
15	8M0087073	Шланг	1
16	884545A02	Канистра в сборе вентиляционная
16	8M0175814	Канистра вентиляционная в сборе
17	897434	ВТУЛКА	1
18	896693A05	Клапан продувки в сборе	1
18	8M0126939	Клапан продувки	1
19	897452	ВТУЛКА	1
20	815504104	Хомут червячный	1

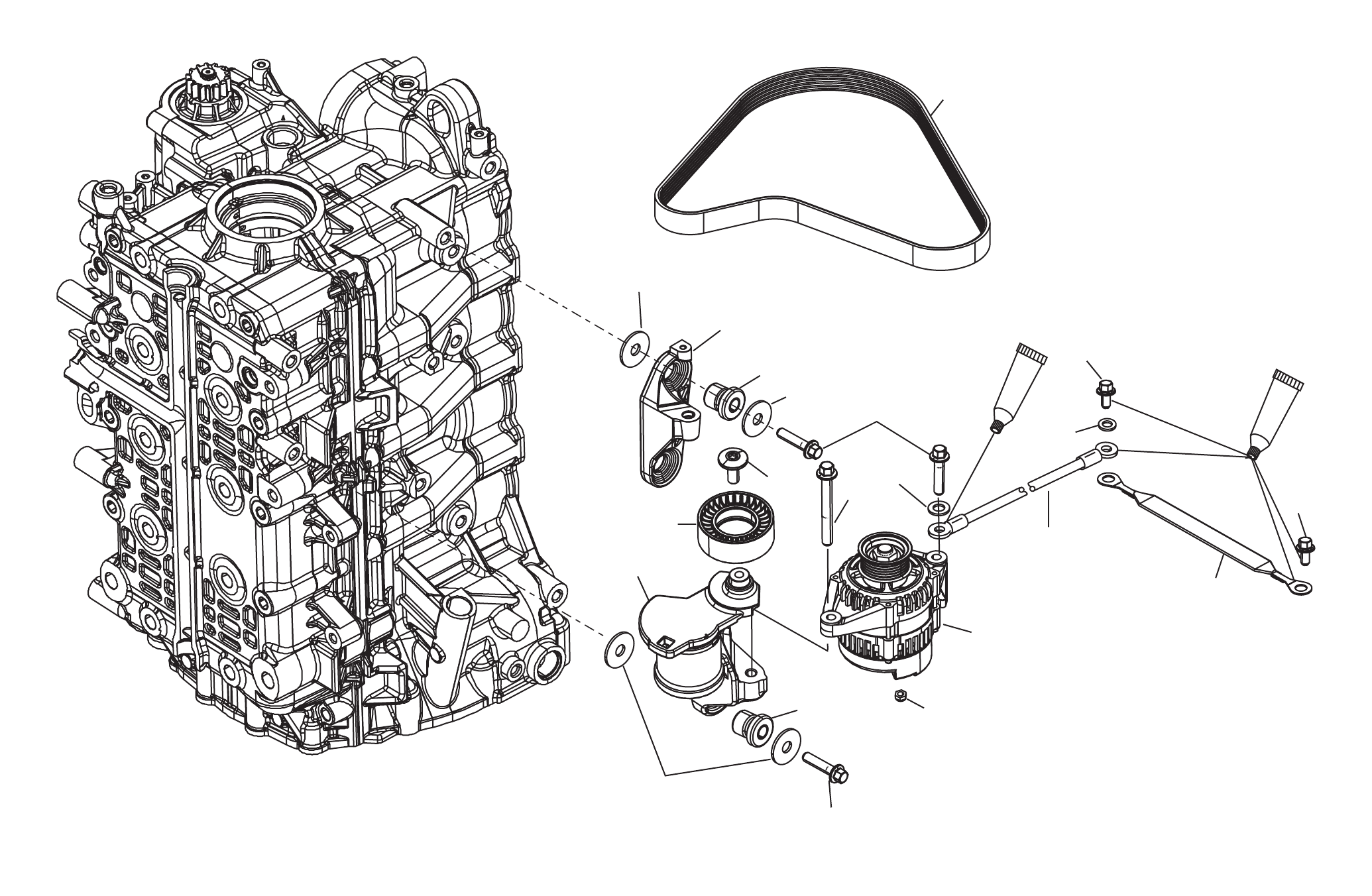

Рис. 4Генератор/Крепление натяжителя ремня Alternator/Belt Tensioner Mounting

REF	Номер детали	Наименование	Кол-во
1	892940T	ГЕНЕРАТОР 70 Ампер	1
2	885349T05	НАТЯЖИТЕЛЬ РЕМНЯ	1
2	8M0101707	НАТЯЖИТЕЛЬ РЕМНЯ	1
3	885349500	ШКИВ	1
3	8M6003035	ШКИВ	1
4	885349501	ВИНТ	1
5	855729	ОПОРА	4
6	845998	Шайба (.406 x 1.250 x .089)	8
7	88552745	Винт (M10 x 45)	5
7	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	5
8	88535303S	КРОНШТЕЙН генератора	1
8	8M0219204	КРОНШТЕЙН	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	880566014	Ремень приводной	1
10	8M0232583	РЕМЕНЬ ПОЛИКЛИНОВЫЙ	1
11	88552785	Винт (M10 x 85)	1
11	8M0103824	ВИНТ	1
12	4002319	ШАЙБА	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	856583A09	ЖГУТ ПРОВОДОВ В СБОРЕ	1
14	856583A12	ЖГУТ ПРОВОДОВ В СБОРЕ	1
15	858414A04	Кабельный узел латунный	1
16	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
16	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2

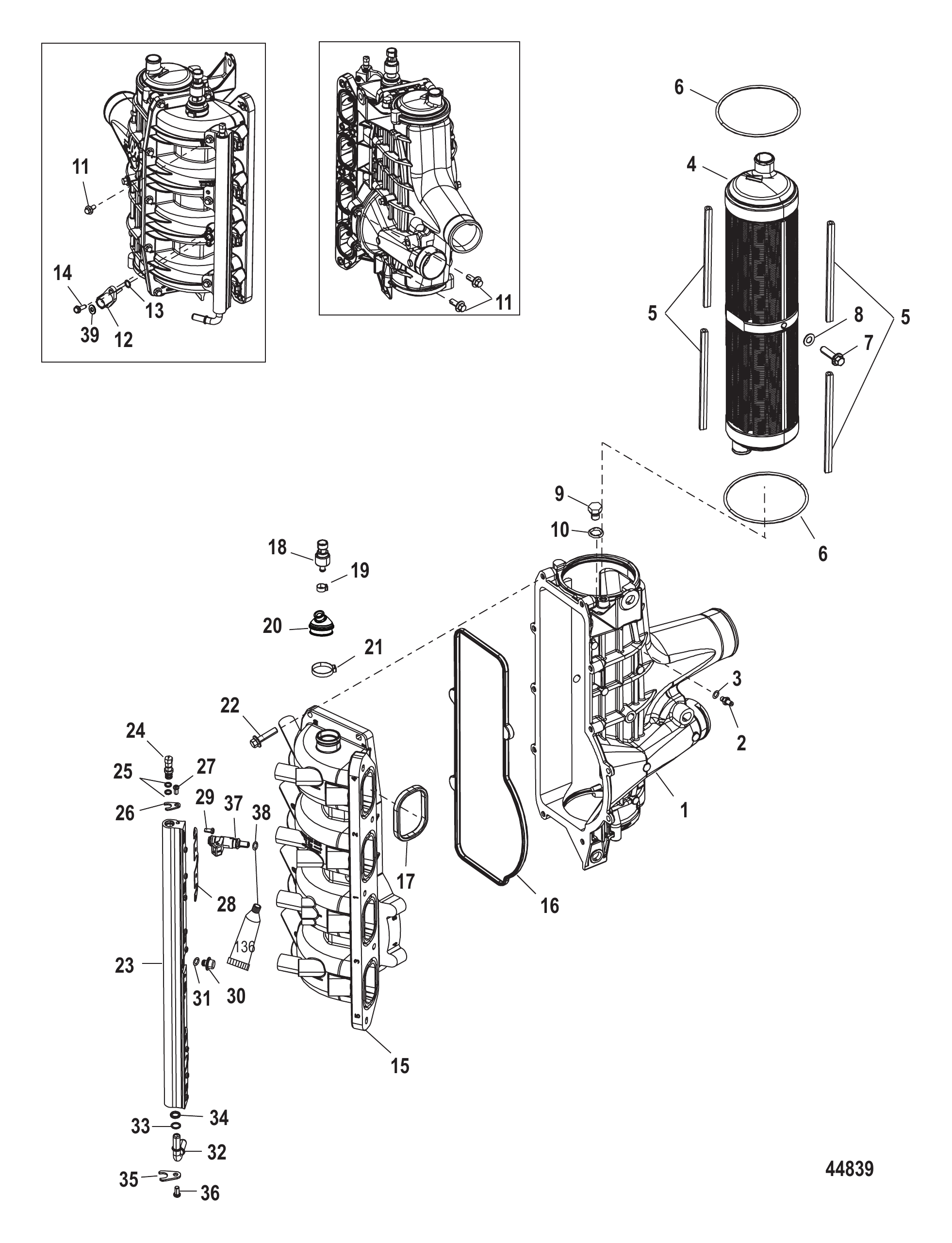

Рис. 5Промежуточный охладитель/Впускной коллектор Charge Cooler/Intake Manifold

REF	Номер детали	Наименование	Кол-во
-	892952T01	УЗЕЛ IAFM В СБОРЕ	1
-	892952T03	УЗЕЛ IAFM В СБОРЕ	1
-	8M0185612	IAFM Mercury / Quicksilver	1
1	892953A01	УЗЕЛ CAC В СБОРЕ	1
1	8M0132387	УЗЕЛ CAC В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Fitting	1
3	NSS	NOT SOLD SEPARATE O-Ring	1
4	NSS	NOT SOLD SEPARATE Stack Assembly	1
5	NSS	NOT SOLD SEPARATE Seal Kit	4
6	NSS	NOT SOLD SEPARATE Seal	2
7	NSS	NOT SOLD SEPARATE Screw	2
8	NSS	NOT SOLD SEPARATE Washer	2
9	895034	Штуцер	1
9	8M0048079	ПРОБКА 8ММ	1
10	NSS	NOT SOLD SEPARATE O-Ring	1
11	895053	Винт (M6 x 15)	5
12	891663001	Датчик температуры	1
13	892317001	Уплотнительное кольцо	1
14	895054	Винт (M4 x 16 мм)	2
15	892954A01	КОЛЛЕКТОР ВПУСКНОЙ В СБОРЕ	1
15	8M0041478	КОЛЛЕКТОР	1
16	896663	Сальник	1
17	895020	Сальник	6
18	885548002	ДАТЧИК	1
18	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
19	888988015	Хомут (15,7 мм)	1
19	8M0214911	Хомут @5	1
20	892952500	Чехол	1
21	888988001	Хомут (36,1 мм)	1
21	8M0204719	Хомут 36,1 мм	1
22	895052	Винт (M6 x 25 мм)	9
22	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	9
23	896503A01	КОМПЛЕКТ ТОПЛИВНОЙ РАМПЫ	1
23	8M0041074	ТОПЛИВНАЯ РАМПА В СБОРЕ	1
24	895028A01	КЛАПАН Шредера	1
25	895056	Кольцо уплотнительное	2
26	895026	Кронштейн	1
27	895051	Винт (M5 x 10)	1
28	895024	Кронштейн	3
29	895051	Винт (M5 x 10)	12
30	895025	Демпфер	1
31	851889	Кольцо уплотнительное	1
32	895029A01	КОМПЛЕКТ ТРУБОК ПОДВОДА ТОПЛИВА	1
33	895055	Шайба	1
34	895057	Кольцо уплотнительное	1
35	895027	Кронштейн	1
36	895051	Винт (M5 x 10)	1
37	892811T02	ФОРСУНКА ТОПЛИВНАЯ	4
37	8M0222278	Топливная форсунка	4
37	8M0006027	Топливная форсунка	4
37	8M0222278	Топливная форсунка	4
38	851889	Кольцо уплотнительное	8
39	8M0006599	ПРОКЛАДКА	1
39	8M0041410	ПРОКЛАДКА	1

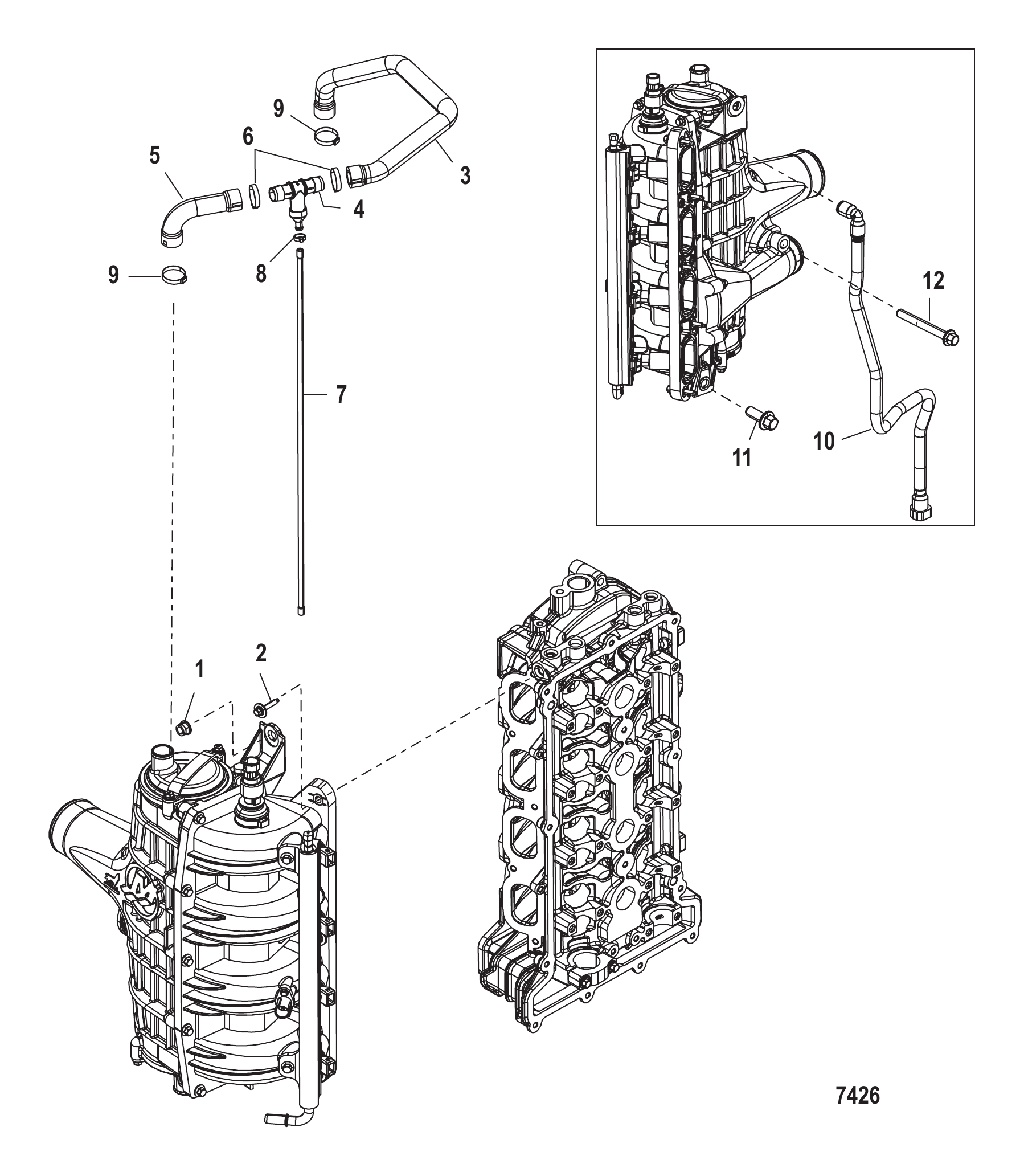

Рис. 6Трассировка шлангов промежуточного охладителя/впускного коллектора Charge Cooler/Intake Manifold Hose Routings

REF	Номер детали	Наименование	Кол-во
1	826292	ГАЙКА (M10) Латунная/Никелированная	1
2	892487001	Винт	5
2	8M0048051	Винт (M6 x 30) нержавеющая сталь	5
-	NSS	NOT SOLD SEPARATE Hose Assembly-Complete	1
3	896255	ШЛАНГ	1
4	889633A04	УЗЕЛ ПРОМЫВОЧНОГО ШТУЦЕРА В СБОРЕ	1
4	8M0188433	ШТУЦЕР ПРОМЫВКИ В СБОРЕ	1
5	889592001	Шланг	1
6	888988008	Хомут (34,6 мм)	2
6	8M0187145	ХОМУТ	2
7	896257	ШЛАНГ	1
8	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
9	888988008	Хомут (34,6 мм)	2
9	8M0187145	ХОМУТ	2
10	896226	ШЛАНГ к CAC	1
10	8M0087088	Шланг	1
11	88552730	Винт (M10 x 30)	1
11	8M0103821	ВИНТ	1
12	88552765	Винт (M10 x 65)	1

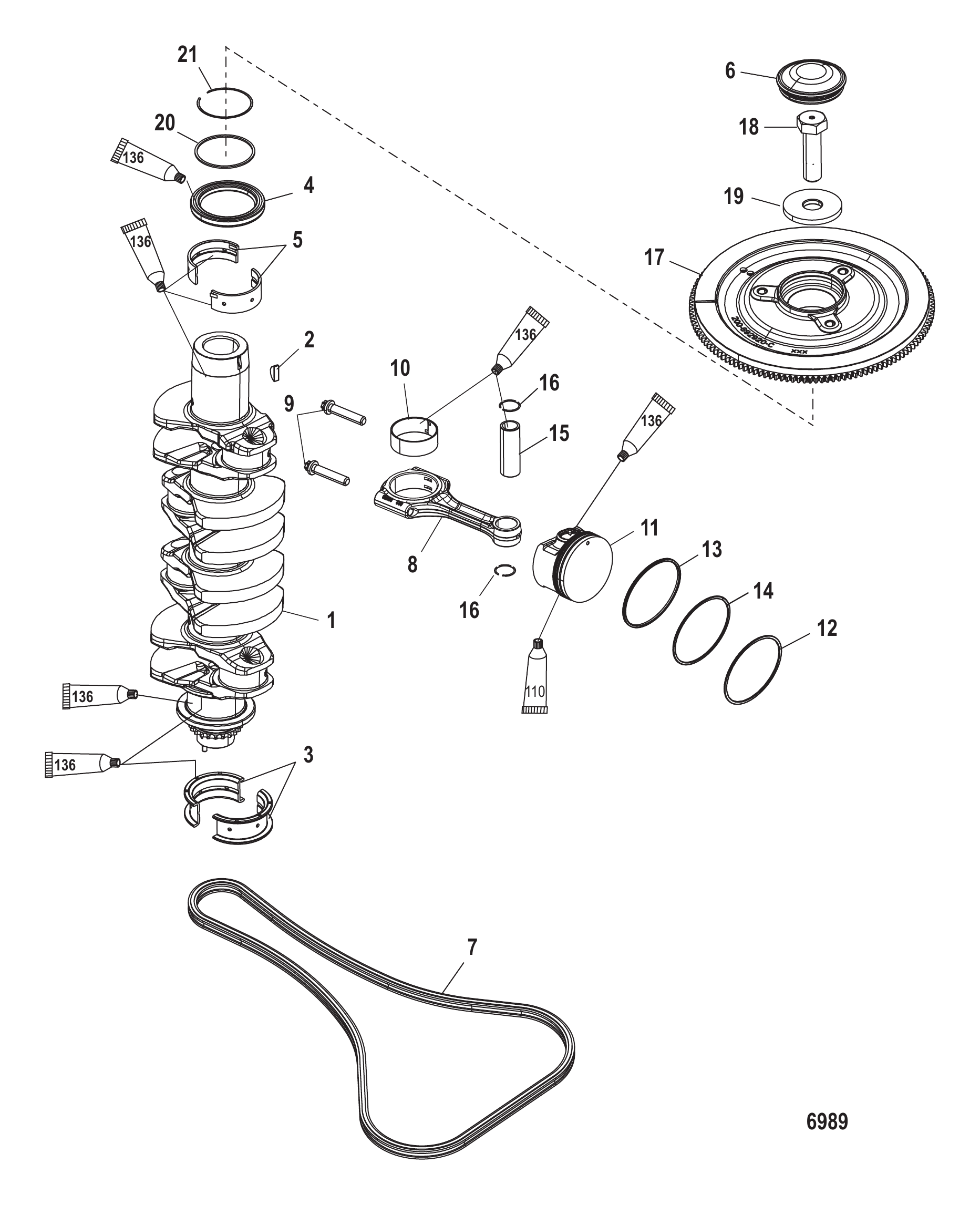

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	880514A02	Коленчатый вал в сборе	1
2	91800	Шпонка	1
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
3	8M0117003	Подшипник	2/AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
3	8M0117001	Подшипник	2/AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
3	8M0117002	Подшипник	2/AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
3	8M0117004	Подшипник	2/AR
4	8805251	Сальник верхнего главного подшипника	1
4	8M0032912	Сальник	1
5	897498T01	Подшипник коренной - зеленый, коленчатый вал, верхний	8
5	897498T02	Подшипник коренной - темно-синий, коленчатый вал, верхний	8
5	897498T03	Подшипник коренной - белый, коленчатый вал, верхний	8
5	897498T04	Подшипник коренной - оранжевый, коленчатый вал, верхний	8
6	885348	Колпак болта маховика	1
7	897796	ЦЕПЬ привод кулачкового вала роликовая	1
7	8M0103398	Цепь роликовая привода распредвала	1
8	881210T02	Шатун в сборе	4
8	8M0103285	Шатун в сборе	4
9	884441	Болт	8
10	892005A01	Подшипник шатуна - синий	8
10	892005A02	Подшипник шатуна - белый	8
10	892005A03	Подшипник шатуна - оранжевый	8
11	897737T01	Поршень в сборе	4
11	897737A04	Комплект поршня/масляного жиклёра	4
12	881180A02	Комплект поршневых колец	4
13	NSS	NOT SOLD SEPARATE Oil Ring	4
14	NSS	NOT SOLD SEPARATE Piston Ring-Second	4
15	NSS	NOT SOLD SEPARATE Piston Pin	4
16	881184	Стопорное кольцо	8
17	892920T03	Маховик в сборе	1
18	880515	Болт (M20 x 68)	1
18	8M0147042	Болт	1
19	880517	Шайба	1
19	8M0090010	Шайба	1
20	896883	Проставка	1
21	896882	Кольцо стопорное	1
-	896142A06	Комплект прокладок головки блока	1
-	896142A07	Комплект прокладок	1
-	896499A06	Головка блока в сборе	1
-	896499A07	Блок цилиндров в сборе	1

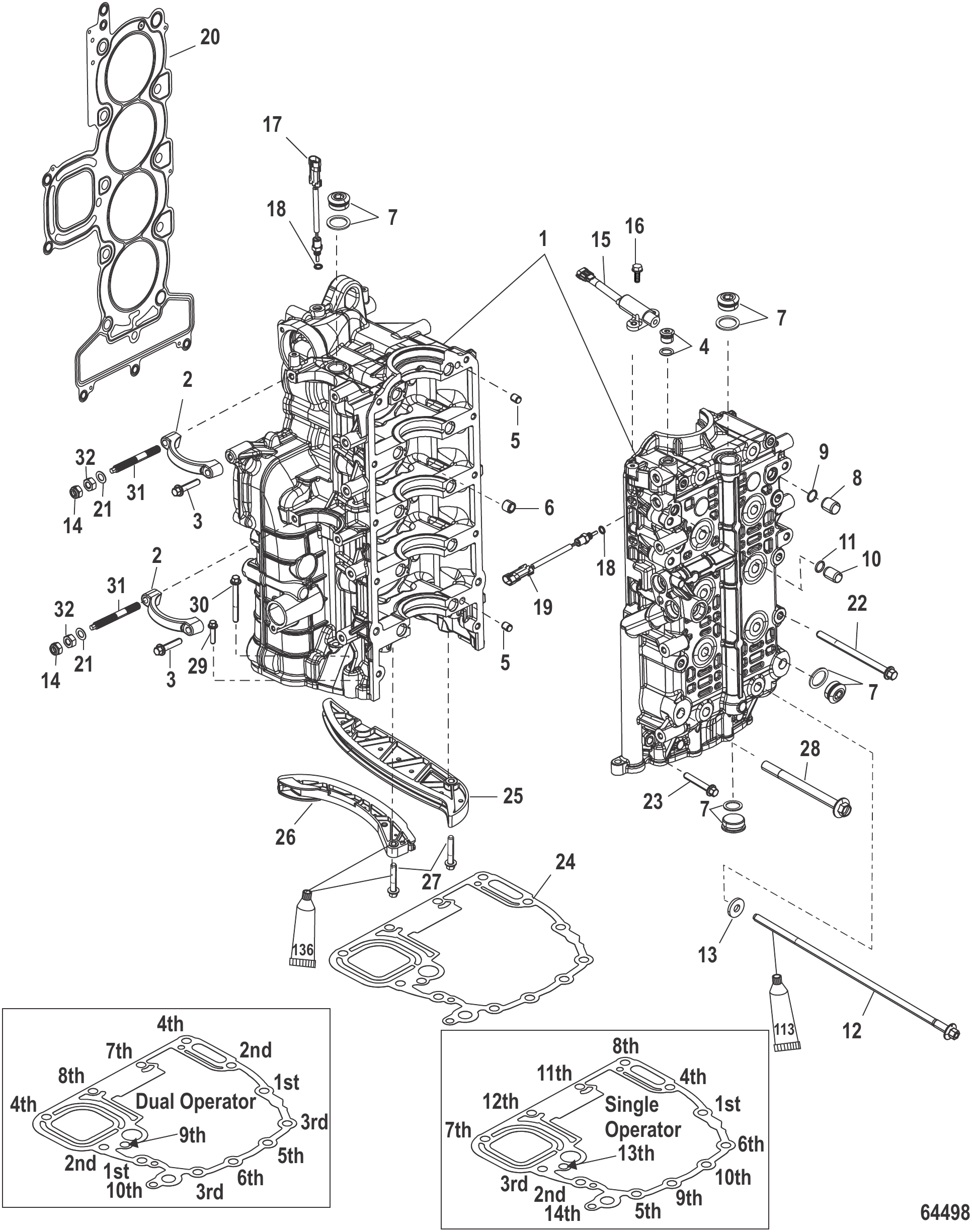

Рис. 8Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	880504A09	Блок цилиндров в сборе	1
2	8569662	КРОНШТЕЙН	2
2	8M0111325	КРЫШКА	2
3	88552640	Винт (M8 x 40)	4
3	8M0103815	ВИНТ	4
4	889767	ПРОБКА (12 мм)	2
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	893392001	Демпфер	10
7	896951	Пробка (24 мм)	4
8	880524	Штифт установочный (14 мм)	1
9	884409	Уплотнительное кольцо направляющей подачи масла блока	1
10	884424	Штифт направляющий (11 мм)	1
11	884423	Уплотнительное кольцо направляющей подачи масла блока	1
12	896923	Винт (M10 x 342)	10
12	8M4501000	Винт (M10 X 342)	10
13	892573001	Шайба	10
14	401388	ГАЙКА (M8) Нержавеющая сталь	2
15	8283582	Датчик	1
15	8M0082988	Датчик положения коленчатого вала	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	885342001	ДАТЧИК В СБОРЕ	1
17	8M0148668	ДАТЧИК В СБОРЕ	1
18	888814	Кольцо уплотнительное (.351 x .072)	2
18	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
19	885342001	ДАТЧИК В СБОРЕ	1
19	8M0148668	ДАТЧИК В СБОРЕ	1
20	896277006	ПРОКЛАДКА Головки	1
20	8M0024565	Прокладка	1
21	36001	ШАЙБА	2
22	895810115	ВИНТ (M8 x 115)	8
22	8M0193831	Винт @2	8
23	895810050	ВИНТ (M8 x 50)	2
23	8M0193659	Винт	2
24	896142	Прокладка блока к переходнику	1
25	880559	Направляющая неподвижная	1
26	880557	Направляющая подвижная	1
27	892456045	Винт	2
28	892086120	Винт (M10 x 120)	2
28	8M0103829	Винт	2
29	88552635	Винт (M8 x 35 мм)	1
29	8M0103814	Винт (M8 x 35 мм)	1
30	88552675	Винт (M8 x 75)	1
30	8M0103818	ВИНТ (M8 X 75)	1
31	888849003	Шпилька (M8 x 1.5)	2
31	8M0022161	Шпилька (M8 x 71.5)	2
32	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
-	896142A06	Комплект прокладок головки блока	1
-	896142A07	Комплект прокладок	1
-	896499A06	Головка блока в сборе	1
-	896499A07	Блок цилиндров в сборе	1

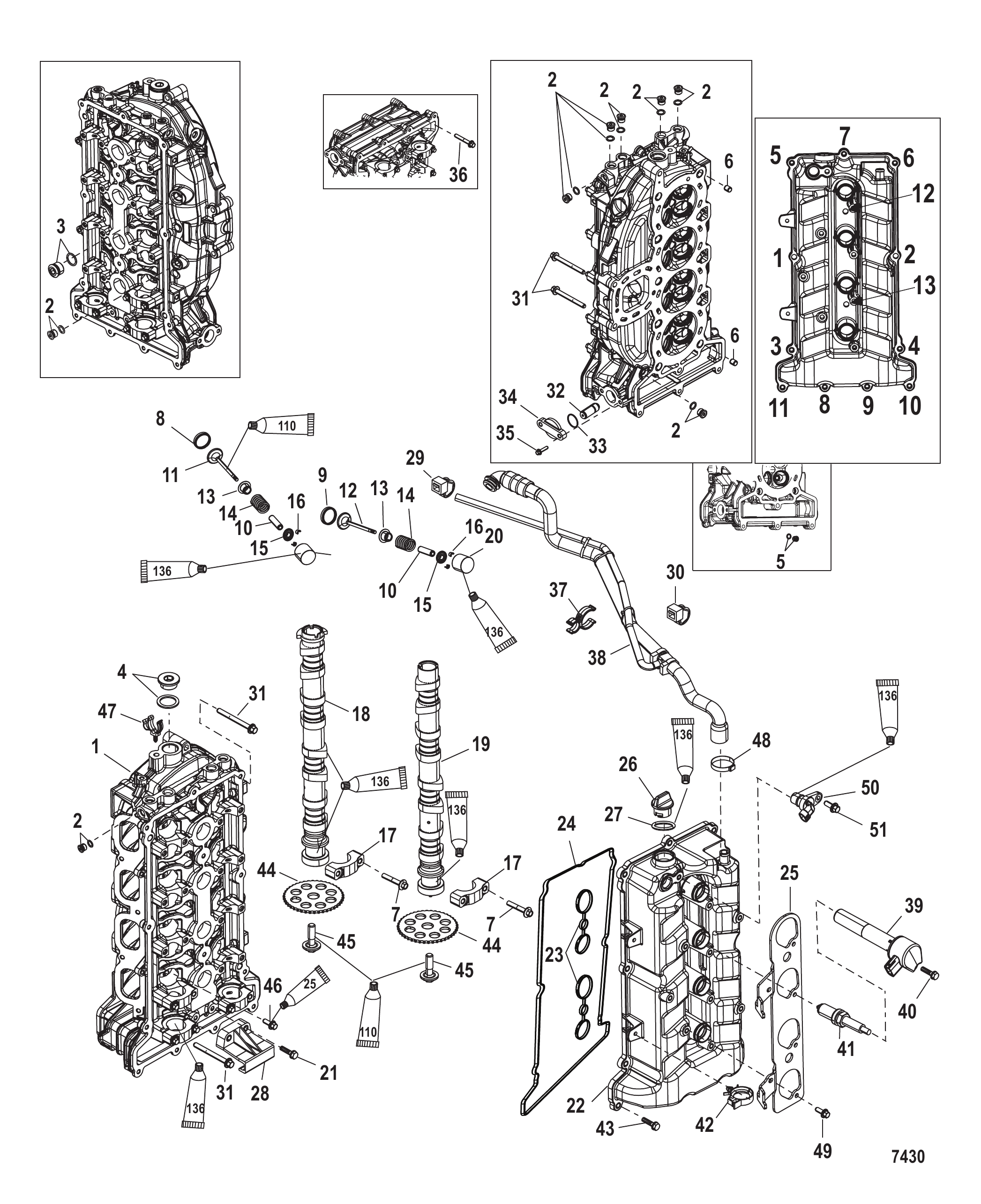

Рис. 9Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
-	880534A08	Головка блока цилиндров в сборе, комплектная	1
1	880534A06	Головка блока цилиндров в сборе	1
1	8M0110154	Головка блока цилиндров в сборе	1
2	889767	ПРОБКА (12 мм)	8
3	891953	Пробка (18 мм)	1
4	896951	Пробка (24 мм)	1
5	896576	ПРОБКА (10 мм)	1
5	8M0087446	Пробка (10 мм)	1
6	880524	Штифт установочный (14 мм)	2
7	892454035	Болт (M6 x 36)	20
7	8M0163131	Винт M6	20
8	880533	Седло впускного клапана	8
9	880535	Седло выпускного клапана	8
9	8M0089477	Седло выпускного клапана	8
10	880537	Направляющая впускных и выпускных клапанов	16
11	897629	КЛАПАН впускной	8
11	898907	Клапан впускной	8
12	897630	КЛАПАН выпускной	8
12	898908	Клапан выпускной	8
13	896880	Сальник клапана	16
13	8M0214986	Сальник	16
14	895815	Пружина впускного и выпускного клапана	16
14	8M0011503	Пружина	16
15	880542A1	Фиксатор клапанов в сборе	16
15	8M0908500	Фиксатор клапанов в сборе	16
16	880543	Шпонка	32
17	NSS	NOT SOLD SEPARATE CAP	10
18	892861T02	Распредвал в сборе впускной	1
18	898397A04	Распределительный вал впускной в сборе	1
19	892862T02	Распределительный вал в сборе, выпускной	1
19	892862T03	Распредвал в сборе	1
20	8805481	Толкатель	16/AR
20	899912001	Толкатель (2.996)	16/AR
20	8805482	Толкатель	16/AR
20	899912002	Толкатель (3.021)	16/AR
20	8805483	Толкатель	16/AR
20	899912003	Толкатель (3.046)	16/AR
20	8805484	Толкатель	16/AR
20	899912004	Толкатель (3.071)	16/AR
20	8805485	Толкатель	16/AR
20	899912005	Толкатель (3.096)	16/AR
20	8805486	Толкатель	16/AR
20	899912006	Толкатель (3.118)	16/AR
20	8805487	Толкатель	16/AR
20	899912007	Толкатель (3.138)	16/AR
20	8805488	Толкатель	16/AR
20	899912008	Толкатель (3.158)	16/AR
20	8805489	Толкатель	16/AR
20	899912009	Толкатель (3.178)	16/AR
20	88054810	ТОЛКАТЕЛЬ	16/AR
20	899912010	Толкатель (3.198)	16/AR
20	88054811	ТОЛКАТЕЛЬ	16/AR
20	899912011	Толкатель (3.218)	16/AR
20	88054812	ТОЛКАТЕЛЬ	16/AR
20	899912012	Толкатель (3.238)	16/AR
20	88054813	ТОЛКАТЕЛЬ	16/AR
20	899912013	Толкатель (3.258)	16/AR
20	88054814	ТОЛКАТЕЛЬ	16/AR
20	899912014	Толкатель (3.278)	16/AR
20	88054815	ТОЛКАТЕЛЬ	16/AR
20	899912015	Толкатель (3.298)	16/AR
20	88054816	ТОЛКАТЕЛЬ	16/AR
20	899912016	Толкатель (3.318)	16/AR
20	88054817	ТОЛКАТЕЛЬ	16/AR
20	899912017	Толкатель (3.338)	16/AR
20	88054818	ТОЛКАТЕЛЬ	16/AR
20	899912018	Толкатель (3.358)	16/AR
20	88054819	ТОЛКАТЕЛЬ	16/AR
20	899912019	Толкатель (3.378)	16/AR
20	88054820	ТОЛКАТЕЛЬ	16/AR
20	899912020	Толкатель (3.398)	16/AR
20	88054821	ТОЛКАТЕЛЬ	16/AR
20	899912021	Толкатель (3.418)	16/AR
20	88054822	ТОЛКАТЕЛЬ	16/AR
20	899912022	Толкатель (3.438)	16/AR
20	88054823	ТОЛКАТЕЛЬ	16/AR
20	899912023	ТОЛКАТЕЛЬ (3.458)	16/AR
20	88054824	ТОЛКАТЕЛЬ	16/AR
20	899912024	ТОЛКАТЕЛЬ (3.478)	16/AR
20	88054825	ТОЛКАТЕЛЬ	16/AR
20	88054826	ТОЛКАТЕЛЬ	16/AR
20	88054827	ТОЛКАТЕЛЬ	16/AR
20	899912027	ТОЛКАТЕЛЬ (3.538)	16/AR
20	88054828	ТОЛКАТЕЛЬ	16/AR
20	899912028	ТОЛКАТЕЛЬ (3.558)	16/AR
20	88054829	ТОЛКАТЕЛЬ	16/AR
20	899912029	ТОЛКАТЕЛЬ (3.578)	16/AR
20	88054830	ТОЛКАТЕЛЬ	16/AR
20	88054831	ТОЛКАТЕЛЬ	16/AR
20	899912031	ТОЛКАТЕЛЬ (3.621)	16/AR
20	88054832	ТОЛКАТЕЛЬ	16/AR
20	88054833	ТОЛКАТЕЛЬ	16/AR
20	899912033	ТОЛКАТЕЛЬ (3.671)	16/AR
20	88054834	ТОЛКАТЕЛЬ	16/AR
20	899912034	ТОЛКАТЕЛЬ (3.696)	16/AR
20	88054835	ТОЛКАТЕЛЬ	16/AR
21	892454030	Винт (M6 x 30)	2
22	880553T02	Крышка распределительного вала в сборе	1
22	880553A07	Крышка распределительного вала в сборе	1
23	892584	Сальник	2
24	892893	Сальник	1
25	897637001	Пластина катушки	1
25	8M0010625	Пластина катушки зажигания	1
26	859578A1	ПРОБКА В СБОРЕ Масляная	1
26	8M0240831	МАСЛЯНАЯ ПРОБКА	1
27	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
27	8M0204673	Кольцо уплотнительное .921 x .139	1
28	880558	Направляющая короткая	1
29	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
30	850181	СТЯЖКА (11.750 ДЮЙМОВ)	2
31	88552660	Винт (M8 x 60)	4
31	8M0103817	Винт (M8 x 60)	4
32	897797A01	Натяжитель в сборе	1
32	898463A01	Натяжитель в сборе	1
33	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
33	8M0237361	Кольцо уплотнительное	1
34	893338	Торцевая крышка натяжителя	1
34	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
36	88552540	Винт (M6 x 40 мм) нержавеющая сталь	3
36	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
37	892833	Зажим	1
38	892812A03	Шланг вентиляции картера в сборе	1
39	880615T01	Катушка в сборе	4
40	88552525	Винт (M6 x 25 мм) нержавеющая сталь	4
40	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	4
41	889680001	Свеча зажигания NGK-ILFR6G	4
41	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	4
42	858954	ЗАЖИМ (.625)	2
43	88552525	Винт (M6 x 25 мм) нержавеющая сталь	13
43	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
44	880550	Звёздочка привода распределительного вала	2
44	8M0241408	Звездочка распределительного вала	2
45	884403	Винт (M12 x 40)	2
45	8M0237436	Винт	2
46	88552512	Винт (M6 x 12 мм) нержавеющая сталь	2
46	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	2
47	889746001	Зажим	1
48	888988019	Хомут (22,6 мм)	1
49	88552512	Винт (M6 x 12 мм) нержавеющая сталь	2
49	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	2
50	880609	Датчик в сборе	1
50	8M0233140	Датчик	1
51	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
51	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
-	896142A06	Комплект прокладок головки блока	1
-	896499A06	Головка блока в сборе	1

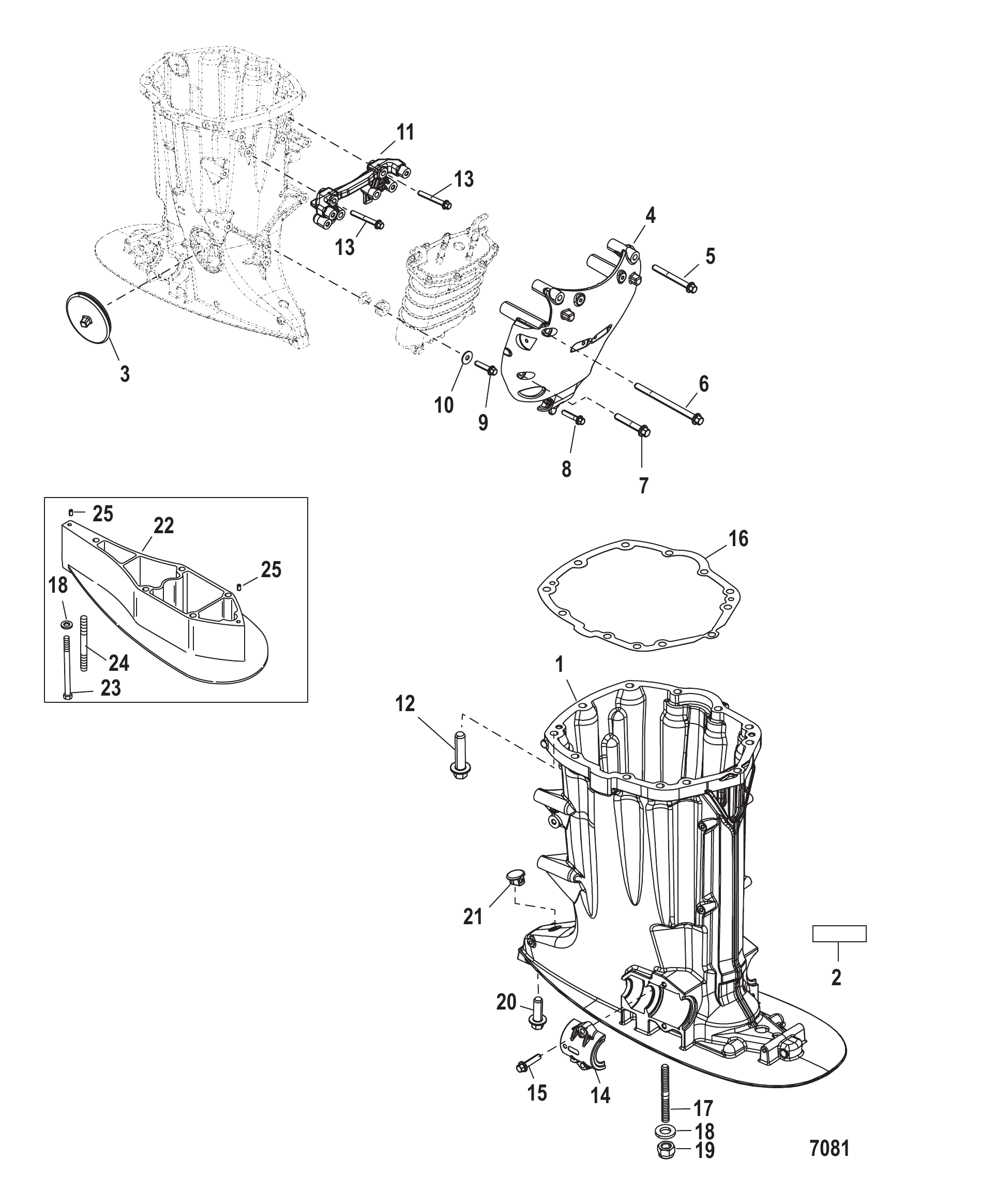

Рис. 10Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	895305T01	Корпус гребного вала	1
2	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
3	889568001	Втулка уплотнительная	1
4	889656T01	КОЖУХ	1
5	88552675	Винт (M8 x 75)	2
5	8M0103818	ВИНТ (M8 X 75)	2
6	885526120	ВИНТ (M8 x 120)	2
6	8M0103812	ВИНТ	2
7	88552650	Винт (M8 x 50)	2
7	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	2
8	88552640	Винт (M8 x 40)	1
8	8M0103815	ВИНТ	1
9	88552635	Винт (M8 x 35 мм)	3
9	8M0103814	Винт (M8 x 35 мм)	3
10	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
11	896210004	КРОНШТЕЙН	1
11	896210T	Кронштейн	1
12	88552740	Винт (M10 x 40)	5
12	8M0103822	Винт	5
13	88552650	Винт (M8 x 50)	4
13	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	4
14	896095C01	Хомут нижней опоры	2
15	88552635	Винт (M8 x 35 мм)	4
15	8M0103814	Винт (M8 x 35 мм)	4
16	895827	Прокладка	1
17	856983	Шпилька (M12 x 52)	4
17	8M0008031	Шпилька (M12 x 1.75 x 52)	4
18	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
19	896895	Гайка (M12)	4
20	88552835	Винт (M12 x 35 мм)	1
20	8M0102995	ВИНТ (M12)	1
21	824928001	ЗАГЛУШКА резиновая	1
22	880647T	ПРОСТАВКА	1
22	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
22	880647T03	Проставка	1
23	857137	Винт (M12 x 160)	1
24	857009	Шпилька (M12 x 179)	4
24	8M0008047	Шпилька (M12 x 179)	4
25	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
-	896499A06	Головка блока в сборе	1
-	896499A07	Блок цилиндров в сборе	1

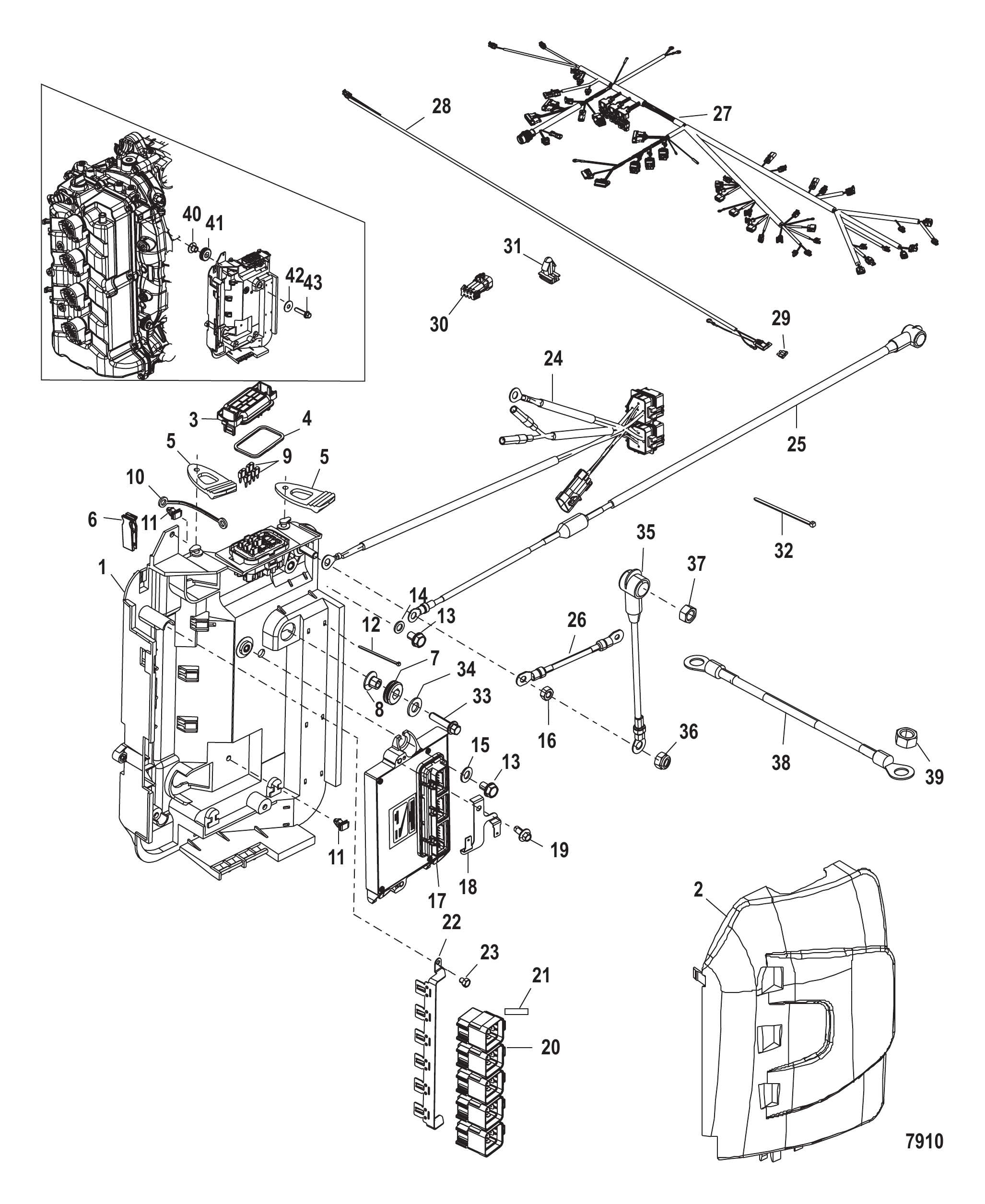

Рис. 11Компоненты электрораспределительной коробки Electrical Box Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Box Assembly-Complete	1
-	NSS	NOT SOLD SEPARATE Electrical Box Assembly	1
1	896230T01	БЛОК ЭЛЕКТРИЧЕСКИЙ В СБОРЕ	1
1	896230T02	ОСНОВАНИЕ	1
2	NSS	NOT SOLD SEPARATE Cover	1
3	888491	Крышка	1
3	8M0167280	КРЫШКА ПРЕДОХРАНИТЕЛЕЙ	1
4	885583	Уплотнение	1
5	889531	Стяжной ремень	2
6	895099	Съемник предохранителя	1
7	833155	Втулка	1
8	8502341	Втулка	1
9	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	7
9	832969T20	Предохранитель Mini — жёлтый — 20 А	7
10	892244	ХОМУТ КРЫШКИ	1
11	892448	ЗАЖИМ	2
12	850181	СТЯЖКА (11.750 ДЮЙМОВ)	8
13	40011145	Винт (M8 x 10) нержавеющая сталь	2
14	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	1
15	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
16	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
17	88555824T	PCM МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
17	89790729T	PCM Mercury / Quicksilver	1
17	88555858T	PCM МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
17	89790729T	PCM Mercury / Quicksilver	1
17	88555827T	PCM МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
17	89790730T	PCM Mercury / Quicksilver	1
17	88555837T	PCM МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
17	89790731T	PCM Mercury / Quicksilver	1
17	88555859T	PCM МОДУЛЬ УПРАВЛЕНИЯ СИЛОВОЙ УСТАНОВКОЙ	1
17	89790731T	PCM Mercury / Quicksilver	1
17	88555828T	Модуль управления движителем PCM	1
17	89790732T	Модуль управления движителем PCM	1
17	88555838T	Модуль управления движителем PCM	1
17	89790733T	Модуль управления движителем PCM	1
17	88555860T	Модуль управления движителем PCM	1
17	89790733T	Модуль управления движителем PCM	1
18	891520001	Зажим	1
19	82129114	ВИНТ (M6 x 14)	1
-	NSS	NOT SOLD SEPARATE Relay Bracket Assembly-Complete	1
20	882751A04	Реле в сборе	5
21	NSS	NOT SOLD SEPARATE Decal-Trim Relay	5
22	889532	Кронштейн	1
23	40007103	Винт (M5 x 6)	2
24	819514A23	Жгут проводов в сборе, трим	1
25	892137T03	Жгут проводов в сборе, предохранитель	1
26	93388A19	Трос в сборе	1
27	892579T12	Жгут проводов в сборе, двигатель	1
27	8M0132704	Жгут проводов в сборе, двигатель	1
28	888416T03	ЖГУТ ПРОВОДОВ В СБОРЕ	1
28	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
29	862646	Предохранитель коричневый - 5 Ампер	1
30	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
31	879962	Зажим	1
32	816311T	СТЯЖКА (8.00 дюймов)	AR
33	88552635	Винт (M8 x 35 мм)	1
33	8M0103814	Винт (M8 x 35 мм)	1
34	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
35	88439A25	Кабельный узел аккумулятора — положительный	1
36	401388	ГАЙКА (M8) Нержавеющая сталь	2
37	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
37	8M0204671	Гайка	1
38	88439A26	Кабельный жгут аккумулятора — отрицательный	1
39	68292	Гайка (.312-18)	1
39	8M0204668	Гайка (.312-18)	1
40	8502341	Втулка	2
41	833155	Втулка	2
42	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
43	88552635	Винт (M8 x 35 мм)	2
43	8M0103814	Винт (M8 x 35 мм)	2
-	896499A06	Головка блока в сборе	1
-	896499A07	Блок цилиндров в сборе	1

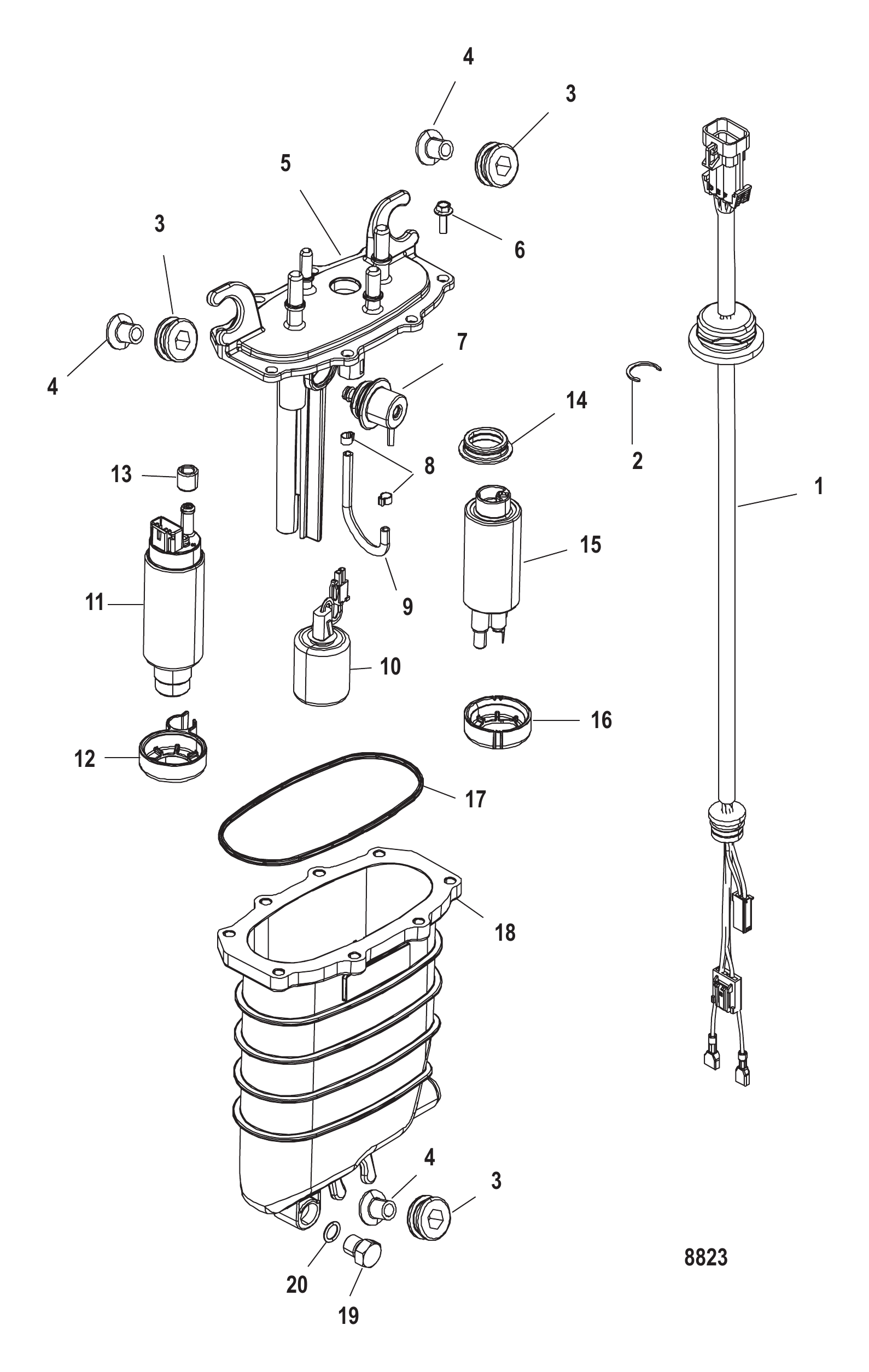

Рис. 12Модуль подачи топлива Fuel Supply Module

REF	Номер детали	Наименование	Кол-во
1	880596T05	Модуль подачи топлива	1
1	880596521	Жгут проводов в сборе	1
1	889613A03	ЖГУТ ПРОВОДОВ ТОПЛИВНОГО МОДУЛЯ	1
2	880596515	Зажим	1
3	855362001	Втулка	3
4	855364	Втулка	3
5	880596T50	Комплект крышки	1
6	880596513	Винт	8
7	880596503	Регулятор с уплотнительными кольцами	1
8	880596512	Хомут	2
9	880596511	Шланг	1
9	880596A05	Комплект шлангов	1
10	880596522	Поплавок	1
10	8M6000359	Поплавок	1
11	880596T55	Топливный насос в сборе — высокого давления	1
12	880596506	Сальник	1
13	880596507	Сальник	1
14	880596510	Сальник	1
15	880596T58	Комплект топливного насоса — подкачивающего	1
16	880596509	Изолятор	1
17	880596502	Сальник	1
18	880596T51	КОРПУС В СБОРЕ	1
18	880596501	Корпус	1
19	880596516	Заглушка	1
20	880596517	Уплотнительное кольцо	1
-	880596A01	Ремкомплект уплотнения	1
-	889283A01	Набор инструментов для подкачки топлива	1

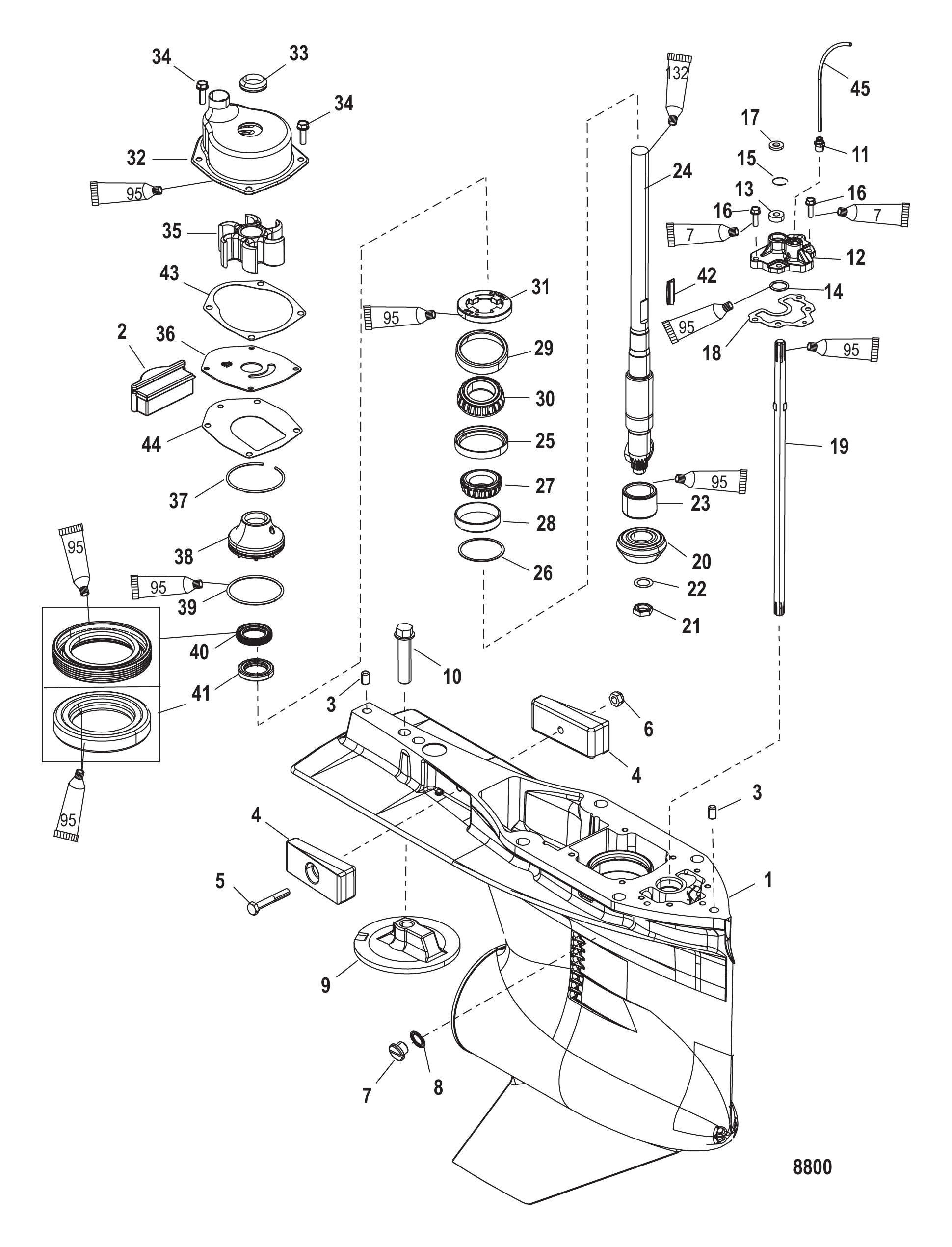

Рис. 13Редуктор (Ведущий вал)(Стандартный/Реверсивный) Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	880686T23	Корпус редуктора в сборе	1
-	880686T24	Корпус редуктора в сборе	1
-	8M0236262	Корпус редуктора L4 4S XL	1
-	880686T28	Корпус редуктора в сборе	1
-	880686T25	Корпус редуктора в сборе	1
-	8M0236263	Корпус редуктора L4 4S CXL	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	821526001	Заглушка заливная	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	826134Q	Анод	1
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	79953A04	Пробка в сборе (.375-16 x .250)	1
8	830749	Сальник	1
8	8M0204693	Уплотнение сливной пробки	1
9	76214T5	Комплект анодов	1
9	76214Q5	Анодная пластина в сборе	1
10	806327	Винт (.437-14 x 1.750) (1-5/8")	1
10	8M0204686	ВИНТ	1
11	881866	Фитинг	1
12	880703A1	Крышка в сборе	1
12	8M0047129	Крышка в сборе	1
13	8164641	Маслосъёмный сальник	1
13	8M0246145	САЛЬНИК	1
14	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
15	8M0046563	Стопорное кольцо	1
16	40011128	Винт (M6 x 20) нержавеющая сталь	4
16	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
17	77674	ШАЙБА (.35 x .75 x .12)	1
18	880729	Прокладка	1
19	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
20	NSS	NOT SOLD SEPARATE Pinion Gear	1
21	35921	ГАЙКА (.625-18)
22	92721	Шайба (.965 x .630)	1
23	42647A1	Подшипник роликовый в сборе	1
24	895835	Гребной вал	1
24	895836	Гребной вал	1
25	884327A02	Регулировочная шайба/подшипник в сборе	1
26	38657A1	Регулировочные прокладки в сборе	AR
26	8M0063268	Комплект регулировочных прокладок	AR
27	NSS	NOT SOLD SEPARATE Roller Bearing Assembly	1
28	NSS	NOT SOLD SEPARATE Cup	1
29	NSS	NOT SOLD SEPARATE Roller Bearing Assembly	1
30	NSS	NOT SOLD SEPARATE Cup	1
31	8245191	Фиксатор	1
32	817275A09	Корпус водяного насоса в сборе	1
33	861415A1	Комплект сальников	1
34	40011128	Винт (M6 x 20) нержавеющая сталь	4
34	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
35	43026T2	КРЫЛЬЧАТКА	1
36	8172761	Передняя пластина	1
36	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
37	880719	Кольцо стопорное	1
38	888909A1	Держатель сальника в сборе	1
38	8M0007131	Держатель сальника в сборе	1
39	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
39	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
40	NSS	NOT SOLD SEPARATE Oil Seal	1
41	NSS	NOT SOLD SEPARATE Oil Seal	1
42	43037	ШПОНКА	1
42	8M0204723	ШПОНКА	1
43	8172771	Прокладка водяного насоса, верхняя	1
44	430331	Прокладка	1
45	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
45	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
-	830749A01	Комплект сальников корпуса редуктора	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

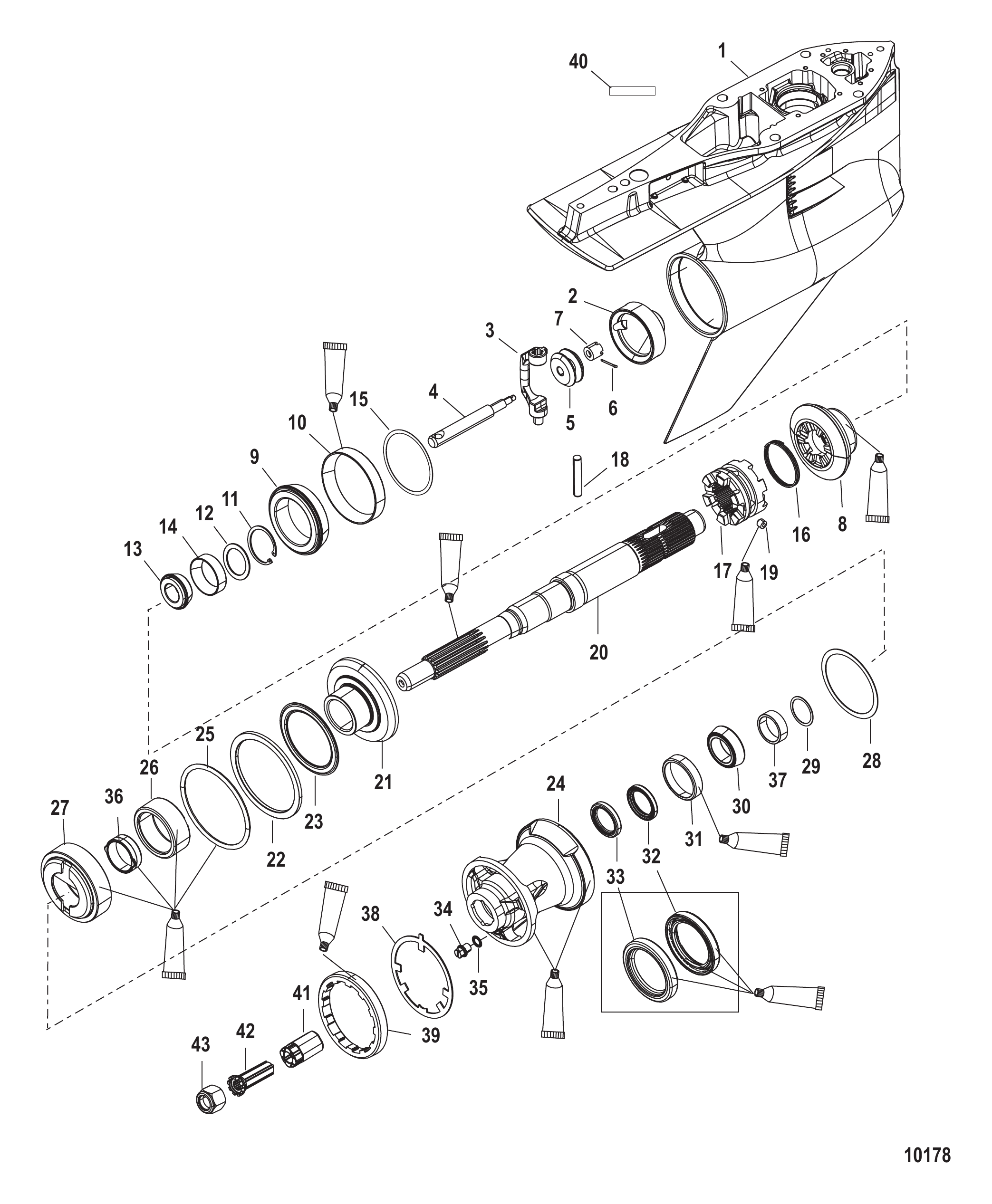

Рис. 14РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	880686T28	Корпус редуктора в сборе	1
-	880686T25	Корпус редуктора в сборе	1
-	8M0236263	Корпус редуктора L4 4S CXL	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	892075	ПЕРЕКЛЮЧАТЕЛЬ КРИВОШИПА	1
3	896847A01	Рычаг переключения передач, ось 5/16	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	884337A02	Редуктор заднего хода в сборе	1
9	884323T01	Роликовый подшипник в сборе	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	NSS	NOT SOLD SEPARATE Cup	1
11	23721	КОЛЬЦО СТОПОРНОЕ	1
11	8M0051043	Кольцо стопорное	1
12	892805	Упорная шайба	1
12	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
13	884325T01	Подшипник в сборе роликовый конический	1
13	8M0142835	Подшипник роликовый конический (чашка/конус)	1
14	NSS	NOT SOLD SEPARATE Cup	1
15	884328A01	Комплект регулировочных шайб	AR
15	8M0063270	Комплект регулировочных шайб	AR
16	30893	Пружина	1
17	880714T	Муфта сцепления	1
18	30632	ШТИФТ КРЕСТОВИНЫ	1
18	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
19	828356	Штифт фиксатора	1
20	888530	Гребной вал	1
21	884335A01	Комплект шестерён переднего хода/шестерни привода, обратное вращение, передаточное число 1.92 (13/25)	1
21	884335A02	ORD 43-884335A03 Mercury / Quicksilver	1
22	880699	Упорное кольцо	1
23	815480	ПОДШИПНИК Упорный	1
24	880696A10	Корпус подшипника в сборе	1
25	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
25	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
26	814653T	Подшипник в сборе игольчатый	1
27	880728	Адаптер подшипника	1
27	8M0148384	Переходник подшипника шестерни переднего хода	1
28	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
29	891936A01	Комплект регулировочных шайб	AR
30	884330T01	Подшипник в сборе конический	1
30	8M0148319	Подшипник роликовый конический чашка/конус	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	896600	САЛЬНИК масляный	1
32	8M0204700	Сальник масляный	1
33	888483	Сальник масляный	1
33	8M0204700	Сальник масляный	1
34	880717A01	Комплект винтов/сальников редуктора	1
35	830749	Сальник	1
35	8M0204693	Уплотнение сливной пробки	1
36	892818	Переходник	1
36	8M0053183	Переходник шестерни переднего хода	1
37	891919001	Проставка упорная	1
38	880697	Шайба стопорная	1
39	79448	Фиксатор	1
39	8M2011027	ФИКСАТОР	1
40	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
41	896233A01	Втулка приводная в сборе	1
42	878584Q1	Переходник	1
42	8M0061986	Комплект переходника	1
43	52707T1	Комплект гайки гребного винта (.750-16)	1
43	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	830749A01	Комплект сальников корпуса редуктора	1

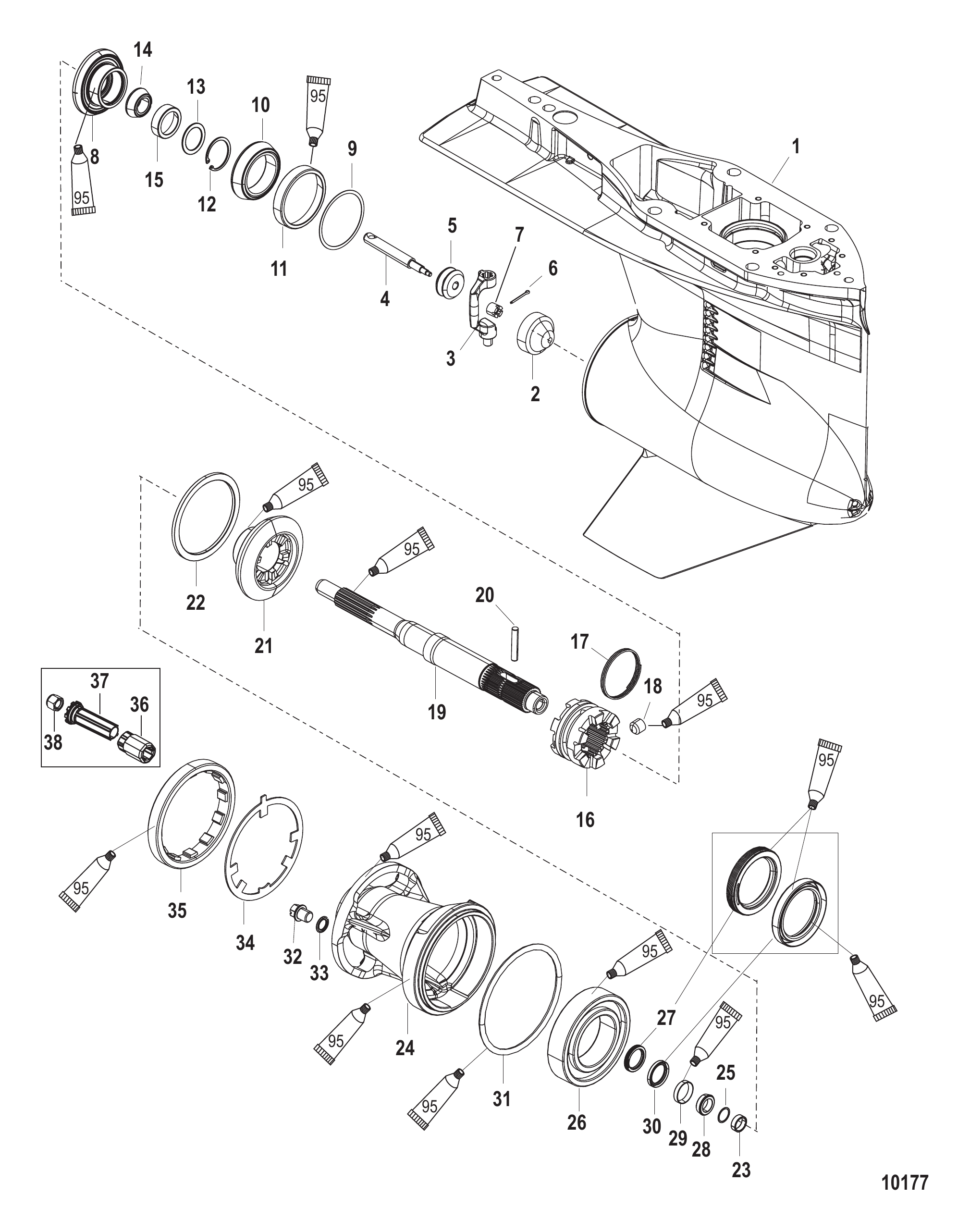

Рис. 15РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	880686T23	Корпус редуктора в сборе	1
-	880686T24	Корпус редуктора в сборе	1
-	8M0236262	Корпус редуктора L4 4S XL	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	892075	ПЕРЕКЛЮЧАТЕЛЬ КРИВОШИПА	1
3	896847A01	Рычаг переключения передач, ось 5/16	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	880709A02	Комплект шестерён переднего хода/ведущей, стандартное вращение, 2.08 (12/25)	1
8	880709A03	Комплект шестерён переднего хода/ведущей, стандартное вращение 2.08 (12/25)	1
9	884328A01	Комплект регулировочных шайб	AR
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T	Муфта сцепления	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	888530	Гребной вал	1
20	30632	ШТИФТ КРЕСТОВИНЫ	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	880710A02	Редуктор заднего хода в сборе	1
21	8M0119541	Редуктор в сборе, задний ход	1
22	880699	Упорное кольцо	1
23	891919001	Проставка упорная	1
24	880696A08	Корпус подшипника в сборе	1
25	891936A01	Комплект регулировочных шайб	AR
26	884329T	Подшипник шариковый	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	896600	САЛЬНИК масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	880697	Шайба стопорная	1
35	79448	Фиксатор	1
35	8M2011027	ФИКСАТОР	1
36	896233A01	Втулка приводная в сборе	1
37	878584Q1	Переходник	1
37	8M0061986	Комплект переходника	1
38	52707T1	Комплект гайки гребного винта (.750-16)	1
38	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
-	830749A01	Комплект сальников корпуса редуктора	1

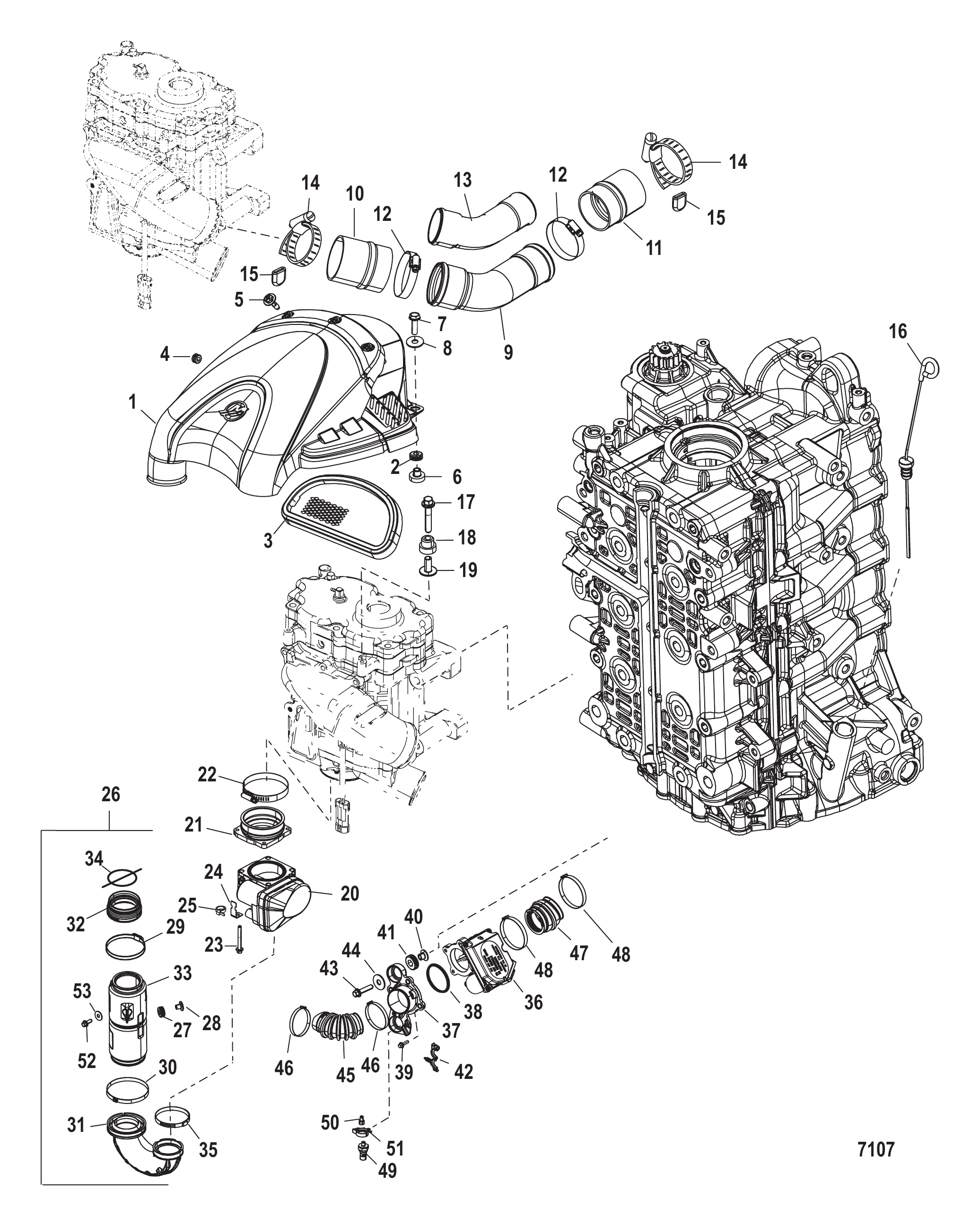

Рис. 16Компоненты системы впуска Induction Components

REF	Номер детали	Наименование	Кол-во
1	896246T02	Впускной коллектор верхний в сборе	1
2	8349851	Втулка уплотнительная	2
3	896247	ФИЛЬТР	1
4	20116	Втулка ручки воздушной заслонки	1
5	897703	ВИНТ	3
6	826618	Втулка	2
7	40011129	Винт (M6 x 25) нержавеющая сталь	2
8	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
9	893307A01	Патрубок выпускной в сборе	1
9	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
10	893389	Шланг (внутренний диаметр 65)	1
10	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
11	893390	Шланг (внутренний диаметр 60)	1
11	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
12	893342	Хомут	2
13	893391	Рукав шланга	1
13	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
14	893342	Хомут	2
15	8079923	Крышка конца хомута шланга	2
15	8M0074364	Крышка хомута шланга	2
16	898022	Масляный щуп	1
17	88552530	Винт (M6 x 30 мм) нержавеющая сталь	1
17	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	1
18	813644002	Втулка уплотнительная	1
19	898445	Втулка	1
20	892949T02	Блок управления дросселем электронный в сборе	1
21	892950T02	Изолятор	1
22	815504244	Хомут червячный	1
23	88552550	Винт (M6 x 50 мм) нержавеющая сталь	4
24	884353	Кронштейн	2
25	816311T	СТЯЖКА (8.00 дюймов)	AR
26	892383T51	Впускной коллектор нижний в сборе	1
27	8349851	Втулка уплотнительная	1
28	856954	Втулка	1
29	888988026	Хомут	1
30	888988027	Хомут	1
31	896245001	ВОЗДУХОВОД Впускной	1
31	892383T51	Впускной коллектор нижний в сборе	1
32	896244	СОЕДИНИТЕЛЬ	1
33	NSS	NOT SOLD SEPARATE Resonator	1
34	896532	ПРУЖИНА	1
35	889691	ХОМУТ Oetiker	1
36	884408A07	Ремкомплект клапана управления, электронный наддув	1
36	884408A08	Ремкомплект клапана управления, электронный наддув	1
37	887939007	ПЛАСТИНА КРЕПЛЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА	1
38	892079	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
39	88552520	Винт (M6 x 20 мм) нержавеющая сталь	4
39	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	4
40	8502341	Втулка	2
41	833155	Втулка	2
42	859376	ЗАЖИМ	1
43	88552635	Винт (M8 x 35 мм)	2
43	8M0103814	Винт (M8 x 35 мм)	2
44	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
45	892947	Шланг	1
45	892947001	Шланг	1
46	888988002	Хомут (57,5 мм) передний электронный клапан управления наддувом	2
47	887938003	ТРУБКА ЗАДНЯЯ	1
48	888988004	Хомут (62,0 мм) задний электронный клапан управления наддувом	2
49	881879A16	Датчик Пито в сборе	1
49	881879T25	Датчик Пито в сборе	1
50	892403	ФИТИНГ	1
50	8M0207782	ШТУЦЕР ПРЯМОЙ	1
51	883066	Зажим (.865)	1
52	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
52	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
53	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1

Рис. 17Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	0

Рис. 18КОМПЛЕКТ MERCATHODE Mercathode Kit

REF	Номер детали	Наименование	Кол-во
1	88334A2	КОМПЛЕКТ MERCATHODE	1
2	42600A09	Узел меркатода	1
3	22793	ВИНТ (#9-14 x .875)	2
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	4
6	72958A5	Электрод в сборе	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
9	72957A5	Анод в сборе	1
9	8M0181304	Анод в сборе	1
10	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
10	8M0204645	Кольцо уплотнительное (.796 x .139)	1
11	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
12	79091	Предохранитель 20 А	1
12	8M0207796	Предохранитель 20 А	1
13	95084A10	Трос в сборе (5.00 дюймов) красный	1
13	8M0207788	Трос в сборе	1
14	95084A13	Трос в сборе (64.00 дюймов)	1
15	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

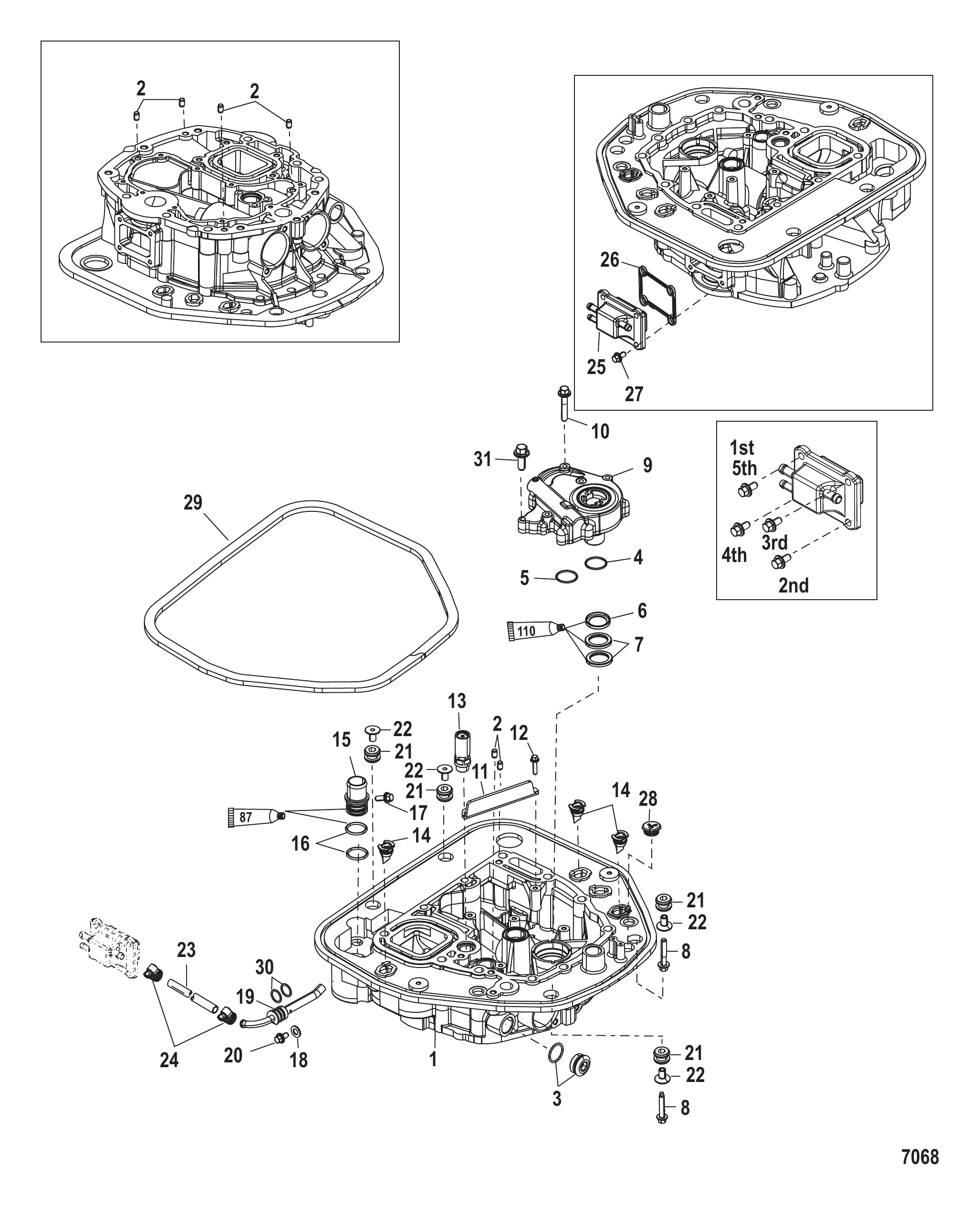

Рис. 19Масляный насос/Адаптерная плита (верхняя) Oil Pump/Adaptor Plate-Upper

REF	Номер детали	Наименование	Кол-во
1	896689A01	Переходная плита в сборе	1
2	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	6
3	896951	Пробка (24 мм)	1
4	897134	Кольцо уплотнительное (1.051 x 1.070) (вход)	1
5	897135	Кольцо уплотнительное (.864 x .070) (выход)	1
6	884461	Сальник пластины масляного переходника	1
6	8M0033928	Сальник масляный	1
7	884462	Сальник пластины водяного переходника	2
8	897964	Винт (M6)	4
9	892894T04	Масляный насос в сборе	1
10	88552545	Винт (M6 x 45 мм) нержавеющая сталь	4
10	8M0103810	ВИНТ (M6 x 45 ММ) Нержавеющая сталь	4
11	892335001	Маслоотражатель	Opt
12	88552516	Винт (M6 x 16 мм) нержавеющая сталь	Opt
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	Opt
13	884477A01	Обратный клапан в сборе	1
13	8M0062064	Обратный клапан в сборе	1
14	888819002	Слив кожуха	3
15	896934A02	Штуцер сливной в сборе	1
16	26317	Уплотнительное кольцо (1.109 x .139)	2
17	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
17	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
18	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
18	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
19	896547001	Штуцер	1
20	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
20	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
21	896671	Втулка уплотнительная	4
22	896670001	Втулка	4
22	8M8023048	Втулка	4
23	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
23	8M0108349	Шланг (70 дюймов, бухта)	1
24	815504104	Хомут червячный	2
25	892562T01	Корпус коллектора	1
26	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
27	88552516	Винт (M6 x 16 мм) нержавеющая сталь	4
27	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
28	897433	ВТУЛКА	1
28	897433001	Втулка уплотнительная	1
29	896864001	Сальник адаптерной пластины	1
30	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
31	88552535	Винт (M6 x 35 мм) нержавеющая сталь	1
-	896142A06	Комплект прокладок головки блока	1
-	896142A07	Комплект прокладок	1
-	896499A06	Головка блока в сборе	1
-	896499A07	Блок цилиндров в сборе	1

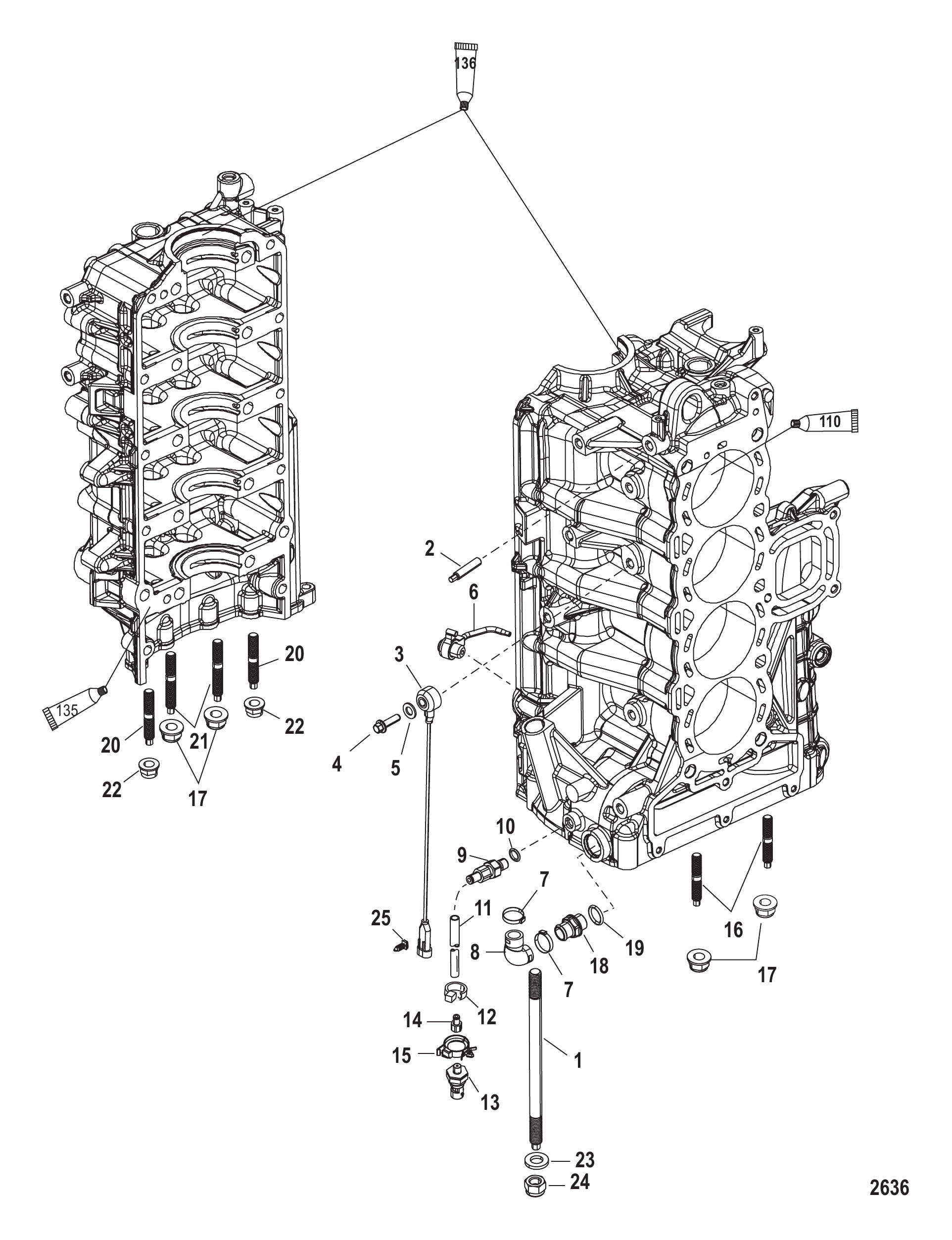

Рис. 20Компоненты левого блока цилиндров Port Cylinder Block Components

REF	Номер детали	Наименование	Кол-во
1	896148	Шпилька (M10 x 175)	6
2	888997001	Шпилька	1
2	8M0022162	Шпилька (M10 x 60)	1
3	878187	Датчик детонации в сборе	1
3	8M6003194	Сборка датчика детонации	1
4	892086035	Винт (M10 x 35)	1
5	4002319	ШАЙБА	1
6	884268A1	Масляный жиклёр в сборе	4
7	888988008	Хомут (34,6 мм)	2
7	8M0187145	ХОМУТ	2
8	885544002	ШЛАНГ	1
9	896094A01	Штуцер в сборе	1
10	888814	Кольцо уплотнительное (.351 x .072)	1
10	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
11	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
12	816311T	СТЯЖКА (8.00 дюймов)	1
13	881879A20	Сборка датчика давления
13	881879T26	Датчик давления
14	892403	ФИТИНГ	1
14	8M0207782	ШТУЦЕР ПРЯМОЙ	1
15	883066	Зажим (.865)	1
16	897598	ШПИЛЬКА (M8 x 49)	2
16	8M0000274	Шпилька (M8 x 44)	2
17	826365	ГАЙКА (M8)	4
18	885517A05	Штуцер в сборе	1
19	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА	1
20	896268	ШПИЛЬКА (M10 x 54)	2
20	8M0022166	Шпилька (M10 x 57)	2
21	897599	ШПИЛЬКА (M8 x 55)	2
21	8M0000275	Шпилька	2
22	826292	ГАЙКА (M10) Латунная/Никелированная	2
23	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
23	8M0214963	Шайба	6
24	884412	Гайка	6
25	828991	Зажим	1
25	828991T	ЗАЖИМ	1
-	896142A06	Комплект прокладок головки блока	1
-	896142A07	Комплект прокладок	1
-	896499A06	Головка блока в сборе	1
-	896499A07	Блок цилиндров в сборе	1

Рис. 21КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	896142A06	Комплект прокладок головки блока	1
-	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА	1
-	62701	Кольцо уплотнительное	2
-	884409	Уплотнительное кольцо направляющей подачи масла блока	1
-	884423	Уплотнительное кольцо направляющей подачи масла блока	1
-	896277006	ПРОКЛАДКА Головки	1
-	8M0024565	Прокладка	1
-	896142	Прокладка блока к переходнику	1
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0204673	Кольцо уплотнительное .921 x .139	1
-	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
-	8M0237361	Кольцо уплотнительное	1
-	8805251	Сальник верхнего главного подшипника	1
-	8M0032912	Сальник	1
-	897134	Кольцо уплотнительное (1.051 x 1.070) (вход)	1
-	897135	Кольцо уплотнительное (.864 x .070) (выход)	1
-	884461	Сальник пластины масляного переходника	1
-	8M0033928	Сальник масляный	1
-	884462	Сальник пластины водяного переходника	2
-	26317	Уплотнительное кольцо (1.109 x .139)	2
-	38780	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	895822	Прокладка масляного поддона	1
-	889561	ПРОКЛАДКА тарельчатого клапана	1
-	880629	Уплотнение выпускной трубы	1
-	888593	Сальник сливной пробки масляной трубки	1
-	8M0188614	Сальник сливной пробки	1
-	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0204673	Кольцо уплотнительное .921 x .139	1
-	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
-	8M0204645	Кольцо уплотнительное (.796 x .139)	1

Рис. 22Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

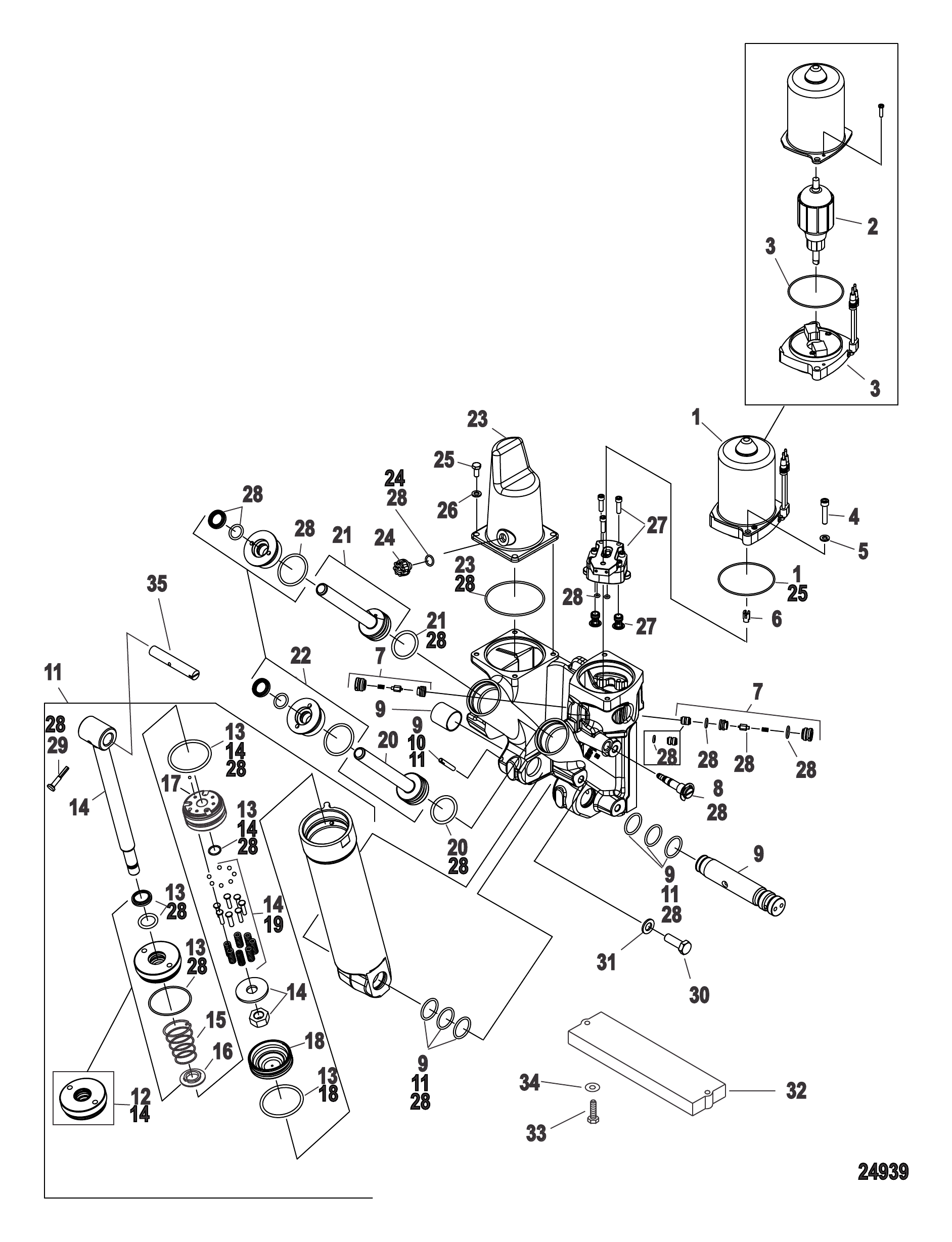

Рис. 23Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A07	Узел гидроподъёма в сборе	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	898479A02	Цилиндр наклона в сборе	1
11	8M0168220	Цилиндр наклона в сборе	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	NSS	NOT SOLD SEPARATE Shock Rod Kit	1
15	NSS	NOT SOLD SEPARATE Spring-Damper	1
16	NSS	NOT SOLD SEPARATE Plate-Damper	1
17	NSS	NOT SOLD SEPARATE Shock Piston	1
18	878242A1	Поршень в сборе с памятью	1
18	8M0143000	Комплект поршня памяти	1
19	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
19	878406A02	Ремкомплект обратного клапана	1
20	878414A1	Поршень в сборе	1
20	878414T01	Поршень в сборе	1
21	878413A1	Поршень в сборе	1
22	878243A1	Направляющая в сборе	2
22	8M0021648	Торцевая крышка в сборе	2
23	878264A1	Комплект резервуара	1
24	811613	Штекер в сборе	1
25	4000327	ВИНТ (M6 x 14)	4
26	43450	Шайба	4
26	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
27	892251A01	Ремкомплект насоса	1
28	878408A1	Ремкомплект помпы тримма	1
29	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
30	858771	Винт (M10 x 30)	6
31	4002319	ШАЙБА	6
32	818298Q1	Комплект анода	1
33	4000330	ВИНТ (M6 x 25)	2
33	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
35	99625003	Вал верхнего наклона	1

Рис. 24Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

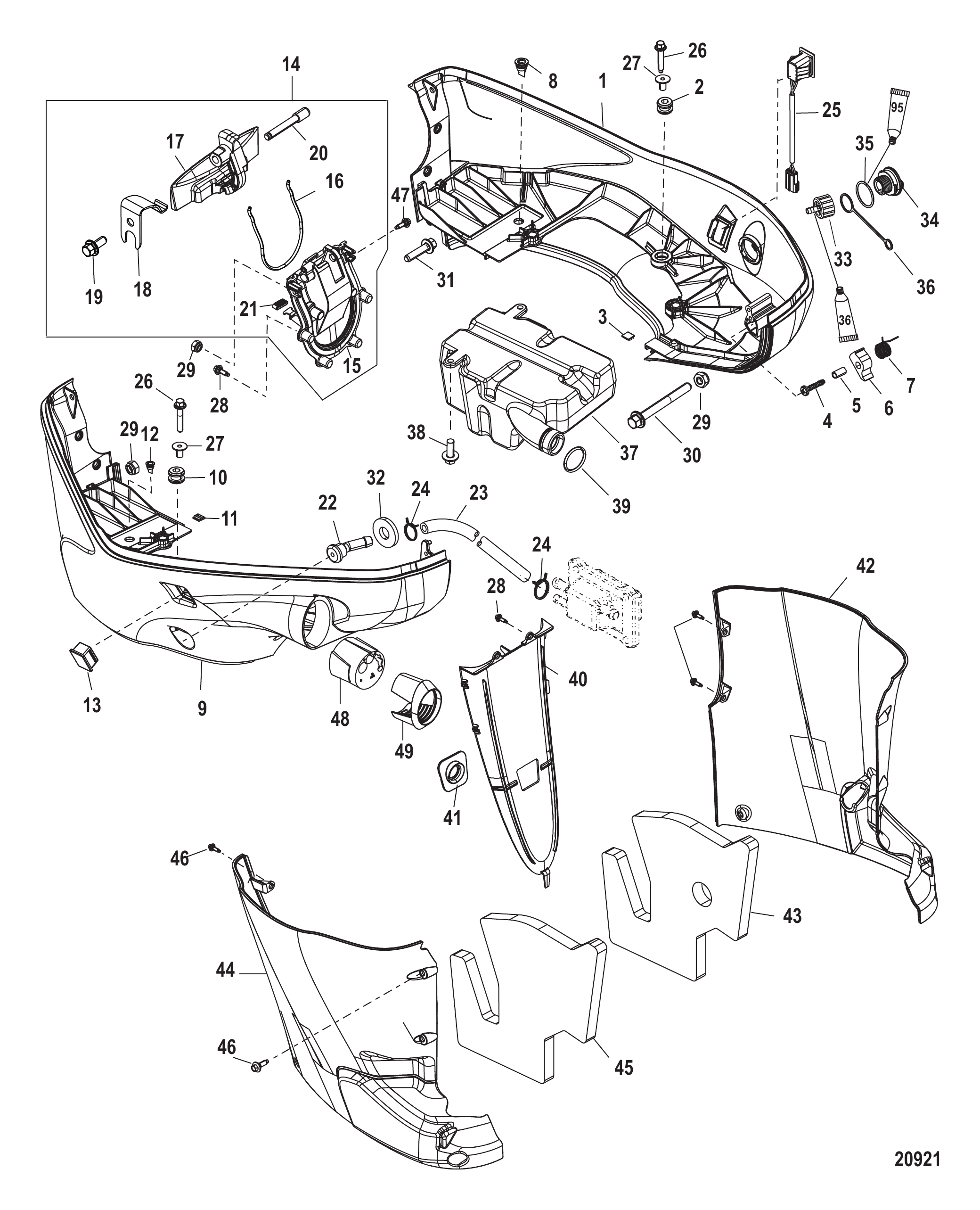

Рис. 25Задний кожух Rear Cowl

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Pan Assembly-Complete	1
1	895846T02	Поддон левый в сборе	1
1	895846A04	Поддон левый в сборе	1
2	896671	Втулка уплотнительная	1
3	896865	Сальник передний	1
3	8M0043277	Сальник	1
4	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	1
5	898408	Проставка	1
6	898354	Собачка	1
7	898353	Пружина	1
8	888819002	Слив кожуха	1
9	895847T02	Поддон правый в сборе	1
9	895847A05	Поддон правый в сборе	1
10	896671	Втулка уплотнительная	1
11	896974	Сальник задний	1
11	8M0043278	Сальник	1
12	888819002	Слив кожуха	1
13	897203	ПРОБКА	1
14	NSS	NOT SOLD SEPARATE Latch Assembly-Complete	1
15	888448A02	Панель доступа в сборе	1
15	888448A03	Панель доступа в сборе	1
16	896927	Сальник	1
17	896928A01	Рычаг фиксатора направляющей в сборе	1
18	896933	Пружина пластинчатая	1
19	88552514	Винт (M6 x 14 мм) нержавеющая сталь	1
20	896932	Палец рычага	1
21	898476	Кнопка фиксатора	1
22	895797	Штуцер	1
22	895797001	ФИТИНГ	1
23	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
23	8M0108355	Шланг (57 дюймов, бухта)	1
24	895851	Хомут (8.00 дюймов)	2
25	896620001	Переключатель тримма	1
25	8M0235191	Выключатель тримма	1
26	897964	Винт (M6)	2
27	896670001	Втулка	2
27	8M8023048	Втулка	2
28	892073002	Винт с буртиком (M6)	6
28	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	6
29	401386	ГАЙКА (M6) Нержавеющая сталь	4
30	897657055	Винт (M6 x 55)	1
31	897657025	Винт (M6 x 25 мм)	1
32	892427	ПРОСТАВКА	1
33	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
34	888958001	Пробка промывочного порта	1
34	8M0215105	ПРОБКА Промывочная	1
35	888957	Уплотнительное кольцо	1
36	889823001	Пробка сливная с фиксатором	1
36	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
37	896925	Ресивер выпускной	1
37	896925A01	Комплект выпускного ресивера	1
37	896925A01	Комплект выпускного ресивера	1
38	892073002	Винт с буртиком (M6)	2
38	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
38	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	2
39	889828	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
40	896618A02	Крышка задняя в сборе	1
41	896924	Чехол выпуска холостого хода	1
-	NSS	NOT SOLD SEPARATE Chap Assembly (Starboard and Port)	1
42	896054T01	Накладка левая в сборе	1
42	897593T02	Накладка правого и левого борта в сборе	1
43	897204	ЗВУКОИЗОЛЯЦИОННОЕ ПОЛОТНО Правый борт	1
44	896055T01	Накладка правая в сборе	1
44	897593T02	Накладка правого и левого борта в сборе	1
45	897205	ЗВУКОИЗОЛЯЦИОННОЕ ПОЛОТНО Левый борт	1
46	892073002	Винт с буртиком (M6)	12
46	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	12
47	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	2
48	897169	Втулка уплотнительная	1
48	8M0214987	Втулка уплотнительная	1
49	895316	Переходник	1
49	8M0214997	Адаптер	1

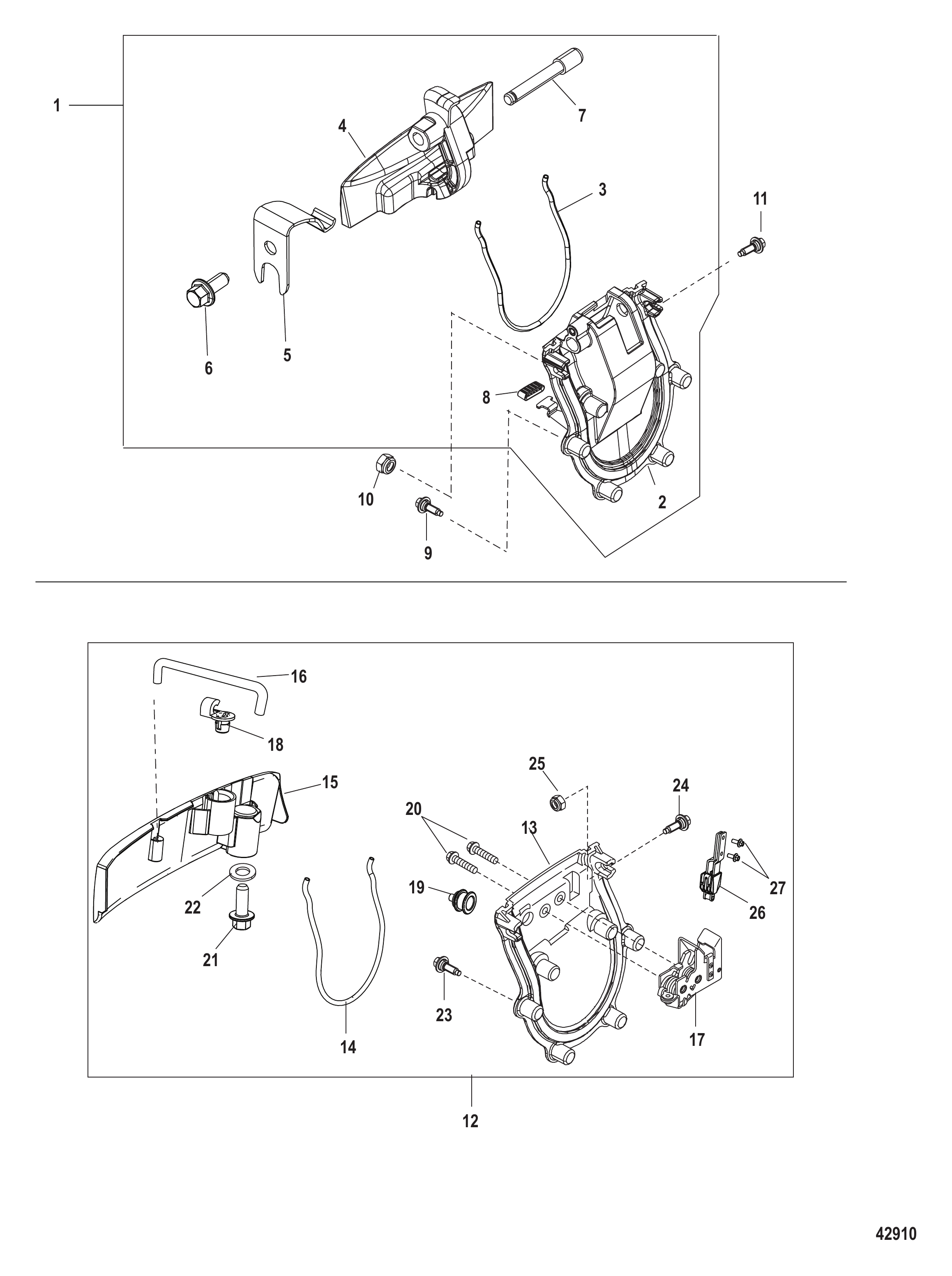

Рис. 26Сборка защелки заднего кожуха Rear Cowl Latch Assembly

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE LATCH ASSEMBLY	1
2	888448A03	Панель доступа в сборе	1
2	896617A04	Комплект задней защёлки	1
3	896927	Сальник	1
4	896928A01	Рычаг фиксатора направляющей в сборе	1
5	896933	Пружина пластинчатая	1
6	88552514	Винт (M6 x 14 мм) нержавеющая сталь	1
7	896932	Палец рычага	1
8	898476	Кнопка фиксатора	1
9	892073002	Винт с буртиком (M6)	1
9	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	4
11	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	2
-	896617A04	Комплект задней защёлки	1
-	8M0113897	Задняя защёлка в сборе	1
12	879148T72	Панель с защёлкой в сборе	1
13	8M0020855	Панель доступа	1
13	8M0035175	Панель доступа	1
14	8M0026713	Уплотнение	1
15	8M0020856	Рукоятка	1
15	8M0034940	Рукоятка	1
16	8M0020854	Тяга	1
17	8M0006056	Задняя защёлка в сборе	1
17	8M0041031	Задняя защёлка в сборе	1
18	8M0006054	ФИКСАТОР	1
19	8M0006060	Сальник	1
20	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
20	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
21	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
21	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
22	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
23	892073002	Винт с буртиком (M6)	6
23	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	6
24	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	2
25	401386	ГАЙКА (M6) Нержавеющая сталь	2
26	8M0020857	Ударник в сборе	1
27	82130014	ВИНТ (M6 x 14)	2

Рис. 27Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	898164006	Каталог запчастей 135/150/175 4-тактный	1
-	10249060	Руководство по эксплуатации	1
-	10249061	Руководство по эксплуатации	1
-	10249J60	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ испанское	1
-	10249D60	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ французское	1
-	10250060	Руководство по установке	1
-	10250061	Руководство по установке	1
-	897928T00	Комплект руководства по обслуживанию	1
-	897928T01	РУКОВОДСТВО ПО РЕМОНТУ	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	898165A06	НАКЛЕЙКА с информацией о маркировке EPA	1

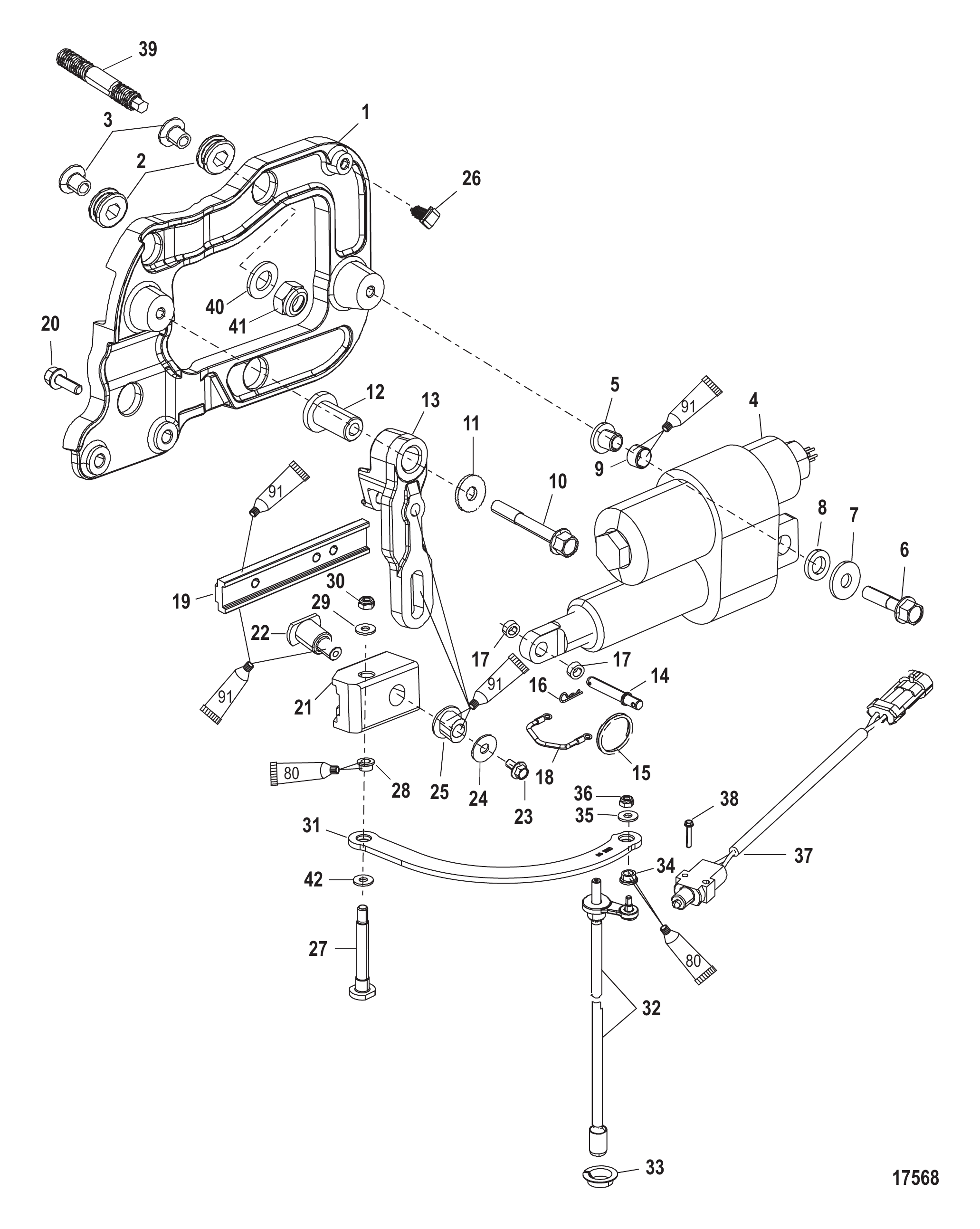

Рис. 28КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Actuator Plate Assembly-Complete	1
1	895739T	Кронштейн переключения	1
2	855362001	Втулка	4
3	855364	Втулка	4
4	8M0048114	Исполнительный механизм переключения передач	1
4	8M0124413	Исполнительный механизм переключения передач	1
5	884532001	Втулка	1
6	81893435	ВИНТ (M8 x 35)	1
6	8M0103814	Винт (M8 x 35 мм)	1
7	898097	Шайба	1
8	889661	ШАЙБА резиновая	1
9	888589	Износостойкая втулка	1
10	88552660	Винт (M8 x 60)	1
10	8M0103817	Винт (M8 x 60)	1
11	898097	Шайба	1
12	884554	Втулка	1
13	895737	Коленчатый рычаг	1
14	895736	Палец	1
15	885569	Кольцо разрезное	1
16	NSS	NOT SOLD SEPARATE Cotter Pin (Service Bulletin 2003-10)	1
17	884599	Проставка	2
18	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	1
19	896212	Направляющая ползуна переключения	1
20	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
21	898053A01	Комплект ползуна переключения	1
22	884555	Втулка	1
23	82104510	ВИНТ (M5 x 10)	1
24	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
25	887901	Втулка	1
26	828991T	ЗАЖИМ	1
27	898052	Шпилька (входит в поз. 21)	1
28	896551	ВТУЛКА	1
29	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
30	401386	ГАЙКА (M6) Нержавеющая сталь	1
31	895742	Тяга переключения	1
32	897563	РЫЧАГ вала переключения	1
32	8M0091613	Рычаг	1
32	897563001	Рычаг вала переключения	1
32	8M0091614	Рычаг	1
33	74647	Нейлоновая втулка	1
34	896551	ВТУЛКА	1
35	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
36	401386	ГАЙКА (M6) Нержавеющая сталь	1
37	889514A01	Выключатель	1
37	8M0207794	Выключатель	1
38	88075020	ВИНТ (M3 x 20)	2
39	896550	ШПИЛЬКА (M8 x 50)	4
39	8M0022167	Шпилька	4
40	4002318	ШАЙБА 8.90 x 24.0x 2.4 ПЛОСКАЯ НЕРЖ. СТАЛЬ	4
41	401388	ГАЙКА (M8) Нержавеющая сталь	4
42	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	1
42	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	1

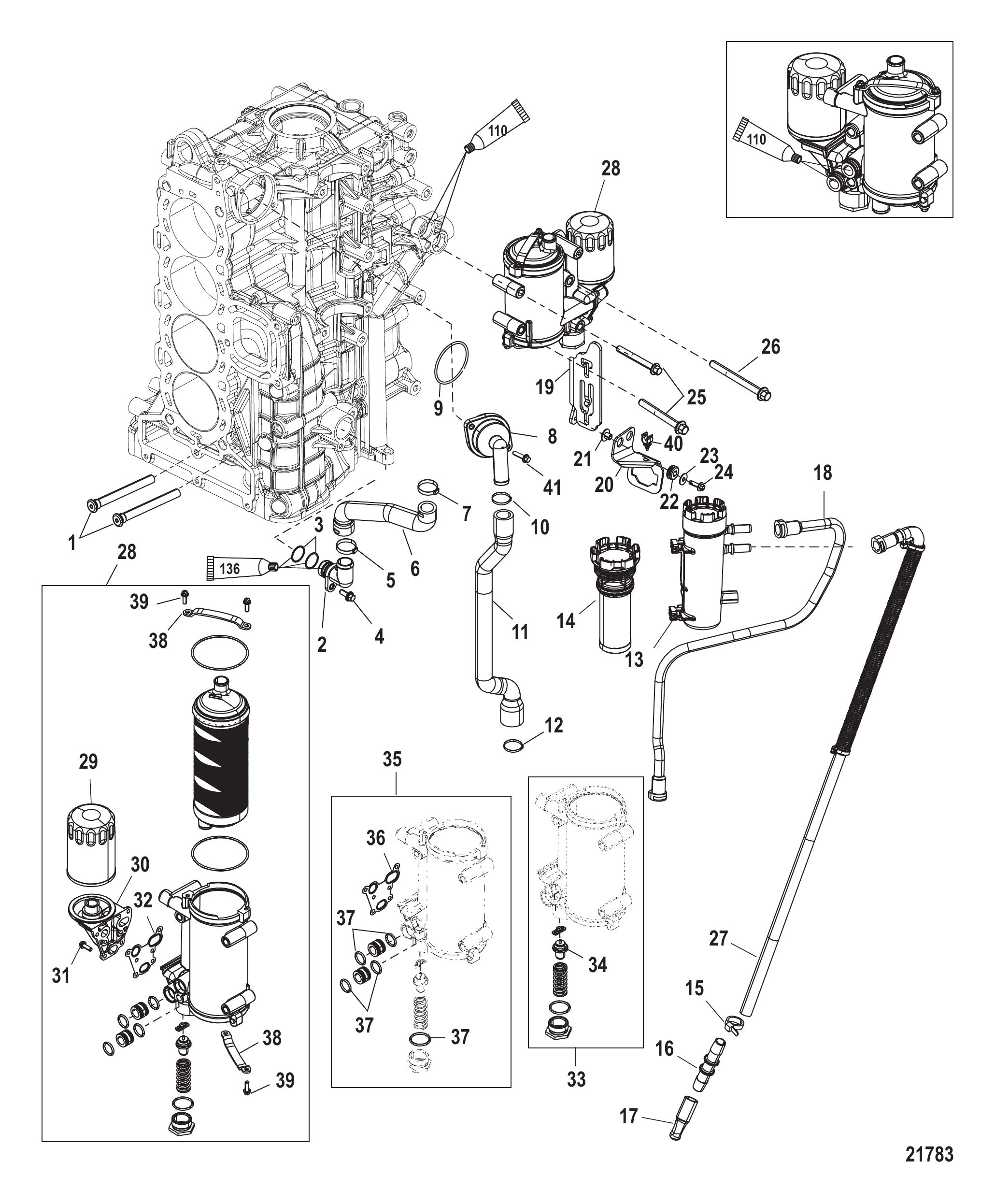

Рис. 29Правый блок цилиндров/Масляный охладитель Starboard Cylinder Block/Oil Cooler

REF	Номер детали	Наименование	Кол-во
1	892404A05	Дефлектор водяной в сборе	2
2	885518A02	Штуцер в сборе	1
3	62701	Кольцо уплотнительное	2
4	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
5	888988011	Хомут (38,1 мм)	1
6	888930003	Шланг	1
7	888988008	Хомут (34,6 мм)	1
7	8M0187145	ХОМУТ	1
8	892864T04	Термостат в сборе	1
8	8M0174561	Термостат в сборе	1
9	892864500	Уплотнительное кольцо	1
9	8M0005958	Уплотнительное кольцо	1
10	888988001	Хомут (36,1 мм)	1
10	8M0204719	Хомут 36,1 мм	1
11	896059001	ШЛАНГ Термостата	1
12	888988007	Хомут (42,5 мм)	1
13	892242T	Фильтр топливный в сборе	1
13	8M0062950	Фильтр в сборе	1
14	884380T	Фильтр топливный	1
14	8M0122423	Топливный фильтр Quicksilver	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	892356	РАЗЪЕМ	1
17	863156	Захват	1
18	896239	ШЛАНГ топливный к подкачивающему насосу	1
18	8M0087061	Шланг	1
19	892147A01	Кронштейн в сборе	1
20	897126	Кронштейн	1
21	822003	Втулка	2
22	834985	Втулка уплотнительная	2
22	8M0190980	ВТУЛКА	2
23	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
24	82129125	ВИНТ (M6 x 25 мм)	2
25	88552785	Винт (M10 x 85)	3
25	8M0103824	ВИНТ	3
26	885527105	ВИНТ (M10 x 105)	1
26	8M0103820	Винт (M10 x 105)	1
27	880597A01	Шланг подачи топлива в сборе	1
27	8M0045343	Шланг подачи топлива в сборе, 32.5 дюйма	1
28	892801T01	Маслоохладитель в сборе	1
28	8M0132389	Модуль маслоохладителя	1
29	896546T	Фильтр масляный	1
29	877767K01	Фильтр масляный	1
30	892801A50	Корпус встроенного масляного модуля в сборе	1
30	880640A05	Корпус в сборе с интегрированным масляным модулем	1
31	895336	Винт (M6 x 18)	6
31	8M0041014	Винт (M6 x 18)	6
32	880640500	Прокладка	1
32	8M0034568	Прокладка	1
33	880640A06	Комплект термостата с направляющей	1
34	880640508	Термостат	1
35	892801T51	Комплект для капитального ремонта	1
35	892801T53	Комплект для капитального ремонта	1
36	880640500	Прокладка	1
36	8M0034568	Прокладка	1
37	880640A09	Комплект уплотнительных колец	1
38	895032	Стяжка	2
39	895336	Винт (M6 x 18)	4
40	897559	ЗАЖИМ	1
41	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2

Рис. 30СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Starter Assembly-Complete	1
1	892339T	Стартер в сборе	1
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Thru Bolt	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	NSS	NOT SOLD SEPARATE Decal-Warning-High Voltage	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	56703	ВТУЛКА СТАРТЕРА	2
13	8M0034918	Втулка	2
14	879845	Упор	1
14	8M0043276	Упор	1

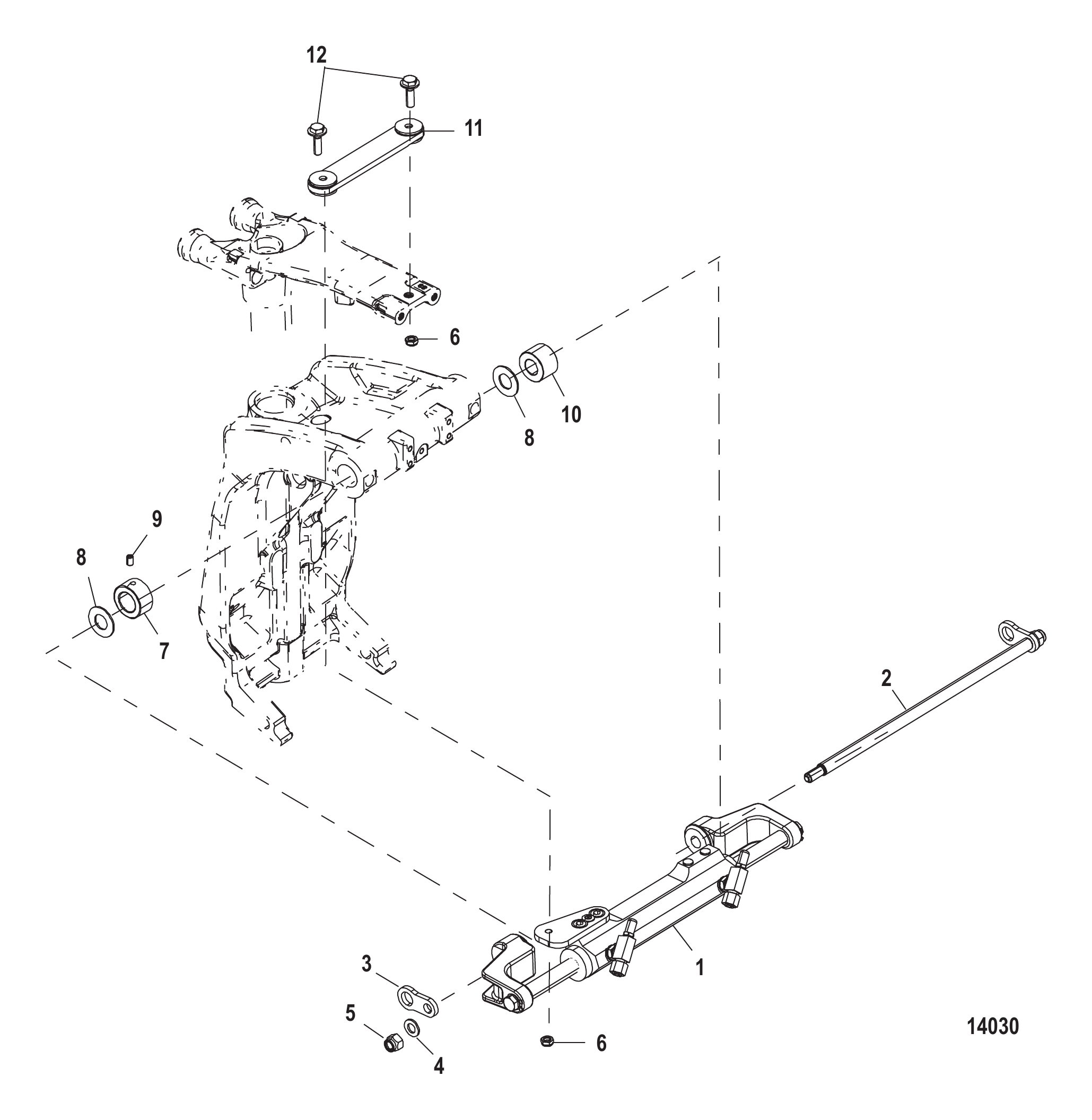

Рис. 31Сборка рулевого цилиндра Steering Cylinder Assembly

REF	Номер детали	Наименование	Кол-во
-	898349A01	Привод рулевого управления в сборе - универсальный	1
1	898080A01	Привод рулевого управления в сборе	1
1	8M0184531	Комплект привода рулевого управления	1
2	898081A01	Рулевая тяга в сборе	1
3	898007001	Пластина рым-болта	1
4	898089	Плоская шайба	1
5	898087	Гайка с нейлоновой вставкой	1
6	826709113	Гайка (.375-24) нержавеющая сталь	1
6	8M0204726	Гайка (.375-24) латунная	1
7	898086001	Втулка	1
8	898090	Шайба	2
9	898088	Установочный винт	1
10	898067	Проставка	1
11	898082A01	Тяга рулевого управления в сборе - прямая	1
12	875273138	Винт (.375-24 x 1.38)	2
12	8M0214980	Винт 3/8-24 x 1.38 с шестигранной головкой	2

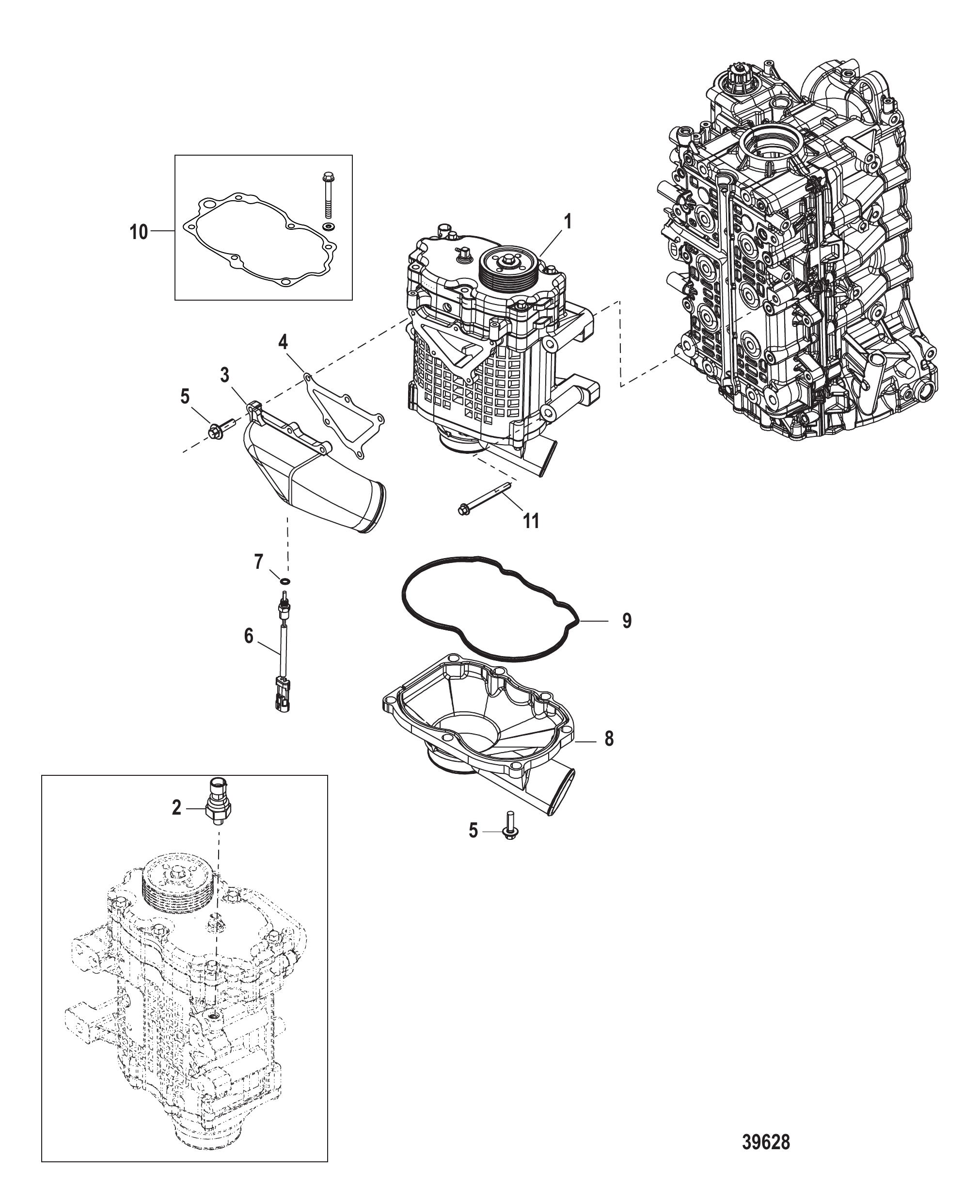

Рис. 32Нагнетатель SuperCharger

REF	Номер детали	Наименование	Кол-во
1	892807T03	Нагнетатель	1
1	892807T03	Нагнетатель	1
1	8M0104460	Нагнетатель L4SC	1
1	898094T01	Нагнетатель	1
1	8M0104460	Нагнетатель L4SC	1
2	889659002	Датчик давления масла	1
2	8M0142688	Датчик давления (масло/вода)	1
3	888947A04	Комплект выпускного патрубка	1
3	8M0060303	Комплект нагнетателя	1
4	888947504	Прокладка	1
5	888947502	Болт	9
6	885342001	ДАТЧИК В СБОРЕ	1
6	8M0148668	ДАТЧИК В СБОРЕ	1
7	888814	Кольцо уплотнительное (.351 x .072)	1
7	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
8	888947A05	Комплект впускного патрубка	1
9	888947501	Прокладка	1
10	847803A02	Комплект втулки и прокладки	1
-	888947A10	Комплект торцевой крышки нагнетателя	1
-	8M0045222	Комплект торцевой крышки нагнетателя	1
11	885527105	ВИНТ (M10 x 105)	4
11	8M0103820	Винт (M10 x 105)	4

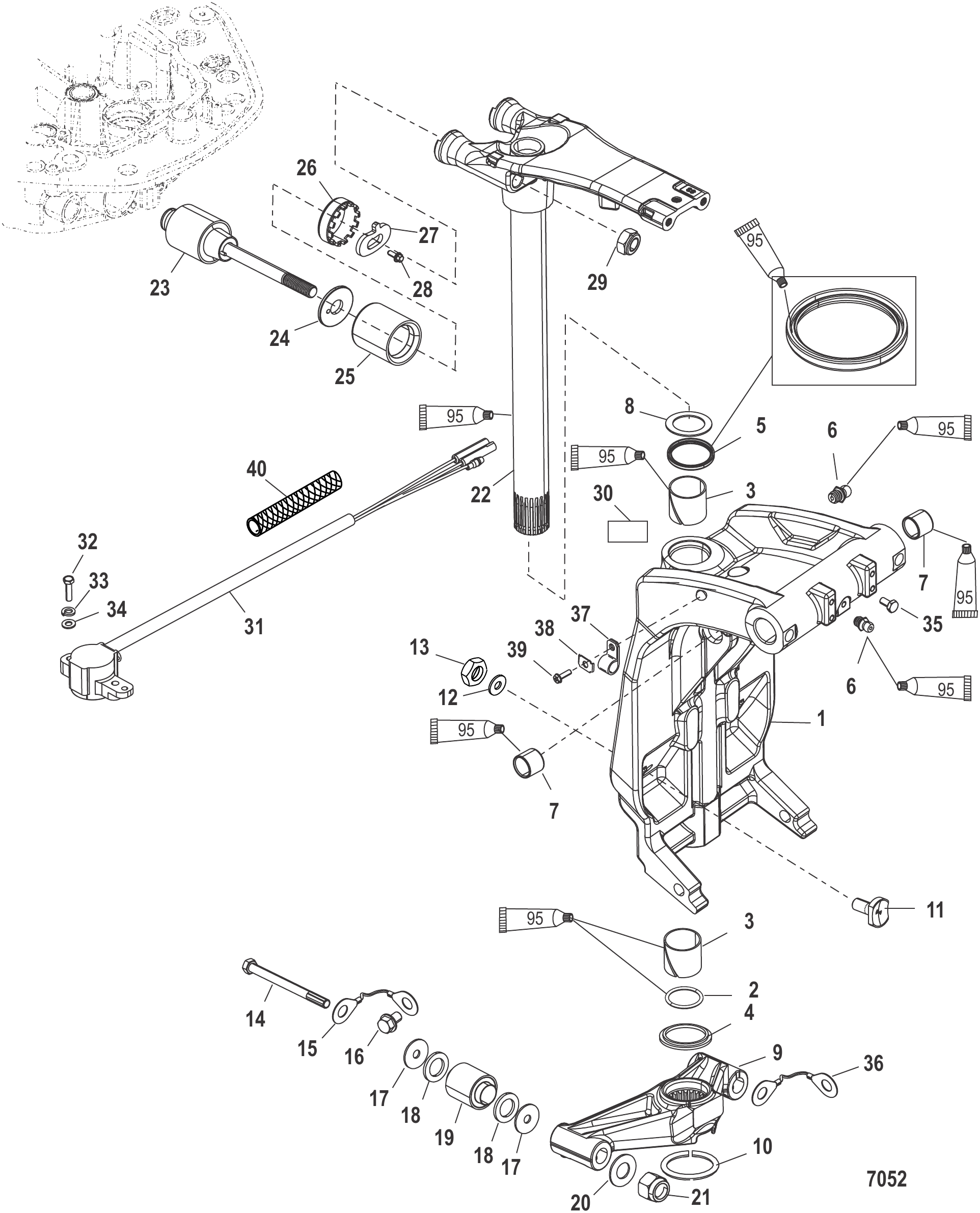

Рис. 33Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	896545A02	Поворотный кронштейн	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	896888T	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	896217	БОЛТ (M14 x 175)	2
15	88238A10	Кабель заземления в сборе	1
16	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
17	815432	ШАЙБА (.562 x 2.00 x .125)	4
18	8154331	Шайба (1.25 x 2.00 x .19)	4
19	813771003	Опора нижняя	2
20	825190	ШАЙБА	2
21	896602	ГАЙКА (M14)	2
22	826432T10	Поворотный шкворень в сборе	1
22	8M0133581	Поворотный шкворень	1
23	816385A03	Опора верхняя в сборе	2
23	897991A02	Комплект опоры и втулки	2
23	897991A01	Опора в сборе	2
24	898443	Стопорная шайба	2
25	898444	Втулка крепления стопора	2
25	897991A02	Комплект опоры и втулки	2
25	898444001	Втулка	2
26	897731001	Гайка гаечного ключа	2
27	897728	ФИКСАТОР	2
28	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
28	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
29	896602	ГАЙКА (M14)	2
30	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
31	896688001	Датчик тримма цифровой в сборе	1
32	852368	Винт (#10-24 x .750)	2
33	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	64014	Винт (.250-28 x .500)	2
36	88238T22	ТРОС В СБОРЕ	1
37	22740	ЗАЖИМ	1
38	69205	С-ОБРАЗНАЯ ШАЙБА	1
38	8M0084613	Пружинная шайба	1
39	878609	Винт (#10-16 x .600)	1
40	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1

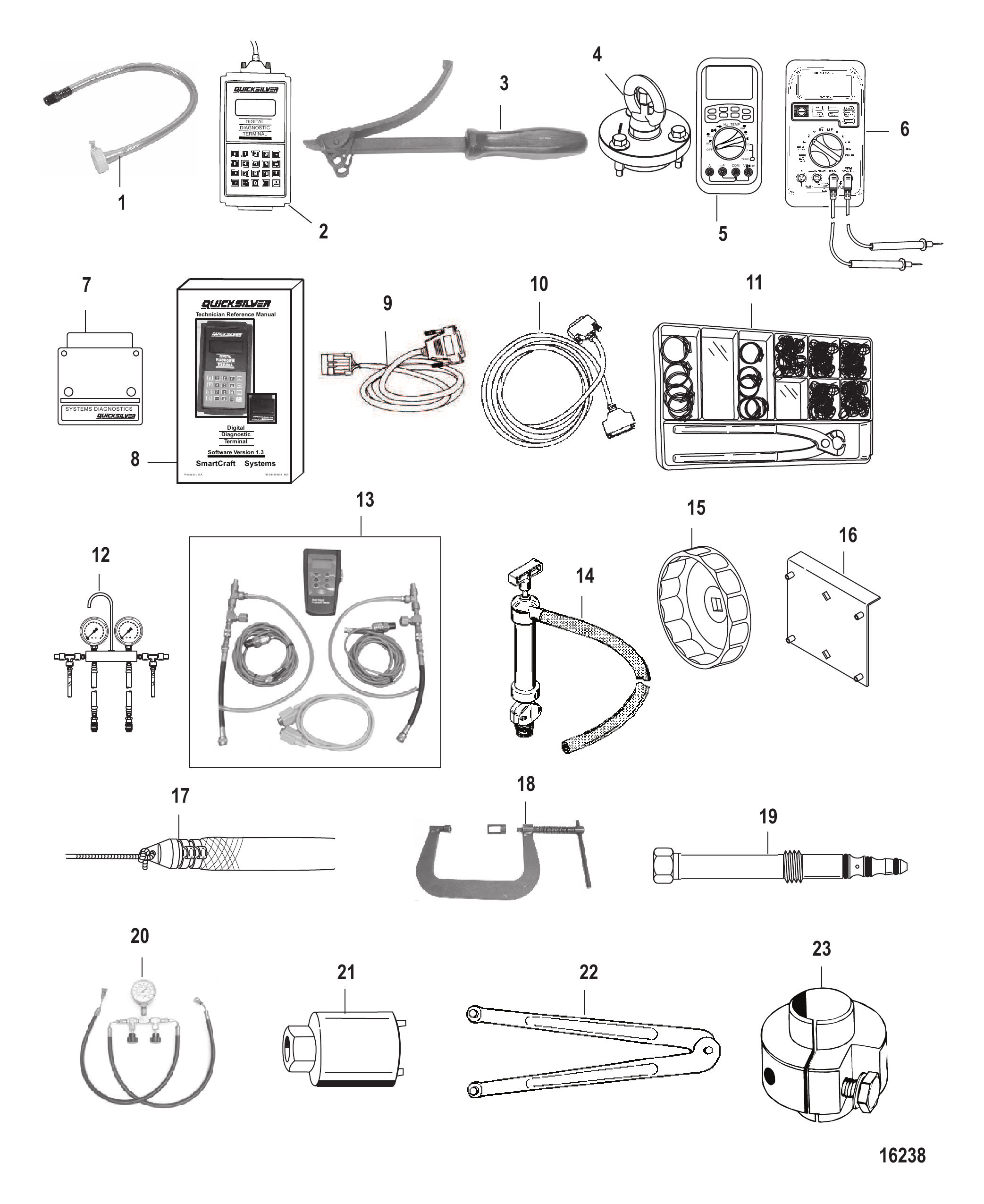

Рис. 34Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	826525A1	Комплект заливки рулевой колонки	1
2	823686A2	Цифровой диагностический тестер	1
3	52344	Съёмник маховика зубчатого типа	1
4	895343T02	ИНСТРУМЕНТ съёмник маховика	1
-	895346	Болт	1
5	892647A01	Комплект мультиметра DMT	1
6	892647A01	Комплект мультиметра DMT	1
7	880118A04	Картридж DDT	1
8	881204003	Техническое руководство по цифровому терминалу	1
9	822560A13	Жгут проводов диагностического тестера	1
10	825003A1	Кабель в сборе DDT, зажигание	1
11	803146A04	Комплект инструментов для хомутов	1
12	881834A1	Манометр DFI	1
13	892651A01	Манометр цифровой	1
14	90265A5	Узел насоса масла картера	1
15	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
16	98234A2	Набор приспособлений для сверления транца	1
17	888462A1	Узел съёмника троса	1
18	809494A1	Инструмент для сжатия пружин клапанов	1
19	822778A2	Комплект давления подъёма	1
19	822778A3	Комплект прижимного давления	1
20	52915A6	Комплект контрольного манометра	1
21	44487T1	Съёмник направляющей штока тримма	1
22	74951	Гаечный ключ	1
23	44486A1	Съёмник штока тримма	1
-	881833A03	Комплект манометров давления воздуха/топлива DFI	1

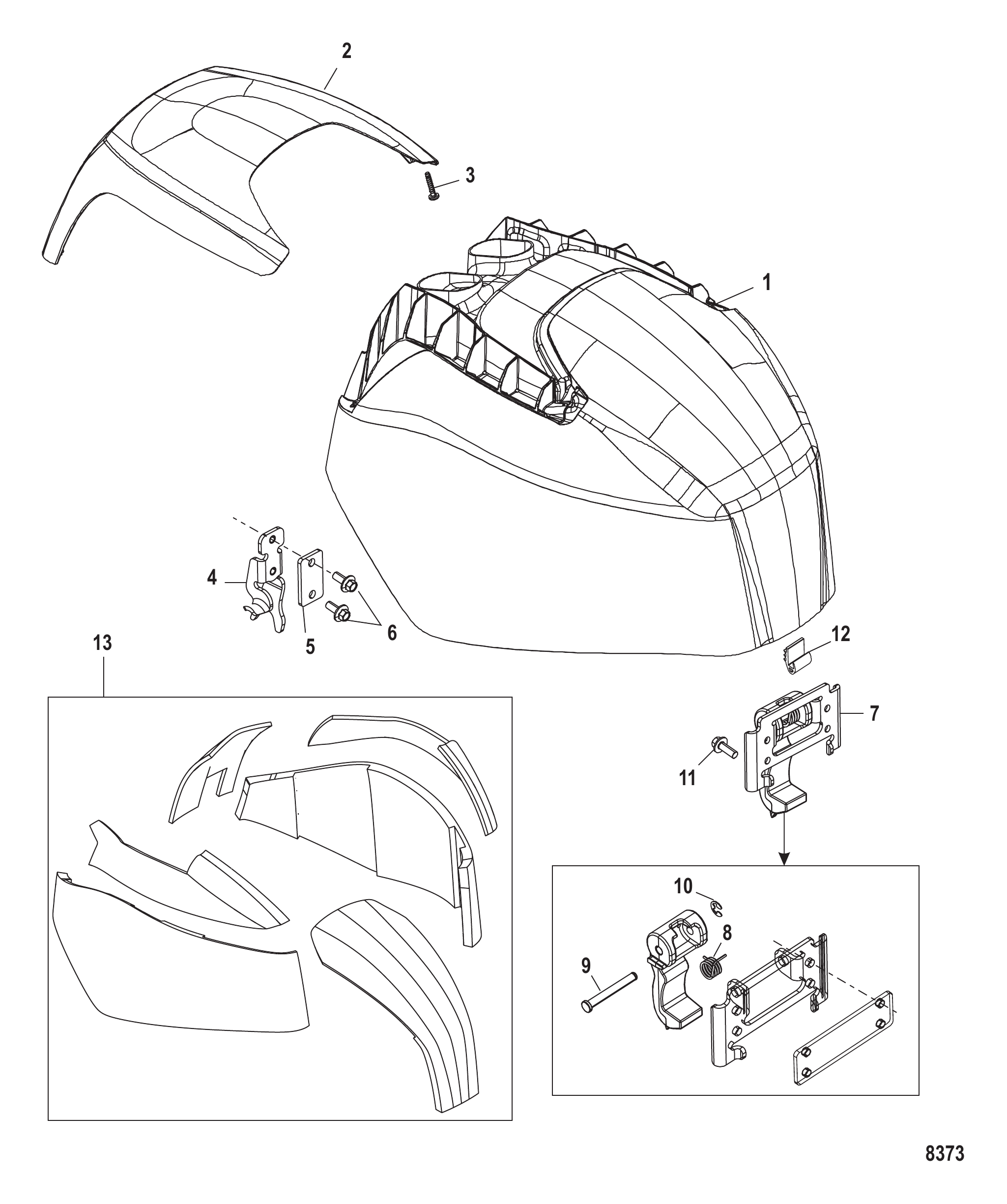

Рис. 35ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	895844T01	ВЕРХНЯЯ КРЫШКА В СБОРЕ	1
1	895844T02	ВЕРХНЯЯ КРЫШКА В СБОРЕ	1
1	8M0113901	КРЫШКА В СБОРЕ - ВЕРХНЯЯ	1
2	895845T	Крышка воздухозаборника	1
2	895845T01	Крышка воздухозаборника	1
3	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	4
4	896959	Крюк	1
5	897444001	Кронштейн опорный	1
5	897444002	Кронштейн опорный	1
6	82130014	ВИНТ (M6 x 14)	2
7	897437T01	ЗАМОК В СБОРЕ передний	1
7	897437T02	ЗАМОК В СБОРЕ передний	1
8	897440	ПРУЖИНА	1
8	8M0109644	ПРУЖИНА	1
9	897441	ПАЛЕЦ с проушиной	1
10	27290	КОЛЬЦО Стопорное	1
11	82130014	ВИНТ (M6 x 14)	4
12	896997	Сальник	1
12	896997001	Сальник (2425.75 мм)	1
13	897431A01	Комплект звукоизоляции	1
13	8M4501659	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
-	892565A06	КОМПЛЕКТ НАКЛЕЕК (универсальный)	1
-	8M0102449	КОМПЛЕКТ НАКЛЕЕК - СЕРВИСНЫЙ	1
-	892870A06	КОМПЛЕКТ НАКЛЕЕК (универсальный)	1
-	892565A02	КОМПЛЕКТ НАКЛЕЕК левый и правый борт	1
-	8M0024863	НАКЛЕЙКА	1
-	892870A01	Комплект наклеек левый и правый борт	1
-	8M0024865	Наклейка задняя	1
-	8M0034095	ORD 8M0110604 Mercury / Quicksilver	1
-	892870003	Наклейка задняя	1
-	8M0024866	Наклейка задняя	1
-	8M0034096	Наклейка задняя	1
-	892870004	Наклейка задняя	1
-	8M0024867	Наклейка задняя	1
-	8M0034097	Наклейка задняя	1
-	892870005	Наклейка задняя	1

Рис. 36Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99617	Штифт	1
19	893709	Штифт	1
