水星 Mercury 200 HP Pro Verado 6 CYL 2B034840 THRU 2B144122 - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0052567 · 共 39 个部位 · 1718 条零件

1Аксессуары 2Адаптерная плита (нижняя)3Разводка шлангов адаптерной плиты 4Генератор/Крепление натяжителя ремня 5Промежуточный охладитель/Впускной коллектор (Gen I) Торцевая крышка не обслуживается 6Промежуточный охладитель/Впускной коллектор (Gen II) Торцевая крышка обслуживается 7Трассировка шлангов промежуточного охладителя/впускного коллектора 8Фиксатор кожуха 9КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 10Блок цилиндров 11Головка цилиндров и распределительный вал 12Картер редуктора 13Компоненты электрораспределительной коробки 14Модуль подачи топлива 15Картер редуктора (приводной вал)16Редуктор гребного вала 2B026816 и ранее 17Редуктор гребного вала 2B026817 и позднее 18Комплект насоса Gen B - гидроусилитель (4-24 фута с предохранителем 50 А)19Комплект кабеля заземления (899712A01)20Компоненты системы впуска 21Схема смазки 22КОМПЛЕКТ MERCATHODE 23Опорная рама 24Масляный насос/Адаптерная плита (верхняя)25Компоненты левого блока цилиндров 26КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 27Компоненты гидроподъема 28Цилиндр гидроподъема/рулевого управления 29Задний кожух 30Сервисные/вспомогательные материалы 31Блок цилиндров/масляный охладитель правого борта (1B830815 и ранее)32Блок цилиндров/масляный охладитель правого борта (1B830816 и позднее)33СТАРТЕР 34Комплект рулевой колонки - стандартный (892557A02, 892380A02, 892558A02)35Нагнетатель 36Инструменты 37ВЕРХНИЙ КОКПИТ 38Верхние компоненты переключения 39Комплект фильтра сепаратора воды 886638A01

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	892440A08	КОМПЛЕКТ НАСОСА гидроусилителя рулевого управления	1
-	8M0131262	Комплект насоса гидроусилителя руля (12 футов)	1
-	892440A09	КОМПЛЕКТ НАСОСА гидроусилителя рулевого управления	1
-	8M0131263	Комплект насоса гидроусилителя руля (24 фута)	1
-	892380A02	Комплект рулевой колонки стандартный (40 куб. см)	1
-	8M0240080	Комплект рулевой колонки стандартный 40 куб. см	1
-	892557A02	Комплект рулевой колонки стандартный (32 куб. см)	1
-	8M0240079	Комплект рулевой колонки стандартный 32 куб. см	1
-	892558A02	Комплект рулевой колонки стандартный (50 куб. см)	1
-	8M0240081	Комплект рулевой колонки стандартный 50 куб. см	1
-	892450K01	КОМПЛЕКТ ШЛАНГОВ (1 фут) гидравлический, цилиндр — штурвал	1
-	897982K01	ORD 32-897982K02 Mercury / Quicksilver	1
-	892450K02	КОМПЛЕКТ ШЛАНГОВ (2 фута) гидравлический, цилиндр — штурвал	1
-	8M0167281	Комплект шлангов 2 фута	1
-	892450K03	КОМПЛЕКТ ШЛАНГОВ (3 фута) гидравлический, цилиндр — штурвал	1
-	8M0167282	Комплект шлангов 3 фута	1
-	892450K04	КОМПЛЕКТ ШЛАНГОВ (4 фута) гидравлический, цилиндр — штурвал	1
-	8M0167283	Комплект шлангов 4 фута	1
-	892450K05	КОМПЛЕКТ ШЛАНГОВ (5 футов) гидравлический, цилиндр — штурвал	1
-	8M0167284	Комплект шлангов 5 футов	1
-	892450K06	КОМПЛЕКТ ШЛАНГОВ (6 футов) гидравлический, цилиндр — штурвал	1
-	8M0167285	Комплект шлангов 6 футов	1
-	892450K07	КОМПЛЕКТ ШЛАНГОВ (7 футов) гидравлический, цилиндр — штурвал	1
-	8M0167286	Комплект шлангов 7 футов	1
-	892450K08	КОМПЛЕКТ ШЛАНГОВ (8 футов) гидравлический, цилиндр — штурвал	1
-	8M0167287	Комплект шлангов 8 футов	1
-	892450K10	КОМПЛЕКТ ШЛАНГОВ (10 футов) гидравлический, цилиндр — штурвал	1
-	8M0167288	Комплект шлангов 10 футов	1
-	892450K12	КОМПЛЕКТ ШЛАНГОВ (12 футов) гидравлический, цилиндр — штурвал	1
-	8M0167289	Комплект шлангов 12 футов	1
-	892450K14	КОМПЛЕКТ ШЛАНГОВ (14 футов) гидравлический, цилиндр — штурвал	1
-	8M0167290	Комплект шлангов 14 футов	1
-	892450K16	КОМПЛЕКТ ШЛАНГОВ (16 футов) гидравлический, цилиндр — штурвал	1
-	8M0167291	Комплект шлангов 16 футов	1
-	892450K18	КОМПЛЕКТ ШЛАНГОВ (18 футов) гидравлический, цилиндр — штурвал	1
-	8M0167292	Комплект шлангов 18 футов	1
-	892450K22	КОМПЛЕКТ ШЛАНГОВ (22 фута) гидравлический, цилиндр — штурвал	1
-	8M0167294	Комплект шлангов 22 фута	1
-	892450K24	КОМПЛЕКТ ШЛАНГОВ (24 фута) гидравлический, цилиндр — штурвал	1
-	8M0167295	Комплект шлангов 24 фута	1
-	892450K26	КОМПЛЕКТ ШЛАНГОВ (26 футов) гидравлический, цилиндр — штурвал	1
-	8M0167296	Комплект шлангов 26 футов	1
-	892450K30	КОМПЛЕКТ ШЛАНГОВ (30 футов) гидравлический, цилиндр — штурвал	1
-	8M0167298	Комплект шлангов 30 футов	1
-	892438K02	Комплект шлангов гидроусилителя руля, силовой модуль (2 фута), гидравлический, от насоса к штурвалу	1
-	8M0150604	Комплект от насоса к переборке/штурвалу 2 фута	1
-	892438K03	Комплект шлангов гидроусилителя руля, силовой модуль (3 фута), гидравлический, от насоса к штурвалу	1
-	8M0150605	Комплект от насоса к переборке/штурвалу 3 фута	1
-	892438K04	Комплект шлангов гидроусилителя руля, силовой модуль (4 фута), гидравлический, от насоса к штурвалу	1
-	8M0150606	Комплект от насоса к переборке/штурвалу 4 фута	1
-	892438K05	Комплект шлангов гидроусилителя руля, силовой модуль (5 футов), гидравлический, от насоса к штурвалу	1
-	8M0150607	Комплект от насоса к переборке/штурвалу 5 футов	1
-	892438K06	Комплект шлангов, силовой модуль (6 футов), гидравлический, от насоса к штурвалу	1
-	8M0150608	Комплект от насоса к переборке/штурвалу 6 футов	1
-	892438K07	Комплект шлангов, силовой модуль (7 футов), гидравлический, от насоса к штурвалу	1
-	8M0150610	Комплект от насоса к переборке/штурвалу 7 футов	1
-	892438K08	Комплект шлангов, силовой модуль (8 футов), гидравлический, от насоса к штурвалу	1
-	8M0150612	Комплект от насоса к переборке/штурвалу 8 футов	1
-	892438K10	Комплект шлангов гидроусилителя руля, силовой модуль (10 футов), гидравлический, от насоса к штурвалу	1
-	8M0150613	Комплект от насоса к переборке/штурвалу 10 футов	1
-	892438K12	Комплект шлангов гидроусилителя руля, силовой модуль (12 футов), гидравлический, от насоса к штурвалу	1
-	8M0150614	Комплект от насоса к переборке/штурвалу 12 футов	1
-	892438K14	Комплект шлангов гидроусилителя руля, силовой модуль (14 футов), гидравлический, от насоса к штурвалу	1
-	8M0150615	Комплект от насоса к переборке/штурвалу 14 футов	1
-	892438K16	Комплект шлангов гидроусилителя руля, силовой модуль (16 футов), гидравлический, от насоса к штурвалу	1
-	8M0150616	Комплект от насоса к переборке/штурвалу 16 футов	1
-	892438K18	Комплект шлангов гидроусилителя руля, силовой модуль (18 футов), гидравлический, от насоса к штурвалу	1
-	8M0150617	Комплект от насоса к переборке/штурвалу 18 футов	1
-	892438K20	Комплект шлангов гидроусилителя руля, силовой модуль (20 футов), гидравлический, от насоса к штурвалу	1
-	8M0150618	Комплект от насоса к переборке/штурвалу 20 футов	1
-	892438K22	Комплект шлангов гидроусилителя руля, силовой модуль (22 фута), гидравлический, от насоса к штурвалу	1
-	8M0150619	НАСОС В ПЕРЕБОРКУ/КОМПЛЕКТ ШТУРВАЛА 22 ФУТА	1
-	892438K24	КОМПЛЕКТ ШЛАНГОВ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ Силовой модуль (24 фута) Гидравлический, Насос к штурвалу	1
-	8M0150620	НАСОС В ПЕРЕБОРКУ/КОМПЛЕКТ ШТУРВАЛА 24 ФУТА	1
-	892825008	Шланг (8 футов) гидравлический, от штурвала к напорному баку	1
-	892825010	Шланг (10 футов) гидравлический, от штурвала к напорному баку	1
-	892825012	Шланг (12 футов) гидравлический, от штурвала к напорному баку	1
-	892825014	Шланг (14 футов) гидравлический, от штурвала к напорному бачку	1
-	892825016	Шланг (16 футов) гидравлический, от штурвала к напорному бачку	1
-	892825018	Шланг (18 футов) гидравлический, от штурвала к напорному бачку	1
-	892825020	Шланг (20 футов) гидравлический, от штурвала к напорному бачку	1
-	892825022	Шланг (22 фута) гидравлический, от штурвала к напорному бачку	1
-	892825024	Шланг (24 фута) гидравлический, от штурвала к напорному бачку	1
-	892825026	Шланг (26 футов) гидравлический, от штурвала к напорному бачку	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	889611K02	КОМПЛЕКТ ЖГУТА ПРОВОДОВ дополнительного питания (30 футов)	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	825191A03	Комплект шлангов для монтажа	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	897967100	Топливная магистраль (100,00 футов)	1
-	8M0038563	МАГИСТРАЛЬ Топливная (100.00 футов)	1
-	899712A01	Комплект кабелей контроля цепи	1

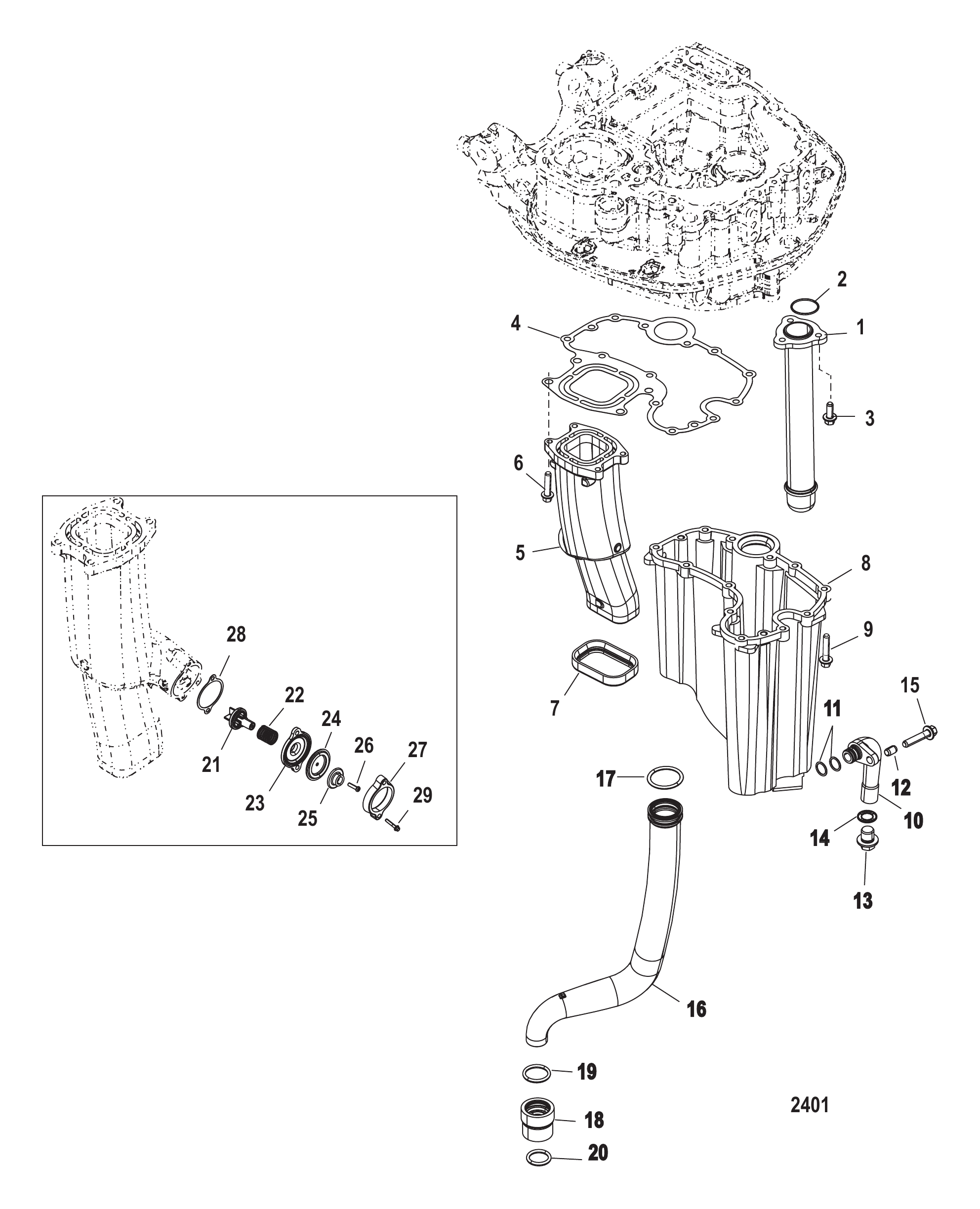

Рис. 2Адаптерная плита (нижняя) Adapter Plate-Lower

REF	Номер детали	Наименование	Кол-во
1	887623T03	Маслозаборник в сборе	1
2	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
2	8M0092943	Кольцо уплотнительное оранжевое	1
3	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
4	889618001	Прокладка масляного картера	1
5	880626T01	Выпускная труба в сборе	1
6	88552635	Винт (M8 x 35 мм)	4
6	8M0103814	Винт (M8 x 35 мм)	4
7	880629	Уплотнение выпускной трубы	1
8	880639T	Масляный поддон в сборе	1
9	88552530	Винт (M6 x 30 мм) нержавеющая сталь	12
9	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	12
10	887753A02	Труба слива масла в сборе	1
10	888513A02	Труба слива масла в сборе	1
10	8M0082193	Труба слива масла в сборе	1
11	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
12	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	1
13	888592005	Пробка в сборе для слива масла	1
14	888593	Сальник сливной пробки масляной трубки	1
14	8M0188614	Сальник сливной пробки	1
15	88552530	Винт (M6 x 30 мм) нержавеющая сталь	1
15	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	1
16	885541A01	Водяная труба в сборе (20.00 дюйма)	1
16	885541A02	Водяная труба в сборе (25.00 дюйма)	1
16	885541A03	Трубный узел водяной (30.00 дюйм)	1
17	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
18	887987A1	Соединительная муфта	1
18	8M0214983	Соединительная муфта в сборе	1
19	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
19	8M0204673	Кольцо уплотнительное .921 x .139	1
20	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
20	8M0204645	Кольцо уплотнительное (.796 x .139)	1
21	888913A01	Клапан в сборе	1
21	8M0114707	Клапан тарельчатый в сборе	1
22	64878	ПРУЖИНА (Чёрная)	1
23	893385001	Фиксатор	1
24	648771	ДИАФРАГМА	1
25	889706	ШАЙБА	1
26	69570	Винт (#10-16 x .750)	1
27	893384001	Крышка клапана	1
28	889561	ПРОКЛАДКА тарельчатого клапана	1
29	88552535	Винт (M6 x 35 мм) нержавеющая сталь	2
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

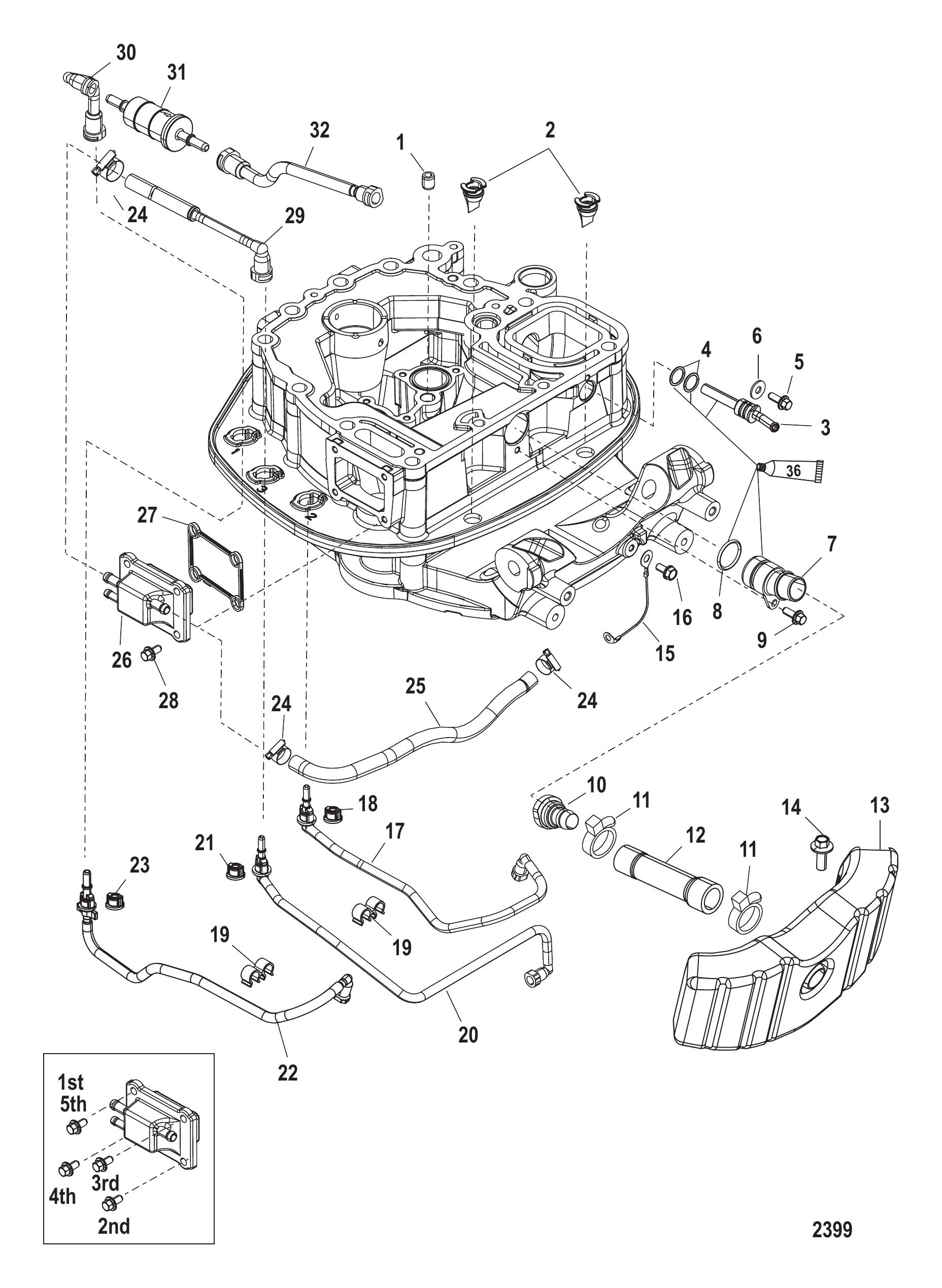

Рис. 3Разводка шлангов адаптерной плиты Adapter Plate Hose Routings

REF	Номер детали	Наименование	Кол-во
1	884474001	Штифт установочный (12 мм)	1
2	888819002	Слив кожуха	2
3	888461A01	Монтажный комплект	1
4	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
5	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
5	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	889792A01	Монтажный комплект холостого выпуска	1
8	889828	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
9	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
9	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
10	889846	ШТУЦЕР	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	888981001	Шланг выхлопа холостого хода	1
13	892384T	Ресивер выпускной	1
14	4006731	ВИНТ (M6 x 16)	2
15	88238A21	Тросовый узел	1
16	40011126	Винт (M6 x 13) нержавеющая сталь	1
17	884548	Шланг опорного давления коллектора нижний	1
17	8M0087120	Шланг	1
18	884546	Втулка уплотнительная	1
19	888523001	Зажим	2
20	884547	Шланг подачи воды нижний	1
20	8M0087106	Шланг	1
21	884546	Втулка уплотнительная	1
22	892241	ШЛАНГ ВЫХОДА МОДУЛЯ ТОПЛИВОПОДАЧИ	1
22	8M0087116	Шланг	1
23	884546	Втулка уплотнительная	1
24	815504104	Хомут червячный	3
25	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
25	8M0108349	Шланг (70 дюймов, бухта)	1
26	892562T01	Корпус коллектора	1
27	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
28	88552516	Винт (M6 x 16 мм) нержавеющая сталь	4
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
29	887756	Шланг подвода воды верхний	1
30	887757	Шланг фильтра высокого давления	1
30	8M0203762	Топливная магистраль в сборе	1
31	879885T	Топливный фильтр	1
31	879885Q	Топливный фильтр линейный	1
32	887758	Шланг фильтра высокого давления к топливной рампе	1
32	8M0203763	Топливная магистраль	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

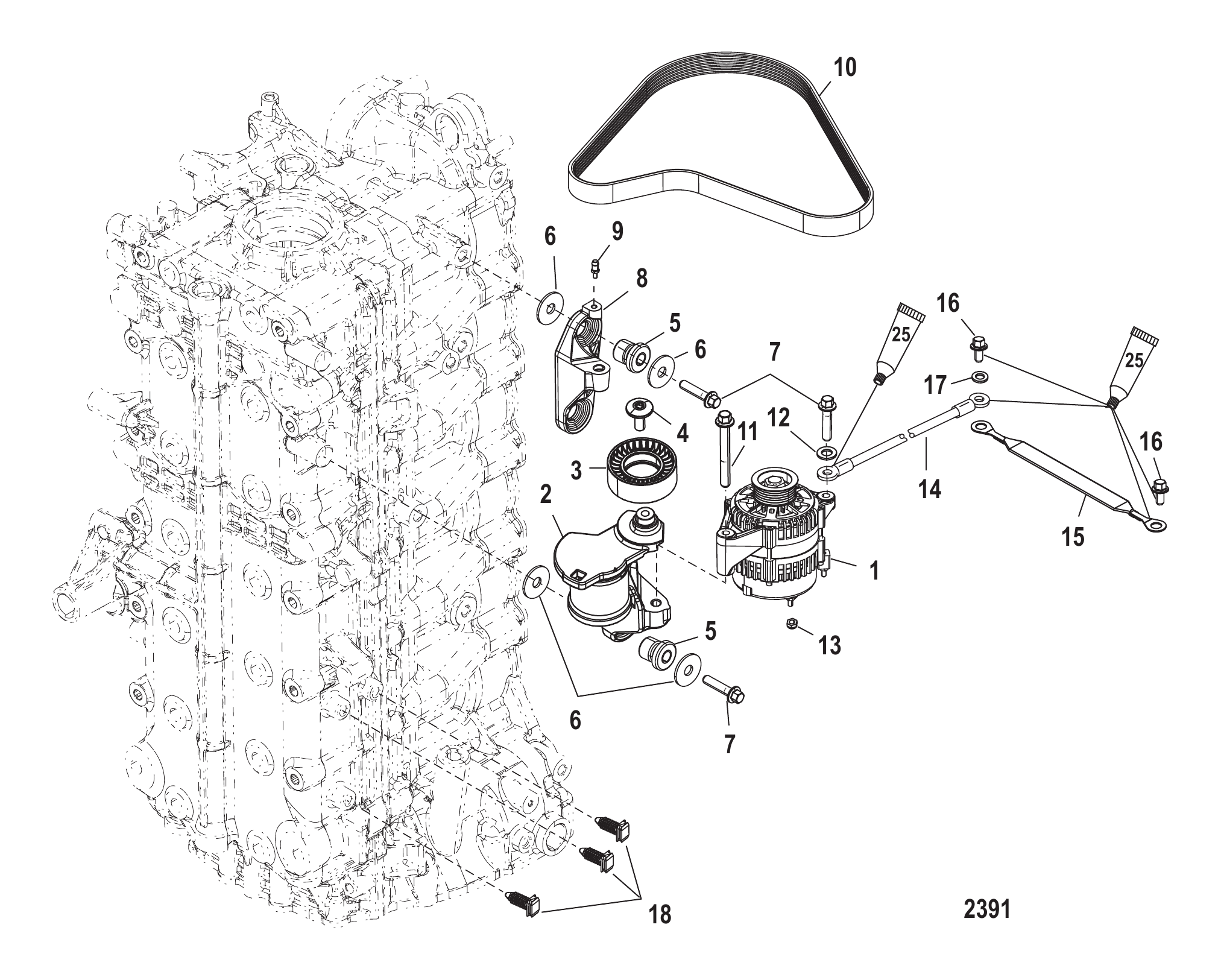

Рис. 4Генератор/Крепление натяжителя ремня Alternator/Belt Tensioner Mounting

REF	Номер детали	Наименование	Кол-во
1	892940T	ГЕНЕРАТОР 70 Ампер	1
1	892940T02	Генератор	1
2	885349T05	НАТЯЖИТЕЛЬ РЕМНЯ	1
2	8M0101707	НАТЯЖИТЕЛЬ РЕМНЯ	1
3	885349500	ШКИВ	1
3	8M6003035	ШКИВ	1
4	885349501	ВИНТ	1
5	855729	ОПОРА	4
6	845998	Шайба (.406 x 1.250 x .089)	8
7	88552745	Винт (M10 x 45)	5
7	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	5
8	88535303S	КРОНШТЕЙН генератора	1
8	8M0219204	КРОНШТЕЙН	1
9	888517	Штифт	1
10	880566014	Ремень приводной	1
10	8M0232583	РЕМЕНЬ ПОЛИКЛИНОВЫЙ	1
11	88552785	Винт (M10 x 85)	1
11	8M0103824	ВИНТ	1
12	4002319	ШАЙБА	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	856583A09	ЖГУТ ПРОВОДОВ В СБОРЕ	1
14	856583A12	ЖГУТ ПРОВОДОВ В СБОРЕ	1
15	858414A04	Кабельный узел латунный	1
16	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
16	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
18	828991	Зажим	3
18	828991T	ЗАЖИМ	3

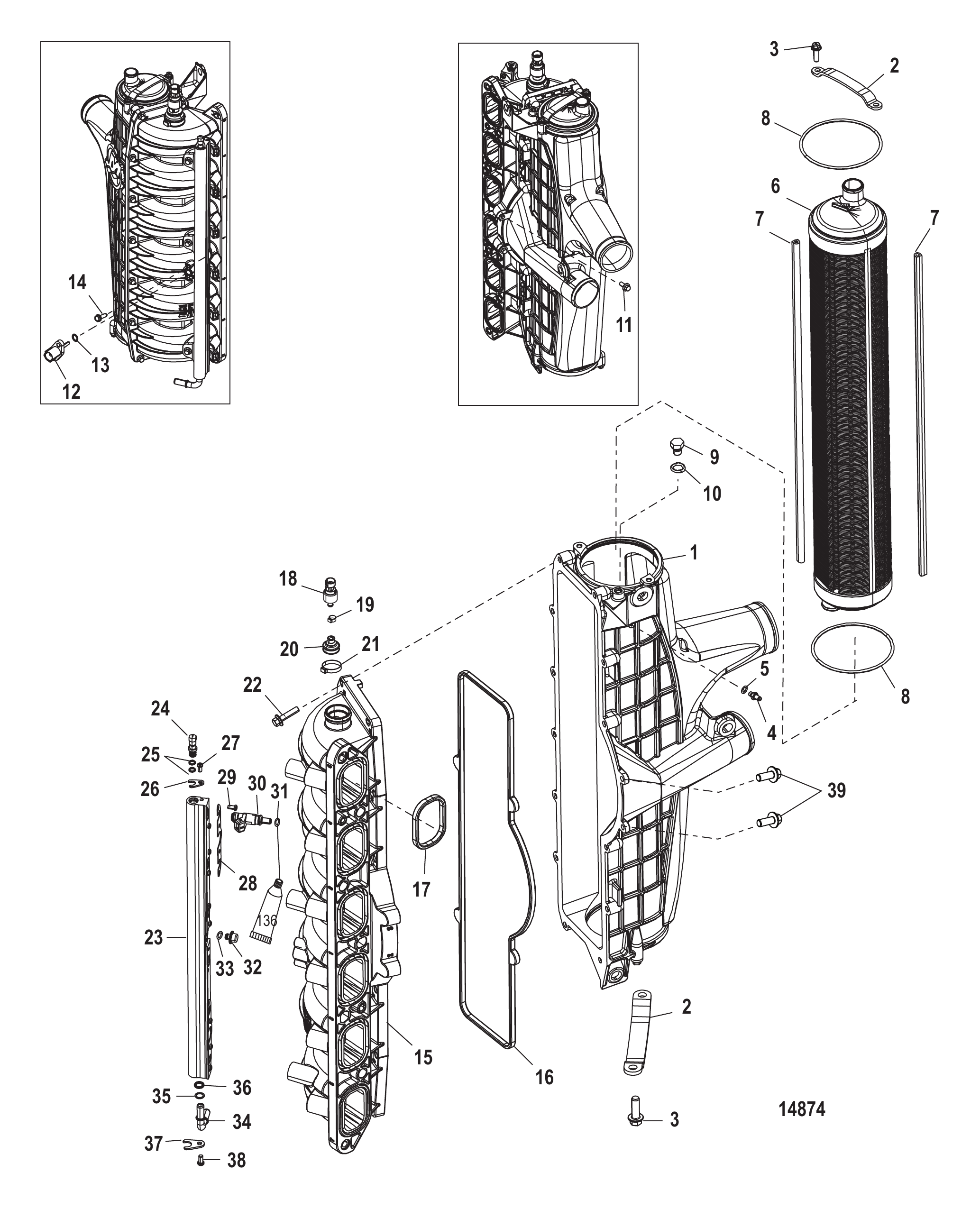

Рис. 5Промежуточный охладитель/Впускной коллектор (Gen I) Торцевая крышка не обслуживается Charge Cooler/Intake Manifold (Gen I) End Cap Not Serviced

Charge Cooler/Intake Manifold (Gen I) End Cap Not Serviced

REF	Номер детали	Наименование	Кол-во
-	880608T07	Модуль в сборе интегрированный воздушно-топливный	1
1	880587A03	Узел CAC в сборе	1
1	8M0132388	Узел CAC в сборе	1
2	895032	Стяжка	2
3	895336	Винт (M6 x 18)	4
3	8M0041014	Винт (M6 x 18)	4
4	895033	Штуцер	1
4	8M0039993	Штуцер	1
5	NSS	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	1
6	NSS	NOT SOLD SEPARATE Stack Assembly	1
7	NSS	NOT SOLD SEPARATE Seal	1
8	NSS	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	2
9	895034	Штуцер	1
9	8M0048079	ПРОБКА 8ММ	1
10	NSS	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	1
11	NSS	NOT SOLD SEPARATE Plate	1
12	891663001	Датчик температуры	1
13	892317001	Уплотнительное кольцо	1
14	895054	Винт (M4 x 16 мм)	2
15	880582T05	Коллектор впускной в сборе	1
15	8M0041479	Коллектор впускной в сборе	1
16	895019	Сальник	1
17	895020	Сальник	6
18	885548002	ДАТЧИК	1
18	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
19	888988015	Хомут (15,7 мм)	1
19	8M0214911	Хомут @5	1
20	892952500	Чехол	1
21	888988001	Хомут (36,1 мм)	1
21	8M0204719	Хомут 36,1 мм	1
22	895052	Винт (M6 x 25 мм)	13
22	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
23	895022A01	Комплект топливной рампы	1
23	8M0041080	Топливная рампа в сборе	1
24	895028A01	КЛАПАН Шредера	1
25	895056	Кольцо уплотнительное	2
26	895026	Кронштейн	1
27	895051	Винт (M5 x 10)	1
28	895024	Кронштейн	3
29	895051	Винт (M5 x 10)	12
30	8M0006027	Топливная форсунка	6
30	8M0222278	Топливная форсунка	6
31	851889	Кольцо уплотнительное	12
32	895025	Демпфер	1
33	851889	Кольцо уплотнительное	1
34	895029A01	КОМПЛЕКТ ТРУБОК ПОДВОДА ТОПЛИВА	1
35	895055	Шайба	1
36	895057	Кольцо уплотнительное	1
37	895027	Кронштейн	1
38	895051	Винт (M5 x 10)	1
39	895053	Винт (M6 x 15)	2

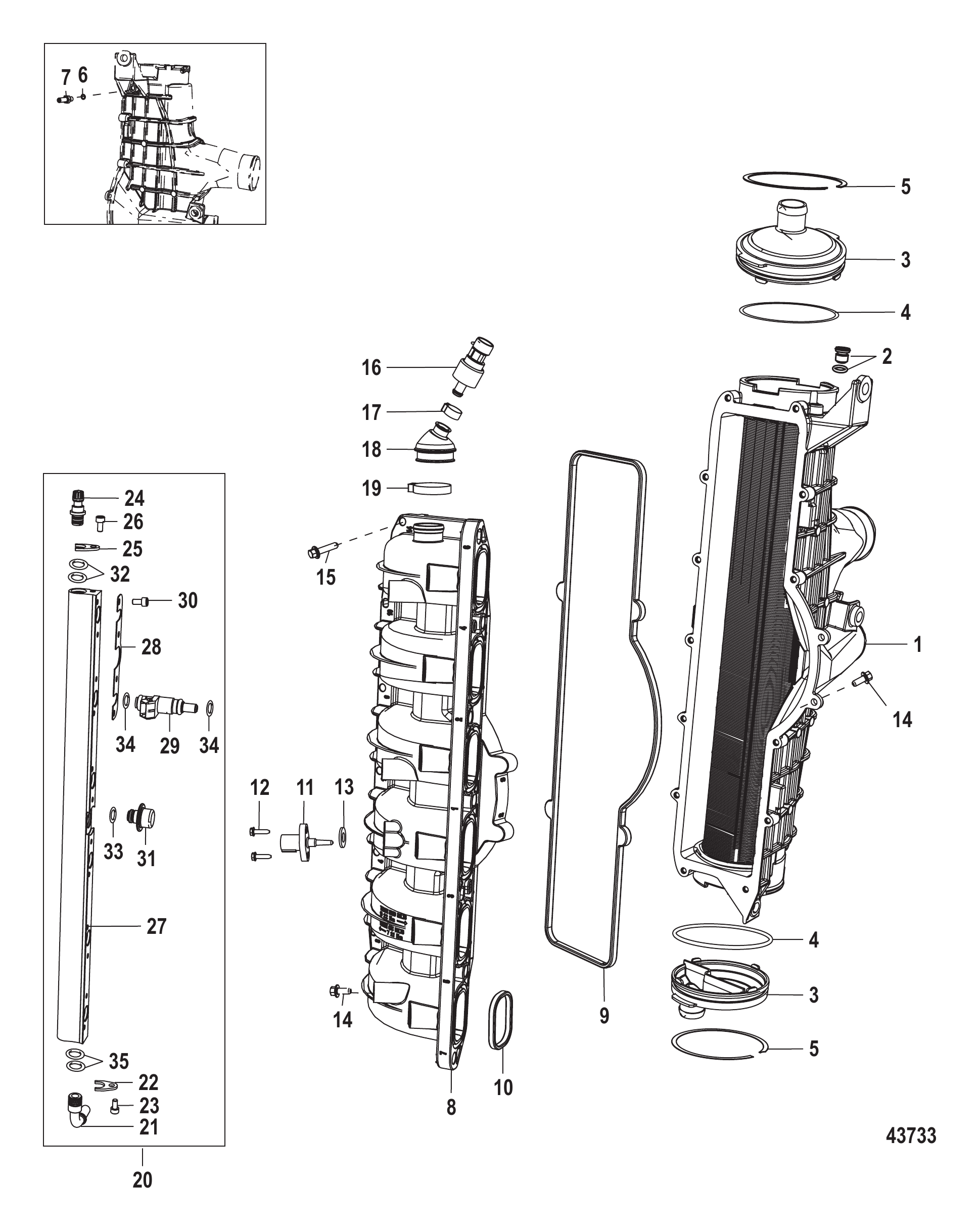

Рис. 6Промежуточный охладитель/Впускной коллектор (Gen II) Торцевая крышка обслуживается Charge Cooler/Intake Manifold (Gen II) End Cap Serviced

Charge Cooler/Intake Manifold (Gen II) End Cap Serviced

REF	Номер детали	Наименование	Кол-во
-	8M0053763	Модуль в сборе интегрированный воздушно-топливный	1
-	8M0185613	Интегрированный воздушно-топливный модуль	1
-	8M0092408	Модуль в сборе интегрированный воздушно-топливный	1
-	8M0185613	Интегрированный воздушно-топливный модуль	1
1	8M0046692	Узел CAC в сборе	1
1	8M0132388	Узел CAC в сборе	1
2	8M0039519	Пробка Zero Leak (M8 x 1.0), вторичное давление	1
2	8M0048079	ПРОБКА 8ММ	1
3	8M0046698	Заглушка в сборе	2
4	8M0039516	Кольцо уплотнительное	1
5	8M0039464	Кольцо стопорное	1
6	8M0040116	Кольцо уплотнительное	1
7	8M0039993	Штуцер	1
8	8M0041479	Коллектор впускной в сборе	1
8	8M0083678	Коллектор впускной в сборе	1
9	895019	Сальник	1
10	895020	Сальник	6
11	891663001	Датчик температуры	1
12	895054	Винт (M4 x 16 мм)	2
13	892317001	Уплотнительное кольцо	1
14	88552516	Винт (M6 x 16 мм) нержавеющая сталь	3
14	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
14	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
14	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
15	88552525	Винт (M6 x 25 мм) нержавеющая сталь	13
15	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
16	8M0010248	Датчик	1
16	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
17	888988015	Хомут (15,7 мм)	1
17	8M0214911	Хомут @5	1
18	8M0041053	Чехол датчика MAP	1
19	888988001	Хомут (36,1 мм)	1
19	8M0204719	Хомут 36,1 мм	1
20	8M0041080	Топливная рампа в сборе	1
20	8M0185166	Топливная рампа в сборе	1
21	8M0047054	Комплект трубок, подвод топлива	1
22	8M0041097	Кронштейн	1
23	8M0041100	Винт (M5 x 10)	1
24	8M0047053	Комплект клапана Шредера	1
25	8M0041097	Кронштейн	1
26	8M0041100	Винт (M5 x 10)	1
27	NSS	NOT SOLD SEPARATE FUEL RAIL	1
28	8M0041096	Кронштейн крепления топливной форсунки	3
29	8M0041571	Форсунка топливная в сборе	6
29	8M0222278	Топливная форсунка	6
30	8M0041100	Винт (M5 x 10)	12
31	8M0041101	Демпфер	1
-	8M0132737	Комплект уплотнительных колец	1
32	NSS	NOT SOLD SEPARATE O-RING, Shrader Valve	2
33	851889	Кольцо уплотнительное	1
34	851889	Кольцо уплотнительное	6
35	NSS	NOT SOLD SEPARATE O-RING, Tube	2

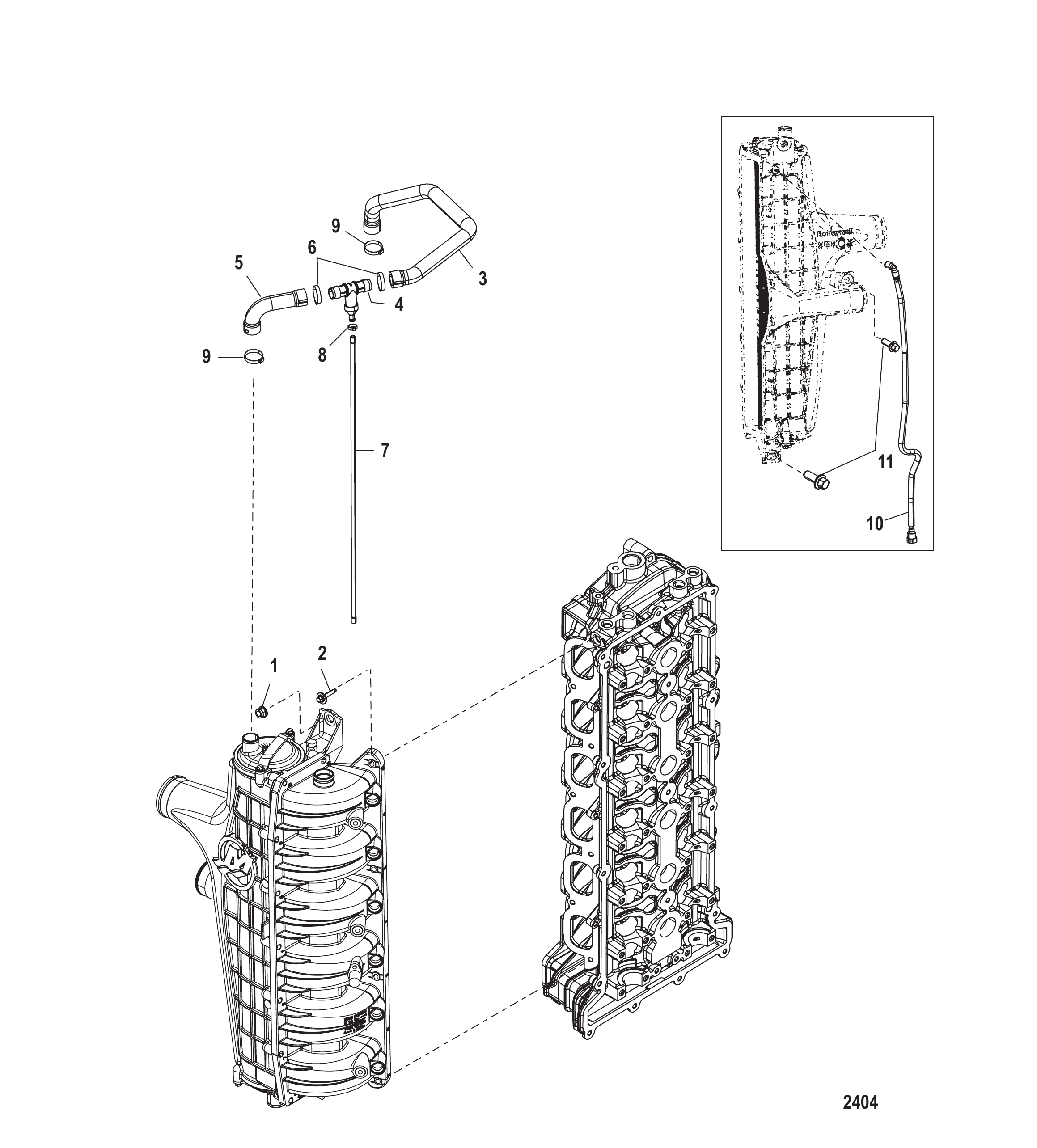

Рис. 7Трассировка шлангов промежуточного охладителя/впускного коллектора Charge Cooler/Intake Manifold Hose Routings

REF	Номер детали	Наименование	Кол-во
1	826292	ГАЙКА (M10) Латунная/Никелированная	1
2	892487001	Винт	7
2	8M0048051	Винт (M6 x 30) нержавеющая сталь	7
-	NSS	NOT SOLD SEPARATE Hose Assembly	1
3	889593001	Шланг	1
4	889633A04	УЗЕЛ ПРОМЫВОЧНОГО ШТУЦЕРА В СБОРЕ	1
4	8M0188433	ШТУЦЕР ПРОМЫВКИ В СБОРЕ	1
5	889592001	Шланг	1
6	888988008	Хомут (34,6 мм)	2
6	8M0187145	ХОМУТ	2
7	892967	Шланг	1
8	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
9	888988008	Хомут (34,6 мм)	2
9	8M0187145	ХОМУТ	2
10	880529	Шланг опорного давления впускного коллектора — верхний	1
10	8M0203767	Шланг коллектора	1
11	88552730	Винт (M10 x 30)	2
11	8M0103821	ВИНТ	2

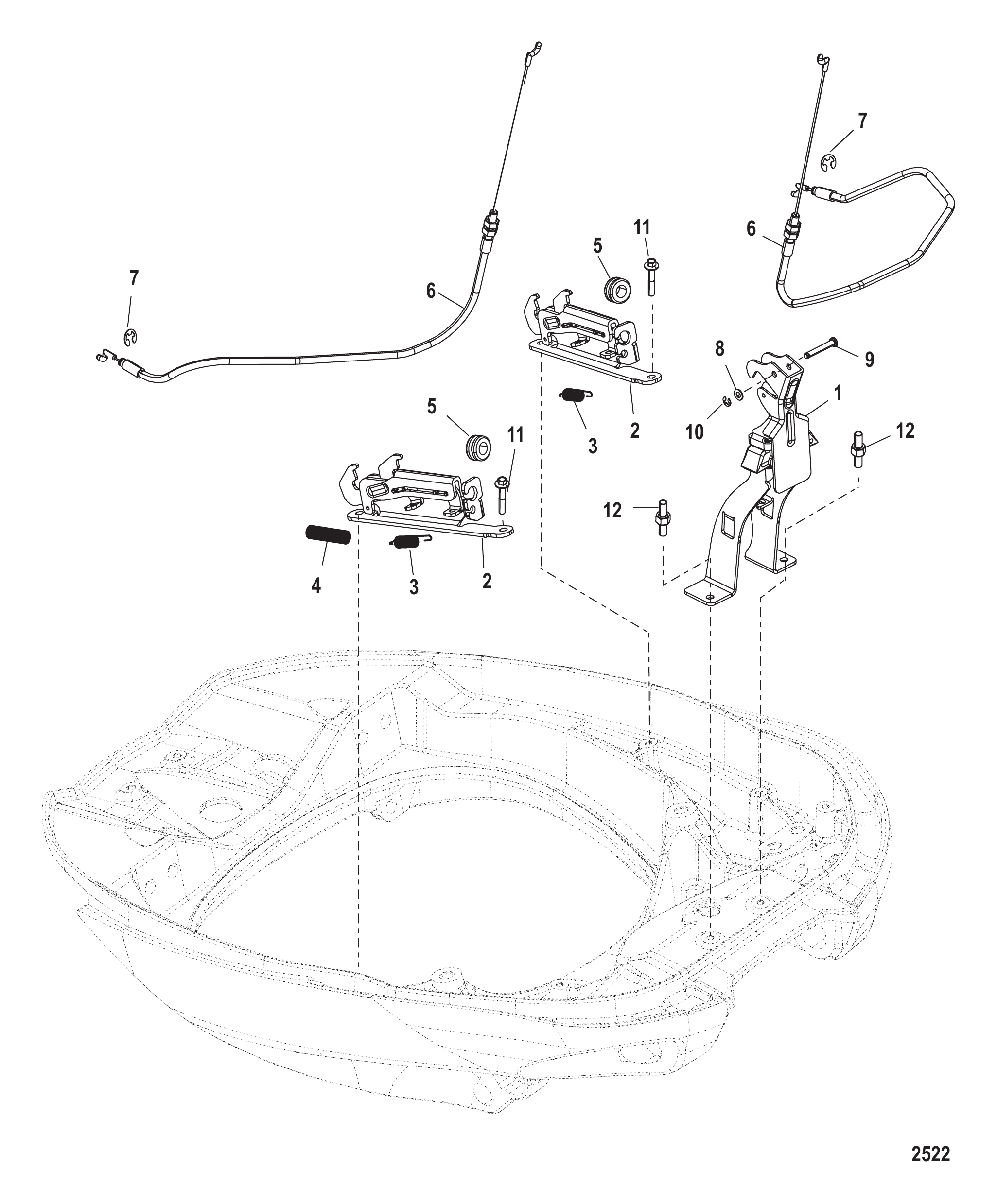

Рис. 8Фиксатор кожуха Cowl Latching

REF	Номер детали	Наименование	Кол-во
-	892062T02	Замковый узел передний и боковой	1
-	8M0100547	Замковый узел передний и боковой	1
1	888976T01	Кронштейн	1
2	888974A02	Боковой замковый узел в сборе	2
3	888996	Пружина	4
4	896124	Втулка	4
5	828249	Втулка	2
6	889694	ТРОС	2
6	8M0080491	Трос	2
7	27290	КОЛЬЦО Стопорное	2
8	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
9	893380	Палец вильчатый	1
10	61319	Стопорное кольцо E-образное	1
11	4006731	ВИНТ (M6 x 16)	4
12	889627	ШПИЛЬКА	2
12	8M0099404	Шпилька	2

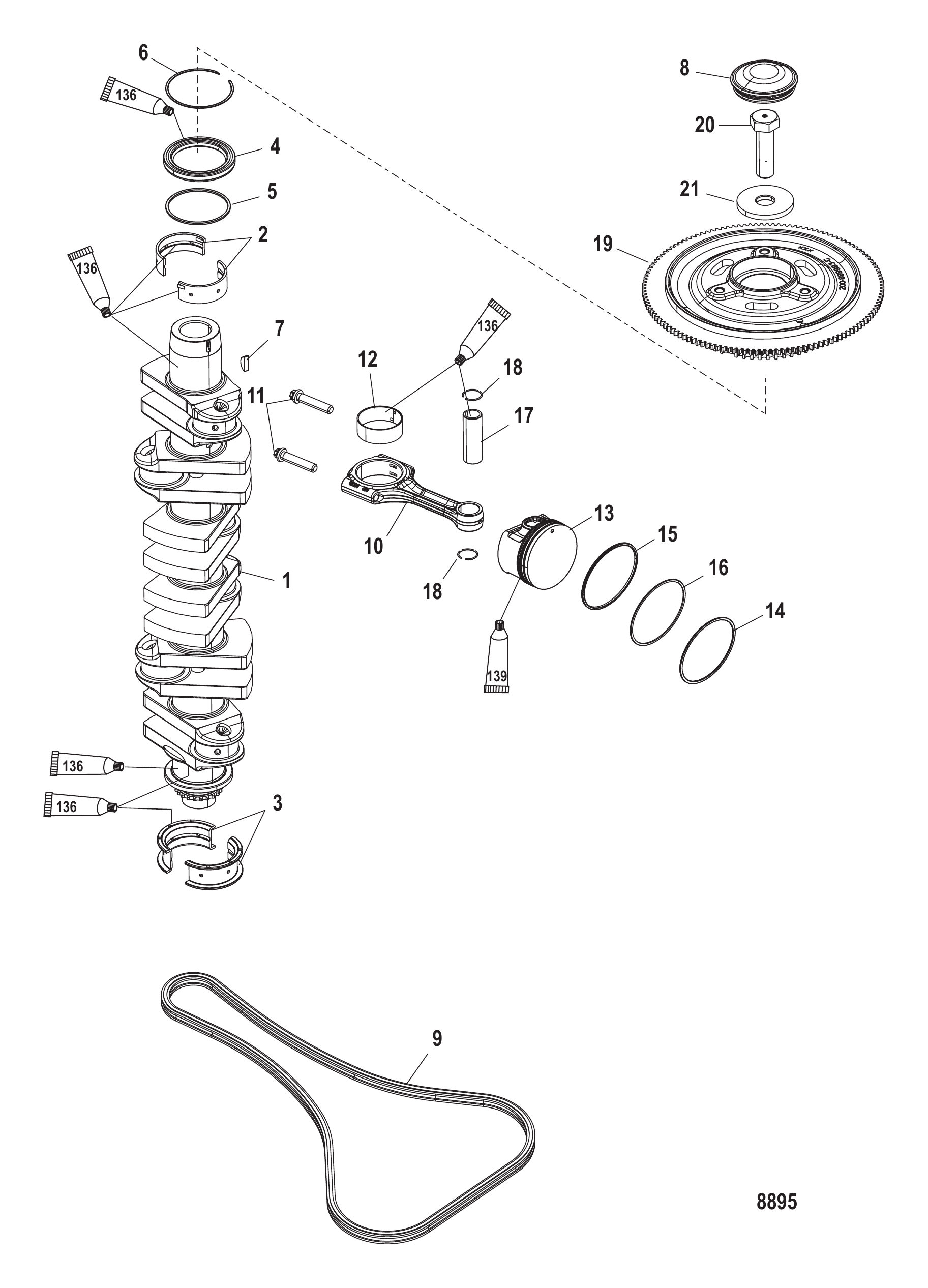

Рис. 9КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	891644A04	Коленчатый вал в сборе	1
2	897498T01	Подшипник коренной - зеленый, коленчатый вал, верхний	12/AR
2	897498T02	Подшипник коренной - темно-синий, коленчатый вал, верхний	12/AR
2	897498T03	Подшипник коренной - белый, коленчатый вал, верхний	12/AR
2	897498T04	Подшипник коренной - оранжевый, коленчатый вал, верхний	12/AR
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
3	8M0117003	Подшипник	2/AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
3	8M0117001	Подшипник	2/AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
3	8M0117002	Подшипник	2/AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
3	8M0117004	Подшипник	2/AR
4	8805251	Сальник верхнего главного подшипника	1
4	8M0032912	Сальник	1
5	896883	Проставка	1
6	896882	Кольцо стопорное	1
7	91800	Шпонка	1
8	885348	Колпак болта маховика	1
9	897796	ЦЕПЬ привод кулачкового вала роликовая	1
9	8M0103398	Цепь роликовая привода распредвала	1
10	881210T02	Шатун в сборе	6
10	8M0103285	Шатун в сборе	6
11	884441	Болт	12
12	892005A01	Подшипник шатуна - синий	12/AR
12	892005A02	Подшипник шатуна - белый	12/AR
12	892005A03	Подшипник шатуна - оранжевый	12/AR
13	897737T01	Поршень в сборе	6
13	897737A04	Комплект поршня/масляного жиклёра	6
14	881180A02	Комплект поршневых колец	6
15	NSS	NOT SOLD SEPARATE Piston Ring-Oil	6
16	NSS	NOT SOLD SEPARATE Piston Ring-2nd	6
17	NSS	NOT SOLD SEPARATE Piston Pin	6
18	881184	Стопорное кольцо	12
19	888983T02	Маховик	1
19	888983T03	Маховик в сборе	1
20	880515	Болт (M20 x 68)	1
20	8M0147042	Болт	1
21	880517	Шайба	1
21	8M0090010	Шайба	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

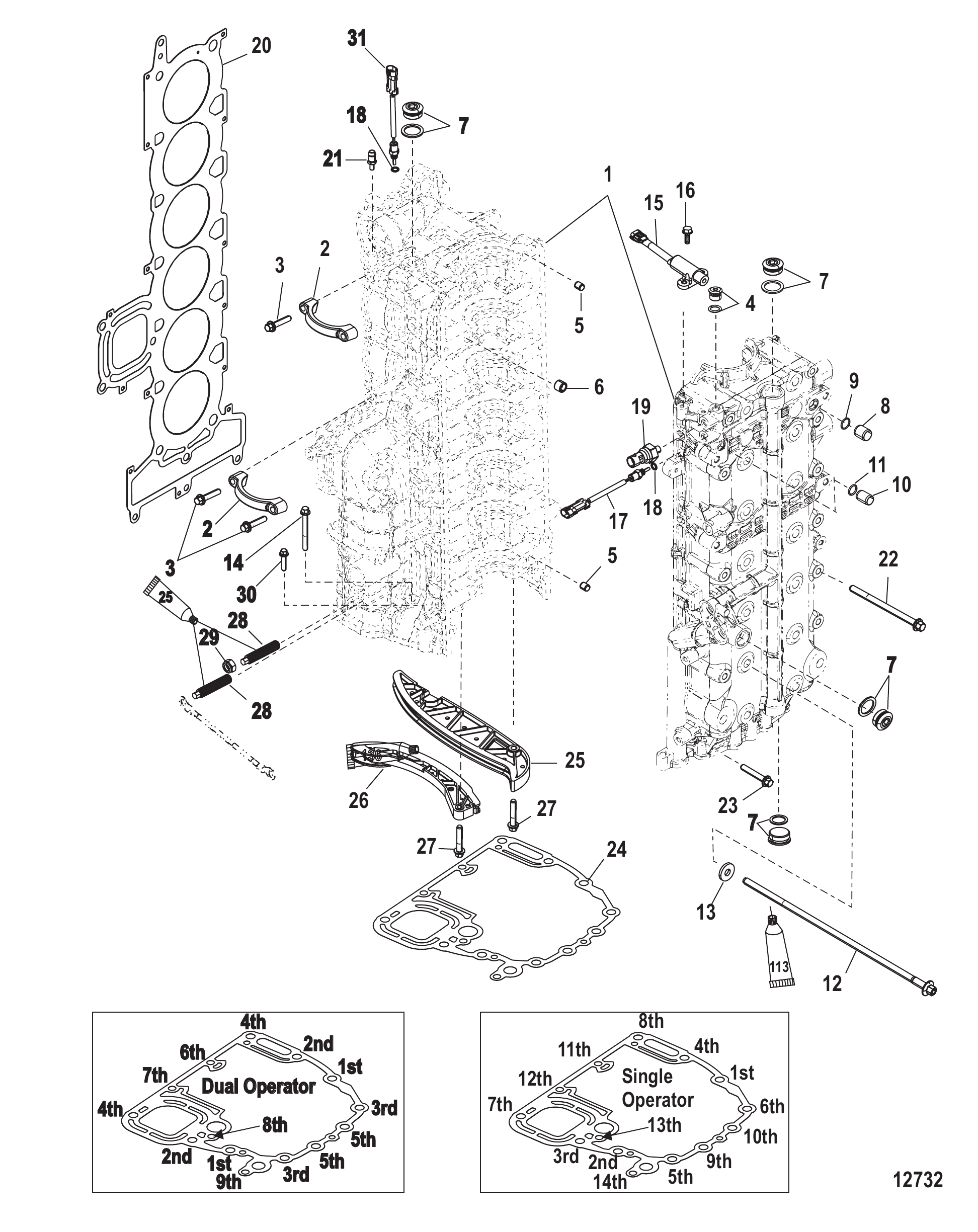

Рис. 10Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	880506A11	Блок цилиндров в сборе	1
2	8569662	КРОНШТЕЙН	2
2	8M0111325	КРЫШКА	2
3	88552640	Винт (M8 x 40)	4
3	8M0103815	ВИНТ	4
4	889767	ПРОБКА (12 мм)	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	893392001	Демпфер	14
7	896951	Пробка (24 мм)	4
8	880524	Штифт установочный (14 мм)	1
9	884409	Уплотнительное кольцо направляющей подачи масла блока	1
10	884424	Штифт направляющий (11 мм)	1
11	884423	Уплотнительное кольцо направляющей подачи масла блока	1
12	896923	Винт (M10 x 342)	14
12	8M4501000	Винт (M10 X 342)	14
13	892573001	Шайба	14
14	88552675	Винт (M8 x 75)	1
14	8M0103818	ВИНТ (M8 X 75)	1
15	8283582	Датчик	1
15	8M0082988	Датчик положения коленчатого вала	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	8M0010146	Датчик	1
17	8M0205787	Датчик температуры	1
18	888814	Кольцо уплотнительное (.351 x .072)	2
18	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
19	8M0010469	Датчик давления	1
19	8M0142688	Датчик давления (масло/вода)	1
20	895374006	ПРОКЛАДКА Головка блока цилиндров к блоку	1
20	8M0033476	Прокладка головки	1
21	888517	Штифт	1
22	895810115	ВИНТ (M8 x 115)	12
22	8M0193831	Винт @2	12
23	895810050	ВИНТ (M8 x 50)	2
23	8M0193659	Винт	2
24	880624003	Прокладка блока к адаптеру	1
25	880559	Направляющая неподвижная	1
26	880557	Направляющая подвижная	1
27	892456045	Винт	2
28	888849002	Шпилька	2
28	8M0022160	Шпилька (M8 x 43)	2
29	401388	ГАЙКА (M8) Нержавеющая сталь	1
30	88552635	Винт (M8 x 35 мм)	1
30	8M0103814	Винт (M8 x 35 мм)	1
31	8M0010146	Датчик	1
31	8M0205787	Датчик температуры	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

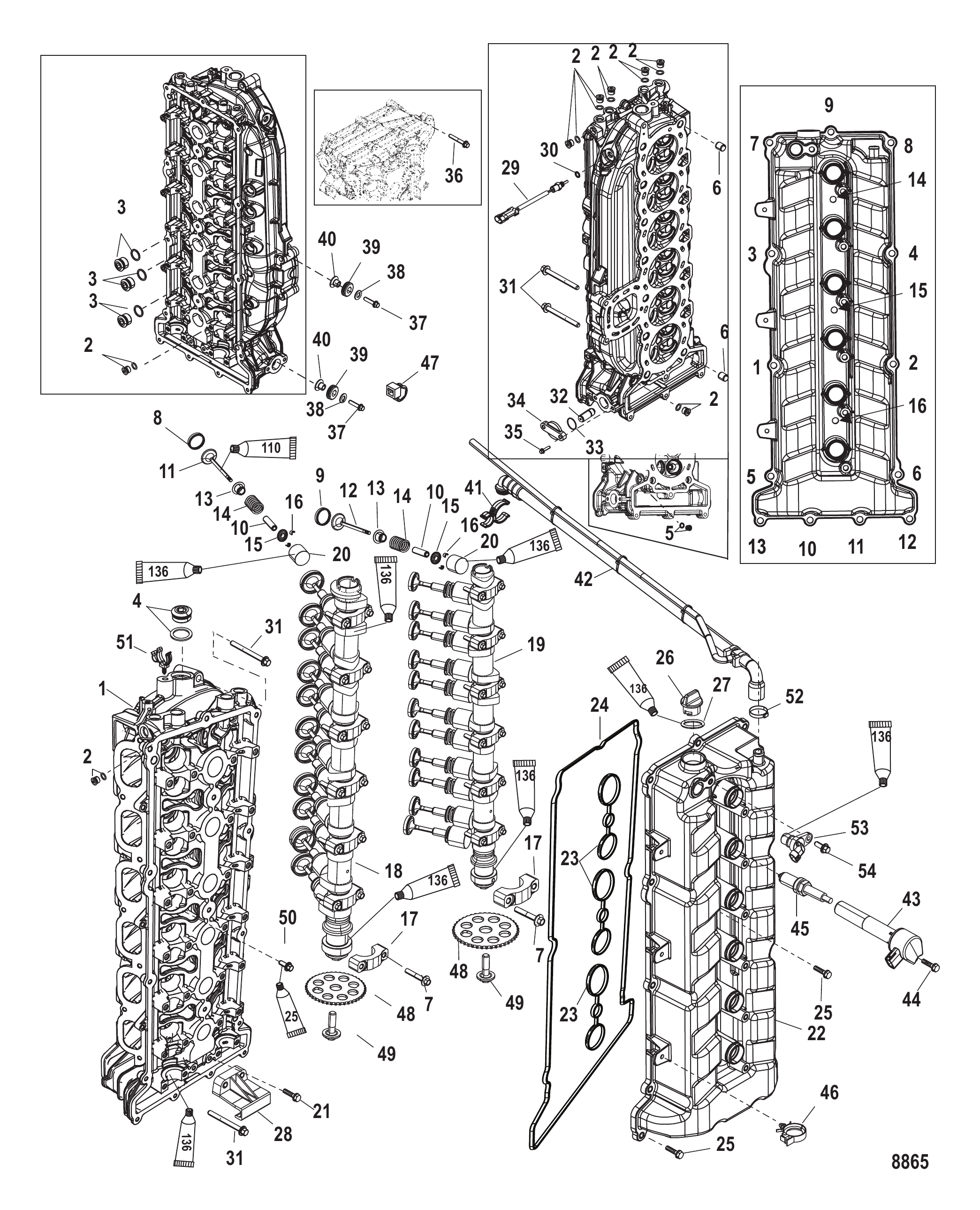

Рис. 11Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
-	880536A10	Головка блока цилиндров в сборе	1
1	880536A08	Головка блока цилиндров в сборе	1
1	8M0152336	Основание головки блока цилиндров	1
2	889767	ПРОБКА (12 мм)	8
3	891953	Пробка (18 мм)	3
4	896951	Пробка (24 мм)	1
5	896576	ПРОБКА (10 мм)	1
5	8M0087446	Пробка (10 мм)	1
6	880524	Штифт установочный (14 мм)	2
7	892454035	Болт (M6 x 36)	28
7	8M0163131	Винт M6	28
8	880533	Седло впускного клапана	12
9	880535	Седло выпускного клапана	12
9	8M0089477	Седло выпускного клапана	12
10	880537	Направляющая впускных и выпускных клапанов	24
11	897629	КЛАПАН впускной	12
11	898907	Клапан впускной	12
12	897630	КЛАПАН выпускной	12
12	898908	Клапан выпускной	12
13	896880	Сальник клапана	24
13	8M0214986	Сальник	24
14	895815	Пружина впускного и выпускного клапана	24
14	8M0011503	Пружина	24
15	880542A1	Фиксатор клапанов в сборе	24
15	8M0908500	Фиксатор клапанов в сборе	24
16	880543	Шпонка	48
17	NSS	NOT SOLD SEPARATE CAP	10
18	892112T02	Распределительный вал впускной	1
19	892113T02	Распределительный вал выпускной	1
19	892113T04	Распредвал выпускной	1
20	8805481	Толкатель	24/AR
20	899912001	Толкатель (2.996)	24/AR
20	8805482	Толкатель	24/AR
20	899912002	Толкатель (3.021)	24/AR
20	8805483	Толкатель	24/AR
20	899912003	Толкатель (3.046)	24/AR
20	8805484	Толкатель	24/AR
20	899912004	Толкатель (3.071)	24/AR
20	8805485	Толкатель	24/AR
20	899912005	Толкатель (3.096)	24/AR
20	8805486	Толкатель	24/AR
20	899912006	Толкатель (3.118)	24/AR
20	8805487	Толкатель	24/AR
20	899912007	Толкатель (3.138)	24/AR
20	8805488	Толкатель	24/AR
20	899912008	Толкатель (3.158)	24/AR
20	8805489	Толкатель	24/AR
20	899912009	Толкатель (3.178)	24/AR
20	88054810	ТОЛКАТЕЛЬ	24/AR
20	899912010	Толкатель (3.198)	24/AR
20	88054811	ТОЛКАТЕЛЬ	24/AR
20	899912011	Толкатель (3.218)	24/AR
20	88054812	ТОЛКАТЕЛЬ	24/AR
20	899912012	Толкатель (3.238)	24/AR
20	88054813	ТОЛКАТЕЛЬ	24/AR
20	899912013	Толкатель (3.258)	24/AR
20	88054814	ТОЛКАТЕЛЬ	24/AR
20	899912014	Толкатель (3.278)	24/AR
20	88054815	ТОЛКАТЕЛЬ	24/AR
20	899912015	Толкатель (3.298)	24/AR
20	88054816	ТОЛКАТЕЛЬ	24/AR
20	899912016	Толкатель (3.318)	24/AR
20	88054817	ТОЛКАТЕЛЬ	24/AR
20	899912017	Толкатель (3.338)	24/AR
20	88054818	ТОЛКАТЕЛЬ	24/AR
20	899912018	Толкатель (3.358)	24/AR
20	88054819	ТОЛКАТЕЛЬ	24/AR
20	899912019	Толкатель (3.378)	24/AR
20	88054820	ТОЛКАТЕЛЬ	24/AR
20	899912020	Толкатель (3.398)	24/AR
20	88054821	ТОЛКАТЕЛЬ	24/AR
20	899912021	Толкатель (3.418)	24/AR
20	88054822	ТОЛКАТЕЛЬ	24/AR
20	899912022	Толкатель (3.438)	24/AR
20	88054823	ТОЛКАТЕЛЬ	24/AR
20	899912023	ТОЛКАТЕЛЬ (3.458)	24/AR
20	88054824	ТОЛКАТЕЛЬ	24/AR
20	899912024	ТОЛКАТЕЛЬ (3.478)	24/AR
20	88054825	ТОЛКАТЕЛЬ	24/AR
20	88054826	ТОЛКАТЕЛЬ	24/AR
20	88054827	ТОЛКАТЕЛЬ	24/AR
20	899912027	ТОЛКАТЕЛЬ (3.538)	24/AR
20	88054828	ТОЛКАТЕЛЬ	24/AR
20	899912028	ТОЛКАТЕЛЬ (3.558)	24/AR
20	88054829	ТОЛКАТЕЛЬ	24/AR
20	899912029	ТОЛКАТЕЛЬ (3.578)	24/AR
20	88054830	ТОЛКАТЕЛЬ	24/AR
20	88054831	ТОЛКАТЕЛЬ	24/AR
20	899912031	ТОЛКАТЕЛЬ (3.621)	24/AR
20	88054832	ТОЛКАТЕЛЬ	24/AR
20	88054833	ТОЛКАТЕЛЬ	24/AR
20	899912033	ТОЛКАТЕЛЬ (3.671)	24/AR
20	88054834	ТОЛКАТЕЛЬ	24/AR
20	899912034	ТОЛКАТЕЛЬ (3.696)	24/AR
20	88054835	ТОЛКАТЕЛЬ	24/AR
21	892454030	Винт (M6 x 30)	2
22	892596T03	Крышка распредвала	1
22	892596T04	Крышка в сборе кулачковая	1
23	892584	Сальник	3
24	892585	Сальник	1
24	8M6000959	Сальник	1
25	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
25	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
26	859578A1	ПРОБКА В СБОРЕ Масляная	1
26	8M0240831	МАСЛЯНАЯ ПРОБКА	1
27	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
27	8M0204673	Кольцо уплотнительное .921 x .139	1
28	880558	Направляющая короткая	1
29	8M0010146	Датчик	1
29	8M0205787	Датчик температуры	1
30	888814	Кольцо уплотнительное (.351 x .072)	1
30	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
31	88552660	Винт (M8 x 60)	4
31	8M0103817	Винт (M8 x 60)	4
32	897797A01	Натяжитель в сборе	1
32	898463A01	Натяжитель в сборе	1
32	898463A01	Натяжитель в сборе	1
33	898836	Уплотнительное кольцо коричневое	1
33	8M0237361	Кольцо уплотнительное	1
34	893338	Торцевая крышка натяжителя	1
34	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
36	88552540	Винт (M6 x 40 мм) нержавеющая сталь	3
36	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
37	88552635	Винт (M8 x 35 мм)	2
37	8M0103814	Винт (M8 x 35 мм)	2
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
39	833155	Втулка	2
40	8502341	Втулка	2
41	892833	Зажим	1
42	889591A05	Шланг в сборе вентиляционный	1
43	880615T01	Катушка в сборе	6
44	88552525	Винт (M6 x 25 мм) нержавеющая сталь	6
44	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	6
45	889680001	Свеча зажигания NGK-ILFR6G	6
45	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	6
46	858954	ЗАЖИМ (.625)	3
47	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
48	880550	Звёздочка привода распределительного вала	2
48	8M0241408	Звездочка распределительного вала	2
49	884403	Винт (M12 x 40)	2
49	8M0237436	Винт	2
50	88552512	Винт (M6 x 12 мм) нержавеющая сталь	3
50	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	3
51	889746001	Зажим	1
52	888988019	Хомут (22,6 мм)	1
53	880609	Датчик в сборе	1
53	8M0233140	Датчик	1
54	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1

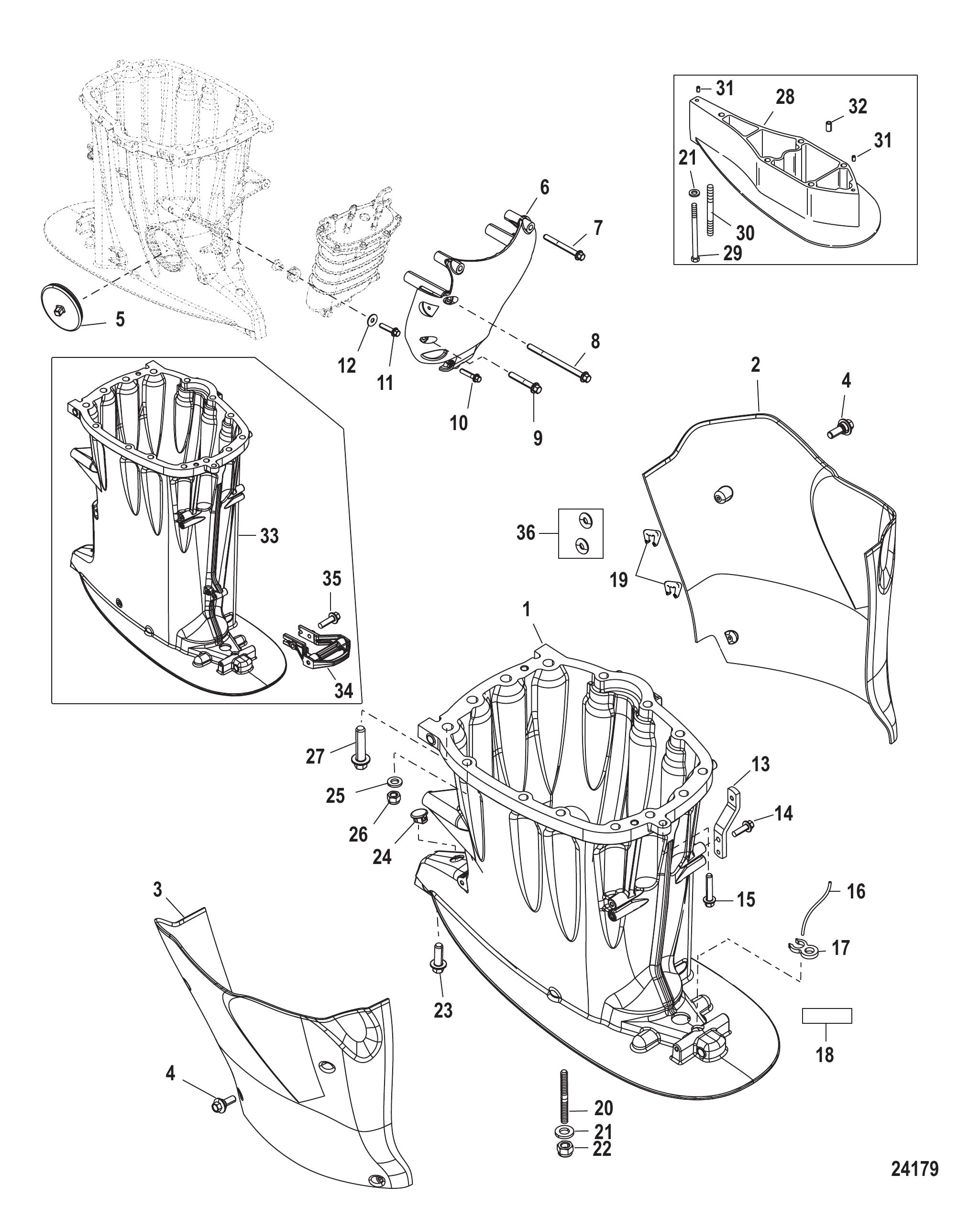

Рис. 12Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	880646T01	Корпус гребного вала, чёрный	1
1	8M0113286	DSH ЧЕРНЫЙ L	1
2	885366T01	Накладка в сборе нижняя - левый борт	1
2	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
2	885364T01	Накладка в сборе нижняя - левый борт	1
2	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
3	885365T01	Накладка в сборе нижняя - правый борт	1
3	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
3	885363T01	Накладка в сборе нижняя - правый борт	1
3	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
4	892073002	Винт с буртиком (M6)	8 or 12
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	8 or 12
5	889568001	Втулка уплотнительная	1
6	889656T	КОЖУХ Сепаратор паров	1
6	889656T01	КОЖУХ	1
7	88552675	Винт (M8 x 75)	2
7	8M0103818	ВИНТ (M8 X 75)	2
8	885526120	ВИНТ (M8 x 120)	2
8	8M0103812	ВИНТ	2
9	88552650	Винт (M8 x 50)	2
9	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	2
10	88552640	Винт (M8 x 40)	1
10	8M0103815	ВИНТ	1
11	88552635	Винт (M8 x 35 мм)	3
11	8M0103814	Винт (M8 x 35 мм)	3
12	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
13	897784A01	КОМПЛЕКТ КРОНШТЕЙНА Верхняя накладка	2
14	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
14	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
15	88552630	Винт (M8 x 30)	1
15	8M0103813	ВИНТ (M8 x 30)	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
17	889831001	Фиксатор
18	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
19	898033	Зажим	2
20	856983	Шпилька (M12 x 52)	4
20	8M0008031	Шпилька (M12 x 1.75 x 52)	4
21	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
22	896895	Гайка (M12)	4
23	88552835	Винт (M12 x 35 мм)	1
23	8M0102995	ВИНТ (M12)	1
24	824928001	ЗАГЛУШКА резиновая	1
25	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
25	8M0214963	Шайба	10
26	884412	Гайка	10
27	88552845	Винт (M12 x 45)	4
27	8M0103825	ВИНТ @2	4
28	880647T	ПРОСТАВКА	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	857137	Винт (M12 x 160)	1
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
32	855623	ВТУЛКА	1
33	880648T01	КОРПУС Вертикальный вал, чёрный	1
33	8M0113287	ВЕРТИКАЛЬНЫЙ ВАЛ ЧЁРНЫЙ XL	1
34	891966006	Кронштейн капота	1
35	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
35	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
36	896251	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
36	898033	Зажим	2
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

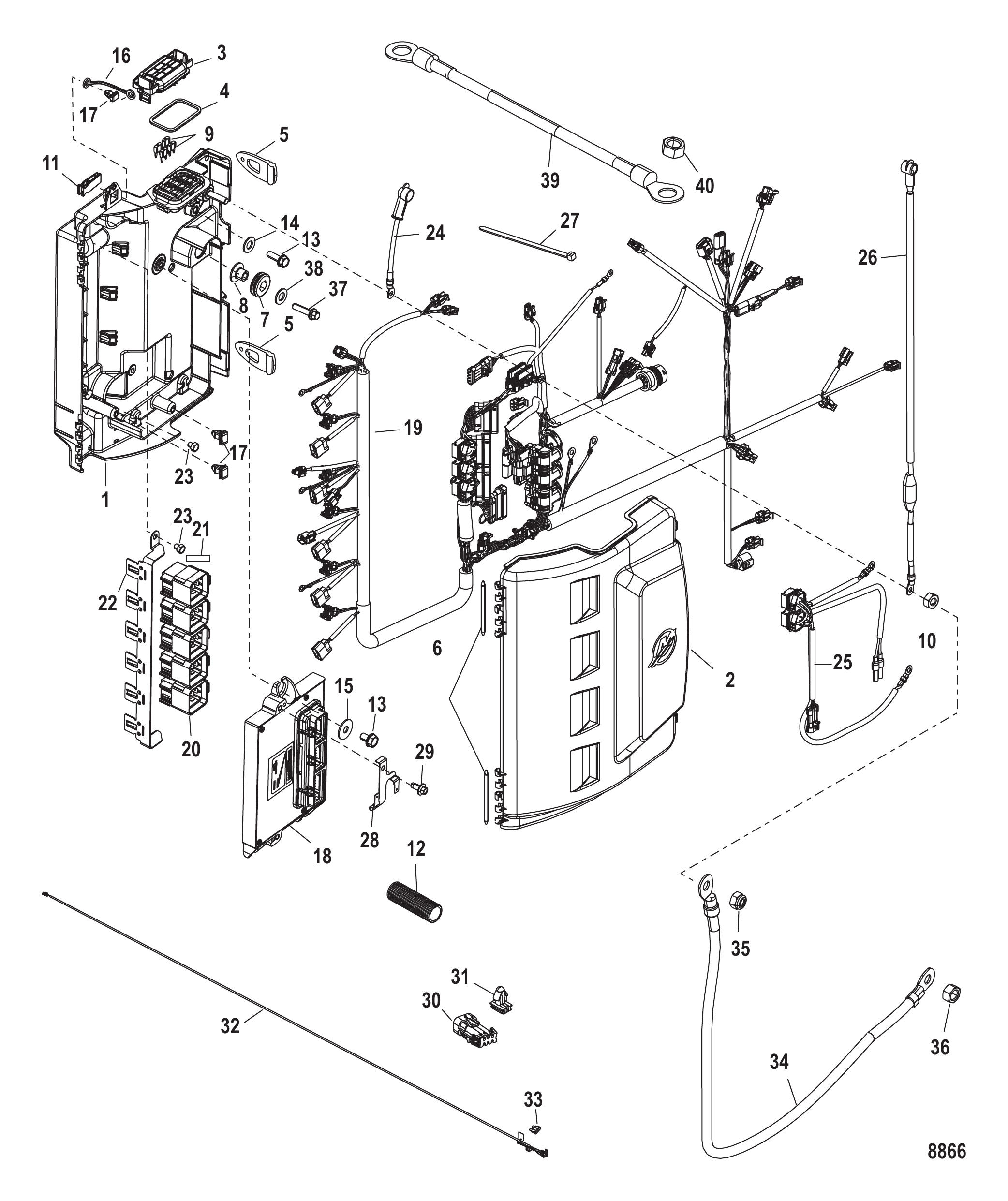

Рис. 13Компоненты электрораспределительной коробки Electrical Box Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Box-Complete	1
-	NSS	NOT SOLD SEPARATE Electrical Box	1
1	885560T03	Основание электрораспределительной коробки	1
2	885561T	Крышка блока предохранителей	1
3	888491	Крышка	1
3	8M0167280	КРЫШКА ПРЕДОХРАНИТЕЛЕЙ	1
4	885583	Уплотнение	1
5	889531	Стяжной ремень	2
6	885584	Штифт шарнирный	2
7	833155	Втулка	1
8	8502341	Втулка	1
9	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	7
9	832969T20	Предохранитель Mini — жёлтый — 20 А	7
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
11	895099	Съемник предохранителя	1
12	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
13	40011146	Винт (M8 x 13) нержавеющая сталь	2
14	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	1
15	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
16	892244	ХОМУТ КРЫШКИ	1
17	879962	Зажим	4
18	89790708T	PCM Модуль управления силовой установкой	1
18	88924687T	PCM Модуль управления силовой установкой	1
18	88924661T	PCM Модуль управления силовой установкой	1
18	88924687T	PCM Модуль управления силовой установкой	1
18	88924687T	PCM Модуль управления силовой установкой	1
18	89790712T	PCM Модуль управления силовой установкой	1
18	88924688T	PCM Модуль управления силовой установкой	1
18	88924606T	PCM Модуль управления силовой установкой	1
18	88924688T	PCM Модуль управления силовой установкой	1
18	88924688T	PCM Модуль управления силовой установкой	1
18	89790709T	PCM Модуль управления силовой установкой	1
18	88924689T	PCM Модуль управления силовой установкой	1
18	88924601T	PCM Модуль управления силовой установкой	1
18	88924689T	PCM Модуль управления силовой установкой	1
18	88924689T	PCM Модуль управления силовой установкой	1
18	89790713T	PCM Модуль управления силовой установкой	1
18	88924690T	PCM Модуль управления силовой установкой	1
18	88924608T	PCM Модуль управления силовой установкой	1
18	88924690T	PCM Модуль управления силовой установкой	1
18	88924690T	PCM Модуль управления силовой установкой	1
18	89790710T	PCM Модуль управления силовой установкой	1
18	88924694T	PCM Модуль управления силовой установкой	1
18	88924602T	PCM Модуль управления силовой установкой	1
18	88924694T	PCM Модуль управления силовой установкой	1
18	88924694T	PCM Модуль управления силовой установкой	1
18	89790714T	PCM Модуль управления силовой установкой	1
18	88924691T	PCM Модуль управления силовой установкой	1
18	88924609T	PCM Модуль управления силовой установкой	1
18	88924691T	PCM Модуль управления силовой установкой	1
18	88924691T	PCM Модуль управления силовой установкой	1
18	89790711T	PCM Модуль управления силовой установкой	1
18	88924692T	PCM Модуль управления силовой установкой	1
18	88924603T	PCM Модуль управления силовой установкой	1
18	88924692T	PCM Модуль управления силовой установкой	1
18	88924692T	PCM Модуль управления силовой установкой	1
18	89790715T	PCM Модуль управления силовой установкой	1
18	88924693T	PCM Модуль управления силовой установкой	1
18	88924610T	PCM Модуль управления силовой установкой	1
18	88924693T	PCM Модуль управления силовой установкой	1
18	88924693T	PCM Модуль управления силовой установкой	1
19	880616A06	Жгут проводов в сборе двигателя	1
19	8M0082643	Жгут проводов в сборе двигателя	1
-	NSS	NOT SOLD SEPARATE Relay Bracket Assembly	1
20	882751A04	Реле в сборе	4
21	NSS	NOT SOLD SEPARATE Decal-Trim Relay	4
22	889532	Кронштейн	1
23	40007103	Винт (M5 x 6)	2
24	93388A17	Трос в сборе (8.50 дюймов)	1
25	819514A20	Жгут проводов в сборе триммера	1
25	879345T34	Жгут проводов в сборе триммера	1
26	8M0088927	Жгут проводов в сборе предохранителей	1
27	850181	СТЯЖКА (11.750 ДЮЙМОВ)	6
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	891520001	Зажим	1
29	82129114	ВИНТ (M6 x 14)	1
30	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
31	879962	Зажим	1
32	888416T03	ЖГУТ ПРОВОДОВ В СБОРЕ	1
32	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
33	862646	Предохранитель коричневый - 5 Ампер	1
34	88439A25	Кабельный узел аккумулятора — положительный	1
35	401388	ГАЙКА (M8) Нержавеющая сталь	5
36	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
36	8M0204671	Гайка	1
37	88552635	Винт (M8 x 35 мм)	1
37	8M0103814	Винт (M8 x 35 мм)	1
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
39	88439A26	Кабельный жгут аккумулятора — отрицательный	1
40	68292	Гайка (.312-18)	1
40	8M0204668	Гайка (.312-18)	1

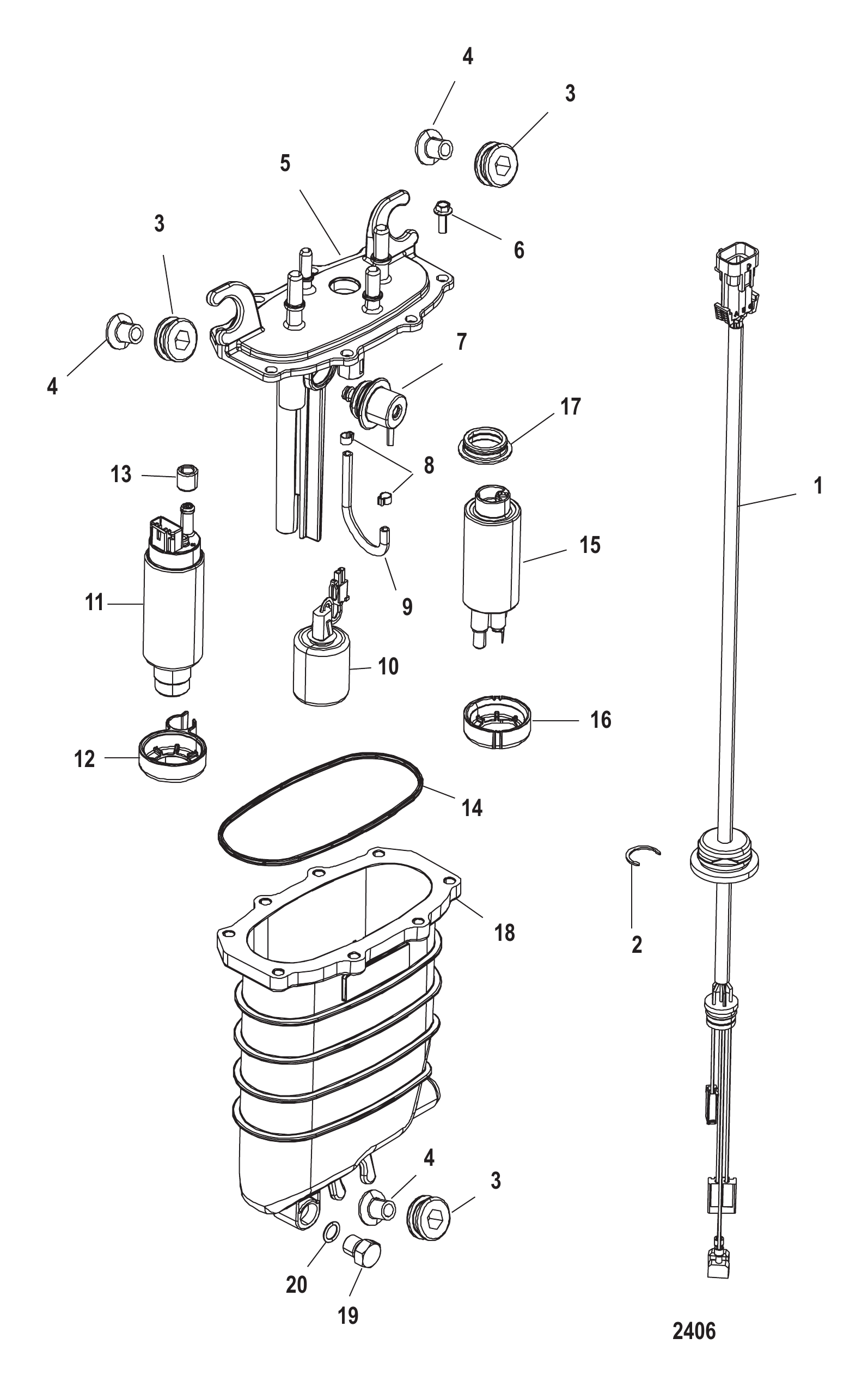

Рис. 14Модуль подачи топлива Fuel Supply Module

REF	Номер детали	Наименование	Кол-во
-	880596T02	Модуль подачи топлива	1
-	8M0130899	Модуль подачи топлива	1
1	880596514	Жгут проводов в сборе	1
1	8M0130900	Жгут проводов в сборе	1
2	880596515	Зажим	1
3	855362001	Втулка	3
4	855364	Втулка	3
5	880596T50	Комплект крышки	1
6	880596513	Винт	8
7	880596503	Регулятор с уплотнительными кольцами	1
8	880596512	Хомут	2
9	880596511	Шланг	1
9	880596A05	Комплект шлангов	1
10	880596522	Поплавок	1
10	8M6000359	Поплавок	1
11	880596T55	Топливный насос в сборе — высокого давления	1
12	880596506	Сальник	1
13	880596507	Сальник	1
14	880596502	Сальник	1
15	880596T58	Комплект топливного насоса — подкачивающего	1
16	880596509	Изолятор	1
17	880596510	Сальник	1
18	880596T51	КОРПУС В СБОРЕ	1
18	880596501	Корпус	1
19	880596516	Заглушка	1
20	880596517	Уплотнительное кольцо	1
-	880596A01	Ремкомплект уплотнения	1
-	889283A01	Набор инструментов для подкачки топлива	1

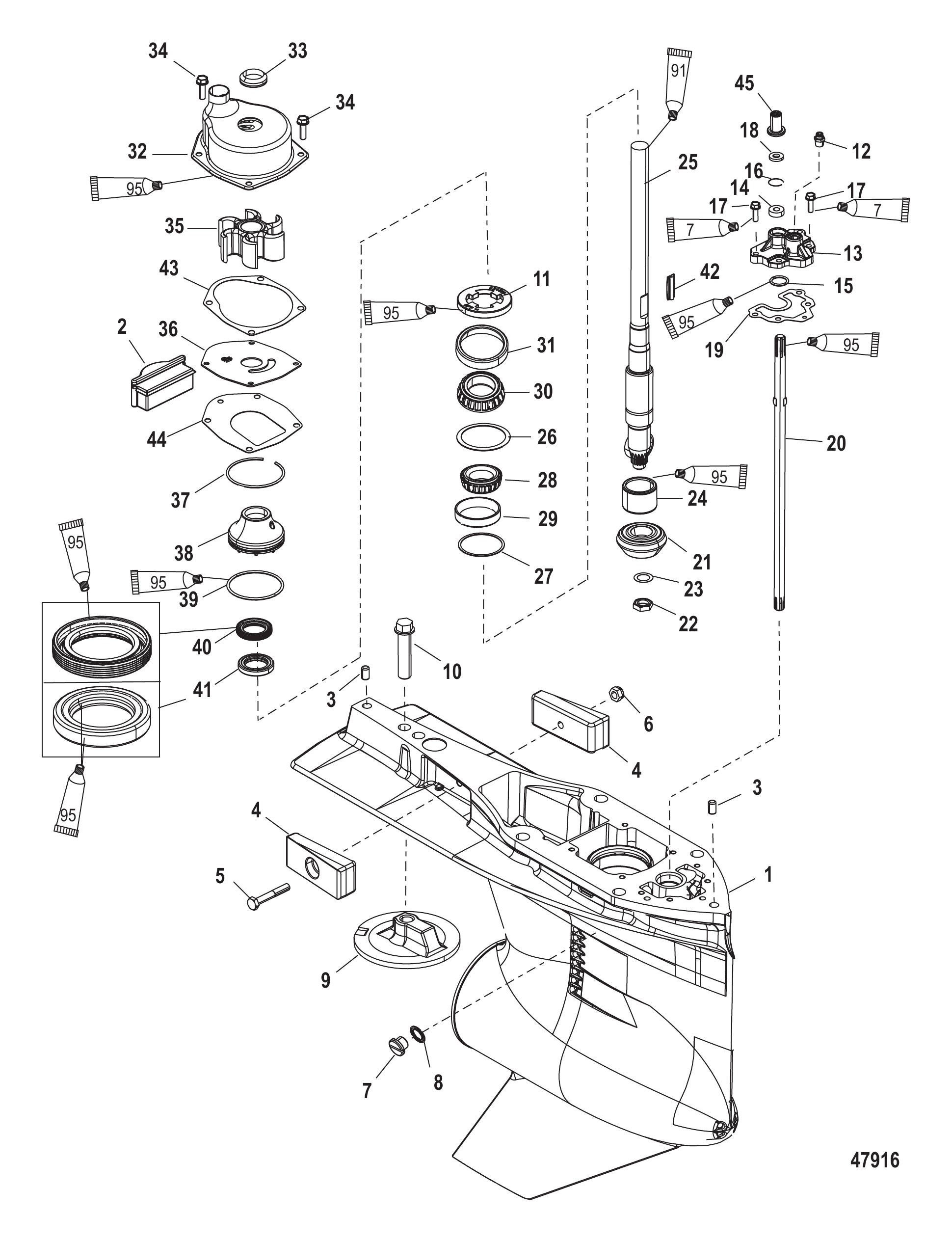

Рис. 15Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
-	880686T13	Корпус редуктора в сборе	1
-	8M0236255	GC L6 4S L Mercury / Quicksilver	1
-	880686T14	Корпус редуктора в сборе	1
-	8M0236256	GC L6 4S XL Mercury / Quicksilver	1
-	880686T54	Корпус редуктора в сборе	1
-	8M0236264	GC L6 1.75 L Mercury / Quicksilver	1
-	880686T55	Корпус редуктора в сборе	1
-	8M0236265	GC L6 1.75 XL Mercury / Quicksilver	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	8M0010459	Заполняющий блок	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	79953A04	Пробка в сборе (.375-16 x .250)	1
8	830749	Сальник	1
8	8M0204693	Уплотнение сливной пробки	1
9	76214T5	Комплект анодов	1
9	76214Q5	Анодная пластина в сборе	1
10	806327	Винт (.437-14 x 1.750) (1-5/8")	1
10	8M0204686	ВИНТ	1
11	8245191	Фиксатор	1
12	881866	Фитинг	1
13	8M0047129	Крышка в сборе	1
14	8164641	Маслосъёмный сальник	1
14	8M0246145	САЛЬНИК	1
15	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
16	8M0046563	Стопорное кольцо	1
17	40011128	Винт (M6 x 20) нержавеющая сталь	4
17	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
18	77674	ШАЙБА (.35 x .75 x .12)	1
19	880729	Прокладка	1
20	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
21	NSS	NOT SOLD SEPARATE Pinion Gear 13 Teeth	1
22	35921	ГАЙКА (.625-18)	1
23	92721	Шайба (.965 x .630)	1
24	42647A1	Подшипник роликовый в сборе	1
25	888572	Вал привода	1
25	888573	Вал привода	1
26	8M0053110	Комплект регулировочных шайб	1
26	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
27	38657A1	Регулировочные прокладки в сборе	AR
27	8M0063268	Комплект регулировочных прокладок	AR
28	48939A2	Подшипник роликовый конический	1
28	8M0146553	Подшипник в сборе (обойма/конус)	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	817275A09	Корпус водяного насоса в сборе	1
33	861415A1	Комплект сальников	1
34	40011128	Винт (M6 x 20) нержавеющая сталь	4
34	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
35	43026T2	КРЫЛЬЧАТКА	1
36	8172761	Передняя пластина	1
36	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
37	880719	Кольцо стопорное	1
38	8M0007131	Держатель сальника в сборе	1
39	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
39	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
40	NSS	NOT SOLD SEPARATE Oil Seal	1
41	NSS	NOT SOLD SEPARATE Oil Seal	1
42	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
42	8M0204723	ШПОНКА	1
43	8172771	Прокладка водяного насоса, верхняя	1
44	430331	Прокладка	1
45	43585	Муфта вала переключения	1
-	830749A01	Комплект сальников корпуса редуктора	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

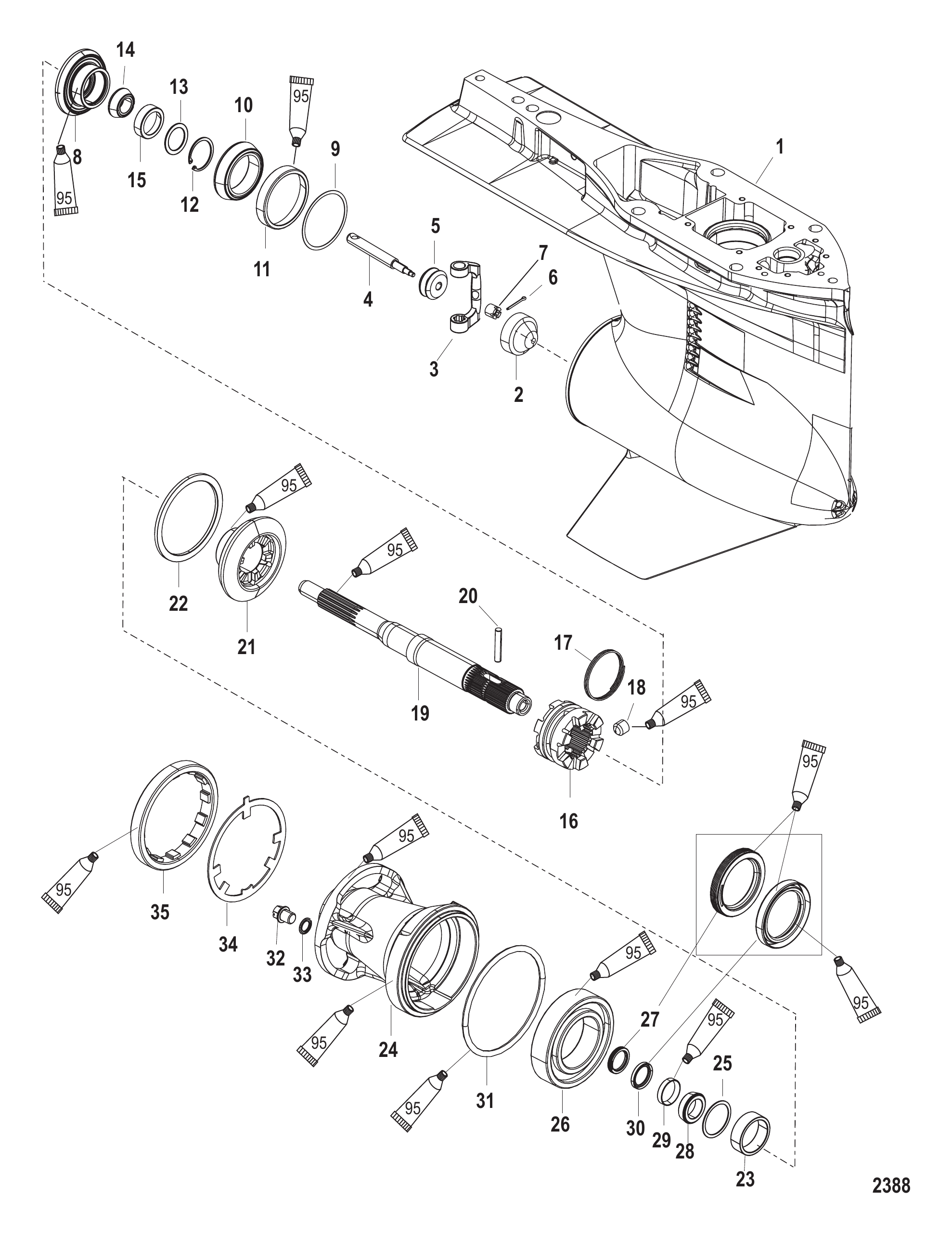

Рис. 16Редуктор гребного вала 2B026816 и ранее Gear Housing Propeller Shaft 2B026816 and below

REF	Номер детали	Наименование	Кол-во
-	880686T13	Корпус редуктора в сборе	1
-	8M0236255	GC L6 4S L Mercury / Quicksilver	1
-	880686T14	Корпус редуктора в сборе	1
-	8M0236256	GC L6 4S XL Mercury / Quicksilver	1
-	880686T54	Корпус редуктора в сборе	1
-	8M0236264	GC L6 1.75 L Mercury / Quicksilver	1
-	880686T55	Корпус редуктора в сборе	1
-	8M0236265	GC L6 1.75 XL Mercury / Quicksilver	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	896847A01	Рычаг переключения передач, ось 5/16	1
3	8M0046215	Кривошип переключателя передач 1/4 оси	1
3	8M0220880	Кривошип переключателя передач 1/4 оси	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A05	Комплект шестерён переднего хода/ведущей шестерни	1
8	892595A04	КОМПЛЕКТ ШЕСТЕРЁН ПЕРЕДНЕГО ХОДА/ШЕСТЕРНЯ ПРИВОДА	1
9	884328A01	Комплект регулировочных шайб	AR
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T	Муфта сцепления	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	888530	Гребной вал	1
20	8M0020941	ПАЛЕЦ КРЕСТОВИНЫ	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	880695A01	Редуктор заднего хода в сборе	1
21	8M0142891	Шестерня заднего хода, 24 зуба	1
21	880707A01	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
21	8M0118363	ШЕСТЕРНЯ ЗАДНЕГО ХОДА, 21 ЗУБ	1
22	880699	Упорное кольцо	1
23	891919001	Проставка упорная	1
24	880696A08	Корпус подшипника в сборе	1
25	891936A01	Комплект регулировочных шайб	AR
26	884329T	Подшипник шариковый	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	888483	Сальник масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	880697	Шайба стопорная	1
35	79448	Фиксатор	1
35	8M2011027	ФИКСАТОР	1
-	830749A01	Комплект сальников корпуса редуктора	1

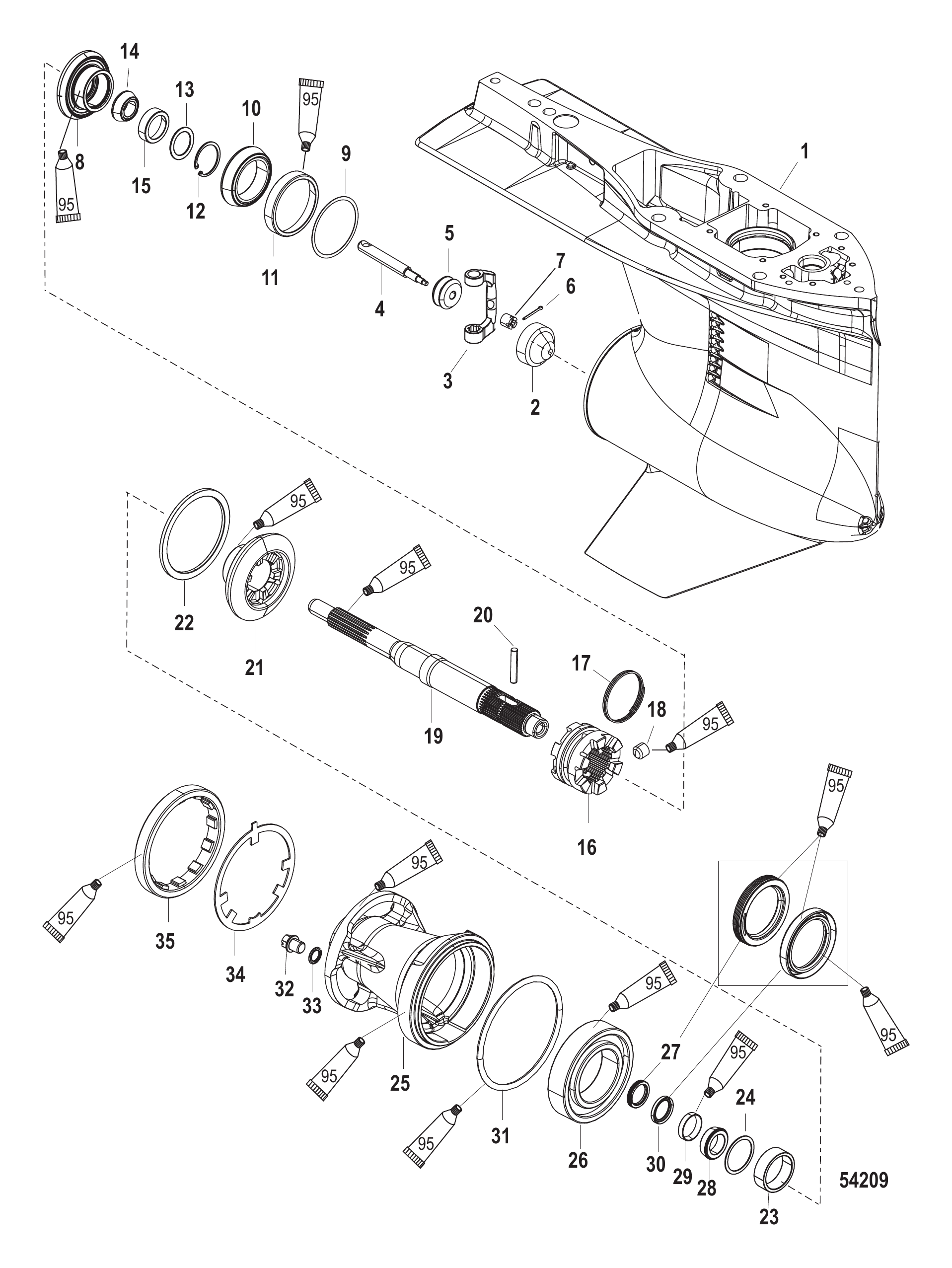

Рис. 17Редуктор гребного вала 2B026817 и позднее Gear Housing Propeller Shaft 2B026817 and up

REF	Номер детали	Наименование	Кол-во
-	880686T13	Корпус редуктора в сборе	1
-	8M0236255	GC L6 4S L Mercury / Quicksilver	1
-	880686T14	Корпус редуктора в сборе	1
-	8M0236256	GC L6 4S XL Mercury / Quicksilver	1
-	880686T54	Корпус редуктора в сборе	1
-	8M0236264	GC L6 1.75 L Mercury / Quicksilver	1
-	880686T55	Корпус редуктора в сборе	1
-	8M0236265	GC L6 1.75 XL Mercury / Quicksilver	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	8M0046215	Кривошип переключателя передач 1/4 оси	1
3	8M0220880	Кривошип переключателя передач 1/4 оси	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A05	Комплект шестерён переднего хода/ведущей шестерни	1
8	892595A04	КОМПЛЕКТ ШЕСТЕРЁН ПЕРЕДНЕГО ХОДА/ШЕСТЕРНЯ ПРИВОДА	1
9	884328A01	Комплект регулировочных шайб	AR
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T	Муфта сцепления	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	8M0069774	Гребной вал	1
19	8M0140446	Гребной вал	1
20	8M0020941	ПАЛЕЦ КРЕСТОВИНЫ	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	880695A01	Редуктор заднего хода в сборе	1
21	8M0142891	Шестерня заднего хода, 24 зуба	1
21	880707A01	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
21	8M0118363	ШЕСТЕРНЯ ЗАДНЕГО ХОДА, 21 ЗУБ	1
22	880699	Упорное кольцо	1
23	8M0064306	ПРОСТАВКА УПОРНАЯ	1
24	8M0076745	Комплект регулировочных шайб	1
24	8M0050423	Шайба .020	AR
24	8M0050424	Шайба .022	AR
24	8M0050425	ШАЙБА .024	AR
24	8M0050427	ШАЙБА .026	AR
24	8M0050428	ШАЙБА .028	AR
24	8M0050429	ШАЙБА .030	AR
24	8M0050430	ШАЙБА .032	AR
24	8M0050431	ШАЙБА .034	AR
24	8M0050432	ШАЙБА .036	AR
24	8M0050433	ШАЙБА .038	AR
24	8M0050434	ШАЙБА .040	AR
24	8M0050435	ШАЙБА .042	AR
24	8M0050436	ШАЙБА .044	AR
24	8M0050437	ШАЙБА .046	AR
24	8M0050438	ШАЙБА .048	AR
24	8M0050439	ШАЙБА .050	AR
25	8M0083392	КРОНШТЕЙН В СБОРЕ С ПОДШИПНИКОМ	1
26	884329T	Подшипник шариковый	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	888483	Сальник масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	880697	Шайба стопорная	1
35	79448	Фиксатор	1
35	8M2011027	ФИКСАТОР	1
-	830749A01	Комплект сальников корпуса редуктора	1

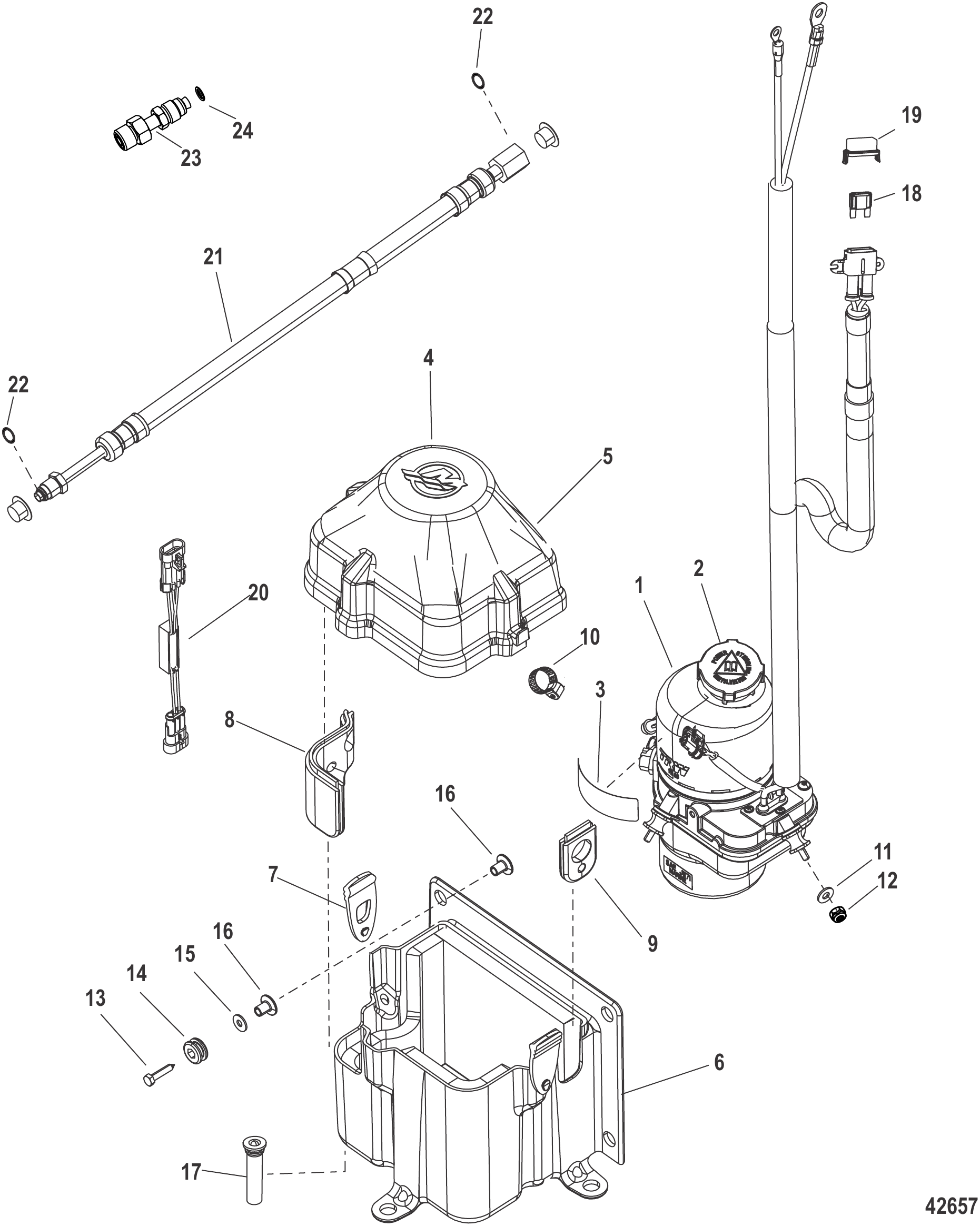

Рис. 18Комплект насоса Gen B - гидроусилитель (4-24 фута с предохранителем 50 А) Gen B Pump Kit-Power Steering (4-24 Feet w/ 50 Amp Maxi Fuse)

REF	Номер детали	Наименование	Кол-во
-	892440A17	Комплект насоса гидроусилителя руля (4 фута)	1
-	892440A18	Комплект насоса гидроусилителя руля (12 футов)	1
-	8M0131262	Комплект насоса гидроусилителя руля (12 футов)	1
-	892440A19	Комплект насоса гидроусилителя руля (24 фута)	1
-	8M0131263	Комплект насоса гидроусилителя руля (24 фута)	1
-	8M0148159	Насос гидроусилителя руля Gen C	1
-	8M0199048	Насос Gen C стандартный	1
1	NSS	NOT SOLD SEPARATE PUMP	1
2	892485003	Крышка насоса	1
3	NSS	NOT SOLD SEPARATE DECAL, Fluid Type	1
4	893364A05	Корпус в сборе насоса гидроусилителя руля	1
-	893365A03	Крышка в сборе верхняя/нижняя насоса гидроусилителя руля	1
5	893365T02	Корпус в сборе верхний насоса гидроусилителя руля	1
6	893364T02	Корпус в сборе нижний насоса гидроусилителя руля	1
6	8M0080707	Корпус в сборе нижний насоса гидроусилителя руля	1
7	889531	Стяжной ремень	2
8	893368001	Втулка уплотнительная	1
9	893369	Втулка уплотнительная	1
10	815504206	Хомут червячный	1
11	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
11	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
12	401366	ГАЙКА (M6) Нержавеющая сталь	3
13	895378	Винт (M6)	4
14	895319	Втулка	4
15	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	4
15	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	4
16	895320F1	Втулка	4
17	817519A2	Обратный клапан в сборе, сливной	1
18	79023A94	Предохранитель 50 ампер - Maxi	1
19	879346T24	Крышка предохранителя с уплотнительным кольцом	1
20	8M0026568	Жгут проводов в сборе сигнального драйвера	1
21	897643A01	Комплект шлангов демпфирования	1
22	89879	Кольцо уплотнительное (.301 x .064)	2
23	8M0147795	Адаптер шланга	AR
24	89879	Кольцо уплотнительное (.301 x .064)	1

Рис. 19Комплект кабеля заземления (899712A01) Ground Cable Kit (899712A01)

REF	Номер детали	Наименование	Кол-во
-	899712A01	Комплект кабелей контроля цепи	1
1	88238T23	Трос в сборе	1
2	88238T24	Трос в сборе	1
3	885112	Шайба	1
3	8M0217559	Шайба	1
4	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1

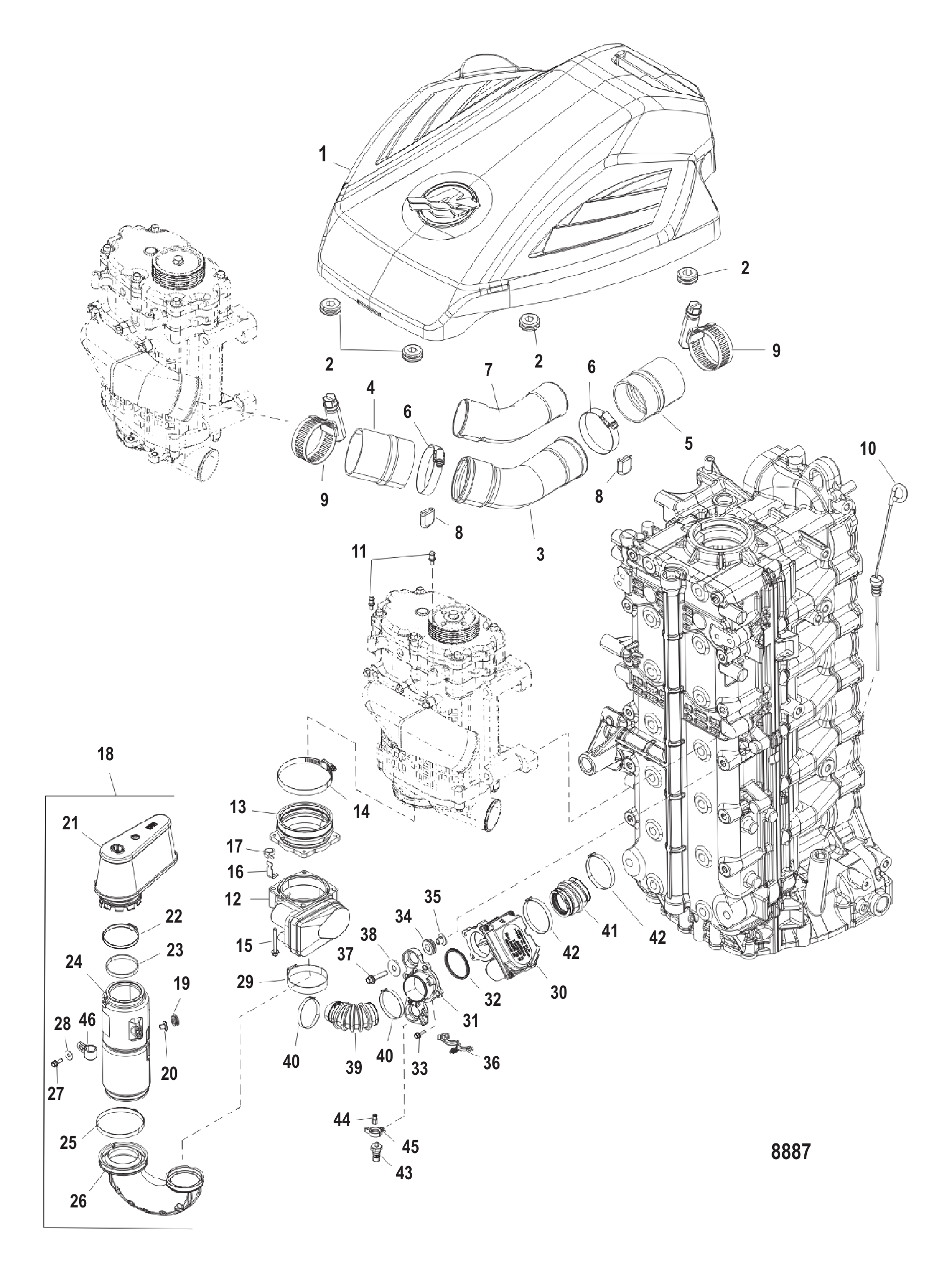

Рис. 20Компоненты системы впуска Induction Components

REF	Номер детали	Наименование	Кол-во
1	887936T04	Крышка маховика	1
2	834985	Втулка уплотнительная	4
2	8M0190980	ВТУЛКА	4
3	893307A01	Патрубок выпускной в сборе	1
3	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
4	893389	Шланг (внутренний диаметр 65)	1
4	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
5	893390	Шланг (внутренний диаметр 60)	1
5	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
6	893342	Хомут	2
7	893391	Рукав шланга	1
7	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
8	8079923	Крышка конца хомута шланга	2
8	8M0074364	Крышка хомута шланга	2
9	893342	Хомут	2
10	898022	Масляный щуп	1
11	888517	Штифт	2
12	888991T03	Блок управления дросселем электронный	1
12	8M0113515	Управление дросселем	1
13	880576005	Изолятор	1
13	8M0113513	Изолятор ETC	1
14	815504256	Хомут червячный	1
15	88552550	Винт (M6 x 50 мм) нержавеющая сталь	4
16	884353	Кронштейн	2
17	816311T	СТЯЖКА (8.00 дюймов)	2
18	892383T05	Воздухозаборник в сборе	1
18	892383T06	Воздухозаборник в сборе	1
19	8349851	Втулка уплотнительная	1
20	856954	Втулка	1
21	893318T01	Воздушный фильтр	1
21	893318T02	Воздушный фильтр	1
22	895842	Хомут	1
23	893317	Прокладка	1
24	892383001	Резонатор	1
24	8M0007183	Резонатор	1
25	888988027	Хомут	1
26	893314002	Патрубок впускной	1
27	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
27	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
28	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
29	888988016	Хомут (96,5 мм)	1
30	884408A07	Ремкомплект клапана управления, электронный наддув	1
30	884408A08	Ремкомплект клапана управления, электронный наддув	1
31	887939007	ПЛАСТИНА КРЕПЛЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА	1
32	892079	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
33	88552520	Винт (M6 x 20 мм) нержавеющая сталь	4
33	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	4
34	833155	Втулка	2
35	8502341	Втулка	2
36	859376	ЗАЖИМ	1
37	88552635	Винт (M8 x 35 мм)	2
37	8M0103814	Винт (M8 x 35 мм)	2
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
39	887937006	ШЛАНГ ПЕРЕДНИЙ	1
40	888988002	Хомут (57,5 мм) передний электронный клапан управления наддувом	2
41	887938003	ТРУБКА ЗАДНЯЯ	1
42	888988004	Хомут (62,0 мм) задний электронный клапан управления наддувом	2
43	881879A16	Датчик Пито в сборе	1
43	881879T25	Датчик Пито в сборе	1
44	892403	ФИТИНГ	1
44	8M0207782	ШТУЦЕР ПРЯМОЙ	1
45	883066	Зажим (.865)	1
46	8589781	Хомут топливного шланга (применять где применимо)	1

Рис. 21Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

Рис. 22КОМПЛЕКТ MERCATHODE Mercathode Kit

REF	Номер детали	Наименование	Кол-во
1	88334A2	КОМПЛЕКТ MERCATHODE	1
2	42600A09	Узел меркатода	1
3	22793	ВИНТ (#9-14 x .875)	2
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	4
6	72958A5	Электрод в сборе	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
9	72957A5	Анод в сборе	1
9	8M0181304	Анод в сборе	1
10	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
10	8M0204645	Кольцо уплотнительное (.796 x .139)	1
11	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
12	79091	Предохранитель 20 А	1
12	8M0207796	Предохранитель 20 А	1
13	95084A10	Трос в сборе (5.00 дюймов) красный	1
13	8M0207788	Трос в сборе	1
14	95084A13	Трос в сборе (64.00 дюймов)	1
15	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

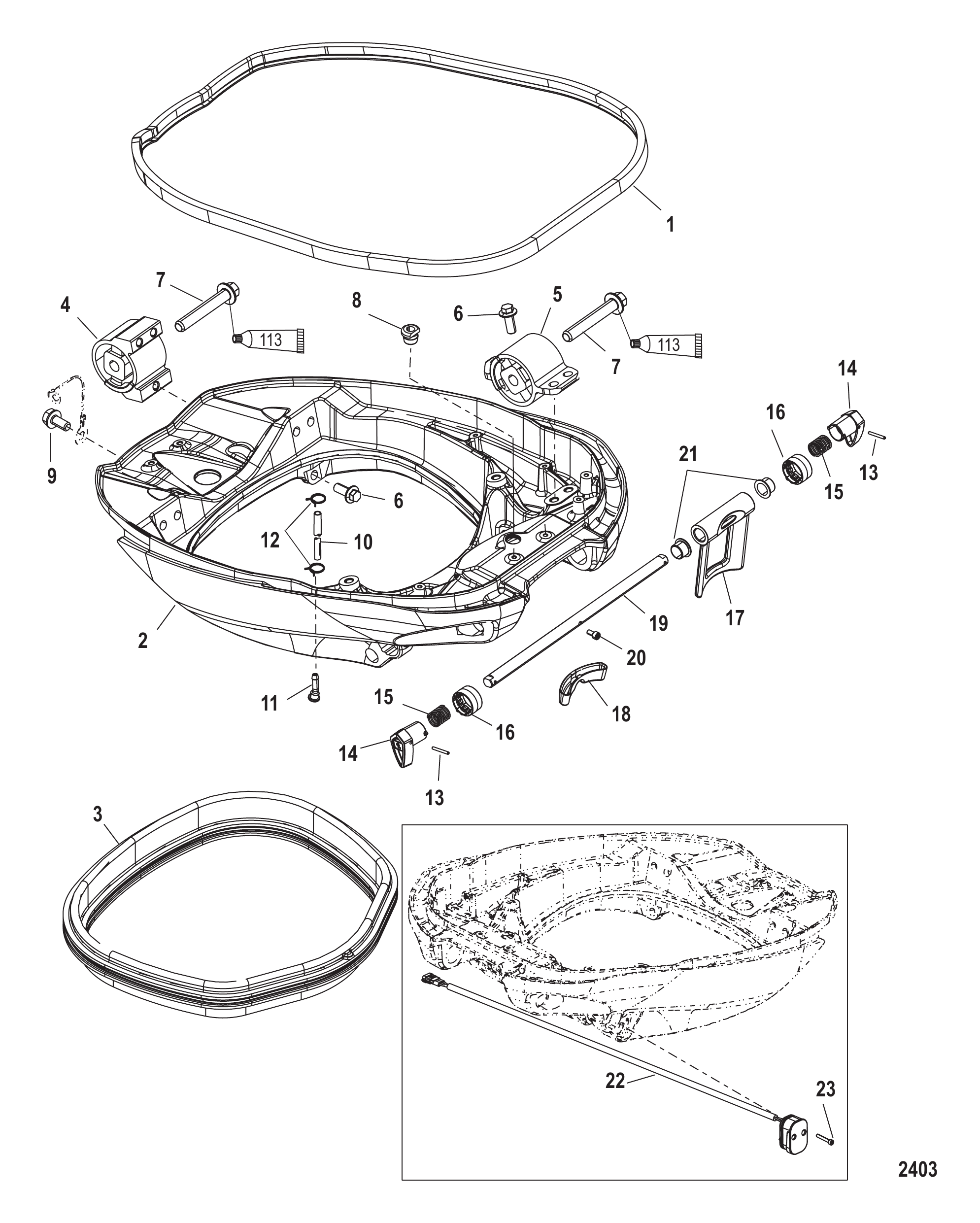

Рис. 23Опорная рама Mount Cradle

REF	Номер детали	Наименование	Кол-во
1	885546002	САЛЬНИК	1
1	8M0109275	Кольцо уплотнительное	1
2	884887T04	Опора крепления	1
2	884887T07	Опора крепления в сборе	1
3	884888003	Сальник	1
3	8M0060014	Уплотнение	1
4	888538T	Задняя опора	2
4	8M0103708	Задняя опора	2
5	888535T	Крепление переднее	2
5	8M0103365	Крепление переднее	2
6	889745030	Винт (M12 x 30)	12
7	896531090	Винт (M16 x 90)	4
7	8M0103832	Винт	4
8	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	40011126	Винт (M6 x 13) нержавеющая сталь	1
10	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
10	8M0108355	Шланг (57 дюймов, бухта)	1
11	895797	Штуцер	1
11	895797001	ФИТИНГ	1
12	895851	Хомут (8.00 дюймов)	2
13	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	2
14	880649002	Рычаг фиксатора откидывания	2
15	47968	ПРУЖИНА	2
16	889540A03	Комплект сцепления	1
17	880651002	Кронштейн фиксатора откидывания	1
17	8M0109693	Кронштейн фиксатора наклона	1
18	889539001	Подушка фиксатора наклона	1
18	8M0076907	Подушка фиксатора наклона	1
19	880650003	Вал фиксатора откидывания	1
20	889546	Винт (M5 x 10)	1
21	8806641	Подшипник (.625 дюйма)	2
22	888590002	Датчик положения тримма	1
23	889547	ВИНТ (M5 x 30)	2

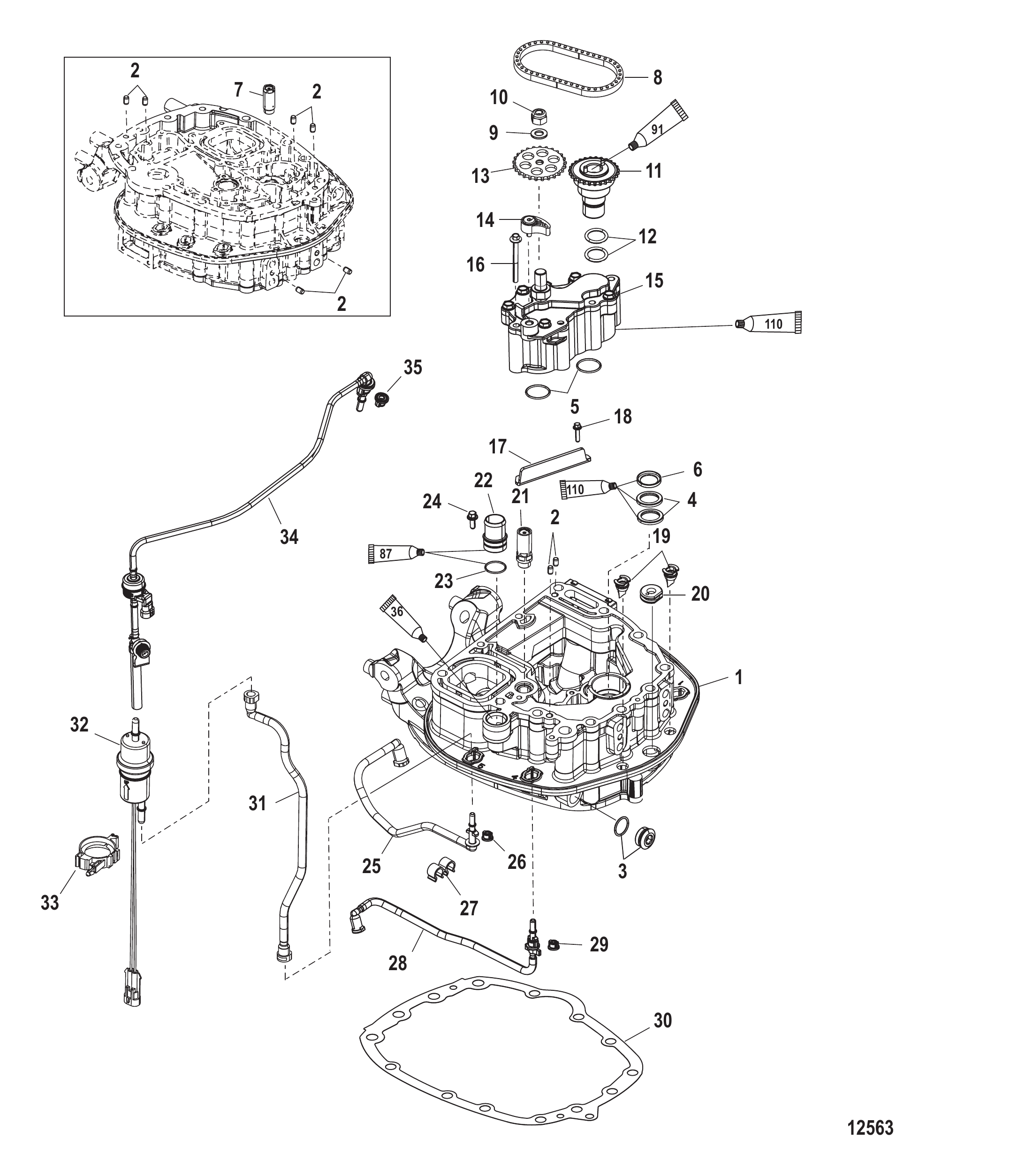

Рис. 24Масляный насос/Адаптерная плита (верхняя) Oil Pump/Adaptor Plate-Upper

REF	Номер детали	Наименование	Кол-во
1	892126A01	Комплект переходной пластины	1
1	892126A03	Комплект переходной пластины	1
2	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	8
3	896951	Пробка (24 мм)	1
4	884462	Сальник пластины водяного переходника	2
5	887930	Кольцо уплотнительное переходной пластины	2
6	884461	Сальник пластины масляного переходника	1
6	8M0033928	Сальник масляный	1
7	884422A07	Клапан сброса давления масляного насоса	1
8	884457	Цепь привода масляного насоса	1
8	8M6002692	Цепь привода масляного насоса	1
9	892491	ШАЙБА	1
10	892165	ГАЙКА	1
11	884458T06	Приводной вал масляного насоса	1
11	8M0217265	Масляный насос	1
12	895791	Уплотнительное кольцо привода масляного насоса	2
12	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2
13	884456	Звездочка ведомая	1
14	884418A1	Натяжитель в сборе привода масляного насоса	1
15	884446T04	Насос в сборе масляный	1
16	892455065	Винт	5
17	892335001	Маслоотражатель	1
18	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
19	888819002	Слив кожуха	2
20	888163	Втулка уплотнительная	1
21	884477A01	Обратный клапан в сборе	1
21	8M0062064	Обратный клапан в сборе	1
22	896213	Штуцер сливной	1
22	8M0092321	Штуцер EDP чёрный	1
23	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
23	8M0092943	Кольцо уплотнительное оранжевое	1
24	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
24	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
25	884549	Шланг вентиляции нижний	1
25	8M0087108	Шланг	1
26	884546	Втулка уплотнительная	1
27	888523001	Зажим	1
28	892240	ШЛАНГ ПОДАЧИ ТОПЛИВА В МОДУЛЬ ТОПЛИВОПОДАЧИ	1
28	8M0087118	Шланг	1
29	884546	Втулка уплотнительная	1
30	889617001	Прокладка переходной пластины	1
31	8877551	ШЛАНГ ВЕНТИЛЯЦИИ ТОПЛИВНОГО БАКА	1
31	8M0225335	Шланг вентиляции топливного бака	1
32	884545T01	Канистра вентиляции в сборе	1
32	8M0175814	Канистра вентиляционная в сборе	1
33	853947	Зажим	1
34	895775A01	Клапан в сборе продувки топливной линии	1
34	8M0126303	Узел продувки и вентиляции	1
35	884546	Втулка уплотнительная	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

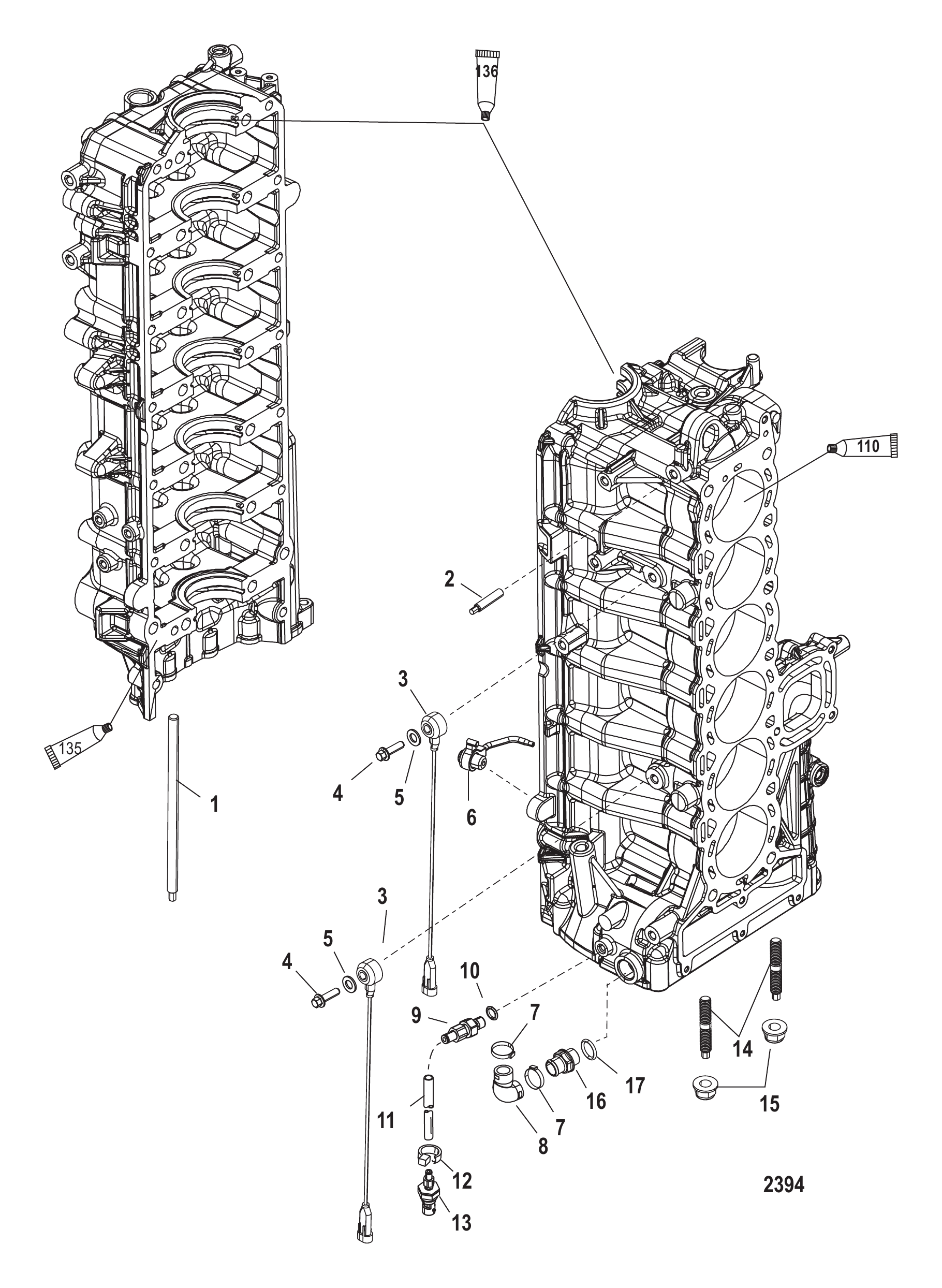

Рис. 25Компоненты левого блока цилиндров Port Cylinder Block Components

REF	Номер детали	Наименование	Кол-во
1	880668001	Шпилька (M10 x 1.5)	10
1	8M0022158	Шпилька (M10 x 205)	10
2	888997001	Шпилька	1
2	8M0022162	Шпилька (M10 x 60)	1
3	878187	Датчик детонации в сборе	2
3	8M6003194	Сборка датчика детонации	2
4	892086035	Винт (M10 x 35)	2
5	4002319	ШАЙБА	2
6	884268A1	Масляный жиклёр в сборе	6
7	888988008	Хомут (34,6 мм)	2
7	8M0187145	ХОМУТ	2
8	885544002	ШЛАНГ	1
9	896094A01	Штуцер в сборе	1
10	888814	Кольцо уплотнительное (.351 x .072)	1
10	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
11	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
12	816311T	СТЯЖКА (8.00 дюймов)	1
13	881879A20	Сборка датчика давления	1
13	881879T26	Датчик давления	1
14	888849001	Шпилька (M8 x 49)	2
14	8M0000274	Шпилька (M8 x 44)	2
15	826365	ГАЙКА (M8)	2
16	885517A05	Штуцер в сборе	1
17	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 26КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	62701	Кольцо уплотнительное	2
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0204673	Кольцо уплотнительное .921 x .139	1
-	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	8805251	Сальник верхнего главного подшипника	1
-	8M0032912	Сальник	1
-	895374006	ПРОКЛАДКА Головка блока цилиндров к блоку	1
-	8M0033476	Прокладка головки	1
-	880624003	Прокладка блока к адаптеру	1
-	880629	Уплотнение выпускной трубы	1
-	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
-	8M0237361	Кольцо уплотнительное	1
-	898836	Уплотнительное кольцо коричневое	1
-	8M0237361	Кольцо уплотнительное	1
-	884409	Уплотнительное кольцо направляющей подачи масла блока	1
-	884423	Уплотнительное кольцо направляющей подачи масла блока	1
-	884461	Сальник пластины масляного переходника	1
-	8M0033928	Сальник масляный	1
-	884462	Сальник пластины водяного переходника	2
-	887930	Кольцо уплотнительное переходной пластины	2
-	888593	Сальник сливной пробки масляной трубки	1
-	8M0188614	Сальник сливной пробки	1
-	889617001	Прокладка переходной пластины	1
-	889618001	Прокладка масляного картера	1
-	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА	1
-	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
-	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
-	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
-	895791	Уплотнительное кольцо привода масляного насоса	2
-	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2

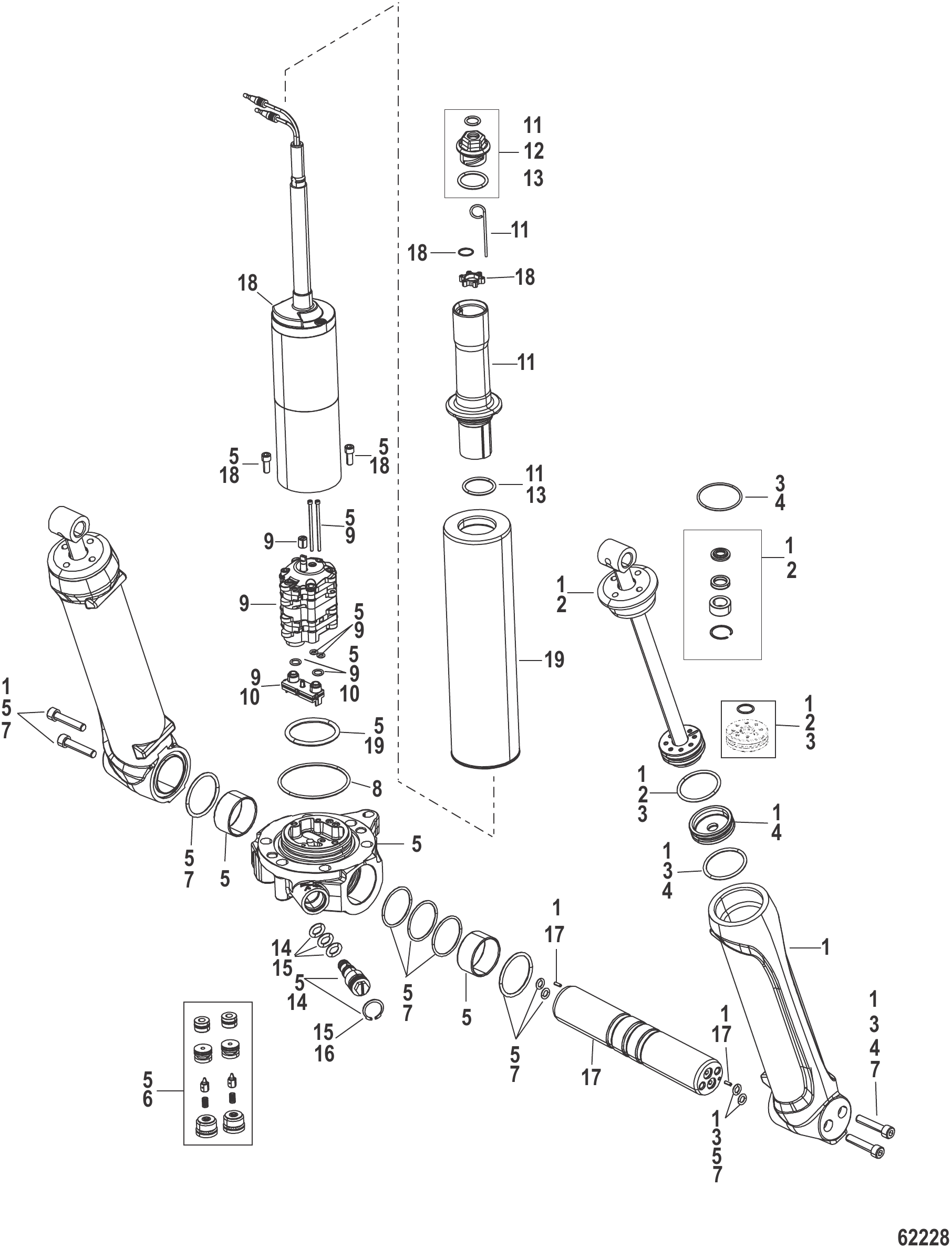

Рис. 27Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
1	896156A01	Комплект гидроцилиндра тримма	1
1	8M0118298	КОМПЛЕКТ ЦИЛИНДРА ТРИММА	1
2	896157A01	Комплект штока тримма	1
2	8M0118299	КОМПЛЕКТ ШТОКА ТРИММА	1
3	896158A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
4	896159A01	КОМПЛЕКТ ПОРШНЯ	1
5	896166A01	КОМПЛЕКТ КОЛЛЕКТОРА Тримм	1
6	896165A01	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА Тримм PO	1
7	896160A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
8	8M0010183	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	8M0204938	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	896163A01	КОМПЛЕКТ НАСОСА Тримм	1
10	896164A01	КОМПЛЕКТ ФИЛЬТРА ТРИММА	1
11	896162A01	КОМПЛЕКТ ШЕЙКИ ТРИММА	1
12	895854A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
13	893419	Комплект крышки	1
14	893420A01	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
14	8M0224397	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
15	8M0224410	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
16	8M0184377	СТОПОРНОЕ КОЛЬЦО	1
17	893408A01	КОМПЛЕКТ ШТИФТА Тримм	1
18	896161A01	Комплект электромотора тримма	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
19	896167A01	КОМПЛЕКТ РЕЗЕРВУАРА	1

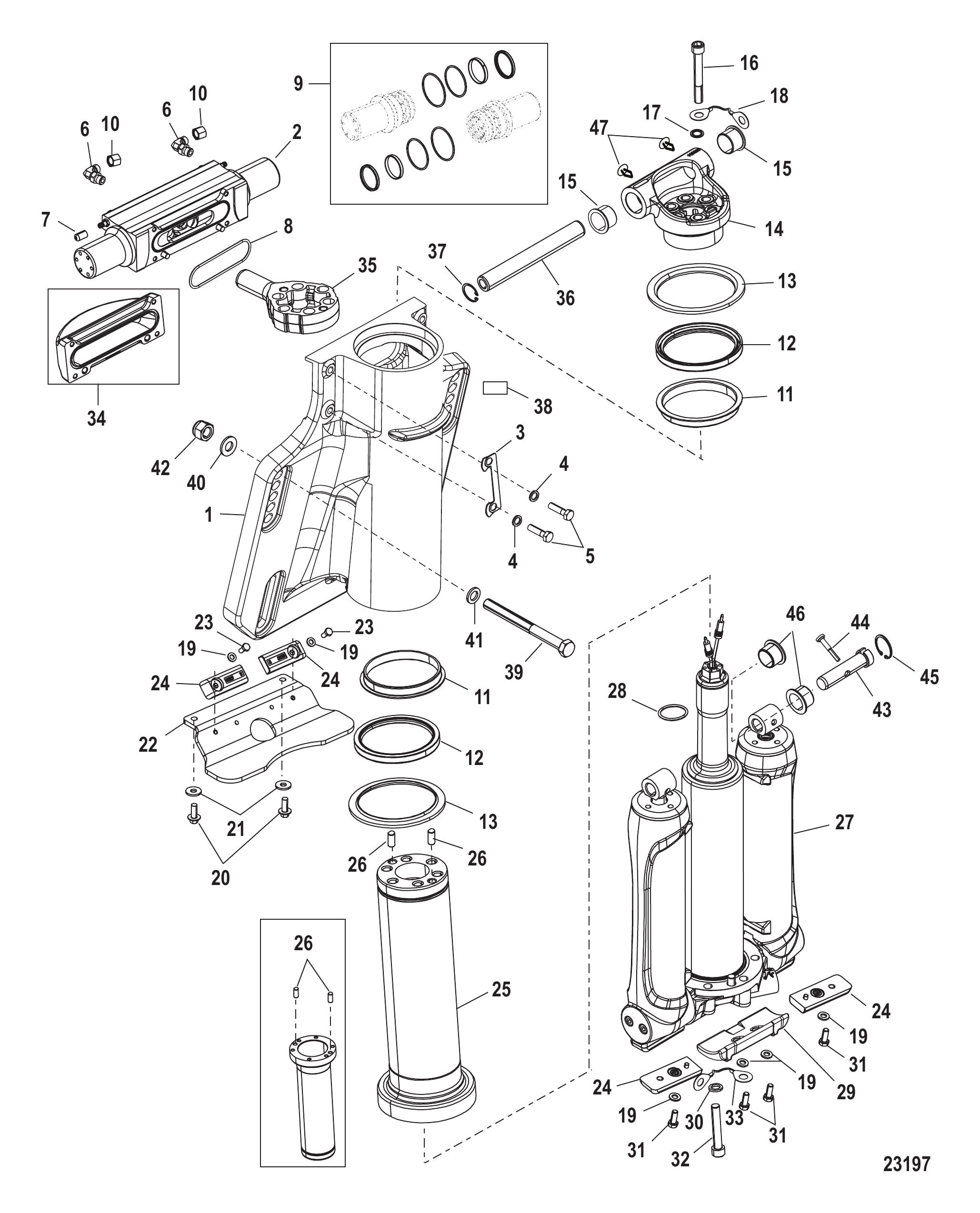

Рис. 28Цилиндр гидроподъема/рулевого управления Power Trim/Steering Cylinder

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Transom Assembly	1
1	880652T01	Пьедестал	1
1	880652T02	Пьедестал	1
2	896500A01	Комплект рулевого цилиндра	1
2	8M0118141	Рулевой цилиндр	1
3	893409	Фиксатор	2
3	8M0168425	Фиксатор	2
4	895853	Шайба	4
5	88509530	Винт (M8 x 30)	4
6	889552	ШТУЦЕР -6 ORB на -6 ORFS (90 градусов)	1
7	889550	КРЫШКА дренажная - винил	2
8	880667	Сальник	1
8	8M0155530	Сальник пьедестала	1
9	896173A01	Комплект сальников рулевого цилиндра	1
9	8M0045604	Комплект сальников рулевого цилиндра	1
10	892524	ФИТИНГ	2
11	8806621	Подшипник	2
11	8M0217557	Подшипник	2
12	880661	Уплотнение	2
12	8M0217558	Сальник	2
13	8806561	Подшипник	2
13	8M0217560	Подшипник упорный	2
14	880654T03	Головка рулевая	1
15	8806551	Подшипник (1.25 дюйма)	2
16	885094105	ВИНТ (M14 x 105)	6
17	885112	Шайба	7
17	8M0217559	Шайба	7
18	88238T23	Трос в сборе	1
19	889545	Шайба	6
19	8M0161430	ШАЙБА ПЛОСКАЯ	6
20	4010720	ВИНТ (M8 x 20)	2
21	72397	ШАЙБА	2
22	896120T	Пластина дефлектора (серебристая)	1
22	8M0045157	Пластина дефлектора (чёрная)	1
23	4000327	ВИНТ (M6 x 14)	2
24	893404	Анод	4
24	8M0220986	АНОД ТРИММА	4
25	880660T01	Трубка рулевая	1
25	8M0220571	Трубка рулевая	1
26	885111	Штифт установочный (.375 x .875)	6/8
27	880658T	Узел силового тримма	1
27	880658T03	Узел силового тримма	1
27	880658T01	Узел гидроподъема	1
27	880658T03	Узел силового тримма	1
28	895854	Уплотнительное кольцо	1
28	8M0217562	Уплотнительное кольцо	1
29	880653	Анод	1
29	8M0220987	АНОД КОЛЛЕКТОРА ТРИММА	1
30	889549	ШАЙБА	6
31	889543016	Болт	4
32	88510450	Винт	6
33	88238T24	Трос в сборе	1
34	893405T	Крышка	1
34	8M0217564	Крышка рулевого рычага	1
35	880665T01	Рычаг рулевой	1
36	895390	Палец наклона	1
36	8M0228705	Палец откидывания	1
37	885100	Кольцо стопорное	1
37	8M0038931	Кольцо стопорное	1
38	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
39	67755003	Винт (.500-20 x 5.500)	4
39	8M0038370	Винт (.500-20 x 5.50)	4
40	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
40	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
41	895062	Шайба	4
41	8M0204704	Шайба	4
42	82671117	ГАЙКА (.500-20)	4
43	884889002	Штифт	2
43	8M0146467	Палец	2
44	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
45	895304	Стопорное кольцо	2
46	8806641	Подшипник (.625 дюйма)	4
47	95925	Заглушка нижнего кожуха	2

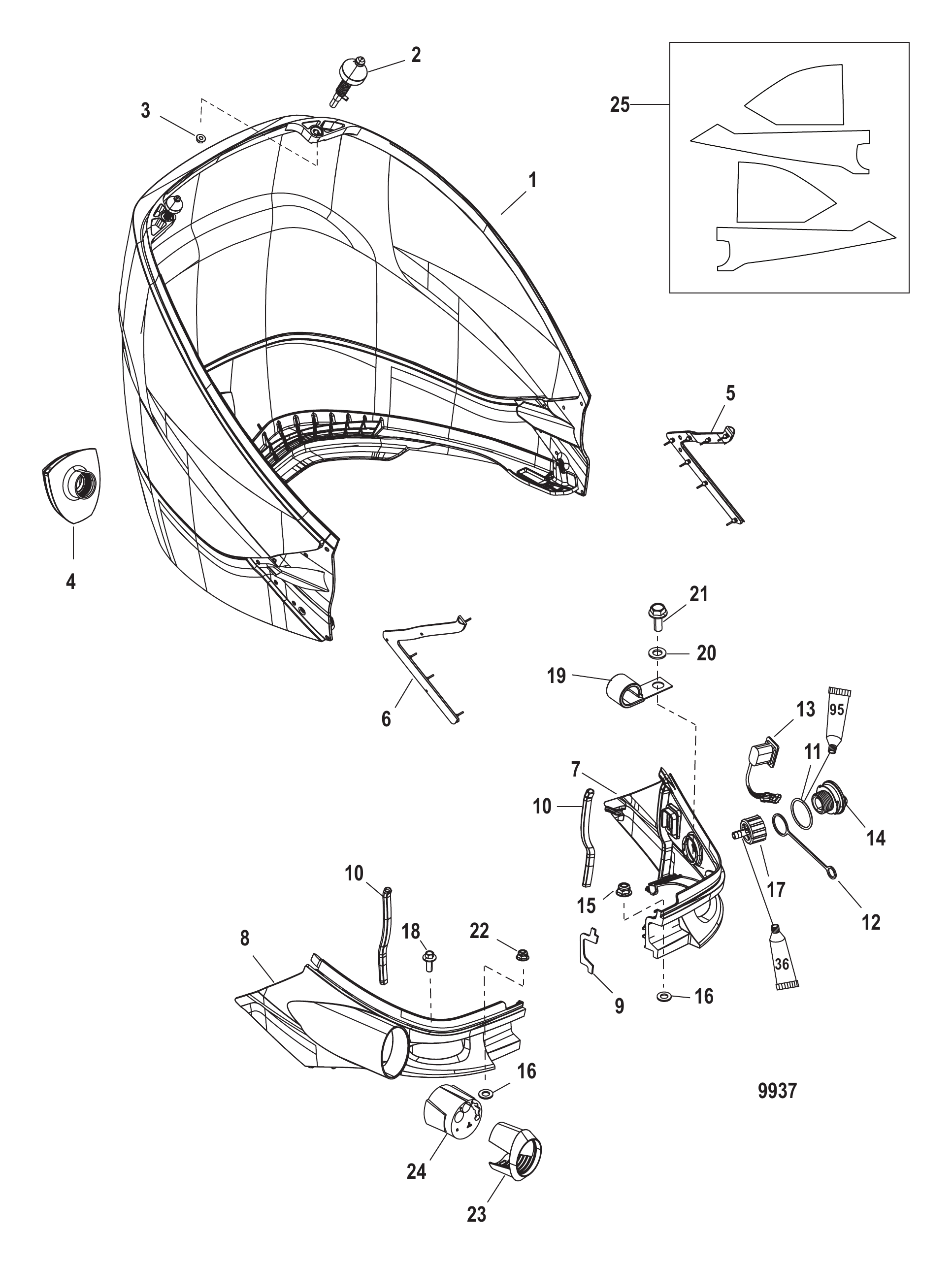

Рис. 29Задний кожух Rear Cowl

REF	Номер детали	Наименование	Кол-во
1	885358T04	Кожух в сборе задний, черный (без наклеек)	1
1	8M0050001	ORD 100-8M0100175 Mercury / Quicksilver	1
2	888961A01	Палец в сборе	2
3	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
4	885360	Клапан холостого хода	1
5	893343001	Уплотнение левого борта	1
6	893344001	Уплотнение правого борта	1
7	885356T02	Воздухозаборник - левый борт	1
7	885356T03	ORD 885357T04 Mercury / Quicksilver	1
8	885357T02	Воздухозаборник - правый борт	1
8	885357T03	ORD 885357T04 Mercury / Quicksilver	1
9	892315	ПРОКЛАДКА	1
10	897125	Сальник	2
10	8M0043266	Сальник	2
11	888957	Уплотнительное кольцо	1
12	889823001	Пробка сливная с фиксатором	1
12	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
13	896620001	Переключатель тримма	1
13	8M0235191	Выключатель тримма	1
14	888958001	Пробка промывочного порта	1
14	8M0215105	ПРОБКА Промывочная	1
15	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
16	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
17	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
18	4006731	ВИНТ (M6 x 16)	1
19	858951A01	Комплект хомутов	1
20	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
20	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
21	4006731	ВИНТ (M6 x 16)	1
22	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	895316	Переходник	1
23	8M0214997	Адаптер	1
24	897169	Втулка уплотнительная	1
24	8M0214987	Втулка уплотнительная	1
25	8M4501634	Комплект шумоизоляции, компонент 885358T04	1

Рис. 30Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896280007	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238070	Руководство по установке	1
-	10237070	Руководство по эксплуатации 200-275, 4-тактный L6 SC, английский	1
-	10237J70	Руководство по эксплуатации 200-275 4-тактный L6 SC, испанский	1
-	10237D70	Руководство по эксплуатации 200-275 4-тактный L6 SC, французский	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

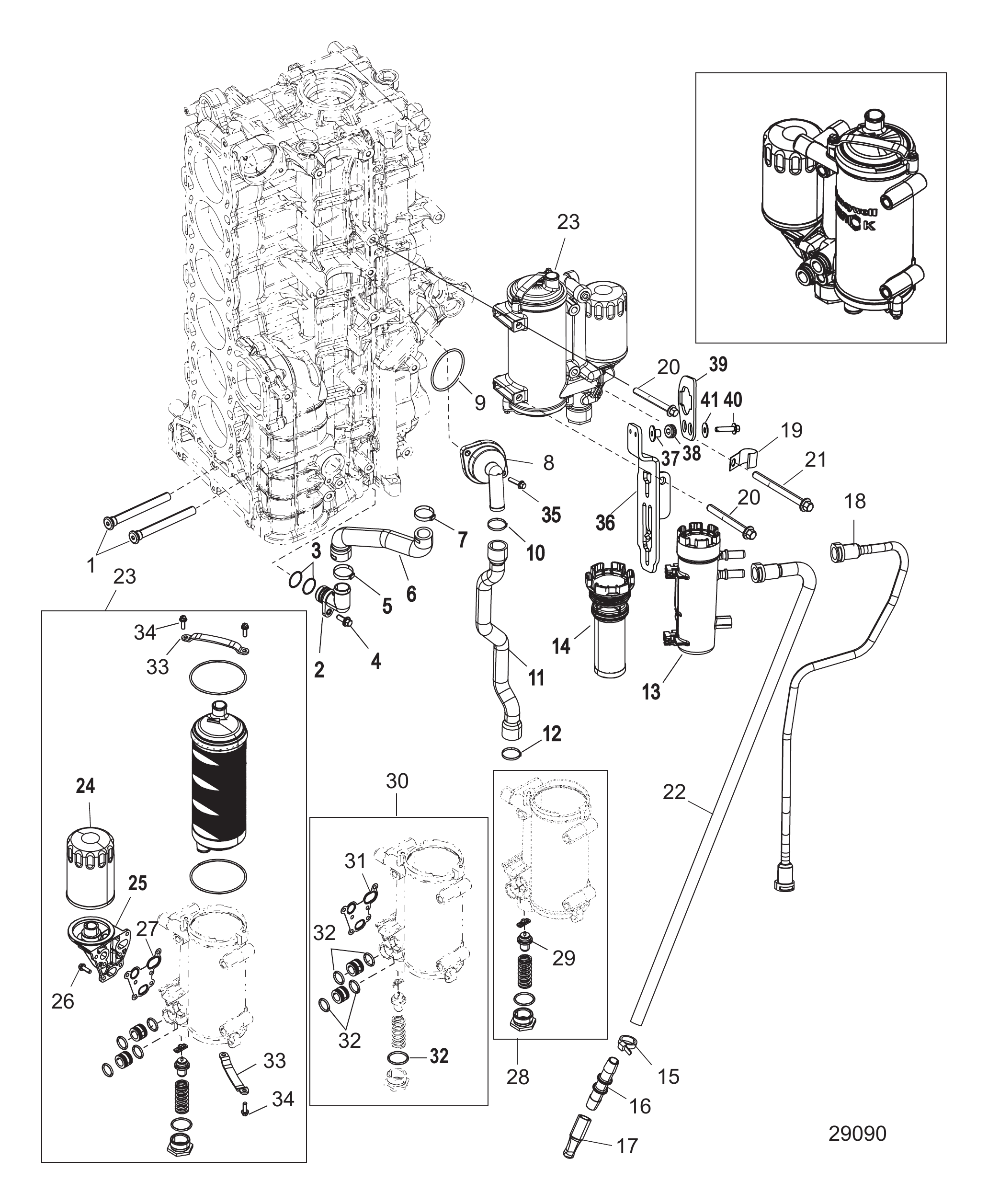

Рис. 31Блок цилиндров/масляный охладитель правого борта (1B830815 и ранее) Starboard Cylinder Block/Oil Cooler (1B830815 and Below)

REF	Номер детали	Наименование	Кол-во
1	892404A05	Дефлектор водяной в сборе	2
2	885518A02	Штуцер в сборе	1
3	62701	Кольцо уплотнительное	2
4	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
5	888988011	Хомут (38,1 мм)	1
6	888930003	Шланг	1
7	888988008	Хомут (34,6 мм)	1
7	8M0187145	ХОМУТ	1
8	892864T04	Термостат в сборе	1
8	8M0174561	Термостат в сборе	1
9	8M0005958	Уплотнительное кольцо	1
10	888988001	Хомут (36,1 мм)	1
10	8M0204719	Хомут 36,1 мм	1
11	892865	Шланг термостата	1
12	888988007	Хомут (42,5 мм)	1
13	892242T	Фильтр топливный в сборе	1
13	8M0062950	Фильтр в сборе	1
14	8M0020349	Фильтр топливный, элемент	1
14	8M0122423	Топливный фильтр Quicksilver	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	892356	РАЗЪЕМ	1
17	863156	Захват	1
18	8M0008224	Шланг топливный к подкачивающему насосу	1
18	8M0087107	Шланг	1
18	8M0042628	Шланг топливный к подкачивающему насосу	1
18	8M0087107	Шланг	1
19	78945	Хомут J-образный	1
20	88552785	Винт (M10 x 85)	3
20	8M0103824	ВИНТ	3
21	885527105	ВИНТ (M10 x 105)	1
21	8M0103820	Винт (M10 x 105)	1
22	880597	Шланг подачи топлива	1
22	8M0043788	Шланг 31.5 дюйма	1
22	8M0043788	Шланг 31.5 дюйма	1
22	8M0045343	Шланг подачи топлива в сборе, 32.5 дюйма	1
22	8M0046557	Шланг в сборе, подвод топлива, 8.2 дюйма	1
23	880640T11	Модуль встроенного масляного бака - в сборе	1
23	8M0132390	Модуль масляного радиатора	1
24	877769K01	Фильтр масляный (под маркой Mercury)	1
24	877769Q01	Фильтр масляный (под маркой Quicksilver)	1
25	880640A05	Корпус в сборе с интегрированным масляным модулем	1
25	8M0046694	Корпус в сборе	1
26	895336	Винт (M6 x 18)	6
26	8M0041014	Винт (M6 x 18)	6
27	880640500	Прокладка	1
27	8M0034568	Прокладка	1
28	880640A06	Комплект термостата с направляющей	1
29	880640508	Термостат	1
30	892801T53	Комплект для капитального ремонта	1
31	880640500	Прокладка	1
31	8M0034568	Прокладка	1
32	880640A09	Комплект уплотнительных колец	1
32	8M0071635	Комплект уплотнительных колец	1
33	895032	Стяжка	2
34	895336	Винт (M6 x 18)	4
34	8M0041014	Винт (M6 x 18)	4
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
36	8M0007906	Кронштейн	1
37	822003	Втулка	2
38	834985	Втулка уплотнительная	2
38	8M0190980	ВТУЛКА	2
39	8M0007908	Кронштейн	1
40	82129125	ВИНТ (M6 x 25 мм)	2
41	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
-	895247A07	Головка блока цилиндров в сборе	1

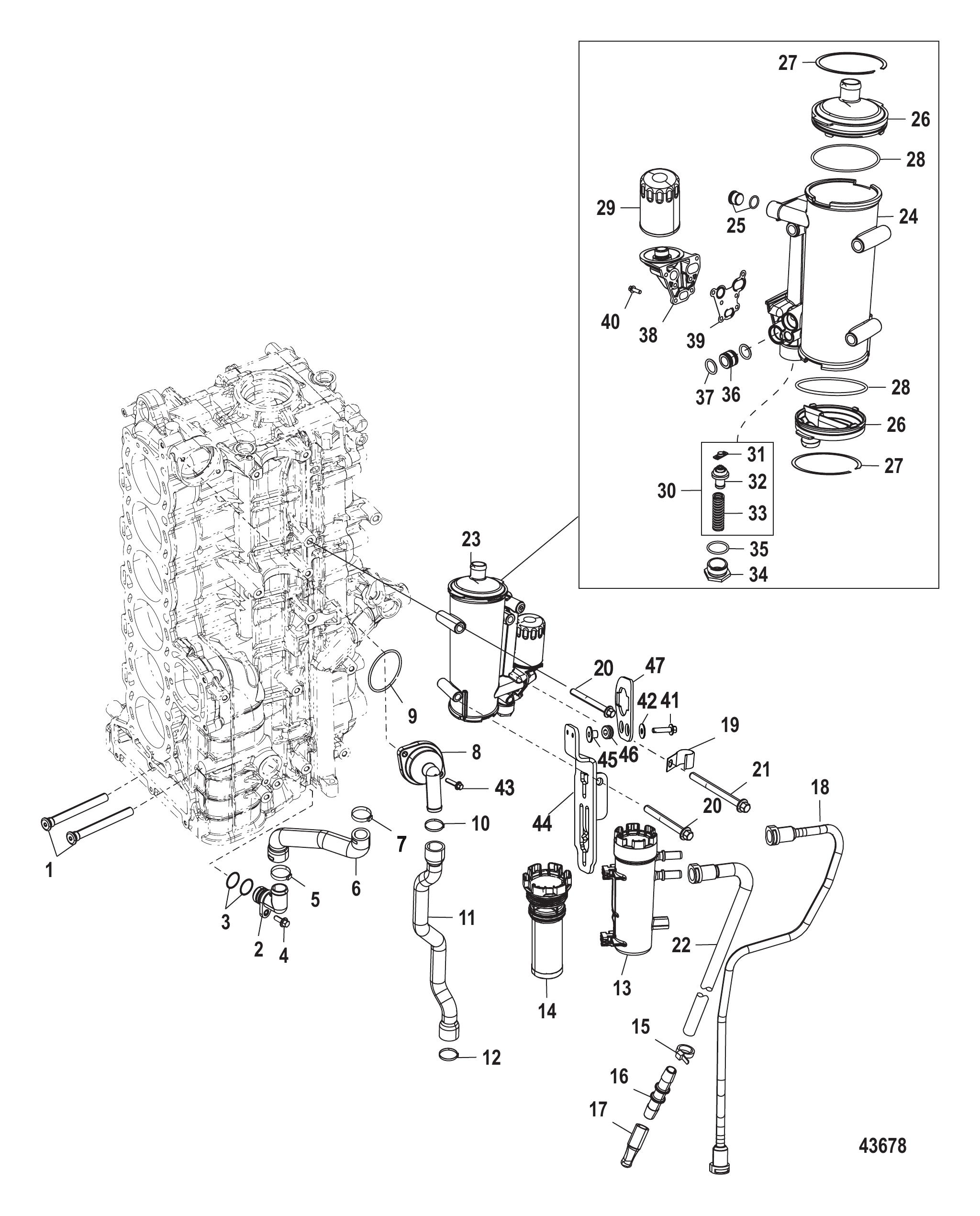

Рис. 32Блок цилиндров/масляный охладитель правого борта (1B830816 и позднее) Starboard Cylinder Block/Oil Cooler (1B830816 and Above)

REF	Номер детали	Наименование	Кол-во
1	892404A05	Дефлектор водяной в сборе	2
2	885518A02	Штуцер в сборе	1
3	62701	Кольцо уплотнительное	2
4	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
5	888988011	Хомут (38,1 мм)	1
6	888930003	Шланг	1
7	888988008	Хомут (34,6 мм)	1
7	8M0187145	ХОМУТ	1
8	892864T04	Термостат в сборе	1
8	8M0174561	Термостат в сборе	1
9	8M0005958	Уплотнительное кольцо	1
10	888988001	Хомут (36,1 мм)	1
10	8M0204719	Хомут 36,1 мм	1
11	892865	Шланг термостата	1
12	888988007	Хомут (42,5 мм)	1
13	892242T	Фильтр топливный в сборе	1
13	8M0062950	Фильтр в сборе	1
14	8M0020349	Фильтр топливный, элемент	1
14	8M0122423	Топливный фильтр Quicksilver	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	892356	РАЗЪЕМ	1
17	863156	Захват	1
18	8M0042628	Шланг топливный к подкачивающему насосу	1
18	8M0087107	Шланг	1
19	78945	Хомут J-образный	1
20	88552785	Винт (M10 x 85)	3
20	8M0103824	ВИНТ	3
21	885527105	ВИНТ (M10 x 105)	1
21	8M0103820	Винт (M10 x 105)	1
22	8M0046557	Шланг в сборе, подвод топлива, 8.2 дюйма	1
23	8M0046690	Модуль встроенного масляного бака, в сборе	1
23	8M0132390	Модуль масляного радиатора	1
24	NSS	NOT SOLD SEPARATE OIL COOLER HOUSING	1
25	891953	Пробка (18 мм)	2
26	8M0046698	Заглушка в сборе	2
27	8M0039464	Кольцо стопорное	1
28	8M0039516	Кольцо уплотнительное	1
29	877769K01	Фильтр масляный (под маркой Mercury)	1
30	8M0046693	Термостат в сборе	1
31	NSS	NOT SOLD SEPARATE Thermostat Stop	1
32	8M0041064	Термостат	1
32	8M0046693	Термостат в сборе	1
33	NSS	NOT SOLD SEPARATE SPRING	1
34	8M0046697	Пробка	1
35	NSS	NOT SOLD SEPARATE O-RING	1
36	8M0046696	Переходник в сборе	1
37	8M0188540	Кольцо уплотнительное	4
38	8M0046694	Корпус в сборе	1
39	8M0034568	Прокладка	1
40	8M0041014	Винт (M6 x 18)	2
40	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
41	82129125	ВИНТ (M6 x 25 мм)	2
42	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
43	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
43	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
44	8M0007906	Кронштейн	1
45	822003	Втулка	2
46	834985	Втулка уплотнительная	2
46	8M0190980	ВТУЛКА	2
47	8M0007908	Кронштейн	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A07	Головка блока цилиндров в сборе	1
-	8M0162888	Головка блока цилиндров в сборе, восстановленная в комплекте	1

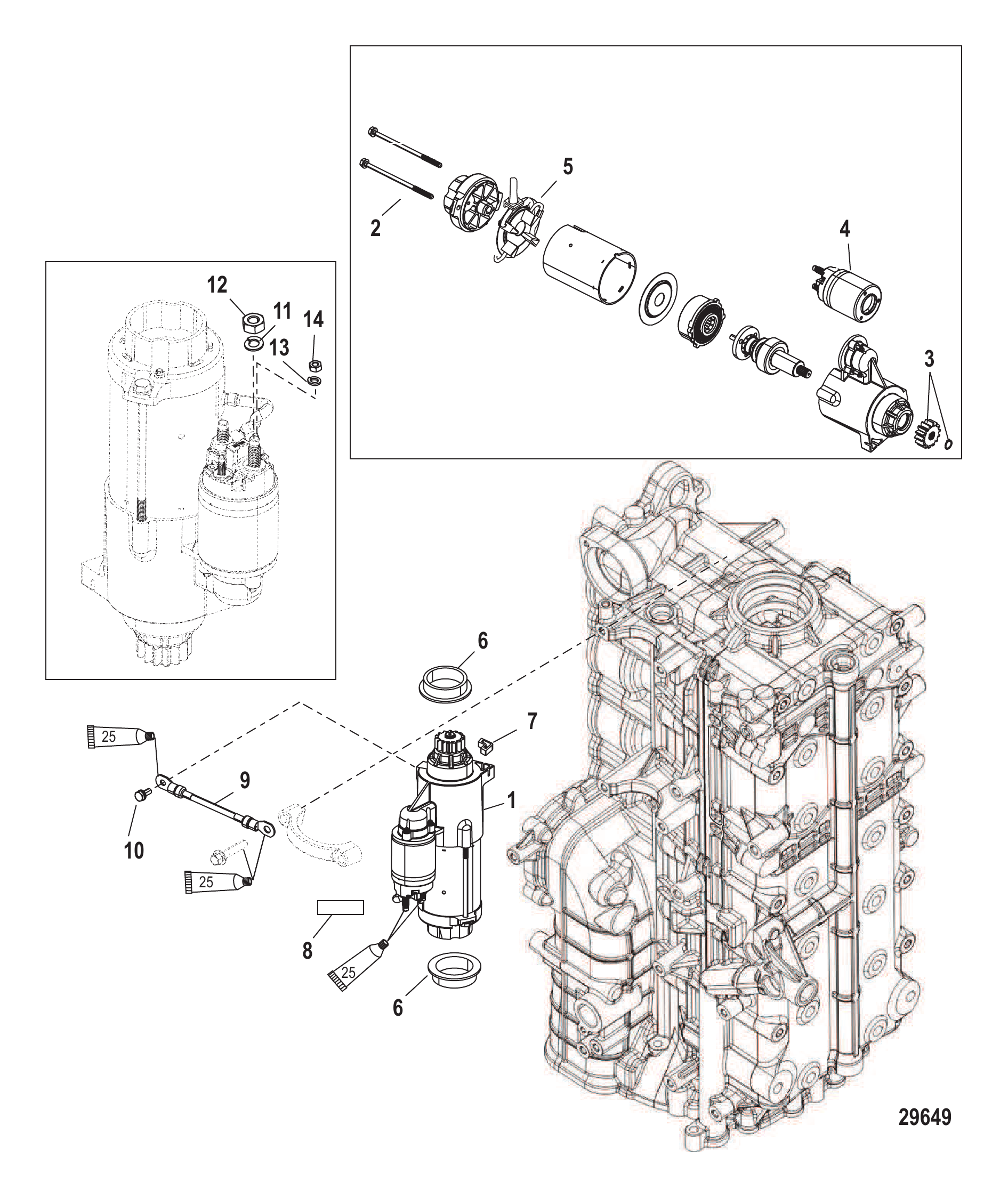

Рис. 33СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Screws	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	8M0034918	Втулка	2
7	8M0043276	Упор	1
8	NSS	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
10	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	400255	СТОПОРНАЯ ШАЙБА (M5)	1
14	400211	ГАЙКА (M5) Нержавеющая сталь	1

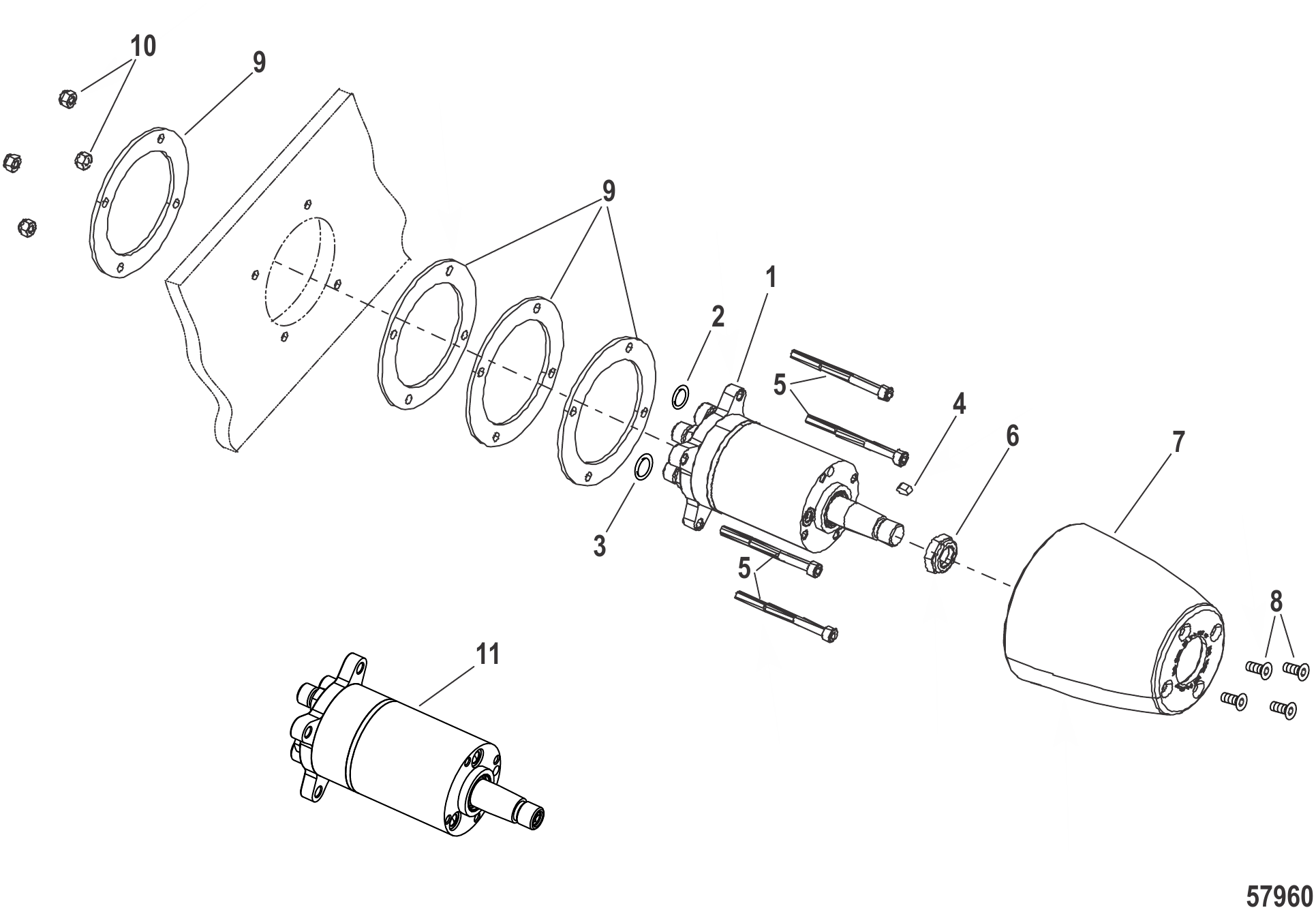

Рис. 34Комплект рулевой колонки - стандартный (892557A02, 892380A02, 892558A02) Steering Helm Kit-Standard (892557A02, 892380A02, 892558A02)

REF	Номер детали	Наименование	Кол-во
-	892557A02	Комплект рулевой колонки стандартный (32 куб. см)	1
-	892380A02	Комплект рулевой колонки стандартный (40 куб. см)	1
-	8M0240080	Комплект рулевой колонки стандартный 40 куб. см	1
-	892558A02	Комплект рулевой колонки стандартный (50 куб. см)	1
-	8M0240081	Комплект рулевой колонки стандартный 50 куб. см	1
1	892557T01	Рулевая колонка стандартная (32 куб. см)	1
1	8M0137438	Рулевая колонка стандартная (32 куб. см)	1
1	892380T01	Рулевая колонка стандартная (40 куб. см)	1
1	8M0137444	Рулевая колонка стандартная (40 куб. см)	1
1	892558T01	Рулевая колонка стандартная (50 куб. см)	1
1	8M0137448	Рулевая колонка стандартная (50 куб. см)	1
2	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
3	8M6001491	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.364 x .070)	2
3	8M0047399	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО -6 ORFS	2
4	893394	Шпонка с фиксирующим язычком (6.35 мм)	1
5	4008875	ВИНТ (M6 x 75)	4
5	4008850	ВИНТ (M6 x 50)	4
6	826709121	Гайка (.625-18) нержавеющая сталь	1
7	892328T	КРЫШКА штурвала	1
8	896842	Винт (M6 x 14)	4
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	4
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	3
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	2
10	401196	ГАЙКА (M6)	4

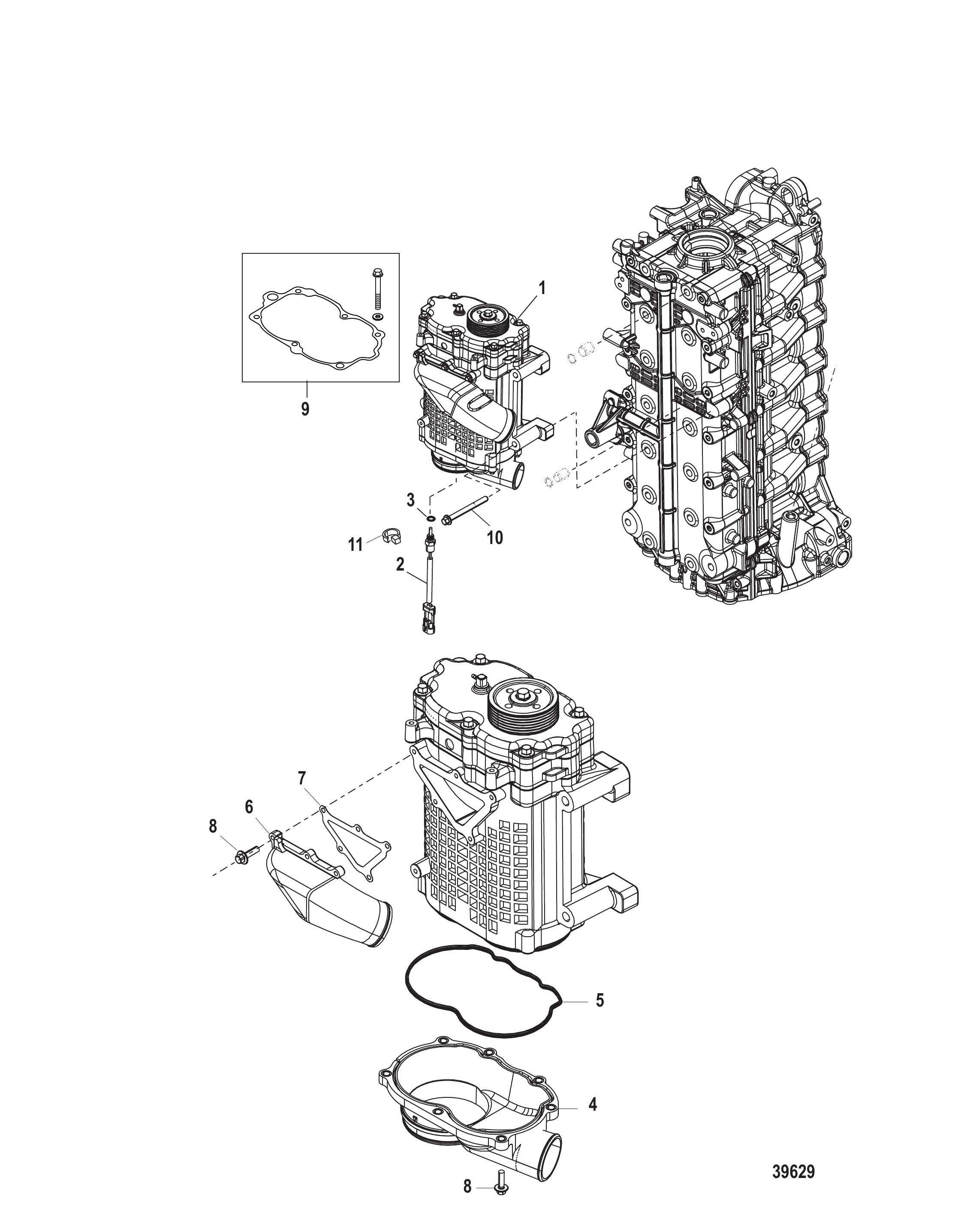

Рис. 35Нагнетатель SuperCharger

REF	Номер детали	Наименование	Кол-во
1	898096A02	КОМПЛЕКТ НАДДУВАТЕЛЯ	1
1	8M0103744	НАДДУВАТЕЛЬ	1
2	885342001	ДАТЧИК В СБОРЕ	1
2	8M0148668	ДАТЧИК В СБОРЕ	1
3	888814	Кольцо уплотнительное (.351 x .072)	1
3	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
4	888947A05	Комплект впускного патрубка	1
5	888947501	Прокладка	1
6	888947A04	Комплект выпускного патрубка	1
6	8M0060303	Комплект нагнетателя	1
7	888947504	Прокладка	1
8	888947502	Болт	9
-	888947A10	Комплект торцевой крышки нагнетателя	1
-	8M0045222	Комплект торцевой крышки нагнетателя	1
-	8M0045222	Комплект торцевой крышки нагнетателя	1
9	847803A02	Комплект втулки и прокладки	1
10	885527105	ВИНТ (M10 x 105)	4
10	8M0103820	Винт (M10 x 105)	4
11	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1

Рис. 36Инструменты Tools

REF	Номер детали	Наименование	Кол-во
-	895277001	ИНСТРУМЕНТ Ключ (75 мм x 30) с пазами	1
-	889277Q03	ГАЕЧНЫЙ КЛЮЧ	1
-	809905001	КЛЮЧ-АДАПТЕР ДИНАМОМЕТРИЧЕСКИЙ	1
-	822778004	ПЕРЕХОДНИК ИНСТРУМЕНТА ШТУЦЕР - ГИДРОПОДЪЕМ	1
-	895343T02	ИНСТРУМЕНТ съёмник маховика	1
-	895346	Болт	1
-	896504A01	ИНСТРУМЕНТ в сборе для подъёма подвесного мотора	1
-	889675A01	Инструмент шунт 14-контактный	1
-	804998T	Инструмент для слива/залива редукторного масла	1
-	896661	Съемник топливного фильтра	1
-	889283A01	Набор инструментов для подкачки топлива	1

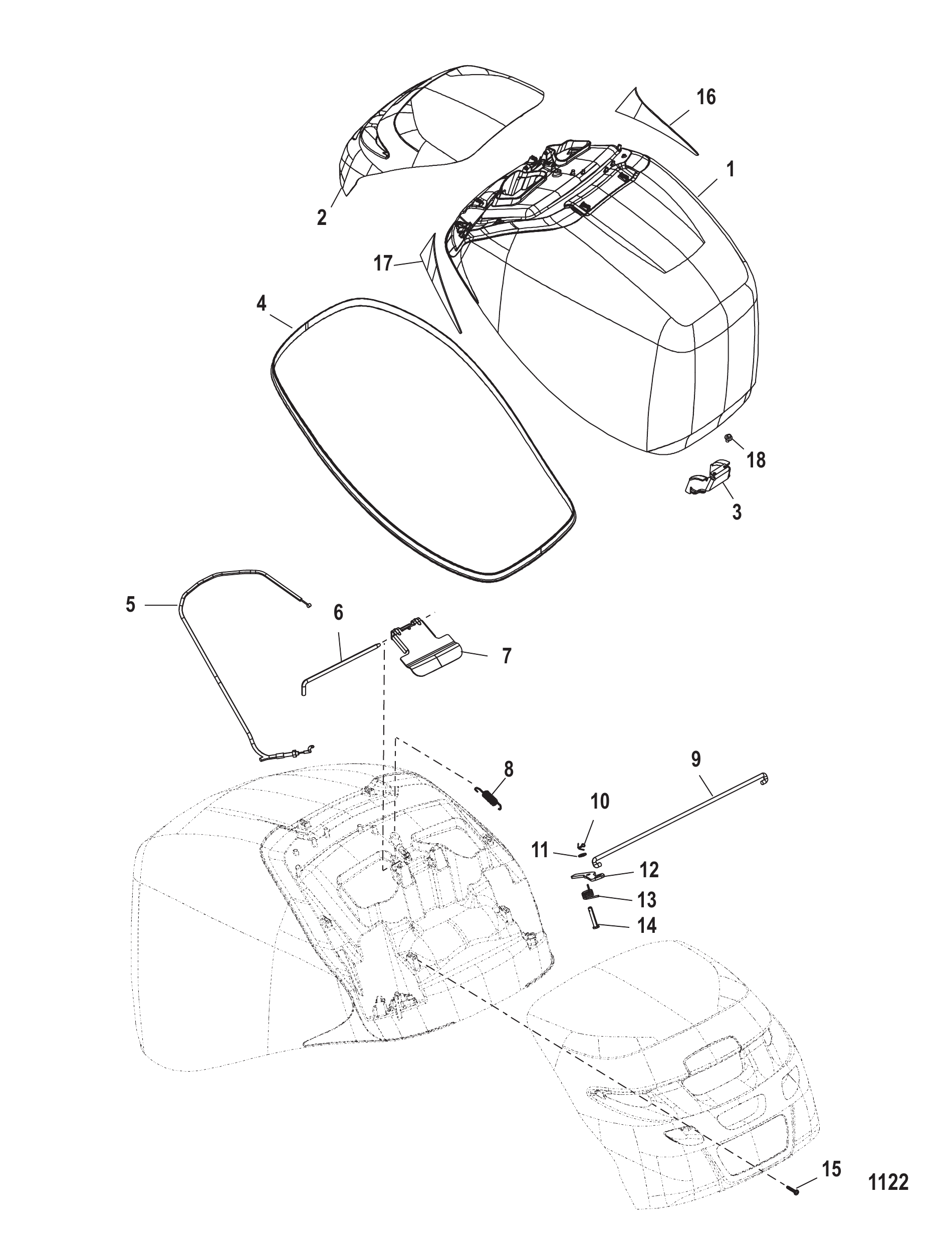

Рис. 37ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	8M0049999	ORD 100-8M0063711 Mercury / Quicksilver	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A07	Комплект наклеек (Mariner 275)	1

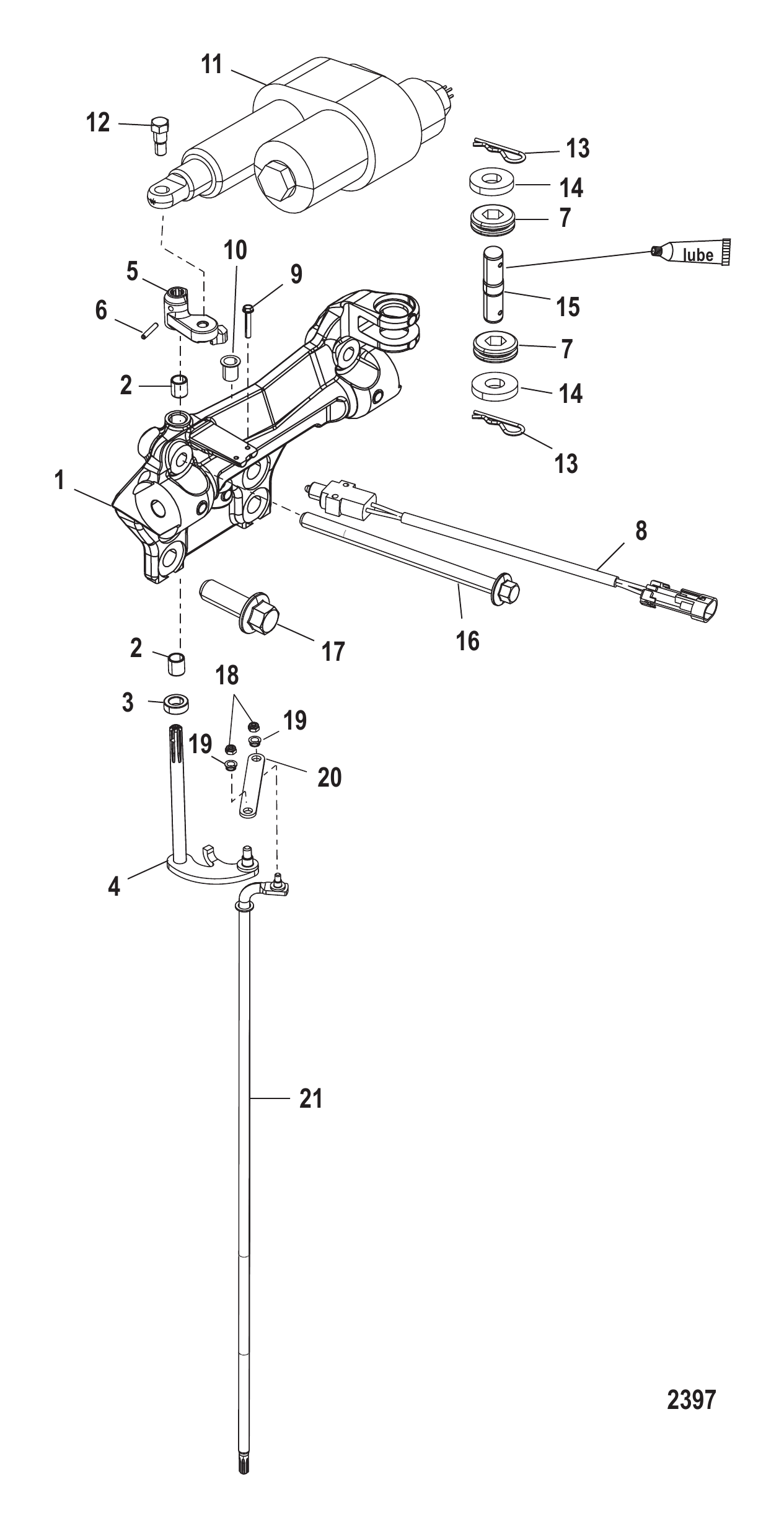

Рис. 38Верхние компоненты переключения Upper Shift Components

REF	Номер детали	Наименование	Кол-во
-	888994T03	КРОНШТЕЙН В СБОРЕ передняя опора	1
-	888994T04	КРОНШТЕЙН В СБОРЕ передняя опора	1
1	NSS	NOT SOLD SEPARATE Bracket	1
2	892417	ВТУЛКА	2
3	892049	ПРОСТАВКА	1
3	8M0047763	ПРОСТАВКА	1
4	885506001	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
4	8M0026131	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
5	889727001	Коромысло	1
6	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
7	833155	Втулка	2
8	889514A01	Выключатель	1
8	8M0207794	Выключатель	1
9	88075020	ВИНТ (M3 x 20)	2
10	85999	Втулка	1
11	8M0048114	Исполнительный механизм переключения передач	1
11	8M0124413	Исполнительный механизм переключения передач	1
12	8855091	ВИНТ	1
13	885512	Шплинт	2
14	885511003	ШАЙБА	2
15	895770	Палец поворотный	1
16	895811155	ВИНТ (M10 x 155)	2
16	8M0207826	ВИНТ	2
17	88510940	Винт (M14)	4
17	8M0103802	ВИНТ	4
18	401386	ГАЙКА (M6) Нержавеющая сталь	2
19	97896	Втулка	2
20	885505	Тяга вала переключения	1
21	888987001	Вал переключения передач (удлинённый)	1
21	8M0181378	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
21	888987002	Вал переключения передач (X-Long)	1
21	8M0183223	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
21	888987003	Вал переключения передач (XX-длинный)	1
21	8M0180097	ВАЛ ПЕРЕКЛЮЧЕНИЯ XXL	1

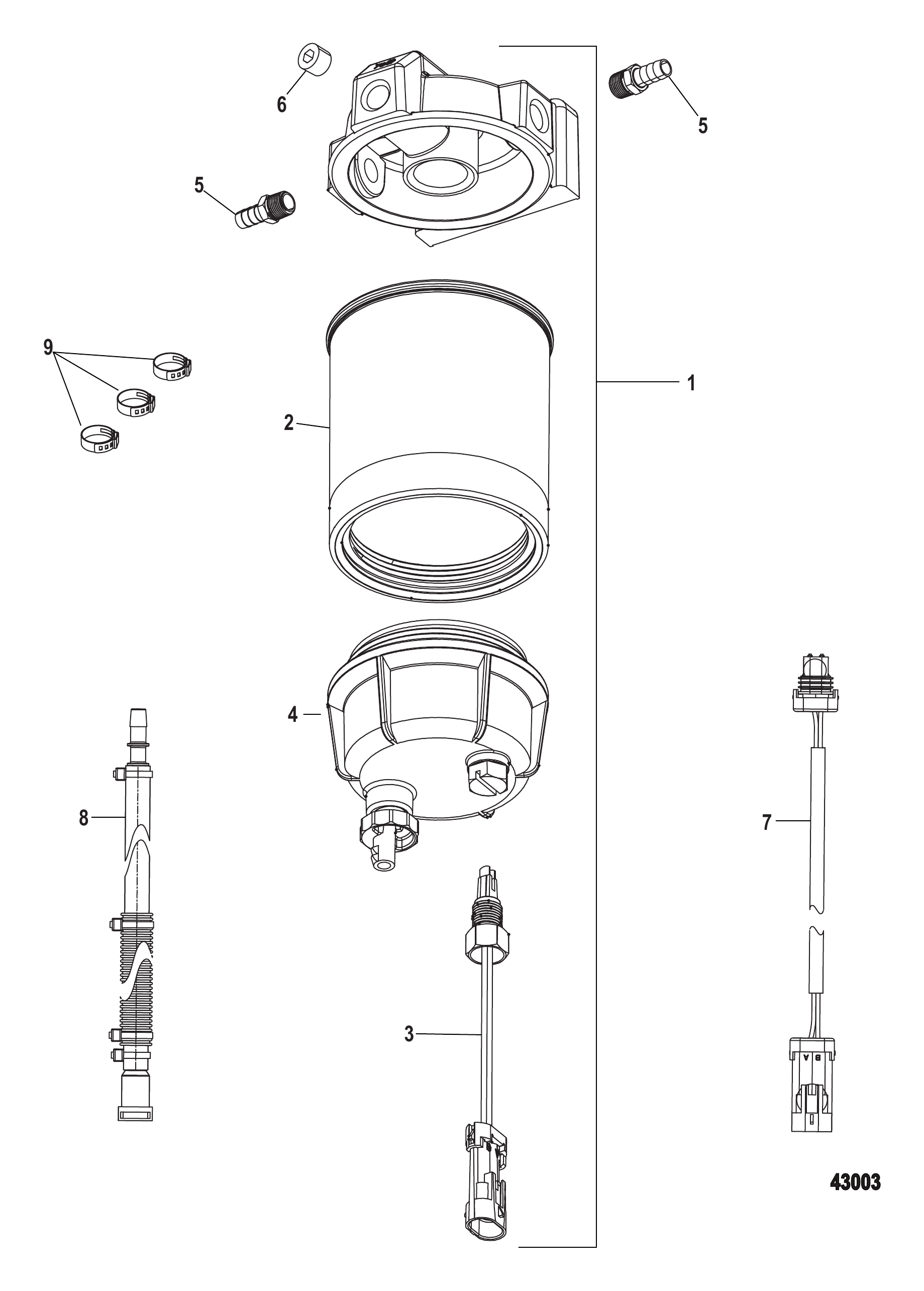

Рис. 39Комплект фильтра сепаратора воды 886638A01 Water Separator Filter Kit 886638A01

REF	Номер детали	Наименование	Кол-во
-	886638A01	КОМПЛЕКТ ВОДООТДЕЛИТЕЛЯ	1
1	8M0022130	Комплект сепаратора топлива и воды	1
1	8M0109360	Комплект сепаратора	1
2	886638	Элемент топливного фильтра	1
2	8M0146206	Элемент 1 IN	1
3	8M0021043	Датчик в сборе топлива и воды	1
3	8M0214989	Датчик наличия воды в топливе	1
4	8M0021044	ЧАША	1
4	8M0214990	ЧАША ФИЛЬТРА	1
5	34982	РАЗЪЕМ	2
6	73379	ПРОБКА (.250-18)	1
6	8M0180564	Пробка (.250-18)	1
7	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
8	8M0044043	ШЛАНГ В СБОРЕ	1
9	855697	ХОМУТ (16.2)	3
9	8M0204696	Хомут	3
-	8M0105263	Жгут проводов, удлинитель датчика WIF - 36 дюймов	1
-	8M0105264	Жгут проводов, удлинитель датчика WIF - 72 дюйма	1
