水星 Mercury 225 HP 4.6L V8 Pro XS 2B529482 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-8M0145604 · 共 44 个部位 · 1803 条零件

1Декоративная панель 2Аксессуары 3АДАПТЕРНАЯ ПЛИТА 4Крепление генератора/ремень 3B056352 и ранее 5Крепление генератора/ремень 3B056353 и новее 6Крышка распределительного вала 7Система охлаждения 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9Блок цилиндров 10Головка цилиндров и распределительный вал 11Наклейки 12Комплекты удлинителей ведущего вала 13Картер редуктора 14ЭЛЕКТРООБОРУДОВАНИЕ 15Жгут проводов двигателя, ремонтные концы жгута - 8M0142259 16Выпуск 3B050617 и ранее 17Выпуск 3B050618 и новее 18Маховик 3B056352 и ранее 19Маховик 3B056353 и позднее 20Топливный фильтр с датчиком воды (крепление на лодке)21Компоненты модуля подачи топлива 8M0132732 22ТОПЛИВНАЯ СИСТЕМА 23Редуктор, карданный вал, Torque Master (передаточное число 1,75)24Редуктор, карданный вал - 4.80 Torpedo (передаточное число 1,85)25Редуктор, карданный вал - 5.44 Torpedo (передаточное число 1,75)26Редуктор, гребной вал - реверсивный, 5.44 Torpedo (передаточное число 1,75)27Редуктор, гребной вал - стандартный, 4.80 Torpedo (передаточное число 1,85)28Редуктор, гребной вал - стандартный, 5.44 Torpedo (передаточное число 1,75)29Гребной вал редуктора - стандартный, Torque Master (передаточное число 1,75)30Система зажигания 31Конструкция впускной системы I 32Конструкция впускной системы II 33Нижний кожух 34КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 35МАСЛЯНАЯ СИСТЕМА 36Компоненты гидроподъема 8M0225374 (Design II/III)37Компоненты гидроподъема, пластиковый корпус двигателя - 8M0142341/8M0164977 (Design I)38Узел гидроподъема/транца 39Сервисные/вспомогательные материалы 40Механическая система переключения 41СТАРТЕР 42Поворотный кронштейн и рулевой рычаг 43Инструменты 44ВЕРХНИЙ КОКПИТ

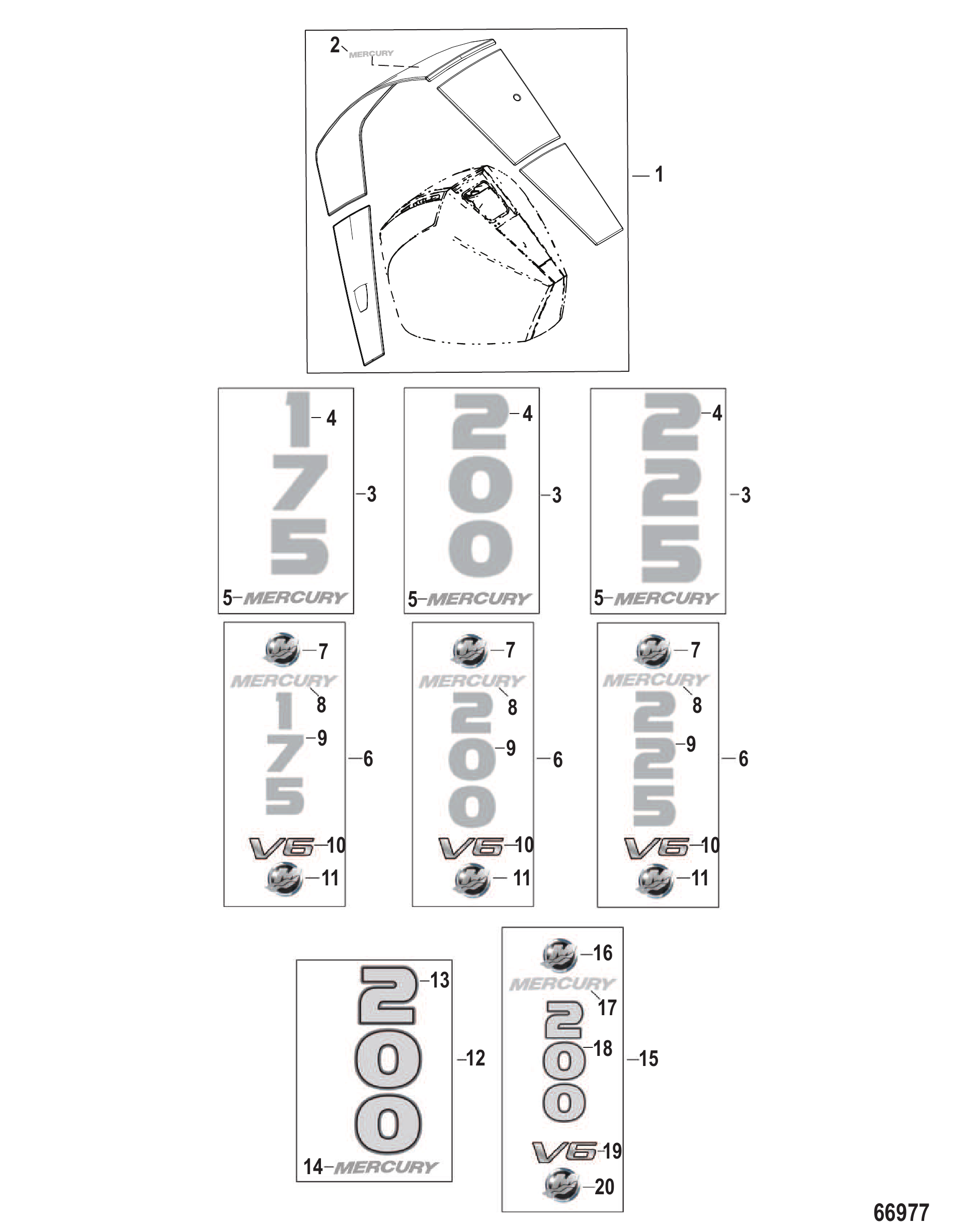

Рис. 1Декоративная панель Accent Panel

REF	Номер детали	Наименование	Кол-во
1	8M0142211	КОЖУХ ДЕКОРАТИВНЫЙ В СБОРЕ Redline Red	1
1	8M0142212	КОЖУХ ДЕКОРАТИВНЫЙ В СБОРЕ Pacific Blue	1
1	8M0142213	КОЖУХ ДЕКОРАТИВНЫЙ В СБОРЕ Mercury Silver	1
1	8M0142214	КОЖУХ ДЕКОРАТИВНЫЙ В СБОРЕ Graphite Grey	1
1	8M0142215	КОЖУХ ДЕКОРАТИВНЫЙ В СБОРЕ Pro Black	1
1	8M0142216	КОЖУХ ДЕКОРАТИВНЫЙ В СБОРЕ Под покраску	1
2	8M0147920	НАКЛЕЙКА Mercury, Silver	1
2	8M0147987	НАКЛЕЙКА Mercury, Dark Silver	1
3	8M0142189	КОМПЛЕКТ НАКЛЕЕК Задний, 175 HP	1
3	8M0214844	КОМПЛЕКТ НАКЛЕЕК 175 HP	1
3	8M0142190	Комплект наклеек задний, 200 л.с.	1
3	8M0214845	Комплект наклеек задний, 200 л.с.	1
3	8M0142191	Комплект наклеек 225 л.с.	1
3	8M0214846	Наклейка 225 л.с.	1
4	8M0217478	Наклейка задняя, 175	1
4	8M0217479	Наклейка задняя, 200	1
4	8M0217480	Наклейка задняя, 225	1
5	8M0153042	Наклейка Mercury, серебристая	1
6	8M0214844	КОМПЛЕКТ НАКЛЕЕК 175 HP	1
6	8M0214845	Комплект наклеек задний, 200 л.с.	1
6	8M0214846	Наклейка 225 л.с.	1
7	8M0159716	Наклейка M Icon, 53 мм чёрная	1
8	8M0153042	Наклейка Mercury, серебристая	1
9	8M0217478	Наклейка задняя, 175	1
9	8M0217479	Наклейка задняя, 200	1
9	8M0217480	Наклейка задняя, 225	1
10	8M0214841	Наклейка V6	1
11	8M0043705	Наклейка M-Icon, 60 мм чёрная, передняя часть капота, MERCURY	1
12	8M0142194	Комплект наклеек задний, 200 л.с.	1
13	8M0217481	Наклейка задняя, 200 SeaPro	1
14	8M0153042	Наклейка Mercury, серебристая	1
15	8M0214848	Комплект наклеек 200 л.с.	1
16	8M0159716	Наклейка M Icon, 53 мм чёрная	1
17	8M0153042	Наклейка Mercury, серебристая	1
18	8M0217481	Наклейка задняя, 200 SeaPro	1
19	8M0214841	Наклейка V6	1
20	8M0043705	Наклейка M-Icon, 60 мм чёрная, передняя часть капота, MERCURY	1

Рис. 2Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	892440A08	КОМПЛЕКТ НАСОСА гидроусилителя рулевого управления	1
-	8M0131262	Комплект насоса гидроусилителя руля (12 футов)	1
-	892440A09	КОМПЛЕКТ НАСОСА гидроусилителя рулевого управления	1
-	8M0131263	Комплект насоса гидроусилителя руля (24 фута)	1
-	892380A02	Комплект рулевой колонки стандартный (40 куб. см)	1
-	8M0240080	Комплект рулевой колонки стандартный 40 куб. см	1
-	892557A02	Комплект рулевой колонки стандартный (32 куб. см)	1
-	8M0240079	Комплект рулевой колонки стандартный 32 куб. см	1
-	892558A02	Комплект рулевой колонки стандартный (50 куб. см)	1
-	8M0240081	Комплект рулевой колонки стандартный 50 куб. см	1
-	892450K01	КОМПЛЕКТ ШЛАНГОВ (1 фут) гидравлический, цилиндр — штурвал	1
-	897982K01	ORD 32-897982K02 Mercury / Quicksilver	1
-	892450K02	КОМПЛЕКТ ШЛАНГОВ (2 фута) гидравлический, цилиндр — штурвал	1
-	8M0167281	Комплект шлангов 2 фута	1
-	892450K03	КОМПЛЕКТ ШЛАНГОВ (3 фута) гидравлический, цилиндр — штурвал	1
-	8M0167282	Комплект шлангов 3 фута	1
-	892450K04	КОМПЛЕКТ ШЛАНГОВ (4 фута) гидравлический, цилиндр — штурвал	1
-	8M0167283	Комплект шлангов 4 фута	1
-	892450K05	КОМПЛЕКТ ШЛАНГОВ (5 футов) гидравлический, цилиндр — штурвал	1
-	8M0167284	Комплект шлангов 5 футов	1
-	892450K06	КОМПЛЕКТ ШЛАНГОВ (6 футов) гидравлический, цилиндр — штурвал	1
-	8M0167285	Комплект шлангов 6 футов	1
-	892450K07	КОМПЛЕКТ ШЛАНГОВ (7 футов) гидравлический, цилиндр — штурвал	1
-	8M0167286	Комплект шлангов 7 футов	1
-	892450K08	КОМПЛЕКТ ШЛАНГОВ (8 футов) гидравлический, цилиндр — штурвал	1
-	8M0167287	Комплект шлангов 8 футов	1
-	892450K10	КОМПЛЕКТ ШЛАНГОВ (10 футов) гидравлический, цилиндр — штурвал	1
-	8M0167288	Комплект шлангов 10 футов	1
-	892450K12	КОМПЛЕКТ ШЛАНГОВ (12 футов) гидравлический, цилиндр — штурвал	1
-	8M0167289	Комплект шлангов 12 футов	1
-	892450K14	КОМПЛЕКТ ШЛАНГОВ (14 футов) гидравлический, цилиндр — штурвал	1
-	8M0167290	Комплект шлангов 14 футов	1
-	892450K16	КОМПЛЕКТ ШЛАНГОВ (16 футов) гидравлический, цилиндр — штурвал	1
-	8M0167291	Комплект шлангов 16 футов	1
-	892450K18	КОМПЛЕКТ ШЛАНГОВ (18 футов) гидравлический, цилиндр — штурвал	1
-	8M0167292	Комплект шлангов 18 футов	1
-	892450K22	КОМПЛЕКТ ШЛАНГОВ (22 фута) гидравлический, цилиндр — штурвал	1
-	8M0167294	Комплект шлангов 22 фута	1
-	892450K24	КОМПЛЕКТ ШЛАНГОВ (24 фута) гидравлический, цилиндр — штурвал	1
-	8M0167295	Комплект шлангов 24 фута	1
-	892450K26	КОМПЛЕКТ ШЛАНГОВ (26 футов) гидравлический, цилиндр — штурвал	1
-	8M0167296	Комплект шлангов 26 футов	1
-	892450K30	КОМПЛЕКТ ШЛАНГОВ (30 футов) гидравлический, цилиндр — штурвал	1
-	8M0167298	Комплект шлангов 30 футов	1
-	892438K02	Комплект шлангов гидроусилителя руля, силовой модуль (2 фута), гидравлический, от насоса к штурвалу	1
-	8M0150604	Комплект от насоса к переборке/штурвалу 2 фута	1
-	892438K03	Комплект шлангов гидроусилителя руля, силовой модуль (3 фута), гидравлический, от насоса к штурвалу	1
-	8M0150605	Комплект от насоса к переборке/штурвалу 3 фута	1
-	892438K04	Комплект шлангов гидроусилителя руля, силовой модуль (4 фута), гидравлический, от насоса к штурвалу	1
-	8M0150606	Комплект от насоса к переборке/штурвалу 4 фута	1
-	892438K05	Комплект шлангов гидроусилителя руля, силовой модуль (5 футов), гидравлический, от насоса к штурвалу	1
-	8M0150607	Комплект от насоса к переборке/штурвалу 5 футов	1
-	892438K06	Комплект шлангов, силовой модуль (6 футов), гидравлический, от насоса к штурвалу	1
-	8M0150608	Комплект от насоса к переборке/штурвалу 6 футов	1
-	892438K07	Комплект шлангов, силовой модуль (7 футов), гидравлический, от насоса к штурвалу	1
-	8M0150610	Комплект от насоса к переборке/штурвалу 7 футов	1
-	892438K08	Комплект шлангов, силовой модуль (8 футов), гидравлический, от насоса к штурвалу	1
-	8M0150612	Комплект от насоса к переборке/штурвалу 8 футов	1
-	892438K10	Комплект шлангов гидроусилителя руля, силовой модуль (10 футов), гидравлический, от насоса к штурвалу	1
-	8M0150613	Комплект от насоса к переборке/штурвалу 10 футов	1
-	892438K12	Комплект шлангов гидроусилителя руля, силовой модуль (12 футов), гидравлический, от насоса к штурвалу	1
-	8M0150614	Комплект от насоса к переборке/штурвалу 12 футов	1
-	892438K14	Комплект шлангов гидроусилителя руля, силовой модуль (14 футов), гидравлический, от насоса к штурвалу	1
-	8M0150615	Комплект от насоса к переборке/штурвалу 14 футов	1
-	892438K16	Комплект шлангов гидроусилителя руля, силовой модуль (16 футов), гидравлический, от насоса к штурвалу	1
-	8M0150616	Комплект от насоса к переборке/штурвалу 16 футов	1
-	892438K18	Комплект шлангов гидроусилителя руля, силовой модуль (18 футов), гидравлический, от насоса к штурвалу	1
-	8M0150617	Комплект от насоса к переборке/штурвалу 18 футов	1
-	892438K20	Комплект шлангов гидроусилителя руля, силовой модуль (20 футов), гидравлический, от насоса к штурвалу	1
-	8M0150618	Комплект от насоса к переборке/штурвалу 20 футов	1
-	892438K22	Комплект шлангов гидроусилителя руля, силовой модуль (22 фута), гидравлический, от насоса к штурвалу	1
-	8M0150619	НАСОС В ПЕРЕБОРКУ/КОМПЛЕКТ ШТУРВАЛА 22 ФУТА	1
-	892438K24	КОМПЛЕКТ ШЛАНГОВ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ Силовой модуль (24 фута) Гидравлический, Насос к штурвалу	1
-	8M0150620	НАСОС В ПЕРЕБОРКУ/КОМПЛЕКТ ШТУРВАЛА 24 ФУТА	1
-	892825008	Шланг (8 футов) гидравлический, от штурвала к напорному баку	1
-	892825010	Шланг (10 футов) гидравлический, от штурвала к напорному баку	1
-	892825012	Шланг (12 футов) гидравлический, от штурвала к напорному баку	1
-	892825014	Шланг (14 футов) гидравлический, от штурвала к напорному бачку	1
-	892825016	Шланг (16 футов) гидравлический, от штурвала к напорному бачку	1
-	892825018	Шланг (18 футов) гидравлический, от штурвала к напорному бачку	1
-	892825020	Шланг (20 футов) гидравлический, от штурвала к напорному бачку	1
-	892825022	Шланг (22 фута) гидравлический, от штурвала к напорному бачку	1
-	892825024	Шланг (24 фута) гидравлический, от штурвала к напорному бачку	1
-	892825026	Шланг (26 футов) гидравлический, от штурвала к напорному бачку	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	889611K02	КОМПЛЕКТ ЖГУТА ПРОВОДОВ дополнительного питания (30 футов)	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	825191A03	Комплект шлангов для монтажа	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	897967100	Топливная магистраль (100,00 футов)	1
-	8M0038563	МАГИСТРАЛЬ Топливная (100.00 футов)	1
-	899712A01	Комплект кабелей контроля цепи	1

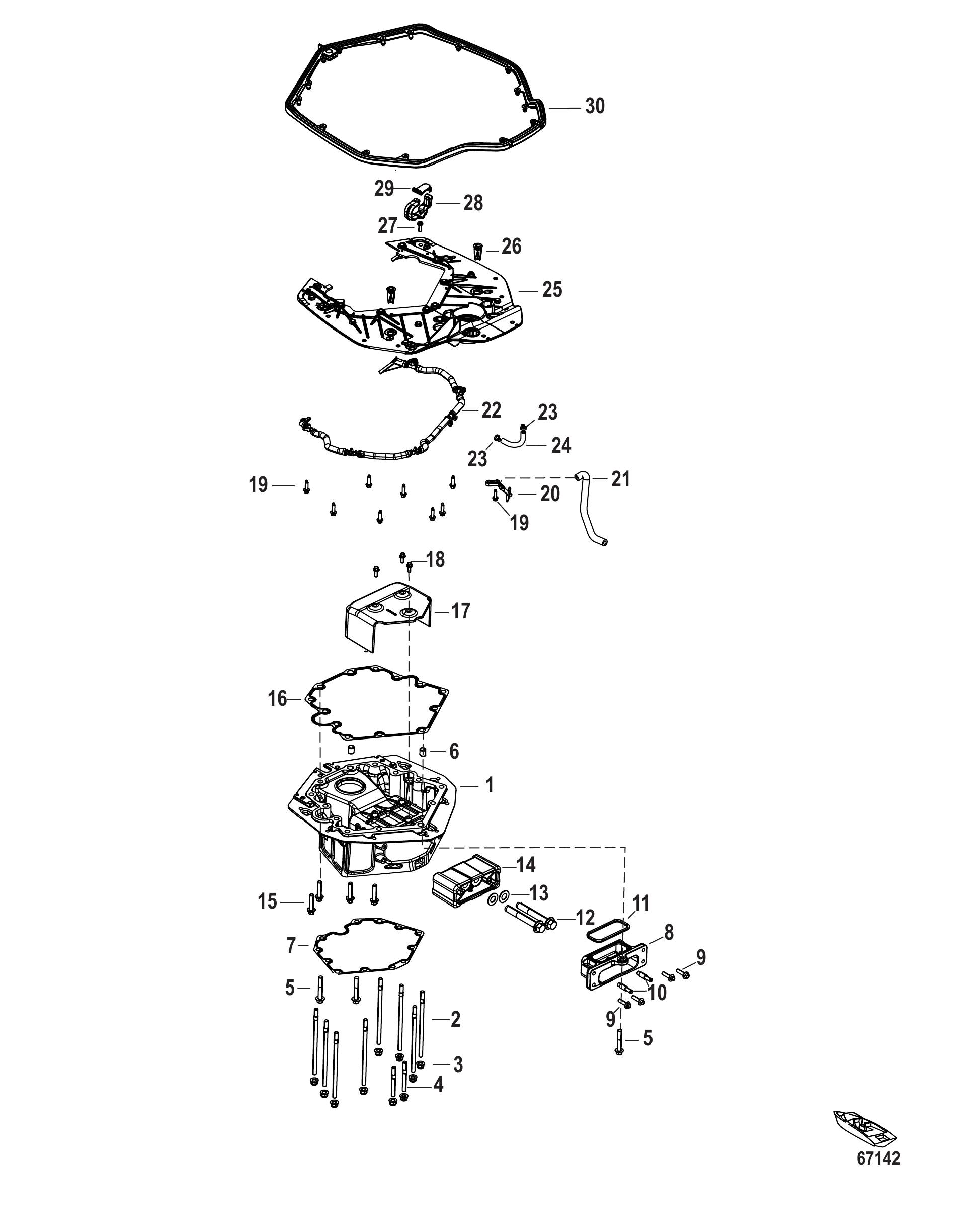

Рис. 3АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	8M0142705	Переходная пластина	1
1	8M0245487	ПЕРЕХОДНАЯ ПЛАСТИНА	1
2	8M0142744	Шпилька (M10 x 185)	8
3	8M0142743	Гайка (M10 x 1.5)	10
4	8M0142746	Шпилька (M10 x 81.5)	2
4	8M0158595	Шпилька (M10)	2
5	8M0069690	Винт (M10 X 1.5 X 60)	3
6	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
7	8M0142275	Прокладка	1
8	8M0142742	Кронштейн верхней опоры	1
8	8M0239528	Кронштейн фиксатора крепления	1
9	4010730	ВИНТ (M8 x 30)	4
9	8M0231451	ВИНТ M8 x 30 С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	4
10	8M0038205	Штуцер прямой	2
11	8M0142745	Уплотнение кронштейна верхней опоры	1
12	8M0142981	Винт (M14x2.00x100) с шестигранной головкой с фланцем	2
12	8M0230598	Болт (M14 x 2 x 100 HX FLG)	2
13	8M0142711	Шайба (28.4 мм x 1.6 мм)	2
13	8M0224254	Шайба (28.4 мм x 1.6 мм)	2
14	8M0142706	Опора верхняя	1
15	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	4
16	8M0142274	Прокладка	1
16	8M0205773	Прокладка переходной пластины	1
17	8M0142982	Маслоотражающий щиток	1
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
19	8M0142708	Болт (M6)	9
20	8M0142748	Штуцер	1
21	8M0142619	Шланг	1
22	8M0146171	Шланг в сборе распылителя	1
23	816311T	СТЯЖКА (8.00 дюймов)	2
24	8M0142618	Шланг выхода охладителя	1
25	8M0142707	Пластина переходная	1
26	8M0142710	Дренаж кожуха	2
27	8M0142830	Винт (M6 x 20)	1
28	8M0142831	Защёлка нижняя	1
29	8M0142832	Защёлка верхняя	1
30	8M0142917	Уплотнение переходной пластины	1
-	8M0142971	Комплект прокладок головки блока	1

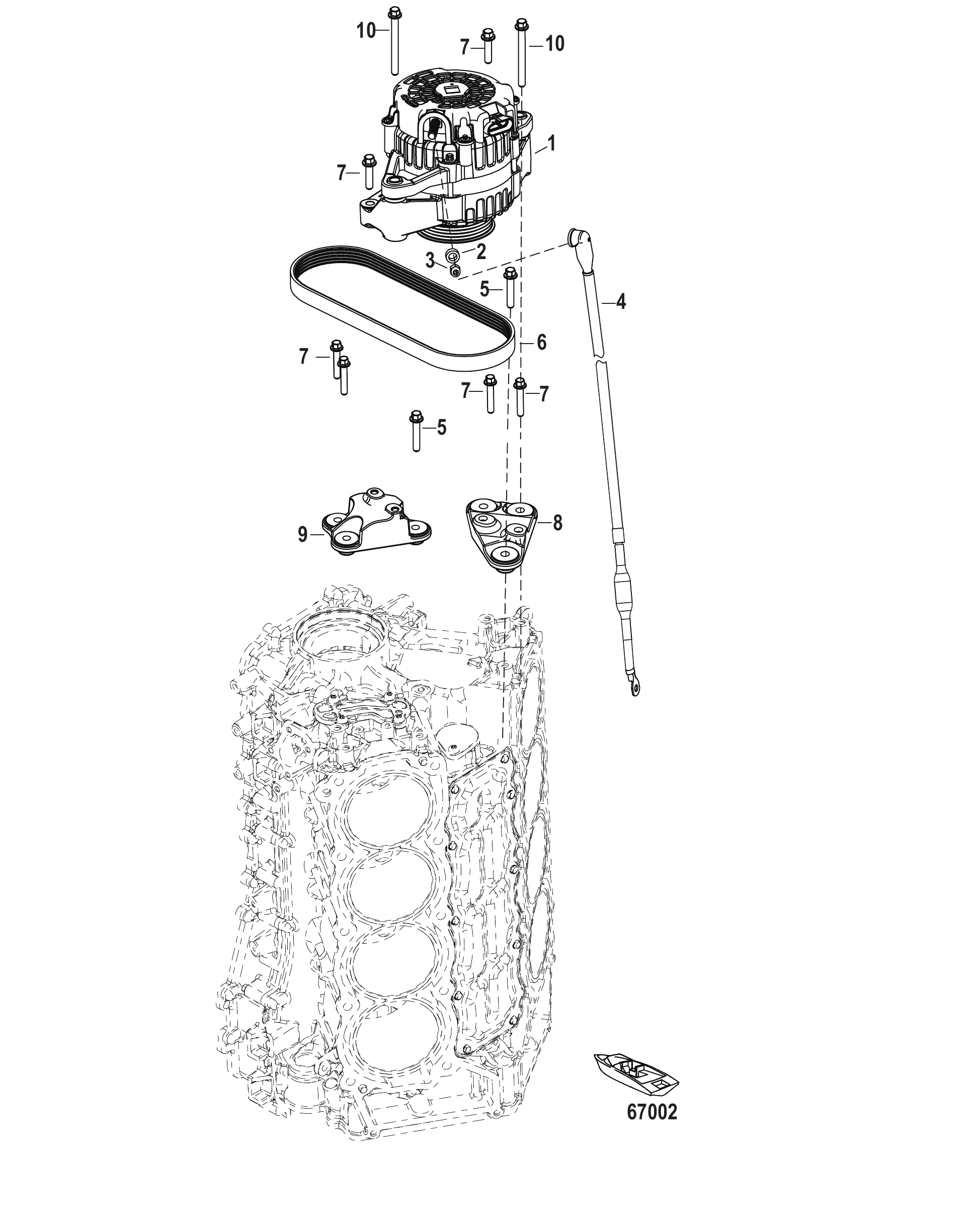

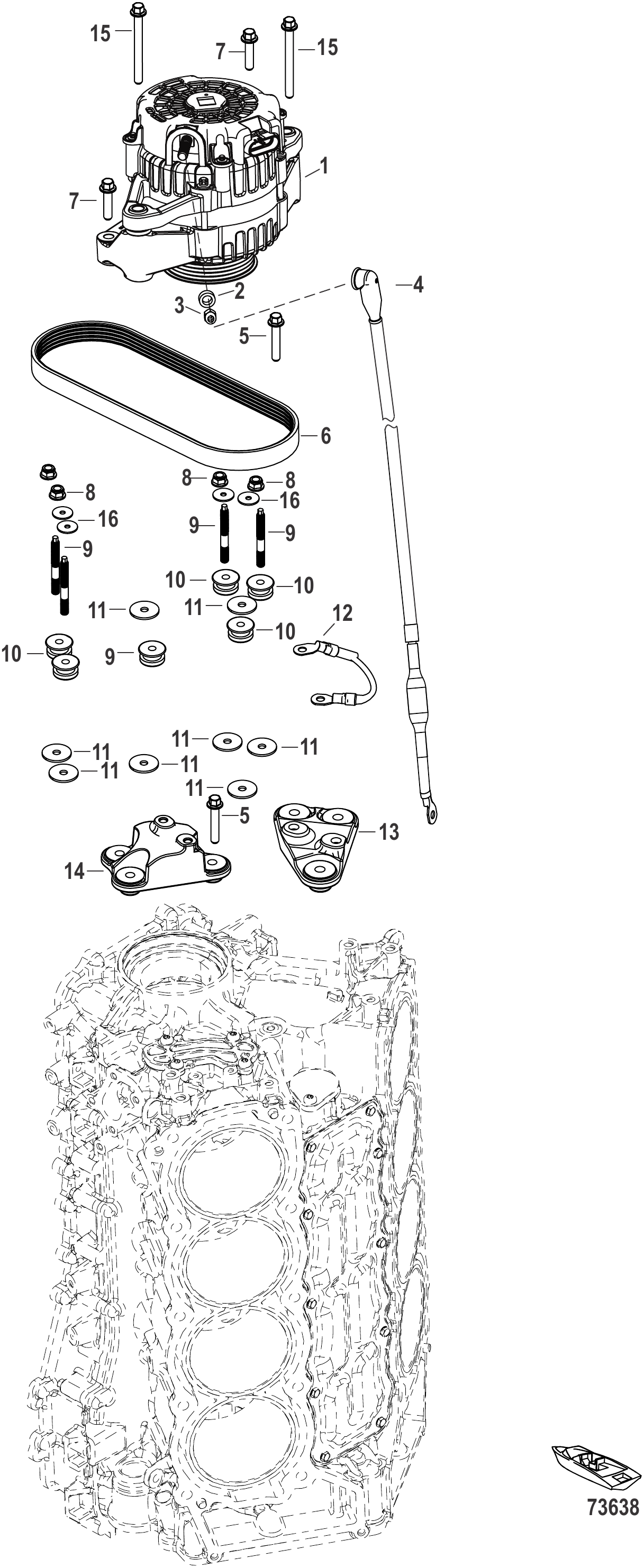

Рис. 4Крепление генератора/ремень 3B056352 и ранее Alternator Mounting/Belt 3B056352 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0142248	Генератор 85 А	1
2	8M0151156	ПРОСТАВКА	1
3	401388	ГАЙКА (M8) Нержавеющая сталь	1
4	8M0142675	Кабель в сборе плавкой вставки	1
5	8M0142460	Болт (M8 x 45) Hex Flg	2
6	8M0142251	РЕМЕНЬ	1
7	8M0142460	Болт (M8 x 45) Hex Flg	6
8	8M0142692	КРОНШТЕЙН генератора	1
9	8M0142693	КРОНШТЕЙН генератора	1
10	8M0142677	ВИНТ (M8 x 85)	2
11	8M0183795	Опора центральная	6

Рис. 5Крепление генератора/ремень 3B056353 и новее Alternator Mounting/Belt 3B056353 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0142248	Генератор 85 А	1
1	8M0176702	Комплект модернизации генератора	1
2	8M0151156	ПРОСТАВКА	1
3	401388	ГАЙКА (M8) Нержавеющая сталь	1
4	8M0142675	Кабель в сборе плавкой вставки	1
5	8M0142460	Болт (M8 x 45) Hex Flg	2
6	8M0142251	РЕМЕНЬ	1
7	8M0142460	Болт (M8 x 45) Hex Flg	2
8	826365	ГАЙКА (M8)	4
9	8M0022161	Шпилька (M8 x 71.5)	4
10	8M0183795	Опора центральная	6
11	8M0142674	Шайба плоская	8
12	8M0142678	Кабель в сборе массы	1
13	8M0142673	Кронштейн генератора	1
14	8M0142672	Кронштейн генератора	1
15	8M0142677	ВИНТ (M8 x 85)	2
16	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	4
-	8M0183802	КОМПЛЕКТ МАХОВИКА	1

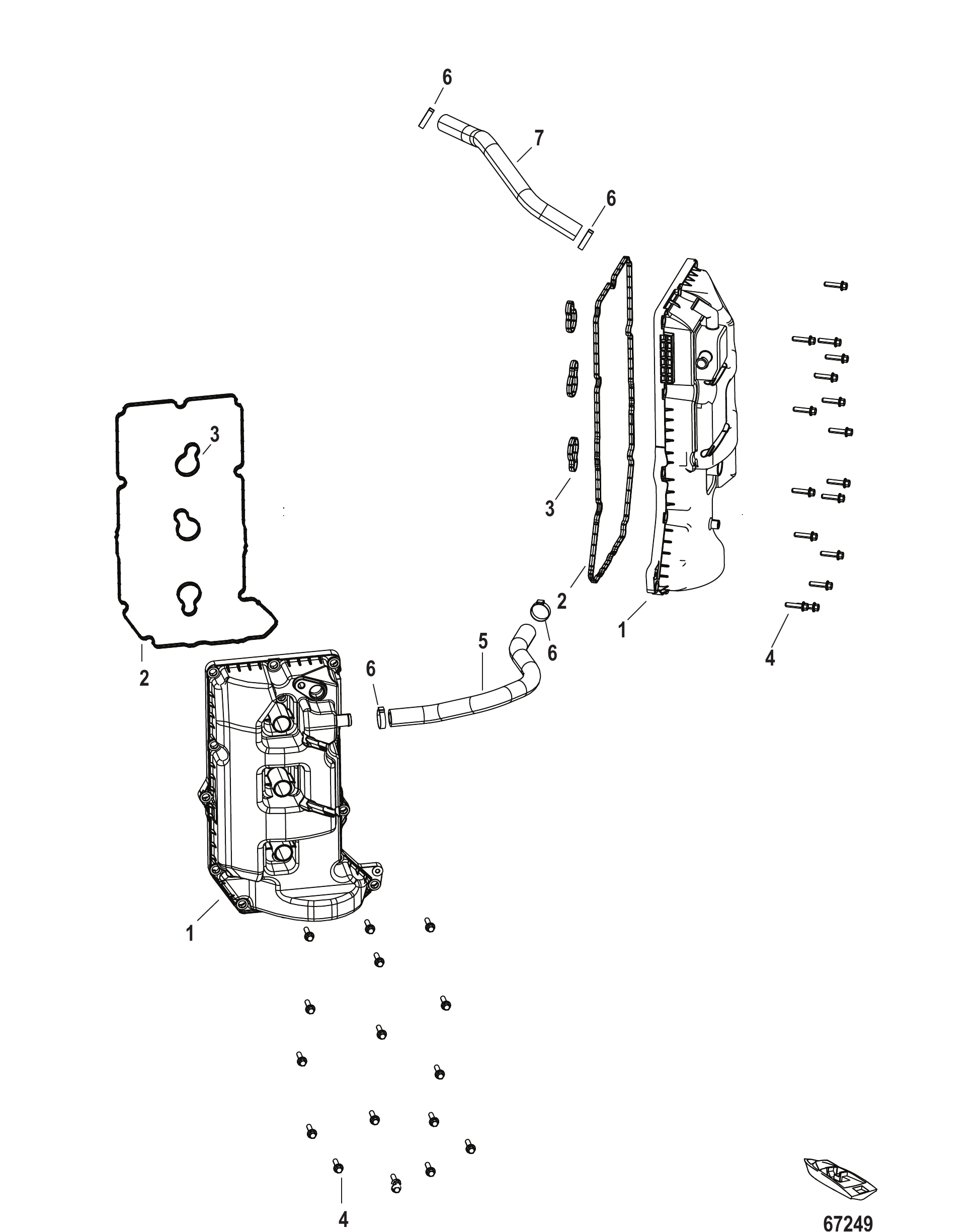

Рис. 6Крышка распределительного вала Camshaft Cover

REF	Номер детали	Наименование	Кол-во
1	8M0142287	КРЫШКА РАСПРЕДВАЛА В СБОРЕ Правый борт	1
1	8M0142286	КРЫШКА РАСПРЕДВАЛА В СБОРЕ Левый борт	1
2	8M0142289	САЛЬНИК КРЫШКИ РАСПРЕДВАЛА, Правый борт	1
2	8M0142288	САЛЬНИК КРЫШКИ РАСПРЕДВАЛА, Левый борт	1
3	8M0142285	САЛЬНИК СВЕЧИ ЗАЖИГАНИЯ	3
4	8M0022324	ВИНТ (M6 x 25 мм)	32
4	8M0230977	ВИНТ (M6 x 25 ММ)	32
5	8M0142472	ШЛАНГ ВЕНТИЛЯЦИИ Левый борт - Правый борт	1
6	855228	Хомут	4
7	8M0142473	ШЛАНГ ВЕНТИЛЯЦИИ Правый борт - Впуск	1
-	8M0142971	Комплект прокладок головки блока	1

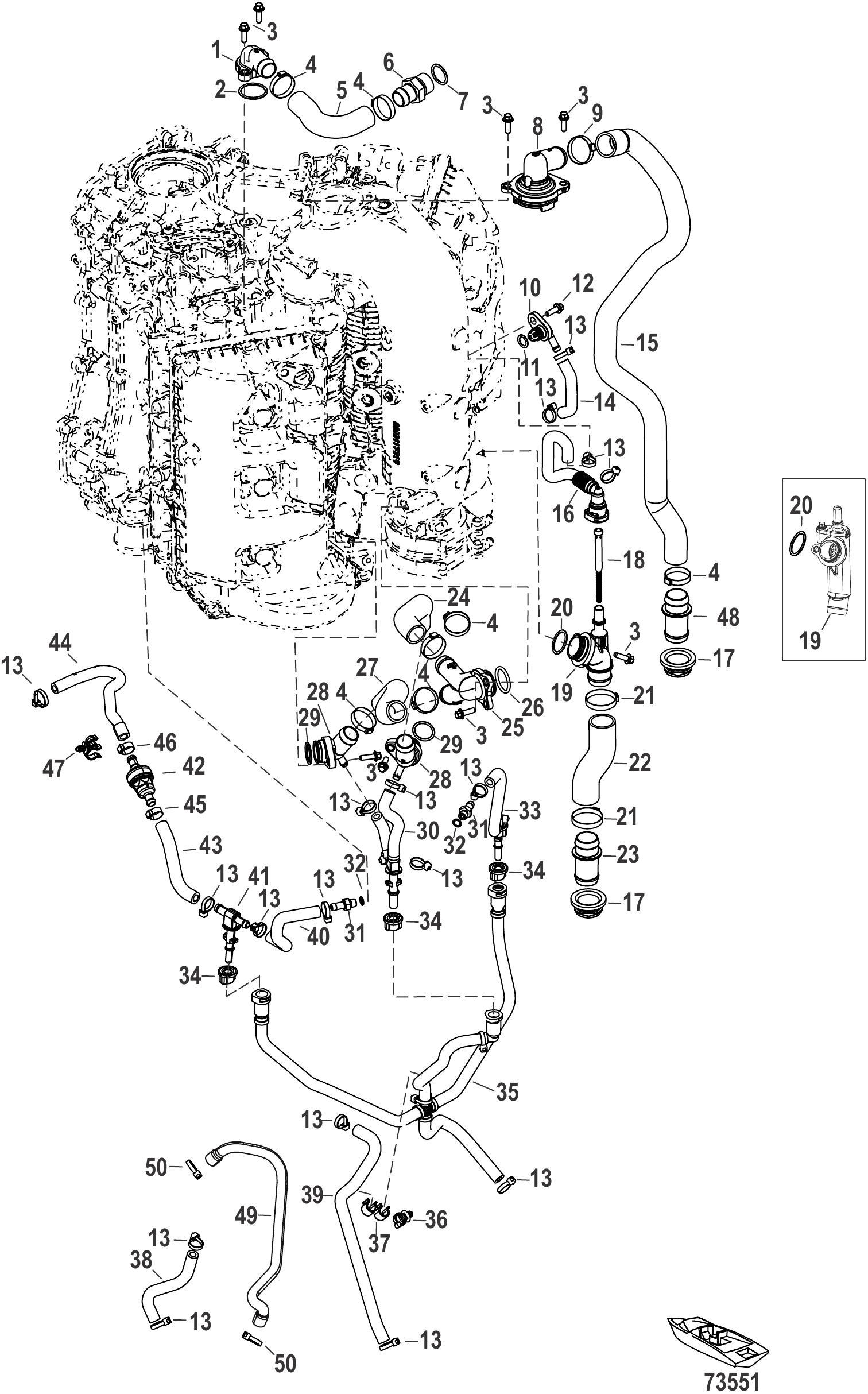

Рис. 7Система охлаждения Cooling System

REF	Номер детали	Наименование	Кол-во
1	8M0142494	ШТУЦЕР	1
2	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	8
4	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	6
5	8M0142503	ШЛАНГ ОХЛАЖДЕНИЯ	1
6	8M0142516	ШТУЦЕР Елочный	1
7	8M0142517	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (23.6 MM ID X 2.9 MM)	1
8	8M0137816	Термостат	1
8	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
9	888988008	Хомут (34,6 мм)	1
9	8M0187145	ХОМУТ	1
10	8M0142512	Фитинг сетчатого фильтра	1
10	8M0172178	ШТУЦЕР В СБОРЕ	1
11	201951	Кольцо уплотнительное (.487 x .103)	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	816311T	СТЯЖКА (8.00 дюймов)	16
14	8M0142513	ШЛАНГ	1
15	8M0142610	ШЛАНГ ВЫХОДА ТЕРМОСТАТА	1
16	8M0142511	ШЛАНГ В СБОРЕ	1
17	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0142515	Сетчатый фильтр водяной	1
19	8M0142514	Фитинг входной	1
19	8M0173463	ШТУЦЕР Впускной	1
19	8M0173463	ШТУЦЕР Впускной	1
20	86614	Кольцо уплотнительное (1.049 x .103)	1
20	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
20	8M0204650	Кольцо уплотнительное	1
21	888988011	Хомут (38,1 мм)	2
22	8M0142612	Шланг	1
22	8M0172176	ШЛАНГ	1
23	8M0142506	ШТУЦЕР Соединительный	1
24	8M0142620	ШЛАНГ	1
25	8M0142507	Y-ОБРАЗНЫЙ ШТУЦЕР	1
26	26317	Уплотнительное кольцо (1.109 x .139)	1
27	8M0142621	ШЛАНГ	1
28	8M0142510	ШТУЦЕР	2
29	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	2
29	8M0204650	Кольцо уплотнительное	2
30	8M0142518	ШЛАНГ В СБОРЕ	1
31	8M0142522	Фитинг елочный	2
31	8M0203912	ШТУЦЕР M10 x 1.5	2
32	8M0142523	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (8.1 MM ID X 1.6MM)	2
33	8M0142498	Шланг в сборе выпуска воды, правый борт	1
33	8M0161583	ШЛАНГ В СБОРЕ Выход воды, Правый борт	1
34	884546	Втулка уплотнительная	3
35	8M0142486	ШЛАНГ В СБОРЕ	1
36	899145	Хомут крепёжный	1
37	888523001	Зажим	1
38	8M0142524	ШЛАНГ	1
39	8M0142617	ШЛАНГ	1
40	8M0142496	ШЛАНГ В СБОРЕ Выход воды, Левый борт	1
41	8M0142497	ШТУЦЕР Промывочный сливной	1
42	8M0142528	Шланг в сборе	1
42	8M0153722	ШЛАНГ В СБОРЕ	1
43	8M0142530	ШЛАНГ В СБОРЕ	1
44	8M0142529	Шланг	1
44	8M0156634	ШЛАНГ	1
45	8M0157397	Хомут Oetiker, 17.5	1
46	8M0204696	Хомут	1
47	8M0142531	ЗАЖИМ	1
48	8M0142509	Соединительный фитинг	1
49	8M0183167	Шланг от фильтра-сетки к коллектору	1
50	888988019	Хомут (22,6 мм)	2
-	8M0184184	Комплект встроенного сетчатого фильтра	1

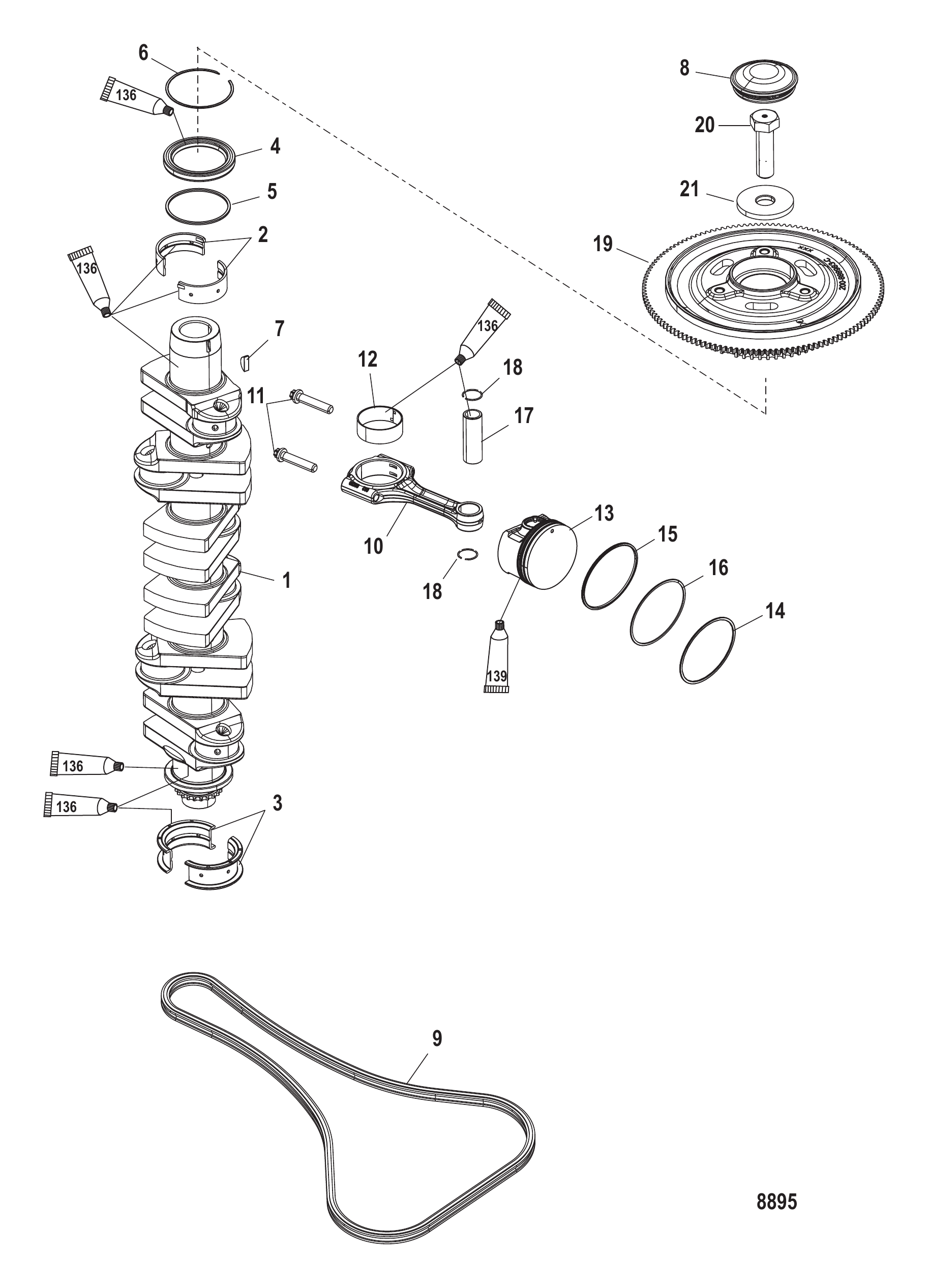

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	891644A04	Коленчатый вал в сборе	1
2	897498T01	Подшипник коренной - зеленый, коленчатый вал, верхний	12/AR
2	897498T02	Подшипник коренной - темно-синий, коленчатый вал, верхний	12/AR
2	897498T03	Подшипник коренной - белый, коленчатый вал, верхний	12/AR
2	897498T04	Подшипник коренной - оранжевый, коленчатый вал, верхний	12/AR
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	2/AR
3	8M0117003	Подшипник	2/AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	2/AR
3	8M0117001	Подшипник	2/AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	2/AR
3	8M0117002	Подшипник	2/AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	2/AR
3	8M0117004	Подшипник	2/AR
4	8805251	Сальник верхнего главного подшипника	1
4	8M0032912	Сальник	1
5	896883	Проставка	1
6	896882	Кольцо стопорное	1
7	91800	Шпонка	1
8	885348	Колпак болта маховика	1
9	897796	ЦЕПЬ привод кулачкового вала роликовая	1
9	8M0103398	Цепь роликовая привода распредвала	1
10	881210T02	Шатун в сборе	6
10	8M0103285	Шатун в сборе	6
11	884441	Болт	12
12	892005A01	Подшипник шатуна - синий	12/AR
12	892005A02	Подшипник шатуна - белый	12/AR
12	892005A03	Подшипник шатуна - оранжевый	12/AR
13	897737T01	Поршень в сборе	6
13	897737A04	Комплект поршня/масляного жиклёра	6
14	881180A02	Комплект поршневых колец	6
15	NSS	NOT SOLD SEPARATE Piston Ring-Oil	6
16	NSS	NOT SOLD SEPARATE Piston Ring-2nd	6
17	NSS	NOT SOLD SEPARATE Piston Pin	6
18	881184	Стопорное кольцо	12
19	888983T02	Маховик	1
19	888983T03	Маховик в сборе	1
20	880515	Болт (M20 x 68)	1
20	8M0147042	Болт	1
21	880517	Шайба	1
21	8M0090010	Шайба	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

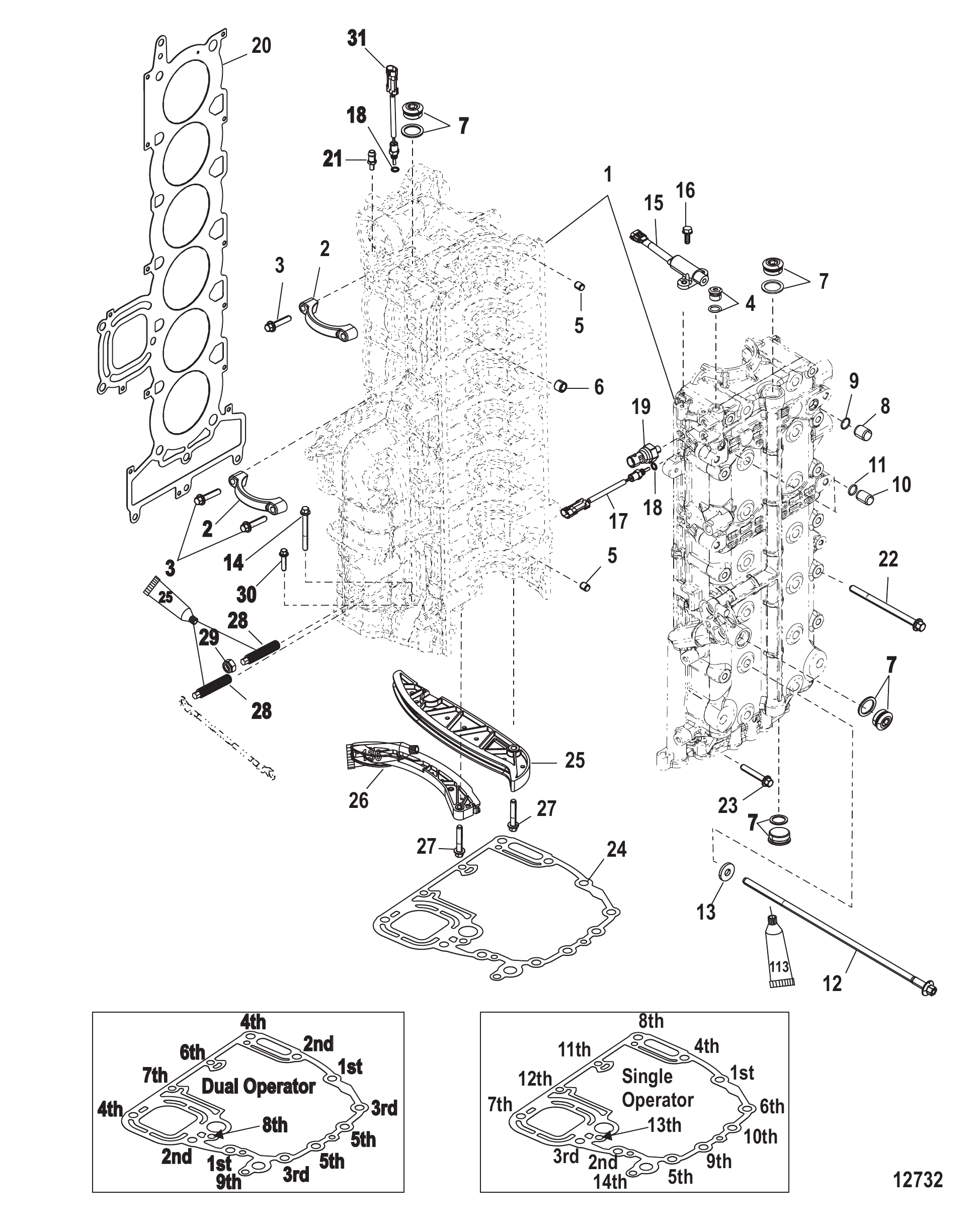

Рис. 9Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	880506A11	Блок цилиндров в сборе	1
2	8569662	КРОНШТЕЙН	2
2	8M0111325	КРЫШКА	2
3	88552640	Винт (M8 x 40)	4
3	8M0103815	ВИНТ	4
4	889767	ПРОБКА (12 мм)	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	893392001	Демпфер	14
7	896951	Пробка (24 мм)	4
8	880524	Штифт установочный (14 мм)	1
9	884409	Уплотнительное кольцо направляющей подачи масла блока	1
10	884424	Штифт направляющий (11 мм)	1
11	884423	Уплотнительное кольцо направляющей подачи масла блока	1
12	896923	Винт (M10 x 342)	14
12	8M4501000	Винт (M10 X 342)	14
13	892573001	Шайба	14
14	88552675	Винт (M8 x 75)	1
14	8M0103818	ВИНТ (M8 X 75)	1
15	8283582	Датчик	1
15	8M0082988	Датчик положения коленчатого вала	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	885342001	ДАТЧИК В СБОРЕ	1
17	8M0148668	ДАТЧИК В СБОРЕ	1
18	888814	Кольцо уплотнительное (.351 x .072)	2
18	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
19	889659002	Датчик давления масла	1
19	8M0142688	Датчик давления (масло/вода)	1
20	895374006	ПРОКЛАДКА Головка блока цилиндров к блоку	1
20	8M0033476	Прокладка головки	1
21	888517	Штифт	1
22	895810115	ВИНТ (M8 x 115)	12
22	8M0193831	Винт @2	12
23	895810050	ВИНТ (M8 x 50)	2
23	8M0193659	Винт	2
24	880624003	Прокладка блока к адаптеру	1
25	880559	Направляющая неподвижная	1
26	880557	Направляющая подвижная	1
27	892456045	Винт	2
28	888849002	Шпилька	2
28	8M0022160	Шпилька (M8 x 43)	2
29	401388	ГАЙКА (M8) Нержавеющая сталь	1
30	88552635	Винт (M8 x 35 мм)	1
30	8M0103814	Винт (M8 x 35 мм)	1
31	885342001	ДАТЧИК В СБОРЕ	1
31	8M0148668	ДАТЧИК В СБОРЕ	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

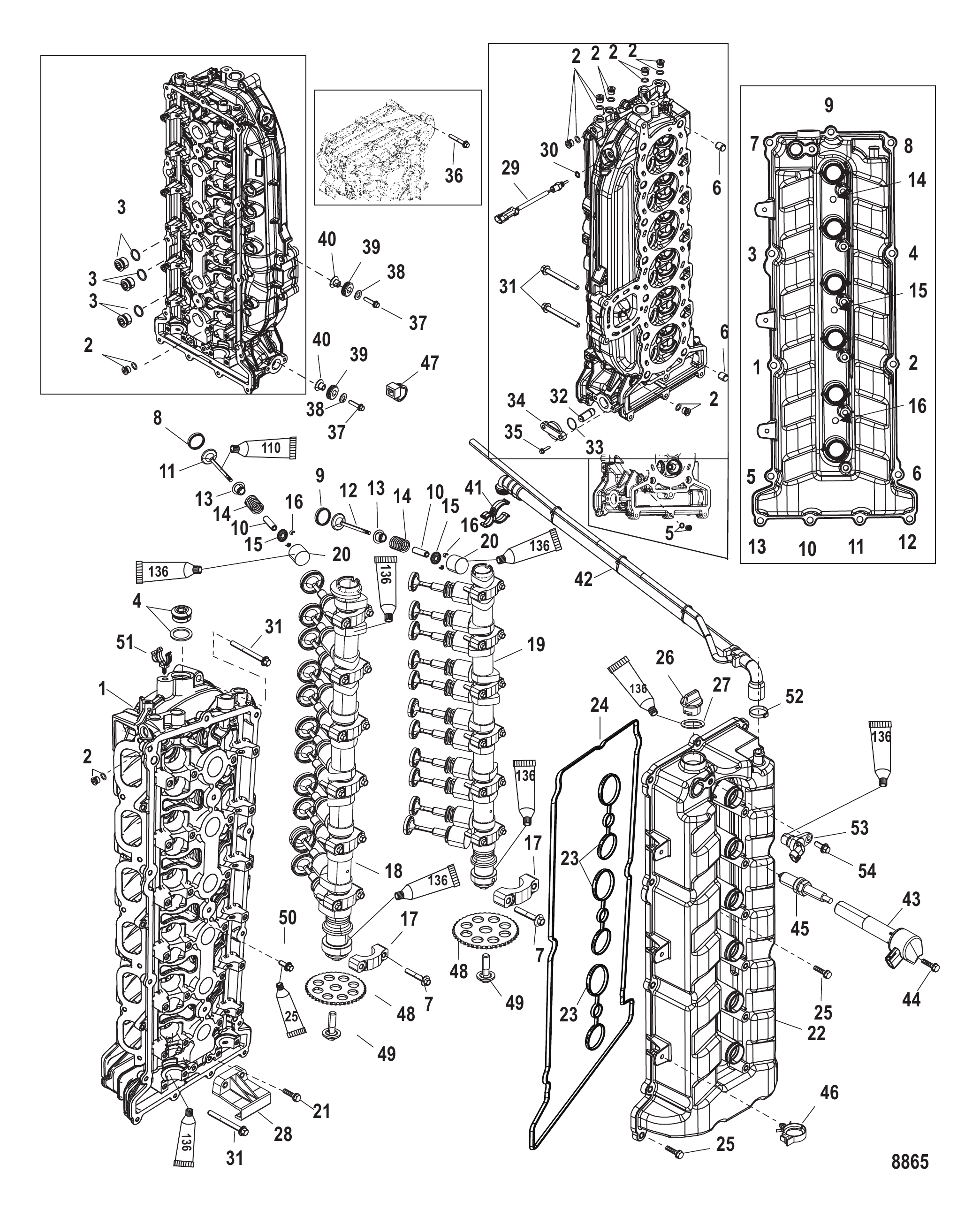

Рис. 10Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
-	880536A10	Головка блока цилиндров в сборе	1
1	880536A08	Головка блока цилиндров в сборе	1
1	8M0152336	Основание головки блока цилиндров	1
2	889767	ПРОБКА (12 мм)	8
3	891953	Пробка (18 мм)	3
4	896951	Пробка (24 мм)	1
5	896576	ПРОБКА (10 мм)	1
5	8M0087446	Пробка (10 мм)	1
6	880524	Штифт установочный (14 мм)	2
7	892454035	Болт (M6 x 36)	28
7	8M0163131	Винт M6	28
8	880533	Седло впускного клапана	12
9	880535	Седло выпускного клапана	12
9	8M0089477	Седло выпускного клапана	12
10	880537	Направляющая впускных и выпускных клапанов	24
11	897629	КЛАПАН впускной	12
11	898907	Клапан впускной	12
12	897630	КЛАПАН выпускной	12
12	898908	Клапан выпускной	12
13	896880	Сальник клапана	24
13	8M0214986	Сальник	24
14	895815	Пружина впускного и выпускного клапана	24
14	8M0011503	Пружина	24
15	880542A1	Фиксатор клапанов в сборе	24
15	8M0908500	Фиксатор клапанов в сборе	24
16	880543	Шпонка	48
17	NSS	NOT SOLD SEPARATE CAP	10
18	892112T02	Распределительный вал впускной	1
19	892113T02	Распределительный вал выпускной	1
19	892113T04	Распредвал выпускной	1
20	8805481	Толкатель	24/AR
20	899912001	Толкатель (2.996)	24/AR
20	8805482	Толкатель	24/AR
20	899912002	Толкатель (3.021)	24/AR
20	8805483	Толкатель	24/AR
20	899912003	Толкатель (3.046)	24/AR
20	8805484	Толкатель	24/AR
20	899912004	Толкатель (3.071)	24/AR
20	8805485	Толкатель	24/AR
20	899912005	Толкатель (3.096)	24/AR
20	8805486	Толкатель	24/AR
20	899912006	Толкатель (3.118)	24/AR
20	8805487	Толкатель	24/AR
20	899912007	Толкатель (3.138)	24/AR
20	8805488	Толкатель	24/AR
20	899912008	Толкатель (3.158)	24/AR
20	8805489	Толкатель	24/AR
20	899912009	Толкатель (3.178)	24/AR
20	88054810	ТОЛКАТЕЛЬ	24/AR
20	899912010	Толкатель (3.198)	24/AR
20	88054811	ТОЛКАТЕЛЬ	24/AR
20	899912011	Толкатель (3.218)	24/AR
20	88054812	ТОЛКАТЕЛЬ	24/AR
20	899912012	Толкатель (3.238)	24/AR
20	88054813	ТОЛКАТЕЛЬ	24/AR
20	899912013	Толкатель (3.258)	24/AR
20	88054814	ТОЛКАТЕЛЬ	24/AR
20	899912014	Толкатель (3.278)	24/AR
20	88054815	ТОЛКАТЕЛЬ	24/AR
20	899912015	Толкатель (3.298)	24/AR
20	88054816	ТОЛКАТЕЛЬ	24/AR
20	899912016	Толкатель (3.318)	24/AR
20	88054817	ТОЛКАТЕЛЬ	24/AR
20	899912017	Толкатель (3.338)	24/AR
20	88054818	ТОЛКАТЕЛЬ	24/AR
20	899912018	Толкатель (3.358)	24/AR
20	88054819	ТОЛКАТЕЛЬ	24/AR
20	899912019	Толкатель (3.378)	24/AR
20	88054820	ТОЛКАТЕЛЬ	24/AR
20	899912020	Толкатель (3.398)	24/AR
20	88054821	ТОЛКАТЕЛЬ	24/AR
20	899912021	Толкатель (3.418)	24/AR
20	88054822	ТОЛКАТЕЛЬ	24/AR
20	899912022	Толкатель (3.438)	24/AR
20	88054823	ТОЛКАТЕЛЬ	24/AR
20	899912023	ТОЛКАТЕЛЬ (3.458)	24/AR
20	88054824	ТОЛКАТЕЛЬ	24/AR
20	899912024	ТОЛКАТЕЛЬ (3.478)	24/AR
20	88054825	ТОЛКАТЕЛЬ	24/AR
20	88054826	ТОЛКАТЕЛЬ	24/AR
20	88054827	ТОЛКАТЕЛЬ	24/AR
20	899912027	ТОЛКАТЕЛЬ (3.538)	24/AR
20	88054828	ТОЛКАТЕЛЬ	24/AR
20	899912028	ТОЛКАТЕЛЬ (3.558)	24/AR
20	88054829	ТОЛКАТЕЛЬ	24/AR
20	899912029	ТОЛКАТЕЛЬ (3.578)	24/AR
20	88054830	ТОЛКАТЕЛЬ	24/AR
20	88054831	ТОЛКАТЕЛЬ	24/AR
20	899912031	ТОЛКАТЕЛЬ (3.621)	24/AR
20	88054832	ТОЛКАТЕЛЬ	24/AR
20	88054833	ТОЛКАТЕЛЬ	24/AR
20	899912033	ТОЛКАТЕЛЬ (3.671)	24/AR
20	88054834	ТОЛКАТЕЛЬ	24/AR
20	899912034	ТОЛКАТЕЛЬ (3.696)	24/AR
20	88054835	ТОЛКАТЕЛЬ	24/AR
21	892454030	Винт (M6 x 30)	2
22	892596T03	Крышка распредвала	1
22	892596T04	Крышка в сборе кулачковая	1
23	892584	Сальник	3
24	892585	Сальник	1
24	8M6000959	Сальник	1
25	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
25	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
26	859578A1	ПРОБКА В СБОРЕ Масляная	1
26	8M0240831	МАСЛЯНАЯ ПРОБКА	1
27	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
27	8M0204673	Кольцо уплотнительное .921 x .139	1
28	880558	Направляющая короткая	1
29	885342001	ДАТЧИК В СБОРЕ	1
29	8M0148668	ДАТЧИК В СБОРЕ	1
30	888814	Кольцо уплотнительное (.351 x .072)	1
30	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
31	88552660	Винт (M8 x 60)	4
31	8M0103817	Винт (M8 x 60)	4
32	897797A01	Натяжитель в сборе	1
32	898463A01	Натяжитель в сборе	1
33	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
33	8M0237361	Кольцо уплотнительное	1
34	893338	Торцевая крышка натяжителя	1
34	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
36	88552540	Винт (M6 x 40 мм) нержавеющая сталь	3
36	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
37	88552635	Винт (M8 x 35 мм)	2
37	8M0103814	Винт (M8 x 35 мм)	2
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
39	833155	Втулка	2
40	8502341	Втулка	2
41	892833	Зажим	1
42	889591A05	Шланг в сборе вентиляционный	1
43	880615T01	Катушка в сборе	6
44	88552525	Винт (M6 x 25 мм) нержавеющая сталь	6
44	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	6
45	889680001	Свеча зажигания NGK-ILFR6G	6
45	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	6
46	858954	ЗАЖИМ (.625)	3
47	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
48	880550	Звёздочка привода распределительного вала	2
48	8M0241408	Звездочка распределительного вала	2
49	884403	Винт (M12 x 40)	2
49	8M0237436	Винт	2
50	88552512	Винт (M6 x 12 мм) нержавеющая сталь	3
50	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	3
51	889746001	Зажим	1
52	888988019	Хомут (22,6 мм)	1
53	880609	Датчик в сборе	1
53	8M0233140	Датчик	1
54	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1

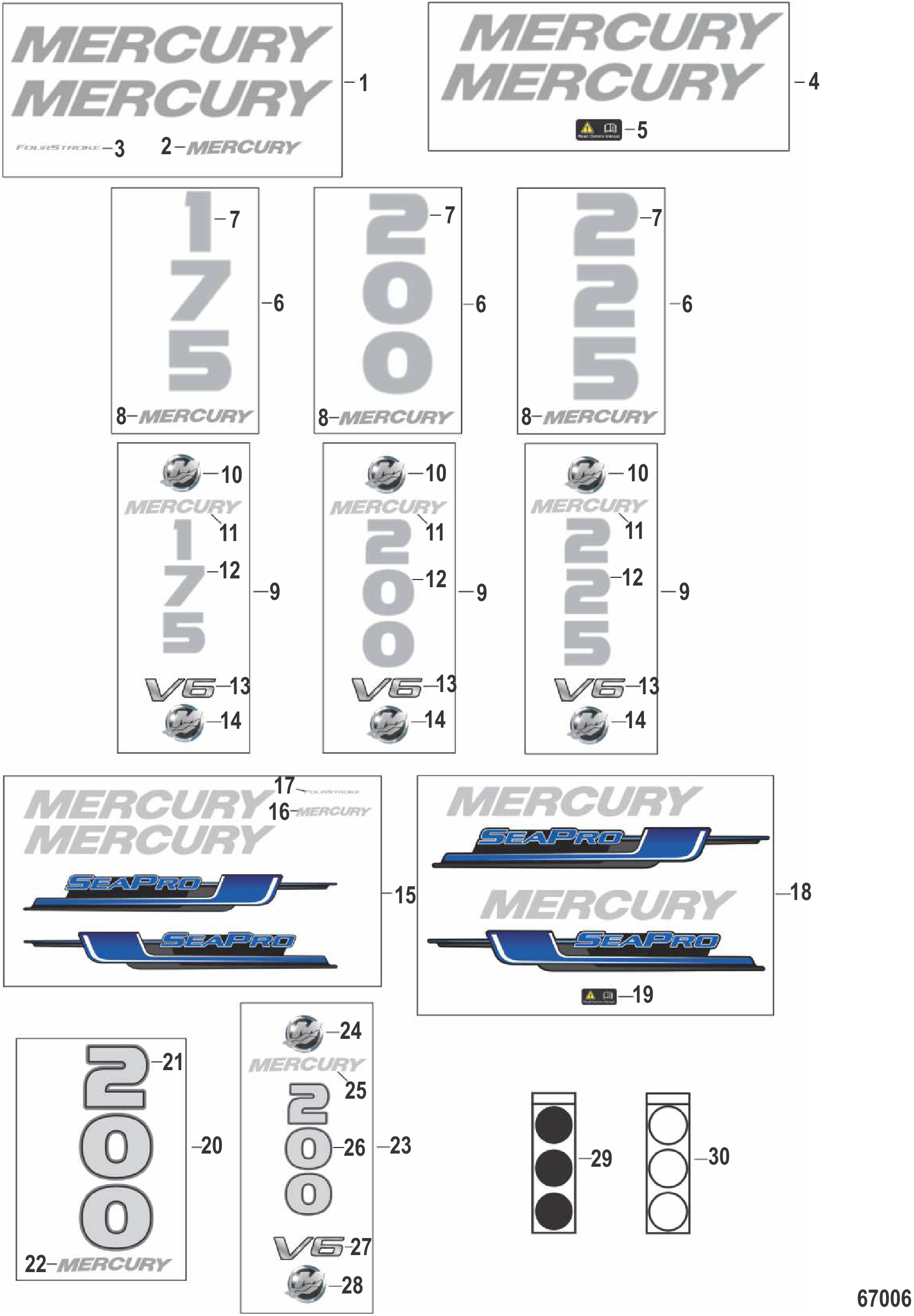

Рис. 11Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0142184	Комплект наклеек Mercury	1
1	8M0214843	Комплект наклеек Mercury	1
2	8M0153042	Наклейка Mercury, серебристая	1
3	8M0214839	Наклейка Fourstroke	1
4	8M0214843	Комплект наклеек Mercury	1
5	8M0142577	Наклейка «Read Manual», прозрачная	1
5	8M0142371	Наклейка «Read Manual», чёрная	1
6	8M0142189	КОМПЛЕКТ НАКЛЕЕК Задний, 175 HP	1
6	8M0214844	КОМПЛЕКТ НАКЛЕЕК 175 HP	1
6	8M0142190	Комплект наклеек задний, 200 л.с.	1
6	8M0214845	Комплект наклеек задний, 200 л.с.	1
6	8M0142191	Комплект наклеек 225 л.с.	1
6	8M0214846	Наклейка 225 л.с.	1
7	8M0217478	Наклейка задняя, 175	1
7	8M0217479	Наклейка задняя, 200	1
7	8M0217480	Наклейка задняя, 225	1
8	8M0153042	Наклейка Mercury, серебристая	1
9	8M0214844	КОМПЛЕКТ НАКЛЕЕК 175 HP	1
9	8M0214845	Комплект наклеек задний, 200 л.с.	1
9	8M0214846	Наклейка 225 л.с.	1
10	8M0159716	Наклейка M Icon, 53 мм чёрная	1
11	8M0153042	Наклейка Mercury, серебристая	1
12	8M0217478	Наклейка задняя, 175	1
12	8M0217479	Наклейка задняя, 200	1
12	8M0217480	Наклейка задняя, 225	1
13	8M0214841	Наклейка V6	1
14	8M0043705	Наклейка M-Icon, 60 мм чёрная, передняя часть капота, MERCURY	1
15	8M0142185	Комплект наклеек Sea Pro	1
15	8M0214847	Комплект наклеек SeaPro	1
16	8M0153042	Наклейка Mercury, серебристая	1
17	8M0214839	Наклейка Fourstroke	1
18	8M0214847	Комплект наклеек SeaPro	1
19	8M0142371	Наклейка «Read Manual», чёрная	1
20	8M0142194	Комплект наклеек задний, 200 л.с.	1
21	8M0217481	Наклейка задняя, 200 SeaPro	1
22	8M0153042	Наклейка Mercury, серебристая	1
23	8M0214848	Комплект наклеек 200 л.с.	1
24	8M0159716	Наклейка M Icon, 53 мм чёрная	1
25	8M0153042	Наклейка Mercury, серебристая	1
26	8M0217481	Наклейка задняя, 200 SeaPro	1
27	8M0214841	Наклейка V6	1
28	8M0043705	Наклейка M-Icon, 60 мм чёрная, передняя часть капота, MERCURY	1
29	8M0187221	Наклейка 3D Circles, черная	1
30	8M0187223	Наклейка 3D Circles, белая	1

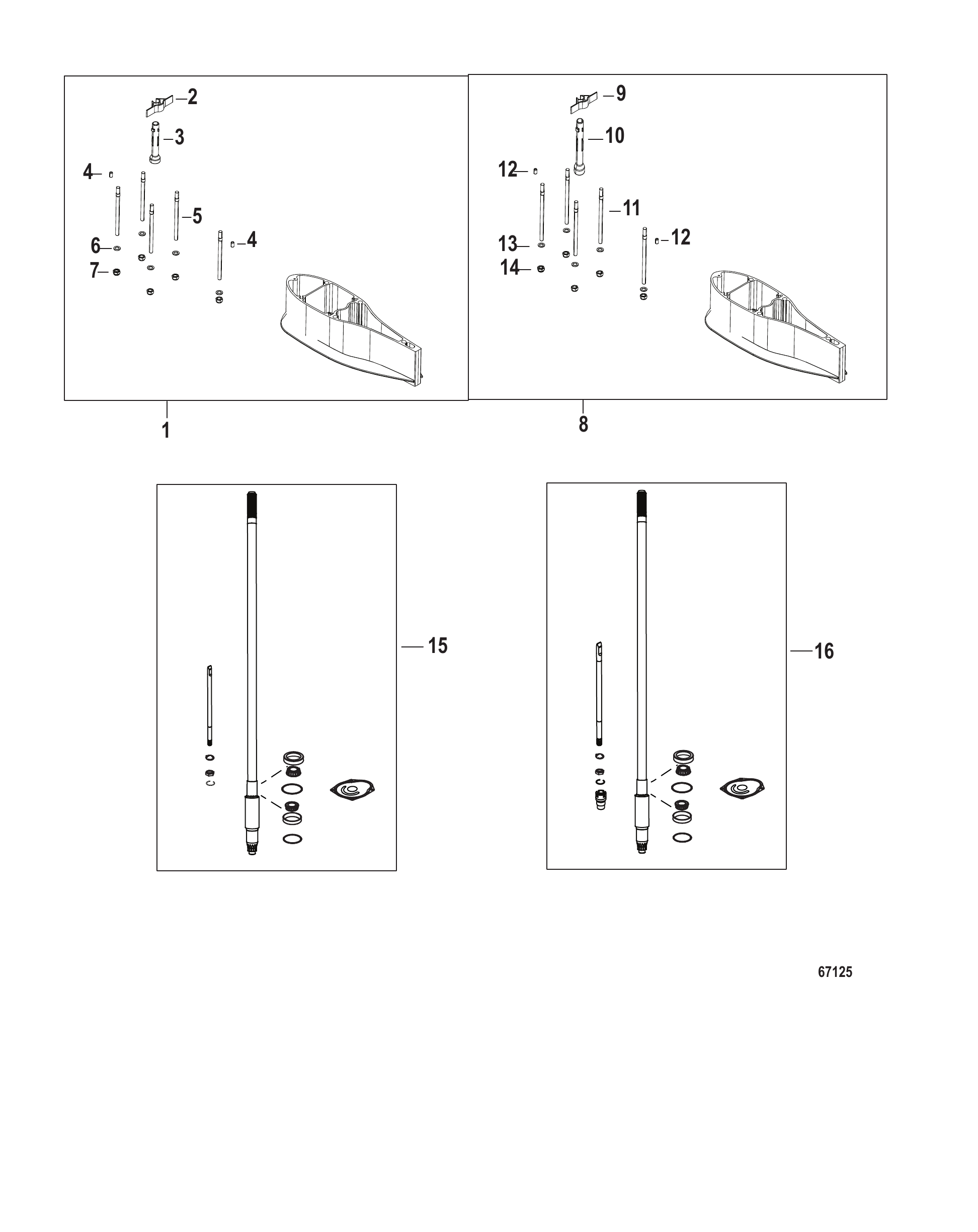

Рис. 12Комплекты удлинителей ведущего вала Driveshaft Extension Kits

REF	Номер детали	Наименование	Кол-во
1	8M0142779	Проставка в сборе 5 IN черная	1
1	8M0235691	КОМПЛЕКТ ПРОСТАВОК DSH 5 ДЮЙМОВ ЧЕРНЫЙ	1
1	8M0147047	Проставка в сборе 5 IN серебристая	1
1	8M0228079	Проставка в сборе, 5 дюймов, серебристая	1
2	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
3	8M0142780	Трубка водяная	1
4	8M0084244	Штифт установочный, .375 x .620	2
5	8M0142781	Шпилька (M12 x 179)	5
6	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
7	896895	Гайка (M12)	5
8	8M0142787	Проставка в сборе, 10 дюймов, чёрная	1
8	8M0230288	Комплект проставки DSH 10 IN черный	1
8	8M0147046	Проставка в сборе 10 IN серебристая	1
8	8M0230292	Комплект проставок DSH, 10 дюймов, серебристый	1
9	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
10	8M0142789	Водяная трубка	1
11	8M0142788	Шпилька (M12 x 306)	5
12	8M0084244	Штифт установочный, .375 x .620	2
13	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
14	896895	Гайка (M12)	5
15	8M0146062	Комплект гребного вала Long	1
15	8M0168203	Комплект гребного вала, длинный	1
15	8M0146063	Комплект гребного вала X-Long	1
15	8M0168206	Комплект гребного вала, удлинённый	1
15	8M0146064	Комплект гребного вала XX-Long	1
15	8M0168209	Комплект гребного вала, особо удлинённый	1
15	8M0146065	Комплект гребного вала Long	1
15	8M0168204	Комплект гребного вала Long	1
15	8M0146066	Комплект гребного вала X-Long	1
15	8M0168208	Комплект гребного вала X-Long	1
15	8M0146067	Комплект гребного вала XX-Long	1
15	8M0168210	Комплект гребного вала XX-Long	1
16	8M0168203	Комплект гребного вала, длинный	1
16	8M0168206	Комплект гребного вала, удлинённый	1
16	8M0168209	Комплект гребного вала, особо удлинённый	1
16	8M0168205	Комплект гребного вала Long	1
16	8M0168208	Комплект гребного вала X-Long	1
16	8M0168210	Комплект гребного вала XX-Long	1

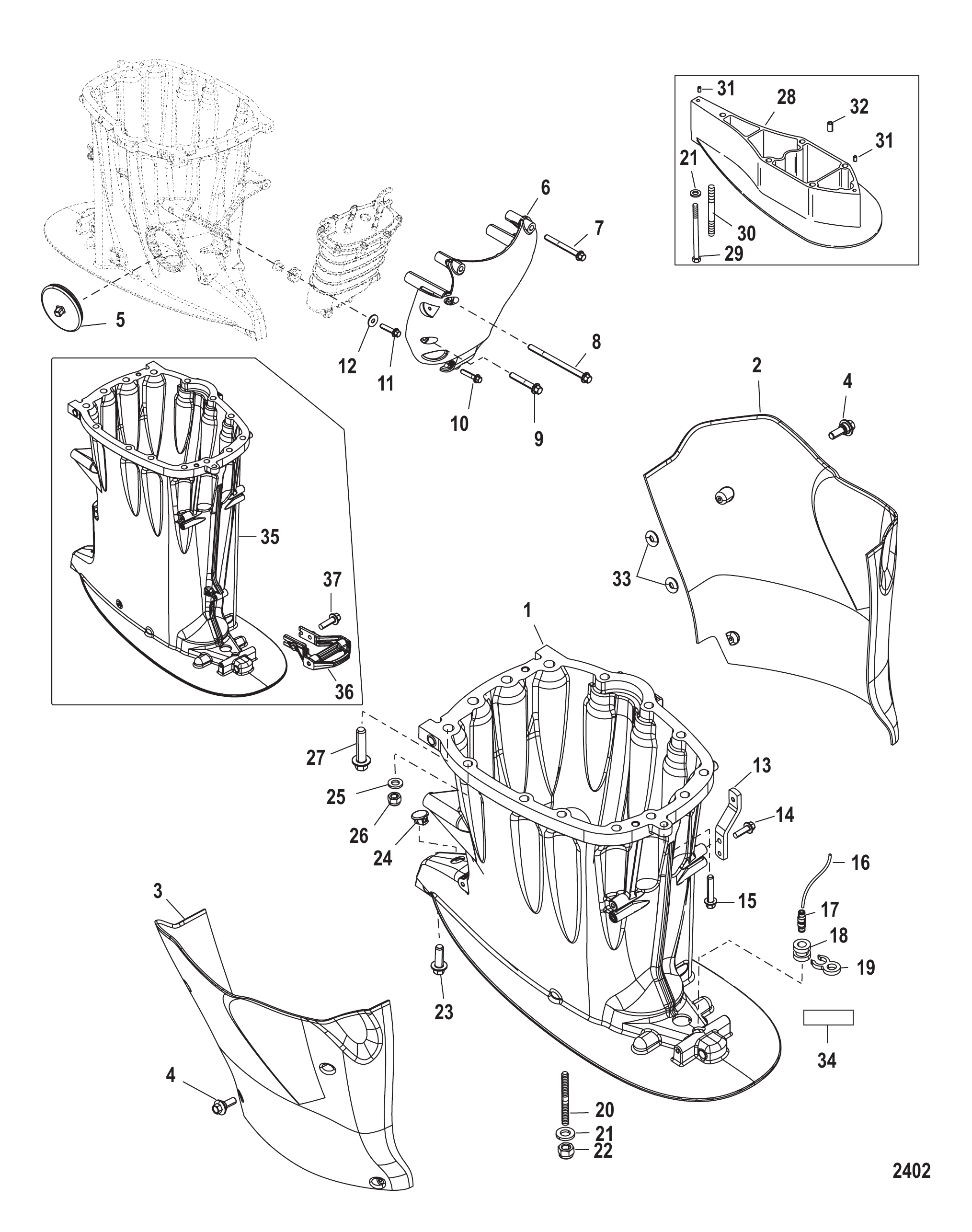

Рис. 13Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	880646T01	Корпус гребного вала, чёрный	1
1	8M0113286	DSH ЧЕРНЫЙ L	1
2	885366T01	Накладка в сборе нижняя - левый борт	1
2	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
2	885364T01	Накладка в сборе нижняя - левый борт	1
2	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
3	885365T01	Накладка в сборе нижняя - правый борт	1
3	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
3	885363T01	Накладка в сборе нижняя - правый борт	1
3	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
4	892073002	Винт с буртиком (M6)	8 or 12
4	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	8 or 12
5	889568001	Втулка уплотнительная	1
6	889656T	КОЖУХ Сепаратор паров	1
6	889656T01	КОЖУХ	1
7	88552675	Винт (M8 x 75)	2
7	8M0103818	ВИНТ (M8 X 75)	2
8	885526120	ВИНТ (M8 x 120)	2
8	8M0103812	ВИНТ	2
9	88552650	Винт (M8 x 50)	2
9	8M0103816	ВИНТ M8 x 50 ШЕСТИГРАННЫЙ С ФЛАНЦЕМ	2
10	88552640	Винт (M8 x 40)	1
10	8M0103815	ВИНТ	1
11	88552635	Винт (M8 x 35 мм)	3
11	8M0103814	Винт (M8 x 35 мм)	3
12	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
13	897784A01	КОМПЛЕКТ КРОНШТЕЙНА Верхняя накладка	2
14	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
14	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
15	88552630	Винт (M8 x 30)	1
15	8M0103813	ВИНТ (M8 x 30)	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
16	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
17	859448	ШТУЦЕР	1
17	859448T	Штуцер	1
18	821555001	Втулка уплотнительная	1
18	8M0153609	Втулка уплотнительная	1
19	889831	ФИКСАТОР	1
19	889831001	Фиксатор
20	856983	Шпилька (M12 x 52)	4
20	8M0008031	Шпилька (M12 x 1.75 x 52)	4
21	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
22	896895	Гайка (M12)	4
23	88552835	Винт (M12 x 35 мм)	1
23	8M0102995	ВИНТ (M12)	1
24	824928001	ЗАГЛУШКА резиновая	1
25	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
25	8M0214963	Шайба	10
26	884412	Гайка	10
27	88552845	Винт (M12 x 45)	4
27	8M0103825	ВИНТ @2	4
28	880647T	ПРОСТАВКА	1
28	8M0105088	Проставка корпуса приводного вала, удлинённый, чёрная	1
29	857137	Винт (M12 x 160)	1
30	857009	Шпилька (M12 x 179)	4
30	8M0008047	Шпилька (M12 x 179)	4
31	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
32	855623	ВТУЛКА	1
33	896251	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
33	898033	Зажим	2
34	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
35	880648T01	КОРПУС Вертикальный вал, чёрный	1
35	8M0113287	ВЕРТИКАЛЬНЫЙ ВАЛ ЧЁРНЫЙ XL	1
36	891966006	Кронштейн капота	1
37	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
37	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

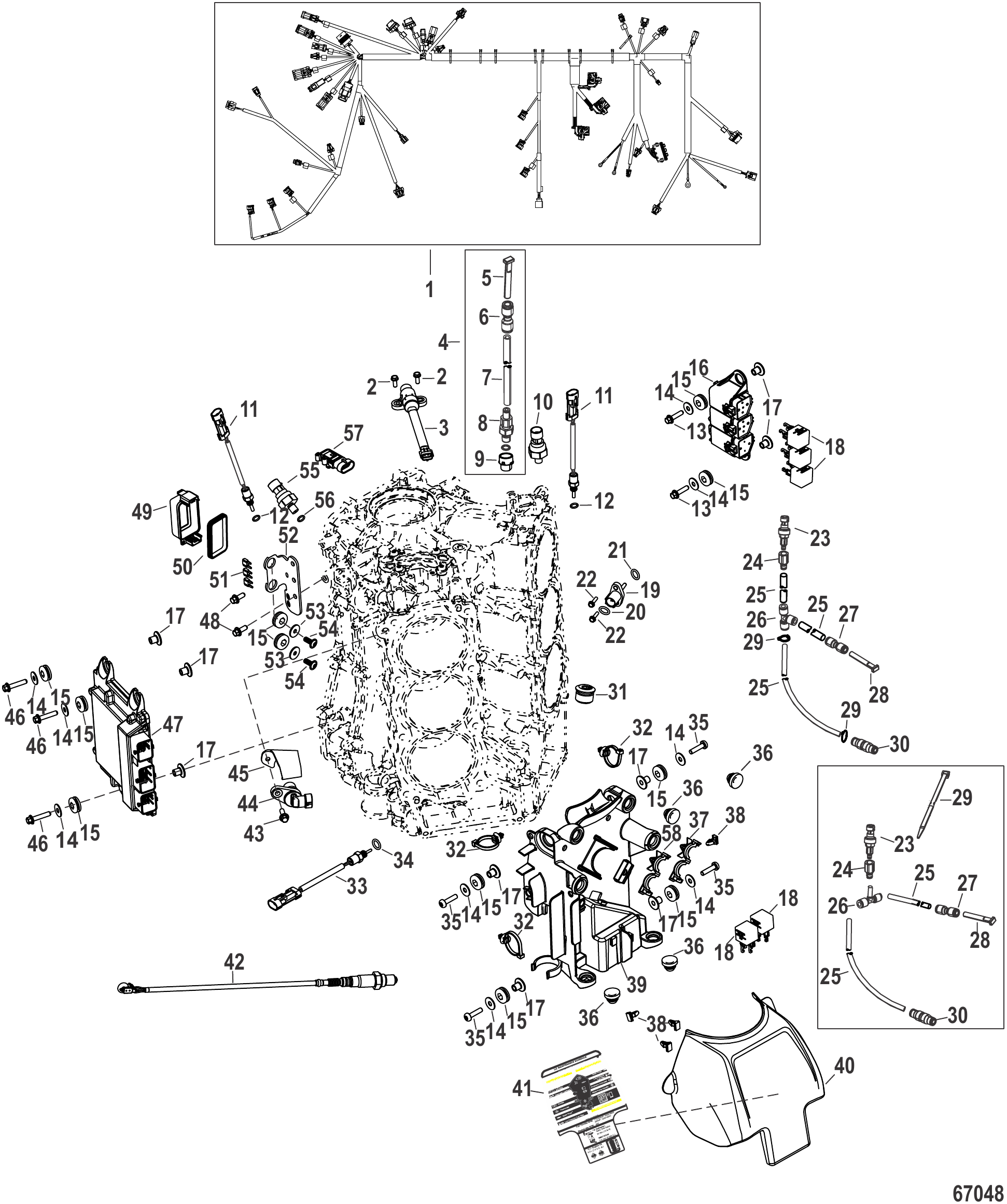

Рис. 14ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0142254	Жгут проводов двигателя механический	1
1	8M0142262	Жгут проводов двигателя DTS	1
1	8M0245503	Жгут проводов двигателя DTS	1
1	8M0245503	Жгут проводов двигателя DTS	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0082988	Датчик положения коленчатого вала	1
4	8M0145165	Комплект датчика давления воды аналоговый	1
5	859732	ПРОБКА	1
6	859747	СОЕДИНИТЕЛЬ	1
6	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
7	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
8	896094A01	Штуцер в сборе	1
9	8M0146147	КРЫШКА РАЗЪЕМА 3 Pin	1
10	8M0142696	Датчик давления DTS	1
11	8M0142542	Датчик температуры	2
11	8M0205787	Датчик температуры	2
12	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
13	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
14	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	9
15	834985	Втулка уплотнительная	11
15	8M0190980	ВТУЛКА	11
16	8M0142684	Корпус реле	1
17	856954	Втулка	9
18	8M0057697	РЕЛЕ КУБИЧЕСКОЕ	5
18	8M0219829	Кубовое реле	5
19	891663001	Датчик температуры	1
20	892317001	Уплотнительное кольцо	1
21	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
22	895054	Винт (M4 x 16 мм)	2
23	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
24	892403	ФИТИНГ	1
24	8M0207782	ШТУЦЕР ПРЯМОЙ	1
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	3
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	2
26	875207	Тройник	1
26	8M0157114	ТРОЙНИК 4 ММ	1
27	859747	СОЕДИНИТЕЛЬ	1
27	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
28	859732	ПРОБКА	1
29	816311T	СТЯЖКА (8.00 дюймов)	2
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	859448T	Штуцер	1
31	8M0087451	Пробка (18 мм)	1
32	899145	Хомут крепёжный	3
33	8M0142689	Датчик температуры	1
33	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
34	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
35	8M0142686	ВИНТ (M6 x 25)	4
36	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
37	858954	ЗАЖИМ (.625)	1
38	879962	Зажим	4
39	8M0142685	Электрическая пластина	1
39	8M0153944	ПЛАСТИНА ЭЛЕКТРИЧЕСКАЯ	1
40	8M0142608	КРЫШКА ЭЛЕКТРИЧЕСКОЙ ПЛАСТИНЫ	1
41	8M0142526	Наклейка регламента технического обслуживания	1
41	8M0148534	Наклейка регламента технического обслуживания	1
42	8M0142695	ДАТЧИК КИСЛОРОДА	1
43	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
44	8M0011987	ДАТЧИК	1
44	8M0233140	Датчик	1
45	8M0142691	КРОНШТЕЙН ДАТЧИКА РАСПРЕДВАЛА	1
46	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	3
47	8M0142641	PCM 175 V6 MECH Mercury / Quicksilver	1
47	8M0207576	PCM 175 V6 MECH Mercury / Quicksilver	1
47	8M0142640	PCM 175 V6 DTS Mercury / Quicksilver	1
47	8M0207575	PCM 175 V6 DTS Mercury / Quicksilver	1
47	8M0142644	PCM 200 V6 DTS Mercury / Quicksilver	1
47	8M0207579	PCM 200 DTS Mercury / Quicksilver	1
47	8M0142647	PCM 200 V6 SEAPRO MECH Mercury / Quicksilver	1
47	8M0207580	PCM 200 SP MECH Mercury / Quicksilver	1
47	8M0142646	PCM 200 V6 SEAPRO DTS Mercury / Quicksilver	1
47	8M0207578	PCM 200 V6 SP DTS Mercury / Quicksilver	1
47	8M0142645	PCM 200 V6 MECH Mercury / Quicksilver	1
47	8M0207581	PCM 200 V6 MECH Mercury / Quicksilver	1
47	8M0142650	PCM 225 V6 MECH Mercury / Quicksilver	1
47	8M0207583	PCM 225 V6 MECH Mercury / Quicksilver	1
47	8M0142648	PCM 225 V6 DTS Mercury / Quicksilver	1
47	8M0207582	PCM 225 V6 DTS Mercury / Quicksilver	1
48	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
49	8M0147858	КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
50	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
51	8329692	Предохранитель мини - серый - 2 А	1
51	8M0207797	Предохранитель Mini — серый — 2 А	1
51	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	1
51	832969T20	Предохранитель Mini — жёлтый — 20 А	4
52	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
53	42118	ШАЙБА	2
54	8M6003202	ВИНТ	2
55	8M0142688	Датчик давления (масло/вода)	1
56	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
57	8M0142690	ДАТЧИК MAP	1
58	883066	Зажим (.865)	1

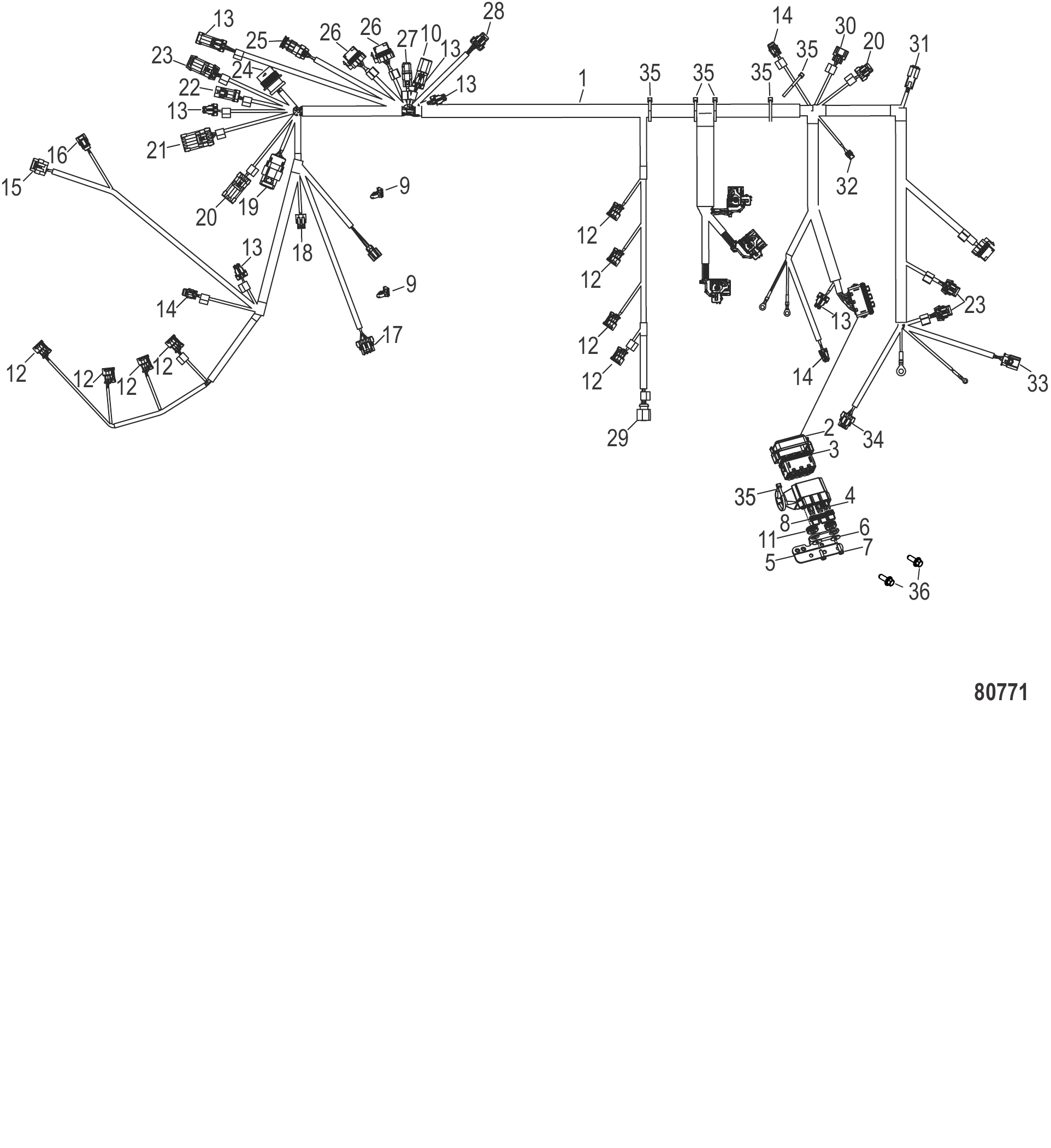

Рис. 15Жгут проводов двигателя, ремонтные концы жгута - 8M0142259 Engine Harness Harness Repair Ends - 8M0142259

REF	Номер детали	Наименование	Кол-во
1	8M0142259	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ механический	1
2	8M0159606	КРЫШКА блока предохранителей	1
3	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
4	8M0207797	Предохранитель Mini — серый — 2 А	1
4	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
4	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	2
4	832969T20	Предохранитель Mini — жёлтый — 20 А	6
5	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
6	42118	ШАЙБА	2
7	878609	Винт (#10-16 x .600)	2
8	8M0190980	ВТУЛКА	2
9	879962	Зажим	2
10	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	1
11	8M0047886	Держатель запасного предохранителя	3
12	8M0062019	Ремкомплект жгута проводов	8
13	879346A32	Ремкомплект жгута проводов	6
14	879346A39	Ремкомплект жгута проводов	3
15	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
16	879346A45	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
17	879346A52	Ремкомплект жгута проводов	1
18	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
19	879346A31	Ремонт жгута проводов	1
20	879346A34	Ремкомплект жгута проводов	2
21	879346T27	Колпачок резистора 4 контакта 220 Ом	1
22	8M0050324	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
23	879346A38	Ремкомплект жгута проводов	3
24	8M0062009	Ремкомплект жгута проводов	1
24	8M0126960	КОЛПАЧОК влагозащитный - 14 контактов, гнездовой	1
25	8M0182195	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
26	879346A48	Ремкомплект жгута проводов	2
27	8M0179610	Ремонт жгута проводов	1
28	879346A37	Ремкомплект жгута проводов	1
29	879346A44	Ремкомплект жгута проводов	1
30	879346A47	Ремкомплект жгута проводов	1
31	8M0179594	Ремкомплект жгута проводов	1
31	8M0221597	ВЛАГОЗАЩИТНЫЙ КОЛПАЧОК 6 контактов, штыревой DTM	1
32	8M0169121	Ремкомплект жгута проводов	1
33	8M0179595	Ремкомплект жгута проводов	1
34	879346A35	Ремкомплект жгута проводов	1
35	816311T	СТЯЖКА (8.00 дюймов)	6
36	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2

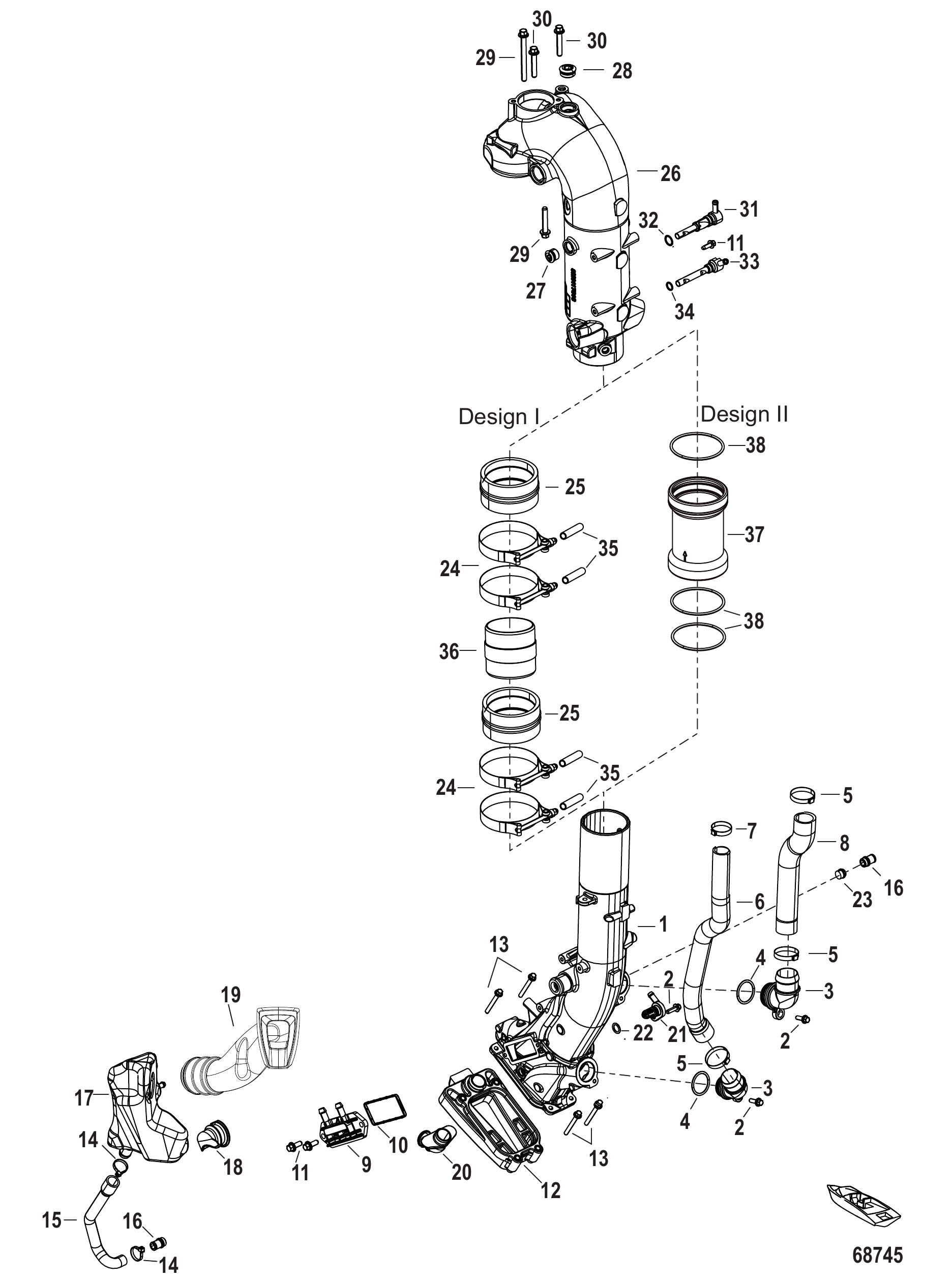

Рис. 16Выпуск 3B050617 и ранее Exhaust 3B050617 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0142728	ТРУБА ВЫПУСКНАЯ	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
3	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	2
4	86614	Кольцо уплотнительное (1.049 x .103)	2
5	888988011	Хомут (38,1 мм)	3
6	8M0142727	ТРУБКА ВЫХОДА ВОДЫ	1
7	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	1
8	8M0142725	ТРУБКА ВХОДА ВОДЫ	1
9	8M0142719	ФИЛЬТР В СБОРЕ	1
10	8M0142720	Сальник	1
11	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
12	8M0142721	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ВЫПУСКНАЯ	1
13	8M0142726	ВИНТ (M6)	4
14	816311T	СТЯЖКА (8.00 дюймов)	4
15	8M0142738	ШЛАНГ	1
16	8M0142729	СОЕДИНИТЕЛЬ	2
17	8M0142792	ГЛУШИТЕЛЬ левый	1
18	8M0142740	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8M0155262	ВТУЛКА выпускной трубы	1
20	8M0142732	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
21	8M0142730	Фитинг	1
21	8M0157112	СОЕДИНИТЕЛЬ ФИЛЬТРА	1
22	201951	Кольцо уплотнительное (.487 x .103)	1
23	8M0142793	ПРОБКА сливная	1
24	8M0142541	Хомут (93.7 мм диаметр)	4
24	8M0161579	ХОМУТ 93.7 ММ	4
25	8M0142538	Муфта	2
25	8M0172179	МУФТА ВЫПУСКНАЯ В СБОРЕ	2
26	8M0142535	Коллектор выпускной	1
26	8M0219003	КОЛЛЕКТОР ВЫПУСКНОЙ, ВЕРХНИЙ	1
27	8M0087451	Пробка (18 мм)	1
28	8M0087453	ПРОБКА (24 ММ)	1
29	8M0142533	ВИНТ (M8 x 85)	1
30	88552645	Винт (M8X45)	3
31	8M0142534	ШТУЦЕР распылителя	1
32	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
33	8M0142536	ШТУЦЕР распылителя	1
34	863006	Кольцо уплотнительное (10.82 x 1.78)	1
35	8M0148727	ЗАГЛУШКА виниловая	4
36	8M0149575	ВЫПУСКНАЯ ТРУБА	1
36	8M0172180	ВЫПУСКНАЯ ТРУБА	1
37	8M0211273	СОЕДИНИТЕЛЬ выпускной	1
38	8M0161414	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
-	8M0149551	Комплект прокладок головки блока цилиндров	1

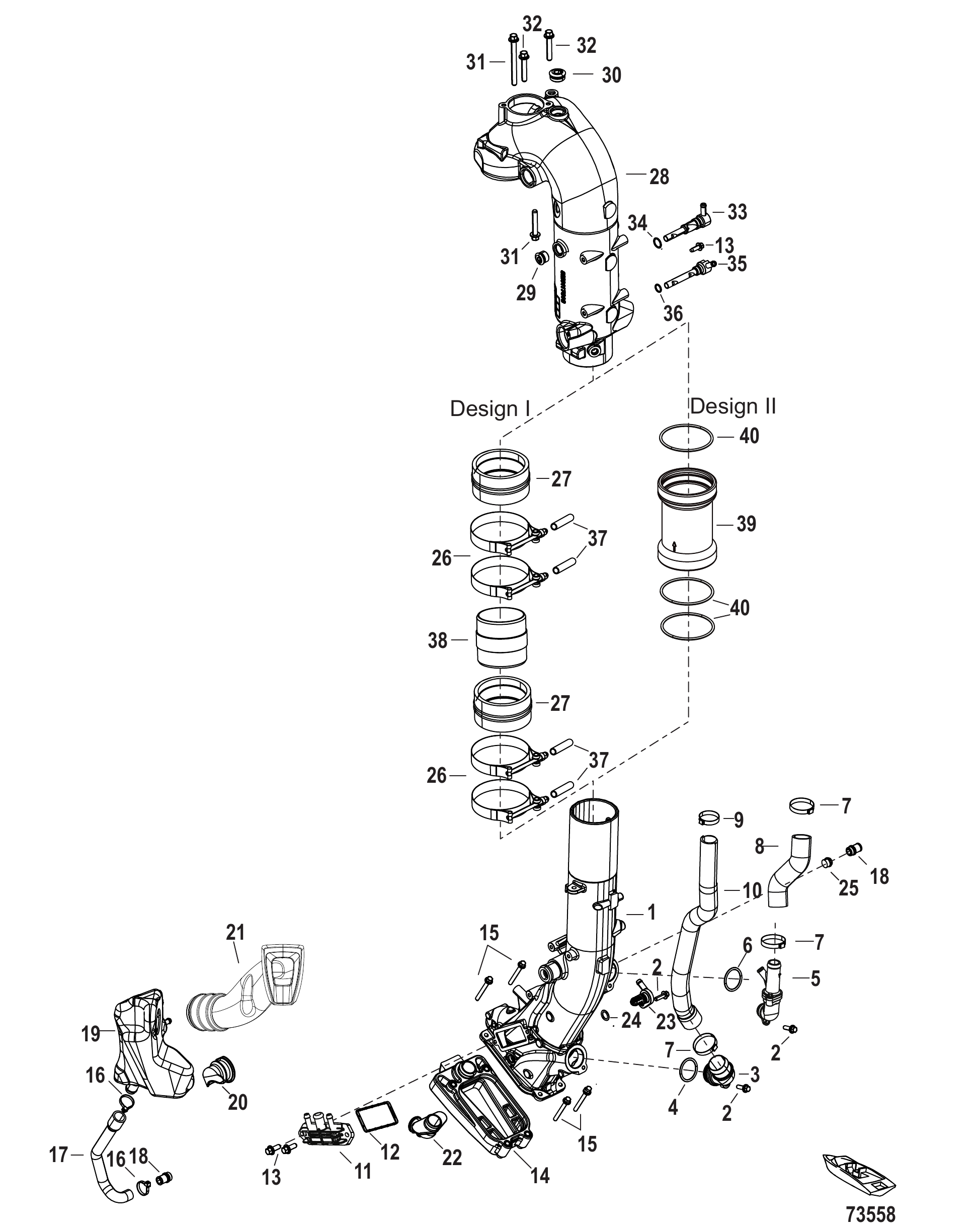

Рис. 17Выпуск 3B050618 и новее Exhaust 3B050618 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0142728	ТРУБА ВЫПУСКНАЯ	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
3	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
4	86614	Кольцо уплотнительное (1.049 x .103)	1
5	8M0183166	Фильтр-отстойник в сборе	1
6	86614	Кольцо уплотнительное (1.049 x .103)	1
7	888988011	Хомут (38,1 мм)	3
8	8M0183168	Шланг впуска воды	1
9	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	1
10	8M0142727	ТРУБКА ВЫХОДА ВОДЫ	1
11	8M0183165	Фильтр-отстойник в сборе	1
12	8M0142720	Сальник	1
13	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
14	8M0142721	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ВЫПУСКНАЯ	1
15	8M0142726	ВИНТ (M6)	4
16	816311T	СТЯЖКА (8.00 дюймов)	4
17	8M0142738	ШЛАНГ	1
18	8M0142729	СОЕДИНИТЕЛЬ	2
19	8M0142792	ГЛУШИТЕЛЬ левый	1
20	8M0142740	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
21	8M0155262	ВТУЛКА выпускной трубы	1
22	8M0142732	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
23	8M0157112	СОЕДИНИТЕЛЬ ФИЛЬТРА	1
24	201951	Кольцо уплотнительное (.487 x .103)	1
25	8M0142793	ПРОБКА сливная	1
26	8M0161579	ХОМУТ 93.7 ММ	4
27	8M0172179	МУФТА ВЫПУСКНАЯ В СБОРЕ	2
28	8M0142535	Коллектор выпускной	1
28	8M0219003	КОЛЛЕКТОР ВЫПУСКНОЙ, ВЕРХНИЙ	1
29	8M0087451	Пробка (18 мм)	1
30	8M0087453	ПРОБКА (24 ММ)	1
31	8M0142533	ВИНТ (M8 x 85)	1
32	88552645	Винт (M8X45)	3
33	8M0142534	ШТУЦЕР распылителя	1
34	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
35	8M0142536	ШТУЦЕР распылителя	1
36	863006	Кольцо уплотнительное (10.82 x 1.78)	1
37	8M0148727	ЗАГЛУШКА виниловая	4
38	8M0172180	ВЫПУСКНАЯ ТРУБА	1
39	8M0211273	СОЕДИНИТЕЛЬ выпускной	1
40	8M0161414	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
-	8M0149551	Комплект прокладок головки блока цилиндров	1
-	8M0184184	Комплект встроенного сетчатого фильтра	1

Рис. 18Маховик 3B056352 и ранее Flywheel 3B056352 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0142245	МАХОВИК	1
2	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
3	8M0142389	Пробка маховика	1
3	8M0207687	ПРОБКА маховика	1

Рис. 19Маховик 3B056353 и позднее Flywheel 3B056353 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0175394	МАХОВИК	1
2	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
3	8M0142389	Пробка маховика	1
3	8M0207687	ПРОБКА маховика	1
-	8M0183802	КОМПЛЕКТ МАХОВИКА	1

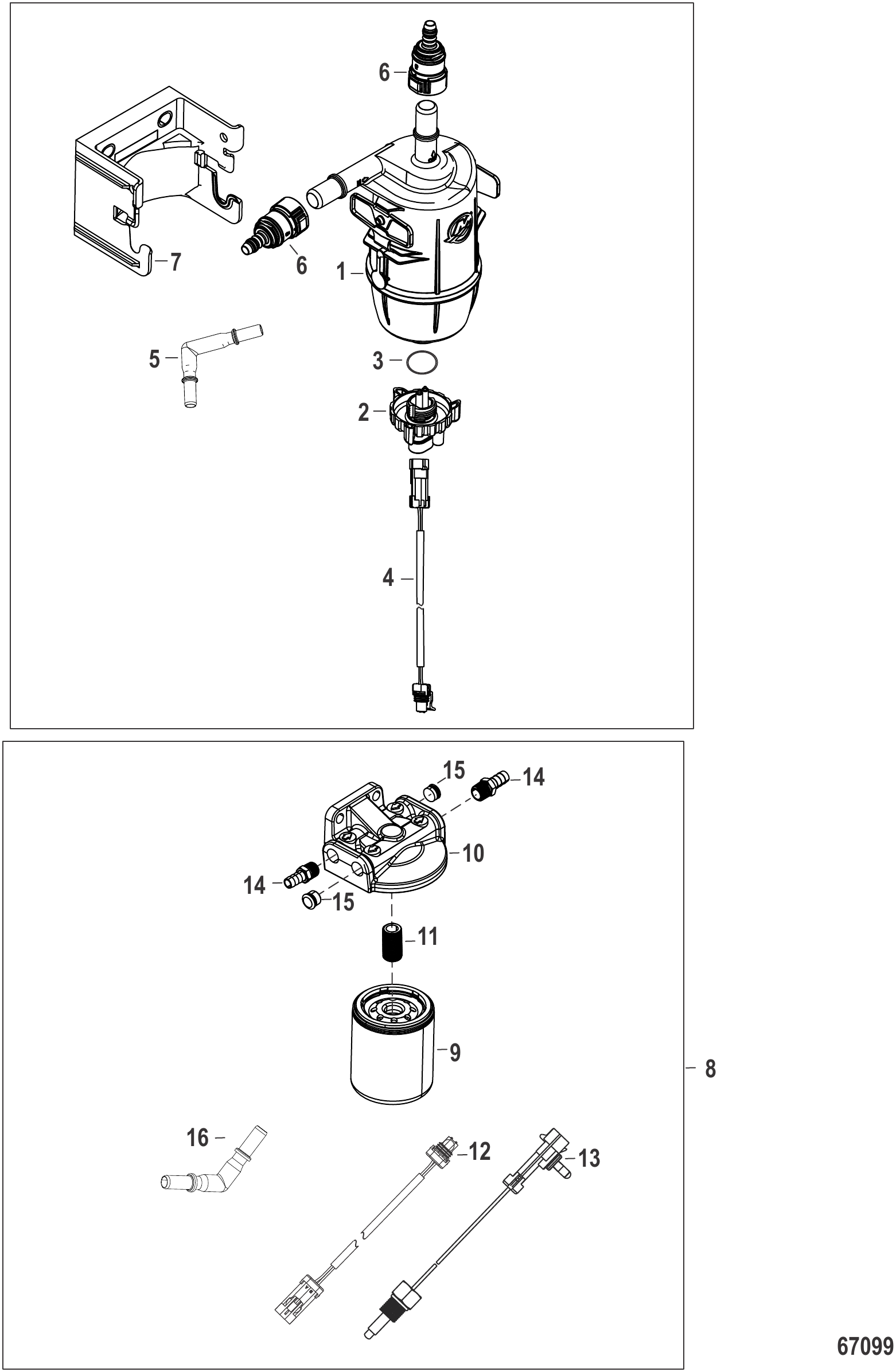

Рис. 20Топливный фильтр с датчиком воды (крепление на лодке) Fuel Filter with WIF- Boat Mounted

REF	Номер детали	Наименование	Кол-во
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
1	8M0126144	Топливный фильтр	1
2	8M0142649	ДАТЧИК WIF	1
3	8M0152436	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
5	8M0152433	ШТУЦЕР УГЛОВОЙ	1
6	8M0146934	ШТУЦЕР быстроразъёмный	2
6	8M0152434	Фитинг быстроразъёмный	2
6	8M0215873	ШТУЦЕР быстроразъёмный	2
7	8M0152423	КРОНШТЕЙН пластиковый защёлочный	1
8	8M0238774	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА на транце	1
9	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
10	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
11	816133	Штуцер	1
12	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
13	8M0243808	ДАТЧИК WIF	1
14	8M0204732	СОЕДИНИТЕЛЬ штуцерный	1
15	8M0204657	Заглушка	2
16	8M0152433	ШТУЦЕР УГЛОВОЙ	1

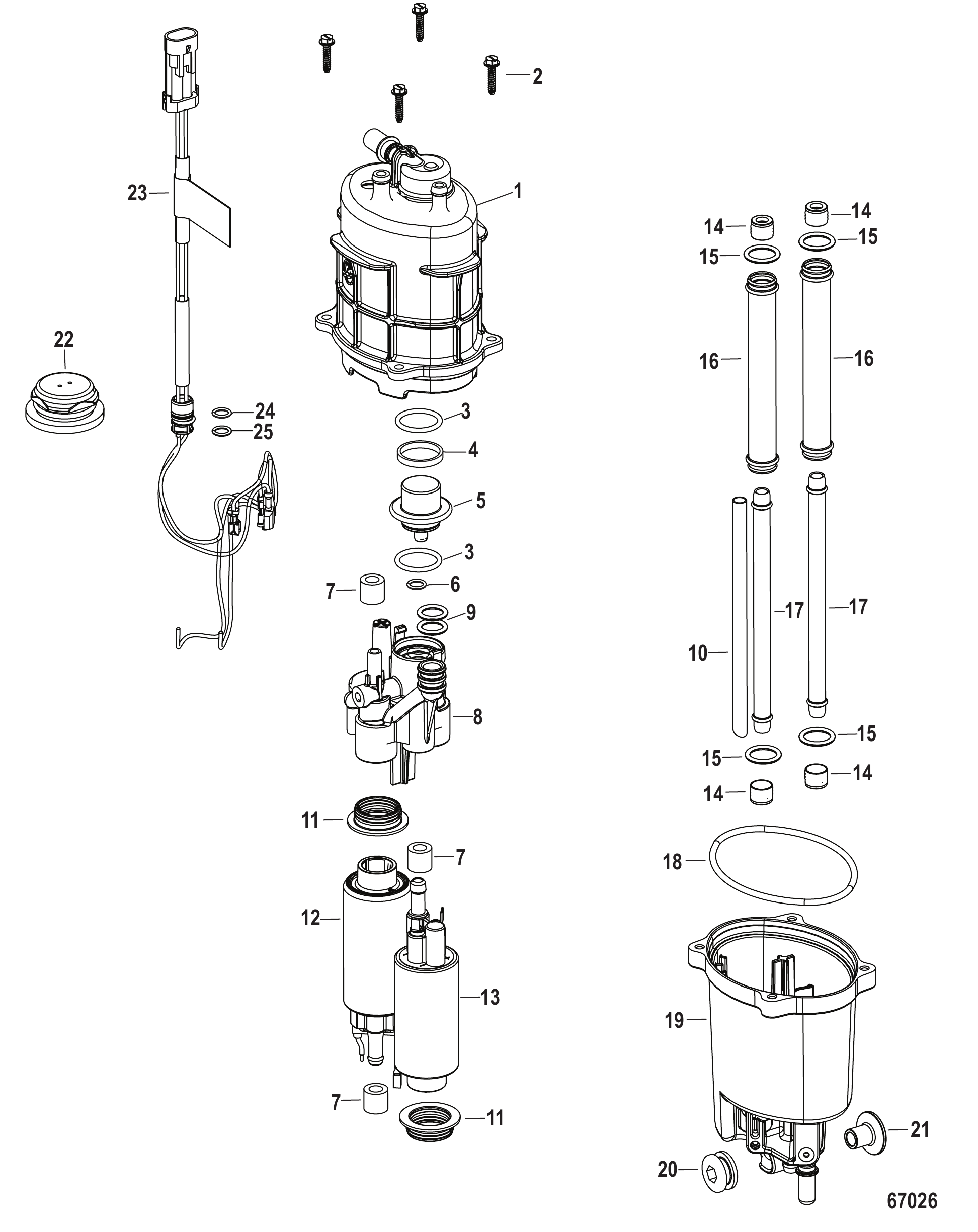

Рис. 21Компоненты модуля подачи топлива 8M0132732 Fuel Supply Module Components 8M0132732

REF	Номер детали	Наименование	Кол-во
-	8M0132732	Модуль подачи топлива	1
1	8M0053726	Верхний корпус FSM	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	8M0130877	Крышка FSM	1
8	8M0158425	Крышка FSM	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	Трубка всасывающая	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	8M0103288	Насос в сборе высокого давления	1
13	8M0103289	Насос в сборе низкого давления	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0130873	Трубка топливная	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0130878	Нижний корпус топливного модуля	1
19	8M0158426	Нижний корпус топливного модуля	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M0086888	ВТУЛКА проставки жгута FSM	1
23	8M0103287	ЖГУТ ПРОВОДОВ В СБОРЕ FSM	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
25	NSS	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

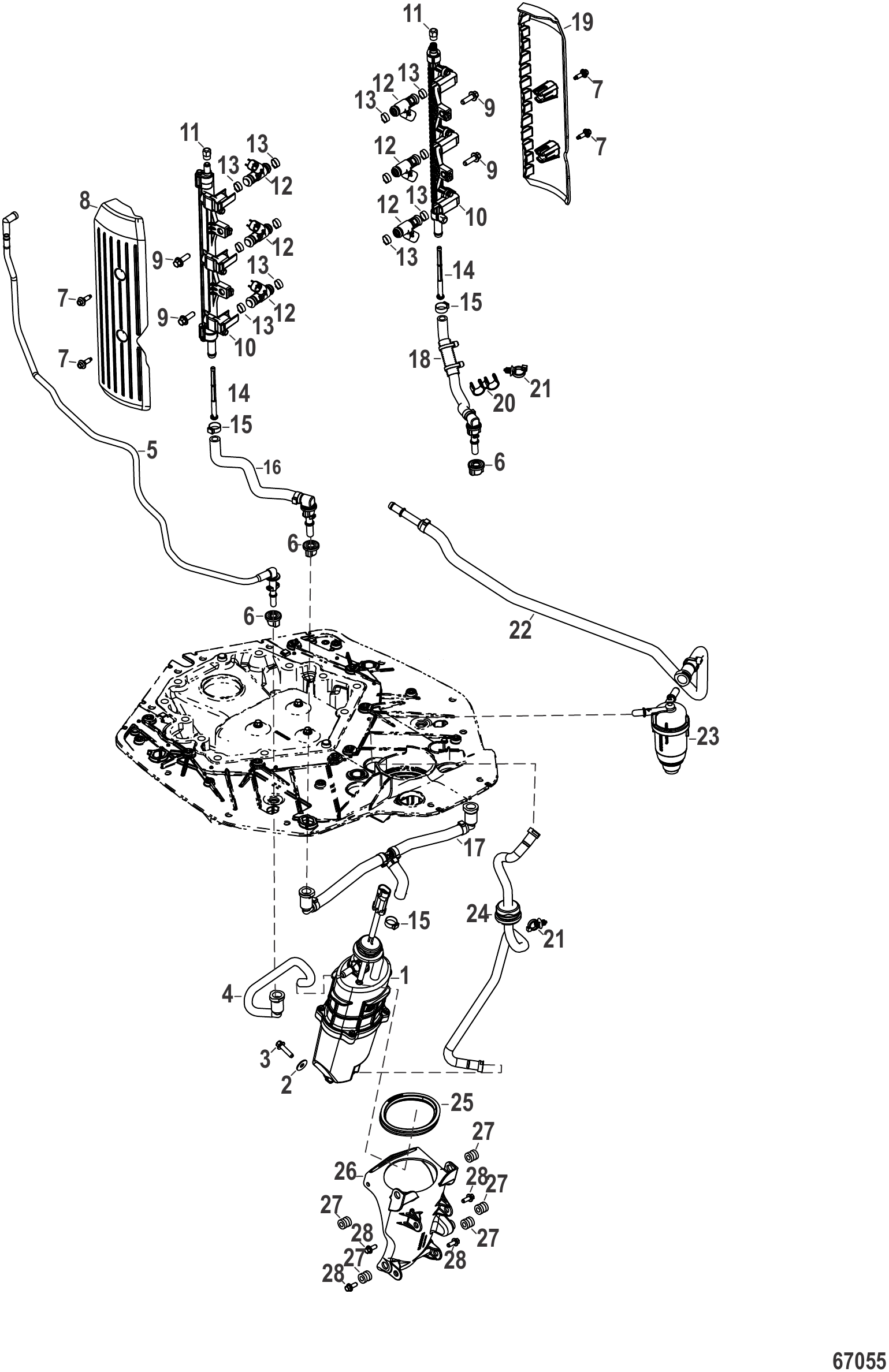

Рис. 22ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0132732	Модуль подачи топлива	1
1	8M0161584	Модуль подачи топлива	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
4	8M0142432	Шланг впускной к модулю подачи топлива	1
4	8M0231308	Шланг опорный коллектора нижний	1
5	8M0142436	Шланг в сборе опорный коллектора верхний	1
5	8M0203775	Шланг опорный коллектора верхний	1
6	884546	Втулка уплотнительная	3
7	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	4
8	8M0142604	КРЫШКА топливной рампы, левая	1
9	8M0142830	Винт (M6 x 20)	4
10	8M0142557	Топливная рампа в сборе левая	1
10	8M0219775	ТОПЛИВНАЯ РАМПА В СБОРЕ, левая	1
10	8M0142558	Топливная рампа в сборе правая	1
10	8M0219770	ТОПЛИВНАЯ РАМПА В СБОРЕ, правая	1
11	8M0046566	Крышка клапана	2
12	8M0142264	Топливная форсунка	6
13	8M0221321	Комплект уплотнительных колец	1
14	8M0090809	Сетка топливной рампы	2
15	8M0142585	Хомут (16.2 x 7 x .6 мм)	3
16	8M0142442	Шланг в сборе от модуля подачи топлива к левой рампе	1
17	8M0142437	Шланг в сборе от модуля подачи топлива к топливной рампе	1
18	8M0142444	Шланг в сборе от модуля подачи топлива к правой рампе	1
19	8M0142605	КРЫШКА топливной рампы, правая	1
20	8M0142445	Зажим	1
21	899145	Хомут крепёжный	2
22	8M0142446	Шланг в сборе от кожуха к модулю подачи топлива	1
23	8M0106635	Топливный фильтр	1
23	8M0176313	Топливный фильтр	1
24	8M0142430	Шланг от топливного фильтра к модулю подачи топлива	1
24	8M0203776	Шланг от топливного фильтра к модулю подачи топлива	1
25	8M0037209	Втулка фиксатора модуля подачи топлива	1
26	8M0142722	Кронштейн модуля подачи топлива	1
27	8M0142724	Втулка	5
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4

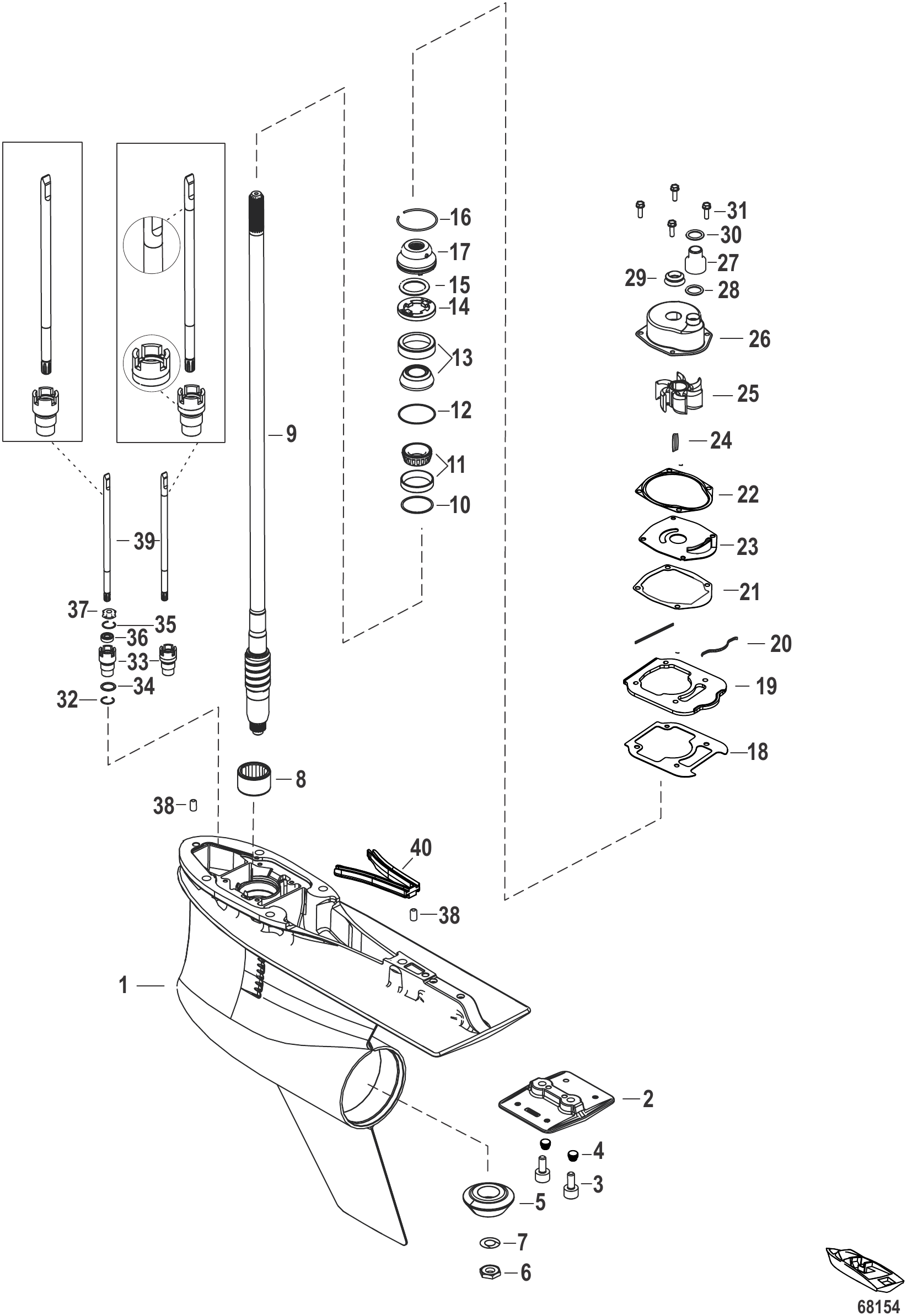

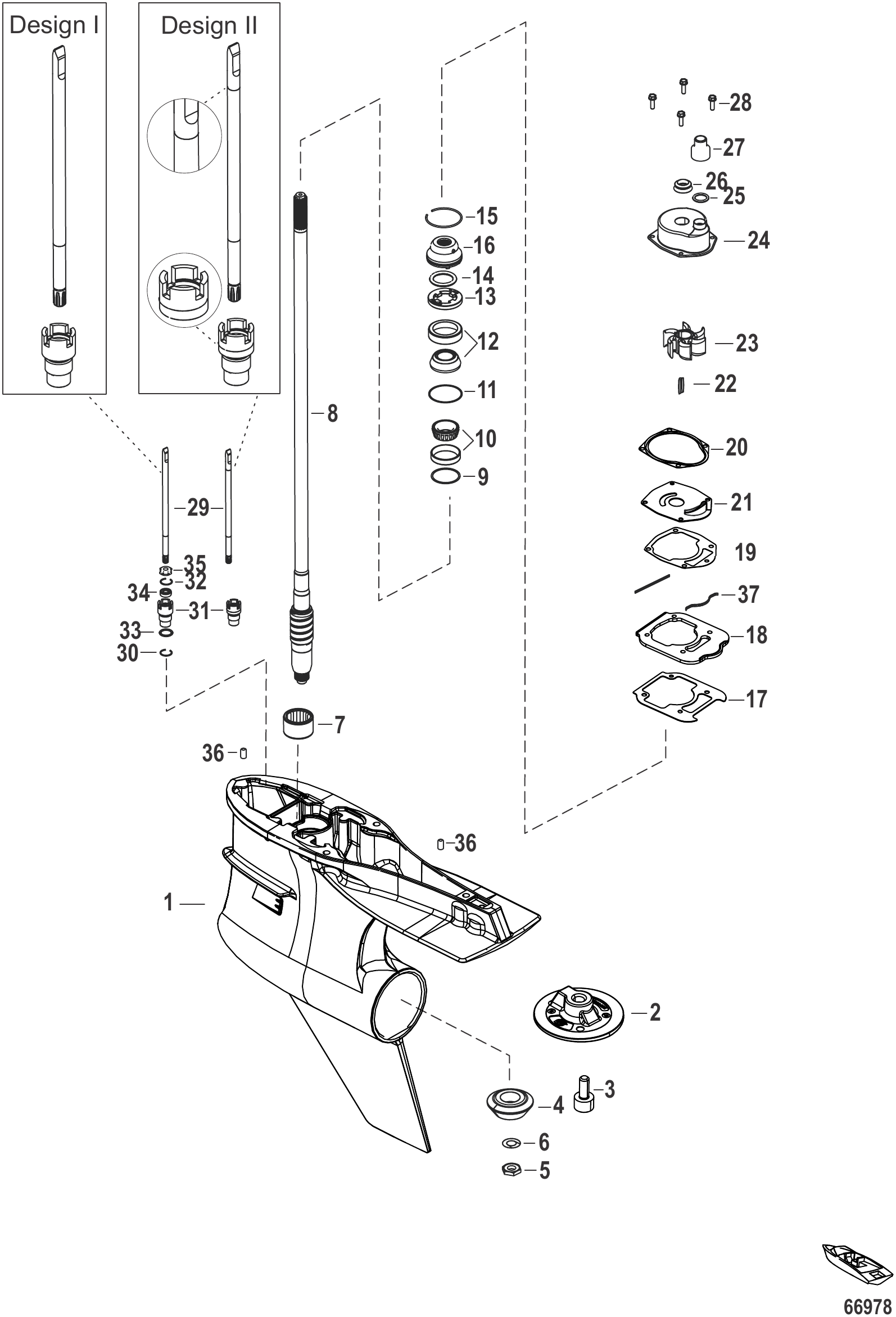

Рис. 23Редуктор, карданный вал, Torque Master (передаточное число 1,75) Gear Housing, Driveshaft, Torque Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142316	Корпус редуктора в сборе, серебристый (стандартный удлинённый) (1.75) (Torque Master)	1
1	8M0142852	Корпус редуктора в сборе, базовый, серебристый (Torque Master)	1
1	8M0228039	КОРПУС РЕДУКТОРА в сборе Basic, Silver (Torque Master)	1
2	8M0142847	ПЛАСТИНА анодная	1
3	8M0142850	ВИНТ (M10 X 25)	1
-	8M0146696	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 1.75 (12/21)	1
4	NSS	NOT SOLD SEPARATE Pinion	1
5	8M0071654	Гайка (.625-18 HX)	1
6	92721	Шайба (.965 x .630)	1
7	42647A1	Подшипник роликовый в сборе	1
8	8M0146944	Вал приводной в сборе, чашка/конус	1
9	8M0063268	Комплект регулировочных прокладок	1
10	8M0146553	Подшипник в сборе (обойма/конус)	1
11	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
12	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
13	8245191	Фиксатор	1
14	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
15	880719	Кольцо стопорное	1
16	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
17	8M0146938	ПРОКЛАДКА основания водяного насоса	1
18	8M0142869	Крышка корпуса редуктора	1
18	8M0174560	КРЫШКА корпуса редуктора	1
19	8M0142616	Прокладка передней пластины к корпусу редуктора	1
20	8172771	Прокладка водяного насоса, верхняя	1
21	8172761	Передняя пластина	1
21	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
22	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
22	8M0204723	ШПОНКА	1
23	43026T2	КРЫЛЬЧАТКА	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
25	8M0204645	Кольцо уплотнительное (.796 x .139)	1
26	8M0142851	V-образное кольцо торцевого уплотнения	1
27	8M0142435	МУФТА водяного насоса	1
28	1993720	ВИНТ (M6 x 20)	4
28	8M0204706	Винт M6 x 20 с шестигранной головкой	4
29	8M0142858	Вал переключения длинный	1
29	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
29	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
30	8M0142866	КОЛЬЦО стопорное	1
31	8M0142859	Втулка вала переключения	1
31	8M0164967	Втулка вала переключения	1
32	8M0046563	Стопорное кольцо	1
33	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
34	8164641	Маслосъёмный сальник	1
34	8M0246145	САЛЬНИК	1
35	77674	ШАЙБА (.35 x .75 x .12)	1
36	8M0084244	Штифт установочный, .375 x .620	2
37	8M0142659	САЛЬНИК формованный, актуатора	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

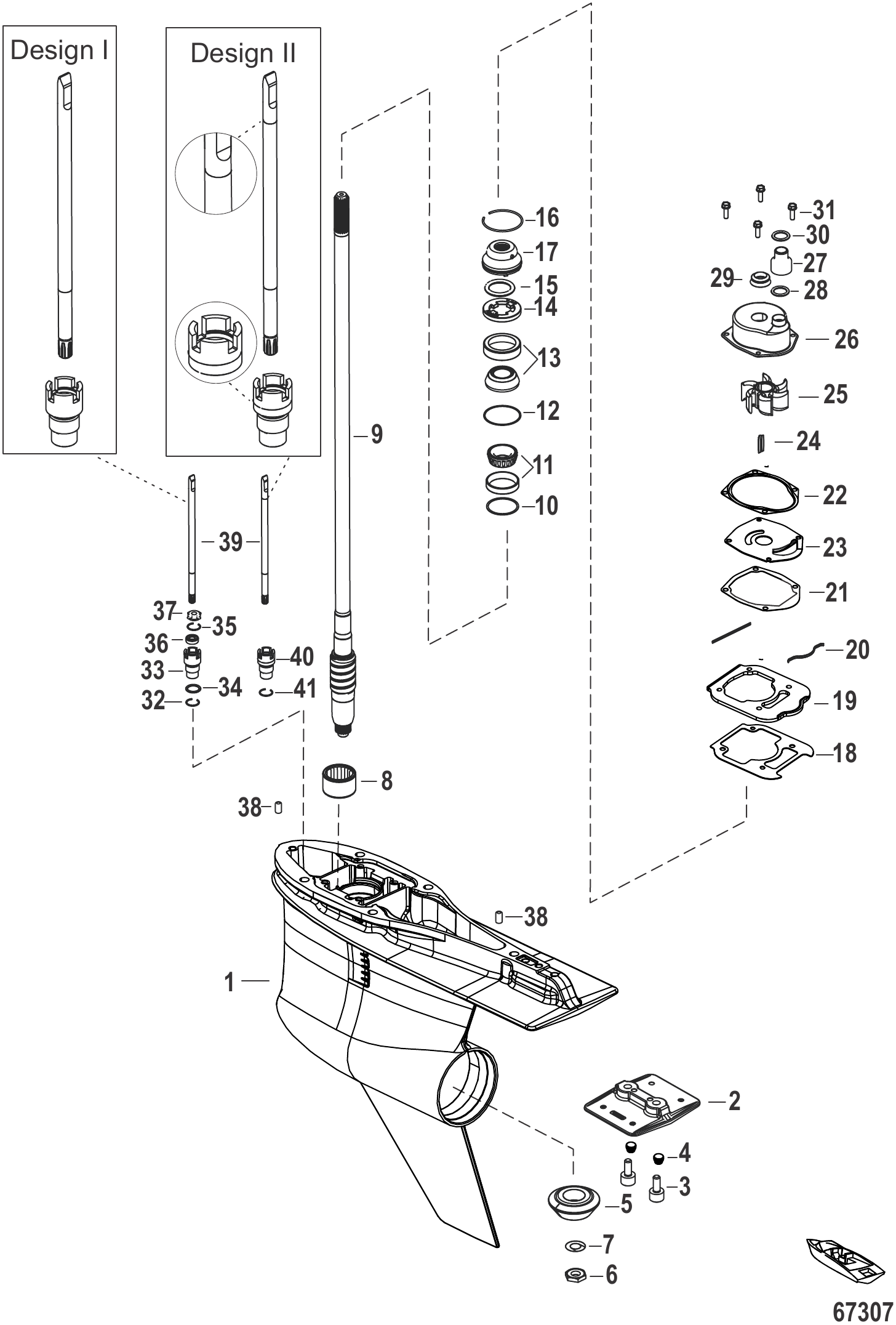

Рис. 24Редуктор, карданный вал - 4.80 Torpedo (передаточное число 1,85) Gear Housing, Driveshaft - 4.80 Torpedo (1.85 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142294	Редуктор в сборе серебристый (стандартный длинный) (1.85)	1
-	8M0142296	Редуктор в сборе серебристый (стандартный сверхдлинный) (1.85)	1
-	8M0235807	Редуктор XL серебристый	1
1	8M0145768	Редуктор в сборе базовый, серебристый (4.8)	1
1	8M0228041	КОРПУС РЕДУКТОРА в сборе Basic, Silver (4.8)	1
2	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
2	8M0200103	АНОД антикавитационной плиты (магний)	AR
3	8M0142850	ВИНТ (M10 X 25)	2
4	8M0142878	ВИНТ-ПРОБКА	2
-	8M0146697	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0071654	Гайка (.625-18 HX)	1
7	92721	Шайба (.965 x .630)	1
8	42647A1	Подшипник роликовый в сборе	1
9	8M0146062	Комплект гребного вала Long	1
9	8M0168203	Комплект гребного вала, длинный	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
16	880719	Кольцо стопорное	1
17	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0142869	Крышка корпуса редуктора	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0142659	САЛЬНИК формованный, актуатора	2
21	8M0112903	Прокладка резиновая формованная стальная	1
21	8M0142616	Прокладка передней пластины к корпусу редуктора	1
22	8172771	Прокладка водяного насоса, верхняя	1
23	8172761	Передняя пластина	1
23	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
24	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
24	8M0204723	ШПОНКА	1
25	43026T2	КРЫЛЬЧАТКА	1
26	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
27	8M0142435	МУФТА водяного насоса	1
28	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
28	8M0204645	Кольцо уплотнительное (.796 x .139)	1
29	8M0142851	V-образное кольцо торцевого уплотнения	1
30	8M0142712	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (0.796 x 0.139)	1
31	1993720	ВИНТ (M6 x 20)	4
31	8M0204706	Винт M6 x 20 с шестигранной головкой	4
32	8M0142866	КОЛЬЦО стопорное	1
33	8M0142859	Втулка вала переключения	1
34	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
35	8M0046563	Стопорное кольцо	1
36	8164641	Маслосъёмный сальник	1
36	8M0246145	САЛЬНИК	1
37	77674	ШАЙБА (.35 x .75 x .12)	1
38	8M0084244	Штифт установочный, .375 x .620	2
39	8M0142858	Вал переключения длинный	1
39	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
39	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
40	8M0164967	Втулка вала переключения	1
41	8M0142866	КОЛЬЦО стопорное	1
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

Рис. 25Редуктор, карданный вал - 5.44 Torpedo (передаточное число 1,75) Gear Housing, Driveshaft - 5.44 Torpedo (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142309	УЗЕЛ РЕДУКТОРА серебристый (стандартный X-Long) HD 1.75	1
-	8M0142311	Корпус редуктора в сборе Silver (противовращение X-Long) HD 1.75	1
-	8M0235822	GC CXL SILV Mercury / Quicksilver	1
1	8M0142888	Корпус редуктора в сборе Basic, Silver	1
1	8M0228040	GC BASIC SILVER Mercury / Quicksilver	1
2	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
2	8M0200103	АНОД антикавитационной плиты (магний)	AR
3	8M0142850	ВИНТ (M10 X 25)	2
4	8M0142878	ВИНТ-ПРОБКА	2
-	8M0146648	Комплект шестерён стандартного вращения, передняя/ведущая 1.75 (12/21)	1
-	8M0146659	КОМПЛЕКТ ШЕСТЕРЁН противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0046636	ГАЙКА	1
7	8M0062703	ШАЙБА	2
8	8M0045676	ПОДШИПНИК роликовый	1
9	8M0146065	Комплект гребного вала Long	1
9	8M0168204	Комплект гребного вала Long	1
9	8M0146066	Комплект гребного вала X-Long	1
9	8M0168208	Комплект гребного вала X-Long	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
16	880719	Кольцо стопорное	1
17	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0142869	Крышка корпуса редуктора	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0142659	САЛЬНИК формованный, актуатора	2
21	8M0112903	Прокладка резиновая формованная стальная	1
21	8M0142616	Прокладка передней пластины к корпусу редуктора	1
22	8172771	Прокладка водяного насоса, верхняя	1
23	8172761	Передняя пластина	1
23	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
24	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
24	8M0204723	ШПОНКА	1
25	43026T2	КРЫЛЬЧАТКА	1
26	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
27	8M0142435	МУФТА водяного насоса	1
28	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
28	8M0204645	Кольцо уплотнительное (.796 x .139)	1
29	8M0142851	V-образное кольцо торцевого уплотнения	1
30	8M0142712	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (0.796 x 0.139)	1
31	1993720	ВИНТ (M6 x 20)	4
31	8M0204706	Винт M6 x 20 с шестигранной головкой	4
32	8M0142866	КОЛЬЦО стопорное	1
33	8M0142859	Втулка вала переключения	1
33	8M0164967	Втулка вала переключения	1
34	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
35	8M0046563	Стопорное кольцо	1
36	8164641	Маслосъёмный сальник	1
36	8M0246145	САЛЬНИК	1
37	77674	ШАЙБА (.35 x .75 x .12)	1
38	8M0084244	Штифт установочный, .375 x .620	2
39	8M0142858	Вал переключения длинный	1
39	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
39	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
39	8M0142865	Вал переключения сверхдлинный	1
39	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
39	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
40	8M0142587	Пробка сливная глушителя	1
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1
-	8M0237496	Комплект подшипникового корпуса противовращения 12/21	1

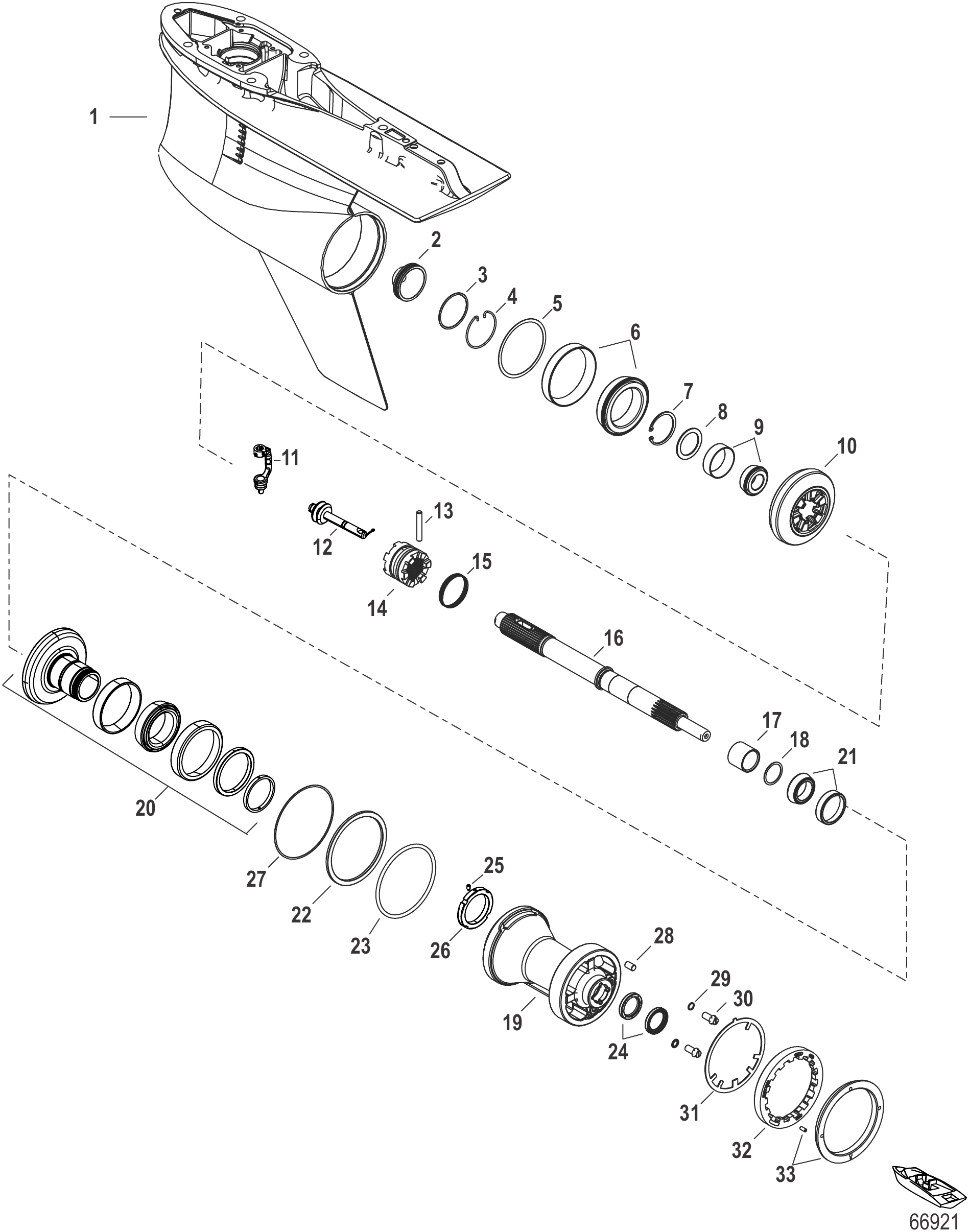

Рис. 26Редуктор, гребной вал - реверсивный, 5.44 Torpedo (передаточное число 1,75) Gear Housing, Prop Shaft - Counter Rotation, 5.44 Torpedo (1.75 Gear Ratio)

Gear Housing, Prop Shaft - Counter Rotation, 5.44 Torpedo (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142310	Корпус редуктора в сборе черный (противовращение, удлиненный) 1.75	1
-	8M0142314	Корпус редуктора в сборе черный (противовращение, особо удлиненный) 1.75	1
-	8M0235825	Корпус редуктора противовращение особо удлиненный черный	1
-	8M0142311	Корпус редуктора в сборе Silver (противовращение X-Long) HD 1.75	1
-	8M0235822	GC CXL SILV Mercury / Quicksilver	1
-	8M0142315	Корпус редуктора в сборе серебристый (противовращение, особо удлиненный) HD 1.75	1
-	8M0235826	Корпус редуктора противовращение особо удлиненный серебристый	1
-	8M0142318	Корпус редуктора в сборе черный (противовращение, длинный) (1.75) (SeaPro)	1
-	8M0142320	Корпус редуктора в сборе черный (противовращение, удлиненный) (1.75) (SeaPro)	1
-	8M0235828	Корпус редуктора противовращение удлиненный SeaPro черный	1
-	8M0142322	Корпус редуктора в сборе черный (противовращение, особо удлиненный) (1.75) (SeaPro)	1
-	8M0235832	Корпус редуктора противовращение особо удлиненный SeaPro черный	1
1	8M0142872	Корпус редуктора в сборе базовый, черный	1
1	8M0142888	Корпус редуктора в сборе Basic, Silver	1
1	8M0228040	GC BASIC SILVER Mercury / Quicksilver	1
1	8M0145771	Корпус редуктора в сборе базовый, черный (SeaPro)	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0063270	Комплект регулировочных шайб	1
6	8M0142836	Подшипник роликовый конический (чашка/конус)	1
7	8M0051043	Кольцо стопорное	1
8	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0146676	СБОРКА ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142877	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0142897	Подшипниковый корпус в сборе противовращения, 1.75	1
19	8M0237496	Комплект подшипникового корпуса противовращения 12/21	1
20	8M0146659	КОМПЛЕКТ ШЕСТЕРЁН противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21)	1
21	8M0148319	Подшипник роликовый конический чашка/конус	1
22	8M0046569	КОЛЬЦО упорное	1
22	8M0161546	УПОРНОЕ КОЛЬЦО	1
23	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
24	888483	Сальник масляный	2
24	8M0204700	Сальник масляный	2
25	8M0066130	Винт с полукруглой головкой и насечкой	1
25	8M0233826	Винт с полукруглой головкой и насечкой	1
26	8M0064178	Гайка стопорная	1
27	8M0146386	Комплект регулировочных шайб	1
28	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
29	830749	Сальник	2
29	8M0204693	Уплотнение сливной пробки	2
30	8M0071653	Винт специальный, .375-16 UNC	2
31	8M0108527	ШАЙБА стопорная	1
32	8M0111653	ГАЙКА стопорная	1
32	8M0162798	Фиксатор корпуса подшипника	1
33	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
33	8M0180306	Крышка торпедной части	1
33	8M0036819	Винт установочный (10-32)	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1
-	8M0237496	Комплект подшипникового корпуса противовращения 12/21	1
-	8M0237497	Комплект обоймы подшипника противовращения 13/24	1

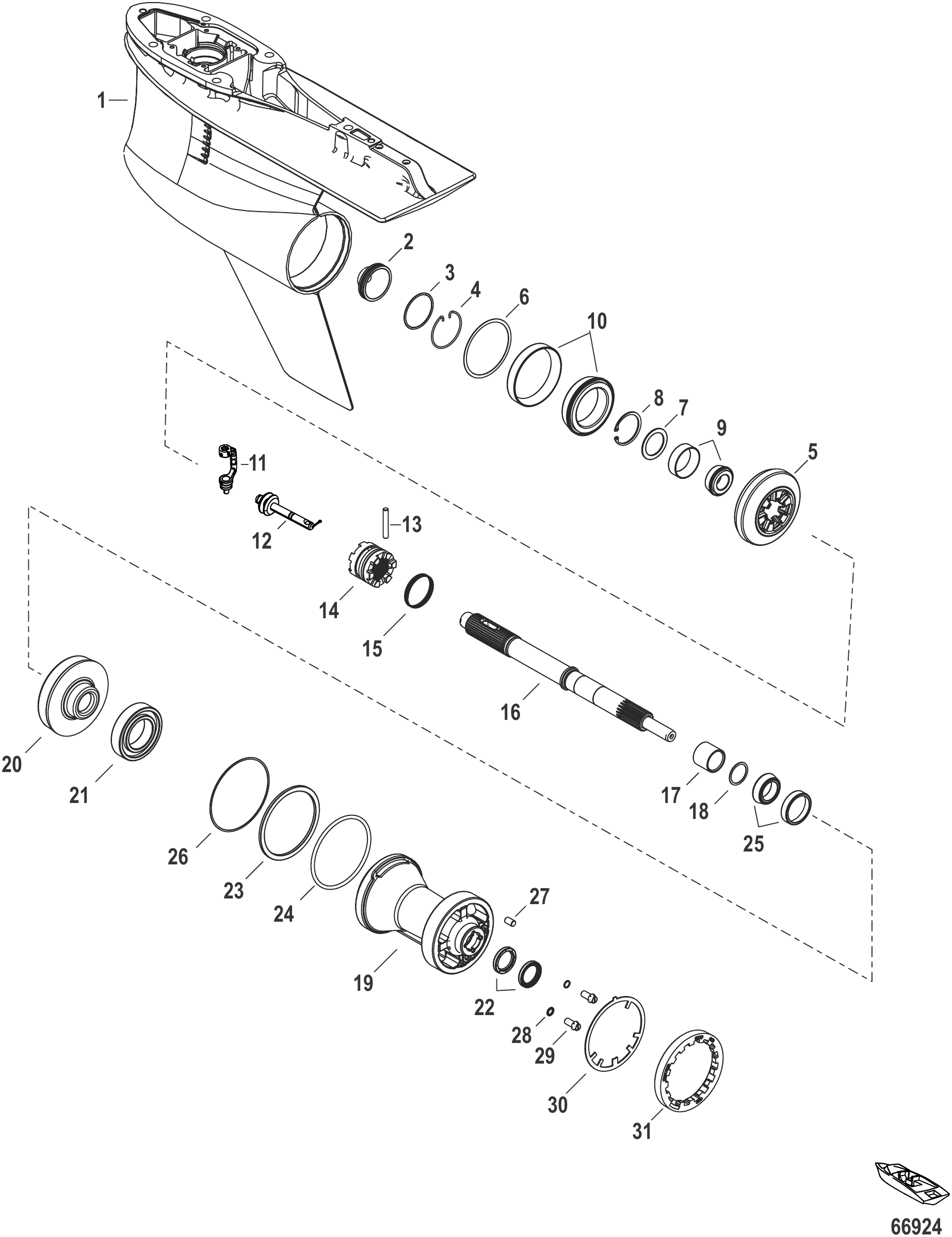

Рис. 27Редуктор, гребной вал - стандартный, 4.80 Torpedo (передаточное число 1,85) Gear Housing, Prop Shaft - Standard Rotation, 4.80 Torpedo (1.85 Gear Ratio)

Gear Housing, Prop Shaft - Standard Rotation, 4.80 Torpedo (1.85 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142294	Редуктор в сборе серебристый (стандартный длинный) (1.85)	1
-	8M0142296	Редуктор в сборе серебристый (стандартный сверхдлинный) (1.85)	1
-	8M0235807	Редуктор XL серебристый	1
1	8M0145768	Редуктор в сборе базовый, серебристый (4.8)	1
1	8M0228041	КОРПУС РЕДУКТОРА в сборе Basic, Silver (4.8)	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0146697	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142849	Муфта скользящая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142883	Вал гребной	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0142890	Корпус подшипника	1
20	8M0142891	Шестерня заднего хода, 24 зуба	1
21	8M0142873	Подшипник шариковый	1
22	888483	Сальник масляный	2
22	8M0204700	Сальник масляный	2
23	880699	Упорное кольцо	1
24	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
25	8M0148319	Подшипник роликовый конический чашка/конус	1
26	8M0063270	Комплект регулировочных шайб	1
27	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0071653	Винт специальный, .375-16 UNC	2
30	8M0142855	Шайба стопорная	1
31	8M2000347	ФИКСАТОР	1
31	8M0168577	Фиксатор подшипникового корпуса	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

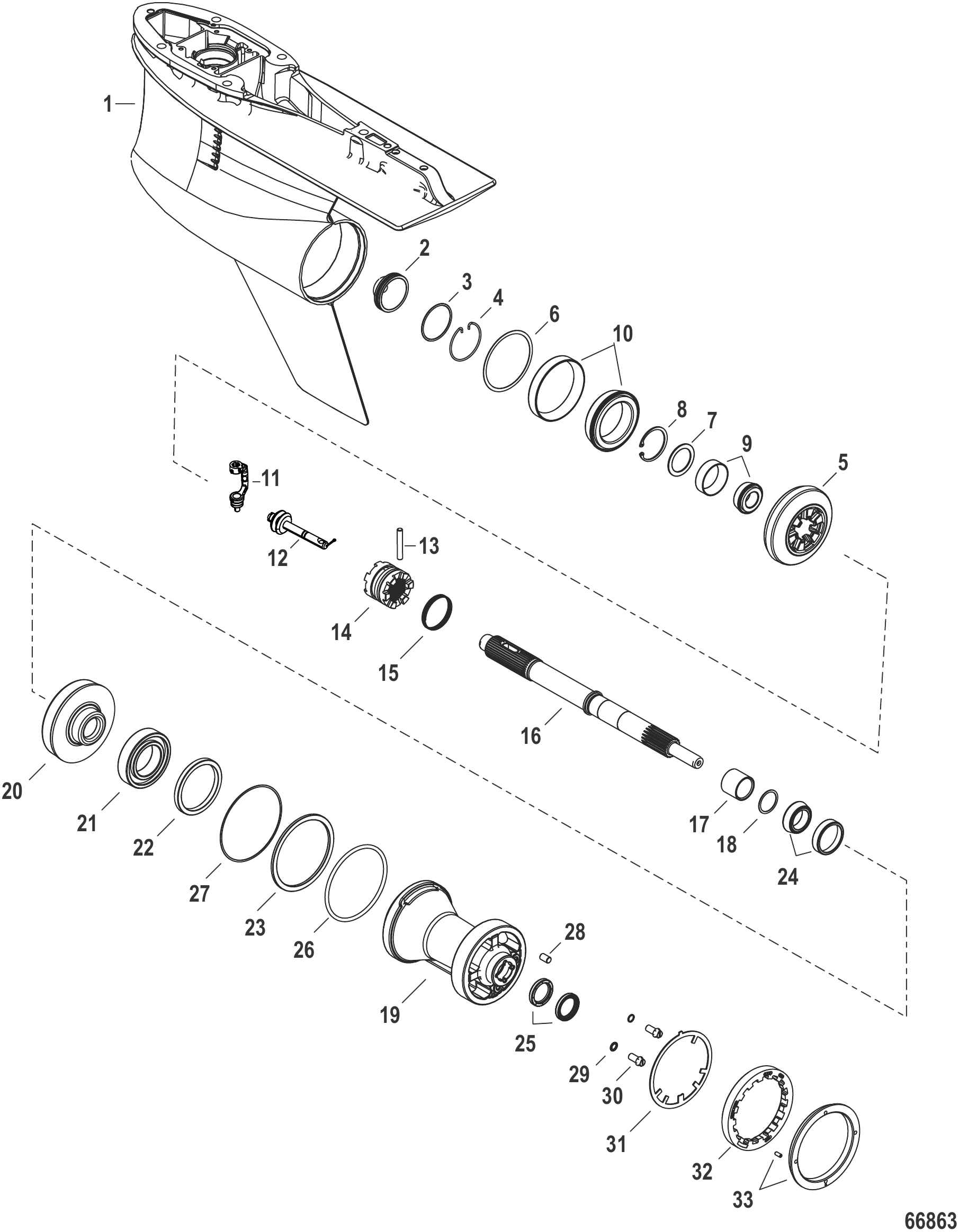

Рис. 28Редуктор, гребной вал - стандартный, 5.44 Torpedo (передаточное число 1,75) Gear Housing, Prop Shaft - Standard Rotation, 5.44 Torpedo (1.75 Gear Ratio)

Gear Housing, Prop Shaft - Standard Rotation, 5.44 Torpedo (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142306	Корпус редуктора в сборе черный (стандартный длинный) 1.75	1
-	8M0142308	Корпус редуктора в сборе черный (стандартный удлиненный) 1.75	1
-	8M0235819	Корпус редуктора удлиненный черный	1
-	8M0142312	Корпус редуктора в сборе черный (стандартный особо удлиненный) 1.75	1
-	8M0235823	Корпус редуктора особо удлиненный черный	1
-	8M0142307	Корпус редуктора в сборе серебристый (стандартный длинный) HD 1.75	1
-	8M0235818	Корпус редуктора длинный серебристый	1
-	8M0142309	УЗЕЛ РЕДУКТОРА серебристый (стандартный X-Long) HD 1.75	1
-	8M0235820	РЕДУКТОР XL серебристый	1
-	8M0142313	Корпус редуктора в сборе серебристый (стандартный особо удлиненный) HD 1.75	1
-	8M0235824	Корпус редуктора особо удлиненный серебристый	1
-	8M0142317	Корпус редуктора в сборе черный (стандартный длинный) (1.75) (SeaPro)	1
-	8M0235829	Корпус редуктора длинный SeaPro черный	1
-	8M0142319	Корпус редуктора в сборе черный (стандартный удлиненный) (1.75) (SeaPro)	1
-	8M0235827	Корпус редуктора удлиненный SeaPro черный	1
-	8M0142321	Корпус редуктора в сборе черный (стандартный особо удлиненный) (1.75) (SeaPro)	1
-	8M0235831	Корпус редуктора особо удлиненный SeaPro черный	1
1	8M0142872	Корпус редуктора в сборе базовый, черный	1
1	8M0142888	Корпус редуктора в сборе Basic, Silver	1
1	8M0228040	GC BASIC SILVER Mercury / Quicksilver	1
1	8M0145771	Корпус редуктора в сборе базовый, черный (SeaPro)	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
6	8M0146648	Комплект шестерён стандартного вращения, передняя/ведущая 1.75 (12/21)	1
5	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142877	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0146058	Подшипниковый корпус в сборе стандартного вращения, передаточное число 1.75	1
20	8M0142874	Шестерня заднего хода в сборе	1
21	8M0142873	Подшипник шариковый	1
22	8M0142875	Проставка	1
23	8M0046569	КОЛЬЦО упорное	1
23	8M0161546	УПОРНОЕ КОЛЬЦО	1
24	8M0148319	Подшипник роликовый конический чашка/конус	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
27	8M0146386	Комплект регулировочных шайб	1
28	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
29	830749	Сальник	2
29	8M0204693	Уплотнение сливной пробки	2
30	8M0071653	Винт специальный, .375-16 UNC	2
31	8M0108527	ШАЙБА стопорная	1
32	8M0111653	ГАЙКА стопорная	1
32	8M0162798	Фиксатор корпуса подшипника	1
33	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
33	8M0180306	Крышка торпедной части	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

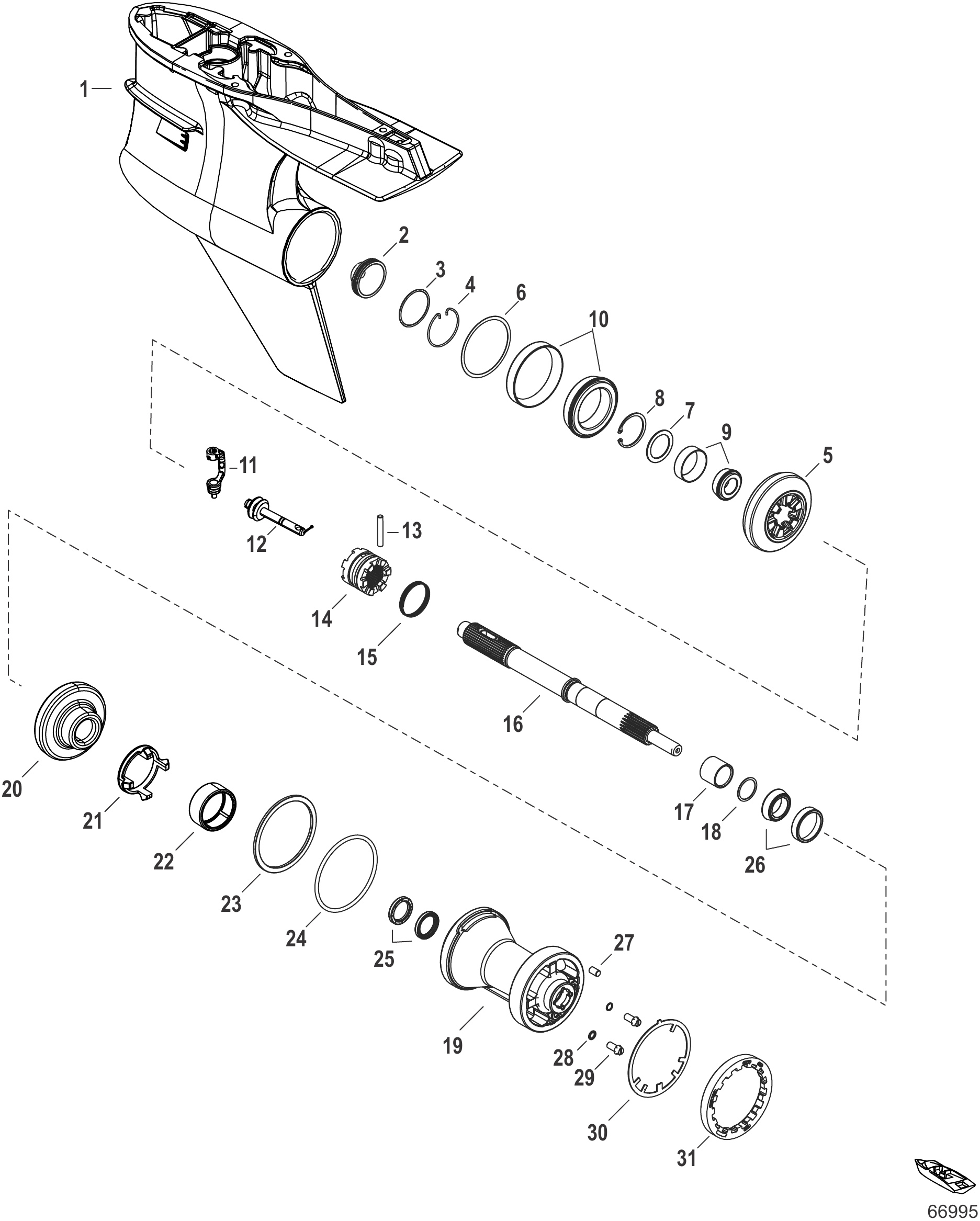

Рис. 29Гребной вал редуктора - стандартный, Torque Master (передаточное число 1,75) Gear Housing Prop Shaft-Standard Rotation,Torque Master (1.75 Gear Ratio)

Gear Housing Prop Shaft-Standard Rotation,Torque Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142316	Корпус редуктора в сборе, серебристый (стандартный удлинённый) (1.75) (Torque Master)	1
1	8M0142852	Корпус редуктора в сборе, базовый, серебристый (Torque Master)	1
1	8M0228039	КОРПУС РЕДУКТОРА в сборе Basic, Silver (Torque Master)	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0146696	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 1.75 (12/21)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142849	Муфта скользящая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142838	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0142839	Корпус подшипника	1
20	8M0142841	Шестерня заднего хода	1
21	8M0142846	Фиксатор шестерни	1
22	8M0142843	Подшипник игольчатый	1
23	880699	Упорное кольцо	1
24	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0071653	Винт специальный, .375-16 UNC	2
30	8M0142855	Шайба стопорная	1
31	8M2000347	ФИКСАТОР	1
31	8M0168577	Фиксатор подшипникового корпуса	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

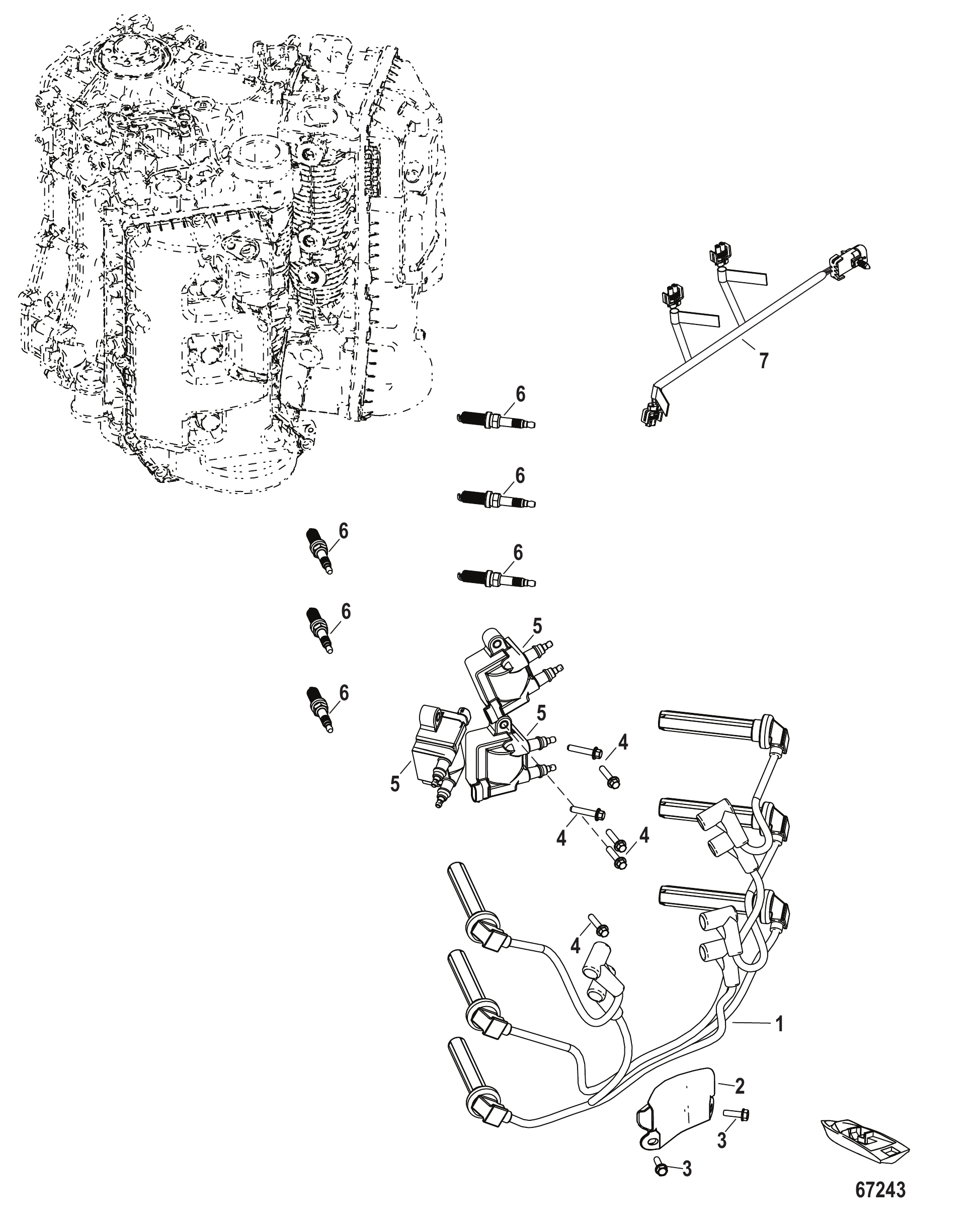

Рис. 30Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0142665	Провода свечей зажигания	1
1	8M0238525	Комплект проводов свечей зажигания	1
2	8M0142671	Направляющая	1
3	897445501	Винт (M6 x 20 мм)	2
4	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	6
5	8M0044991	Катушка зажигания сдвоенная	3
6	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	6
6	8M0204737	СВЕЧА ЗАЖИГАНИЯ	6
7	8M0142683	Жгут проводов, переходник катушки	1

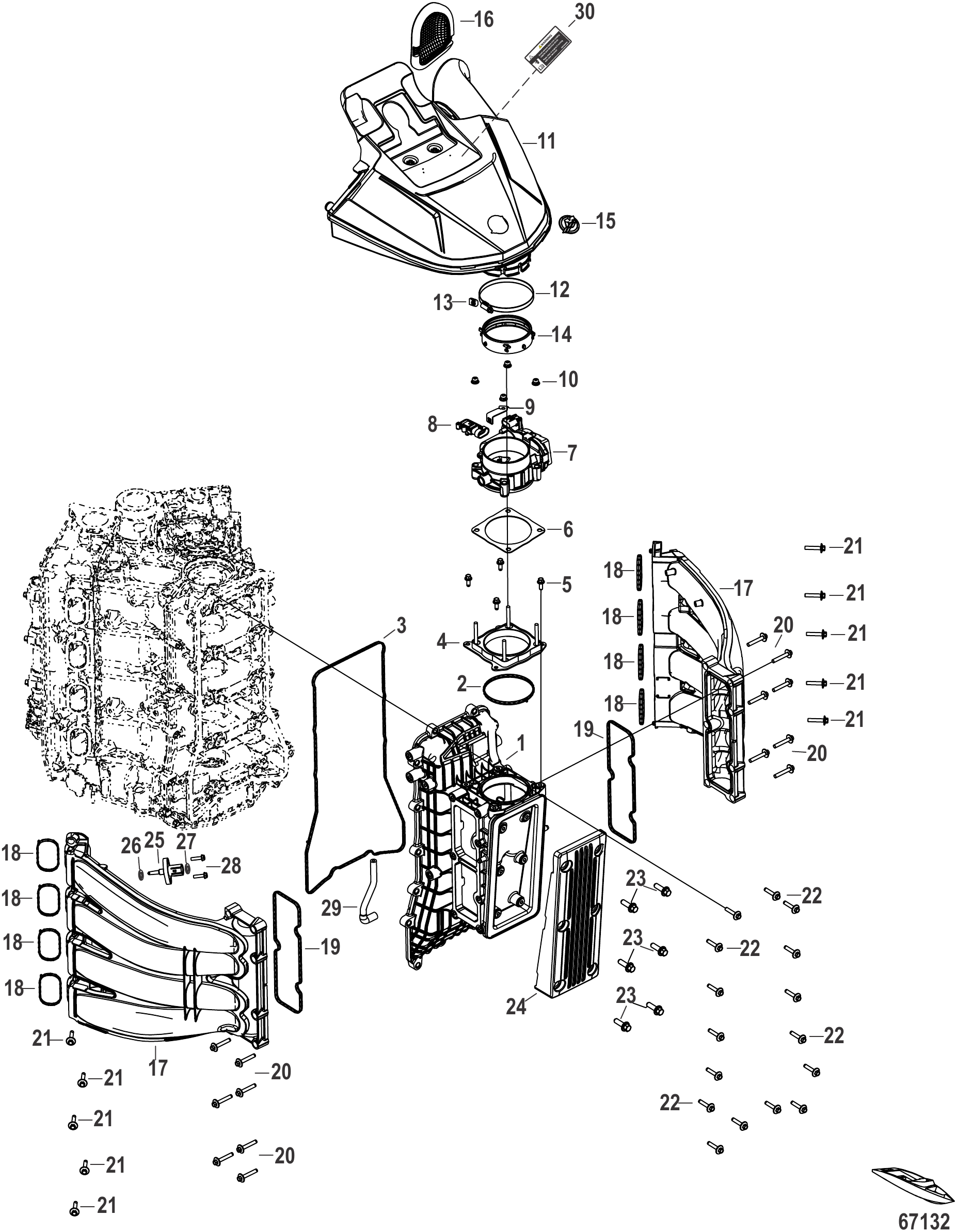

Рис. 31Конструкция впускной системы I Intake System Design I

REF	Номер детали	Наименование	Кол-во
1	8M0142543	Коллектор впускной	1
2	8M0142545	Прокладка корпуса дроссельной заслонки	1
3	8M0142544	Прокладка крышки картера	1
4	8M0142763	Изолятор	1
4	8M0142552	Изолятор	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0142568	Прокладка корпуса дроссельной заслонки	1
6	8M0109442	Прокладка корпуса дроссельной заслонки	1
7	8M0142276	Корпус дроссельной заслонки в сборе 64 мм	1
7	8M0114805	Корпус дроссельной заслонки в сборе 80 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0147750	Гайка (M6)	4
11	8M0142246	Воздухозаборник в сборе	1
11	8M0142247	Впускной патрубок в сборе	1
12	8M0142571	Хомут (70-90 мм), ширина 9 мм	1
12	8M0058341	Хомут (80-100 мм)	1
13	8M0074363	Колпачок	1
14	8M0146102	Уплотнение корпуса дроссельной заслонки	1
14	8M0142556	Сальник впускной	1
15	8M0043701	M-ICON 39 мм - малая	1
16	8M0147749	Впускная сетка	1
17	8M0142549	Впускные каналы левого борта	1
17	8M0142546	Впускные каналы правого борта	1
18	8M0142548	Прокладка впускного коллектора	8
19	8M0142547	Прокладка ресивера каналов	2
20	8M0142553	Винт (M6 x 37)	14
21	8M0142554	Винт (M6 x 30)	10
22	8M0142555	Винт (M6 x 30)	16
23	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	6
24	8M0142477	Крышка впускного коллектора	1
25	891663001	Датчик температуры	1
26	892317001	Уплотнительное кольцо	1
27	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
28	895054	Винт (M4 x 16 мм)	2
29	8M0142551	Шланг датчика MAP	1
30	8M0142569	Наклейка предупреждающая	1

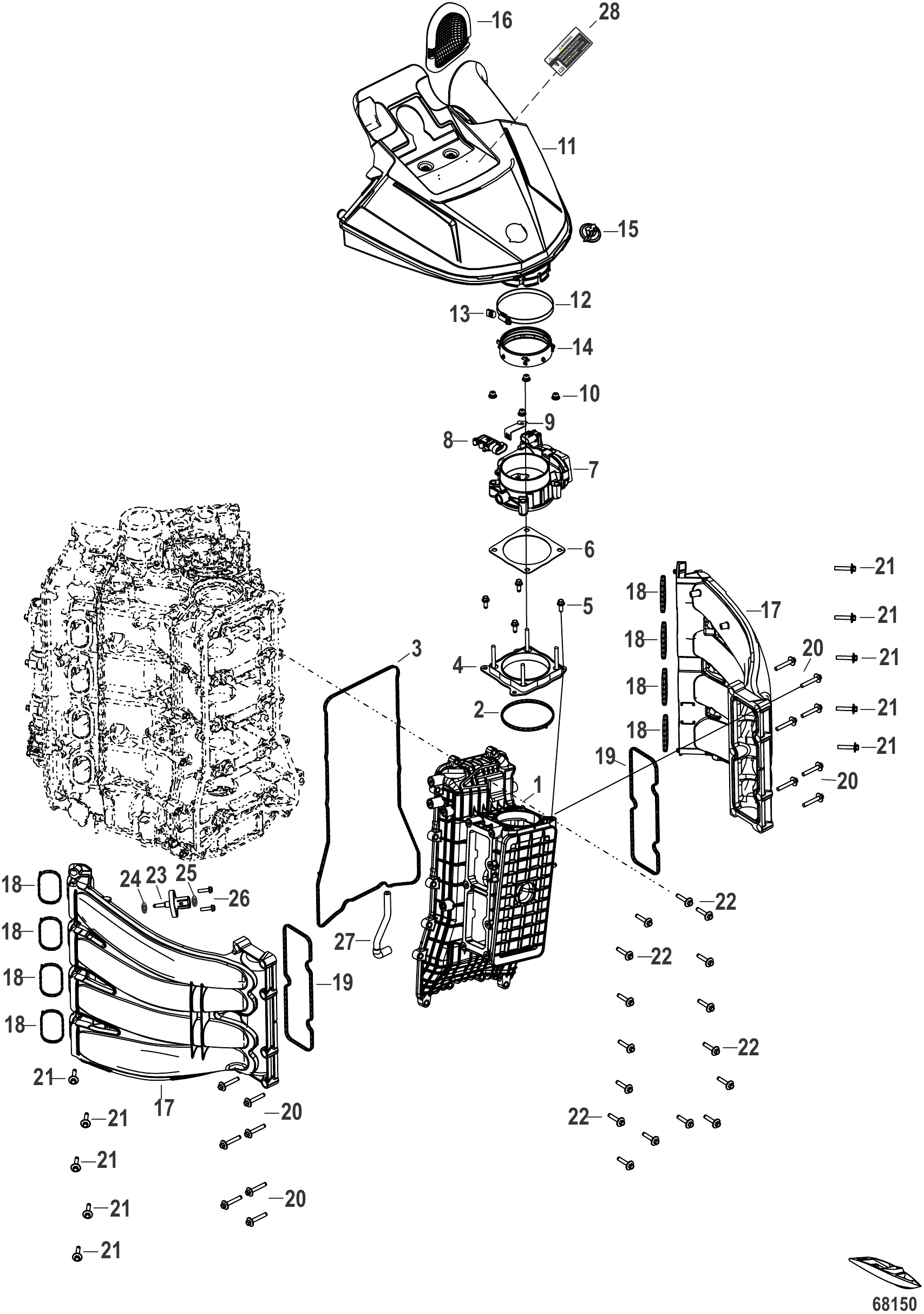

Рис. 32Конструкция впускной системы II Intake System Design II

REF	Номер детали	Наименование	Кол-во
1	8M0153610	Впускной коллектор	1
2	8M0142545	Прокладка корпуса дроссельной заслонки	1
3	8M0142544	Прокладка крышки картера	1
4	8M0142763	Изолятор	1
4	8M0142552	Изолятор	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0142568	Прокладка корпуса дроссельной заслонки	1
6	8M0109442	Прокладка корпуса дроссельной заслонки	1
7	8M0142276	Корпус дроссельной заслонки в сборе 64 мм	1
7	8M0114805	Корпус дроссельной заслонки в сборе 80 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0147750	Гайка (M6)	4
11	8M0142246	Воздухозаборник в сборе	1
11	8M0142247	Впускной патрубок в сборе	1
12	8M0142571	Хомут (70-90 мм), ширина 9 мм	1
12	8M0058341	Хомут (80-100 мм)	1
13	8M0074363	Колпачок	1
14	8M0146102	Уплотнение корпуса дроссельной заслонки	1
14	8M0142556	Сальник впускной	1
15	8M0043701	M-ICON 39 мм - малая	1
16	8M0147749	Впускная сетка	1
17	8M0142549	Впускные каналы левого борта	1
17	8M0142546	Впускные каналы правого борта	1
18	8M0142548	Прокладка впускного коллектора	8
19	8M0142547	Прокладка ресивера каналов	2
20	8M0142553	Винт (M6 x 37)	14
21	8M0142554	Винт (M6 x 30)	10
22	8M0142555	Винт (M6 x 30)	16
23	891663001	Датчик температуры	1
24	892317001	Уплотнительное кольцо	1
25	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
26	895054	Винт (M4 x 16 мм)	2
27	8M0142551	Шланг датчика MAP	1
28	8M0142569	Наклейка предупреждающая	1

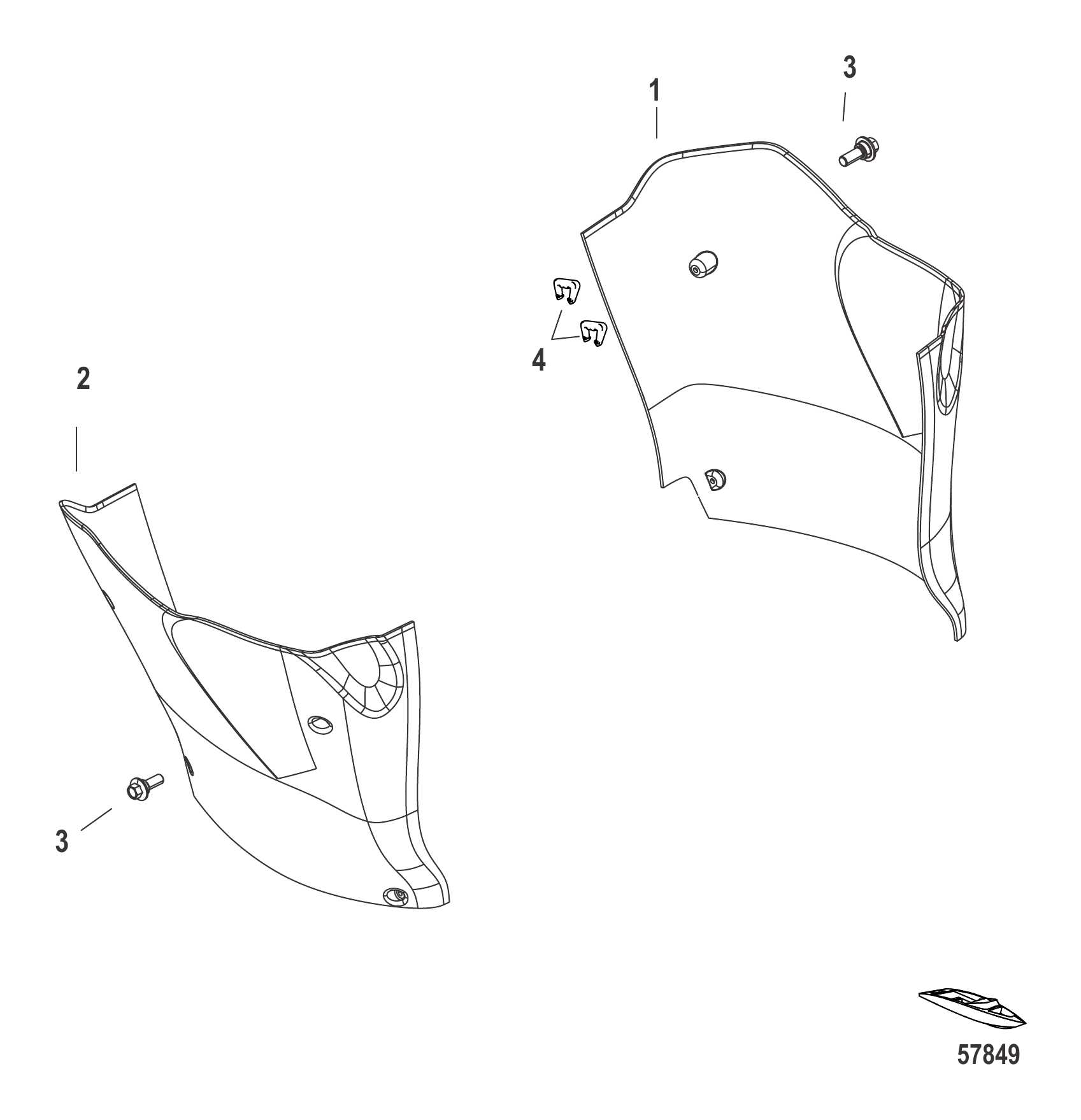

Рис. 33Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
-	885365T03	Накладка в сборе длинная - левый и правый борт, чёрная	1
-	8M0090481	Накладка в сборе длинная — левый и правый борт, Cold Fusion	1
-	8M0090482	Накладка в сборе длинная — левый и правый борт, Warm Fusion	1
-	8M0119295	Накладка в сборе длинная — левый и правый борт, Pearl Fusion	1
-	885363T04	Накладка в сборе X-Long/XX-Long - левый и правый борт	1
-	8M0090483	Накладка в сборе X-Long/XX-Long — левый и правый борт, Cold Fusion	1
-	8M0090484	Накладка в сборе X-Long/XX-Long — левый и правый борт, Warm Fusion	1
-	8M0119294	Накладка в сборе X-Long/XX-Long — левый и правый борт, Pearl Fusion	1
1	NSS	NOT SOLD SEPARATE Lower Port Chap (Long)	1
1	NSS	NOT SOLD SEPARATE Lower Port Chap (X-Long-XX-Long)	1
2	NSS	NOT SOLD SEPARATE Lower Starboard Chap (Long)	1
2	NSS	NOT SOLD SEPARATE Lower Starboard Chap (X-Long-XX-Long)	1
3	892073002	Винт с буртиком (M6)	8
3	892073002	Винт с буртиком (M6)	12
4	898033	Зажим	1

Рис. 34КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0097858	Сервисный комплект 200-350 л.с. Verado 6 цил. (100 часов)	1
-	877769K01	Фильтр масляный (под маркой Mercury)	1
-	8M0122424	ТОПЛИВНЫЙ ФИЛЬТР Mercury	1
-	888593	Сальник сливной пробки масляной трубки	1
-	830749	Сальник	2
-	8M0097859	Сервисный комплект 200-300 л.с. Verado 6 цил. (300 часов)	1
-	877769K01	Фильтр масляный (под маркой Mercury)	1
-	8M0122424	ТОПЛИВНЫЙ ФИЛЬТР Mercury	1
-	879885Q	Топливный фильтр линейный	1
-	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	6
-	892864T04	Термостат в сборе	1
-	8M0100527	Ремкомплект водяного насоса	1
-	880566Q14	РЕМЕНЬ приводной	1
-	8M0126671	Комплект анодов Verado MPP	1
-	888593	Сальник сливной пробки масляной трубки	1
-	830749	Сальник	2
-	8M0120657	Сервисный комплект 100 часов 200-400 л.с. L6 Verado	1
-	877769K01	Фильтр масляный (под маркой Mercury)	1
-	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
-	8M0090809	Сетка топливной рампы	1
-	888593	Сальник сливной пробки масляной трубки	1
-	830749	Сальник	2
-	8M0133617	Комплект технического обслуживания L6 (300 часов)	1
-	877769K01	Фильтр масляный (под маркой Mercury)	1
-	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
-	8M0090809	Сетка топливной рампы	1
-	888988001	Хомут (36,1 мм)	1
-	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	6
-	892864T04	Термостат в сборе	1
-	8M0100527	Ремкомплект водяного насоса	1
-	880566Q14	РЕМЕНЬ приводной	1
-	8M0126671	Комплект анодов Verado MPP	1
-	888593	Сальник сливной пробки масляной трубки	1
-	830749	Сальник	2
-	8M0149428	Комплект технического обслуживания 200-400 л.с. L6 SeaPro (300 часов)	1
-	877769K01	Фильтр масляный (под маркой Mercury)	1
-	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
-	8M0090809	Сетка топливной рампы	1
-	888988001	Хомут (36,1 мм)	1
-	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	6
-	892864T04	Термостат в сборе	1
-	8M0065072	Ремкомплект водяного насоса, верхний	1
-	880566Q14	РЕМЕНЬ приводной	1
-	888593	Сальник сливной пробки масляной трубки	1
-	830749	Сальник	2
-	8M0149427	Комплект технического обслуживания 200-350 L6 SeaPro (300 часов)	1
-	8M0149428	Комплект технического обслуживания 200-400 л.с. L6 SeaPro (300 часов)	1

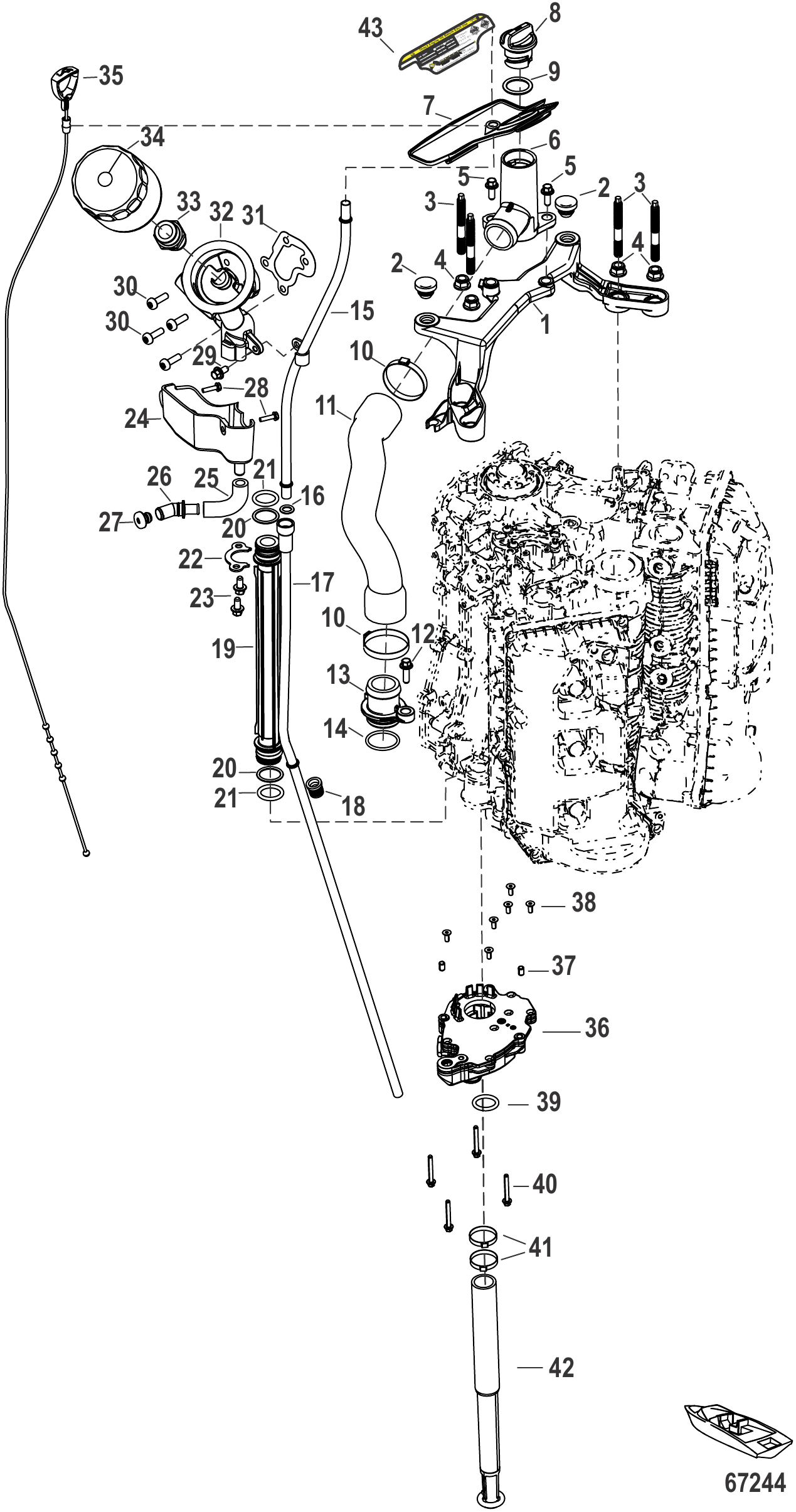

Рис. 35МАСЛЯНАЯ СИСТЕМА Oil System

REF	Номер детали	Наименование	Кол-во
1	8M0142467	КРОНШТЕЙН заливной горловины масла	1
2	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0022161	Шпилька (M8 x 71.5)	4
4	826365	ГАЙКА (M8)	4
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
6	8M0142478	ГОРЛОВИНА заливная масла	1
7	8M0142470	ВТУЛКА	1
8	8M0142290	КРЫШКА масляная	1
9	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
9	8M0204673	Кольцо уплотнительное .921 x .139	1
10	8M6001459	ХОМУТ (45.5)	2
11	8M0142469	ШЛАНГ заливки масла	1
11	8M0190557	ШЛАНГ заливной горловины масла	1
12	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
13	8M0142468	ТРУБКА заливной горловины масла	1
14	8M0044601	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	8M0142480	ТРУБКА маслоизмерительного щупа - верхняя	1
16	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
17	8M0142602	ТРУБКА маслоизмерительного щупа	1
17	8M0237365	ТРУБКА масляного щупа	1
18	8M0142471	ВТУЛКА (0.375 IN)	1
18	8M0178207	ВТУЛКА	1
19	8M0142606	ТРУБКА	1
19	8M0158594	ТРУБКА масляная	1
20	8M0142452	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 по Шору)	2
21	8M0142450	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 Durometer)	2
21	8M0171370	САЛЬНИК масляной трубки	2
22	8M0142484	КРОНШТЕЙН масляного фильтра	1
23	8M0142485	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
24	8M0142454	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
25	8M0142457	ШЛАНГ поддона для слива масла	1
26	8M0142456	ШТУЦЕР	1
27	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
28	895054	Винт (M4 x 16 мм)	2
29	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
30	8M0080651	Винт (M6 x 20)	4
31	8M0142482	ПРОКЛАДКА переходника	1
32	8M0142483	ПЕРЕХОДНИК масляного фильтра	1
32	8M0156635	ПЕРЕХОДНИК масляного фильтра	1
33	8M0142453	ШТУЦЕР масляного фильтра	1
34	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
34	8M0176312	МАСЛЯНЫЙ ФИЛЬТР	1
35	8M0142601	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
35	8M0235055	МАСЛЯНЫЙ ЩУП	1
36	8M0142403	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
37	8M0142408	УСТАНОВОЧНЫЙ ШТИФТ	2
38	8M0142407	ВИНТ (M6) С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ПОТАЙНОЙ X 16 ДЛИНА	6
39	8M6001577	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО M6 X 46	1
40	8M0142401	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ, УМЕНЬШЕННАЯ ГОЛОВКА	4
41	8M6000385	ХОМУТ (39,6 ММ)	2
41	8M0187146	ХОМУТ	2
42	8M0142402	МАСЛОЗАБОРНИК В СБОРЕ	1
43	8M0142570	НАКЛЕЙКА Проверка масла в двигателе	1
-	8M0142971	Комплект прокладок головки блока	1

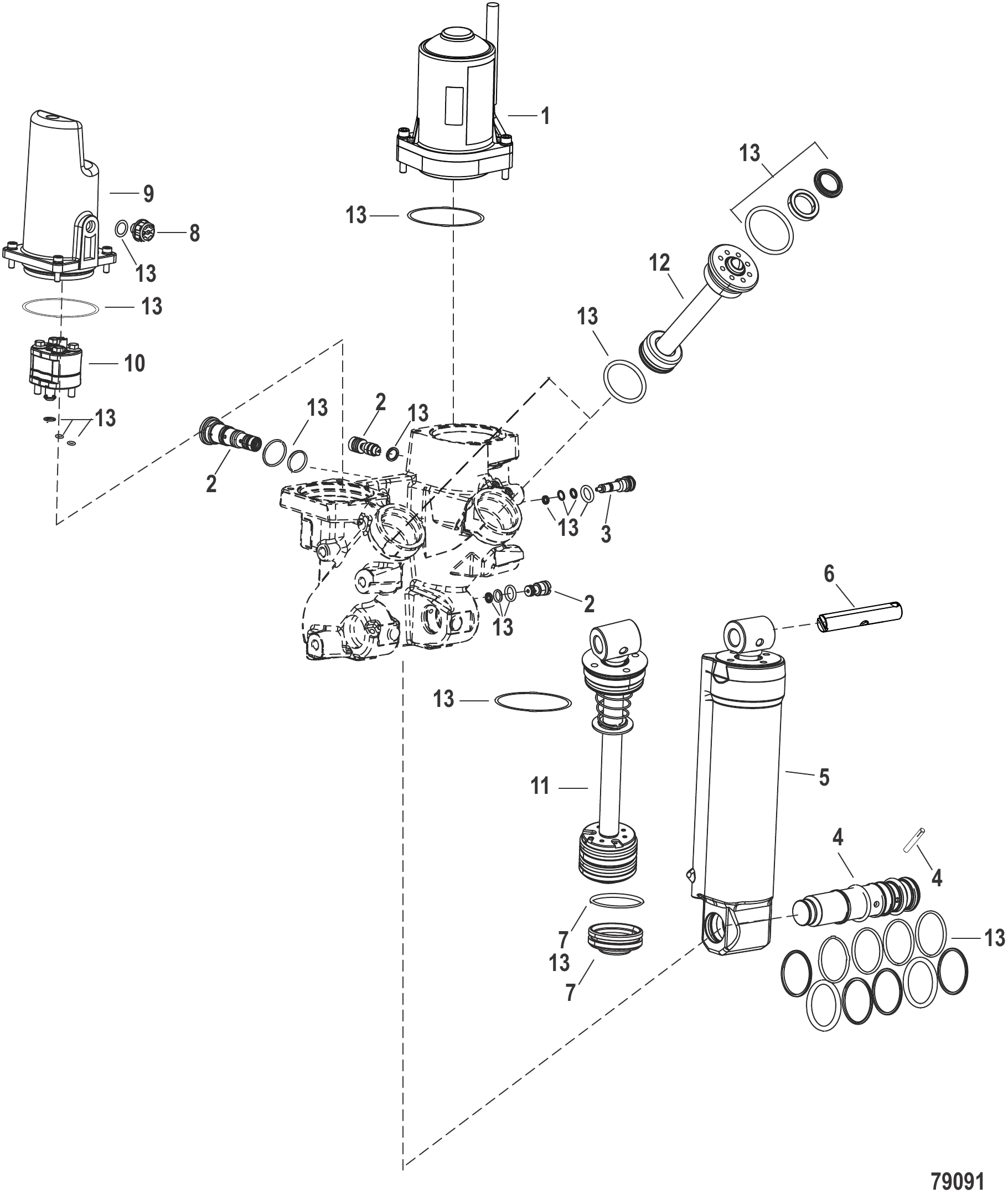

Рис. 36Компоненты гидроподъема 8M0225374 (Design II/III) Power Trim Components 8M0225374 (Design II/III)

REF	Номер детали	Наименование	Кол-во
-	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0225370	Комплект поворотного пальца	1
5	8M0225364	Комплект цилиндра наклона	1
6	8M0230946	Комплект проушины штока пальца	1
7	8M0225373	Комплект поршня памяти	1
8	8M0174135	Пробка резервуара в сборе	1
9	8M0225368	Комплект резервуара	1
10	8M0225366	Комплект насоса	1
10	8M0237525	Комплект насоса	1
11	8M0225365	Комплект штока амортизатора	1
12	8M0225367	Комплект триммерного штока	2
13	8M0225372	Ремонтный комплект	1

Рис. 37Компоненты гидроподъема, пластиковый корпус двигателя - 8M0142341/8M0164977 (Design I) Power Trim Components Plastic Motor Housing - 8M0142341/8M0164977 (Design I)

Power Trim Components Plastic Motor Housing - 8M0142341/8M0164977 (Design I)

REF	Номер детали	Наименование	Кол-во
-	8M0142341	УЗЕЛ ГИДРОПОДЪЁМА	1
-	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
-	8M0164977	Узел гидроподъёма	1
-	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0143001	Поршень в сборе	1
13	8M0143003	Торцевая крышка в сборе	1
14	878264A1	Комплект резервуара	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	8M0143004	Комплект насоса	1
19	8M0148385	Ремонтный комплект гидроподъема	1
20	858771	Винт (M10 x 30)	6
21	4002319	ШАЙБА	6
22	8M0094889	Палец	1
22	8M0161312	Проушина штока в сборе	1
23	8M0143005	Комплект штока амортизатора	1
23	8M0168219	Комплект штока амортизатора	1

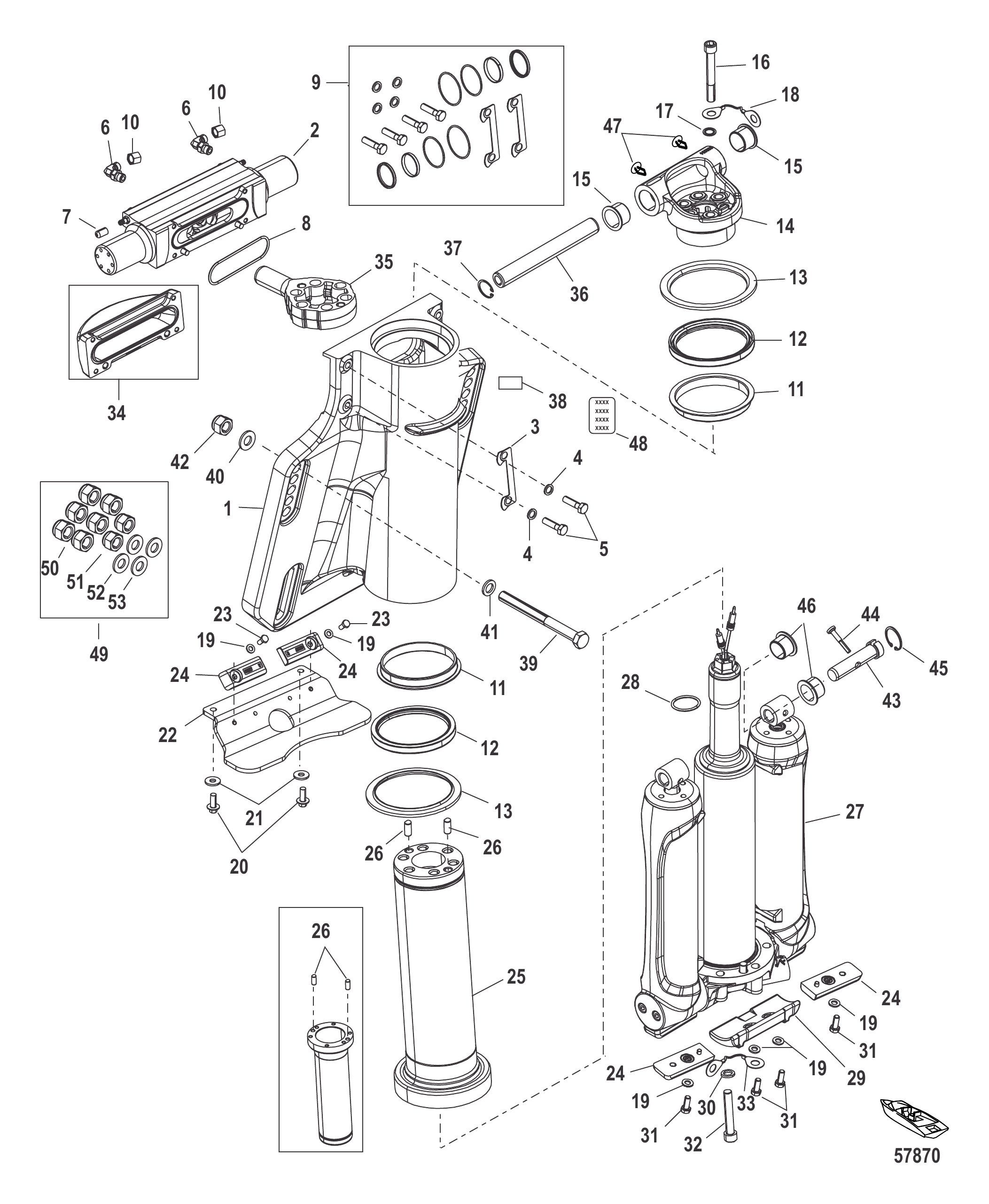

Рис. 38Узел гидроподъема/транца Power Trim/Transom Assembly

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Transom Assembly	1
1	880652T02	Пьедестал	1
2	896500A01	Комплект рулевого цилиндра	1
3	893409	Фиксатор	2
4	895853	Шайба	4
5	88509530	Винт (M8 x 30)	4
6	889552	ШТУЦЕР -6 ORB на -6 ORFS (90 градусов)	1
7	889550	КРЫШКА дренажная - винил	2
8	880667	Сальник	1
9	8M0045604	Комплект сальников рулевого цилиндра	1
10	892524	ФИТИНГ	2
11	8806621	Подшипник	2
12	880661	Уплотнение	2
13	8806561	Подшипник	2
14	8M0103373	Головка рулевого управления	1
15	8806551	Подшипник (1.25 дюйма)	2
16	885094105	ВИНТ (M14 x 105)	6
17	885112	Шайба	7
18	88238T23	Трос в сборе	1
19	889545	Шайба	6
20	4010720	ВИНТ (M8 x 20)	2
21	72397	ШАЙБА	2
22	8M0045157	Пластина дефлектора (чёрная)	1
23	4000327	ВИНТ (M6 x 14)	2
24	893404	Анод	4
24	8M0220986	АНОД ТРИММА	4
25	880660T02	Труба рулевого управления	1
26	885111	Штифт установочный (.375 x .875)	6/8
27	880658T03	Узел силового тримма	1
27	8M0118296	Узел силового тримма	1
28	895854	Уплотнительное кольцо	1
29	880653	Анод	1
29	8M0220987	АНОД КОЛЛЕКТОРА ТРИММА	1
30	889549	ШАЙБА	6
31	889543016	Болт	4
32	88510450	Винт	6
33	88238T24	Трос в сборе	1
34	893405T	Крышка	1
35	880665T01	Рычаг рулевой	1
36	895390	Палец наклона	1
37	8M0038931	Кольцо стопорное	1
38	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
39	8M0038370	Винт (.500-20 x 5.50)	4
40	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
41	895062	Шайба	4
42	82671117	ГАЙКА (.500-20)	4
43	884889002	Штифт	2
44	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
45	895304	Стопорное кольцо	2
46	8M0085825	Подшипник фланцевый с буртиком	4
47	NSS	NOT SOLD SEPARATE	2
48	8M0043059	Наклейка предупреждающая	1
49	8M0109756	Комплект сдвоенных гаек болта транца	1
50	8M0104274	Гайка (.500-20) шестигранная, латунная	6
51	82671117	ГАЙКА (.500-20)	2
52	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
53	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	2

Рис. 39Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	896280006	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 200/225/250/275 4-тактный Verado	1
-	896579T00	Руководство по обслуживанию	1
-	8M0082470	Руководство по обслуживанию 200-300V	1
-	10238060	Руководство по установке	1
-	10237060	Руководство по эксплуатации	1
-	10237J60	Руководство владельца (испанский)	1
-	10237D60	Руководство владельца (французский)	1
-	895269001	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895269002	РУКОВОДСТВО ПО ИЗДЕЛИЮ	1
-	895282A06	Наклейка с информацией EPA	1

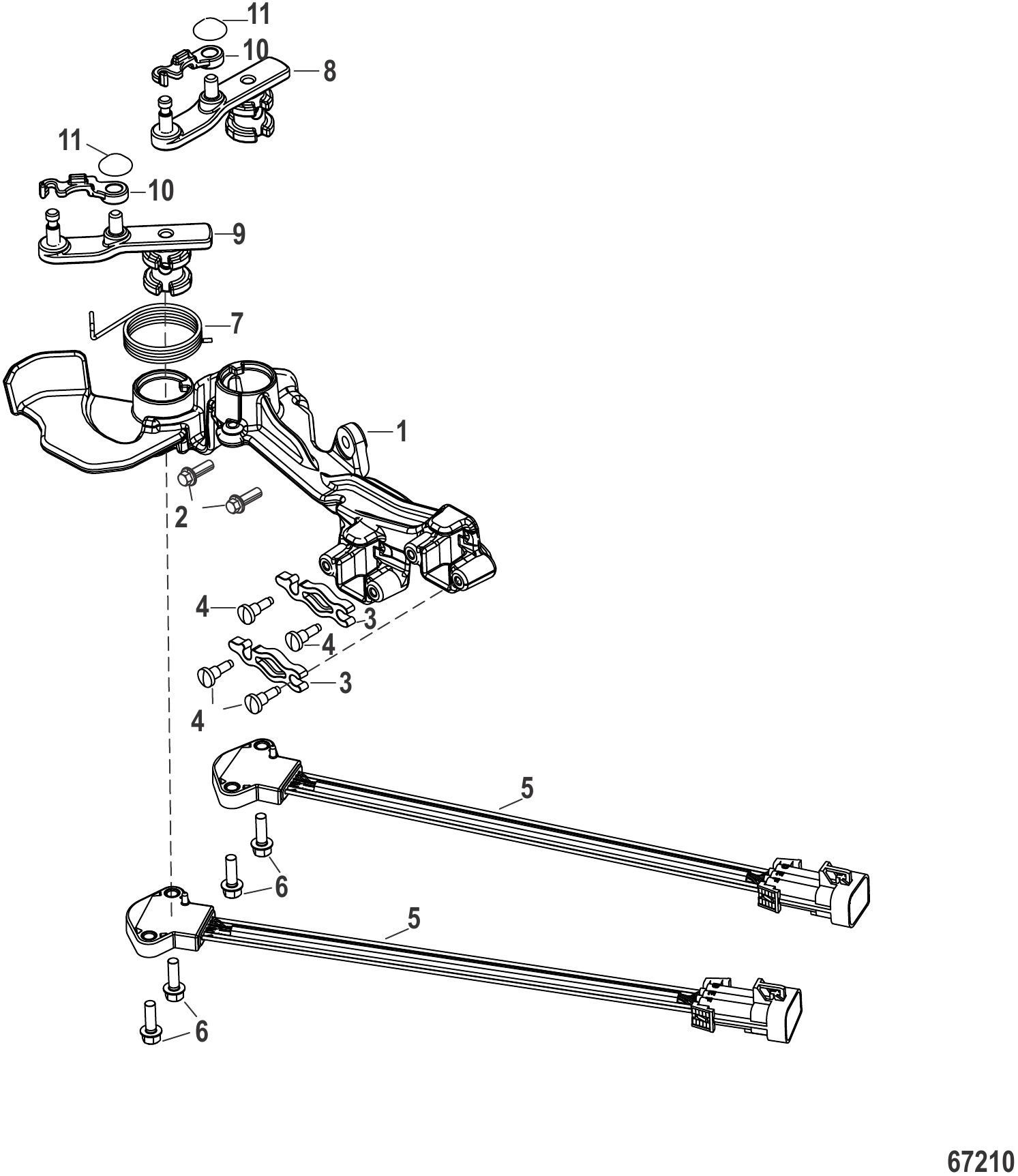

Рис. 40Механическая система переключения Shift System Mechanical

REF	Номер детали	Наименование	Кол-во
1	8M0142824	Кронштейн тяги переключения передач и дросселя	1
2	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	2
3	899044	Фиксатор	2
4	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	4
5	8M0142827	Жгут проводов датчика потребности	2
6	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
7	8M0142826	Пружина дросселя	1
8	8M0142828	Узел рычага	1
9	8M0173540	Узел рычага	1
10	8M0142825	Фиксатор	2
11	825677	Гайка пружинная	2

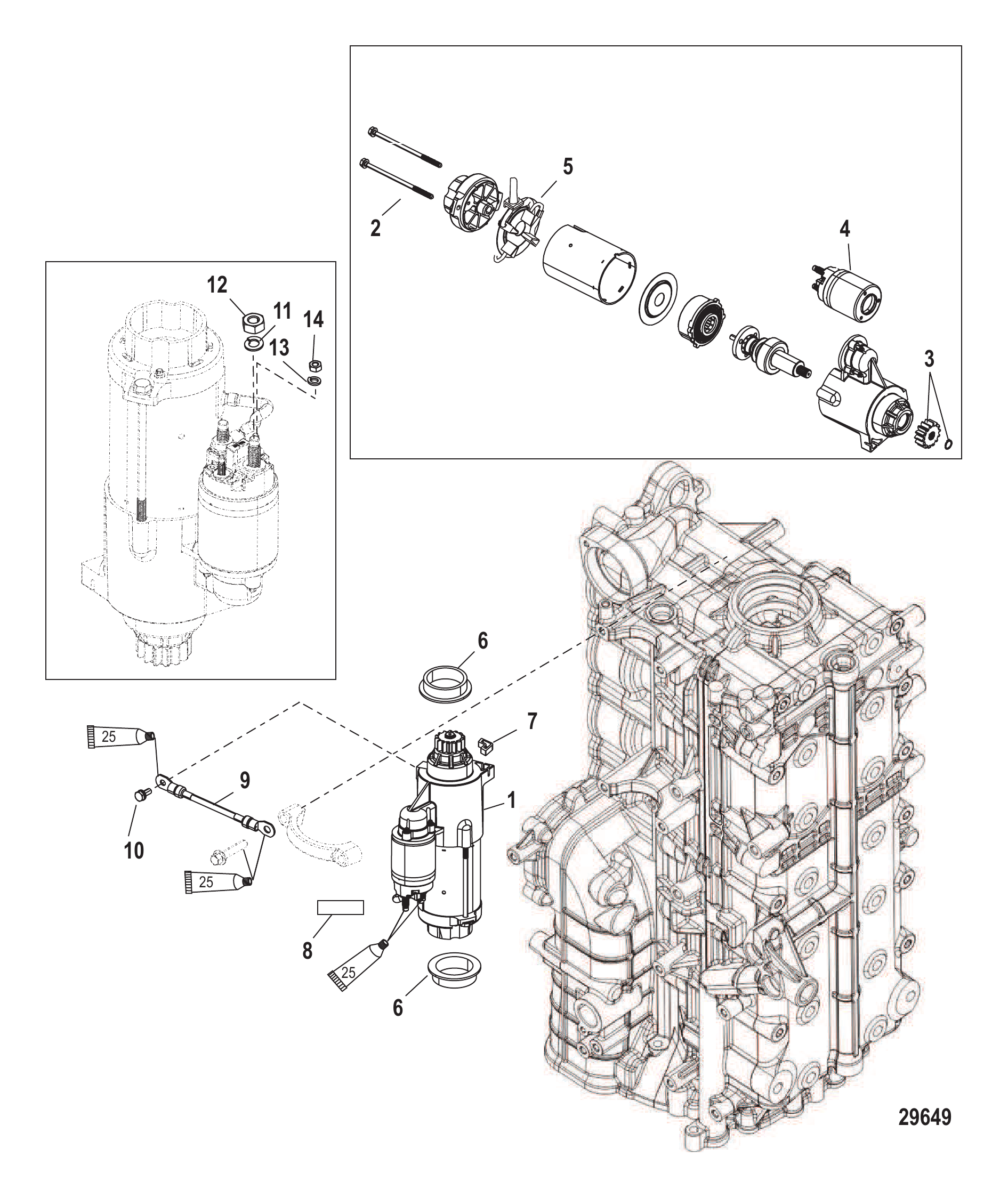

Рис. 41СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Screws	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	8M0034918	Втулка	2
7	8M0043276	Упор	1
8	NSS	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
10	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	400255	СТОПОРНАЯ ШАЙБА (M5)	1
14	400211	ГАЙКА (M5) Нержавеющая сталь	1

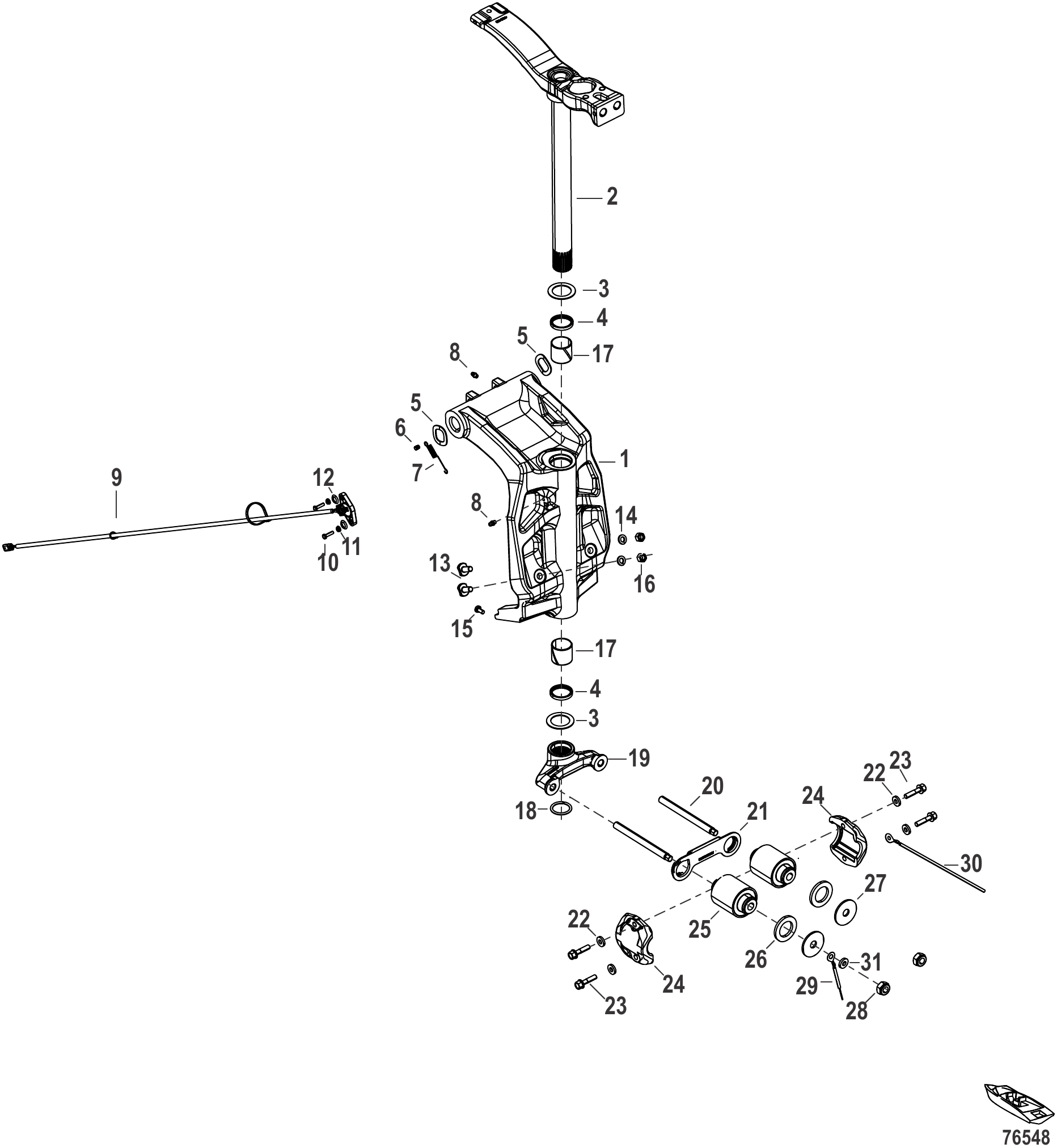

Рис. 42Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8M0142794	ПОВОРОТНЫЙ КРОНШТЕЙН	1
1	8M0156259	ПОВОРОТНЫЙ КРОНШТЕЙН	1
1	8M0161582	Поворотный кронштейн	1
2	8M0142803	Рулевой рычаг черный	1
2	8M0146931	Рулевой рычаг серебристый	1
3	816432	Шайба упорная	2
4	8M0034870	Сальник поворотной трубы	2
5	88750	ШАЙБА волнистая (1.62 x 1.05)	2
6	893709	Штифт	1
7	830899	Пружина натяжная	1
8	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
8	8M0169589	Штуцер для смазки	2
9	8M0142805	Датчик положения тримма	1
10	852368	Винт (#10-24 x .750)	2
11	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
12	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
13	8M0045383	Ударная пластина	2
14	58643	Шайба стопорная (.375)	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	46335	ГАЙКА (.375-24)	2
17	8M0141339	Втулка оси поворотной трубы	1
17	8M0220988	Втулка оси поворотной трубы	1
18	67684	Кольцо стопорное	1
19	8M0142797	Вилка	1
20	8M0142798	Шпилька (M14 x 146)	2
21	8M0142796	Опора демпферная	1
22	847541	ШАЙБА	4
23	81893435	ВИНТ (M8 x 35)	4
23	8M0103814	Винт (M8 x 35 мм)	4
24	8M0142802	Крышка нижней опоры	2
24	8M0241406	Крышка нижней опоры	2
25	813771003	Опора нижняя	2
26	8M0142795	Шайба (1.25 x 19)	2
27	815432	ШАЙБА (.562 x 2.00 x .125)	2
28	896602	ГАЙКА (M14)	2
29	8M0142799	Трос в сборе	1
30	8M0147677	Трос в сборе 10 дюймов	1
30	8M0160545	Трос в сборе 10 дюймов	1
31	825190	ШАЙБА	1

Рис. 43Инструменты Tools

REF	Номер детали	Наименование	Кол-во
-	895277001	ИНСТРУМЕНТ Ключ (75 мм x 30) с пазами	1
-	889277Q03	ГАЕЧНЫЙ КЛЮЧ	1
-	809905001	КЛЮЧ-АДАПТЕР ДИНАМОМЕТРИЧЕСКИЙ	1
-	822778004	ПЕРЕХОДНИК ИНСТРУМЕНТА ШТУЦЕР - ГИДРОПОДЪЕМ	1
-	895343T02	ИНСТРУМЕНТ съёмник маховика	1
-	895346	Болт	1
-	896504A01	ИНСТРУМЕНТ в сборе для подъёма подвесного мотора	1
-	889675A01	Инструмент шунт 14-контактный	1
-	804998T	Инструмент для слива/залива редукторного масла	1
-	896661	Съемник топливного фильтра	1
-	889283A01	Набор инструментов для подкачки топлива	1

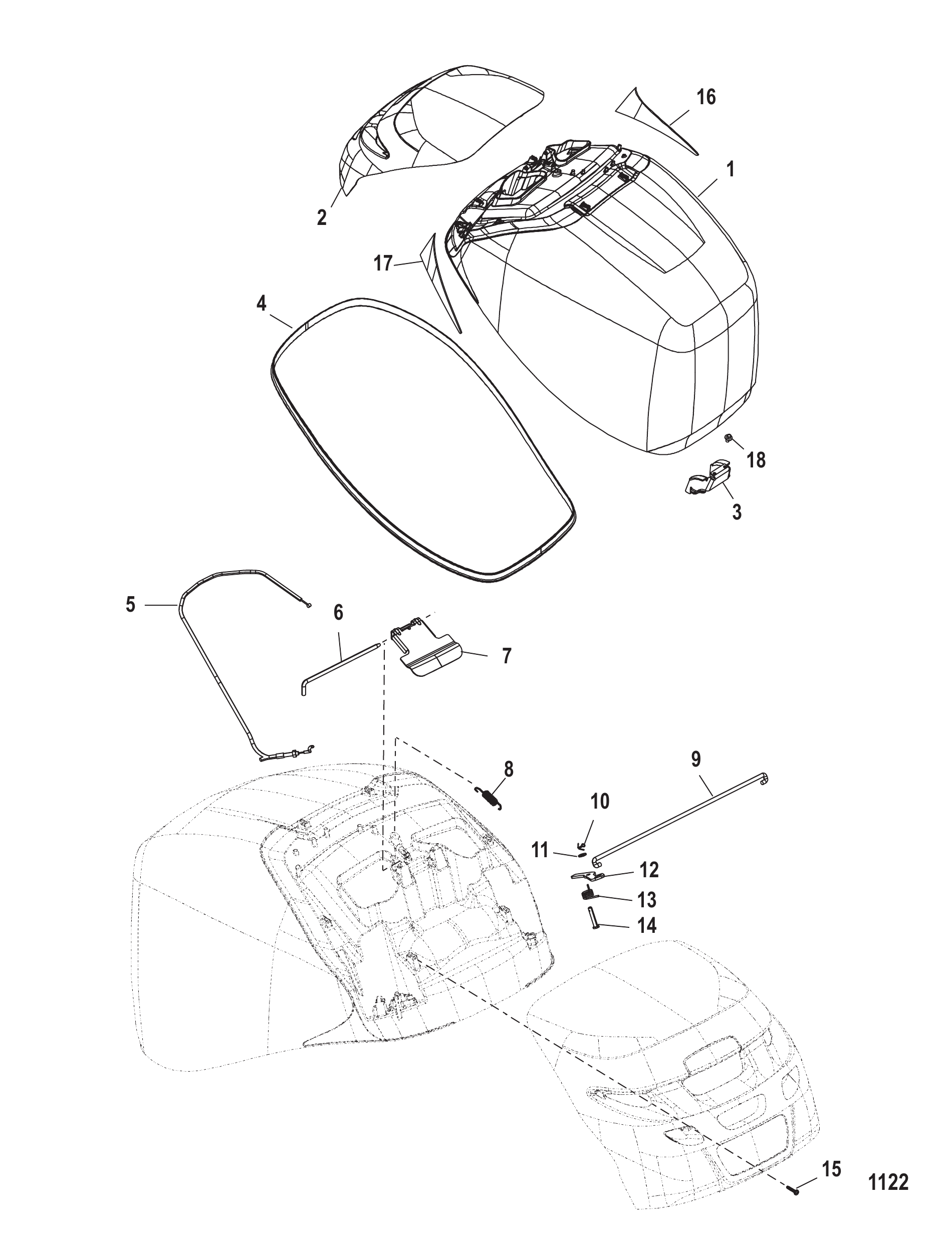

Рис. 44ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	885355T03	Верхний кожух в сборе	1
1	8M0049999	ORD 100-8M0063711 Mercury / Quicksilver	1
1	885355T02	Верхний кожух в сборе	1
1	8M0050000	Верхний кожух Mariner	1
2	885354T	Крышка воздушного дефлектора	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	895838T	Крышка воздушного дефлектора	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	885545	Уплотнение верхнего кожуха	1
4	8M0111178	Сальник	1
5	888951	Трос	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	888950020	Винт (M4 x 20 мм) (M4 x 1.75)	6
16	888970	Накладка левого борта (левый борт)	1
16	888970A01	Комплект наклеек	1
16	895839	Накладка левого борта (левый борт)	1
16	895839A01	Комплект наклеек	1
17	888969	Накладка правого борта (правый борт)	1
17	895840	Накладка правого борта (правый борт)	1
18	4010610	ВИНТ (M6 x 10) Нержавеющая сталь	2
-	892564A05	Комплект наклеек	1
-	859271A05	Комплект наклеек	1
-	895252A05	Комплект наклеек	1
-	895253A05	Комплект наклеек	1
-	892571A05	Комплект наклеек	1
-	892571A07	Комплект наклеек (Mariner 200)	1
-	892871A05	Комплект наклеек	1
-	892871A07	Комплект наклеек (Mariner 225)	1
-	895254A05	Комплект наклеек	1
-	895254A07	Комплект наклеек (Mariner 250)	1
-	895255A05	Комплект наклеек	1
-	895255A07	Комплект наклеек (Mariner 275)	1

水星 Mercury 225 HP 4.6L V8 Pro XS 2B529482 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 225 HP 4.6L V8 Pro XS 2B529482 & Up - — взрыв-схемы и запчасти
