水星 Mercury 225 HP EFI 0T653945 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-88876503 · 共 36 个部位 · 1424 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 5Блок цилиндров 6Головка цилиндра 7Картер редуктора 8Электрические компоненты 9КРЫШКИ ВЫПУСКА 10ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 11Маховик 12Топливный фильтр 13РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (СТАНДАРТ/РЕВЕРС)14РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ 15Редуктор гребного вала - стандартный 16КЛАПАНЫ ВПУСКНЫЕ И ВЫПУСКНЫЕ 17Воздухозаборник с глушителем 18НИЖНИЙ КАПОТ 19КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА 20Поддон картера 21КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 22Компоненты гидроподъема 23Двигатель гидроподъема 24Сервисные/вспомогательные материалы 25МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 26СТАРТЕР 27Поворотный кронштейн и рулевой рычаг 28ДРОССЕЛЬНАЯ ЗАСЛОНКА (ЛЕВЫЙ БОРТ)29ДРОССЕЛЬНАЯ ЗАСЛОНКА (ПРАВЫЙ БОРТ)30СХЕМА ШЛАНГОВ ДРОССЕЛЬНОЙ ЗАСЛОНКИ 31ДРОССЕЛЬНАЯ ЗАСЛОНКА 32Инструменты 33ВЕРХНИЙ КОКПИТ 34Кронштейны транца 35Сепаратор паров 36СХЕМА ШЛАНГОВ ПАРООТДЕЛИТЕЛЯ

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0221495	Крышка для хранения 175-225 л.с.	1
-	8M0228511	Крышка вентилируемая 200 л.с.	1
-	8M0228512	Крышка вентилируемая 225 л.с.	1
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0133491	Румпель в сборе Big Tiller механический/с усилителем рулевого управления	1
-	8M0151561	Рычаг румпеля в сборе механический	1
-	8M0133492	Румпель в сборе Big Tiller - DTS с усилителем рулевого управления	1
-	8M0151560	Рычаг румпеля в сборе DTS	1
-	8M0141907	Комплект тросов - газ и реверс GEN II	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0143359	Комплект шумоизоляции Advanced	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1
-	8M0176702	Комплект модернизации генератора	1

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	888343T	Нижний кожух	1
1	888343T02	Нижний кожух	1
1	888343T01	Нижний кожух	1
1	888343T02	Нижний кожух	1
1	888343T02	Нижний кожух	1
2	888349	Сальник	1
3	84058M	Болт (M6 x 20)	3
4	804339	ШАЙБА	3
4	81794M	Шайба	3
5	8041471	Пружина	3
6	888366	Крючок пружинный	3
7	887807	Болт	4
8	8883641	Рычаг	1
9	888363	Шайба пружинная	1
10	888362	Втулка	6
11	888365	Пластина	1
12	888346	Болт (30 мм)	8
13	888364	Рычаг	2
14	888363	Шайба пружинная	2
15	888359	Пластина	1
15	888359002	ORD 888359A01 Mercury / Quicksilver	1
15	888359A01	Комплект пластин передняя и правая	1
16	888356	Пластина	3
17	8883461	БОЛТ (25 мм)	3
18	804300	Хомут	1
19	888358	Кронштейн	1
19	888358001	Кронштейн	1
20	8883591	ПЛАСТИНА	1
20	NSS	NOT SOLD SEPARATE Plate Kit (Part of 888359A01)	1
21	888345	Фиксатор	1
22	888344	Кронштейн	1
22	888344A02	Комплект кронштейна/уплотнения	1
23	879650	Хомут	2
23	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
24	888353	Втулка уплотнительная	1
25	8883491	САЛЬНИК	1
26	881360	Хомут	1
27	888360	Рычаг	1
28	888361	Рычаг	1
29	8883471	ВТУЛКА	1
30	888354	Втулка уплотнительная	1
31	8883601	Рычаг	1
32	888350	Болт	4
33	888351	Втулка уплотнительная	8
34	888352	Втулка	4
35	888355	Штуцер	1
36	8883541	ВТУЛКА	2
37	888481A1	Комплект жгута проводов	1
38	888485	Втулка	2
39	NSS	NOT SOLD SEPARATE Clamp-Upper	1
40	NSS	NOT SOLD SEPARATE Clamp-Lower	1
41	82129130	ВИНТ (M6 x 30)	1
42	815504240	Хомут червячный	1
43	859343	ПЕНОМАТЕРИАЛ	1
44	850181	СТЯЖКА (11.750 ДЮЙМОВ)	4
45	859747	СОЕДИНИТЕЛЬ	1
45	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
46	859731	ШТУЦЕР-АДАПТЕР	2
46	8M0214970	Фитинг	2
47	82130012	ВИНТ (M6 x 12)	1
48	81893420	ВИНТ (M8 x 20)	1
49	804267	Винт	1

Рис. 3УЗЕЛ КАТУШКИ ЗАЖИГАНИЯ Coil Plate Assembly

REF	Номер детали	Наименование	Кол-во
1	888307T	Пластина катушки	1
2	97675M	ВТУЛКА (НЕ ИСПОЛЬЗУЕТСЯ С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ)	1
3	888308	БОЛТ	6
4	804602	БОЛТ (M6 x 12)	2
5	888281	ПРОВОД ЗАЗЕМЛЕНИЯ	1
6	888309	Катушка зажигания	3
7	8257021	Болт (M6 x 20)	6
8	888310	Хомут	3
9	888311	Хомут	3
10	888312T	Крышка	1
11	888304	ВТУЛКА	2
12	888313	Болт	4
13	888317	Крышка	1
14	888318	Болт	4
15	888316	Пластина	1
16	888315A1	Выпрямитель/регулятор в сборе	1
16	8M0057158	Выпрямитель/регулятор	1
17	88348935	Винт (M6 x 35)	2
17	8M0241960	ВИНТ	2
18	98974M	Зажим	2
19	888232	Шланг	1
20	888233	Хомут	2
21	888231	Шланг	1
22	804604	БОЛТ (M6 x 20)	1
23	887809T	Термодатчик	1
24	82220M	Шайба	1

Рис. 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0142387	КОЛЕНЧАТЫЙ ВАЛ	1
2	8M0034912	Кольцо уплотнительное 3.78 X 21.32	1
3	8M0142386	Кольцо стопорное	1
4	8M0142379	Сальник коренного подшипника	1
4	8M0168880	Сальник коренного подшипника	1
5	8M0142385	Проставка	1
6	8M0147959	КОРЕННОЙ ПОДШИПНИК ЗЕЛЕНЫЙ	AR
6	8M0147960	КОРЕННОЙ ПОДШИПНИК СИНИЙ	AR
6	8M0147961	КОРЕННОЙ ПОДШИПНИК БЕЛЫЙ	AR
6	8M0147962	КОРЕННОЙ ПОДШИПНИК ОРАНЖЕВЫЙ	AR
7	8M0142380	УПОРНАЯ ШАЙБА	2
8	8M0142539	ВКЛАДЫШ шатуна, зелёный	AR
8	8M0217817	Подшипник шатунный зеленый	AR
8	8M0142351	ВКЛАДЫШ шатуна, синий	AR
8	8M0217818	Подшипник шатунный синий	AR
8	8M0142597	ВКЛАДЫШ шатуна, белый	AR
8	8M0217819	Подшипник шатуна, белый	AR
9	8M0142575	Поршень в сборе	6
9	8M0200040	Поршень в сборе	6
10	8M0142381	Поршневые кольца в сборе	6
11	8M0142383	Стопорное кольцо	12
12	8M0142375	ШАТУН	6
13	8M6002637	Болт шатуна	12
13	8M0159648	Болт шатуна	12
-	8M0142278	ДЛИННЫЙ БЛОК	1
-	8M0142971	Комплект прокладок головки блока	1

Рис. 5Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	8M0142343	БЛОК ЦИЛИНДРОВ	1
1	8M0208897	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	8M0142348	ПРОКЛАДКА КРЫШКИ ПЛАСТИНЫ	1
3	8M0142349	КРЫШКА БЛОКА ЦИЛИНДРОВ	1
4	8M0080651	Винт (M6 x 20)	4
5	8M0142352	ПРОБКА 18 ММ	1
6	8M0142353	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070)	1
7	893540	Штифт установочный, 8x12 длинный	6
8	8M0087447	ПРОБКА (10ММ)	2
9	8M0142398	ВИНТ (M8 x 45) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	1
10	8M0142397	ВТУЛКА ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ	1
11	8M0142396	ОСЬ ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ	1
12	8M0142391	ЗВЕЗДОЧКА ПРОМЕЖУТОЧНАЯ	1
13	8M0142347	ВИНТ (M10 x 96 ММ) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	8
13	8M0168893	ВИНТ M10 x 96	8
14	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	8
15	8M0087454	ПРОБКА (30 мм)	1
16	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
17	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
18	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	1
19	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
20	8M0142400	НАПРАВЛЯЮЩАЯ КОРОТКАЯ	2
21	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
22	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
23	8M0142399	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	1
24	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
25	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
25	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
26	898836	Уплотнительное кольцо коричневое	1
26	8M0237361	Кольцо уплотнительное	1
27	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
28	8M0142448	РЫМ-БОЛТ ПРАВЫЙ	1
29	8M0142600	РЫМ-БОЛТ ЛЕВЫЙ	1
30	8M0103821	ВИНТ	4
31	8M0142542	Датчик температуры	2
31	8M0205787	Датчик температуры	2
32	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
-	8M0142278	ДЛИННЫЙ БЛОК	1
-	8M0142971	Комплект прокладок головки блока	1

Рис. 6Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	887844T2	Головка блока цилиндров в сборе	1
1	887844T03	Головка блока цилиндров в сборе	1
1	887844T03	Головка блока цилиндров в сборе	1
2	887845T2	Головка блока цилиндров в сборе	1
2	887845T03	Головка блока цилиндров в сборе	1
2	887845T03	Головка блока цилиндров в сборе	1
3	887846	Направляющая	24
4	804111	Пробка	10
5	804113	Штифт установочный	4
6	804112	Болт (M7 x 48)	4
7	804114	Болт (M7 x 37)	32
8	887849	Винт	16
9	881312	Болт (M8 x 55)	4
10	887850	Болт	2
11	859495	СВЕЧА ЗАЖИГАНИЯ (NGK-LFR5A-11)	6
11	859495Q	Свеча зажигания LFR5A-11 @10	6
12	887847	Крышка	4
12	887847A01	Комплект крышки/анода	4
13	887847A01	Комплект крышки/анода	4
14	804079	Анод	4
14	804079001	Анод	4
14	804079001	Анод	4
14	887847A01	Комплект крышки/анода	4
15	804079002	Анод (входит в позицию №13)	4
16	804086	Втулка уплотнительная	4
17	8524741	Болт (M6 x 20)	4
18	84830M	Болт	4
19	95610	Прокладка	1
20	887851T	Крышка (правый борт)	1
21	887854T	Крышка (левый борт)	1
22	887853	Прокладка (правый борт)	1
23	887855	Прокладка (левый борт)	1
24	804116	Втулка	4
24	8M0070515	УСТАНОВОЧНЫЙ ШТИФТ	4
25	887848	Прокладка (правый борт)	1
25	8M6010318	Прокладка головки блока правого борта	1
26	8878481	ПРОКЛАДКА (ЛЕВЫЙ БОРТ)	1
26	887848003	ПРОКЛАДКА	1
27	888262001	Втулка водяной заслонки	2
28	NSS	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
29	881431	Болт (M8 x 40)	4
30	804120	Винт (M4 x 8)	8
31	887852	Пластина	1
32	858530	Болт (M6 x 30)	28
-	887844T1	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887844T05	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887844T06	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887845T1	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	887845T05	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	887845T06	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	885225T03	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1
-	885225T05	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1
-	885225T06	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1
-	887810A03	Комплект прокладок силовой головки	1
-	887810A04	Комплект прокладок силовой головки	1
-	887810A05	Комплект прокладок силовой головки	1

Рис. 7Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0142775	Корпус гребного вала, чёрный	1
1	8M0145916	КОРПУС ГРЕБНОГО ВАЛА СЕРЕБРИСТЫЙ	1
1	8M0228045	КОРПУС ГРЕБНОГО ВАЛА СЕРЕБРИСТЫЙ	1
2	8M0142713	Крышка опоры	4
3	8M0112869	Масляная пробка в сборе	1
4	85045	Кольцо уплотнительное (.551 x .070)	1
5	863006	Кольцо уплотнительное (10.82 x 1.78)	1
6	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
7	8M0142829	Винт (M6 x 20)	4
8	8M0142253	Привод переключения передач	1
8	8M0204944	Привод переключения передач	1
9	8M0147857	Соединительная муфта вала	1
10	8M0142978	Сальник привода	1
11	8M0142714	Штуцер	1
12	8M0155119	Штуцер Legris	1
13	8M0142715	Кронштейн крепления Bib	2
14	8M0142716	Вставка	2
15	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
16	8M0008031	Шпилька (M12 x 1.75 x 52)	5
16	8M0142781	Шпилька (M12 x 179)	5
16	8M0142788	Шпилька (M12 x 306)	5
17	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
18	896895	Гайка (M12)	5

Рис. 8Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	888319T	Кронштейн	1
2	804270	Болт (M6 x 28)	6
3	881304	Втулка уплотнительная	6
4	82851M	Втулка	6
4	804344003	Втулка	6
5	887955	Кабельный жгут аккумулятора	1
6	8255012	Болт	2
7	888314	Клемма	1
8	881816	Болт (M8 x 20)	2
9	888286T1	Электронный блок управления двигателем	1
9	888286T11	Электронный блок управления	1
9	888286T10	Электронный блок управления двигателем	1
9	888286T11	Электронный блок управления	1
10	811188M	Болт (M6 x 16)	2/4
10	811188T	Болт	2/4
11	888321	Крышка	1
12	888322	Винт	4
13	888311	Хомут	2
14	888320T	Реле	1
15	8248324	Винт (M6 x 16)	2
16	82500925	ВИНТ (M6 x 25)	2
16	893745025	Винт (M6 x 25)	2
17	881350T	Реле	1
18	881351	Винт	1
19	881353	Хомут	1
20	8813511	Винт	1
21	881352T	Реле	1
21	8M0098898	Реле	1
22	8248324	Винт (M6 x 16)	2
23	804284	Пыльник	1
23	804284001	Чехол защитный	1
24	888323A1	Жгут проводов в сборе электрический двигателя	1
25	8329695	Предохранитель мини - коричневый - 5 А	2
25	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	2
26	850879	Болт (M6 x 35)	2
27	816311T	СТЯЖКА (8.00 дюймов)	6
28	888330A1	Жгут проводов в сборе	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
-	832969T20	Предохранитель Mini — жёлтый — 20 А	4
-	83296930	ПРЕДОХРАНИТЕЛЬ мини - зелёный - 30 ампер	6
-	891825	Крышка предохранителя (коричневая)	10
29	804604	БОЛТ (M6 x 20)	2
30	888328	Кронштейн	2
31	887807	Болт	4
32	888325A1	Переключатель тримма/наклона в сборе	1
32	8M0119488	Переключатель	1
33	888327	Прокладка	2
34	888326	Крышка	1
35	888329A1	Привод в сборе	1
36	888332	Болт	1
37	888331	Кронштейн	1
38	858740A1	Жгут проводов в сборе переходник дистанционного управления	1
38	858740T07	Жгут проводов в сборе переходник дистанционного управления	1
39	888166A1	Жгут проводов в сборе переходник датчика тримма	1
40	859249T1	Разъём	1
41	92753	Фиксатор	1
42	892769	Пластина	1
43	8257021	Болт (M6 x 20)	2

Рис. 9КРЫШКИ ВЫПУСКА Exhaust Covers

REF	Номер детали	Наименование	Кол-во
1	887857T	Крышка выхлопная внутренняя (правый борт)	1
1	887857T01	Крышка выхлопная внутренняя (правый борт)	1
2	887861	Прокладка	2
2	887861001	ПРОКЛАДКА	2
2	887861001	ПРОКЛАДКА	2
3	887862	Прокладка	2
3	887862001	ПРОКЛАДКА	2
3	887862001	ПРОКЛАДКА	2
4	887859T	Крышка выхлопная наружная (правый борт)	1
4	887859T01	Крышка выхлопная наружная (правый борт)	1
5	887863	Болт	28
6	83124714	БОЛТ	4
7	831246	Шайба уплотнительная	4
8	881425	Винт	2
9	881426	Прокладка	2
10	887858T	Крышка выпускная — внутренняя (левый борт)	1
10	887858T01	Крышка выпускная — внутренняя (левый борт)	1
11	887860T	Крышка выпускная — наружная (левый борт)	1
11	887860T01	Крышка выпускная — наружная (левый борт)	1
12	887864	Рым-болт	2
13	881428	Болт (M6 x 16)	4
14	825953	ПРОБКА (M14 x 12)	1
15	81990M	Прокладка	1
16	11761002	Анод	2
17	95209001	Винт	2
18	11761001	Анод	2
19	827443001	Винт	2
20	82154M	Роликовый штифт	2
-	887844T1	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887844T05	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887844T06	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887845T1	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	887845T05	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	887845T06	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	887810A03	Комплект прокладок силовой головки	1
-	887810A04	Комплект прокладок силовой головки	1
-	887810A05	Комплект прокладок силовой головки	1

Рис. 10ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	888653T	Пластина выпускная	1
1	888653T02	Пластина выпускная	1
1	888653T02	Пластина выпускная	1
2	8041591	Болт	7
3	888661	ПЛАСТИНА	1
3	8M0080452	Пластина	1
4	888655	ПЛАСТИНА	1
5	8881931	ВТУЛКА	1
6	8257021	Болт (M6 x 20)	1
7	8886581	Прокладка	1
8	888654A1	Крышка	1
9	8878141	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
10	8261521	Уплотнительное кольцо	1
11	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
12	8883501	БОЛТ	2
13	8095501	Втулка уплотнительная	1
14	8041592	Болт	7
15	888660	САЛЬНИК	1
16	8886584	Прокладка	1
16	888658010	Прокладка	1
17	888656T	Удлинитель выпускной	1
17	888656T10	Удлинитель выпускной	1
18	888657T	Коллектор выпускной	1
18	888657T10	Коллектор выпускной	1
19	888658	ПРОКЛАДКА	1
20	8041593	Болт	4
-	888658A03	Комплект прокладок нижнего узла	1
-	888658A04	Комплект прокладок нижнего узла	1

Рис. 11Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8M0142244	МАХОВИК	1
2	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
3	8M0142389	Пробка маховика	1
3	8M0207687	ПРОБКА маховика	1

Рис. 12Топливный фильтр Fuel Filter

REF	Номер детали	Наименование	Кол-во
1	888289T1	Фильтр в сборе топливный	1
1	888289T03	Фильтр в сборе топливный	1
2	NSS	NOT SOLD SEPARATE Cup	1
3	888290	ГАЙКА	1
4	888291	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	888293	ПОПЛАВОК	1
6	888292	ПРУЖИНА	1
7	888289T2	Фильтрующий элемент	1
8	888294	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	879650	Хомут	4
9	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	4
10	888298	ШЛАНГ	1
11	879650	Хомут	1
11	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
12	84368M	Болт	1
13	881379	Шайба	1
13	82214M	Шайба	1
14	888296	КРОНШТЕЙН	1
15	826957M	Болт	1
16	82212M	Стопорная шайба	1
17	804339	ШАЙБА	1
17	81794M	Шайба	1
18	888295	КРОНШТЕЙН	1
19	888297	БОЛТ	2
20	888288	ШЛАНГ	1
21	888287	СОЕДИНИТЕЛЬ	1
22	888299	НАБОР ИНСТРУМЕНТОВ	1

Рис. 13РЕДУКТОР (ВЕДУЩИЙ ВАЛ) (СТАНДАРТ/РЕВЕРС) Gear Housing (Driveshaft)(standard/Counter Rotation)

REF	Номер детали	Наименование	Кол-во
-	888680T2	Редуктор в сборе	1
-	888680T06	Редуктор в сборе	1
-	888680T06	Редуктор в сборе	1
-	888680T3	Редуктор в сборе	1
-	888680T07	Редуктор в сборе	1
-	888680T07	Редуктор в сборе	1
-	888680T4	Редуктор в сборе	1
-	888680T08	Редуктор в сборе	1
-	888680T08	Редуктор в сборе	1
-	888680T5	Редуктор в сборе	1
-	888680T09	Редуктор в сборе	1
-	888680T09	Редуктор в сборе	1
1	888680T1	Редуктор в сборе (базовый)	1
2	888681	ПОДШИПНИК	1
3	888697	Шестерня ведущая	1
3	888697T01	Шестерня ведущая	1
3	8M0065219	Шестерня ведущая	1
4	88838012	Шайба	1
5	8813141	Гайка	1
6	95632M	Пробка сливная	1
6	95632010	Пробка сливная	1
7	81987	Прокладка	2
8	81426M	Сальник	1
9	81924M	ПРОБКА	1
10	888682	НАПРАВЛЯЮЩАЯ	1
10	8M0073425	Направляющая	1
11	8886653	Демпфер	1
12	888696	Вал приводной	1
12	8886961	Вал приводной	1
13	8813421	Шпонка	1
14	8886813	Подшипник	1
14	8M0080453	Подшипник	1
15	888715A1	Комплект регулировочных шайб	AR
16	8886812	Подшипник	1
16	8M0054671	Подшипник	1
17	8814372	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	888693	КОРПУС	1
18	8M0132383	Корпус	1
19	8878272	БОЛТ	4
20	8528165	ГАЙКА	1
21	888694	Сальник масляный	2
22	888695	Крышка	1
23	888692	ПРОКЛАДКА	1
24	888691	НАРУЖНАЯ ПЛАСТИНА	1
24	8M0091465	Пластина наружная	1
25	888689	КРЫЛЬЧАТКА	1
26	888687	ВСТАВКА	1
27	8556822	Шайба	2
28	8883632	Пружинная шайба	1
29	888690	ПРОСТАВКА	1
30	8886901	Втулка	1
31	8255792	Уплотнительное кольцо	1
32	8814371	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
32	82274M	Кольцо уплотнительное втулки поворотного вала	1
33	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
34	888686T	Корпус водяного насоса	1
35	8886652	Демпфер	1
36	888688	КРЫШКА	1
37	8814231	Болт	4
38	888683	ПЛАСТИНА	1
39	8255791	Уплотнительное кольцо	1
40	82257M	Сальник масляный крышки корпуса редуктора	1
41	85277616	Болт	3
42	8266901	Пружина	1
43	888684	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
43	8886841	Кулачок переключения	1
44	82334M	Стопорное кольцо	1
45	888709	Трубка водяная	1
45	8M0087433	Водяная трубка	1
45	88870910	Трубка водяная	1
45	8M0057157	Водяная трубка	1
46	8886652	Демпфер	1
47	8886651	Демпфер	1
48	82801M	Болт	1
49	888712	Пластина триммера	1
50	8041171	Болт	1
50	8041172	Болт	1
51	8886631	Штифт установочный	2
52	888710	Крышка	1
52	888710003	Крышка	1
53	8887101	Крышка	1
53	888710002	Крышка	1
54	888711	Винт	1
55	814576M	Шайба	7
55	82220M	Шайба	7
56	888612	БОЛТ	7
-	888658A03	Комплект прокладок нижнего узла	1
-	888658A04	Комплект прокладок нижнего узла	1
-	888687A1	Ремкомплект водяного насоса	1

Рис. 14РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	888680T4	Редуктор в сборе	1
-	888680T08	Редуктор в сборе	1
-	888680T08	Редуктор в сборе	1
-	888680T5	Редуктор в сборе	1
-	888680T09	Редуктор в сборе	1
-	888680T09	Редуктор в сборе	1
1	888680T1	Редуктор в сборе (базовый)	1
2	8887001	Механизм переключения	1
2	8M0120286	Механизм переключения	1
3	888713A1	Комплект регулировочных шайб	AR
4	888716	Проставка	1
5	8886816	Подшипник	1
6	8886817	Подшипник	1
7	888707T1	Шестерня заднего хода	1
7	888707T03	Шестерня заднего хода	1
8	8886818	Подшипник	2
8	8M0070189	Подшипник	2
9	888701	Кулачок переключения	1
10	82346M	Шарик фиксатора	2
11	8813142	Гайка	2
12	888704	Вал	1
13	888705	Плунжер	2
14	8887031	Пружина	1
15	8043051	Шайба	1
16	888702	Муфта сцепления	1
17	8886331	Штифт	1
18	888703	Пружина	1
19	888698T1	Шестерня переднего хода	1
19	888698T03	Шестерня переднего хода	1
20	889309	Гайка	1
21	888717	Шайба с усиками	1
22	888767A1	Комплект регулировочных шайб	AR
23	8886819	Подшипник	1
24	8886991	Вал гребного винта	1
25	88868110	Подшипник	1
26	888766A1	Комплект регулировочных шайб	1
27	8886815	Подшипник	1
28	8814373	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
29	888706T1	Подшипник водила	1
30	8883741	Штуцер для смазки	1
31	8813111	Болт	2
31	8M0086362	Болт @2	2
32	8043053	Шайба	2
33	8886941	Сальник масляный	2
34	888708	Колпачок	1
35	881816	Болт (M8 x 20)	2
36	887974	Шплинт	1
37	8539481	Шайба упорная	1
38	887972	Шайба	1
39	887973	Гайка гребного винта	1
39	8M0214972	Гайка гребного винта	1
-	888658A03	Комплект прокладок нижнего узла	1
-	888658A04	Комплект прокладок нижнего узла	1

Рис. 15Редуктор гребного вала - стандартный Gear Housing Propeller Shaft - Standard

REF	Номер детали	Наименование	Кол-во
-	888680T2	Редуктор в сборе	1
-	888680T06	Редуктор в сборе	1
-	888680T06	Редуктор в сборе	1
-	888680T3	Редуктор в сборе	1
-	888680T07	Редуктор в сборе	1
-	888680T07	Редуктор в сборе	1
1	888680T1	Редуктор в сборе (базовый)	1
2	888700	Переключатель	1
3	888713A1	Комплект регулировочных шайб	AR
4	8886811	Подшипник	1
5	888698T	Шестерня переднего хода	1
5	888698T02	Шестерня переднего хода	1
5	8M0095244	Шестерня переднего хода	1
6	888701	Кулачок переключения	1
7	82346M	Шарик фиксатора	2
8	8813142	Гайка	2
9	888704	Вал	1
10	888705	Плунжер	2
11	8887031	Пружина	1
12	8043051	Шайба	1
13	888702	Муфта сцепления	1
14	8886331	Штифт	1
15	888703	Пружина	1
16	888699	Вал гребного винта	1
17	8043052	Шайба	1
18	888707T	Шестерня заднего хода	1
18	888707T02	Шестерня заднего хода	1
19	888714A1	Комплект регулировочных шайб	AR
20	8886814	Подшипник	1
21	8814373	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
22	888706T	Подшипник водила	1
23	8883741	Штуцер для смазки	1
24	8813111	Болт	2
24	8M0086362	Болт @2	2
25	8043053	Шайба	2
26	8886815	Подшипник	1
27	8886941	Сальник масляный	2
28	888708	Колпачок	1
29	881816	Болт (M8 x 20)	2
30	887974	Шплинт	1
31	8539481	Шайба упорная	1
32	887972	Шайба	1
33	887973	Гайка гребного винта	1
33	8M0214972	Гайка гребного винта	1
-	888658A03	Комплект прокладок нижнего узла	1
-	888658A04	Комплект прокладок нижнего узла	1

Рис. 16КЛАПАНЫ ВПУСКНЫЕ И ВЫПУСКНЫЕ Intake and Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	887865T	Клапан впускной	12
2	887866T	Клапан выпускной	12
3	887870	Седло	24
4	887867	Пружина внутренняя клапана	24
4	887867001	ПРУЖИНА КЛАПАНА	24
5	887868	Фиксатор	24
5	887868001	ФИКСАТОР	24
5	887868001	ФИКСАТОР	24
6	887869	Сухарь	48
7	887871	Толкатель	24
8	887872	Регулировочная шайба	AR
8	88787210	Прокладка регулировочная	AR
8	88787220	Прокладка регулировочная	AR
8	88787230	Прокладка регулировочная	AR
8	88787240	Прокладка регулировочная	AR
8	88787250	Прокладка регулировочная	AR
8	88787260	Прокладка регулировочная	AR
8	88787270	Прокладка регулировочная	AR
8	88787280	Прокладка регулировочная	AR
8	88787290	Прокладка регулировочная	AR
8	887872A	Регулировочная шайба	AR
8	887872B	Регулировочная шайба	AR
8	887872C	Регулировочная шайба	AR
8	887872D	Регулировочная шайба	AR
8	887872E	Регулировочная шайба	AR
8	887872F	Регулировочная шайба	AR
8	887872G	Регулировочная шайба	AR
8	887872H	Регулировочная шайба	AR
8	887872J	Регулировочная шайба	AR
8	887872K	Регулировочная шайба	AR
8	887872L	Регулировочная шайба	AR
8	887872M	Регулировочная шайба	AR
8	887872N	Регулировочная шайба	AR
8	887872P	Регулировочная шайба	AR
8	887872R	Регулировочная шайба	AR
8	887872S	Регулировочная шайба	AR
8	887872T	Регулировочная шайба	AR
8	887872U	Регулировочная шайба	AR
8	887872V	Регулировочная шайба	AR
8	887872W	Регулировочная шайба	AR
8	887872X	Регулировочная шайба	AR
8	887872Y	Прокладка регулировочная	AR
8	887873	Регулировочная шайба	AR
9	887874T	Распределительный вал	1
10	887875T	Распределительный вал	1
11	804141	Штифт установочный	2
12	804144	Сальник масляный распределительного вала	2
12	804144001	Сальник масляный	2
13	887878	Цепь	2
14	887879	Натяжитель	1
15	887881	Болт	4
16	887880	Натяжитель	1
17	887885	Шестерня приводная	1
18	887886	Болт	4
19	887884	Натяжитель	1
19	887884001	НАТЯЖИТЕЛЬ	1
20	887883	Клиновой ремень	1
21	804143	Болт (M10 x 35)	2
21	804143001	Болт	2
22	887882	Шестерня ведомая	2
23	887876T	Распределительный вал	1
24	887877T	Распределительный вал	1
-	887844T1	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887844T05	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887844T06	Головка блока цилиндров в сборе	1
-	887844T07	Головка блока цилиндров	1
-	887845T1	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	887845T05	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	887845T06	Головка блока цилиндров в сборе	1
-	887845T07	Головка блока цилиндров	1
-	885225T03	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1
-	885225T05	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1
-	885225T06	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1
-	887810A03	Комплект прокладок силовой головки	1
-	887810A04	Комплект прокладок силовой головки	1
-	887810A05	Комплект прокладок силовой головки	1

Рис. 17Воздухозаборник с глушителем Intake Silencer

REF	Номер детали	Наименование	Кол-во
1	887896T	Глушитель впуска (правый борт)	1
2	887897T	Глушитель впуска (левый борт)	1
3	8528162	ГАЙКА	4
4	887889	Шпилька	4
5	887899	Сальник	6
6	887900	Втулка	8
7	888193	Кольцо	4
8	888192	Болт	4
9	880882T	ТЕРМОДАТЧИК	1
10	887898	Трубка	2
11	827148M	Хомут	4
12	887894	Болт	18
13	887895	Болт	4
14	887887	Пластина	1
15	887888	Болт	1
16	887893	Прокладка	2
17	804160	Штифт	4
18	8813511	Винт	3
19	887890	Крышка	1
20	887891	Демпфер	1
21	881530	Хомут	1
22	98974M	Зажим	2
23	887892	Шланг	1
24	888195	Трубка вентиляции	1
25	888196	Шланг	1
26	888194	Шланг	1
27	8272822	Наклейка предупреждение высокое напряжение	1
28	888494T1	Сепаратор паров в сборе	1
29	828706	Упор	2
29	8M0043364	Демпфер	2
30	45354	Втулка резиновая - выключатель ограничения откидывания	2
31	821555	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
31	8M0153609	Втулка уплотнительная	1
32	82851M	Втулка	1
32	804344003	Втулка	1
33	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
33	8M0108355	Шланг (57 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	2
35	858955	РАЗЪЕМ	1
36	82130050	ВИНТ (M6 x 50)	1
-	887810A03	Комплект прокладок силовой головки	1
-	887810A04	Комплект прокладок силовой головки	1
-	887810A05	Комплект прокладок силовой головки	1

Рис. 18НИЖНИЙ КАПОТ Lower Cowling

REF	Номер детали	Наименование	Кол-во
1	887915T	Кожух нижний (левый борт)	1
1	887915T01	Кожух нижний	1
1	887915T01	Кожух нижний	1
2	887914T	Кожух нижний (правый борт)	1
2	887914T01	Кожух нижний	1
2	887914T01	Кожух нижний	1
3	88797120	Винт (M6 x 20)	11
4	88797135	Винт (M6 x 35)	1
5	888372	Винт	2
6	879650	Хомут	4
6	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	4
7	8883681	Шланг	1
8	8585531	РАЗЪЁМ	1
9	859431	ШТУЦЕР	1
9	8M0207782	ШТУЦЕР ПРЯМОЙ	1
9	892403	ФИТИНГ	1
9	8M0207782	ШТУЦЕР ПРЯМОЙ	1
10	859732	ПРОБКА	1
11	8883681	Шланг	1
12	888370	Штуцер	1
13	8883701	Штуцер	1
14	888371	Прокладка	1
15	888369	Штуцер	1
16	888588	Хомут	1

Рис. 19КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА Lower Unit Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	888658A03	Комплект прокладок нижнего узла	1
-	888658A04	Комплект прокладок нижнего узла	1
-	8886585	Прокладка масляного поддона	1
-	888658008	Прокладка	1
-	888658008	Прокладка	1
-	8886586	Прокладка сливной пробки масляного поддона	1
-	888677	САЛЬНИК МАСЛОПРИЕМНИКА	1
-	8886581	Прокладка	1
-	8878141	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	8261521	Уплотнительное кольцо	1
-	888660	САЛЬНИК	1
-	8886584	Прокладка	1
-	888658010	Прокладка	1
-	888658	ПРОКЛАДКА	1
-	8886582	Прокладка глушителя	1
-	8M0059037	Прокладка	1
-	8886601	Сальник глушителя	1
-	8886583	Прокладка глушителя	1
-	81987	Прокладка	2
-	8814372	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	888694	Сальник масляный	2
-	888692	ПРОКЛАДКА	1
-	8255792	Уплотнительное кольцо	1
-	8814371	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	82274M	Кольцо уплотнительное втулки поворотного вала	1
-	8886652	Демпфер	1
-	8255791	Уплотнительное кольцо	1
-	82257M	Сальник масляный крышки корпуса редуктора	1
-	8814373	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
-	8886941	Сальник масляный	2
-	8886651	Демпфер	1

Рис. 20Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	888675T	Поддон масляный	1
2	8886585	Прокладка масляного поддона	1
2	888658008	Прокладка	1
2	888658008	Прокладка	1
3	8041594	Болт	10
4	804604	БОЛТ (M6 x 20)	1
5	82127335	ВИНТ (M8 x 35 ММ)	2
6	804093	Кольцо уплотнительное	1
7	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
8	825953	ПРОБКА (M14 x 12)	1
9	8886586	Прокладка сливной пробки масляного поддона	1
10	888676T	Сетка маслоприёмника	1
11	85281412	Кольцо	3
12	888677	САЛЬНИК МАСЛОПРИЕМНИКА	1
13	8041595	Болт	3
14	888679	ТРУБКА МАСЛОИЗМЕРИТЕЛЬНОГО ЩУПА	1
15	888677T1	Насос масляный в сборе	1
15	888677T02	Насос масляный в сборе	1
16	8886587	Прокладка	1
17	8886771	Сальник масляный	1
18	8886772	Сальник масляный	1
19	8886773	Сальник масляный	2
20	8886774	Сальник	1
21	824832010	БОЛТ	4
22	888678	МАСЛОИЗМЕРИТЕЛЬНЫЙ ЩУП	1
22	888678001	Щуп масляный	1
23	887812	Уплотнительное кольцо	2
24	891746	Сальник резиновый	1
-	887810A03	Комплект прокладок силовой головки	1
-	887810A04	Комплект прокладок силовой головки	1
-	887810A05	Комплект прокладок силовой головки	1
-	888658A03	Комплект прокладок нижнего узла	1
-	888658A04	Комплект прокладок нижнего узла	1
-	885225T03	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1
-	885225T05	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1
-	885225T06	Силовая головка в сборе	1
-	885225T07	Силовая головка 225 л.с. 4-тактная	1

Рис. 21КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	887810A03	Комплект прокладок силовой головки	1
-	887810A04	Комплект прокладок силовой головки	1
-	887810A05	Комплект прокладок силовой головки	1
-	888209	Прокладка дроссельного узла	6
-	804093	Кольцо уплотнительное	1
-	8886771	Сальник масляный	1
-	8886774	Сальник	1
-	804144	Сальник масляный распределительного вала	2
-	804144001	Сальник масляный	2
-	887893	Прокладка	2
-	81990M	Прокладка	1
-	887814	Уплотнительное кольцо пробки блока цилиндров	1
-	887805	Прокладка крышки блока цилиндров	1
-	8M0075276	Прокладка	1
-	887812	Уплотнительное кольцо	3
-	858581	Уплотнительное кольцо	2
-	62705001	Кольцо уплотнительное	2
-	887810	Прокладка блока цилиндров	1
-	887810010	ПРОКЛАДКА	1
-	887810011	ПРОКЛАДКА	1
-	887810011	ПРОКЛАДКА	1
-	887825	Прокладка крышки	1
-	887818	Прокладка корпуса фильтра	1
-	887822	Прокладка корпуса	1
-	825492	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
-	8M0052669	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0204673	Кольцо уплотнительное .921 x .139	1
-	887830	Сальник коленчатого вала	1
-	887853	Прокладка (правый борт)	1
-	887855	Прокладка (левый борт)	1
-	887848	Прокладка (правый борт)	1
-	8M6010318	Прокладка головки блока правого борта	1
-	8878481	ПРОКЛАДКА (ЛЕВЫЙ БОРТ)	1
-	887848003	ПРОКЛАДКА	1
-	887861	Прокладка	2
-	887861001	ПРОКЛАДКА	2
-	887861001	ПРОКЛАДКА	2
-	887862	Прокладка	2
-	887862001	ПРОКЛАДКА	2
-	887862001	ПРОКЛАДКА	2
-	831246	Шайба уплотнительная	4
-	881426	Прокладка	2

Рис. 22Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	888626T2	Помпа гидроподъёма в сборе	1
-	8M0119206	Гидроподъём	1
1	888626T1	Помпа гидроподъёма в сборе	1
2	888627T1	Поршень гидроподъёма в сборе	1
2	888627T02	Поршень гидроподъёма в сборе	1
3	888627	ПОРШЕНЬ В СБОРЕ	1
3	8M0121255	Поршень гидроподъёма в сборе	1
4	8883542	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	888628	ПОРШЕНЬ	1
6	888629T	Цилиндр гидроподъёма	1
7	888630	ТРУБКА	1
8	888631	ПРОБКА	1
9	85281411	Втулка	2
10	888633	ШТИФТ	1
11	888634	КОЛЬЦО СТОПОРНОЕ	1
12	8886301	Трубка	1
12	8M0141333	Трубка	1
13	8883543	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
14	888632	БОЛТ	1
15	888644T1	Поршень гидроподъёма в сборе	2
16	8883542	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
17	888642	КОЛЬЦО СТОПОРНОЕ	2
18	888643	САЛЬНИК	2
18	8M0149897	Сальник @2	2
19	8886181	Винт	2
19	8M0091467	Винт @2	2
20	8883544	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	8886321	Винт	1
22	8886341	Кольцо стопорное	1
23	888635	ФИЛЬТР	2
24	888636	ПЛАСТИНА СТОПОРНАЯ	2
25	8883545	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
26	888637T1	Насос шестерённый в сборе	1
27	888640	РАЗЪЕМ	1
28	888639	БОЛТ	3
29	8883531	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
30	888645T1	Электродвигатель гидроподъёма	1
30	888645T02	Электродвигатель гидроподъёма	1
31	8886322	Болт	6
32	8886351	Фильтр	1
33	8886342	Кольцо	1
34	888638	ПЛАСТИНА	1
35	888641T	Корпус бачка	1
36	8886312	Пробка резервуара	1
37	8144961	Кольцо уплотнительное	1
38	8886021	Проставка	1
39	8886352	Фильтр	1
40	8886311	Пробка	1
-	888353A1	Ремкомплект уплотнительных колец гидроподъёма	1

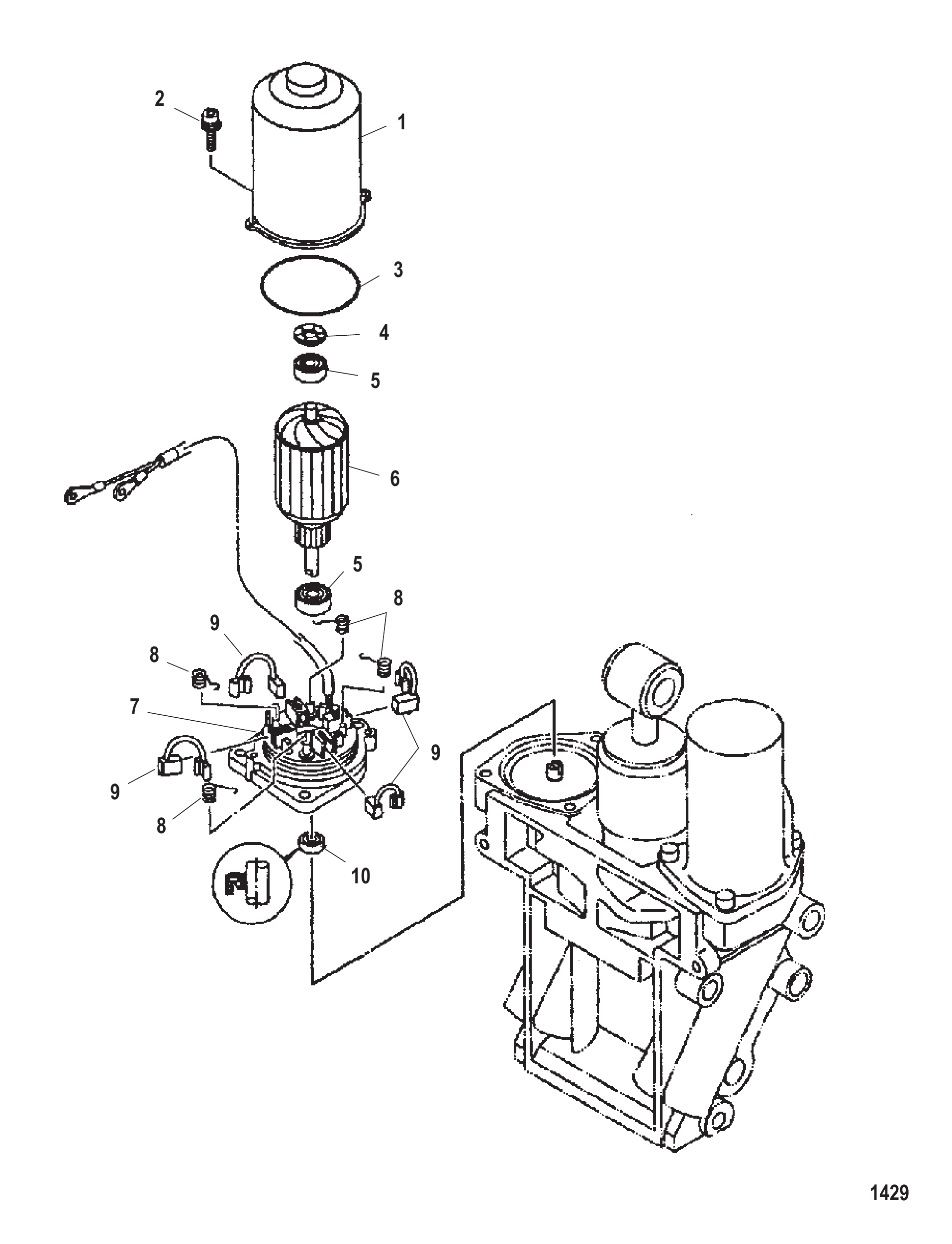

Рис. 23Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	888645T1	Электродвигатель гидроподъёма	1
-	888645T02	Электродвигатель гидроподъёма	1
1	888648	СТАТОР	1
2	8886323	Болт	2
3	8883532	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8883631	Пружинная шайба	1
5	888646	ПОДШИПНИК	2
6	888647T	Якорь	1
7	888652T	Щит подшипниковый	1
8	888651	ПРУЖИНА ЩЕТКИ	4
9	888650	ЩЕТКА	4
10	888649	САЛЬНИК МАСЛЯНЫЙ	1

Рис. 24Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142637	Каталог запчастей 175/200/225 3.4L V6 4-тактный / 200 3.4L V6 4-тактный SEAPRO	1
-	8M0124302	Сервисное руководство 175-300 л.с. четырёхтактный	1
-	8M0227198	Сервисное руководство V6/V8 CMS	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

Рис. 25МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Linkage

REF	Номер детали	Наименование	Кол-во
1	888373	Кронштейн	1
2	850879	Болт (M6 x 35)	2
3	888346	Болт (30 мм)	1
4	83577M	Хомут	1
5	888379	Винт	4
6	8883461	БОЛТ (25 мм)	1
7	888378	Пластина	2
8	888377A2	Переключатель реверса в сборе	1
9	888377A1	Выключатель нейтрали в сборе	1
10	81949M	Втулка рычага зажима кожуха	2
11	888374	Штуцер для смазки	1
12	888375	Болт	1
13	8524742	Болт	1
14	888382	Кронштейн	1
15	8556821	Шайба	1
16	8879001	ВТУЛКА	2
17	80635M	Пружина фиксатора	1
18	82081M	Пружина	1
19	92659M	Шарик	1
20	82145M	Штифт роликовый	1
21	82128M	Шплинт	1
22	888186A1	Рукоятка переключения передач	1
22	888186A2	Ручка переключения передач	1
23	8144961	Кольцо уплотнительное	1
24	8095501	Втулка уплотнительная	1
25	888381	Втулка	1
26	82053M	Шплинт пружинный	3
27	888183A1	Рычаг в сборе	1
28	8149771	Шайба	1
29	879650	Хомут	1
29	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
30	8556861	Хомут	1
31	888376	Пружина	1
32	8883731	Кронштейн	1
33	888182	Втулка	1
34	887956	Кронштейн якоря	1
34	887956001	КРОНШТЕЙН АНКЕРНЫЙ	1
34	887956001	КРОНШТЕЙН АНКЕРНЫЙ	1
35	887958	Фиксатор	1

Рис. 26СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0142679	Стартер	1
2	8M0070367	Опора трубчатая 8 мм	6
2	8M0154659	Опора трубчатая 8 мм	6
3	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
4	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
5	8M0056666	Стартер с заземляющей шиной	1
6	40011126	Винт (M6 x 13) нержавеющая сталь	1
7	43430	Шайба	3
8	8M0142896	Винт (M8 x 80)	2
8	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
9	88552645	Винт (M8X45)	1
10	8M0142680	Кронштейн силового вывода	1
11	8M0080651	Винт (M6 x 20)	3
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0146003	Гайка M8 x 1.25 шестигранная	4
14	400257	СТОПОРНАЯ ШАЙБА (M8)	2
15	8M0142681	Кабельный жгут стартера — положительный	1
16	88439A46	Кабельный жгут аккумулятора — положительный	1
17	401388	ГАЙКА (M8) Нержавеющая сталь	1
18	8M0146902	Кабельный жгут стартера — отрицательный	1
19	40011148	Винт (M8 x 20)	1
19	8M0214929	Винт (M8 x 20)	1
20	88439A26	Кабельный жгут аккумулятора — отрицательный	1
21	8M0142687	Крышка силового вывода	1

Рис. 27Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8M0142794	ПОВОРОТНЫЙ КРОНШТЕЙН	1
1	8M0156259	ПОВОРОТНЫЙ КРОНШТЕЙН	1
1	8M0161582	Поворотный кронштейн	1
2	8M0142803	Рулевой рычаг черный	1
2	8M0146931	Рулевой рычаг серебристый	1
3	816432	Шайба упорная	2
4	8M0034870	Сальник поворотной трубы	2
5	88750	ШАЙБА волнистая (1.62 x 1.05)	2
6	893709	Штифт	1
7	830899	Пружина натяжная	1
8	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
8	8M0169589	Штуцер для смазки	2
9	8M0142805	Датчик положения тримма	1
10	852368	Винт (#10-24 x .750)	2
11	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
12	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
13	8M0045383	Ударная пластина	2
14	58643	Шайба стопорная (.375)	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	46335	ГАЙКА (.375-24)	2
17	8M0141339	Втулка оси поворотной трубы	1
17	8M0220988	Втулка оси поворотной трубы	1
18	67684	Кольцо стопорное	1
19	8M0142797	Вилка	1
20	8M0142798	Шпилька (M14 x 146)	2
21	8M0142796	Опора демпферная	1
22	847541	ШАЙБА	4
23	81893435	ВИНТ (M8 x 35)	4
23	8M0103814	Винт (M8 x 35 мм)	4
24	8M0142802	Крышка нижней опоры	2
24	8M0241406	Крышка нижней опоры	2
25	813771003	Опора нижняя	2
26	8M0142795	Шайба (1.25 x 19)	2
27	815432	ШАЙБА (.562 x 2.00 x .125)	2
28	896602	ГАЙКА (M14)	2
29	8M0142799	Трос в сборе	1
30	8M0147677	Трос в сборе 10 дюймов	1
30	8M0160545	Трос в сборе 10 дюймов	1
31	825190	ШАЙБА	1

Рис. 28ДРОССЕЛЬНАЯ ЗАСЛОНКА (ЛЕВЫЙ БОРТ) Throttle Body (Port)

REF	Номер детали	Наименование	Кол-во
-	888201T5	Корпус дроссельной заслонки в сборе (левый)	1
1	888201T6	Корпус дроссельной заслонки в сборе верхний	1
2	888201T7	Корпус дроссельной заслонки в сборе средний	1
3	888201T8	Корпус дроссельной заслонки в сборе нижний	1
4	888202	Гайка	4
5	82215M	Стопорная шайба	4
6	881442	Винт	1
7	881444	Пружина	1
8	888209	Прокладка дроссельного узла	3
9	888213	Винт	2
10	881444	Пружина	4
11	888211	Болт	6
12	881508	Шайба	6
13	888212	Форсунка в сборе	3
14	885183A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	3
15	881447T	РЕГУЛИРУЮЩИЙ КЛАПАН	1
16	881448	Уплотнительное кольцо	1
17	881449	Винт (M4 x 12)	3
17	881449002	Винт	3
18	881450	Шайба	3
19	888220	Болт	2
20	888224	Пластина	1
21	880885T	ДАТЧИК ДАВЛЕНИЯ	1
22	881509	Винт (M5 x 15)	2
23	888223	Кронштейн	1
24	888221	Болт	1
25	888219T	Корпус	1
26	888222	Шланг	1
27	888208T1	Коллектор	1
28	888210	Штифт установочный	6
29	84088M	ВИНТ (M6 x 10)	3
30	827610	ПРОКЛАДКА	3
-	887810A03	Комплект прокладок силовой головки	1
-	887810A04	Комплект прокладок силовой головки	1
-	887810A05	Комплект прокладок силовой головки	1

Рис. 29ДРОССЕЛЬНАЯ ЗАСЛОНКА (ПРАВЫЙ БОРТ) Throttle Body (Starboard)

REF	Номер детали	Наименование	Кол-во
-	888201T1	Корпус дроссельной заслонки в сборе (правый)	1
1	888201T2	Корпус дроссельной заслонки в сборе верхний	1
2	888201T3	Корпус дроссельной заслонки в сборе средний	1
3	888201T4	Корпус дроссельной заслонки в сборе нижний	1
4	888202	Гайка	3
5	82215M	Стопорная шайба	3
6	888210	Штифт установочный	6
7	888209	Прокладка дроссельного узла	3
8	888212	Форсунка в сборе	3
9	885183A1	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	3
10	881444	Пружина	5
11	888211	Болт	6
12	881508	Шайба	9
13	888213	Винт	2
14	888217	Пружина	1
15	881442	Винт	1
16	888203	Пластина распорная	1
17	881504	Уплотнительное кольцо	1
18	888204T	Датчик дроссельной заслонки в сборе	1
19	881450	Шайба	2
20	82206M	СТОПОРНАЯ ШАЙБА	2
21	881502	Винт	2
21	881502002	Винт	2
22	881524	Винт (M6 x 12)	2
23	888200	Кронштейн	2
24	888208T	Коллектор	1
25	84088M	ВИНТ (M6 x 10)	3
26	827610	ПРОКЛАДКА	3
27	888216	Разъём	1
28	881331	Зажим	4
29	888215	Разъём	1
30	888218	Шланг	1
31	888205T1	Топливная рампа в сборе	1
32	888206	Пластина топливная	1
33	888207	Пластина топливная	1
34	881522	Кольцо уплотнительное	2
35	881509	Винт (M5 x 15)	4
36	881532	Болт (M8 x 45)	3
37	881526	Втулка	3
38	888214	Шланг	1
-	887810A03	Комплект прокладок силовой головки	1
-	887810A04	Комплект прокладок силовой головки	1
-	887810A05	Комплект прокладок силовой головки	1

Рис. 30СХЕМА ШЛАНГОВ ДРОССЕЛЬНОЙ ЗАСЛОНКИ Throttle Body Hose Routing

REF	Номер детали	Наименование	Кол-во
1	888225T1	Топливная рампа в сборе	1
2	888226	Пластина топливная	1
3	881522	Кольцо уплотнительное	1
4	881509	Винт (M5 x 15)	2
5	881520	Крышка	1
6	888227	Регулятор давления топлива	1
7	881524	Винт (M6 x 12)	2
8	881525	Шайба стопорная	2
9	881508	Шайба	3
10	881532	Болт (M8 x 45)	3
11	881526	Втулка	3
12	888230	Шланг	1
13	881331	Зажим	2
14	888215	Разъём	1
15	888234	Шланг	1
16	888234	Шланг	2
17	888234	Шланг	1
18	8815581	ТРОЙНИК	1
19	888234	Шланг	1
20	881554	Шланг	1
21	888235	Разъём	1
22	816311T	СТЯЖКА (8.00 дюймов)	1
23	888229	Шланг	1
24	888228	Шланг	1
25	888237	Жгут проводов в сборе	1
26	888236	Шланг	1
27	881530	Хомут	1

Рис. 31ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	84305M	Соединение	1
2	888387	Рычаг управления магнето	1
3	83537M	Кронштейн	1
4	8257021	Болт (M6 x 20)	2
5	82053M	Шплинт пружинный	1
6	888386	Вал управления дросселем	1
7	892661A02	Комплект втулок	1
8	82149M	Роликовый штифт (18.5 мм)	2
9	82151M	Штифт роликовый	2
10	84974M	ШАЙБА	3
11	888383	Стопорное кольцо	1
12	8255012	Болт	2
13	82388M	Гайка (M5)	1
14	8145521	Хомут	2
15	888388T	Кронштейн	1
16	888384	Шестерня	2
17	888452	Рычаг управления дросселем	1
18	8813321	Втулка	1
19	887827	Болт	5
20	804343	ПРУЖИНА	1
21	888179	Рычаг управления дросселем	1
22	81868M	ВОЛНОВАЯ ШАЙБА	1
23	888389	Болт	1
24	11561M	БОЛТ	1
25	94524M	ШАЙБА	1
26	888601	Рычаг в сборе акселератора	1
27	888604	Гайка	5
28	888603	Тяга	1
28	888603002	Тяга	1
29	8886031	Штанга	1
29	888603003	Штанга	1
30	888602	Втулка	1
31	82144M	Штифт роликовый	1
32	888600	Соединительная тяга	1
32	888600001	Тяга соединительная	1
33	84100M	Фиксатор тяги	1

Рис. 32Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0147078	Монтажный инструмент жгут проводов тримма	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0138392	Диагностический комплект CDS-G3	1
22	8M0153916	Диагностический комплект CDS G3	1
23	8M0150597	Инструмент — тройник для проверки жгута исполнительного механизма переключения	1
24	8M0160428	Съёмная пластина	1
25	8M0149526	Сверлильная колодка 2 дюйма, 5 отверстий	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1

Рис. 33ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0142178	Верхний кожух в сборе чёрный, с наклейками без указания мощности	1
1	8M0231234	Верхний кожух чёрный	1
1	8M0142180	Верхний кожух в сборе Cold Fusion, с наклейками без указания мощности	1
1	8M0231236	Верхний кожух Cold Fusion	1
1	8M0142181	Верхний кожух в сборе Warm Fusion, с наклейками без указания мощности	1
1	8M0182317	Верхний кожух Warm Fusion	1
1	8M0142182	Верхний кожух в сборе Pearl Fusion, с наклейками без указания мощности	1
1	8M0231238	Верхний кожух Pearl Fusion	1
1	8M0142183	Верхний кожух в сборе Sea Pro с наклейками без указания мощности	1
1	8M0182319	Верхний кожух Sea Pro	1
2	8M0142904	Комплект установочной стойки	4
2	8M0240715	Комплект установочной стойки	4
3	8M0178589	Винт M6 x 12	8
4	8M0142916	Бампер левый	1
5	8M0142915	Бампер правый	1
6	8M0173441	Уплотнение верхнего кожуха	1
6	8M0242486	Уплотнение верхнего кожуха	1
7	8M0142243	Замок кожуха в сборе	1
7	8M0183791	Замок кожуха в сборе	1
8	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
9	8M0142903	Защёлка	7
10	88552514	Винт (M6 x 14 мм) нержавеющая сталь	8
11	8M0219156	Накладка в сборе левая/правая	1
12	8M0142233	Дверца в сборе чёрная	1
12	8M0155319	Дверца в сборе чёрная	1
12	8M0142234	Дверца в сборе Cold Fusion	1
12	8M0155320	Дверца в сборе Cold Fusion	1
12	8M0142235	ДВЕРЬ В СБОРЕ Warm Fusion	1
12	8M0142236	ДВЕРЬ В СБОРЕ Pearl Fusion	1
13	8M0142913	ФИКСАТОР В СБОРЕ	1
14	8M0204400	ВИНТ самонарезающий	2
15	8M0142908	УПЛОТНЕНИЕ двери	1
16	8M0148533	НАКЛЕЙКА положения защёлки	1
17	8M0142907	ЗАМОК нажимной	1
18	8M0142914	НАБОР ПРОКЛАДОК защёлки	1
19	401386	ГАЙКА (M6) Нержавеющая сталь	1
20	8M0187754	ВОДООТВОДЧИК	1

Рис. 34Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
1	888605T	Кронштейн транца (левый)	1
2	888610T	Кронштейн транца (правый)	1
3	888617	ДАТЧИК ТРИММА	1
3	888617001	Датчик тримма	1
4	83870M	Винт	2
5	8556961	Хомут	2
6	8042671	Винт	1
7	677551	ВИНТ (.500-20 x 4.500)	4
7	8M0149747	Винт	4
8	8255012	Болт	1
9	8886123	Болт	8
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	82671117	ГАЙКА (.500-20)	4
12	82369M	Штуцер	1
13	81787M	Гайка	1
13	879172252	Гайка	1
14	8042642	Шайба	2
15	888611	БОЛТ	1
16	8042671	Винт	1
17	16716M	Провод заземления	1
18	804267	Винт	4
19	8886091	Проставка	1
20	888609	Проставка	1
21	8886121	Болт (130 мм)	4
21	8886122	Болт (150 мм)	2
22	8883802	Шайба	8
23	8883803	Шайба	4
24	17090M	ГАЙКА	8
25	888606	Анод	1
26	888607	Пластина	2
27	888608	Провод заземления	1
28	8248326	Винт (M6 x 25 мм)	4
29	13541	Разъём штыревой	1
30	19624A1	Комплект уплотнений	1
31	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1

Рис. 35Сепаратор паров Vapor Separator

REF	Номер детали	Наименование	Кол-во
1	888238T1	Крышка в сборе	1
1	888238T02	Крышка в сборе	1
2	888239	Пластина	1
3	8882391	ПЛАСТИНА	1
4	888240	Винт	2
5	881326	Винт (M4 x 16)	7
6	888265	ПРОБКА	1
7	888248	Шланг	2
8	888247	Штуцер тройной	1
9	888249	Шланг	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	888245	Ремкомплект иглы/седла	1
12	881318	Уплотнительное кольцо	1
13	881327	Пластина	1
14	804120	Винт (M4 x 8)	1
15	888244	Поплавок	1
16	881321	Ось поплавка	1
17	888246T	Топливный насос	1
17	888246T01	Топливный насос	1
17	888246T01	Топливный насос	1
18	881323T	ФИЛЬТР	1
19	881324	Крышка	1
20	881322	Демпфер	1
20	881322002	Демпфер	1
20	881322002	Демпфер	1
20	8M0070200	Уплотнительная втулка	1
21	881325	Прокладка	1
22	888241T1	Корпус сепаратора паров топлива в сборе	1
23	888242	Пробка сливная	1
24	888243	Шайба	1
25	888262	ВТУЛКА	4
26	888263	ВТУЛКА	8
27	888252	Кронштейн	1
28	888253	Втулка	2
29	888254	Болт	2
30	888251T	Топливный насос	1
30	888251T02	Топливный насос	1
30	888251T01	Топливный насос	1
30	888251T02	Топливный насос	1
31	881350T	Реле	1
32	888256	Проставка	1
33	881525	Шайба стопорная	1
34	888257	Шайба	1
35	888264	ГАЙКА	1
36	888255T	Пластина	1
37	888261	БОЛТ	3
38	888260	ХОМУТ	2
39	888259T	Охладитель	1
40	881533	Шайба	2
41	888258	ГАЙКА	2

Рис. 36СХЕМА ШЛАНГОВ ПАРООТДЕЛИТЕЛЯ Vapor Separator Hose Routing

REF	Номер детали	Наименование	Кол-во
1	888216	Разъём	1
2	881331	Зажим	3
3	888230	Шланг	1
4	881559	Хомут	6
5	881530	Хомут	7
6	888272	ШЛАНГ	1
7	888276	СОЕДИНИТЕЛЬ	1
8	888284	КРОНШТЕЙН	1
9	17661M	Винт	2
10	888274	ЗАЖИМ	4
11	888271	ШЛАНГ	1
12	69355	Стяжка (5.50 дюймов)	4
12	8M0214940	Стяжка	4
13	888277	ШЛАНГ	1
14	888275	ТРОЙНИК	1
15	888270	ШЛАНГ	1
16	888266	ОБРАТНЫЙ КЛАПАН	1
17	888268	ШЛАНГ	1
17	888268001	Шланг
18	888283	ХОМУТ	1
19	888269	ШЛАНГ	1
19	888269001	Шланг	1
20	888267	ШЛАНГ	1
21	888279	ФИЛЬТР ТОПЛИВНЫЙ	1
22	888280	КРЫШКА	1
22	888280001	Крышка	1
23	888278	ШЛАНГ	1
24	888282	СОЕДИНИТЕЛЬ	1
25	76934A01	Комплект устранения провала холостого хода	1
26	888273	ТРОЙНИК	1
27	888267	ШЛАНГ	1

水星 Mercury 225 HP EFI 0T653945 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 225 HP EFI 0T653945 & Up - — взрыв-схемы и запчасти
