水星 Mercury 25 HP EFI 3 CYL 0R106999 THRU 1R162636 - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-898126006 · 共 47 个部位 · 1513 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС 4СКОБЫ КРЕПЛЕНИЯ (РУЧНОЙ ПОДЪЕМ)5СКОБЫ КРЕПЛЕНИЯ (ГИДРОПОДЪЕМ И ГАЗОВЫЙ АМОРТИЗАТОР)6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7Блок цилиндров 8Головка цилиндра 9НАКЛЕЙКИ ВЕРХНЕГО КАПОТА - СЕРИЙНЫЙ №0R991812 И НИЖЕ 10НАКЛЕЙКИ ВЕРХНЕГО КАПОТА - СЕРИЙНЫЙ №0R991813 И ВЫШЕ 11Картер редуктора 12Комплект удлинителя картера редуктора 13Кронштейн и крышка электрооборудования 14Маховик, ЭБУ и жгут проводов 15Топливный насос 16Компоненты топливной рампы и сепаратора паров 17Топливная рампа и сепаратор паров 18Редуктор с передаточным отношением 1,92:1 (ведущий вал)19Редуктор с передаточным отношением 1,92:1 (гребной вал)20ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 21Впускной коллектор 22Реактивный движитель 23Компоненты водяного насоса водомета 24КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 25КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 26Компоненты гидроподъема/наклона 27Комплект RC для перевода на электростартер 25-30 л.с. 889246A33 28Комплект RC для перевода на ручной стартер 25-30 л.с. 889246A34 29РУЧНОЙ СТАРТЕР 30Компоненты ручного стартера 31Сервисные/вспомогательные материалы 32Механизм переключения передач (0R505052 и ранее)33Механизм переключения передач (0R505053 и позднее)34Механизм переключения передач (Jet)35Привод переключения передач (дистанционное управление)36Привод переключения передач (румпель)37Стартер и выпрямитель 38КОМПОНЕНТЫ СТАРТЕРА 39Кронштейн поворотный (ручной)40Привод дросселя и рулевого управления 41Ручное Управление 42Комплект перевода на румпель 25-30 л.с. (889246A71)43Комплект перевода на румпель 25-30 л.с. - 879147A09 44Комплект перевода на румпель 25-30 л.с. (электростартер) - 8M0051062 45Комплект для перевода на румпель 25-30 л.с. (ручное управление) - 8M0051061 46Инструменты 47ВЕРХНИЙ КОКПИТ

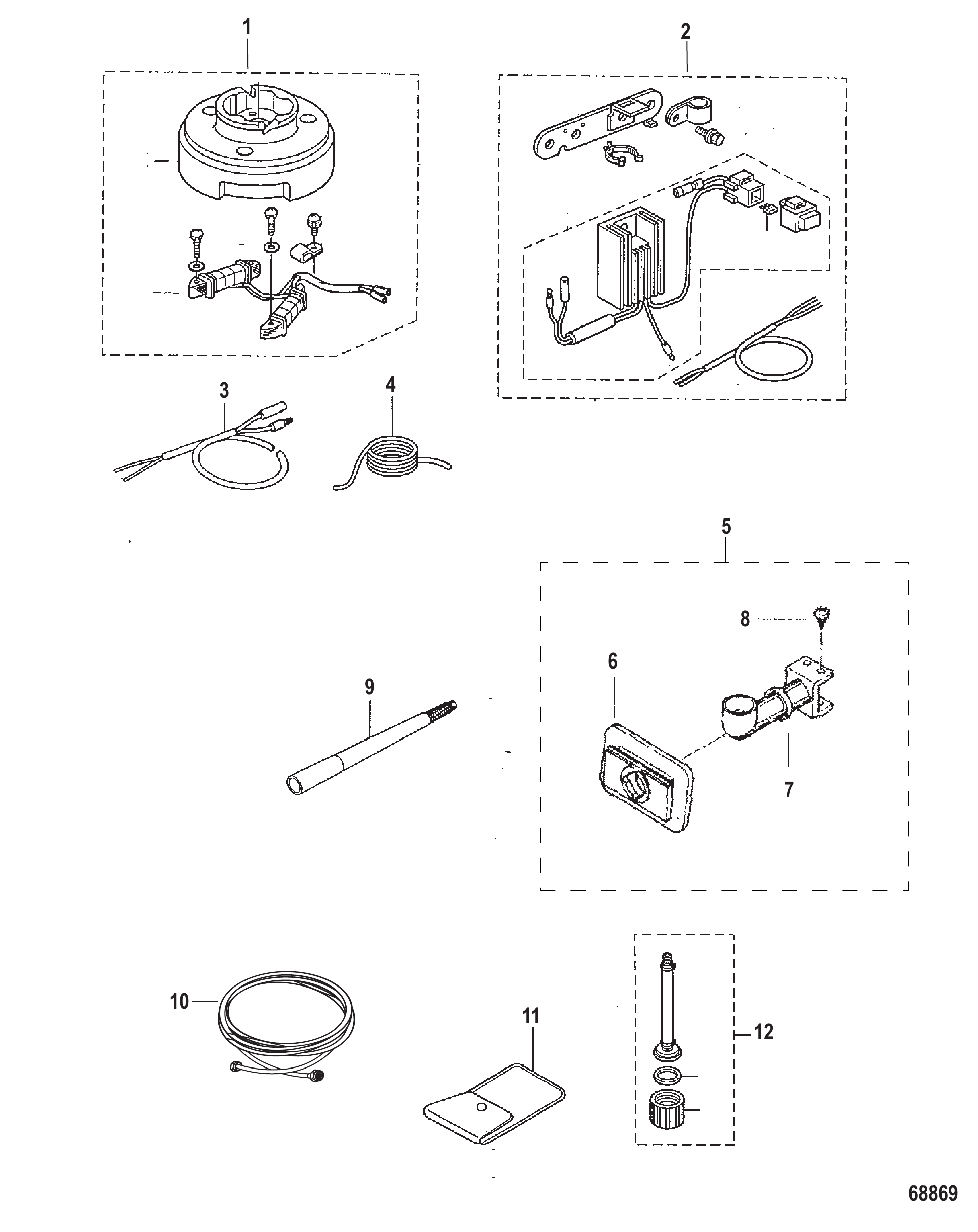

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8M0056548	Комплект катушки освещения	1
2	8M0056549	Комплект зарядки аккумулятора	1
3	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
4	16230	СТРАХОВОЧНЫЙ ТРОС	1
5	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
6	16113	Пластина уплотнительная	1
7	NSS	NOT SOLD SEPARATE GUIDE	1
8	17173	ВИНТ	4
9	853828	Рукоятка (0.8 метра) (0.8M)	1
9	8538281	Рукоятка (1,0 метра) (1,0М)	1
10	8M0157822	Шланг-адаптер 6 футов	1
10	8M0158123	Шланг-адаптер 14 футов	1
11	803581	Набор инструментов	1
12	8M0057047	Промывочное устройство	1
-	8M0097129	Комплект фиксатора рулевого управления	1
-	8M0159418	Держатель пропанового баллона	1
-	8M0169411	Комплект регулировки высоты	1

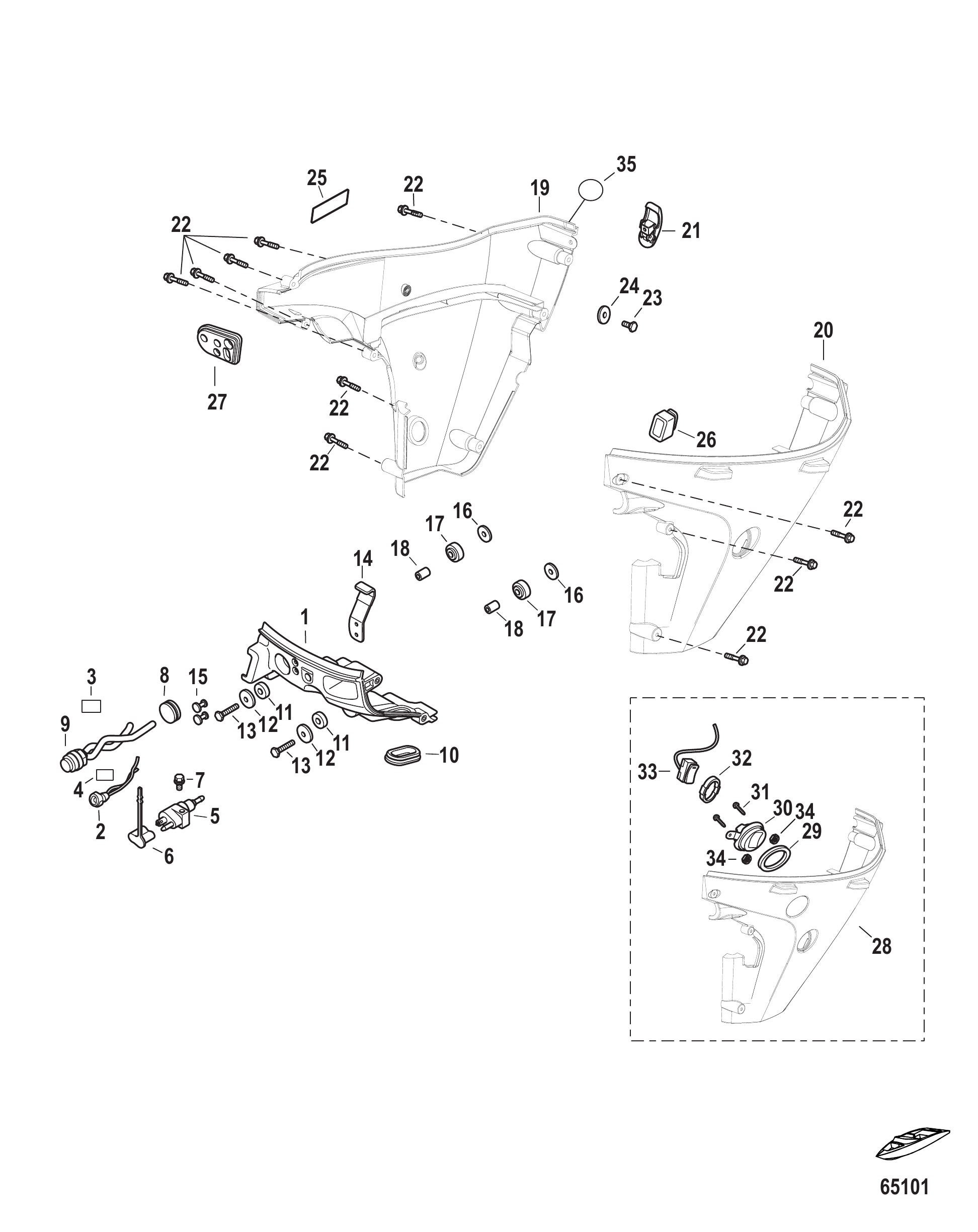

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0135860	Передняя панель	1
2	8M0135849	Сигнальная лампа	1
3	859278004	Наклейка "Пуск"	1
4	8M0140126	Наклейка — значок двигателя	1
5	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
5	8M0182334	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ	1
6	878311	Крышка	1
7	8248324	Винт (M6 x 16)	1
8	16226	Втулка	1
9	853820A02	Выключатель стартера в сборе	1
10	8M0135850	Втулка	1
11	8537437	Опора резиновая	2
12	898101960	ШАЙБА резиновая	2
12	8M0174563	Болт с буртиком	2
13	8M0124428	Болт	2
14	8M0137379	Крышка передней стойки	1
15	8M0137384	Заклепка	2
16	161404	Шайба	2
17	8518153	Люверс	2
18	8M0139792	Втулка	2
18	8M0174563	Болт с буртиком	2
19	8M0134509	Крышка корпуса гребного вала, правый борт	1
19	8M0206074	Крышка корпуса гребного вала — правый борт	1
20	8M0134510	Крышка корпуса гребного вала, левый борт	1
21	8M0134512	ЗАМОК КОЖУХА В СБОРЕ	1
22	8M0137380	БОЛТ	10
23	8M0088179	БОЛТ	1
23	8230427	Болт в сборе (M6 x 12)	1
24	898101937	Шайба	1
25	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
25	8M0157275	Наклейка «этой стороной вверх»	1
26	8M0137837	ВТУЛКА	1
27	8M0137385	ВТУЛКА	1
27	8M0137381	ВТУЛКА	1
28	8M0134511	КРЫШКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА ЛЕВОГО БОРТА	1
29	898101145	Уплотнительное кольцо (гидроподъём)	1
30	8M0141127	ДЕРЖАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ ГИДРОПОДЪЕМА	1
31	879194330	Винт	2
32	8M0139794	ВТУЛКА	1
33	8M0141124	ПЕРЕКЛЮЧАТЕЛЬ ГИДРОПОДЪЕМА	1
34	8M0137387	ГАЙКА	2
35	NSS	NOT SOLD SEPARATE	1

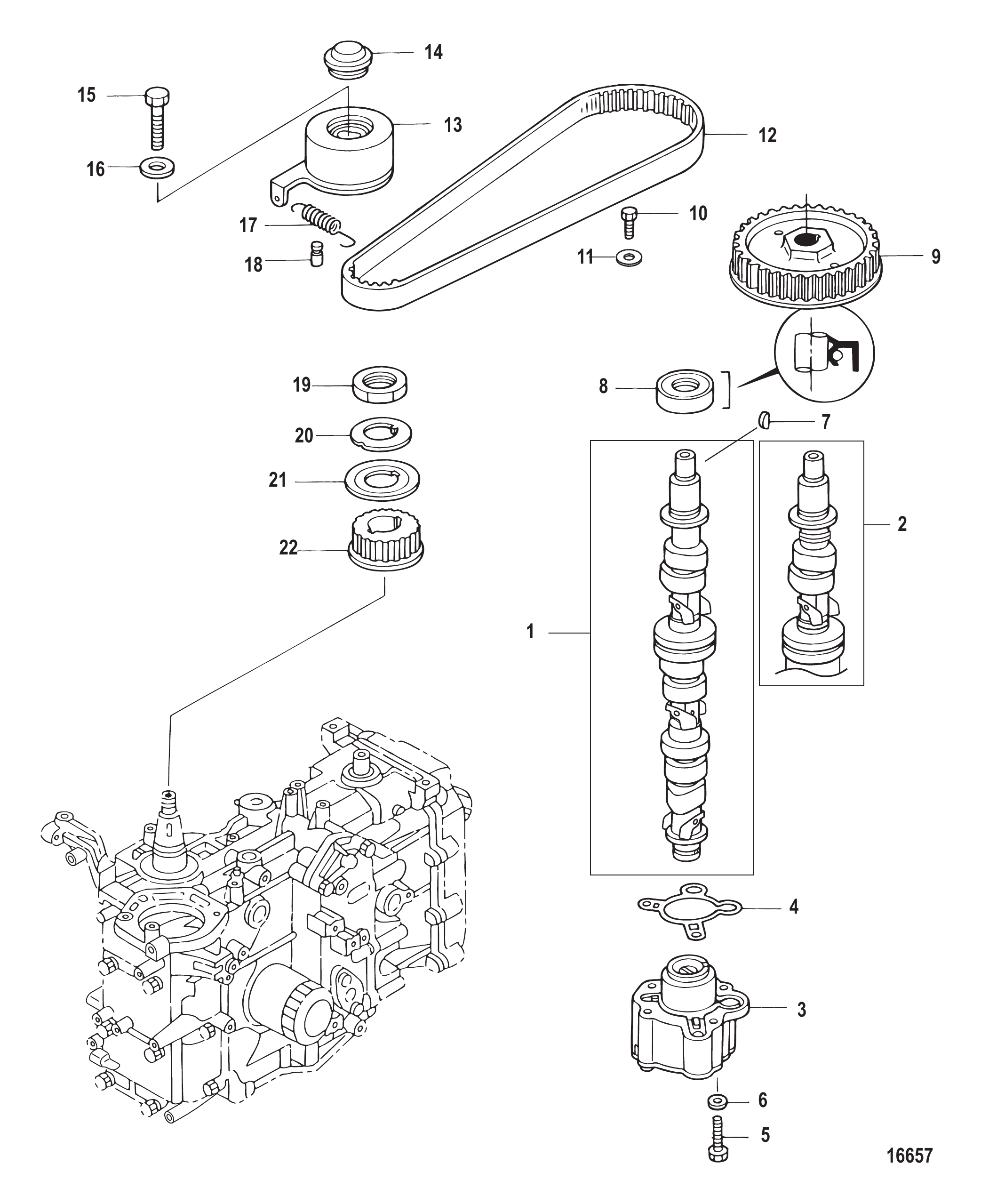

Рис. 3РАСПРЕДВАЛ/МАСЛЯНЫЙ НАСОС Camshaft/Oil Pump

REF	Номер детали	Наименование	Кол-во
1	898101T21	Распределительный вал	1
1	898103A83	Распределительный вал	1
2	898101T22	Распределительный вал	1
2	898103A85	Распределительный вал	1
3	834967T04	Масляный насос в сборе	1
4	853523002	Прокладка	1
5	168308	БОЛТ	3
6	895106	Шайба нержавеющая	3
7	95229	Шпонка	1
8	825455001	Сальник масляный	1
9	834973001	Шестерня ведомая	1
10	803858001	БОЛТ	1
11	895118	Шайба	1
12	895120001	Ремень ГРМ	1
12	8M0072670	Ремень ГРМ	1
13	895265	Натяжитель ремня	1
14	895266	Крышка натяжителя	1
15	898101011	Винт	1
16	895141	Шайба нержавеющая	1
17	815093002	Пружина натяжителя	1
18	851845001	КРЮК	1
19	855679002	Гайка	1
20	823032001	ШАЙБА СТОПОРНАЯ	1
21	895119001	Пластина	1
22	834955T02	Шкив приводной	1
-	898103T33	Короткий блок	1
-	898103A87	Короткий блок	1
-	8M0123819	Длинный блок	1
-	898103T34	Короткий блок	1
-	8M0123817	Длинный блок	1
-	898101A06	Комплект прокладок головки блока цилиндров	1

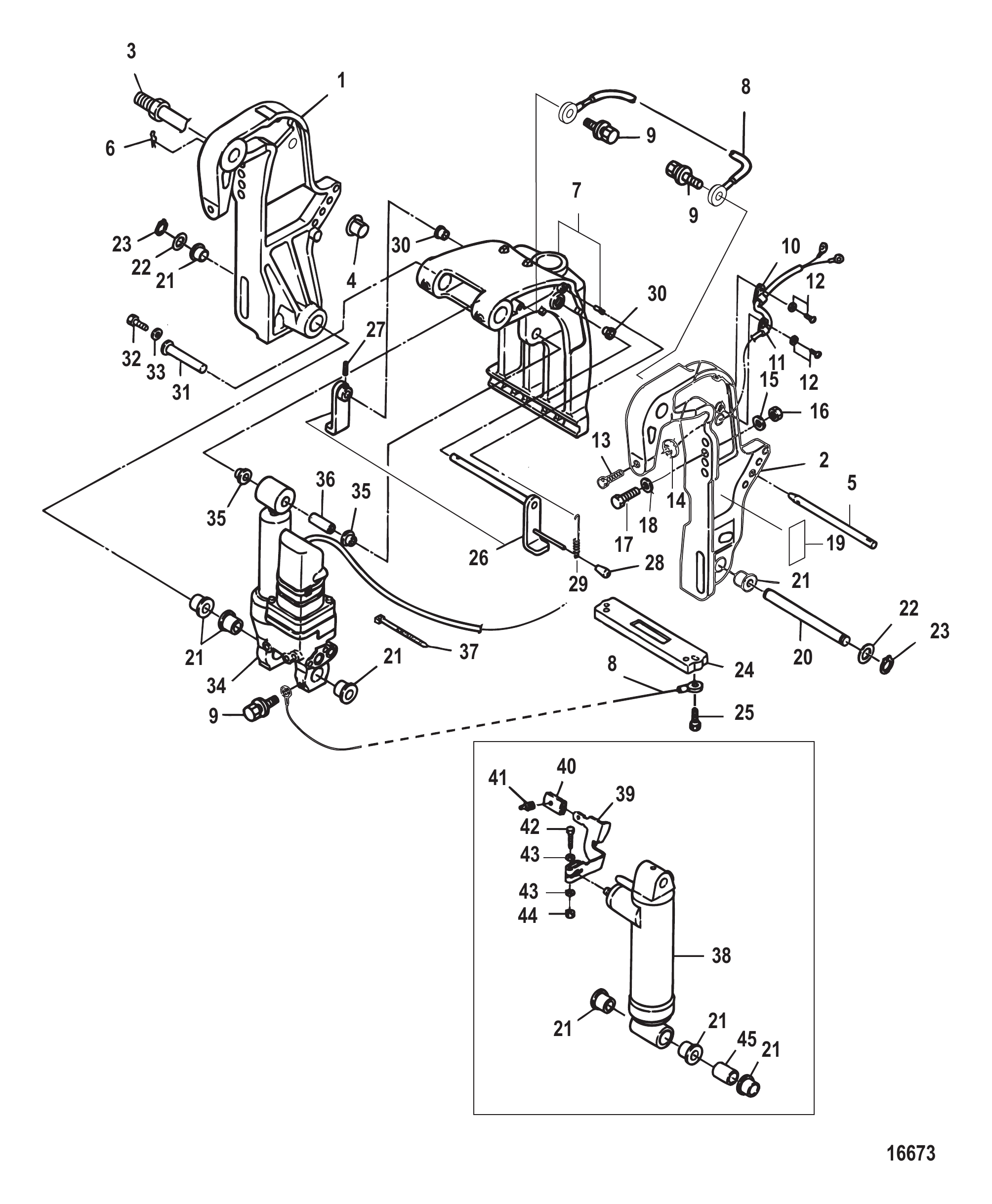

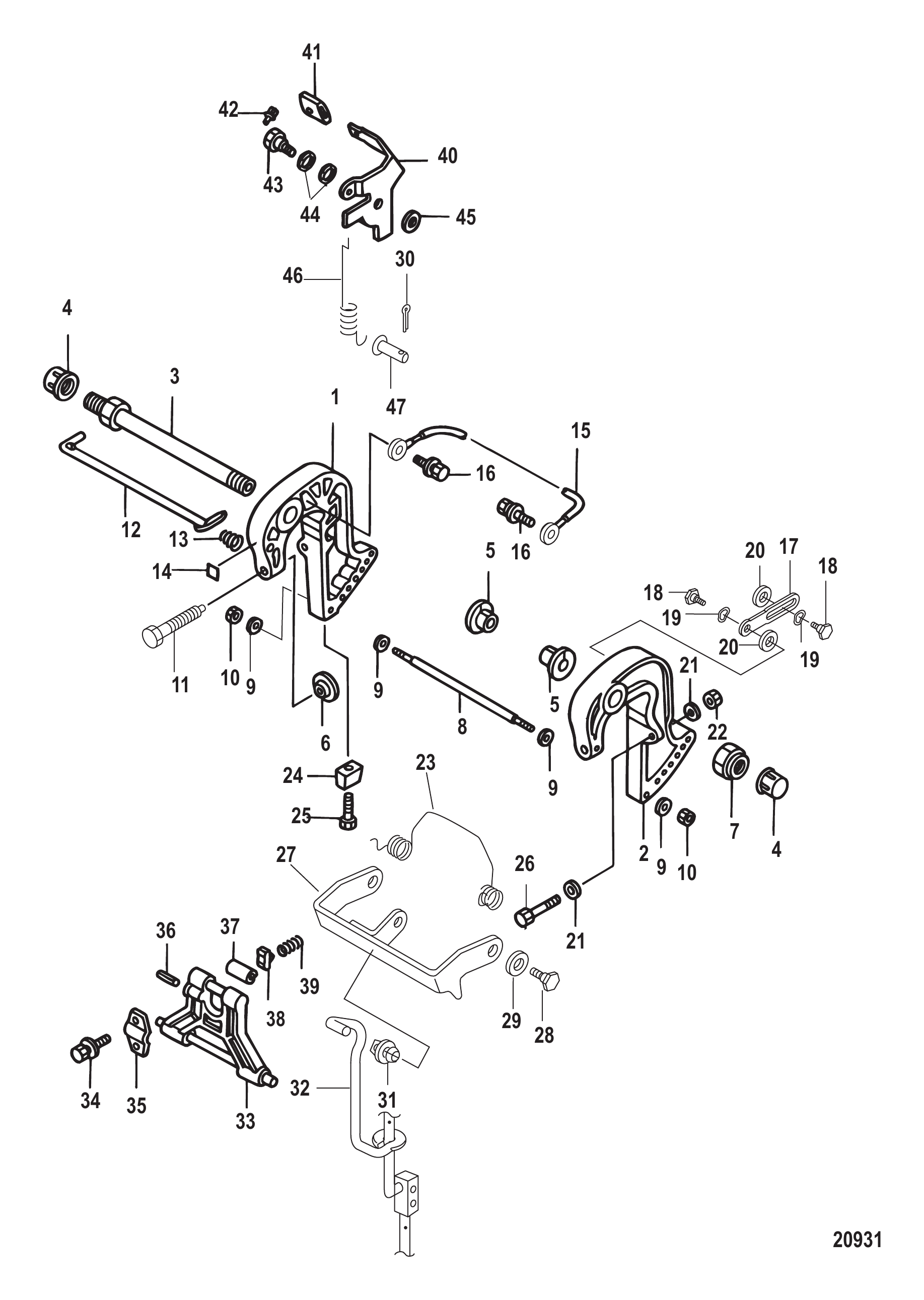

Рис. 4СКОБЫ КРЕПЛЕНИЯ (РУЧНОЙ ПОДЪЕМ) Clamp Brackets Manual

REF	Номер детали	Наименование	Кол-во
1	898101T26	КРОНШТЕЙН ЗАЖИМА ПРАВЫЙ, РЕЗЬБА 14ММ	1
2	898101T25	КРОНШТЕЙН ЗАЖИМА ЛЕВЫЙ, РЕЗЬБА 14ММ	1
3	898101191	Труба наклона в сборе	1
4	85372214	Гайка колпачковая	2
5	8537435	Втулка	2
6	95379	Подушка	2
7	853722029	Гайка нейлоновая	1
8	898101044	Штифт распорный	1
9	895106	Шайба нержавеющая	4
10	853722022	Гайка	2
11	162635	Винт хомута	2
12	898101207	Упорная тяга	1
13	8126455	Пружина	1
14	823701004	НАКЛЕЙКА Co-Pilot	1
15	898101089	Провод заземления	1
16	8230427	Болт в сборе (M6 x 12)	2
17	898101209	Упор наклона - левый борт	1
18	898101014	Винт	2
19	8537232	Шайба волнистая	2
20	853701	ШАЙБА	2
21	895106001	Шайба	4
22	95374	Гайка нейлоновая	4
23	898101263	Пружина	1
24	804043	АНОД	1
25	82304224	БОЛТ	1
26	823042056	БОЛТ	2
27	898103T28	Фиксатор реверса	1
28	898101262	Вал блокировки реверса	1
29	895118002	Шайба	2
30	81502610	Шплинт	1
31	853748	Быстросъёмное соединение тяги	1
32	898101151	Тяга	1
33	898101208	Упор наклона	1
34	898101013	Винт	2
35	898101210	Пластина установки упора наклона	1
36	95218016	Штифт пружинный	1
37	8251131	Кронштейн	1
38	853774	Упор	1
39	953832	Пружина	1
40	898103T39	Рычаг фиксатора реверса	1
41	898101234	Рукоятка рычага блокировки реверса	1
42	853776	Кнопка	1
43	803790001	БОЛТ С буртиком	1
44	17641	Шайба волнистая	2
45	895118002	Шайба	1
46	898101379	ПРУЖИНА	1
47	898101378	ШТИФТ к поворотному кронштейну	1

Рис. 5СКОБЫ КРЕПЛЕНИЯ (ГИДРОПОДЪЕМ И ГАЗОВЫЙ АМОРТИЗАТОР) Clamp Brackets Power Trim and Gas Assist

REF	Номер детали	Наименование	Кол-во
1	804038T01	Кронштейн струбцины правый	1
1	804038T02	Кронштейн струбцины правый	1
2	804039T01	Кронштейн струбцины левый	1
2	804039T03	Кронштейн струбцины левый	1
2	804039T02	Кронштейн струбцины левый	1
2	804039T04	Кронштейн струбцины левый	1
3	853769001	Труба откидывания	1
4	161764	Втулка	2
5	16198003	Тяга упорная	1
6	8150266	Шплинт	1
7	813029T22	Поворотный кронштейн	1
7	813029T24	Поворотный кронштейн	1
7	813029T22	Поворотный кронштейн	1
7	813029T24	Поворотный кронштейн	1
8	898101089	Провод заземления	2
9	8230427	Болт в сборе (M6 x 12)	3
10	953951	ХОМУТ	1
11	898101244	Хомут	1
12	855544020	Винт	2
13	162635	Винт хомута	2
14	95379	Подушка	2
15	898101216	Шайба	4
16	95374002	Гайка	4
17	802619	Болт	4
18	953928	ШАЙБА	4
19	NSS	NOT SOLD SEPARATE Decal-Secure Engine Warning	1
20	16085004	ПАЛЕЦ НИЖНИЙ	1
21	161765	Втулка	5 or 6
22	853822002	Шайба	2
23	804027003	СТОПОРНОЕ КОЛЬЦО	2
24	823912002	АНОД	1
25	82304224	БОЛТ	2
26	898101243	Упор наклона	1
26	815094006	Упор	1
27	95218017	Штифт пружинный	1
28	16208	Рукоятка	1
29	95383010	Пружина	1
30	95286027	Втулка	2
31	851874002	Штифт цилиндра	1
32	823042038	БОЛТ	1
33	16238	ШАЙБА	1
34	851873T03	Узел гидроподъёма/наклона	1
35	16176009	Втулка	2
36	16176010	Втулка	1
37	816311T	СТЯЖКА (8.00 дюймов)	1
38	898103T32	Амортизатор	1
39	898101233	Рычаг	1
40	898101234	Рукоятка рычага блокировки реверса	1
41	853776	Кнопка	1
42	16105	БОЛТ	1
43	895106	Шайба нержавеющая	2
44	853722022	Гайка	1
45	898101235	Втулка	1

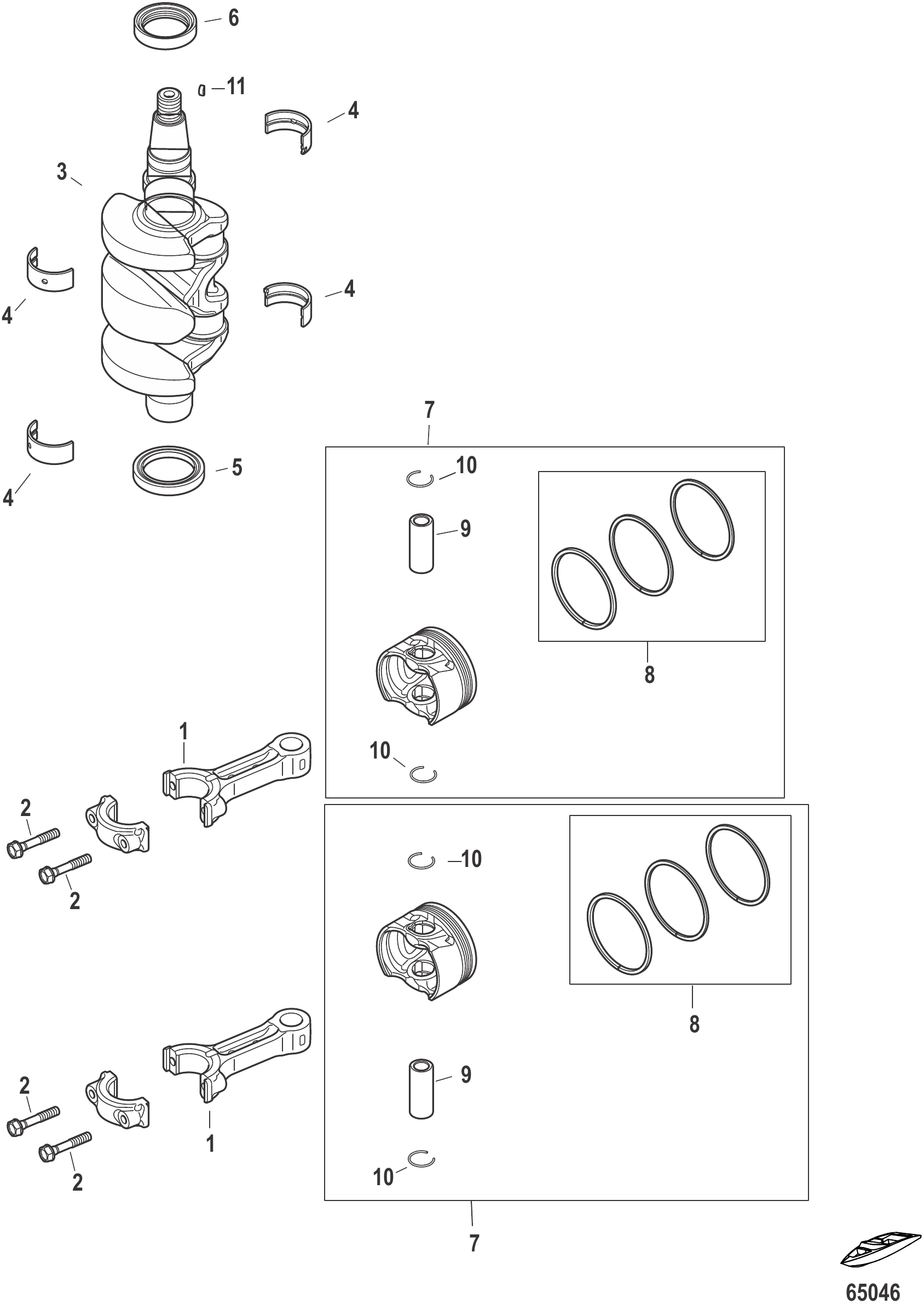

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0134430	ШАТУН В СБОРЕ	2
2	8M0135582	БОЛТ ШАТУНА	2
3	8M0134431	КОЛЕНЧАТЫЙ ВАЛ	1
4	8M0135577	ПОДШИПНИК	AR
4	8M0135578	УПОРНЫЙ ПОДШИПНИК	AR
5	855681005	Сальник масляный	1
6	898103114	Масляный сальник	1
7	8M0134428	ПОРШЕНЬ В СБОРЕ	2
8	8M0134429	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	2
9	8M0135581	ПОРШНЕВОЙ ПАЛЕЦ	2
10	160573	Стопорное кольцо E-образное	2
11	825666001	Шпонка	1
-	8M0136159	ПОРШЕНЬ В СБОРЕ РЕМОНТНЫЙ	2
-	8M0136161	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ РЕМОНТНЫЙ	2
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

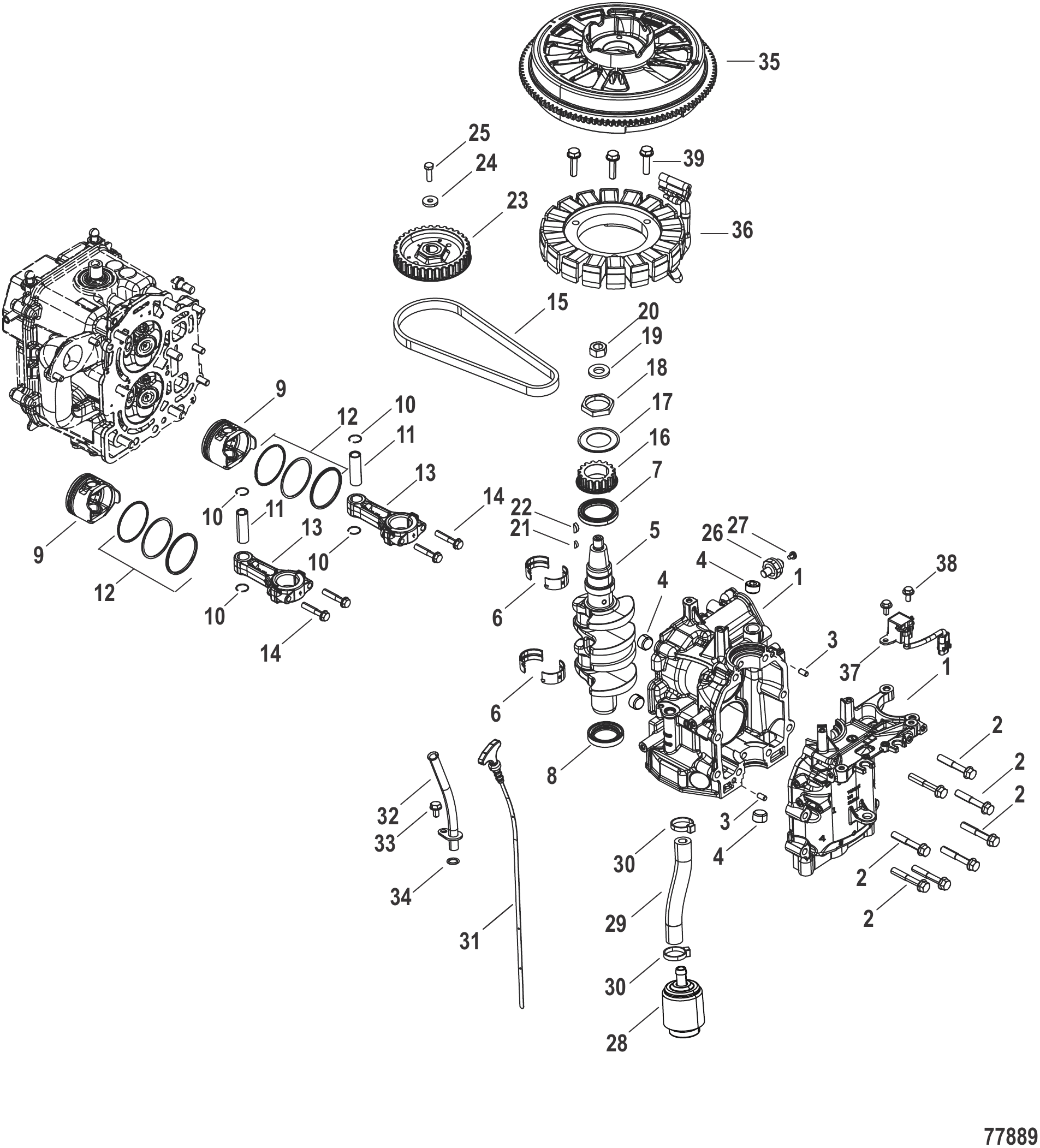

Рис. 7Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223365	БЛОК ЦИЛИНДРОВ	1
2	8M0229968	БОЛТ	8
3	16119	Штифт установочный	2
4	8M0186780	ПРОБКА КОНИЧЕСКАЯ	4
5	8M0223369	КОЛЕНЧАТЫЙ ВАЛ	1
6	8M0054681	Подшипник — 1 пара	2
7	898103114	Масляный сальник	1
8	855681001	Сальник масляный	1
9	834963A02	Поршень в сборе	2
10	16057	Зажим	4
11	825713002	Палец поршня	2
12	803678T05	Комплект поршневых колец	2
13	8M0125694	Шатун в сборе	2
14	8035092	Болт	4
15	8M0223381	РЕМЕНЬ ГРМ	1
16	8M0186929	ВЕДУЩИЙ ШКИВ	1
17	8M0223380	НАПРАВЛЯЮЩАЯ РЕМНЯ	1
18	855679004	Гайка	1
19	8M0186812	ШАЙБА	1
20	16071	ГАЙКА МАХОВИКА	1
21	95229	Шпонка	1
22	825666001	Шпонка	1
23	8M0186930	ВЕДОМАЯ ШЕСТЕРНЯ	1
24	895118	Шайба	1
25	803858001	БОЛТ	1
26	8M0163139	Датчик давления масла в сборе	1
27	898101957	ВИНТ	1
28	8M0229970	МАСЛОПРИЕМНИК	1
29	8M0206068	ШЛАНГ	1
30	816311T	СТЯЖКА (8.00 дюймов)	2
31	8M0223378	ЩУП УРОВНЯ МАСЛА	1
32	8M0223379	Маслоуказатель	1
33	8M0155474	Винт	1
34	804840007	Кольцо уплотнительное	1
35	8M0223429	Маховик в сборе	1
36	8M0223430	Генератор	1
36	8M0134470	Генератор	1
37	8M0135822	Катушка импульсная	1
38	823042067	ВИНТ	2
39	823042	Болт	3
-	8M0227805	Комплект электростартера	1
-	8M0227808	Комплект зарядки аккумулятора	1

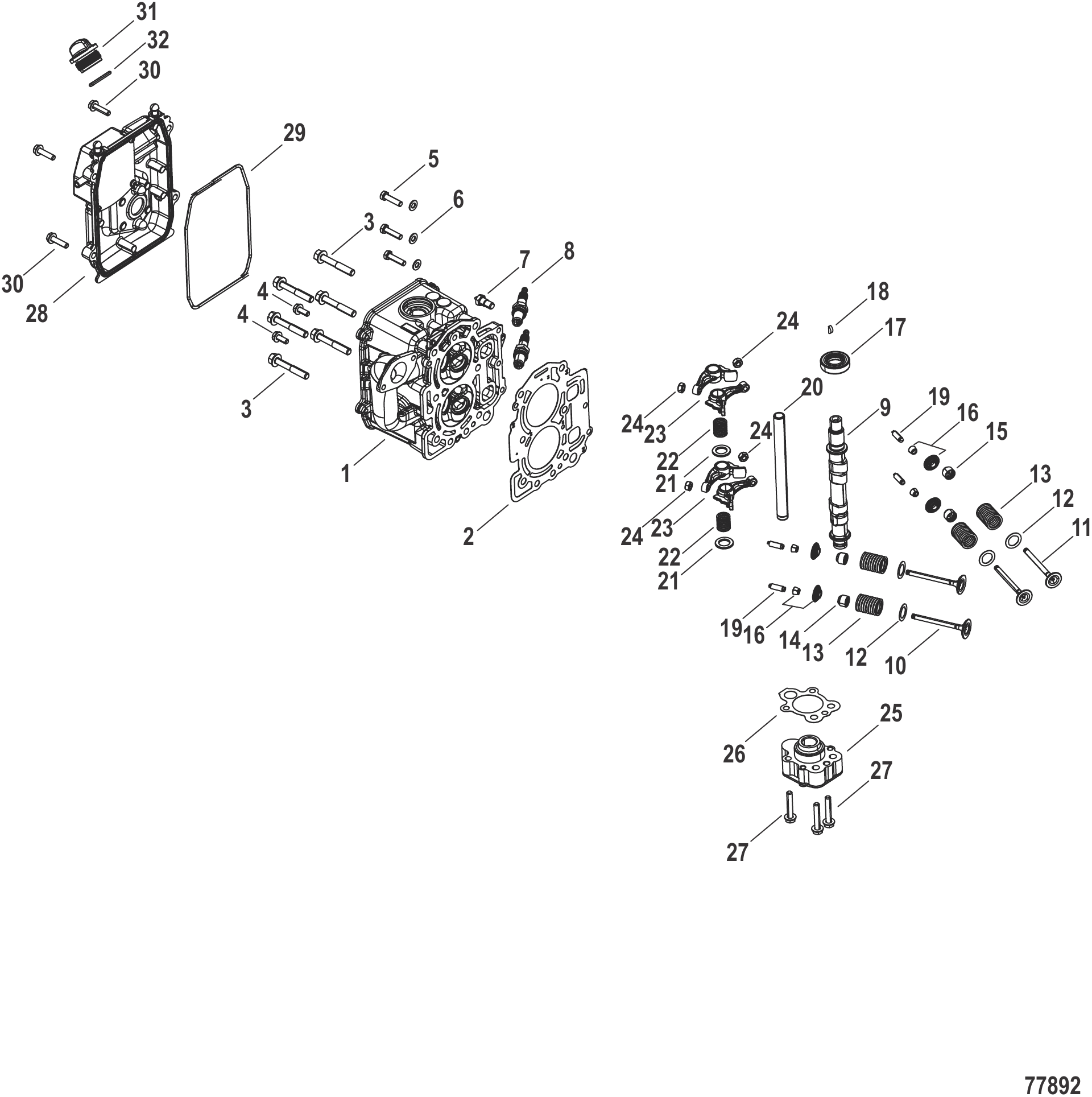

Рис. 8Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223370	Головка цилиндра	1
2	8M0223373	Прокладка головки цилиндра	1
3	8M0223366	Болт	6
4	8248324	Винт (M6 x 16)	2
5	8M0139438	Болт	3
6	16826	Шайба нержавеющая	3
7	8M0186989	Датчик температуры двигателя	1
8	8M0204682	Свеча зажигания	2
8	8M0234113	Свеча DCPR6E @4	2
9	8M0223371	Распредвал в сборе	1
10	850838T01	Клапан впускной	2
11	850839T01	Клапан выпускной	2
12	855959001	Седло пружины клапана	4
13	803554005	Пружина клапана	4
14	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	2
15	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	2
16	8M0152418	Фиксатор в сборе	4
17	825455001	Сальник масляный	1
18	95229	Шпонка	1
19	825046001	ВИНТ регулировочный	4
20	8M0135584	Ось коромысла	1
21	895118001	Шайба	2
22	825452001	Пружина	2
23	8M0186926	Коромысло	4
24	826150001	Гайка регулировочная	4
25	834967T03	Масляный насос в сборе	1
26	8M0223372	Прокладка масляного насоса	1
27	8M0147119	Болт	3
28	8M0223376	Крышка головки цилиндра	1
29	803508017	Прокладка крышки головки цилиндра	1
30	823042	Болт	4
31	8M0135589	Крышка маслозаливной горловины	1
32	803513007	Уплотнительное кольцо	1
-	8M0227810	Комплект прокладок силовой головки	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1

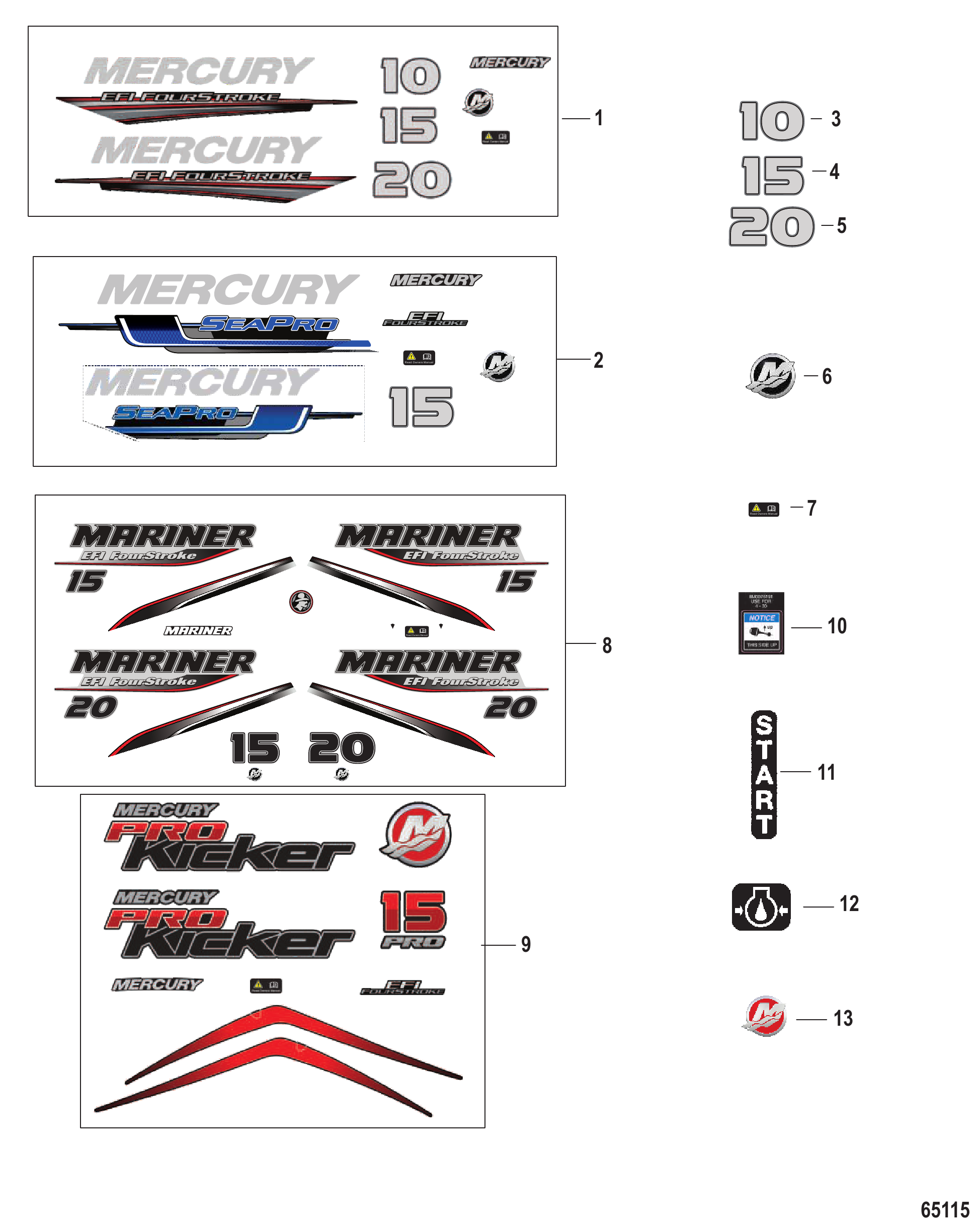

Рис. 9НАКЛЕЙКИ ВЕРХНЕГО КАПОТА - СЕРИЙНЫЙ №0R991812 И НИЖЕ Decals Top Cowl - Serial #0R991812 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0132330	Комплект наклеек Mercury	1
2	8M0132331	Комплект наклеек SeaPro	1
3	8M0082467	Наклейка мощности 10	1
4	8M0073690	Наклейка мощности 15	1
5	8M0073691	Наклейка мощности 20	1
6	8M0050645	Наклейка M-icon	1
7	8M0056643	НАКЛЕЙКА Прочти руководство	1
8	8M0132333	Комплект наклеек Mariner	1
9	8M0132332	Комплект наклеек ProKicker	1
10	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
10	8M0157275	Наклейка «этой стороной вверх»	1
11	859278004	Наклейка "Пуск"	1
12	896854007	Наклейка давление масла	1
13	8M0043700	Наклейка M-Icon, красная, 39 мм	1
13	8M0188626	Наклейка M-ICON, красная, 39 мм	1

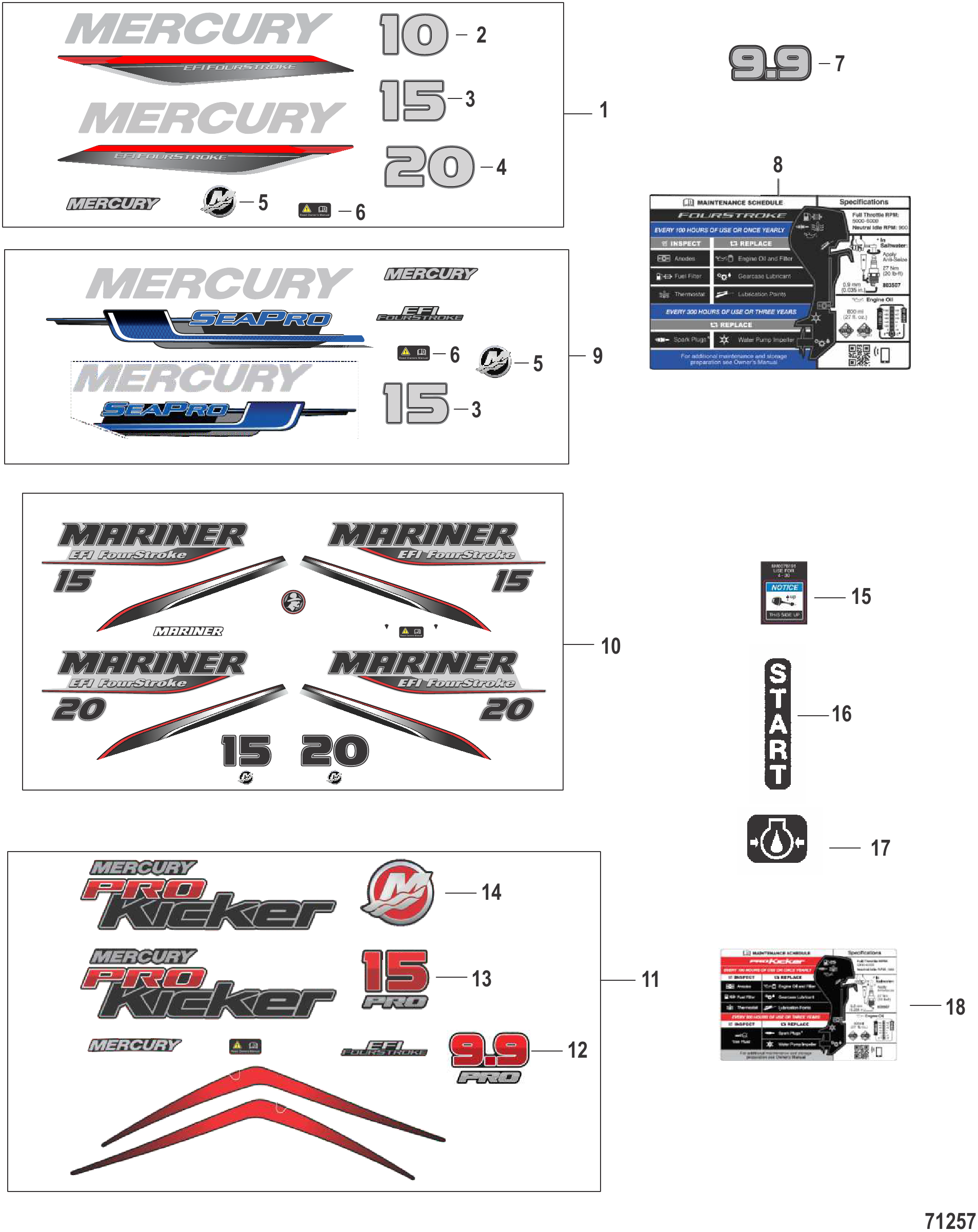

Рис. 10НАКЛЕЙКИ ВЕРХНЕГО КАПОТА - СЕРИЙНЫЙ №0R991813 И ВЫШЕ Decals Top Cowl - Serial #0R991813 and Above

REF	Номер детали	Наименование	Кол-во
1	8M0170757	Комплект наклеек 10, 15, 20 л.с.	1
2	8M0082467	Наклейка мощности 10	1
3	8M0073690	Наклейка мощности 15	1
4	8M0073691	Наклейка мощности 20	1
5	8M0050645	Наклейка M-icon	1
6	8M0056643	НАКЛЕЙКА Прочти руководство	1
7	8M0161263	Наклейка задняя 9.9 л.с.	1
8	8M0180066	Наклейка технического обслуживания	1
9	8M0132331	Комплект наклеек SeaPro	1
10	8M0132333	Комплект наклеек Mariner	1
11	8M0132332	Комплект наклеек ProKicker	1
12	8M0173449	Наклейка задняя, 9.9 л.с. ProKicker	1
13	8M0173831	Наклейка задняя, 15 л.с. ProKicker	1
14	8M0043700	Наклейка M-Icon, красная, 39 мм	1
14	8M0188626	Наклейка M-ICON, красная, 39 мм	1
15	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
15	8M0157275	Наклейка «этой стороной вверх»	1
16	859278004	Наклейка "Пуск"	1
17	896854007	Наклейка давление масла	1
18	8M0180068	Наклейка обслуживания, 9.9 ProKicker	1

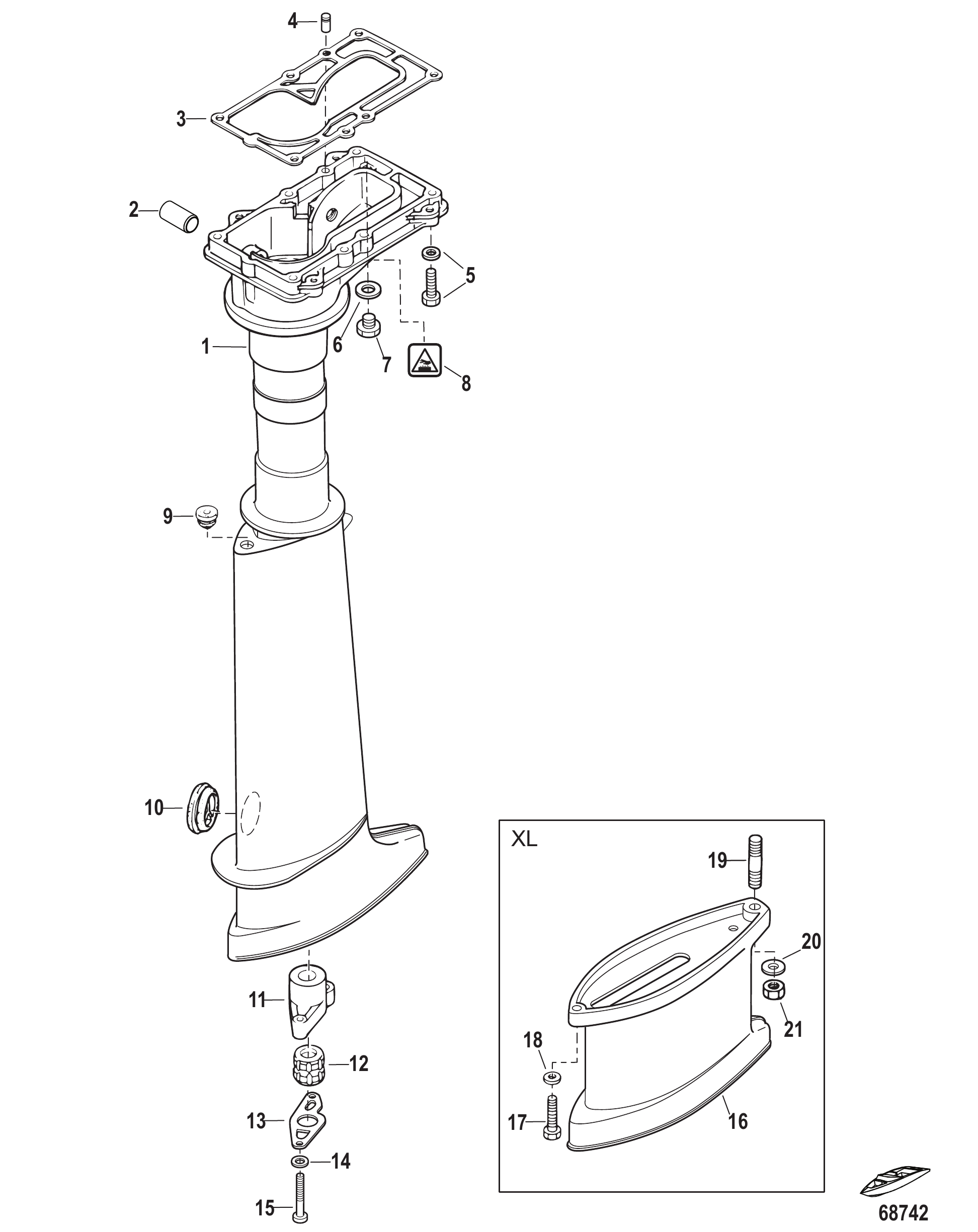

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	803591T1	Корпус гребного вала	1
1	803591T2	Корпус гребного вала	1
1	8M0089108	Корпус гребного вала	1
2	16114	Втулка рычага переключения	1
3	803508016	Прокладка корпуса гребного вала	1
4	16119	Штифт установочный	2
5	879194264	Болт	6
6	8M0082880	Комплект уплотнений сливной пробки	1
7	879194296	Пробка водяная	1
8	8M0129225	Наклейка предупреждение о высокой температуре	1
9	161181	Втулка	1
10	16117	Втулка корпуса гребного вала	1
11	827663A1	Корпус в сборе	1
11	8M0063839	Корпус в сборе	1
12	811214	ВТУЛКА	1
12	898101329	Втулка	1
13	16121	Фиксатор втулки гребного вала	1
14	8M0108373	Шайба	2
15	16122	Винт	2
15	16123	Винт (25 мм)	2
16	8M0063848	Удлинитель корпуса	1
17	8M0063849	Болт	1
18	879194338	Шайба	1
19	8M0063850	Шпилька	1
20	16192	Шайба	1
21	8M0063863	Гайка	1
-	8M0101710	Комплект прокладок головки блока	1

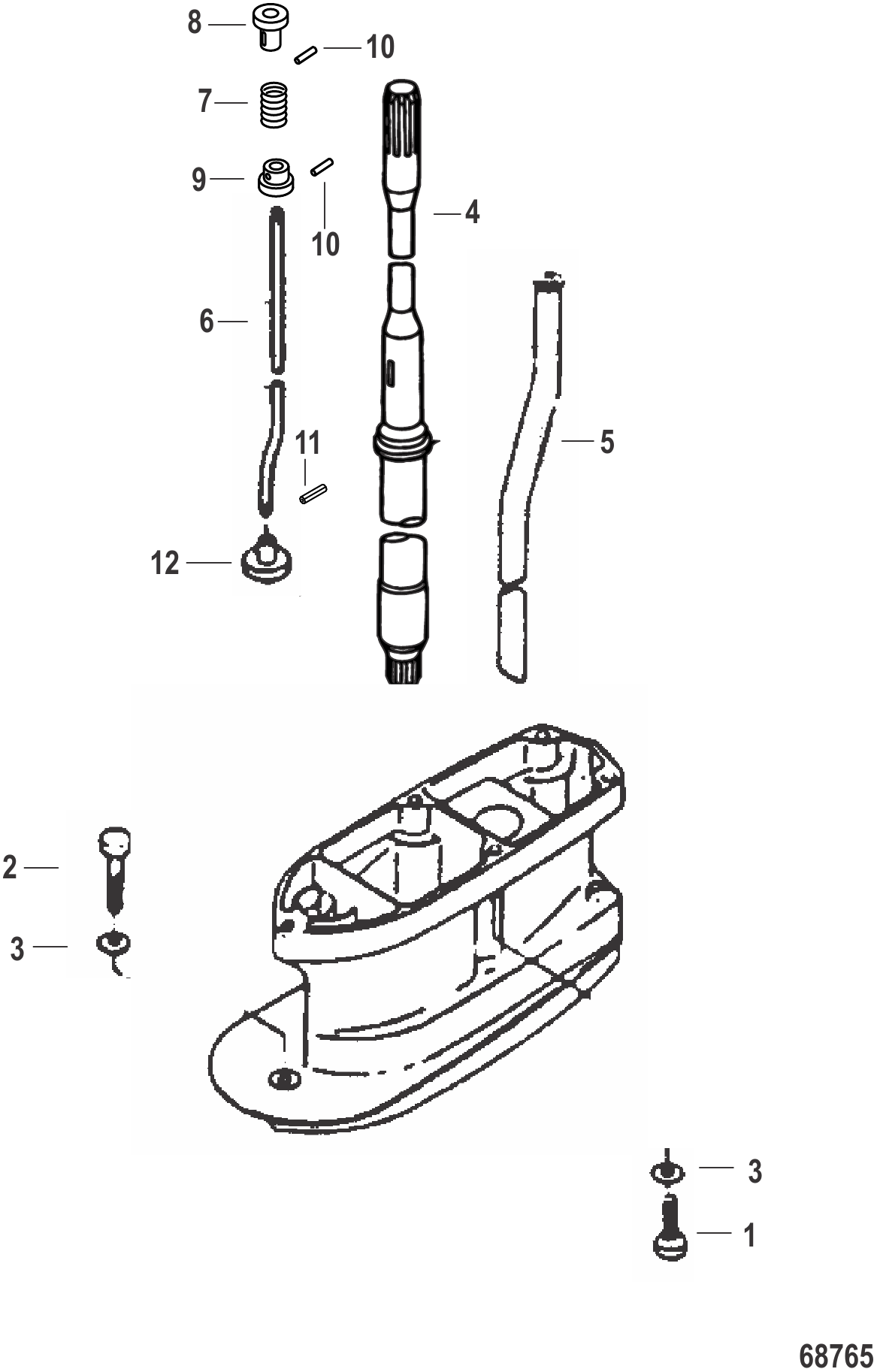

Рис. 12Комплект удлинителя картера редуктора Driveshaft Housing Extension Kit

REF	Номер детали	Наименование	Кол-во
-	8M0128829	Комплект корпуса удлинителя X-Long	1
1	879194306	Болт	4
2	879194308	Болт	1
3	8M0135942	Шайба	5
4	8M0157394	Гребной вал XLong	1
5	NSS	NOT SOLD SEPARATE	1
6	8M0157391	Комплект вала переключения XLong	1
7	898103158	Пружина	1
8	8M0070770	Фиксатор	1
9	8M0070771	Фиксатор	1
10	16175	Штифт кулачка муфты	2
11	16179	Штифт	1
12	853794	Фиксатор	1

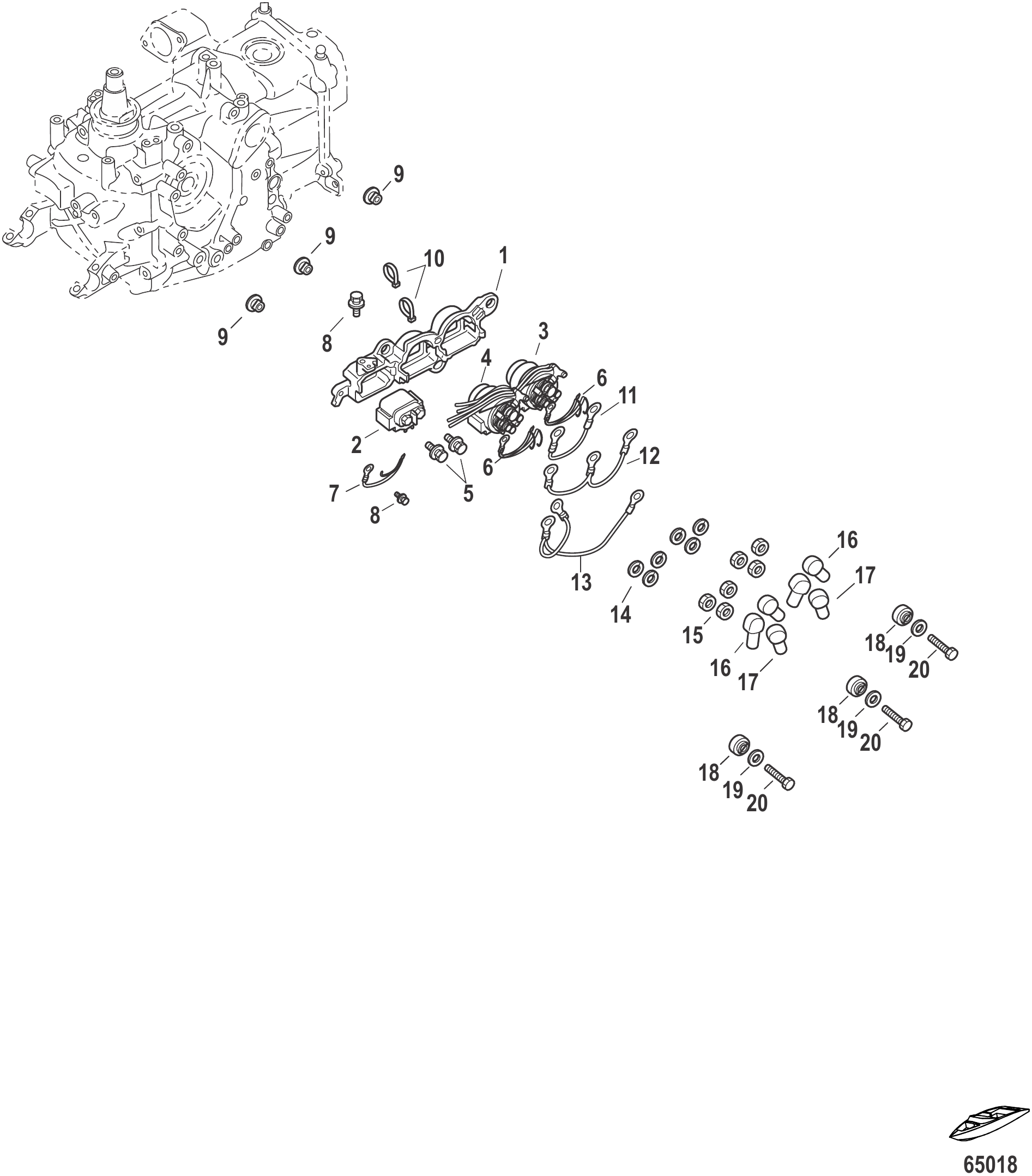

Рис. 13Кронштейн и крышка электрооборудования Electrical Bracket and Cover

REF	Номер детали	Наименование	Кол-во
1	8M0137329	Кронштейн	1
2	853809001	Стартерный соленоид	1
3	8518391	ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ	1
4	851839	Реле-выключатель	1
5	823042059	БОЛТ	2
6	8M0140106	Диод подавления помех	2
7	8M0140103	Диод подавления помех	1
8	8230427	Болт в сборе (M6 x 12)	2
9	8M0137298	Втулка	3
10	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
11	853740	Провод заземления	1
12	8M0134473	Жгут проводов в сборе	1
13	8M0134474	Жгут проводов в сборе	1
14	400256	СТОПОРНАЯ ШАЙБА (M6)	6
15	400212	ГАЙКА (M6) Нержавеющая сталь	6
16	853816004	Красный колпачок	4
17	8538161	Крышка	2
18	8M0135593	Опора резиновая	3
19	953921	Шайба нержавеющая	3
20	4000330	ВИНТ (M6 x 25)	3
20	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3
-	8M0137846	Комплект электростартера	1

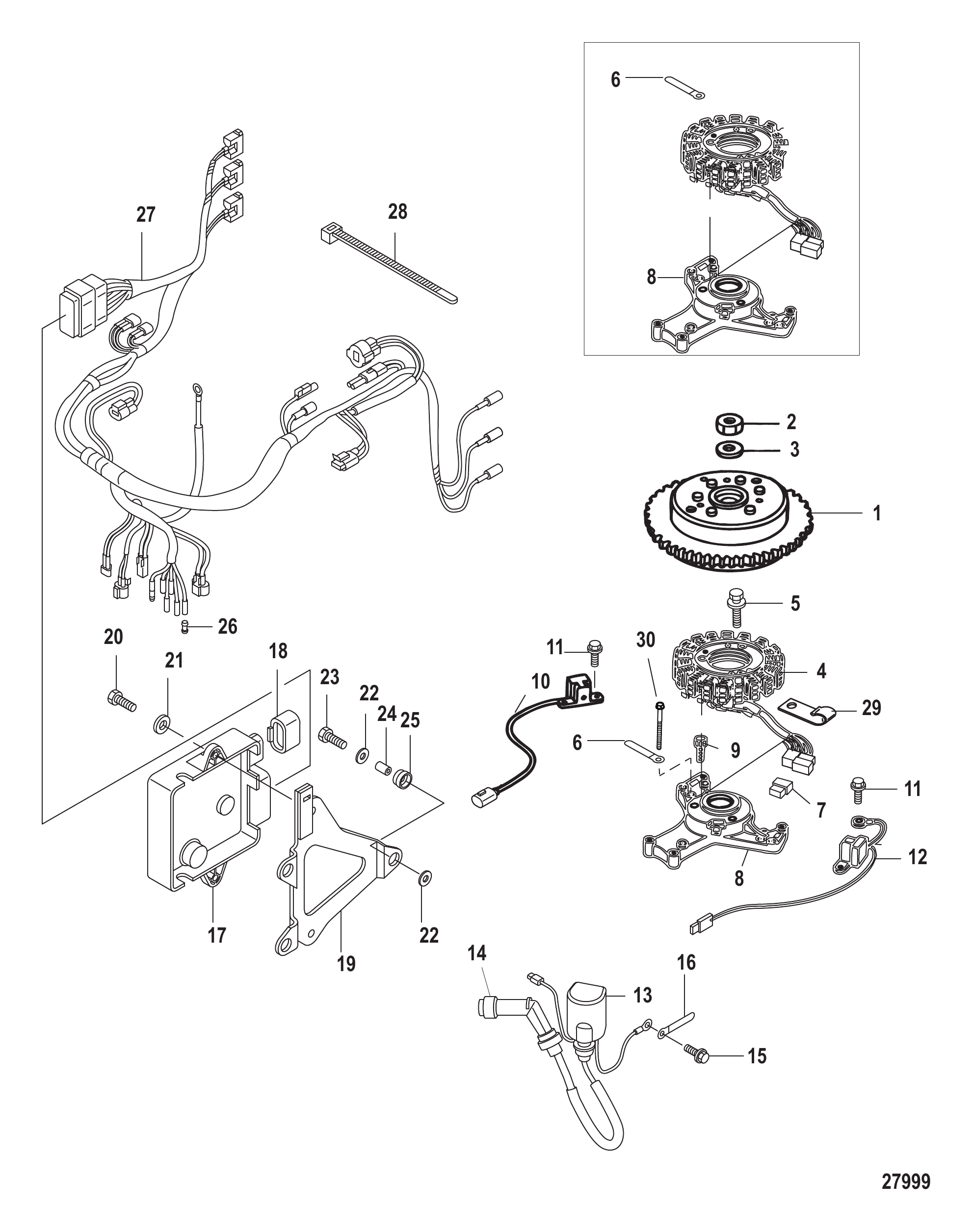

Рис. 14Маховик, ЭБУ и жгут проводов Flywheel, ECU and Wiring Harness

REF	Номер детали	Наименование	Кол-во
1	898101T64	Маховик	1
2	851832	Гайка	1
3	8539911	Шайба	3
4	898101T01	Узел генератора	1
5	823042	Болт	3
6	95306	Зажим провода	3
7	898101138	Пробка	1
8	898101T30	Кронштейн катушки	1
8	879147T10	Кронштейн	1
9	82304224	БОЛТ	3
10	898101146	Катушка датчика-прерывателя	1
11	823042067	ВИНТ	4
12	898101147	Катушка датчика-прерывателя	1
13	898103T	Катушка зажигания	3
14	898101141	Пыльник	3
15	167051	Болт (M6 x 20)	3
16	95306	Зажим провода	2
17	898101T56	ЭБУ блок управления двигателем	1
17	803560T04	ЭБУ блок управления двигателем	1
17	898101T57	ЭБУ блок управления двигателем	1
17	803560T06	ЭБУ блок управления двигателем	1
17	8M0108790	ЭБУ блок управления двигателем	1
17	8M0108791	ЭБУ блок управления двигателем	1
17	898101T53	ЭБУ блок управления двигателем	1
17	803560T05	ЭБУ блок управления двигателем	1
17	898101T54	ЭБУ блок управления двигателем	1
17	898101357	ЭБУ Блок управления двигателем	1
17	803560T07	ЭБУ блок управления двигателем	1
18	898101139	Пробка	1
19	898101050	Кронштейн ЭБУ	1
20	16832	Болт (M6 x 16)	2
21	895118002	Шайба	2
22	895118002	Шайба	6
23	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	3
24	952868	Втулка	3
25	898101158	Крепление резиновое	3
26	853994	Пробка	3
27	898101T51	Жгут проводов в сборе ЭБУ	1
27	898101T52	Жгут проводов в сборе ЭБУ	1
28	898101111	Стяжка	4
29	803563	Хомут	1
30	8230427	Болт в сборе (M6 x 12)	1

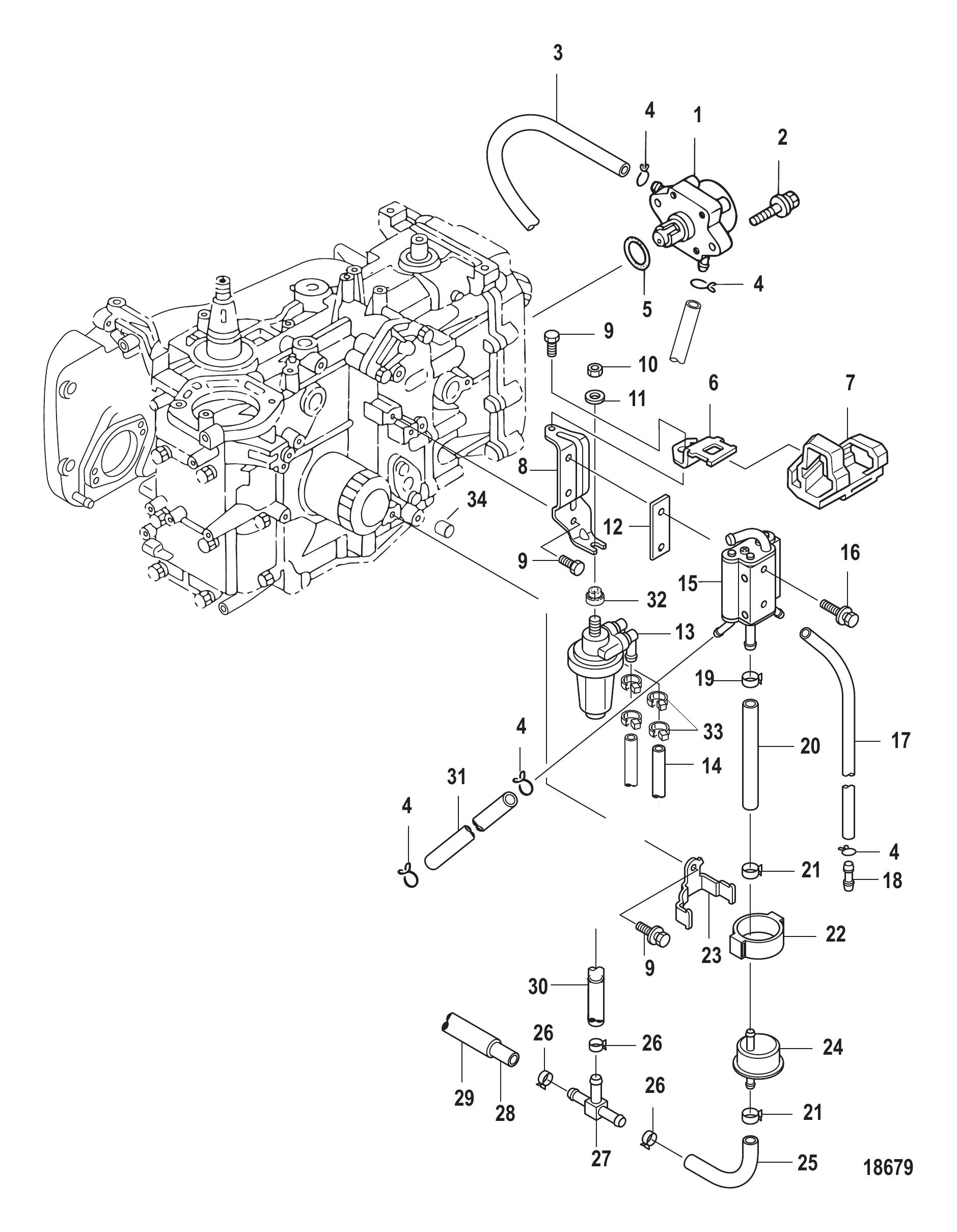

Рис. 15Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	803529T04	Насос топливный в сборе	1
2	825702002	Болт нержавеющая сталь	2
3	804821004	Шланг топливный (600 мм) к сепаратору паров	1
4	95395	Зажим нержавеющая сталь	AR
5	161313	Уплотнительное кольцо	1
6	898101222	Кронштейн	1
7	898101223	Опора резиновая	1
8	898101033	Пластина	1
9	8248324	Винт (M6 x 16)	3
10	8537227	Гайка нейлоновая	1
11	895118002	Шайба	1
12	898101066	Прокладка топливного охладителя	1
13	898101T68	Фильтр топливный	1
14	898101266	Шланг от топливного фильтра к топливному насосу	1
15	898101T65	Охладитель топлива	1
16	82304230	БОЛТ	2
17	898101156	Шланг резиновый (700 мм) от охладителя топлива к водяному соединителю	1
18	898101219	Соединитель	1
19	898101237	Хомут	1
20	898101268	Шланг резиновый от топливного охладителя к фильтру высокого давления	1
21	898101027	Зажим	2
22	898101070	Опора резиновая топливного фильтра	1
23	898101069	Кронштейн топливного фильтра	1
24	898101093	Фильтр топливный высокого давления	1
25	898101271	Шланг	1
26	856880002	Хомут	3
27	898101211	Штуцер	1
28	898101269	Шланг резиновый к топливной рампе	1
29	898101104	Втулка	1
30	898101270	Шланг резиновый к сепаратору паров	1
31	898101100	Шланг (600 мм) к блоку цилиндров	1
31	8M0123808	Шланг	1
32	898101274	Втулка	1
33	898101275	Хомут	4
34	898101925	Пробка коническая	1

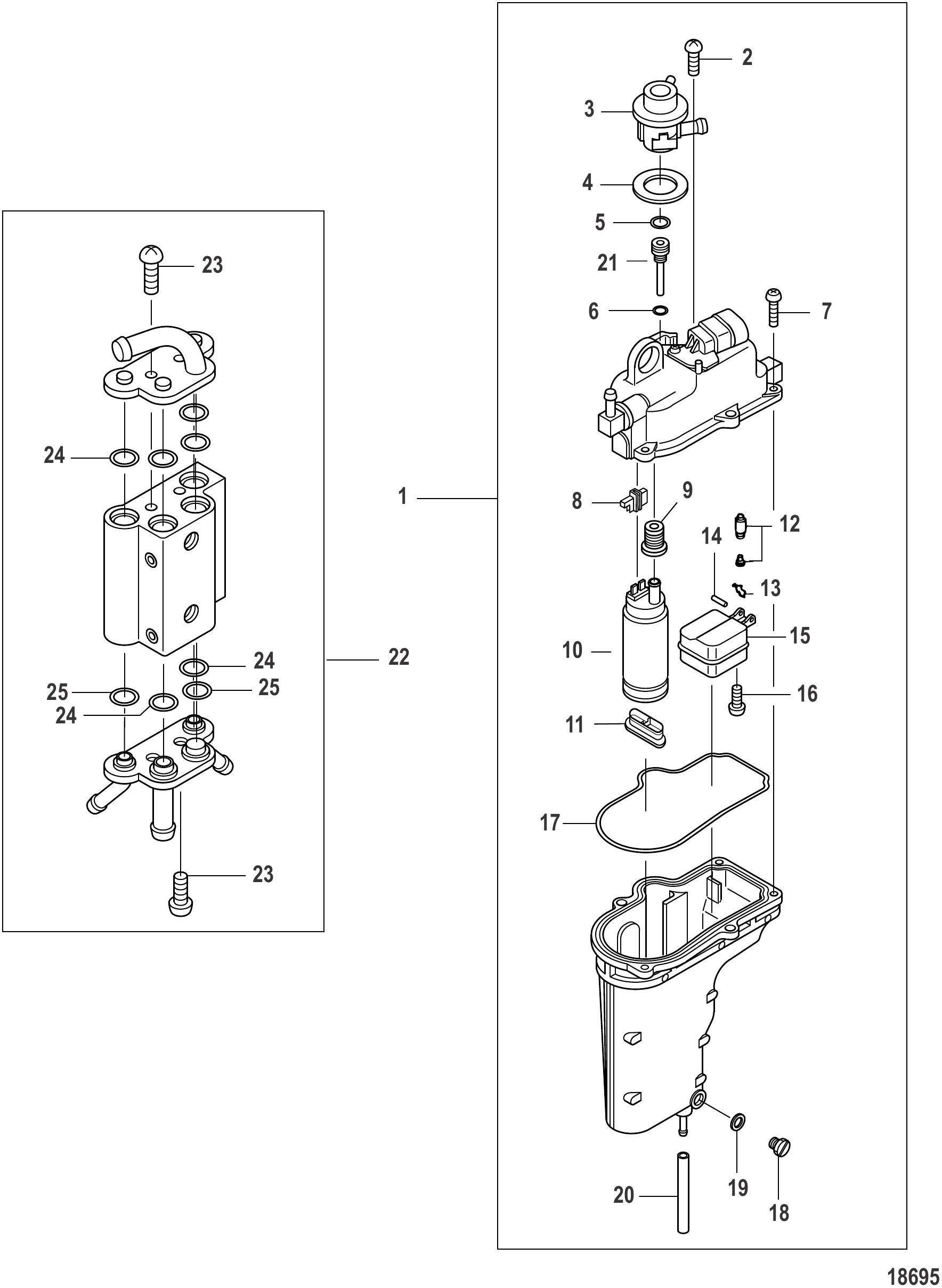

Рис. 16Компоненты топливной рампы и сепаратора паров Fuel Rail and Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
1	898103T25	Влагоотделитель в сборе	1
2	898101164	Винт	2
3	898101T76	Регулятор топлива	1
4	898101085	Втулка уплотнительная	1
5	898101127	Уплотнительное кольцо	1
6	898101049	Кольцо уплотнительное сливного винта	1
7	898101163	Винт	5
8	898101238	Держатель	1
9	898101240	Люверс	1
10	898101T67	Насос топливный в сборе	1
11	898101239	Фильтр	1
12	898101063	Клапан поплавковый	1
13	16255	ЗАЖИМ	1
14	16256004	Ось рычага поплавка	1
15	855430002	Поплавок	1
16	855544013	Винт	1
17	898101126	Уплотнительное кольцо	1
18	898101046	Винт сливной	1
19	898101048	Кольцо уплотнительное сливного винта	1
20	898101102	Шланг (300 мм)	1
21	NSS	NOT SOLD SEPARATE	1
22	898101T65	Охладитель топлива	1
23	16245	ВИНТ РУЧКИ	4
24	898101133	Уплотнительное кольцо	6
25	898101132	Уплотнительное кольцо	2

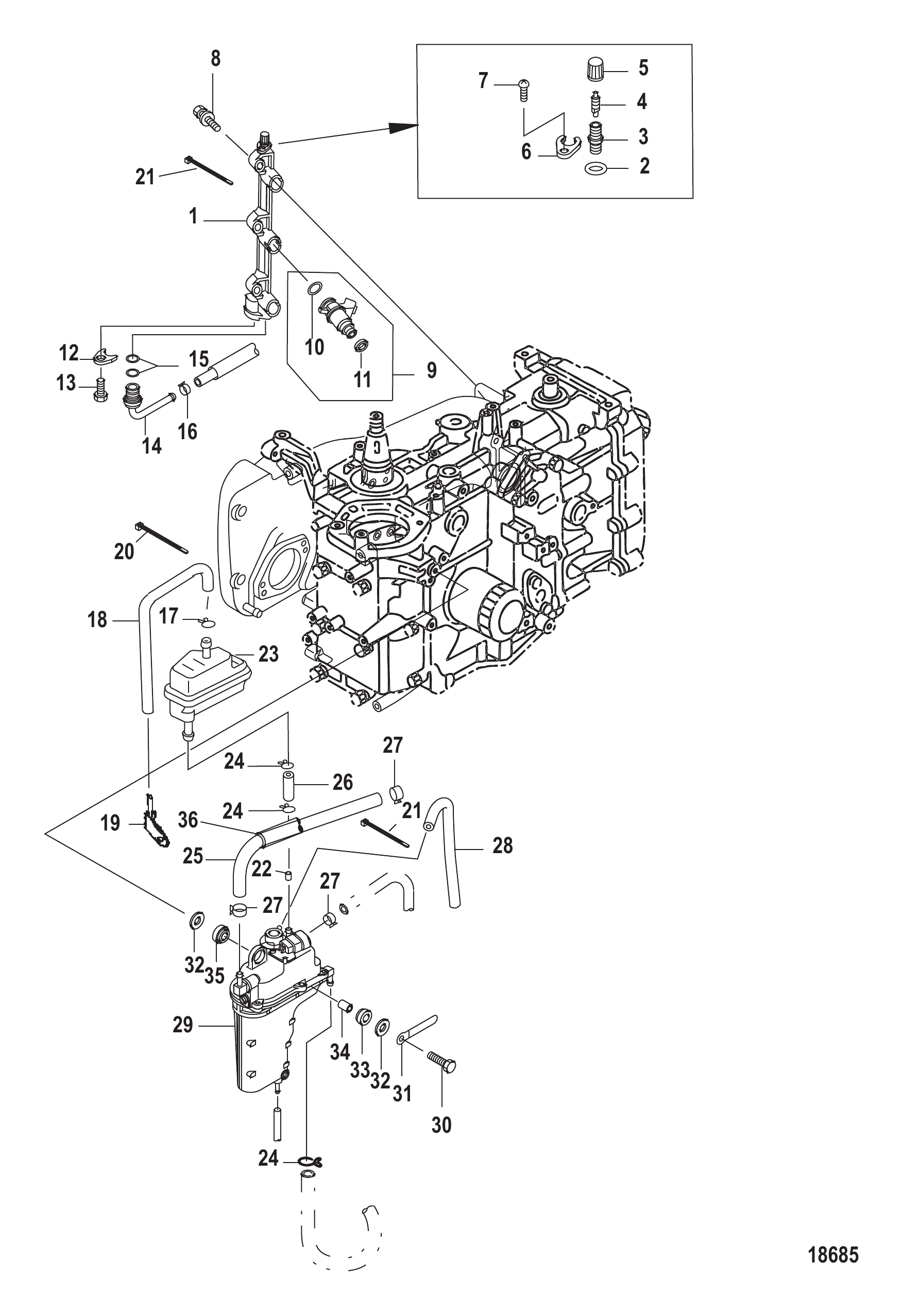

Рис. 17Топливная рампа и сепаратор паров Fuel Rail and Vapor Seperator

REF	Номер детали	Наименование	Кол-во
1	898101T75	Топливная рампа	1
2	898101131	Уплотнительное кольцо	1
3	898101108	Соединитель	1
4	898101212	Клапан в сборе	1
5	898101023	Крышка	1
6	898101079	Пластина	1
7	855544018	Винт	1
8	825702002	Болт нержавеющая сталь	3
9	898101T74	Форсунка топливная	3
10	898101124	Уплотнительное кольцо	3
11	898101125	Уплотнительное кольцо	3
12	804830002	Хомут	1
13	8248324	Винт (M6 x 16)	1
14	898101120	Ниппель	1
15	804840007	Кольцо уплотнительное	2
16	898101027	Зажим	1
17	95224	Хомут	1
18	898101272	Шланг резиновый со стрелкой (730 мм)	1
19	898261	Вентиляционный штуцер	1
19	898261001	Штуцер вентиляции	1
20	898101111	Стяжка	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
22	898101273	Жиклёр	1
23	898101224	Вентиляционный узел воздушный	1
24	95395	Зажим нержавеющая сталь	3
25	898101267	Шланг резиновый к топливному охладителю	1
26	898101221	Шланг резиновый	1
26	898101221	Шланг резиновый	1
27	898101237	Хомут	3
28	898101229	Шланг резиновый (540 мм) к нижнему кожуху (540 мм)	1
29	898103T25	Влагоотделитель в сборе	1
30	823042044	БОЛТ	3
31	8035631	Хомут	1
32	161404	Шайба	6
33	8537437	Опора резиновая	3
34	8537154	Проставка	3
35	8518153	Люверс	3
36	898101260	Втулка защитная	1

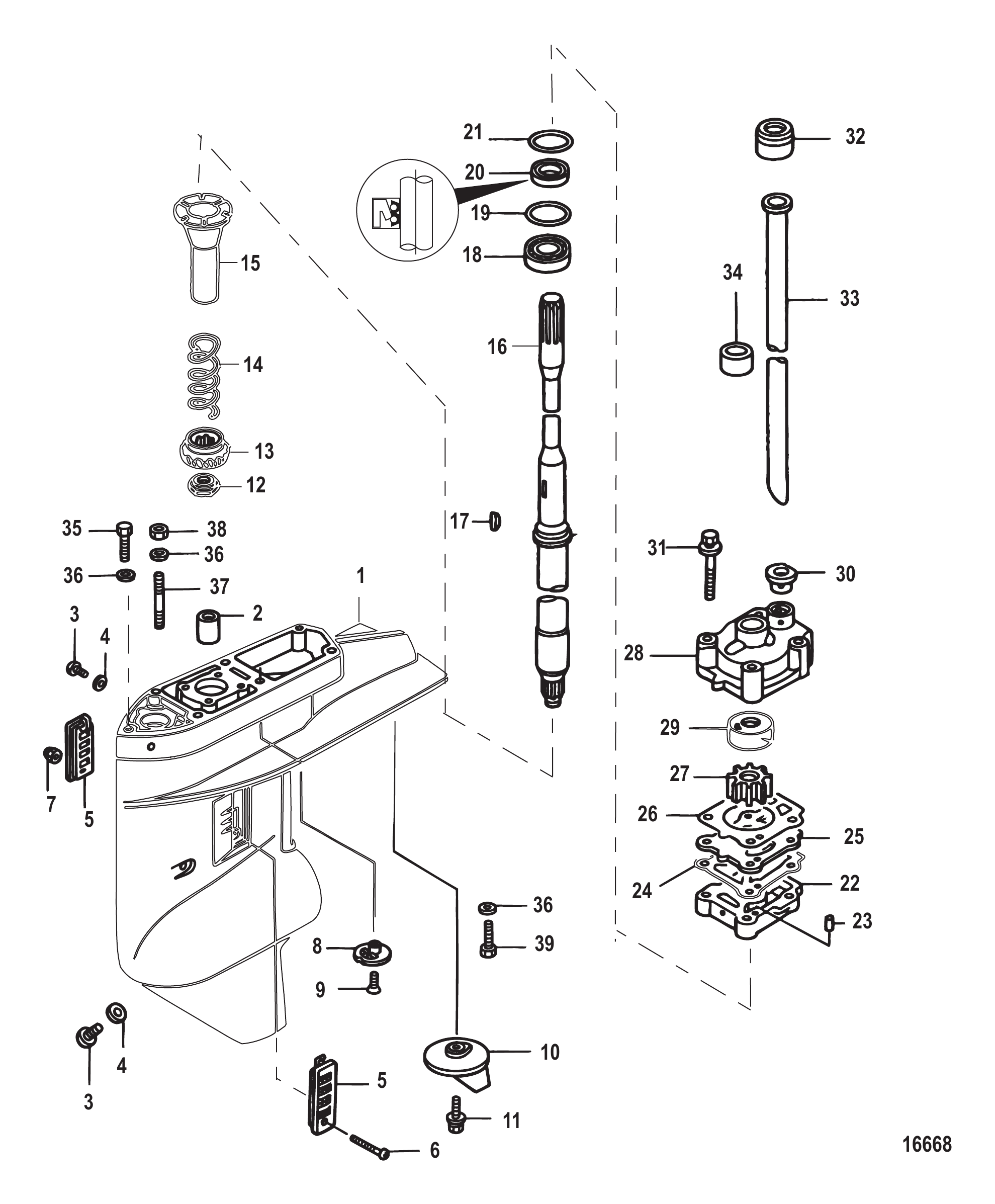

Рис. 18Редуктор с передаточным отношением 1,92:1 (ведущий вал) Gear Housing Driveshaft-1.92:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	825132T22	Редуктор в сборе короткий	1
-	825132T23	Редуктор в сборе длинный	1
-	8M0157393	Редуктор в сборе удлинённый	1
1	825132T04	Редуктор в сборе базовый	1
2	8130484	Подшипник игольчатый	1
3	953683	Пробка	2
4	95220	Прокладка	2
5	853763	Комплект водяного фильтра	1
6	898101165	Винт	1
7	85372210	Гайка	1
8	16133	Сетка водозаборная	1
9	823042051	ВИНТ	1
10	853762	Триммерный плавник	1
11	167051	Болт (M6 x 20)	1
12	85372211	Гайка	1
13	16138T01	Шестерня ведущая (12 зубьев)	1
14	8126454	Пружина	1
15	853765T	Направляющая	1
16	803738T06	Вал приводной, короткий	1
16	16136T02	Вал приводной длинный	1
16	8M0157394	Гребной вал XLong	1
17	161551	Шпонка	1
18	16128T02	Подшипниковый узел	1
19	813276001	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.1)	AR
19	813276015	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.15)	AR
19	813276003	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.3)	AR
19	813276005	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.5)	AR
20	161622	Сальник масляный	1
21	8537096	Кольцо уплотнительное	1
22	8260531	Корпус водяного насоса	1
23	952188	Штифт установочный	2
24	161602	Прокладка	1
25	803753002	Пластина направляющая водяного насоса	1
26	16158010	Прокладка	1
27	161541	Крыльчатка	1
28	803750T05	Корпус водяного насоса	1
29	803751002	Вкладыш корпуса насоса	1
30	161681	Сальник	1
31	823042046	БОЛТ	4
32	804903001	Втулка	1
33	803755006	Трубка водяная	1
33	803755007	Трубка водяная	1
34	851848008	ШЛАНГ резиновый (15 мм)	1
35	803726001	БОЛТ	1
36	895106001	Шайба	5
37	823042049	БОЛТ ШПИЛЬКА	1
38	853722023	Гайка	1
39	16695006	Болт	4
-	804908A01	Комплект прокладок редуктора	1
-	853792A07	Ремкомплект водяного насоса	1

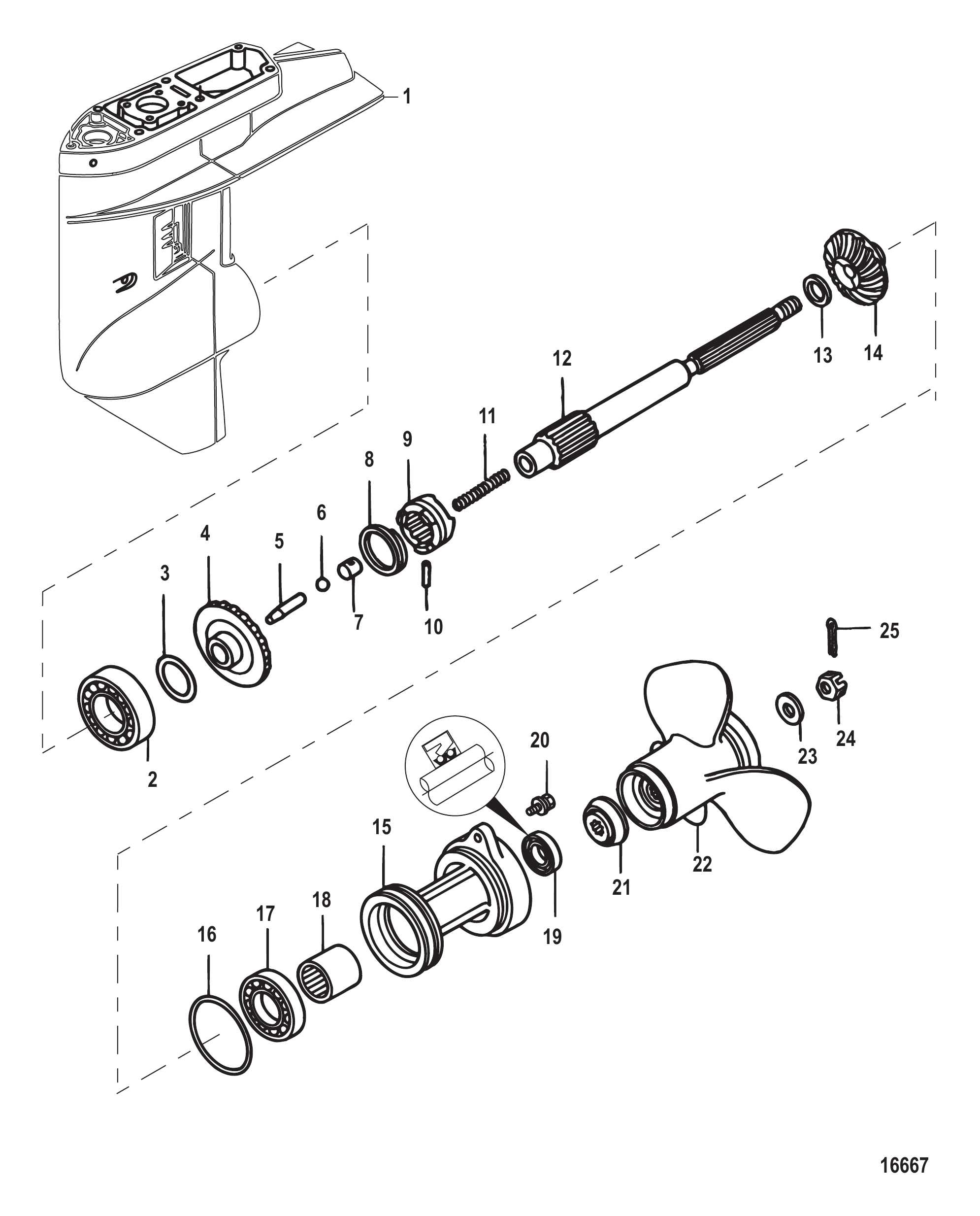

Рис. 19Редуктор с передаточным отношением 1,92:1 (гребной вал) Gear Housing Propeller Shaft -1.92:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	825132T22	Редуктор в сборе короткий	1
-	825132T23	Редуктор в сборе длинный	1
-	8M0157393	Редуктор в сборе удлинённый	1
1	825132T04	Редуктор в сборе базовый	1
2	16128T01	Подшипниковый узел	1
3	161631	Шайба регулировочная (0.1) (0.1)	AR
3	8132761	Шайба регулировочная (0.15) (0.15)	AR
4	812944T01	Шестерня переднего хода - 23 зуба	1
5	161521	Толкатель кулачковый	1
6	161322	Шарик стальной	1
7	853764	Держатель	1
8	8126453	Пружина	1
9	898103T30	Сцепление	1
10	161501	Штифт	1
11	176672	ПРУЖИНА	1
12	19513T01	Вал гребного винта	1
13	161401	Шайба	1
14	898103T29	Шестерня заднего хода - 23 зуба	1
15	825119T01	Корпус в сборе с подшипником	1
15	8M0070880	Обойма подшипника в сборе	1
16	161311	Уплотнительное кольцо	1
17	16132T01	Подшипник шариковый	1
18	813048T05	Подшипник игольчатый	1
19	161301	Сальник	1
19	8M0079092	Сальник масляный	2
20	823042050	БОЛТ	2
21	161452	Ступица упорная	1
22	896890A10	Гребной винт Black Max	AR
22	896892A40	Гребной винт Black Max	AR
22	896896A40	Гребной винт Black Max	AR
22	896900A40	Гребной винт BLACK MAX	AR
23	161402	Шайба	1
24	161471	Гайка гребного винта	1
25	8150264	Шплинт	1
-	804908A01	Комплект прокладок редуктора	1
-	8M0149926	Комплект сальников и прокладок	1
-	13914Q03	Крепёжный комплект гребного винта	1

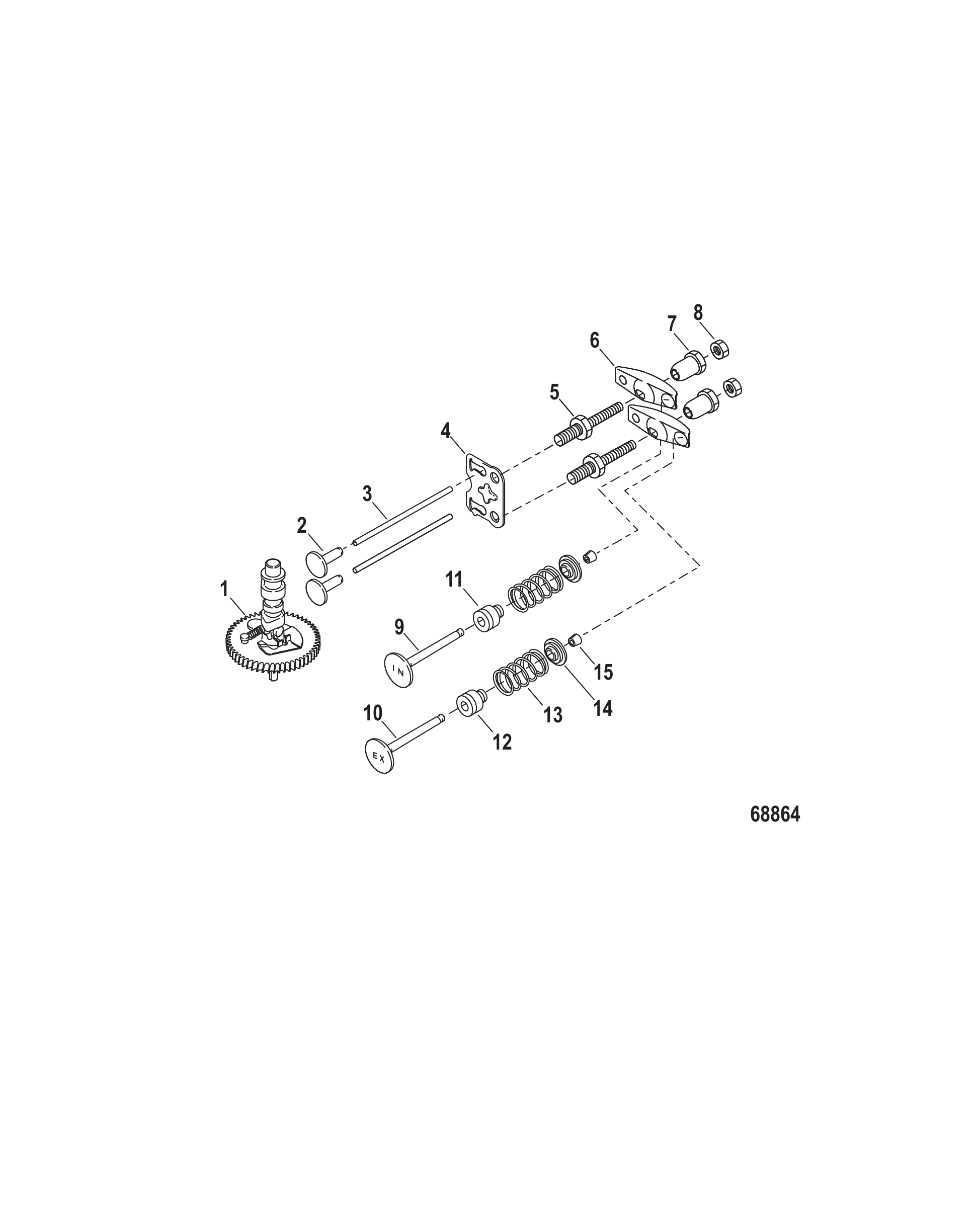

Рис. 20ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	803545T03	РАСПРЕДВАЛ	1
2	803546	Толкатель	2
3	803547	Штанга толкателя	2
4	803548	Пластина	1
5	8035097	Болт	2
6	8M0056319	КОРОМЫСЛО	2
7	803550	Ось качания	2
8	803551001	Гайка	2
9	8M0056312	КЛАПАН ВПУСКНОЙ	1
10	8M0056316	КЛАПАН ВЫПУСКНОЙ	1
11	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	1
12	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	1
13	898101214	Пружина клапана	2
14	8M0152418	Фиксатор в сборе	2
15	NSS	NOT SOLD SEPARATE	4

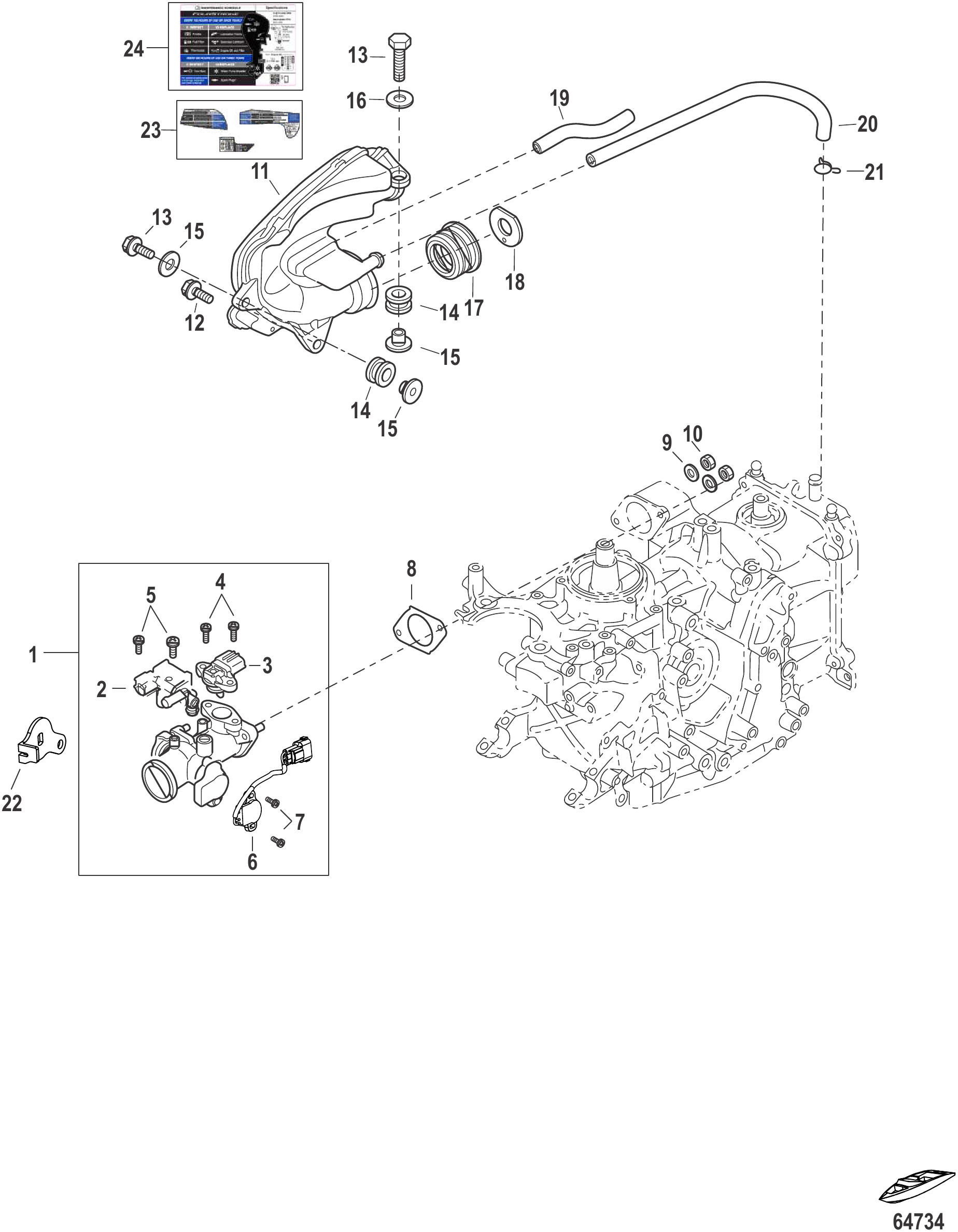

Рис. 21Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	8M0134461	Дроссельный узел в сборе	1
2	8M0132241	Электромагнитный клапан холостого хода	1
3	8M0132303	Датчик температуры и абсолютного давления	1
4	855544024	Болт	2
5	8M0139039	Винт	2
6	8M0132180	Датчик положения дроссельной заслонки	1
6	8M0153615	Положение дроссельной заслонки	1
7	8M0153617	ВИНТ	2
8	898101981	ПРОКЛАДКА	1
9	16826	Шайба нержавеющая	2
10	400212	ГАЙКА (M6) Нержавеющая сталь	2
11	8M0134462	ГЛУШИТЕЛЬ ВПУСКА В СБОРЕ	1
12	8M0102279	Болт	1
13	8248324	Винт (M6 x 16)	2
14	8M0135593	Опора резиновая	2
15	8M0137298	Втулка	2
16	953921	Шайба нержавеющая	2
17	8M0173453	ПРОКЛАДКА ОГРАНИЧИТЕЛЯ	1
17	8M0137301	ПРОКЛАДКА	1
18	8M0173451	ОГРАНИЧИТЕЛЬ	1
18	8M0137303	ОГРАНИЧИТЕЛЬ	1
19	8M0139041	ШЛАНГ	1
20	8M0136227	ШЛАНГ САПУНА	1
21	952245	Хомут	1
22	8M0137319	УПОР РЫЧАГА ДРОССЕЛЯ	1
23	8M0137391	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ	1
23	8M0137392	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
23	8M0206083	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
23	8M0137393	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
23	8M0206085	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
23	8M0137394	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, Japan	1
23	8M0206080	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ	1
24	8M0206080	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ	1
24	8M0206083	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
24	8M0206085	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

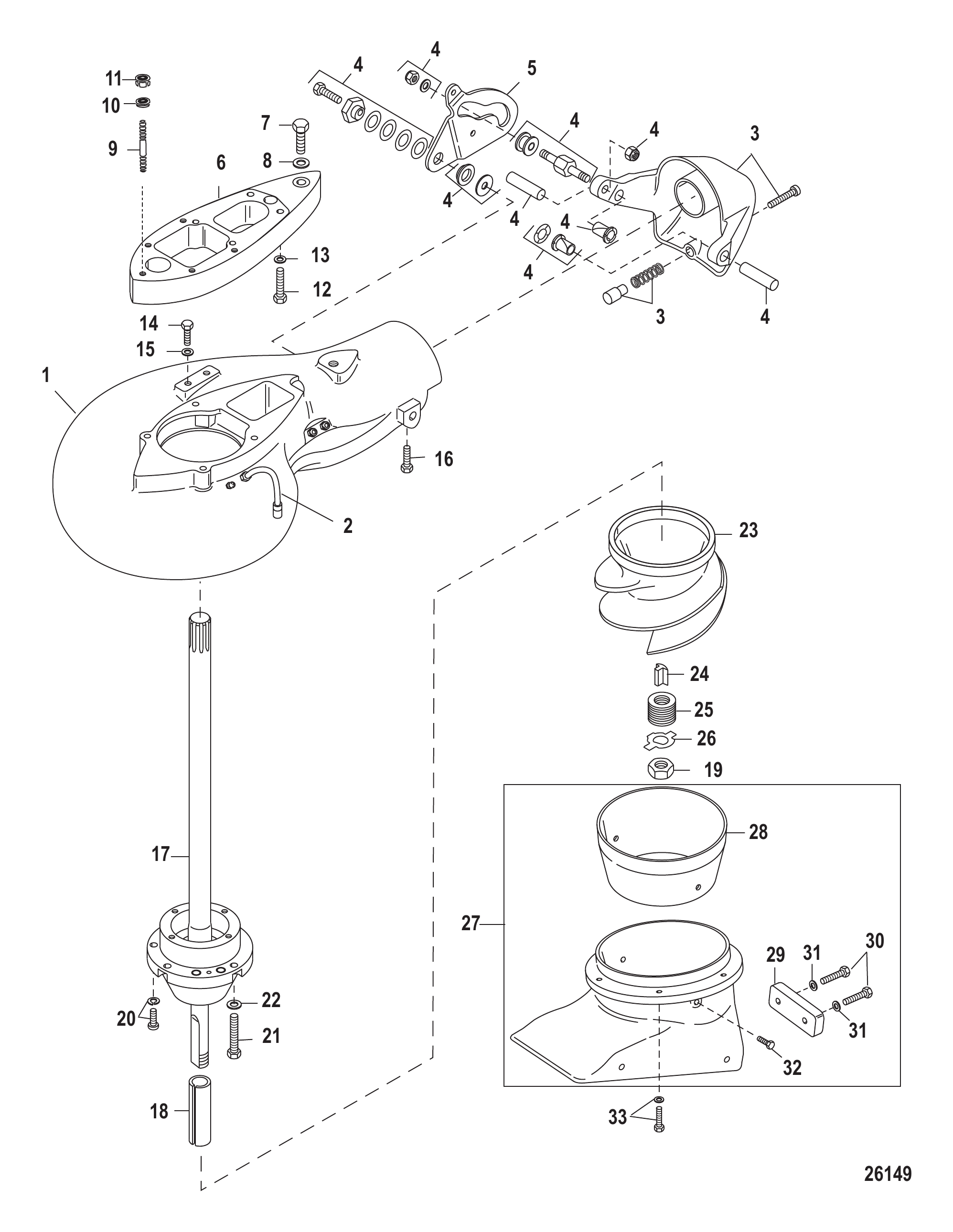

Рис. 22Реактивный движитель Jet Unit

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Jet Unit-Complete	1
1	889246T26	Корпус спиральный	1
2	827490	ШЛАНГ СМАЗКИ	1
3	878378	Задний ход с буфером	1
4	878376	Комплект тяг переключения	1
5	898101657	Кулачок переключения	1
6	889246024	Переходная пластина	1
7	898101795	Болт	1
8	895141	Шайба нержавеющая	1
9	823042049	БОЛТ ШПИЛЬКА	1
10	898101654	Шайба	1
11	853722023	Гайка	1
12	823042045	БОЛТ	4
13	898101654	Шайба	4
14	16832	Болт (M6 x 16)	2
15	16826	Шайба нержавеющая	2
16	NSS	NOT SOLD SEPARATE Screw	1
17	889246T27	Вал приводной	1
18	827189	ВТУЛКА	1
19	827190	ГАЙКА	1
20	878388001	Винт	1
21	823042076	БОЛТ	4
22	898101654	Шайба	4
23	855708T25	Рабочее колесо	1
24	801405625	Шпонка рабочего колеса	1
25	801404625	Прокладка рабочего колеса	1
26	801403625	Шайба стопорная	1
27	801412T01	Корпус в сборе впускной	1
28	827188T04	Гильза	1
29	889246A72	Комплект анодов	1
30	801432001	Болт (M6 x 25)	2
31	879652003	Шайба	2
32	16832	Болт (M6 x 16)	2
33	167051	Болт (M6 x 20)	6

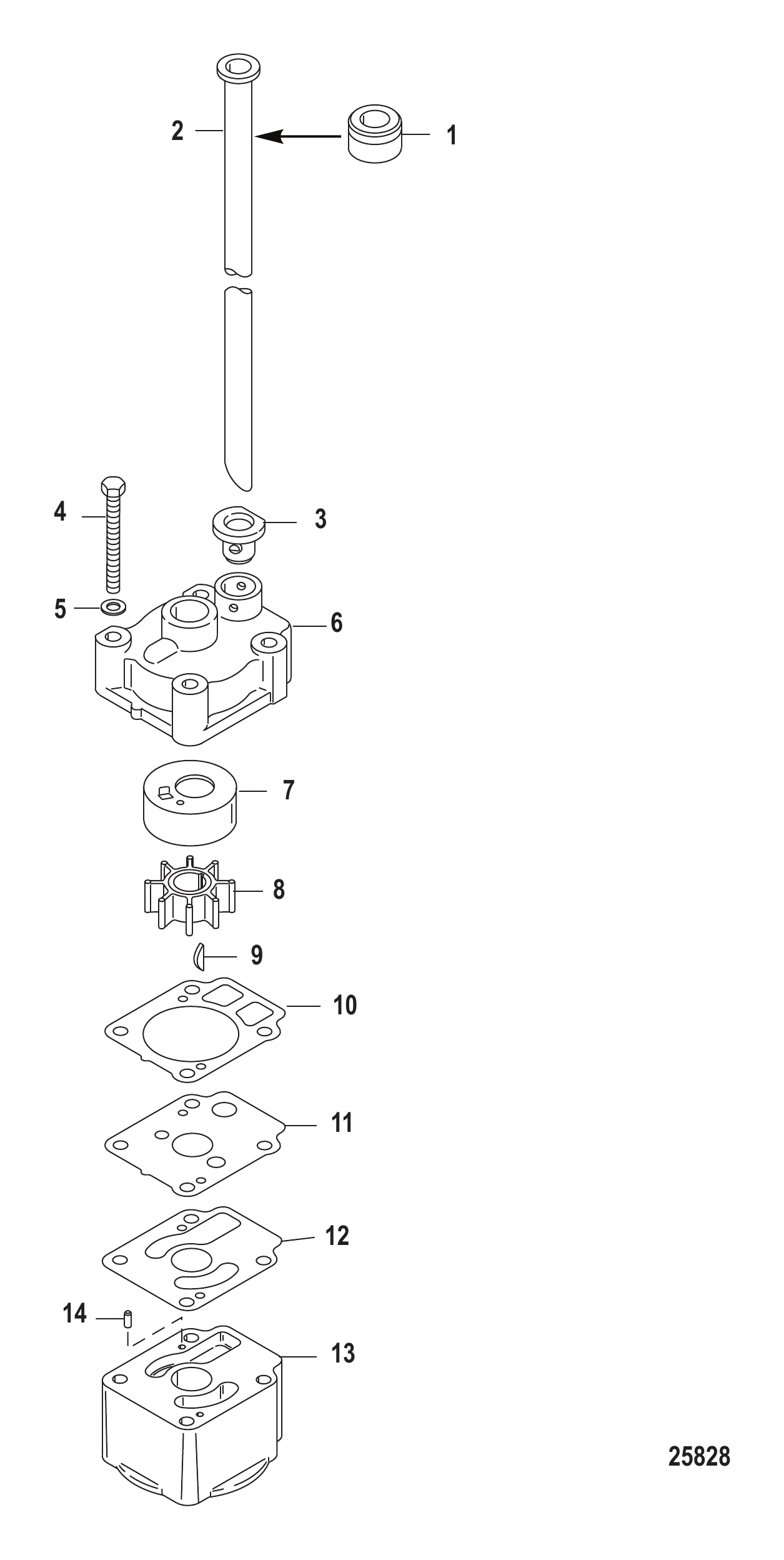

Рис. 23Компоненты водяного насоса водомета Jet Water Pump Components

REF	Номер детали	Наименование	Кол-во
1	804903001	Втулка	1
2	803755006	Трубка водяная	1
3	161681	Сальник	1
4	898101656	Болт	4
5	895106	Шайба нержавеющая	4
6	803750005	Корпус водяного насоса	1
7	803751002	Вкладыш корпуса насоса	1
8	161541	Крыльчатка	1
9	161551	Шпонка	1
10	16158010	Прокладка	1
11	898101655	Пластина направляющая	1
12	898101381	ПРОКЛАДКА	1
13	889246025	Корпус водяного насоса	1
14	952188	Штифт установочный	2

Рис. 24КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0151469	СЕРВИСНЫЙ КОМПЛЕКТ 15-20 EFI (100 часов)	1
-	8M0162831	Фильтр масляный в сборе, 4-тактный	1
-	8M0134466	Топливный фильтр в сборе	1
-	8537331	Фильтр топливный	1
-	8518151	Уплотнительное кольцо	1
-	895146	Шайба	1
-	8M0075255	Уплотнение сливной пробки	2
-	8M0188617	Уплотнение	2
-	8M0151470	СЕРВИСНЫЙ КОМПЛЕКТ 15-20 EFI (300 часов)	1
-	8M0162831	Фильтр масляный в сборе, 4-тактный	1
-	8M0134466	Топливный фильтр в сборе	1
-	8537331	Фильтр топливный	1
-	8518151	Уплотнительное кольцо	1
-	895146	Шайба	1
-	8M0082880	Комплект уплотнений сливной пробки	2
-	8M0139434	ТЕРМОСТАТ	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	803507	СВЕЧА ЗАЖИГАНИЯ	2
-	8M0234113	Свеча DCPR6E @4	2
-	8M0135821	ПОЛНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА ДЛЯ РЕМОНТА	1
-	823913Q	АНОД	2
-	875208	Анод	2

Рис. 25КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0134437	ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	8M0134455	ПРОКЛАДКА КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	803513007	Уплотнительное кольцо	1
-	8M0135580	ПРОКЛАДКА ВЫПУСКА	1
-	8M0228553	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	8M0134519	ПРОКЛАДКА СИЛОВОЙ ГОЛОВКИ	1
-	855681005	Сальник масляный	1
-	898103114	Масляный сальник	1
-	898101981	ПРОКЛАДКА	1
-	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
-	8M0135588	ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
-	825455001	Сальник масляный	1

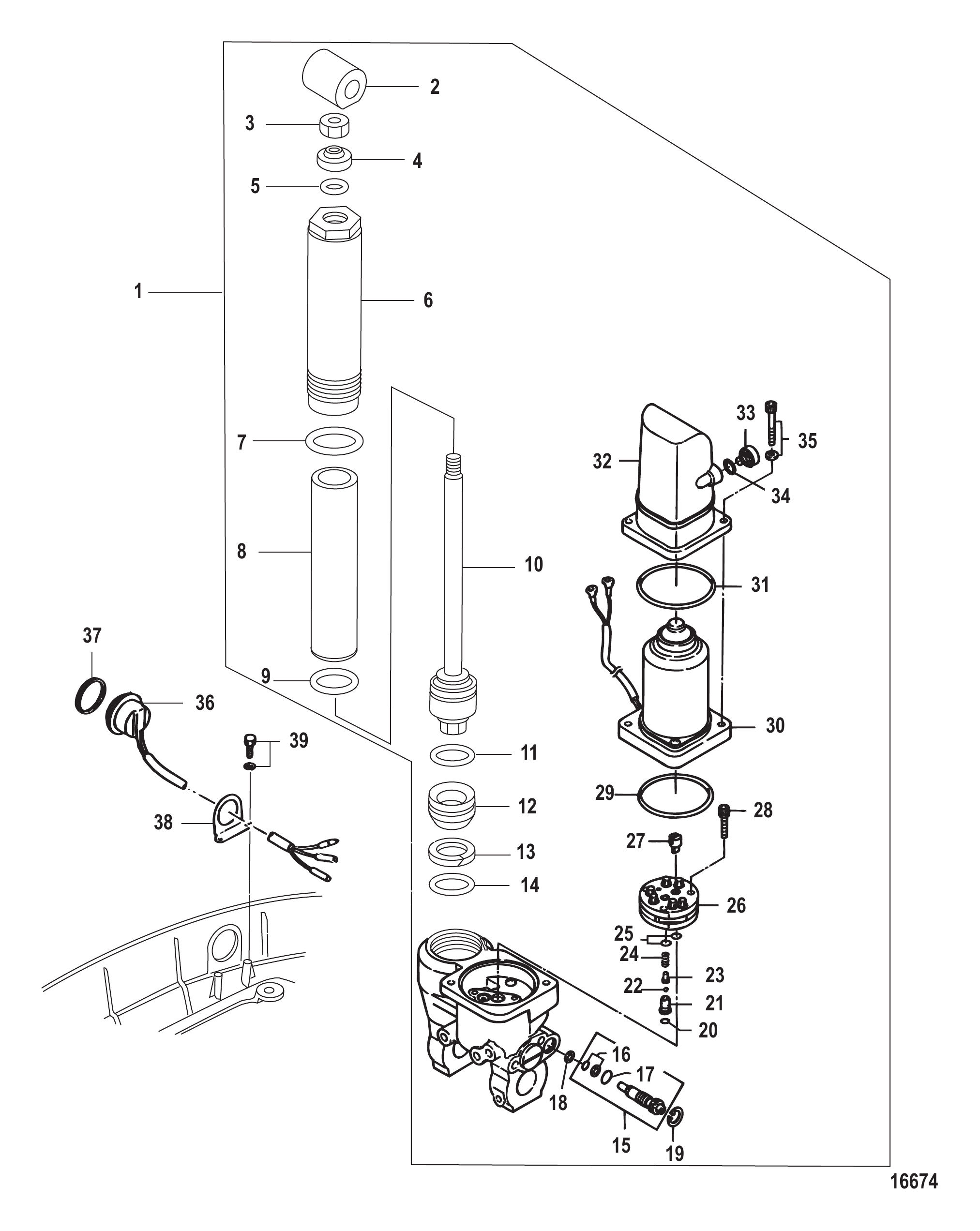

Рис. 26Компоненты гидроподъема/наклона Power Trim/Tilt Components

REF	Номер детали	Наименование	Кол-во
1	851873T03	Узел гидроподъёма/наклона	1
2	898101246	Соединение	1
3	898101247	Гайка	1
4	898101248	Сальник	1
5	898101249	Кольцо уплотнительное	1
6	898103T36	Цилиндр	1
7	898101254	Кольцо уплотнительное	1
8	898103T37	Трубка внутренняя	1
9	898101255	Кольцо уплотнительное	1
10	898103T38	Шатун в сборе с поршнем	1
11	898101250	Кольцо уплотнительное	1
12	898101251	Поршень	1
13	898101252	Кольцо	1
14	898101253	Кольцо уплотнительное	1
15	898101115	Клапан ручной в сборе	1
16	898101167	Комплект сальников	1
17	812641003	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	898101245	Сальник	1
19	804027002	СТОПОРНОЕ КОЛЬЦО	1
20	803513009	Уплотнительное кольцо	1
21	898101213	Седло клапана	1
22	898101005	Шар	1
23	898101180	Седло пружины	1
24	898101176	Пружина	1
25	161314	Уплотнительное кольцо	2
26	898103T12	Насос	1
27	851877001	Муфта	1
28	8518663	БОЛТ	3
29	16131011	Уплотнительное кольцо	1
30	898103T31	Мотор в сборе	1
31	898101130	Уплотнительное кольцо	1
32	898103T15	Бачок	1
33	898101024	Крышка в сборе	1
34	898101129	Уплотнительное кольцо	1
35	898101015	Винт	2
36	898103011	ПЕРЕКЛЮЧАТЕЛЬ PTT	1
37	898101145	Уплотнительное кольцо (гидроподъём)	1
38	896630	КРОНШТЕЙН переключателя	1
39	8248324	Винт (M6 x 16)	2

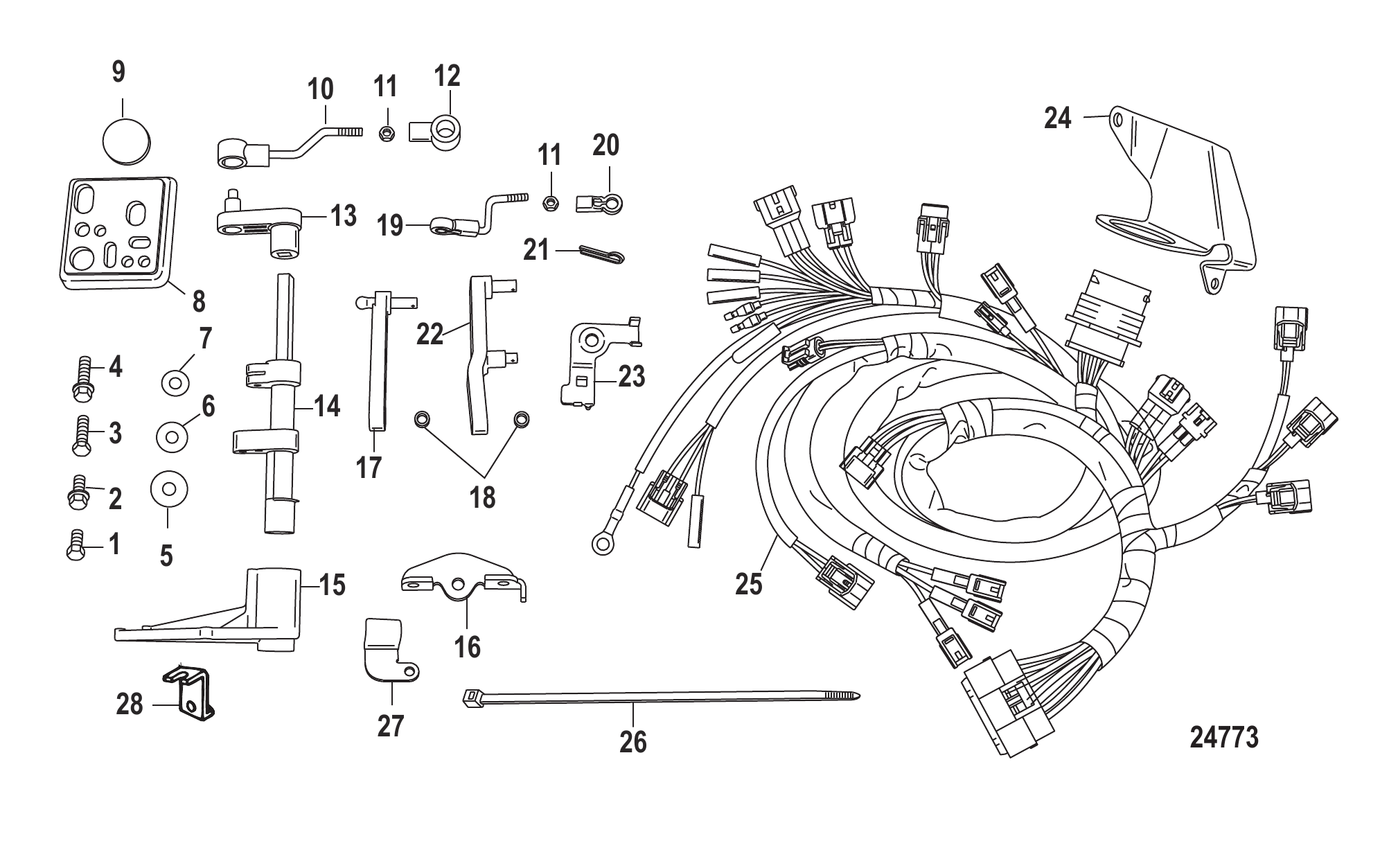

Рис. 27Комплект RC для перевода на электростартер 25-30 л.с. 889246A33 RC Conversion Kit-Electric Start 25-30 Hp 889246A33

REF	Номер детали	Наименование	Кол-во
-	889246A33	Комплект переоборудования на дистанционное управление - электрический	1
1	823042038	БОЛТ	1
2	8248324	Винт (M6 x 16)	6
3	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	825702002	Болт нержавеющая сталь	2
5	161404	Шайба	1
6	898101218	Шайба пластиковая	4
7	895118002	Шайба	4
8	896115	Втулка троса управления	1
9	898101087	Втулка уплотнительная	1
10	898101113	Тяга переключения передач	1
11	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
12	892775	Соединение троса	1
13	898101169	Рычаг переключения	1
14	898103T17	Вал переключения передач	1
15	898103018	КРОНШТЕЙН рычага тяги переключения	1
16	898101004	Кронштейн рычага	2
17	9528624	Втулка (9.3 мм)	2
18	898101196	Рычаг дросселя	1
19	898101114	Тяга дроссельной заслонки	1
20	853745	Колпачок	1
21	898101174	Шплинт - нержавеющая сталь	4
22	898101170	Рычаг переключения	1
23	898101231	Хомут	1
24	898101T19	Кронштейн	1
25	898101T52	Жгут проводов в сборе ЭБУ	1
26	898101111	Стяжка	4
27	898101256	Хомут	1
28	898101184	Кронштейн троса замка стартера	1

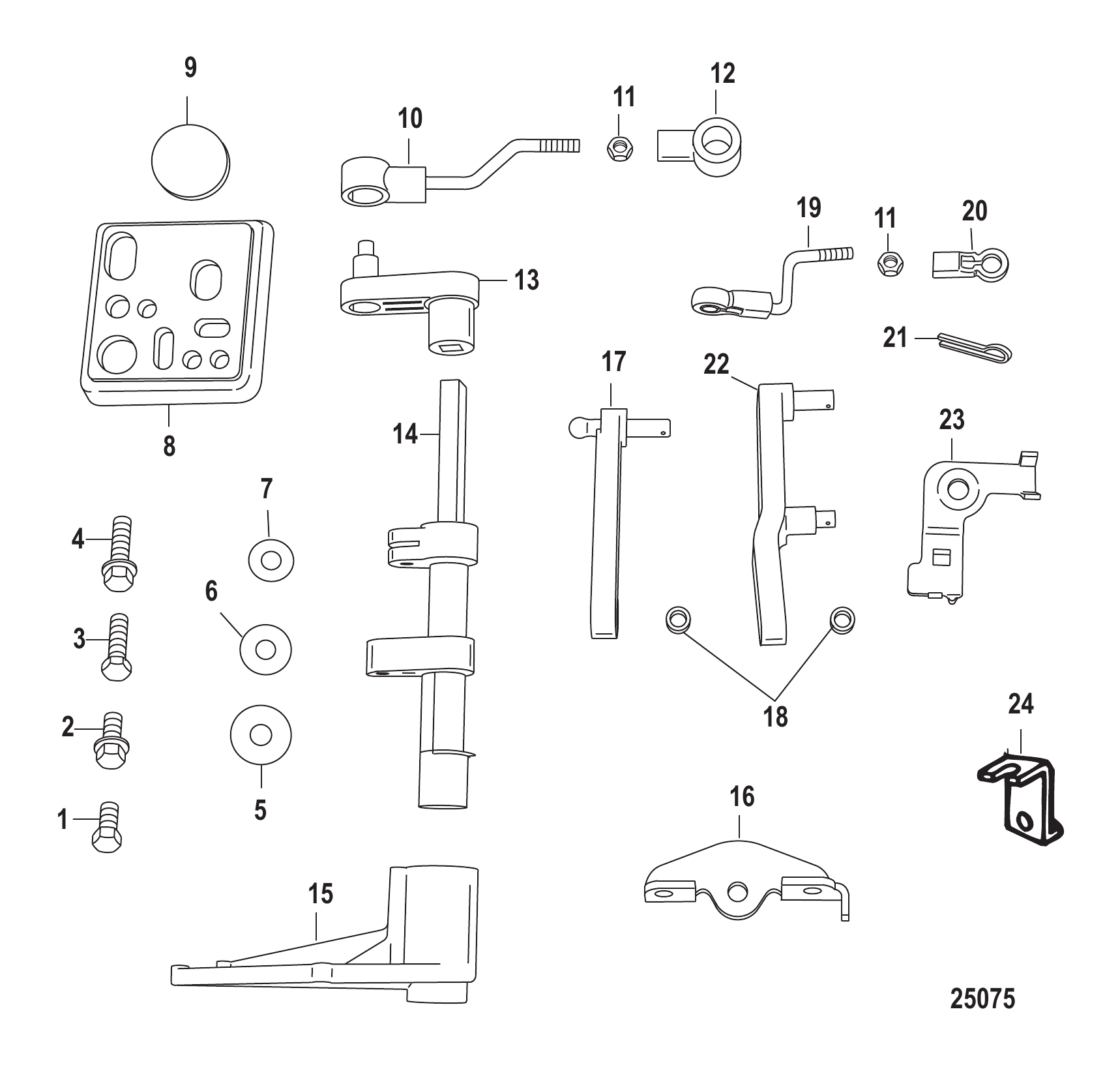

Рис. 28Комплект RC для перевода на ручной стартер 25-30 л.с. 889246A34 RC Conversion Kit-Manual Start 25-30 Hp 889246A34

REF	Номер детали	Наименование	Кол-во
-	889246A34	Комплект переоборудования на дистанционное управление - механический	1
1	823042038	БОЛТ	1
2	8248324	Винт (M6 x 16)	6
3	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	825702002	Болт нержавеющая сталь	2
5	161404	Шайба	1
6	898101218	Шайба пластиковая	4
7	895118002	Шайба	4
8	896115	Втулка троса управления	1
9	898101087	Втулка уплотнительная	1
10	898101113	Тяга переключения передач	1
11	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
12	892775	Соединение троса	1
13	898101169	Рычаг переключения	1
14	898103T17	Вал переключения передач	1
15	898103018	КРОНШТЕЙН рычага тяги переключения	1
16	898101004	Кронштейн рычага	2
17	9528624	Втулка (9.3 мм)	1
18	898101196	Рычаг дросселя	2
19	898101114	Тяга дроссельной заслонки	1
20	853745	Колпачок	1
21	898101174	Шплинт - нержавеющая сталь	4
22	898101170	Рычаг переключения	1
23	898101231	Хомут	1
24	898101T19	Кронштейн	1

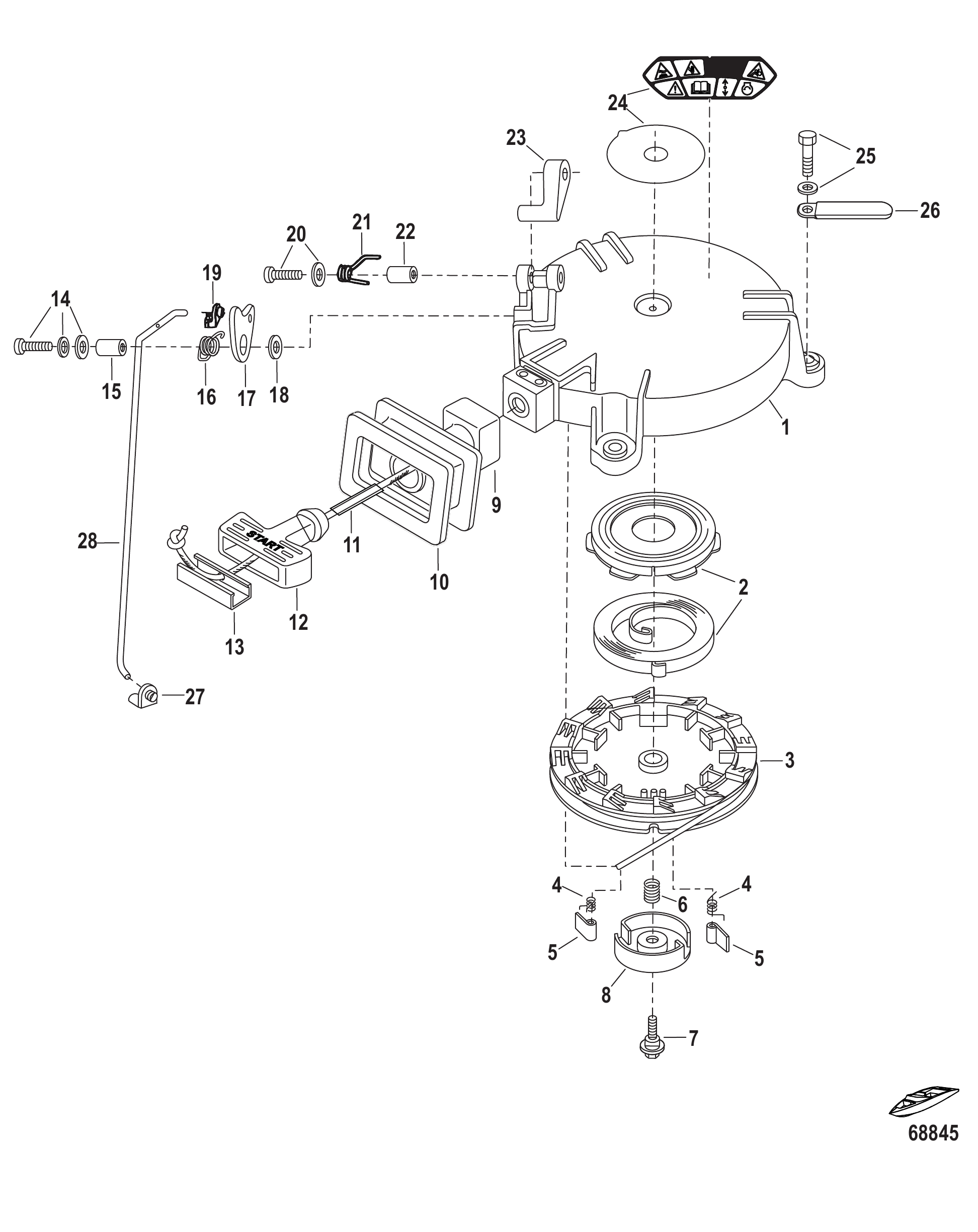

Рис. 29РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	8M0056437	Стартер в сборе с ручным запуском	1
1	812632002	КОРПУС СТАРТЕРА	1
1	8M0227442	Корпус стартера	1
2	812645T10	Пружина стартера, комплект	1
3	812633002	ШКИВ СТАРТЕРА	1
4	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
5	8M0078324	ХРАПОВИК	2
5	812635002	ХРАПОВИК	2
6	812636001	ПРУЖИНА	1
7	812637001	БОЛТ	1
8	8M0078325	ФРИКЦИОННАЯ ПЛАСТИНА	1
9	8M0056340	Пластина уплотнительная	1
10	8M0056963	Втулка	1
11	8M0110704	Шнур	1
12	804363001	Рукоятка стартера	1
13	8M0084137	Анкер шнура	1
14	855544	Винтовой узел	1
15	855545001	Втулка	1
16	804366001	Пружина фиксатора пускового кулачка	1
17	8M0056338	Кулачок блокировки стартера	1
18	16826	Шайба нержавеющая	1
19	17643002	Быстросъёмное соединение тяги	1
20	8555449	Винтовой узел	1
21	812645007	ПРУЖИНА	1
22	895130	Втулка	1
23	8M0056339	Фиксатор блокировки стартера	1
24	8M0137310	Наклейка предупреждающая	1
24	8M0137311	Наклейка предупреждающая	1
25	898101992	БОЛТ В СБОРЕ	3
26	8M0130961	Хомут	1
27	176431	ЗАЩЕЛКА ТЯГИ	1
27	8M0169412	ТЯГА С ФИКСАТОРОМ	1
28	8M0056432	Тяга блокировки стартера	1
28	8M0223141	Штанга блокировки запуска	1

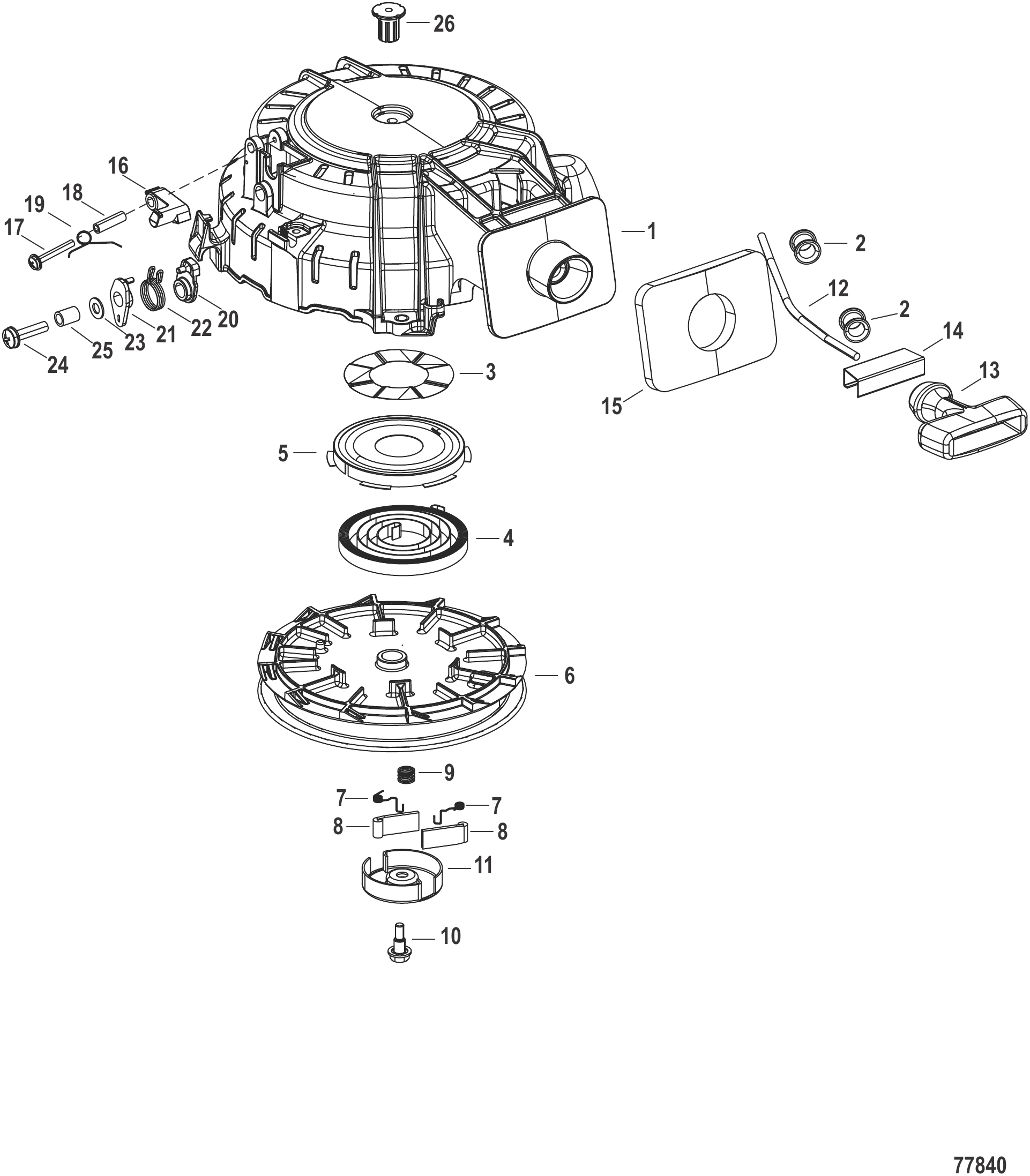

Рис. 30Компоненты ручного стартера Recoil Starter Components

REF	Номер детали	Наименование	Кол-во
1	8M0223405	УЗЕЛ РУЧНОГО СТАРТЕРА	1
2	8M0223407	НАПРАВЛЯЮЩАЯ ШНУРА	2
3	895128	Волнистая шайба	1
4	804024T07	Пружина стартера	1
5	895129	Корпус пружины стартера	1
6	803717001	КАТУШКА	1
7	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
8	812635002	ХРАПОВИК	2
9	812636001	ПРУЖИНА	1
10	812637001	БОЛТ	1
11	812638001	ДИСК ФРИКЦИОННЫЙ	1
12	8M0110704	Шнур	1
13	812640002	РУКОЯТКА ШНУРА СТАРТЕРА	1
14	8M0084137	Анкер шнура	1
15	8M0138706	Сальник стартера	1
16	804031001	БЛОКИРОВКА Стартера	1
17	8555449	Винтовой узел	1
18	895130	Втулка	1
19	812645007	ПРУЖИНА	1
20	803721003	КУЛАЧОК блокировки стартера	1
21	898101627	РЫЧАГ блокировки стартера	1
22	898101628	ПРУЖИНА	1
23	16826	Шайба нержавеющая	1
24	855544021	Винт (M6 x 25 мм)	1
25	855545004	Хомут	1
26	803719	Вал стартера	1

Рис. 31Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0153256	Руководство по эксплуатации	1
-	8M0156927	Сервисное руководство 5 л.с. пропан	1
-	8M0154337	Каталог запчастей 5 л.с. 4-тактный (пропан)	1

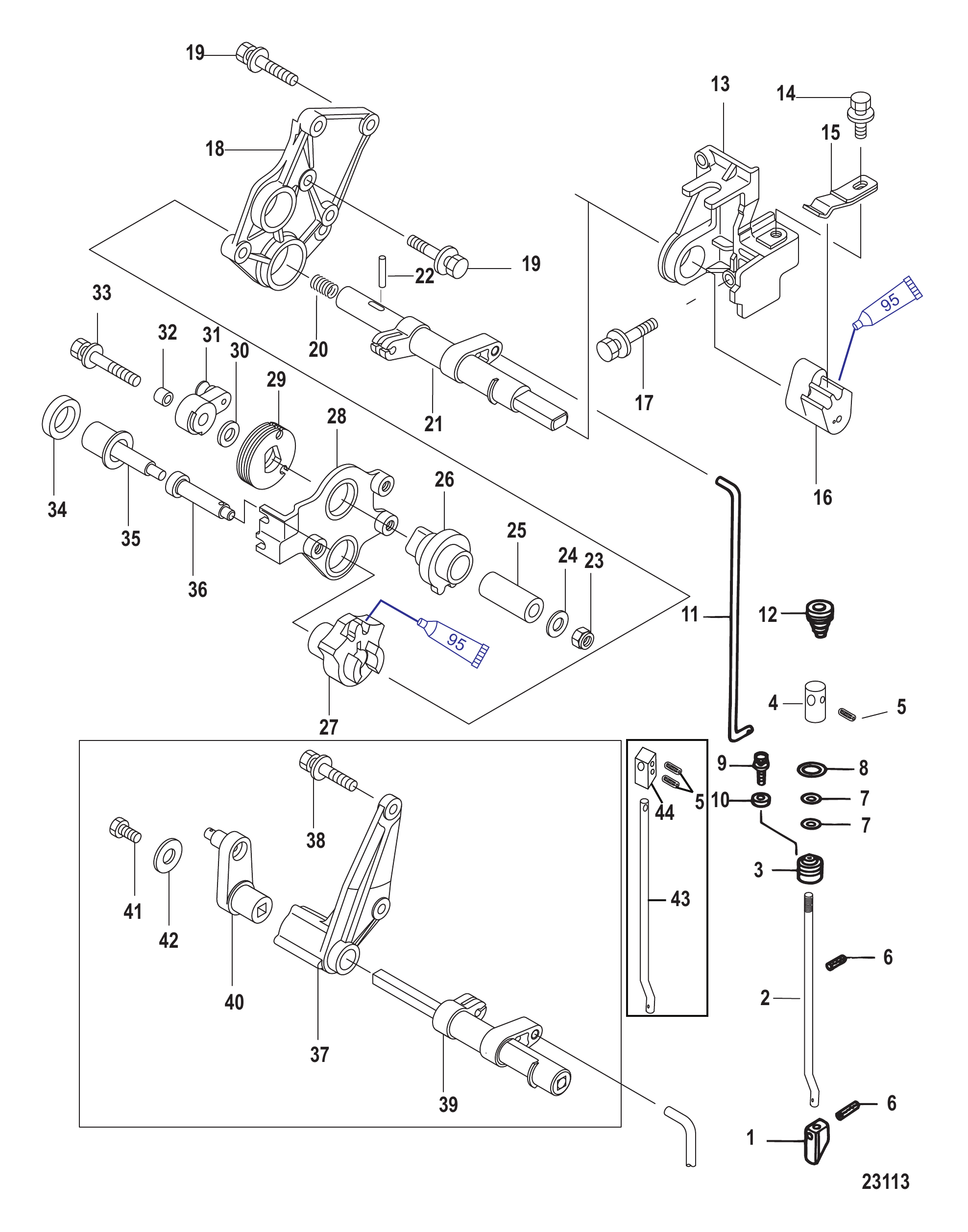

Рис. 32Механизм переключения передач (0R505052 и ранее) Shift and Shift Shaft 0R505052 and Below

REF	Номер детали	Наименование	Кол-во
1	898101028	Кулачковая муфта	1
2	803760A16	Комплект кулачкового механизма - короткий, компонент корпуса редуктора в сборе	1
2	803760A17	Комплект кулачкового механизма - длинный, компонент корпуса редуктора в сборе	1
3	16176007	Втулка	1
4	898101377	СОЕДИНЕНИЕ тяги переключения	1
5	952189	Штифт установочный	1 or 2
6	16179	Штифт	2
7	161772	Кольцо уплотнительное	2
8	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	82304234	БОЛТ	1
10	895118002	Шайба	1
11	898101172	Тяга переключения	1
12	16823	Втулка уплотнительная	1
13	898103026	КРОНШТЕЙН	1
14	82304213	БОЛТ	1
15	898101171	Упор рычага переключения - нержавеющая сталь	1
16	898101112	Рычаг	1
17	825702002	Болт нержавеющая сталь	2
18	898101082	Пластина шестерни	1
19	825702002	Болт нержавеющая сталь	6
20	813028003	ПРУЖИНА	1
21	898103T16	Вал переключения передач	1
22	898101135	Штифт	1
23	8537227	Гайка нейлоновая	1
24	895106	Шайба нержавеющая	1
25	895162	Втулка стальная	1
26	895160	Ведущая шестерня	1
27	895161	Ведомая шестерня	1
28	898101081	Пластина шестерни	1
29	804892002	Барабан дроссельной заслонки	1
30	895118002	Шайба	1
30	953921	Шайба нержавеющая	1
31	898101203	Открыватель дросселя	1
32	895126	Втулка (6 мм)	1
32	895126004	Кольцо из нержавеющей стали (6.3 мм)	1
33	82304222	БОЛТ Нержавеющая сталь	1
34	898101166	Втулка резиновая	1
35	898101110	Ручка	1
36	898101109	Соединение	1
37	898103018	КРОНШТЕЙН рычага тяги переключения	1
38	825702002	Болт нержавеющая сталь	2
39	898103T17	Вал переключения передач	1
40	898101169	Рычаг переключения	1
41	823042038	БОЛТ	1
42	161404	Шайба	1
43	803760006	Штанга кулачковая	1
43	803760007	Штанга кулачковая	1
44	898101173	Соединение тяги переключения	1
-	804908A01	Комплект прокладок редуктора	1

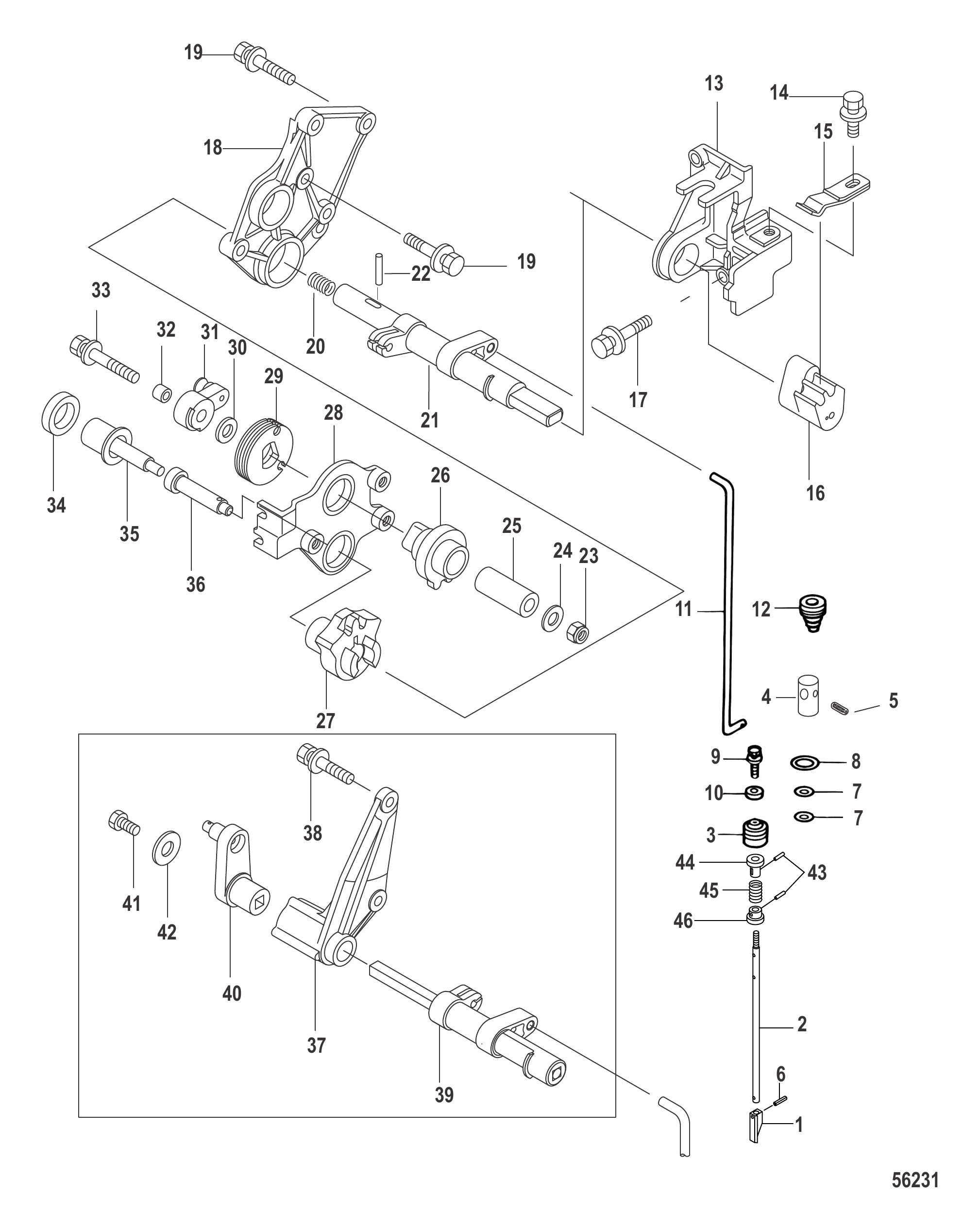

Рис. 33Механизм переключения передач (0R505053 и позднее) Shift and Shift Shaft 0R505053 and Up

REF	Номер детали	Наименование	Кол-во
1	898101028	Кулачковая муфта	1
2	8M0078869	Комплект вала переключения передач - короткий	1
2	8M0078865	Комплект вала переключения передач - длинный	1
2	8M0157391	Комплект вала переключения XLong	1
3	16176007	Втулка	1
4	898101377	СОЕДИНЕНИЕ тяги переключения	1
5	952189	Штифт установочный	1 or 2
6	16179	Штифт	1
7	161772	Кольцо уплотнительное	2
8	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	82304234	БОЛТ	1
10	895118002	Шайба	1
11	898101172	Тяга переключения	1
12	16823	Втулка уплотнительная	1
13	898103026	КРОНШТЕЙН	1
14	82304213	БОЛТ	1
15	898101171	Упор рычага переключения - нержавеющая сталь	1
16	898101112	Рычаг	1
17	825702002	Болт нержавеющая сталь	2
18	898101082	Пластина шестерни	1
19	825702002	Болт нержавеющая сталь	6
20	813028003	ПРУЖИНА	1
21	898103T16	Вал переключения передач	1
22	898101135	Штифт	1
23	8537227	Гайка нейлоновая	1
24	895106	Шайба нержавеющая	1
25	895162	Втулка стальная	1
26	895160	Ведущая шестерня	1
27	895161	Ведомая шестерня	1
28	898101081	Пластина шестерни	1
29	804892002	Барабан дроссельной заслонки	1
30	953921	Шайба нержавеющая	1
31	898101203	Открыватель дросселя	1
32	895126004	Кольцо из нержавеющей стали (6.3 мм)	1
33	82304222	БОЛТ Нержавеющая сталь	1
34	898101166	Втулка резиновая	1
35	898101110	Ручка	1
36	898101109	Соединение	1
37	898103018	КРОНШТЕЙН рычага тяги переключения	1
38	825702002	Болт нержавеющая сталь	2
39	898103T17	Вал переключения передач	1
40	898101169	Рычаг переключения	1
41	823042038	БОЛТ	1
42	161404	Шайба	1
43	16175	Штифт кулачка муфты	2
44	898103156	Фиксатор верхний	1
45	898103158	Пружина	1
46	898103157	Фиксатор нижний	1
-	804908A01	Комплект прокладок редуктора	1

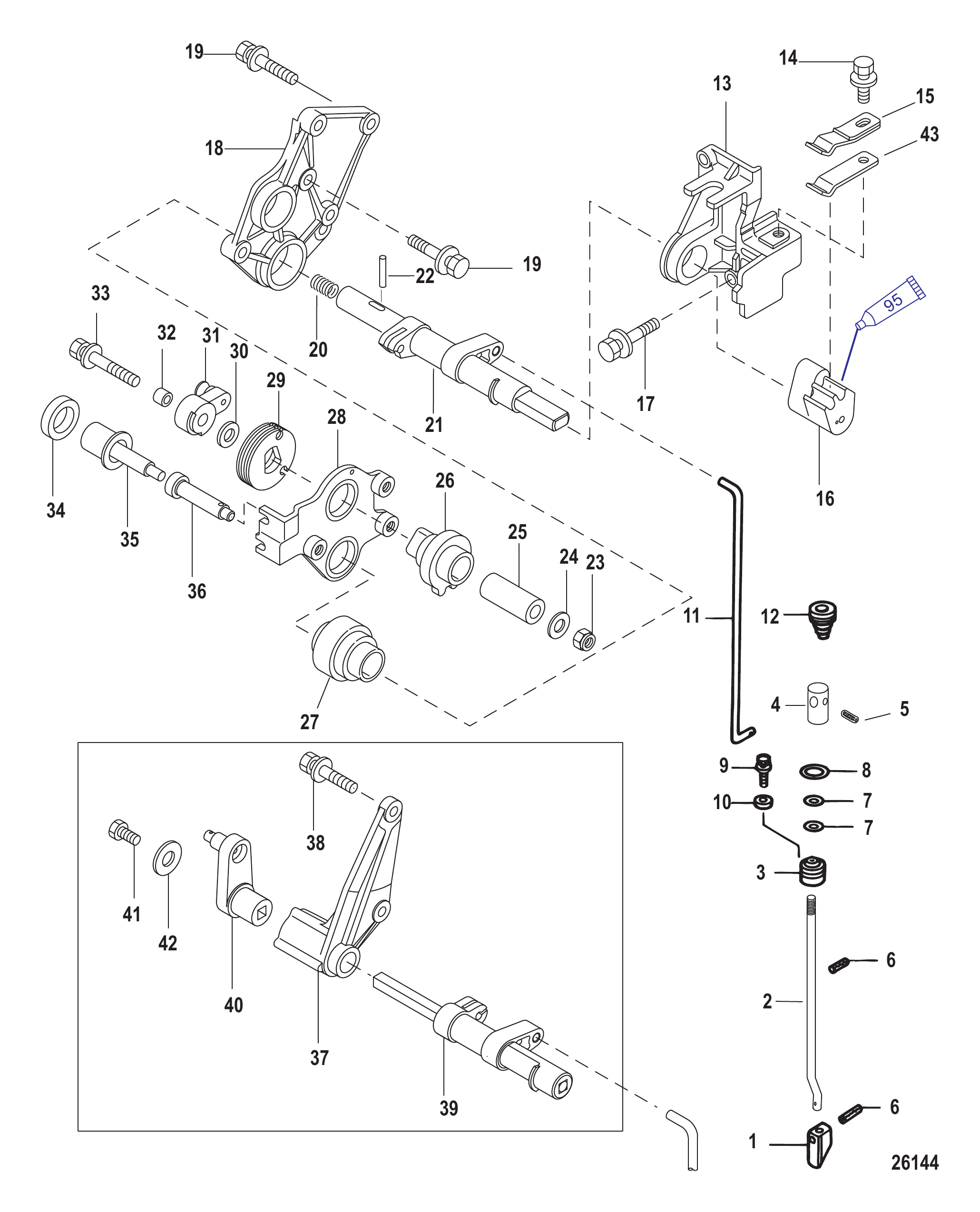

Рис. 34Механизм переключения передач (Jet) Shift and Shift Shaft Jet

REF	Номер детали	Наименование	Кол-во
1	898101028	Кулачковая муфта	1
2	803760A17	Комплект кулачкового механизма - длинный, компонент корпуса редуктора в сборе	1
3	16176007	Втулка	1
4	898101377	СОЕДИНЕНИЕ тяги переключения	1
5	952189	Штифт установочный	1
6	16179	Штифт	2
7	161772	Кольцо уплотнительное	2
8	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	82304234	БОЛТ	1
10	895118002	Шайба	1
11	898101172	Тяга переключения	1
12	16823	Втулка уплотнительная	1
13	898103026	КРОНШТЕЙН	1
14	82304213	БОЛТ	1
15	898101171	Упор рычага переключения - нержавеющая сталь	1
16	898101112	Рычаг	1
17	825702002	Болт нержавеющая сталь	2
18	898101082	Пластина шестерни	1
19	825702002	Болт нержавеющая сталь	6
20	813028003	ПРУЖИНА	1
21	898103T16	Вал переключения передач	1
22	898101135	Штифт	1
23	8537227	Гайка нейлоновая	1
24	895106	Шайба нержавеющая	1
25	895162	Втулка стальная	1
26	895160	Ведущая шестерня	1
27	898101637	ВТУЛКА	1
28	898101796	Пластина шестерни	1
29	804892002	Барабан дроссельной заслонки	1
30	953921	Шайба нержавеющая	1
31	898101203	Открыватель дросселя	1
32	895126004	Кольцо из нержавеющей стали (6.3 мм)	1
33	82304222	БОЛТ Нержавеющая сталь	1
34	898101166	Втулка резиновая	1
35	898101110	Ручка	1
36	898101109	Соединение	1
37	898103018	КРОНШТЕЙН рычага тяги переключения	1
38	825702002	Болт нержавеющая сталь	2
39	898103T17	Вал переключения передач	1
40	898101169	Рычаг переключения	1
41	823042038	БОЛТ	1
42	161404	Шайба	1
43	898101636	ПРУЖИНА фиксатора	1
-	804908A01	Комплект прокладок редуктора	1

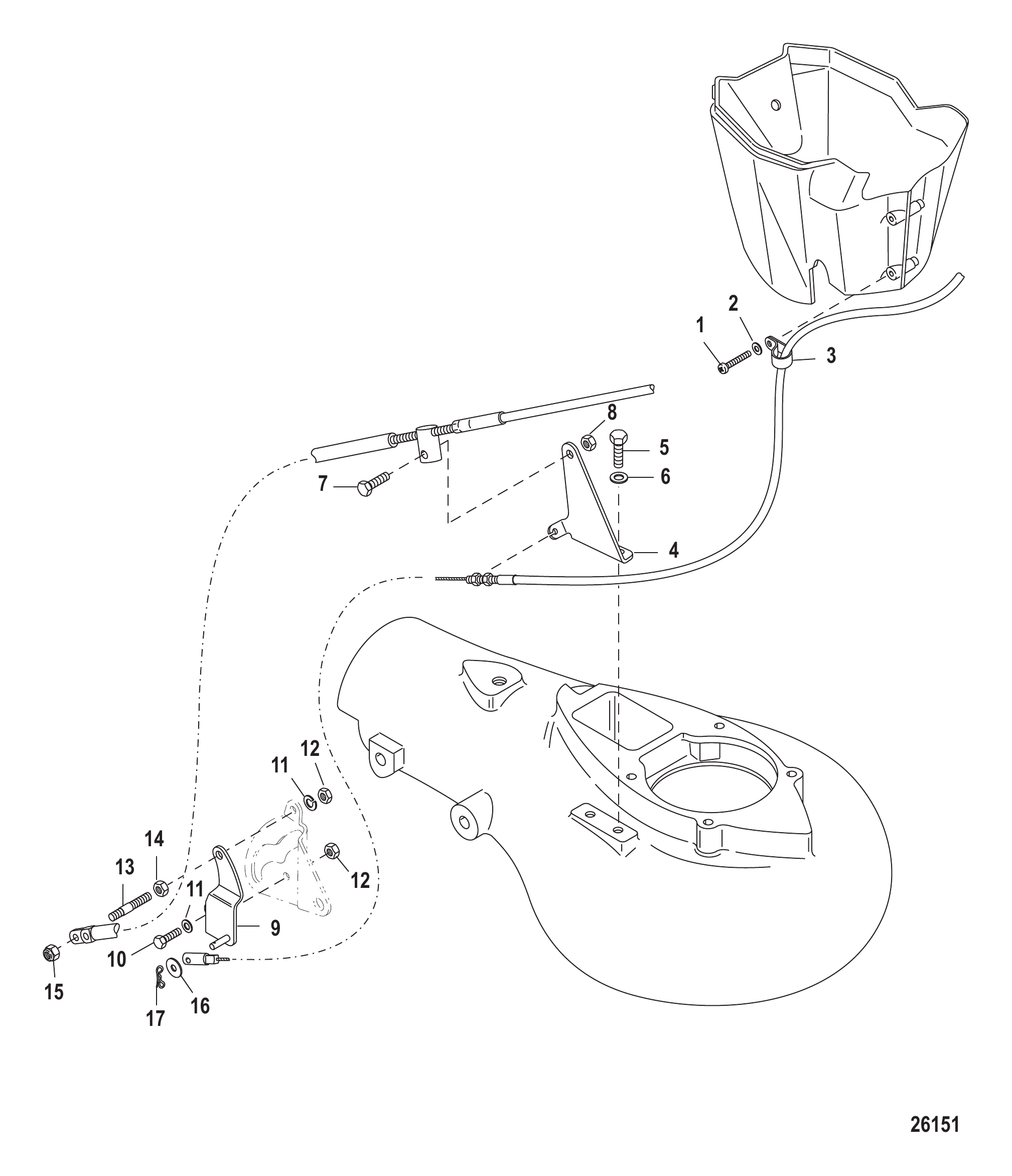

Рис. 35Привод переключения передач (дистанционное управление) Shift Linkage Jet-Remote Control

REF	Номер детали	Наименование	Кол-во
1	898101192	Винт самонарезающий	1
2	895106	Шайба нержавеющая	1
3	953951	ХОМУТ	1
4	8M0093149	Кронштейн	1
5	16832	Болт (M6 x 16)	2
6	16826	Шайба нержавеющая	2
7	17022	БОЛТ ПЛАСТИНА	1
8	95374	Гайка нейлоновая	1
9	898101647	Кронштейн	1
10	8248324	Винт (M6 x 16)	1
11	400256	СТОПОРНАЯ ШАЙБА (M6)	2
12	400212	ГАЙКА (M6) Нержавеющая сталь	2
13	898101648	Болт поворотный	1
14	853722026	Гайка	1
15	8537227	Гайка нейлоновая	1
16	898101218	Шайба пластиковая	1
17	8M0021224	Зажим типа "бабочка"	1

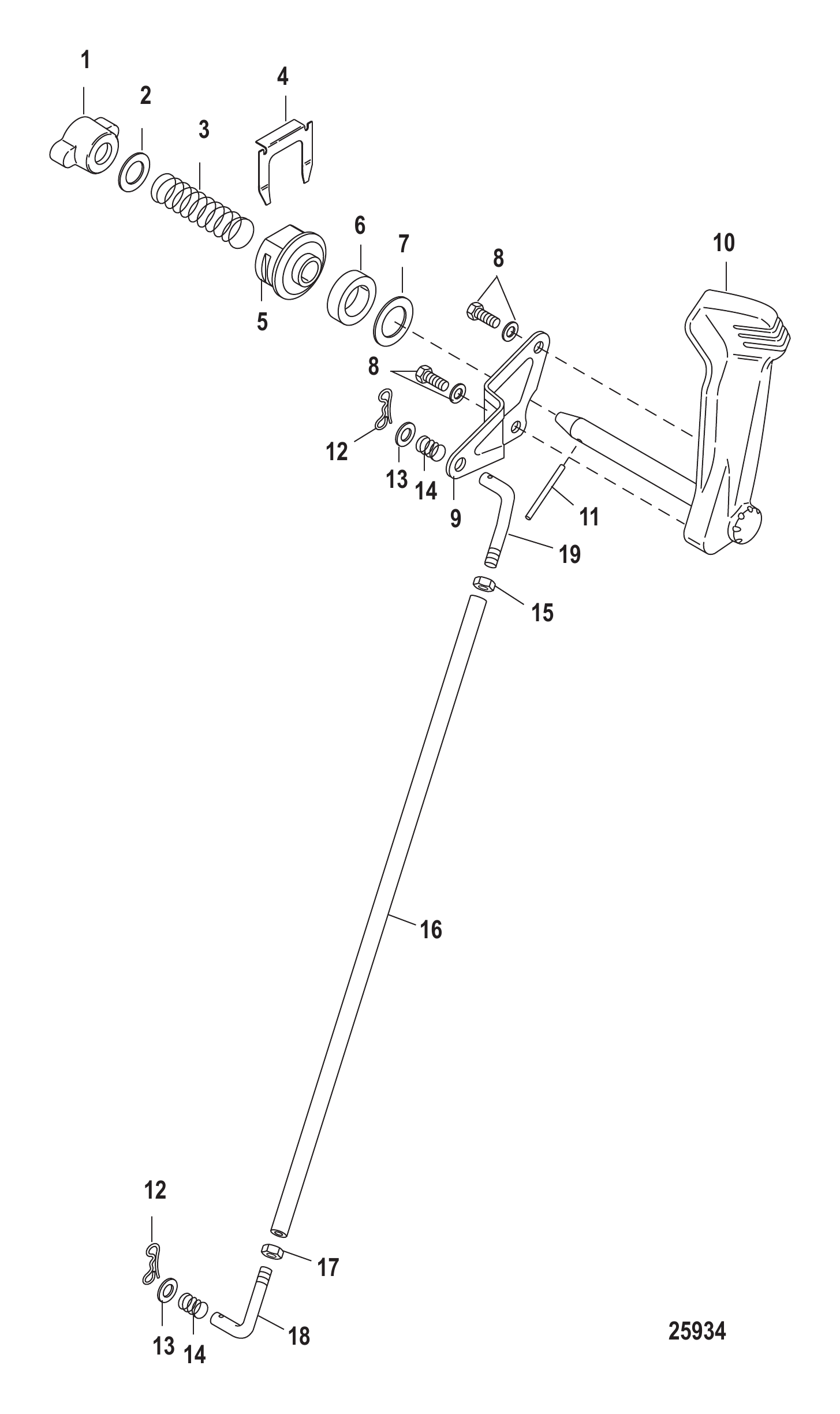

Рис. 36Привод переключения передач (румпель) Shift Linkage Jet-Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	898101797	Фиксатор	1
2	9539210	Шайба	1
3	898101640	ПРУЖИНА	1
4	898101149	Фиксатор нержавеющая сталь	1
5	898101646	Втулка пластиковая	1
6	16219004	Сальник	1
7	953922	ШАЙБА	1
8	161251	Болт	2
9	898101639	ПЛАСТИНА	1
10	898101638	РЫЧАГ переключения	1
11	898101135	Штифт	1
12	8M0021224	Зажим типа "бабочка"	2
13	16819	Стопорная шайба винта пластины	2
14	898101645	ПРУЖИНА	2
15	400212	ГАЙКА (M6) Нержавеющая сталь	1
16	898101641	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
17	898101644	ГАЙКА	1
18	898101643	ТЯГА соединительная	1
19	898101642	ТЯГА соединительная	1

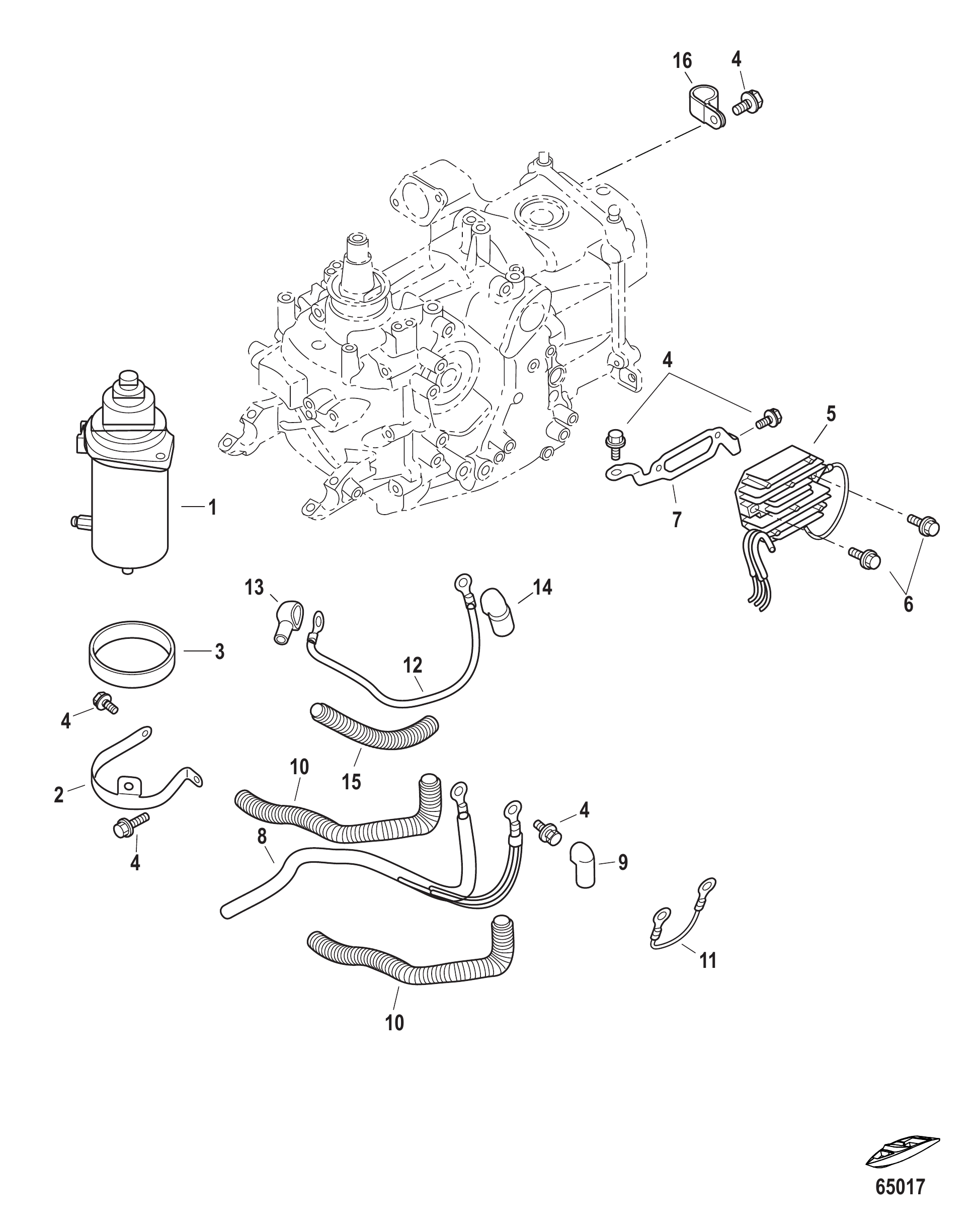

Рис. 37Стартер и выпрямитель Starter Motor and Rectifier

REF	Номер детали	Наименование	Кол-во
1	8M0134475	Стартер	1
1	8M0188336	Стартер в сборе	1
1	8M0147039	Стартер в сборе	1
1	8M0188334	Стартер в сборе	1
2	8M0137335	Хомут стартера	1
3	851837	Подушка резиновая	1
4	8230427	Болт в сборе (M6 x 12)	6
5	8M0134477	Выпрямитель	1
6	167051	Болт (M6 x 20)	2
7	8M0137336	Кронштейн выпрямителя	1
8	8M0134478	Кабель аккумулятора	1
9	853741001	Колпачок клеммы	1
10	895108008	Втулка защитная	2
11	853740	Провод заземления	1
12	8M0137337	Кабель стартера	1
13	853816003	Красный клеммный колпачок	1
14	853816002	Клеммный колпачок	1
15	853740018	Втулка защитная	1
16	953951	ХОМУТ	1
-	8M0137846	Комплект электростартера	1
-	8M0137842	Комплект зарядки аккумулятора	1

Рис. 38КОМПОНЕНТЫ СТАРТЕРА Starter Motor Components

REF	Номер детали	Наименование	Кол-во
1	8M0223446	Стартер	1
2	8M0229580	Шестерня в сборе	1
3	8M0229582	Держатель щёток в сборе	1
4	853722026	Гайка	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	1
6	16826	Шайба нержавеющая	1
-	8M0227805	Комплект электростартера	1

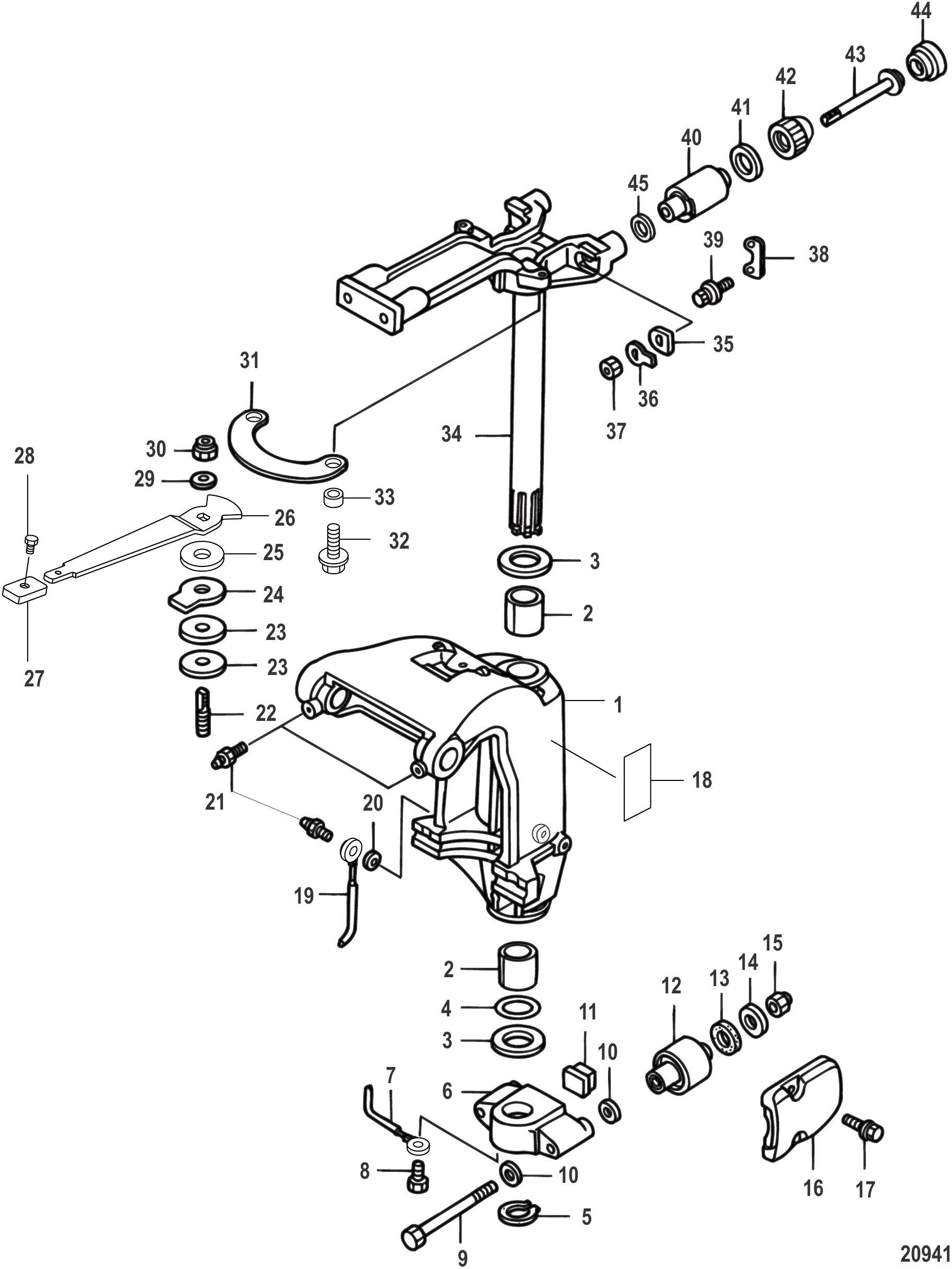

Рис. 39Кронштейн поворотный (ручной) Swivel Bracket Manual

REF	Номер детали	Наименование	Кол-во
1	898103T21	Поворотный кронштейн	1
2	16336007	Втулка	2
3	803774004	УПОРНАЯ ПЛАСТИНА	2
4	16109002	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
5	804027001	СТОПОРНОЕ КОЛЬЦО	1
6	853786T06	Вилка нижняя	1
7	898101091	Провод заземления	1
8	8230427	Болт в сборе (M6 x 12)	1
9	851866009	Болт нижний	2
10	95392014	Шайба	4
11	8537732	Резиновый демпфер	1
12	8537712	Опора	2
13	851867	Шайба	2
14	953928	ШАЙБА	2
15	95374002	Гайка	2
16	851869002	Крышка нижняя	2
17	167051	Болт (M6 x 20)	4
18	NSS	NOT SOLD SEPARATE Decal-Secure Engine Warning	1
19	898101090	Провод заземления	1
20	16826	Шайба нержавеющая	1
21	824969	НИППЕЛЬ для смазки	3
-	898103A92	Комплект Co-Pilot	1
22	895140002	Болт	1
23	895173	Диск	2
24	895146002	Шайба	1
25	895146001	Шайба	1
26	898101035	Рукоятка системы Co-Pilot	1
27	898101083	Рукоятка	1
28	853776	Кнопка	1
29	895106001	Шайба	1
30	95374	Гайка нейлоновая	1
31	898101036	Пластина системы Co-Pilot	1
32	8248324	Винт (M6 x 16)	1
33	898101031	Втулка	2
34	853770T03	Вал рулевого управления в сборе	1
35	162382	Шайба	2
36	853772002	Стопорная пластина	2
37	898101121	Гайка	2
38	898101161	Фиксатор крепления	2
39	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	2
40	898101242	Опора резиновая верхняя	2
41	853772003	Верхняя стопорная пластина	2
42	898101043	Демпфер резиновый верхний	2
43	898101160	Винт верхнего крепления	2
44	853773003	Верхний демпфер	2
45	8M0162162	Шайба	2

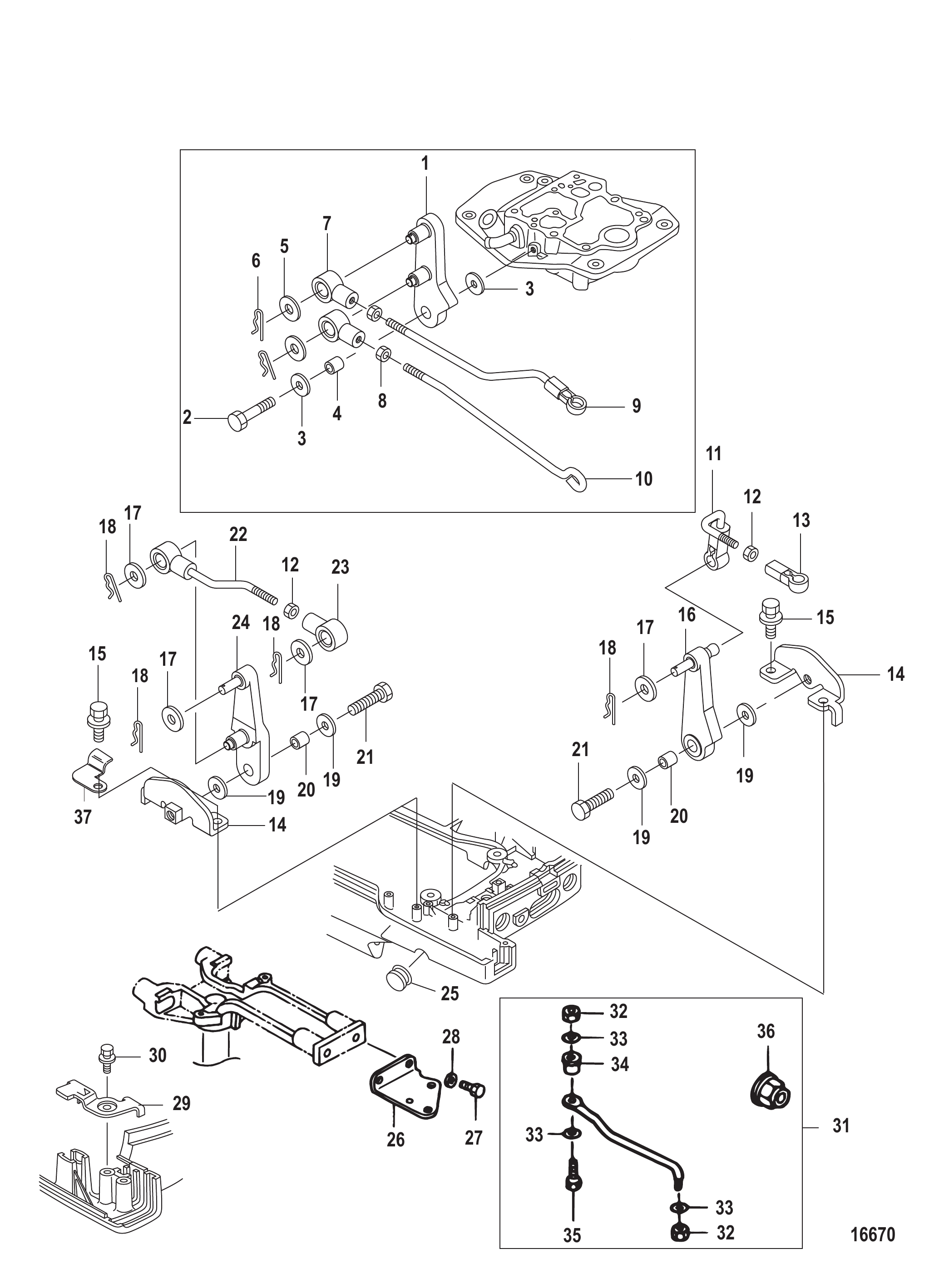

Рис. 40Привод дросселя и рулевого управления Throttle and Steering Linkage

REF	Номер детали	Наименование	Кол-во
1	898101195	Рычаг дросселя	1
2	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
3	953921	Шайба нержавеющая	2
4	95286029	Втулка (9.5 мм) из нержавеющей стали	1
5	898101218	Шайба пластиковая	2
6	898101174	Шплинт - нержавеющая сталь	2
7	892775	Соединение троса	2
8	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	898101204	Тяга дросселя	1
10	898101205	Тяга дросселя - нержавеющая сталь	1
11	898101114	Тяга дроссельной заслонки	1
12	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1 or 2
13	853745	Колпачок	1
14	898101004	Кронштейн рычага	2
15	8248324	Винт (M6 x 16)	2 or 4
16	898101196	Рычаг дросселя	1
17	898101218	Шайба пластиковая	1 or 4
18	898101174	Шплинт - нержавеющая сталь	1 or 4
19	895118002	Шайба	1 or 2
20	9528624	Втулка (9.3 мм)	1 or 2
21	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	1 or 2
22	898101113	Тяга переключения передач	1
23	892775	Соединение троса	1
24	898101170	Рычаг переключения	1
25	898101087	Втулка уплотнительная	1
26	898101189	Пластина	1
27	898101012	Винт	2
28	895141	Шайба нержавеющая	2
29	898101231	Хомут	1
30	8248324	Винт (M6 x 16)	1
31	898101045	Тяга соединительная	1
32	161473	Гайка нейлоновая	2
33	9539210	Шайба	3
34	853826001	Проставка	1
35	898101018	Винт	1
36	853825	Крышка	1
37	898101256	Хомут	1
-	898101A45	Крепёжный комплект рулевого управления	1

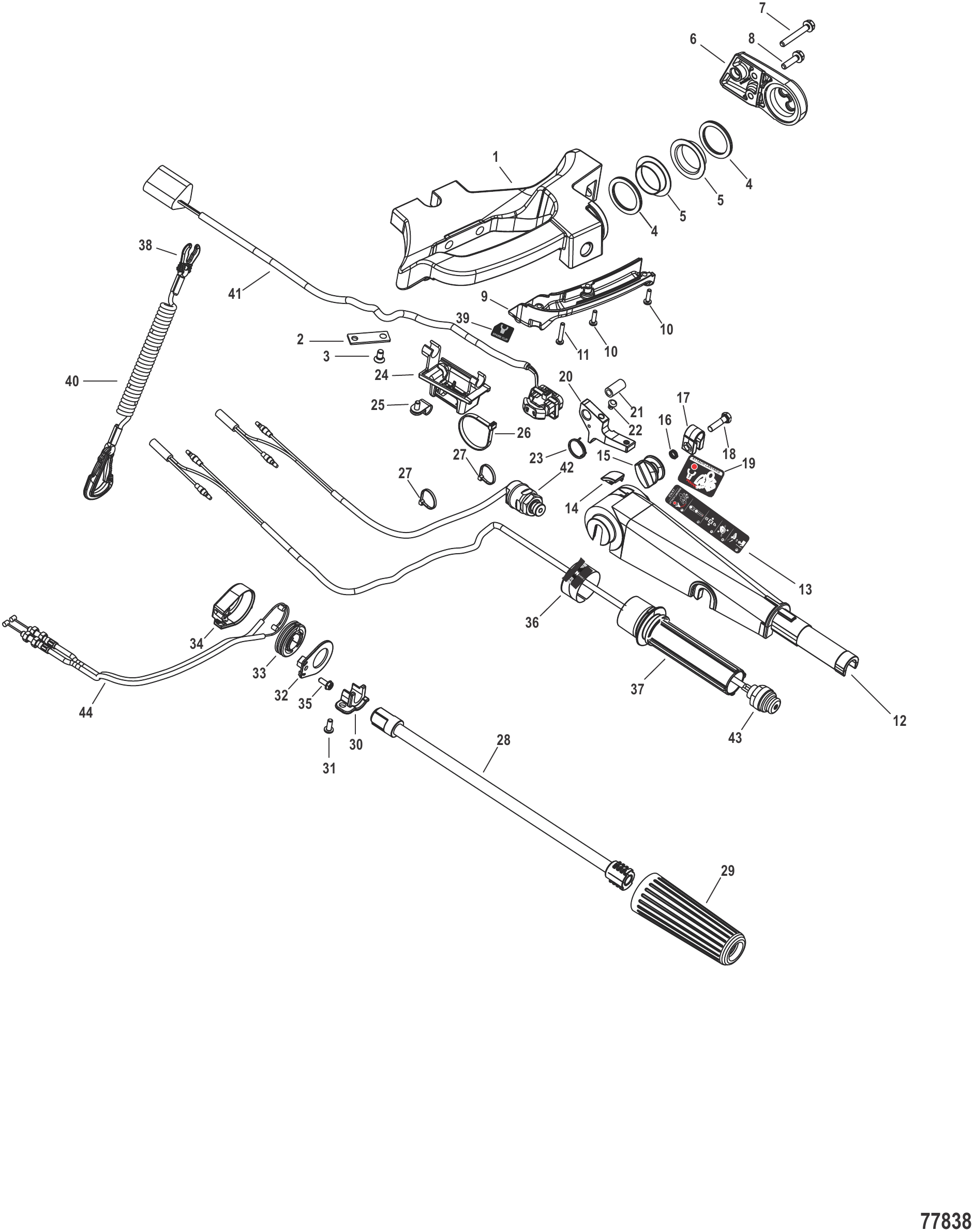

Рис. 41Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	8M0228419	Кронштейн рулевого управления	1
2	8M0151054	ДЕРЖАТЕЛЬ / ПЛАСТИНА	1
3	8M0162938	ВИНТ	1
4	8M0051404	Шайба резиновая	2
5	8M0051403	Втулка пластиковая	2
6	8M0051400	Крышка	1
7	8M0051402	Болт нержавеющая сталь	1
8	823042	Болт	1
9	8M0228416	Крышка румпеля	1
10	4001987	ВИНТ (M4 x 16)	2
11	8M0051395	ВИНТ	1
12	8M0051374	Румпель	1
13	8M0228423	Наклейка процедуры запуска	1
14	8M0051375	Заглушка колпачковая	1
15	8M0051383	Гайка	1
16	8M0051384	Пружина нержавеющая	1
17	8M0051382	Хомут регулятора трения - дроссель	1
18	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
19	8M0228424	Наклейка крепления аварийного шнура	1
20	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
21	8M0051397	Втулка нержавеющая сталь	1
22	8M0051399	Ограничитель	1
22	8M0245322	Стопор	1
23	8M0051398	Пружина нержавеющая сталь	1
24	8M0151038	КОРПУС выключателя	1
25	22740	ЗАЖИМ	1
26	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
28	8M0051379	Вал дроссельной заслонки	1
29	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
30	8M0051380	Кронштейн	1
31	8M0051381	Винт	2
32	8M0051388	Крышка	1
33	8M0051386	Шкив	1
34	8M0051387	Корпус	1
35	878608	Винт (#10-16 x .500)	1
36	8M0228421	Наклейка переключения передач	1
37	8M0051377	Рукоятка	1
38	8M0138447	Запасная защелка вилки шнура безопасности	1
39	8M0228554	Наклейка запасной защелки	1
40	8M0164892	Шнур безопасности в сборе 54 дюйма	1
40	8M0234460	Шнур/ремень 54 @2	1
41	8M0229972	Выключатель гидроподъема	1
42	8M0228417	Выключатель стоп	1
43	8M0051405	Выключатель в сборе стоп	1
44	8M0228418	ТРОС Дроссель	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

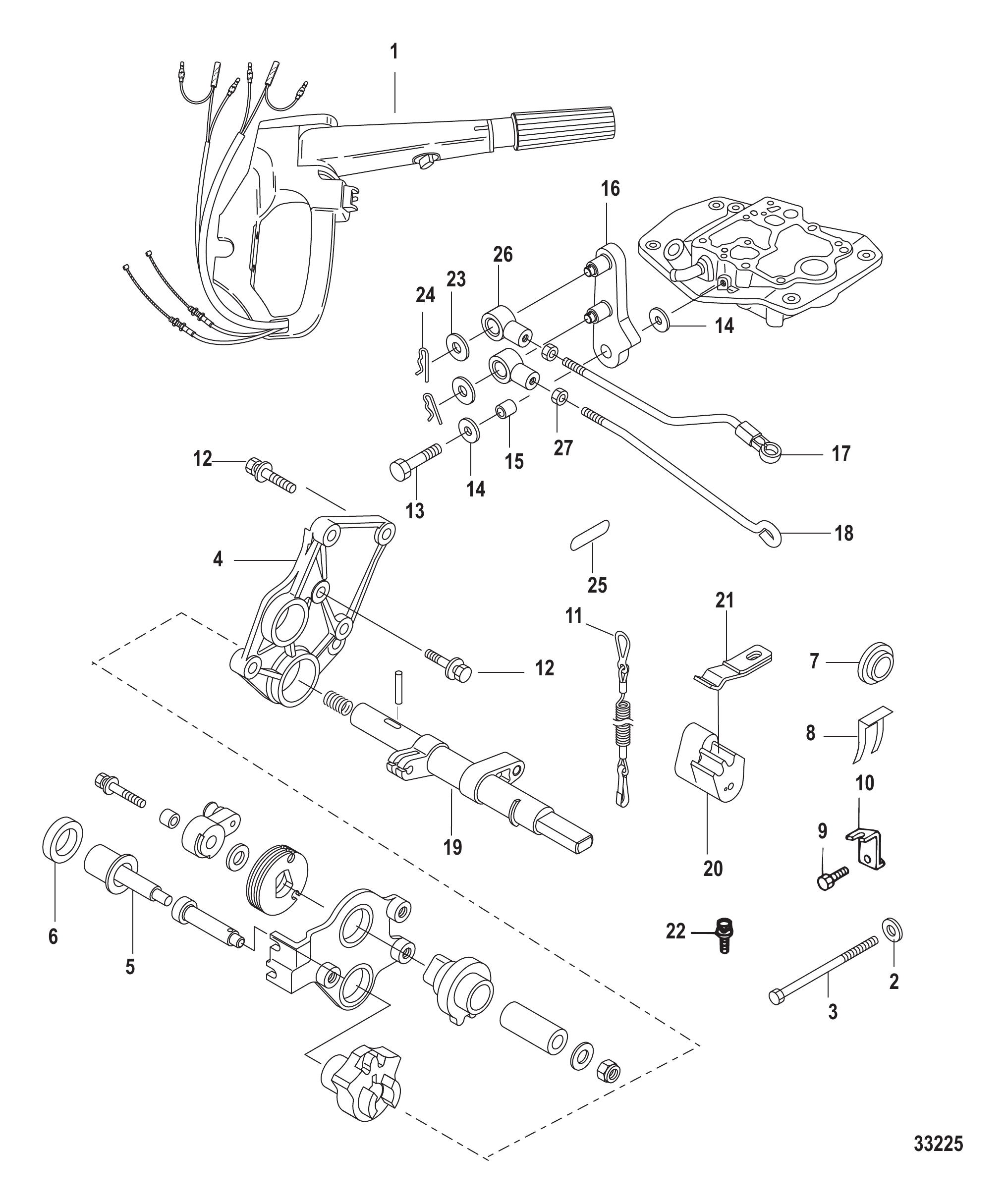

Рис. 42Комплект перевода на румпель 25-30 л.с. (889246A71) Tiller Handle Conversion Kit 25-30 Hp (889246A71)

REF	Номер детали	Наименование	Кол-во
-	889246A71	Комплект переоборудования с румпеля на дистанционное управление	1
1	NSS	NOT SOLD SEPARATE Tiller Handle Assembly	1
2	895141	Шайба нержавеющая	2
3	895140	Болт стальной	2
4	NSS	NOT SOLD SEPARATE Gear Assembly	1
5	898101110	Ручка	1
6	898101166	Втулка резиновая	1
7	898101625	ПРОБКА пластиковая	1
8	898101149	Фиксатор нержавеющая сталь	1
9	823042038	БОЛТ	1
10	898101265	Кронштейн троса блокировки стартера - нержавеющая сталь	1
11	15920Q54	ШНУР В СБОРЕ	1
12	825702002	Болт нержавеющая сталь	3
13	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
14	953921	Шайба нержавеющая	2
15	95286029	Втулка (9.5 мм) из нержавеющей стали	1
16	898101195	Рычаг дросселя	1
17	898101204	Тяга дросселя	1
18	898101205	Тяга дросселя - нержавеющая сталь	1
19	898103T16	Вал переключения передач	1
20	898101112	Рычаг	1
21	898101171	Упор рычага переключения - нержавеющая сталь	1
22	82304234	БОЛТ	1
23	898101218	Шайба пластиковая	2
24	898101174	Шплинт - нержавеющая сталь	2
25	859278003	Наклейка "Только дроссель"	1
26	892775	Соединение троса	2
27	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2

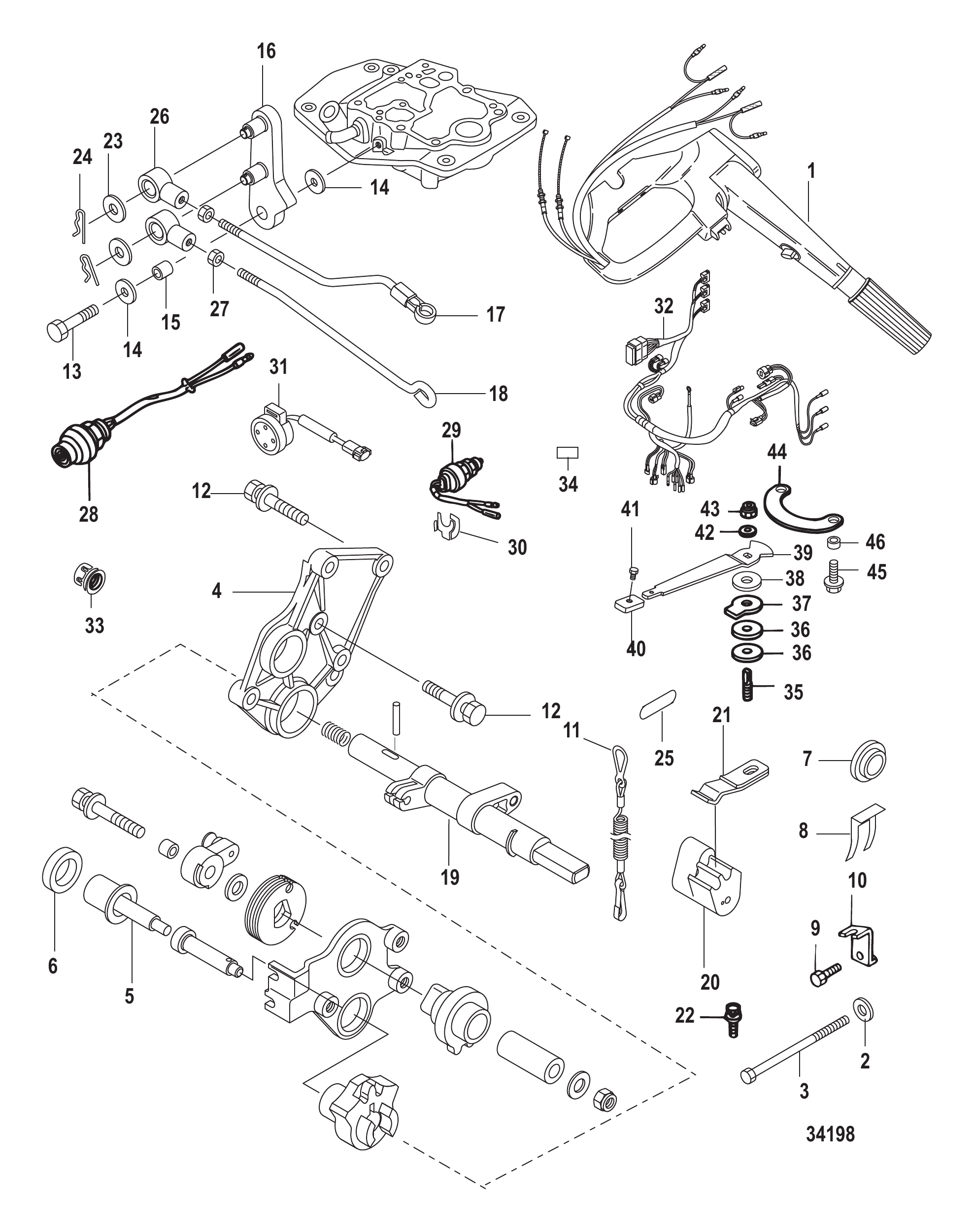

Рис. 43Комплект перевода на румпель 25-30 л.с. - 879147A09 Tiller Handle Conversion Kit 25-30 Hp - 879147A09

REF	Номер детали	Наименование	Кол-во
-	879147A09	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ РУМПЕЛЬ (С ЭЛЕКТРИЧЕСКОГО ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НА ЭЛЕКТРИЧЕСКУЮ РУМПЕЛЬ)	1
1	NSS	NOT SOLD SEPARATE Tiller Handle Assembly	1
2	895141	Шайба нержавеющая	2
3	895140	Болт стальной	2
4	NSS	NOT SOLD SEPARATE Gear Assembly	1
5	898101110	Ручка	1
6	898101166	Втулка резиновая	1
7	898101625	ПРОБКА пластиковая	1
8	898101149	Фиксатор нержавеющая сталь	1
9	823042038	БОЛТ	1
10	898101265	Кронштейн троса блокировки стартера - нержавеющая сталь	1
11	15920Q54	ШНУР В СБОРЕ	1
12	825702002	Болт нержавеющая сталь	3
13	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
14	953921	Шайба нержавеющая	2
15	95286029	Втулка (9.5 мм) из нержавеющей стали	1
16	898101195	Рычаг дросселя	1
17	898101204	Тяга дросселя	1
18	898101205	Тяга дросселя - нержавеющая сталь	1
19	898103T16	Вал переключения передач	1
20	898101112	Рычаг	1
21	898101171	Упор рычага переключения - нержавеющая сталь	1
22	82304234	БОЛТ	1
23	898101218	Шайба пластиковая	2
24	898101174	Шплинт - нержавеющая сталь	2
25	859278003	Наклейка "Только дроссель"	1
26	892775	Соединение троса	2
27	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
28	853820A02	Выключатель стартера в сборе	1
29	171711	ВЫКЛЮЧАТЕЛЬ В СБОРЕ НЕЙТРАЛЬ (ЭЛЕКТРОРУМПЕЛЬ)	1
30	803841	Привод	1
31	898101134	Сигнализатор	1
32	898101T51	Жгут проводов в сборе ЭБУ	1
33	85372214	Гайка колпачковая	2
34	859278004	Наклейка "Пуск"	1
-	898103A92	Комплект Co-Pilot	1
35	895140002	Болт	1
36	895173	Диск	2
37	895146002	Шайба	1
38	895146001	Шайба	1
39	898101035	Рукоятка системы Co-Pilot	1
40	898101083	Рукоятка	1
41	853776	Кнопка	1
42	895106001	Шайба	1
43	95374	Гайка нейлоновая	1
44	898101036	Пластина системы Co-Pilot	1
45	8248324	Винт (M6 x 16)	1
46	898101031	Втулка	2

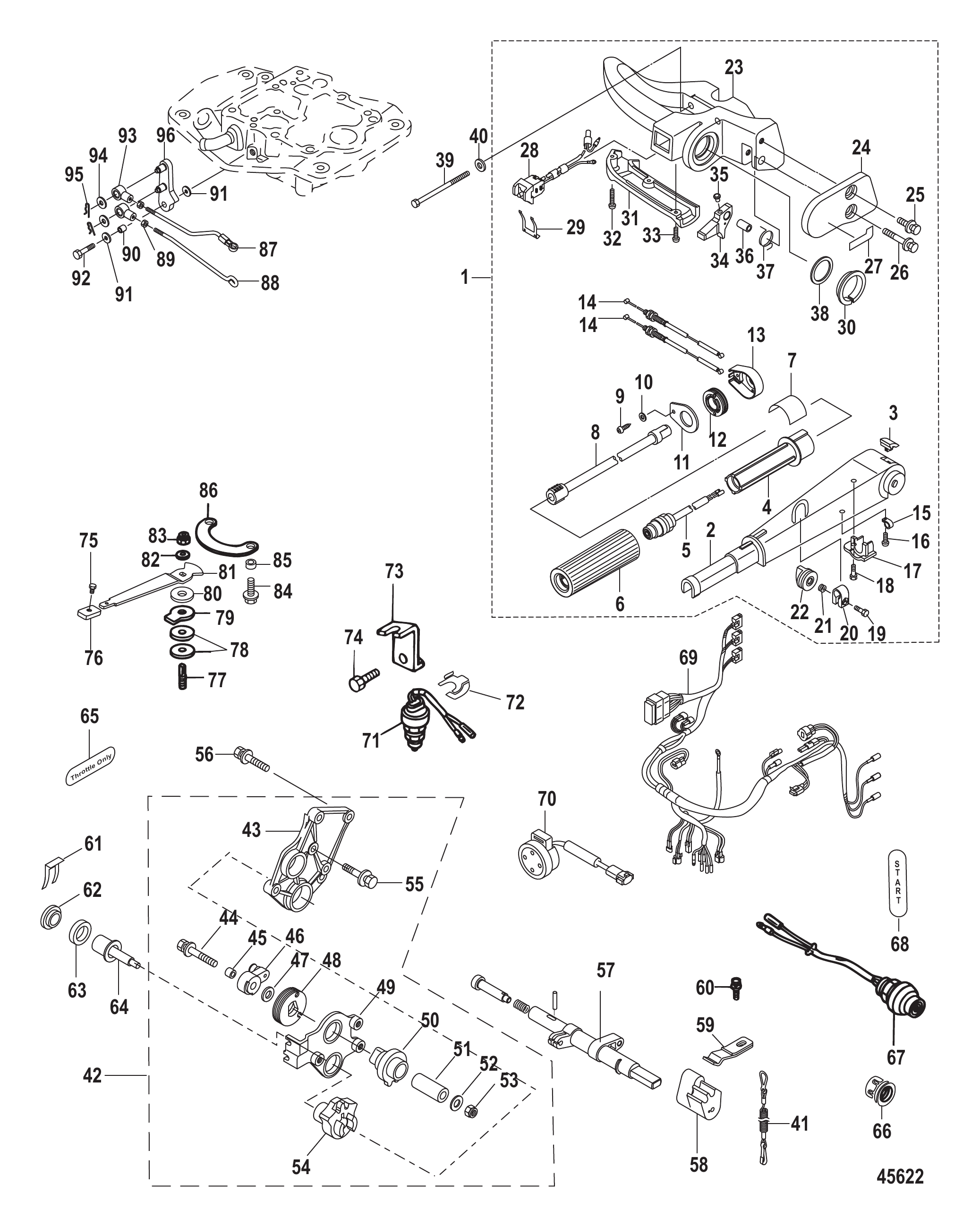

Рис. 44Комплект перевода на румпель 25-30 л.с. (электростартер) - 8M0051062 Tiller Handle Conversion Kit 25-30 Hp Electric - 8M0051062

REF	Номер детали	Наименование	Кол-во
-	8M0051062	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ РУМПЕЛЬ (С ЭЛЕКТРИЧЕСКОГО ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НА ЭЛЕКТРИЧЕСКУЮ РУМПЕЛЬ)	1
1	NSS	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	Румпель	1
3	8M0051375	Заглушка колпачковая	1
4	8M0051377	Рукоятка	1
5	8M0051405	Выключатель в сборе стоп	1
6	8M0051376	Рукоятка резиновая	1
7	896853008	Наклейка переключение передач румпеля	1
8	8M0051379	Вал дроссельной заслонки	1
9	878608	Винт (#10-16 x .500)	1
10	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	8M0051388	Крышка	1
12	8M0051386	Шкив	1
13	8M0051387	Корпус	1
14	8M0051389	ТРОС ДРОССЕЛЬНОЙ ЗАСЛОНКИ	2
15	22740	ЗАЖИМ	1
16	8M0051381	Винт	1
17	8M0051380	Кронштейн	1
18	8M0051381	Винт	1
19	8M0051385	Болт	1
20	8M0051382	Хомут регулятора трения - дроссель	1
21	8M0051384	Пружина нержавеющая	1
22	8M0051383	Гайка	1
23	8M0051392	Рукоятка для переноски	1
24	8M0051400	Крышка	1
25	8M0051401	Болт нержавеющая сталь	1
26	8M0051402	Болт нержавеющая сталь	1
27	892904006	Наклейка "Разблокировка румпеля"
28	8M0051406	Выключатель в сборе стоп	1
29	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
30	8M0051403	Втулка пластиковая	2
31	8M0051393	Крышка	1
32	8M0051385	Болт	1
33	8M0051394	Винт нержавеющая сталь (M4 x 16)	2
34	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
35	8M0051383	Гайка	1
36	8M0051397	Втулка нержавеющая сталь	1
37	8M0051398	Пружина нержавеющая сталь	1
38	8M0051404	Шайба резиновая	2
39	895140	Болт стальной	2
40	895141	Шайба нержавеющая	2
41	15920Q54	ШНУР В СБОРЕ	1
42	NSS	NOT SOLD SEPARATE GEAR ASSEMBLY, Throttle Only	1
43	898101082	Пластина шестерни	1
44	879194266	Болт	1
45	895126004	Кольцо из нержавеющей стали (6.3 мм)	1
46	898101203	Открыватель дросселя	1
47	953921	Шайба нержавеющая	1
48	804892002	Барабан дроссельной заслонки	1
49	898101081	Пластина шестерни	1
50	895160	Ведущая шестерня	1
51	895162	Втулка стальная	1
52	895106	Шайба нержавеющая	1
53	8537227	Гайка нейлоновая	1
54	895161	Ведомая шестерня	1
55	825702002	Болт нержавеющая сталь	3
56	825702002	Болт нержавеющая сталь	3
57	898103T16	Вал переключения передач	1
58	898101112	Рычаг	1
59	898101171	Упор рычага переключения - нержавеющая сталь	1
60	82304234	БОЛТ	1
61	898101149	Фиксатор нержавеющая сталь	1
62	898101625	ПРОБКА пластиковая	1
63	898101166	Втулка резиновая	1
64	898101110	Ручка	1
65	859278003	Наклейка "Только дроссель"	1
66	85372214	Гайка колпачковая	2
67	853820A02	Выключатель стартера в сборе	1
68	859278004	Наклейка "Пуск"	1
69	898101T51	Жгут проводов в сборе ЭБУ	1
70	898101134	Сигнализатор	1
71	171711	ВЫКЛЮЧАТЕЛЬ В СБОРЕ НЕЙТРАЛЬ (ЭЛЕКТРОРУМПЕЛЬ)	1
72	803841	Привод	1
73	898101265	Кронштейн троса блокировки стартера - нержавеющая сталь	1
74	823042038	БОЛТ	1
-	898103A92	Комплект Co-Pilot	1
75	853776	Кнопка	1
76	898101083	Рукоятка	1
77	895140002	Болт	1
78	895173	Диск	2
79	895146002	Шайба	1
80	895146001	Шайба	1
81	898101035	Рукоятка системы Co-Pilot	1
82	895106001	Шайба	1
83	95374	Гайка нейлоновая	1
84	8248324	Винт (M6 x 16)	1
85	898101031	Втулка	2
86	898101036	Пластина системы Co-Pilot	1
87	898101204	Тяга дросселя	1
88	898101205	Тяга дросселя - нержавеющая сталь	1
89	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
90	95286029	Втулка (9.5 мм) из нержавеющей стали	1
91	953921	Шайба нержавеющая	2
92	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
93	892775	Соединение троса	2
94	898101218	Шайба пластиковая	2
95	898101174	Шплинт - нержавеющая сталь	2
96	898101195	Рычаг дросселя	1

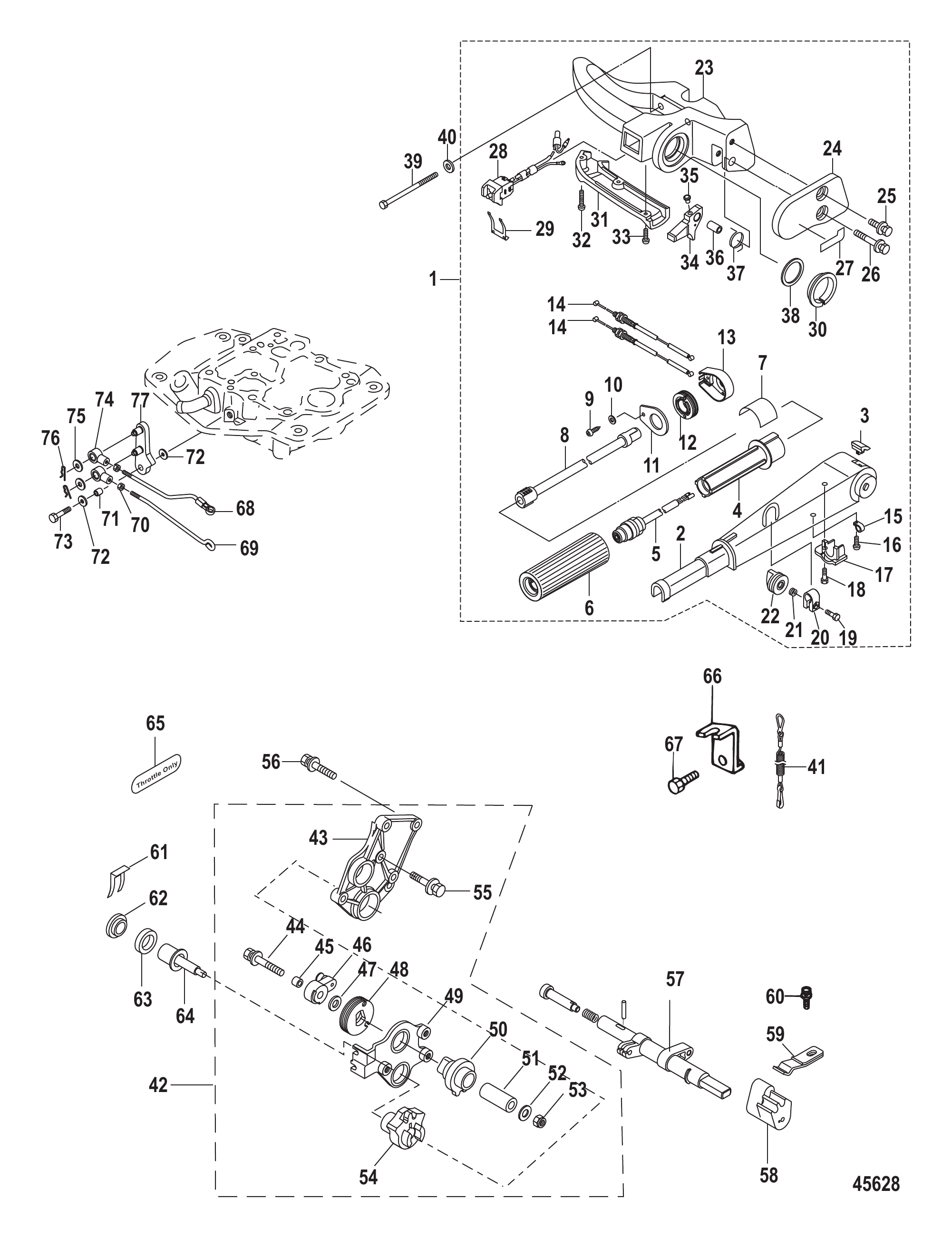

Рис. 45Комплект для перевода на румпель 25-30 л.с. (ручное управление) - 8M0051061 Tiller Handle Conversion Kit 25-30 Hp Manual - 8M0051061

REF	Номер детали	Наименование	Кол-во
-	8M0051061	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ РУМПЕЛЬ (С МЕХАНИЧЕСКОГО ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НА МЕХАНИЧЕСКУЮ РУМПЕЛЬ)	1
1	NSS	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	Румпель	1
3	8M0051375	Заглушка колпачковая	1
4	8M0051377	Рукоятка	1
5	8M0051405	Выключатель в сборе стоп	1
6	8M0051376	Рукоятка резиновая	1
7	896853008	Наклейка переключение передач румпеля	1
8	8M0051379	Вал дроссельной заслонки	1
9	878608	Винт (#10-16 x .500)	1
10	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
11	8M0051388	Крышка	1
12	8M0051386	Шкив	1
13	8M0051387	Корпус	1
14	8M0051389	ТРОС ДРОССЕЛЬНОЙ ЗАСЛОНКИ	2
15	22740	ЗАЖИМ	1
16	8M0051381	Винт	1
17	8M0051380	Кронштейн	1
18	8M0051381	Винт	1
19	8M0051385	Болт	1
20	8M0051382	Хомут регулятора трения - дроссель	1
21	8M0051384	Пружина нержавеющая	1
22	8M0051383	Гайка	1
23	8M0051392	Рукоятка для переноски	1
24	8M0051400	Крышка	1
25	8M0051401	Болт нержавеющая сталь	1
26	8M0051402	Болт нержавеющая сталь	1
27	892904006	Наклейка "Разблокировка румпеля"
28	8M0051406	Выключатель в сборе стоп	1
29	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
30	8M0051403	Втулка пластиковая	2
31	8M0051393	Крышка	1
32	8M0051385	Болт	1
33	8M0051394	Винт нержавеющая сталь (M4 x 16)	2
34	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
35	8M0051383	Гайка	1
36	8M0051397	Втулка нержавеющая сталь	1
37	8M0051398	Пружина нержавеющая сталь	1
38	8M0051404	Шайба резиновая	2
39	895140	Болт стальной	2
40	895141	Шайба нержавеющая	2
41	15920Q54	ШНУР В СБОРЕ	1
42	NSS	NOT SOLD SEPARATE GEAR ASSEMBLY, Throttle Only	1
43	898101082	Пластина шестерни	1
44	879194266	Болт	1
45	895126004	Кольцо из нержавеющей стали (6.3 мм)	1
46	898101203	Открыватель дросселя	1
47	953921	Шайба нержавеющая	1
48	804892002	Барабан дроссельной заслонки	1
49	898101081	Пластина шестерни	1
50	895160	Ведущая шестерня	1
51	895162	Втулка стальная	1
52	895106	Шайба нержавеющая	1
53	8537227	Гайка нейлоновая	1
54	895161	Ведомая шестерня	1
55	825702002	Болт нержавеющая сталь	3
56	825702002	Болт нержавеющая сталь	3
57	898103T16	Вал переключения передач	1
58	898101112	Рычаг	1
59	898101171	Упор рычага переключения - нержавеющая сталь	1
60	82304234	БОЛТ	1
61	898101149	Фиксатор нержавеющая сталь	1
62	898101625	ПРОБКА пластиковая	1
63	898101166	Втулка резиновая	1
64	898101110	Ручка	1
65	859278003	Наклейка "Только дроссель"	1
66	898101265	Кронштейн троса блокировки стартера - нержавеющая сталь	1
67	823042038	БОЛТ	1
68	898101204	Тяга дросселя	1
69	898101205	Тяга дросселя - нержавеющая сталь	1
70	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
71	95286029	Втулка (9.5 мм) из нержавеющей стали	1
72	953921	Шайба нержавеющая	2
73	823042040	БОЛТ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
74	892775	Соединение троса	2
75	898101218	Шайба пластиковая	2
76	898101174	Шплинт - нержавеющая сталь	2
77	898101195	Рычаг дросселя	1

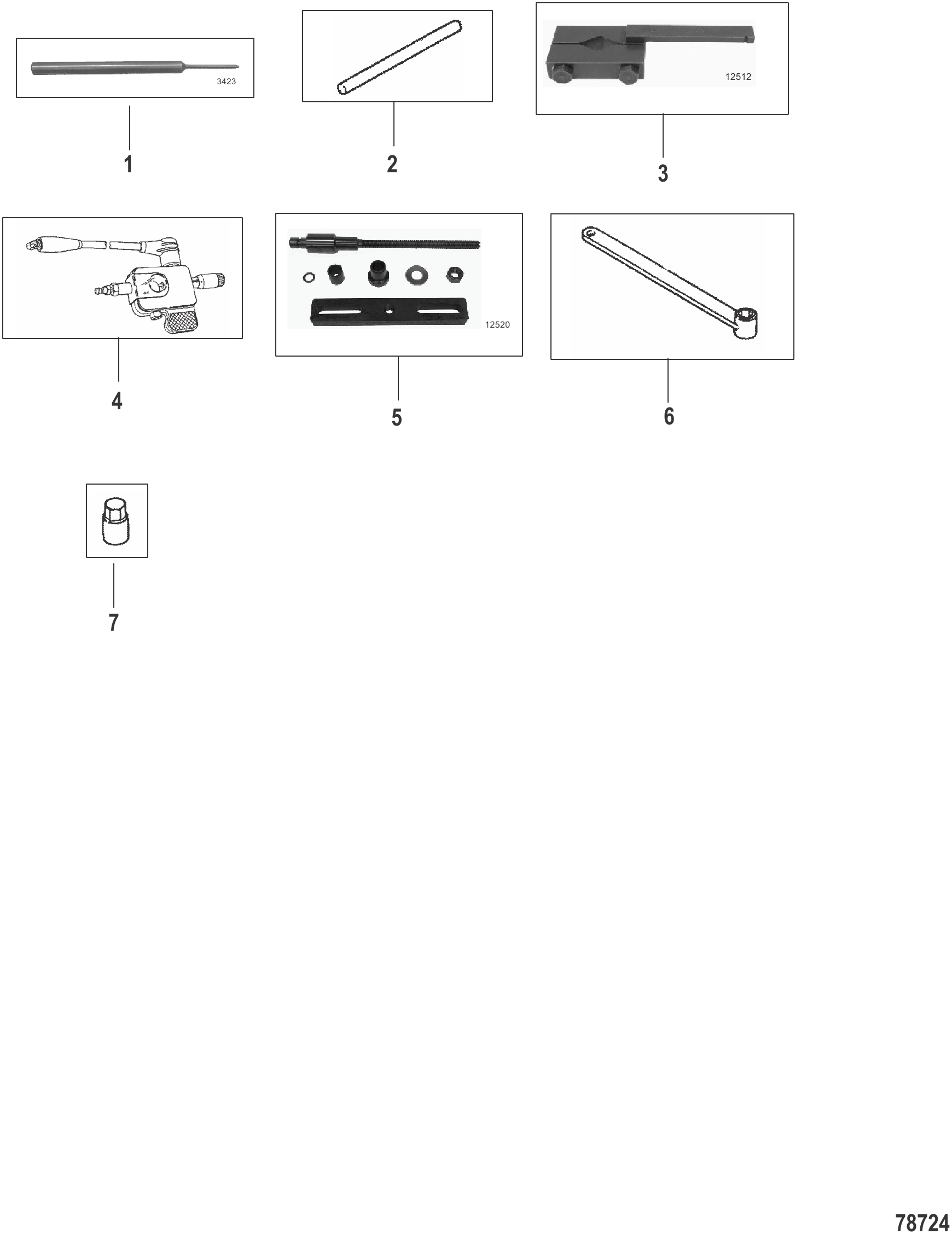

Рис. 46Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8539966	Инструмент для пружинных штифтов	1
2	8539968	Инструмент для пружинных штифтов	1
3	80313312	Зажимной инструмент для измерения люфта	1
4	803799A1	Тестер зажигания	1
5	8M0116860	КОМПЛЕКТ ИНСТРУМЕНТА ДЛЯ РЕГУЛИРОВКИ ЛЮФТА И ПРЕДНАТЯГА	1
6	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
7	8M0045588	ГОЛОВКА	1
-	8M0183800	Съемник маховика	1
-	895191	Инструмент для удержания коленчатого вала, держатель коленчатого вала	1
-	895192	Инструмент для сжатия поршневых колец, оправка поршня	1
-	895193002	ИНСТРУМЕНТ Сцепление	1
-	895193001	ИНСТРУМЕНТ Пружинный штифт	1
-	853996021	Инструмент для регулировки люфта	1
-	8M0168899	Набор инструментов	1
-	895195	Инструмент гребного вала, подшипник гребного вала	1
-	895195T01	ИНСТРУМЕНТ Игольчатый подшипник	1
-	883704Q03	Переходник в сборе	1

Рис. 47ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0223489	Верхний кожух в сборе Mercury, без наклеек	1
2	8M0223493	Направляющая воздушного потока	1
3	NSS	NOT SOLD SEPARATE	1
4	8M0137384	Заклепка	2
5	8M0223490	Уплотнение верхнего кожуха	1
