水星 Mercury 25 HP EFI 3 CYL 1R154758 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0186411 · 共 41 个部位 · 1029 条零件

1Аксессуары 2Аксессуары Декали Mariner 3Сборка анодной пробки 8M0135965 4РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС 5СКОБЫ КРЕПЛЕНИЯ/ПОВОРОТНАЯ СКОБА МЕХАНИЧЕСКИЙ НАКЛОН 6Кронштейны крепления/поворотный кронштейн гидроподъема и газовой поддержки 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 8Блок цилиндров 9Головка цилиндра 10Наклейки 11Комплекты удлинения гребного вала (короткий на длинный, длинный на сверхдлинный)12Картер редуктора 13Электрооборудование: генератор, ЭБУ, жгут проводов 14Маховик 15Топливный фильтр 16Механический топливный насос и топливопроводы 17Топливная рампа и сепаратор паров 18Топливный бак (6.6 галлона) 25 л (соответствует US-EPA)19Редуктор - гребной вал (передаточное число 2.17:1)20Редуктор - вал винта (передаточное число 2.17:1)21Система зажигания 22ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ 23Впускной коллектор 24Реактивный привод - тяги переключения (дистанционное управление)25Реактивный привод - тяги переключения (румпель)26Реактивный движитель 27Компоненты водяного насоса водомета 28Ключ зажигания / схема ключа - 3 позиции (897716K01) для одного применения 29Нижний кожух 30КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 31Компоненты гидроподъема/наклона 32РУЧНОЙ СТАРТЕР 33Сервисные/вспомогательные материалы 34СТАРТЕР 35КОМПОНЕНТЫ СТАРТЕРА 36РУЛЕВОЙ РЫЧАГ 37Привод дросселя и переключения передач (дистанционное управление)38Привод дросселя и переключения передач (румпель)39Ручное Управление 40ВЕРХНИЙ КОКПИТ 41Компоненты сепаратора паров

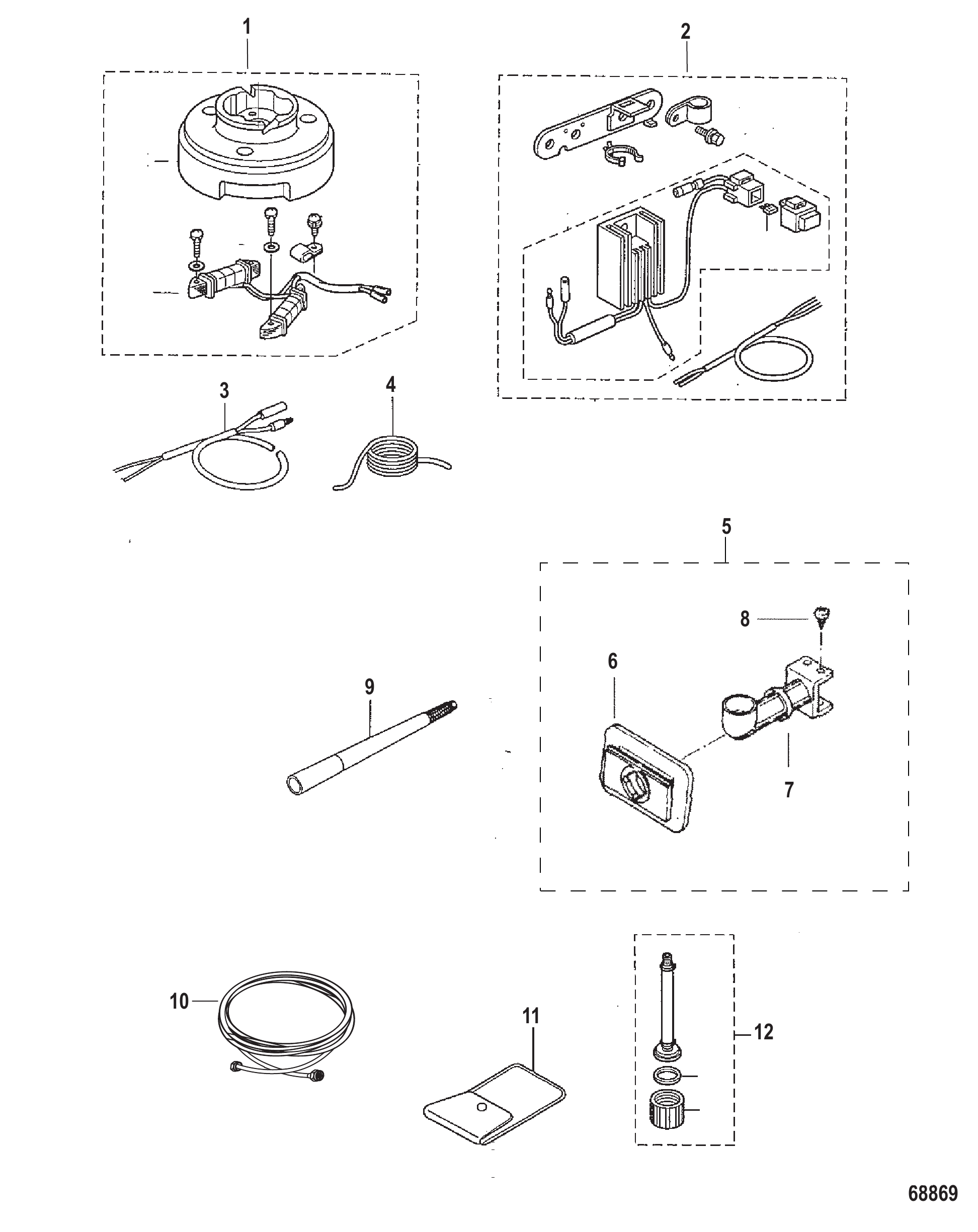

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8M0056548	Комплект катушки освещения	1
2	8M0056549	Комплект зарядки аккумулятора	1
3	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
4	16230	СТРАХОВОЧНЫЙ ТРОС	1
5	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
6	16113	Пластина уплотнительная	1
7	NSS	NOT SOLD SEPARATE GUIDE	1
8	17173	ВИНТ	4
9	853828	Рукоятка (0.8 метра) (0.8M)	1
9	8538281	Рукоятка (1,0 метра) (1,0М)	1
10	8M0157822	Шланг-адаптер 6 футов	1
10	8M0158123	Шланг-адаптер 14 футов	1
11	803581	Набор инструментов	1
12	8M0057047	Промывочное устройство	1
-	8M0097129	Комплект фиксатора рулевого управления	1
-	8M0159418	Держатель пропанового баллона	1
-	8M0169411	Комплект регулировки высоты	1

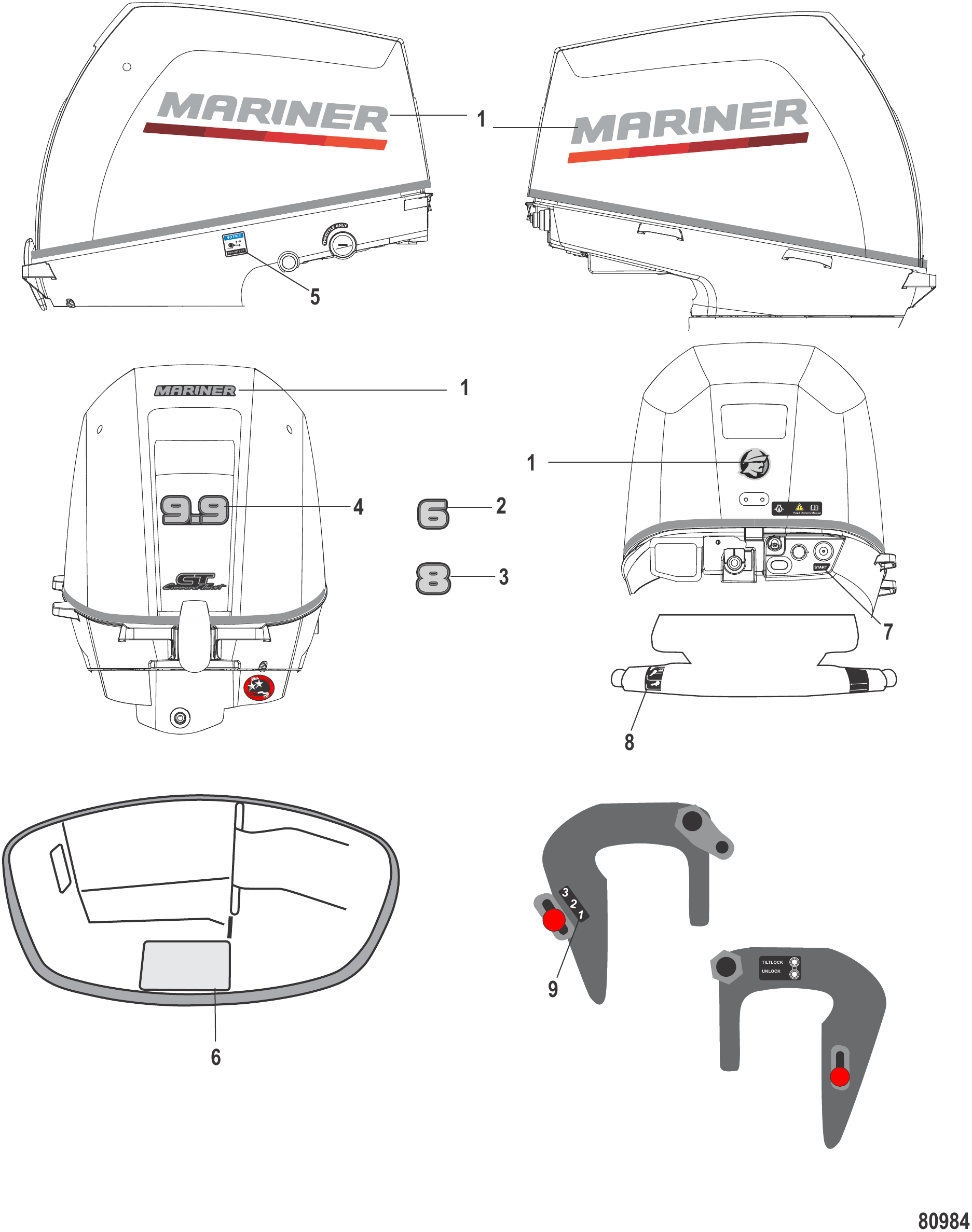

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242337	КОМПЛЕКТ НАКЛЕЕК Mariner 2 - 9.9 HP	1
2	8M0073676	Наклейка задняя 6 л.с.	1
3	8M0225037	Наклейка задняя 8 л.с.	1
4	8M0225038	Наклейка задняя 9.9 л.с.	1
5	8M0157275	Наклейка «этой стороной вверх»	1
6	8M0180066	Наклейка технического обслуживания	1
7	8M0225039	Наклейка пуска	1
8	12869	Наклейка положения откидки	1
9	128671	Наклейка ограничения наклона вниз	1

Рис. 3Сборка анодной пробки 8M0135965 Anode Plug Assembly 8M0135965

REF	Номер детали	Наименование	Кол-во
1	8M0135965	ПРОБКА АНОДА В СБОРЕ	1
2	888786	Винт	1
3	804840010	Кольцо уплотнительное	1
4	8M0065073	АНОД	1
5	8M0065071	ПРОБКА АНОДА	1

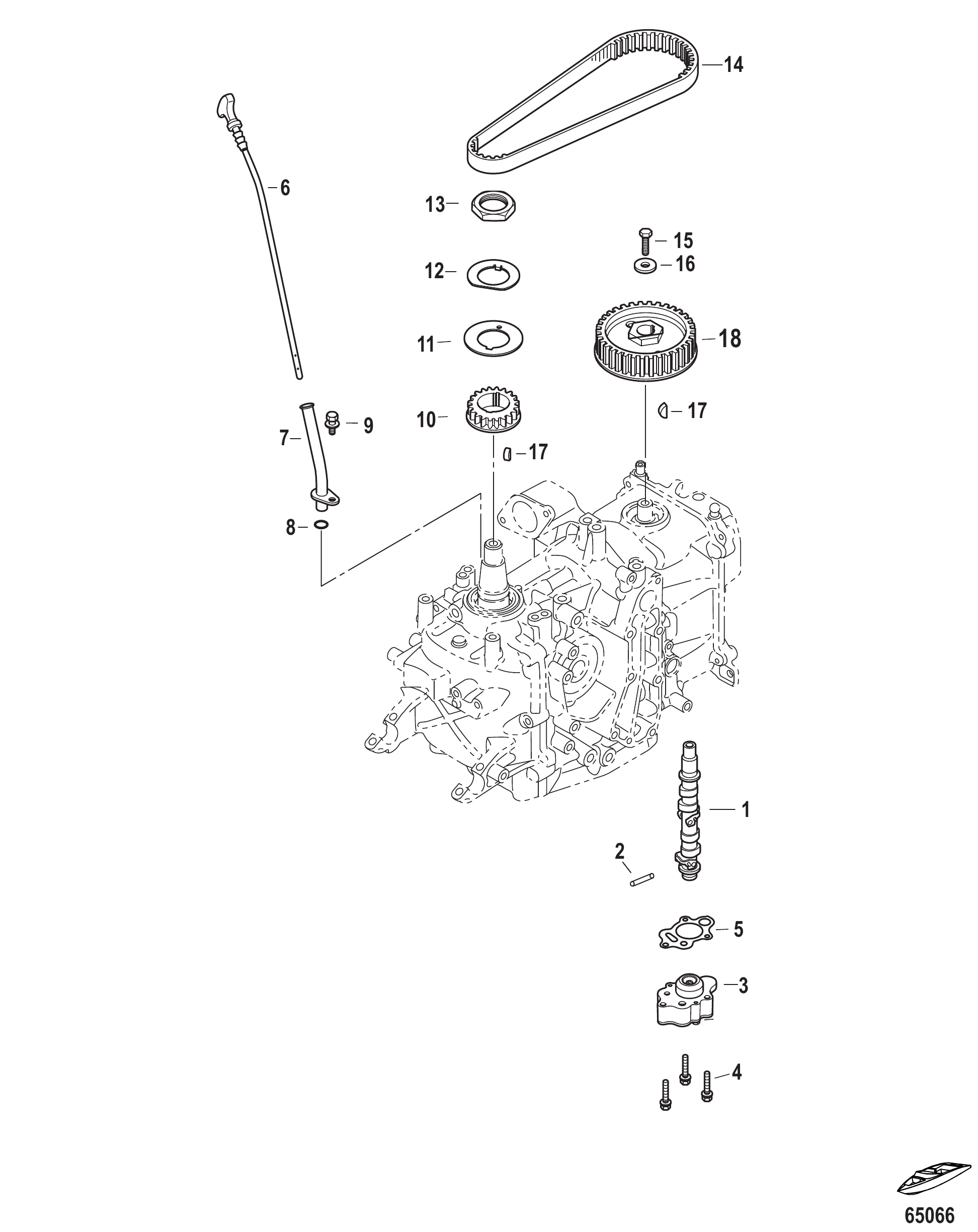

Рис. 4РАСПРЕДВАЛ И МАСЛЯНЫЙ НАСОС Camshaft and Oil Pump

REF	Номер детали	Наименование	Кол-во
1	8M0134433	РАСПРЕДВАЛ	1
2	95218015	Штифт распределительного вала	1
3	8M0134436	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
4	8M0098606	БОЛТ	3
4	8M0147119	Болт	3
5	8M0135588	ПРОКЛАДКА МАСЛЯНОГО НАСОСА	1
6	8M0135590	МАСЛОМЕРНЫЙ ЩУП	1
7	8M0136228	ТРУБКА МАСЛОМЕРНОГО ЩУПА	1
8	804840007	Кольцо уплотнительное	1
9	8230427	Болт в сборе (M6 x 12)	1
10	834955T04	ШКИВ ПРИВОДНОЙ	1
11	895119003	Направляющая	1
12	823032004	ШАЙБА СТОПОРНАЯ	1
13	855679004	Гайка	1
14	8M0135591	РЕМЕНЬ ГРМ	1
15	803858001	БОЛТ	1
16	895118	Шайба	1
17	95229	Шпонка	2
18	834973001	Шестерня ведомая	1
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0140578	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0172931	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

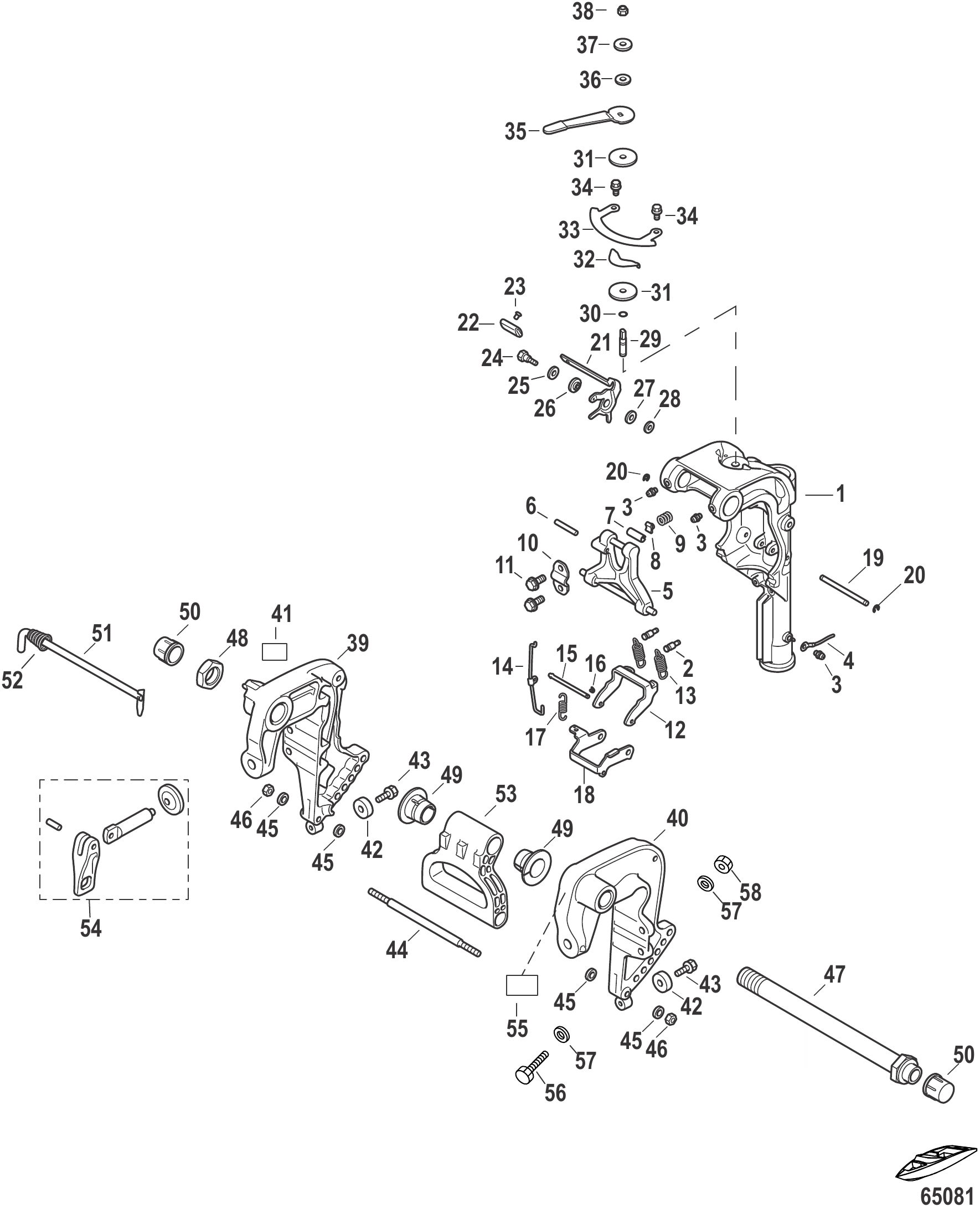

Рис. 5СКОБЫ КРЕПЛЕНИЯ/ПОВОРОТНАЯ СКОБА МЕХАНИЧЕСКИЙ НАКЛОН Clamp Brackets/Swivel Bracket Manual Tilt

REF	Номер детали	Наименование	Кол-во
1	8M0134662	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ КОРОТКИЙ	1
1	8M0134663	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ ДЛИННЫЙ И СВЕРХДЛИННЫЙ	1
2	8M0137356	ПАЛЕЦ	2
3	824969	НИППЕЛЬ для смазки	3
4	898101091	Провод заземления	1
5	8M0135835	УПОР НАКЛОНА	1
5	8M0149915	УПОР НАКЛОНА	1
6	898103104	Штифт пружины	1
7	163364	Втулка	1
8	853774	Упор	1
9	953832	Пружина	1
10	8M0140496	ПЛАСТИНА	1
10	8M0157137	Установочная пластина	1
11	8M0106739	Болт	2
12	8M0134504	ЗАМОК РЕВЕРСА	1
13	8M0135840	ПРУЖИНА ЗАМКА РЕВЕРСА	2
14	8M0135839	ТЯГА ЗАМКА РЕВЕРСА	1
15	8037841	Штанга блокировки реверса	1
16	8150261	Шплинт	2
17	8037461	Пружина	1
18	8M0135837	РЫЧАГ ЗАМКА РЕВЕРСА	1
19	8M0135838	ВАЛ ЗАМКА РЕВЕРСА	1
20	160572	Стопорное кольцо E-образное	2
21	8M0135836	РЫЧАГ ЗАМКА РЕВЕРСА	1
21	8M0242569	РЫЧАГ ЗАМКА РЕВЕРСА	1
22	898103106	Рукоятка рычага блокировки реверса	1
23	8M0051399	Ограничитель	1
23	8M0245322	Стопор	1
24	803790001	БОЛТ С буртиком	1
25	16192	Шайба	1
26	898103107	Втулка	1
27	953925	ШАЙБА	1
28	953921	Шайба нержавеющая	1
-	8M0140877	КОМПЛЕКТ СИСТЕМЫ СОПРОВОЖДЕНИЯ	1
29	8M0137358	БОЛТ	1
30	168231	Уплотнительное кольцо	1
31	895173	Диск	2
31	8M0145395	Диск	2
32	8M0137359	ШАЙБА ПРОСТАВОЧНАЯ	1
32	8M0145397	ШАЙБА	1
33	8M0135834	ПЛАСТИНА	1
34	8230427	Болт в сборе (M6 x 12)	2
35	8M0135833	РУКОЯТКА	1
36	895146001	Шайба	1
37	8M0137357	ШАЙБА	1
38	95374001	Гайка нейлоновая	1
39	8M0134502	КРОНШТЕЙН ЗАЖИМА ПРАВОГО БОРТА	1
40	8M0134503	КРОНШТЕЙН ЗАЖИМА ЛЕВОГО БОРТА	1
41	823701004	НАКЛЕЙКА Co-Pilot	1
42	823913Q	АНОД	2
43	167051	Болт (M6 x 20)	2
44	8M0135830	ДИСТАНЦИОННАЯ ВТУЛКА	1
45	16826	Шайба нержавеющая	4
46	400212	ГАЙКА (M6) Нержавеющая сталь	2
47	898101191	Труба наклона в сборе	1
48	853722029	Гайка нейлоновая	1
49	8537435	Втулка	2
50	85372214	Гайка колпачковая	2
51	8M0135832	УПОРНЫЙ СТЕРЖЕНЬ В СБОРЕ	1
52	815093003	Пружина	1
53	815082002	Рукоятка для переноски	1
54	8M0060117	КОМПЛЕКТ ЗАЖИМНОГО ВИНТА	2
54	8M0176078	КОМПЛЕКТ ЗАЖИМНОГО ВИНТА	2
55	8M0137367	НАКЛЕЙКА "ЗАКРЕПИТЕ ДВИГАТЕЛЬ"	1
55	8M0191657	НАКЛЕЙКА "ЗАКРЕПИТЕ ДВИГАТЕЛЬ"	1
56	8M0094877	ВИНТ (8 x 85мм	2
57	16192	Шайба	4
58	95374	Гайка нейлоновая	2
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

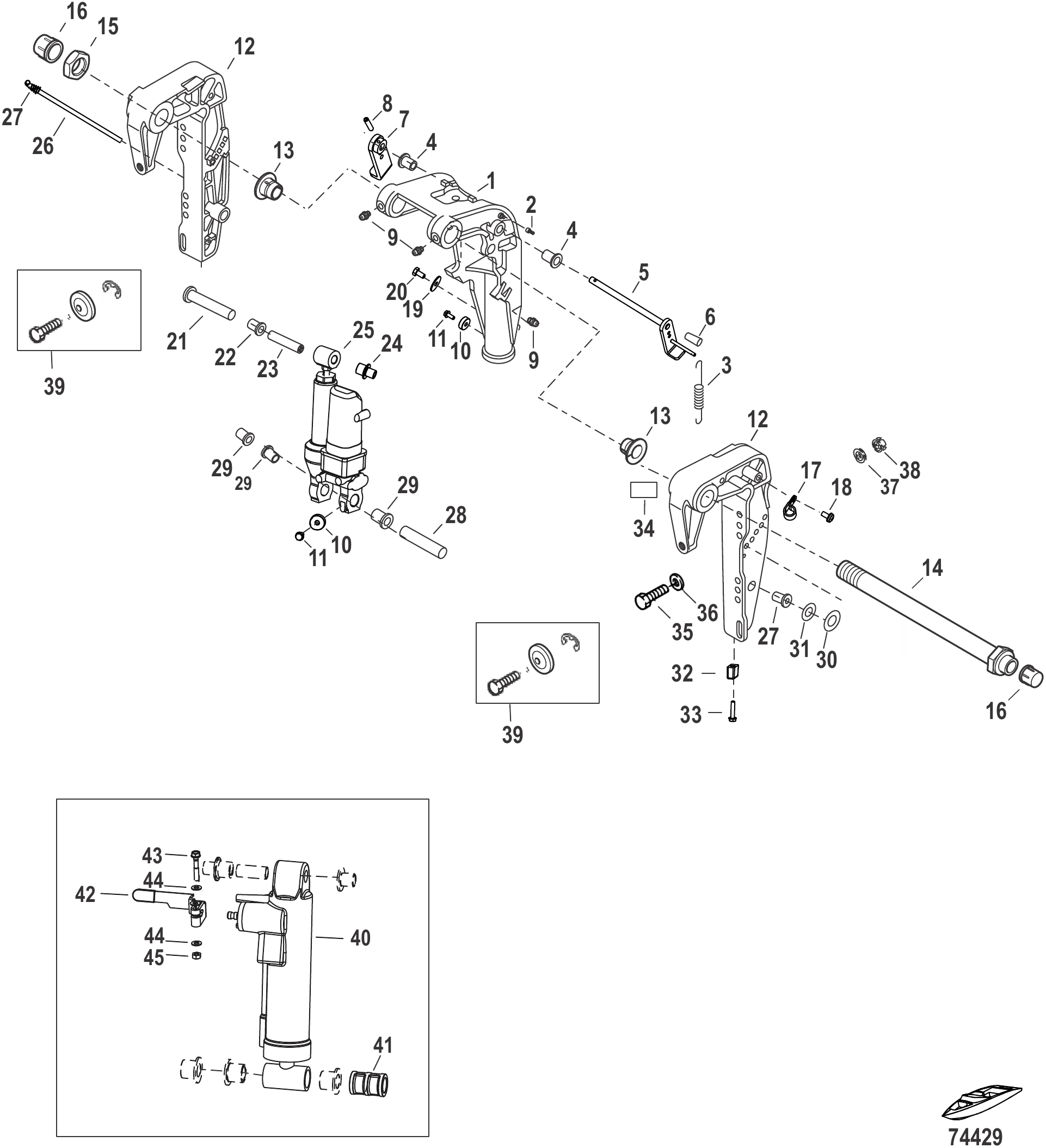

Рис. 6Кронштейны крепления/поворотный кронштейн гидроподъема и газовой поддержки Clamp Brackets/Swivel Bracket Power Tilt and Gas Assist

REF	Номер детали	Наименование	Кол-во
1	8M0187027	УЗЕЛ ПОВОРОТНОГО КРОНШТЕЙНА	1
2	8M0137368	ШТИФТ	1
3	95383010	Пружина	1
4	95286027	Втулка	2
5	8M0187077	УПОР НАКЛОНА	1
5	8M0186798	УПОР НАКЛОНА	1
6	892286	КРЫШКА	1
7	8M0187076	УПОР НАКЛОНА	1
7	8M0186797	УПОР НАКЛОНА	1
8	95218017	Штифт пружинный	1
9	824969	НИППЕЛЬ для смазки	3
10	823913Q	АНОД	2
11	8248324	Винт (M6 x 16)	2
12	8M0163145	КРОНШТЕЙН ЗАЖИМА ПРАВЫЙ	1
12	8M0163147	Кронштейн струбцины левый	1
13	161764	Втулка	2
14	8M0186947	ВАЛ ПОВОРОТНОГО КРОНШТЕЙНА	1
15	853722029	Гайка нейлоновая	1
16	85372214	Гайка колпачковая	2
17	953951	ХОМУТ	1
18	8555445	Винт	1
19	898101937	Шайба	1
20	8230427	Болт в сборе (M6 x 12)	1
21	8M0187005	ПАЛЕЦ ЦИЛИНДРА	1
22	16176009	Втулка	1
23	16176010	Втулка	1
24	8M0187006	ВТУЛКА	1
25	8M0187008	УЗЕЛ ЭЛЕКТРИЧЕСКОГО НАКЛОНА	1
26	8M0186833	УПОРНЫЙ СТЕРЖЕНЬ	1
27	8126455	Пружина	1
28	8M0091499	Палец цилиндра	1
29	161765	Втулка	4
30	804027003	СТОПОРНОЕ КОЛЬЦО	2
31	853822002	Шайба	2
32	804043	АНОД	2
32	875208	Анод	2
33	879194264	Болт	2
34	8M0191657	НАКЛЕЙКА "ЗАКРЕПИТЕ ДВИГАТЕЛЬ"	1
35	802619	Болт	4
36	953928	ШАЙБА	4
37	879194341	Шайба	4
38	95374002	Гайка	4
39	8M0176080	КОМПЛЕКТ ЗАЖИМНЫХ ВИНТОВ	2
40	898103T32	Амортизатор	1
41	8M0186997	ВТУЛКА	1
42	8M0186840	РЫЧАГ БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
43	8M0186820	БОЛТ	1
44	16826	Шайба нержавеющая	2
45	400212	ГАЙКА (M6) Нержавеющая сталь	1

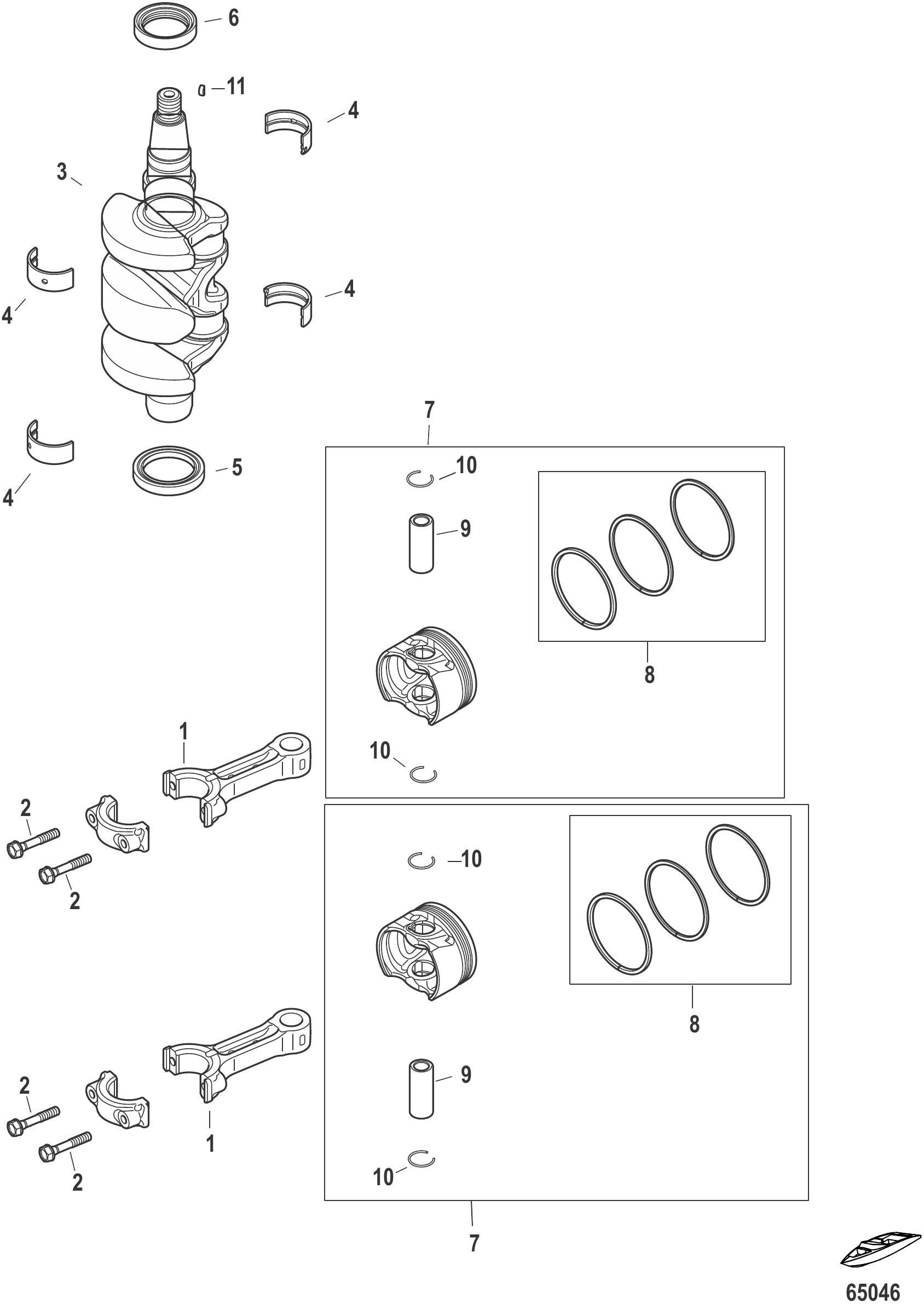

Рис. 7КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0134430	ШАТУН В СБОРЕ	2
2	8M0135582	БОЛТ ШАТУНА	2
3	8M0134431	КОЛЕНЧАТЫЙ ВАЛ	1
4	8M0135577	ПОДШИПНИК	AR
4	8M0135578	УПОРНЫЙ ПОДШИПНИК	AR
5	855681005	Сальник масляный	1
6	898103114	Масляный сальник	1
7	8M0134428	ПОРШЕНЬ В СБОРЕ	2
8	8M0134429	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	2
9	8M0135581	ПОРШНЕВОЙ ПАЛЕЦ	2
10	160573	Стопорное кольцо E-образное	2
11	825666001	Шпонка	1
-	8M0136159	ПОРШЕНЬ В СБОРЕ РЕМОНТНЫЙ	2
-	8M0136161	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ РЕМОНТНЫЙ	2
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

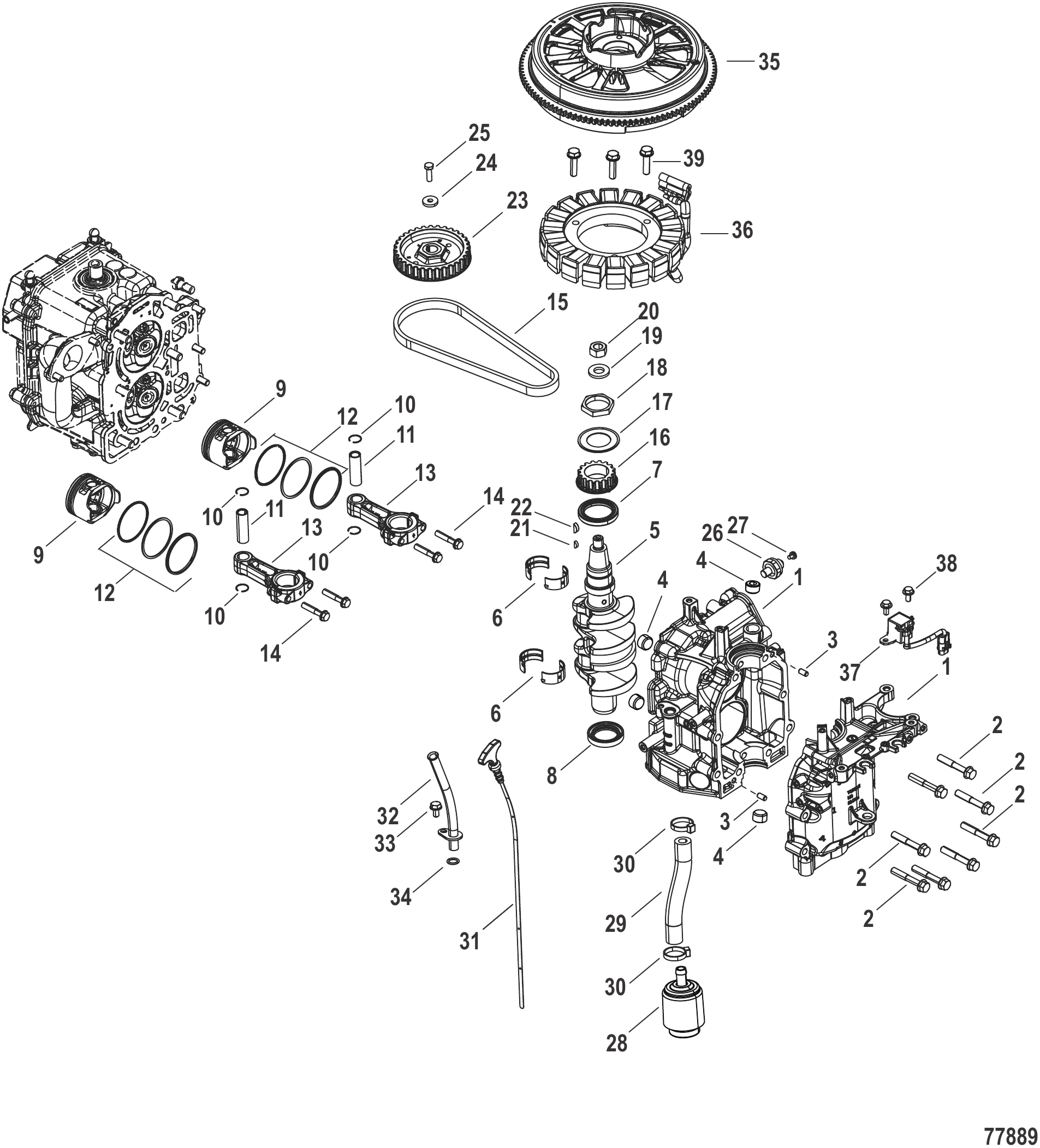

Рис. 8Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223365	БЛОК ЦИЛИНДРОВ	1
2	8M0229968	БОЛТ	8
3	16119	Штифт установочный	2
4	8M0186780	ПРОБКА КОНИЧЕСКАЯ	4
5	8M0223369	КОЛЕНЧАТЫЙ ВАЛ	1
6	8M0054681	Подшипник — 1 пара	2
7	898103114	Масляный сальник	1
8	855681001	Сальник масляный	1
9	834963A02	Поршень в сборе	2
10	16057	Зажим	4
11	825713002	Палец поршня	2
12	803678T05	Комплект поршневых колец	2
13	8M0125694	Шатун в сборе	2
14	8035092	Болт	4
15	8M0223381	РЕМЕНЬ ГРМ	1
16	8M0186929	ВЕДУЩИЙ ШКИВ	1
17	8M0223380	НАПРАВЛЯЮЩАЯ РЕМНЯ	1
18	855679004	Гайка	1
19	8M0186812	ШАЙБА	1
20	16071	ГАЙКА МАХОВИКА	1
21	95229	Шпонка	1
22	825666001	Шпонка	1
23	8M0186930	ВЕДОМАЯ ШЕСТЕРНЯ	1
24	895118	Шайба	1
25	803858001	БОЛТ	1
26	8M0163139	Датчик давления масла в сборе	1
27	898101957	ВИНТ	1
28	8M0229970	МАСЛОПРИЕМНИК	1
29	8M0206068	ШЛАНГ	1
30	816311T	СТЯЖКА (8.00 дюймов)	2
31	8M0223378	ЩУП УРОВНЯ МАСЛА	1
32	8M0223379	Маслоуказатель	1
33	8M0155474	Винт	1
34	804840007	Кольцо уплотнительное	1
35	8M0223429	Маховик в сборе	1
36	8M0223430	Генератор	1
36	8M0134470	Генератор	1
37	8M0135822	Катушка импульсная	1
38	823042067	ВИНТ	2
39	823042	Болт	3
-	8M0227805	Комплект электростартера	1
-	8M0227808	Комплект зарядки аккумулятора	1

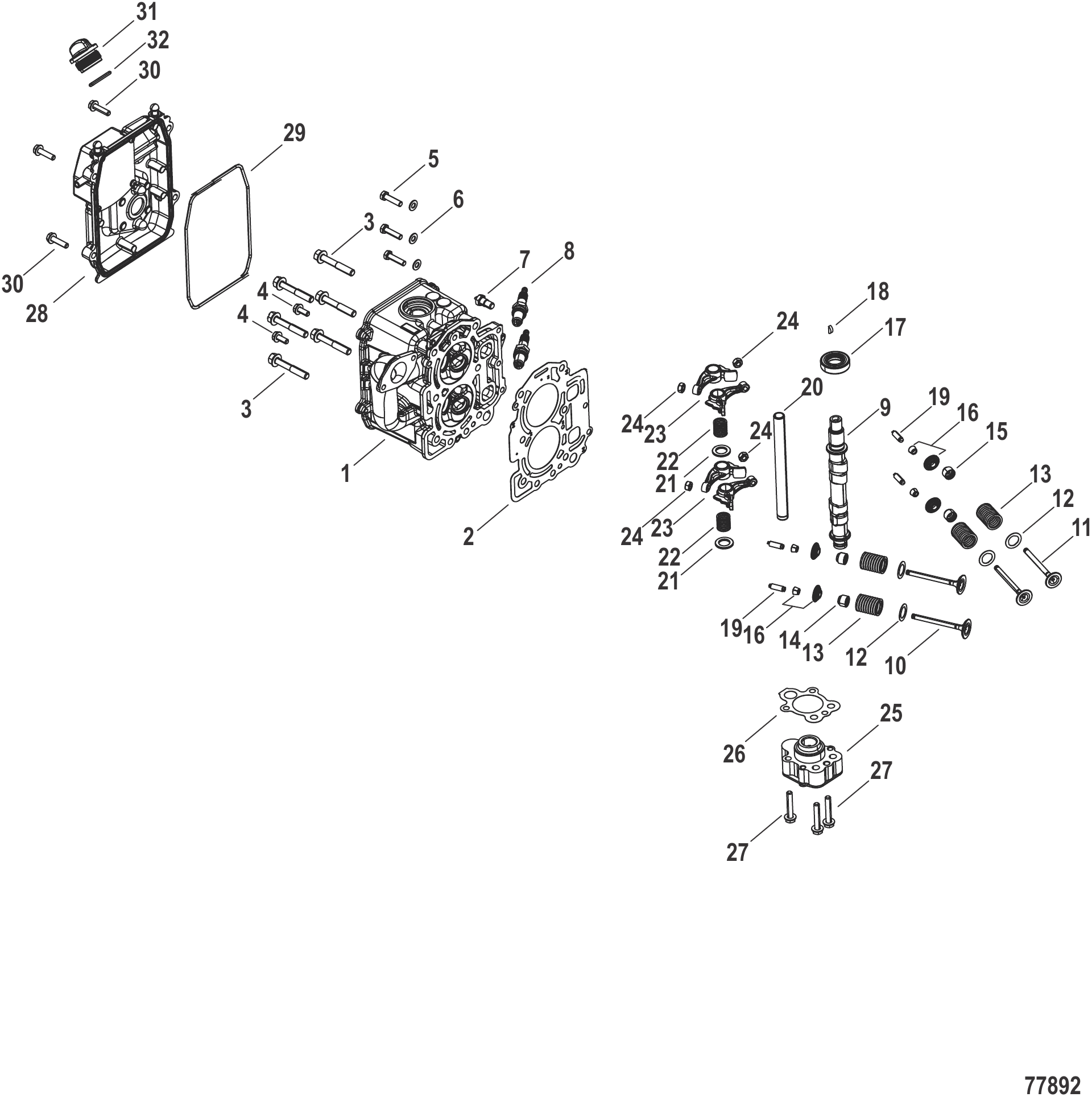

Рис. 9Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223370	Головка цилиндра	1
2	8M0223373	Прокладка головки цилиндра	1
3	8M0223366	Болт	6
4	8248324	Винт (M6 x 16)	2
5	8M0139438	Болт	3
6	16826	Шайба нержавеющая	3
7	8M0186989	Датчик температуры двигателя	1
8	8M0204682	Свеча зажигания	2
8	8M0234113	Свеча DCPR6E @4	2
9	8M0223371	Распредвал в сборе	1
10	850838T01	Клапан впускной	2
11	850839T01	Клапан выпускной	2
12	855959001	Седло пружины клапана	4
13	803554005	Пружина клапана	4
14	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	2
15	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	2
16	8M0152418	Фиксатор в сборе	4
17	825455001	Сальник масляный	1
18	95229	Шпонка	1
19	825046001	ВИНТ регулировочный	4
20	8M0135584	Ось коромысла	1
21	895118001	Шайба	2
22	825452001	Пружина	2
23	8M0186926	Коромысло	4
24	826150001	Гайка регулировочная	4
25	834967T03	Масляный насос в сборе	1
26	8M0223372	Прокладка масляного насоса	1
27	8M0147119	Болт	3
28	8M0223376	Крышка головки цилиндра	1
29	803508017	Прокладка крышки головки цилиндра	1
30	823042	Болт	4
31	8M0135589	Крышка маслозаливной горловины	1
32	803513007	Уплотнительное кольцо	1
-	8M0227810	Комплект прокладок силовой головки	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1

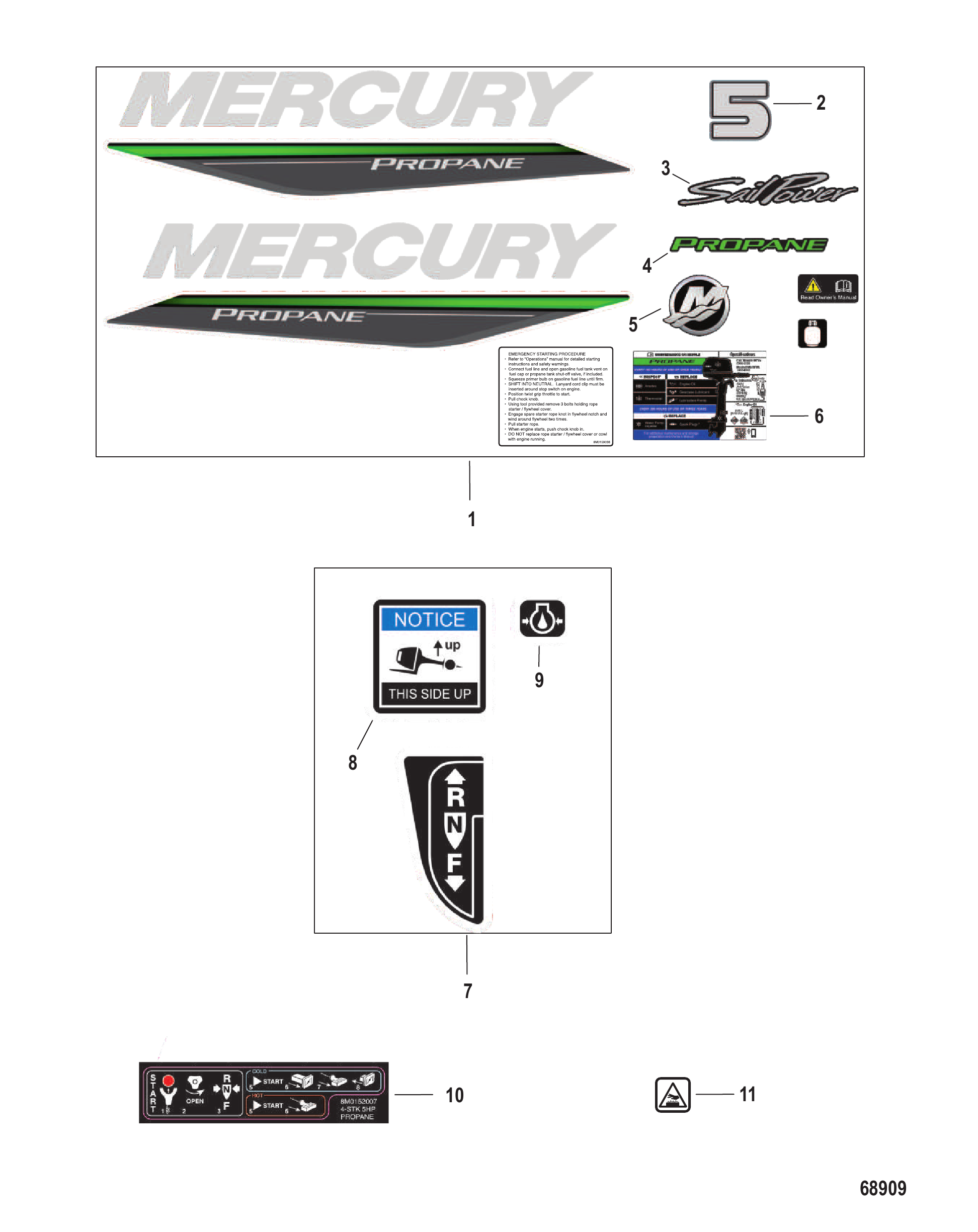

Рис. 10Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0154342	Комплект наклеек верхнего кожуха	1
2	8M0073675	Наклейка мощность 5	1
3	8M0073679	Наклейка Sailpower	1
4	8M0157118	Наклейка пропан	1
5	8M0050645	Наклейка M-icon	1
6	8M0154353	Наклейка технического обслуживания	1
7	8M0081456	Комплект наклеек Mercury, нижний кожух	1
8	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
9	896854007	Наклейка давление масла	1
10	8M0154525	Наклейка процедуры запуска	1
11	8M0129225	Наклейка предупреждение о высокой температуре	1

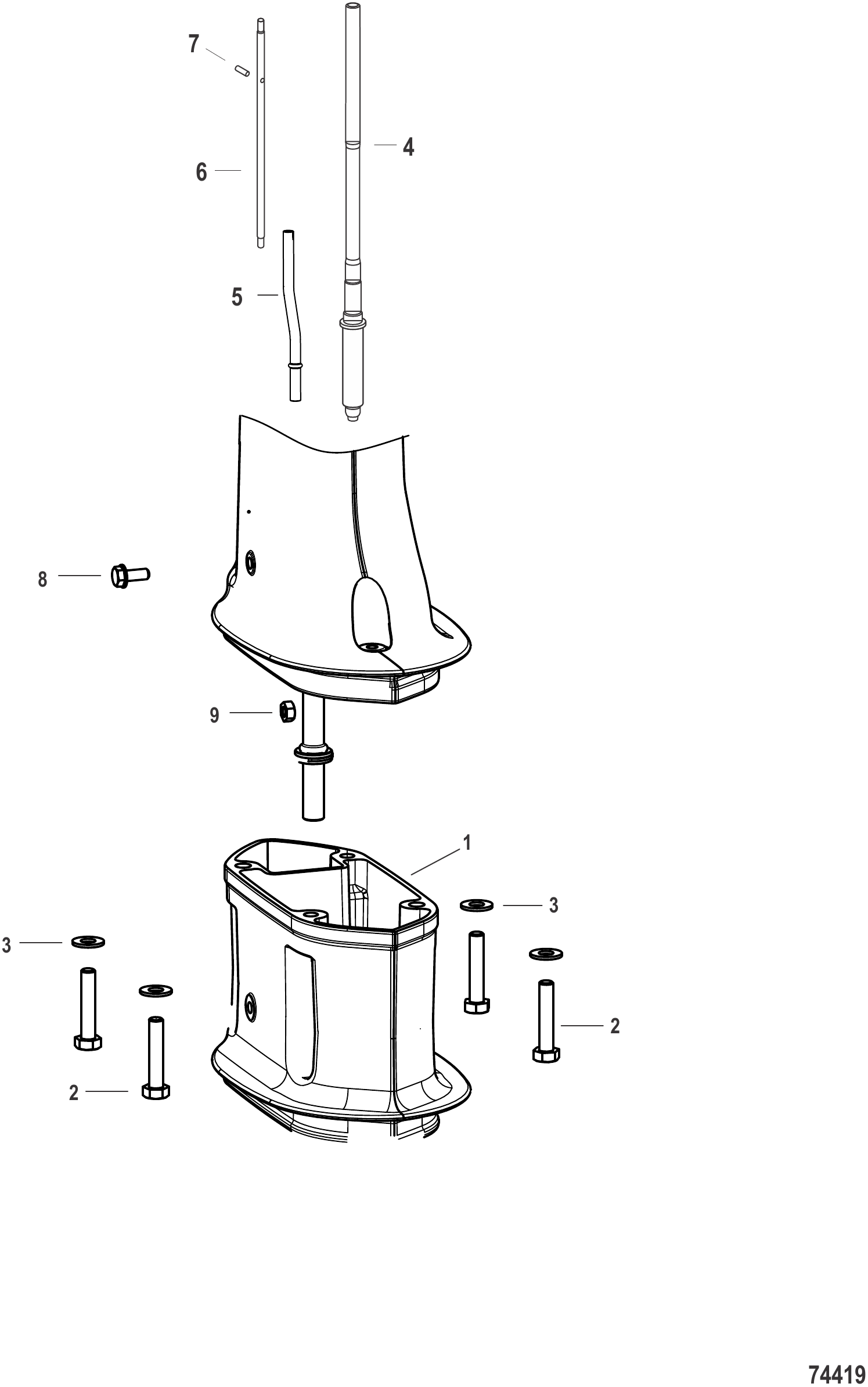

Рис. 11Комплекты удлинения гребного вала (короткий на длинный, длинный на сверхдлинный) Driveshaft Extension Kits Short to Long, Long to XLong

REF	Номер детали	Наименование	Кол-во
1	8M0187020	КОРПУС УДЛИНИТЕЛЯ	1
2	879194307	Болт	4
3	16192	Шайба	4
4	8M0186963	ГРЕБНОЙ ВАЛ ДЛИННЫЙ	1
4	8M0186964	ГРЕБНОЙ ВАЛ СВЕРХДЛИННЫЙ	1
5	8M0186970	ВОДЯНАЯ ТРУБКА, ДЛИННАЯ	1
5	8M0186971	ВОДЯНАЯ ТРУБКА, СВЕРХДЛИННАЯ	1
6	8M0186975	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ НИЖНИЙ, ДЛИННЫЙ	1
6	8M0186976	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ НИЖНИЙ, СВЕРХДЛИННЫЙ	1
7	16179	Штифт	1
8	8248324	Винт (M6 x 16)	1
9	400212	ГАЙКА (M6) Нержавеющая сталь	1
-	8M0191057	КОМПЛЕКТ УДЛИНЕНИЯ ГРЕБНОГО ВАЛА С КОРОТКОГО НА ДЛИННЫЙ	1
-	8M0193994	КОМПЛЕКТ УДЛИНЕНИЯ ГРЕБНОГО ВАЛА С ДЛИННОГО НА СВЕРХДЛИННЫЙ	1

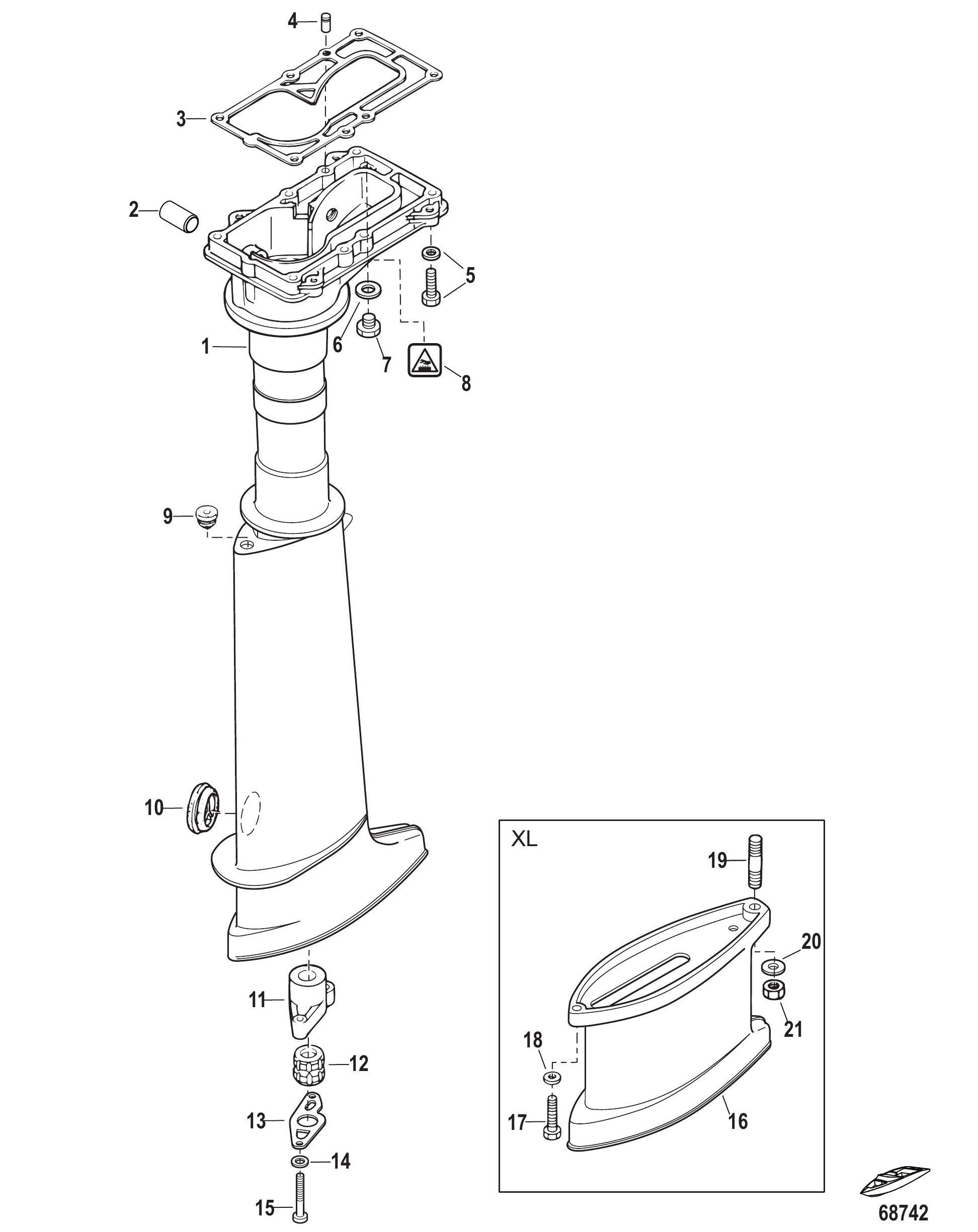

Рис. 12Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	803591T1	Корпус гребного вала	1
1	803591T2	Корпус гребного вала	1
1	8M0089108	Корпус гребного вала	1
2	16114	Втулка рычага переключения	1
3	803508016	Прокладка корпуса гребного вала	1
4	16119	Штифт установочный	2
5	879194264	Болт	6
6	8M0082880	Комплект уплотнений сливной пробки	1
7	879194296	Пробка водяная	1
8	8M0129225	Наклейка предупреждение о высокой температуре	1
9	161181	Втулка	1
10	16117	Втулка корпуса гребного вала	1
11	827663A1	Корпус в сборе	1
11	8M0063839	Корпус в сборе	1
12	811214	ВТУЛКА	1
12	898101329	Втулка	1
13	16121	Фиксатор втулки гребного вала	1
14	8M0108373	Шайба	2
15	16122	Винт	2
15	16123	Винт (25 мм)	2
16	8M0063848	Удлинитель корпуса	1
17	8M0063849	Болт	1
18	879194338	Шайба	1
19	8M0063850	Шпилька	1
20	16192	Шайба	1
21	8M0063863	Гайка	1
-	8M0101710	Комплект прокладок головки блока	1

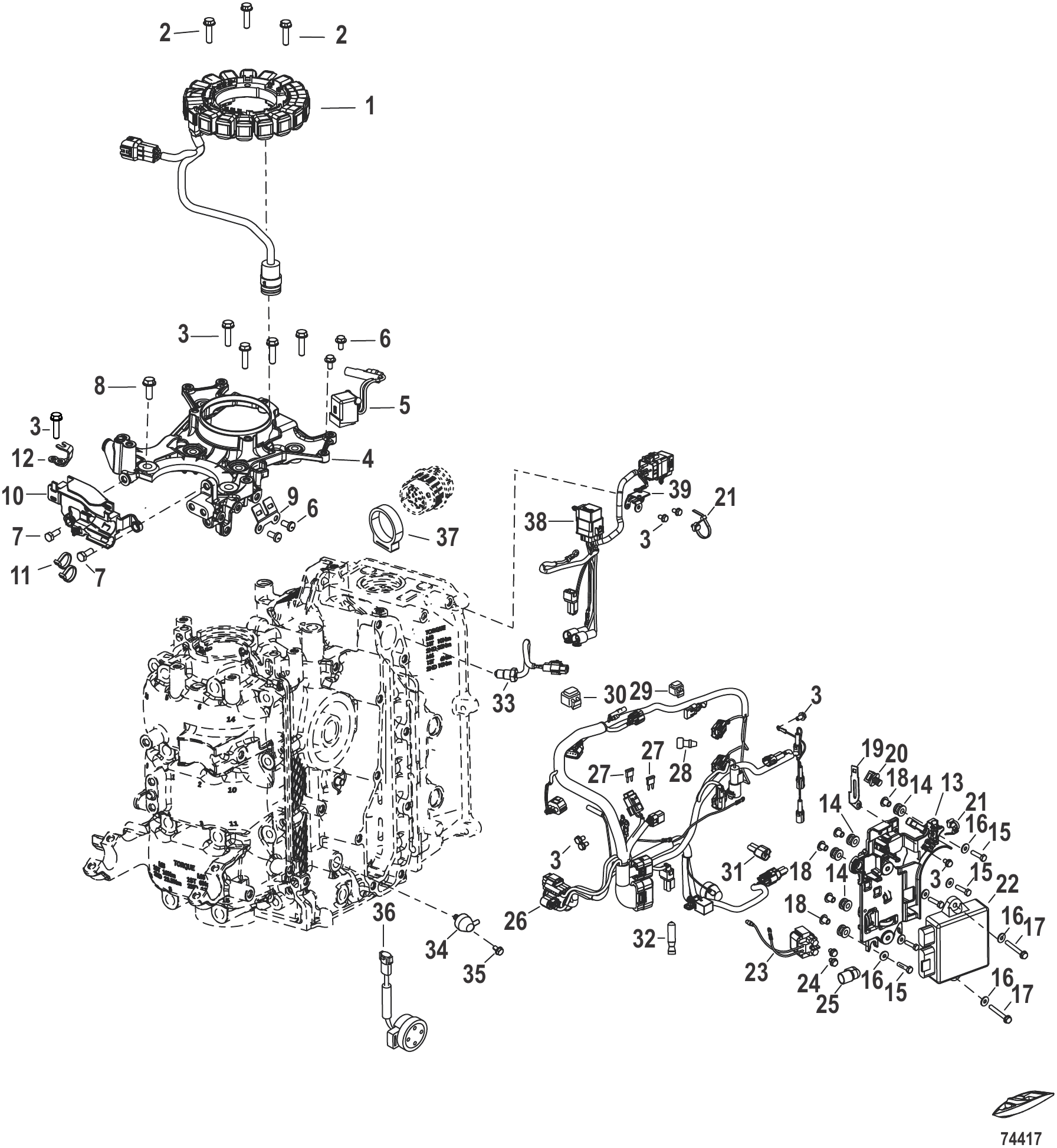

Рис. 13Электрооборудование: генератор, ЭБУ, жгут проводов Electrical Alternator, ECU, Wiring Harness

REF	Номер детали	Наименование	Кол-во
1	8M0186902	ГЕНЕРАТОР ЭЛЕКТРИЧЕСКИЙ ЗАПУСК	1
1	8M0187046	ГЕНЕРАТОР РУЧНОЙ ЗАПУСК	1
2	823042	Болт	3
3	8230427	Болт в сборе (M6 x 12)	11
4	8M0186901	Кронштейн катушки	1
5	8M0186904	Датчик положения коленчатого вала	1
5	8M0187047	Датчик положения коленчатого вала	1
6	823042067	ВИНТ	6
7	8248324	Винт (M6 x 16)	2
8	823042073	ВИНТ	2
9	8M0186995	Кронштейн держателя предохранителя	1
10	8M0192415	Держатель клеммы троса	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	8M0186988	Кронштейн троса блокировки стартера	1
13	8M0187049	Кронштейн	1
14	8M0135593	Опора резиновая	5
15	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	5
16	953921	Шайба нержавеющая	7
17	16705	Болт	2
18	8M0137298	Втулка	5
19	8M0186907	Пластина	1
20	8M0186815	Опора	1
21	8M0186816	Хомут	2
22	8M0186827	ЭБУ блок управления двигателем	1
22	8M0186855	ЭБУ блок управления двигателем	1
22	8M0187071	ЭБУ блок управления двигателем	1
22	8M0230869	ЭБУ блок управления двигателем	1
23	8M0186993	Соленоид стартера	1
24	823042059	БОЛТ	2
25	853741001	Колпачок клеммы	1
26	8M0186829	Жгут проводов ЭБУ	1
27	853814003	Предохранитель 15 А	1
27	853814002	Предохранитель 20 А	1
28	853994	Пробка	6
29	8M0106928	Втулка	1
30	8M0128523	Крышка	1
31	8M0137325	Крышка клеммы	1
32	8M0137324	Крышка клеммы	1
33	8M0186989	Датчик температуры двигателя	1
34	8M0163139	Датчик давления масла в сборе	1
35	898101957	ВИНТ	1
36	802808A1	ЗУММЕР В СБОРЕ (ПЕРЕГРЕВ)	1
37	8M0193508	Опора резиновая	1
38	8M0186908	Реле в сборе	1
39	8M0199263	Пластина	1
-	8M0191056	Комплект зарядки аккумулятора	1
-	8M0191055	Комплект электростартера	1
-	8M0191412	Блок цилиндров в сборе 25 л.с.	1
-	8M0191411	Блок цилиндров в сборе 30 л.с.	1

Рис. 14Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8M0186905	Маховик	1
2	804035001	ШКИВ Стартера	1
3	8248324	Винт (M6 x 16)	3
4	8M0186911	Винт	1
5	8M0186812	ШАЙБА	1

Рис. 15Топливный фильтр Fuel Filter

REF	Номер детали	Наименование	Кол-во
-	8M0134466	Топливный фильтр в сборе	1
1	8518151	Уплотнительное кольцо	1
2	8537331	Фильтр топливный	1

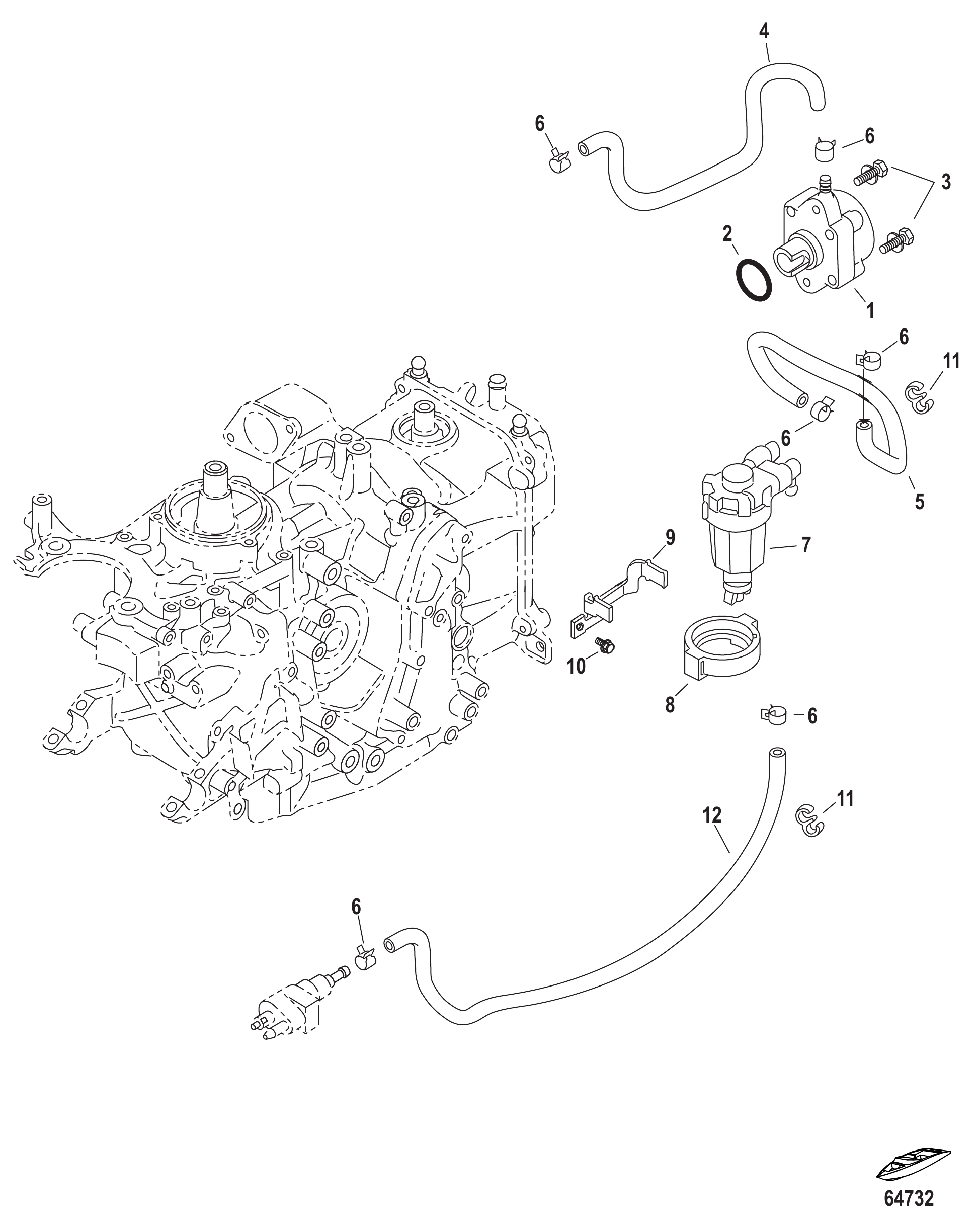

Рис. 16Механический топливный насос и топливопроводы Fuel Pump and Lines Mechanical

REF	Номер детали	Наименование	Кол-во
1	803529T04	Насос топливный в сборе	1
2	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
3	823042	Болт	2
4	8M0135705	Топливный шланг	1
4	8M0135703	Топливный шланг	1
4	8M0135705	Топливный шланг	1
5	8M0135706	Топливный шланг	1
5	8M0135704	Топливный шланг	1
5	8M0135706	Топливный шланг	1
6	8M0129429	ХОМУТ ШЛАНГА	6
7	8M0134466	Топливный фильтр в сборе	1
7	8537331	Фильтр топливный	1
7	8518151	Уплотнительное кольцо	1
8	8M0137308	Держатель топливного фильтра	1
9	8M0138562	Пластина	1
10	8230427	Болт в сборе (M6 x 12)	1
11	8M0138567	Хомут	2
12	8M0069791	Шланг	1
12	8M0135823	Топливный шланг	1
12	8M0069791	Шланг	1
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

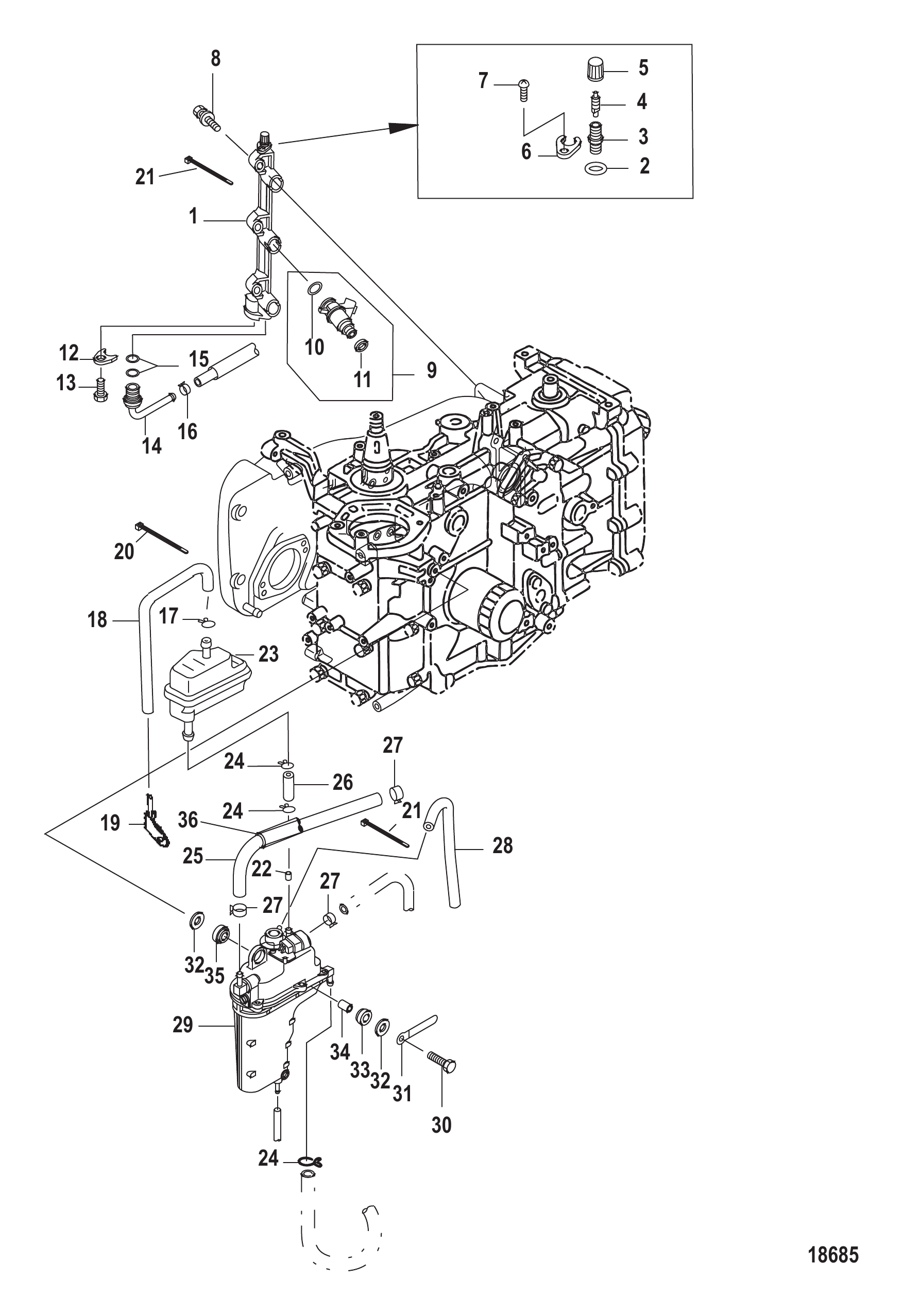

Рис. 17Топливная рампа и сепаратор паров Fuel Rail and Vapor Seperator

REF	Номер детали	Наименование	Кол-во
1	898101T75	Топливная рампа	1
2	898101131	Уплотнительное кольцо	1
3	898101108	Соединитель	1
4	898101212	Клапан в сборе	1
5	898101023	Крышка	1
6	898101079	Пластина	1
7	855544018	Винт	1
8	825702002	Болт нержавеющая сталь	3
9	898101T74	Форсунка топливная	3
10	898101124	Уплотнительное кольцо	3
11	898101125	Уплотнительное кольцо	3
12	804830002	Хомут	1
13	8248324	Винт (M6 x 16)	1
14	898101120	Ниппель	1
15	804840007	Кольцо уплотнительное	2
16	898101027	Зажим	1
17	95224	Хомут	1
18	898101272	Шланг резиновый со стрелкой (730 мм)	1
19	898261	Вентиляционный штуцер	1
19	898261001	Штуцер вентиляции	1
20	898101111	Стяжка	1
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
22	898101273	Жиклёр	1
23	898101224	Вентиляционный узел воздушный	1
24	95395	Зажим нержавеющая сталь	3
25	898101267	Шланг резиновый к топливному охладителю	1
26	898101221	Шланг резиновый	1
26	898101221	Шланг резиновый	1
27	898101237	Хомут	3
28	898101229	Шланг резиновый (540 мм) к нижнему кожуху (540 мм)	1
29	898103T25	Влагоотделитель в сборе	1
30	823042044	БОЛТ	3
31	8035631	Хомут	1
32	161404	Шайба	6
33	8537437	Опора резиновая	3
34	8537154	Проставка	3
35	8518153	Люверс	3
36	898101260	Втулка защитная	1

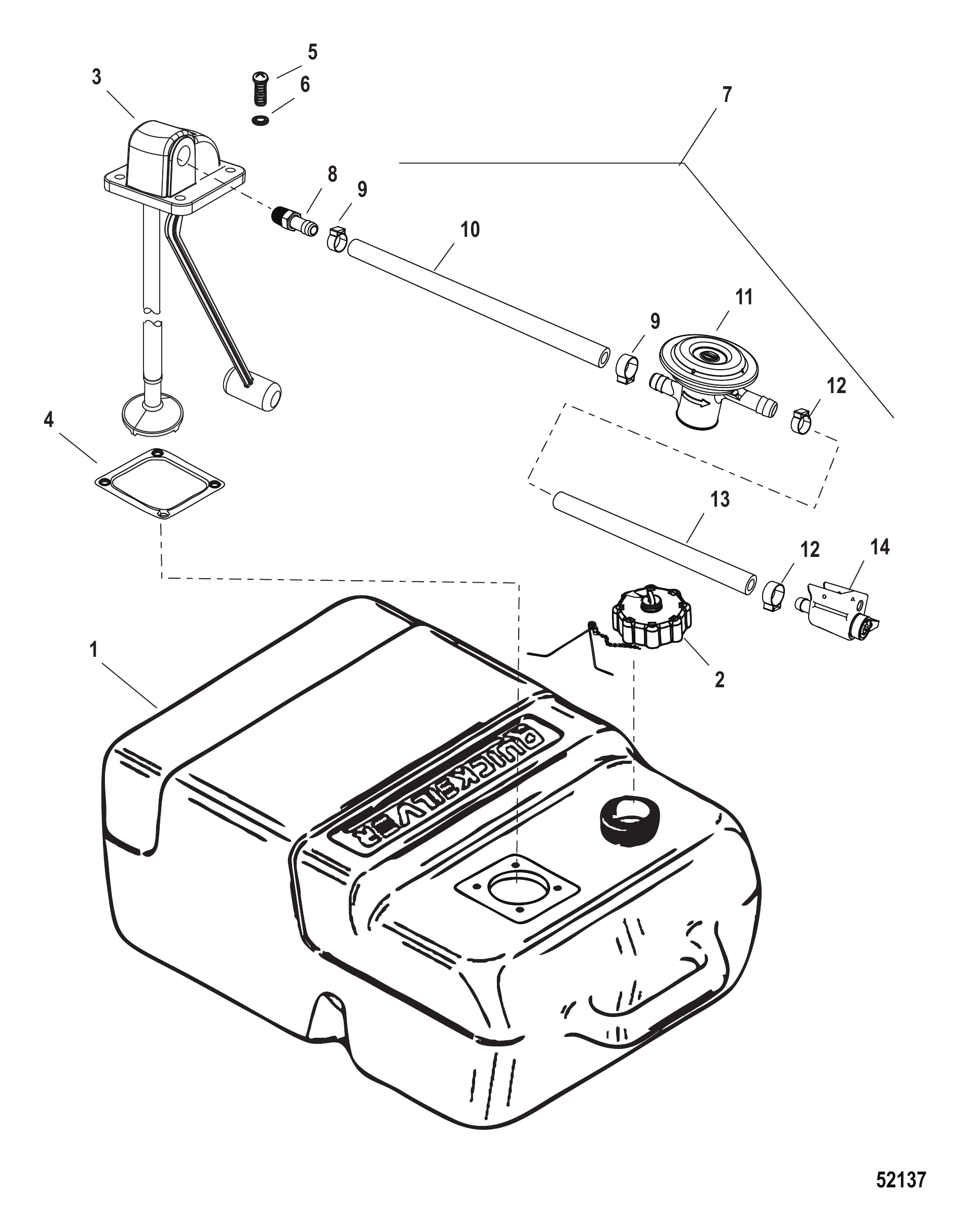

Рис. 18Топливный бак (6.6 галлона) 25 л (соответствует US-EPA) Fuel Tank Assembly (6.6 Gallon) 25L (US-EPA Complaint)

REF	Номер детали	Наименование	Кол-во
1	8M0045691	Топливный бак в сборе 6 галлонов с ручкой-чемоданом	1
2	8M0064067	Крышка топливного бака	1
3	8M0047605	Заборник в сборе с датчиком уровня	1
4	859072	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1
5	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	4
6	859080	ШАЙБА (Фибровая)	4
7	8M0054714	Топливопровод в сборе	1
-	8M0054713	Топливопровод в сборе	1
8	89771T2	Разъём (.250-18) Mercury	1
8	89771Q2	Разъем (.250-18)	1
9	888988019	Хомут (22,6 мм)	2
10	8M0038468	Шланг (9.00 футов)(108.00 дюймов) в бухте	1
11	8M0044687	Клапан подачи топлива	1
12	888988019	Хомут (22,6 мм)	2
13	8M0038468	Шланг (9.00 футов)(108.00 дюймов) в бухте	1
14	13563T3	Быстроразъёмный соединитель со стороны двигателя (Mercury)	1
14	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
-	8M0215250	Топливный соединитель в сборе, мама	1

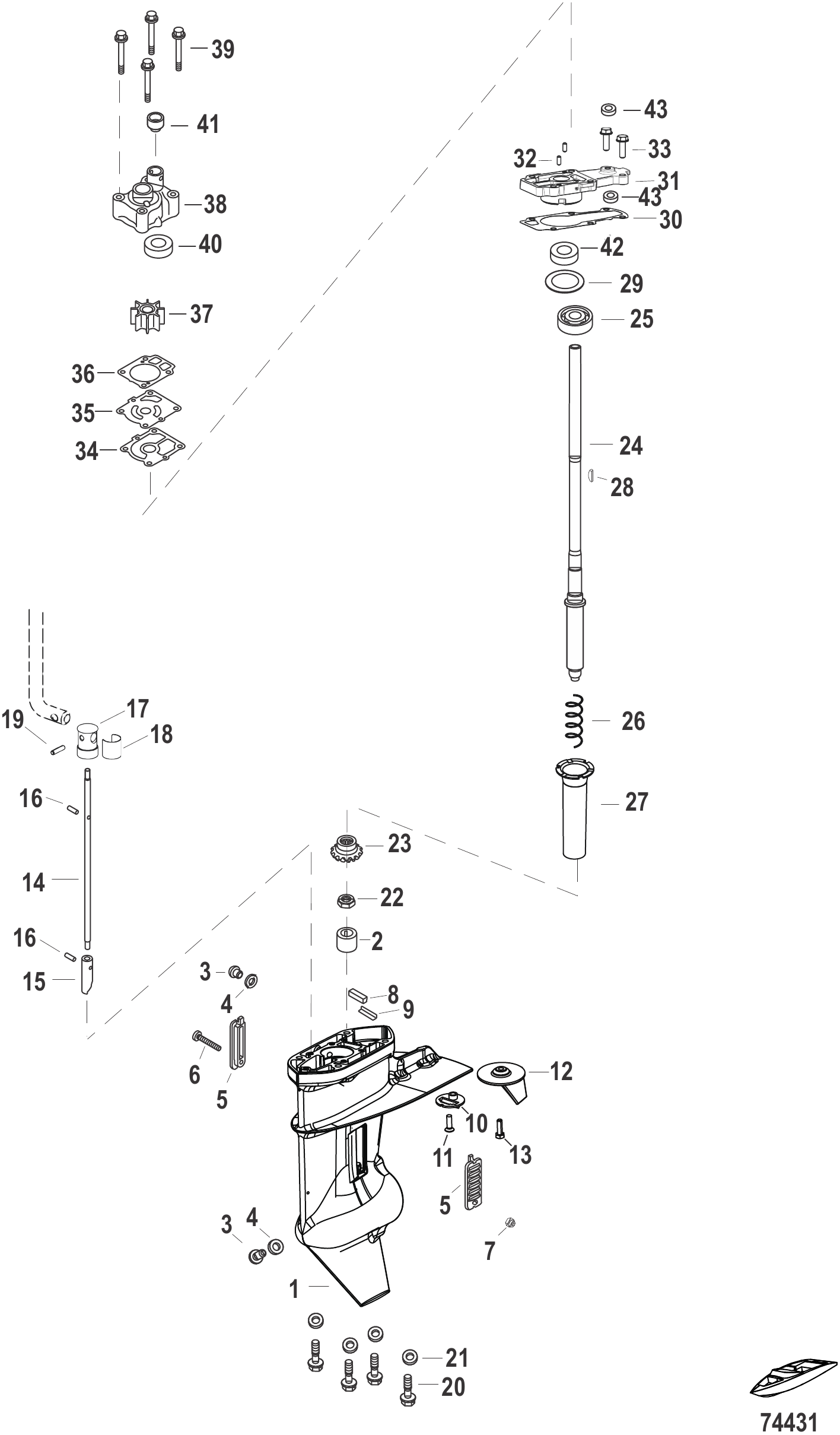

Рис. 19Редуктор - гребной вал (передаточное число 2.17:1) Gear Housing Driveshaft - 2.17:1

REF	Номер детали	Наименование	Кол-во
-	8M0187031	Корпус редуктора в сборе, короткий	1
-	8M0187032	Корпус редуктора в сборе, длинный	1
-	8M0187033	Корпус редуктора в сборе, сверхдлинный	1
1	8M0187015	Корпус редуктора в сборе (базовый)	1
2	8M0186942	Подшипник игольчатый	1
3	953683	Пробка	2
4	8M0082880	Комплект уплотнений сливной пробки	2
5	803730002	Водозаборник	2
6	17635	Винт	1
7	85372210	Гайка	1
8	8M0186781	Сальник водяного насоса	1
9	8M0186782	Пластина сальника водяного насоса	1
10	16133	Сетка водозаборная	1
11	898101959	ВИНТ	1
12	853762	Триммерный плавник	1
13	167051	Болт (M6 x 20)	1
14	8M0186974	Вал переключения передач нижний, короткий	1
14	8M0186975	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ НИЖНИЙ, ДЛИННЫЙ	1
14	8M0186976	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ НИЖНИЙ, СВЕРХДЛИННЫЙ	1
15	8M0172382	Кулачок сцепления	1
16	16179	Штифт	2
17	8M0199639	Соединение тяги переключения передач	1
18	8M0199641	Фиксатор соединения тяги переключения передач	1
19	952189	Штифт установочный	1
20	879194307	Болт	4
21	16192	Шайба	4
22	85372211	Гайка	1
23	8M0186791	Шестерня ведущая (12 зубьев)	1
24	8M0186962	Вал приводной короткий	1
24	8M0186963	ГРЕБНОЙ ВАЛ ДЛИННЫЙ	1
24	8M0186964	ГРЕБНОЙ ВАЛ СВЕРХДЛИННЫЙ	1
25	16128T02	Подшипниковый узел	1
26	8M0186965	Пружина	1
27	8M0186966	Направляющая пружины	1
28	161551	Шпонка	1
29	813276001	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.1)	AR
29	813276015	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.15)	AR
29	813276003	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.3)	AR
29	813276005	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.5)	AR
30	8M0186968	Прокладка корпуса насоса	1
31	8M0186967	Корпус водяного насоса нижний	1
32	952188	Штифт установочный	2
33	167051	Болт (M6 x 20)	2
34	161602	Прокладка	1
35	803753002	Пластина направляющая водяного насоса	1
36	16158010	Прокладка	1
37	8M0186795	Крыльчатка водяного насоса	1
38	803750T05	Корпус водяного насоса	1
39	879194269	Болт	4
40	803751002	Вкладыш корпуса насоса	1
41	161681	Сальник	1
42	161622	Сальник масляный	1
43	161772	Кольцо уплотнительное	2
-	8M0187013	Комплект прокладок редуктора	1
-	8M0199643	Ремкомплект водяного насоса	1

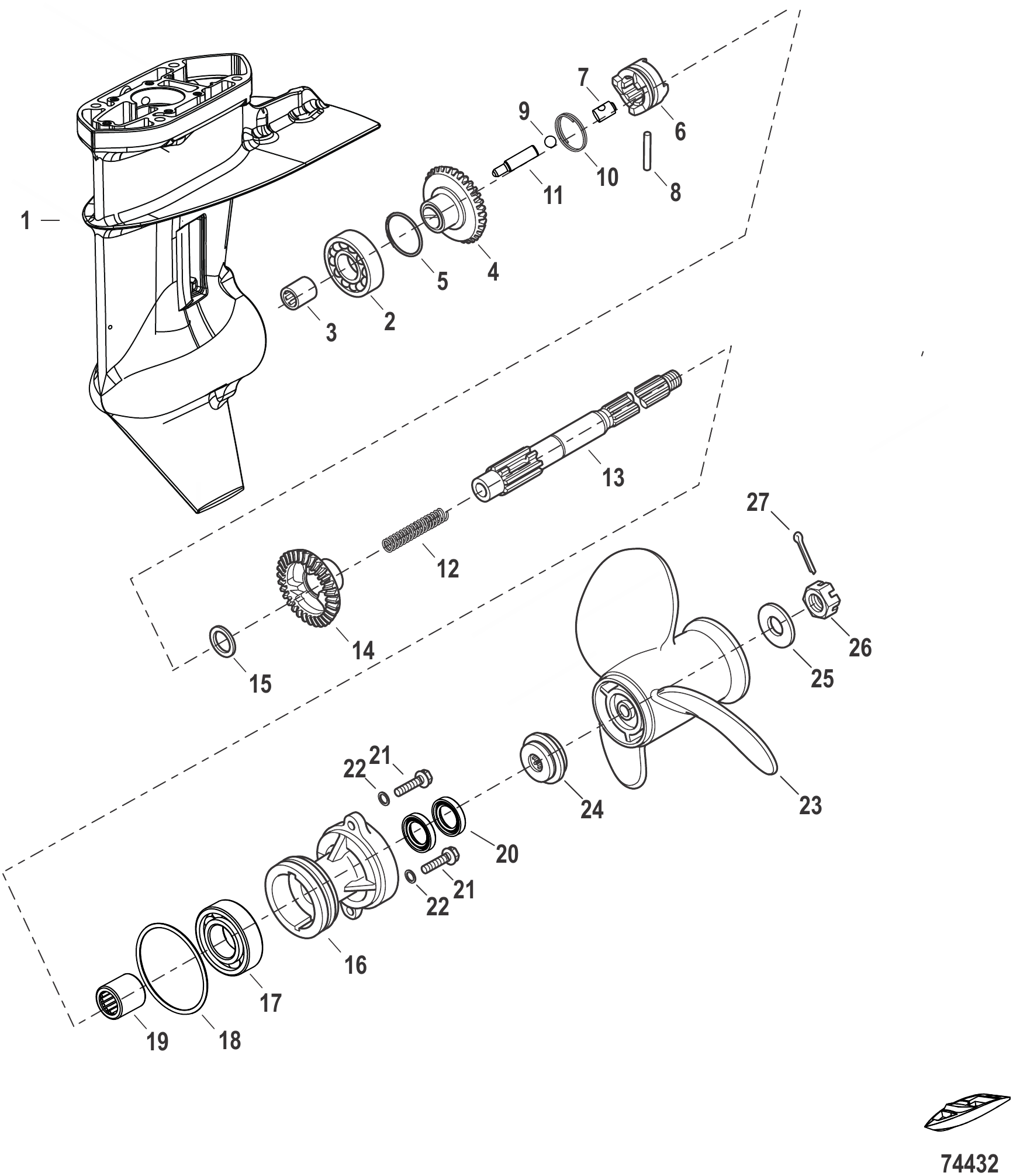

Рис. 20Редуктор - вал винта (передаточное число 2.17:1) Gear Housing Propeller Shaft -2.17:1

REF	Номер детали	Наименование	Кол-во
-	8M0187031	Корпус редуктора в сборе, короткий	1
-	8M0187032	Корпус редуктора в сборе, длинный	1
-	8M0187033	Корпус редуктора в сборе, сверхдлинный	1
1	8M0187015	Корпус редуктора в сборе (базовый)	1
2	16128T01	Подшипниковый узел	1
3	8M0138531	Втулка	1
4	8M0186790	Шестерня переднего хода — 26 зубьев	1
5	161631	Шайба регулировочная (0.1) (0.1)	AR
5	8132761	Шайба регулировочная (0.15) (0.15)	AR
6	898103T30	Сцепление	1
7	853764003	Фиксатор	1
8	161501	Штифт	1
9	161322	Шарик стальной	1
10	8126453	Пружина	1
11	161521	Толкатель кулачковый	1
12	176672	ПРУЖИНА	1
13	8M0186961	Вал гребного винта	1
14	8M0186792	Шестерня заднего хода — 26 зубьев	1
15	161401	Шайба	1
16	8M0187016	Обойма подшипника в сборе	1
17	16132T01	Подшипник шариковый	1
18	161311	Уплотнительное кольцо	1
19	813048T05	Подшипник игольчатый	1
20	8M0079092	Сальник масляный	2
21	879194254	Болт	2
22	879194342	Шайба	2
23	8M0185635	Гребной винт Black Max	AR
23	8M0185636	Гребной винт Black Max	AR
23	8M0185637	Гребной винт Black Max	AR
23	8M0185638	Гребной винт Black Max	AR
23	8M0185642	Гребной винт Black Diamond	AR
23	8M0185643	Гребной винт Black Diamond	AR
23	8M0185644	Гребной винт Black Diamond	AR
23	8M0185645	Гребной винт Black Diamond	AR
24	161452	Ступица упорная	1
25	161402	Шайба	1
26	161471	Гайка гребного винта	1
27	8150264	Шплинт	1
-	8M0187013	Комплект прокладок редуктора	1
-	13914Q03	Крепёжный комплект гребного винта	1

Рис. 21Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0186913	Кронштейн катушки зажигания	1
2	8M0190456	Катушка зажигания	1
3	167051	Болт (M6 x 20)	5
4	8M0204682	Свеча зажигания	3
5	8M0137327	Протектор	1
-	8M0191411	Блок цилиндров в сборе 30 л.с.	1
-	8M0191412	Блок цилиндров в сборе 25 л.с.	1

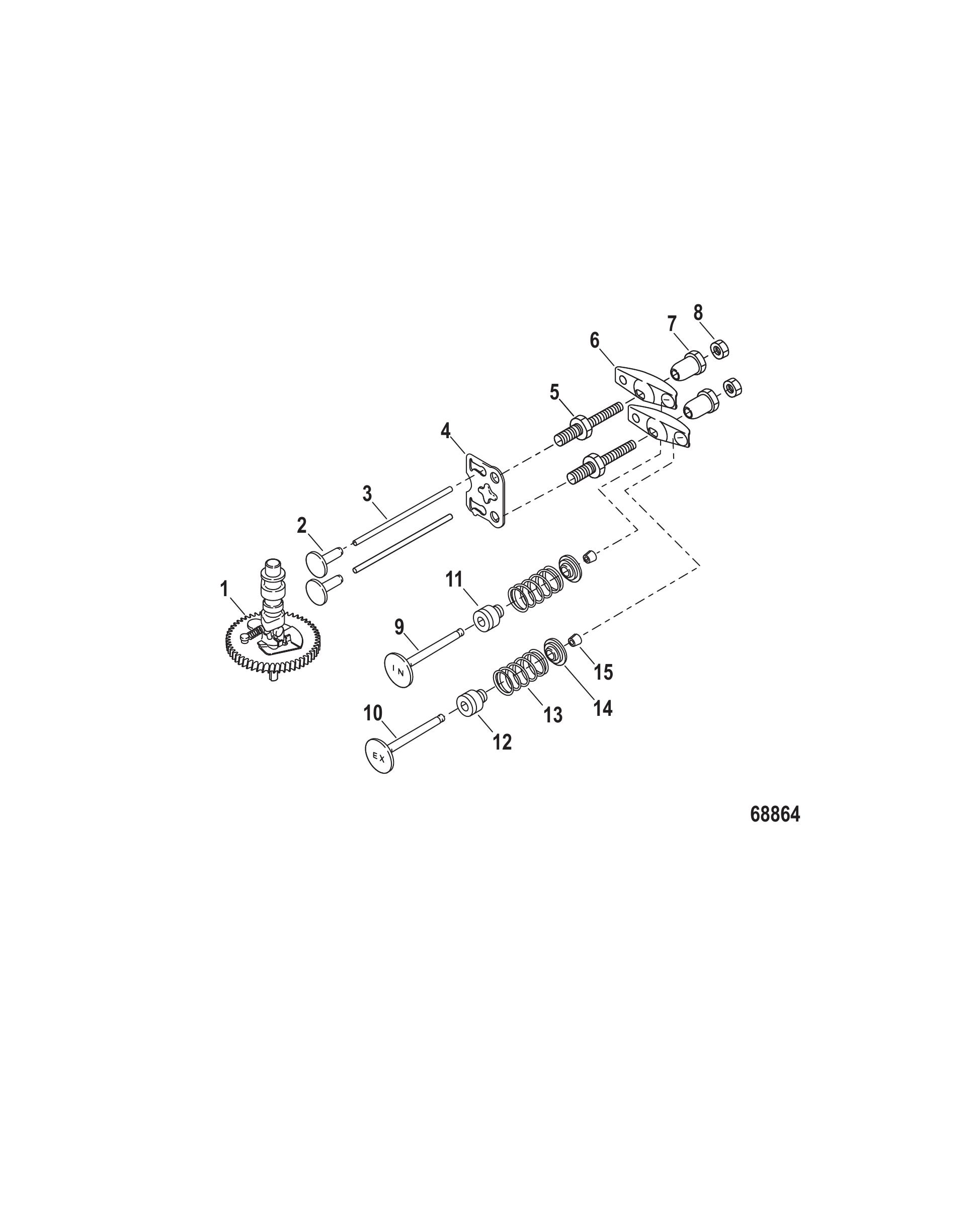

Рис. 22ВПУСКНЫЕ/ВЫПУСКНЫЕ КЛАПАНЫ Intake/Exhaust Valves

REF	Номер детали	Наименование	Кол-во
1	803545T03	РАСПРЕДВАЛ	1
2	803546	Толкатель	2
3	803547	Штанга толкателя	2
4	803548	Пластина	1
5	8035097	Болт	2
6	8M0056319	КОРОМЫСЛО	2
7	803550	Ось качания	2
8	803551001	Гайка	2
9	8M0056312	КЛАПАН ВПУСКНОЙ	1
10	8M0056316	КЛАПАН ВЫПУСКНОЙ	1
11	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	1
12	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	1
13	898101214	Пружина клапана	2
14	8M0152418	Фиксатор в сборе	2
15	NSS	NOT SOLD SEPARATE	4

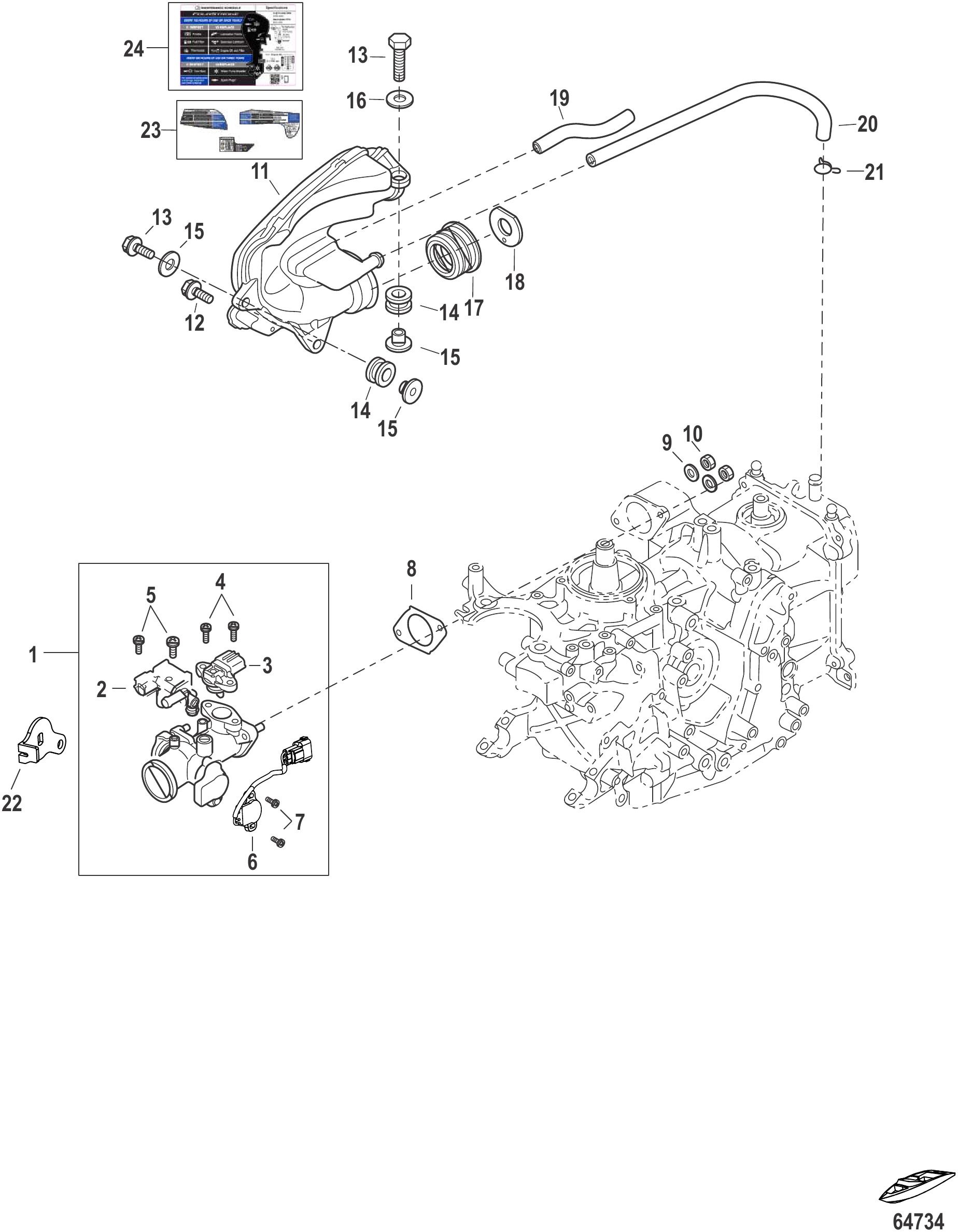

Рис. 23Впускной коллектор Intake Manifold

REF	Номер детали	Наименование	Кол-во
1	8M0134461	Дроссельный узел в сборе	1
2	8M0132241	Электромагнитный клапан холостого хода	1
3	8M0132303	Датчик температуры и абсолютного давления	1
4	855544024	Болт	2
5	8M0139039	Винт	2
6	8M0132180	Датчик положения дроссельной заслонки	1
6	8M0153615	Положение дроссельной заслонки	1
7	8M0153617	ВИНТ	2
8	898101981	ПРОКЛАДКА	1
9	16826	Шайба нержавеющая	2
10	400212	ГАЙКА (M6) Нержавеющая сталь	2
11	8M0134462	ГЛУШИТЕЛЬ ВПУСКА В СБОРЕ	1
12	8M0102279	Болт	1
13	8248324	Винт (M6 x 16)	2
14	8M0135593	Опора резиновая	2
15	8M0137298	Втулка	2
16	953921	Шайба нержавеющая	2
17	8M0173453	ПРОКЛАДКА ОГРАНИЧИТЕЛЯ	1
17	8M0137301	ПРОКЛАДКА	1
18	8M0173451	ОГРАНИЧИТЕЛЬ	1
18	8M0137303	ОГРАНИЧИТЕЛЬ	1
19	8M0139041	ШЛАНГ	1
20	8M0136227	ШЛАНГ САПУНА	1
21	952245	Хомут	1
22	8M0137319	УПОР РЫЧАГА ДРОССЕЛЯ	1
23	8M0137391	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ	1
23	8M0137392	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
23	8M0206083	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
23	8M0137393	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
23	8M0206085	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
23	8M0137394	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, Japan	1
23	8M0206080	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ	1
24	8M0206080	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ	1
24	8M0206083	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХОБСЛУЖИВАНИЯ, SeaPro	1
24	8M0206085	НАКЛЕЙКА РЕГЛАМЕНТА ТЕХООБСЛУЖИВАНИЯ, ProKicker	1
-	8M0134438	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

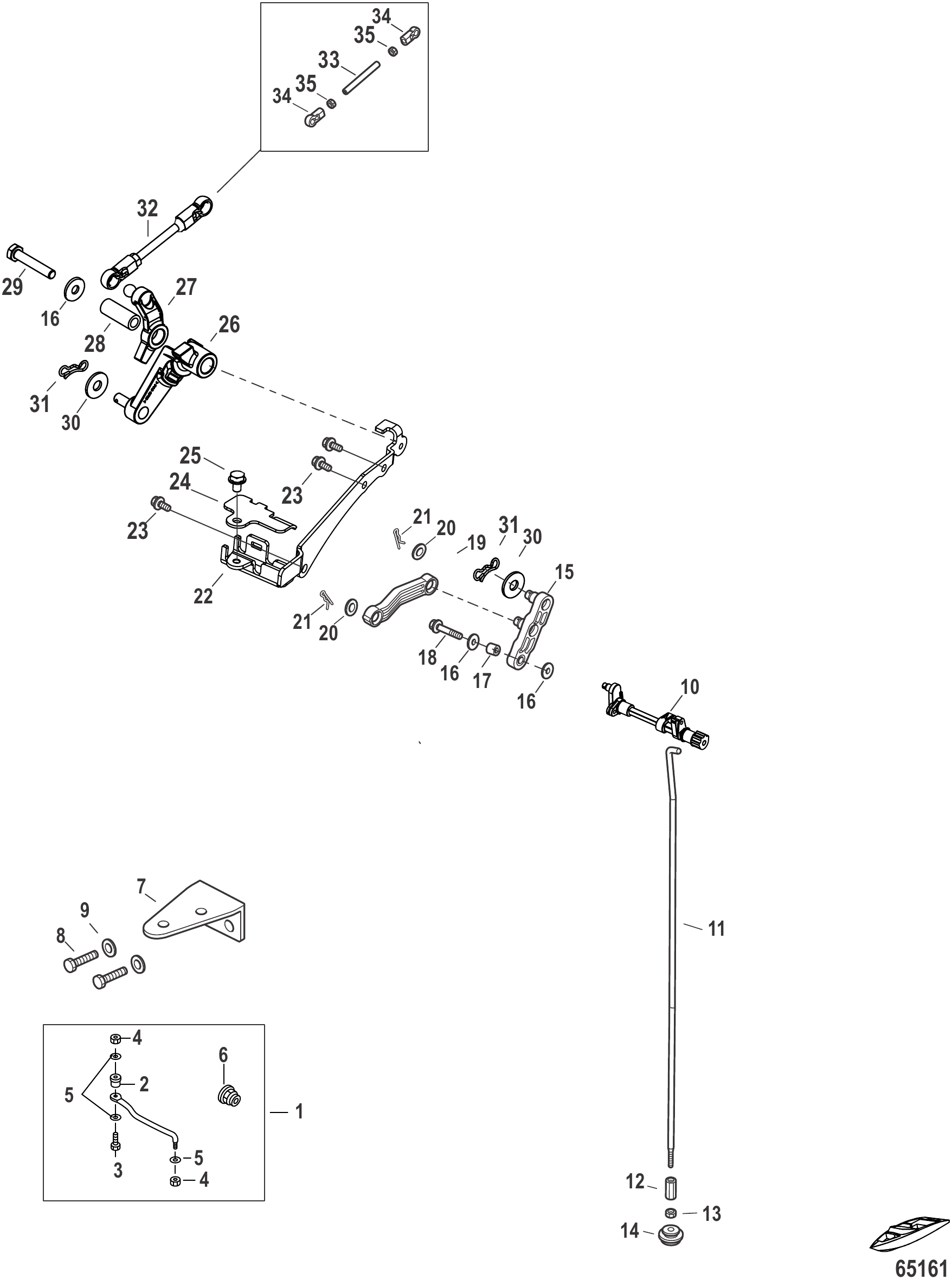

Рис. 24Реактивный привод - тяги переключения (дистанционное управление) Jet - Shift Linkage Remote Control

REF	Номер детали	Наименование	Кол-во
1	8M0093149	Кронштейн	1
2	16832	Болт (M6 x 16)	2
3	16826	Шайба нержавеющая	2
4	4000354	ВИНТ (M8 x 30)	1
5	95374	Гайка нейлоновая	1
6	400256	СТОПОРНАЯ ШАЙБА (M6)	1
7	400212	ГАЙКА (M6) Нержавеющая сталь	1
8	898101648	Болт поворотный	1
9	853722026	Гайка	1
10	8537227	Гайка нейлоновая	1

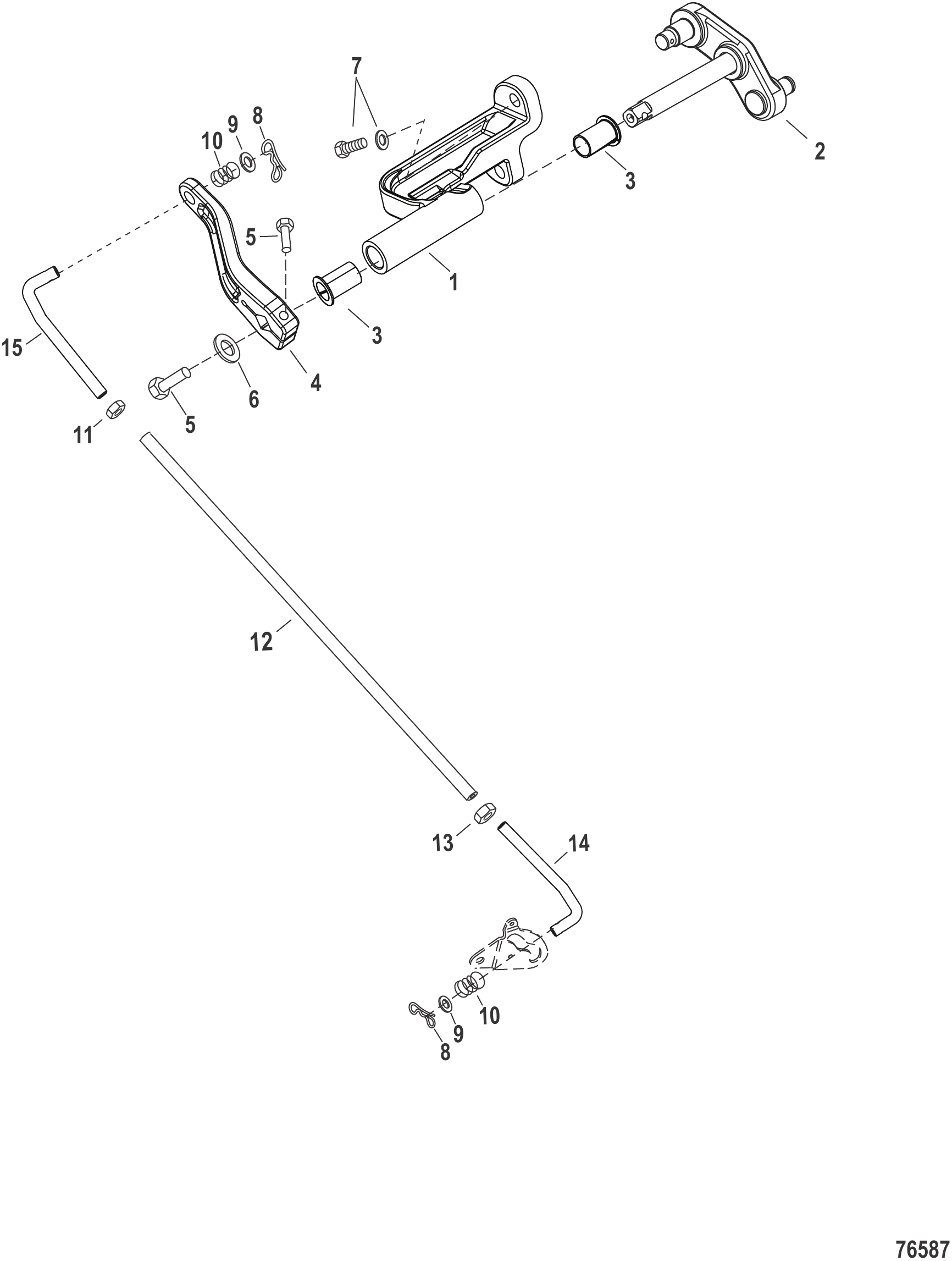

Рис. 25Реактивный привод - тяги переключения (румпель) Jet - Shift Linkage Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	8M0218238	Кронштейн переключения передач	1
2	8M0218239	Рычаг переключения передач	1
3	48237	Втулка вала переключения передач	2
4	8M0218240	Рычаг переключения передач	1
5	8M0218242	Болт с шестигранной головкой SS M4 x 20	2
6	16335	ШАЙБА	1
7	167051	Болт (M6 x 20)	2
8	8M0021224	Зажим типа "бабочка"	2
9	400256	СТОПОРНАЯ ШАЙБА (M6)	2
10	898101645	ПРУЖИНА	2
11	400212	ГАЙКА (M6) Нержавеющая сталь	1
12	8M0218243	Тяга переключения передач	1
13	898101644	ГАЙКА	1
14	8M0218244	Тяга соединительная правая	1
15	8M0218245	Тяга соединительная левая	1

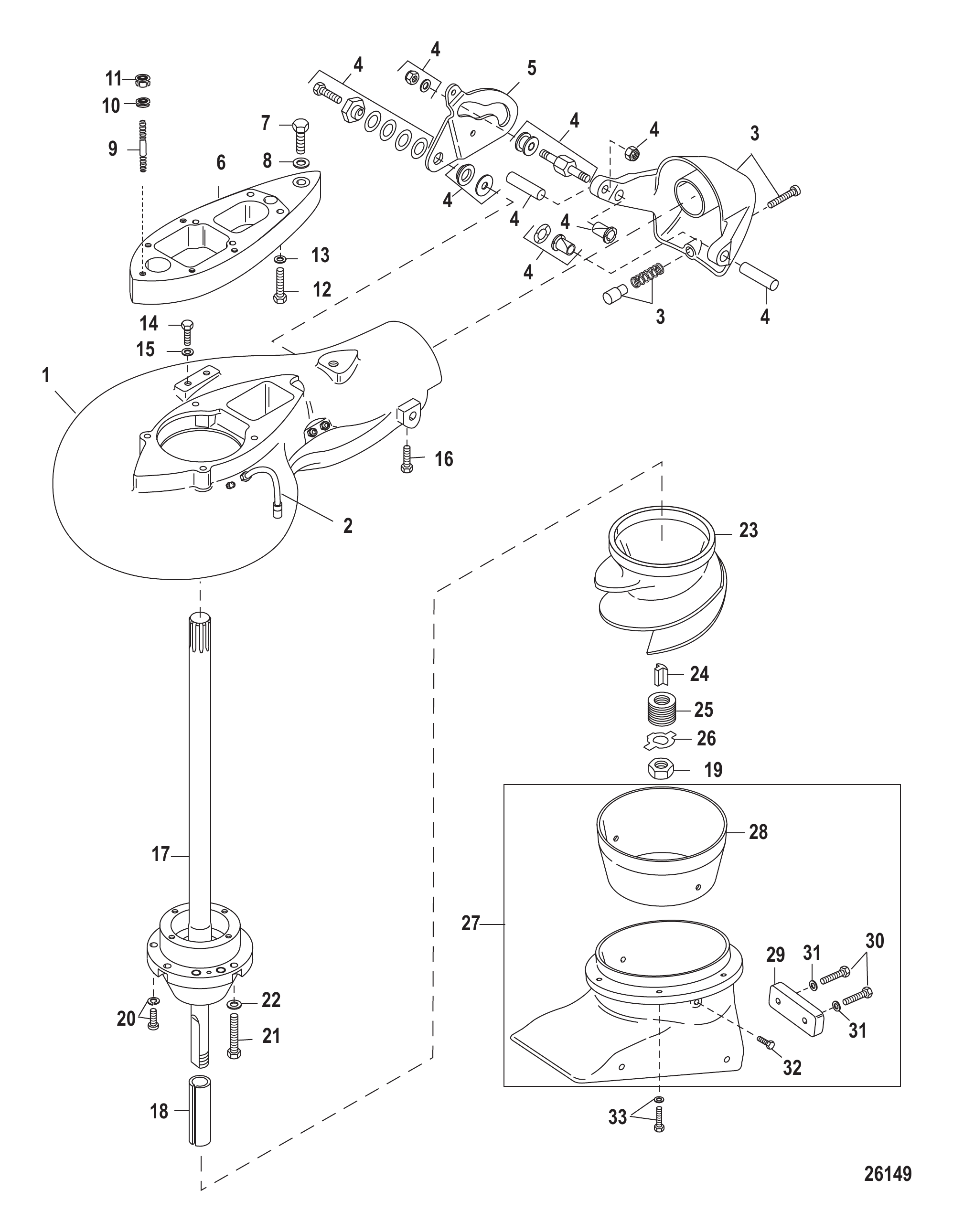

Рис. 26Реактивный движитель Jet Unit

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Jet Unit-Complete	1
1	889246T26	Корпус спиральный	1
2	827490	ШЛАНГ СМАЗКИ	1
3	878378	Задний ход с буфером	1
4	878376	Комплект тяг переключения	1
5	898101657	Кулачок переключения	1
6	889246024	Переходная пластина	1
7	898101795	Болт	1
8	895141	Шайба нержавеющая	1
9	823042049	БОЛТ ШПИЛЬКА	1
10	898101654	Шайба	1
11	853722023	Гайка	1
12	823042045	БОЛТ	4
13	898101654	Шайба	4
14	16832	Болт (M6 x 16)	2
15	16826	Шайба нержавеющая	2
16	NSS	NOT SOLD SEPARATE Screw	1
17	889246T27	Вал приводной	1
18	827189	ВТУЛКА	1
19	827190	ГАЙКА	1
20	878388001	Винт	1
21	823042076	БОЛТ	4
22	898101654	Шайба	4
23	855708T25	Рабочее колесо	1
24	801405625	Шпонка рабочего колеса	1
25	801404625	Прокладка рабочего колеса	1
26	801403625	Шайба стопорная	1
27	801412T01	Корпус в сборе впускной	1
28	827188T04	Гильза	1
29	889246A72	Комплект анодов	1
30	801432001	Болт (M6 x 25)	2
31	879652003	Шайба	2
32	16832	Болт (M6 x 16)	2
33	167051	Болт (M6 x 20)	6

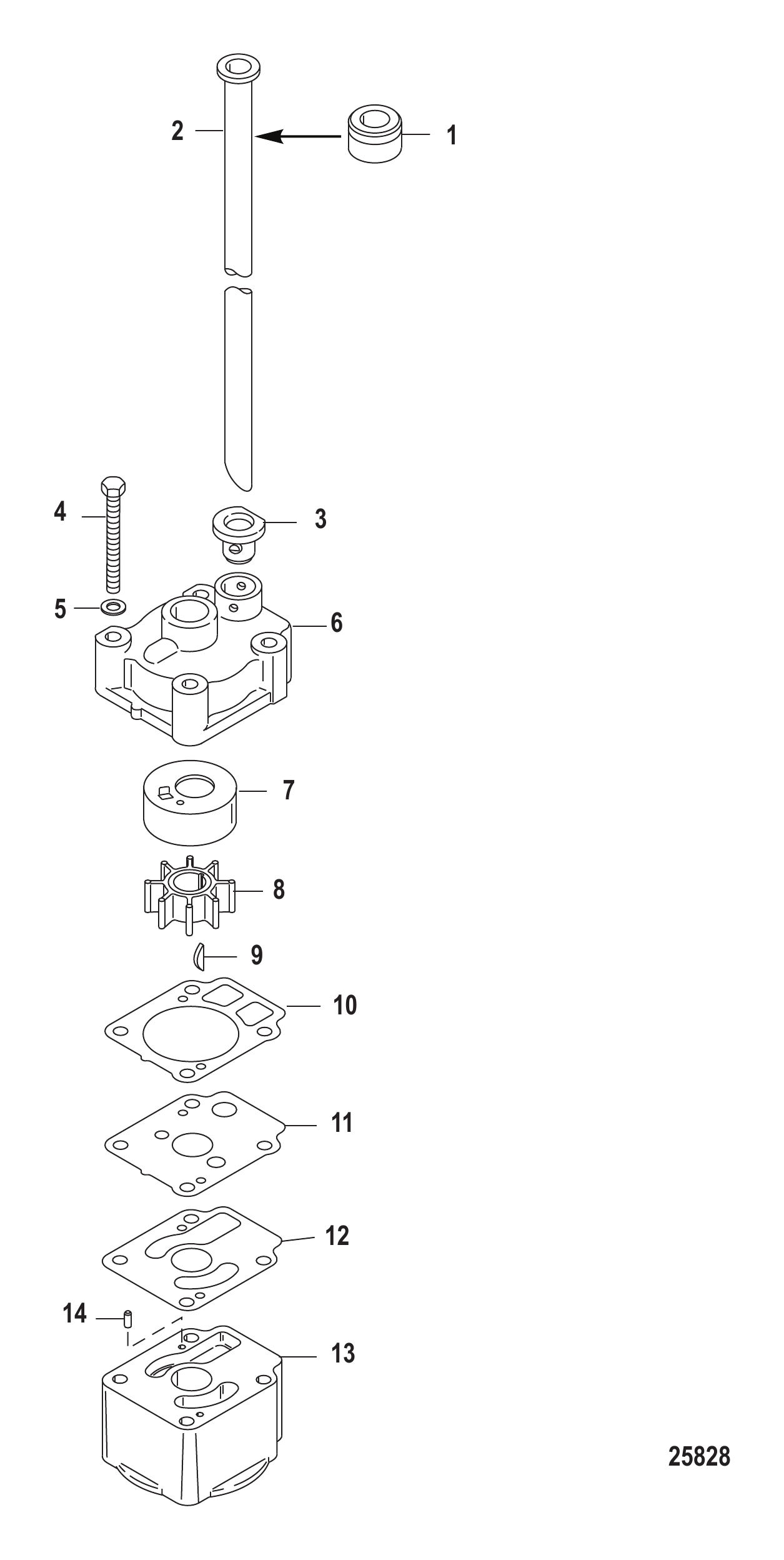

Рис. 27Компоненты водяного насоса водомета Jet Water Pump Components

REF	Номер детали	Наименование	Кол-во
1	804903001	Втулка	1
2	803755006	Трубка водяная	1
3	161681	Сальник	1
4	898101656	Болт	4
5	895106	Шайба нержавеющая	4
6	803750005	Корпус водяного насоса	1
7	803751002	Вкладыш корпуса насоса	1
8	161541	Крыльчатка	1
9	161551	Шпонка	1
10	16158010	Прокладка	1
11	898101655	Пластина направляющая	1
12	898101381	ПРОКЛАДКА	1
13	889246025	Корпус водяного насоса	1
14	952188	Штифт установочный	2

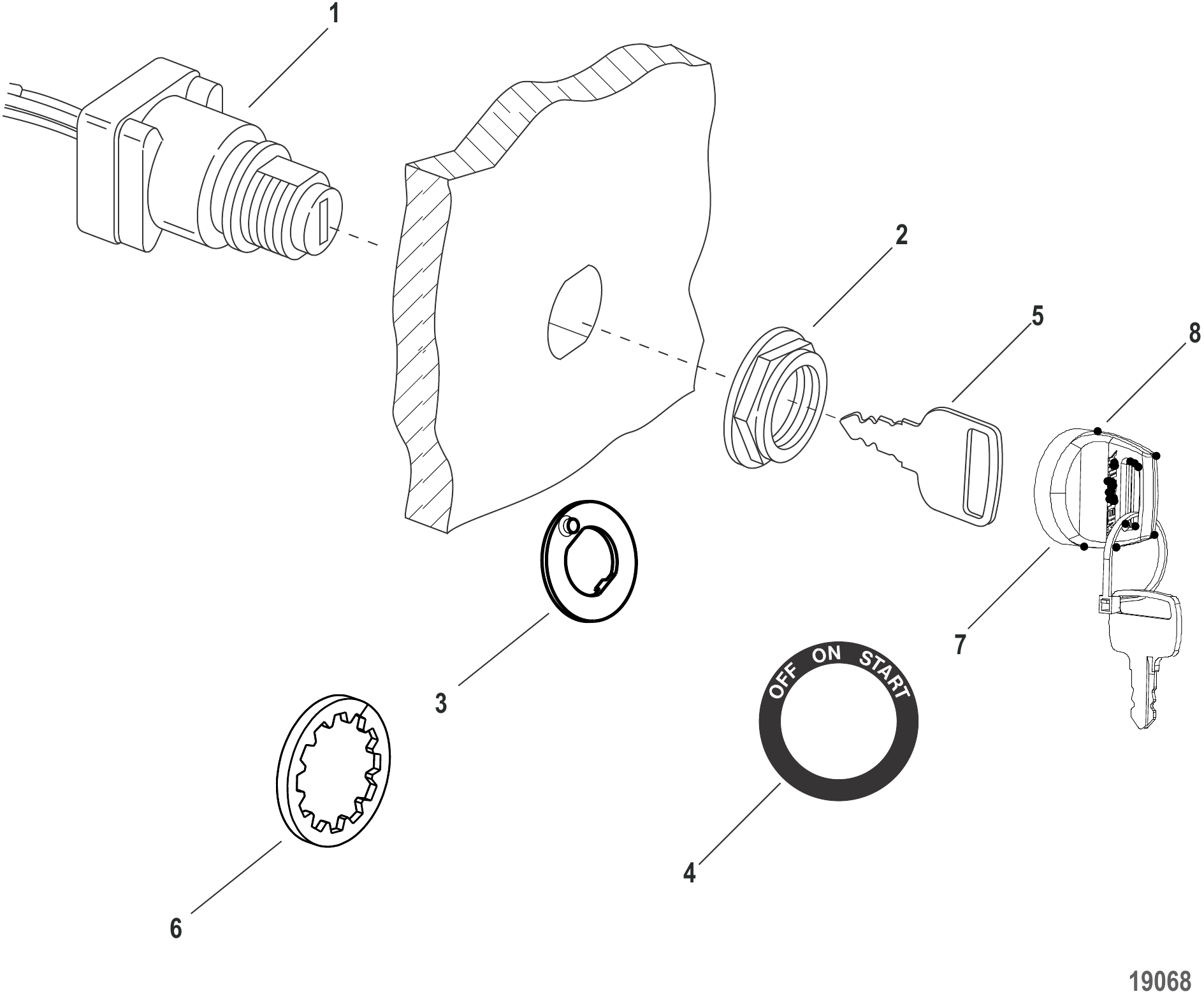

Рис. 28Ключ зажигания / схема ключа - 3 позиции (897716K01) для одного применения Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	Номер детали	Наименование	Кол-во
1	897716K01	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ Зажигание (3 положения) С ключами	1
2	897716001	Гайка пластиковая замка зажигания	1
-	899203A01	КОМПЛЕКТ НАКЛЕЕК/ШАЙБ	1
-	899203A01	КОМПЛЕКТ НАКЛЕЕК/ШАЙБ	2
3	8M0233647	ШАЙБА противовращения	1
4	899203	Наклейка Вкл/Выкл/Пуск	1
5	897716451	Комплект ключей зажигания (451) с логотипом Mercury	AR
5	897716457	Комплект ключей зажигания (457) с логотипом Mercury	AR
5	897716460	Комплект ключей зажигания (460) с логотипом Mercury	AR
5	897716461	Комплект ключей зажигания (461) с логотипом Mercury	AR
5	897716462	Комплект ключей зажигания (462) с логотипом Mercury	AR
5	897716463	Комплект ключей зажигания (463) с логотипом Mercury	AR
5	897716821	Комплект ключей зажигания (821) с логотипом Mercury	AR
5	897716827	Комплект ключей зажигания (827) с логотипом Mercury	AR
5	897716830	Комплект ключей зажигания (830) с логотипом Mercury	AR
5	897716831	Комплект ключей зажигания (831) с логотипом Mercury	AR
5	897716832	Комплект ключей зажигания (832) с логотипом Mercury	AR
5	897716833	Комплект ключей зажигания (833) с логотипом Mercury	AR
5	897716841	Комплект ключей зажигания (841) с логотипом Mercury	AR
5	897716847	Комплект ключей зажигания (847) с логотипом Mercury	AR
5	897716850	Комплект ключей зажигания (850) с логотипом Mercury	AR
5	897716851	Комплект ключей зажигания (851) с логотипом Mercury	AR
5	897716852	Комплект ключей зажигания (852) с логотипом Mercury	AR
5	897716853	Комплект ключей зажигания (853) с логотипом Mercury	AR
6	76629	ШАЙБА СТОПОРНАЯ С ВНУТРЕННИМИ ЗУБЬЯМИ (.750)	1
6	8M0207779	СТОПОРНАЯ ШАЙБА	1
7	8M0189945	УЗЕЛ КРЫШКИ С КЛЮЧАМИ	1
8	8M0161143	КЛЮЧ крышки	1
-	879305A01	КОМПЛЕКТ КОРПУСА Корпус замка зажигания на 3 положения	1

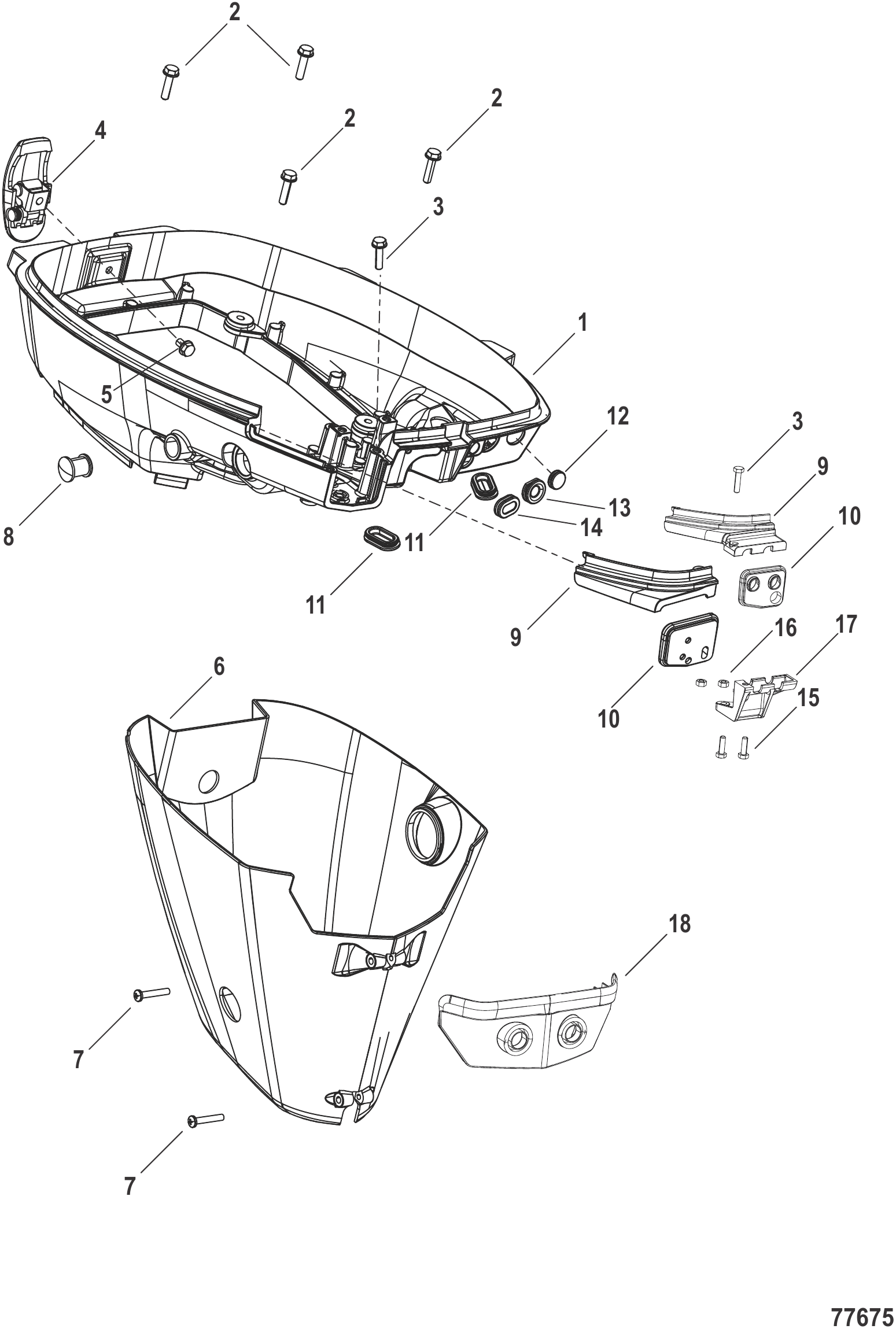

Рис. 29Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0223481	Нижний кожух	1
2	823042	Болт	4
3	823042	Болт	1
3	823042	Болт	1
4	8M0063135	Замок кожуха в сборе	1
5	8M0155474	Винт	1
6	8M0223497	Фартук	1
7	162572	Саморез	2
8	162284	Втулка уплотнительная	1
9	8M0223495	КРЫШКА КРОНШТЕЙНА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
9	8M0223496	КРЫШКА ФИКСАТОРА ТРОСА	1
10	8M0223486	ВТУЛКА	1
10	8M0223485	ВТУЛКА	1
11	853709007	Втулка уплотнительная	2
12	16226	Втулка	1
13	162261	Втулка уплотнительная	1
14	853709008	Втулка уплотнительная кабеля аккумулятора	1
15	167051	Болт (M6 x 20)	2
16	400212	ГАЙКА (M6) Нержавеющая сталь	2
17	8M0223494	ФИКСАТОР ТРОСА	1
18	8M0228898	КРЫШКА ПЕРЕДНЕЙ ОПОРЫ	1
18	8M0228897	КРЫШКА ПЕРЕДНЕЙ ОПОРЫ	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1
-	8M0227954	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ МОДЕЛЕЙ С РУМПЕЛЕМ НА ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1

Рис. 30КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0151469	СЕРВИСНЫЙ КОМПЛЕКТ 15-20 EFI (100 часов)	1
-	8M0162831	Фильтр масляный в сборе, 4-тактный	1
-	8M0134466	Топливный фильтр в сборе	1
-	8537331	Фильтр топливный	1
-	8518151	Уплотнительное кольцо	1
-	895146	Шайба	1
-	8M0075255	Уплотнение сливной пробки	2
-	8M0188617	Уплотнение	2
-	8M0151470	СЕРВИСНЫЙ КОМПЛЕКТ 15-20 EFI (300 часов)	1
-	8M0162831	Фильтр масляный в сборе, 4-тактный	1
-	8M0134466	Топливный фильтр в сборе	1
-	8537331	Фильтр топливный	1
-	8518151	Уплотнительное кольцо	1
-	895146	Шайба	1
-	8M0082880	Комплект уплотнений сливной пробки	2
-	8M0139434	ТЕРМОСТАТ	1
-	853702005	Прокладка	1
-	8M0214960	ПРОКЛАДКА	1
-	803507	СВЕЧА ЗАЖИГАНИЯ	2
-	8M0234113	Свеча DCPR6E @4	2
-	8M0135821	ПОЛНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА ДЛЯ РЕМОНТА	1
-	823913Q	АНОД	2
-	875208	Анод	2

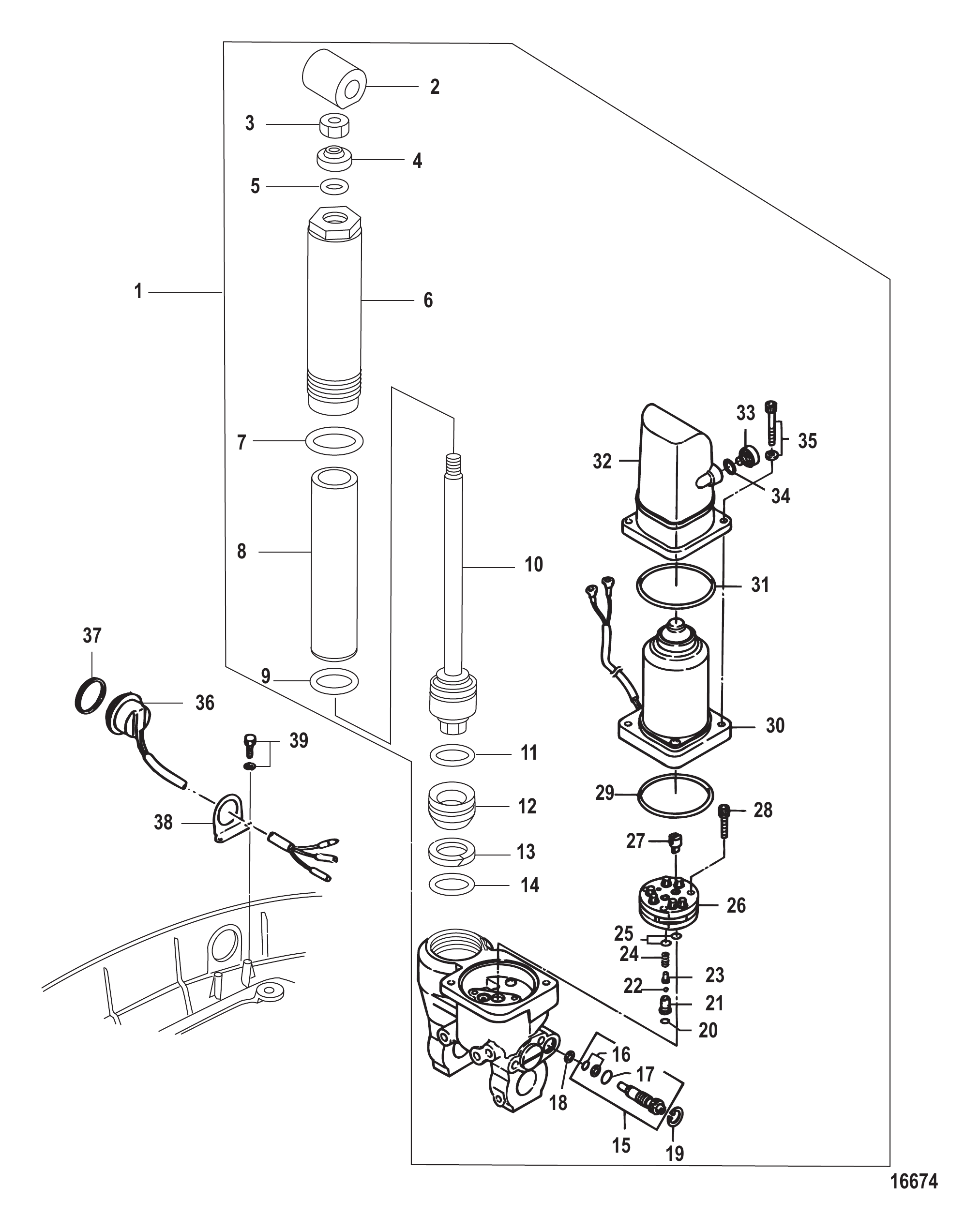

Рис. 31Компоненты гидроподъема/наклона Power Trim/Tilt Components

REF	Номер детали	Наименование	Кол-во
1	851873T03	Узел гидроподъёма/наклона	1
2	898101246	Соединение	1
3	898101247	Гайка	1
4	898101248	Сальник	1
5	898101249	Кольцо уплотнительное	1
6	898103T36	Цилиндр	1
7	898101254	Кольцо уплотнительное	1
8	898103T37	Трубка внутренняя	1
9	898101255	Кольцо уплотнительное	1
10	898103T38	Шатун в сборе с поршнем	1
11	898101250	Кольцо уплотнительное	1
12	898101251	Поршень	1
13	898101252	Кольцо	1
14	898101253	Кольцо уплотнительное	1
15	898101115	Клапан ручной в сборе	1
16	898101167	Комплект сальников	1
17	812641003	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	898101245	Сальник	1
19	804027002	СТОПОРНОЕ КОЛЬЦО	1
20	803513009	Уплотнительное кольцо	1
21	898101213	Седло клапана	1
22	898101005	Шар	1
23	898101180	Седло пружины	1
24	898101176	Пружина	1
25	161314	Уплотнительное кольцо	2
26	898103T12	Насос	1
27	851877001	Муфта	1
28	8518663	БОЛТ	3
29	16131011	Уплотнительное кольцо	1
30	898103T31	Мотор в сборе	1
31	898101130	Уплотнительное кольцо	1
32	898103T15	Бачок	1
33	898101024	Крышка в сборе	1
34	898101129	Уплотнительное кольцо	1
35	898101015	Винт	2
36	898103011	ПЕРЕКЛЮЧАТЕЛЬ PTT	1
37	898101145	Уплотнительное кольцо (гидроподъём)	1
38	896630	КРОНШТЕЙН переключателя	1
39	8248324	Винт (M6 x 16)	2

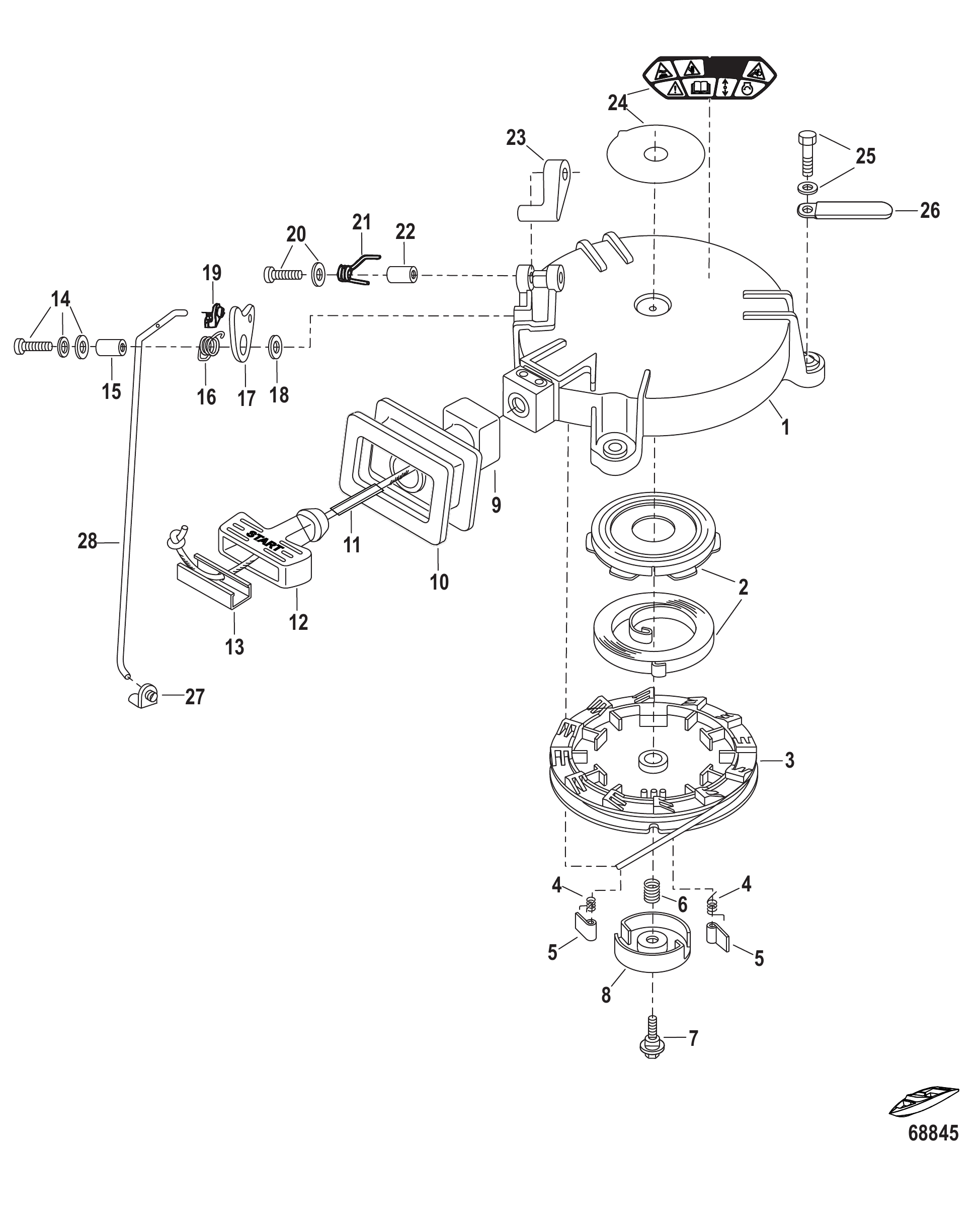

Рис. 32РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	8M0056437	Стартер в сборе с ручным запуском	1
1	812632002	КОРПУС СТАРТЕРА	1
1	8M0227442	Корпус стартера	1
2	812645T10	Пружина стартера, комплект	1
3	812633002	ШКИВ СТАРТЕРА	1
4	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
5	8M0078324	ХРАПОВИК	2
5	812635002	ХРАПОВИК	2
6	812636001	ПРУЖИНА	1
7	812637001	БОЛТ	1
8	8M0078325	ФРИКЦИОННАЯ ПЛАСТИНА	1
9	8M0056340	Пластина уплотнительная	1
10	8M0056963	Втулка	1
11	8M0110704	Шнур	1
12	804363001	Рукоятка стартера	1
13	8M0084137	Анкер шнура	1
14	855544	Винтовой узел	1
15	855545001	Втулка	1
16	804366001	Пружина фиксатора пускового кулачка	1
17	8M0056338	Кулачок блокировки стартера	1
18	16826	Шайба нержавеющая	1
19	17643002	Быстросъёмное соединение тяги	1
20	8555449	Винтовой узел	1
21	812645007	ПРУЖИНА	1
22	895130	Втулка	1
23	8M0056339	Фиксатор блокировки стартера	1
24	8M0137310	Наклейка предупреждающая	1
24	8M0137311	Наклейка предупреждающая	1
25	898101992	БОЛТ В СБОРЕ	3
26	8M0130961	Хомут	1
27	176431	ЗАЩЕЛКА ТЯГИ	1
27	8M0169412	ТЯГА С ФИКСАТОРОМ	1
28	8M0056432	Тяга блокировки стартера	1
28	8M0223141	Штанга блокировки запуска	1

Рис. 33Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0153256	Руководство по эксплуатации	1
-	8M0156927	Сервисное руководство 5 л.с. пропан	1
-	8M0154337	Каталог запчастей 5 л.с. 4-тактный (пропан)	1

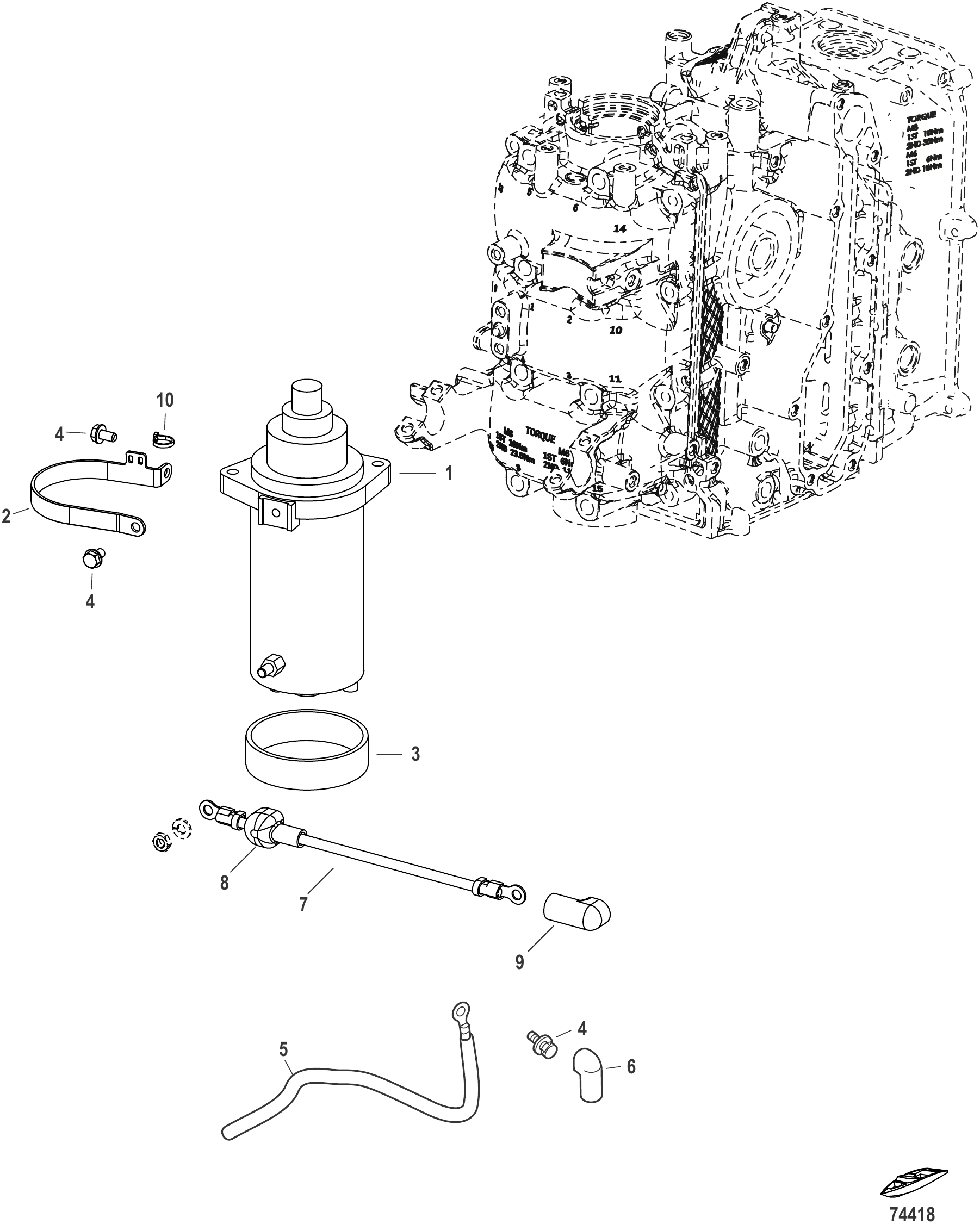

Рис. 34СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0188334	Стартер в сборе	1
2	8M0186990	ХОМУТ СТАРТЕРА	1
3	851837	Подушка резиновая	1
4	8230427	Болт в сборе (M6 x 12)	3
5	8M0186779	АККУМУЛЯТОРНЫЙ КАБЕЛЬ	1
6	853741001	Колпачок клеммы	1
7	8M0187002	КАБЕЛЬ СТАРТЕРА	1
8	853816003	Красный клеммный колпачок	1
9	853816002	Клеммный колпачок	1
10	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
-	8M0191056	Комплект зарядки аккумулятора	1
-	8M0191055	Комплект электростартера	1

Рис. 35КОМПОНЕНТЫ СТАРТЕРА Starter Motor Components

REF	Номер детали	Наименование	Кол-во
1	8M0223446	Стартер	1
2	8M0229580	Шестерня в сборе	1
3	8M0229582	Держатель щёток в сборе	1
4	853722026	Гайка	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	1
6	16826	Шайба нержавеющая	1
-	8M0227805	Комплект электростартера	1

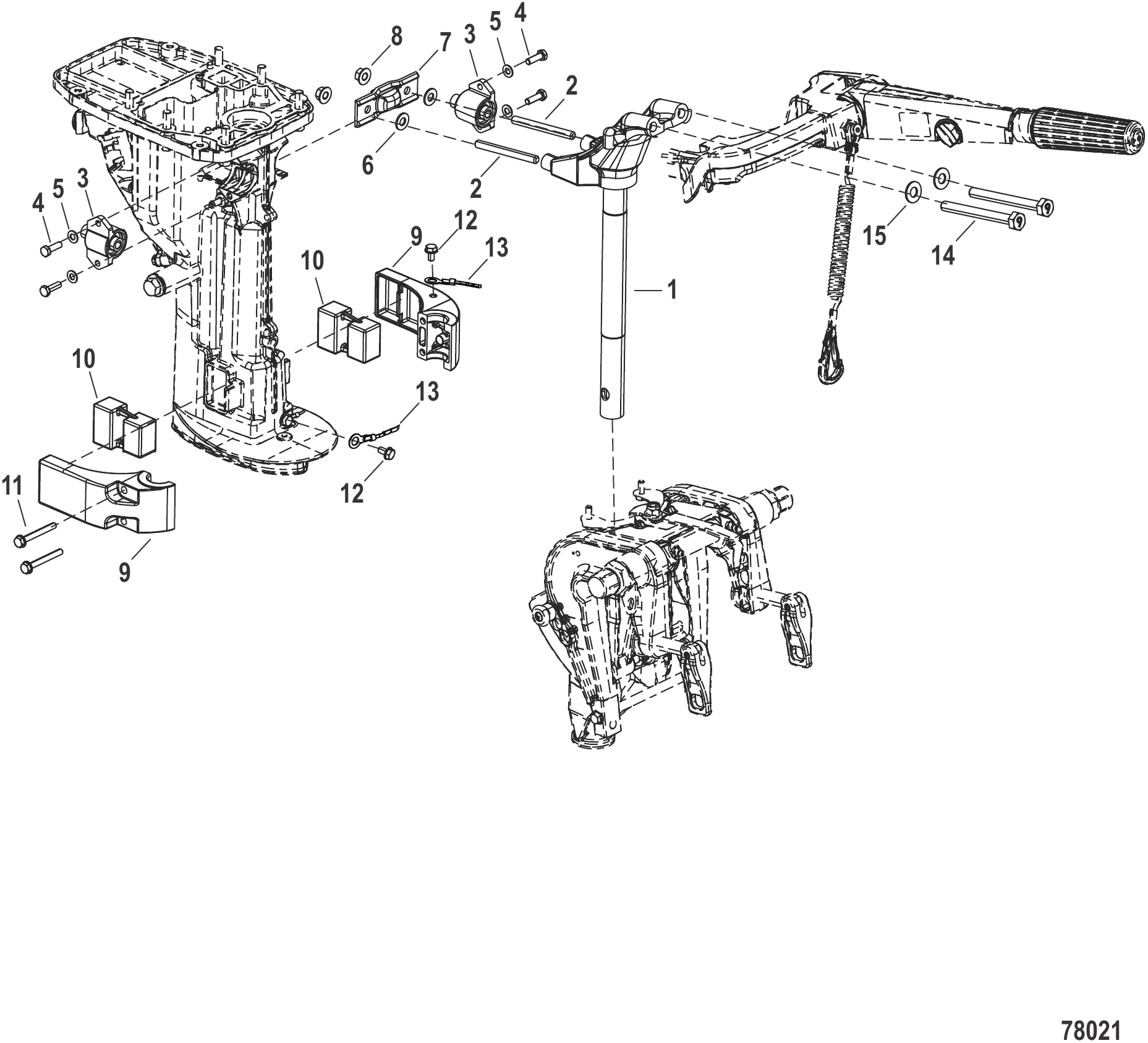

Рис. 36РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	853770T02	ПОВОРОТНАЯ ТРУБА	1
1	853770T05	ПОВОРОТНАЯ ТРУБА	1
2	8M0223475	Шпилька	2
3	8M0078457	Комплект верхней опоры	2
4	8M0150186	Комплект болтов с шайбами	2
5	16826	Шайба нержавеющая	2
6	16192	Шайба	2
7	895167002	ДЕМПФЕР Верхний	1
7	895167001	ДЕМПФЕР Верхний	1
8	853722024	Гайка	2
9	803776004	КРОНШТЕЙН Правый борт	1
9	803776005	КРОНШТЕЙН Левый борт	1
10	803775006	ОПОРА Правый борт / Левый борт нижняя	2
11	879194269	Болт	2
12	8M0155474	Винт	2
13	898101091	Провод заземления	1
14	8M0226905	Болт	2
15	879194340	Шайба	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

Рис. 37Привод дросселя и переключения передач (дистанционное управление) Throttle and Shift Linkage Remote Control

REF	Номер детали	Наименование	Кол-во
1	853824A04	Тяга соединительная в сборе	1
2	NSS	NOT SOLD SEPARATE	1
3	851866007	Болт	1
4	161473	Гайка нейлоновая	2
5	9539210	Шайба	3
6	853825	Крышка	1
7	8M0135856	Пластина рулевого управления	1
8	8M0135857	Болт	2
9	879194340	Шайба	2
10	8M0134501	Вал рычага переключения передач	1
10	8M0153461	Вал переключения передач	1
11	8M0135825	Тяга переключения передач, короткая	1
11	8M0153463	Тяга переключения передач короткая	1
11	8M0135826	Тяга переключения передач, длинная	1
11	8M0153465	Тяга переключения передач длинная	1
12	8M0135827	Шарнир тяги переключения передач	1
12	803767002	Муфта соединительная	1
13	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
14	8M0137340	Втулка уплотнительная	1
15	8M0135911	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
15	8M0152358	Рычаг переключения передач	1
16	953921	Шайба нержавеющая	3
17	8M0137300	Втулка	1
18	4000330	ВИНТ (M6 x 25)	1
18	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
19	8M0135854	Тяга рычага переключения передач	1
19	8M0153467	Тяга рычага переключения передач	1
20	953925	ШАЙБА	2
21	8150262	Шплинт	2
22	8M0137835	КРОНШТЕЙН ТРОСА	1
23	8248324	Винт (M6 x 16)	3
24	8M0139043	ЗАЖИМ ТРОСА	1
25	823042059	БОЛТ	1
26	8M0135855	РЫЧАГ ДРОССЕЛЯ	1
26	8M0152360	РЫЧАГ ДРОССЕЛЯ	1
27	8M0135912	РАСФИКСАТОР ДРОССЕЛЯ	1
28	8M0137299	ВТУЛКА	1
29	4000333	ВИНТ (M6 x 40)	1
30	8M0137389	ШАЙБА	2
31	8M0021224	Зажим типа "бабочка"	2
32	8M0135708	Тяга соединительная в сборе	1
33	8M0137318	Тяга дросселя	1
34	853745	Колпачок	2
35	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2

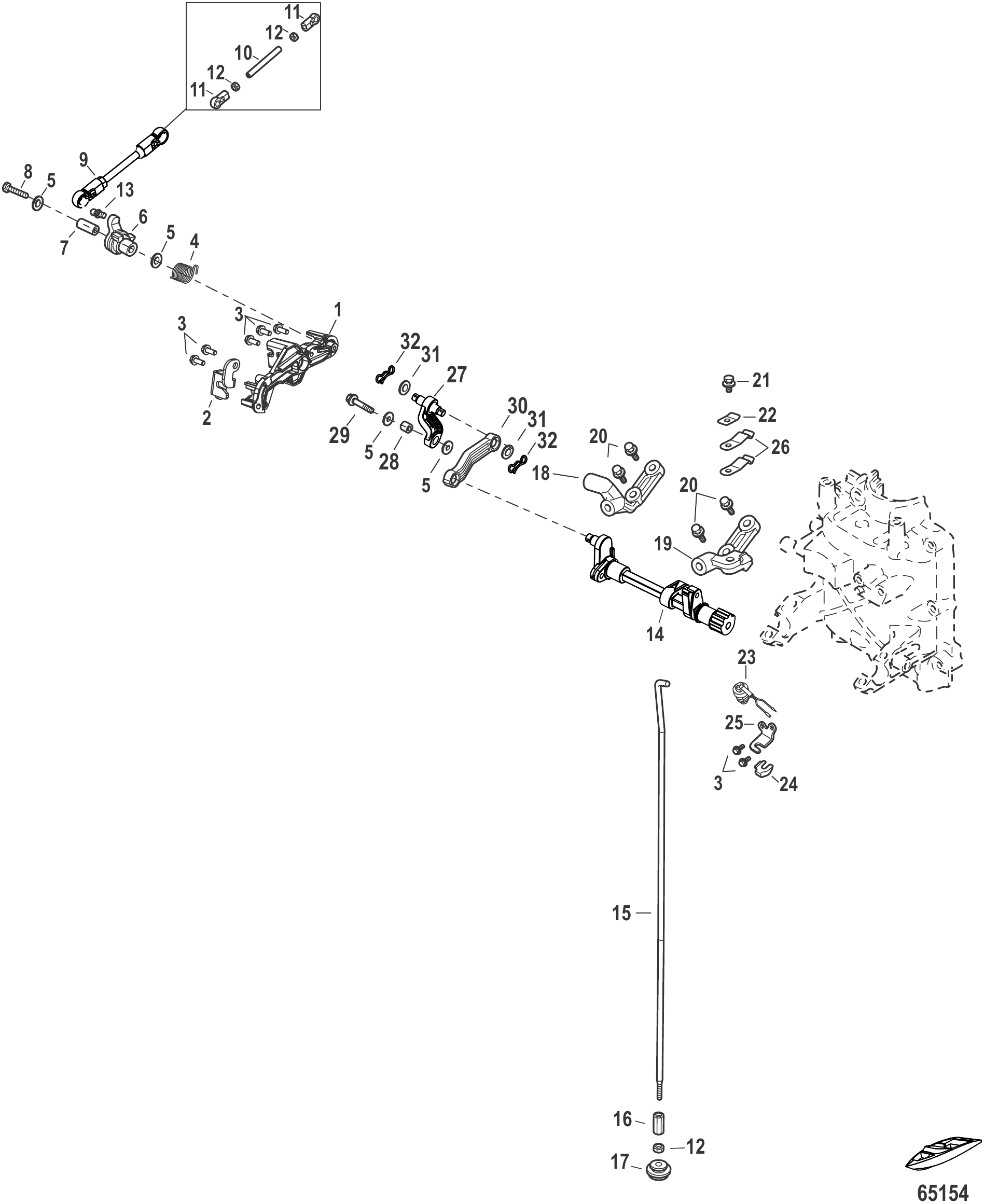

Рис. 38Привод дросселя и переключения передач (румпель) Throttle and Shift Linkage Tiller

REF	Номер детали	Наименование	Кол-во
1	8M0137317	Кронштейн троса дросселя	1
2	8M0140788	Хомут	1
3	8248324	Винт (M6 x 16)	7
4	8M0137313	Пружина	1
5	953921	Шайба нержавеющая	4
6	8M0135707	Барабан дросселя	1
6	8M0147922	Барабан дросселя	1
7	8M0137299	ВТУЛКА	1
8	4000333	ВИНТ (M6 x 40)	1
9	8M0135708	Тяга соединительная в сборе	1
10	8M0137318	Тяга дросселя	1
11	853745	Колпачок	2
12	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	3
13	8M0137312	Шарнир шаровой	1
14	8M0134501	Вал рычага переключения передач	1
14	8M0153461	Вал переключения передач	1
15	8M0135825	Тяга переключения передач, короткая	1
15	8M0153463	Тяга переключения передач короткая	1
15	8M0135826	Тяга переключения передач, длинная	1
15	8M0153465	Тяга переключения передач длинная	1
16	8M0135827	Шарнир тяги переключения передач	1
16	803767002	Муфта соединительная	1
17	8M0137340	Втулка уплотнительная	1
18	8M0135811	Держатель	1
19	8M0135812	Держатель	1
20	167051	Болт (M6 x 20)	4
21	8230427	Болт в сборе (M6 x 12)	1
22	8M0135810	Фиксатор переключения передач	1
23	8M0127937	Выключатель нейтрали	1
24	803841	Привод	1
25	8M0135828	Кронштейн выключателя нейтрали	1
25	8M0152342	Кронштейн выключателя нейтрали	1
26	8M0135809	Пружина фиксатора переключения передач	2
27	8M0135813	Рычаг переключения передач	1
28	8M0137300	Втулка	1
29	4000330	ВИНТ (M6 x 25)	1
29	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
30	8M0135854	Тяга рычага переключения передач	1
30	8M0153467	Тяга рычага переключения передач	1
31	953925	ШАЙБА	2
32	8M0021224	Зажим типа "бабочка"	2

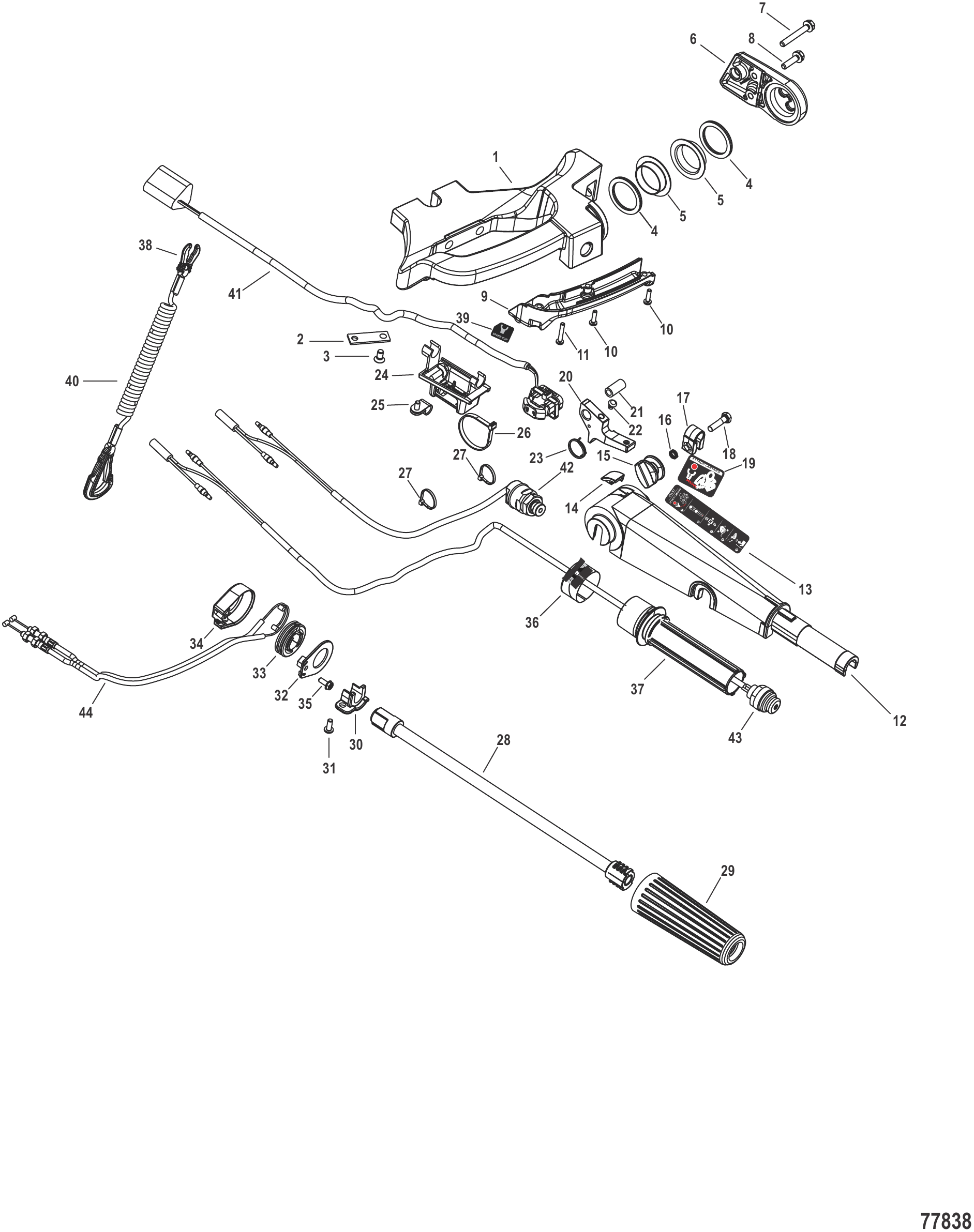

Рис. 39Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	8M0228419	Кронштейн рулевого управления	1
2	8M0151054	ДЕРЖАТЕЛЬ / ПЛАСТИНА	1
3	8M0162938	ВИНТ	1
4	8M0051404	Шайба резиновая	2
5	8M0051403	Втулка пластиковая	2
6	8M0051400	Крышка	1
7	8M0051402	Болт нержавеющая сталь	1
8	823042	Болт	1
9	8M0228416	Крышка румпеля	1
10	4001987	ВИНТ (M4 x 16)	2
11	8M0051395	ВИНТ	1
12	8M0051374	Румпель	1
13	8M0228423	Наклейка процедуры запуска	1
14	8M0051375	Заглушка колпачковая	1
15	8M0051383	Гайка	1
16	8M0051384	Пружина нержавеющая	1
17	8M0051382	Хомут регулятора трения - дроссель	1
18	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
19	8M0228424	Наклейка крепления аварийного шнура	1
20	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
21	8M0051397	Втулка нержавеющая сталь	1
22	8M0051399	Ограничитель	1
22	8M0245322	Стопор	1
23	8M0051398	Пружина нержавеющая сталь	1
24	8M0151038	КОРПУС выключателя	1
25	22740	ЗАЖИМ	1
26	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
28	8M0051379	Вал дроссельной заслонки	1
29	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
30	8M0051380	Кронштейн	1
31	8M0051381	Винт	2
32	8M0051388	Крышка	1
33	8M0051386	Шкив	1
34	8M0051387	Корпус	1
35	878608	Винт (#10-16 x .500)	1
36	8M0228421	Наклейка переключения передач	1
37	8M0051377	Рукоятка	1
38	8M0138447	Запасная защелка вилки шнура безопасности	1
39	8M0228554	Наклейка запасной защелки	1
40	8M0164892	Шнур безопасности в сборе 54 дюйма	1
40	8M0234460	Шнур/ремень 54 @2	1
41	8M0229972	Выключатель гидроподъема	1
42	8M0228417	Выключатель стоп	1
43	8M0051405	Выключатель в сборе стоп	1
44	8M0228418	ТРОС Дроссель	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

Рис. 40ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0223489	Верхний кожух в сборе Mercury, без наклеек	1
2	8M0223493	Направляющая воздушного потока	1
3	NSS	NOT SOLD SEPARATE	1
4	8M0137384	Заклепка	2
5	8M0223490	Уплотнение верхнего кожуха	1

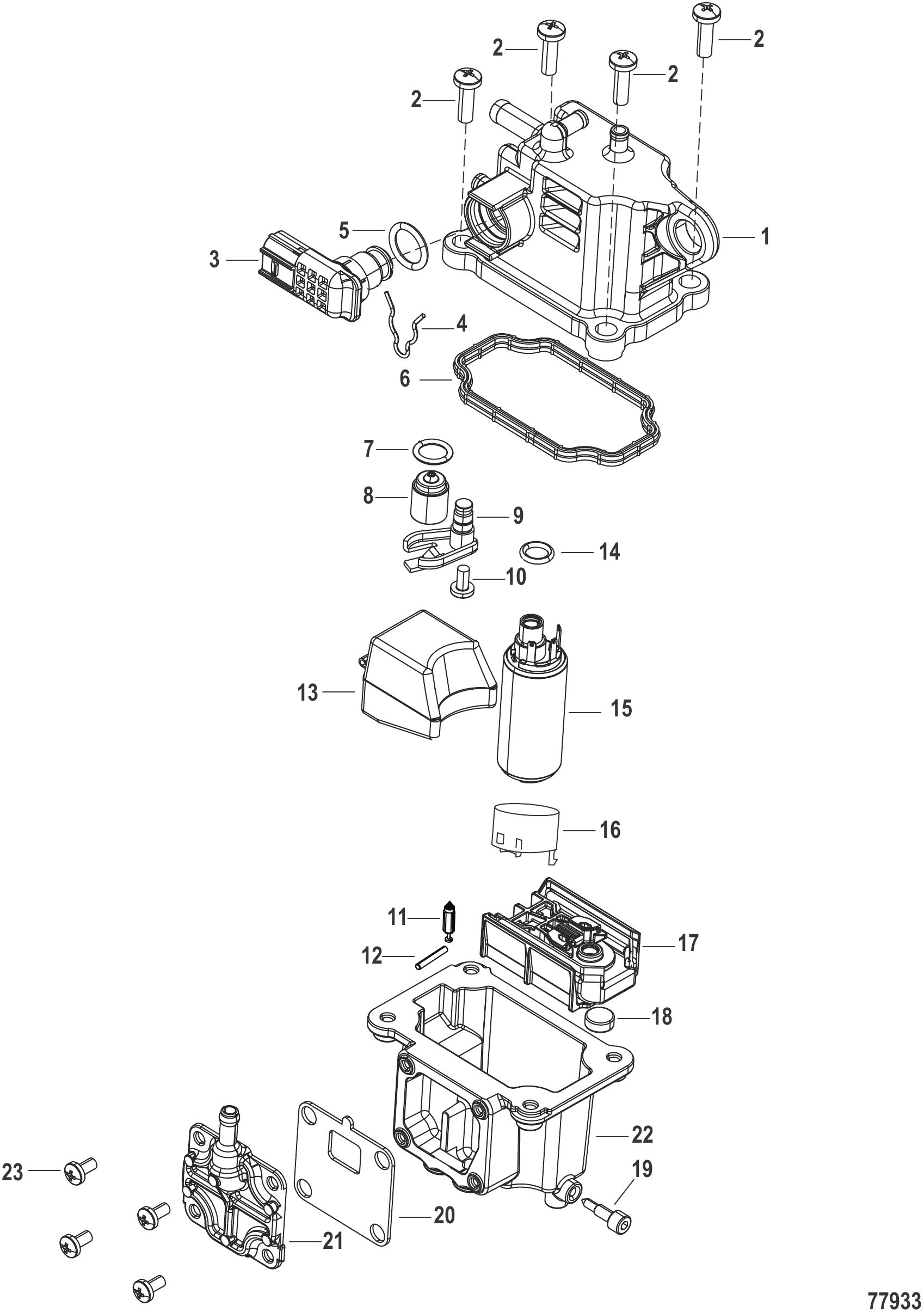

Рис. 41Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	8M0223390	Влагоотделитель паров топлива	1
1	8M0190952	Верхняя часть влагоотделителя паров топлива	1
2	8M0137307	Винт	4
3	8M0137305	Штуцер VST	1
4	8M0137306	Защелка	1
5	8M0135606	Уплотнительное кольцо	1
6	8M0135597	Прокладка	1
7	8M0135607	Уплотнительное кольцо	1
8	8M0134465	Регулятор давления топлива	1
9	8M0135604	Держатель регулятора	1
10	855544013	Винт	1
11	8M0135598	Игольчатый клапан в сборе	1
12	8M0135599	Ось поплавка	1
13	8M0135600	Поплавок	1
14	8M0135605	Уплотнительное кольцо	1
15	8M0134464	Топливный насос подачи	1
16	8M0135603	Крышка	1
17	8M0135602	Фильтр входной	1
18	8M0135601	Втулка уплотнительная	1
19	8M0135596	Винт сливной	1
20	8M0223393	Сальник	1
21	8M0223392	Крышка	1
22	8M0223391	Корпус сепаратора паров	1
23	855544014	Винт	4

水星 Mercury 25 HP EFI 3 CYL 1R154758 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 25 HP EFI 3 CYL 1R154758 & Up - — взрыв-схемы и запчасти
