水星 Mercury 250 HP Pro Verado 6 CYL 1B830170 THRU 2B144122 - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0052567 · 共 39 个部位 · 1351 条零件

1Аксессуары 2Адаптерная плита (нижняя)3Разводка шлангов адаптерной плиты 4Генератор/Крепление натяжителя ремня 5Промежуточный охладитель/Впускной коллектор (Gen I) Торцевая крышка не обслуживается 6Промежуточный охладитель/Впускной коллектор (Gen II) Торцевая крышка обслуживается 7Трассировка шлангов промежуточного охладителя/впускного коллектора 8Фиксатор кожуха 9КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 10Блок цилиндров 11Головка цилиндров и распределительный вал 12Картер редуктора 13Компоненты электрораспределительной коробки 14Модуль подачи топлива 15Картер редуктора (приводной вал)16Редуктор гребного вала 2B026816 и ранее 17Редуктор гребного вала 2B026817 и позднее 18Комплект насоса Gen B - гидроусилитель (4-24 фута с предохранителем 50 А)19Комплект кабеля заземления (899712A01)20Компоненты системы впуска 21Схема смазки 22КОМПЛЕКТ MERCATHODE 23Опорная рама 24Масляный насос/Адаптерная плита (верхняя)25Компоненты левого блока цилиндров 26КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 27Компоненты гидроподъема 28Цилиндр гидроподъема/рулевого управления 29Задний кожух 30Сервисные/вспомогательные материалы 31Блок цилиндров/масляный охладитель правого борта (1B830815 и ранее)32Блок цилиндров/масляный охладитель правого борта (1B830816 и позднее)33СТАРТЕР 34Комплект рулевой колонки - стандартный (892557A02, 892380A02, 892558A02)35Нагнетатель 36Инструменты 37ВЕРХНИЙ КОКПИТ 38Верхние компоненты переключения 39Комплект фильтра сепаратора воды 886638A01

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0221494	Крышка для хранения 225-400 л.с.	1
-	8M0228513	Вентилируемая крышка 200 л.с.	1
-	8M0228514	Вентилируемая крышка 225 л.с.	1
-	8M0228515	Вентилируемая крышка 250 л.с.	1
-	8M0228516	Вентилируемая крышка 275 л.с.	1
-	8M0228517	Вентилируемая крышка 300 л.с.	1
-	8M0228518	Вентилируемая крышка 350 л.с.	1
-	8M0228519	Вентилируемая крышка 400 л.с.	1

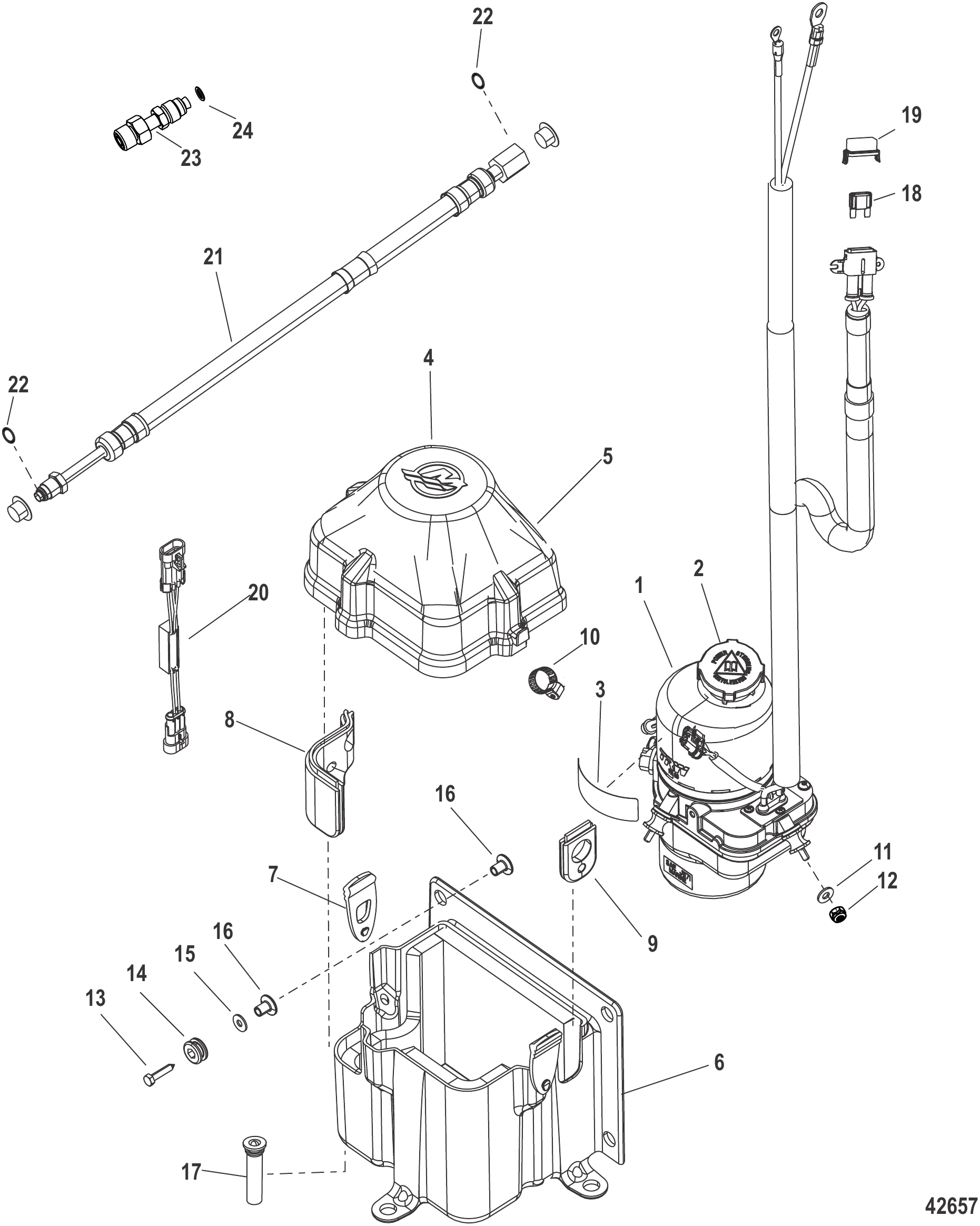

-	8M0080199	Комплект насоса гидроусилителя руля (4 фута)	1
-	8M0080200	Комплект насоса гидроусилителя руля (12 футов)	1
-	8M0080201	Комплект насоса гидроусилителя руля (24 фута)	1

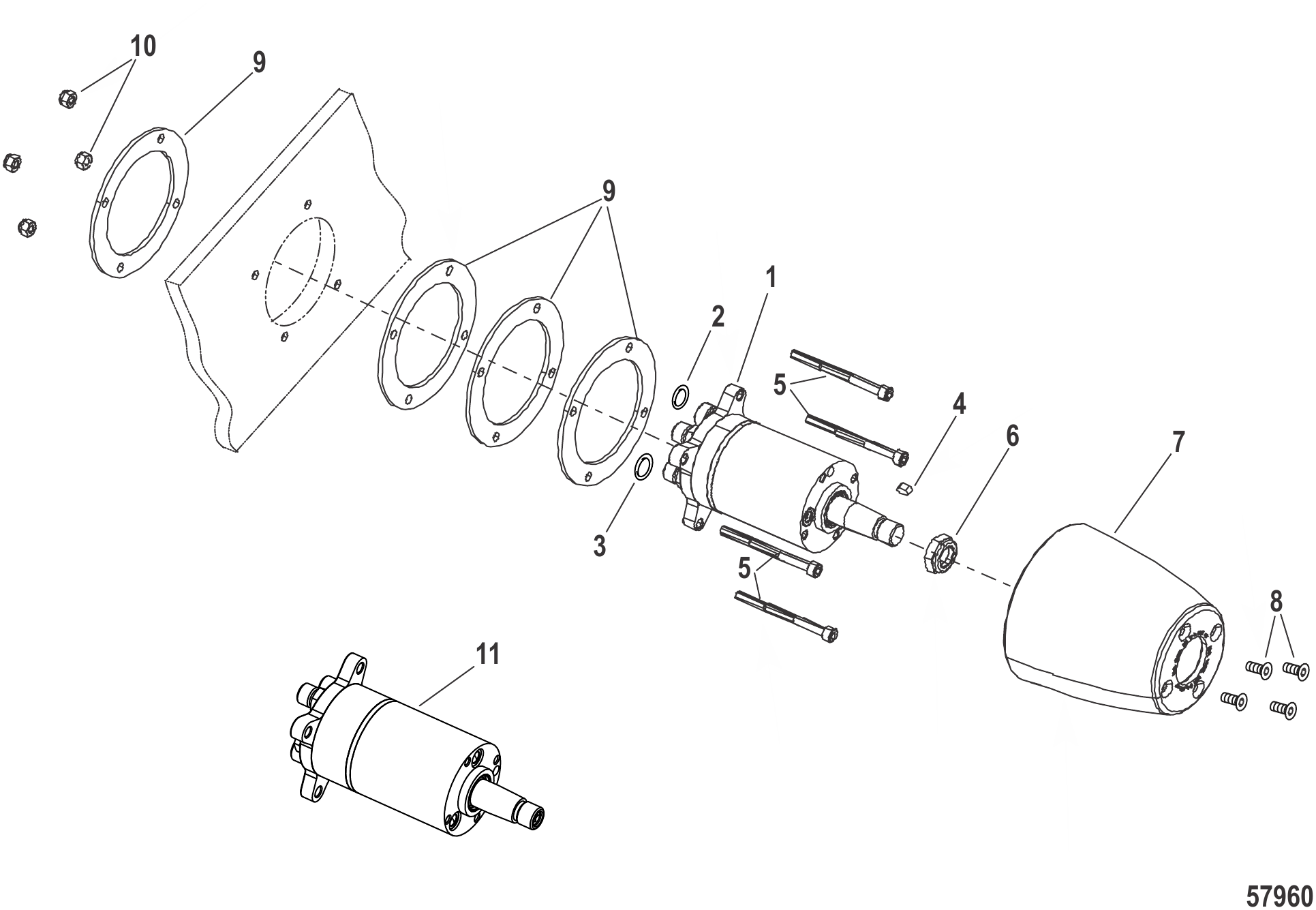

-	892380A02	Комплект рулевой колонки стандартный (40 куб. см)	1
-	892557A02	Комплект рулевой колонки стандартный (32 куб. см)	1
-	892558A02	Комплект рулевой колонки стандартный (50 куб. см)	1
-	8M0046914	Комплект гидравлических шлангов (2 фута) от цилиндра к рулевой колонке	1
-	8M0046915	Комплект гидравлических шлангов (3 фута) от цилиндра к рулевой колонке	1
-	8M0046916	Комплект гидравлических шлангов (4 фута) от цилиндра к рулевой колонке	1
-	8M0046917	Комплект гидравлических шлангов (5 футов) от цилиндра к рулевой колонке	1
-	8M0046918	Комплект гидравлических шлангов (6 футов) от цилиндра к рулевой колонке	1
-	8M0046919	Комплект гидравлических шлангов (7 футов) от цилиндра к рулевой колонке	1
-	8M0046920	Комплект гидравлических шлангов (8 футов) от цилиндра к рулевой колонке	1
-	8M0046921	Комплект гидравлических шлангов (10 футов) от цилиндра к рулевой колонке	1
-	8M0046922	Комплект гидравлических шлангов (12 футов) от цилиндра к рулевой колонке	1
-	8M0046923	Комплект гидравлических шлангов (14 футов) от цилиндра к рулевой колонке	1
-	8M0046924	Комплект гидравлических шлангов (16 футов) от цилиндра к штурвалу	1
-	8M0046925	Комплект гидравлических шлангов (18 футов) от цилиндра к штурвалу	1
-	8M0046927	Комплект гидравлических шлангов (22 фута) от цилиндра к штурвалу	1
-	8M0046928	Комплект гидравлических шлангов (24 фута) от цилиндра к штурвалу	1
-	8M0046929	Комплект гидравлических шлангов (26 футов) от цилиндра к штурвалу	1
-	8M0046931	Комплект гидравлических шлангов (30 футов) от цилиндра к штурвалу	1
-	892438K02	Комплект шлангов гидроусилителя руля, силовой модуль (2 фута), гидравлический, от насоса к штурвалу	1
-	892438K03	Комплект шлангов гидроусилителя руля, силовой модуль (3 фута), гидравлический, от насоса к штурвалу	1
-	892438K04	Комплект шлангов гидроусилителя руля, силовой модуль (4 фута), гидравлический, от насоса к штурвалу	1
-	892438K05	Комплект шлангов гидроусилителя руля, силовой модуль (5 футов), гидравлический, от насоса к штурвалу	1
-	892438K06	Комплект шлангов, силовой модуль (6 футов), гидравлический, от насоса к штурвалу	1
-	892438K07	Комплект шлангов, силовой модуль (7 футов), гидравлический, от насоса к штурвалу	1
-	892438K08	Комплект шлангов, силовой модуль (8 футов), гидравлический, от насоса к штурвалу	1
-	892438K10	Комплект шлангов гидроусилителя руля, силовой модуль (10 футов), гидравлический, от насоса к штурвалу	1
-	892438K12	Комплект шлангов гидроусилителя руля, силовой модуль (12 футов), гидравлический, от насоса к штурвалу	1
-	892438K14	Комплект шлангов гидроусилителя руля, силовой модуль (14 футов), гидравлический, от насоса к штурвалу	1
-	892438K16	Комплект шлангов гидроусилителя руля, силовой модуль (16 футов), гидравлический, от насоса к штурвалу	1
-	892438K18	Комплект шлангов гидроусилителя руля, силовой модуль (18 футов), гидравлический, от насоса к штурвалу	1
-	892438K20	Комплект шлангов гидроусилителя руля, силовой модуль (20 футов), гидравлический, от насоса к штурвалу	1
-	892438K22	Комплект шлангов гидроусилителя руля, силовой модуль (22 фута), гидравлический, от насоса к штурвалу	1
-	892438K24	КОМПЛЕКТ ШЛАНГОВ ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ Силовой модуль (24 фута) Гидравлический, Насос к штурвалу	1
-	892825008	Шланг (8 футов) гидравлический, от штурвала к напорному баку	1
-	892825010	Шланг (10 футов) гидравлический, от штурвала к напорному баку	1
-	892825012	Шланг (12 футов) гидравлический, от штурвала к напорному баку	1
-	892825014	Шланг (14 футов) гидравлический, от штурвала к напорному бачку	1
-	892825016	Шланг (16 футов) гидравлический, от штурвала к напорному бачку	1
-	892825018	Шланг (18 футов) гидравлический, от штурвала к напорному бачку	1
-	892825020	Шланг (20 футов) гидравлический, от штурвала к напорному бачку	1
-	892825022	Шланг (22 фута) гидравлический, от штурвала к напорному бачку	1
-	892825024	Шланг (24 фута) гидравлический, от штурвала к напорному бачку	1
-	892825026	Шланг (26 футов) гидравлический, от штурвала к напорному бачку	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	825191A03	Комплект шлангов для монтажа	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	8M0038563	МАГИСТРАЛЬ Топливная (100.00 футов)	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0052924	РЕДАН	1
-	8M0052921	КОМПЛЕКТ ПРОБОК Водяной канал	1
-	8M0075876	КОМПЛЕКТ АДАПТЕРА ПРОМЫВКИ ДВИГАТЕЛЯ	1
-	8M0079968	КОМПЛЕКТ СЛИВА НАСОСА Комплект модернизации	1

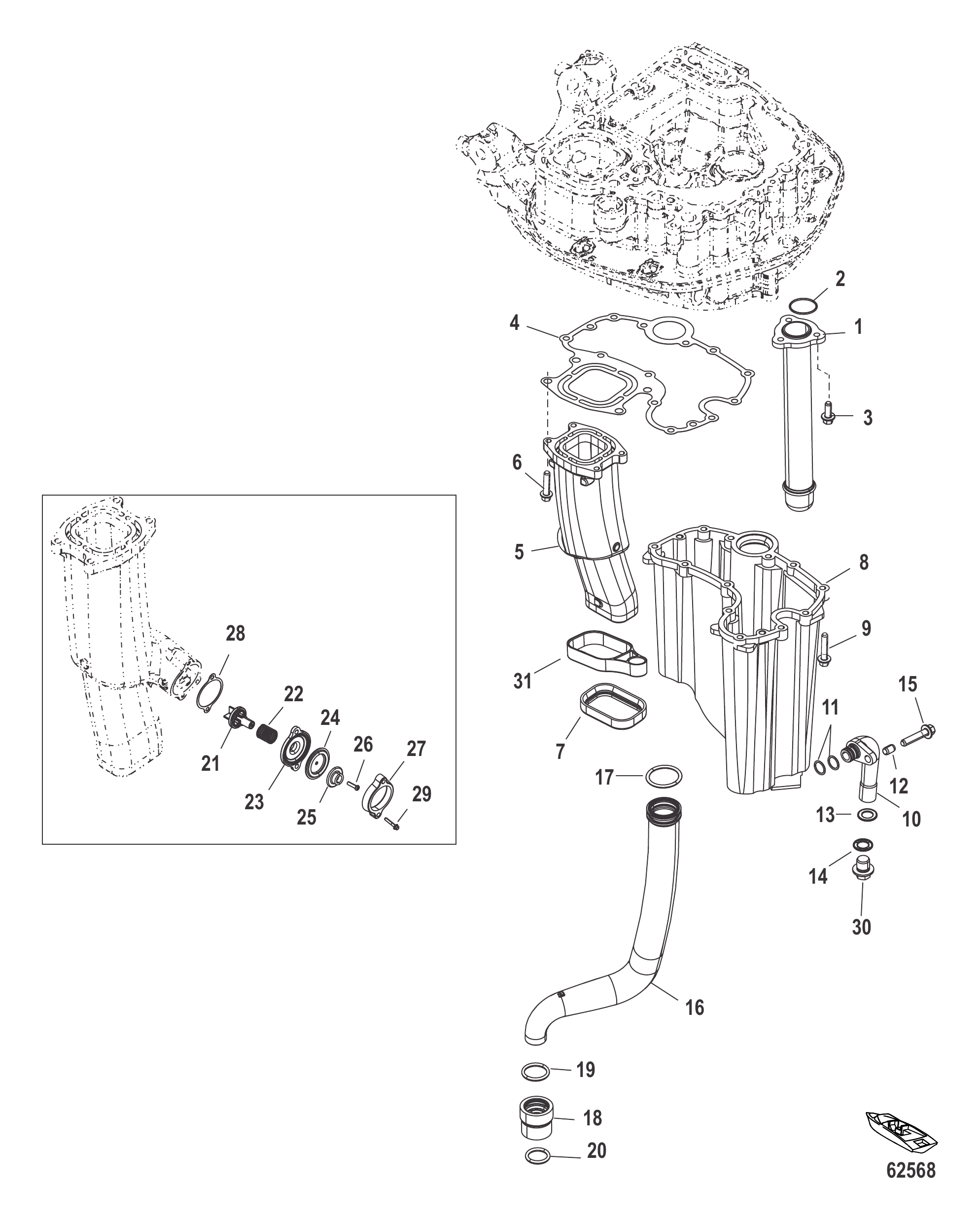

Рис. 2Адаптерная плита (нижняя) Adapter Plate-Lower

REF	Номер детали	Наименование	Кол-во
1	887623T03	Маслозаборник в сборе	1
2	8M0092943	Кольцо уплотнительное оранжевое	1
3	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
4	889618001	Прокладка масляного картера	1
5	8M0080961	Трубный узел выпускной	1
6	88552635	Винт (M8 x 35 мм)	4
7	880629	Уплотнение выпускной трубы	1
8	880639T	Масляный поддон в сборе	1
9	88552530	Винт (M6 x 30 мм) нержавеющая сталь	12
10	887753A02	Труба слива масла в сборе	1
10	8M0082193	Труба слива масла в сборе	1
11	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
12	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	1
13	8M0079733	Уплотнительное кольцо	1
14	888593	Сальник сливной пробки масляной трубки	1
15	88552530	Винт (M6 x 30 мм) нержавеющая сталь	1
16	885541A01	Водяная труба в сборе (20.00 дюйма)	1
16	885541A02	Водяная труба в сборе (25.00 дюйма)	1
16	885541A03	Трубный узел водяной (30.00 дюйм)	1
17	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
18	887987A1	Соединительная муфта	1
19	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
20	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
21	888913A01	Клапан в сборе	1
22	64878	ПРУЖИНА (Чёрная)	1
23	893385001	Фиксатор	1
24	648771	ДИАФРАГМА	1
25	889706	ШАЙБА	1
26	69570	Винт (#10-16 x .750)	1
27	893384001	Крышка клапана	1
28	889561	ПРОКЛАДКА тарельчатого клапана	1
29	88552535	Винт (M6 x 35 мм) нержавеющая сталь	2
30	888592005	Пробка в сборе для слива масла	1
31	8M0107908	Направляющая водяной трубки	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	896966A07	Узел длинного блока	1
-	8M0162891	Узел головки блока восстановленный в сборе	1

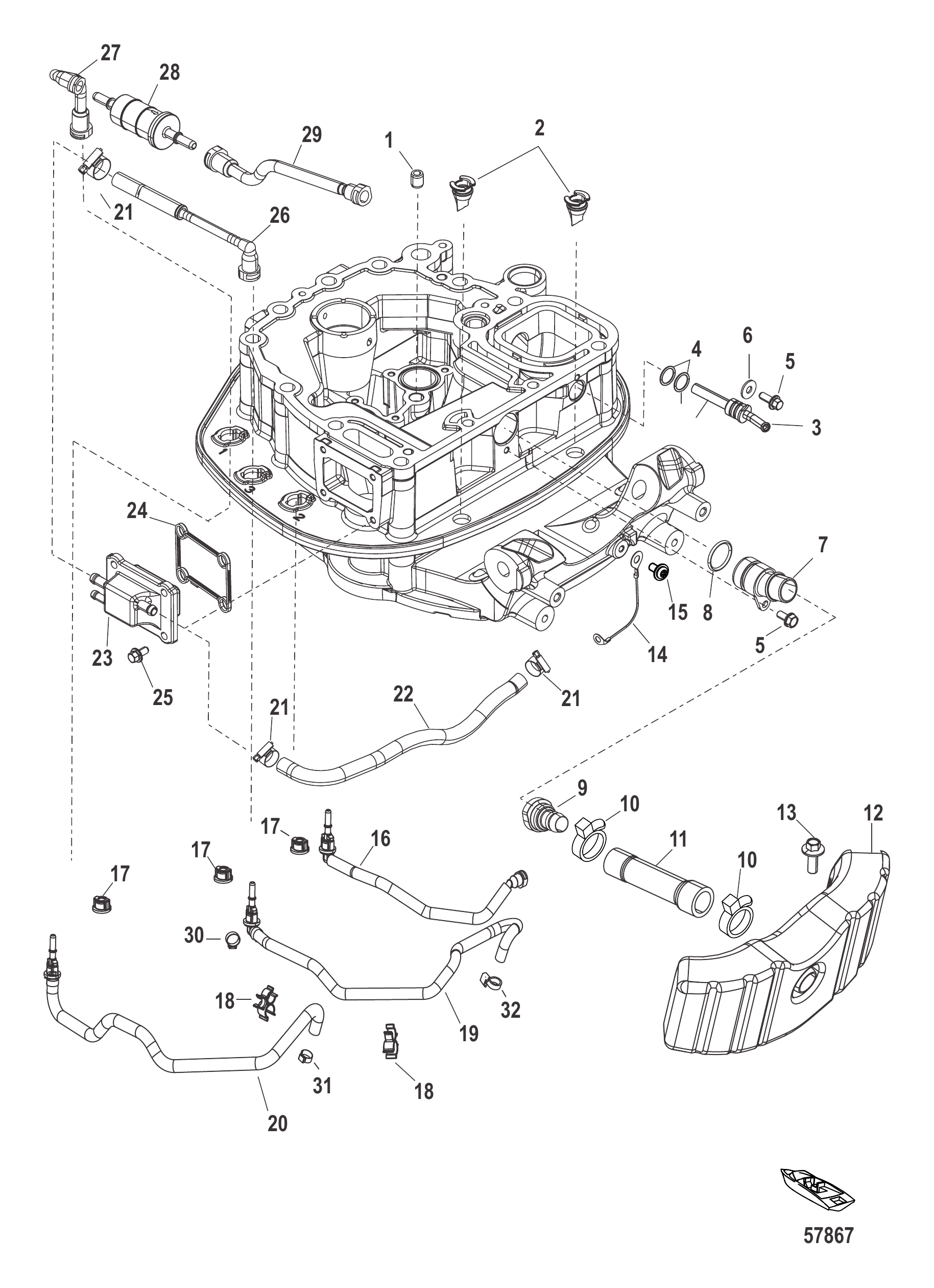

Рис. 3Разводка шлангов адаптерной плиты Adapter Plate Hose Routings

REF	Номер детали	Наименование	Кол-во
1	884474001	Штифт установочный (12 мм)	1
2	888819002	Слив кожуха	2
3	888461A01	Монтажный комплект	1
4	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
5	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
7	889792A01	Монтажный комплект холостого выпуска	1
8	889828	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
9	889846	ШТУЦЕР	1
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	888981001	Шланг выхлопа холостого хода	1
12	892384T	Ресивер выпускной	1
13	4006731	ВИНТ (M6 x 16)	2
14	88238A21	Тросовый узел	1
15	8M0098784	Винт (M6 x 1 x 12)	1
16	8M0084774	Шланг коллектора опорный нижний	1
17	884546	Втулка уплотнительная	1
18	8M0097735	Фиксатор 3 шлангов	2
19	8M0084552	Шланг подачи воды нижний	1
20	8M0084660	Шланг подачи топлива из топливного модуля	1
21	815504104	Хомут червячный	3
22	8M0047448	Трубка (.312) (70 дюймов, бухта) (отрезать 6 дюймов)	1
23	892562T01	Корпус коллектора	1
24	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
25	88552516	Винт (M6 x 16 мм) нержавеющая сталь	4
26	887756	Шланг подвода воды верхний	1
27	8M0087104	Шланг фильтра высокого давления	1
28	879885Q	Топливный фильтр линейный	1
29	8M0087122	Шланг высокого давления от фильтра к топливной рампе	1
30	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	1
31	855697	ХОМУТ (16.2)	1
32	816311T	СТЯЖКА (8.00 дюймов)	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	896966A07	Узел длинного блока	1
-	8M0162891	Узел головки блока восстановленный в сборе	1

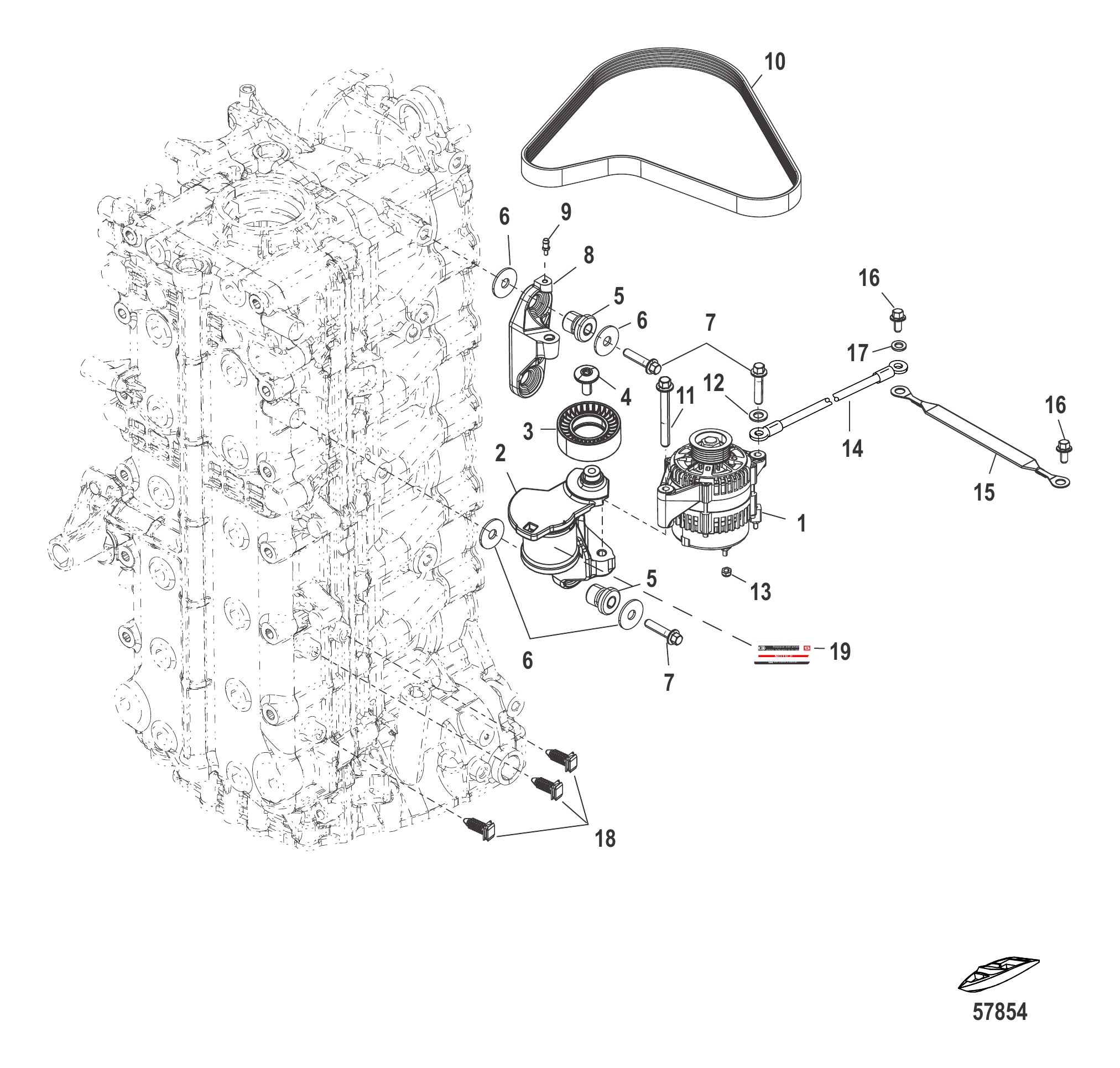

Рис. 4Генератор/Крепление натяжителя ремня Alternator/Belt Tensioner Mounting

REF	Номер детали	Наименование	Кол-во
1	892940T02	Генератор	1
2	8M0101707	НАТЯЖИТЕЛЬ РЕМНЯ	1
3	8M6003035	ШКИВ	1
4	885349501	ВИНТ	1
5	855729	ОПОРА	2
5	855729	ОПОРА	2
6	845998	Шайба (.406 x 1.250 x .089)	8
7	88552745	Винт (M10 x 45)	5
8	88535303S	КРОНШТЕЙН генератора	1
9	888517	Штифт	1
10	880566Q14	РЕМЕНЬ приводной	1
11	88552785	Винт (M10 x 85)	1
12	4002319	ШАЙБА	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	856583A12	ЖГУТ ПРОВОДОВ В СБОРЕ	1
15	858414A04	Кабельный узел латунный	1
16	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
18	828991T	ЗАЖИМ	3
19	8M0096285	Наклейка о замене ремня	1

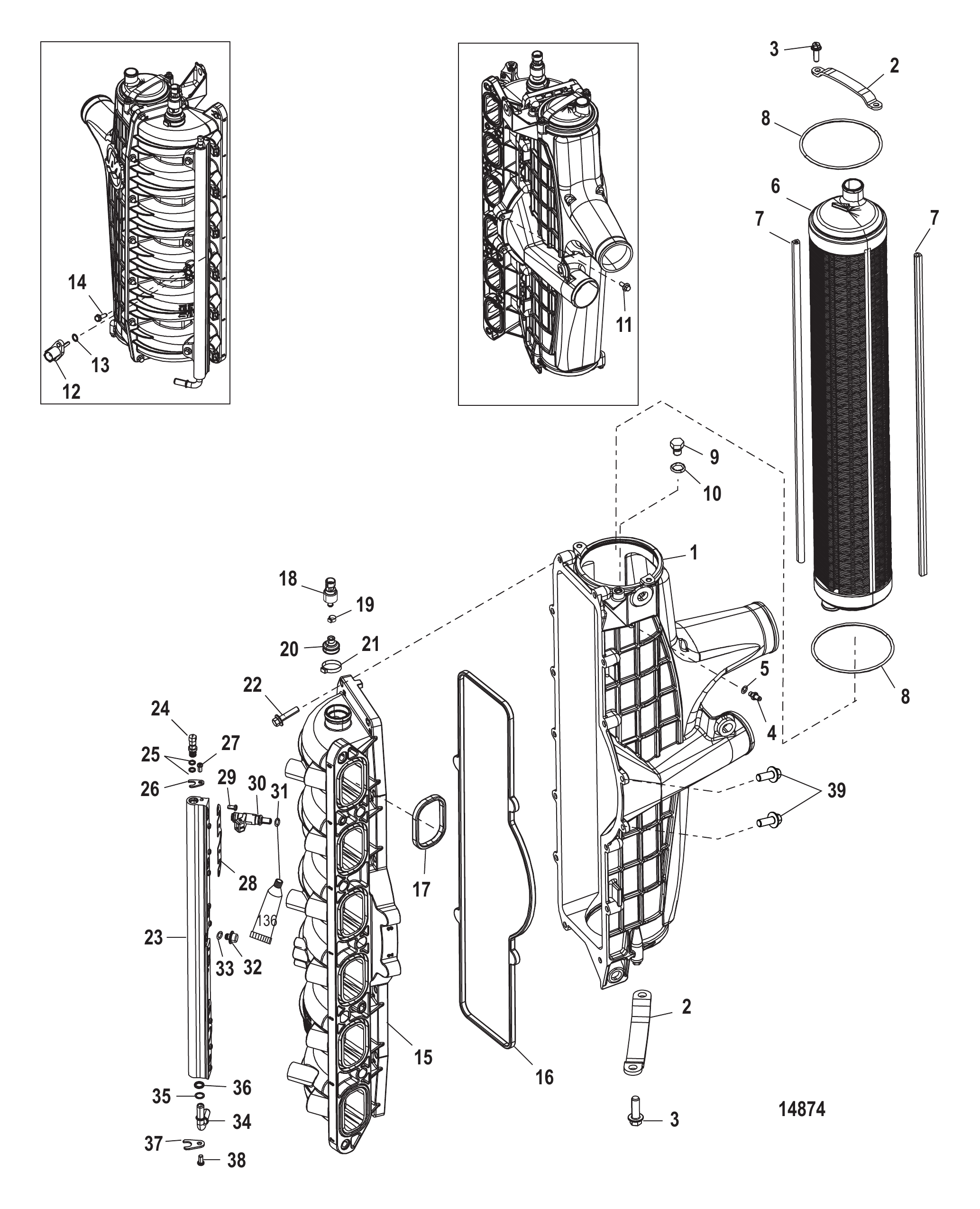

Рис. 5Промежуточный охладитель/Впускной коллектор (Gen I) Торцевая крышка не обслуживается Charge Cooler/Intake Manifold (Gen I) End Cap Not Serviced

Charge Cooler/Intake Manifold (Gen I) End Cap Not Serviced

REF	Номер детали	Наименование	Кол-во
-	880608T07	Модуль в сборе интегрированный воздушно-топливный	1
1	880587A03	Узел CAC в сборе	1
1	8M0132388	Узел CAC в сборе	1
2	895032	Стяжка	2
3	895336	Винт (M6 x 18)	4
3	8M0041014	Винт (M6 x 18)	4
4	895033	Штуцер	1
4	8M0039993	Штуцер	1
5	NSS	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	1
6	NSS	NOT SOLD SEPARATE Stack Assembly	1
7	NSS	NOT SOLD SEPARATE Seal	1
8	NSS	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	2
9	895034	Штуцер	1
9	8M0048079	ПРОБКА 8ММ	1
10	NSS	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	1
11	NSS	NOT SOLD SEPARATE Plate	1
12	891663001	Датчик температуры	1
13	892317001	Уплотнительное кольцо	1
14	895054	Винт (M4 x 16 мм)	2
15	880582T05	Коллектор впускной в сборе	1
15	8M0041479	Коллектор впускной в сборе	1
16	895019	Сальник	1
17	895020	Сальник	6
18	885548002	ДАТЧИК	1
18	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
19	888988015	Хомут (15,7 мм)	1
19	8M0214911	Хомут @5	1
20	892952500	Чехол	1
21	888988001	Хомут (36,1 мм)	1
21	8M0204719	Хомут 36,1 мм	1
22	895052	Винт (M6 x 25 мм)	13
22	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
23	895022A01	Комплект топливной рампы	1
23	8M0041080	Топливная рампа в сборе	1
24	895028A01	КЛАПАН Шредера	1
25	895056	Кольцо уплотнительное	2
26	895026	Кронштейн	1
27	895051	Винт (M5 x 10)	1
28	895024	Кронштейн	3
29	895051	Винт (M5 x 10)	12
30	8M0006027	Топливная форсунка	6
30	8M0222278	Топливная форсунка	6
31	851889	Кольцо уплотнительное	12
32	895025	Демпфер	1
33	851889	Кольцо уплотнительное	1
34	895029A01	КОМПЛЕКТ ТРУБОК ПОДВОДА ТОПЛИВА	1
35	895055	Шайба	1
36	895057	Кольцо уплотнительное	1
37	895027	Кронштейн	1
38	895051	Винт (M5 x 10)	1
39	895053	Винт (M6 x 15)	2

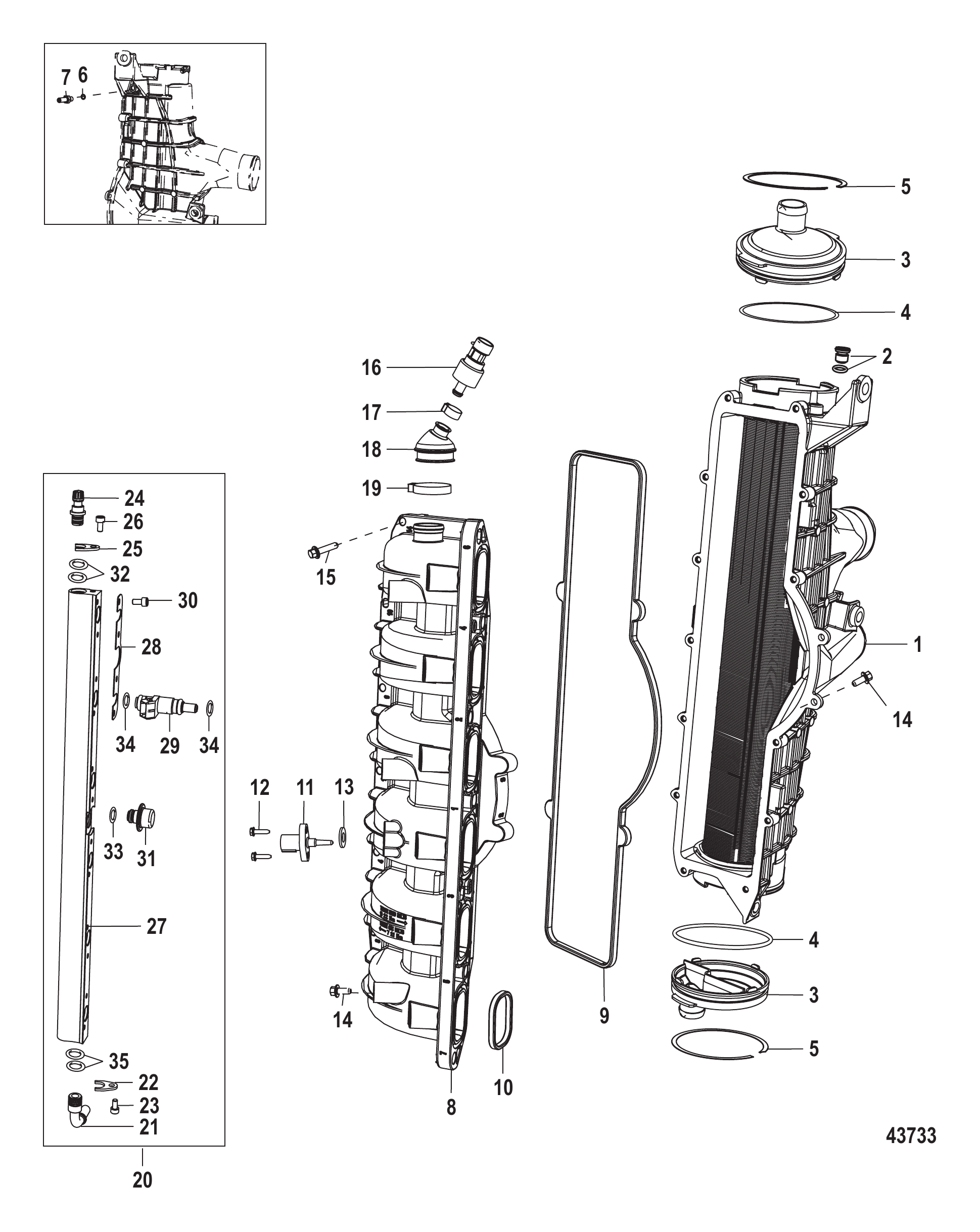

Рис. 6Промежуточный охладитель/Впускной коллектор (Gen II) Торцевая крышка обслуживается Charge Cooler/Intake Manifold (Gen II) End Cap Serviced

Charge Cooler/Intake Manifold (Gen II) End Cap Serviced

REF	Номер детали	Наименование	Кол-во
-	8M0053763	Модуль в сборе интегрированный воздушно-топливный	1
-	8M0185613	Интегрированный воздушно-топливный модуль	1
-	8M0092408	Модуль в сборе интегрированный воздушно-топливный	1
-	8M0185613	Интегрированный воздушно-топливный модуль	1
1	8M0046692	Узел CAC в сборе	1
1	8M0132388	Узел CAC в сборе	1
2	8M0039519	Пробка Zero Leak (M8 x 1.0), вторичное давление	1
2	8M0048079	ПРОБКА 8ММ	1
3	8M0046698	Заглушка в сборе	2
4	8M0039516	Кольцо уплотнительное	1
5	8M0039464	Кольцо стопорное	1
6	8M0040116	Кольцо уплотнительное	1
7	8M0039993	Штуцер	1
8	8M0041479	Коллектор впускной в сборе	1
8	8M0083678	Коллектор впускной в сборе	1
9	895019	Сальник	1
10	895020	Сальник	6
11	891663001	Датчик температуры	1
12	895054	Винт (M4 x 16 мм)	2
13	892317001	Уплотнительное кольцо	1
14	88552516	Винт (M6 x 16 мм) нержавеющая сталь	3
14	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
14	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
14	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
15	88552525	Винт (M6 x 25 мм) нержавеющая сталь	13
15	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
16	8M0010248	Датчик	1
16	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
17	888988015	Хомут (15,7 мм)	1
17	8M0214911	Хомут @5	1
18	8M0041053	Чехол датчика MAP	1
19	888988001	Хомут (36,1 мм)	1
19	8M0204719	Хомут 36,1 мм	1
20	8M0041080	Топливная рампа в сборе	1
20	8M0185166	Топливная рампа в сборе	1
21	8M0047054	Комплект трубок, подвод топлива	1
22	8M0041097	Кронштейн	1
23	8M0041100	Винт (M5 x 10)	1
24	8M0047053	Комплект клапана Шредера	1
25	8M0041097	Кронштейн	1
26	8M0041100	Винт (M5 x 10)	1
27	NSS	NOT SOLD SEPARATE FUEL RAIL	1
28	8M0041096	Кронштейн крепления топливной форсунки	3
29	8M0041571	Форсунка топливная в сборе	6
29	8M0222278	Топливная форсунка	6
30	8M0041100	Винт (M5 x 10)	12
31	8M0041101	Демпфер	1
-	8M0132737	Комплект уплотнительных колец	1
32	NSS	NOT SOLD SEPARATE O-RING, Shrader Valve	2
33	851889	Кольцо уплотнительное	1
34	851889	Кольцо уплотнительное	6
35	NSS	NOT SOLD SEPARATE O-RING, Tube	2

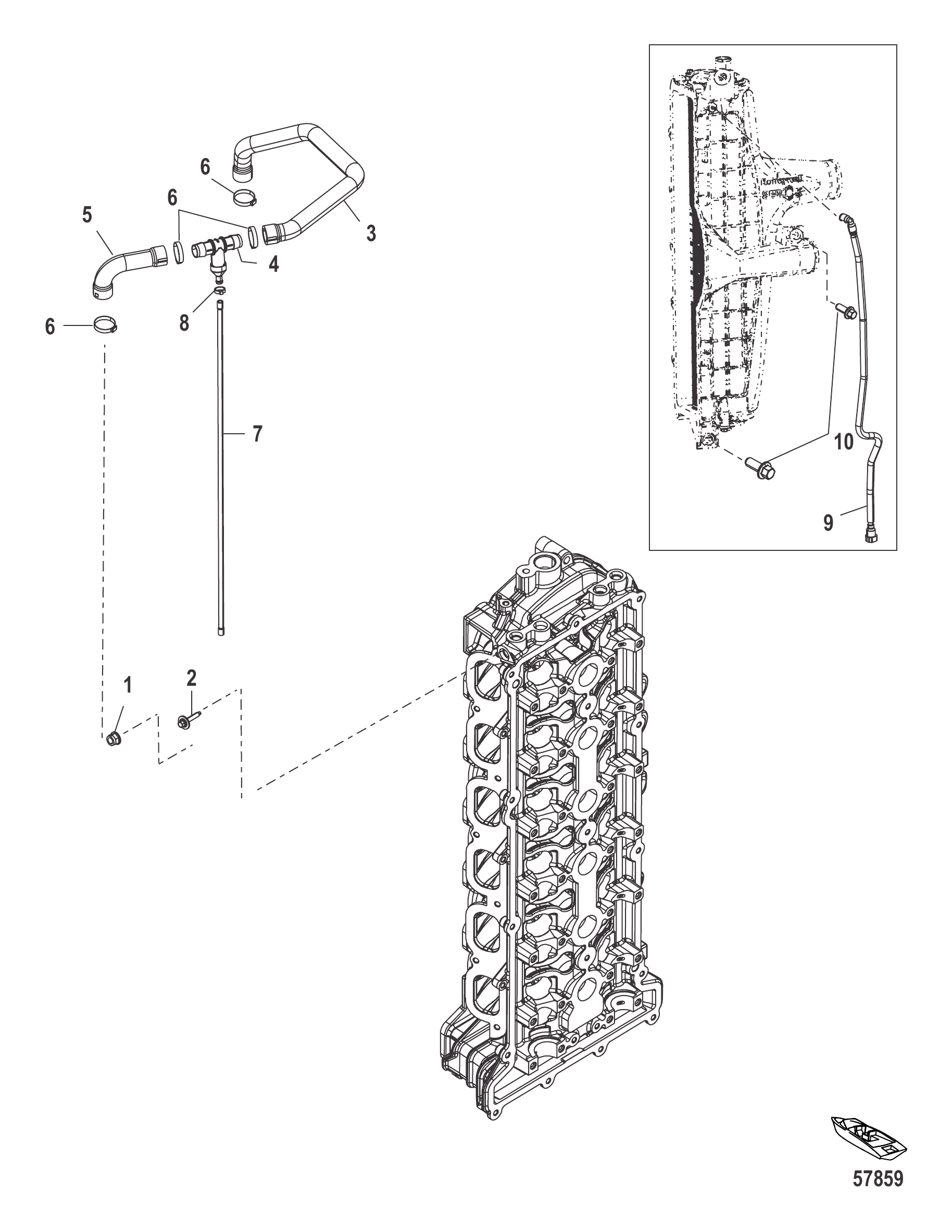

Рис. 7Трассировка шлангов промежуточного охладителя/впускного коллектора Charge Cooler/Intake Manifold Hose Routings

REF	Номер детали	Наименование	Кол-во
1	826292	ГАЙКА (M10) Латунная/Никелированная	1
2	8M0048051	Винт (M6 x 30) нержавеющая сталь	7
-	NSS	NOT SOLD SEPARATE Hose Assembly	1
3	889593001	Шланг	1
4	889633A04	УЗЕЛ ПРОМЫВОЧНОГО ШТУЦЕРА В СБОРЕ	1
5	889592001	Шланг	1
6	888988008	Хомут (34,6 мм)	2
7	892967	Шланг	1
8	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
9	8M0087119	Шланг коллектора опорный верхний	1
10	88552730	Винт (M10 x 30)	2

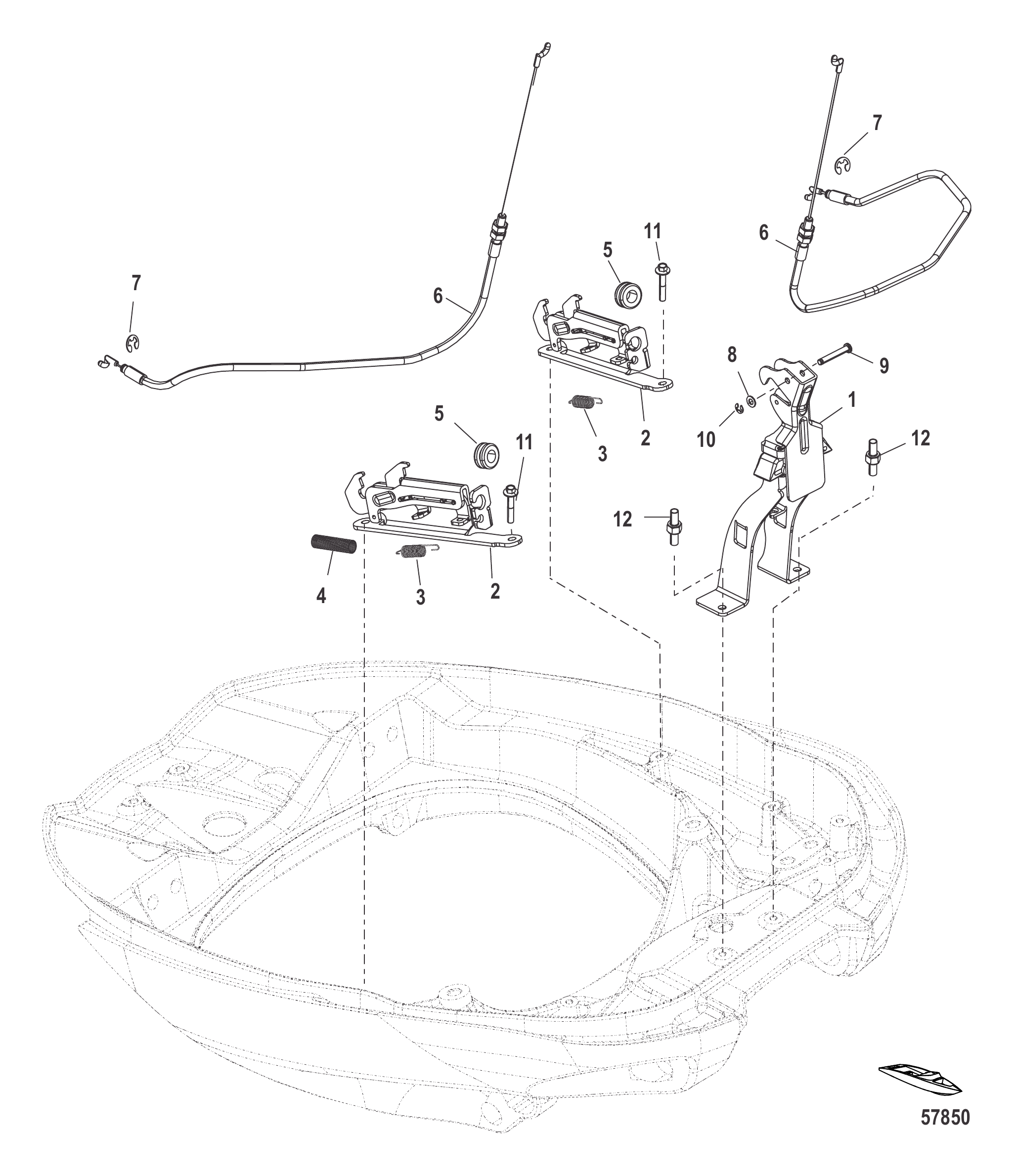

Рис. 8Фиксатор кожуха Cowl Latching

REF	Номер детали	Наименование	Кол-во
-	8M0100547	Замковый узел передний и боковой	1
1	888976T01	Кронштейн	1
2	888974A02	Боковой замковый узел в сборе	2
3	888996	Пружина	4
4	896124	Втулка	4
5	828249	Втулка	2
6	8M0080491	Трос	2
7	27290	КОЛЬЦО Стопорное	2
8	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
9	893380	Палец вильчатый	1
10	61319	Стопорное кольцо E-образное	1
11	4006731	ВИНТ (M6 x 16)	4
12	889627	ШПИЛЬКА	2

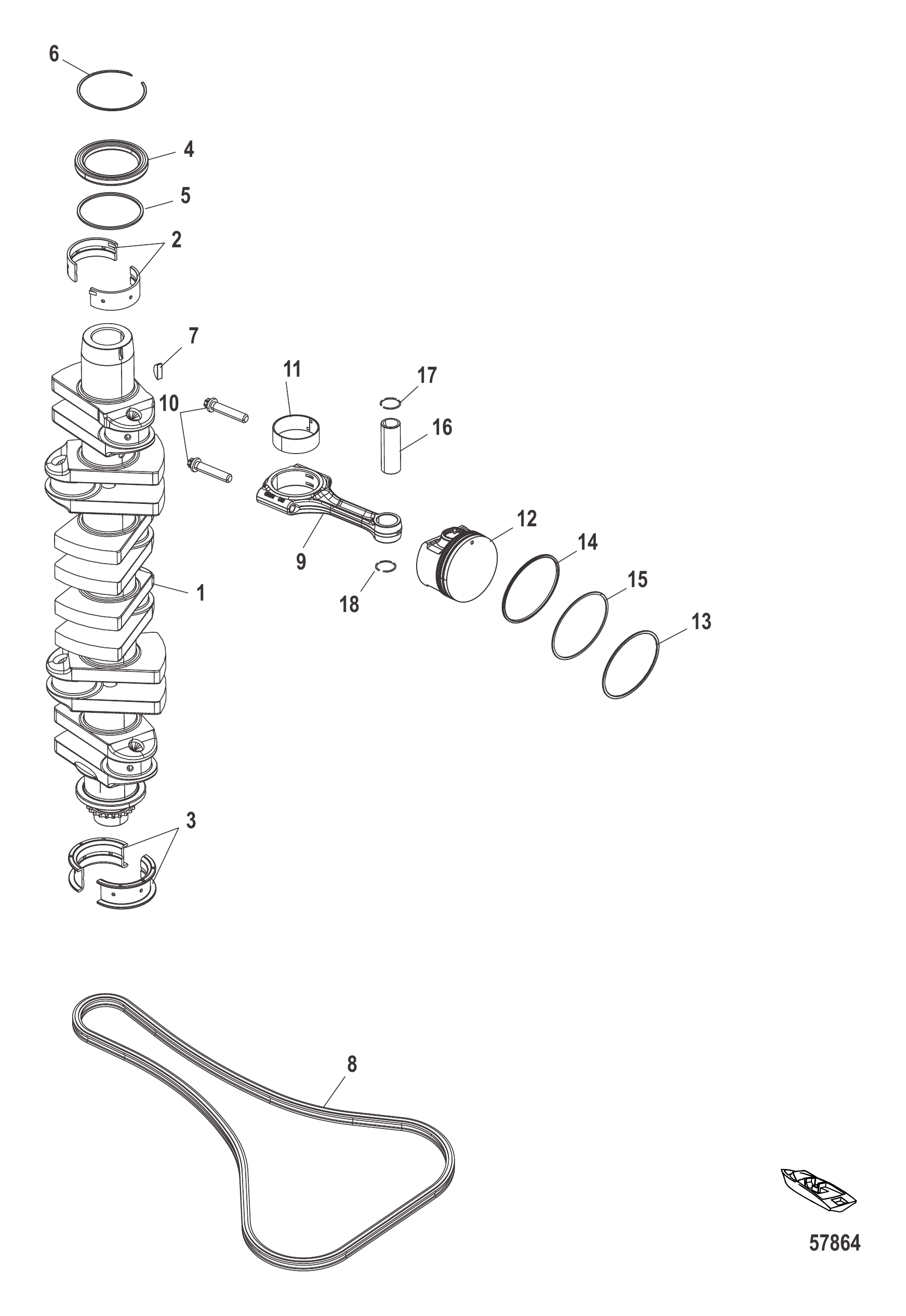

Рис. 9КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	891644A04	Коленчатый вал в сборе	1
2	897498T05	Коренной подшипник — зелёный, коленчатый вал, верхний	AR
2	897498T06	Коренной подшипник — тёмно-синий, коленчатый вал, верхний	AR
2	897498T07	Коренной подшипник — белый, коленчатый вал, верхний	AR
2	897498T08	Коренной подшипник — оранжевый, коленчатый вал, верхний	AR
3	892309T01	Подшипник упорный - зеленый, коленчатый вал, нижний	AR
3	892309T02	Подшипник упорный - темно-синий, коленчатый вал, нижний	AR
3	892309T03	Подшипник упорный - белый, коленчатый вал, нижний	AR
3	892309T04	Подшипник упорный - оранжевый, коленчатый вал, нижний	AR
4	8M0032912	Сальник	1
5	896883	Проставка	1
6	896882	Кольцо стопорное	1
7	91800	Шпонка	1
8	8M0103398	Цепь роликовая привода распредвала	1
9	881210T02	Шатун в сборе	6
10	884441	Болт	12
11	892005A01	Подшипник шатуна - синий	AR
11	892005A02	Подшипник шатуна - белый	AR
11	892005A03	Подшипник шатуна - оранжевый	AR
12	898499T02	Поршень в сборе	6
13	881180A02	Комплект поршневых колец	6
14	NSS	NOT SOLD SEPARATE Piston Ring-Oil	6
15	NSS	NOT SOLD SEPARATE Piston Ring-2nd	6
16	NSS	NOT SOLD SEPARATE Piston Pin	6
17	896594	СТОПОРНОЕ КОЛЬЦО	12
-	896966A07	Узел длинного блока	1
-	8M0162891	Узел головки блока восстановленный в сборе	1

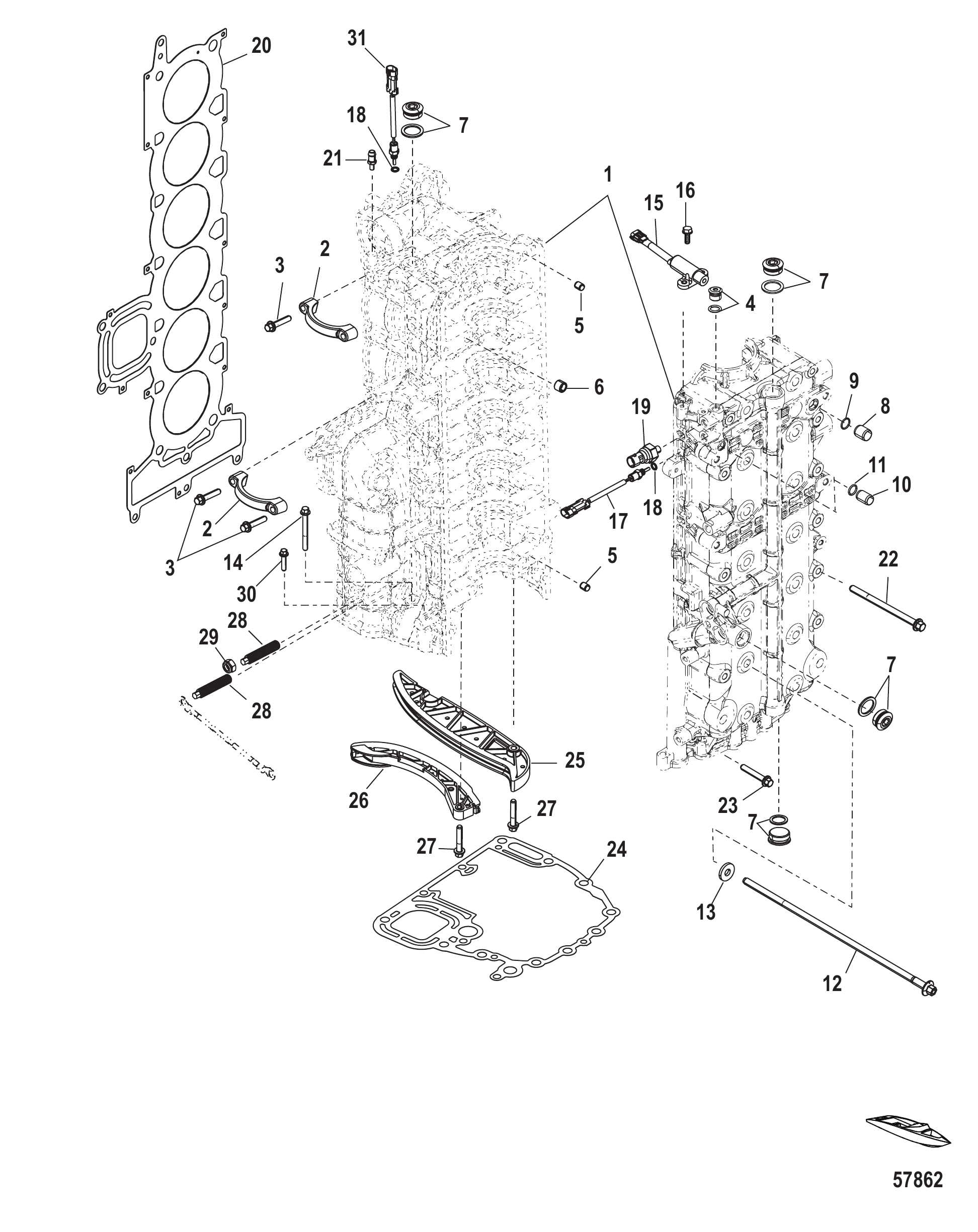

Рис. 10Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	8M0103280	Блок цилиндров	1
2	8M0041759	Кронштейн	2
3	88552640	Винт (M8 x 40)	4
4	889767	ПРОБКА (12 мм)	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	893392001	Демпфер	14
7	896951	Пробка (24 мм)	4
8	880524	Штифт установочный (14 мм)	1
9	884409	Уплотнительное кольцо направляющей подачи масла блока	1
10	884424	Штифт направляющий (11 мм)	1
11	884423	Уплотнительное кольцо направляющей подачи масла блока	1
12	8M4501000	Винт (M10 X 342)	14
13	892573001	Шайба	14
14	88552675	Винт (M8 x 75)	1
15	8M0082988	Датчик положения коленчатого вала	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	8M0010146	Датчик	1
18	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
19	8M6000637	Датчик давления	1
20	8M0033476	Прокладка головки	1
21	888517	Штифт	1
22	895810115	ВИНТ (M8 x 115)	12
23	895810050	ВИНТ (M8 x 50)	2
24	880624003	Прокладка блока к адаптеру	1
25	880559	Направляющая неподвижная	1
26	880557	Направляющая подвижная	1
27	892456045	Винт	2
28	8M0022160	Шпилька (M8 x 43)	2
29	401388	ГАЙКА (M8) Нержавеющая сталь	1
30	88552635	Винт (M8 x 35 мм)	1
31	8M0010146	Датчик	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	896966A07	Узел длинного блока	1

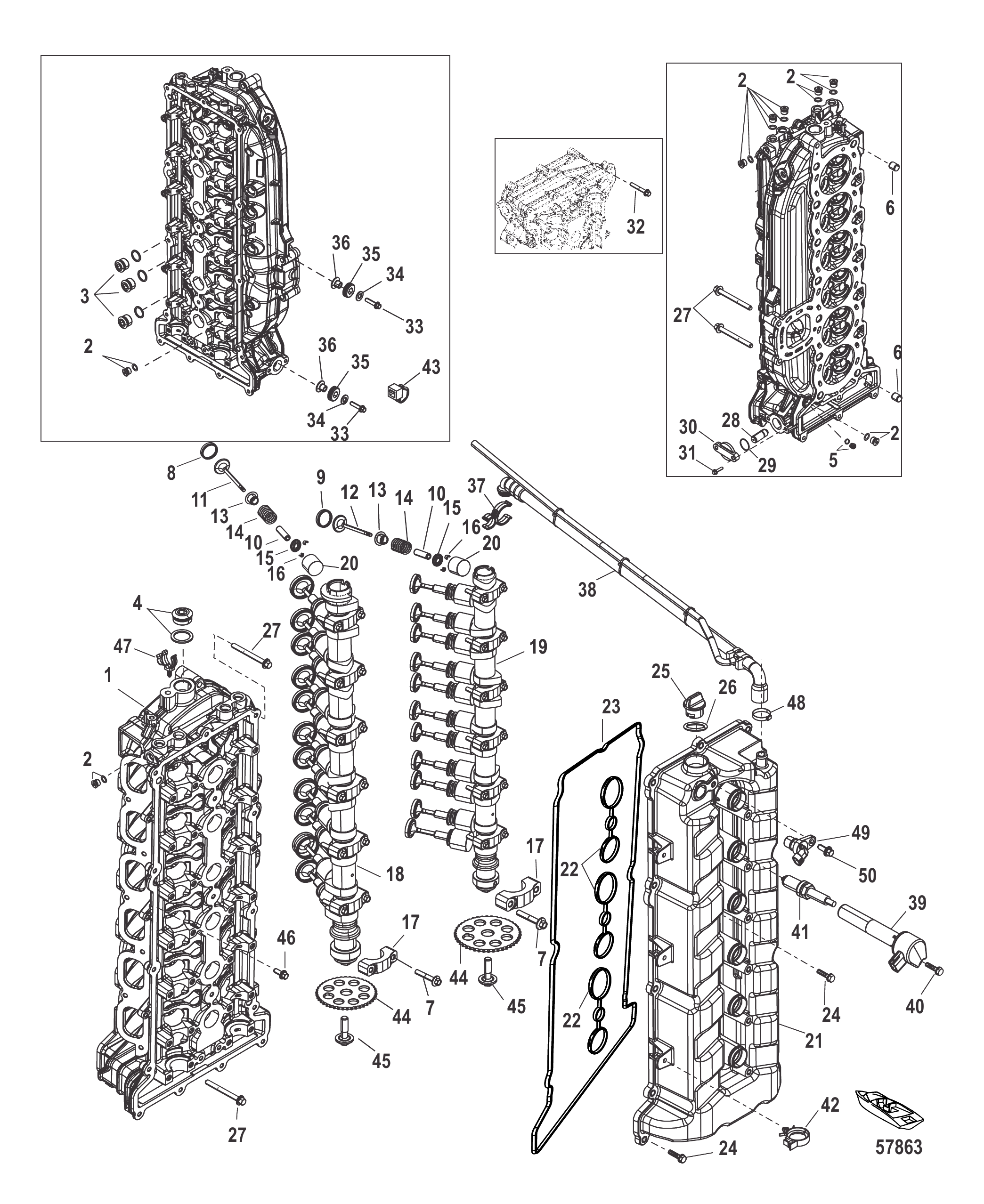

Рис. 11Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
-	880536A15	Головка блока цилиндров в сборе	1
1	8M0103282	Головка блока цилиндров в сборе базовая	1
2	8M0047994	Пробка (12 мм)	8
3	8M0047995	Пробка (18 мм)	3
4	8M0047996	ПРОБКА (24 ММ)	1
5	8M0047992	ПРОБКА (10 ММ)	1
6	880524	Штифт установочный (14 мм)	2
7	892454035	Болт (M6 x 36)	28
8	880533	Седло впускного клапана	12
9	8M0089477	Седло выпускного клапана	12
10	880537	Направляющая впускных и выпускных клапанов	24
11	898907	Клапан впускной	12
12	898908	Клапан выпускной	12
13	896880	Сальник клапана	24
14	8M0103092	Комплект пружин клапанов	24
15	8M0908500	Фиксатор клапанов в сборе	24
16	880543	Шпонка	48
17	NSS	NOT SOLD SEPARATE CAP	14
18	892112T05	Распределительный вал впускной	1
19	892113T04	Распредвал выпускной	1
20	899912001	Толкатель (2.996)	24/AR
20	899912002	Толкатель (3.021)	24/AR
20	899912003	Толкатель (3.046)	24/AR
20	899912004	Толкатель (3.071)	24/AR
20	899912005	Толкатель (3.096)	24/AR
20	899912006	Толкатель (3.118)	24/AR
20	899912007	Толкатель (3.138)	24/AR
20	899912008	Толкатель (3.158)	24/AR
20	899912009	Толкатель (3.178)	24/AR
20	899912010	Толкатель (3.198)	24/AR
20	899912011	Толкатель (3.218)	24/AR
20	899912012	Толкатель (3.238)	24/AR
20	899912013	Толкатель (3.258)	24/AR
20	899912014	Толкатель (3.278)	24/AR
20	899912015	Толкатель (3.298)	24/AR
20	899912016	Толкатель (3.318)	24/AR
20	899912017	Толкатель (3.338)	24/AR
20	899912018	Толкатель (3.358)	24/AR
20	899912019	Толкатель (3.378)	24/AR
20	899912020	Толкатель (3.398)	24/AR
20	899912021	Толкатель (3.418)	24/AR
20	899912022	Толкатель (3.438)	24/AR
20	899912023	ТОЛКАТЕЛЬ (3.458)	24/AR
20	899912024	ТОЛКАТЕЛЬ (3.478)	24/AR
20	899912025	ТОЛКАТЕЛЬ (3.498)	24/AR
20	899912026	ТОЛКАТЕЛЬ (3.518)	24/AR
20	899912027	ТОЛКАТЕЛЬ (3.538)	24/AR
20	899912028	ТОЛКАТЕЛЬ (3.558)	24/AR
20	899912029	ТОЛКАТЕЛЬ (3.578)	24/AR
20	899912030	ТОЛКАТЕЛЬ (3.598)	24/AR
20	899912031	ТОЛКАТЕЛЬ (3.621)	24/AR
20	899912032	ТОЛКАТЕЛЬ (3.646)	24/AR
20	899912033	ТОЛКАТЕЛЬ (3.671)	24/AR
20	899912034	ТОЛКАТЕЛЬ (3.696)	24/AR
20	899912035	ТОЛКАТЕЛЬ (3.721)	24/AR
21	892596T04	Крышка в сборе кулачковая	1
22	892584	Сальник	3
23	8M6000959	Сальник	1
24	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
25	859578A1	ПРОБКА В СБОРЕ Масляная	1
26	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
27	88552660	Винт (M8 x 60)	4
28	898463A01	Натяжитель в сборе	1
29	898836	Уплотнительное кольцо коричневое	1
30	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
31	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
32	88552540	Винт (M6 x 40 мм) нержавеющая сталь	3
33	88552635	Винт (M8 x 35 мм)	2
34	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
35	833155	Втулка	2
36	8502341	Втулка	2
37	892833	Зажим	1
38	889591A05	Шланг в сборе вентиляционный	1
39	880615T01	Катушка в сборе	6
40	88552525	Винт (M6 x 25 мм) нержавеющая сталь	6
41	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	6
42	858954	ЗАЖИМ (.625)	3
43	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
44	880550	Звёздочка привода распределительного вала	2
45	8M0021532	ВИНТ (M12 x 40 ММ)	2
46	88552512	Винт (M6 x 12 мм) нержавеющая сталь	3
47	889746001	Зажим	1
48	888988019	Хомут (22,6 мм)	1
49	8M0011987	ДАТЧИК	1
50	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
-	896966A07	Узел длинного блока	1
-	8M0162891	Узел головки блока восстановленный в сборе	1

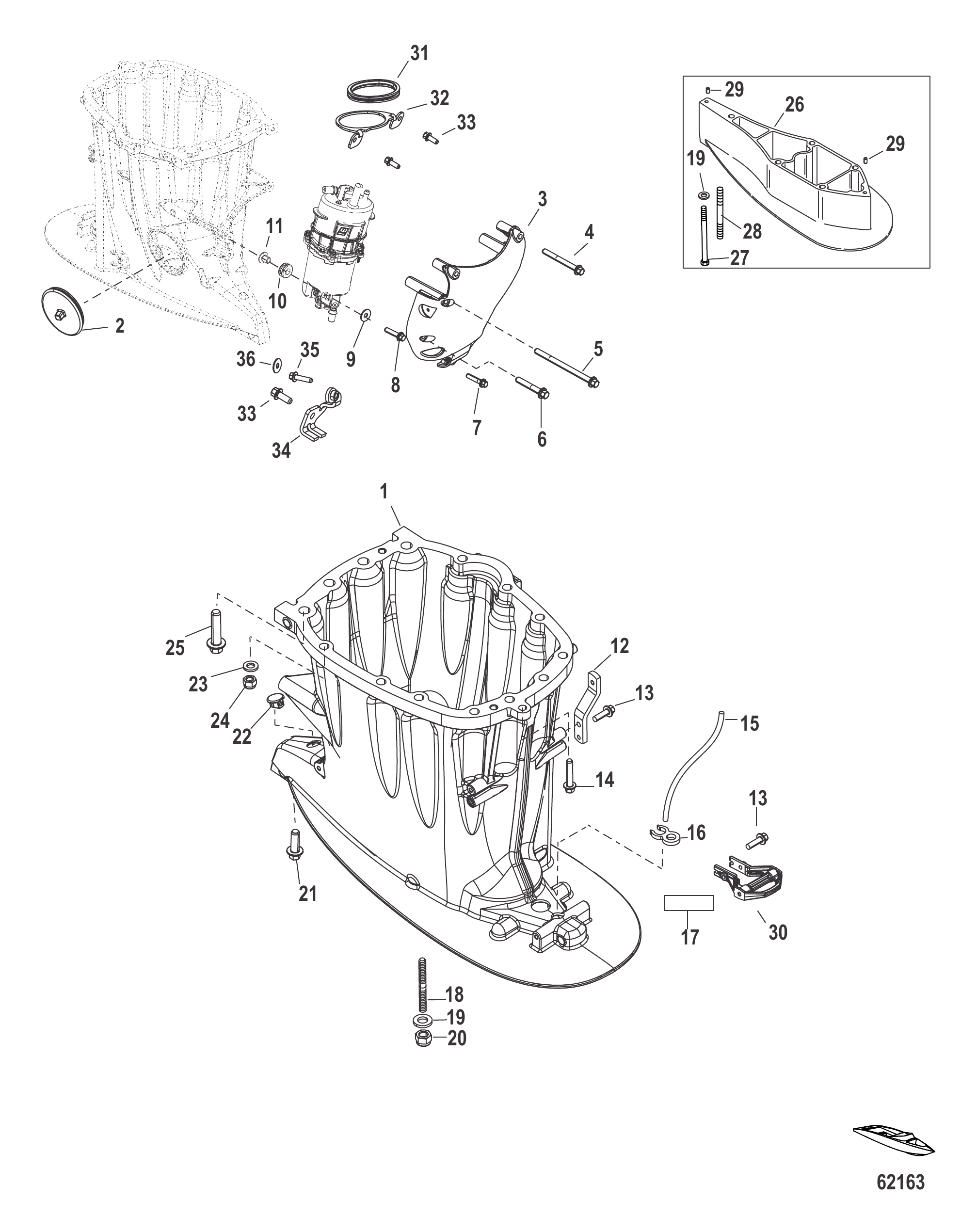

Рис. 12Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0103297	Корпус гребного вала удлинённый, чёрный	1
1	8M0103298	Корпус гребного вала особо удлинённый, чёрный	1
1	8M0103294	Корпус гребного вала удлинённый, серебристый	1
1	8M0103306	Корпус гребного вала особо удлинённый, серебристый	1
2	889568001	Втулка уплотнительная	1
3	889656T01	КОЖУХ	1
4	88552675	Винт (M8 x 75)	2
5	885526120	ВИНТ (M8 x 120)	2
6	88552650	Винт (M8 x 50)	2
7	88552640	Винт (M8 x 40)	1
8	88552635	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	834985	Втулка уплотнительная	3
11	856954	Втулка	3
12	897784A01	КОМПЛЕКТ КРОНШТЕЙНА Верхняя накладка	2
13	88552520	Винт (M6 x 20 мм) нержавеющая сталь	2
14	88552630	Винт (M8 x 30)	1
15	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
16	889831001	Фиксатор	1
17	NSS	NOT SOLD SEPARATE Decal-Oil Drain	1
18	8M0008031	Шпилька (M12 x 1.75 x 52)	4
19	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	4 or 5
20	897926	ГАЙКА (M12), с нейлоновой вставкой	4
21	8M0102995	ВИНТ (M12)	1
22	824928001	ЗАГЛУШКА резиновая	1
23	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	10
24	884412	Гайка	10
25	88552845	Винт (M12 x 45)	4
26	8M0071622	Проставка корпуса гребного вала	1
26	8M0100196	Проставка корпуса гребного вала, серебристая	1
27	857137	Винт (M12 x 160)	1
28	8M0008047	Шпилька (M12 x 179)	4
29	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
30	891966006	Кронштейн капота	1
31	8M0037209	Втулка фиксатора модуля подачи топлива	1
32	8M0085120	Кронштейн FSM верхний	1
33	88552620	Винт (M8 x 20)	3
34	8M0090092	Кронштейн FSM нижний	1
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
36	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1

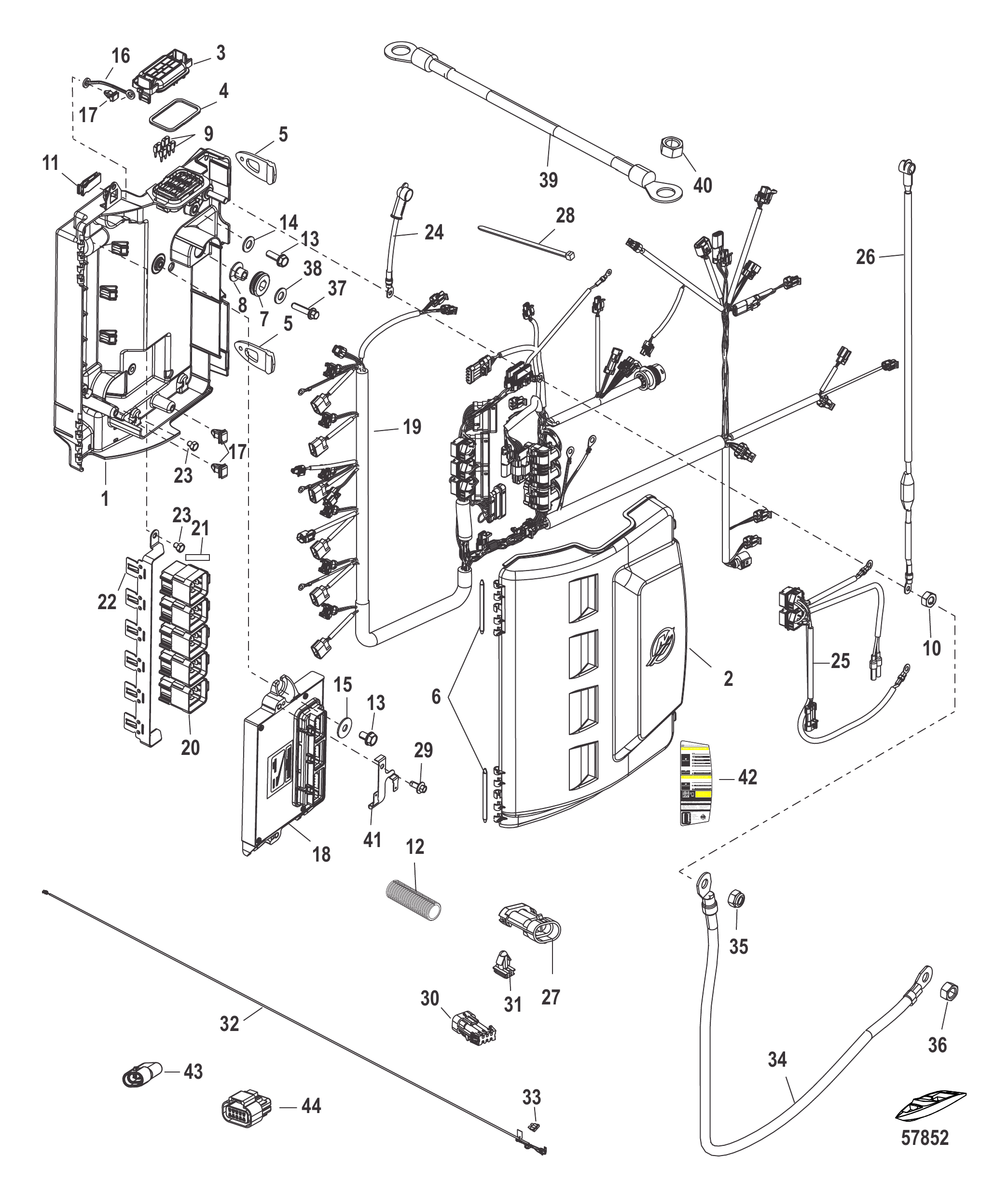

Рис. 13Компоненты электрораспределительной коробки Electrical Box Components

REF	Номер детали	Наименование	Кол-во
1	885560T03	Основание электрораспределительной коробки	1
2	885561T	Крышка блока предохранителей	1
3	888491	Крышка	1
4	885583	Уплотнение	1
5	889531	Стяжной ремень	2
6	885584	Штифт шарнирный	2
7	833155	Втулка	1
8	8502341	Втулка	1
9	832969T20	Предохранитель Mini — жёлтый — 20 А	7
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
11	895099	Съемник предохранителя	1
12	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
13	40011146	Винт (M8 x 13) нержавеющая сталь	2
14	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	1
15	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
16	892244	ХОМУТ КРЫШКИ	1
17	879962	Зажим	4
18	8M0103413	Модуль управления силовой установкой 200 (EPA 2-Star)(EU RCD-1)	1
18	8M0120287	Модуль управления силовой установкой 200 (EPA 2-Star)(EU RCD-1)	1
18	8M0103417	Модуль управления силовой установкой 225 (EPA 2-Star)(EU RCD-1)	1
18	8M0120288	Модуль управления силовой установкой 225 (EPA 2-Star)(EU RCD-1)	1
18	8M0103419	Модуль управления силовой установкой 250 (EPA 2-Star)(EU RCD-1)	1
18	8M0120289	Модуль управления силовой установкой 250 (EPA 2-Star)(EU RCD-1)	1
18	8M0103423	Модуль управления силовой установкой 275 (EPA 2-Star)(EU RCD-1)	1
18	8M0120290	Модуль управления силовой установкой 275 (EPA 2-Star)(EU RCD-1)	1
18	8M0103425	Модуль управления силовой установкой 300 (EPA 2-Star)(EU RCD-1)	1
18	8M0120291	Модуль управления силовой установкой 300 (EPA 2-Star)(EU RCD-1)	1
18	8M0131825	Модуль управления силовой установкой 200 EU RCD II	1
18	8M0121052	Модуль управления силовой установкой 225 EU RCD II	1
18	8M0103420	Модуль управления силовой установкой 250 (3-Star)	1
18	8M0120370	Модуль управления силовой установкой 250 EU RCD II	1
18	8M0103426	Модуль управления силовой установкой 300 (3-Star)	1
18	8M0120371	Модуль управления силовой установкой 300 EU RCD II	1
19	8M0102454	Жгут проводов двигателя в сборе	1
20	882751A04	Реле в сборе	4
21	NSS	NOT SOLD SEPARATE Decal-Trim Relay	4
22	889532	Кронштейн	1
23	40007103	Винт (M5 x 6)	2
24	93388A17	Трос в сборе (8.50 дюймов)	1
25	879345T34	Жгут проводов в сборе триммера	1
26	8M0088927	Жгут проводов в сборе предохранителей	1
27	830796A03	Разъём в сборе с защитной крышкой - 2-контактный, вилка	1
28	850181	СТЯЖКА (11.750 ДЮЙМОВ)	6
28	816311T	СТЯЖКА (8.00 дюймов)	AR
29	82129114	ВИНТ (M6 x 14)	1
30	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
31	879962	Зажим	1
32	888416T04	Жгут проводов в сборе DTS, Clean Power, 15 футов	1
33	862646	Предохранитель коричневый - 5 Ампер	1
34	88439A25	Кабельный узел аккумулятора — положительный	1
35	401388	ГАЙКА (M8) Нержавеющая сталь	5
36	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
37	88552635	Винт (M8 x 35 мм)	1
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
39	88439A26	Кабельный жгут аккумулятора — отрицательный	1
40	68292	Гайка (.312-18)	1
41	891520001	Зажим	1
42	8M0087378	Наклейка регламента технического обслуживания	1
43	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	1
44	8M0055652	Терминатор в сборе 10-контактный (CAN P и H)	1

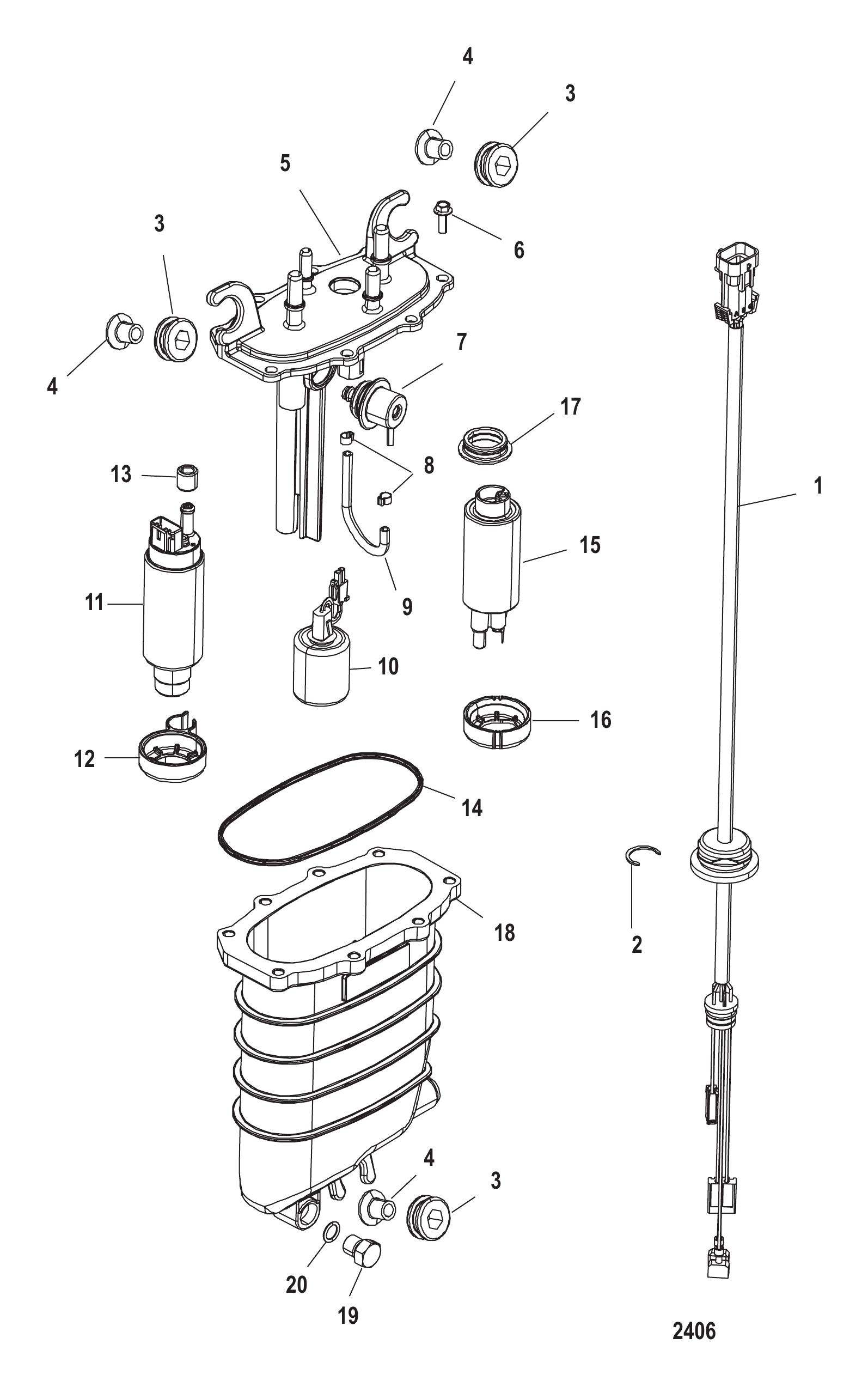

Рис. 14Модуль подачи топлива Fuel Supply Module

REF	Номер детали	Наименование	Кол-во
-	880596T10	Модуль подачи топлива	1
1	8M0052613	Жгут проводов в сборе	1
2	880596515	Зажим	1
3	855362001	Втулка	3
4	855364	Втулка	3
5	880596T50	Комплект крышки	1
6	880596513	Винт	8
7	880596503	Регулятор с уплотнительными кольцами	1
8	880596512	Хомут	2
9	880596A05	Комплект шлангов	1
10	8M0007943	Поплавок	1
11	880596T55	Топливный насос в сборе — высокого давления	1
12	880596506	Сальник	1
13	880596507	Сальник	1
14	880596502	Сальник	1
15	880596T58	Комплект топливного насоса — подкачивающего	1
16	880596509	Изолятор	1
17	880596510	Сальник	1
18	880596T51	КОРПУС В СБОРЕ	1
19	880596516	Заглушка	1
20	880596517	Уплотнительное кольцо	1
-	880596A01	Ремкомплект уплотнения	1
-	889283A01	Набор инструментов для подкачки топлива	1

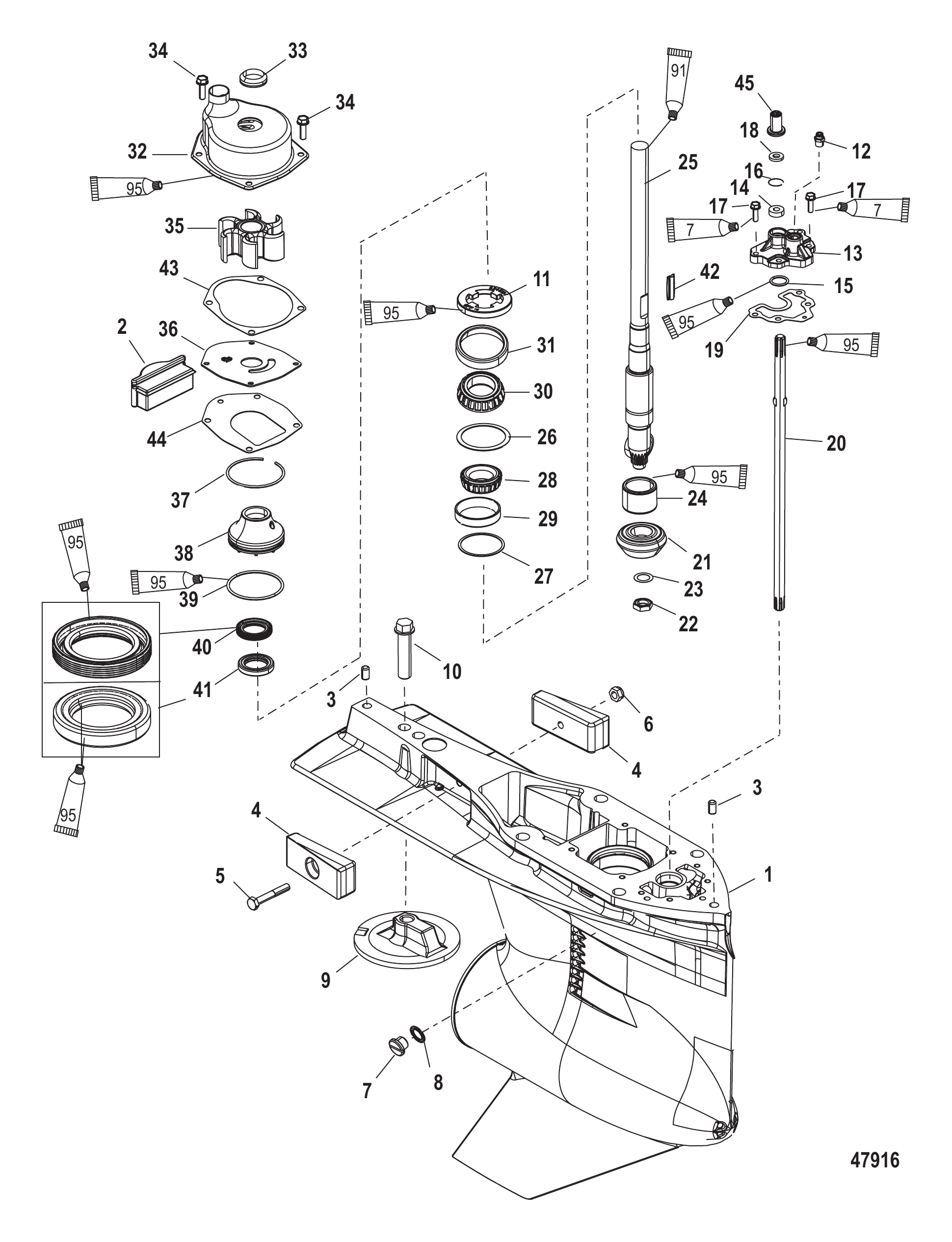

Рис. 15Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
-	880686T13	Корпус редуктора в сборе	1
-	8M0236255	GC L6 4S L Mercury / Quicksilver	1
-	880686T14	Корпус редуктора в сборе	1
-	8M0236256	GC L6 4S XL Mercury / Quicksilver	1
-	880686T54	Корпус редуктора в сборе	1
-	8M0236264	GC L6 1.75 L Mercury / Quicksilver	1
-	880686T55	Корпус редуктора в сборе	1
-	8M0236265	GC L6 1.75 XL Mercury / Quicksilver	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	8M0010459	Заполняющий блок	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	826134Q	Анод	2
5	4000333	ВИНТ (M6 x 40)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	79953A04	Пробка в сборе (.375-16 x .250)	1
8	830749	Сальник	1
8	8M0204693	Уплотнение сливной пробки	1
9	76214T5	Комплект анодов	1
9	76214Q5	Анодная пластина в сборе	1
10	806327	Винт (.437-14 x 1.750) (1-5/8")	1
10	8M0204686	ВИНТ	1
11	8245191	Фиксатор	1
12	881866	Фитинг	1
13	8M0047129	Крышка в сборе	1
14	8164641	Маслосъёмный сальник	1
14	8M0246145	САЛЬНИК	1
15	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
16	8M0046563	Стопорное кольцо	1
17	40011128	Винт (M6 x 20) нержавеющая сталь	4
17	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
18	77674	ШАЙБА (.35 x .75 x .12)	1
19	880729	Прокладка	1
20	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
21	NSS	NOT SOLD SEPARATE Pinion Gear 13 Teeth	1
22	35921	ГАЙКА (.625-18)	1
23	92721	Шайба (.965 x .630)	1
24	42647A1	Подшипник роликовый в сборе	1
25	888572	Вал привода	1
25	888573	Вал привода	1
26	8M0053110	Комплект регулировочных шайб	1
26	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
27	38657A1	Регулировочные прокладки в сборе	AR
27	8M0063268	Комплект регулировочных прокладок	AR
28	48939A2	Подшипник роликовый конический	1
28	8M0146553	Подшипник в сборе (обойма/конус)	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	36387A1	Подшипник роликовый/обойма в сборе	1
30	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
31	NSS	NOT SOLD SEPARATE Cup	1
32	817275A09	Корпус водяного насоса в сборе	1
33	861415A1	Комплект сальников	1
34	40011128	Винт (M6 x 20) нержавеющая сталь	4
34	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
35	43026T2	КРЫЛЬЧАТКА	1
36	8172761	Передняя пластина	1
36	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
37	880719	Кольцо стопорное	1
38	8M0007131	Держатель сальника в сборе	1
39	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
39	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
40	NSS	NOT SOLD SEPARATE Oil Seal	1
41	NSS	NOT SOLD SEPARATE Oil Seal	1
42	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
42	8M0204723	ШПОНКА	1
43	8172771	Прокладка водяного насоса, верхняя	1
44	430331	Прокладка	1
45	43585	Муфта вала переключения	1
-	830749A01	Комплект сальников корпуса редуктора	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

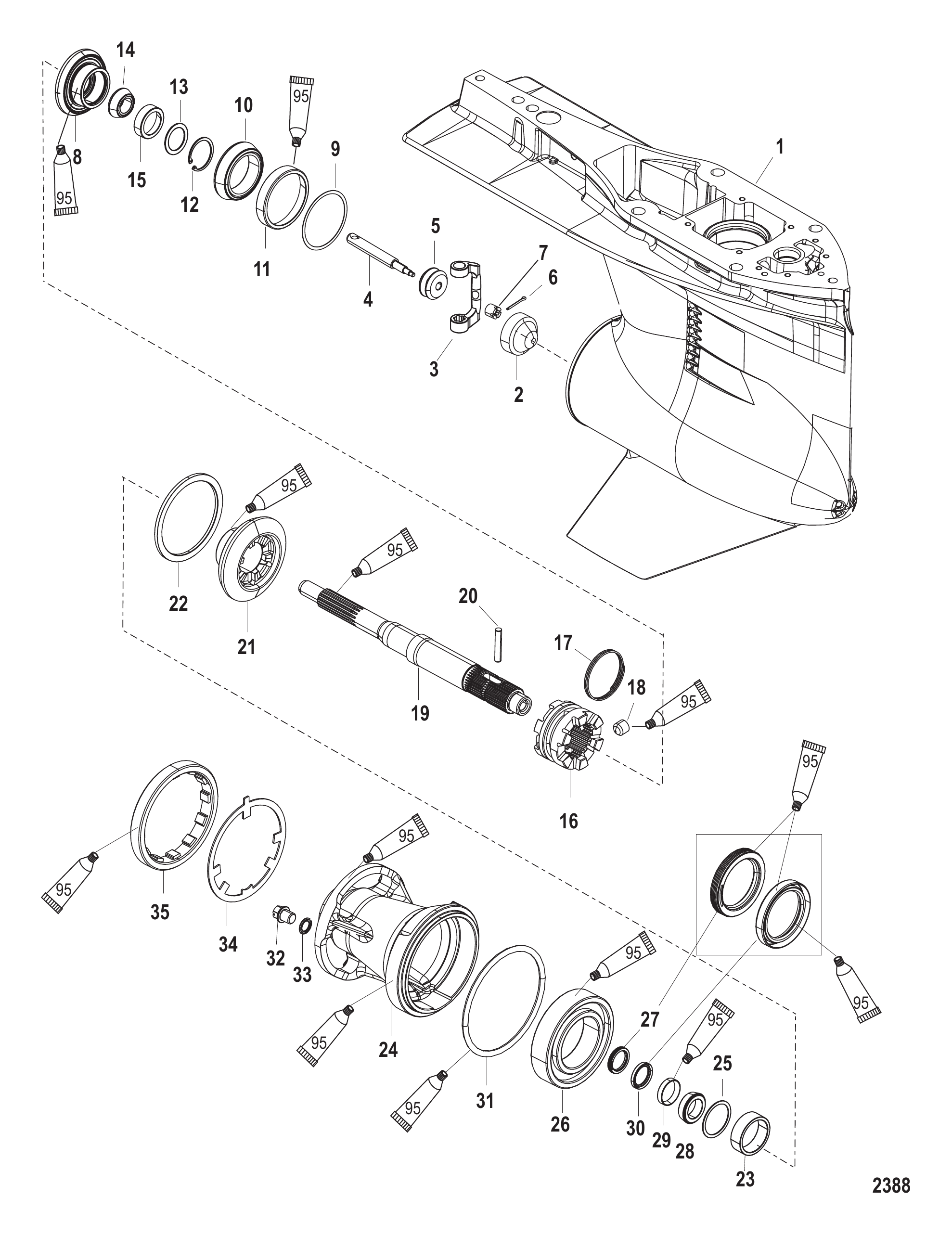

Рис. 16Редуктор гребного вала 2B026816 и ранее Gear Housing Propeller Shaft 2B026816 and below

REF	Номер детали	Наименование	Кол-во
-	880686T13	Корпус редуктора в сборе	1
-	8M0236255	GC L6 4S L Mercury / Quicksilver	1
-	880686T14	Корпус редуктора в сборе	1
-	8M0236256	GC L6 4S XL Mercury / Quicksilver	1
-	880686T54	Корпус редуктора в сборе	1
-	8M0236264	GC L6 1.75 L Mercury / Quicksilver	1
-	880686T55	Корпус редуктора в сборе	1
-	8M0236265	GC L6 1.75 XL Mercury / Quicksilver	1
1	880687T01	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	896847A01	Рычаг переключения передач, ось 5/16	1
3	8M0046215	Кривошип переключателя передач 1/4 оси	1
3	8M0220880	Кривошип переключателя передач 1/4 оси	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A05	Комплект шестерён переднего хода/ведущей шестерни	1
8	892595A04	КОМПЛЕКТ ШЕСТЕРЁН ПЕРЕДНЕГО ХОДА/ШЕСТЕРНЯ ПРИВОДА	1
9	884328A01	Комплект регулировочных шайб	AR
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T	Муфта сцепления	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	888530	Гребной вал	1
20	8M0020941	ПАЛЕЦ КРЕСТОВИНЫ	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	880695A01	Редуктор заднего хода в сборе	1
21	8M0142891	Шестерня заднего хода, 24 зуба	1
21	880707A01	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
21	8M0118363	ШЕСТЕРНЯ ЗАДНЕГО ХОДА, 21 ЗУБ	1
22	880699	Упорное кольцо	1
23	891919001	Проставка упорная	1
24	880696A08	Корпус подшипника в сборе	1
25	891936A01	Комплект регулировочных шайб	AR
26	884329T	Подшипник шариковый	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	888483	Сальник масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	880697	Шайба стопорная	1
35	79448	Фиксатор	1
35	8M2011027	ФИКСАТОР	1
-	830749A01	Комплект сальников корпуса редуктора	1

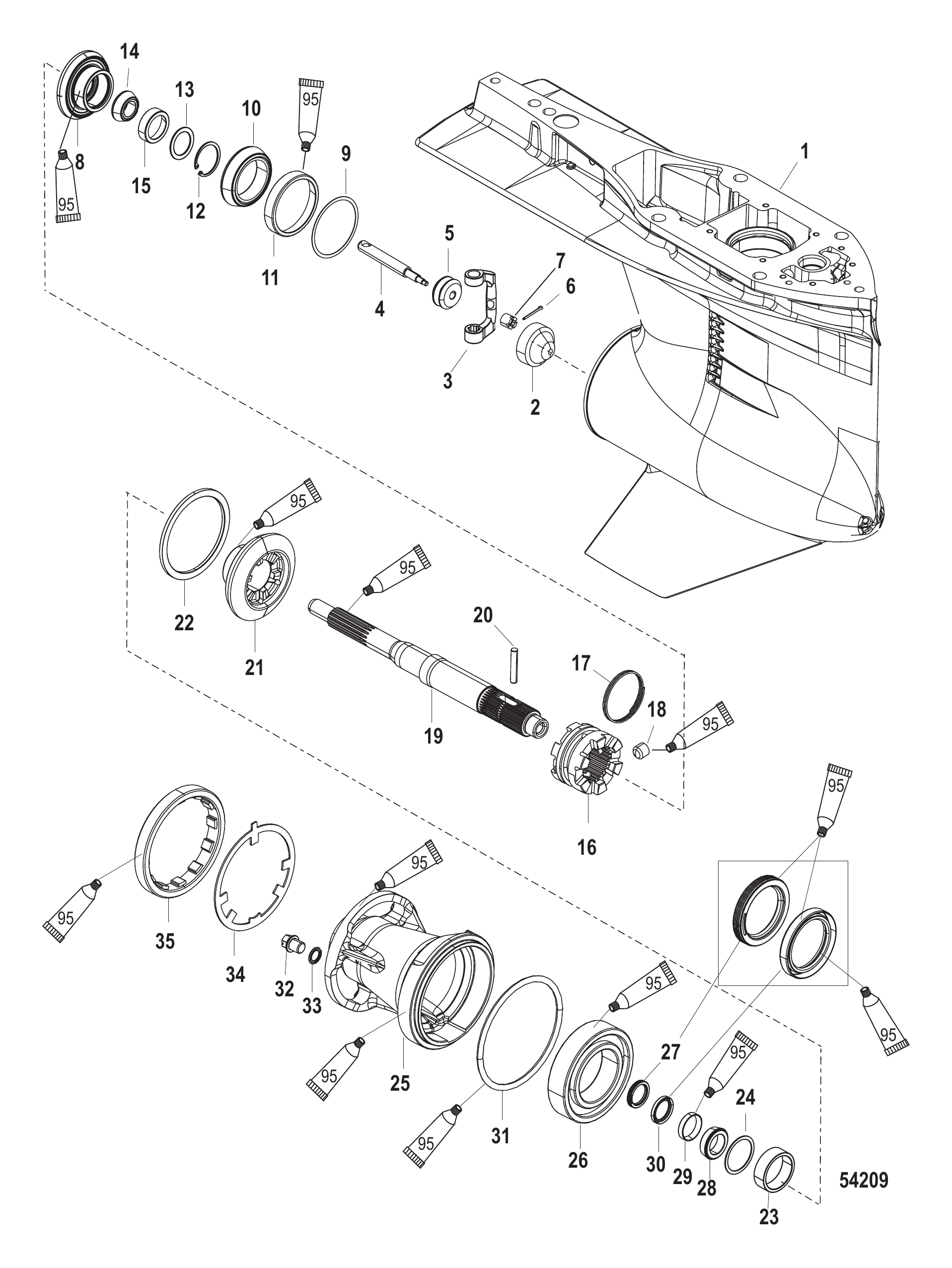

Рис. 17Редуктор гребного вала 2B026817 и позднее Gear Housing Propeller Shaft 2B026817 and up

REF	Номер детали	Наименование	Кол-во
-	880686T13	Корпус редуктора в сборе	1
-	8M0236255	GC L6 4S L Mercury / Quicksilver	1
-	880686T14	Корпус редуктора в сборе	1
-	8M0236256	GC L6 4S XL Mercury / Quicksilver	1
-	880686T54	Корпус редуктора в сборе	1
-	8M0236264	GC L6 1.75 L Mercury / Quicksilver	1
-	880686T55	Корпус редуктора в сборе	1
-	8M0236265	GC L6 1.75 XL Mercury / Quicksilver	1
1	8M0056631	Корпус редуктора в сборе (базовый)	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	8M0046215	Кривошип переключателя передач 1/4 оси	1
3	8M0220880	Кривошип переключателя передач 1/4 оси	1
4	19755T7	Шпуля в сборе	1
4	8M0235940	Катушка в сборе	1
5	NSS	NOT SOLD SEPARATE Spool	1
6	469501	Шплинт	1
7	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A05	Комплект шестерён переднего хода/ведущей шестерни	1
8	892595A04	КОМПЛЕКТ ШЕСТЕРЁН ПЕРЕДНЕГО ХОДА/ШЕСТЕРНЯ ПРИВОДА	1
9	884328A01	Комплект регулировочных шайб	AR
9	8M0063270	Комплект регулировочных шайб	AR
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	880714T	Муфта сцепления	1
17	30893	Пружина	1
18	828356	Штифт фиксатора	1
19	8M0069774	Гребной вал	1
19	8M0140446	Гребной вал	1
20	8M0020941	ПАЛЕЦ КРЕСТОВИНЫ	1
20	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
21	880695A01	Редуктор заднего хода в сборе	1
21	8M0142891	Шестерня заднего хода, 24 зуба	1
21	880707A01	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
21	8M0118363	ШЕСТЕРНЯ ЗАДНЕГО ХОДА, 21 ЗУБ	1
22	880699	Упорное кольцо	1
23	8M0064306	ПРОСТАВКА УПОРНАЯ	1
24	8M0076745	Комплект регулировочных шайб	1
24	8M0050423	Шайба .020	AR
24	8M0050424	Шайба .022	AR
24	8M0050425	ШАЙБА .024	AR
24	8M0050427	ШАЙБА .026	AR
24	8M0050428	ШАЙБА .028	AR
24	8M0050429	ШАЙБА .030	AR
24	8M0050430	ШАЙБА .032	AR
24	8M0050431	ШАЙБА .034	AR
24	8M0050432	ШАЙБА .036	AR
24	8M0050433	ШАЙБА .038	AR
24	8M0050434	ШАЙБА .040	AR
24	8M0050435	ШАЙБА .042	AR
24	8M0050436	ШАЙБА .044	AR
24	8M0050437	ШАЙБА .046	AR
24	8M0050438	ШАЙБА .048	AR
24	8M0050439	ШАЙБА .050	AR
25	8M0083392	КРОНШТЕЙН В СБОРЕ С ПОДШИПНИКОМ	1
26	884329T	Подшипник шариковый	1
26	8M0142873	Подшипник шариковый	1
27	888483	Сальник масляный	1
27	8M0204700	Сальник масляный	1
28	884330T01	Подшипник в сборе конический	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	NSS	NOT SOLD SEPARATE Cup	1
30	888483	Сальник масляный	1
30	8M0204700	Сальник масляный	1
31	896524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.850 x .210)	1
31	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
32	880717A01	Комплект винтов/сальников редуктора	1
33	830749	Сальник	1
33	8M0204693	Уплотнение сливной пробки	1
34	880697	Шайба стопорная	1
35	79448	Фиксатор	1
35	8M2011027	ФИКСАТОР	1
-	830749A01	Комплект сальников корпуса редуктора	1

Рис. 18Комплект насоса Gen B - гидроусилитель (4-24 фута с предохранителем 50 А) Gen B Pump Kit-Power Steering (4-24 Feet w/ 50 Amp Maxi Fuse)

REF	Номер детали	Наименование	Кол-во
-	892440A17	Комплект насоса гидроусилителя руля (4 фута)	1
-	892440A18	Комплект насоса гидроусилителя руля (12 футов)	1
-	8M0131262	Комплект насоса гидроусилителя руля (12 футов)	1
-	892440A19	Комплект насоса гидроусилителя руля (24 фута)	1
-	8M0131263	Комплект насоса гидроусилителя руля (24 фута)	1
-	8M0148159	Насос гидроусилителя руля Gen C	1
-	8M0199048	Насос Gen C стандартный	1
1	NSS	NOT SOLD SEPARATE PUMP	1
2	892485003	Крышка насоса	1
3	NSS	NOT SOLD SEPARATE DECAL, Fluid Type	1
4	893364A05	Корпус в сборе насоса гидроусилителя руля	1
-	893365A03	Крышка в сборе верхняя/нижняя насоса гидроусилителя руля	1
5	893365T02	Корпус в сборе верхний насоса гидроусилителя руля	1
6	893364T02	Корпус в сборе нижний насоса гидроусилителя руля	1
6	8M0080707	Корпус в сборе нижний насоса гидроусилителя руля	1
7	889531	Стяжной ремень	2
8	893368001	Втулка уплотнительная	1
9	893369	Втулка уплотнительная	1
10	815504206	Хомут червячный	1
11	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
11	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
12	401366	ГАЙКА (M6) Нержавеющая сталь	3
13	895378	Винт (M6)	4
14	895319	Втулка	4
15	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	4
15	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	4
16	895320F1	Втулка	4
17	817519A2	Обратный клапан в сборе, сливной	1
18	79023A94	Предохранитель 50 ампер - Maxi	1
19	879346T24	Крышка предохранителя с уплотнительным кольцом	1
20	8M0026568	Жгут проводов в сборе сигнального драйвера	1
21	897643A01	Комплект шлангов демпфирования	1
22	89879	Кольцо уплотнительное (.301 x .064)	2
23	8M0147795	Адаптер шланга	AR
24	89879	Кольцо уплотнительное (.301 x .064)	1

Рис. 19Комплект кабеля заземления (899712A01) Ground Cable Kit (899712A01)

REF	Номер детали	Наименование	Кол-во
-	899712A01	Комплект кабелей контроля цепи	1
1	88238T23	Трос в сборе	1
2	88238T24	Трос в сборе	1
3	885112	Шайба	1
3	8M0217559	Шайба	1
4	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1

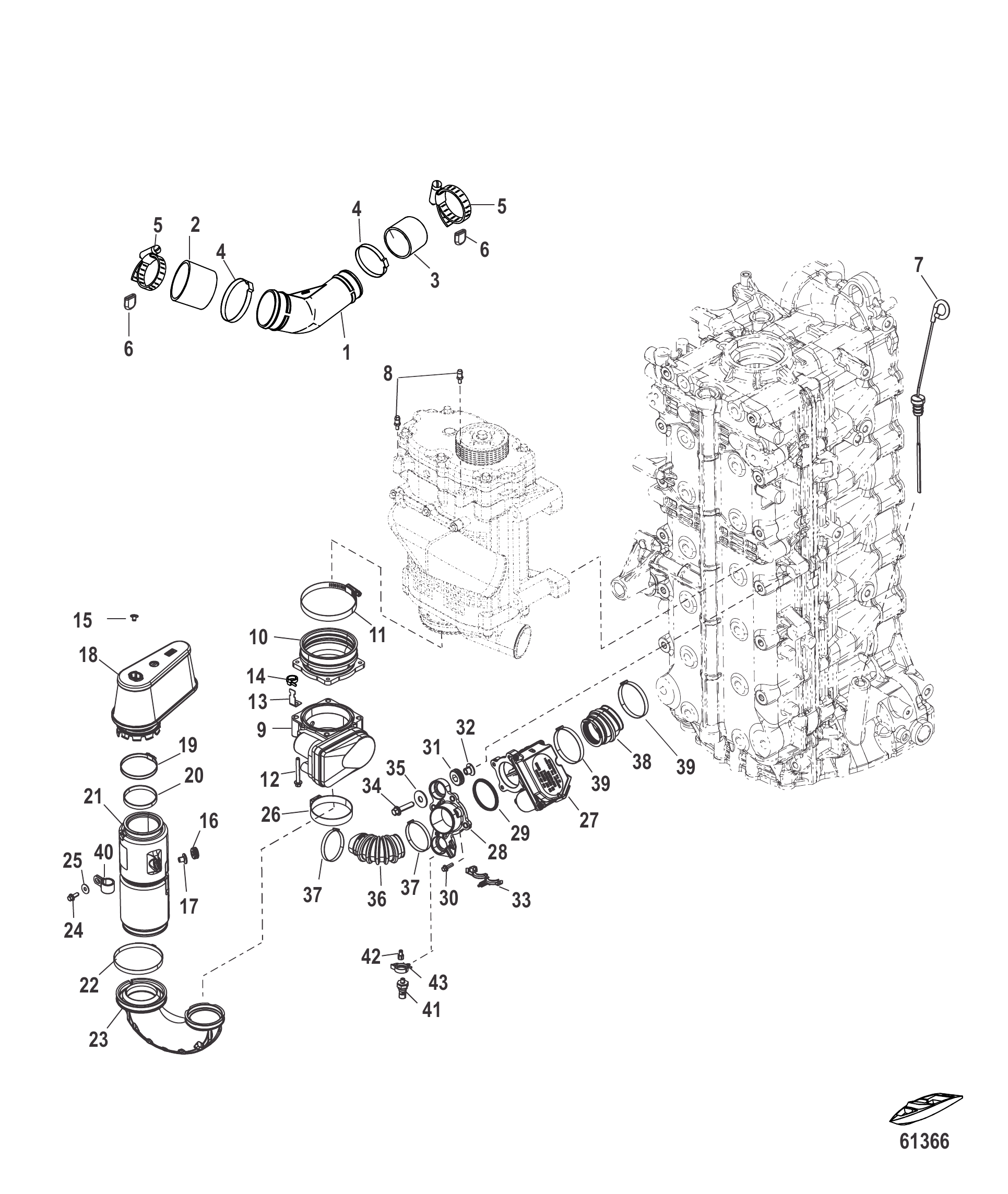

Рис. 20Компоненты системы впуска Induction Components

REF	Номер детали	Наименование	Кол-во
1	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
2	896259	ШЛАНГ	1
3	896271	ШЛАНГ	1
4	893342	Хомут	2
5	893342	Хомут	2
6	8M0074364	Крышка хомута шланга	2
7	898022	Масляный щуп	1
8	888517	Штифт	2
9	888991T04	БЛОК УПРАВЛЕНИЯ ДРОССЕЛЕМ - ЭЛЕКТРОННЫЙ	1
10	87928815T	Изолятор	1
11	815504256	Хомут червячный	1
12	88552550	Винт (M6 x 50 мм) нержавеющая сталь	4
13	884353	Кронштейн	2
14	816311T	СТЯЖКА (8.00 дюймов)	2
15	8M0088815	ЗАГЛУШКА ПАНЕЛИ	1
16	8349851	Втулка уплотнительная	1
17	856954	Втулка	1
18	893318T02	Воздушный фильтр	1
19	895842	Хомут	1
20	893317	Прокладка	1
21	8M0007183	Резонатор	1
22	888988027	Хомут	1
23	8M0089697	Патрубок впускной	1
24	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
25	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
26	888988016	Хомут (96,5 мм)	1
27	884408A08	Ремкомплект клапана управления, электронный наддув	1
28	887939007	ПЛАСТИНА КРЕПЛЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА	1
29	892079	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
30	88552520	Винт (M6 x 20 мм) нержавеющая сталь	4
31	833155	Втулка	2
32	8502341	Втулка	2
33	859376	ЗАЖИМ	1
34	88552635	Винт (M8 x 35 мм)	2
35	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
36	887937006	ШЛАНГ ПЕРЕДНИЙ	1
37	888988002	Хомут (57,5 мм) передний электронный клапан управления наддувом	2
38	887938003	ТРУБКА ЗАДНЯЯ	1
39	888988004	Хомут (62,0 мм) задний электронный клапан управления наддувом	2
40	8589781	Хомут топливного шланга (применять где применимо)	1
41	881879T25	Датчик Пито в сборе	1
42	892403	ФИТИНГ	1
43	883066	Зажим (.865)	1

Рис. 21Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

Рис. 22КОМПЛЕКТ MERCATHODE Mercathode Kit

REF	Номер детали	Наименование	Кол-во
1	88334A2	КОМПЛЕКТ MERCATHODE	1
2	42600A09	Узел меркатода	1
3	22793	ВИНТ (#9-14 x .875)	2
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	4
6	72958A5	Электрод в сборе	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
9	72957A5	Анод в сборе	1
9	8M0181304	Анод в сборе	1
10	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
10	8M0204645	Кольцо уплотнительное (.796 x .139)	1
11	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
12	79091	Предохранитель 20 А	1
12	8M0207796	Предохранитель 20 А	1
13	95084A10	Трос в сборе (5.00 дюймов) красный	1
13	8M0207788	Трос в сборе	1
14	95084A13	Трос в сборе (64.00 дюймов)	1
15	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

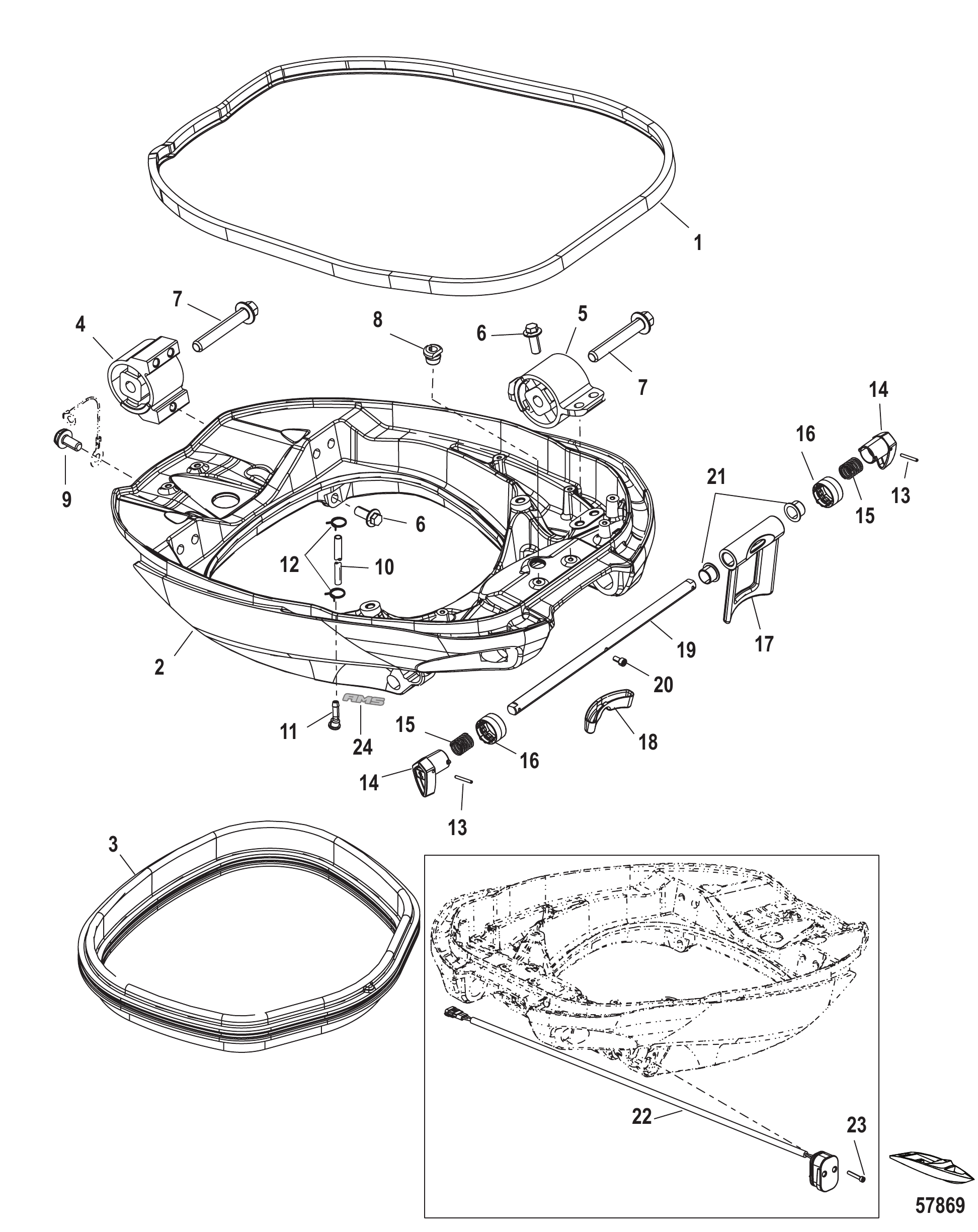

Рис. 23Опорная рама Mount Cradle

REF	Номер детали	Наименование	Кол-во
1	8M0077359	Уплотнение	1
2	8M0052577	Опора в сборе, только для моделей Pro	1
2	884887T07	Опора крепления в сборе	1
3	NSS	NOT SOLD SEPARATE Seal	1
4	8M0103708	Задняя опора	2
5	8M0103365	Крепление переднее	2
6	889745030	Винт (M12 x 30)	12
7	896531090	Винт (M16 x 90)	4
8	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	8M0098784	Винт (M6 x 1 x 12)	1
10	8M0047428	Шланг (.25 дюйма внутр. диам., 57.00 дюймов, бухта) (отрезать 1-1/2 дюйма)	1
11	895797001	ФИТИНГ	1
12	895851	Хомут (8.00 дюймов)	2
13	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	2
14	880649002	Рычаг фиксатора откидывания	2
15	47968	ПРУЖИНА	2
16	889540A03	Комплект сцепления	1
17	8M0055029	Кронштейн фиксатора наклона	1
18	8M0076907	Подушка фиксатора наклона	1
19	880650003	Вал фиксатора откидывания	1
20	889546	Винт (M5 x 10)	1
21	8806641	Подшипник (.625 дюйма)	2
22	8M0010626	Датчик положения тримма, черный	1
23	889547	ВИНТ (M5 x 30)	2
24	8M0146963	Наклейка AMS	2

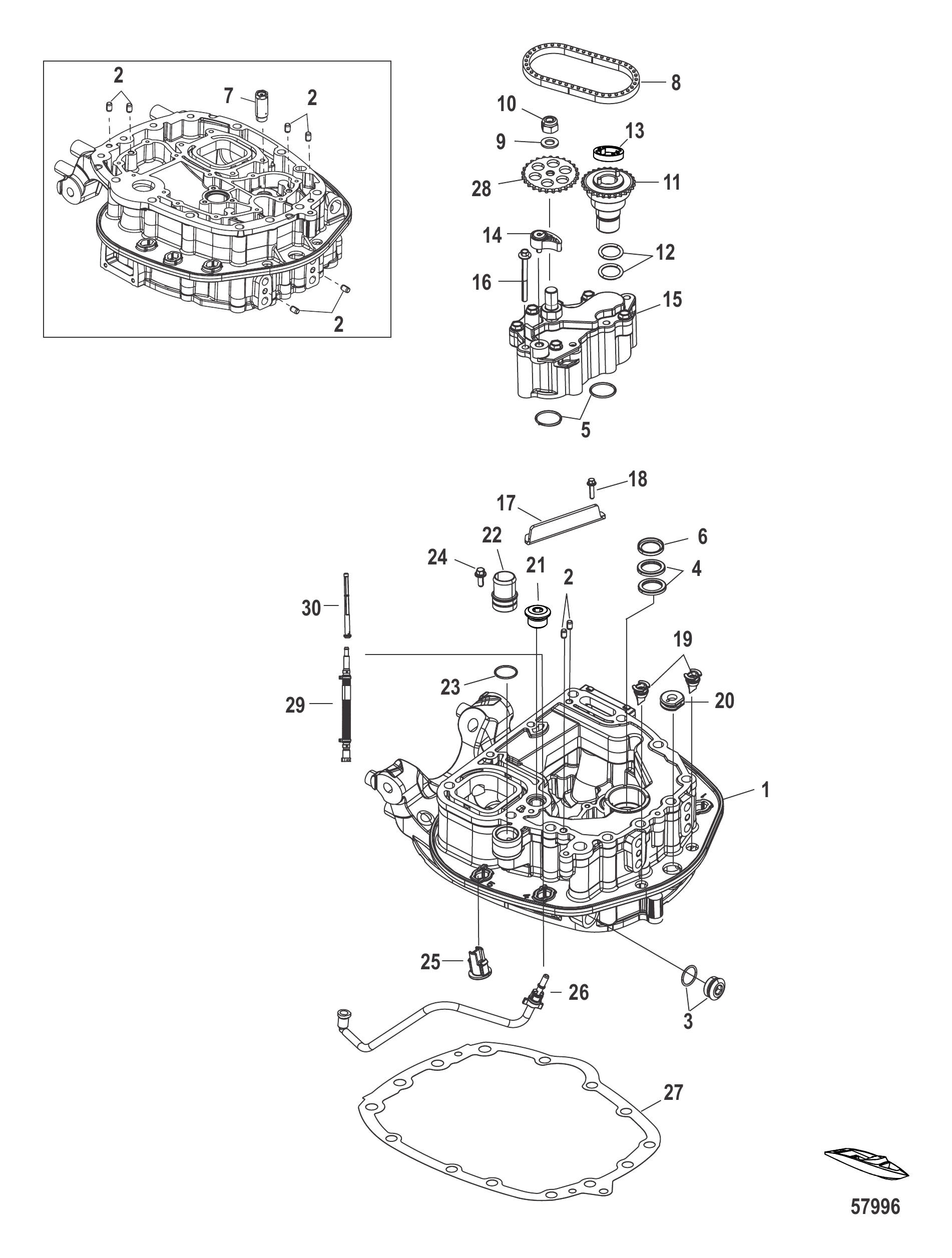

Рис. 24Масляный насос/Адаптерная плита (верхняя) Oil Pump/Adaptor Plate-Upper

REF	Номер детали	Наименование	Кол-во
1	892126A03	Комплект переходной пластины	1
2	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	8
3	896951	Пробка (24 мм)	1
4	884462	Сальник пластины водяного переходника	2
5	887930	Кольцо уплотнительное переходной пластины	2
6	8M0033928	Сальник масляный	1
7	8M0034048	Клапан в сборе масляного насоса	1
8	8M6002692	Цепь привода масляного насоса	1
9	892491	ШАЙБА	1
10	892165	ГАЙКА	1
11	884458T07	Приводной вал масляного насоса	1
12	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2
13	895063001	Вставка пластиковая	1
14	884418A1	Натяжитель в сборе привода масляного насоса	1
15	884446T04	Насос в сборе масляный	1
16	892455065	Винт	5
17	892335001	Маслоотражатель	1
18	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
19	888819002	Слив кожуха	2
20	888163	Втулка уплотнительная	1
21	8M0027347	Пробка (M18 x 1.5)	1
22	8M0092321	Штуцер EDP чёрный	1
23	8M0092943	Кольцо уплотнительное оранжевое	1
24	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
25	8M0088815	ЗАГЛУШКА ПАНЕЛИ	1
26	8M0084506	Шланг подачи топлива	1
27	889617001	Прокладка переходной пластины	1
28	884456	Звездочка ведомая	1
29	8M0094213	Шланг в сборе подачи топлива	1
30	8M0090809	Сетка топливной рампы	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	896966A07	Узел длинного блока	1
-	8M0162891	Узел головки блока восстановленный в сборе	1

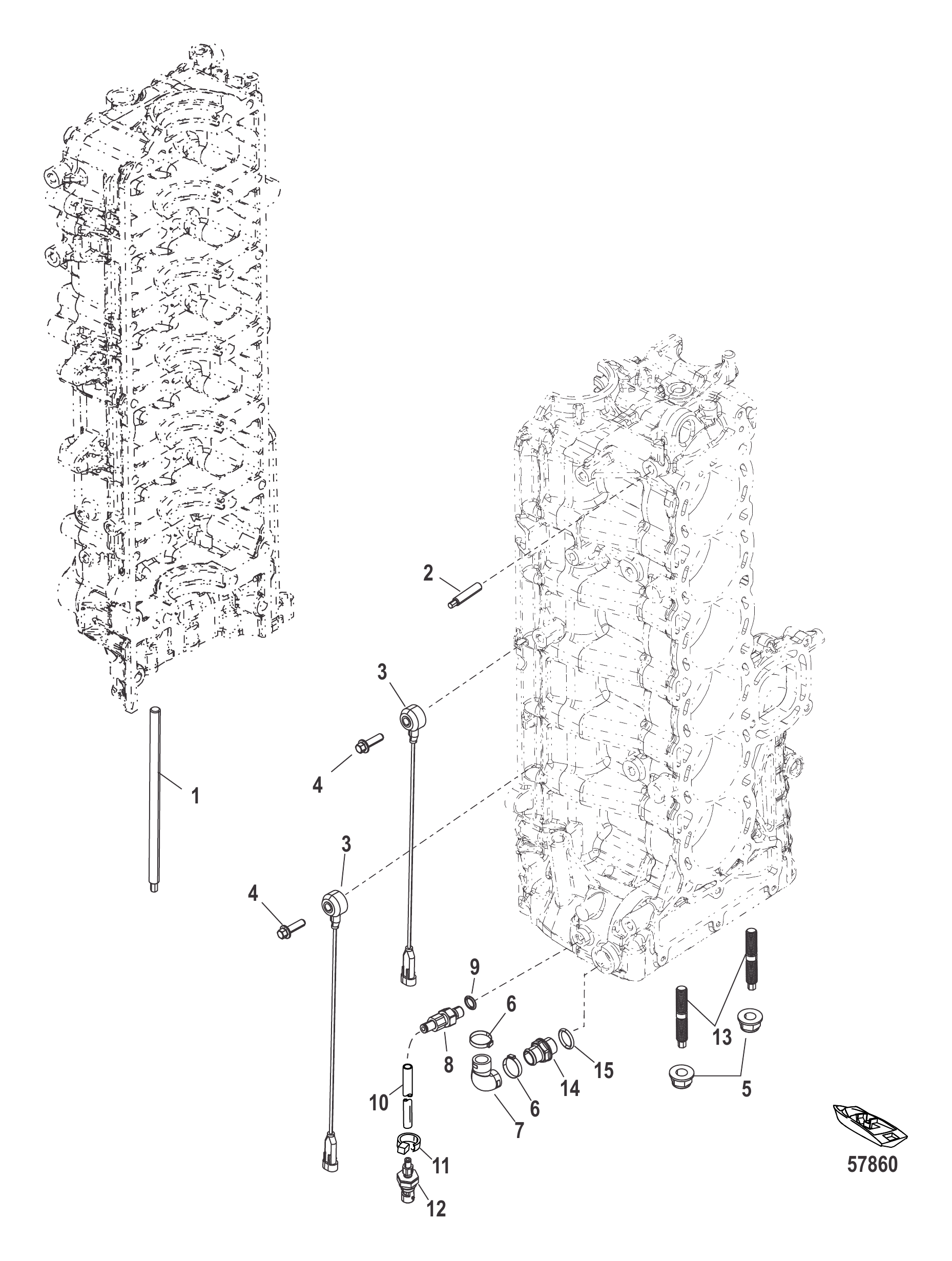

Рис. 25Компоненты левого блока цилиндров Port Cylinder Block Components

REF	Номер детали	Наименование	Кол-во
1	8M0022158	Шпилька (M10 x 205)	10
2	8M0022162	Шпилька (M10 x 60)	1
3	8M6002872	Датчик детонации в сборе	2
4	8M0093638	Винт (M8 x 20)	2
5	826365	ГАЙКА (M8)	2
6	888988008	Хомут (34,6 мм)	2
7	8M0043736	Шланг	1
8	896094A01	Штуцер в сборе	1
9	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
10	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
11	816311T	СТЯЖКА (8.00 дюймов)	1
12	881879T26	Датчик давления	1
13	8M0000274	Шпилька (M8 x 44)	2
14	885517A05	Штуцер в сборе	1
15	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА	1
-	896966A07	Узел длинного блока	1
-	8M0162891	Узел головки блока восстановленный в сборе	1

Рис. 26КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	880552A07	Комплект прокладок блока цилиндров	1
-	62701	Кольцо уплотнительное	2
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	8M0032912	Сальник	1
-	8M0033476	Прокладка головки	1
-	880624003	Прокладка блока к адаптеру	1
-	880629	Уплотнение выпускной трубы	1
-	898836	Уплотнительное кольцо коричневое	1
-	884409	Уплотнительное кольцо направляющей подачи масла блока	1
-	884423	Уплотнительное кольцо направляющей подачи масла блока	1
-	8M0033928	Сальник масляный	1
-	884462	Сальник пластины водяного переходника	2
-	887930	Кольцо уплотнительное переходной пластины	2
-	888593	Сальник сливной пробки масляной трубки	1
-	889617001	Прокладка переходной пластины	1
-	889618001	Прокладка масляного картера	1
-	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА	1
-	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
-	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
-	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
-	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2

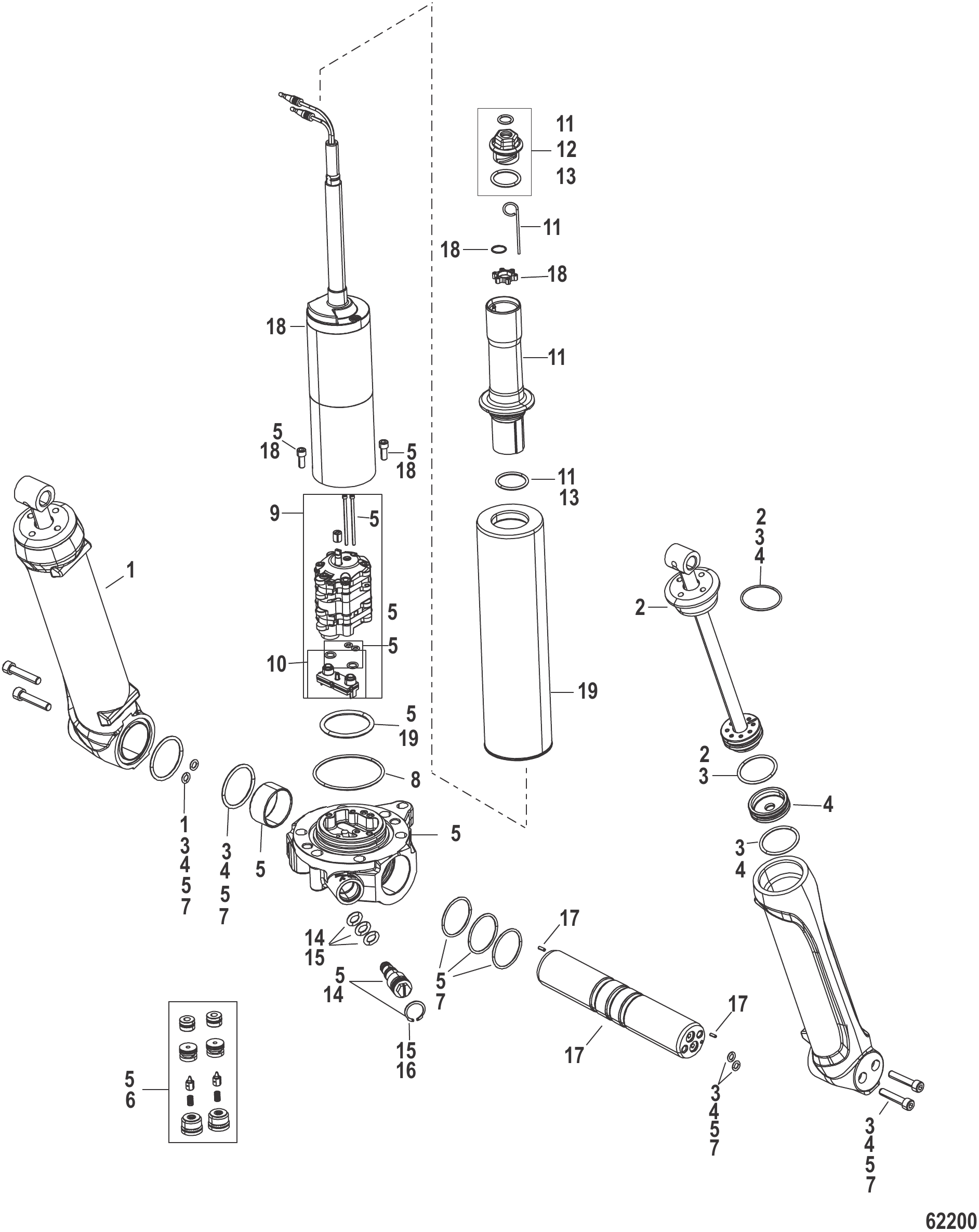

Рис. 27Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
1	896156A01	Комплект гидроцилиндра тримма	2
1	8M0118298	КОМПЛЕКТ ЦИЛИНДРА ТРИММА	2
2	896157A01	Комплект штока тримма	2
2	8M0118299	КОМПЛЕКТ ШТОКА ТРИММА	2
3	896158A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	2
4	896159A01	КОМПЛЕКТ ПОРШНЯ	2
5	896166A01	КОМПЛЕКТ КОЛЛЕКТОРА Тримм	1
6	896165A01	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА Тримм PO	1
7	896160A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
8	8M0010183	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	896163A01	КОМПЛЕКТ НАСОСА Тримм	1
10	896164A01	КОМПЛЕКТ ФИЛЬТРА ТРИММА	1
11	896162A01	КОМПЛЕКТ ШЕЙКИ ТРИММА	1
12	895854A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
13	893419	Комплект крышки	1
14	893420A01	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
15	8M0224410	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
16	8M0184377	СТОПОРНОЕ КОЛЬЦО	1
17	893408A01	КОМПЛЕКТ ШТИФТА Тримм	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
19	896167A01	КОМПЛЕКТ РЕЗЕРВУАРА	1

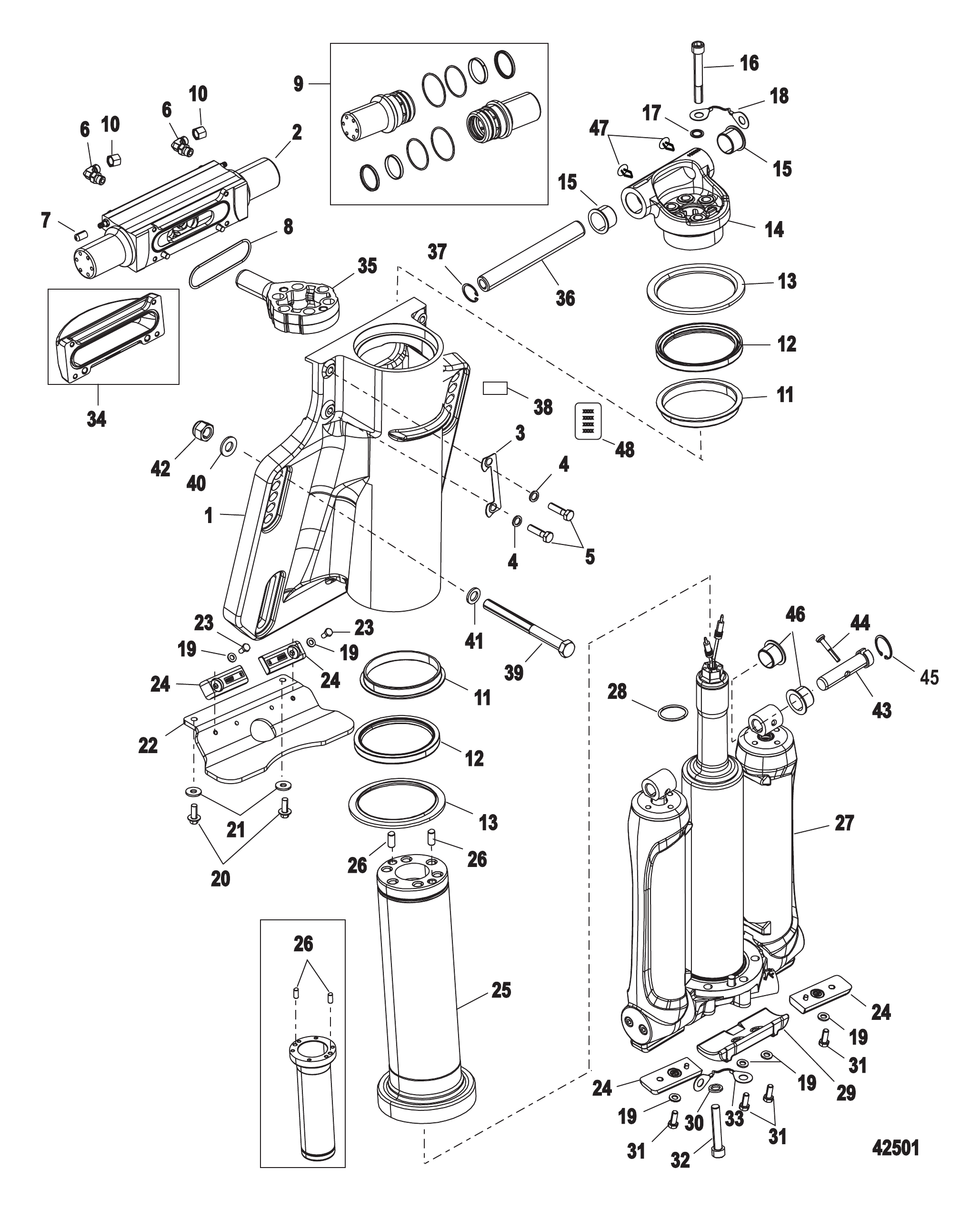

Рис. 28Цилиндр гидроподъема/рулевого управления Power Trim/Steering Cylinder

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Transom Assembly	1
1	880652T01	Пьедестал	1
2	896500A01	Комплект рулевого цилиндра	1
3	893409	Фиксатор	2
4	895853	Шайба	4
5	88509530	Винт (M8 x 30)	4
6	889552	ШТУЦЕР -6 ORB на -6 ORFS (90 градусов)	1
7	889550	КРЫШКА дренажная - винил	2
-	8M0141330	Штуцер прокачки	1
8	880667	Сальник	1
9	8M0045604	Комплект сальников рулевого цилиндра	1
10	892524	ФИТИНГ	2
11	8806621	Подшипник	2
12	880661	Уплотнение	2
13	8806561	Подшипник	2
14	880654T03	Головка рулевая	1
15	8806551	Подшипник (1.25 дюйма)	2
16	885094105	ВИНТ (M14 x 105)	6
17	885112	Шайба	7
18	88238T23	Трос в сборе	1
19	889545	Шайба	6
20	4010720	ВИНТ (M8 x 20)	2
21	72397	ШАЙБА	2
22	896120T	Пластина дефлектора (серебристая)	1
22	8M0045157	Пластина дефлектора (чёрная)	1
23	4000327	ВИНТ (M6 x 14)	2
24	893404	Анод	4
24	8M0220986	АНОД ТРИММА	4
25	880660T02	Труба рулевого управления	1
26	885111	Штифт установочный (.375 x .875)	6/8
27	880658T03	Узел силового тримма	1
28	895854	Уплотнительное кольцо	1
29	880653	Анод	1
29	8M0220987	АНОД КОЛЛЕКТОРА ТРИММА	1
30	889549	ШАЙБА	6
31	889543016	Болт	4
32	88510450	Винт	6
33	88238T24	Трос в сборе	1
34	893405T	Крышка	1
35	880665T01	Рычаг рулевой	1
36	895390	Палец наклона	1
37	8M0038931	Кольцо стопорное	1
38	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
39	8M0038370	Винт (.500-20 x 5.50)	4
40	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
41	895062	Шайба	4
42	82671117	ГАЙКА (.500-20)	4
43	884889002	Штифт	2
44	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
45	895304	Стопорное кольцо	2
46	8M0032437	Подшипник фланцевый коренной	4
47	95925	Заглушка нижнего кожуха	2
48	8M0043059	Наклейка предупреждающая	1

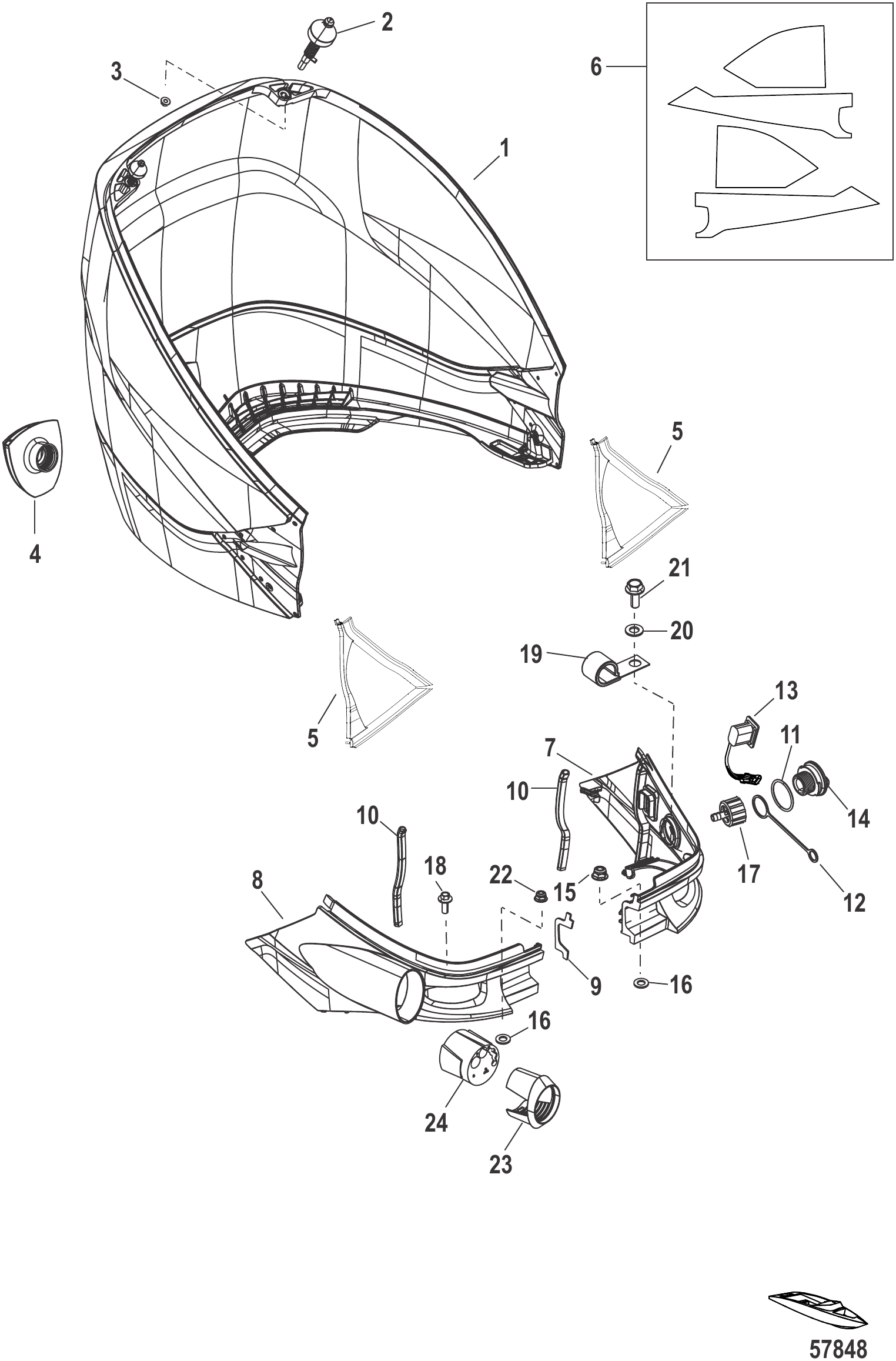

Рис. 29Задний кожух Rear Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0100175	Задний кожух в сборе, чёрный, без наклеек	1
1	8M0100176	Задний кожух в сборе Cold Fusion, без наклеек	1
1	8M0100177	Задний кожух в сборе Warm Fusion, без наклеек	1
1	8M0119302	Задний кожух в сборе Pearl Fusion, без наклеек	1
2	888961A01	Палец в сборе	2
3	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	885360	Клапан холостого хода	1
5	8M0100563	Уплотнение в сборе заднего кожуха, левый и правый борт	1
6	8M4501634	Комплект шумоизоляции, компонент 885358T04	1
-	8M0100172	Передний кожух в сборе, левый и правый борт, Mercury	1
-	8M0100173	Передний кожух в сборе, левый и правый борт, Cold Fusion	1
-	8M0100174	Передний кожух в сборе, левый и правый борт, Warm Fusion	1
-	8M0119301	Передний кожух в сборе, левый и правый борт, Pearl Fusion	1
7	NSS	NOT SOLD SEPARATE Front Cowl, Port	1
8	NSS	NOT SOLD SEPARATE Front Cowl, Starboard	1
9	892315	ПРОКЛАДКА	1
10	8M0043266	Сальник	2
11	888957	Уплотнительное кольцо	1
12	889823001	Пробка сливная с фиксатором	1
13	8M0042300	Переключатель тримма	1
14	888958001	Пробка промывочного порта	1
15	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
17	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
18	4006731	ВИНТ (M6 x 16)	1
19	858951A01	Комплект хомутов	1
20	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
21	4006731	ВИНТ (M6 x 16)	1
22	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	8M0043519	Переходник	1
24	897169	Втулка уплотнительная	1

Рис. 30Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0103725	Каталог запчастей 200/225/250/275/300 Verado (4-тактный) (6 цилиндров)	1
-	8M0089147	Руководство по ремонту Verado L6	1
-	8M0076286	Руководство по ремонту системы джойстикового управления подвесным мотором	1
-	8M0089145	Руководство по установке Verado L6	1
-	8M0089146	Руководство по эксплуатации Verado L6	1
-	8M0093150	Руководство по эксплуатации джойстикового управления
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

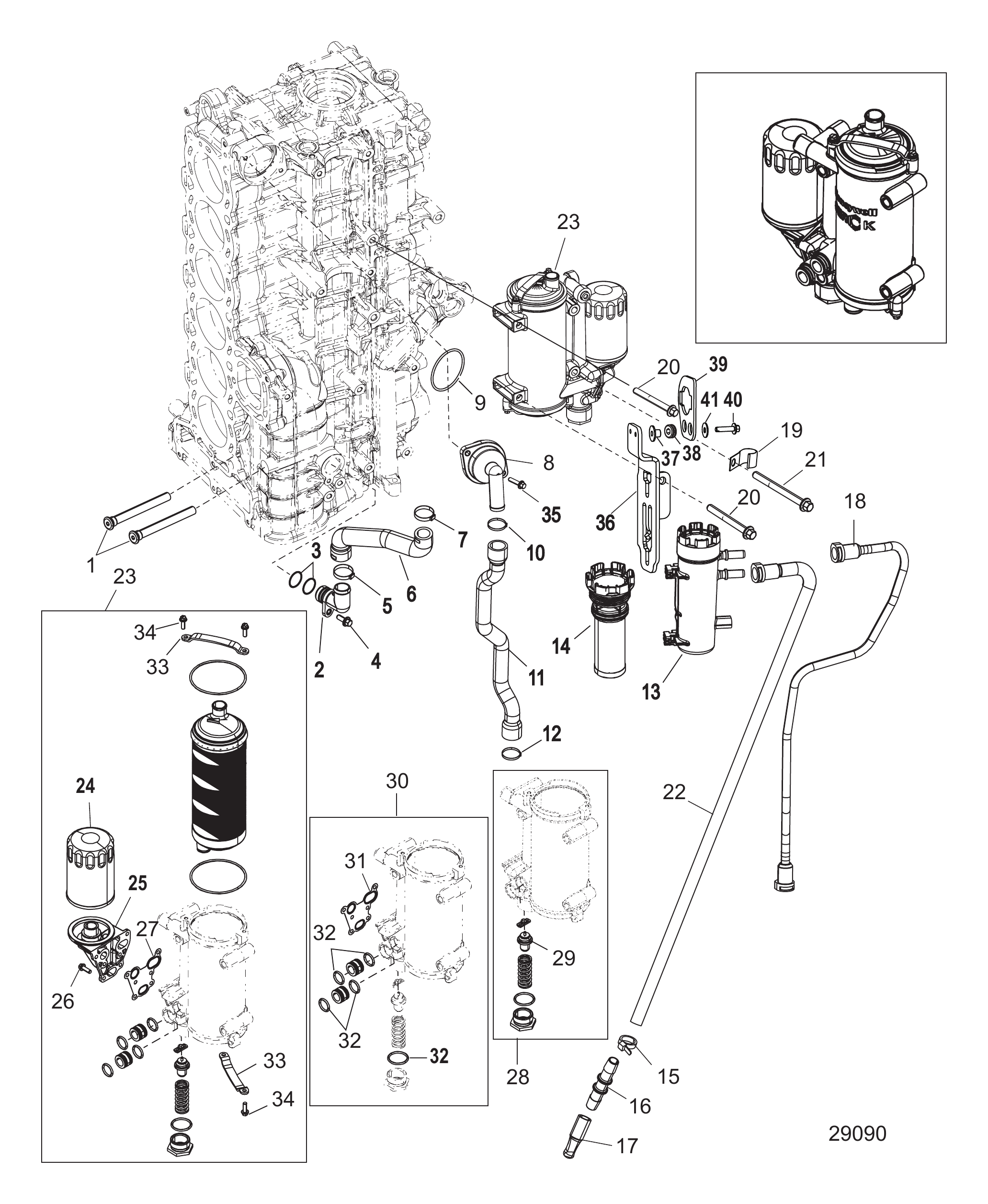

Рис. 31Блок цилиндров/масляный охладитель правого борта (1B830815 и ранее) Starboard Cylinder Block/Oil Cooler (1B830815 and Below)

REF	Номер детали	Наименование	Кол-во
1	892404A05	Дефлектор водяной в сборе	2
2	885518A02	Штуцер в сборе	1
3	62701	Кольцо уплотнительное	2
4	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
5	888988011	Хомут (38,1 мм)	1
6	888930003	Шланг	1
7	888988008	Хомут (34,6 мм)	1
8	892864T04	Термостат в сборе	1
9	8M0005958	Уплотнительное кольцо	1
10	888988001	Хомут (36,1 мм)	1
11	892865	Шланг термостата	1
12	888988007	Хомут (42,5 мм)	1
13	892242T	Фильтр топливный в сборе	1
14	8M0020349	Фильтр топливный, элемент	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	892356	РАЗЪЕМ	1
17	863156	Захват	1
18	8M0042628	Шланг топливный к подкачивающему насосу	1
19	78945	Хомут J-образный	1
20	88552785	Винт (M10 x 85)	3
21	885527105	ВИНТ (M10 x 105)	1
22	8M0043788	Шланг 31.5 дюйма	1
22	8M0046557	Шланг в сборе, подвод топлива, 8.2 дюйма	1
23	880640T11	Модуль встроенного масляного бака - в сборе	1
24	877769K01	Фильтр масляный (под маркой Mercury)	1
24	877769Q01	Фильтр масляный (под маркой Quicksilver)	1
25	880640A05	Корпус в сборе с интегрированным масляным модулем	1
26	895336	Винт (M6 x 18)	6
27	880640500	Прокладка	1
28	880640A06	Комплект термостата с направляющей	1
29	880640508	Термостат	1
30	892801T53	Комплект для капитального ремонта	1
31	880640500	Прокладка	1
32	880640A09	Комплект уплотнительных колец	1
33	895032	Стяжка	2
34	895336	Винт (M6 x 18)	4
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
36	8M0007906	Кронштейн	1
37	822003	Втулка	2
38	834985	Втулка уплотнительная	2
39	8M0007908	Кронштейн	1
40	82129125	ВИНТ (M6 x 25 мм)	2
41	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
-	895247A07	Головка блока цилиндров в сборе	1

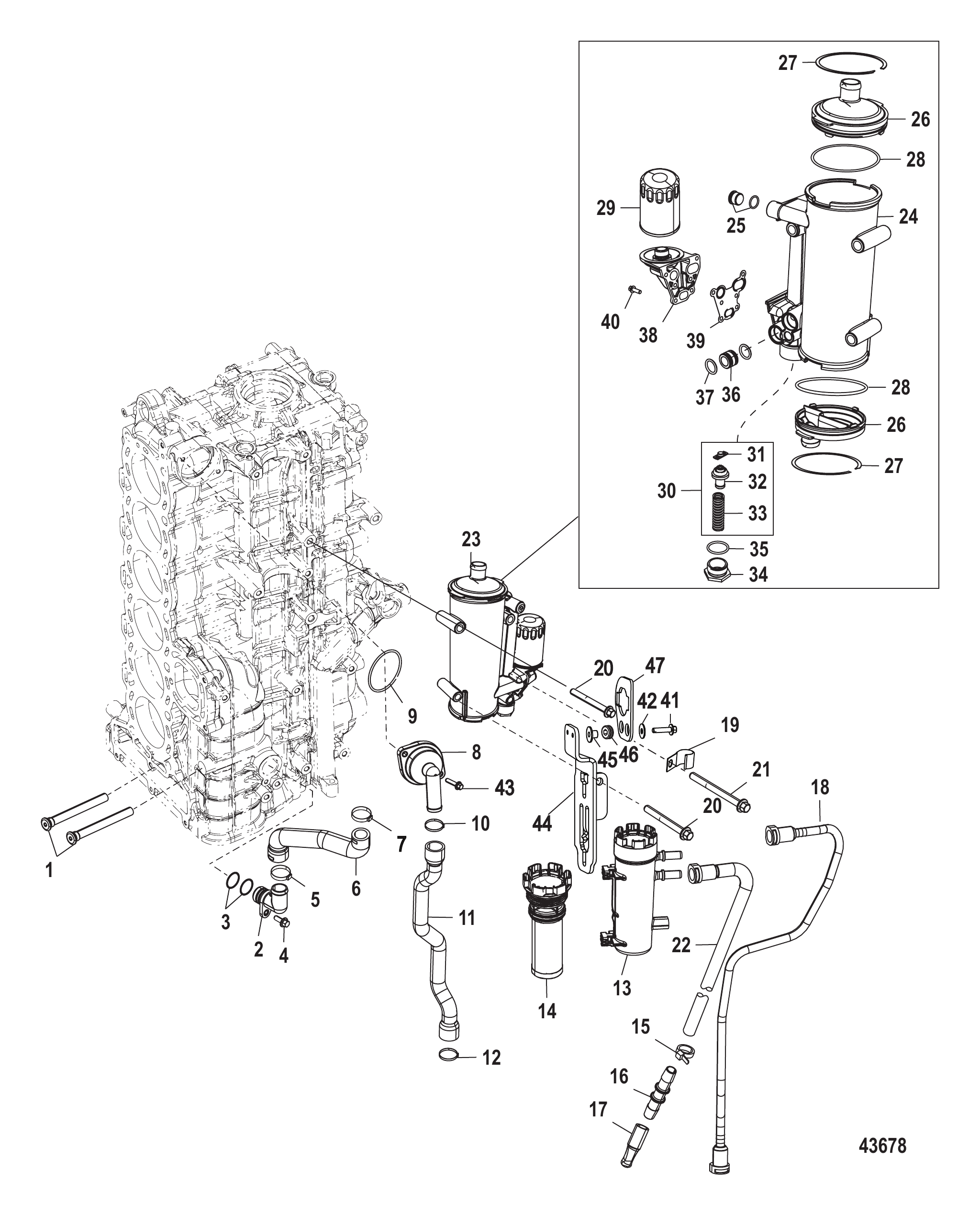

Рис. 32Блок цилиндров/масляный охладитель правого борта (1B830816 и позднее) Starboard Cylinder Block/Oil Cooler (1B830816 and Above)

REF	Номер детали	Наименование	Кол-во
1	892404A05	Дефлектор водяной в сборе	2
2	885518A02	Штуцер в сборе	1
3	62701	Кольцо уплотнительное	2
4	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
5	888988011	Хомут (38,1 мм)	1
6	888930003	Шланг	1
7	888988008	Хомут (34,6 мм)	1
7	8M0187145	ХОМУТ	1
8	892864T04	Термостат в сборе	1
8	8M0174561	Термостат в сборе	1
9	8M0005958	Уплотнительное кольцо	1
10	888988001	Хомут (36,1 мм)	1
10	8M0204719	Хомут 36,1 мм	1
11	892865	Шланг термостата	1
12	888988007	Хомут (42,5 мм)	1
13	892242T	Фильтр топливный в сборе	1
13	8M0062950	Фильтр в сборе	1
14	8M0020349	Фильтр топливный, элемент	1
14	8M0122423	Топливный фильтр Quicksilver	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	892356	РАЗЪЕМ	1
17	863156	Захват	1
18	8M0042628	Шланг топливный к подкачивающему насосу	1
18	8M0087107	Шланг	1
19	78945	Хомут J-образный	1
20	88552785	Винт (M10 x 85)	3
20	8M0103824	ВИНТ	3
21	885527105	ВИНТ (M10 x 105)	1
21	8M0103820	Винт (M10 x 105)	1
22	8M0046557	Шланг в сборе, подвод топлива, 8.2 дюйма	1
23	8M0046690	Модуль встроенного масляного бака, в сборе	1
23	8M0132390	Модуль масляного радиатора	1
24	NSS	NOT SOLD SEPARATE OIL COOLER HOUSING	1
25	891953	Пробка (18 мм)	2
26	8M0046698	Заглушка в сборе	2
27	8M0039464	Кольцо стопорное	1
28	8M0039516	Кольцо уплотнительное	1
29	877769K01	Фильтр масляный (под маркой Mercury)	1
30	8M0046693	Термостат в сборе	1
31	NSS	NOT SOLD SEPARATE Thermostat Stop	1
32	8M0041064	Термостат	1
32	8M0046693	Термостат в сборе	1
33	NSS	NOT SOLD SEPARATE SPRING	1
34	8M0046697	Пробка	1
35	NSS	NOT SOLD SEPARATE O-RING	1
36	8M0046696	Переходник в сборе	1
37	8M0188540	Кольцо уплотнительное	4
38	8M0046694	Корпус в сборе	1
39	8M0034568	Прокладка	1
40	8M0041014	Винт (M6 x 18)	2
40	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
41	82129125	ВИНТ (M6 x 25 мм)	2
42	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	2
43	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
43	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
44	8M0007906	Кронштейн	1
45	822003	Втулка	2
46	834985	Втулка уплотнительная	2
46	8M0190980	ВТУЛКА	2
47	8M0007908	Кронштейн	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A07	Головка блока цилиндров в сборе	1
-	8M0162888	Головка блока цилиндров в сборе, восстановленная в комплекте	1

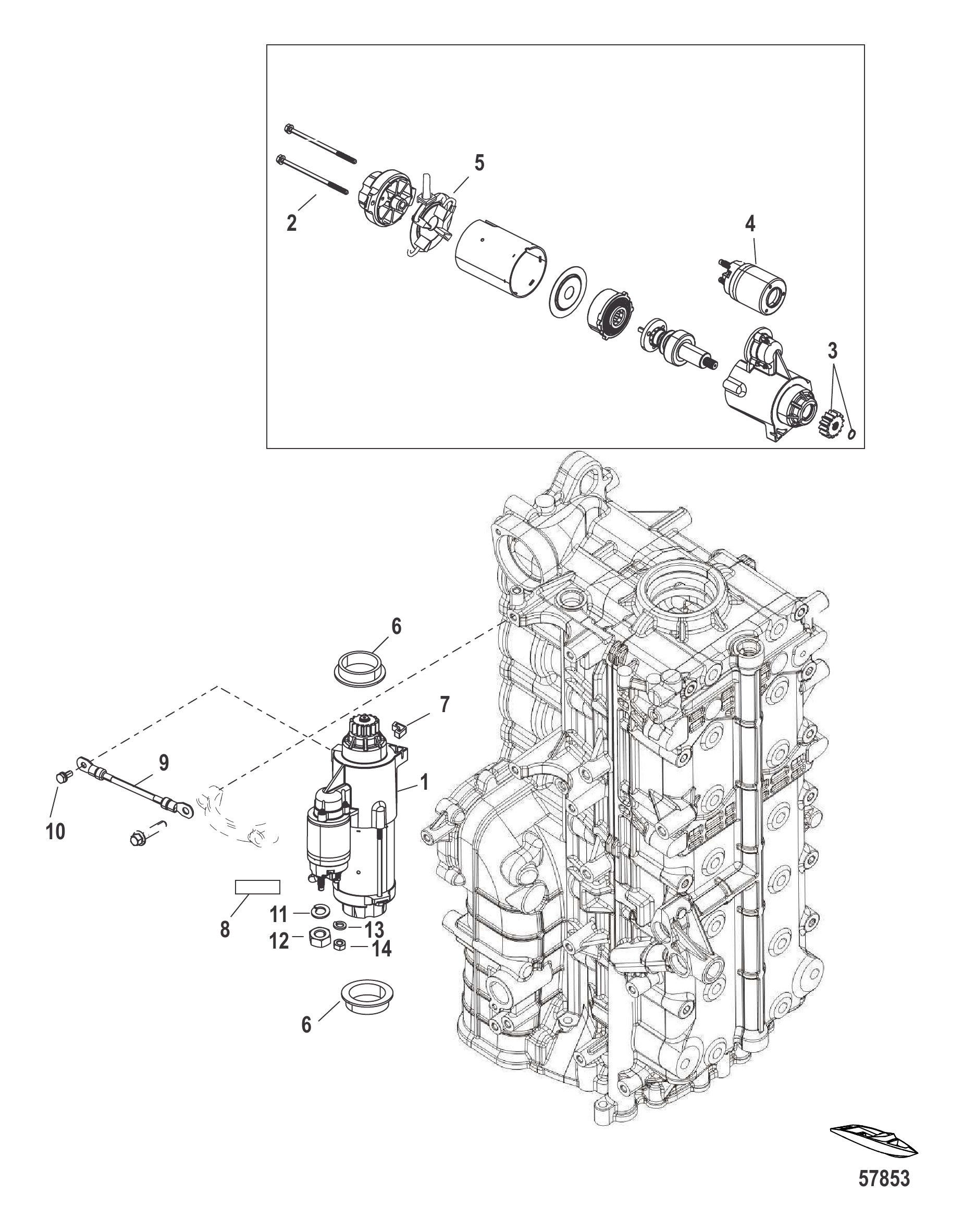

Рис. 33СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Screws	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	8M0034918	Втулка	2
7	8M0043276	Упор	1
8	NSS	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
10	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	400255	СТОПОРНАЯ ШАЙБА (M5)	1
14	400211	ГАЙКА (M5) Нержавеющая сталь	1

Рис. 34Комплект рулевой колонки - стандартный (892557A02, 892380A02, 892558A02) Steering Helm Kit-Standard (892557A02, 892380A02, 892558A02)

REF	Номер детали	Наименование	Кол-во
-	892557A02	Комплект рулевой колонки стандартный (32 куб. см)	1
-	892380A02	Комплект рулевой колонки стандартный (40 куб. см)	1
-	8M0240080	Комплект рулевой колонки стандартный 40 куб. см	1
-	892558A02	Комплект рулевой колонки стандартный (50 куб. см)	1
-	8M0240081	Комплект рулевой колонки стандартный 50 куб. см	1
1	892557T01	Рулевая колонка стандартная (32 куб. см)	1
1	8M0137438	Рулевая колонка стандартная (32 куб. см)	1
1	892380T01	Рулевая колонка стандартная (40 куб. см)	1
1	8M0137444	Рулевая колонка стандартная (40 куб. см)	1
1	892558T01	Рулевая колонка стандартная (50 куб. см)	1
1	8M0137448	Рулевая колонка стандартная (50 куб. см)	1
2	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
3	8M6001491	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.364 x .070)	2
3	8M0047399	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО -6 ORFS	2
4	893394	Шпонка с фиксирующим язычком (6.35 мм)	1
5	4008875	ВИНТ (M6 x 75)	4
5	4008850	ВИНТ (M6 x 50)	4
6	826709121	Гайка (.625-18) нержавеющая сталь	1
7	892328T	КРЫШКА штурвала	1
8	896842	Винт (M6 x 14)	4
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	4
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	3
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	2
10	401196	ГАЙКА (M6)	4

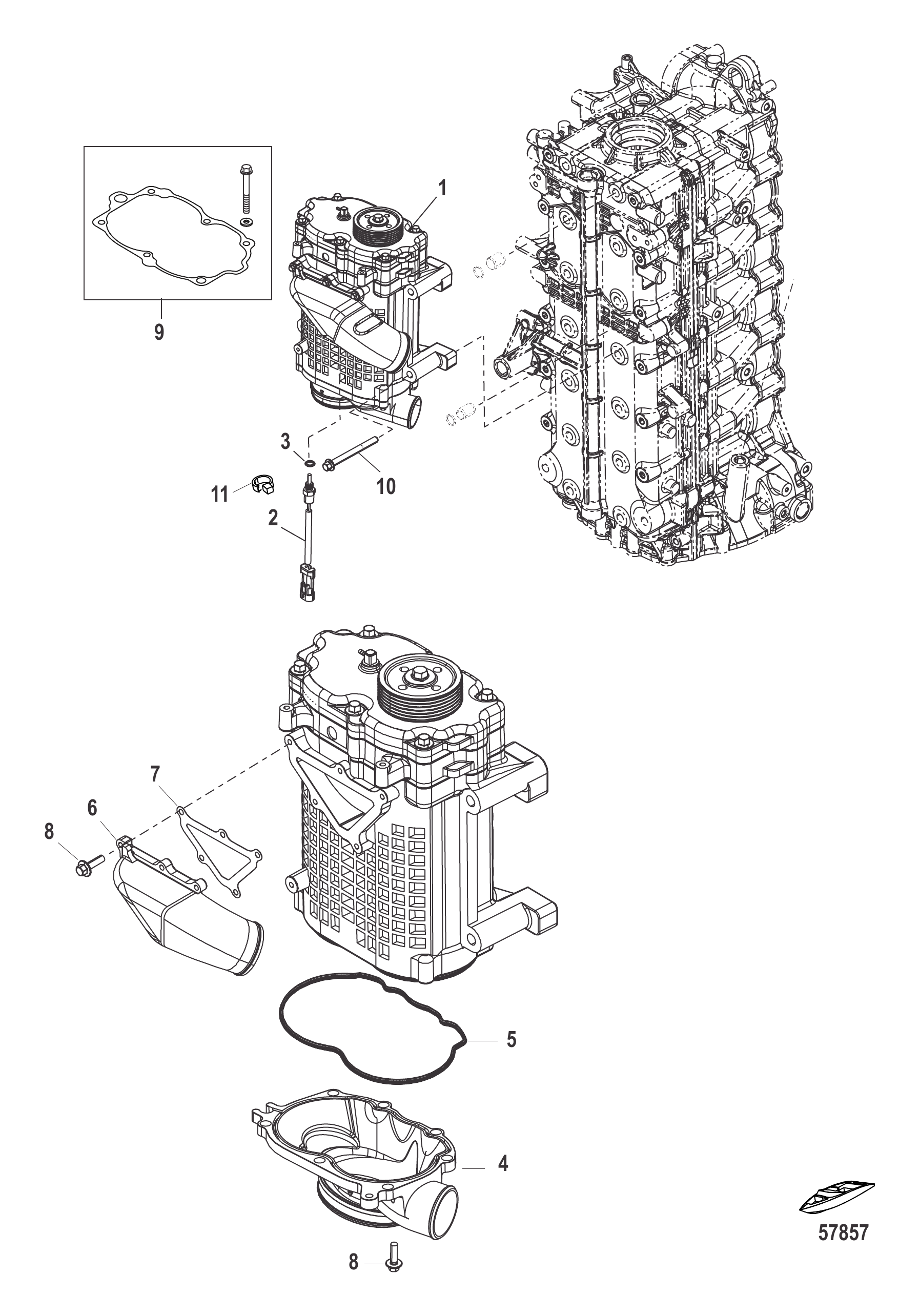

Рис. 35Нагнетатель SuperCharger

REF	Номер детали	Наименование	Кол-во
1	8M0102809	Нагнетатель	1
2	885342002	ДАТЧИК В СБОРЕ	1
3	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
4	8M0104803	Патрубок в сборе впускной	1
5	888947501	Прокладка	1
6	8M0033976	Комплект воздуховода выпускного	1
7	888947504	Прокладка	1
8	888947502	Болт	9
9	847803A02	Комплект втулки и прокладки	1
10	885527105	ВИНТ (M10 x 105)	4
11	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1

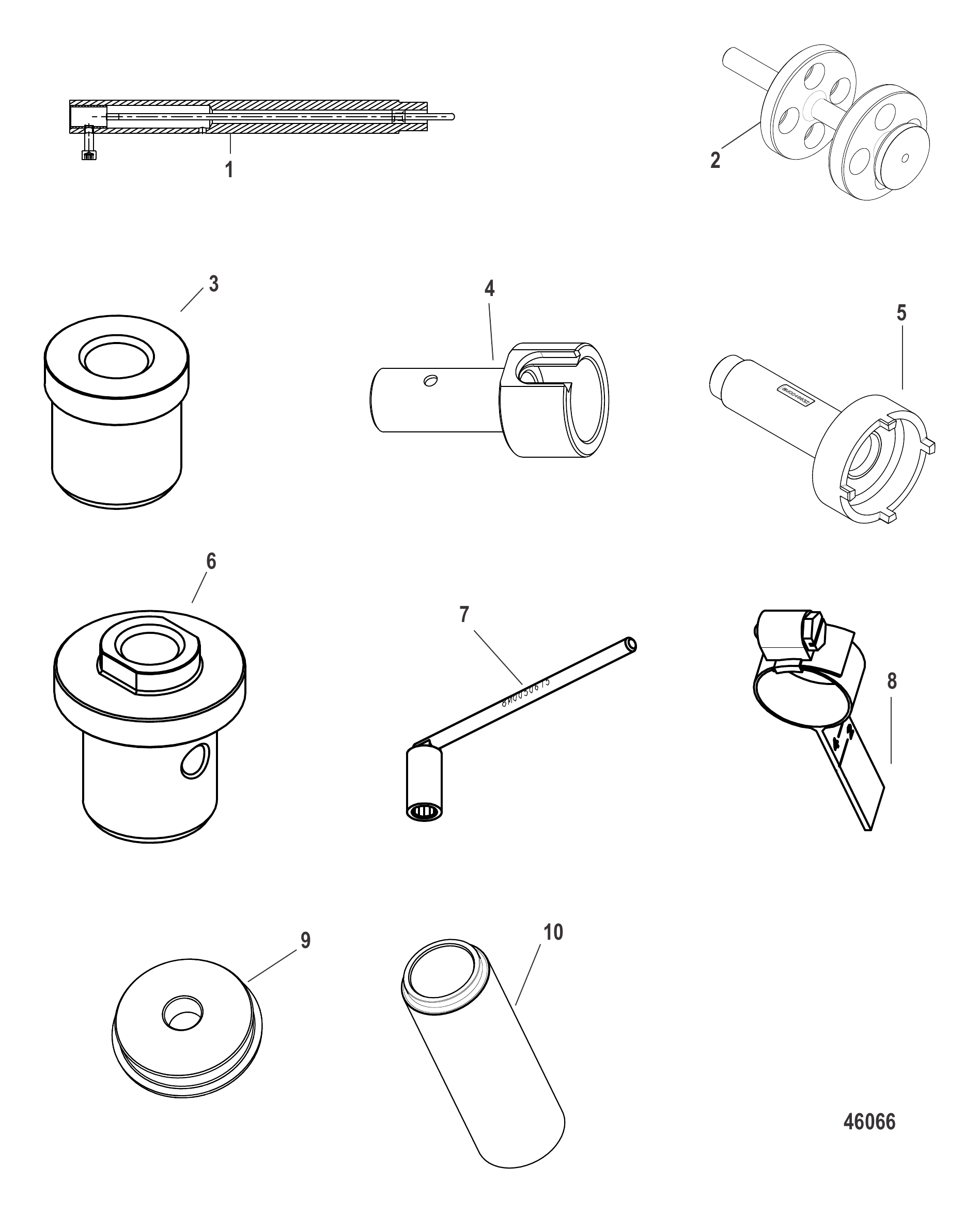

Рис. 36Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	805382T01	Инструмент: удлинитель индикатора часового типа	1
2	8M0046443	Инструмент центрирование шестерни	1
3	8M0046348	Инструмент оправка подшипника, съёмник шестерни	1
4	8M0036288	Инструмент: держатель гайки ведущей шестерни	1
5	8M0046632	Инструмент головка стопорной гайки водила	1
6	8M0046360	Инструмент оправка подшипника, установка шестерни	1
7	8M0050615	Инструмент: держатель вала переключения передач	1
8	8M0053505	Инструмент-индикатор люфта	1
9	8M0035594	Инструмент фиксатор гребного вала	1
10	8M0052590	Инструмент оправка верхнего подшипника гребного вала	1
-	889283A01	Набор инструментов для подкачки топлива	1
-	809905001	КЛЮЧ-АДАПТЕР ДИНАМОМЕТРИЧЕСКИЙ	1
-	895343T02	ИНСТРУМЕНТ съёмник маховика	1
-	895346	Болт	1
-	889675A01	Инструмент шунт 14-контактный	1
-	822778004	ПЕРЕХОДНИК ИНСТРУМЕНТА ШТУЦЕР - ГИДРОПОДЪЕМ	1
-	896661	Съемник топливного фильтра	1
-	8M0078614	Ключ рожковый для торцевой крышки цилиндра гидроусилителя руля	1
-	8M0105203	Инструмент для торцевой крышки цилиндра тримма	1
-	8M0182653	Инструмент для центровки привода	1

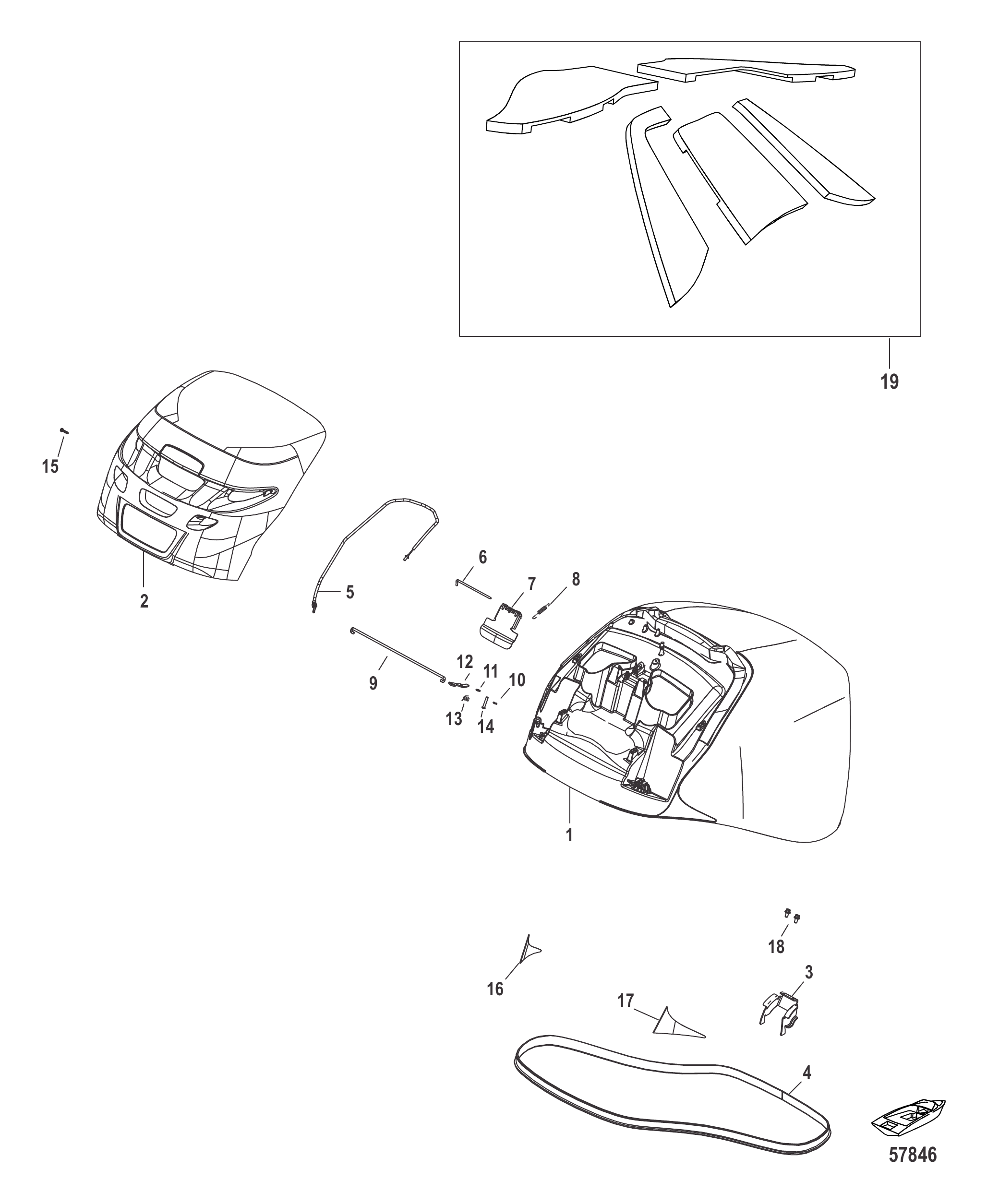

Рис. 37ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0100167	Верхний кожух в сборе Mercury, с наклейками без указания мощности	1
1	8M0100170	Верхний кожух в сборе Cold Fusion, с наклейками без указания мощности	1
1	8M0100171	Верхний кожух в сборе Warm Fusion, с наклейками без указания мощности	1
1	8M0119291	Верхний кожух в сборе Pearl Fusion, с наклейками без указания мощности	1
1	8M0100180	Верхний кожух в сборе Mariner, с наклейками без указания мощности	1
1	8M0100220	Верхний кожух в сборе Mercury, без наклеек	1
1	8M0100221	Верхний кожух в сборе Cold Fusion, без наклеек	1
1	8M0100222	Кожух верхний в сборе Warm Fusion, без декалей	1
1	8M0119289	Кожух верхний в сборе Pearl Fusion, без декалей	1
1	8M0100223	Кожух верхний в сборе Mariner, без декалей	1
2	885354T01	Крышка воздушного дефлектора Mercury, чёрная	1
2	8M0024870	НАКЛЕЙКА MERCURY VERADO	1
2	8M0090474	Крышка воздушного дефлектора Cold Fusion	1
2	8M0090475	Крышка воздушного дефлектора Warm Fusion	1
2	8M0119293	Крышка воздушного дефлектора Pearl Fusion	1
2	895838T01	Крышка воздушного дефлектора - Mariner	1
3	888971	Передний приёмник защёлки	1
4	8M0043229	Сальник	1
5	8M0080461	Трос защёлки	1
6	888959	Шарнирный палец	1
7	888956	Рычаг защёлки	1
8	895373	Пружина	1
9	888955	Соединительная защёлка тяги	1
10	26953	ШПЛИНТ	2
11	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
12	888952	Рычаг тяги	2
13	888953	Пружина	2
14	822417	ШТИФТ	2
15	897678020	Винт (M4 x 20 мм)	6
16	8M0033614	НАКЛАДКА ЛЕВОГО БОРТА, MERCURY	1
16	8M0088807	Накладка левая Cold Fusion	1
16	8M0088808	Накладка левая Warm Fusion	1
16	8M0117520	Накладка левая Pearl Fusion	1
16	8M0033604	Накладка левая Mariner	1
17	8M0033615	НАКЛАДКА ПРАВОГО БОРТА, MERCURY	1
17	8M0088809	Накладка правая Cold Fusion	1
17	8M0088810	Накладка правая Warm Fusion	1
17	8M0117518	Накладка правая Pearl Fusion	1
17	8M0033603	Накладка правая Mariner	1
18	88552512	Винт (M6 x 12 мм) нержавеющая сталь	2
19	8M4501639	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1

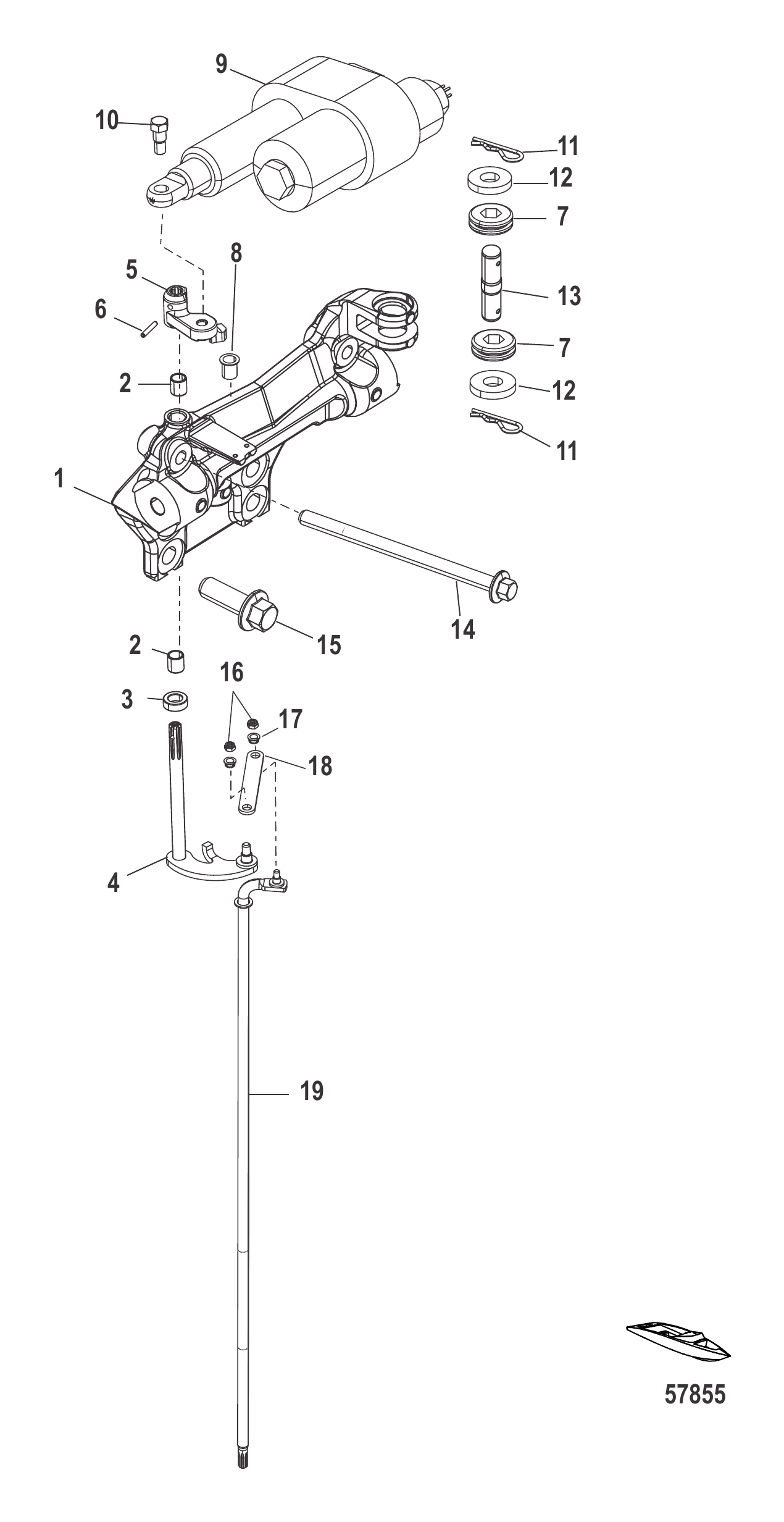

Рис. 38Верхние компоненты переключения Upper Shift Components

REF	Номер детали	Наименование	Кол-во
-	8M0103311	Кронштейн в сборе передний	1
1	NSS	NOT SOLD SEPARATE Bracket	1
2	892417	ВТУЛКА	2
3	8M0047763	ПРОСТАВКА	1
4	8M0047949	Вал переключения передач	1
5	889727001	Коромысло	1
6	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
7	833155	Втулка	2
8	85999	Втулка	1
9	8M0048114	Исполнительный механизм переключения передач	1
10	8855091	ВИНТ	1
11	885512	Шплинт	2
12	885511003	ШАЙБА	2
13	895770	Палец поворотный	1
14	895811155	ВИНТ (M10 x 155)	2
15	88510940	Винт (M14)	4
16	8M0045046	Гайка (M6) нержавеющая сталь	2
17	97896	Втулка	2
18	885505	Тяга вала переключения	1
19	8M0048178	Вал переключения передач (Long)	1
19	8M0048179	Вал переключения передач (X-Long)	1
19	8M0048180	Вал переключения передач (XX-Long)	1

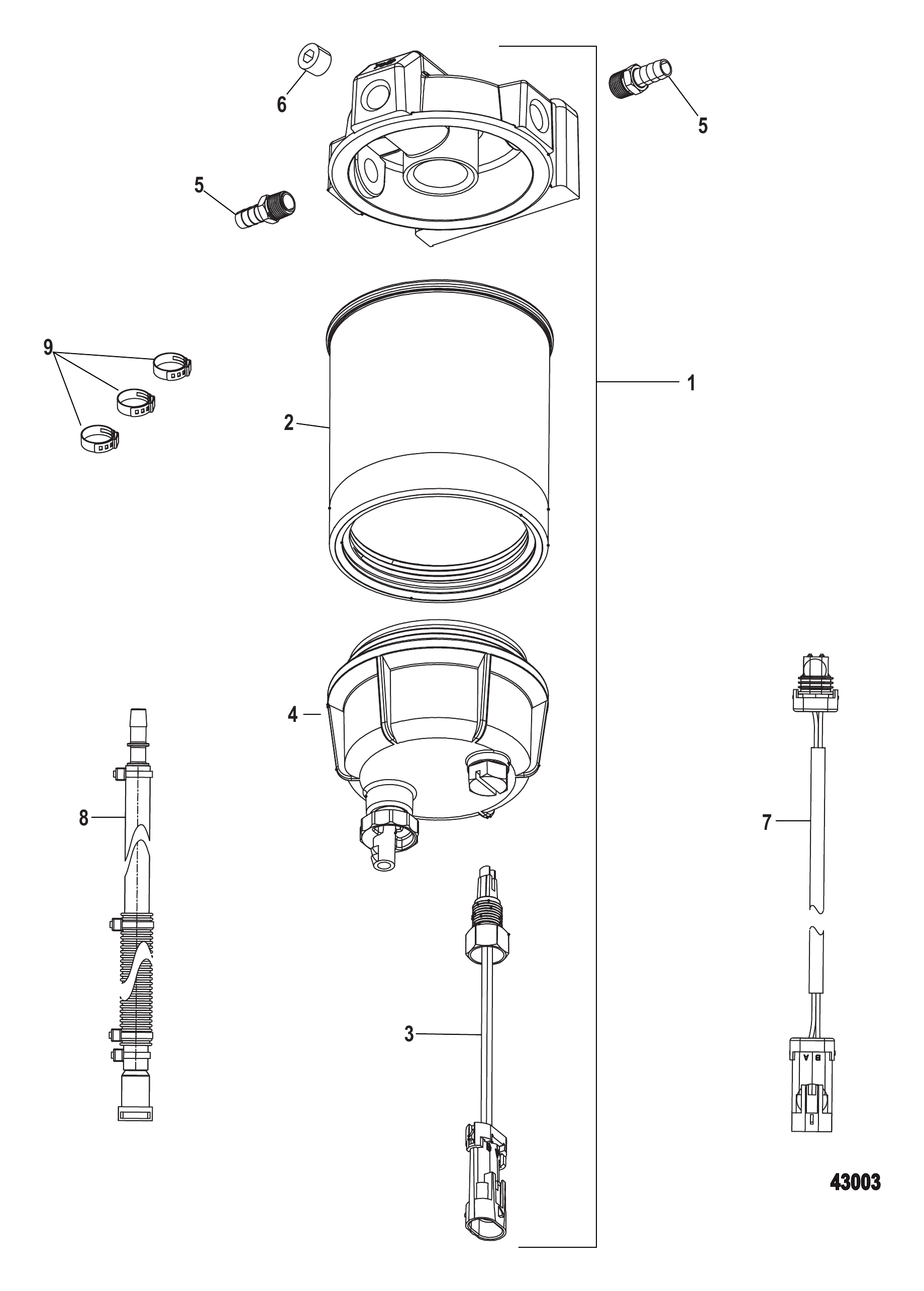

Рис. 39Комплект фильтра сепаратора воды 886638A01 Water Separator Filter Kit 886638A01

REF	Номер детали	Наименование	Кол-во
-	886638A01	КОМПЛЕКТ ВОДООТДЕЛИТЕЛЯ	1
1	8M0022130	Комплект сепаратора топлива и воды	1
1	8M0109360	Комплект сепаратора	1
2	886638	Элемент топливного фильтра	1
2	8M0146206	Элемент 1 IN	1
3	8M0021043	Датчик в сборе топлива и воды	1
3	8M0214989	Датчик наличия воды в топливе	1
4	8M0021044	ЧАША	1
4	8M0214990	ЧАША ФИЛЬТРА	1
5	34982	РАЗЪЕМ	2
6	73379	ПРОБКА (.250-18)	1
6	8M0180564	Пробка (.250-18)	1
7	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
8	8M0044043	ШЛАНГ В СБОРЕ	1
9	855697	ХОМУТ (16.2)	3
9	8M0204696	Хомут	3
-	8M0105263	Жгут проводов, удлинитель датчика WIF - 36 дюймов	1
-	8M0105264	Жгут проводов, удлинитель датчика WIF - 72 дюйма	1
