水星 Mercury 300R HP 4.6L V8 Racing 1E080500 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-8M0142639 · 共 56 个部位 · 2214 条零件

1Декоративная панель 2Аксессуары 3АДАПТЕРНАЯ ПЛИТА 4АДАПТЕРНАЯ ПЛИТА 300R HEAVY DUTY 5КРЕПЛЕНИЕ ГЕНЕРАТОРА / РЕМЕНЬ КОНСТРУКЦИЯ I 6КРЕПЛЕНИЕ ГЕНЕРАТОРА / РЕМЕНЬ КОНСТРУКЦИЯ II 7Крышка распределительного вала 8СИСТЕМА ОХЛАЖДЕНИЯ 250R - 1E080500 ДО 1E080601 9СИСТЕМА ОХЛАЖДЕНИЯ 250R - 1E080602 И ВЫШЕ 10СИСТЕМА ОХЛАЖДЕНИЯ 300R/300R HEAVY DUTY 11КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 12Блок цилиндров 13Головка цилиндров и распределительный вал 14Наклейки 15Комплекты удлинителей ведущего вала 16Картер редуктора 17ЭЛЕКТРООБОРУДОВАНИЕ 18Жгут проводов двигателя, ремонтные концы жгута - 8M0142259 19Система выпуска 20МАХОВИК КОНСТРУКЦИЯ I 21МАХОВИК КОНСТРУКЦИЯ II 22Топливный фильтр с датчиком воды (крепление на лодке)23Компоненты модуля подачи топлива 8M0132732 24ТОПЛИВНАЯ СИСТЕМА 25РЕДУКТОР, ВЕДУЩИЙ ВАЛ, 5.44 TORPEDO (ПЕРЕДАЧА 1.75)26РЕДУКТОР, ВЕДУЩИЙ ВАЛ, SPORT MASTER (1.60 ПЕРЕДАЧА)27РЕДУКТОР, ВЕДУЩИЙ ВАЛ, SPORT MASTER (1.75 ПЕРЕДАЧА)28РЕДУКТОР, ГРЕБНОЙ ВАЛ-РЕВЕРС, 5.44 ТОРПЕДО (1.75 ПЕРЕДАЧА)29РЕДУКТОР, ГРЕБНОЙ ВАЛ-РЕВЕРС, SPORT MASTER (1.60 ПЕРЕДАЧА)30Картер редуктора, вал гребного винта - реверсивный, Sport Master (передаточное число 1.75)31РЕДУКТОР, ГРЕБНОЙ ВАЛ-СТАНДАРТ, 5.44 ТОРПЕДО (1.75 ПЕРЕДАЧА)32РЕДУКТОР, ГРЕБНОЙ ВАЛ-СТАНДАРТ, SPORT MASTER (1.60 ПЕРЕДАЧА)33РЕДУКТОР, ГРЕБНОЙ ВАЛ-СТАНДАРТ, SPORT MASTER (1.75 ПЕРЕДАЧА)34Вал редуктора, Torque Master (передаточное число 1,75)35Гребной вал редуктора - стандартный, Torque Master (передаточное число 1,75)36Система зажигания 37СИСТЕМА ВПУСКА 300R HEAVY DUTY - КОНСТРУКЦИЯ I 38СИСТЕМА ВПУСКА 300R HEAVY DUTY - КОНСТРУКЦИЯ II 39Конструкция впускной системы I 40Конструкция впускной системы II 41Нижний кожух 42КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 43МАСЛЯНАЯ СИСТЕМА 44Компоненты гидроподъема 8M0225374 (Design II/III)45Компоненты гидроподъема, пластиковый корпус двигателя - 8M0142341/8M0164977 (Design I)46Узел гидроподъема/транца 47ГИДРОПОДЪЕМ/ТРАНЦЕВАЯ СБОРКА HEAVY DUTY 48Сервисные/вспомогательные материалы 49Механическая система переключения 50Комплект прокладок 8M0076745 51СТАРТЕР 52Поворотный кронштейн и рулевой рычаг 53Поворотный кронштейн и рулевой рычаг усиленный 54Инструменты 55ВЕРХНИЙ КОКПИТ 56Насос трима и кронштейны крепления

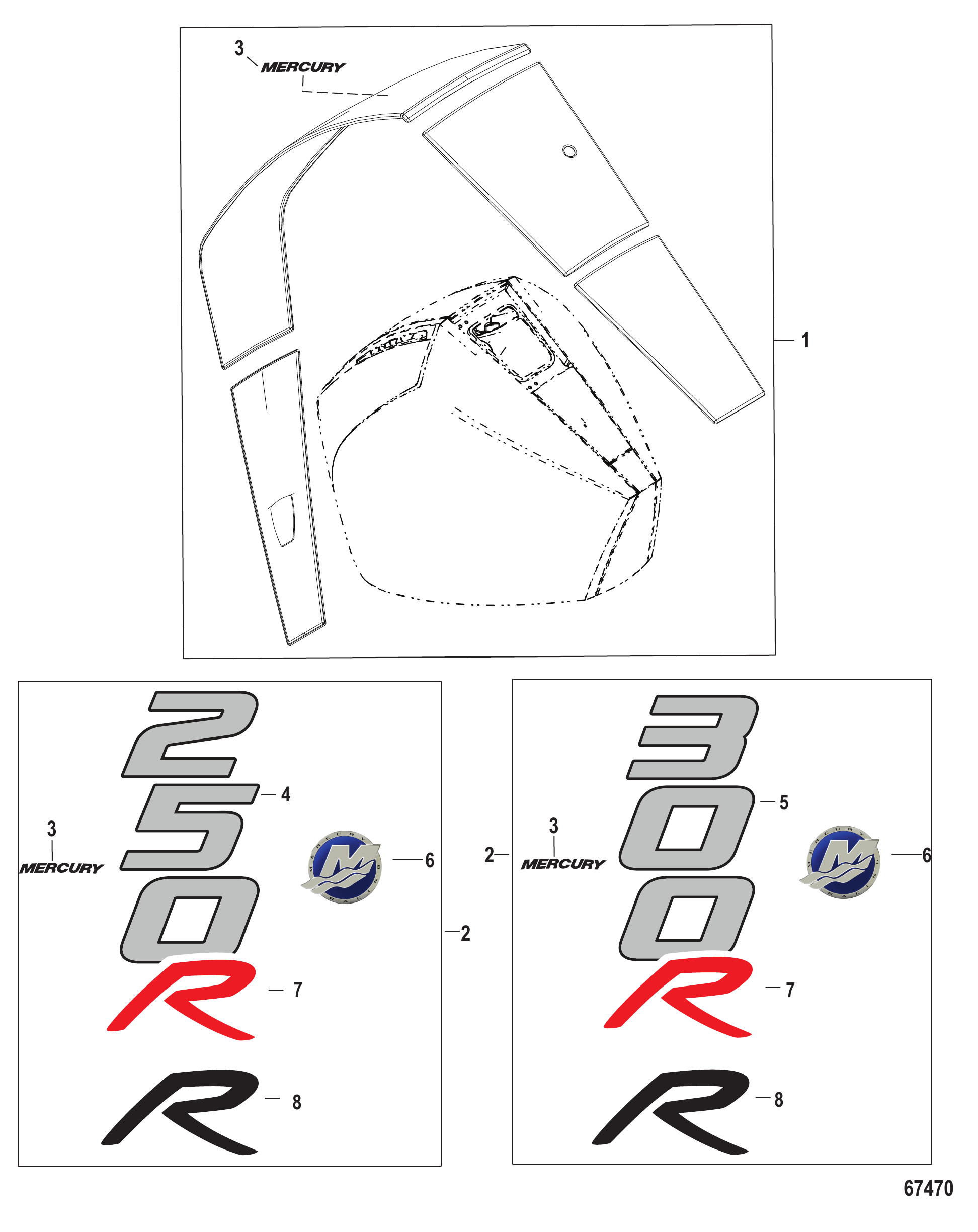

Рис. 1Декоративная панель Accent Panel

REF	Номер детали	Наименование	Кол-во
1	8M0147686	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КРАСНЫЙ DEVILS EYE	1
1	8M0147683	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ГРАФИТОВО-СЕРЫЙ	1
1	8M0147687	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КРАСНЫЙ DEVILS EYE	1
1	8M0147684	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ГРАФИТОВО-СЕРЫЙ	1
1	8M0147685	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ПОД ОКРАСКУ	1
1	8M0192256	ДЕКОРАТИВНАЯ ПАНЕЛЬ, ОКРАШЕННАЯ	1
1	8M0159911	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КАРБОН (БЕЗ НАКЛЕЕК), ОБЯЗАТЕЛЬНО ЗАКАЗЫВАТЬ КОМПЛЕКТ НАКЛЕЕК	1
1	8M0172910	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КАРБОН (БЕЗ НАКЛЕЕК)	1
2	8M0159921	КОМПЛЕКТ НАКЛЕЕК ДЕКОРАТИВНОЙ ПАНЕЛИ, 250R	1
2	8M0159922	КОМПЛЕКТ НАКЛЕЕК ДЕКОРАТИВНОЙ ПАНЕЛИ, 300R	1
3	8M0149565	Наклейка Mercury, чёрная	1
3	8M0147920	НАКЛЕЙКА Mercury, Silver	1
4	8M0143774	НАКЛЕЙКА ЗАДНЯЯ, 250 Л.С.	1
5	8M0149567	НАКЛЕЙКА ЗАДНЯЯ, 300 Л.С.	1
6	8M0080153	Наклейка M-ICON 66 мм Racing	1
7	8M0149566	НАКЛЕЙКА КРАСНАЯ, R	1
8	8M0149568	Наклейка чёрная, R	1

Рис. 2Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1

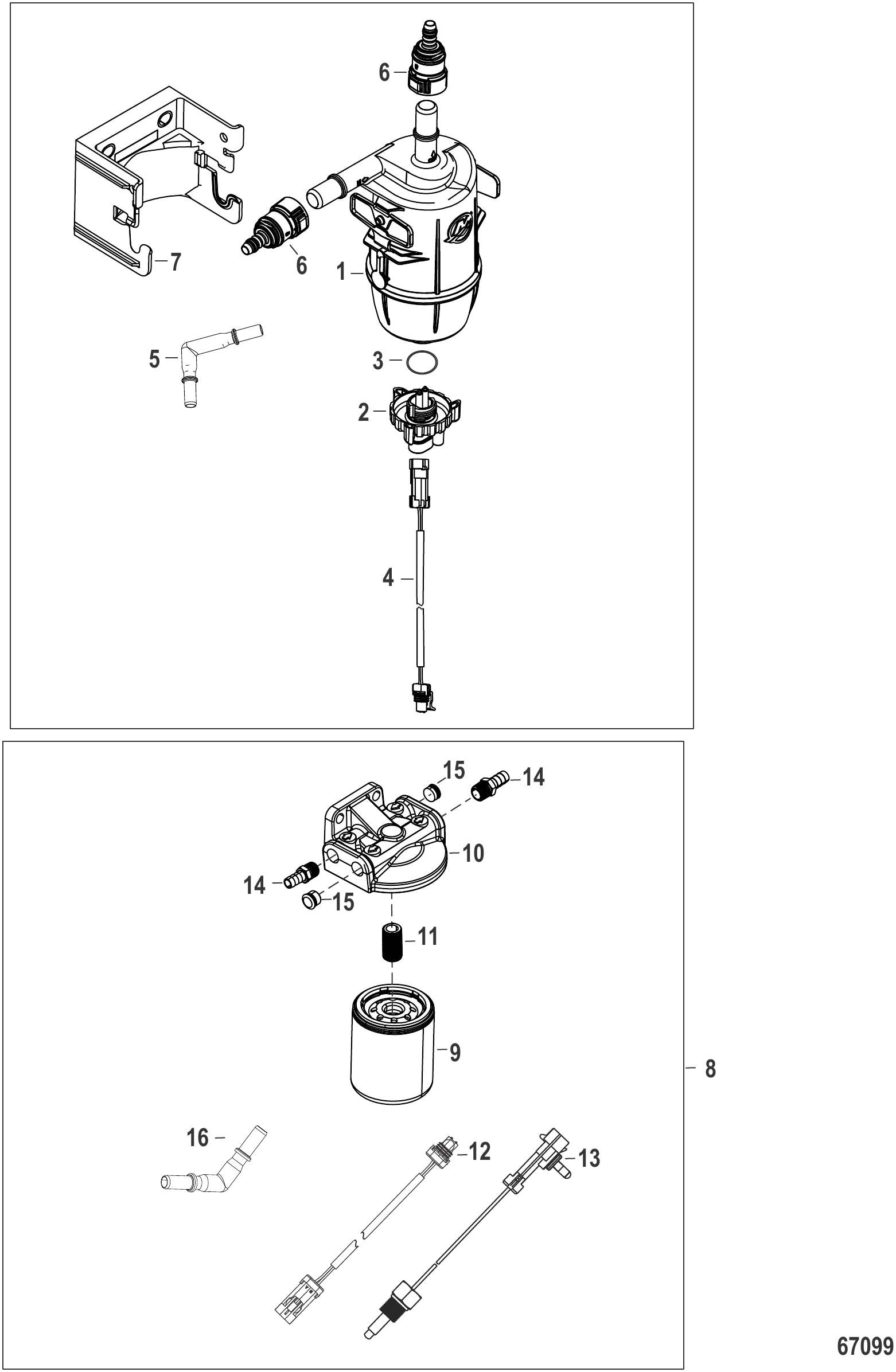

-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1

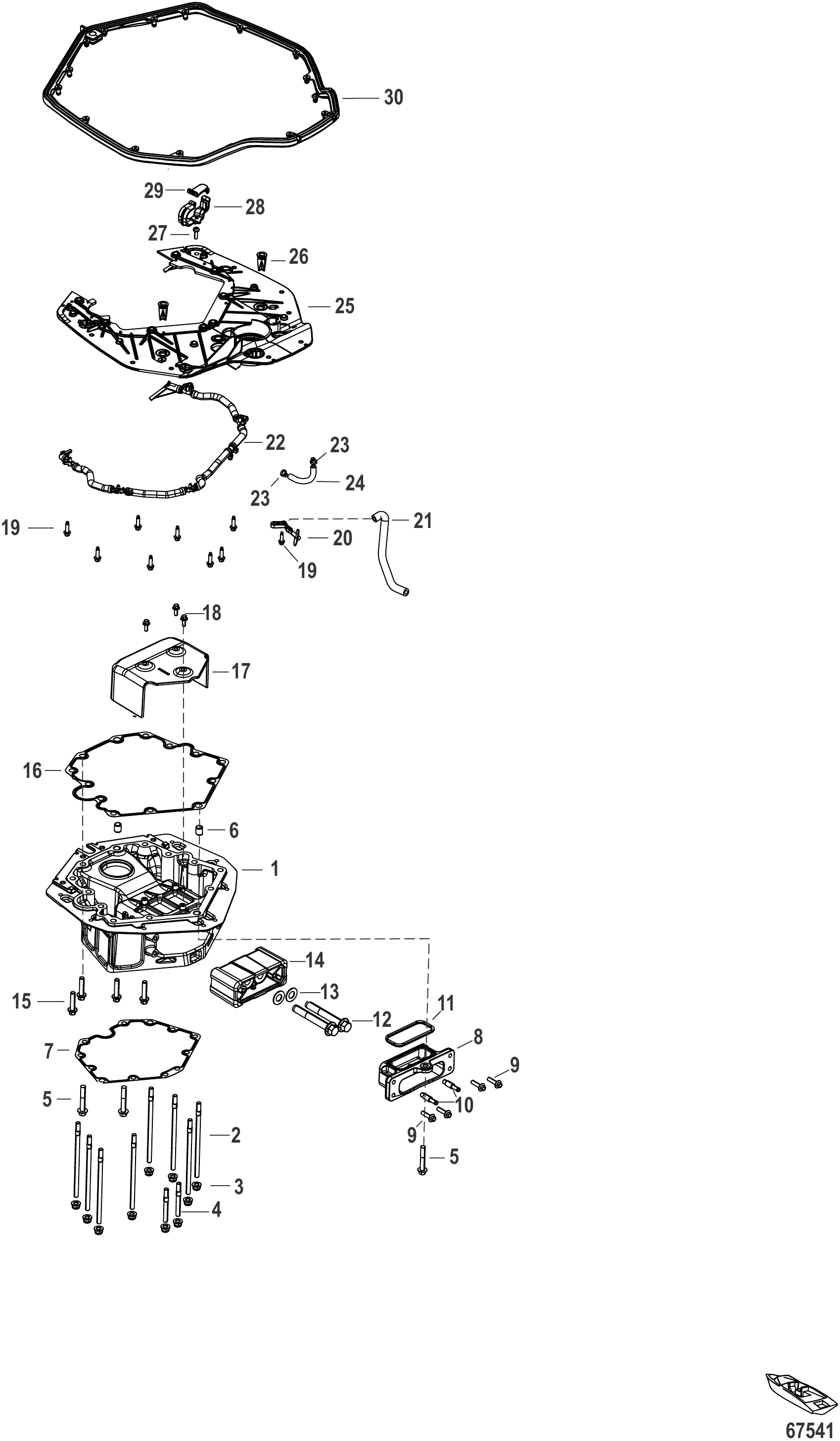

Рис. 3АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	8M0142705	Переходная пластина	1
2	8M0142744	Шпилька (M10 x 185)	8
3	8M0142743	Гайка (M10 x 1.5)	10
4	8M0149603	ШПИЛЬКА (M10 x 1.5 x 81.5)	2
4	8M0158595	Шпилька (M10)	2
5	8M0069690	Винт (M10 X 1.5 X 60)	3
6	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
7	8M0142275	Прокладка	1
8	8M0142742	Кронштейн верхней опоры	1
8	8M0239528	Кронштейн фиксатора крепления	1
9	4010730	ВИНТ (M8 x 30)	4
9	8M0231451	ВИНТ M8 x 30 С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	4
10	8M0038205	Штуцер прямой	2
11	8M0142745	Уплотнение кронштейна верхней опоры	1
12	8M0142981	Винт (M14x2.00x100) с шестигранной головкой с фланцем	2
12	8M0230598	Болт (M14 x 2 x 100 HX FLG)	2
13	8M0142711	Шайба (28.4 мм x 1.6 мм)	2
13	8M0224254	Шайба (28.4 мм x 1.6 мм)	2
14	8M0149560	Опора верхняя жёсткая	1
15	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	4
16	8M0142274	Прокладка	1
16	8M0205773	Прокладка переходной пластины	1
17	8M0142982	Маслоотражающий щиток	1
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
19	8M0142708	Болт (M6)	9
20	8M0142748	Штуцер	1
21	8M0142619	Шланг	1
22	8M0146171	Шланг в сборе распылителя	1
23	816311T	СТЯЖКА (8.00 дюймов)	2
24	8M0142618	Шланг выхода охладителя	1
25	8M0149562	Пластина скулы в сборе	1
25	8M0142707	Пластина переходная	1
25	8M0149562	Пластина скулы в сборе	1
26	8M0142710	Дренаж кожуха	2
27	8M0142830	Винт (M6 x 20)	1
28	8M0142831	Защёлка нижняя	1
29	8M0142832	Защёлка верхняя	1
30	8M0142917	Уплотнение переходной пластины	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

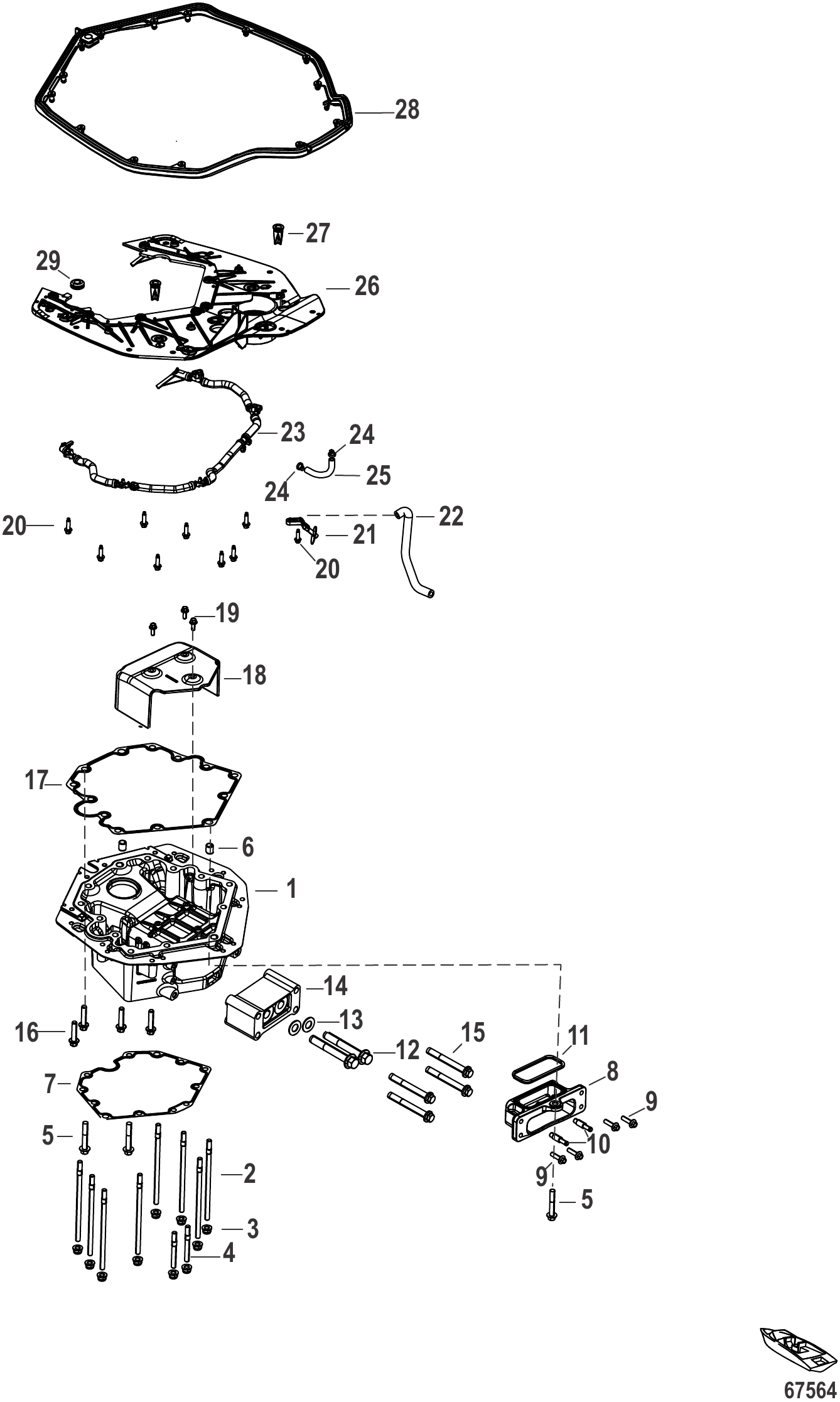

Рис. 4АДАПТЕРНАЯ ПЛИТА 300R HEAVY DUTY Adapter Plate 300R Heavy Duty

REF	Номер детали	Наименование	Кол-во
1	8M0149576	Переходная пластина	1
2	8M0142744	Шпилька (M10 x 185)	8
3	8M0142743	Гайка (M10 x 1.5)	10
4	8M0142746	Шпилька (M10 x 81.5)	2
4	8M0158595	Шпилька (M10)	2
5	8M0069690	Винт (M10 X 1.5 X 60)	3
6	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
7	8M0142275	Прокладка	1
8	8M0142742	Кронштейн верхней опоры	1
8	8M0239528	Кронштейн фиксатора крепления	1
9	4010730	ВИНТ (M8 x 30)	4
9	8M0231451	ВИНТ M8 x 30 С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	4
10	8M0038205	Штуцер прямой	2
11	8M0142745	Уплотнение кронштейна верхней опоры	1
12	8M0142981	Винт (M14x2.00x100) с шестигранной головкой с фланцем	2
12	8M0230598	Болт (M14 x 2 x 100 HX FLG)	2
13	8M0142711	Шайба (28.4 мм x 1.6 мм)	2
13	8M0224254	Шайба (28.4 мм x 1.6 мм)	2
14	8M0149599	Опора верхняя, жесткая	1
14	8M0157366	ВЕРХНЯЯ ОПОРА ЖЕСТКАЯ	1
15	8M0149600	Винт (M10 x 1.5 x 80)	1
16	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	4
17	8M0142274	Прокладка	1
17	8M0205773	Прокладка переходной пластины	1
18	8M0149574	Экран опоры маслоотражатель	1
19	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
20	8M0142708	Болт (M6)	9
21	8M0142748	Штуцер	1
22	8M0142619	Шланг	1
23	8M0146171	Шланг в сборе распылителя	1
24	816311T	СТЯЖКА (8.00 дюймов)	2
25	8M0142618	Шланг выхода охладителя	1
26	8M0149562	Пластина скулы в сборе	1
27	8M0142710	Дренаж кожуха	2
28	8M0142917	Уплотнение переходной пластины	1
29	8M0058484	Втулка	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

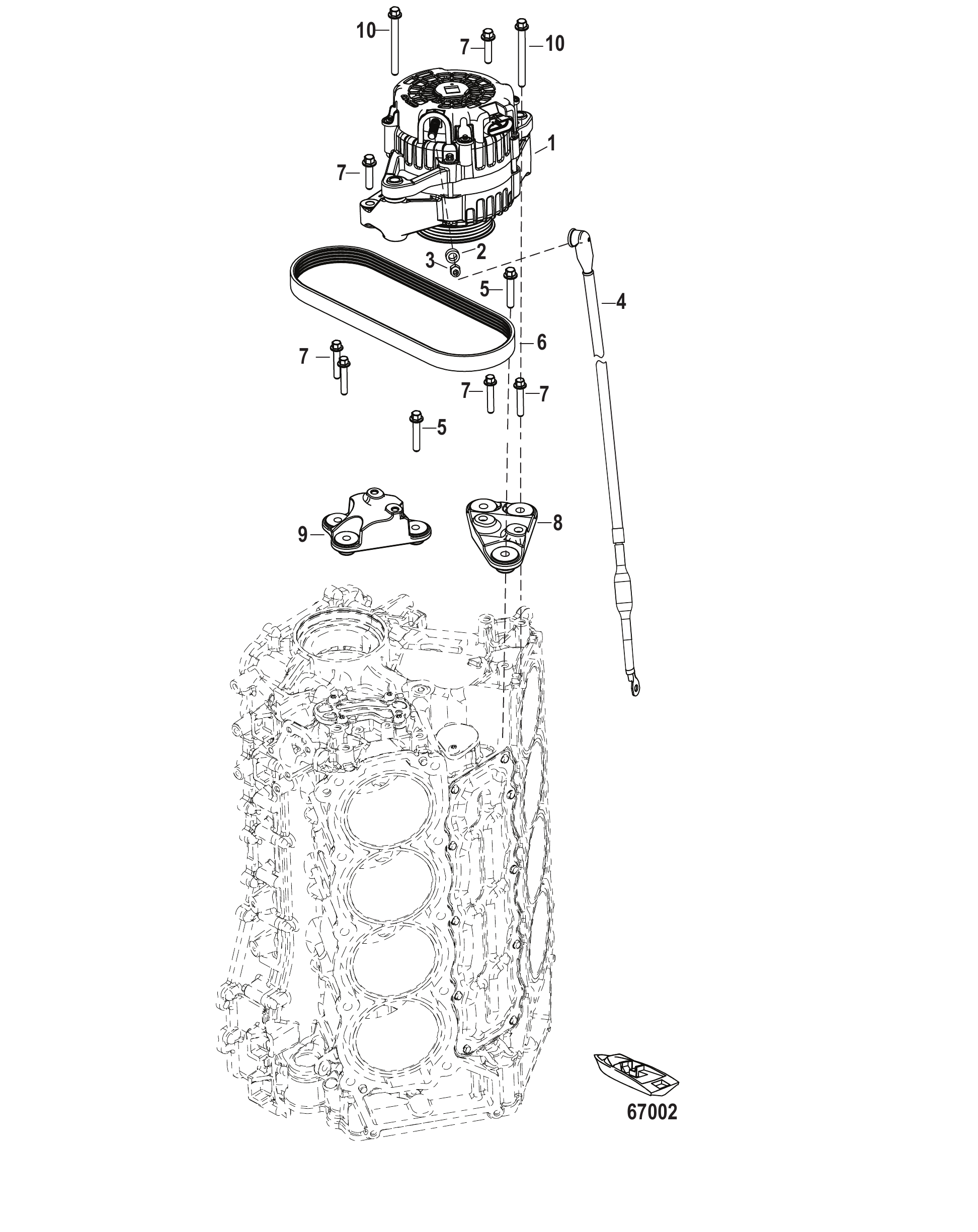

Рис. 5КРЕПЛЕНИЕ ГЕНЕРАТОРА / РЕМЕНЬ КОНСТРУКЦИЯ I Alternator Mounting/Belt Design I

REF	Номер детали	Наименование	Кол-во
1	8M0142248	Генератор 85 А	1
2	8M0151156	ПРОСТАВКА	1
3	401388	ГАЙКА (M8) Нержавеющая сталь	1
4	8M0142675	Кабель в сборе плавкой вставки	1
4	8M0169564	Кабельный жгут плавкая вставка	1
5	8M0142460	Болт (M8 x 45) Hex Flg	2
6	8M0142251	РЕМЕНЬ	1
6	8M0218433	РЕМЕНЬ	1
7	8M0142460	Болт (M8 x 45) Hex Flg	6
8	8M0142692	КРОНШТЕЙН генератора	1
8	8M0237475	КРОНШТЕЙН генератора	1
9	8M0142693	КРОНШТЕЙН генератора	1
9	8M0237474	КРОНШТЕЙН генератора	1
10	8M0142677	ВИНТ (M8 x 85)	2
11	8M0183795	Опора центральная	6

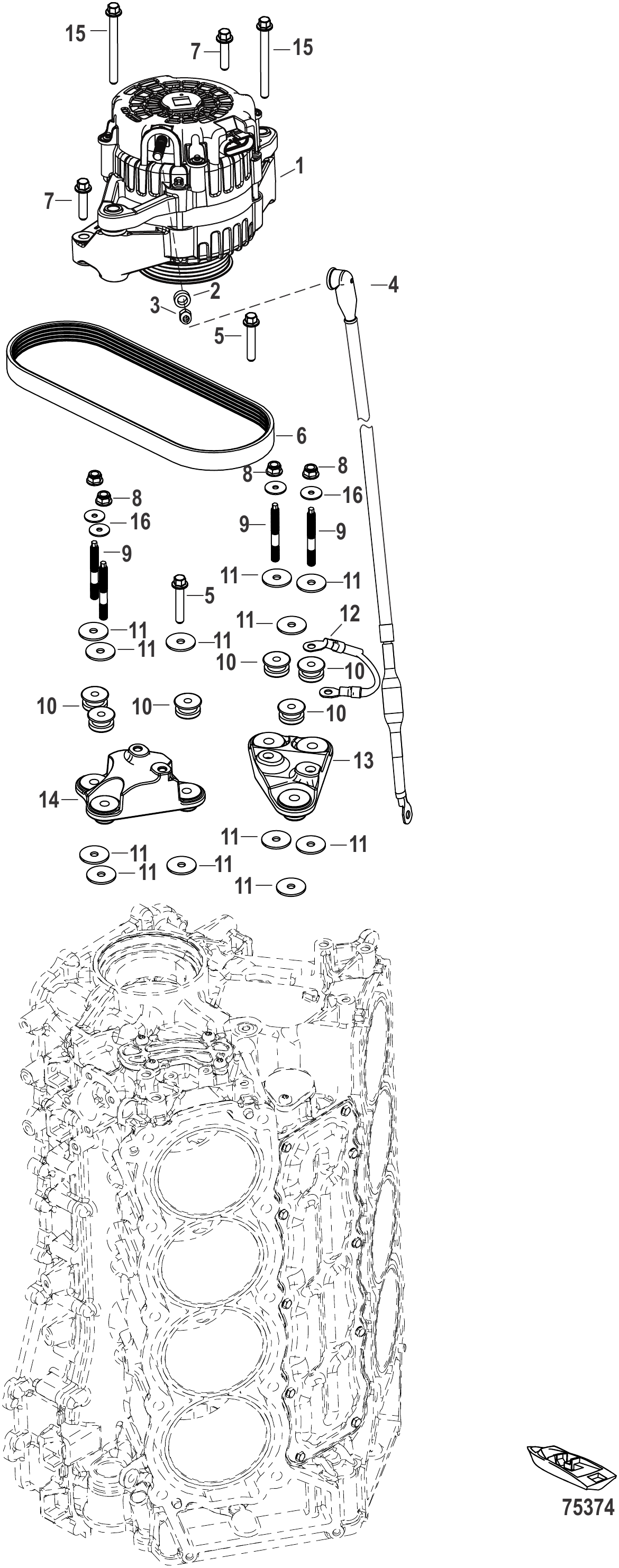

Рис. 6КРЕПЛЕНИЕ ГЕНЕРАТОРА / РЕМЕНЬ КОНСТРУКЦИЯ II Alternator Mounting/Belt Design II

REF	Номер детали	Наименование	Кол-во
1	8M0142248	Генератор 85 А	1
1	8M0176702	Комплект модернизации генератора	1
2	8M0151156	ПРОСТАВКА	1
3	401388	ГАЙКА (M8) Нержавеющая сталь	1
4	8M0142675	Кабель в сборе плавкой вставки	1
4	8M0169564	Кабельный жгут плавкая вставка	1
5	8M0142460	Болт (M8 x 45) Hex Flg	2
6	8M0142251	РЕМЕНЬ	1
6	8M0218433	РЕМЕНЬ	1
7	8M0142460	Болт (M8 x 45) Hex Flg	2
8	826365	ГАЙКА (M8)	4
9	8M0022161	Шпилька (M8 x 71.5)	4
10	8M0183795	Опора центральная	6
11	8M0142674	Шайба плоская	12
12	8M0142678	Кабель в сборе массы	1
13	8M0142673	Кронштейн генератора	1
14	8M0142672	Кронштейн генератора	1
15	8M0142677	ВИНТ (M8 x 85)	2
16	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	4
16	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
-	8M0183802	КОМПЛЕКТ МАХОВИКА	1

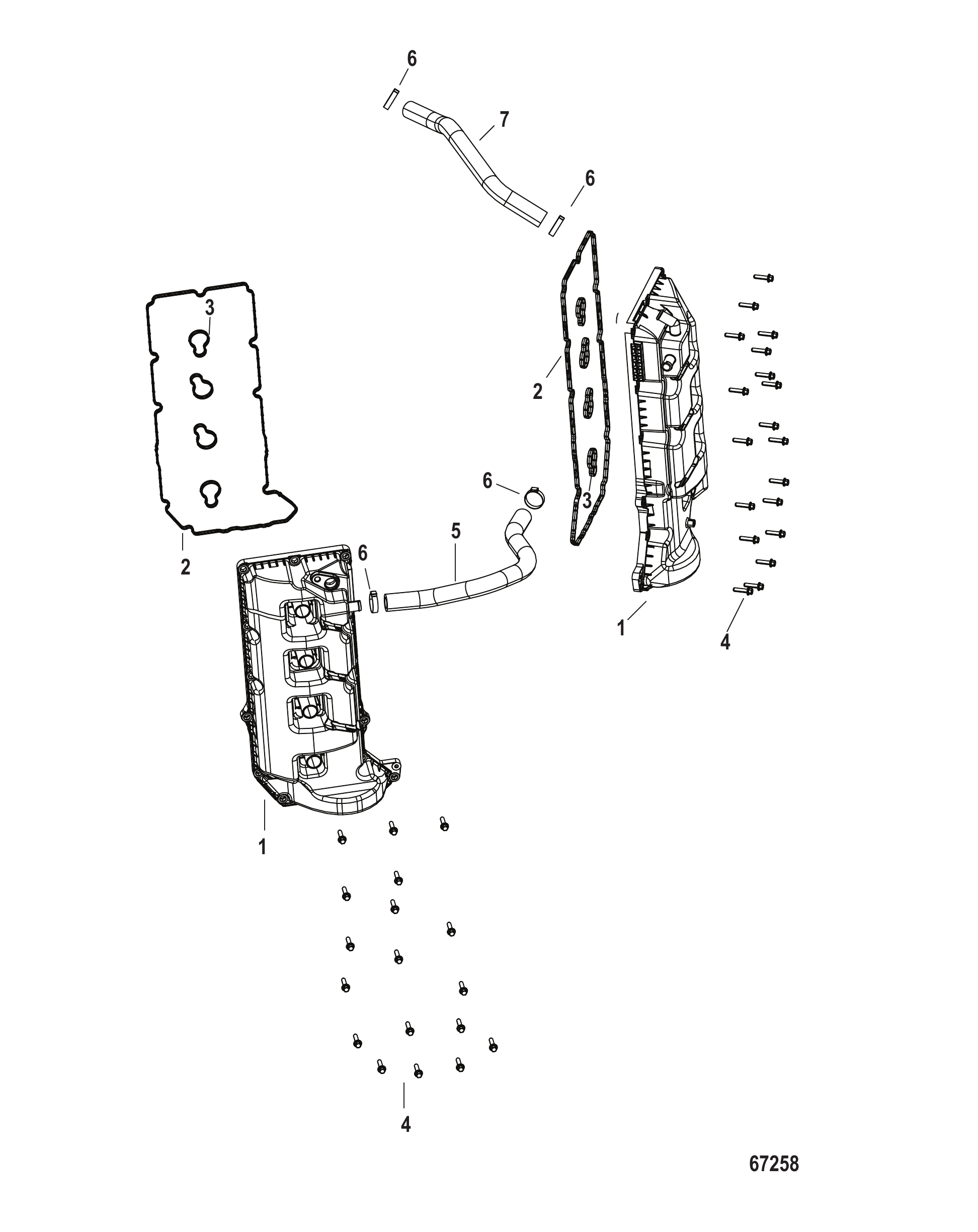

Рис. 7Крышка распределительного вала Camshaft Cover

REF	Номер детали	Наименование	Кол-во
1	8M0142282	Крышка распредвала в сборе правого борта	1
1	8M0142281	Крышка распредвала в сборе левого борта	1
2	8M0142284	Сальник крышки распредвала, правый борт	1
2	8M0142283	Сальник крышки распредвала, левый борт	1
3	8M0142285	САЛЬНИК СВЕЧИ ЗАЖИГАНИЯ	4
4	8M0022324	ВИНТ (M6 x 25 мм)	38
4	8M0230977	ВИНТ (M6 x 25 ММ)	38
5	8M0142472	ШЛАНГ ВЕНТИЛЯЦИИ Левый борт - Правый борт	1
6	855228	Хомут	4
7	8M0142473	ШЛАНГ ВЕНТИЛЯЦИИ Правый борт - Впуск	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1
-	8M0149557	Длинный блок	1

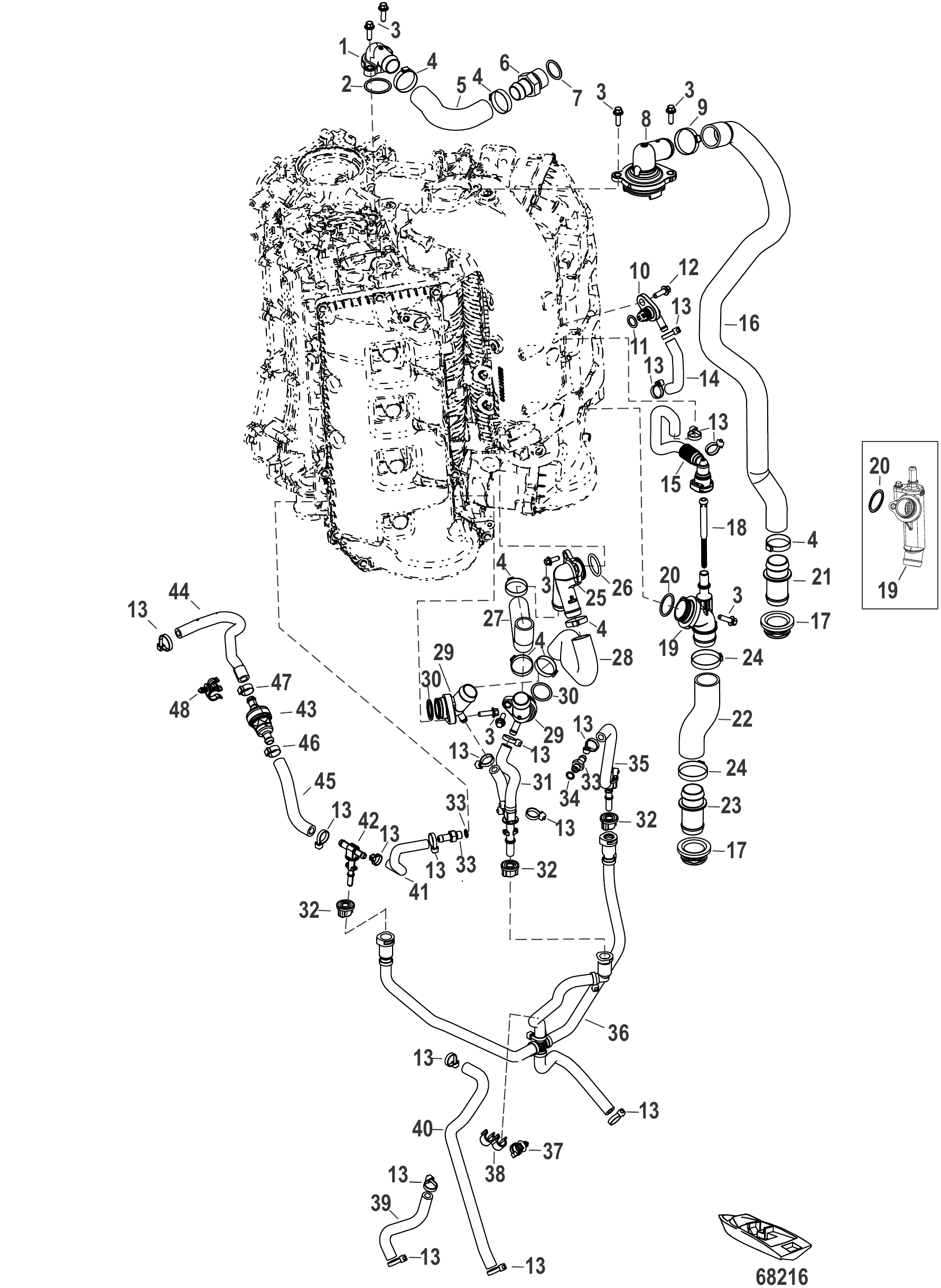

Рис. 8СИСТЕМА ОХЛАЖДЕНИЯ 250R - 1E080500 ДО 1E080601 Cooling System 250R - 1E080500 thru 1E080601

REF	Номер детали	Наименование	Кол-во
1	8M0142494	ШТУЦЕР	1
2	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	8
4	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	6
5	8M0142503	ШЛАНГ ОХЛАЖДЕНИЯ	1
6	8M0142516	ШТУЦЕР Елочный	1
7	8M0142517	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (23.6 MM ID X 2.9 MM)	1
8	8M0137816	Термостат	1
8	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
9	888988008	Хомут (34,6 мм)	1
9	8M0187145	ХОМУТ	1
10	8M0142512	Фитинг сетчатого фильтра	1
10	8M0172178	ШТУЦЕР В СБОРЕ	1
11	201951	Кольцо уплотнительное (.487 x .103)	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	816311T	СТЯЖКА (8.00 дюймов)	14
14	8M0142513	ШЛАНГ	1
15	8M0142511	ШЛАНГ В СБОРЕ	1
16	8M0142500	Шланг выхода термостата	1
17	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0142515	Сетчатый фильтр водяной	1
19	8M0142514	Фитинг входной	1
19	8M0173463	ШТУЦЕР Впускной	1
20	86614	Кольцо уплотнительное (1.049 x .103)	1
21	8M0142509	Соединительный фитинг	1
22	8M0142612	Шланг	1
23	8M0142506	ШТУЦЕР Соединительный	1
24	888988011	Хомут (38,1 мм)	2
25	8M0142507	Y-ОБРАЗНЫЙ ШТУЦЕР	1
26	26317	Уплотнительное кольцо (1.109 x .139)	1
27	8M0142505	Шланг	1
28	8M0142504	Шланг	1
29	8M0142510	ШТУЦЕР	2
30	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	2
30	8M0204650	Кольцо уплотнительное	2
31	8M0142518	ШЛАНГ В СБОРЕ	1
32	884546	Втулка уплотнительная	3
33	8M0142522	Фитинг елочный	2
33	8M0203912	ШТУЦЕР M10 x 1.5	2
34	8M0142523	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (8.1 MM ID X 1.6MM)	2
35	8M0142498	Шланг в сборе выпуска воды, правый борт	1
35	8M0161583	ШЛАНГ В СБОРЕ Выход воды, Правый борт	1
36	8M0142486	ШЛАНГ В СБОРЕ	1
37	899145	Хомут крепёжный	1
38	888523001	Зажим	1
39	8M0142524	ШЛАНГ	1
40	8M0142617	ШЛАНГ	1
41	8M0142496	ШЛАНГ В СБОРЕ Выход воды, Левый борт	1
42	8M0142497	ШТУЦЕР Промывочный сливной	1
43	8M0142528	Шланг в сборе	1
43	8M0153722	ШЛАНГ В СБОРЕ	1
44	8M0142529	Шланг	1
44	8M0156634	ШЛАНГ	1
45	8M0142530	ШЛАНГ В СБОРЕ	1
46	8M0157397	Хомут Oetiker, 17.5	1
47	8M0204696	Хомут	1
48	8M0142531	ЗАЖИМ	1

Рис. 9СИСТЕМА ОХЛАЖДЕНИЯ 250R - 1E080602 И ВЫШЕ Cooling System 250R - 1E080602 and Above

REF	Номер детали	Наименование	Кол-во
1	8M0142494	ШТУЦЕР	1
2	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	8
4	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	6
5	8M0142503	ШЛАНГ ОХЛАЖДЕНИЯ	1
6	8M0142516	ШТУЦЕР Елочный	1
7	8M0142517	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (23.6 MM ID X 2.9 MM)	1
8	8M0137816	Термостат	1
8	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
9	888988008	Хомут (34,6 мм)	1
9	8M0187145	ХОМУТ	1
10	8M0142512	Фитинг сетчатого фильтра	1
10	8M0172178	ШТУЦЕР В СБОРЕ	1
11	201951	Кольцо уплотнительное (.487 x .103)	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	816311T	СТЯЖКА (8.00 дюймов)	17
14	8M0142513	ШЛАНГ	1
15	8M0142511	ШЛАНГ В СБОРЕ	1
16	8M0142500	Шланг выхода термостата	1
17	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0142515	Сетчатый фильтр водяной	1
19	8M0142514	Фитинг входной	1
19	8M0173463	ШТУЦЕР Впускной	1
19	8M0173463	ШТУЦЕР Впускной	1
20	86614	Кольцо уплотнительное (1.049 x .103)	1
20	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
20	8M0204650	Кольцо уплотнительное	1
21	8M0142509	Соединительный фитинг	1
22	8M0142612	Шланг	1
23	8M0142506	ШТУЦЕР Соединительный	1
24	888988011	Хомут (38,1 мм)	2
25	8M0142507	Y-ОБРАЗНЫЙ ШТУЦЕР	1
26	26317	Уплотнительное кольцо (1.109 x .139)	1
27	8M0142505	Шланг	1
28	8M0142504	Шланг	1
29	8M0142510	ШТУЦЕР	2
30	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	2
30	8M0204650	Кольцо уплотнительное	2
31	8M0142518	ШЛАНГ В СБОРЕ	1
32	884546	Втулка уплотнительная	3
33	8M0142522	Фитинг елочный	2
33	8M0203912	ШТУЦЕР M10 x 1.5	2
34	8M0142523	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (8.1 MM ID X 1.6MM)	2
35	8M0142498	Шланг в сборе выпуска воды, правый борт	1
35	8M0161583	ШЛАНГ В СБОРЕ Выход воды, Правый борт	1
36	8M0142486	ШЛАНГ В СБОРЕ	1
37	899145	Хомут крепёжный	1
38	888523001	Зажим	1
39	8M0142524	ШЛАНГ	1
40	8M0149601	Маслоохладитель в сборе	1
40	8M0232949	Маслоохладитель в сборе	1
41	8M0149564	Шланг в сборе	1
42	8M0058484	Втулка	1
43	8M0150515	Шланг маслоохладителя, выход	1
43	8M0237618	ШЛАНГ МАСЛООХЛАДИТЕЛЯ, ВЫХОД	1
44	8M0150516	Фитинг водяной	1
45	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
46	8M0150517	ШТУЦЕР ВОДЯНОЙ	1
47	8M0142496	ШЛАНГ В СБОРЕ Выход воды, Левый борт	1
48	8M0142497	ШТУЦЕР Промывочный сливной	1
49	8M0142528	Шланг в сборе	1
49	8M0153722	ШЛАНГ В СБОРЕ	1
50	8M0142529	Шланг	1
50	8M0156634	ШЛАНГ	1
51	8M0142530	ШЛАНГ В СБОРЕ	1
52	8M0157397	Хомут Oetiker, 17.5	1
53	8M0204696	Хомут	1
54	8M0142531	ЗАЖИМ	1
55	8M0149563	Фитинг	1
56	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2

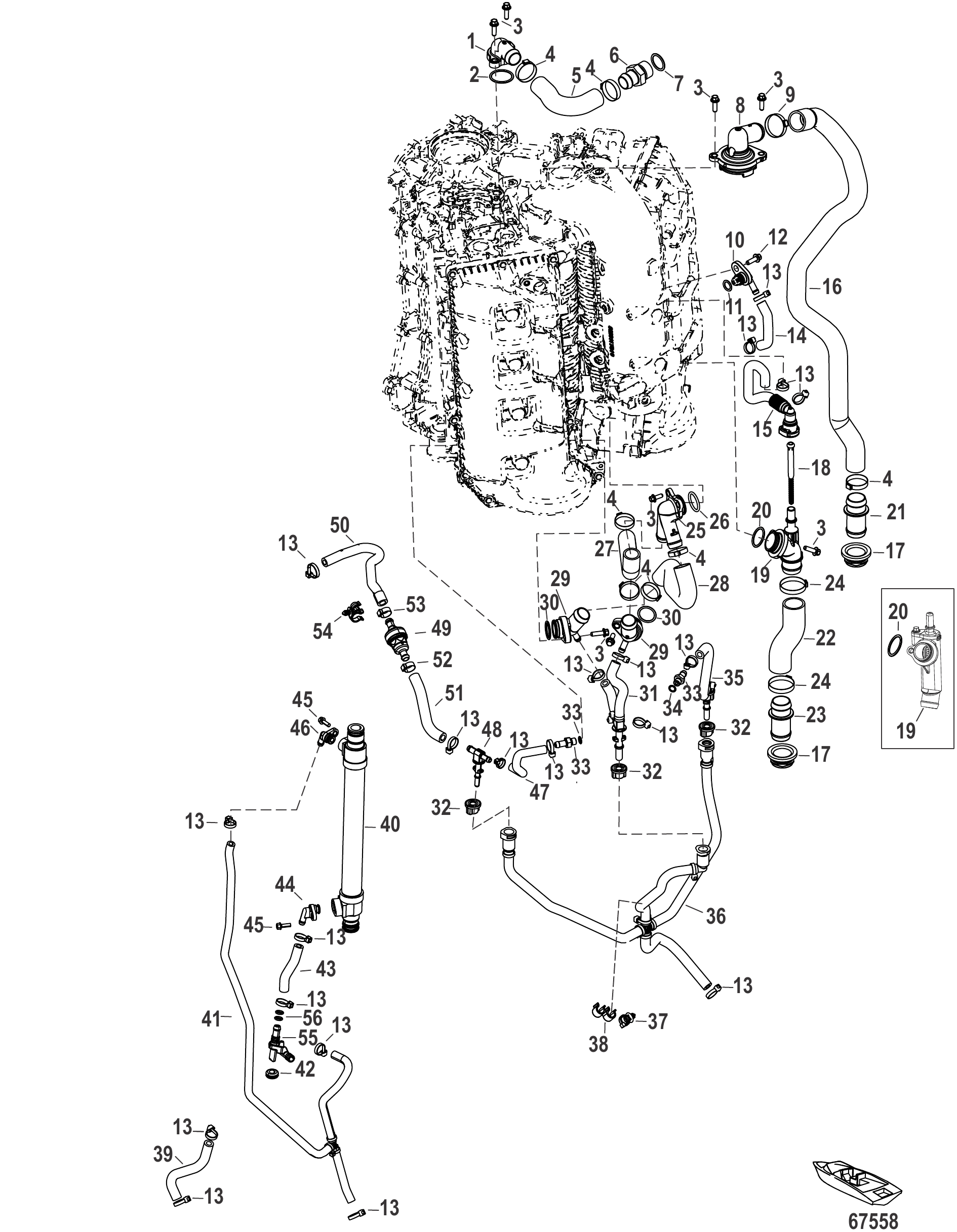

Рис. 10СИСТЕМА ОХЛАЖДЕНИЯ 300R/300R HEAVY DUTY Cooling System 300R/300R Heavy Duty

REF	Номер детали	Наименование	Кол-во
1	8M0142494	ШТУЦЕР	1
2	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	8
4	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	6
5	8M0142503	ШЛАНГ ОХЛАЖДЕНИЯ	1
6	8M0142516	ШТУЦЕР Елочный	1
7	8M0142517	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (23.6 MM ID X 2.9 MM)	1
8	8M0137816	Термостат	1
8	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
9	888988008	Хомут (34,6 мм)	1
9	8M0187145	ХОМУТ	1
10	8M0142512	Фитинг сетчатого фильтра	1
10	8M0172178	ШТУЦЕР В СБОРЕ	1
11	201951	Кольцо уплотнительное (.487 x .103)	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	816311T	СТЯЖКА (8.00 дюймов)	17
14	8M0142513	ШЛАНГ	1
15	8M0142511	ШЛАНГ В СБОРЕ	1
16	8M0142500	Шланг выхода термостата	1
17	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0142515	Сетчатый фильтр водяной	1
19	8M0142514	Фитинг входной	1
19	8M0173463	ШТУЦЕР Впускной	1
19	8M0173463	ШТУЦЕР Впускной	1
20	86614	Кольцо уплотнительное (1.049 x .103)	1
20	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
20	8M0204650	Кольцо уплотнительное	1
21	8M0142509	Соединительный фитинг	1
22	8M0142612	Шланг	1
23	8M0142506	ШТУЦЕР Соединительный	1
24	888988011	Хомут (38,1 мм)	2
25	8M0142507	Y-ОБРАЗНЫЙ ШТУЦЕР	1
26	26317	Уплотнительное кольцо (1.109 x .139)	1
27	8M0142505	Шланг	1
28	8M0142504	Шланг	1
29	8M0142510	ШТУЦЕР	2
30	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	2
30	8M0204650	Кольцо уплотнительное	2
31	8M0142518	ШЛАНГ В СБОРЕ	1
32	884546	Втулка уплотнительная	3
33	8M0142522	Фитинг елочный	2
33	8M0203912	ШТУЦЕР M10 x 1.5	2
34	8M0142523	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (8.1 MM ID X 1.6MM)	2
35	8M0142498	Шланг в сборе выпуска воды, правый борт	1
35	8M0161583	ШЛАНГ В СБОРЕ Выход воды, Правый борт	1
36	8M0142486	ШЛАНГ В СБОРЕ	1
37	899145	Хомут крепёжный	1
38	888523001	Зажим	1
39	8M0142524	ШЛАНГ	1
40	8M0149601	Маслоохладитель в сборе	1
40	8M0232949	Маслоохладитель в сборе	1
40	8M0232949	Маслоохладитель в сборе	1
41	8M0149564	Шланг в сборе	1
42	8M0058484	Втулка	1
43	8M0150515	Шланг маслоохладителя, выход	1
43	8M0237618	ШЛАНГ МАСЛООХЛАДИТЕЛЯ, ВЫХОД	1
44	8M0150516	Фитинг водяной	1
45	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
46	8M0150517	ШТУЦЕР ВОДЯНОЙ	1
47	8M0142496	ШЛАНГ В СБОРЕ Выход воды, Левый борт	1
48	8M0142497	ШТУЦЕР Промывочный сливной	1
49	8M0142528	Шланг в сборе	1
49	8M0153722	ШЛАНГ В СБОРЕ	1
50	8M0142529	Шланг	1
50	8M0156634	ШЛАНГ	1
51	8M0142530	ШЛАНГ В СБОРЕ	1
52	8M0157397	Хомут Oetiker, 17.5	1
53	8M0204696	Хомут	1
54	8M0142531	ЗАЖИМ	1
55	8M0149563	Фитинг	1
56	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2

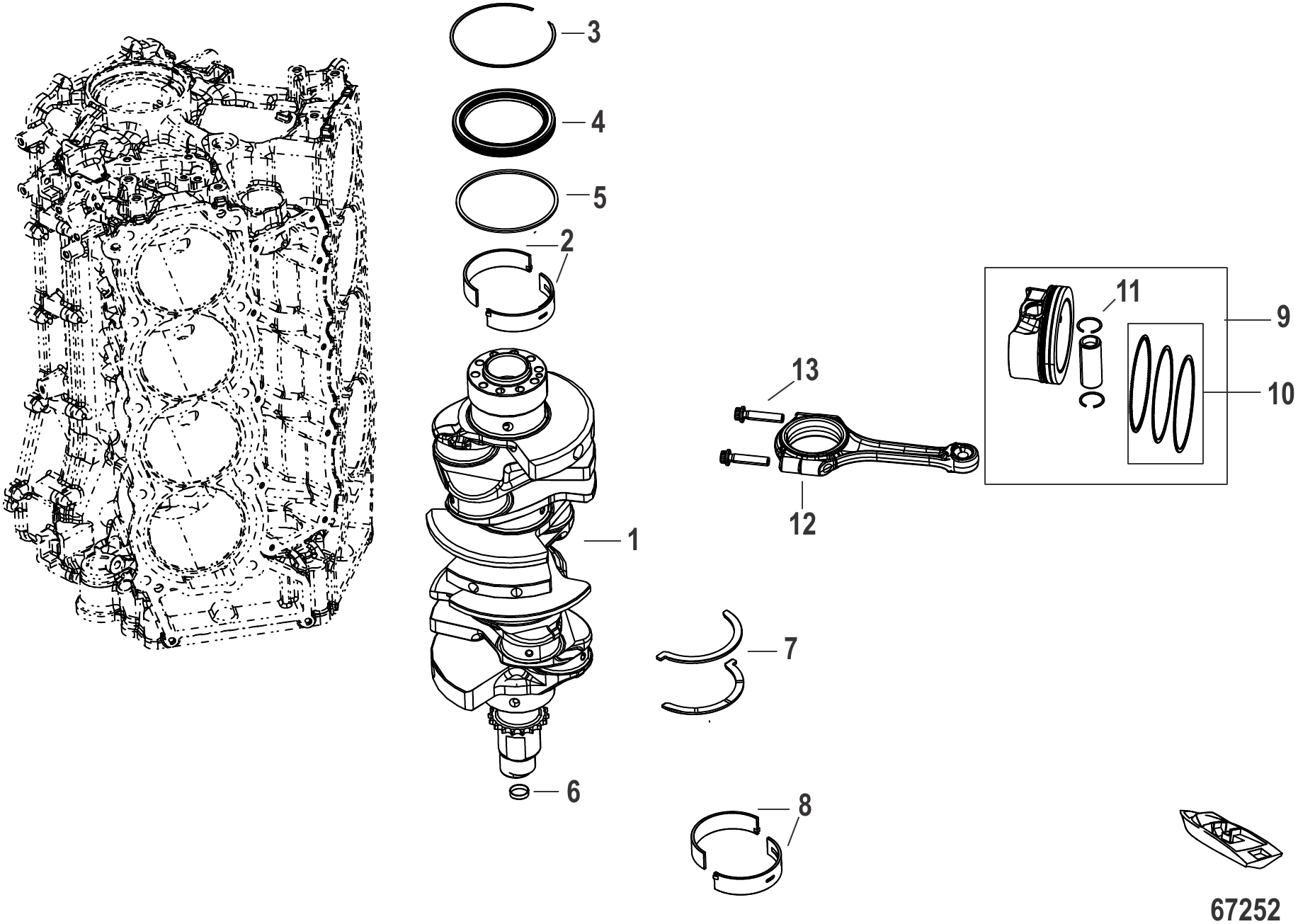

Рис. 11КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0142417	Коленчатый вал	1
2	8M0034912	Кольцо уплотнительное 3.78 X 21.32	1
3	8M0142386	Кольцо стопорное	1
4	8M0142379	Сальник коренного подшипника	1
4	8M0168880	Сальник коренного подшипника	1
5	8M0142385	Проставка	1
6	8M0147976	Коренной подшипник зеленый	AR
6	8M0147977	Коренной подшипник синий	AR
6	8M0147978	Коренной подшипник белый	AR
6	8M0147979	Коренной подшипник оранжевый	AR
7	8M0142424	Шайба упорная	2
8	8M0148077	Подшипник шатунный зеленый	AR
8	8M0217817	Подшипник шатунный зеленый	AR
8	8M0148078	Подшипник шатунный синий	AR
8	8M0217818	Подшипник шатунный синий	AR
8	8M0148079	Подшипник шатуна, белый	AR
8	8M0217819	Подшипник шатуна, белый	AR
9	8M0142575	Поршень в сборе	8
9	8M0200040	Поршень в сборе	8
10	8M0142381	Поршневые кольца в сборе	8
11	8M0142383	Стопорное кольцо	16
12	8M0142418	Шатун	8
12	8M0159647	Шатун	8
13	8M6002637	Болт шатуна	16
13	8M0159648	Болт шатуна	16
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

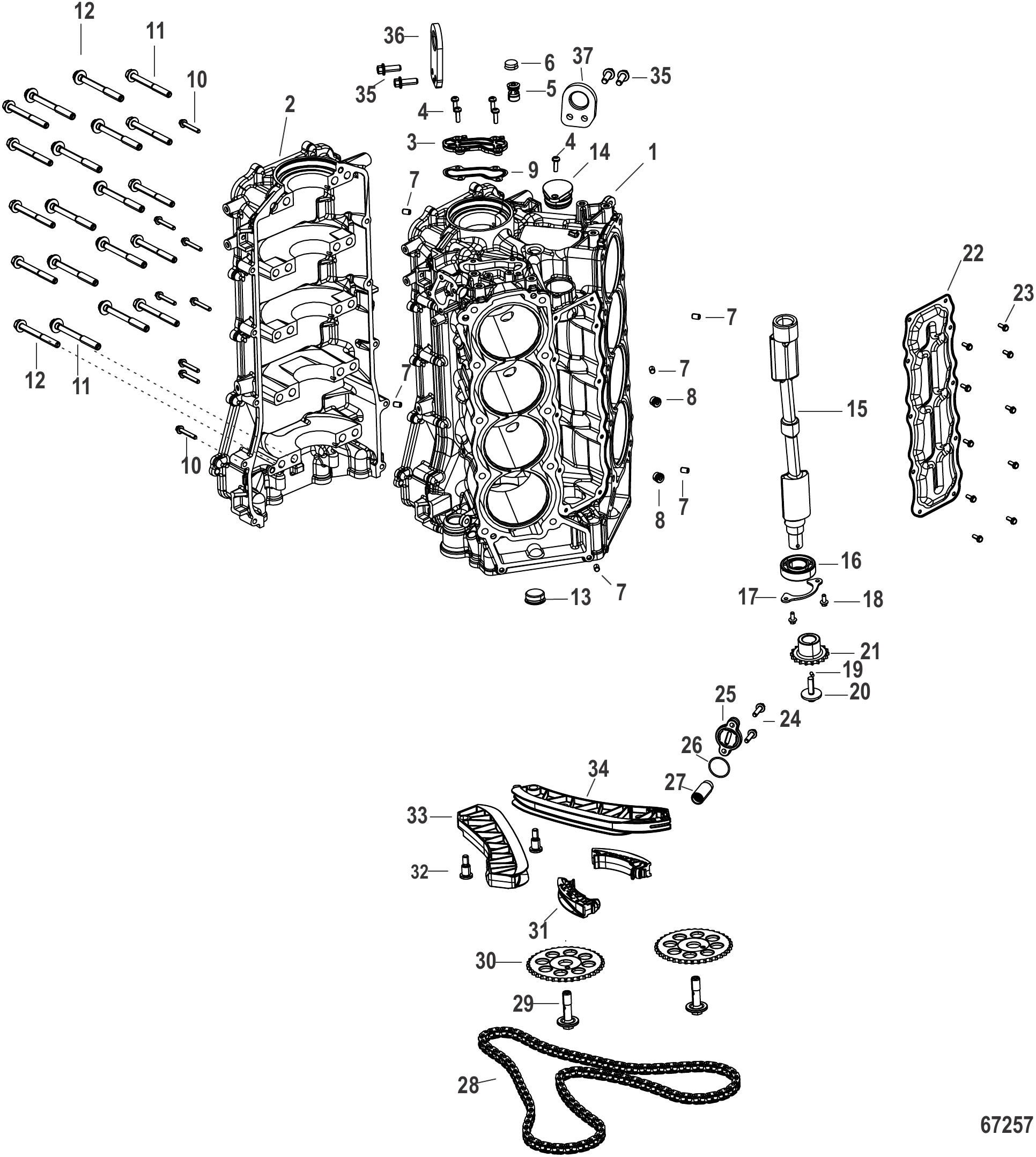

Рис. 12Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	8M0142344	БЛОК ЦИЛИНДРОВ	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0142349	КРЫШКА БЛОКА ЦИЛИНДРОВ	1
4	8M0080651	Винт (M6 x 20)	5
5	8M0142352	ПРОБКА 18 ММ	1
6	8M0142353	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070)	1
7	893540	Штифт установочный, 8x12 длинный	6
8	8M0087447	ПРОБКА (10ММ)	2
9	8M0142348	ПРОКЛАДКА КРЫШКИ ПЛАСТИНЫ	1
10	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
11	8M0142347	ВИНТ (M10 x 96 ММ) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	10
11	8M0168893	ВИНТ M10 x 96	10
12	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	10
13	8M0087454	ПРОБКА (30 мм)	1
14	8M0142409	ПРОБКА БАЛАНСИРА	1
15	8M0142421	БАЛАНСИРНЫЙ ВАЛ	1
16	8M0142429	ПОДШИПНИК ШАРИКОВЫЙ	1
17	8M0142427	ПЛАСТИНА СТОПОРНАЯ	1
18	8M0142428	ВИНТ (M5 x 12) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
19	8M0142426	ШТИФТ НАПРАВЛЯЮЩИЙ	1
20	8M0142423	ВИНТ (M8 x 1.25) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ И ШАЙБОЙ	1
21	8M0142422	ЗВЕЗДОЧКА	1
22	8M0142410	КРЫШКА БАЛАНСИРА ШТАМПОВАННАЯ	1
23	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	10
24	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
25	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
26	898836	Уплотнительное кольцо коричневое	1
26	8M0237361	Кольцо уплотнительное	1
27	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
27	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
28	8M0142399	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	1
29	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
30	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
31	8M0142400	НАПРАВЛЯЮЩАЯ КОРОТКАЯ	2
32	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	2
33	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
34	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
35	8M0103821	ВИНТ	4
36	8M0142459	РЫМ-БОЛТ ЛЕВЫЙ	1
37	8M0142448	РЫМ-БОЛТ ПРАВЫЙ	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

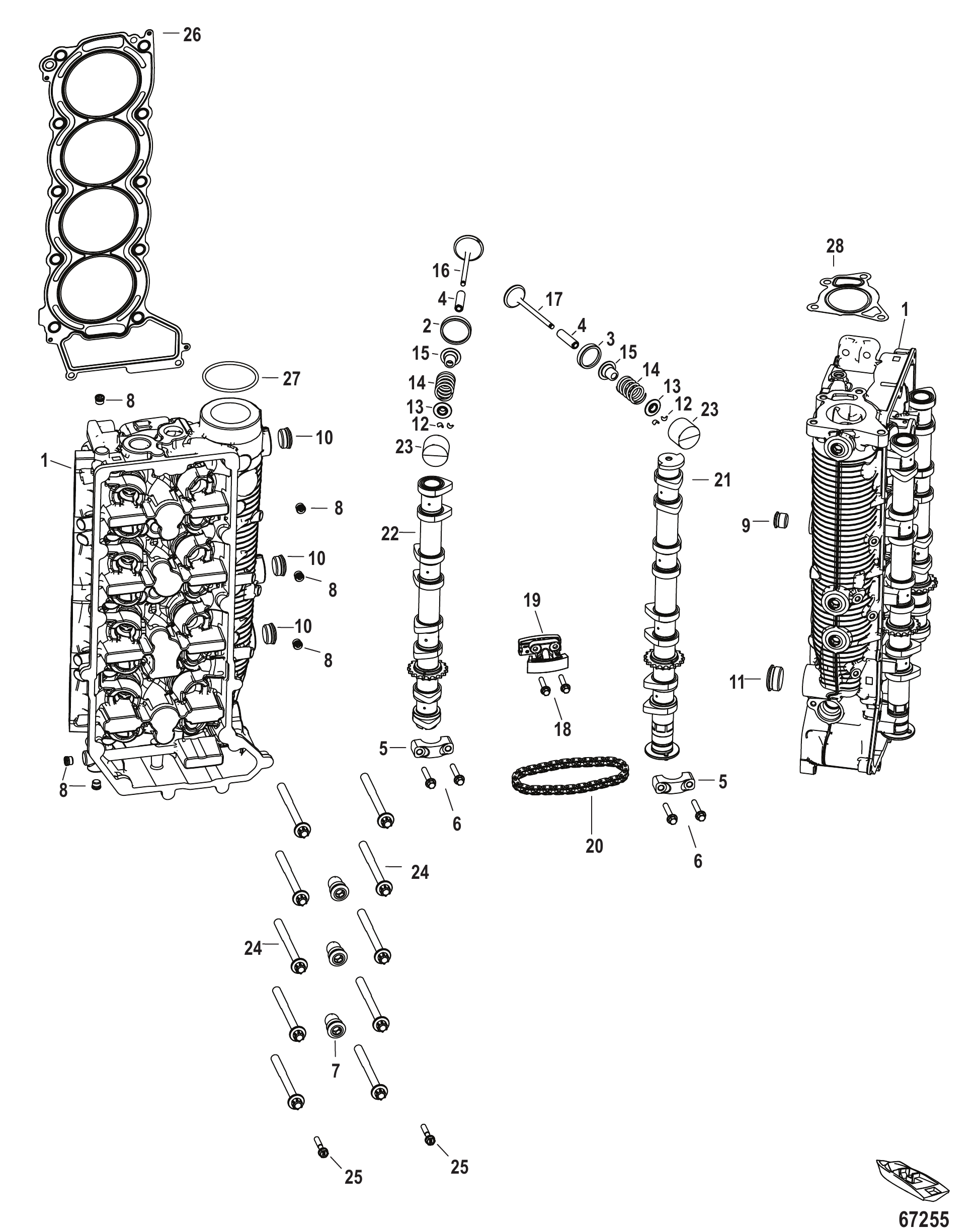

Рис. 13Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
1	8M0150214	Головка блока цилиндров в сборе правого борта	1
1	8M0150215	Головка блока цилиндров в сборе левого борта	1
1	8M0150490	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0221005	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0150491	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
1	8M0221003	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
2	8M0142354	СЕДЛО КЛАПАНА ВПУСКНОГО	16
3	8M0142355	СЕДЛО КЛАПАНА ВЫПУСКНОГО	16
4	8M0142358	НАПРАВЛЯЮЩАЯ КЛАПАНА	32
5	NSS	NOT SOLD SEPARATE	18
6	892454035	Болт (M6 x 36)	36
6	8M0163131	Винт M6	36
7	8M0142357	ПРОБКА (21 ММ) СПЕЦИАЛЬНАЯ	6
8	8M0087447	ПРОБКА (10ММ)	12
9	8M0087451	Пробка (18 мм)	2
10	8M0087453	ПРОБКА (24 ММ)	6
11	8M0087454	ПРОБКА (30 мм)	2
12	8M0142364	СУХАРЬ КЛАПАНА	32
13	8M0142363	ТАРЕЛКА ПРУЖИНЫ КЛАПАНА	32
14	8M0142360	ПРУЖИНА	32
15	8M0142359	САЛЬНИК КЛАПАНА	32
16	8M0142361	КЛАПАН ВПУСКНОЙ	16
17	8M0142362	КЛАПАН ВЫПУСКНОЙ	16
18	892454030	Винт (M6 x 30)	4
19	8M0142367	НАТЯЖИТЕЛЬ	2
20	8M0142366	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	2
21	8M0142411	Распредвал выпускной, правый борт	1
21	8M0142416	Распредвал выпускной, левый борт	1
22	8M0142412	Распредвал впускной, правый борт	1
22	8M0142415	Распредвал впускной, левый борт	1
22	8M0149556	РАСПРЕДВАЛ ВПУСКНОЙ, ПРАВОГО БОРТА	1
22	8M0149555	РАСПРЕДВАЛ ВПУСКНОЙ, ЛЕВОГО БОРТА	1
23	8M0142365	ТОЛКАТЕЛЬ (3.000)	32/AR
23	8M0142431	ТОЛКАТЕЛЬ (3.015)	32/AR
23	8M0142439	ТОЛКАТЕЛЬ (3.030)	32/AR
23	8M0142440	ТОЛКАТЕЛЬ (3.045)	32/AR
23	8M0142441	Толкатель (3.060)	32/AR
23	8M0142438	Толкатель (3.075)	32/AR
23	8M0142495	Толкатель (3.090)	32/AR
23	8M0142492	Толкатель (3.105)	32/AR
23	8M0142443	Толкатель (3.120)	32/AR
23	8M0142447	Толкатель (3.135)	32/AR
23	8M0142464	Толкатель (3.150)	32/AR
23	8M0142465	Толкатель (3.165)	32/AR
23	8M0142466	Толкатель (3.180)	32/AR
23	8M0142487	Толкатель (3.195)	32/AR
23	8M0142488	Толкатель (3.210)	32/AR
23	8M0142489	Толкатель (3.225)	32/AR
23	8M0142490	Толкатель (3.240)	32/AR
23	8M0142491	Толкатель (3.255)	32/AR
23	8M0142519	Толкатель (3.270)	32/AR
23	8M0142520	Толкатель (3.285)	32/AR
23	8M0142521	Толкатель (3.300)	32/AR
23	8M0142525	Толкатель (3.315)	32/AR
23	8M0142527	Толкатель (3.330)	32/AR
23	8M0142532	Толкатель (3.345)	32/AR
23	8M0142613	Толкатель (3.360)	32/AR
23	8M0142252	Толкатель (3.375)	32/AR
23	8M0142255	Толкатель (3.390)	32/AR
23	8M0142256	Толкатель (3.405)	32/AR
23	8M0142257	Толкатель (3.420)	32/AR
23	8M0142258	Толкатель (3.435)	32/AR
23	8M0142261	Толкатель (3.450)	32/AR
23	8M0142263	Толкатель (3.465)	32/AR
23	8M0142277	Толкатель (3.480)	32/AR
23	8M0142291	Толкатель (3.495)	32/AR
23	8M0142292	Толкатель (3.510)	32/AR
23	8M0142666	Толкатель (3.525)	32/AR
23	8M0142667	Толкатель (3.540)	32/AR
23	8M0142668	Толкатель (3.555)	32/AR
23	8M0142669	Толкатель (3.570)	32/AR
23	8M0142670	Толкатель (3.585)	32/AR
23	8M0142698	Толкатель (3.600)	32/AR
23	8M0142699	Толкатель (3.615)	32/AR
23	8M0142700	Толкатель (3.630)	32/AR
23	8M0142701	Толкатель (3.645)	32/AR
23	8M0142702	ТОЛКАТЕЛЬ (3.660)	32/AR
23	8M0142703	ТОЛКАТЕЛЬ (3.675)	32/AR
23	8M0142704	ТОЛКАТЕЛЬ (3.690)	32/AR
24	8M0142369	ВИНТ (M10 x 107) TORX С ФЛАНЦЕМ	20
25	893754035	Винт (M6 X 35)	4
25	8M0205943	ВИНТ (M6 x 35)	4
26	8M0142273	Прокладка головки блока цилиндров	1
26	8M0142272	Прокладка головки блока цилиндров	1
27	8M0142368	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (230 2.484 x .139)	1
28	8M0142537	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

Рис. 14Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0143772	Комплект наклеек верхнего кожуха	1
2	8M0145974	КОМПЛЕКТ НАКЛЕЕК ВЕРХНЕГО КОЖУХА	1
3	8M0143773	Комплект наклеек, нижние накладки	1
4	8M0151525	Наклейка M-ICON 53 мм, Racing	1
5	8M0080153	Наклейка M-ICON 66 мм Racing	1

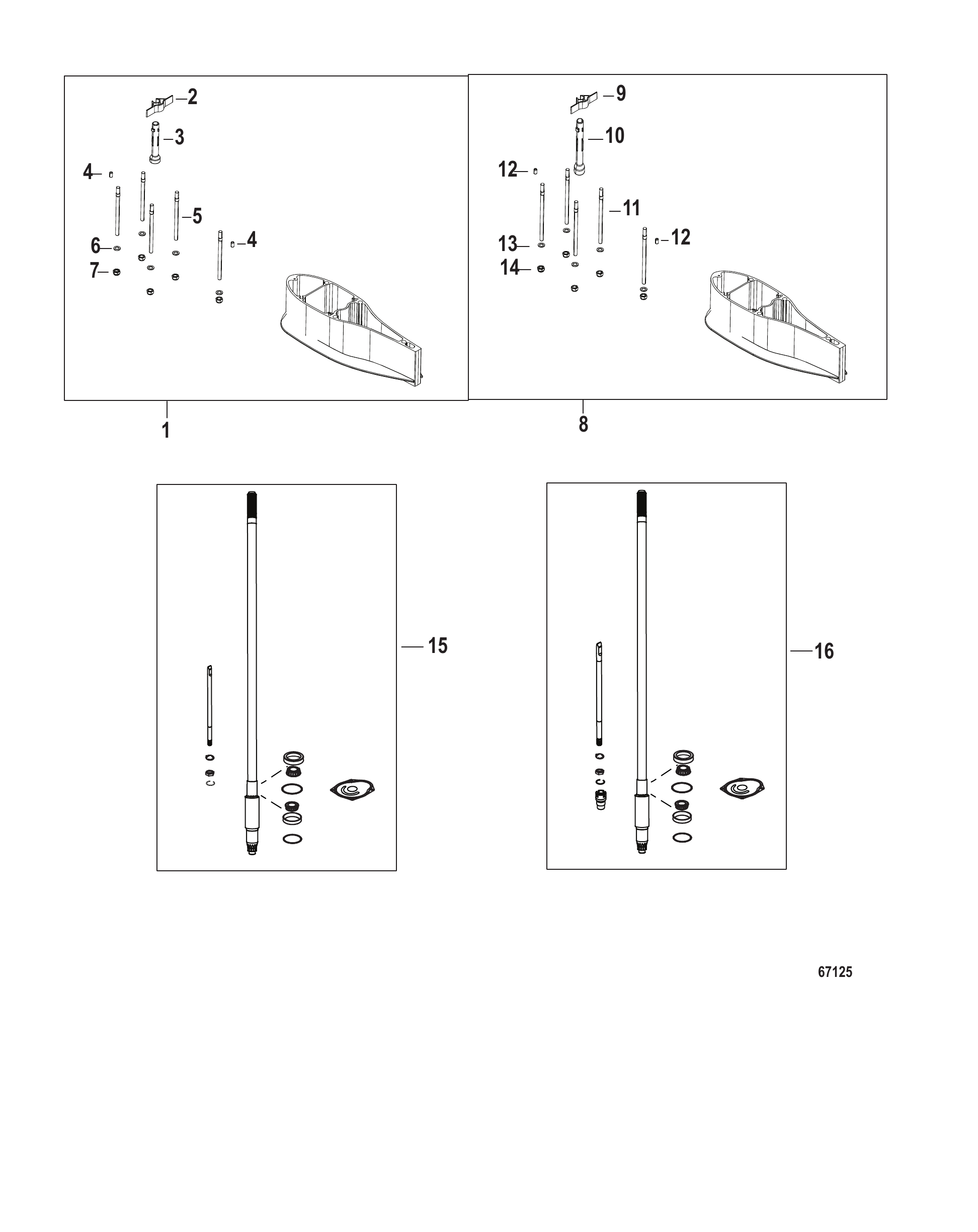

Рис. 15Комплекты удлинителей ведущего вала Driveshaft Extension Kits

REF	Номер детали	Наименование	Кол-во
1	8M0142779	Проставка в сборе 5 IN черная	1
1	8M0147047	Проставка в сборе 5 IN серебристая	1
1	8M0228079	Проставка в сборе, 5 дюймов, серебристая	1
2	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
3	8M0142780	Трубка водяная	1
4	8M0084244	Штифт установочный, .375 x .620	2
5	8M0142781	Шпилька (M12 x 179)	5
6	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
7	896895	Гайка (M12)	5
8	8M0142787	Проставка в сборе, 10 дюймов, чёрная	1
8	8M0230288	Комплект проставки DSH 10 IN черный	1
8	8M0147046	Проставка в сборе 10 IN серебристая	1
8	8M0230292	Комплект проставок DSH, 10 дюймов, серебристый	1
9	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
10	8M0142789	Водяная трубка	1
11	8M0142788	Шпилька (M12 x 306)	5
12	8M0084244	Штифт установочный, .375 x .620	2
13	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
14	896895	Гайка (M12)	5
15	8M0146065	Комплект гребного вала Long	1
15	8M0168204	Комплект гребного вала Long	1
15	8M0146066	Комплект гребного вала X-Long	1
15	8M0168208	Комплект гребного вала X-Long	1
15	8M0146067	Комплект гребного вала XX-Long	1
15	8M0168210	Комплект гребного вала XX-Long	1
16	8M0168204	Комплект гребного вала Long	1
16	8M0168208	Комплект гребного вала X-Long	1
16	8M0168210	Комплект гребного вала XX-Long	1

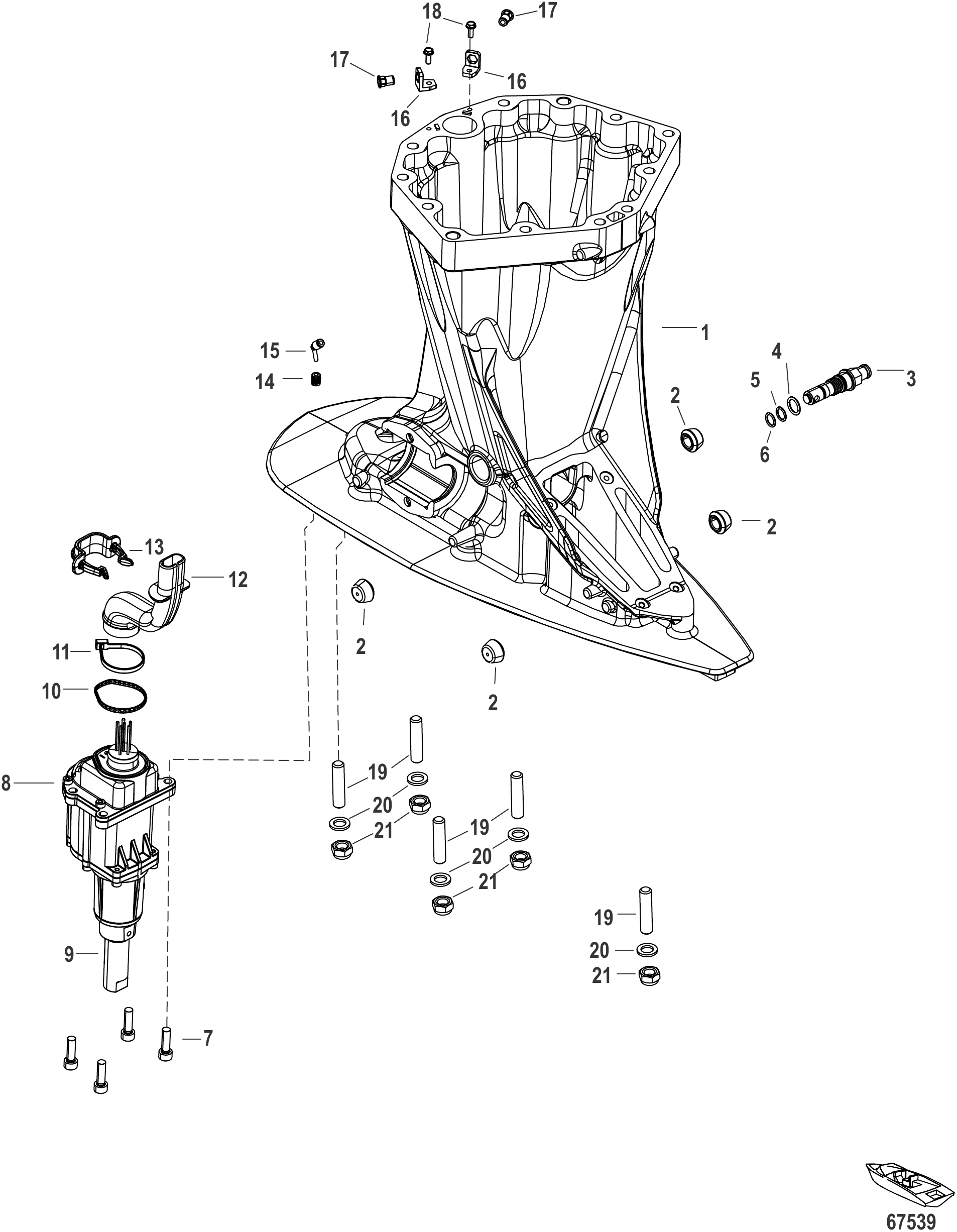

Рис. 16Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0142775	Корпус гребного вала, чёрный	1
2	8M0142713	Крышка опоры	4
3	8M0112869	Масляная пробка в сборе	1
4	85045	Кольцо уплотнительное (.551 x .070)	1
5	863006	Кольцо уплотнительное (10.82 x 1.78)	1
6	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
7	8M0142829	Винт (M6 x 20)	4
8	8M0142253	Привод переключения передач	1
8	8M0204944	Привод переключения передач	1
9	8M0147857	Соединительная муфта вала	1
10	8M0142978	Сальник привода	1
11	69355	Стяжка (5.50 дюймов)	1
11	8M0214940	Стяжка	1
12	8M0147674	Пыльник проводов привода переключения	1
13	8M0147675	Зажим	1
14	8M0142714	Штуцер	1
15	8M0155119	Штуцер Legris	1
16	8M0142715	Кронштейн крепления Bib	2
17	8M0142716	Вставка	2
18	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
19	8M0008031	Шпилька (M12 x 1.75 x 52)	5
19	8M0142781	Шпилька (M12 x 179)	5/AR
19	8M0142788	Шпилька (M12 x 306)	5/AR
20	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5/AR
21	896895	Гайка (M12)	5/AR

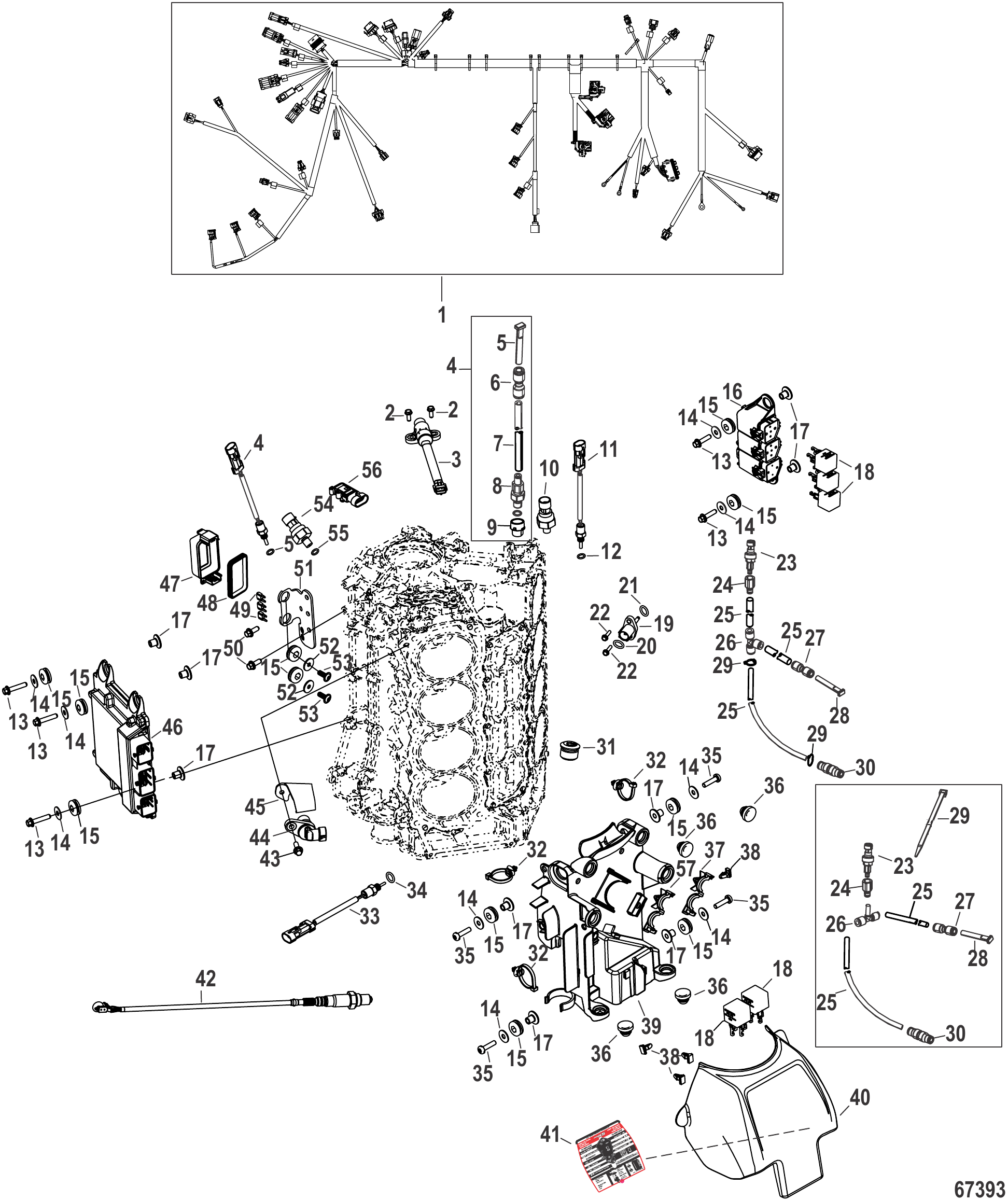

Рис. 17ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0142259	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ механический	1
1	8M0142260	Жгут проводов двигателя DTS	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0082988	Датчик положения коленчатого вала	1
4	8M0145165	Комплект датчика давления воды аналоговый	1
5	859732	ПРОБКА	1
6	859747	СОЕДИНИТЕЛЬ	1
6	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
7	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
8	896094A01	Штуцер в сборе	1
9	8M0146147	КРЫШКА РАЗЪЕМА 3 Pin	1
10	8M0142696	Датчик давления DTS	1
11	8M0142542	Датчик температуры	2
11	8M0205787	Датчик температуры	2
12	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
13	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	5
14	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	9
15	834985	Втулка уплотнительная	11
15	8M0190980	ВТУЛКА	11
16	8M0142684	Корпус реле	1
17	856954	Втулка	9
18	8M0057697	РЕЛЕ КУБИЧЕСКОЕ	5
18	8M0219829	Кубовое реле	5
19	891663001	Датчик температуры	1
20	892317001	Уплотнительное кольцо	1
21	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
22	895054	Винт (M4 x 16 мм)	2
23	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
24	892403	ФИТИНГ	1
24	8M0207782	ШТУЦЕР ПРЯМОЙ	1
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	3
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	2
26	875207	Тройник	1
26	8M0157114	ТРОЙНИК 4 ММ	1
27	859747	СОЕДИНИТЕЛЬ	1
27	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
28	859732	ПРОБКА	1
29	816311T	СТЯЖКА (8.00 дюймов)	2
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	859448T	Штуцер	1
31	8M0087451	Пробка (18 мм)	1
32	899145	Хомут крепёжный	3
33	8M0142689	Датчик температуры	1
33	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
34	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
35	8M0142686	ВИНТ (M6 x 25)	4
36	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
37	858954	ЗАЖИМ (.625)	1
38	879962	Зажим	4
39	8M0142685	Электрическая пластина	1
39	8M0153944	ПЛАСТИНА ЭЛЕКТРИЧЕСКАЯ	1
40	8M0142479	Крышка электрической панели	1
41	8M0149571	Наклейка графика технического обслуживания	1
42	8M0142695	ДАТЧИК КИСЛОРОДА	1
43	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
44	8M0011987	ДАТЧИК	1
44	8M0233140	Датчик	1
45	8M0142691	КРОНШТЕЙН ДАТЧИКА РАСПРЕДВАЛА	1
46	8M0207597	PCM 250R механический CMS	1
46	8M0207608	PCM 300R V8 механический CMS	1
46	8M0207602	PCM 300R DTS CMS Mercury / Quicksilver	1
47	8M0147858	КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
48	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
49	8329692	Предохранитель мини - серый - 2 А	1
49	8M0207797	Предохранитель Mini — серый — 2 А	1
49	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	1
49	832969T20	Предохранитель Mini — жёлтый — 20 А	4
50	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
51	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
52	42118	ШАЙБА	2
53	878609	Винт (#10-16 x .600)	2
54	8M0142688	Датчик давления (масло/вода)	1
55	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
56	8M0142690	ДАТЧИК MAP	1
57	883066	Зажим (.865)	1

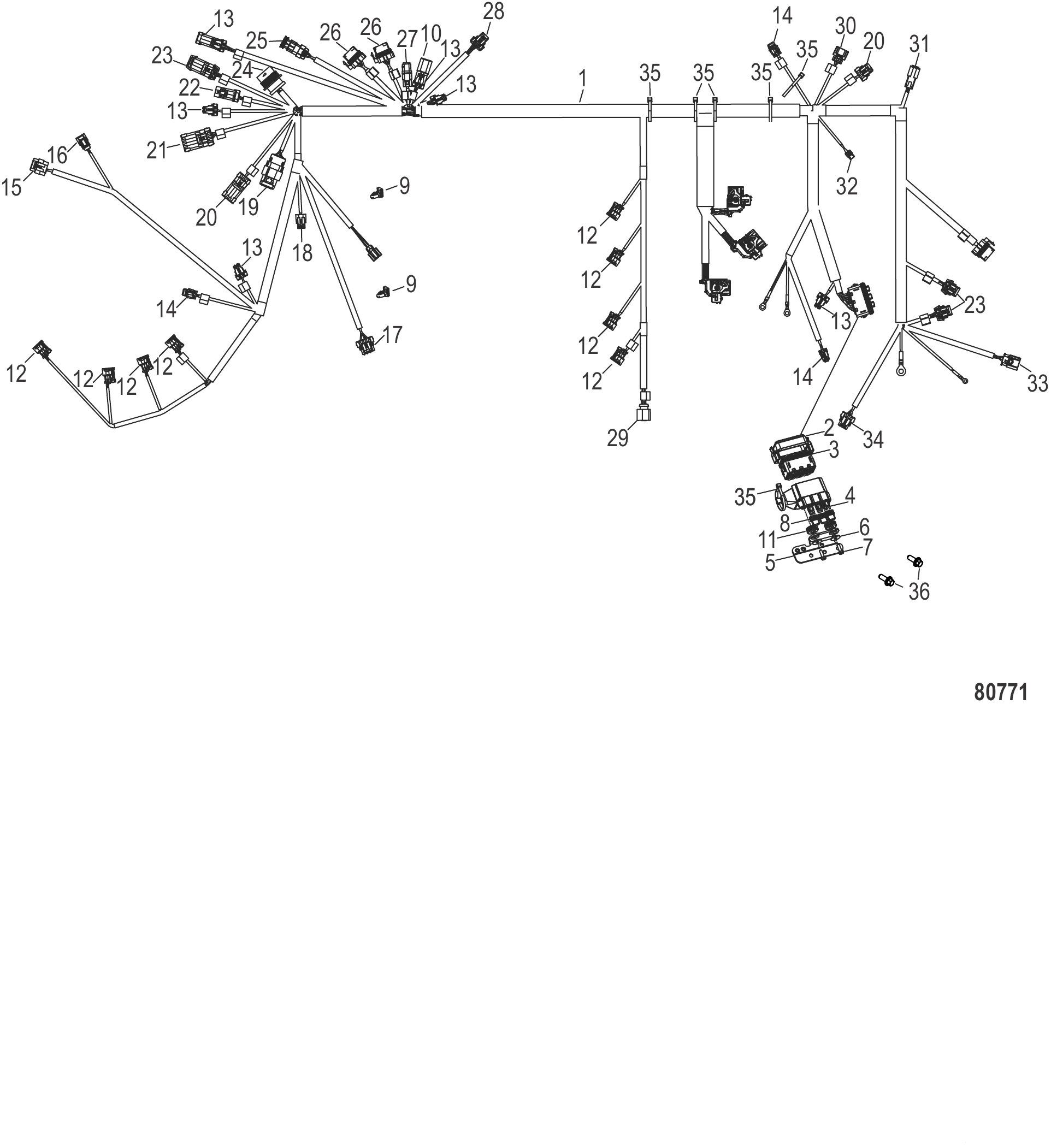

Рис. 18Жгут проводов двигателя, ремонтные концы жгута - 8M0142259 Engine Harness Harness Repair Ends - 8M0142259

REF	Номер детали	Наименование	Кол-во
1	8M0142259	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ механический	1
2	8M0159606	КРЫШКА блока предохранителей	1
3	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
4	8M0207797	Предохранитель Mini — серый — 2 А	1
4	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
4	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	2
4	832969T20	Предохранитель Mini — жёлтый — 20 А	6
5	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
6	42118	ШАЙБА	2
7	878609	Винт (#10-16 x .600)	2
8	8M0190980	ВТУЛКА	2
9	879962	Зажим	2
10	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	1
11	8M0047886	Держатель запасного предохранителя	3
12	8M0062019	Ремкомплект жгута проводов	8
13	879346A32	Ремкомплект жгута проводов	6
14	879346A39	Ремкомплект жгута проводов	3
15	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
16	879346A45	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
17	879346A52	Ремкомплект жгута проводов	1
18	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
19	879346A31	Ремонт жгута проводов	1
20	879346A34	Ремкомплект жгута проводов	2
21	879346T27	Колпачок резистора 4 контакта 220 Ом	1
22	8M0050324	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
23	879346A38	Ремкомплект жгута проводов	3
24	8M0062009	Ремкомплект жгута проводов	1
24	8M0126960	КОЛПАЧОК влагозащитный - 14 контактов, гнездовой	1
25	8M0182195	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
26	879346A48	Ремкомплект жгута проводов	2
27	8M0179610	Ремонт жгута проводов	1
28	879346A37	Ремкомплект жгута проводов	1
29	879346A44	Ремкомплект жгута проводов	1
30	879346A47	Ремкомплект жгута проводов	1
31	8M0179594	Ремкомплект жгута проводов	1
31	8M0221597	ВЛАГОЗАЩИТНЫЙ КОЛПАЧОК 6 контактов, штыревой DTM	1
32	8M0169121	Ремкомплект жгута проводов	1
33	8M0179595	Ремкомплект жгута проводов	1
34	879346A35	Ремкомплект жгута проводов	1
35	816311T	СТЯЖКА (8.00 дюймов)	6
36	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2

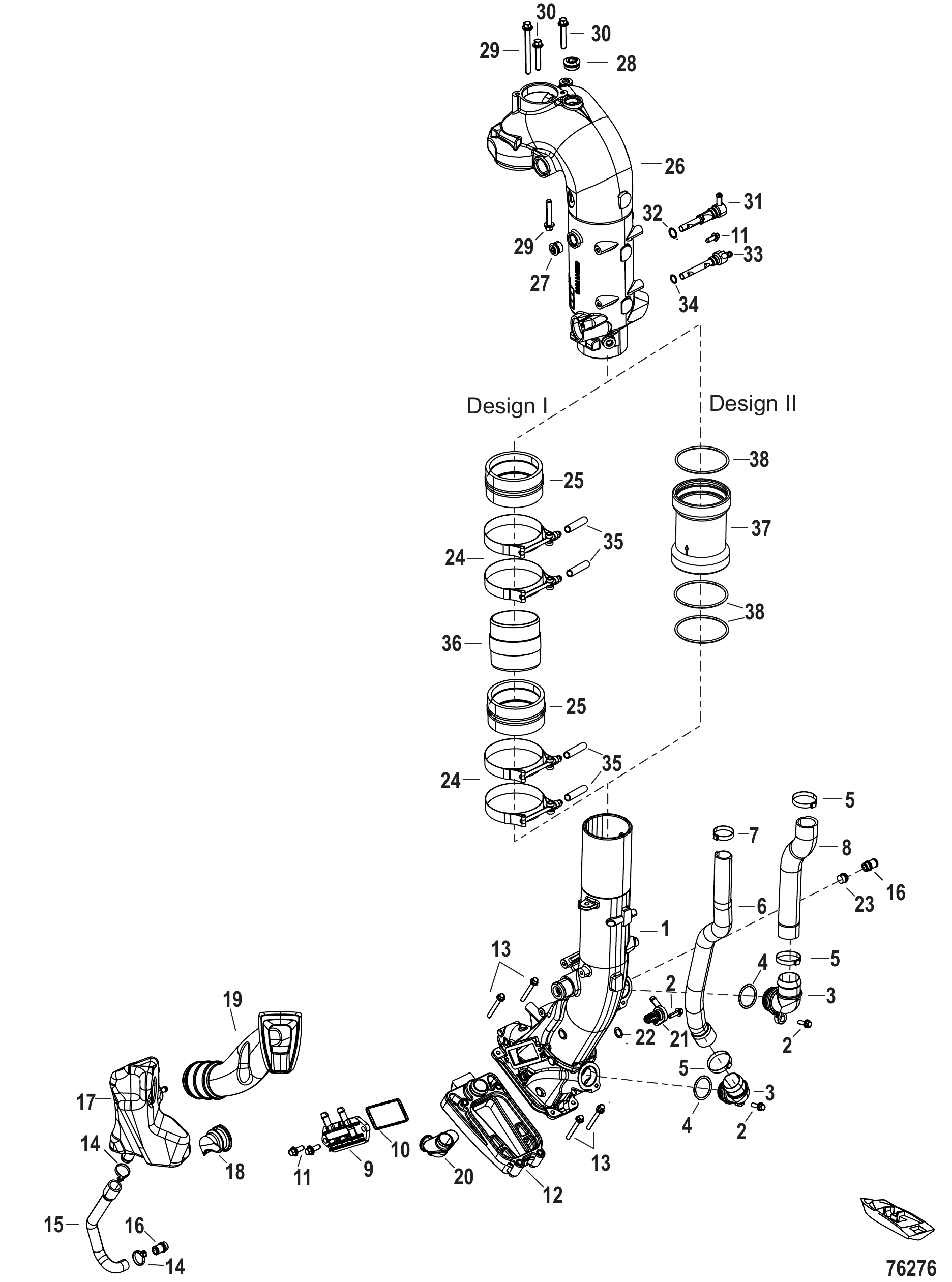

Рис. 19Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	8M0142728	ТРУБА ВЫПУСКНАЯ	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
3	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	2
4	86614	Кольцо уплотнительное (1.049 x .103)	2
5	888988011	Хомут (38,1 мм)	3
6	8M0142727	ТРУБКА ВЫХОДА ВОДЫ	1
7	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	1
8	8M0142725	ТРУБКА ВХОДА ВОДЫ	1
9	8M0142719	ФИЛЬТР В СБОРЕ	1
10	8M0142720	Сальник	1
11	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
12	8M0142721	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ВЫПУСКНАЯ	1
13	8M0142726	ВИНТ (M6)	4
14	816311T	СТЯЖКА (8.00 дюймов)	4
15	8M0142738	ШЛАНГ	1
16	8M0142729	СОЕДИНИТЕЛЬ	2
17	8M0142792	ГЛУШИТЕЛЬ левый	1
18	8M0142740	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8M0155262	ВТУЛКА выпускной трубы	1
20	8M0142732	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
21	8M0142730	Фитинг	1
21	8M0157112	СОЕДИНИТЕЛЬ ФИЛЬТРА	1
22	201951	Кольцо уплотнительное (.487 x .103)	1
23	8M0142793	ПРОБКА сливная	1
24	8M0142541	Хомут (93.7 мм диаметр)	4
24	8M0161579	ХОМУТ 93.7 ММ	4
25	8M0142538	Муфта	2
25	8M0172179	МУФТА ВЫПУСКНАЯ В СБОРЕ	2
26	8M0142535	Коллектор выпускной	1
26	8M0219003	КОЛЛЕКТОР ВЫПУСКНОЙ, ВЕРХНИЙ	1
27	8M0087451	Пробка (18 мм)	1
28	8M0087453	ПРОБКА (24 ММ)	1
29	8M0142533	ВИНТ (M8 x 85)	1
30	88552645	Винт (M8X45)	3
31	8M0142534	ШТУЦЕР распылителя	1
32	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
33	8M0142536	ШТУЦЕР распылителя	1
34	863006	Кольцо уплотнительное (10.82 x 1.78)	1
35	8M0148727	ЗАГЛУШКА виниловая	4
36	8M0172180	ВЫПУСКНАЯ ТРУБА	1
37	8M0211273	СОЕДИНИТЕЛЬ выпускной	1
38	8M0161414	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
-	8M0149551	Комплект прокладок головки блока цилиндров	1

Рис. 20МАХОВИК КОНСТРУКЦИЯ I Flywheel Design I

REF	Номер детали	Наименование	Кол-во
1	8M0142245	МАХОВИК	1
2	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
3	8M0142389	Пробка маховика	1
3	8M0207687	ПРОБКА маховика	1

Рис. 21МАХОВИК КОНСТРУКЦИЯ II Flywheel Design II

REF	Номер детали	Наименование	Кол-во
1	8M0175394	МАХОВИК	1
2	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
3	8M0142389	Пробка маховика	1
3	8M0207687	ПРОБКА маховика	1
-	8M0183802	КОМПЛЕКТ МАХОВИКА	1

Рис. 22Топливный фильтр с датчиком воды (крепление на лодке) Fuel Filter with WIF- Boat Mounted

REF	Номер детали	Наименование	Кол-во
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
1	8M0126144	Топливный фильтр	1
2	8M0142649	ДАТЧИК WIF	1
3	8M0152436	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
5	8M0152433	ШТУЦЕР УГЛОВОЙ	1
6	8M0146934	ШТУЦЕР быстроразъёмный	2
6	8M0152434	Фитинг быстроразъёмный	2
6	8M0215873	ШТУЦЕР быстроразъёмный	2
7	8M0152423	КРОНШТЕЙН пластиковый защёлочный	1
8	8M0238774	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА на транце	1
9	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
10	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
11	816133	Штуцер	1
12	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
13	8M0243808	ДАТЧИК WIF	1
14	8M0204732	СОЕДИНИТЕЛЬ штуцерный	1
15	8M0204657	Заглушка	2
16	8M0152433	ШТУЦЕР УГЛОВОЙ	1

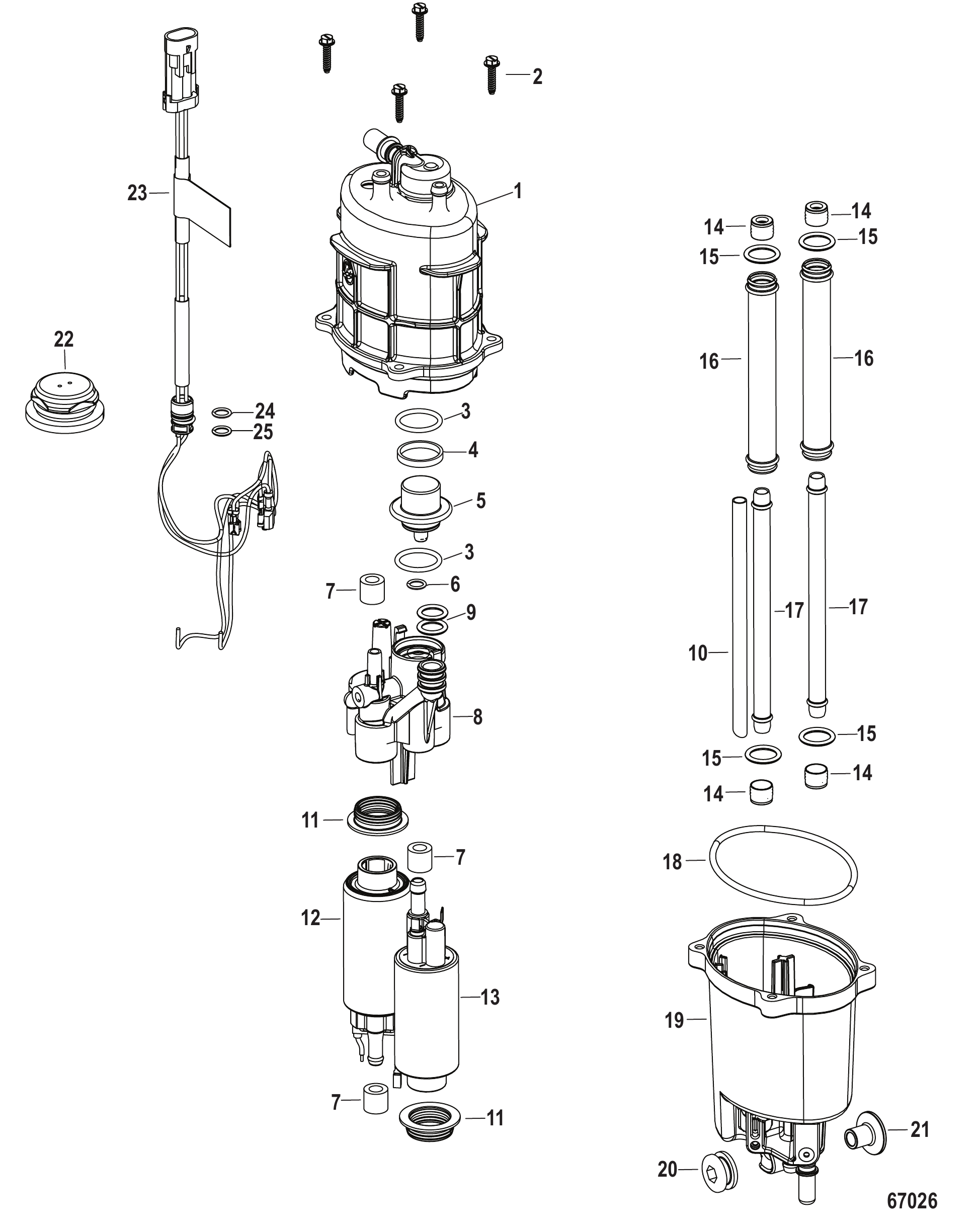

Рис. 23Компоненты модуля подачи топлива 8M0132732 Fuel Supply Module Components 8M0132732

REF	Номер детали	Наименование	Кол-во
-	8M0132732	Модуль подачи топлива	1
1	8M0053726	Верхний корпус FSM	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	8M0130877	Крышка FSM	1
8	8M0158425	Крышка FSM	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	Трубка всасывающая	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	8M0103288	Насос в сборе высокого давления	1
13	8M0103289	Насос в сборе низкого давления	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0130873	Трубка топливная	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0130878	Нижний корпус топливного модуля	1
19	8M0158426	Нижний корпус топливного модуля	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M0086888	ВТУЛКА проставки жгута FSM	1
23	8M0103287	ЖГУТ ПРОВОДОВ В СБОРЕ FSM	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
25	NSS	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

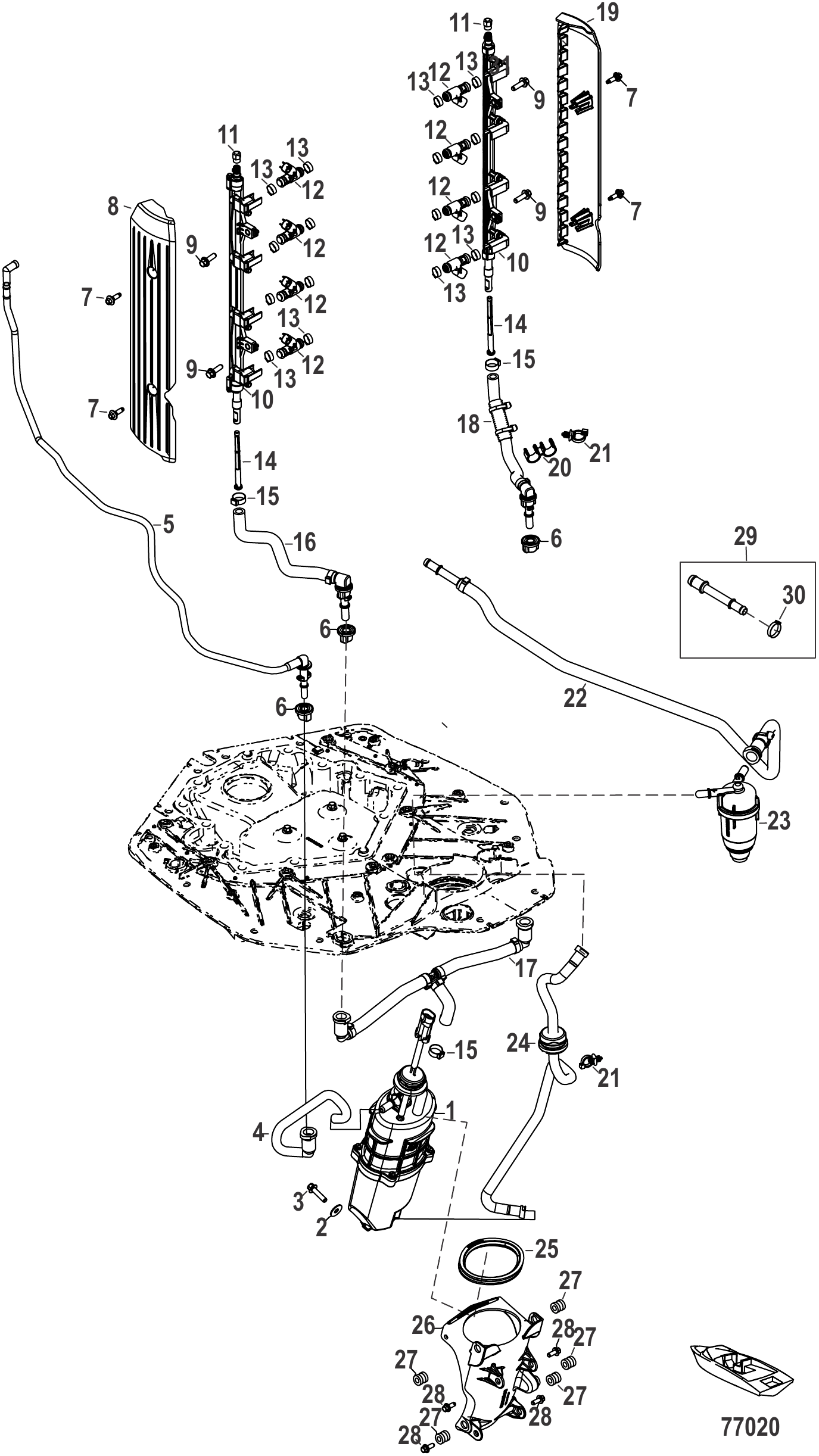

Рис. 24ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0132732	Модуль подачи топлива	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
4	8M0142432	Шланг впускной к модулю подачи топлива	1
4	8M0231308	Шланг опорный коллектора нижний	1
5	8M0142436	Шланг в сборе опорный коллектора верхний	1
5	8M0203775	Шланг опорный коллектора верхний	1
6	884546	Втулка уплотнительная	3
7	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	4
8	8M0142475	Крышка топливной рампы, левая	1
9	8M0142830	Винт (M6 x 20)	4
10	8M0142434	Топливная рампа левая	1
10	8M0220616	Топливная рампа левая	1
10	8M0142433	Топливная рампа правая	1
10	8M0220615	Топливная рампа правая	1
11	8M0046566	Крышка клапана	2
12	8M0142264	Топливная форсунка	8
13	8M0221321	Комплект уплотнительных колец	1
14	8M0090809	Сетка топливной рампы	2
15	8M0142585	Хомут (16.2 x 7 x .6 мм)	3
16	8M0142442	Шланг в сборе от модуля подачи топлива к левой рампе	1
17	8M0142437	Шланг в сборе от модуля подачи топлива к топливной рампе	1
18	8M0142444	Шланг в сборе от модуля подачи топлива к правой рампе	1
19	8M0142476	Крышка топливной рампы, правая	1
20	8M0142445	Зажим	1
21	899145	Хомут крепёжный	2
22	8M0142446	Шланг в сборе от кожуха к модулю подачи топлива	1
23	8M0106635	Топливный фильтр	1
23	8M0176313	Топливный фильтр	1
24	8M0142430	Шланг от топливного фильтра к модулю подачи топлива	1
24	8M0203776	Шланг от топливного фильтра к модулю подачи топлива	1
25	8M0037209	Втулка фиксатора модуля подачи топлива	1
26	8M0142722	Кронштейн модуля подачи топлива	1
27	8M0142724	Втулка	5
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
29	8M0208431	Комплект топливного впуска 3/8 дюйма на 1/2 дюйма	1
30	8M0157397	Хомут Oetiker, 17.5	1

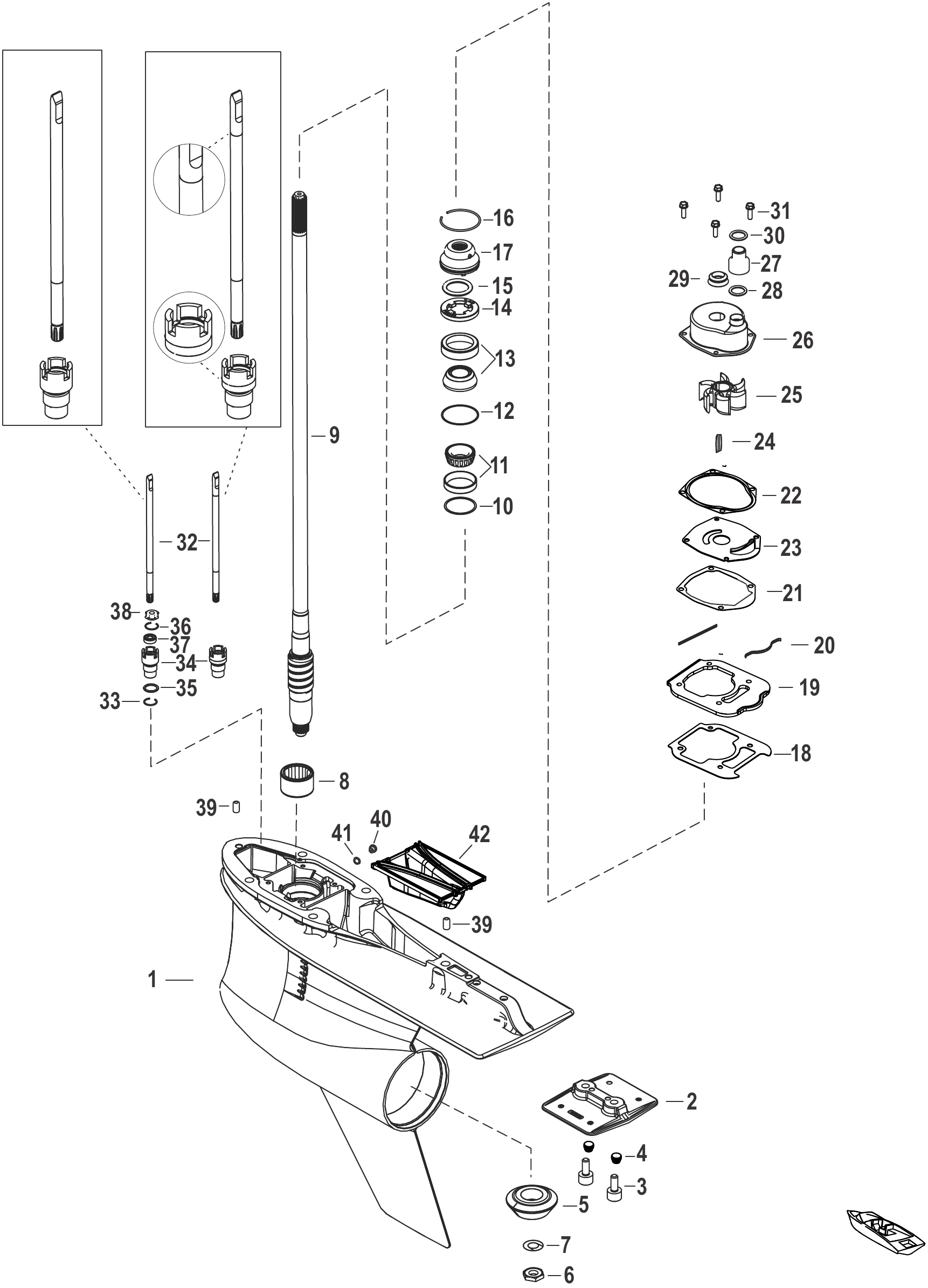

Рис. 25РЕДУКТОР, ВЕДУЩИЙ ВАЛ, 5.44 TORPEDO (ПЕРЕДАЧА 1.75) Gear Housing, Driveshaft, 5.44 Torpedo (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142307	Корпус редуктора в сборе серебристый (стандартный длинный) HD 1.75	1
-	8M0142309	УЗЕЛ РЕДУКТОРА серебристый (стандартный X-Long) HD 1.75	1
-	8M0235820	РЕДУКТОР XL серебристый	1
-	8M0142313	Корпус редуктора в сборе серебристый (стандартный особо удлиненный) HD 1.75	1
-	8M0235824	Корпус редуктора особо удлиненный серебристый	1
-	8M0158488	Корпус редуктора в сборе серебристый (противоположного вращения длинный) 1.75	1
-	8M0228047	GC V8 CL СЕРЕБРИСТЫЙ	1
-	8M0142311	Корпус редуктора в сборе Silver (противовращение X-Long) HD 1.75	1
-	8M0235822	GC CXL SILV Mercury / Quicksilver	1
-	8M0142315	Корпус редуктора в сборе серебристый (противовращение, особо удлиненный) HD 1.75	1
-	8M0235826	Корпус редуктора противовращение особо удлиненный серебристый	1
1	8M0142888	Корпус редуктора в сборе Basic, Silver	1
1	8M0228040	GC BASIC SILVER Mercury / Quicksilver	1
2	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
2	8M0200103	АНОД антикавитационной плиты (магний)	AR
3	8M0142850	ВИНТ (M10 X 25)	2
4	8M0142878	ВИНТ-ПРОБКА	2
-	8M0146648	Комплект шестерён стандартного вращения, передняя/ведущая 1.75 (12/21)	1
-	8M0146659	КОМПЛЕКТ ШЕСТЕРЁН противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0046636	ГАЙКА	1
7	8M0062703	ШАЙБА	2
8	8M0045676	ПОДШИПНИК роликовый	1
9	8M0142887	Корпус редуктора в сборе Long	1
9	8M0141337	Ведущий вал в сборе, X-длинный	1
9	8M0141338	Ведущий вал в сборе, XX-длинный	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
16	880719	Кольцо стопорное	1
17	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0142869	Крышка корпуса редуктора	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0142659	САЛЬНИК формованный, актуатора	2
21	8M0112903	Прокладка резиновая формованная стальная	1
21	8M0142616	Прокладка передней пластины к корпусу редуктора	1
22	8172771	Прокладка водяного насоса, верхняя	1
23	8172761	Передняя пластина	1
23	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
24	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
24	8M0204723	ШПОНКА	1
25	43026T2	КРЫЛЬЧАТКА	1
26	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
27	8M0142435	МУФТА водяного насоса	1
28	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
28	8M0204645	Кольцо уплотнительное (.796 x .139)	1
29	8M0142851	V-образное кольцо торцевого уплотнения	1
30	8M0142712	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (0.796 x 0.139)	1
31	1993720	ВИНТ (M6 x 20)	4
31	8M0204706	Винт M6 x 20 с шестигранной головкой	4
32	8M0142858	Вал переключения длинный	1
32	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
32	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
32	8M0142865	Вал переключения сверхдлинный	1
32	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
32	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
32	8M0142885	Вал переключения особо длинный	1
32	8M0164970	Вал переключения особо длинный	1
32	8M0164970	Вал переключения особо длинный	1
33	8M0142866	КОЛЬЦО стопорное	1
34	8M0142859	Втулка вала переключения	1
34	8M0164967	Втулка вала переключения	1
35	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
36	8M0046563	Стопорное кольцо	1
37	8164641	Маслосъёмный сальник	1
37	8M0246145	САЛЬНИК	1
38	77674	ШАЙБА (.35 x .75 x .12)	1
39	8M0084244	Штифт установочный, .375 x .620	2
40	79953A04	Пробка в сборе (.375-16 x .250)	2
41	830749	Сальник	2
41	8M0204693	Уплотнение сливной пробки	2
42	8M0142786	Глушитель нижний выхлопной	1
42	8M0188206	Глушитель нижнего выхлопа	1
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1
-	8M0237496	Комплект подшипникового корпуса противовращения 12/21	1
-	8M0237497	Комплект обоймы подшипника противовращения 13/24	1

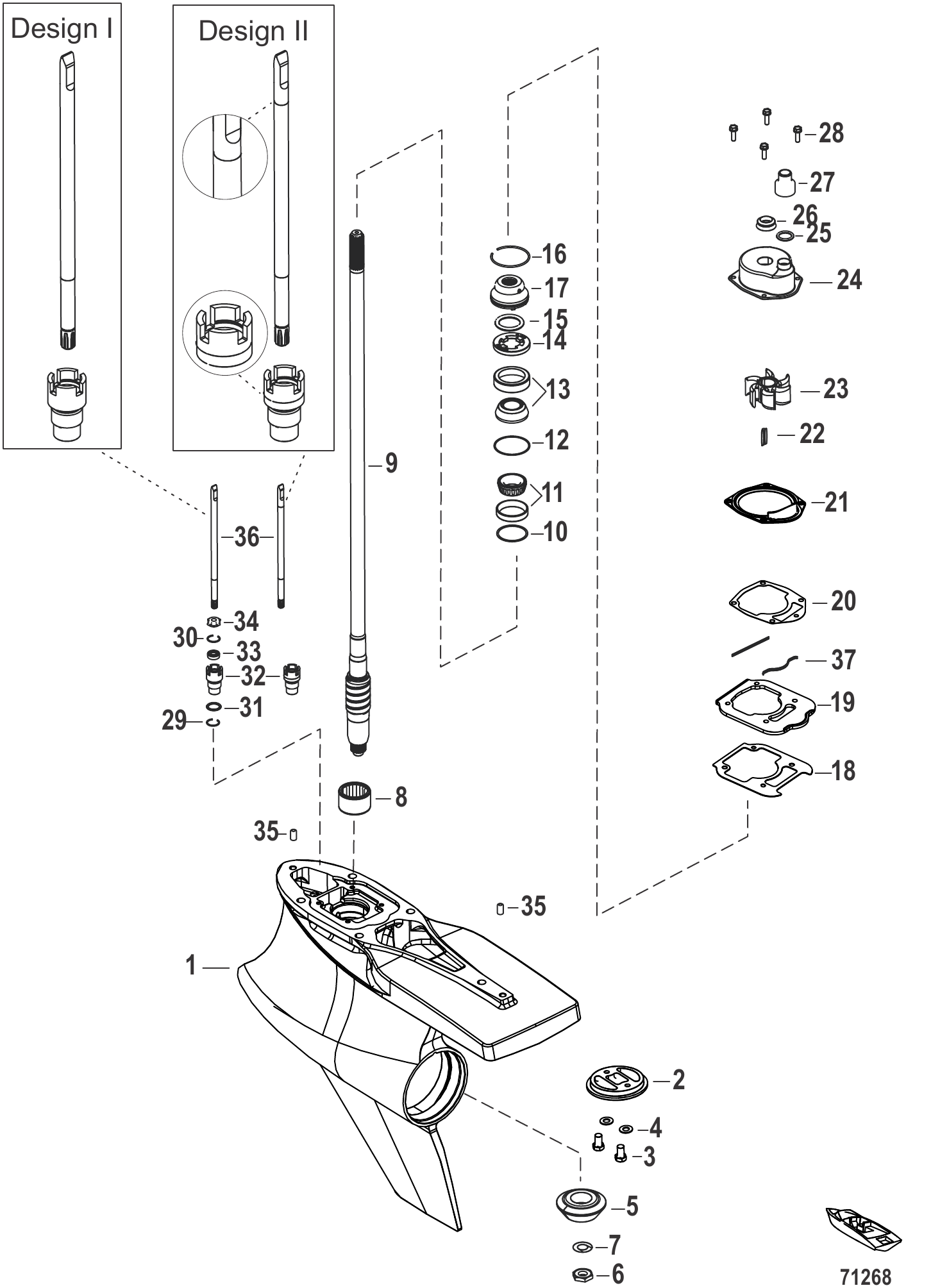

Рис. 26РЕДУКТОР, ВЕДУЩИЙ ВАЛ, SPORT MASTER (1.60 ПЕРЕДАЧА) Gear Housing, Driveshaft, Sport Master (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0166389	Корпус редуктора в сборе SportMaster стандартного вращения Long 1.60 Camber Silver	1
-	8M0166390	Корпус редуктора в сборе SportMaster стандартного вращения Long 1.60 Silver	1
-	8M0236329	Корпус редуктора SM 1.60 L	1
-	8M0166391	Корпус редуктора в сборе SportMaster обратного вращения Long 1.60 Silver	1
-	8M0236179	GC SM 1.60 CL Mercury / Quicksilver	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
2	847635001	Анод	1
3	8M0036047	Винт (.375 x .62)	2
4	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	2
-	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
-	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0046636	ГАЙКА	1
7	8M0062703	ШАЙБА	1
8	8M0045676	ПОДШИПНИК роликовый	1
9	8M0149608	ВАЛ ПРИВОДА в сборе Long	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
16	880719	Кольцо стопорное	1
17	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0142869	Крышка корпуса редуктора	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0161897	Прокладка передней крышки	1
20	8M0168838	Прокладка лицевой панели	1
21	8172771	Прокладка водяного насоса, верхняя	1
22	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
22	8M0204723	ШПОНКА	1
23	43026Q02	КРЫЛЬЧАТКА	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
25	8M0204645	Кольцо уплотнительное (.796 x .139)	1
26	8M2014338	Торцевое уплотнение	1
26	8M0142851	V-образное кольцо торцевого уплотнения	1
27	NSS	NOT SOLD SEPARATE	1
28	1993720	ВИНТ (M6 x 20)	4
28	8M0204706	Винт M6 x 20 с шестигранной головкой	4
29	8M0142866	КОЛЬЦО стопорное	1
30	8M0046563	Стопорное кольцо	1
31	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
32	8M0142859	Втулка вала переключения	1
32	8M0164967	Втулка вала переключения	1
33	8164641	Маслосъёмный сальник	1
33	8M0246145	САЛЬНИК	1
34	77674	ШАЙБА (.35 x .75 x .12)	1
35	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
36	8M0142858	Вал переключения длинный	1
36	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
36	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
37	8M0142659	САЛЬНИК формованный, актуатора	2
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

Рис. 27РЕДУКТОР, ВЕДУЩИЙ ВАЛ, SPORT MASTER (1.75 ПЕРЕДАЧА) Gear Housing, Driveshaft, Sport Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0146120	КОРПУС РЕДУКТОРА в сборе (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0146123	Корпус редуктора в сборе (стандартный X-Long) (1.75) (Sport Master)	1
-	8M0236308	Корпус редуктора SM 1.75 XL	1
-	8M0146126	Корпус редуктора в сборе (стандартный XX-Long) (1.75) (Sport Master)	1
-	8M0146121	КОРПУС РЕДУКТОРА В СБОРЕ (противовращение, длинный) (1.75) (Sport Master)	1
-	8M0236307	Редуктор SM 1.75 CL	1
-	8M0146125	Корпус редуктора в сборе (обратного вращения X-Long) (1.75) (Sport Master)	1
-	8M0146127	Корпус редуктора в сборе (обратного вращения XX-Long) (1.75) (Sport Master)	1
-	8M0146128	КОРПУС РЕДУКТОРА в сборе (Camber) (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236313	Редуктор SM L 1.75 Camber	1
-	8M0146129	Корпус редуктора в сборе (Camber) (стандартный X-Long) (1.75) (Sport Master)	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
1	8M0146136	Корпус редуктора в сборе базовый (Camber) (обратного вращения) (Sport Master)	1
2	847635001	Анод	1
3	8M0036047	Винт (.375 x .62)	2
4	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	2
-	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
-	8M0053120	Комплект шестерён противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21), передняя и шестерня привода	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0046636	ГАЙКА	1
7	8M0062703	ШАЙБА	1
8	8M0045676	ПОДШИПНИК роликовый	1
9	8M0149608	ВАЛ ПРИВОДА в сборе Long	1
9	8M0141337	Ведущий вал в сборе, X-длинный	1
9	8M0141338	Ведущий вал в сборе, XX-длинный	1
10	8M0063268	Комплект регулировочных прокладок	1
11	48939A2	Подшипник роликовый конический	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	36387A1	Подшипник роликовый/обойма в сборе	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
16	880719	Кольцо стопорное	1
17	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0142869	Крышка корпуса редуктора	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0142616	Прокладка передней пластины к корпусу редуктора	1
21	8172771	Прокладка водяного насоса, верхняя	1
22	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
22	8M0204723	ШПОНКА	1
23	43026Q02	КРЫЛЬЧАТКА	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
25	8M0204645	Кольцо уплотнительное (.796 x .139)	1
26	8M2014338	Торцевое уплотнение	1
26	8M0142851	V-образное кольцо торцевого уплотнения	1
27	8M0142435	МУФТА водяного насоса	1
28	1993720	ВИНТ (M6 x 20)	4
28	8M0204706	Винт M6 x 20 с шестигранной головкой	4
29	8M0142866	КОЛЬЦО стопорное	1
30	8M0046563	Стопорное кольцо	1
31	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
32	8M0142859	Втулка вала переключения	1
32	8M0164967	Втулка вала переключения	1
33	8164641	Маслосъёмный сальник	1
33	8M0246145	САЛЬНИК	1
34	77674	ШАЙБА (.35 x .75 x .12)	1
35	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
36	8M0142858	Вал переключения длинный	1
36	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
36	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
36	8M0142865	Вал переключения сверхдлинный	1
36	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
36	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
36	8M0142885	Вал переключения особо длинный	1
36	8M0164970	Вал переключения особо длинный	1
36	8M0164970	Вал переключения особо длинный	1
37	8M0142659	САЛЬНИК формованный, актуатора	2
-	8M0205802	РЕМОНТНЫЙ КОМПЛЕКТ водяного насоса	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

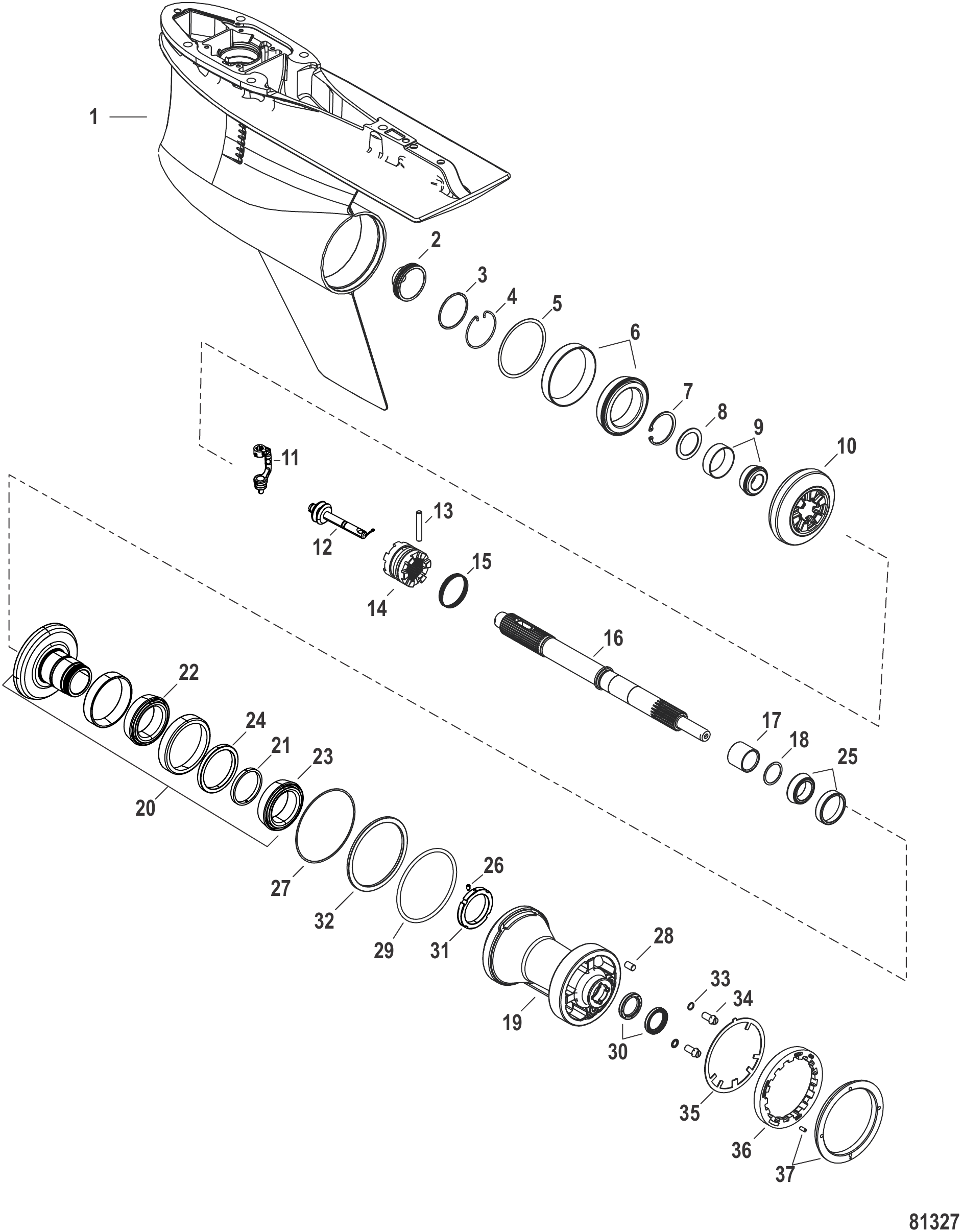

Рис. 28РЕДУКТОР, ГРЕБНОЙ ВАЛ-РЕВЕРС, 5.44 ТОРПЕДО (1.75 ПЕРЕДАЧА) Gear Housing, Prop Shaft-Counter Rotation, 5.44 Torpedo (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0158488	Корпус редуктора в сборе серебристый (противоположного вращения длинный) 1.75	1
-	8M0142311	Корпус редуктора в сборе Silver (противовращение X-Long) HD 1.75	1
-	8M0235822	GC CXL SILV Mercury / Quicksilver	1
-	8M0142315	Корпус редуктора в сборе серебристый (противовращение, особо удлиненный) HD 1.75	1
-	8M0235826	Корпус редуктора противовращение особо удлиненный серебристый	1
1	8M0142888	Корпус редуктора в сборе Basic, Silver	1
1	8M0228040	GC BASIC SILVER Mercury / Quicksilver	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0063270	Комплект регулировочных шайб	1
6	8M0142836	Подшипник роликовый конический (чашка/конус)	1
7	8M0051043	Кольцо стопорное	1
8	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0146676	СБОРКА ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142877	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0142897	Подшипниковый корпус в сборе противовращения, 1.75	1
19	8M0237496	Комплект подшипникового корпуса противовращения 12/21	1
20	8M0146659	КОМПЛЕКТ ШЕСТЕРЁН противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21)	1
21	8M0199863	Проставка	1
22	8M0199861	Подшипник роликовый конический (обойма/ролик)	1
23	8M0199864	Подшипник роликовый конический (обойма/ролик)	1
24	8M0142875	Проставка	1
25	8M0148319	Подшипник роликовый конический чашка/конус	1
26	8M0066130	Винт с полукруглой головкой и насечкой	1
26	8M0233826	Винт с полукруглой головкой и насечкой	1
27	8M0064178	Гайка стопорная	1
28	8M0046569	КОЛЬЦО упорное	1
28	8M0161546	УПОРНОЕ КОЛЬЦО	1
29	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
30	888483	Сальник масляный	2
30	8M0204700	Сальник масляный	2
31	8M0146386	Комплект регулировочных шайб	1
32	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
33	830749	Сальник	2
33	8M0204693	Уплотнение сливной пробки	2
34	8M0071653	Винт специальный, .375-16 UNC	2
35	8M0108527	ШАЙБА стопорная	1
36	8M0111653	ГАЙКА стопорная	1
36	8M0162798	Фиксатор корпуса подшипника	1
37	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
37	8M0180306	Крышка торпедной части	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1
-	8M0237496	Комплект подшипникового корпуса противовращения 12/21	1

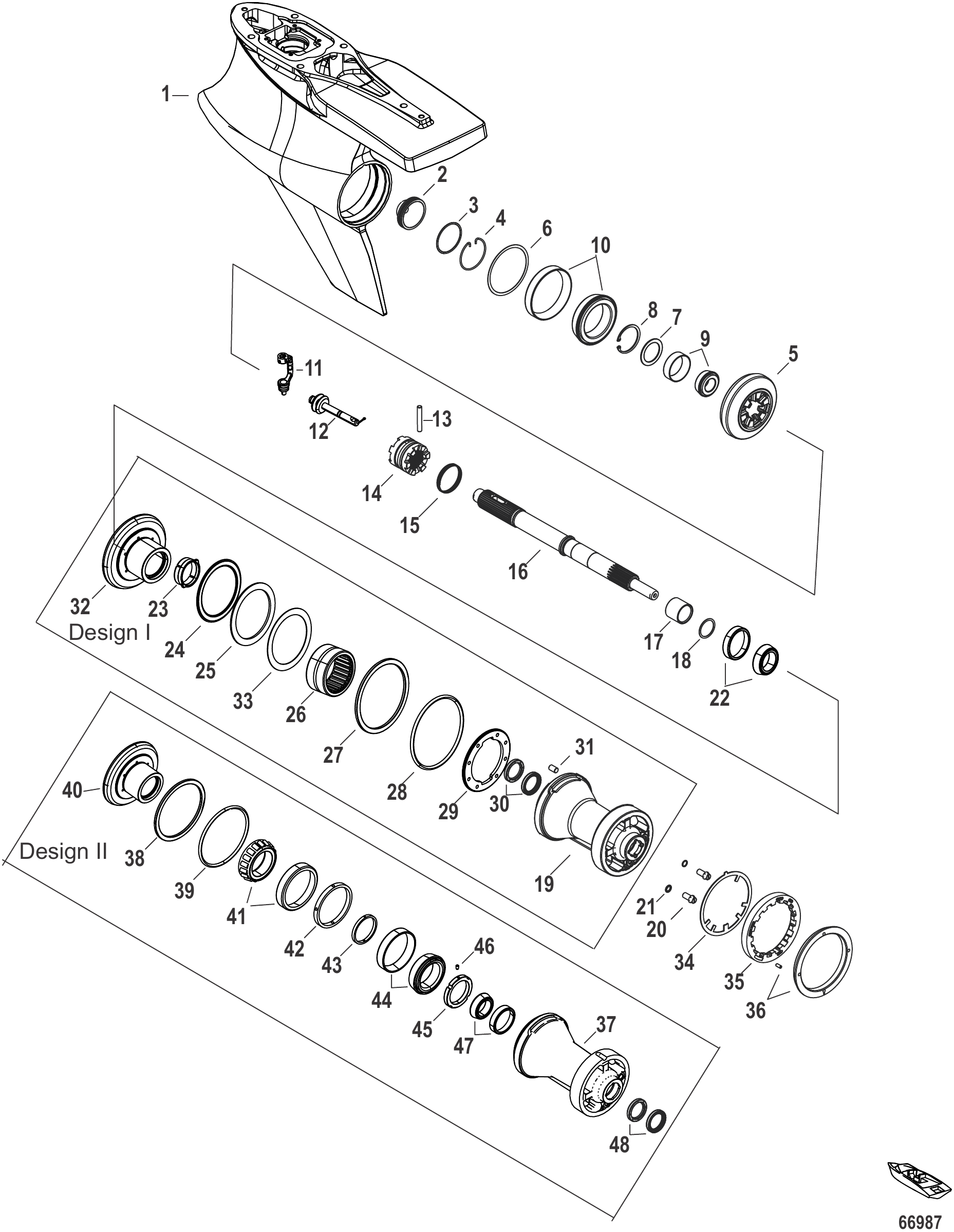

Рис. 29РЕДУКТОР, ГРЕБНОЙ ВАЛ-РЕВЕРС, SPORT MASTER (1.60 ПЕРЕДАЧА) Gear Housing, Prop Shaft-Counter Rotation, Sport Master (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0166391	Корпус редуктора в сборе SportMaster обратного вращения Long 1.60 Silver	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0053121	ШЕСТЕРНЯ ЗАДНЕГО ХОДА В СБОРЕ	1
5	8M0146676	СБОРКА ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	884325T01	Подшипник в сборе роликовый конический	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0156191	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0071653	Винт специальный, .375-16 UNC	2
20	830749	Сальник	2
20	8M0204693	Уплотнение сливной пробки	2
21	8M0167591	Корпус подшипника в сборе обратного вращения (1.60)	1
22	8M0148319	Подшипник роликовый конический чашка/конус	1
23	8M0053183	Переходник шестерни переднего хода	1
24	8M0050692	ПОДШИПНИК	1
25	8M0050688	ШАЙБА	1
26	8M0050704	ПОДШИПНИК игольчатый	1
27	8M0046569	КОЛЬЦО упорное	1
27	8M0161546	УПОРНОЕ КОЛЬЦО	1
28	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
29	8M0056639	КОЛЬЦО стопорное	1
30	888483	Сальник масляный	2
30	8M0204700	Сальник масляный	2
31	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
32	8M0053120	Комплект шестерён противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21), передняя и шестерня привода	1
33	8M0053116	НАБОР ПРОКЛАДОК	1
34	8M0108527	ШАЙБА стопорная	1
35	8M0111653	ГАЙКА стопорная	1
35	8M0162798	Фиксатор корпуса подшипника	1
36	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
36	8M0180306	Крышка торпедной части	1
37	8M0199860	Корпус подшипника в сборе обратного вращения (1.60)	1
38	8M0161546	УПОРНОЕ КОЛЬЦО	1
39	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
40	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
41	8M0199861	Подшипник роликовый конический (обойма/ролик)	1
42	8M0199862	Проставка обоймы подшипника	1
43	8M0199863	Проставка	1
44	8M0199864	Подшипник роликовый конический (обойма/ролик)	1
45	8M0064178	Гайка стопорная	1
46	8M0066130	Винт с полукруглой головкой и насечкой	1
46	8M0233826	Винт с полукруглой головкой и насечкой	1
47	8M0148319	Подшипник роликовый конический чашка/конус	1
48	8M0204700	Сальник масляный	2
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

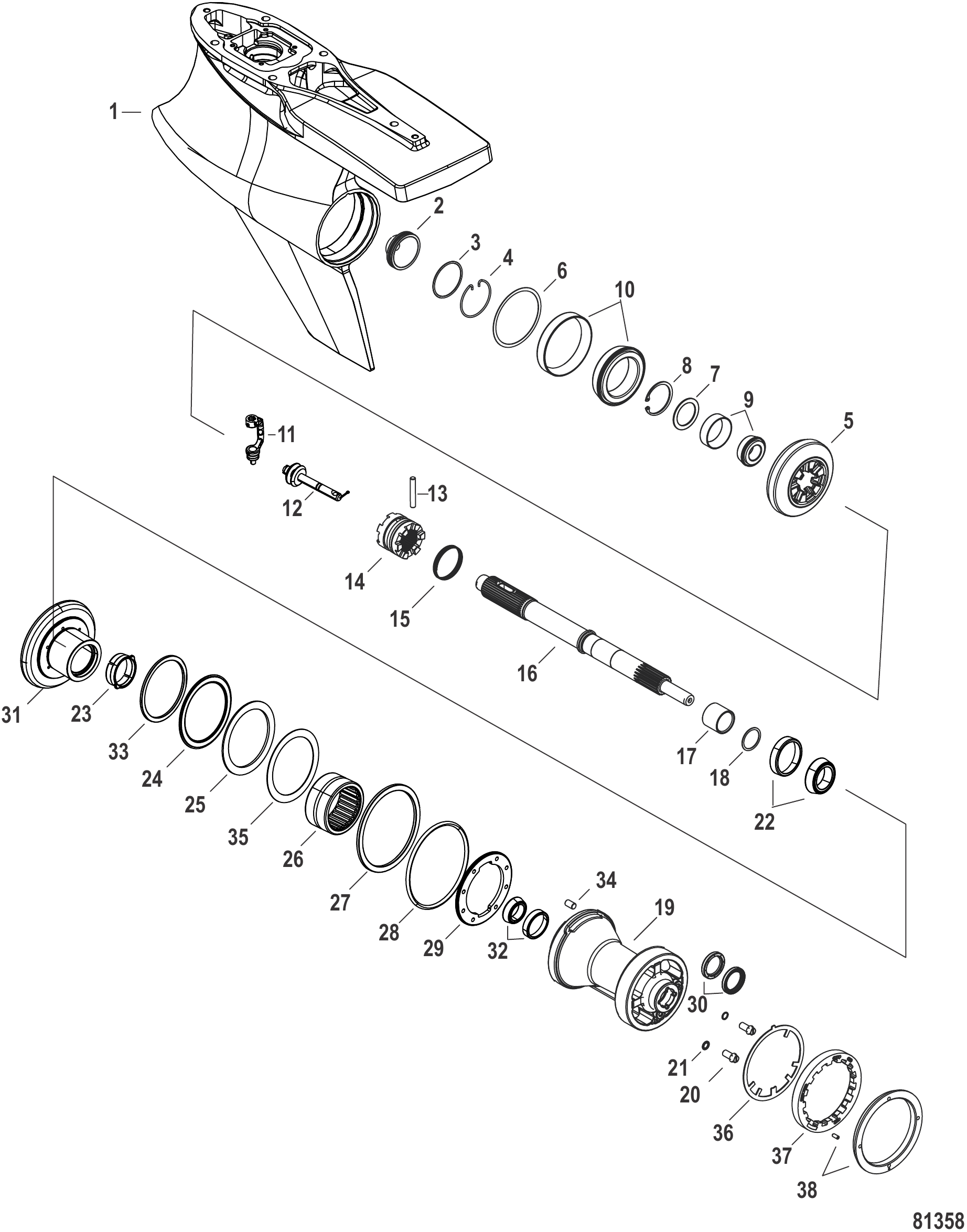

Рис. 30Картер редуктора, вал гребного винта - реверсивный, Sport Master (передаточное число 1.75) Gear Housing, Prop Shaft-Counter Rotation, Sport Master (1.75 Gear Ratio)

Gear Housing, Prop Shaft-Counter Rotation, Sport Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0146121	КОРПУС РЕДУКТОРА В СБОРЕ (противовращение, длинный) (1.75) (Sport Master)	1
-	8M0146125	Корпус редуктора в сборе (обратного вращения X-Long) (1.75) (Sport Master)	1
-	8M0146127	Корпус редуктора в сборе (обратного вращения XX-Long) (1.75) (Sport Master)	1
-	8M0146131	Корпус редуктора в сборе (Camber) (обратного вращения Long) (1.75) (Sport Master)	1
-	8M0146132	Корпус редуктора в сборе (Camber) (обратного вращения X-Long) (1.75) (Sport Master)	1
-	8M0146133	Корпус редуктора в сборе (Camber) (обратного вращения XX-Long) (1.75) (Sport Master)	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0053121	ШЕСТЕРНЯ ЗАДНЕГО ХОДА В СБОРЕ	1
5	8M0146676	СБОРКА ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	884325T01	Подшипник в сборе роликовый конический	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142764	ВАЛ гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0117237	КОРПУС ПОДШИПНИКА В СБОРЕ	1
19	8M0204764	КОРПУС ПОДШИПНИКА в сборе	1
20	8M0071653	Винт специальный, .375-16 UNC	2
21	830749	Сальник	2
21	8M0204693	Уплотнение сливной пробки	2
22	884330T01	Подшипник в сборе конический	1
22	8M0148319	Подшипник роликовый конический чашка/конус	1
23	8M0053183	Переходник шестерни переднего хода	1
24	8M0050692	ПОДШИПНИК	1
25	8M0050688	ШАЙБА	1
26	8M0050704	ПОДШИПНИК игольчатый	1
27	8M0046569	КОЛЬЦО упорное	1
27	8M0161546	УПОРНОЕ КОЛЬЦО	1
28	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
29	8M0056639	КОЛЬЦО стопорное	1
30	888483	Сальник масляный	2
30	8M0204700	Сальник масляный	2
31	8M0053120	Комплект шестерён противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21), передняя и шестерня привода	1
32	8M0148319	Подшипник роликовый конический чашка/конус	1
33	8M0161546	УПОРНОЕ КОЛЬЦО	1
34	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
35	8M0053116	НАБОР ПРОКЛАДОК	1
36	8M0108527	ШАЙБА стопорная	1
37	8M0111653	ГАЙКА стопорная	1
37	8M0162798	Фиксатор корпуса подшипника	1
38	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
38	8M0180306	Крышка торпедной части	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1
-	8M0204764	КОРПУС ПОДШИПНИКА в сборе	1

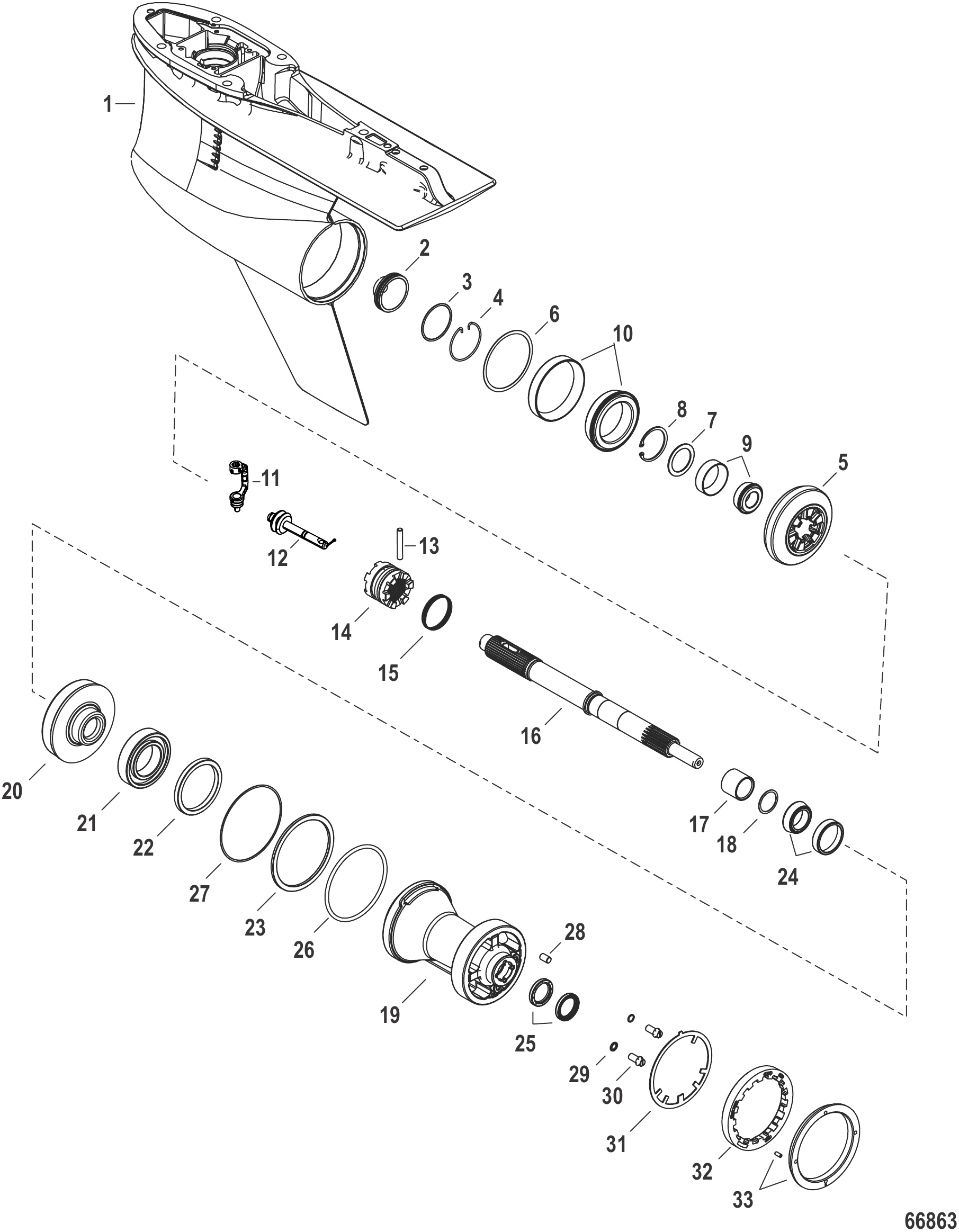

Рис. 31РЕДУКТОР, ГРЕБНОЙ ВАЛ-СТАНДАРТ, 5.44 ТОРПЕДО (1.75 ПЕРЕДАЧА) Gear Housing, Prop Shaft-Standard Rotation, 5.44 Torpedo (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142307	Корпус редуктора в сборе серебристый (стандартный длинный) HD 1.75	1
-	8M0142309	УЗЕЛ РЕДУКТОРА серебристый (стандартный X-Long) HD 1.75	1
-	8M0235820	РЕДУКТОР XL серебристый	1
-	8M0142313	Корпус редуктора в сборе серебристый (стандартный особо удлиненный) HD 1.75	1
-	8M0235824	Корпус редуктора особо удлиненный серебристый	1
1	8M0142888	Корпус редуктора в сборе Basic, Silver	1
1	8M0228040	GC BASIC SILVER Mercury / Quicksilver	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0146648	Комплект шестерён стандартного вращения, передняя/ведущая 1.75 (12/21)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142877	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0146058	Подшипниковый корпус в сборе стандартного вращения, передаточное число 1.75	1
20	8M0142874	Шестерня заднего хода в сборе	1
21	8M0142873	Подшипник шариковый	1
22	8M0142875	Проставка	1
23	8M0046569	КОЛЬЦО упорное	1
23	8M0161546	УПОРНОЕ КОЛЬЦО	1
24	8M0148319	Подшипник роликовый конический чашка/конус	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
27	8M0146386	Комплект регулировочных шайб	1
28	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
29	830749	Сальник	2
29	8M0204693	Уплотнение сливной пробки	2
30	8M0071653	Винт специальный, .375-16 UNC	2
31	8M0108527	ШАЙБА стопорная	1
32	8M0111653	ГАЙКА стопорная	1
32	8M0162798	Фиксатор корпуса подшипника	1
33	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
33	8M0180306	Крышка торпедной части	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

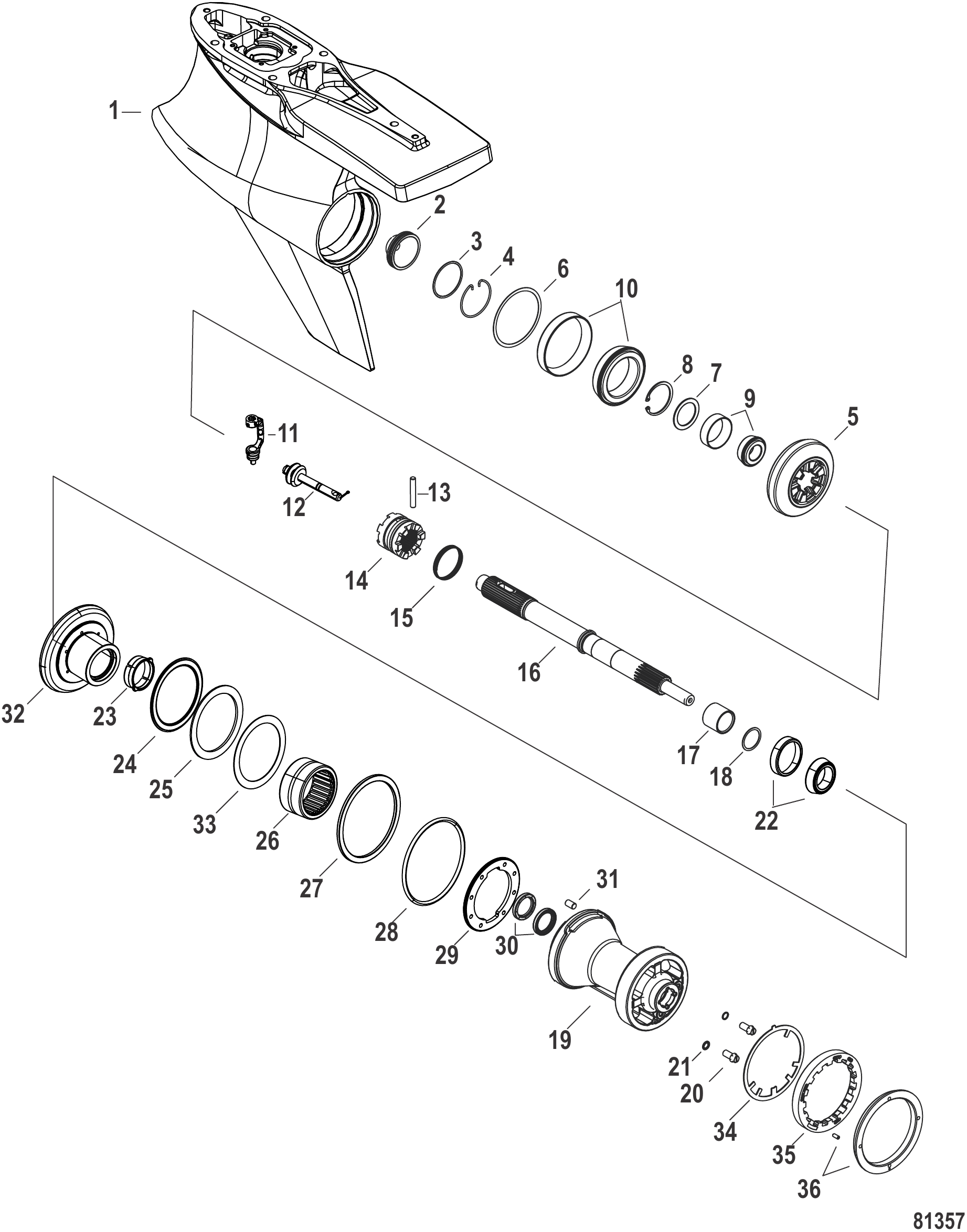

Рис. 32РЕДУКТОР, ГРЕБНОЙ ВАЛ-СТАНДАРТ, SPORT MASTER (1.60 ПЕРЕДАЧА) Gear Housing, Prop Shaft-Standard Rotation, Sport Master, (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0166389	Корпус редуктора в сборе SportMaster стандартного вращения Long 1.60 Camber Silver	1
-	8M0166390	Корпус редуктора в сборе SportMaster стандартного вращения Long 1.60 Silver	1
-	8M0236329	Корпус редуктора SM 1.60 L	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
2	8M0157111	Пробка торпедная	1
3	8M0046563	Стопорное кольцо	1
4	880719	Кольцо стопорное	1
5	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	884325T01	Подшипник в сборе роликовый конический	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0156191	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0167590	Корпус подшипника в сборе стандартного вращения (1.60)	1
20	8M0071653	Винт специальный, .375-16 UNC	2
21	830749	Сальник	2
21	8M0204693	Уплотнение сливной пробки	2
22	8M0148319	Подшипник роликовый конический чашка/конус	1
23	8M0053183	Переходник шестерни переднего хода	1
24	8M0050692	ПОДШИПНИК	1
25	8M0050688	ШАЙБА	1
26	8M0050704	ПОДШИПНИК игольчатый	1
27	8M0046569	КОЛЬЦО упорное	1
27	8M0161546	УПОРНОЕ КОЛЬЦО	1
28	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
29	8M0056639	КОЛЬЦО стопорное	1
30	888483	Сальник масляный	2
30	8M0204700	Сальник масляный	2
31	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
32	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
33	8M0053116	НАБОР ПРОКЛАДОК	1
34	8M0108527	ШАЙБА стопорная	1
35	8M0111653	ГАЙКА стопорная	1
35	8M0162798	Фиксатор корпуса подшипника	1
36	8M0050726	КОМПЛЕКТ КРЫШКИ	1
36	8M0180308	Комплект крышки	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

Рис. 33РЕДУКТОР, ГРЕБНОЙ ВАЛ-СТАНДАРТ, SPORT MASTER (1.75 ПЕРЕДАЧА) Gear Housing, Prop Shaft-Standard Rotation, Sport Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0146120	КОРПУС РЕДУКТОРА в сборе (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0146123	Корпус редуктора в сборе (стандартный X-Long) (1.75) (Sport Master)	1
-	8M0236308	Корпус редуктора SM 1.75 XL	1
-	8M0146126	Корпус редуктора в сборе (стандартный XX-Long) (1.75) (Sport Master)	1
-	8M0146128	КОРПУС РЕДУКТОРА в сборе (Camber) (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236313	Редуктор SM L 1.75 Camber	1
-	8M0146129	Корпус редуктора в сборе (Camber) (стандартный X-Long) (1.75) (Sport Master)	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	884325T01	Подшипник в сборе роликовый конический	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142764	ВАЛ гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0117238	Корпус подшипника в сборе, стандартного вращения	1
20	8M0071653	Винт специальный, .375-16 UNC	2
21	830749	Сальник	2
21	8M0204693	Уплотнение сливной пробки	2
22	884330T01	Подшипник в сборе конический	1
22	8M0148319	Подшипник роликовый конический чашка/конус	1
23	8M0053183	Переходник шестерни переднего хода	1
24	8M0050692	ПОДШИПНИК	1
25	8M0050688	ШАЙБА	1
26	8M0050704	ПОДШИПНИК игольчатый	1
27	8M0046569	КОЛЬЦО упорное	1
27	8M0161546	УПОРНОЕ КОЛЬЦО	1
28	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
29	8M0056639	КОЛЬЦО стопорное	1
30	888483	Сальник масляный	2
30	8M0204700	Сальник масляный	2
31	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
32	8M0053124	Комплект шестерён заднего хода	1
33	8M0053116	НАБОР ПРОКЛАДОК	1
34	8M0108527	ШАЙБА стопорная	1
35	8M0111653	ГАЙКА стопорная	1
35	8M0162798	Фиксатор корпуса подшипника	1
36	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
36	8M0180306	Крышка торпедной части	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

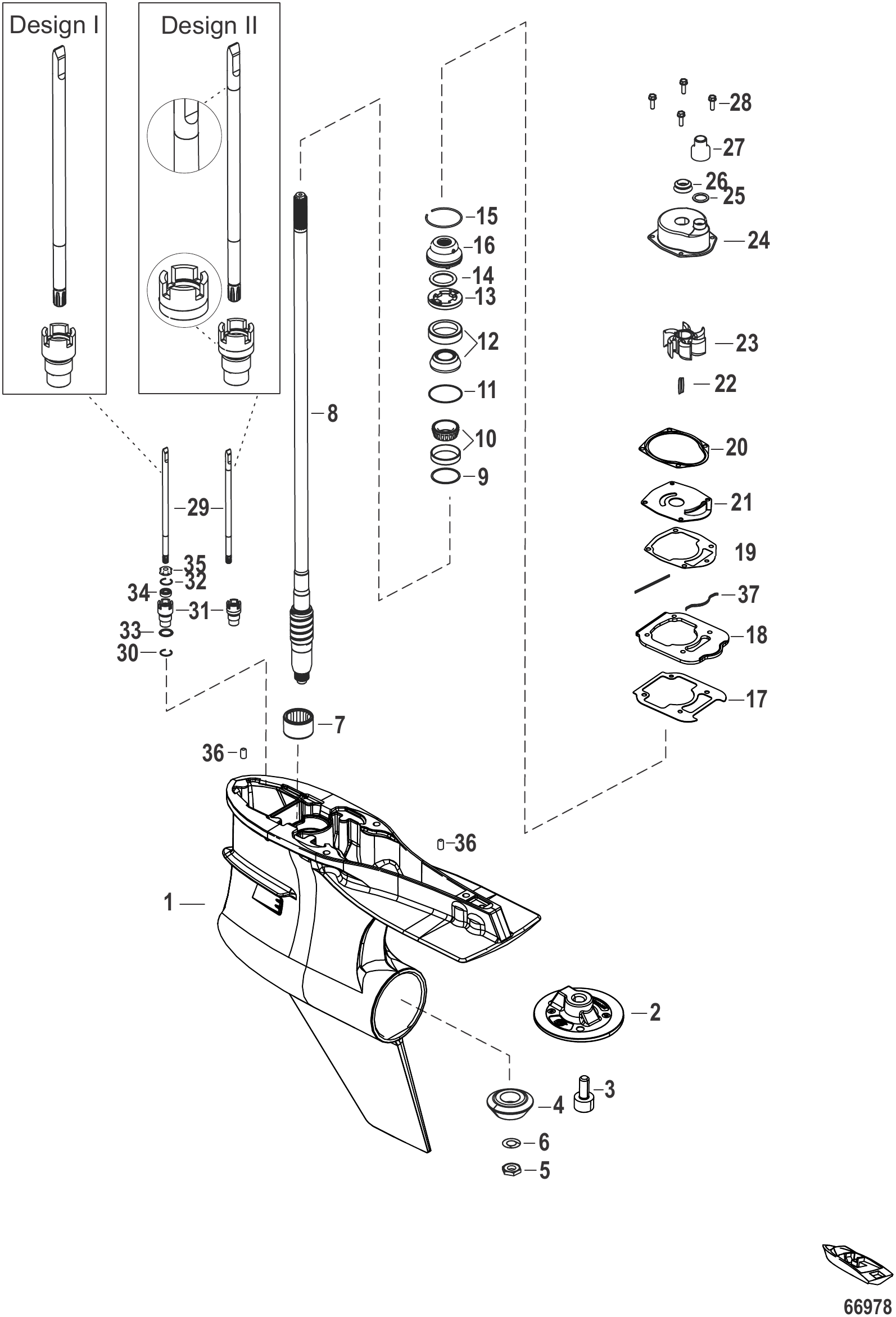

Рис. 34Вал редуктора, Torque Master (передаточное число 1,75) Gear Housing Driveshaft, Torque Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142316	Корпус редуктора в сборе, серебристый (стандартный удлинённый) (1.75) (Torque Master)	1
1	8M0142852	Корпус редуктора в сборе, базовый, серебристый (Torque Master)	1
1	8M0228039	КОРПУС РЕДУКТОРА в сборе Basic, Silver (Torque Master)	1
2	8M0142847	ПЛАСТИНА анодная	1
3	8M0142850	ВИНТ (M10 X 25)	1
-	8M0146696	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 1.75 (12/21)	1
4	NSS	NOT SOLD SEPARATE Pinion	1
5	8M0071654	Гайка (.625-18 HX)	1
6	92721	Шайба (.965 x .630)	1
7	42647A1	Подшипник роликовый в сборе	1
8	8M0146944	Вал приводной в сборе, чашка/конус	1
9	8M0063268	Комплект регулировочных прокладок	1
10	8M0146553	Подшипник в сборе (обойма/конус)	1
11	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
12	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
13	8245191	Фиксатор	1
14	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
15	880719	Кольцо стопорное	1
16	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
17	8M0146938	ПРОКЛАДКА основания водяного насоса	1
18	8M0142869	Крышка корпуса редуктора	1
18	8M0174560	КРЫШКА корпуса редуктора	1
19	8M0142616	Прокладка передней пластины к корпусу редуктора	1
20	8172771	Прокладка водяного насоса, верхняя	1
21	8172761	Передняя пластина	1
21	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
22	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
22	8M0204723	ШПОНКА	1
23	43026T2	КРЫЛЬЧАТКА	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
25	8M0204645	Кольцо уплотнительное (.796 x .139)	1
26	8M0142851	V-образное кольцо торцевого уплотнения	1
27	8M0142435	МУФТА водяного насоса	1
28	1993720	ВИНТ (M6 x 20)	4
28	8M0204706	Винт M6 x 20 с шестигранной головкой	4
29	8M0142858	Вал переключения длинный	1
29	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
29	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
30	8M0142866	КОЛЬЦО стопорное	1
31	8M0142859	Втулка вала переключения	1
31	8M0249400	ВТУЛКА вала переключения	1
32	8M0046563	Стопорное кольцо	1
33	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
34	8164641	Маслосъёмный сальник	1
34	8M0246145	САЛЬНИК	1
35	77674	ШАЙБА (.35 x .75 x .12)	1
36	8M0084244	Штифт установочный, .375 x .620	2
37	8M0142659	САЛЬНИК формованный, актуатора	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

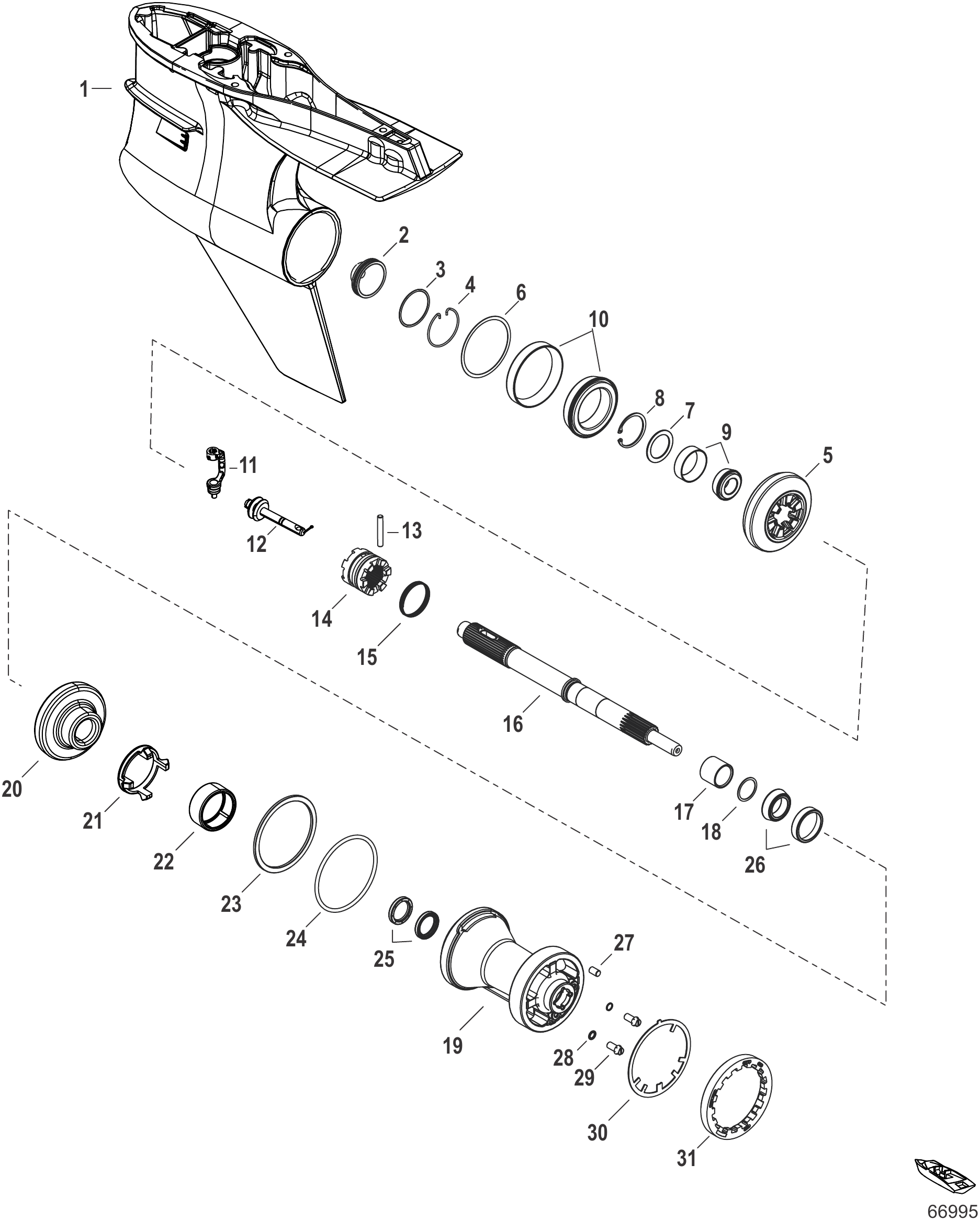

Рис. 35Гребной вал редуктора - стандартный, Torque Master (передаточное число 1,75) Gear Housing Prop Shaft-Standard Rotation,Torque Master (1.75 Gear Ratio)

Gear Housing Prop Shaft-Standard Rotation,Torque Master (1.75 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0142316	Корпус редуктора в сборе, серебристый (стандартный удлинённый) (1.75) (Torque Master)	1
1	8M0142852	Корпус редуктора в сборе, базовый, серебристый (Torque Master)	1
1	8M0228039	КОРПУС РЕДУКТОРА в сборе Basic, Silver (Torque Master)	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0146696	Комплект шестерён стандартного вращения, передняя/ведущая шестерня, передаточное число 1.75 (12/21)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142849	Муфта скользящая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0142838	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0142839	Корпус подшипника	1
20	8M0142841	Шестерня заднего хода	1
21	8M0142846	Фиксатор шестерни	1
22	8M0142843	Подшипник игольчатый	1
23	880699	Упорное кольцо	1
24	8M0142840	Кольцо уплотнительное (3.85 x 0.210)	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0071653	Винт специальный, .375-16 UNC	2
30	8M0142855	Шайба стопорная	1
31	8M2000347	ФИКСАТОР	1
31	8M0168577	Фиксатор подшипникового корпуса	1
-	8M0142979	КОМПЛЕКТ САЛЬНИКОВ редуктора	1

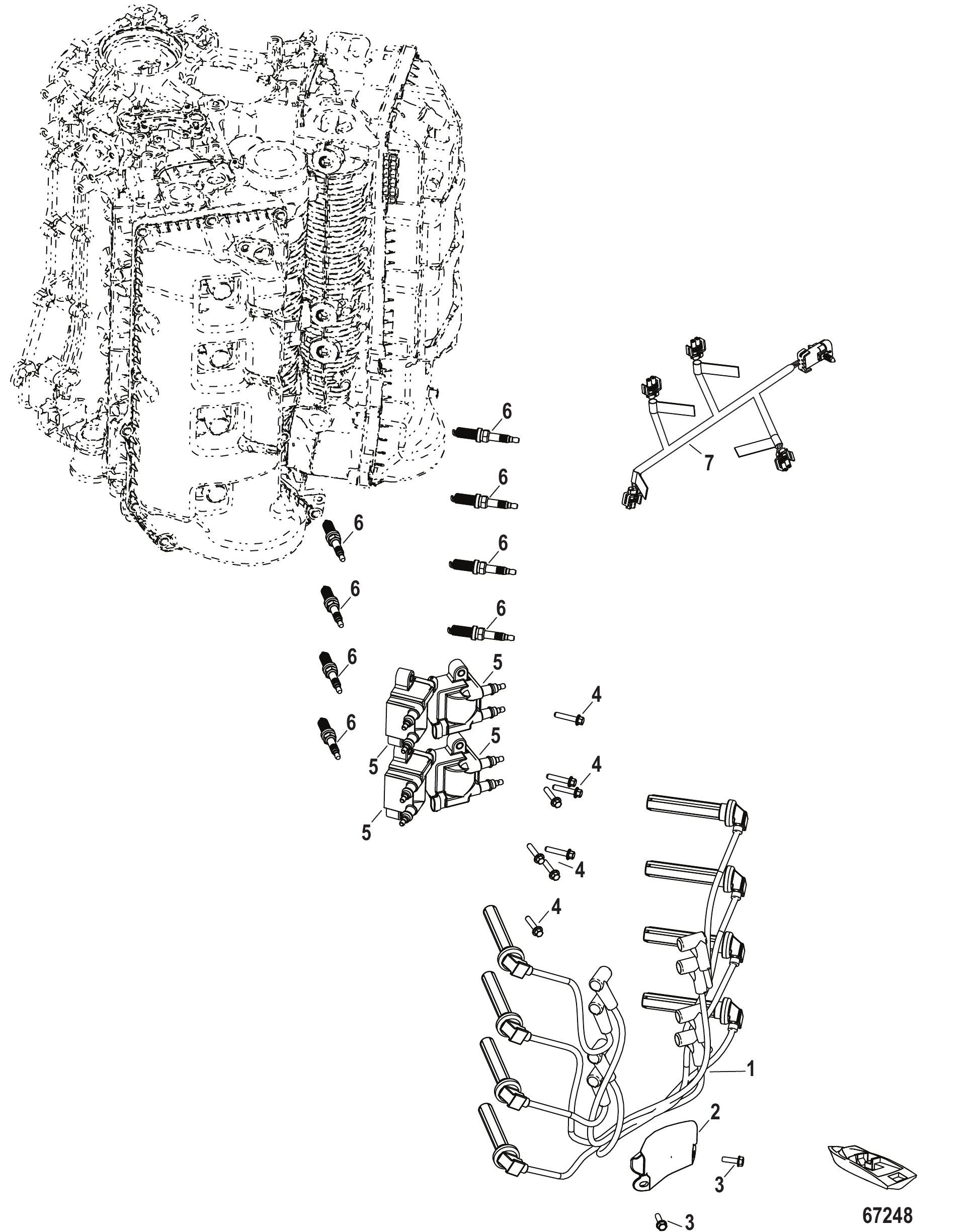

Рис. 36Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0142697	Провода свечей зажигания	1
2	8M0142671	Направляющая	1
3	897445501	Винт (M6 x 20 мм)	2
4	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	8
5	8M0044991	Катушка зажигания сдвоенная	4
6	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	8
6	8M0204737	СВЕЧА ЗАЖИГАНИЯ	8
7	8M0142694	Жгут проводов переходник катушки	1

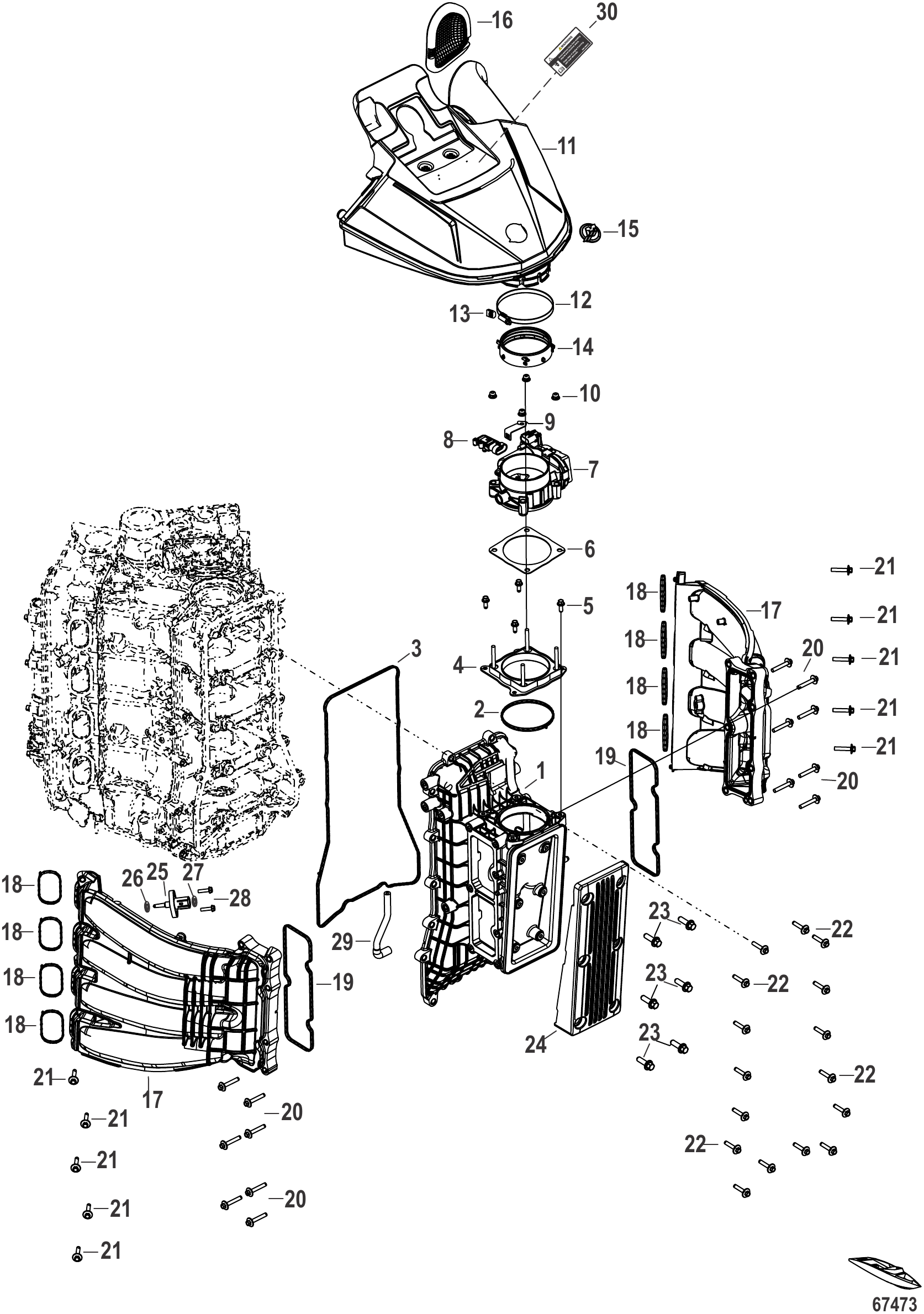

Рис. 37СИСТЕМА ВПУСКА 300R HEAVY DUTY - КОНСТРУКЦИЯ I Intake System 300R Heavy Duty - Design I

REF	Номер детали	Наименование	Кол-во
1	8M0142543	Коллектор впускной	1
2	8M0142545	Прокладка корпуса дроссельной заслонки	1
3	8M0142544	Прокладка крышки картера	1
4	8M0142552	Изолятор	1
4	8M0193548	Изолятор в сборе	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0109442	Прокладка корпуса дроссельной заслонки	1
7	8M0114805	Корпус дроссельной заслонки в сборе 80 мм	1
7	8M0222358	Корпус дроссельной заслонки 80 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0147750	Гайка (M6)	4
10	8M0227376	Гайка (M6)	4
11	8M0142247	Впускной патрубок в сборе	1
12	8M0058341	Хомут (80-100 мм)	1
13	8M0074363	Колпачок	1
14	8M0142556	Сальник впускной	1
15	8M0080154	Наклейка M-ICON, синяя	1
16	8M0147749	Впускная сетка	1
17	8M0149573	Патрубки впускные правого борта	1
17	8M0149572	Патрубки впускные левого борта	1
18	8M0142548	Прокладка впускного коллектора	8
18	8M0231118	Прокладка впускного коллектора	8
19	8M0142547	Прокладка ресивера каналов	2
19	8M0231117	Прокладка каналов к ресиверу	2
20	8M0142553	Винт (M6 x 37)	14
21	8M0142554	Винт (M6 x 30)	10
22	8M0142555	Винт (M6 x 30)	16
23	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	6
24	8M0142477	Крышка впускного коллектора	1
25	891663001	Датчик температуры	1
26	892317001	Уплотнительное кольцо	1
27	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
28	895054	Винт (M4 x 16 мм)	2
29	8M0142551	Шланг датчика MAP	1
30	8M0142569	Наклейка предупреждающая	1

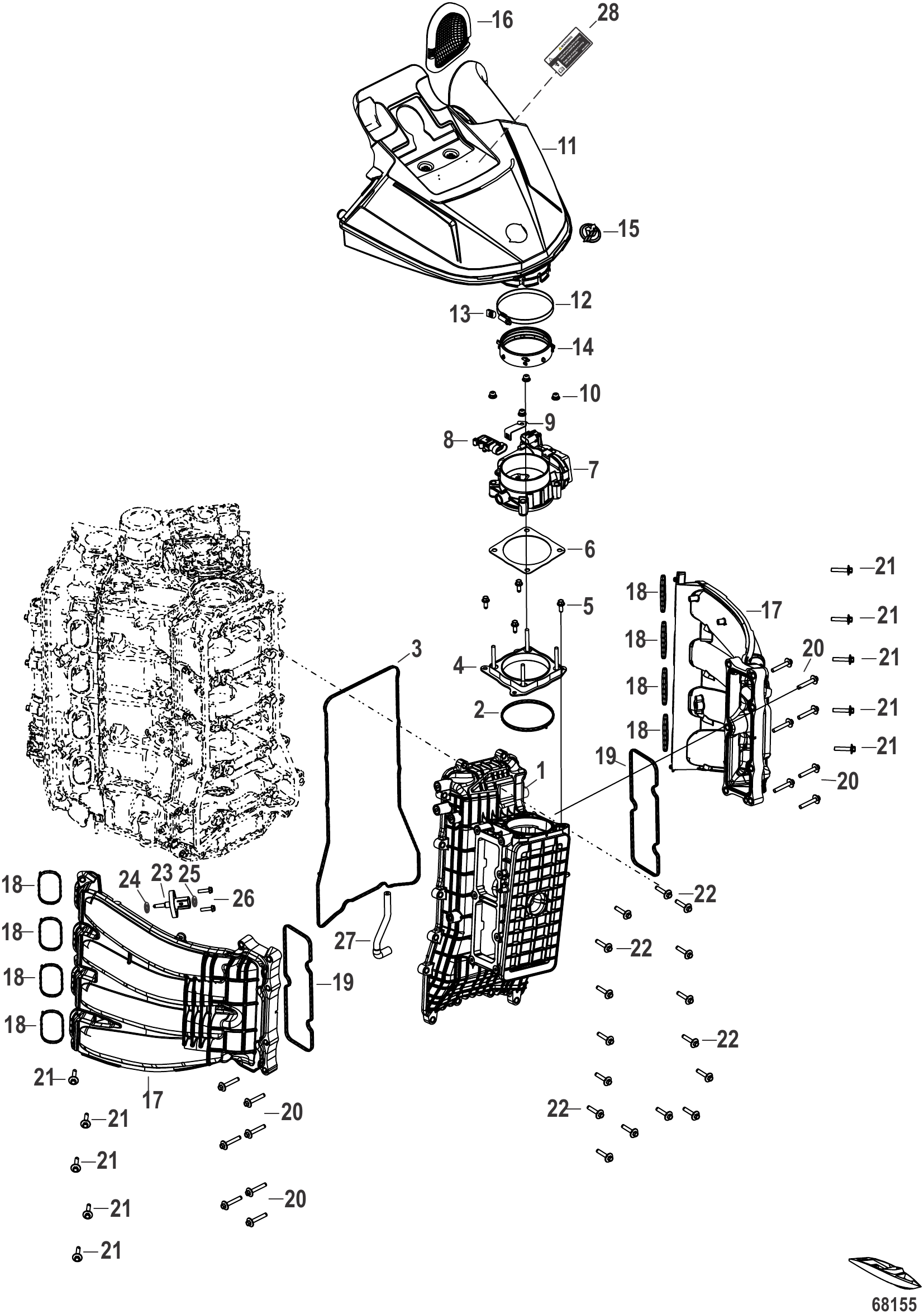

Рис. 38СИСТЕМА ВПУСКА 300R HEAVY DUTY - КОНСТРУКЦИЯ II Intake System 300R Heavy Duty - Design II

REF	Номер детали	Наименование	Кол-во
1	8M0153610	Впускной коллектор	1
2	8M0142545	Прокладка корпуса дроссельной заслонки	1
3	8M0142544	Прокладка крышки картера	1
4	8M0142552	Изолятор	1
4	8M0193548	Изолятор в сборе	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0109442	Прокладка корпуса дроссельной заслонки	1
7	8M0114805	Корпус дроссельной заслонки в сборе 80 мм	1
7	8M0222358	Корпус дроссельной заслонки 80 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0147750	Гайка (M6)	4
10	8M0227376	Гайка (M6)	4
11	8M0142247	Впускной патрубок в сборе	1
12	8M0058341	Хомут (80-100 мм)	1
13	8M0074363	Колпачок	1
14	8M0142556	Сальник впускной	1
15	8M0080154	Наклейка M-ICON, синяя	1
16	8M0147749	Впускная сетка	1
17	8M0149573	Патрубки впускные правого борта	1
17	8M0149572	Патрубки впускные левого борта	1
18	8M0142548	Прокладка впускного коллектора	8
18	8M0231118	Прокладка впускного коллектора	8
19	8M0142547	Прокладка ресивера каналов	2
19	8M0231117	Прокладка каналов к ресиверу	2
20	8M0142553	Винт (M6 x 37)	14
21	8M0142554	Винт (M6 x 30)	10
22	8M0142555	Винт (M6 x 30)	16
23	891663001	Датчик температуры	1
24	892317001	Уплотнительное кольцо	1
25	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
26	895054	Винт (M4 x 16 мм)	2
27	8M0142551	Шланг датчика MAP	1
28	8M0142569	Наклейка предупреждающая	1

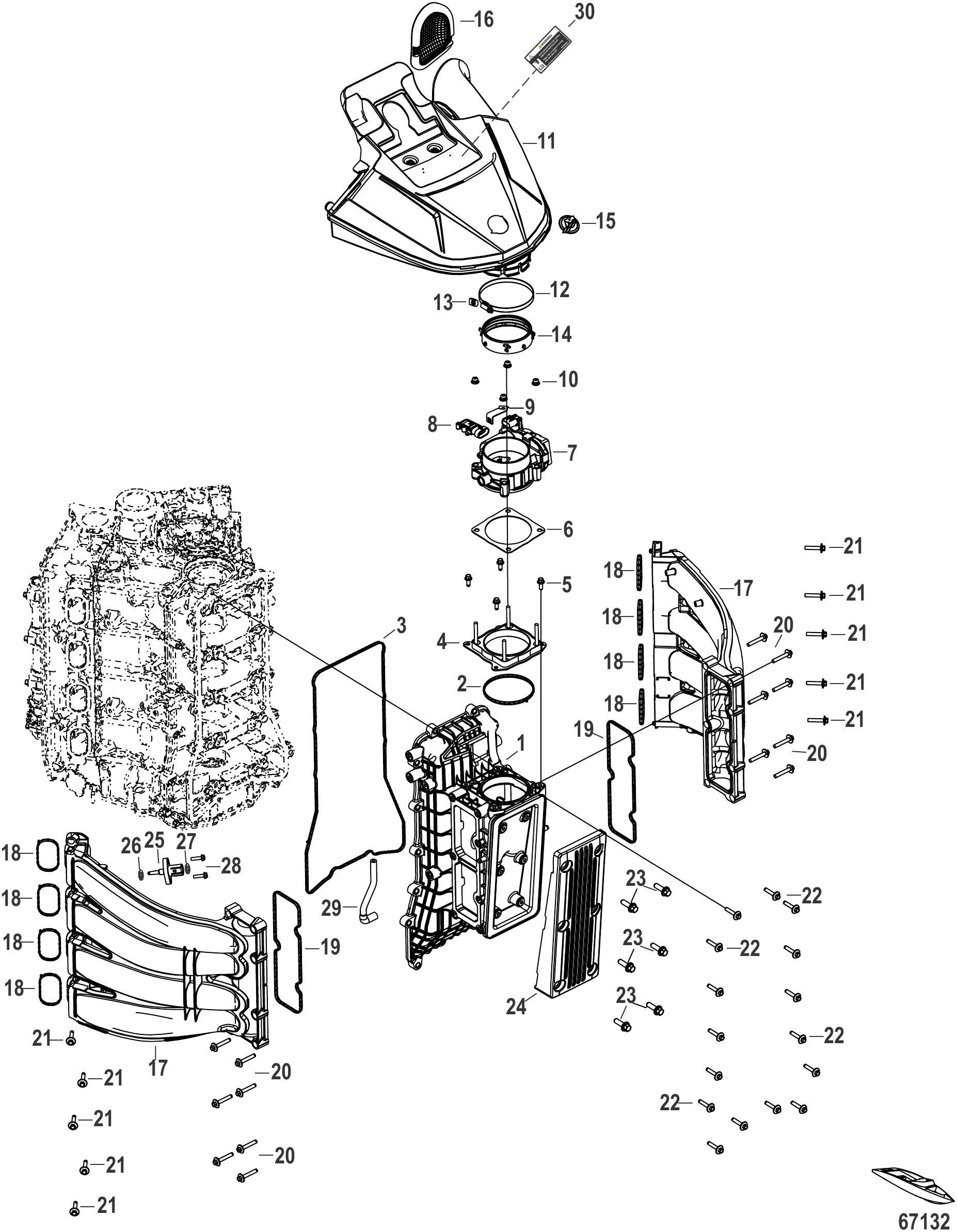

Рис. 39Конструкция впускной системы I Intake System Design I

REF	Номер детали	Наименование	Кол-во
1	8M0142543	Коллектор впускной	1
2	8M0142545	Прокладка корпуса дроссельной заслонки	1
3	8M0142544	Прокладка крышки картера	1
4	8M0142552	Изолятор	1
4	8M0193548	Изолятор в сборе	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0109442	Прокладка корпуса дроссельной заслонки	1
7	8M0114805	Корпус дроссельной заслонки в сборе 80 мм	1
7	8M0222358	Корпус дроссельной заслонки 80 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0147750	Гайка (M6)	4
10	8M0227376	Гайка (M6)	4
11	8M0142247	Впускной патрубок в сборе	1
12	8M0058341	Хомут (80-100 мм)	1
13	8M0074363	Колпачок	1
14	8M0142556	Сальник впускной	1
15	8M0080154	Наклейка M-ICON, синяя	1
16	8M0147749	Впускная сетка	1
17	8M0142549	Впускные каналы левого борта	1
17	8M0230991	Впускной коллектор левого борта	1
17	8M0142546	Впускные каналы правого борта	1
17	8M0230992	Впускной коллектор правого борта	1
18	8M0142548	Прокладка впускного коллектора	8
18	8M0231118	Прокладка впускного коллектора	8
19	8M0142547	Прокладка ресивера каналов	2
19	8M0231117	Прокладка каналов к ресиверу	2
20	8M0142553	Винт (M6 x 37)	14
21	8M0142554	Винт (M6 x 30)	10
22	8M0142555	Винт (M6 x 30)	16
23	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	6
24	8M0142477	Крышка впускного коллектора	1
25	891663001	Датчик температуры	1
26	892317001	Уплотнительное кольцо	1
27	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
28	895054	Винт (M4 x 16 мм)	2
29	8M0142551	Шланг датчика MAP	1
30	8M0142569	Наклейка предупреждающая	1

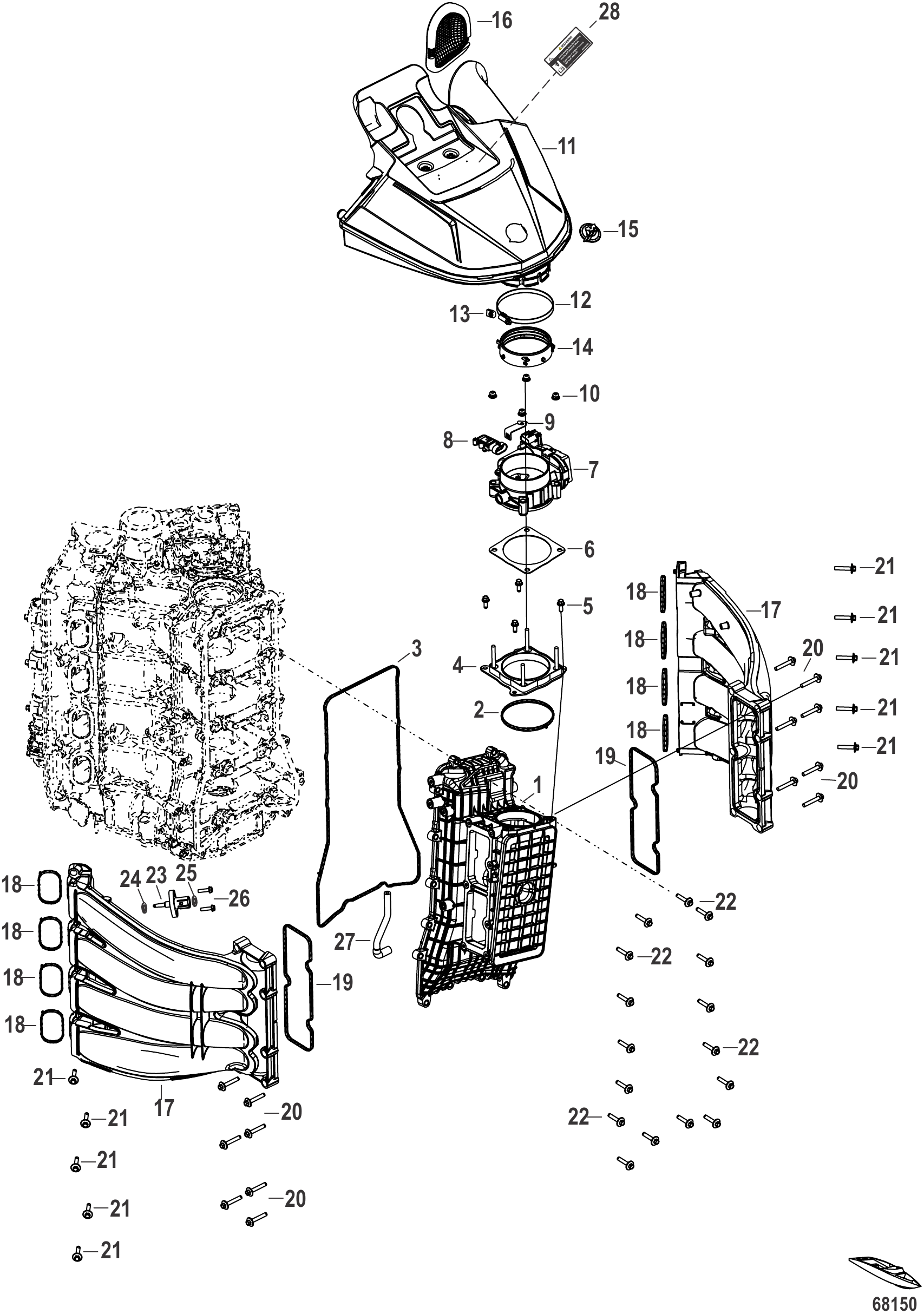

Рис. 40Конструкция впускной системы II Intake System Design II

REF	Номер детали	Наименование	Кол-во
1	8M0153610	Впускной коллектор	1
2	8M0142545	Прокладка корпуса дроссельной заслонки	1
3	8M0142544	Прокладка крышки картера	1
4	8M0142552	Изолятор	1
4	8M0193548	Изолятор в сборе	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0109442	Прокладка корпуса дроссельной заслонки	1
7	8M0114805	Корпус дроссельной заслонки в сборе 80 мм	1
7	8M0222358	Корпус дроссельной заслонки 80 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0147750	Гайка (M6)	4
10	8M0227376	Гайка (M6)	4
11	8M0142247	Впускной патрубок в сборе	1
12	8M0058341	Хомут (80-100 мм)	1
13	8M0074363	Колпачок	1
14	8M0142556	Сальник впускной	1
15	8M0080154	Наклейка M-ICON, синяя	1
16	8M0147749	Впускная сетка	1
17	8M0142549	Впускные каналы левого борта	1
17	8M0230991	Впускной коллектор левого борта	1
17	8M0142546	Впускные каналы правого борта	1
17	8M0230992	Впускной коллектор правого борта	1
18	8M0142548	Прокладка впускного коллектора	8
18	8M0231118	Прокладка впускного коллектора	8
19	8M0142547	Прокладка ресивера каналов	2
19	8M0231117	Прокладка каналов к ресиверу	2
20	8M0142553	Винт (M6 x 37)	14
21	8M0142554	Винт (M6 x 30)	10
22	8M0142555	Винт (M6 x 30)	16
23	891663001	Датчик температуры	1
24	892317001	Уплотнительное кольцо	1
25	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
26	895054	Винт (M4 x 16 мм)	2
27	8M0142551	Шланг датчика MAP	1
28	8M0142569	Наклейка предупреждающая	1

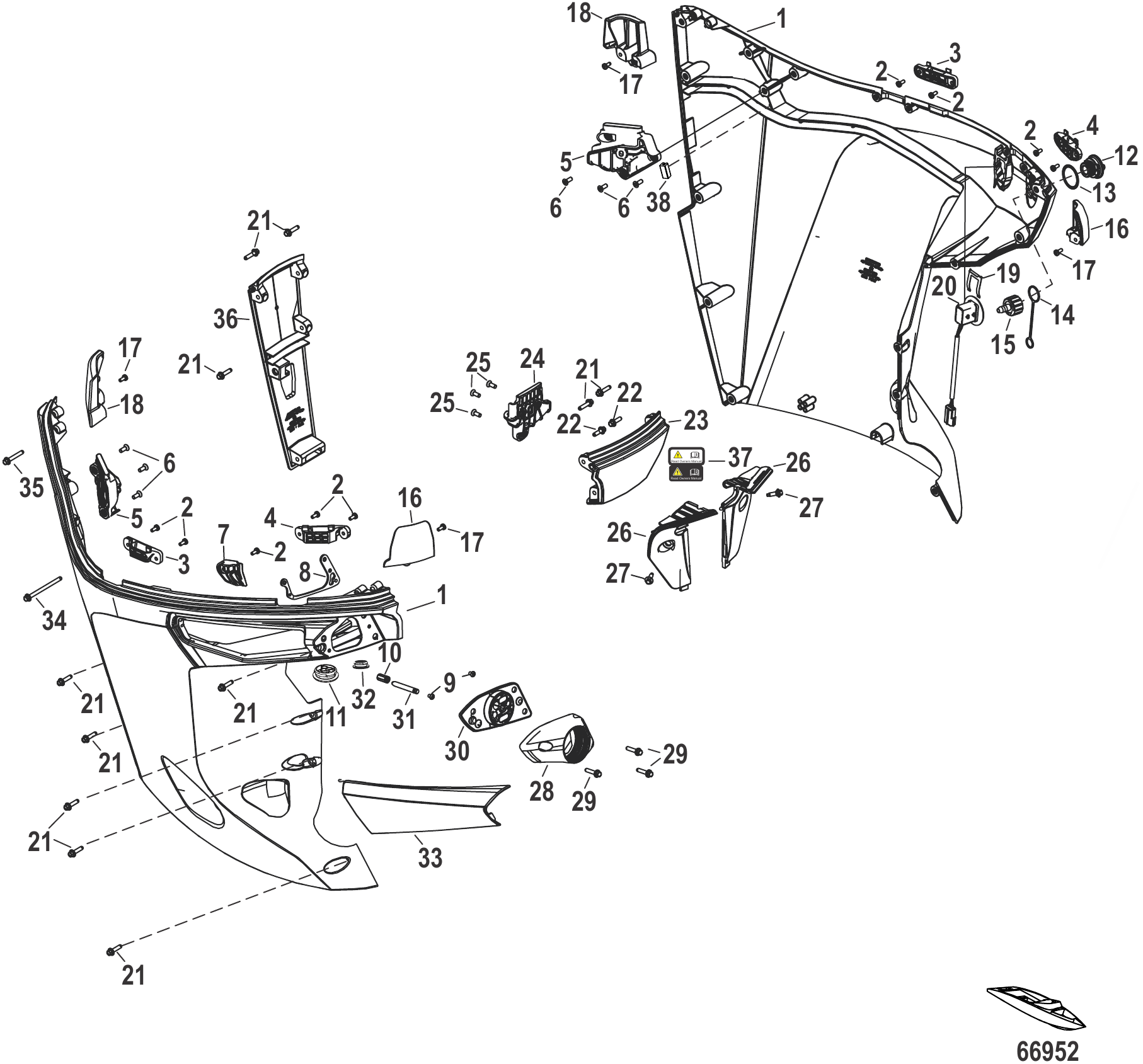

Рис. 41Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0142219	Нижний кожух в сборе левого и правого борта	1
1	8M0142217	Нижний кожух в сборе, чёрный, левый и правый борт	1
1	8M0245395	Нижний кожух в сборе чёрный (левый и правый)	1
1	8M0149569	Нижний кожух в сборе черный, усиленный	1
1	8M0236687	Накладка в сборе с пазом для тяги	1
1	8M0236688	Накладка в сборе с пазом рулевого управления правого борта	1
1	8M0236689	Накладка в сборе с пазом рулевого управления левого борта	1
2	8M0142918	Винт (M5 x 12)	9
3	8M0142923	Фиксатор задний, левый борт	1
3	8M0142930	Фиксатор задний, правый борт	1
4	8M0142922	Фиксатор передний, левый борт	1
4	8M0142929	Фиксатор передний, правый борт	1
5	8M0142919	Ответная планка в сборе, левый борт	1
5	8M0142925	Ответная планка в сборе, правый борт	1
6	8M0142921	Винт (M6 X 16)	6
7	8M0142928	Блок	1
8	8M0142946	Пластина	1
9	8M0047718	ВИНТ (M5 X 8ММ)	2
10	8M0142927	Втулка	1
11	8M0247126	Уплотнительная втулка	1
12	888958001	Пробка промывочного порта	1
12	8M0215105	ПРОБКА Промывочная	1
13	8M0047301	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
13	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
14	889823001	Пробка сливная с фиксатором	1
14	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
15	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
16	8M0142945	Направляющая передняя, левый борт	1
16	8M0142944	Направляющая передняя, правый борт	1
17	8M0142918	Винт (M5 x 12)	4
18	8M0142943	Направляющая задняя, левый борт	1
18	8M0142942	Направляющая задняя, правый борт	1
19	8M0032848	Держатель переключателя	1
20	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
20	8M0235190	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
21	8M0022324	ВИНТ (M6 x 25 мм)	11
21	8M0230977	ВИНТ (M6 x 25 ММ)	11
22	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	2
23	8M0142229	Нижний передний кожух в сборе черный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
24	8M0142932	Ответная планка в сборе, передняя	1
25	8M0142921	Винт (M6 X 16)	3
26	8M0142924	Крышка, левый борт	1
26	8M0142931	Крышка, правый борт	1
27	892073002	Винт с буртиком (M6)	2
27	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
28	8M0142949	Адаптер	1
29	8M0075735	ВИНТ (M6 X 30) шестигранная головка с фланцем	3
30	8M0142948	ВТУЛКА механическая	1
30	8M0142950	ВТУЛКА DTS	1
30	8M0146953	Втулка большое отверстие, механическая	1
30	8M0146954	Втулка большое отверстие, DTS CMS	1
31	8M0146710	Штифт дверцы жгута	1
32	8M0154581	Втулка датчика тримма	1
33	8M0142582	Дверца жгута, чёрная	1
34	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
34	8M0230974	ВИНТ M6 x 85 ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕМ	1
35	8M0142933	Винт (M6 x 40)	1
35	8M0230975	ВИНТ M6 x 40 HEX FLG	1
36	8M0142224	Нижний задний кожух в сборе черный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
36	8M0142223	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Чёрный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
37	8M0142371	Наклейка «Read Manual», чёрная	1
38	8M0149605	ЗАЩИТНЫЙ ПРОФИЛЬ КРОМКИ	1

Рис. 42КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0149929	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ 100 Ч V6 И V8 4-ТАКТНЫЙ	1
-	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
-	8M0106635	Топливный фильтр	1
-	830749	Сальник	1
-	8M0204693	Уплотнение сливной пробки	1
-	8M0149932	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ 300 Ч V8 4-ТАКТНЫЙ	1
-	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
-	8M0106635	Топливный фильтр	1
-	830749	Сальник	2
-	8M0204693	Уплотнение сливной пробки	2
-	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	8
-	8M0204737	СВЕЧА ЗАЖИГАНИЯ	8
-	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
-	888988008	Хомут (34,6 мм)	1
-	8M0187145	ХОМУТ	1
-	8M0142251	РЕМЕНЬ	1
-	8M0218433	РЕМЕНЬ	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
-	8M0142850	ВИНТ (M10 X 25)	2
-	8M0142878	ВИНТ-ПРОБКА	2
-	893404	Анод	4
-	8M0220986	АНОД ТРИММА	4
-	4000327	ВИНТ (M6 x 14)	2
-	880653	Анод	1
-	8M0220987	АНОД КОЛЛЕКТОРА ТРИММА	1
-	889543016	Болт	4
-	8M0161430	ШАЙБА ПЛОСКАЯ	6
-	8M0205955	КОМПЛЕКТ АНОДОВ MERCURY	1
-	8M0205956	КОМПЛЕКТ АНОДОВ QUICKSILVER	1

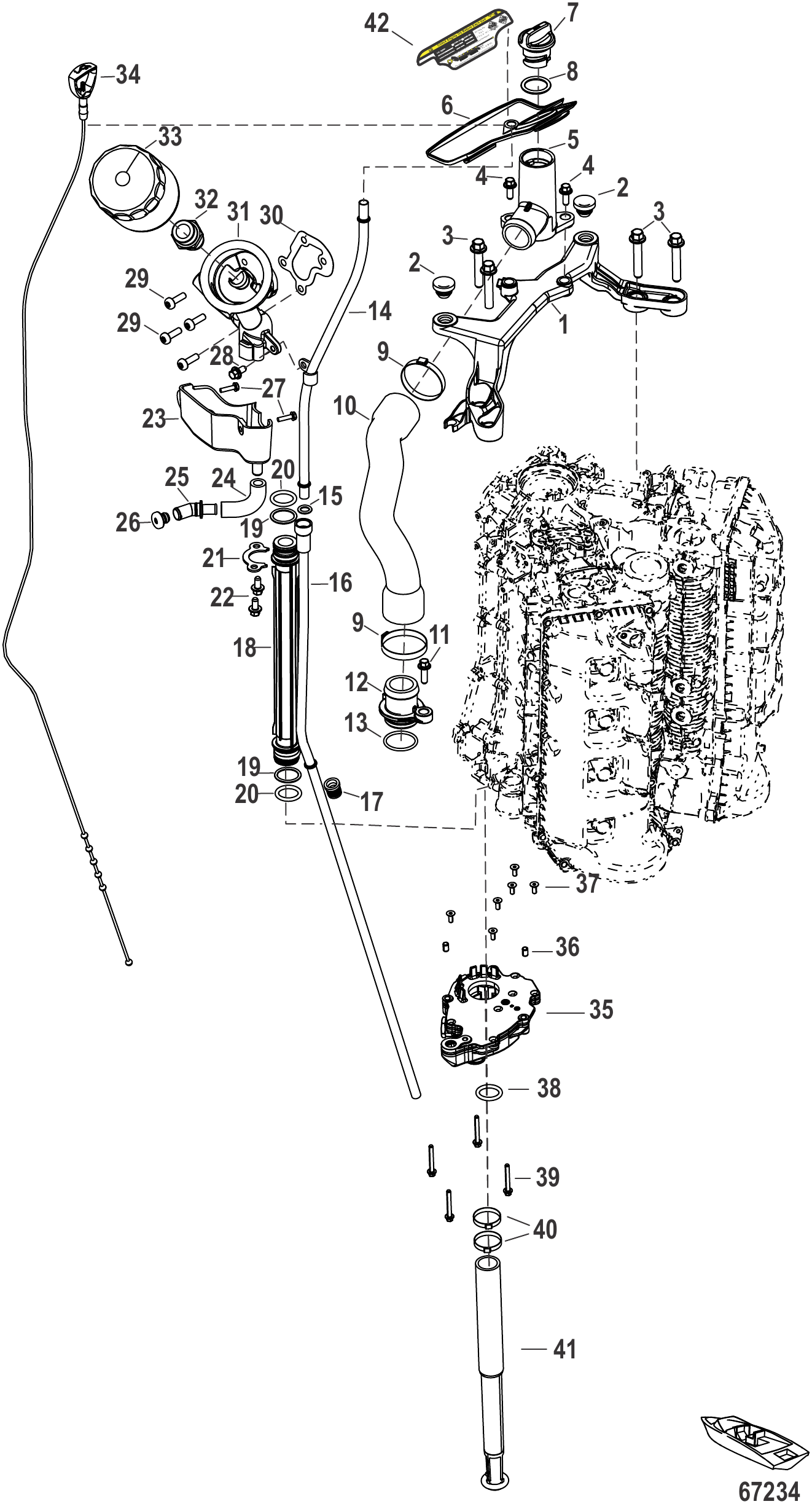

Рис. 43МАСЛЯНАЯ СИСТЕМА Oil System

REF	Номер детали	Наименование	Кол-во
1	8M0142467	КРОНШТЕЙН заливной горловины масла	1
2	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0142460	Болт (M8 x 45) Hex Flg	4
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
5	8M0142478	ГОРЛОВИНА заливная масла	1
6	8M0142470	ВТУЛКА	1
7	8M0142290	КРЫШКА масляная	1
8	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
8	8M0204673	Кольцо уплотнительное .921 x .139	1
9	8M6001459	ХОМУТ (45.5)	2
10	8M0142469	ШЛАНГ заливки масла	1
10	8M0190557	ШЛАНГ заливной горловины масла	1
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
12	8M0142468	ТРУБКА заливной горловины масла	1
13	8M0044601	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
14	8M0142480	ТРУБКА маслоизмерительного щупа - верхняя	1
15	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
16	8M0142463	Трубка маслоизмерительного щупа	1
16	8M0237477	Трубка масляного манометра	1
17	8M0142471	ВТУЛКА (0.375 IN)	1
17	8M0178207	ВТУЛКА	1
18	8M0142449	Трубка от масляного насоса к фильтру	1
18	8M0158591	Масляная трубка в сборе от насоса к фильтру	1
19	8M0142452	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 по Шору)	2
20	8M0142450	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 Durometer)	2
20	8M0171370	САЛЬНИК масляной трубки	2
21	8M0142484	КРОНШТЕЙН масляного фильтра	1
22	8M0142485	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
23	8M0142454	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
24	8M0142457	ШЛАНГ поддона для слива масла	1
25	8M0142456	ШТУЦЕР	1
26	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
27	895054	Винт (M4 x 16 мм)	2
28	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
29	8M0080651	Винт (M6 x 20)	4
30	8M0142482	ПРОКЛАДКА переходника	1
31	8M0142483	ПЕРЕХОДНИК масляного фильтра	1
31	8M0156635	ПЕРЕХОДНИК масляного фильтра	1
32	8M0142453	ШТУЦЕР масляного фильтра	1
33	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
33	8M0176312	МАСЛЯНЫЙ ФИЛЬТР	1
34	8M0142576	Маслоизмерительный щуп	1
35	8M0142403	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
36	8M0142408	УСТАНОВОЧНЫЙ ШТИФТ	2
37	8M0142407	ВИНТ (M6) С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ПОТАЙНОЙ X 16 ДЛИНА	6
38	8M6001577	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО M6 X 46	1
39	8M0142401	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ, УМЕНЬШЕННАЯ ГОЛОВКА	4
40	8M6000385	ХОМУТ (39,6 ММ)	2
40	8M0187146	ХОМУТ	2
41	8M0142402	МАСЛОЗАБОРНИК В СБОРЕ	1
42	8M0142570	НАКЛЕЙКА Проверка масла в двигателе	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

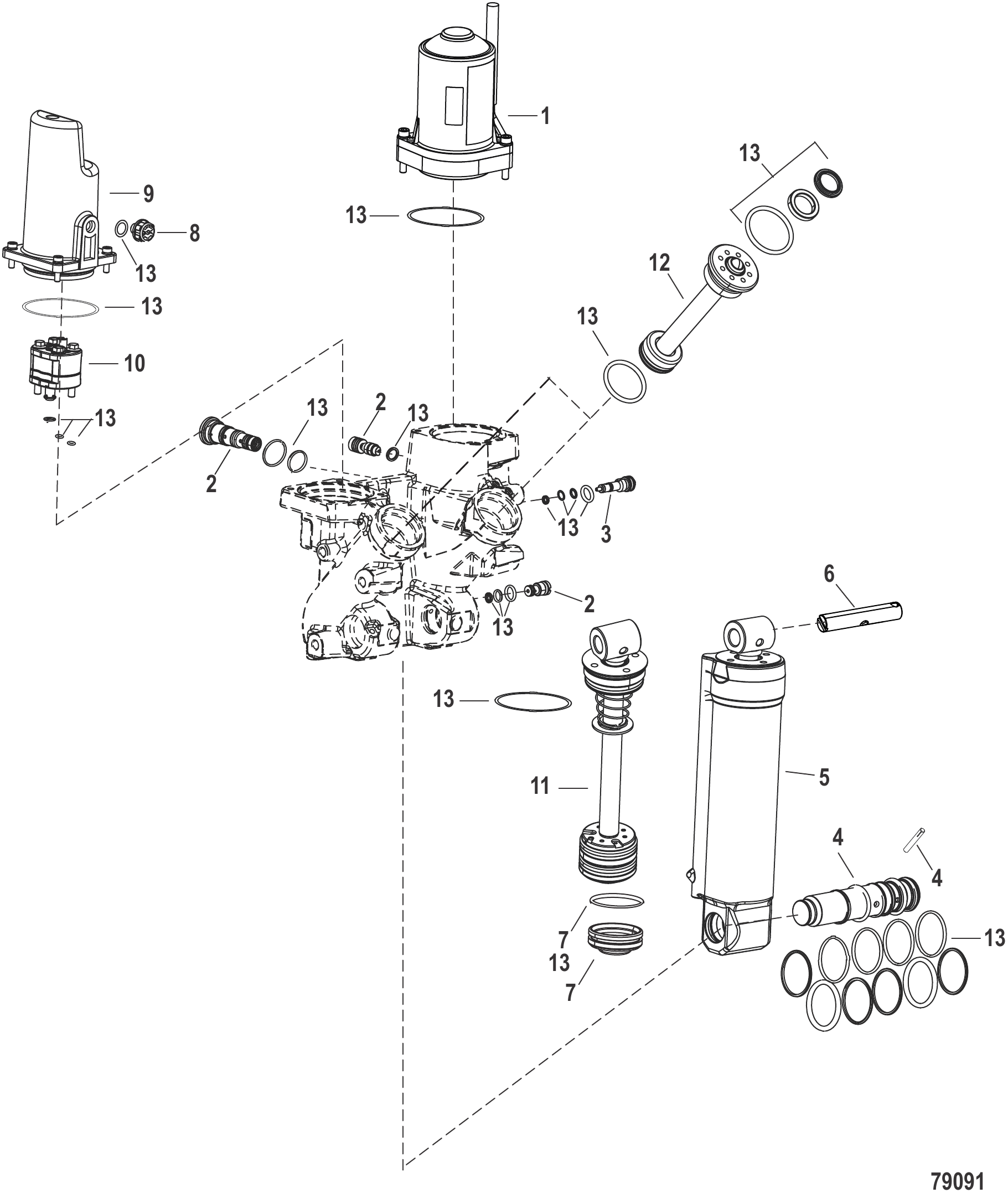

Рис. 44Компоненты гидроподъема 8M0225374 (Design II/III) Power Trim Components 8M0225374 (Design II/III)

REF	Номер детали	Наименование	Кол-во
-	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0225370	Комплект поворотного пальца	1
5	8M0225364	Комплект цилиндра наклона	1
6	8M0230946	Комплект проушины штока пальца	1
7	8M0225373	Комплект поршня памяти	1
8	8M0174135	Пробка резервуара в сборе	1
9	8M0225368	Комплект резервуара	1
10	8M0225366	Комплект насоса	1
10	8M0237525	Комплект насоса	1
11	8M0225365	Комплект штока амортизатора	1
12	8M0225367	Комплект триммерного штока	2
13	8M0225372	Ремонтный комплект	1

Рис. 45Компоненты гидроподъема, пластиковый корпус двигателя - 8M0142341/8M0164977 (Design I) Power Trim Components Plastic Motor Housing - 8M0142341/8M0164977 (Design I)

Power Trim Components Plastic Motor Housing - 8M0142341/8M0164977 (Design I)

REF	Номер детали	Наименование	Кол-во
-	8M0142341	УЗЕЛ ГИДРОПОДЪЁМА	1
-	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
-	8M0164977	Узел гидроподъёма	1
-	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0143001	Поршень в сборе	1
13	8M0143003	Торцевая крышка в сборе	1
14	878264A1	Комплект резервуара	1
15	811613	Штекер в сборе	1
16	4000327	ВИНТ (M6 x 14)	4
17	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
18	8M0143004	Комплект насоса	1
19	8M0148385	Ремонтный комплект гидроподъема	1
20	858771	Винт (M10 x 30)	6
21	4002319	ШАЙБА	6
22	8M0094889	Палец	1
22	8M0161312	Проушина штока в сборе	1
23	8M0143005	Комплект штока амортизатора	1
23	8M0168219	Комплект штока амортизатора	1

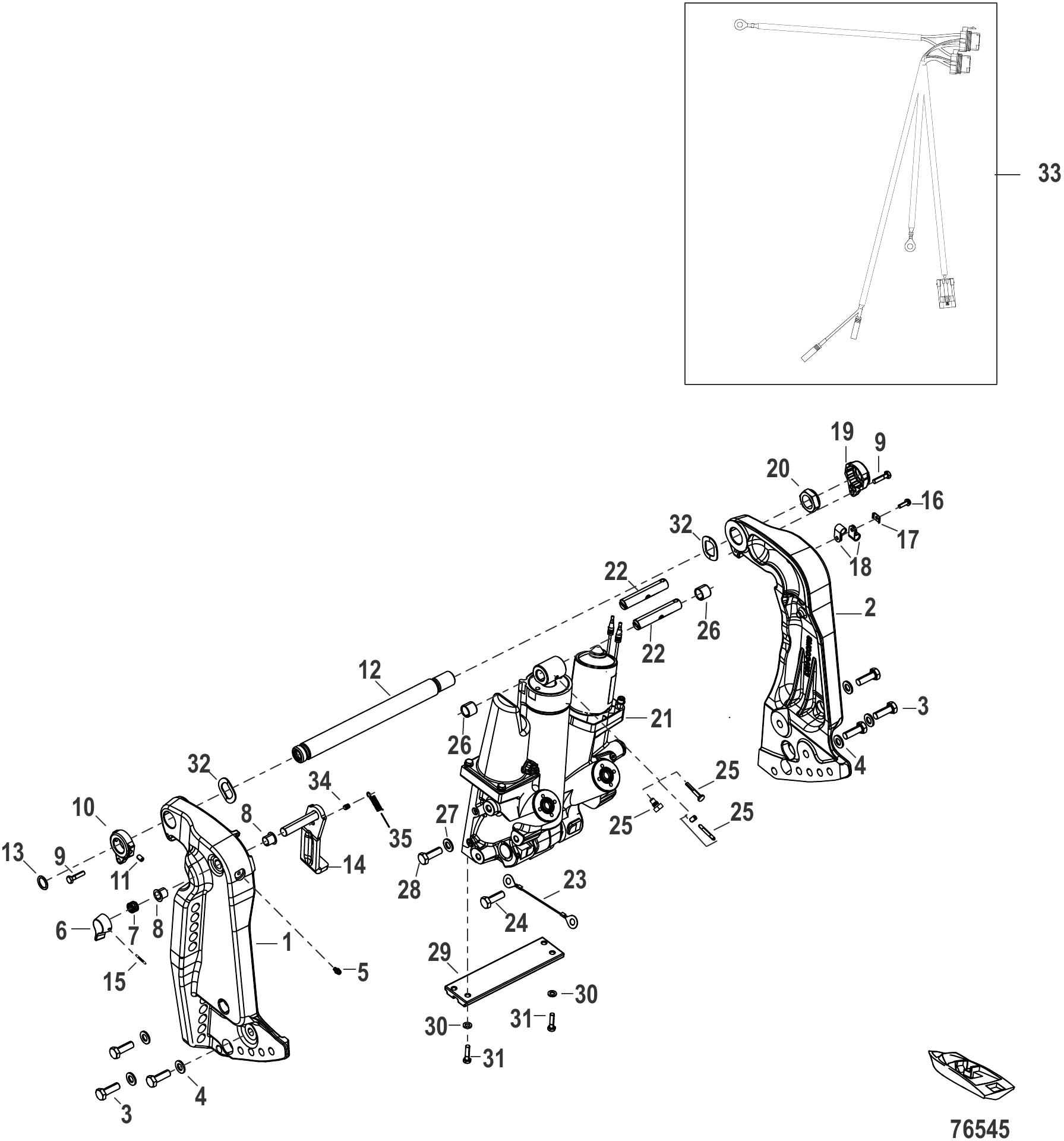

Рис. 46Узел гидроподъема/транца Power Trim/Transom Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0142800	Кронштейн транца, левый борт	1
1	8M0156255	Кронштейн транца, левый	1
2	8M0142801	Кронштейн транца, правый борт	1
2	8M0156256	Кронштейн транца, правый	1
3	858771	Винт (M10 x 30)	6
4	4002319	ШАЙБА	6
5	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
5	8M0169588	Штуцер для смазки	1
6	99633	Головка	1
7	830900	Пружина сжатия	1
8	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
9	4000330	ВИНТ (M6 x 25)	2
9	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
10	8M0146189	Гайка фиксатора трубы наклона, чёрная	1
10	8M0146190	Гайка фиксатора трубы наклона, серебристая	1
11	8M0142811	Винт	1
12	8M0147844	Труба наклона	1
13	8M0142810	Кольцо уплотнительное (0.612 x .0103)	1
14	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
15	99615	Штифт с канавкой	1
16	878609	Винт (#10-16 x .600)	1
17	8M0084613	Пружинная шайба	1
18	22740	ЗАЖИМ	2
19	8M0142809	Кронштейн трубы наклона	1
19	8M0147678	Кронштейн трубы наклона	1
20	826164	Гайка (.875-14)	1
20	8M0231351	Контргайка	1
21	8M0142341	УЗЕЛ ГИДРОПОДЪЁМА	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
21	8M0164977	Узел гидроподъёма	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
22	8M0094889	Палец	1
22	8M0161312	Проушина штока в сборе	1
22	8M0164978	Узел проушины штока пальца	1
22	8M0230946	Комплект проушины штока пальца	1
22	8M0230946	Комплект проушины штока пальца	1
23	8M0079640	КАБЕЛЬ В СБОРЕ	1
24	8M0113176	Винт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
25	8M0050058	Винт 5/16-24 X .5	1
25	8M0177279	Винт 5/16-24 x .5	1
25	8M0232231	Комплект винт-гайка	1
26	821207	ВТУЛКА	2
27	4002319	ШАЙБА	1
28	858771	Винт (M10 x 30)	1
29	818298Q1	Комплект анода	1
30	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
30	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	4000330	ВИНТ (M6 x 25)	2
31	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
32	88750	ШАЙБА волнистая (1.62 x 1.05)	2
33	8M0142682	Жгут проводов тримма	1
34	893709	Штифт	1
35	830899	Пружина натяжная	1

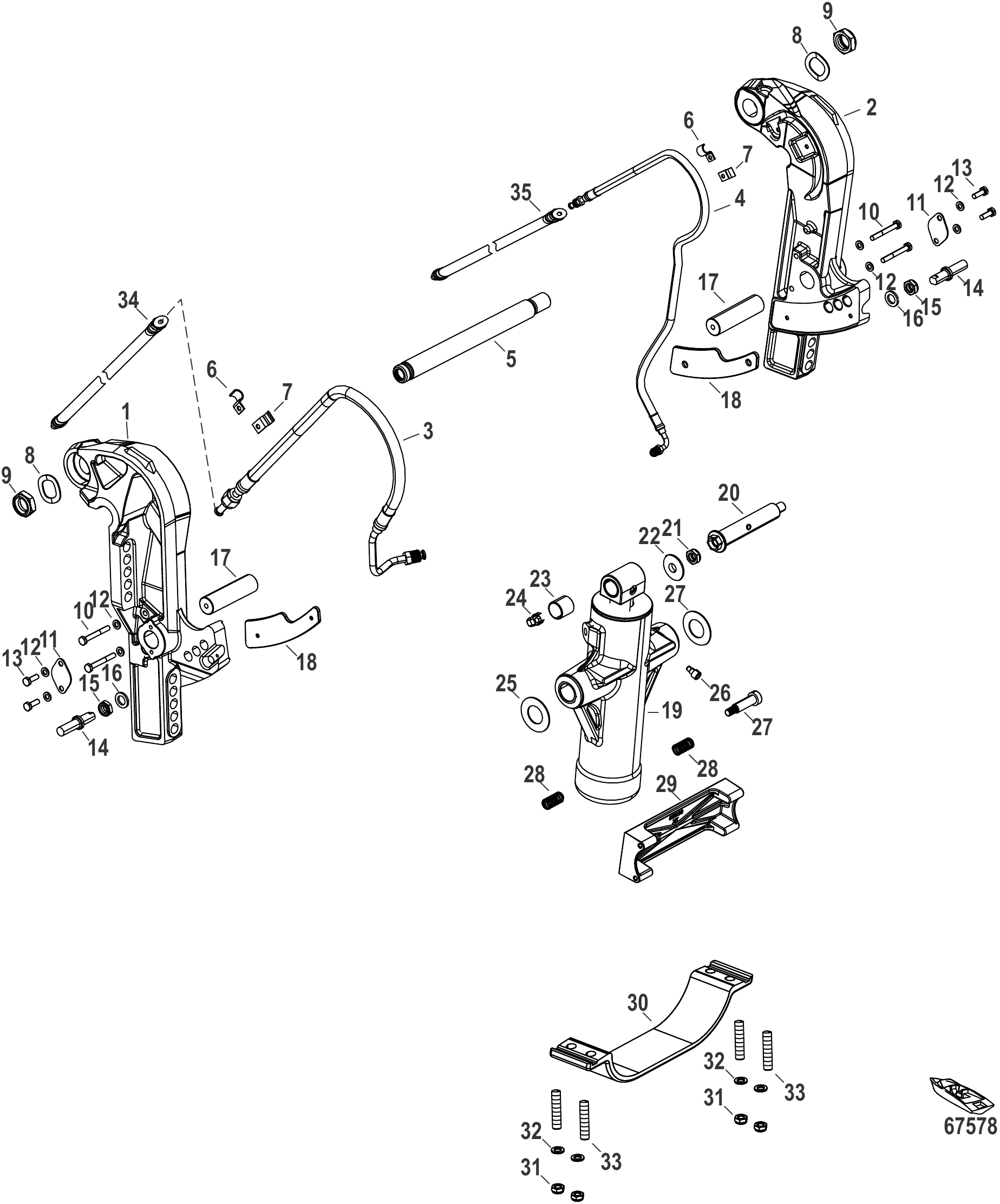

Рис. 47ГИДРОПОДЪЕМ/ТРАНЦЕВАЯ СБОРКА HEAVY DUTY Power Trim/Transom Assembly Heavy Duty

REF	Номер детали	Наименование	Кол-во
1	8M0150518	КРОНШТЕЙН транца левый	1
2	8M0149592	Кронштейн транца, правый борт	1
2	8M0168881	КРОНШТЕЙН транца правый	1
3	8M0149582	ШЛАНГ низкого давления, левый	1
4	8M0149585	ШЛАНГ высокого давления, правый	1
5	8M0147844	Труба наклона	1
6	8M0149580	ХОМУТ крепления шланга	2
7	8M0149581	ХОМУТ крепления шланга	2
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	858869	Гайка (.875-14)	2
10	70732	Винт (.250-20 x 2.00)	4
11	85026T	Пластина	2
12	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	8
12	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
13	28636	ВИНТ (.250-20 x .750)	4
14	8M0034469	Шпилька	2
15	826709117	Гайка (.500-20) нержавеющая сталь	2
16	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	2
16	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	2
17	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
18	8M0149583	КОМПЛЕКТ износостойких накладок	2
19	8M0149597	УЗЕЛ ГИДРОПОДЪЁМА	1
20	8M0149596	ПАЛЕЦ тримма	1
21	82671317	ГАЙКА (.500-20)	1
22	822076	Фиксатор	2
23	8M0150519	ПОДШИПНИК (.88 x 1 x 1)	1
24	8M0142818	КРЫШКА магнитная, проушина штока	1
25	85022	Шайба (2.00 x 1.06 x .060)	2
26	8M0029017	Установочный винт (.312-24)	1
27	8M0149586	ВИНТ (0.50 x 2.125)	1
28	30316	ПРУЖИНА	2
29	8M0149593	Проставка кронштейна транца	1
29	8M0237541	ПРОСТАВКА ТРАНЦА	1
30	89949A1	ПЛАСТИНА В СБОРЕ	1
31	826709111	Гайка (.312-24) нержавеющая сталь	4
32	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
33	844357	Шпилька (.312-24 x 1.44)	4
34	89024001	Шланг в сборе гидравлический (10 футов) опускание - левый борт у транца	1
35	89023001	Шланг в сборе гидравлический (10 футов) подъём - правый борт у транца	1

Рис. 48Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142639	Руководство по запчастям 250R/300R 4.6L V8 4-тактный	1
-	8M0146888	Сервисное руководство 250R/300R/300R HD 4.6L V8	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	Руководство по установке 300R HD	1
-	8M0156799	IM-300R HD CMS Mercury / Quicksilver	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0140585	Руководство по эксплуатации 300R CMS HD механический	1
-	8M0175494	Руководство по эксплуатации	1
-	8M0140789	Руководство по эксплуатации 300R CMS HD DTS	1
-	8M0175495	Руководство по эксплуатации	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

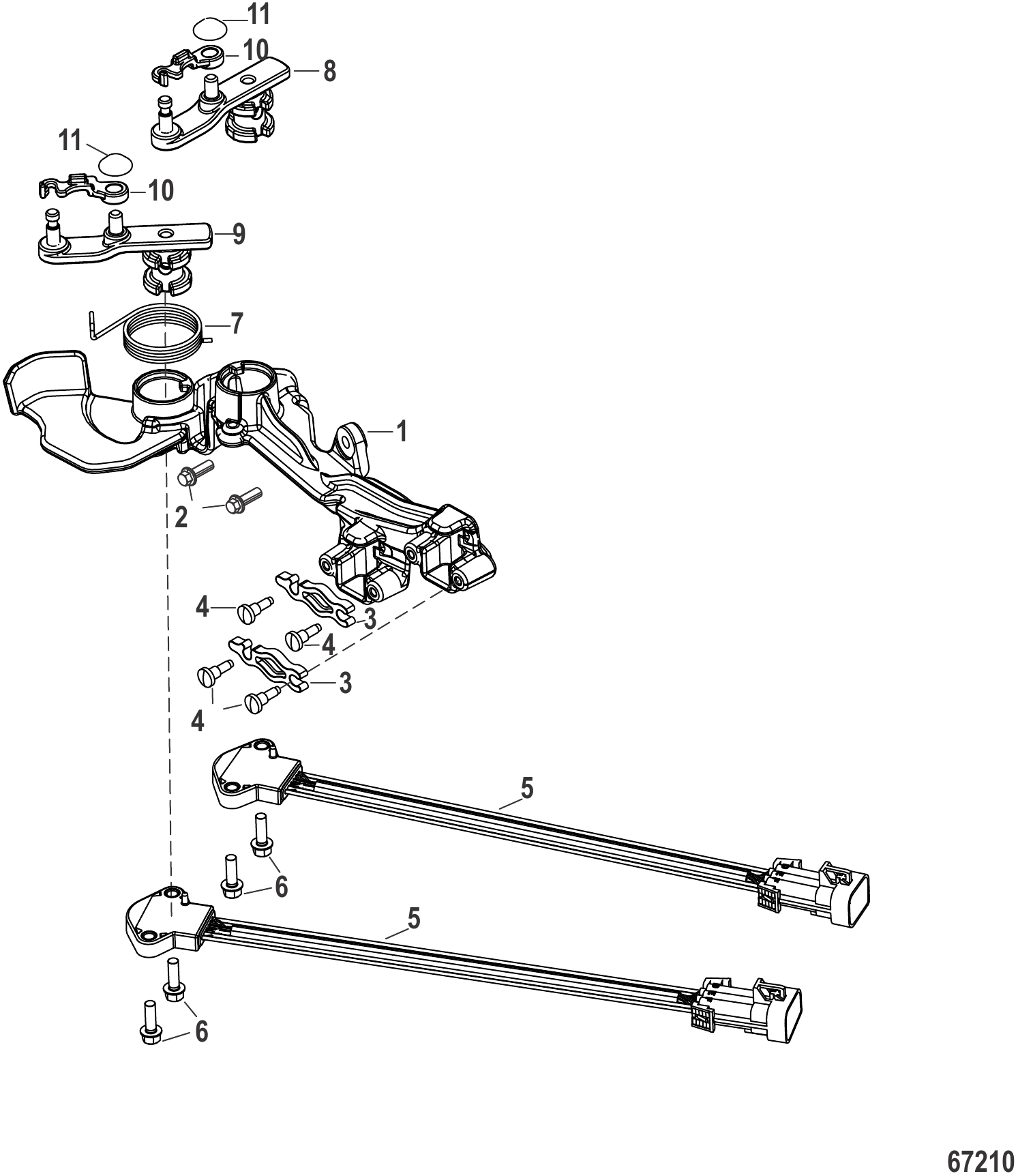

Рис. 49Механическая система переключения Shift System Mechanical

REF	Номер детали	Наименование	Кол-во
1	8M0142824	Кронштейн тяги переключения передач и дросселя	1
2	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	2
3	899044	Фиксатор	2
4	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	4
5	8M0142827	Жгут проводов датчика потребности	2
6	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
7	8M0142826	Пружина дросселя	1
8	8M0142828	Узел рычага	1
9	8M0173540	Узел рычага	1
10	8M0142825	Фиксатор	2
11	825677	Гайка пружинная	2

Рис. 50Комплект прокладок 8M0076745 Shim Set 8M0076745

REF	Номер детали	Наименование	Кол-во
-	8M0076745	Комплект регулировочных шайб	1
-	8M0050423	Шайба .020	1
-	8M0050424	Шайба .022	1
-	8M0050425	ШАЙБА .024	1
-	8M0050427	ШАЙБА .026	1
-	8M0050428	ШАЙБА .028	1
-	8M0050429	ШАЙБА .030	1
-	8M0050430	ШАЙБА .032	1
-	8M0050431	ШАЙБА .034	1
-	8M0050432	ШАЙБА .036	1
-	8M0050433	ШАЙБА .038	1
-	8M0050434	ШАЙБА .040	1
-	8M0050435	ШАЙБА .042	1
-	8M0050436	ШАЙБА .044	1
-	8M0050437	ШАЙБА .046	1
-	8M0050438	ШАЙБА .048	1
-	8M0050439	ШАЙБА .050	1

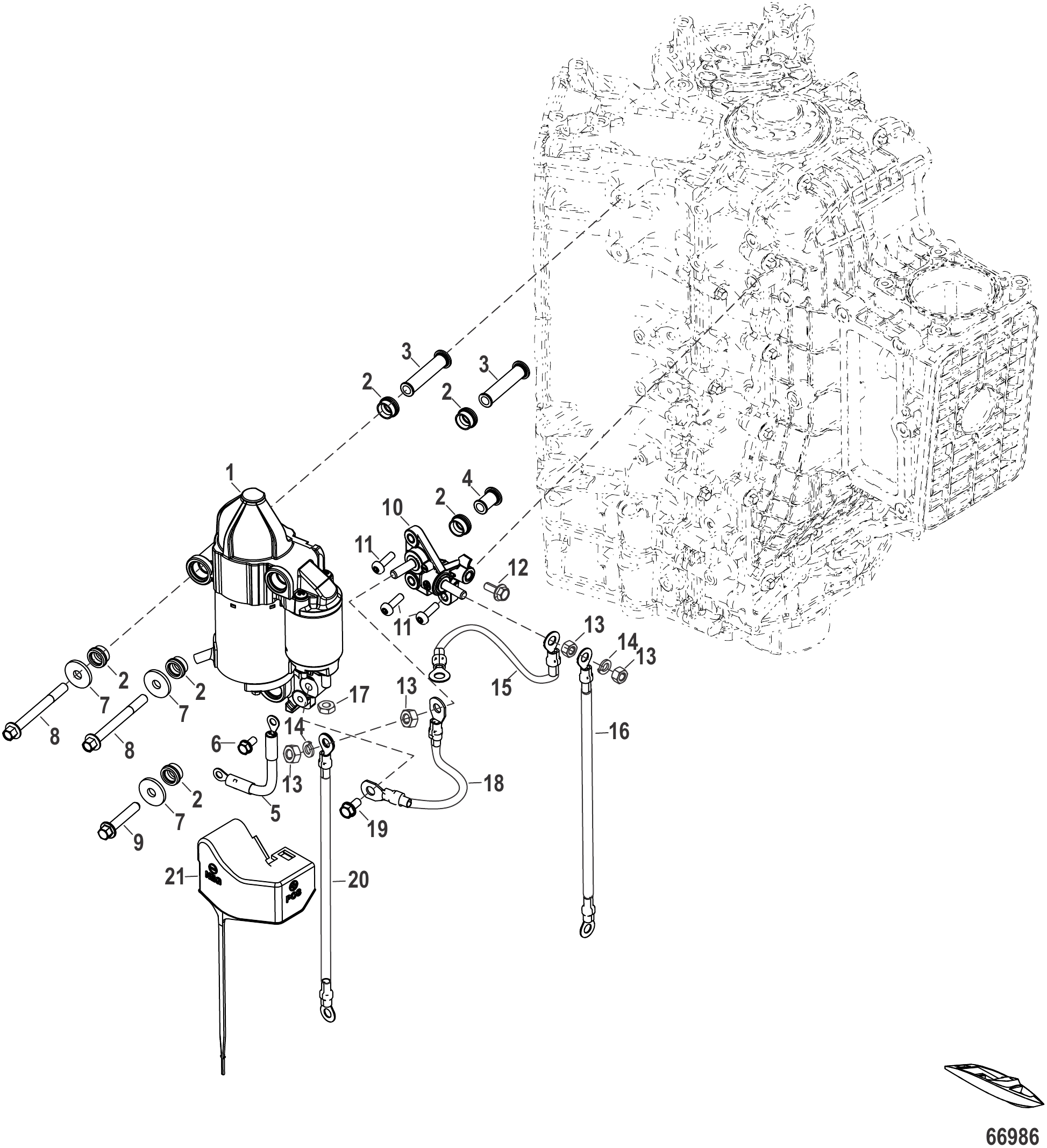

Рис. 51СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0142679	Стартер	1
2	8M0070367	Опора трубчатая 8 мм	6
2	8M0154659	Опора трубчатая 8 мм	6
3	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
4	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
5	8M0056666	Стартер с заземляющей шиной	1
6	40011126	Винт (M6 x 13) нержавеющая сталь	1
7	43430	Шайба	3
8	8M0142896	Винт (M8 x 80)	2
8	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
9	88552645	Винт (M8X45)	1
10	8M0142680	Кронштейн силового вывода	1
11	8M0080651	Винт (M6 x 20)	3
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0146003	Гайка M8 x 1.25 шестигранная	4
14	400257	СТОПОРНАЯ ШАЙБА (M8)	2
15	8M0142681	Кабельный жгут стартера — положительный	1
16	88439A46	Кабельный жгут аккумулятора — положительный	1
17	401388	ГАЙКА (M8) Нержавеющая сталь	1
18	8M0146902	Кабельный жгут стартера — отрицательный	1
19	40011148	Винт (M8 x 20)	1
19	8M0214929	Винт (M8 x 20)	1
20	88439A26	Кабельный жгут аккумулятора — отрицательный	1
21	8M0142687	Крышка силового вывода	1

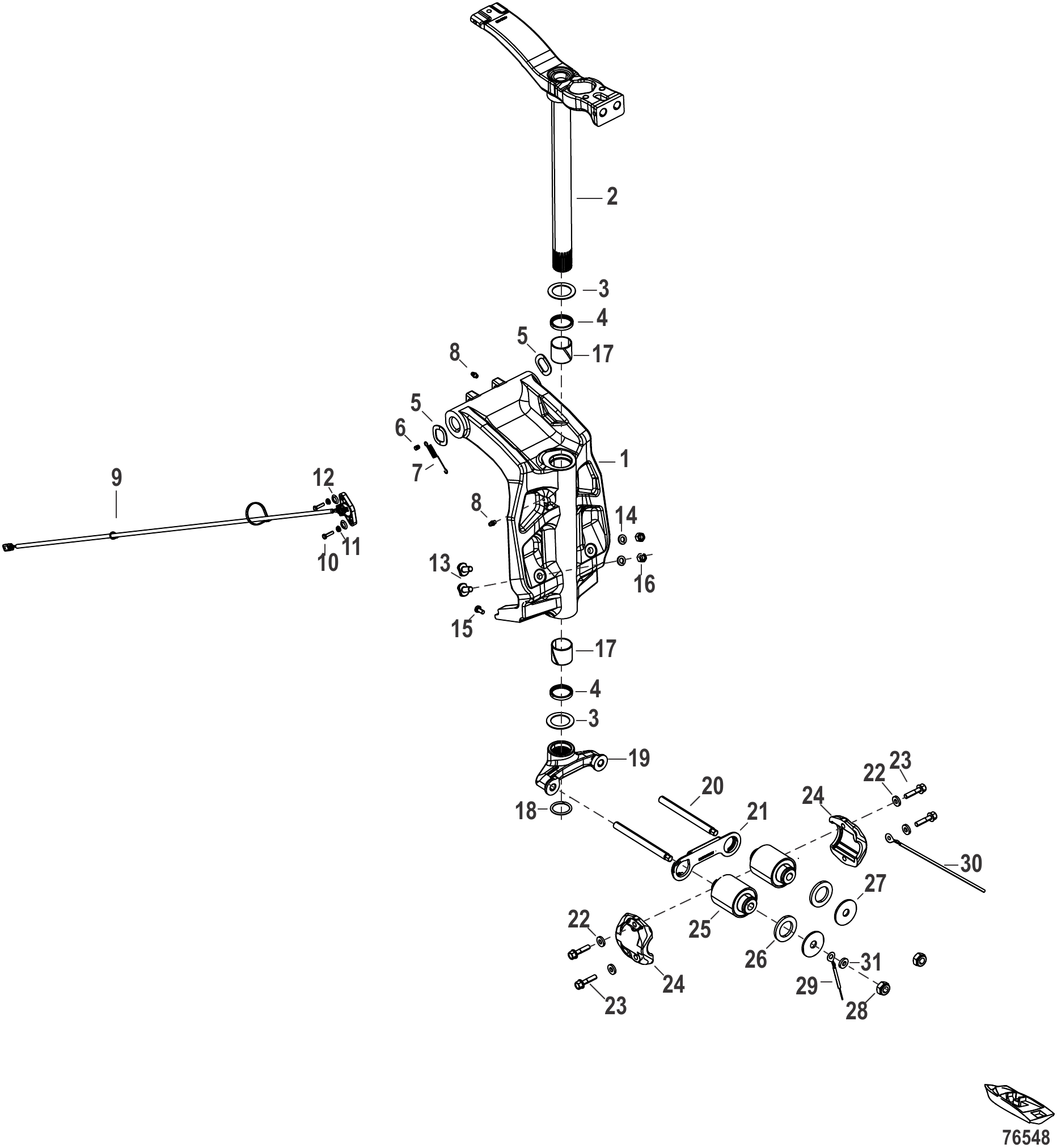

Рис. 52Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8M0142794	ПОВОРОТНЫЙ КРОНШТЕЙН	1
1	8M0156259	ПОВОРОТНЫЙ КРОНШТЕЙН	1
1	8M0161582	Поворотный кронштейн	1
2	8M0142803	Рулевой рычаг черный	1
2	8M0146931	Рулевой рычаг серебристый	1
3	816432	Шайба упорная	2
4	8M0034870	Сальник поворотной трубы	2
5	88750	ШАЙБА волнистая (1.62 x 1.05)	2
6	893709	Штифт	1
7	830899	Пружина натяжная	1
8	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
8	8M0169589	Штуцер для смазки	2
9	8M0142805	Датчик положения тримма	1
10	852368	Винт (#10-24 x .750)	2
11	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
12	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
13	8M0045383	Ударная пластина	2
14	58643	Шайба стопорная (.375)	2
15	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	46335	ГАЙКА (.375-24)	2
17	8M0141339	Втулка оси поворотной трубы	1
17	8M0220988	Втулка оси поворотной трубы	1
18	67684	Кольцо стопорное	1
19	8M0142797	Вилка	1
20	8M0142798	Шпилька (M14 x 146)	2
21	8M0142796	Опора демпферная	1
22	847541	ШАЙБА	4
23	81893435	ВИНТ (M8 x 35)	4
23	8M0103814	Винт (M8 x 35 мм)	4
24	8M0142802	Крышка нижней опоры	2
24	8M0241406	Крышка нижней опоры	2
25	813771003	Опора нижняя	2
26	8M0142795	Шайба (1.25 x 19)	2
27	815432	ШАЙБА (.562 x 2.00 x .125)	2
28	896602	ГАЙКА (M14)	2
29	8M0142799	Трос в сборе	1
30	8M0147677	Трос в сборе 10 дюймов	1
30	8M0160545	Трос в сборе 10 дюймов	1
31	825190	ШАЙБА	1

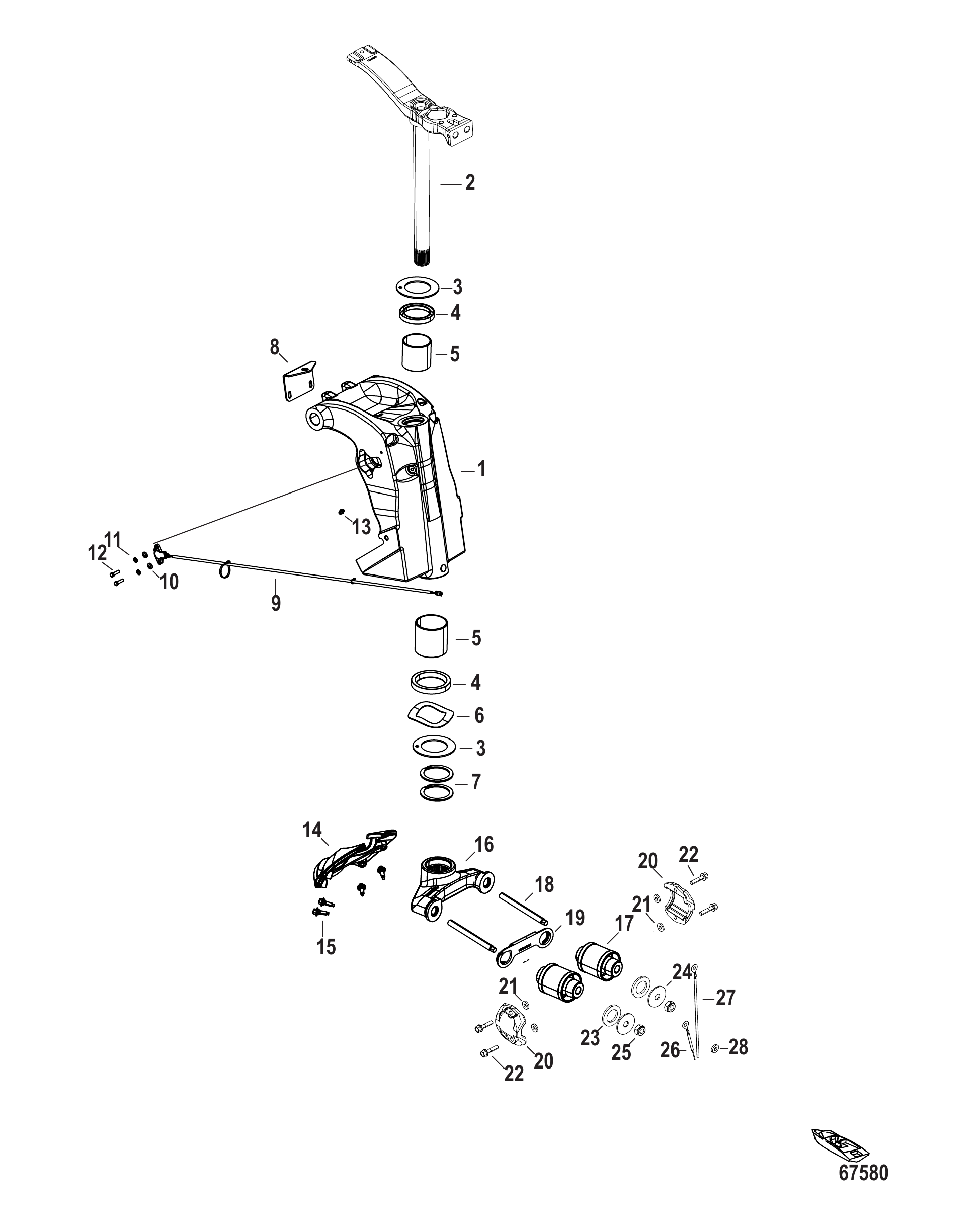

Рис. 53Поворотный кронштейн и рулевой рычаг усиленный Swivel Bracket and Steering Arm Heavy Duty

REF	Номер детали	Наименование	Кол-во
1	8M0149595	Кронштейн поворотного узла, чёрный	1
2	8M0185448	Палец поворотного узла, чёрный	1
3	847728	ПОДШИПНИК	2
4	847729	САЛЬНИК Масло	2
5	8M0149594	Подшипник поворотного узла	2
6	78854	Волнистая шайба	1
7	848125	КОЛЬЦО СТОПОРНОЕ - Спиральный замок	2
8	8M0149584	Кронштейн рулевой тяги	1
9	8M0142805	Датчик положения тримма	1
10	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
11	400255	СТОПОРНАЯ ШАЙБА (M5)	2
12	852368	Винт (#10-24 x .750)	2
13	8M0169589	Штуцер для смазки	2
14	8M0149570	Вилка	1
15	892073002	Винт с буртиком (M6)	4
15	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	4
16	8M0150296	Вилка нижняя	1
17	8M0149561	Опора нижняя цельная	1
18	8M0142798	Шпилька (M14 x 146)	1
19	8M0142796	Опора демпферная	1
20	8M0142802	Крышка нижней опоры	2
20	8M0241406	Крышка нижней опоры	2
21	847541	ШАЙБА	2
22	81893435	ВИНТ (M8 x 35)	2
22	8M0103814	Винт (M8 x 35 мм)	2
23	8M0142795	Шайба (1.25 x 19)	2
24	815432	ШАЙБА (.562 x 2.00 x .125)	2
25	896602	ГАЙКА (M14)	2
26	8M0142799	Трос в сборе	1
27	8M0147677	Трос в сборе 10 дюймов	1
27	8M0160545	Трос в сборе 10 дюймов	1
28	825190	ШАЙБА	1

Рис. 54Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0147078	Монтажный инструмент жгут проводов тримма	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0138392	Диагностический комплект CDS-G3	1
22	8M0153916	Диагностический комплект CDS G3	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	FT8950	Комплект тестеров	1
NS	58222A1	Индикаторный инструмент	1
NS	83155	Комплект переходника индикатора часового типа	1
NS	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
NS	89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
NS	8M0039309	Инструмент установщик кольца	1
NS	8M0046632	Инструмент головка стопорной гайки водила	1
NS	46086A1	Комплект губок съёмника, корпус редуктора	1
NS	34569A1	Съёмник в сборе со скользящим молотком	1
NS	37241	Пластина съёмника универсальная	1
NS	63209	Тепловая лампа	1
NS	83165T	СЪЁМНИК В СБОРЕ	1
NS	36571T	Направляющая шайба, корпус редуктора	1
NS	888414T01	Оправка подшипника/сальника	1
NS	31229A7	Комплект съёмников для подшипника	1
NS	8M0070085	Инструмент стопорная гайка	1
NS	861792	Подшипник упорный	1
NS	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
NS	889958T	Инструмент фиксатор гребного вала	1
NS	8M0142028	Инструмент фиксатор гайки шестерни	1
NS	8M0035594	Инструмент фиксатор гребного вала	1
NS	8M0052590	Инструмент оправка верхнего подшипника гребного вала	1
NS	8M0046348	Инструмент оправка подшипника, съёмник шестерни	1
NS	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
NS	885592T	Оправка обоймы подшипника	1
NS	8M0046360	Инструмент оправка подшипника, установка шестерни	1
NS	8M0046443	Инструмент центрирование шестерни	1
NS	8M0054594	Инструмент высота шестерни	1
NS	8M0059911	Монтажный инструмент водила подшипника	1
NS	8M0053505	Инструмент-индикатор люфта	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1

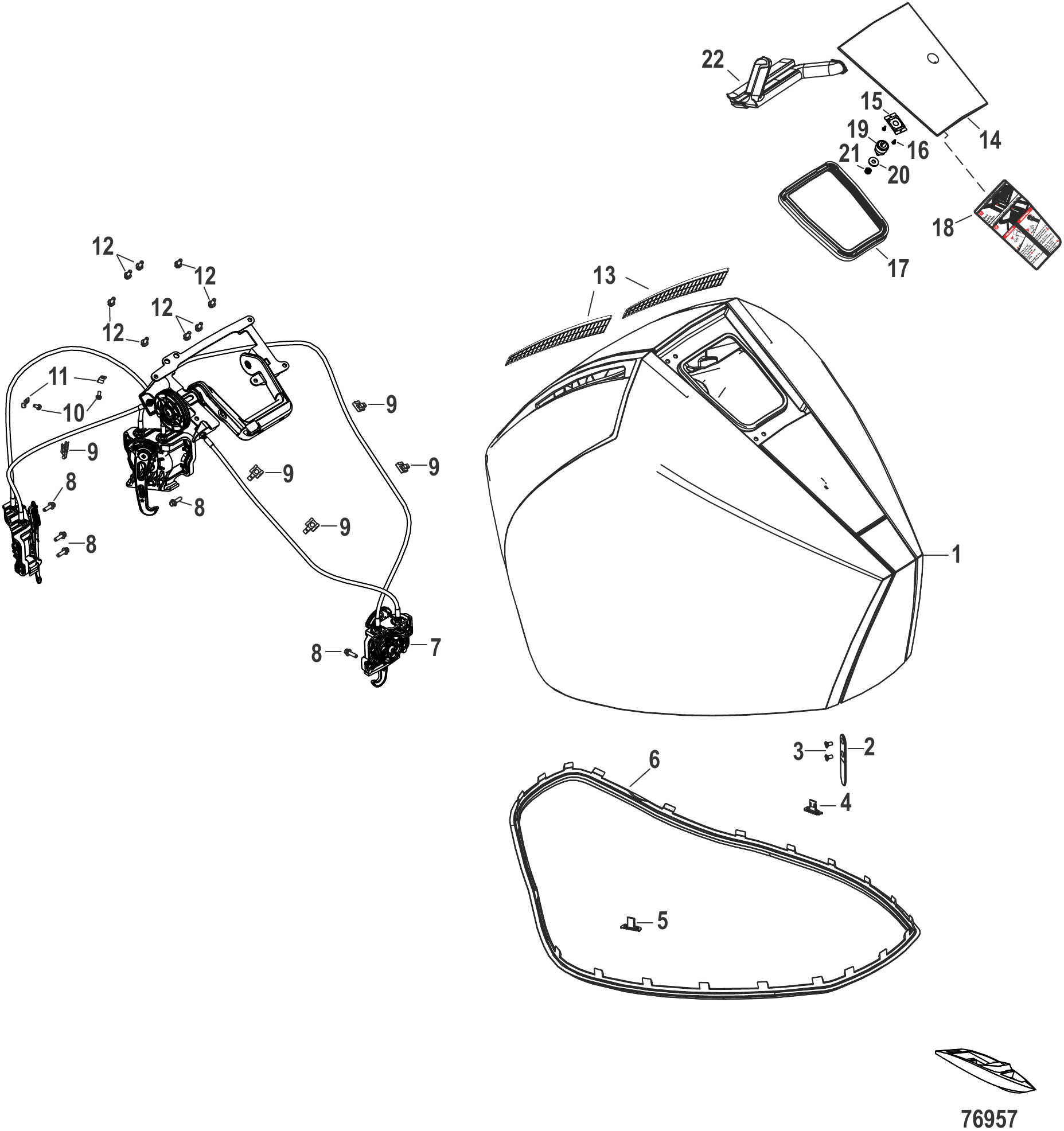

Рис. 55ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0143491	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0143492	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0231250	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
2	8M0142904	Комплект установочной стойки	4
2	8M0240715	Комплект установочной стойки	4
3	8M0178589	Винт M6 x 12	2
4	8M0142916	Бампер левый	1
5	8M0142915	Бампер правый	1
6	8M0142906	Уплотнение верхнего кожуха	1
6	8M0242486	Уплотнение верхнего кожуха	1
7	8M0142242	Замок кожуха в сборе	1
7	8M0232582	Замок кожуха в сборе	1
8	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
9	8M0142903	Защёлка	7
10	8M0142955	Винт (M5 x 0.8)	2
11	8M0142954	Зажим	2
12	88552514	Винт (M6 x 14 мм) нержавеющая сталь	8
13	8M0219155	Облицовка в сборе, левый/правый борт	1
14	8M0142238	Дверца в сборе, чёрная	1
14	8M0157771	Дверца в сборе, чёрная	1
15	8M0142913	ФИКСАТОР В СБОРЕ	1
16	8M0204400	ВИНТ самонарезающий	1
17	8M0142908	УПЛОТНЕНИЕ двери	1
18	8M0148533	НАКЛЕЙКА положения защёлки	1
19	8M0142907	ЗАМОК нажимной	1
20	8M0142914	НАБОР ПРОКЛАДОК защёлки	1
21	401386	ГАЙКА (M6) Нержавеющая сталь	1
22	8M0187755	Водоотражатель	1

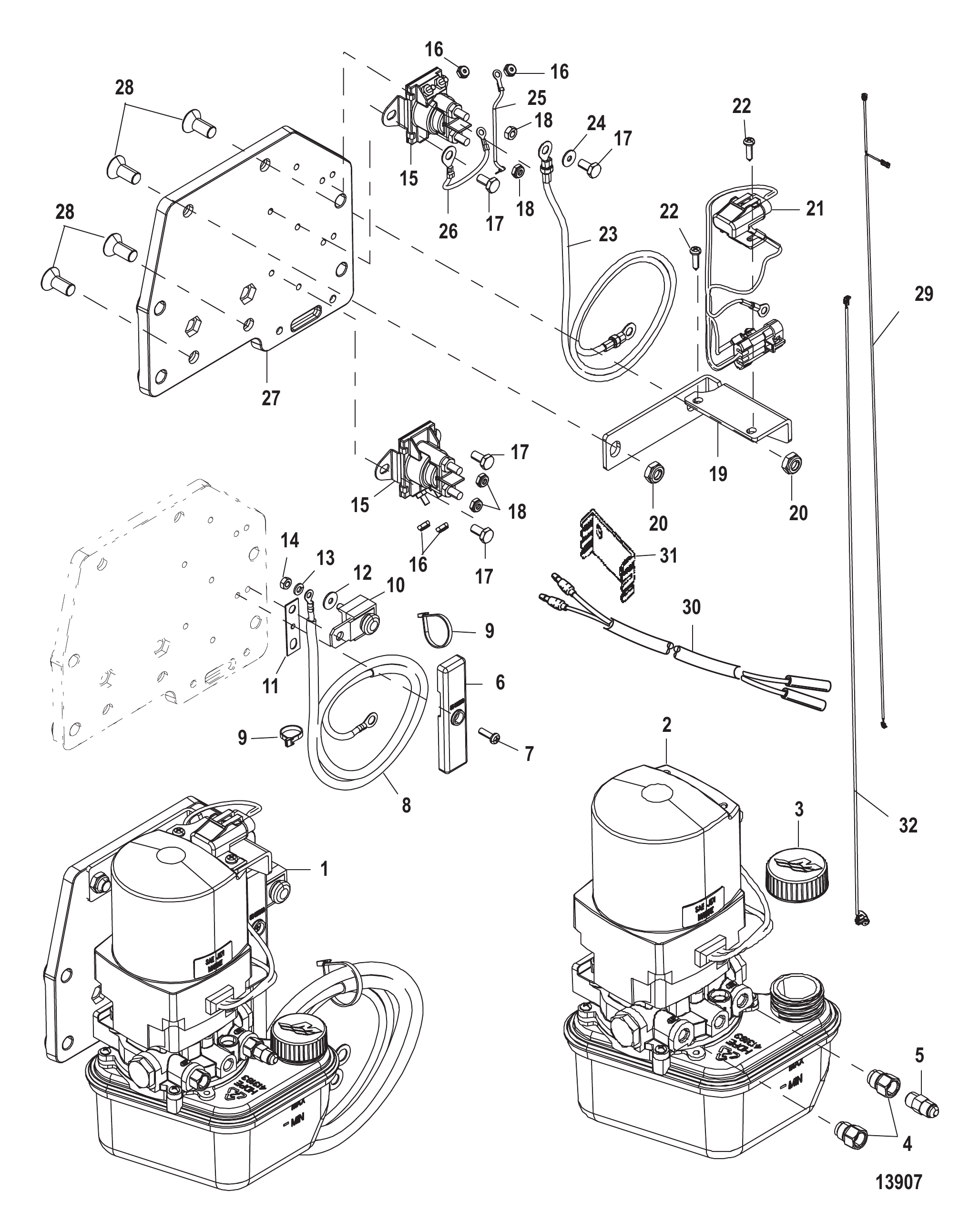

Рис. 56Насос трима и кронштейны крепления Trim Pump and Mounting Brackets

REF	Номер детали	Наименование	Кол-во
1	843017A03	Узел насоса тримма — в сборе	1
2	843017T01	Узел насоса тримма	1
3	865448A01	Крышка масляного резервуара	1
3	8M0188327	Крышка масляного резервуара	1
4	808727	Соединитель (.50-20 UNF на .4375-24 инверсный конус)	2
5	818200	ШТУЦЕР	1
6	861680	ИЗОЛЯТОР	1
7	48409	Винт (#10-16 x .625) нержавеющая сталь	1
8	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
11	94275	Тяга	1
12	25908	Шайба (.265 x .812 x .0625)	1
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
14	21825	ГАЙКА (.250-28)	1
15	96158T	Электромагнитный клапан	2
15	8M0185622	Соленоид	2
16	826709104	Гайка (#8-32) нержавеющая сталь	4
17	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	826709108	Гайка (.250-20) нержавеющая сталь	4
19	846866	РАСКОС	1
20	826709112	Гайка (.375-16) нержавеющая сталь	2
21	79147A09	Узел жгута проводов	1
22	57807	ВИНТ (#10-16 x .750) Нержавеющая сталь КРЫШКА ТРИММА К КОРПУСУ ГРЕБНОГО ВАЛА	2
23	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
24	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	1
25	86322A15	КАТУШКА В СБОРЕ (5.50 дюймов) Чёрный	1
26	86322A24	КАТУШКА В СБОРЕ (4.00 дюйма)	1
27	841226001	Кронштейн	1
27	8M0192208	Кронштейн насоса	1
28	844417	Винт (.375-16 x .875) нержавеющая сталь	4
29	848017A07	Узел жгута проводов тримма	1
30	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
31	79146	Фиксатор	2
32	842031T02	Комплект выключателя наклона	1
-	842109A01	Комплект напольного крепления	1
-	87762A04	КРОНШТЕЙН В СБОРЕ Крепление насоса трима	1

水星 Mercury 300R HP 4.6L V8 Racing 1E080500 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 300R HP 4.6L V8 Racing 1E080500 & Up - — взрыв-схемы и запчасти
