水星 Mercury 350 HP 2.6L L6 Pro Verado 2B141124 THRU 3B342962 - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-8M0103727 · 共 46 个部位 · 1969 条零件

1Аксессуары 2Адаптерная плита (нижняя)3Разводка шлангов адаптерной плиты 4Генератор/Крепление натяжителя ремня 5Промежуточный охладитель/Впускной коллектор 6Трассировка шлангов промежуточного охладителя/впускного коллектора 7Фиксатор кожуха 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9Блок цилиндров 10Головка цилиндров и распределительный вал 11НАКЛЕЙКИ - ВЕРХНИЙ КАПОТ 12Картер редуктора 13Компоненты электрораспределительной коробки 14Маховик и кожух 15Комплекты топливного фильтра 16Компоненты модуля подачи топлива - 8M0102455 2B457609 и ранее 17Компоненты модуля подачи топлива - 8M0132732 2B457610 и новее 18Редуктор, карданный вал, 5.44 HD Sportmaster 19Редуктор, карданный вал, 5.44 Torpedo 20Редуктор, гребной вал - реверсивный, 5.44 HD Sportmaster 21Редуктор, гребной вал - стандартный, 5.44 HD Sportmaster 22Редуктор, гребной вал - стандартный, 5.44 Torpedo 23Редуктор, гребной вал - реверсивный, 5.44 Torpedo - Design-I, роликовый передний подшипник 24Редуктор 1.75:1, реверсивный гребной вал, 5.44 Torpedo, Design-II, конический передний подшипник 25Комплект кабеля заземления (899712A01)26Компоненты системы впуска 27Нижний кожух 28КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 29КОМПЛЕКТ MERCATHODE 30Опорная рама 31Масляный насос/Адаптерная плита (верхняя)32Компоненты левого блока цилиндров 33КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 34Компоненты гидроподъема 35Узел гидроподъема/транца 36Комплект насоса - гидроусилитель руля (4-24 фута)37Задний кожух 38Сервисные/вспомогательные материалы 39Правый блок цилиндров/Масляный охладитель 40СТАРТЕР 41Комплект рулевой колонки - стандартный (892557A02, 892380A02, 892558A02)42Нагнетатель 43Комплект тяги заднего крепления (установка на заводе)44Инструменты 45ВЕРХНИЙ КОКПИТ 46Верхние компоненты переключения

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1

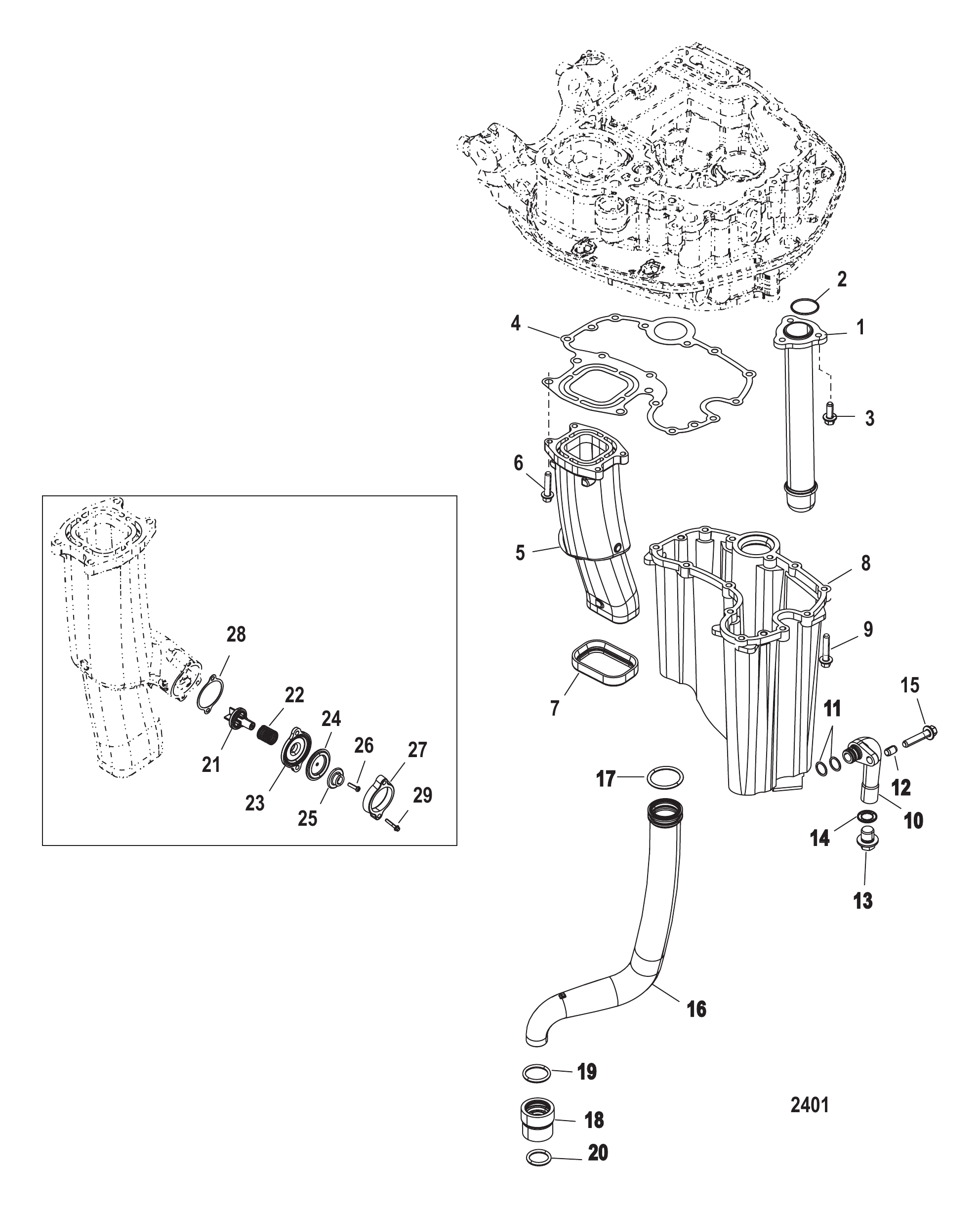

Рис. 2Адаптерная плита (нижняя) Adapter Plate-Lower

REF	Номер детали	Наименование	Кол-во
1	887623T03	Маслозаборник в сборе	1
2	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
2	8M0092943	Кольцо уплотнительное оранжевое	1
3	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
4	889618001	Прокладка масляного картера	1
5	880626T01	Выпускная труба в сборе	1
6	88552635	Винт (M8 x 35 мм)	4
6	8M0103814	Винт (M8 x 35 мм)	4
7	880629	Уплотнение выпускной трубы	1
8	880639T	Масляный поддон в сборе	1
9	88552530	Винт (M6 x 30 мм) нержавеющая сталь	12
9	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	12
10	887753A02	Труба слива масла в сборе	1
10	888513A02	Труба слива масла в сборе	1
10	8M0082193	Труба слива масла в сборе	1
11	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
12	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	1
13	888592005	Пробка в сборе для слива масла	1
14	888593	Сальник сливной пробки масляной трубки	1
14	8M0188614	Сальник сливной пробки	1
15	88552530	Винт (M6 x 30 мм) нержавеющая сталь	1
15	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	1
16	885541A01	Водяная труба в сборе (20.00 дюйма)	1
16	885541A02	Водяная труба в сборе (25.00 дюйма)	1
16	885541A03	Трубный узел водяной (30.00 дюйм)	1
17	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
18	887987A1	Соединительная муфта	1
18	8M0214983	Соединительная муфта в сборе	1
19	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
19	8M0204673	Кольцо уплотнительное .921 x .139	1
20	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
20	8M0204645	Кольцо уплотнительное (.796 x .139)	1
21	888913A01	Клапан в сборе	1
21	8M0114707	Клапан тарельчатый в сборе	1
22	64878	ПРУЖИНА (Чёрная)	1
23	893385001	Фиксатор	1
24	648771	ДИАФРАГМА	1
25	889706	ШАЙБА	1
26	69570	Винт (#10-16 x .750)	1
27	893384001	Крышка клапана	1
28	889561	ПРОКЛАДКА тарельчатого клапана	1
29	88552535	Винт (M6 x 35 мм) нержавеющая сталь	2
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

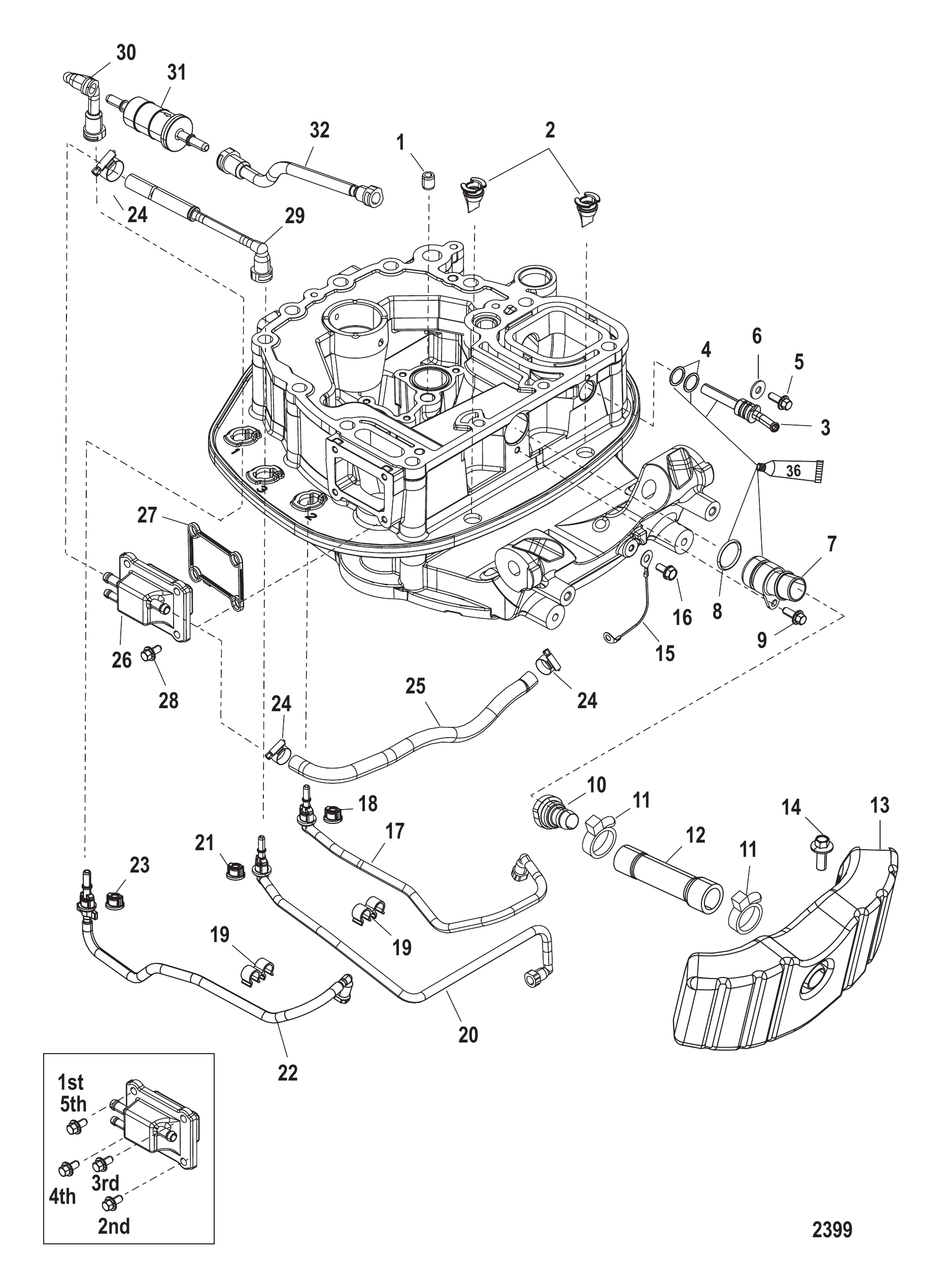

Рис. 3Разводка шлангов адаптерной плиты Adapter Plate Hose Routings

REF	Номер детали	Наименование	Кол-во
1	884474001	Штифт установочный (12 мм)	1
2	888819002	Слив кожуха	2
3	888461A01	Монтажный комплект	1
4	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
5	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
5	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	889792A01	Монтажный комплект холостого выпуска	1
8	889828	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
9	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
9	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
10	889846	ШТУЦЕР	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	888981001	Шланг выхлопа холостого хода	1
13	892384T	Ресивер выпускной	1
14	4006731	ВИНТ (M6 x 16)	2
15	88238A21	Тросовый узел	1
16	40011126	Винт (M6 x 13) нержавеющая сталь	1
17	884548	Шланг опорного давления коллектора нижний	1
17	8M0087120	Шланг	1
18	884546	Втулка уплотнительная	1
19	888523001	Зажим	2
20	884547	Шланг подачи воды нижний	1
20	8M0087106	Шланг	1
21	884546	Втулка уплотнительная	1
22	892241	ШЛАНГ ВЫХОДА МОДУЛЯ ТОПЛИВОПОДАЧИ	1
22	8M0087116	Шланг	1
23	884546	Втулка уплотнительная	1
24	815504104	Хомут червячный	3
25	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
25	8M0108349	Шланг (70 дюймов, бухта)	1
26	892562T01	Корпус коллектора	1
27	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
28	88552516	Винт (M6 x 16 мм) нержавеющая сталь	4
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
29	887756	Шланг подвода воды верхний	1
30	887757	Шланг фильтра высокого давления	1
30	8M0203762	Топливная магистраль в сборе	1
31	879885T	Топливный фильтр	1
31	879885Q	Топливный фильтр линейный	1
32	887758	Шланг фильтра высокого давления к топливной рампе	1
32	8M0203763	Топливная магистраль	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

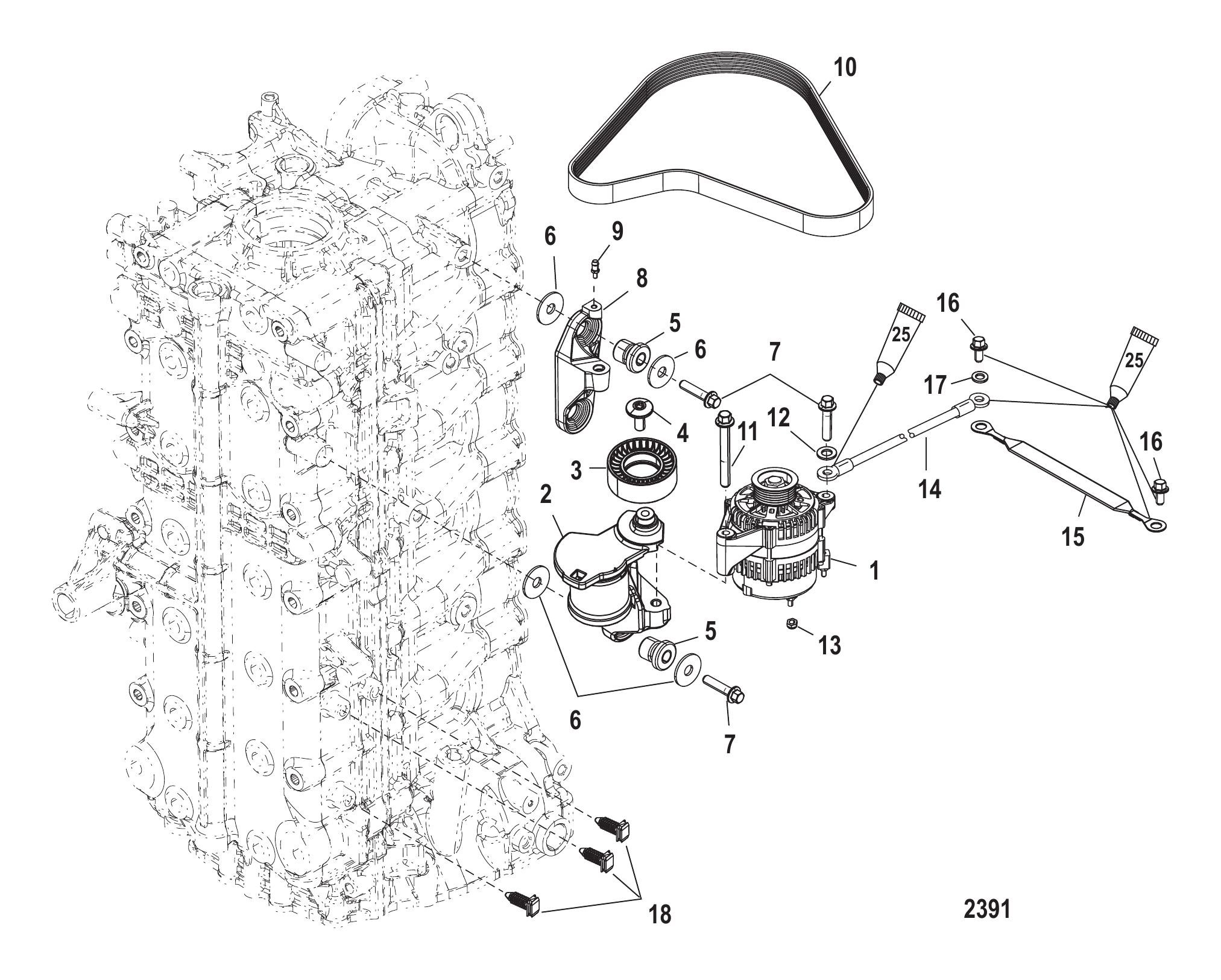

Рис. 4Генератор/Крепление натяжителя ремня Alternator/Belt Tensioner Mounting

REF	Номер детали	Наименование	Кол-во
1	892940T	ГЕНЕРАТОР 70 Ампер	1
2	885349T05	НАТЯЖИТЕЛЬ РЕМНЯ	1
2	8M0101707	НАТЯЖИТЕЛЬ РЕМНЯ	1
3	885349500	ШКИВ	1
3	8M6003035	ШКИВ	1
4	885349501	ВИНТ	1
5	855729	ОПОРА	4
6	845998	Шайба (.406 x 1.250 x .089)	8
7	88552745	Винт (M10 x 45)	5
7	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	5
8	88535303S	КРОНШТЕЙН генератора	1
8	8M0219204	КРОНШТЕЙН	1
9	888517	Штифт	1
10	880566014	Ремень приводной	1
10	8M0232583	РЕМЕНЬ ПОЛИКЛИНОВЫЙ	1
11	88552785	Винт (M10 x 85)	1
11	8M0103824	ВИНТ	1
12	4002319	ШАЙБА	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	856583A09	ЖГУТ ПРОВОДОВ В СБОРЕ	1
14	856583A12	ЖГУТ ПРОВОДОВ В СБОРЕ	1
15	858414A04	Кабельный узел латунный	1
16	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
16	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
18	828991	Зажим	3
18	828991T	ЗАЖИМ	3

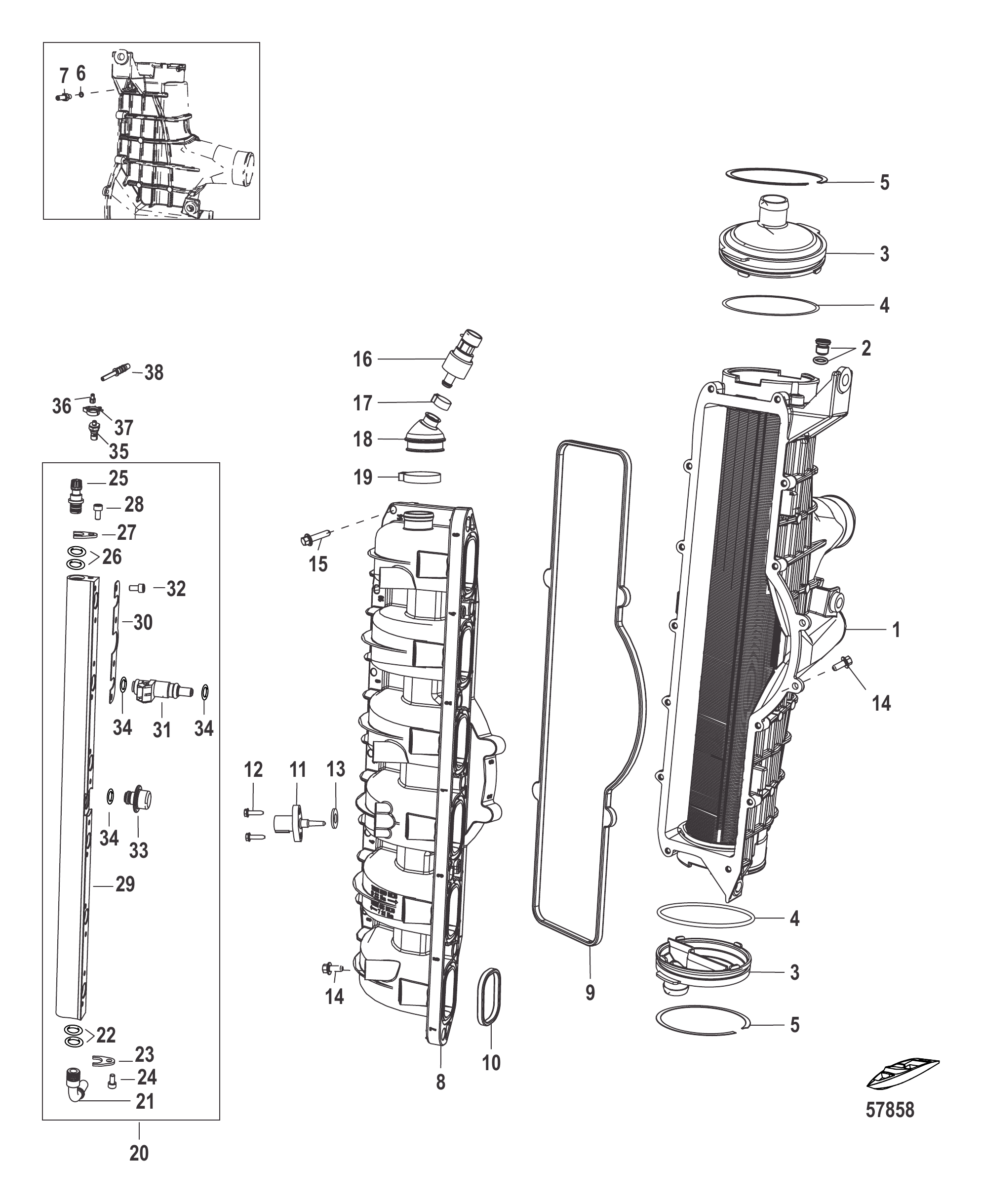

Рис. 5Промежуточный охладитель/Впускной коллектор Charge Cooler/Intake Manifold

REF	Номер детали	Наименование	Кол-во
-	8M0092408	Модуль в сборе интегрированный воздушно-топливный	1
1	8M0092462	УЗЕЛ CAC В СБОРЕ	1
1	8M0132388	Узел CAC в сборе	1
2	8M0048079	ПРОБКА 8ММ	1
3	8M0046698	Заглушка в сборе	2
4	8M0039516	Кольцо уплотнительное	1
5	8M0039464	Кольцо стопорное	1
6	8M0040116	Кольцо уплотнительное	1
7	8M0039993	Штуцер	1
8	8M0083678	Коллектор впускной в сборе	1
9	895019	Сальник	1
10	895020	Сальник	6
11	891663001	Датчик температуры	1
12	8M0041480	ВИНТ	2
12	895054	Винт (M4 x 16 мм)	2
13	892317001	Уплотнительное кольцо	1
14	88552516	Винт (M6 x 16 мм) нержавеющая сталь	3
14	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
14	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
14	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
15	88552525	Винт (M6 x 25 мм) нержавеющая сталь	13
15	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
16	8M6000639	ДАТЧИК давления	1
16	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
17	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	1
17	8M0214911	Хомут @5	1
18	8M0041053	Чехол датчика MAP	1
19	888988001	Хомут (36,1 мм)	1
19	8M0204719	Хомут 36,1 мм	1
20	8M0041080	Топливная рампа в сборе	1
20	8M0185166	Топливная рампа в сборе	1
21	8M0047054	Комплект трубок, подвод топлива	1
22	NSS	NOT SOLD SEPARATE O-RING Tube	1
23	8M0041097	Кронштейн	1
24	8M0041100	Винт (M5 x 10)	1
25	8M0047053	Комплект клапана Шредера	1
26	NSS	NOT SOLD SEPARATE O-ring- Shrader Valve	1
27	8M0041097	Кронштейн	1
28	8M0041100	Винт (M5 x 10)	1
29	NSS	NOT SOLD SEPARATE FUEL RAIL	1
30	8M0041096	Кронштейн крепления топливной форсунки	3
31	8M0041571	Форсунка топливная в сборе	6
31	8M0222278	Топливная форсунка	6
32	8M0041100	Винт (M5 x 10)	12
33	8M0041101	Демпфер	1
34	851889	Кольцо уплотнительное	1
35	8M0103315	КОМПЛЕКТ ДАТЧИКА ПИТО	1
36	892403	ФИТИНГ	1
36	8M0207782	ШТУЦЕР ПРЯМОЙ	1
37	883066	Зажим (.865)	1
38	859731	ШТУЦЕР-АДАПТЕР	1
38	8M0214970	Фитинг	1
-	8M0132737	Комплект уплотнительных колец	1

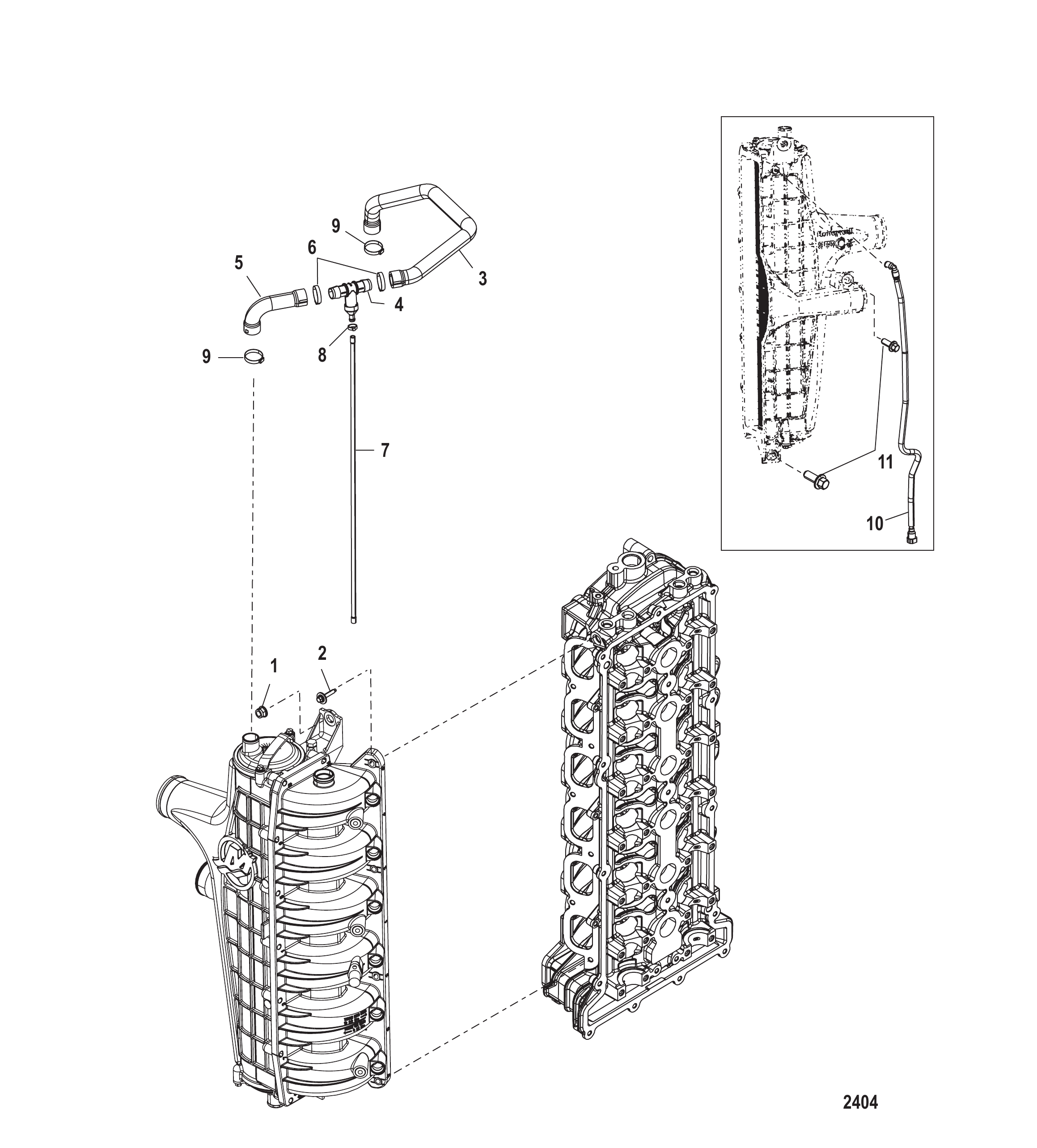

Рис. 6Трассировка шлангов промежуточного охладителя/впускного коллектора Charge Cooler/Intake Manifold Hose Routings

REF	Номер детали	Наименование	Кол-во
1	826292	ГАЙКА (M10) Латунная/Никелированная	1
2	892487001	Винт	7
2	8M0048051	Винт (M6 x 30) нержавеющая сталь	7
-	NSS	NOT SOLD SEPARATE Hose Assembly	1
3	889593001	Шланг	1
4	889633A04	УЗЕЛ ПРОМЫВОЧНОГО ШТУЦЕРА В СБОРЕ	1
4	8M0188433	ШТУЦЕР ПРОМЫВКИ В СБОРЕ	1
5	889592001	Шланг	1
6	888988008	Хомут (34,6 мм)	2
6	8M0187145	ХОМУТ	2
7	892967	Шланг	1
8	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
9	888988008	Хомут (34,6 мм)	2
9	8M0187145	ХОМУТ	2
10	880529	Шланг опорного давления впускного коллектора — верхний	1
10	8M0203767	Шланг коллектора	1
11	88552730	Винт (M10 x 30)	2
11	8M0103821	ВИНТ	2

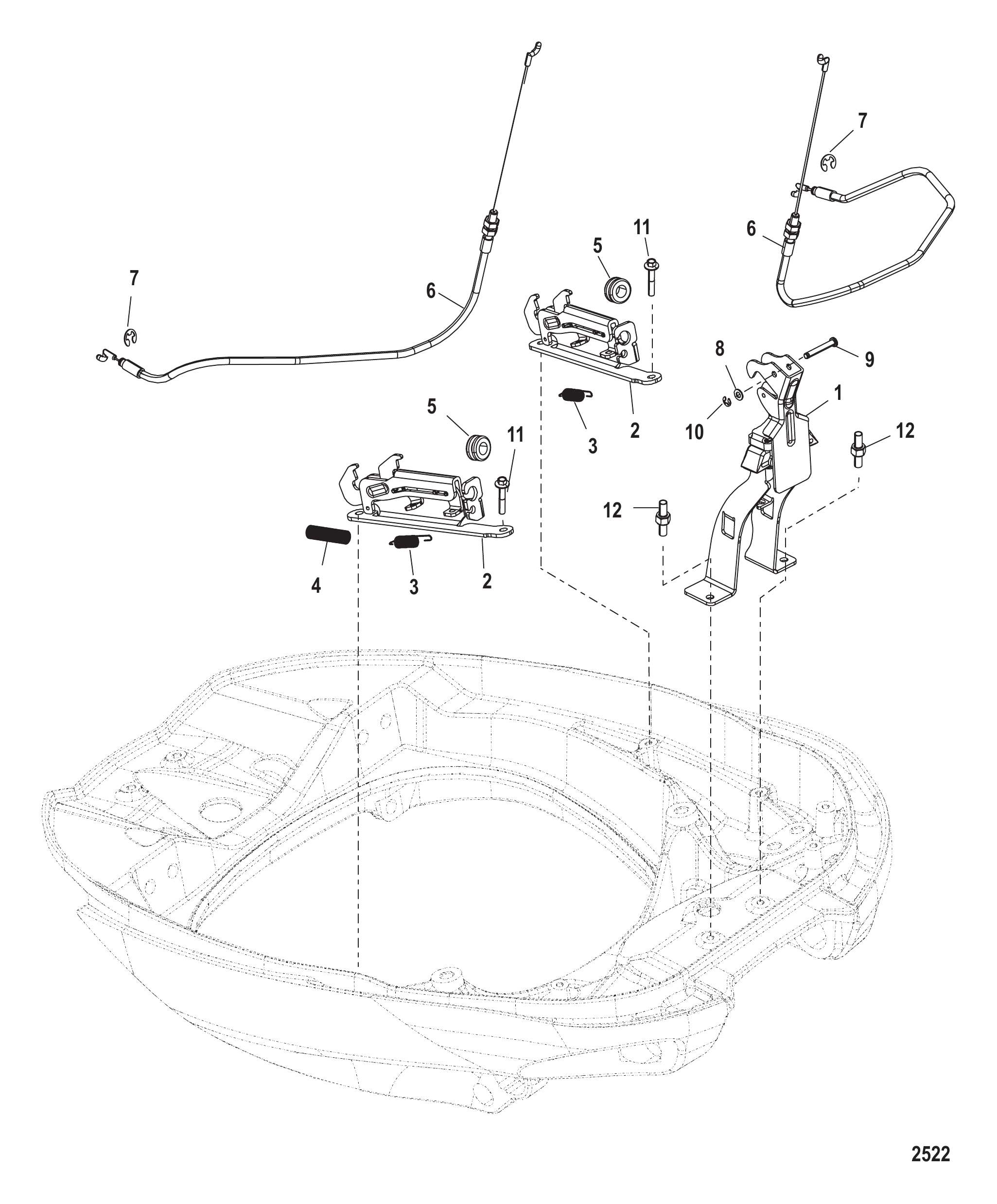

Рис. 7Фиксатор кожуха Cowl Latching

REF	Номер детали	Наименование	Кол-во
-	892062T02	Замковый узел передний и боковой	1
1	888976T01	Кронштейн	1
2	888974A02	Боковой замковый узел в сборе	2
3	888996	Пружина	4
4	896124	Втулка	4
5	828249	Втулка	2
6	889694	ТРОС	2
6	8M0080491	Трос	2
7	27290	КОЛЬЦО Стопорное	2
8	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
9	893380	Палец вильчатый	1
10	61319	Стопорное кольцо E-образное	1
11	4006731	ВИНТ (M6 x 16)	4
12	889627	ШПИЛЬКА	2
12	8M0099404	Шпилька	2

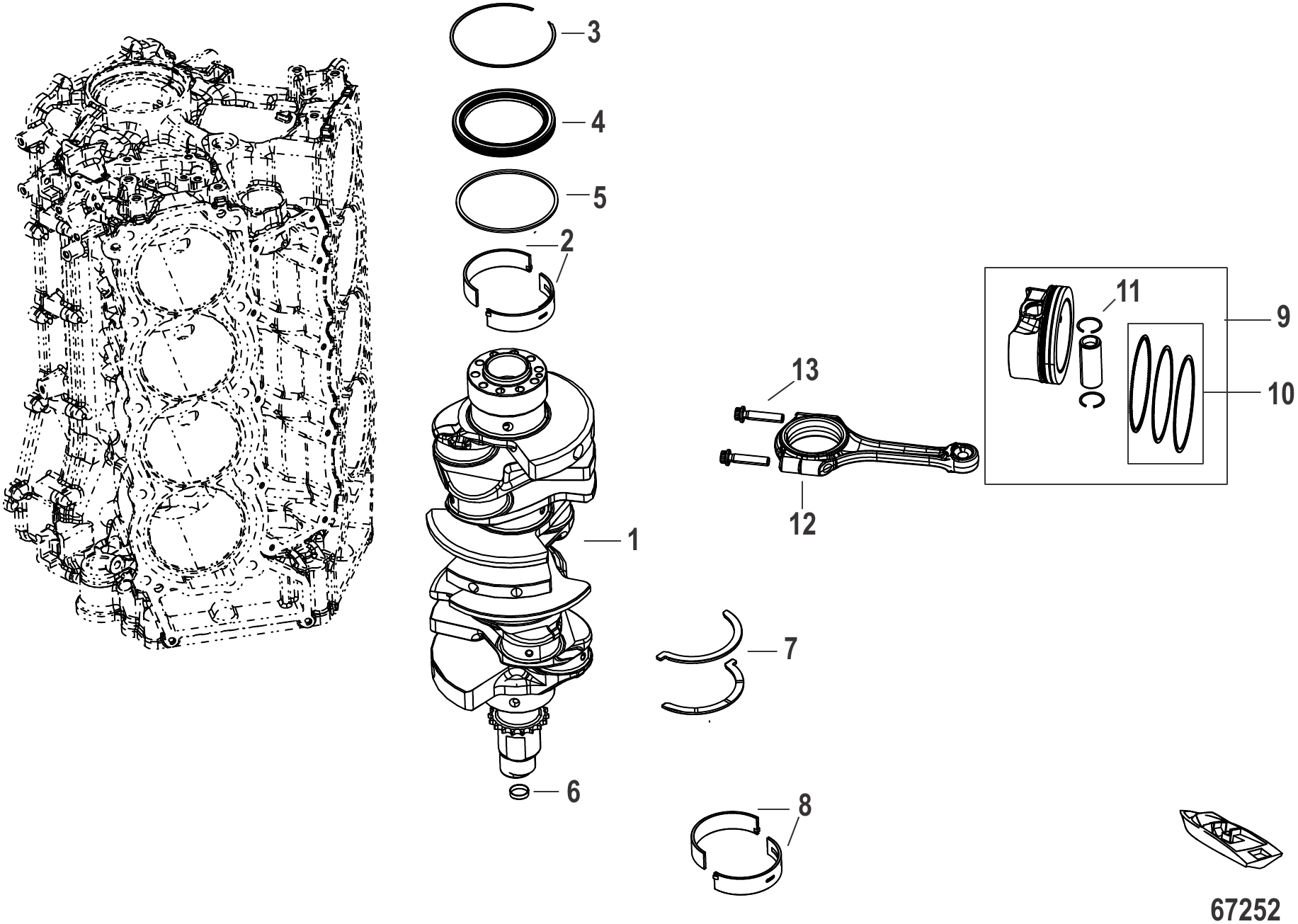

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0142417	Коленчатый вал	1
2	8M0034912	Кольцо уплотнительное 3.78 X 21.32	1
3	8M0142386	Кольцо стопорное	1
4	8M0142379	Сальник коренного подшипника	1
4	8M0168880	Сальник коренного подшипника	1
5	8M0142385	Проставка	1
6	8M0147976	Коренной подшипник зеленый	AR
6	8M0147977	Коренной подшипник синий	AR
6	8M0147978	Коренной подшипник белый	AR
6	8M0147979	Коренной подшипник оранжевый	AR
7	8M0142424	Шайба упорная	2
8	8M0148077	Подшипник шатунный зеленый	AR
8	8M0217817	Подшипник шатунный зеленый	AR
8	8M0148078	Подшипник шатунный синий	AR
8	8M0217818	Подшипник шатунный синий	AR
8	8M0148079	Подшипник шатуна, белый	AR
8	8M0217819	Подшипник шатуна, белый	AR
9	8M0142575	Поршень в сборе	8
9	8M0200040	Поршень в сборе	8
10	8M0142381	Поршневые кольца в сборе	8
11	8M0142383	Стопорное кольцо	16
12	8M0142418	Шатун	8
12	8M0159647	Шатун	8
13	8M6002637	Болт шатуна	16
13	8M0159648	Болт шатуна	16
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

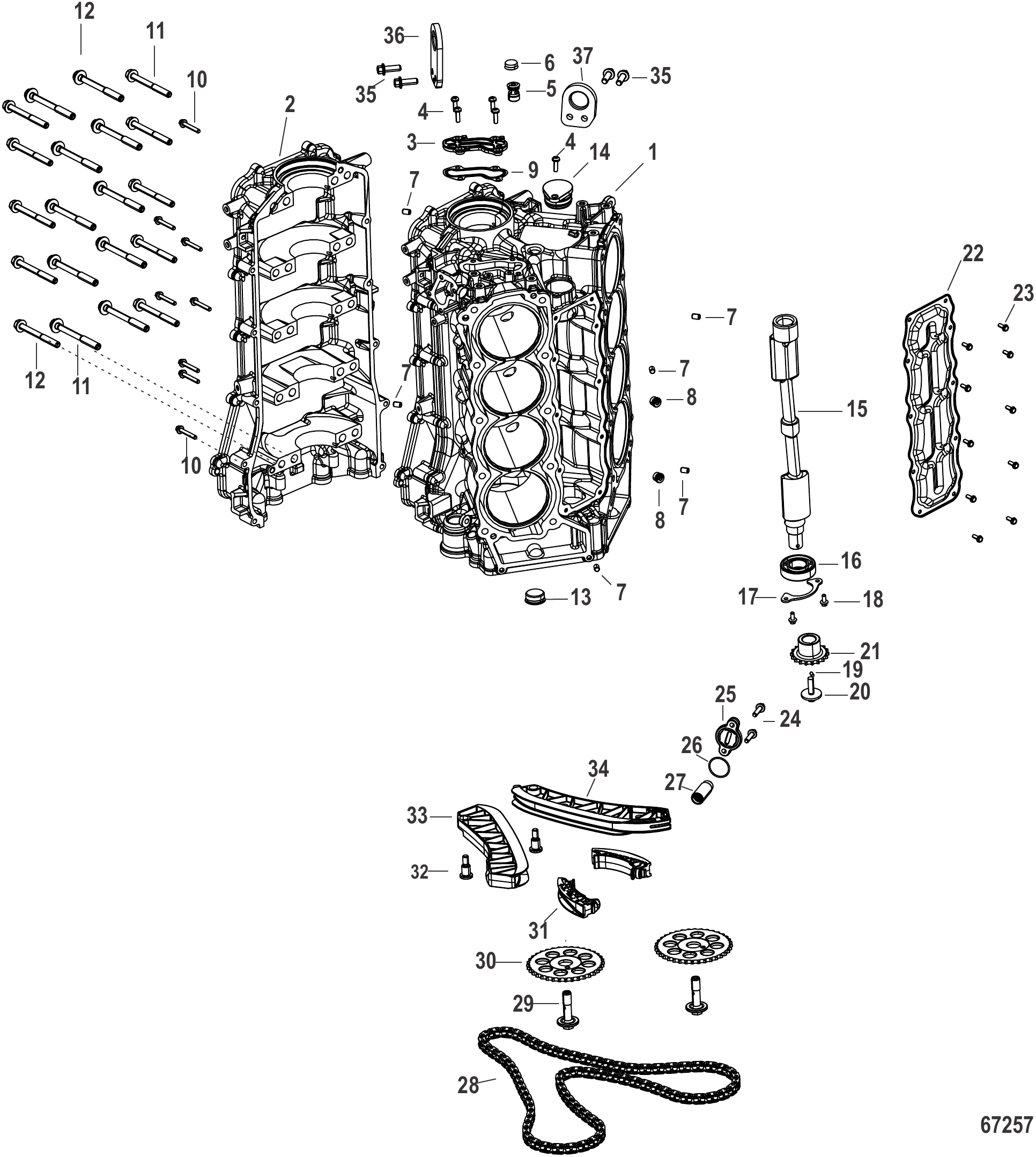

Рис. 9Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	8M0142344	БЛОК ЦИЛИНДРОВ	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0142349	КРЫШКА БЛОКА ЦИЛИНДРОВ	1
4	8M0080651	Винт (M6 x 20)	5
5	8M0142352	ПРОБКА 18 ММ	1
6	8M0142353	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070)	1
7	893540	Штифт установочный, 8x12 длинный	6
8	8M0087447	ПРОБКА (10ММ)	2
9	8M0142348	ПРОКЛАДКА КРЫШКИ ПЛАСТИНЫ	1
10	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
11	8M0142347	ВИНТ (M10 x 96 ММ) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	10
11	8M0168893	ВИНТ M10 x 96	10
12	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	10
13	8M0087454	ПРОБКА (30 мм)	1
14	8M0142409	ПРОБКА БАЛАНСИРА	1
15	8M0142421	БАЛАНСИРНЫЙ ВАЛ	1
16	8M0142429	ПОДШИПНИК ШАРИКОВЫЙ	1
17	8M0142427	ПЛАСТИНА СТОПОРНАЯ	1
18	8M0142428	ВИНТ (M5 x 12) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
19	8M0142426	ШТИФТ НАПРАВЛЯЮЩИЙ	1
20	8M0142423	ВИНТ (M8 x 1.25) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ И ШАЙБОЙ	1
21	8M0142422	ЗВЕЗДОЧКА	1
22	8M0142410	КРЫШКА БАЛАНСИРА ШТАМПОВАННАЯ	1
23	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	10
24	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
25	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
26	898836	Уплотнительное кольцо коричневое	1
26	8M0237361	Кольцо уплотнительное	1
27	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
27	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
28	8M0142399	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	1
29	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
30	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
31	8M0142400	НАПРАВЛЯЮЩАЯ КОРОТКАЯ	2
32	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	2
33	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
34	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
35	8M0103821	ВИНТ	4
36	8M0142459	РЫМ-БОЛТ ЛЕВЫЙ	1
37	8M0142448	РЫМ-БОЛТ ПРАВЫЙ	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

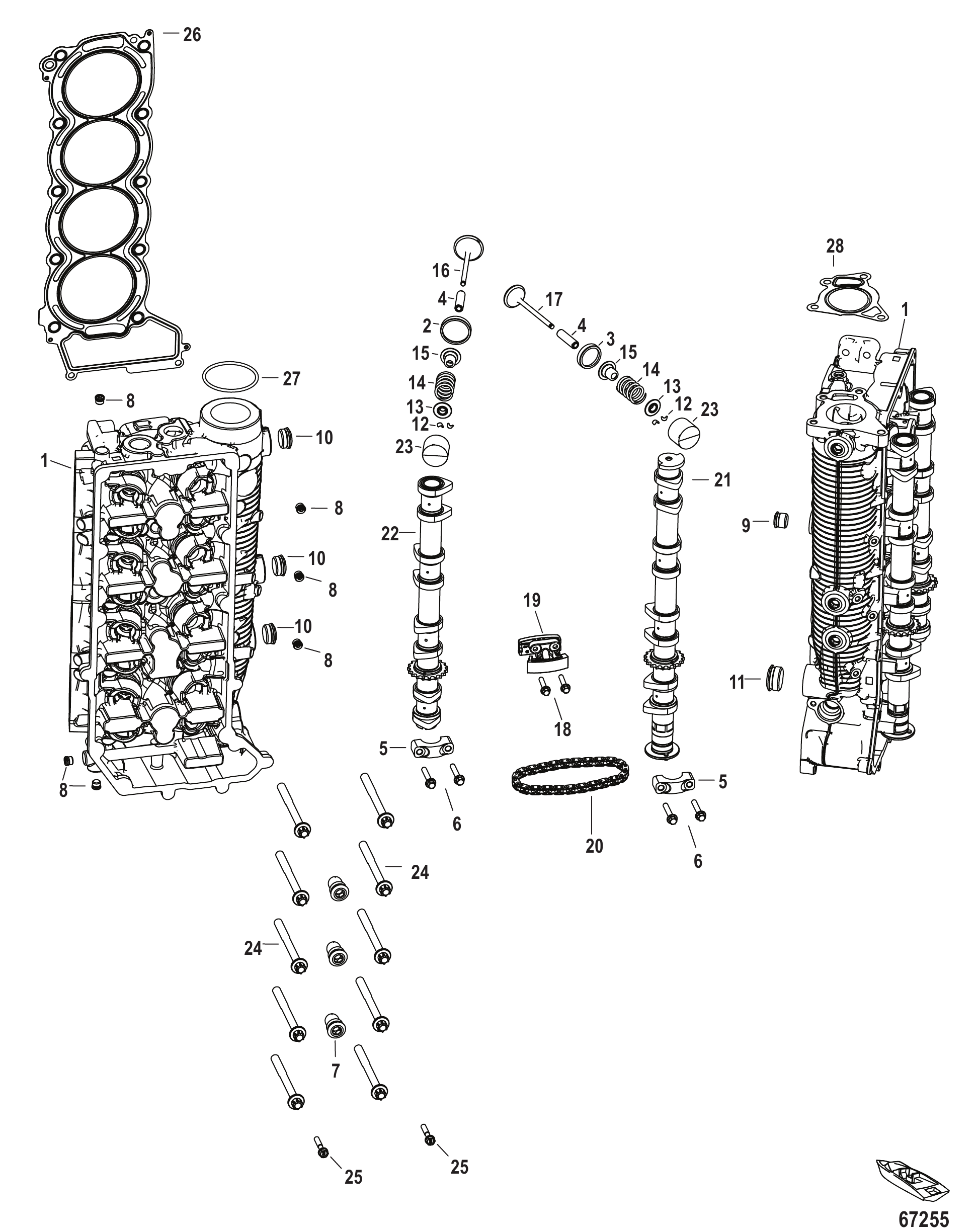

Рис. 10Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
1	8M0150214	Головка блока цилиндров в сборе правого борта	1
1	8M0150215	Головка блока цилиндров в сборе левого борта	1
1	8M0150490	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0221005	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0150491	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
1	8M0221003	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
2	8M0142354	СЕДЛО КЛАПАНА ВПУСКНОГО	16
3	8M0142355	СЕДЛО КЛАПАНА ВЫПУСКНОГО	16
4	8M0142358	НАПРАВЛЯЮЩАЯ КЛАПАНА	32
5	NSS	NOT SOLD SEPARATE	18
6	892454035	Болт (M6 x 36)	36
6	8M0163131	Винт M6	36
7	8M0142357	ПРОБКА (21 ММ) СПЕЦИАЛЬНАЯ	6
8	8M0087447	ПРОБКА (10ММ)	12
9	8M0087451	Пробка (18 мм)	2
10	8M0087453	ПРОБКА (24 ММ)	6
11	8M0087454	ПРОБКА (30 мм)	2
12	8M0142364	СУХАРЬ КЛАПАНА	32
13	8M0142363	ТАРЕЛКА ПРУЖИНЫ КЛАПАНА	32
14	8M0142360	ПРУЖИНА	32
15	8M0142359	САЛЬНИК КЛАПАНА	32
16	8M0142361	КЛАПАН ВПУСКНОЙ	16
17	8M0142362	КЛАПАН ВЫПУСКНОЙ	16
18	892454030	Винт (M6 x 30)	4
19	8M0142367	НАТЯЖИТЕЛЬ	2
20	8M0142366	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	2
21	8M0142411	Распредвал выпускной, правый борт	1
21	8M0142416	Распредвал выпускной, левый борт	1
22	8M0142412	Распредвал впускной, правый борт	1
22	8M0142415	Распредвал впускной, левый борт	1
22	8M0149556	РАСПРЕДВАЛ ВПУСКНОЙ, ПРАВОГО БОРТА	1
22	8M0149555	РАСПРЕДВАЛ ВПУСКНОЙ, ЛЕВОГО БОРТА	1
23	8M0142365	ТОЛКАТЕЛЬ (3.000)	32/AR
23	8M0142431	ТОЛКАТЕЛЬ (3.015)	32/AR
23	8M0142439	ТОЛКАТЕЛЬ (3.030)	32/AR
23	8M0142440	ТОЛКАТЕЛЬ (3.045)	32/AR
23	8M0142441	Толкатель (3.060)	32/AR
23	8M0142438	Толкатель (3.075)	32/AR
23	8M0142495	Толкатель (3.090)	32/AR
23	8M0142492	Толкатель (3.105)	32/AR
23	8M0142443	Толкатель (3.120)	32/AR
23	8M0142447	Толкатель (3.135)	32/AR
23	8M0142464	Толкатель (3.150)	32/AR
23	8M0142465	Толкатель (3.165)	32/AR
23	8M0142466	Толкатель (3.180)	32/AR
23	8M0142487	Толкатель (3.195)	32/AR
23	8M0142488	Толкатель (3.210)	32/AR
23	8M0142489	Толкатель (3.225)	32/AR
23	8M0142490	Толкатель (3.240)	32/AR
23	8M0142491	Толкатель (3.255)	32/AR
23	8M0142519	Толкатель (3.270)	32/AR
23	8M0142520	Толкатель (3.285)	32/AR
23	8M0142521	Толкатель (3.300)	32/AR
23	8M0142525	Толкатель (3.315)	32/AR
23	8M0142527	Толкатель (3.330)	32/AR
23	8M0142532	Толкатель (3.345)	32/AR
23	8M0142613	Толкатель (3.360)	32/AR
23	8M0142252	Толкатель (3.375)	32/AR
23	8M0142255	Толкатель (3.390)	32/AR
23	8M0142256	Толкатель (3.405)	32/AR
23	8M0142257	Толкатель (3.420)	32/AR
23	8M0142258	Толкатель (3.435)	32/AR
23	8M0142261	Толкатель (3.450)	32/AR
23	8M0142263	Толкатель (3.465)	32/AR
23	8M0142277	Толкатель (3.480)	32/AR
23	8M0142291	Толкатель (3.495)	32/AR
23	8M0142292	Толкатель (3.510)	32/AR
23	8M0142666	Толкатель (3.525)	32/AR
23	8M0142667	Толкатель (3.540)	32/AR
23	8M0142668	Толкатель (3.555)	32/AR
23	8M0142669	Толкатель (3.570)	32/AR
23	8M0142670	Толкатель (3.585)	32/AR
23	8M0142698	Толкатель (3.600)	32/AR
23	8M0142699	Толкатель (3.615)	32/AR
23	8M0142700	Толкатель (3.630)	32/AR
23	8M0142701	Толкатель (3.645)	32/AR
23	8M0142702	ТОЛКАТЕЛЬ (3.660)	32/AR
23	8M0142703	ТОЛКАТЕЛЬ (3.675)	32/AR
23	8M0142704	ТОЛКАТЕЛЬ (3.690)	32/AR
24	8M0142369	ВИНТ (M10 x 107) TORX С ФЛАНЦЕМ	20
25	893754035	Винт (M6 X 35)	4
25	8M0205943	ВИНТ (M6 x 35)	4
26	8M0142273	Прокладка головки блока цилиндров	1
26	8M0142272	Прокладка головки блока цилиндров	1
27	8M0142368	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (230 2.484 x .139)	1
28	8M0142537	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

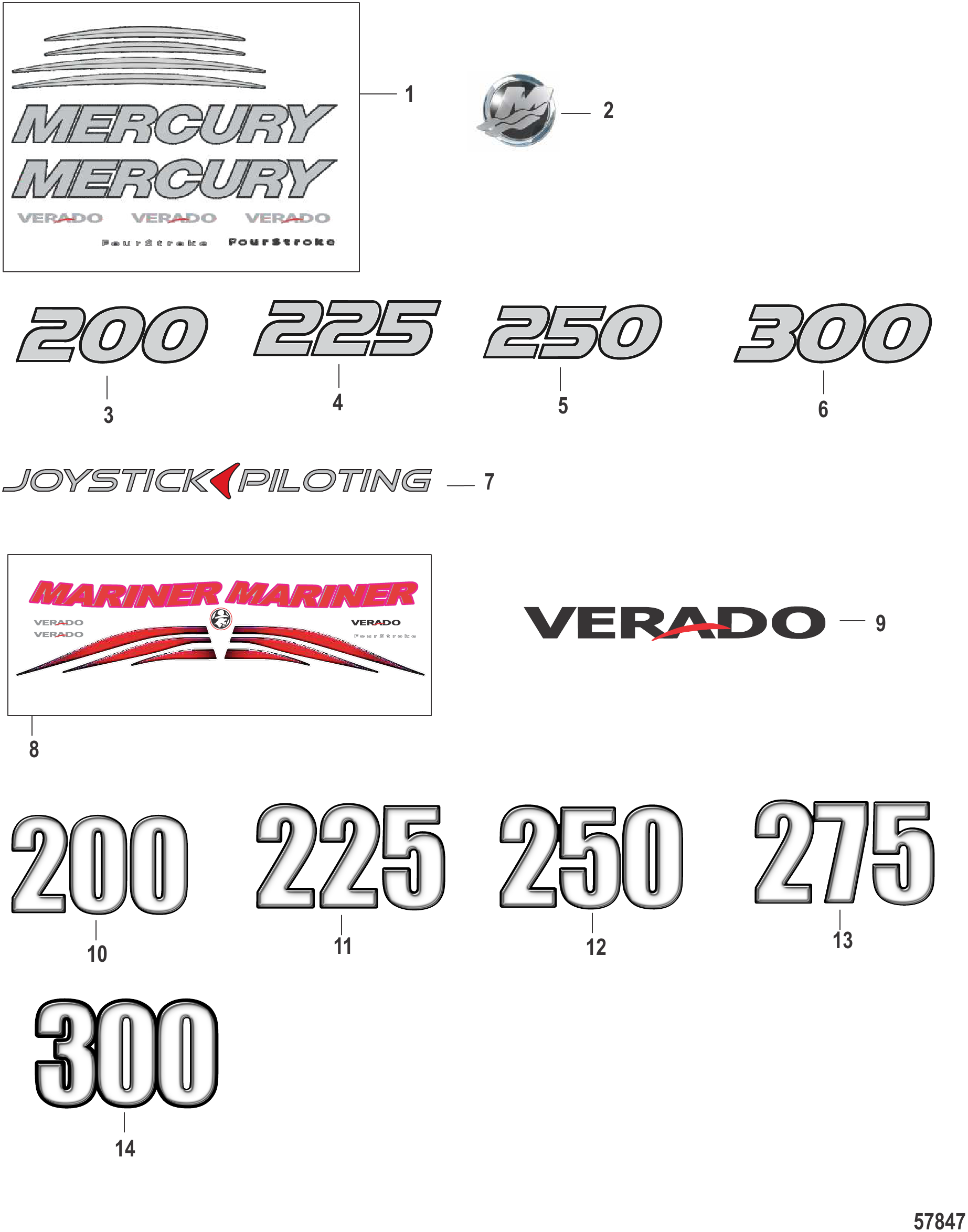

Рис. 11НАКЛЕЙКИ - ВЕРХНИЙ КАПОТ Decals - Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0102448	КОМПЛЕКТ НАКЛЕЕК Mercury	1
2	8M0043703	Наклейка M-Icon, 66 мм, чёрная	1
3	8M0085363	НАКЛЕЙКА 200 HP Silver	1
4	8M0085364	НАКЛЕЙКА 225 HP Silver	1
5	8M0085365	НАКЛЕЙКА 250 HP Silver	1
6	8M0085366	НАКЛЕЙКА 300 HP Silver	1
7	8M0075217	НАКЛЕЙКА Joystick Piloting	1
8	892870A02	КОМПЛЕКТ НАКЛЕЕК Mariner	1
9	8M0025965	НАКЛЕЙКА (Mariner Verado)	1
10	899324003	Наклейка (Mariner 200)	1
11	899324004	Наклейка (Mariner 225)	1
12	899324005	Наклейка (Mariner 250)	1
13	899324006	Наклейка (Mariner 275)	1
14	8M0025964	НАКЛЕЙКА (Mariner 300)	1

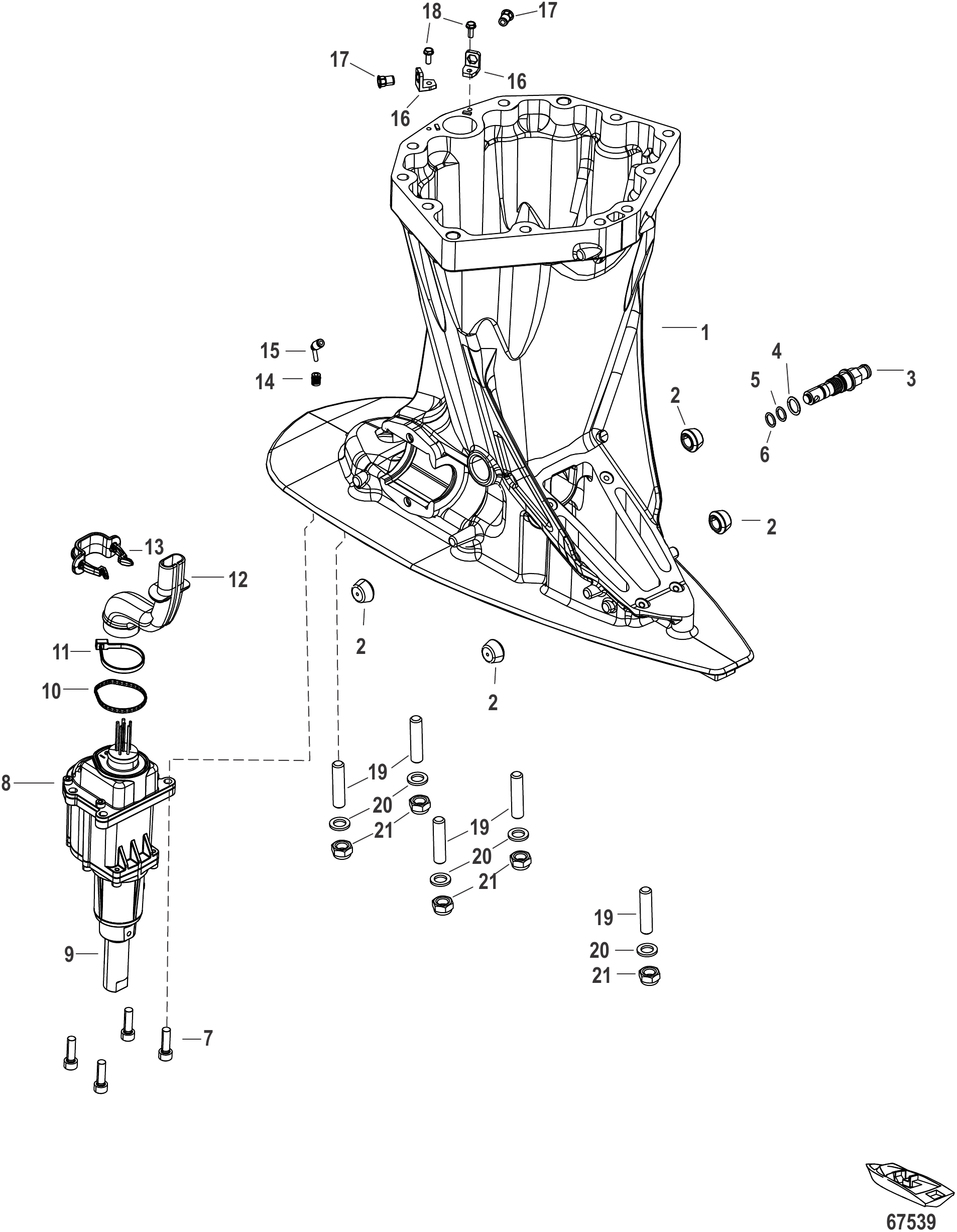

Рис. 12Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0142775	Корпус гребного вала, чёрный	1
2	8M0142713	Крышка опоры	4
3	8M0112869	Масляная пробка в сборе	1
4	85045	Кольцо уплотнительное (.551 x .070)	1
5	863006	Кольцо уплотнительное (10.82 x 1.78)	1
6	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
7	8M0142829	Винт (M6 x 20)	4
8	8M0142253	Привод переключения передач	1
8	8M0204944	Привод переключения передач	1
9	8M0147857	Соединительная муфта вала	1
10	8M0142978	Сальник привода	1
11	69355	Стяжка (5.50 дюймов)	1
11	8M0214940	Стяжка	1
12	8M0147674	Пыльник проводов привода переключения	1
13	8M0147675	Зажим	1
14	8M0142714	Штуцер	1
15	8M0155119	Штуцер Legris	1
16	8M0142715	Кронштейн крепления Bib	2
17	8M0142716	Вставка	2
18	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
19	8M0008031	Шпилька (M12 x 1.75 x 52)	5
19	8M0142781	Шпилька (M12 x 179)	5/AR
19	8M0142788	Шпилька (M12 x 306)	5/AR
20	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5/AR
21	896895	Гайка (M12)	5/AR

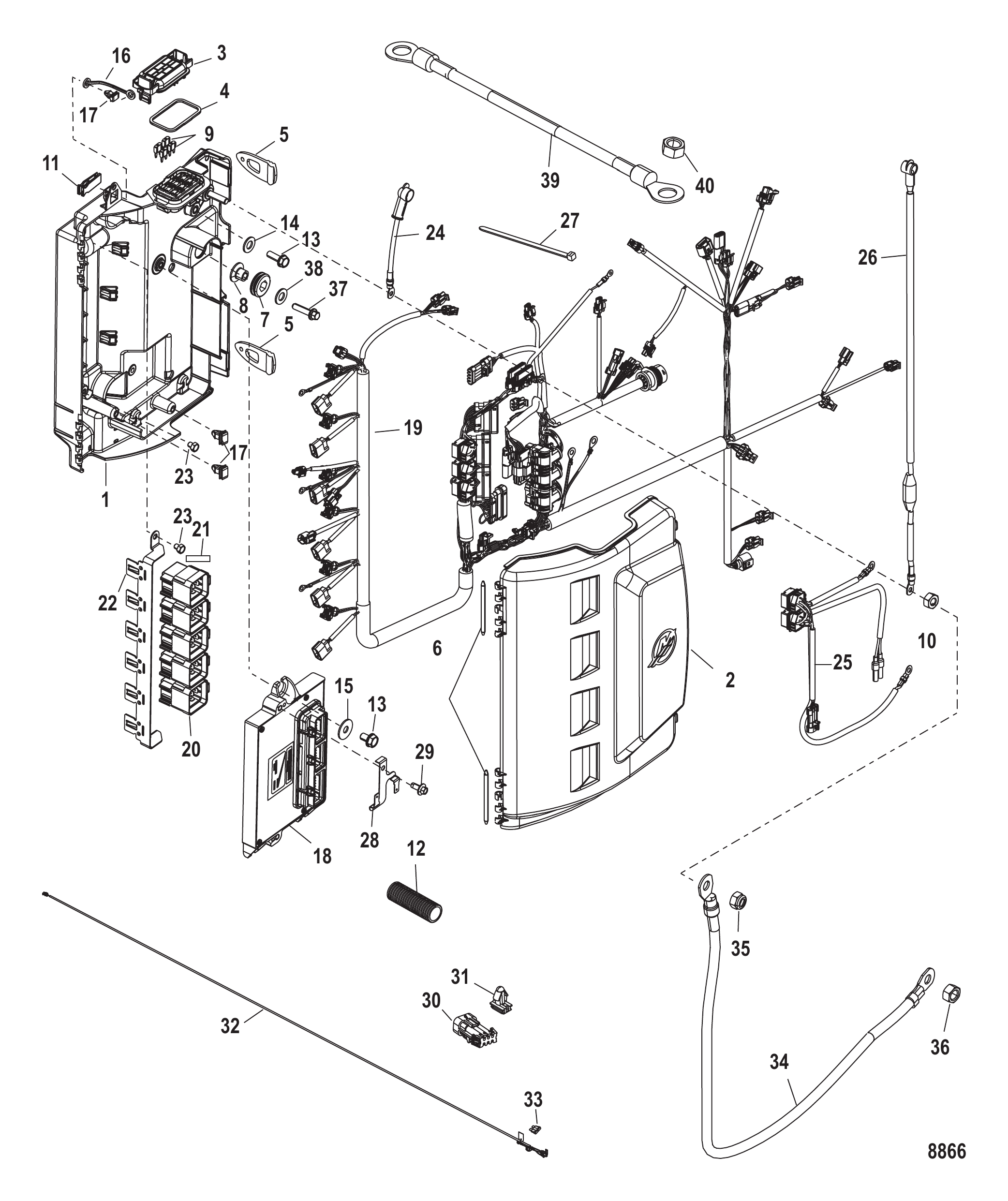

Рис. 13Компоненты электрораспределительной коробки Electrical Box Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Box-Complete	1
-	NSS	NOT SOLD SEPARATE Electrical Box	1
1	885560T03	Основание электрораспределительной коробки	1
2	885561T	Крышка блока предохранителей	1
3	888491	Крышка	1
3	8M0167280	КРЫШКА ПРЕДОХРАНИТЕЛЕЙ	1
4	885583	Уплотнение	1
5	889531	Стяжной ремень	2
6	885584	Штифт шарнирный	2
7	833155	Втулка	1
8	8502341	Втулка	1
9	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	7
9	832969T20	Предохранитель Mini — жёлтый — 20 А	7
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
11	895099	Съемник предохранителя	1
12	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
13	40011146	Винт (M8 x 13) нержавеющая сталь	2
14	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	1
15	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
16	892244	ХОМУТ КРЫШКИ	1
17	879962	Зажим	4
18	88555839T	Модуль управления силовой установкой PCM	1
18	89790721T	Модуль управления силовой установкой PCM	1
18	88555843T	Модуль управления силовой установкой PCM	1
18	89790721T	Модуль управления силовой установкой PCM	1
18	88555820T	Модуль управления силовой установкой PCM	1
18	89790722T	Модуль управления силовой установкой PCM	1
18	88555840T	Модуль управления силовой установкой PCM	1
18	89790723T	Модуль управления силовой установкой PCM	1
18	88555844T	Модуль управления силовой установкой PCM	1
18	89790723T	Модуль управления силовой установкой PCM	1
18	88555821T	Модуль управления силовой установкой PCM	1
18	89790724T	Модуль управления силовой установкой PCM	1
18	88555841T	Модуль управления силовой установкой PCM	1
18	89790725T	Модуль управления силовой установкой PCM	1
18	88555845T	Модуль управления силовой установкой PCM	1
18	89790725T	Модуль управления силовой установкой PCM	1
18	88555822T	Модуль управления силовой установкой PCM	1
18	89790726T	Модуль управления силовой установкой PCM	1
18	88555842T	Модуль управления силовой установкой PCM	1
18	89790727T	Модуль управления силовой установкой PCM	1
18	88555846T	Модуль управления силовой установкой PCM	1
18	89790727T	Модуль управления силовой установкой PCM	1
18	88555823T	Модуль управления силовой установкой PCM	1
18	89790728T	Модуль управления силовой установкой PCM	1
19	880616T05	Жгут проводов двигателя в сборе	1
19	8M0082643	Жгут проводов в сборе двигателя	1
-	NSS	NOT SOLD SEPARATE Relay Bracket Assembly	1
20	882751A04	Реле в сборе	4
21	NSS	NOT SOLD SEPARATE Decal-Trim Relay	4
22	889532	Кронштейн	1
23	40007103	Винт (M5 x 6)	2
24	93388A17	Трос в сборе (8.50 дюймов)	1
25	819514A20	Жгут проводов в сборе триммера	1
25	879345T34	Жгут проводов в сборе триммера	1
26	8M0088927	Жгут проводов в сборе предохранителей	1
27	850181	СТЯЖКА (11.750 ДЮЙМОВ)	6
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	891520001	Зажим	1
29	82129114	ВИНТ (M6 x 14)	1
30	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
31	879962	Зажим	1
32	888416T03	ЖГУТ ПРОВОДОВ В СБОРЕ	1
32	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
33	862646	Предохранитель коричневый - 5 Ампер	1
34	88439A25	Кабельный узел аккумулятора — положительный	1
35	401388	ГАЙКА (M8) Нержавеющая сталь	5
36	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
36	8M0204671	Гайка	1
37	88552635	Винт (M8 x 35 мм)	1
37	8M0103814	Винт (M8 x 35 мм)	1
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
39	88439A26	Кабельный жгут аккумулятора — отрицательный	1
40	68292	Гайка (.312-18)	1
40	8M0204668	Гайка (.312-18)	1

Рис. 14Маховик и кожух Flywheel and Cover

REF	Номер детали	Наименование	Кол-во
1	887936T04	Крышка маховика	1
2	834985	Втулка уплотнительная	4
2	8M0190980	ВТУЛКА	4
3	885348	Колпак болта маховика	1
4	888983T03	Маховик в сборе	1
5	8M0090010	Шайба	1
6	880515	Болт (M20 x 68)	6
6	8M0147042	Болт	6

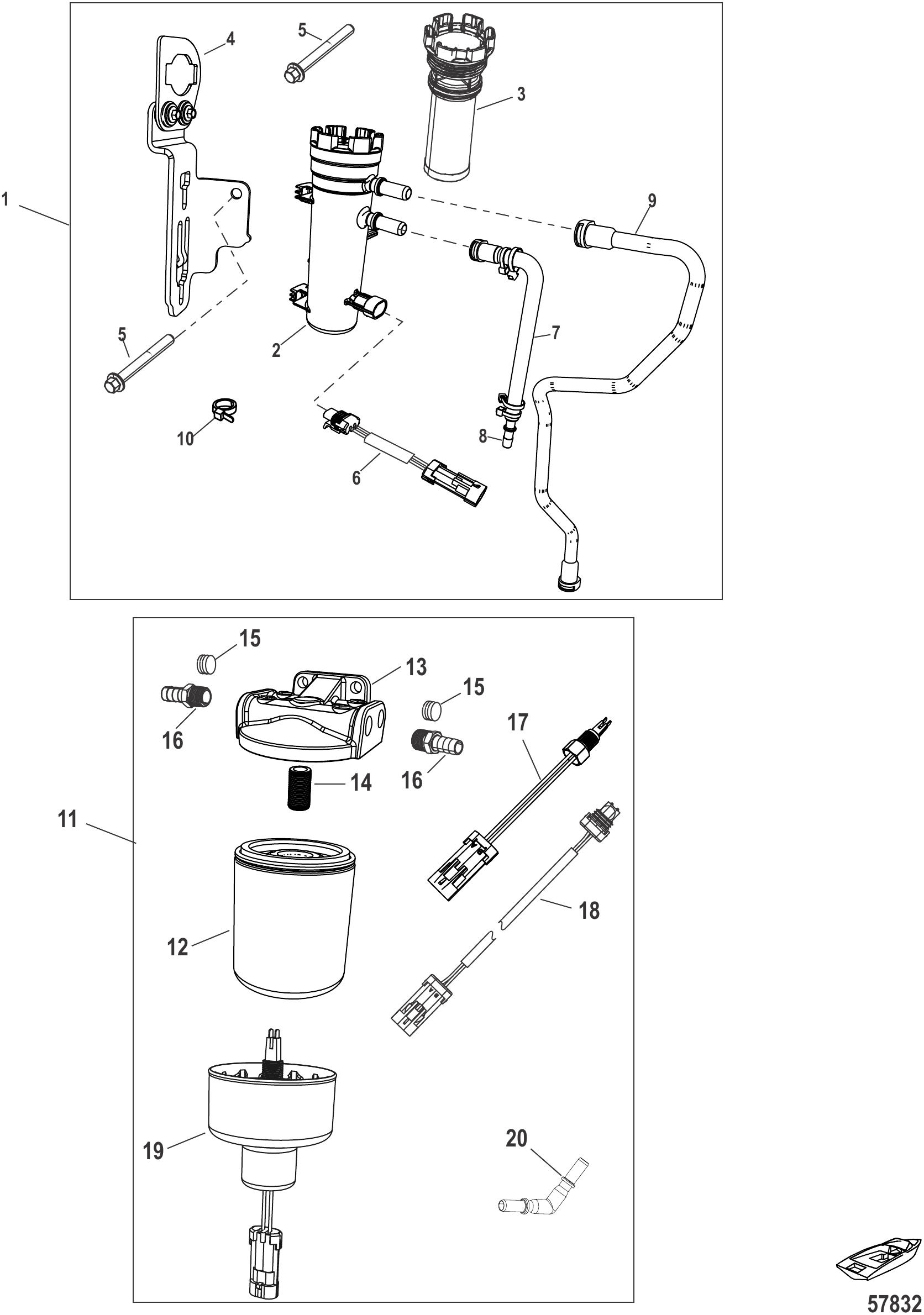

Рис. 15Комплекты топливного фильтра Fuel Filter Kits

REF	Номер детали	Наименование	Кол-во
1	8M0103686	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА на двигателе	1
2	8M0062950	Фильтр в сборе	1
3	8M0060041	ФИЛЬТР топливный	1
3	8M0122423	Топливный фильтр Quicksilver	1
4	8M0009261	КРОНШТЕЙН В СБОРЕ	1
5	88552785	Винт (M10 x 85)	1
5	8M0103824	ВИНТ	1
6	8M0103724	ЖГУТ ПРОВОДОВ WIF удлинитель	1
7	8M0046557	Шланг в сборе, подвод топлива, 8.2 дюйма	1
8	892356	РАЗЪЕМ	1
9	8M0087107	Шланг	1
10	816311T	СТЯЖКА (8.00 дюймов)	3
11	8M0095669	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА с уплотнительным кольцом, MPP выносной	1
11	8M0157707	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1
12	8M0095659	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ с уплотнительным кольцом, MPP	1
12	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
13	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
14	816133	Штуцер	1
15	36373	ЗАГЛУШКА (.375-18) ШЕСТИГРАННАЯ - СТАЛЬ	2
15	8M0204657	Заглушка	2
16	8M0086290	СОЕДИНИТЕЛЬ штуцерный	2
16	8M0204732	СОЕДИНИТЕЛЬ штуцерный	2
17	8M0021043	Датчик в сборе топлива и воды	1
17	8M0214989	Датчик наличия воды в топливе	1
18	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
19	8M0157779	ДАТЧИК В СБОРЕ WIF	1
20	8M0152433	ШТУЦЕР УГЛОВОЙ	1
-	8M0105263	Жгут проводов, удлинитель датчика WIF - 36 дюймов	1
-	8M0105264	Жгут проводов, удлинитель датчика WIF - 72 дюйма	1

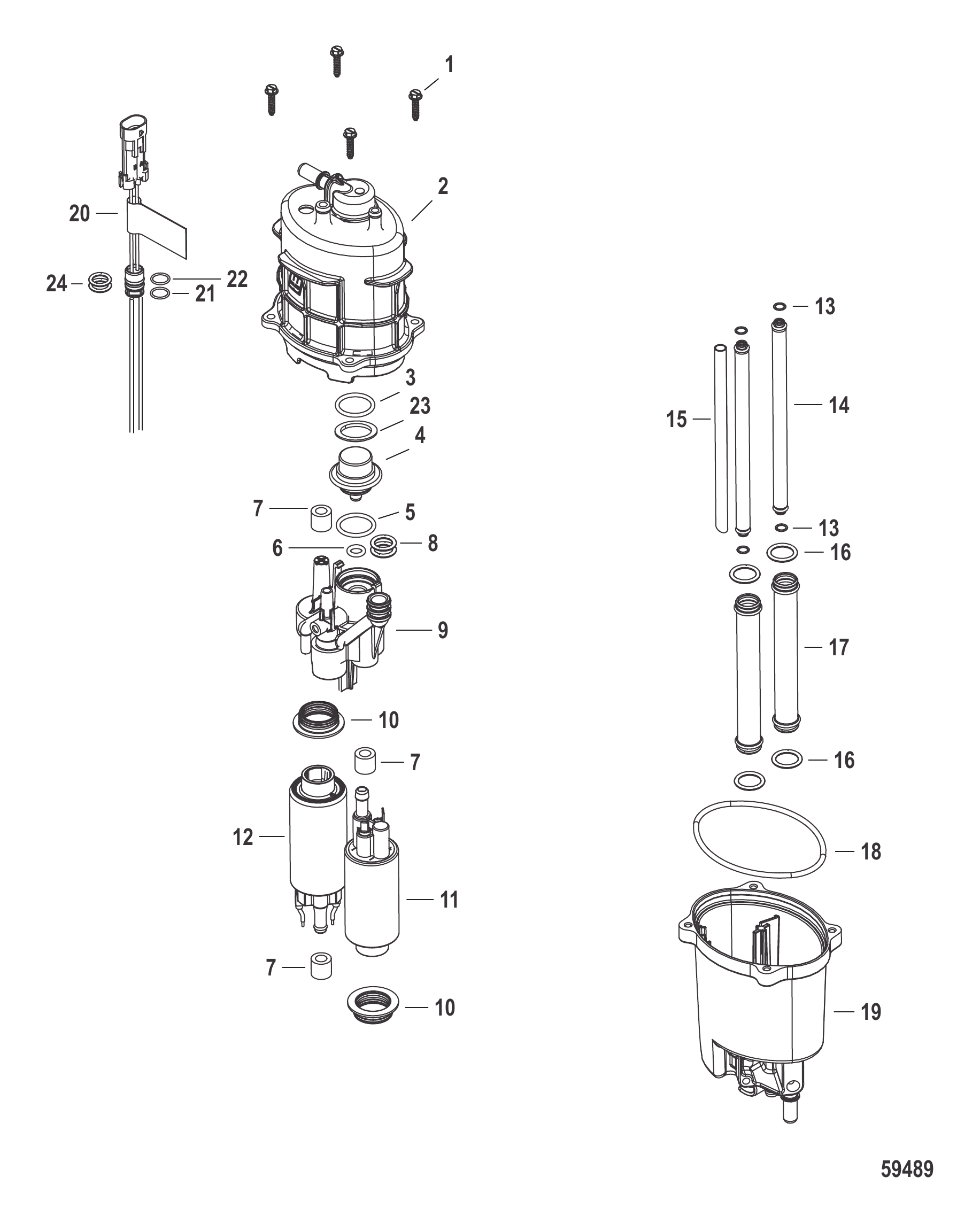

Рис. 16Компоненты модуля подачи топлива - 8M0102455 2B457609 и ранее Fuel Supply Module Components - 8M0102455 2B457609 and Below

REF	Номер детали	Наименование	Кол-во
-	8M0102455	Модуль подачи топлива	1
1	8M0053756	Винт Plastite с шестигранной шайбой	4
2	8M0053726	Верхний корпус FSM	1
2	8M0158344	Верхний корпус FSM	1
3	NSS	NOT SOLD SEPARATE O-ring	1
4	8M0053749	Регулятор в сборе	1
4	8M0242586	Регулятор в сборе	1
5	NSS	NOT SOLD SEPARATE O-ring	1
6	NSS	NOT SOLD SEPARATE O-ring	1
7	NSS	NOT SOLD SEPARATE	3
8	NSS	NOT SOLD SEPARATE	2
9	8M0053727	Крышка топливного модуля	1
10	NSS	NOT SOLD SEPARATE	2
11	8M0103289	Насос в сборе низкого давления	1
12	8M0103288	Насос в сборе высокого давления	1
13	NSS	NOT SOLD SEPARATE O-ring	4
14	8M0053735	Трубка топливная	2
14	8M0119250	Трубка	2
15	8M0053755	Трубка всасывающая	1
16	NSS	NOT SOLD SEPARATE O-ring	4
17	8M0053734	Трубка водяная	2
17	8M0120073	Трубка	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0053725	Нижний корпус топливного модуля	1
19	8M0132733	Модуль подачи топлива сдвоенный насос	1
20	8M0103287	ЖГУТ ПРОВОДОВ В СБОРЕ FSM	1
21	NSS	NOT SOLD SEPARATE O-ring	1
22	NSS	NOT SOLD SEPARATE O-ring	1
23	NSS	NOT SOLD SEPARATE Spacer	1
24	8M0086888	ВТУЛКА проставки жгута FSM	1
-	8M0057679	Ремкомплект уплотнений топливного модуля	1

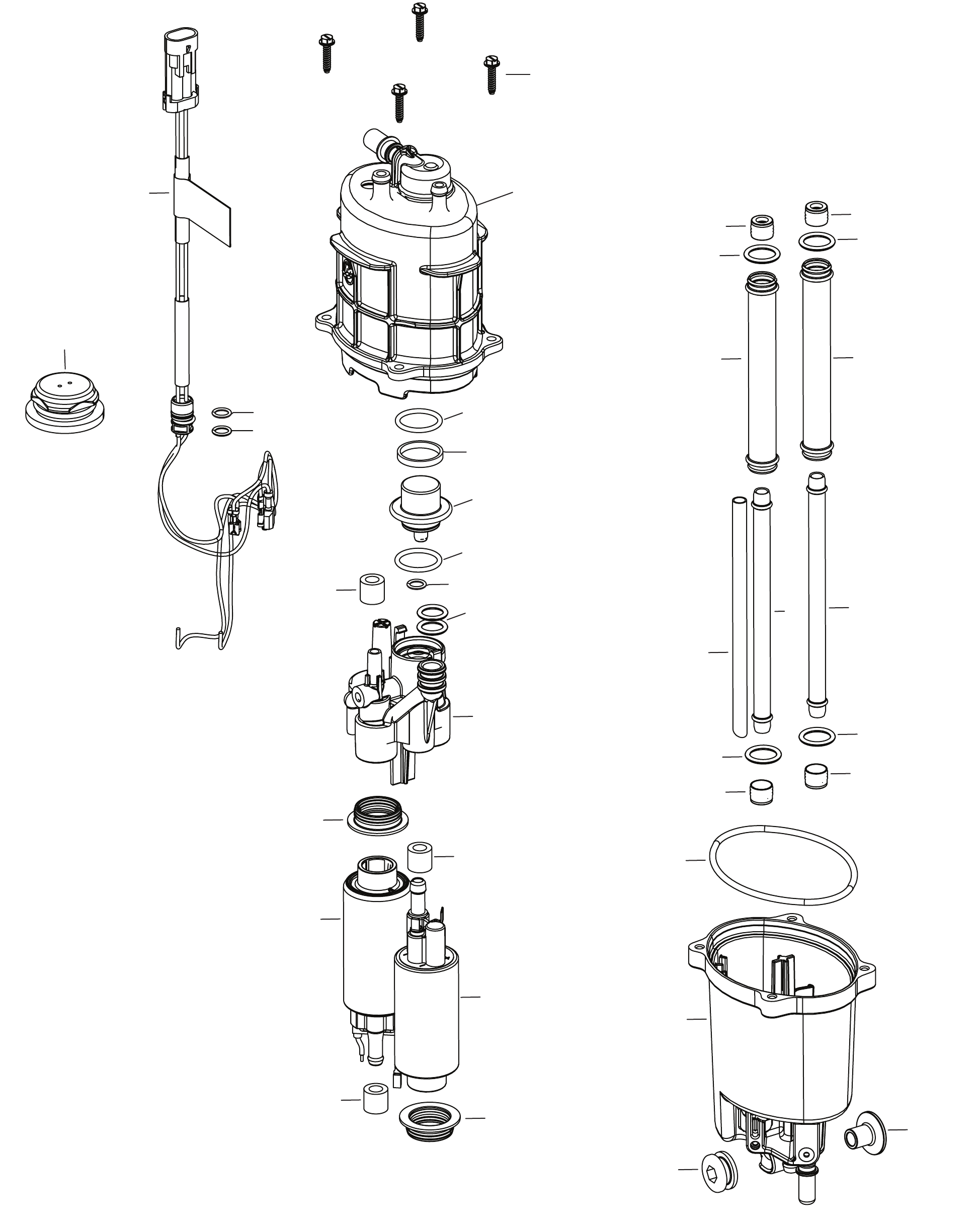

Рис. 17Компоненты модуля подачи топлива - 8M0132732 2B457610 и новее Fuel Supply Module Components - 8M0132732 2B457610 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0132732	Модуль подачи топлива	1
1	8M0053726	Верхний корпус FSM	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	8M0130877	Крышка FSM	1
8	8M0158425	Крышка FSM	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	Трубка всасывающая	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	8M0103288	Насос в сборе высокого давления	1
13	8M0103289	Насос в сборе низкого давления	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0130873	Трубка топливная	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0130878	Нижний корпус топливного модуля	1
19	8M0158426	Нижний корпус топливного модуля	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M0086888	ВТУЛКА проставки жгута FSM	1
23	8M0103287	ЖГУТ ПРОВОДОВ В СБОРЕ FSM	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
25	NSS	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

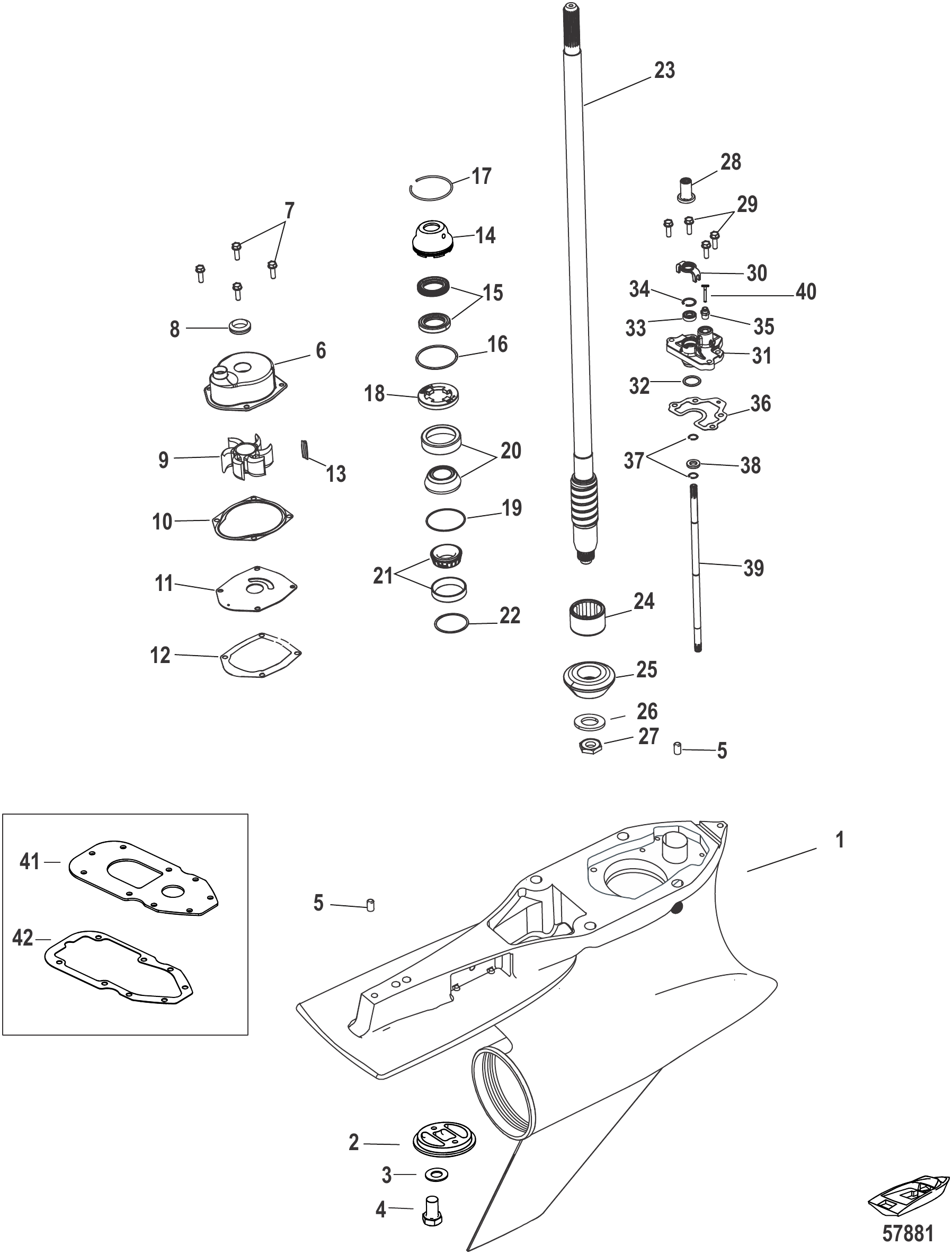

Рис. 18Редуктор, карданный вал, 5.44 HD Sportmaster Gear Housing, Driveshaft, 5.44 HD Sportmaster

REF	Номер детали	Наименование	Кол-во
-	8M0102783	Корпус редуктора в сборе (стандартный длинный) (1.75:1)	1
-	8M0102784	Корпус редуктора в сборе (стандартный X-длинный) (1.75:1)	1
-	8M0236275	Корпус редуктора стандартный X-длинный 1.75	1
-	8M0102785	Корпус редуктора в сборе (стандартный XX-длинный) (1.75:1)	1
-	8M0236276	Корпус редуктора стандартный XX-длинный 1.75	1
-	8M0102786	Корпус редуктора в сборе (противовращения длинный) (1.75:1)	1
-	8M0236277	Корпус редуктора стандартный 1.75 противовращения длинный	1
-	8M0102787	Корпус редуктора в сборе (противовращения X-длинный) (1.75:1)	1
-	8M0236278	Корпус редуктора стандартный 1.75 противовращения X-длинный	1
-	8M0102788	Корпус редуктора в сборе (противовращения XX-длинный) (1.75:1)	1
-	8M0236280	Корпус редуктора стандартный противовращения XX-длинный 1.75	1
-	8M0102789	Корпус редуктора в сборе (стандартный длинный) (1.75:1) с обтекателем	1
-	8M0236295	Корпус редуктора стандартный 1.75 длинный правого вращения с обтекателем	1
-	8M0102790	Корпус редуктора в сборе (стандартный X-длинный) (1.75:1) с обтекателем	1
-	8M0236296	Корпус редуктора стандартный 1.75 X-длинный правого вращения	1
-	8M0102791	Корпус редуктора в сборе (стандартный XX-длинный) (1.75:1) с обтекателем	1
-	8M0236297	Корпус редуктора стандартный 1.75 XX-длинный правого вращения	1
-	8M0102792	Корпус редуктора в сборе (противовращения длинный) (1.75:1) с обтекателем	1
-	8M0236298	Корпус редуктора стандартный 1.75 противовращения длинный	1
-	8M0102793	Корпус редуктора в сборе (противовращения X-длинный) (1.75:1) с обтекателем	1
-	8M0236299	Корпус редуктора стандартный 1.75 противовращения X-длинный	1
-	8M0102794	Корпус редуктора в сборе (противовращения XX-длинный) (1.75:1) с обтекателем	1
-	8M0137083	Корпус редуктора 1.75 противовращения XX-длинный левого вращения с обтекателем	1
1	8M0102795	Корпус редуктора в сборе базовый	1
1	8M0102796	Корпус редуктора в сборе базовый	1
1	8M0137073	Корпус редуктора базовый	1
1	8M0102797	Корпус редуктора в сборе базовый	1
1	8M0137075	Корпус редуктора базовый	1
2	847635001	Анод	1
3	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	1
4	8M0036047	Винт (.375 x .62)	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
7	1993720	ВИНТ (M6 x 20)	4
7	8M0204706	Винт M6 x 20 с шестигранной головкой	4
-	8M0057717	Ремкомплект крыльчатки	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
8	8M2014338	Торцевое уплотнение	1
8	8M0142851	V-образное кольцо торцевого уплотнения	1
9	43026Q02	КРЫЛЬЧАТКА	1
10	8172771	Прокладка водяного насоса, верхняя	1
11	8172761	Передняя пластина	1
11	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
12	8M0050720	Прокладка	1
12	8M0142616	Прокладка передней пластины к корпусу редуктора	1
13	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
13	8M0204723	ШПОНКА	1
14	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
15	NSS	NOT SOLD SEPARATE SEAL	2
16	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
16	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
17	880719	Кольцо стопорное	1
18	8245191	Фиксатор	1
19	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
20	36387A1	Подшипник роликовый/обойма в сборе	1
20	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
21	48939A2	Подшипник роликовый конический	1
21	8M0146553	Подшипник в сборе (обойма/конус)	1
22	8M0063268	Комплект регулировочных прокладок	1
23	8M0103301	Вал приводной, длинный	1
23	8M0149608	ВАЛ ПРИВОДА в сборе Long	1
23	8M0103303	Вал приводной, удлинённый	1
23	8M0141337	Ведущий вал в сборе, X-длинный	1
23	8M0103304	Вал ведущий, XX-длинный	1
23	8M0141338	Ведущий вал в сборе, XX-длинный	1
24	8M0045676	ПОДШИПНИК роликовый	1
25	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
25	8M0053120	Комплект шестерён противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21), передняя и шестерня привода	1
26	8M0062703	ШАЙБА	1
27	8M0046636	ГАЙКА	1
28	43585	Муфта вала переключения	1
29	1993720	ВИНТ (M6 x 20)	1
29	8M0204706	Винт M6 x 20 с шестигранной головкой	1
30	8M0050809	Уплотнительная втулка в сборе	1
31	8M0047129	Крышка в сборе	1
32	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
33	8164641	Маслосъёмный сальник	1
33	8M0246145	САЛЬНИК	1
34	8M0046563	Стопорное кольцо	1
35	881866	Фитинг	1
36	880729	Прокладка	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	2
38	8M0050602	Магнит	1
39	8M0046104	Вал переключения	1
40	859732	ПРОБКА	1
41	8M0094053	Пластина водяного канала	1
42	8M0094054	Прокладка водяного канала	1
-	8M0235174	Наклейка корпуса редуктора, 1.75:1	1
-	8M0065064	Ремкомплект уплотнений редуктора	1
-	8M0078858	Ремкомплект водяного насоса, полный	1
-	8M0065072	Ремкомплект водяного насоса, верхний	1

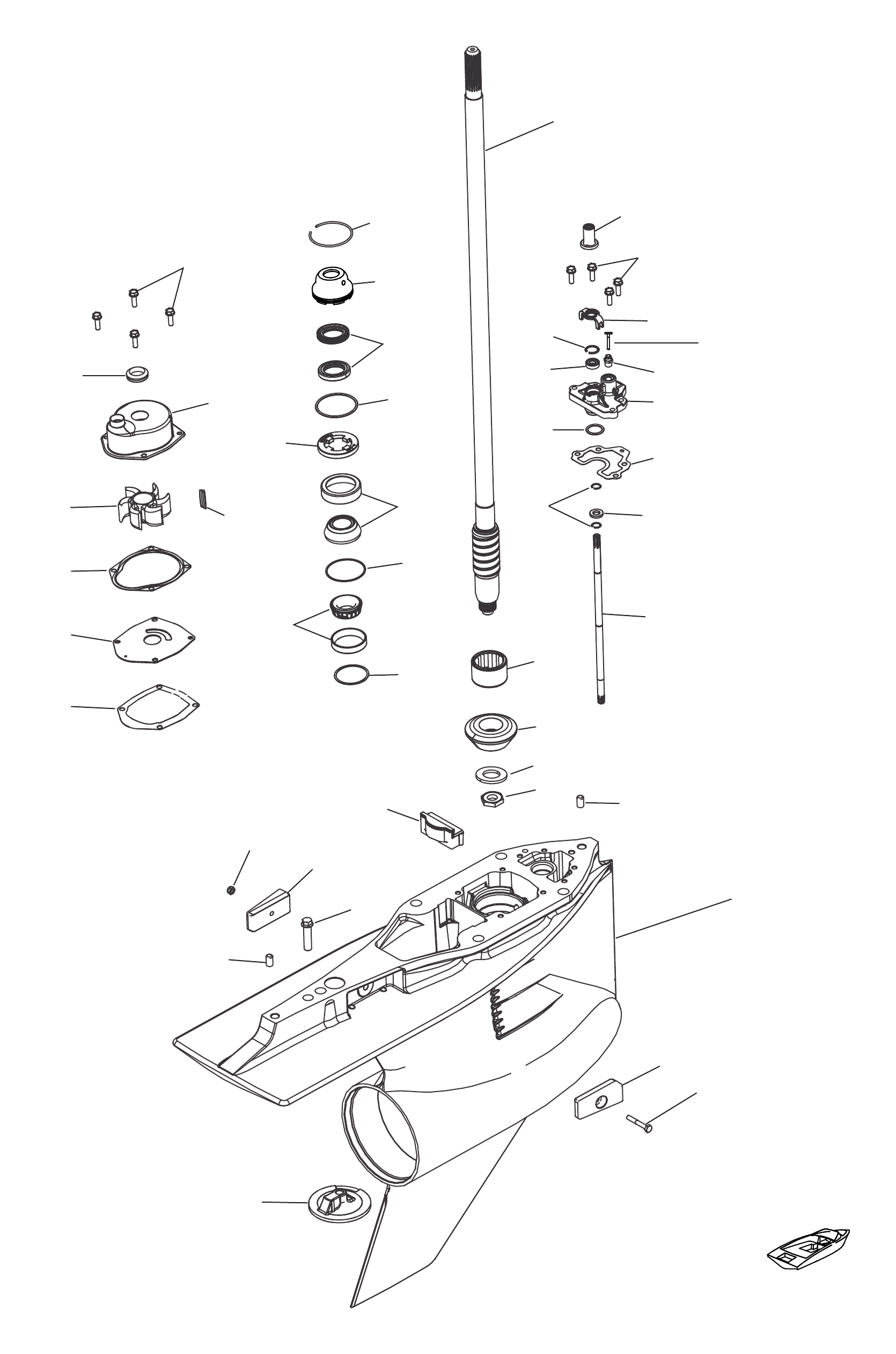

Рис. 19Редуктор, карданный вал, 5.44 Torpedo Gear Housing, Driveshaft, 5.44 Torpedo

REF	Номер детали	Наименование	Кол-во
-	8M0078246	Корпус редуктора в сборе, чёрный (стандартный длинный)(1.85:1)	1
-	8M0089983	Корпус редуктора в сборе, серебристый (стандартный длинный)(1.85:1)	1
-	8M0228059	GC-L6 S 1.85 L Mercury / Quicksilver	1
-	8M0078247	Корпус редуктора в сборе, чёрный (стандартный удлинённый)(1.85:1)	1
-	8M0236284	GC VER 1.85 B XL Mercury / Quicksilver	1
-	8M0089985	Корпус редуктора в сборе, серебристый (стандартный удлинённый)(1.85:1)	1
-	8M0236237	GC-L6 S 1.85 XL Mercury / Quicksilver	1
-	8M0078249	Корпус редуктора в сборе, чёрный (стандартный особо удлинённый)(1.85:1)	1
-	8M0236286	GC VER 1.85 XXL Mercury / Quicksilver	1
-	8M0089987	Корпус редуктора в сборе, серебристый (стандартный особо удлинённый)(1.85:1)	1
-	8M0117243	GC-L6 S 1.85 XXL Mercury / Quicksilver	1
-	8M0078251	Корпус редуктора в сборе, чёрный (противовращения длинный)(1.85:1)	1
-	8M0117257	GC VER 1.85 CL Mercury / Quicksilver	1
-	8M0089984	Корпус редуктора в сборе, серебристый (противовращения длинный)(1.85:1)	1
-	8M0228060	GC-L6 S 1.85 CL Mercury / Quicksilver	1
-	8M0078248	Корпус редуктора в сборе, чёрный (противовращения удлинённый)(1.85:1)	1
-	8M0236285	GC VER 1.85 CXL Mercury / Quicksilver	1
-	8M0089986	Корпус редуктора в сборе, серебристый (противовращения удлинённый)(1.85:1)	1
-	8M0228062	GC-L6 S 1.85 CXL Mercury / Quicksilver	1
-	8M0078250	Корпус редуктора в сборе, чёрный (противовращения особо удлинённый)(1.85:1)	1
-	8M0236287	GC VER 1.85 CXXL Mercury / Quicksilver	1
-	8M0089988	Корпус редуктора в сборе, серебристый (противовращения особо удлинённый)(1.85:1)	1
-	8M0117244	GC-L6 S 1.85 CXXL Mercury / Quicksilver	1
-	8M0102480	КОРПУС РЕДУКТОРА В СБОРЕ ПОЛНЫЙ, СЕРЕБРИСТЫЙ (СТАНДАРТНЫЙ ДЛИННЫЙ)(1.75:1)	1
-	8M0236238	РЕДУКТОР L6 S 1.75 L	1
-	8M0102481	Корпус редуктора в сборе, серебристый	1
-	8M0236239	РЕДУКТОР L6 S 1.75 XL	1
-	8M0102482	Корпус редуктора в сборе, серебристый	1
-	8M0236240	РЕДУКТОР L6 S 1.75 XXL	1
-	8M0102483	Корпус редуктора в сборе, серебристый	1
-	8M0236232	РЕДУКТОР L6 S 1.75 CL	1
-	8M0102484	Корпус редуктора в сборе, серебристый	1
-	8M0236233	РЕДУКТОР L6 S 1.75 CXL	1
-	8M0102485	Корпус редуктора в сборе, серебристый	1
-	8M0236234	РЕДУКТОР 1.75 CXXL СЕРЕБРИСТЫЙ	1
-	8M0110266	КОРПУС РЕДУКТОРА В СБОРЕ ПОЛНЫЙ, ЧЕРНЫЙ (СКОШЕННЫЙ СТАНДАРТНОГО ВРАЩЕНИЯ ДЛИННЫЙ)(1.85:1)	1
-	8M0117259	РЕДУКТОР VER 1.85 L	1
-	8M0110267	КОРПУС РЕДУКТОРА В СБОРЕ ПОЛНЫЙ, ЧЕРНЫЙ (СКОШЕННЫЙ СТАНДАРТНОГО ВРАЩЕНИЯ X-ДЛИННЫЙ)(1.85:1)	1
-	8M0117260	РЕДУКТОР VER 1.85 XL	1
-	8M0110268	КОРПУС РЕДУКТОРА В СБОРЕ ПОЛНЫЙ, ЧЕРНЫЙ (СКОШЕННЫЙ СТАНДАРТНОГО ВРАЩЕНИЯ XX-ДЛИННЫЙ)(1.85:1)	1
-	8M0117261	РЕДУКТОР VER 1.85 XXL	1
-	8M0110263	Корпус редуктора в сборе, чёрный (изогнутый, встречное вращение, длинный)(1.85:1)	1
-	8M0117272	GC-L6 B 185L CL Mercury / Quicksilver	1
-	8M0110264	Корпус редуктора в сборе, чёрный (изогнутый, встречное вращение, удлинённый)(1.85:1)	1
-	8M0236293	GC L6 1.85L CXL Mercury / Quicksilver	1
-	8M0110265	Корпус редуктора в сборе, чёрный (изогнутый, встречное вращение, сверхудлинённый)(1.85:1)	1
-	8M0236294	GC L6 1.85L CXXL Mercury / Quicksilver	1
-	8M0110254	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, длинный)(1.85:1)	1
-	8M0110255	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, удлинённый)(1.85:1)	1
-	8M0117267	GC VER XL SILVER Mercury / Quicksilver	1
-	8M0110256	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, сверхудлинённый)(1.85:1)	1
-	8M0117268	GC VER XXL SILVER Mercury / Quicksilver	1
-	8M0110260	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, длинный)(1.85:1)	1
-	8M0117279	GC CL SILVER Mercury / Quicksilver	1
-	8M0110261	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, удлинённый)(1.85:1)	1
-	8M0117280	GC-L6 S 185L CXL Mercury / Quicksilver	1
-	8M0110262	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, сверхудлинённый)(1.85:1)	1
-	8M0117281	GC CXXL SILVER Mercury / Quicksilver	1
-	8M0110251	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, длинный)(1.75:1)	1
-	8M0228068	GC VER L Mercury / Quicksilver	1
-	8M0110252	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, удлинённый)(1.75:1)	1
-	8M0236243	GC VER XL Mercury / Quicksilver	1
-	8M0110253	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, сверхудлинённый)(1.75:1)	1
-	8M0236244	GC VER XXL Mercury / Quicksilver	1
-	8M0110257	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, длинный)(1.75:1)	1
-	8M0236228	GC L6 S 1.75 L CL Mercury / Quicksilver	1
-	8M0110258	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, удлинённый)(1.75:1)	1
-	8M0236229	GC L6 S 1.75 CXL Mercury / Quicksilver	1
-	8M0110259	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, сверхудлинённый)(1.75:1)	1
-	8M0215261	Корпус редуктора в сборе, серебристый	1
1	8M0053108	Корпус редуктора базовый, чёрный	1
1	8M0117258	Корпус редуктора базовый, чёрный	1
1	8M0053107	Корпус редуктора базовый, серебристый	1
1	8M0228048	Корпус редуктора — базовый	1
1	8M0110355	Корпус редуктора в сборе, базовый, чёрный, изогнутый	1
1	8M0117275	GC BASIC LH BLACK Mercury / Quicksilver	1
1	8M0110365	Корпус редуктора в сборе, базовый, чёрный, изогнутый	1
1	8M0117262	GC BASIC BLACK Mercury / Quicksilver	1
1	8M0110354	Корпус редуктора в сборе, базовый, серебристый (изогнутый, стандартное вращение)	1
1	8M0228073	GC VER BASIC SILV Mercury / Quicksilver	1
1	8M0110363	Корпус редуктора в сборе, базовый, серебристый (изогнутый, встречное вращение)	1
1	8M0228049	GC BASIC SIL LH Mercury / Quicksilver	1
2	826134Q	Анод	2
3	4000333	ВИНТ (M6 x 40)	1
4	401386	ГАЙКА (M6) Нержавеющая сталь	1
5	76214Q5	Анодная пластина в сборе	1
6	806327	Винт (.437-14 x 1.750) (1-5/8")	1
6	8M0204686	ВИНТ	1
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
8	8M0010459	Заполняющий блок	1
9	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
10	1993720	ВИНТ (M6 x 20)	4
10	8M0204706	Винт M6 x 20 с шестигранной головкой	4
-	8M0057717	Ремкомплект крыльчатки	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
11	8M2014338	Торцевое уплотнение	1
11	8M0142851	V-образное кольцо торцевого уплотнения	1
12	43026Q02	КРЫЛЬЧАТКА	1
13	8172771	Прокладка водяного насоса, верхняя	1
14	8172761	Передняя пластина	1
14	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
15	8M0050720	Прокладка	1
15	8M0142616	Прокладка передней пластины к корпусу редуктора	1
16	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
16	8M0204723	ШПОНКА	1
17	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
18	NSS	NOT SOLD SEPARATE SEAL	2
19	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
19	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	880719	Кольцо стопорное	1
21	8245191	Фиксатор	1
22	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
23	36387A1	Подшипник роликовый/обойма в сборе	1
23	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
24	48939A2	Подшипник роликовый конический	1
24	8M0146553	Подшипник в сборе (обойма/конус)	1
25	8M0063268	Комплект регулировочных прокладок	1
26	8M0103301	Вал приводной, длинный	1
26	8M0149608	ВАЛ ПРИВОДА в сборе Long	1
26	8M0103303	Вал приводной, удлинённый	1
26	8M0141337	Ведущий вал в сборе, X-длинный	1
26	8M0103304	Вал ведущий, XX-длинный	1
26	8M0141338	Ведущий вал в сборе, XX-длинный	1
27	8M0045676	ПОДШИПНИК роликовый	1
28	8M0078259	Комплект шестерён 13/24 (1.85:1), передняя и шестерня привода	1
28	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
28	8M0053119	Комплект шестерён 13/24 (1.85:1), передняя и шестерня привода	1
28	8M0053120	Комплект шестерён противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21), передняя и шестерня привода	1
29	8M0062703	ШАЙБА	1
30	8M0046636	ГАЙКА	1
31	43585	Муфта вала переключения	1
32	1993720	ВИНТ (M6 x 20)	1
32	8M0204706	Винт M6 x 20 с шестигранной головкой	1
33	8M0050809	Уплотнительная втулка в сборе	1
34	8M0047129	Крышка в сборе	1
35	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
36	8164641	Маслосъёмный сальник	1
36	8M0246145	САЛЬНИК	1
37	8M0046563	Стопорное кольцо	1
38	881866	Фитинг	1
39	880729	Прокладка	1
40	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	2
41	8M0050602	Магнит	1
42	8M0046104	Вал переключения	1
43	859732	ПРОБКА	1
-	8M0065064	Ремкомплект уплотнений редуктора	1
-	8M0078858	Ремкомплект водяного насоса, полный	1
-	8M0065072	Ремкомплект водяного насоса, верхний	1

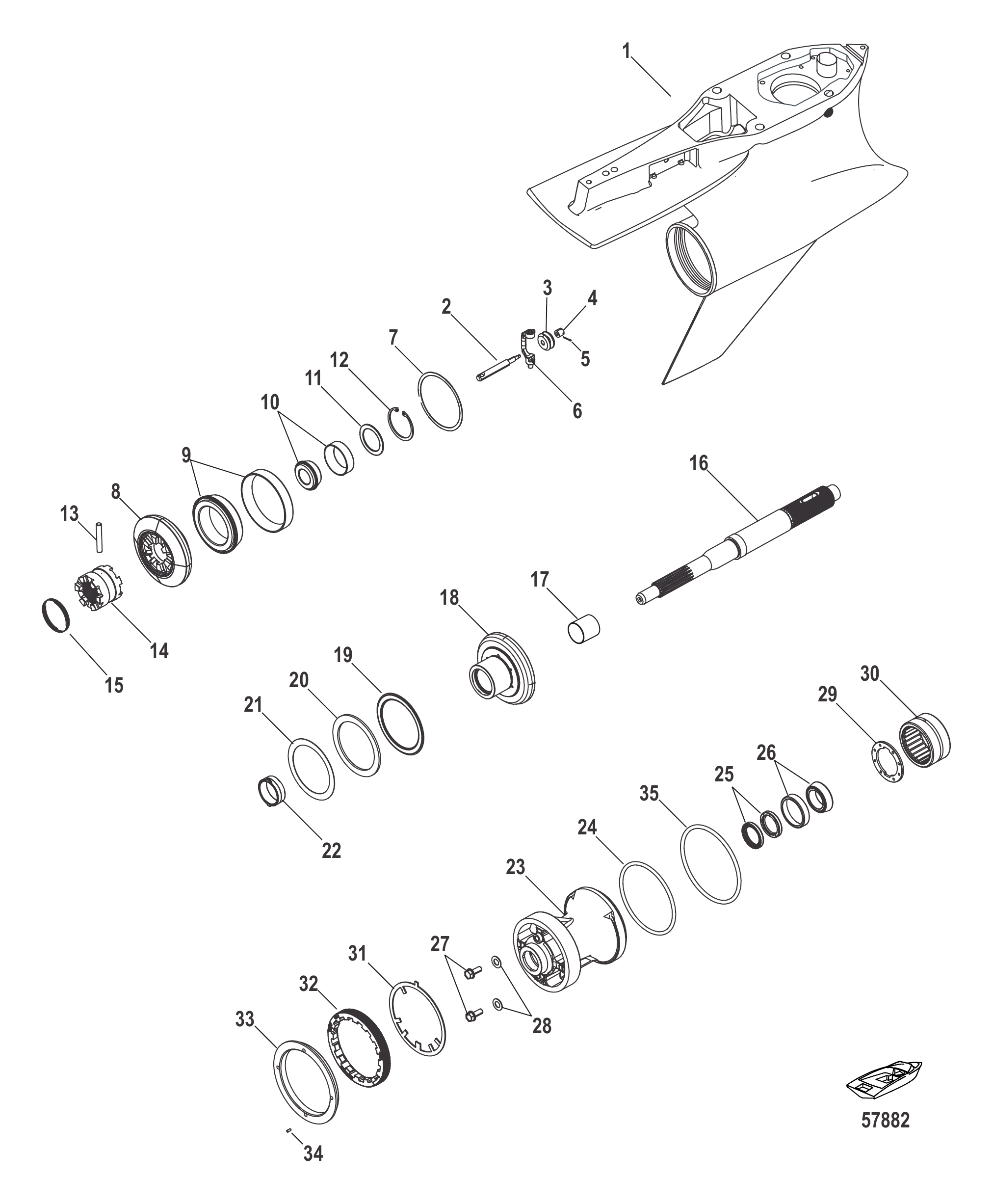

Рис. 20Редуктор, гребной вал - реверсивный, 5.44 HD Sportmaster Gear Housing, Prop Shaft-Counter Rot, 5.44 HD Sportmaster

REF	Номер детали	Наименование	Кол-во
-	8M0102786	Корпус редуктора в сборе (противовращения длинный) (1.75:1)	1
-	8M0102787	Корпус редуктора в сборе (противовращения X-длинный) (1.75:1)	1
-	8M0236278	Корпус редуктора стандартный 1.75 противовращения X-длинный	1
-	8M0102788	Корпус редуктора в сборе (противовращения XX-длинный) (1.75:1)	1
-	8M0236280	Корпус редуктора стандартный противовращения XX-длинный 1.75	1
-	8M0102792	Корпус редуктора в сборе (противовращения длинный) (1.75:1) с обтекателем	1
-	8M0236298	Корпус редуктора стандартный 1.75 противовращения длинный	1
-	8M0102793	Корпус редуктора в сборе (противовращения X-длинный) (1.75:1) с обтекателем	1
-	8M0236299	Корпус редуктора стандартный 1.75 противовращения X-длинный	1
-	8M0102794	Корпус редуктора в сборе (противовращения XX-длинный) (1.75:1) с обтекателем	1
-	8M0137083	Корпус редуктора 1.75 противовращения XX-длинный левого вращения с обтекателем	1
1	8M0102797	Корпус редуктора в сборе базовый	1
1	8M0137075	Корпус редуктора базовый	1
2	8M0053114	Шпуля в сборе	1
2	8M0235941	Шпуля в сборе, переключения	1
3	NSS	NOT SOLD SEPARATE SPOOL	1
4	NSS	NOT SOLD SEPARATE SLEEVE	1
5	469501	Шплинт	1
6	8M0046215	Кривошип переключателя передач 1/4 оси	1
6	8M0220880	Кривошип переключателя передач 1/4 оси	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0053121	ШЕСТЕРНЯ ЗАДНЕГО ХОДА В СБОРЕ	1
8	8M0146676	СБОРКА ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
9	884323T01	Роликовый подшипник в сборе	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	884325T01	Подшипник в сборе роликовый конический	1
10	8M0142835	Подшипник роликовый конический (чашка/конус)	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0051043	Кольцо стопорное	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0053113	Муфта	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0156191	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	A/R
18	8M0053120	Комплект шестерён противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21), передняя и шестерня привода	1
19	8M0050692	ПОДШИПНИК	1
20	8M0050688	ШАЙБА	1
21	8M0053116	НАБОР ПРОКЛАДОК	A/R
22	8M0053183	Переходник шестерни переднего хода	1
23	8M0103305	Обойма подшипника в сборе	1
23	8M0117237	КОРПУС ПОДШИПНИКА В СБОРЕ	1
24	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	884330T01	Подшипник в сборе конический	1
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0071653	Винт специальный, .375-16 UNC	2
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0056639	КОЛЬЦО стопорное	1
30	8M0050704	ПОДШИПНИК игольчатый	1
31	8M0055058	Стопорная шайба с усиком	1
31	8M0108527	ШАЙБА стопорная	1
32	8M0001491	Гайка стопорная	1
32	8M0162798	Фиксатор корпуса подшипника	1
33	8M0050726	КОМПЛЕКТ КРЫШКИ	1
33	8M0180308	Комплект крышки	1
35	8M0036819	Винт установочный (10-32)	1
36	8M0046569	КОЛЬЦО упорное	1
36	8M0161546	УПОРНОЕ КОЛЬЦО	1

Рис. 21Редуктор, гребной вал - стандартный, 5.44 HD Sportmaster Gear Housing, Prop Shaft-Standard Rot, 5.44 HD Sportmaster

REF	Номер детали	Наименование	Кол-во
-	8M0102783	Корпус редуктора в сборе (стандартный длинный) (1.75:1)	1
-	8M0102784	Корпус редуктора в сборе (стандартный X-длинный) (1.75:1)	1
-	8M0236275	Корпус редуктора стандартный X-длинный 1.75	1
-	8M0102785	Корпус редуктора в сборе (стандартный XX-длинный) (1.75:1)	1
-	8M0236276	Корпус редуктора стандартный XX-длинный 1.75	1
-	8M0102789	Корпус редуктора в сборе (стандартный длинный) (1.75:1) с обтекателем	1
-	8M0236295	Корпус редуктора стандартный 1.75 длинный правого вращения с обтекателем	1
-	8M0102790	Корпус редуктора в сборе (стандартный X-длинный) (1.75:1) с обтекателем	1
-	8M0236296	Корпус редуктора стандартный 1.75 X-длинный правого вращения	1
-	8M0102791	Корпус редуктора в сборе (стандартный XX-длинный) (1.75:1) с обтекателем	1
-	8M0236297	Корпус редуктора стандартный 1.75 XX-длинный правого вращения	1
1	8M0102795	Корпус редуктора в сборе базовый	1
1	8M0102796	Корпус редуктора в сборе базовый	1
1	8M0137073	Корпус редуктора базовый	1
2	8M0053114	Шпуля в сборе	1
2	8M0235941	Шпуля в сборе, переключения	1
3	NSS	NOT SOLD SEPARATE SPOOL	1
4	NSS	NOT SOLD SEPARATE SLEEVE	1
5	469501	Шплинт	1
6	8M0046215	Кривошип переключателя передач 1/4 оси	1
6	8M0220880	Кривошип переключателя передач 1/4 оси	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
9	884323T01	Роликовый подшипник в сборе	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	884325T01	Подшипник в сборе роликовый конический	1
10	8M0142835	Подшипник роликовый конический (чашка/конус)	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0051043	Кольцо стопорное	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0053113	Муфта	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0156191	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	A/R
18	8M0053124	Комплект шестерён заднего хода	1
19	8M0050692	ПОДШИПНИК	1
20	8M0050688	ШАЙБА	1
21	8M0053116	НАБОР ПРОКЛАДОК	A/R
22	8M0053183	Переходник шестерни переднего хода	1
23	8M0103302	Корпус подшипника в сборе, передаточное число 1.75	1
23	8M0117238	Корпус подшипника в сборе, стандартного вращения	1
24	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	884330T01	Подшипник в сборе конический	1
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0071653	Винт специальный, .375-16 UNC	2
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0056639	КОЛЬЦО стопорное	1
30	8M0050704	ПОДШИПНИК игольчатый	1
31	8M0055058	Стопорная шайба с усиком	1
31	8M0108527	ШАЙБА стопорная	1
32	8M0001491	Гайка стопорная	1
32	8M0162798	Фиксатор корпуса подшипника	1
33	8M0050726	КОМПЛЕКТ КРЫШКИ	1
33	8M0180308	Комплект крышки	1
34	8M0036819	Винт установочный (10-32)	1
35	8M0046569	КОЛЬЦО упорное	1
35	8M0161546	УПОРНОЕ КОЛЬЦО	1

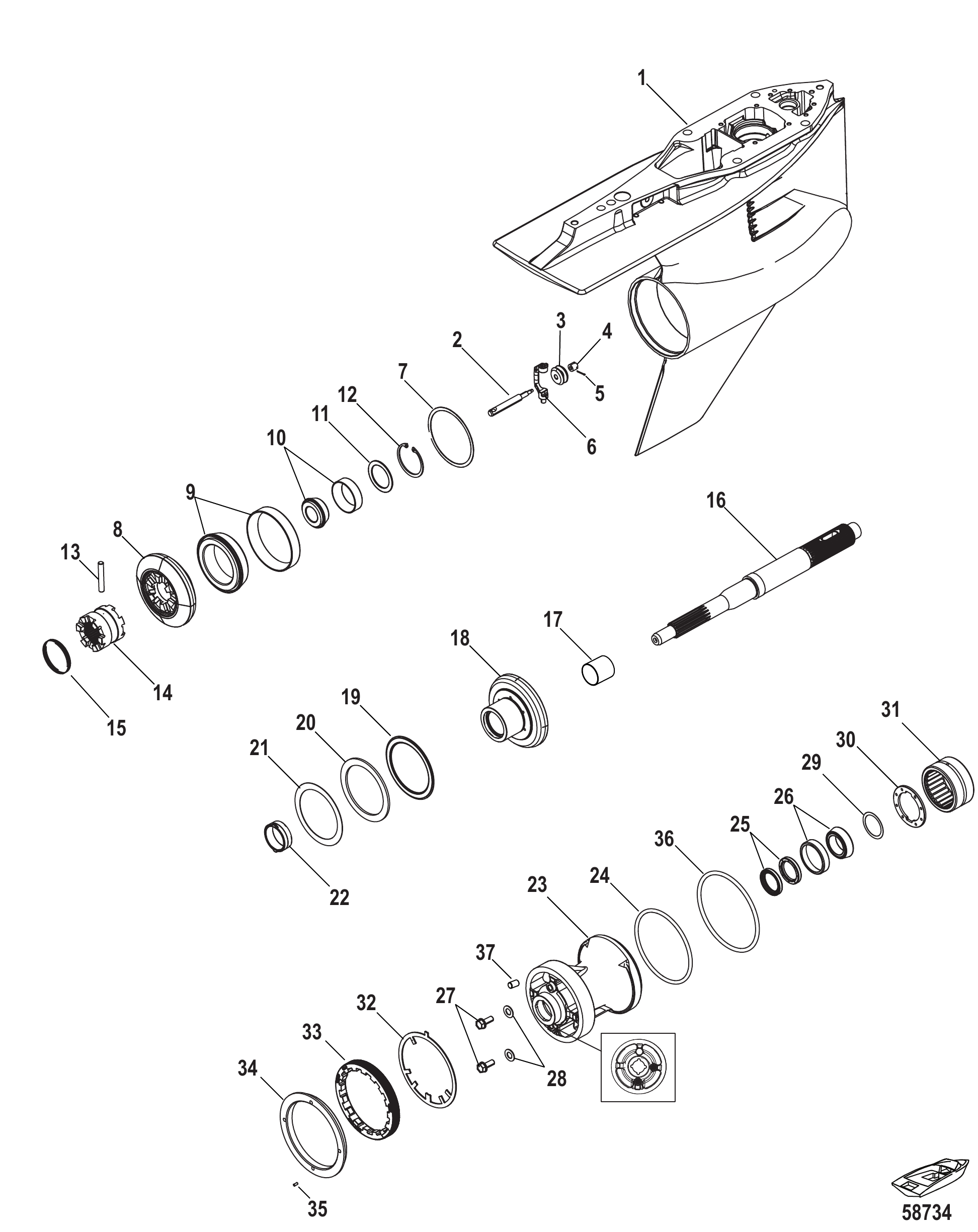

Рис. 22Редуктор, гребной вал - стандартный, 5.44 Torpedo Gear Housing, Prop Shaft-Standard Rot, 5.44 Torpedo

REF	Номер детали	Наименование	Кол-во
-	8M0102480	КОРПУС РЕДУКТОРА В СБОРЕ ПОЛНЫЙ, СЕРЕБРИСТЫЙ (СТАНДАРТНЫЙ ДЛИННЫЙ)(1.75:1)	1
-	8M0102481	Корпус редуктора в сборе, серебристый	1
-	8M0236239	РЕДУКТОР L6 S 1.75 XL	1
-	8M0102482	Корпус редуктора в сборе, серебристый	1
-	8M0236240	РЕДУКТОР L6 S 1.75 XXL	1
-	8M0110251	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, длинный)(1.75:1)	1
-	8M0228068	GC VER L Mercury / Quicksilver	1
-	8M0110252	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, удлинённый)(1.75:1)	1
-	8M0236243	GC VER XL Mercury / Quicksilver	1
-	8M0110253	Корпус редуктора в сборе, серебристый (изогнутый, стандартное вращение, сверхудлинённый)(1.75:1)	1
-	8M0236244	GC VER XXL Mercury / Quicksilver	1
1	8M0053107	Корпус редуктора базовый, серебристый	1
1	8M0228048	Корпус редуктора — базовый	1
1	8M0110354	Корпус редуктора в сборе, базовый, серебристый (изогнутый, стандартное вращение)	1
1	8M0228073	GC VER BASIC SILV Mercury / Quicksilver	1
2	8M0053114	Шпуля в сборе	1
2	8M0235941	Шпуля в сборе, переключения	1
3	NSS	NOT SOLD SEPARATE SPOOL	1
4	NSS	NOT SOLD SEPARATE SLEEVE	1
5	469501	Шплинт	1
6	8M0046215	Кривошип переключателя передач 1/4 оси	1
6	8M0220880	Кривошип переключателя передач 1/4 оси	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
9	884323T01	Роликовый подшипник в сборе	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	884325T01	Подшипник в сборе роликовый конический	1
10	8M0142835	Подшипник роликовый конический (чашка/конус)	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0051043	Кольцо стопорное	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0053113	Муфта	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0103300	Гребной вал 1.25 дюйма	1
16	8M0142764	ВАЛ гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	A/R
18	8M0053124	Комплект шестерён заднего хода	1
19	8M0050692	ПОДШИПНИК	1
20	8M0050688	ШАЙБА	1
21	8M0053116	НАБОР ПРОКЛАДОК	A/R
22	8M0053183	Переходник шестерни переднего хода	1
23	8M0103302	Корпус подшипника в сборе, передаточное число 1.75	1
23	8M0117238	Корпус подшипника в сборе, стандартного вращения	1
24	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	884330T01	Подшипник в сборе конический	1
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0071653	Винт специальный, .375-16 UNC	2
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0076745	Комплект регулировочных шайб	1
29	8M0050423	Шайба .020	A/R
29	8M0050424	Шайба .022	A/R
29	8M0050425	ШАЙБА .024	A/R
29	8M0050427	ШАЙБА .026	A/R
29	8M0050428	ШАЙБА .028	A/R
29	8M0050429	ШАЙБА .030	A/R
29	8M0050430	ШАЙБА .032	A/R
29	8M0050431	ШАЙБА .034	A/R
29	8M0050432	ШАЙБА .036	A/R
29	8M0050433	ШАЙБА .038	A/R
29	8M0050434	ШАЙБА .040	A/R
29	8M0050435	ШАЙБА .042	A/R
29	8M0050436	ШАЙБА .044	A/R
29	8M0050437	ШАЙБА .046	A/R
29	8M0050438	ШАЙБА .048	A/R
29	8M0050439	ШАЙБА .050	A/R
30	8M0056639	КОЛЬЦО стопорное	1
31	8M0050704	ПОДШИПНИК игольчатый	1
32	8M0055058	Стопорная шайба с усиком	1
32	8M0108527	ШАЙБА стопорная	1
33	8M0001491	Гайка стопорная	1
33	8M0162798	Фиксатор корпуса подшипника	1
34	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
34	8M0180306	Крышка торпедной части	1
34	8M0050726	КОМПЛЕКТ КРЫШКИ	1
34	8M0180308	Комплект крышки	1
35	8M0036819	Винт установочный (10-32)	1
36	8M0046569	КОЛЬЦО упорное	1
36	8M0161546	УПОРНОЕ КОЛЬЦО	1
37	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1

Рис. 23Редуктор, гребной вал - реверсивный, 5.44 Torpedo - Design-I, роликовый передний подшипник Gear Housing, Prop Shaft Counter Rot, 5.44 Torpedo- Design-I, Roller Forward Bearing

Gear Housing, Prop Shaft Counter Rot, 5.44 Torpedo- Design-I, Roller Forward Bearing

REF	Номер детали	Наименование	Кол-во
-	8M0102483	Корпус редуктора в сборе, серебристый	1
-	8M0102484	Корпус редуктора в сборе, серебристый	1
-	8M0236233	РЕДУКТОР L6 S 1.75 CXL	1
-	8M0102485	Корпус редуктора в сборе, серебристый	1
-	8M0236234	РЕДУКТОР 1.75 CXXL СЕРЕБРИСТЫЙ	1
-	8M0110257	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, длинный)(1.75:1)	1
-	8M0236228	GC L6 S 1.75 L CL Mercury / Quicksilver	1
-	8M0110258	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, удлинённый)(1.75:1)	1
-	8M0236229	GC L6 S 1.75 CXL Mercury / Quicksilver	1
-	8M0110259	Корпус редуктора в сборе, серебристый (изогнутый, встречное вращение, сверхудлинённый)(1.75:1)	1
-	8M0215261	Корпус редуктора в сборе, серебристый	1
1	8M0053107	Корпус редуктора базовый, серебристый	1
1	8M0228048	Корпус редуктора — базовый	1
1	8M0110363	Корпус редуктора в сборе, базовый, серебристый (изогнутый, встречное вращение)	1
1	8M0228049	GC BASIC SIL LH Mercury / Quicksilver	1
2	8M0053114	Шпуля в сборе	1
2	8M0235941	Шпуля в сборе, переключения	1
3	NSS	NOT SOLD SEPARATE SPOOL	1
4	NSS	NOT SOLD SEPARATE SLEEVE	1
5	469501	Шплинт	1
6	8M0046215	Кривошип переключателя передач 1/4 оси	1
6	8M0220880	Кривошип переключателя передач 1/4 оси	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0053121	ШЕСТЕРНЯ ЗАДНЕГО ХОДА В СБОРЕ	1
8	8M0146676	СБОРКА ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
9	884323T01	Роликовый подшипник в сборе	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	884325T01	Подшипник в сборе роликовый конический	1
10	8M0142835	Подшипник роликовый конический (чашка/конус)	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0051043	Кольцо стопорное	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0053113	Муфта	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0103300	Гребной вал 1.25 дюйма	1
16	8M0142764	ВАЛ гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	A/R
18	8M0053120	Комплект шестерён противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21), передняя и шестерня привода	1
19	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
20	8M0050688	ШАЙБА	1
21	8M0053116	НАБОР ПРОКЛАДОК	A/R
22	8M0053183	Переходник шестерни переднего хода	1
23	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
24	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	884330T01	Подшипник в сборе конический	1
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0071653	Винт специальный, .375-16 UNC	2
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0076745	Комплект регулировочных шайб	1
29	8M0050423	Шайба .020	A/R
29	8M0050424	Шайба .022	A/R
29	8M0050425	ШАЙБА .024	A/R
29	8M0050427	ШАЙБА .026	A/R
29	8M0050428	ШАЙБА .028	A/R
29	8M0050429	ШАЙБА .030	A/R
29	8M0050430	ШАЙБА .032	A/R
29	8M0050431	ШАЙБА .034	A/R
29	8M0050432	ШАЙБА .036	A/R
29	8M0050433	ШАЙБА .038	A/R
29	8M0050434	ШАЙБА .040	A/R
29	8M0050435	ШАЙБА .042	A/R
29	8M0050436	ШАЙБА .044	A/R
29	8M0050437	ШАЙБА .046	A/R
29	8M0050438	ШАЙБА .048	A/R
29	8M0050439	ШАЙБА .050	A/R
30	8M0056639	КОЛЬЦО стопорное	1
31	8M0050704	ПОДШИПНИК игольчатый	1
32	8M0055058	Стопорная шайба с усиком	1
32	8M0108527	ШАЙБА стопорная	1
33	8M0001491	Гайка стопорная	1
33	8M0162798	Фиксатор корпуса подшипника	1
34	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
34	8M0180306	Крышка торпедной части	1
34	8M0050726	КОМПЛЕКТ КРЫШКИ	1
34	8M0180308	Комплект крышки	1
35	8M0036819	Винт установочный (10-32)	1
36	8M0046569	КОЛЬЦО упорное	1
36	8M0161546	УПОРНОЕ КОЛЬЦО	1
37	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1

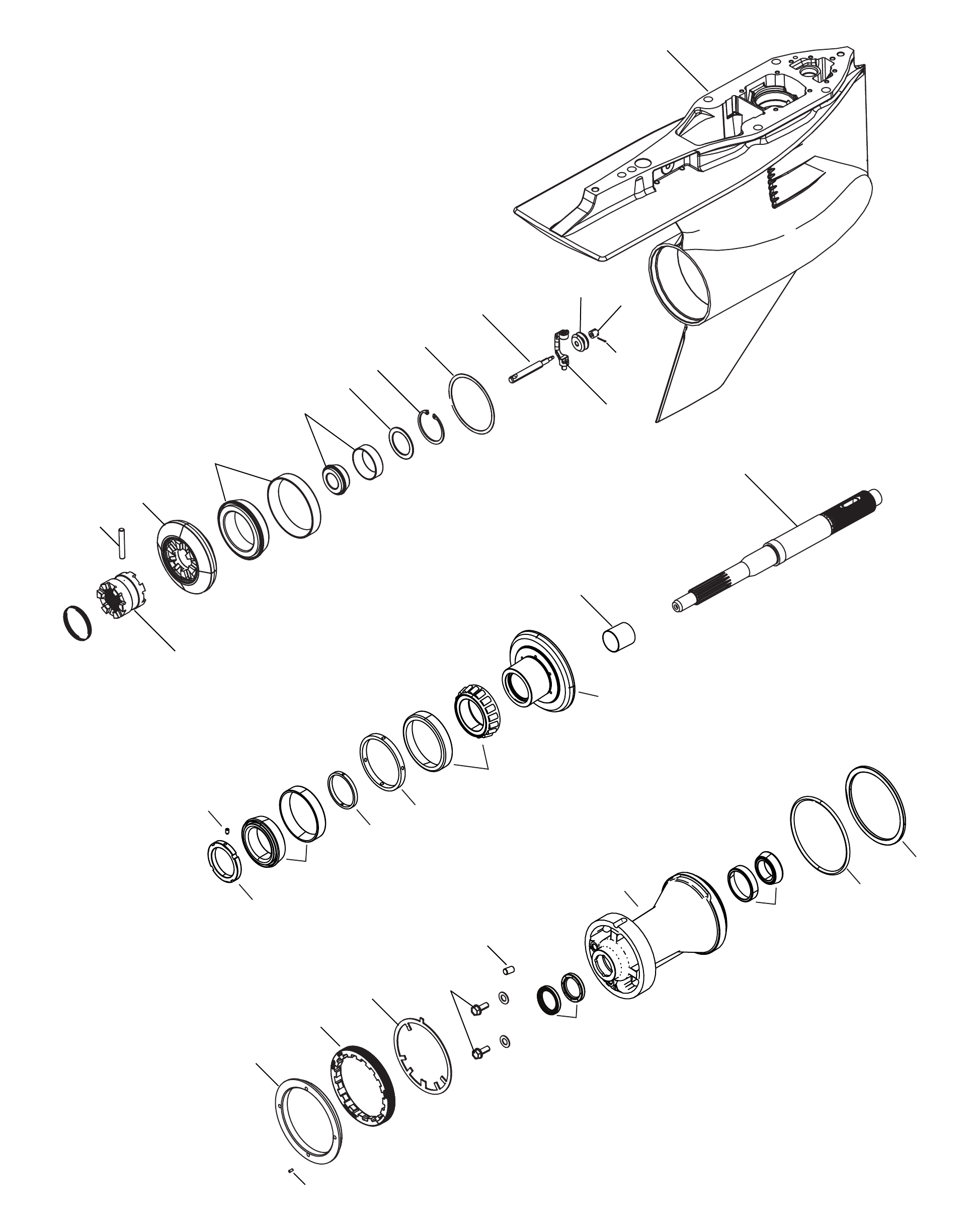

Рис. 24Редуктор 1.75:1, реверсивный гребной вал, 5.44 Torpedo, Design-II, конический передний подшипник Gear Housing 1.75:1, Prop Shaft Counter Rotation, 5.44 Torpedo, Design-II, Tapered Forward Bearing

Gear Housing 1.75:1, Prop Shaft Counter Rotation, 5.44 Torpedo, Design-II, Tapered Forward Bearing

REF	Номер детали	Наименование	Кол-во
-	8M0215263	Корпус редуктора в сборе, серебристый (длинный) (1.75:1)	1
-	8M0215264	Корпус редуктора в сборе, серебристый (противовращение, X-Long) (1.75:1) (X-Long) (1.75:1)	1
-	8M0236233	РЕДУКТОР L6 S 1.75 CXL	1
-	8M0215265	Корпус редуктора в сборе, серебристый (XX-Long) (1.75:1)	1
-	8M0236234	РЕДУКТОР 1.75 CXXL СЕРЕБРИСТЫЙ	1
-	8M0215259	Корпус редуктора в сборе, серебристый (Camber Long) (1.75:1)	1
-	8M0236228	GC L6 S 1.75 L CL Mercury / Quicksilver	1
-	8M0215260	Корпус редуктора в сборе, серебристый (Camber X-Long) (1.75:1)	1
-	8M0236229	GC L6 S 1.75 CXL Mercury / Quicksilver	1
-	8M0215261	Корпус редуктора в сборе, серебристый	1
1	8M0117251	Корпус редуктора в сборе, базовый, серебристый	1
1	8M0228048	Корпус редуктора — базовый	1
1	8M0117282	Корпус редуктора в сборе, базовый, серебристый Camber	1
1	8M0228049	GC BASIC SIL LH Mercury / Quicksilver	1
2	8M0053114	Шпуля в сборе	1
2	8M0235941	Шпуля в сборе, переключения	1
3	NSS	NOT SOLD SEPARATE SPOOL	1
4	NSS	NOT SOLD SEPARATE SLEEVE	1
5	469501	Шплинт	1
6	8M0046215	Кривошип переключателя передач 1/4 оси	1
6	8M0220880	Кривошип переключателя передач 1/4 оси	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0053121	ШЕСТЕРНЯ ЗАДНЕГО ХОДА В СБОРЕ	1
8	8M0146676	СБОРКА ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
9	884323T01	Роликовый подшипник в сборе	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	884325T01	Подшипник в сборе роликовый конический	1
10	8M0142835	Подшипник роликовый конический (чашка/конус)	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0051043	Кольцо стопорное	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0053113	Муфта	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0103300	Гребной вал 1.25 дюйма	1
16	8M0142764	ВАЛ гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	A/R
18	8M0204764	КОРПУС ПОДШИПНИКА в сборе	1
19	8M0146659	КОМПЛЕКТ ШЕСТЕРЁН противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21)	1
20	8M0199861	Подшипник роликовый конический (обойма/ролик)	1
21	8M0142875	Проставка	1
22	8M0199863	Проставка	1
23	8M0199864	Подшипник роликовый конический (обойма/ролик)	1
24	8M0066130	Винт с полукруглой головкой и насечкой	1
24	8M0233826	Винт с полукруглой головкой и насечкой	1
25	8M0064178	Гайка стопорная	1
26	8M0161546	УПОРНОЕ КОЛЬЦО	1
27	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	888483	Сальник масляный	2
29	8M0204700	Сальник масляный	2
30	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
31	8M0071653	Винт специальный, .375-16 UNC	1
32	8M0108527	ШАЙБА стопорная	1
33	8M0162798	Фиксатор корпуса подшипника	1
34	8M0180306	Крышка торпедной части	1
34	8M0180308	Комплект крышки	1
35	8M0036819	Винт установочный (10-32)	1

Рис. 25Комплект кабеля заземления (899712A01) Ground Cable Kit (899712A01)

REF	Номер детали	Наименование	Кол-во
-	899712A01	Комплект кабелей контроля цепи	1
1	88238T23	Трос в сборе	1
2	88238T24	Трос в сборе	1
3	885112	Шайба	1
3	8M0217559	Шайба	1
4	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1

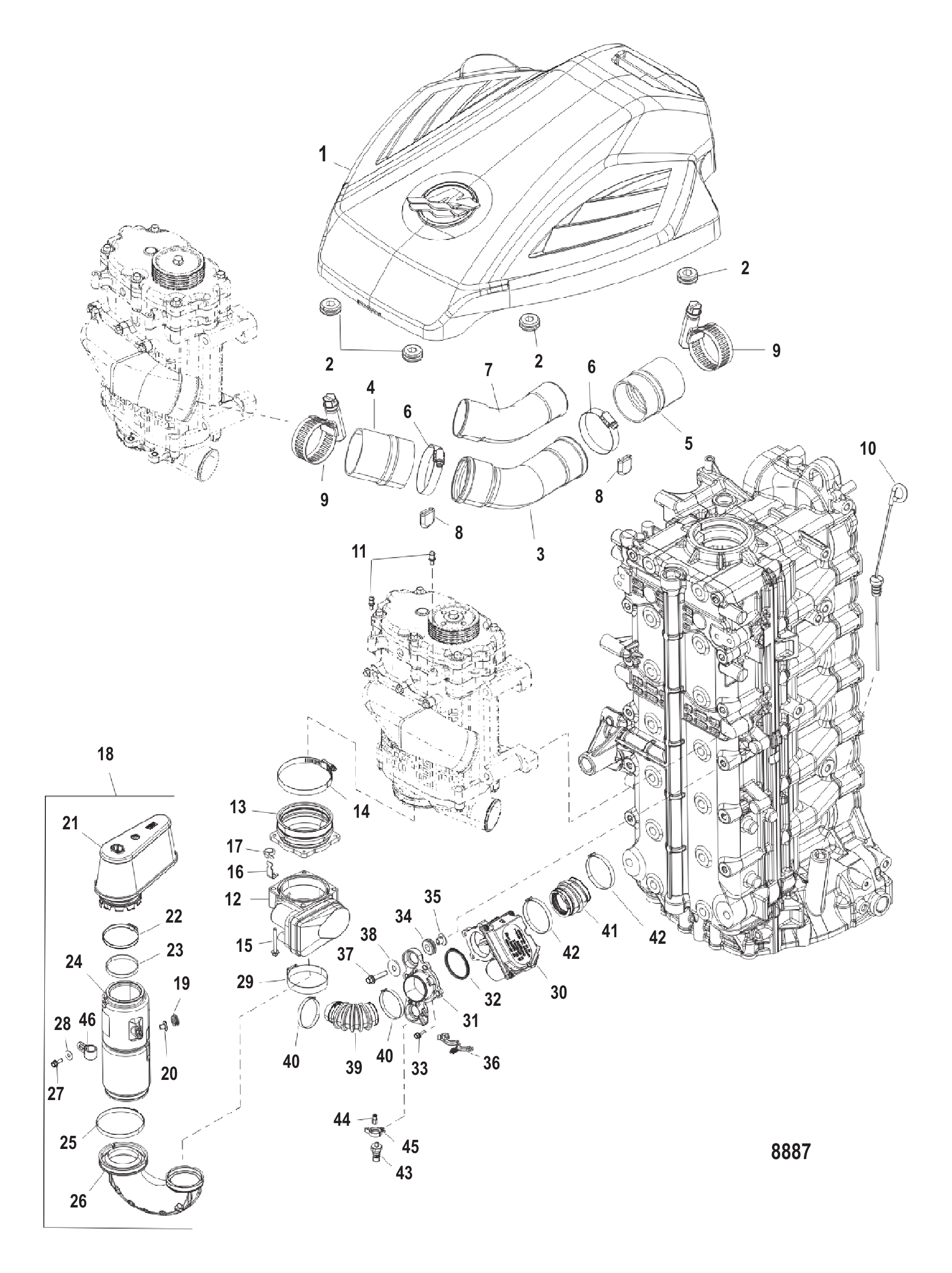

Рис. 26Компоненты системы впуска Induction Components

REF	Номер детали	Наименование	Кол-во
1	887936T04	Крышка маховика	1
2	834985	Втулка уплотнительная	4
2	8M0190980	ВТУЛКА	4
3	893307A01	Патрубок выпускной в сборе	1
3	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
4	893389	Шланг (внутренний диаметр 65)	1
4	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
5	893390	Шланг (внутренний диаметр 60)	1
5	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
6	893342	Хомут	2
7	893391	Рукав шланга	1
7	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
8	8079923	Крышка конца хомута шланга	2
8	8M0074364	Крышка хомута шланга	2
9	893342	Хомут	2
10	898022	Масляный щуп	1
11	888517	Штифт	2
12	888991T03	Блок управления дросселем электронный	1
12	8M0113515	Управление дросселем	1
13	880576005	Изолятор	1
13	8M0113513	Изолятор ETC	1
14	815504256	Хомут червячный	1
15	88552550	Винт (M6 x 50 мм) нержавеющая сталь	4
16	884353	Кронштейн	2
17	816311T	СТЯЖКА (8.00 дюймов)	2
18	892383T05	Воздухозаборник в сборе	1
18	892383T06	Воздухозаборник в сборе	1
19	8349851	Втулка уплотнительная	1
20	856954	Втулка	1
21	893318T01	Воздушный фильтр	1
21	893318T02	Воздушный фильтр	1
22	895842	Хомут	1
23	893317	Прокладка	1
24	892383001	Резонатор	1
24	8M0007183	Резонатор	1
25	888988027	Хомут	1
26	893314002	Патрубок впускной	1
27	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
27	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
28	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
29	888988016	Хомут (96,5 мм)	1
30	884408A07	Ремкомплект клапана управления, электронный наддув	1
30	884408A08	Ремкомплект клапана управления, электронный наддув	1
31	887939007	ПЛАСТИНА КРЕПЛЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА	1
32	892079	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
33	88552520	Винт (M6 x 20 мм) нержавеющая сталь	4
33	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	4
34	833155	Втулка	2
35	8502341	Втулка	2
36	859376	ЗАЖИМ	1
37	88552635	Винт (M8 x 35 мм)	2
37	8M0103814	Винт (M8 x 35 мм)	2
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
39	887937006	ШЛАНГ ПЕРЕДНИЙ	1
40	888988002	Хомут (57,5 мм) передний электронный клапан управления наддувом	2
41	887938003	ТРУБКА ЗАДНЯЯ	1
42	888988004	Хомут (62,0 мм) задний электронный клапан управления наддувом	2
43	881879A16	Датчик Пито в сборе	1
43	881879T25	Датчик Пито в сборе	1
44	892403	ФИТИНГ	1
44	8M0207782	ШТУЦЕР ПРЯМОЙ	1
45	883066	Зажим (.865)	1
46	8589781	Хомут топливного шланга (применять где применимо)	1

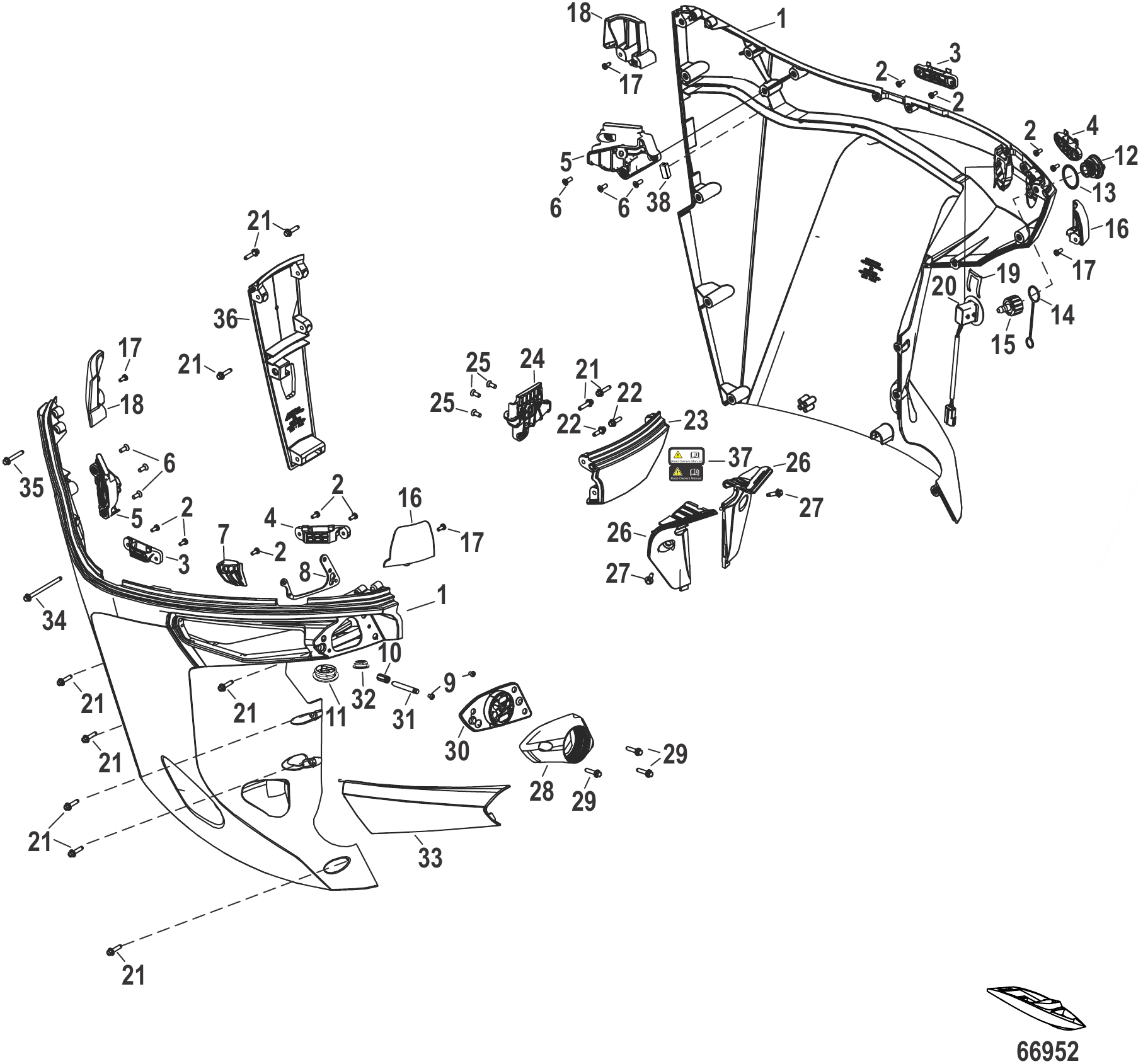

Рис. 27Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0142219	Нижний кожух в сборе левого и правого борта	1
1	8M0142217	Нижний кожух в сборе, чёрный, левый и правый борт	1
1	8M0245395	Нижний кожух в сборе чёрный (левый и правый)	1
1	8M0149569	Нижний кожух в сборе черный, усиленный	1
1	8M0236687	Накладка в сборе с пазом для тяги	1
1	8M0236688	Накладка в сборе с пазом рулевого управления правого борта	1
1	8M0236689	Накладка в сборе с пазом рулевого управления левого борта	1
2	8M0142918	Винт (M5 x 12)	9
3	8M0142923	Фиксатор задний, левый борт	1
3	8M0142930	Фиксатор задний, правый борт	1
4	8M0142922	Фиксатор передний, левый борт	1
4	8M0142929	Фиксатор передний, правый борт	1
5	8M0142919	Ответная планка в сборе, левый борт	1
5	8M0142925	Ответная планка в сборе, правый борт	1
6	8M0142921	Винт (M6 X 16)	6
7	8M0142928	Блок	1
8	8M0142946	Пластина	1
9	8M0047718	ВИНТ (M5 X 8ММ)	2
10	8M0142927	Втулка	1
11	8M0247126	Уплотнительная втулка	1
12	888958001	Пробка промывочного порта	1
12	8M0215105	ПРОБКА Промывочная	1
13	8M0047301	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
13	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
14	889823001	Пробка сливная с фиксатором	1
14	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
15	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
16	8M0142945	Направляющая передняя, левый борт	1
16	8M0142944	Направляющая передняя, правый борт	1
17	8M0142918	Винт (M5 x 12)	4
18	8M0142943	Направляющая задняя, левый борт	1
18	8M0142942	Направляющая задняя, правый борт	1
19	8M0032848	Держатель переключателя	1
20	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
20	8M0235190	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
21	8M0022324	ВИНТ (M6 x 25 мм)	11
21	8M0230977	ВИНТ (M6 x 25 ММ)	11
22	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	2
23	8M0142229	Нижний передний кожух в сборе черный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
24	8M0142932	Ответная планка в сборе, передняя	1
25	8M0142921	Винт (M6 X 16)	3
26	8M0142924	Крышка, левый борт	1
26	8M0142931	Крышка, правый борт	1
27	892073002	Винт с буртиком (M6)	2
27	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
28	8M0142949	Адаптер	1
29	8M0075735	ВИНТ (M6 X 30) шестигранная головка с фланцем	3
30	8M0142948	ВТУЛКА механическая	1
30	8M0142950	ВТУЛКА DTS	1
30	8M0146953	Втулка большое отверстие, механическая	1
30	8M0146954	Втулка большое отверстие, DTS CMS	1
31	8M0146710	Штифт дверцы жгута	1
32	8M0154581	Втулка датчика тримма	1
33	8M0142582	Дверца жгута, чёрная	1
34	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
34	8M0230974	ВИНТ M6 x 85 ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕМ	1
35	8M0142933	Винт (M6 x 40)	1
35	8M0230975	ВИНТ M6 x 40 HEX FLG	1
36	8M0142224	Нижний задний кожух в сборе черный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
36	8M0142223	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Чёрный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
37	8M0142371	Наклейка «Read Manual», чёрная	1
38	8M0149605	ЗАЩИТНЫЙ ПРОФИЛЬ КРОМКИ	1

Рис. 28КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0149929	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ 100 Ч V6 И V8 4-ТАКТНЫЙ	1
-	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
-	8M0106635	Топливный фильтр	1
-	830749	Сальник	1
-	8M0204693	Уплотнение сливной пробки	1
-	8M0149932	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ 300 Ч V8 4-ТАКТНЫЙ	1
-	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
-	8M0106635	Топливный фильтр	1
-	830749	Сальник	2
-	8M0204693	Уплотнение сливной пробки	2
-	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	8
-	8M0204737	СВЕЧА ЗАЖИГАНИЯ	8
-	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
-	888988008	Хомут (34,6 мм)	1
-	8M0187145	ХОМУТ	1
-	8M0142251	РЕМЕНЬ	1
-	8M0218433	РЕМЕНЬ	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
-	8M0142850	ВИНТ (M10 X 25)	2
-	8M0142878	ВИНТ-ПРОБКА	2
-	893404	Анод	4
-	8M0220986	АНОД ТРИММА	4
-	4000327	ВИНТ (M6 x 14)	2
-	880653	Анод	1
-	8M0220987	АНОД КОЛЛЕКТОРА ТРИММА	1
-	889543016	Болт	4
-	8M0161430	ШАЙБА ПЛОСКАЯ	6
-	8M0205955	КОМПЛЕКТ АНОДОВ MERCURY	1
-	8M0205956	КОМПЛЕКТ АНОДОВ QUICKSILVER	1

Рис. 29КОМПЛЕКТ MERCATHODE Mercathode Kit

REF	Номер детали	Наименование	Кол-во
1	88334A2	КОМПЛЕКТ MERCATHODE	1
2	42600A09	Узел меркатода	1
3	22793	ВИНТ (#9-14 x .875)	2
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	4
6	72958A5	Электрод в сборе	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
9	72957A5	Анод в сборе	1
9	8M0181304	Анод в сборе	1
10	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
10	8M0204645	Кольцо уплотнительное (.796 x .139)	1
11	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
12	79091	Предохранитель 20 А	1
12	8M0207796	Предохранитель 20 А	1
13	95084A10	Трос в сборе (5.00 дюймов) красный	1
13	8M0207788	Трос в сборе	1
14	95084A13	Трос в сборе (64.00 дюймов)	1
15	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

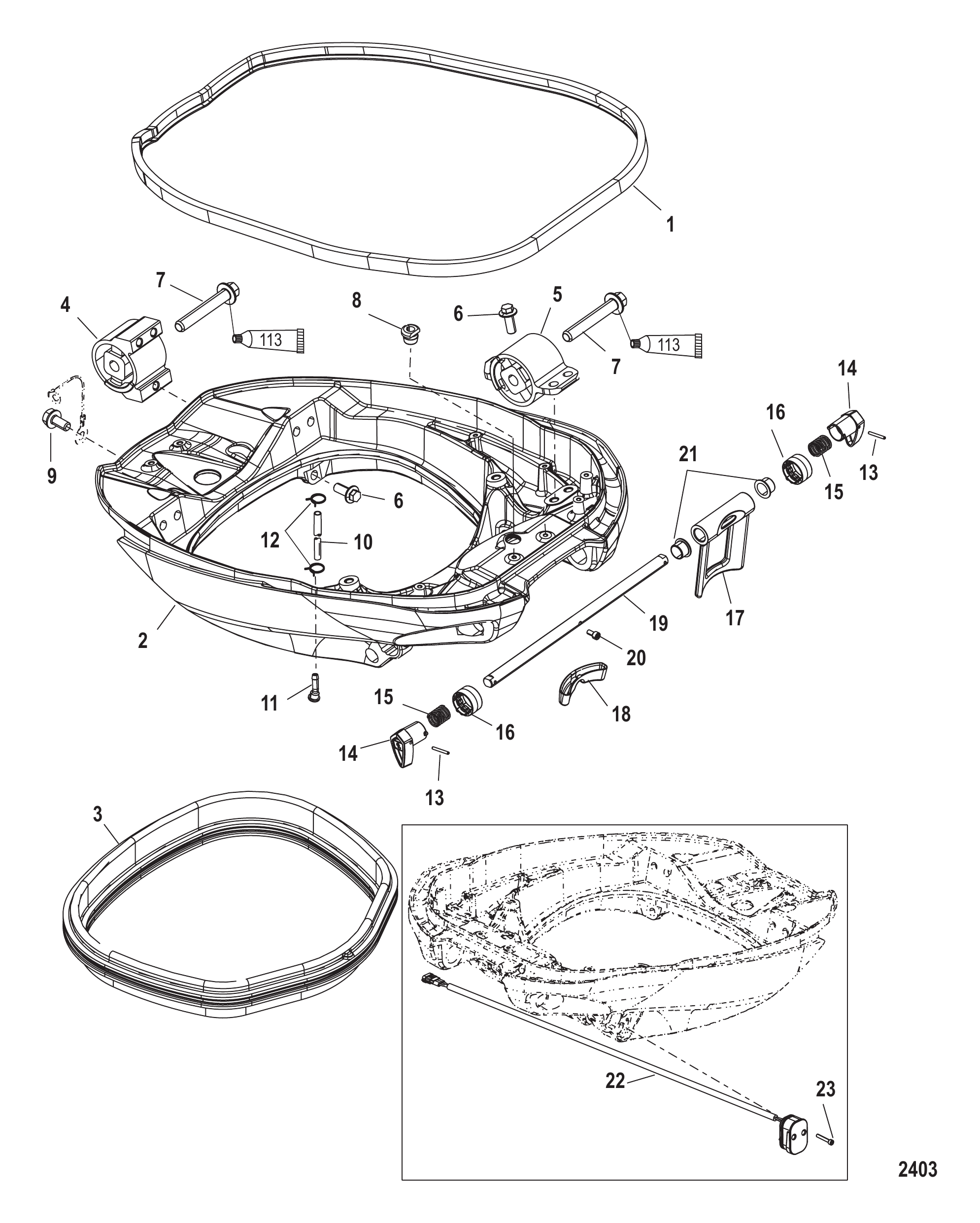

Рис. 30Опорная рама Mount Cradle

REF	Номер детали	Наименование	Кол-во
1	885546002	САЛЬНИК	1
2	884887T04	Опора крепления	1
2	884887T07	Опора крепления в сборе	1
3	884888003	Сальник	1
3	8M0060014	Уплотнение	1
4	888538T	Задняя опора	2
4	8M0103708	Задняя опора	2
5	888535T	Крепление переднее	2
5	8M0103365	Крепление переднее	2
6	889745030	Винт (M12 x 30)	12
7	896531090	Винт (M16 x 90)	4
7	8M0103832	Винт	4
8	19565002	ВТУЛКА	1
9	40011126	Винт (M6 x 13) нержавеющая сталь	1
10	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
10	8M0108355	Шланг (57 дюймов, бухта)	1
11	895797	Штуцер	1
11	895797001	ФИТИНГ	1
12	895851	Хомут (8.00 дюймов)	2
13	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	2
14	880649002	Рычаг фиксатора откидывания	2
15	47968	ПРУЖИНА	2
16	889540A03	Комплект сцепления	1
17	880651002	Кронштейн фиксатора откидывания	1
17	8M0109693	Кронштейн фиксатора наклона	1
18	889539001	Подушка фиксатора наклона	1
18	8M0076907	Подушка фиксатора наклона	1
19	880650003	Вал фиксатора откидывания	1
20	889546	Винт (M5 x 10)	1
21	8806641	Подшипник (.625 дюйма)	2
22	888590002	Датчик положения тримма	1
23	889547	ВИНТ (M5 x 30)	2

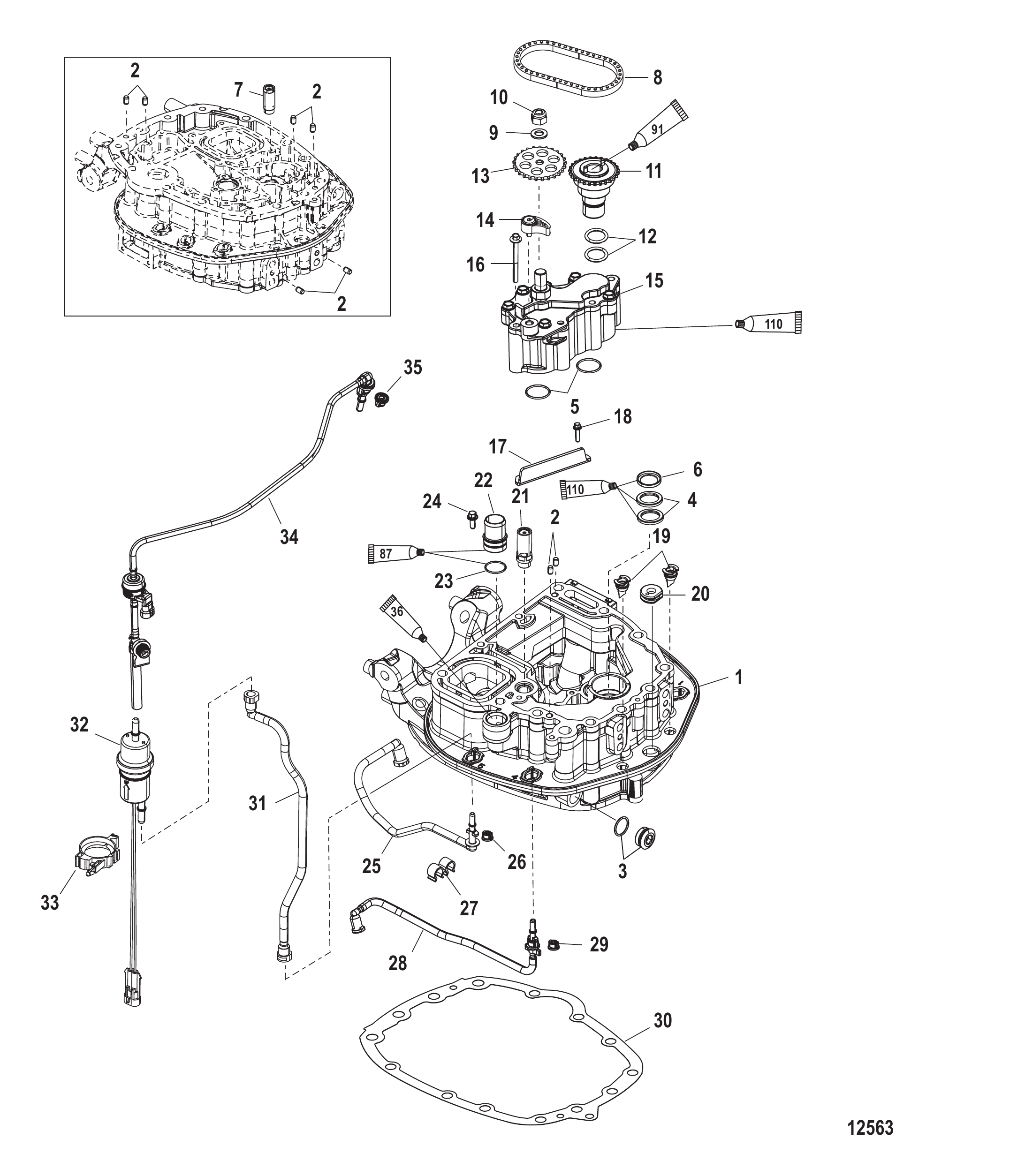

Рис. 31Масляный насос/Адаптерная плита (верхняя) Oil Pump/Adaptor Plate-Upper

REF	Номер детали	Наименование	Кол-во
1	892126A01	Комплект переходной пластины	1
2	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	8
3	896951	Пробка (24 мм)	1
4	884462	Сальник пластины водяного переходника	2
5	887930	Кольцо уплотнительное переходной пластины	2
6	884461	Сальник пластины масляного переходника	1
6	8M0033928	Сальник масляный	1
7	884422A07	Клапан сброса давления масляного насоса	1
8	884457	Цепь привода масляного насоса	1
8	8M6002692	Цепь привода масляного насоса	1
9	892491	ШАЙБА	1
10	892165	ГАЙКА	1
11	884458T06	Приводной вал масляного насоса	1
11	8M0217265	Масляный насос	1
12	895791	Уплотнительное кольцо привода масляного насоса	2
12	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2
13	884456	Звездочка ведомая	1
14	884418A1	Натяжитель в сборе привода масляного насоса	1
15	884446T04	Насос в сборе масляный	1
16	892455065	Винт	5
17	892335001	Маслоотражатель	1
18	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
19	888819002	Слив кожуха	2
20	888163	Втулка уплотнительная	1
21	884477A01	Обратный клапан в сборе	1
21	8M0062064	Обратный клапан в сборе	1
22	885516004	ШТУЦЕР СЛИВНОЙ	1
22	8M0092321	Штуцер EDP чёрный	1
23	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
23	8M0092943	Кольцо уплотнительное оранжевое	1
24	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
24	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
25	884549	Шланг вентиляции нижний	1
25	8M0087108	Шланг	1
26	884546	Втулка уплотнительная	1
27	888523001	Зажим	1
28	892240	ШЛАНГ ПОДАЧИ ТОПЛИВА В МОДУЛЬ ТОПЛИВОПОДАЧИ	1
28	8M0087118	Шланг	1
29	884546	Втулка уплотнительная	1
30	889617001	Прокладка переходной пластины	1
31	8877551	ШЛАНГ ВЕНТИЛЯЦИИ ТОПЛИВНОГО БАКА	1
31	8M0225335	Шланг вентиляции топливного бака	1
32	884545T01	Канистра вентиляции в сборе	1
32	8M0175814	Канистра вентиляционная в сборе	1
33	853947	Зажим	1
34	895775A01	Клапан в сборе продувки топливной линии	1
34	8M0126303	Узел продувки и вентиляции	1
35	884546	Втулка уплотнительная	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

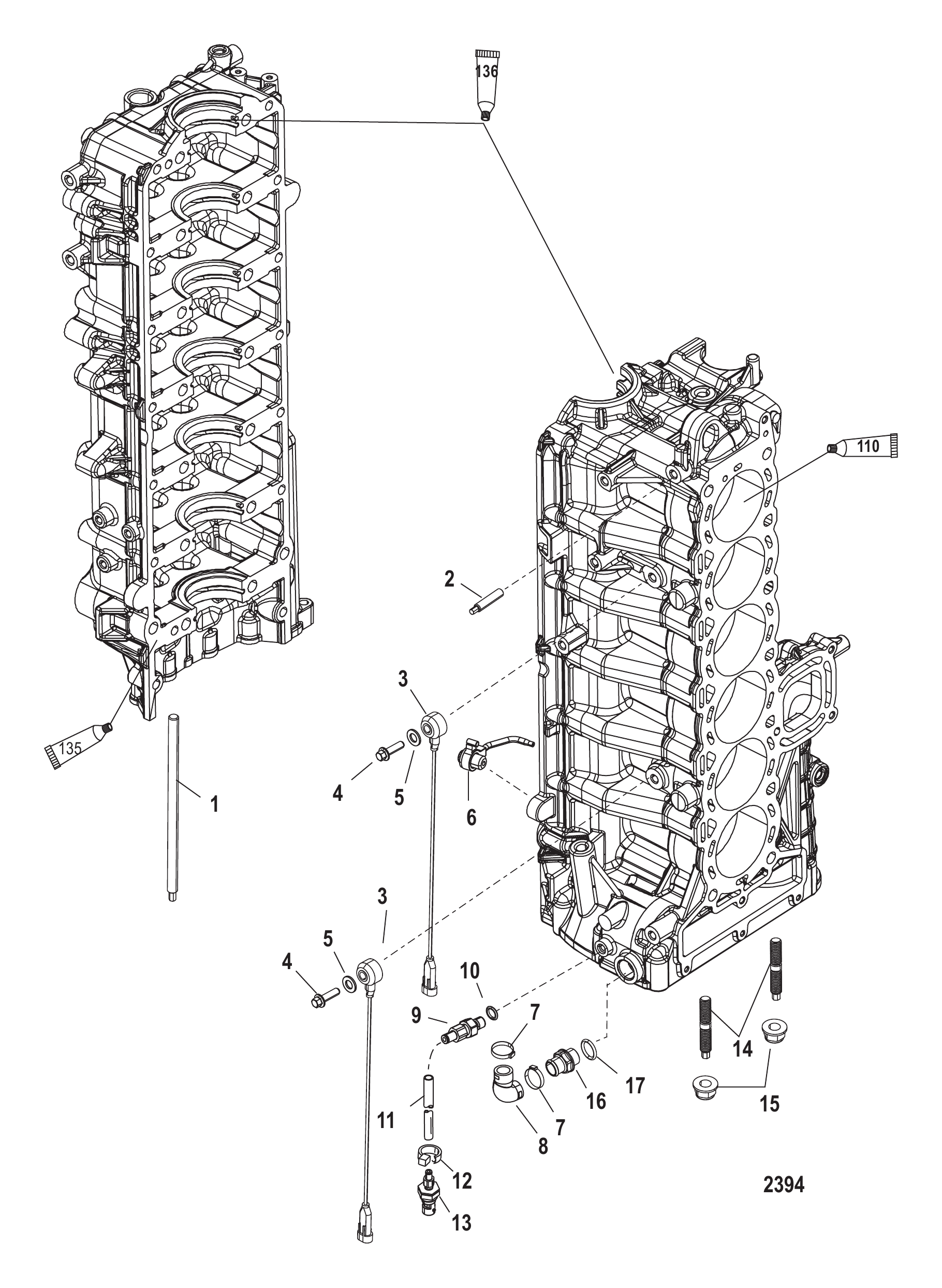

Рис. 32Компоненты левого блока цилиндров Port Cylinder Block Components

REF	Номер детали	Наименование	Кол-во
1	880668001	Шпилька (M10 x 1.5)	10
2	888997001	Шпилька	1
2	8M0022162	Шпилька (M10 x 60)	1
3	878187	Датчик детонации в сборе	2
3	8M6003194	Сборка датчика детонации	2
4	892086035	Винт (M10 x 35)	2
5	4002319	ШАЙБА	2
6	884268A1	Масляный жиклёр в сборе	6
7	888988008	Хомут (34,6 мм)	2
7	8M0187145	ХОМУТ	2
8	885544002	ШЛАНГ	1
9	896094A01	Штуцер в сборе	1
10	888814	Кольцо уплотнительное (.351 x .072)	1
10	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
11	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
12	816311T	СТЯЖКА (8.00 дюймов)	1
13	881879A20	Сборка датчика давления	1
13	881879T26	Датчик давления	1
14	888849001	Шпилька (M8 x 49)	2
14	8M0000274	Шпилька (M8 x 44)	2
15	826365	ГАЙКА (M8)	2
16	885517A05	Штуцер в сборе	1
17	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 33КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	880552A06	Комплект прокладок блока цилиндров	1
-	62701	Кольцо уплотнительное	2
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0204673	Кольцо уплотнительное .921 x .139	1
-	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	8805251	Сальник верхнего главного подшипника	1
-	8M0032912	Сальник	1
-	895374006	ПРОКЛАДКА Головка блока цилиндров к блоку	1
-	8M0033476	Прокладка головки	1
-	880624003	Прокладка блока к адаптеру	1
-	880629	Уплотнение выпускной трубы	1
-	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
-	8M0237361	Кольцо уплотнительное	1
-	884409	Уплотнительное кольцо направляющей подачи масла блока	1
-	884423	Уплотнительное кольцо направляющей подачи масла блока	1
-	884461	Сальник пластины масляного переходника	1
-	8M0033928	Сальник масляный	1
-	884462	Сальник пластины водяного переходника	2
-	887930	Кольцо уплотнительное переходной пластины	2
-	888593	Сальник сливной пробки масляной трубки	1
-	8M0188614	Сальник сливной пробки	1
-	889617001	Прокладка переходной пластины	1
-	889618001	Прокладка масляного картера	1
-	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА
-	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
-	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
-	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
-	895791	Уплотнительное кольцо привода масляного насоса	2
-	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2

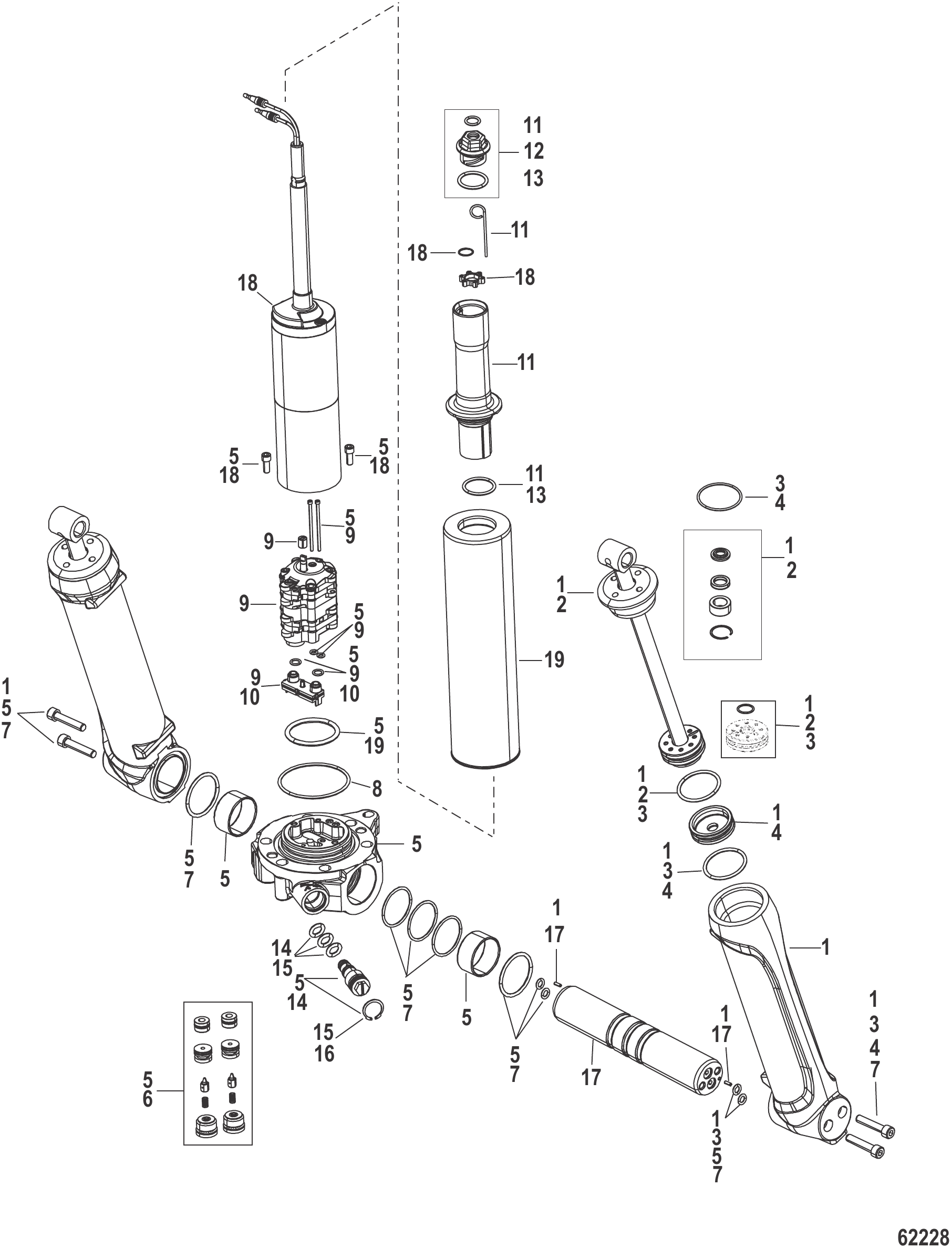

Рис. 34Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
1	896156A01	Комплект гидроцилиндра тримма	1
2	896157A01	Комплект штока тримма	1
2	8M0118299	КОМПЛЕКТ ШТОКА ТРИММА	1
3	896158A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
4	896159A01	КОМПЛЕКТ ПОРШНЯ	1
5	896166A01	КОМПЛЕКТ КОЛЛЕКТОРА Тримм	1
6	896165A01	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА Тримм PO	1
7	896160A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
8	8M0010183	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	8M0204938	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	896163A01	КОМПЛЕКТ НАСОСА Тримм	1
10	896164A01	КОМПЛЕКТ ФИЛЬТРА ТРИММА	1
11	896162A01	КОМПЛЕКТ ШЕЙКИ ТРИММА	1
12	895854A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
13	893419	Комплект крышки	1
14	893420A01	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
14	8M0224397	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
15	8M0224410	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
16	8M0184377	СТОПОРНОЕ КОЛЬЦО	1
17	893408A01	КОМПЛЕКТ ШТИФТА Тримм	1
18	896161A01	Комплект электромотора тримма	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
19	896167A01	КОМПЛЕКТ РЕЗЕРВУАРА	1

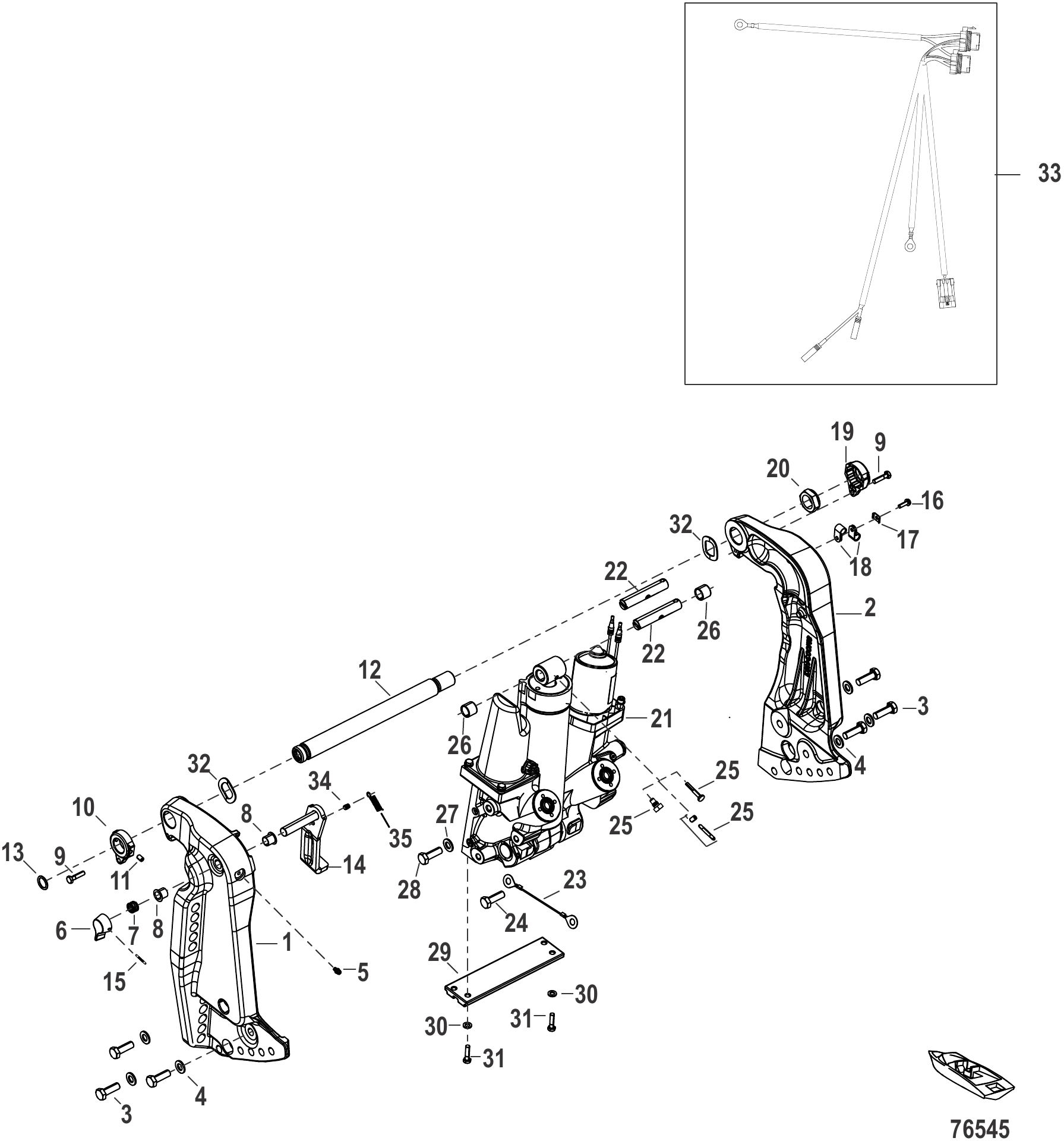

Рис. 35Узел гидроподъема/транца Power Trim/Transom Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0142800	Кронштейн транца, левый борт	1
1	8M0156255	Кронштейн транца, левый	1
2	8M0142801	Кронштейн транца, правый борт	1
2	8M0156256	Кронштейн транца, правый	1
3	858771	Винт (M10 x 30)	6
4	4002319	ШАЙБА	6
5	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
5	8M0169588	Штуцер для смазки	1
6	99633	Головка	1
7	830900	Пружина сжатия	1
8	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
9	4000330	ВИНТ (M6 x 25)	2
9	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
10	8M0146189	Гайка фиксатора трубы наклона, чёрная	1
10	8M0146190	Гайка фиксатора трубы наклона, серебристая	1
11	8M0142811	Винт	1
12	8M0147844	Труба наклона	1
13	8M0142810	Кольцо уплотнительное (0.612 x .0103)	1
14	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
15	99615	Штифт с канавкой	1
16	878609	Винт (#10-16 x .600)	1
17	8M0084613	Пружинная шайба	1
18	22740	ЗАЖИМ	2
19	8M0142809	Кронштейн трубы наклона	1
19	8M0147678	Кронштейн трубы наклона	1
20	826164	Гайка (.875-14)	1
20	8M0231351	Контргайка	1
21	8M0142341	УЗЕЛ ГИДРОПОДЪЁМА	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
21	8M0164977	Узел гидроподъёма	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
22	8M0094889	Палец	1
22	8M0161312	Проушина штока в сборе	1
22	8M0164978	Узел проушины штока пальца	1
22	8M0230946	Комплект проушины штока пальца	1
22	8M0230946	Комплект проушины штока пальца	1
23	8M0079640	КАБЕЛЬ В СБОРЕ	1
24	8M0113176	Винт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
25	8M0050058	Винт 5/16-24 X .5	1
25	8M0177279	Винт 5/16-24 x .5	1
25	8M0232231	Комплект винт-гайка	1
26	821207	ВТУЛКА	2
27	4002319	ШАЙБА	1
28	858771	Винт (M10 x 30)	1
29	818298Q1	Комплект анода	1
30	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
30	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	4000330	ВИНТ (M6 x 25)	2
31	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
32	88750	ШАЙБА волнистая (1.62 x 1.05)	2
33	8M0142682	Жгут проводов тримма	1
34	893709	Штифт	1
35	830899	Пружина натяжная	1

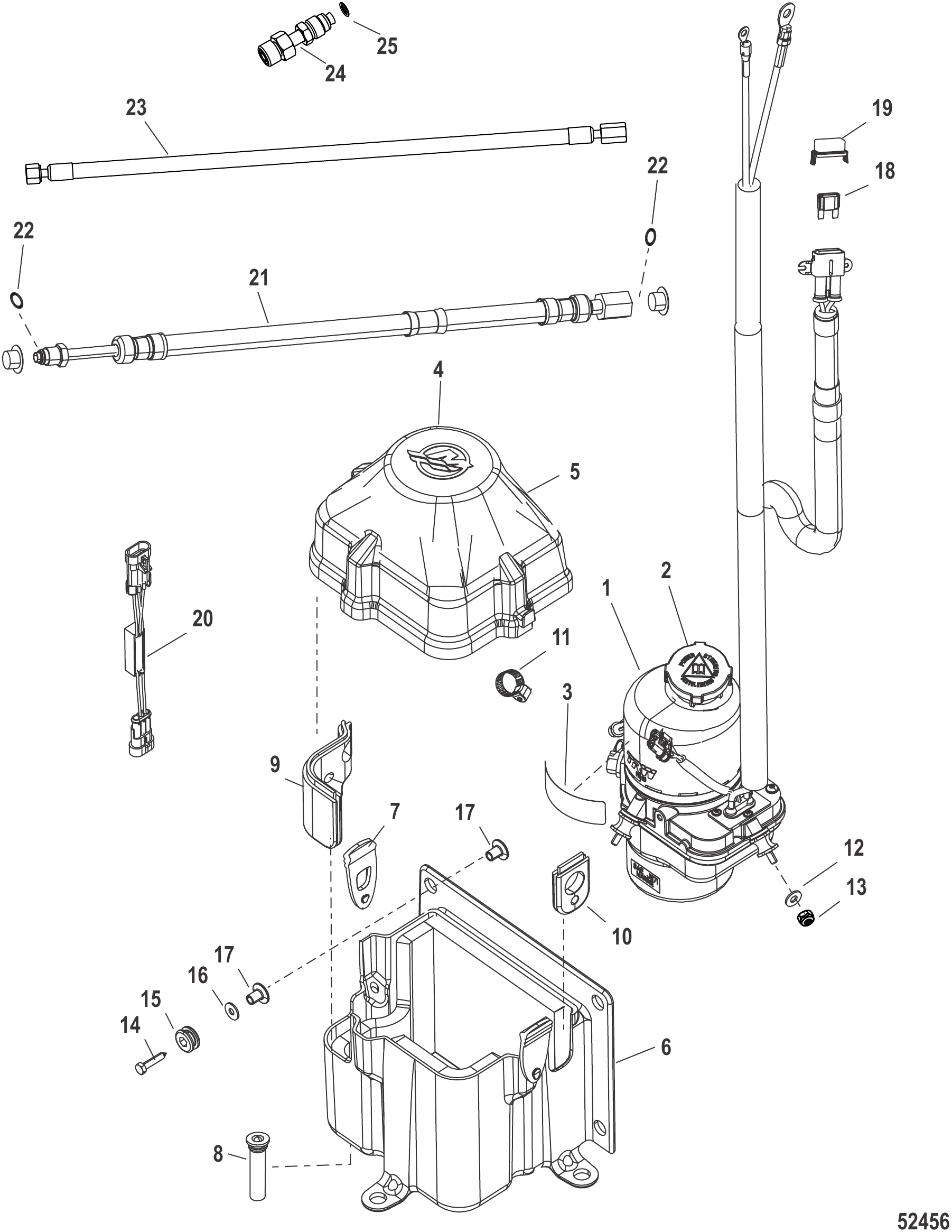

Рис. 36Комплект насоса - гидроусилитель руля (4-24 фута) Pump Kit-Power Steering (4 thru 24 Feet)

REF	Номер детали	Наименование	Кол-во
-	8M0080199	Комплект насоса гидроусилителя руля (4 фута)	1
-	8M0080200	Комплект насоса гидроусилителя руля (12 футов)	1
-	8M0131262	Комплект насоса гидроусилителя руля (12 футов)	1
-	8M0080201	Комплект насоса гидроусилителя руля (24 фута)	1
-	8M0131263	Комплект насоса гидроусилителя руля (24 фута)	1
1	NSS	NOT SOLD SEPARATE PUMP	1
2	892485003	Крышка насоса	1
3	NSS	NOT SOLD SEPARATE DECAL, Fluid Type	1
4	893364A05	Корпус в сборе насоса гидроусилителя руля	1
-	893365A03	Крышка в сборе верхняя/нижняя насоса гидроусилителя руля	1
5	893365T02	Корпус в сборе верхний насоса гидроусилителя руля	1
6	8M0080707	Корпус в сборе нижний насоса гидроусилителя руля	1
7	889531	Стяжной ремень	2
8	817519A2	Обратный клапан в сборе, сливной	1
9	893368001	Втулка уплотнительная	1
10	893369	Втулка уплотнительная	1
11	815504206	Хомут червячный	1
12	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
12	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
13	401366	ГАЙКА (M6) Нержавеющая сталь	3
14	895378	Винт (M6)	4
15	895319	Втулка	4
16	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	4
16	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	4
17	895320F1	Втулка	4
18	79023A94	Предохранитель 50 ампер - Maxi	1
19	879346T24	Крышка предохранителя с уплотнительным кольцом	1
20	8M0026568	Жгут проводов в сборе сигнального драйвера	1
21	897643A01	Комплект шлангов демпфирования	1
22	89879	Кольцо уплотнительное (.301 x .064)	2

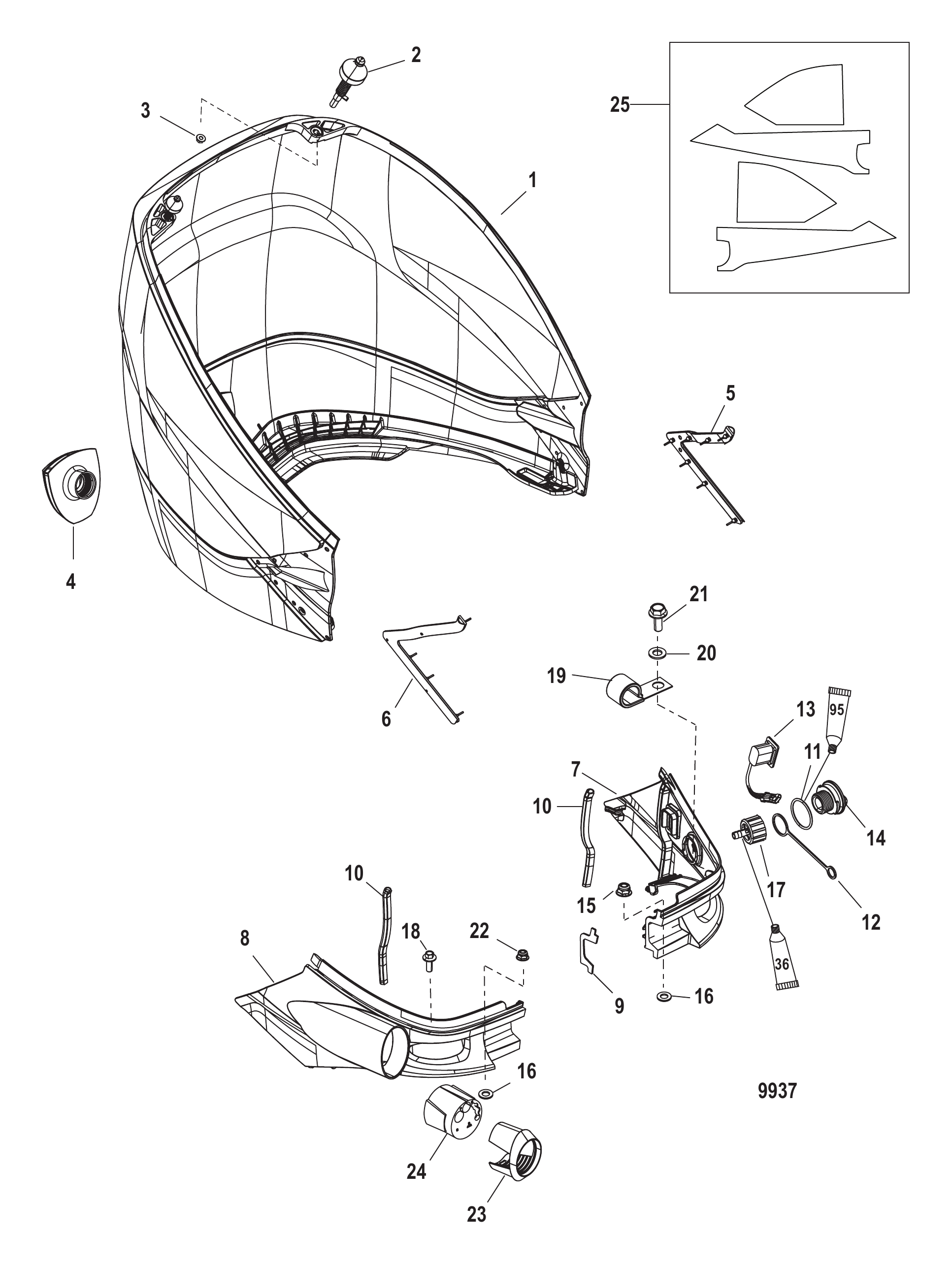

Рис. 37Задний кожух Rear Cowl

REF	Номер детали	Наименование	Кол-во
1	885358T02	Задний кожух	1
2	888961A01	Палец в сборе	2
3	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	885360	Клапан холостого хода	1
5	893343001	Уплотнение левого борта	1
6	893344001	Уплотнение правого борта	1
7	885356T02	Воздухозаборник - левый борт	1
7	885356T03	ORD 885357T04 Mercury / Quicksilver	1
8	885357T02	Воздухозаборник - правый борт	1
8	885357T03	ORD 885357T04 Mercury / Quicksilver	1
9	892315	ПРОКЛАДКА	1
10	897125	Сальник	2
10	8M0043266	Сальник	2
11	888957	Уплотнительное кольцо	1
12	889823001	Пробка сливная с фиксатором	1
12	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
13	896620001	Переключатель тримма	1
13	8M0235191	Выключатель тримма	1
14	888958001	Пробка промывочного порта	1
14	8M0215105	ПРОБКА Промывочная	1
15	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
16	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
17	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
18	4006731	ВИНТ (M6 x 16)	1
19	858951A01	Комплект хомутов	1
20	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
20	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
21	4006731	ВИНТ (M6 x 16)	1
22	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	895316	Переходник	1
23	8M0214997	Адаптер	1
24	897169	Втулка уплотнительная	1
24	8M0214987	Втулка уплотнительная	1

Рис. 38Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142639	Руководство по запчастям 250R/300R 4.6L V8 4-тактный	1
-	8M0146888	Сервисное руководство 250R/300R/300R HD 4.6L V8	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	Руководство по установке 300R HD	1
-	8M0156799	IM-300R HD CMS Mercury / Quicksilver	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0140585	Руководство по эксплуатации 300R CMS HD механический	1
-	8M0175494	Руководство по эксплуатации	1
-	8M0140789	Руководство по эксплуатации 300R CMS HD DTS	1
-	8M0175495	Руководство по эксплуатации	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

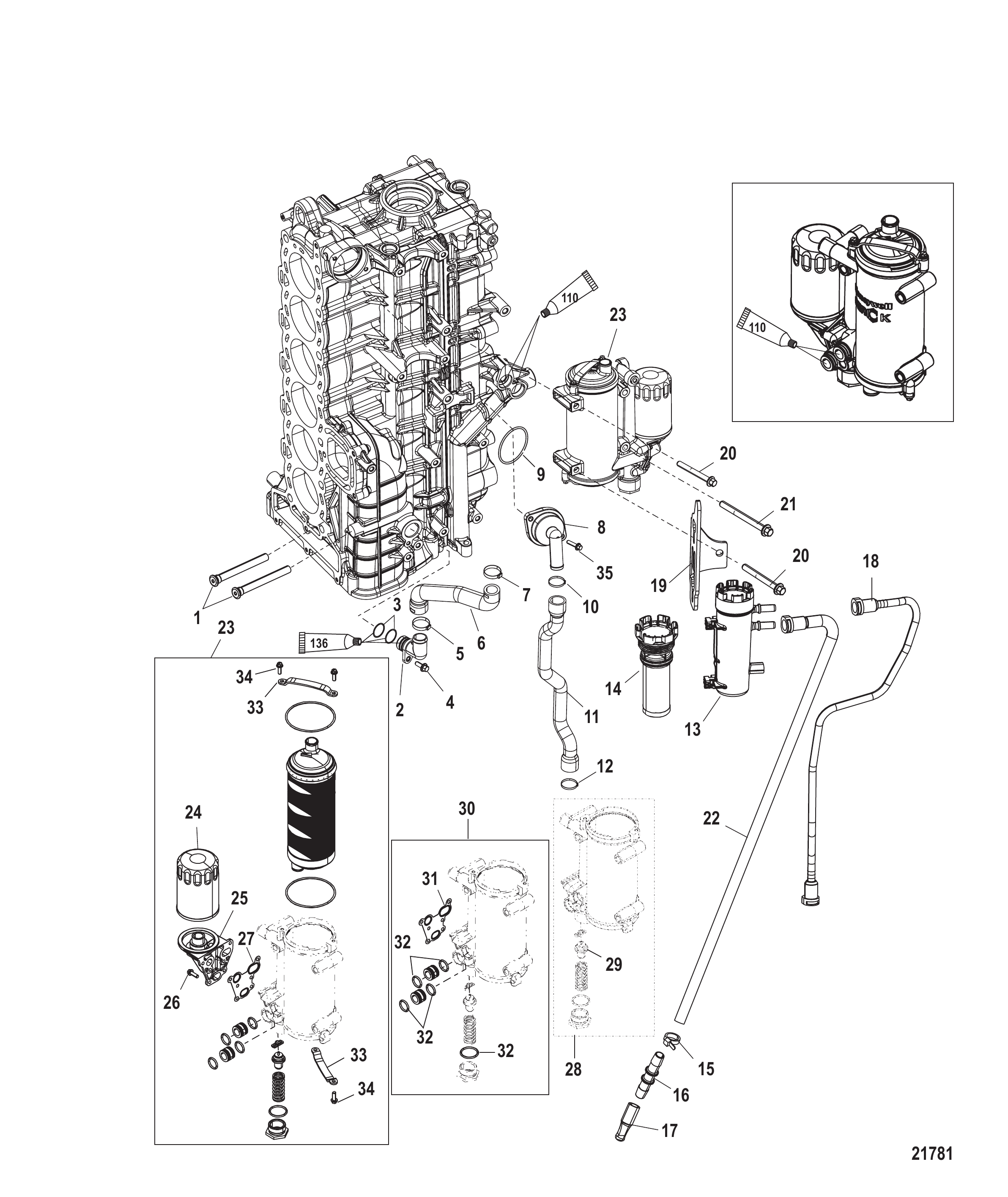

Рис. 39Правый блок цилиндров/Масляный охладитель Starboard Cylinder Block/Oil Cooler

REF	Номер детали	Наименование	Кол-во
1	892404A05	Дефлектор водяной в сборе	2
2	885518A02	Штуцер в сборе	1
3	62701	Кольцо уплотнительное	2
4	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
5	888988011	Хомут (38,1 мм)	1
6	888930003	Шланг	1
7	888988008	Хомут (34,6 мм)	1
7	8M0187145	ХОМУТ	1
8	892864T04	Термостат в сборе	1
8	8M0174561	Термостат в сборе	1
9	892864500	Уплотнительное кольцо	1
9	8M0005958	Уплотнительное кольцо	1
10	888988001	Хомут (36,1 мм)	1
10	8M0204719	Хомут 36,1 мм	1
11	892865	Шланг термостата	1
12	888988007	Хомут (42,5 мм)	1
13	892242T	Фильтр топливный в сборе	1
13	8M0062950	Фильтр в сборе	1
14	884380T	Фильтр топливный	1
14	8M0122423	Топливный фильтр Quicksilver	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	892356	РАЗЪЕМ	1
17	863156	Захват	1
18	880598	Шланг топлива к подкачивающему насосу	1
18	8M0240714	Шланг подачи топлива	1
19	892147001	Кронштейн	1
20	88552785	Винт (M10 x 85)	3
20	8M0103824	ВИНТ	3
21	885527105	ВИНТ (M10 x 105)	1
21	8M0103820	Винт (M10 x 105)	1
22	880597	Шланг подачи топлива	1
22	8M0043788	Шланг 31.5 дюйма	1
23	880640T10	Модуль в сборе интегрированный масляный — комплект	1
23	8M0132390	Модуль масляного радиатора	1
24	883701K01	Фильтр масляный	1
24	877769K01	Фильтр масляный (под маркой Mercury)	1
25	880640A05	Корпус в сборе с интегрированным масляным модулем	1
25	8M0046694	Корпус в сборе	1
26	895336	Винт (M6 x 18)	6
26	8M0041014	Винт (M6 x 18)	6
27	880640500	Прокладка	1
27	8M0034568	Прокладка	1
28	880640A06	Комплект термостата с направляющей	1
29	880640508	Термостат	1
30	892801T53	Комплект для капитального ремонта	1
31	880640500	Прокладка	1
31	8M0034568	Прокладка	1
32	880640A09	Комплект уплотнительных колец	1
32	8M0071635	Комплект уплотнительных колец	1
33	895032	Стяжка	2
34	895336	Винт (M6 x 18)	4
34	8M0041014	Винт (M6 x 18)	4
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

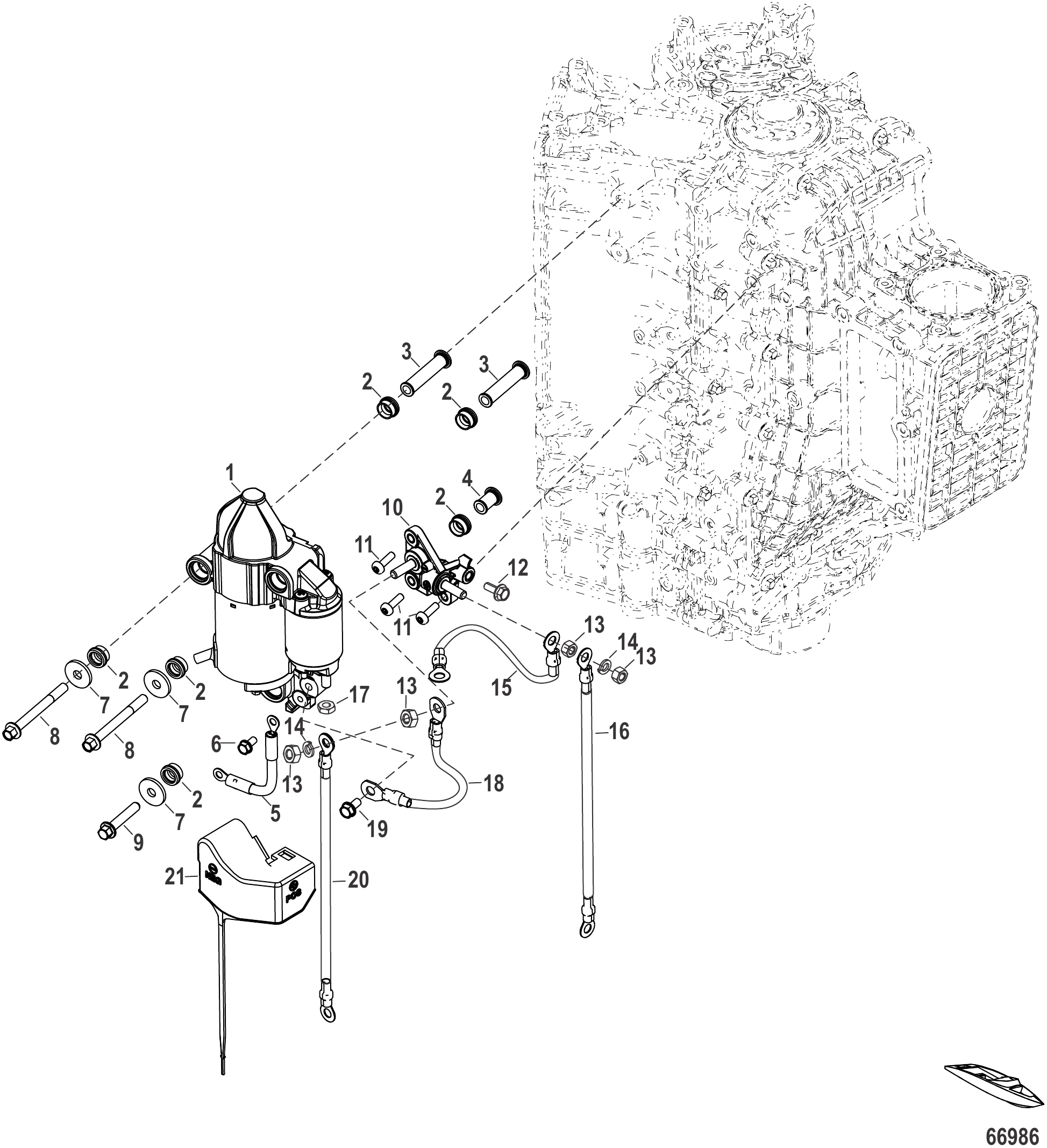

Рис. 40СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0142679	Стартер	1
2	8M0070367	Опора трубчатая 8 мм	6
2	8M0154659	Опора трубчатая 8 мм	6
3	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
4	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
5	8M0056666	Стартер с заземляющей шиной	1
6	40011126	Винт (M6 x 13) нержавеющая сталь	1
7	43430	Шайба	3
8	8M0142896	Винт (M8 x 80)	2
8	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
9	88552645	Винт (M8X45)	1
10	8M0142680	Кронштейн силового вывода	1
11	8M0080651	Винт (M6 x 20)	3
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0146003	Гайка M8 x 1.25 шестигранная	4
14	400257	СТОПОРНАЯ ШАЙБА (M8)	2
15	8M0142681	Кабельный жгут стартера — положительный	1
16	88439A46	Кабельный жгут аккумулятора — положительный	1
17	401388	ГАЙКА (M8) Нержавеющая сталь	1
18	8M0146902	Кабельный жгут стартера — отрицательный	1
19	40011148	Винт (M8 x 20)	1
19	8M0214929	Винт (M8 x 20)	1
20	88439A26	Кабельный жгут аккумулятора — отрицательный	1
21	8M0142687	Крышка силового вывода	1

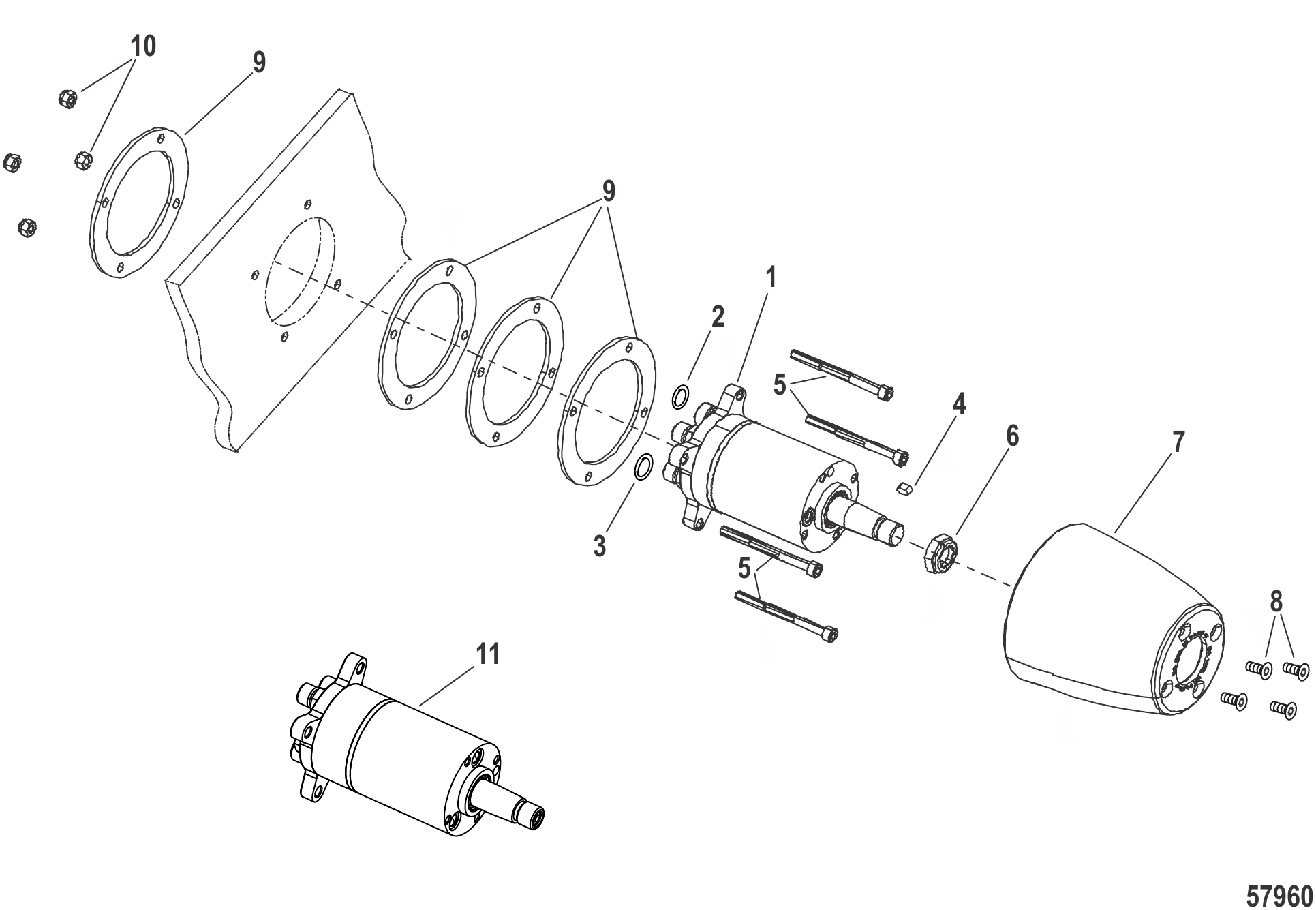

Рис. 41Комплект рулевой колонки - стандартный (892557A02, 892380A02, 892558A02) Steering Helm Kit-Standard (892557A02, 892380A02, 892558A02)

REF	Номер детали	Наименование	Кол-во
-	892557A02	Комплект рулевой колонки стандартный (32 куб. см)	1
-	892380A02	Комплект рулевой колонки стандартный (40 куб. см)	1
-	8M0240080	Комплект рулевой колонки стандартный 40 куб. см	1
-	892558A02	Комплект рулевой колонки стандартный (50 куб. см)	1
-	8M0240081	Комплект рулевой колонки стандартный 50 куб. см	1
1	892557T01	Рулевая колонка стандартная (32 куб. см)	1
1	8M0137438	Рулевая колонка стандартная (32 куб. см)	1
1	892380T01	Рулевая колонка стандартная (40 куб. см)	1
1	8M0137444	Рулевая колонка стандартная (40 куб. см)	1
1	892558T01	Рулевая колонка стандартная (50 куб. см)	1
1	8M0137448	Рулевая колонка стандартная (50 куб. см)	1
2	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	2
3	8M6001491	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.364 x .070)	2
3	8M0047399	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО -6 ORFS	2
4	893394	Шпонка с фиксирующим язычком (6.35 мм)	1
5	4008875	ВИНТ (M6 x 75)	4
5	4008850	ВИНТ (M6 x 50)	4
6	826709121	Гайка (.625-18) нержавеющая сталь	1
7	892328T	КРЫШКА штурвала	1
8	896842	Винт (M6 x 14)	4
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	4
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	3
9	892327	ПЛАСТИНА ОПОРНАЯ РУЛЕВОЙ КОЛОНКИ	2
10	401196	ГАЙКА (M6)	4

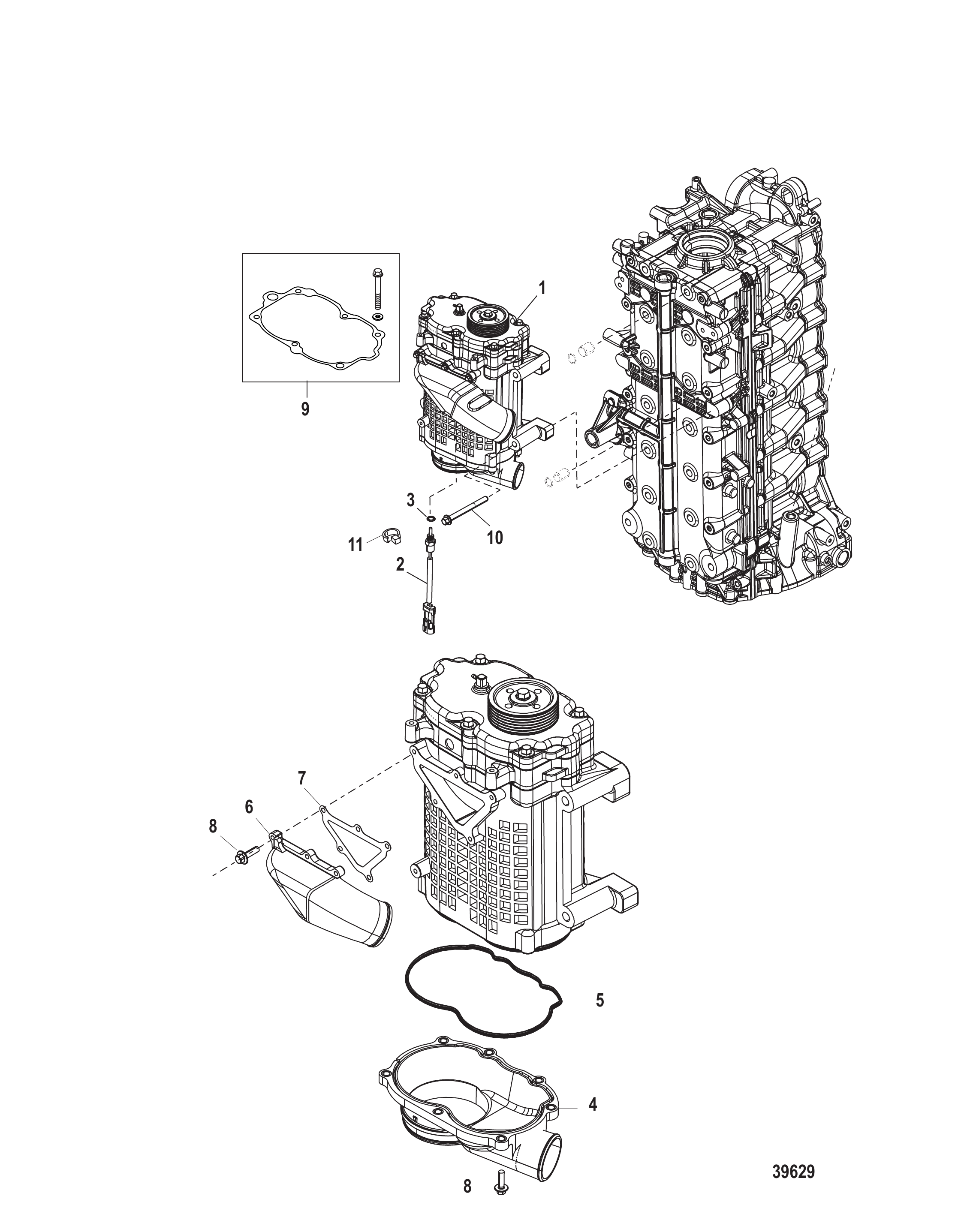

Рис. 42Нагнетатель SuperCharger

REF	Номер детали	Наименование	Кол-во
1	898096A02	КОМПЛЕКТ НАДДУВАТЕЛЯ	1
2	885342001	ДАТЧИК В СБОРЕ	1
2	8M0148668	ДАТЧИК В СБОРЕ	1
3	888814	Кольцо уплотнительное (.351 x .072)	1
3	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
4	888947A05	Комплект впускного патрубка	1
5	888947501	Прокладка	1
6	888947A04	Комплект выпускного патрубка	1
6	8M0060303	Комплект нагнетателя	1
7	888947504	Прокладка	1
8	888947502	Болт	9
9	847803A02	Комплект втулки и прокладки	1
10	885527105	ВИНТ (M10 x 105)	4
10	8M0103820	Винт (M10 x 105)	4
11	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1

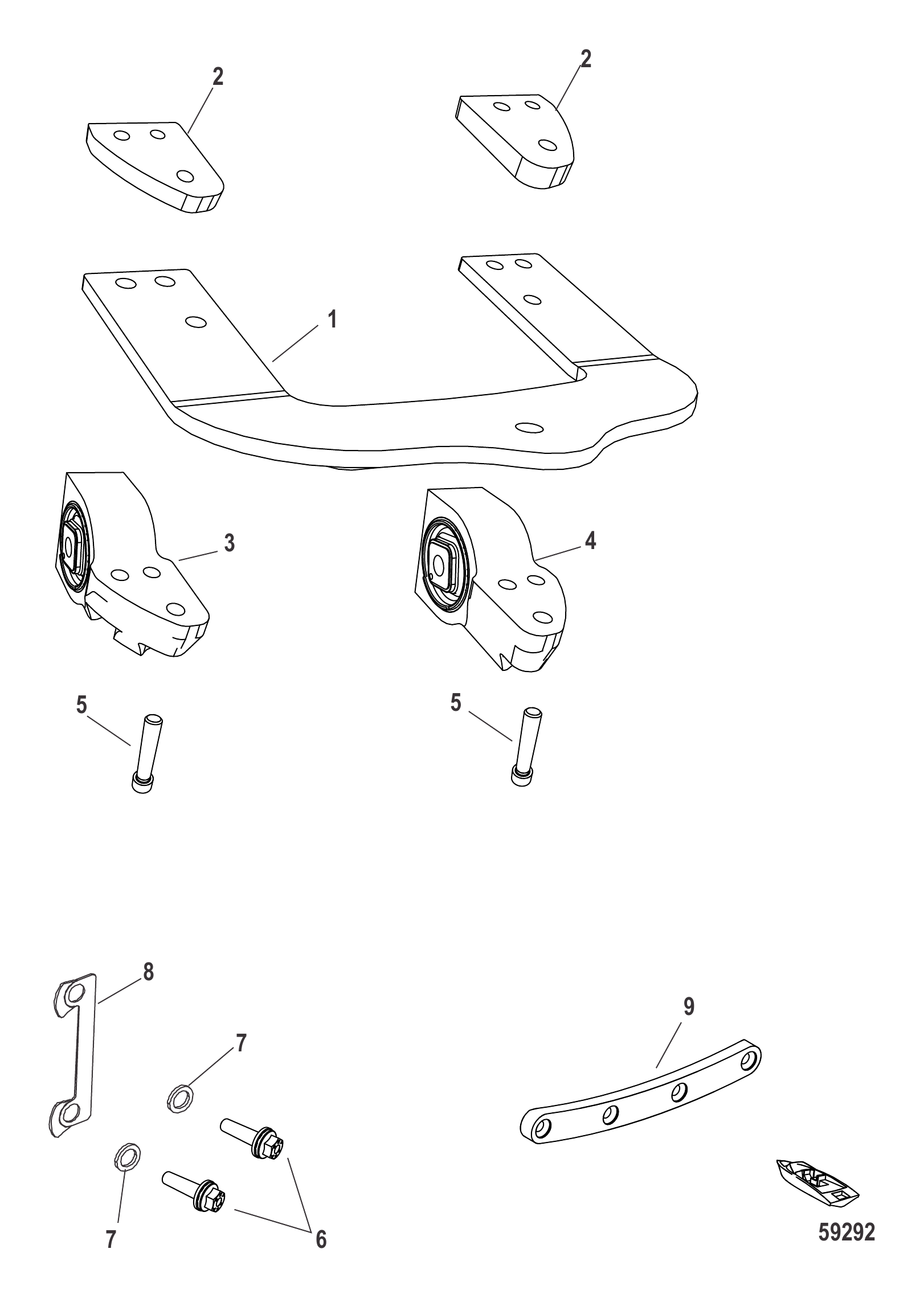

Рис. 43Комплект тяги заднего крепления (установка на заводе) Tie Bar Kit Rear Mount (Factory Installed)

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Factory Installed System by Mercury Racing	1
1	8M0110314	Монтажная пластина	1
2	8M0110315	Фиксирующая пластина	2
3	8M0110312	Опора в сборе задняя левая	1
4	8M0110313	Опора в сборе задняя правая	1
5	8M2003719	Винт (M12X1.75X60)	6
6	8M0108770	Винт (M8X1.25X30), 4 винта на одно применение	1
7	895853	Шайба	4
8	893409	Фиксатор	2
8	8M0168425	Фиксатор	2
9	8M0097026	Износостойкая накладка	2

Рис. 44Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0147078	Монтажный инструмент жгут проводов тримма	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0138392	Диагностический комплект CDS-G3	1
22	8M0153916	Диагностический комплект CDS G3	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	FT8950	Комплект тестеров	1
NS	58222A1	Индикаторный инструмент	1
NS	83155	Комплект переходника индикатора часового типа	1
NS	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
NS	89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
NS	8M0039309	Инструмент установщик кольца	1
NS	8M0046632	Инструмент головка стопорной гайки водила	1
NS	46086A1	Комплект губок съёмника, корпус редуктора	1
NS	34569A1	Съёмник в сборе со скользящим молотком	1
NS	37241	Пластина съёмника универсальная	1
NS	63209	Тепловая лампа	1
NS	83165T	СЪЁМНИК В СБОРЕ	1
NS	36571T	Направляющая шайба, корпус редуктора	1
NS	888414T01	Оправка подшипника/сальника	1
NS	31229A7	Комплект съёмников для подшипника	1
NS	8M0070085	Инструмент стопорная гайка	1
NS	861792	Подшипник упорный	1
NS	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
NS	889958T	Инструмент фиксатор гребного вала	1
NS	8M0142028	Инструмент фиксатор гайки шестерни	1
NS	8M0035594	Инструмент фиксатор гребного вала	1
NS	8M0052590	Инструмент оправка верхнего подшипника гребного вала	1
NS	8M0046348	Инструмент оправка подшипника, съёмник шестерни	1
NS	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
NS	885592T	Оправка обоймы подшипника	1
NS	8M0046360	Инструмент оправка подшипника, установка шестерни	1
NS	8M0046443	Инструмент центрирование шестерни	1
NS	8M0054594	Инструмент высота шестерни	1
NS	8M0059911	Монтажный инструмент водила подшипника	1
NS	8M0053505	Инструмент-индикатор люфта	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1

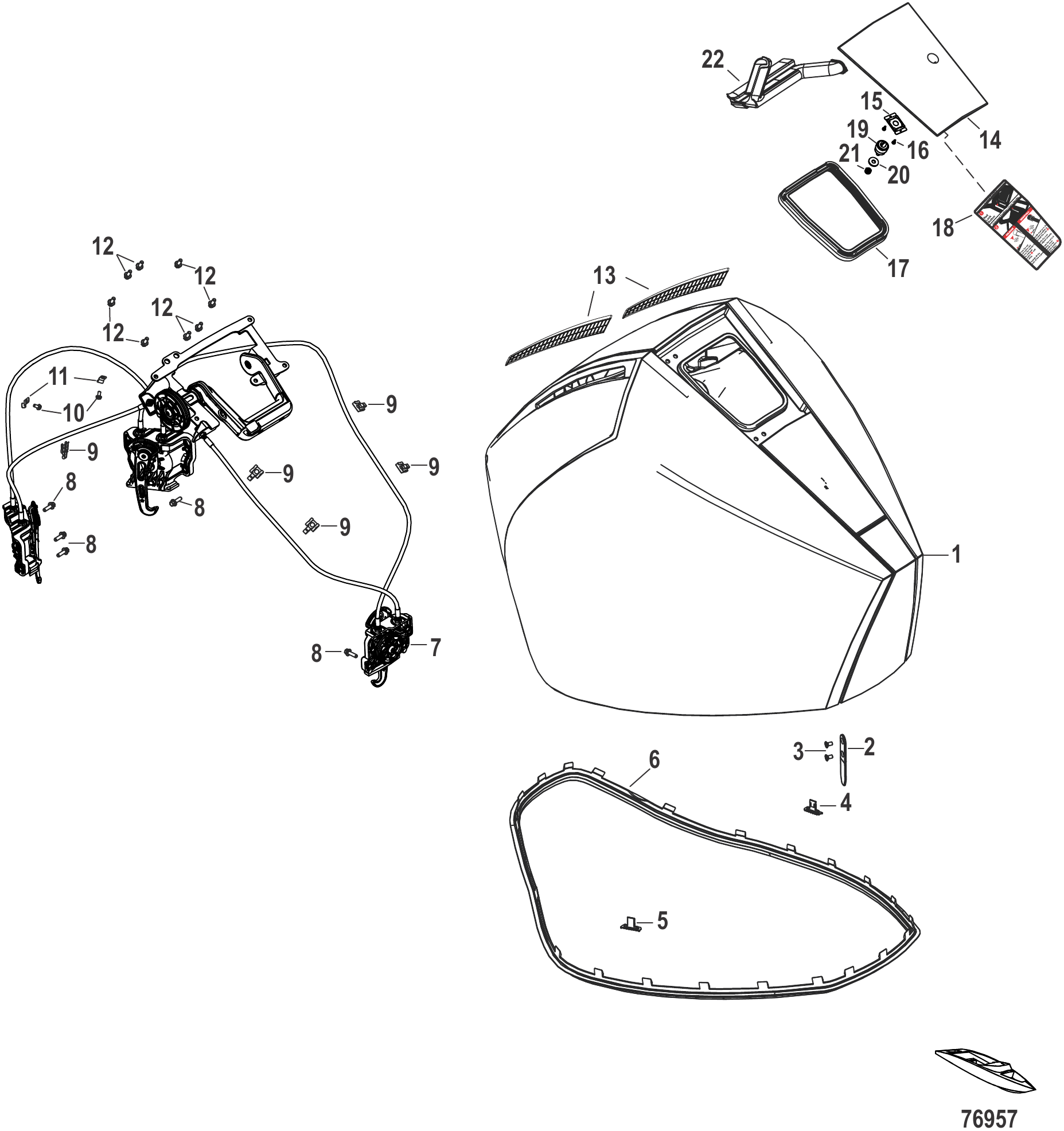

Рис. 45ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0143491	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0143492	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0231250	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
2	8M0142904	Комплект установочной стойки	4
2	8M0240715	Комплект установочной стойки	4
3	8M0178589	Винт M6 x 12	2
4	8M0142916	Бампер левый	1
5	8M0142915	Бампер правый	1
6	8M0142906	Уплотнение верхнего кожуха	1
6	8M0242486	Уплотнение верхнего кожуха	1
7	8M0142242	Замок кожуха в сборе	1
7	8M0232582	Замок кожуха в сборе	1
8	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
9	8M0142903	Защёлка	7
10	8M0142955	Винт (M5 x 0.8)	2
11	8M0142954	Зажим	2
12	88552514	Винт (M6 x 14 мм) нержавеющая сталь	8
13	8M0219155	Облицовка в сборе, левый/правый борт	1
14	8M0142238	Дверца в сборе, чёрная	1
14	8M0157771	Дверца в сборе, чёрная	1
15	8M0142913	ФИКСАТОР В СБОРЕ	1
16	8M0204400	ВИНТ самонарезающий	1
17	8M0142908	УПЛОТНЕНИЕ двери	1
18	8M0148533	НАКЛЕЙКА положения защёлки	1
19	8M0142907	ЗАМОК нажимной	1
20	8M0142914	НАБОР ПРОКЛАДОК защёлки	1
21	401386	ГАЙКА (M6) Нержавеющая сталь	1
22	8M0187755	Водоотражатель	1

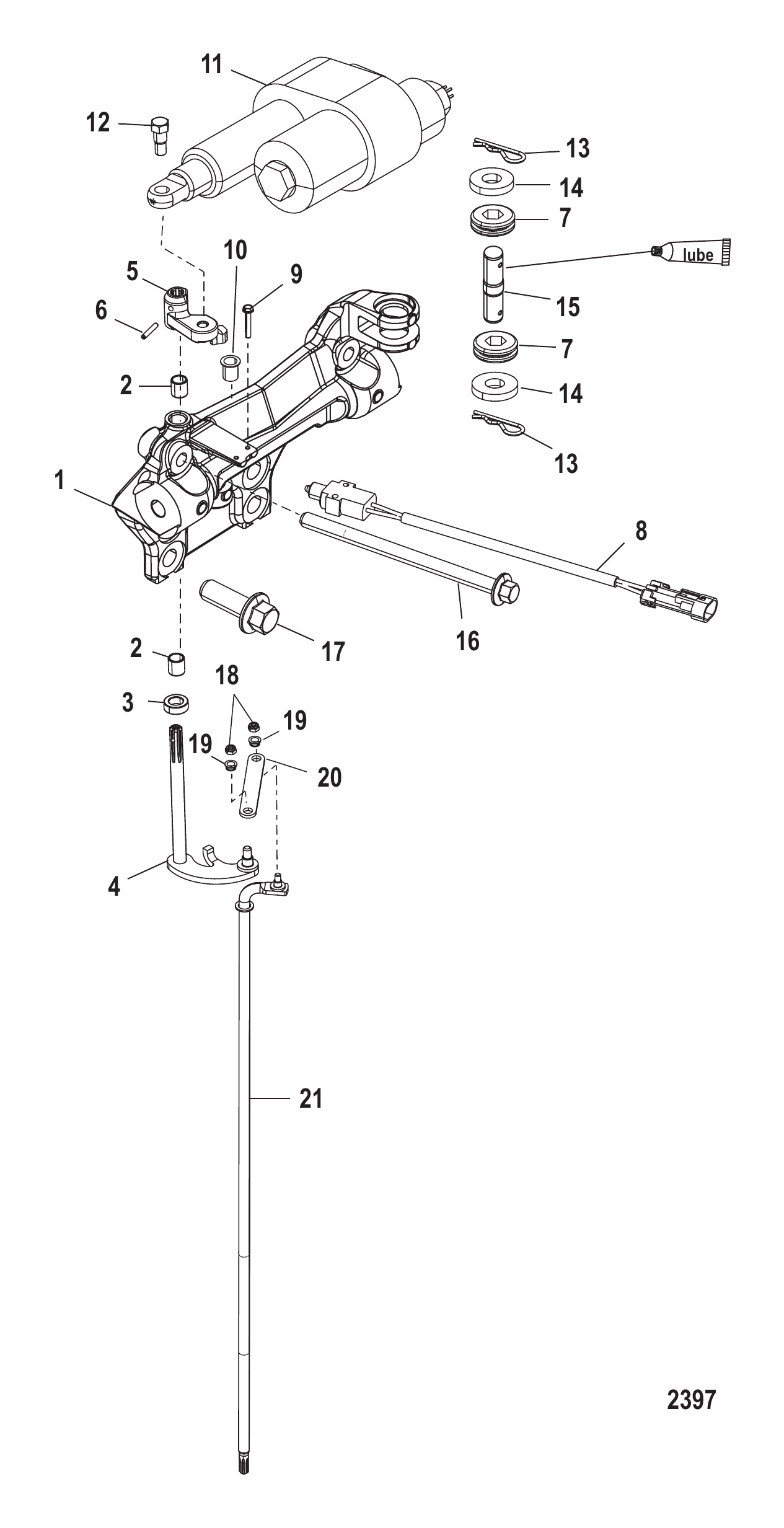

Рис. 46Верхние компоненты переключения Upper Shift Components

REF	Номер детали	Наименование	Кол-во
-	888994T03	КРОНШТЕЙН В СБОРЕ передняя опора	1
1	NSS	NOT SOLD SEPARATE Bracket	1
2	892417	ВТУЛКА	2
3	892049	ПРОСТАВКА	1
3	8M0047763	ПРОСТАВКА	1
4	885506001	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
4	8M0026131	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
5	889727001	Коромысло	1
6	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
7	833155	Втулка	2
8	889514A01	Выключатель	1
8	8M0207794	Выключатель	1
9	88075020	ВИНТ (M3 x 20)	2
10	85999	Втулка	1
11	8M0048114	Исполнительный механизм переключения передач	1
11	8M0124413	Исполнительный механизм переключения передач	1
12	8855091	ВИНТ	1
13	885512	Шплинт	2
14	885511003	ШАЙБА	2
15	895770	Палец поворотный	1
16	895811155	ВИНТ (M10 x 155)	2
16	8M0207826	ВИНТ	2
17	88510940	Винт (M14)	4
17	8M0103802	ВИНТ	4
18	401386	ГАЙКА (M6) Нержавеющая сталь	2
19	97896	Втулка	2
20	885505	Тяга вала переключения	1
21	888987001	Вал переключения передач (удлинённый)	1
21	8M0181378	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
21	888987002	Вал переключения передач (X-Long)	1
21	8M0183223	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
21	888987003	Вал переключения передач (XX-длинный)	1
21	8M0180097	ВАЛ ПЕРЕКЛЮЧЕНИЯ XXL	1
