水星 Mercury 350 HP SCi Verado 1B716557 THRU 2B143542 - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-889246101 · 共 36 个部位 · 1592 条零件

1Аксессуары 2Адаптерная плита (нижняя)3Разводка шлангов адаптерной плиты 4Генератор/Крепление натяжителя ремня 5ЗАРЯДНЫЙ ОХЛАДИТЕЛЬ/ВПУСКНОЙ КОЛЛЕКТОР (GEN I) КРЫШКА ТО 6Промежуточный охладитель/Впускной коллектор (Gen II) Торцевая крышка обслуживается 7Трассировка шлангов промежуточного охладителя/впускного коллектора 8КРЫШКА РАСПРЕДВАЛА И ГОЛОВКИ ЦИЛИНДРА 9Фиксатор кожуха 10КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 11Блок цилиндров 12Головка цилиндров и распределительный вал 13Картер редуктора 14Компоненты электрораспределительной коробки 15Модуль подачи топлива 16РЕДУКТОР, OFFSHORE HD ВАЛ ПРИВОДА 17РЕДУКТОР, OFFSHORE HD ВАЛ ВИНТА-ОБРАТНОЕ ВРАЩЕНИЕ 18Редуктор, гребной вал Offshore HD - стандартное вращение 19Редуктор, ведущий вал 20Редуктор, гребной вал 21Компоненты системы впуска 22КОМПЛЕКТ MERCATHODE 23Опорная рама 24Масляный насос/Адаптерная плита (верхняя)25Компоненты левого блока цилиндров 26КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА 27Компоненты гидроподъема 880658T02 28Цилиндр гидроподъема/рулевого управления 29Задний кожух 30Сервисные/вспомогательные материалы 31Правый блок цилиндров/Масляный охладитель 32СТАРТЕР 33Нагнетатель 34Инструменты 35ВЕРХНИЙ КОКПИТ 36Верхние компоненты переключения

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1

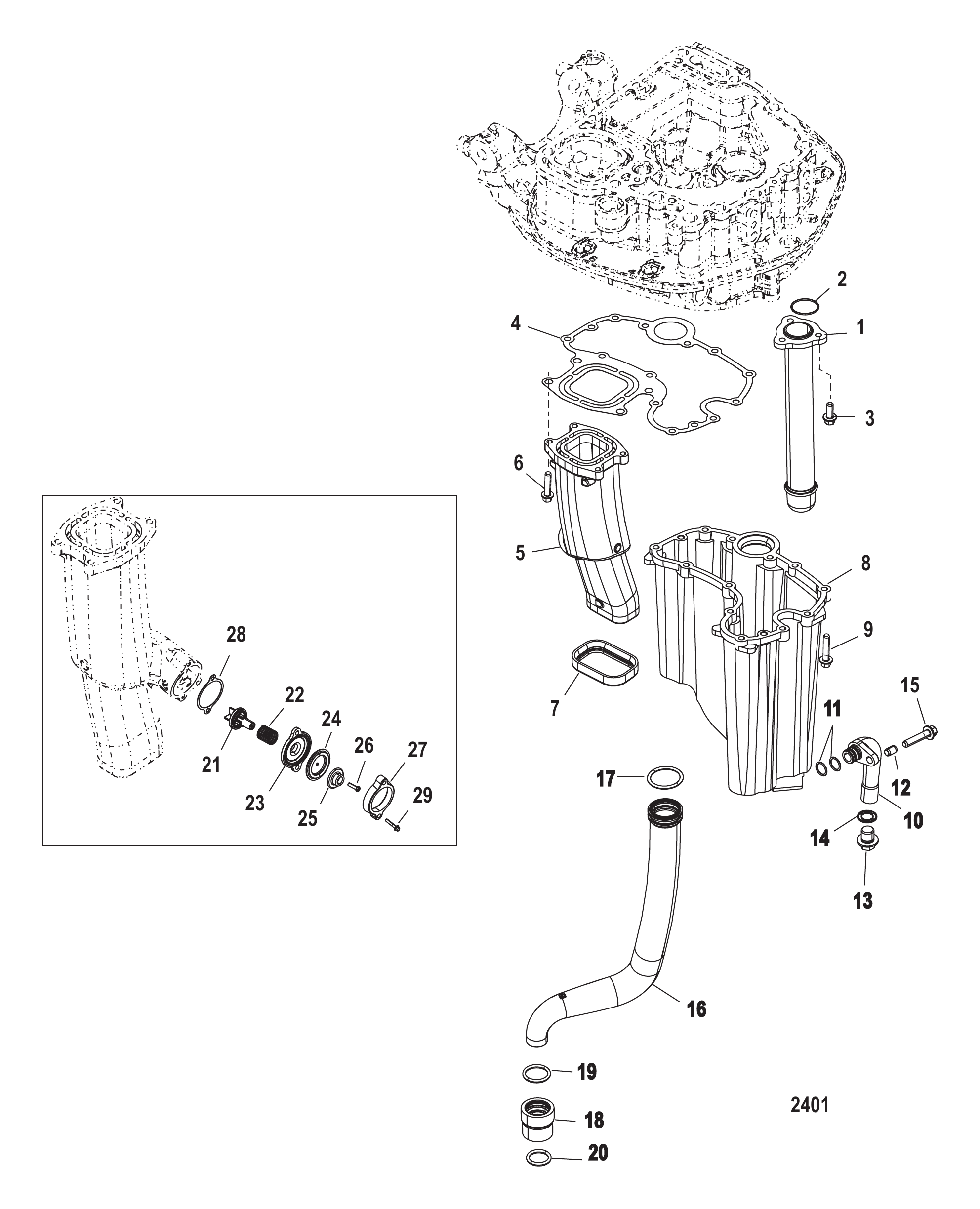

Рис. 2Адаптерная плита (нижняя) Adapter Plate-Lower

REF	Номер детали	Наименование	Кол-во
1	887623T03	Маслозаборник в сборе	1
2	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
2	8M0092943	Кольцо уплотнительное оранжевое	1
3	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
4	889618001	Прокладка масляного картера	1
5	880626T01	Выпускная труба в сборе	1
6	88552635	Винт (M8 x 35 мм)	4
6	8M0103814	Винт (M8 x 35 мм)	4
7	880629	Уплотнение выпускной трубы	1
8	880639T	Масляный поддон в сборе	1
9	88552530	Винт (M6 x 30 мм) нержавеющая сталь	12
9	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	12
10	887753A02	Труба слива масла в сборе	1
10	888513A02	Труба слива масла в сборе	1
10	8M0082193	Труба слива масла в сборе	1
11	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
12	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	1
13	888592005	Пробка в сборе для слива масла	1
14	888593	Сальник сливной пробки масляной трубки	1
14	8M0188614	Сальник сливной пробки	1
15	88552530	Винт (M6 x 30 мм) нержавеющая сталь	1
15	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	1
16	885541A01	Водяная труба в сборе (20.00 дюйма)	1
16	885541A02	Водяная труба в сборе (25.00 дюйма)	1
16	885541A03	Трубный узел водяной (30.00 дюйм)	1
17	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
18	887987A1	Соединительная муфта	1
18	8M0214983	Соединительная муфта в сборе	1
19	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
19	8M0204673	Кольцо уплотнительное .921 x .139	1
20	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
20	8M0204645	Кольцо уплотнительное (.796 x .139)	1
21	888913A01	Клапан в сборе	1
21	8M0114707	Клапан тарельчатый в сборе	1
22	64878	ПРУЖИНА (Чёрная)	1
23	893385001	Фиксатор	1
24	648771	ДИАФРАГМА	1
25	889706	ШАЙБА	1
26	69570	Винт (#10-16 x .750)	1
27	893384001	Крышка клапана	1
28	889561	ПРОКЛАДКА тарельчатого клапана	1
29	88552535	Винт (M6 x 35 мм) нержавеющая сталь	2
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

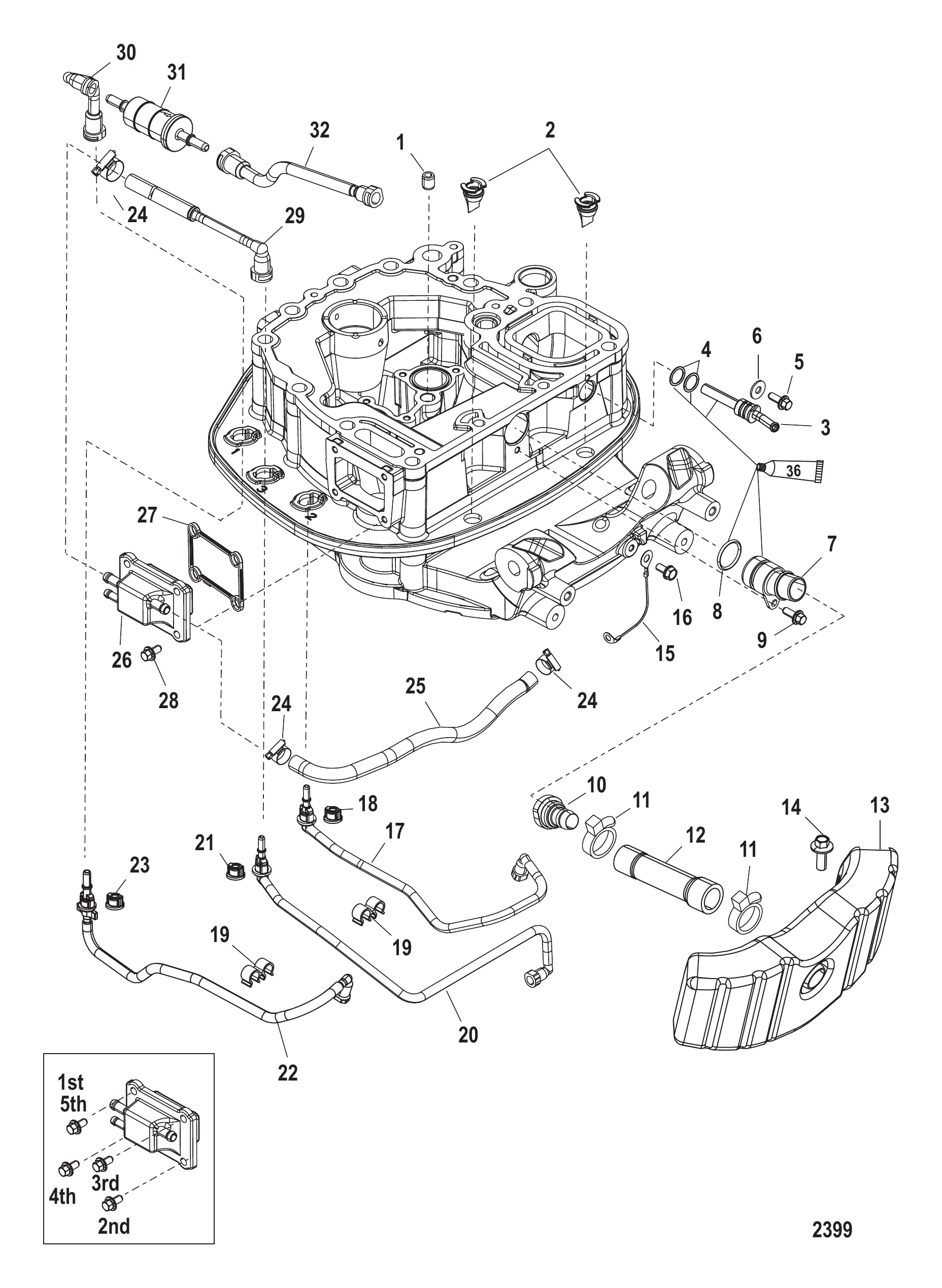

Рис. 3Разводка шлангов адаптерной плиты Adapter Plate Hose Routings

REF	Номер детали	Наименование	Кол-во
1	884474001	Штифт установочный (12 мм)	1
2	888819002	Слив кожуха	2
3	888461A01	Монтажный комплект	1
4	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	2
5	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
5	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
6	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
6	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
7	889792A01	Монтажный комплект холостого выпуска	1
8	889828	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.924 x .103)	1
9	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
9	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
10	889846	ШТУЦЕР	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	888981001	Шланг выхлопа холостого хода	1
13	892384T	Ресивер выпускной	1
14	4006731	ВИНТ (M6 x 16)	2
15	88238A21	Тросовый узел	1
16	40011126	Винт (M6 x 13) нержавеющая сталь	1
17	884548	Шланг опорного давления коллектора нижний	1
17	8M0087120	Шланг	1
18	884546	Втулка уплотнительная	1
19	888523001	Зажим	2
20	884547	Шланг подачи воды нижний	1
20	8M0087106	Шланг	1
21	884546	Втулка уплотнительная	1
22	892241	ШЛАНГ ВЫХОДА МОДУЛЯ ТОПЛИВОПОДАЧИ	1
22	8M0087116	Шланг	1
23	884546	Втулка уплотнительная	1
24	815504104	Хомут червячный	3
25	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
25	8M0108349	Шланг (70 дюймов, бухта)	1
26	892562T01	Корпус коллектора	1
27	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
28	88552516	Винт (M6 x 16 мм) нержавеющая сталь	4
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
29	887756	Шланг подвода воды верхний	1
30	887757	Шланг фильтра высокого давления	1
30	8M0203762	Топливная магистраль в сборе	1
31	879885T	Топливный фильтр	1
31	879885Q	Топливный фильтр линейный	1
32	887758	Шланг фильтра высокого давления к топливной рампе	1
32	8M0203763	Топливная магистраль	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 4Генератор/Крепление натяжителя ремня Alternator/Belt Tensioner Mounting

REF	Номер детали	Наименование	Кол-во
1	892940T	ГЕНЕРАТОР 70 Ампер	1
2	885349T05	НАТЯЖИТЕЛЬ РЕМНЯ	1
2	8M0101707	НАТЯЖИТЕЛЬ РЕМНЯ	1
3	885349500	ШКИВ	1
3	8M6003035	ШКИВ	1
4	885349501	ВИНТ	1
5	855729	ОПОРА	4
6	845998	Шайба (.406 x 1.250 x .089)	8
7	88552745	Винт (M10 x 45)	5
7	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	5
8	88535303S	КРОНШТЕЙН генератора	1
8	8M0219204	КРОНШТЕЙН	1
9	888517	Штифт	1
10	880566014	Ремень приводной	1
10	8M0232583	РЕМЕНЬ ПОЛИКЛИНОВЫЙ	1
11	88552785	Винт (M10 x 85)	1
11	8M0103824	ВИНТ	1
12	4002319	ШАЙБА	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	856583A09	ЖГУТ ПРОВОДОВ В СБОРЕ	1
14	856583A12	ЖГУТ ПРОВОДОВ В СБОРЕ	1
15	858414A04	Кабельный узел латунный	1
16	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
16	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
18	828991	Зажим	3
18	828991T	ЗАЖИМ	3

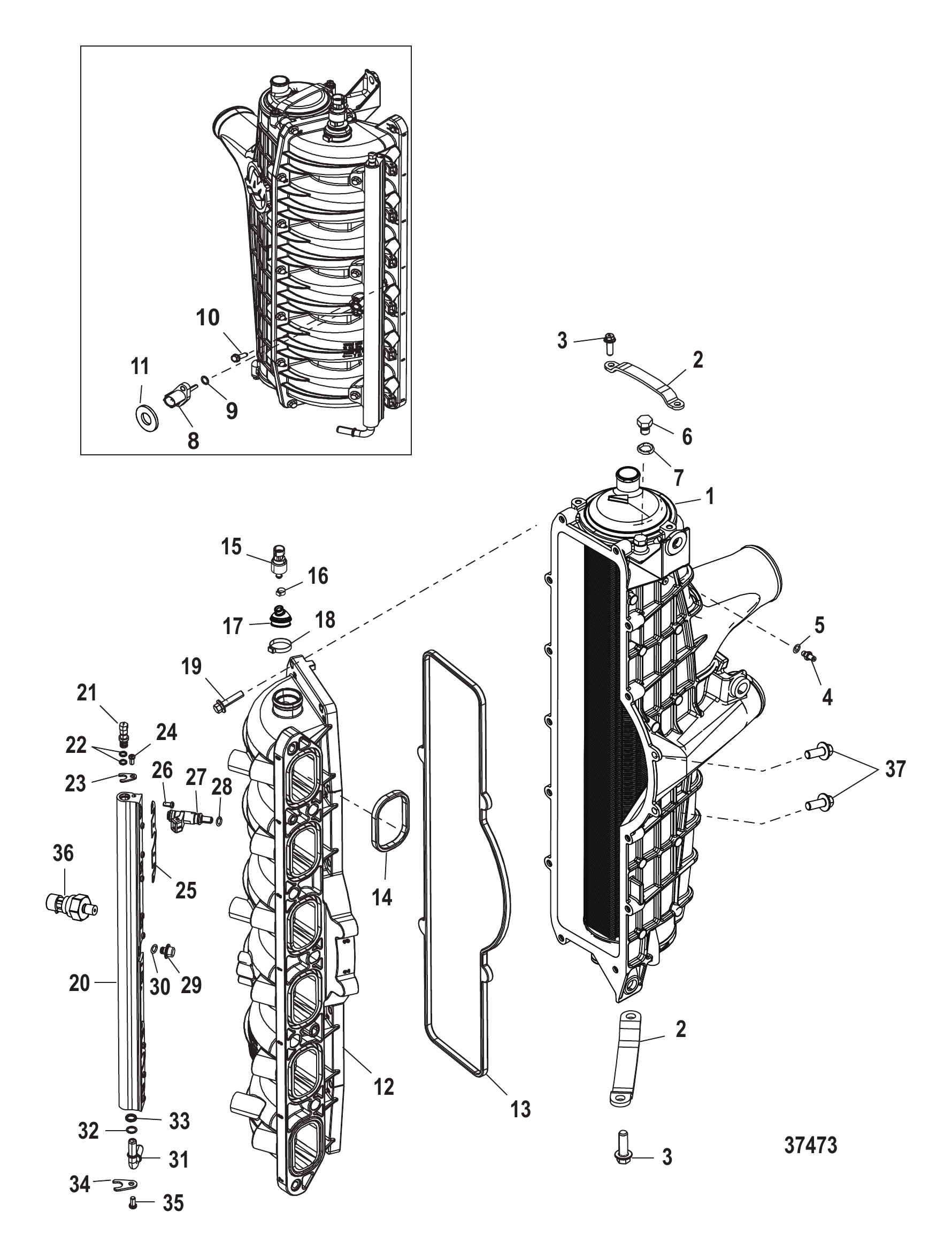

Рис. 5ЗАРЯДНЫЙ ОХЛАДИТЕЛЬ/ВПУСКНОЙ КОЛЛЕКТОР (GEN I) КРЫШКА ТО Charge Cooler/Intake Manifold (Gen I) End Cap Serviced

REF	Номер детали	Наименование	Кол-во
-	880608T08	МОДУЛЬ В СБОРЕ ИНТЕГРИРОВАННОЙ СИСТЕМЫ ПОДАЧИ ВОЗДУХА И ТОПЛИВА	1
1	880587A03	Узел CAC в сборе	1
1	8M0132388	Узел CAC в сборе	1
2	895032	Стяжка	2
3	895336	Винт (M6 x 18)	4
3	8M0041014	Винт (M6 x 18)	4
4	895033	Штуцер	1
4	8M0039993	Штуцер	1
5	NSS	NOT SOLD SEPARATE O-Ring	1
6	895034	Штуцер	1
6	8M0048079	ПРОБКА 8ММ	1
7	NSS	NOT SOLD SEPARATE O-Ring	1
8	891663001	Датчик температуры	1
9	892317001	Уплотнительное кольцо	1
10	895054	Винт (M4 x 16 мм)	2
11	8M0006599	ПРОКЛАДКА	1
11	8M0041410	ПРОКЛАДКА	1
12	880582T05	Коллектор впускной в сборе	1
12	8M0041479	Коллектор впускной в сборе	1
13	895019	Сальник	1
14	895020	Сальник	6
15	885548002	ДАТЧИК	1
15	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
16	888988015	Хомут (15,7 мм)	1
16	8M0214911	Хомут @5	1
17	892952500	Чехол	1
18	888988001	Хомут (36,1 мм)	1
18	8M0204719	Хомут 36,1 мм	1
19	895052	Винт (M6 x 25 мм)	13
19	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
20	895022A04	Комплект топливной рампы	1
21	895028A02	Клапан Шредера	1
22	8M0038304	Уплотнительное кольцо	2
23	8M0038303	Кронштейн	1
24	895051	Винт (M5 x 10)	1
25	895024	Кронштейн	3
26	895051	Винт (M5 x 10)	12
27	842915T01	Форсунка в сборе топливная	6
27	8M0222277	Топливная форсунка	6
28	851889	Кольцо уплотнительное	6
29	895025	Демпфер	3
30	851889	Кольцо уплотнительное	3
31	895029A01	КОМПЛЕКТ ТРУБОК ПОДВОДА ТОПЛИВА	1
32	895055	Шайба	1
33	895057	Кольцо уплотнительное	1
34	895027	Кронштейн	1
35	895051	Винт (M5 x 10)	1
36	897447002	Датчик давления масла	1
36	8M0142688	Датчик давления (масло/вода)	1
37	895053	Винт (M6 x 15)	2

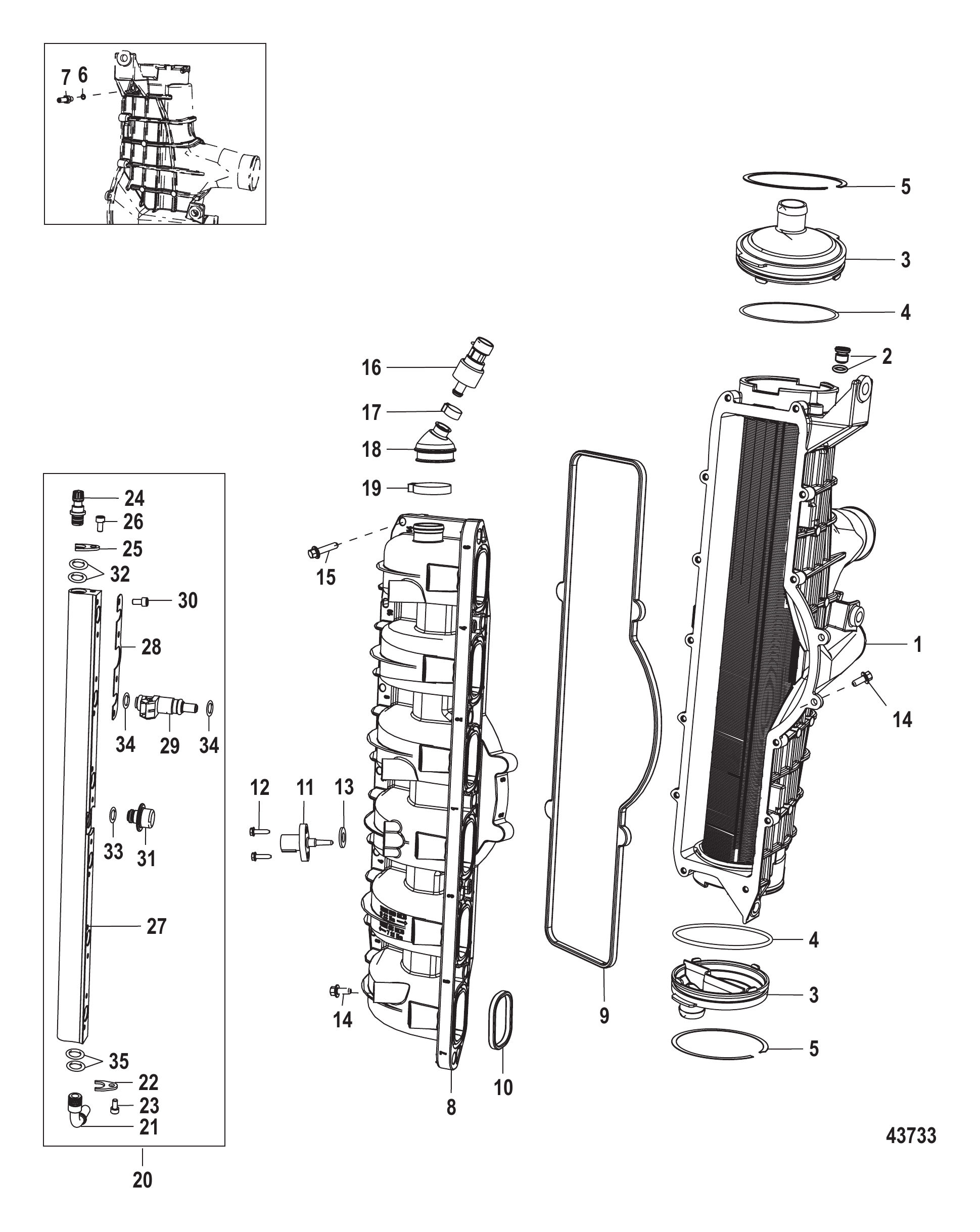

Рис. 6Промежуточный охладитель/Впускной коллектор (Gen II) Торцевая крышка обслуживается Charge Cooler/Intake Manifold (Gen II) End Cap Serviced

Charge Cooler/Intake Manifold (Gen II) End Cap Serviced

REF	Номер детали	Наименование	Кол-во
-	8M0053763	Модуль в сборе интегрированный воздушно-топливный	1
-	8M0185613	Интегрированный воздушно-топливный модуль	1
-	8M0092408	Модуль в сборе интегрированный воздушно-топливный	1
-	8M0185613	Интегрированный воздушно-топливный модуль	1
1	8M0046692	Узел CAC в сборе	1
1	8M0132388	Узел CAC в сборе	1
2	8M0039519	Пробка Zero Leak (M8 x 1.0), вторичное давление	1
2	8M0048079	ПРОБКА 8ММ	1
3	8M0046698	Заглушка в сборе	2
4	8M0039516	Кольцо уплотнительное	1
5	8M0039464	Кольцо стопорное	1
6	8M0040116	Кольцо уплотнительное	1
7	8M0039993	Штуцер	1
8	8M0041479	Коллектор впускной в сборе	1
8	8M0083678	Коллектор впускной в сборе	1
9	895019	Сальник	1
10	895020	Сальник	6
11	891663001	Датчик температуры	1
12	895054	Винт (M4 x 16 мм)	2
13	892317001	Уплотнительное кольцо	1
14	88552516	Винт (M6 x 16 мм) нержавеющая сталь	3
14	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
14	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
14	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
15	88552525	Винт (M6 x 25 мм) нержавеющая сталь	13
15	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	13
16	8M0010248	Датчик	1
16	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
17	888988015	Хомут (15,7 мм)	1
17	8M0214911	Хомут @5	1
18	8M0041053	Чехол датчика MAP	1
19	888988001	Хомут (36,1 мм)	1
19	8M0204719	Хомут 36,1 мм	1
20	8M0041080	Топливная рампа в сборе	1
20	8M0185166	Топливная рампа в сборе	1
21	8M0047054	Комплект трубок, подвод топлива	1
22	8M0041097	Кронштейн	1
23	8M0041100	Винт (M5 x 10)	1
24	8M0047053	Комплект клапана Шредера	1
25	8M0041097	Кронштейн	1
26	8M0041100	Винт (M5 x 10)	1
27	NSS	NOT SOLD SEPARATE FUEL RAIL	1
28	8M0041096	Кронштейн крепления топливной форсунки	3
29	8M0041571	Форсунка топливная в сборе	6
29	8M0222278	Топливная форсунка	6
30	8M0041100	Винт (M5 x 10)	12
31	8M0041101	Демпфер	1
-	8M0132737	Комплект уплотнительных колец	1
32	NSS	NOT SOLD SEPARATE O-RING, Shrader Valve	2
33	851889	Кольцо уплотнительное	1
34	851889	Кольцо уплотнительное	6
35	NSS	NOT SOLD SEPARATE O-RING, Tube	2

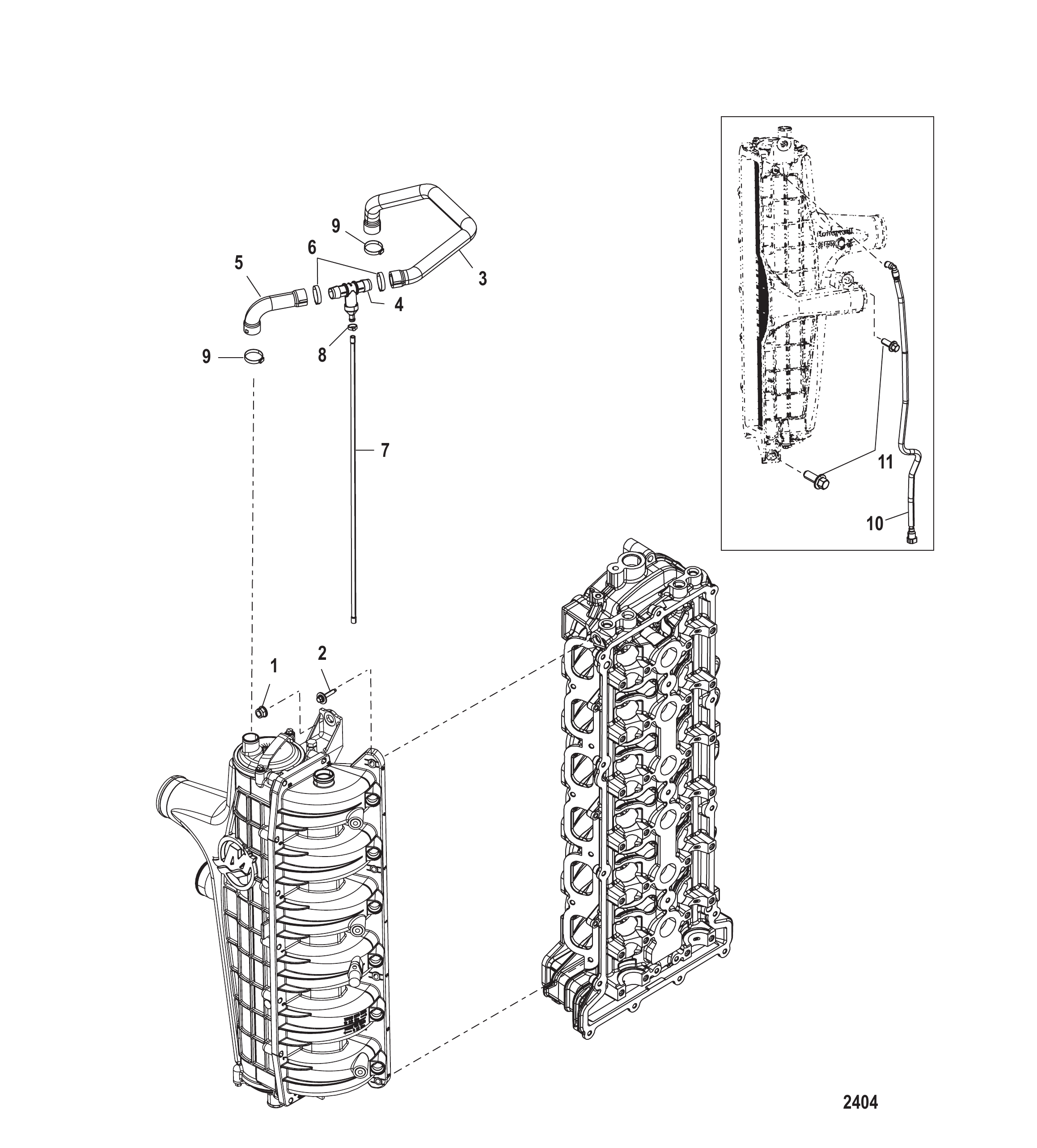

Рис. 7Трассировка шлангов промежуточного охладителя/впускного коллектора Charge Cooler/Intake Manifold Hose Routings

REF	Номер детали	Наименование	Кол-во
1	826292	ГАЙКА (M10) Латунная/Никелированная	1
2	892487001	Винт	7
2	8M0048051	Винт (M6 x 30) нержавеющая сталь	7
-	NSS	NOT SOLD SEPARATE Hose Assembly	1
3	889593001	Шланг	1
4	889633A04	УЗЕЛ ПРОМЫВОЧНОГО ШТУЦЕРА В СБОРЕ	1
4	8M0188433	ШТУЦЕР ПРОМЫВКИ В СБОРЕ	1
5	889592001	Шланг	1
6	888988008	Хомут (34,6 мм)	2
6	8M0187145	ХОМУТ	2
7	892967	Шланг	1
8	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
9	888988008	Хомут (34,6 мм)	2
9	8M0187145	ХОМУТ	2
10	880529	Шланг опорного давления впускного коллектора — верхний	1
10	8M0203767	Шланг коллектора	1
11	88552730	Винт (M10 x 30)	2
11	8M0103821	ВИНТ	2

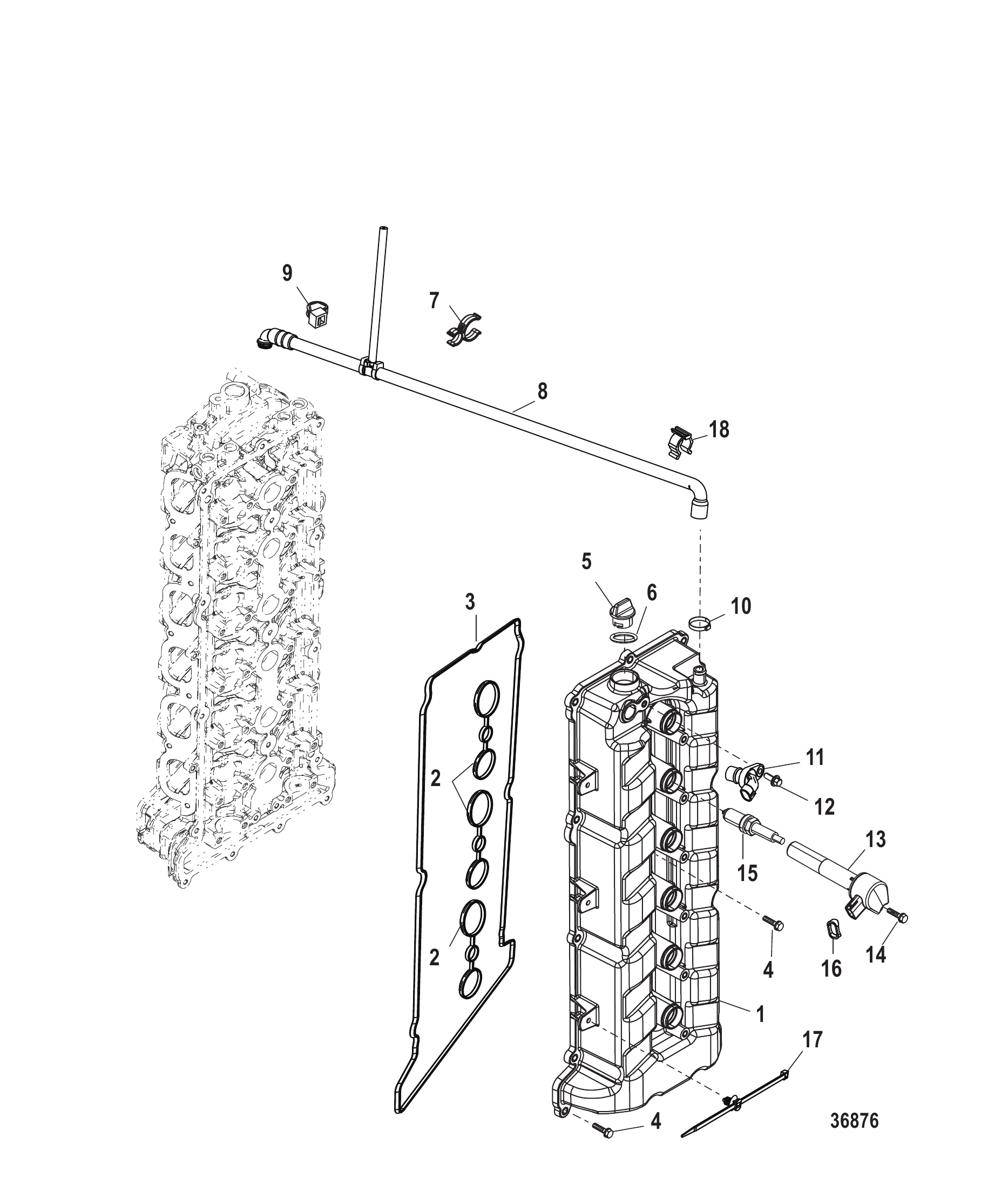

Рис. 8КРЫШКА РАСПРЕДВАЛА И ГОЛОВКИ ЦИЛИНДРА Cover-Camshaft and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	892596T03	Крышка распредвала	1
2	892584	Сальник	3
3	892585	Сальник	1
3	8M6000959	Сальник	1
4	88552525	Винт (M6 x 25 мм) нержавеющая сталь	3
4	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	3
5	859578A1	ПРОБКА В СБОРЕ Масляная	1
5	8M0240831	МАСЛЯНАЯ ПРОБКА	1
6	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
6	8M0204673	Кольцо уплотнительное .921 x .139	1
7	892833	Зажим	1
8	8M0012710	Шланг в сборе вентиляционный	1
9	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
10	888988019	Хомут (22,6 мм)	1
11	8M0011987	ДАТЧИК	1
11	8M0233140	Датчик	1
12	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	880615T01	Катушка в сборе	6
14	88552525	Винт (M6 x 25 мм) нержавеющая сталь	6
14	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	6
15	889246Q39	СВЕЧА ЗАЖИГАНИЯ NGK-ILFR6GE	6
16	8M0008642	Кольцо резиновое антиротационное	6
16	8M0119617	Кольцо-втулка@4	6
17	899145	Хомут крепёжный	3
18	8M0024506	Зажим	1
-	880552A08	Комплект прокладок головки блока цилиндров	1
-	895247A08	Блок цилиндров в сборе	1

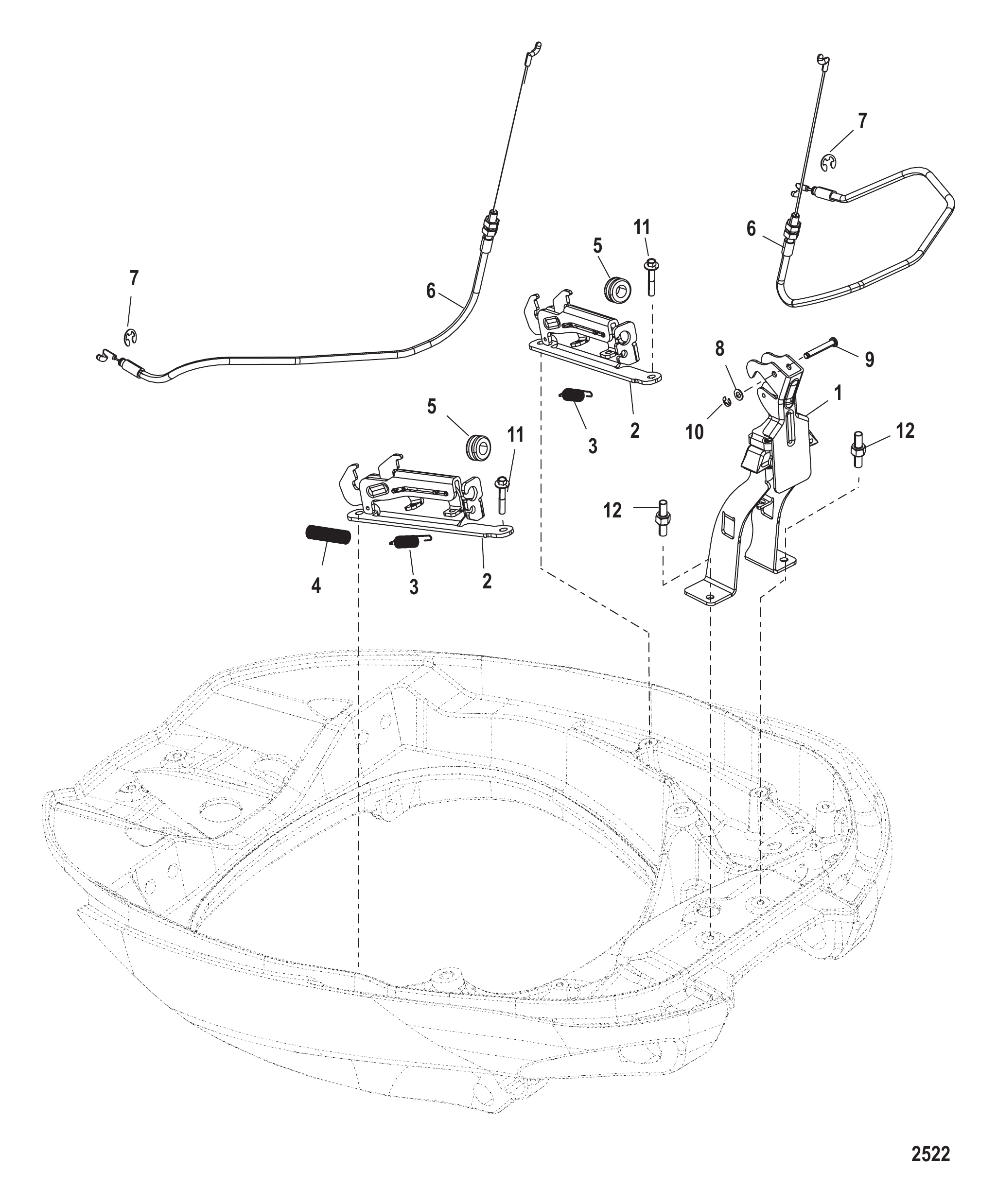

Рис. 9Фиксатор кожуха Cowl Latching

REF	Номер детали	Наименование	Кол-во
-	892062T02	Замковый узел передний и боковой	1
1	888976T01	Кронштейн	1
2	888974A02	Боковой замковый узел в сборе	2
3	888996	Пружина	4
4	896124	Втулка	4
5	828249	Втулка	2
6	889694	ТРОС	2
6	8M0080491	Трос	2
7	27290	КОЛЬЦО Стопорное	2
8	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
9	893380	Палец вильчатый	1
10	61319	Стопорное кольцо E-образное	1
11	4006731	ВИНТ (M6 x 16)	4
12	889627	ШПИЛЬКА	2
12	8M0099404	Шпилька	2

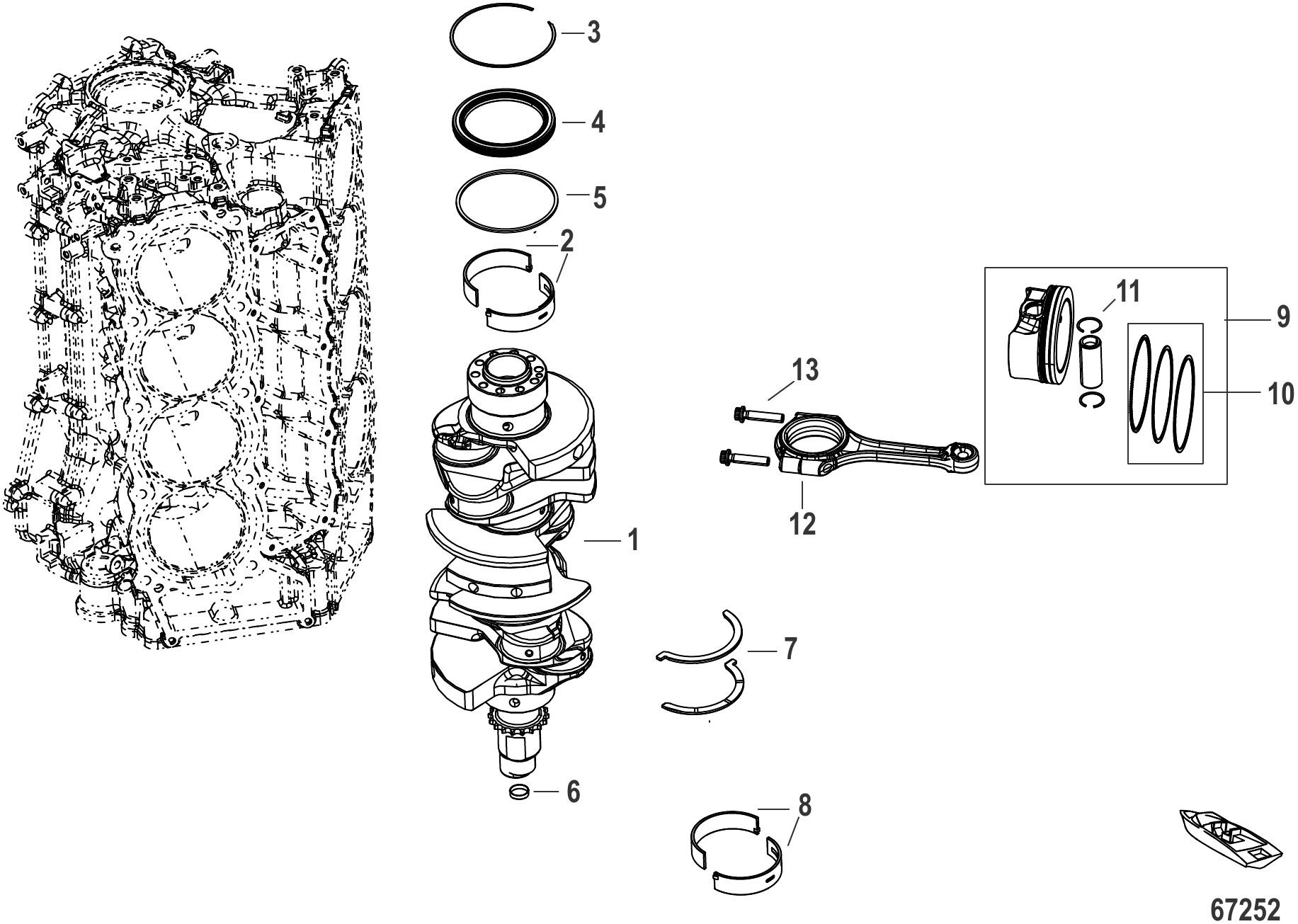

Рис. 10КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0142417	Коленчатый вал	1
2	8M0034912	Кольцо уплотнительное 3.78 X 21.32	1
3	8M0142386	Кольцо стопорное	1
4	8M0142379	Сальник коренного подшипника	1
4	8M0168880	Сальник коренного подшипника	1
5	8M0142385	Проставка	1
6	8M0147976	Коренной подшипник зеленый	AR
6	8M0147977	Коренной подшипник синий	AR
6	8M0147978	Коренной подшипник белый	AR
6	8M0147979	Коренной подшипник оранжевый	AR
7	8M0142424	Шайба упорная	2
8	8M0148077	Подшипник шатунный зеленый	AR
8	8M0217817	Подшипник шатунный зеленый	AR
8	8M0148078	Подшипник шатунный синий	AR
8	8M0217818	Подшипник шатунный синий	AR
8	8M0148079	Подшипник шатуна, белый	AR
8	8M0217819	Подшипник шатуна, белый	AR
9	8M0142575	Поршень в сборе	8
9	8M0200040	Поршень в сборе	8
10	8M0142381	Поршневые кольца в сборе	8
11	8M0142383	Стопорное кольцо	16
12	8M0142418	Шатун	8
12	8M0159647	Шатун	8
13	8M6002637	Болт шатуна	16
13	8M0159648	Болт шатуна	16
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

Рис. 11Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	8M0142344	БЛОК ЦИЛИНДРОВ	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0142349	КРЫШКА БЛОКА ЦИЛИНДРОВ	1
4	8M0080651	Винт (M6 x 20)	5
5	8M0142352	ПРОБКА 18 ММ	1
6	8M0142353	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070)	1
7	893540	Штифт установочный, 8x12 длинный	6
8	8M0087447	ПРОБКА (10ММ)	2
9	8M0142348	ПРОКЛАДКА КРЫШКИ ПЛАСТИНЫ	1
10	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
11	8M0142347	ВИНТ (M10 x 96 ММ) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	10
11	8M0168893	ВИНТ M10 x 96	10
12	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	10
13	8M0087454	ПРОБКА (30 мм)	1
14	8M0142409	ПРОБКА БАЛАНСИРА	1
15	8M0142421	БАЛАНСИРНЫЙ ВАЛ	1
16	8M0142429	ПОДШИПНИК ШАРИКОВЫЙ	1
17	8M0142427	ПЛАСТИНА СТОПОРНАЯ	1
18	8M0142428	ВИНТ (M5 x 12) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
19	8M0142426	ШТИФТ НАПРАВЛЯЮЩИЙ	1
20	8M0142423	ВИНТ (M8 x 1.25) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ И ШАЙБОЙ	1
21	8M0142422	ЗВЕЗДОЧКА	1
22	8M0142410	КРЫШКА БАЛАНСИРА ШТАМПОВАННАЯ	1
23	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	10
24	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
25	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
26	898836	Уплотнительное кольцо коричневое	1
26	8M0237361	Кольцо уплотнительное	1
27	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
27	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
28	8M0142399	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	1
29	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
30	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
31	8M0142400	НАПРАВЛЯЮЩАЯ КОРОТКАЯ	2
32	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	2
33	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
34	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
35	8M0103821	ВИНТ	4
36	8M0142459	РЫМ-БОЛТ ЛЕВЫЙ	1
37	8M0142448	РЫМ-БОЛТ ПРАВЫЙ	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

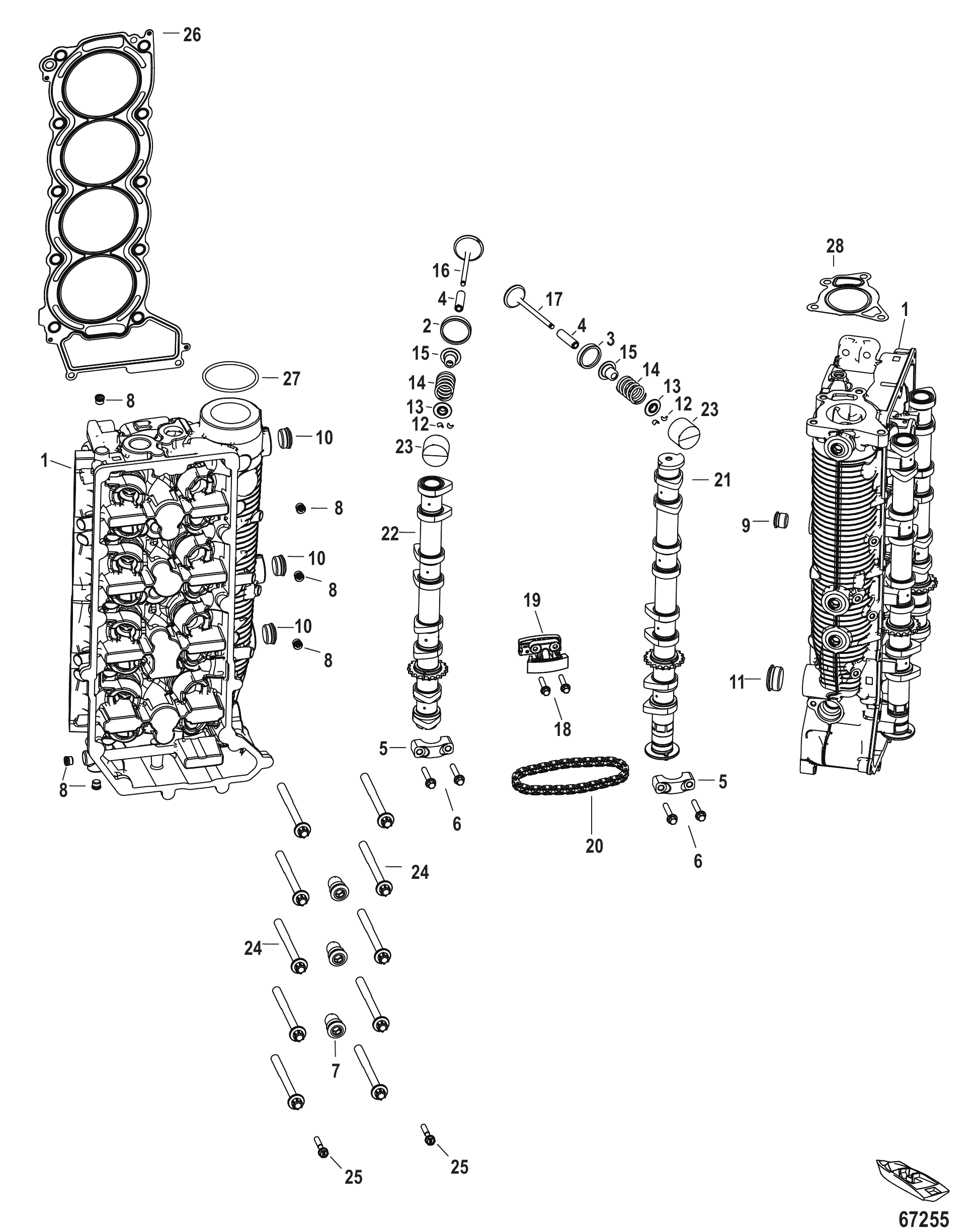

Рис. 12Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
1	8M0150214	Головка блока цилиндров в сборе правого борта	1
1	8M0150215	Головка блока цилиндров в сборе левого борта	1
1	8M0150490	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0221005	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0150491	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
1	8M0221003	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
2	8M0142354	СЕДЛО КЛАПАНА ВПУСКНОГО	16
3	8M0142355	СЕДЛО КЛАПАНА ВЫПУСКНОГО	16
4	8M0142358	НАПРАВЛЯЮЩАЯ КЛАПАНА	32
5	NSS	NOT SOLD SEPARATE	18
6	892454035	Болт (M6 x 36)	36
6	8M0163131	Винт M6	36
7	8M0142357	ПРОБКА (21 ММ) СПЕЦИАЛЬНАЯ	6
8	8M0087447	ПРОБКА (10ММ)	12
9	8M0087451	Пробка (18 мм)	2
10	8M0087453	ПРОБКА (24 ММ)	6
11	8M0087454	ПРОБКА (30 мм)	2
12	8M0142364	СУХАРЬ КЛАПАНА	32
13	8M0142363	ТАРЕЛКА ПРУЖИНЫ КЛАПАНА	32
14	8M0142360	ПРУЖИНА	32
15	8M0142359	САЛЬНИК КЛАПАНА	32
16	8M0142361	КЛАПАН ВПУСКНОЙ	16
17	8M0142362	КЛАПАН ВЫПУСКНОЙ	16
18	892454030	Винт (M6 x 30)	4
19	8M0142367	НАТЯЖИТЕЛЬ	2
20	8M0142366	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	2
21	8M0142411	Распредвал выпускной, правый борт	1
21	8M0142416	Распредвал выпускной, левый борт	1
22	8M0142412	Распредвал впускной, правый борт	1
22	8M0142415	Распредвал впускной, левый борт	1
22	8M0149556	РАСПРЕДВАЛ ВПУСКНОЙ, ПРАВОГО БОРТА	1
22	8M0149555	РАСПРЕДВАЛ ВПУСКНОЙ, ЛЕВОГО БОРТА	1
23	8M0142365	ТОЛКАТЕЛЬ (3.000)	32/AR
23	8M0142431	ТОЛКАТЕЛЬ (3.015)	32/AR
23	8M0142439	ТОЛКАТЕЛЬ (3.030)	32/AR
23	8M0142440	ТОЛКАТЕЛЬ (3.045)	32/AR
23	8M0142441	Толкатель (3.060)	32/AR
23	8M0142438	Толкатель (3.075)	32/AR
23	8M0142495	Толкатель (3.090)	32/AR
23	8M0142492	Толкатель (3.105)	32/AR
23	8M0142443	Толкатель (3.120)	32/AR
23	8M0142447	Толкатель (3.135)	32/AR
23	8M0142464	Толкатель (3.150)	32/AR
23	8M0142465	Толкатель (3.165)	32/AR
23	8M0142466	Толкатель (3.180)	32/AR
23	8M0142487	Толкатель (3.195)	32/AR
23	8M0142488	Толкатель (3.210)	32/AR
23	8M0142489	Толкатель (3.225)	32/AR
23	8M0142490	Толкатель (3.240)	32/AR
23	8M0142491	Толкатель (3.255)	32/AR
23	8M0142519	Толкатель (3.270)	32/AR
23	8M0142520	Толкатель (3.285)	32/AR
23	8M0142521	Толкатель (3.300)	32/AR
23	8M0142525	Толкатель (3.315)	32/AR
23	8M0142527	Толкатель (3.330)	32/AR
23	8M0142532	Толкатель (3.345)	32/AR
23	8M0142613	Толкатель (3.360)	32/AR
23	8M0142252	Толкатель (3.375)	32/AR
23	8M0142255	Толкатель (3.390)	32/AR
23	8M0142256	Толкатель (3.405)	32/AR
23	8M0142257	Толкатель (3.420)	32/AR
23	8M0142258	Толкатель (3.435)	32/AR
23	8M0142261	Толкатель (3.450)	32/AR
23	8M0142263	Толкатель (3.465)	32/AR
23	8M0142277	Толкатель (3.480)	32/AR
23	8M0142291	Толкатель (3.495)	32/AR
23	8M0142292	Толкатель (3.510)	32/AR
23	8M0142666	Толкатель (3.525)	32/AR
23	8M0142667	Толкатель (3.540)	32/AR
23	8M0142668	Толкатель (3.555)	32/AR
23	8M0142669	Толкатель (3.570)	32/AR
23	8M0142670	Толкатель (3.585)	32/AR
23	8M0142698	Толкатель (3.600)	32/AR
23	8M0142699	Толкатель (3.615)	32/AR
23	8M0142700	Толкатель (3.630)	32/AR
23	8M0142701	Толкатель (3.645)	32/AR
23	8M0142702	ТОЛКАТЕЛЬ (3.660)	32/AR
23	8M0142703	ТОЛКАТЕЛЬ (3.675)	32/AR
23	8M0142704	ТОЛКАТЕЛЬ (3.690)	32/AR
24	8M0142369	ВИНТ (M10 x 107) TORX С ФЛАНЦЕМ	20
25	893754035	Винт (M6 X 35)	4
25	8M0205943	ВИНТ (M6 x 35)	4
26	8M0142273	Прокладка головки блока цилиндров	1
26	8M0142272	Прокладка головки блока цилиндров	1
27	8M0142368	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (230 2.484 x .139)	1
28	8M0142537	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

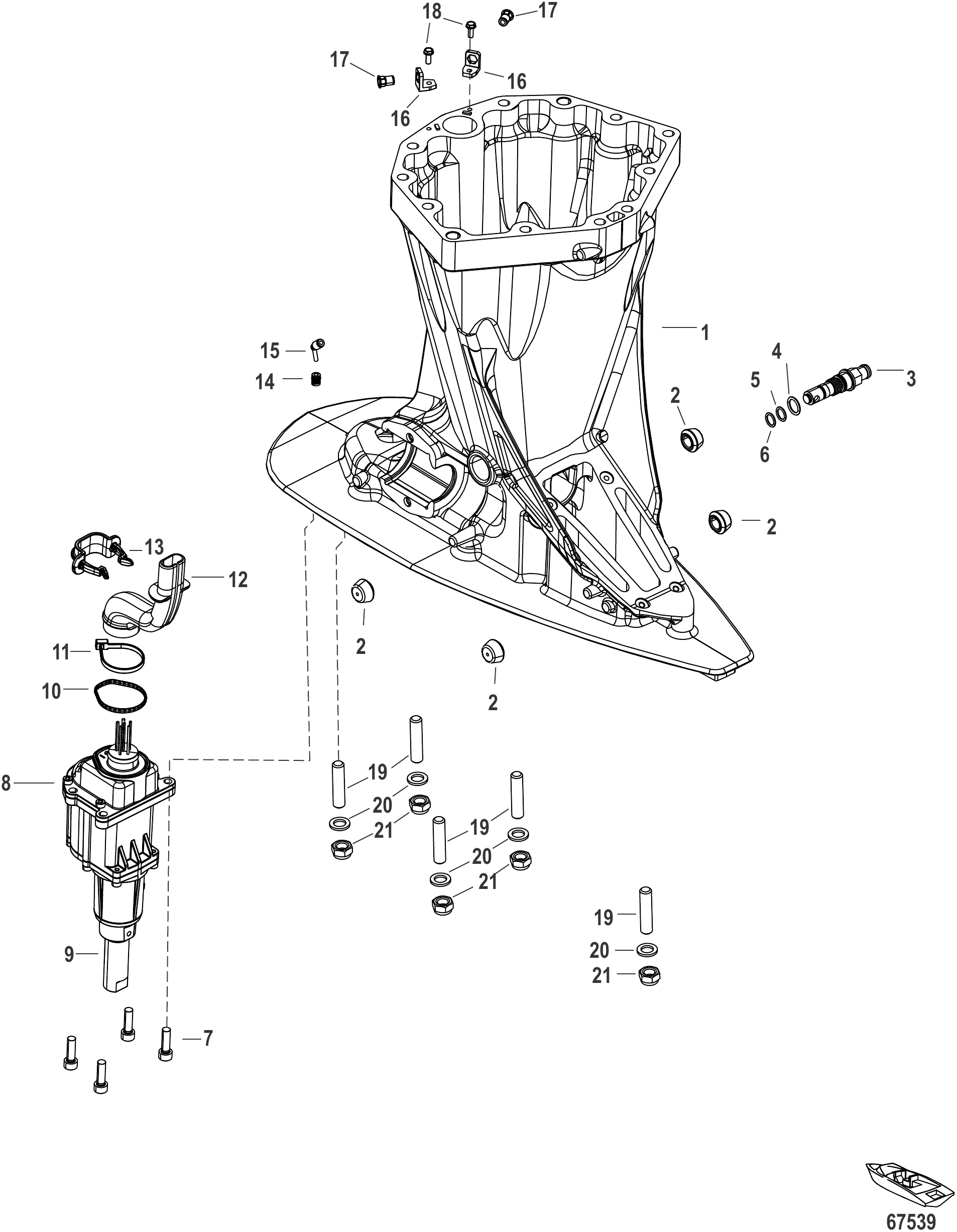

Рис. 13Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0142775	Корпус гребного вала, чёрный	1
2	8M0142713	Крышка опоры	4
3	8M0112869	Масляная пробка в сборе	1
4	85045	Кольцо уплотнительное (.551 x .070)	1
5	863006	Кольцо уплотнительное (10.82 x 1.78)	1
6	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
7	8M0142829	Винт (M6 x 20)	4
8	8M0142253	Привод переключения передач	1
8	8M0204944	Привод переключения передач	1
9	8M0147857	Соединительная муфта вала	1
10	8M0142978	Сальник привода	1
11	69355	Стяжка (5.50 дюймов)	1
11	8M0214940	Стяжка	1
12	8M0147674	Пыльник проводов привода переключения	1
13	8M0147675	Зажим	1
14	8M0142714	Штуцер	1
15	8M0155119	Штуцер Legris	1
16	8M0142715	Кронштейн крепления Bib	2
17	8M0142716	Вставка	2
18	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
19	8M0008031	Шпилька (M12 x 1.75 x 52)	5
19	8M0142781	Шпилька (M12 x 179)	5/AR
19	8M0142788	Шпилька (M12 x 306)	5/AR
20	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5/AR
21	896895	Гайка (M12)	5/AR

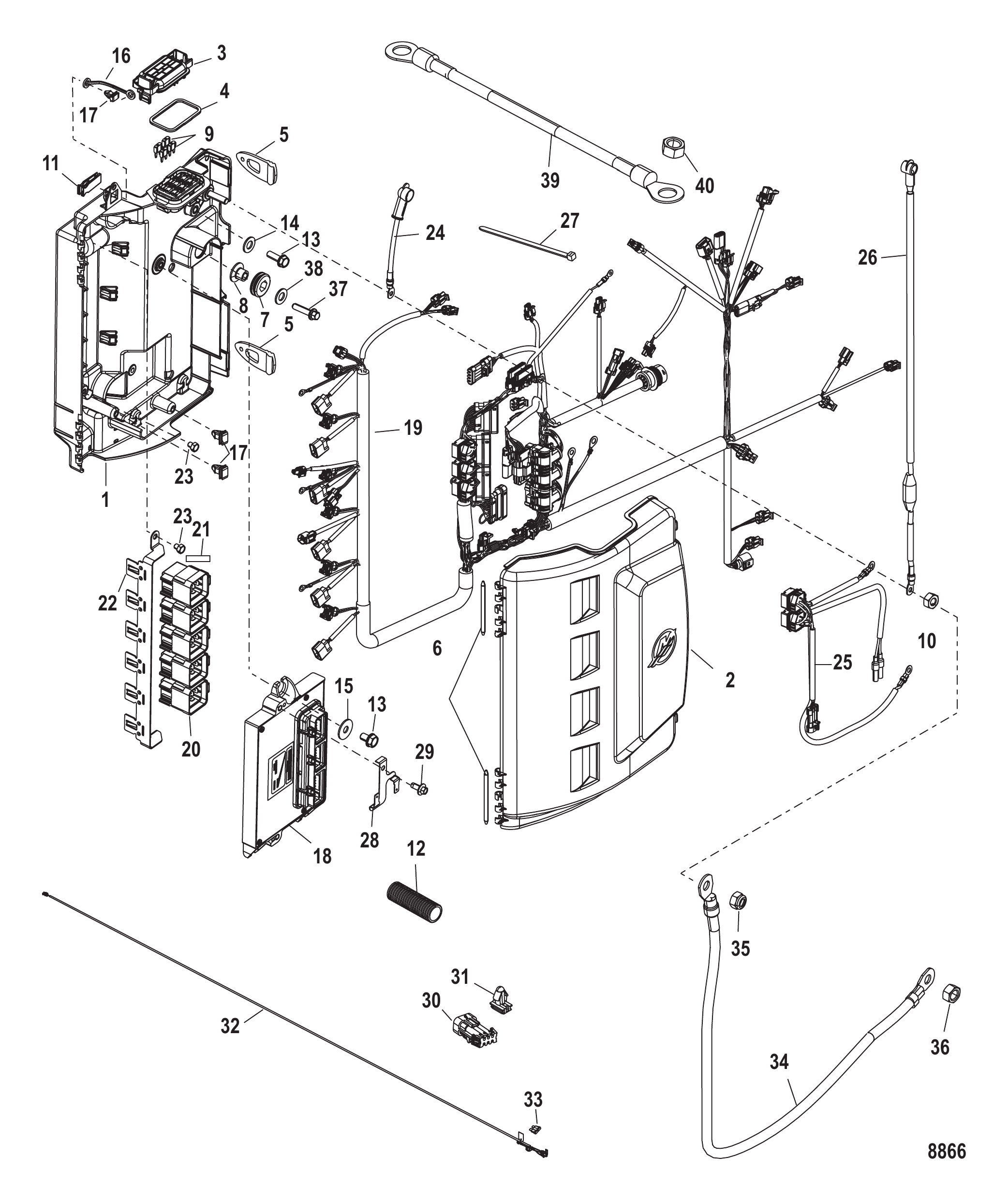

Рис. 14Компоненты электрораспределительной коробки Electrical Box Components

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Box-Complete	1
-	NSS	NOT SOLD SEPARATE Electrical Box	1
1	885560T03	Основание электрораспределительной коробки	1
2	885561T	Крышка блока предохранителей	1
3	888491	Крышка	1
3	8M0167280	КРЫШКА ПРЕДОХРАНИТЕЛЕЙ	1
4	885583	Уплотнение	1
5	889531	Стяжной ремень	2
6	885584	Штифт шарнирный	2
7	833155	Втулка	1
8	8502341	Втулка	1
9	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	7
9	832969T20	Предохранитель Mini — жёлтый — 20 А	7
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
11	895099	Съемник предохранителя	1
12	828547753	Трубка (внутренний диаметр .750 x 3.00 фута) (Отрезать 7 дюймов)	1
13	40011146	Винт (M8 x 13) нержавеющая сталь	2
14	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	1
15	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
16	892244	ХОМУТ КРЫШКИ	1
17	879962	Зажим	4
18	88555839T	Модуль управления силовой установкой PCM	1
18	89790721T	Модуль управления силовой установкой PCM	1
18	88555843T	Модуль управления силовой установкой PCM	1
18	89790721T	Модуль управления силовой установкой PCM	1
18	88555820T	Модуль управления силовой установкой PCM	1
18	89790722T	Модуль управления силовой установкой PCM	1
18	88555840T	Модуль управления силовой установкой PCM	1
18	89790723T	Модуль управления силовой установкой PCM	1
18	88555844T	Модуль управления силовой установкой PCM	1
18	89790723T	Модуль управления силовой установкой PCM	1
18	88555821T	Модуль управления силовой установкой PCM	1
18	89790724T	Модуль управления силовой установкой PCM	1
18	88555841T	Модуль управления силовой установкой PCM	1
18	89790725T	Модуль управления силовой установкой PCM	1
18	88555845T	Модуль управления силовой установкой PCM	1
18	89790725T	Модуль управления силовой установкой PCM	1
18	88555822T	Модуль управления силовой установкой PCM	1
18	89790726T	Модуль управления силовой установкой PCM	1
18	88555842T	Модуль управления силовой установкой PCM	1
18	89790727T	Модуль управления силовой установкой PCM	1
18	88555846T	Модуль управления силовой установкой PCM	1
18	89790727T	Модуль управления силовой установкой PCM	1
18	88555823T	Модуль управления силовой установкой PCM	1
18	89790728T	Модуль управления силовой установкой PCM	1
19	880616T05	Жгут проводов двигателя в сборе	1
19	8M0082643	Жгут проводов в сборе двигателя	1
-	NSS	NOT SOLD SEPARATE Relay Bracket Assembly	1
20	882751A04	Реле в сборе	4
21	NSS	NOT SOLD SEPARATE Decal-Trim Relay	4
22	889532	Кронштейн	1
23	40007103	Винт (M5 x 6)	2
24	93388A17	Трос в сборе (8.50 дюймов)	1
25	819514A20	Жгут проводов в сборе триммера	1
25	879345T34	Жгут проводов в сборе триммера	1
26	8M0088927	Жгут проводов в сборе предохранителей	1
27	850181	СТЯЖКА (11.750 ДЮЙМОВ)	6
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	891520001	Зажим	1
29	82129114	ВИНТ (M6 x 14)	1
30	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
31	879962	Зажим	1
32	888416T03	ЖГУТ ПРОВОДОВ В СБОРЕ	1
32	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
33	862646	Предохранитель коричневый - 5 Ампер	1
34	88439A25	Кабельный узел аккумулятора — положительный	1
35	401388	ГАЙКА (M8) Нержавеющая сталь	5
36	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
36	8M0204671	Гайка	1
37	88552635	Винт (M8 x 35 мм)	1
37	8M0103814	Винт (M8 x 35 мм)	1
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
39	88439A26	Кабельный жгут аккумулятора — отрицательный	1
40	68292	Гайка (.312-18)	1
40	8M0204668	Гайка (.312-18)	1

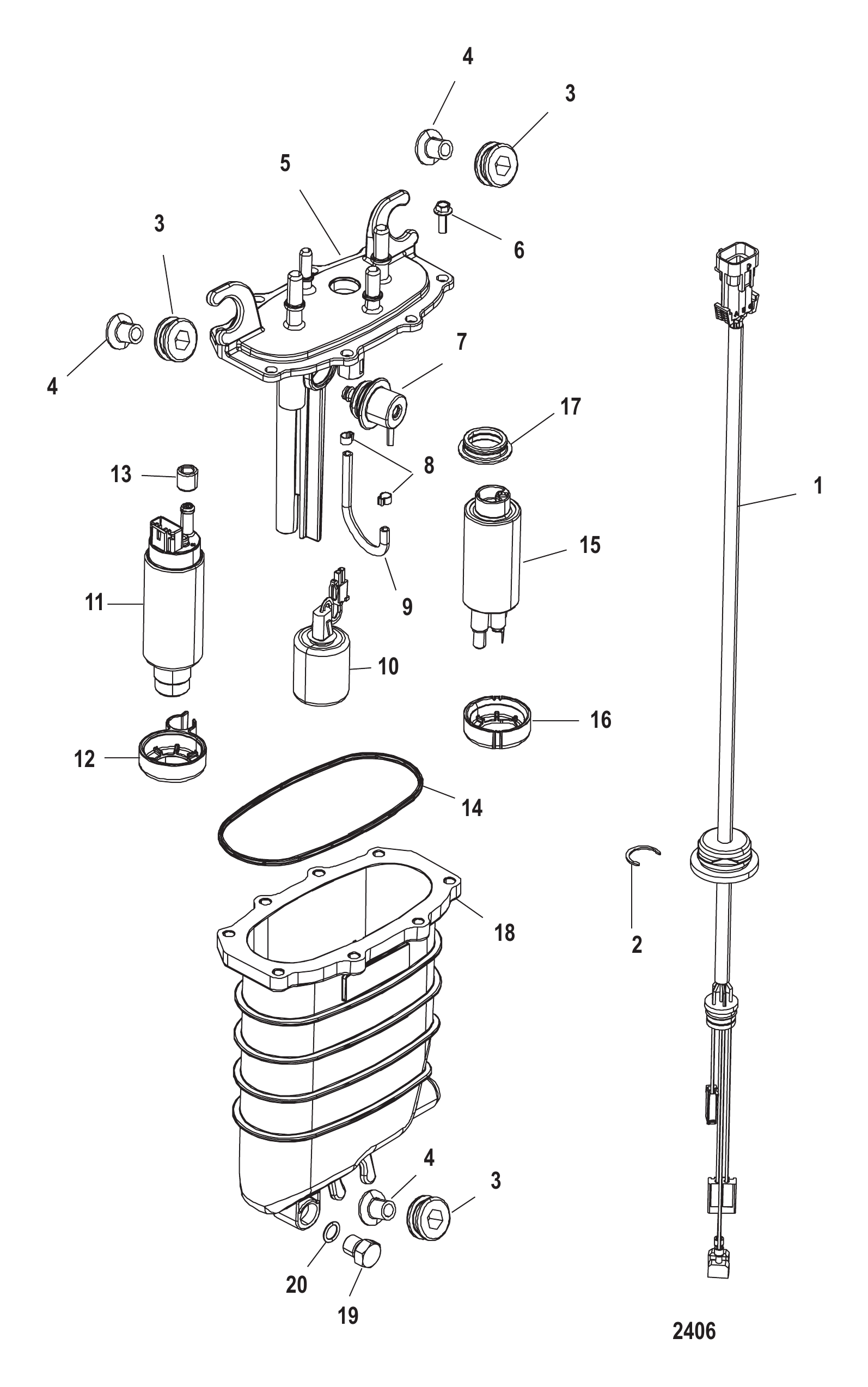

Рис. 15Модуль подачи топлива Fuel Supply Module

REF	Номер детали	Наименование	Кол-во
-	880596T02	Модуль подачи топлива	1
1	880596514	Жгут проводов в сборе	1
1	8M0130900	Жгут проводов в сборе	1
2	880596515	Зажим	1
3	855362001	Втулка	3
4	855364	Втулка	3
5	880596T50	Комплект крышки	1
6	880596513	Винт	8
7	880596503	Регулятор с уплотнительными кольцами	1
8	880596512	Хомут	2
9	880596511	Шланг	1
9	880596A05	Комплект шлангов	1
10	880596522	Поплавок	1
10	8M6000359	Поплавок	1
11	880596T55	Топливный насос в сборе — высокого давления	1
12	880596506	Сальник	1
13	880596507	Сальник	1
14	880596502	Сальник	1
15	880596T58	Комплект топливного насоса — подкачивающего	1
16	880596509	Изолятор	1
17	880596510	Сальник	1
18	880596T51	КОРПУС В СБОРЕ	1
18	880596501	Корпус	1
19	880596516	Заглушка	1
20	880596517	Уплотнительное кольцо	1
-	880596A01	Ремкомплект уплотнения	1
-	889283A01	Набор инструментов для подкачки топлива	1

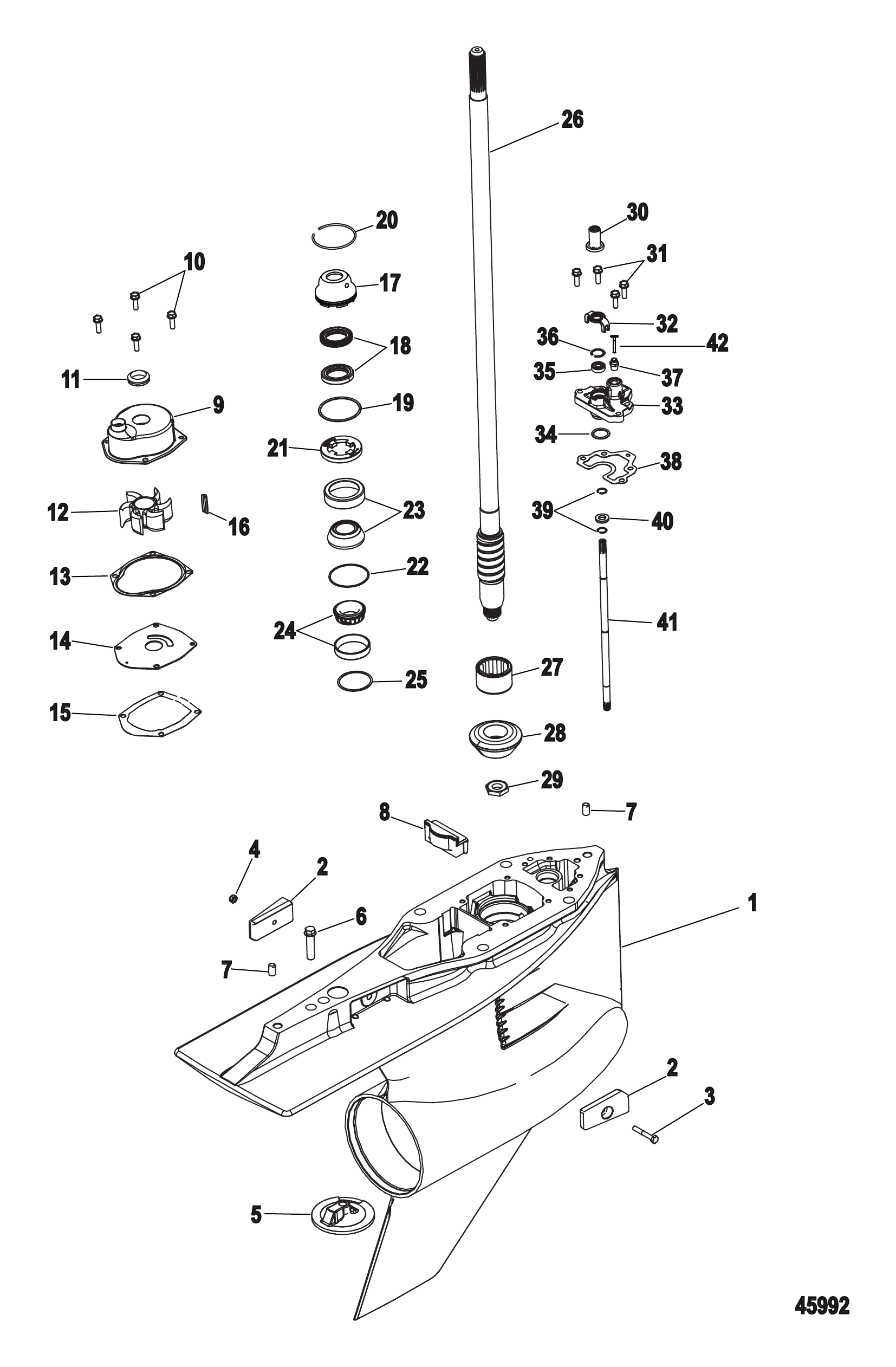

Рис. 16РЕДУКТОР, OFFSHORE HD ВАЛ ПРИВОДА Gear Housing, Offshore HD Driveshaft

REF	Номер детали	Наименование	Кол-во
-	8M0049869	Корпус редуктора в сборе Complete	1
-	8M0049870	Корпус редуктора в сборе (X-длинный)(1.75:1)	1
-	8M0078253	Корпус редуктора в сборе (стандартный удлинённый)(1.75:1)	1
-	8M0049872	Корпус редуктора в сборе Complete	1
-	8M0078255	Корпус редуктора в сборе (стандартный особо удлинённый)(1.75:1)	1
-	8M0049874	Корпус редуктора в сборе (C-длинный)(1.75:1)	1
-	8M0078257	Корпус редуктора в сборе (противовращения длинный)(1.75:1)	1
-	8M0049871	Корпус редуктора в сборе Complete	1
-	8M0078254	Корпус редуктора в сборе (противовращения удлинённый)(1.75:1)	1
-	8M0049873	Корпус редуктора в сборе (CXX-длинный)(1.75:1)	1
-	8M0078256	Корпус редуктора в сборе (противовращение, XX-длинный)(1.75:1)	1
1	8M0053107	Корпус редуктора базовый, серебристый	1
1	8M0228048	Корпус редуктора — базовый	1
2	826134Q	Анод	2
3	4000333	ВИНТ (M6 x 40)	1
4	401386	ГАЙКА (M6) Нержавеющая сталь	1
5	76214Q5	Анодная пластина в сборе	1
6	806327	Винт (.437-14 x 1.750) (1-5/8")	1
6	8M0204686	ВИНТ	1
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
8	8M0010459	Заполняющий блок	1
9	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
10	1993720	ВИНТ (M6 x 20)	4
10	8M0204706	Винт M6 x 20 с шестигранной головкой	4
11	8M2014338	Торцевое уплотнение	1
11	8M0142851	V-образное кольцо торцевого уплотнения	1
12	43026Q02	КРЫЛЬЧАТКА	1
13	8172771	Прокладка водяного насоса, верхняя	1
14	8172761	Передняя пластина	1
14	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
15	8M0050720	Прокладка	1
15	8M0142616	Прокладка передней пластины к корпусу редуктора	1
16	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
16	8M0204723	ШПОНКА	1
17	8M0046297	ДЕРЖАТЕЛЬ САЛЬНИКА в сборе	1
18	NSS	NOT SOLD SEPARATE SEAL	2
19	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
19	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	880719	Кольцо стопорное	1
21	8245191	Фиксатор	1
22	8M0053110	Комплект регулировочных шайб	1
22	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
23	36387A1	Подшипник роликовый/обойма в сборе	1
23	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
24	48939A2	Подшипник роликовый конический	1
24	8M0146553	Подшипник в сборе (обойма/конус)	1
25	38657A1	Регулировочные прокладки в сборе	1
25	8M0063268	Комплект регулировочных прокладок	1
26	8M0053106	Ведущий вал	1
26	8M0149608	ВАЛ ПРИВОДА в сборе Long	1
26	8M0053105	Ведущий вал	1
26	8M0141337	Ведущий вал в сборе, X-длинный	1
26	8M0053104	Ведущий вал	1
26	8M0141338	Ведущий вал в сборе, XX-длинный	1
27	8M0045676	ПОДШИПНИК роликовый	1
28	8M0053117	Комплект шестерён 12/21 (1.75:1), передняя и шестерня привода	1
28	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
29	8M0046636	ГАЙКА	1
30	43585	Муфта вала переключения	1
31	1993720	ВИНТ (M6 x 20)	1
31	8M0204706	Винт M6 x 20 с шестигранной головкой	1
32	8M0050809	Уплотнительная втулка в сборе	1
33	8M0047129	Крышка в сборе	1
34	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
35	8164641	Маслосъёмный сальник	1
35	8M0246145	САЛЬНИК	1
36	8M0046563	Стопорное кольцо	1
37	881866	Фитинг	1
38	880729	Прокладка	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	2
40	8M0050602	Магнит	1
41	8M0046104	Вал переключения	1
42	859732	ПРОБКА	1
-	8M0235174	Наклейка корпуса редуктора, 1.75:1	1

Рис. 17РЕДУКТОР, OFFSHORE HD ВАЛ ВИНТА-ОБРАТНОЕ ВРАЩЕНИЕ Gear Housing, Offshore HD Propeller Shaft-Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	8M0049874	Корпус редуктора в сборе (C-длинный)(1.75:1)	1
-	8M0049871	Корпус редуктора в сборе Complete	1
-	8M0078254	Корпус редуктора в сборе (противовращения удлинённый)(1.75:1)	1
-	8M0049873	Корпус редуктора в сборе (CXX-длинный)(1.75:1)	1
-	8M0078256	Корпус редуктора в сборе (противовращение, XX-длинный)(1.75:1)	1
1	8M0053107	Корпус редуктора базовый, серебристый	1
1	8M0228048	Корпус редуктора — базовый	1
2	8M0053114	Шпуля в сборе
2	8M0235941	Шпуля в сборе, переключения
3	NSS	NOT SOLD SEPARATE SPOOL	1
4	NSS	NOT SOLD SEPARATE SLEEVE	1
5	469501	Шплинт	1
6	8M0046215	Кривошип переключателя передач 1/4 оси	1
6	8M0220880	Кривошип переключателя передач 1/4 оси	1
7	884328A01	Комплект регулировочных шайб	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0053121	ШЕСТЕРНЯ ЗАДНЕГО ХОДА В СБОРЕ	1
8	8M0146676	СБОРКА ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
9	884323T01	Роликовый подшипник в сборе	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	884325T01	Подшипник в сборе роликовый конический	1
10	8M0142835	Подшипник роликовый конический (чашка/конус)	1
11	892805	Упорная шайба	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0051043	Кольцо стопорное	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0053113	Муфта	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0053111	ГРЕБНОЙ ВАЛ 1.25 ДЮЙМА	1
16	8M0073667	ГРЕБНОЙ ВАЛ 1.25 ДЮЙМА	1
16	8M0073667	ГРЕБНОЙ ВАЛ 1.25 ДЮЙМА	1
16	8M0142764	ВАЛ гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	A/R
18	8M0053120	Комплект шестерён противовращения, передняя/шестерня привода, передаточное число 1.75 (12/21), передняя и шестерня привода	1
19	8M0050692	ПОДШИПНИК	1
20	8M0050688	ШАЙБА	1
21	8M0053116	НАБОР ПРОКЛАДОК	A/R
22	8M0053183	Переходник шестерни переднего хода	1
23	8M0053115	КОРПУС НЕСУЩИЙ В СБОРЕ	1
23	8M0097323	ПОДШИПНИК НЕСУЩЕГО КОРПУСА	1
24	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	884330T01	Подшипник в сборе конический	1
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0046727	ВИНТ	2
27	8M0071653	Винт специальный, .375-16 UNC	2
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0076745	Комплект регулировочных шайб	1
29	8M0050423	Шайба .020	A/R
29	8M0050424	Шайба .022	A/R
29	8M0050425	ШАЙБА .024	A/R
29	8M0050427	ШАЙБА .026	A/R
29	8M0050428	ШАЙБА .028	A/R
29	8M0050429	ШАЙБА .030	A/R
29	8M0050430	ШАЙБА .032	A/R
29	8M0050431	ШАЙБА .034	A/R
29	8M0050432	ШАЙБА .036	A/R
29	8M0050433	ШАЙБА .038	A/R
29	8M0050434	ШАЙБА .040	A/R
29	8M0050435	ШАЙБА .042	A/R
29	8M0050436	ШАЙБА .044	A/R
29	8M0050437	ШАЙБА .046	A/R
29	8M0050438	ШАЙБА .048	A/R
29	8M0050439	ШАЙБА .050	A/R
30	8M0050662	СТОПОРНОЕ КОЛЬЦО
30	8M0056639	КОЛЬЦО стопорное
31	8M0050704	ПОДШИПНИК игольчатый	1
32	8M0045434	ШАЙБА СТОПОРНАЯ	1
32	8M0108527	ШАЙБА стопорная	1
33	8M0001491	Гайка стопорная	1
33	8M0162798	Фиксатор корпуса подшипника	1
34	8M0050726	КОМПЛЕКТ КРЫШКИ	1
34	8M0180308	Комплект крышки	1
34	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
34	8M0180306	Крышка торпедной части	1
35	8M0036819	Винт установочный (10-32)	1
36	8M0046569	КОЛЬЦО упорное	1
36	8M0161546	УПОРНОЕ КОЛЬЦО	1

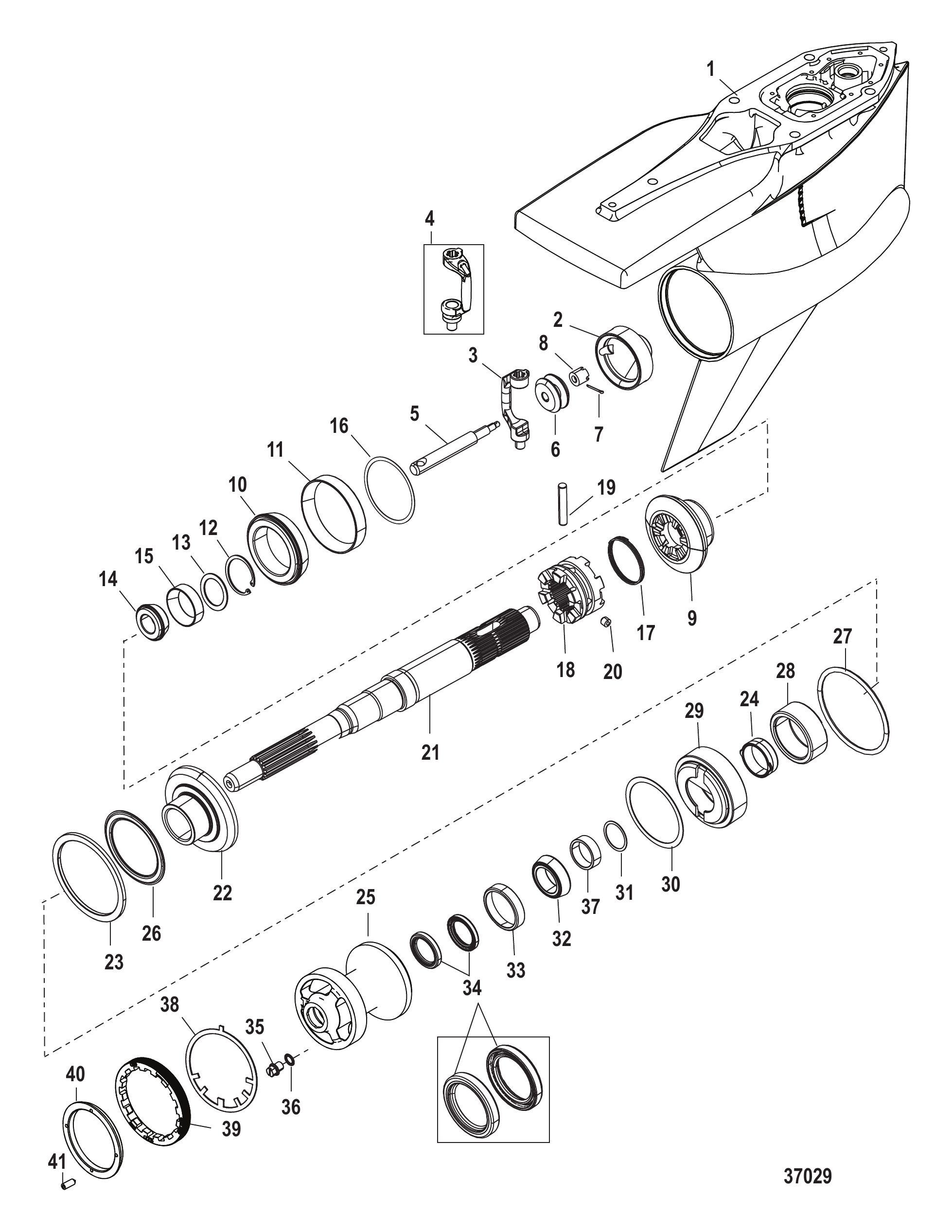

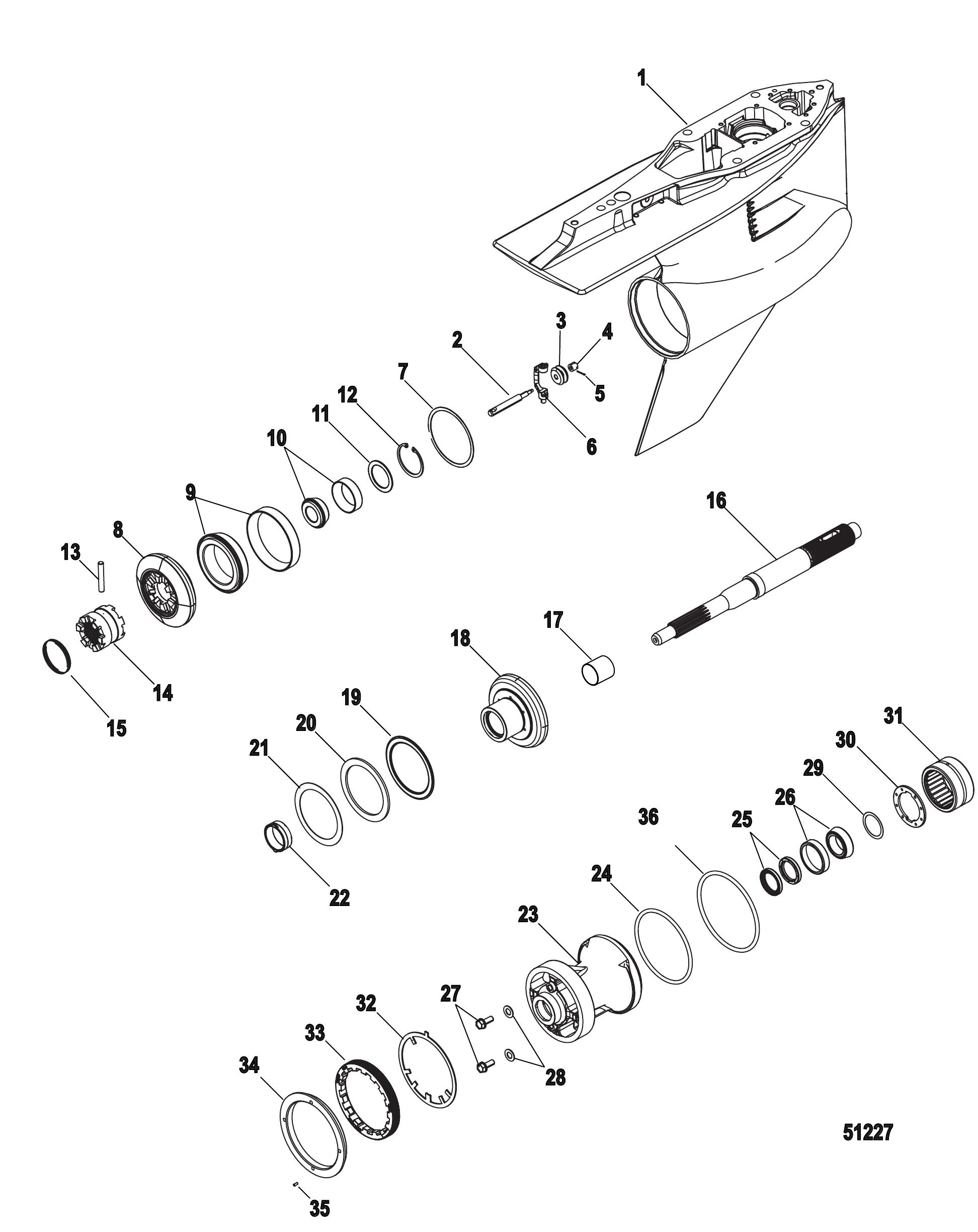

Рис. 18Редуктор, гребной вал Offshore HD - стандартное вращение Gear Housing, Offshore HD Propeller Shaft-Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	8M0049869	Корпус редуктора в сборе Complete	1
-	8M0049870	Корпус редуктора в сборе (X-длинный)(1.75:1)	1
-	8M0078253	Корпус редуктора в сборе (стандартный удлинённый)(1.75:1)	1
-	8M0049872	Корпус редуктора в сборе Complete	1
-	8M0078255	Корпус редуктора в сборе (стандартный особо удлинённый)(1.75:1)	1
1	8M0053107	Корпус редуктора базовый, серебристый	1
1	8M0228048	Корпус редуктора — базовый	1
2	8M0053114	Шпуля в сборе	1
2	8M0235941	Шпуля в сборе, переключения	1
3	NSS	NOT SOLD SEPARATE SPOOL	1
4	NSS	NOT SOLD SEPARATE SLEEVE	1
5	469501	Шплинт	1
6	8M0046215	Кривошип переключателя передач 1/4 оси	1
6	8M0220880	Кривошип переключателя передач 1/4 оси	1
7	884328A01	Комплект регулировочных шайб	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0053117	Комплект шестерён 12/21 (1.75:1), передняя и шестерня привода	1
8	8M0078258	КОМПЛЕКТ ШЕСТЕРЁН Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
9	884323T01	Роликовый подшипник в сборе	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	884325T01	Подшипник в сборе роликовый конический	1
10	8M0142835	Подшипник роликовый конический (чашка/конус)	1
11	892805	Упорная шайба	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0051043	Кольцо стопорное	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0053113	Муфта	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0053111	ГРЕБНОЙ ВАЛ 1.25 ДЮЙМА	1
16	8M0073667	ГРЕБНОЙ ВАЛ 1.25 ДЮЙМА	1
16	8M0073667	ГРЕБНОЙ ВАЛ 1.25 ДЮЙМА	1
16	8M0142764	ВАЛ гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	A/R
18	8M0053124	Комплект шестерён заднего хода	1
19	8M0050692	ПОДШИПНИК	1
20	8M0050688	ШАЙБА	1
21	8M0053116	НАБОР ПРОКЛАДОК	A/R
22	8M0053183	Переходник шестерни переднего хода	1
23	8M0053115	КОРПУС НЕСУЩИЙ В СБОРЕ	1
23	8M0097323	ПОДШИПНИК НЕСУЩЕГО КОРПУСА	1
24	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
25	888483	Сальник масляный	2
25	8M0204700	Сальник масляный	2
26	884330T01	Подшипник в сборе конический	1
26	8M0148319	Подшипник роликовый конический чашка/конус	1
27	8M0046727	ВИНТ	2
27	8M0071653	Винт специальный, .375-16 UNC	2
28	830749	Сальник	2
28	8M0204693	Уплотнение сливной пробки	2
29	8M0076745	Комплект регулировочных шайб	1
29	8M0050423	Шайба .020	A/R
29	8M0050424	Шайба .022	A/R
29	8M0050425	ШАЙБА .024	A/R
29	8M0050427	ШАЙБА .026	A/R
29	8M0050428	ШАЙБА .028	A/R
29	8M0050429	ШАЙБА .030	A/R
29	8M0050430	ШАЙБА .032	A/R
29	8M0050431	ШАЙБА .034	A/R
29	8M0050432	ШАЙБА .036	A/R
29	8M0050433	ШАЙБА .038	A/R
29	8M0050434	ШАЙБА .040	A/R
29	8M0050435	ШАЙБА .042	A/R
29	8M0050436	ШАЙБА .044	A/R
29	8M0050437	ШАЙБА .046	A/R
29	8M0050438	ШАЙБА .048	A/R
29	8M0050439	ШАЙБА .050	A/R
30	8M0050662	СТОПОРНОЕ КОЛЬЦО	1
30	8M0056639	КОЛЬЦО стопорное	1
31	8M0050704	ПОДШИПНИК игольчатый	1
32	8M0045434	ШАЙБА СТОПОРНАЯ	1
32	8M0108527	ШАЙБА стопорная	1
33	8M0001491	Гайка стопорная	1
33	8M0162798	Фиксатор корпуса подшипника	1
34	8M0050726	КОМПЛЕКТ КРЫШКИ	1
34	8M0180308	Комплект крышки	1
34	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
34	8M0180306	Крышка торпедной части	1
35	8M0036819	Винт установочный (10-32)	1
36	8M0046569	КОЛЬЦО упорное	1
36	8M0161546	УПОРНОЕ КОЛЬЦО	1
-	8M0235174	Наклейка корпуса редуктора, 1.75:1	1

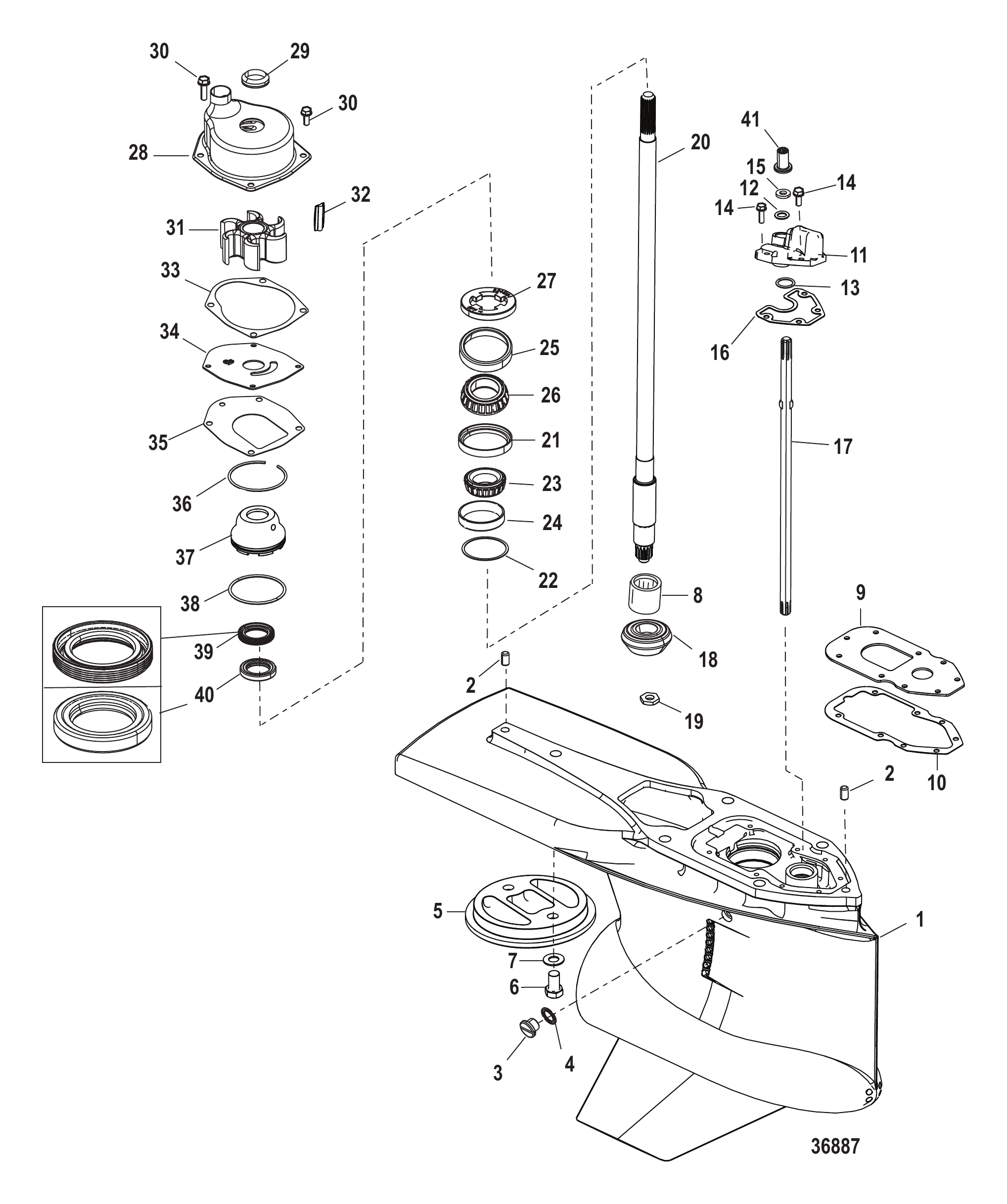

Рис. 19Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	880686T60	Корпус редуктора в сборе Complete-Standard-Long	1
-	880686T61	Корпус редуктора в сборе Complete-Standard-X-Long	1
-	880686T63	Корпус редуктора в сборе Complete-Standard-XX-Long	1
-	8M0049872	Корпус редуктора в сборе Complete	1
-	880686T65	Корпус редуктора в сборе Complete-Counter Rotation-Long	1
-	880686T62	Корпус редуктора в сборе Complete-Counter Rotation X-Long	1
-	8M0049871	Корпус редуктора в сборе Complete	1
-	880686T64	Корпус редуктора в сборе Complete-Counter Rotation-XX-Long	1
1	880686T66	Корпус редуктора Basic	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
3	79953A04	Пробка в сборе (.375-16 x .250)	1
4	830749	Сальник	1
4	8M0204693	Уплотнение сливной пробки	1
5	847635001	Анод	1
6	8M0036047	Винт (.375 x .62)	2
7	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	2
8	817072	Подшипник роликовый	1
9	8M0033810	Пластина водяного канала	1
10	8M0033809	Прокладка водяного насоса	1
11	8M8022275	Крышка в сборе вала переключения	1
12	8164641	Маслосъёмный сальник	1
12	8M0246145	САЛЬНИК	1
13	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	1
14	1993720	ВИНТ (M6 x 20)	4
14	8M0204706	Винт M6 x 20 с шестигранной головкой	4
15	77674	ШАЙБА (.35 x .75 x .12)	1
16	8M0033641	Прокладка	1
17	824145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)	1
18	NSS	NOT SOLD SEPARATE Pinion Gear 16 Teeth	1
19	8M0030976	Гайка	1
20	888572T01	Вал приводной Long	1
20	888573T01	Вал приводной X-Long	1
20	888574T01	Вал приводной XX-Long	1
21	884327A02	Регулировочная шайба/подшипник в сборе	1
22	38657A1	Регулировочные прокладки в сборе	AR
22	8M0063268	Комплект регулировочных прокладок	AR
23	NSS	NOT SOLD SEPARATE Roller Bearing Assembly	1
24	NSS	NOT SOLD SEPARATE Cup	1
25	NSS	NOT SOLD SEPARATE Roller Bearing Assembly	1
26	NSS	NOT SOLD SEPARATE Cup	1
27	8245191	Фиксатор	1
28	817275A13	Водяной насос в сборе Complete	1
29	861415A1	Комплект сальников	1
30	1993720	ВИНТ (M6 x 20)	4
30	8M0204706	Винт M6 x 20 с шестигранной головкой	4
31	43026T2	КРЫЛЬЧАТКА	1
32	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
32	8M0204723	ШПОНКА	1
33	8172771	Прокладка водяного насоса, верхняя	1
34	8172761	Передняя пластина	1
34	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
35	430331	Прокладка	1
36	880719	Кольцо стопорное	1
37	8M8022274	Корпус в сборе сальника	1
37	8M8023745	Корпус в сборе	1
38	896523	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.175 x .103)	1
38	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
39	NSS	NOT SOLD SEPARATE Oil Seal	1
40	NSS	NOT SOLD SEPARATE Oil Seal	1
41	43585	Муфта вала переключения	1
-	830749A02	Ремкомплект сальников корпуса редуктора	1
-	43026Q06	Ремкомплект крыльчатки водяного насоса	1
-	8M0100526	Ремкомплект крыльчатки водяного насоса	1
-	817275A08	Ремкомплект водяного насоса (верхний)	1

Рис. 20Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	880686T60	Корпус редуктора в сборе Complete-Standard-Long	1
-	880686T61	Корпус редуктора в сборе Complete-Standard-X-Long	1
-	880686T63	Корпус редуктора в сборе Complete-Standard-XX-Long	1
-	8M0049872	Корпус редуктора в сборе Complete	1
-	880686T65	Корпус редуктора в сборе Complete-Counter Rotation-Long	1
-	880686T62	Корпус редуктора в сборе Complete-Counter Rotation X-Long	1
-	8M0049871	Корпус редуктора в сборе Complete	1
-	880686T64	Корпус редуктора в сборе Complete-Counter Rotation-XX-Long	1
1	880686T66	Корпус редуктора Basic	1
2	NSS	NOT SOLD SEPARATE Plug	1
3	896847A01	Рычаг переключения передач, ось 5/16	1
4	896847A01	Рычаг переключения передач, ось 5/16	1
5	19755T7	Шпуля в сборе	1
5	8M0235940	Катушка в сборе	1
6	NSS	NOT SOLD SEPARATE Spool	1
7	469501	Шплинт	1
8	NSS	NOT SOLD SEPARATE Sleeve Adjusting	1
9	892595A06	Комплект шестерён переднего хода	1
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	23721	КОЛЬЦО СТОПОРНОЕ	1
12	8M0051043	Кольцо стопорное	1
13	892805	Упорная шайба	1
13	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
14	884325T01	Подшипник в сборе роликовый конический	1
14	8M0142835	Подшипник роликовый конический (чашка/конус)	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	884328A01	Комплект регулировочных шайб	AR
16	8M0063270	Комплект регулировочных шайб	AR
17	30893	Пружина	1
18	880714T02	Муфта	1
19	8M0020941	ПАЛЕЦ КРЕСТОВИНЫ	1
19	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
20	828356	Штифт фиксатора	1
21	888530T01	Вал гребного винта	1
22	880707A03	Комплект шестерён заднего хода и ведущей шестерни	1
23	8M0030983	Шайба упорная	1
24	892818	Переходник	1
24	8M0053183	Переходник шестерни переднего хода	1
25	8M8023633	Корпус в сборе подшипника	1
26	815480	ПОДШИПНИК Упорный	1
27	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
28	814653T	Подшипник в сборе игольчатый	1
29	880728	Адаптер подшипника	1
29	8M0148384	Переходник подшипника шестерни переднего хода	1
30	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
31	891936A01	Комплект регулировочных шайб	AR
32	884330T01	Подшипник в сборе конический	1
32	8M0148319	Подшипник роликовый конический чашка/конус	1
33	NSS	NOT SOLD SEPARATE Cup	1
34	888483	Сальник масляный	2
34	8M0204700	Сальник масляный	2
35	880717A01	Комплект винтов/сальников редуктора	1
36	830749	Сальник	1
36	8M0204693	Уплотнение сливной пробки	1
37	891919001	Проставка упорная	1
38	8M0027416	Шайба стопорная	1
39	8M0001491	Гайка стопорная	1
39	8M0162798	Фиксатор корпуса подшипника	1
-	8M8023718	Комплект крышки Flush-Standard	1
-	8M8023719	Комплект крышки Flush-.03 Extension	1
40	8M0033816	Крышка	1
41	8M0036819	Винт установочный (10-32)	1
-	830749A02	Ремкомплект сальников корпуса редуктора	1

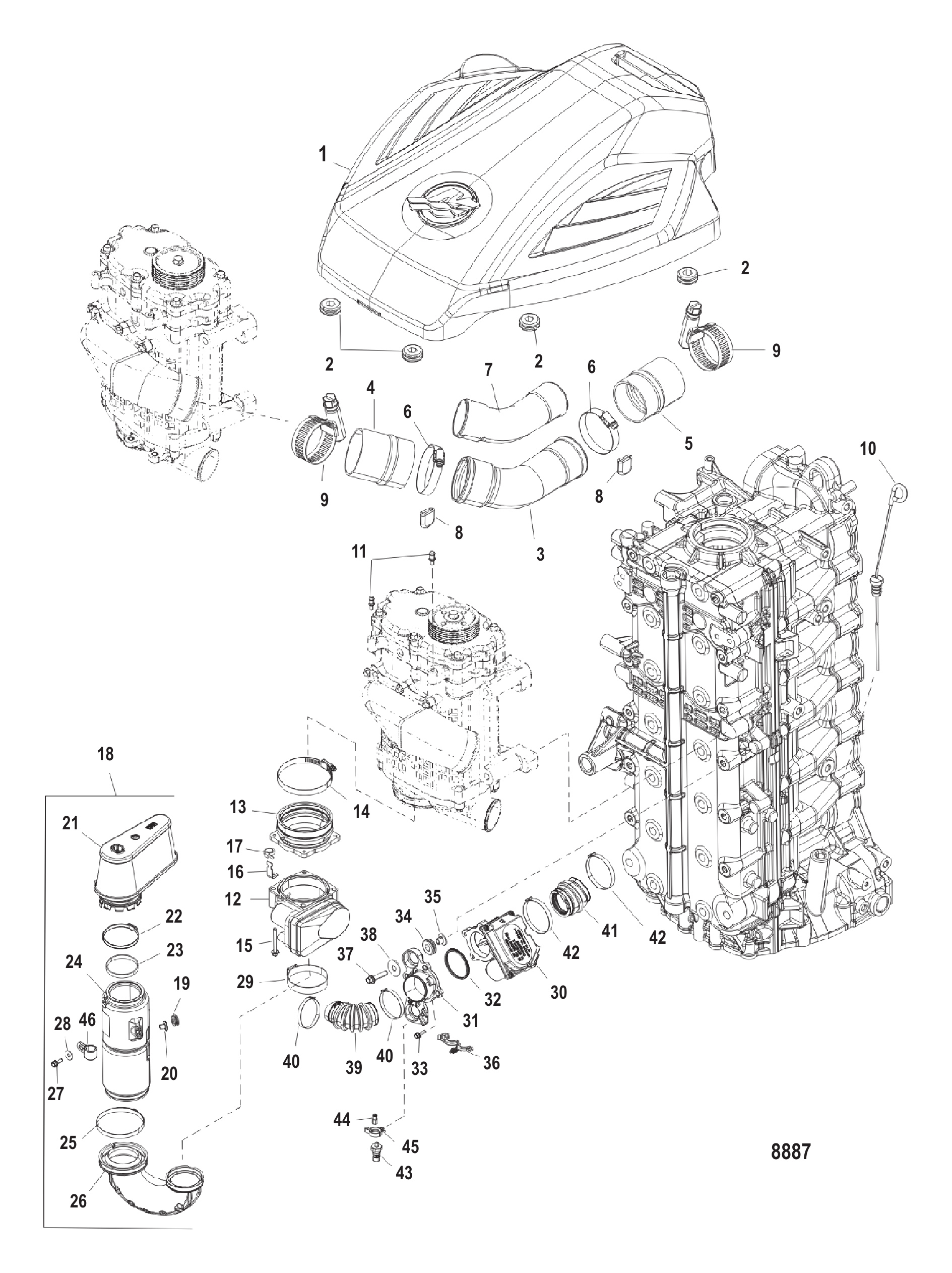

Рис. 21Компоненты системы впуска Induction Components

REF	Номер детали	Наименование	Кол-во
1	887936T04	Крышка маховика	1
2	834985	Втулка уплотнительная	4
2	8M0190980	ВТУЛКА	4
3	893307A01	Патрубок выпускной в сборе	1
3	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
4	893389	Шланг (внутренний диаметр 65)	1
4	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
5	893390	Шланг (внутренний диаметр 60)	1
5	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
6	893342	Хомут	2
7	893391	Рукав шланга	1
7	8M0035481	Патрубок в сборе, воздуховод горячего воздуха	1
8	8079923	Крышка конца хомута шланга	2
8	8M0074364	Крышка хомута шланга	2
9	893342	Хомут	2
10	898022	Масляный щуп	1
11	888517	Штифт	2
12	888991T03	Блок управления дросселем электронный	1
12	8M0113515	Управление дросселем	1
13	880576005	Изолятор	1
13	8M0113513	Изолятор ETC	1
14	815504256	Хомут червячный	1
15	88552550	Винт (M6 x 50 мм) нержавеющая сталь	4
16	884353	Кронштейн	2
17	816311T	СТЯЖКА (8.00 дюймов)	2
18	892383T05	Воздухозаборник в сборе	1
18	892383T06	Воздухозаборник в сборе	1
19	8349851	Втулка уплотнительная	1
20	856954	Втулка	1
21	893318T01	Воздушный фильтр	1
21	893318T02	Воздушный фильтр	1
22	895842	Хомут	1
23	893317	Прокладка	1
24	892383001	Резонатор	1
24	8M0007183	Резонатор	1
25	888988027	Хомут	1
26	893314002	Патрубок впускной	1
27	88552525	Винт (M6 x 25 мм) нержавеющая сталь	1
27	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
28	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
29	888988016	Хомут (96,5 мм)	1
30	884408A07	Ремкомплект клапана управления, электронный наддув	1
30	884408A08	Ремкомплект клапана управления, электронный наддув	1
31	887939007	ПЛАСТИНА КРЕПЛЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА	1
32	892079	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
33	88552520	Винт (M6 x 20 мм) нержавеющая сталь	4
33	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	4
34	833155	Втулка	2
35	8502341	Втулка	2
36	859376	ЗАЖИМ	1
37	88552635	Винт (M8 x 35 мм)	2
37	8M0103814	Винт (M8 x 35 мм)	2
38	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	2
39	887937006	ШЛАНГ ПЕРЕДНИЙ	1
40	888988002	Хомут (57,5 мм) передний электронный клапан управления наддувом	2
41	887938003	ТРУБКА ЗАДНЯЯ	1
42	888988004	Хомут (62,0 мм) задний электронный клапан управления наддувом	2
43	881879A16	Датчик Пито в сборе	1
43	881879T25	Датчик Пито в сборе	1
44	892403	ФИТИНГ	1
44	8M0207782	ШТУЦЕР ПРЯМОЙ	1
45	883066	Зажим (.865)	1
46	8589781	Хомут топливного шланга (применять где применимо)	1

Рис. 22КОМПЛЕКТ MERCATHODE Mercathode Kit

REF	Номер детали	Наименование	Кол-во
1	88334A2	КОМПЛЕКТ MERCATHODE	1
2	42600A09	Узел меркатода	1
3	22793	ВИНТ (#9-14 x .875)	2
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	4
6	72958A5	Электрод в сборе	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
9	72957A5	Анод в сборе	1
9	8M0181304	Анод в сборе	1
10	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
10	8M0204645	Кольцо уплотнительное (.796 x .139)	1
11	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
12	79091	Предохранитель 20 А	1
12	8M0207796	Предохранитель 20 А	1
13	95084A10	Трос в сборе (5.00 дюймов) красный	1
13	8M0207788	Трос в сборе	1
14	95084A13	Трос в сборе (64.00 дюймов)	1
15	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

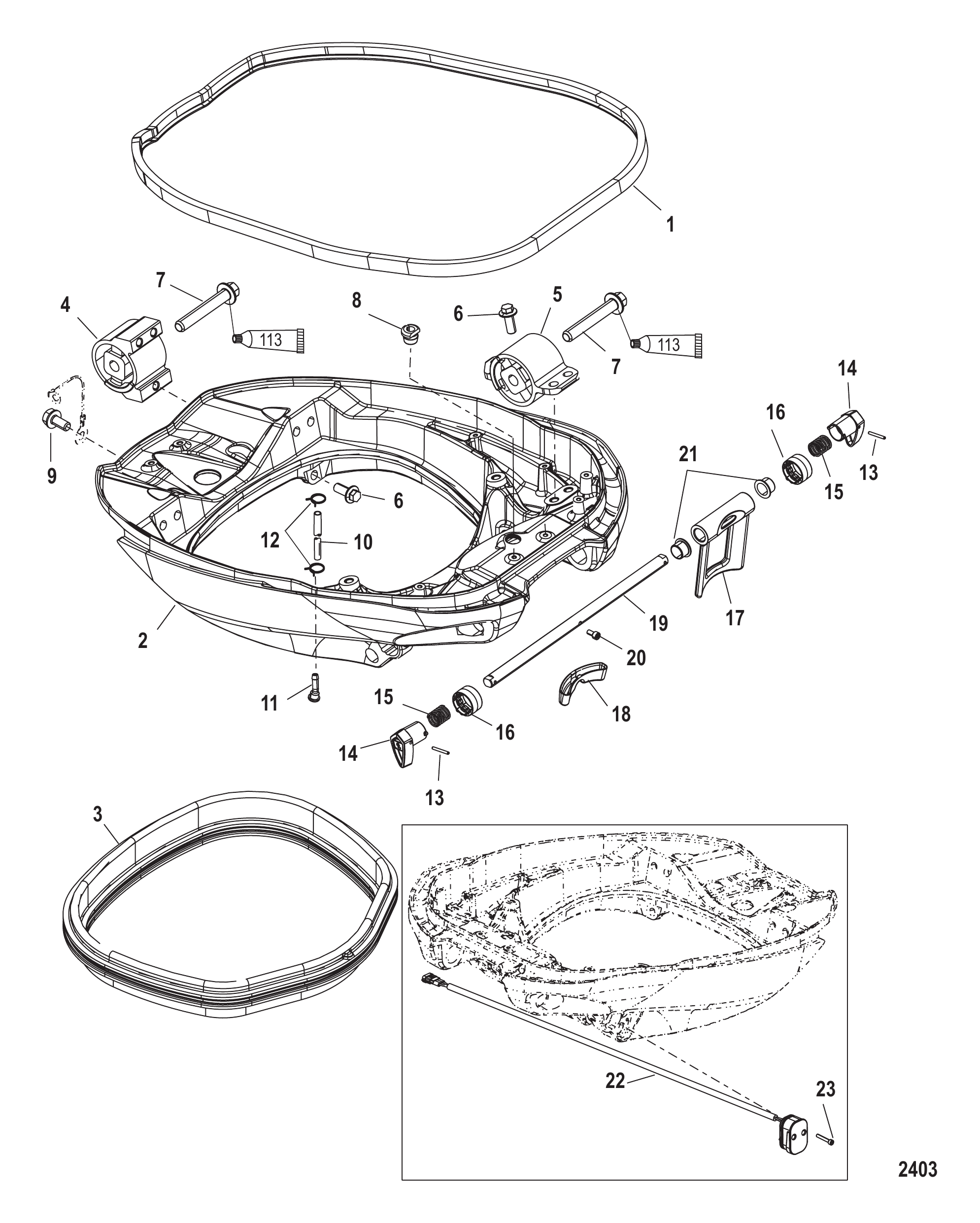

Рис. 23Опорная рама Mount Cradle

REF	Номер детали	Наименование	Кол-во
1	885546002	САЛЬНИК	1
2	884887T04	Опора крепления	1
2	884887T07	Опора крепления в сборе	1
3	884888003	Сальник	1
3	8M0060014	Уплотнение	1
4	888538T	Задняя опора	2
4	8M0103708	Задняя опора	2
5	888535T	Крепление переднее	2
5	8M0103365	Крепление переднее	2
6	889745030	Винт (M12 x 30)	12
7	896531090	Винт (M16 x 90)	4
7	8M0103832	Винт	4
8	19565002	ВТУЛКА	1
9	40011126	Винт (M6 x 13) нержавеющая сталь	1
10	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
10	8M0108355	Шланг (57 дюймов, бухта)	1
11	895797	Штуцер	1
11	895797001	ФИТИНГ	1
12	895851	Хомут (8.00 дюймов)	2
13	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	2
14	880649002	Рычаг фиксатора откидывания	2
15	47968	ПРУЖИНА	2
16	889540A03	Комплект сцепления	1
17	880651002	Кронштейн фиксатора откидывания	1
17	8M0109693	Кронштейн фиксатора наклона	1
18	889539001	Подушка фиксатора наклона	1
18	8M0076907	Подушка фиксатора наклона	1
19	880650003	Вал фиксатора откидывания	1
20	889546	Винт (M5 x 10)	1
21	8806641	Подшипник (.625 дюйма)	2
22	888590002	Датчик положения тримма	1
23	889547	ВИНТ (M5 x 30)	2

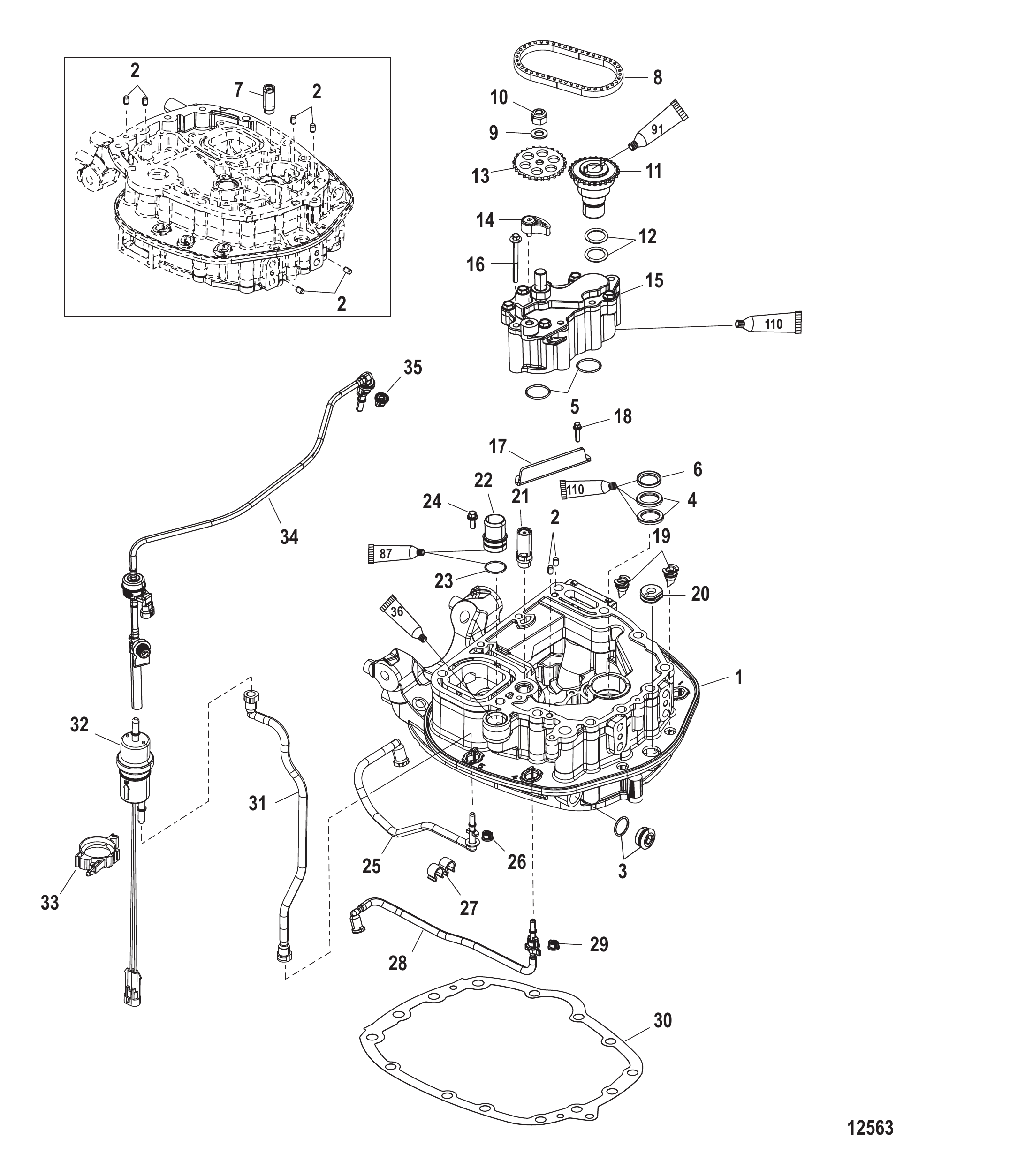

Рис. 24Масляный насос/Адаптерная плита (верхняя) Oil Pump/Adaptor Plate-Upper

REF	Номер детали	Наименование	Кол-во
1	892126A01	Комплект переходной пластины	1
2	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	8
3	896951	Пробка (24 мм)	1
4	884462	Сальник пластины водяного переходника	2
5	887930	Кольцо уплотнительное переходной пластины	2
6	884461	Сальник пластины масляного переходника	1
6	8M0033928	Сальник масляный	1
7	884422A07	Клапан сброса давления масляного насоса	1
8	884457	Цепь привода масляного насоса	1
8	8M6002692	Цепь привода масляного насоса	1
9	892491	ШАЙБА	1
10	892165	ГАЙКА	1
11	884458T06	Приводной вал масляного насоса	1
11	8M0217265	Масляный насос	1
12	895791	Уплотнительное кольцо привода масляного насоса	2
12	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2
13	884456	Звездочка ведомая	1
14	884418A1	Натяжитель в сборе привода масляного насоса	1
15	884446T04	Насос в сборе масляный	1
16	892455065	Винт	5
17	892335001	Маслоотражатель	1
18	88552516	Винт (M6 x 16 мм) нержавеющая сталь	2
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
19	888819002	Слив кожуха	2
20	888163	Втулка уплотнительная	1
21	884477A01	Обратный клапан в сборе	1
21	8M0062064	Обратный клапан в сборе	1
22	885516004	ШТУЦЕР СЛИВНОЙ	1
22	8M0092321	Штуцер EDP чёрный	1
23	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
23	8M0092943	Кольцо уплотнительное оранжевое	1
24	88552512	Винт (M6 x 12 мм) нержавеющая сталь	1
24	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
25	884549	Шланг вентиляции нижний	1
25	8M0087108	Шланг	1
26	884546	Втулка уплотнительная	1
27	888523001	Зажим	1
28	892240	ШЛАНГ ПОДАЧИ ТОПЛИВА В МОДУЛЬ ТОПЛИВОПОДАЧИ	1
28	8M0087118	Шланг	1
29	884546	Втулка уплотнительная	1
30	889617001	Прокладка переходной пластины	1
31	8877551	ШЛАНГ ВЕНТИЛЯЦИИ ТОПЛИВНОГО БАКА	1
31	8M0225335	Шланг вентиляции топливного бака	1
32	884545T01	Канистра вентиляции в сборе	1
32	8M0175814	Канистра вентиляционная в сборе	1
33	853947	Зажим	1
34	895775A01	Клапан в сборе продувки топливной линии	1
34	8M0126303	Узел продувки и вентиляции	1
35	884546	Втулка уплотнительная	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

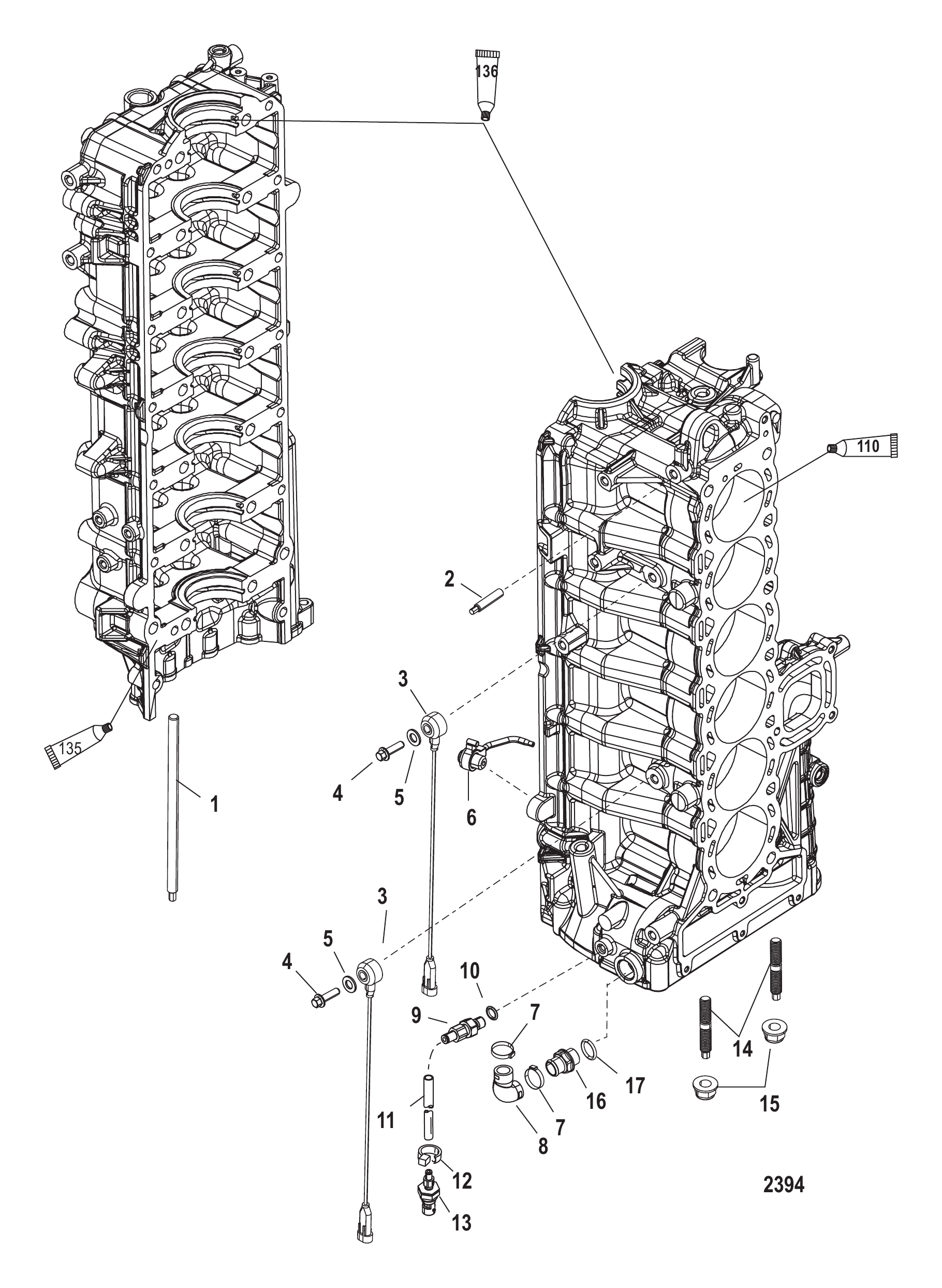

Рис. 25Компоненты левого блока цилиндров Port Cylinder Block Components

REF	Номер детали	Наименование	Кол-во
1	880668001	Шпилька (M10 x 1.5)	10
2	888997001	Шпилька	1
2	8M0022162	Шпилька (M10 x 60)	1
3	878187	Датчик детонации в сборе	2
3	8M6003194	Сборка датчика детонации	2
4	892086035	Винт (M10 x 35)	2
5	4002319	ШАЙБА	2
6	884268A1	Масляный жиклёр в сборе	6
7	888988008	Хомут (34,6 мм)	2
7	8M0187145	ХОМУТ	2
8	885544002	ШЛАНГ	1
9	896094A01	Штуцер в сборе	1
10	888814	Кольцо уплотнительное (.351 x .072)	1
10	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
11	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
12	816311T	СТЯЖКА (8.00 дюймов)	1
13	881879A20	Сборка датчика давления	1
13	881879T26	Датчик давления	1
14	888849001	Шпилька (M8 x 49)	2
14	8M0000274	Шпилька (M8 x 44)	2
15	826365	ГАЙКА (M8)	2
16	885517A05	Штуцер в сборе	1
17	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА	1
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

Рис. 26КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА Powerhead Gasket Set Components

REF	Номер детали	Наименование	Кол-во
-	880552A06	Комплект прокладок блока цилиндров	1
-	62701	Кольцо уплотнительное	2
-	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
-	8M0204673	Кольцо уплотнительное .921 x .139	1
-	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	846594	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.239 x .070) Черная переходная пластина сливного фитинга	1
-	8M0092943	Кольцо уплотнительное оранжевое	1
-	8805251	Сальник верхнего главного подшипника	1
-	8M0032912	Сальник	1
-	895374006	ПРОКЛАДКА Головка блока цилиндров к блоку	1
-	8M0033476	Прокладка головки	1
-	880624003	Прокладка блока к адаптеру	1
-	880629	Уплотнение выпускной трубы	1
-	880631001	Уплотнительное кольцо крышки натяжителя оранжевое	1
-	8M0237361	Кольцо уплотнительное	1
-	884409	Уплотнительное кольцо направляющей подачи масла блока	1
-	884423	Уплотнительное кольцо направляющей подачи масла блока	1
-	884461	Сальник пластины масляного переходника	1
-	8M0033928	Сальник масляный	1
-	884462	Сальник пластины водяного переходника	2
-	887930	Кольцо уплотнительное переходной пластины	2
-	888593	Сальник сливной пробки масляной трубки	1
-	8M0188614	Сальник сливной пробки	1
-	889617001	Прокладка переходной пластины	1
-	889618001	Прокладка масляного картера	1
-	892077	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО В СБОРЕ ФИТИНГА БЛОКА
-	892117	САЛЬНИК КОРПУСА КОЛЛЕКТОРА	1
-	892445	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВОДЯНОЙ ТРУБКИ	1
-	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
-	895791	Уплотнительное кольцо привода масляного насоса	2
-	8M0034912	Кольцо уплотнительное 3.78 X 21.32	2

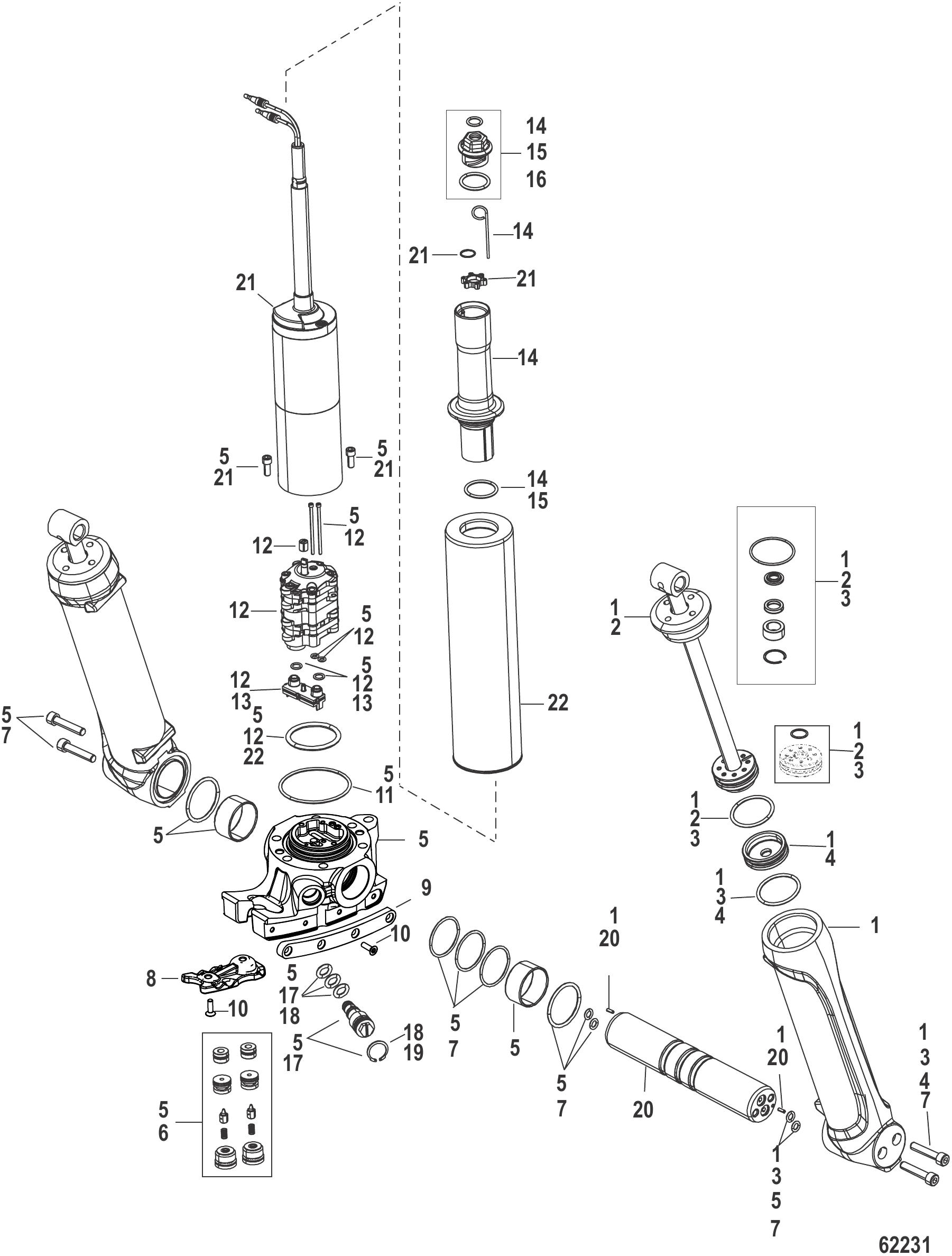

Рис. 27Компоненты гидроподъема 880658T02 Power Trim Components 880658T02

REF	Номер детали	Наименование	Кол-во
-	880658T02	Узел гидроподъема в сборе	1
1	896156A01	Комплект гидроцилиндра тримма	1
1	8M0118298	КОМПЛЕКТ ЦИЛИНДРА ТРИММА	1
2	896157A01	Комплект штока тримма	1
2	8M0118299	КОМПЛЕКТ ШТОКА ТРИММА	1
3	896158A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
4	896159A01	КОМПЛЕКТ ПОРШНЯ	1
5	896166A01	КОМПЛЕКТ КОЛЛЕКТОРА Тримм	1
6	896165A01	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА Тримм PO	1
7	896160A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
8	8M0001734	Анод	1
8	8M0217563	Анод	1
9	8M0001735	Износостойкая накладка	2
10	832838	Винт (M6 x 20)	10
10	8M0199587	Винт (M6 x 1.0 x 20)	10
11	8M0010183	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
11	8M0204938	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
12	896163A01	КОМПЛЕКТ НАСОСА Тримм	1
13	896164A01	КОМПЛЕКТ ФИЛЬТРА ТРИММА	1
14	896162A01	КОМПЛЕКТ ШЕЙКИ ТРИММА	1
15	895854A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
16	893419	Комплект крышки	1
17	893420A01	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
17	8M0224397	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
18	8M0224410	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
19	8M0184377	СТОПОРНОЕ КОЛЬЦО	1
20	893408A01	КОМПЛЕКТ ШТИФТА Тримм	1
21	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
22	896167A01	КОМПЛЕКТ РЕЗЕРВУАРА	1

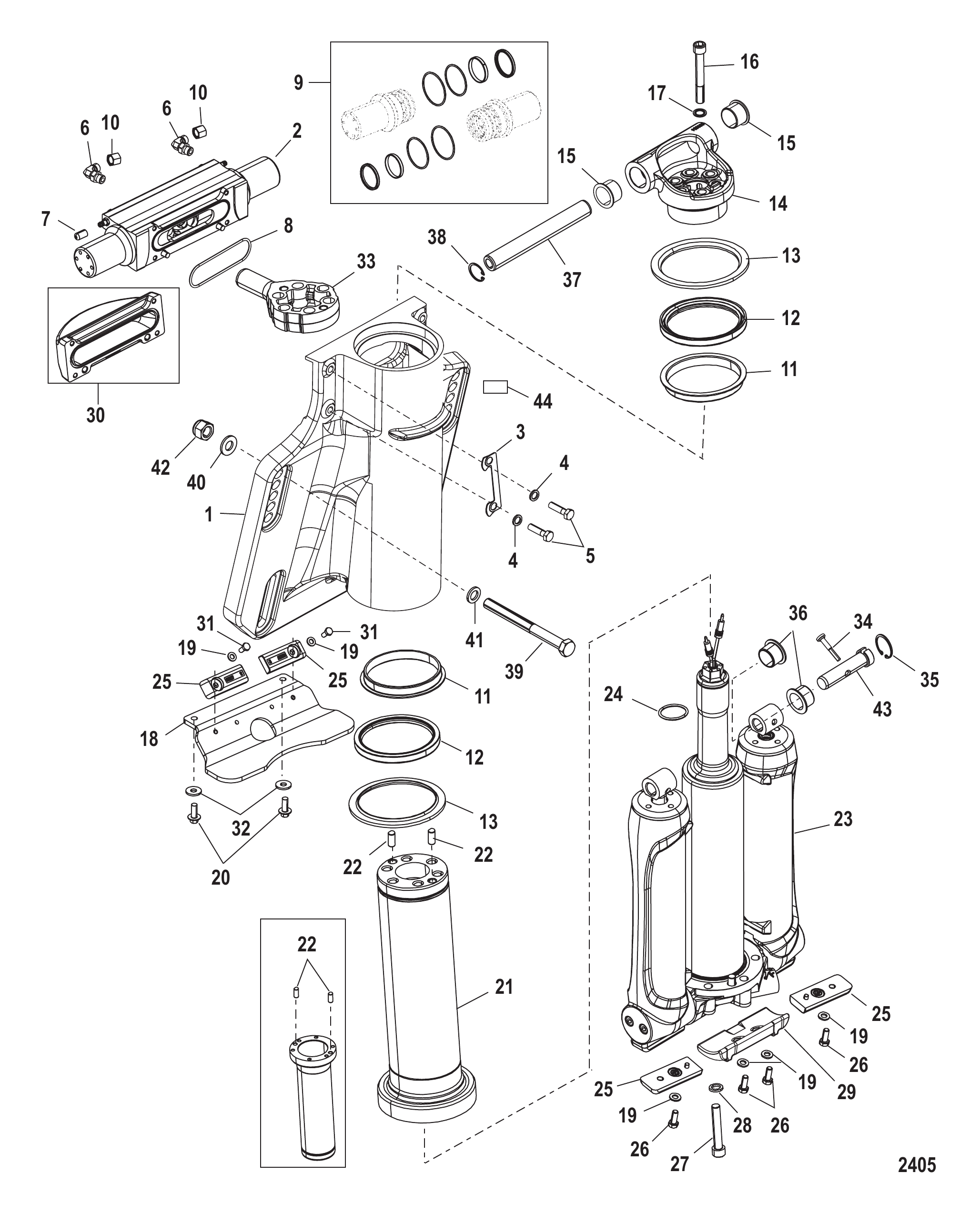

Рис. 28Цилиндр гидроподъема/рулевого управления Power Trim/Steering Cylinder

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Transom Assembly	1
1	880652T	Основание	1
1	880652T02	Пьедестал	1
2	896500A01	Комплект рулевого цилиндра	1
2	8M0118141	Рулевой цилиндр	1
3	893409	Фиксатор	2
3	8M0168425	Фиксатор	2
4	895853	Шайба	4
5	88509530	Винт (M8 x 30)	4
6	889552	ШТУЦЕР -6 ORB на -6 ORFS (90 градусов)	1
7	889550	КРЫШКА дренажная - винил	2
8	880667	Сальник	1
8	8M0155530	Сальник пьедестала	1
9	896173A01	Комплект сальников рулевого цилиндра	1
9	8M0045604	Комплект сальников рулевого цилиндра	1
10	892524	ФИТИНГ	2
11	8806621	Подшипник	2
11	8M0217557	Подшипник	2
12	880661	Уплотнение	2
12	8M0217558	Сальник	2
13	8806561	Подшипник	2
13	8M0217560	Подшипник упорный	2
14	880654T02	Головка рулевого управления	1
14	880654T03	Головка рулевая	1
15	8806551	Подшипник (1.25 дюйма)	2
16	885094105	ВИНТ (M14 x 105)	6
17	885112	Шайба	6
17	8M0217559	Шайба	6
18	896120T	Пластина дефлектора (серебристая)	1
18	8M0045157	Пластина дефлектора (чёрная)	1
19	889545	Шайба	6
19	8M0161430	ШАЙБА ПЛОСКАЯ	6
20	4010720	ВИНТ (M8 x 20)	2
21	880660T01	Трубка рулевая	1
21	8M0220571	Трубка рулевая	1
22	885111	Штифт установочный (.375 x .875)	6/8
23	880658T	Узел силового тримма	1
23	880658T03	Узел силового тримма	1
23	880658T01	Узел гидроподъема	1
23	880658T03	Узел силового тримма	1
24	895854	Уплотнительное кольцо	1
24	8M0217562	Уплотнительное кольцо	1
25	893404	Анод	4
25	8M0220986	АНОД ТРИММА	4
26	889543016	Болт	4
27	88510450	Винт	6
28	889549	ШАЙБА	6
29	880653	Анод	1
29	8M0220987	АНОД КОЛЛЕКТОРА ТРИММА	1
30	893405T	Крышка	1
30	8M0217564	Крышка рулевого рычага	1
31	4000327	ВИНТ (M6 x 14)	2
32	72397	ШАЙБА	2
33	880665T01	Рычаг рулевой	1
34	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
35	895304	Стопорное кольцо	2
36	8806641	Подшипник (.625 дюйма)	4
37	895390	Палец наклона	1
37	8M0228705	Палец откидывания	1
38	885100	Кольцо стопорное	1
38	8M0038931	Кольцо стопорное	1
39	67755003	Винт (.500-20 x 5.500)	4
39	8M0038370	Винт (.500-20 x 5.50)	4
40	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
40	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
41	895062	Шайба	4
41	8M0204704	Шайба	4
42	82671117	ГАЙКА (.500-20)	4
43	884889002	Штифт	2
43	8M0146467	Палец	2
44	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

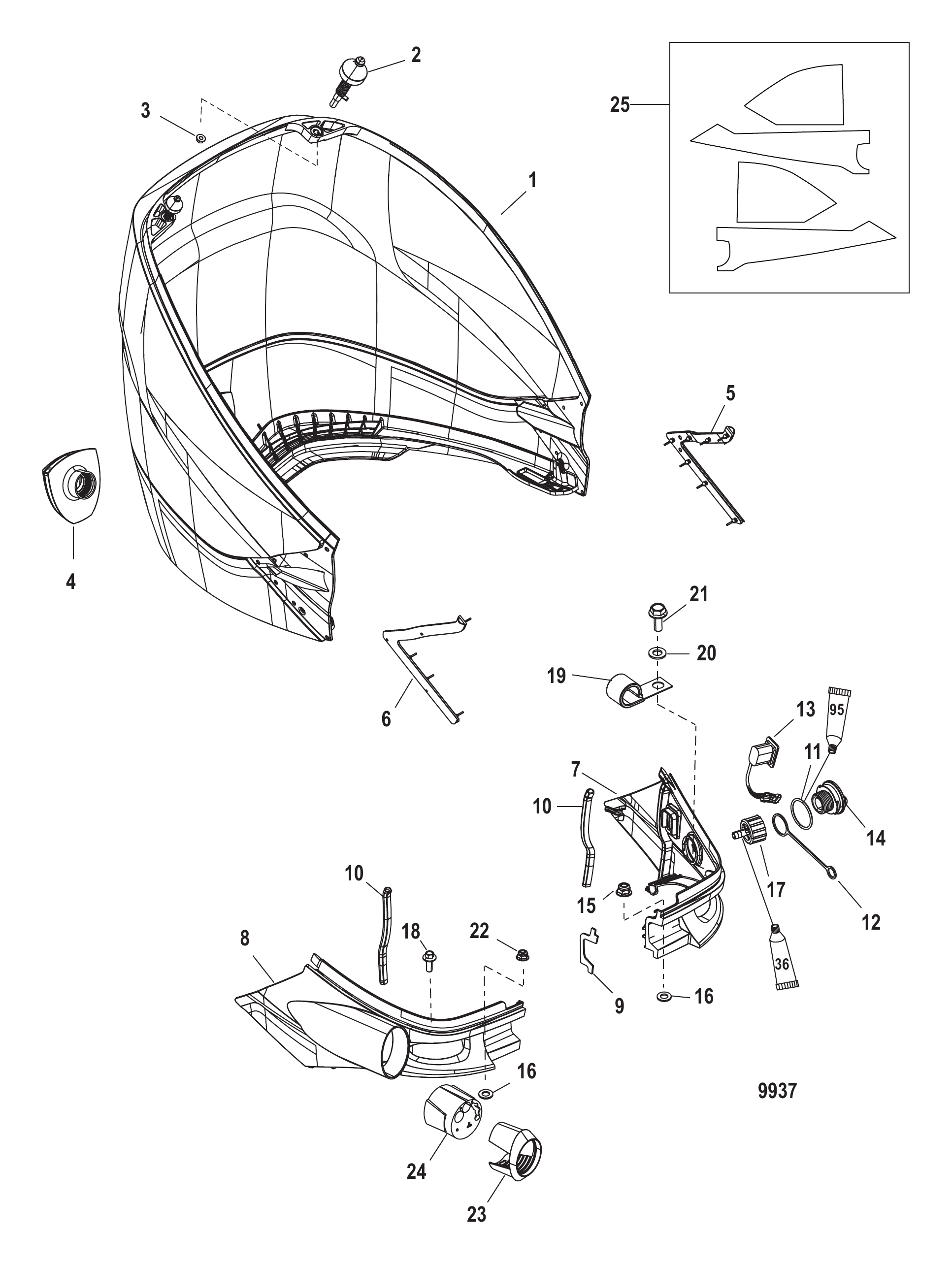

Рис. 29Задний кожух Rear Cowl

REF	Номер детали	Наименование	Кол-во
1	885358T02	Задний кожух	1
2	888961A01	Палец в сборе	2
3	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
4	885360	Клапан холостого хода	1
5	893343001	Уплотнение левого борта	1
6	893344001	Уплотнение правого борта	1
7	885356T02	Воздухозаборник - левый борт	1
7	885356T03	ORD 885357T04 Mercury / Quicksilver	1
8	885357T02	Воздухозаборник - правый борт	1
8	885357T03	ORD 885357T04 Mercury / Quicksilver	1
9	892315	ПРОКЛАДКА	1
10	897125	Сальник	2
10	8M0043266	Сальник	2
11	888957	Уплотнительное кольцо	1
12	889823001	Пробка сливная с фиксатором	1
12	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
13	896620001	Переключатель тримма	1
13	8M0235191	Выключатель тримма	1
14	888958001	Пробка промывочного порта	1
14	8M0215105	ПРОБКА Промывочная	1
15	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
16	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
17	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
18	4006731	ВИНТ (M6 x 16)	1
19	858951A01	Комплект хомутов	1
20	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
20	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
21	4006731	ВИНТ (M6 x 16)	1
22	892233	ГАЙКА (M6) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	895316	Переходник	1
23	8M0214997	Адаптер	1
24	897169	Втулка уплотнительная	1
24	8M0214987	Втулка уплотнительная	1

Рис. 30Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142639	Руководство по запчастям 250R/300R 4.6L V8 4-тактный	1
-	8M0146888	Сервисное руководство 250R/300R/300R HD 4.6L V8	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	Руководство по установке 300R HD	1
-	8M0156799	IM-300R HD CMS Mercury / Quicksilver	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0140585	Руководство по эксплуатации 300R CMS HD механический	1
-	8M0175494	Руководство по эксплуатации	1
-	8M0140789	Руководство по эксплуатации 300R CMS HD DTS	1
-	8M0175495	Руководство по эксплуатации	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

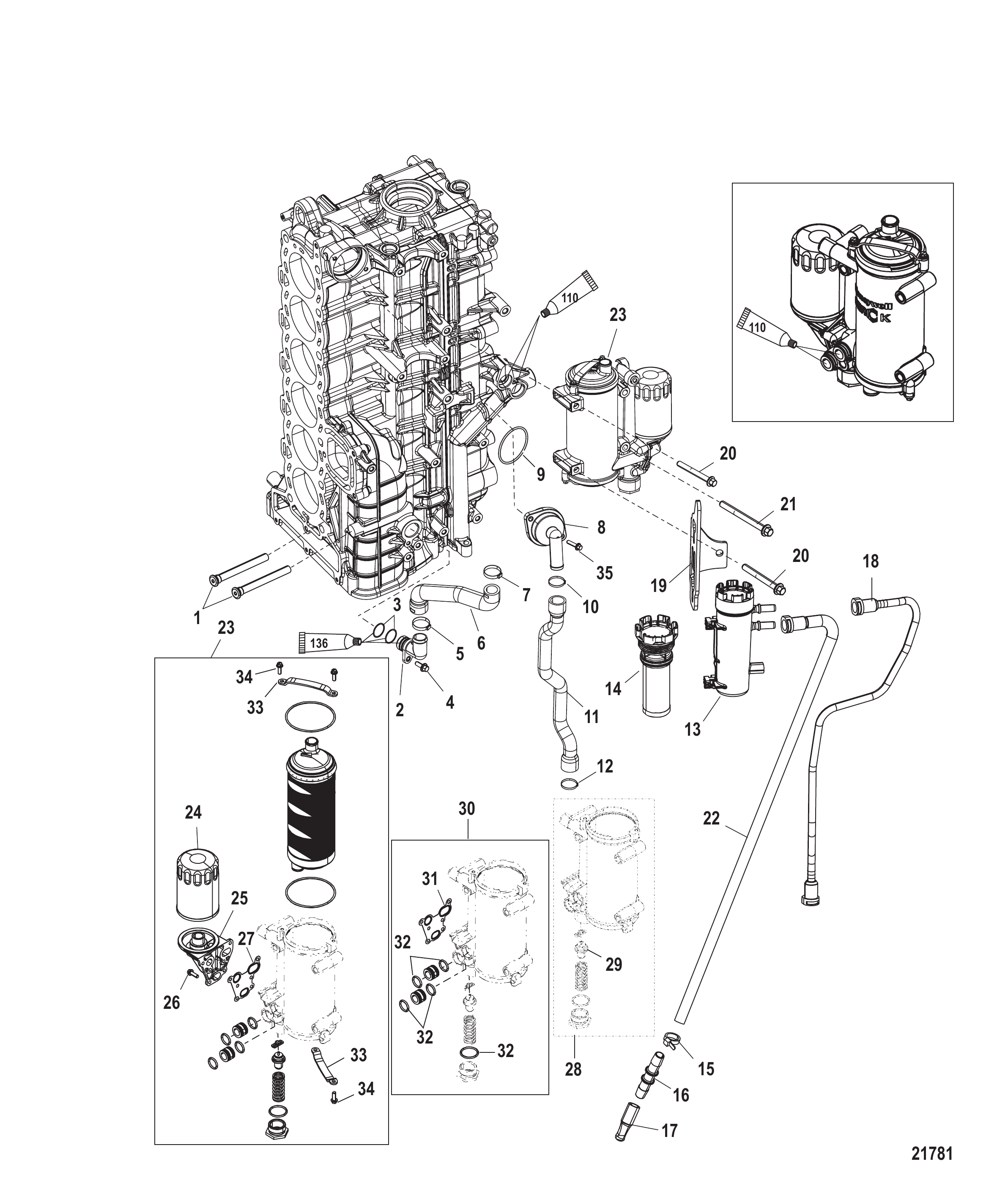

Рис. 31Правый блок цилиндров/Масляный охладитель Starboard Cylinder Block/Oil Cooler

REF	Номер детали	Наименование	Кол-во
1	892404A05	Дефлектор водяной в сборе	2
2	885518A02	Штуцер в сборе	1
3	62701	Кольцо уплотнительное	2
4	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
5	888988011	Хомут (38,1 мм)	1
6	888930003	Шланг	1
7	888988008	Хомут (34,6 мм)	1
7	8M0187145	ХОМУТ	1
8	892864T04	Термостат в сборе	1
8	8M0174561	Термостат в сборе	1
9	892864500	Уплотнительное кольцо	1
9	8M0005958	Уплотнительное кольцо	1
10	888988001	Хомут (36,1 мм)	1
10	8M0204719	Хомут 36,1 мм	1
11	892865	Шланг термостата	1
12	888988007	Хомут (42,5 мм)	1
13	892242T	Фильтр топливный в сборе	1
13	8M0062950	Фильтр в сборе	1
14	884380T	Фильтр топливный	1
14	8M0122423	Топливный фильтр Quicksilver	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	892356	РАЗЪЕМ	1
17	863156	Захват	1
18	880598	Шланг топлива к подкачивающему насосу	1
18	8M0240714	Шланг подачи топлива	1
19	892147001	Кронштейн	1
20	88552785	Винт (M10 x 85)	3
20	8M0103824	ВИНТ	3
21	885527105	ВИНТ (M10 x 105)	1
21	8M0103820	Винт (M10 x 105)	1
22	880597	Шланг подачи топлива	1
22	8M0043788	Шланг 31.5 дюйма	1
23	880640T10	Модуль в сборе интегрированный масляный — комплект	1
23	8M0132390	Модуль масляного радиатора	1
24	883701K01	Фильтр масляный	1
24	877769K01	Фильтр масляный (под маркой Mercury)	1
25	880640A05	Корпус в сборе с интегрированным масляным модулем	1
25	8M0046694	Корпус в сборе	1
26	895336	Винт (M6 x 18)	6
26	8M0041014	Винт (M6 x 18)	6
27	880640500	Прокладка	1
27	8M0034568	Прокладка	1
28	880640A06	Комплект термостата с направляющей	1
29	880640508	Термостат	1
30	892801T53	Комплект для капитального ремонта	1
31	880640500	Прокладка	1
31	8M0034568	Прокладка	1
32	880640A09	Комплект уплотнительных колец	1
32	8M0071635	Комплект уплотнительных колец	1
33	895032	Стяжка	2
34	895336	Винт (M6 x 18)	4
34	8M0041014	Винт (M6 x 18)	4
35	88552525	Винт (M6 x 25 мм) нержавеющая сталь	2
35	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
-	880552A06	Комплект прокладок блока цилиндров	1
-	880552A07	Комплект прокладок блока цилиндров	1
-	895247A06	Блок цилиндров в сборе	1
-	895247R06	RM L6 GEN1 VERADO Mercury / Quicksilver	1

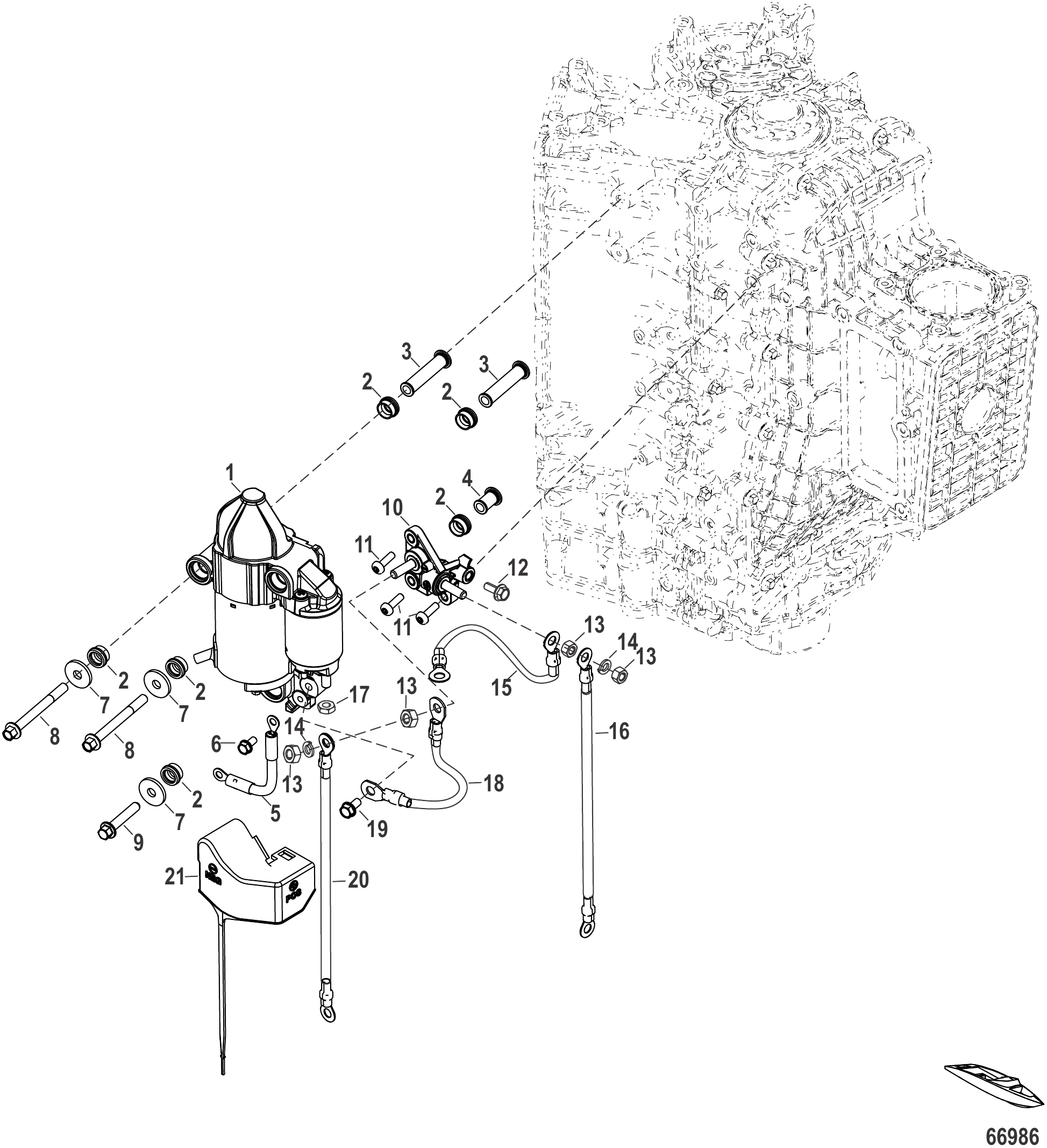

Рис. 32СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0142679	Стартер	1
2	8M0070367	Опора трубчатая 8 мм	6
2	8M0154659	Опора трубчатая 8 мм	6
3	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
4	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
5	8M0056666	Стартер с заземляющей шиной	1
6	40011126	Винт (M6 x 13) нержавеющая сталь	1
7	43430	Шайба	3
8	8M0142896	Винт (M8 x 80)	2
8	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
9	88552645	Винт (M8X45)	1
10	8M0142680	Кронштейн силового вывода	1
11	8M0080651	Винт (M6 x 20)	3
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0146003	Гайка M8 x 1.25 шестигранная	4
14	400257	СТОПОРНАЯ ШАЙБА (M8)	2
15	8M0142681	Кабельный жгут стартера — положительный	1
16	88439A46	Кабельный жгут аккумулятора — положительный	1
17	401388	ГАЙКА (M8) Нержавеющая сталь	1
18	8M0146902	Кабельный жгут стартера — отрицательный	1
19	40011148	Винт (M8 x 20)	1
19	8M0214929	Винт (M8 x 20)	1
20	88439A26	Кабельный жгут аккумулятора — отрицательный	1
21	8M0142687	Крышка силового вывода	1

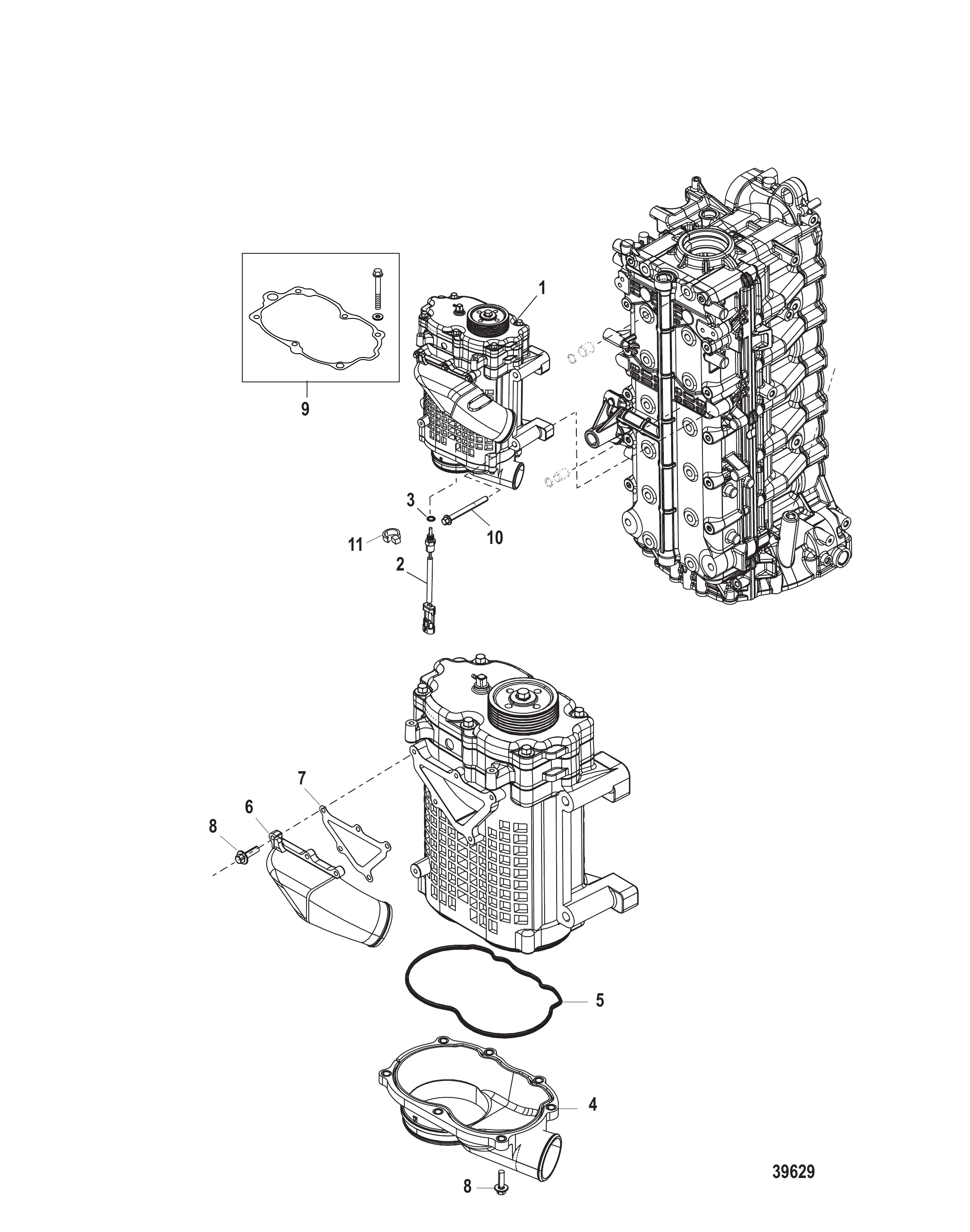

Рис. 33Нагнетатель SuperCharger

REF	Номер детали	Наименование	Кол-во
1	898096A02	КОМПЛЕКТ НАДДУВАТЕЛЯ	1
2	885342001	ДАТЧИК В СБОРЕ	1
2	8M0148668	ДАТЧИК В СБОРЕ	1
3	888814	Кольцо уплотнительное (.351 x .072)	1
3	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
4	888947A05	Комплект впускного патрубка	1
5	888947501	Прокладка	1
6	888947A04	Комплект выпускного патрубка	1
6	8M0060303	Комплект нагнетателя	1
7	888947504	Прокладка	1
8	888947502	Болт	9
9	847803A02	Комплект втулки и прокладки	1
10	885527105	ВИНТ (M10 x 105)	4
10	8M0103820	Винт (M10 x 105)	4
11	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1

Рис. 34Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0147078	Монтажный инструмент жгут проводов тримма	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0138392	Диагностический комплект CDS-G3	1
22	8M0153916	Диагностический комплект CDS G3	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	FT8950	Комплект тестеров	1
NS	58222A1	Индикаторный инструмент	1
NS	83155	Комплект переходника индикатора часового типа	1
NS	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
NS	89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
NS	8M0039309	Инструмент установщик кольца	1
NS	8M0046632	Инструмент головка стопорной гайки водила	1
NS	46086A1	Комплект губок съёмника, корпус редуктора	1
NS	34569A1	Съёмник в сборе со скользящим молотком	1
NS	37241	Пластина съёмника универсальная	1
NS	63209	Тепловая лампа	1
NS	83165T	СЪЁМНИК В СБОРЕ	1
NS	36571T	Направляющая шайба, корпус редуктора	1
NS	888414T01	Оправка подшипника/сальника	1
NS	31229A7	Комплект съёмников для подшипника	1
NS	8M0070085	Инструмент стопорная гайка	1
NS	861792	Подшипник упорный	1
NS	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
NS	889958T	Инструмент фиксатор гребного вала	1
NS	8M0142028	Инструмент фиксатор гайки шестерни	1
NS	8M0035594	Инструмент фиксатор гребного вала	1
NS	8M0052590	Инструмент оправка верхнего подшипника гребного вала	1
NS	8M0046348	Инструмент оправка подшипника, съёмник шестерни	1
NS	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
NS	885592T	Оправка обоймы подшипника	1
NS	8M0046360	Инструмент оправка подшипника, установка шестерни	1
NS	8M0046443	Инструмент центрирование шестерни	1
NS	8M0054594	Инструмент высота шестерни	1
NS	8M0059911	Монтажный инструмент водила подшипника	1
NS	8M0053505	Инструмент-индикатор люфта	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1

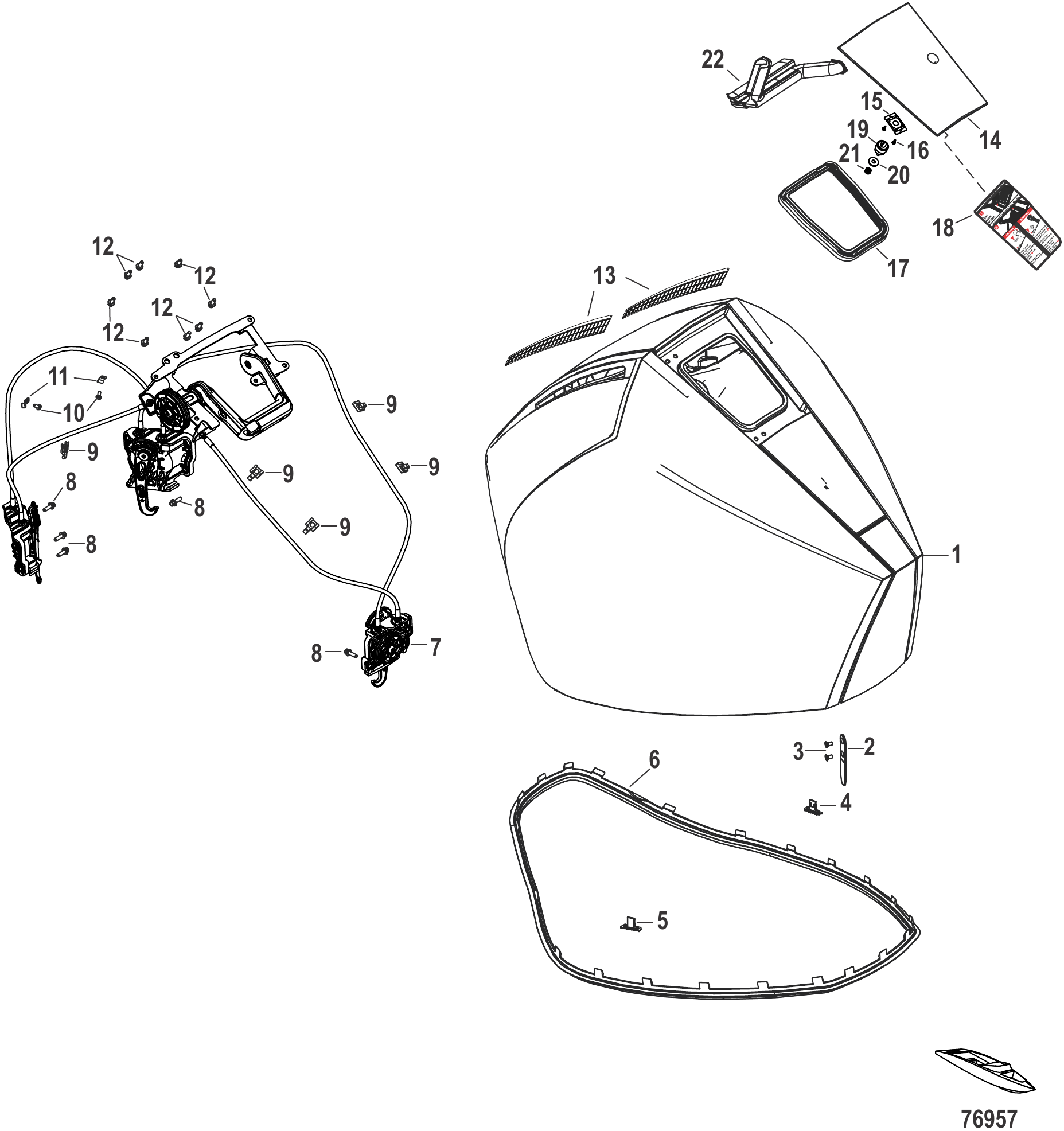

Рис. 35ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0143491	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0143492	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0231250	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
2	8M0142904	Комплект установочной стойки	4
2	8M0240715	Комплект установочной стойки	4
3	8M0178589	Винт M6 x 12	2
4	8M0142916	Бампер левый	1
5	8M0142915	Бампер правый	1
6	8M0142906	Уплотнение верхнего кожуха	1
6	8M0242486	Уплотнение верхнего кожуха	1
7	8M0142242	Замок кожуха в сборе	1
7	8M0232582	Замок кожуха в сборе	1
8	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
9	8M0142903	Защёлка	7
10	8M0142955	Винт (M5 x 0.8)	2
11	8M0142954	Зажим	2
12	88552514	Винт (M6 x 14 мм) нержавеющая сталь	8
13	8M0219155	Облицовка в сборе, левый/правый борт	1
14	8M0142238	Дверца в сборе, чёрная	1
14	8M0157771	Дверца в сборе, чёрная	1
15	8M0142913	ФИКСАТОР В СБОРЕ	1
16	8M0204400	ВИНТ самонарезающий	1
17	8M0142908	УПЛОТНЕНИЕ двери	1
18	8M0148533	НАКЛЕЙКА положения защёлки	1
19	8M0142907	ЗАМОК нажимной	1
20	8M0142914	НАБОР ПРОКЛАДОК защёлки	1
21	401386	ГАЙКА (M6) Нержавеющая сталь	1
22	8M0187755	Водоотражатель	1

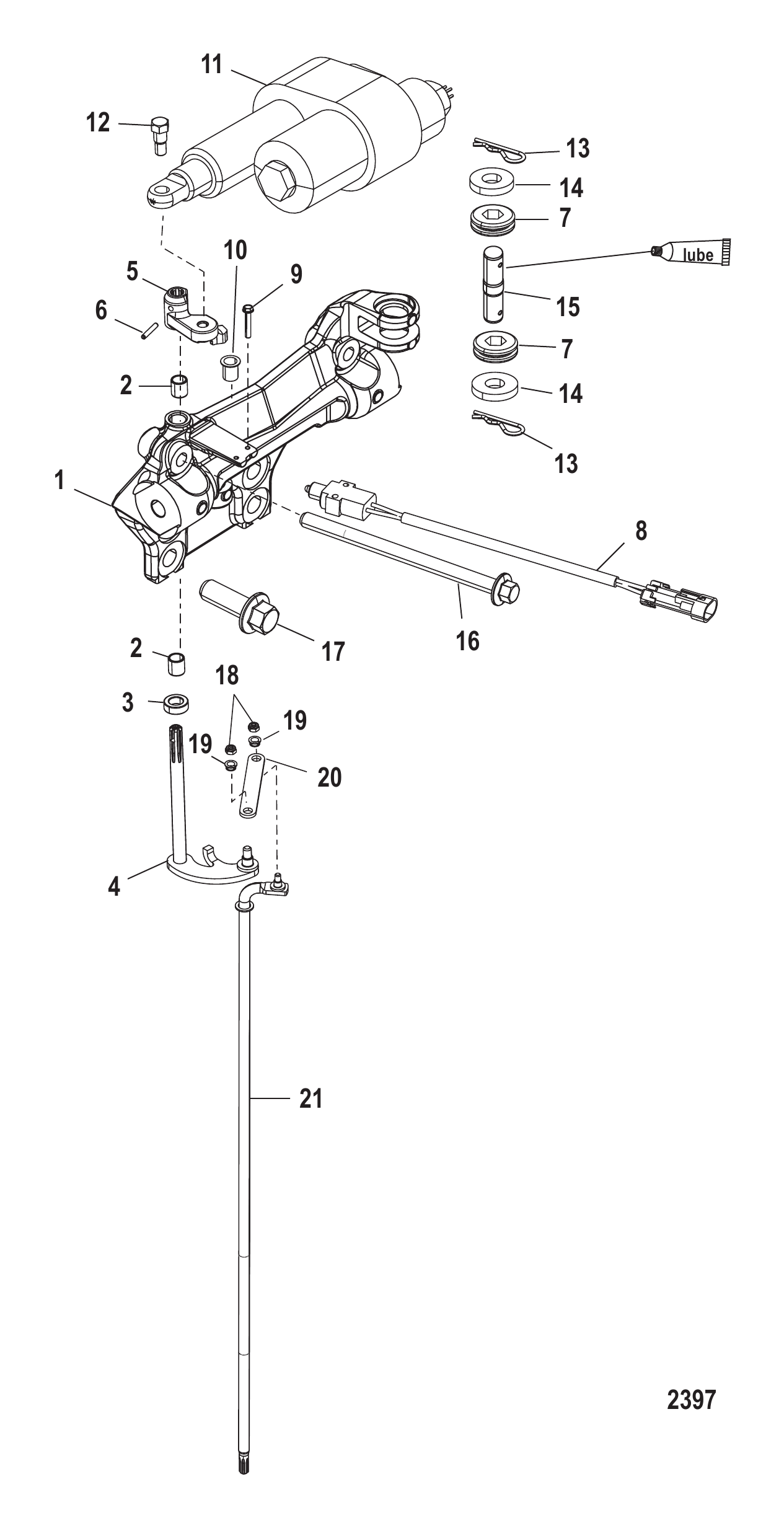

Рис. 36Верхние компоненты переключения Upper Shift Components

REF	Номер детали	Наименование	Кол-во
-	888994T03	КРОНШТЕЙН В СБОРЕ передняя опора	1
1	NSS	NOT SOLD SEPARATE Bracket	1
2	892417	ВТУЛКА	2
3	892049	ПРОСТАВКА	1
3	8M0047763	ПРОСТАВКА	1
4	885506001	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
4	8M0026131	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
5	889727001	Коромысло	1
6	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
7	833155	Втулка	2
8	889514A01	Выключатель	1
8	8M0207794	Выключатель	1
9	88075020	ВИНТ (M3 x 20)	2
10	85999	Втулка	1
11	8M0048114	Исполнительный механизм переключения передач	1
11	8M0124413	Исполнительный механизм переключения передач	1
12	8855091	ВИНТ	1
13	885512	Шплинт	2
14	885511003	ШАЙБА	2
15	895770	Палец поворотный	1
16	895811155	ВИНТ (M10 x 155)	2
16	8M0207826	ВИНТ	2
17	88510940	Винт (M14)	4
17	8M0103802	ВИНТ	4
18	401386	ГАЙКА (M6) Нержавеющая сталь	2
19	97896	Втулка	2
20	885505	Тяга вала переключения	1
21	888987001	Вал переключения передач (удлинённый)	1
21	8M0181378	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
21	888987002	Вал переключения передач (X-Long)	1
21	8M0183223	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
21	888987003	Вал переключения передач (XX-длинный)	1
21	8M0180097	ВАЛ ПЕРЕКЛЮЧЕНИЯ XXL	1
