水星 Mercury 400R HP 5.7L V10 Racing 3B272954 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0188524 · 共 41 个部位 · 1586 条零件

1Декоративная панель 2Аксессуары 3Аксессуары: комплект для промывки 4АДАПТЕРНАЯ ПЛИТА 5Крышка распределительного вала 6Система зарядки и запуска 7Система охлаждения 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9Блок цилиндров 10Головка цилиндров и распределительный вал 11Наклейки 12Комплекты удлинителей ведущего вала 13Картер редуктора 14ЭЛЕКТРООБОРУДОВАНИЕ 15ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ 16ДАТЧИК ЭЛЕКТРИЧЕСКИЙ 17Система выпуска 18Топливный фильтр с датчиком воды (крепление на лодке)19Компоненты модуля подачи топлива 8M0161584 20ТОПЛИВНАЯ СИСТЕМА 21Картер редуктора, ведущий вал, 5.44 Torpedo (передаточное число 1.60)22Картер редуктора, ведущий вал, Sport Master (передаточное число 1.60)23Картер редуктора, гребной вал, реверсивный, 5.44 Torpedo (передаточное число 1.60)24Картер редуктора, гребной вал, реверсивный, Sport Master (передаточное число 1.60)25Картер редуктора, гребной вал, стандартный, Sport Master (передаточное число 1.60)26Картер редуктора, гребной вал, стандартный, 5.44 Torpedo (передаточное число 1.60)27Система зажигания 28Система впуска 29Нижний кожух 30КОМПЛЕКТЫ ТО 100 ЧАСОВ И 300 ЧАСОВ 31Опорная рама 32МАСЛЯНАЯ СИСТЕМА 33КОМПОНЕНТЫ ГИДРОПОДЪЕМА 8M0118297 34ГИДРОПОДЪЕМ/ТРАНЦЕВАЯ СБОРКА ОБРАТНОЕ ВРАЩЕНИЕ 35ГИДРОПОДЪЕМ/ТРАНЦЕВАЯ СБОРКА СТАНДАРТНОЕ ВРАЩЕНИЕ 36Комплект задней стяжки 37Сервисные/вспомогательные материалы 38Комплект прокладок 8M0076745 39Инструменты 40ИНСТРУМЕНТ ПРИСПОСОБЛЕНИЕ ДЛЯ СВЕРЛЕНИЯ 41ВЕРХНИЙ КОКПИТ

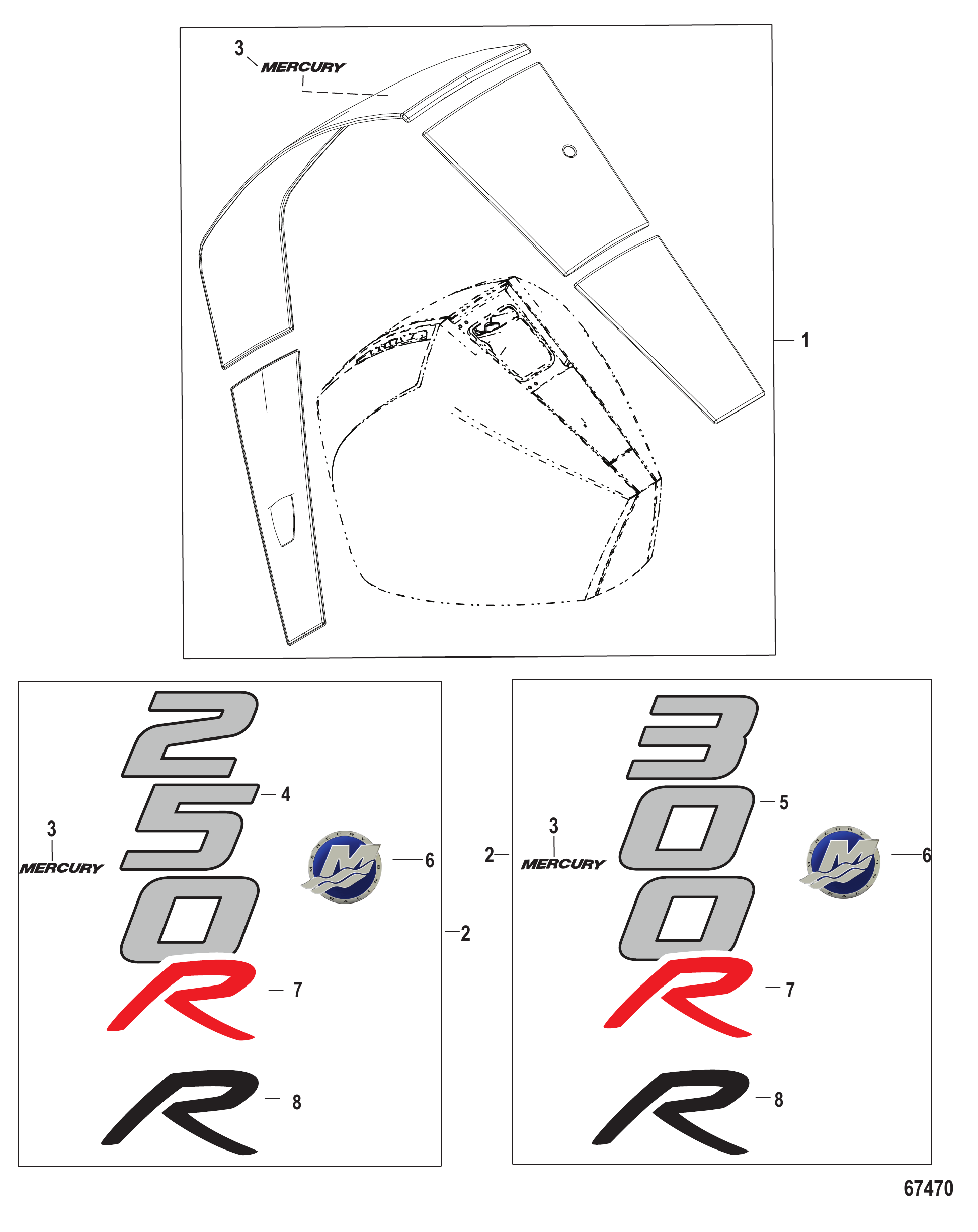

Рис. 1Декоративная панель Accent Panel

REF	Номер детали	Наименование	Кол-во
1	8M0147686	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КРАСНЫЙ DEVILS EYE	1
1	8M0147683	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ГРАФИТОВО-СЕРЫЙ	1
1	8M0147687	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КРАСНЫЙ DEVILS EYE	1
1	8M0147684	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ГРАФИТОВО-СЕРЫЙ	1
1	8M0147685	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ПОД ОКРАСКУ	1
1	8M0192256	ДЕКОРАТИВНАЯ ПАНЕЛЬ, ОКРАШЕННАЯ	1
1	8M0159911	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КАРБОН (БЕЗ НАКЛЕЕК), ОБЯЗАТЕЛЬНО ЗАКАЗЫВАТЬ КОМПЛЕКТ НАКЛЕЕК	1
1	8M0172910	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КАРБОН (БЕЗ НАКЛЕЕК)	1
2	8M0159921	КОМПЛЕКТ НАКЛЕЕК ДЕКОРАТИВНОЙ ПАНЕЛИ, 250R	1
2	8M0159922	КОМПЛЕКТ НАКЛЕЕК ДЕКОРАТИВНОЙ ПАНЕЛИ, 300R	1
3	8M0149565	Наклейка Mercury, чёрная	1
3	8M0147920	НАКЛЕЙКА Mercury, Silver	1
4	8M0143774	НАКЛЕЙКА ЗАДНЯЯ, 250 Л.С.	1
5	8M0149567	НАКЛЕЙКА ЗАДНЯЯ, 300 Л.С.	1
6	8M0080153	Наклейка M-ICON 66 мм Racing	1
7	8M0149566	НАКЛЕЙКА КРАСНАЯ, R	1
8	8M0149568	Наклейка чёрная, R	1

Рис. 2Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1

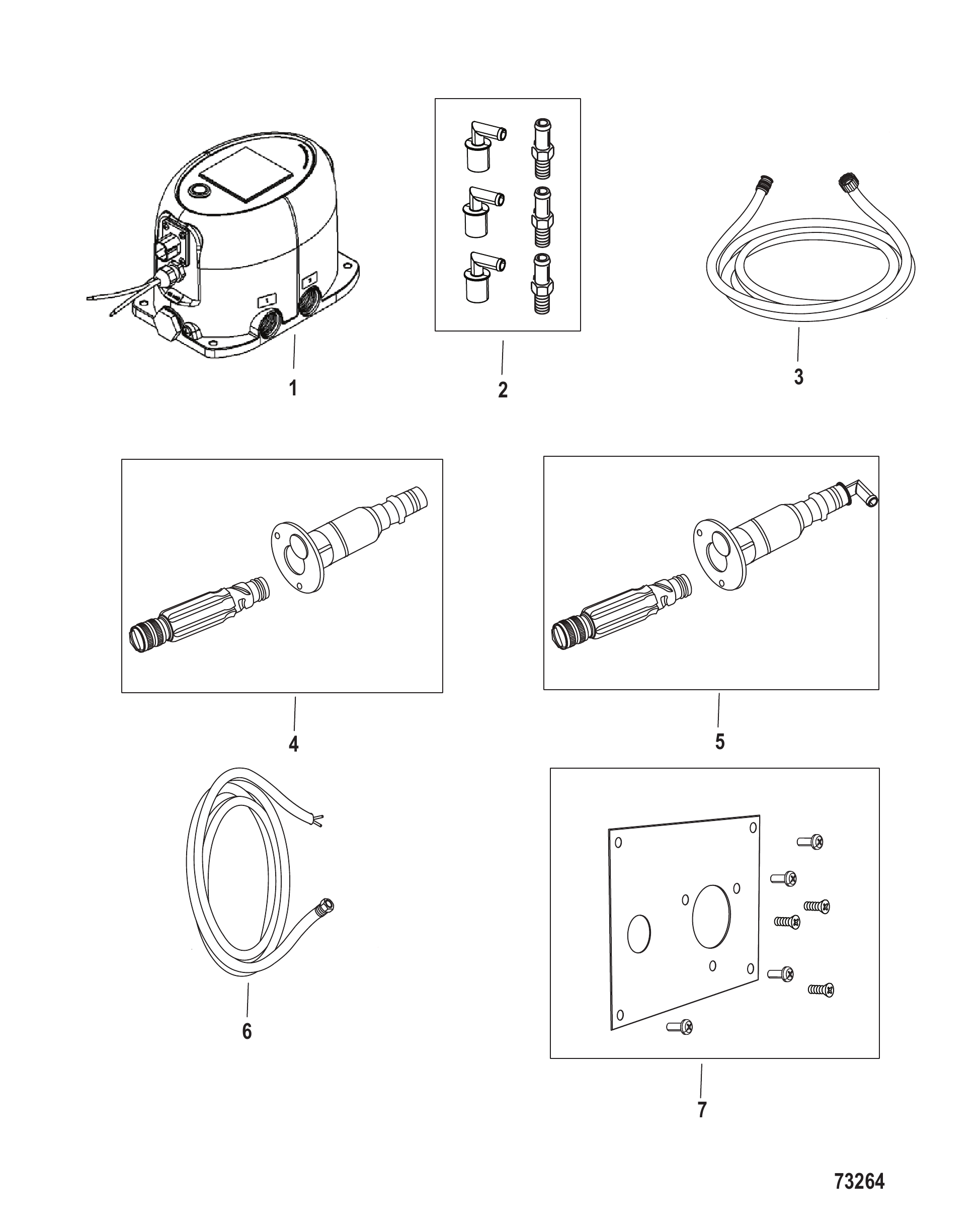

Рис. 3Аксессуары: комплект для промывки Accessories Flushing Kit

REF	Номер детали	Наименование	Кол-во
1	8M6010624	Двигатель одинарный	AR
1	8M6010623	Двигатель сдвоенный	AR
1	8M6010622	Двигатель строенный	AR
1	8M6015251	Комплект промывки строенный	AR
1	8M6010621	Двигатель счетверённый	AR
1	8M6015252	Комплект промывки счетверённый	AR
2	8M6010628	Комплект фитингов для одного двигателя	AR
2	8M6010627	Комплект фитингов для двух двигателей	AR
2	8M6010626	Комплект фитингов для трёх двигателей	AR
2	8M6010625	Комплект фитингов для четырёх двигателей	AR
2	8M6010765	Комплект фитингов для одного двигателя (5/8")	AR
2	8M6010764	Комплект фитингов для двух двигателей (5/8")	AR
2	8M6010763	Комплект фитингов для трёх двигателей (5/8")	AR
2	8M6010762	Комплект фитингов для четырёх двигателей (5/8")	AR
3	8M6010637	Установочный комплект OFS впускной шланг (3 фута)	AR
3	8M6010638	Установочный комплект OFS впускной шланг (6 футов)	AR
3	8M6010639	Установочный комплект OFS впускной шланг (9 футов)	AR
4	8M6010633	Палубный комплект OFS быстроразъёмный прямой (3/4")	AR
4	8M6010635	Фитинг прямой елочка (5/8")	AR
5	8M6010634	Комплект палубный OFS быстроразъемный, угловой (3/4")	AR
5	8M6010636	Фитинг угловой 90° елочка (5/8")	AR
6	8M6010629	Выключатель дистанционный 6 футов	AR
6	8M6010630	Выключатель дистанционный 12 футов	AR
6	8M6010631	Выключатель дистанционный 18 футов	AR
7	8M6010632	Комплект крепежный OFS быстроразъемный	AR

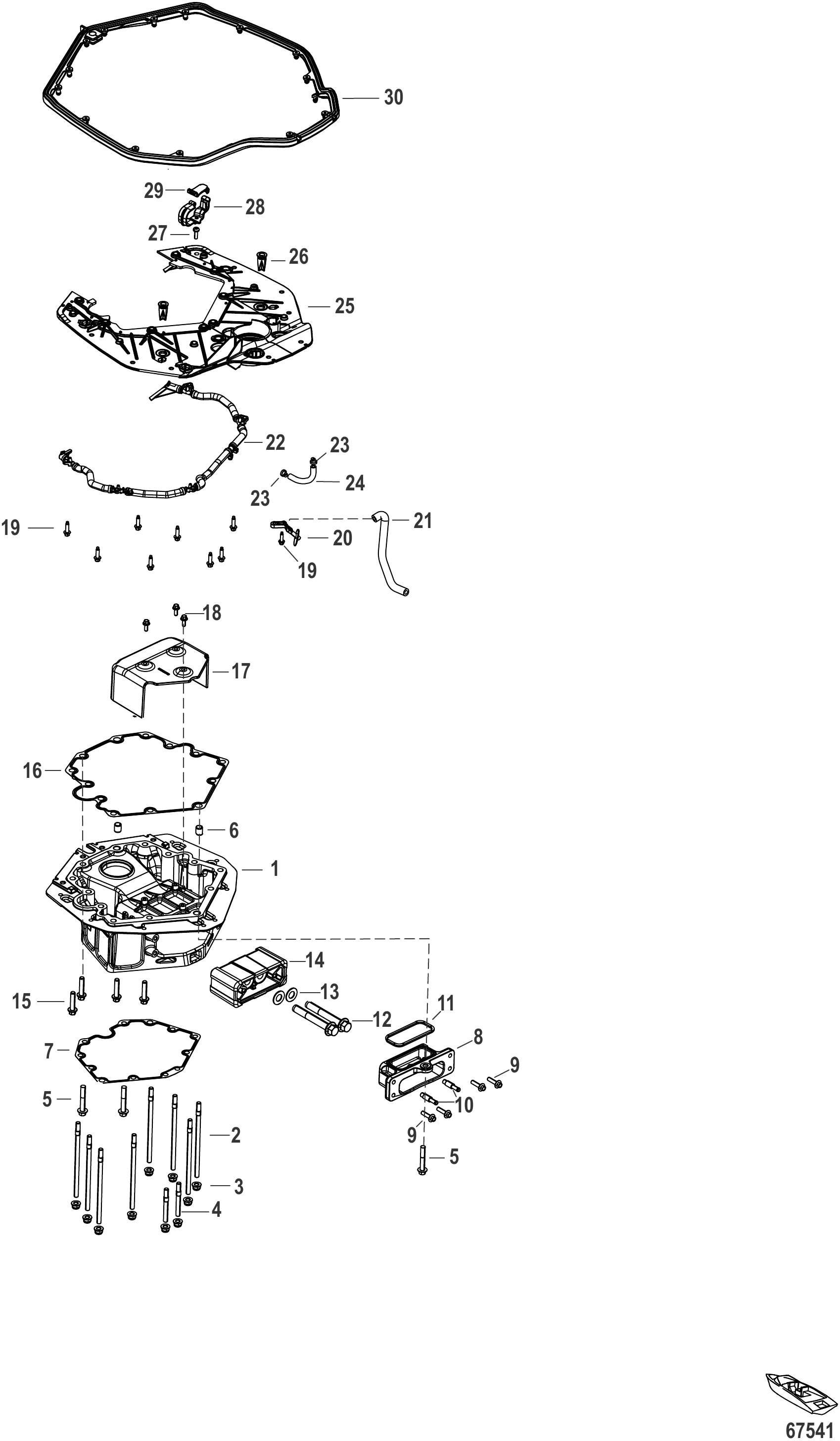

Рис. 4АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	8M0142705	Переходная пластина	1
2	8M0142744	Шпилька (M10 x 185)	8
3	8M0142743	Гайка (M10 x 1.5)	10
4	8M0149603	ШПИЛЬКА (M10 x 1.5 x 81.5)	2
4	8M0158595	Шпилька (M10)	2
5	8M0069690	Винт (M10 X 1.5 X 60)	3
6	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
7	8M0142275	Прокладка	1
8	8M0142742	Кронштейн верхней опоры	1
8	8M0239528	Кронштейн фиксатора крепления	1
9	4010730	ВИНТ (M8 x 30)	4
9	8M0231451	ВИНТ M8 x 30 С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	4
10	8M0038205	Штуцер прямой	2
11	8M0142745	Уплотнение кронштейна верхней опоры	1
12	8M0142981	Винт (M14x2.00x100) с шестигранной головкой с фланцем	2
12	8M0230598	Болт (M14 x 2 x 100 HX FLG)	2
13	8M0142711	Шайба (28.4 мм x 1.6 мм)	2
13	8M0224254	Шайба (28.4 мм x 1.6 мм)	2
14	8M0149560	Опора верхняя жёсткая	1
15	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	4
16	8M0142274	Прокладка	1
16	8M0205773	Прокладка переходной пластины	1
17	8M0142982	Маслоотражающий щиток	1
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
19	8M0142708	Болт (M6)	9
20	8M0142748	Штуцер	1
21	8M0142619	Шланг	1
22	8M0146171	Шланг в сборе распылителя	1
23	816311T	СТЯЖКА (8.00 дюймов)	2
24	8M0142618	Шланг выхода охладителя	1
25	8M0149562	Пластина скулы в сборе	1
25	8M0142707	Пластина переходная	1
25	8M0149562	Пластина скулы в сборе	1
26	8M0142710	Дренаж кожуха	2
27	8M0142830	Винт (M6 x 20)	1
28	8M0142831	Защёлка нижняя	1
29	8M0142832	Защёлка верхняя	1
30	8M0142917	Уплотнение переходной пластины	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

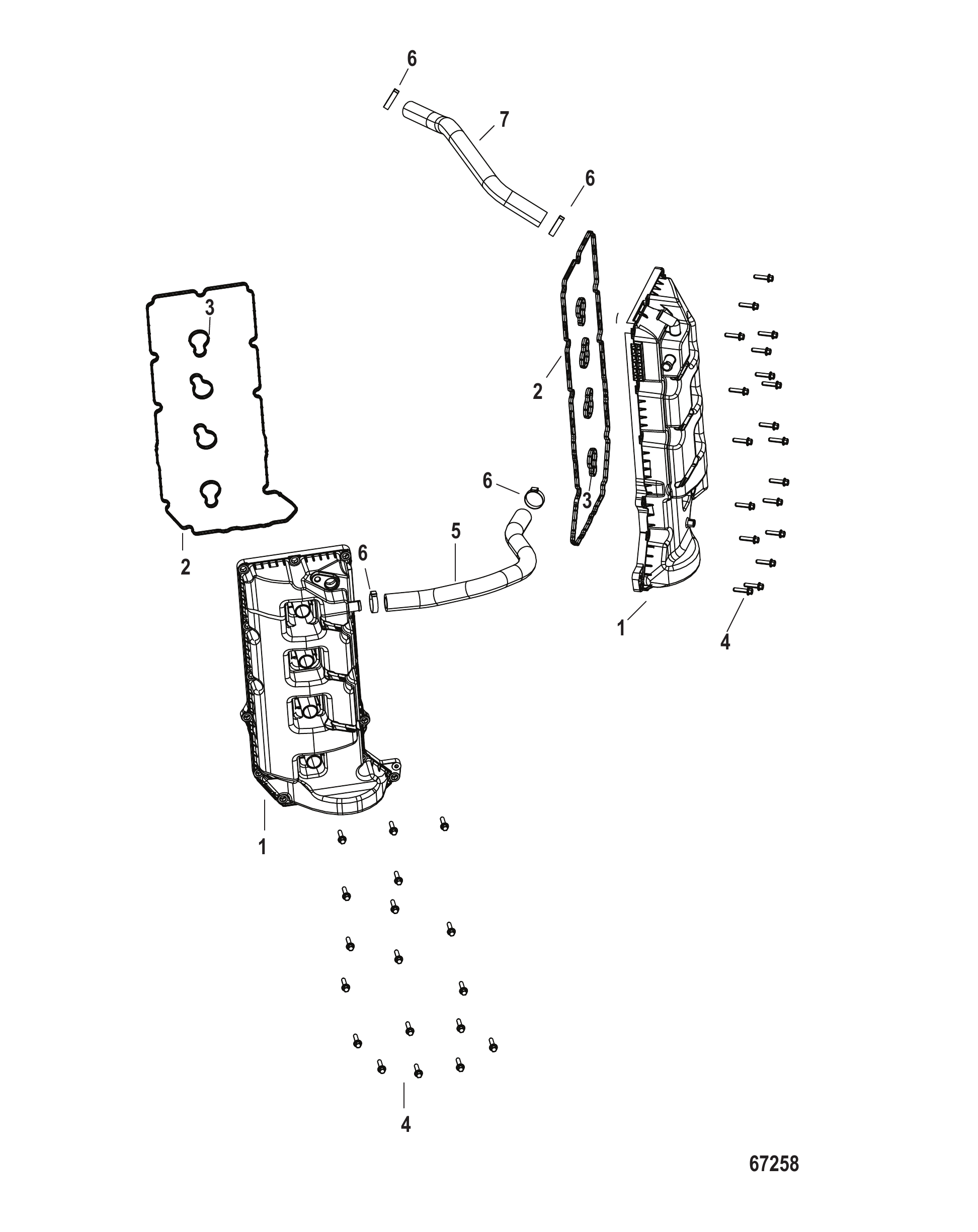

Рис. 5Крышка распределительного вала Camshaft Cover

REF	Номер детали	Наименование	Кол-во
1	8M0142282	Крышка распредвала в сборе правого борта	1
1	8M0142281	Крышка распредвала в сборе левого борта	1
2	8M0142284	Сальник крышки распредвала, правый борт	1
2	8M0142283	Сальник крышки распредвала, левый борт	1
3	8M0142285	САЛЬНИК СВЕЧИ ЗАЖИГАНИЯ	4
4	8M0022324	ВИНТ (M6 x 25 мм)	38
4	8M0230977	ВИНТ (M6 x 25 ММ)	38
5	8M0142472	ШЛАНГ ВЕНТИЛЯЦИИ Левый борт - Правый борт	1
6	855228	Хомут	4
7	8M0142473	ШЛАНГ ВЕНТИЛЯЦИИ Правый борт - Впуск	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1
-	8M0149557	Длинный блок	1

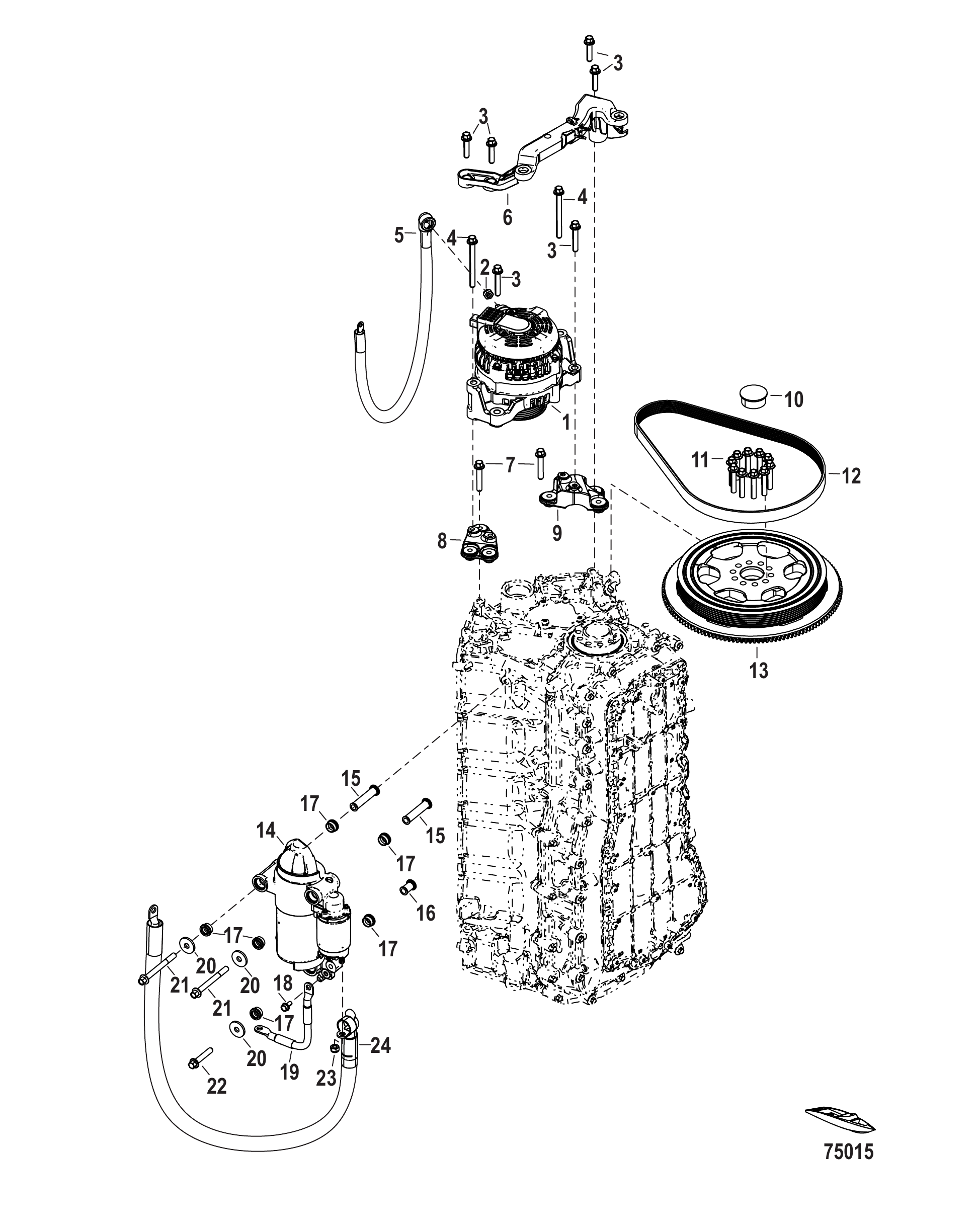

Рис. 6Система зарядки и запуска Charging and Starting System

REF	Номер детали	Наименование	Кол-во
1	8M0199636	Генератор 150 А (12 В)	1
1	8M0205630	Генератор 100 А (48 В)	1
1	8M0237502	Генератор 100 А (48 В)	1
2	401388	ГАЙКА (M8) Нержавеющая сталь	1
3	8M0142460	Болт (M8 x 45) Hex Flg	6
4	8M0142677	ВИНТ (M8 x 85)	2
5	8M0199930	Жгут проводов от силового вывода к генератору	1
6	8M0199951	Кронштейн масляного щупа	1
7	8M0145100	Винт с шестигранной фланцевой головкой M8	2
8	8M0193247	Кронштейн генератора (12 В)	1
8	8M0237475	КРОНШТЕЙН генератора	1
8	8M0207414	Кронштейн генератора (48 В)	1
9	8M0142693	КРОНШТЕЙН генератора	1
9	8M0237474	КРОНШТЕЙН генератора	1
9	8M0207415	Кронштейн генератора (48 В)	1
10	8M0207687	ПРОБКА маховика	1
11	8M0142384	ВИНТ (M8 x 42) с шестигранной головкой с фланцем	10
12	8M0178243	Ремень навесного оборудования 6 ручьёв (12 В)	1
12	8M0207416	Ремень навесного оборудования 6 ручьёв (48 В)	1
13	8M0199947	Маховик	1
13	8M0237467	Маховик	1
14	8M0199948	Стартер в сборе	1
14	8M0239956	Стартер в сборе	1
15	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
16	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
17	8M0154659	Опора трубчатая 8 мм	6
18	40011126	Винт (M6 x 13) нержавеющая сталь	1
19	8M0199949	Жгут проводов "масса" стартера	1
20	43430	Шайба	3
21	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
22	88552645	Винт (M8X45)	1
23	401388	ГАЙКА (M8) Нержавеющая сталь	1
24	8M0199931	Жгут проводов от силового вывода к стартеру	1
-	8M0149414	Комплект кабелей аккумулятора	1
-	8M0149415	Кабель от двигателя к силовому выводу (12 футов) отрицательный	1
-	8M0149416	Кабель от двигателя к силовому выводу (12 футов) положительный	1
-	8M0200002	Короткий блок	1

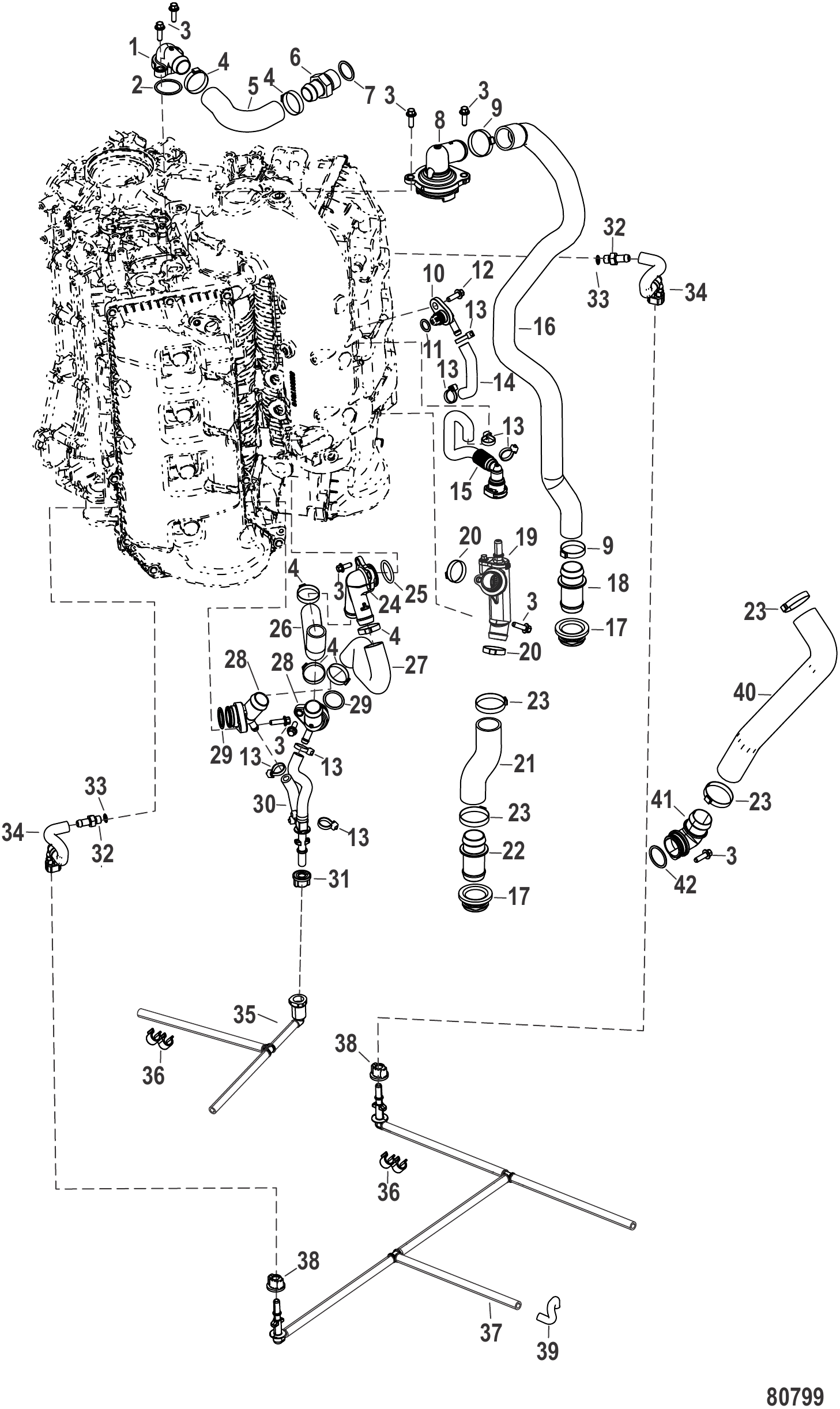

Рис. 7Система охлаждения Cooling System

REF	Номер детали	Наименование	Кол-во
1	8M0142494	ШТУЦЕР	1
2	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	9
4	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	6
5	8M0142503	ШЛАНГ ОХЛАЖДЕНИЯ	1
6	8M0142516	ШТУЦЕР Елочный	1
7	8M0142517	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (23.6 MM ID X 2.9 MM)	1
8	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
9	8M0187145	ХОМУТ	2
10	8M0172178	ШТУЦЕР В СБОРЕ	1
11	201951	Кольцо уплотнительное (.487 x .103)	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	8M0142513	ШЛАНГ	1
15	8M0142511	ШЛАНГ В СБОРЕ	1
16	8M0142500	Шланг выхода термостата	1
17	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0142509	Соединительный фитинг	1
19	8M0173463	ШТУЦЕР Впускной	1
20	888988011	Хомут (38,1 мм)	2
21	8M0172177	Шланг	1
22	8M0142506	ШТУЦЕР Соединительный	1
23	888988011	Хомут (38,1 мм)	4
24	8M0142507	Y-ОБРАЗНЫЙ ШТУЦЕР	1
25	26317	Уплотнительное кольцо (1.109 x .139)	1
26	8M0142505	Шланг	1
27	8M0142504	Шланг	1
28	8M0142510	ШТУЦЕР	2
29	8M0204650	Кольцо уплотнительное	1
30	8M0142518	ШЛАНГ В СБОРЕ	1
31	884546	Втулка уплотнительная	1
32	8M0203912	ШТУЦЕР M10 x 1.5	2
33	8M0142523	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (8.1 MM ID X 1.6MM)	1
34	8M0142662	Шланг	2
35	8M0183109	Шланг в сборе	1
36	888523001	Зажим	2
37	8M0183083	Шланг в сборе	1
38	884546	Втулка уплотнительная	2
39	NSS	NOT SOLD SEPARATE HOSE, Tell Tale	1
40	8M0183082	Шланг	1
41	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
42	86614	Кольцо уплотнительное (1.049 x .103)	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1
-	NSS	NOT SOLD SEPARATE Complete Long Block Assembly	1

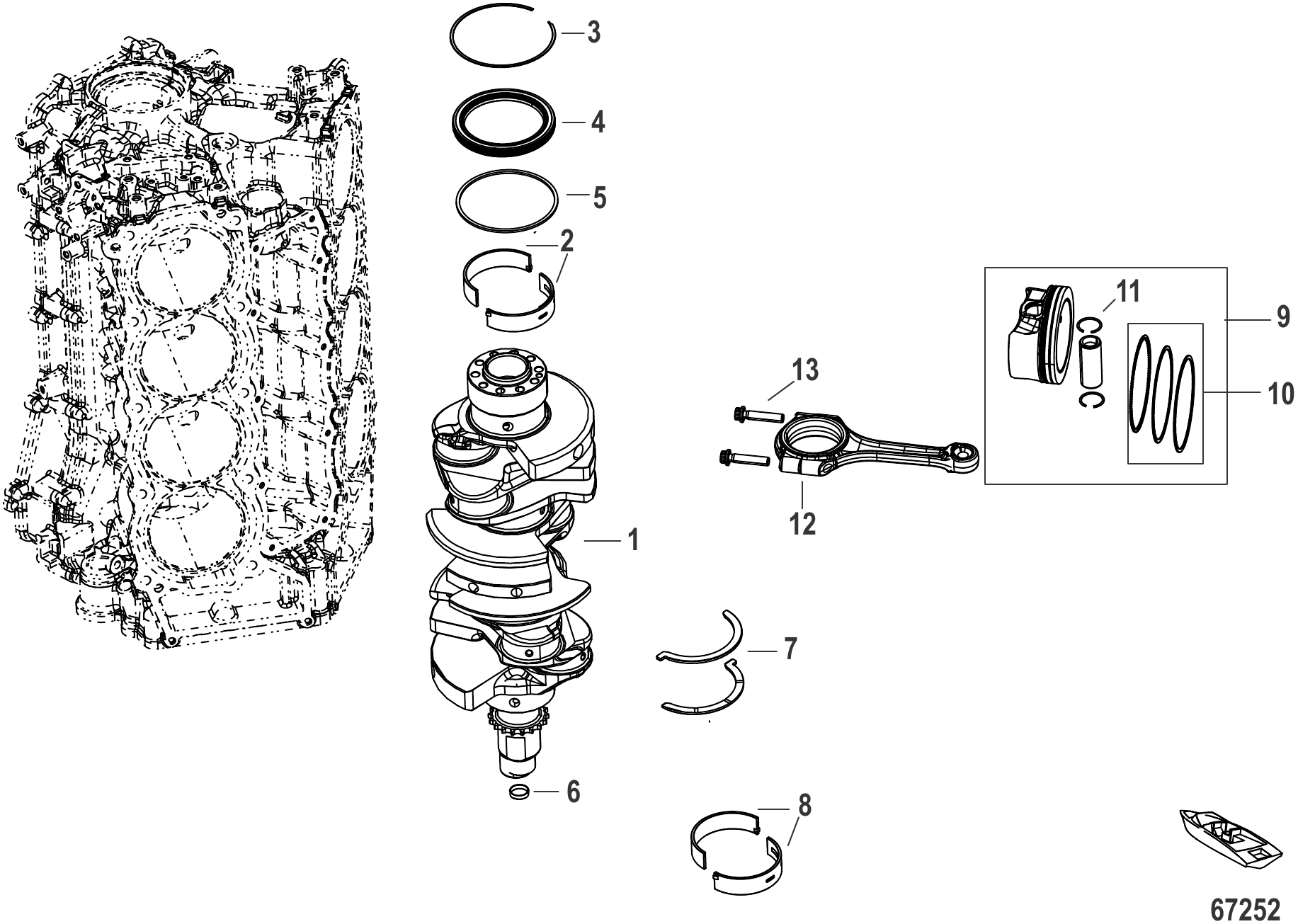

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0142417	Коленчатый вал	1
2	8M0034912	Кольцо уплотнительное 3.78 X 21.32	1
3	8M0142386	Кольцо стопорное	1
4	8M0142379	Сальник коренного подшипника	1
4	8M0168880	Сальник коренного подшипника	1
5	8M0142385	Проставка	1
6	8M0147976	Коренной подшипник зеленый	AR
6	8M0147977	Коренной подшипник синий	AR
6	8M0147978	Коренной подшипник белый	AR
6	8M0147979	Коренной подшипник оранжевый	AR
7	8M0142424	Шайба упорная	2
8	8M0148077	Подшипник шатунный зеленый	AR
8	8M0217817	Подшипник шатунный зеленый	AR
8	8M0148078	Подшипник шатунный синий	AR
8	8M0217818	Подшипник шатунный синий	AR
8	8M0148079	Подшипник шатуна, белый	AR
8	8M0217819	Подшипник шатуна, белый	AR
9	8M0142575	Поршень в сборе	8
9	8M0200040	Поршень в сборе	8
10	8M0142381	Поршневые кольца в сборе	8
11	8M0142383	Стопорное кольцо	16
12	8M0142418	Шатун	8
12	8M0159647	Шатун	8
13	8M6002637	Болт шатуна	16
13	8M0159648	Болт шатуна	16
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

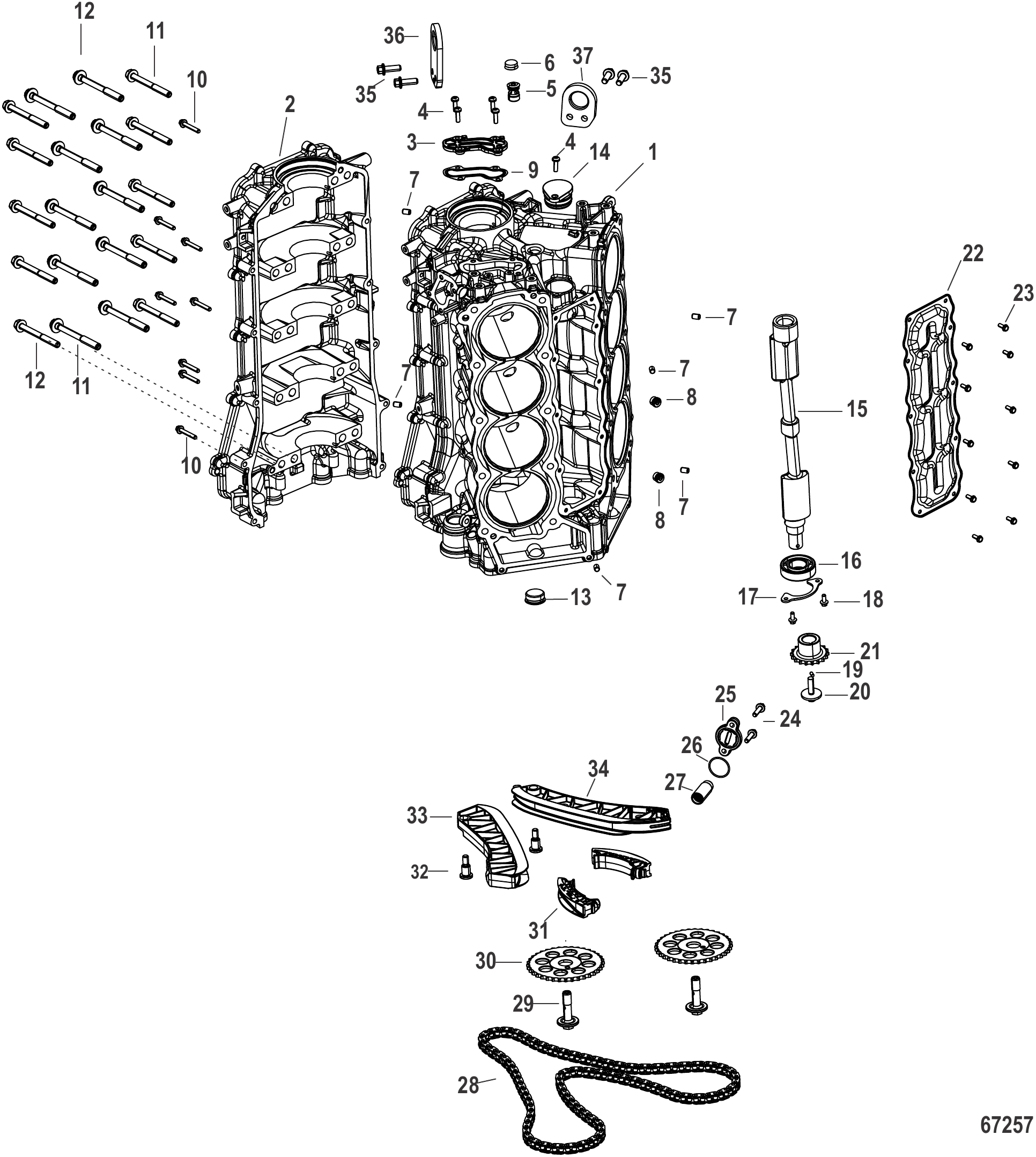

Рис. 9Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	8M0142344	БЛОК ЦИЛИНДРОВ	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0142349	КРЫШКА БЛОКА ЦИЛИНДРОВ	1
4	8M0080651	Винт (M6 x 20)	5
5	8M0142352	ПРОБКА 18 ММ	1
6	8M0142353	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070)	1
7	893540	Штифт установочный, 8x12 длинный	6
8	8M0087447	ПРОБКА (10ММ)	2
9	8M0142348	ПРОКЛАДКА КРЫШКИ ПЛАСТИНЫ	1
10	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
11	8M0142347	ВИНТ (M10 x 96 ММ) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	10
11	8M0168893	ВИНТ M10 x 96	10
12	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	10
13	8M0087454	ПРОБКА (30 мм)	1
14	8M0142409	ПРОБКА БАЛАНСИРА	1
15	8M0142421	БАЛАНСИРНЫЙ ВАЛ	1
16	8M0142429	ПОДШИПНИК ШАРИКОВЫЙ	1
17	8M0142427	ПЛАСТИНА СТОПОРНАЯ	1
18	8M0142428	ВИНТ (M5 x 12) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
19	8M0142426	ШТИФТ НАПРАВЛЯЮЩИЙ	1
20	8M0142423	ВИНТ (M8 x 1.25) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ И ШАЙБОЙ	1
21	8M0142422	ЗВЕЗДОЧКА	1
22	8M0142410	КРЫШКА БАЛАНСИРА ШТАМПОВАННАЯ	1
23	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	10
24	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
25	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
26	898836	Уплотнительное кольцо коричневое	1
26	8M0237361	Кольцо уплотнительное	1
27	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
27	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
28	8M0142399	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	1
29	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
30	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
31	8M0142400	НАПРАВЛЯЮЩАЯ КОРОТКАЯ	2
32	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	2
33	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
34	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
35	8M0103821	ВИНТ	4
36	8M0142459	РЫМ-БОЛТ ЛЕВЫЙ	1
37	8M0142448	РЫМ-БОЛТ ПРАВЫЙ	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

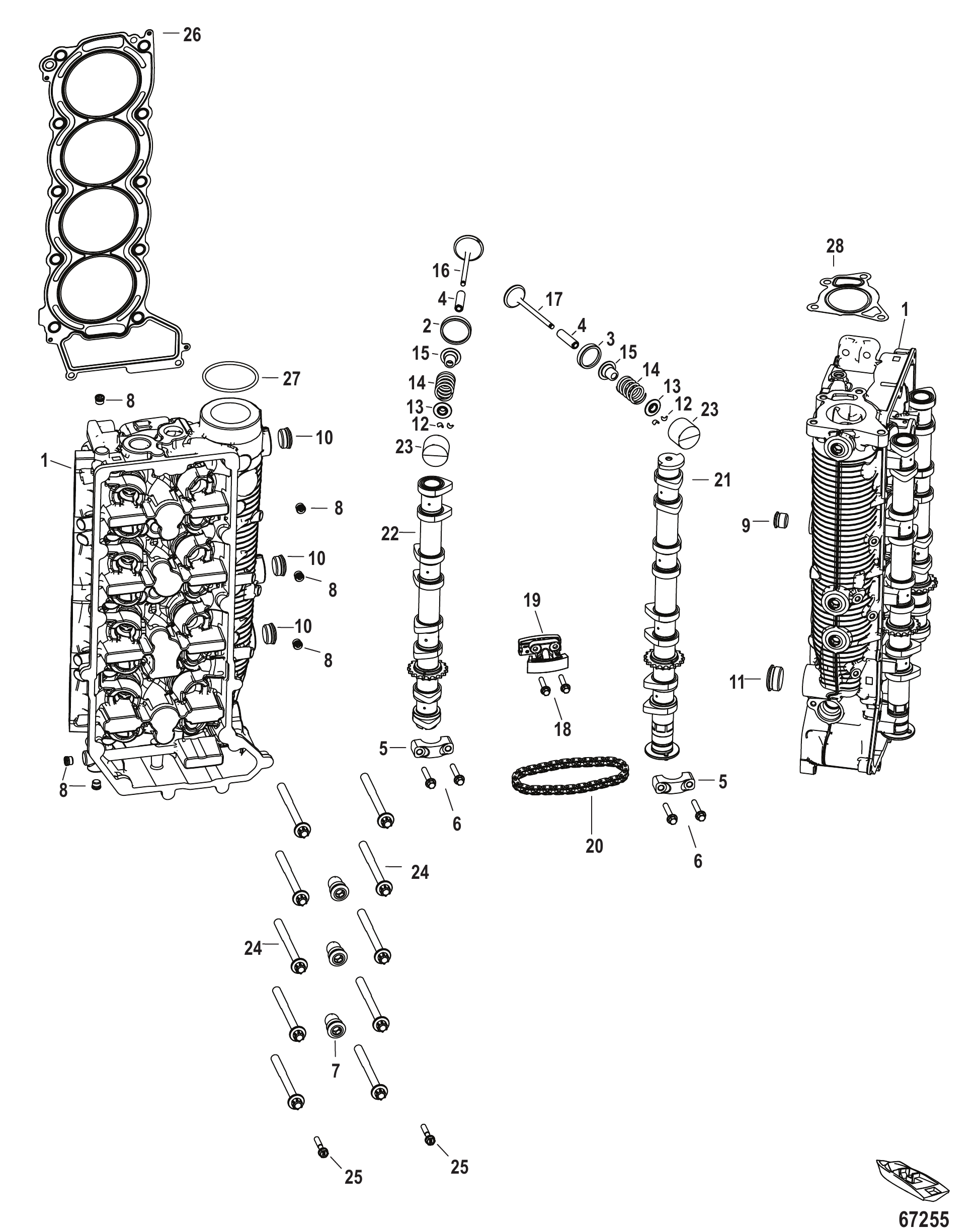

Рис. 10Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
1	8M0150214	Головка блока цилиндров в сборе правого борта	1
1	8M0150215	Головка блока цилиндров в сборе левого борта	1
1	8M0150490	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0221005	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0150491	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
1	8M0221003	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
2	8M0142354	СЕДЛО КЛАПАНА ВПУСКНОГО	16
3	8M0142355	СЕДЛО КЛАПАНА ВЫПУСКНОГО	16
4	8M0142358	НАПРАВЛЯЮЩАЯ КЛАПАНА	32
5	NSS	NOT SOLD SEPARATE	18
6	892454035	Болт (M6 x 36)	36
6	8M0163131	Винт M6	36
7	8M0142357	ПРОБКА (21 ММ) СПЕЦИАЛЬНАЯ	6
8	8M0087447	ПРОБКА (10ММ)	12
9	8M0087451	Пробка (18 мм)	2
10	8M0087453	ПРОБКА (24 ММ)	6
11	8M0087454	ПРОБКА (30 мм)	2
12	8M0142364	СУХАРЬ КЛАПАНА	32
13	8M0142363	ТАРЕЛКА ПРУЖИНЫ КЛАПАНА	32
14	8M0142360	ПРУЖИНА	32
15	8M0142359	САЛЬНИК КЛАПАНА	32
16	8M0142361	КЛАПАН ВПУСКНОЙ	16
17	8M0142362	КЛАПАН ВЫПУСКНОЙ	16
18	892454030	Винт (M6 x 30)	4
19	8M0142367	НАТЯЖИТЕЛЬ	2
20	8M0142366	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	2
21	8M0142411	Распредвал выпускной, правый борт	1
21	8M0142416	Распредвал выпускной, левый борт	1
22	8M0142412	Распредвал впускной, правый борт	1
22	8M0142415	Распредвал впускной, левый борт	1
22	8M0149556	РАСПРЕДВАЛ ВПУСКНОЙ, ПРАВОГО БОРТА	1
22	8M0149555	РАСПРЕДВАЛ ВПУСКНОЙ, ЛЕВОГО БОРТА	1
23	8M0142365	ТОЛКАТЕЛЬ (3.000)	32/AR
23	8M0142431	ТОЛКАТЕЛЬ (3.015)	32/AR
23	8M0142439	ТОЛКАТЕЛЬ (3.030)	32/AR
23	8M0142440	ТОЛКАТЕЛЬ (3.045)	32/AR
23	8M0142441	Толкатель (3.060)	32/AR
23	8M0142438	Толкатель (3.075)	32/AR
23	8M0142495	Толкатель (3.090)	32/AR
23	8M0142492	Толкатель (3.105)	32/AR
23	8M0142443	Толкатель (3.120)	32/AR
23	8M0142447	Толкатель (3.135)	32/AR
23	8M0142464	Толкатель (3.150)	32/AR
23	8M0142465	Толкатель (3.165)	32/AR
23	8M0142466	Толкатель (3.180)	32/AR
23	8M0142487	Толкатель (3.195)	32/AR
23	8M0142488	Толкатель (3.210)	32/AR
23	8M0142489	Толкатель (3.225)	32/AR
23	8M0142490	Толкатель (3.240)	32/AR
23	8M0142491	Толкатель (3.255)	32/AR
23	8M0142519	Толкатель (3.270)	32/AR
23	8M0142520	Толкатель (3.285)	32/AR
23	8M0142521	Толкатель (3.300)	32/AR
23	8M0142525	Толкатель (3.315)	32/AR
23	8M0142527	Толкатель (3.330)	32/AR
23	8M0142532	Толкатель (3.345)	32/AR
23	8M0142613	Толкатель (3.360)	32/AR
23	8M0142252	Толкатель (3.375)	32/AR
23	8M0142255	Толкатель (3.390)	32/AR
23	8M0142256	Толкатель (3.405)	32/AR
23	8M0142257	Толкатель (3.420)	32/AR
23	8M0142258	Толкатель (3.435)	32/AR
23	8M0142261	Толкатель (3.450)	32/AR
23	8M0142263	Толкатель (3.465)	32/AR
23	8M0142277	Толкатель (3.480)	32/AR
23	8M0142291	Толкатель (3.495)	32/AR
23	8M0142292	Толкатель (3.510)	32/AR
23	8M0142666	Толкатель (3.525)	32/AR
23	8M0142667	Толкатель (3.540)	32/AR
23	8M0142668	Толкатель (3.555)	32/AR
23	8M0142669	Толкатель (3.570)	32/AR
23	8M0142670	Толкатель (3.585)	32/AR
23	8M0142698	Толкатель (3.600)	32/AR
23	8M0142699	Толкатель (3.615)	32/AR
23	8M0142700	Толкатель (3.630)	32/AR
23	8M0142701	Толкатель (3.645)	32/AR
23	8M0142702	ТОЛКАТЕЛЬ (3.660)	32/AR
23	8M0142703	ТОЛКАТЕЛЬ (3.675)	32/AR
23	8M0142704	ТОЛКАТЕЛЬ (3.690)	32/AR
24	8M0142369	ВИНТ (M10 x 107) TORX С ФЛАНЦЕМ	20
25	893754035	Винт (M6 X 35)	4
25	8M0205943	ВИНТ (M6 x 35)	4
26	8M0142273	Прокладка головки блока цилиндров	1
26	8M0142272	Прокладка головки блока цилиндров	1
27	8M0142368	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (230 2.484 x .139)	1
28	8M0142537	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

Рис. 11Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0143772	Комплект наклеек верхнего кожуха	1
2	8M0145974	КОМПЛЕКТ НАКЛЕЕК ВЕРХНЕГО КОЖУХА	1
3	8M0143773	Комплект наклеек, нижние накладки	1
4	8M0151525	Наклейка M-ICON 53 мм, Racing	1
5	8M0080153	Наклейка M-ICON 66 мм Racing	1

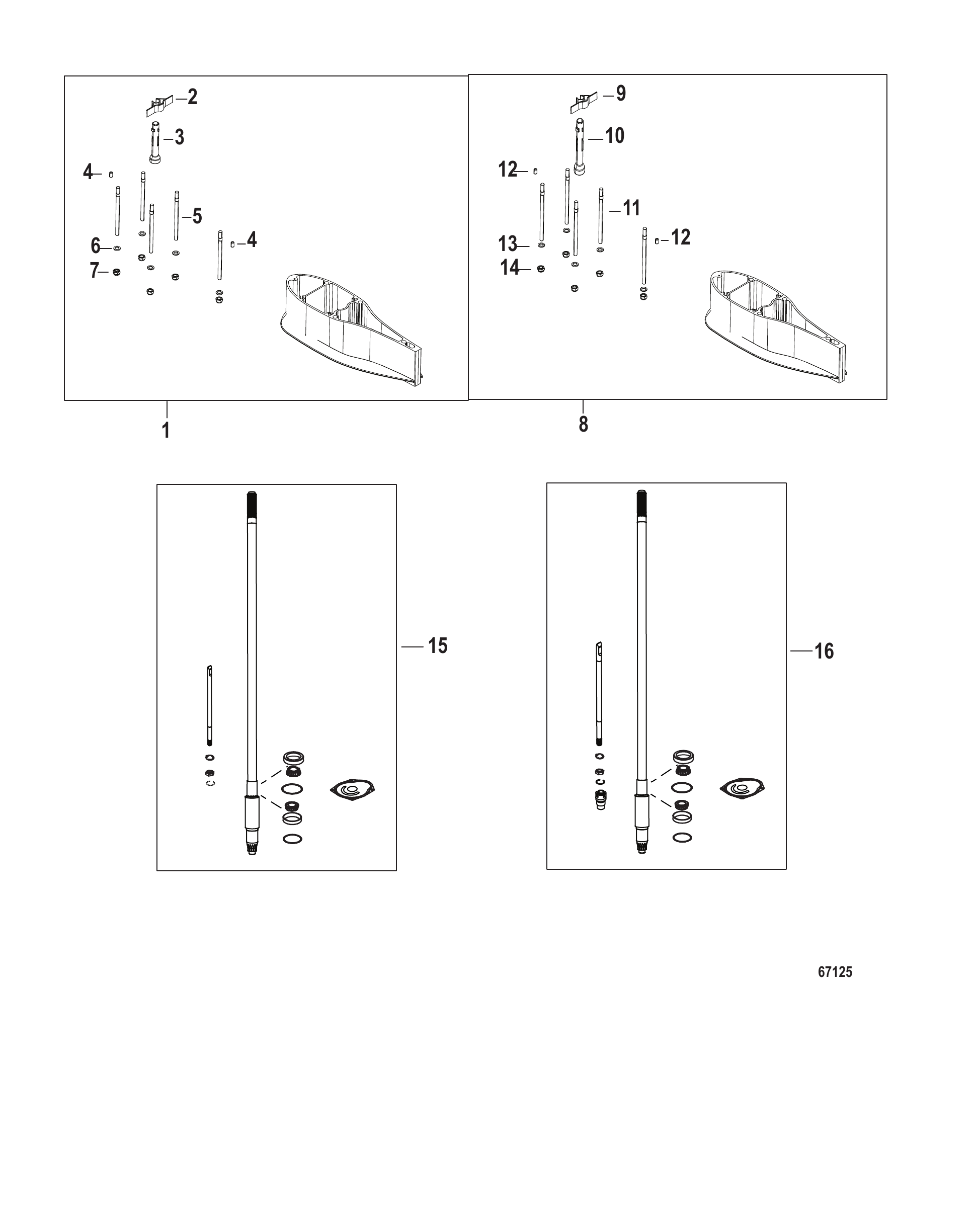

Рис. 12Комплекты удлинителей ведущего вала Driveshaft Extension Kits

REF	Номер детали	Наименование	Кол-во
1	8M0142779	Проставка в сборе 5 IN черная	1
1	8M0147047	Проставка в сборе 5 IN серебристая	1
1	8M0228079	Проставка в сборе, 5 дюймов, серебристая	1
2	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
3	8M0142780	Трубка водяная	1
4	8M0084244	Штифт установочный, .375 x .620	2
5	8M0142781	Шпилька (M12 x 179)	5
6	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
7	896895	Гайка (M12)	5
8	8M0142787	Проставка в сборе, 10 дюймов, чёрная	1
8	8M0230288	Комплект проставки DSH 10 IN черный	1
8	8M0147046	Проставка в сборе 10 IN серебристая	1
8	8M0230292	Комплект проставок DSH, 10 дюймов, серебристый	1
9	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
10	8M0142789	Водяная трубка	1
11	8M0142788	Шпилька (M12 x 306)	5
12	8M0084244	Штифт установочный, .375 x .620	2
13	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
14	896895	Гайка (M12)	5
15	8M0146065	Комплект гребного вала Long	1
15	8M0168204	Комплект гребного вала Long	1
15	8M0146066	Комплект гребного вала X-Long	1
15	8M0168208	Комплект гребного вала X-Long	1
15	8M0146067	Комплект гребного вала XX-Long	1
15	8M0168210	Комплект гребного вала XX-Long	1
16	8M0168204	Комплект гребного вала Long	1
16	8M0168208	Комплект гребного вала X-Long	1
16	8M0168210	Комплект гребного вала XX-Long	1

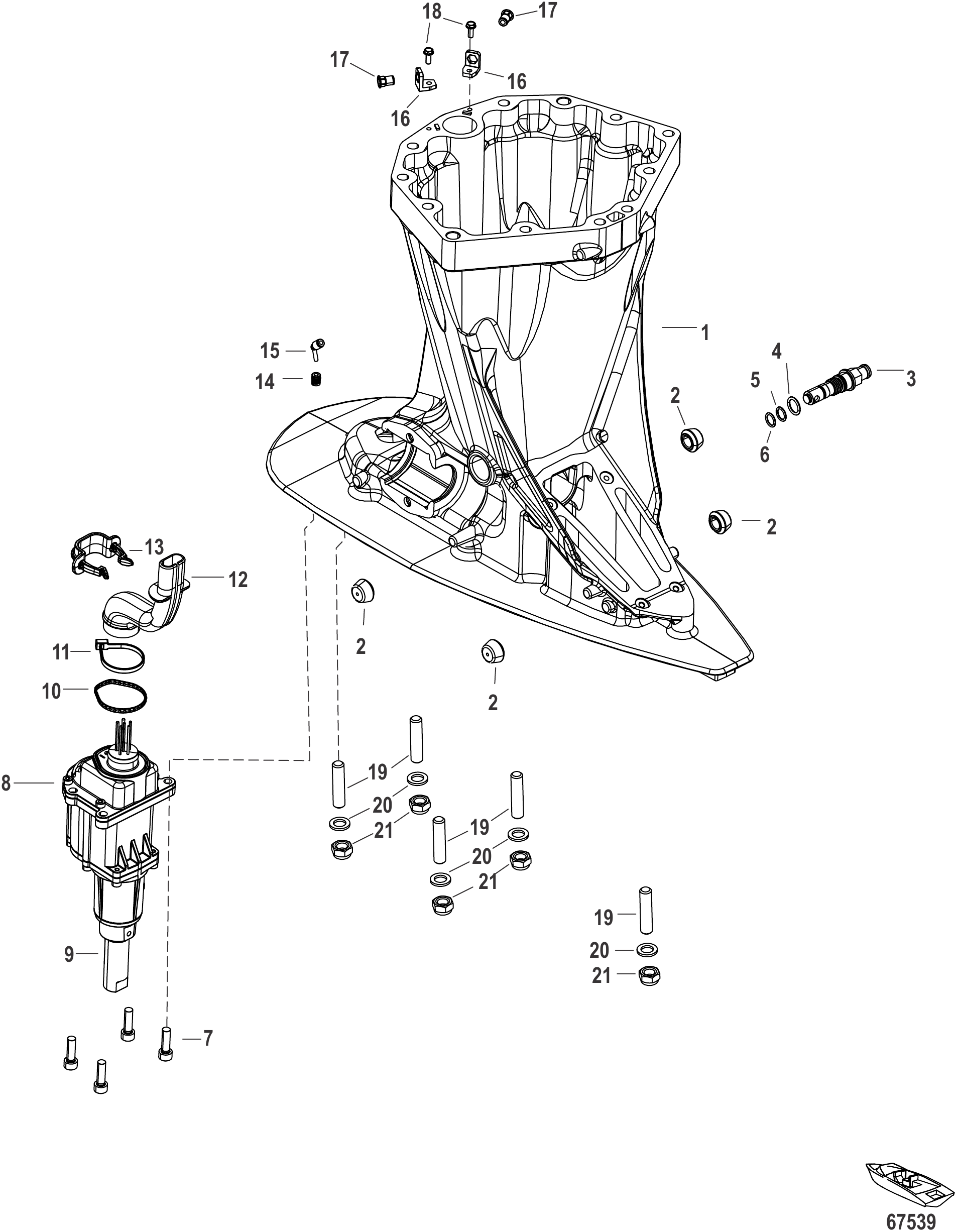

Рис. 13Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8M0142775	Корпус гребного вала, чёрный	1
2	8M0142713	Крышка опоры	4
3	8M0112869	Масляная пробка в сборе	1
4	85045	Кольцо уплотнительное (.551 x .070)	1
5	863006	Кольцо уплотнительное (10.82 x 1.78)	1
6	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
7	8M0142829	Винт (M6 x 20)	4
8	8M0142253	Привод переключения передач	1
8	8M0204944	Привод переключения передач	1
9	8M0147857	Соединительная муфта вала	1
10	8M0142978	Сальник привода	1
11	69355	Стяжка (5.50 дюймов)	1
11	8M0214940	Стяжка	1
12	8M0147674	Пыльник проводов привода переключения	1
13	8M0147675	Зажим	1
14	8M0142714	Штуцер	1
15	8M0155119	Штуцер Legris	1
16	8M0142715	Кронштейн крепления Bib	2
17	8M0142716	Вставка	2
18	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
19	8M0008031	Шпилька (M12 x 1.75 x 52)	5
19	8M0142781	Шпилька (M12 x 179)	5/AR
19	8M0142788	Шпилька (M12 x 306)	5/AR
20	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5/AR
21	896895	Гайка (M12)	5/AR

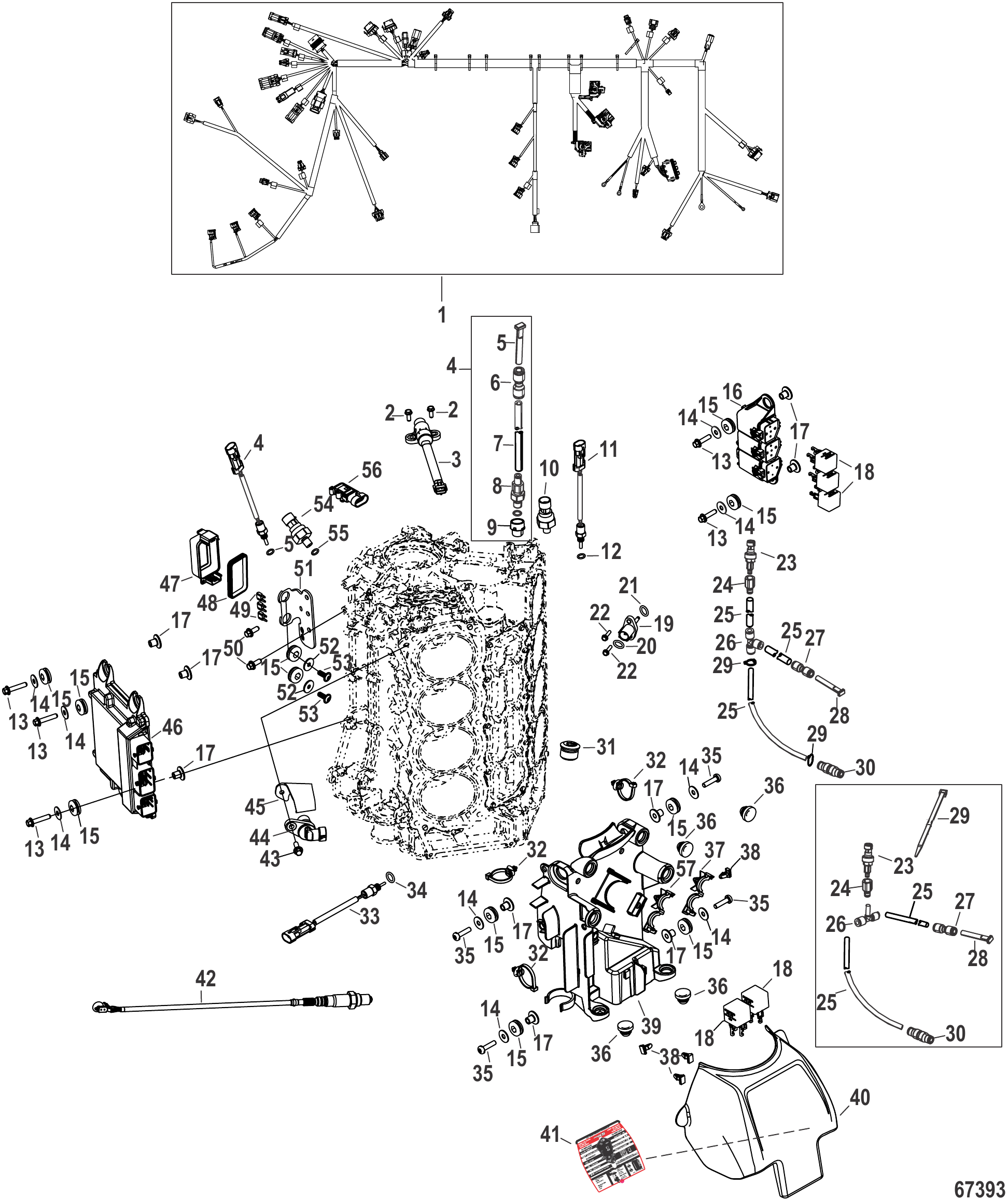

Рис. 14ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0142259	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ механический	1
1	8M0142260	Жгут проводов двигателя DTS	1
2	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
3	8M0082988	Датчик положения коленчатого вала	1
4	8M0145165	Комплект датчика давления воды аналоговый	1
5	859732	ПРОБКА	1
6	859747	СОЕДИНИТЕЛЬ	1
6	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
7	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
8	896094A01	Штуцер в сборе	1
9	8M0146147	КРЫШКА РАЗЪЕМА 3 Pin	1
10	8M0142696	Датчик давления DTS	1
11	8M0142542	Датчик температуры	2
11	8M0205787	Датчик температуры	2
12	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
13	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	5
14	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	9
15	834985	Втулка уплотнительная	11
15	8M0190980	ВТУЛКА	11
16	8M0142684	Корпус реле	1
17	856954	Втулка	9
18	8M0057697	РЕЛЕ КУБИЧЕСКОЕ	5
18	8M0219829	Кубовое реле	5
19	891663001	Датчик температуры	1
20	892317001	Уплотнительное кольцо	1
21	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
22	895054	Винт (M4 x 16 мм)	2
23	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
24	892403	ФИТИНГ	1
24	8M0207782	ШТУЦЕР ПРЯМОЙ	1
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	3
25	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	2
26	875207	Тройник	1
26	8M0157114	ТРОЙНИК 4 ММ	1
27	859747	СОЕДИНИТЕЛЬ	1
27	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
28	859732	ПРОБКА	1
29	816311T	СТЯЖКА (8.00 дюймов)	2
29	816311T	СТЯЖКА (8.00 дюймов)	1
30	859448T	Штуцер	1
31	8M0087451	Пробка (18 мм)	1
32	899145	Хомут крепёжный	3
33	8M0142689	Датчик температуры	1
33	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
34	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
35	8M0142686	ВИНТ (M6 x 25)	4
36	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
37	858954	ЗАЖИМ (.625)	1
38	879962	Зажим	4
39	8M0142685	Электрическая пластина	1
39	8M0153944	ПЛАСТИНА ЭЛЕКТРИЧЕСКАЯ	1
40	8M0142479	Крышка электрической панели	1
41	8M0149571	Наклейка графика технического обслуживания	1
42	8M0142695	ДАТЧИК КИСЛОРОДА	1
43	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
44	8M0011987	ДАТЧИК	1
44	8M0233140	Датчик	1
45	8M0142691	КРОНШТЕЙН ДАТЧИКА РАСПРЕДВАЛА	1
46	8M0207597	PCM 250R механический CMS	1
46	8M0207608	PCM 300R V8 механический CMS	1
46	8M0207602	PCM 300R DTS CMS Mercury / Quicksilver	1
47	8M0147858	КРЫШКА БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
48	8M0147903	УПЛОТНЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
49	8329692	Предохранитель мини - серый - 2 А	1
49	8M0207797	Предохранитель Mini — серый — 2 А	1
49	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	1
49	832969T20	Предохранитель Mini — жёлтый — 20 А	4
50	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
51	8M0142455	КРОНШТЕЙН БЛОКА ПРЕДОХРАНИТЕЛЕЙ	1
52	42118	ШАЙБА	2
53	878609	Винт (#10-16 x .600)	2
54	8M0142688	Датчик давления (масло/вода)	1
55	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
56	8M0142690	ДАТЧИК MAP	1
57	883066	Зажим (.865)	1

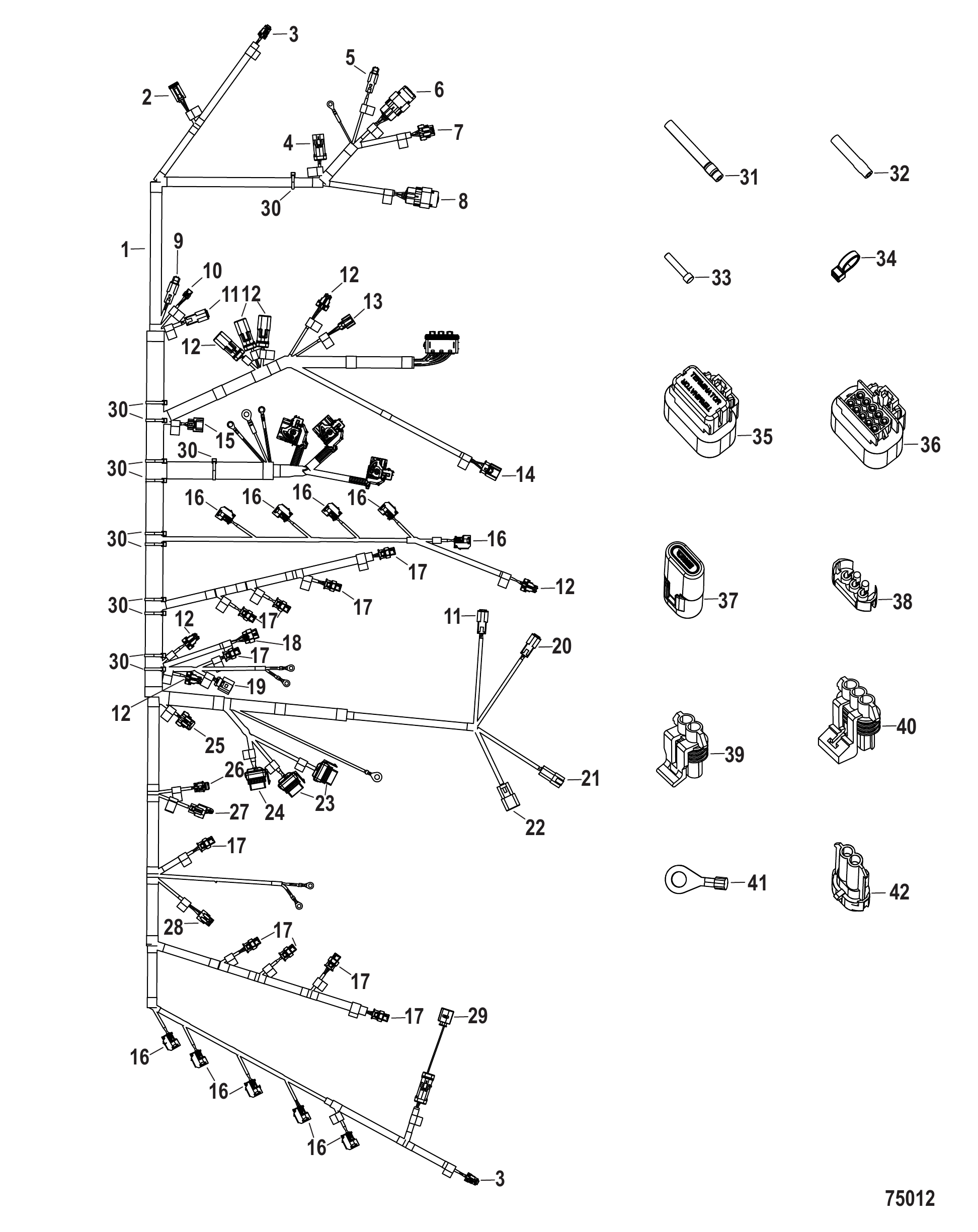

Рис. 15ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ Electrical Harness Ends

REF	Номер детали	Наименование	Кол-во
1	8M0199935	Жгут проводов двигателя	1
2	8M0199936	Ремкомплект жгута проводов датчика уровня масла	1
3	879346A39	Ремкомплект жгута проводов	1
3	879346A39	Ремкомплект жгута проводов	1
4	8M0050324	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
5	NSS	NOT SOLD SEPARATE Electric Steer	1
6	8M0171627	Резистор CAN P	1
7	879346A35	Ремкомплект жгута проводов	1
8	NSS	NOT SOLD SEPARATE Y Link	1
9	8M0199940	Ремкомплект жгута проводов датчика магнита колпака	1
10	8M0169121	Ремкомплект жгута проводов	1
11	8M0179594	Ремкомплект жгута проводов	2
12	879346A32	Ремкомплект жгута проводов	7
13	879346A52	Ремкомплект жгута проводов	1
14	8M0179595	Ремкомплект жгута проводов	1
15	879346A47	Ремкомплект жгута проводов	1
16	8M0199941	Ремкомплект жгута проводов форсунки	10
17	8M0199942	Ремкомплект жгута проводов катушки зажигания	10
18	8M0182195	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
19	879346A44	Ремкомплект жгута проводов	1
20	8M0179593	Ремкомплект жгута проводов функций двигателя	1
21	8M0179602	Ремкомплект жгута проводов первичной цепи двигателя	1
22	8M0199943	Ремкомплект жгута проводов питания двигателя	1
23	8M0179604	Ремкомплект жгута проводов реле стартера, реле топливного насоса	2
24	8M0179605	Ремкомплект жгута проводов главного силового реле	1
25	87222A02	Жгут проводов в сборе удлинителя гидроподъёма	1
26	NSS	NOT SOLD SEPARATE Fuel Pressure	1
27	8M0117114	Модуль управления в сборе, сигнальная лампа MP (двигатели, совместимые с SmartCraft)	1
28	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
29	8M0217495	Жгут проводов-адаптер генератора (12 В)	1
29	8M0207417	Жгут проводов-адаптер генератора (48 В) 48V	1
30	816311T	СТЯЖКА (8.00 дюймов)	12
31	8M0207793	Трубка (1.50 дюйма)	33
32	8231161	Изолятор	4
33	889826	ПРОБКА полости	1
34	69355	Стяжка (5.50 дюймов)	3
34	8M0214940	Стяжка	3
35	859318T1	Терминатор 10-контактный (CAN 1 и 2)	1
35	8M0210753	Терминатор распределительной коробки	1
36	859318T2	Заглушка влагозащитная - 10-контактная	1
36	8M0210754	Влагозащитная заглушка	1
37	893388A01	КОЛПАЧОК резистор - 2 контакта, 120 Ом (CAN 1, 2 и 3)	3
38	831957	Фиксатор	2
39	830797A01	Разъём в сборе, защитный колпачок - 2-контактный, гнездовой	7
40	8307973	Разъём	1
41	60602T	Клемма кольцевая	1
42	830796A03	Разъём в сборе с защитной крышкой - 2-контактный, вилка	1

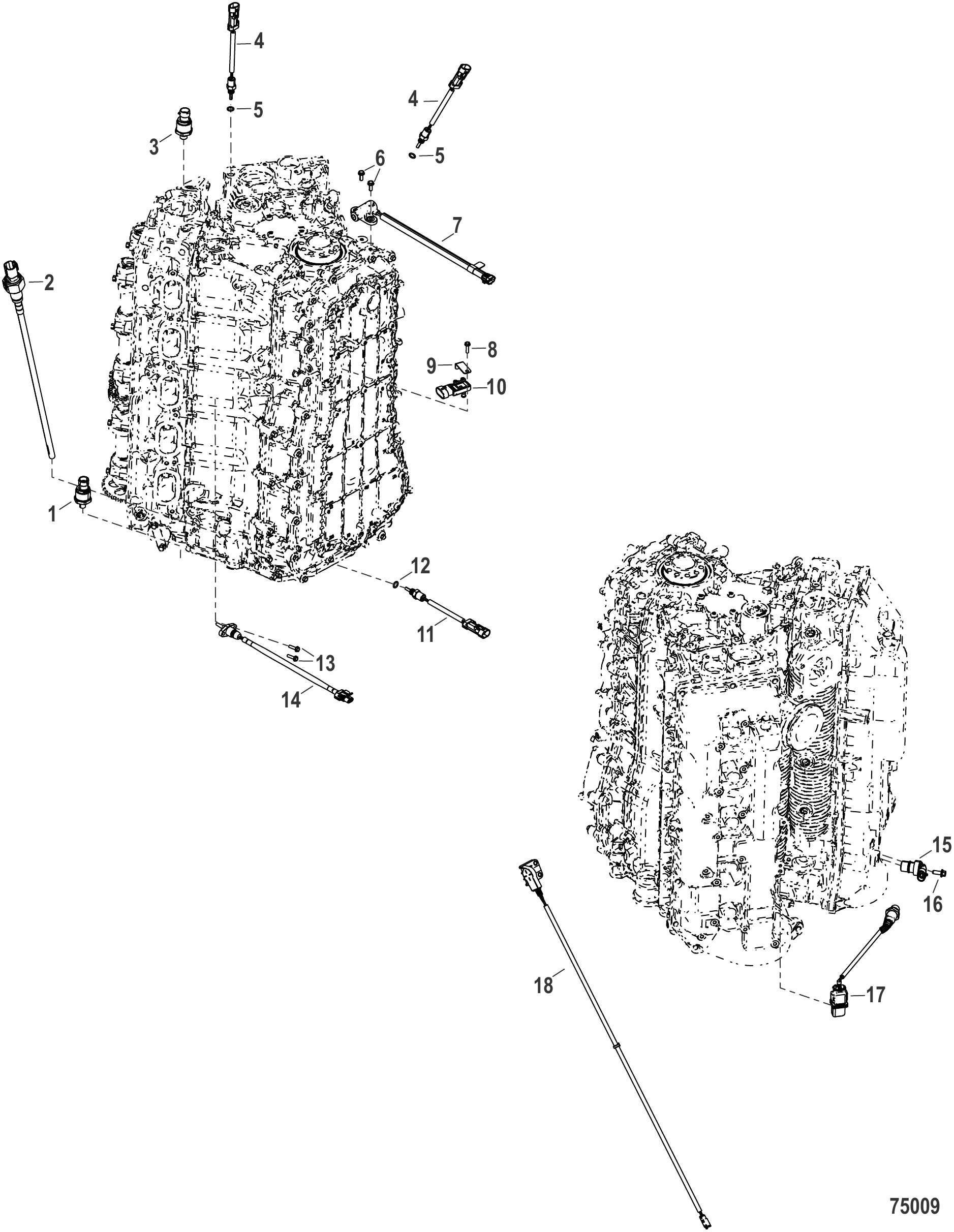

Рис. 16ДАТЧИК ЭЛЕКТРИЧЕСКИЙ Electrical Sensor

REF	Номер детали	Наименование	Кол-во
1	8M0199932	Датчик давления масла	1
2	8M0199933	Датчик уровня масла	1
3	8M0142696	Датчик давления DTS	1
4	8M0205787	Датчик температуры	2
5	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
6	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
7	8M0179302	Датчик положения коленчатого вала	1
8	895054	Винт (M4 x 16 мм)	1
9	8M0179374	Кронштейн датчика MAP	1
10	8M0178264	Датчик MAP	1
11	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
12	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
13	895054	Винт (M4 x 16 мм)	2
14	8M0199934	Датчик температуры воздуха на впуске (IAT)	1
15	8M0011987	ДАТЧИК	1
15	8M0233140	Датчик	1
16	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
17	8M0142695	ДАТЧИК КИСЛОРОДА	1
18	8M0161231	Датчик положения тримма	1
-	8M0200002	Короткий блок	1

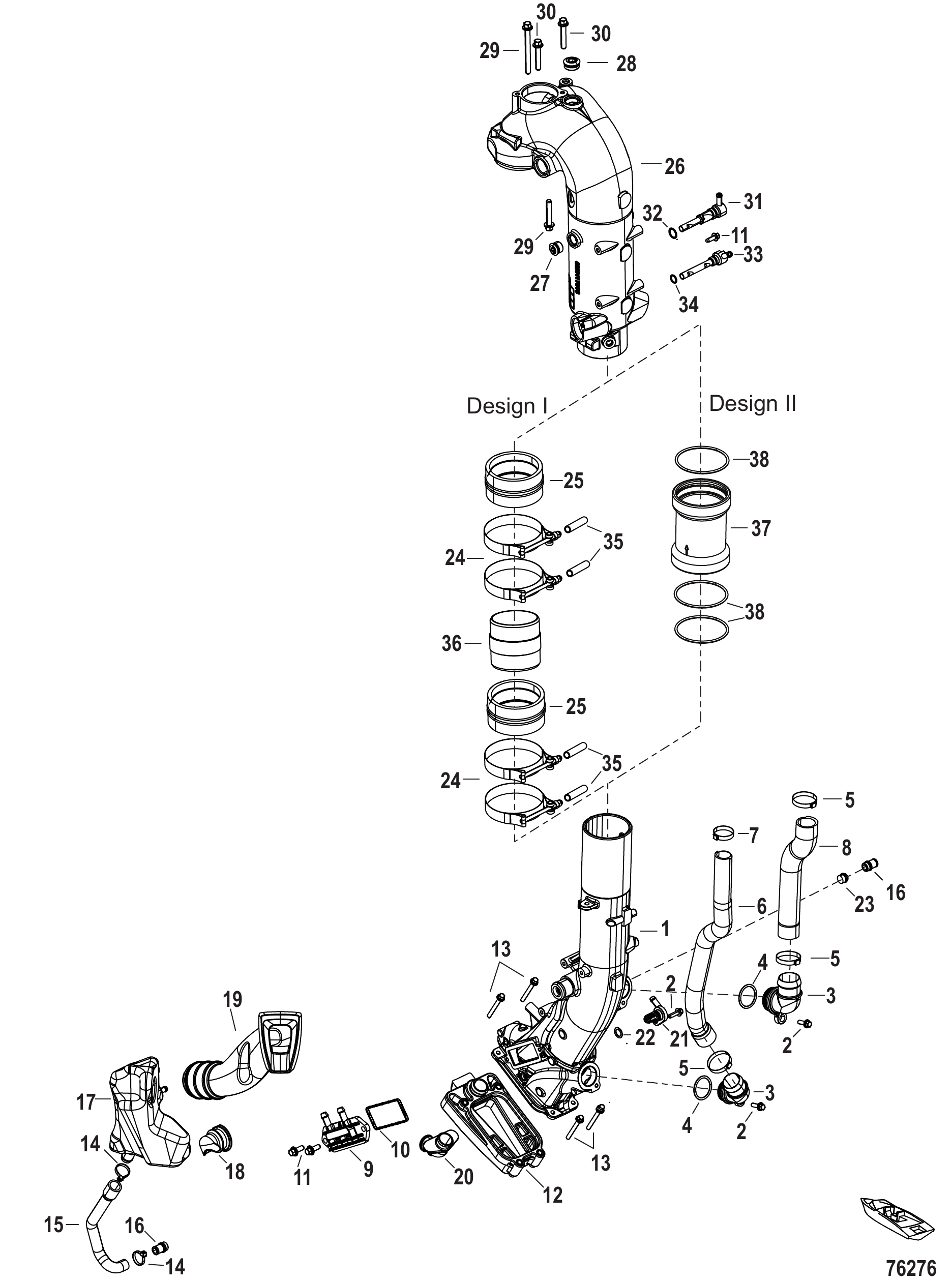

Рис. 17Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	8M0142728	ТРУБА ВЫПУСКНАЯ	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
3	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	2
4	86614	Кольцо уплотнительное (1.049 x .103)	2
5	888988011	Хомут (38,1 мм)	3
6	8M0142727	ТРУБКА ВЫХОДА ВОДЫ	1
7	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	1
8	8M0142725	ТРУБКА ВХОДА ВОДЫ	1
9	8M0142719	ФИЛЬТР В СБОРЕ	1
10	8M0142720	Сальник	1
11	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
12	8M0142721	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ВЫПУСКНАЯ	1
13	8M0142726	ВИНТ (M6)	4
14	816311T	СТЯЖКА (8.00 дюймов)	4
15	8M0142738	ШЛАНГ	1
16	8M0142729	СОЕДИНИТЕЛЬ	2
17	8M0142792	ГЛУШИТЕЛЬ левый	1
18	8M0142740	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8M0155262	ВТУЛКА выпускной трубы	1
20	8M0142732	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
21	8M0142730	Фитинг	1
21	8M0157112	СОЕДИНИТЕЛЬ ФИЛЬТРА	1
22	201951	Кольцо уплотнительное (.487 x .103)	1
23	8M0142793	ПРОБКА сливная	1
24	8M0142541	Хомут (93.7 мм диаметр)	4
24	8M0161579	ХОМУТ 93.7 ММ	4
25	8M0142538	Муфта	2
25	8M0172179	МУФТА ВЫПУСКНАЯ В СБОРЕ	2
26	8M0142535	Коллектор выпускной	1
26	8M0219003	КОЛЛЕКТОР ВЫПУСКНОЙ, ВЕРХНИЙ	1
27	8M0087451	Пробка (18 мм)	1
28	8M0087453	ПРОБКА (24 ММ)	1
29	8M0142533	ВИНТ (M8 x 85)	1
30	88552645	Винт (M8X45)	3
31	8M0142534	ШТУЦЕР распылителя	1
32	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
33	8M0142536	ШТУЦЕР распылителя	1
34	863006	Кольцо уплотнительное (10.82 x 1.78)	1
35	8M0148727	ЗАГЛУШКА виниловая	4
36	8M0172180	ВЫПУСКНАЯ ТРУБА	1
37	8M0211273	СОЕДИНИТЕЛЬ выпускной	1
38	8M0161414	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
-	8M0149551	Комплект прокладок головки блока цилиндров	1

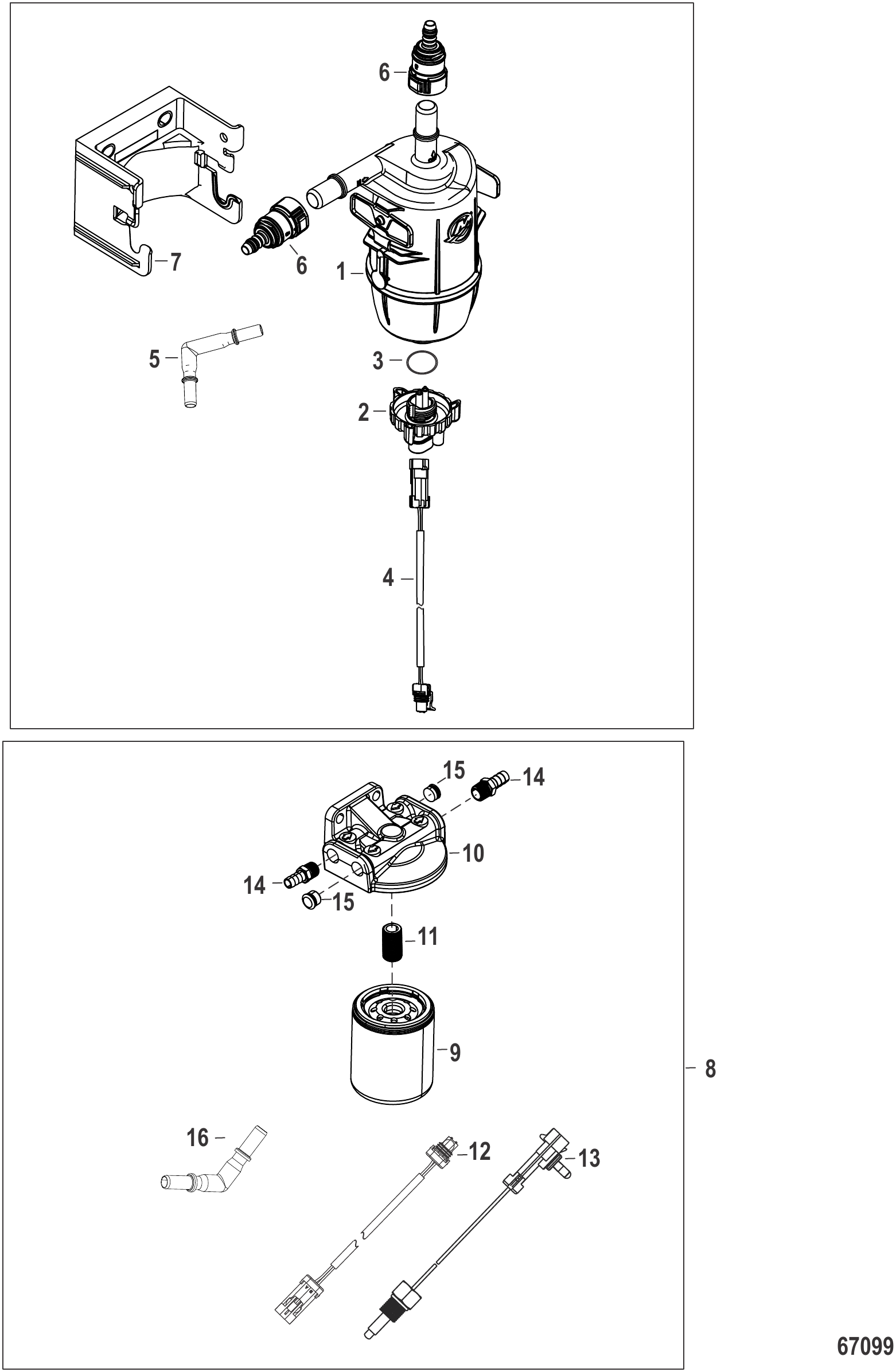

Рис. 18Топливный фильтр с датчиком воды (крепление на лодке) Fuel Filter with WIF- Boat Mounted

REF	Номер детали	Наименование	Кол-во
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
1	8M0126144	Топливный фильтр	1
2	8M0142649	ДАТЧИК WIF	1
3	8M0152436	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
5	8M0152433	ШТУЦЕР УГЛОВОЙ	1
6	8M0146934	ШТУЦЕР быстроразъёмный	2
6	8M0152434	Фитинг быстроразъёмный	2
6	8M0215873	ШТУЦЕР быстроразъёмный	2
7	8M0152423	КРОНШТЕЙН пластиковый защёлочный	1
8	8M0238774	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА на транце	1
9	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
10	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
11	816133	Штуцер	1
12	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1
13	8M0243808	ДАТЧИК WIF	1
14	8M0204732	СОЕДИНИТЕЛЬ штуцерный	1
15	8M0204657	Заглушка	2
16	8M0152433	ШТУЦЕР УГЛОВОЙ	1

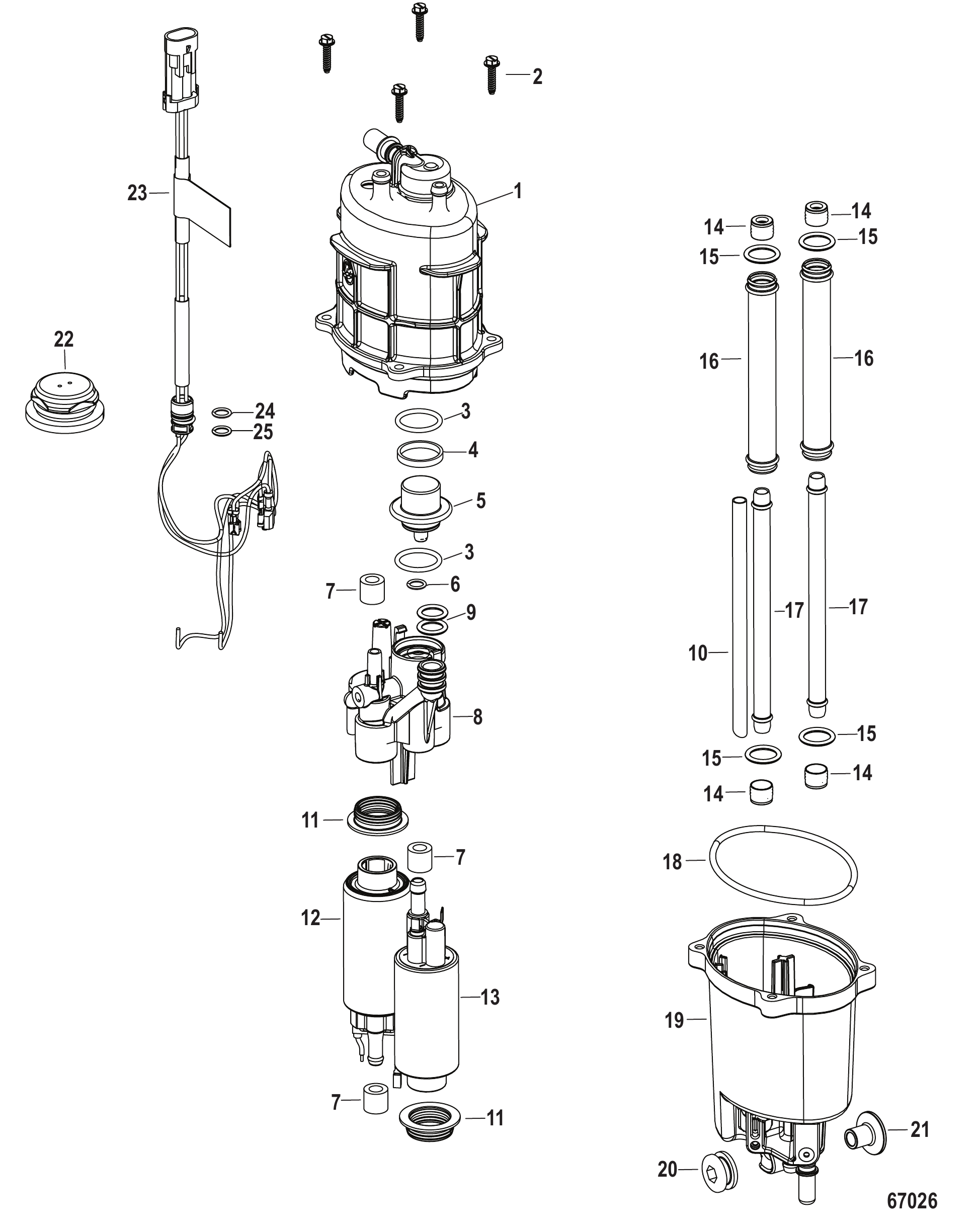

Рис. 19Компоненты модуля подачи топлива 8M0161584 Fuel Supply Module Components 8M0161584

REF	Номер детали	Наименование	Кол-во
-	8M0161584	Модуль подачи топлива	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	NSS	NOT SOLD SEPARATE FSM Cap	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	Трубка всасывающая	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	8M0103288	Насос в сборе высокого давления	1
13	8M0103289	Насос в сборе низкого давления	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0130873	Трубка топливная	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	NSS	NOT SOLD SEPARATE FSM Bottom Housing	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M0086888	ВТУЛКА проставки жгута FSM	1
23	8M0103287	ЖГУТ ПРОВОДОВ В СБОРЕ FSM	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
25	NSS	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

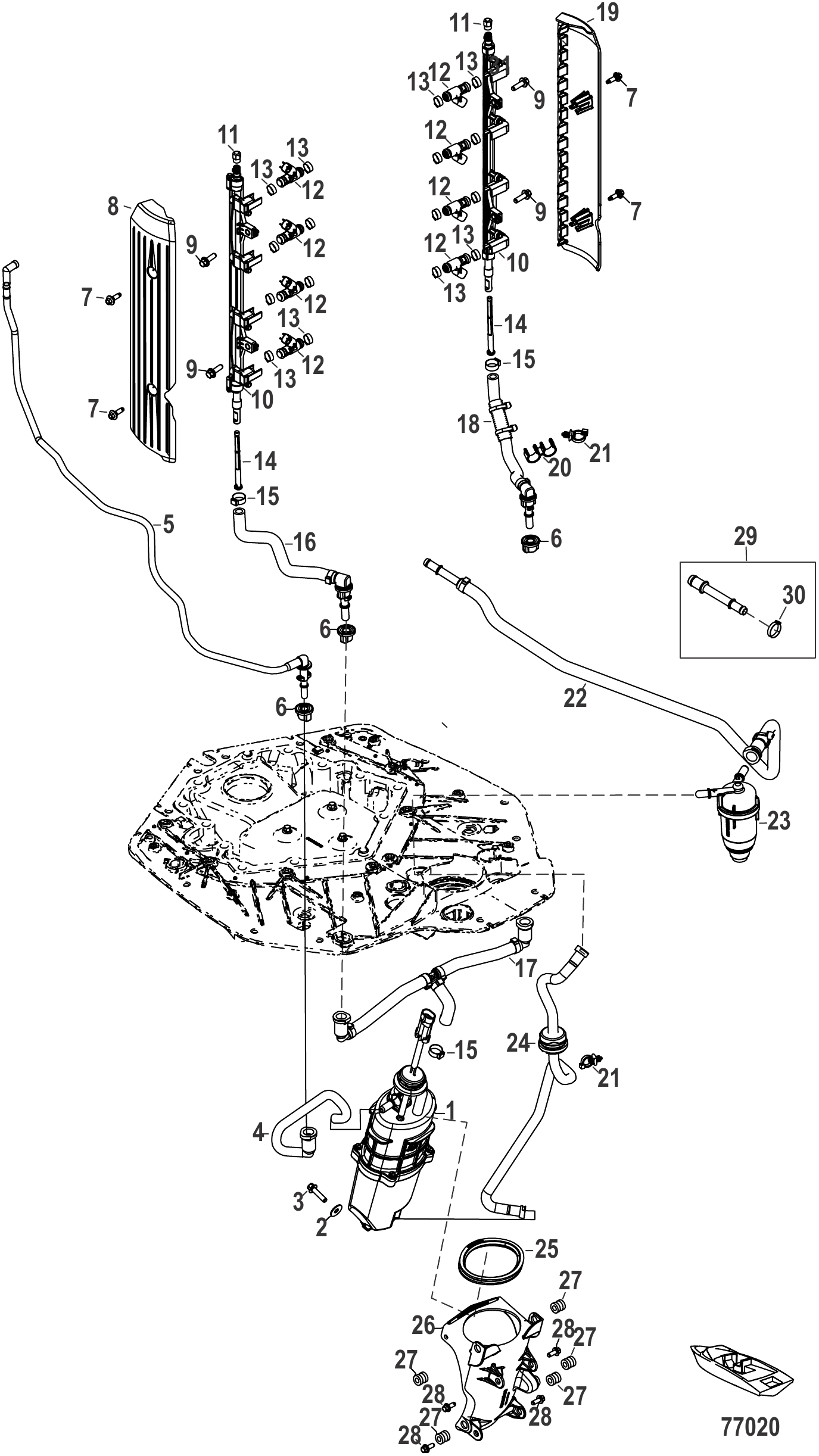

Рис. 20ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0132732	Модуль подачи топлива	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
4	8M0142432	Шланг впускной к модулю подачи топлива	1
4	8M0231308	Шланг опорный коллектора нижний	1
5	8M0142436	Шланг в сборе опорный коллектора верхний	1
5	8M0203775	Шланг опорный коллектора верхний	1
6	884546	Втулка уплотнительная	3
7	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	4
8	8M0142475	Крышка топливной рампы, левая	1
9	8M0142830	Винт (M6 x 20)	4
10	8M0142434	Топливная рампа левая	1
10	8M0220616	Топливная рампа левая	1
10	8M0142433	Топливная рампа правая	1
10	8M0220615	Топливная рампа правая	1
11	8M0046566	Крышка клапана	2
12	8M0142264	Топливная форсунка	8
13	8M0221321	Комплект уплотнительных колец	1
14	8M0090809	Сетка топливной рампы	2
15	8M0142585	Хомут (16.2 x 7 x .6 мм)	3
16	8M0142442	Шланг в сборе от модуля подачи топлива к левой рампе	1
17	8M0142437	Шланг в сборе от модуля подачи топлива к топливной рампе	1
18	8M0142444	Шланг в сборе от модуля подачи топлива к правой рампе	1
19	8M0142476	Крышка топливной рампы, правая	1
20	8M0142445	Зажим	1
21	899145	Хомут крепёжный	2
22	8M0142446	Шланг в сборе от кожуха к модулю подачи топлива	1
23	8M0106635	Топливный фильтр	1
23	8M0176313	Топливный фильтр	1
24	8M0142430	Шланг от топливного фильтра к модулю подачи топлива	1
24	8M0203776	Шланг от топливного фильтра к модулю подачи топлива	1
25	8M0037209	Втулка фиксатора модуля подачи топлива	1
26	8M0142722	Кронштейн модуля подачи топлива	1
27	8M0142724	Втулка	5
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
29	8M0208431	Комплект топливного впуска 3/8 дюйма на 1/2 дюйма	1
30	8M0157397	Хомут Oetiker, 17.5	1

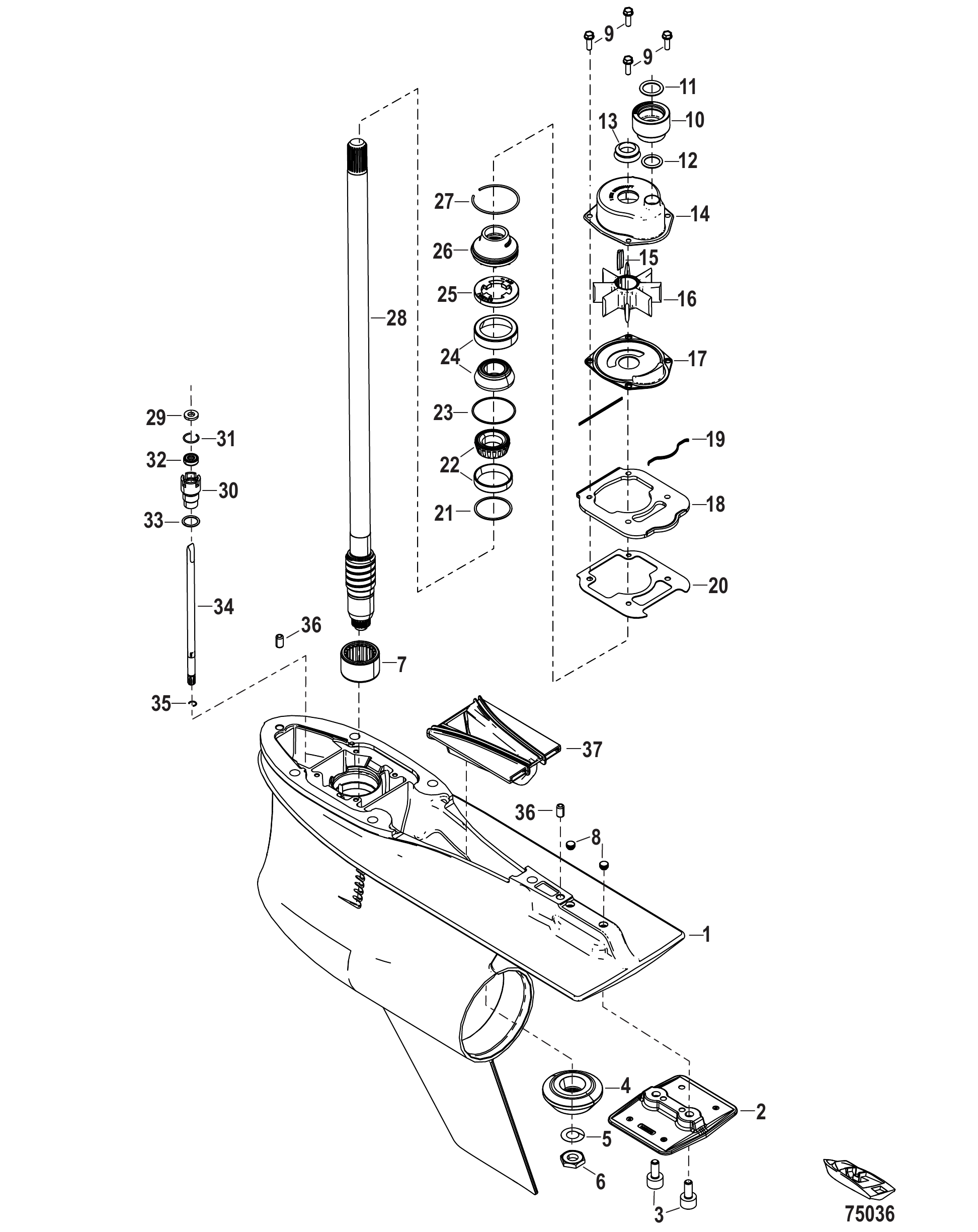

Рис. 21Картер редуктора, ведущий вал, 5.44 Torpedo (передаточное число 1.60) Gear Housing Driveshaft, 5.44 Torpedo (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0199837	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ ДЛИННЫЙ) 5.44	1
-	8M0199838	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ X-ДЛИННЫЙ) 5.44	1
-	8M0236181	КОРПУС РЕДУКТОРА 5.44 XL СЕРЕБРИСТЫЙ	1
-	8M0199839	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ XX-ДЛИННЫЙ) 5.44	1
-	8M0236182	КОРПУС РЕДУКТОРА 5.44 XXL СЕРЕБРИСТЫЙ	1
-	8M0199840	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ XXX-ДЛИННЫЙ) 5.44	1
-	8M0236183	КОРПУС РЕДУКТОРА 5.44 XXXL СЕРЕБРИСТЫЙ	1
-	8M0199841	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ ДЛИННЫЙ) 5.44	1
-	8M0236184	КОРПУС РЕДУКТОРА 5.44 CL СЕРЕБРИСТЫЙ	1
-	8M0199842	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ X-ДЛИННЫЙ) 5.44	1
-	8M0236185	КОРПУС РЕДУКТОРА 5.44 CXL СЕРЕБРИСТЫЙ	1
-	8M0199843	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ XX-ДЛИННЫЙ) 5.44	1
-	8M0236186	КОРПУС РЕДУКТОРА 5.44 CXXL СЕРЕБРИСТЫЙ	1
-	8M0199844	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ XXX-ДЛИННЫЙ) 5.44	1
1	8M0199845	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
1	8M0199871	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
3	8M0142850	ВИНТ (M10 X 25)	2
-	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
-	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
4	NSS	NOT SOLD SEPARATE Pinion	1
5	8M0062703	ШАЙБА	1
6	8M0046636	ГАЙКА	1
7	8M0045676	ПОДШИПНИК роликовый	1
8	8M0142878	ВИНТ-ПРОБКА	2
9	1993720	ВИНТ (M6 x 20)	4
9	8M0204706	Винт M6 x 20 с шестигранной головкой	4
10	8M0200112	Соединительная муфта водяного насоса	1
11	8M0200181	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.296 x .139	1
12	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
12	8M0204645	Кольцо уплотнительное (.796 x .139)	1
13	8M0200113	ТОРЦЕВОЕ УПЛОТНЕНИЕ	1
14	8M0199847	КОРПУС ВОДЯНОГО НАСОСА	1
15	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
15	8M0204723	ШПОНКА	1
16	8M0199848	КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА	1
17	8M0199849	ПЕРЕДНЯЯ ПЛАСТИНА	1
17	8M0210537	ПЕРЕДНЯЯ ПЛАСТИНА	1
18	8M0142659	САЛЬНИК формованный, актуатора	2
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0146938	ПРОКЛАДКА основания водяного насоса	1
21	8M0063268	Комплект регулировочных прокладок	1
22	8M0146553	Подшипник в сборе (обойма/конус)	1
23	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
24	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
25	8245191	Фиксатор	1
26	8M0199850	КОРПУС САЛЬНИКА В СБОРЕ	1
26	8M0245411	КОРПУС САЛЬНИКА	1
27	880719	Кольцо стопорное	1
28	8M0199851	ВЕРТИКАЛЬНЫЙ ВАЛ - ДВОЙНОЙ ПОДШИПНИК, ДЛИННЫЙ	1
28	8M0199852	ВЕРТИКАЛЬНЫЙ ВАЛ - ДВОЙНОЙ ПОДШИПНИК, УДЛИНЁННЫЙ	1
28	8M0199853	ВЕРТИКАЛЬНЫЙ ВАЛ — ДВОЙНОЙ ПОДШИПНИК XX-ДЛИННЫЙ	1
28	8M0199854	ВЕРТИКАЛЬНЫЙ ВАЛ — ДВОЙНОЙ ПОДШИПНИК XXX-ДЛИННЫЙ	1
29	77674	ШАЙБА (.35 x .75 x .12)	1
30	8M0142859	Втулка вала переключения	1
31	8M0046563	Стопорное кольцо	1
32	8164641	Маслосъёмный сальник	1
32	8M0246145	САЛЬНИК	1
33	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
34	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
34	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
34	8M0164970	Вал переключения особо длинный	1
34	8M0199855	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ XXX-ДЛИННЫЙ	1
35	8M0142866	КОЛЬЦО стопорное	1
36	8M0084244	Штифт установочный, .375 x .620	2
37	8M0188206	Глушитель нижнего выхлопа	1
-	8M0199856	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0199857	КОМПЛЕКТ УПЛОТНЕНИЙ	1

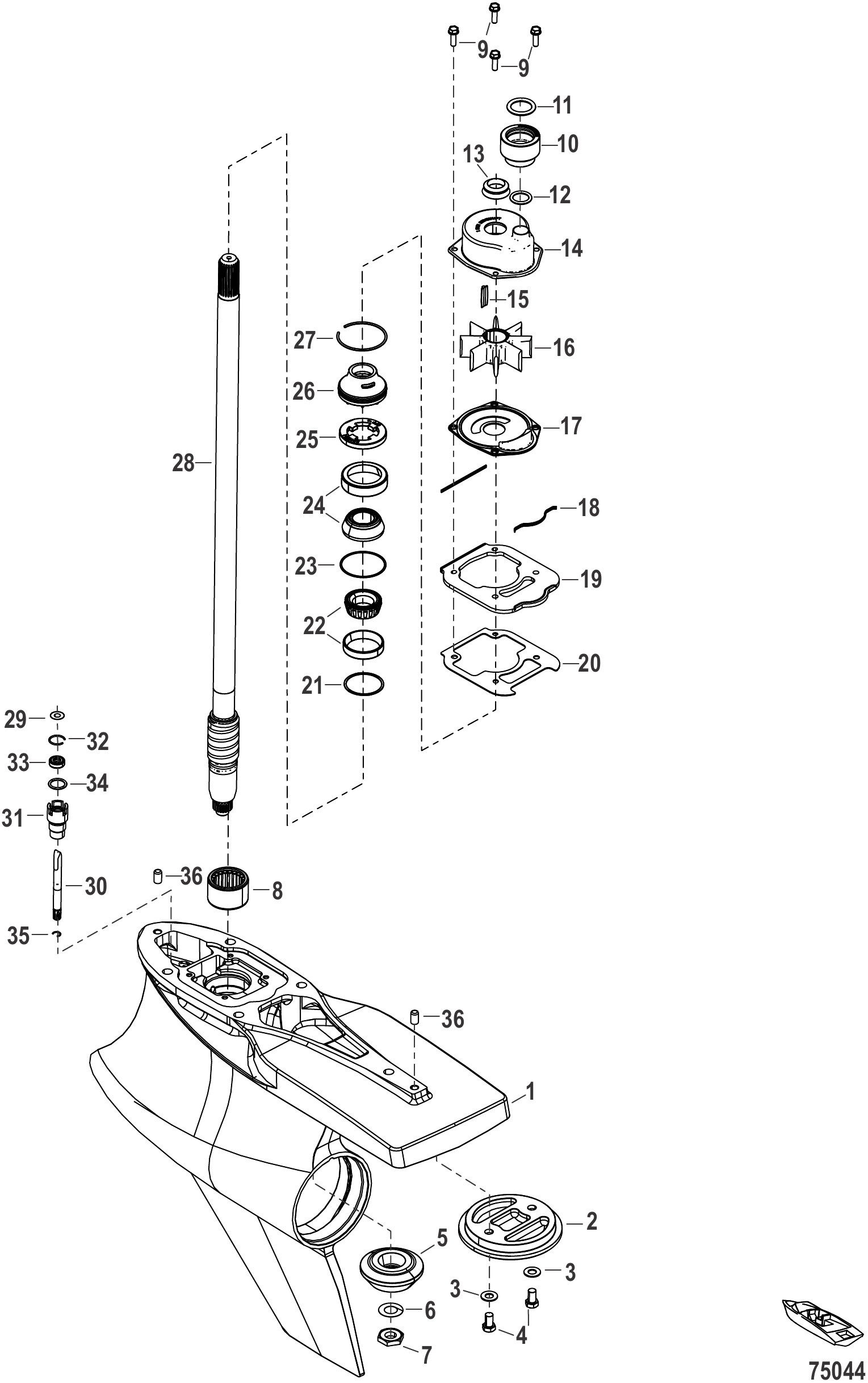

Рис. 22Картер редуктора, ведущий вал, Sport Master (передаточное число 1.60) Gear Housing Driveshaft, Sport Master, (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0199865	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ ДЛИННЫЙ) Sportmaster	1
-	8M0199866	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ X-ДЛИННЫЙ) Sportmaster	1
-	8M0199867	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ XX-ДЛИННЫЙ) Sportmaster	1
-	8M0236191	КОРПУС РЕДУКТОРА SM 1.6XXL СЕРЕБРИСТЫЙ	1
-	8M0214520	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ XXX-ДЛИННЫЙ) Sportmaster	1
-	8M0217381	КОРПУС РЕДУКТОРА В СБОРЕ (С НАКЛОННЫМ КИЛЕМ ДЛИННЫЙ) Sportmaster	1
-	8M0236212	КОРПУС РЕДУКТОРА SM L CMB СЕРЕБРИСТЫЙ	1
-	8M0199868	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ ДЛИННЫЙ) Sportmaster	1
-	8M0236192	КОРПУС РЕДУКТОРА SM 1.6CL СЕРЕБРИСТЫЙ	1
-	8M0199869	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ X-ДЛИННЫЙ) Sportmaster	1
-	8M0199870	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ XX-ДЛИННЫЙ) Sportmaster	1
-	8M0236194	КОРПУС РЕДУКТОРА SM 1.6CXXL СЕРЕБРИСТЫЙ	1
-	8M0214519	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ XXX-ДЛИННЫЙ) Sportmaster	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
2	847635001	Анод	1
2	8M0200103	АНОД антикавитационной плиты (магний)	AR/1
3	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	2
4	8M0036047	Винт (.375 x .62)	2
5	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
5	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0062703	ШАЙБА	1
7	8M0046636	ГАЙКА	1
8	8M0045676	ПОДШИПНИК роликовый	1
9	1993720	ВИНТ (M6 x 20)	4
9	8M0204706	Винт M6 x 20 с шестигранной головкой	4
10	8M0200112	Соединительная муфта водяного насоса	1
11	8M0200181	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.296 x .139	1
12	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
12	8M0204645	Кольцо уплотнительное (.796 x .139)	1
13	8M0200113	ТОРЦЕВОЕ УПЛОТНЕНИЕ	1
14	8M0199847	КОРПУС ВОДЯНОГО НАСОСА	1
15	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
15	8M0204723	ШПОНКА	1
16	8M0199848	КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА	1
17	8M0199849	ПЕРЕДНЯЯ ПЛАСТИНА	1
17	8M0210537	ПЕРЕДНЯЯ ПЛАСТИНА	1
18	8M0142659	САЛЬНИК формованный, актуатора	2
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0146938	ПРОКЛАДКА основания водяного насоса	1
21	8M0063268	Комплект регулировочных прокладок	1
22	8M0146553	Подшипник в сборе (обойма/конус)	1
23	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
24	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
25	8245191	Фиксатор	1
26	8M0199850	КОРПУС САЛЬНИКА В СБОРЕ	1
26	8M0245411	КОРПУС САЛЬНИКА	1
27	880719	Кольцо стопорное	1
28	8M0199851	ВЕРТИКАЛЬНЫЙ ВАЛ - ДВОЙНОЙ ПОДШИПНИК, ДЛИННЫЙ	1
28	8M0199852	ВЕРТИКАЛЬНЫЙ ВАЛ - ДВОЙНОЙ ПОДШИПНИК, УДЛИНЁННЫЙ	1
28	8M0199853	ВЕРТИКАЛЬНЫЙ ВАЛ — ДВОЙНОЙ ПОДШИПНИК XX-ДЛИННЫЙ	1
28	8M0199854	ВЕРТИКАЛЬНЫЙ ВАЛ — ДВОЙНОЙ ПОДШИПНИК XXX-ДЛИННЫЙ	1
29	77674	ШАЙБА (.35 x .75 x .12)	1
30	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
30	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
30	8M0164970	Вал переключения особо длинный	1
30	8M0199855	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ XXX-ДЛИННЫЙ	1
31	8M0249400	ВТУЛКА вала переключения	1
32	8M0046563	Стопорное кольцо	1
33	8164641	Маслосъёмный сальник	1
33	8M0246145	САЛЬНИК	1
34	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
35	8M0142866	КОЛЬЦО стопорное	1
36	8M0084244	Штифт установочный, .375 x .620	2
-	8M0199856	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0199857	КОМПЛЕКТ УПЛОТНЕНИЙ	1

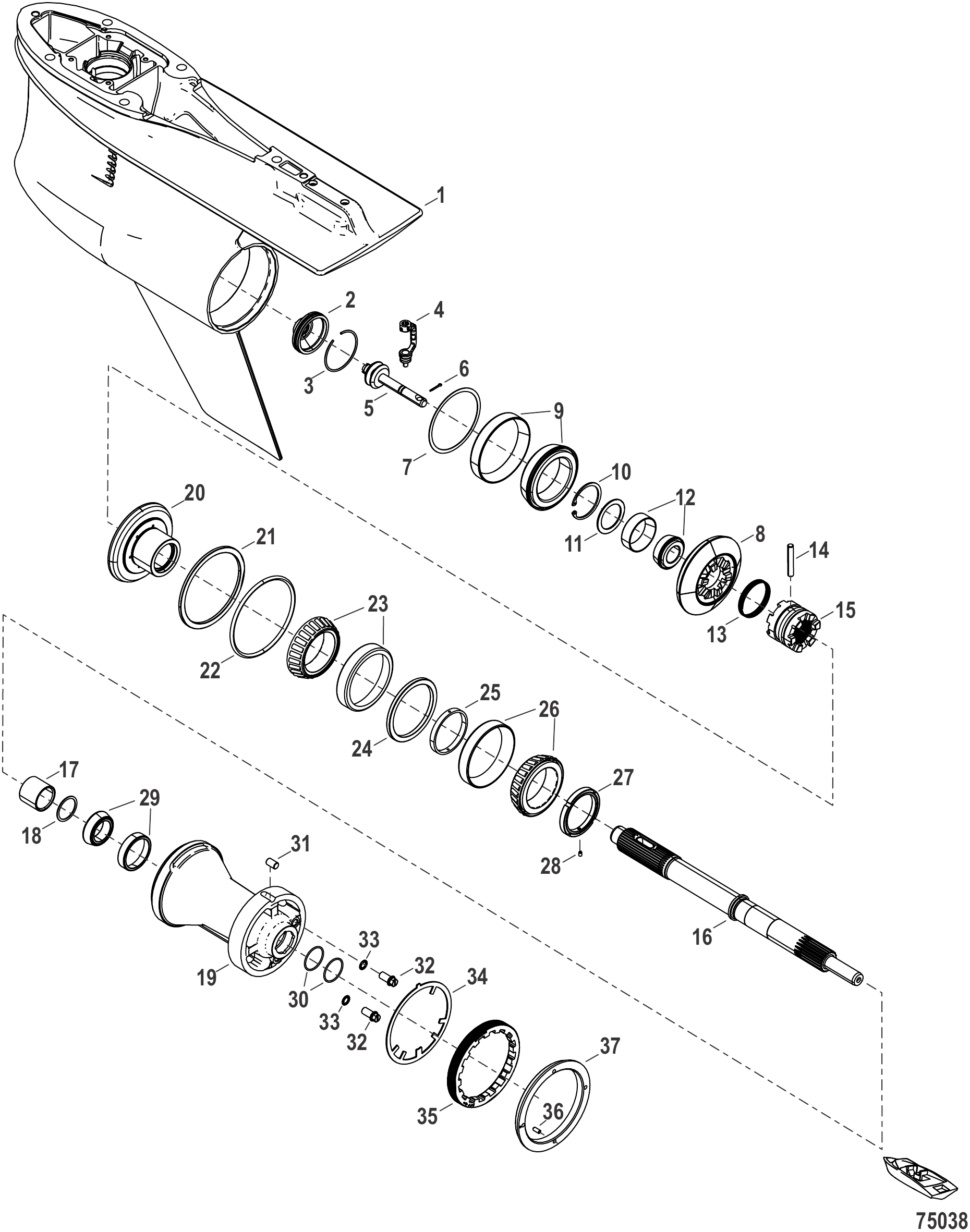

Рис. 23Картер редуктора, гребной вал, реверсивный, 5.44 Torpedo (передаточное число 1.60) Gear Housing Prop Shaft, Counter Rotation, 5.44 Torpedo, (1.60 Gear Ratio)

Gear Housing Prop Shaft, Counter Rotation, 5.44 Torpedo, (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0199841	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ ДЛИННЫЙ) 5.44	1
-	8M0199842	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ X-ДЛИННЫЙ) 5.44	1
-	8M0236185	КОРПУС РЕДУКТОРА 5.44 CXL СЕРЕБРИСТЫЙ	1
-	8M0199843	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ XX-ДЛИННЫЙ) 5.44	1
-	8M0236186	КОРПУС РЕДУКТОРА 5.44 CXXL СЕРЕБРИСТЫЙ	1
-	8M0199844	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ XXX-ДЛИННЫЙ) 5.44	1
1	8M0199871	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	8M0157111	Пробка торпедная	1
3	880719	Кольцо стопорное	1
4	8M0046215	Кривошип переключателя передач 1/4 оси	1
4	8M0220880	Кривошип переключателя передач 1/4 оси	1
5	8M0163111	Катушка в сборе	1
5	8M0242491	Катушка в сборе	1
6	469501	Шплинт	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	8M0051043	Кольцо стопорное	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0142835	Подшипник роликовый конический (чашка/конус)	1
13	8M0050575	ПРУЖИНА крестовая	1
14	8M0045493	ПАЛЕЦ крестовой	1
15	8M0142871	МУФТА скользящая 6-кулачковая	1
16	8M0142877	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0191582	КОРПУС ПОДШИПНИКА В СБОРЕ ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ 1.60	1
20	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
21	8M0161546	УПОРНОЕ КОЛЬЦО	1
22	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
23	8M0199861	Подшипник роликовый конический (обойма/ролик)	1
24	8M0199862	Проставка обоймы подшипника	1
25	8M0199863	Проставка	1
26	8M0199864	Подшипник роликовый конический (обойма/ролик)	1
27	8M0064178	Гайка стопорная	1
28	8M0066130	Винт с полукруглой головкой и насечкой	1
28	8M0233826	Винт с полукруглой головкой и насечкой	1
29	8M0148319	Подшипник роликовый конический чашка/конус	1
30	888483	Сальник масляный	1
30	8M0204700	Сальник масляный	1
31	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
32	8M0071653	Винт специальный, .375-16 UNC	2
33	830749	Сальник	2
33	8M0204693	Уплотнение сливной пробки	2
34	8M0108527	ШАЙБА стопорная	2
35	8M0162798	Фиксатор корпуса подшипника	1
36	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
37	8M0180306	Крышка торпедной части	1
-	8M0199857	КОМПЛЕКТ УПЛОТНЕНИЙ	1

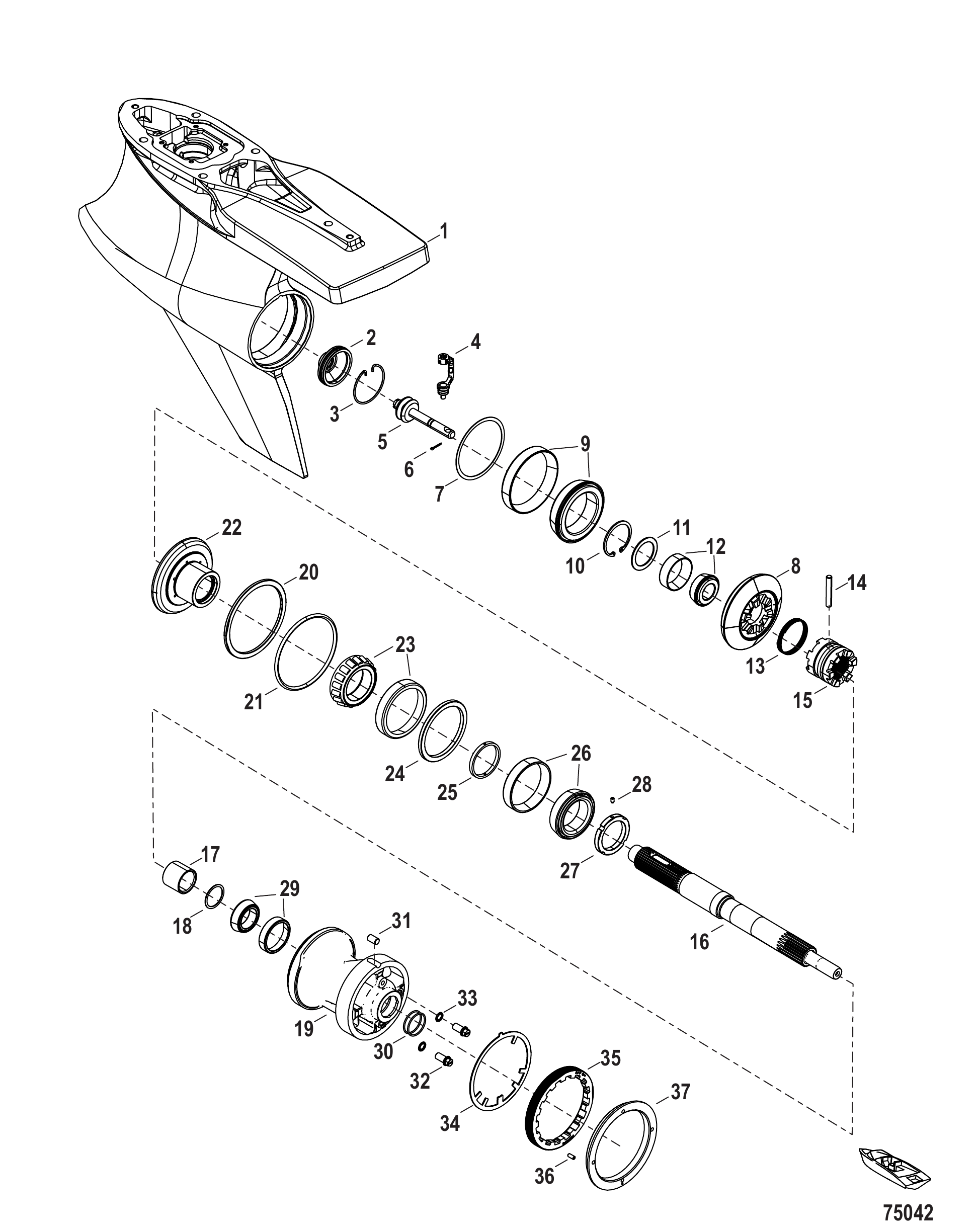

Рис. 24Картер редуктора, гребной вал, реверсивный, Sport Master (передаточное число 1.60) Gear Housing Prop Shaft, Counter Rotation, Sport Master (1.60 Gear Ratio)

Gear Housing Prop Shaft, Counter Rotation, Sport Master (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0199868	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ ДЛИННЫЙ) Sportmaster	1
-	8M0199869	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ X-ДЛИННЫЙ) Sportmaster	1
-	8M0199870	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ XX-ДЛИННЫЙ) Sportmaster	1
-	8M0236194	КОРПУС РЕДУКТОРА SM 1.6CXXL СЕРЕБРИСТЫЙ	1
-	8M0214519	КОРПУС РЕДУКТОРА В СБОРЕ (ПРОТИВОВРАЩЕНИЕ XXX-ДЛИННЫЙ) Sportmaster	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
2	8M0157111	Пробка торпедная	1
3	880719	Кольцо стопорное	1
4	8M0046215	Кривошип переключателя передач 1/4 оси	1
4	8M0220880	Кривошип переключателя передач 1/4 оси	1
5	8M0163111	Катушка в сборе	1
5	8M0242491	Катушка в сборе	1
6	469501	Шплинт	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	8M0051043	Кольцо стопорное	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0142835	Подшипник роликовый конический (чашка/конус)	1
13	8M0050575	ПРУЖИНА крестовая	1
14	8M0045493	ПАЛЕЦ крестовой	1
15	8M0142871	МУФТА скользящая 6-кулачковая	1
16	8M0156191	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0199860	Корпус подшипника в сборе обратного вращения (1.60)	1
20	8M0161546	УПОРНОЕ КОЛЬЦО	1
21	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
22	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
23	8M0199861	Подшипник роликовый конический (обойма/ролик)	1
24	8M0199862	Проставка обоймы подшипника	1
25	8M0199863	Проставка	1
26	8M0199864	Подшипник роликовый конический (обойма/ролик)	1
27	8M0064178	Гайка стопорная	1
28	8M0066130	Винт с полукруглой головкой и насечкой	1
28	8M0233826	Винт с полукруглой головкой и насечкой	1
29	8M0148319	Подшипник роликовый конический чашка/конус	1
30	888483	Сальник масляный	2
30	8M0204700	Сальник масляный	2
31	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
32	8M0071653	Винт специальный, .375-16 UNC	2
33	830749	Сальник	2
33	8M0204693	Уплотнение сливной пробки	2
34	8M0108527	ШАЙБА стопорная	1
35	8M0162798	Фиксатор корпуса подшипника	1
36	8M0036819	Винт установочный (10-32)	1
37	8M0180308	Комплект крышки	1
-	8M0199857	КОМПЛЕКТ УПЛОТНЕНИЙ	1

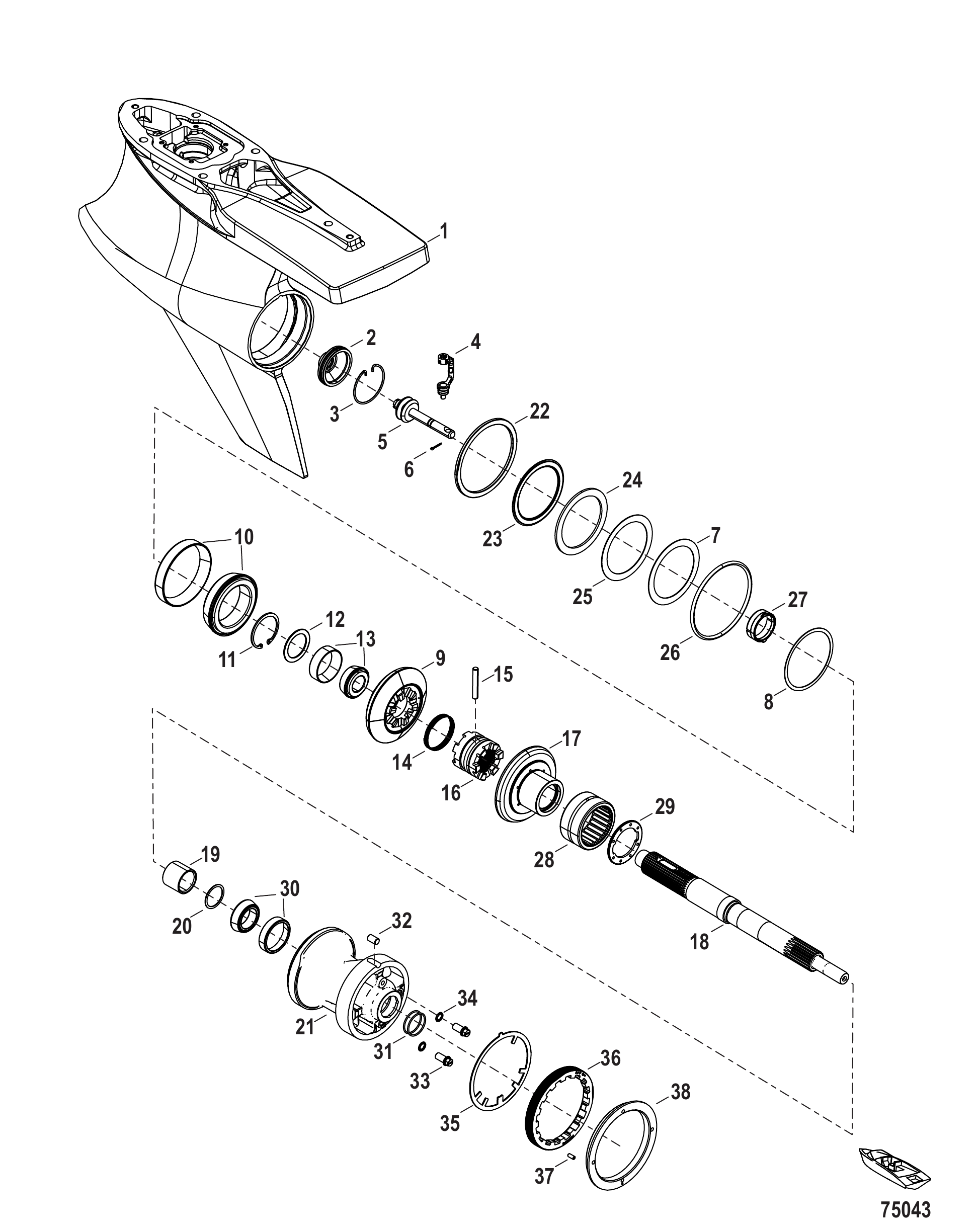

Рис. 25Картер редуктора, гребной вал, стандартный, Sport Master (передаточное число 1.60) Gear Housing Prop Shaft, Standard, Sport Master, (1.60 Gear Ratio)

Gear Housing Prop Shaft, Standard, Sport Master, (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0199865	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ ДЛИННЫЙ) Sportmaster	1
-	8M0199866	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ X-ДЛИННЫЙ) Sportmaster	1
-	8M0199867	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ XX-ДЛИННЫЙ) Sportmaster	1
-	8M0236191	КОРПУС РЕДУКТОРА SM 1.6XXL СЕРЕБРИСТЫЙ	1
-	8M0214520	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ XXX-ДЛИННЫЙ) Sportmaster	1
-	8M0217381	КОРПУС РЕДУКТОРА В СБОРЕ (С НАКЛОННЫМ КИЛЕМ ДЛИННЫЙ) Sportmaster	1
-	8M0236212	КОРПУС РЕДУКТОРА SM L CMB СЕРЕБРИСТЫЙ	1
1	8M0168312	КОРПУС ШЕСТЕРЁН В СБОРЕ базовый Sport Master Silver	1
1	8M0168313	КОРПУС РЕДУКТОРА в сборе Basic Sport Master Camber Skeg Silver	1
2	8M0157111	Пробка торпедная	1
3	880719	Кольцо стопорное	1
4	8M0046215	Кривошип переключателя передач 1/4 оси	1
4	8M0220880	Кривошип переключателя передач 1/4 оси	1
5	8M0163111	Катушка в сборе	1
5	8M0242491	Катушка в сборе	1
6	469501	Шплинт	1
7	8M0053116	НАБОР ПРОКЛАДОК	1
8	8M0063270	Комплект регулировочных шайб	1
9	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0051043	Кольцо стопорное	1
12	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
13	8M0142835	Подшипник роликовый конический (чашка/конус)	1
14	8M0050575	ПРУЖИНА крестовая	1
15	8M0045493	ПАЛЕЦ крестовой	1
16	8M0142871	МУФТА скользящая 6-кулачковая	1
17	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
18	8M0156191	Вал гребного винта	1
19	8M0064306	ПРОСТАВКА УПОРНАЯ	1
20	8M0076745	Комплект регулировочных шайб	1
21	8M0167590	Корпус подшипника в сборе стандартного вращения (1.60)	1
22	8M0161546	УПОРНОЕ КОЛЬЦО	1
23	8M0050692	ПОДШИПНИК	1
24	8M0050688	ШАЙБА	1
25	8M0053116	НАБОР ПРОКЛАДОК	1
26	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
27	8M0053183	Переходник шестерни переднего хода	1
28	8M0050704	ПОДШИПНИК игольчатый	1
29	8M0056639	КОЛЬЦО стопорное	1
30	8M0148319	Подшипник роликовый конический чашка/конус	1
31	888483	Сальник масляный	2
31	8M0204700	Сальник масляный	2
32	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
33	8M0071653	Винт специальный, .375-16 UNC	2
34	830749	Сальник	2
34	8M0204693	Уплотнение сливной пробки	2
35	8M0108527	ШАЙБА стопорная	1
36	8M0162798	Фиксатор корпуса подшипника	1
37	8M0036819	Винт установочный (10-32)	1
38	8M0180308	Комплект крышки	1
-	8M0199857	КОМПЛЕКТ УПЛОТНЕНИЙ	1

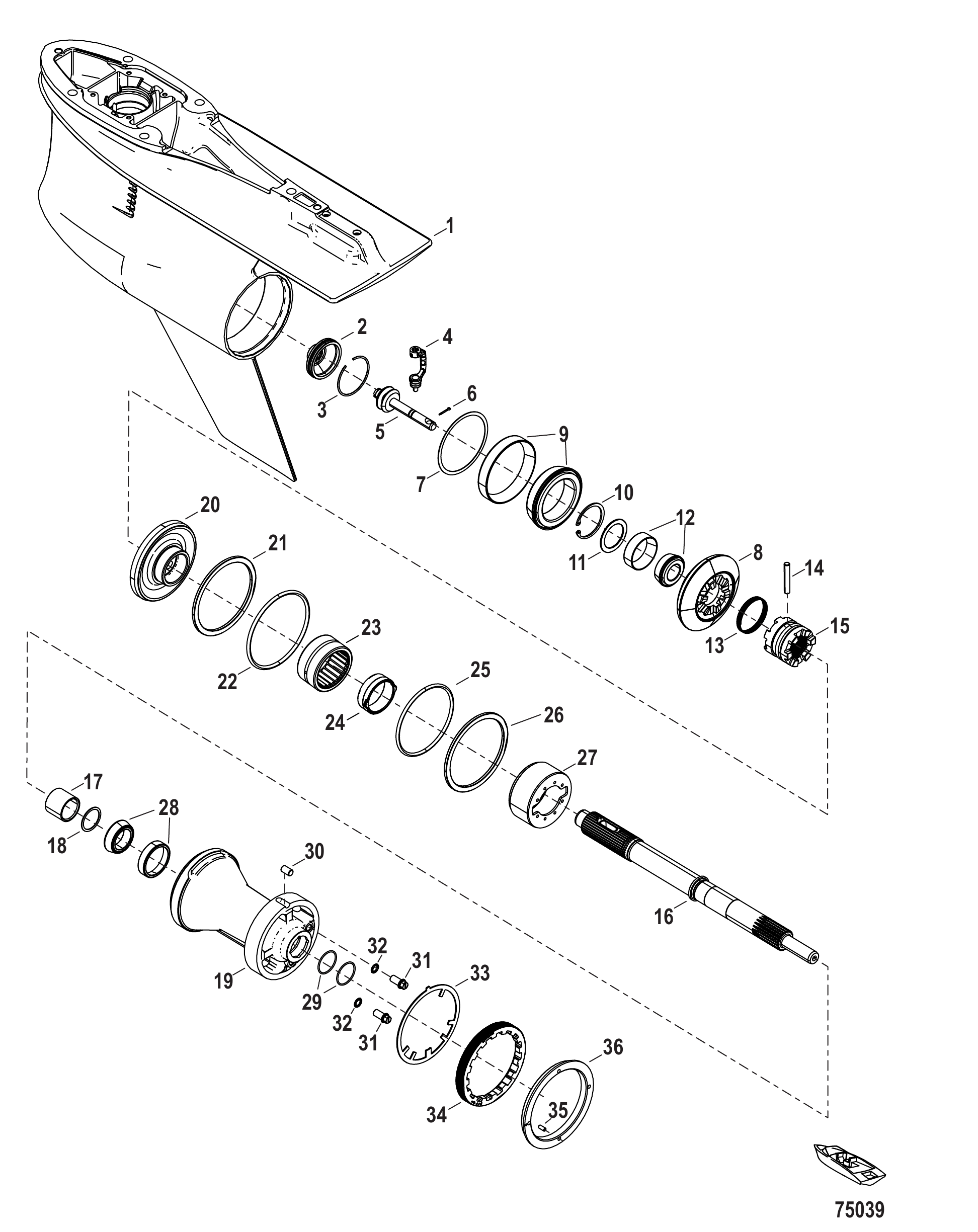

Рис. 26Картер редуктора, гребной вал, стандартный, 5.44 Torpedo (передаточное число 1.60) Gear Housing Prop Shaft, Standard Rotation, 5.44 Torpedo (1.60 Gear Ratio)

Gear Housing Prop Shaft, Standard Rotation, 5.44 Torpedo (1.60 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8M0199837	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ ДЛИННЫЙ) 5.44	1
-	8M0199838	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ X-ДЛИННЫЙ) 5.44	1
-	8M0236181	КОРПУС РЕДУКТОРА 5.44 XL СЕРЕБРИСТЫЙ	1
-	8M0199839	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ XX-ДЛИННЫЙ) 5.44	1
-	8M0236182	КОРПУС РЕДУКТОРА 5.44 XXL СЕРЕБРИСТЫЙ	1
-	8M0199840	КОРПУС РЕДУКТОРА В СБОРЕ (СТАНДАРТНЫЙ XXX-ДЛИННЫЙ) 5.44	1
-	8M0236183	КОРПУС РЕДУКТОРА 5.44 XXXL СЕРЕБРИСТЫЙ	1
1	8M0199845	КОРПУС РЕДУКТОРА В СБОРЕ БАЗОВЫЙ	1
2	8M0157111	Пробка торпедная	1
3	880719	Кольцо стопорное	1
4	8M0046215	Кривошип переключателя передач 1/4 оси	1
4	8M0220880	Кривошип переключателя передач 1/4 оси	1
5	8M0163111	Катушка в сборе	1
5	8M0242491	Катушка в сборе	1
6	469501	Шплинт	1
7	8M0063270	Комплект регулировочных шайб	1
8	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
9	8M0142836	Подшипник роликовый конический (чашка/конус)	1
10	8M0051043	Кольцо стопорное	1
11	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
12	8M0142835	Подшипник роликовый конический (чашка/конус)	1
13	8M0050575	ПРУЖИНА крестовая	1
14	8M0045493	ПАЛЕЦ крестовой	1
15	8M0142871	МУФТА скользящая 6-кулачковая	1
16	8M0142877	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0076745	Комплект регулировочных шайб	1
19	8M0161449	Корпус подшипника в сборе	1
20	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
21	8M0161546	УПОРНОЕ КОЛЬЦО	1
22	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
23	8M0050704	ПОДШИПНИК игольчатый	1
24	8M0053183	Переходник шестерни переднего хода	1
25	8M0050688	ШАЙБА	1
26	8M0050692	ПОДШИПНИК	2
27	8M0165801	Переходник подшипника	1
28	8M0148319	Подшипник роликовый конический чашка/конус	1
29	888483	Сальник масляный	1
29	8M0204700	Сальник масляный	1
30	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
31	8M0071653	Винт специальный, .375-16 UNC	1
32	830749	Сальник	1
32	8M0204693	Уплотнение сливной пробки	1
33	8M0108527	ШАЙБА стопорная	2
34	8M0162798	Фиксатор корпуса подшипника	2
35	8M0084244	Штифт установочный, .375 x .620	1
36	8M0180306	Крышка торпедной части	1
-	8M0199857	КОМПЛЕКТ УПЛОТНЕНИЙ	1

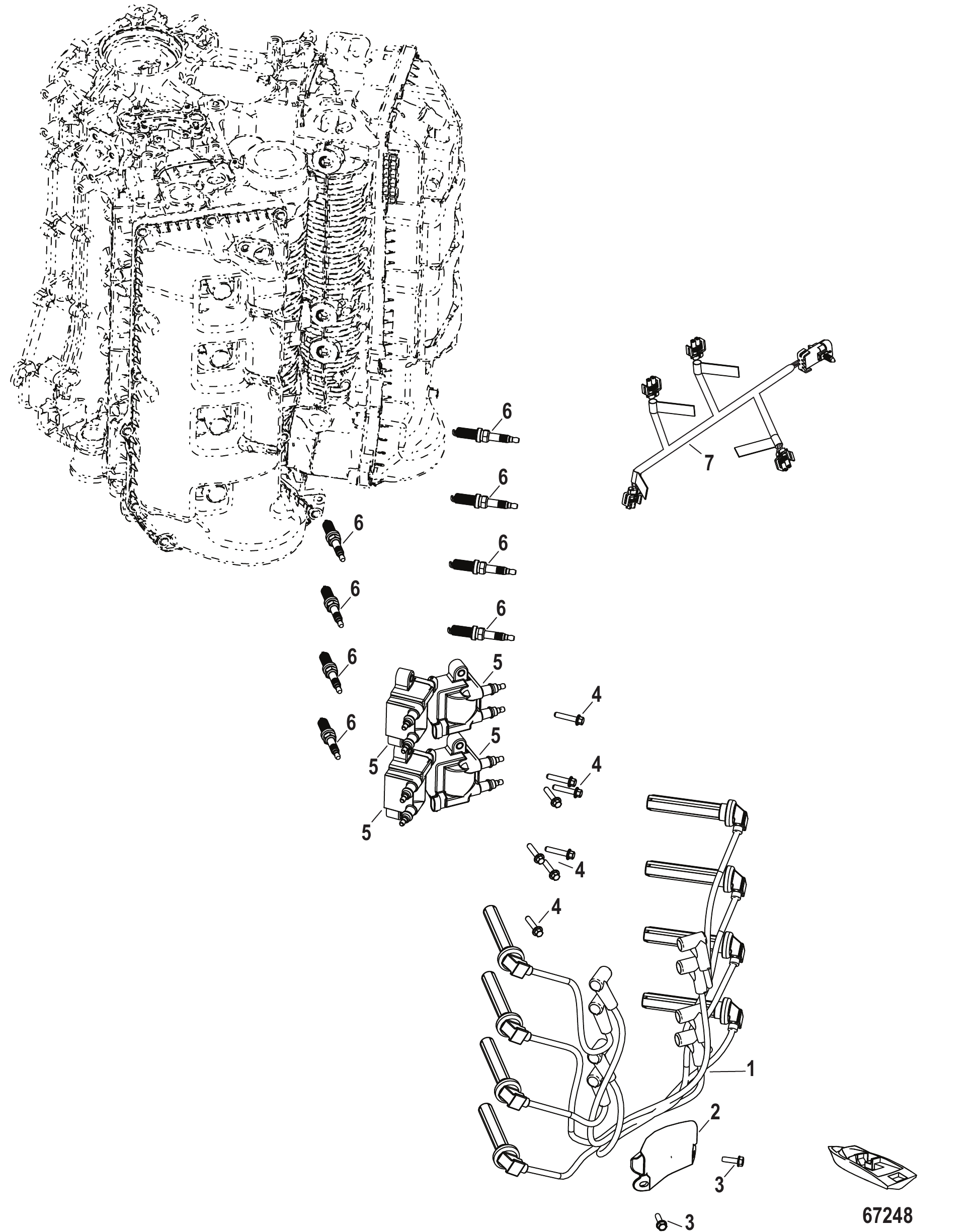

Рис. 27Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0142697	Провода свечей зажигания	1
2	8M0142671	Направляющая	1
3	897445501	Винт (M6 x 20 мм)	2
4	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	8
5	8M0044991	Катушка зажигания сдвоенная	4
6	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	8
6	8M0204737	СВЕЧА ЗАЖИГАНИЯ	8
7	8M0142694	Жгут проводов переходник катушки	1

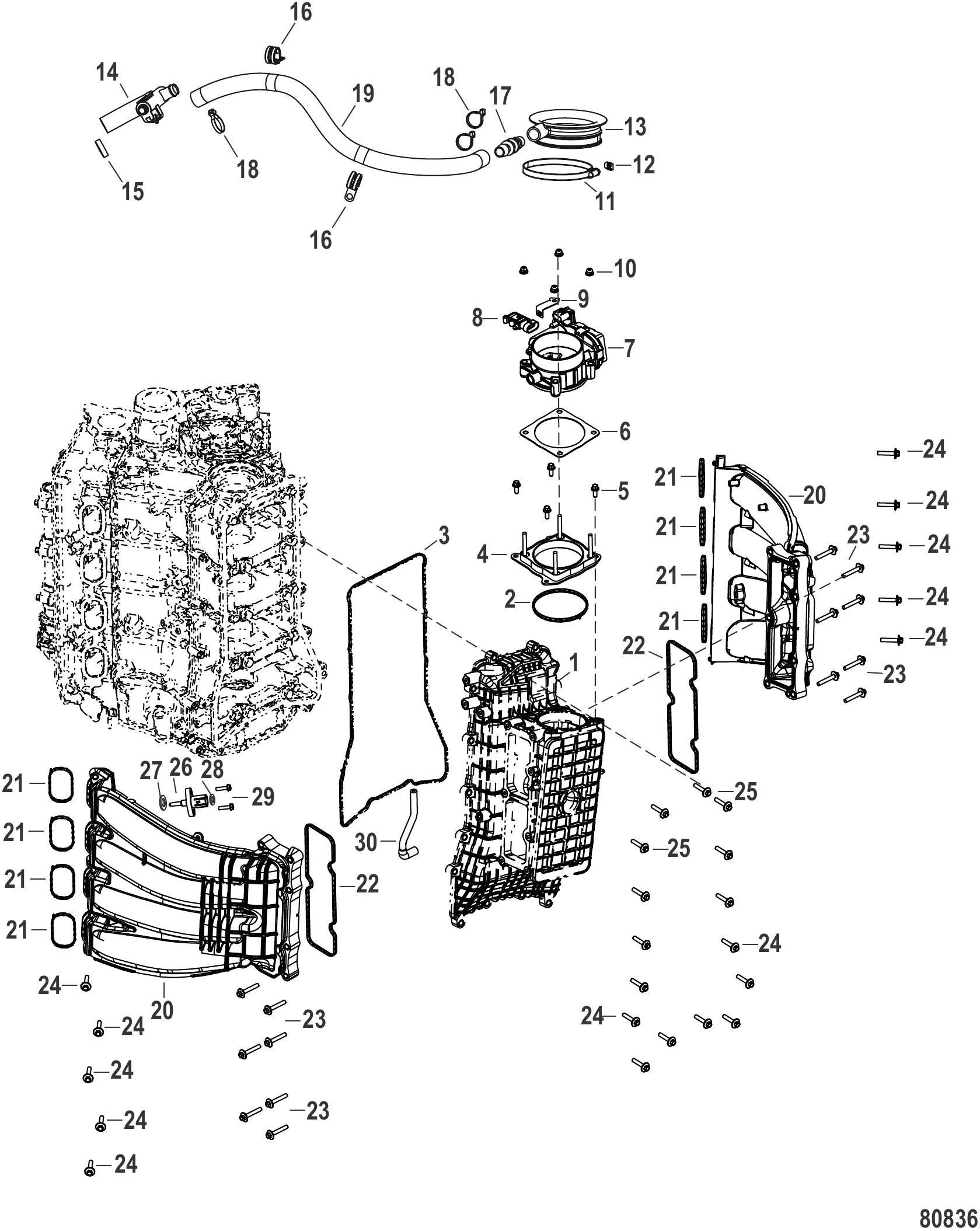

Рис. 28Система впуска Intake System

REF	Номер детали	Наименование	Кол-во
1	8M0230993	Крышка опорной плиты	1
2	8M0231119	Прокладка корпуса дросселя	1
3	8M0230994	Прокладка крышки картера	1
4	8M0204942	Изолятор	1
5	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
6	8M0142568	Прокладка корпуса дроссельной заслонки	1
7	8M0222235	Корпус дроссельной заслонки в сборе, 64 мм	1
8	8M0142690	ДАТЧИК MAP	1
9	8M0142550	Кронштейн датчика MAP	1
10	8M0227376	Гайка (M6)	4
11	8M0142571	Хомут (70-90 мм), ширина 9 мм	1
12	8M0074363	Колпачок	1
13	8M0183106	Втулка впускного отверстия	1
14	8M0183111	Комплект клапана опрокидывания	1
15	855228	Хомут	1
16	843943	J-образный зажим	2
17	NSS	NOT SOLD SEPARATE Coupler - Hose	1
18	816311T	СТЯЖКА (8.00 дюймов)	3
19	NSS	NOT SOLD SEPARATE Tubing	1
20	8M0230991	Впускной коллектор левого борта	1
20	8M0230992	Впускной коллектор правого борта	1
21	8M0231118	Прокладка впускного коллектора	4
22	8M0231117	Прокладка каналов к ресиверу	1
23	8M0142553	Винт (M6 x 37)	14
24	8M0142554	Винт (M6 x 30)	10
25	8M0142555	Винт (M6 x 30)	16
26	891663001	Датчик температуры	1
27	892317001	Уплотнительное кольцо	1
28	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
29	895054	Винт (M4 x 16 мм)	2
30	8M0142551	Шланг датчика MAP	1
-	NSS	NOT SOLD SEPARATE Complete Long Block Assembly	1

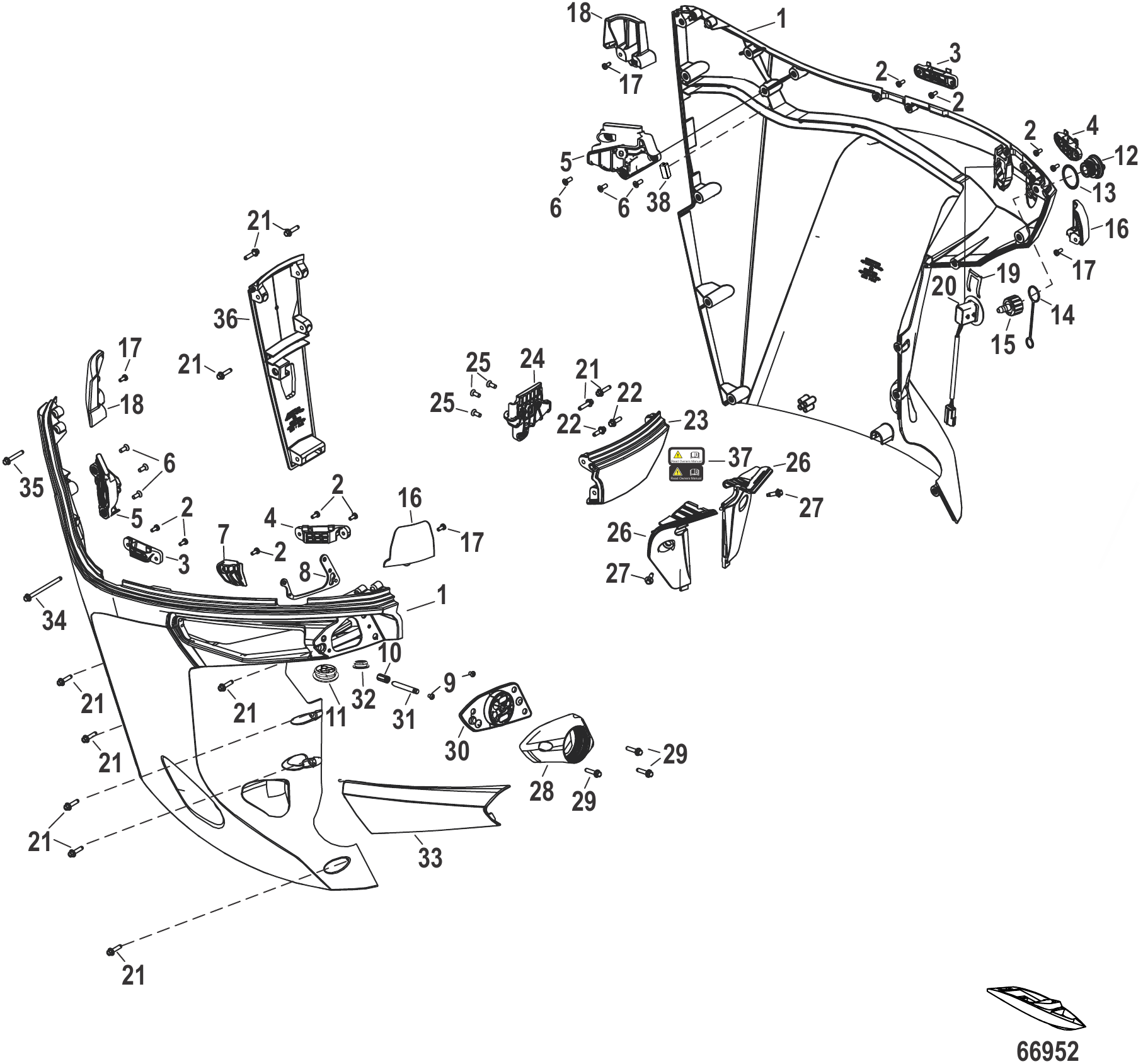

Рис. 29Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0142219	Нижний кожух в сборе левого и правого борта	1
1	8M0142217	Нижний кожух в сборе, чёрный, левый и правый борт	1
1	8M0245395	Нижний кожух в сборе чёрный (левый и правый)	1
1	8M0149569	Нижний кожух в сборе черный, усиленный	1
1	8M0236687	Накладка в сборе с пазом для тяги	1
1	8M0236688	Накладка в сборе с пазом рулевого управления правого борта	1
1	8M0236689	Накладка в сборе с пазом рулевого управления левого борта	1
2	8M0142918	Винт (M5 x 12)	9
3	8M0142923	Фиксатор задний, левый борт	1
3	8M0142930	Фиксатор задний, правый борт	1
4	8M0142922	Фиксатор передний, левый борт	1
4	8M0142929	Фиксатор передний, правый борт	1
5	8M0142919	Ответная планка в сборе, левый борт	1
5	8M0142925	Ответная планка в сборе, правый борт	1
6	8M0142921	Винт (M6 X 16)	6
7	8M0142928	Блок	1
8	8M0142946	Пластина	1
9	8M0047718	ВИНТ (M5 X 8ММ)	2
10	8M0142927	Втулка	1
11	8M0247126	Уплотнительная втулка	1
12	888958001	Пробка промывочного порта	1
12	8M0215105	ПРОБКА Промывочная	1
13	8M0047301	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
13	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
14	889823001	Пробка сливная с фиксатором	1
14	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
15	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
16	8M0142945	Направляющая передняя, левый борт	1
16	8M0142944	Направляющая передняя, правый борт	1
17	8M0142918	Винт (M5 x 12)	4
18	8M0142943	Направляющая задняя, левый борт	1
18	8M0142942	Направляющая задняя, правый борт	1
19	8M0032848	Держатель переключателя	1
20	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
20	8M0235190	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
21	8M0022324	ВИНТ (M6 x 25 мм)	11
21	8M0230977	ВИНТ (M6 x 25 ММ)	11
22	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	2
23	8M0142229	Нижний передний кожух в сборе черный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
24	8M0142932	Ответная планка в сборе, передняя	1
25	8M0142921	Винт (M6 X 16)	3
26	8M0142924	Крышка, левый борт	1
26	8M0142931	Крышка, правый борт	1
27	892073002	Винт с буртиком (M6)	2
27	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
28	8M0142949	Адаптер	1
29	8M0075735	ВИНТ (M6 X 30) шестигранная головка с фланцем	3
30	8M0142948	ВТУЛКА механическая	1
30	8M0142950	ВТУЛКА DTS	1
30	8M0146953	Втулка большое отверстие, механическая	1
30	8M0146954	Втулка большое отверстие, DTS CMS	1
31	8M0146710	Штифт дверцы жгута	1
32	8M0154581	Втулка датчика тримма	1
33	8M0142582	Дверца жгута, чёрная	1
34	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
34	8M0230974	ВИНТ M6 x 85 ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕМ	1
35	8M0142933	Винт (M6 x 40)	1
35	8M0230975	ВИНТ M6 x 40 HEX FLG	1
36	8M0142224	Нижний задний кожух в сборе черный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
36	8M0142223	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Чёрный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
37	8M0142371	Наклейка «Read Manual», чёрная	1
38	8M0149605	ЗАЩИТНЫЙ ПРОФИЛЬ КРОМКИ	1

Рис. 30КОМПЛЕКТЫ ТО 100 ЧАСОВ И 300 ЧАСОВ Maintenance Kits 100 Hour and 300 Hour

REF	Номер детали	Наименование	Кол-во
-	8M0207807	Комплект для технического обслуживания V10 (100 часов)	1
-	8M0205848	Масляный фильтр (MPP)	1
-	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
-	830749	Сальник	2
-	8M0204693	Уплотнение сливной пробки	2
-	8M0207808	Комплект для технического обслуживания V10 (300 часов)	1
-	8M0205848	Масляный фильтр (MPP)	1
-	8M0157616	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
-	8M0204737	СВЕЧА ЗАЖИГАНИЯ	10
-	8M0200136	РЕМОНТНЫЙ КОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0200181	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1.296 x .139	1
-	8M0204645	Кольцо уплотнительное (.796 x .139)	1
-	8M0200113	ТОРЦЕВОЕ УПЛОТНЕНИЕ	1
-	8M0200114	ШПОНКА Крыльчатки	1
-	8M0200115	КРЫЛЬЧАТКА Водяного насоса	1
-	8M0200116	ПЕРЕДНЯЯ ПЛАСТИНА	1
-	8M0200117	КРЫШКА Корпус	1
-	8M0204693	Уплотнение сливной пробки	2
-	8M0178243	Ремень навесного оборудования 6 ручьёв (12 В)	1
-	8M0207809	Комплект анодов алюминиевых	1
-	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
-	8M0142850	ВИНТ (M10 X 25)	2
-	8M0204939	Анод	2
-	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
-	8M0206596	ВИНТ (M6 x 20)	2
-	8M0217561	Анод алюминиевый	1
-	4010720	ВИНТ (M8 x 20)	2
-	8M0217563	Анод	1
-	8M0205186	Термостат в сборе	1
-	8M0228544	Термостат в сборе	1
-	8M0223832	Термостат 120 градусов	1
-	8M0143696	Хомут	1
-	888988011	Хомут (38,1 мм)	1
-	8M0204650	Кольцо уплотнительное	1
-	8M0188252	Прокладка термостата	1

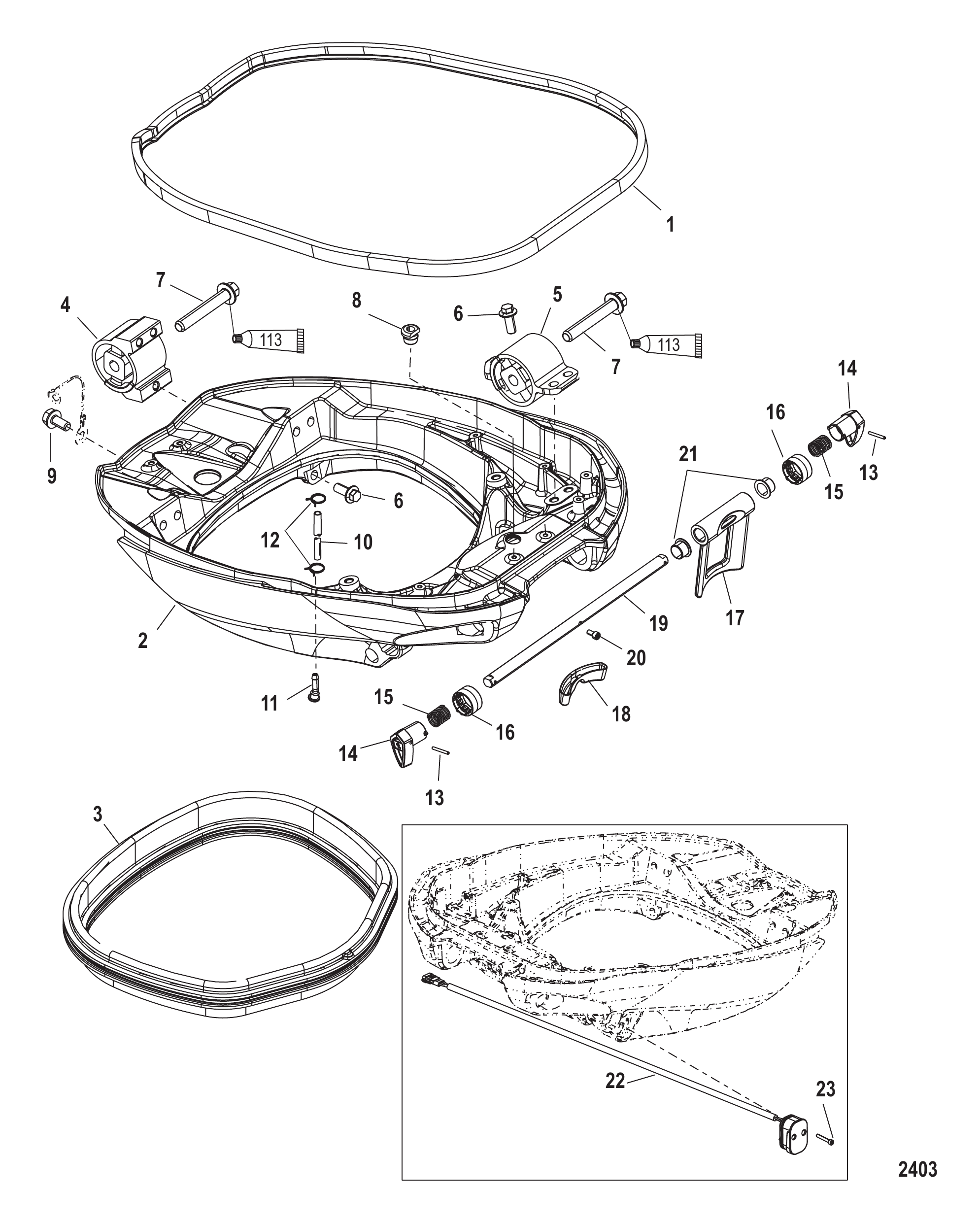

Рис. 31Опорная рама Mount Cradle

REF	Номер детали	Наименование	Кол-во
1	885546002	САЛЬНИК	1
2	884887T04	Опора крепления	1
2	884887T07	Опора крепления в сборе	1
3	884888003	Сальник	1
3	8M0060014	Уплотнение	1
4	888538T	Задняя опора	2
4	8M0103708	Задняя опора	2
5	888535T	Крепление переднее	2
5	8M0103365	Крепление переднее	2
6	889745030	Винт (M12 x 30)	12
7	896531090	Винт (M16 x 90)	4
7	8M0103832	Винт	4
8	19565002	ВТУЛКА	1
9	40011126	Винт (M6 x 13) нержавеющая сталь	1
10	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
10	8M0108355	Шланг (57 дюймов, бухта)	1
11	895797	Штуцер	1
11	895797001	ФИТИНГ	1
12	895851	Хомут (8.00 дюймов)	2
13	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	2
14	880649002	Рычаг фиксатора откидывания	2
15	47968	ПРУЖИНА	2
16	889540A03	Комплект сцепления	1
17	880651002	Кронштейн фиксатора откидывания	1
17	8M0109693	Кронштейн фиксатора наклона	1
18	889539001	Подушка фиксатора наклона	1
18	8M0076907	Подушка фиксатора наклона	1
19	880650003	Вал фиксатора откидывания	1
20	889546	Винт (M5 x 10)	1
21	8806641	Подшипник (.625 дюйма)	2
22	888590002	Датчик положения тримма	1
23	889547	ВИНТ (M5 x 30)	2

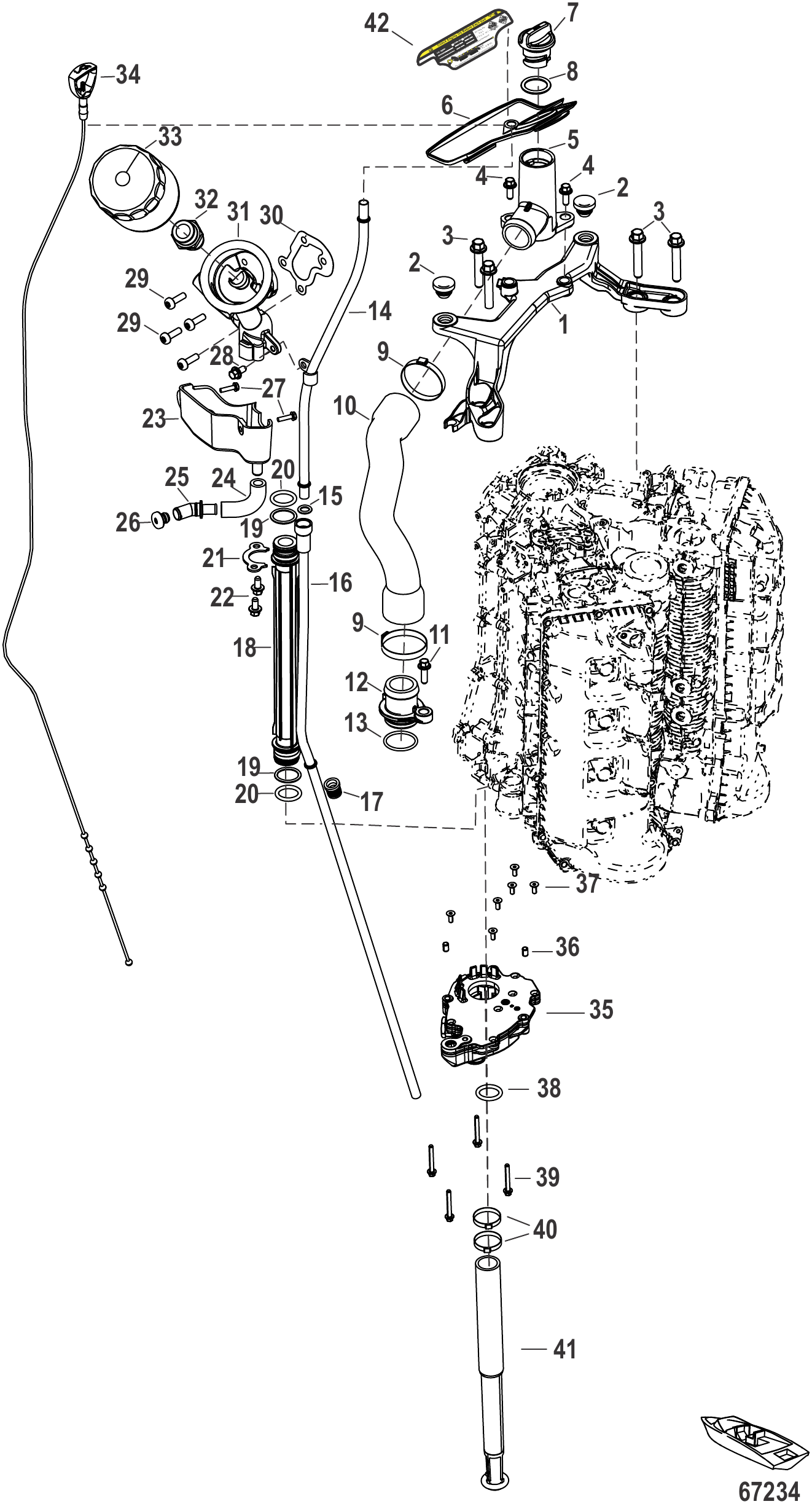

Рис. 32МАСЛЯНАЯ СИСТЕМА Oil System

REF	Номер детали	Наименование	Кол-во
1	8M0142467	КРОНШТЕЙН заливной горловины масла	1
2	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0142460	Болт (M8 x 45) Hex Flg	4
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
5	8M0142478	ГОРЛОВИНА заливная масла	1
6	8M0142470	ВТУЛКА	1
7	8M0142290	КРЫШКА масляная	1
8	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
8	8M0204673	Кольцо уплотнительное .921 x .139	1
9	8M6001459	ХОМУТ (45.5)	2
10	8M0142469	ШЛАНГ заливки масла	1
10	8M0190557	ШЛАНГ заливной горловины масла	1
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
12	8M0142468	ТРУБКА заливной горловины масла	1
13	8M0044601	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
14	8M0142480	ТРУБКА маслоизмерительного щупа - верхняя	1
15	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
16	8M0142463	Трубка маслоизмерительного щупа	1
16	8M0237477	Трубка масляного манометра	1
17	8M0142471	ВТУЛКА (0.375 IN)	1
17	8M0178207	ВТУЛКА	1
18	8M0142449	Трубка от масляного насоса к фильтру	1
18	8M0158591	Масляная трубка в сборе от насоса к фильтру	1
19	8M0142452	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 по Шору)	2
20	8M0142450	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 Durometer)	2
20	8M0171370	САЛЬНИК масляной трубки	2
21	8M0142484	КРОНШТЕЙН масляного фильтра	1
22	8M0142485	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
23	8M0142454	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
24	8M0142457	ШЛАНГ поддона для слива масла	1
25	8M0142456	ШТУЦЕР	1
26	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
27	895054	Винт (M4 x 16 мм)	2
28	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
29	8M0080651	Винт (M6 x 20)	4
30	8M0142482	ПРОКЛАДКА переходника	1
31	8M0142483	ПЕРЕХОДНИК масляного фильтра	1
31	8M0156635	ПЕРЕХОДНИК масляного фильтра	1
32	8M0142453	ШТУЦЕР масляного фильтра	1
33	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
33	8M0176312	МАСЛЯНЫЙ ФИЛЬТР	1
34	8M0142576	Маслоизмерительный щуп	1
35	8M0142403	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
36	8M0142408	УСТАНОВОЧНЫЙ ШТИФТ	2
37	8M0142407	ВИНТ (M6) С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ПОТАЙНОЙ X 16 ДЛИНА	6
38	8M6001577	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО M6 X 46	1
39	8M0142401	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ, УМЕНЬШЕННАЯ ГОЛОВКА	4
40	8M6000385	ХОМУТ (39,6 ММ)	2
40	8M0187146	ХОМУТ	2
41	8M0142402	МАСЛОЗАБОРНИК В СБОРЕ	1
42	8M0142570	НАКЛЕЙКА Проверка масла в двигателе	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

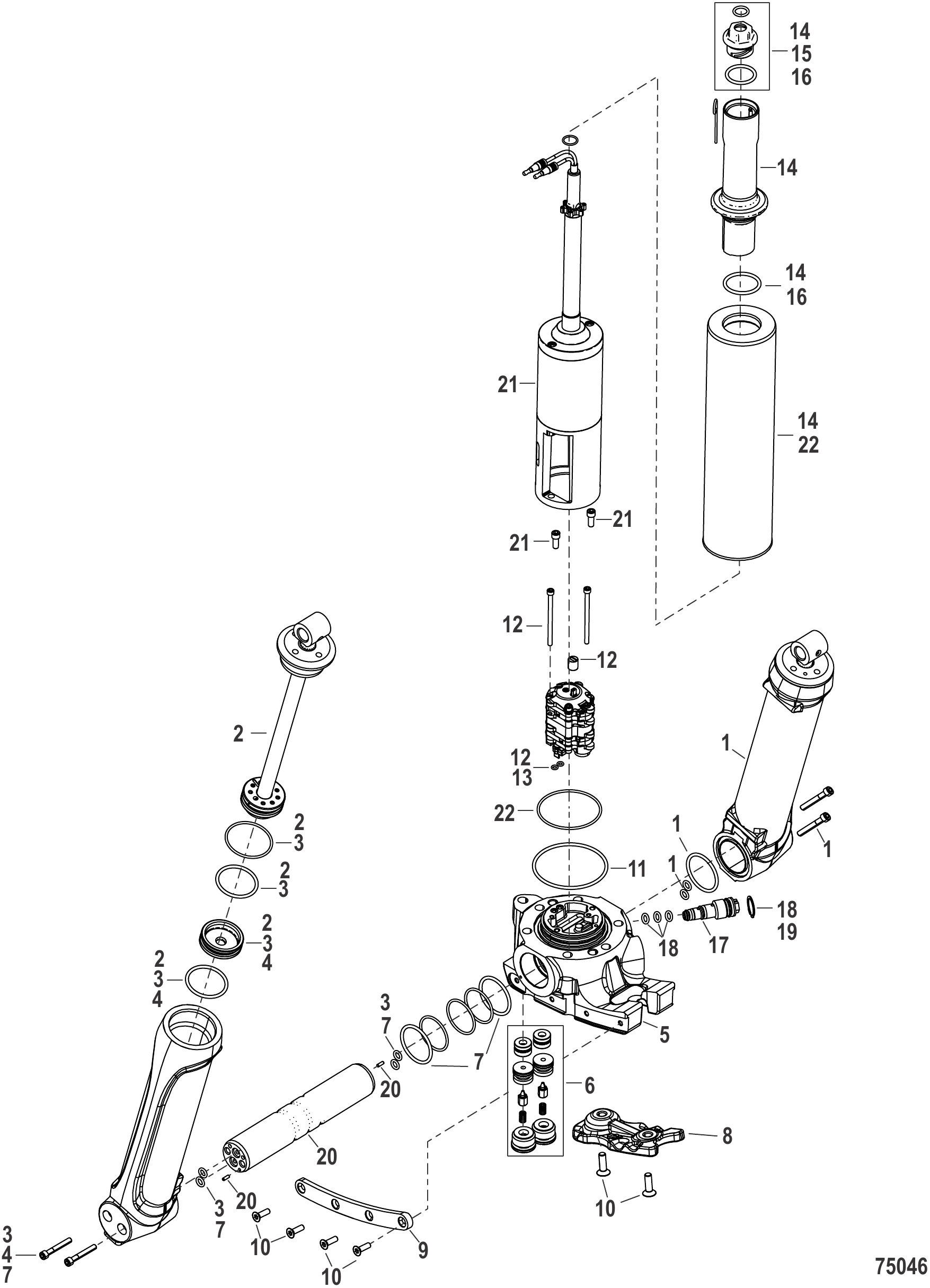

Рис. 33КОМПОНЕНТЫ ГИДРОПОДЪЕМА 8M0118297 Power Trim Components 8M0118297

REF	Номер детали	Наименование	Кол-во
-	8M0118297	Узел силового тримма в сборе	1
1	8M0118298	КОМПЛЕКТ ЦИЛИНДРА ТРИММА	2
2	8M0118299	КОМПЛЕКТ ШТОКА ТРИММА	2
3	896158A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	2
4	896159A01	КОМПЛЕКТ ПОРШНЯ	2
5	NSS	NOT SOLD SEPARATE MANIFOLD KIT	1
6	896165A01	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА Тримм PO	1
7	896160A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
8	8M0001734	Анод	1
8	8M0217563	Анод	1
9	8M0185681	Пластина износа	2
10	832838	Винт (M6 x 20)	10
10	8M0199587	Винт (M6 x 1.0 x 20)	10
11	8M0010183	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
11	8M0204938	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
12	896163A01	КОМПЛЕКТ НАСОСА Тримм	1
13	896164A01	КОМПЛЕКТ ФИЛЬТРА ТРИММА	1
14	896162A01	КОМПЛЕКТ ШЕЙКИ ТРИММА	1
15	895854A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
16	893419	Комплект крышки	1
17	893420A01	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
17	8M0224397	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
18	8M0224410	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
19	8M0184377	СТОПОРНОЕ КОЛЬЦО	1
20	893408A01	КОМПЛЕКТ ШТИФТА Тримм	1
21	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
22	896167A01	КОМПЛЕКТ РЕЗЕРВУАРА	1

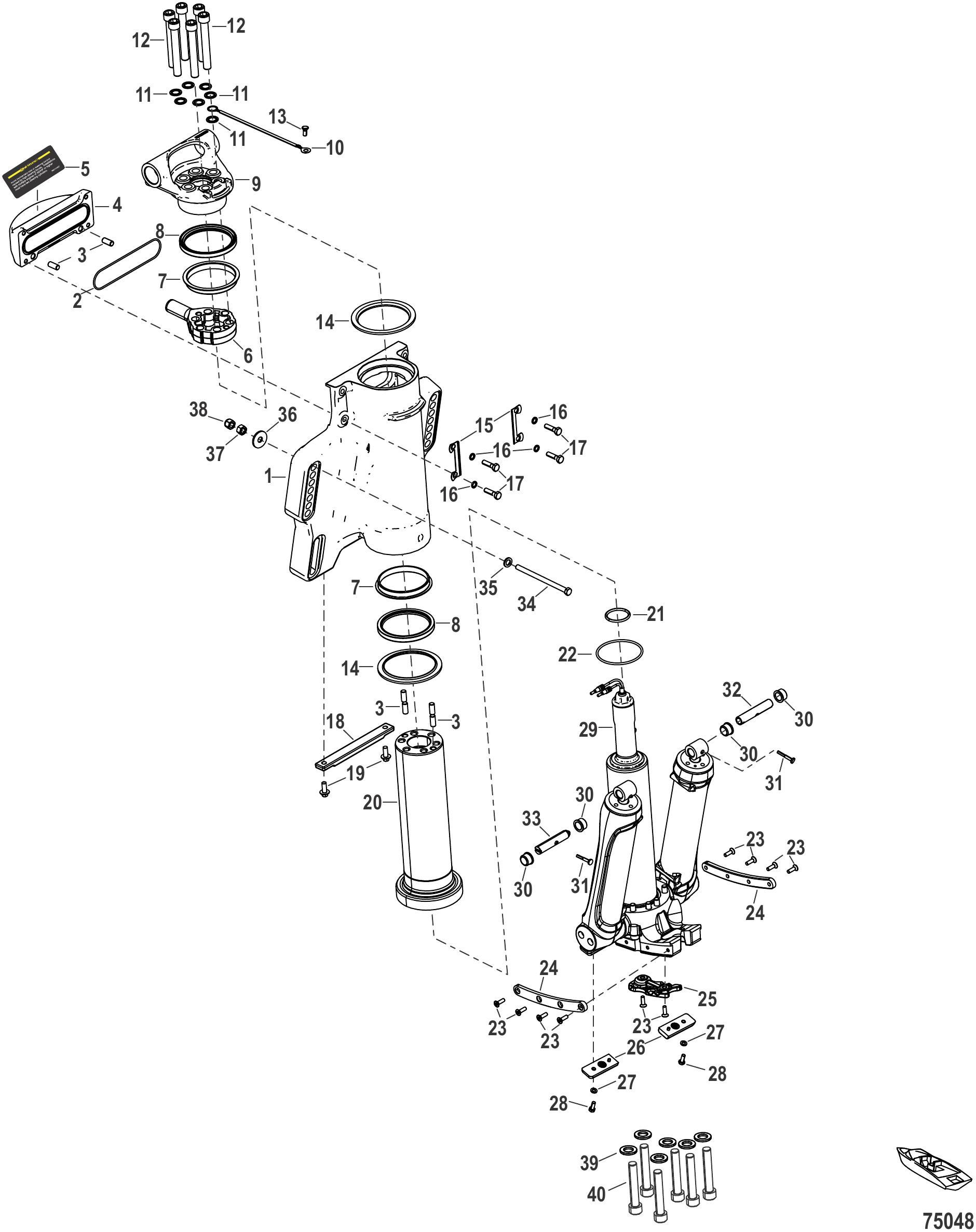

Рис. 34ГИДРОПОДЪЕМ/ТРАНЦЕВАЯ СБОРКА ОБРАТНОЕ ВРАЩЕНИЕ Power Trim/Transom Assembly Counter Rotation

REF	Номер детали	Наименование	Кол-во
1	8M0215621	Транцевая пластина в сборе без комплектующих	1
2	8M0155530	Сальник пьедестала	1
3	8M0204929	Штифт (0.375 x 0.875) установочный	6
4	893405T	Крышка	1
4	8M0217564	Крышка рулевого рычага	1
5	8M0161427	Наклейка предупреждающая для многомоторной установки	1
6	880665T01	Рычаг рулевой	1
7	8806621	Подшипник	2
7	8M0217557	Подшипник	2
8	880661	Уплотнение	2
8	8M0217558	Сальник	2
9	8M0200074	ГОЛОВКА РУЛЕВОГО УПРАВЛЕНИЯ	1
10	8M0214684	ЗАЗЕМЛЯЮЩАЯ ШИНА	1
11	885112	Шайба	7
11	8M0217559	Шайба	7
12	8M0204933	Винт M14 x 2 x 105 с внутренним шестигранником	6
13	4010612	ВИНТ (M6 x 12) Нержавеющая сталь	1
14	8806561	Подшипник	2
14	8M0217560	Подшипник упорный	2
15	8M0204930	Фиксатор	2
16	8M0204931	Шайба (M8 x 12.80 x 1.50)	4
17	8M0204932	ВИНТ M8 x 1.25 x 30 С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	4
18	8M0012083	АНОД АЛЮМИНИЕВЫЙ	1
18	8M0217561	Анод алюминиевый	1
19	4010720	ВИНТ (M8 x 20)	2
20	8M0204937	ТРУБКА	1
21	895854	Уплотнительное кольцо	1
21	8M0217562	Уплотнительное кольцо	1
22	8M0204938	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	8M0199587	Винт (M6 x 1.0 x 20)	10
24	8M0185681	Пластина износа	2
25	8M0001734	Анод	1
25	8M0217563	Анод	1
26	8M0204939	Анод	2
27	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
27	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
28	8M0206596	ВИНТ (M6 x 20)	2
29	8M0118297	Узел силового тримма в сборе	1
30	8M0161419	ПОДШИПНИК УПОРНЫЙ	4
31	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
32	8M0142821	Палец штока	1
33	8M0164144	Колпачок пальца штока	1
34	8M0038370	Винт (.500-20 x 5.50)	AR
34	8M0185652	ВИНТ (.500-20 x 5.50) УПАКОВКА 6 ШТ	AR
34	677552	ВИНТ (.500-20 x 6.500)	AR
34	8M0185653	ВИНТ (.500-20 x 6.500) УПАКОВКА 6 ШТ	AR
34	8M0028080	ВИНТ (.500-20 x 7.500)	AR
34	8M0185654	ВИНТ (.500-20 x 7.500) УПАКОВКА 6 ШТ	AR
34	8M0032860	ВИНТ (.500-20 x 8.00)	AR
34	8M0185655	ВИНТ (.500-20 x 8.00) УПАКОВКА 6 ШТ	AR
34	8M0185655	ВИНТ (.500-20 x 8.00) УПАКОВКА 6 ШТ	AR
-	8M0182202	КОМПЛЕКТ ГАЙКА-ШАЙБА	AR
35	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	6
36	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	6
37	8M0204734	Гайка (.500-20) шестигранная, латунная	6
38	82671117	ГАЙКА (.500-20)	6
39	8M0007798	ВИНТ (M10 x 65)	6
40	8M0218974	ШАЙБА	6

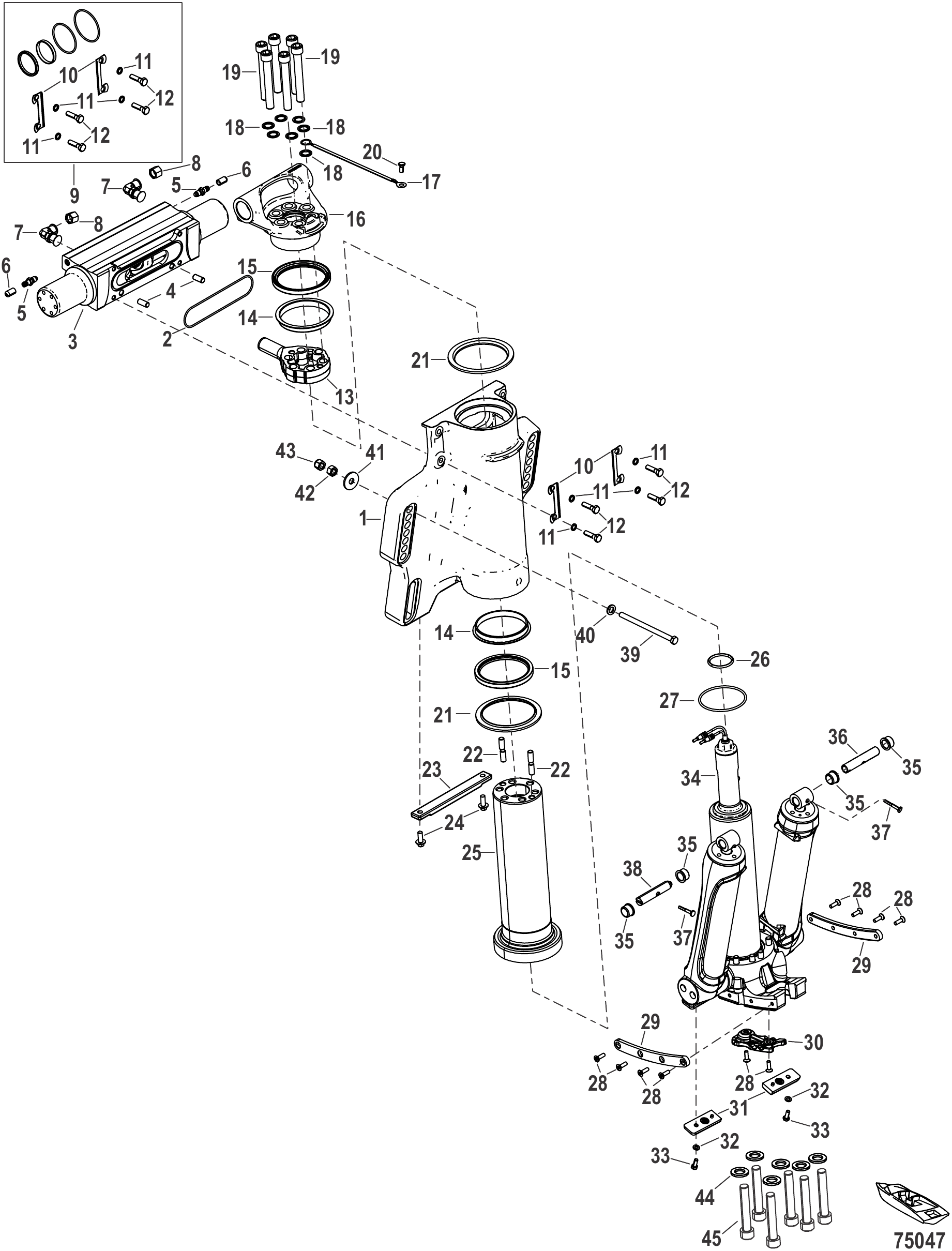

Рис. 35ГИДРОПОДЪЕМ/ТРАНЦЕВАЯ СБОРКА СТАНДАРТНОЕ ВРАЩЕНИЕ Power Trim/Transom Assembly Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	8M0200073	ОПОРА В СБОРЕ СТАНДАРТНАЯ	1
1	8M0215621	Транцевая пластина в сборе без комплектующих	1
1	8M0234763	ТРАНЕЦ В СБОРЕ БЕЗ КОМПЛЕКТУЮЩИХ	1
2	8M0155530	Сальник пьедестала	1
3	8M0118141	Рулевой цилиндр	1
4	8M0204929	Штифт (0.375 x 0.875) установочный	2
5	8M0141330	Штуцер прокачки	2
6	889550	КРЫШКА дренажная - винил	2
7	889552	ШТУЦЕР -6 ORB на -6 ORFS (90 градусов)	2
8	892524	ФИТИНГ	2
9	8M0045604	Комплект сальников рулевого цилиндра	1
10	8M0204930	Фиксатор	2
11	8M0204931	Шайба (M8 x 12.80 x 1.50)	4
12	8M0204932	ВИНТ M8 x 1.25 x 30 С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	4
13	880665T01	Рычаг рулевой	1
14	8806621	Подшипник	2
14	8M0217557	Подшипник	2
15	880661	Уплотнение	2
15	8M0217558	Сальник	2
16	8M0200074	ГОЛОВКА РУЛЕВОГО УПРАВЛЕНИЯ	1
17	8M0214684	ЗАЗЕМЛЯЮЩАЯ ШИНА	1
18	885112	Шайба	7
18	8M0217559	Шайба	7
19	8M0204933	Винт M14 x 2 x 105 с внутренним шестигранником	6
20	4010612	ВИНТ (M6 x 12) Нержавеющая сталь	1
21	8806561	Подшипник	2
21	8M0217560	Подшипник упорный	2
22	8M0204929	Штифт (0.375 x 0.875) установочный	4
23	8M0012083	АНОД АЛЮМИНИЕВЫЙ	1
23	8M0217561	Анод алюминиевый	1
24	4010720	ВИНТ (M8 x 20)	2
25	8M0204937	ТРУБКА	1
26	895854	Уплотнительное кольцо	1
26	8M0217562	Уплотнительное кольцо	1
27	8M0204938	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
28	8M0199587	Винт (M6 x 1.0 x 20)	10
29	8M0185681	Пластина износа	2
30	8M0001734	Анод	1
30	8M0217563	Анод	1
31	8M0204939	Анод	2
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	8M0206596	ВИНТ (M6 x 20)	2
34	8M0118297	Узел силового тримма в сборе	1
35	8M0161419	ПОДШИПНИК УПОРНЫЙ	4
36	8M0142821	Палец штока	1
37	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
38	8M0164144	Колпачок пальца штока	1
39	8M0038370	Винт (.500-20 x 5.50)	AR
39	8M0185652	ВИНТ (.500-20 x 5.50) УПАКОВКА 6 ШТ	AR
39	677552	ВИНТ (.500-20 x 6.500)	AR
39	8M0185653	ВИНТ (.500-20 x 6.500) УПАКОВКА 6 ШТ	AR
39	8M0028080	ВИНТ (.500-20 x 7.500)	AR
39	8M0185654	ВИНТ (.500-20 x 7.500) УПАКОВКА 6 ШТ	AR
39	8M0032860	ВИНТ (.500-20 x 8.00)	AR
39	8M0185655	ВИНТ (.500-20 x 8.00) УПАКОВКА 6 ШТ	AR
39	8M0185655	ВИНТ (.500-20 x 8.00) УПАКОВКА 6 ШТ	AR
-	8M0182202	КОМПЛЕКТ ГАЙКА-ШАЙБА	AR
40	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	6
41	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	6
42	8M0204734	Гайка (.500-20) шестигранная, латунная	6
43	82671117	ГАЙКА (.500-20)	6
44	8M0007798	ВИНТ (M10 x 65)	6
45	8M0218974	ШАЙБА	6

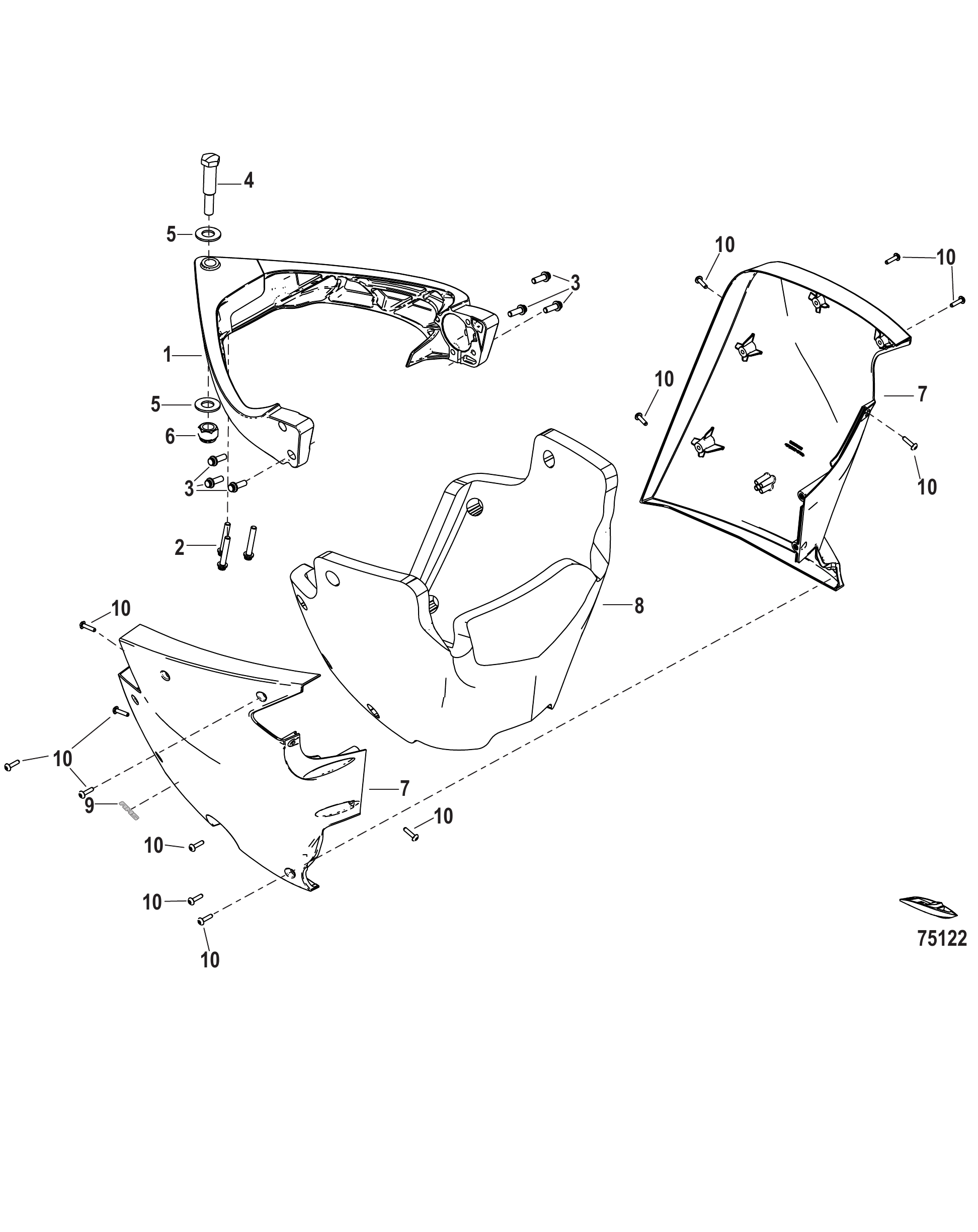

Рис. 36Комплект задней стяжки Rear Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
1	8M0205182	Поперечная тяга в сборе, чёрная	1
1	8M0205183	Поперечная тяга в сборе, Cold Fusion	1
2	8M0161438	Винт (M10x1.5x60)	3
3	8M0161437	Винт (M10x1.5x30)	6
4	8M0161439	БОЛТ	1
4	8M0237099	БОЛТ С БУРТИКОМ	1
5	844850	Шайба (.660 x 1.310 x .09) нержавеющая сталь	2
6	47379	ГАЙКА (.625-18) Нержавеющая сталь	1
7	8M0205184	Крышка колыбели в сборе, чёрная	1
7	8M0205185	Крышка колыбели в сборе, Cold Fusion	1
8	8M0199901	Шумоизоляционное одеяло колыбели	1
8	8M0234933	Шумоизоляционное одеяло колыбели	1
9	8M0146963	Наклейка AMS	2
10	8M0142822	Винт (M6 x T30)	14

Рис. 37Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142639	Руководство по запчастям 250R/300R 4.6L V8 4-тактный	1
-	8M0146888	Сервисное руководство 250R/300R/300R HD 4.6L V8	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	Руководство по установке 300R HD	1
-	8M0156799	IM-300R HD CMS Mercury / Quicksilver	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0140585	Руководство по эксплуатации 300R CMS HD механический	1
-	8M0175494	Руководство по эксплуатации	1
-	8M0140789	Руководство по эксплуатации 300R CMS HD DTS	1
-	8M0175495	Руководство по эксплуатации	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

Рис. 38Комплект прокладок 8M0076745 Shim Set 8M0076745

REF	Номер детали	Наименование	Кол-во
-	8M0076745	Комплект регулировочных шайб	1
-	8M0050423	Шайба .020	1
-	8M0050424	Шайба .022	1
-	8M0050425	ШАЙБА .024	1
-	8M0050427	ШАЙБА .026	1
-	8M0050428	ШАЙБА .028	1
-	8M0050429	ШАЙБА .030	1
-	8M0050430	ШАЙБА .032	1
-	8M0050431	ШАЙБА .034	1
-	8M0050432	ШАЙБА .036	1
-	8M0050433	ШАЙБА .038	1
-	8M0050434	ШАЙБА .040	1
-	8M0050435	ШАЙБА .042	1
-	8M0050436	ШАЙБА .044	1
-	8M0050437	ШАЙБА .046	1
-	8M0050438	ШАЙБА .048	1
-	8M0050439	ШАЙБА .050	1

Рис. 39Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0147078	Монтажный инструмент жгут проводов тримма	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0138392	Диагностический комплект CDS-G3	1
22	8M0153916	Диагностический комплект CDS G3	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	FT8950	Комплект тестеров	1
NS	58222A1	Индикаторный инструмент	1
NS	83155	Комплект переходника индикатора часового типа	1
NS	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
NS	89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
NS	8M0039309	Инструмент установщик кольца	1
NS	8M0046632	Инструмент головка стопорной гайки водила	1
NS	46086A1	Комплект губок съёмника, корпус редуктора	1
NS	34569A1	Съёмник в сборе со скользящим молотком	1
NS	37241	Пластина съёмника универсальная	1
NS	63209	Тепловая лампа	1
NS	83165T	СЪЁМНИК В СБОРЕ	1
NS	36571T	Направляющая шайба, корпус редуктора	1
NS	888414T01	Оправка подшипника/сальника	1
NS	31229A7	Комплект съёмников для подшипника	1
NS	8M0070085	Инструмент стопорная гайка	1
NS	861792	Подшипник упорный	1
NS	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
NS	889958T	Инструмент фиксатор гребного вала	1
NS	8M0142028	Инструмент фиксатор гайки шестерни	1
NS	8M0035594	Инструмент фиксатор гребного вала	1
NS	8M0052590	Инструмент оправка верхнего подшипника гребного вала	1
NS	8M0046348	Инструмент оправка подшипника, съёмник шестерни	1
NS	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
NS	885592T	Оправка обоймы подшипника	1
NS	8M0046360	Инструмент оправка подшипника, установка шестерни	1
NS	8M0046443	Инструмент центрирование шестерни	1
NS	8M0054594	Инструмент высота шестерни	1
NS	8M0059911	Монтажный инструмент водила подшипника	1
NS	8M0053505	Инструмент-индикатор люфта	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1

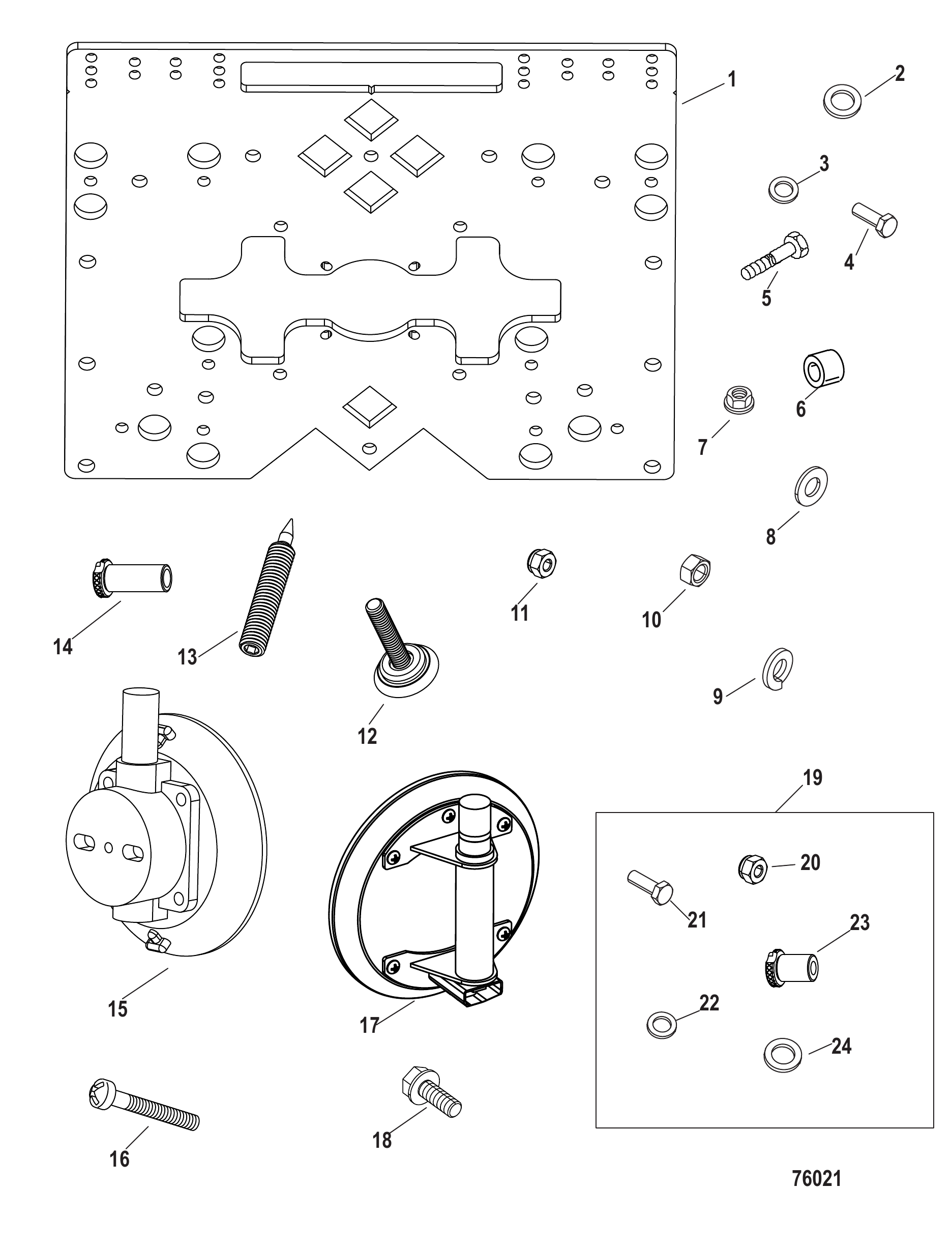

Рис. 40ИНСТРУМЕНТ ПРИСПОСОБЛЕНИЕ ДЛЯ СВЕРЛЕНИЯ Tools Drill Fixture

REF	Номер детали	Наименование	Кол-во
-	8M0210331	КОМПЛЕКТ СВЕРЛИЛЬНОГО ПРИСПОСОБЛЕНИЯ	1
1	8M0210335	ПЛИТА ОСНОВАНИЯ СВЕРЛИЛЬНАЯ	1
2	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	6
3	20583	Шайба шпильки крепления карбюратора	16
4	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
5	35049	ВИНТ (.250-20 x 2.75)	2
6	1128345	Проставка .26 x .50 x .45	8
7	4002030	ГАЙКА (M8)	4
8	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	10
9	39107	СТОПОРНАЯ ШАЙБА (.312-24)	4
10	8M0204668	Гайка (.312-18)	8
11	8267088	Гайка (.250-20)	6
12	8M0210337	ОПОРНЫЕ НОЖКИ РЕГУЛИРУЕМЫЕ УПАКОВКА 4 ШТ	1
13	8M0180736	УКАЗАТЕЛЬ ОСЕВОЙ ЛИНИИ	2
14	8M0210336	ВТУЛКА СВЕРЛИЛЬНАЯ - 1/2 дюйма	6
15	8M0210332	КОМПЛЕКТ ВАКУУМНЫХ ПРИСОСОК	AR
16	90926	Винт (#10-32 x .810)	4
17	8M0210333	КОМПЛЕКТ ВАКУУМНЫХ ПРИСОСОК УСИЛЕННЫЙ	AR
18	8M0150040	ВИНТ 1/4-20 x .62	4
19	8M0210334	КОМПЛЕКТ СВЕРЛИЛЬНОГО ПРИСПОСОБЛЕНИЯ ДЛЯ КИКЕРА	AR
20	8267086	Гайка (#10-32)	6
21	28667	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
22	20583	Шайба шпильки крепления карбюратора	24
23	8M0210338	ВТУЛКА СВЕРЛИЛЬНАЯ - 3/8 дюйма	6
24	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	6

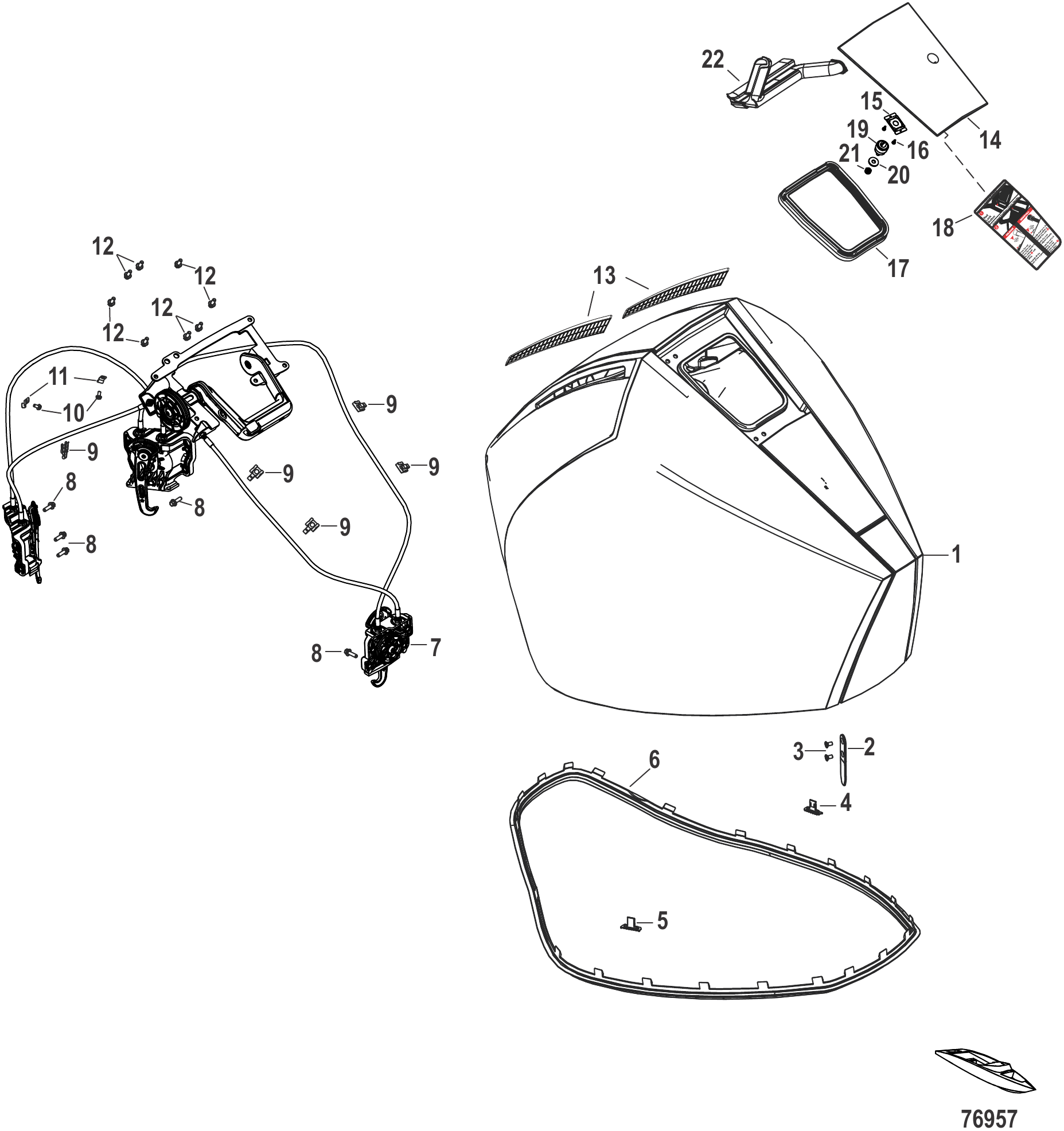

Рис. 41ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0143491	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0143492	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0231250	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
2	8M0142904	Комплект установочной стойки	4
2	8M0240715	Комплект установочной стойки	4
3	8M0178589	Винт M6 x 12	2
4	8M0142916	Бампер левый	1
5	8M0142915	Бампер правый	1
6	8M0142906	Уплотнение верхнего кожуха	1
6	8M0242486	Уплотнение верхнего кожуха	1
7	8M0142242	Замок кожуха в сборе	1
7	8M0232582	Замок кожуха в сборе	1
8	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
9	8M0142903	Защёлка	7
10	8M0142955	Винт (M5 x 0.8)	2
11	8M0142954	Зажим	2
12	88552514	Винт (M6 x 14 мм) нержавеющая сталь	8
13	8M0219155	Облицовка в сборе, левый/правый борт	1
14	8M0142238	Дверца в сборе, чёрная	1
14	8M0157771	Дверца в сборе, чёрная	1
15	8M0142913	ФИКСАТОР В СБОРЕ	1
16	8M0204400	ВИНТ самонарезающий	1
17	8M0142908	УПЛОТНЕНИЕ двери	1
18	8M0148533	НАКЛЕЙКА положения защёлки	1
19	8M0142907	ЗАМОК нажимной	1
20	8M0142914	НАБОР ПРОКЛАДОК защёлки	1
21	401386	ГАЙКА (M6) Нержавеющая сталь	1
22	8M0187755	Водоотражатель	1

水星 Mercury 400R HP 5.7L V10 Racing 3B272954 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 400R HP 5.7L V10 Racing 3B272954 & Up - — взрыв-схемы и запчасти
