水星 Mercury 450R HP 4.6L V8 Racing 1E083006 THRU 1E099720 - — взрыв-схемы и запчасти

四冲程电喷 EFI · USA - Cat.# 90-8M0155664 · 共 42 个部位 · 1828 条零件

1Декоративная панель 2Аксессуары 3АДАПТЕРНАЯ ПЛИТА 4КРЕПЛЕНИЕ ГЕНЕРАТОРА / РЕМЕНЬ КОНСТРУКЦИЯ I 5КРЕПЛЕНИЕ ГЕНЕРАТОРА / РЕМЕНЬ КОНСТРУКЦИЯ II 6Крышка распределительного вала 7Система охлаждения 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9Блок цилиндров 10Головка цилиндров и распределительный вал 11Наклейки 12Комплекты удлинителей ведущего вала 13Картер ведущего вала 1E093311 и ранее 14Картер ведущего вала 1E093312 и новее 15Электрическая панель 16Система выпуска 17Маховик и натяжитель в сборе 18Топливный фильтр 19Компоненты модуля подачи топлива - 8M0161387 20ТОПЛИВНАЯ СИСТЕМА 21Картер редуктора, гребной вал - стандартный, Sport Master, 1.60 22Картер редуктора, гребной вал - стандартный, 5.44 Torpedo, 1.60 23Картер редуктора, ведущий вал, 5.44 Torpedo, 1.60 24Картер редуктора, ведущий вал, Sport Master 1.60 25Картер редуктора, гребной вал - реверсивный, Sport Master 1.60 26Картер редуктора, гребной вал - реверсивный, 5.44 Torpedo 1.60 27Система зажигания 28Система впуска с турбонаддувом 29Нижний кожух 30КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ 31Опорная рама 32Опорная рама (только для моделей с 20-дюймовой тяговой штангой)33МАСЛЯНАЯ СИСТЕМА 34Электрика PCM/Датчики 35Компоненты гидроподъема 36Узел гидроподъема/транца 37Сервисные/вспомогательные материалы 38Комплект прокладок 8M0076745 39СТАРТЕР 40СТЯЖНОЙ РЫЧАГ 41Инструменты 42ВЕРХНИЙ КОКПИТ

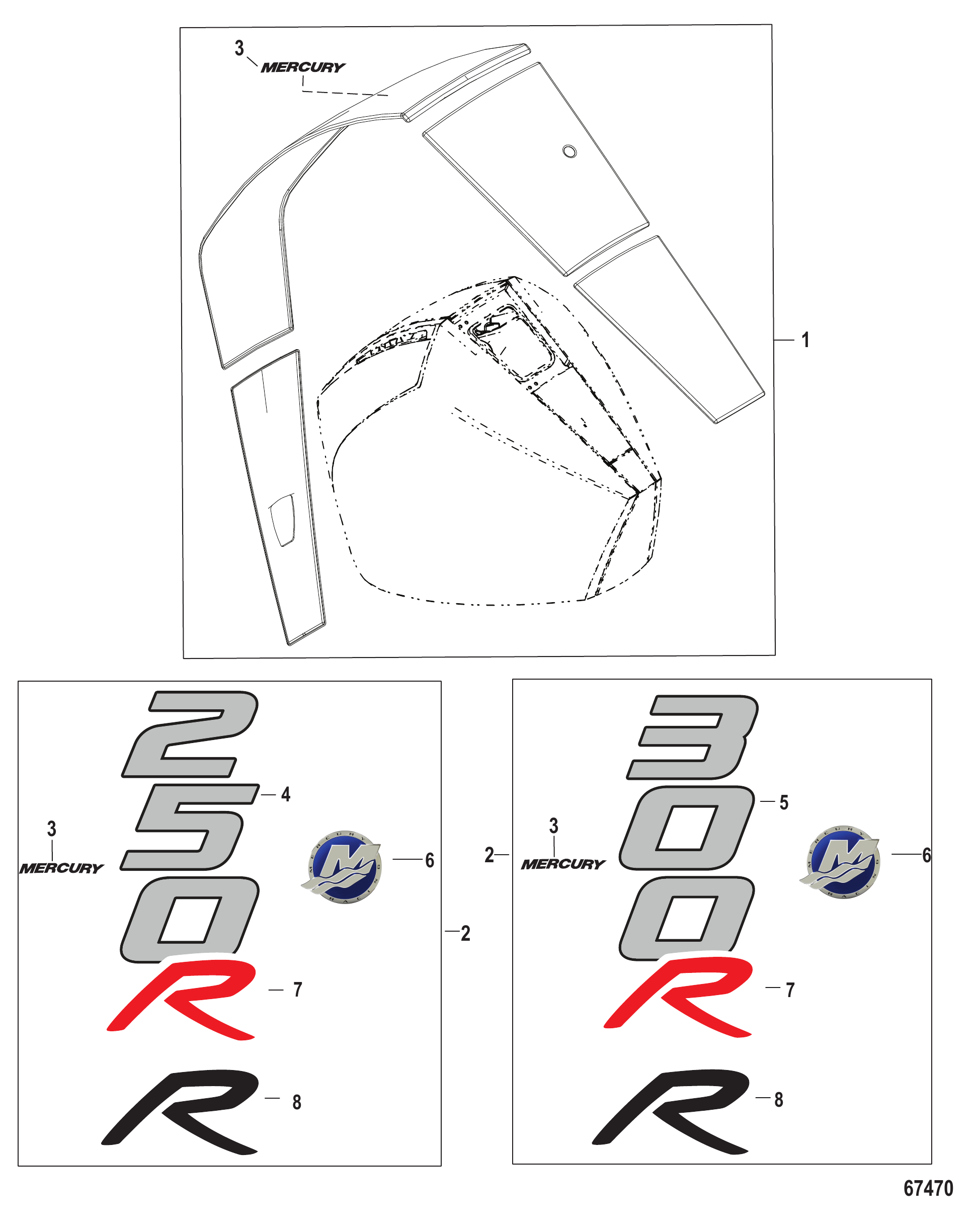

Рис. 1Декоративная панель Accent Panel

REF	Номер детали	Наименование	Кол-во
1	8M0147686	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КРАСНЫЙ DEVILS EYE	1
1	8M0147683	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ГРАФИТОВО-СЕРЫЙ	1
1	8M0147687	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КРАСНЫЙ DEVILS EYE	1
1	8M0147684	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ГРАФИТОВО-СЕРЫЙ	1
1	8M0147685	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, ПОД ОКРАСКУ	1
1	8M0192256	ДЕКОРАТИВНАЯ ПАНЕЛЬ, ОКРАШЕННАЯ	1
1	8M0159911	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КАРБОН (БЕЗ НАКЛЕЕК), ОБЯЗАТЕЛЬНО ЗАКАЗЫВАТЬ КОМПЛЕКТ НАКЛЕЕК	1
1	8M0172910	УЗЕЛ ДЕКОРАТИВНОГО КОЖУХА, КАРБОН (БЕЗ НАКЛЕЕК)	1
2	8M0159921	КОМПЛЕКТ НАКЛЕЕК ДЕКОРАТИВНОЙ ПАНЕЛИ, 250R	1
2	8M0159922	КОМПЛЕКТ НАКЛЕЕК ДЕКОРАТИВНОЙ ПАНЕЛИ, 300R	1
3	8M0149565	Наклейка Mercury, чёрная	1
3	8M0147920	НАКЛЕЙКА Mercury, Silver	1
4	8M0143774	НАКЛЕЙКА ЗАДНЯЯ, 250 Л.С.	1
5	8M0149567	НАКЛЕЙКА ЗАДНЯЯ, 300 Л.С.	1
6	8M0080153	Наклейка M-ICON 66 мм Racing	1
7	8M0149566	НАКЛЕЙКА КРАСНАЯ, R	1
8	8M0149568	Наклейка чёрная, R	1

Рис. 2Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	8M0236724	Комплект быстросъёмного разъёма для промывки	1
-	893395A01	ПЛАСТИНА Заподлицо	1
-	875207	Тройник	1
-	892486K08	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Аналоговый	1
-	899785K04	Жгут проводов в сборе, питание аксессуаров (30 футов)	1
-	880717A01	Комплект винтов/сальников редуктора	1
-	88439A50	КОМПЛЕКТ КАБЕЛЕЙ Аккумулятор	1
-	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
-	8M0133542	Комплект кабелей (12 футов) аккумуляторный	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	44357T2	Приспособление для промывки	1
-	881150Q1	Комплект для промывки, двойной водозаборник	1
-	881150K1	Комплект уплотнений для промывки - двойной водозаборник	1
-	899712A01	Комплект кабелей контроля цепи	1
-	8M0131810	Комплект кожуха MP Alert (хромированная окантовка)	1
-	8M0072341	Окантовка MP Alert - овальная (хром)	1
-	8M0138978	Окантовка MP Alert (Warm Fusion White)	1
-	8M0142265	Датчик уровня масла	1
-	8M0145987	Комплект жгута проводов Re-power Plan	1
-	8M0142696	Датчик давления DTS	1
-	8M0145165	Комплект датчика давления воды аналоговый	1
-	8M0146953	Втулка большое отверстие, механическая	1
-	8M0146954	Втулка большое отверстие, DTS CMS	1
-	8M0146955	Втулка большое отверстие, DTS	1
-	825191A03	Комплект шлангов для монтажа	1
-	8M0135386	Комплект топливного фильтра, устанавливаемый на лодке	1
-	8M0126144	Топливный фильтр	1
-	8M0113732	Жгут проводов в сборе DTS, Clean Power, 14 футов	1
-	889244T01	Жгут проводов в сборе DTS Clean Power (25 футов)	1
-	8M0207790	Жгут проводов в сборе DTS Clean Power, 25 футов	1
-	8M0127682	Жгут проводов питания в сборе, штурвал (15 футов)	1
-	8M0127681	Жгут проводов питания в сборе, штурвал (10 футов)	1
-	896333T25	Жгут проводов в сборе (25 футов)	1
-	896305001	Кронштейн	1
-	896392	ШАЙБА	1
-	67755A22	Комплект болтов транца (2.50 дюйма)	1
-	67755A26	Комплект болтов транца (3.50 дюйма)	1
-	67755A13	Комплект болтов транца (4.50 дюйма)	1
-	67755A14	Комплект болтов транца (5.50 дюйма)	1
-	67755A15	Комплект болтов транца (6.50 дюйма)	1
-	67755A17	Комплект болтов транца (7.50 дюйма)	1
-	67755A18	Комплект болтов транца (8.00 дюймов)	1
-	8M0149614	Комплект болтов транца (8.00 дюймов)	1
-	8M0109756	Комплект сдвоенных гаек болта транца	1
-	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	1
-	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	1
-	895062	Шайба	1
-	8M0204704	Шайба	1
-	82671117	ГАЙКА (.500-20)	1
-	8M0097226	Комплект тахометра для установки на консоль	1
-	8M0150994	Комплект соединительного фитинга	1
-	8M0225356	Комплект хомутов полный	1

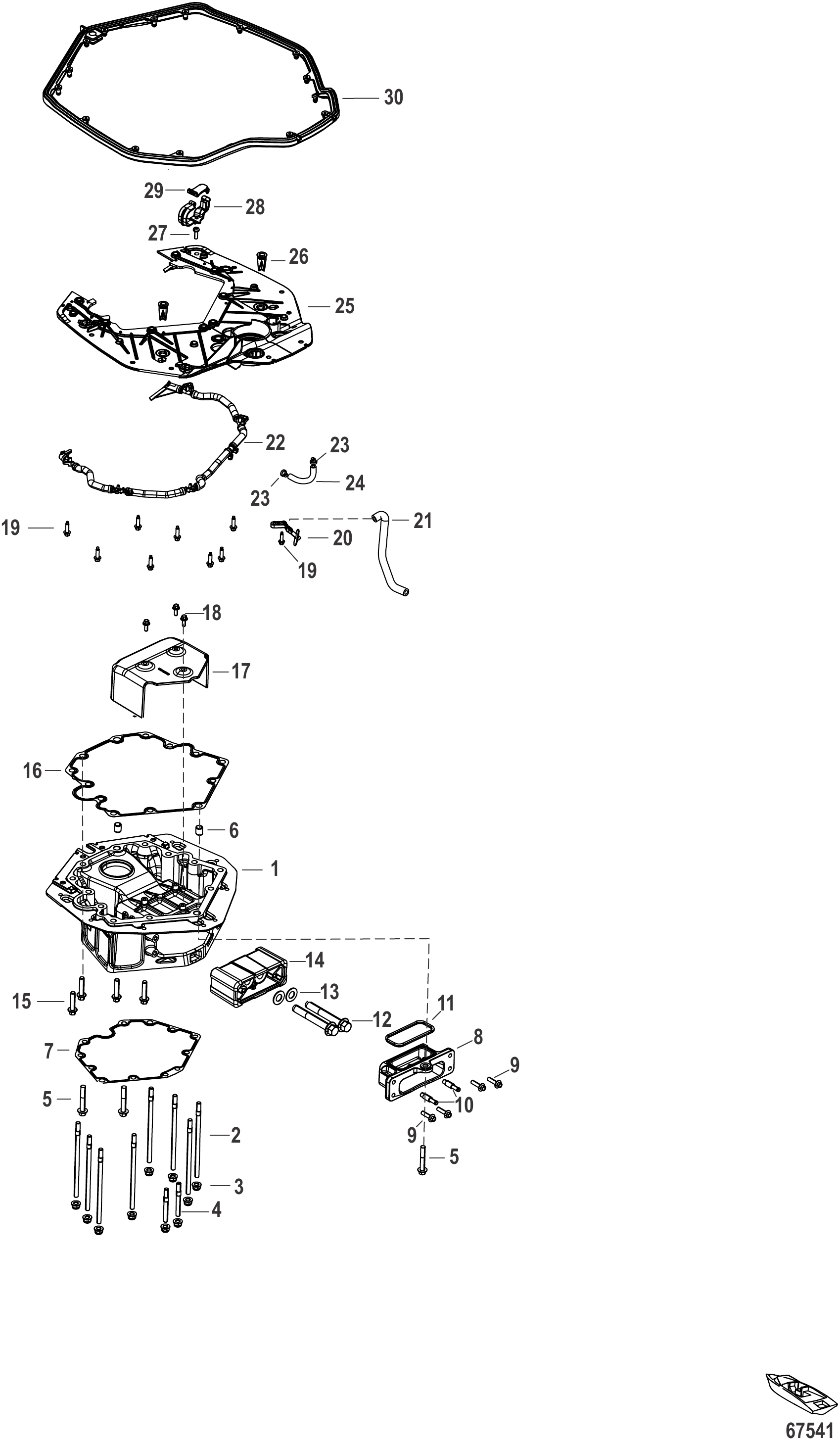

Рис. 3АДАПТЕРНАЯ ПЛИТА Adapter Plate

REF	Номер детали	Наименование	Кол-во
1	8M0142705	Переходная пластина	1
2	8M0142744	Шпилька (M10 x 185)	8
3	8M0142743	Гайка (M10 x 1.5)	10
4	8M0149603	ШПИЛЬКА (M10 x 1.5 x 81.5)	2
4	8M0158595	Шпилька (M10)	2
5	8M0069690	Винт (M10 X 1.5 X 60)	3
6	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
7	8M0142275	Прокладка	1
8	8M0142742	Кронштейн верхней опоры	1
8	8M0239528	Кронштейн фиксатора крепления	1
9	4010730	ВИНТ (M8 x 30)	4
9	8M0231451	ВИНТ M8 x 30 С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	4
10	8M0038205	Штуцер прямой	2
11	8M0142745	Уплотнение кронштейна верхней опоры	1
12	8M0142981	Винт (M14x2.00x100) с шестигранной головкой с фланцем	2
12	8M0230598	Болт (M14 x 2 x 100 HX FLG)	2
13	8M0142711	Шайба (28.4 мм x 1.6 мм)	2
13	8M0224254	Шайба (28.4 мм x 1.6 мм)	2
14	8M0149560	Опора верхняя жёсткая	1
15	8M0103823	ВИНТ (M10 x 45 с шестигранным фланцем)	4
16	8M0142274	Прокладка	1
16	8M0205773	Прокладка переходной пластины	1
17	8M0142982	Маслоотражающий щиток	1
18	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
19	8M0142708	Болт (M6)	9
20	8M0142748	Штуцер	1
21	8M0142619	Шланг	1
22	8M0146171	Шланг в сборе распылителя	1
23	816311T	СТЯЖКА (8.00 дюймов)	2
24	8M0142618	Шланг выхода охладителя	1
25	8M0149562	Пластина скулы в сборе	1
25	8M0142707	Пластина переходная	1
25	8M0149562	Пластина скулы в сборе	1
26	8M0142710	Дренаж кожуха	2
27	8M0142830	Винт (M6 x 20)	1
28	8M0142831	Защёлка нижняя	1
29	8M0142832	Защёлка верхняя	1
30	8M0142917	Уплотнение переходной пластины	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

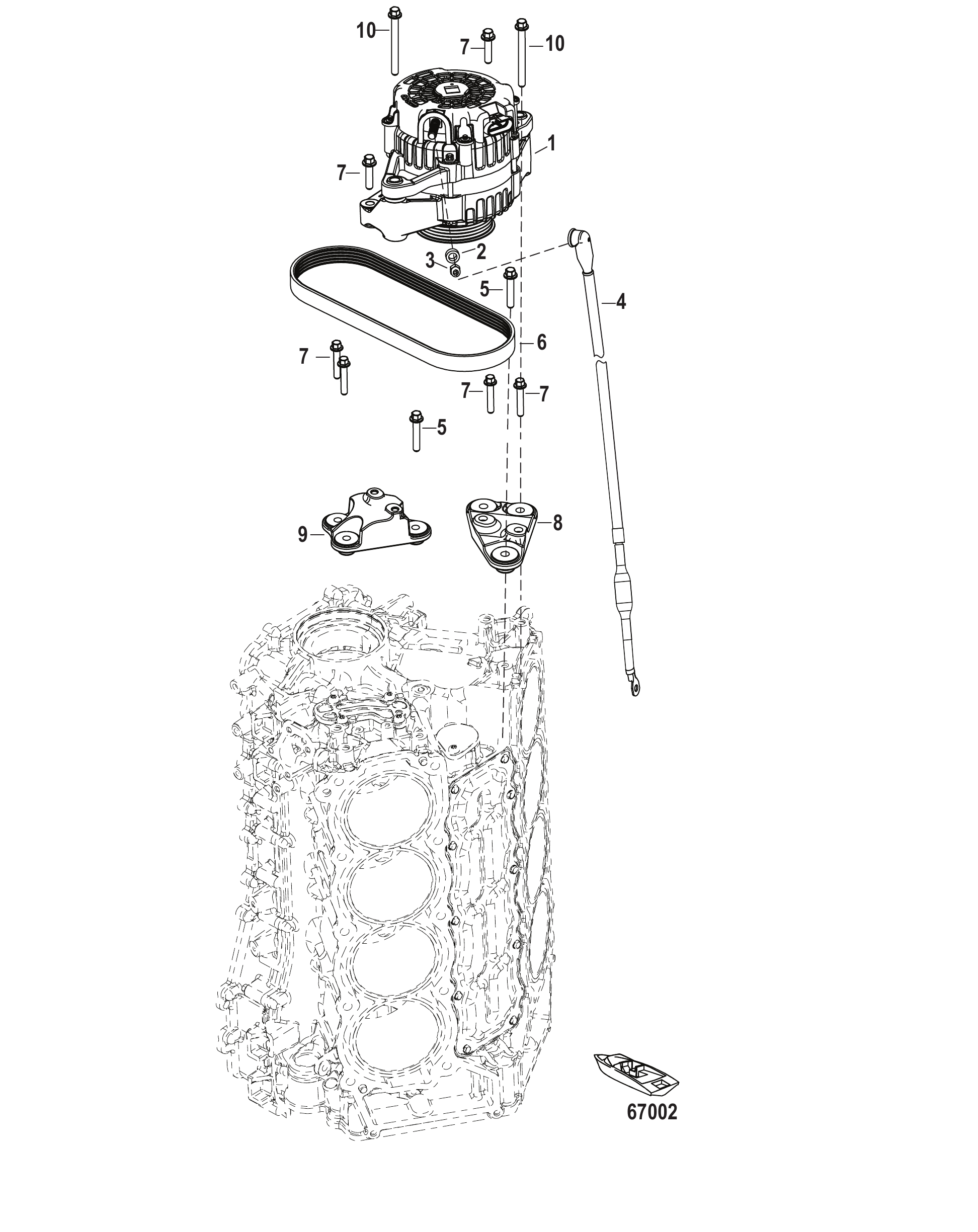

Рис. 4КРЕПЛЕНИЕ ГЕНЕРАТОРА / РЕМЕНЬ КОНСТРУКЦИЯ I Alternator Mounting/Belt Design I

REF	Номер детали	Наименование	Кол-во
1	8M0142248	Генератор 85 А	1
2	8M0151156	ПРОСТАВКА	1
3	401388	ГАЙКА (M8) Нержавеющая сталь	1
4	8M0142675	Кабель в сборе плавкой вставки	1
4	8M0169564	Кабельный жгут плавкая вставка	1
5	8M0142460	Болт (M8 x 45) Hex Flg	2
6	8M0142251	РЕМЕНЬ	1
6	8M0218433	РЕМЕНЬ	1
7	8M0142460	Болт (M8 x 45) Hex Flg	6
8	8M0142692	КРОНШТЕЙН генератора	1
8	8M0237475	КРОНШТЕЙН генератора	1
9	8M0142693	КРОНШТЕЙН генератора	1
9	8M0237474	КРОНШТЕЙН генератора	1
10	8M0142677	ВИНТ (M8 x 85)	2
11	8M0183795	Опора центральная	6

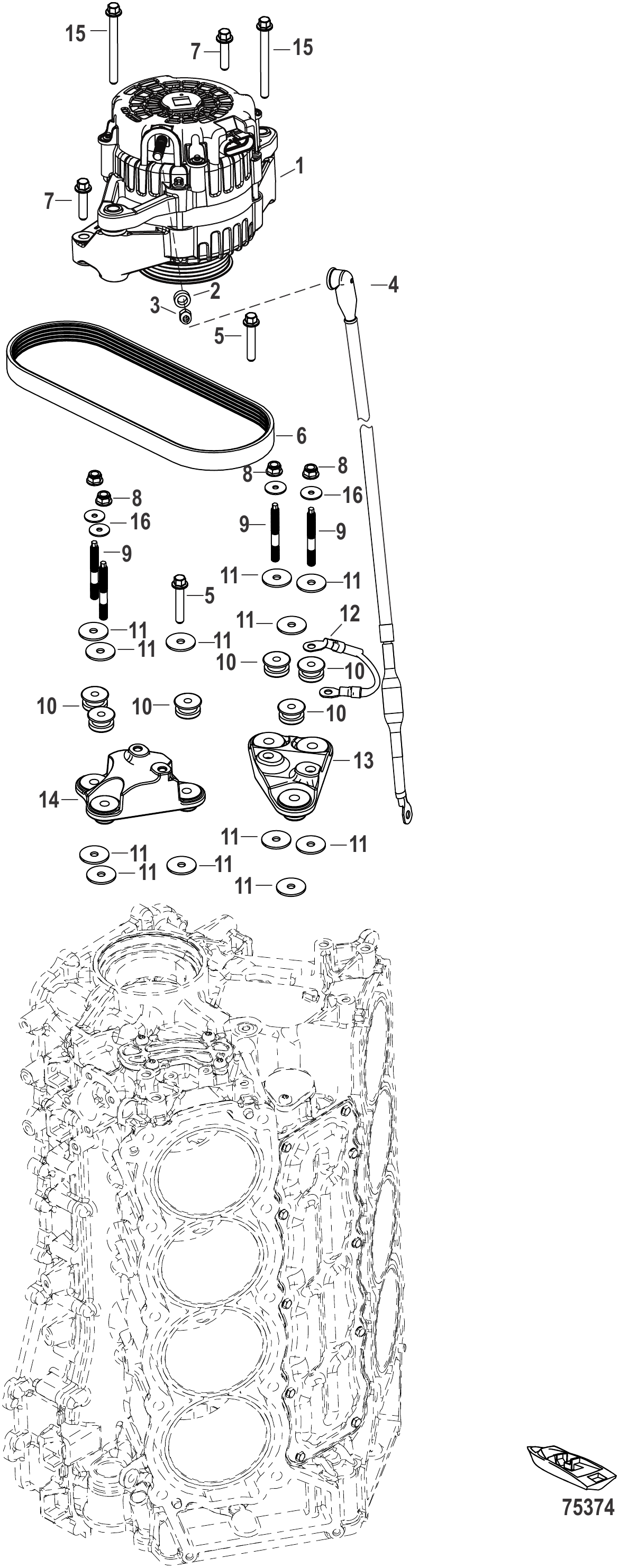

Рис. 5КРЕПЛЕНИЕ ГЕНЕРАТОРА / РЕМЕНЬ КОНСТРУКЦИЯ II Alternator Mounting/Belt Design II

REF	Номер детали	Наименование	Кол-во
1	8M0142248	Генератор 85 А	1
1	8M0176702	Комплект модернизации генератора	1
2	8M0151156	ПРОСТАВКА	1
3	401388	ГАЙКА (M8) Нержавеющая сталь	1
4	8M0142675	Кабель в сборе плавкой вставки	1
4	8M0169564	Кабельный жгут плавкая вставка	1
5	8M0142460	Болт (M8 x 45) Hex Flg	2
6	8M0142251	РЕМЕНЬ	1
6	8M0218433	РЕМЕНЬ	1
7	8M0142460	Болт (M8 x 45) Hex Flg	2
8	826365	ГАЙКА (M8)	4
9	8M0022161	Шпилька (M8 x 71.5)	4
10	8M0183795	Опора центральная	6
11	8M0142674	Шайба плоская	12
12	8M0142678	Кабель в сборе массы	1
13	8M0142673	Кронштейн генератора	1
14	8M0142672	Кронштейн генератора	1
15	8M0142677	ВИНТ (M8 x 85)	2
16	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	4
16	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
-	8M0183802	КОМПЛЕКТ МАХОВИКА	1

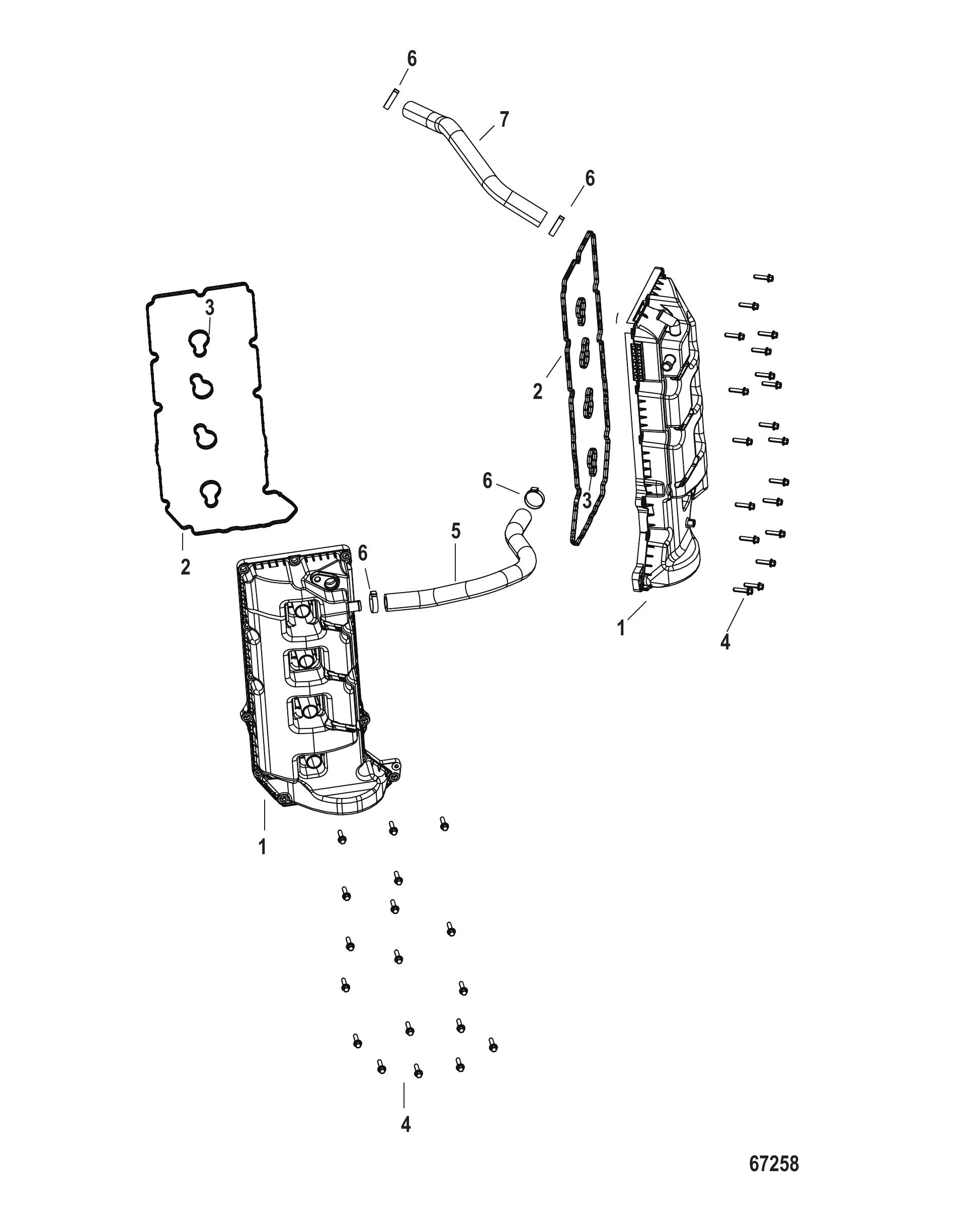

Рис. 6Крышка распределительного вала Camshaft Cover

REF	Номер детали	Наименование	Кол-во
1	8M0142282	Крышка распредвала в сборе правого борта	1
1	8M0142281	Крышка распредвала в сборе левого борта	1
2	8M0142284	Сальник крышки распредвала, правый борт	1
2	8M0142283	Сальник крышки распредвала, левый борт	1
3	8M0142285	САЛЬНИК СВЕЧИ ЗАЖИГАНИЯ	4
4	8M0022324	ВИНТ (M6 x 25 мм)	38
4	8M0230977	ВИНТ (M6 x 25 ММ)	38
5	8M0142472	ШЛАНГ ВЕНТИЛЯЦИИ Левый борт - Правый борт	1
6	855228	Хомут	4
7	8M0142473	ШЛАНГ ВЕНТИЛЯЦИИ Правый борт - Впуск	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1
-	8M0149557	Длинный блок	1

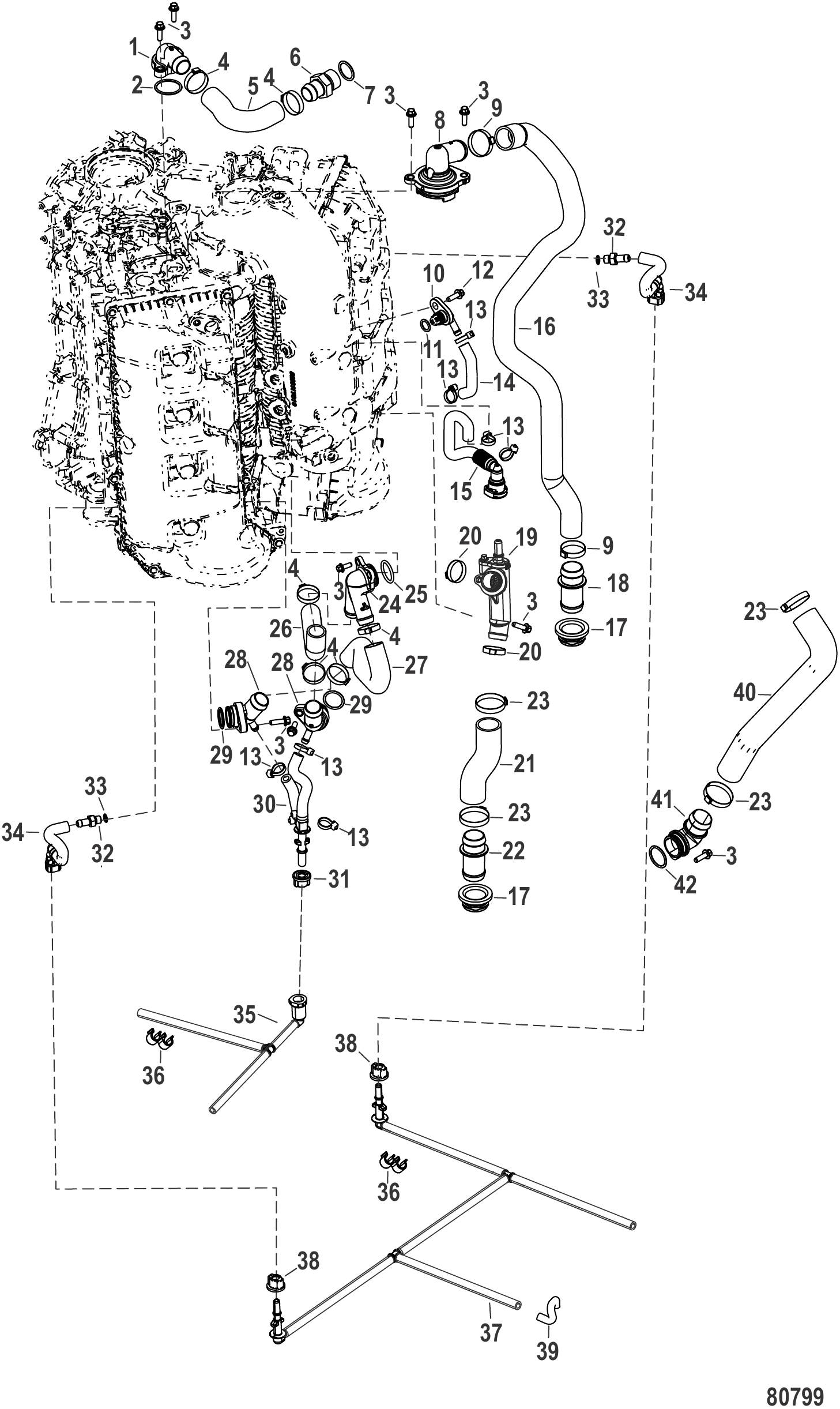

Рис. 7Система охлаждения Cooling System

REF	Номер детали	Наименование	Кол-во
1	8M0142494	ШТУЦЕР	1
2	35480	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.237 x .103) КРЫШКА К ТОПЛИВНОМУ НАСОСУ	1
3	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	9
4	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	6
5	8M0142503	ШЛАНГ ОХЛАЖДЕНИЯ	1
6	8M0142516	ШТУЦЕР Елочный	1
7	8M0142517	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (23.6 MM ID X 2.9 MM)	1
8	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
9	8M0187145	ХОМУТ	2
10	8M0172178	ШТУЦЕР В СБОРЕ	1
11	201951	Кольцо уплотнительное (.487 x .103)	1
12	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
13	816311T	СТЯЖКА (8.00 дюймов)	AR
14	8M0142513	ШЛАНГ	1
15	8M0142511	ШЛАНГ В СБОРЕ	1
16	8M0142500	Шланг выхода термостата	1
17	8M0142501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0142509	Соединительный фитинг	1
19	8M0173463	ШТУЦЕР Впускной	1
20	888988011	Хомут (38,1 мм)	2
21	8M0172177	Шланг	1
22	8M0142506	ШТУЦЕР Соединительный	1
23	888988011	Хомут (38,1 мм)	4
24	8M0142507	Y-ОБРАЗНЫЙ ШТУЦЕР	1
25	26317	Уплотнительное кольцо (1.109 x .139)	1
26	8M0142505	Шланг	1
27	8M0142504	Шланг	1
28	8M0142510	ШТУЦЕР	2
29	8M0204650	Кольцо уплотнительное	1
30	8M0142518	ШЛАНГ В СБОРЕ	1
31	884546	Втулка уплотнительная	1
32	8M0203912	ШТУЦЕР M10 x 1.5	2
33	8M0142523	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (8.1 MM ID X 1.6MM)	1
34	8M0142662	Шланг	2
35	8M0183109	Шланг в сборе	1
36	888523001	Зажим	2
37	8M0183083	Шланг в сборе	1
38	884546	Втулка уплотнительная	2
39	NSS	NOT SOLD SEPARATE HOSE, Tell Tale	1
40	8M0183082	Шланг	1
41	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
42	86614	Кольцо уплотнительное (1.049 x .103)	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1
-	NSS	NOT SOLD SEPARATE Complete Long Block Assembly	1

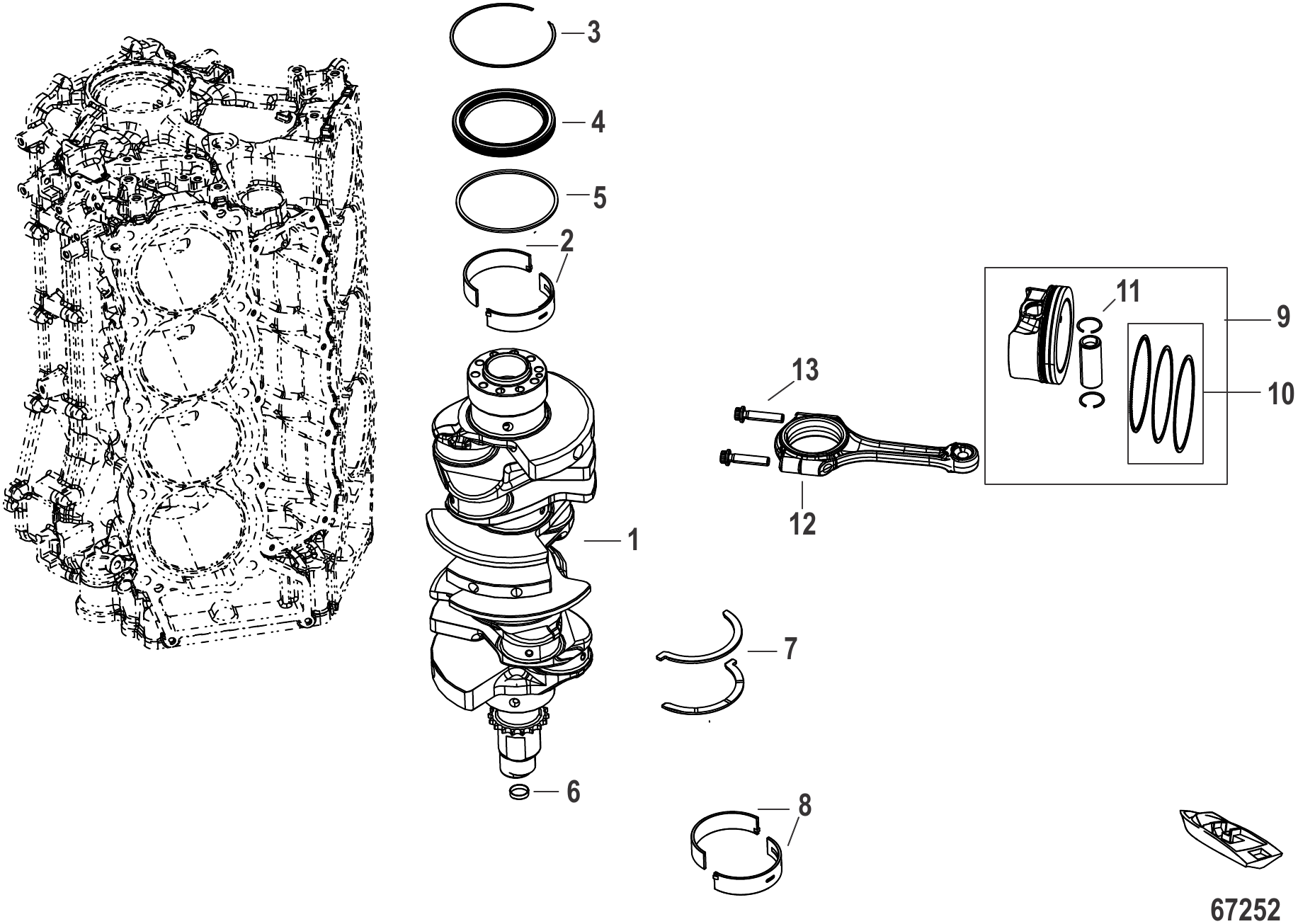

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	8M0142417	Коленчатый вал	1
2	8M0034912	Кольцо уплотнительное 3.78 X 21.32	1
3	8M0142386	Кольцо стопорное	1
4	8M0142379	Сальник коренного подшипника	1
4	8M0168880	Сальник коренного подшипника	1
5	8M0142385	Проставка	1
6	8M0147976	Коренной подшипник зеленый	AR
6	8M0147977	Коренной подшипник синий	AR
6	8M0147978	Коренной подшипник белый	AR
6	8M0147979	Коренной подшипник оранжевый	AR
7	8M0142424	Шайба упорная	2
8	8M0148077	Подшипник шатунный зеленый	AR
8	8M0217817	Подшипник шатунный зеленый	AR
8	8M0148078	Подшипник шатунный синий	AR
8	8M0217818	Подшипник шатунный синий	AR
8	8M0148079	Подшипник шатуна, белый	AR
8	8M0217819	Подшипник шатуна, белый	AR
9	8M0142575	Поршень в сборе	8
9	8M0200040	Поршень в сборе	8
10	8M0142381	Поршневые кольца в сборе	8
11	8M0142383	Стопорное кольцо	16
12	8M0142418	Шатун	8
12	8M0159647	Шатун	8
13	8M6002637	Болт шатуна	16
13	8M0159648	Болт шатуна	16
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

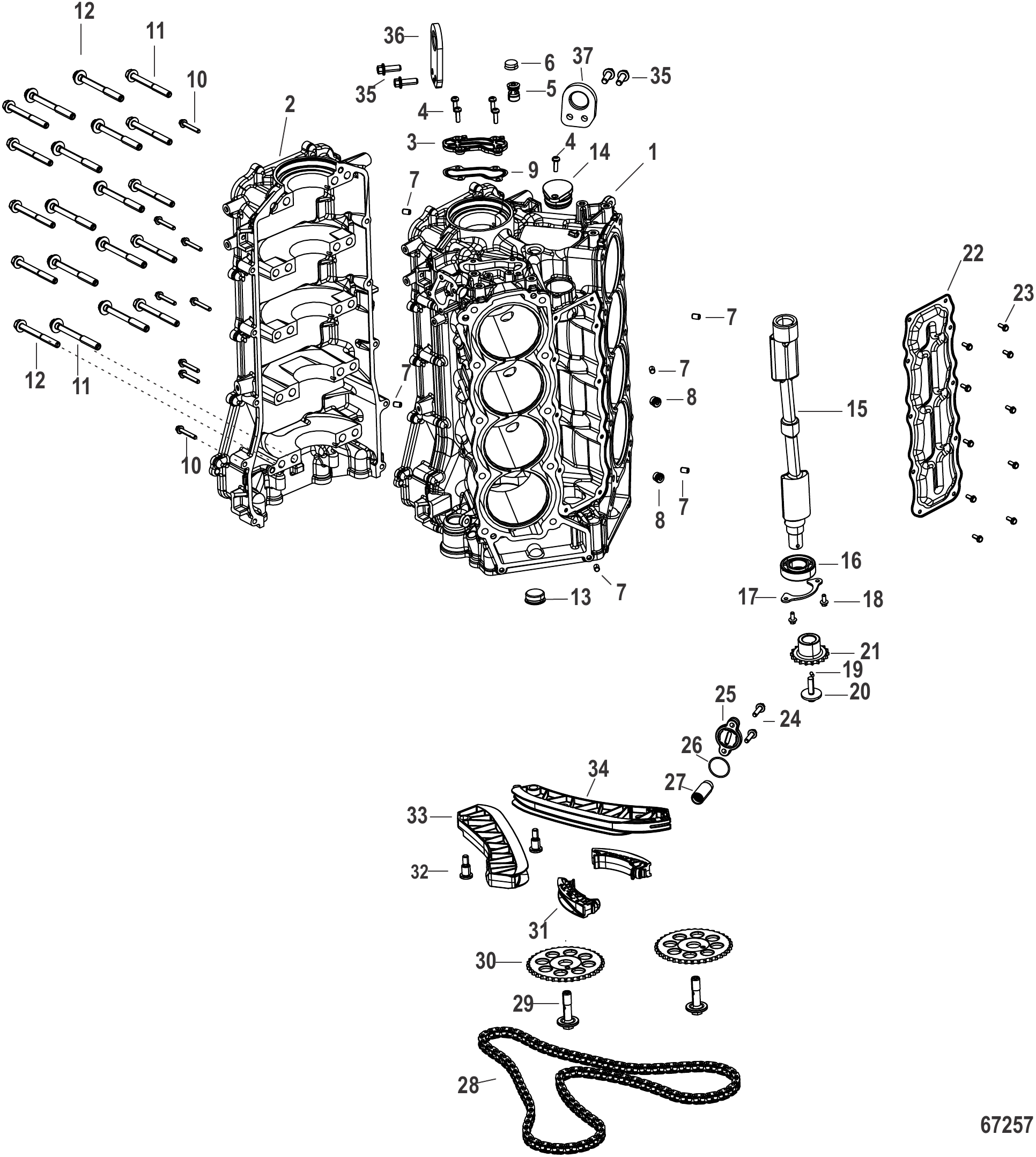

Рис. 9Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	8M0142344	БЛОК ЦИЛИНДРОВ	1
2	NSS	NOT SOLD SEPARATE	1
3	8M0142349	КРЫШКА БЛОКА ЦИЛИНДРОВ	1
4	8M0080651	Винт (M6 x 20)	5
5	8M0142352	ПРОБКА 18 ММ	1
6	8M0142353	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070)	1
7	893540	Штифт установочный, 8x12 длинный	6
8	8M0087447	ПРОБКА (10ММ)	2
9	8M0142348	ПРОКЛАДКА КРЫШКИ ПЛАСТИНЫ	1
10	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	10
11	8M0142347	ВИНТ (M10 x 96 ММ) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	10
11	8M0168893	ВИНТ M10 x 96	10
12	8M0142346	ВИНТ (M11 x 107 ММ) С ДВЕНАДЦАТИГРАННОЙ ГОЛОВКОЙ	10
13	8M0087454	ПРОБКА (30 мм)	1
14	8M0142409	ПРОБКА БАЛАНСИРА	1
15	8M0142421	БАЛАНСИРНЫЙ ВАЛ	1
16	8M0142429	ПОДШИПНИК ШАРИКОВЫЙ	1
17	8M0142427	ПЛАСТИНА СТОПОРНАЯ	1
18	8M0142428	ВИНТ (M5 x 12) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
19	8M0142426	ШТИФТ НАПРАВЛЯЮЩИЙ	1
20	8M0142423	ВИНТ (M8 x 1.25) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ И ШАЙБОЙ	1
21	8M0142422	ЗВЕЗДОЧКА	1
22	8M0142410	КРЫШКА БАЛАНСИРА ШТАМПОВАННАЯ	1
23	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	10
24	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	2
25	8M0064752	ТОРЦЕВАЯ КРЫШКА НАТЯЖИТЕЛЯ РАСПРЕДВАЛОВ	1
26	898836	Уплотнительное кольцо коричневое	1
26	8M0237361	Кольцо уплотнительное	1
27	8M0142394	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
27	8M0231253	НАТЯЖИТЕЛЬ В СБОРЕ ЦЕПИ ГРМ	1
28	8M0142399	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	1
29	8M0142395	БОЛТ РАСПРЕДВАЛА M12 СПЕЦИАЛЬНЫЙ ЛЕВАЯ РЕЗЬБА	2
30	8M0142390	ЗВЕЗДОЧКА РАСПРЕДВАЛА	2
31	8M0142400	НАПРАВЛЯЮЩАЯ КОРОТКАЯ	2
32	8M0086569	ВИНТ С БУРТИКОМ (M8 x 1.25)	2
33	8M0142393	НАПРАВЛЯЮЩАЯ ПРИВОДА РАСПРЕДВАЛА	1
34	8M0142392	НАПРАВЛЯЮЩАЯ ПОДВИЖНАЯ	1
35	8M0103821	ВИНТ	4
36	8M0142459	РЫМ-БОЛТ ЛЕВЫЙ	1
37	8M0142448	РЫМ-БОЛТ ПРАВЫЙ	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

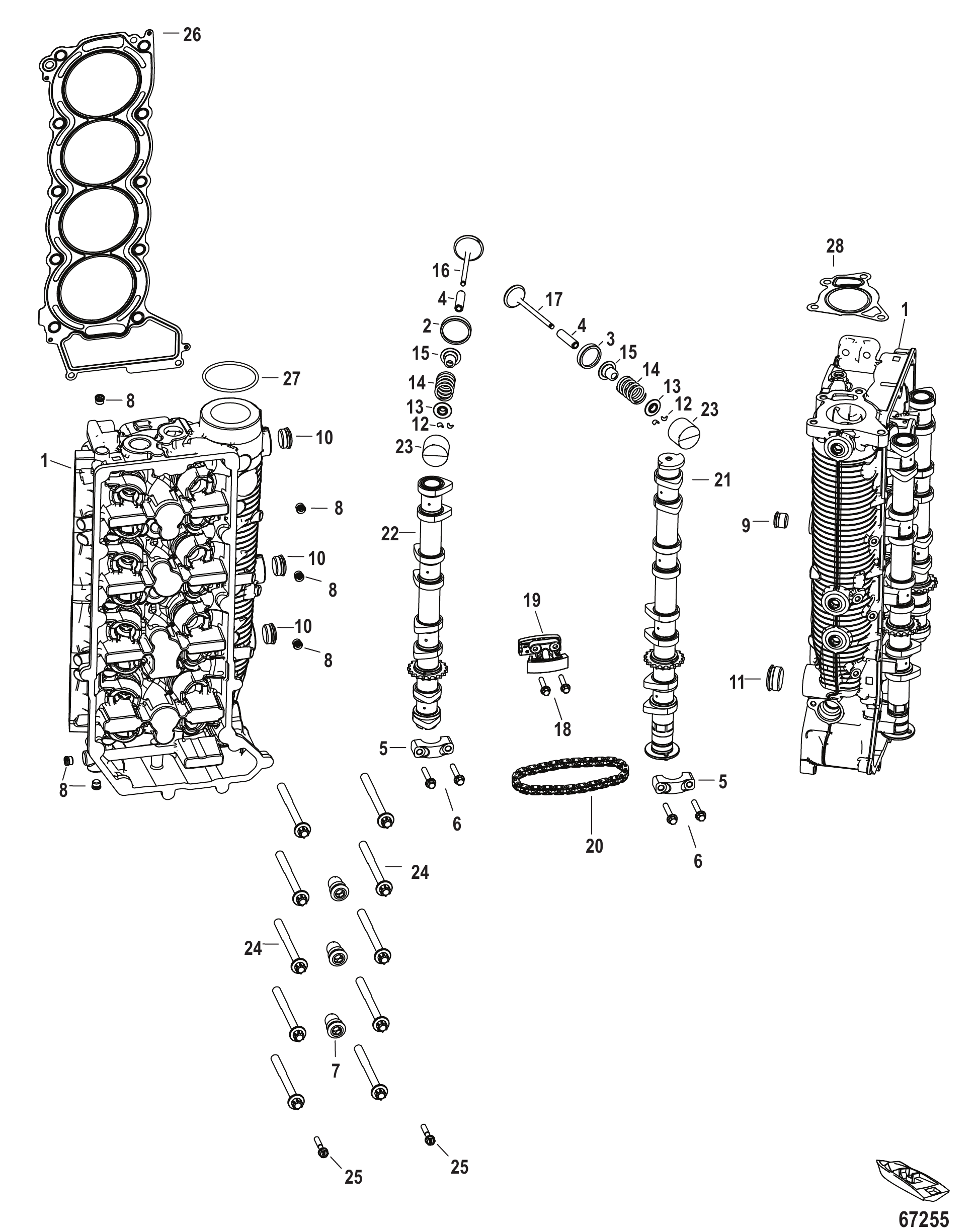

Рис. 10Головка цилиндров и распределительный вал Cylinder Head and Camshaft

REF	Номер детали	Наименование	Кол-во
1	8M0150214	Головка блока цилиндров в сборе правого борта	1
1	8M0150215	Головка блока цилиндров в сборе левого борта	1
1	8M0150490	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0221005	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ПРАВОГО БОРТА	1
1	8M0150491	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
1	8M0221003	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ЛЕВОГО БОРТА	1
2	8M0142354	СЕДЛО КЛАПАНА ВПУСКНОГО	16
3	8M0142355	СЕДЛО КЛАПАНА ВЫПУСКНОГО	16
4	8M0142358	НАПРАВЛЯЮЩАЯ КЛАПАНА	32
5	NSS	NOT SOLD SEPARATE	18
6	892454035	Болт (M6 x 36)	36
6	8M0163131	Винт M6	36
7	8M0142357	ПРОБКА (21 ММ) СПЕЦИАЛЬНАЯ	6
8	8M0087447	ПРОБКА (10ММ)	12
9	8M0087451	Пробка (18 мм)	2
10	8M0087453	ПРОБКА (24 ММ)	6
11	8M0087454	ПРОБКА (30 мм)	2
12	8M0142364	СУХАРЬ КЛАПАНА	32
13	8M0142363	ТАРЕЛКА ПРУЖИНЫ КЛАПАНА	32
14	8M0142360	ПРУЖИНА	32
15	8M0142359	САЛЬНИК КЛАПАНА	32
16	8M0142361	КЛАПАН ВПУСКНОЙ	16
17	8M0142362	КЛАПАН ВЫПУСКНОЙ	16
18	892454030	Винт (M6 x 30)	4
19	8M0142367	НАТЯЖИТЕЛЬ	2
20	8M0142366	ЦЕПЬ ПРИВОДА РАСПРЕДВАЛОВ	2
21	8M0142411	Распредвал выпускной, правый борт	1
21	8M0142416	Распредвал выпускной, левый борт	1
22	8M0142412	Распредвал впускной, правый борт	1
22	8M0142415	Распредвал впускной, левый борт	1
22	8M0149556	РАСПРЕДВАЛ ВПУСКНОЙ, ПРАВОГО БОРТА	1
22	8M0149555	РАСПРЕДВАЛ ВПУСКНОЙ, ЛЕВОГО БОРТА	1
23	8M0142365	ТОЛКАТЕЛЬ (3.000)	32/AR
23	8M0142431	ТОЛКАТЕЛЬ (3.015)	32/AR
23	8M0142439	ТОЛКАТЕЛЬ (3.030)	32/AR
23	8M0142440	ТОЛКАТЕЛЬ (3.045)	32/AR
23	8M0142441	Толкатель (3.060)	32/AR
23	8M0142438	Толкатель (3.075)	32/AR
23	8M0142495	Толкатель (3.090)	32/AR
23	8M0142492	Толкатель (3.105)	32/AR
23	8M0142443	Толкатель (3.120)	32/AR
23	8M0142447	Толкатель (3.135)	32/AR
23	8M0142464	Толкатель (3.150)	32/AR
23	8M0142465	Толкатель (3.165)	32/AR
23	8M0142466	Толкатель (3.180)	32/AR
23	8M0142487	Толкатель (3.195)	32/AR
23	8M0142488	Толкатель (3.210)	32/AR
23	8M0142489	Толкатель (3.225)	32/AR
23	8M0142490	Толкатель (3.240)	32/AR
23	8M0142491	Толкатель (3.255)	32/AR
23	8M0142519	Толкатель (3.270)	32/AR
23	8M0142520	Толкатель (3.285)	32/AR
23	8M0142521	Толкатель (3.300)	32/AR
23	8M0142525	Толкатель (3.315)	32/AR
23	8M0142527	Толкатель (3.330)	32/AR
23	8M0142532	Толкатель (3.345)	32/AR
23	8M0142613	Толкатель (3.360)	32/AR
23	8M0142252	Толкатель (3.375)	32/AR
23	8M0142255	Толкатель (3.390)	32/AR
23	8M0142256	Толкатель (3.405)	32/AR
23	8M0142257	Толкатель (3.420)	32/AR
23	8M0142258	Толкатель (3.435)	32/AR
23	8M0142261	Толкатель (3.450)	32/AR
23	8M0142263	Толкатель (3.465)	32/AR
23	8M0142277	Толкатель (3.480)	32/AR
23	8M0142291	Толкатель (3.495)	32/AR
23	8M0142292	Толкатель (3.510)	32/AR
23	8M0142666	Толкатель (3.525)	32/AR
23	8M0142667	Толкатель (3.540)	32/AR
23	8M0142668	Толкатель (3.555)	32/AR
23	8M0142669	Толкатель (3.570)	32/AR
23	8M0142670	Толкатель (3.585)	32/AR
23	8M0142698	Толкатель (3.600)	32/AR
23	8M0142699	Толкатель (3.615)	32/AR
23	8M0142700	Толкатель (3.630)	32/AR
23	8M0142701	Толкатель (3.645)	32/AR
23	8M0142702	ТОЛКАТЕЛЬ (3.660)	32/AR
23	8M0142703	ТОЛКАТЕЛЬ (3.675)	32/AR
23	8M0142704	ТОЛКАТЕЛЬ (3.690)	32/AR
24	8M0142369	ВИНТ (M10 x 107) TORX С ФЛАНЦЕМ	20
25	893754035	Винт (M6 X 35)	4
25	8M0205943	ВИНТ (M6 x 35)	4
26	8M0142273	Прокладка головки блока цилиндров	1
26	8M0142272	Прокладка головки блока цилиндров	1
27	8M0142368	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (230 2.484 x .139)	1
28	8M0142537	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	8M0142279	Длинный блок	1
-	8M0149557	Длинный блок	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

Рис. 11Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0143772	Комплект наклеек верхнего кожуха	1
2	8M0145974	КОМПЛЕКТ НАКЛЕЕК ВЕРХНЕГО КОЖУХА	1
3	8M0143773	Комплект наклеек, нижние накладки	1
4	8M0151525	Наклейка M-ICON 53 мм, Racing	1
5	8M0080153	Наклейка M-ICON 66 мм Racing	1

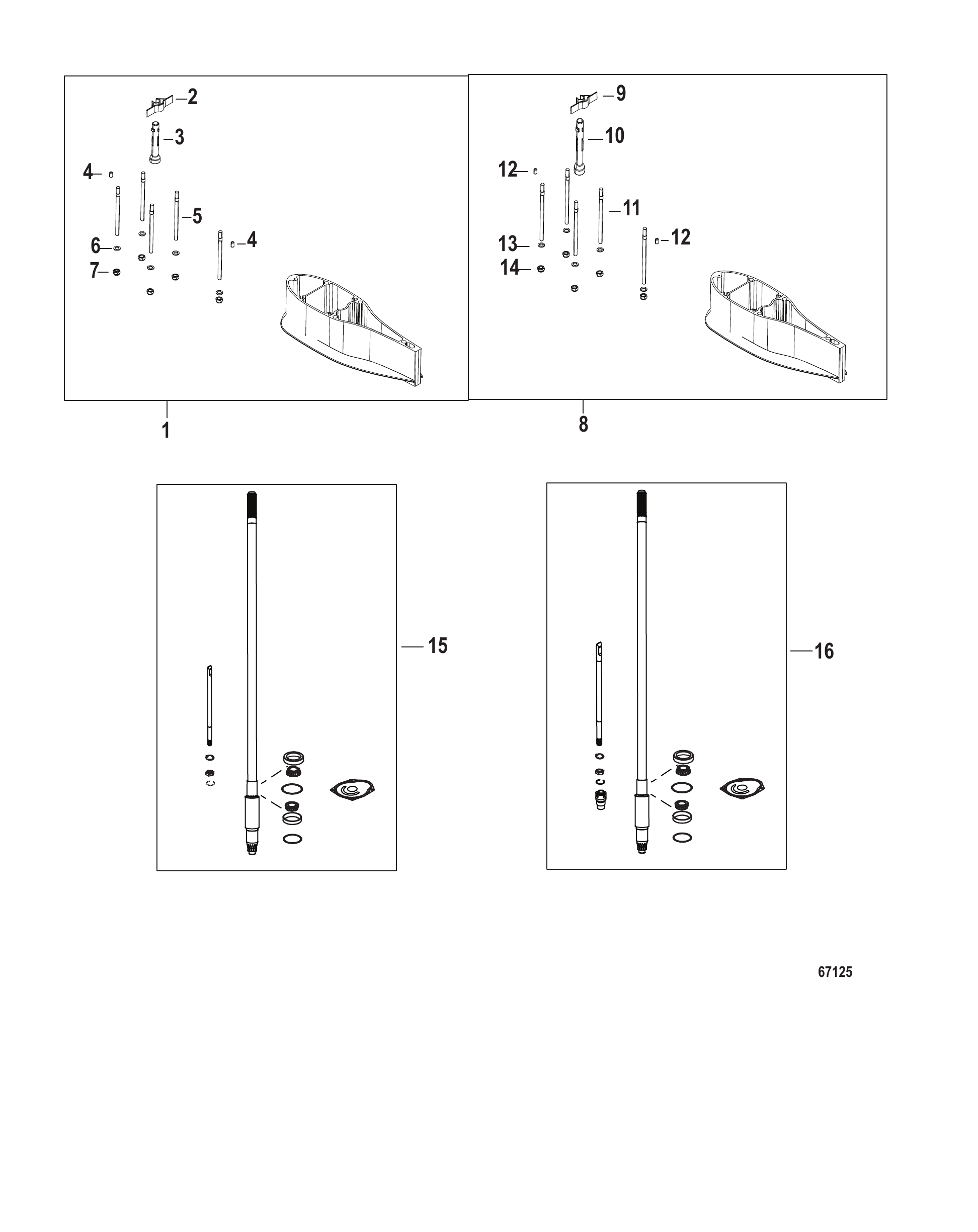

Рис. 12Комплекты удлинителей ведущего вала Driveshaft Extension Kits

REF	Номер детали	Наименование	Кол-во
1	8M0142779	Проставка в сборе 5 IN черная	1
1	8M0147047	Проставка в сборе 5 IN серебристая	1
1	8M0228079	Проставка в сборе, 5 дюймов, серебристая	1
2	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
3	8M0142780	Трубка водяная	1
4	8M0084244	Штифт установочный, .375 x .620	2
5	8M0142781	Шпилька (M12 x 179)	5
6	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
7	896895	Гайка (M12)	5
8	8M0142787	Проставка в сборе, 10 дюймов, чёрная	1
8	8M0230288	Комплект проставки DSH 10 IN черный	1
8	8M0147046	Проставка в сборе 10 IN серебристая	1
8	8M0230292	Комплект проставок DSH, 10 дюймов, серебристый	1
9	8M0042271	НАПРАВЛЯЮЩАЯ ВОДЯНОЙ ТРУБКИ	1
10	8M0142789	Водяная трубка	1
11	8M0142788	Шпилька (M12 x 306)	5
12	8M0084244	Штифт установочный, .375 x .620	2
13	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
14	896895	Гайка (M12)	5
15	8M0146065	Комплект гребного вала Long	1
15	8M0168204	Комплект гребного вала Long	1
15	8M0146066	Комплект гребного вала X-Long	1
15	8M0168208	Комплект гребного вала X-Long	1
15	8M0146067	Комплект гребного вала XX-Long	1
15	8M0168210	Комплект гребного вала XX-Long	1
16	8M0168204	Комплект гребного вала Long	1
16	8M0168208	Комплект гребного вала X-Long	1
16	8M0168210	Комплект гребного вала XX-Long	1

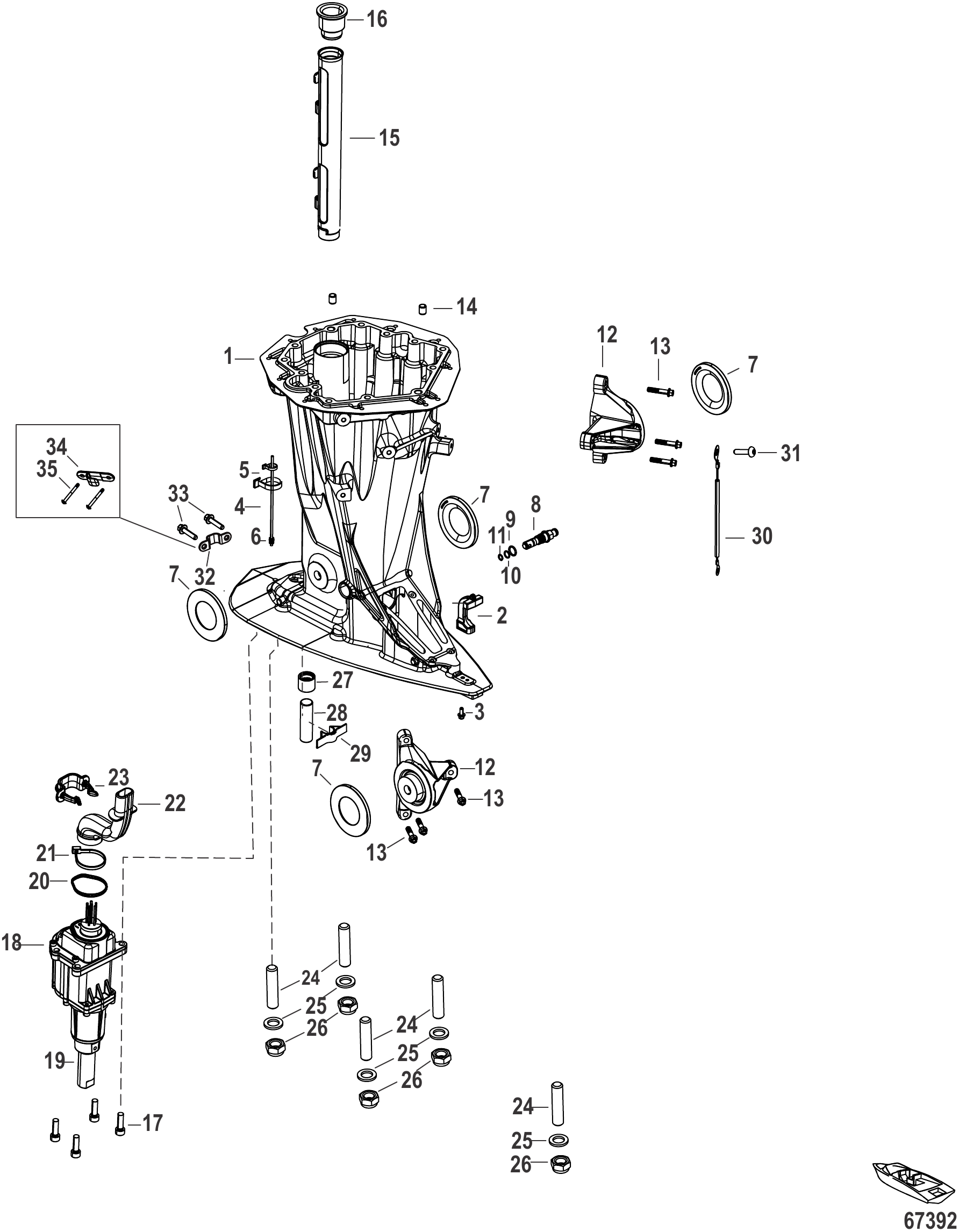

Рис. 13Картер ведущего вала 1E093311 и ранее Driveshaft Housing 1E093311 and Below

REF	Номер детали	Наименование	Кол-во
1	8M0161431	Корпус гребного вала графитово-серый	1
1	8M0208362	ЗАКАЗ 8M0210458	1
1	8M0161432	Корпус гребного вала Cold Fusion White	1
1	8M0208363	ЗАКАЗ 8M0214502	1
2	8M0164308	Кронштейн в сборе графитово-серый	1
2	8M0187152	Кронштейн в сборе графитово-серый	1
2	8M0164309	Кронштейн в сборе Cold Fusion White	1
2	8M0187151	Кронштейн в сборе Cold Fusion White	1
3	88552514	Винт (M6 x 14 мм) нержавеющая сталь	1
4	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
5	816311T	СТЯЖКА (8.00 дюймов)	2
6	8M0142714	Штуцер	1
7	8M0142778	Шайба демпфера крепления	4
7	8M0200009	Шайба амортизатора крепления	4
8	8M0112869	Масляная пробка в сборе	1
9	85045	Кольцо уплотнительное (.551 x .070)	1
10	863006	Кольцо уплотнительное (10.82 x 1.78)	1
11	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
12	8M0154653	Кронштейн опоры крепления	2
12	8M0205786	Кронштейн опоры крепления	2
12	8M0239529	Кронштейн крепления	2
13	8M0084475	Винт (M8 x 40)	6
13	8M0200075	Винт	6
13	8M0211309	Винт M10 x 1.5 x 40 HEX FLG HD	6
14	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
15	8M0142784	Кронштейн жгута проводов переключения	1
16	8M0142785	Кронштейн жгута проводов переключения	1
17	8M0142829	Винт (M6 x 20)	4
18	8M0142253	Привод переключения передач	1
18	8M0204944	Привод переключения передач	1
18	8M0175849	Привод переключения передач	1
18	8M0204944	Привод переключения передач	1
19	8M0147857	Соединительная муфта вала	1
20	8M0142978	Сальник привода	1
21	69355	Стяжка (5.50 дюймов)	1
21	8M0214940	Стяжка	1
22	8M0147674	Пыльник проводов привода переключения	1
23	8M0147675	Зажим	1
24	8M0008031	Шпилька (M12 x 1.75 x 52)	5
24	8M0142781	Шпилька (M12 x 179)	5
24	8M0142788	Шпилька (M12 x 306)	5
25	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
26	896895	Гайка (M12)	5
27	8M0200171	Соединительная муфта	1
28	8M0200170	Удлинитель водяной трубки	1
28	8M0200173	Удлинитель водяной трубки	1
29	8M0200169	Направляющая водяной трубки	1
30	8M0200071	Трос в сборе	1
31	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
32	8M0200079	Хомут	1
33	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
34	8M0222234	Хомут	1
35	8M0144417	Винт (M6 x 16)	2
-	8M0205845	Комплект крепежа для модернизации корпуса гребного вала	1

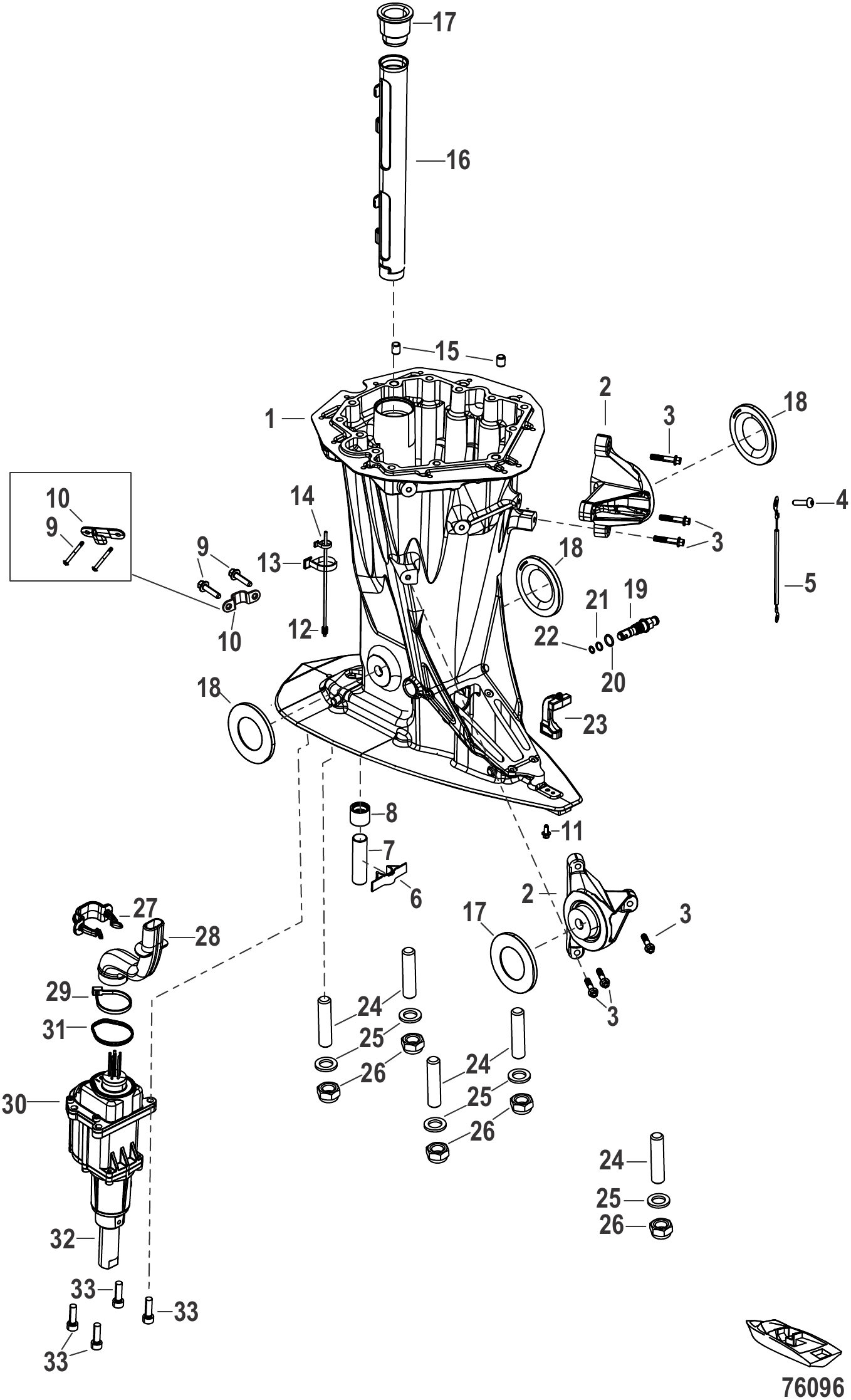

Рис. 14Картер ведущего вала 1E093312 и новее Driveshaft Housing 1E093312 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0210458	Корпус гребного вала графитово-серый	1
1	8M0214502	Корпус гребного вала Cold Fusion White	1
2	8M0205786	Кронштейн опоры крепления	2
2	8M0239529	Кронштейн крепления	2
3	8M0200075	Винт	6
3	8M0211309	Винт M10 x 1.5 x 40 HEX FLG HD	6
4	8M0200071	Трос в сборе	1
5	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
6	8M0200169	Направляющая водяной трубки	1
7	8M0200170	Удлинитель водяной трубки	1
7	8M0200173	Удлинитель водяной трубки	1
8	8M0200171	Соединительная муфта	1
9	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
9	8M0144417	Винт (M6 x 16)	2
10	8M0200079	Хомут	1
10	8M0222234	Хомут	1
11	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
12	8M0142714	Штуцер	1
13	816311T	СТЯЖКА (8.00 дюймов)	2
14	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
15	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
16	8M0142784	Кронштейн жгута проводов переключения	1
17	8M0142785	Кронштейн жгута проводов переключения	1
18	8M0142778	Шайба демпфера крепления	4
18	8M0200009	Шайба амортизатора крепления	4
19	8M0112869	Масляная пробка в сборе	1
20	85045	Кольцо уплотнительное (.551 x .070)	1
21	863006	Кольцо уплотнительное (10.82 x 1.78)	1
22	8M0036228	Уплотнительное кольцо (8.1 X 1.6)	1
23	8M0164308	Кронштейн в сборе графитово-серый	1
23	8M0187152	Кронштейн в сборе графитово-серый	1
23	8M0164309	Кронштейн в сборе Cold Fusion White	1
23	8M0187151	Кронштейн в сборе Cold Fusion White	1
24	8M0008031	Шпилька (M12 x 1.75 x 52)	5
24	8M0142781	Шпилька (M12 x 179)	5
24	8M0142788	Шпилька (M12 x 306)	5
25	856982	Шайба (.500 x .810 x .090) нержавеющая сталь	5
26	896895	Гайка (M12)	5
27	8M0147675	Зажим	1
28	8M0147674	Пыльник проводов привода переключения	1
29	69355	Стяжка (5.50 дюймов)	1
29	8M0214940	Стяжка	1
30	8M0142253	Привод переключения передач	1
30	8M0204944	Привод переключения передач	1
30	8M0175849	Привод переключения передач	1
30	8M0204944	Привод переключения передач	1
31	8M0142978	Сальник привода	1
32	8M0147857	Соединительная муфта вала	1
33	8M0142829	Винт (M6 x 20)	4
-	8M0205845	Комплект крепежа для модернизации корпуса гребного вала	1

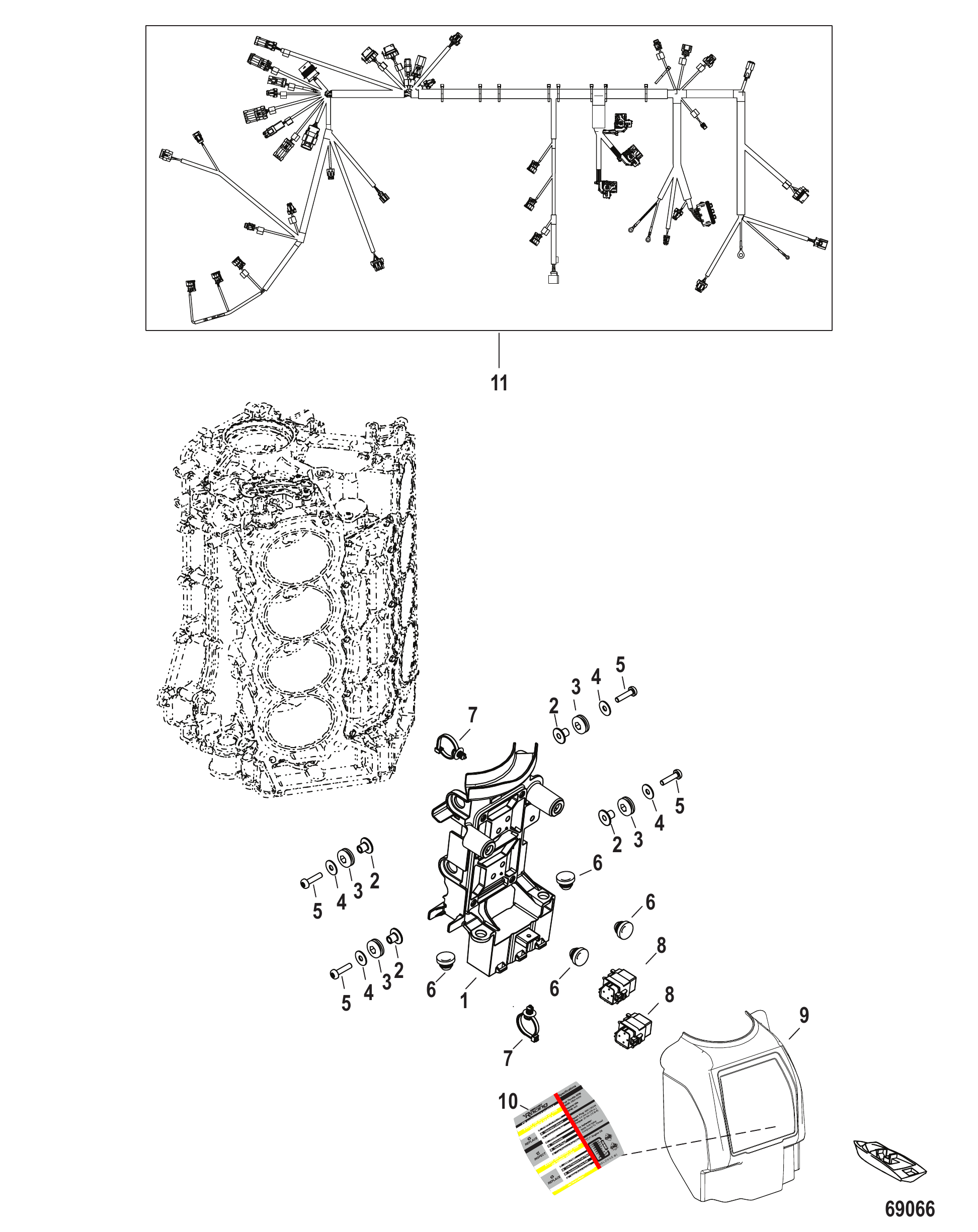

Рис. 15Электрическая панель Electrical Plate

REF	Номер детали	Наименование	Кол-во
1	8M0159601	Электрическая панель	1
2	856954	Втулка	4
3	834985	Втулка уплотнительная	4
3	8M0190980	ВТУЛКА	4
4	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	4
5	8M0142686	ВИНТ (M6 x 25)	4
6	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
7	899145	Хомут крепёжный	2
8	882751	Реле	2
8	8M0219830	РЕЛЕ	2
9	8M0142479	Крышка электрической панели	1
10	8M0159602	Наклейка регламент обслуживания	1
11	8M0159599	Жгут проводов двигателя	1
11	8M0237473	Жгут проводов двигателя	1
-	8M0057697	РЕЛЕ КУБИЧЕСКОЕ	3
-	8M0219829	Кубовое реле	3

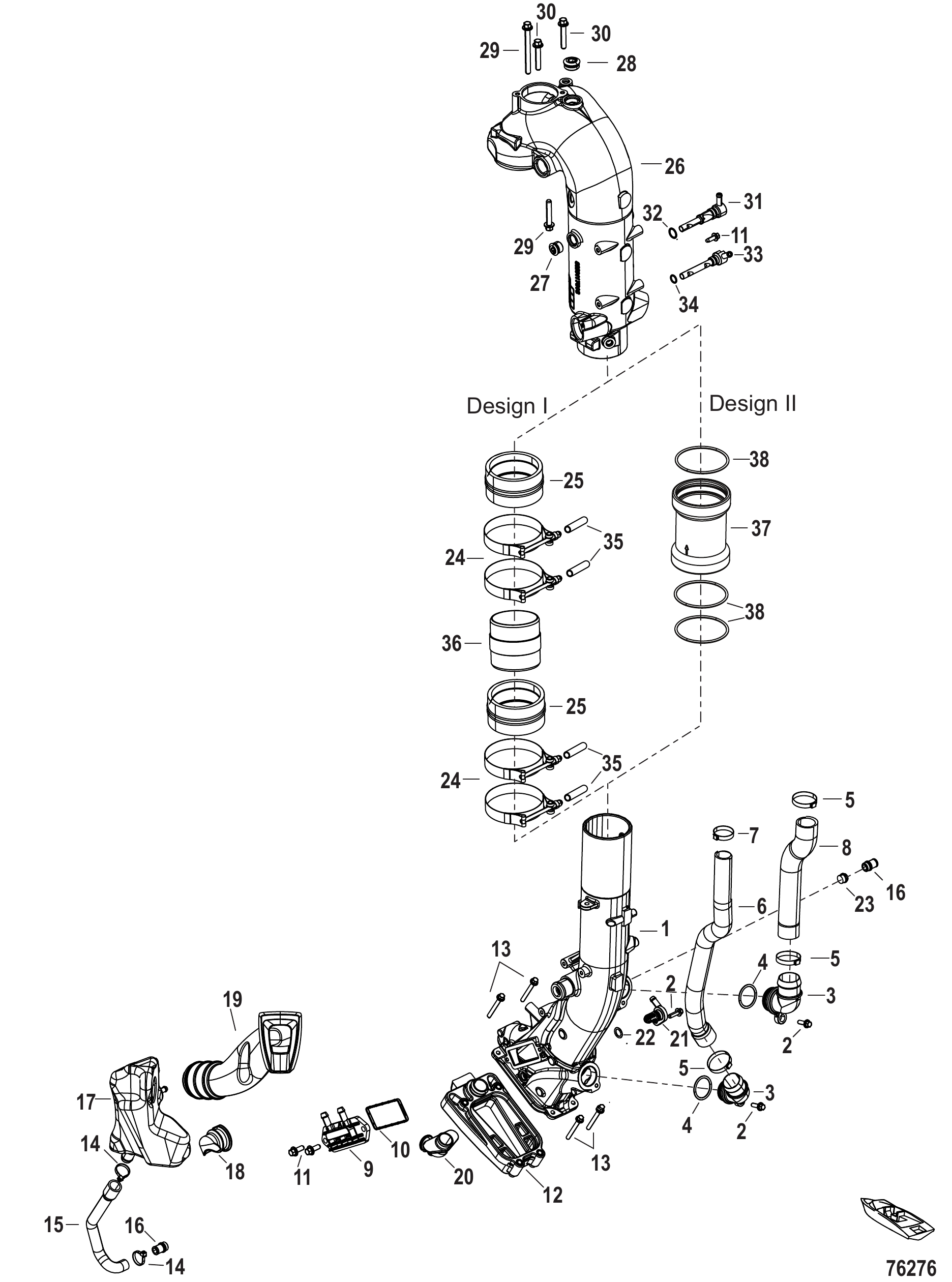

Рис. 16Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	8M0142728	ТРУБА ВЫПУСКНАЯ	1
2	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
3	8M0142731	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	2
4	86614	Кольцо уплотнительное (1.049 x .103)	2
5	888988011	Хомут (38,1 мм)	3
6	8M0142727	ТРУБКА ВЫХОДА ВОДЫ	1
7	8M0028753	ХОМУТ Oetiker (31.6 Диаметр)	1
8	8M0142725	ТРУБКА ВХОДА ВОДЫ	1
9	8M0142719	ФИЛЬТР В СБОРЕ	1
10	8M0142720	Сальник	1
11	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	3
12	8M0142721	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ВЫПУСКНАЯ	1
13	8M0142726	ВИНТ (M6)	4
14	816311T	СТЯЖКА (8.00 дюймов)	4
15	8M0142738	ШЛАНГ	1
16	8M0142729	СОЕДИНИТЕЛЬ	2
17	8M0142792	ГЛУШИТЕЛЬ левый	1
18	8M0142740	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
19	8M0155262	ВТУЛКА выпускной трубы	1
20	8M0142732	УГОЛЬНИК СОЕДИНИТЕЛЬНЫЙ	1
21	8M0142730	Фитинг	1
21	8M0157112	СОЕДИНИТЕЛЬ ФИЛЬТРА	1
22	201951	Кольцо уплотнительное (.487 x .103)	1
23	8M0142793	ПРОБКА сливная	1
24	8M0142541	Хомут (93.7 мм диаметр)	4
24	8M0161579	ХОМУТ 93.7 ММ	4
25	8M0142538	Муфта	2
25	8M0172179	МУФТА ВЫПУСКНАЯ В СБОРЕ	2
26	8M0142535	Коллектор выпускной	1
26	8M0219003	КОЛЛЕКТОР ВЫПУСКНОЙ, ВЕРХНИЙ	1
27	8M0087451	Пробка (18 мм)	1
28	8M0087453	ПРОБКА (24 ММ)	1
29	8M0142533	ВИНТ (M8 x 85)	1
30	88552645	Винт (M8X45)	3
31	8M0142534	ШТУЦЕР распылителя	1
32	892446	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (14 X 1,78 ММ) ФИТИНГА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
33	8M0142536	ШТУЦЕР распылителя	1
34	863006	Кольцо уплотнительное (10.82 x 1.78)	1
35	8M0148727	ЗАГЛУШКА виниловая	4
36	8M0172180	ВЫПУСКНАЯ ТРУБА	1
37	8M0211273	СОЕДИНИТЕЛЬ выпускной	1
38	8M0161414	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
-	8M0149551	Комплект прокладок головки блока цилиндров	1

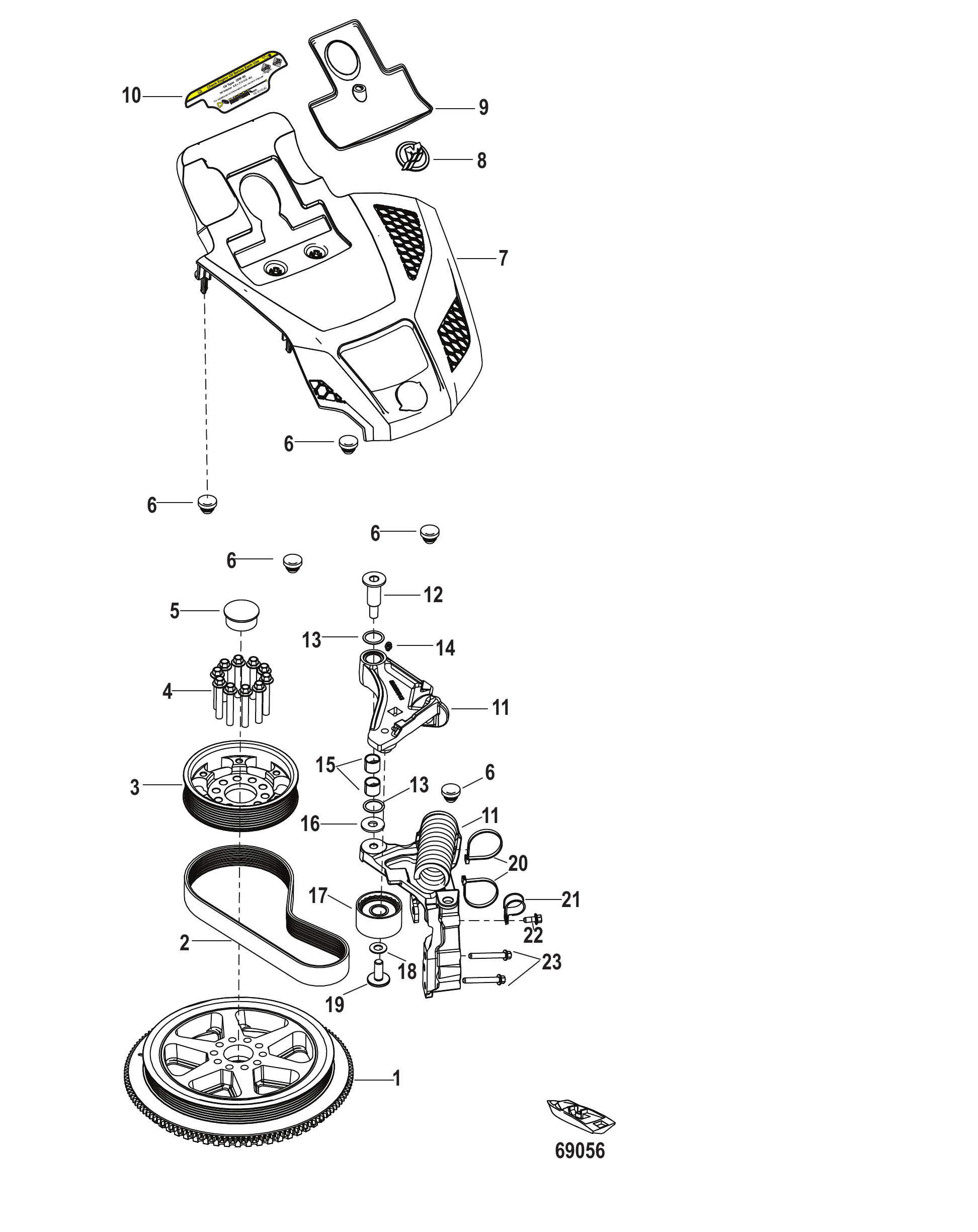

Рис. 17Маховик и натяжитель в сборе Flywheel and Tensioner Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0159593	Маховик	1
2	8M0159595	Ремень	1
3	8M0159594	Шкив маховика	1
4	8M0159596	Винт M8 x 1 x 150 с шестигранной головкой с фланцем	10
5	8M0142389	Пробка маховика	1
5	8M0207687	ПРОБКА маховика	1
6	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	5
7	8M0159597	Крышка маховика в сборе	1
7	8M0169413	Крышка маховика	1
8	8M0080154	Наклейка M-ICON, синяя	1
9	8M0142470	ВТУЛКА	1
10	8M0159598	Наклейка проверка масла двигателя	1
11	8M0164060	Натяжитель в сборе	1
12	8M0175978	Винт натяжителя	1
13	896522	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (799 x .103)	2
14	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
14	8M0169588	Штуцер для смазки	1
15	823943	ВТУЛКА	2
16	4002320	ШАЙБА	1
17	8M0164261	Обводной шкив	1
18	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	1
19	885349501	ВИНТ	1
20	816311T	СТЯЖКА (8.00 дюймов)	1
21	866029	Хомут	1
22	88552514	Винт (M6 x 14 мм) нержавеющая сталь	1
23	8M0103817	Винт (M8 x 60)	1

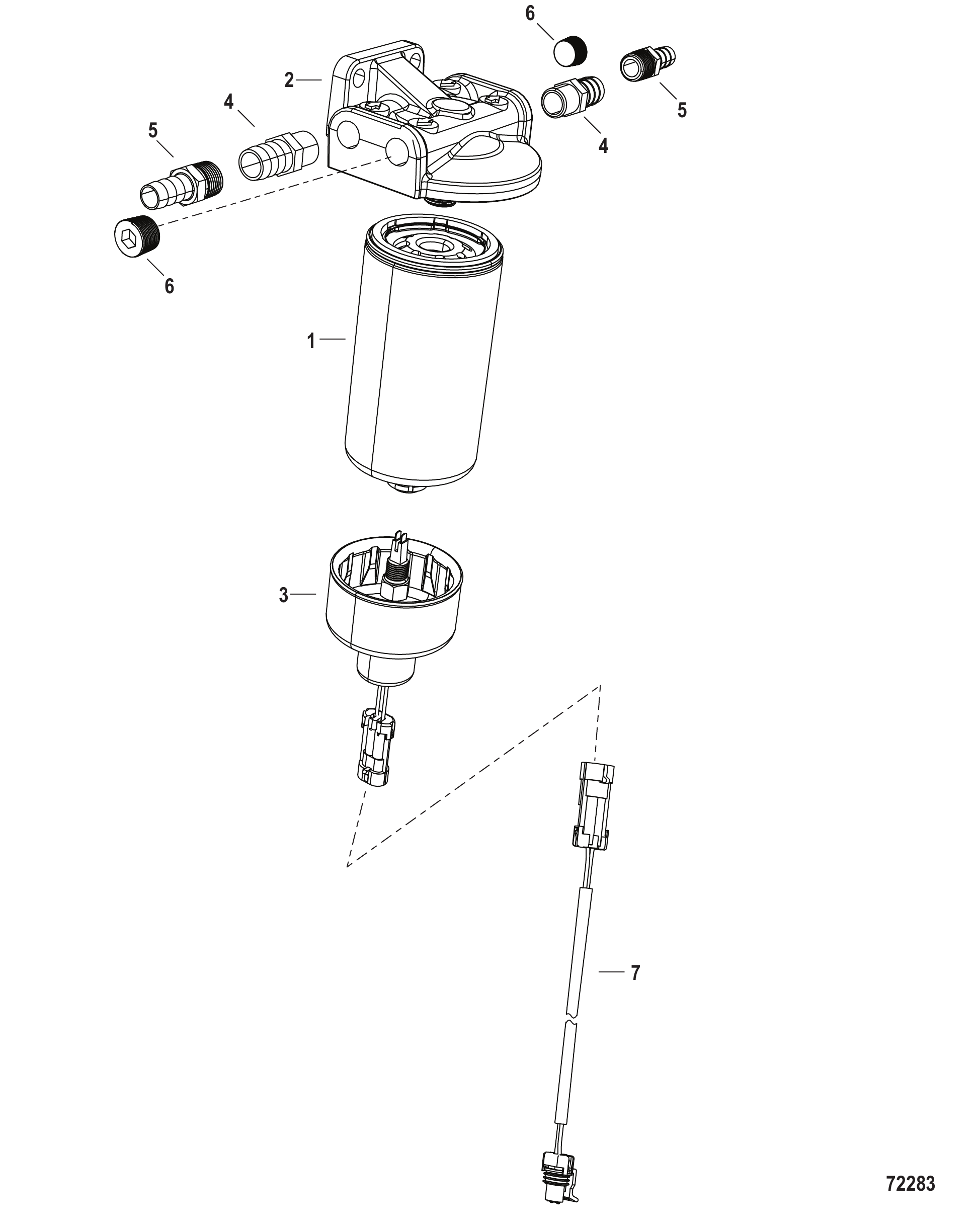

Рис. 18Топливный фильтр Fuel Filter

REF	Номер детали	Наименование	Кол-во
-	8M0166540	Комплект топливного фильтра MPP	1
1	8M0166596	Топливный фильтр	1
2	8M0095674	ОСНОВАНИЕ в сборе, топливный фильтр	1
3	8M0157779	ДАТЧИК В СБОРЕ WIF	1
4	8552141	Штуцер	2
4	8M0214961	Штуцер	2
5	47841	ШТУЦЕР (.375-18 x .500)	2
5	8M0214935	Штуцер	2
6	36373	ЗАГЛУШКА (.375-18) ШЕСТИГРАННАЯ - СТАЛЬ	2
6	8M0204657	Заглушка	2
7	8M0042697	Жгут проводов, удлинитель датчика топливного фильтра (144 дюйма), датчик воды	1

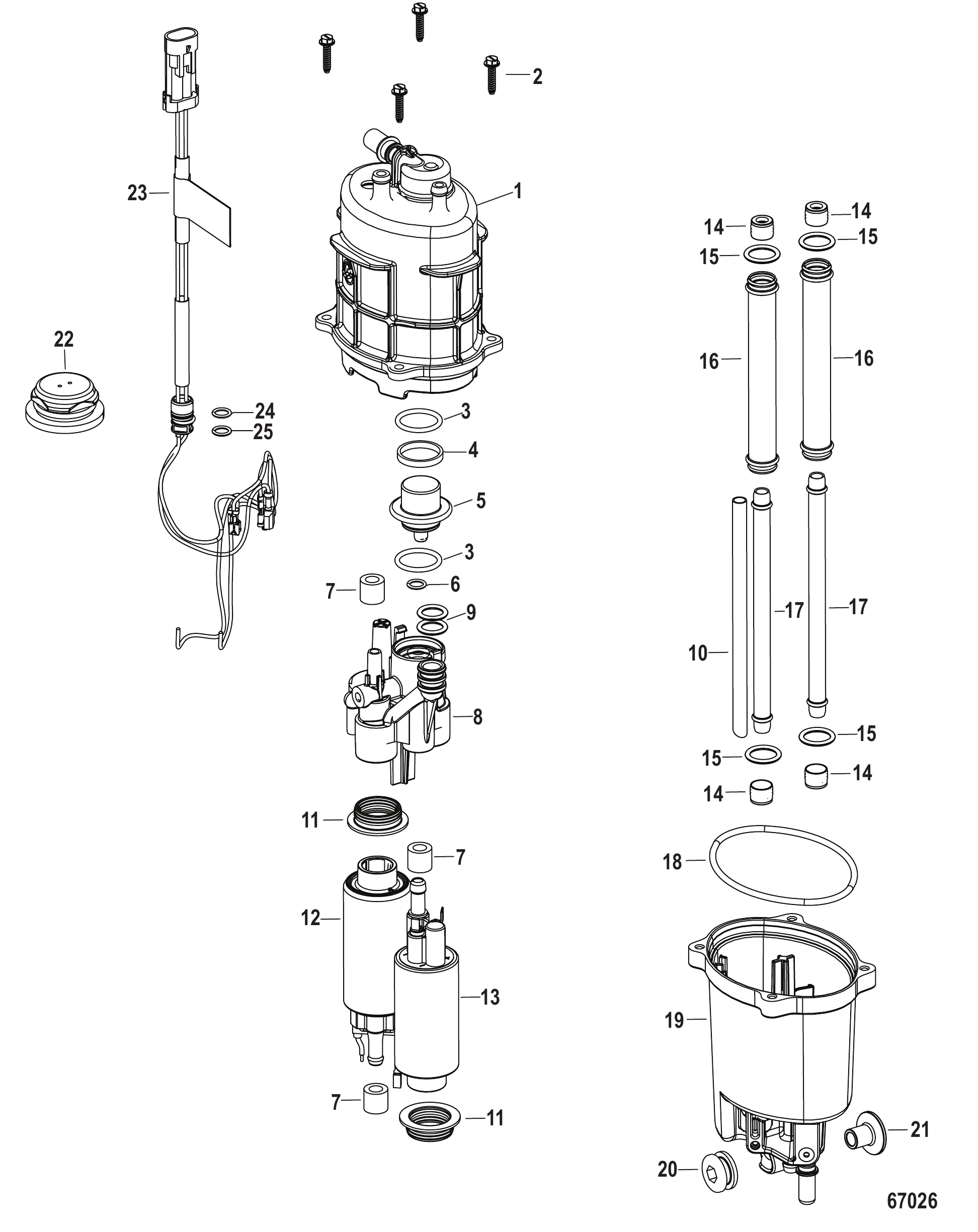

Рис. 19Компоненты модуля подачи топлива - 8M0161387 Fuel Supply Module Components - 8M0161387

REF	Номер детали	Наименование	Кол-во
-	8M0161387	Модуль подачи топлива	1
1	8M0053726	Верхний корпус FSM	1
1	8M0158344	Верхний корпус FSM	1
2	8M0053756	Винт Plastite с шестигранной шайбой	4
3	NSS	NOT SOLD SEPARATE O-Ring	2
4	NSS	NOT SOLD SEPARATE Spacer	1
5	8M0053749	Регулятор в сборе	1
5	8M0242586	Регулятор в сборе	1
6	NSS	NOT SOLD SEPARATE O-Ring	1
7	NSS	NOT SOLD SEPARATE Seal	3
8	8M0161397	Крышка модуля подачи топлива	1
9	NSS	NOT SOLD SEPARATE O-Ring	2
10	8M0161398	Всасывающая трубка	1
11	NSS	NOT SOLD SEPARATE Seal	2
12	8M0161400	Насос в сборе высокого давления	1
13	8M0161399	Насос в сборе низкого давления	1
14	NSS	NOT SOLD SEPARATE Seal	4
15	NSS	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	Трубка	2
17	8M0161401	Топливная трубка	2
18	NSS	NOT SOLD SEPARATE Seal	1
19	8M0130878	Нижний корпус топливного модуля	1
19	8M0158426	Нижний корпус топливного модуля	1
20	895319	Втулка	1
21	856954	Втулка	1
22	8M0086888	ВТУЛКА проставки жгута FSM	1
23	8M0161402	Жгут проводов в сборе	1
24	NSS	NOT SOLD SEPARATE O-Ring	1
25	NSS	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	Ремкомплект уплотнений топливного модуля	1

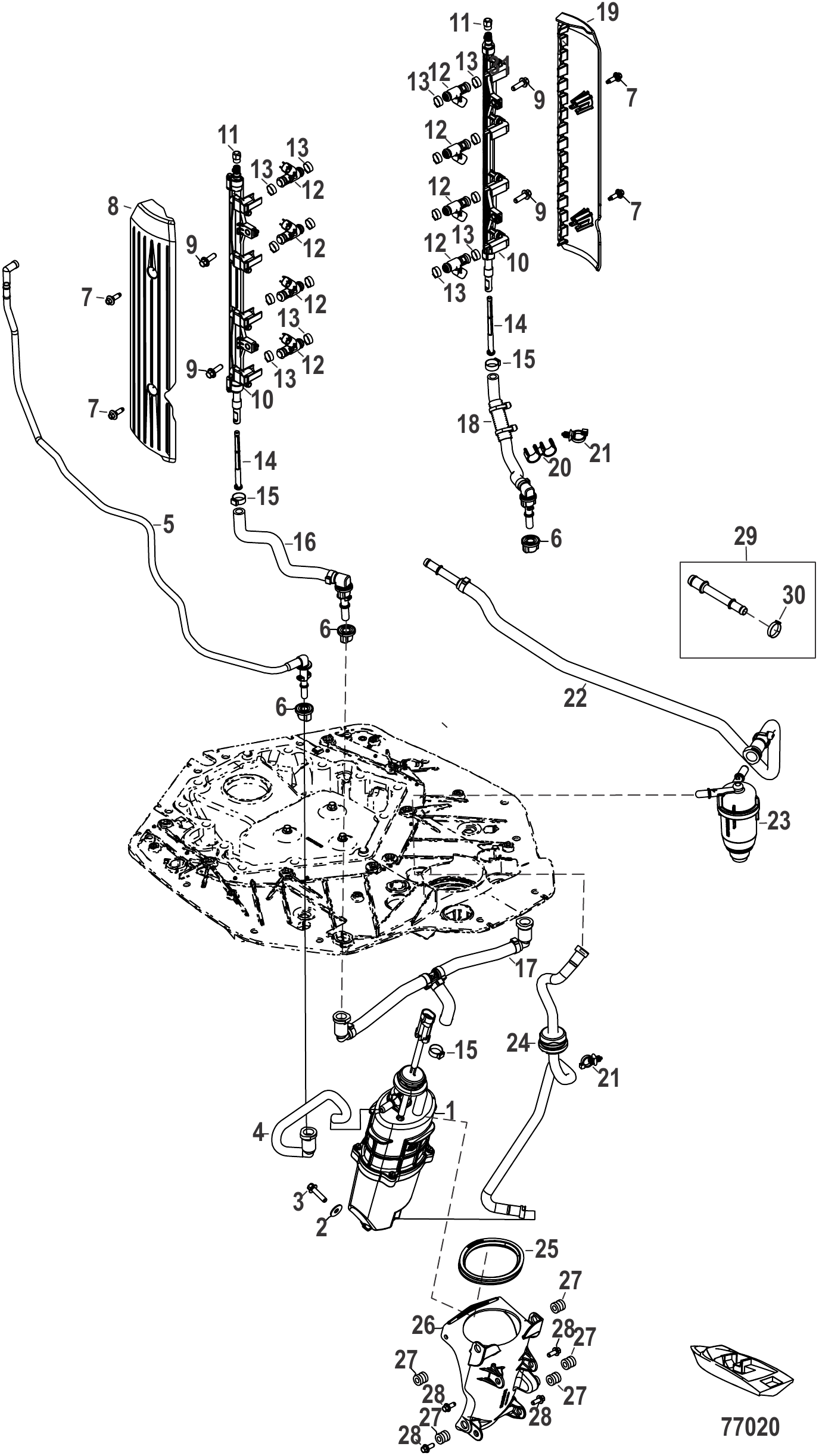

Рис. 20ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0132732	Модуль подачи топлива	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	1
4	8M0142432	Шланг впускной к модулю подачи топлива	1
4	8M0231308	Шланг опорный коллектора нижний	1
5	8M0142436	Шланг в сборе опорный коллектора верхний	1
5	8M0203775	Шланг опорный коллектора верхний	1
6	884546	Втулка уплотнительная	3
7	8M0005773	Винт (M6 x 14) с буртиком шестигранный с фланцем нерж.	4
8	8M0142475	Крышка топливной рампы, левая	1
9	8M0142830	Винт (M6 x 20)	4
10	8M0142434	Топливная рампа левая	1
10	8M0220616	Топливная рампа левая	1
10	8M0142433	Топливная рампа правая	1
10	8M0220615	Топливная рампа правая	1
11	8M0046566	Крышка клапана	2
12	8M0142264	Топливная форсунка	8
13	8M0221321	Комплект уплотнительных колец	1
14	8M0090809	Сетка топливной рампы	2
15	8M0142585	Хомут (16.2 x 7 x .6 мм)	3
16	8M0142442	Шланг в сборе от модуля подачи топлива к левой рампе	1
17	8M0142437	Шланг в сборе от модуля подачи топлива к топливной рампе	1
18	8M0142444	Шланг в сборе от модуля подачи топлива к правой рампе	1
19	8M0142476	Крышка топливной рампы, правая	1
20	8M0142445	Зажим	1
21	899145	Хомут крепёжный	2
22	8M0142446	Шланг в сборе от кожуха к модулю подачи топлива	1
23	8M0106635	Топливный фильтр	1
23	8M0176313	Топливный фильтр	1
24	8M0142430	Шланг от топливного фильтра к модулю подачи топлива	1
24	8M0203776	Шланг от топливного фильтра к модулю подачи топлива	1
25	8M0037209	Втулка фиксатора модуля подачи топлива	1
26	8M0142722	Кронштейн модуля подачи топлива	1
27	8M0142724	Втулка	5
28	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	4
29	8M0208431	Комплект топливного впуска 3/8 дюйма на 1/2 дюйма	1
30	8M0157397	Хомут Oetiker, 17.5	1

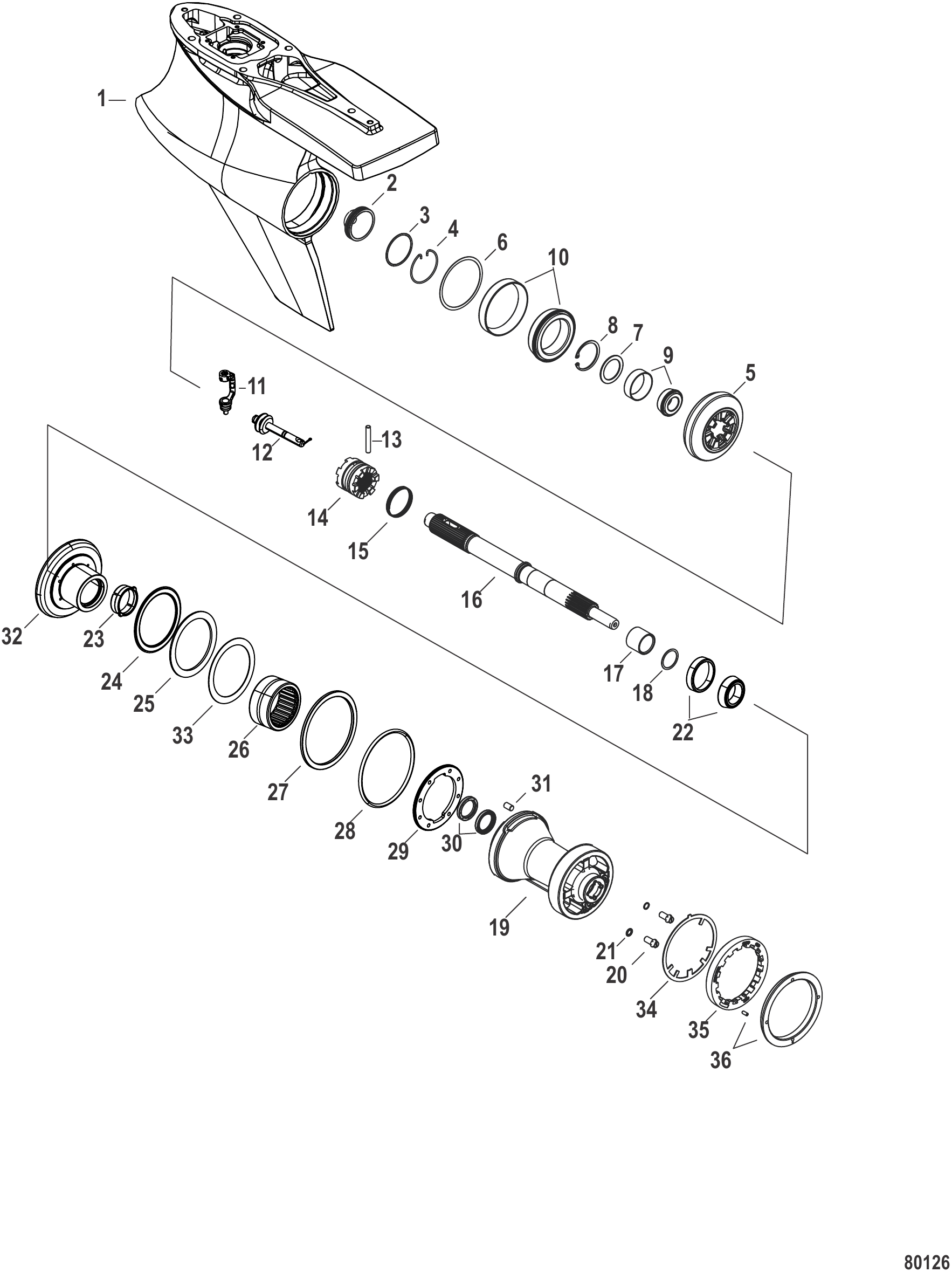

Рис. 21Картер редуктора, гребной вал - стандартный, Sport Master, 1.60 Gear Housing, Prop Shaft-Standard Rotation, Sport Master, 1.60

REF	Номер детали	Наименование	Кол-во
-	8M0159661	Корпус редуктора в сборе, SportMaster стандартный, длинный, 1.60, графитовый серый	1
-	8M0159663	Корпус редуктора в сборе, SportMaster стандартного вращения, X-длинный, 1.60, графитовый серый	1
-	8M0236316	Корпус редуктора SportMaster X-длинный 1.60 серый	1
-	8M0159665	Корпус редуктора в сборе, SportMaster стандартного вращения, XX-длинный, 1.60, графитовый серый	1
-	8M0236317	Корпус редуктора SportMaster XX-длинный 1.60 серый	1
-	8M0159667	Корпус редуктора в сборе, SportMaster стандартный, длинный, с изогнутым плавником, 1.60, графитовый серый	1
-	8M0236318	Корпус редуктора длинный с изогнутым плавником 1.60 серебристый	1
-	8M0159668	Корпус редуктора в сборе, SportMaster стандартного вращения, X-длинный, с изогнутым плавником, графитовый серый	1
-	8M0236319	Корпус редуктора SportMaster X-длинный с изогнутым плавником серый	1
-	8M0159669	Корпус редуктора в сборе, SportMaster стандартного вращения, XX-длинный, с изогнутым плавником, графитовый серый	1
-	8M0236320	Корпус редуктора SportMaster XX-длинный с изогнутым плавником серый	1
-	8M0159685	Корпус редуктора в сборе, SportMaster длинный, 1.60, белый Cold Fusion	1
-	8M0236321	Корпус редуктора SportMaster длинный 1.60 белый	1
-	8M0159689	Корпус редуктора в сборе, SportMaster стандартного вращения, X-длинный, 1.60, белый Cold Fusion	1
-	8M0236322	Корпус редуктора SportMaster X-длинный 1.60 белый	1
-	8M0159693	Корпус редуктора в сборе, SportMaster стандартного вращения, XX-длинный, 1.60, белый Cold Fusion	1
-	8M0236324	Корпус редуктора SportMaster XX-длинный 1.60 белый	1
-	8M0159696	Корпус редуктора в сборе, SportMaster стандартного вращения, длинный, с изогнутым плавником, 1.60, белый Cold Fusion	1
-	8M0236325	Корпус редуктора SportMaster длинный с изогнутым плавником белый	1
-	8M0159697	Корпус редуктора в сборе, SportMaster стандартного вращения, X-длинный, с изогнутым плавником, 1.60, белый Cold Fusion	1
-	8M0236326	Корпус редуктора SportMaster X-длинный с изогнутым плавником белый	1
-	8M0159699	Корпус редуктора в сборе, SportMaster стандартного вращения, XX-длинный, с изогнутым плавником, 1.60, белый Cold Fusion	1
-	8M0236327	Корпус редуктора SportMaster XX-длинный с изогнутым плавником белый	1
1	8M0159710	Корпус редуктора базовый SportMaster, белый Cold Fusion	1
1	8M0159711	Корпус редуктора базовый SportMaster, графитовый серый	1
1	8M0159712	Корпус редуктора базовый SportMaster, белый Cold Fusion, с изогнутым плавником	1
1	8M0187436	Корпус редуктора 450R SportMaster базовый	1
1	8M0159713	Корпус редуктора базовый, SportMaster, с изогнутым плавником, графитовый серый	1
1	8M0159714	Корпус редуктора базовый SportMaster, встречного вращения, с изогнутым плавником, белый Cold Fusion	1
1	8M0187438	Корпус редуктора SportMaster базовый с изогнутым плавником, встречного вращения	1
1	8M0159715	Корпус редуктора в сборе Basic SportMaster Counter Rotation Camber Skeg Graphite Grey	1
2	8M0157111	Пробка торпедная	1
3	8M0046563	Стопорное кольцо	1
4	880719	Кольцо стопорное	1
5	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	884325T01	Подшипник в сборе роликовый конический	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0156191	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0050434	ШАЙБА .040	1
19	8M0167590	Корпус подшипника в сборе стандартного вращения (1.60)	1
20	8M0071653	Винт специальный, .375-16 UNC	2
21	830749	Сальник	2
21	8M0204693	Уплотнение сливной пробки	2
22	8M0148319	Подшипник роликовый конический чашка/конус	1
23	8M0053183	Переходник шестерни переднего хода	1
24	8M0050692	ПОДШИПНИК	1
25	8M0050688	ШАЙБА	1
26	8M0050704	ПОДШИПНИК игольчатый	1
27	8M0046569	КОЛЬЦО упорное	1
27	8M0161546	УПОРНОЕ КОЛЬЦО	1
28	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
29	8M0056639	КОЛЬЦО стопорное	1
30	888483	Сальник масляный	2
30	8M0204700	Сальник масляный	2
31	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
32	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
33	8M0053116	НАБОР ПРОКЛАДОК	1
34	8M0108527	ШАЙБА стопорная	1
35	8M0111653	ГАЙКА стопорная	1
35	8M0162798	Фиксатор корпуса подшипника	1
36	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
36	8M0180306	Крышка торпедной части	1
-	8M0166531	Комплект сальников редуктора	1

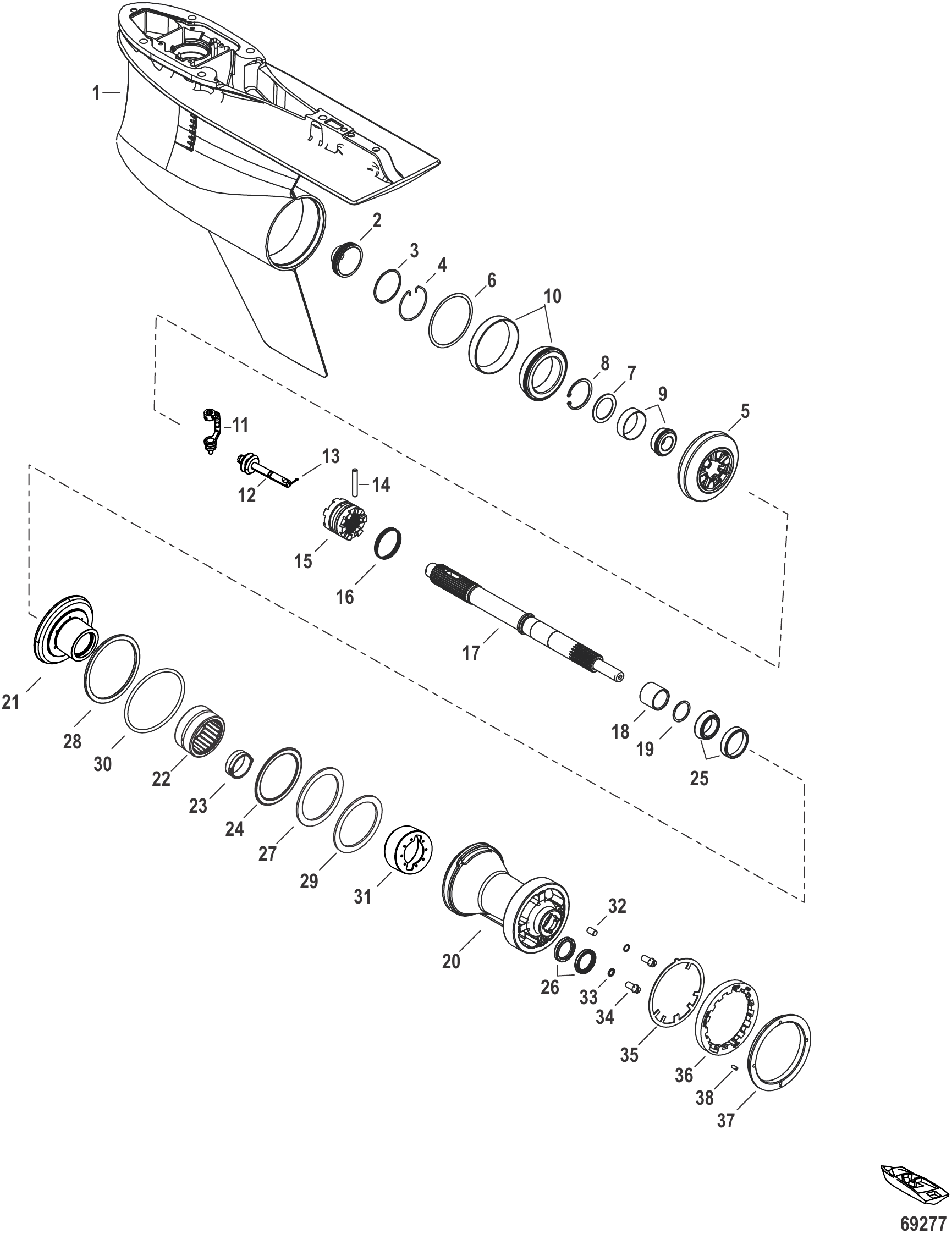

Рис. 22Картер редуктора, гребной вал - стандартный, 5.44 Torpedo, 1.60 Gear Housing, Prop Shaft - Standard Rotation, 5.44 Torpedo, 1.60

REF	Номер детали	Наименование	Кол-во
-	8M0159649	Корпус редуктора в сборе (стандартный длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0159651	Корпус редуктора в сборе (стандартный X-длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0250689	GC 5.44 XL 1.60 S Mercury / Quicksilver	1
-	8M0159653	Корпус редуктора в сборе (стандартный XX-длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0236149	GC 5.44 XXL 1.6 W Mercury / Quicksilver	1
-	8M0159655	Корпус редуктора в сборе (стандартный длинный) 5.44 1.60 Cambered Skeg GRAPHITE GREY	1
-	8M0236333	GC 5.44 L 1.6 CMB Mercury / Quicksilver	1
-	8M0159656	Корпус редуктора в сборе (стандартный X-длинный) 5.44 1.60 Cambered GRAPHITE GREY	1
-	8M0236147	GC 5.44 XL 1.60 C Mercury / Quicksilver	1
-	8M0159657	Корпус редуктора в сборе (стандартный XX-длинный) 5.44 1.60 Cambered GRAPHITE GREY	1
-	8M0236151	GC 5.44 XXL 1.6W Mercury / Quicksilver	1
-	8M0159673	Корпус редуктора в сборе (стандартный длинный) 5.44 1.60 COLD FUSION WHITE	1
-	8M0236330	GC 5.44 L 1.60 WH Mercury / Quicksilver	1
-	8M0159675	Корпус редуктора в сборе (стандартный X-длинный) 5.44 1.60 COLD FUSION WHITE	1
-	8M0236144	GC 5.44 XL 1.6 WH Mercury / Quicksilver	1
-	8M0159677	Корпус редуктора в сборе (стандартный XX-длинный) 5.44 1.60 COLD FUSION WHITE	1
-	8M0236148	GC 5.44 XXL 1.6 W Mercury / Quicksilver	1
-	8M0159679	Корпус редуктора в сборе (стандартный длинный) 5.44 1.60 Cambered Skeg COLD FUSION WHITE	1
-	8M0236332	GC 5.44 L 1.6 CMB Mercury / Quicksilver	1
-	8M0159680	Корпус редуктора в сборе (стандартный X-длинный) 5.44 1.60 Cambered Skeg COLD FUSION WHITE	1
-	8M0236146	GC 5.44 XL 1.6 CM Mercury / Quicksilver	1
-	8M0159681	Корпус редуктора в сборе (стандартный XX-длинный) 5.44 1.60 Cambered Skeg COLD FUSION WHITE	1
-	8M0176870	GC 5.44 XXL 1.6 W Mercury / Quicksilver	1
1	8M0159704	Редуктор в сборе Basic, 5.44 1.60 COLD FUSION WHITE	1
1	8M0176877	GC 5.44 BASIC WHT Mercury / Quicksilver	1
1	8M0159705	Корпус редуктора в сборе Basic, 5.44 1.60 GRAPHITE GREY	1
1	8M0176878	GC 5.44 BASIC GRE Mercury / Quicksilver	1
1	8M0159706	Корпус редуктора в сборе Basic, 5.44 1.60 Camber Skeg COLD FUSION WHITE	1
1	8M0176879	GC 5.44 CMB BAS W Mercury / Quicksilver	1
1	8M0159707	Корпус редуктора в сборе Basic 5.44 1.60 Camber Skeg GRAPHITE GREY	1
1	8M0176880	GC 5.44 BAS CMB S Mercury / Quicksilver	1
1	8M0159708	Корпус редуктора в сборе Basic, (противовращение) 5.44 1.60 Camber Skeg COLD FUSION WHITE	1
1	8M0176881	GC 5.44 BAS CMBCW Mercury / Quicksilver	1
1	8M0159709	Корпус редуктора в сборе Basic, (противовращение) 5.44 1.60 Camber Skeg GRAPHITE GREY	1
1	8M0176882	GC 5.44 BAS CMBCS Mercury / Quicksilver	1
2	8M0157111	Пробка торпедная	1
3	8M0046563	Стопорное кольцо	1
4	880719	Кольцо стопорное	1
5	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
6	8M0063270	Комплект регулировочных шайб	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	469501	Шплинт	1
14	8M0045493	ПАЛЕЦ крестовой	1
15	8M0142871	МУФТА скользящая 6-кулачковая	1
16	8M0050575	ПРУЖИНА крестовая	1
17	8M0142877	Вал гребного винта	1
18	8M0064306	ПРОСТАВКА УПОРНАЯ	1
19	8M0076745	Комплект регулировочных шайб	1
20	8M0161449	Корпус подшипника в сборе	1
21	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
22	8M0050704	ПОДШИПНИК игольчатый	1
23	8M0053183	Переходник шестерни переднего хода	1
24	8M0046569	КОЛЬЦО упорное	1
24	8M0161546	УПОРНОЕ КОЛЬЦО	1
25	8M0148319	Подшипник роликовый конический чашка/конус	1
26	888483	Сальник масляный	2
26	8M0204700	Сальник масляный	2
27	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
28	8M0050692	ПОДШИПНИК	1
29	8M0053116	НАБОР ПРОКЛАДОК	1
30	8M0050688	ШАЙБА	1
31	8M0165801	Переходник подшипника	1
32	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
33	830749	Сальник	2
33	8M0204693	Уплотнение сливной пробки	2
34	8M0071653	Винт специальный, .375-16 UNC	2
35	8M0108527	ШАЙБА стопорная	1
36	8M0162798	Фиксатор корпуса подшипника	1
37	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
37	8M0180306	Крышка торпедной части	1
38	8M0036819	Винт установочный (10-32)	1
-	8M0166531	Комплект сальников редуктора	1

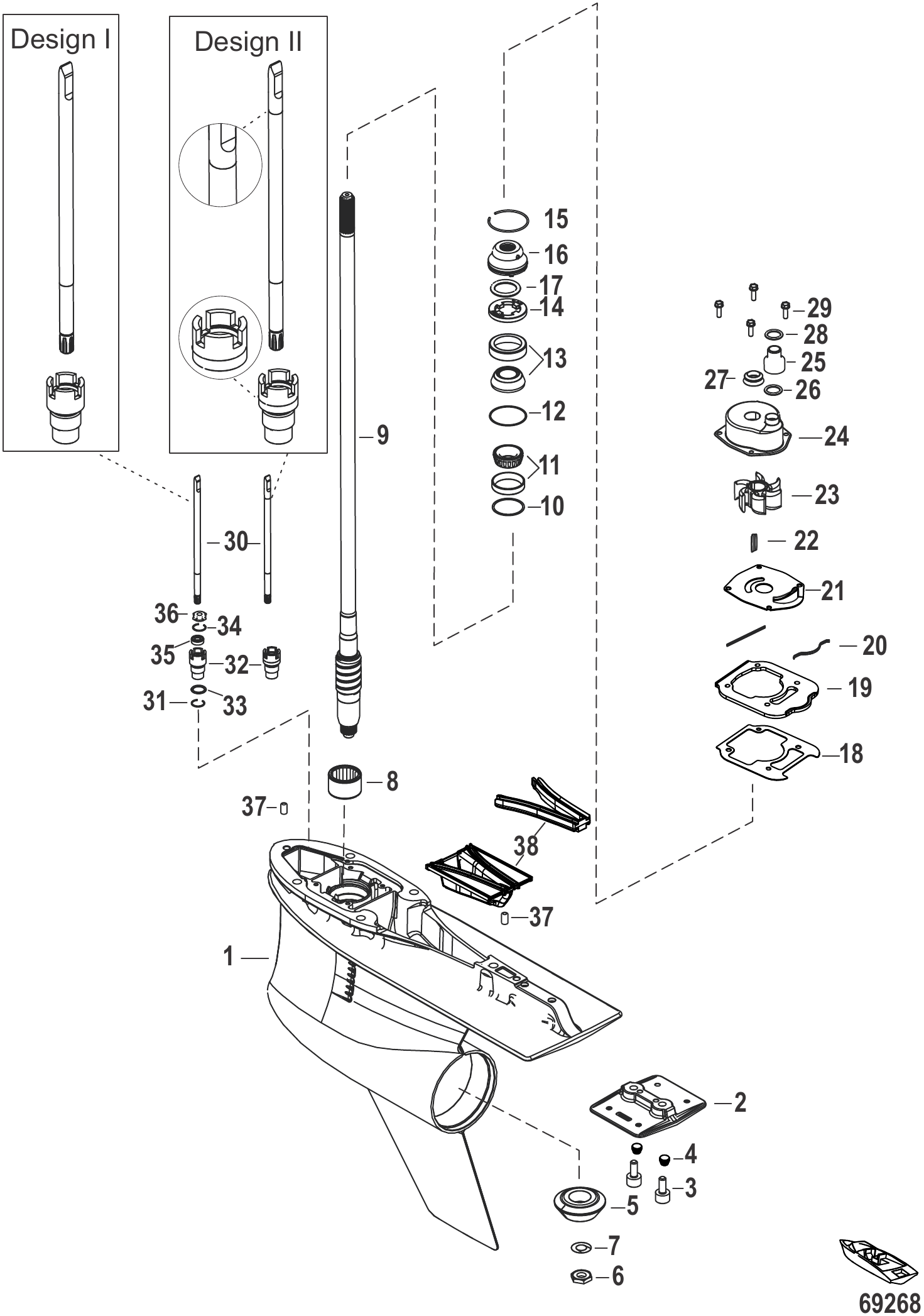

Рис. 23Картер редуктора, ведущий вал, 5.44 Torpedo, 1.60 Gear Housing Driveshaft, 5.44 Torpedo, 1.60

REF	Номер детали	Наименование	Кол-во
-	8M0159649	Корпус редуктора в сборе (стандартный длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0159650	Корпус редуктора в сборе (противовращение длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0236157	GC 5.44 CL 1.60 Mercury / Quicksilver	1
-	8M0159651	Корпус редуктора в сборе (стандартный X-длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0250689	GC 5.44 XL 1.60 S Mercury / Quicksilver	1
-	8M0159652	Корпус редуктора в сборе (противовращение X-длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0236161	GC 5.44 CXL 1.6 G Mercury / Quicksilver	1
-	8M0159653	Корпус редуктора в сборе (стандартный XX-длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0236149	GC 5.44 XXL 1.6 W Mercury / Quicksilver	1
-	8M0159654	Корпус редуктора в сборе (противовращение, сверхдлинный) 5.44 1.60 графитово-серый	1
-	8M0236166	GC 5.44 CXXL 1.6S Mercury / Quicksilver	1
-	8M0159655	Корпус редуктора в сборе (стандартный длинный) 5.44 1.60 Cambered Skeg GRAPHITE GREY	1
-	8M0236333	GC 5.44 L 1.6 CMB Mercury / Quicksilver	1
-	8M0159656	Корпус редуктора в сборе (стандартный X-длинный) 5.44 1.60 Cambered GRAPHITE GREY	1
-	8M0236147	GC 5.44 XL 1.60 C Mercury / Quicksilver	1
-	8M0159657	Корпус редуктора в сборе (стандартный XX-длинный) 5.44 1.60 Cambered GRAPHITE GREY	1
-	8M0236151	GC 5.44 XXL 1.6W Mercury / Quicksilver	1
-	8M0159658	Корпус редуктора в сборе (противовращение, длинный) 5.44 1.60 с профилированным плавником графитово-серый	1
-	8M0236159	GC 5.44 CL CMB Mercury / Quicksilver	1
-	8M0159659	Корпус редуктора в сборе (противовращение, удлинённый) 5.44 1.60 профилированный графитово-серый	1
-	8M0236163	GC 5.44 CXL CMB G Mercury / Quicksilver	1
-	8M0159660	Корпус редуктора в сборе (противовращение, сверхдлинный) 5.44 1.60 с профилированным плавником графитово-серый	1
-	8M0236168	GC 5.44 CXXL 1.6 Mercury / Quicksilver	1
-	8M0159673	Корпус редуктора в сборе (стандартный длинный) 5.44 1.60 COLD FUSION WHITE	1
-	8M0236330	GC 5.44 L 1.60 WH Mercury / Quicksilver	1
-	8M0159674	Корпус редуктора в сборе (противовращение, длинный) 5.44 1.60 холодный синтез белый	1
-	8M0236156	GC 5.44 CL 1.60 W Mercury / Quicksilver	1
-	8M0159675	Корпус редуктора в сборе (стандартный X-длинный) 5.44 1.60 COLD FUSION WHITE	1
-	8M0236144	GC 5.44 XL 1.6 WH Mercury / Quicksilver	1
-	8M0159676	Корпус редуктора в сборе (противовращение, удлинённый) 5.44 1.60 холодный синтез белый	1
-	8M0236160	GC 5.44 CXL 1.60W Mercury / Quicksilver	1
-	8M0159677	Корпус редуктора в сборе (стандартный XX-длинный) 5.44 1.60 COLD FUSION WHITE	1
-	8M0236148	GC 5.44 XXL 1.6 W Mercury / Quicksilver	1
-	8M0159678	Корпус редуктора в сборе (противовращение, сверхдлинный) 5.44 1.60 холодный синтез белый	1
-	8M0236164	GC 5.44 CXXL 1.6W Mercury / Quicksilver	1
-	8M0159679	Корпус редуктора в сборе (стандартный длинный) 5.44 1.60 Cambered Skeg COLD FUSION WHITE	1
-	8M0236332	GC 5.44 L 1.6 CMB Mercury / Quicksilver	1
-	8M0159680	Корпус редуктора в сборе (стандартный X-длинный) 5.44 1.60 Cambered Skeg COLD FUSION WHITE	1
-	8M0236146	GC 5.44 XL 1.6 CM Mercury / Quicksilver	1
-	8M0159681	Корпус редуктора в сборе (стандартный XX-длинный) 5.44 1.60 Cambered Skeg COLD FUSION WHITE	1
-	8M0176870	GC 5.44 XXL 1.6 W Mercury / Quicksilver	1
-	8M0159682	Корпус редуктора в сборе (противовращение, длинный) 5.44 1.60 с профилированным плавником холодный синтез белый	1
-	8M0236158	GC 5.44 CL CMB W Mercury / Quicksilver	1
-	8M0159683	Корпус редуктора в сборе (противовращение, удлинённый) 5.44 1.60 с профилированным плавником холодный синтез белый	1
-	8M0236162	GC 5.44 CXL CMB W Mercury / Quicksilver	1
-	8M0159684	Корпус редуктора в сборе (противовращение, сверхдлинный) 5.44 1.60 с профилированным плавником холодный синтез белый	1
-	8M0236167	GC 5.44 CXXL 1.6W Mercury / Quicksilver	1
1	8M0159704	Редуктор в сборе Basic, 5.44 1.60 COLD FUSION WHITE	1
1	8M0176877	GC 5.44 BASIC WHT Mercury / Quicksilver	1
1	8M0159705	Корпус редуктора в сборе Basic, 5.44 1.60 GRAPHITE GREY	1
1	8M0176878	GC 5.44 BASIC GRE Mercury / Quicksilver	1
1	8M0159706	Корпус редуктора в сборе Basic, 5.44 1.60 Camber Skeg COLD FUSION WHITE	1
1	8M0176879	GC 5.44 CMB BAS W Mercury / Quicksilver	1
1	8M0159707	Корпус редуктора в сборе Basic 5.44 1.60 Camber Skeg GRAPHITE GREY	1
1	8M0176880	GC 5.44 BAS CMB S Mercury / Quicksilver	1
1	8M0159708	Корпус редуктора в сборе Basic, (противовращение) 5.44 1.60 Camber Skeg COLD FUSION WHITE	1
1	8M0176881	GC 5.44 BAS CMBCW Mercury / Quicksilver	1
1	8M0159709	Корпус редуктора в сборе Basic, (противовращение) 5.44 1.60 Camber Skeg GRAPHITE GREY	1
1	8M0176882	GC 5.44 BAS CMBCS Mercury / Quicksilver	1
2	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
2	8M0200103	АНОД антикавитационной плиты (магний)	AR/1
3	8M0142850	ВИНТ (M10 X 25)	2
4	8M0142878	ВИНТ-ПРОБКА	2
-	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
-	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0046636	ГАЙКА	1
7	8M0062703	ШАЙБА	2
8	8M0045676	ПОДШИПНИК роликовый	1
9	8M0149608	ВАЛ ПРИВОДА в сборе Long	1
9	8M0141337	Ведущий вал в сборе, X-длинный	1
9	8M0141338	Ведущий вал в сборе, XX-длинный	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	880719	Кольцо стопорное	1
16	8M0161436	Держатель сальника в сборе	1
17	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0142869	Крышка корпуса редуктора	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0142659	САЛЬНИК формованный, актуатора	2
21	8M0161897	Прокладка передней крышки	1
21	8M0168838	Прокладка лицевой панели	1
22	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
22	8M0204723	ШПОНКА	1
23	43026T2	КРЫЛЬЧАТКА	1
24	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
25	8M0166309	Соединительная муфта водяного насоса	1
25	8M0200112	Соединительная муфта водяного насоса	1
26	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
26	8M0204645	Кольцо уплотнительное (.796 x .139)	1
27	8M0142851	V-образное кольцо торцевого уплотнения	1
28	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
28	8M0204645	Кольцо уплотнительное (.796 x .139)	1
29	1993720	ВИНТ (M6 x 20)	4
29	8M0204706	Винт M6 x 20 с шестигранной головкой	4
30	8M0142858	Вал переключения длинный	1
30	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
30	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
30	8M0142865	Вал переключения сверхдлинный	1
30	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
30	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
30	8M0142885	Вал переключения особо длинный	1
30	8M0164970	Вал переключения особо длинный	1
30	8M0164970	Вал переключения особо длинный	1
31	8M0142866	КОЛЬЦО стопорное	1
32	8M0142859	Втулка вала переключения	1
32	8M0249400	ВТУЛКА вала переключения	1
33	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
34	8M0046563	Стопорное кольцо	1
35	8164641	Маслосъёмный сальник	1
35	8M0246145	САЛЬНИК	1
36	77674	ШАЙБА (.35 x .75 x .12)	1
37	8M0084244	Штифт установочный, .375 x .620	2
38	8M0142786	Глушитель нижний выхлопной	1
38	8M0188206	Глушитель нижнего выхлопа	1
38	8M0142587	Пробка сливная глушителя	1
-	8M0185160	Ремкомплект крыльчатки	1
-	8M0166531	Комплект сальников редуктора	1

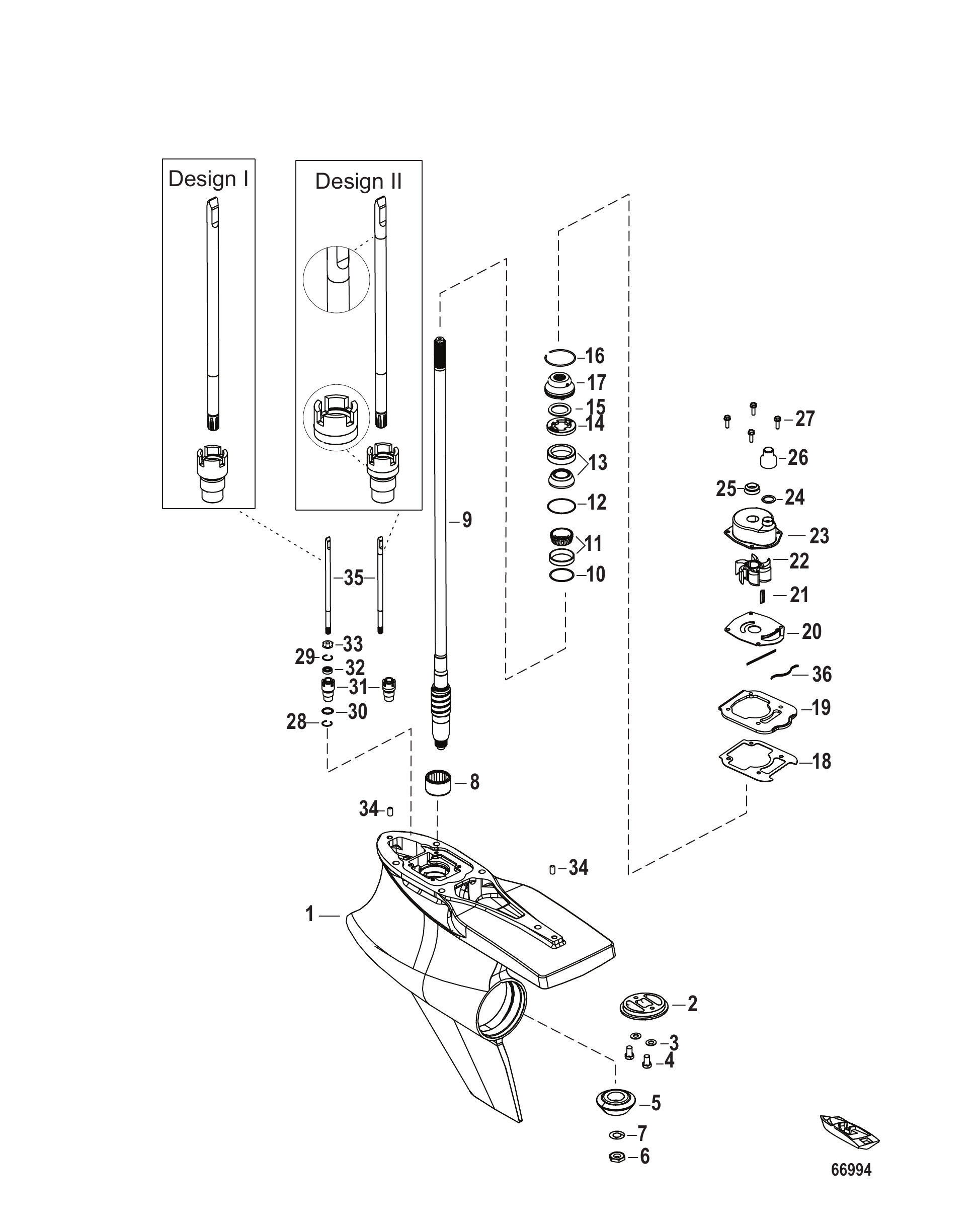

Рис. 24Картер редуктора, ведущий вал, Sport Master 1.60 Gear Housing Driveshaft, Sport Master 1.60

REF	Номер детали	Наименование	Кол-во
-	8M0159661	Корпус редуктора в сборе, SportMaster стандартный, длинный, 1.60, графитовый серый	1
-	8M0159662	Корпус редуктора в сборе SportMaster противовращение длинный 1.60 графитово-серый	1
-	8M0236170	GC SM CL GRPH GRY Mercury / Quicksilver	1
-	8M0159663	Корпус редуктора в сборе, SportMaster стандартного вращения, X-длинный, 1.60, графитовый серый	1
-	8M0236316	Корпус редуктора SportMaster X-длинный 1.60 серый	1
-	8M0159664	Корпус редуктора в сборе SportMaster противовращение удлинённый 1.60 графитово-серый	1
-	8M0236172	GC SM 1.60 CXL SL Mercury / Quicksilver	1
-	8M0159665	Корпус редуктора в сборе, SportMaster стандартного вращения, XX-длинный, 1.60, графитовый серый	1
-	8M0236317	Корпус редуктора SportMaster XX-длинный 1.60 серый	1
-	8M0159666	Корпус редуктора в сборе SportMaster противовращение сверхдлинный 1.60 графитово-серый	1
-	8M0236177	GC SM CXXL GREY Mercury / Quicksilver	1
-	8M0159667	Корпус редуктора в сборе, SportMaster стандартный, длинный, с изогнутым плавником, 1.60, графитовый серый	1
-	8M0236318	Корпус редуктора длинный с изогнутым плавником 1.60 серебристый	1
-	8M0159668	Корпус редуктора в сборе, SportMaster стандартного вращения, X-длинный, с изогнутым плавником, графитовый серый	1
-	8M0236319	Корпус редуктора SportMaster X-длинный с изогнутым плавником серый	1
-	8M0159669	Корпус редуктора в сборе, SportMaster стандартного вращения, XX-длинный, с изогнутым плавником, графитовый серый	1
-	8M0236320	Корпус редуктора SportMaster XX-длинный с изогнутым плавником серый	1
-	8M0159670	Корпус редуктора в сборе SportMaster противовращение длинный с профилированным плавником 1.60 графитово-серый	1
-	8M0236171	GC SM CL CMB GREY Mercury / Quicksilver	1
-	8M0159671	Корпус редуктора в сборе SportMaster противовращение удлинённый с профилированным плавником 1.60 графитово-серый	1
-	8M0236174	GC SM CXL CMB GRY Mercury / Quicksilver	1
-	8M0159672	Корпус редуктора в сборе SportMaster противовращение сверхдлинный с профилированным плавником 1.60 графитово-серый	1
-	8M0189229	GC CXXL CMB GREY Mercury / Quicksilver	1
-	8M0159685	Корпус редуктора в сборе, SportMaster длинный, 1.60, белый Cold Fusion	1
-	8M0236321	Корпус редуктора SportMaster длинный 1.60 белый	1
-	8M0159687	Корпус редуктора в сборе SportMaster противовращение длинный 1.60 холодный синтез белый	1
-	8M0236169	GC SM CL WHITE Mercury / Quicksilver	1
-	8M0159689	Корпус редуктора в сборе, SportMaster стандартного вращения, X-длинный, 1.60, белый Cold Fusion	1
-	8M0236322	Корпус редуктора SportMaster X-длинный 1.60 белый	1
-	8M0159691	Корпус редуктора в сборе SportMaster противовращение удлинённый 1.60 холодный синтез белый	1
-	8M0189222	GC SM CXL WHITE Mercury / Quicksilver	1
-	8M0159693	Корпус редуктора в сборе, SportMaster стандартного вращения, XX-длинный, 1.60, белый Cold Fusion	1
-	8M0236324	Корпус редуктора SportMaster XX-длинный 1.60 белый	1
-	8M0159694	Корпус редуктора в сборе SportMaster противовращение сверхдлинный 1.60 холодный синтез белый	1
-	8M0236175	GC SM CXXL WHITE Mercury / Quicksilver	1
-	8M0159696	Корпус редуктора в сборе, SportMaster стандартного вращения, длинный, с изогнутым плавником, 1.60, белый Cold Fusion	1
-	8M0236325	Корпус редуктора SportMaster длинный с изогнутым плавником белый	1
-	8M0159697	Корпус редуктора в сборе, SportMaster стандартного вращения, X-длинный, с изогнутым плавником, 1.60, белый Cold Fusion	1
-	8M0236326	Корпус редуктора SportMaster X-длинный с изогнутым плавником белый	1
-	8M0159700	Корпус редуктора в сборе SportMaster противовращение длинный с профилированным плавником 1.60 холодный синтез белый	1
-	8M0189220	Корпус редуктора SportMaster с противовращением, удлинённый, кавитационная плита с плавником, передаточное число 1.60, Cold Fusion White	1
-	8M0159701	Корпус редуктора в сборе SportMaster с противовращением, особо удлинённый, кавитационная плита с плавником, 1.60, Cold Fusion White	1
-	8M0236173	Корпус редуктора SportMaster с противовращением, особо удлинённый, Cold Fusion White	1
-	8M0159699	Корпус редуктора в сборе, SportMaster стандартного вращения, XX-длинный, с изогнутым плавником, 1.60, белый Cold Fusion	1
-	8M0236327	Корпус редуктора SportMaster XX-длинный с изогнутым плавником белый	1
-	8M0159703	Корпус редуктора в сборе SportMaster с противовращением, особо-особо удлинённый, кавитационная плита с плавником, 1.60, Cold Fusion White	1
-	8M0236178	Корпус редуктора особо-особо удлинённый, Cold Fusion White	1
1	8M0159710	Корпус редуктора базовый SportMaster, белый Cold Fusion	1
1	8M0159711	Корпус редуктора базовый SportMaster, графитовый серый	1
1	8M0159712	Корпус редуктора базовый SportMaster, белый Cold Fusion, с изогнутым плавником	1
1	8M0187436	Корпус редуктора 450R SportMaster базовый	1
1	8M0159713	Корпус редуктора базовый, SportMaster, с изогнутым плавником, графитовый серый	1
1	8M0159714	Корпус редуктора базовый SportMaster, встречного вращения, с изогнутым плавником, белый Cold Fusion	1
1	8M0187438	Корпус редуктора SportMaster базовый с изогнутым плавником, встречного вращения	1
1	8M0159715	Корпус редуктора в сборе Basic SportMaster Counter Rotation Camber Skeg Graphite Grey	1
2	847635001	Анод	1
3	8M0036047	Винт (.375 x .62)	2
4	841388	Шайба (.410 x .810 x .050) нержавеющая сталь	2
-	8M0158926	Комплект шестерен стандартного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
-	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
5	NSS	NOT SOLD SEPARATE Pinion	1
6	8M0046636	ГАЙКА	1
7	8M0062703	ШАЙБА	1
8	8M0045676	ПОДШИПНИК роликовый	1
9	8M0149608	ВАЛ ПРИВОДА в сборе Long	1
9	8M0141337	Ведущий вал в сборе, X-длинный	1
9	8M0141338	Ведущий вал в сборе, XX-длинный	1
10	8M0063268	Комплект регулировочных прокладок	1
11	8M0146553	Подшипник в сборе (обойма/конус)	1
12	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	1
13	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
14	8245191	Фиксатор	1
15	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
16	880719	Кольцо стопорное	1
17	8M0161436	Держатель сальника в сборе	1
18	8M0146938	ПРОКЛАДКА основания водяного насоса	1
19	8M0142869	Крышка корпуса редуктора	1
19	8M0174560	КРЫШКА корпуса редуктора	1
20	8M0161897	Прокладка передней крышки	1
20	8M0168838	Прокладка лицевой панели	1
21	8M0032833	Шпонка, также компонент корпуса водяного насоса	1
21	8M0204723	ШПОНКА	1
22	43026Q02	КРЫЛЬЧАТКА	1
23	817275A1	КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА	1
24	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	2
24	8M0204645	Кольцо уплотнительное (.796 x .139)	2
25	8M0142851	V-образное кольцо торцевого уплотнения	1
26	8M0166309	Соединительная муфта водяного насоса	1
26	8M0200112	Соединительная муфта водяного насоса	1
27	1993720	ВИНТ (M6 x 20)	4
27	8M0204706	Винт M6 x 20 с шестигранной головкой	4
28	8M0142858	Вал переключения длинный	1
28	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
28	8M0164968	ВАЛ ПЕРЕКЛЮЧЕНИЯ Long	1
28	8M0142865	Вал переключения сверхдлинный	1
28	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
28	8M0164969	ВАЛ ПЕРЕКЛЮЧЕНИЯ XLong	1
28	8M0142885	Вал переключения особо длинный	1
28	8M0164970	Вал переключения особо длинный	1
28	8M0164970	Вал переключения особо длинный	1
29	8M0142859	Втулка вала переключения	1
29	8M0249400	ВТУЛКА вала переключения	1
30	8M0142866	КОЛЬЦО стопорное	1
31	8M0046563	Стопорное кольцо	1
32	8M0142860	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ .706 x .097	1
33	8164641	Маслосъёмный сальник	1
33	8M0246145	САЛЬНИК	1
34	77674	ШАЙБА (.35 x .75 x .12)	1
35	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
36	8M0142659	САЛЬНИК формованный, актуатора	2
-	8M0185160	Ремкомплект крыльчатки	1
-	8M0166531	Комплект сальников редуктора	1

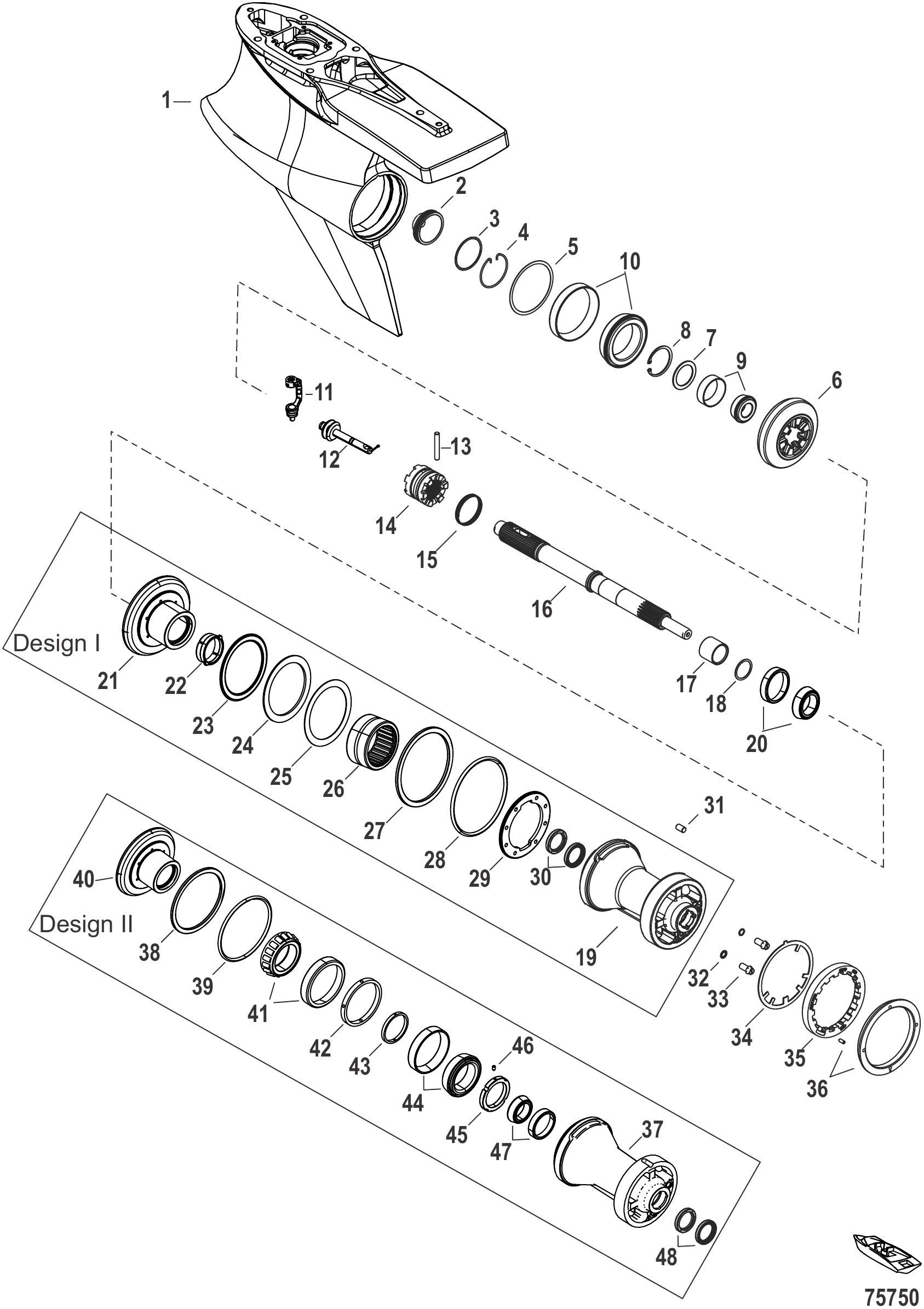

Рис. 25Картер редуктора, гребной вал - реверсивный, Sport Master 1.60 Gear Housing Prop Shaft-Counter Rotation, Sport Master 1.60

REF	Номер детали	Наименование	Кол-во
-	8M0159662	Корпус редуктора в сборе SportMaster противовращение длинный 1.60 графитово-серый	1
-	8M0159664	Корпус редуктора в сборе SportMaster противовращение удлинённый 1.60 графитово-серый	1
-	8M0236172	GC SM 1.60 CXL SL Mercury / Quicksilver	1
-	8M0159666	Корпус редуктора в сборе SportMaster противовращение сверхдлинный 1.60 графитово-серый	1
-	8M0236177	GC SM CXXL GREY Mercury / Quicksilver	1
-	8M0159670	Корпус редуктора в сборе SportMaster противовращение длинный с профилированным плавником 1.60 графитово-серый	1
-	8M0236171	GC SM CL CMB GREY Mercury / Quicksilver	1
-	8M0159671	Корпус редуктора в сборе SportMaster противовращение удлинённый с профилированным плавником 1.60 графитово-серый	1
-	8M0236174	GC SM CXL CMB GRY Mercury / Quicksilver	1
-	8M0159672	Корпус редуктора в сборе SportMaster противовращение сверхдлинный с профилированным плавником 1.60 графитово-серый	1
-	8M0189229	GC CXXL CMB GREY Mercury / Quicksilver	1
-	8M0159687	Корпус редуктора в сборе SportMaster противовращение длинный 1.60 холодный синтез белый	1
-	8M0236169	GC SM CL WHITE Mercury / Quicksilver	1
-	8M0159691	Корпус редуктора в сборе SportMaster противовращение удлинённый 1.60 холодный синтез белый	1
-	8M0189222	GC SM CXL WHITE Mercury / Quicksilver	1
-	8M0159694	Корпус редуктора в сборе SportMaster противовращение сверхдлинный 1.60 холодный синтез белый	1
-	8M0236175	GC SM CXXL WHITE Mercury / Quicksilver	1
-	8M0159700	Корпус редуктора в сборе SportMaster противовращение длинный с профилированным плавником 1.60 холодный синтез белый	1
-	8M0189220	Корпус редуктора SportMaster с противовращением, удлинённый, кавитационная плита с плавником, передаточное число 1.60, Cold Fusion White	1
-	8M0159701	Корпус редуктора в сборе SportMaster с противовращением, особо удлинённый, кавитационная плита с плавником, 1.60, Cold Fusion White	1
-	8M0236173	Корпус редуктора SportMaster с противовращением, особо удлинённый, Cold Fusion White	1
-	8M0159703	Корпус редуктора в сборе SportMaster с противовращением, особо-особо удлинённый, кавитационная плита с плавником, 1.60, Cold Fusion White	1
-	8M0236178	Корпус редуктора особо-особо удлинённый, Cold Fusion White	1
1	8M0159714	Корпус редуктора базовый SportMaster, встречного вращения, с изогнутым плавником, белый Cold Fusion	1
1	8M0187438	Корпус редуктора SportMaster базовый с изогнутым плавником, встречного вращения	1
1	8M0159715	Корпус редуктора в сборе Basic SportMaster Counter Rotation Camber Skeg Graphite Grey	1
2	8M0142853	ПРОБКА торпедная	1
2	8M0157111	Пробка торпедная	1
3	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
4	880719	Кольцо стопорное	1
5	8M0063270	Комплект регулировочных шайб	1
6	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	884325T01	Подшипник в сборе роликовый конический	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	884323T01	Роликовый подшипник в сборе	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	8M0045493	ПАЛЕЦ крестовой	1
14	8M0142871	МУФТА скользящая 6-кулачковая	1
15	8M0050575	ПРУЖИНА крестовая	1
16	8M0156191	Вал гребного винта	1
17	8M0064306	ПРОСТАВКА УПОРНАЯ	1
18	8M0050434	ШАЙБА .040	1
19	NSS	NOT SOLD SEPARATE Bearing Carrier Assembly	1
20	8M0148319	Подшипник роликовый конический чашка/конус	1
21	NSS	NOT SOLD SEPARATE Gear Set	1
22	NSS	NOT SOLD SEPARATE Adapter	1
23	NSS	NOT SOLD SEPARATE Bearing	1
24	NSS	NOT SOLD SEPARATE Washer	1
25	NSS	NOT SOLD SEPARATE Shim Set	1
26	NSS	NOT SOLD SEPARATE Bearing-Needle	1
27	NSS	NOT SOLD SEPARATE Ring-Thrust	1
28	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
29	8M0056639	КОЛЬЦО стопорное	1
30	888483	Сальник масляный	2
30	8M0204700	Сальник масляный	2
31	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
32	830749	Сальник	2
32	8M0204693	Уплотнение сливной пробки	2
33	8M0071653	Винт специальный, .375-16 UNC	2
34	8M0108527	ШАЙБА стопорная	1
34	8M0191587	Шайба стопорная	1
35	8M0111653	ГАЙКА стопорная	1
35	8M0162798	Фиксатор корпуса подшипника	1
36	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
36	8M0180306	Крышка торпедной части	1
37	8M0199860	Корпус подшипника в сборе обратного вращения (1.60)	1
38	8M0161546	УПОРНОЕ КОЛЬЦО	1
39	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
40	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
41	8M0199861	Подшипник роликовый конический (обойма/ролик)	1
42	8M0199862	Проставка обоймы подшипника	1
43	8M0199863	Проставка	1
44	8M0199864	Подшипник роликовый конический (обойма/ролик)	1
45	8M0064178	Гайка стопорная	1
46	8M0066130	Винт с полукруглой головкой и насечкой	1
46	8M0233826	Винт с полукруглой головкой и насечкой	1
47	8M0148319	Подшипник роликовый конический чашка/конус	1
48	888483	Сальник масляный	2
48	8M0204700	Сальник масляный	2
-	8M0166531	Комплект сальников редуктора	1

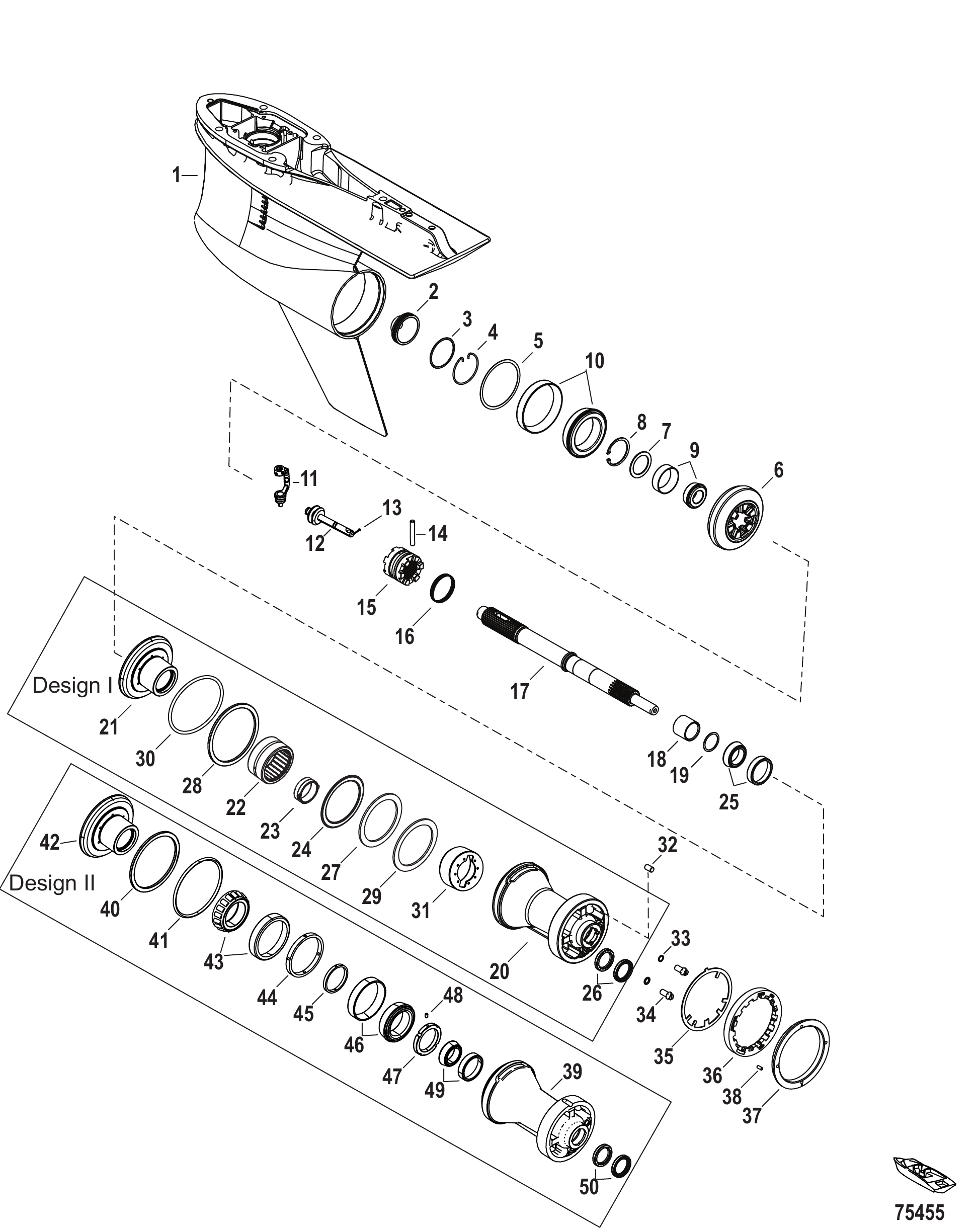

Рис. 26Картер редуктора, гребной вал - реверсивный, 5.44 Torpedo 1.60 Gear Housing Prop Shaft - Counter Rotation, 5.44 Torpedo 1.60

REF	Номер детали	Наименование	Кол-во
-	8M0159650	Корпус редуктора в сборе (противовращение длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0159652	Корпус редуктора в сборе (противовращение X-длинный) 5.44 1.60 GRAPHITE GREY	1
-	8M0236161	GC 5.44 CXL 1.6 G Mercury / Quicksilver	1
-	8M0159654	Корпус редуктора в сборе (противовращение, сверхдлинный) 5.44 1.60 графитово-серый	1
-	8M0236166	GC 5.44 CXXL 1.6S Mercury / Quicksilver	1
-	8M0159658	Корпус редуктора в сборе (противовращение, длинный) 5.44 1.60 с профилированным плавником графитово-серый	1
-	8M0236159	GC 5.44 CL CMB Mercury / Quicksilver	1
-	8M0159659	Корпус редуктора в сборе (противовращение, удлинённый) 5.44 1.60 профилированный графитово-серый	1
-	8M0236163	GC 5.44 CXL CMB G Mercury / Quicksilver	1
-	8M0159660	Корпус редуктора в сборе (противовращение, сверхдлинный) 5.44 1.60 с профилированным плавником графитово-серый	1
-	8M0236168	GC 5.44 CXXL 1.6 Mercury / Quicksilver	1
-	8M0159674	Корпус редуктора в сборе (противовращение, длинный) 5.44 1.60 холодный синтез белый	1
-	8M0236156	GC 5.44 CL 1.60 W Mercury / Quicksilver	1
-	8M0159676	Корпус редуктора в сборе (противовращение, удлинённый) 5.44 1.60 холодный синтез белый	1
-	8M0236160	GC 5.44 CXL 1.60W Mercury / Quicksilver	1
-	8M0159678	Корпус редуктора в сборе (противовращение, сверхдлинный) 5.44 1.60 холодный синтез белый	1
-	8M0236164	GC 5.44 CXXL 1.6W Mercury / Quicksilver	1
-	8M0159682	Корпус редуктора в сборе (противовращение, длинный) 5.44 1.60 с профилированным плавником холодный синтез белый	1
-	8M0236158	GC 5.44 CL CMB W Mercury / Quicksilver	1
-	8M0159683	Корпус редуктора в сборе (противовращение, удлинённый) 5.44 1.60 с профилированным плавником холодный синтез белый	1
-	8M0236162	GC 5.44 CXL CMB W Mercury / Quicksilver	1
-	8M0159684	Корпус редуктора в сборе (противовращение, сверхдлинный) 5.44 1.60 с профилированным плавником холодный синтез белый	1
-	8M0236167	GC 5.44 CXXL 1.6W Mercury / Quicksilver	1
1	8M0159704	Редуктор в сборе Basic, 5.44 1.60 COLD FUSION WHITE	1
1	8M0176877	GC 5.44 BASIC WHT Mercury / Quicksilver	1
1	8M0159705	Корпус редуктора в сборе Basic, 5.44 1.60 GRAPHITE GREY	1
1	8M0176878	GC 5.44 BASIC GRE Mercury / Quicksilver	1
1	8M0159706	Корпус редуктора в сборе Basic, 5.44 1.60 Camber Skeg COLD FUSION WHITE	1
1	8M0176879	GC 5.44 CMB BAS W Mercury / Quicksilver	1
1	8M0159707	Корпус редуктора в сборе Basic 5.44 1.60 Camber Skeg GRAPHITE GREY	1
1	8M0176880	GC 5.44 BAS CMB S Mercury / Quicksilver	1
1	8M0159708	Корпус редуктора в сборе Basic, (противовращение) 5.44 1.60 Camber Skeg COLD FUSION WHITE	1
1	8M0176881	GC 5.44 BAS CMBCW Mercury / Quicksilver	1
1	8M0159709	Корпус редуктора в сборе Basic, (противовращение) 5.44 1.60 Camber Skeg GRAPHITE GREY	1
1	8M0176882	GC 5.44 BAS CMBCS Mercury / Quicksilver	1
2	8M0157111	Пробка торпедная	1
3	8M0046563	Стопорное кольцо	1
4	880719	Кольцо стопорное	1
5	8M0063270	Комплект регулировочных шайб	1
6	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
7	8M0053823	Шайба упорная, (1.50 внутр. диам. x 2.046 наружн. диам.)	1
8	8M0051043	Кольцо стопорное	1
9	8M0142835	Подшипник роликовый конический (чашка/конус)	1
10	8M0142836	Подшипник роликовый конический (чашка/конус)	1
11	8M0046215	Кривошип переключателя передач 1/4 оси	1
11	8M0220880	Кривошип переключателя передач 1/4 оси	1
12	8M0142857	КАТУШКА В СБОРЕ	1
12	8M0242491	Катушка в сборе	1
13	469501	Шплинт	1
14	8M0045493	ПАЛЕЦ крестовой	1
15	8M0142871	МУФТА скользящая 6-кулачковая	1
16	8M0050575	ПРУЖИНА крестовая	1
17	8M0142877	Вал гребного винта	1
18	8M0064306	ПРОСТАВКА УПОРНАЯ	1
19	8M0076745	Комплект регулировочных шайб	1
20	NSS	NOT SOLD SEPARATE Bearing Carrier Assembly	1
21	NSS	NOT SOLD SEPARATE Gear Set	1
22	NSS	NOT SOLD SEPARATE Bearing-Needle	1
23	NSS	NOT SOLD SEPARATE Adapter	1
24	8M0046569	КОЛЬЦО упорное	1
24	8M0161546	УПОРНОЕ КОЛЬЦО	1
25	8M0148319	Подшипник роликовый конический чашка/конус	1
26	888483	Сальник масляный	2
26	8M0204700	Сальник масляный	2
27	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
28	NSS	NOT SOLD SEPARATE Bearing	1
29	NSS	NOT SOLD SEPARATE Shim Set	1
30	NSS	NOT SOLD SEPARATE Washer	1
31	NSS	NOT SOLD SEPARATE Bearing-Adaptor	1
32	8M0109164	ШТИФТ 3/8 Dia x .625 LG	1
33	830749	Сальник	2
33	8M0204693	Уплотнение сливной пробки	2
34	8M0071653	Винт специальный, .375-16 UNC	2
35	8M0108527	ШАЙБА стопорная	1
36	8M0162798	Фиксатор корпуса подшипника	1
37	8M0050821	КОМПЛЕКТ КРЫШКИ промывки, стандартный	1
37	8M0180306	Крышка торпедной части	1
38	8M0036819	Винт установочный (10-32)	1
39	8M0191582	КОРПУС ПОДШИПНИКА В СБОРЕ ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ 1.60	1
40	8M0161546	УПОРНОЕ КОЛЬЦО	1
41	8M0000190	Кольцо уплотнительное (4.475 x .210)	1
42	8M0208545	Комплект шестерен обратного вращения, передняя/задняя/шестерня привода 1.60 (15/24)	1
43	8M0199861	Подшипник роликовый конический (обойма/ролик)	1
44	8M0199862	Проставка обоймы подшипника	1
45	8M0199863	Проставка	1
46	8M0199864	Подшипник роликовый конический (обойма/ролик)	1
47	8M0064178	Гайка стопорная	1
48	8M0066130	Винт с полукруглой головкой и насечкой	1
48	8M0233826	Винт с полукруглой головкой и насечкой	1
49	8M0148319	Подшипник роликовый конический чашка/конус	1
50	888483	Сальник масляный	2
50	8M0204700	Сальник масляный	2
-	8M0166531	Комплект сальников редуктора	1

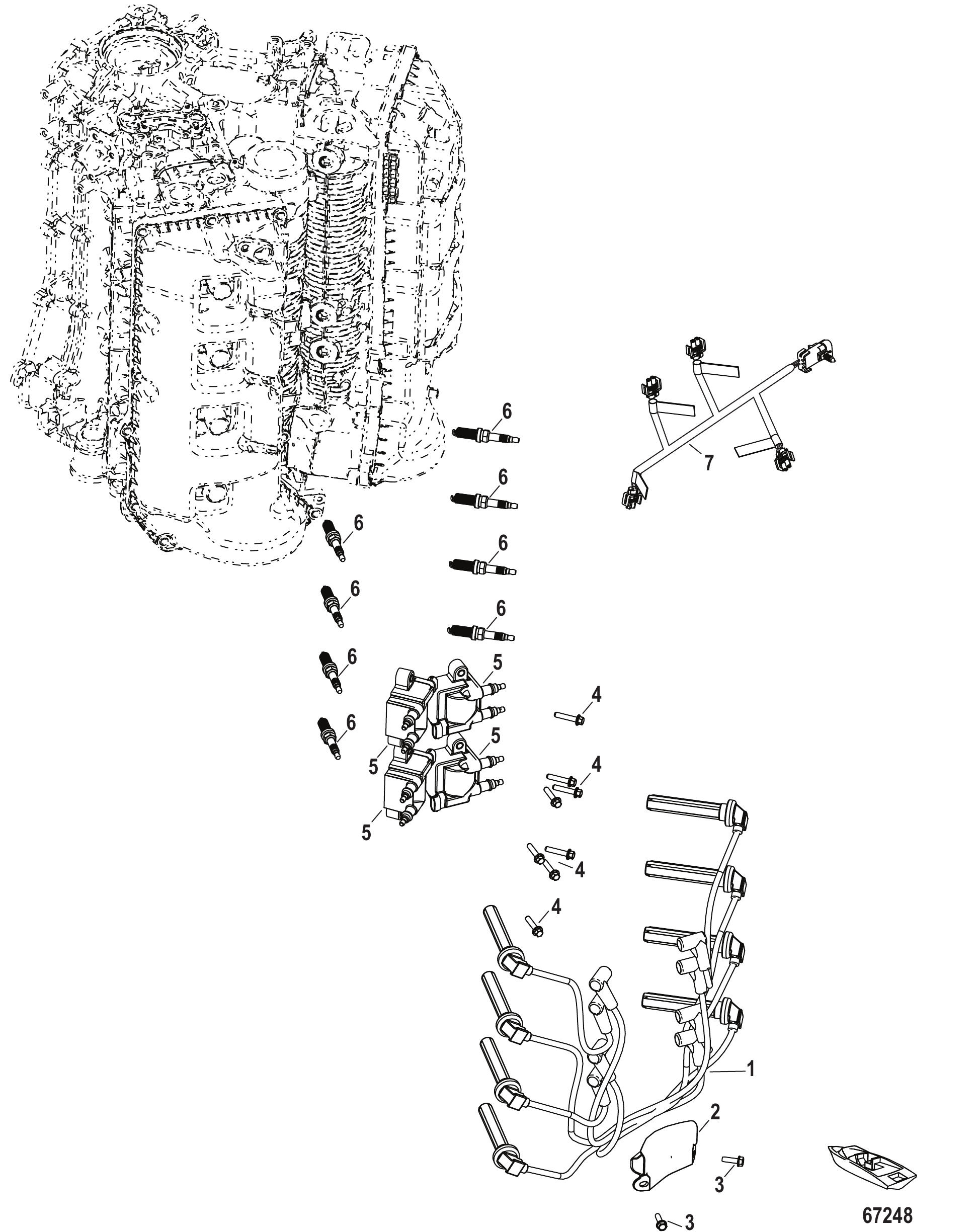

Рис. 27Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	8M0142697	Провода свечей зажигания	1
2	8M0142671	Направляющая	1
3	897445501	Винт (M6 x 20 мм)	2
4	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	8
5	8M0044991	Катушка зажигания сдвоенная	4
6	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	8
6	8M0204737	СВЕЧА ЗАЖИГАНИЯ	8
7	8M0142694	Жгут проводов переходник катушки	1

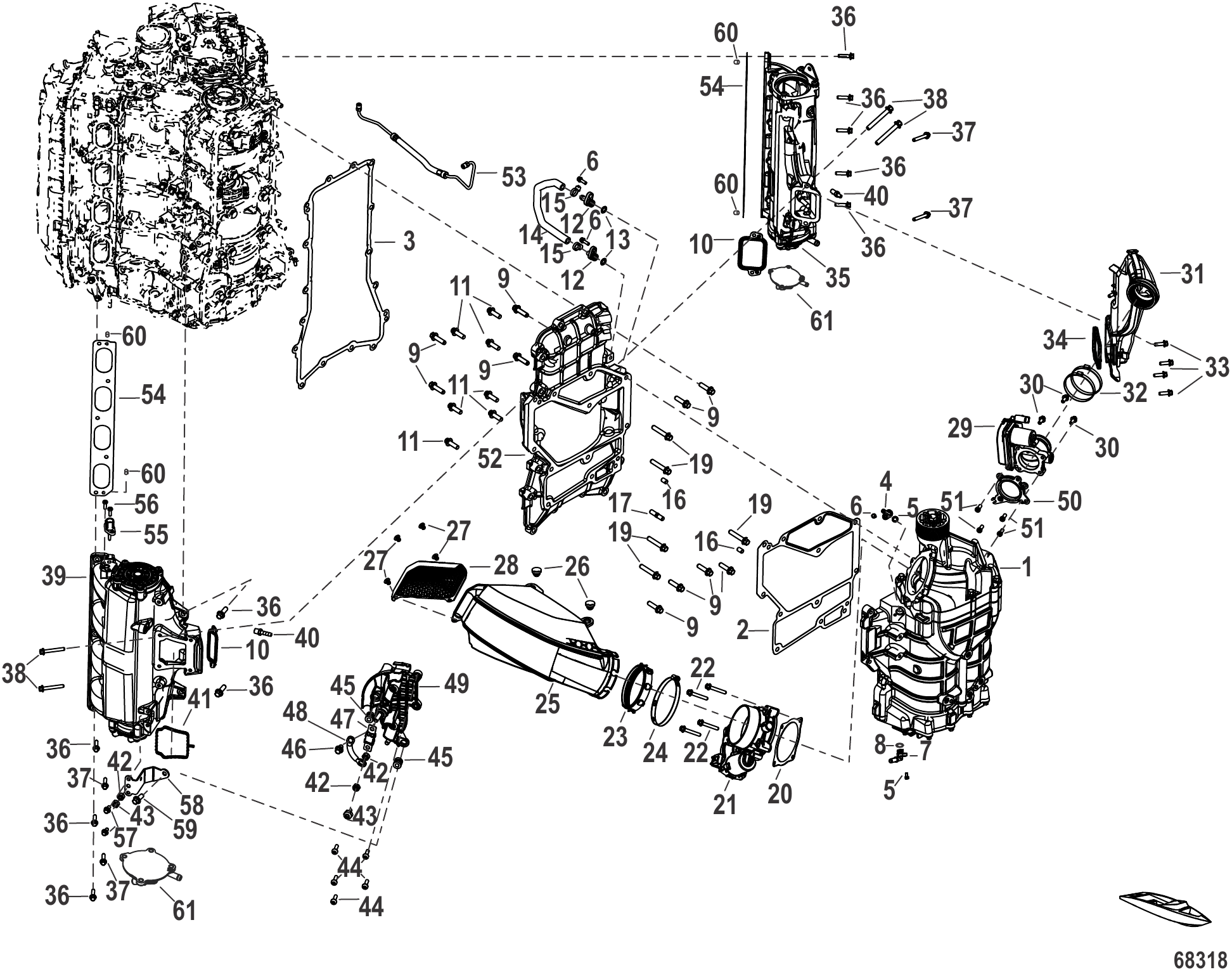

Рис. 28Система впуска с турбонаддувом Intake System Supercharger

REF	Номер детали	Наименование	Кол-во
1	8M0159608	Нагнетатель	1
NS	8M0204263	Впускной носок в сборе	1
NS	8M0204264	Крышка редуктора в сборе	1
NS	8M0204265	Комплект втулок и прокладок впускного носка нагнетателя	1
2	8M0159609	Прокладка нагнетателя	1
2	8M0210770	Прокладка нагнетателя	1
3	8M0159617	Прокладка опорной плиты	1
4	8M0150516	Фитинг водяной	1
5	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
6	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
7	8M0159610	Штуцер водяной	1
8	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
9	8M0103813	ВИНТ (M8 x 30)	10
10	8M0159611	Прокладка впуска охладителя наддувочного воздуха	2
11	853219	ВИНТ (M8 x 25)	7
12	8M0159612	Штуцер водяной в сборе	1
13	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
14	8M0159613	Шланг крышки опорной плиты	1
15	816311T	СТЯЖКА (8.00 дюймов)	2
16	892228	ШТИФТ НАПРАВЛЯЮЩИЙ	2
17	8M0159616	Шпилька	1
18	401386	ГАЙКА (M6) Нержавеющая сталь	1
19	88552645	Винт (M8X45)	5
20	8M0109442	Прокладка корпуса дроссельной заслонки	1
21	8M0114805	Корпус дроссельной заслонки в сборе 80 мм	1
21	8M0222358	Корпус дроссельной заслонки 80 мм	1
22	8M0103809	ВИНТ (M6 x 40 мм) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
23	8M0159620	Уплотнение впуска дроссельной заслонки	1
24	8M0159621	Хомут шланга 80-100 мм, ширина 9 мм	1
25	8M0159622	Глушитель в сборе	1
26	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
27	8M0159629	Клипса вставная	4
28	8M0159623	Сетка впускная	1
29	8M0159630	Клапан электронного управления наддувом	1
30	88552514	Винт (M6 x 14 мм) нержавеющая сталь	3
31	8M0159631	Патрубок перепускной в сборе	1
31	8M0220976	Перепускной клапан	1
32	8M0159632	Хомут Oetiker	2
33	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	4
34	8M0159633	Прокладка перепускного патрубка	2
35	8M0159634	Коллектор левый в сборе	1
36	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	10
37	8M0159635	Винт M8 x 25 с шестигранной головкой с фланцем	4
38	8M0103810	ВИНТ (M6 x 45 ММ) Нержавеющая сталь	4
39	8M0159636	Коллектор правый в сборе	1
40	16739	Разъём	2
40	8M0180507	Штуцер	2
41	8M0159633	Прокладка перепускного патрубка	1
42	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	3
43	401388	ГАЙКА (M8) Нержавеющая сталь	2
44	8M0080651	Винт (M6 x 20)	5
45	8M0153609	Втулка уплотнительная	2
46	88552612	Винт (M8 x 12)	1
47	8M0161644	Предохранитель 200A синий	1
48	8M0161892	Шинный блок в сборе	1
48	8M0212643	Шинный блок в сборе	1
49	8M0161893	Крышка воздушная	1
49	8M0199448	Крышка охладителя наддувочного воздуха	1
50	8M0162821	Изолятор перепускного клапана	1
51	8M0161440	Винт (M6 x 14)	4
52	8M0167615	Крышка опорной плиты	1
52	8M0208378	Крышка опорной плиты	1
53	8M0168882	Шланг масляный, от головки блока цилиндров к нагнетателю	1
54	8M0175149	Прокладка впускного коллектора	2
55	891663001	Датчик температуры	1
56	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	2
57	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	2
58	8M0175480	Кронштейн массы в сборе	1
59	88552620	Винт (M8 x 20)	1
60	8M0084726	Штифт установочный	4
61	8M0219118	Крышка CAC левого борта	AR/1
61	8M0219119	Крышка CAC правого борта	AR/1

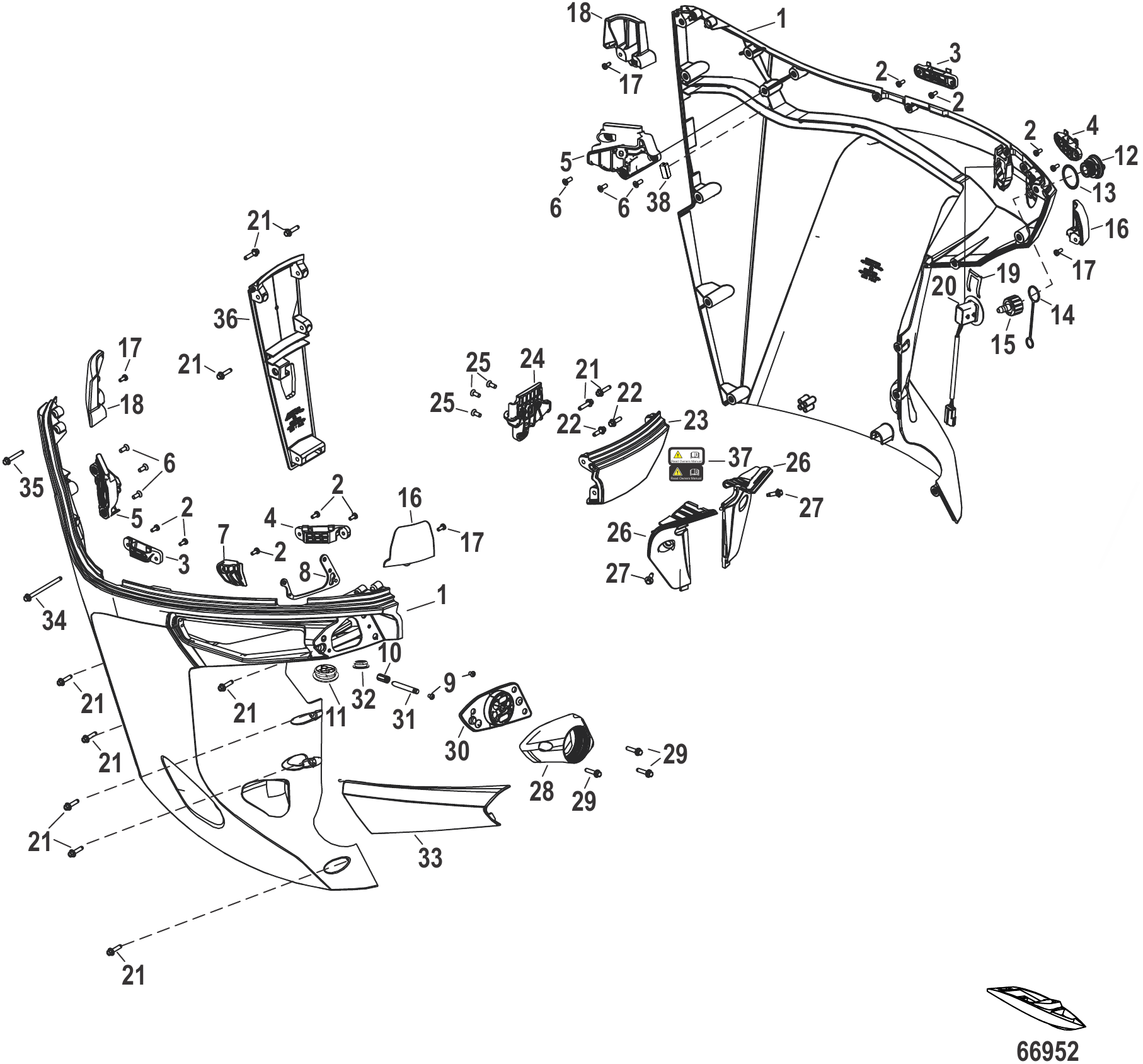

Рис. 29Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0142219	Нижний кожух в сборе левого и правого борта	1
1	8M0142217	Нижний кожух в сборе, чёрный, левый и правый борт	1
1	8M0245395	Нижний кожух в сборе чёрный (левый и правый)	1
1	8M0149569	Нижний кожух в сборе черный, усиленный	1
1	8M0236687	Накладка в сборе с пазом для тяги	1
1	8M0236688	Накладка в сборе с пазом рулевого управления правого борта	1
1	8M0236689	Накладка в сборе с пазом рулевого управления левого борта	1
2	8M0142918	Винт (M5 x 12)	9
3	8M0142923	Фиксатор задний, левый борт	1
3	8M0142930	Фиксатор задний, правый борт	1
4	8M0142922	Фиксатор передний, левый борт	1
4	8M0142929	Фиксатор передний, правый борт	1
5	8M0142919	Ответная планка в сборе, левый борт	1
5	8M0142925	Ответная планка в сборе, правый борт	1
6	8M0142921	Винт (M6 X 16)	6
7	8M0142928	Блок	1
8	8M0142946	Пластина	1
9	8M0047718	ВИНТ (M5 X 8ММ)	2
10	8M0142927	Втулка	1
11	8M0247126	Уплотнительная втулка	1
12	888958001	Пробка промывочного порта	1
12	8M0215105	ПРОБКА Промывочная	1
13	8M0047301	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
13	8M0219168	СТРАХОВОЧНЫЙ ТРОС Промывочная пробка	1
14	889823001	Пробка сливная с фиксатором	1
14	8M0224266	УПЛОТНЕНИЕ Гнездо промывочной пробки	1
15	885361A01	УЗЕЛ ШТУЦЕРА Промывочный	1
16	8M0142945	Направляющая передняя, левый борт	1
16	8M0142944	Направляющая передняя, правый борт	1
17	8M0142918	Винт (M5 x 12)	4
18	8M0142943	Направляющая задняя, левый борт	1
18	8M0142942	Направляющая задняя, правый борт	1
19	8M0032848	Держатель переключателя	1
20	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
20	8M0235190	ПЕРЕКЛЮЧАТЕЛЬ ТРИММА Круглая накладка	1
21	8M0022324	ВИНТ (M6 x 25 мм)	11
21	8M0230977	ВИНТ (M6 x 25 ММ)	11
22	8M0073002	ВИНТ (M6 X 20), шестигранная головка с фланцем	2
23	8M0142229	Нижний передний кожух в сборе черный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
23	8M0142228	Нижний передний кожух в сборе, чёрный	1
24	8M0142932	Ответная планка в сборе, передняя	1
25	8M0142921	Винт (M6 X 16)	3
26	8M0142924	Крышка, левый борт	1
26	8M0142931	Крышка, правый борт	1
27	892073002	Винт с буртиком (M6)	2
27	8M0230980	ВИНТ (M6 x 14) Шестигранный с фланцем	2
28	8M0142949	Адаптер	1
29	8M0075735	ВИНТ (M6 X 30) шестигранная головка с фланцем	3
30	8M0142948	ВТУЛКА механическая	1
30	8M0142950	ВТУЛКА DTS	1
30	8M0146953	Втулка большое отверстие, механическая	1
30	8M0146954	Втулка большое отверстие, DTS CMS	1
31	8M0146710	Штифт дверцы жгута	1
32	8M0154581	Втулка датчика тримма	1
33	8M0142582	Дверца жгута, чёрная	1
34	8M0071078	ВИНТ (M6 X 85) шестигранная головка с фланцем	1
34	8M0230974	ВИНТ M6 x 85 ШЕСТИГРАННАЯ ГОЛОВКА С ФЛАНЦЕМ	1
35	8M0142933	Винт (M6 x 40)	1
35	8M0230975	ВИНТ M6 x 40 HEX FLG	1
36	8M0142224	Нижний задний кожух в сборе черный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
36	8M0142223	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Чёрный	1
36	8M0245377	НИЖНЯЯ ЗАДНЯЯ КРЫШКА В СБОРЕ чёрная	1
37	8M0142371	Наклейка «Read Manual», чёрная	1
38	8M0149605	ЗАЩИТНЫЙ ПРОФИЛЬ КРОМКИ	1

Рис. 30КОМПЛЕКТЫ ТЕХОБСЛУЖИВАНИЯ Maintenance Kits

REF	Номер детали	Наименование	Кол-во
-	8M0149929	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ 100 Ч V6 И V8 4-ТАКТНЫЙ	1
-	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
-	8M0106635	Топливный фильтр	1
-	830749	Сальник	1
-	8M0204693	Уплотнение сливной пробки	1
-	8M0149932	КОМПЛЕКТ ТЕХОБСЛУЖИВАНИЯ 300 Ч V8 4-ТАКТНЫЙ	1
-	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
-	8M0106635	Топливный фильтр	1
-	830749	Сальник	2
-	8M0204693	Уплотнение сливной пробки	2
-	8M0135348	СВЕЧИ ЗАЖИГАНИЯ	8
-	8M0204737	СВЕЧА ЗАЖИГАНИЯ	8
-	8M0162139	ТЕРМОСТАТ В СБОРЕ	1
-	888988008	Хомут (34,6 мм)	1
-	8M0187145	ХОМУТ	1
-	8M0142251	РЕМЕНЬ	1
-	8M0218433	РЕМЕНЬ	1
-	8M0142980	РЕМКОМПЛЕКТ КРЫЛЬЧАТКИ	1
-	8M0205803	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0137814	АНОД АНТИВЕНТИЛЯЦИОННОЙ ПЛАСТИНЫ (АЛЮМИНИЙ)	1
-	8M0142850	ВИНТ (M10 X 25)	2
-	8M0142878	ВИНТ-ПРОБКА	2
-	893404	Анод	4
-	8M0220986	АНОД ТРИММА	4
-	4000327	ВИНТ (M6 x 14)	2
-	880653	Анод	1
-	8M0220987	АНОД КОЛЛЕКТОРА ТРИММА	1
-	889543016	Болт	4
-	8M0161430	ШАЙБА ПЛОСКАЯ	6
-	8M0205955	КОМПЛЕКТ АНОДОВ MERCURY	1
-	8M0205956	КОМПЛЕКТ АНОДОВ QUICKSILVER	1

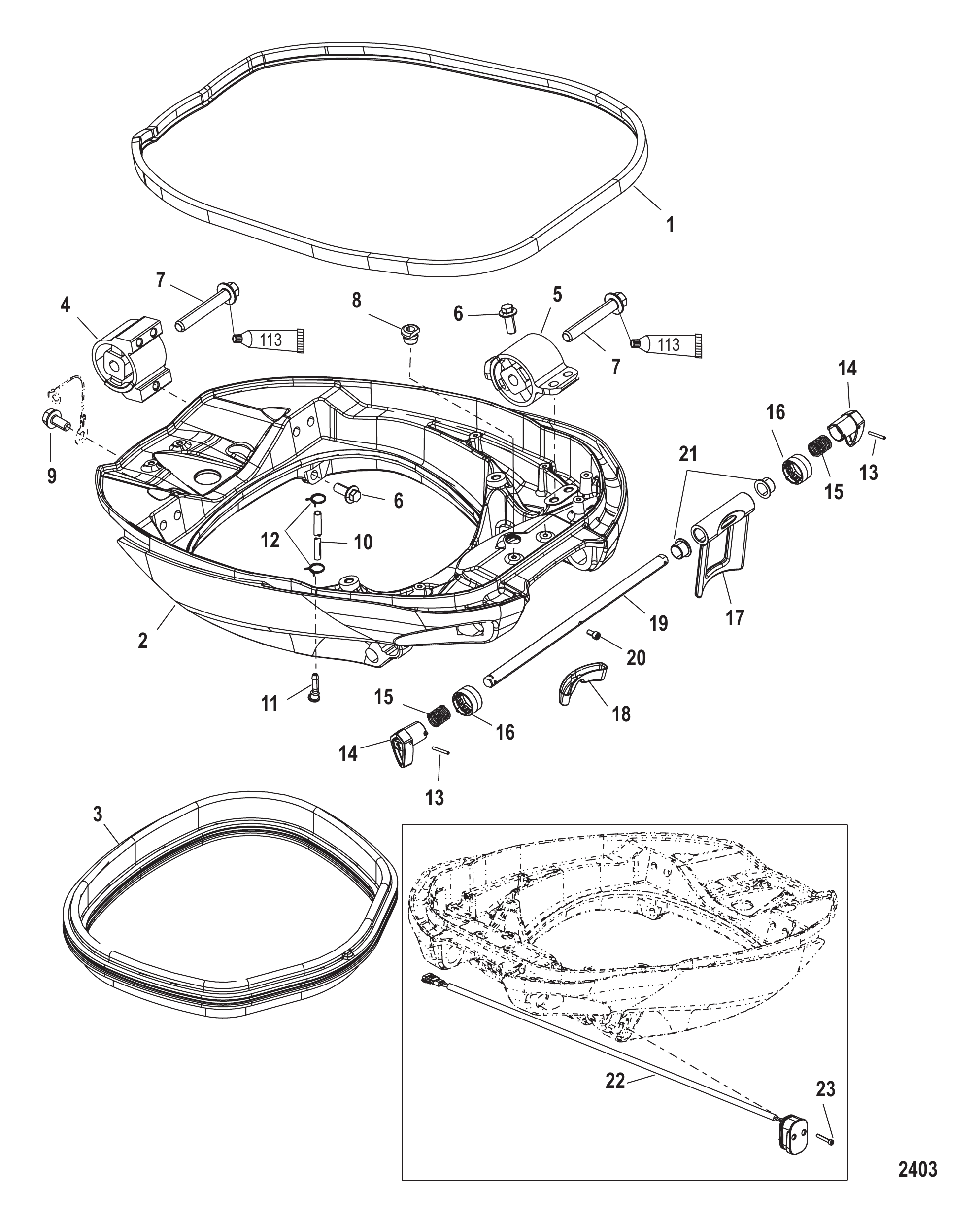

Рис. 31Опорная рама Mount Cradle

REF	Номер детали	Наименование	Кол-во
1	885546002	САЛЬНИК	1
2	884887T04	Опора крепления	1
2	884887T07	Опора крепления в сборе	1
3	884888003	Сальник	1
3	8M0060014	Уплотнение	1
4	888538T	Задняя опора	2
4	8M0103708	Задняя опора	2
5	888535T	Крепление переднее	2
5	8M0103365	Крепление переднее	2
6	889745030	Винт (M12 x 30)	12
7	896531090	Винт (M16 x 90)	4
7	8M0103832	Винт	4
8	19565002	ВТУЛКА	1
9	40011126	Винт (M6 x 13) нержавеющая сталь	1
10	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
10	8M0108355	Шланг (57 дюймов, бухта)	1
11	895797	Штуцер	1
11	895797001	ФИТИНГ	1
12	895851	Хомут (8.00 дюймов)	2
13	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	2
14	880649002	Рычаг фиксатора откидывания	2
15	47968	ПРУЖИНА	2
16	889540A03	Комплект сцепления	1
17	880651002	Кронштейн фиксатора откидывания	1
17	8M0109693	Кронштейн фиксатора наклона	1
18	889539001	Подушка фиксатора наклона	1
18	8M0076907	Подушка фиксатора наклона	1
19	880650003	Вал фиксатора откидывания	1
20	889546	Винт (M5 x 10)	1
21	8806641	Подшипник (.625 дюйма)	2
22	888590002	Датчик положения тримма	1
23	889547	ВИНТ (M5 x 30)	2

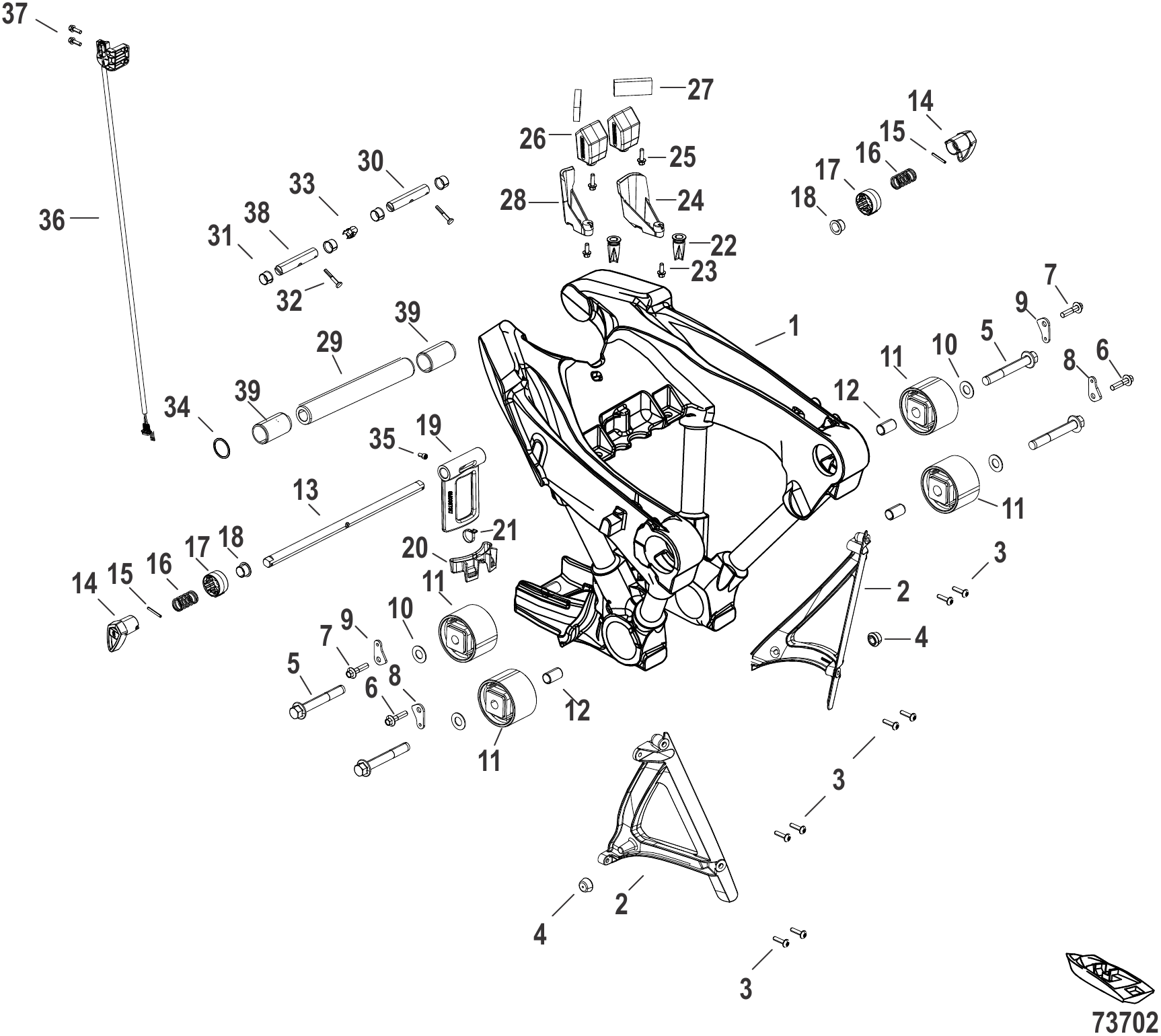

Рис. 32Опорная рама (только для моделей с 20-дюймовой тяговой штангой) Mount Cradle 20 inch Tie Bar Models Only

REF	Номер детали	Наименование	Кол-во
1	8M0161416	Опора двигателя Graphite Grey	1
1	8M0161415	Опора двигателя Cold Fusion, белая	1
1	8M0187439	Опора двигателя белая	1
2	8M0162853	Крышка кронштейна	2
3	8M0187300	Винт M6 x 1	8
3	8M0224250	ВИНТ M6 x 1, T30 С ПОЛУКРУГЛОЙ ГОЛОВКОЙ	8
4	8M0142713	Крышка опоры	2
5	8M0154651	Винт (M14 x 2 x 100 HX FLG)	4
5	8M0230598	Болт (M14 x 2 x 100 HX FLG)	4
6	4010735	ВИНТ (M8 x 35) ВЫХЛОПНАЯ ТРУБА К ПЛАСТИНЕ	2
7	4010725	ВИНТ (M8 x 25)	2
8	8M0142816	Шайба крепления	2
9	8M0161417	Шайба опоры	2
10	8M0142711	Шайба (28.4 мм x 1.6 мм)	4
10	8M0224254	Шайба (28.4 мм x 1.6 мм)	4
11	8M0161418	Опора	4
12	8M0147872	Установочный штифт	4
12	8M0220467	Штифт установочный	4
13	880650003	Вал фиксатора откидывания	1
14	880649002	Рычаг фиксатора откидывания	2
15	73194	ШТИФТ РОЛИКОВЫЙ (.125 x 1.12)	2
16	47968	ПРУЖИНА	2
17	889540A03	Комплект сцепления	2
18	8806641	Подшипник (.625 дюйма)	2
19	8M0109693	Кронштейн фиксатора наклона	1
20	8M0076907	Подушка фиксатора наклона	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	8M0142710	Дренаж кожуха	2
23	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
24	8M0147884	Уплотнительная вставка правого борта	2
25	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	2
26	8M0142817	Демпфер	2
27	8M0147892	Пенопластовая подставка	2
28	8M0147883	Уплотнительная вставка левого борта	2
29	895390	Палец наклона	1
29	8M0228705	Палец откидывания	1
30	8M0142821	Палец штока	2
31	8M0161419	ПОДШИПНИК УПОРНЫЙ	4
32	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
33	8M0164144	Колпачок пальца штока	1
34	8M0038931	Кольцо стопорное	1
35	889546	Винт (M5 x 10)	1
36	8M0142815	Датчик положения тримма	1
36	8M0161231	Датчик положения тримма	1
37	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
38	8M0151153	Колпачок пальца штока	1
38	8M0164144	Колпачок пальца штока	1
39	8M0180025	Подшипник	2

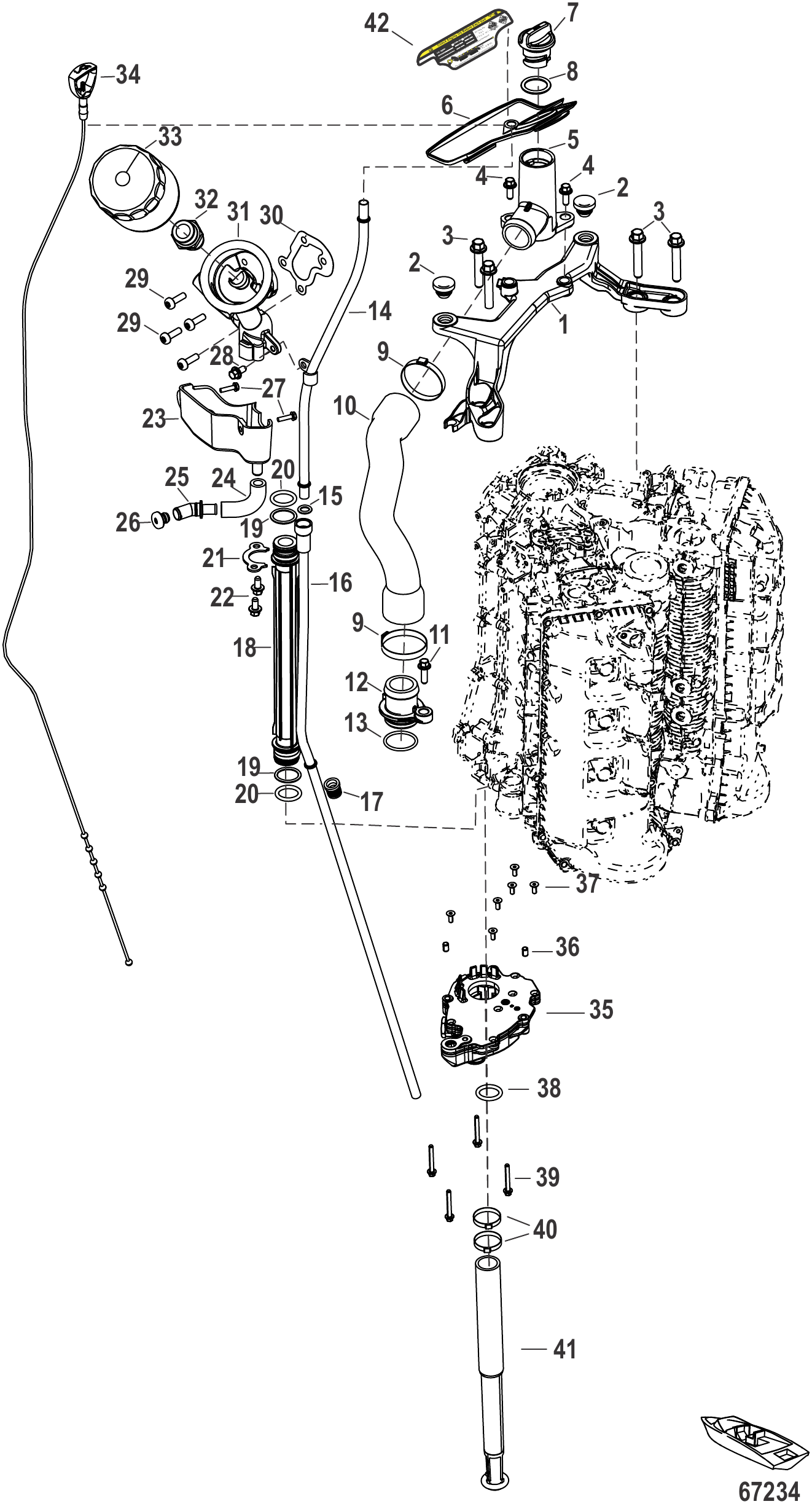

Рис. 33МАСЛЯНАЯ СИСТЕМА Oil System

REF	Номер детали	Наименование	Кол-во
1	8M0142467	КРОНШТЕЙН заливной горловины масла	1
2	8M0096302	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
3	8M0142460	Болт (M8 x 45) Hex Flg	4
4	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	2
5	8M0142478	ГОРЛОВИНА заливная масла	1
6	8M0142470	ВТУЛКА	1
7	8M0142290	КРЫШКА масляная	1
8	90196	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.921 x .139) Узел масляной пробки	1
8	8M0204673	Кольцо уплотнительное .921 x .139	1
9	8M6001459	ХОМУТ (45.5)	2
10	8M0142469	ШЛАНГ заливки масла	1
10	8M0190557	ШЛАНГ заливной горловины масла	1
11	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	1
12	8M0142468	ТРУБКА заливной горловины масла	1
13	8M0044601	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
14	8M0142480	ТРУБКА маслоизмерительного щупа - верхняя	1
15	8M0142481	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.362 x 0.103)	1
16	8M0142463	Трубка маслоизмерительного щупа	1
16	8M0237477	Трубка масляного манометра	1
17	8M0142471	ВТУЛКА (0.375 IN)	1
17	8M0178207	ВТУЛКА	1
18	8M0142449	Трубка от масляного насоса к фильтру	1
18	8M0158591	Масляная трубка в сборе от насоса к фильтру	1
19	8M0142452	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 по Шору)	2
20	8M0142450	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (70 Durometer)	2
20	8M0171370	САЛЬНИК масляной трубки	2
21	8M0142484	КРОНШТЕЙН масляного фильтра	1
22	8M0142485	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ	2
23	8M0142454	ПОДДОН ДЛЯ СЛИВА МАСЛА	1
24	8M0142457	ШЛАНГ поддона для слива масла	1
25	8M0142456	ШТУЦЕР	1
26	8M0143229	ПРОБКА СЛИВНОГО ПОДДОНА	1
27	895054	Винт (M4 x 16 мм)	2
28	8M0103804	Винт (M6 x 12 мм) нержавеющая сталь	1
29	8M0080651	Винт (M6 x 20)	4
30	8M0142482	ПРОКЛАДКА переходника	1
31	8M0142483	ПЕРЕХОДНИК масляного фильтра	1
31	8M0156635	ПЕРЕХОДНИК масляного фильтра	1
32	8M0142453	ШТУЦЕР масляного фильтра	1
33	8M0123025	МАСЛЯНЫЙ ФИЛЬТР	1
33	8M0176312	МАСЛЯНЫЙ ФИЛЬТР	1
34	8M0142576	Маслоизмерительный щуп	1
35	8M0142403	МАСЛЯНЫЙ НАСОС В СБОРЕ	1
36	8M0142408	УСТАНОВОЧНЫЙ ШТИФТ	2
37	8M0142407	ВИНТ (M6) С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ПОТАЙНОЙ X 16 ДЛИНА	6
38	8M6001577	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО M6 X 46	1
39	8M0142401	ВИНТ (M6) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ, УМЕНЬШЕННАЯ ГОЛОВКА	4
40	8M6000385	ХОМУТ (39,6 ММ)	2
40	8M0187146	ХОМУТ	2
41	8M0142402	МАСЛОЗАБОРНИК В СБОРЕ	1
42	8M0142570	НАКЛЕЙКА Проверка масла в двигателе	1
-	8M0149551	Комплект прокладок головки блока цилиндров	1

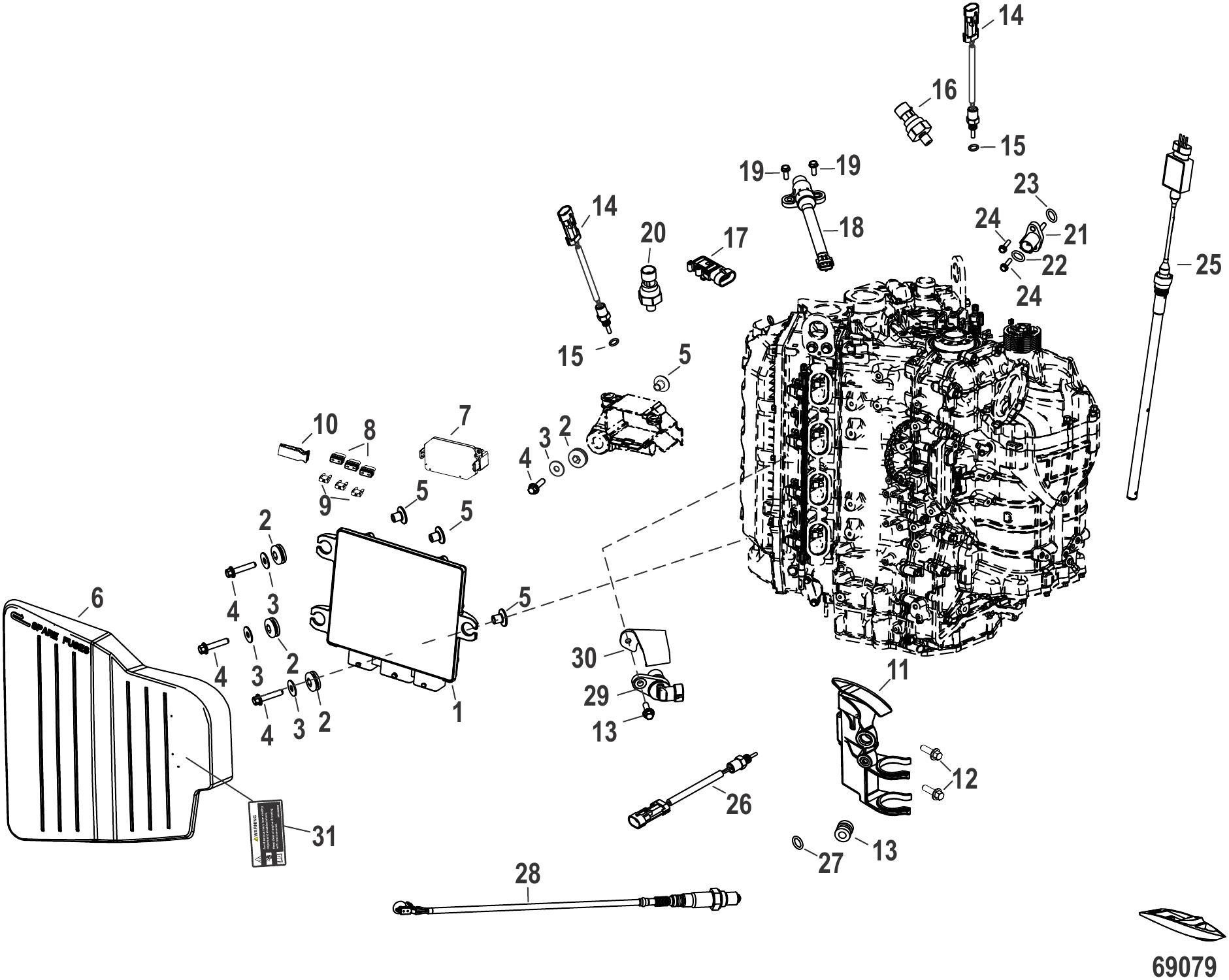

Рис. 34Электрика PCM/Датчики PCM/Sensors Electrical

REF	Номер детали	Наименование	Кол-во
1	8M0227659	PCM 450R Mercury / Quicksilver	1
1	8M0227660	PCM 450R Mercury / Quicksilver	1
2	834985	Втулка уплотнительная	4
2	8M0190980	ВТУЛКА	4
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	4
4	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	4
5	856954	Втулка	4
6	8M0159607	Крышка ЭБУ	1
7	8M0159606	КРЫШКА блока предохранителей	1
8	8M0047886	Держатель запасного предохранителя	3
9	8329692	Предохранитель мини - серый - 2 А	1
9	8M0207797	Предохранитель Mini — серый — 2 А	1
9	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
9	83296910	ПРЕДОХРАНИТЕЛЬ мини - красный - 10 ампер	1
9	832969T15	Предохранитель Mini — синий — 15 А	1
9	832969T20	Предохранитель Mini — жёлтый — 20 А	4
10	895099	Съемник предохранителя	1
11	8M0159619	Кронштейн крепления 14-контактного разъема	1
11	8M0216021	Кронштейн 14-контактный	1
12	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	3
13	8M0153609	Втулка уплотнительная	1
14	8M0142542	Датчик температуры	2
14	8M0205787	Датчик температуры	2
15	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
16	8M0142688	Датчик давления (масло/вода)	1
17	8M6000639	ДАТЧИК давления	1
17	8M0234766	ДАТЧИК ДАВЛЕНИЯ	1
18	8M0082988	Датчик положения коленчатого вала	1
19	40011106	Винт (M5 x 13) нержавеющая сталь (используется с поз. №39)	2
20	8M0159600	Датчик давления	1
21	891663001	Датчик температуры	1
22	892317001	Уплотнительное кольцо	1
23	8M0142578	ПРОКЛАДКА ДАТЧИКА MAT	1
24	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	2
25	8M0142265	Датчик уровня масла	1
26	8M0142689	Датчик температуры	1
26	8M0161580	ДАТЧИК ТЕМПЕРАТУРЫ	1
27	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
28	8M0142695	ДАТЧИК КИСЛОРОДА	1
29	8M0011987	ДАТЧИК	1
29	8M0233140	Датчик	1
30	8M0142691	КРОНШТЕЙН ДАТЧИКА РАСПРЕДВАЛА	1
31	8M0142569	Наклейка предупреждающая	1
-	8M0159599	Жгут проводов двигателя	1
-	8M0237473	Жгут проводов двигателя	1

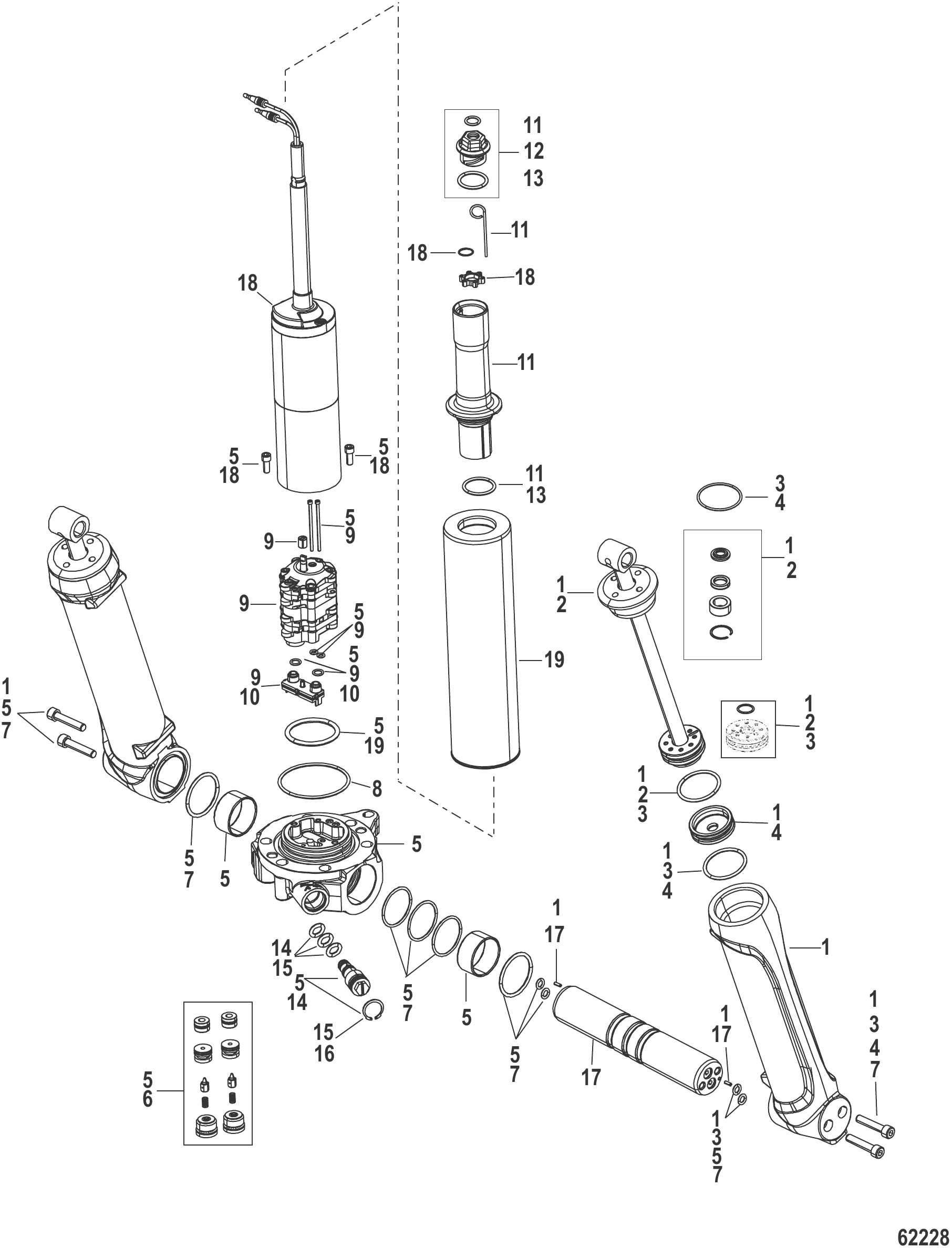

Рис. 35Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
1	896156A01	Комплект гидроцилиндра тримма	1
2	896157A01	Комплект штока тримма	1
2	8M0118299	КОМПЛЕКТ ШТОКА ТРИММА	1
3	896158A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
4	896159A01	КОМПЛЕКТ ПОРШНЯ	1
5	896166A01	КОМПЛЕКТ КОЛЛЕКТОРА Тримм	1
6	896165A01	КОМПЛЕКТ ОБРАТНОГО КЛАПАНА Тримм PO	1
7	896160A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
8	8M0010183	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	8M0204938	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	896163A01	КОМПЛЕКТ НАСОСА Тримм	1
10	896164A01	КОМПЛЕКТ ФИЛЬТРА ТРИММА	1
11	896162A01	КОМПЛЕКТ ШЕЙКИ ТРИММА	1
12	895854A01	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
13	893419	Комплект крышки	1
14	893420A01	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
14	8M0224397	КОМПЛЕКТ РУЧНОГО РАСЦЕПЛЕНИЯ	1
15	8M0224410	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
16	8M0184377	СТОПОРНОЕ КОЛЬЦО	1
17	893408A01	КОМПЛЕКТ ШТИФТА Тримм	1
18	896161A01	Комплект электромотора тримма	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
18	896161A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
19	896167A01	КОМПЛЕКТ РЕЗЕРВУАРА	1

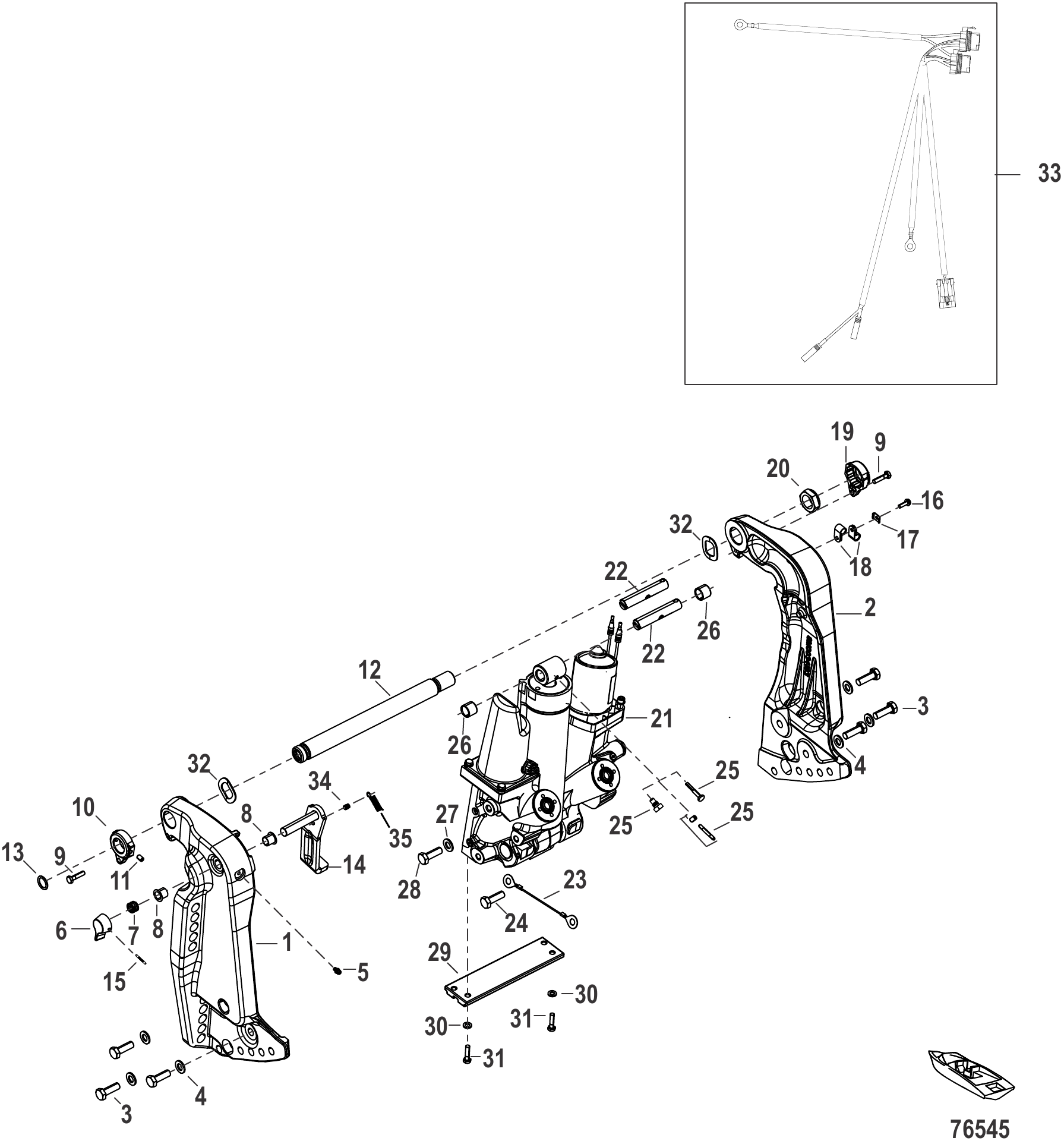

Рис. 36Узел гидроподъема/транца Power Trim/Transom Assembly

REF	Номер детали	Наименование	Кол-во
1	8M0142800	Кронштейн транца, левый борт	1
1	8M0156255	Кронштейн транца, левый	1
2	8M0142801	Кронштейн транца, правый борт	1
2	8M0156256	Кронштейн транца, правый	1
3	858771	Винт (M10 x 30)	6
4	4002319	ШАЙБА	6
5	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
5	8M0169588	Штуцер для смазки	1
6	99633	Головка	1
7	830900	Пружина сжатия	1
8	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
9	4000330	ВИНТ (M6 x 25)	2
9	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
10	8M0146189	Гайка фиксатора трубы наклона, чёрная	1
10	8M0146190	Гайка фиксатора трубы наклона, серебристая	1
11	8M0142811	Винт	1
12	8M0147844	Труба наклона	1
13	8M0142810	Кольцо уплотнительное (0.612 x .0103)	1
14	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
15	99615	Штифт с канавкой	1
16	878609	Винт (#10-16 x .600)	1
17	8M0084613	Пружинная шайба	1
18	22740	ЗАЖИМ	2
19	8M0142809	Кронштейн трубы наклона	1
19	8M0147678	Кронштейн трубы наклона	1
20	826164	Гайка (.875-14)	1
20	8M0231351	Контргайка	1
21	8M0142341	УЗЕЛ ГИДРОПОДЪЁМА	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
21	8M0164977	Узел гидроподъёма	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
21	8M0225374	УЗЕЛ ГИДРОПОДЪЕМА	1
22	8M0094889	Палец	1
22	8M0161312	Проушина штока в сборе	1
22	8M0164978	Узел проушины штока пальца	1
22	8M0230946	Комплект проушины штока пальца	1
22	8M0230946	Комплект проушины штока пальца	1
23	8M0079640	КАБЕЛЬ В СБОРЕ	1
24	8M0113176	Винт	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
25	8M0050058	Винт 5/16-24 X .5	1
25	8M0177279	Винт 5/16-24 x .5	1
25	8M0232231	Комплект винт-гайка	1
26	821207	ВТУЛКА	2
27	4002319	ШАЙБА	1
28	858771	Винт (M10 x 30)	1
29	818298Q1	Комплект анода	1
30	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
30	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
31	4000330	ВИНТ (M6 x 25)	2
31	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
32	88750	ШАЙБА волнистая (1.62 x 1.05)	2
33	8M0142682	Жгут проводов тримма	1
34	893709	Штифт	1
35	830899	Пружина натяжная	1

Рис. 37Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	8M0142639	Руководство по запчастям 250R/300R 4.6L V8 4-тактный	1
-	8M0146888	Сервисное руководство 250R/300R/300R HD 4.6L V8	1
-	8M0145934	Руководство по установке V6/V8 CMS	1
-	8M0156797	Руководство по установке V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	Руководство по установке 300R HD	1
-	8M0156799	IM-300R HD CMS Mercury / Quicksilver	1
-	8M0145541	Руководство по эксплуатации V6/V8 CMS механический	1
-	8M0175491	Руководство по эксплуатации	1
-	8M0145542	Руководство по эксплуатации V6/V8 CMS DTS	1
-	8M0230588	Руководство по эксплуатации 150R и 200R	1
-	8M0140585	Руководство по эксплуатации 300R CMS HD механический	1
-	8M0175494	Руководство по эксплуатации	1
-	8M0140789	Руководство по эксплуатации 300R CMS HD DTS	1
-	8M0175495	Руководство по эксплуатации	1
-	8M0146617	Руководство по диагностике	1
-	8M0182076	Руководство по диагностике	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA	1

Рис. 38Комплект прокладок 8M0076745 Shim Set 8M0076745

REF	Номер детали	Наименование	Кол-во
-	8M0076745	Комплект регулировочных шайб	1
-	8M0050423	Шайба .020	1
-	8M0050424	Шайба .022	1
-	8M0050425	ШАЙБА .024	1
-	8M0050427	ШАЙБА .026	1
-	8M0050428	ШАЙБА .028	1
-	8M0050429	ШАЙБА .030	1
-	8M0050430	ШАЙБА .032	1
-	8M0050431	ШАЙБА .034	1
-	8M0050432	ШАЙБА .036	1
-	8M0050433	ШАЙБА .038	1
-	8M0050434	ШАЙБА .040	1
-	8M0050435	ШАЙБА .042	1
-	8M0050436	ШАЙБА .044	1
-	8M0050437	ШАЙБА .046	1
-	8M0050438	ШАЙБА .048	1
-	8M0050439	ШАЙБА .050	1

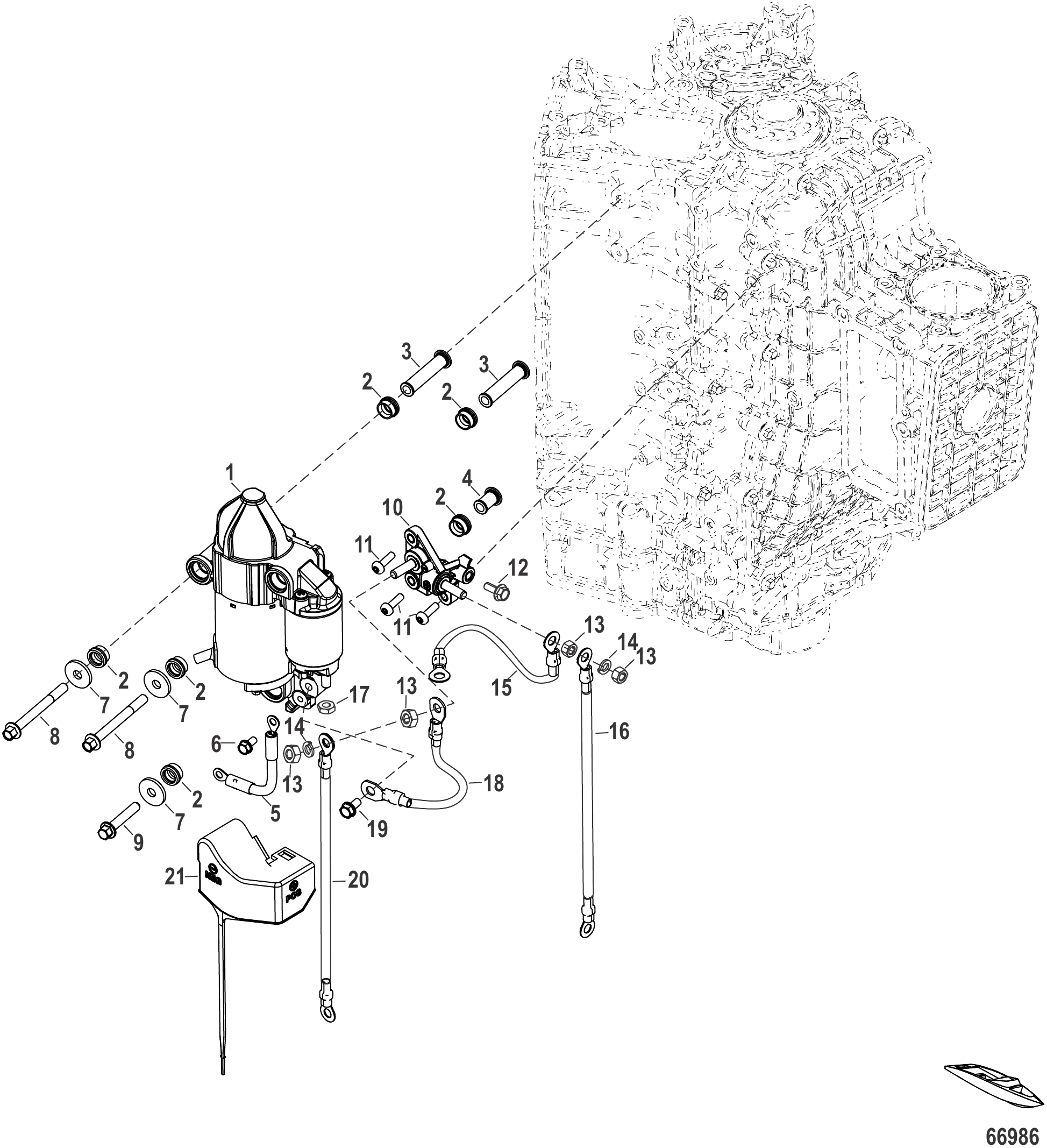

Рис. 39СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0142679	Стартер	1
2	8M0070367	Опора трубчатая 8 мм	6
2	8M0154659	Опора трубчатая 8 мм	6
3	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
4	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
5	8M0056666	Стартер с заземляющей шиной	1
6	40011126	Винт (M6 x 13) нержавеющая сталь	1
7	43430	Шайба	3
8	8M0142896	Винт (M8 x 80)	2
8	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
9	88552645	Винт (M8X45)	1
10	8M0142680	Кронштейн силового вывода	1
11	8M0080651	Винт (M6 x 20)	3
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0146003	Гайка M8 x 1.25 шестигранная	4
14	400257	СТОПОРНАЯ ШАЙБА (M8)	2
15	8M0142681	Кабельный жгут стартера — положительный	1
16	88439A46	Кабельный жгут аккумулятора — положительный	1
17	401388	ГАЙКА (M8) Нержавеющая сталь	1
18	8M0146902	Кабельный жгут стартера — отрицательный	1
19	40011148	Винт (M8 x 20)	1
19	8M0214929	Винт (M8 x 20)	1
20	88439A26	Кабельный жгут аккумулятора — отрицательный	1
21	8M0142687	Крышка силового вывода	1

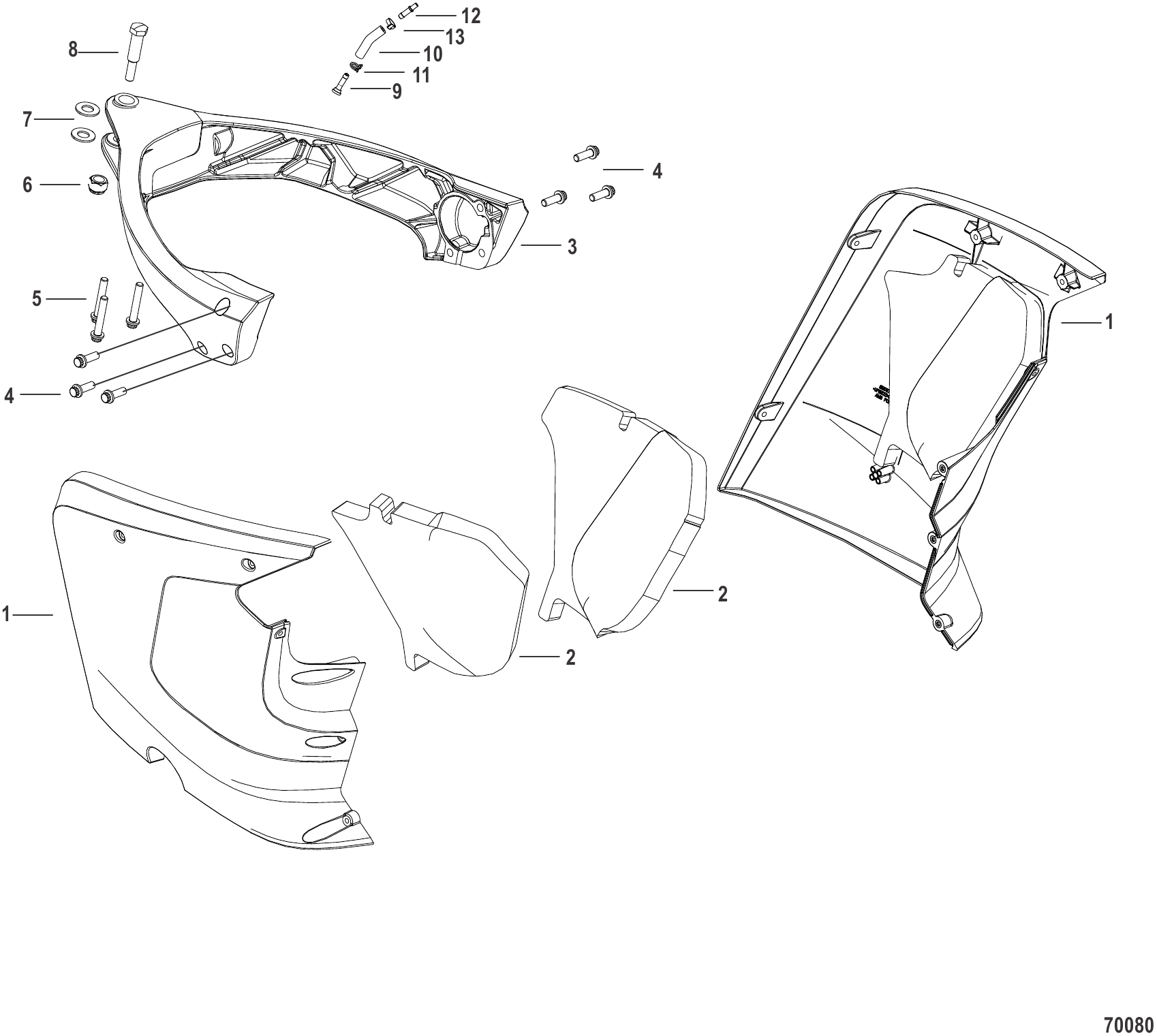

Рис. 40СТЯЖНОЙ РЫЧАГ Tie Bar

REF	Номер детали	Наименование	Кол-во
1	8M0177045	Крышка-ложемент в сборе, серебристая	1
2	8M0164954	Шумоизоляционное покрытие левый/правый борт	1
3	8M0177046	Тяга соединительная в сборе, серебристая	1
4	8M0161437	Винт (M10x1.5x30)	6
5	8M0161438	Винт (M10x1.5x60)	3
6	47379	ГАЙКА (.625-18) Нержавеющая сталь	1
7	8M0161439	БОЛТ	1
7	8M0237099	БОЛТ С БУРТИКОМ	1
8	844850	Шайба (.660 x 1.310 x .09) нержавеющая сталь	2
9	895797001	ФИТИНГ	1
10	8M0161443	ТРУБКА	1
11	895851	Хомут (8.00 дюймов)	1
12	8M0161441	ШТУЦЕР С НАСЕЧКОЙ	1
13	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 41Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8M0142969	Инструмент для вала переключения передач	1
2	8M0142970	Инструмент для центровки, оправка предварительного натяга	1
3	8M0142973	Инструмент-рукоятка для вала переключения передач	1
4	8M0142974	Приспособление для запрессовки фиксатора	1
5	8M0142976	Инструмент — основание приспособления для запрессовки	1
6	8M0142983	Инструмент для вала, узел подшипникового корпуса	1
7	8M0145393	Инструмент для резьбового узла сцепления	1
8	8M0142559	Фиксирующее приспособление для узла шестерён	1
9	8M0142615	Оправка — проставка для запрессовки	1
10	8M0142624	Направляющая пластина подшипникового корпуса	1
11	8M0142413	Оправка заднего конического подшипника шестерни	1
12	8M0142414	Инструмент-оправка для узла шестерён	1
13	8M0142636	Оправка подшипника	1
14	8M0146861	Инструмент для маховика	1
15	8M0146862	Инструмент для эластичного ремня	1
16	8M0129230	Шланг слива масла	1
17	8M0146935	Монтажный инструмент для подшипниковой катушки	1
18	8M0146936	Съёмник верхнего крепления	1
19	8M0147118	Инструмент для гребного вала	1
20	8M0147078	Монтажный инструмент жгут проводов тримма	1
20	8M0193581	Монтажный инструмент для жгута проводов тримма	1
21	8M0130705	Набор инструментов для регулировки высоты редуктора	1
22	8M0138392	Диагностический комплект CDS-G3	1
22	8M0153916	Диагностический комплект CDS G3	1
NS	883705T01	Строповый инструмент для подъёма двигателя	1
NS	98234A2	Набор приспособлений для сверления транца	1
NS	8M0147671	Инструмент — установочный штифт верхнего крепления	1
NS	8M0145607	Инструмент-съёмник штанги	1
NS	8M0147116	Инструмент-оправка для направляющей сальника	1
NS	8M0149553	Инструмент для установки стержня верхнего крепления	1
NS	8M0148868	Ключ для крепления AMS	1
NS	8M0148865	Инструмент для установки шестерни	1
NS	FT8950	Комплект тестеров	1
NS	58222A1	Индикаторный инструмент	1
NS	83155	Комплект переходника индикатора часового типа	1
NS	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
NS	89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
NS	8M0039309	Инструмент установщик кольца	1
NS	8M0046632	Инструмент головка стопорной гайки водила	1
NS	46086A1	Комплект губок съёмника, корпус редуктора	1
NS	34569A1	Съёмник в сборе со скользящим молотком	1
NS	37241	Пластина съёмника универсальная	1
NS	63209	Тепловая лампа	1
NS	83165T	СЪЁМНИК В СБОРЕ	1
NS	36571T	Направляющая шайба, корпус редуктора	1
NS	888414T01	Оправка подшипника/сальника	1
NS	31229A7	Комплект съёмников для подшипника	1
NS	8M0070085	Инструмент стопорная гайка	1
NS	861792	Подшипник упорный	1
NS	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
NS	889958T	Инструмент фиксатор гребного вала	1
NS	8M0142028	Инструмент фиксатор гайки шестерни	1
NS	8M0035594	Инструмент фиксатор гребного вала	1
NS	8M0052590	Инструмент оправка верхнего подшипника гребного вала	1
NS	8M0046348	Инструмент оправка подшипника, съёмник шестерни	1
NS	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
NS	885592T	Оправка обоймы подшипника	1
NS	8M0046360	Инструмент оправка подшипника, установка шестерни	1
NS	8M0046443	Инструмент центрирование шестерни	1
NS	8M0054594	Инструмент высота шестерни	1
NS	8M0059911	Монтажный инструмент водила подшипника	1
NS	8M0053505	Инструмент-индикатор люфта	1
NS	8M0182653	Инструмент для центровки привода	1
-	8M0235704	Инструмент для установки втулки PTO	1
-	8M0235705	Инструмент для установки износостойкой втулки	1
-	8M0235706	Оправка для установки защитной втулки	1
-	8M0235707	Установка защитной втулки	1

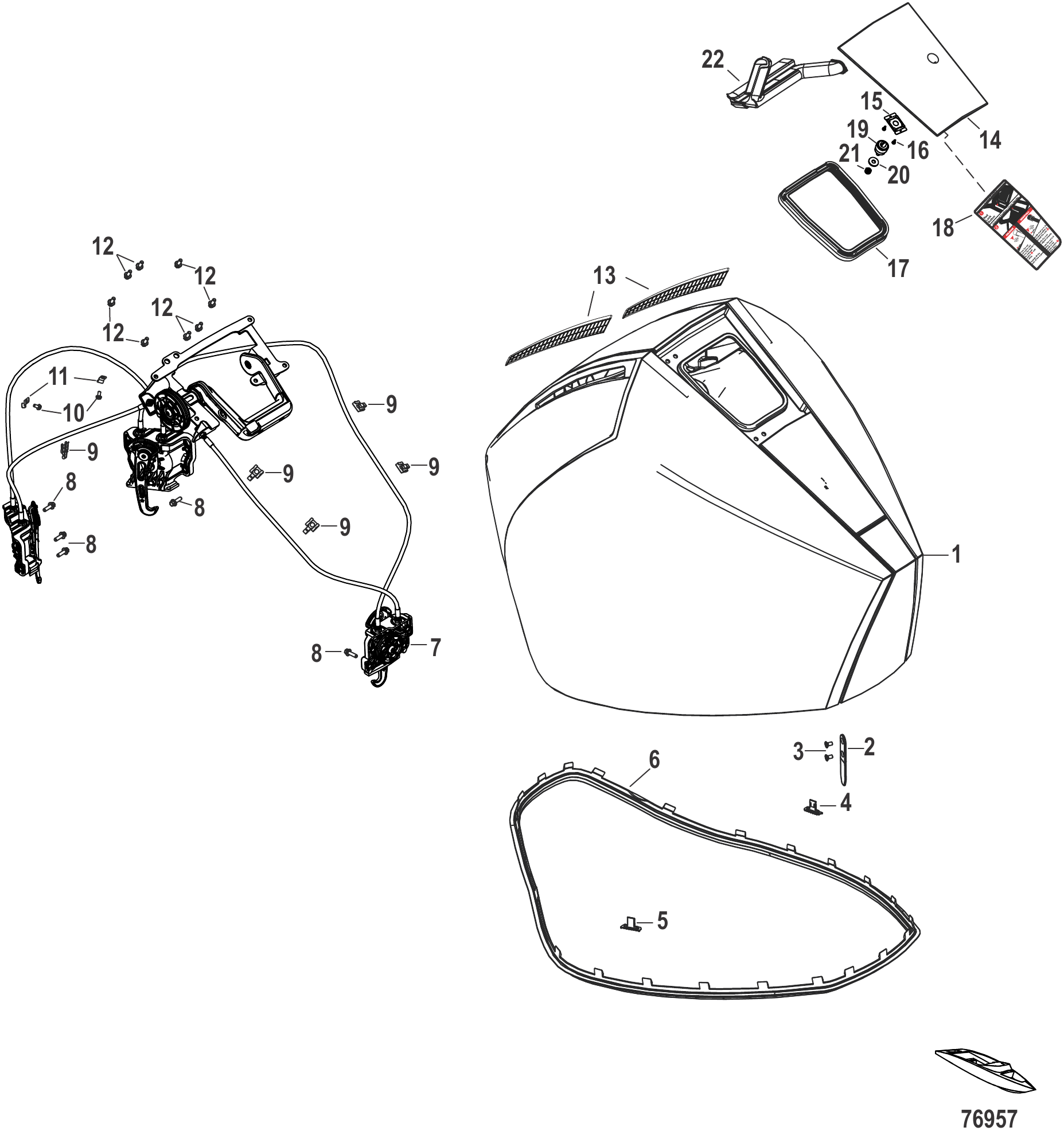

Рис. 42ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0143491	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0143492	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
1	8M0231250	Верхний кожух в сборе, чёрный, с наклейками, без комплекта наклеек акцентной панели	1
2	8M0142904	Комплект установочной стойки	4
2	8M0240715	Комплект установочной стойки	4
3	8M0178589	Винт M6 x 12	2
4	8M0142916	Бампер левый	1
5	8M0142915	Бампер правый	1
6	8M0142906	Уплотнение верхнего кожуха	1
6	8M0242486	Уплотнение верхнего кожуха	1
7	8M0142242	Замок кожуха в сборе	1
7	8M0232582	Замок кожуха в сборе	1
8	8M0103806	ВИНТ (M6 x 20 мм) нержавеющая сталь	10
9	8M0142903	Защёлка	7
10	8M0142955	Винт (M5 x 0.8)	2
11	8M0142954	Зажим	2
12	88552514	Винт (M6 x 14 мм) нержавеющая сталь	8
13	8M0219155	Облицовка в сборе, левый/правый борт	1
14	8M0142238	Дверца в сборе, чёрная	1
14	8M0157771	Дверца в сборе, чёрная	1
15	8M0142913	ФИКСАТОР В СБОРЕ	1
16	8M0204400	ВИНТ самонарезающий	1
17	8M0142908	УПЛОТНЕНИЕ двери	1
18	8M0148533	НАКЛЕЙКА положения защёлки	1
19	8M0142907	ЗАМОК нажимной	1
20	8M0142914	НАБОР ПРОКЛАДОК защёлки	1
21	401386	ГАЙКА (M6) Нержавеющая сталь	1
22	8M0187755	Водоотражатель	1
