水星 Mercury 6 HP EFI 2CYL (209cc) 1R363055 & Up - — взрыв-схемы и запчасти

四冲程电喷 EFI · Cat.# 90-8M0223221 · 共 50 个部位 · 1185 条零件

1Аксессуары 2Аксессуары Декали Mariner 3Комплект зарядного устройства аккумулятора - 8M0227808 4СКОБЫ КРЕПЛЕНИЯ РУЧНОЙ НАКЛОН 5СКОБЫ КРЕПЛЕНИЯ ЭЛЕКТРОНАКЛОНА 6Комплект перевода моделей с дистанционным управлением на румпельные модели 8M0226901 7Комплект перевода румпельных моделей на дистанционное управление 8M0227954 8Комплект Co Pilot - 8M0228441 9Блок цилиндров 10Головка цилиндра 11Наклейки 12Наклейки Prokicker 13Картер редуктора 14Комплект удлинения картера редуктора (стандартный и Command Thrust)15Электрика: блок управления и жгут двигателя 16Комплект электростартера - 8M0227805 (перевод моделей с ручного запуска на электростартер)17Крышка выпускного тракта 18Компоненты топливного насоса 19ТОПЛИВНАЯ СИСТЕМА 20Узел топливного бака и топливопроводы (международные/EPA варианты)21Картер редуктора, ведущий вал (Command Thrust)22Картер редуктора, ведущий вал (стандартный)23Картер редуктора, гребной вал (стандартный)24Картер редуктора, гребной вал (Command Thrust)25Система впуска 26Комплект крепления ProKicker (только для моделей ProKicker) - 896297A01 27Нижний кожух 28Комплект прокладок редуктора - 8M0082884 (Command Thrust)29Комплект прокладок редуктора - 8M0130156 (стандартный)30Комплекты ТО (300 часов)31Комплект прокладок силового агрегата 8M0227810 32Компоненты гидроподъема 33РУЧНОЙ СТАРТЕР 34Компоненты ручного стартера 35СЕРВИСНЫЕ МАТЕРИАЛЫ 36Система переключения передач дистанционного управления 37Система переключения передач румпеля 38КОМПОНЕНТЫ СТАРТЕРА 39Запуск Стартер, выпрямитель, катушка зажигания 40РУЛЕВОЙ РЫЧАГ 41Комплект крепления тяги рулевого управления 17024A03 42Кронштейн поворотный с ручным наклоном 43Поворотный кронштейн с гидроподъемом 44Ручное Управление 45Инструменты 46ВЕРХНИЙ КОКПИТ 47Комплект крепежа для крепления к транцу - 92729A49 48Компоненты сепаратора паров 49Комплект водяного насоса - 8M0122064 Command Thrust 50Комплект водяного насоса - 8M0228425 Standard

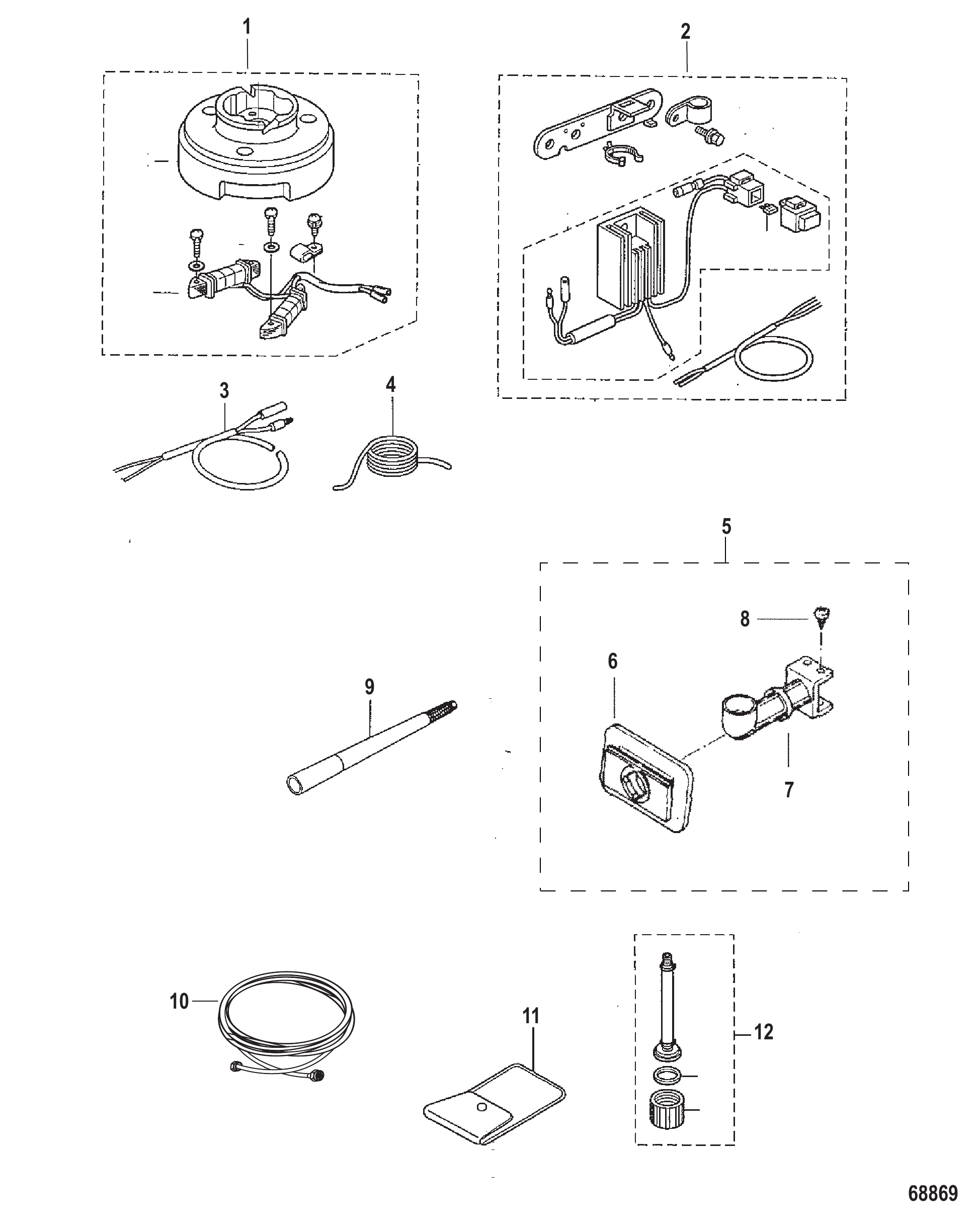

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8M0056548	Комплект катушки освещения	1
2	8M0056549	Комплект зарядки аккумулятора	1
3	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
4	16230	СТРАХОВОЧНЫЙ ТРОС	1
5	16839A4	КОМПЛЕКТ НАПРАВЛЯЮЩЕЙ ВЕРТИКАЛЬНОГО ТРОСА	1
6	16113	Пластина уплотнительная	1
7	NSS	NOT SOLD SEPARATE GUIDE	1
8	17173	ВИНТ	4
9	853828	Рукоятка (0.8 метра) (0.8M)	1
9	8538281	Рукоятка (1,0 метра) (1,0М)	1
10	8M0157822	Шланг-адаптер 6 футов	1
10	8M0158123	Шланг-адаптер 14 футов	1
11	803581	Набор инструментов	1
12	8M0057047	Промывочное устройство	1
-	8M0097129	Комплект фиксатора рулевого управления	1
-	8M0159418	Держатель пропанового баллона	1
-	8M0169411	Комплект регулировки высоты	1

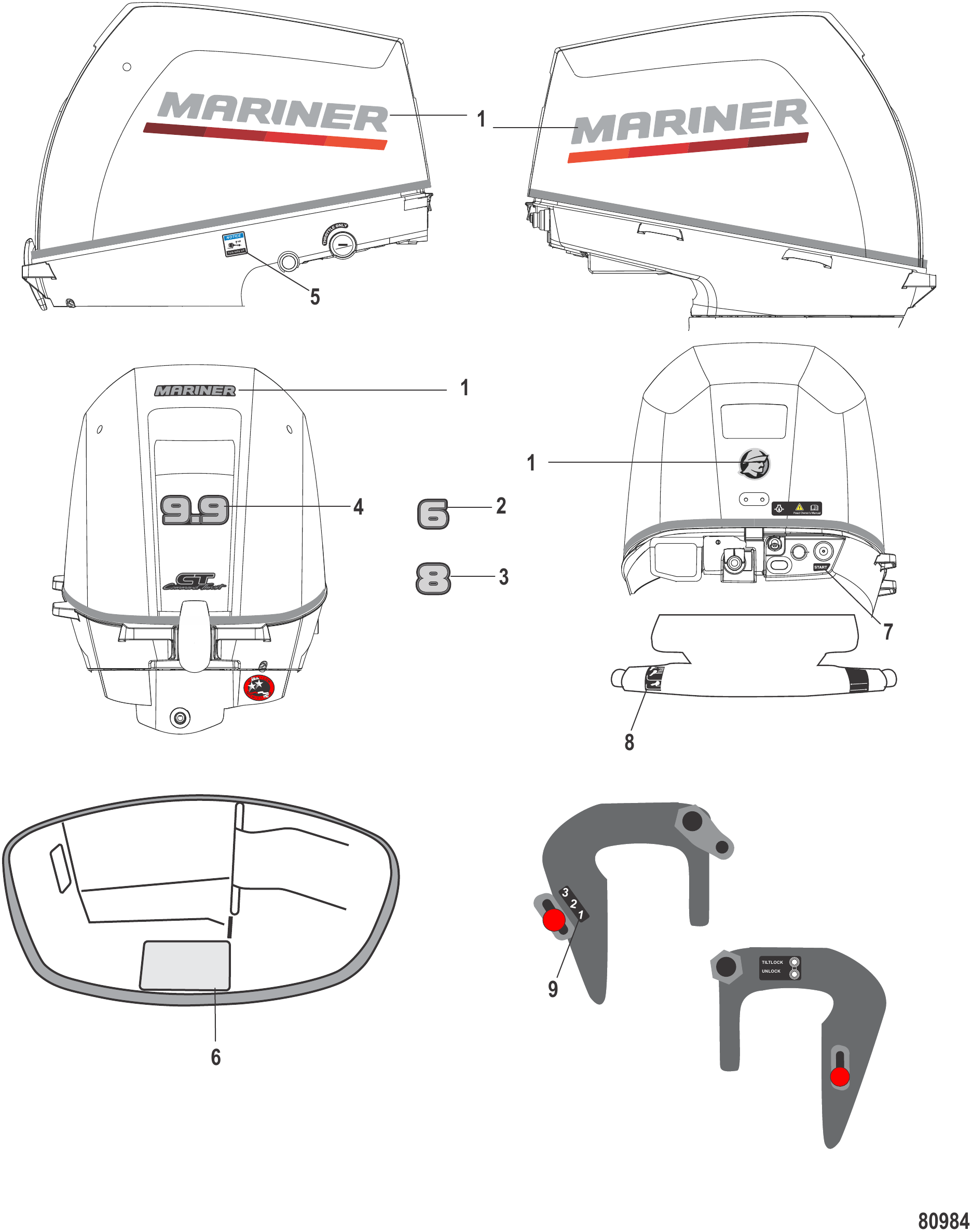

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242337	КОМПЛЕКТ НАКЛЕЕК Mariner 2 - 9.9 HP	1
2	8M0073676	Наклейка задняя 6 л.с.	1
3	8M0225037	Наклейка задняя 8 л.с.	1
4	8M0225038	Наклейка задняя 9.9 л.с.	1
5	8M0157275	Наклейка «этой стороной вверх»	1
6	8M0180066	Наклейка технического обслуживания	1
7	8M0225039	Наклейка пуска	1
8	12869	Наклейка положения откидки	1
9	128671	Наклейка ограничения наклона вниз	1

Рис. 3Комплект зарядного устройства аккумулятора - 8M0227808 Battery Charging Kit - 8M0227808

REF	Номер детали	Наименование	Кол-во
-	8M0227808	Комплект зарядки аккумулятора	1
-	8M0134470	Генератор	1
-	898103177	Жгут проводов в сборе с удлинителем	1
-	8M0128523	Крышка	1
-	853814002	Предохранитель 20 А	1
-	8M0134477	Выпрямитель	1
-	167051	Болт (M6 x 20)	2
-	8M0155474	Винт	1
-	8M0227805	Комплект электростартера	1

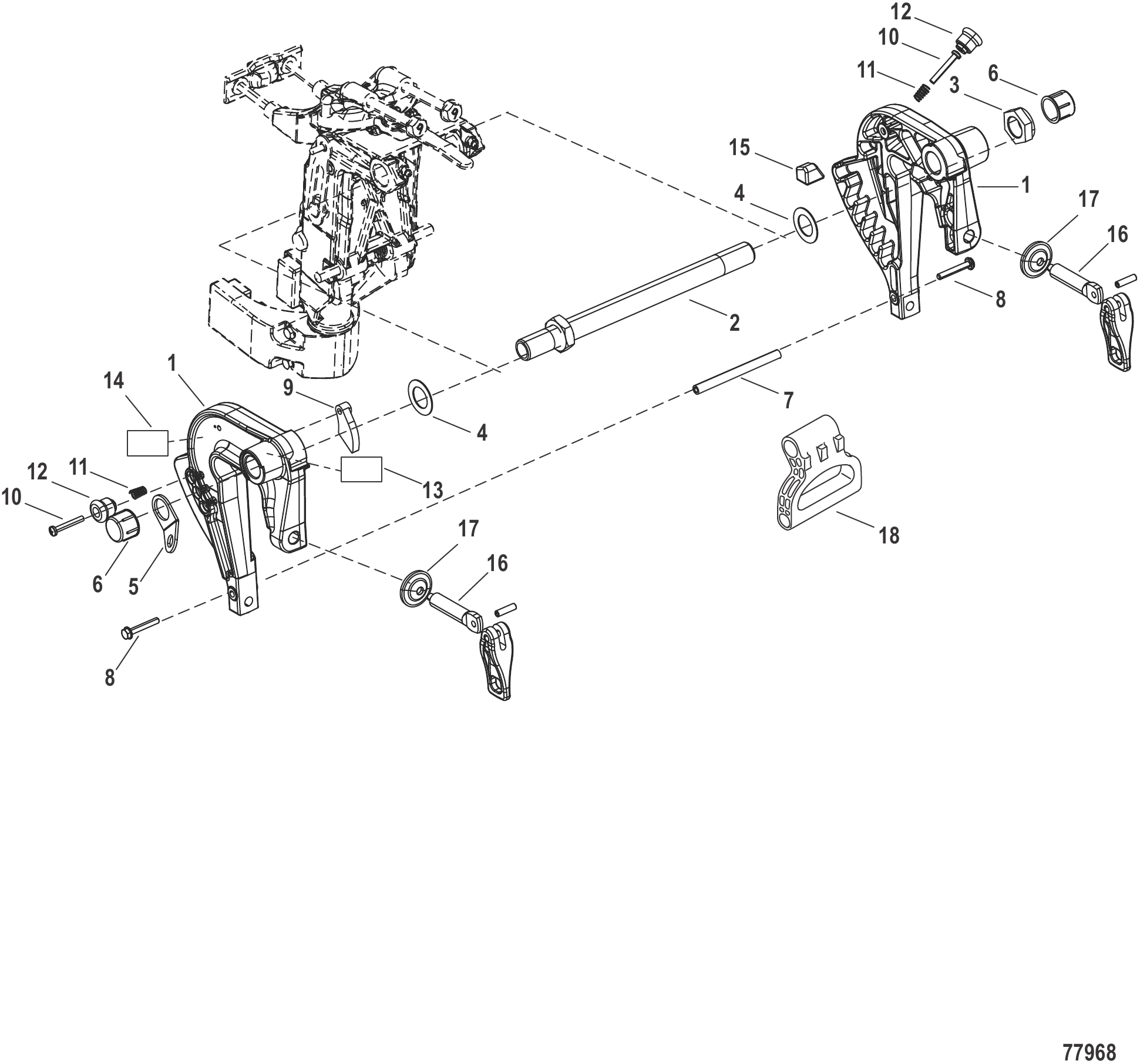

Рис. 4СКОБЫ КРЕПЛЕНИЯ РУЧНОЙ НАКЛОН Clamp Brackets Manual Tilt

REF	Номер детали	Наименование	Кол-во
1	815030T06	КРОНШТЕЙН ЗАЖИМА ПРАВЫЙ БОРТ	1
1	815031T06	КРОНШТЕЙН ЗАЖИМА ЛЕВЫЙ БОРТ	1
2	898101191	Труба наклона в сборе	1
3	853722029	Гайка нейлоновая	1
4	95375001	Шайба	2
5	895163002	ПЛАСТИНА	1
6	85372214	Гайка колпачковая	2
7	803771001	ПРОСТАВКА	1
8	8M0102279	Болт	2
9	895164	Кулачок установки положения тримма	1
10	855544015	Винт	2
11	813028004	ПРУЖИНА	2
12	815096001	Ручка	2
13	12869	Наклейка положения откидки	1
14	128671	Наклейка ограничения наклона вниз	1
15	895165	Фиксатор наклона	1
16	8M0176078	КОМПЛЕКТ ЗАЖИМНОГО ВИНТА	2
17	95379	Подушка	2
18	815082002	Рукоятка для переноски	1
-	92729A49	КРЕПЕЖНЫЙ КОМПЛЕКТ ДЛЯ КРЕПЛЕНИЯ НА ТРАНЕЦ	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

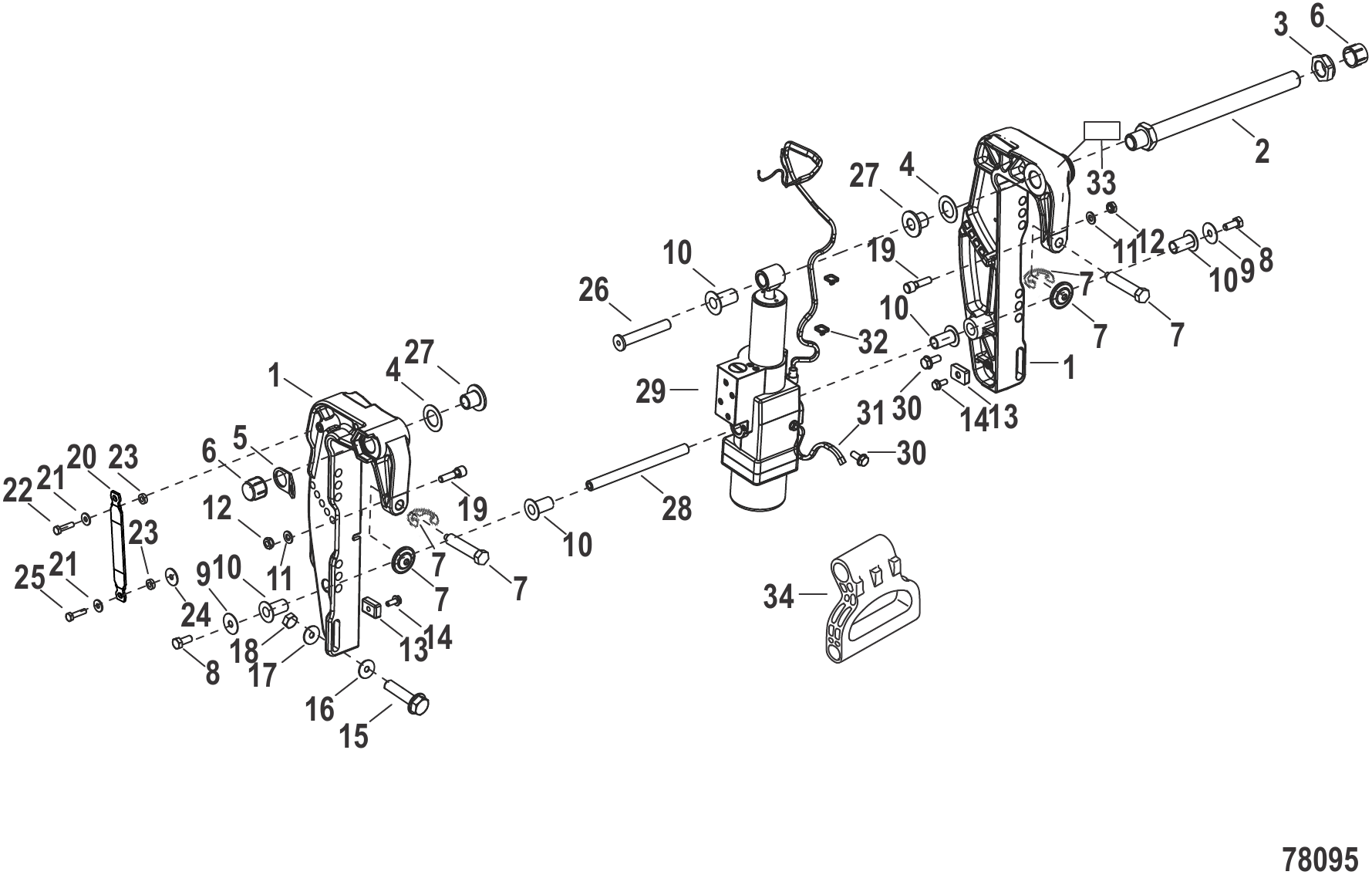

Рис. 5СКОБЫ КРЕПЛЕНИЯ ЭЛЕКТРОНАКЛОНА Clamp Brackets Power Tilt

REF	Номер детали	Наименование	Кол-во
1	815030T05	КРОНШТЕЙН ЗАЖИМА ПРАВОГО БОРТА	1
1	815031T03	КРОНШТЕЙН ЗАЖИМА ЛЕВОГО БОРТА	1
2	898101191	Труба наклона в сборе	1
3	853722029	Гайка нейлоновая	1
4	95375001	Шайба	2
5	895163002	ПЛАСТИНА	1
6	85372214	Гайка колпачковая	2
7	8M0176080	КОМПЛЕКТ ЗАЖИМНЫХ ВИНТОВ	2
8	8M0223480	БОЛТ	2
9	95375	Шайба винта кронштейна струбцины	2
10	16176008	Втулка	5
11	8M0135942	Шайба	2
12	95374001	Гайка нейлоновая	2
13	875208	Анод	2
14	8248324	Винт (M6 x 16)	2
15	8M0094877	ВИНТ (8 x 85мм	2
16	16192	Шайба	2
17	16140012	Шайба	2
18	879194337	Гайка	2
19	815051001	Штифт фиксатор тримма	2
-	896297A01	КОМПЛЕКТ СТЯЖНОГО РЕМНЯ	1
20	896297001	Ремень в сборе	2
21	953921	Шайба нержавеющая	6
22	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
23	855545003	Хомут	4
24	898101937	Шайба	2
25	898103117	Болт	2
26	8M0091498	ПАЛЕЦ ЦИЛИНДРА	1
27	16176009	Втулка	2
28	851874005	Штифт	1
29	8M0223477	УЗЕЛ ГИДРОПОДЪЁМА В СБОРЕ	1
30	8M0155474	Винт	2
31	898101089	Провод заземления	1
32	69356	Стяжка (8.18 дюймов)	2
33	823701004	НАКЛЕЙКА Co-Pilot	1
34	815082002	Рукоятка для переноски	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1
-	8M0228441	КОМПЛЕКТ CO PILOT	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1
-	92729A49	КРЕПЕЖНЫЙ КОМПЛЕКТ ДЛЯ КРЕПЛЕНИЯ НА ТРАНЕЦ	1

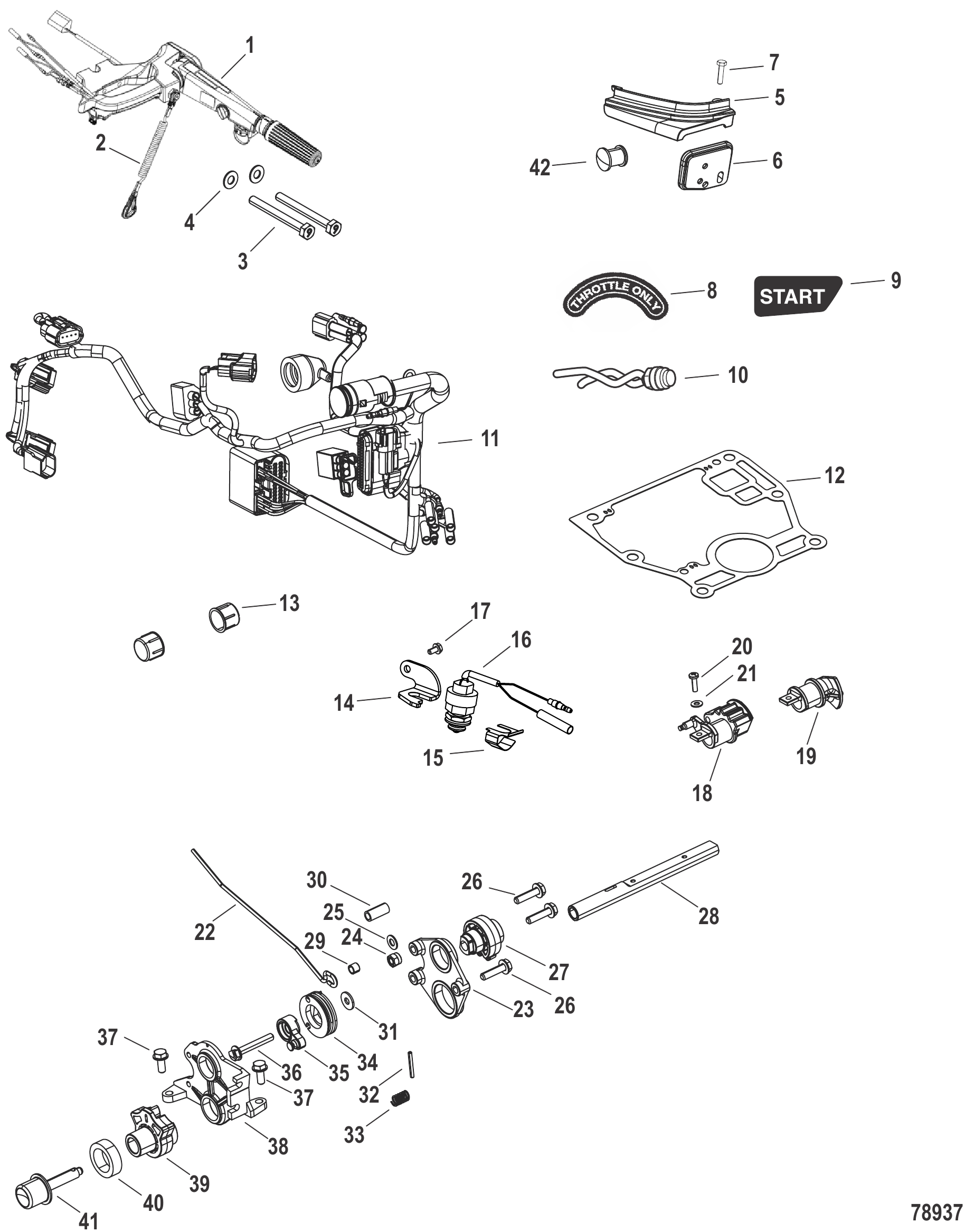

Рис. 6Комплект перевода моделей с дистанционным управлением на румпельные модели 8M0226901 Conversion Kit Remote Control Models to Tiller Handle Models 8M0226901

Conversion Kit Remote Control Models to Tiller Handle Models 8M0226901

REF	Номер детали	Наименование	Кол-во
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1
1	NSS	NOT SOLD SEPARATE	1
2	8M0164892	Шнур безопасности в сборе 54 дюйма	1
2	8M0234460	Шнур/ремень 54 @2	1
3	8M0226905	Болт	2
4	879194340	Шайба	2
5	8M0223495	КРЫШКА КРОНШТЕЙНА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
6	8M0223486	ВТУЛКА	1
7	823042	Болт	1
8	859278003	Наклейка "Только дроссель"	1
9	8M0225039	Наклейка пуска	1
10	853820A02	Выключатель стартера в сборе	1
11	8M0223437	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ	1
11	8M0232200	Жгут проводов двигателя	1
12	8M0223377	ПРОКЛАДКА ОСНОВАНИЯ ДВИГАТЕЛЯ	1
13	85372214	Гайка колпачковая	2
14	8M0223483	КРОНШТЕЙН ВЫКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
15	8M0223484	ПРИВОД ВЫКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
16	8M0226903	ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ	1
17	8M0155474	Винт	2
18	803768002	Фиксатор переключения	1
18	802971001	Фиксатор переключения	1
19	8M0223426	РЫЧАГ	1
20	855544014	Винт	1
21	16335	ШАЙБА	1
22	8M0223417	ТЯГА ДРОССЕЛЯ РУМПЕЛЯ	1
23	895159	Пластина шестерни	1
24	8537227	Гайка нейлоновая	1
25	16826	Шайба нержавеющая	1
26	823042	Болт	3
27	895101400	Шестерня приводная	1
28	8M0223425	ВАЛ	1
29	895126	Втулка (6 мм)	1
30	895162001	ХОМУТ Стальной	1
31	953921	Шайба нержавеющая	1
32	16085003	ПАЛЕЦ	1
33	813028003	ПРУЖИНА	1
34	895101401	Барабан дросселя	1
35	8M0223424	ОТКРЫВАТЕЛЬ ДРОССЕЛЯ	1
36	8M0102279	Болт	1
37	8248324	Винт (M6 x 16)	2
38	895158	Пластина шестерни	1
39	895161	Ведомая шестерня	1
40	8M0223427	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
41	892772	Ручка	1
42	162284	Втулка уплотнительная	1
-	8M0227805	Комплект электростартера	1
-	8M0227810	Комплект прокладок силовой головки	1

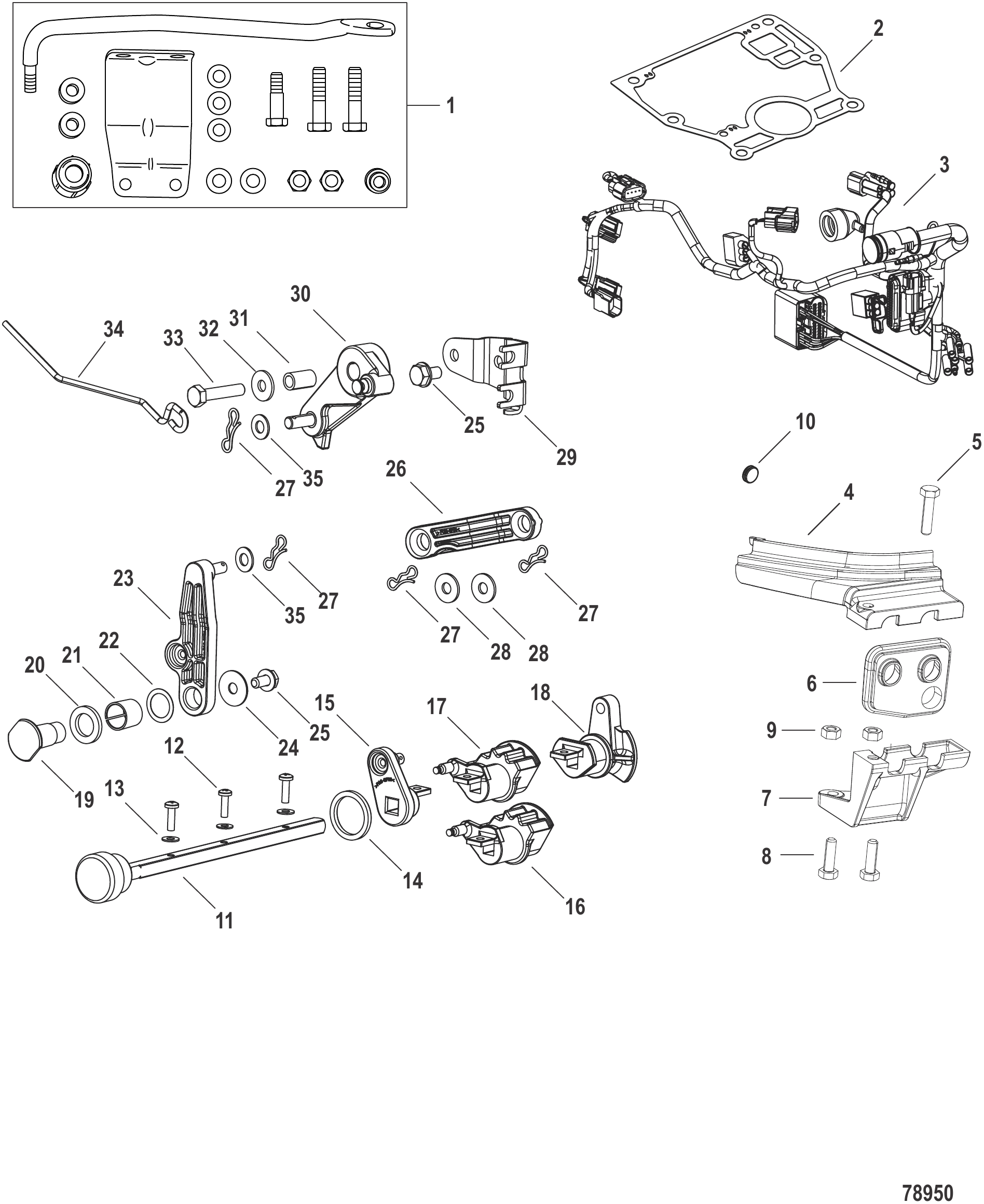

Рис. 7Комплект перевода румпельных моделей на дистанционное управление 8M0227954 Conversion Kit Tiller Handle Models to Remote Control Models 8M0227954

Conversion Kit Tiller Handle Models to Remote Control Models 8M0227954

REF	Номер детали	Наименование	Кол-во
-	8M0227954	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ МОДЕЛЕЙ С РУМПЕЛЕМ НА ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
1	17024A03	Комплект крепления рулевой тяги	1
2	8M0223377	ПРОКЛАДКА ОСНОВАНИЯ ДВИГАТЕЛЯ	1
3	8M0223438	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ	1
3	8M0232202	Жгут проводов двигателя	1
4	8M0223496	КРЫШКА ФИКСАТОРА ТРОСА	1
5	823042	Болт	1
6	8M0223485	ВТУЛКА	1
7	8M0223494	ФИКСАТОР ТРОСА	1
8	167051	Болт (M6 x 20)	2
9	400212	ГАЙКА (M6) Нержавеющая сталь	2
10	16226	Втулка	1
11	8M0223419	ВАЛ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
12	855544014	Винт	3
13	16335	ШАЙБА	3
14	16219003	Сальник	1
15	8M0223421	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
16	802971002	Фиксатор переключения	1
17	803768003	Фиксатор переключения	1
18	8M0223420	РЫЧАГ	1
19	17640001	Винт с буртиком	1
20	16219	Сальник	1
21	16220	Втулка	1
22	16221	Волнистая шайба	1
23	8M0223422	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
24	161404	Шайба	1
25	8M0155474	Винт	2
26	8M0223423	ТЯГА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
27	8M0021224	Зажим типа "бабочка"	4
28	898101218	Шайба пластиковая	2
29	8M0223418	КРОНШТЕЙН ТРОСА ДРОССЕЛЯ	1
30	8M0223414	РЫЧАГ ДРОССЕЛЯ	1
31	8M0223415	ВТУЛКА	1
32	953921	Шайба нержавеющая	1
33	8M0174563	Болт с буртиком	1
34	8M0223416	ТЯГА ДРОССЕЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
35	8M0186817	ШАЙБА	2

Рис. 8Комплект Co Pilot - 8M0228441 Co Pilot Kit - 8M0228441

REF	Номер детали	Наименование	Кол-во
-	8M0228441	КОМПЛЕКТ CO PILOT	1
-	895140002	Болт	1
-	8M0145395	Диск	2
-	895172	Пластина Co-Pilot	1
-	8248324	Винт (M6 x 16)	2
-	895171	Рукоятка	1
-	895146002	Шайба	1
-	895146001	Шайба	1
-	95374	Гайка нейлоновая	1
-	16192	Шайба	1
-	823701004	НАКЛЕЙКА Co-Pilot	1

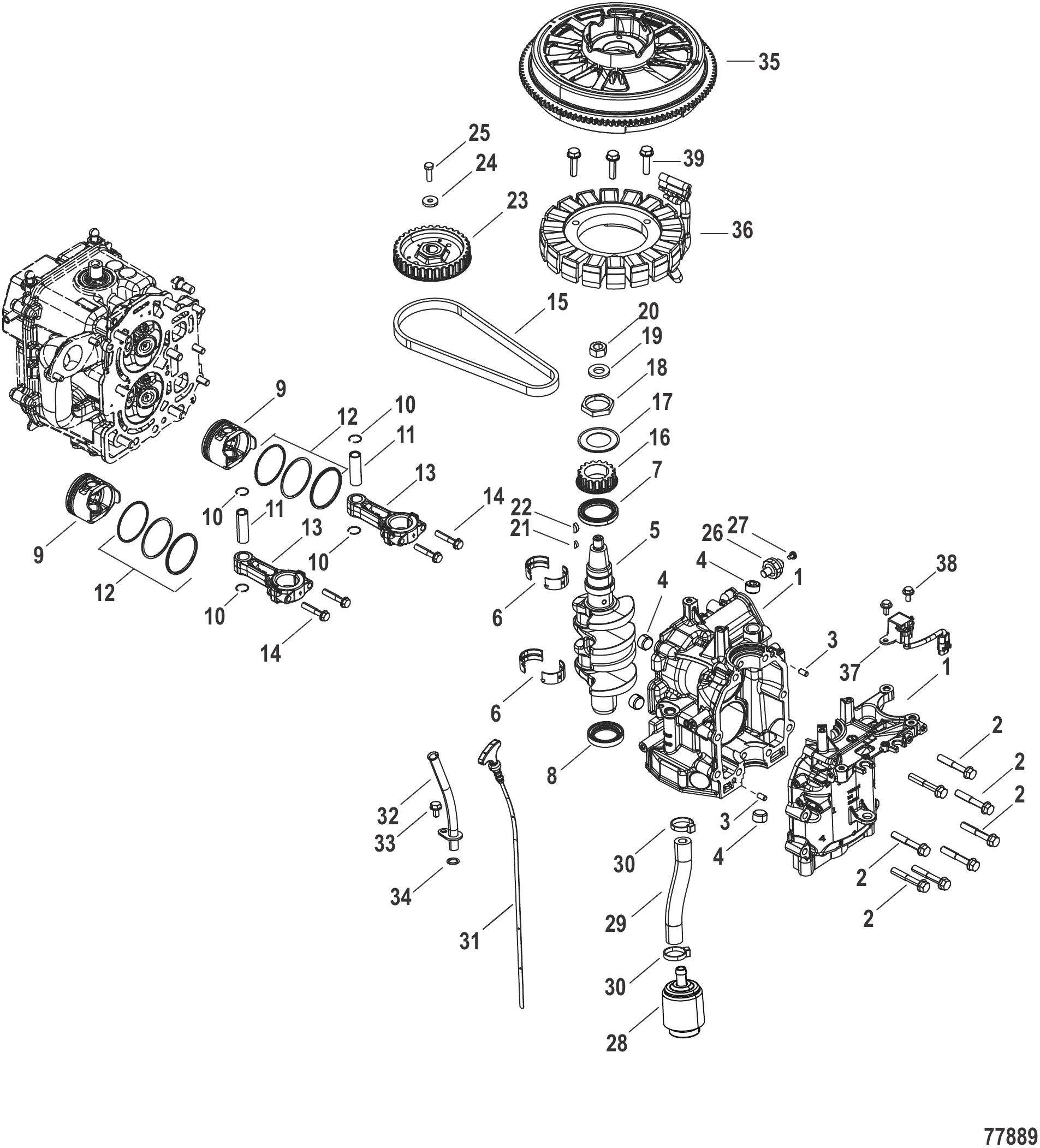

Рис. 9Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223365	БЛОК ЦИЛИНДРОВ	1
2	8M0229968	БОЛТ	8
3	16119	Штифт установочный	2
4	8M0186780	ПРОБКА КОНИЧЕСКАЯ	4
5	8M0223369	КОЛЕНЧАТЫЙ ВАЛ	1
6	8M0054681	Подшипник — 1 пара	2
7	898103114	Масляный сальник	1
8	855681001	Сальник масляный	1
9	834963A02	Поршень в сборе	2
10	16057	Зажим	4
11	825713002	Палец поршня	2
12	803678T05	Комплект поршневых колец	2
13	8M0125694	Шатун в сборе	2
14	8035092	Болт	4
15	8M0223381	РЕМЕНЬ ГРМ	1
16	8M0186929	ВЕДУЩИЙ ШКИВ	1
17	8M0223380	НАПРАВЛЯЮЩАЯ РЕМНЯ	1
18	855679004	Гайка	1
19	8M0186812	ШАЙБА	1
20	16071	ГАЙКА МАХОВИКА	1
21	95229	Шпонка	1
22	825666001	Шпонка	1
23	8M0186930	ВЕДОМАЯ ШЕСТЕРНЯ	1
24	895118	Шайба	1
25	803858001	БОЛТ	1
26	8M0163139	Датчик давления масла в сборе	1
27	898101957	ВИНТ	1
28	8M0229970	МАСЛОПРИЕМНИК	1
29	8M0206068	ШЛАНГ	1
30	816311T	СТЯЖКА (8.00 дюймов)	2
31	8M0223378	ЩУП УРОВНЯ МАСЛА	1
32	8M0223379	Маслоуказатель	1
33	8M0155474	Винт	1
34	804840007	Кольцо уплотнительное	1
35	8M0223429	Маховик в сборе	1
36	8M0223430	Генератор	1
36	8M0134470	Генератор	1
37	8M0135822	Катушка импульсная	1
38	823042067	ВИНТ	2
39	823042	Болт	3
-	8M0227805	Комплект электростартера	1
-	8M0227808	Комплект зарядки аккумулятора	1

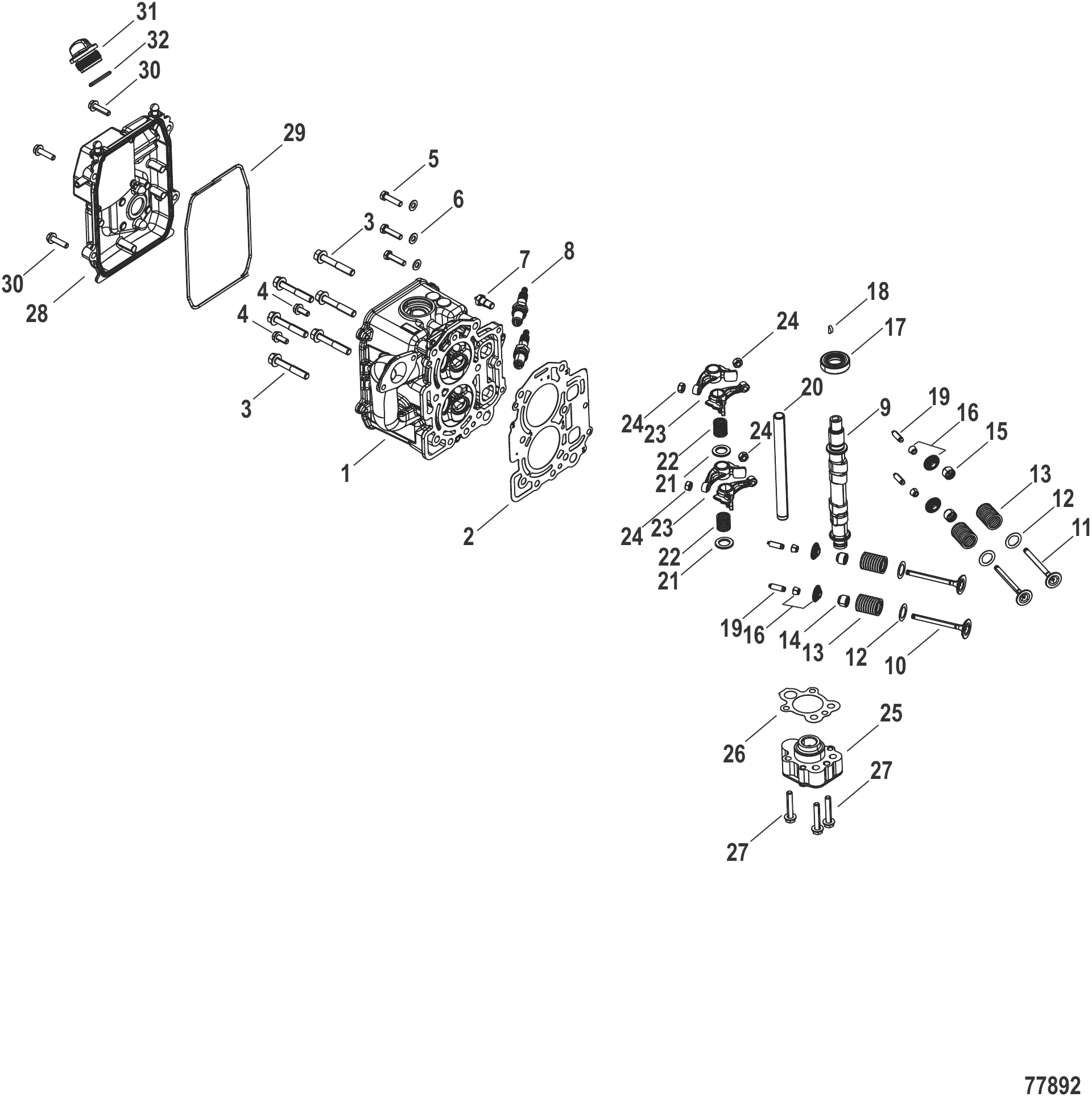

Рис. 10Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
-	8M0223364	ДЛИННЫЙ БЛОК ДВИГАТЕЛЯ	1
1	8M0223370	Головка цилиндра	1
2	8M0223373	Прокладка головки цилиндра	1
3	8M0223366	Болт	6
4	8248324	Винт (M6 x 16)	2
5	8M0139438	Болт	3
6	16826	Шайба нержавеющая	3
7	8M0186989	Датчик температуры двигателя	1
8	8M0204682	Свеча зажигания	2
8	8M0234113	Свеча DCPR6E @4	2
9	8M0223371	Распредвал в сборе	1
10	850838T01	Клапан впускной	2
11	850839T01	Клапан выпускной	2
12	855959001	Седло пружины клапана	4
13	803554005	Пружина клапана	4
14	822647001	САЛЬНИК ВПУСКНОЙ - ЧЕРНЫЙ	2
15	822647002	САЛЬНИК ВЫПУСКНОЙ - ЗЕЛЕНЫЙ	2
16	8M0152418	Фиксатор в сборе	4
17	825455001	Сальник масляный	1
18	95229	Шпонка	1
19	825046001	ВИНТ регулировочный	4
20	8M0135584	Ось коромысла	1
21	895118001	Шайба	2
22	825452001	Пружина	2
23	8M0186926	Коромысло	4
24	826150001	Гайка регулировочная	4
25	834967T03	Масляный насос в сборе	1
26	8M0223372	Прокладка масляного насоса	1
27	8M0147119	Болт	3
28	8M0223376	Крышка головки цилиндра	1
29	803508017	Прокладка крышки головки цилиндра	1
30	823042	Болт	4
31	8M0135589	Крышка маслозаливной горловины	1
32	803513007	Уплотнительное кольцо	1
-	8M0227810	Комплект прокладок силовой головки	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1

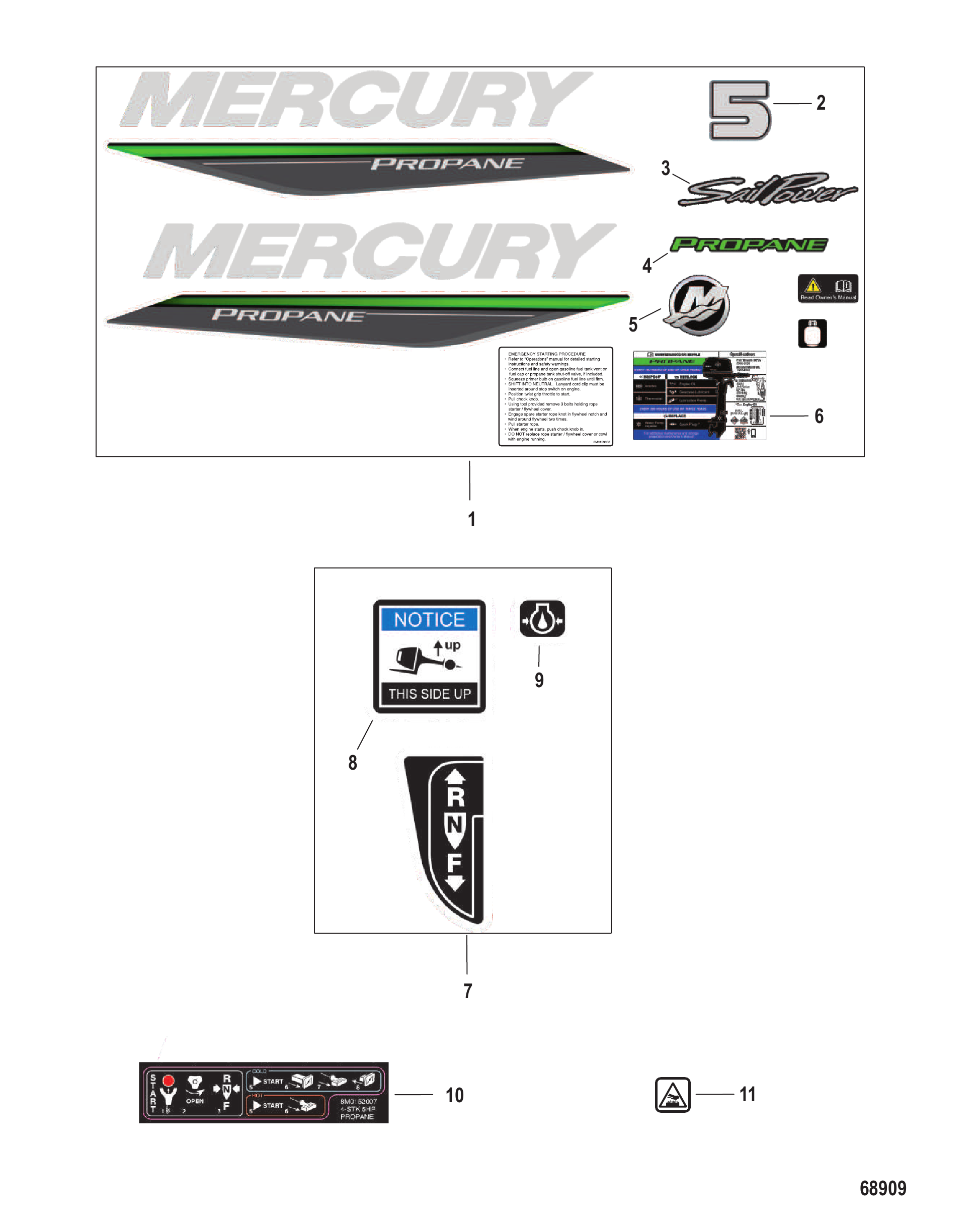

Рис. 11Наклейки Decals

REF	Номер детали	Наименование	Кол-во
1	8M0154342	Комплект наклеек верхнего кожуха	1
2	8M0073675	Наклейка мощность 5	1
3	8M0073679	Наклейка Sailpower	1
4	8M0157118	Наклейка пропан	1
5	8M0050645	Наклейка M-icon	1
6	8M0154353	Наклейка технического обслуживания	1
7	8M0081456	Комплект наклеек Mercury, нижний кожух	1
8	8M0076191	Наклейка "ЭТОЙ СТОРОНОЙ ВВЕРХ"	1
9	896854007	Наклейка давление масла	1
10	8M0154525	Наклейка процедуры запуска	1
11	8M0129225	Наклейка предупреждение о высокой температуре	1

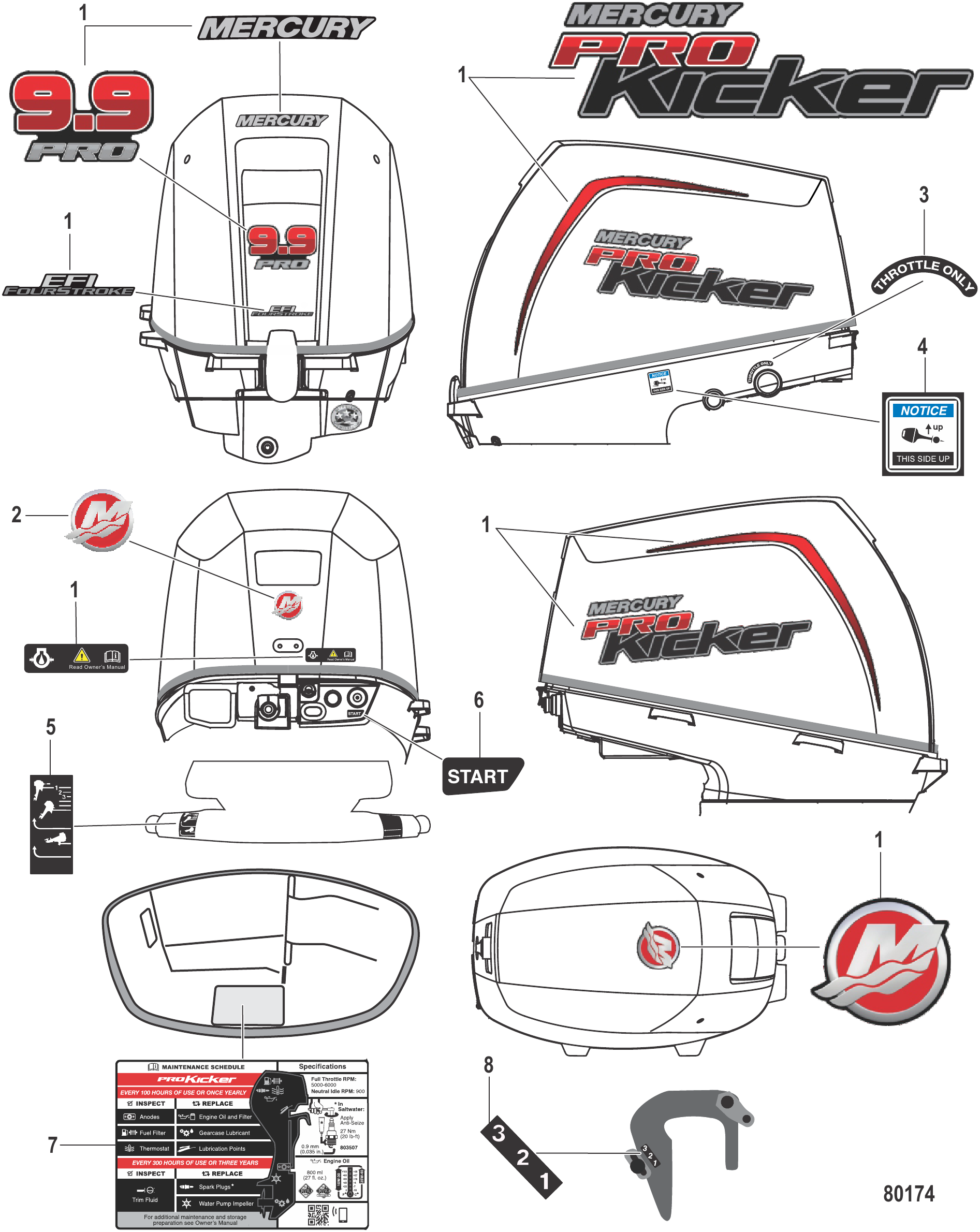

Рис. 12Наклейки Prokicker Decals Prokicker

REF	Номер детали	Наименование	Кол-во
1	8M0225040	КОМПЛЕКТ НАКЛЕЕК ProKicker	1
2	8M0188626	Наклейка M-ICON, красная, 39 мм	1
3	859278003	Наклейка "Только дроссель"	1
4	8M0157275	Наклейка «этой стороной вверх»	1
5	12869	Наклейка положения откидки	1
6	8M0225039	Наклейка пуска	1
7	8M0180068	Наклейка обслуживания, 9.9 ProKicker	1
8	128671	Наклейка ограничения наклона вниз	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

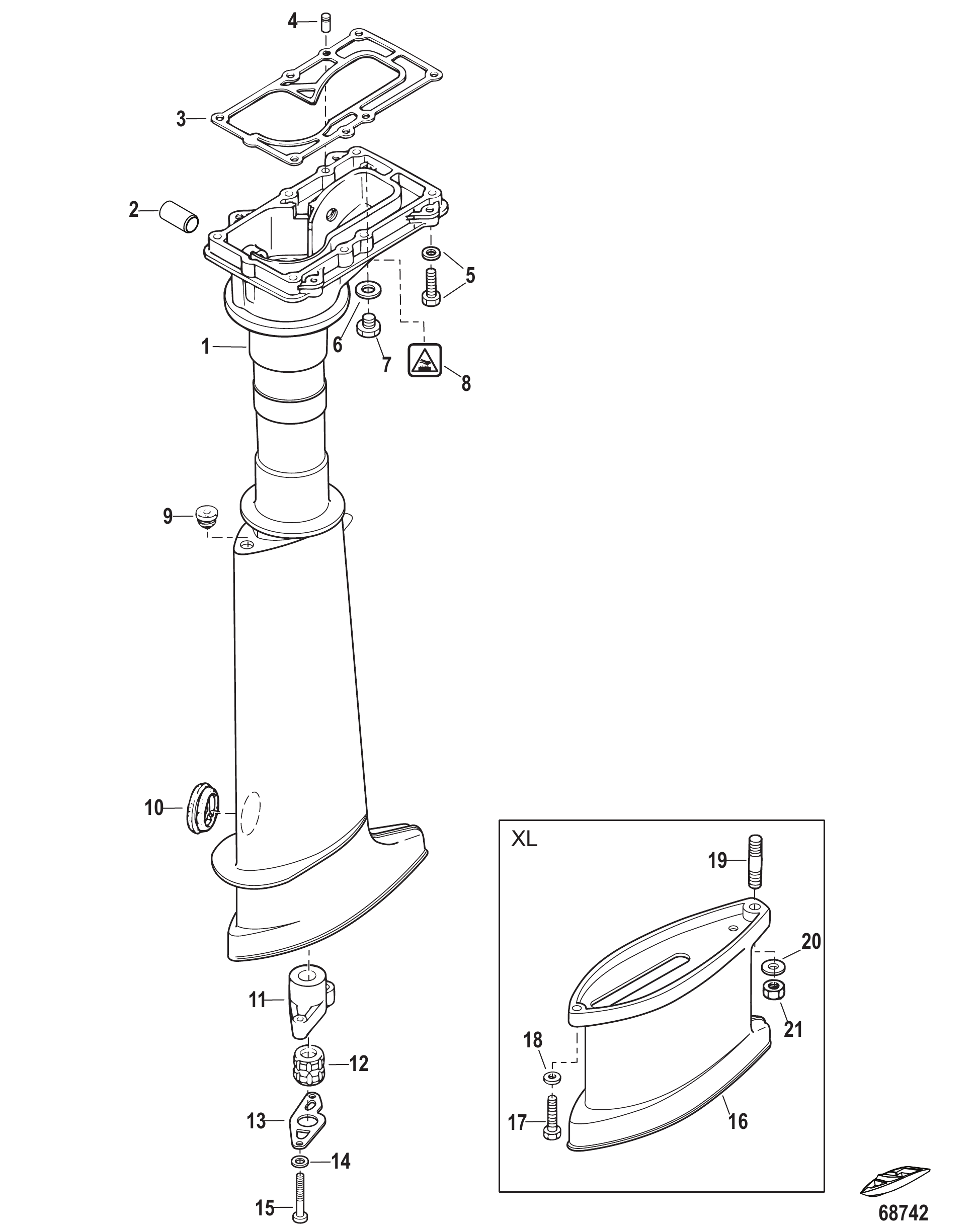

Рис. 13Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	803591T1	Корпус гребного вала	1
1	803591T2	Корпус гребного вала	1
1	8M0089108	Корпус гребного вала	1
2	16114	Втулка рычага переключения	1
3	803508016	Прокладка корпуса гребного вала	1
4	16119	Штифт установочный	2
5	879194264	Болт	6
6	8M0082880	Комплект уплотнений сливной пробки	1
7	879194296	Пробка водяная	1
8	8M0129225	Наклейка предупреждение о высокой температуре	1
9	161181	Втулка	1
10	16117	Втулка корпуса гребного вала	1
11	827663A1	Корпус в сборе	1
11	8M0063839	Корпус в сборе	1
12	811214	ВТУЛКА	1
12	898101329	Втулка	1
13	16121	Фиксатор втулки гребного вала	1
14	8M0108373	Шайба	2
15	16122	Винт	2
15	16123	Винт (25 мм)	2
16	8M0063848	Удлинитель корпуса	1
17	8M0063849	Болт	1
18	879194338	Шайба	1
19	8M0063850	Шпилька	1
20	16192	Шайба	1
21	8M0063863	Гайка	1
-	8M0101710	Комплект прокладок головки блока	1

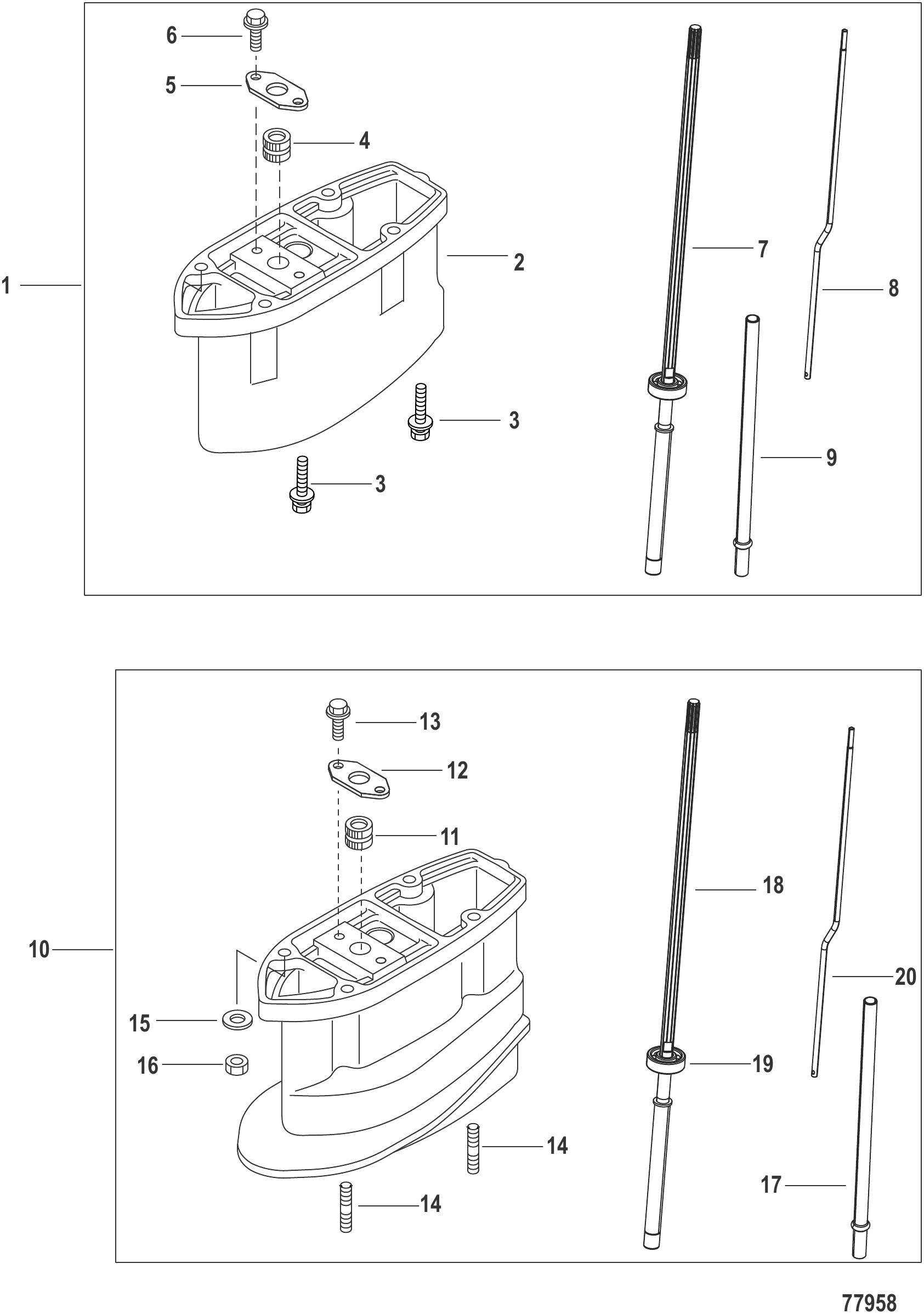

Рис. 14Комплект удлинения картера редуктора (стандартный и Command Thrust) Driveshaft Housing Extension Kit Standard and Command Thrust

REF	Номер детали	Наименование	Кол-во
1	8M0229983	КОМПЛЕКТ КОРПУСА ГРЕБНОГО ВАЛА С УДЛИНИТЕЛЕМ XLong	1
2	853783T	КОРПУС УДЛИНИТЕЛЯ X-Long	1
3	8M0186820	БОЛТ	4
4	811214001	ВТУЛКА	1
5	16121001	УПОР	1
6	8M0155474	Винт	2
7	8M0158629	ГРЕБНОЙ ВАЛ XLong	1
8	16186008	Тяга кулачковая - удлинённая	1
9	16170008	Трубка водяная	1
10	853783A05	Комплект корпуса гребного вала с удлинением X-Long	1
11	811214001	ВТУЛКА	1
12	16121001	УПОР	1
13	8M0155474	Винт	2
14	879194301	Шпилька с болтом	4
15	8M0135942	Шайба	4
16	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	4
17	803755T11	Трубка водяная, компонент комплекта удлинённого корпуса	1
18	803738T10	Вал приводной, компонент комплекта удлинённого корпуса	1
19	16132T05	Подшипник шариковый	1
20	803760011	Штанга кулачковая	1

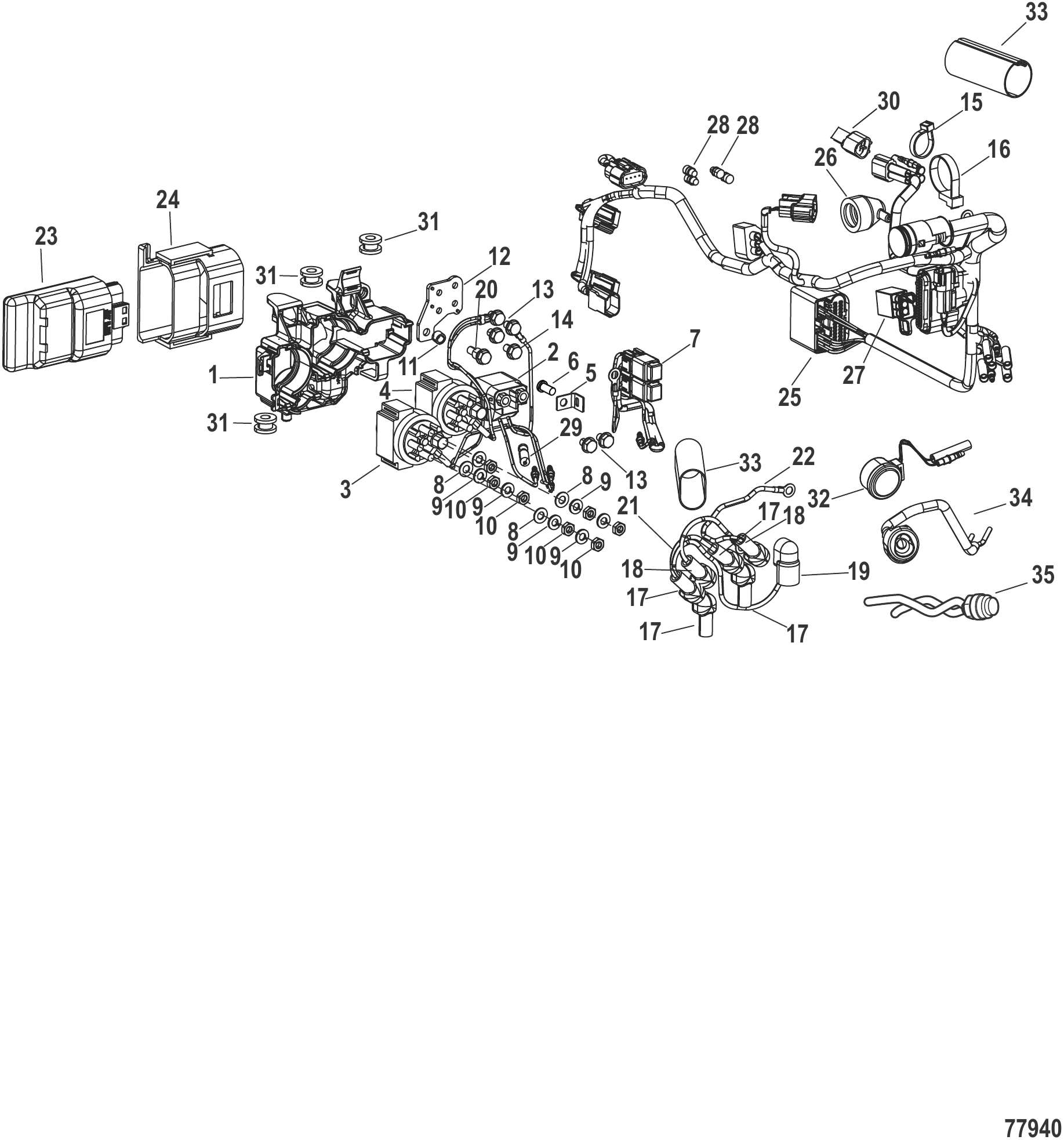

Рис. 15Электрика: блок управления и жгут двигателя Electrical ECU and Engine Harness

REF	Номер детали	Наименование	Кол-во
1	8M0223431	КРОНШТЕЙН ЭЛЕКТРИЧЕСКИЙ	1
2	8M0186993	Соленоид стартера	1
3	8518391	ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ	1
4	851839	Реле-выключатель	1
5	892779	Кронштейн	1
6	16257003	Винт самонарезающий - нержавеющая сталь	1
7	8M0223440	ЖГУТ ПРОВОДОВ ПРЕДОХРАНИТЕЛЯ В СБОРЕ	1
8	16826	Шайба нержавеющая	4
9	400256	СТОПОРНАЯ ШАЙБА (M6)	7
10	853722026	Гайка	7
11	8M0223432	ВТУЛКА	1
12	8M0223433	КРОНШТЕЙН	1
13	823042059	БОЛТ	5
14	8M0155474	Винт	1
15	816311T	СТЯЖКА (8.00 дюймов)	1
16	8M0186819	ХОМУТ КАБЕЛЬНЫЙ	1
17	853816004	Красный колпачок	4
18	8538161	Крышка	2
19	853741001	Колпачок клеммы	1
20	167051	Болт (M6 x 20)	1
21	8M0223439	ЖГУТ ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ СОЛЕНОИДА	1
22	8M0228894	ВЫКЛЮЧАТЕЛЬ СОЛЕНОИДА	1
23	8M0237320	ЭБУ 6 Л.С.	1
23	8M0223434	ЭБУ 8 л.с.	1
23	8M0223435	ЭБУ 9.9 л.с.	1
24	8M0223436	Держатель ЭБУ	1
25	8M0223437	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ	1
25	8M0232200	Жгут проводов двигателя	1
25	8M0223438	ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ	1
25	8M0232202	Жгут проводов двигателя	1
26	8M0106928	Втулка	1
27	8M0135546	ВТУЛКА	1
28	853994	Пробка	4
29	8M0137324	Крышка клеммы	2
30	8M0137325	Крышка клеммы	1
31	8M0135593	Опора резиновая	3
32	802808A1	ЗУММЕР В СБОРЕ (ПЕРЕГРЕВ)	1
33	8M0223443	Защитный кожух	2
34	804057001	Контрольная лампа	1
35	853820A02	Выключатель стартера в сборе	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1
-	8M0227805	Комплект электростартера	1
-	8M0227954	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ МОДЕЛЕЙ С РУМПЕЛЕМ НА ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1

Рис. 16Комплект электростартера - 8M0227805 (перевод моделей с ручного запуска на электростартер) Electric Start Kit - 8M0227805 Manual Start Models to Electric Start Models

Electric Start Kit - 8M0227805 Manual Start Models to Electric Start Models

REF	Номер детали	Наименование	Кол-во
-	8M0227805	Комплект электростартера	1
-	8M0223429	Маховик в сборе	1
-	8M0134470	Генератор	1
-	8M0223433	КРОНШТЕЙН	1
-	823042059	БОЛТ	4
-	8M0186993	Соленоид стартера	1
-	853814002	Предохранитель 20 А	2
-	8M0128523	Крышка	1
-	853814003	Предохранитель 15 А	2
-	8M0223441	Крышка	1
-	16257003	Винт самонарезающий - нержавеющая сталь	1
-	892779	Кронштейн	1
-	8M0223446	Стартер	1
-	823042073	ВИНТ	2
-	898101T06	Кабель в сборе аккумуляторный	1
-	8M0223447	Защитный кожух	2
-	8M0155474	Винт	2
-	8M0155474	Винт	1
-	853741001	Колпачок клеммы	1
-	853816003	Красный клеммный колпачок	1
-	853816004	Красный колпачок	2
-	8M0069818	Кабель заземления	1
-	8M0223483	КРОНШТЕЙН ВЫКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
-	8M0127937	Выключатель нейтрали	1
-	8M0223484	ПРИВОД ВЫКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
-	853820A02	Выключатель стартера в сборе	1
-	8M0225039	Наклейка пуска	1
-	8M0134477	Выпрямитель	1
-	167051	Болт (M6 x 20)	1
-	8M0227808	Комплект зарядки аккумулятора	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

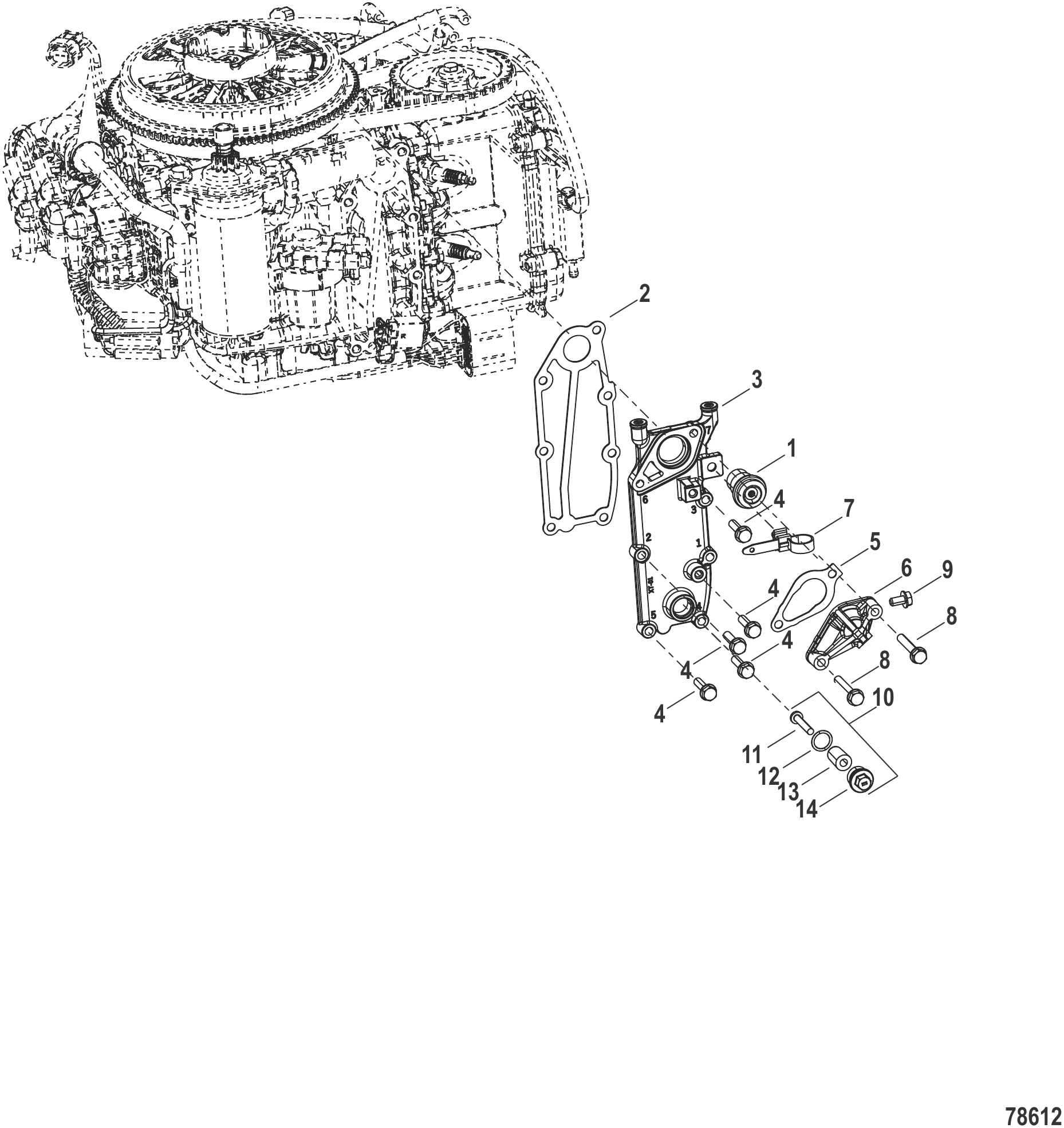

Рис. 17Крышка выпускного тракта Exhaust Cover

REF	Номер детали	Наименование	Кол-во
1	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
2	8M0223368	Прокладка крышки выпускного коллектора	1
3	8M0223367	Крышка выпускного коллектора	1
4	823042	Болт	5
5	8M0214960	ПРОКЛАДКА	1
6	8537052	КРЫШКА ТЕРМОСТАТА	1
7	816311T	СТЯЖКА (8.00 дюймов)	1
8	8M0102279	Болт	2
9	8M0155474	Винт	1
10	8M0135965	ПРОБКА АНОДА В СБОРЕ	1
11	888786	Винт	1
12	804840010	Кольцо уплотнительное	1
13	8M0065073	АНОД	1
14	8M0065071	ПРОБКА АНОДА	1
-	8M0227810	Комплект прокладок силовой головки	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1

Рис. 18Компоненты топливного насоса Fuel Pump Components

REF	Номер детали	Наименование	Кол-во
1	803529T07	Насос топливный в сборе - только в сборе	1
2	851812003	ОБРАТНЫЙ КЛАПАН чёрный	1
3	851812004	ОБРАТНЫЙ КЛАПАН белый	1
4	855569003	Прокладка	1
5	853731003	Диафрагма	1
6	895107	Винт	2
7	895107001	Винт	4
8	95395	Зажим нержавеющая сталь	2

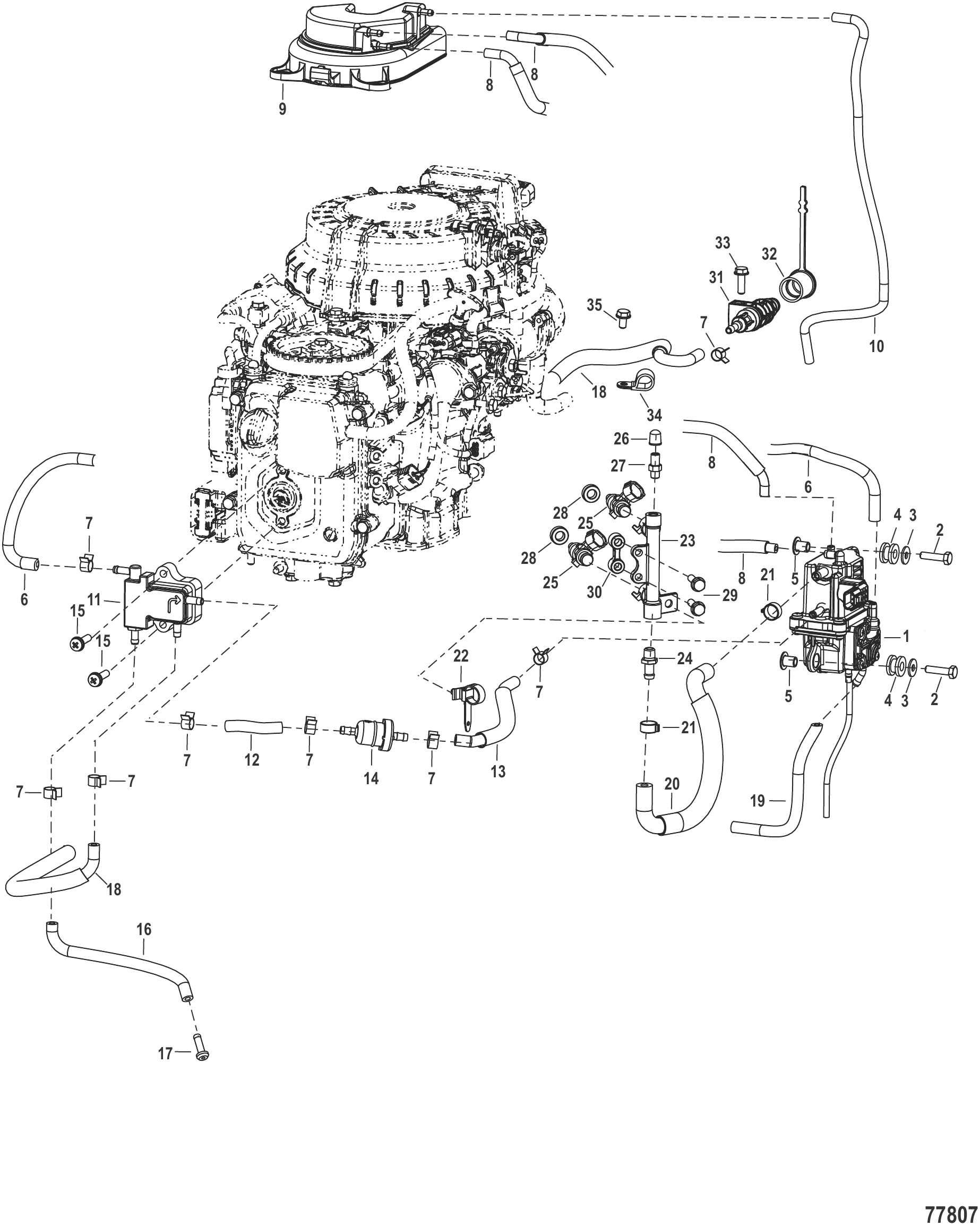

Рис. 19ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8M0223390	Влагоотделитель паров топлива	1
2	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	4
3	953921	Шайба нержавеющая	4
4	8M0135593	Опора резиновая	4
5	8M0137298	Втулка	4
6	8M0223396	Шланг водяной	1
7	8M0129429	ХОМУТ ШЛАНГА	8
8	8M0223403	Шланг вентиляции	2
9	8M0223413	Крышка ремня	1
10	8M0223404	Топливный шланг	1
11	803529T07	Насос топливный в сборе - только в сборе	1
12	8M0229584	Топливный шланг, низкопроницаемый	1
13	8M0229586	Топливный шланг	1
14	8M0157133	Топливный фильтр	1
15	855544021	Винт (M6 x 25 мм)	2
16	8M0223482	Шланг	1
17	8M0057111	НИППЕЛЬ	1
18	8M0229960	Топливный шланг	1
19	8M0223395	Шланг	1
20	8M0223394	Топливный шланг	1
21	898101237	Хомут	2
22	8M0155470	Фиксатор	1
23	8M0223387	Топливная рампа в сборе	1
24	8M0223389	Штуцер	1
25	8M0186939	Топливная форсунка в сборе	2
26	805515001	КРЫШКА КЛАПАНА	1
27	8M0225719	Клапан	1
-	8M0238935	Ремкомплект уплотнений	1
28	8M0186940	Уплотнительное кольцо	2
29	823042	Болт	2
30	8M0134460	Изолятор	1
31	8M0187743	Корпус топливного разъёма	1
32	8M0189960	Защитный колпачок топливного разъёма	1
33	167051	Болт (M6 x 20)	1
34	953951	ХОМУТ	1
35	8M0155474	Винт	1

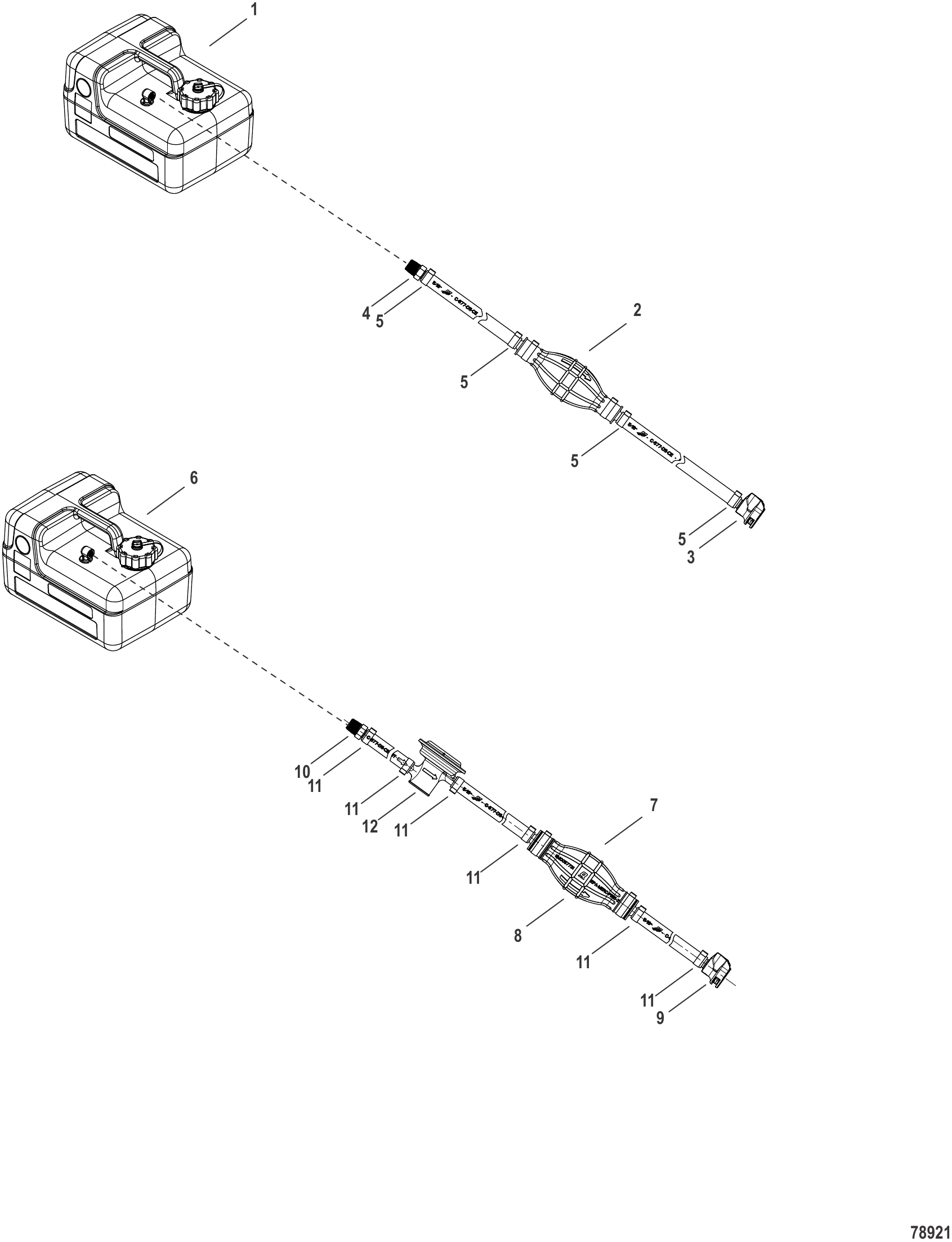

Рис. 20Узел топливного бака и топливопроводы (международные/EPA варианты) Fuel Tank Assembly and Fuel Lines International/EPA Options

REF	Номер детали	Наименование	Кол-во
1	8M0218399	Топливный бак в сборе 3.2 галлона	1
2	8M0230562	Топливная магистраль в сборе	1
3	8M0215250	Топливный соединитель в сборе, мама	1
4	89771Q2	Разъем (.250-18)	1
5	8M0204696	Хомут	4
6	8M0218402	Топливный бак 3 галлона	1
7	8M0230561	Топливная магистраль в сборе	1
8	8M0061876	Груша топливного насоса в сборе (.312 внутр. диам.) - MPP	1
9	8M0215251	Топливный разъём	1
10	89771Q2	Разъем (.250-18)	1
11	8M0204696	Хомут	6
12	8M0044687	Клапан подачи топлива	1

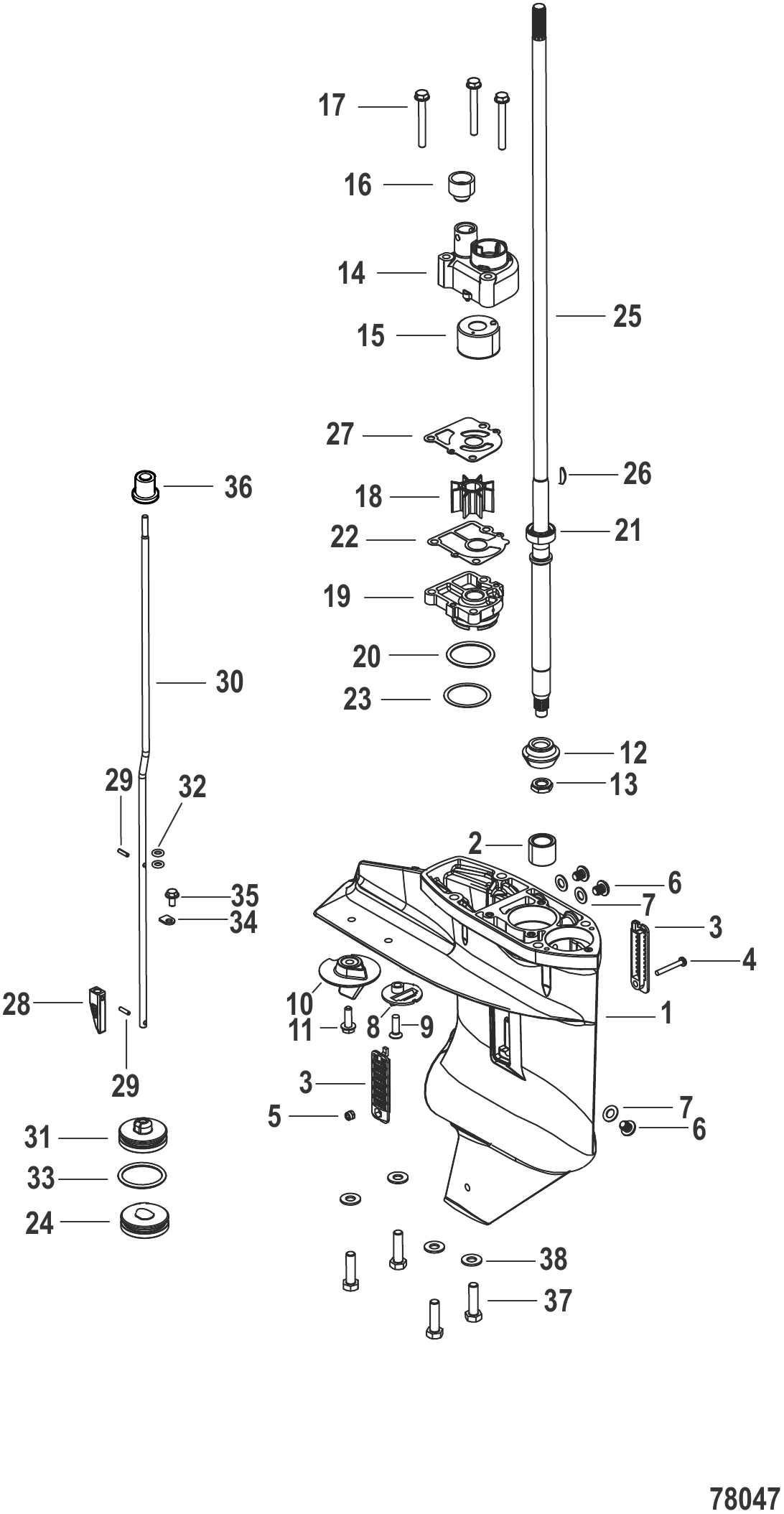

Рис. 21Картер редуктора, ведущий вал (Command Thrust) Gear Housing Driveshaft Command Thrust

REF	Номер детали	Наименование	Кол-во
1	8M0070884	Редуктор в сборе, длинный	1
1	8M0070895	Редуктор в сборе, X-Long	1
1	8M0070873	Корпус редуктора основной	1
2	160521	Подшипник игольчатый	1
3	803730002	Водозаборник	2
4	17635	Винт	1
5	85372210	Гайка	1
6	953683	Пробка	3
6	8M0229353	Пробка	3
7	8M0082880	Комплект уплотнений сливной пробки	3
8	16133	Сетка водозаборная	1
9	898101959	ВИНТ	1
10	853762T01	Триммерный плавник	1
11	167051	Болт (M6 x 20)	1
12	803740T02	Шестерня ведущая	1
13	85372211	Гайка	1
14	803750A05	Корпус верхней части водяного насоса в сборе	1
15	803751	Втулка водяного насоса	1
16	8036674	Сальник	1
17	879194269	Болт	3
18	8M0214944	Крыльчатка	1
19	803750A04	Основание водяного насоса в сборе	1
20	8537096	Кольцо уплотнительное	1
21	803752	Сальник масляный	1
22	8M0075040	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
23	813276001	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.1)	AR
23	813276015	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.15)	AR
23	813276003	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.3)	AR
23	813276005	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.5)	AR
24	16132T05	Подшипник шариковый	1
25	803738T09	Вал приводной	1
25	803738T10	Вал приводной, компонент комплекта удлинённого корпуса	1
26	8M0173418	Шпонка	1
27	803753	Направляющая пластина	1
28	8M0172382	Кулачок сцепления	1
29	16179	Штифт	2
30	803760010	Штанга кулачковая	1
30	803760011	Штанга кулачковая	1
31	803761	Втулка	1
32	161772	Кольцо уплотнительное	2
33	8537096	Кольцо уплотнительное	1
34	803762	Хомут	1
35	898103153	Болт	1
36	804899002	Втулка верхняя	1
37	8M0229979	Болт	4
38	16192	Шайба	4
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1
-	8M0122064	Комплект насоса водяного — полный	1
-	803748K02	Ремкомплект водяной крыльчатки	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1

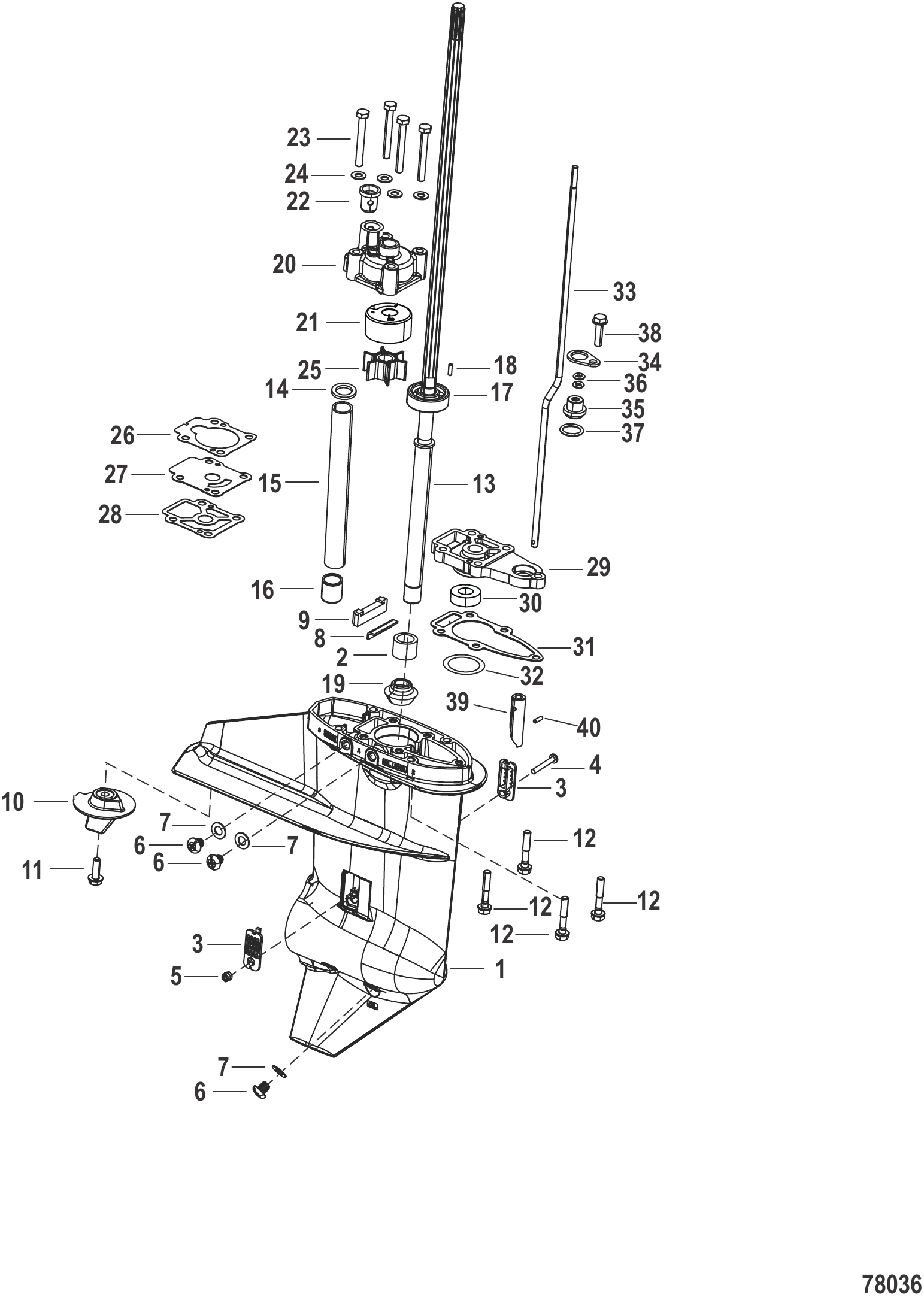

Рис. 22Картер редуктора, ведущий вал (стандартный) Gear Housing Driveshaft Standard

REF	Номер детали	Наименование	Кол-во
1	8M0229974	Корпус редуктора в сборе, короткий	1
1	8M0229976	Корпус редуктора в сборе, длинный	1
1	8M0158623	Корпус редуктора в сборе, базовый	1
2	8M0158609	Подшипник	1
3	803730001	Водозаборник	2
4	17635	Винт	1
5	85372210	Гайка	1
6	953683	Пробка	3
6	8M0229353	Пробка	3
7	8M0082880	Комплект уплотнений сливной пробки	3
8	895156	Пластина сальника водяного насоса	1
9	895155	Сальник водяного насоса	1
10	853762T01	Триммерный плавник	1
11	167051	Болт (M6 x 20)	1
12	8M0186820	БОЛТ	4
13	8M0065069	Вал приводной, короткий	1
13	803738T16	ДЛИННЫЙ ПРИВОДНОЙ ВАЛ	1
14	8M0223467	Шайба	1
15	8M0223466	Проставка	1
16	8M0223465	Подшипник роликовый	1
17	161326	Подшипник шариковый	1
18	9521811	Штифт роликовый - нержавеющая сталь	1
19	8M0156176	КОНИЧЕСКАЯ ШЕСТЕРНЯ B	1
20	803750A02	КОРПУС ВОДЯНОГО НАСОСА ВЕРХНИЙ В СБОРЕ	1
21	8037511	Втулка нержавеющая сталь	1
22	804903	Втулка	1
23	879194305	Болт	4
24	16826	Шайба нержавеющая	4
25	8M0214945	КРЫЛЬЧАТКА	1
26	8M0072137	ПРОКЛАДКА КОРПУСА НАСОСА	1
27	8037531	Направляющая пластина нержавеющая сталь	1
28	8M0072138	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
29	8M0223456	Корпус насоса нижний	1
30	95348	Сальник масляный гребного вала	1
31	8M0072139	ПРОКЛАДКА	1
32	8M0223457	Регулировочная шайба 28 x 36.8 x .1	AR
32	8M0223458	ШАЙБА РЕГУЛИРОВОЧНАЯ 28 x 36.8 x .15	AR
32	8M0229977	ШАЙБА РЕГУЛИРОВОЧНАЯ 28 x 36.8 x 0.3	AR
33	803760004	Вал переключения нижний	1
33	803760005	Вал переключения нижний	1
34	16165	Фиксатор втулки тяги кулачка	1
35	8M0135927	Комплект втулок и уплотнительных колец	1
36	161771	Кольцо уплотнительное	2
37	16178	Кольцо уплотнительное нижнее тяги кулачка	1
38	823042	Болт	1
39	8M0090459	Кулачок сцепления	1
40	16175	Штифт кулачка муфты	1
-	8M0130156	Комплект прокладок	1
-	8M0228425	КОМПЛЕКТ ВОДЯНОГО НАСОСА Стандартный	1
-	803748K01	Ремкомплект крыльчатки водяного насоса	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1

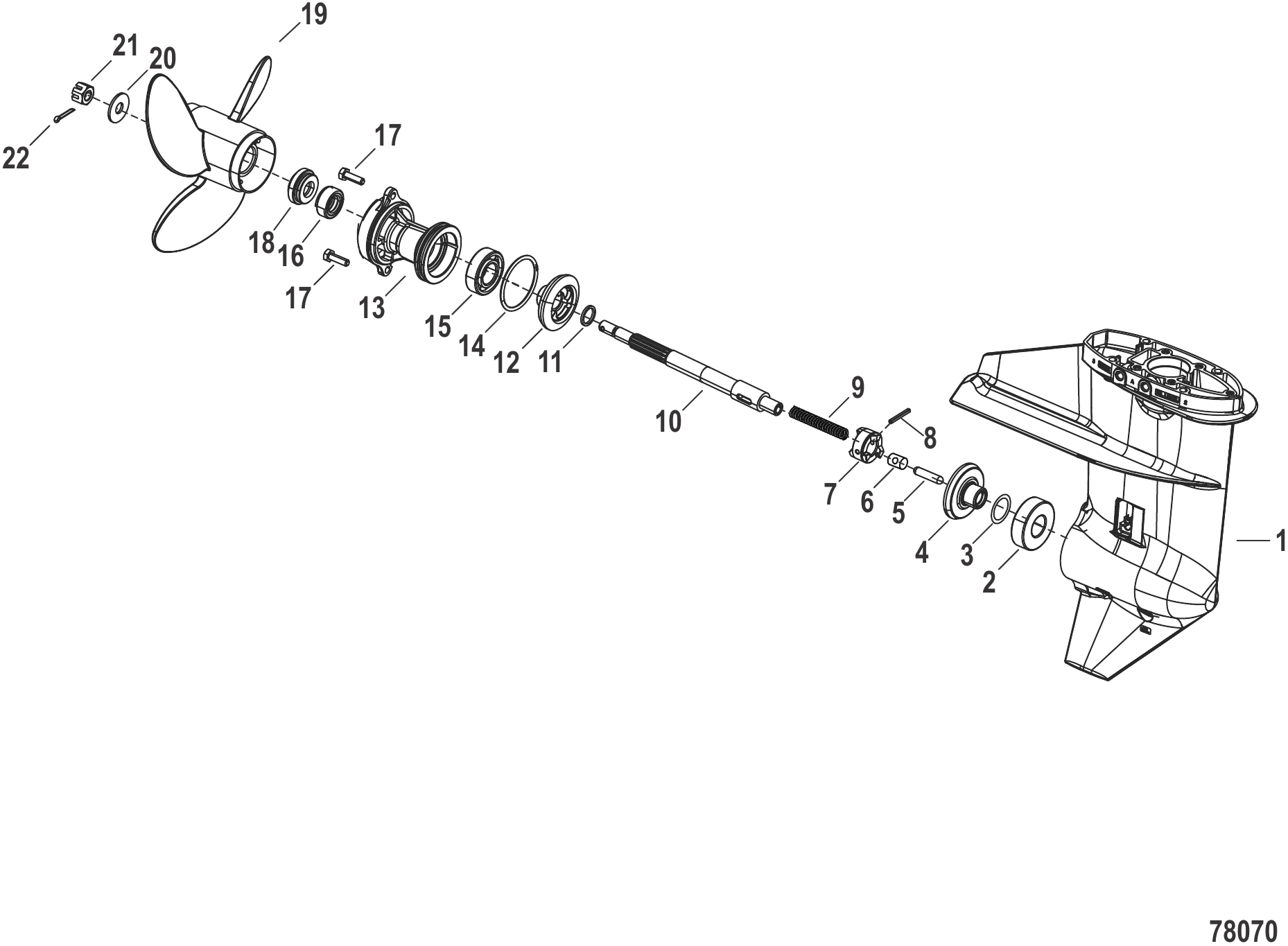

Рис. 23Картер редуктора, гребной вал (стандартный) Gear Housing Propeller Shaft, Standard

REF	Номер детали	Наименование	Кол-во
1	8M0229974	Корпус редуктора в сборе, короткий	1
1	8M0229976	Корпус редуктора в сборе, длинный	1
1	8M0158623	Корпус редуктора в сборе, базовый	1
2	8037331	Подшипник шариковый	1
3	16141	Прокладка регулировочная (0.1)	AR
3	813277	Прокладка (0.15)	AR
4	8M0156174	Коническая шестерня в сборе	1
5	16152	Толкатель кулачка	1
6	8537642	Фиксатор	1
7	8037451	Муфта	1
8	16150	Штифт муфты	1
9	892777002	Пружина (58 мм)	1
10	8M0070782	Вал гребного винта	1
11	16140	Шайба	1
12	8M0156178	Коническая шестерня C	1
13	8M0070876	Опора подшипника	1
14	16131	Уплотнительное кольцо	1
15	16128	Подшипник шариковый	1
16	16130	Сальник масляный	1
17	167051	Болт (M6 x 20)	2
18	8M0131240	Упорный держатель	1
19	897614A10	Гребной винт Black Max	1
19	897618A10	Гребной винт Black Max	1
-	803743Q02	КОМПЛЕКТ КРЕПЕЖА ГРЕБНОГО ВИНТА	1
20	16146	Шайба	1
21	16147	Гайка гребного винта	1
22	815026	Шплинт	1
-	8M0130156	Комплект прокладок	1

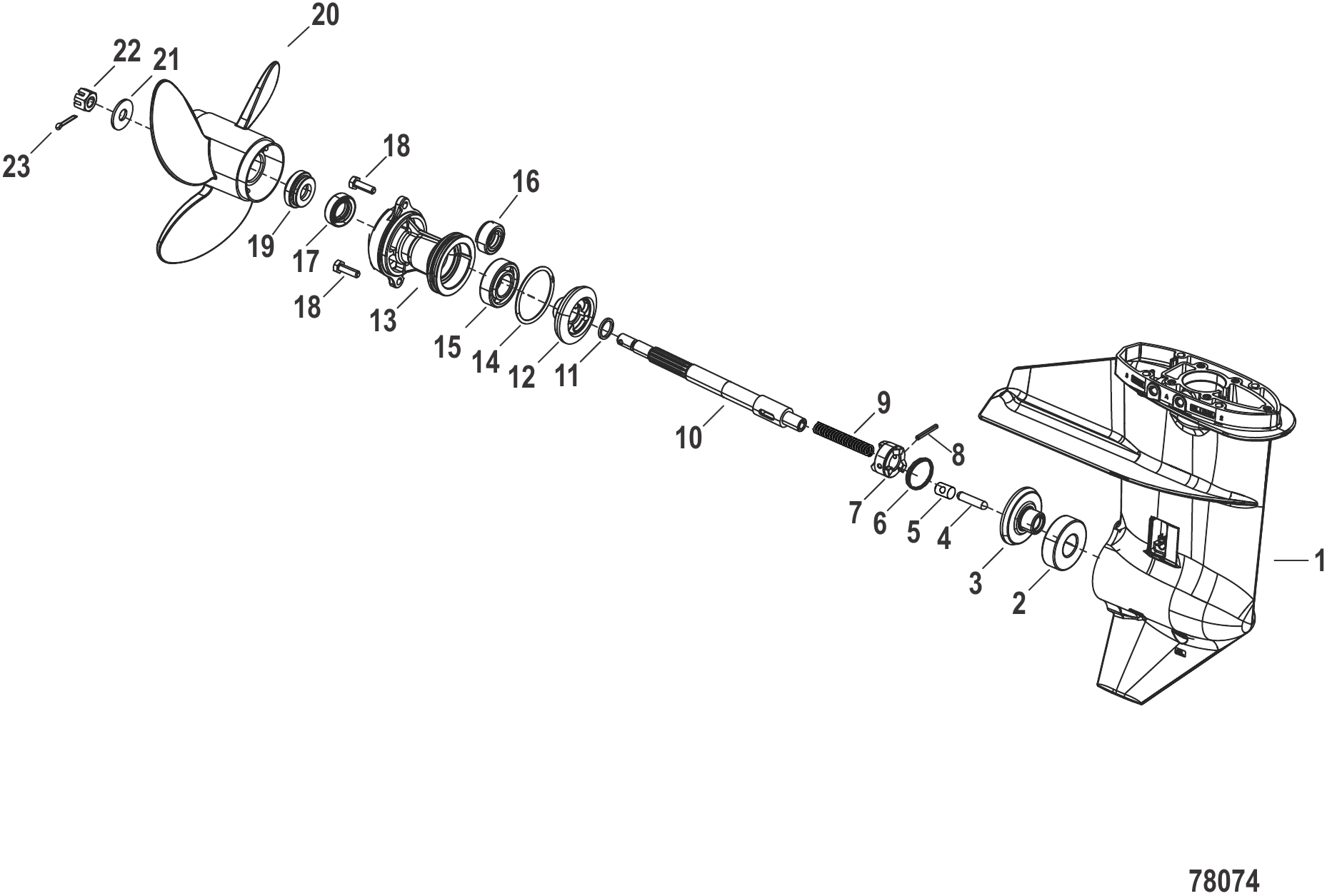

Рис. 24Картер редуктора, гребной вал (Command Thrust) Gear Housing Propeller Shaft Command Thrust

REF	Номер детали	Наименование	Кол-во
1	8M0070884	Редуктор в сборе, длинный	1
1	8M0070895	Редуктор в сборе, X-Long	1
1	8M0070873	Корпус редуктора основной	1
2	16132T01	Подшипник шариковый	1
3	8M0183177	Шестерня переднего хода	1
4	803747	Толкающий шток	1
5	853764003	Фиксатор	1
6	803746	Пружина	1
7	803745	Сцепление	1
8	160851	Палец	1
9	176672	ПРУЖИНА	1
10	8M0223455	ВАЛ ГРЕБНОГО ВИНТА	1
11	803742	Шайба	1
12	803741T03	Шестерня заднего хода	1
13	8M0070877	КРЫШКА С ПОДШИПНИКОМ	1
14	8M0087846	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	16132T01	Подшипник шариковый	1
16	803734	Подшипник игольчатый	1
17	161622	Сальник масляный	1
18	167051	Болт (M6 x 20)	2
19	8M0143215	ДЕРЖАТЕЛЬ УПОРНОГО ПОДШИПНИКА	1
20	8M0228896	ГРЕБНОЙ ВИНТ В СБОРЕ 8.7 x 5	1
20	812954A10	ГРЕБНОЙ ВИНТ BLACK MAX 8.7 x 5	OPT
20	812950A10	Гребной винт BLACK MAX 10 x 7	1
20	812948A10	Гребной винт BLACK MAX 10 x 7	1
20	897748A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.5 x 8	OPT
20	897750A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.25 x 9	OPT
20	897752A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.25 x 10	OPT
20	897754A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.25 x 11.5	OPT
21	161402	Шайба	1
22	161471	Гайка гребного винта	1
23	8150264	Шплинт	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1
-	8M0082880	Комплект уплотнений сливной пробки	3

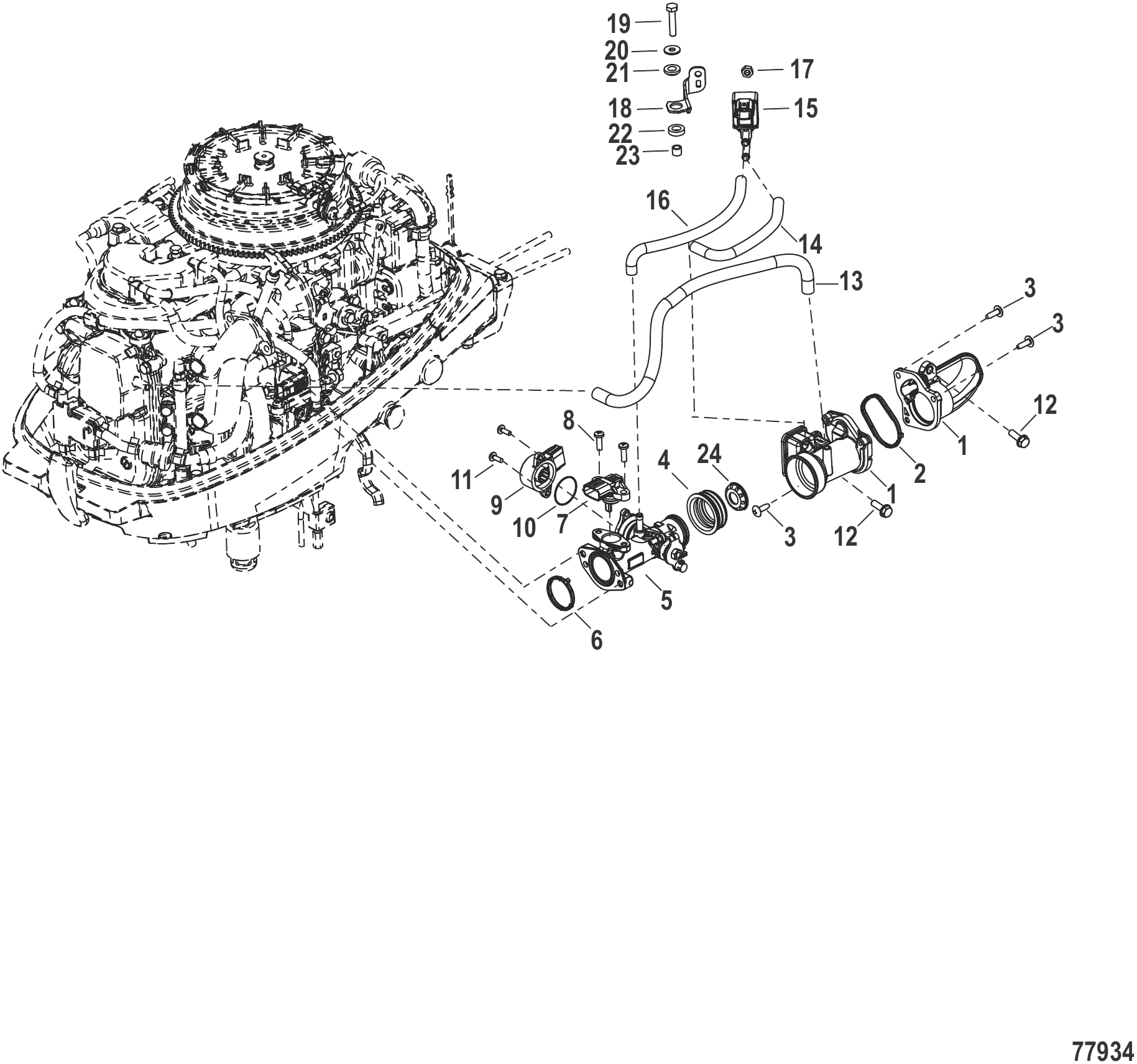

Рис. 25Система впуска Intake System

REF	Номер детали	Наименование	Кол-во
1	8M0223384	ВПУСКНОЙ ГЛУШИТЕЛЬ В СБОРЕ	1
2	8M0223388	ПРОКЛАДКА	1
3	8M0229964	ВИНТ САМОНАРЕЗАЮЩИЙ	3
4	8M0223385	ПРОКЛАДКА ВПУСКНОГО ГЛУШИТЕЛЯ	1
5	8M0223382	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
6	8M0223383	ПРОКЛАДКА КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
7	8M0132303	Датчик температуры и абсолютного давления	1
8	8M0137307	Винт	2
9	8M0191652	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
10	8M0199276	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
11	8M0153617	ВИНТ	2
12	167051	Болт (M6 x 20)	2
13	8M0223386	ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА	1
14	8M0223409	ШЛАНГ	1
15	8M0223411	КЛАПАН РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
16	8M0223410	ШЛАНГ	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	8M0223412	КРОНШТЕЙН КЛАПАНА РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
19	8M0223408	БОЛТ	1
20	953921	Шайба нержавеющая	1
21	953924	ШАЙБА (РЕЗИНОВАЯ) (РЕЗИНОВАЯ)	1
22	953923	ШАЙБА РЕЗИНОВАЯ (РЕЗИНОВАЯ)	1
23	952868	Втулка	1
24	8M6014783	ОГРАНИЧИТЕЛЬ 6 Л.С.	1
24	8M0229966	ОГРАНИЧИТЕЛЬ 8 Л.С.	1
-	8M0227810	Комплект прокладок силовой головки	1

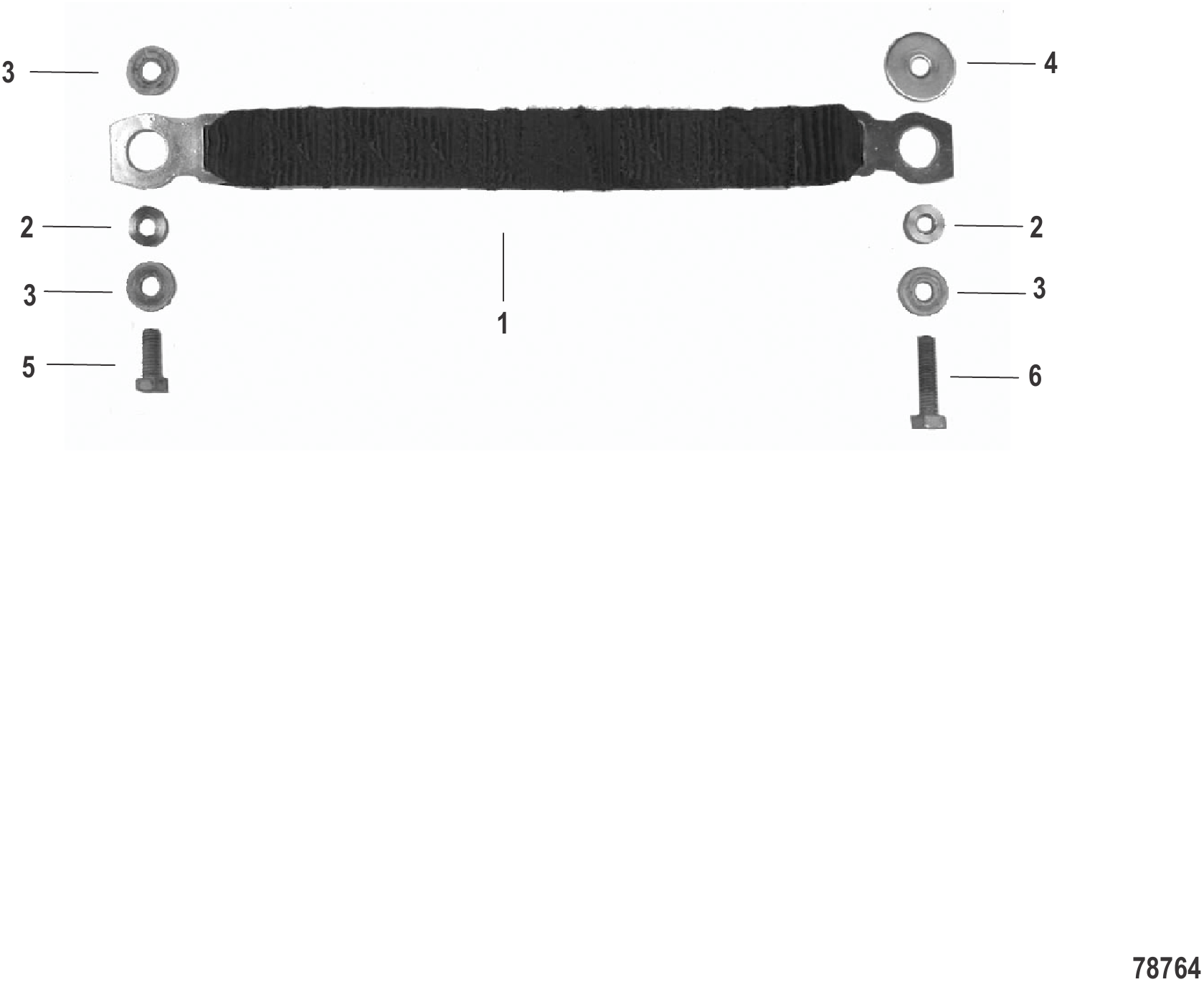

Рис. 26Комплект крепления ProKicker (только для моделей ProKicker) - 896297A01 Kicker Strap Kit ProKicker Models Only - 896297A01

REF	Номер детали	Наименование	Кол-во
-	896297A01	КОМПЛЕКТ СТЯЖНОГО РЕМНЯ	1
1	896297001	Ремень в сборе	2
2	855545003	Хомут	4
3	953921	Шайба нержавеющая	6
4	898101937	Шайба	2
5	16832	Болт (M6 x 16)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2

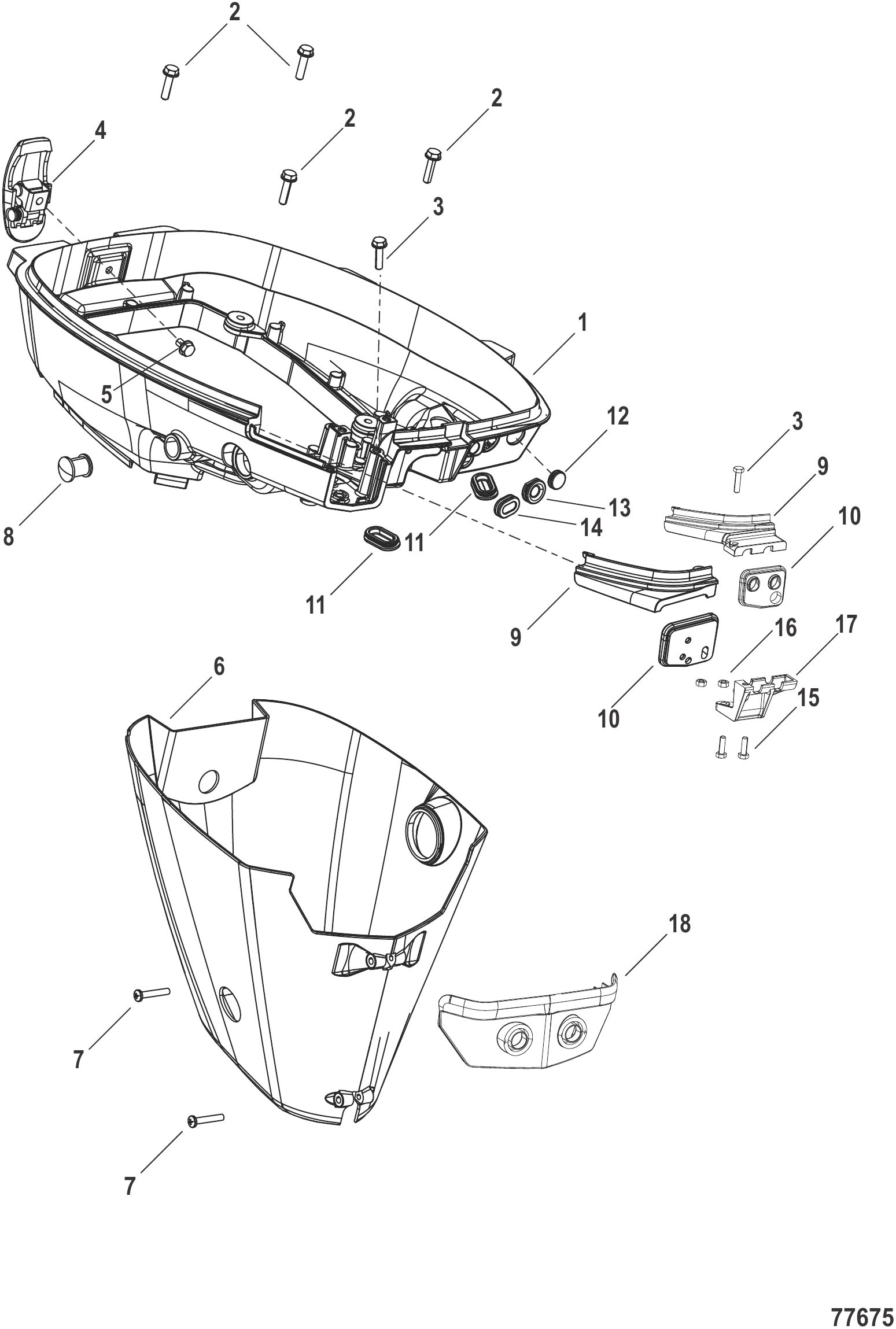

Рис. 27Нижний кожух Lower Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0223481	Нижний кожух	1
2	823042	Болт	4
3	823042	Болт	1
3	823042	Болт	1
4	8M0063135	Замок кожуха в сборе	1
5	8M0155474	Винт	1
6	8M0223497	Фартук	1
7	162572	Саморез	2
8	162284	Втулка уплотнительная	1
9	8M0223495	КРЫШКА КРОНШТЕЙНА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
9	8M0223496	КРЫШКА ФИКСАТОРА ТРОСА	1
10	8M0223486	ВТУЛКА	1
10	8M0223485	ВТУЛКА	1
11	853709007	Втулка уплотнительная	2
12	16226	Втулка	1
13	162261	Втулка уплотнительная	1
14	853709008	Втулка уплотнительная кабеля аккумулятора	1
15	167051	Болт (M6 x 20)	2
16	400212	ГАЙКА (M6) Нержавеющая сталь	2
17	8M0223494	ФИКСАТОР ТРОСА	1
18	8M0228898	КРЫШКА ПЕРЕДНЕЙ ОПОРЫ	1
18	8M0228897	КРЫШКА ПЕРЕДНЕЙ ОПОРЫ	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1
-	8M0227954	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ МОДЕЛЕЙ С РУМПЕЛЕМ НА ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1

Рис. 28Комплект прокладок редуктора - 8M0082884 (Command Thrust) Lower Unit Gasket Set - 8M0082884 Command Thrust

REF	Номер детали	Наименование	Кол-во
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1
-	161772	Кольцо уплотнительное	2
-	8M0075040	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	2
-	8M0087846	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	161622	Сальник масляный	1
-	803752	Сальник масляный	1
-	8537096	Кольцо уплотнительное	1
-	8M0082880	Комплект уплотнений сливной пробки	1
-	8M0075255	Уплотнение сливной пробки	1
-	8M0188617	Уплотнение	1
-	8M0122064	Комплект насоса водяного — полный	1

Рис. 29Комплект прокладок редуктора - 8M0130156 (стандартный) Lower Unit Gasket Set - 8M0130156 Standard

REF	Номер детали	Наименование	Кол-во
-	8M0130156	Комплект прокладок	1
-	803663028	ПРОКЛАДКА	1
-	161771	Кольцо уплотнительное	2
-	16178	Кольцо уплотнительное нижнее тяги кулачка	1
-	803728002	ПРОКЛАДКА	1
-	16131	Уплотнительное кольцо	1
-	16130	Сальник масляный	1
-	95348	Сальник масляный гребного вала	1
-	8M0072138	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
-	8M0072139	ПРОКЛАДКА	1
-	8M0072137	ПРОКЛАДКА КОРПУСА НАСОСА	1
-	8M0082880	Комплект уплотнений сливной пробки	1

Рис. 30Комплекты ТО (300 часов) Maintenance Kits 300 Hour

REF	Номер детали	Наименование	Кол-во
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	8M0157133	Топливный фильтр	1
-	895146	Шайба	1
-	8M0204682	Свеча зажигания	2
-	8M0234113	Свеча DCPR6E @4	2
-	875208	Анод	2
-	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
-	803748K01	Ремкомплект крыльчатки водяного насоса	2
-	8M0214945	КРЫЛЬЧАТКА	1
-	8M0072137	ПРОКЛАДКА КОРПУСА НАСОСА	1
-	8037531	Направляющая пластина нержавеющая сталь	1
-	8M0072138	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
-	9521811	Штифт роликовый - нержавеющая сталь	1
-	804903	Втулка	1
-	8M0082880	Комплект уплотнений сливной пробки	1
-	8M0214960	ПРОКЛАДКА	1
-	8M0227355	Сервисный комплект 8 - 9.9 EFI Command Thrust (300 часов)	1
-	8M0157133	Топливный фильтр	1
-	895146	Шайба	1
-	8M0204682	Свеча зажигания	2
-	875208	Анод	2
-	8M0119207	ТЕРМОСТАТ 60 ГРАДУСОВ	1
-	803748K02	Ремкомплект водяной крыльчатки	1
-	8M0214944	Крыльчатка	1
-	803753	Направляющая пластина	1
-	8036674	Сальник	1
-	8M0173418	Шпонка	1
-	8M0075040	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
-	8M0082880	Комплект уплотнений сливной пробки	1
-	8M0214960	ПРОКЛАДКА	1
-	8M0228425	КОМПЛЕКТ ВОДЯНОГО НАСОСА Стандартный	1

Рис. 31Комплект прокладок силового агрегата 8M0227810 Powerhead Gasket Set 8M0227810

REF	Номер детали	Наименование	Кол-во
-	8M0227810	Комплект прокладок силовой головки	1
-	8M0223373	Прокладка головки цилиндра	1
-	8M0223377	ПРОКЛАДКА ОСНОВАНИЯ ДВИГАТЕЛЯ	1
-	825455001	Сальник масляный	1
-	8M0223372	Прокладка масляного насоса	1
-	803508017	Прокладка крышки головки цилиндра	1
-	803513007	Уплотнительное кольцо	1
-	803513	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	898103114	Масляный сальник	1
-	855681001	Сальник масляный	1
-	8M0214960	ПРОКЛАДКА	1
-	8M0223368	Прокладка крышки выпускного коллектора	1
-	8M0223383	ПРОКЛАДКА КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	8M0223385	ПРОКЛАДКА ВПУСКНОГО ГЛУШИТЕЛЯ	1
-	85370712	Сальник масляный	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

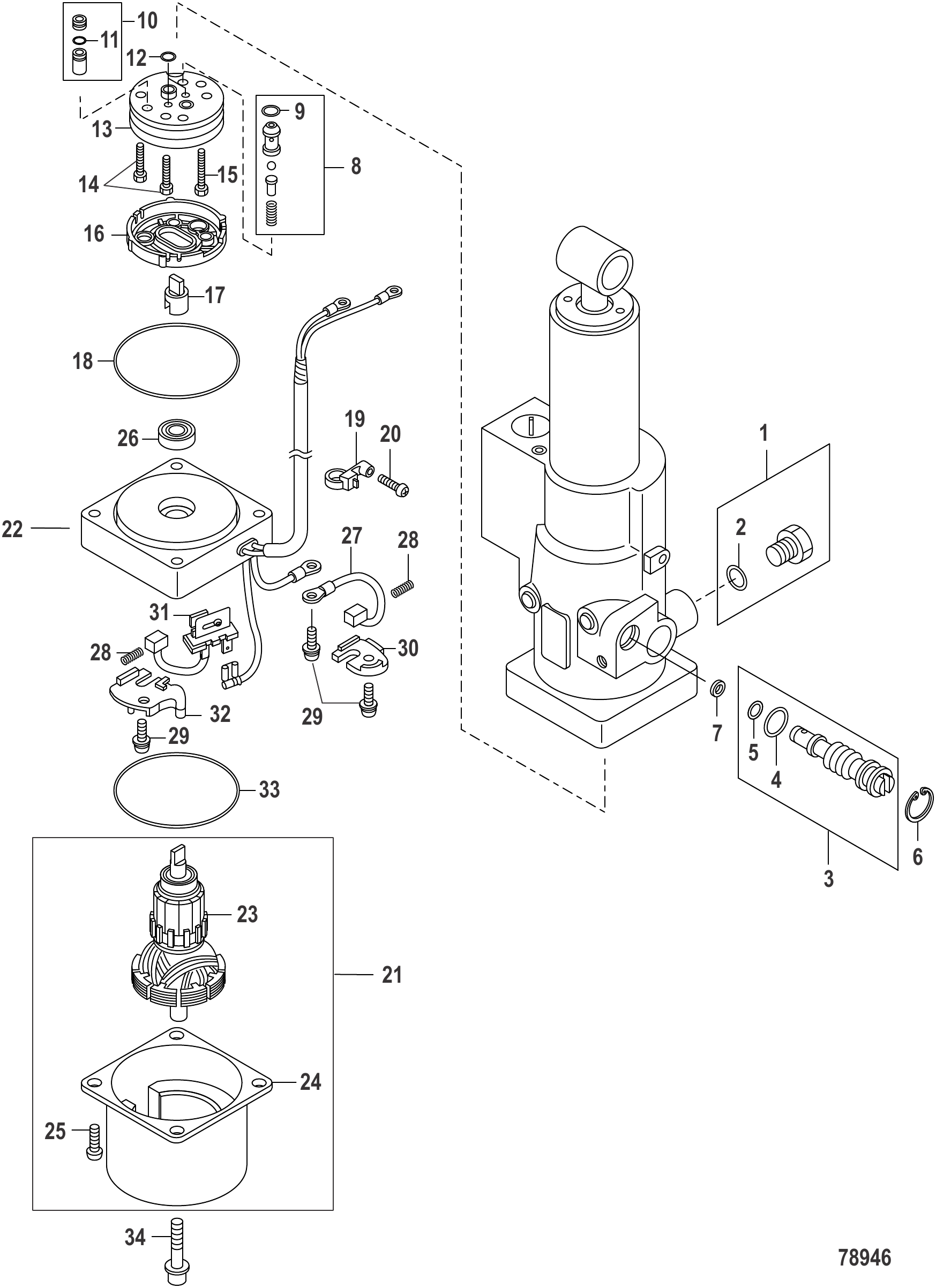

Рис. 32Компоненты гидроподъема Power Tilt Components

REF	Номер детали	Наименование	Кол-во
-	8M0223477	УЗЕЛ ГИДРОПОДЪЁМА В СБОРЕ	1
1	896299A01	Крышка в сборе	1
2	1613110	Уплотнительное кольцо	1
3	896300A01	Клапан ручной в сборе	1
4	812641003	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	16131013	Уплотнительное кольцо	1
6	804027002	СТОПОРНОЕ КОЛЬЦО	1
7	898101245	Сальник	1
8	827672A04	Клапан предохранительный в сборе	1
9	16131013	Уплотнительное кольцо	1
-	898101005	Шар	1
10	896301A01	Клапан в сборе	1
11	803513009	Уплотнительное кольцо	1
12	1613110	Уплотнительное кольцо	2
13	827674002	Насос	1
14	8518664	БОЛТ	2
15	8518663	БОЛТ	1
16	851876	Фильтр	1
17	851877001	Муфта	1
18	16131011	Уплотнительное кольцо	1
19	8M0223478	ХОМУТ	1
20	895143004	Винт	1
21	8M0223479	ЭЛЕКТРОМОТОР В СБОРЕ	1
22	8M0229981	КРОНШТЕЙН ЭЛЕКТРОМОТОРА В СБОРЕ	1
23	891753T02	Якорь в сборе	1
24	896303T	Корпус	1
25	879194330	Винт	2
26	822891001	САЛЬНИК МАСЛЯНЫЙ	1
27	853807003	Щётка	1
28	75384002	Пружина щётки	2
29	823031017	ВИНТ	3
30	803838002	ДЕРЖАТЕЛЬ Щётка	1
31	95237002	Прерыватель	1
32	895157001	Держатель прерывателя	1
33	16131012	Уплотнительное кольцо	1
34	851866010	Болт	2

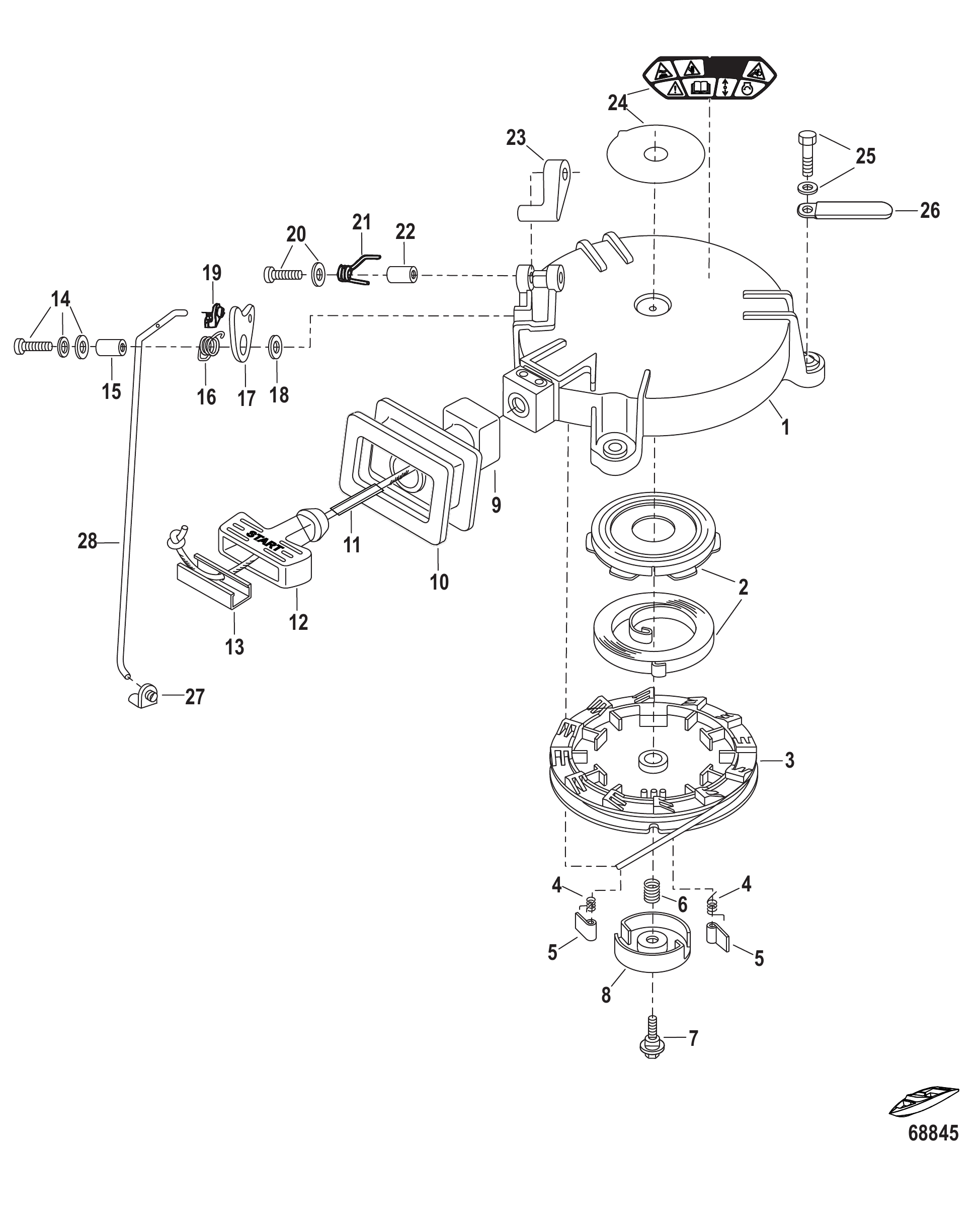

Рис. 33РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	8M0056437	Стартер в сборе с ручным запуском	1
1	812632002	КОРПУС СТАРТЕРА	1
1	8M0227442	Корпус стартера	1
2	812645T10	Пружина стартера, комплект	1
3	812633002	ШКИВ СТАРТЕРА	1
4	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
5	8M0078324	ХРАПОВИК	2
5	812635002	ХРАПОВИК	2
6	812636001	ПРУЖИНА	1
7	812637001	БОЛТ	1
8	8M0078325	ФРИКЦИОННАЯ ПЛАСТИНА	1
9	8M0056340	Пластина уплотнительная	1
10	8M0056963	Втулка	1
11	8M0110704	Шнур	1
12	804363001	Рукоятка стартера	1
13	8M0084137	Анкер шнура	1
14	855544	Винтовой узел	1
15	855545001	Втулка	1
16	804366001	Пружина фиксатора пускового кулачка	1
17	8M0056338	Кулачок блокировки стартера	1
18	16826	Шайба нержавеющая	1
19	17643002	Быстросъёмное соединение тяги	1
20	8555449	Винтовой узел	1
21	812645007	ПРУЖИНА	1
22	895130	Втулка	1
23	8M0056339	Фиксатор блокировки стартера	1
24	8M0137310	Наклейка предупреждающая	1
24	8M0137311	Наклейка предупреждающая	1
25	898101992	БОЛТ В СБОРЕ	3
26	8M0130961	Хомут	1
27	176431	ЗАЩЕЛКА ТЯГИ	1
27	8M0169412	ТЯГА С ФИКСАТОРОМ	1
28	8M0056432	Тяга блокировки стартера	1
28	8M0223141	Штанга блокировки запуска	1

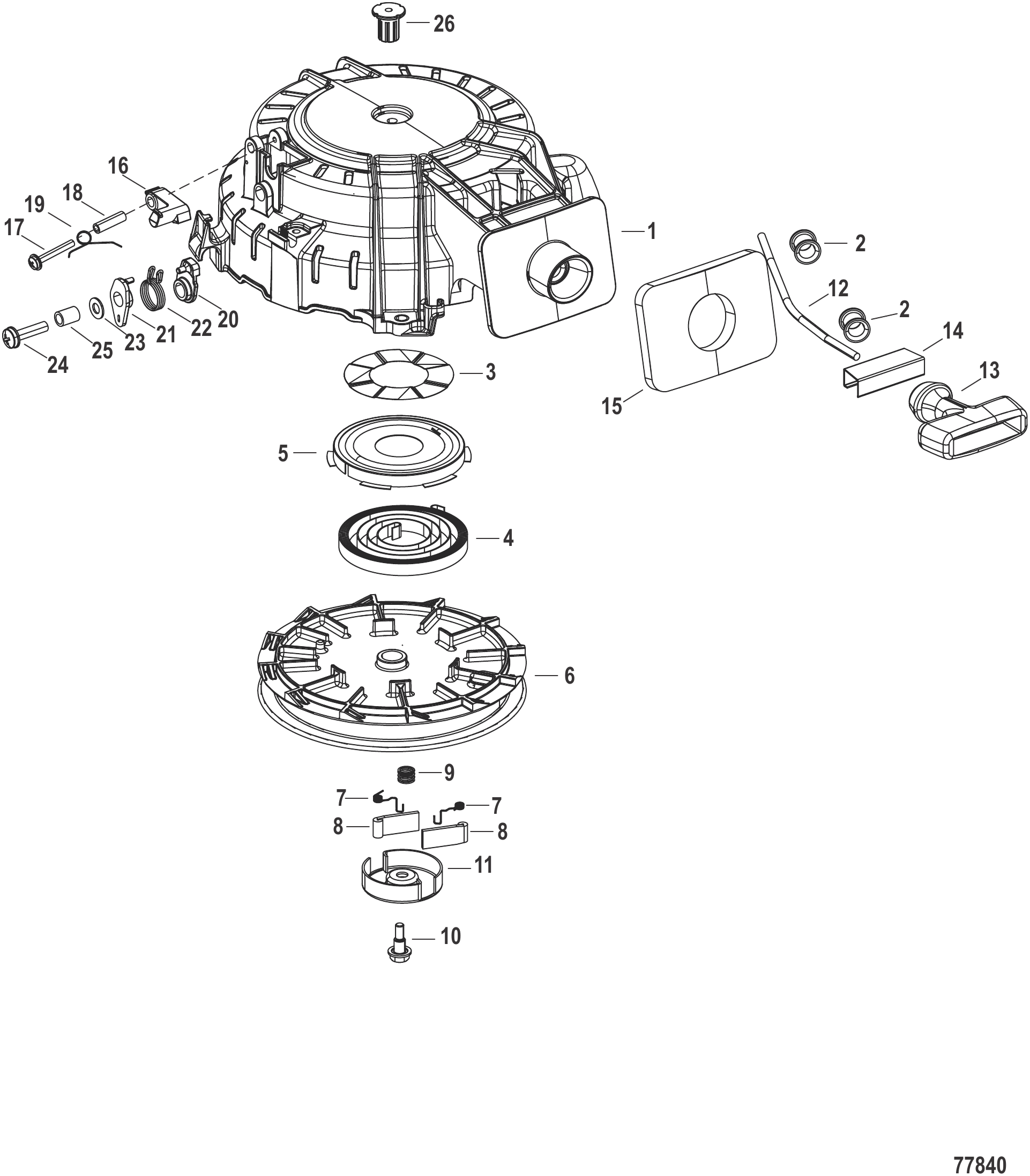

Рис. 34Компоненты ручного стартера Recoil Starter Components

REF	Номер детали	Наименование	Кол-во
1	8M0223405	УЗЕЛ РУЧНОГО СТАРТЕРА	1
2	8M0223407	НАПРАВЛЯЮЩАЯ ШНУРА	2
3	895128	Волнистая шайба	1
4	804024T07	Пружина стартера	1
5	895129	Корпус пружины стартера	1
6	803717001	КАТУШКА	1
7	812634003	ПРУЖИНА ВОЗВРАТНАЯ	2
8	812635002	ХРАПОВИК	2
9	812636001	ПРУЖИНА	1
10	812637001	БОЛТ	1
11	812638001	ДИСК ФРИКЦИОННЫЙ	1
12	8M0110704	Шнур	1
13	812640002	РУКОЯТКА ШНУРА СТАРТЕРА	1
14	8M0084137	Анкер шнура	1
15	8M0138706	Сальник стартера	1
16	804031001	БЛОКИРОВКА Стартера	1
17	8555449	Винтовой узел	1
18	895130	Втулка	1
19	812645007	ПРУЖИНА	1
20	803721003	КУЛАЧОК блокировки стартера	1
21	898101627	РЫЧАГ блокировки стартера	1
22	898101628	ПРУЖИНА	1
23	16826	Шайба нержавеющая	1
24	855544021	Винт (M6 x 25 мм)	1
25	855545004	Хомут	1
26	803719	Вал стартера	1

Рис. 35СЕРВИСНЫЕ МАТЕРИАЛЫ Service and Support Material

REF	Номер детали	Наименование	Кол-во
1	8M0223221	КАТАЛОГ ЗАПЧАСТЕЙ 6/8/9.9 EFI/209 см³/Command Thrust/ProKicker/4-ТАКТНЫЙ	1
2	8M0221313	РУКОВОДСТВО ПО РЕМОНТУ	1
3	8M0221312	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
3	8M0235576	РУКОВОДСТВО ПО УСТАНОВКЕ ПОДВЕСНОГО МОТОРА	1

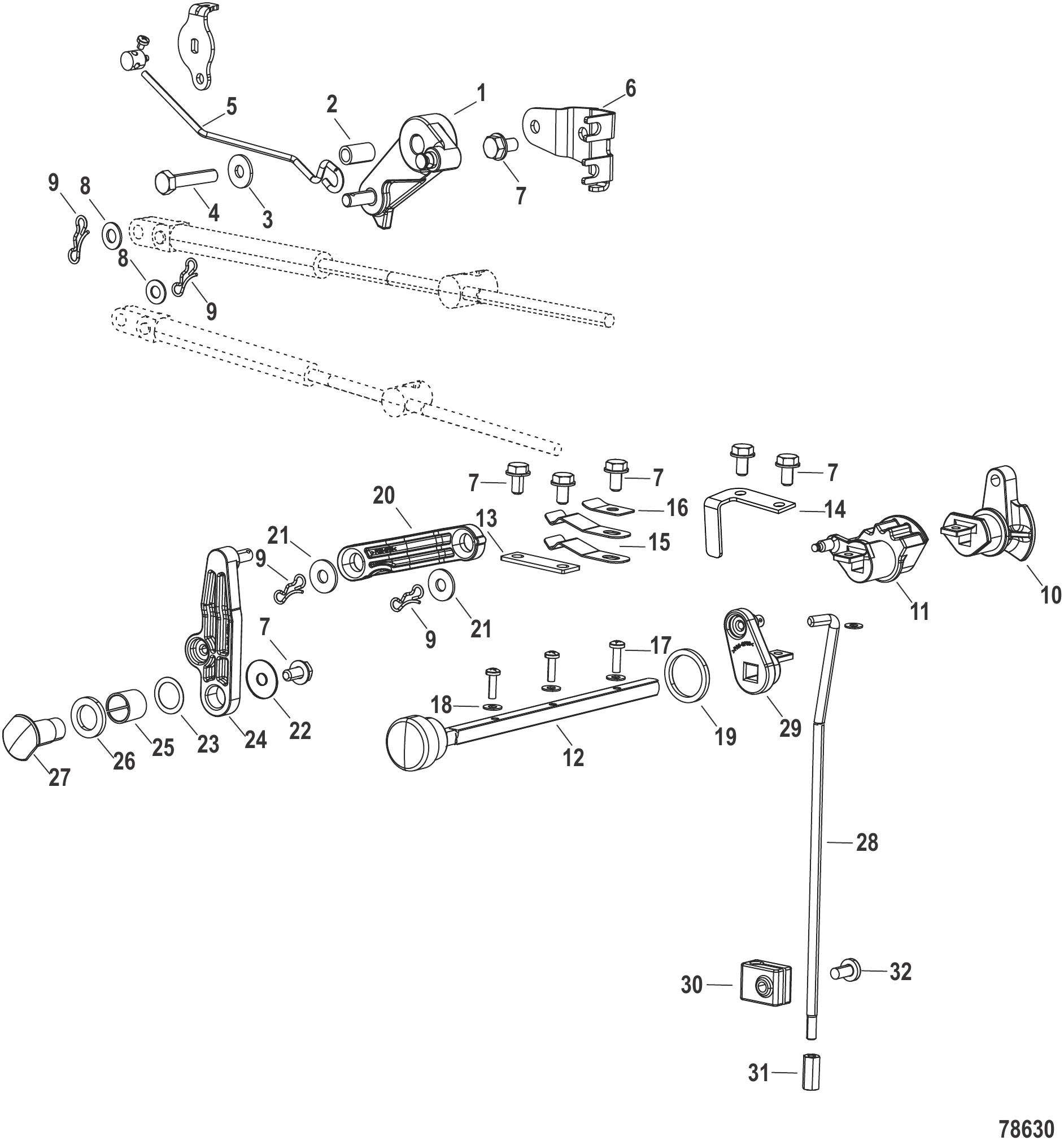

Рис. 36Система переключения передач дистанционного управления Shifting System Remote Control

REF	Номер детали	Наименование	Кол-во
1	8M0223414	РЫЧАГ ДРОССЕЛЯ	1
2	8M0223415	ВТУЛКА	1
3	953921	Шайба нержавеющая	1
4	8M0174563	Болт с буртиком	1
5	8M0223416	ТЯГА ДРОССЕЛЯ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	1
6	8M0223418	КРОНШТЕЙН ТРОСА ДРОССЕЛЯ	1
7	8M0155474	Винт	2
7	8M0155474	Винт	5
8	8M0186817	ШАЙБА	2
9	8M0021224	Зажим типа "бабочка"	4
10	8M0223420	РЫЧАГ	1
11	803768003	Фиксатор переключения	1
11	802971002	Фиксатор переключения	1
12	8M0223419	ВАЛ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
13	895157	Кронштейн	1
14	8M0230557	КРОНШТЕЙН УПОРА	1
15	8M0155407	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	2
16	8M0135810	Фиксатор переключения передач	1
17	855544014	Винт	3
18	16335	ШАЙБА	3
19	16219003	Сальник	1
20	8M0223423	ТЯГА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ	1
21	898101218	Шайба пластиковая	2
22	161404	Шайба	1
23	16221	Волнистая шайба	1
24	8M0223422	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
25	16220	Втулка	1
26	16219	Сальник	1
27	17640001	Винт с буртиком	1
28	803766003	Вал переключения верхний	1
28	8M0229576	Вал переключения передач, верхний	1
29	8M0223421	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
30	804906001	Фиксатор реверса	1
31	803767002	Муфта соединительная	1
32	16827	Винт	1
-	8M0227954	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ МОДЕЛЕЙ С РУМПЕЛЕМ НА ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1

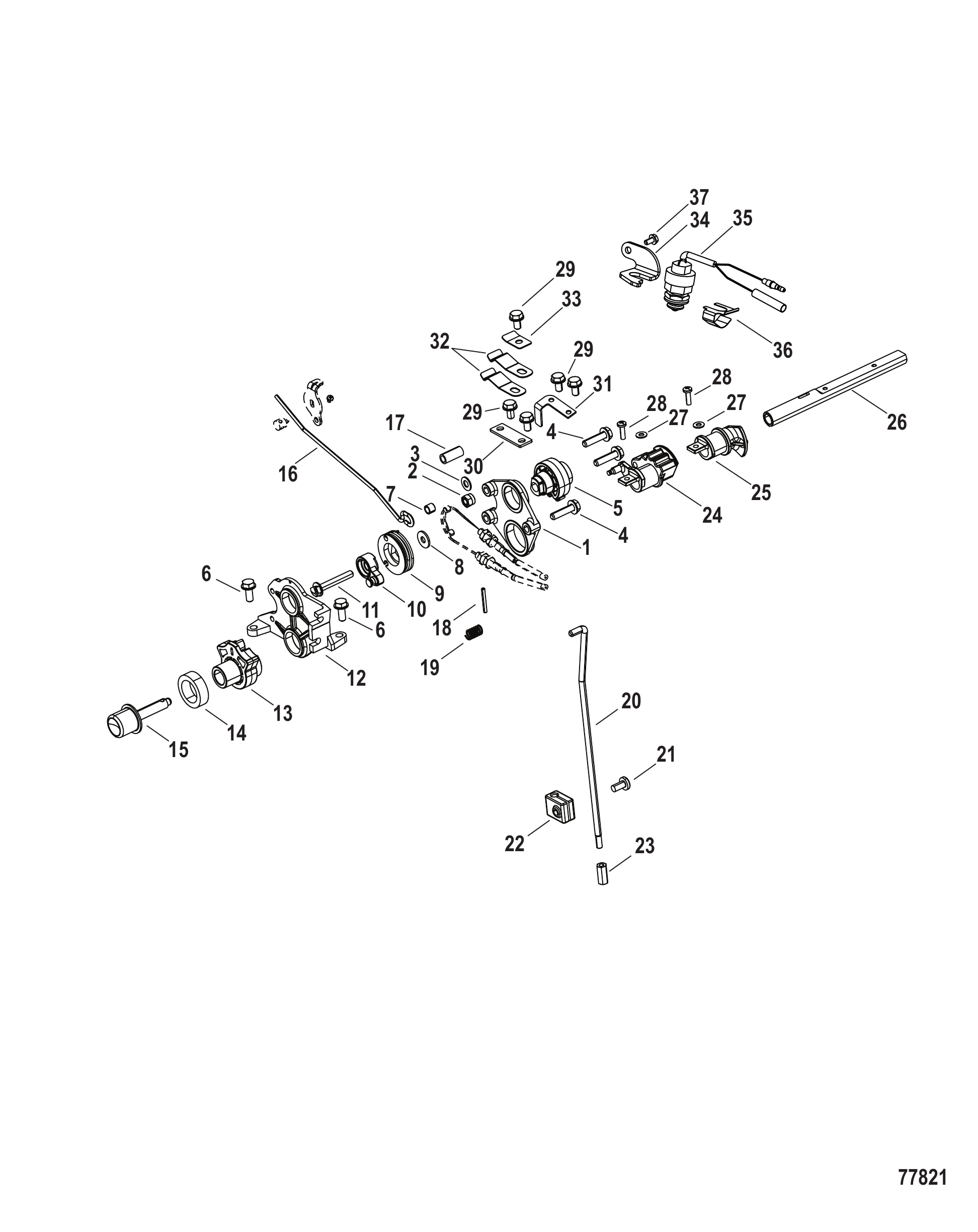

Рис. 37Система переключения передач румпеля Shifting System Tiller

REF	Номер детали	Наименование	Кол-во
1	895159	Пластина шестерни	1
2	8537227	Гайка нейлоновая	1
3	16826	Шайба нержавеющая	1
4	823042	Болт	3
5	895101400	Шестерня приводная	1
6	8248324	Винт (M6 x 16)	2
7	895126	Втулка (6 мм)	1
8	953921	Шайба нержавеющая	1
9	895101401	Барабан дросселя	1
10	8M0223424	ОТКРЫВАТЕЛЬ ДРОССЕЛЯ	1
11	8M0102279	Болт	1
12	895158	Пластина шестерни	1
13	895161	Ведомая шестерня	1
14	8M0223427	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
15	892772	Ручка	1
16	8M0223417	ТЯГА ДРОССЕЛЯ РУМПЕЛЯ	1
17	895162001	ХОМУТ Стальной	1
18	16085003	ПАЛЕЦ	1
19	813028003	ПРУЖИНА	1
20	8M0229576	Вал переключения передач, верхний	1
21	16827	Винт	1
22	804906001	Фиксатор реверса	1
23	803767002	Муфта соединительная	1
24	803768002	Фиксатор переключения	1
24	802971001	Фиксатор переключения	1
25	8M0223426	РЫЧАГ	1
26	8M0223425	ВАЛ	1
27	16335	ШАЙБА	1
27	16335	ШАЙБА	1
28	855544014	Винт	1
28	855544014	Винт	1
29	8M0155474	Винт	5
30	895157	Кронштейн	1
31	8M0230557	КРОНШТЕЙН УПОРА	1
32	8M0155407	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	2
33	8M0135810	Фиксатор переключения передач	1
34	8M0223483	КРОНШТЕЙН ВЫКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
35	8M0226903	ВЫКЛЮЧАТЕЛЬ НЕЙТРАЛИ	1
36	8M0223484	ПРИВОД ВЫКЛЮЧАТЕЛЯ НЕЙТРАЛИ	1
37	8M0155474	Винт	1
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1
-	8M0227805	Комплект электростартера	1

Рис. 38КОМПОНЕНТЫ СТАРТЕРА Starter Motor Components

REF	Номер детали	Наименование	Кол-во
1	8M0223446	Стартер	1
2	8M0229580	Шестерня в сборе	1
3	8M0229582	Держатель щёток в сборе	1
4	853722026	Гайка	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	1
6	16826	Шайба нержавеющая	1
-	8M0227805	Комплект электростартера	1

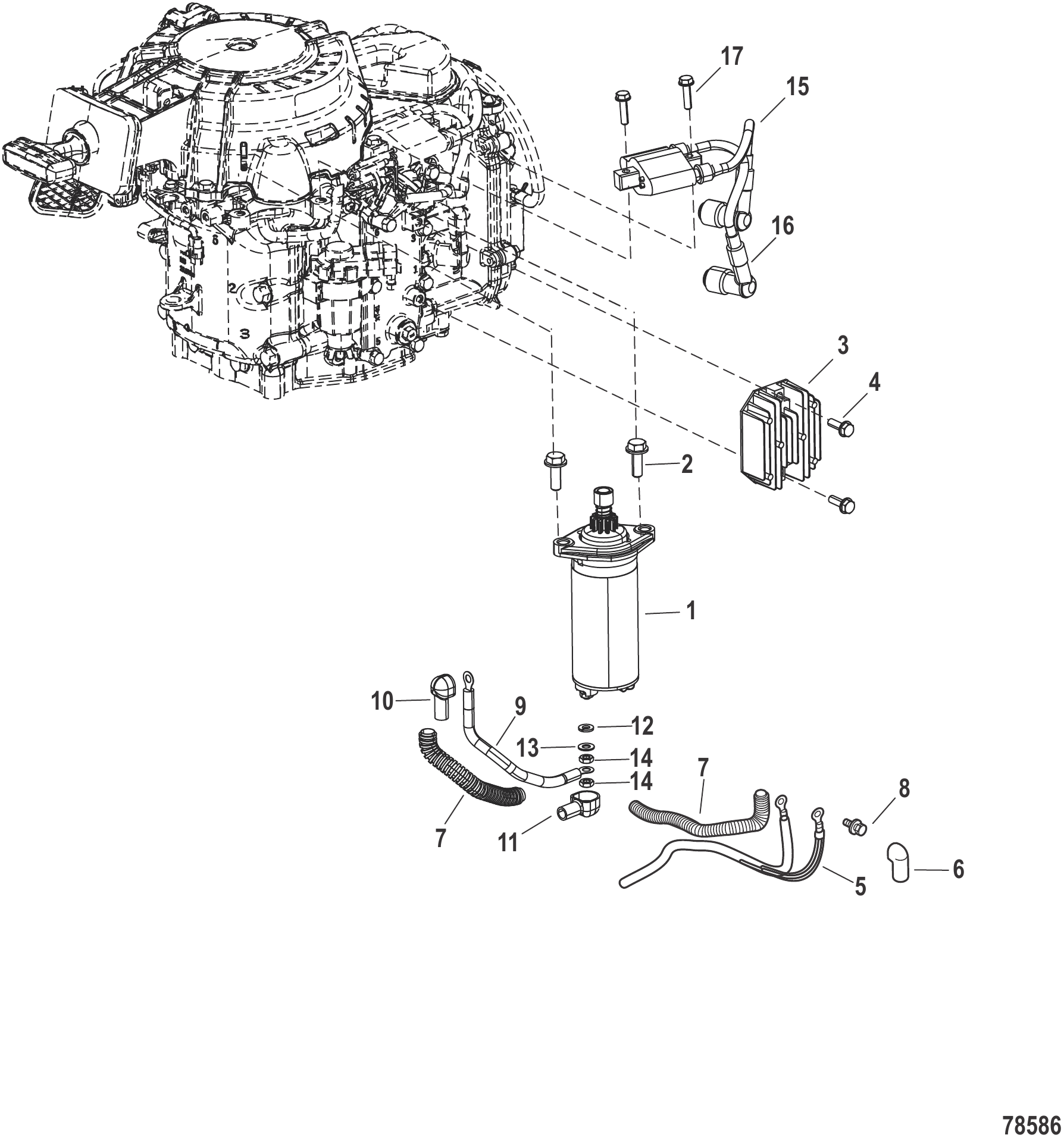

Рис. 39Запуск Стартер, выпрямитель, катушка зажигания Starting Starter Motor, Rectifier, Ignition Coil

REF	Номер детали	Наименование	Кол-во
1	8M0223446	Стартер	1
2	823042073	ВИНТ	2
3	8M0134477	Выпрямитель	1
4	167051	Болт (M6 x 20)	2
5	898101T06	Кабель в сборе аккумуляторный	1
6	853741001	Колпачок клеммы	1
7	8M0223447	Защитный кожух	2
8	8M0155474	Винт	1
9	8M0069818	Кабель заземления	1
10	853816004	Красный колпачок	1
11	853816003	Красный клеммный колпачок	1
12	400256	СТОПОРНАЯ ШАЙБА (M6)	1
13	16826	Шайба нержавеющая	1
14	853722026	Гайка	2
15	8M0223444	КАТУШКА ЗАЖИГАНИЯ	1
16	8M0223445	КОЛПАЧОК СВЕЧИ	2
17	823042	Болт	2
-	8M0227805	Комплект электростартера	1
-	8M0227808	Комплект зарядки аккумулятора	1

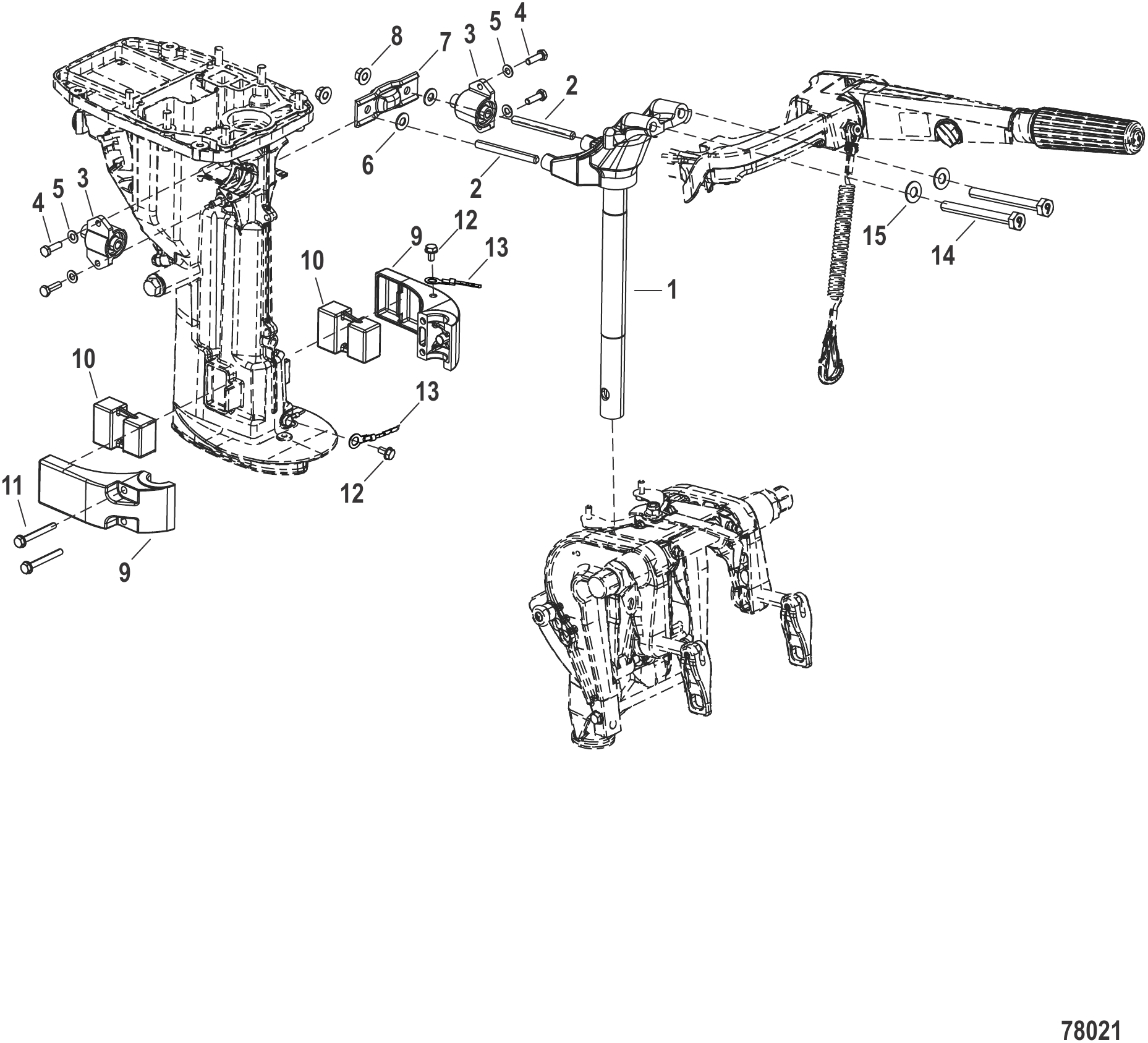

Рис. 40РУЛЕВОЙ РЫЧАГ Steering Arm

REF	Номер детали	Наименование	Кол-во
1	853770T02	ПОВОРОТНАЯ ТРУБА	1
1	853770T05	ПОВОРОТНАЯ ТРУБА	1
2	8M0223475	Шпилька	2
3	8M0078457	Комплект верхней опоры	2
4	8M0150186	Комплект болтов с шайбами	2
5	16826	Шайба нержавеющая	2
6	16192	Шайба	2
7	895167002	ДЕМПФЕР Верхний	1
7	895167001	ДЕМПФЕР Верхний	1
8	853722024	Гайка	2
9	803776004	КРОНШТЕЙН Правый борт	1
9	803776005	КРОНШТЕЙН Левый борт	1
10	803775006	ОПОРА Правый борт / Левый борт нижняя	2
11	879194269	Болт	2
12	8M0155474	Винт	2
13	898101091	Провод заземления	1
14	8M0226905	Болт	2
15	879194340	Шайба	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

Рис. 41Комплект крепления тяги рулевого управления 17024A03 Steer Link Rod Attaching Kit 17024A03

REF	Номер детали	Наименование	Кол-во
-	17024A03	Комплект крепления рулевой тяги	1
1	NSS	NOT SOLD SEPARATE	1
2	17024003	Кронштейн рулевого управления	1
3	95286026	Проставка	2
4	879194311	Болт	2
5	879194340	Шайба	2
6	161473	Гайка нейлоновая	2
7	851866007	Болт	1
8	9539210	Шайба	3
9	853825	Крышка	1
10	8M0127353	ПРОСТАВКА	1
-	8M0227954	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ МОДЕЛЕЙ С РУМПЕЛЕМ НА ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1

Рис. 42Кронштейн поворотный с ручным наклоном Swivel Bracket Manual Tilt

REF	Номер детали	Наименование	Кол-во
1	813029T20	Кронштейн поворотный	1
1	813029T21	Кронштейн поворотный	1
2	163363	Втулка	2
3	161091	Уплотнительное кольцо	1
4	803774	Упорная пластина	1
5	8M0223476	УПОРНАЯ ПЛАСТИНА	1
6	824969	НИППЕЛЬ для смазки	3
7	803780001	ДЕРЖАТЕЛЬ Штифт тримма	1
8	892777003	Пружина	1
9	815094A03	Комплект упора откидывания	1
10	16057005	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
11	895168	Шайба	1
12	892777005	Пружина	1
13	815094002	Вал держателя штифта тримма - верхний	1
14	160572	Стопорное кольцо E-образное	2
15	804905001	Пружина фиксатора реверса	1
16	8M0075731	Крюк реверса	1
17	8M0075116	ЗАЩЕЛКА крючка фиксатора реверса	2
18	895140002	Болт	1
19	8M0145395	Диск	2
20	895146002	Шайба	1
21	895146001	Шайба	1
22	895171	Рукоятка	1
23	16192	Шайба	1
24	95374	Гайка нейлоновая	1
25	895169	Ремень фиксатора наклона	2
26	895170	Болт	4
27	8537232	Шайба волнистая	2
28	895172	Пластина Co-Pilot	1
29	8248324	Винт (M6 x 16)	2
-	8M0228441	КОМПЛЕКТ CO PILOT	1

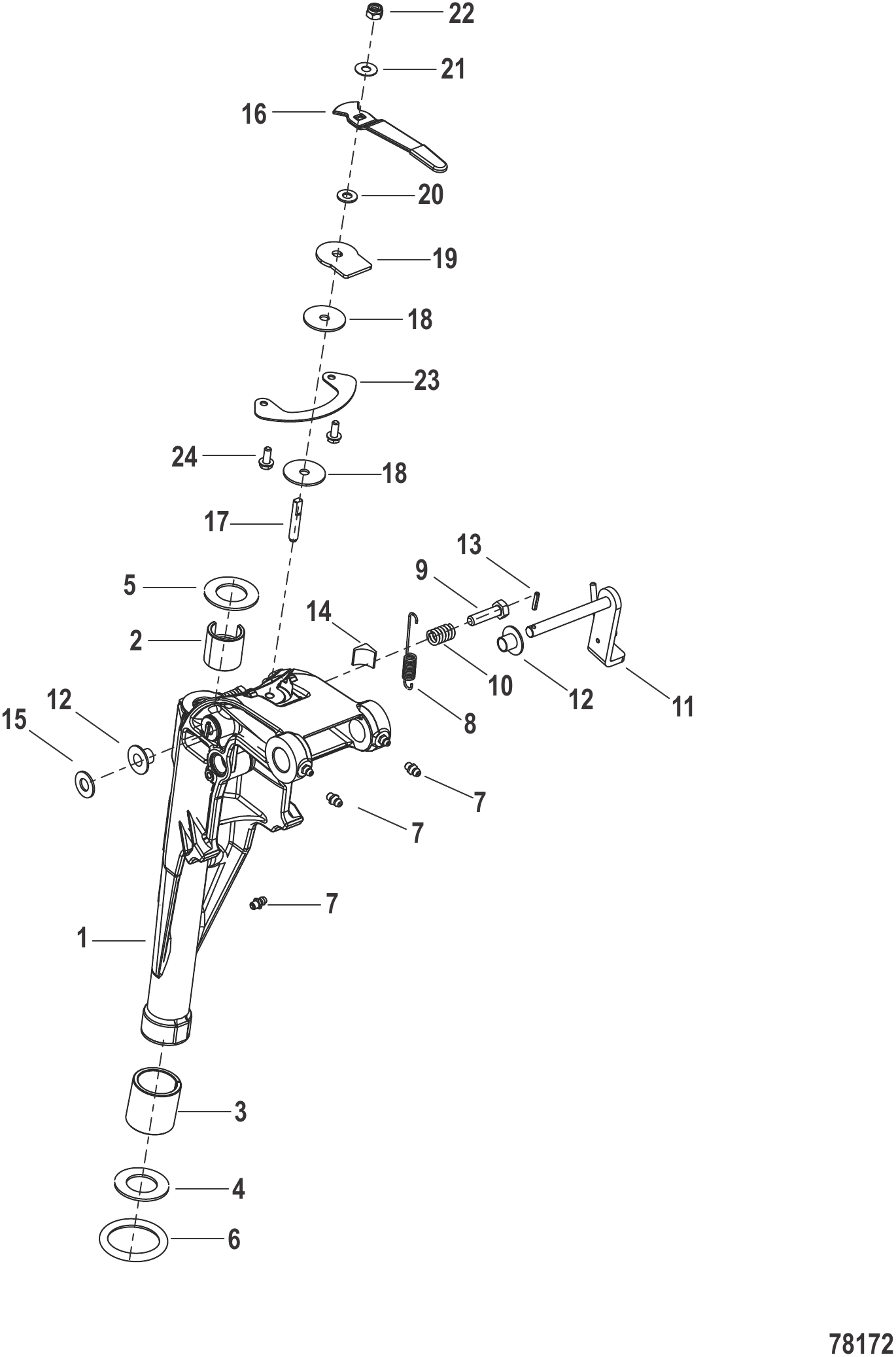

Рис. 43Поворотный кронштейн с гидроподъемом Swivel Bracket Power Tilt

REF	Номер детали	Наименование	Кол-во
1	813029T25	ПОВОРОТНЫЙ КРОНШТЕЙН	1
2	16336009	Втулка верхняя	1
3	163363	Втулка	1
4	803774	Упорная пластина	1
5	8M0223476	УПОРНАЯ ПЛАСТИНА	1
6	161091	Уплотнительное кольцо	1
7	824969	НИППЕЛЬ для смазки	3
8	95383010	Пружина	1
9	879194254	Болт	1
10	953831	Пружина	1
11	8M0120641	УПОР наклона	1
12	95286027	Втулка	2
13	95218017	Штифт пружинный	1
14	813026002	ФРИКЦИОННАЯ НАКЛАДКА	1
15	168261	Шайба	1
16	895171	Рукоятка	1
17	895140002	Болт	1
18	8M0145395	Диск	2
19	895146002	Шайба	1
20	895146001	Шайба	1
21	16192	Шайба	1
22	95374	Гайка нейлоновая	1
23	895172	Пластина Co-Pilot	1
24	8248324	Винт (M6 x 16)	2
-	8M0228441	КОМПЛЕКТ CO PILOT	1

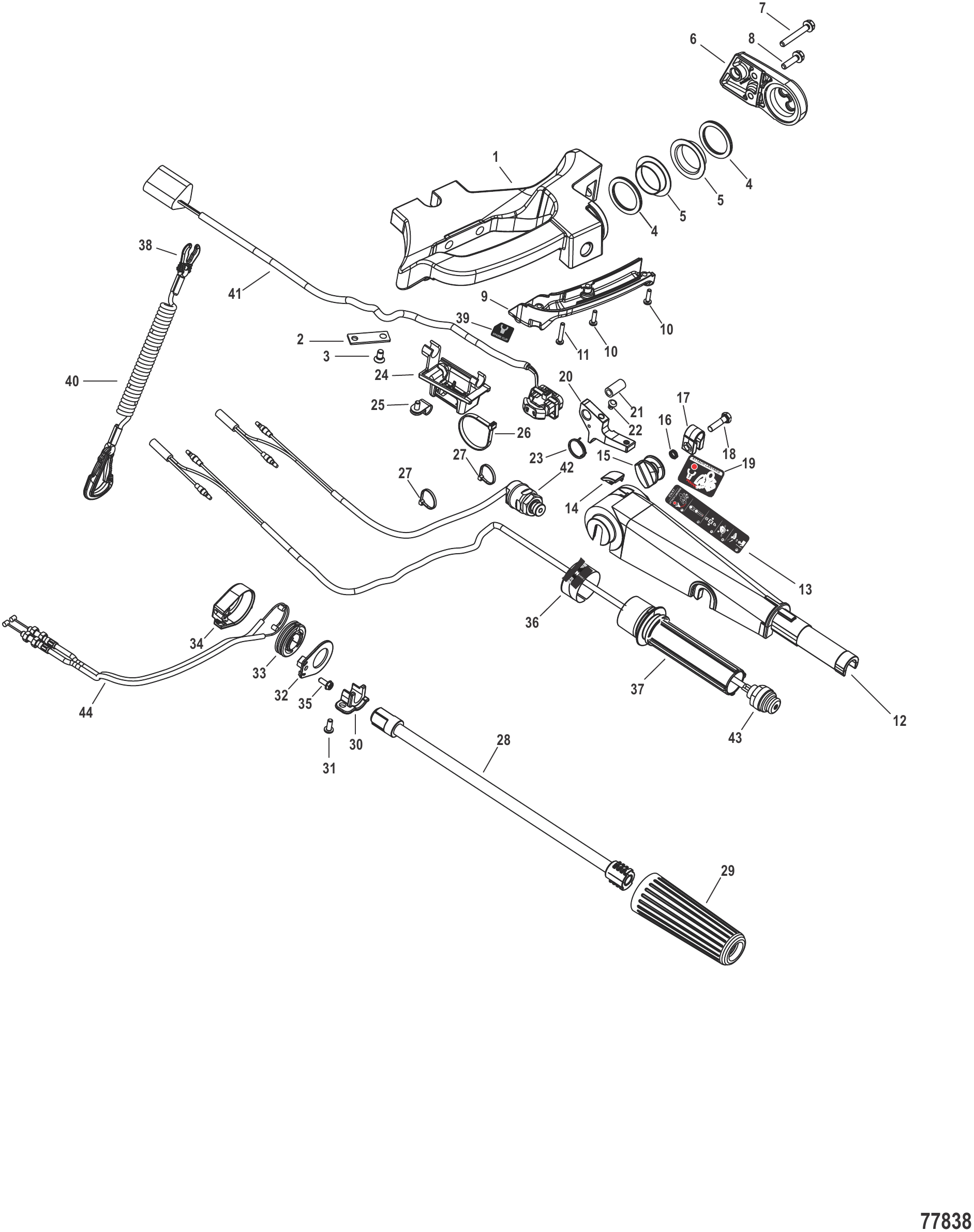

Рис. 44Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	8M0228419	Кронштейн рулевого управления	1
2	8M0151054	ДЕРЖАТЕЛЬ / ПЛАСТИНА	1
3	8M0162938	ВИНТ	1
4	8M0051404	Шайба резиновая	2
5	8M0051403	Втулка пластиковая	2
6	8M0051400	Крышка	1
7	8M0051402	Болт нержавеющая сталь	1
8	823042	Болт	1
9	8M0228416	Крышка румпеля	1
10	4001987	ВИНТ (M4 x 16)	2
11	8M0051395	ВИНТ	1
12	8M0051374	Румпель	1
13	8M0228423	Наклейка процедуры запуска	1
14	8M0051375	Заглушка колпачковая	1
15	8M0051383	Гайка	1
16	8M0051384	Пружина нержавеющая	1
17	8M0051382	Хомут регулятора трения - дроссель	1
18	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
19	8M0228424	Наклейка крепления аварийного шнура	1
20	8M0051396	Рычаг фиксатора румпеля - нержавеющая сталь	1
21	8M0051397	Втулка нержавеющая сталь	1
22	8M0051399	Ограничитель	1
22	8M0245322	Стопор	1
23	8M0051398	Пружина нержавеющая сталь	1
24	8M0151038	КОРПУС выключателя	1
25	22740	ЗАЖИМ	1
26	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
27	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
28	8M0051379	Вал дроссельной заслонки	1
29	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
30	8M0051380	Кронштейн	1
31	8M0051381	Винт	2
32	8M0051388	Крышка	1
33	8M0051386	Шкив	1
34	8M0051387	Корпус	1
35	878608	Винт (#10-16 x .500)	1
36	8M0228421	Наклейка переключения передач	1
37	8M0051377	Рукоятка	1
38	8M0138447	Запасная защелка вилки шнура безопасности	1
39	8M0228554	Наклейка запасной защелки	1
40	8M0164892	Шнур безопасности в сборе 54 дюйма	1
40	8M0234460	Шнур/ремень 54 @2	1
41	8M0229972	Выключатель гидроподъема	1
42	8M0228417	Выключатель стоп	1
43	8M0051405	Выключатель в сборе стоп	1
44	8M0228418	ТРОС Дроссель	2
-	8M0226901	Комплект переоборудования моделей с дистанционным управлением на модели с румпелем	1

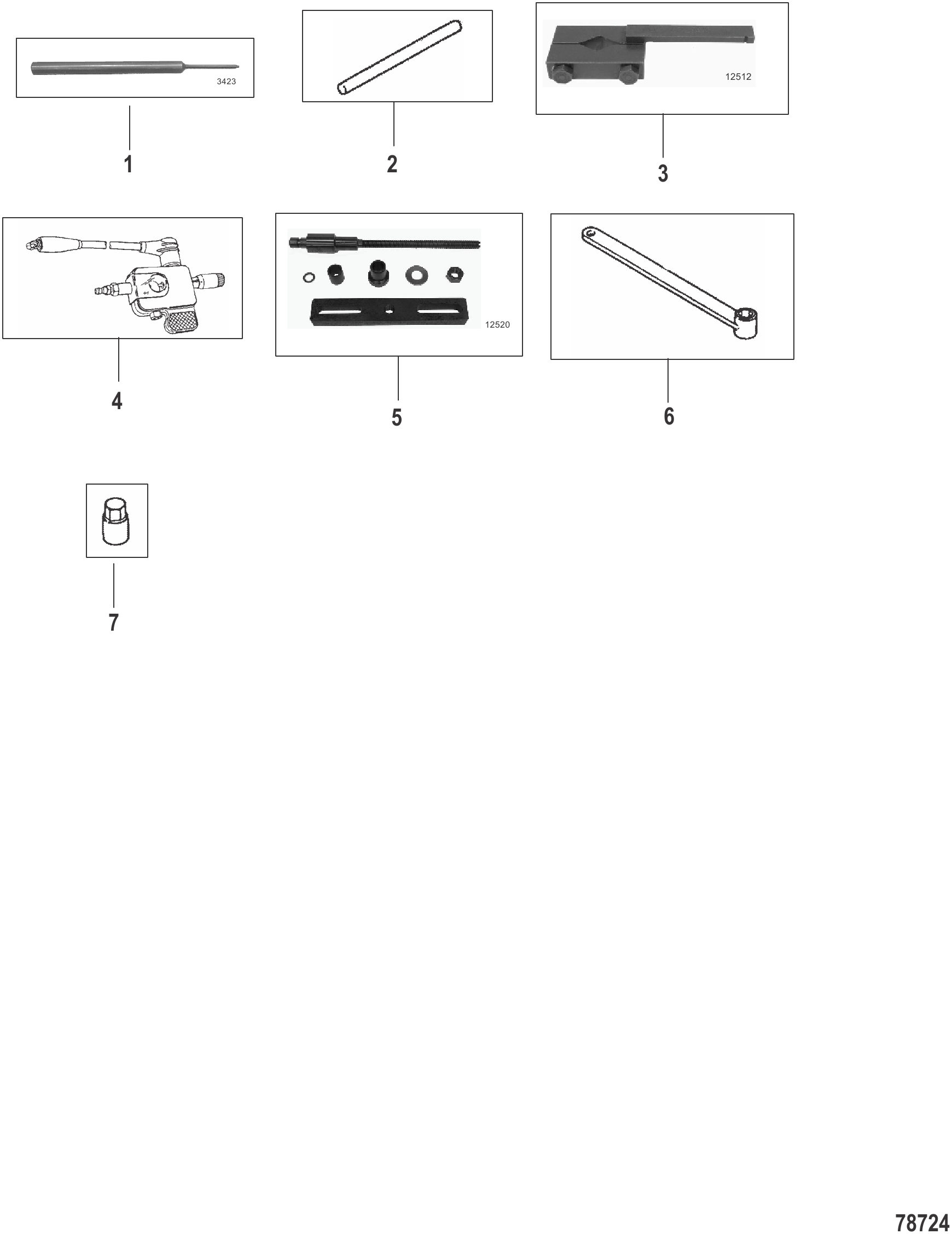

Рис. 45Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8539966	Инструмент для пружинных штифтов	1
2	8539968	Инструмент для пружинных штифтов	1
3	80313312	Зажимной инструмент для измерения люфта	1
4	803799A1	Тестер зажигания	1
5	8M0116860	КОМПЛЕКТ ИНСТРУМЕНТА ДЛЯ РЕГУЛИРОВКИ ЛЮФТА И ПРЕДНАТЯГА	1
6	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
7	8M0045588	ГОЛОВКА	1
-	8M0183800	Съемник маховика	1
-	895191	Инструмент для удержания коленчатого вала, держатель коленчатого вала	1
-	895192	Инструмент для сжатия поршневых колец, оправка поршня	1
-	895193002	ИНСТРУМЕНТ Сцепление	1
-	895193001	ИНСТРУМЕНТ Пружинный штифт	1
-	853996021	Инструмент для регулировки люфта	1
-	8M0168899	Набор инструментов	1
-	895195	Инструмент гребного вала, подшипник гребного вала	1
-	895195T01	ИНСТРУМЕНТ Игольчатый подшипник	1
-	883704Q03	Переходник в сборе	1

Рис. 46ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	8M0223489	Верхний кожух в сборе Mercury, без наклеек	1
2	8M0223493	Направляющая воздушного потока	1
3	NSS	NOT SOLD SEPARATE	1
4	8M0137384	Заклепка	2
5	8M0223490	Уплотнение верхнего кожуха	1

Рис. 47Комплект крепежа для крепления к транцу - 92729A49 Transom Mounting Hardware Kit - 92729A49

REF	Номер детали	Наименование	Кол-во
-	92729A49	КРЕПЕЖНЫЙ КОМПЛЕКТ ДЛЯ КРЕПЛЕНИЯ НА ТРАНЕЦ	1
-	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
-	67983	Шайба болта струбцины	2
-	8267118	Гайка (.250-20)	2

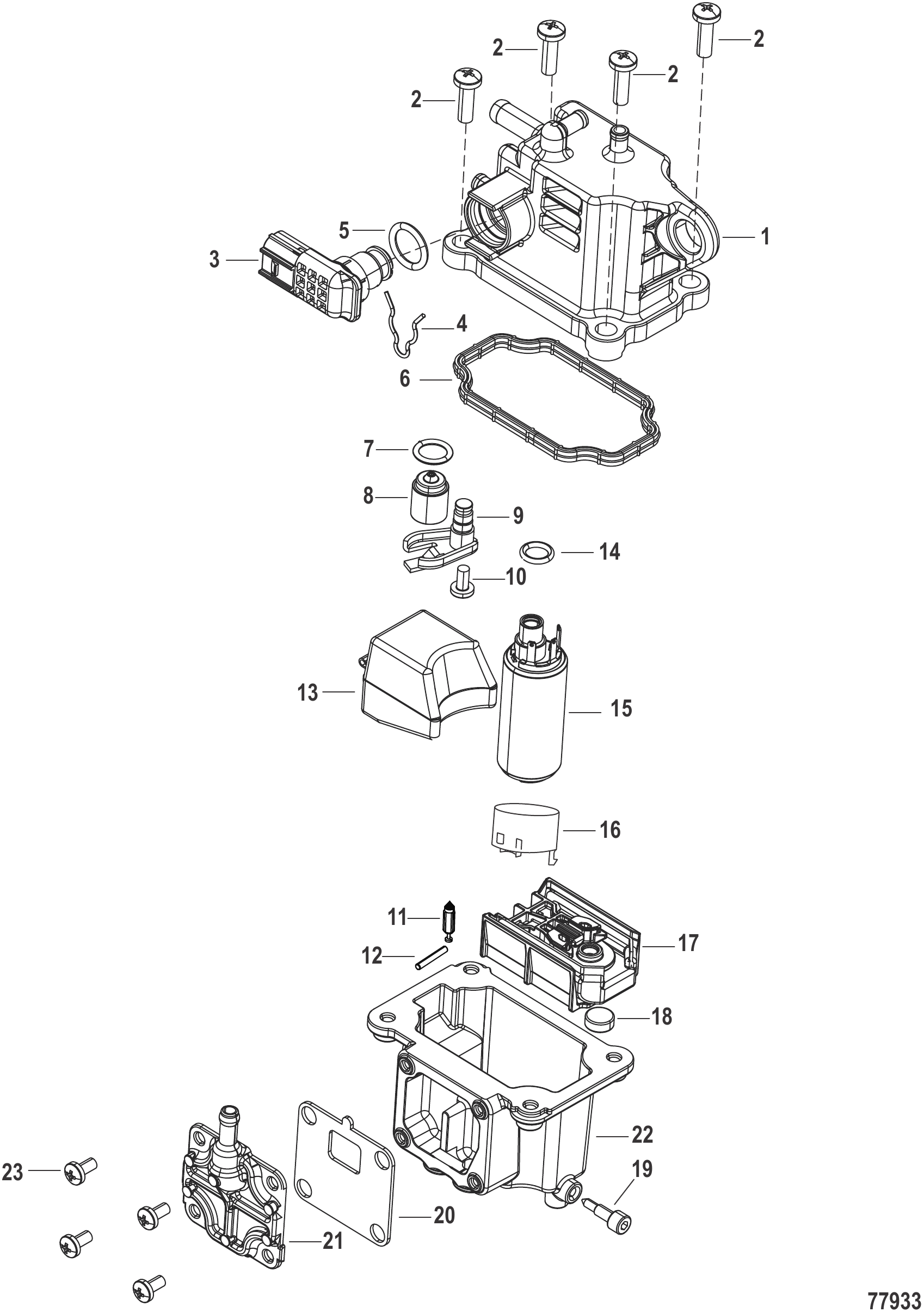

Рис. 48Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	8M0223390	Влагоотделитель паров топлива	1
1	8M0190952	Верхняя часть влагоотделителя паров топлива	1
2	8M0137307	Винт	4
3	8M0137305	Штуцер VST	1
4	8M0137306	Защелка	1
5	8M0135606	Уплотнительное кольцо	1
6	8M0135597	Прокладка	1
7	8M0135607	Уплотнительное кольцо	1
8	8M0134465	Регулятор давления топлива	1
9	8M0135604	Держатель регулятора	1
10	855544013	Винт	1
11	8M0135598	Игольчатый клапан в сборе	1
12	8M0135599	Ось поплавка	1
13	8M0135600	Поплавок	1
14	8M0135605	Уплотнительное кольцо	1
15	8M0134464	Топливный насос подачи	1
16	8M0135603	Крышка	1
17	8M0135602	Фильтр входной	1
18	8M0135601	Втулка уплотнительная	1
19	8M0135596	Винт сливной	1
20	8M0223393	Сальник	1
21	8M0223392	Крышка	1
22	8M0223391	Корпус сепаратора паров	1
23	855544014	Винт	4

Рис. 49Комплект водяного насоса - 8M0122064 Command Thrust Water Pump Kit - 8M0122064 Command Thrust

REF	Номер детали	Наименование	Кол-во
-	8M0122064	Комплект насоса водяного — полный	1
-	803752	Сальник масляный	1
-	8537096	Кольцо уплотнительное	1
-	803750A05	Корпус верхней части водяного насоса в сборе	1
-	803751	Втулка водяного насоса	1
-	8M0214944	Крыльчатка	1
-	803753	Направляющая пластина	1
-	8036674	Сальник	1
-	8M0173418	Шпонка	1

Рис. 50Комплект водяного насоса - 8M0228425 Standard Water Pump Kit - 8M0228425 Standard

REF	Номер детали	Наименование	Кол-во
-	8M0228425	КОМПЛЕКТ ВОДЯНОГО НАСОСА Стандартный	1
-	803750A02	КОРПУС ВОДЯНОГО НАСОСА ВЕРХНИЙ В СБОРЕ	1
-	8M0214945	КРЫЛЬЧАТКА	1
-	8M0072137	ПРОКЛАДКА КОРПУСА НАСОСА	1
-	8037531	Направляющая пластина нержавеющая сталь	1
-	8M0072138	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ПЛАСТИНЫ	1
-	9521811	Штифт роликовый - нержавеющая сталь	1
-	804903	Втулка	1
-	8M0223456	Корпус насоса нижний	1
-	8M0227353	Сервисный комплект 8 - 9.9 EFI (300 часов)	1
-	803748K01	Ремкомплект крыльчатки водяного насоса	1

水星 Mercury 6 HP EFI 2CYL (209cc) 1R363055 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 6 HP EFI 2CYL (209cc) 1R363055 & Up - — взрыв-схемы и запчасти
