水星 Mercury 120 H.P. (1995) 0E093700 THRU 0E138599 - — взрыв-схемы и запчасти

Force 系列 · Cat.# 90-820756 · 共 23 个部位 · 695 条零件

1Адаптерная плита верхняя 2Карбюратор 3Сборка кожуха - нижняя часть 4Сборка кожуха - верхняя часть 5КОЛЕНВАЛ И ПОРШЕНЬ 6Блок цилиндров 7Картер редуктора 8Электрические компоненты 9Выхлопная пластина 10Сборка топливного насоса 11Топливный бак и топливная магистраль (пластиковый 6.6 галлона)12Картер редуктора (приводной вал)13Редуктор (вал гребного винта)14Компоненты зажигания 15Компоненты гидроподъема 16Система рециркуляции 17Ресивер и праймер 18Сервисные/вспомогательные материалы 19Стартер 20Поворотный кронштейн и рулевой рычаг 21Специальный инструмент 22Вал башни и дроссельная тяга 23Транцевый кронштейн

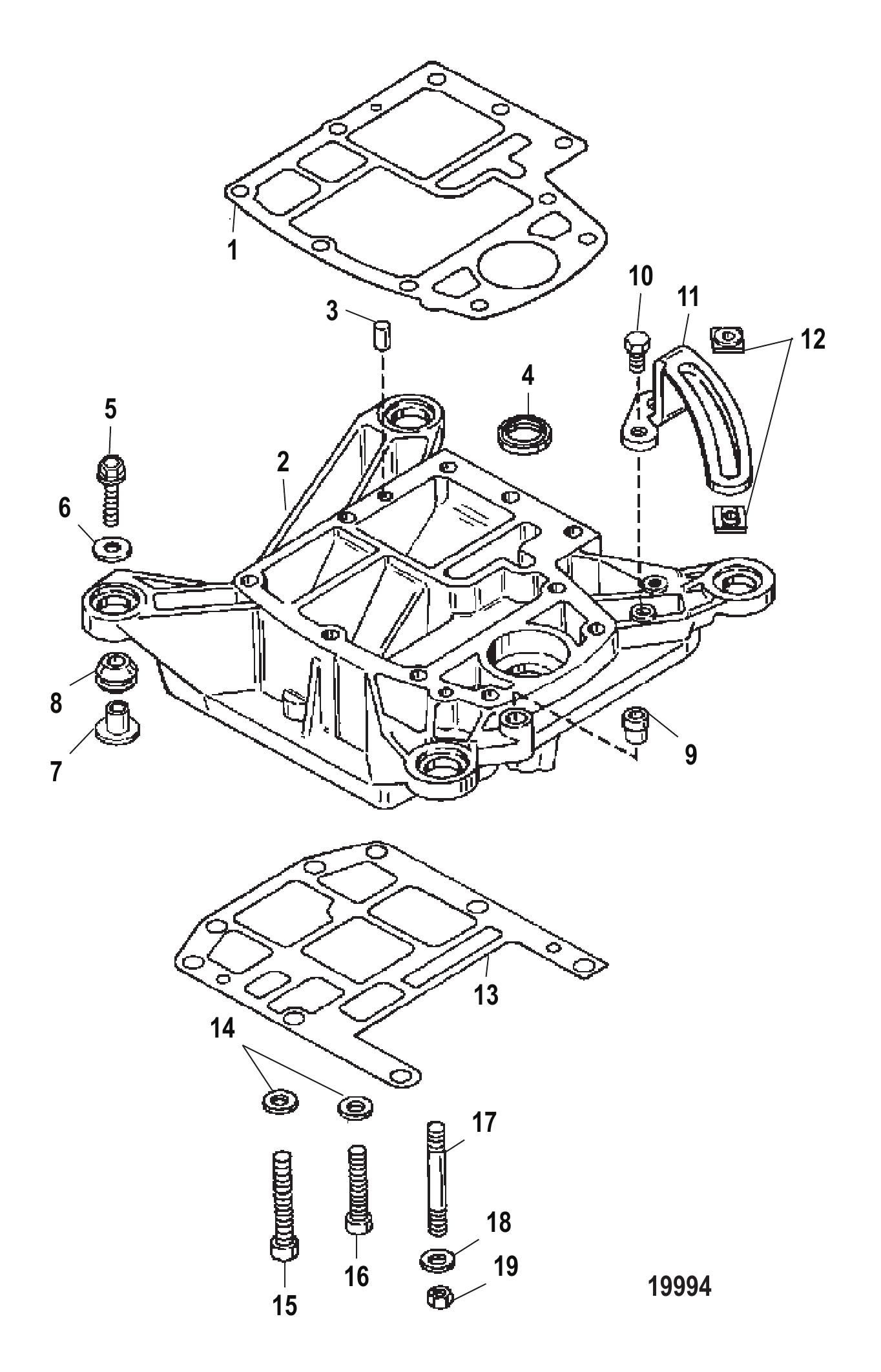

Рис. 1Адаптерная плита верхняя Adapter Plate Upper

REF	Номер детали	Наименование	Кол-во
1	826549	ПРОКЛАДКА Головка блока цилиндров к верхней переходной плите	1
2	820192A1	ПЛАСТИНА В СБОРЕ Верхний переходник	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	819740	САЛЬНИК ГРЕБНОГО ВАЛА	1
5	81893435	ВИНТ (M8 x 35)	4
6	49436	Шайба	4
7	19064	Втулка	4
8	825380	Втулка уплотнительная	4
9	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
10	1993820	ВИНТ (M8 x 20)	2
11	820280	НАПРАВЛЯЮЩАЯ Переключения	1
12	820277	ЗАДВИЖКА Переключения	2
13	826550	ПРОКЛАДКА Переходная плита/Корпус гребного вала	1
14	828271	Шайба	10
15	19929325	ВИНТ (.325-16 x 3.25)	3
16	19929175	ВИНТ (.375-16 x 1.75)	7
17	8207021	ШПИЛЬКА (M10) (M10)	8
18	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	8
19	13914	Гайка (M10) шпильки корпуса редуктора	8
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

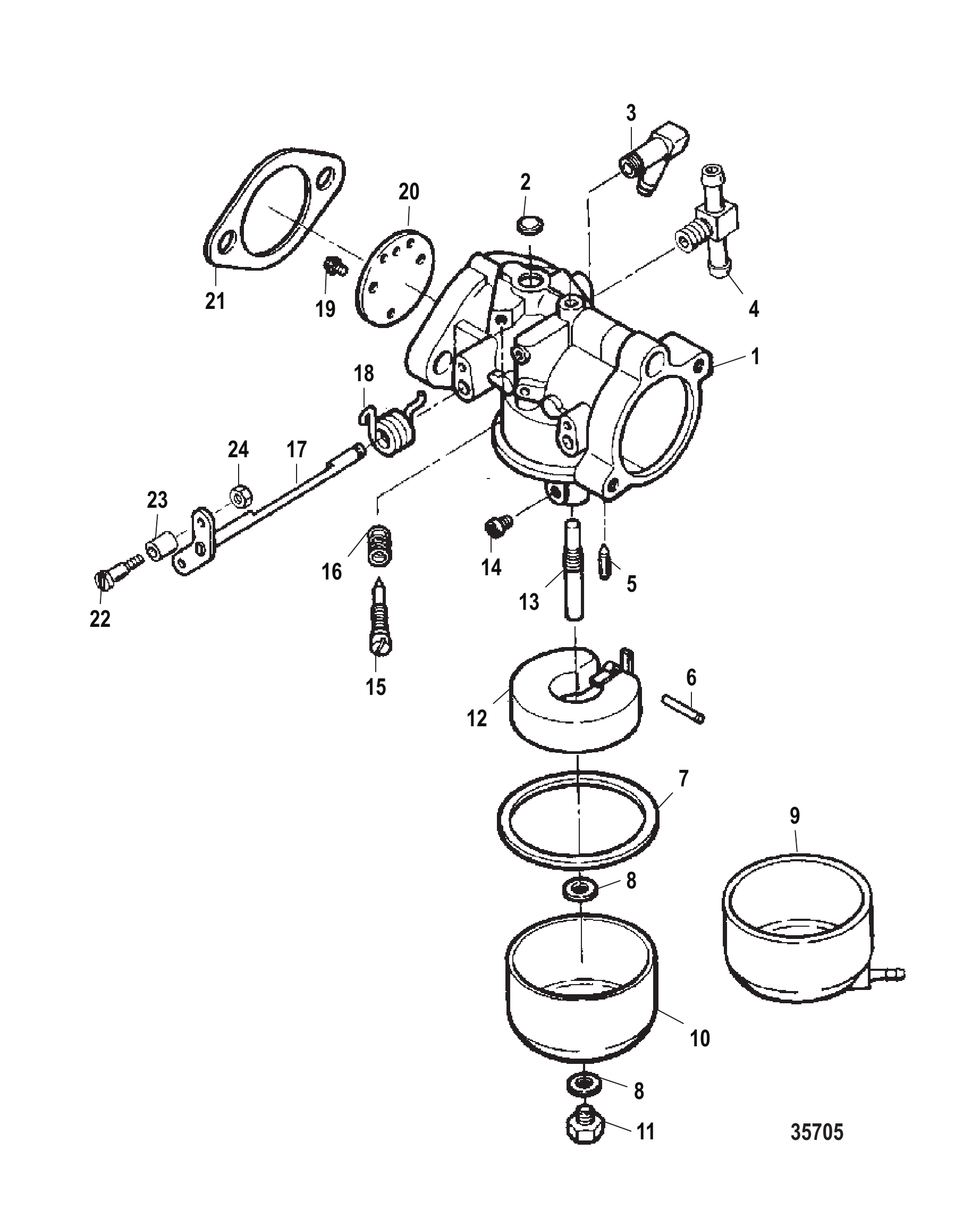

Рис. 2Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	857133T	КАРБЮРАТОР (WB-135A)	1
1	857134T	КАРБЮРАТОР (WB-139A)	2
1	854449	Карбюратор (WB-133A)	1
1	854450	Карбюратор (WB-134A)	2
2	FO16128	ПРОБКА Уэлча	1
3	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
4	F85314-1	ШТУЦЕР (T) (T-ОБРАЗНЫЙ)	1
5	F10265	ИГЛА ВПУСКНАЯ	1
6	FO13944	ПАЛЕЦ ПОПЛАВКА	1
7	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
8	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
9	820491	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
10	F10333	КАМЕРА ПОПЛАВКОВАЯ	1
11	5128	Винт поплавковой камеры топлива	1
12	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
13	F10302	ЖИКЛЁР ГЛАВНЫЙ	1
14	5213	Жиклёр главный (.056)	1
14	5225	Жиклёр главный (.054)	OPT
14	6359	ЖИКЛЁР (.052)	OPT
14	6028	ЖИКЛЁР (.050)	OPT
14	3794	Жиклёр (.074) (правый борт)	1
14	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT
14	6030	ЖИКЛЁР (.070)	OPT
14	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT
14	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
14	6030	ЖИКЛЁР (.070)	OPT
14	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT
14	4215	Жиклёр главной топливной системы (.066)	OPT
15	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
16	27160	ПРУЖИНА Винта регулировки холостого хода	1
17	F10305	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
18	F10334	ПРУЖИНА ВАЛА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
19	F10345	ВИНТ ЗАСЛОНКИ ЗАСЛОНКИ	2
19	F10328	ВИНТ ЗАСЛОНКИ	2
20	F10315	ЗАСЛОНКА ДРОССЕЛЬНАЯ	1
21	828925	Прокладка карбюратора	3
22	830110	Вал ролика дросселя	1
23	819225	Ролик вала дросселя	1
24	F1997	ГАЙКА (#8-32)	1
-	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
-	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

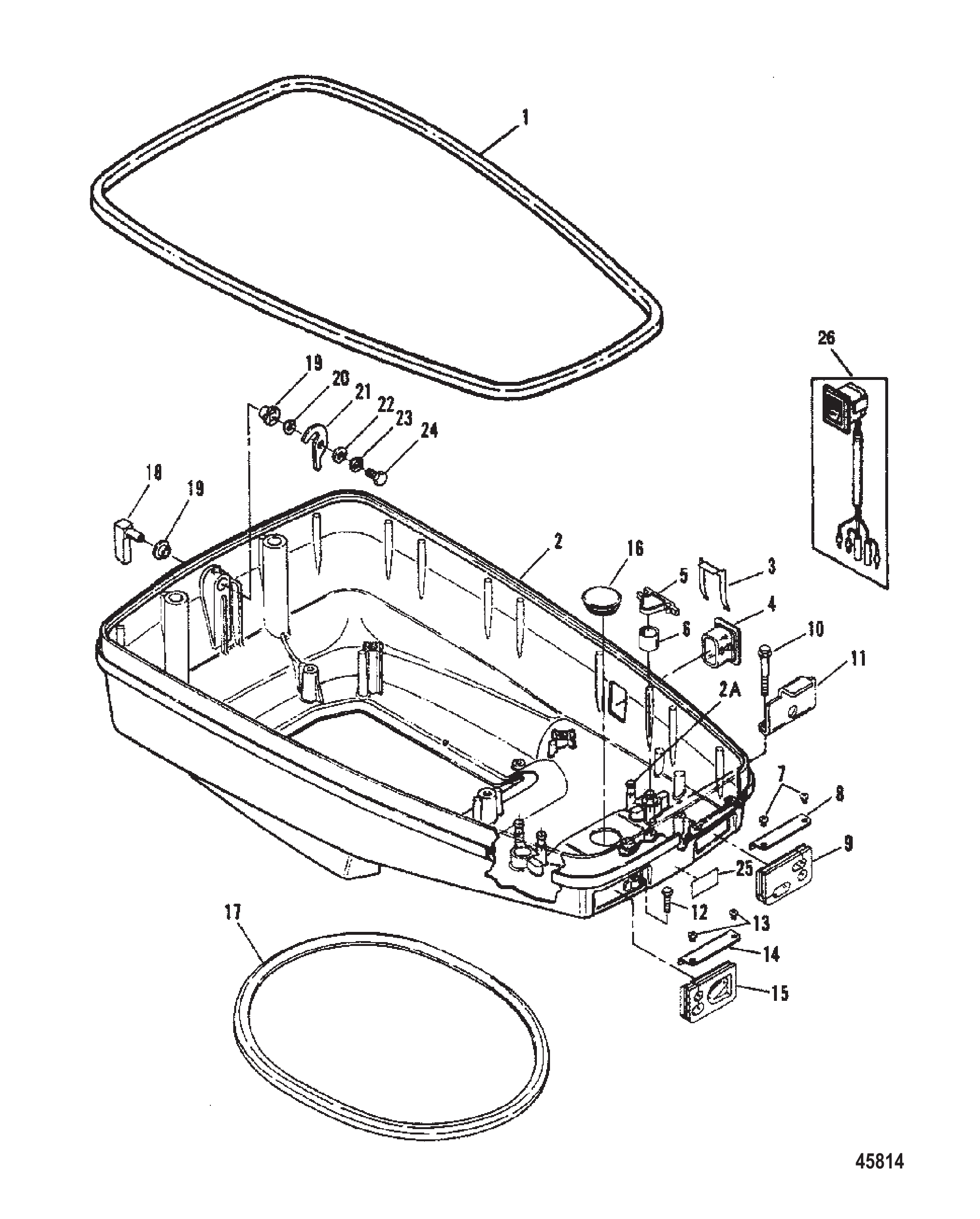

Рис. 3Сборка кожуха - нижняя часть Cowl Assembly-Bottom

REF	Номер детали	Наименование	Кол-во
1	F663756-1	УПЛОТНЕНИЕ ОПОРЫ КОЖУХА	1
2	819983F	НИЖНИЙ КОЖУХ В СБОРЕ (ОКРАШЕННЫЙ)	1
2A	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	4
3	8124431	Фиксатор (применять где применимо)	1
4	8128301	Пробка	1
5	820313	ФИКСАТОР Троса Управления	2
6	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
7	40019104	ВИНТ (M5 x 8)	2
8	823551	Фиксатор сальника впускного троса	1
9	823550	Сальник дистанционных тросов	1
10	82130016	ВИНТ (M6 x 16)	2
11	F663480-1	ФИКСАТОР ПЕРЕДНЕЙ ЧАСТИ КОЖУХА	1
12	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	1
13	40019104	ВИНТ (M5 x 8)	2
14	823551	Фиксатор сальника впускного троса	1
15	823549	Сальник топливного разъёма и дистанционных тросов	1
16	8199541	ПРОБКА	1
17	8136076	Сальник нижнего кожуха	1
18	820000A4	РУКОЯТКА В СБОРЕ (ОКРАШЕННАЯ)	1
19	812707	Втулка	2
20	F2047	Шайба волнистая	1
21	F481777	Вал кулачкового замка	1
22	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
24	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
25	818029	Наклейка (топливная смесь)	1
26	18286A40	Переключатель в сборе	OPT

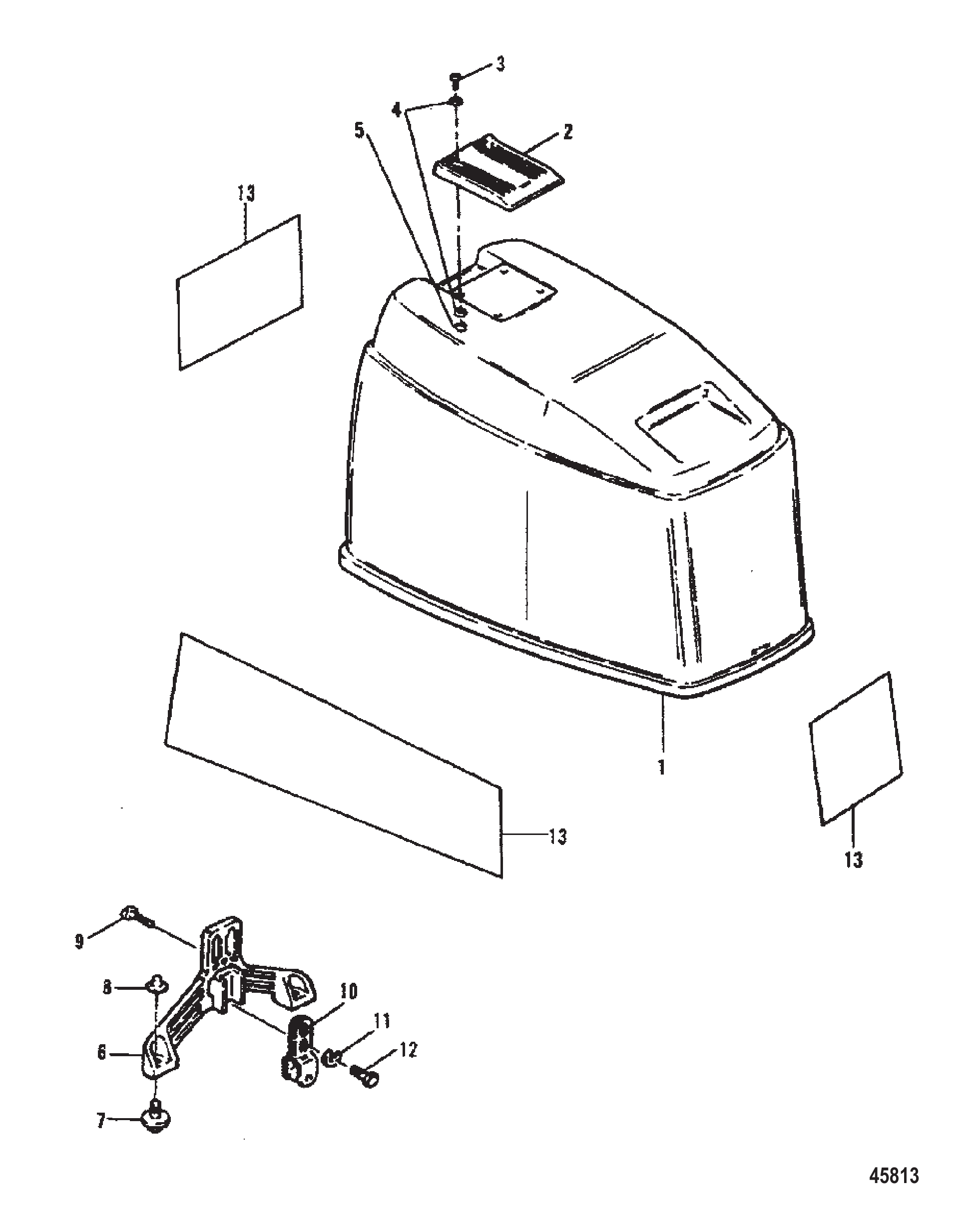

Рис. 4Сборка кожуха - верхняя часть Cowl Assembly - Top

REF	Номер детали	Наименование	Кол-во
1	819747A6	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	816518	Рукоятка	1
3	F2143	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	8
5	13855	Гайка (.250-20)	4
6	8198141	КРОНШТЕЙН Защелки Капота	1
7	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
8	F2088	КРЕПЁЖ	2
9	28639	ВИНТ (.250-20 x .625)	3
10	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
11	53166	СТОПОРНАЯ ШАЙБА (.312)	2
12	90285	ВИНТ (.312-18 x .625)	2
NS	827291	ШУМОИЗОЛЯЦИЯ (ВЕРХНЯЯ)	1
NS	F664985	ШУМОИЗОЛЯЦИЯ (БОКОВАЯ)	2
13	820738A95	КОМПЛЕКТ НАКЛЕЕК ВЕРХНЕГО КОЖУХА	1
13	820743A95	КОМПЛЕКТ НАКЛЕЕК BAYLINER	1

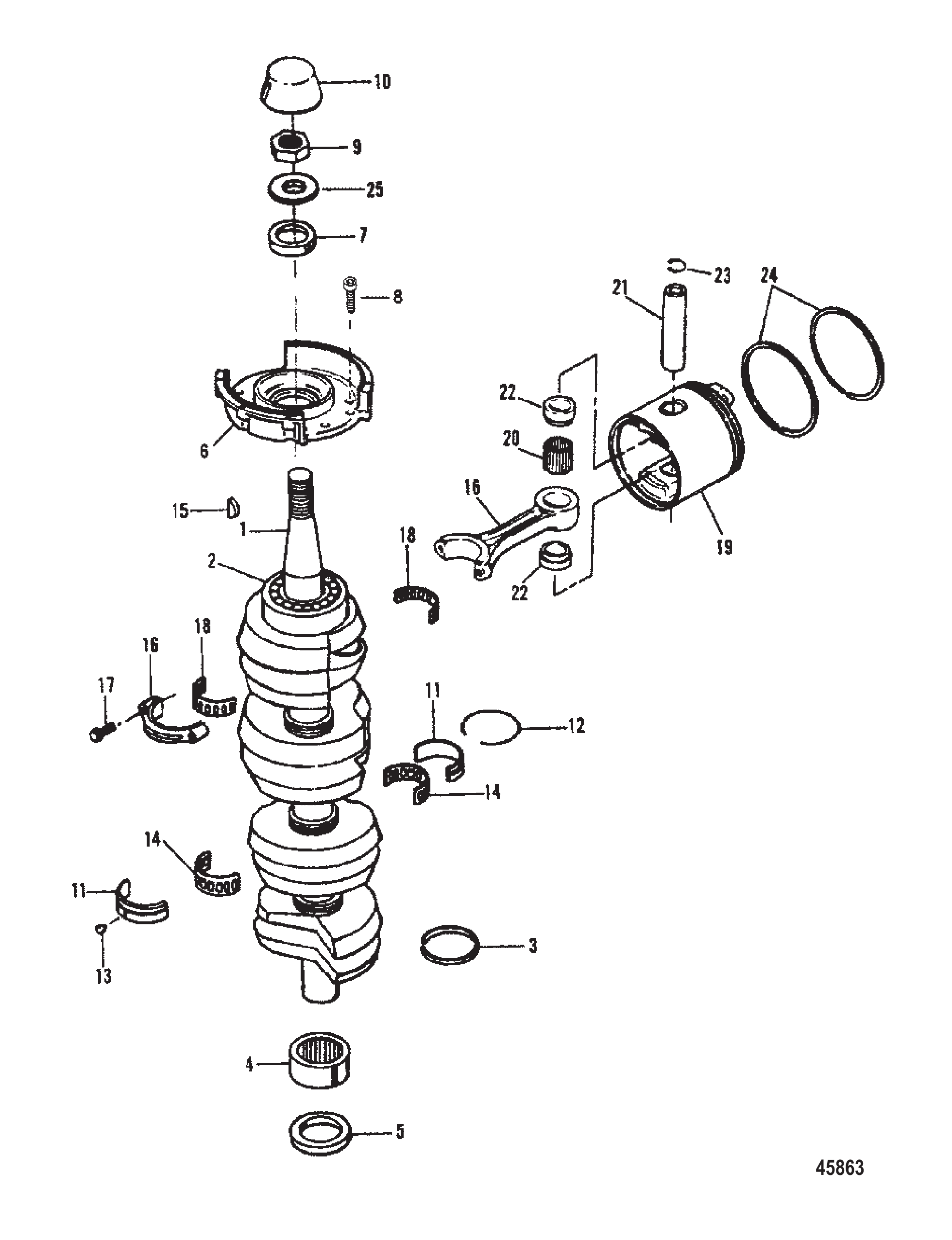

Рис. 5КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft and Piston

REF	Номер детали	Наименование	Кол-во
1	820319A1	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	F284659-2	ПОДШИПНИК ШАРИКОВЫЙ	1
3	F316579	САЛЬНИК	3
4	818050A3	ПОДШИПНИК В СБОРЕ	1
5	F523146-1	САЛЬНИК	1
6	819312A1	ОБОЙМА В СБОРЕ	1
7	F523146-1	САЛЬНИК	1
8	92160	Винт (.250-20 x .750) нержавеющая сталь	5
9	F1968	ГАЙКА (.750-16)	1
10	F2067	ЗАГЛУШКА ПЛАСТИЗОЛЕВАЯ	1
11	FA85655-1	ПОДШИПНИК В СБОРЕ	3
12	F85410	Кольцо	3
13	823605	Штифт (запрессованный в блок)	4
14	819193	Обойма/комплект роликов	3
15	F85498-1	Шпонка маховика	1
16	818052A6	Шатун в сборе	4
17	91012	Винт (.250-28 специальный)	8
18	62596A2	Сепаратор/роликовый комплект	4
19	819690A4	Поршневой комплект (стандартный)	4
19	819690A5	Поршневой комплект (.010 ремонтный)	OPT
19	819690A6	Поршневой комплект (.030 ремонтный)	OPT
20	F335217-1	Подшипник (26)-поршневой палец	4
21	F694017-1	Палец	4
22	F366215	Проставка	8
23	F694096	Фиксатор	8
24	820457A2	Комплект колец (2 кольца)-поршень	4
24	820641A1	Комплект колец (2 кольца)-поршень	OPT
24	818129A2	Комплект колец (2 кольца)-поршень	OPT
25	31247	Шайба	1
-	818154A22	Головка блока цилиндров в сборе	-
-	809125A1	Комплект прокладок	-

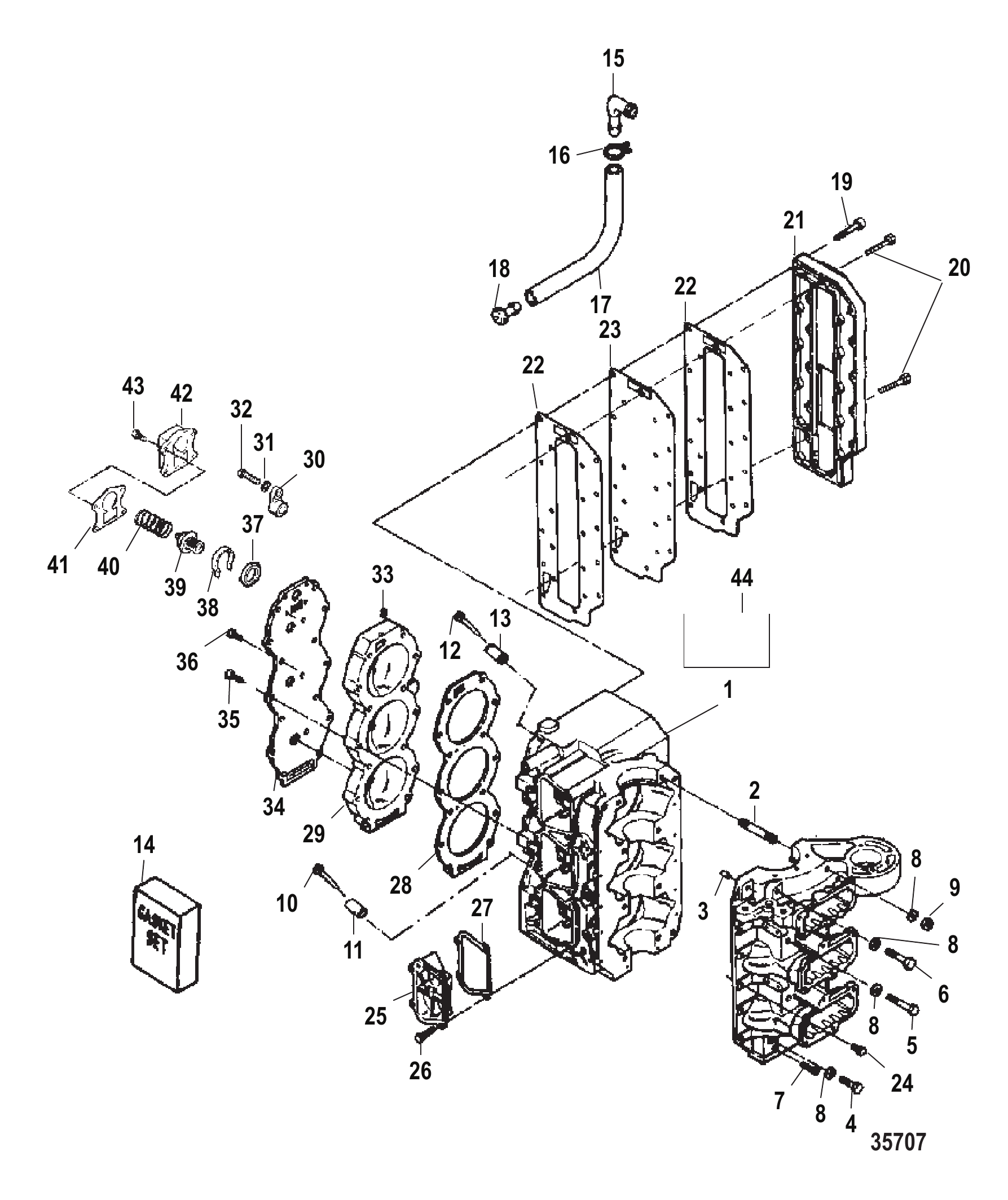

Рис. 6Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1
1	818153A55	Комплект блока цилиндров	1
2	826394	ШПИЛЬКА (.375-16 x 3.843)	1
2	8263942	Шпилька	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	32132	ВИНТ (.375-16 x 1.750)	2
5	53734	ВИНТ (.375-16 x 3.00)	4
6	47688	ВИНТ (.375-16 x 2.750)	1
7	820589	ВИНТ (.250-20 x 1.250)	2
8	828271	Шайба	8
9	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
9	8M0204671	Гайка	1
10	F719372	Штифт трубки водяной рубашки	2
11	F719418	Трубка водяной рубашки	2
12	F691372	Штифт трубки водяной рубашки (верхний)	1
13	F719943	Трубка водяной рубашки (верхняя)	1
14	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
15	996641	Угольник	1
15	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
16	816311	Стяжка (8.00 дюймов)	1
16	816311T	СТЯЖКА (8.00 дюймов)	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	813613	Штуцер	1
19	819110125	Винт (.250-20 x 1.250)	21
20	819110150	Винт (.250-20 x 1.500)	2
21	F692152	Крышка выпускного окна	1
21	803932T	Крышка выпускной системы	1
22	8190231	Прокладка пластины выхлопного окна	2
23	8192831	Пластина выхлопного окна	1
24	819110075	Винт (.250-20 x .750)	12
25	8197373	КРЫШКА Перепускного Канала	2
26	819110062	Винт (.250-20 x .625)	8
27	8205002	ПРОКЛАДКА Крышки Перепускного Канала	2
28	820438	ПРОКЛАДКА Головки Цилиндра	1
29	819857A3	Комплект головки цилиндра	1
30	44552	Фиксатор	1
30	889733	ФИКСАТОР	1
31	56681	ШАЙБА (.203 x .500 x .032)	1
31	8M0204666	ШАЙБА (.203 x .500 x .032)	1
32	8128321	Винт (#10-16 x .600)	1
32	878609	Винт (#10-16 x .600)	1
33	328022	Пробка трубная (.125-27) латунная	1
34	F692995	Крышка головки цилиндра	1
35	79654	Винт (.312-18 x 2.380)	14
36	819110062	Винт (.250-20 x .625)	3
37	F664914	Уплотнение термостата	1
38	8283111	Проставка	1
39	F664068	Термостат 54°C (130°F)	1
39	859620	ТЕРМОСТАТ	OPT
40	F664268	Пружина	1
41	828319	Прокладка крышки термостата	1
42	8196931	КРЫШКА Термостата	1
43	19932075	ВИНТ (.250-20 x .750)	4
44	85698516	НАКЛЕЙКА ИНФОРМАЦИЯ EPA (НАНОСИТСЯ НА ВЕРХ БЛОКА РЯДОМ С КРЫШКОЙ ВЫПУСКА)	1
44	856985A16	См. поз. 09-18	1
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

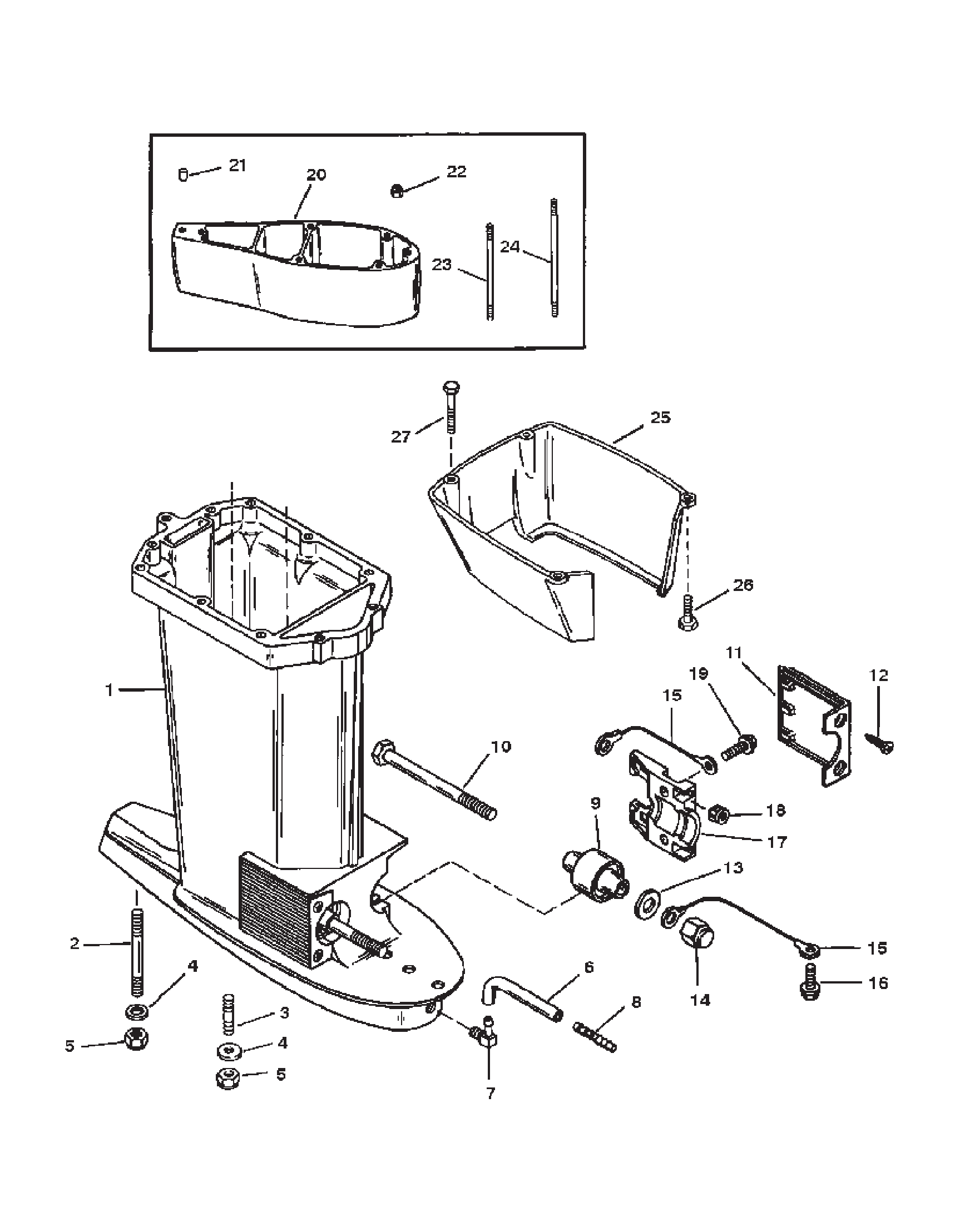

Рис. 7Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8974A28	Комплект корпуса, приводной вал	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
3	9035012	Шпилька (M10 x 63)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	5
5	13914	Гайка (M10) шпильки корпуса редуктора	5
6	85822A4	Датчик спидометра в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
8	85822	Соединитель прямой	1
9	42930A1	Опора нижняя в сборе	2
9	443431	Опора	2
10	42973	БОЛТ (M12 x 154)	2
11	67077F3	Крышка нижнего крепления хомута (окрашенная)	2
12	88417	Винт (#12-24 x .620) крышки	4
13	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
14	43528	Гайка (M12) болта нижней опоры	2
15	88238A10	Кабель заземления в сборе	2
16	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
17	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
18	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
19	4010725	ВИНТ (M8 x 25)	4
20	12092A15	Комплект проставок (окрашенный)	1
21	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
21	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	13914	Гайка (M10) шпильки корпуса редуктора	4
23	903503	Шпилька (M10 x 190) корпуса редуктора	4
24	903502	Шпилька (M10 x 227) корпуса гребного вала	1
25	819955F	Крышка тримма (окрашенная)	1
26	82130016	ВИНТ (M6 x 16)	2
27	82130050	ВИНТ (M6 x 50)	2

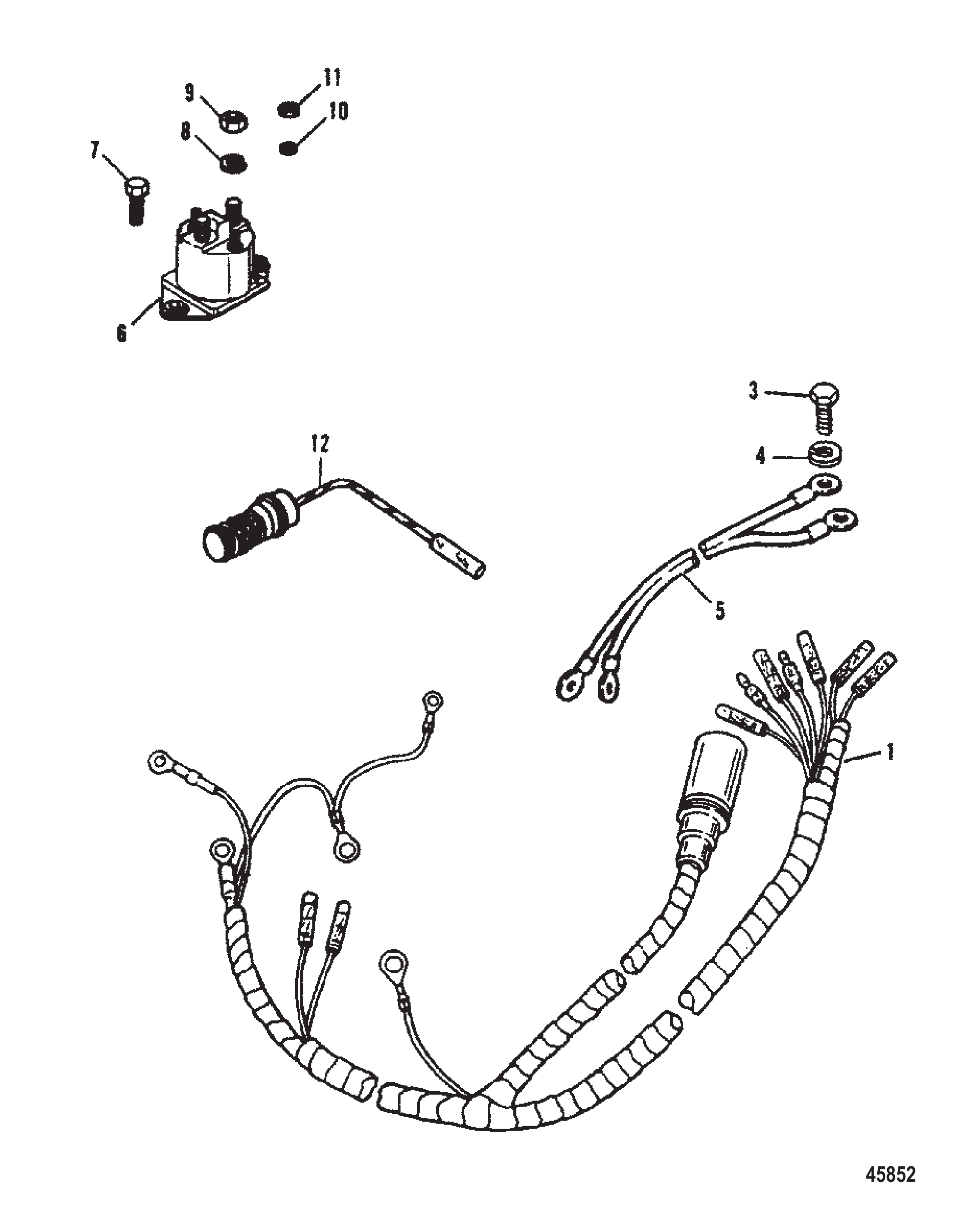

Рис. 8Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	827244A1	Жгут проводов в сборе	1
3	F2000	Винт (.312-18 x .750)	1
4	53166	СТОПОРНАЯ ШАЙБА (.312)	1
5	F381896-4	Кабельный комплект аккумулятора	1
6	F460917-1	Реле	1
7	19932062	ВИНТ (.250-20 x .620)	2
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	68292	Гайка (.312-18)	2
10	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
11	68219	Гайка (#10-32) нержавеющая сталь	2
12	8190221	Термовыключатель	1
NS	F717096	Стопорное кольцо	1

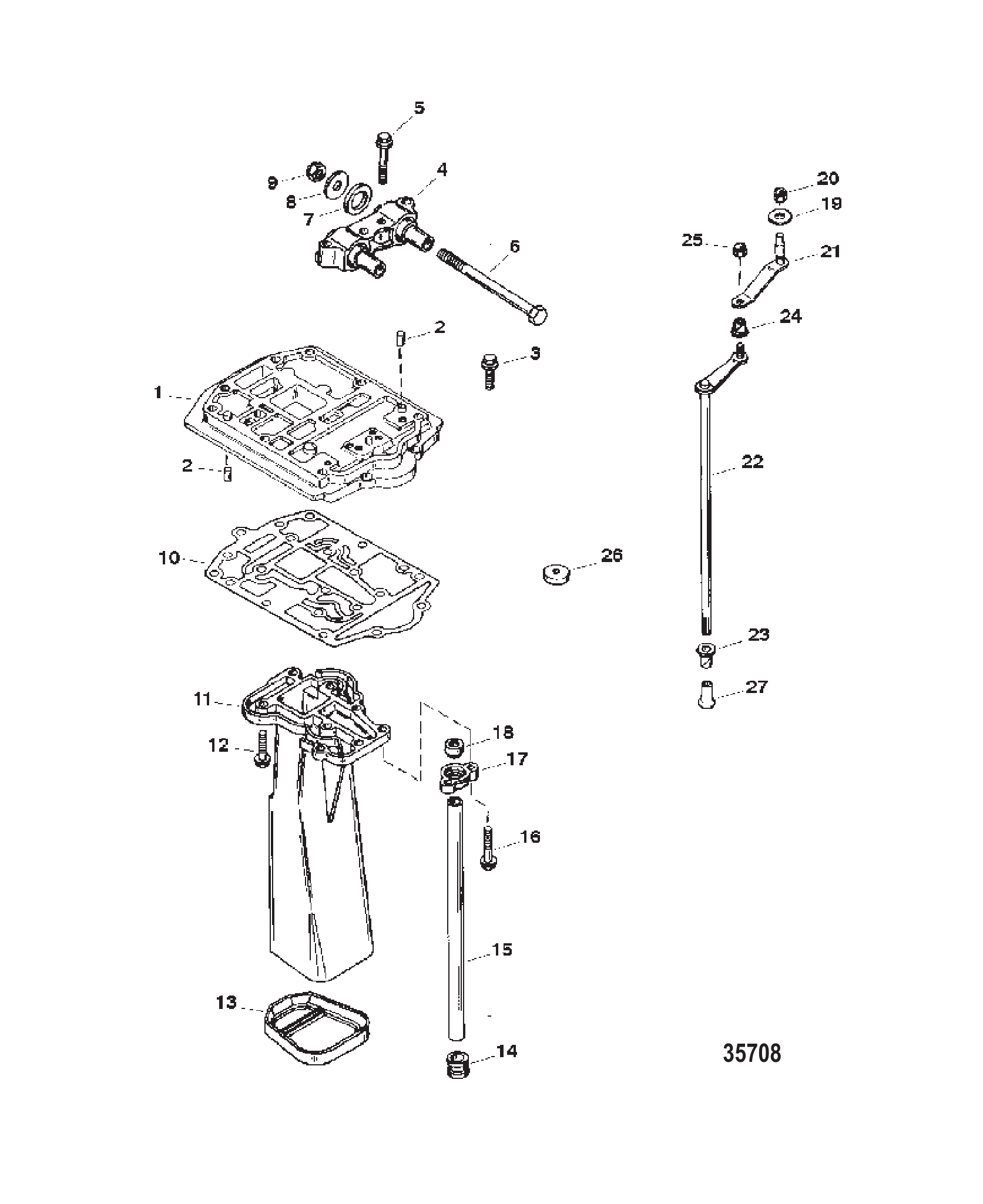

Рис. 9Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	856098T1	Пластина выпускная в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	5
3	4008920	ВИНТ (M8 x 20) Нержавеющая сталь	3
4	429492	ОПОРА (2.375 дюйма)	1
4	8M0021331	ORD 881900T03 Mercury / Quicksilver	1
4	443442	Опора (2.375 дюйма)	1
4	881900T03	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	934161	Шайба неопреновая	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	896963	Гайка (M12)	2
10	430086	Прокладка	1
11	429664	ТРУБКА выхлопная	1
11	87917216T	Труба выпускная	1
12	4010725	ВИНТ (M8 x 25)	6
13	42962	Уплотнение выхлопной трубы	1
13	8M0039075	Сальник	1
14	894171	Втулка уплотнительная	1
14	89417004	Втулка уплотнительная	1
15	8246601	Трубка водяная	1
15	8M0042791	Трубка водяная удлинённая	1
15	8246602	Трубка водяная	1
15	8M0042792	Трубка водяная XL	1
16	4010750	ВИНТ (M8 x 50) ХОМУТ	2
17	824661	ХОМУТ	1
18	814080	Сальник верхний	1
18	814080001	Сальник	1
19	35459	ШАЙБА	1
20	8268336	Гайка (M6)	1
20	401386	ГАЙКА (M6) Нержавеющая сталь	1
21	820278A1	Тяга переключения передач в сборе	1
22	79932A20	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
23	48237	Втулка вала переключения передач	1
24	48475	Втулка (исполнение II)	1
25	8268336	Гайка (M6)	1
25	401386	ГАЙКА (M6) Нержавеющая сталь	1
26	43041	ПРОСТАВКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
26	813745	Проставка	1
26	11289	Распорная втулка вала переключения	1
27	43585	Муфта вала переключения	1

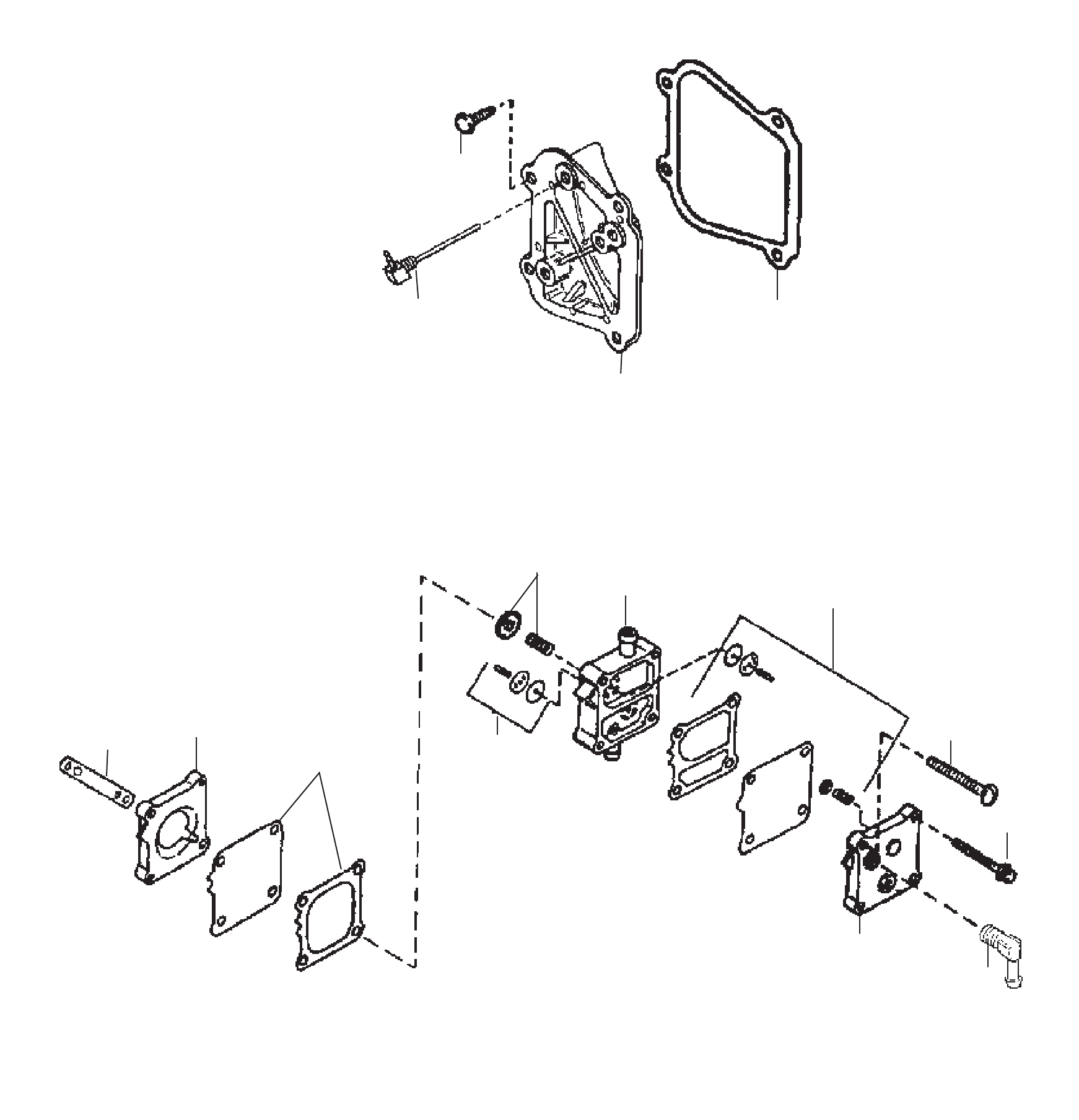

Рис. 10Сборка топливного насоса Fuel Pump Assembly

REF	Номер детали	Наименование	Кол-во
1	14360A49	Комплект топливного насоса	1
2	42990A10	Ремкомплект диафрагмы	1
3	82104540	ВИНТ (M5 x 40)	2
4	987752	Пластина	1
5	996641	Угольник	1
6	144303	ОСНОВАНИЕ	1
7	987691	Прокладка	1
8	819110062	Винт (.250-20 x .625)	4
9	8178703	Крышка топливного насоса	1
10	8205002	ПРОКЛАДКА Крышки Перепускного Канала	1
11	F743314	Угольник рециркуляции	1
12	827357	ВИНТ (#12-24 x 2.00)	2
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

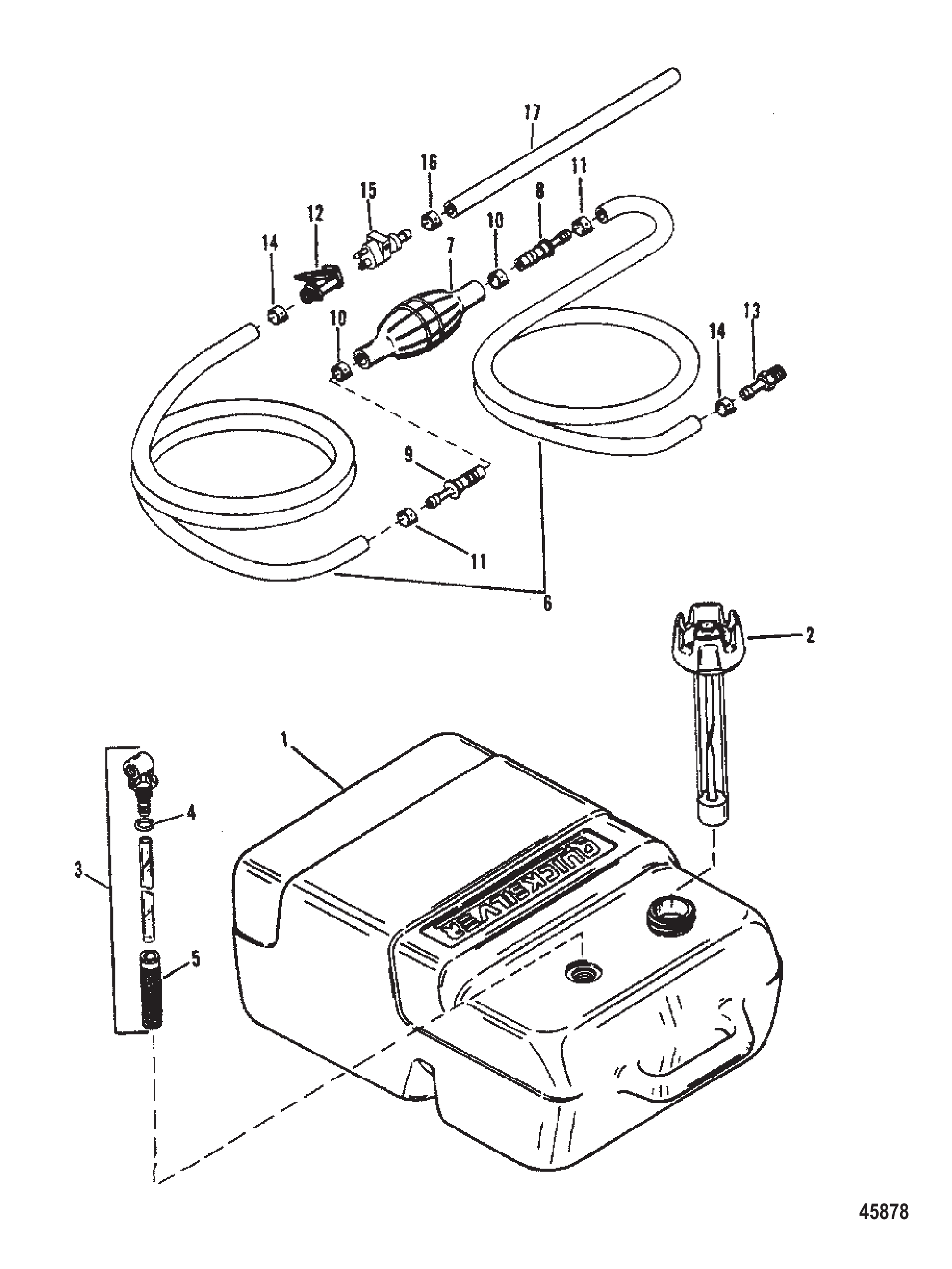

Рис. 11Топливный бак и топливная магистраль (пластиковый 6.6 галлона) Fuel Tank and Fuel Line (Plastic 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
-	823504A2	Топливный бак в сборе	1
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
3	823532	Разъём в сборе	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
7	13330A3	Груша топливная в сборе	1
8	13331A1	Обратный клапан в сборе (впускной)	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
12	13563A3	Штуцер в сборе топливной линии	1
13	897711	РАЗЪЕМ (.250-18)	1
14	415827	ХОМУТ Нейлоновый (Малый)	2
6	16789A26	Шланг в сборе топливный (8 футов)	1
7	13330A3	Груша топливная в сборе	1
8	13331A1	Обратный клапан в сборе (впускной)	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
12	13563A3	Штуцер в сборе топливной линии	1
13	897711	РАЗЪЕМ (.250-18)	1
14	F698772	Хомут червячный	1
15	816856A3	Разъём в сборе, топливный - пластик	1
16	415827	ХОМУТ Нейлоновый (Малый)	1
17	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
17	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR

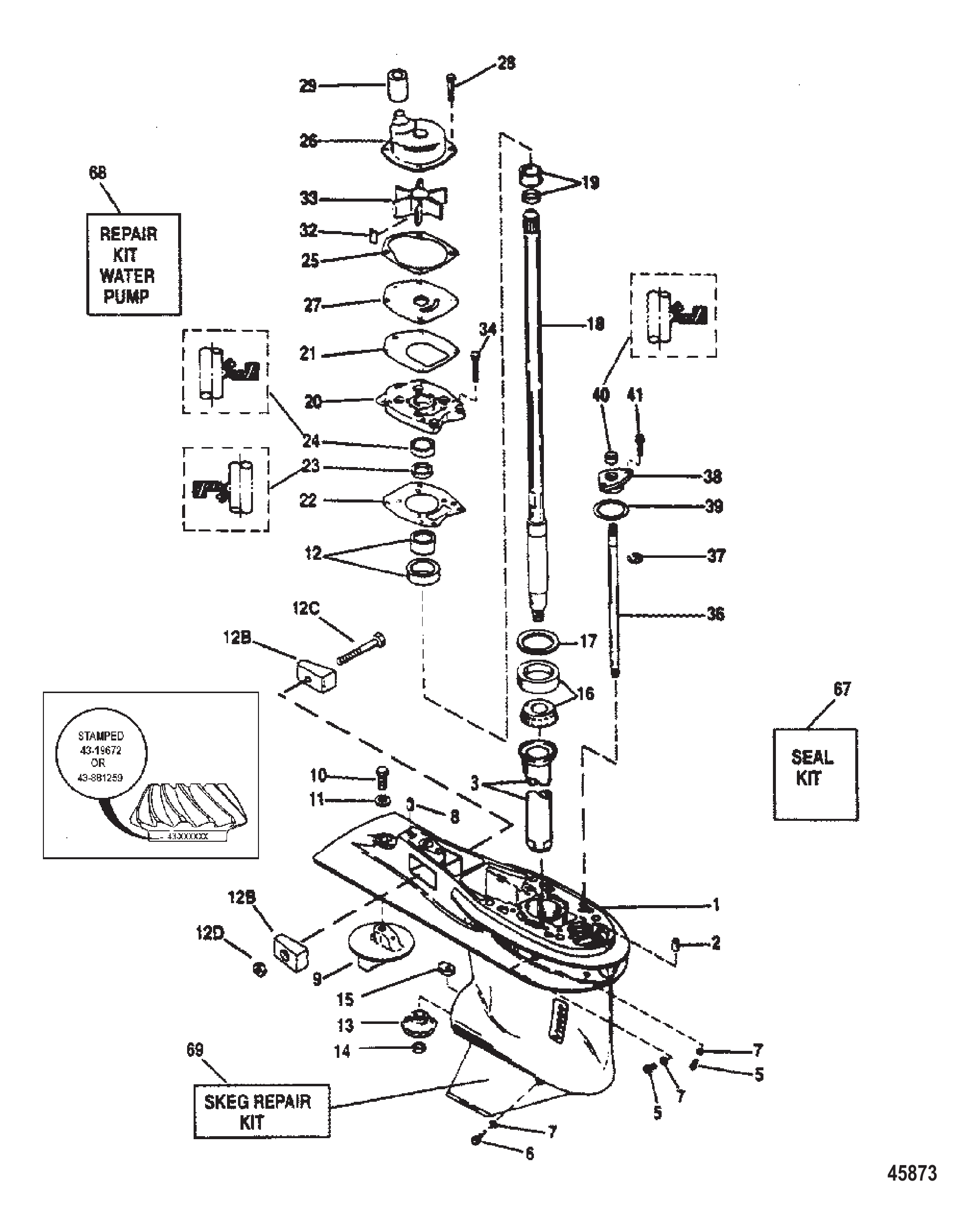

Рис. 12Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
-	9011A85	Корпус редуктора в сборе	1
-	9011A84	Корпус редуктора в сборе	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
5	79953	Винт (.375-16 x .250)	2
6	67892	Винт магнитный	1
7	19183	Шайба фибровая	3
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	316405	Пластина триммера	1
10	15942	Винт (.437-14 x 1.250)	1
11	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
12	43040A1	СБОРКА ВОДИТЕЛЯ	1
12B	826134	Анод	2
12C	4000333	ВИНТ (M6 x 40)	1
12D	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	19672	Шестерня-шестерня (также часть 43-850035A3)(14 зубьев)	1
14	35921	ГАЙКА (.625-18)	1
15	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
16	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
16	883047A1	Подшипник в сборе, роликовый конический	1
17	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
18	43032A4	Вал гребной в сборе, особо удлинённый	1
19	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
20	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
21	430331	Прокладка	1
22	430472	Прокладка	1
23	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
24	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	817277	Прокладка	1
26	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
27	817276	Передняя панель	1
28	8248327	Винт (M6 x 30)	4
29	430232	Сальник	1
32	43037	ШПОНКА	1
33	430262	Крыльчатка	1
34	8248326	Винт (M6 x 25 мм)	6
36	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	43049A1	Вал переключения в сборе, особо удлинённый	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
40	8164641	Маслосъёмный сальник	1
41	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	-
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	-

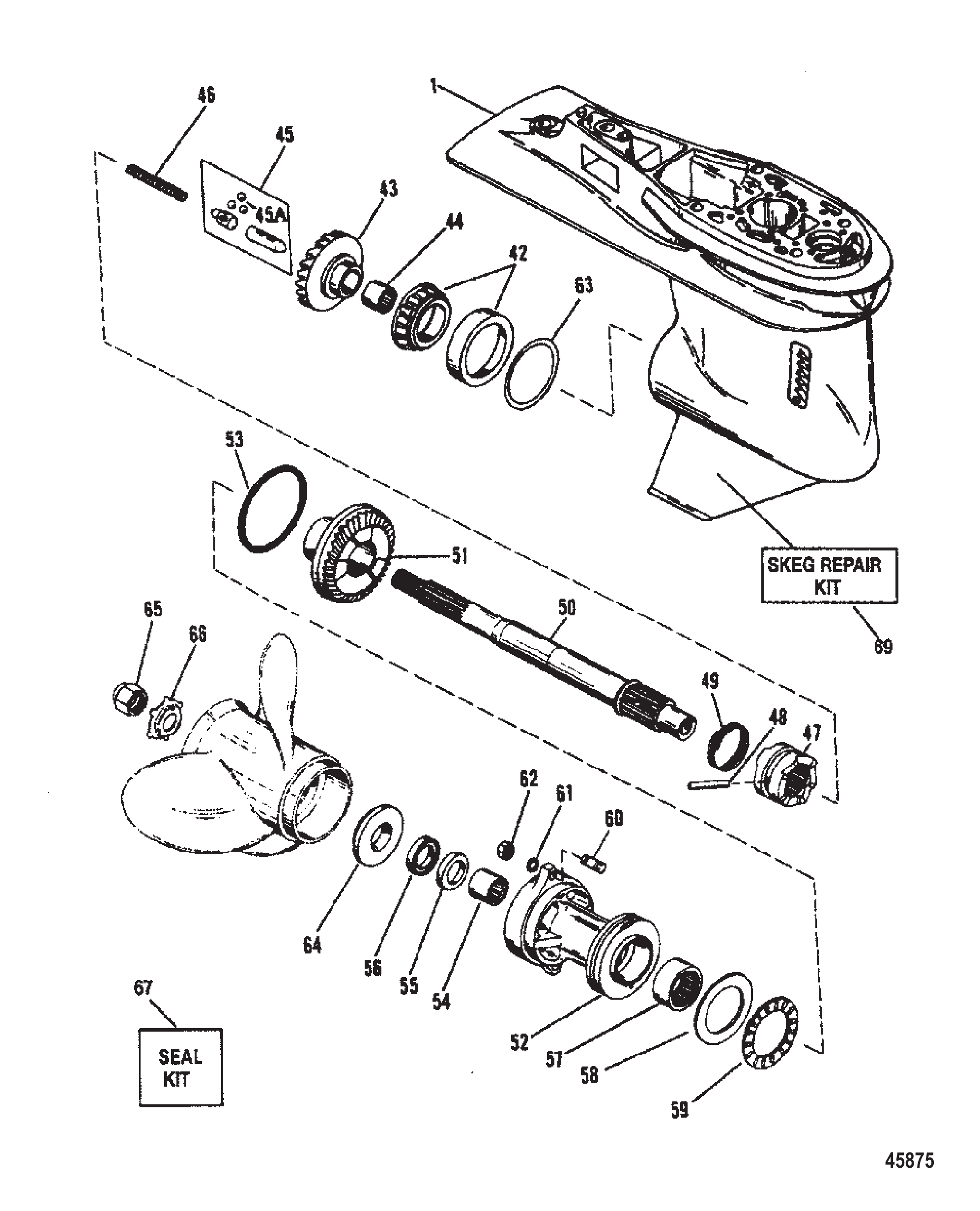

Рис. 13Редуктор (вал гребного винта) Gear Housing (Propeller Shaft)

REF	Номер детали	Наименование	Кол-во
-	9011A85	Корпус редуктора в сборе	1
-	9011A90	Корпус редуктора в сборе	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
42	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
43	19673A2	Шестерня переднего хода в сборе	1
44	30895	Подшипник игольчатый	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45A	44530	Шарик	3
46	30622	ПРУЖИНА	1
47	822539	МУФТА	1
48	30632	ШТИФТ КРЕСТОВИНЫ	1
49	30893	Пружина	1
50	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
51	19671	Шестерня заднего хода	1
52	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
53	97386	Кольцо уплотнительное (3.609 x .139)	1
54	30956	Подшипник игольчатый	1
55	76868	САЛЬНИК ВНУТРЕННИЙ	1
56	70081	Сальник масляный наружный	1
57	12578	Подшипник игольчатый	1
58	12577	Упорная шайба	1
59	12576	Подшипник упорный	1
60	429174	ШПИЛЬКА (M8 x 1.25 x 48)	2
61	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
62	401198	ГАЙКА (M8)	2
63	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
64	13191A1	УПОРНАЯ ШАЙБА	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	816629	Стопорная шайба с усиком	1
67	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
68	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
69	15986A1	Комплект защиты киля для ремонта корпуса редуктора	1

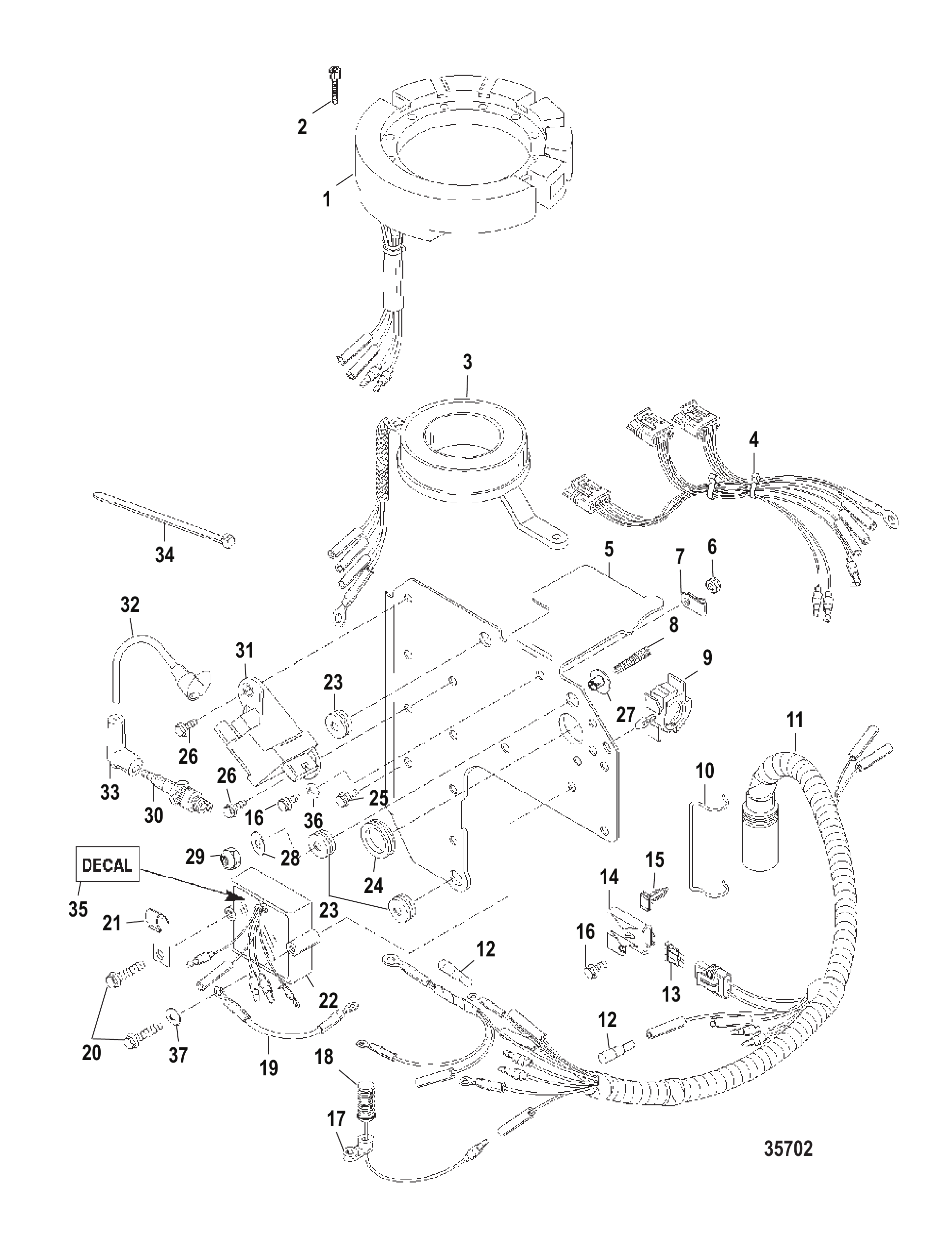

Рис. 14Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	832075A4	Комплект статора зажигания	1
2	19926100	ВИНТ (#10-24 x 1.00)	6
3	828302A1	Кулачок в сборе	1
4	828298A1	Жгут проводов зажигания в сборе	1
5	8283121	Пластина компонентов зажигания	1
6	8268336	Гайка (M6)	2
7	820437	ЗАЖИМ Держателя Жгута	1
8	830228	Шпилька (.312-18/.250-28 x 1.750)	3
9	828791	Зажим	1
10	92753	Фиксатор	1
11	828297A1	Жгут проводов в сборе	1
12	13541	Разъём штыревой	2
13	812619	Предохранитель жёлтый - 20 ампер	1
14	828054	Крышка предохранителя	1
15	828991	Зажим	1
16	82239312	ВИНТ (M5 x 12)	2
17	44552	Фиксатор	1
18	8190221	Термовыключатель	1
19	856583A1	Трос в сборе чёрный	1
20	82129140	ВИНТ (M6 x 40)	2
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	854514A1	Регулятор напряжения в сборе	1
23	822002	Втулка уплотнительная	3
24	828836	Втулка уплотнительная	1
25	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	1
26	82129116	ВИНТ (M6 x 16)	6
27	822003	Втулка	3
28	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
29	828451	Гайка (.250-28)	3
30	827C	Свеча зажигания	3
30	898	СВЕЧА ЗАЖИГАНИЯ	OPT
31	827509A10	Модуль CDM в сборе	3
32	821945A61	Высоковольтный провод в сборе	1
32	857124A1	Кабель высокого напряжения в сборе	1
33	63709A1	Комплект наконечника/клеммы свечи зажигания	1
33	857074A1	Комплект колпачков/клемм	1
34	816311	Стяжка (8.00 дюймов)	AR
35	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
36	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
37	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

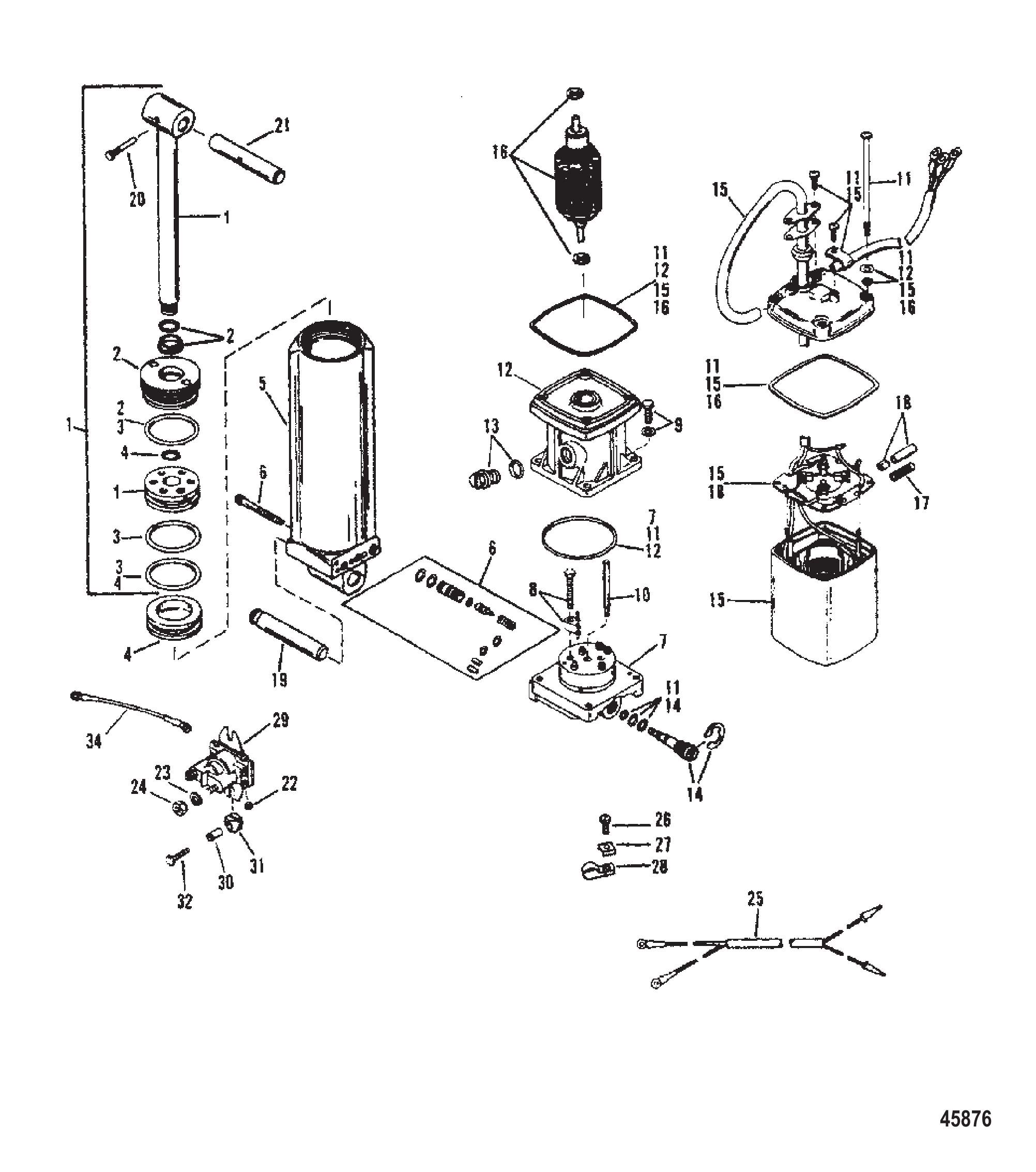

Рис. 15Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	824051	НАСОС В СБОРЕ ТРИММА	1
1	8116661	Узел тяги амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813432A3	Ремкомплект уплотнений цилиндра	1
4	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
5	8116691	Цилиндр в сборе (трим)	1
6	811678A4	Комплект винтов и уплотнений	1
7	8116707	Ремкомплект насоса/коллектора	1
8	823180A1	Комплект коромысла	1
9	813436	Комплект винтов	1
10	8116711	Гребной вал	1
11	811626A3	Ремкомплект уплотнений (с болтами картера)	1
12	8116731	Ремкомплект бачка	1
13	813435	Комплект пробок	1
14	813442A2	Узел ручного сброса в сборе	1
15	8116241	Комплект статора и катушки	1
16	8116271	Комплект якоря	1
17	12665	Комплект пружин щёток	1
18	811625	Комплект щёточного узла	1
19	818898	ШТИФТ ЯКОРНЫЙ	1
20	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
21	996251	Вал	1
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
24	64015	Гайка (.250-20) клеммы стартерного соленоида	4
25	17201A2	Трос в сборе (17.00 дюймов)	1
26	817626	Винт (#10-16 x .380)	1
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	22875	ЗАЖИМ	2
29	818997A1	Электромагнит в сборе	2
30	818968	ВТУЛКА	3
31	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
32	19932100	ВИНТ (.250-20 x 1.00)	3
34	87379A14	Провод в сборе (2.750 дюйма)	1
34	87379A46	Трос в сборе (5.750 дюймов) (красный)	1
34	88807A16	Трос в сборе (4.00 дюйма) чёрный	2

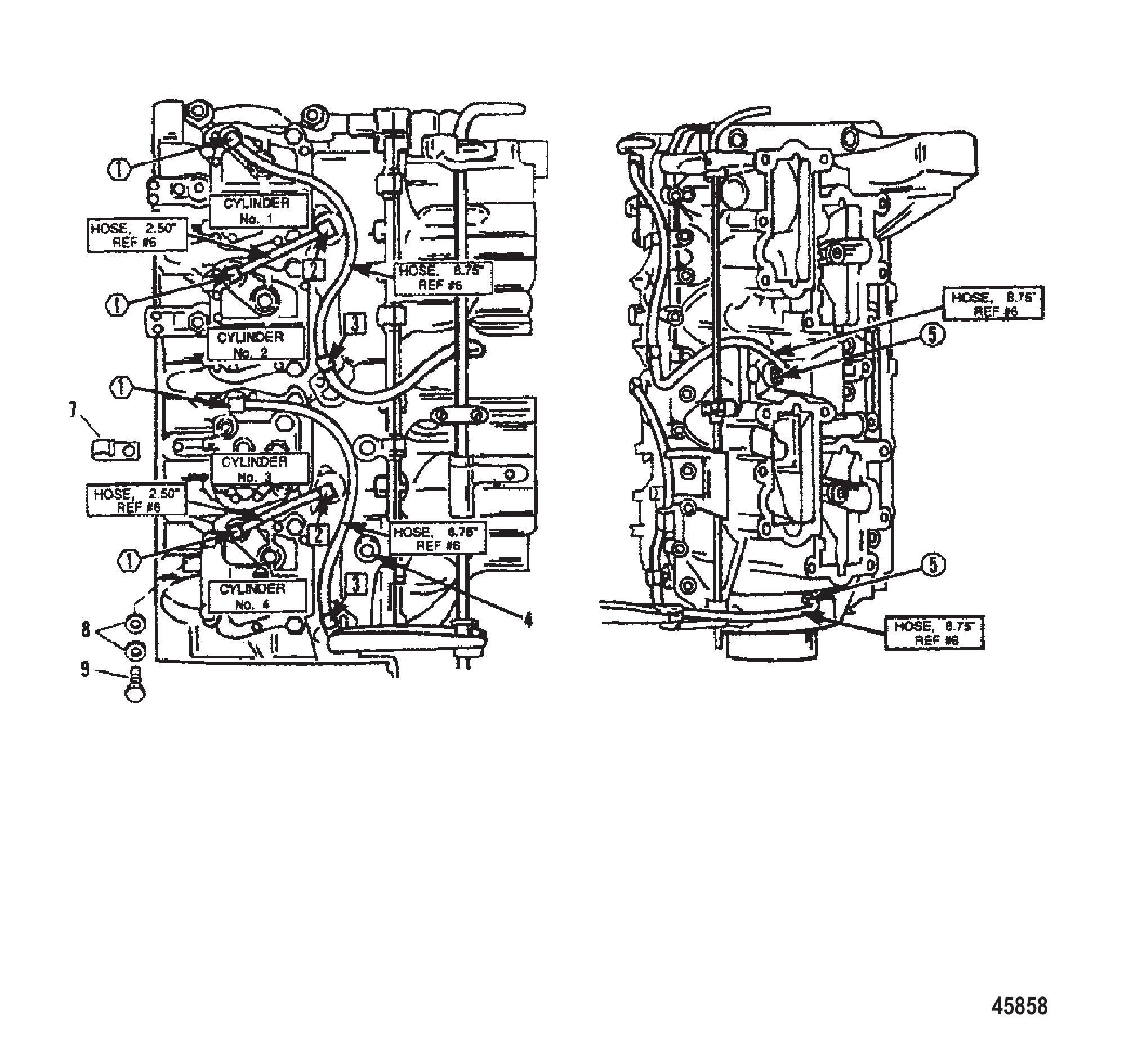

Рис. 16Система рециркуляции Recirculation System

REF	Номер детали	Наименование	Кол-во
1	F743314	Угольник рециркуляции	4
2	42864	Штуцер дренажа картера	2
3	820706	УГОЛЬНИК	2
4	99664	Угольник выхлопной пластины	1
5	42658	Обратный клапан	2
6	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
8	78968	Шайба стопорная внутренняя (.250)	2
9	28636	ВИНТ (.250-20 x .750)	1
-	818154A22	Головка блока цилиндров в сборе	AR

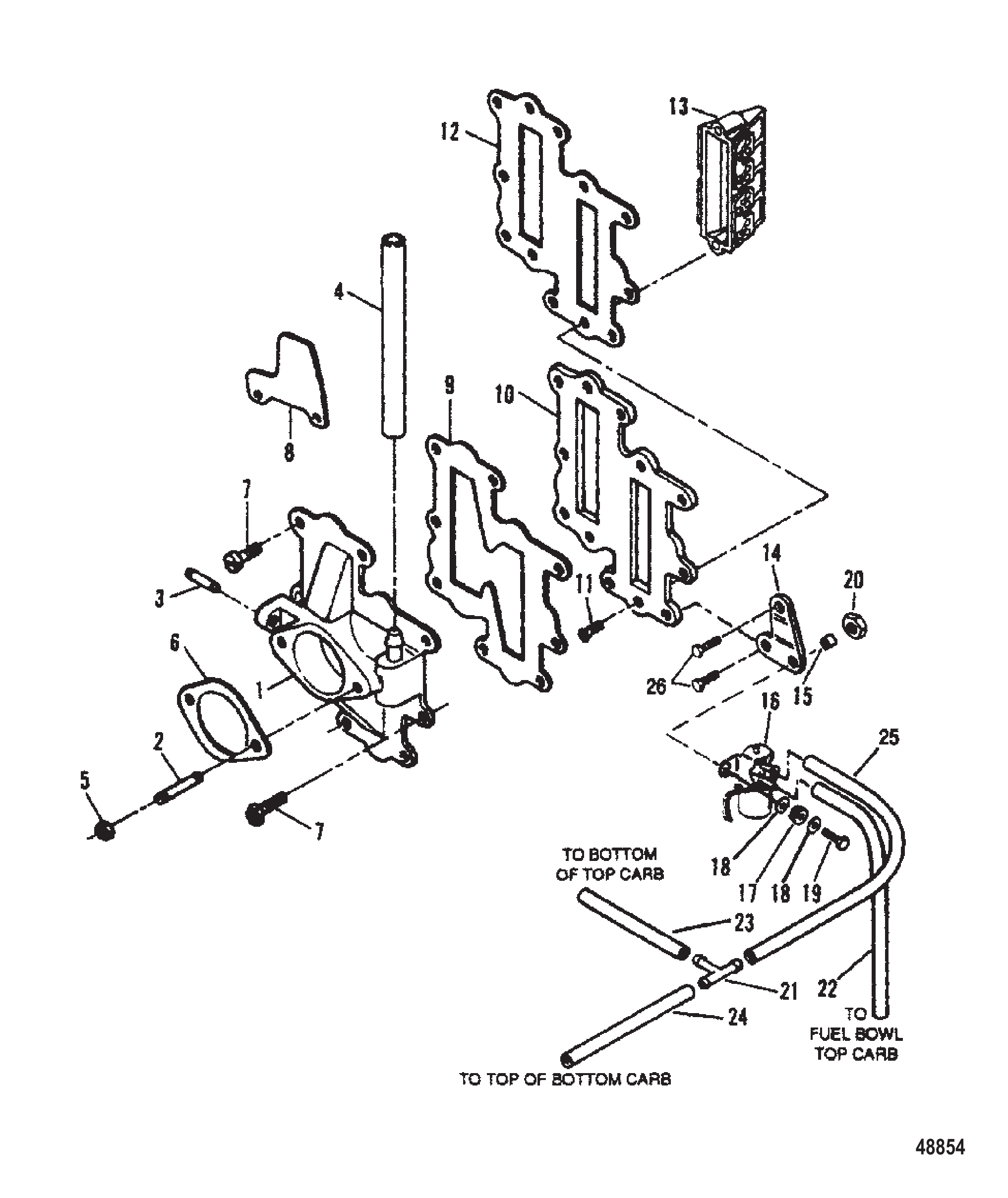

Рис. 17Ресивер и праймер Reed Plate and Primer

REF	Номер детали	Наименование	Кол-во
1	817799A1	Переходник в сборе (верхний)	1
2	826387	ШПИЛЬКА (.375-16 x 1.625)	2
1	817800A1	Переходник в сборе (нижний)	1
2	826387	ШПИЛЬКА (.375-16 x 1.625)	2
3	826389	ШПИЛЬКА (.250-20 x 1.250)	1
4	817736	Шланг (6.00 дюйм.)	1
5	86226	Гайка (.375-16) кабеля аккумулятора - положительного	4
6	F440906	Прокладка	2
7	F1532	Винт (.250-20 x 1.00)	14
8	F500894	Метка установки зажигания	1
9	F178168-1	Прокладка	2
10	820501	ПЛАСТИНА	2
11	826380	ВИНТ (.250-20 x .625)	8
12	F406406	Прокладка отражательной пластины	2
13	11645	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	4
14	819705	КРОНШТЕЙН СОЛЕНОИДА	1
15	F694359	Проставка	1
16	819503	СОЛЕНОИД	1
17	F694504	Втулка	1
18	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	2
19	28636	ВИНТ (.250-20 x .750)	1
20	814101	Гайка (.250-20) нержавеющая сталь	1
21	F694922	Тройник	1
22	9912688	Трубка (36.00 дюймов, бухта)	1
23	9912688	Трубка (36.00 дюймов, бухта)	1
24	9912688	Трубка (36.00 дюймов, бухта)	1
25	9912688	Трубка (36.00 дюймов, бухта)	1
26	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	2
NS	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
-	818154A22	Головка блока цилиндров в сборе	-
-	809125A1	Комплект прокладок	-
-	FK10023	Комплект прокладок карбюратора	-

Рис. 18Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	820756	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 120 Л.С. Force	1
-	826880950	Руководство по эксплуатации	1
-	832749	Руководство по обслуживанию F90/120 (1995–1998)	1
-	81910412	ЛАК	AR
-	82532112	КРАСКА Графитово-серая акриловая	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR

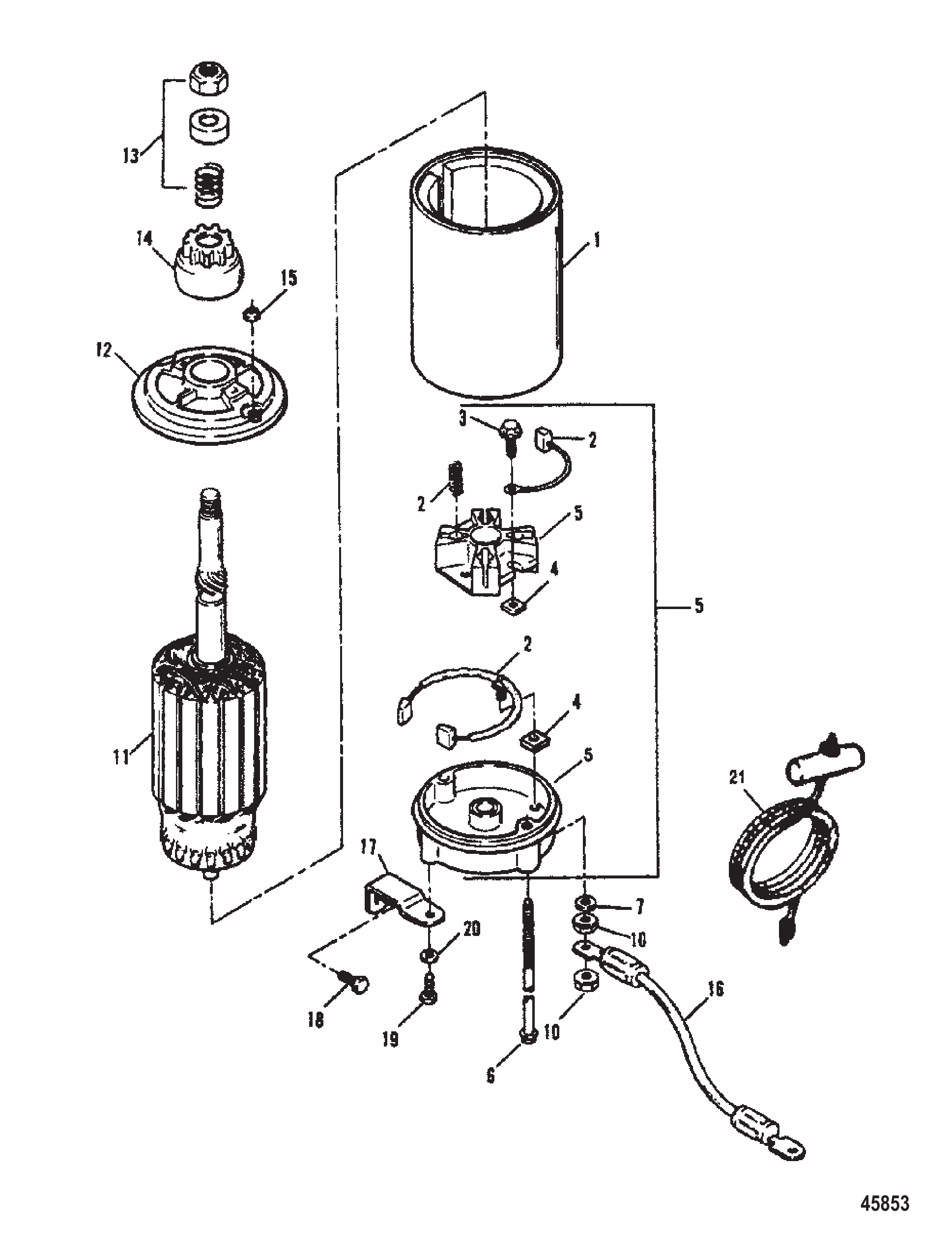

Рис. 19Стартер Starter Assembly

REF	Номер детали	Наименование	Кол-во
1	819085	Стартер в сборе	1
2	F15190	Комплект щёток/пружин	1
3	F15158	Винт	2
4	F15159	Изолятор	2
5	F15189	Крышка торцевая в сборе	1
6	F15178	Стяжной болт	2
7	F15160	Шайба	1
10	F15162	Гайка	2
11	F15177	Якорь	1
12	F15176	Крышка торцевая	1
13	90644	КОМПЛЕКТ ПРИВОДА	1
14	819222	Привод в сборе	1
15	828451	Гайка (.250-28)	2
16	93388A6	Трос в сборе (5.500 дюймов)	1
17	F616675	Кронштейн	1
18	19923062	ВИНТ (.250-20 x .625)	1
19	19923062	ВИНТ (.250-20 x .625)	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
NS	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
NS	825066	НАКЛЕЙКА Предупреждение	1

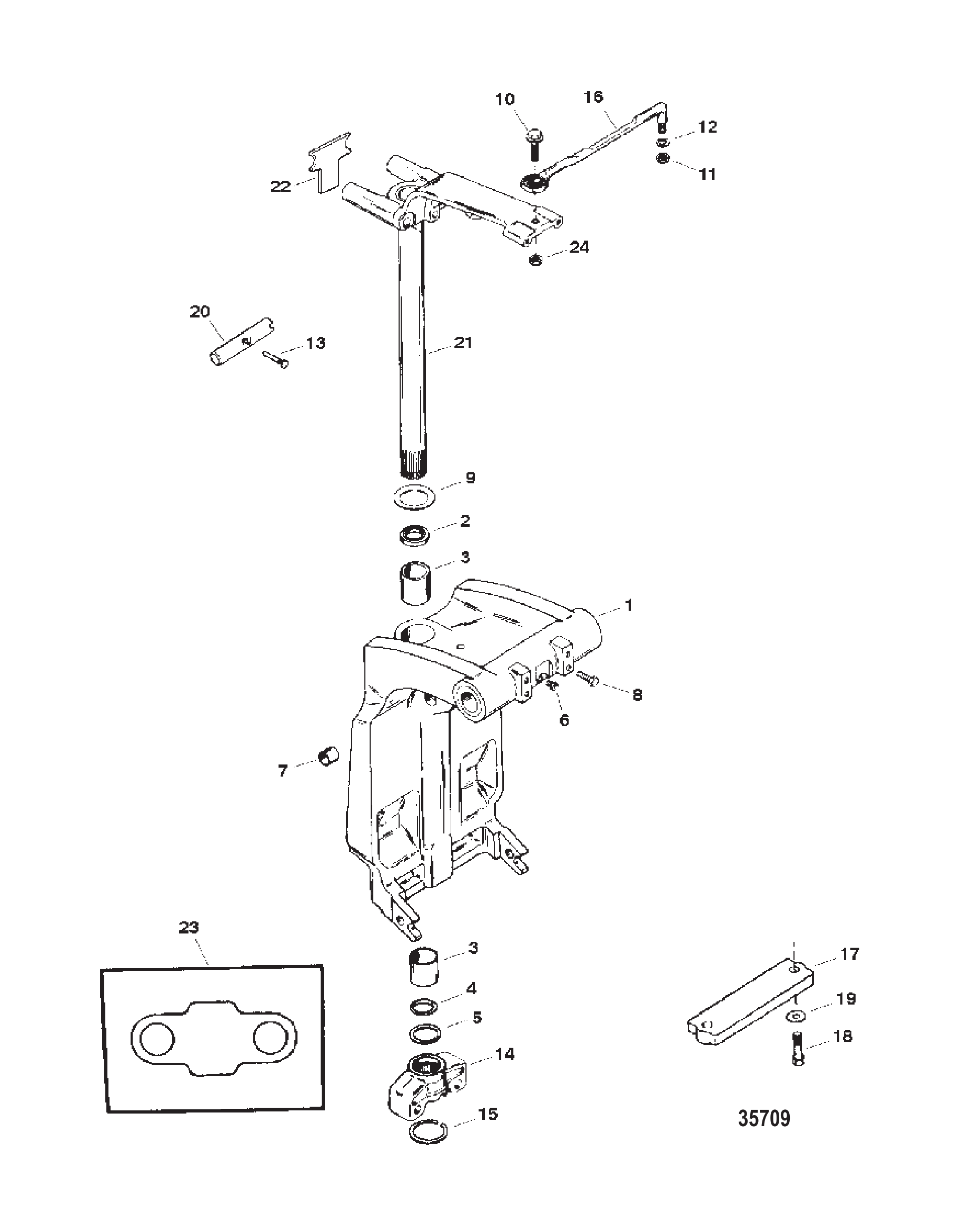

Рис. 20Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904A4	Кронштейн поворотный в сборе (окрашенный)	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	816432	Шайба упорная	1
10	14000	Винт (.375-24 x 1.25)	1
11	34863	ГАЙКА (.375-24)	1
12	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
13	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
14	42961A5	Узел вилки	1
15	67684	Кольцо стопорное	1
16	92876A1	Тяга рулевая в сборе	1
17	818298A1	Комплект анода	1
18	4000330	ВИНТ (M6 x 25)	2
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
20	996251	Вал	1
21	99661A31	Палец поворотный в сборе (окрашенный)	1
22	88882	УПОР верхней вилки	1
23	11288	Бампер нижней вилки X-Long	1
24	34863	ГАЙКА (.375-24)	1

Рис. 21Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	FT8948-1	Съёмник подшипника	1
-	F1800	Болт (.250-20 x 7.00)	2
-	F1972	Винт (.250-20 x 2.500)	3
-	4000358	ВИНТ (M8 x 50)	3
-	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	3
-	F8012	Шайба (.203 x .469 x .049)	2
-	25909	Шайба (.406 x .812 x .065) (применять где применимо)	3
-	FT2991	Щетка проволочная	1
-	FT8914	Съёмник сальника	1
-	FT8903	Оправка для установки сальника	1
-	FT8907	Держатель для водила	1
-	FT8925	Монтажный инструмент для сальника	1
-	FT2953	Головка торцевая	1
-	FT2990-1	Блок поршня и поршневого пальца	1
-	FT2996	Инструмент-компрессор поршневых колец	1
-	FT8926	Инструмент-расширитель поршневых колец	1
-	FT8933	Подъёмный крюк	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	44486A1	Съёмник штока тримма	1
-	44487A1	Съёмник направляющей штока тримма	1
-	52915A6	Комплект контрольного манометра	1
-	11243	Разъём	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	12349A2	Установочный инструмент для шестерни	1
-	13945	Инструмент для установки подшипника	1
-	13949	Инструмент для запрессовки сальника	1
-	14308A1	ИНСТРУМЕНТ ДЛЯ ОБОЙМЫ ПОДШИПНИКА	1
-	14309A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОДШИПНИКА	1
-	14310A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ЗАЩИТНОЙ ВТУЛКИ	1
-	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
-	196601	Индикаторный инструмент люфта корпуса редуктора	1
-	31106	Оправка чашки съёмника подшипника	1
-	31108	Съёмник сальника	1
-	31229A7	Комплект съёмников для подшипника	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	31229	Вал	1
-	36569	Инструмент ведущей головки	1
-	15755	Оправка	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	37241	Пластина съёмника универсальная	1
-	37350	Установочная шайба	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1
-	56775	ПРИСПОСОБЛЕНИЕ ДЛЯ ФИКСАЦИИ ГРЕБНОГО ВАЛА	1
-	58222A1	Индикаторный инструмент	1
-	83155	Комплект переходника индикатора часового типа	1
-	83165M	Съёмник в сборе для подшипника	1
-	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
-	FT8978-1	Стробоскоп	1
-	FT2951	Инструмент-пробник для проверки цепи	1
-	FT8950	Комплект тестеров	1
-	FT11295	Тестер свечи зажигания	1
-	FT2938-1	Тестер целостности цепи	1
-	99750A1	Мультиметр	1
-	58222A1	Индикаторный инструмент	1
-	FT2969	Ремкомплект резьбовой вставки Heli Coil (-10-24)	1
-	FT2970	Ремкомплект резьбовой вставки Heli Coil (.250-20)	1
-	FT2971	Ремкомплект резьбовой вставки Heli Coil (.312-18)	1
-	FT2948	Ремкомплект резьбовой вставки Heli Coil (.375-16)	1
-	825265A1	Паста (8 унций) для игольчатых подшипников	1
-	FT2987-1	Смазка	1
-	FT8969	Смазка	1
-	916011	Герметик красный RTV	1
-	342271	Герметик (16 унций)	1
-	FT8936-1	Герметик Loctite RC 609	1
-	FT2962-2	Герметик	1
-	8230891	Герметик	1
-	825407A12	Многоцелевая смазка 2 4 C	1
-	13872A1	Специальная смазка 101 (туба 8 унций)	1

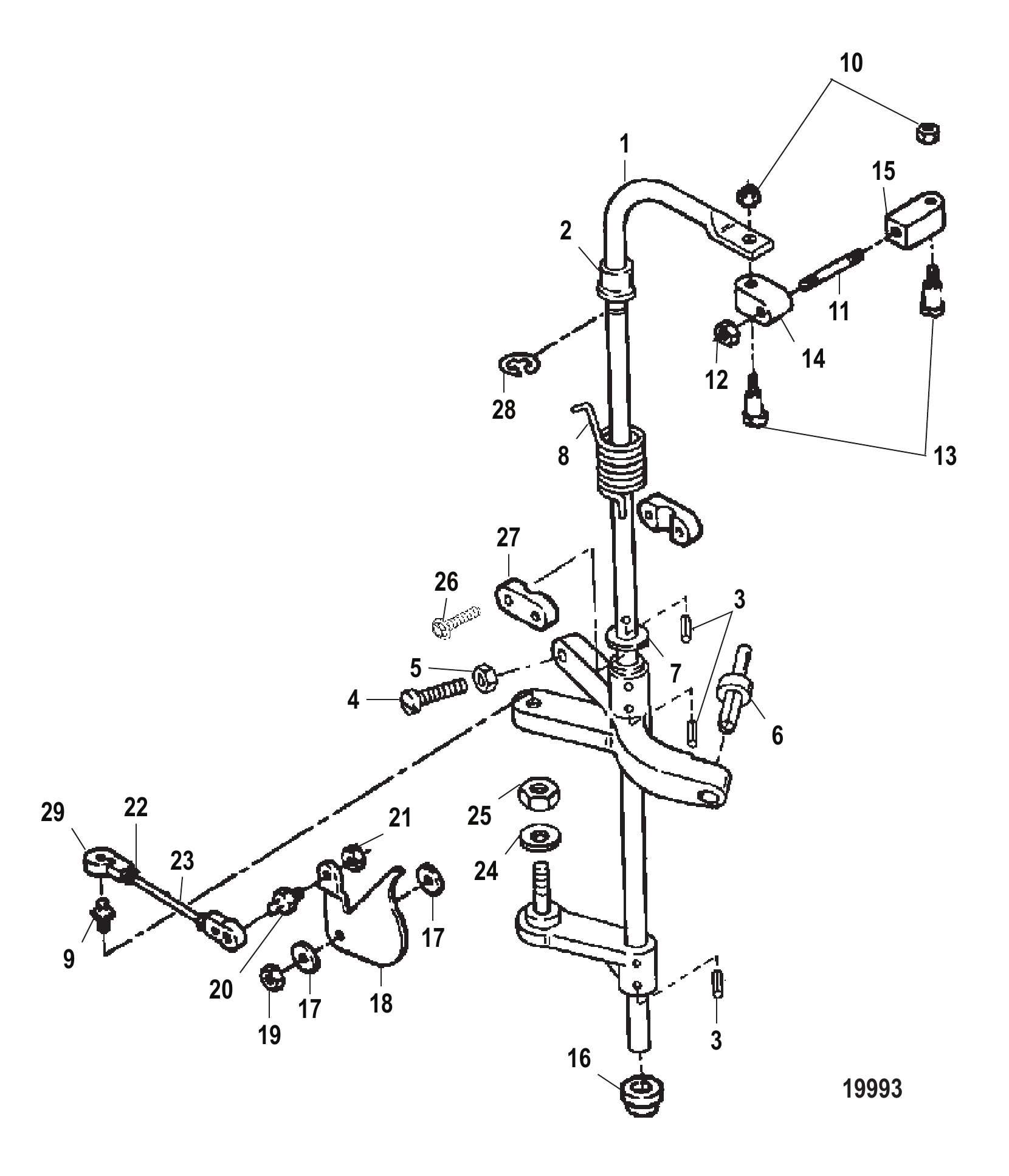

Рис. 22Вал башни и дроссельная тяга Towershaft and Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	820302A1	Узел вертикального вала	1
2	819513	ВТУЛКА ВЕРХНЯЯ	1
3	38489	ШТИФТ Роликовый	5
4	F1504	Винт (.250-20 x 1.250)	1
5	64015	Гайка (.250-20) клеммы стартерного соленоида	1
6	F1727	Заклёпка (нейлоновая)	1
7	F1856	Шайба	1
8	819533	ПРУЖИНА ВОЗВРАТА ДРОССЕЛЯ	1
9	828514	Шар резьбовой	1
10	F7009	ГАЙКА (#10-24)	2
11	F85445-1	Тяга управления опережением зажигания	1
12	F2015	Гайка (.250-28) нержавеющая сталь	1
13	F499026	Шарнирный наконечник тяги управления	2
14	F499035	Наконечник тяги управления (к вертикальному валу)	1
15	F4990361	Наконечник тяги управления (к триггеру)	1
16	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
17	F269319	Подшипник кулачка дроссельной заслонки	2
18	8191184	Кулачок дроссельной заслонки	1
19	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
20	828514	Шар резьбовой	1
21	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1
22	68219	Гайка (#10-32) нержавеющая сталь	2
23	819002	Тяга дросселя	1
24	35459	ШАЙБА	1
25	8268336	Гайка (M6)	1
26	19961088	ВИНТ (#10-24 x .880)	2
27	F607689	Подшипник	2
28	13194	Кольцо стопорное	1
29	830875	Гнездо шаровое	2

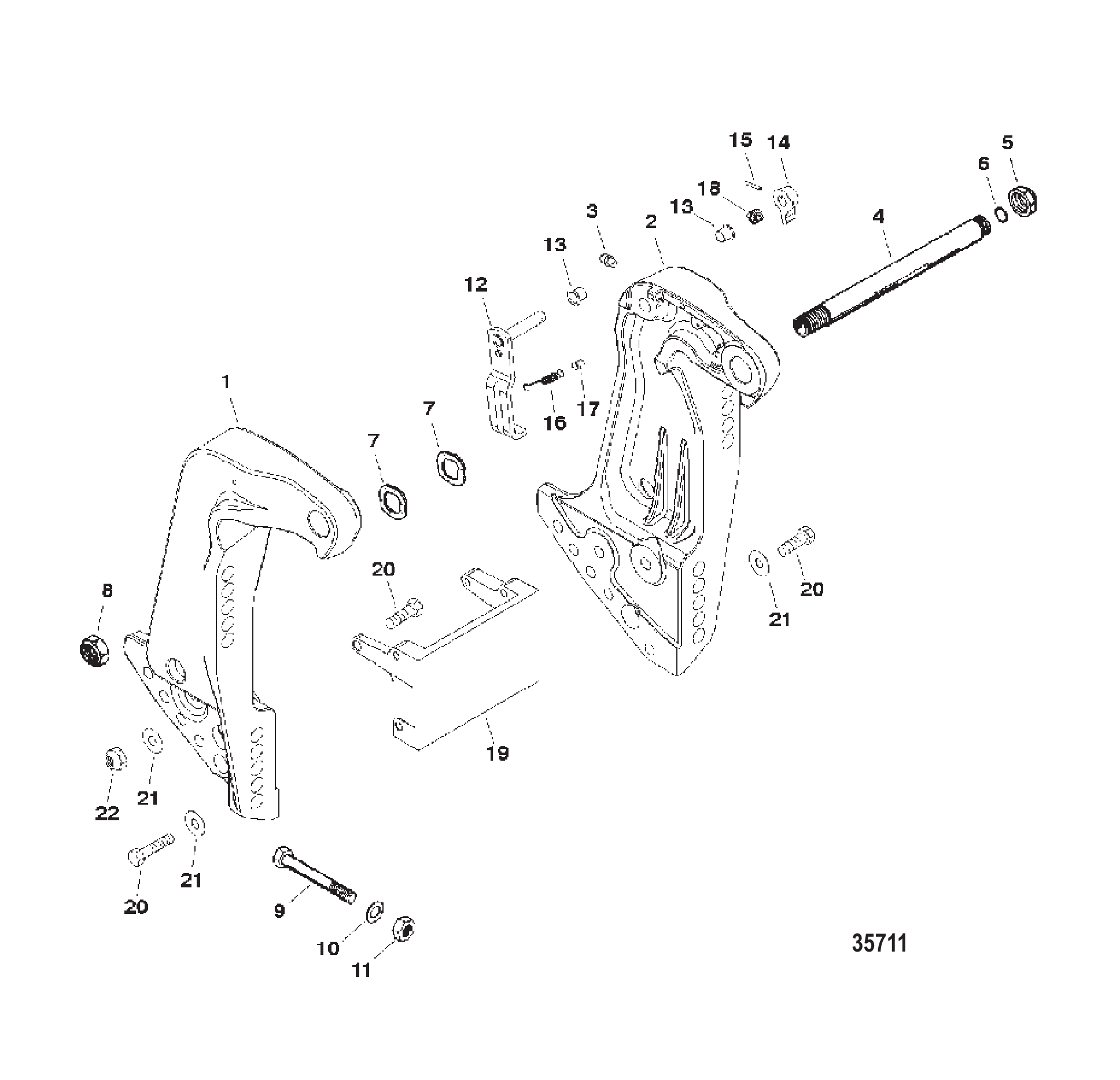

Рис. 23Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	828334F4	Кронштейн транца (окрашенный)	1
2	828333A6	Кронштейн транца в сборе (окрашенный)	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	99170A2	Комплект трубок наклона	1
5	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	30499	ГАЙКА (7/8-14)	1
9	677551	ВИНТ (.500-20 x 4.500)	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	91962	Гайка (.500-20)	4
12	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
13	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
14	99633	Головка	1
15	99615	Штифт с канавкой	1
16	830899	Пружина натяжная	1
17	99617	Штифт	1
18	830900	Пружина сжатия	1
19	818771F8	Кронштейн крепления	1
20	4000377	ВИНТ (M10 x 30)	6
21	4002319	ШАЙБА	6
22	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
