水星 Mercury 15 H.P. (1996) 0E127700 THRU 0E202999 - — взрыв-схемы и запчасти

Force 系列 · Cat.# 90-809717 · 共 21 个部位 · 801 条零件

1Карбюратор (модель 15 л.с.) (1300-852550T & 852550A1)2Карбюратор (модель 15 л.с.) (1300-F715061-1)3Карбюратор (модель 9.9 л.с.) (1300-852406T)4Карбюратор (модель 9.9 л.с.) (1300-F714061)5Кронштейны крепления (серийные № 0E127700–0E143887)6Кронштейны крепления (серийные № 0E143888–0E287999)7Кожух двигателя (верхний и нижний)8КОЛЕНВАЛ И ПОРШЕНЬ 9Блок цилиндров 10Топливная и рециркуляционная система 11ТОПЛИВНЫЕ БАКИ И ТОПЛИВНАЯ МАГИСТРАЛЬ (ПЛАСТИК 6,6 ГАЛЛОНА)12ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (ПЛАСТИК - 3,2 ГАЛЛОНА)13СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 14СИСТЕМА ЗАЖИГАНИЯ 15УПРАВЛЕНИЕ ДИСТАНЦИОННЫМ КОНТРОЛЕМ 16СЕРВИСНЫЕ МАТЕРИАЛЫ 17МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 18КОМПЛЕКТУЮЩИЕ СТАРТЕРА 19РУЛЕВАЯ РУКОЯТКА / ПОВОРОТНАЯ РУЧКА ГАЗА 20ПОВОРОТНЫЙ КРОНШТЕЙН И КАРТЕР КОЛЕНЧАТОГО ВАЛА 21Специальный инструмент

Рис. 1Карбюратор (модель 15 л.с.) (1300-852550T & 852550A1) Carburetor (15 Hp Model) (1300-852550T & 852550A1)

REF	Номер детали	Наименование	Кол-во
-	852550T	Карбюратор (FO-1C)	1
-	852550A1	Карбюратор (FO-1D)	1
-	852550A1	Карбюратор (FO-1D)	1
1	FO16128	ПРОБКА Уэлча	1
2	NSS	NOT SOLD SEPARATE Body Channel Plug	4
3	FO4784	Шарик фрикциона воздушной заслонки	1
4	FO8805	Пружина фрикциона воздушной заслонки	1
5	F10343	Ось воздушной заслонки	1
6	F10344	Заслонка воздушная	1
7	809441	Винт заслонок	2
8	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
8	891730A01	Комплект поплавка	1
9	FO13944	ПАЛЕЦ ПОПЛАВКА	1
10	FO15366	Поплавковая камера топливная	1
11	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
12	5128	Винт поплавковой камеры топлива	1
13	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
14	854005	Угольник топливный	1
15	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
16	27160	ПРУЖИНА Винта регулировки холостого хода	1
17	F10265	ИГЛА ВПУСКНАЯ	1
18	6030	ЖИКЛЁР (.070)	1
18	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT
18	4215	Жиклёр главной топливной системы (.066)	OPT
18	4216	Жиклёр (.064) главной топливной системы	OPT
19	FO15722	Главный жиклер	1
20	820578	ЖИКЛЕР (.048)-Воздушный Жиклер Холостого Хода	1
21	F10273	Жиклёр (.047) холостого хода воздушный	1
22	F10275	Винт уплотнительный	1
23	F10290	Тяга дросселя	1
24	809446	Стопорное кольцо тяги дроссельной заслонки	2
25	F10242	Шайба вала тяги дросселя	1
26	809443	Тяга вала дроссельной заслонки	1
27	F10349	Вал дросселя	1
28	F10350	Пружина вала дросселя	1
29	F10351	Заслонка дросселя	1
30	809447	Трубка перепускная	1
31	F681677	Вставка тяги воздушной заслонки	1
32	F286547	Ручка воздушной заслонки	1
33	819348	Штанга управления воздушной заслонкой	1
34	F341384	Фиксатор тяги воздушной заслонки	1
34	830569	Фиксатор тяги воздушной заслонки	1
35	F197319	Втулка тяги воздушной заслонки	1
-	FK10352	Комплект прокладок карбюратора	1
-	854219A1	Ремкомплект карбюратора	1

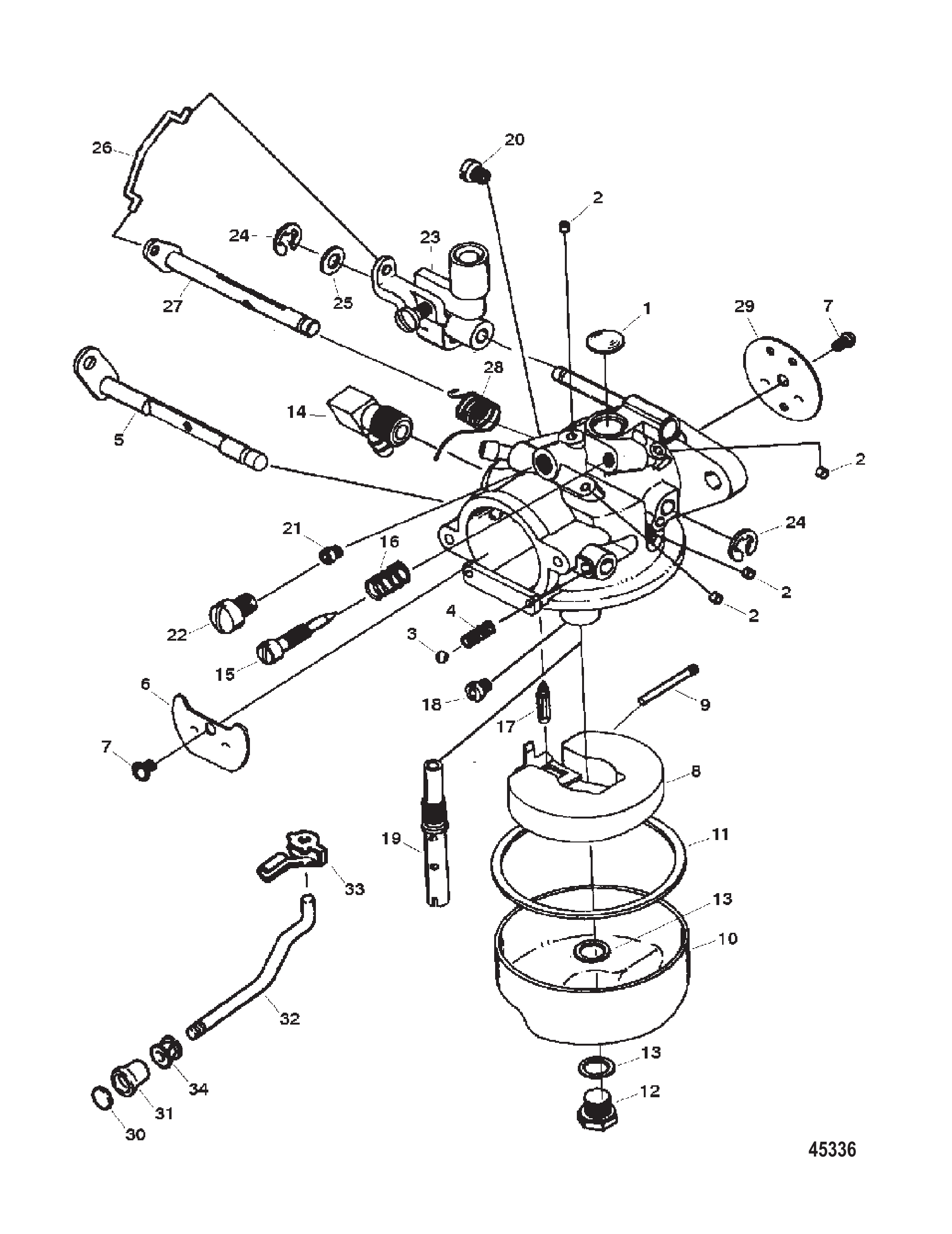

Рис. 2Карбюратор (модель 15 л.с.) (1300-F715061-1) Carburetor (15 Hp Model) (1300-F715061-1)

REF	Номер детали	Наименование	Кол-во
-	F7150611	Карбюратор (FO-1B)	1
1	FO16128	ПРОБКА Уэлча	1
2	FO10588	Заглушка чашки (верхний карбюратор)	4
3	FO4784	Шарик фрикциона воздушной заслонки	1
4	FO8805	Пружина фрикциона воздушной заслонки	1
5	F10343	Ось воздушной заслонки	1
6	F10344	Заслонка воздушная	1
7	F10345	ВИНТ ЗАСЛОНКИ ЗАСЛОНКИ	2
8	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
8	891730A01	Комплект поплавка	1
9	FO13944	ПАЛЕЦ ПОПЛАВКА	1
10	FO15366	Поплавковая камера топливная	1
11	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
12	5128	Винт поплавковой камеры топлива	1
13	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
14	F10347	Угольник	1
15	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
16	27160	ПРУЖИНА Винта регулировки холостого хода	1
17	F10265	ИГЛА ВПУСКНАЯ	1
18	6030	ЖИКЛЁР (.070)	1
18	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT
18	4215	Жиклёр главной топливной системы (.066)	OPT
18	4216	Жиклёр (.064) главной топливной системы	OPT
19	FO15722	Главный жиклер	1
20	820578	ЖИКЛЕР (.048)-Воздушный Жиклер Холостого Хода	1
21	F10273	Жиклёр (.047) холостого хода воздушный	1
22	F10275	Винт уплотнительный	1
23	F10290	Тяга дросселя	1
24	F10241	Стопорное кольцо вала тяги дросселя	2
25	F10242	Шайба вала тяги дросселя	1
26	F10338	Тяга дросселя	1
27	F10349	Вал дросселя	1
28	F10350	Пружина вала дросселя	1
29	F10351	Заслонка дросселя	1
30	F681677	Вставка тяги воздушной заслонки	1
31	F286547	Ручка воздушной заслонки	1
32	819348	Штанга управления воздушной заслонкой	1
33	F341384	Фиксатор тяги воздушной заслонки	1
33	830569	Фиксатор тяги воздушной заслонки	1
34	F197319	Втулка тяги воздушной заслонки	1
-	FK10352	Комплект прокладок карбюратора	1
-	FK10353	Ремкомплект карбюратора	1

Рис. 3Карбюратор (модель 9.9 л.с.) (1300-852406T) Carburetor (9.9 Hp Model) (1300-852406T)

REF	Номер детали	Наименование	Кол-во
1	852406T	Карбюратор (HO-6A)	1
2	FO2531	Пробка обводного канала	1
2	20011	Заглушка Велча	1
3	F10235	Трубка обводного канала	1
4	FO4784	Шарик фрикциона воздушной заслонки	1
5	FO8805	Пружина фрикциона воздушной заслонки	1
6	FO15736	Вал/рычаг в сборе воздушной заслонки	1
7	F10236	Заслонка воздушная	1
8	854208	Винт воздушной заслонки	1
8	803176	ВИНТ С НАКЛЕЙКОЙ	1
9	FO10588	Заглушка чашки (верхний карбюратор)	1
10	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
10	891730A01	Комплект поплавка	1
11	FO13944	ПАЛЕЦ ПОПЛАВКА	1
12	FO15366	Поплавковая камера топливная	1
13	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
14	5128	Винт поплавковой камеры топлива	1
15	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
16	854209	Игла регулировки холостого хода	1
17	27160	ПРУЖИНА Винта регулировки холостого хода	1
18	F10265	ИГЛА ВПУСКНАЯ	1
19	1457	ЖИКЛЁР главной топливной системы (.057)	1
19	1655	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.055)	OPT
19	1653	ЖИКЛЁР главный (.053) (5000 - 7500 футов)	OPT
19	FO11764	Главный топливный жиклер (.051) (7500 - 10000 футов)	OPT
20	F10238	Главный жиклер	1
21	F10290	Тяга дросселя	1
22	F10240	Вал тяги дросселя	1
23	809446	Стопорное кольцо тяги дроссельной заслонки	1
24	F10242	Шайба вала тяги дросселя	1
25	F10339	Вал/рычаг в сборе дросселя	1
26	F10246	Пружина возвратная вала дросселя	1
27	F10354	Заслонка дросселя	1
28	809441	Винт заслонок	1
29	809443	Тяга вала дроссельной заслонки	1
30	F341384	Фиксатор тяги воздушной заслонки	1
30	830569	Фиксатор тяги воздушной заслонки	1
31	819348	Штанга управления воздушной заслонкой	1
32	F681677	Вставка тяги воздушной заслонки	1
33	F286547	Ручка воздушной заслонки	1
34	F197319	Втулка тяги воздушной заслонки	1
-	FK10294	Комплект прокладок карбюратора	1
-	854210A1	Ремкомплект карбюратора	1

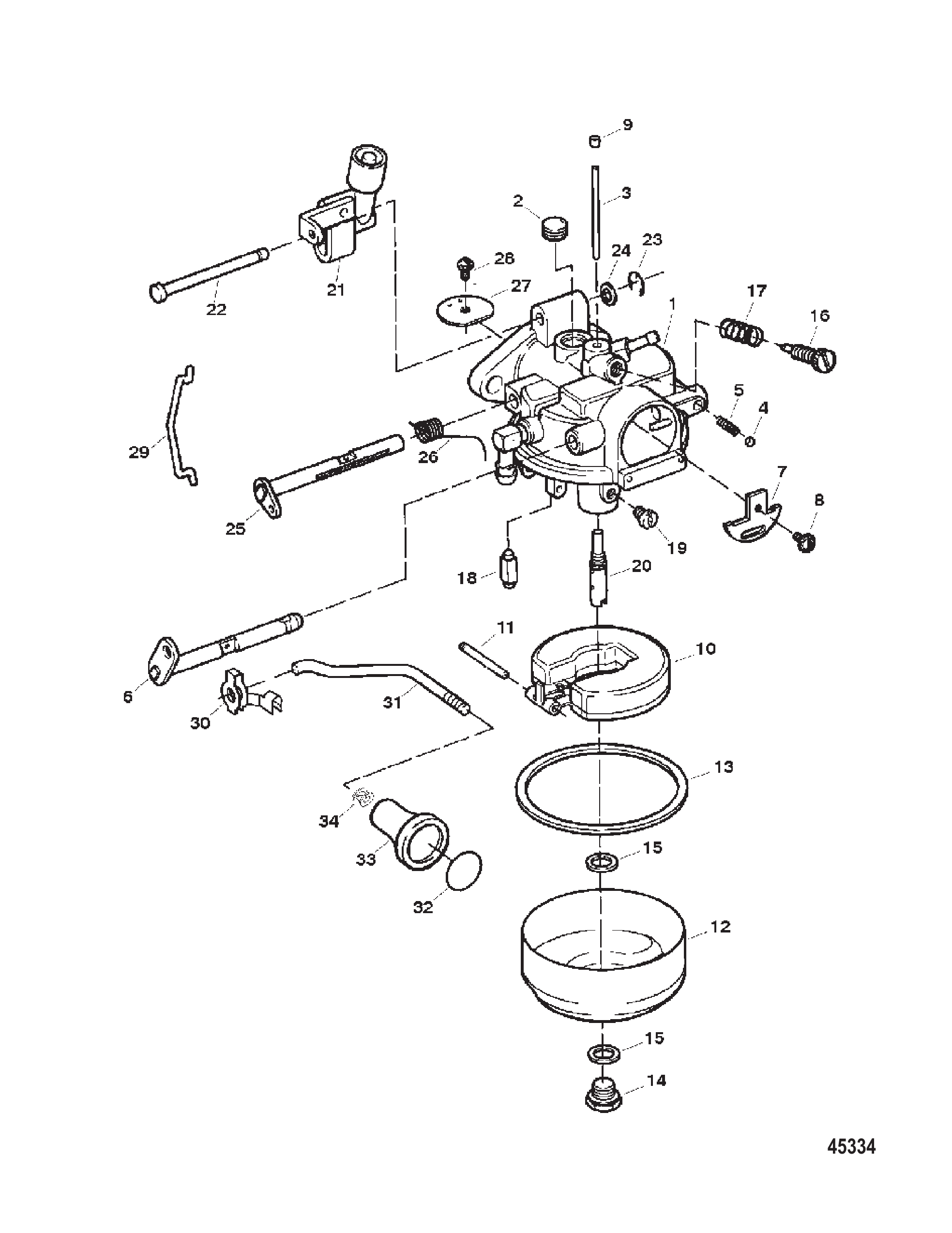

Рис. 4Карбюратор (модель 9.9 л.с.) (1300-F714061) Carburetor (9.9 Hp Model) (1300-F714061)

REF	Номер детали	Наименование	Кол-во
1	F714061	Карбюратор (HO-5A)	1
1	852406T	Карбюратор (HO-6A)	1
2	FO2531	Пробка обводного канала	1
2	20011	Заглушка Велча	1
3	F10235	Трубка обводного канала	1
4	FO4784	Шарик фрикциона воздушной заслонки	1
5	FO8805	Пружина фрикциона воздушной заслонки	1
6	FO15736	Вал/рычаг в сборе воздушной заслонки	1
7	F10236	Заслонка воздушная	1
8	FO10280	Винт заслонки воздушной	1
8	803176	ВИНТ С НАКЛЕЙКОЙ	1
9	FO10588	Заглушка чашки (верхний карбюратор)	1
10	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
10	891730A01	Комплект поплавка	1
11	FO13944	ПАЛЕЦ ПОПЛАВКА	1
12	FO15366	Поплавковая камера топливная	1
13	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
14	5128	Винт поплавковой камеры топлива	1
15	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
16	FO15520	Игла регулировки холостого хода	1
17	27160	ПРУЖИНА Винта регулировки холостого хода	1
18	F10265	ИГЛА ВПУСКНАЯ	1
19	1457	ЖИКЛЁР главной топливной системы (.057)	1
19	1655	ЖИКЛЁР ГЛАВНОЙ ТОПЛИВНОЙ (.055)	OPT
19	1653	ЖИКЛЁР главный (.053) (5000 - 7500 футов)	OPT
19	FO11764	Главный топливный жиклер (.051) (7500 - 10000 футов)	OPT
20	F10238	Главный жиклер	1
21	F10290	Тяга дросселя	1
22	F10240	Вал тяги дросселя	1
23	F10241	Стопорное кольцо вала тяги дросселя	1
24	F10242	Шайба вала тяги дросселя	1
25	F10339	Вал/рычаг в сборе дросселя	1
26	F10246	Пружина возвратная вала дросселя	1
27	F10354	Заслонка дросселя	1
28	F10328	ВИНТ ЗАСЛОНКИ	1
28	803176	ВИНТ С НАКЛЕЙКОЙ	1
29	F10338	Тяга дросселя	1
30	F341384	Фиксатор тяги воздушной заслонки	1
30	830569	Фиксатор тяги воздушной заслонки	1
31	819348	Штанга управления воздушной заслонкой	1
32	F681677	Вставка тяги воздушной заслонки	1
33	F286547	Ручка воздушной заслонки	1
34	F197319	Втулка тяги воздушной заслонки	1
-	FK10294	Комплект прокладок карбюратора	1
-	FK10295	Ремкомплект карбюратора	1

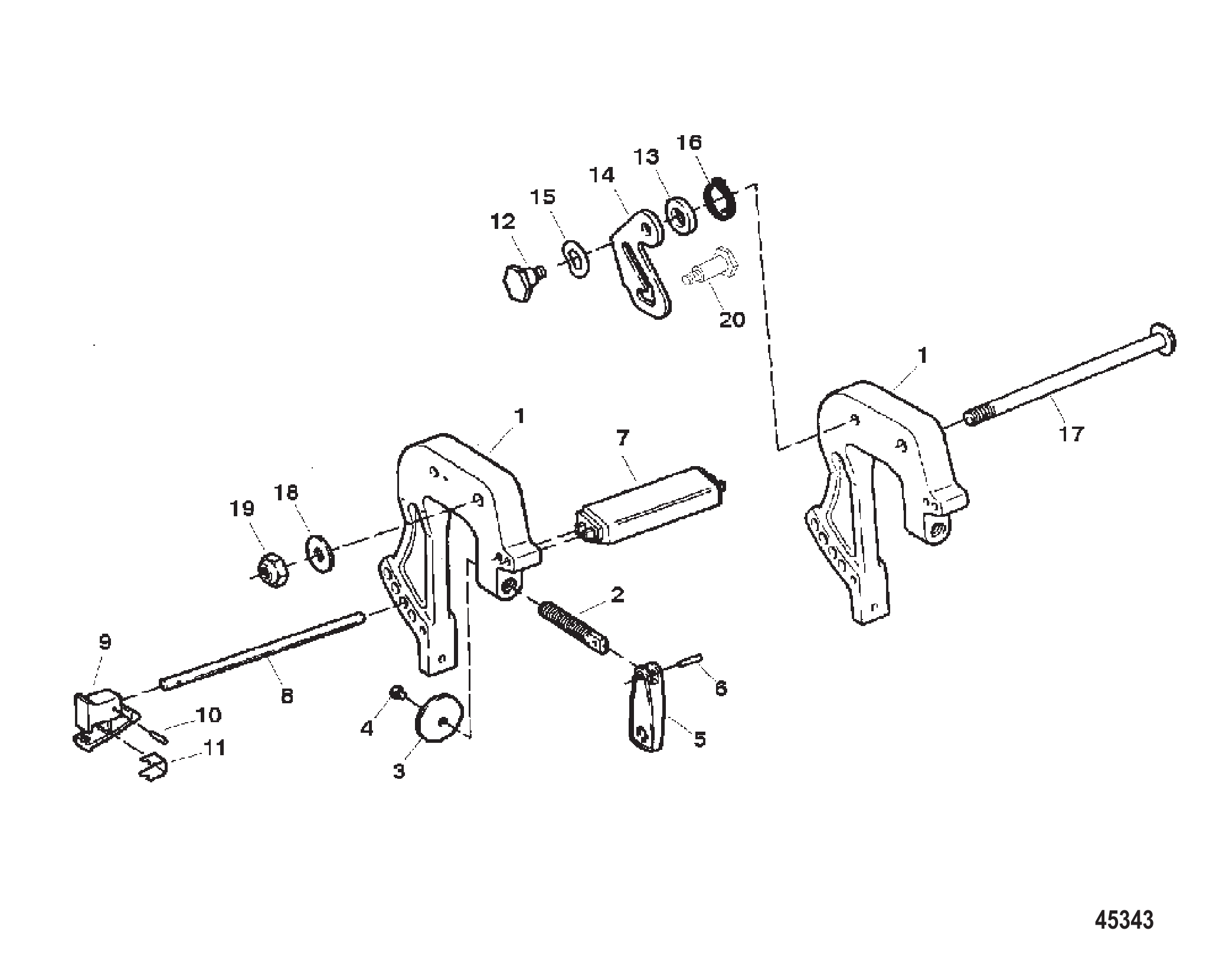

Рис. 5Кронштейны крепления (серийные № 0E127700–0E143887) Clamp Brackets (Serial # 0E127700 Thru 0E143887)

REF	Номер детали	Наименование	Кол-во
1	820068T1	Кронштейн транцевый (окрашенный)	2
1	850073A1	Комплект транцевого кронштейна	2
2	826248	Винт кронштейна дейдвуда	2
3	F24074	Винт опоры транцевого кронштейна	2
4	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
5	F424075T	Рукоятка (окрашенная)	2
5	F424075T3	Рукоятка зажимного винта (окрашенная)	2
6	24198	ШТИФТ РОЛИКОВЫЙ	2
7	F286647	Рукоятка для переноски	1
7	832035T	Рукоятка	1
8	FA617113	Комплект штанги стопорной	1
8	851924A2	Палец в сборе откидной - транцевый кронштейн	1
9	F286114	Рукоятка стопорной штанги	1
10	38489	ШТИФТ Роликовый	1
11	F286461	ПРУЖИНА	1
12	F286422-1	ВИНТ (.312-18 Специальный) (.312-18)	1
13	819226	Прокладка фиксатора наклона	1
14	F429541	ЗАМОК Наклона	1
15	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
16	F286544-1	ПРУЖИНА Замка Наклона	1
17	F617037	Болт (.375-16 x 6.880) оси транцевого кронштейна	1
18	20553	Шайба (.406 x .734 x .063)	1
19	F7026	Гайка (.375-16) (.375-16)	1
20	819707	ПАЛЕЦ ФИКСАТОРА НАКЛОНА (.250-20)	1

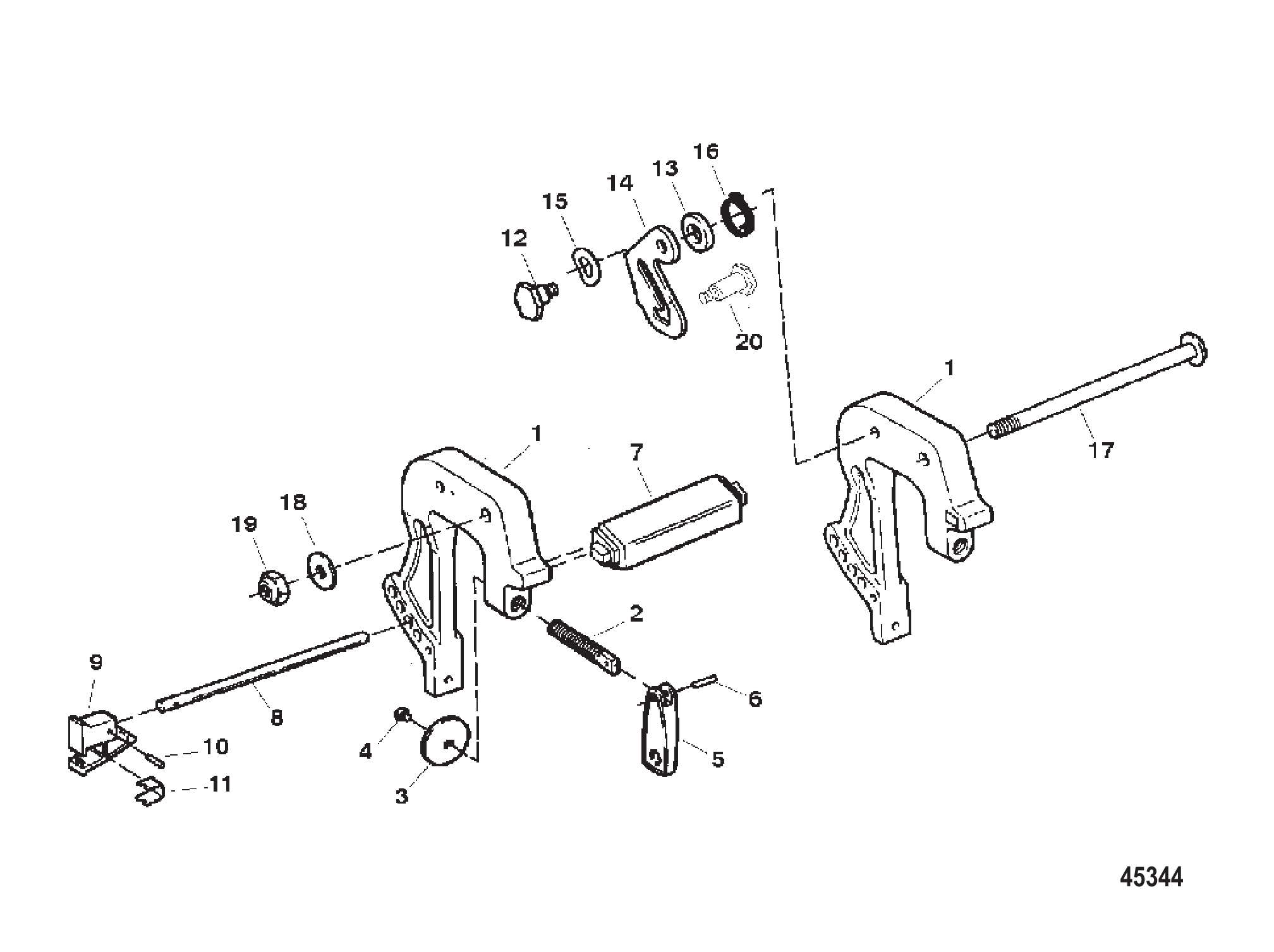

Рис. 6Кронштейны крепления (серийные № 0E143888–0E287999) Clamp Brackets (Serial # 0E143888 Thru 0E287999)

REF	Номер детали	Наименование	Кол-во
1	830295T	Кронштейн кормовой (окрашенный)	2
1	850073T7	Кормовой кронштейн (правый) (окрашенный)	2
2	826248	Винт кронштейна дейдвуда	2
3	F24074	Винт опоры транцевого кронштейна	2
4	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
5	F424075T	Рукоятка (окрашенная)	2
5	F424075T3	Рукоятка зажимного винта (окрашенная)	2
6	24198	ШТИФТ РОЛИКОВЫЙ	2
7	830564	Рукоятка переносная	1
8	FA617113	Комплект штанги стопорной	1
8	851924A2	Палец в сборе откидной - транцевый кронштейн	1
9	F286114	Рукоятка стопорной штанги	1
10	38489	ШТИФТ Роликовый	1
11	F286461	ПРУЖИНА	1
12	F286422-1	ВИНТ (.312-18 Специальный) (.312-18)	1
13	819226	Прокладка фиксатора наклона	1
14	F429541	ЗАМОК Наклона	1
15	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
16	F286544-1	ПРУЖИНА Замка Наклона	1
17	F617037	Болт (.375-16 x 6.880) оси транцевого кронштейна	1
18	20553	Шайба (.406 x .734 x .063)	1
19	F7026	Гайка (.375-16) (.375-16)	1
20	819707	ПАЛЕЦ ФИКСАТОРА НАКЛОНА (.250-20)	1

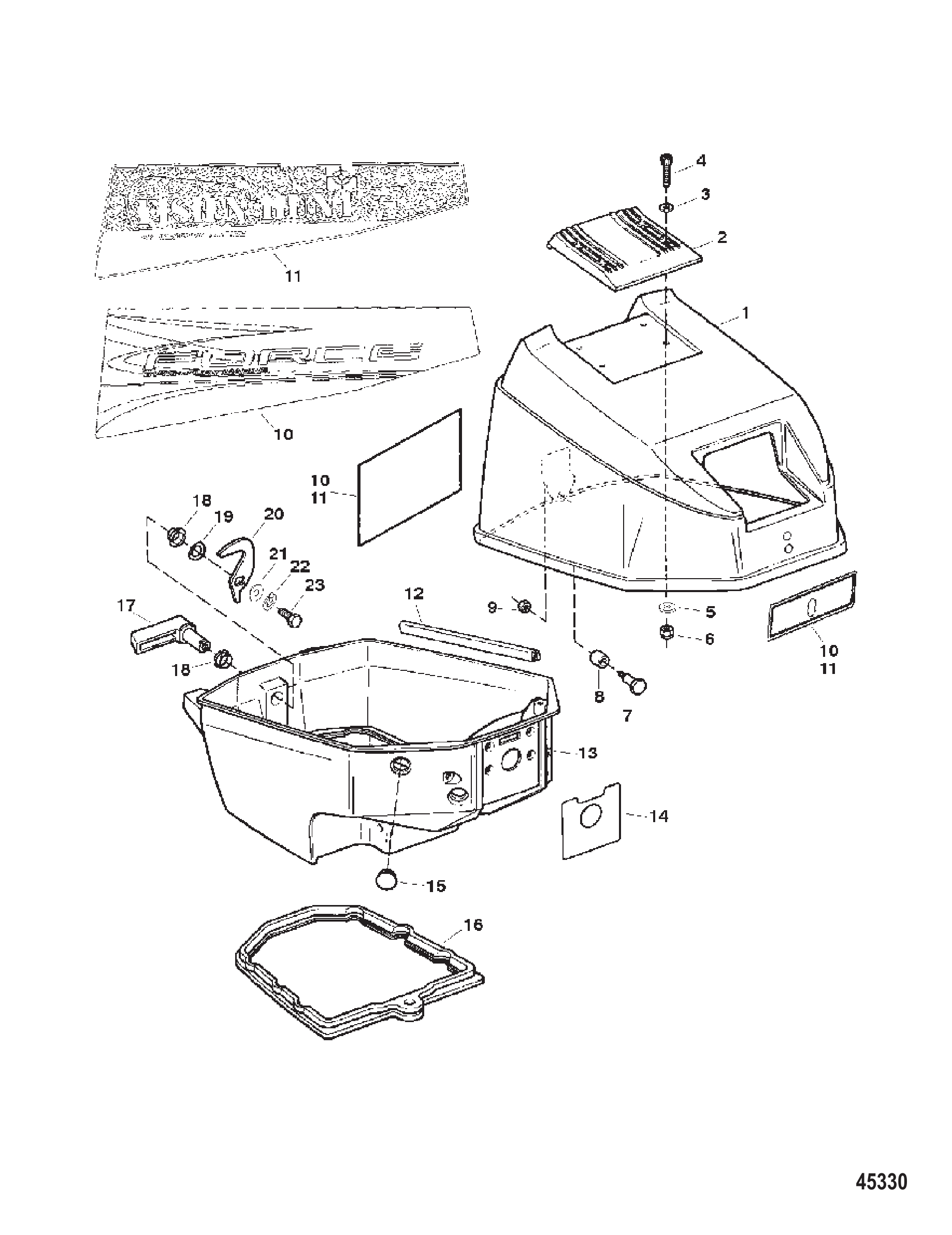

Рис. 7Кожух двигателя (верхний и нижний) Cowl Assembly Top and Bottom

REF	Номер детали	Наименование	Кол-во
1	820154A2	Крышка верхняя в сборе верхняя (окрашенная)	1
1	820154A8	Верхний кожух в сборе (окрашенный)	1
1	820154A4	Крышка верхняя в сборе верхняя (окрашенная)	1
2	F681269	Рукоятка наклона	1
3	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
4	F2211	Винт (#10-24 x .625) нержавеющая сталь	4
5	F8143	ШАЙБА	4
6	F7009	ГАЙКА (#10-24)	4
7	F681026	ВИНТ (СПЕЦИАЛЬНЫЙ)-РОЛИК ЗАЩЕЛКИ	1
8	F681759	РОЛИК Защелки	1
9	814101	Гайка (.250-20) нержавеющая сталь	1
9	8M0207776	ГАЙКА	1
10	820731A95	Комплект наклеек	1
10	820732A95	Комплект наклеек	1
11	826339A94	Комплект наклеек	1
11	855443A97	Комплект наклеек	1
NS	809856A96	Комплект наклеек	1
NS	854201A97	Комплект наклеек	1
12	F392756	УПЛОТНЕНИЕ Верхняя Часть Нижнего Кожуха (4.075 ФУТ. БУХТА) (ОТРЕЗАТЬ 3.783 ФУТ.)	1
13	819280A2	Комплект пластины нижней опоры	1
14	8192811	Передняя пластина нижней опоры	1
15	73336	ПРОБКА ПЕРЕДНЕЙ КРЫШКИ	1
16	819486	Сальник нижнего кожуха	1
17	FA681469T	Рукоятка в сборе защёлки кожуха	1
17	854239A1	РУКОЯТКА В СБОРЕ Защелка капота (ОКРАШЕННАЯ)	1
18	812707	Втулка	2
19	F2047	Шайба волнистая	1
20	F481777	Вал кулачкового замка	1
20	8M0001081	Кулачок	1
21	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
22	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
23	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1

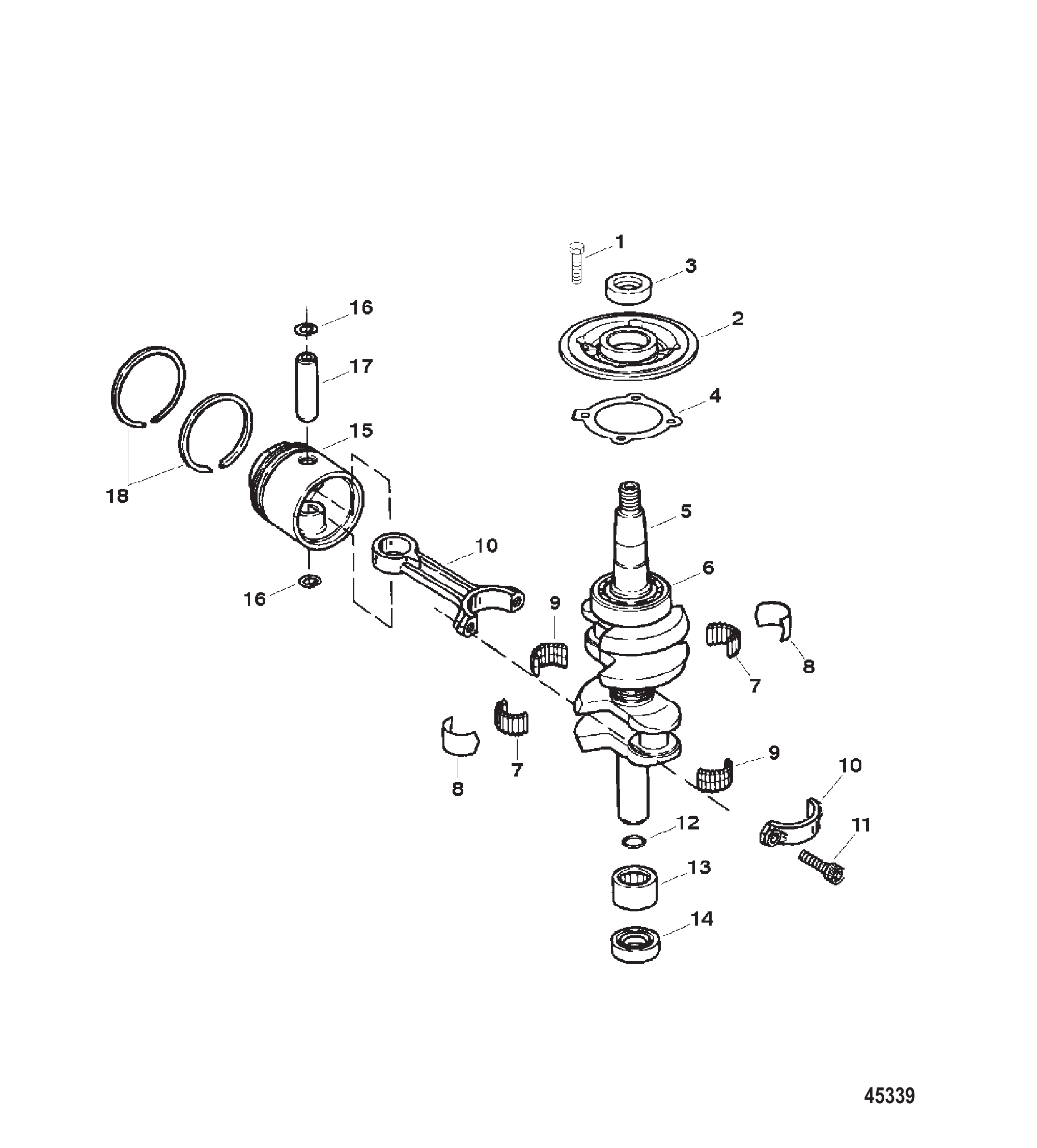

Рис. 8КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft and Piston

REF	Номер детали	Наименование	Кол-во
1	F1914	Винт (.250-20 x .750)	4
2	817753A1	Обойма в сборе подшипника коленчатого вала	1
3	819801	САЛЬНИК ВЕРХНИЙ - КОЛЕНЧАТЫЙ ВАЛ	1
4	F286277	Прокладка обоймы подшипника коленчатого вала	1
5	819803A2	Коленчатый вал в сборе	1
6	F286028	Подшипник шариковый	1
7	F286571	Комплект роликов (26 шт. в комплекте)	1
8	FA286155	Комплект вкладышей среднего коренного подшипника	1
9	FA712228	Комплект роликов (2 полосы по 28 шт.)	2
10	FS715016	Шатун в сборе	2
11	F175634	Болт шатуна	4
12	32509	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.489 x .070) ПРОБКА КАРТЕРА	1
13	F343014	Подшипник нижний коренной коленчатого вала	1
14	819396	Сальник коленчатого вала нижний	1
15	819946A3	Комплект поршня	2
16	F31410	Стопорное кольцо	4
17	F712017	Палец поршневой	2
18	820484A1	Комплект колец поршневых (2 кольца)	2
-	FG1036	Комплект прокладок короткого блока	1
-	FG1035	Комплект прокладок короткого блока	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A14	Короткий блок в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

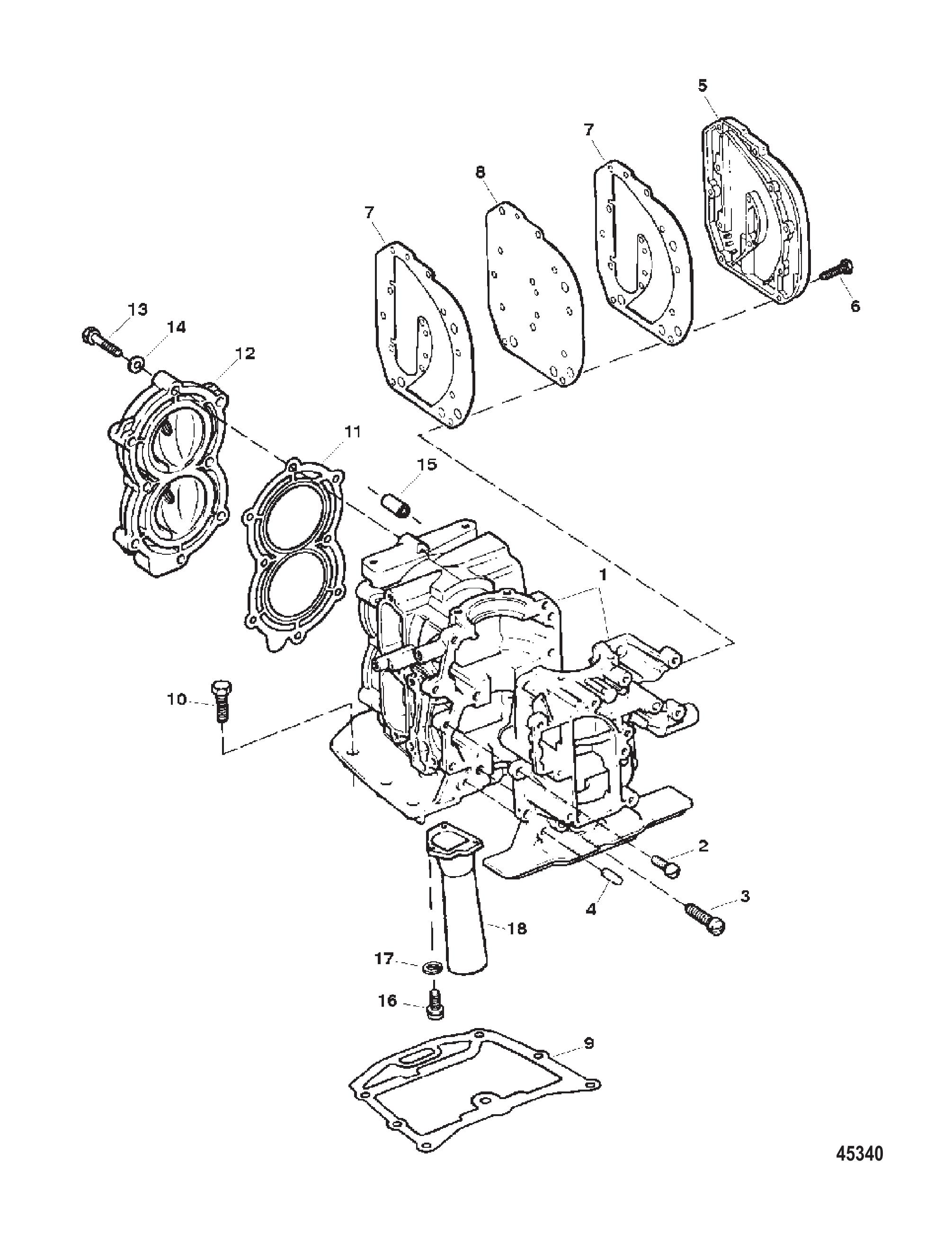

Рис. 9Блок цилиндров Cylinder Block Assembly

REF	Номер детали	Наименование	Кол-во
1	819553A14	Короткий блок в сборе	1
1	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1
1	819553A12	Блок цилиндров в сборе	1
2	F1107	Винт (.250-20 x .750)	8
3	F1335	Винт (.312-18 x 1.250)	4
4	F8559	ШТИФТ	2
5	824141T	Крышка выпускная (окрашенная)	1
5	824141T1	КОМПЛЕКТ КРЫШКИ Выхлоп (ОКРАШЕННЫЙ)	1
6	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
7	F715154	Прокладка крышки выпускного окна	2
8	F715151	Пластина выпускная	1
9	F715279-1	Прокладка крепления цилиндра	1
9	853957	Прокладка крепления цилиндра	1
10	35386	ВИНТ (.312-18 x 1.00)	6
11	F286529-3	Прокладка головки цилиндра	1
12	F703518T	Головка цилиндра (окрашенная)	1
12	F703518T1	ГОЛОВКА ЦИЛИНДРА (ОКРАШЕННАЯ)	1
12	F286518T	Головка цилиндра (окрашенная)	1
12	F286518T1	ГОЛОВКА ЦИЛИНДРА (ОКРАШЕННАЯ)	1
13	F901938-1	Винт (.250-20 x .875) головки цилиндра (специальный)	8
14	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	8
15	F715943	Трубка водяной рубашки цилиндра	1
16	28636	ВИНТ (.250-20 x .750)	3
17	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	3
18	F715660	Трубка выпускная	1
18	855993	Труба выхлопная	1
-	FG1036	Комплект прокладок короткого блока	1
-	FG1035	Комплект прокладок короткого блока	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A14	Короткий блок в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

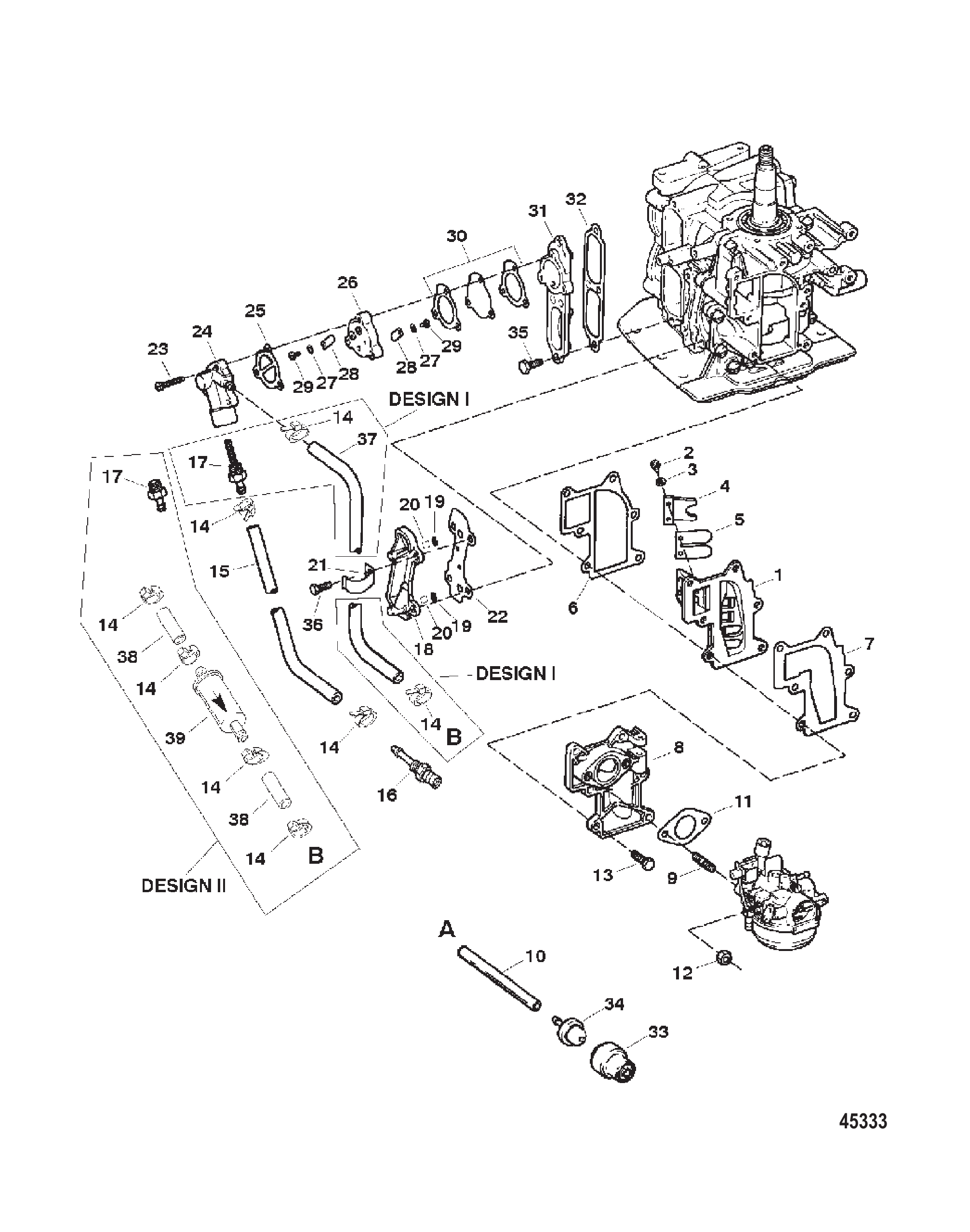

Рис. 10Топливная и рециркуляционная система Fuel and Recirculation System

REF	Номер детали	Наименование	Кол-во
1	FA715158	Пластина в сборе лепестковая	1
1	FA715158T	Пластина лепестковых клапанов в сборе	1
2	28430	ВИНТ (#6-32 x .25)	8
3	F1704	Шайба (#6 внутренняя)	8
4	F715161	Стопор лепесткового клапана	4
5	F31160-2	Лепестковый клапан	4
6	F286159-1	Прокладка лепесткового клапана	1
7	F715168	Прокладка впускного коллектора	1
8	FA714167	Комплект впускного коллектора карбюратора (9.9) (окрашенный)	1
8	854240A1	КОЛЛЕКТОР В СБОРЕ Карбюратор (ОКРАШЕННЫЙ)	1
8	FA715167	Комплект впускного коллектора карбюратора (окрашенный)	1
8	854241A1	КОЛЛЕКТОР В СБОРЕ Карбюратор (ОКРАШЕННЫЙ)	1
9	826622	Шпилька (.250-20 x .910) (.250-20 X .910) с Dri Lok	2
10	81939853	ШЛАНГ Топливный (18.00 дюйм. бухта) (Отрезать 5.750 дюйм.)-Груша подкачки к карбюратору	1
10	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
11	F18906	Прокладка карбюратора (9.9)	1
11	F715906	Прокладка крепления карбюратора (15)	1
12	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	2
13	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	6
15	81939853	ШЛАНГ Топливный (18.00 дюйм. бухта) (Отрезать 5.750 дюйм.)-Груша подкачки к карбюратору	1
15	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
16	F197767-2	Втулка топливная	1
17	F901811	Фильтр топливного насоса	1
17	850314	Штуцер топливного насоса	1
18	FA429471	Крышка слива цилиндра в сборе (окрашенная)	1
18	820070A3	КРЫШКА В СБОРЕ Слив цилиндра (ОКРАШЕННАЯ)	1
19	F429811	Сетка	2
20	817741A1	Комплект обратного клапана	2
21	F286772-1	Хомут	1
22	825188	ПРОКЛАДКА крышки слива цилиндра	1
23	F1069	Винт (#10-24 x 1.062)	3
24	819993T1	Крышка топливного насоса (окрашенная)	1
24	819993T2	КРЫШКА Топливный насос (ОКРАШЕННАЯ)	1
25	F24748-2	Прокладка топливного насоса	1
26	F2A24757	Пластина топливного насоса в сборе	1
27	18552	Шайба	2
28	F18160-3	Лепестковый клапан	2
29	F1286	Винт (#4-40 x .187)	2
30	818043A1	Комплект прокладок/диафрагм	1
31	8201162	КРЫШКА Перепускного Канала	1
31	820116T	КРЫШКА Перепускное окно (ОКРАШЕННАЯ)	1
32	825183	ПРОКЛАДКА крышки перепускного канала	1
33	F681954-1	Крышка топливного груши	1
33	851934	Крышка топливного насоса	1
34	F681046	ГРУША Праймер	1
35	98254	ВИНТ (.250-20 x .620)	4
36	F1922	Винт (.250-20 x .625)	4
37	81939853	ШЛАНГ Топливный (18.00 дюйм. бухта) (Отрезать 5.750 дюйм.)-Груша подкачки к карбюратору	1
37	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
38	81939853	ШЛАНГ Топливный (18.00 дюйм. бухта) (Отрезать 5.750 дюйм.)-Груша подкачки к карбюратору	2
38	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	2
39	828998	Фильтр топливный (DESIGN II)	1
-	FG1036	Комплект прокладок короткого блока	1
-	FK10294	Комплект прокладок карбюратора	1
-	FG1035	Комплект прокладок короткого блока	1
-	FK10352	Комплект прокладок карбюратора	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A14	Короткий блок в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

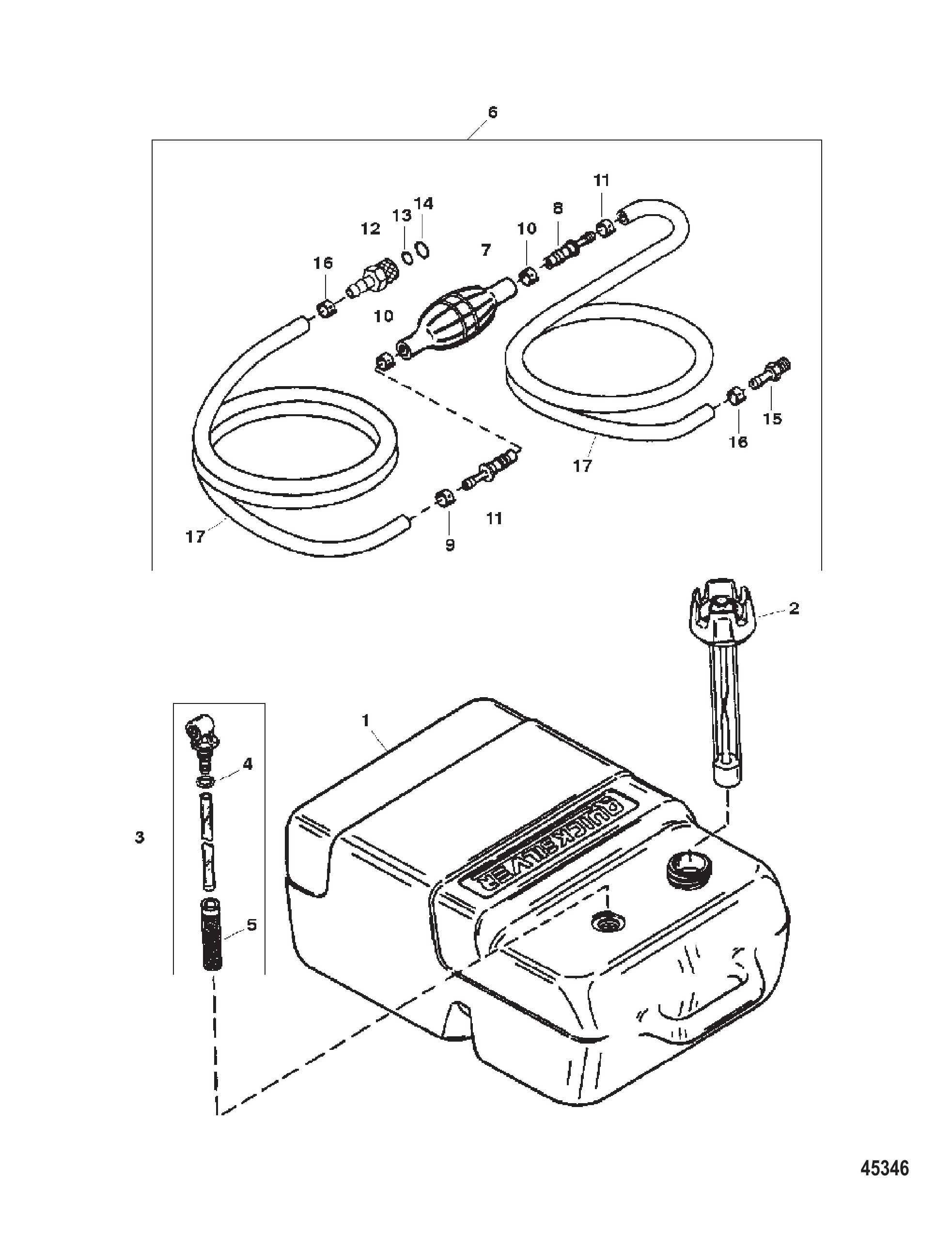

Рис. 11ТОПЛИВНЫЕ БАКИ И ТОПЛИВНАЯ МАГИСТРАЛЬ (ПЛАСТИК 6,6 ГАЛЛОНА) Fuel tanks and Line Assembly (Plastic 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823504A3	Топливный бак в сборе (комплект)	1
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
1	859063A1	ТОПЛИВНЫЙ БАК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532	Разъём в сборе	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	820572A8	Топливный трубопровод в сборе (.312 внутр. диам.) (8.00 фут.) (30.00 дюйм. и 60.00 дюйм.)	1
6	877684Q8	Топливный шланг в сборе	1
7	13330A3	Груша топливная в сборе	1
7	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
8	13331A1	Обратный клапан в сборе (впускной)	1
8	13331A3	Обратный клапан в сборе	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
9	13331A4	Обратный клапан в сборе	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
11	41582Q7	Хомут	2
12	F197787-3	Топливный соединитель	1
12	F197787Q3	Топливный соединитель в сборе	1
13	F17815	Уплотнение (малое)	1
14	F17816	Уплотнение (большое)	1
15	897711	РАЗЪЕМ (.250-18)	1
15	89771Q2	Разъем (.250-18)	1
16	415827	ХОМУТ Нейлоновый (Малый)	2
16	41582Q7	Хомут	2
17	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
17	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
17	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
17	858610100	Шланг (бухта 100.00 футов)	AR

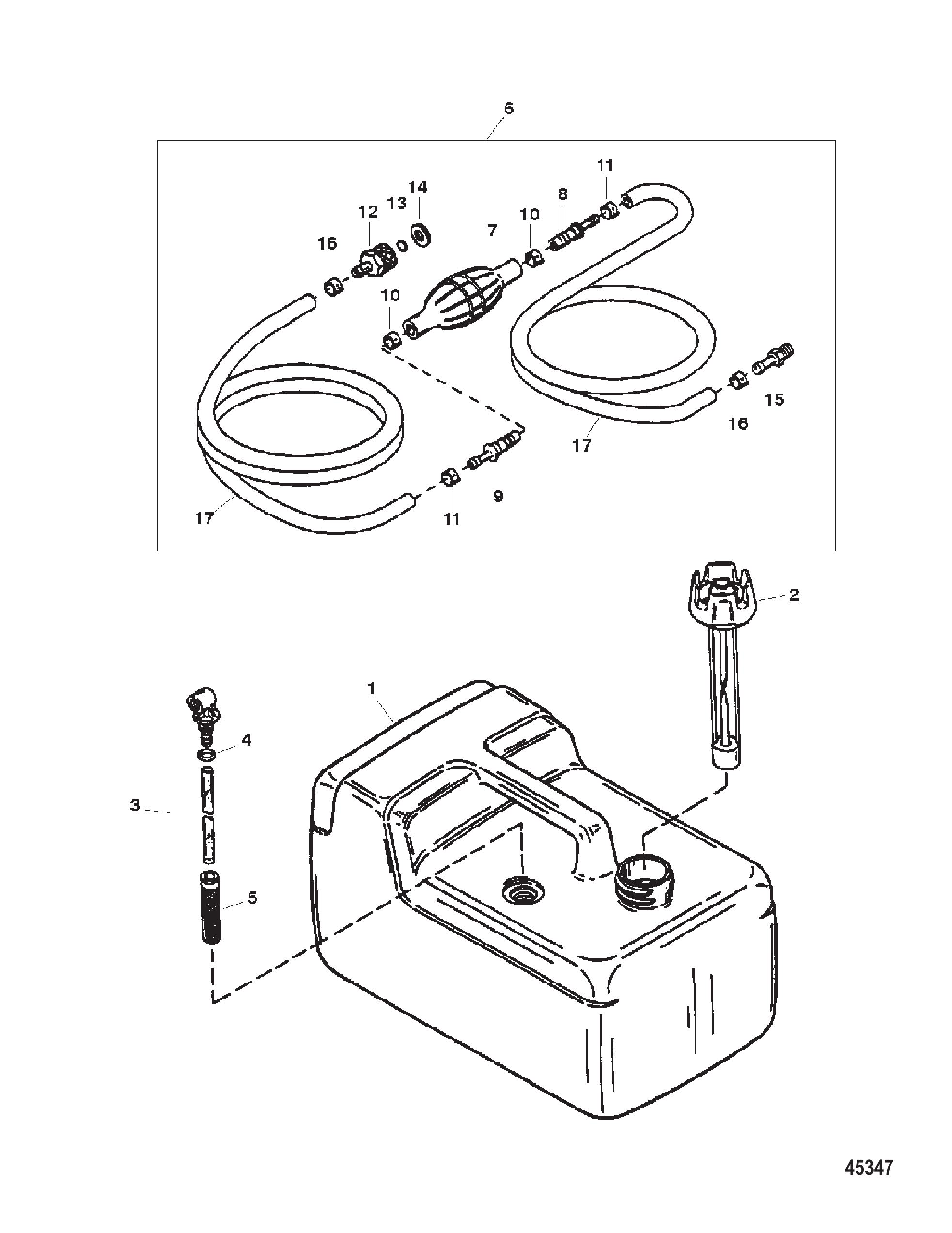

Рис. 12ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (ПЛАСТИК - 3,2 ГАЛЛОНА) Fuel Tank and Line Assembly (Plastic - 3.2 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823505A2	Топливный бак в сборе	1
1	823505A1	Топливный бак в сборе (пластиковый)	1
1	859061A1	ТОПЛИВНЫЙ БАК В СБОРЕ	1
2	823535	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823531	Разъём в сборе топливный	1
3	8M0175544	Комплект топливного разъёма 3.2	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	820572A8	Топливный трубопровод в сборе (.312 внутр. диам.) (8.00 фут.) (30.00 дюйм. и 60.00 дюйм.)	1
6	877684Q8	Топливный шланг в сборе	1
7	13330A3	Груша топливная в сборе	1
7	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
8	13331A1	Обратный клапан в сборе (впускной)	1
8	13331A3	Обратный клапан в сборе	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
9	13331A4	Обратный клапан в сборе	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
11	41582Q7	Хомут	2
12	F197787-3	Топливный соединитель	1
12	F197787Q3	Топливный соединитель в сборе	1
13	F17815	Уплотнение (малое)	1
14	F17816	Уплотнение (большое)	1
15	897711	РАЗЪЕМ (.250-18)	1
15	89771Q2	Разъем (.250-18)	1
16	415827	ХОМУТ Нейлоновый (Малый)	2
16	41582Q7	Хомут	2
17	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
17	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
17	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
17	858610100	Шланг (бухта 100.00 футов)	AR

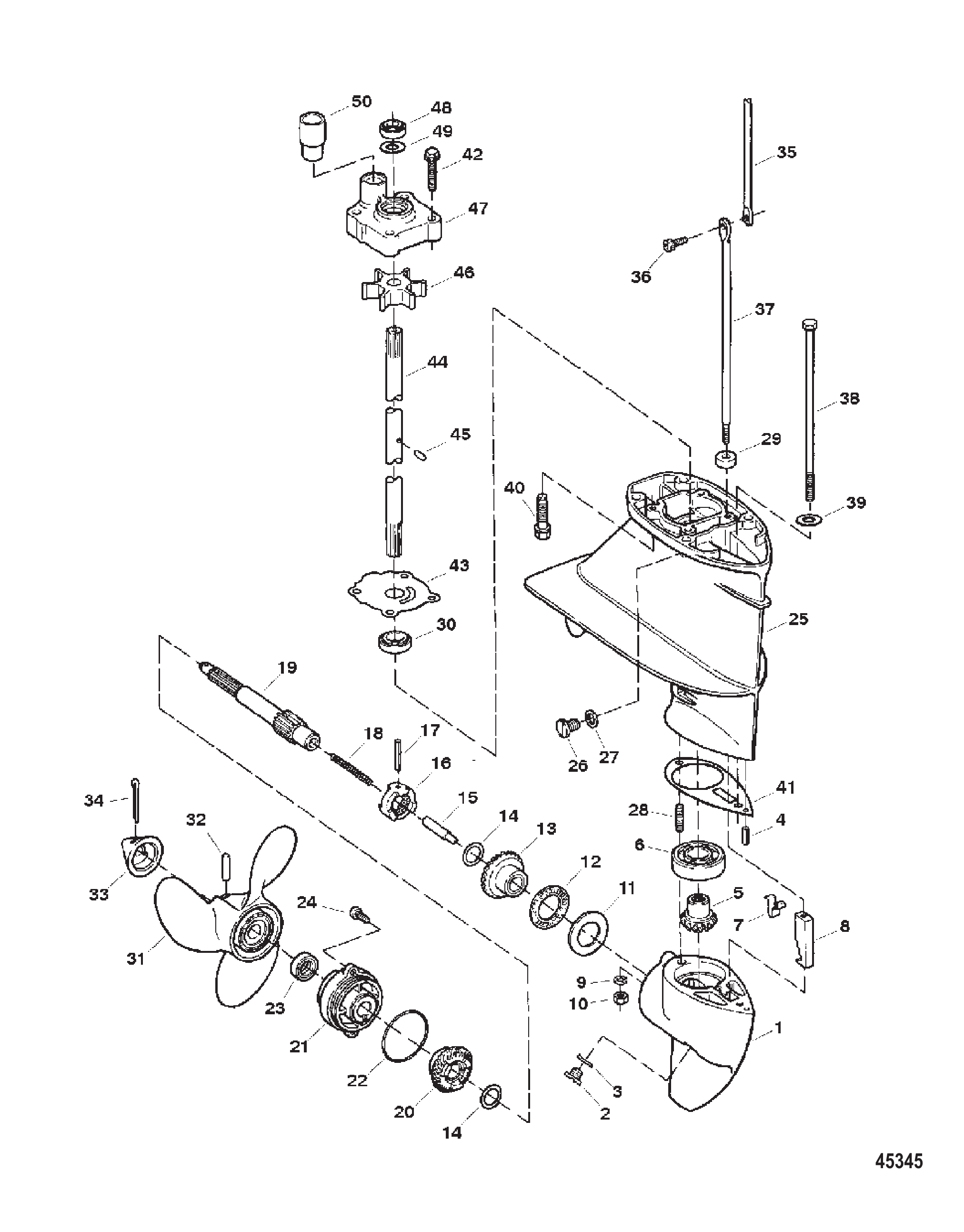

Рис. 13СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА Gear Housing Assembly

REF	Номер детали	Наименование	Кол-во
1	819483A2	Комплект корпуса редуктора (полный) (окрашенный)	1
1	817749A2	Комплект корпуса редуктора нижний (базовый) (окрашенный)	1
2	F50109	Винт корпуса редуктора	1
2	79953Q04	Ремкомплект сливного винта	1
3	19183	Шайба фибровая	1
3	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
4	48450	Штифт установочный	1
5	819251A1	Шестерня ведущая в сборе	1
6	F127910-2	Подшипник шариковый	1
6	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
7	F286895	Пружина кулачка переключения	1
8	F286721	Кулачок переключения	1
9	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
10	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
11	F286903	Шайба (специальная)	1
12	48913	Подшипник гребного вала	1
13	819252A1	Шестерня переднего хода в сборе	1
14	F456717	Упорная шайба	2
15	F286728	Штифт кулачка переключения	1
16	819253	Сцепление	1
17	F8564	Штифт спиральный	1
18	F409719	Пружина сцепления	1
19	F456098	Вал гребного винта	1
20	819254A1	Шестерня заднего хода в сборе	1
21	817756A2	Обойма вала гребного винта в сборе (окрашенная)	1
22	F455305	Уплотнительное кольцо	1
23	66022	САЛЬНИК МАСЛЯНЫЙ	1
24	28639	ВИНТ (.250-20 x .625)	2
25	824916A1	КОМПЛЕКТ КОРПУСА Верхний гребной вал (окрашенный)	1
26	F50109	Винт корпуса редуктора	1
26	79953Q04	Ремкомплект сливного винта	1
27	19183	Шайба фибровая	1
27	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
28	826542	ШПИЛЬКА (.250-20 x 1.360)	1
29	817472	Сальник	1
30	F901307-2	САЛЬНИК Гребного вала	1
4	48450	Штифт установочный	1
31	FP6477	ГРЕБНОЙ ВИНТ (8.00 x 9.250 x 3 ПР) Нейлон	1
31	FP715	ГРЕБНОЙ ВИНТ (8.375 x 6.00 x 3ПР) Алюминий	1
32	FA324101	КОМПЛЕКТ СРЕЗНОГО ШТИФТА Гребного винта (3 штифта со шплинтом)	1
33	817752A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА	1
34	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
35	F286615	ШТАНГА Верхнего переключения передач	1
36	F1976	ВИНТ (#10-24 x .500)	1
37	F2867051	ШТАНГА Нижнего переключения передач	1
37	819962	ШТАНГА НИЖНЯЯ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
38	F1800	Болт (.250-20 x 7.00)	1
39	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	1
40	F430732	ВИНТ (.312-18 x 1.250) Нержавеющая сталь	4
41	F286555	ПРОКЛАДКА Корпуса редуктора	1
42	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	4
43	F341562	ПЛАСТИНА Водяного насоса	1
44	F343128	ГРЕБНОЙ ВАЛ	1
44	F344128	ГРЕБНОЙ ВАЛ	1
45	F901563	ШТИФТ ПРИВОДА КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
46	F436065-2	КРЫЛЬЧАТКА	1
47	FA715060	КОРПУС В СБОРЕ Водяного насоса	1
48	F901307-2	САЛЬНИК Гребного вала	1
49	F715388	ДИСК	1
50	FA510914	САЛЬНИК Водяной линии	1
-	FK1019-1T	КОМПЛЕКТ УДЛИНИТЕЛЯ (5 дюймов) Корпуса гребного вала	1
-	FK1065	КОМПЛЕКТ САЛЬНИКОВ Нижнего корпуса редуктора	1
-	FK1031-1	КОМПЛЕКТ НАСОСА Водяного	1

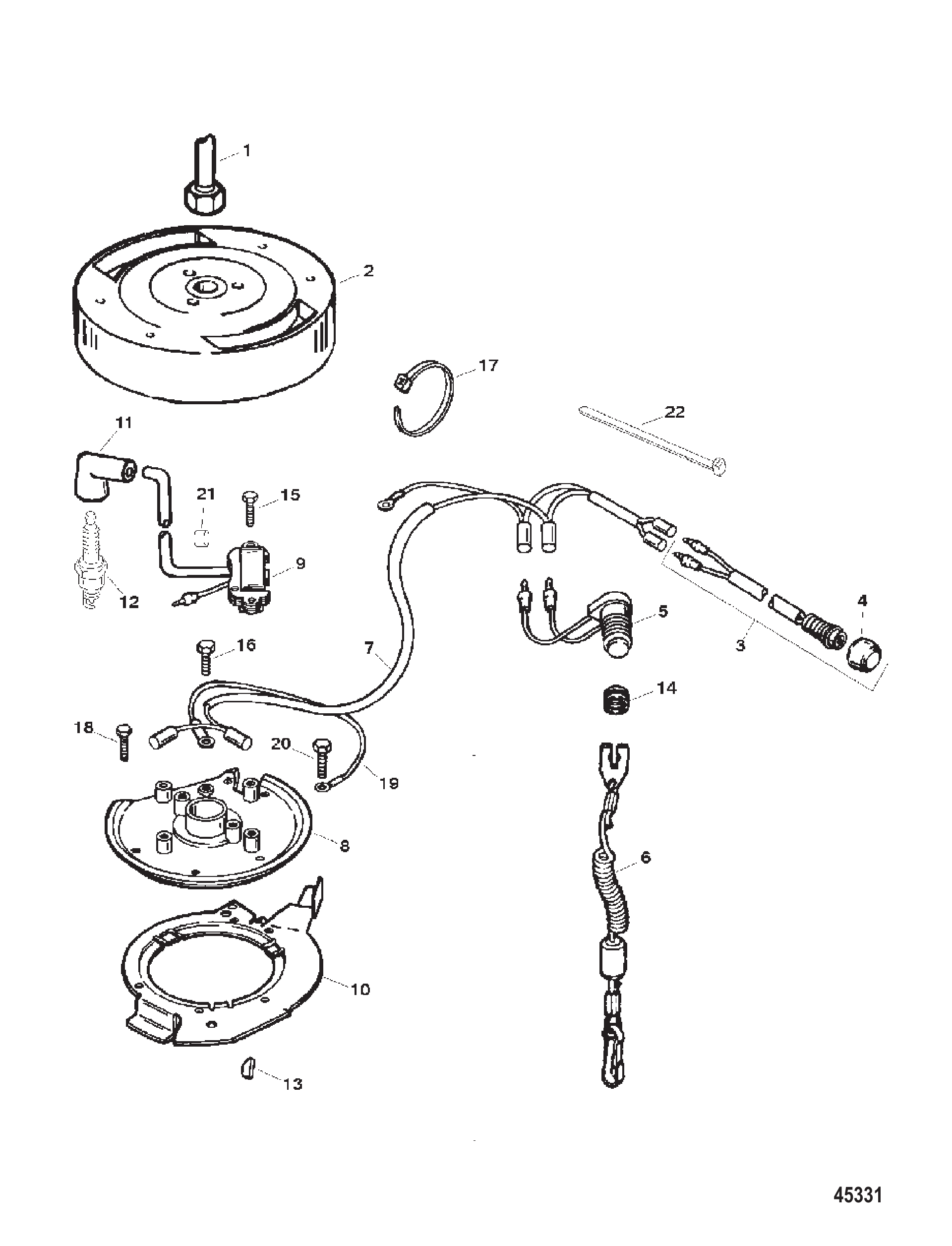

Рис. 14СИСТЕМА ЗАЖИГАНИЯ Ignition System

REF	Номер детали	Наименование	Кол-во
1	F681091	Гайка (специальная) маховика	1
2	824380T3	Маховик	1
2	824380T4	Маховик	1
3	824440A9	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
3	824440A15	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
4	824466A3	Крышка выключателя стоп в сборе	1
5	826214A1	Выключатель аварийного останова в сборе	1
6	819399A1	Шнур аварийного останова в сборе	1
6	879104	Шнур аварийной остановки с зажимом	1
7	819379A7	ЖГУТ ПРОВОДОВ В СБОРЕ Остановки двигателя	1
8	826692T	ПЛАСТИНА Статора	1
8	828243T	КОМПЛЕКТ ПЛАСТИНЫ Статор	1
9	819156T	МОДУЛЬ Зажигания (Обрезать провод по необходимости)	2
9	850899T	МОДУЛЬ Зажигание	2
10	8266911	Кулачок дроссельной заслонки	1
10	855352	Кулачок дросселя	1
11	63709A1	Комплект наконечника/клеммы свечи зажигания	2
12	312	СВЕЧА ЗАЖИГАНИЯ (9.9) (CHAMPION # L87YC)	2
12	327	СВЕЧА ЗАЖИГАНИЯ (9.9) (RFI) (CHAMPION # RL87YC)	OPT
12	328	СВЕЧА ЗАЖИГАНИЯ (15) (CHAMPION # L82YC)	2
12	814	СВЕЧА ЗАЖИГАНИЯ (15) (RFI) (CHAMPION # RL82YC)	OPT
12	896329814	Свеча зажигания #RL82YC @4	OPT
13	F458498-1	Шпонка коленвала/маховика	1
14	F681188	Гайка (специальная) втулки выключателя стоп	1
14	855594	Гайка	1
15	824353	ВИНТ (#8-32 X .750)-КРЕПЛЕНИЕ МОДУЛЯ ЗАЖИГАНИЯ	6
16	824352	ВИНТ (#10-24 x .375) (#10-24 x .375)-ЗАЗЕМЛЕНИЕ	1
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
18	824358	ВИНТ (#10-24 x .500) (#10-24 X .500)-ПЛАСТИНА СТАТОРА	5
19	60466A21	КАБЕЛЬ В СБОРЕ Массы	1
20	824358	ВИНТ (#10-24 x .500) (#10-24 X .500)-ПЛАСТИНА СТАТОРА	1
21	20117A1	Комплект маркеров кабелей зажигания (#1) (#2) (#3)	1
22	816311	Стяжка (8.00 дюймов)	2
22	816311T	СТЯЖКА (8.00 дюймов)	2

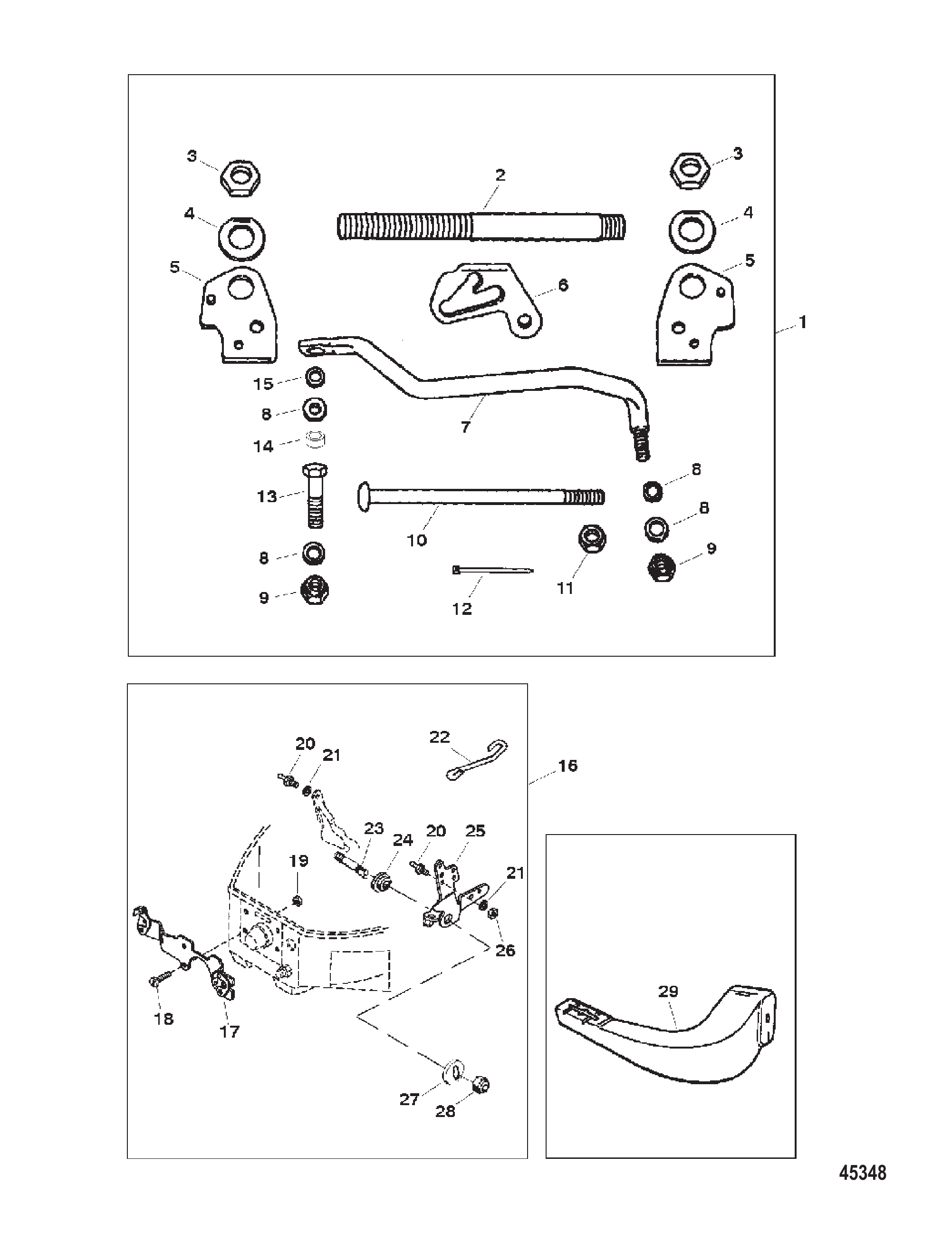

Рис. 15УПРАВЛЕНИЕ ДИСТАНЦИОННЫМ КОНТРОЛЕМ Remote Control Linkage

REF	Номер детали	Наименование	Кол-во
1	827889A1	КОМПЛЕКТ РУЛЕВОГО УПРАВЛЕНИЯ Дистанционный	1
1	827889A2	Комплект дистанционного рулевого управления	1
2	71565A2	Труба в сборе	1
3	37984	ГАЙКА (.875-14) Система наклона	2
3	8M0041651	ГАЙКА (.875-14)	2
4	42100	ШАЙБА СТОПОРНАЯ	2
5	827890	КРОНШТЕЙН ТРУБКИ ТРОСА	2
6	F676541-2	Фиксатор наклона	1
7	F676881	Тяга рулевого управления	1
7	827889A2	Комплект дистанционного рулевого управления	1
8	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	4
9	34863	ГАЙКА (.375-24)	2
9	8M0204726	Гайка (.375-24) латунная	2
10	827894	БОЛТ (.375-16 x 7.375)	1
10	850185	БОЛТ ОСИ - КРОНШТЕЙН ТРАНЦА (.375-16 X 7.375)	1
11	F7026	Гайка (.375-16) (.375-16)	1
12	816311	Стяжка (8.00 дюймов)	1
12	816311T	СТЯЖКА (8.00 дюймов)	1
13	90072	ВИНТ (.375-24 x 1.750)	1
14	F522359	Проставка	1
15	F84215	ПРОСТАВКА	1
16	819356A4	КОМПЛЕКТ ПЕРЕХОДА Дистанционного управления	1
16	819356A7	Комплект для переоборудования на дистанционное управление	1
17	819356A5	КРОНШТЕЙН В СБОРЕ Дистанционного рулевого управления	1
18	F1733	ВИНТ (#10-24 x .562) НЕРЖ.	4
18	852453	Винт (#10-24 x .560)	4
19	F7009	ГАЙКА (#10-24)	4
20	F98273	ШПИЛЬКА	2
21	F8058	СТОПОРНАЯ ШАЙБА	2
22	824142	ТЯГА РЫЧАГА ДРОССЕЛЯ	1
22	824142T	Тяга кулачка дросселя	1
23	F286440	ШПИЛЬКА Управления дросселем	1
24	F183813	Подшипник рычага управления	1
25	819408A1	РЫЧАГ В СБОРЕ Дросселя	1
26	29488	ГАЙКА (#10-32)	1
26	8M0204718	Гайка	1
27	F286282	Шайба (специальная)	1
28	F1803	ГАЙКА (.312-24)	1
29	F5H054	КРОНШТЕЙН Дистанционного рулевого управления (окрашенный)	1

Рис. 16СЕРВИСНЫЕ МАТЕРИАЛЫ Service and Support Material

REF	Номер детали	Наименование	Кол-во
-	823264	Руководство по обслуживанию (все модели)	1
-	823264R1	Подвесной лодочный мотор F9.9-15 2-тактный	1
-	830732	Руководство по эксплуатации (1996)	1
-	8307321	Руководство владельца	1
-	10179970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (1997)	1
-	826782	Руководство владельца	1
-	81825212	КРАСКА Графитово-серая акриловая	AR
-	82793330	КРАСКА ГРАФИТОВАЯ@6	AR
-	82532112	КРАСКА Графитово-серая акриловая	AR
-	82793331	КРАСКА.6-ГРАФИТОВАЯ@6	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR
-	82793353	КРАСКА ПРОЗРАЧНАЯ @6	AR

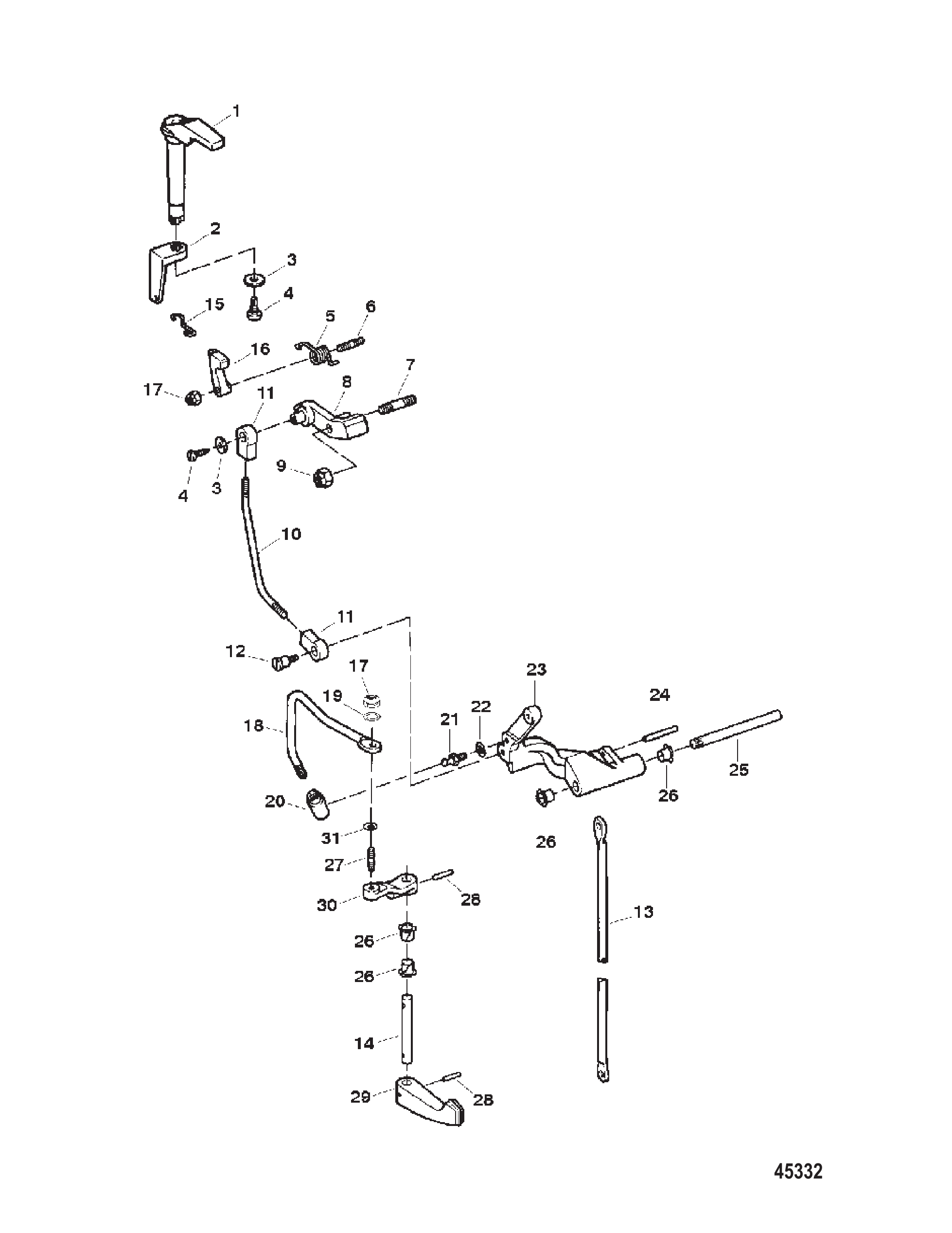

Рис. 17МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Linkage

REF	Номер детали	Наименование	Кол-во
1	F681490	УПОР Блокировка пускового шкива	1
2	F681003-1	РЫЧАГ Блокировка стартера	1
3	F8143	ШАЙБА	2
4	48408	Винт (#10-16 x .500) клеммной колодки	2
5	F681424	ПРУЖИНА Рычаг блокировки	1
6	F681134	ШПИЛЬКА Рычаг Блокировки	1
7	826590	ШПИЛЬКА (.250-20 x 1.690)	1
8	824357	РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
9	814101	Гайка (.250-20) нержавеющая сталь	1
9	8M0207776	ГАЙКА	1
10	F681531-1	ШТАНГА Блокировки	1
10	852369	Штанга блокировки	1
11	816514	Подшипник управления зажиганием	2
12	819625	ВИНТ	1
13	F286615	ШТАНГА Верхнего переключения передач	1
14	824826	ВАЛ РУКОЯТКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
14	828931	Вал	1
15	F681263-1	ТЯГА Блокировка стартера	1
16	F681742	РЫЧАГ Промежуточная блокировка	1
17	20110	Гайка (#10-32) крепления стопора лепесткового клапана	2
18	825402	Тяга рычага переключения	1
19	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
20	F286685	СОЕДИНИТЕЛЬ Тяга переключения передач	1
21	F98273	ШПИЛЬКА	1
22	F8058	СТОПОРНАЯ ШАЙБА	1
23	819508T	РЫЧАГ Переключение передач	1
23	855621T	РЫЧАГ Переключение передач	1
24	31656	Палец рукоятки рулевого управления	1
25	F286871T	ПАЛЕЦ Рычаг переключения передач	1
26	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	4
27	F286134	ШПИЛЬКА Рычаг переключения передач	1
28	25905	Штифт фиксатора кулачка к валу переключения	2
29	819626T	РУКОЯТКА Переключения передач	1
30	8203671	РЫЧАГ Вала Ручки Переключения	1
30	820367F1	РЫЧАГ	1
31	F8048	ШАЙБА Пружинная	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A14	Короткий блок в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

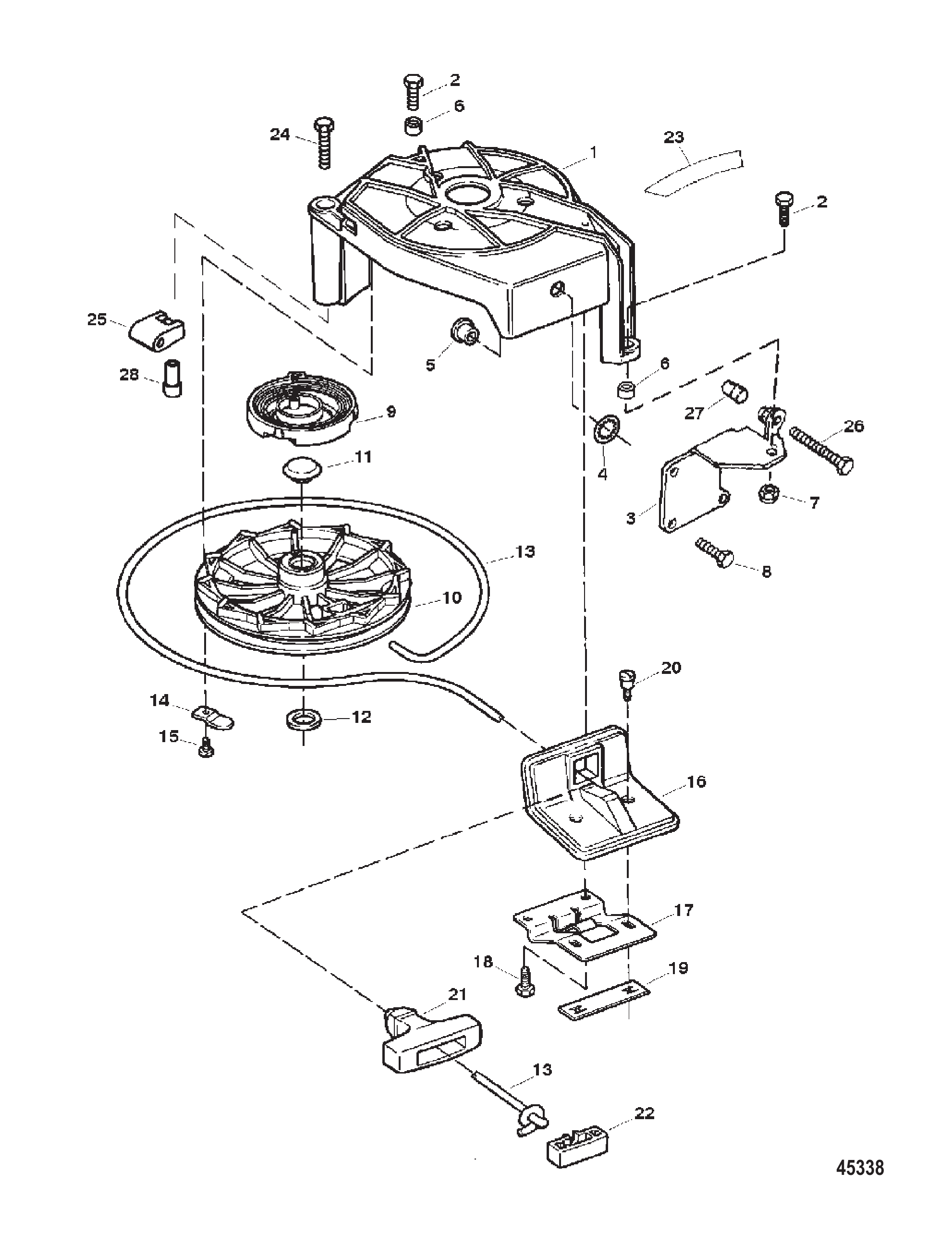

Рис. 18КОМПЛЕКТУЮЩИЕ СТАРТЕРА Starter Componets

REF	Номер детали	Наименование	Кол-во
1	826693	Корпус стартера	1
2	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	2
3	826559A2	КРОНШТЕЙН В СБОРЕ Корпуса стартера - Передний (окрашенный)	1
3	826559A3	КРОНШТЕЙН В СБОРЕ Корпус стартера	1
4	818853	КОЛЬЦО СТОПОРНОЕ	1
5	F681428	ВСТАВКА Пусковой шнур	1
6	F681405	ВСТАВКА Корпуса стартера	2
6	F681405T	ВСТАВКА Корпус стартера	2
7	814101	Гайка (.250-20) нержавеющая сталь	1
7	8M0207776	ГАЙКА	1
8	F1922	Винт (.250-20 x .625)	4
9	F681970	ПРУЖИНА Обратная пружина стартера	1
10	42034A2	Шкив в сборе ручного стартера	1
11	817362	Крышка шкива стартера (заглушка)	1
12	F681579	САЛЬНИК Подшипника шкива	1
12	124941	САЛЬНИК ПОДШИПНИКА ШКИВА	1
13	F681232	ШНУР (64.00/67.00 ДЮЙМ.)	1
13	12066T03	ШНУР ПУСКОВОЙ	1
14	F681592	ФИКСАТОР Пусковой шкив	3
15	48408	Винт (#10-16 x .500) клеммной колодки	3
16	FA681630T	ОПОРА В СБОРЕ Рукоятка	1
17	F681090	ПЛАСТИНА Опора рукоятки	1
18	F2210	Винт (.250-14 x .500)	2
19	F6818741	Крепеж опорной пластины рукоятки	1
20	819625	ВИНТ	2
21	F681132	Трос рукоятки	1
22	F681817	Фиксатор троса рукоятки	1
23	FA609853	Наклейка (переключение на нейтраль)	1
23	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
24	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	1
25	830265	Фиксатор троса дросселя	1
26	826676	Винт (.250-28 x 2.00) регулировки холостого хода	1
27	26852	ЗАГЛУШКА Нейлоновая	1
28	830196	Проставка фиксатора троса дросселя	1

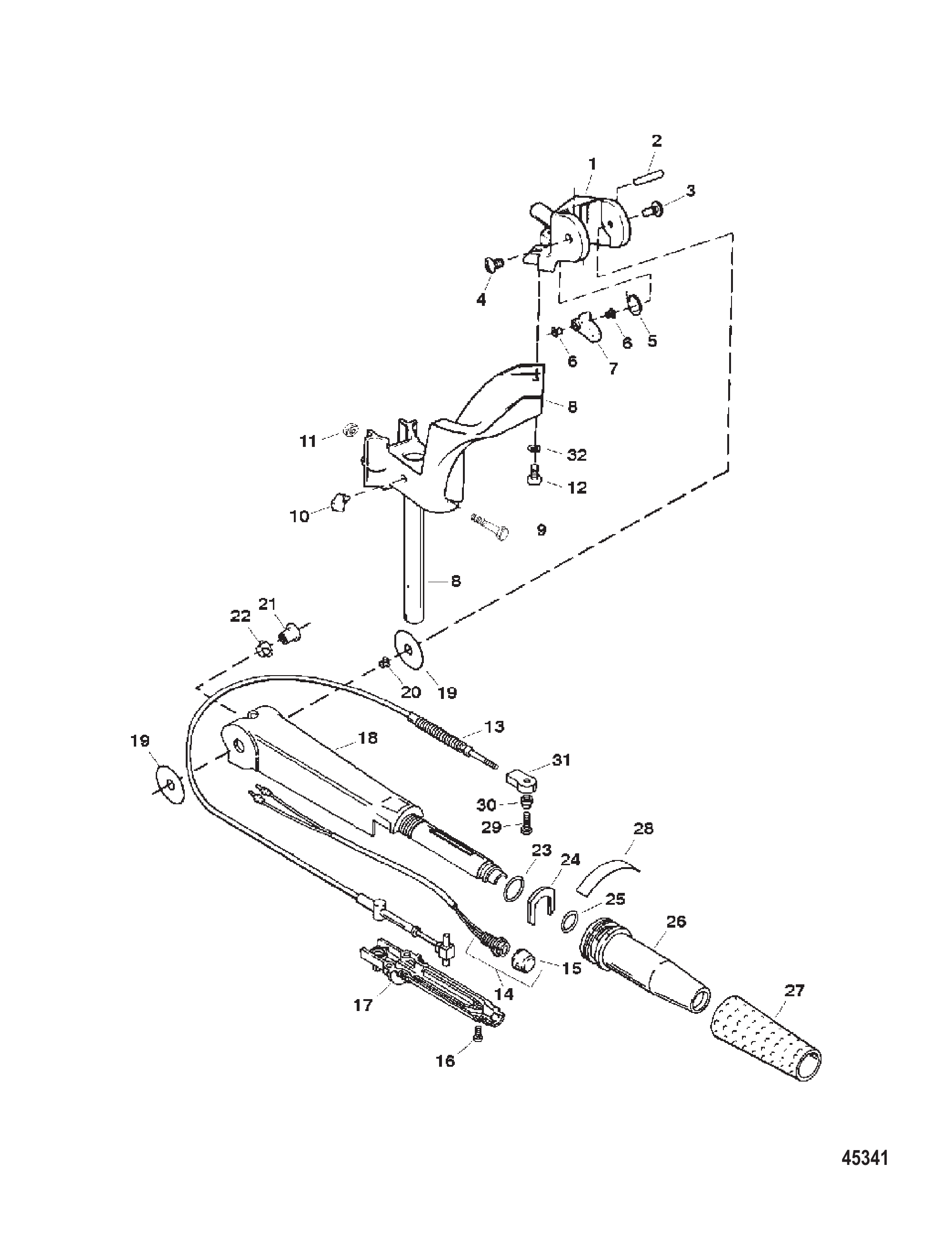

Рис. 19РУЛЕВАЯ РУКОЯТКА / ПОВОРОТНАЯ РУЧКА ГАЗА Steering Handle / Twist Grip Throttle

REF	Номер детали	Наименование	Кол-во
1	817751T1	КРОНШТЕЙН Рулевого управления (окрашенный)	1
2	F1807	Штифт с канавкой	1
3	823595	Винт (специальный)	1
4	823594	Винт (специальный) — ось	1
5	F286868	Пружина упора рукоятки рулевого управления	1
6	26856	ВТУЛКА	2
7	F286490	Рукоятка управления с упором	1
7	F286490T	Упор рукоятки рулевого управления	1
8	819914A2	Узел поворотного рычага/шкворня рулевого управления (окрашенный)	1
9	828815	Винт (.250-20 x 1.750) (.250-20 X 1.750)	1
10	F286539	Бампер	1
11	814101	Гайка (.250-20) нержавеющая сталь	1
11	8M0207776	ГАЙКА	1
12	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
13	826592	Трос в сборе дроссельной заслонки	1
14	824440A9	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
14	824440A15	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
15	824466A3	Крышка выключателя стоп в сборе	1
16	826575	ВИНТ (#8-32 x .625)	3
17	827252	РЫЧАГ РУЛЕВОЙ (НИЖНИЙ)	1
17	827252T	Рычаг нижний	1
18	826609T	Рукоятка рулевого управления (окрашенная)	1
18	826609T1	РУКОЯТКА Рулевая (ОКРАШЕННАЯ)	1
19	F286220	Шайба рукоятки управления	2
20	26856	ВТУЛКА	1
21	F2862241	Вкладыш оси рукоятки рулевого управления	1
22	812707	Втулка	1
23	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
23	8M0204645	Кольцо уплотнительное (.796 x .139)	1
24	F702178	Фиксатор рукоятки	1
25	23145	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.984 x .139) (МАЛОЕ)	1
26	F702137	Рукоятка рулевого управления	1
26	828070	Рукоятка румпеля	1
27	828406	Рукоятка дросселя/рулевого управления	1
28	F712894	Наклейка индикатора скорости/переключения	1
29	824352	ВИНТ (#10-24 x .375) (#10-24 x .375)-ЗАЗЕМЛЕНИЕ	1
30	826591	ВТУЛКА	1
31	816514	Подшипник управления зажиганием	1
32	78968	Шайба стопорная внутренняя (.250)	2

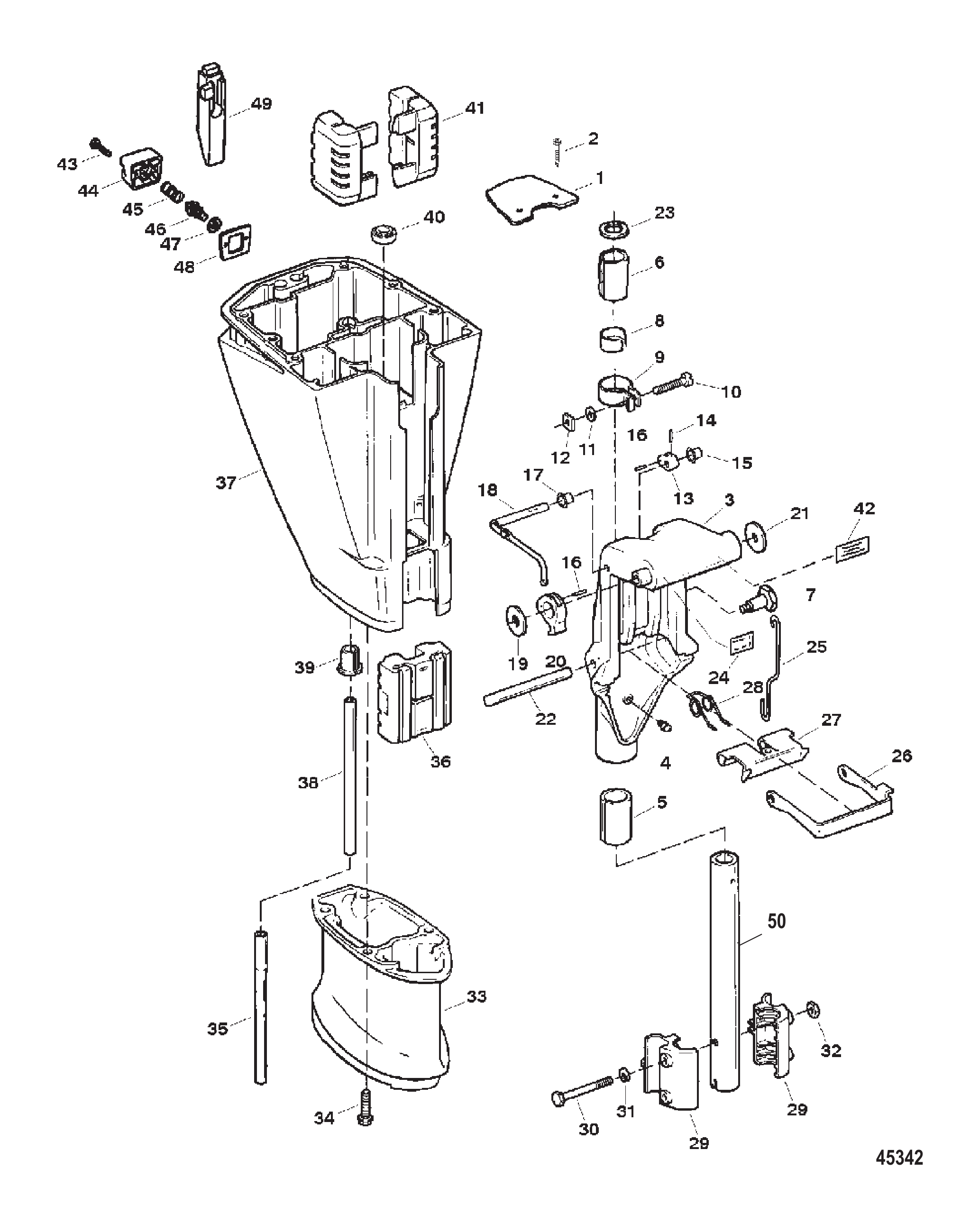

Рис. 20ПОВОРОТНЫЙ КРОНШТЕЙН И КАРТЕР КОЛЕНЧАТОГО ВАЛА Swivel Bracket and Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	F715404	Пластина регулировки откидывания двигателя	1
2	F2417	Винт (.250-20 x .375)	2
2	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	2
3	817750A4	Комплект поворотного кронштейна (окрашенный)	1
3	819339A8	КОМПЛЕКТ ПОВОРОТНОГО КРОНШТЕЙНА (ОКРАШЕННЫЙ)	1
4	F213274	Штуцер	2
5	F286169	Подшипник (1.750 дюйм.) (нижний)	1
6	F681169	Подшипник (1.125 дюйм.) (верхний)	1
7	819707	ПАЛЕЦ ФИКСАТОРА НАКЛОНА (.250-20)	1
8	F681631	Колодка фрикционная	1
9	F286573-1	Зажим фрикциона рулевого управления	1
10	F1820	Винт (.250-20 x 1.375)	1
11	12038	ШАЙБА	1
11	8M0207778	ШАЙБА .344 x .625 x.063	1
12	F1608	Гайка (.250-20) (.250-20)	1
13	F286364	Рычаг блокировки заднего хода	1
13	F286364T	РЫЧАГ Блокировка реверса	1
14	F8538	Штифт пружинный	1
15	26856	ВТУЛКА	1
16	F1794	Штифт пружинный	2
17	F536813	Втулка	1
18	FA387742	Промежуточный рычаг в сборе	1
18	820095A2	Рычаг в сборе промежуточный блокировки заднего хода	1
19	F2037	Шайба	1
20	F286827	Рычаг освобождения блокировки заднего хода	1
21	F286286-1	Шайба	1
22	F1806	Штифт с канавкой	1
23	F286011	Шайба поворотного кронштейна	1
24	F688585	Наклейка блокировки откидывания	1
24	8302531	Наклейка сброса откидывания	1
25	FA341510	Тяга блокировки заднего хода	1
26	F286433	Кронштейн привода мелководья	1
26	8301111	Кронштейн привода мелководья	1
27	F286349	Замок заднего хода	1
27	850259A1	Комплект замка и тяги	1
28	F286300	Пружина блокировки заднего хода	1
29	819320T	Кронштейн нижней опоры амортизатора (окрашенный)	2
29	819320T3	КРОНШТЕЙН Нижняя опора амортизатора (ОКРАШЕННЫЙ)	2
30	FA1844	Комплект винтов (.250-20 x 2.375) (.250-20 X 2.375)	2
31	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
32	64015	Гайка (.250-20) клеммы стартерного соленоида	2
33	FA492845T	Комплект удлинителя (окрашенный)	1
34	F430732	ВИНТ (.312-18 x 1.250) Нержавеющая сталь	4
35	FS901244	Шланг подачи воды - удлинитель 20 дюймов	1
36	F286346	Нижняя опора амортизатора	1
37	819344T	Корпус гребного вала (окрашенный)	1
38	F286244	Шланг подачи воды	1
39	F286914-1	Гильза трубки подвода воды	1
40	F901307-2	САЛЬНИК Гребного вала	1
41	F286347	Верхняя опора амортизатора	2
42	818029	Наклейка (топливная смесь)	1
42	8180291	Наклейка топливной смеси	1
43	819382	Винт (.250-20 x 1.00)	2
44	819321	Крышка термостата	1
45	819329	Пружина термостата	1
46	819550	ТЕРМОСТАТ (105 ГРАДУСОВ)	1
47	F658504	ШАЙБА	1
48	819669	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
49	823694	Вставка термостата	1
50	NSS	NOT SOLD SEPARATE Part of Arm/King Pin Steering Assembly	-
-	FK1019-1T	КОМПЛЕКТ УДЛИНИТЕЛЯ (5 дюймов) Корпуса гребного вала	1

Рис. 21Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	FT8948-1	Съёмник подшипника	1
-	83164M	Съёмник маховика	1
-	F1800	Болт (.250-20 x 7.00)	2
-	F1972	Винт (.250-20 x 2.500)	3
-	4000358	ВИНТ (M8 x 50)	3
-	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	3
-	F8012	Шайба (.203 x .469 x .049)	2
-	25909	Шайба (.406 x .812 x .065) (применять где применимо)	3
-	FT2991	Щетка проволочная	1
-	803504T	Щетка	1
-	FT2990-1	Блок поршня и поршневого пальца	1
-	FT2997	Инструмент для сжатия поршневых колец	1
-	FT8926	Инструмент-расширитель поршневых колец	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	FT8900	Клещи для хомутов топливных шлангов	1
-	FT8957	Инструмент для установки сальника тяги переключения	1
-	FT8919	Инструмент для выбивания пружинных штифтов, штифтов и поршневых пальцев	1
-	FT1749	Клещи для стопорных колец поршневого пальца	1
-	FT3012	Инструмент для установки сальника верхнего коленчатого вала	1
-	FT2907	Инструмент для выбивания сальника гребного вала	1
-	FT2909	Гайка съёмная для снятия маховика	1
-	803601T	Съёмник ударный	1
-	FT2989	Клиновой съёмник маховика	1
-	FT8929	Адаптер/шестигранные биты для винтов шатуна	1
-	830230T	Инструмент для регулировки воздушного зазора восьмикамерный	1
-	FT8950	Комплект тестеров	1
-	FT11295	Тестер свечи зажигания	1
-	850439T1	Тестер восьмикамерный	1
-	99750A1	Мультиметр	1
-	FT2969	Ремкомплект резьбовой вставки Heli Coil (-10-24)	1
-	FT2970	Ремкомплект резьбовой вставки Heli Coil (.250-20)	1
-	FT2971	Ремкомплект резьбовой вставки Heli Coil (.312-18)	1
-	FT2948	Ремкомплект резьбовой вставки Heli Coil (.375-16)	1
-	825265A1	Паста (8 унций) для игольчатых подшипников	1
-	802868A1	Смазка	1
-	FT2987-1	Смазка	1
-	898101390	АЭРОЗОЛЬ антизадирный состав	1
-	FT8969	Смазка	1
-	901132	Герметик RTV №1473	1
-	809825	СИЛИКОН RTV (3 унции тюбик) металлик синий	1
-	FT8936-1	Герметик Loctite RC 609	1
-	809833	ГЕРМЕТИК Loctite RC 680 (10 мл флакон) зелёный	1
-	FT2962-2	Герметик	1
-	809818	ФИКСАТОР РЕЗЬБЫ LOCTITE 222 10 мл	1
-	8230891	Герметик	1
-	809820	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 50 мл	1
-	593271	ГЕРМЕТИК LocQuic Primer (банка 4.5 унции)	1
-	809824	ПРАЙМЕР Loctite (4.5 унции аэрозоль) зелёный	1
