水星 Mercury 25 H.P. (1998) 0E288000 THRU 0E344999 - — взрыв-схемы и запчасти

Force 系列 · Australia - Cat.# 90-855372R1 · 共 19 个部位 · 576 条零件

1Карбюратор 2СКОБЫ КРЕПЕЖНЫЕ 3СБОРОЧНЫЙ КОМПЛЕКТ ОБЛИЦОВКИ (ВЕРХ И НИЗ)4КОЛЕНВАЛ И ПОРШЕНЬ 5Блок цилиндров 6ТОПЛИВНАЯ СИСТЕМА 7ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (6,6 ГАЛЛОНА)8СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (КАРДАННЫЙ ВАЛ)9СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (ГРЕБНОЙ ВАЛ)10СИСТЕМА ЗАЖИГАНИЯ 11ЛИТЕРАТУРА И КРАСКА 12Пластина клапана/сборка коллектора 13ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (830771A4) (КОНСТРУКЦИЯ I)14ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (830771A7) (КОНСТРУКЦИЯ II)15МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 16Компоненты стартера с возвратным механизмом 17Поворотный кронштейн и корпус карданного вала 18Рукоятка управления и тяги дросселя 19СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

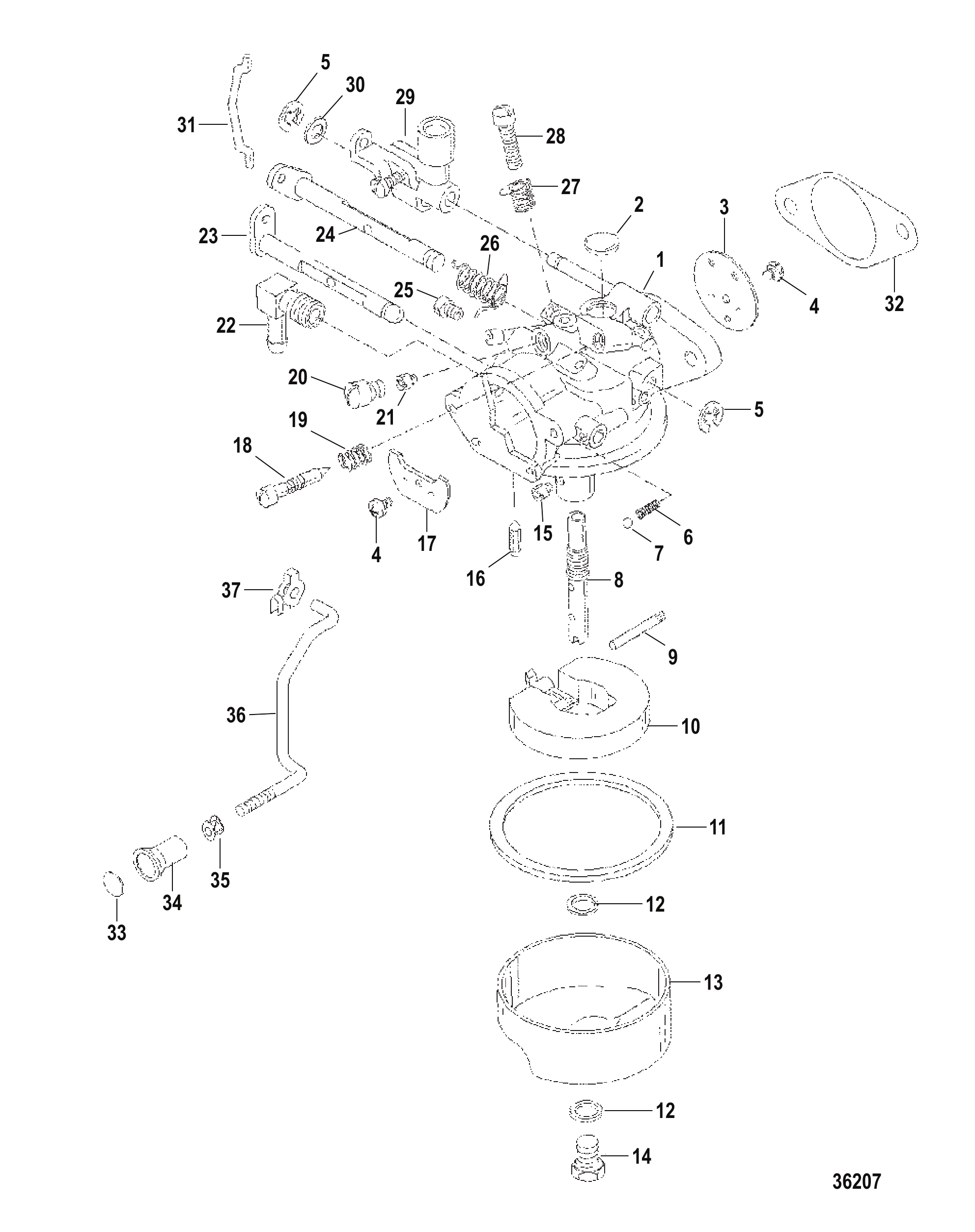

Рис. 1Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	852551T1	КАРБЮРАТОР (FO-3D)	1
2	FO16128	ПРОБКА Уэлча	1
3	809442	Заслонка дроссельная	1
4	809441	Винт заслонок	2
5	809446	Стопорное кольцо тяги дроссельной заслонки	2
6	FO8805	Пружина фрикциона воздушной заслонки	1
7	FO4784	Шарик фрикциона воздушной заслонки	1
8	809624	ЖИКЛЁР главный	1
9	FO13944	ПАЛЕЦ ПОПЛАВКА	1
10	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
11	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
12	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
13	FO15366	Поплавковая камера топливная	1
14	5128	Винт поплавковой камеры топлива	1
15	809448	Главный жиклер (.058)	1
15	5213	Жиклёр главный (.056)	OPT
15	5225	Жиклёр главный (.054)	OPT
15	6359	ЖИКЛЁР (.052)	OPT
16	F10265	ИГЛА ВПУСКНАЯ	1
17	F10344	Заслонка воздушная	1
18	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
19	27160	ПРУЖИНА Винта регулировки холостого хода	1
20	F10275	Винт уплотнительный	1
21	809625	ЖИКЛЁР (.046)-ДРОССЕЛЬ	1
22	854005	Угольник топливный	1
23	809440	Вал и рычаг воздушной заслонки	1
24	809439	Вал и рычаг дроссельной заслонки	1
25	5225	Жиклёр главный (.054)	1
26	F10350	Пружина вала дросселя	1
27	809445	Пружина регулировки холостого хода	1
28	809444	Винт регулировки холостого хода	1
29	F10290	Тяга дросселя	1
30	F10242	Шайба вала тяги дросселя	1
31	809443	Тяга вала дроссельной заслонки	1
32	F715906	Прокладка крепления карбюратора (15)	1
33	F681677	Вставка тяги воздушной заслонки	1
34	F286547	Ручка воздушной заслонки	1
35	F197319	Втулка тяги воздушной заслонки	1
36	819154	Тяга воздушной заслонки	1
37	830569	Фиксатор тяги воздушной заслонки	1
-	FK10352	Комплект прокладок карбюратора	1
-	809449A1	РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор	1
-	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

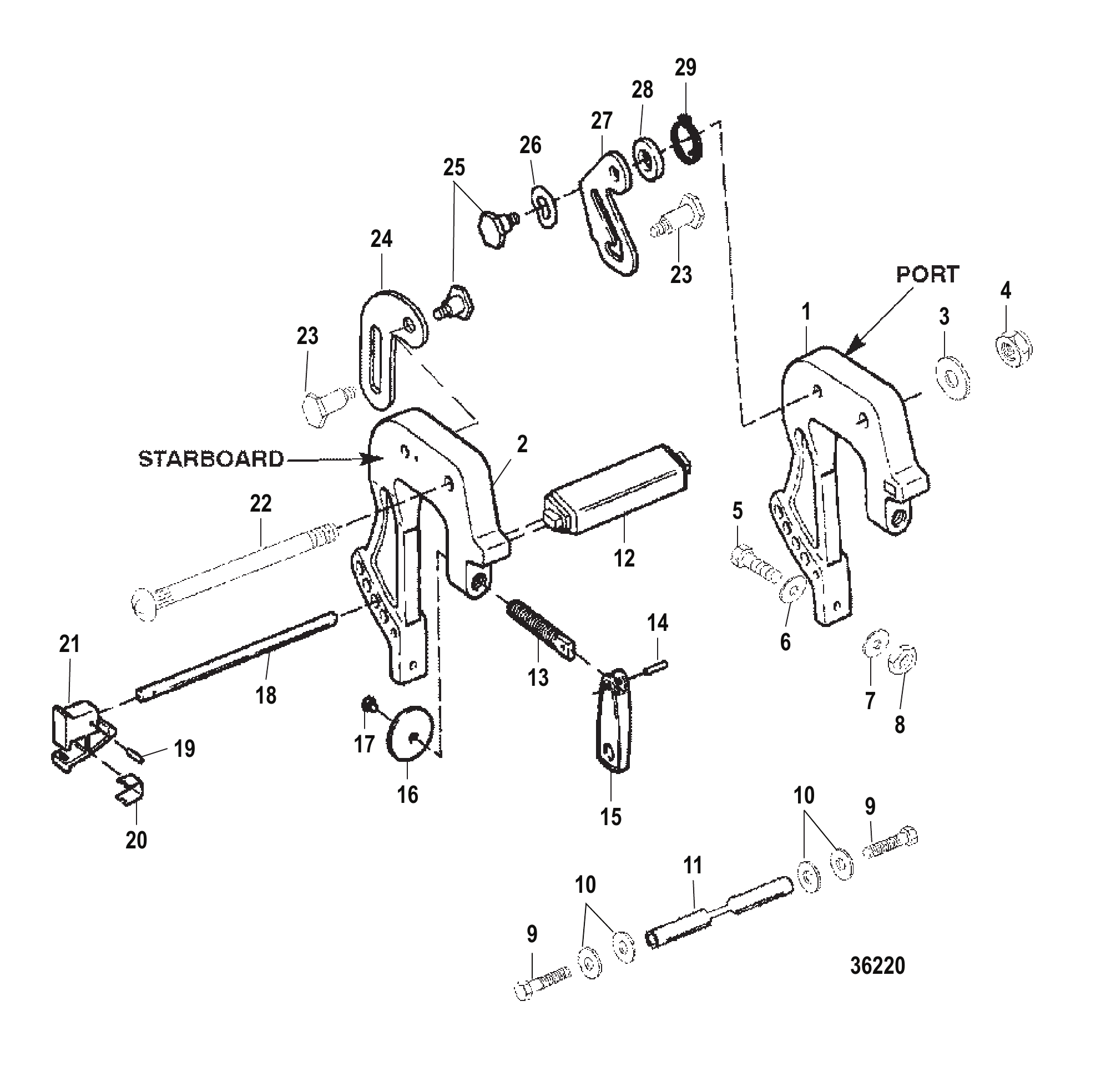

Рис. 2СКОБЫ КРЕПЕЖНЫЕ Clamp Brackets

REF	Номер детали	Наименование	Кол-во
1	850073T6	Кормовой кронштейн (левый) (окрашенный)	1
2	850073T7	Кормовой кронштейн (правый) (окрашенный)	1
3	20553	Шайба (.406 x .734 x .063)	1
4	F7026	Гайка (.375-16) (.375-16)	1
5	832820	Винт (.250-20 X 3.00) крепёжный	2
6	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
7	67983	Шайба болта струбцины	2
8	13855	Гайка (.250-20)	2
9	4000332	ВИНТ (M6 x 35)	2
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
11	852963	ПРОСТАВКА	1
12	830564	Рукоятка переносная	1
13	826248	Винт кронштейна дейдвуда	2
14	24198	ШТИФТ РОЛИКОВЫЙ	2
15	F424075T3	Рукоятка зажимного винта (окрашенная)	2
16	F24074	Винт опоры транцевого кронштейна	2
17	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
18	851924A2	Палец в сборе откидной - транцевый кронштейн	1
19	38489	ШТИФТ Роликовый	1
20	F286461	ПРУЖИНА	1
21	851929	Рукоятка стопорной планки	1
22	850185	БОЛТ ОСИ - КРОНШТЕЙН ТРАНЦА (.375-16 X 7.375)	1
23	819707	ПАЛЕЦ ФИКСАТОРА НАКЛОНА (.250-20)	2
24	826251	Рычаг стопора наклона	1
25	F286422-1	ВИНТ (.312-18 Специальный) (.312-18)	2
26	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
27	F429541	ЗАМОК Наклона	1
28	819226	Прокладка фиксатора наклона	1
29	F286544-1	ПРУЖИНА Замка Наклона	1

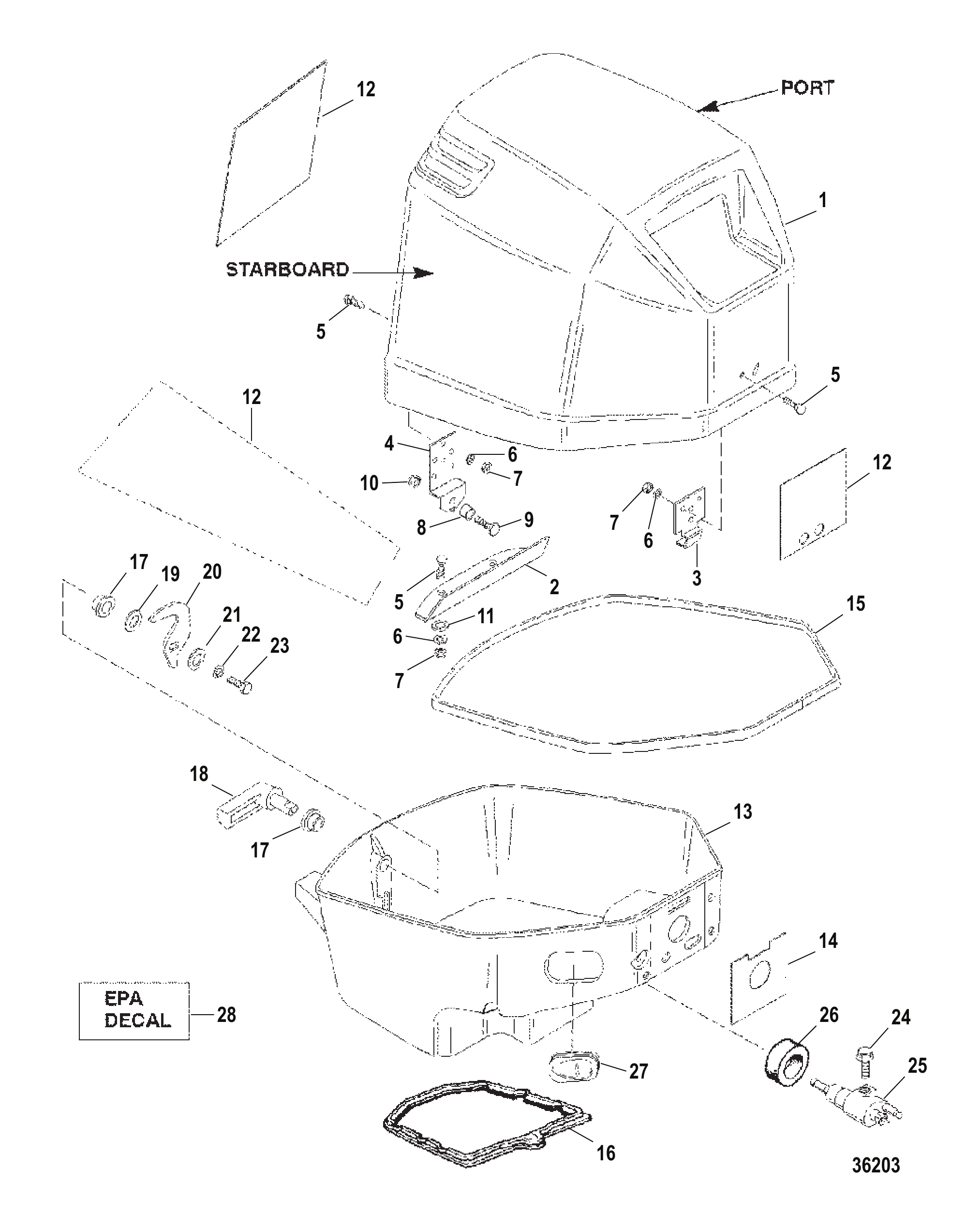

Рис. 3СБОРОЧНЫЙ КОМПЛЕКТ ОБЛИЦОВКИ (ВЕРХ И НИЗ) COWL ASSEMBLY TOP AND BOTTOM

REF	Номер детали	Наименование	Кол-во
1	819135A7	ВЕРХНИЙ КАПОТ В СБОРЕ (ОКРАШЕННЫЙ)	1
2	819447	Перегородка	1
3	819130	Кронштейн передний	1
4	819371	Фиксатор заднего кожуха	1
5	835499	Винт (#8-32 X .440)	7
6	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	7
7	850042	ГАЙКА (#8-32)	7
8	F681759	РОЛИК Защелки	1
9	F681026	ВИНТ (СПЕЦИАЛЬНЫЙ)-РОЛИК ЗАЩЕЛКИ	1
10	814101	Гайка (.250-20) нержавеющая сталь	1
11	F8155	ШАЙБА	2
12	854243A98	КОМПЛЕКТ НАКЛЕЕК	1
NS	855377A98	КОМПЛЕКТ НАКЛЕЕК	1
13	835495A3	Нижний кожух в сборе (окрашенный)	1
14	8192814	Передняя пластина	1
15	F392756	УПЛОТНЕНИЕ Верхняя Часть Нижнего Кожуха (4.075 ФУТ. БУХТА) (ОТРЕЗАТЬ 3.783 ФУТ.)	1
16	827895	УПЛОТНЕНИЕ НИЖНЕГО КОЖУХА	1
17	812707	Втулка	2
18	854239A1	РУКОЯТКА В СБОРЕ Защелка капота (ОКРАШЕННАЯ)	1
19	F2047	Шайба волнистая	1
20	F481777	Вал кулачкового замка	1
21	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
22	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
23	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	40011128	Винт (M6 x 20) нержавеющая сталь	1
25	15781A5	СОЕДИНИТЕЛЬ ТОПЛИВНЫЙ - ЛАТУННЫЙ	1
26	18202	Втулка уплотнительная	1
27	935271	Втулка уплотнительная троса управления	1
28	85557717	НАКЛЕЙКА Информация на этикетке EPA	1

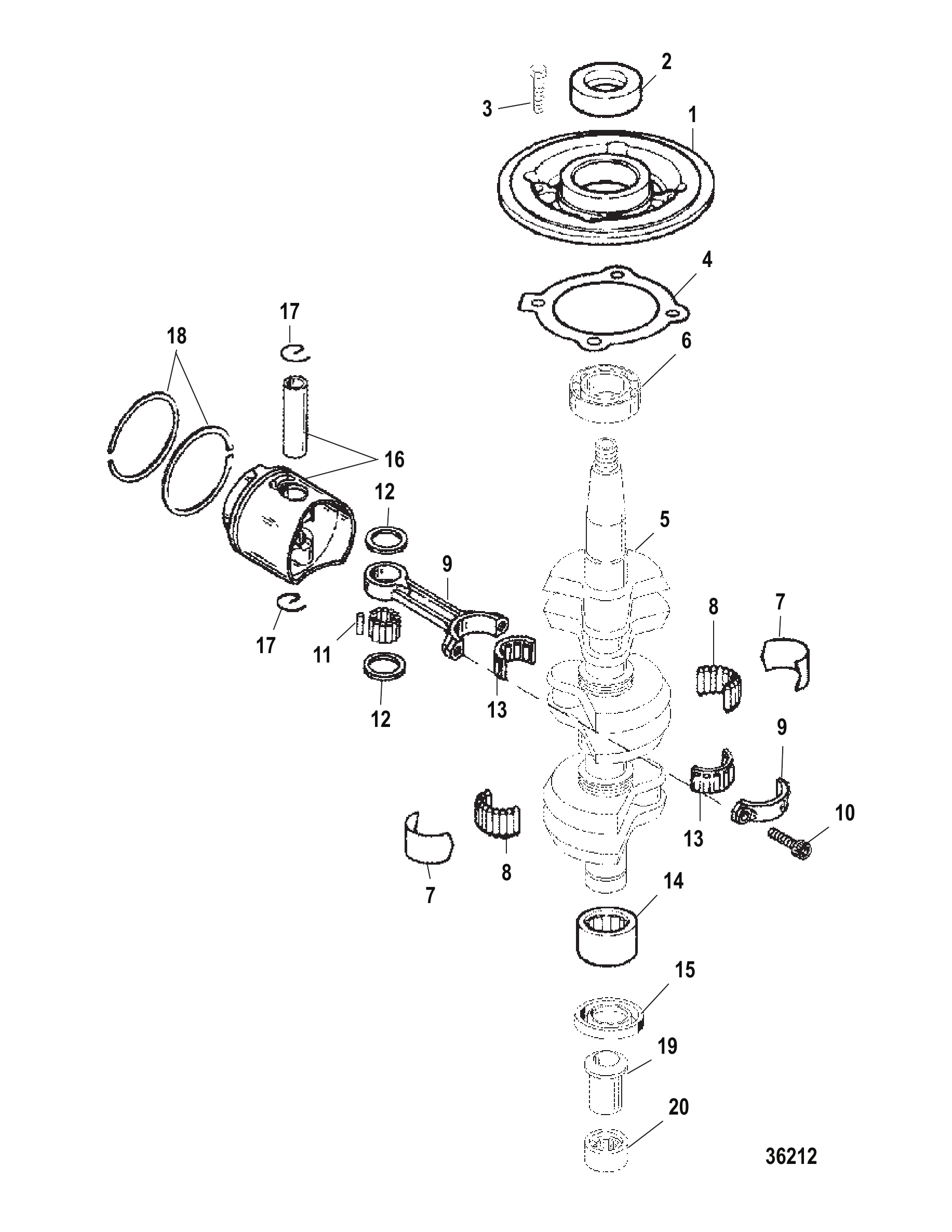

Рис. 4КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft and Piston

REF	Номер детали	Наименование	Кол-во
1	817753A4	Обойма в сборе коленчатого вала	1
2	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
3	F1914	Винт (.250-20 x .750)	4
4	F286277	Прокладка обоймы подшипника коленчатого вала	1
5	819044A3	Коленчатый вал в сборе	1
6	F286028	Подшипник шариковый	1
7	819239	Вкладыш центральных главных роликов	4
8	819238	Ролики (16 шт. на полосу)	4
9	8477A2	Шатун в сборе	3
10	823460	Винт (M5 x 16) шатуна	6
11	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	72
12	43348	Подшипник упорный	6
13	42076A1	Подшипник роликовый в сборе	3
14	8191291	Коренной подшипник	1
15	819214	Сальник коленчатого вала нижний	1
16	9747A8	Комплект поршня (стандартный)	3
17	422021	Стопорное кольцо	6
18	18213A1	Комплект колец (2 кольца) (стандартный)	3
19	819293	Сальник шлицевого соединения гребного вала	1
20	8193101	Фиксатор сальника шлицевого соединения гребного вала	1
-	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

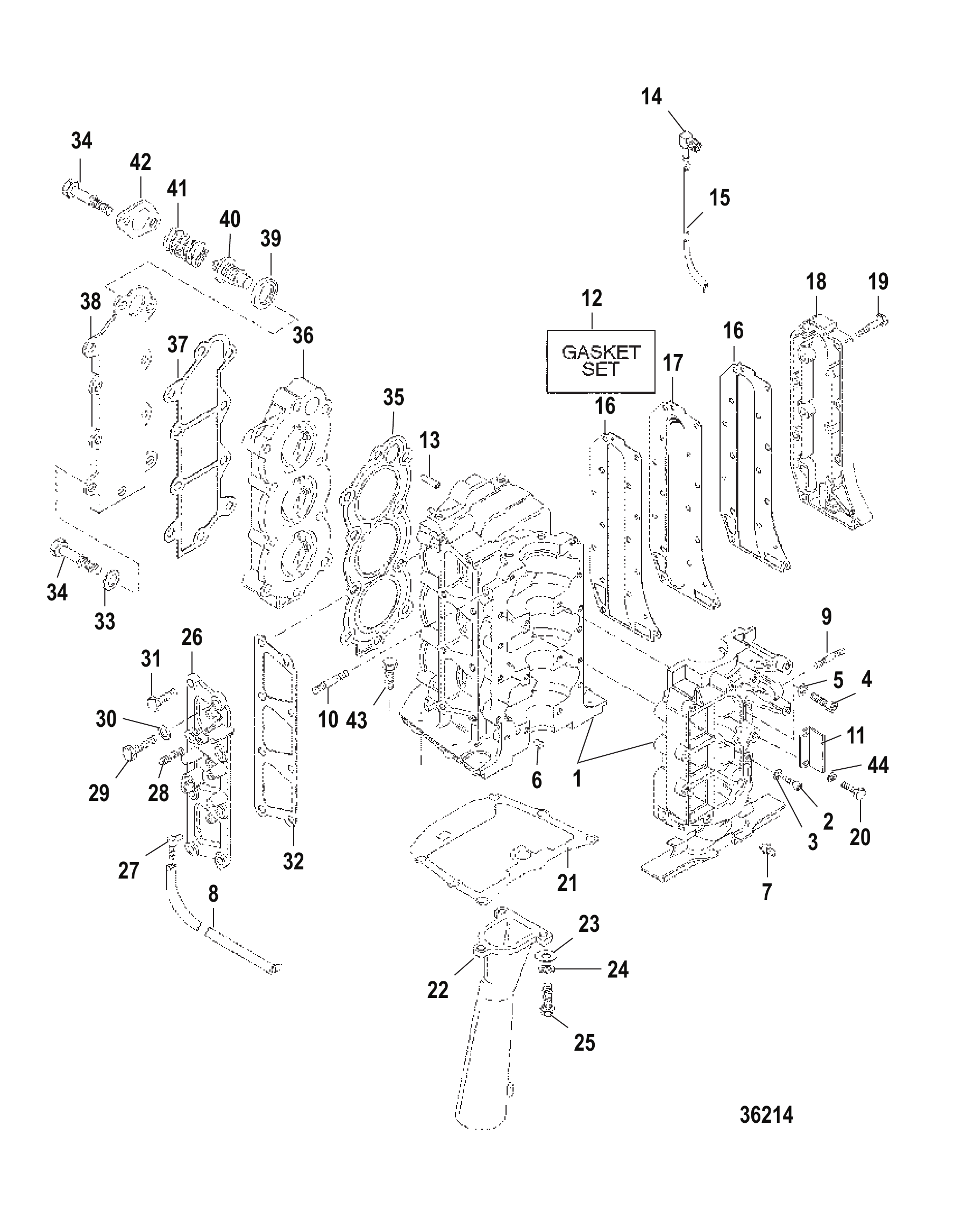

Рис. 5Блок цилиндров Cylinder Block Assembly

REF	Номер детали	Наименование	Кол-во
1	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
1	819240A2	ЦИЛИНДР В СБОРЕ	1
2	92160	Винт (.250-20 x .750) нержавеющая сталь	11
3	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	11
4	54523	ВИНТ (.312-18 x 1.00)	6
5	20084	Шайба (.328 x .562 x .062)	6
6	F8559	ШТИФТ	1
7	426582	Обратный клапан	1
8	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	834759	Шпилька (.312-24 X 1.14) Специальная	1
10	826590	ШПИЛЬКА (.250-20 x 1.690)	1
11	834753	Кронштейн стопора дроссельной заслонки	1
12	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
13	819243	Трубка водяной рубашки	1
14	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
15	549507	ШЛАНГ (7.00 ДЮЙМ.) - КОНТРОЛЬНАЯ СТРУЯ	1
16	819140	Прокладка крышки выпускной	2
17	819152	Пластина выпускная	1
18	819136T	КРЫШКА Выхлопа	1
19	F1581	ВИНТ (.250-20 X 1.250)	14
20	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	1
21	819498	Прокладка крепления цилиндра	1
22	819157T1	ТРУБКА Выхлопа	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
24	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	3
25	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	3
26	819137T	КРЫШКА В СБОРЕ Перепускное Окно	1
27	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	3
28	F681134	ШПИЛЬКА Рычаг Блокировки	1
29	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	1
30	28927	ШАЙБА	1
31	F1535	ВИНТ (.250-20 x .750)	7
32	819143	Прокладка крышки перепускного окна	1
33	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	8
34	F1882	ВИНТ (.312-18 x 2.125)	10
35	8191382	Прокладка головки цилиндра	1
36	819145T1	ГОЛОВКА ЦИЛИНДРА	1
37	8191391	Прокладка крышки головки цилиндра	1
38	819134T	КРЫШКА Головки Цилиндра	1
39	F658504	ШАЙБА	1
40	F97068-2	ТЕРМОСТАТ 54°C (130°F)	1
41	819161	Пружина термостата	1
42	819439T	КРЫШКА Термостата	1
43	35386	ВИНТ (.312-18 x 1.00)	6
44	78968	Шайба стопорная внутренняя (.250)	1
-	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

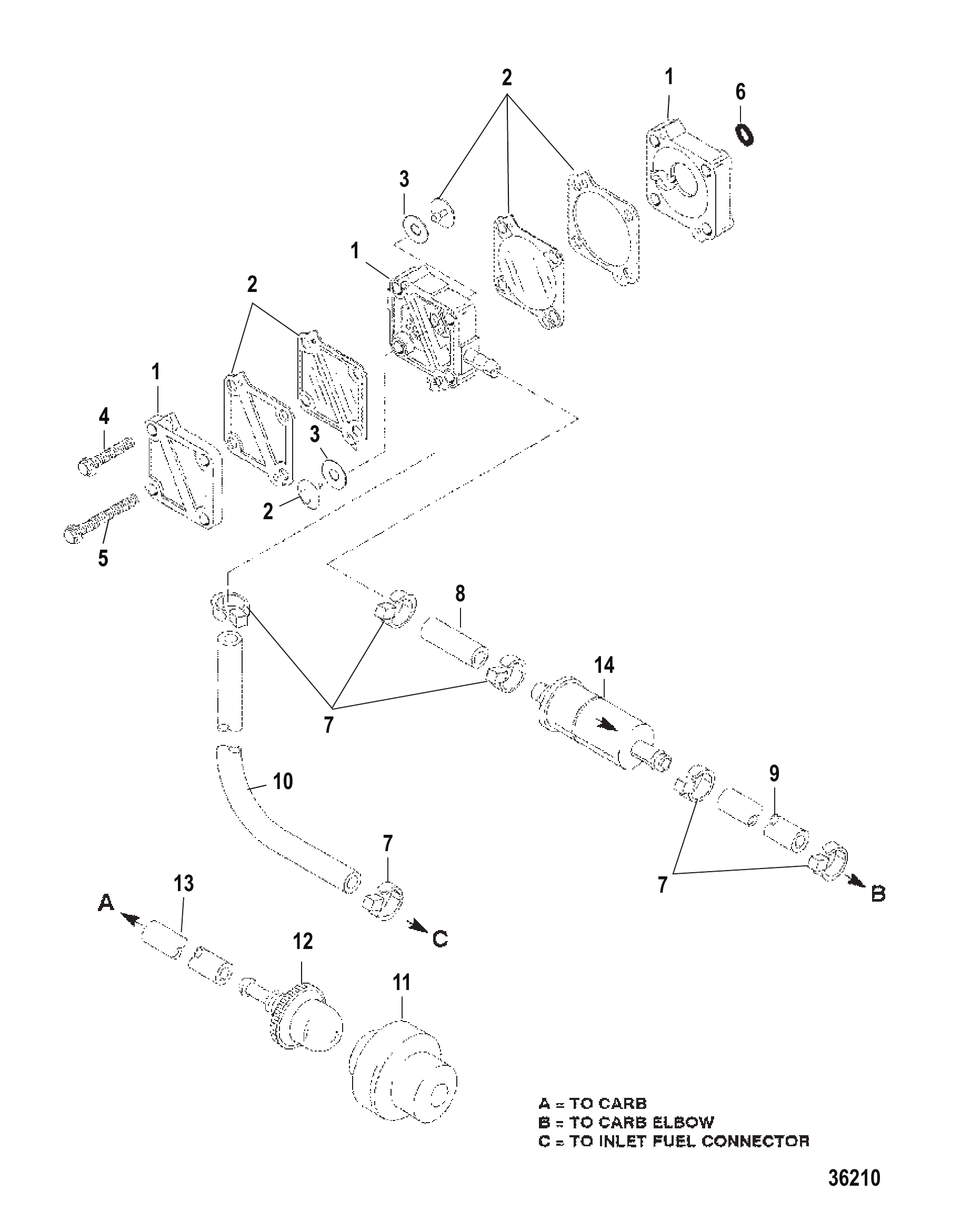

Рис. 6ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	8192131	Топливный насос в сборе	1
2	820748A1	КОМПЛЕКТ ПРОКЛАДОК/ДИАФРАГМ	1
3	NSS	NOT SOLD SEPARATE WASHER	2
4	820749	ВИНТ (#10-24 X 1.250)	2
5	819499	ВИНТ (#10-24 X 1.625)	2
6	38933	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО НИЖНЕГО ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
7	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
8	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
9	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
10	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
11	851934	Крышка топливного насоса	1
12	F681046	ГРУША Праймер	1
13	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
14	816296	Фильтр топливный	1
-	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

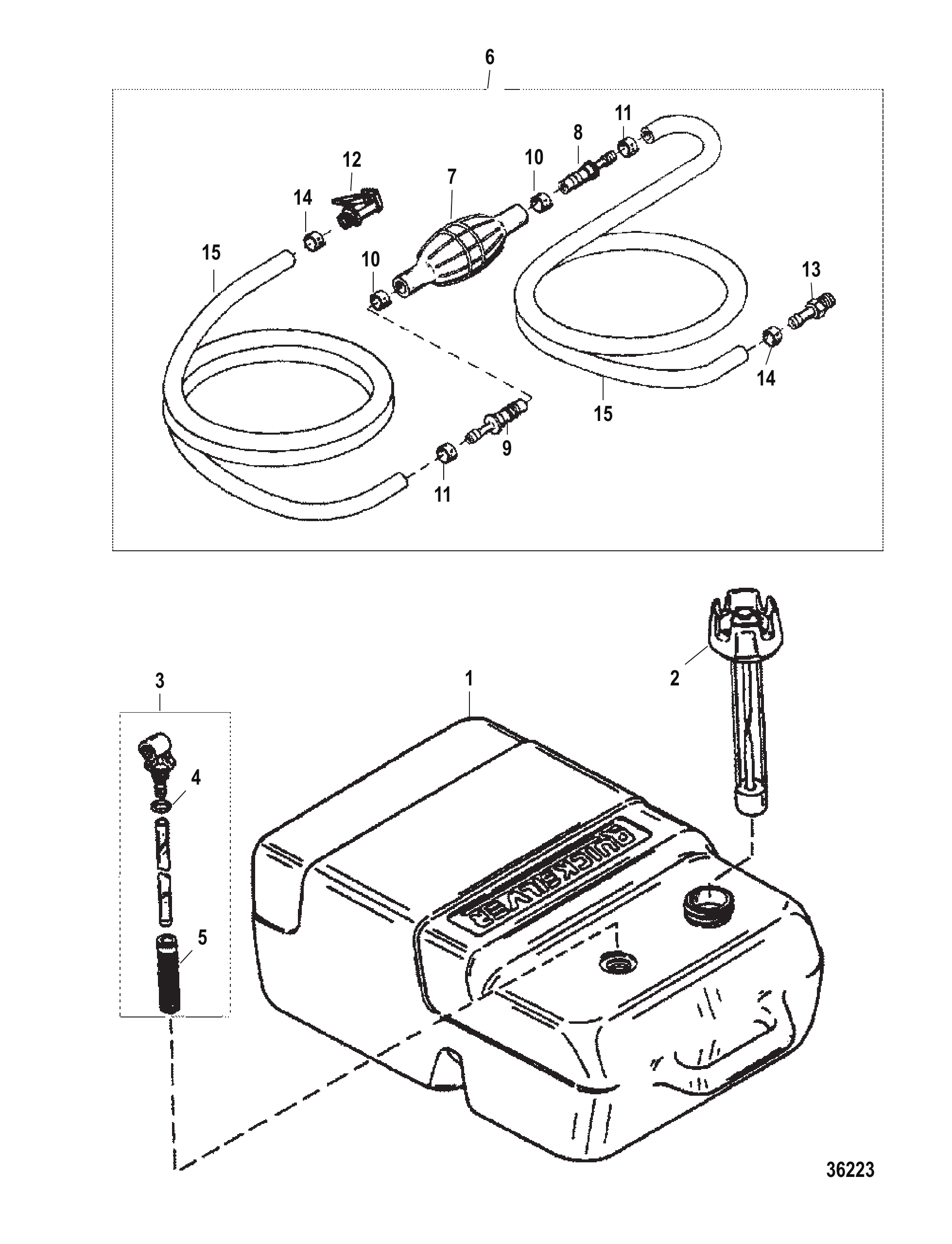

Рис. 7ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (6,6 ГАЛЛОНА) Fuel Tank and Line Assembly (6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
3	823532A1	Комплект топливного разъёма	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
7	13330A3	Груша топливная в сборе	1
8	13331A1	Обратный клапан в сборе (впускной)	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
12	13563A3	Штуцер в сборе топливной линии	1
13	897711	РАЗЪЕМ (.250-18)	1
14	415827	ХОМУТ Нейлоновый (Малый)	2
15	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
15	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR

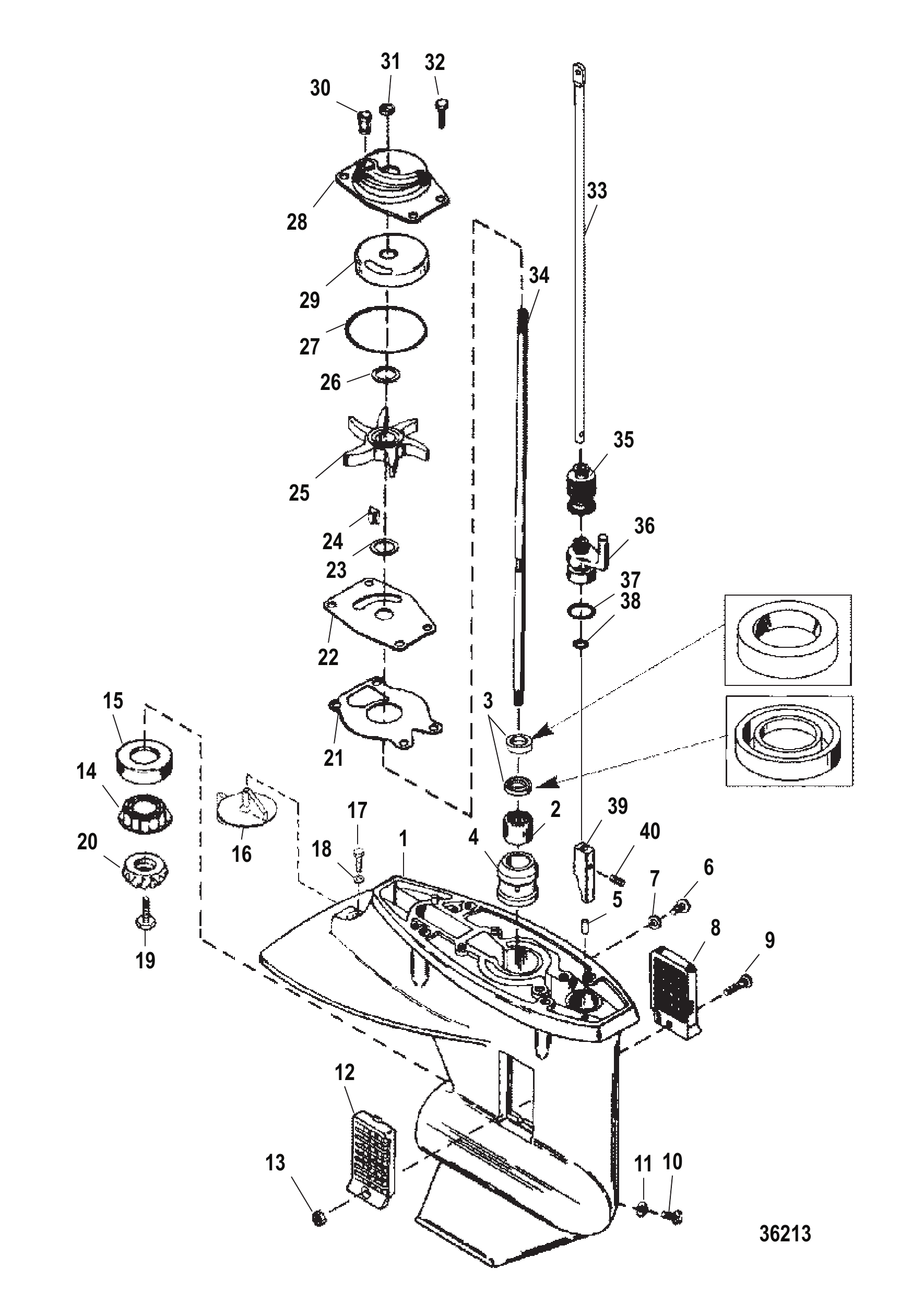

Рис. 8СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (КАРДАННЫЙ ВАЛ) Gear Housing Assembly (Driveshaft)

REF	Номер детали	Наименование	Кол-во
1	8669A40	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8669A41	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8669A39	Сборка редуктора	1
2	NSS	NOT SOLD SEPARATE SLEEVE (INCLUDED WITH REF. #1)	1
3	99325	Уплотнение	2
4	41326	ПОДШИПНИК роликовый	1
5	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	1
6	79953A2	Комплект винтов (.375-16 x .250)	1
7	19183	Шайба фибровая	1
8	41133	СЕТКА водозаборного отверстия	1
9	40031112	ВИНТ (M5 x 40)	1
10	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
11	19183	Шайба фибровая	1
12	41134	СЕТКА	1
13	400263	ГАЙКА (M5)	1
14	98294A1	Подшипниковый узел роликовый	1
15	NSS	NOT SOLD SEPARATE CUP, ROLLER BEARING	1
16	984325	Триммерный плавник	1
17	4000354	ВИНТ (M8 x 30)	1
18	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
19	49908	Винт (.250-28 x .750)	1
20	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
21	993261	Прокладка основания водяного насоса	1
22	85083	Пластина передняя	1
23	8M0027721	Шайба	1
24	85119	Шпонка	1
25	850893	Крыльчатка	1
26	8M0027721	Шайба	1
27	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
28	99157A1	Насос водяной в сборе	1
29	NSS	NOT SOLD SEPARATE INSERT, WATER PUMP HOUSING	1
30	85090	Сальник водяной трубки	1
31	86203	Кольцо уплотнительное гребного вала резиновое	1
32	8248324	Винт (M6 x 16)	4
33	853939	Тяга переключения передач	1
33	853940	Тяга переключения передач	1
34	827024T	Гребной вал	1
34	827025T	Гребной вал	1
35	85552	ЧЕХОЛ	1
36	93878	Фиксатор	1
37	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
38	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
39	85562A2	Кулачок переключения передач	1
40	85096	Палец приводной	1
-	85090A2	Комплект сальников	1
-	99157A2	Ремкомплект водяного насоса	1

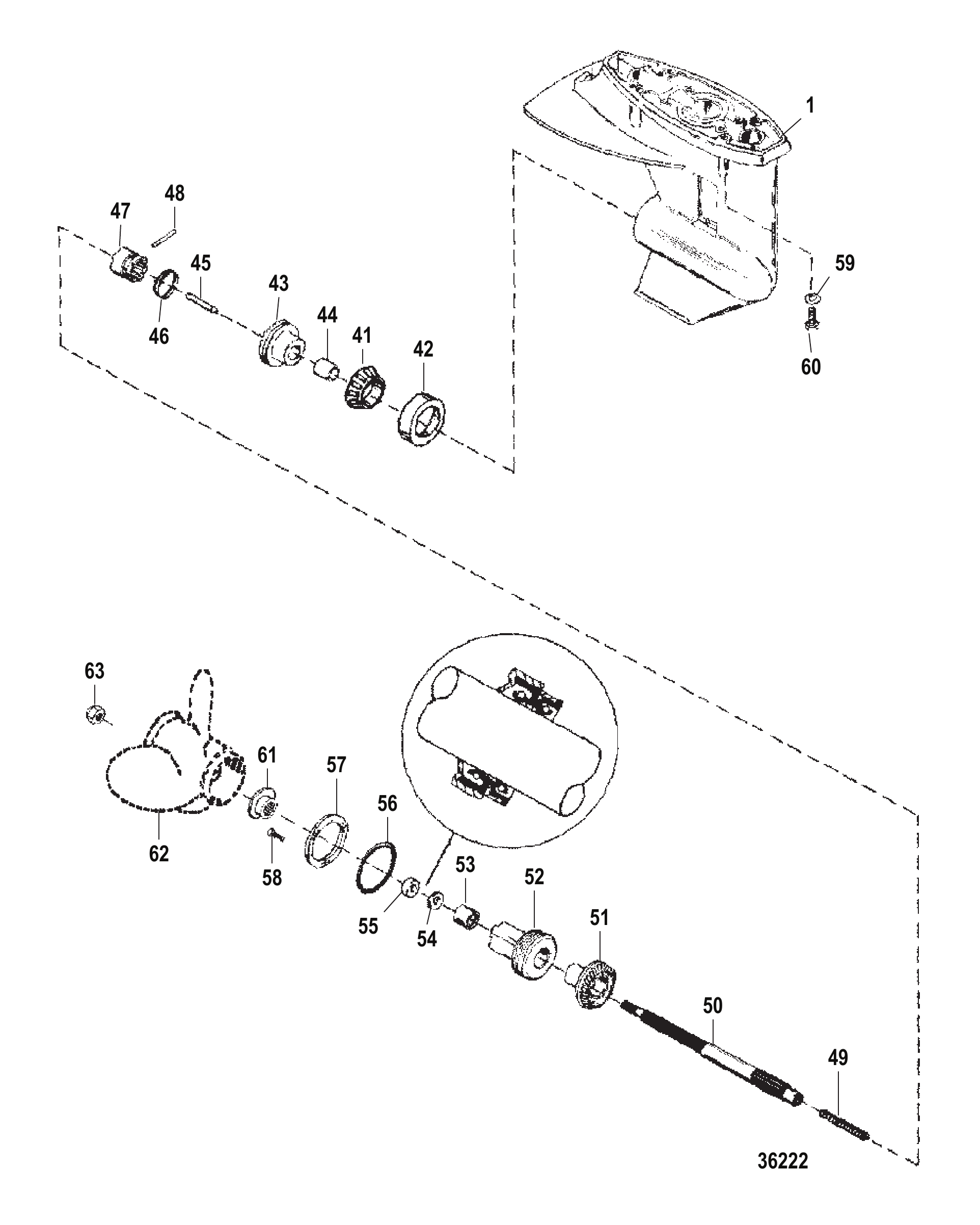

Рис. 9СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (ГРЕБНОЙ ВАЛ) Gear Housing Assembly (Propeller Shaft)

REF	Номер детали	Наименование	Кол-во
1	8669A40	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8669A41	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8669A39	Сборка редуктора	1
41	99328A1	Подшипниковый узел роликовый	1
42	NSS	NOT SOLD SEPARATE CUP, ROLLER BEARING	1
43	44213A1	Шестерня переднего хода в сборе	1
44	85557	ВТУЛКА	1
45	85094	Толкатель кулачка	1
46	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
47	410401	МУФТА	1
48	85093	Палец	1
49	88680	Пружина	1
50	8166231	Гребной вал	1
51	99542	Шестерня заднего хода	1
52	99906A1	Обойма подшипника в сборе	1
53	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
54	41132	САЛЬНИК масляный внутренний	1
55	41131	САЛЬНИК масляный наружный	1
56	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
57	87293	Пластина	1
58	90883	Винт (M5 x 16)	3
59	45175	Шайба (.406 x .750 x .104)	4
60	65210	ВИНТ (.375-16 x 1.00)	4
61	8M0027793	Ступица	1
62	19640A40	Гребной винт Black Max	1
62	19642A40	Гребной винт (алюминий-10.250 X 14.5 RH) (BLACK MAX)	OPT
62	19639A40	Гребной винт BLACK MAX (алюминий-10.375 X 12.0 RH) (BLACK MAX)	OPT
62	19638A40	Гребной винт Black Max	OPT
62	19636A10	Гребной винт BLACK MAX (алюминий-10.375 X 9.50 RH) (BLACK MAX)	OPT
62	43592A5	Гребной винт (нерж. сталь-10.375 X 18.0 RH) (CHOPPER)	OPT
62	19644A5	Гребной винт VENGEANCE (нерж. сталь-10.375 X 13.0 RH) (VENGEANCE)	OPT
63	4011912	ГАЙКА ГРЕБНОГО ВИНТА	OPT
63	88228	Гайка гребного винта	1
-	85090A2	Комплект сальников	1

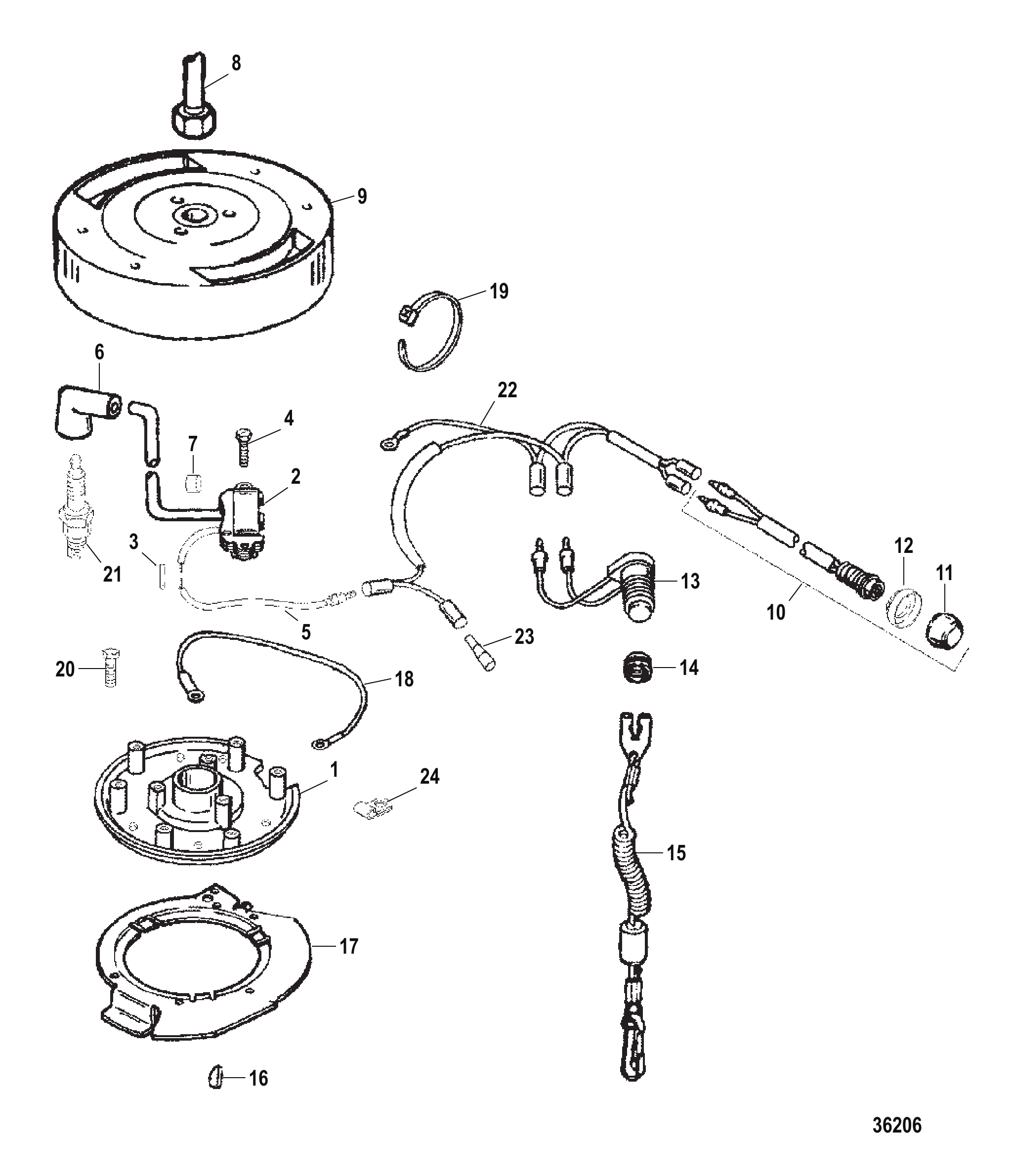

Рис. 10СИСТЕМА ЗАЖИГАНИЯ IGNITION SYSTEM

REF	Номер детали	Наименование	Кол-во
-	819155A2	Статор в сборе (комплект)	1
1	819155T	Пластина статора	1
2	850899T1	Комплект модуля зажигания	3
3	830865	Разъём (только для сервисного обслуживания)	AR
4	824353	ВИНТ (#8-32 X .750)-КРЕПЛЕНИЕ МОДУЛЯ ЗАЖИГАНИЯ	9
5	12479A60	Кабель в сборе модули-жгут	1
6	63709A1	Комплект наконечника/клеммы свечи зажигания	3
7	20117A1	Комплект маркеров кабелей зажигания (#1) (#2) (#3)	1
8	F681091	Гайка (специальная) маховика	1
9	824380T4	Маховик	1
10	824440A14	Выключатель стоп в сборе	1
11	824466A3	Крышка выключателя стоп в сборе	1
12	824915	НАКЛАДКА КРЫШКИ ВЫКЛЮЧАТЕЛЯ ОСТАНОВА	1
13	826214A1	Выключатель аварийного останова в сборе	1
14	F681188	Гайка (специальная) втулки выключателя стоп	1
15	819399A1	Шнур аварийного останова в сборе	1
16	F458498-1	Шпонка коленвала/маховика	1
17	8278961	Кулачок дроссельной заслонки	1
18	821375A44	Кабель заземления в сборе	1
19	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
19	816311	Стяжка (8.00 дюймов)	AR
20	824358	ВИНТ (#10-24 x .500) (#10-24 X .500)-ПЛАСТИНА СТАТОРА	5
21	811	СВЕЧА ЗАЖИГАНИЯ (CHAMPION # L82C)	3
21	874	СВЕЧА ЗАЖИГАНИЯ (RFI) (CHAMPION # RL82C)	OPT
22	79138A93	Жгут проводов останова двигателя в сборе	1
23	13541	Разъём штыревой	1
24	831275	Хомут	1

Рис. 11ЛИТЕРАТУРА И КРАСКА LITERATURE AND PAINT

REF	Номер детали	Наименование	Кол-во
-	10169980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	830894R1	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
-	82793336	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	82793337	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR

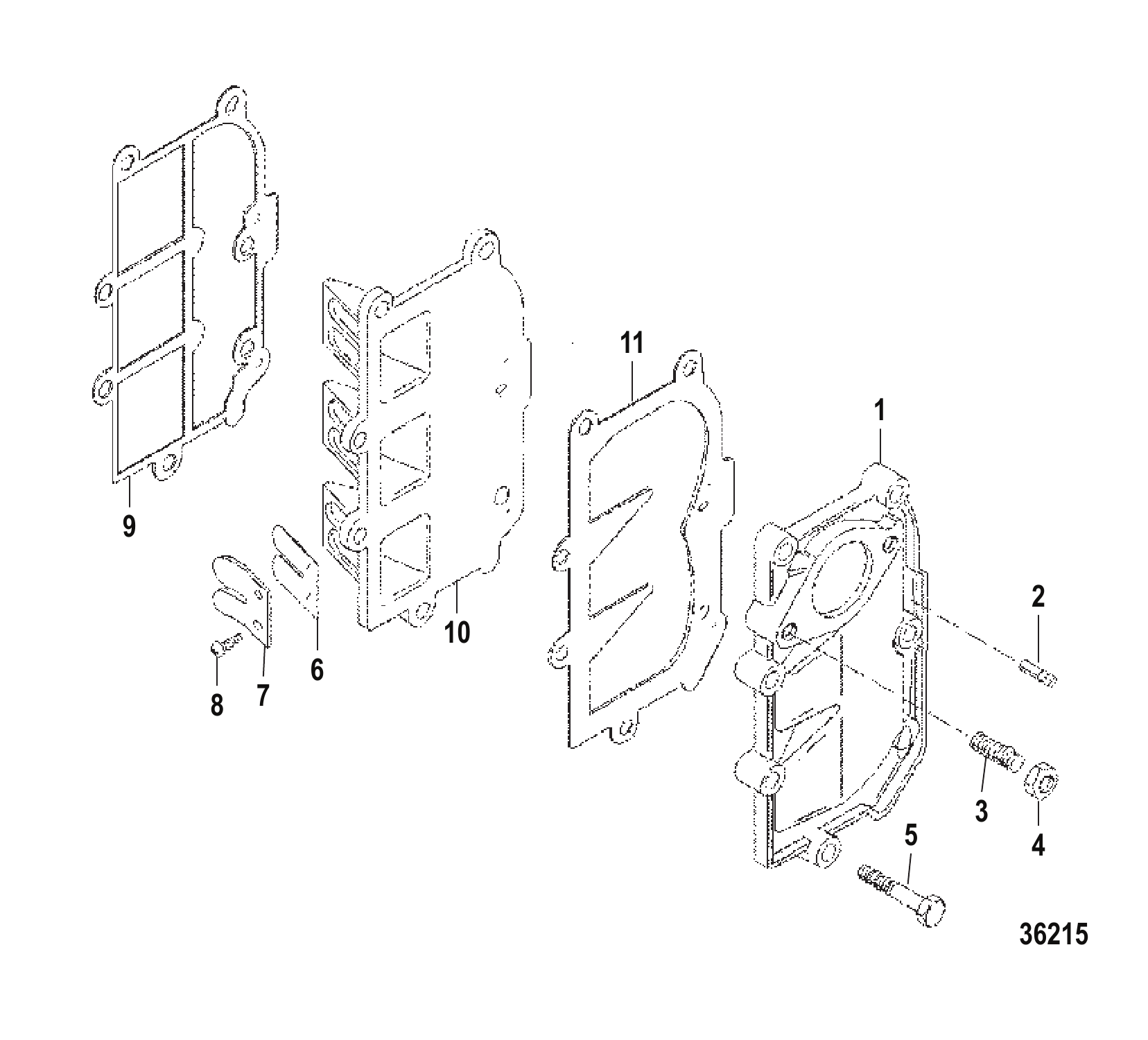

Рис. 12Пластина клапана/сборка коллектора Reed Plate/Manifold Assembly

REF	Номер детали	Наименование	Кол-во
1	819150A1	Впускной коллектор в сборе	1
2	426981	Обратный клапан	2
3	826622	Шпилька (.250-20 x .910) (.250-20 X .910) с Dri Lok	2
4	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	2
5	F1581	ВИНТ (.250-20 X 1.250)	7
6	827308	ЛЕПЕСТКОВЫЙ КЛАПАН	6
7	827307	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	6
8	819074	Винт с стопорной шайбой (#6-32 X .312) (#6-32 X .312)	12
9	819142	Прокладка лепестковой пластины	1
10	819153T	Пластина лепесткового клапана	1
11	819141	Прокладка впускного коллектора	1
-	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

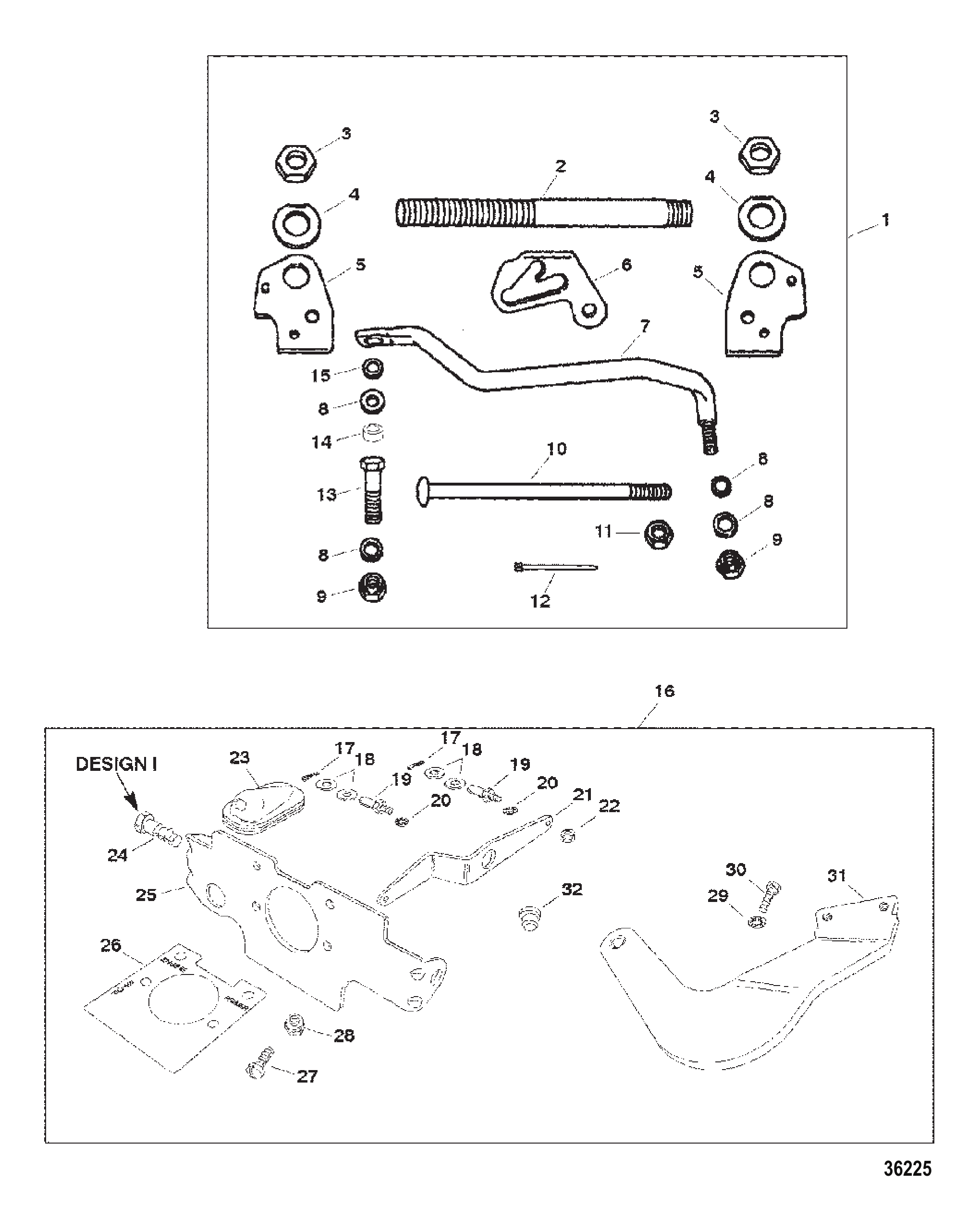

Рис. 13ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (830771A4) (КОНСТРУКЦИЯ I) REMOTE CONTROL LINKAGE (830771A4) (DESIGN I)

REF	Номер детали	Наименование	Кол-во
1	827889A2	Комплект дистанционного рулевого управления	1
2	71565	Труба направляющая троса	1
3	37984	ГАЙКА (.875-14) Система наклона	2
4	42100	ШАЙБА СТОПОРНАЯ	2
5	827890	КРОНШТЕЙН ТРУБКИ ТРОСА	2
6	F676541-2	Фиксатор наклона	1
7	F676881	Тяга рулевого управления	1
8	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	4
9	34863	ГАЙКА (.375-24)	2
10	850185	БОЛТ ОСИ - КРОНШТЕЙН ТРАНЦА (.375-16 X 7.375)	1
11	F7026	Гайка (.375-16) (.375-16)	1
12	816311	Стяжка (8.00 дюймов)	1
13	90072	ВИНТ (.375-24 x 1.750)	1
14	F522359	Проставка	1
15	F84215	ПРОСТАВКА	1
16	830771A4	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Дистанционное управление	1
17	27769	ШПЛИНТ	2
18	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	4
19	828819	Шпилька управления дросселем	2
20	F8058	СТОПОРНАЯ ШАЙБА	2
21	8191481	Рычаг дроссельной заслонки	1
22	29488	ГАЙКА (#10-32)	1
23	93527	ВТУЛКА НИЖНЕГО КОЖУХА (РЕЗИНОВАЯ)	1
24	830772	Винт специальный	2
25	830058A6	УЗЕЛ ЯКОРЯ Трос дистанционного рулевого управления	1
26	8192812	Наклейка передней пластины	1
27	852453	Винт (#10-24 x .560)	4
28	F7009	ГАЙКА (#10-24)	4
29	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	2
30	38837	ВИНТ (.312-18 x 1.12)	2
31	830006T4	РЫЧАГ Дистанционное рулевое управление (ОКРАШЕННЫЙ)	1
32	48323	Пробка	1

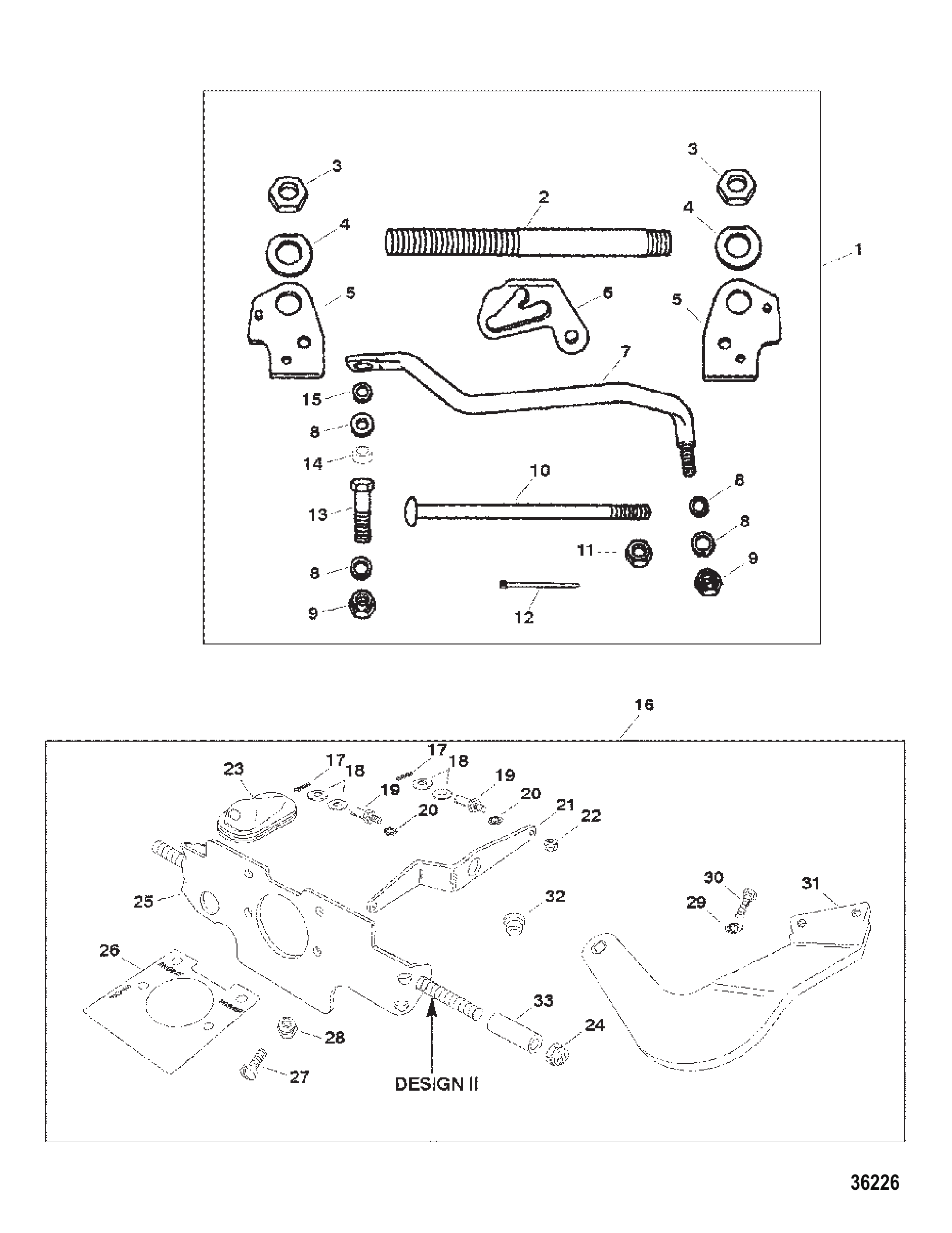

Рис. 14ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (830771A7) (КОНСТРУКЦИЯ II) REMOTE CONTROL LINKAGE (830771A7) (DESIGN II)

REF	Номер детали	Наименование	Кол-во
1	827889A2	Комплект дистанционного рулевого управления	1
2	71565	Труба направляющая троса	1
3	37984	ГАЙКА (.875-14) Система наклона	2
4	42100	ШАЙБА СТОПОРНАЯ	2
5	827890	КРОНШТЕЙН ТРУБКИ ТРОСА	2
6	F676541-2	Фиксатор наклона	1
7	F676881	Тяга рулевого управления	1
8	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	4
9	34863	ГАЙКА (.375-24)	2
10	850185	БОЛТ ОСИ - КРОНШТЕЙН ТРАНЦА (.375-16 X 7.375)	1
11	F7026	Гайка (.375-16) (.375-16)	1
12	816311	Стяжка (8.00 дюймов)	1
13	90072	ВИНТ (.375-24 x 1.750)	1
14	F522359	Проставка	1
15	F84215	ПРОСТАВКА	1
16	830771A7	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Дистанционное управление	1
17	27769	ШПЛИНТ	2
18	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	4
19	828819	Шпилька управления дросселем	2
20	F8058	СТОПОРНАЯ ШАЙБА	2
21	8191481	Рычаг дроссельной заслонки	1
22	29488	ГАЙКА (#10-32)	1
23	93527	ВТУЛКА НИЖНЕГО КОЖУХА (РЕЗИНОВАЯ)	1
24	814101	Гайка (.250-20) нержавеющая сталь	2
25	855791A1	УЗЕЛ ЯКОРЯ Трос дистанционного рулевого управления	1
26	8192812	Наклейка передней пластины	1
27	852453	Винт (#10-24 x .560)	4
28	F7009	ГАЙКА (#10-24)	4
29	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	2
30	38837	ВИНТ (.312-18 x 1.12)	2
31	830006T4	РЫЧАГ Дистанционное рулевое управление (ОКРАШЕННЫЙ)	1
32	48323	Пробка	1
33	855648	ГИЛЬЗА	2

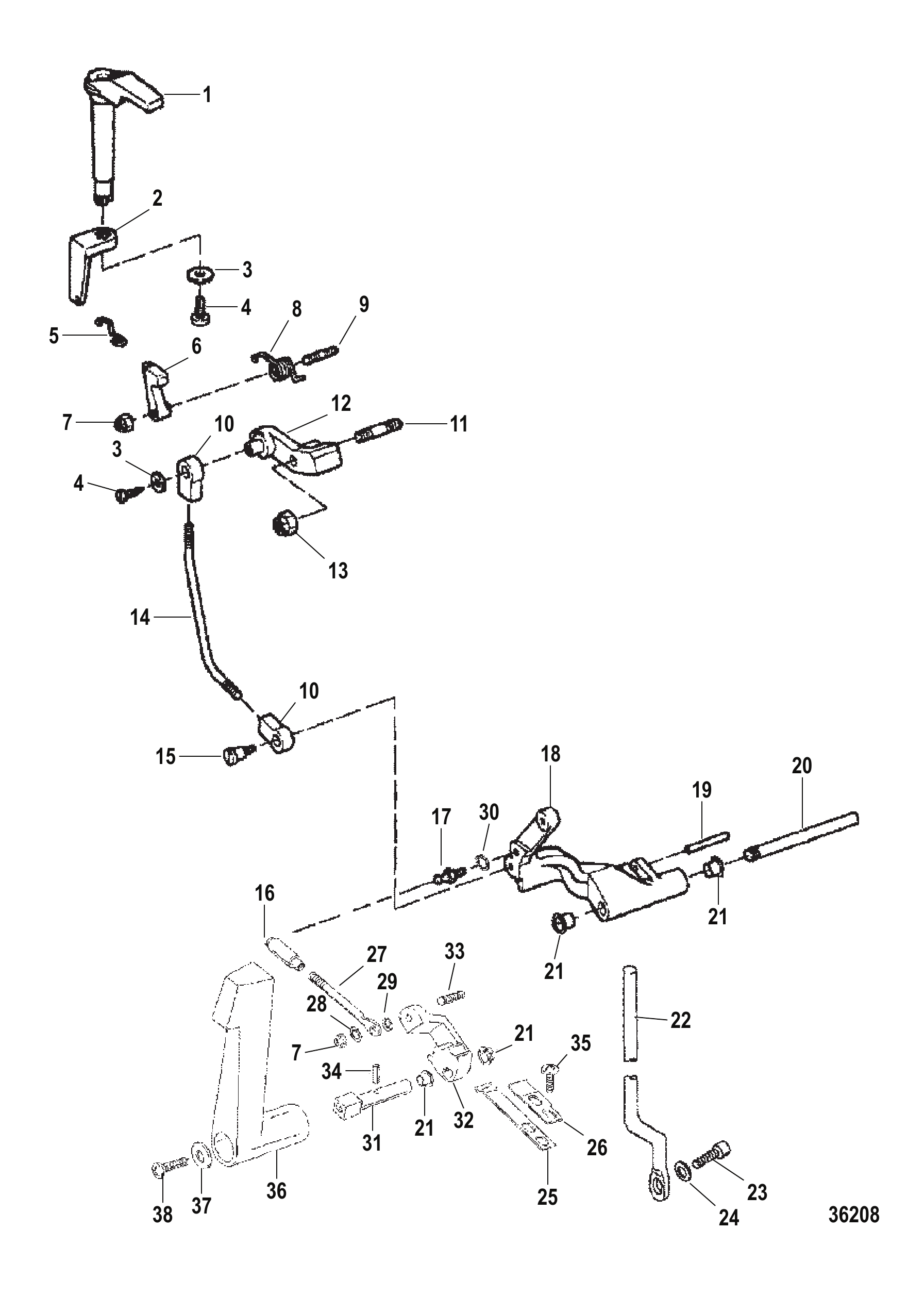

Рис. 15МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Linkage

REF	Номер детали	Наименование	Кол-во
1	F681490	УПОР Блокировка пускового шкива	1
2	F681003-1	РЫЧАГ Блокировка стартера	1
3	F8143	ШАЙБА	2
4	48408	Винт (#10-16 x .500) клеммной колодки	2
5	F681263-1	ТЯГА Блокировка стартера	1
6	F681742	РЫЧАГ Промежуточная блокировка	1
7	20110	Гайка (#10-32) крепления стопора лепесткового клапана	2
8	F681424	ПРУЖИНА Рычаг блокировки	1
9	F681134	ШПИЛЬКА Рычаг Блокировки	1
10	816514	Подшипник управления зажиганием	2
11	826590	ШПИЛЬКА (.250-20 x 1.690)	1
12	824357	РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
13	814101	Гайка (.250-20) нержавеющая сталь	1
14	819159	Тяга блокировки	1
15	819625	ВИНТ	1
16	F286685	СОЕДИНИТЕЛЬ Тяга переключения передач	1
17	F98273	ШПИЛЬКА	1
18	855621T	РЫЧАГ Переключение передач	1
19	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
20	F286871T	ПАЛЕЦ Рычаг переключения передач	1
21	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	4
22	8193781	ШТАНГА Переключения Передач Верхняя	1
23	F1976	ВИНТ (#10-24 x .500)	1
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
25	39627	ПРУЖИНА	1
26	824994	ПРУЖИНА пластины	1
27	850388	Тяга рычага переключения	1
28	F8048	ШАЙБА Пружинная	1
29	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
30	F8058	СТОПОРНАЯ ШАЙБА	1
31	850386	Вал рукоятки переключения	1
32	850387A1	РЫЧАГ В СБОРЕ Фиксатор кулачка	1
33	846345	Шпилька (#10-32 x .750)	1
34	25905	Штифт фиксатора кулачка к валу переключения	1
35	42813	Винт (#10-32 X .380)	2
36	852545	Рукоятка переключения	1
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
38	15124	ВИНТ (#10-32 x .750)	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

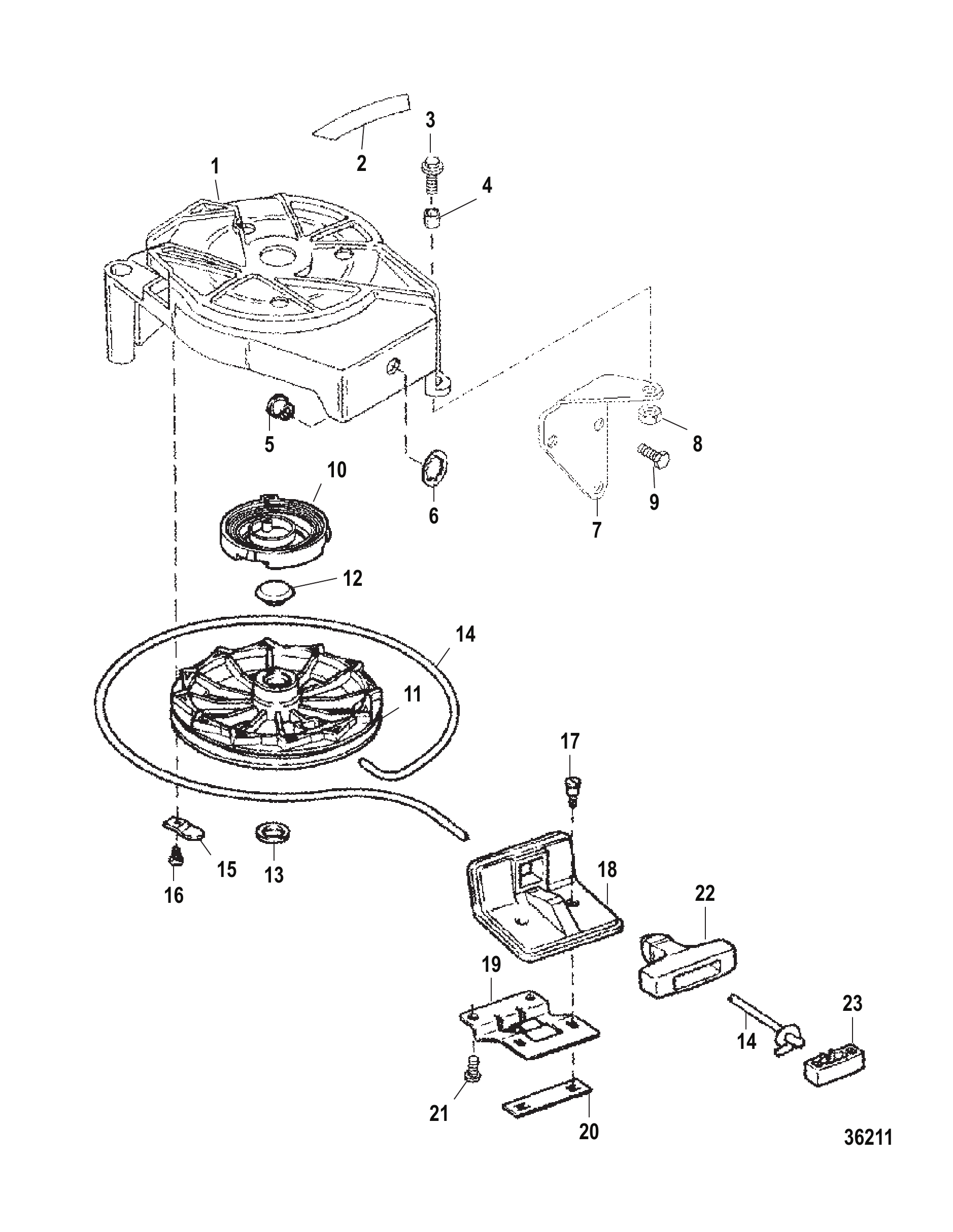

Рис. 16Компоненты стартера с возвратным механизмом Starter Rewind Components

REF	Номер детали	Наименование	Кол-во
1	F6814081	КОРПУС Стартер	1
2	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
3	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	3
4	F681405T	ВСТАВКА Корпус стартера	3
5	F681428	ВСТАВКА Пусковой шнур	1
6	818853	КОЛЬЦО СТОПОРНОЕ	1
7	819245T1	КРОНШТЕЙН Корпус стартера - передний	1
8	814101	Гайка (.250-20) нержавеющая сталь	1
9	98254	ВИНТ (.250-20 x .620)	3
10	F681970	ПРУЖИНА Обратная пружина стартера	1
11	42034A2	Шкив в сборе ручного стартера	1
12	817362	Крышка шкива стартера (заглушка)	1
13	124941	САЛЬНИК ПОДШИПНИКА ШКИВА	1
14	F681232	ШНУР (64.00/67.00 ДЮЙМ.)	1
15	F681592	ФИКСАТОР Пусковой шкив	3
16	48408	Винт (#10-16 x .500) клеммной колодки	3
17	819625	ВИНТ	2
18	FA681630T	ОПОРА В СБОРЕ Рукоятка	1
19	8302821	Пластина опоры рукоятки	1
20	F6818741	Крепеж опорной пластины рукоятки	1
21	F2210	Винт (.250-14 x .500)	2
22	F681132	Трос рукоятки	1
23	F681817	Фиксатор троса рукоятки	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

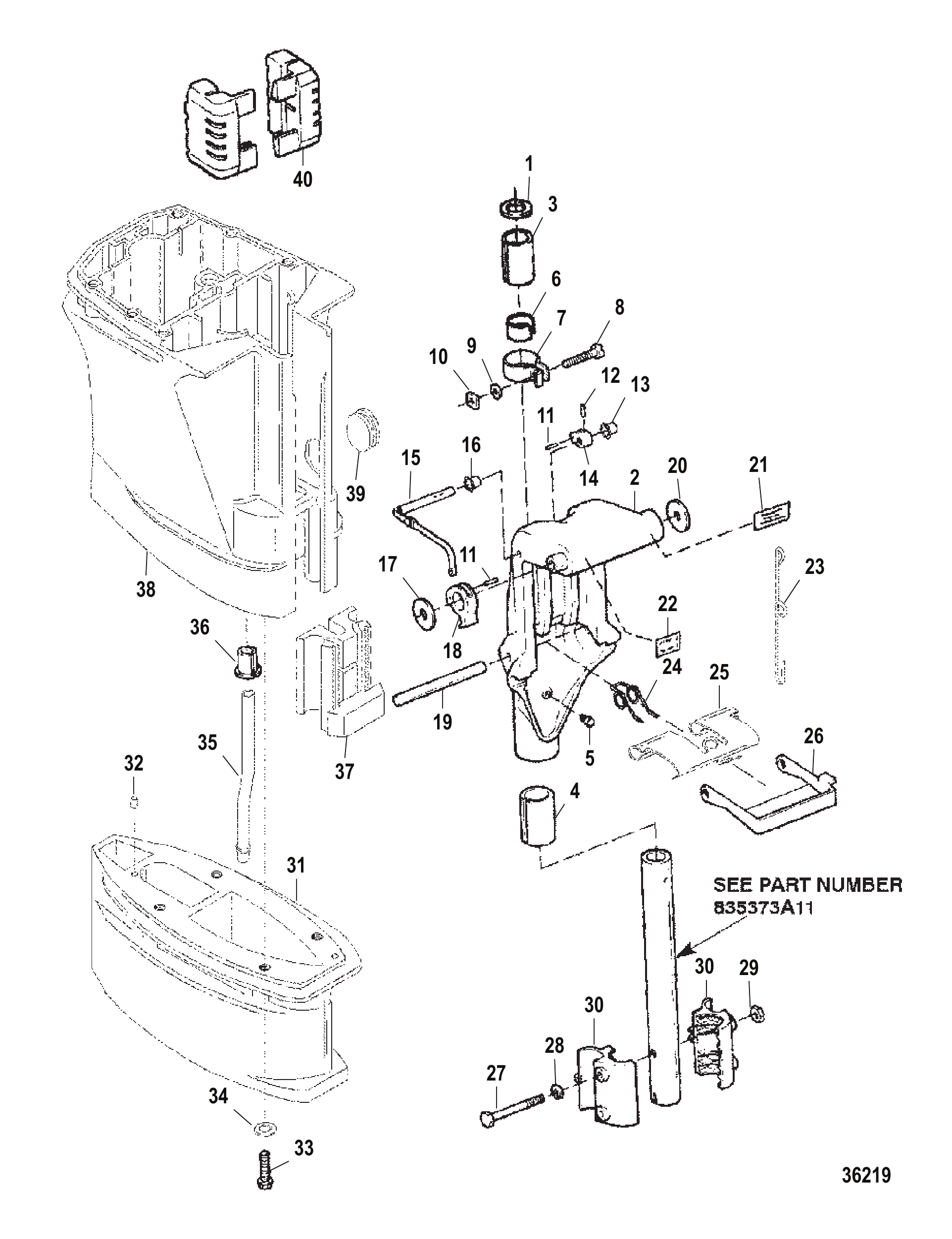

Рис. 17Поворотный кронштейн и корпус карданного вала Swivel Bracket and Driveshft Housing

REF	Номер детали	Наименование	Кол-во
1	F286011	Шайба поворотного кронштейна	1
2	850049A8	КОМПЛЕКТ ПОВОРОТНОГО КРОНШТЕЙНА (ОКРАШЕННЫЙ)	1
3	F681169	Подшипник (1.125 дюйм.) (верхний)	1
4	F286169	Подшипник (1.750 дюйм.) (нижний)	1
5	F213274	Штуцер	2
6	F681631	Колодка фрикционная	1
7	F286573-1	Зажим фрикциона рулевого управления	1
8	F1820	Винт (.250-20 x 1.375)	1
9	12038	ШАЙБА	1
10	F1608	Гайка (.250-20) (.250-20)	1
11	F1794	Штифт пружинный	2
12	F8538	Штифт пружинный	1
13	26856	ВТУЛКА	1
14	833156	Рычаг блокировки заднего хода	1
15	820095A2	Рычаг в сборе промежуточный блокировки заднего хода	1
16	F536813	Втулка	1
17	F2037	Шайба	1
18	F286827	Рычаг освобождения блокировки заднего хода	1
19	F1806	Штифт с канавкой	1
20	F2037	Шайба	1
21	8180291	Наклейка топливной смеси	1
22	8302531	Наклейка сброса откидывания	1
23	852528	Тяга рычага блокировки реверса	1
24	F286300	Пружина блокировки заднего хода	1
25	850259	Фиксатор реверса	1
26	8301111	Кронштейн привода мелководья	1
27	FA1844	Комплект винтов (.250-20 x 2.375) (.250-20 X 2.375)	2
28	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
29	64015	Гайка (.250-20) клеммы стартерного соленоида	2
30	819320T3	КРОНШТЕЙН Нижняя опора амортизатора (ОКРАШЕННЫЙ)	2
31	826361T4	УЗЕЛ ПРОСТАВКИ (ОКРАШЕННЫЙ)	1
32	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	1
33	65210	ВИНТ (.375-16 x 1.00)	4
34	45175	Шайба (.406 x .750 x .104)	4
35	819149	Трубка подвода воды	1
35	8191491	Магистраль подвода воды	1
36	F286914-1	Гильза трубки подвода воды	1
37	8193192	Нижняя амортизирующая опора	1
38	819215T5	УЗЕЛ КОРПУСА Приводной вал (ОКРАШЕННЫЙ)	1
39	F46899-1	Крышка	1
40	F517347	Верхняя опора амортизатора	2

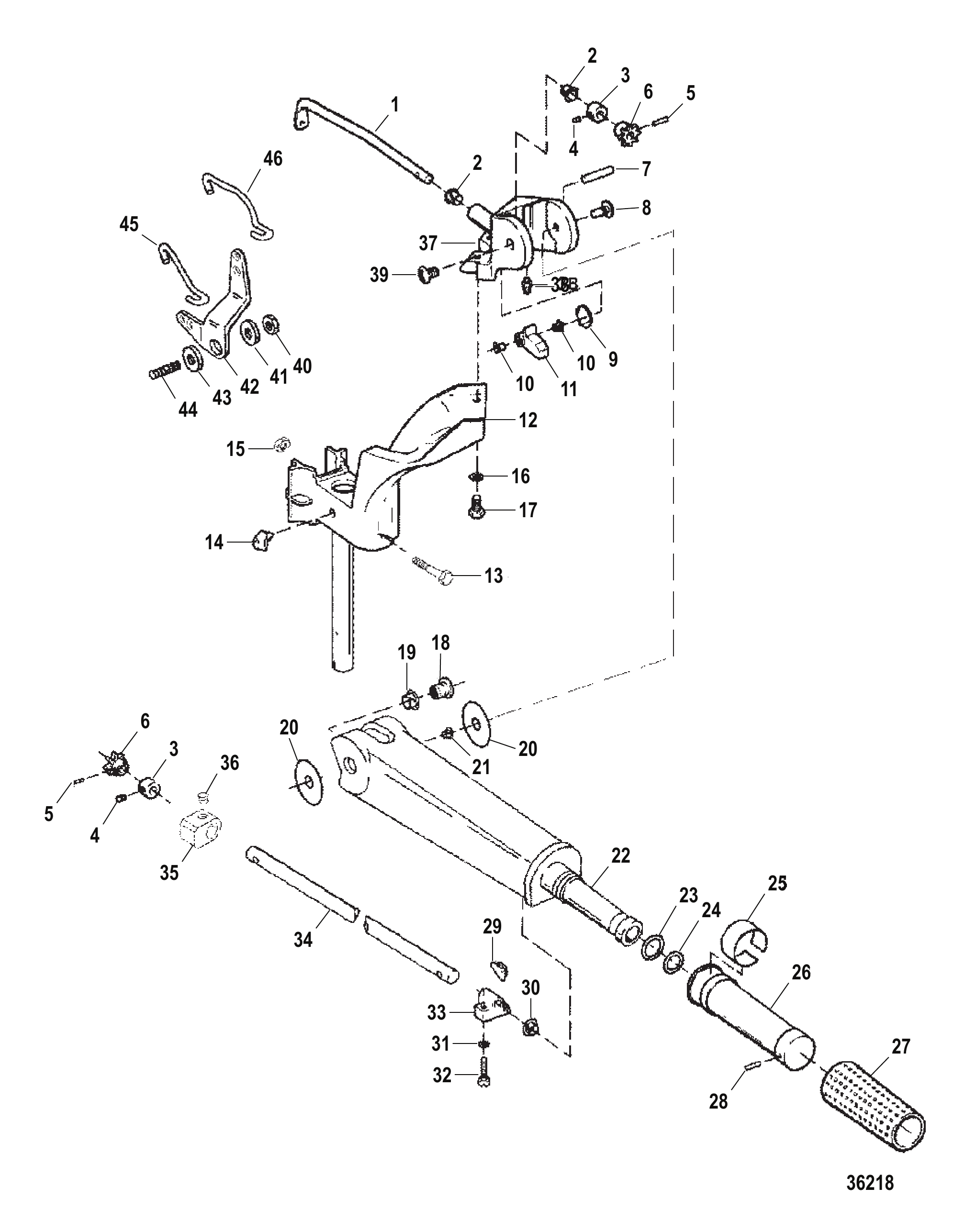

Рис. 18Рукоятка управления и тяги дросселя Tiller Handle and Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	851928	Вал управления дросселем	1
2	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
3	FA343178	Комплект фиксатора рулевого вала	2
4	832794	Установочный винт (.250-28 X .250) (.250-28 X .250)	2
5	29908	ШТИФТ	2
6	8180091	Шестерня рулевого вала	2
7	F1807	Штифт с канавкой	1
8	823595	Винт (специальный)	1
9	F286868	Пружина упора рукоятки рулевого управления	1
10	26856	ВТУЛКА	2
11	F286490T	Упор рукоятки рулевого управления	1
12	835373A11	УЗЕЛ КРОНШТЕЙНА Рулевой рычаг (ОКРАШЕННЫЙ)	1
13	828815	Винт (.250-20 x 1.750) (.250-20 X 1.750)	1
14	F286539	Бампер	1
15	814101	Гайка (.250-20) нержавеющая сталь	1
16	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	2
17	38837	ВИНТ (.312-18 x 1.12)	2
18	F2862241	Вкладыш оси рукоятки рулевого управления	1
19	812707	Втулка	1
20	F286220	Шайба рукоятки управления	2
21	26856	ВТУЛКА	1
22	819279T3	РУКОЯТКА Рулевая (ОКРАШЕННАЯ)	1
23	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
24	38101	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.674 x .103) (МАЛОЕ)	1
25	F712894	Наклейка индикатора скорости/переключения	1
26	828406A1	Рукоятка/узел рукоятки дросселя	1
27	828406	Рукоятка дросселя/рулевого управления	1
28	72255	ШТИФТ РОЛИКОВЫЙ	1
29	819227	Клин рукоятки управления	1
30	97896	Втулка	1
31	F8058	СТОПОРНАЯ ШАЙБА	2
32	F1829	Винт (#10-24 x .875)	2
33	F4878161	Подшипник	1
34	819160	Вал рукоятки рулевого управления	1
35	832759	Стопор дроссельной заслонки	1
36	832794	Установочный винт (.250-28 X .250) (.250-28 X .250)	1
37	817751A12	УЗЕЛ КРОНШТЕЙНА Рулевой рычаг (ОКРАШЕННЫЙ)	1
38	F523274	Штуцер для смазки	1
39	823594	Винт (специальный) — ось	1
40	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
41	F286282	Шайба (специальная)	1
42	819148	Рычаг управления магнето	1
43	F183813	Подшипник рычага управления	1
44	834759	Шпилька (.312-24 X 1.14) Специальная	1
45	826846	Тяга вала дроссельной заслонки	1
46	824142T	Тяга кулачка дросселя	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 19СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	FT2991	Щетка проволочная	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	FT2909	Гайка съёмная для снятия маховика	1
-	FT2989	Клиновой съёмник маховика	1
-	13663A1	Инструмент для установки поршневого пальца	1
-	FT2990-1	Блок поршня и поршневого пальца	1
-	FT8950	Комплект тестеров	1
-	37241	Пластина съёмника универсальная	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	938431	Монтажный инструмент обоймы подшипника	1
-	27780	СЪЕМНИК	1
-	31229A7	Комплект съёмников для подшипника	1
-	36571	Установочная шайба	1
-	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
-	31229	Вал	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
-	830230T	Инструмент для регулировки воздушного зазора восьмикамерный	1
-	850439	Тестер искры	1
-	99379	Стробоскоп	1
-	59339	Сервисный тахометр	1
-	99750A1	Мультиметр	1
-	825265A1	Паста (8 унций) для игольчатых подшипников	1
-	FT2987-1	Смазка	1
-	901132	Герметик RTV №1473	1
-	FT2962-2	Герметик	1
-	809819	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 10 мл	1
-	809820	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 50 мл	1
-	809824	ПРАЙМЕР Loctite (4.5 унции аэрозоль) зелёный	1
-	850736A1	Многоцелевая смазка 2-4-C (туба 8 унций)	1
-	850737A1	Смазка для редуктора (туба 10 унций)	1
-	816391A4	Консистентная смазка	1
