水星 Mercury 40 H.P. (1998) 0E288000 THRU 0E344999 - — взрыв-схемы и запчасти

Force 系列 · USA - Cat.# 90-855373R2 · 共 25 个部位 · 964 条零件

1Адаптерная плита верхняя 2Сборка нижнего кожуха 3Карбюратор 4Кронштейн-хомут 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 6Блок цилиндров 7Картер редуктора 8ТОПЛИВНАЯ МАГИСТРАЛЬ 9Сборка топливного насоса и компоненты 10КОРПУС РЕДУКТОРА ВЕДУЩИЙ ВАЛ 11КОРПУС РЕДУКТОРА ГРЕБНОЙ ВАЛ 12Система зажигания и электрооборудование 13Литература и лакокрасочные материалы 14Комплект гидроподъема, газовый амортизатор (828533A2)15Система рециркуляции и подкачки 16Клапанная плита и переходной фланец 17Механизм переключения передач и дроссельной заслонки 18Стартер 19Поворотный кронштейн 20Поворотная трубка 21Специальный инструмент (стр. 1 из 2)22Специальный инструмент (стр. 2 из 2)23Сборка верхнего кожуха 24Гидравлическая сборка подъема 25Гидравлическое крепление подъема

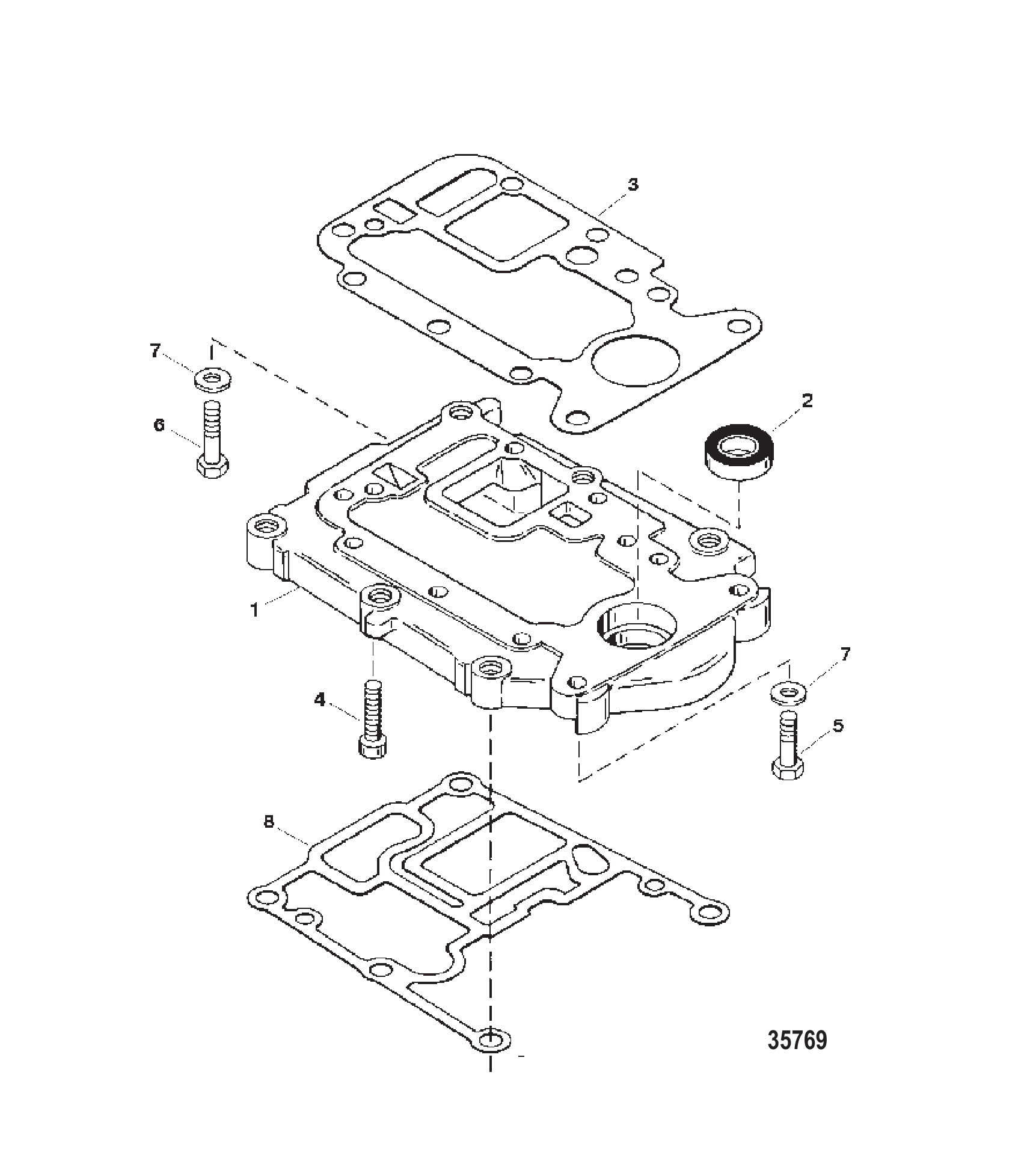

Рис. 1Адаптерная плита верхняя Adapter Plate Upper

REF	Номер детали	Наименование	Кол-во
1	820228A2	Пластина-адаптер в сборе верхняя	1
2	828932	Сальник масляный	1
3	8268712	Прокладка переходной пластины	1
4	19949088	ВИНТ (.250-20 x .880)	1
5	19921125	ВИНТ (.312-18 x 1.25)	6
6	19921150	ВИНТ (.312-18 x 1.500) С Dri Lok	2
7	34437	Шайба	8
8	8267381	Прокладка переходной пластины	1
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

Рис. 2Сборка нижнего кожуха Bottom Cowl Assembly

REF	Номер детали	Наименование	Кол-во
1	F6637561	Уплотнение (81.00 дюймов, рулон)	1
2	42927	Вставка	1
3	8224561	ШТИФТ	1
4	8280471	Ремень	2
5	40011127	Винт (M6 x 16) нержавеющая сталь	2
5	4006731	ВИНТ (M6 x 16)	2
6	821483A5	Вал переключения передач в сборе горизонтальный	1
7	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
8	8268336	Гайка (M6)	1
8	401386	ГАЙКА (M6) Нержавеющая сталь	1
9	26954	ВТУЛКА	1
10	8224671	РЫЧАГ	1
10	8M0041741	РЫЧАГ ПРОМЕЖУТОЧНЫЙ	1
11	48475	Втулка (исполнение II)	1
12	26954	ВТУЛКА	1
13	822470	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
16	822459	ФИКСАТОР	1
17	48475	Втулка (исполнение II)	1
18	40011127	Винт (M6 x 16) нержавеющая сталь	1
18	4006731	ВИНТ (M6 x 16)	1
19	822469	ЗАГЛУШКА	1
19	8M0036802	КРЫШКА ПРОМЕЖУТОЧНАЯ	1
20	40011127	Винт (M6 x 16) нержавеющая сталь	2
20	4006731	ВИНТ (M6 x 16)	2
21	F6634801	Фиксатор облицовки передний	1
22	98889	Защёлка	1
23	39519	ЧАШКА	1
24	40019104	ВИНТ (M5 x 8)	2
25	826742	Фиксатор уплотнения ввода троса	2
26	820355	УПЛОТНЕНИЕ Ввода Троса	2
27	8180291	Наклейка топливной смеси	1
28	820186F2	Нижний кожух в сборе (окрашенный)	1
28	820186T2	Кожух нижний в сборе	1
29	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
30	19564	Люверс старого образца	1
30	8M0179867	ВТУЛКА	1
30	19565	Люверс	OPT
30	19565002	ВТУЛКА	OPT
31	8128301	Пробка	1
31	812830T01	Пробка	1
32	8124431	Фиксатор (применять где применимо)	1
32	8M0032848	Держатель переключателя	1
33	850691	Выключатель	OPT
33	8M0235192	Переключатель тримма	OPT
34	820000A7	Рукоятка в сборе защелки кожуха (окрашенная)	1
34	820000A08	Рукоятка в сборе чёрная	1
35	812707	Втулка	2
36	F2047	Шайба волнистая	1
37	F481777	Вал кулачкового замка	1
37	8M0001081	Кулачок	1
38	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
38	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
39	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
40	19923062	ВИНТ (.250-20 x .625)	1
41	40011129	Винт (M6 x 25) нержавеющая сталь	4
42	822003	Втулка	4
43	822002	Втулка уплотнительная	4

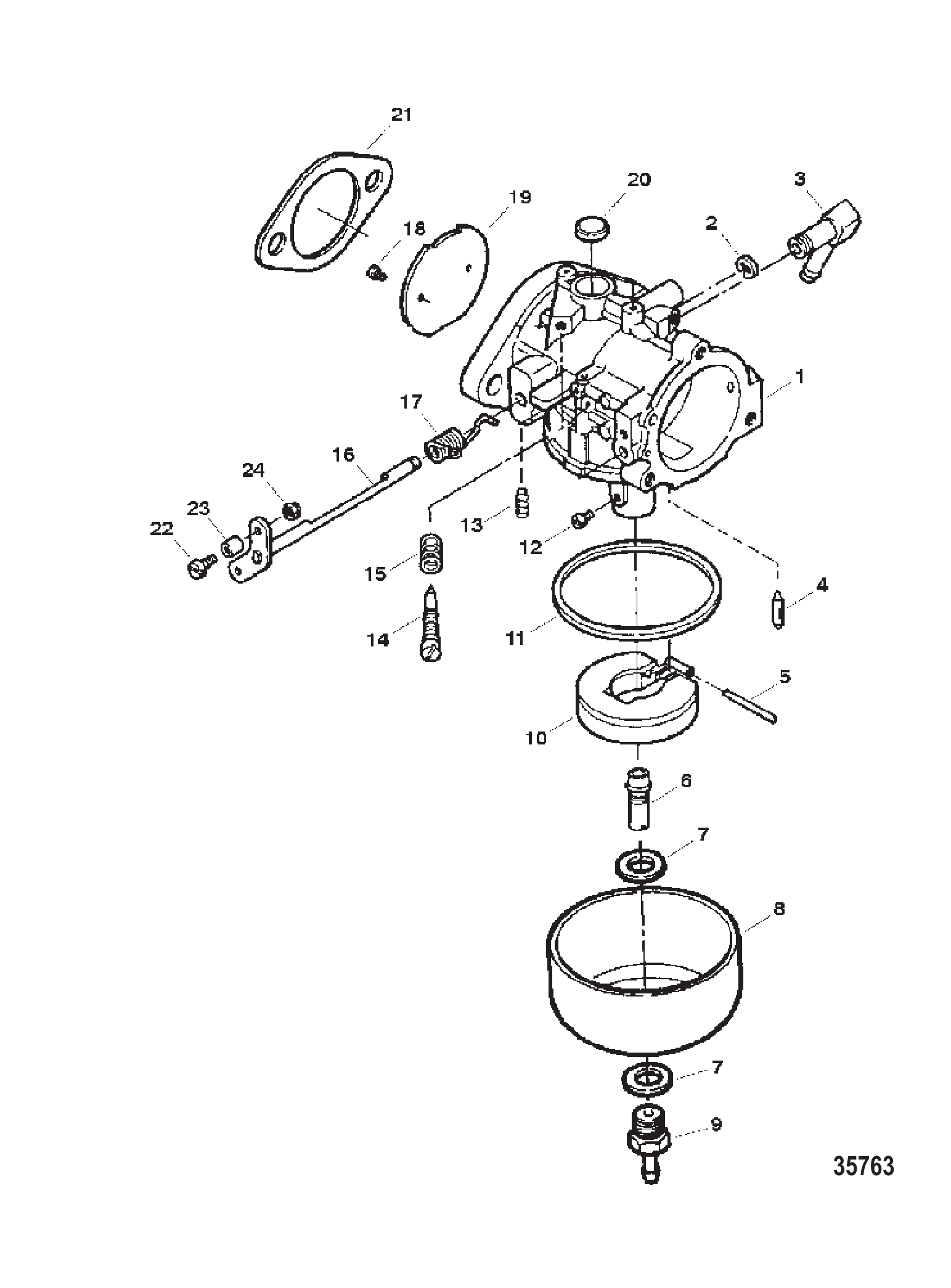

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	854446	Карбюратор (TC-135A)	1
1	854447	Карбюратор (TC-136A)	1
2	FO16620	Стопорное кольцо E-образное вала дроссельной заслонки	1
3	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
4	F10265	ИГЛА ВПУСКНАЯ	1
5	FO13944	ПАЛЕЦ ПОПЛАВКА	1
6	FO16133	Жиклёр главный	1
7	FO5323	Прокладка поплавковой камеры	2
8	FO16130	Поплавковая камера топливная (нижний карбюратор)	1
9	F10267	Винт в сборе поплавковой камеры	1
10	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
10	891730A01	Комплект поплавка	1
11	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
12	4217	Жиклёр главной системы (.062)	1
12	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	OPT
12	809448	Главный жиклер (.058)	OPT
12	5213	Жиклёр главный (.056)	OPT
12	5225	Жиклёр главный (.054)	OPT
12	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	1
12	FO14191	Жиклёр главный (.094) главной топливной системы	OPT
12	5733	Жиклёр главный (.092)	OPT
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	OPT
12	FO13193	Жиклёр главный (.088) главной топливной системы	OPT
13	F10274	Форсунка подкачки	1
14	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
15	27160	ПРУЖИНА Винта регулировки холостого хода	1
16	FO17884	Вал с рычагом дроссельной заслонки	1
17	FO16143	Пружина вала дроссельной заслонки	1
18	F10328	ВИНТ ЗАСЛОНКИ	2
18	803176	ВИНТ С НАКЛЕЙКОЙ	2
19	FO16142	Заслонка дросселя	1
20	FO16128	ПРОБКА Уэлча	1
21	F440906	Прокладка	1
22	830110	Вал ролика дросселя	1
23	819225	Ролик вала дросселя	1
24	F1997	ГАЙКА (#8-32)	1
24	8267094	Гайка @5	1
-	827688A1	Ремкомплект карбюратора	1
-	FK10023	Комплект прокладок карбюратора	1
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

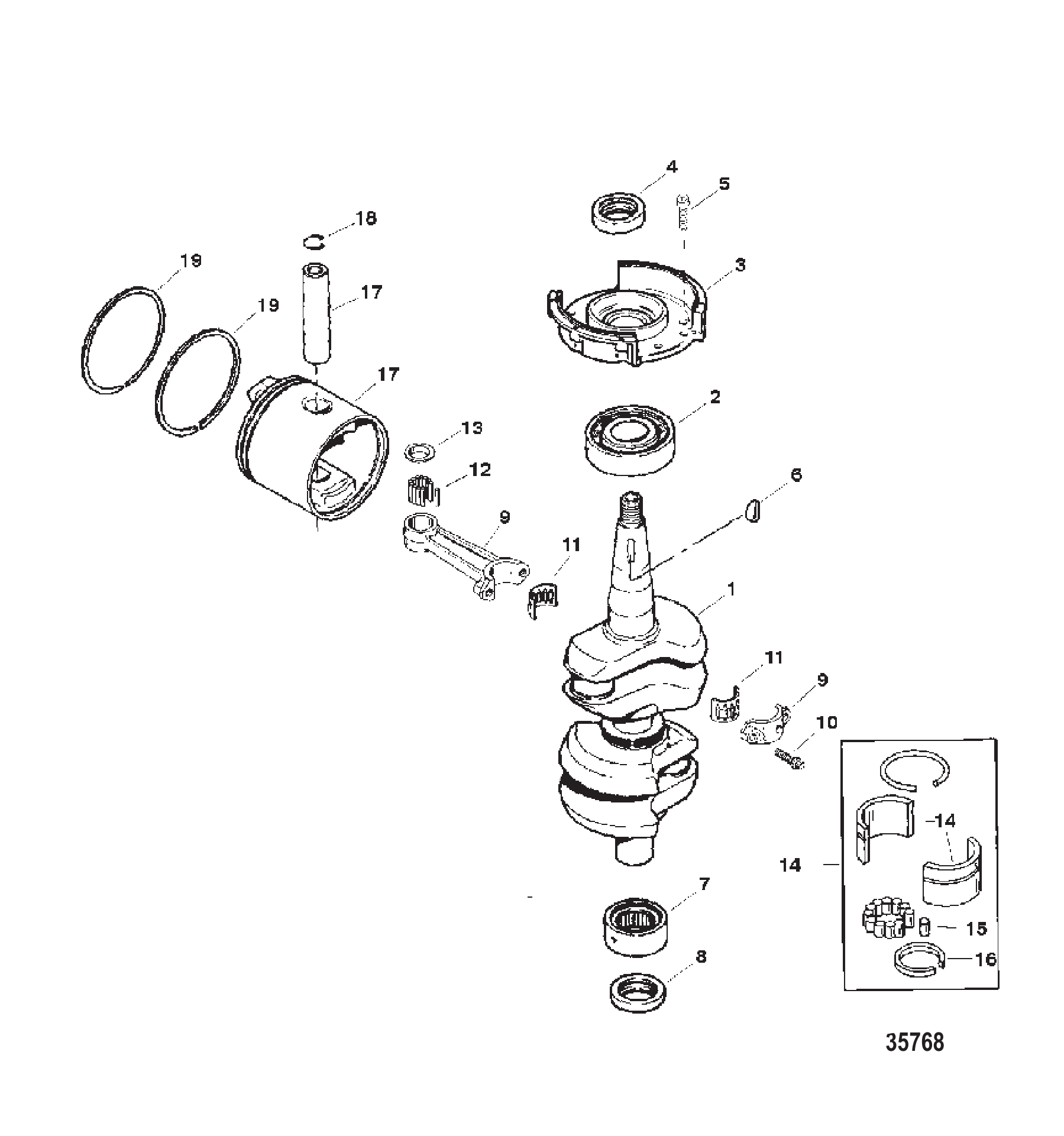

Рис. 4Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	817398A4	Коленчатый вал в сборе	1
2	F284659-2	ПОДШИПНИК ШАРИКОВЫЙ	1
2	803893T	Подшипник шариковый	1
3	819312A3	Обойма верхняя коленчатого вала в сборе	1
3	819312T3	Сепаратор в сборе 40/150	1
4	828626	Сальник коленчатого вала верхний	1
5	92160	Винт (.250-20 x .750) нержавеющая сталь	4
6	91800	Шпонка	1
7	812873A2	Комплект подшипников/сальников роликовых	1
8	819394	Сальник коленчатого вала нижний	1
9	9612A7	Шатун в сборе	2
9	9612A6	Шатун в сборе	2
10	91012	Винт (.250-28 специальный)	4
11	17514A2	Комплект подшипников	2
11	8M0234886	Подшипник в обойме	2
12	47270	ПОДШИПНИК	58
12	8M0214934	Подшипник игольчатый @200	58
13	812876	Шайба	4
13	8M0012298	Упорная шайба	4
14	827955A1	Комплект обоймы/роликов средней коренной опоры	1
15	NSS	NOT SOLD SEPARATE Roller	14
16	NSS	NOT SOLD SEPARATE Ring-Seal	1
17	828304A6	Комплект поршня	2
17	828304A13	Комплект поршня стандартный	2
17	828304A7	Комплект поршня	OPT
17	828304A14	Комплект поршня -.015	OPT
17	828304A8	Комплект поршня	OPT
17	828304A15	Комплект поршня -.030	OPT
18	52035	Стопорное кольцо	4
18	857196	Стопорное кольцо	4
19	828564A1	Комплект колец (2 кольца)	2
19	828564A4	Комплект колец	2
19	828564A2	Комплект колец (2 кольца)	OPT
19	828564A5	Комплект колец	OPT
19	828564A3	Комплект колец (2 кольца)	OPT
19	828564A6	Комплект колец	OPT
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

Рис. 5КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	818152A29	Головка блока цилиндров в сборе	1
1	818152A24	Комплект цилиндра	1
2	812870	Штифт центральный главный (обойма подшипника)	2
2	8M0084653	Штифт установочный	2
3	F8559	ШТИФТ	2
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	834892	Винт (.375-16 x 3.00)	2
5	812567	ВИНТ (.375-16 x 1.625)	4
6	426582	Обратный клапан	1
6	426585	Обратный клапан	1
7	853660	ТРУБКА ВОДЯНОЙ РУБАШКИ	1
8	F691372	Штифт трубки водяной рубашки (верхний)	1
9	F433473	Стакан дозирующий	1
NS	855397A1	Комплект прокладок головки блока цилиндров	1
10	819110075	Винт (.250-20 x .750)	10
10	819110088	Винт (.250-20 x .875)	2
11	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
12	F691154	Прокладка пластины выпускных окон	1
13	8199133	ПЛАСТИНА Выхлопного Канала	1
13	819913T3	Пластина выпускная	1
14	F691153	Прокладка крышки выпускного окна	1
15	8192691	Крышка выхлопного окна	1
16	819110250	Винт (.250-20 x 2.500)	15
17	819110075	Винт (.250-20 x .750)	2
18	F691529-1	Прокладка головки цилиндра	1
19	8198501	ГОЛОВКА Цилиндра	1
20	328021	Пробка трубная (.125-27)	1
20	328022	Пробка трубная (.125-27) латунная	1
21	819376	Крышка головки цилиндра	1
22	F2254	Винт (.312-18 x 2.500)	10
23	34437	Шайба	10
24	819502	ТЕРМОВЫКЛЮЧАТЕЛЬ (9.00 дюймов)	1
25	F717096	Стопорное кольцо	1
26	819110062	Винт (.250-20 x .625)	2
27	F658504	ШАЙБА	1
28	F97068-2	ТЕРМОСТАТ 54°C (130°F)	1
28	895338	Термостат 62°C (143°F)	1
29	64878	ПРУЖИНА (Чёрная)	1
30	819377	Прокладка крышки термостата	1
31	8193751	КРЫШКА Термостата	1
32	19926100	ВИНТ (#10-24 x 1.00)	4
33	828271	Шайба	6
34	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
35	85698515	НАКЛЕЙКА ИНФОРМАЦИЯ EPA (НАНОСИТСЯ НА ВЕРХНЮЮ ЧАСТЬ БЛОКА ЦИЛИНДРОВ)	1
35	856985A15	См. SOB 09-18	1
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

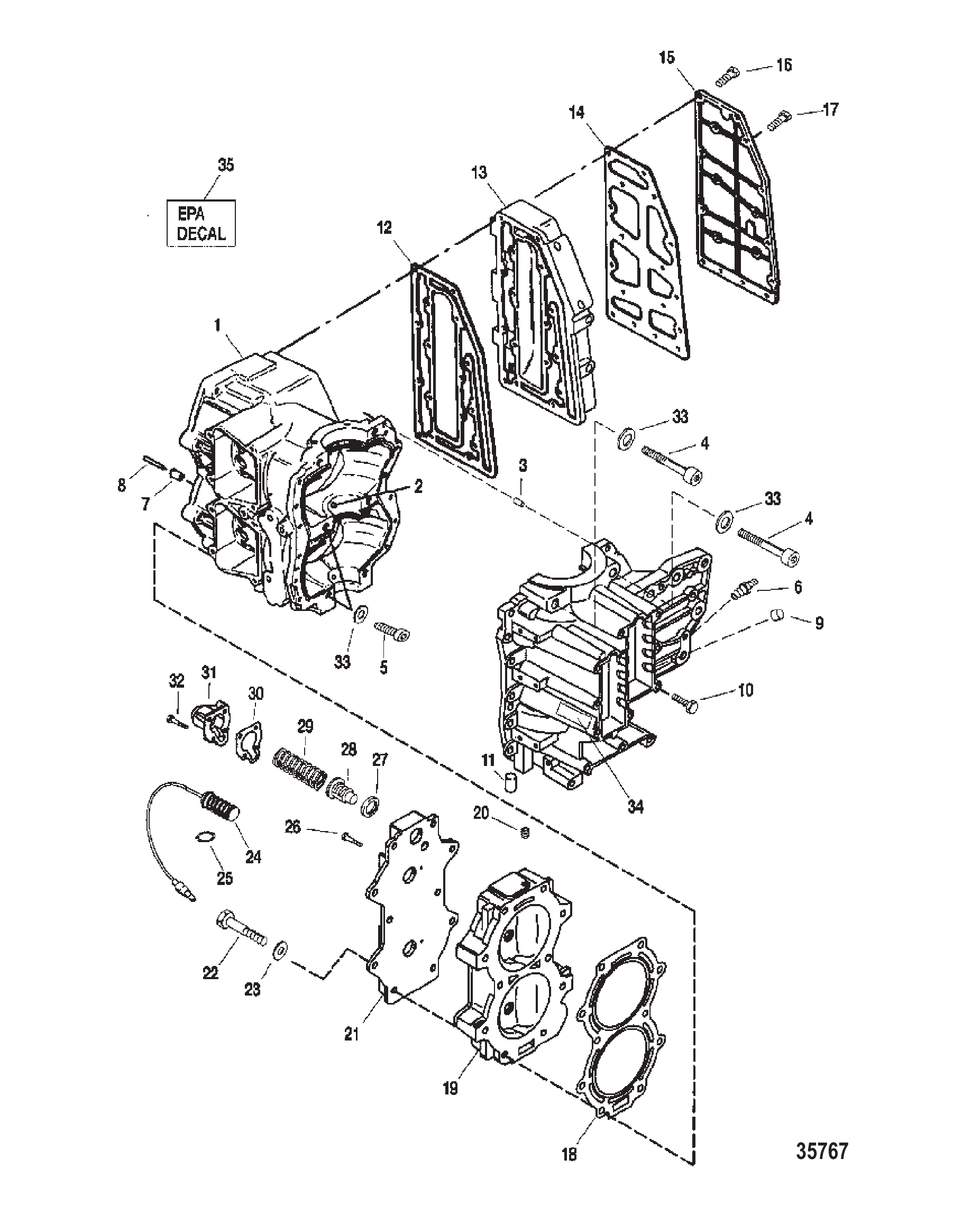

Рис. 6Блок цилиндров Cylinder Block Assembly

REF	Номер детали	Наименование	Кол-во
1	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
2	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
2	93221002	Втулка уплотнительная	1
3	99019	Хомут уплотнения водяной трубки	1
4	42941	Уплотнение водяной трубки (верхнее)	1
4	42941001	Сальник водяной трубки	1
5	430143	Трубка водяная	1
5	8M0042794	Трубка водяная длинная	1
6	8200691	ТРУБКА Выхлопная	1
7	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
8	8267391	Прокладка выхлопной трубы/переходной пластины	1
9	820268A1	Пластина в сборе — переходник нижний	1
10	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
11	4010875	ВИНТ (M10 x 75) Шестигранный фланец - Нержавеющая сталь	1
12	821510	УПЛОТНЕНИЕ НИЖНЕГО КОЖУХА	1
12	8M0043148	Сальник нижнего кожуха	1
13	822419	СОЕДИНИТЕЛЬ	1
14	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
14	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
15	822418	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)	1
15	880042	Вал переключения	1
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
17	822417	ШТИФТ	1
18	21071	ШПЛИНТ	1
18	210711	Шплинт	1
19	822396	ВИНТ (M12 x 162)	2
19	8M0000520	Болт	2
20	812893	Опора верхняя	1
20	8M4501491	Верхняя опора в сборе	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	934161	Шайба неопреновая	2
22	32834	ШАЙБА (.9375 x 1.750 x .172)	2
23	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
23	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
24	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
24	896963	Гайка (M12)	2
25	821512A7	Крышка тримма в сборе (окрашенная)	1
25	821512A4	Крышка тримма	1
26	822421	ОТБОЙНИК	1
26	8M0043155	Упор верхний тримма	1
27	826173	Винт (M5 x .8 x 60)	1
28	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	400263	ГАЙКА (M5)	1
30	8249423	Уплотнение выхлопного раструба	1
31	824795	СТАКАН ВЫХЛОПА	1
31	8M0036863	Стакан выпускной	1
32	8270231	Бампер крышки тримма	1
32	8M0043170	Бампер	1
33	822395	САЛЬНИК	1
33	822395001	САЛЬНИК ВЫПУСКНОЙ ТРУБЫ	1
34	822422	САЛЬНИК Разгрузки холостого хода	1
34	822422001	САЛЬНИК РАЗГРУЗОЧНОГО ОТВЕРСТИЯ	1
35	4000386	ВИНТ (M10 x 100)	6
36	821447A12	Корпус в сборе приводного вала (окрашенный)	1
36	821447T12	Корпус приводного вала в сборе	1
37	823984	ШПИЛЬКА (M10 x 50)	1
38	824459120	ВИНТ (M8 x 120) нержавеющая сталь	2
39	8217812	Опора (нижняя)	2
39	821781003	КРОНШТЕЙН	2
40	821780F4	Крышка крепления амортизатора (окрашенная)	2
40	821780T4	Заказ 821780T 5	2
41	45175	Шайба (.406 x .750 x .104)	1
41	8M0214963	Шайба	1
42	13914	Гайка (M10) шпильки корпуса редуктора	1
42	40140	ГАЙКА (M10)	1
43	817626	Винт (#10-16 x .380)	1
43	878607	Винт (#10-16 x .375)	1
44	82445965	ВИНТ (M8 x 65) Нержавеющая сталь	1
45	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
46	88238A11	Трос в сборе	1
47	8217821	Отбойник (передний)	1
47	821782002	БАМПЕР ПЕРЕДНИЙ	1
48	36001	ШАЙБА	3
49	401198	ГАЙКА (M8)	3
49	401378	ГАЙКА (M8)	3
50	451751	Шайба (.406 x .750 x .104 — чёрное оксидирование)	6
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

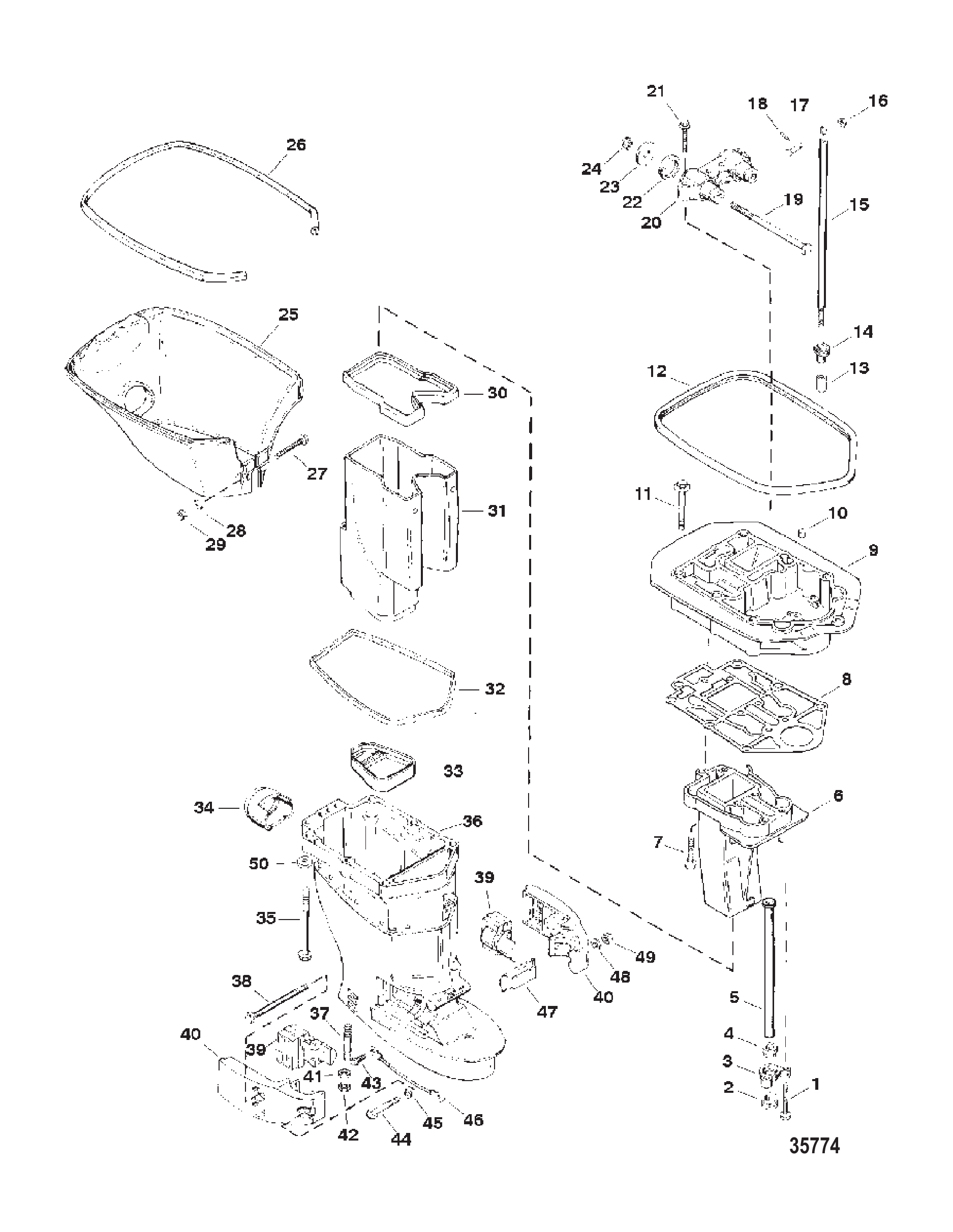

Рис. 7Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
1	877681Q8	Топливный шланг в сборе (8 футов)	1
1	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877681Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
2	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
3	13331A1	Обратный клапан в сборе (впускной)	1
3	13331A3	Обратный клапан в сборе	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
4	13331A4	Обратный клапан в сборе	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
6	41582Q7	Хомут	2
7	13563A3	Штуцер в сборе топливной линии	1
7	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
8	897711	РАЗЪЕМ (.250-18)	1
8	89771Q2	Разъем (.250-18)	1
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	41582Q7	Хомут	OPT
9	F698772	Хомут червячный	OPT
1	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
1	877680Q8	Топливный шланг в сборе (8 футов)	1
1	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877680Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
7	13563A3	Штуцер в сборе топливной линии	1
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	F698772	Хомут червячный	OPT
10	13563A7	Штуцер топливной линии в сборе	1
10	13563Q7	Штуцер в сборе топливной линии	1
1	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877683Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	F698772	Хомут червячный	OPT
1	16789A26	Шланг в сборе топливный (8 футов)	1
1	858610A32	Шланг в сборе топливный	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
7	13563A3	Штуцер в сборе топливной линии	1
9	F698772	Хомут червячный	OPT
11	816856A3	Разъём в сборе, топливный - пластик	1
11	816856Q3	Разъём в сборе, топливный	1
12	415827	ХОМУТ Нейлоновый (Малый)	OPT
12	41582Q7	Хомут	OPT
12	F698772	Хомут червячный	OPT
13	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
13	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
13	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
13	858610100	Шланг (бухта 100.00 футов)	AR

Рис. 8ТОПЛИВНАЯ МАГИСТРАЛЬ Fuel Line Assembly

REF	Номер детали	Наименование	Кол-во
1	14360A49	Комплект топливного насоса	1
1	14360A73	Комплект топливного насоса	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	82104540	ВИНТ (M5 x 40)	2
4	987752	Пластина	1
5	99664	Угольник выхлопной пластины	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	144303	ОСНОВАНИЕ	1
7	987691	Прокладка	1
7	8M0204705	Прокладка @2	1
8	819110062	Винт (.250-20 x .625)	4
9	8178702	Крышка топливного насоса	1
9	8178703	Крышка топливного насоса	1
10	8205002	ПРОКЛАДКА Крышки Перепускного Канала	1
11	F743314	Угольник рециркуляции	1
12	827357	ВИНТ (#12-24 x 2.00)	2
13	816311	Стяжка (8.00 дюймов)	2
13	816311T	СТЯЖКА (8.00 дюймов)	2
14	816856A1	Соединитель в сборе топливный	1
14	816856T01	Соединитель топливный	1
15	4000332	ВИНТ (M6 x 35)	1
16	18202	Втулка уплотнительная	1
17	83075780	ТРУБКА (28.00 дюймов, бухта)	1
17	8M0108349	Шланг (70 дюймов, бухта)	1
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

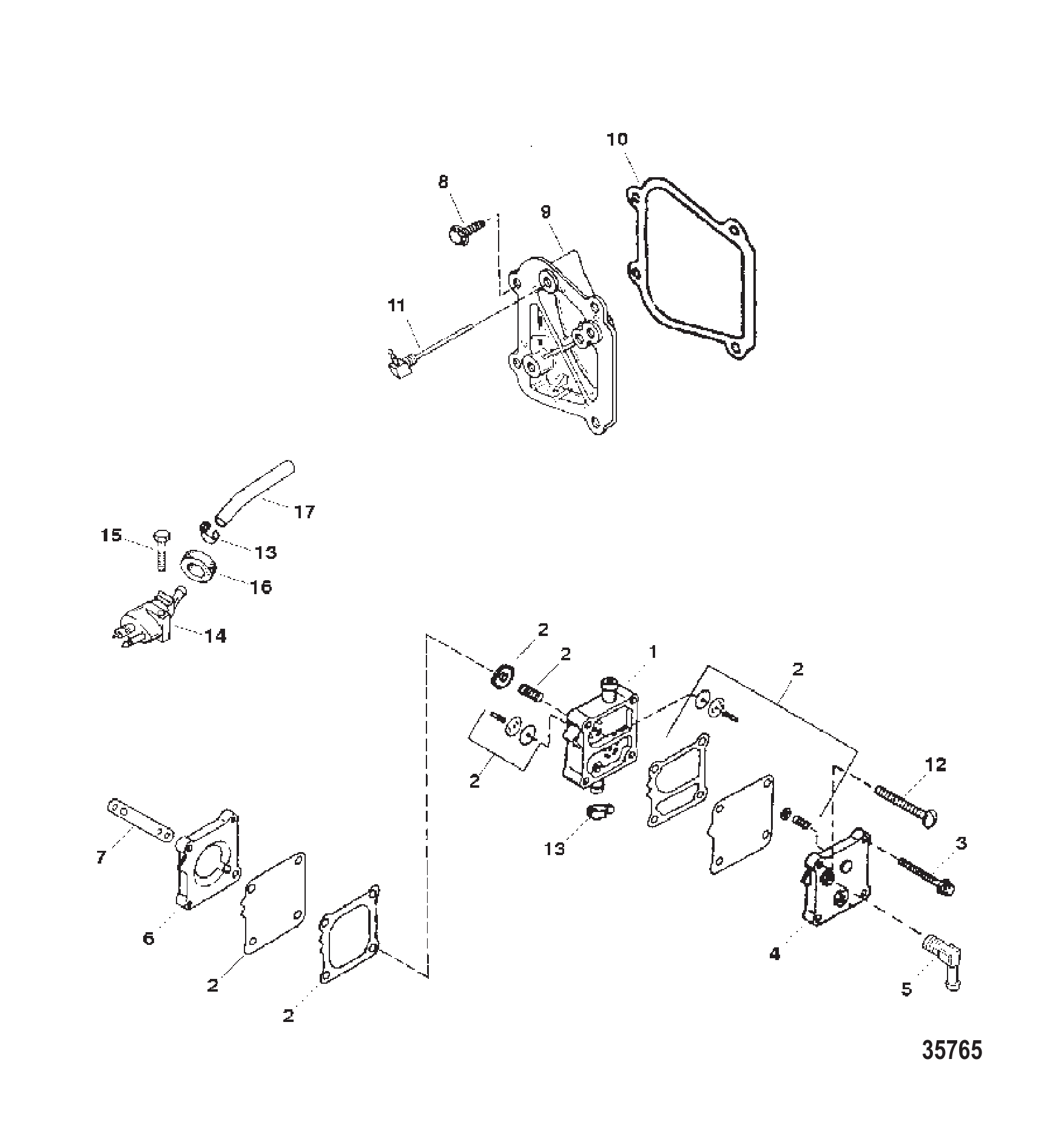

Рис. 9Сборка топливного насоса и компоненты Fuel Pump Assembly and Components

REF	Номер детали	Наименование	Кол-во
1	821306A35	Корпус редуктора в сборе (окрашенный)	1
1	821306T35	Заказ 1682-821306T 6	1
1	821306A34	Корпус редуктора в сборе (окрашенный)	1
1	821306T12	Корпус редуктора в сборе базовый	1
2	818226A1	Комплект сальников и пластин	1
3	79953A2	Комплект винтов (.375-16 x .250)	1
3	79953Q04	Ремкомплект сливного винта	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
5	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
6	19183	Шайба фибровая	1
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
7	55910	Гайка (.437-20) шестерни привода к гребному валу	1
8	8213261	ШЕСТЕРНЯ Ведущая - 13 Зубьев	1
8	821326T1	Шестерня ведущая - 13 зубьев	1
9	821321A2	Подшипник в сборе	1
10	8248324	Винт (M6 x 16)	4
11	821351A2	Насос водяной в сборе	1
11	821351A3	Корпус водяного насоса верхний в сборе	1
12	8235471	Сальник	1
13	8M0027721	Шайба	1
13	8M0204722	Шайба	1
14	85119	Шпонка	1
14	8M0214993	Шпонка @5	1
15	8M0027721	Шайба	1
15	8M0204722	Шайба	1
16	822189	Прокладка верхней части водяного насоса	1
17	822217	Прокладка нижней части водяного насоса	1
17	8M0214956	Прокладка	1
18	8213542	ПРИЖИМНАЯ ПЛАСТИНА	1
19	850893	Крыльчатка	1
19	8M0204712	Крыльчатка	1
20	821307A2	Основание водяного насоса в сборе	1
21	821309	САЛЬНИК	1
21	8M0248704	Сальник масляный	1
22	821310	САЛЬНИК	1
23	821308	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.421 x .139)	1
24	822159A1	Вал приводной	1
24	822159T1	Вал приводной	1
25	821311	ПОДШИПНИК ШАРИКОВЫЙ	1
26	400212	ГАЙКА (M6) Нержавеющая сталь	1
27	823548	Стяжка	1
27	823548T	Стяжка	1
28	822158	Пыльник	1
29	821827	Фиксатор	1
30	26855	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.609 x .139)	1
31	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
32	814803	Шайба	1
33	821319A1	Вал переключения	1
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	85593	ШТИФТ (.078 x .437)	1
36	8213161	КУЛАЧОК Переключения	1
37	822369	Штифт (.125 x .625)	1
-	823547A2	Комплект сальников	1
-	821354A2	Ремкомплект водяного насоса	1

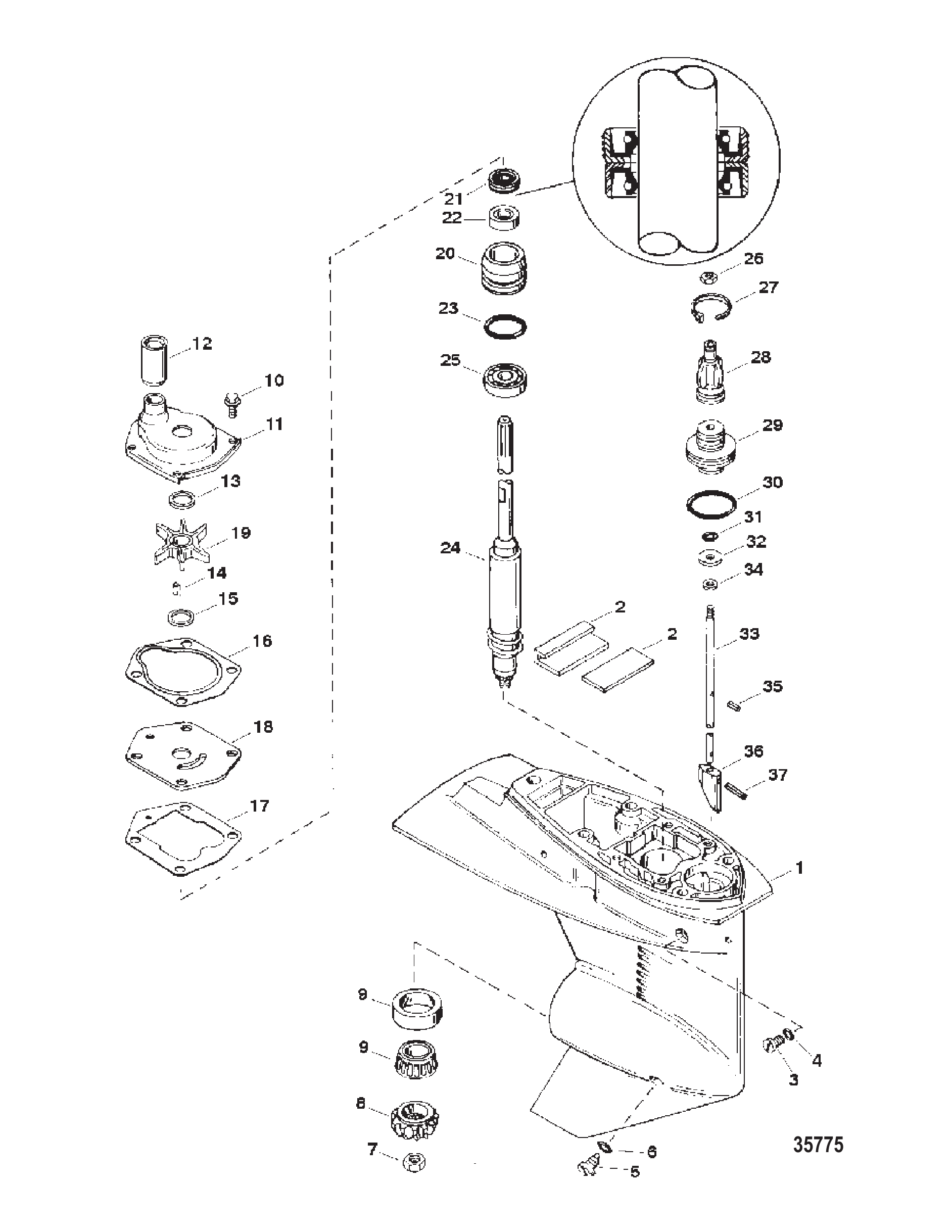

Рис. 10КОРПУС РЕДУКТОРА ВЕДУЩИЙ ВАЛ Gear Housing Assembly Driveshaft

REF	Номер детали	Наименование	Кол-во
1	821306A35	Корпус редуктора в сборе (окрашенный)	1
1	821306T35	Заказ 1682-821306T 6	1
1	821306A34	Корпус редуктора в сборе (окрашенный)	1
1	821306T12	Корпус редуктора в сборе базовый	1
38	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
39	823942	ПРОКЛАДКА	1
40	821828	Трубка	1
40	8M0026108	Трубка	1
41	824928	ПРОБКА резиновая	1
41	824928001	ЗАГЛУШКА резиновая	1
42	821829	Сетка	1
43	822157C2	Пластина триммера	1
43	822157T2	Пластина триммера	1
44	82497020	ВИНТ (M8 x 20)	1
45	72397	ШАЙБА	1
46	821315A1	Шестерня переднего хода в сборе (26 зубьев)	1
46	821315T1	Шестерня переднего хода в сборе - 26 зубьев	1
47	99328A1	Подшипниковый узел роликовый	1
47	8M0103470	Подшипниковый узел роликовый конический	1
48	41326	ПОДШИПНИК роликовый	1
49	821578	ТОЛКАТЕЛЬ КУЛАЧКА	1
50	8261991	Пружина	1
51	85093	Палец	1
51	8M0020999	Крестовина	1
52	821314	МУФТА	1
52	821314T	Муфта	1
53	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
54	8215772	Гребной вал	1
54	8M0140441	Вал гребного винта	1
55	8213121	ШЕСТЕРНЯ Заднего Хода - 26 Зубьев	1
55	821312T1	Шестерня заднего хода - 26 зубьев	1
56	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
56	20839T	Подшипник шариковый	1
57	19291A3	Обойма подшипника в сборе	1
57	8M0168900	Обойма подшипника	1
58	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
59	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
60	69188	САЛЬНИК Масляного корпуса подшипника	1
60	8M0205511	Сальник масляный	1
61	69189	САЛЬНИК Масляного корпуса подшипника	1
61	8M0203757	Сальник масляный	1
62	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
62	8M0042642	Шайба (.323 x .562 x .063)	2
62	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
63	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
63	85594030	ВИНТ (M8 x 30)	2
64	8227731	ВСТАВКА Резьбовая	2
65	73345A1	Упорная шайба, передняя	1
66	69578A1	Комплект гайки гребного винта	1
66	69578Q1	Комплект гайки гребного винта	1
67	76281	Шайба стопорная гайки гребного винта	1
67	8M0214942	Шайба стопорная	1
68	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
69	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	4
-	823547A2	Комплект сальников	1

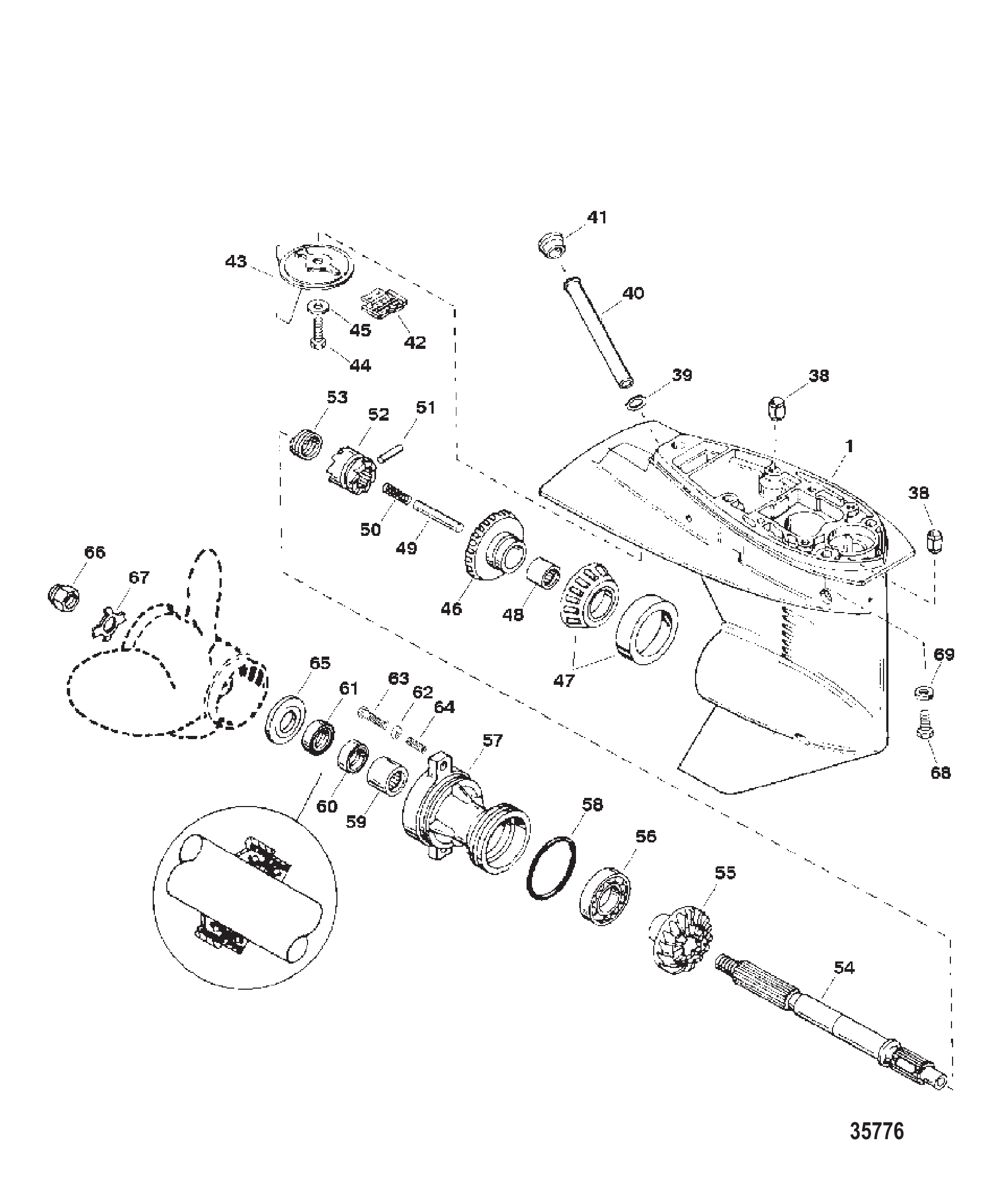

Рис. 11КОРПУС РЕДУКТОРА ГРЕБНОЙ ВАЛ Gear Housing Assembly Propeller Shaft

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	9008A34	Маховик в сборе	1
4	9008A52	Маховик в сборе	1
5	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
6	19926100	ВИНТ (#10-24 x 1.00)	6
7	832075A4	Комплект статора зажигания	1
7	832075A21	Статор в сборе	1
8	854509	Узел датчика	1
8	855744A2	Датчик-триггер в сборе — 2 цилиндра	1
9	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	828296A1	Жгут проводов в сборе	1
12	13541	Разъём штыревой	1
13	828054	Крышка предохранителя	1
14	812619	Предохранитель жёлтый - 20 ампер	1
15	812832	Винт (#10-16 x .500)	1
15	878608	Винт (#10-16 x .500)	1
16	92753	Фиксатор	1
17	F3818964	Кабель в сборе — аккумуляторный	1
18	53166	СТОПОРНАЯ ШАЙБА (.312)	1
19	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
20	827C	Свеча зажигания	2
20	896329827	Свеча зажигания #L76V @4	2
20	898	СВЕЧА ЗАЖИГАНИЯ	2
20	896329898	Свеча зажигания #QL76V @4	2
21	827509A10	Модуль CDM в сборе	2
22	821945A61	Высоковольтный провод в сборе	1
22	857124A1	Кабель высокого напряжения в сборе	1
23	63709A1	Комплект наконечника/клеммы свечи зажигания	1
23	857074A1	Комплект колпачков/клемм	1
24	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	4
25	40056105	ВИНТ (M5 x 10)	1
26	817626	Винт (#10-16 x .380)	2
26	878607	Винт (#10-16 x .375)	2
27	88807A36	Кабель в сборе — масса, крышка выпускного коллектора	1
28	86885	Винт (.250-20 x 1.500) нержавеющая сталь	2
29	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
29	8M0024808	J-образный зажим	1
30	854514A1	Регулятор напряжения в сборе	1
30	883071A1	Комплект регулятора напряжения — BULL	1
31	68219	Гайка (#10-32) нержавеющая сталь	2
32	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
33	830233	Колпак изолятора - красный	1
34	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
34	8M0024808	J-образный зажим	1
35	53166	СТОПОРНАЯ ШАЙБА (.312)	2
36	68292	Гайка (.312-18)	2
36	8M0204668	Гайка (.312-18)	2
37	817109A3	Ремкомплект стартера соленоида (стиль II)	1
38	853652	ВИНТ (.250-20 x 1.125) (Стиль II)	2
39	818968	ВТУЛКА	2
39	8M0214955	Втулка	2
40	830233	Колпак изолятора - красный	1
41	822179	Втулка уплотнительная	2

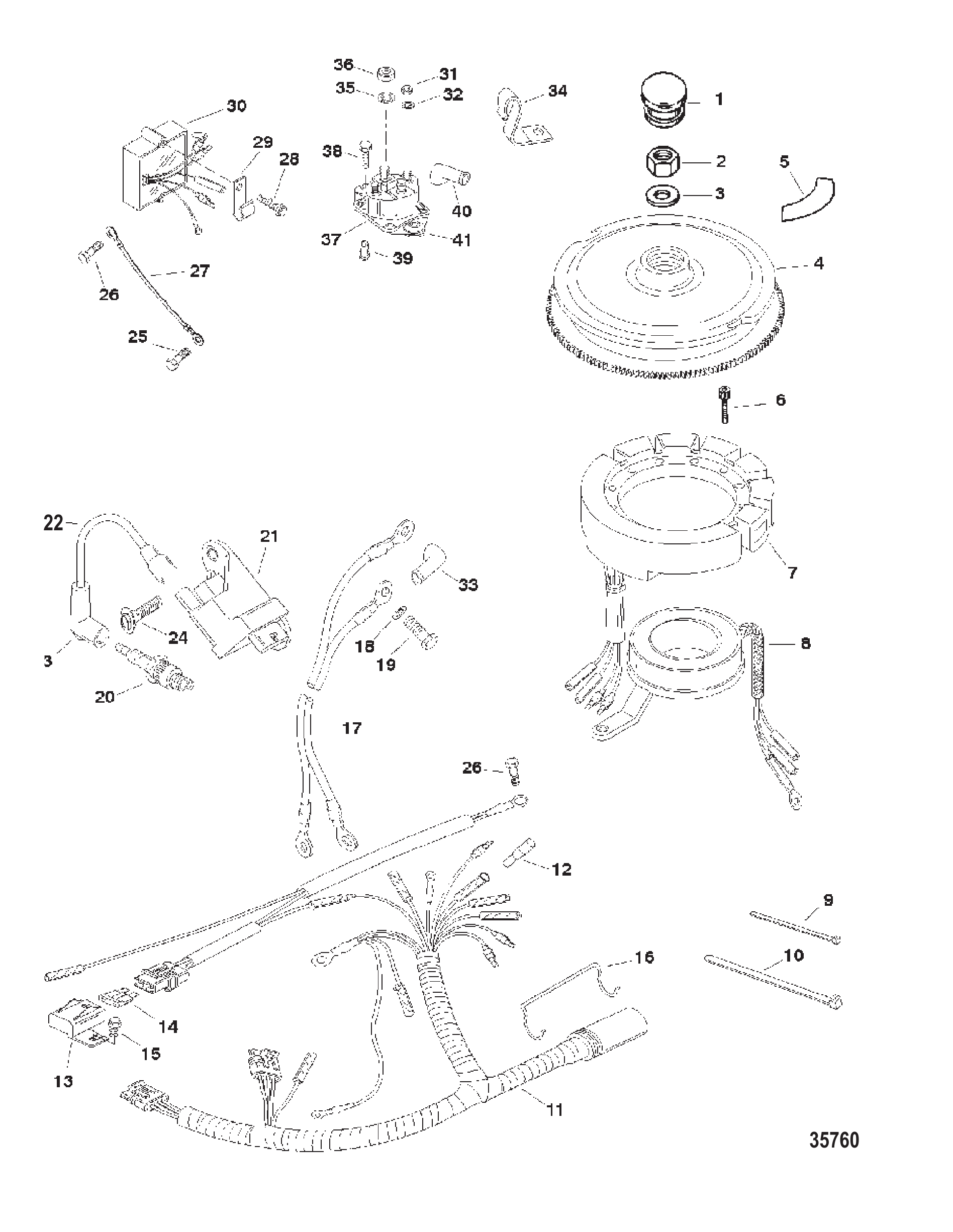

Рис. 12Система зажигания и электрооборудование Ignition and Electrical Components

REF	Номер детали	Наименование	Кол-во
-	10154980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10154990	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	855373	Каталог запчастей	1
-	855373R2	Каталог запчастей Force 40/50 л.с. (1998-1999)	1
-	855373R1	Каталог запчастей	1
-	855373R2	Каталог запчастей Force 40/50 л.с. (1998-1999)	1
-	855373R2	Каталог запчастей Force 40/50 л.с. (1998-1999)	1
-	831250	Руководство по обслуживанию	1
-	831250R1	Руководство по обслуживанию	1
-	831250R1	Руководство по обслуживанию	1
-	82793336	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	802878Q36	Краска ST/GR @6	AR
-	82793337	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	802878Q37	Краска .6-ST/G@6	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR
-	82793353	КРАСКА ПРОЗРАЧНАЯ @6	AR

Рис. 13Литература и лакокрасочные материалы Literature and Paint

REF	Номер детали	Наименование	Кол-во
_	828533A2	Комплект ручного подъёма с усилителем	1
1	828533A1	Гидравлический усилитель тримма	1
1	828533T1	Тримм	1
2	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
3	4002319	ШАЙБА	2
4	13914	Гайка (M10) шпильки корпуса редуктора	2
4	40140	ГАЙКА (M10)	2
5	821461	ПРУЖИНА	1
6	853923A1	Палец	1
7	8289961	Тяга	1
8	25810	Штифт	1
9	828930	Рычаг	1
10	46438	ГАЙКА (#10-32)	1
11	830253	Наклейка фиксатора откидывания	1
12	19621	Ручка наклона	1
12	8M0007469	Ручка тримма	1
13	828924	Рычаг наклона	1
14	31030	Шайба волнистая стопора откидывания	1
15	88238A11	Трос в сборе	1
16	4013414	ГАЙКА (M14)	2
16	826712	Гайка	2
17	825190	ШАЙБА	2
18	822484	ВТУЛКА	2
19	822481	ШТИФТ Анкерный (14 мм)	1
19	822481001	ПАЛЕЦ (14 мм)	1
20	822482	ВТУЛКА	2

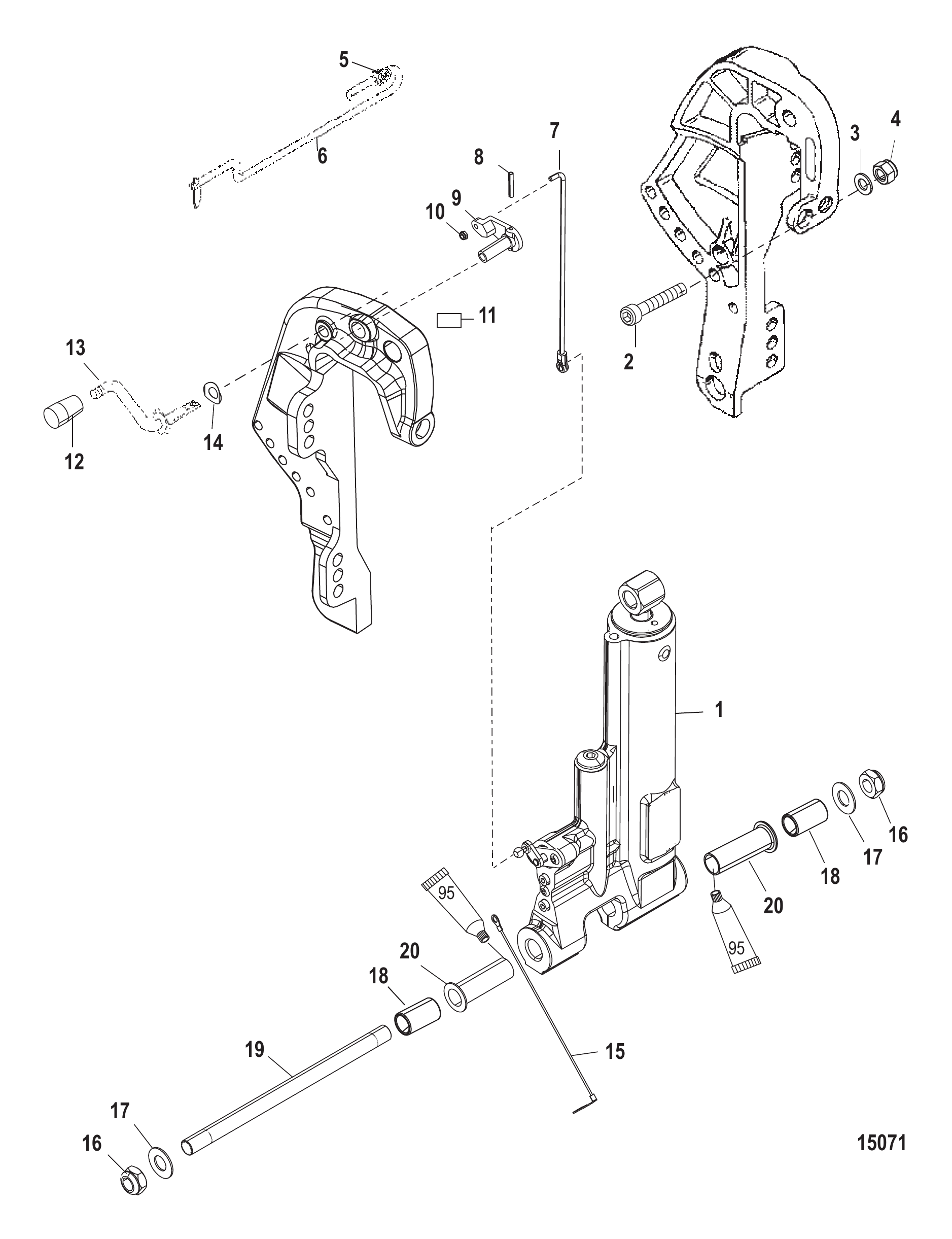

Рис. 14Комплект гидроподъема, газовый амортизатор (828533A2) Power Trim Kit, Gas Assist (828533A2)

REF	Номер детали	Наименование	Кол-во
1	F743314	Угольник рециркуляции	1
2	42864	Штуцер дренажа картера	1
2	428641	Штуцер обратного клапана	1
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	8207061	ШТУЦЕР	1
7	99664	Угольник выхлопной пластины	1
7	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	F694359	Проставка	1
10	F694504	Втулка	1
11	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
12	45561	Винт (.250-20 x 1.12)	1
12	455611	Винт (.250-20 x 1.120)	1
13	819503	СОЛЕНОИД	1
13	819503T6	Электромагнитный клапан	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	9912688	Трубка (36.00 дюймов, бухта)	1
16	816311	Стяжка (8.00 дюймов)	6
16	816311T	СТЯЖКА (8.00 дюймов)	6
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	816296	Фильтр топливный	1
18	816296Q03	Фильтр топливный @3	1
19	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	8205002	ПРОКЛАДКА Крышки Перепускного Канала	1
21	817790A1	Крышка перепускного окна	1
22	819110062	Винт (.250-20 x .625)	4
23	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

Рис. 15Система рециркуляции и подкачки Recirculation and Prime System

REF	Номер детали	Наименование	Кол-во
1	819410A3	Комплект переходника — фланец карбюратора	1
2	8263872	Шпилька (.375-16 x 1.625)	2
3	F433209-1	Шпилька (.250-20 x 1.250)	1
4	819110088	Винт (.250-20 x .875)	6
5	F2192	Винт (.250-20 x 1.750)	2
6	86226	Гайка (.375-16) кабеля аккумулятора - положительного	2
6	8M0204671	Гайка	2
7	F433168	Прокладка переходника карбюратора	1
8	826379	ВИНТ (#10-24 x .500) С Dri Lok	4
9	8198071	ПЛАСТИНА	1
10	F433406	Прокладка дефлекторной пластины	1
11	FA658158	Пластина лепесткового клапана	2
12	F316160	Лепесток	4
13	F88161-4	Упор лепестка	4
14	819074	Винт с стопорной шайбой (#6-32 X .312) (#6-32 X .312)	16
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

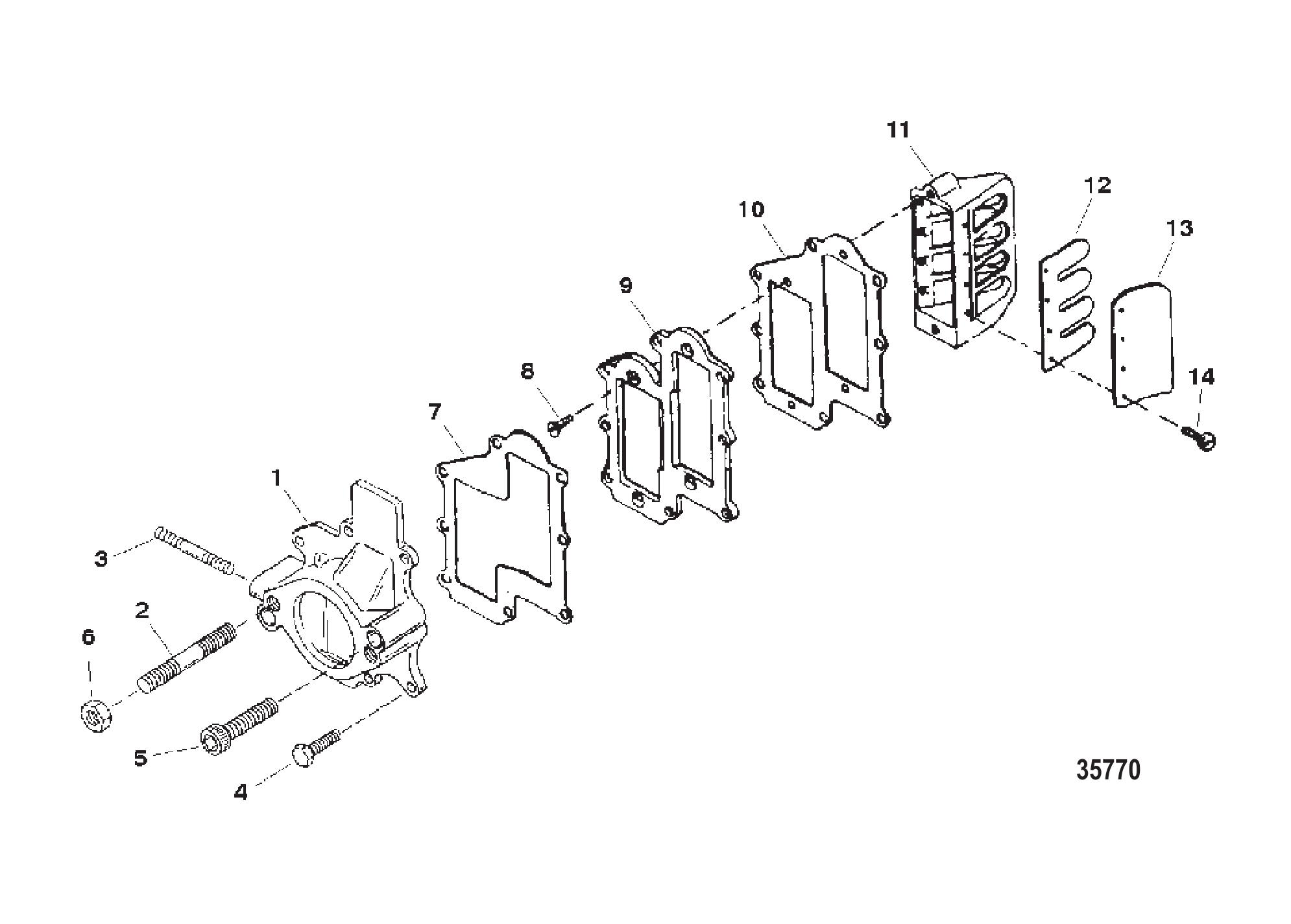

Рис. 16Клапанная плита и переходной фланец Reed Plate and Adapter Flange

REF	Номер детали	Наименование	Кол-во
1	F433209-1	Шпилька (.250-20 x 1.250)	1
2	F269319	Подшипник кулачка дроссельной заслонки	2
3	20110	Гайка (#10-32) крепления стопора лепесткового клапана	3
4	819549	КУЛАЧОК ДРОССЕЛЯ	1
5	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
5	8267088	Гайка (.250-20)	1
6	828514	Шар резьбовой	3
7	817428	Гнездо	2
8	68219	Гайка (#10-32) нержавеющая сталь	2
9	F718502	Тяга дросселя	1
10	816957	Подшипник вала башни	4
11	826284	Дейдвуд	1
12	19926100	ВИНТ (#10-24 x 1.00)	4
13	F1504	Винт (.250-20 x 1.250)	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	1938529	ТЯГА В СБОРЕ РЫЧАГ ВЕРТИКАЛЬНОГО ВАЛА	1
16	8262861	Рычаг в сборе с вертикальным валом	1
17	34437	Шайба	1
18	827425	ШПИЛЬКА (.312-18 x 1.500) С Dri Lok	1
19	45592	Гайка (.312-24)	1
19	826709111	Гайка (.312-24) нержавеющая сталь	1
20	8268336	Гайка (M6)	1
20	401386	ГАЙКА (M6) Нержавеющая сталь	1
21	828471	Наконечник тяги управления	1
22	F499026	Шарнирный наконечник тяги управления	1
23	828470	Тяга дроссельной заслонки	1
24	93421	ШАР ПОВОРОТНОГО УЗЛА	1
25	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
26	830121A1	Комплект упора рычага дросселя	1
-	818152A29	Головка блока цилиндров в сборе	1

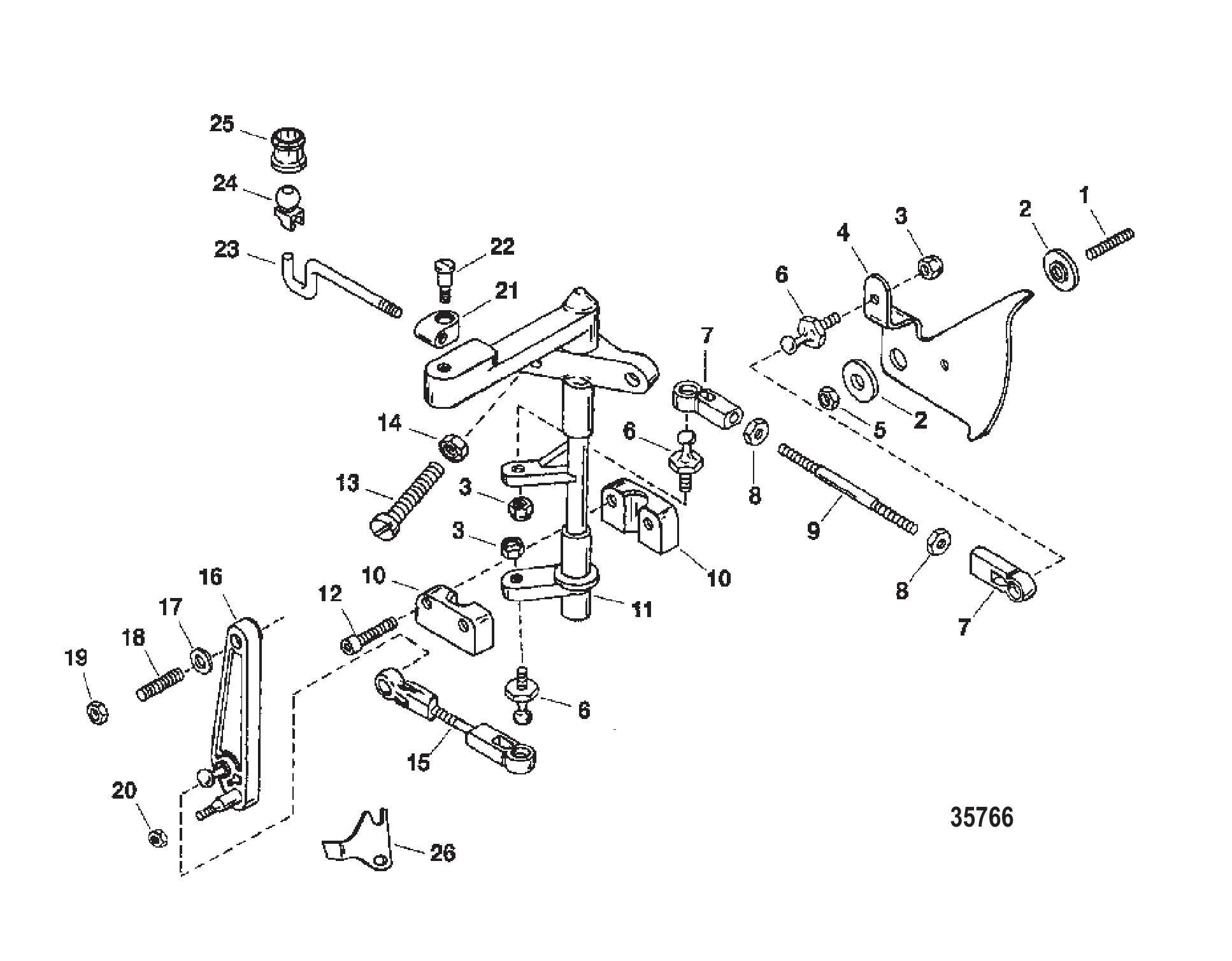

Рис. 17Механизм переключения передач и дроссельной заслонки Shift and Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	820193	СТАРТЕР В СБОРЕ	1
1	820193003	Стартер в сборе	1
1	8201931	СТАРТЕР В СБОРЕ	1
1	820193003	Стартер в сборе	1
1	820193T1	Стартер в сборе	1
1	820193003	Стартер в сборе	1
2	820595	УЗЕЛ КРЫШКИ Коллекторного Конца	1
3	F15190	Комплект щёток/пружин	1
4	61787	Держатель щётки	1
4	898265014	Держатель щёток	1
5	F15160	Шайба	1
5	804700	ШАЙБА	1
6	F15162	Гайка	1
7	F15183	Якорь	1
8	820594	КРЫШКА Приводного Конца	1
9	811902	ПРИВОДНАЯ ШЕСТЕРНЯ	1
9	802665T	Шестерня привода	1
9	802665	Шестерня привода	1
9	802665T	Шестерня привода	1
9	802665T	Шестерня привода	1
10	90643	КОМПЛЕКТ ПРИВОДА	1
11	811903	СКВОЗНОЙ БОЛТ	2
12	F15162	Гайка	1
13	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
14	53166	СТОПОРНАЯ ШАЙБА (.312)	1
15	8192722	Кронштейн опоры стартера	1
16	20361	Гайка (.250-28)	2
16	8267089	Гайка (.250-28)	2
17	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
17	47341A11	Комплект шнура с рукояткой ручного запуска	1
18	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
19	F2185	Винт с шестигранной головкой (.375-16 x 3.50) нерж.	2
20	45175	Шайба (.406 x .750 x .104)	2
20	8M0214963	Шайба	2
NS	8272822	Наклейка предупреждение высокое напряжение	1
NS	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
NS	881865	Наклейка предупреждающая — запуск на передаче	1

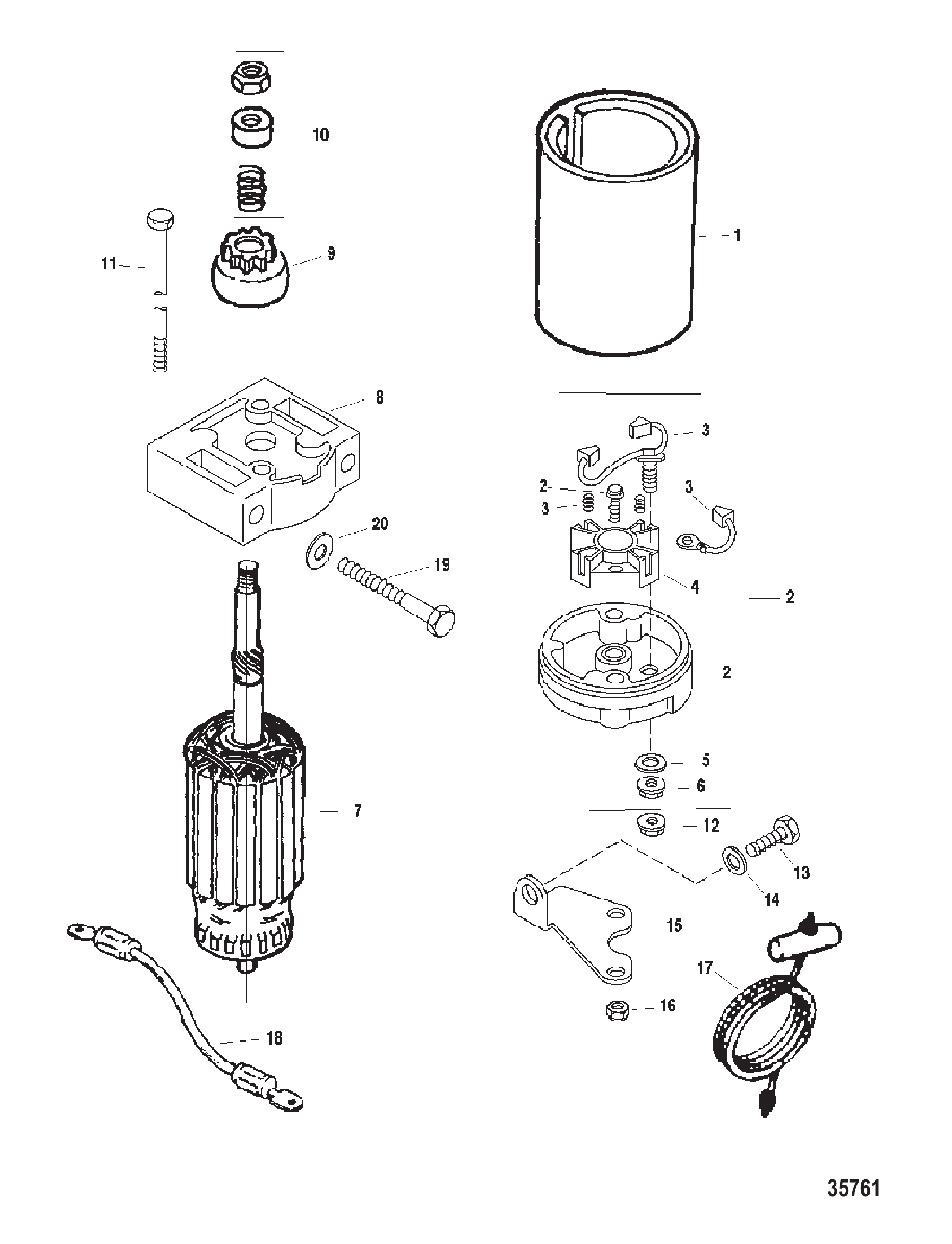

Рис. 18Стартер Starter Assembly

REF	Номер детали	Наименование	Кол-во
1	821772A6	Кронштейн в сборе поворотный (окрашенный)	1
1	827402T6	ORD 3410-827402T5 Mercury / Quicksilver	1
1	821772T10	Кронштейн в сборе поворотный (окрашенный)	1
1	827402T6	ORD 3410-827402T5 Mercury / Quicksilver	1
2	8217711	Втулка (верхняя)	1
3	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
3	8M0169589	Штуцер для смазки	2
4	821777	Втулка (нижняя)	1
5	822404	САЛЬНИК	1
5	8M0205512	Сальник	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
6	8M0169589	Штуцер для смазки	1
7	88238A11	Трос в сборе	1
8	19619	Шайба	1
9	30499	ГАЙКА (7/8-14)	1
9	858869	Гайка (.875-14)	1
10	817626	Винт (#10-16 x .380)	1
10	878607	Винт (#10-16 x .375)	1
11	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
12	19619	Шайба	1
13	19614	Труба наклона	1
13	8M0041938	Трубка наклона	1
14	30499	ГАЙКА (7/8-14)	1
14	858869	Гайка (.875-14)	1
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
16	823507	Втулка	2
17	822480	ШТИФТ Поворотный (ВЕРХНИЙ)	1
18	8217751	Стяжка (без силового тримма)	1
19	8218052	Тяга	1
19	8M0026107	ТЯГА БЛОКИРОВКИ РЕВЕРСА	1
20	71055	Шайба пальца рычага переключения	1
21	8251811	Рычаг	1
21	825181003	Рычаг блокировки реверса	1
22	821800	Тяга (верхняя)	1
23	8217981	Рычаг	1
24	F1669	Гайка (#6-32)	1
24	8M0207777	ГАЙКА НЕРЖ.	1
25	826578	ШТИФТ	2
26	F366300	ПРУЖИНА	2
27	8289861	Фиксатор реверса	1
28	27882	ШАЙБА	1
29	29488	ГАЙКА (#10-32)	2
29	8M0204718	Гайка	2
30	27769	ШПЛИНТ	1
30	26811	ШПЛИНТ	1
31	821799	Палец поворотный	1
31	821799002	ПАЛЕЦ ОСИ	1
32	830253	Наклейка фиксатора откидывания	1

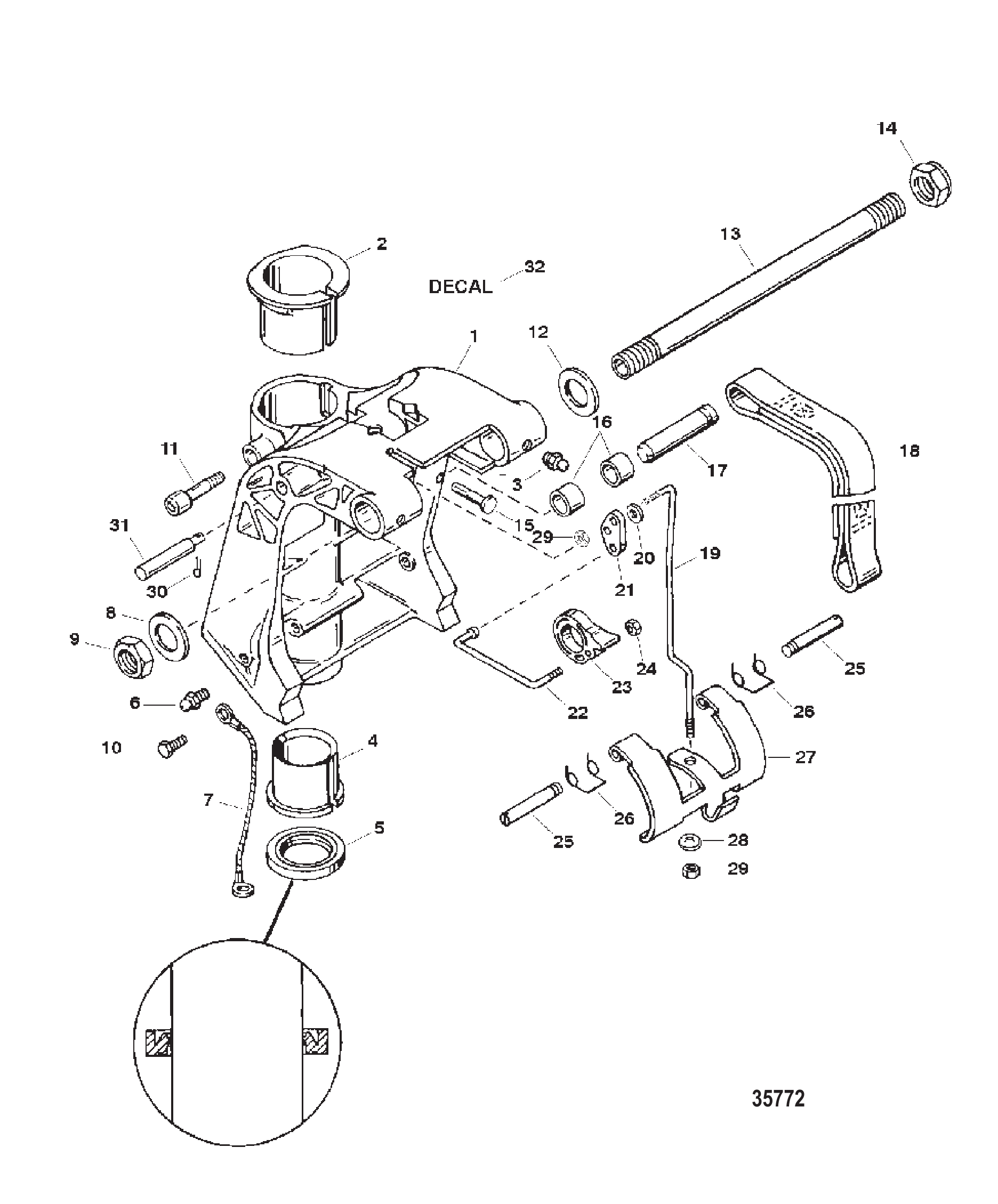

Рис. 19Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	821769F4	Поворотная головка (окрашенная)	1
1	821769T4	Поворотная головка — FORCE	1
2	826658	Бампер	1
2	8M0156878	ОТБОЙНИК	1
3	816667F3	Кронштейн	1
3	8M0184092	Кронштейн	1
4	816669F1	ШАЙБА СТОПОРНАЯ	1
4	8M0009820	ШАЙБА СТОПОРНАЯ	1
5	4000377	ВИНТ (M10 x 30)	2
6	34863	ГАЙКА (.375-24)	2
6	8M0204726	Гайка (.375-24) латунная	2
7	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
8	196081	Тяга	1
8	19608A14	Комплект крепления рулевого управления двигателя	1
8	196091	Тяга (левый борт)	OPT
8	19609A6	Крепежный комплект рулевого управления	OPT
9	14000	Винт (.375-24 x 1.25)	1
9	849838	ВИНТ (.375-24 x 1.250)	1
10	71970	ШАЙБА (.390 x .546 x .12)	1
10	8M0109680	Шайба (.39 X .546 X.12)	1

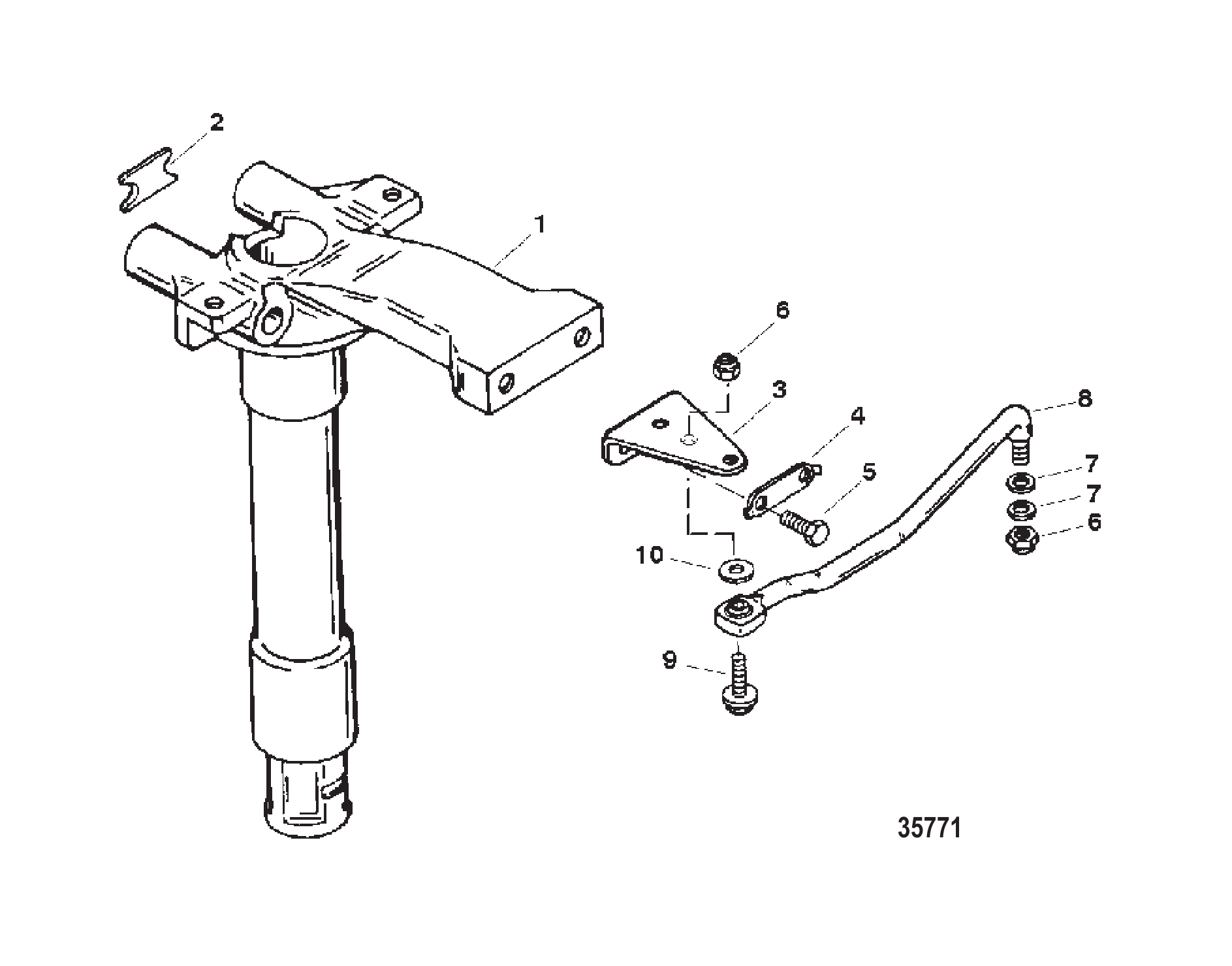

Рис. 20Поворотная трубка Swivel Tube

REF	Номер детали	Наименование	Кол-во
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	818494	ВИНТ СПЕЦИАЛЬНЫЙ	1
-	52344	Съёмник маховика зубчатого типа	1
-	77109A2	Монтажный комплект стопорного кольца поршневого пальца	1
-	69756	Кольцо уплотнительное (.549 x .103)	1
-	98530	РУЧКА	1
-	79250A2	Комплект манометра давления воды	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	FT2991	Щетка проволочная	1
-	803504T	Щетка	1
-	FT2953	Головка торцевая	1
-	FT8925	Монтажный инструмент для сальника	1
-	FT2990-1	Блок поршня и поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	FT2996	Инструмент-компрессор поршневых колец	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	74951	Гаечный ключ	1
-	36571	Установочная шайба	1
-	36571T	Направляющая шайба, корпус редуктора	1
-	826872	Инструмент установки подшипника	1
-	85560	ПОДШИПНИК УПОРНЫЙ	1
-	14308A1	ИНСТРУМЕНТ ДЛЯ ОБОЙМЫ ПОДШИПНИКА	1
-	14308T02	Оправка для обоймы подшипника	1
-	37241	Пластина съёмника универсальная	1
-	817007	Оправка для установки сальника корпуса подшипника	1
-	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
-	817011	Оправка для установки игольчатого подшипника	1
-	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
-	825196	ПРИСПОСОБЛЕНИЕ ДЛЯ УДЕРЖАНИЯ гребного вала	1
-	825197	Оправка	1
-	825197T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ МАСЛЯНОГО САЛЬНИКА	1
-	825198	Оправка	1
-	825199	Направляющая	1
-	31229A7	Комплект съёмников для подшипника	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	2
-	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
-	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
-	31229	Вал	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	825200A1	ИНСТРУМЕНТ-КРЮЧОК ДЛЯ ПРУЖИНЫ	1
-	828200	Оправка для установки переднего подшипника	1

Рис. 21Специальный инструмент (стр. 1 из 2) Tools Special (Page 1of 2)

REF	Номер детали	Наименование	Кол-во
-	99379	Стробоскоп	1
-	FT2951	Инструмент-пробник для проверки цепи	1
-	FT8950	Комплект тестеров	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	FT2938-1	Тестер целостности цепи	1
-	825207A2	Жгут проводов в сборе	1
-	99750A1	Мультиметр	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	58222A1	Индикаторный инструмент	1
-	FT2969	Ремкомплект резьбовой вставки Heli Coil (-10-24)	1
-	FT2970	Ремкомплект резьбовой вставки Heli Coil (.250-20)	1
-	FT2971	Ремкомплект резьбовой вставки Heli Coil (.312-18)	1
-	FT2948	Ремкомплект резьбовой вставки Heli Coil (.375-16)	1
-	825265A1	Паста (8 унций) для игольчатых подшипников	1
-	802868A1	Смазка	1
-	FT2987-1	Смазка	1
-	898101390	АЭРОЗОЛЬ антизадирный состав	1
-	FT8969	Смазка	1
-	809818	ФИКСАТОР РЕЗЬБЫ LOCTITE 222 10 мл	1
-	809821	ФИКСАТОР РЕЗЬБЫ LOCTITE 242 10 мл	1
-	809819	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 10 мл	1
-	809820	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 50 мл	1
-	809822	ГЕРМЕТИК трубный - Loctite 567 (50 мл) (БЕЛЫЙ)	1
-	809824	ПРАЙМЕР Loctite (4.5 унции аэрозоль) зелёный	1
-	809825	СИЛИКОН RTV (3 унции тюбик) металлик синий	1
-	809826	СИЛИКОН RTV (13 унций картридж) чёрный	1
-	809833	ГЕРМЕТИК Loctite RC 680 (10 мл флакон) зелёный	1
-	125642	КОМПЛЕКТ ПРОКЛАДОК ГЕРМЕТИК И ГРУНТОВКА (КРАСНЫЙ)	1
-	809834	ГЕРМЕТИК-ПРОКЛАДКА FORM A GASKET (3 унции тюбик) (КОРИЧНЕВЫЙ)	1
-	809828	СРЕДСТВО ДЛЯ УДАЛЕНИЯ ПРОКЛАДОК (12 унций аэрозоль)	1
-	8098281	СЪЁМНИК ПРОКЛАДОК @10	1
-	809827	ОБЕЗЖИРИВАТЕЛЬ И ОЧИСТИТЕЛЬ (19 унций аэрозоль)	1
-	809827Q	ORD 92-809827Q01 Mercury / Quicksilver	1
-	342271	Герметик (16 унций)	1
-	34227Q02	ГЕРМЕТИЗИРУЮЩИЙ СОСТАВ	1
-	850736A1	Многоцелевая смазка 2-4-C (туба 8 унций)	1
-	8M0240200	Смазка 2-4-C @12	1
-	90100A12	Масло для гидроподъёма/рулевого управления (коробка из 12)	1
-	802880Q1	Масло для гидроподъёма MQPT@12	1
-	13872A1	Специальная смазка 101 (туба 8 унций)	1
-	802865Q1	Специальная смазка 101	1

Рис. 22Специальный инструмент (стр. 2 из 2) Tools Special (Page 2 of 2)

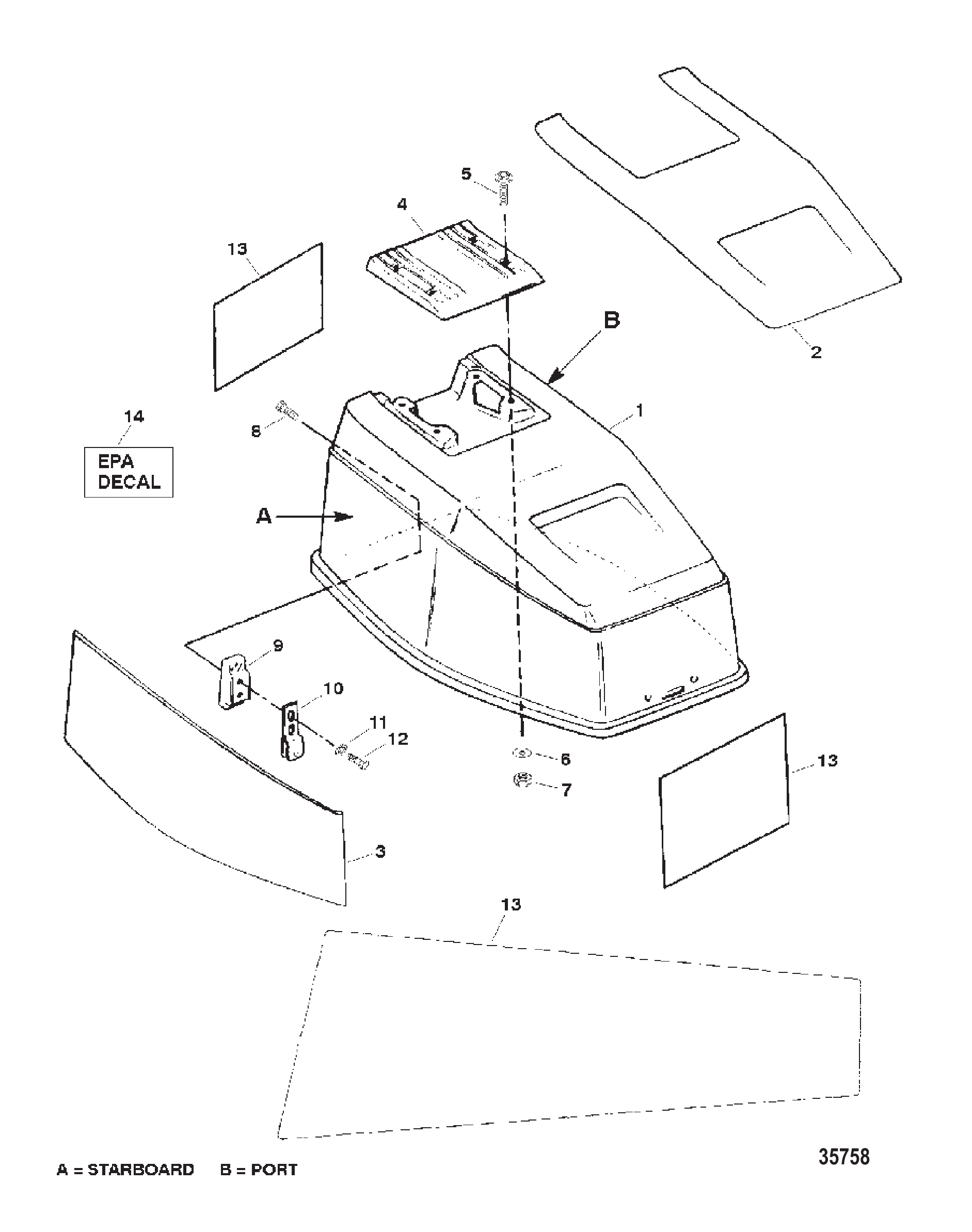

REF	Номер детали	Наименование	Кол-во
1	819748A6	ВЕРХНИЙ КОЖУХ В СБОРЕ (ОКРАШЕННЫЙ)	1
1	819748T6	КОЖУХ В СБОРЕ - БАЗОВЫЙ	1
2	F684984	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ ВЕРХНЕГО ГЛУШИТЕЛЯ (НЕ ПОКАЗАНО)	1
3	F6849851	ШУМОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ (БОКОВОЕ)	2
4	828477	Рукоятка откидывания	1
5	828478	Винт (.250-20 x 1.00) нержавеющая сталь	4
6	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
6	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
7	56374	ГАЙКА (.250-20)	4
7	8267098	Гайка (.250-20) нержавеющая сталь	4
8	28639	ВИНТ (.250-20 x .625)	2
9	F684774	КРОНШТЕЙН	1
10	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
10	893763	Кронштейн фиксатора ролика	1
11	53166	СТОПОРНАЯ ШАЙБА (.312)	2
12	90285	ВИНТ (.312-18 x .625)	2
13	855393A98	КОМПЛЕКТ НАКЛЕЕК	1
13	855394A98	КОМПЛЕКТ НАКЛЕЕК	1
13	835012A96	КОМПЛЕКТ НАКЛЕЕК	1
NS	852950A97	КОМПЛЕКТ НАКЛЕЕК	1
NS	803908A99	КОМПЛЕКТ НАКЛЕЕК	1
NS	852951A97	КОМПЛЕКТ НАКЛЕЕК	1
14	85557718	НАКЛЕЙКА Информация на этикетке EPA (Наносится на верхнюю часть внутри верхнего кожуха)	1
14	855577A18	REF SOB 09-18 Mercury / Quicksilver	1

Рис. 23Сборка верхнего кожуха Top Cowl Assembly

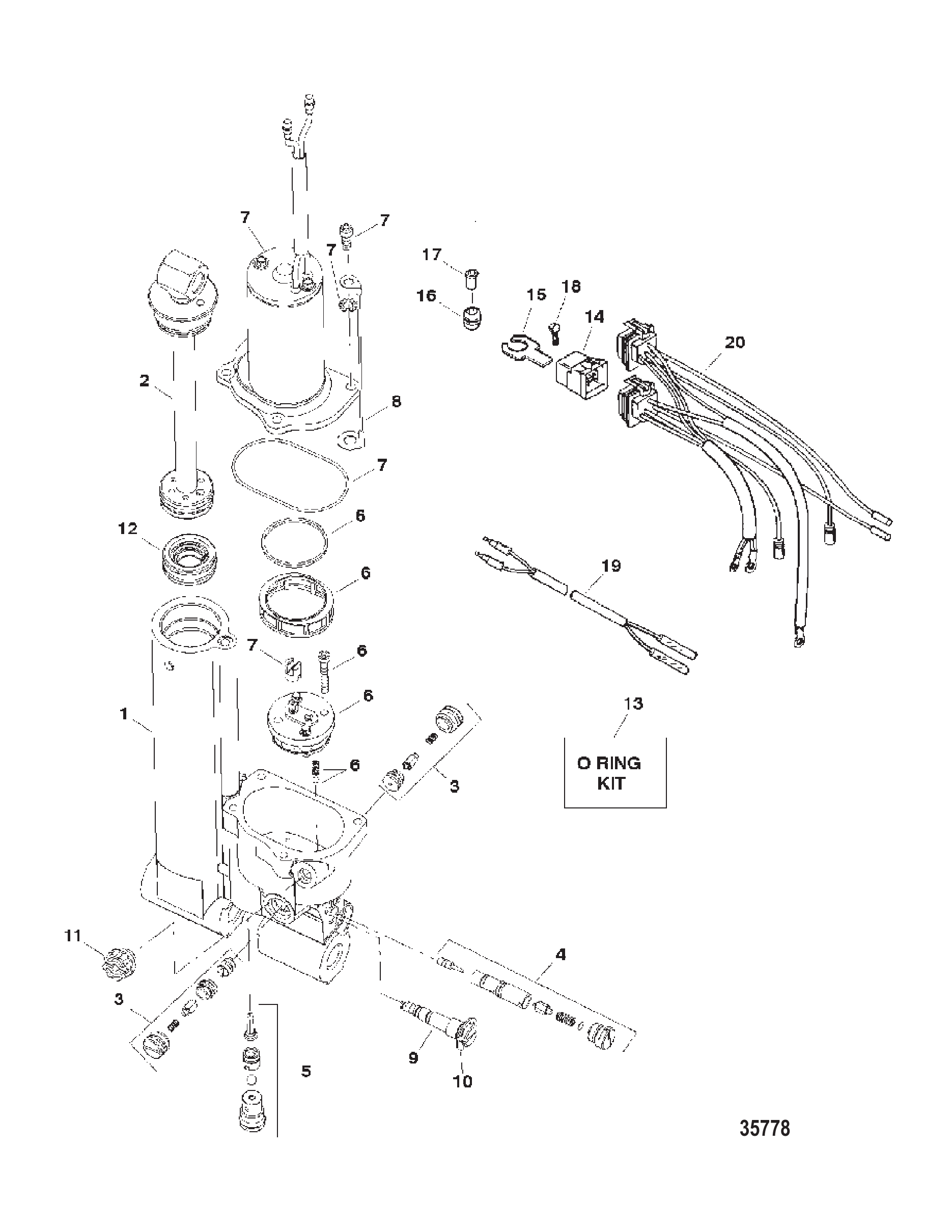

REF	Номер детали	Наименование	Кол-во
1	822344A5	Электрогидравлический подъём	1
1	822344T14	Электрогидравлический подъём в сборе	1
2	827670A2	Шток амортизатора в сборе	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	827675A1	Электродвигатель в сборе	1
8	88238A15	Кабель в сборе	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	812844	Стопорное кольцо E-образное	1
10	815949001	Стопорное кольцо E-образное	1
11	811613	Штекер в сборе	1
12	827676	ПОРШЕНЬ ПАМЯТИ	1
13	827668A1	Комплект уплотнительных колец	1
14	821509	РЕЛЕ	2
14	821509T01	Реле	2
15	821382	КРОНШТЕЙН	2
15	828151A1	Реле в сборе	2
16	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
16	8M0207785	Втулка	2
17	818968	ВТУЛКА	2
17	8M0214955	Втулка	2
18	40011129	Винт (M6 x 25) нержавеющая сталь	2
19	17201A7	ЖГУТ ПРОВОДОВ В СБОРЕ (ТРИММ)	1
20	819514A10	ЖГУТ ПРОВОДОВ В СБОРЕ (ТРИММ)	1
-	822344A7	КОМПЛЕКТ ТРИММА ГИДРАВЛИЧЕСКИЙ (ПОЛНЫЙ)	1
-	822344A12	КОМПЛЕКТ ТРИММА - FORCE	1

Рис. 24Гидравлическая сборка подъема Trim Assembly Hydraulic

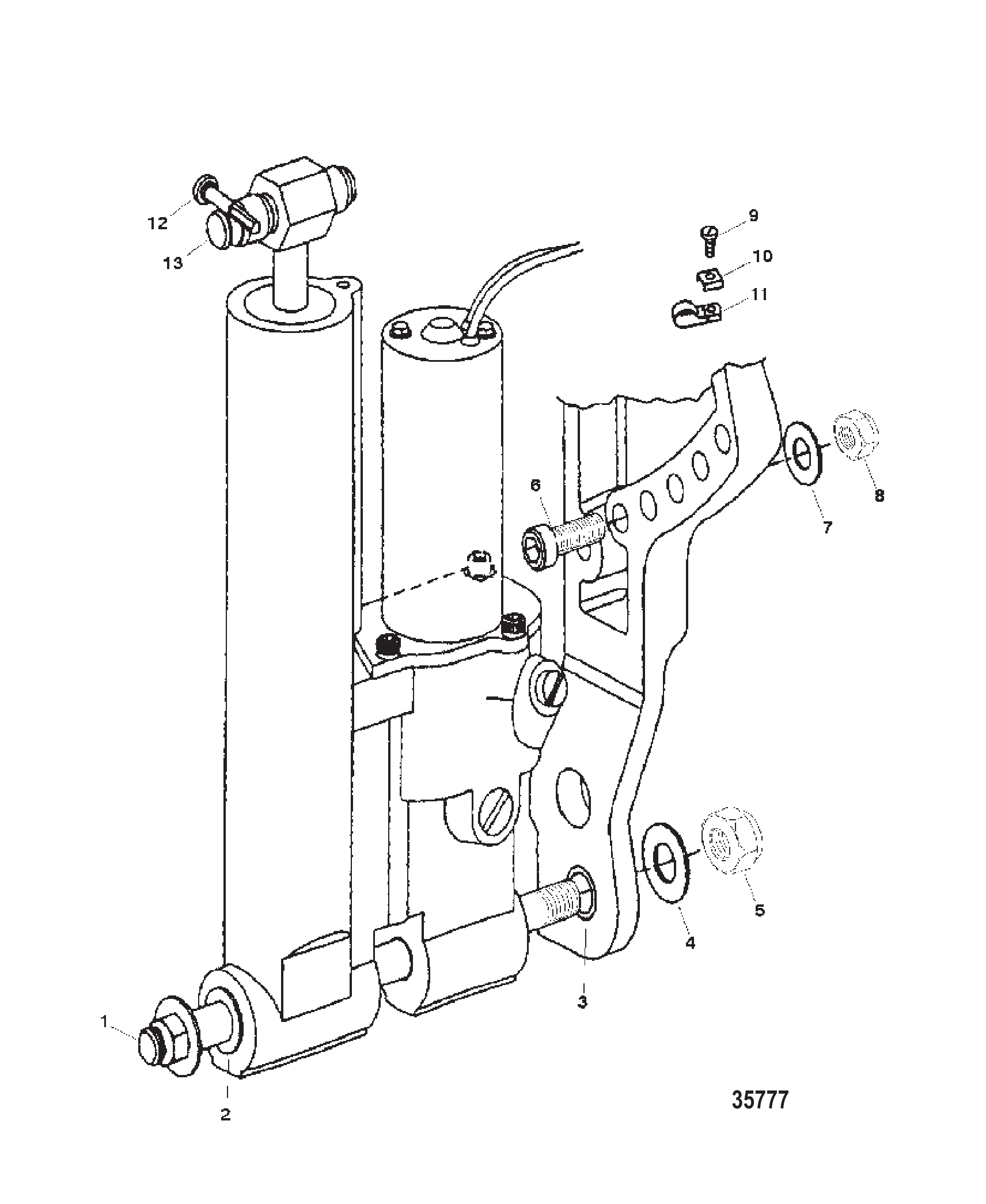

REF	Номер детали	Наименование	Кол-во
1	822481	ШТИФТ Анкерный (14 мм)	1
1	822481001	ПАЛЕЦ (14 мм)	1
2	822482	ВТУЛКА	2
3	822484	ВТУЛКА	2
4	825190	ШАЙБА	2
5	4013414	ГАЙКА (M14)	2
5	826712	Гайка	2
6	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
7	4002319	ШАЙБА	2
8	4011910	ГАЙКА (M10)	2
8	4013710	ГАЙКА (M10)	2
9	8128321	Винт (#10-16 x .600)	1
9	878609	Винт (#10-16 x .600)	1
10	69205	С-ОБРАЗНАЯ ШАЙБА	1
10	8M0084613	Пружинная шайба	1
11	22740	ЗАЖИМ	2
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	822480	ШТИФТ Поворотный (ВЕРХНИЙ)	1
-	822344A7	КОМПЛЕКТ ТРИММА ГИДРАВЛИЧЕСКИЙ (ПОЛНЫЙ)	1
-	822344A12	КОМПЛЕКТ ТРИММА - FORCE	1
