水星 Mercury 75 H.P. (1998) 0E288000 THRU 0E344999 - — взрыв-схемы и запчасти

Force 系列 · USA - Cat.# 90-855374R1 · 共 26 个部位 · 896 条零件

1КАРБЮРАТОР 2СБОРКА НИЖНЕГО КОЖУХА 3СБОРКА ВЕРХНЕГО КОЖУХА 4КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 5СБОРКА БЛОКА ЦИЛИНДРОВ 6ВАЛ ПРИВОДА И КОМПОНЕНТЫ НИЖНЕЙ ПЕРЕДАЧИ 7КОРПУС РЕДУКТОРА 8ТОПЛИВНЫЙ ФИЛЬТР И СИСТЕМА ПОДКАЧКИ 9СИСТЕМА ПОДАЧИ ТОПЛИВА 10ТОПЛИВНАЯ МАГИСТРАЛЬ 11ТОПЛИВНЫЙ НАСОС В СБОРЕ 12СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 13КОМПОНЕНТЫ ЗАЖИГАНИЯ 14ЛИТЕРАТУРА И КРАСКА 15СИСТЕМА ТРИМА И НАКЛОНА 16КОМПЛЕКТУЮЩИЕ ГРЕБНОГО ВИНТА 17НАСОС/ДВИГАТЕЛЬ В СБОРЕ 18СИСТЕМА РЕЦИРКУЛЯЦИИ 19РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (ВЕРХНЯЯ)20ПРОКЛАДОЧНАЯ ПЛАСТИНА 21УЗЕЛ СТАРТЕРА 22ПОВОРОТНАЯ СКОБА/КОРМОВЫЕ КРОНШТЕЙНЫ (МОДЕЛИ С РУЧНЫМ НАКЛОНОМ)23ПОВОРОТНАЯ СКОБА/КОРМОВЫЕ КРОНШТЕЙНЫ (МОДЕЛИ С ЭЛЕКТРОТРИМОМ)24СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 25ВЕДУЩИЙ ВАЛ В СБОРЕ 26ВОДЯНОЙ НАСОС

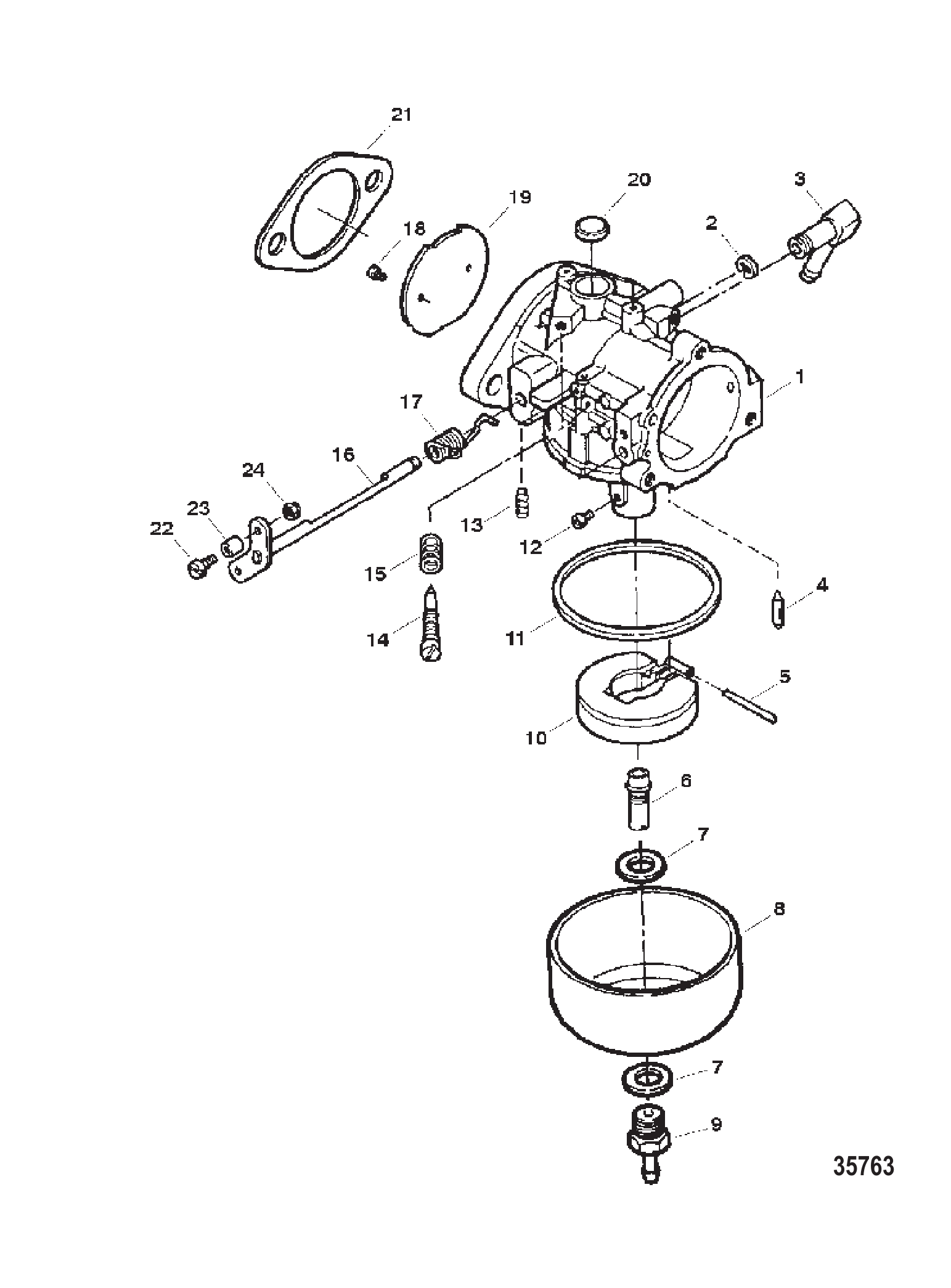

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	854446	Карбюратор (TC-135A)	1
1	854447	Карбюратор (TC-136A)	1
2	FO16620	Стопорное кольцо E-образное вала дроссельной заслонки	1
3	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
4	F10265	ИГЛА ВПУСКНАЯ	1
5	FO13944	ПАЛЕЦ ПОПЛАВКА	1
6	FO16133	Жиклёр главный	1
7	FO5323	Прокладка поплавковой камеры	2
8	FO16130	Поплавковая камера топливная (нижний карбюратор)	1
9	F10267	Винт в сборе поплавковой камеры	1
10	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
10	891730A01	Комплект поплавка	1
11	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
12	4217	Жиклёр главной системы (.062)	1
12	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	OPT
12	809448	Главный жиклер (.058)	OPT
12	5213	Жиклёр главный (.056)	OPT
12	5225	Жиклёр главный (.054)	OPT
12	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	1
12	FO14191	Жиклёр главный (.094) главной топливной системы	OPT
12	5733	Жиклёр главный (.092)	OPT
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	OPT
12	FO13193	Жиклёр главный (.088) главной топливной системы	OPT
13	F10274	Форсунка подкачки	1
14	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
15	27160	ПРУЖИНА Винта регулировки холостого хода	1
16	FO17884	Вал с рычагом дроссельной заслонки	1
17	FO16143	Пружина вала дроссельной заслонки	1
18	F10328	ВИНТ ЗАСЛОНКИ	2
18	803176	ВИНТ С НАКЛЕЙКОЙ	2
19	FO16142	Заслонка дросселя	1
20	FO16128	ПРОБКА Уэлча	1
21	F440906	Прокладка	1
22	830110	Вал ролика дросселя	1
23	819225	Ролик вала дросселя	1
24	F1997	ГАЙКА (#8-32)	1
24	8267094	Гайка @5	1
-	827688A1	Ремкомплект карбюратора	1
-	FK10023	Комплект прокладок карбюратора	1
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

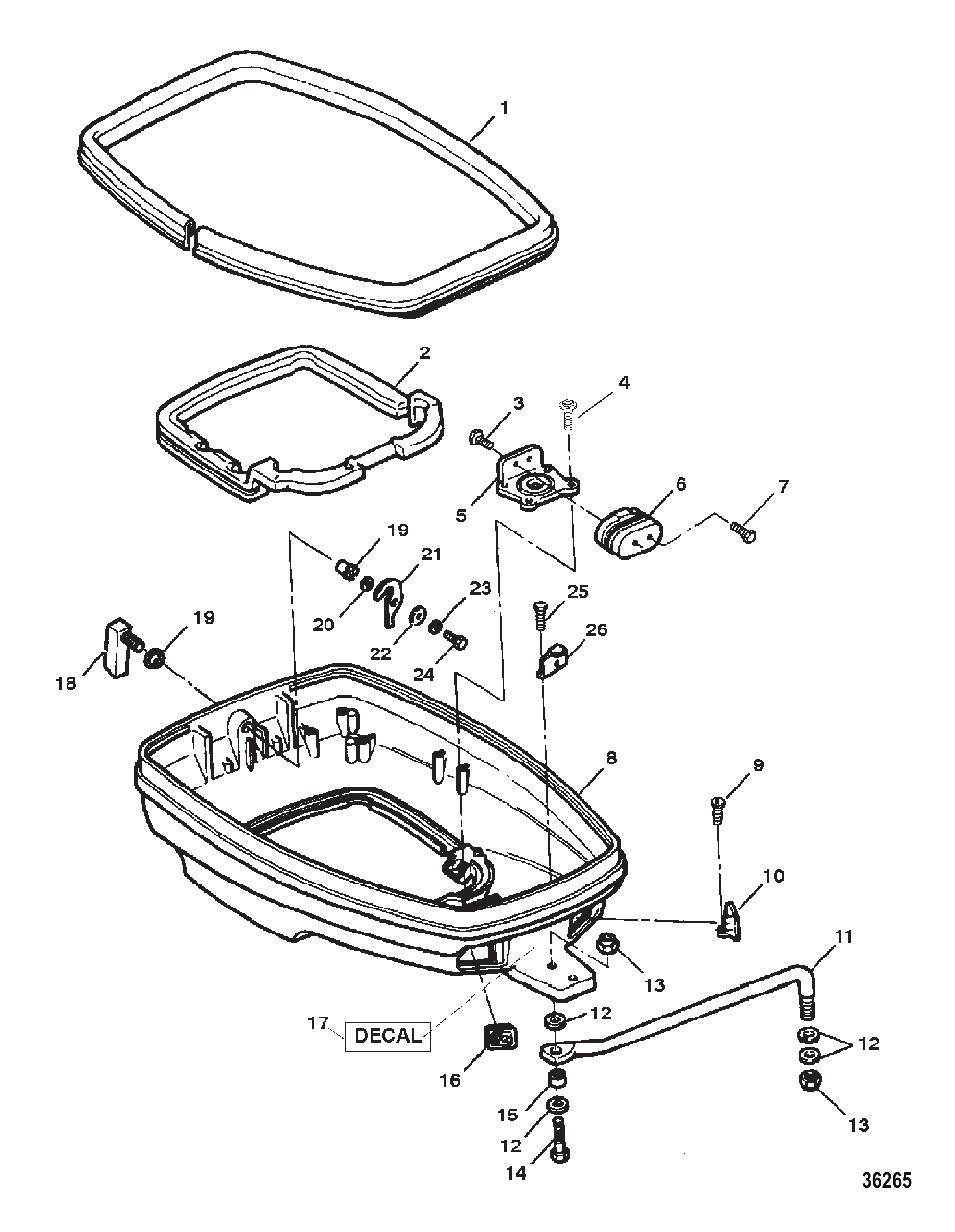

Рис. 2СБОРКА НИЖНЕГО КОЖУХА COWL ASSEMBLY BOTTOM

REF	Номер детали	Наименование	Кол-во
1	F6637561	Уплотнение (81.00 дюймов, рулон)	1
2	F684989	Опорная пластина сальника	1
3	826381	ВИНТ (.250-28 x .625) С Dri Lok	2
4	819110100	Винт (.250-20 x 1.00)	4
5	F684354	Кронштейн верхнего крепления амортизатора	1
6	F2039651	Опора амортизатора верхняя	1
7	826376	ВИНТ (.250-28 x .625) С Dri Lok	2
8	819372A3	Комплект нижнего кожуха	1
9	852453	Винт (#10-24 x .560)	2
10	828763	Втулка	1
11	F5H141	Комплект тяги рулевого управления	1
12	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	4
13	34863	ГАЙКА (.375-24)	2
13	8M0204726	Гайка (.375-24) латунная	2
14	90072	ВИНТ (.375-24 x 1.750)	1
15	F522359	Проставка	1
16	8190062	Втулка	1
17	8180291	Наклейка топливной смеси	1
18	820000A7	Рукоятка в сборе защелки кожуха (окрашенная)	1
18	820000A08	Рукоятка в сборе чёрная	1
19	812707	Втулка	2
20	F2047	Шайба волнистая	1
21	F481777	Вал кулачкового замка	1
21	8M0001081	Кулачок	1
22	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
22	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
24	19923062	ВИНТ (.250-20 x .625)	1
25	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
26	F6634801	Фиксатор облицовки передний	1

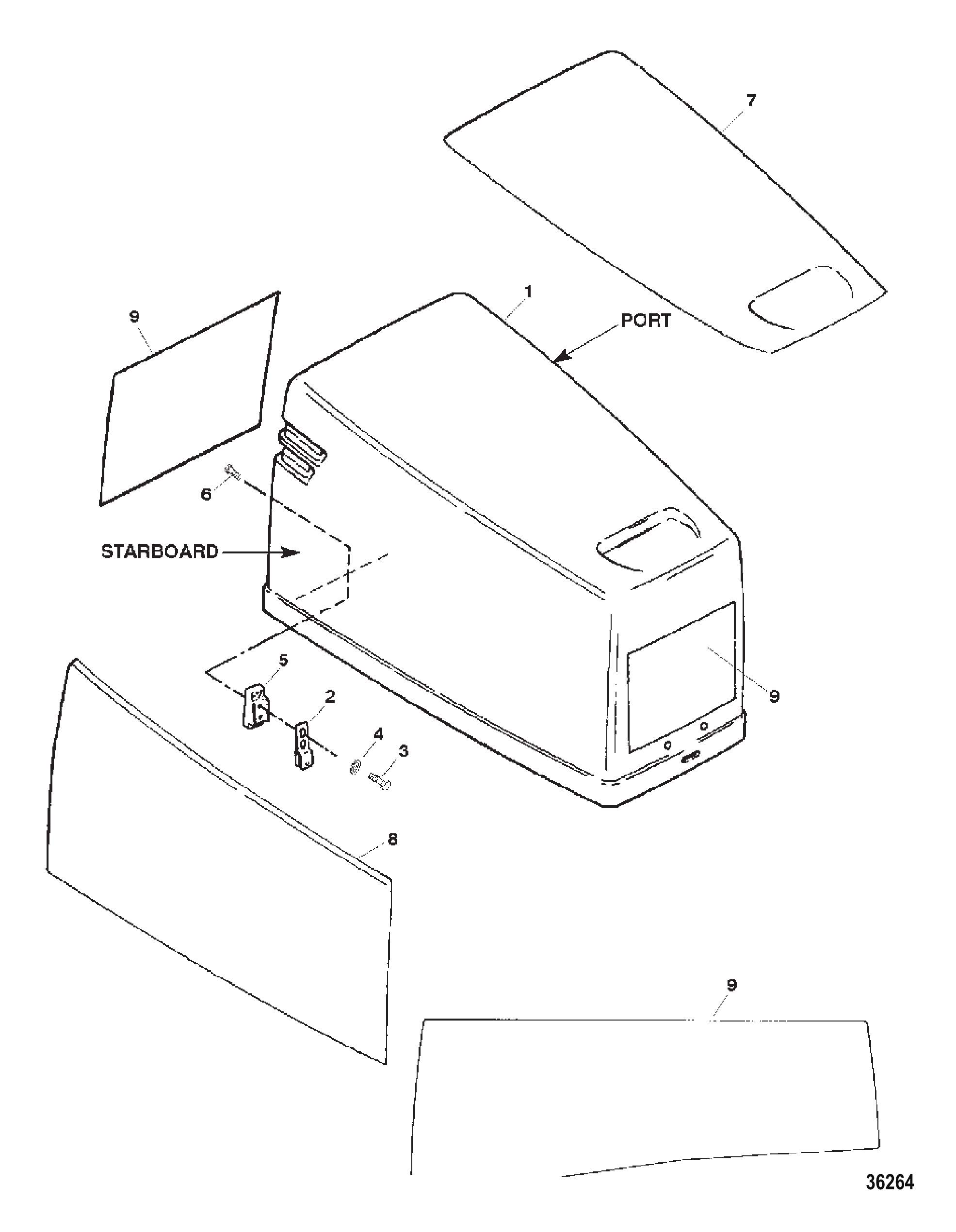

Рис. 3СБОРКА ВЕРХНЕГО КОЖУХА COWL ASSEMBLY TOP

REF	Номер детали	Наименование	Кол-во
1	819046A7	Кожух верхний в сборе (окрашенный)	1
1	819046T7	Кожух в сборе базовый	1
2	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
2	893763	Кронштейн фиксатора ролика	1
3	90285	ВИНТ (.312-18 x .625)	2
4	53166	СТОПОРНАЯ ШАЙБА (.312)	2
5	F684774	КРОНШТЕЙН	1
6	28639	ВИНТ (.250-20 x .625)	2
7	F749984	Шумоизоляция	1
8	F749985	Шумоизоляция	2
9	855402A98	Комплект наклеек	1
9	852952A97	Комплект наклеек	1

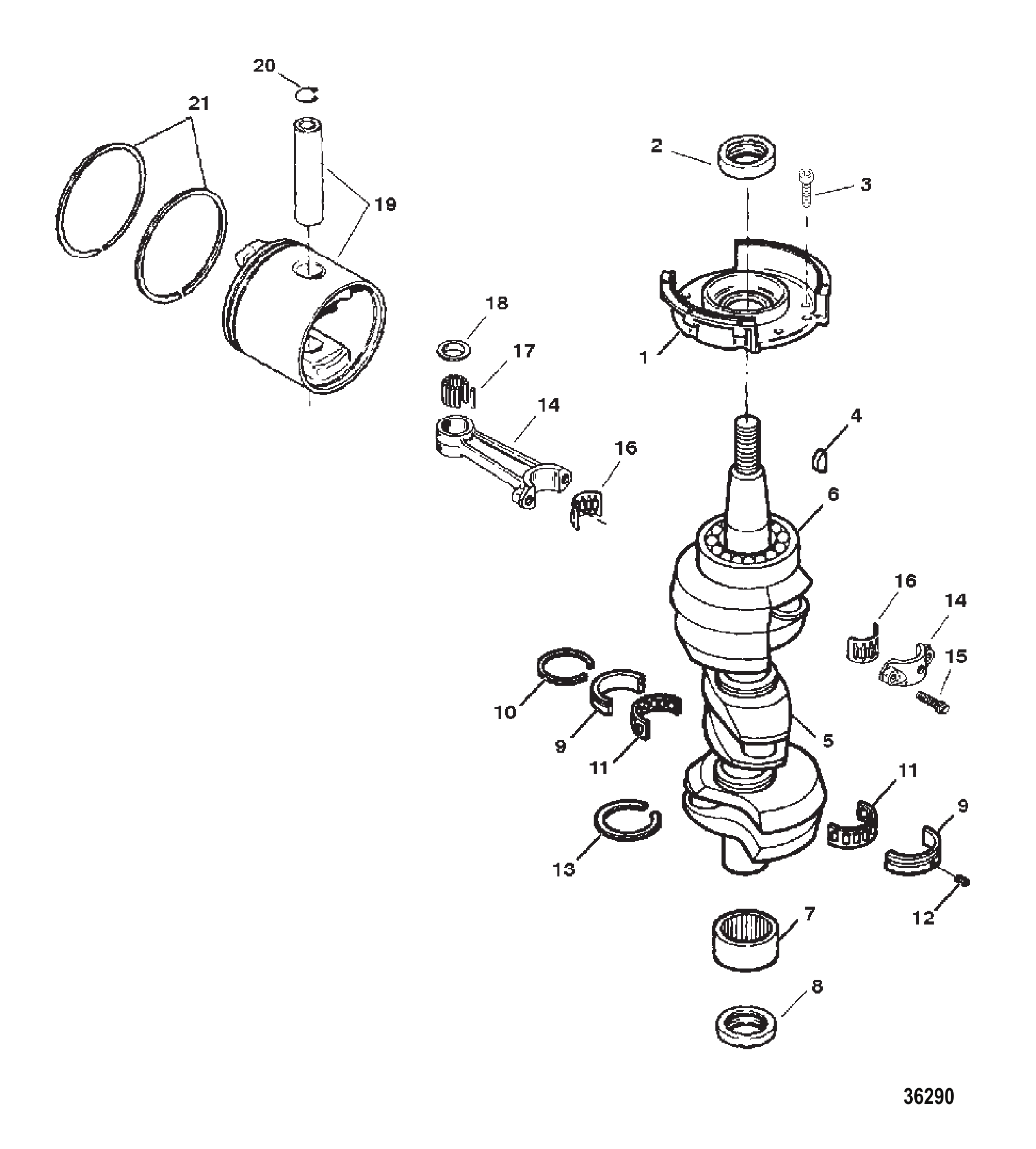

Рис. 4КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	819312A3	Обойма верхняя коленчатого вала в сборе	1
1	819312T3	Сепаратор в сборе 40/150	1
2	828626	Сальник коленчатого вала верхний	1
3	92160	Винт (.250-20 x .750) нержавеющая сталь	5
4	91800	Шпонка	1
5	828448A1	Коленчатый вал в сборе	1
5	828448T1	Коленчатый вал в сборе	1
6	F284659-2	ПОДШИПНИК ШАРИКОВЫЙ	1
6	803893T	Подшипник шариковый	1
7	818050A4	Подшипниковый узел нижний	1
7	818050T4	Подшипниковый узел	1
8	828627	Сальник коленчатого вала нижний	1
9	FA85655-1	ПОДШИПНИК В СБОРЕ	2
9	803604T	Подшипник средней коренной опоры	2
10	F85410	Кольцо	2
11	819193	Обойма/комплект роликов	2
12	823605	Штифт (запрессованный в блок)	3
13	F316579	САЛЬНИК	2
14	9612A7	Шатун в сборе	3
14	9612A6	Шатун в сборе	3
15	91012	Винт (.250-28 специальный)	6
16	17514A2	Комплект подшипников	3
16	8M0234886	Подшипник в обойме	3
17	47270	ПОДШИПНИК	87
17	8M0214934	Подшипник игольчатый @200	87
18	812876	Шайба	6
18	8M0012298	Упорная шайба	6
19	828304A6	Комплект поршня	3
19	828304A13	Комплект поршня стандартный	3
19	828304A7	Комплект поршня	OPT
19	828304A14	Комплект поршня -.015	OPT
19	828304A8	Комплект поршня	OPT
19	828304A15	Комплект поршня -.030	OPT
20	52035	Стопорное кольцо	6
20	857196	Стопорное кольцо	6
21	828564A1	Комплект колец (2 кольца)	3
21	828564A4	Комплект колец	3
21	828564A2	Комплект колец (2 кольца)	OPT
21	828564A5	Комплект колец	OPT
21	828564A3	Комплект колец (2 кольца)	OPT
21	828564A6	Комплект колец	OPT
-	855440A1	Комплект прокладок головки блока цилиндров	1
-	818153A62	Головка блока цилиндров в сборе	1

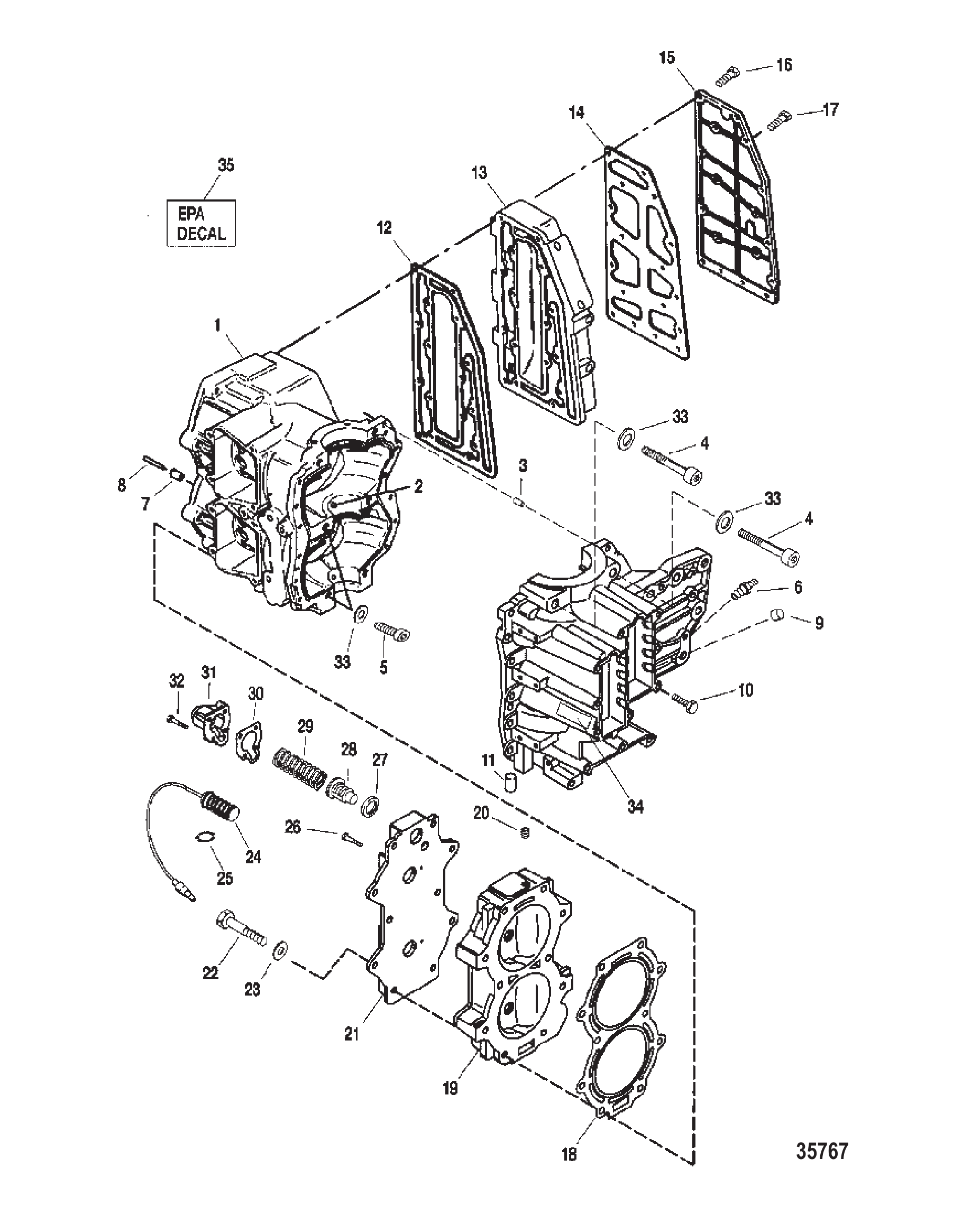

Рис. 5СБОРКА БЛОКА ЦИЛИНДРОВ CYLINDER BLOCK ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	818152A29	Головка блока цилиндров в сборе	1
1	818152A24	Комплект цилиндра	1
2	812870	Штифт центральный главный (обойма подшипника)	2
2	8M0084653	Штифт установочный	2
3	F8559	ШТИФТ	2
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	834892	Винт (.375-16 x 3.00)	2
5	812567	ВИНТ (.375-16 x 1.625)	4
6	426582	Обратный клапан	1
6	426585	Обратный клапан	1
7	853660	ТРУБКА ВОДЯНОЙ РУБАШКИ	1
8	F691372	Штифт трубки водяной рубашки (верхний)	1
9	F433473	Стакан дозирующий	1
NS	855397A1	Комплект прокладок головки блока цилиндров	1
10	819110075	Винт (.250-20 x .750)	10
10	819110088	Винт (.250-20 x .875)	2
11	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
12	F691154	Прокладка пластины выпускных окон	1
13	8199133	ПЛАСТИНА Выхлопного Канала	1
13	819913T3	Пластина выпускная	1
14	F691153	Прокладка крышки выпускного окна	1
15	8192691	Крышка выхлопного окна	1
16	819110250	Винт (.250-20 x 2.500)	15
17	819110075	Винт (.250-20 x .750)	2
18	F691529-1	Прокладка головки цилиндра	1
19	8198501	ГОЛОВКА Цилиндра	1
20	328021	Пробка трубная (.125-27)	1
20	328022	Пробка трубная (.125-27) латунная	1
21	819376	Крышка головки цилиндра	1
22	F2254	Винт (.312-18 x 2.500)	10
23	34437	Шайба	10
24	819502	ТЕРМОВЫКЛЮЧАТЕЛЬ (9.00 дюймов)	1
25	F717096	Стопорное кольцо	1
26	819110062	Винт (.250-20 x .625)	2
27	F658504	ШАЙБА	1
28	F97068-2	ТЕРМОСТАТ 54°C (130°F)	1
28	895338	Термостат 62°C (143°F)	1
29	64878	ПРУЖИНА (Чёрная)	1
30	819377	Прокладка крышки термостата	1
31	8193751	КРЫШКА Термостата	1
32	19926100	ВИНТ (#10-24 x 1.00)	4
33	828271	Шайба	6
34	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
35	85698515	НАКЛЕЙКА ИНФОРМАЦИЯ EPA (НАНОСИТСЯ НА ВЕРХНЮЮ ЧАСТЬ БЛОКА ЦИЛИНДРОВ)	1
35	856985A15	См. SOB 09-18	1
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

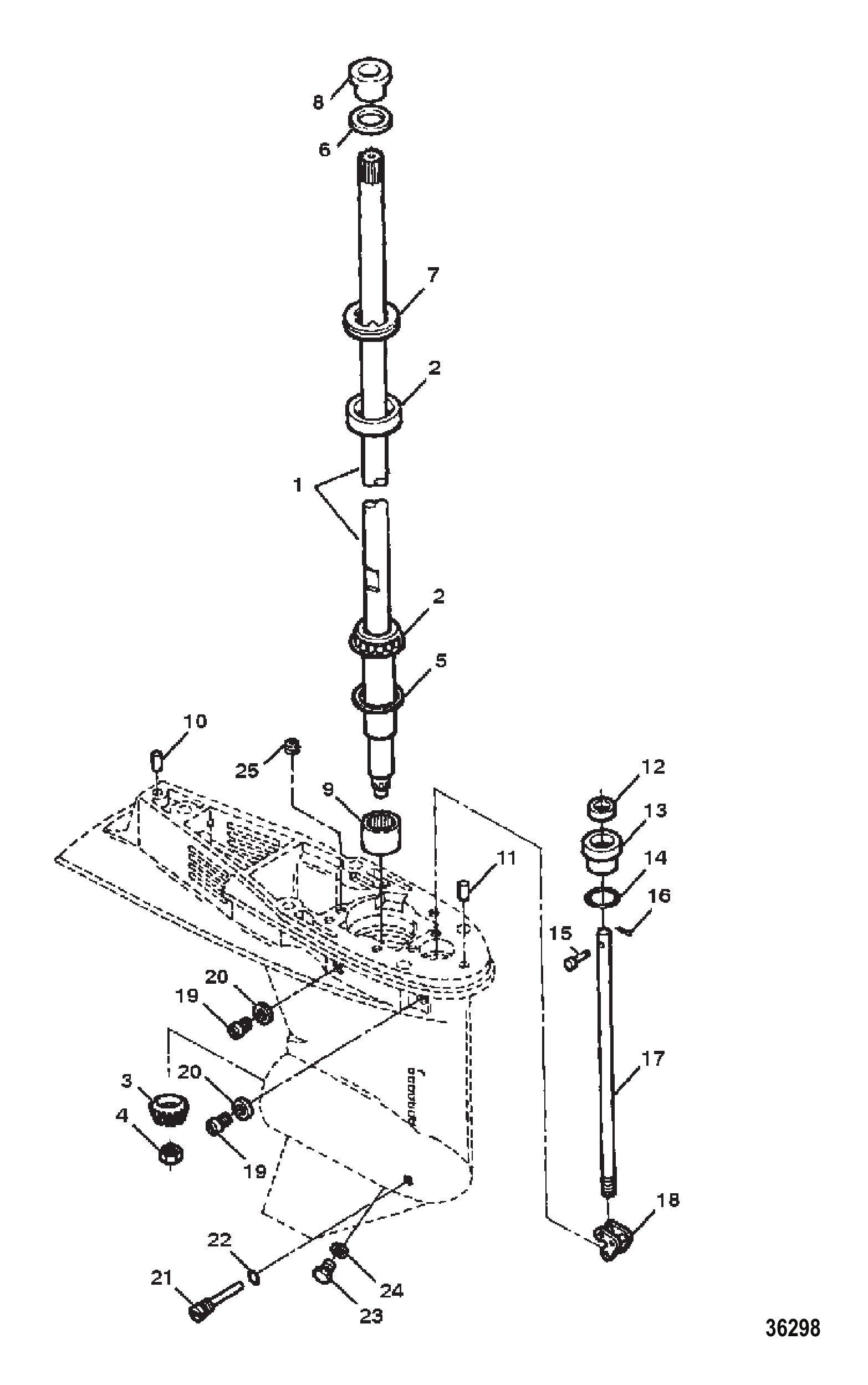

Рис. 6ВАЛ ПРИВОДА И КОМПОНЕНТЫ НИЖНЕЙ ПЕРЕДАЧИ DRIVESHAFT AND LOWER SHIFT COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	819051A1	Вал гребной в сборе	1
2	77420A1	Подшипник роликовый конический гребного вала в сборе	1
2	8M0166756	Подшипник в сборе	1
3	813694	Шестерня ведущая	1
3	813694T	Шестерня ведущая, 14 зубьев	1
4	55910	Гайка (.437-20) шестерни привода к гребному валу	1
5	812770A1	Набор регулировочных шайб	1
5	8M0063262	Набор регулировочных шайб	1
6	F749271	Фиксатор сальника шлицевого соединения гребного вала	1
7	8128201	Гайка	1
8	819427	Сальник шлицевого соединения гребного вала	1
9	812768	Подшипник роликовый	1
10	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
11	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
11	8M0084244	Штифт установочный, .375 x .620	1
12	817472	Сальник	1
13	8174731	Втулка сальника тяги переключения	1
14	45258	Уплотнительное кольцо (.987 x .103)	1
15	F85372	Штифт тяги переключения передач нижний	1
16	F1015	Шплинт	1
17	817471	Штанга переключения передач	1
18	817475	Рычаг в сборе нижней тяги переключения	1
19	79953A2	Комплект винтов (.375-16 x .250)	2
19	79953Q04	Ремкомплект сливного винта	2
20	19183	Шайба фибровая	2
20	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
21	826374	ШТИФТ	1
22	25007	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
23	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
23	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
24	19183	Шайба фибровая	1
24	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
25	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	819123A7	Корпус редуктора в сборе (базовый)	1
-	819123T7	Корпус редуктора базовый	1
-	819123A8	Корпус редуктора в сборе (полный)	1
-	819123T8	Корпус редуктора в сборе 75 для длинного дейдвуда	1

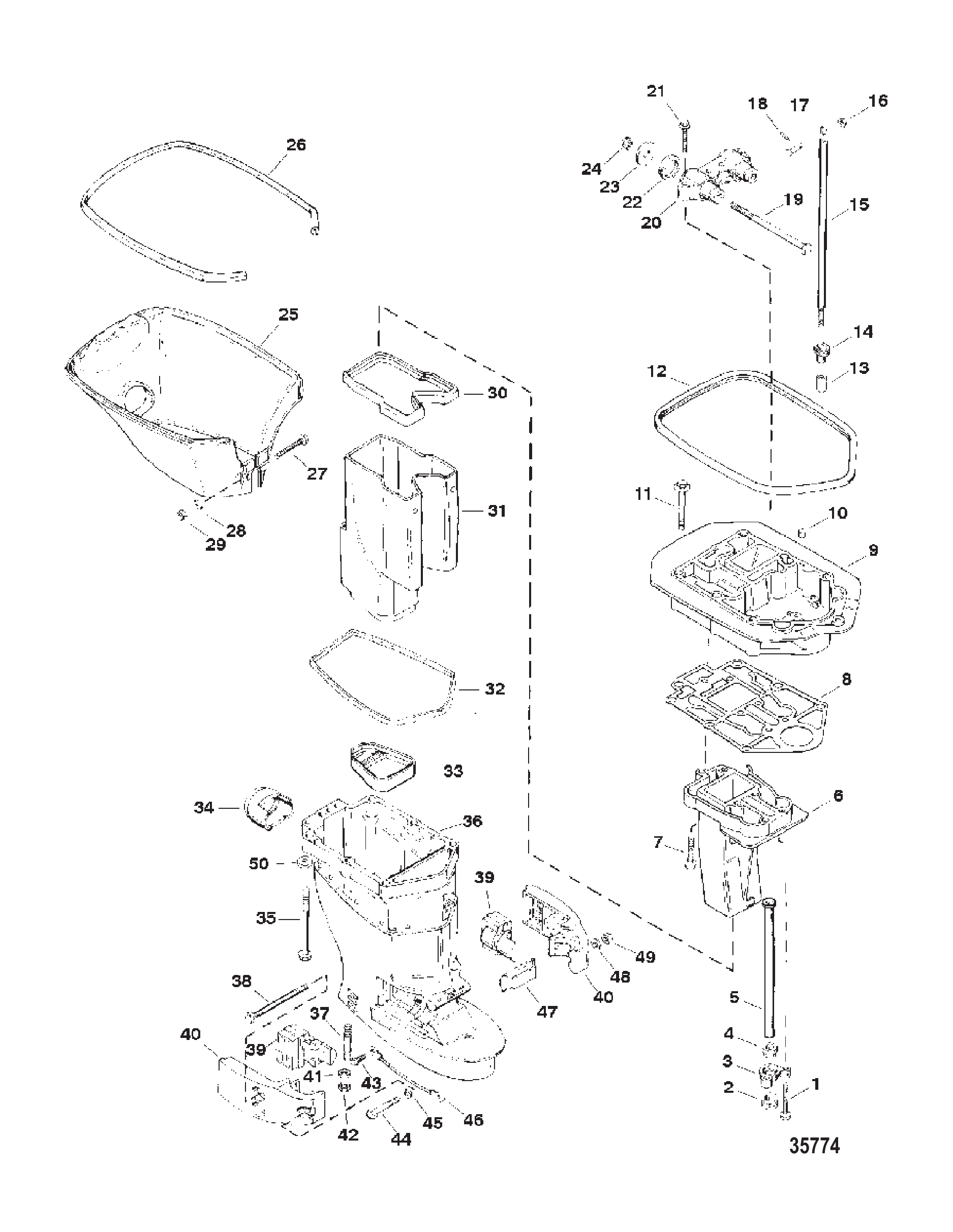

Рис. 7КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
2	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
2	93221002	Втулка уплотнительная	1
3	99019	Хомут уплотнения водяной трубки	1
4	42941	Уплотнение водяной трубки (верхнее)	1
4	42941001	Сальник водяной трубки	1
5	430143	Трубка водяная	1
5	8M0042794	Трубка водяная длинная	1
6	8200691	ТРУБКА Выхлопная	1
7	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
8	8267391	Прокладка выхлопной трубы/переходной пластины	1
9	820268A1	Пластина в сборе — переходник нижний	1
10	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
11	4010875	ВИНТ (M10 x 75) Шестигранный фланец - Нержавеющая сталь	1
12	821510	УПЛОТНЕНИЕ НИЖНЕГО КОЖУХА	1
12	8M0043148	Сальник нижнего кожуха	1
13	822419	СОЕДИНИТЕЛЬ	1
14	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
14	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
15	822418	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)	1
15	880042	Вал переключения	1
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
17	822417	ШТИФТ	1
18	21071	ШПЛИНТ	1
18	210711	Шплинт	1
19	822396	ВИНТ (M12 x 162)	2
19	8M0000520	Болт	2
20	812893	Опора верхняя	1
20	8M4501491	Верхняя опора в сборе	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	934161	Шайба неопреновая	2
22	32834	ШАЙБА (.9375 x 1.750 x .172)	2
23	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
23	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
24	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
24	896963	Гайка (M12)	2
25	821512A7	Крышка тримма в сборе (окрашенная)	1
25	821512A4	Крышка тримма	1
26	822421	ОТБОЙНИК	1
26	8M0043155	Упор верхний тримма	1
27	826173	Винт (M5 x .8 x 60)	1
28	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	400263	ГАЙКА (M5)	1
30	8249423	Уплотнение выхлопного раструба	1
31	824795	СТАКАН ВЫХЛОПА	1
31	8M0036863	Стакан выпускной	1
32	8270231	Бампер крышки тримма	1
32	8M0043170	Бампер	1
33	822395	САЛЬНИК	1
33	822395001	САЛЬНИК ВЫПУСКНОЙ ТРУБЫ	1
34	822422	САЛЬНИК Разгрузки холостого хода	1
34	822422001	САЛЬНИК РАЗГРУЗОЧНОГО ОТВЕРСТИЯ	1
35	4000386	ВИНТ (M10 x 100)	6
36	821447A12	Корпус в сборе приводного вала (окрашенный)	1
36	821447T12	Корпус приводного вала в сборе	1
37	823984	ШПИЛЬКА (M10 x 50)	1
38	824459120	ВИНТ (M8 x 120) нержавеющая сталь	2
39	8217812	Опора (нижняя)	2
39	821781003	КРОНШТЕЙН	2
40	821780F4	Крышка крепления амортизатора (окрашенная)	2
40	821780T4	Заказ 821780T 5	2
41	45175	Шайба (.406 x .750 x .104)	1
41	8M0214963	Шайба	1
42	13914	Гайка (M10) шпильки корпуса редуктора	1
42	40140	ГАЙКА (M10)	1
43	817626	Винт (#10-16 x .380)	1
43	878607	Винт (#10-16 x .375)	1
44	82445965	ВИНТ (M8 x 65) Нержавеющая сталь	1
45	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	1
46	88238A11	Трос в сборе	1
47	8217821	Отбойник (передний)	1
47	821782002	БАМПЕР ПЕРЕДНИЙ	1
48	36001	ШАЙБА	3
49	401198	ГАЙКА (M8)	3
49	401378	ГАЙКА (M8)	3
50	451751	Шайба (.406 x .750 x .104 — чёрное оксидирование)	6
-	855397A1	Комплект прокладок головки блока цилиндров	1
-	818152A29	Головка блока цилиндров в сборе	1

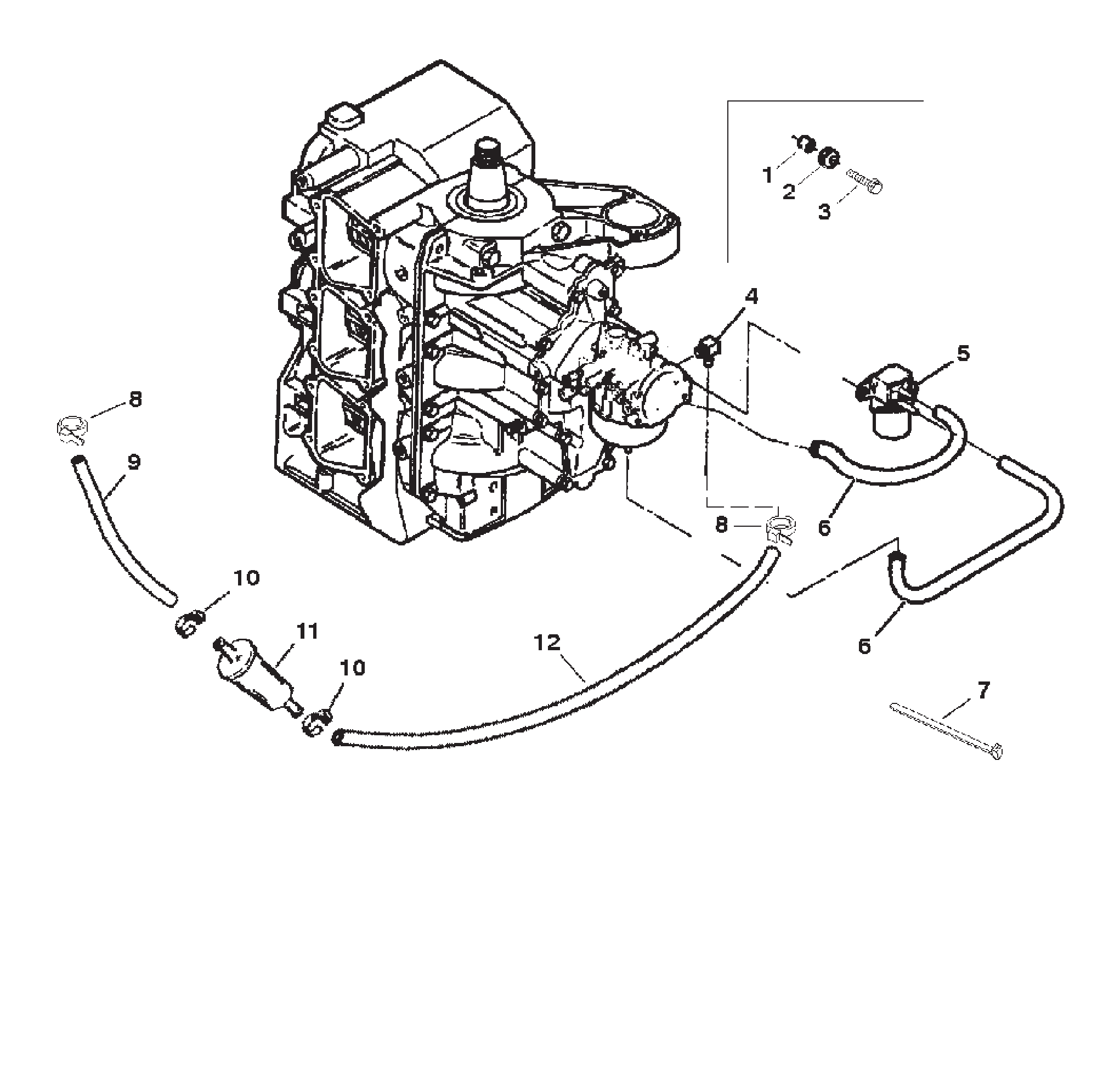

Рис. 8ТОПЛИВНЫЙ ФИЛЬТР И СИСТЕМА ПОДКАЧКИ FUEL FILTER AND PRIME SYSTEM

REF	Номер детали	Наименование	Кол-во
1	F694359	Проставка	1
2	F694504	Втулка	1
3	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	1
4	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
5	819503	СОЛЕНОИД	1
5	819503T6	Электромагнитный клапан	1
6	9912688	Трубка (36.00 дюймов, бухта)	1
7	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
8	816311	Стяжка (8.00 дюймов)	2
8	816311T	СТЯЖКА (8.00 дюймов)	2
9	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
9	8M0108355	Шланг (57 дюймов, бухта)	1
10	816311	Стяжка (8.00 дюймов)	2
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	816296	Фильтр топливный	1
11	816296Q03	Фильтр топливный @3	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1

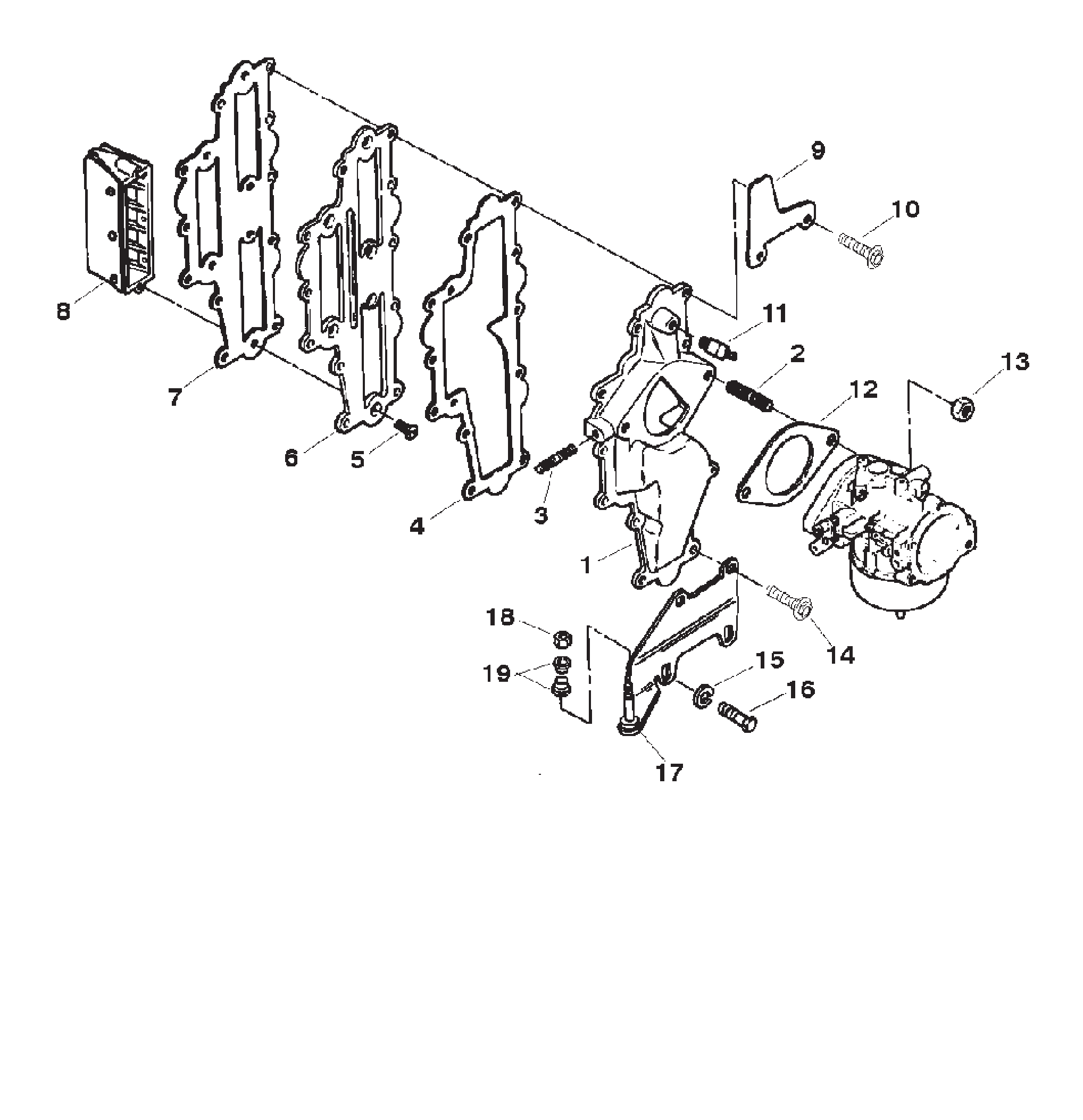

Рис. 9СИСТЕМА ПОДАЧИ ТОПЛИВА FUEL INTAKE SYSTEM

REF	Номер детали	Наименование	Кол-во
1	FA749167	Комплект впускного коллектора	1
2	8263872	Шпилька (.375-16 x 1.625)	2
3	F433209-1	Шпилька (.250-20 x 1.250)	1
4	8191141	Прокладка впускного коллектора	1
5	826380	ВИНТ (.250-20 x .625)	6
5	F1831	Винт	6
6	820502	ПЕРЕХОДНИК Блока Лепестковых Клапанов	1
7	819113	Прокладка переходника лепесткового блока	1
8	116452	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	3
8	855952T3	Блок лепестковых клапанов в сборе	3
9	F749894	Указатель момента зажигания	1
10	819110112	Винт (.250-20 x 1.125)	2
11	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
11	887801	Угловой штуцер 90 градусов (.0625-27)	1
12	F440906	Прокладка	1
13	86226	Гайка (.375-16) кабеля аккумулятора - положительного	2
13	8M0204671	Гайка	2
14	819110100	Винт (.250-20 x 1.00)	9
15	F8124	Стопорная шайба (.312) (.312 наружная)	2
16	19921075	ВИНТ (.312-18 x .75) С Dri Lok	2
17	819459A1	Кронштейн в сборе дистанционного троса	1
18	34059	Гайка (#10-32)	1
18	8267096	Гайка (#10-32) нержавеющая сталь	1
19	819452	Втулка	2
-	855440A1	Комплект прокладок головки блока цилиндров	1
-	818153A62	Головка блока цилиндров в сборе	1

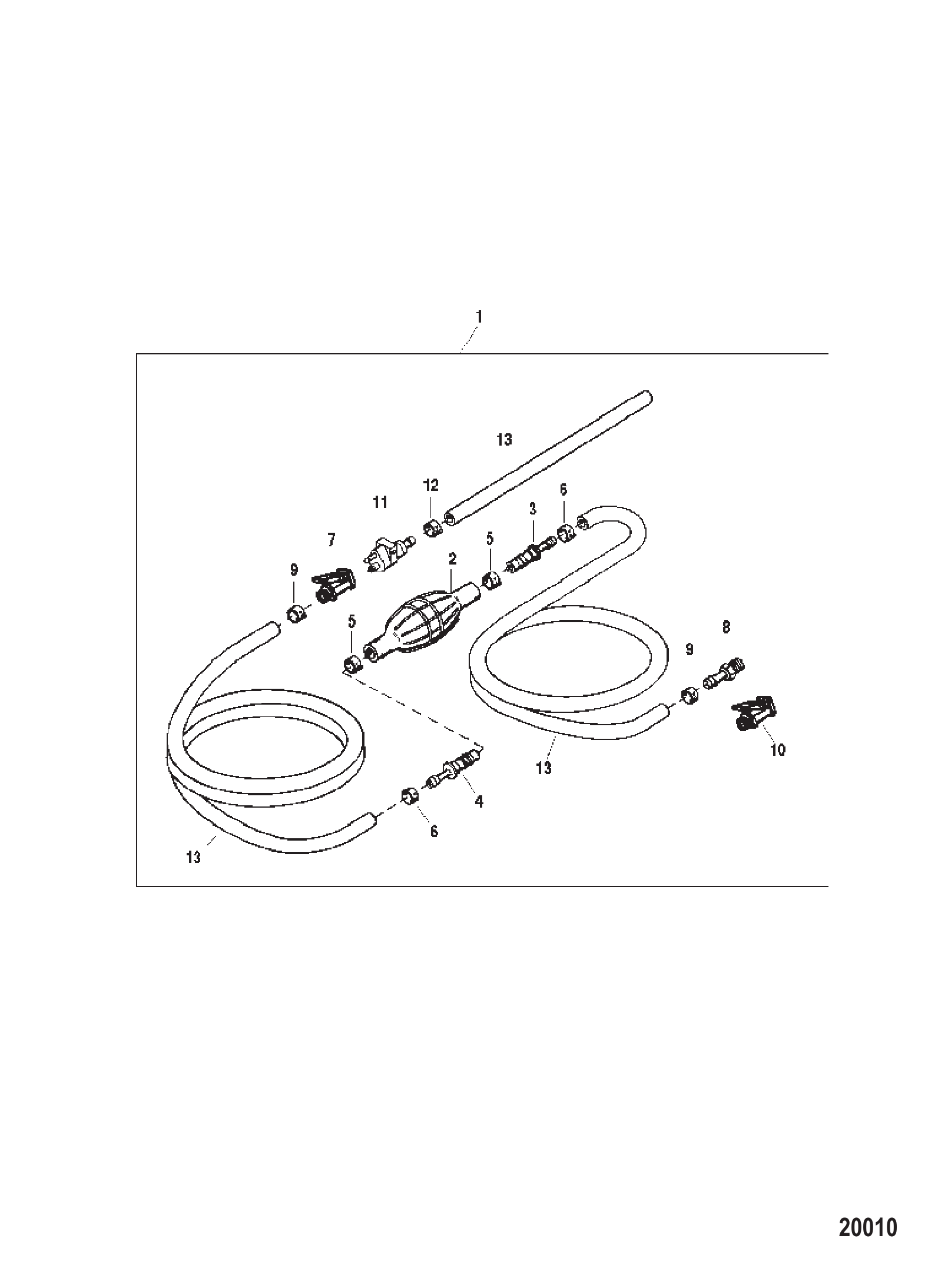

Рис. 10ТОПЛИВНАЯ МАГИСТРАЛЬ FUEL LINE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
1	877681Q8	Топливный шланг в сборе (8 футов)	1
1	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877681Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
2	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
3	13331A1	Обратный клапан в сборе (впускной)	1
3	13331A3	Обратный клапан в сборе	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
4	13331A4	Обратный клапан в сборе	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
6	41582Q7	Хомут	2
7	13563A3	Штуцер в сборе топливной линии	1
7	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
8	897711	РАЗЪЕМ (.250-18)	1
8	89771Q2	Разъем (.250-18)	1
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	41582Q7	Хомут	OPT
9	F698772	Хомут червячный	OPT
1	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
1	877680Q8	Топливный шланг в сборе (8 футов)	1
1	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877680Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
7	13563A3	Штуцер в сборе топливной линии	1
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	F698772	Хомут червячный	OPT
10	13563A7	Штуцер топливной линии в сборе	1
10	13563Q7	Штуцер в сборе топливной линии	1
1	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877683Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	F698772	Хомут червячный	OPT
1	16789A26	Шланг в сборе топливный (8 футов)	1
1	858610A32	Шланг в сборе топливный	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
7	13563A3	Штуцер в сборе топливной линии	1
9	F698772	Хомут червячный	OPT
11	816856A3	Разъём в сборе, топливный - пластик	1
11	816856Q3	Разъём в сборе, топливный	1
12	415827	ХОМУТ Нейлоновый (Малый)	OPT
12	41582Q7	Хомут	OPT
12	F698772	Хомут червячный	OPT
13	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
13	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
13	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
13	858610100	Шланг (бухта 100.00 футов)	AR

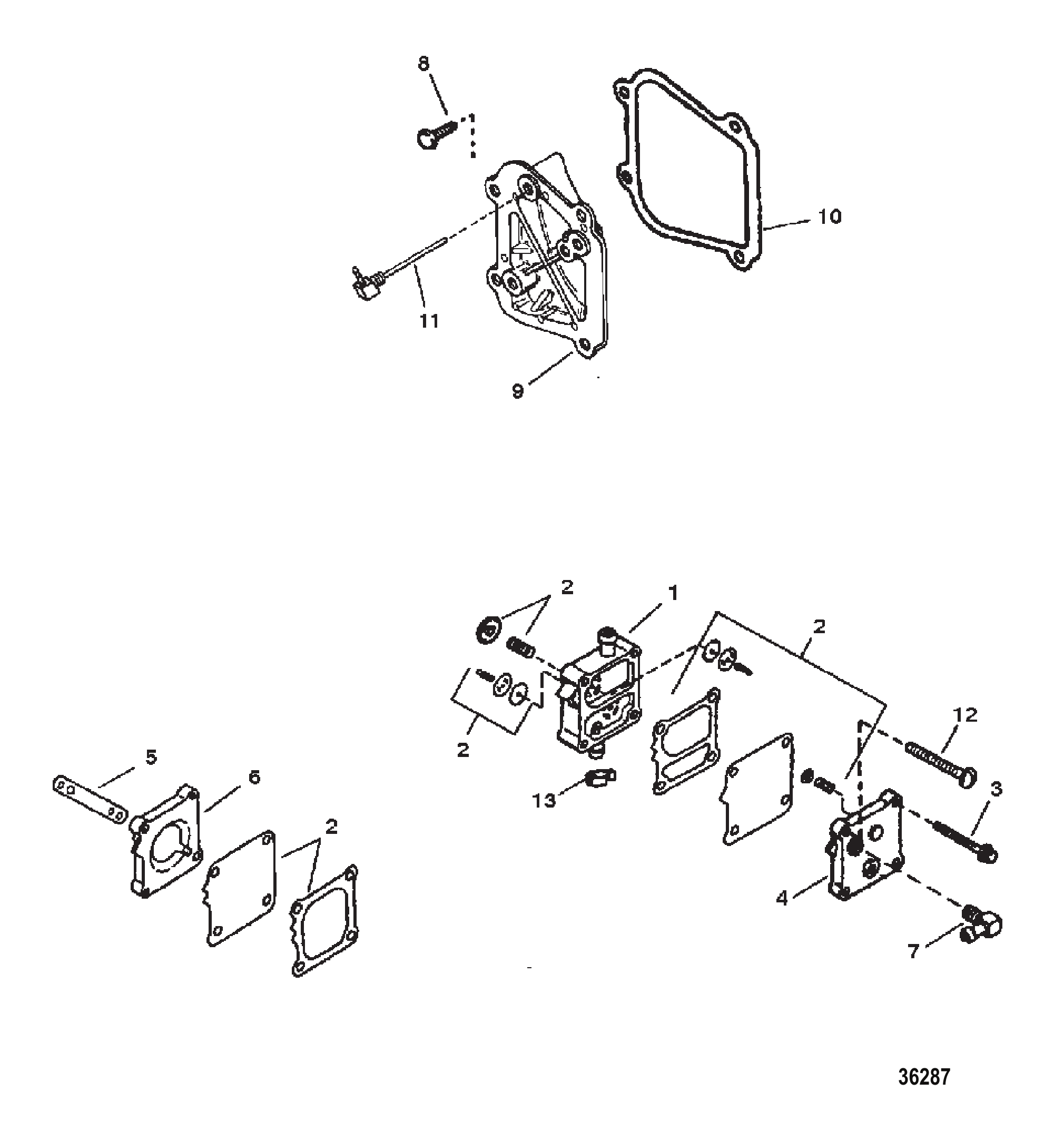

Рис. 11ТОПЛИВНЫЙ НАСОС В СБОРЕ FUEL PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	14360A49	Комплект топливного насоса	1
1	14360A73	Комплект топливного насоса	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	82104540	ВИНТ (M5 x 40)	2
4	987752	Пластина	1
5	987691	Прокладка	1
5	8M0204705	Прокладка @2	1
6	144303	ОСНОВАНИЕ	1
7	99664	Угольник выхлопной пластины	1
7	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
8	819110062	Винт (.250-20 x .625)	4
9	8178702	Крышка топливного насоса	1
9	8178703	Крышка топливного насоса	1
10	8205002	ПРОКЛАДКА Крышки Перепускного Канала	3
11	F743314	Угольник рециркуляции	1
12	827357	ВИНТ (#12-24 x 2.00)	2
13	816311	Стяжка (8.00 дюймов)	1
13	816311T	СТЯЖКА (8.00 дюймов)	1
-	855440A1	Комплект прокладок головки блока цилиндров	1
-	818153A62	Головка блока цилиндров в сборе	1

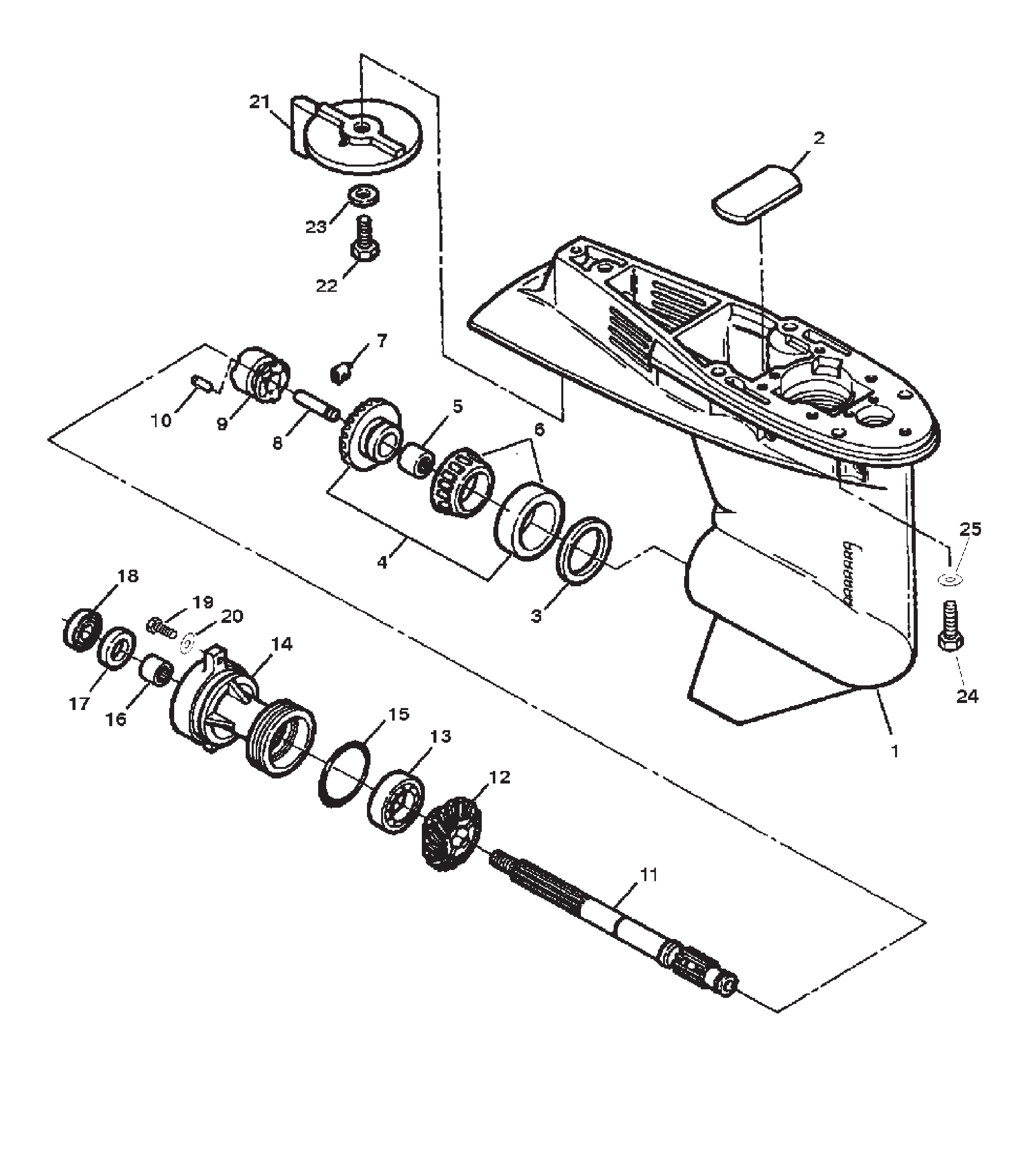

Рис. 12СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	819123A8	Корпус редуктора в сборе (полный)	1
1	819123T8	Корпус редуктора в сборе 75 для длинного дейдвуда	1
1	819123A7	Корпус редуктора в сборе (базовый)	1
1	819123T7	Корпус редуктора базовый	1
2	818226A1	Комплект сальников и пластин	1
3	812769A1	Набор регулировочных шайб	1
3	8M0063263	Набор регулировочных шайб	1
4	819050A1	Шестерня переднего хода в сборе	1
4	819050T1	Шестерня переднего хода в сборе	1
5	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
6	812767A1	Подшипник роликовый конический в сборе	1
6	8M0103476	Подшипник в сборе	1
7	817474	Вилка переключения передач	1
8	817470	Штифт переключения	1
9	817463	Муфта сцепления	1
10	817467	Штифт пружинный	1
11	817461	Гребной вал	1
12	817684	Шестерня заднего хода	1
12	817684T	Шестерня заднего хода	1
13	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
13	20839T	Подшипник шариковый	1
14	19291A3	Обойма подшипника в сборе	1
14	8M0168900	Обойма подшипника	1
15	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
16	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
17	69188	САЛЬНИК Масляного корпуса подшипника	1
17	8M0205511	Сальник масляный	1
18	69189	САЛЬНИК Масляного корпуса подшипника	1
18	8M0203757	Сальник масляный	1
19	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
20	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
20	8M0042642	Шайба (.323 x .562 x .063)	2
21	17264T2	Антикавитационная плита цинковая	1
22	1993330	ВИНТ (M10 x 1.5 x 30)	1
22	858771	Винт (M10 x 30)	1
23	45175	Шайба (.406 x .750 x .104)	1
23	8M0214963	Шайба	1
24	19925150	ВИНТ (.375-16 x 1.50) С Dri Lok	5
25	45175	Шайба (.406 x .750 x .104)	5
25	8M0214963	Шайба	5
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	819123A7	Корпус редуктора в сборе (базовый)	1
-	819123T7	Корпус редуктора базовый	1
-	819123A8	Корпус редуктора в сборе (полный)	1
-	819123T8	Корпус редуктора в сборе 75 для длинного дейдвуда	1

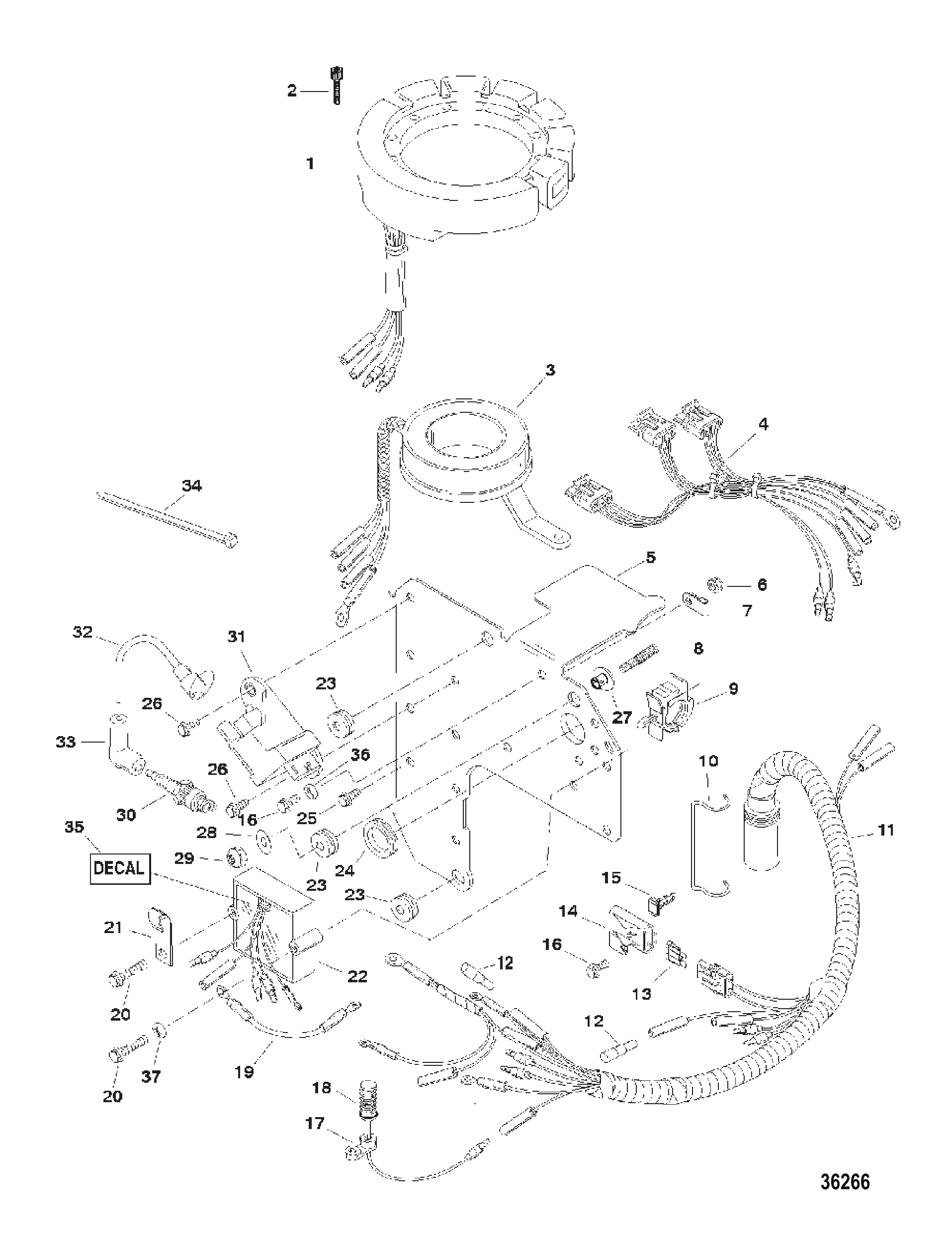

Рис. 13КОМПОНЕНТЫ ЗАЖИГАНИЯ IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	832075A4	Комплект статора зажигания	1
1	832075A21	Статор в сборе	1
2	19926100	ВИНТ (#10-24 x 1.00)	6
3	828302A1	Кулачок в сборе	1
4	828298A1	Жгут проводов зажигания в сборе	1
5	8283121	Пластина компонентов зажигания	1
6	8268336	Гайка (M6)	2
6	401386	ГАЙКА (M6) Нержавеющая сталь	2
7	820437	ЗАЖИМ Держателя Жгута	2
8	830228	Шпилька (.312-18/.250-28 x 1.750)	3
8	8302281	Шпилька	3
9	828791	Зажим	1
10	92753	Фиксатор	1
11	828297A1	Жгут проводов в сборе	1
12	13541	Разъём штыревой	2
13	812619	Предохранитель жёлтый - 20 ампер	1
14	828054	Крышка предохранителя	1
15	828991	Зажим	1
15	828991T	ЗАЖИМ	1
16	82239312	ВИНТ (M5 x 12)	2
17	44552	Фиксатор	1
17	889733	ФИКСАТОР	1
18	8190221	Термовыключатель	1
18	819022T01	Термовыключатель	1
19	88807A21	ТРОС В СБОРЕ (ЧЁРНЫЙ - 4-1/2")	1
20	82129135	ВИНТ (M6 x 35)	2
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	854514A1	Регулятор напряжения в сборе	1
22	883071A1	Комплект регулятора напряжения — BULL	1
23	822002	Втулка уплотнительная	3
24	828836	Втулка уплотнительная	1
25	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	1
26	82129116	ВИНТ (M6 x 16)	6
27	822003	Втулка	3
28	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
28	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
29	828451	Гайка (.250-28)	3
30	827C	Свеча зажигания	3
30	896329827	Свеча зажигания #L76V @4	3
30	898	СВЕЧА ЗАЖИГАНИЯ	OPT
30	896329898	Свеча зажигания #QL76V @4	OPT
31	827509A10	Модуль CDM в сборе	3
32	821945A61	Высоковольтный провод в сборе	3
32	857124A1	Кабель высокого напряжения в сборе	3
33	63709A1	Комплект наконечника/клеммы свечи зажигания	3
33	857074A1	Комплект колпачков/клемм	3
34	816311	Стяжка (8.00 дюймов)	AR
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
36	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
37	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
37	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
-	818153A62	Головка блока цилиндров в сборе	1

Рис. 14ЛИТЕРАТУРА И КРАСКА LITERATURE AND PAINT

REF	Номер детали	Наименование	Кол-во
-	10154980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10154990	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	855373	Каталог запчастей	1
-	855373R2	Каталог запчастей Force 40/50 л.с. (1998-1999)	1
-	855373R1	Каталог запчастей	1
-	855373R2	Каталог запчастей Force 40/50 л.с. (1998-1999)	1
-	855373R2	Каталог запчастей Force 40/50 л.с. (1998-1999)	1
-	831250	Руководство по обслуживанию	1
-	831250R1	Руководство по обслуживанию	1
-	831250R1	Руководство по обслуживанию	1
-	82793336	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	802878Q36	Краска ST/GR @6	AR
-	82793337	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	802878Q37	Краска .6-ST/G@6	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR
-	82793353	КРАСКА ПРОЗРАЧНАЯ @6	AR

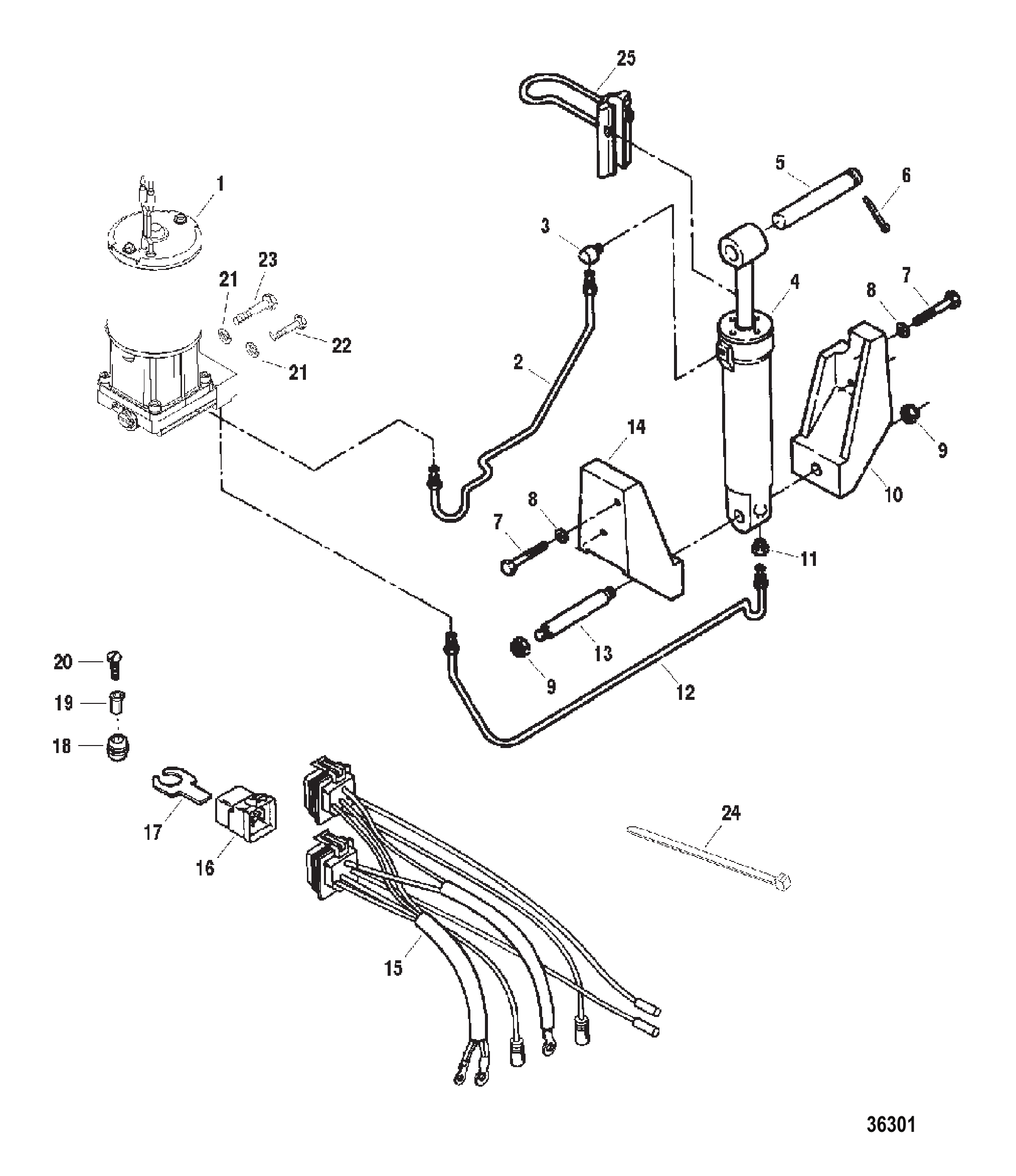

Рис. 15СИСТЕМА ТРИМА И НАКЛОНА POWER TRIM AND TILT ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	832021A6	Узел тримма и наклона в сборе (окрашенный)	1
1	832021A9	Насос/мотор в сборе	1
1	832021T9	Насос/мотор в сборе	1
2	832989	Шланг гидравлический (нижний)	1
3	45794	УГОЛЬНИК	1
4	F749381F1	Цилиндр тримма и наклона в сборе (окрашенный)	1
5	F749440	Палец проушины цилиндра (верхний)	1
6	89961	Штифт	1
6	8M0214988	ШПЛИНТ	1
7	19925175	ВИНТ (.375-16 x 1.75) С Dri Lok	4
8	F8015	Шайба	4
9	35778	ГАЙКА (.500-20)	2
9	826709117	Гайка (.500-20) нержавеющая сталь	2
10	819171F1	Кронштейн (окрашенный)	1
10	819171T1	Кронштейн левый	1
11	48166	Штуцер	1
12	8193281	Гидравлическая магистраль (подъём)	1
13	820618	ПАЛЕЦ Вилки Цилиндра (НИЖНИЙ)	1
14	819172F1	Кронштейн (окрашенный)	1
14	819172T1	Кронштейн правый	1
15	819514A11	Жгут проводов тримма в сборе	1
16	828151A1	Реле в сборе	2
16	8M0207773	Реле тримма в сборе	2
17	828102	Кронштейн	2
17	8M0207771	Кронштейн крепления	2
18	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
18	8M0207785	Втулка	2
19	818968	ВТУЛКА	2
19	8M0214955	Втулка	2
20	19932100	ВИНТ (.250-20 x 1.00)	2
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	19923088	ВИНТ (.250-20 x .875)	1
23	814127	Винт (.250-20 x 1.875)	1
24	816311	Стяжка (8.00 дюймов)	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	F5H272	Комплект проставок для транспортировки	1

Рис. 16КОМПЛЕКТУЮЩИЕ ГРЕБНОГО ВИНТА PROPELLER COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE PROPELLER	1
2	69578A1	Комплект гайки гребного винта	1
2	69578Q1	Комплект гайки гребного винта	1
3	76281	Шайба стопорная гайки гребного винта	1
3	8M0214942	Шайба стопорная	1
4	73345A1	Упорная шайба, передняя	1

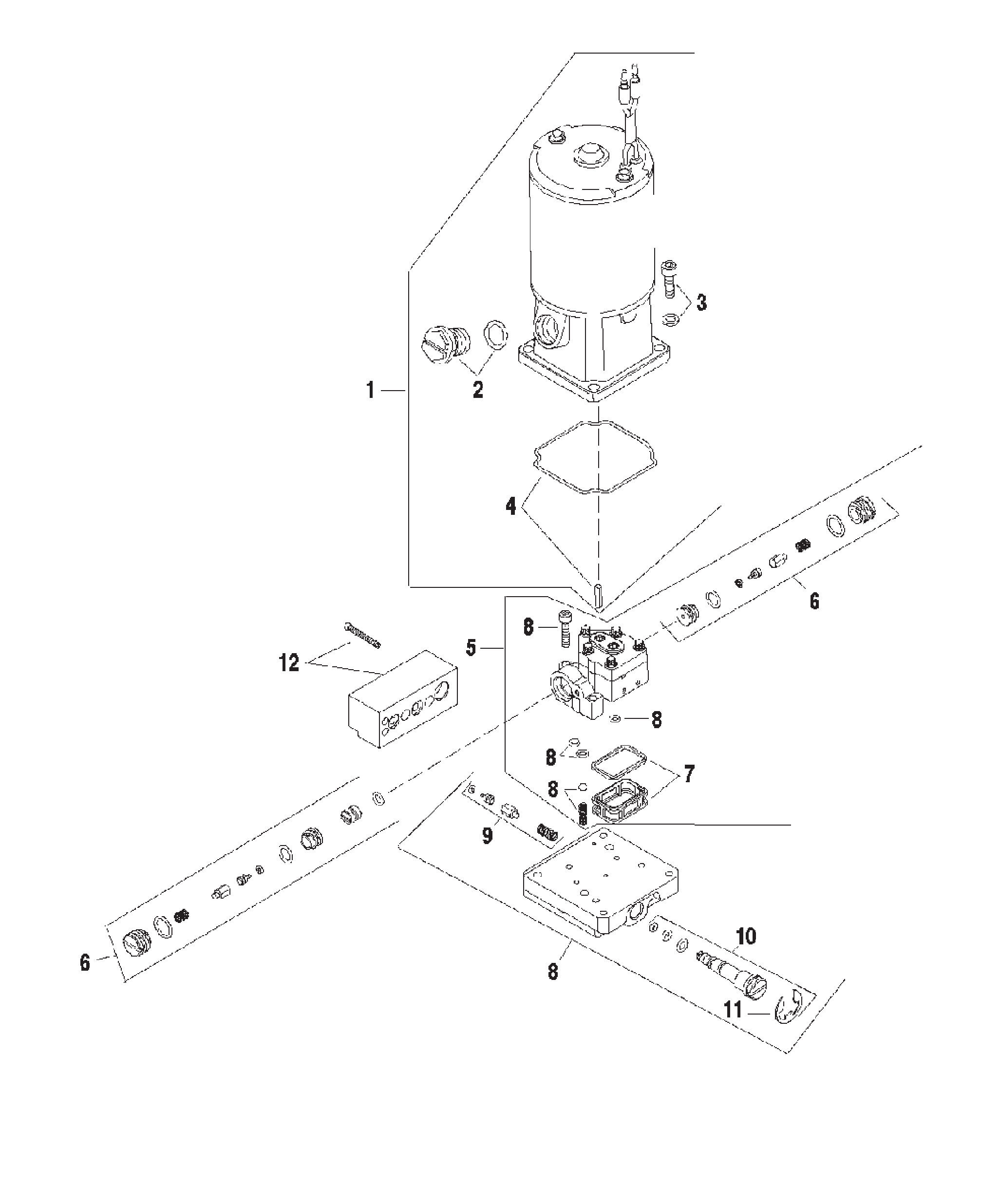

Рис. 17НАСОС/ДВИГАТЕЛЬ В СБОРЕ PUMP/MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	832021A9	Насос/мотор в сборе	1
-	832021T9	Насос/мотор в сборе	1
1	809885A1	Комплект мотора	1
1	893907A02	Ремкомплект электромотора	1
2	8134351	Пробка	1
3	809876A1	Ремкомплект крепежа электромотора	1
4	809877A1	Ремкомплект вала привода/сальника	1
5	809874A1	Насос в сборе	1
5	893906A02	Насос в сборе	1
6	809879A1	Ремкомплект тарельчатого клапана	1
6	893913A02	Ремкомплект тарельчатого клапана	1
7	809878A1	Ремкомплект фильтра	1
7	893912A02	Ремкомплект фильтра	1
8	809875A1	Ремкомплект коллектора	1
8	893909A02	Ремкомплект коллектора	1
9	809873A1	Ремкомплект клапана ограничения подъёма	1
9	893905A02	Ремкомплект клапана	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	812844	Стопорное кольцо E-образное	1
11	815949001	Стопорное кольцо E-образное	1
12	809956A1	Комплект переходника коллектора	1
12	832021T9	Насос/мотор в сборе	1
NS	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
NS	893914A02	Ремкомплект уплотнительных колец	1

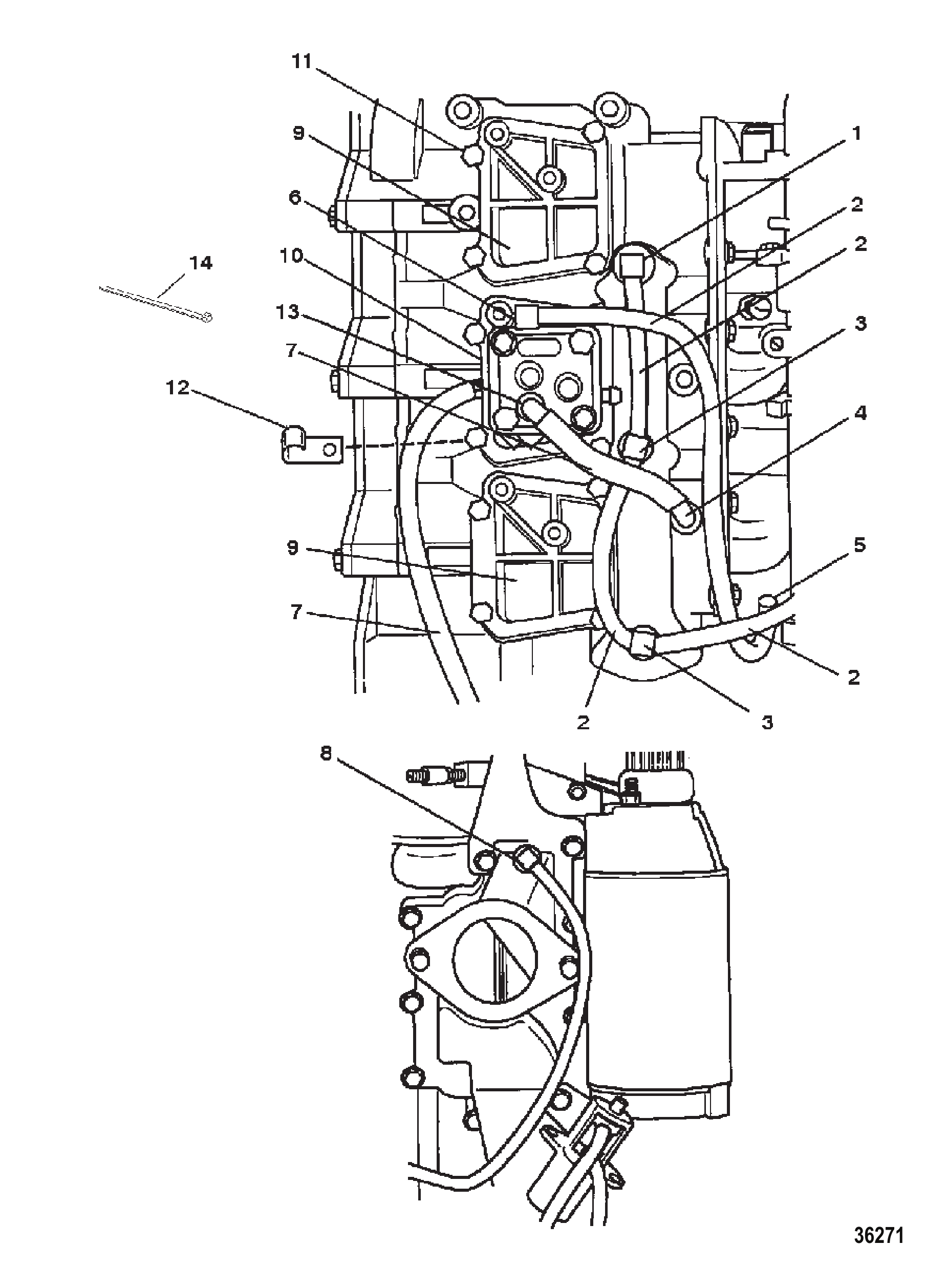

Рис. 18СИСТЕМА РЕЦИРКУЛЯЦИИ RECIRCULATION SYSTEM

REF	Номер детали	Наименование	Кол-во
1	42864	Штуцер дренажа картера	1
1	428641	Штуцер обратного клапана	1
2	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	892024122	Шланг (240.00 дюймов, бухта)	1
3	8207061	ШТУЦЕР	2
4	99664	Угольник выхлопной пластины	1
4	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
5	426582	Обратный клапан	1
5	426585	Обратный клапан	1
6	F743314	Угольник рециркуляции	1
7	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
7	8M0108355	Шланг (57 дюймов, бухта)	1
8	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
8	887801	Угловой штуцер 90 градусов (.0625-27)	1
9	8196944	КРЫШКА Перепускного Канала	2
10	8178702	Крышка топливного насоса	1
10	8178703	Крышка топливного насоса	1
11	819110062	Винт (.250-20 x .625)	10
12	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
12	8M0024808	J-образный зажим	1
13	99664	Угольник выхлопной пластины	1
13	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
14	816311	Стяжка (8.00 дюймов)	AR
14	816311T	СТЯЖКА (8.00 дюймов)	AR
-	818153A62	Головка блока цилиндров в сборе	1

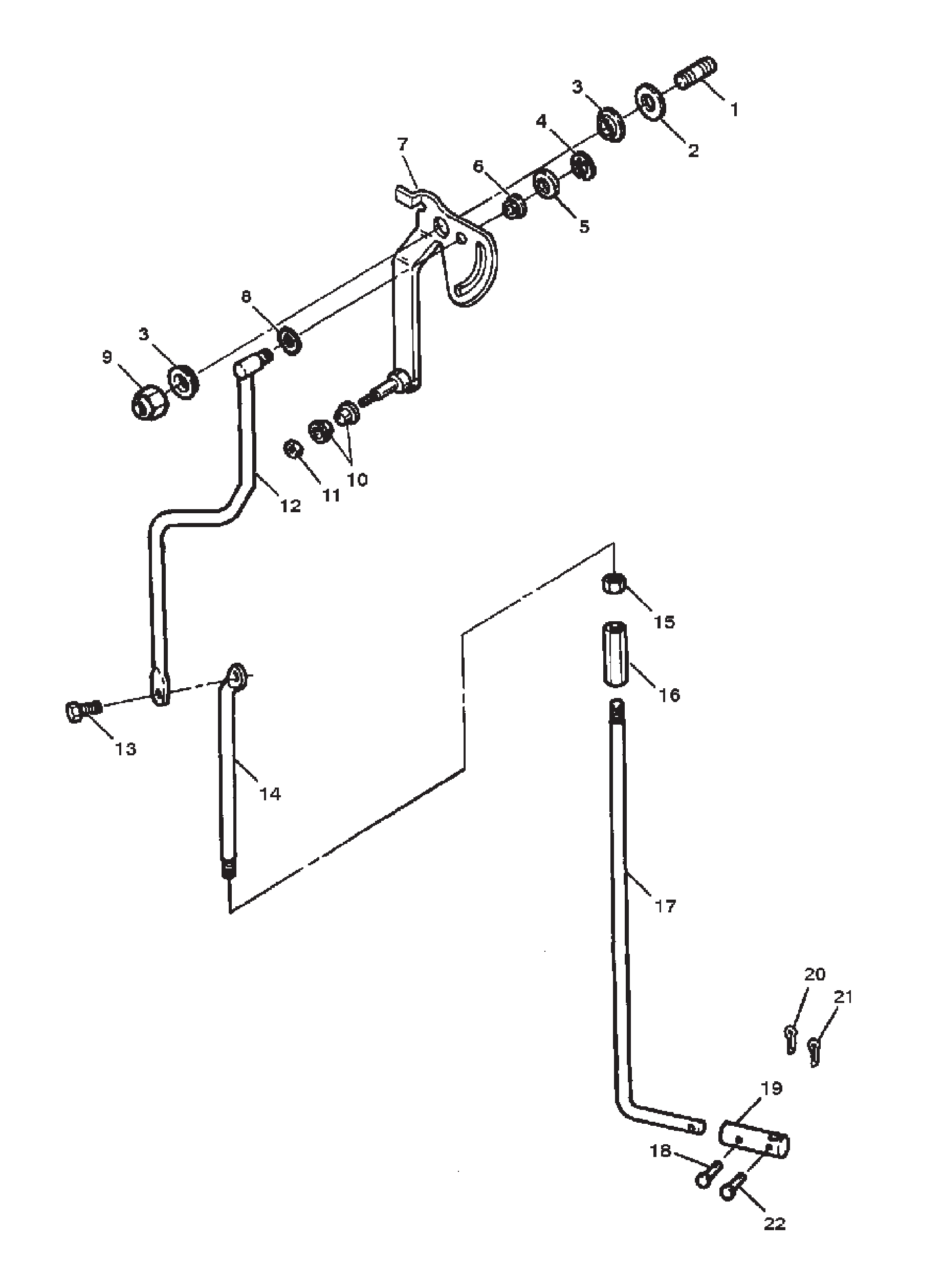

Рис. 19РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (ВЕРХНЯЯ) SHIFT LINKAGE-UPPER GEAR

REF	Номер детали	Наименование	Кол-во
1	8263872	Шпилька (.375-16 x 1.625)	1
2	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
3	F269052	Подшипник	2
4	13194	Кольцо стопорное	1
5	20546	Шайба (.330 x .500 x .060)	1
6	97896	Втулка	1
7	819468A1	Рычаг переключения передач в сборе	1
8	F8049	Шайба пружинная	1
9	68411	ГАЙКА (.375-16)	1
9	82670912	ГАЙКА (.375-16) Нержавеющая сталь	1
10	819452	Втулка	2
11	34059	Гайка (#10-32)	1
11	8267096	Гайка (#10-32) нержавеющая сталь	1
12	819511	ШТАНГА ВЕРХНЯЯ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
13	F2214	Винт с стопорной шайбой шестигранный (.250-28 x .500)	1
14	F684611	Удлинитель тяги переключения	1
15	68292	Гайка (.312-18)	1
15	8M0204668	Гайка (.312-18)	1
16	F141704	Муфта тяги переключения передач	1
17	819318A1	Тяга промежуточная переключения передач в сборе	1
18	F85372	Штифт тяги переключения передач нижний	1
19	F749704	Муфта тяги переключения передач	1
20	F1015	Шплинт	1
21	F1015	Шплинт	1
22	F85372	Штифт тяги переключения передач нижний	1
-	818153A62	Головка блока цилиндров в сборе	1

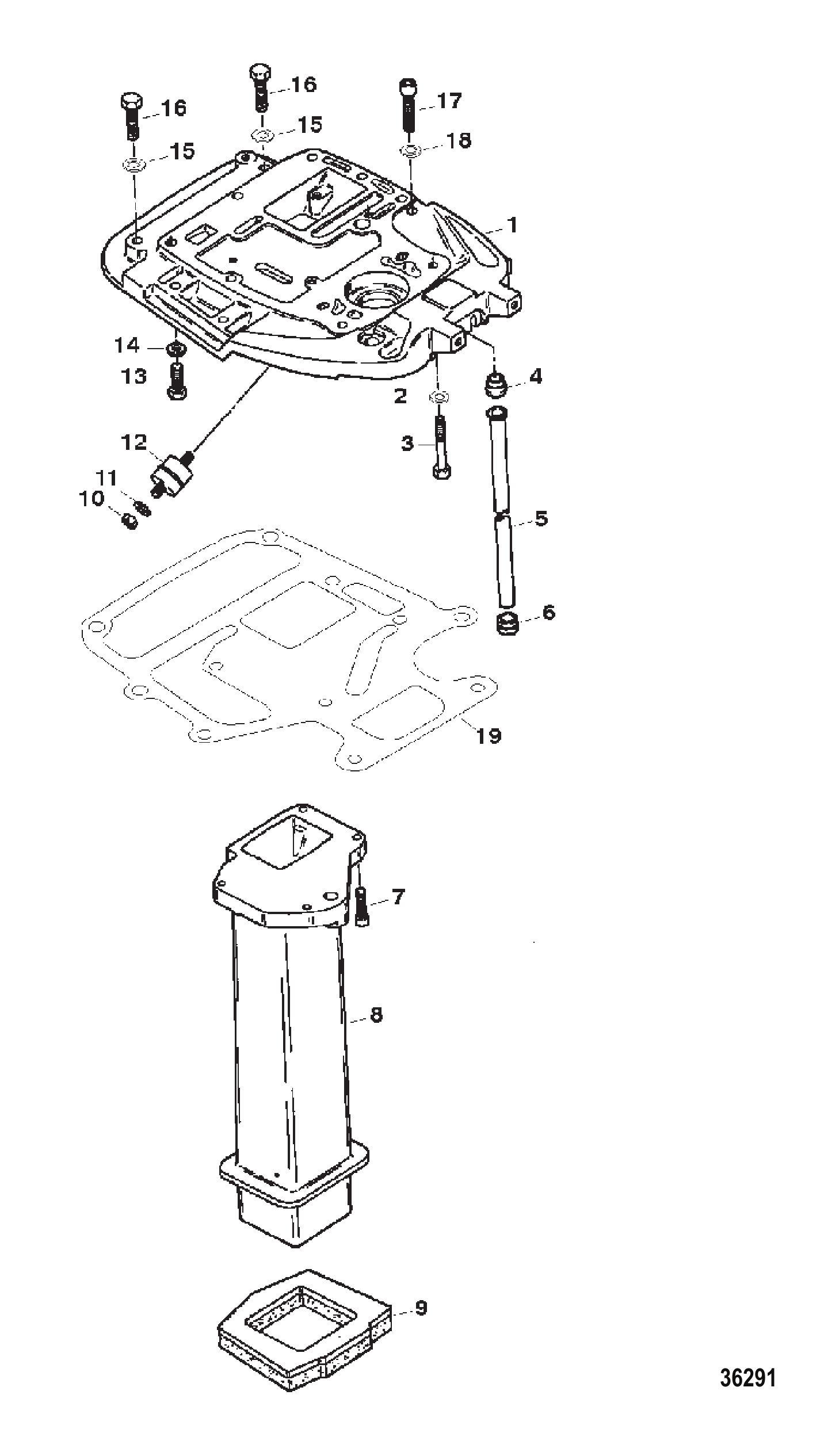

Рис. 20ПРОКЛАДОЧНАЯ ПЛАСТИНА SPACER PLATE

REF	Номер детали	Наименование	Кол-во
1	819079	Пластина проставочная	1
1	819079T	Пластина-проставка	1
2	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	2
3	19921238	ВИНТ (.312-18 x 2.38) С Dri Lok	2
4	42941	Уплотнение водяной трубки (верхнее)	1
4	42941001	Сальник водяной трубки	1
5	430145	Трубка водяная	1
6	F84342	Сальник водяной трубки	1
7	826371	ВИНТ (.312-18 x 1.250) С Dri Lok	4
7	F430732	ВИНТ (.312-18 x 1.250) Нержавеющая сталь	4
8	819047	Трубка выпускная	1
9	8190661	Сальник выхлопной трубы	1
10	86226	Гайка (.375-16) кабеля аккумулятора - положительного	2
10	8M0204671	Гайка	2
11	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
12	F307962	Верхняя боковая опора амортизатора	2
13	19925125	ВИНТ (.375-16 x 1.25)	6
14	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	6
15	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	4
16	19922150	ВИНТ (.375-16 x 1.50) С Dri Lok	4
17	19929162	ВИНТ (.375-16 x 1.62) С Dri Lok	1
17	98749A01	Винт с инструкцией	1
18	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
19	8190494	Прокладка выхлопной системы	1

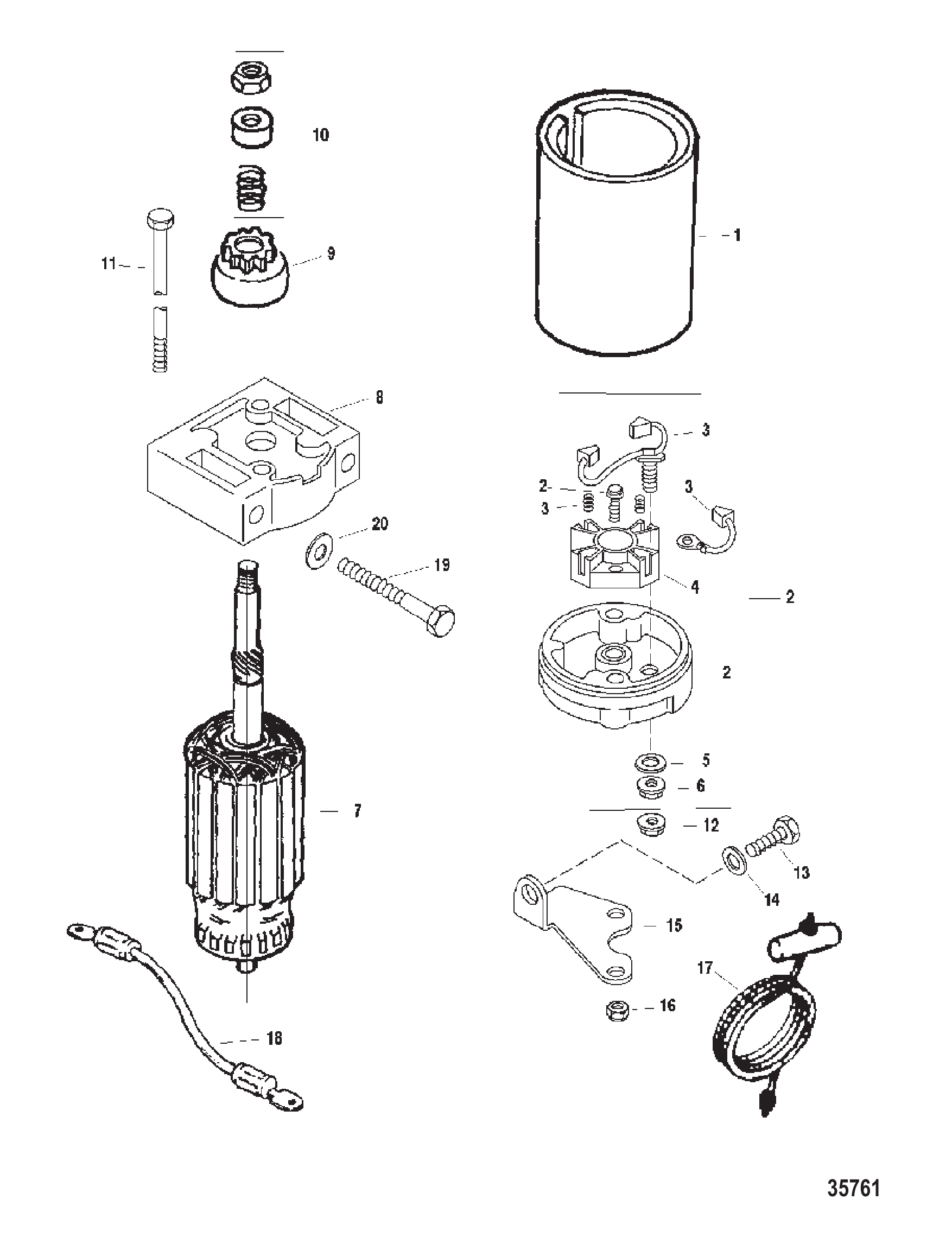

Рис. 21УЗЕЛ СТАРТЕРА STARTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	820193	СТАРТЕР В СБОРЕ	1
1	820193003	Стартер в сборе	1
1	8201931	СТАРТЕР В СБОРЕ	1
1	820193003	Стартер в сборе	1
1	820193T1	Стартер в сборе	1
1	820193003	Стартер в сборе	1
2	820595	УЗЕЛ КРЫШКИ Коллекторного Конца	1
3	F15190	Комплект щёток/пружин	1
4	61787	Держатель щётки	1
4	898265014	Держатель щёток	1
5	F15160	Шайба	1
5	804700	ШАЙБА	1
6	F15162	Гайка	1
7	F15183	Якорь	1
8	820594	КРЫШКА Приводного Конца	1
9	811902	ПРИВОДНАЯ ШЕСТЕРНЯ	1
9	802665T	Шестерня привода	1
9	802665	Шестерня привода	1
9	802665T	Шестерня привода	1
9	802665T	Шестерня привода	1
10	90643	КОМПЛЕКТ ПРИВОДА	1
11	811903	СКВОЗНОЙ БОЛТ	2
12	F15162	Гайка	1
13	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
14	53166	СТОПОРНАЯ ШАЙБА (.312)	1
15	8192722	Кронштейн опоры стартера	1
16	20361	Гайка (.250-28)	2
16	8267089	Гайка (.250-28)	2
17	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
17	47341A11	Комплект шнура с рукояткой ручного запуска	1
18	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
19	F2185	Винт с шестигранной головкой (.375-16 x 3.50) нерж.	2
20	45175	Шайба (.406 x .750 x .104)	2
20	8M0214963	Шайба	2
NS	8272822	Наклейка предупреждение высокое напряжение	1
NS	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
NS	881865	Наклейка предупреждающая — запуск на передаче	1

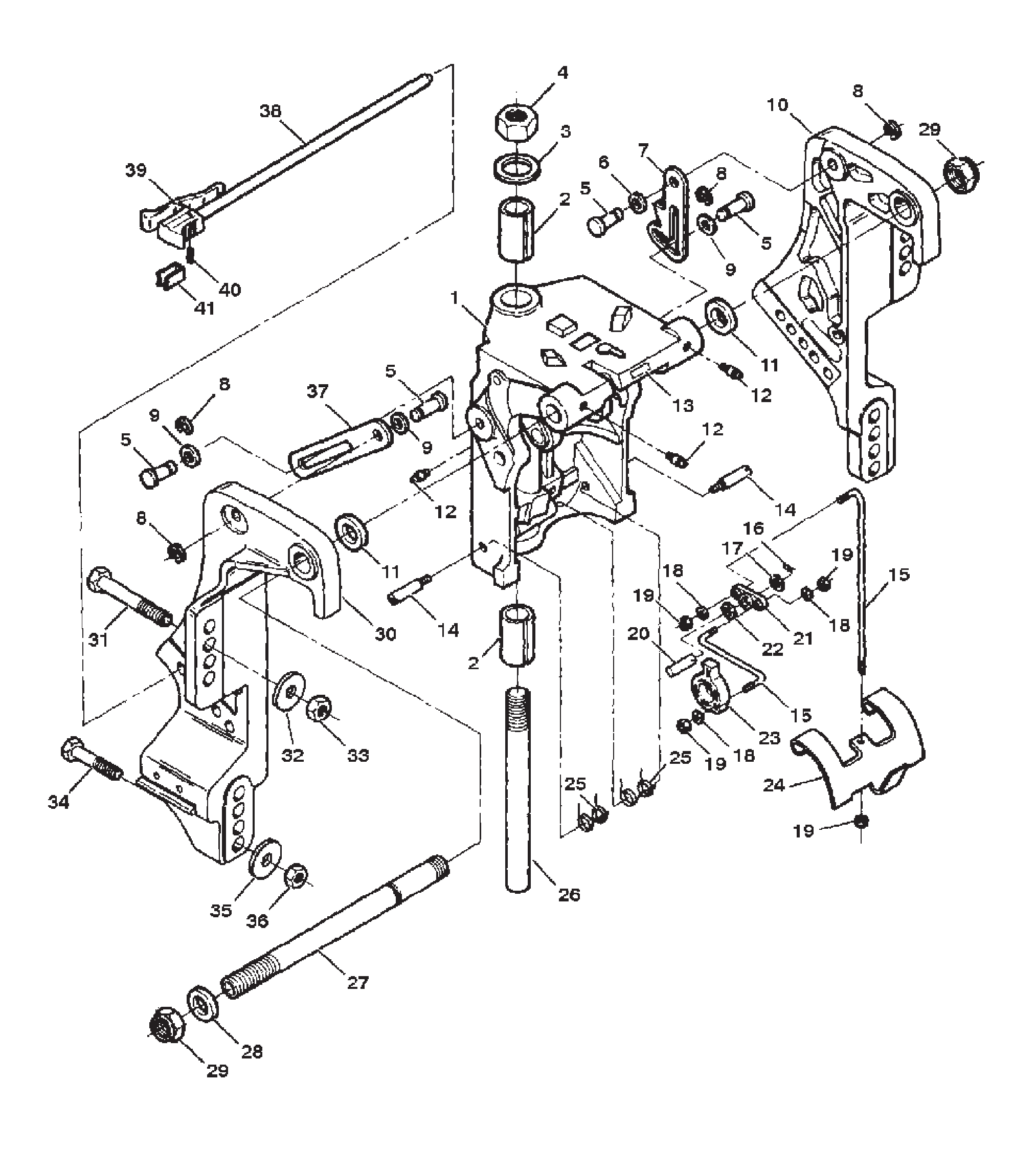

Рис. 22ПОВОРОТНАЯ СКОБА/КОРМОВЫЕ КРОНШТЕЙНЫ (МОДЕЛИ С РУЧНЫМ НАКЛОНОМ) SWIVEL BRACKET/STERN BRACKETS (MANUAL TILT MODELS)

REF	Номер детали	Наименование	Кол-во
1	819128F2	Кронштейн поворотный (окрашенный)	1
2	F191169-1	Подшипник поворотного кронштейна	2
3	F89011	Шайба поворотного кронштейна	1
3	69342	Шайба поворотного штифта - верхняя	1
4	F84280	Гайка шкворня	1
5	F749458	Палец фиксатора наклона	4
6	69708	Шайба волнистая винта фиксатора и рычага	2
7	820527	УПОР	1
8	F749208	Стопорное кольцо	4
9	74758	Шайба (.469 x .875 x .063)	2
10	819325F2	Кронштейн транцевый (левый) (окрашенный)	1
10	819325T2	Кронштейн транцевый левый	1
11	F522286	Шайба фенольная (1.40 x .89 x .094) фрикционная	2
12	F213274	Штуцер	3
13	830253	Наклейка фиксатора откидывания	1
14	826578	ШТИФТ	2
15	819702A1	Комплект тяги блокировки реверса	1
16	26953	ШПЛИНТ	1
17	71055	Шайба пальца рычага переключения	1
18	27882	ШАЙБА	3
19	F1669	Гайка (#6-32)	4
19	8M0207777	ГАЙКА НЕРЖ.	4
20	F7495861	Вал блокировки реверса	1
21	F749364	Рычаг блокировки реверса	1
22	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
22	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
23	F749827	Рычаг блокировки реверса	1
24	828986	Фиксатор реверса	1
24	821805A1	РЫЧАГ В СБОРЕ БЛОКИРОВКИ РЕВЕРСА	1
25	F366300	ПРУЖИНА	2
26	819331A1	Шкворень в сборе	1
27	819545A1	Комплект трубок	1
28	F316599	Сальник поворотной трубы	1
28	48462	Кольцо уплотнительное (.614 x .070)	1
29	30499	ГАЙКА (7/8-14)	2
29	858869	Гайка (.875-14)	2
30	819324F1	Кронштейн транцевый (правый) (окрашенный)	1
30	819324T1	Кронштейн транцевый правый	1
31	92710	Винт (.500-20 x 5.00)	OPT
32	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	OPT
32	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	OPT
33	91962	Гайка (.500-20)	OPT
34	677551	ВИНТ (.500-20 x 4.500)	2
34	8M0149747	Винт	2
35	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
35	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
36	91962	Гайка (.500-20)	2
37	F3664331	Упор наклона (правый)	1
38	FA658113	Стопорная планка в сборе	1
39	816517	Рукоятка	1
40	25870	Штифт роликовый	1
41	F286461	ПРУЖИНА	1

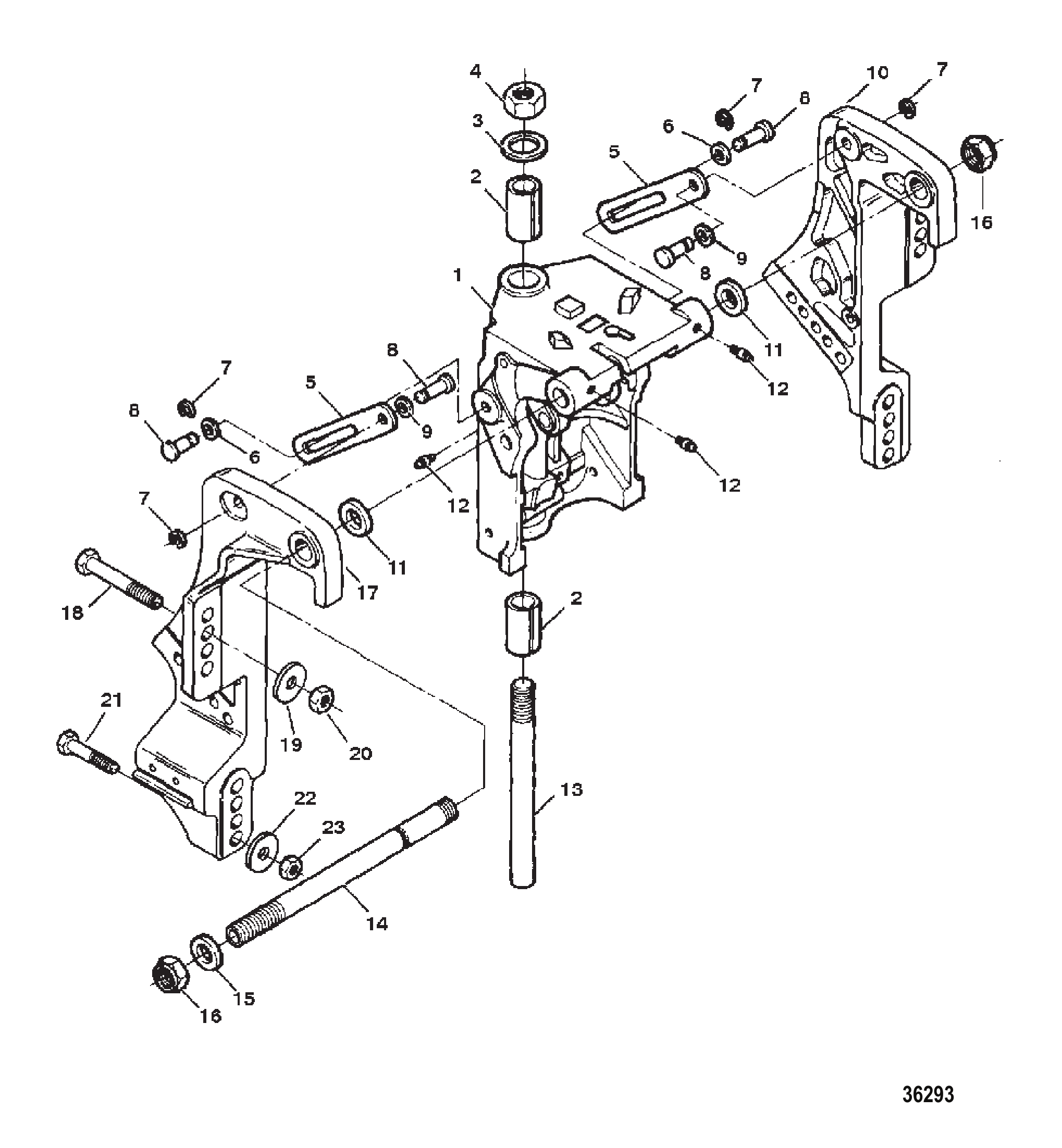

Рис. 23ПОВОРОТНАЯ СКОБА/КОРМОВЫЕ КРОНШТЕЙНЫ (МОДЕЛИ С ЭЛЕКТРОТРИМОМ) SWIVEL BRACKET/STERN BRACKETS (POWER TRIM MODELS)

REF	Номер детали	Наименование	Кол-во
1	819128F2	Кронштейн поворотный (окрашенный)	1
2	F191169-1	Подшипник поворотного кронштейна	2
3	F89011	Шайба поворотного кронштейна	1
3	69342	Шайба поворотного штифта - верхняя	1
4	F84280	Гайка шкворня	1
5	F3664331	Упор наклона (правый)	2
6	74758	Шайба (.469 x .875 x .063)	2
7	F749208	Стопорное кольцо	4
8	F749458	Палец фиксатора наклона	4
9	69708	Шайба волнистая винта фиксатора и рычага	2
10	819325F2	Кронштейн транцевый (левый) (окрашенный)	1
10	819325T2	Кронштейн транцевый левый	1
11	F522286	Шайба фенольная (1.40 x .89 x .094) фрикционная	2
12	F213274	Штуцер	3
13	819331A1	Шкворень в сборе	1
14	819545A1	Комплект трубок	1
15	F316599	Сальник поворотной трубы	1
15	48462	Кольцо уплотнительное (.614 x .070)	1
16	30499	ГАЙКА (7/8-14)	2
16	858869	Гайка (.875-14)	2
17	819324F1	Кронштейн транцевый (правый) (окрашенный)	1
17	819324T1	Кронштейн транцевый правый	1
18	92710	Винт (.500-20 x 5.00)	OPT
19	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	OPT
19	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	OPT
20	91962	Гайка (.500-20)	OPT
21	677551	ВИНТ (.500-20 x 4.500)	2
21	8M0149747	Винт	2
22	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
22	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
23	91962	Гайка (.500-20)	2

Рис. 24СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	818494	ВИНТ СПЕЦИАЛЬНЫЙ	1
-	FT2991	Щетка проволочная	1
-	803504T	Щетка	1
-	FT8914	Съёмник сальника	1
-	FT8903	Оправка для установки сальника	1
-	FT8907	Держатель для водила	1
-	824892	РУКОЯТКА	1
-	FT8925	Монтажный инструмент для сальника	1
-	FT2953	Головка торцевая	1
-	74607A3	Установочный комплект поршневого пальца	1
-	77109A3	Монтажный комплект	1
-	69756	Кольцо уплотнительное (.549 x .103)	1
-	98530	РУЧКА	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	FT2996	Инструмент-компрессор поршневых колец	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	FT8900	Клещи для хомутов топливных шлангов	1
-	FT8919	Инструмент для выбивания пружинных штифтов, штифтов и поршневых пальцев	1
-	FT11293	Ключ рожковый для фиксатора верхнего вала привода	1
-	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
-	FT11240	Ключ рожковый для цилиндра тримма/наклона	1
-	FT11209	Комплект направляющих для установки/снятия обоймы подшипника шестерни	1
-	FT8901	Держатель индикатора	1
-	FT8902	Индикатор часового типа для гребного вала	1
-	FT11207	Съёмник обоймы подшипника передней шестерни	1
-	FT11296	Оправка для установки обоймы подшипника передней шестерни	1
-	803600T	Установочный инструмент	1
-	FT11297	Переходник для затяжки моментом	1
-	817005	Оправка для установки подшипника	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	817006	Оправка для установки сальника основания водяного насоса	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1
-	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
-	24273	ОПРАВКА ВЕРХНИЙ ПОДШИПНИК ВАЛА	1
-	24273T	Оправка	1
-	37241	Пластина съёмника универсальная	1

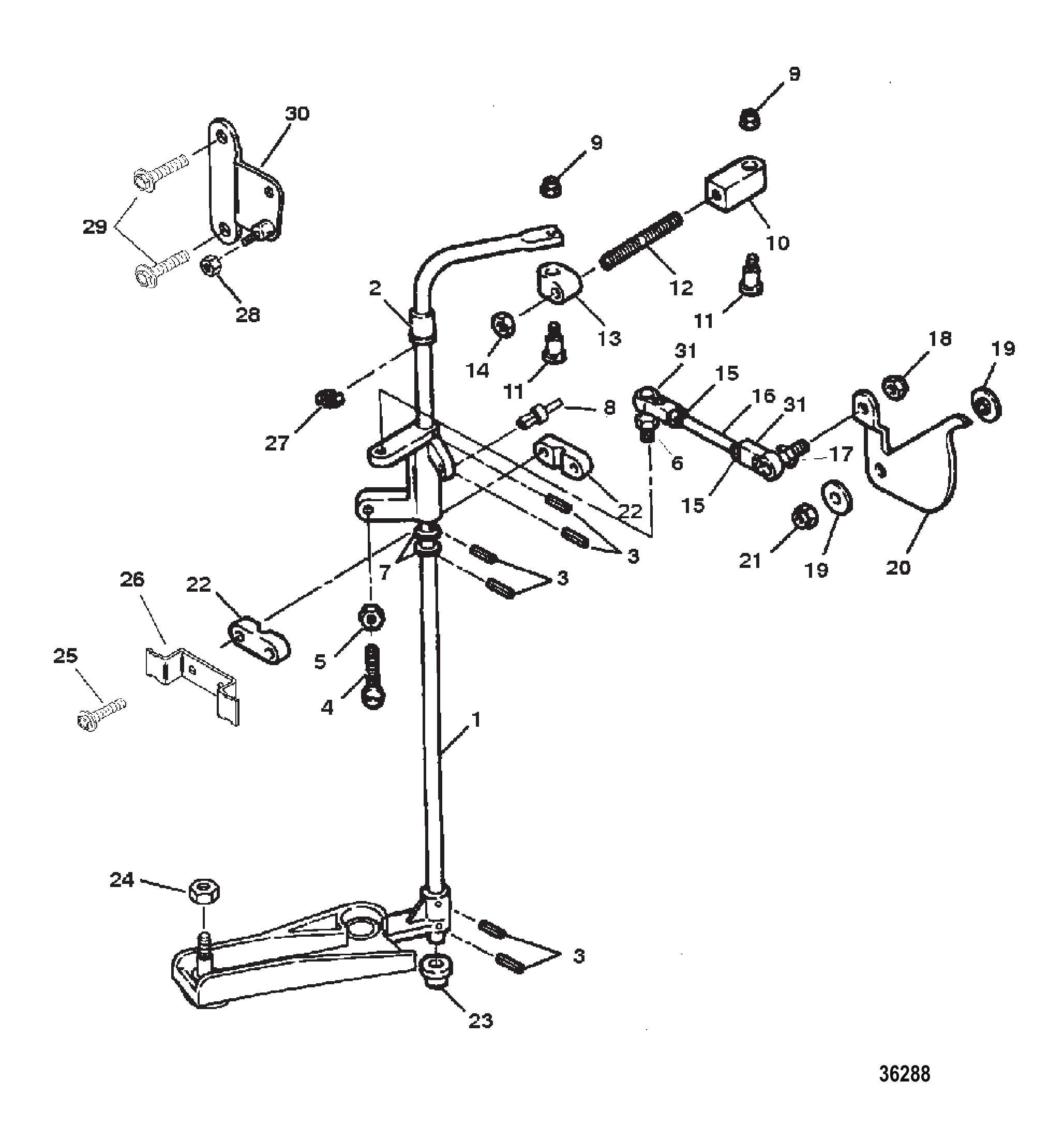

Рис. 25ВЕДУЩИЙ ВАЛ В СБОРЕ TOWERSHAFT ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	819473A2	Вертикальный вал в сборе	1
2	819513	ВТУЛКА ВЕРХНЯЯ	1
3	38489	ШТИФТ Роликовый	6
4	F1504	Винт (.250-20 x 1.250)	1
5	64015	Гайка (.250-20) клеммы стартерного соленоида	1
6	828514	Шар резьбовой	1
7	F1856	Шайба	2
8	F1727	Заклёпка (нейлоновая)	1
9	F7009	ГАЙКА (#10-24)	2
10	F4990361	Наконечник тяги управления (к триггеру)	1
11	F499026	Шарнирный наконечник тяги управления	2
12	F85445-1	Тяга управления опережением зажигания	1
13	F499035	Наконечник тяги управления (к вертикальному валу)	1
14	F2015	Гайка (.250-28) нержавеющая сталь	1
15	68219	Гайка (#10-32) нержавеющая сталь	2
16	819002	Тяга дросселя	1
17	828514	Шар резьбовой	1
18	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1
19	F269319	Подшипник кулачка дроссельной заслонки	2
20	828950	Кулачок дросселя	1
21	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
21	8267088	Гайка (.250-20)	1
22	F607689	Подшипник	2
23	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
24	34059	Гайка (#10-32)	1
24	8267096	Гайка (#10-32) нержавеющая сталь	1
25	19961088	ВИНТ (#10-24 x .880)	2
26	828636	Кронштейн	1
27	13194	Кольцо стопорное	1
28	34059	Гайка (#10-32)	1
28	8267096	Гайка (#10-32) нержавеющая сталь	1
29	819110075	Винт (.250-20 x .750)	2
30	819458A2	Кронштейн в сборе для дистанционного троса	1
31	830875	Гнездо шаровое	2
31	817428	Гнездо	2

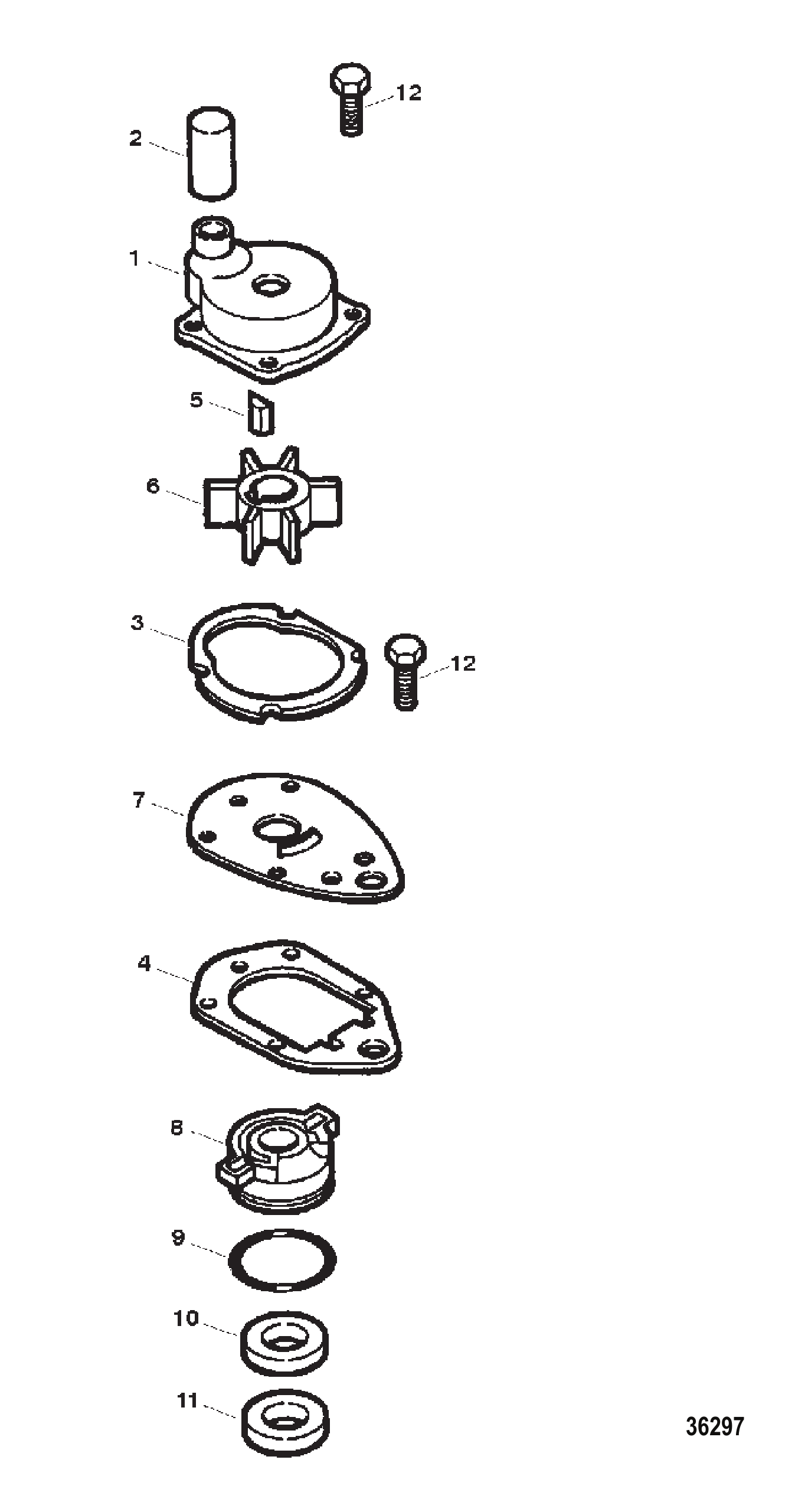

Рис. 26ВОДЯНОЙ НАСОС WATER PUMP

REF	Номер детали	Наименование	Кол-во
-	812966A6	Ремкомплект водяного насоса	1
-	812966A12	Ремкомплект водяного насоса	1
1	14334A2	Насос водяной в сборе	1
1	14334A3	Насос водяной в сборе	1
2	43023	САЛЬНИК	1
2	8M0204658	УПЛОТНЕНИЕ	1
3	822189	Прокладка верхней части водяного насоса	1
4	19701	Прокладка нижняя	1
4	8M0224241	Прокладка	1
5	19699	Шпонка	1
5	8M0032831	Шпонка крыльчатки	1
6	19453	Крыльчатка	1
6	19453T	Крыльчатка	1
7	19700A1	Опорная пластина	1
7	19700A2	Пластина передняя	1
8	812966A3	Основание в сборе	1
8	8M0245488	Основание водяного насоса	1
9	30224	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.859 x .139)	1
9	8M0204651	Кольцо уплотнительное	1
10	814670	Маслосъёмный сальник	1
11	814669	Маслосъёмный сальник	1
11	8M0245489	Сальник масляный	1
12	8248324	Винт (M6 x 16)	6
-	814669A2	Ремкомплект уплотнений корпуса редуктора	1
-	819123A7	Корпус редуктора в сборе (базовый)	1
-	819123T7	Корпус редуктора базовый	1
-	819123A8	Корпус редуктора в сборе (полный)	1
-	819123T8	Корпус редуктора в сборе 75 для длинного дейдвуда	1
