水星 Mercury 90 H.P. (1995) 0E093700 THRU 0E138599 - — взрыв-схемы и запчасти

Force 系列 · Belgium - Cat.# 90-820754 · 共 23 个部位 · 928 条零件

1Адаптерная плита верхняя 2Сборка нижнего кожуха 3Карбюратор 4КОЛЕНВАЛ И ПОРШЕНЬ 5Блок цилиндров 6Картер редуктора 7Электрические компоненты 8Выхлопная пластина 9Сборка топливного насоса 10Топливный бак и магистраль (пластик – 6,6 галлона)11Картер редуктора (приводной вал)12Редуктор (вал гребного винта)13Компоненты зажигания 14Крышка впуска/тяги дросселя 15Компоненты гидроподъема 16Клапанная плита и система рециркуляции 17СЕРВИСНЫЕ МАТЕРИАЛЫ 18Стартер 19Поворотный кронштейн и рулевой рычаг 20Специальный инструмент 21Сборка верхнего кожуха 22Вал башни и дроссельная тяга 23Транцевый кронштейн

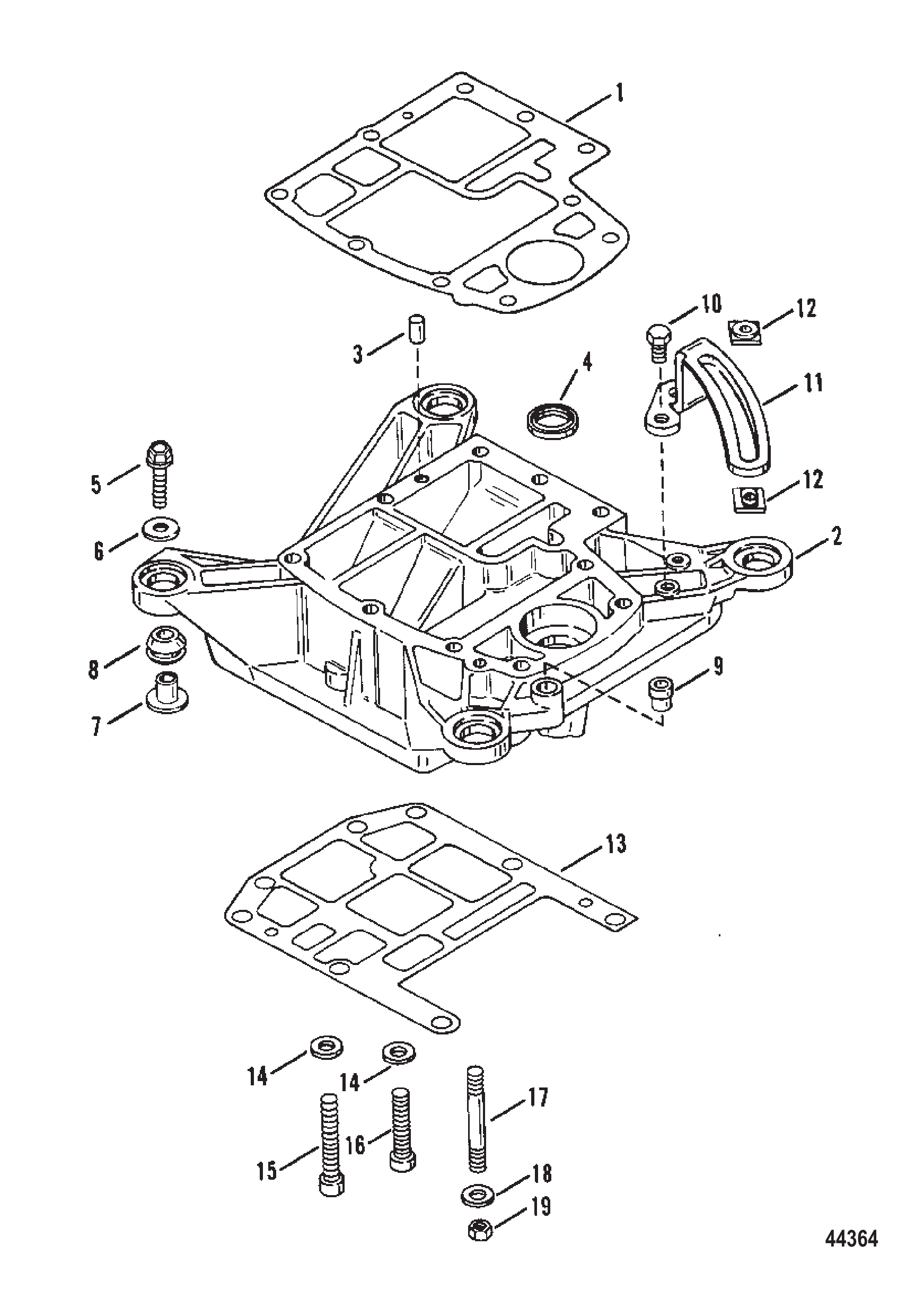

Рис. 1Адаптерная плита верхняя Adapter Plate Upper

REF	Номер детали	Наименование	Кол-во
1	826549	ПРОКЛАДКА Головка блока цилиндров к верхней переходной плите	1
2	820192A1	ПЛАСТИНА В СБОРЕ Верхний переходник	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	819740	САЛЬНИК ГРЕБНОГО ВАЛА	1
5	81893435	ВИНТ (M8 x 35)	4
5	8M0103814	Винт (M8 x 35 мм)	4
6	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
7	19064	Втулка	4
8	825380	Втулка уплотнительная	4
8	825380001	Втулка уплотнительная	4
9	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
10	1993820	ВИНТ (M8 x 20)	2
11	820280	НАПРАВЛЯЮЩАЯ Переключения	1
12	820277	ЗАДВИЖКА Переключения	2
13	826550	ПРОКЛАДКА Переходная плита/Корпус гребного вала	1
14	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	10
15	19929325	ВИНТ (.325-16 x 3.25)	3
16	19929175	ВИНТ (.375-16 x 1.75)	7
17	8207021	ШПИЛЬКА (M10) (M10)	8
18	45175	Шайба (.406 x .750 x .104)	8
18	8M0214963	Шайба	8
19	13914	Гайка (M10) шпильки корпуса редуктора	8
19	40140	ГАЙКА (M10)	8
20	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	AR
20	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	AR
21	809122A1	КОМПЛЕКТ ПРОКЛАДОК	AR
21	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	AR

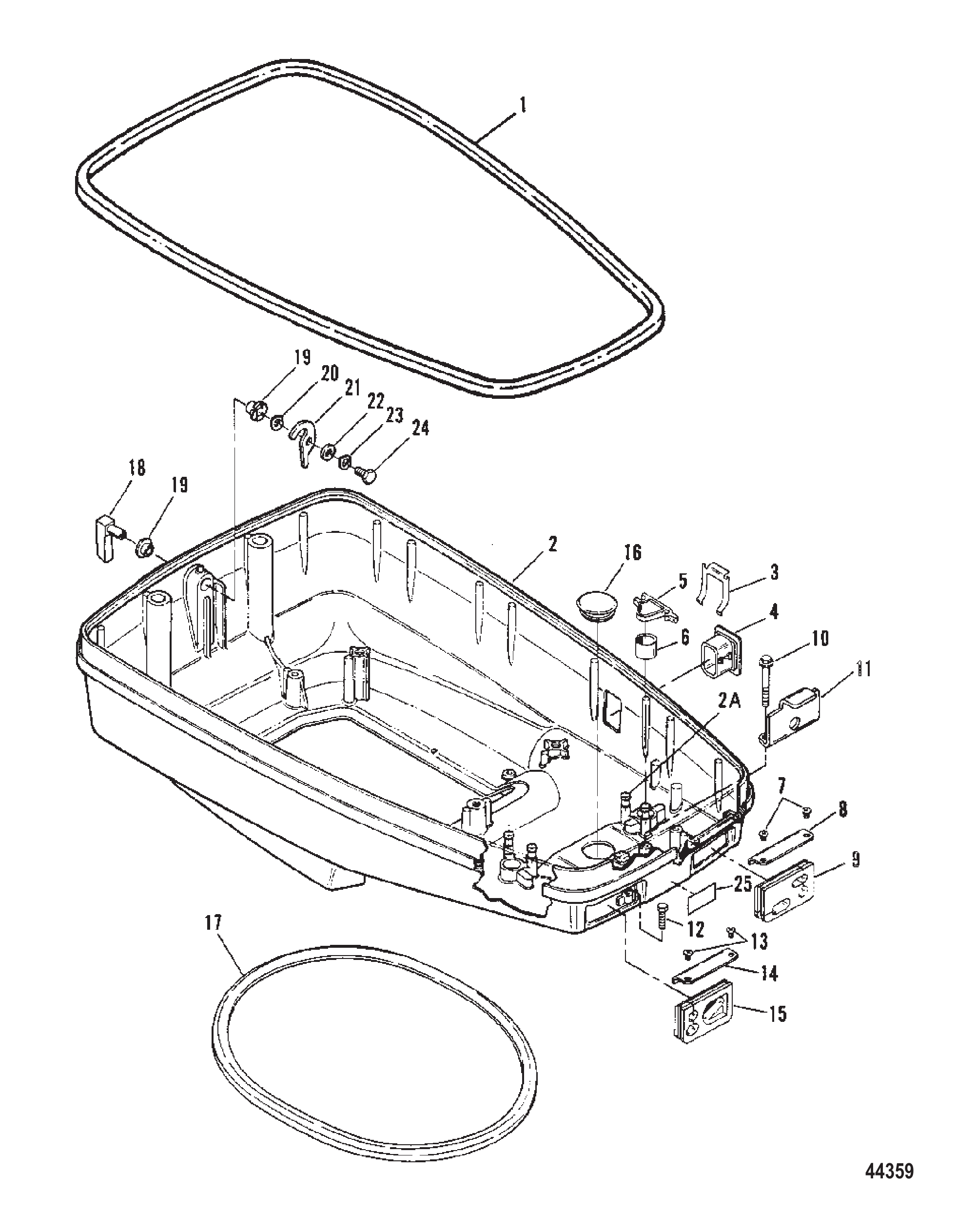

Рис. 2Сборка нижнего кожуха Bottom Cowl Assembly

REF	Номер детали	Наименование	Кол-во
1	F663756-1	УПЛОТНЕНИЕ ОПОРЫ КОЖУХА	1
1	8197172	УПЛОТНЕНИЕ-81 ДЮЙМ	1
2	819983F	НИЖНИЙ КОЖУХ В СБОРЕ (ОКРАШЕННЫЙ)	1
2	819983T1	СБОРКА НИЖНЕГО КОЖУХА	1
2A	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	4
3	8124431	Фиксатор (применять где применимо)	1
3	8M0032848	Держатель переключателя	1
4	8128301	Пробка	1
4	812830T01	Пробка	1
5	820313	ФИКСАТОР Троса Управления	2
6	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
7	40019104	ВИНТ (M5 x 8)	2
8	823551	Фиксатор сальника впускного троса	1
9	823550	Сальник дистанционных тросов	1
10	82130016	ВИНТ (M6 x 16)	2
11	F663480-1	ФИКСАТОР ПЕРЕДНЕЙ ЧАСТИ КОЖУХА	1
12	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	1
13	40019104	ВИНТ (M5 x 8)	2
14	823551	Фиксатор сальника впускного троса	1
15	823549	Сальник топливного разъёма и дистанционных тросов	1
16	8199541	ПРОБКА	1
17	8136076	Сальник нижнего кожуха	1
18	820000A4	РУКОЯТКА В СБОРЕ (ОКРАШЕННАЯ)	1
18	820000A08	Рукоятка в сборе чёрная	1
19	812707	Втулка	2
20	F2047	Шайба волнистая	1
21	F481777	Вал кулачкового замка	1
21	8M0001081	Кулачок	1
22	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
22	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
24	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
25	818029	Наклейка (топливная смесь)	1
25	8180291	Наклейка топливной смеси	1
26	18286A40	Переключатель в сборе	OPT
26	8M0235192	Переключатель тримма	OPT

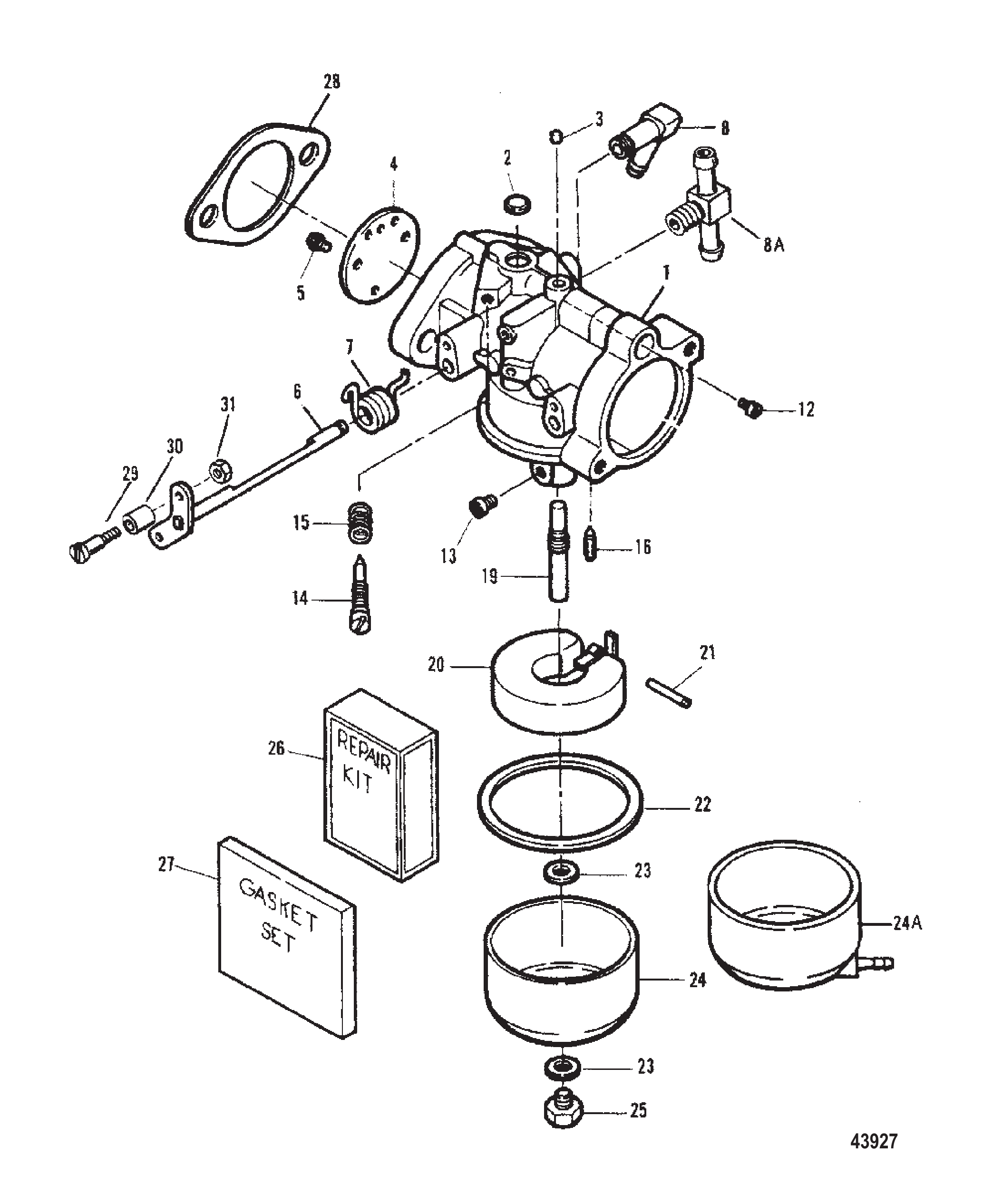

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	8201991	КАРБЮРАТОР (Верхний - WB-109B)	1
1	8202021	КАРБЮРАТОР (Средний/Нижний - WB-108B)	2
2	FO16128	ПРОБКА Уэлча	1
3	FO10588	Заглушка чашки (верхний карбюратор)	4
4	F10315	ЗАСЛОНКА ДРОССЕЛЬНАЯ	1
5	F10328	ВИНТ ЗАСЛОНКИ	2
5	803176	ВИНТ С НАКЛЕЙКОЙ	2
6	F10305	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
7	F10334	ПРУЖИНА ВАЛА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
8	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
8A	F85314-1	ШТУЦЕР (T) (T-ОБРАЗНЫЙ)	2
8A	64706001	Фитинг тройник	2
12	5317	Жиклёр (.046)	1
13	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
13	3794	Жиклёр (.074) (правый борт)	OPT.
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	3794	Жиклёр (.074) (правый борт)	1
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
14	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
15	27160	ПРУЖИНА Винта регулировки холостого хода	1
16	FK10309	ИГЛА С СЕДЛОМ	1
16	F10265	ИГЛА ВПУСКНАЯ	1
19	F10302	ЖИКЛЁР ГЛАВНЫЙ	1
20	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
20	891730A01	Комплект поплавка	1
21	FO13944	ПАЛЕЦ ПОПЛАВКА	1
22	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
23	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
24A	820491	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	F10333	КАМЕРА ПОПЛАВКОВАЯ	2
25	5128	Винт поплавковой камеры топлива	1
26	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
26	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
27	FK10323	КОМПЛЕКТ ПРОКЛАДОК	1
27	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
28	F85906	Прокладка карбюратора	3
28	828925	Прокладка карбюратора	3
29	F333316	Вал	1
29	830110	Вал ролика дросселя	1
30	819225	Ролик вала дросселя	1
31	F1997	ГАЙКА (#8-32)	1
31	8267094	Гайка @5	1
-	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	809122A1	КОМПЛЕКТ ПРОКЛАДОК	-
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	-
-	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	-
-	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	-
-	FK10323	КОМПЛЕКТ ПРОКЛАДОК	1
-	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1

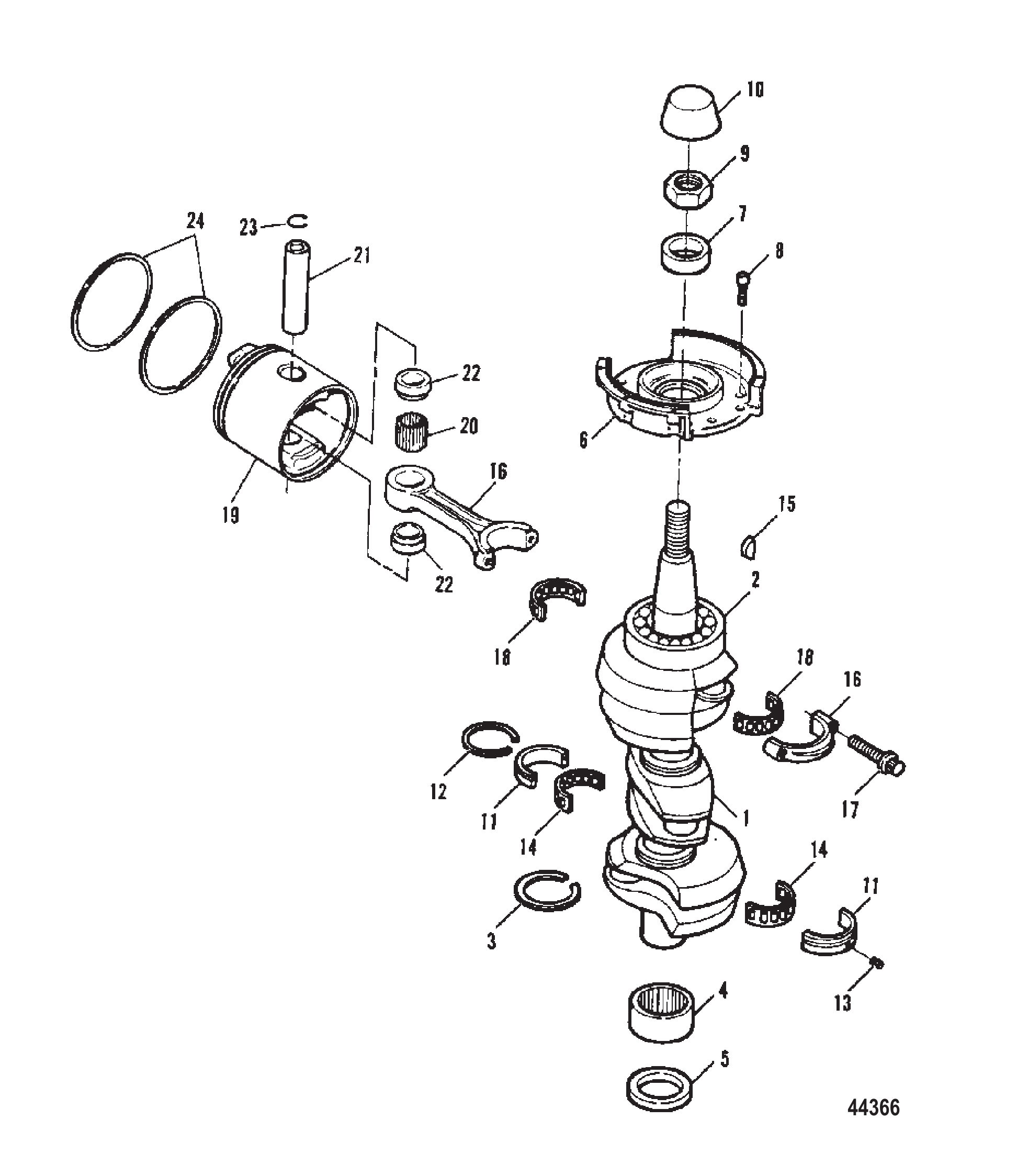

Рис. 4КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft and Piston

REF	Номер детали	Наименование	Кол-во
1	820322A1	СБОРКА КОЛЕНЧАТОГО ВАЛА	1
1	820322T1	СБОРКА КОЛЕНЧАТОГО ВАЛА	1
2	F284659-2	ПОДШИПНИК ШАРИКОВЫЙ	1
2	803893T	Подшипник шариковый	1
3	F316579	САЛЬНИК	2
4	FA523014	ПОДШИПНИК В СБОРЕ КОЛЕНВАЛА НИЖНИЙ КОРЕННОЙ	1
4	818050T4	Подшипниковый узел	1
5	F523146-1	САЛЬНИК	1
5	828627	Сальник коленчатого вала нижний	1
6	819312A1	ОБОЙМА В СБОРЕ	1
6	819312T4	КОРПУС В СБОРЕ - 70/150	1
7	F523146-1	САЛЬНИК	1
7	828627	Сальник коленчатого вала нижний	1
8	92160	Винт (.250-20 x .750) нержавеющая сталь	5
9	F1968	ГАЙКА (.750-16)	1
10	F2067	ЗАГЛУШКА ПЛАСТИЗОЛЕВАЯ	1
11	FA85655-1	ПОДШИПНИК В СБОРЕ	2
11	803604T	Подшипник средней коренной опоры	2
12	F85410	Кольцо	2
13	823605	Штифт (запрессованный в блок)	3
14	819193	Обойма/комплект роликов	2
15	F85498-1	Шпонка маховика	1
16	818052A6	Шатун в сборе	3
16	818052T6	Шатун в сборе	3
17	91012	Винт (.250-28 специальный)	6
18	62596A2	Сепаратор/роликовый комплект	3
19	819690A4	Поршневой комплект (стандартный)	3
19	834803A4	КОМПЛЕКТ ПОРШНЯ СТАНДАРТНЫЙ	3
19	819690A5	Поршневой комплект (.010 ремонтный)	OPT.
19	834803A5	КОМПЛЕКТ ПОРШНЯ-.010	OPT.
19	819690A6	Поршневой комплект (.030 ремонтный)	OPT.
19	834803A6	КОМПЛЕКТ ПОРШНЯ-.030	OPT.
20	F335217-1	Подшипник (26)-поршневой палец	3
21	F694017-1	Палец	3
22	F366215	Проставка	6
23	F694096	Фиксатор	6
24	820457A2	Комплект колец (2 кольца)-поршень	3
24	820641A1	Комплект колец (2 кольца)-поршень	OPT.
24	818129A2	Комплект колец (2 кольца)-поршень	OPT.

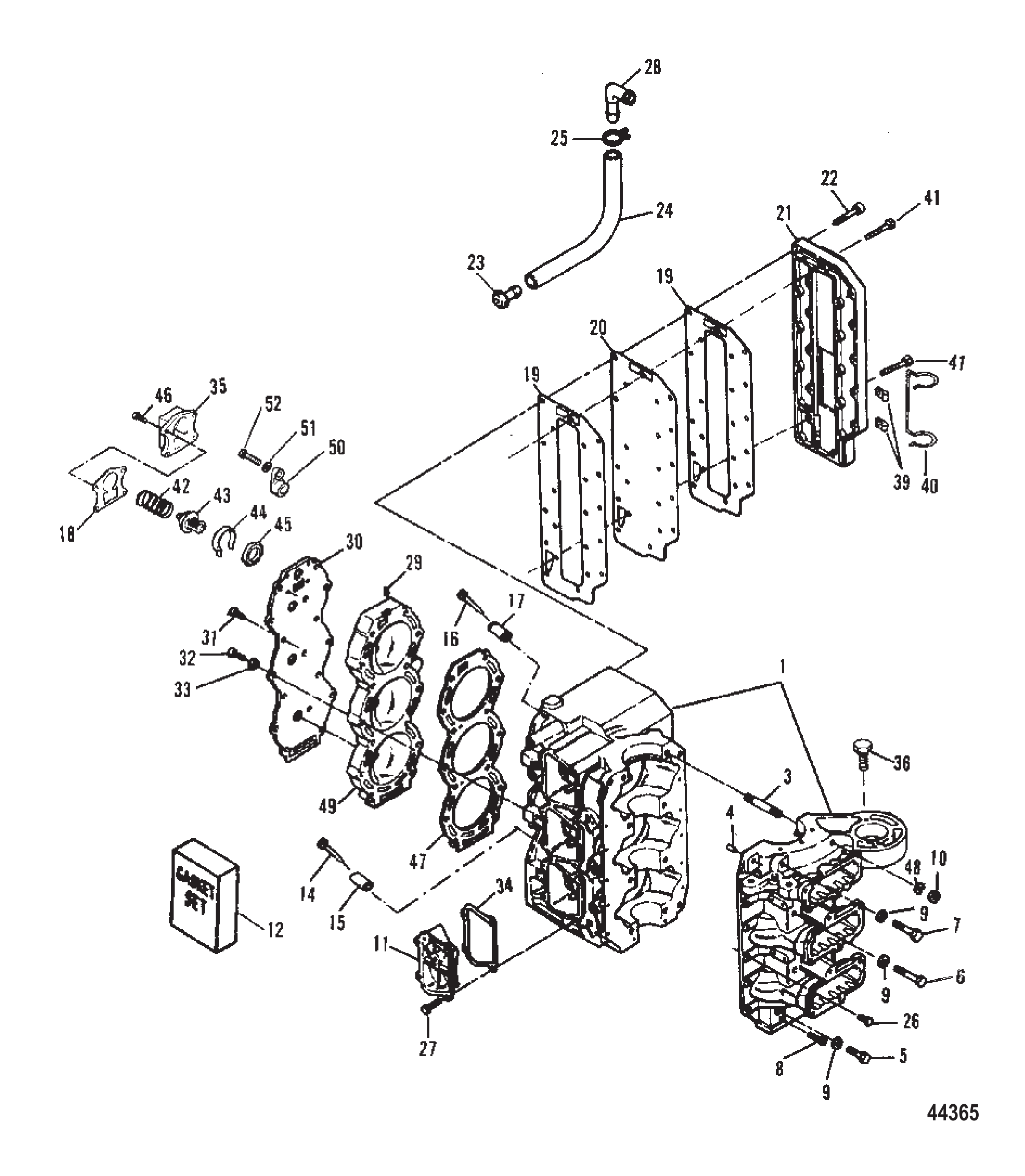

Рис. 5Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
--	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
--	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
1	818153A23	Комплект блока цилиндров	1
3	826394	ШПИЛЬКА (.375-16 x 3.843)	1
3	8263942	Шпилька	1
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	32132	ВИНТ (.375-16 x 1.750)	2
6	53734	ВИНТ (.375-16 x 3.00)	4
7	47688	ВИНТ (.375-16 x 2.750)	1
8	820589	ВИНТ (.250-20 x 1.250)	2
9	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	7
10	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
10	8M0204671	Гайка	1
11	817790A1	Крышка перепускного окна	2
12	809122A1	КОМПЛЕКТ ПРОКЛАДОК	1
12	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
14	F719372	Штифт трубки водяной рубашки	2
15	F719418	Трубка водяной рубашки	2
16	F691372	Штифт трубки водяной рубашки (верхний)	1
17	F719943	Трубка водяной рубашки (верхняя)	1
18	F476067	Прокладка	1
18	828319	Прокладка крышки термостата	1
19	819023	Прокладка пластины выпускного окна	2
19	8190231	Прокладка пластины выхлопного окна	2
20	8192831	Пластина выхлопного окна	1
21	F692152	Крышка выпускного окна	1
21	803932T	Крышка выпускной системы	1
22	76213	Винт (.250-20 x 1.120)	21
23	813613	Штуцер	1
24	99127109	Шланг (57,00 дюймов, бухта)	1
24	8M0108355	Шланг (57 дюймов, бухта)	1
25	816311	Стяжка (8.00 дюймов)	1
25	816311T	СТЯЖКА (8.00 дюймов)	1
26	28636	ВИНТ (.250-20 x .750)	10
27	98254	ВИНТ (.250-20 x .620)	6
28	99664	Угольник выхлопной пластины	1
28	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
29	F722109-1	Пробка (нейлоновая) головки цилиндра	1
30	F692995	Крышка головки цилиндра	1
31	98254	ВИНТ (.250-20 x .620)	3
32	F1883	Болт (.312-18 x 2.375)	14
33	34437	Шайба	14
34	820500	ПРОКЛАДКА Крышки Перепускного Канала	2
34	820500A3	Комплект прокладок	2
35	819693	КРЫШКА	1
35	8196931	КРЫШКА Термостата	1
36	28636	ВИНТ (.250-20 x .750)	1
39	820437	ЗАЖИМ Держателя Жгута	2
40	92753	Фиксатор	1
41	F901938-1	Винт (.250-20 x .875) головки цилиндра (специальный)	2
42	F664268	Пружина	1
43	F664068	Термостат 54°C (130°F)	1
44	F719902	Проставка	1
44	8283111	Проставка	1
45	F664914	Уплотнение термостата	1
46	19927075	ВИНТ (.250-20 x .75)	4
46	19932075	ВИНТ (.250-20 x .750)	4
47	820438	ПРОКЛАДКА Головки Цилиндра	1
48	35048	СТОПОРНАЯ ШАЙБА (.375)	1
49	819857A3	Комплект головки цилиндра	1
50	44552	Фиксатор	1
50	889733	ФИКСАТОР	1
51	56681	ШАЙБА (.203 x .500 x .032)	1
51	8M0204666	ШАЙБА (.203 x .500 x .032)	1
52	8128321	Винт (#10-16 x .600)	1
52	878609	Винт (#10-16 x .600)	1
-	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	809122A1	КОМПЛЕКТ ПРОКЛАДОК	-
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	-

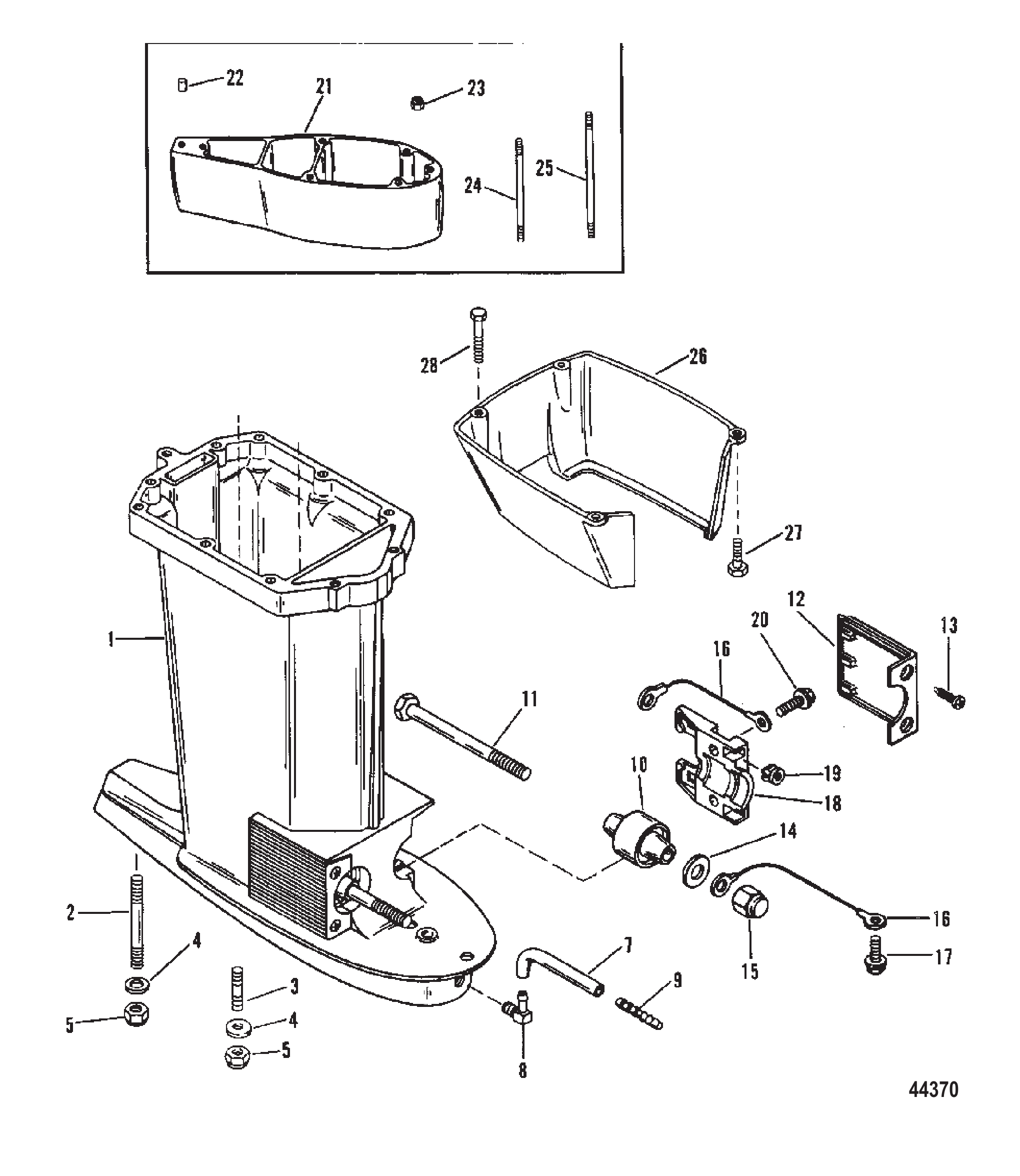

Рис. 6Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8974A25	Комплект корпуса, приводной вал	1
1	8974A28	Комплект корпуса, приводной вал	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
3	9035012	Шпилька (M10 x 63)	4
4	43042	ШАЙБА ШПИЛЬКИ/ВИНТА КОРПУСА РЕДУКТОРА	5
4	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	5
5	13914	Гайка (M10) шпильки корпуса редуктора	5
5	40140	ГАЙКА (M10)	5
7	85822A4	Датчик спидометра в сборе	1
8	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
8	433351	Соединитель 90 градусов - с Vibraseal	1
9	85822	Соединитель прямой	1
9	85822T	Разъём прямой	1
10	42930	Опора нижняя	2
10	42930A1	Опора нижняя в сборе	2
10	44343	Опора нижняя	2
10	44343T1	Опора	2
11	42973	БОЛТ (M12 x 154)	2
11	898835001	Винт (M12 x 154)	2
12	67077F2	Крышка (TRACKER)	2
12	8M4500752	Крышка	2
13	88417	Винт (#12-24 x .620) крышки	4
14	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
15	43528	Гайка (M12) болта нижней опоры	2
15	8M0204662	Гайка	2
16	88238A1	Сборка троса заземления	2
16	88238A10	Кабель заземления в сборе	2
17	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
18	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
18	8M0036730	Хомут	2
19	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
20	4010725	ВИНТ (M8 x 25)	4
21	12092A12	Комплект проставок (для моделей с удлинённым валом)	1
21	12092A15	Комплект проставок (окрашенный)	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
23	13914	Гайка (M10) шпильки корпуса редуктора	4
23	40140	ГАЙКА (M10)	4
24	903503	Шпилька (M10 x 190) корпуса редуктора	4
25	903502	Шпилька (M10 x 227) корпуса гребного вала	1
26	819955	КРЫШКА ТРИММА	1
26	819955T	КРЫШКА ТРИММА	1
27	82130016	ВИНТ (M6 x 16)	2
28	82130050	ВИНТ (M6 x 50)	2

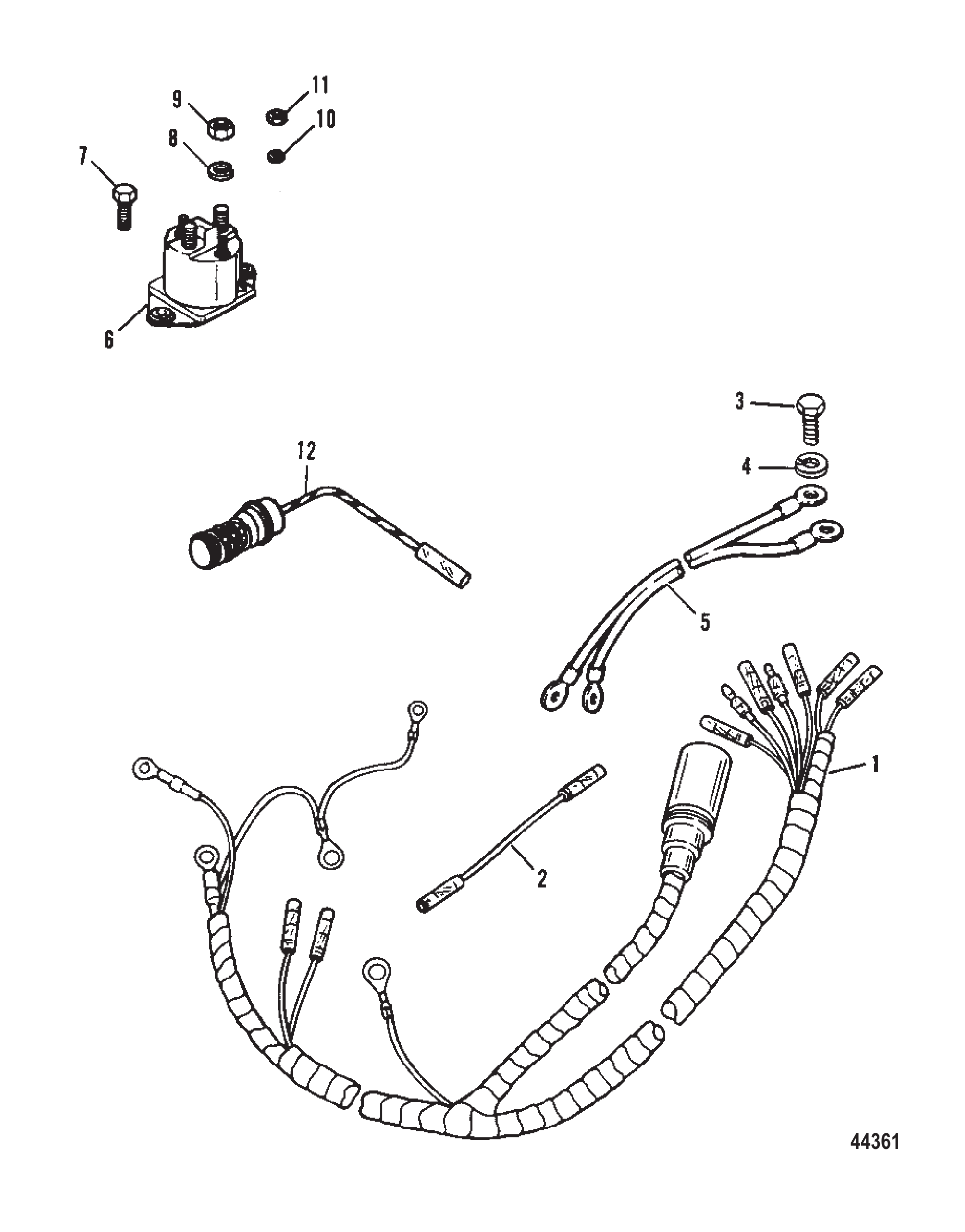

Рис. 7Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	827244A1	Жгут проводов в сборе	1
2	825275A1	Трос в сборе (черный/желтый)	1
3	F2000	Винт (.312-18 x .750)	1
3	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
4	53166	СТОПОРНАЯ ШАЙБА (.312)	1
5	F381896-4	Кабельный комплект аккумулятора	1
5	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
6	F460917-1	Реле	1
6	817109A3	Ремкомплект стартера соленоида (стиль II)	1
7	19932062	ВИНТ (.250-20 x .620)	2
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	68292	Гайка (.312-18)	2
9	8M0204668	Гайка (.312-18)	2
10	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
11	68219	Гайка (#10-32) нержавеющая сталь	2
12	8190221	Термовыключатель	1
12	819022T01	Термовыключатель	1

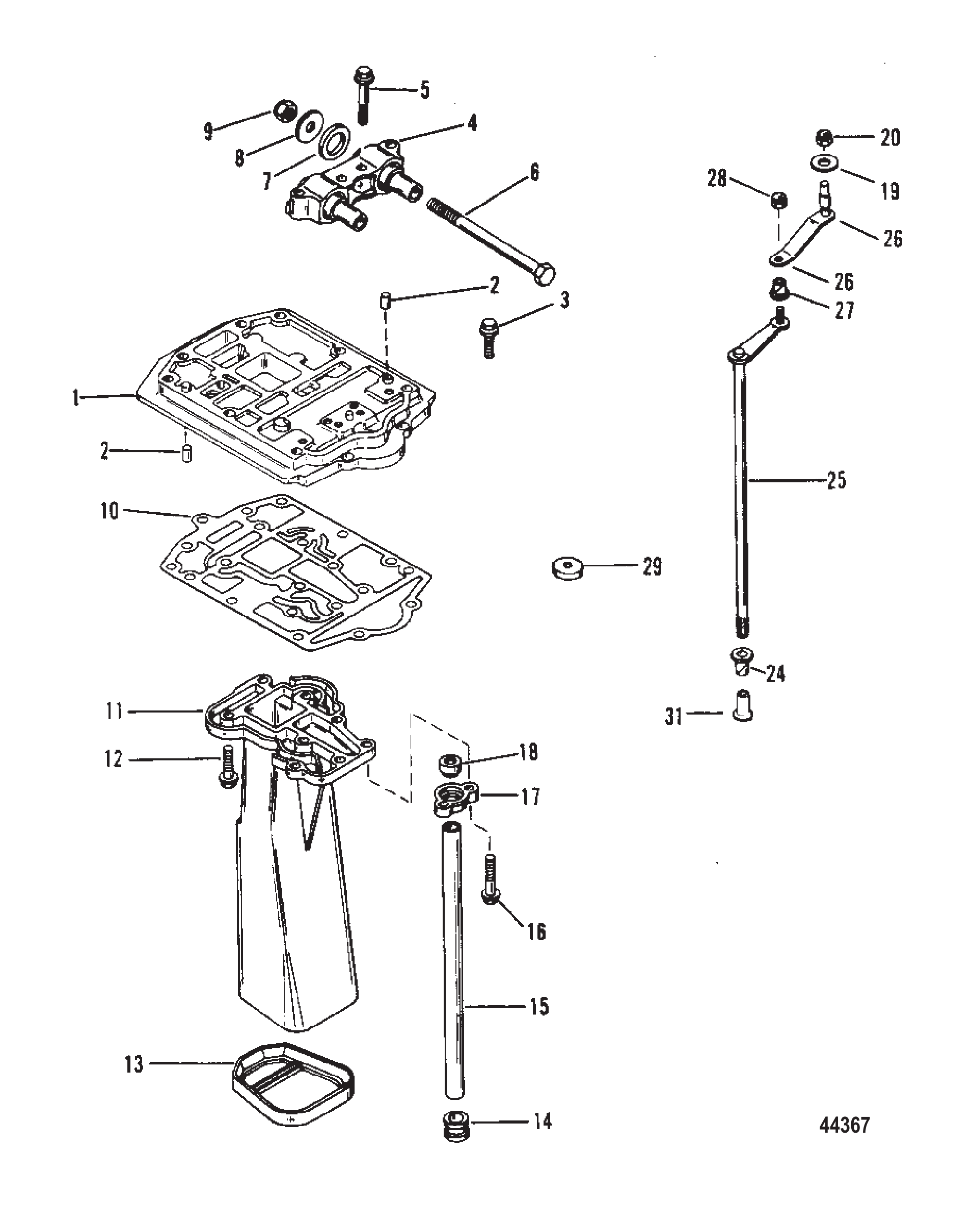

Рис. 8Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	820194A1	Пластина выпускного коллектора в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	5
3	4008920	ВИНТ (M8 x 20) Нержавеющая сталь	3
4	429492	ОПОРА (2.375 дюйма)	1
4	8M0021331	ORD 881900T03 Mercury / Quicksilver	1
4	443442	Опора (2.375 дюйма)	1
4	881900T03	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	896963	Гайка (M12)	2
10	430086	Прокладка	1
11	429666	ТРУБКА выхлопная	1
12	4010725	ВИНТ (M8 x 25)	6
13	42962	Уплотнение выхлопной трубы	1
13	8M0039075	Сальник	1
14	894171	Втулка уплотнительная	1
14	89417004	Втулка уплотнительная	1
15	8246601	Трубка водяная	1
15	8M0042791	Трубка водяная удлинённая	1
15	8246602	Трубка водяная	1
15	8M0042792	Трубка водяная XL	1
16	4010750	ВИНТ (M8 x 50) ХОМУТ	2
17	824661	ХОМУТ	1
18	814080	Сальник верхний	1
18	814080001	Сальник	1
19	35459	ШАЙБА	1
20	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
20	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	48237	Втулка вала переключения передач	1
25	79932A9	Вал переключения передач в сборе (верхний)	1
26	820278A1	Тяга переключения передач в сборе	1
27	48475	Втулка (исполнение II)	1
28	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	43041	ПРОСТАВКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	813745	Проставка	1
29	11289	Распорная втулка вала переключения	1
31	43585	Муфта вала переключения	1

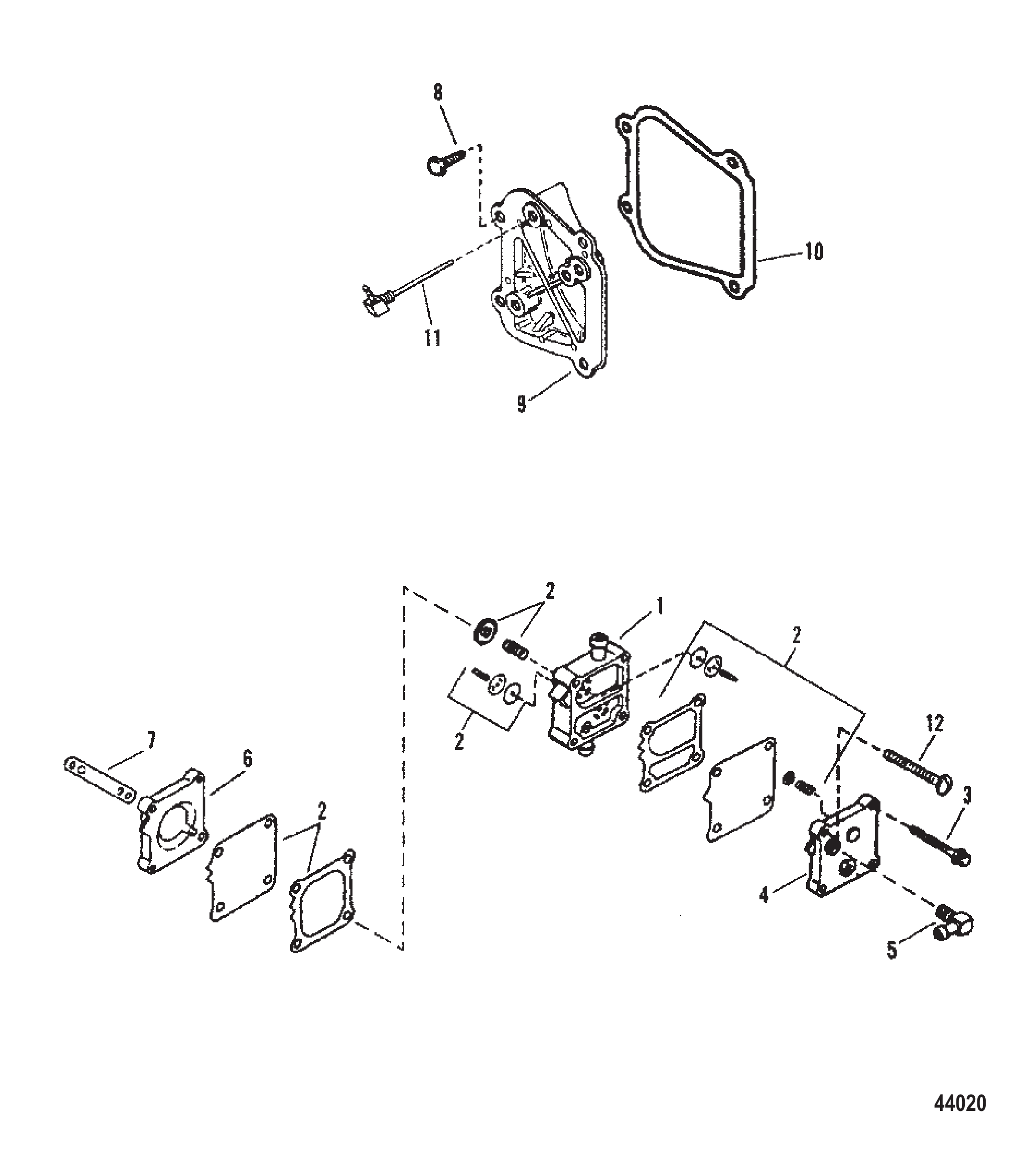

Рис. 9Сборка топливного насоса Fuel Pump Assembly

REF	Номер детали	Наименование	Кол-во
1	14360A49	Комплект топливного насоса	1
1	14360A73	Комплект топливного насоса	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	82104540	ВИНТ (M5 x 40)	2
4	987752	Пластина	1
5	99664	Угольник выхлопной пластины	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	144303	ОСНОВАНИЕ	1
7	987691	Прокладка	1
7	8M0204705	Прокладка @2	1
8	98254	ВИНТ (.250-20 x .620)	4
9	8178702	Крышка топливного насоса	1
9	8178703	Крышка топливного насоса	1
10	820500	ПРОКЛАДКА Крышки Перепускного Канала	1
10	820500A3	Комплект прокладок	1
11	F743314	Угольник рециркуляции	1
12	827357	ВИНТ (#12-24 x 2.00)	2
13	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
13	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
14	809122A1	КОМПЛЕКТ ПРОКЛАДОК	-
14	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	-

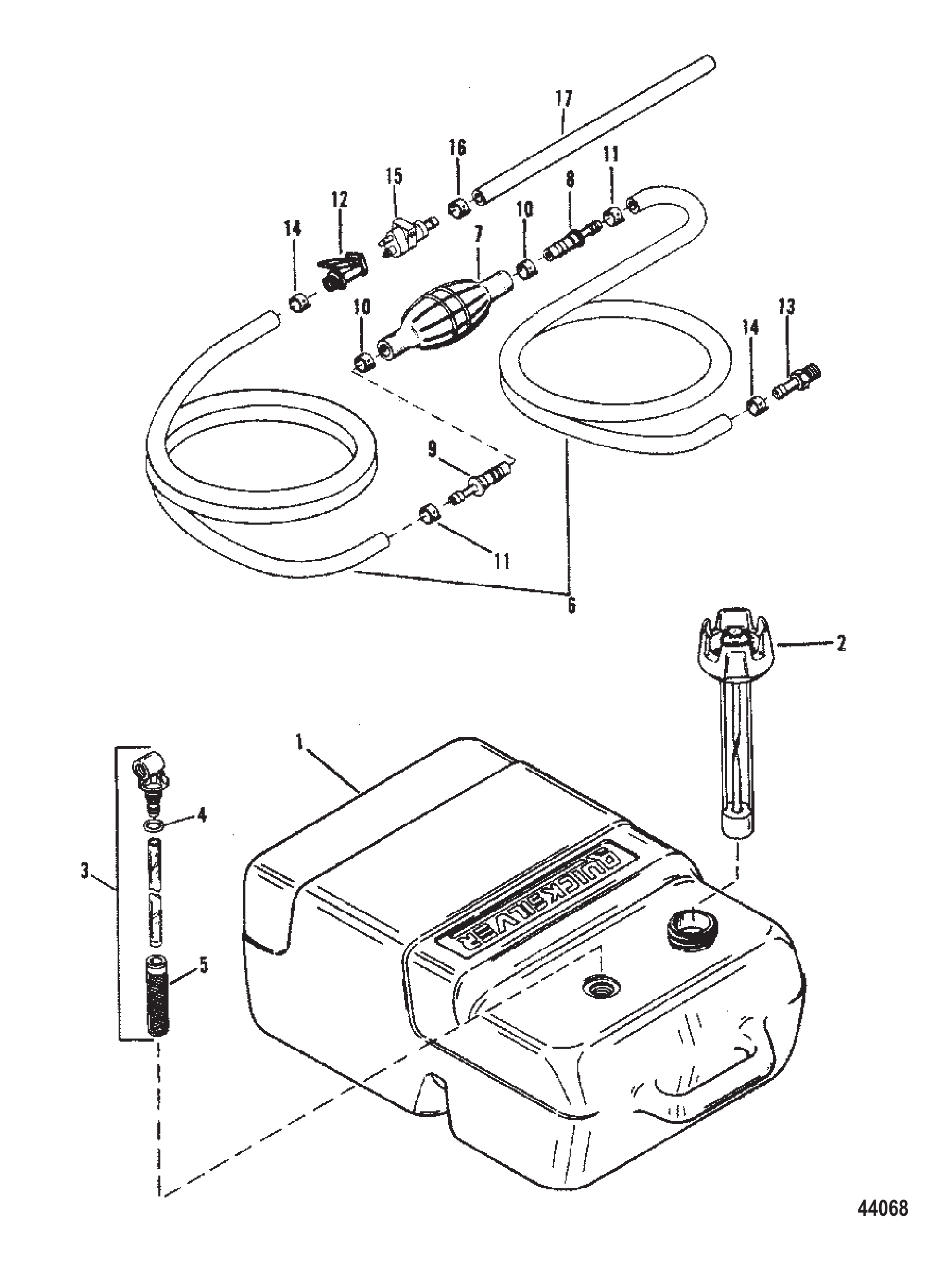

Рис. 10Топливный бак и магистраль (пластик – 6,6 галлона) Fuel Tank and Line (Plastic - 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
--	823504A2	Топливный бак в сборе	1
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
1	859063A1	ТОПЛИВНЫЙ БАК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532	Разъём в сборе	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
6	877681Q8	Топливный шланг в сборе (8 футов)	1
6	16789A26	Шланг в сборе топливный (8 футов)	1
6	858610A32	Шланг в сборе топливный	1
7	13330A3	Груша топливная в сборе	1
7	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
8	13331A1	Обратный клапан в сборе (впускной)	1
8	13331A3	Обратный клапан в сборе	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
9	13331A4	Обратный клапан в сборе	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
11	41582Q7	Хомут	2
12	13563A3	Штуцер в сборе топливной линии	1
12	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
13	897711	РАЗЪЕМ (.250-18)	1
13	89771Q2	Разъем (.250-18)	1
14	415827	ХОМУТ Нейлоновый (Малый)	2
14	41582Q7	Хомут	2
13	897711	РАЗЪЕМ (.250-18)	1
13	89771Q2	Разъем (.250-18)	1
14	F698772	Хомут червячный	1
15	816856A3	Разъём в сборе, топливный - пластик	1
15	816856Q3	Разъём в сборе, топливный	1
16	415827	ХОМУТ Нейлоновый (Малый)	1
16	41582Q7	Хомут	1
17	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
17	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
--	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
--	858610100	Шланг (бухта 100.00 футов)	AR

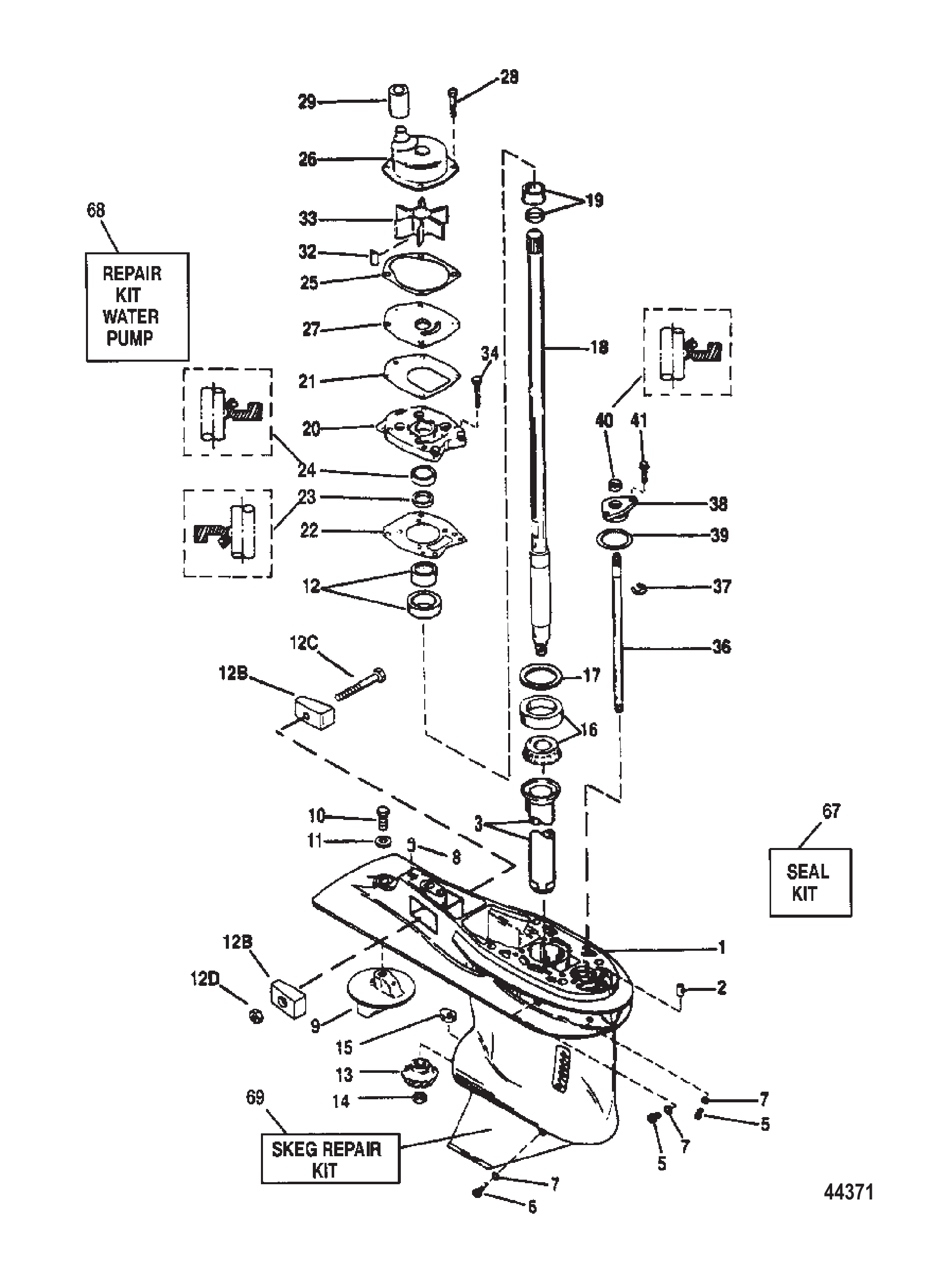

Рис. 11Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
--	9011A77	Корпус редуктора в сборе	1
--	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
--	9011A79	Корпус редуктора в сборе	1
--	9011J27	ORD 1667-9011J24 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
5	79953	Винт (.375-16 x .250)	2
5	79953Q04	Ремкомплект сливного винта	2
6	67892	Винт магнитный	1
6	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
7	19183	Шайба фибровая	3
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	316405	Пластина триммера	1
9	8M0236553	Пластина тримма	1
10	15942	Винт (.437-14 x 1.250)	1
10	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
11	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
12	43040A1	СБОРКА ВОДИТЕЛЯ	1
12	43040T1	СБОРКА ВОДИТЕЛЯ	1
12B	826134	Анод	2
12B	826134Q	Анод	2
12C	4000333	ВИНТ (M6 x 40)	1
12D	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
12D	401386	ГАЙКА (M6) Нержавеющая сталь	1
13	44484	Шестерня ведущая (13 зубьев)	1
13	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
14	35921	ГАЙКА (.625-18)	1
15	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
15	760394	Кулачок управления переключением	1
16	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
17	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
17	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
18	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
18	43032A4	Вал гребной в сборе, особо удлинённый	1
19	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
20	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
20	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
21	430331	Прокладка	1
22	430472	Прокладка	1
22	8M0214931	ПРОКЛАДКА	1
23	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
24	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
24	8M0245495	САЛЬНИК	1
25	817277	Прокладка	1
25	8172771	Прокладка водяного насоса, верхняя	1
26	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
27	817276	Передняя панель	1
27	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
28	8248327	Винт (M6 x 30)	4
28	8M0214957	Винт	4
29	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	8248326	Винт (M6 x 25 мм)	6
36	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	43049A1	Вал переключения в сборе, особо удлинённый	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	8248326	Винт (M6 x 25 мм)	2
67	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
68	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
68	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1

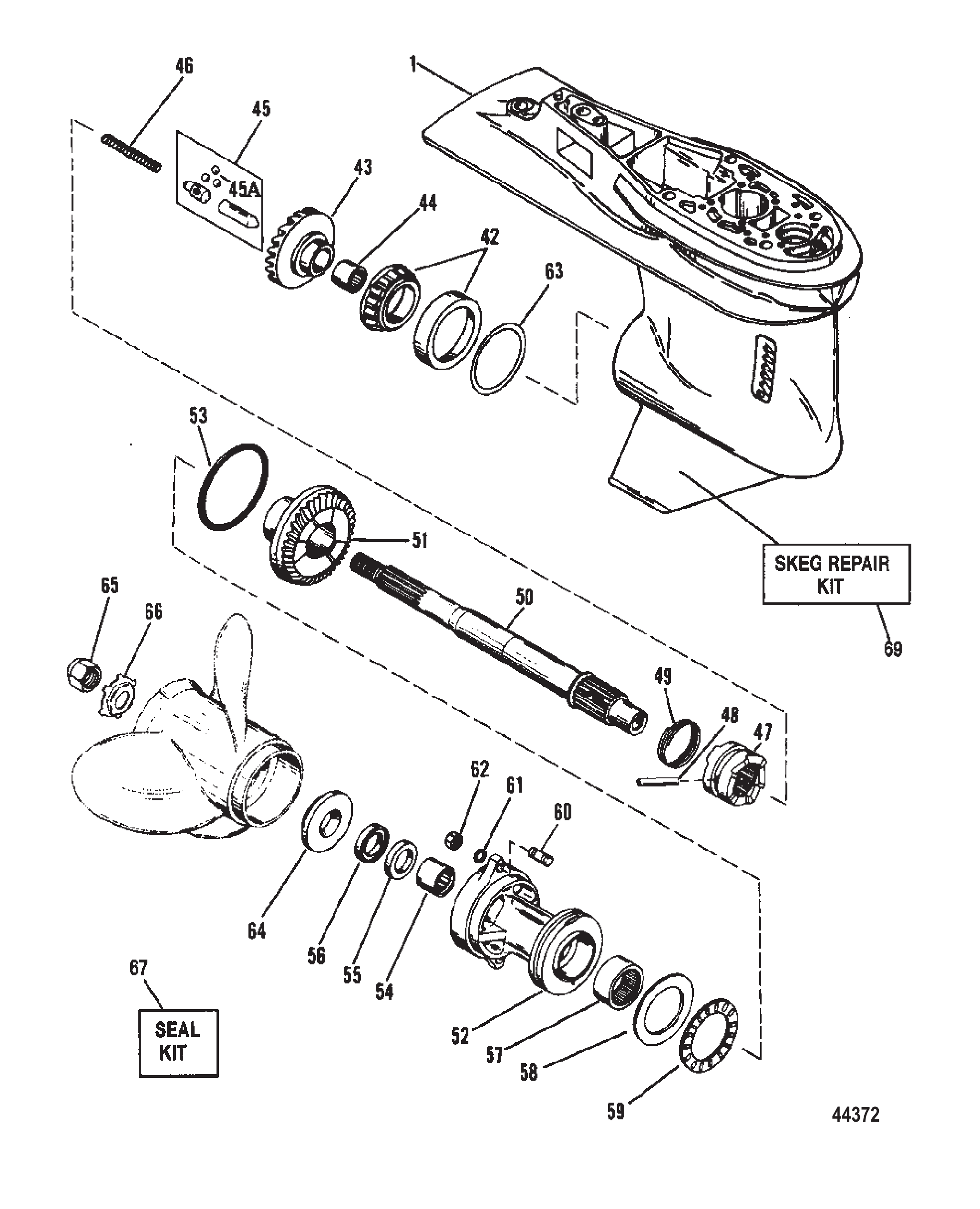

Рис. 12Редуктор (вал гребного винта) Gear Housing (Propeller Shaft)

REF	Номер детали	Наименование	Кол-во
--	9011A77	Корпус редуктора в сборе	1
--	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
--	9011A79	Корпус редуктора в сборе	1
--	9011J27	ORD 1667-9011J24 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
42	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
43	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
43	12634T02	РЕДУКТОР В СБОРЕ	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45A	44530	Шарик	3
46	30622	ПРУЖИНА	1
47	822539	МУФТА	1
47	822539T	МУФТА	1
48	30632	ШТИФТ КРЕСТОВИНЫ	1
48	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
49	30893	Пружина	1
50	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
51	12635	Шестерня заднего хода	1
51	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
52	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
52	8M0168901	КОРПУС В СБОРЕ	1
53	97386	Кольцо уплотнительное (3.609 x .139)	1
53	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
54	30956	Подшипник игольчатый	1
54	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
55	76868	САЛЬНИК ВНУТРЕННИЙ	1
55	8M0248882	САЛЬНИК @5	1
56	70081	Сальник масляный наружный	1
56	8M0205729	САЛЬНИК	1
57	12578	Подшипник игольчатый	1
57	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
58	12577	Упорная шайба	1
59	12576	Подшипник упорный	1
60	429174	ШПИЛЬКА (M8 x 1.25 x 48)	2
60	8M0034456	Шпилька (M8 X 1.25 X 48)	2
61	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
61	8M0042642	Шайба (.323 x .562 x .063)	2
62	401198	ГАЙКА (M8)	2
62	401378	ГАЙКА (M8)	2
63	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
63	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
64	13191A1	УПОРНАЯ ШАЙБА	1
64	13191Q01	УПОРНАЯ ШАЙБА	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	816629	Стопорная шайба с усиком	1
66	816629Q	ШАЙБА СТОПОРНАЯ	1
67	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
68	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
68	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
69	15985A1	Ремонтный комплект редуктора (защита винта)	1
69	15985A02	Защита винта (сменная)	1

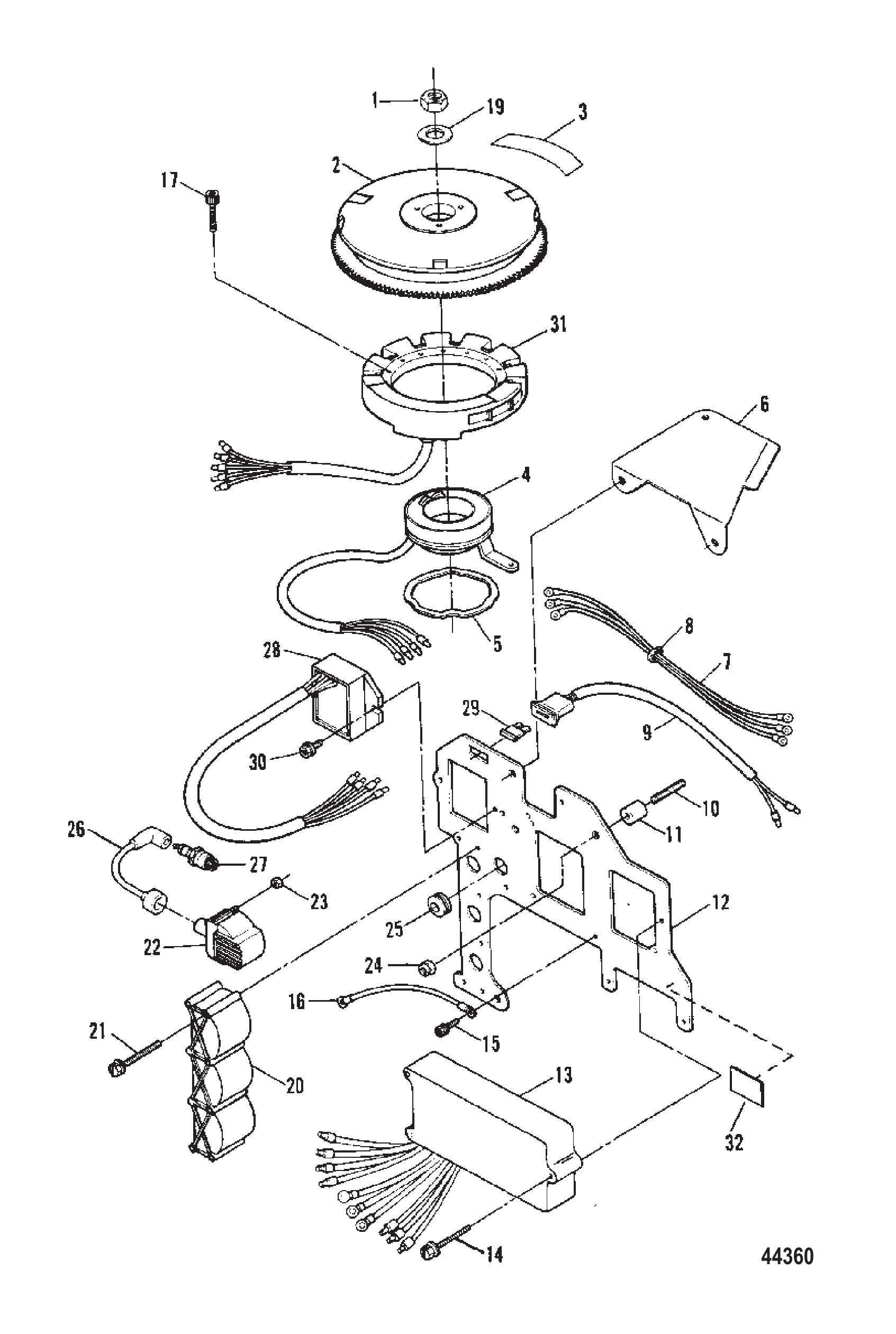

Рис. 13Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	F1968	ГАЙКА (.750-16)	1
2	817494A2	Маховик в сборе	1
2	859241T10	Маховик в сборе	1
3	FA609853	Наклейка (переключение на нейтраль)	1
3	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
4	817029A9	Датчик-триггер в сборе	1
5	F2442	Шайба волнистая	1
6	819111	Защитный кожух зажигания	1
7	817441A3	Жгут проводов в сборе заземления	1
8	816311	Стяжка (8.00 дюймов)	4
8	816311T	СТЯЖКА (8.00 дюймов)	4
9	19637	Гнездо предохранителя	1
10	826393	ШПИЛЬКА (.312-18 x 2.250)	3
11	F722932	Проставка (.750) (91H ПО 92C)	3
12	8172686	Пластина	1
13	18495A12	Коммутатор в сборе	1
14	812987	Винт (#10-24 x 1.250)	3
15	41805	Винт (#10-24 x .625) переключателя Mercury и крышки	1
16	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
17	19926100	ВИНТ (#10-24 x 1.00)	6
19	31247	Шайба	1
20	43542	Крышка катушки зажигания	1
21	817458	Винт (#10-24 x 2.250)	6
22	7370A23	Катушка зажигания в сборе	3
23	45076	Гайка (#10-32) латунная клемма блока выключателя	6
24	F7006	Гайка (.312-18) (91H ПО 92C)	3
25	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
26	821945A28	Кабель в сборе высоковольтный	3
27	97180	Свеча зажигания	3
27	14103550	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZHW)	OPT.
28	815279T4	Регулятор напряжения в сборе	1
29	812619	Предохранитель жёлтый - 20 ампер	1
30	817504	Винт (.250-20 x 1.500) нержавеющая сталь	2
31	8778A29	Статор в сборе	1
32	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
--	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3

Рис. 14Крышка впуска/тяги дросселя Intake Cover/Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	819987	ГЛУШИТЕЛЬ В СБОРЕ	1
2	19934175	ВИНТ (.250-20 x 1.750)	6
3	FA85193	Наконечник в сборе тяги	2
4	F1693	Гайка (#8-32)	2
5	FA85511	Тяга дроссельной заслонки в сборе	1
6	F1064	Винт (#8-32 x .375)	2
7	21058	СТОПОРНОЕ КОЛЬЦО E-ТИПА	3

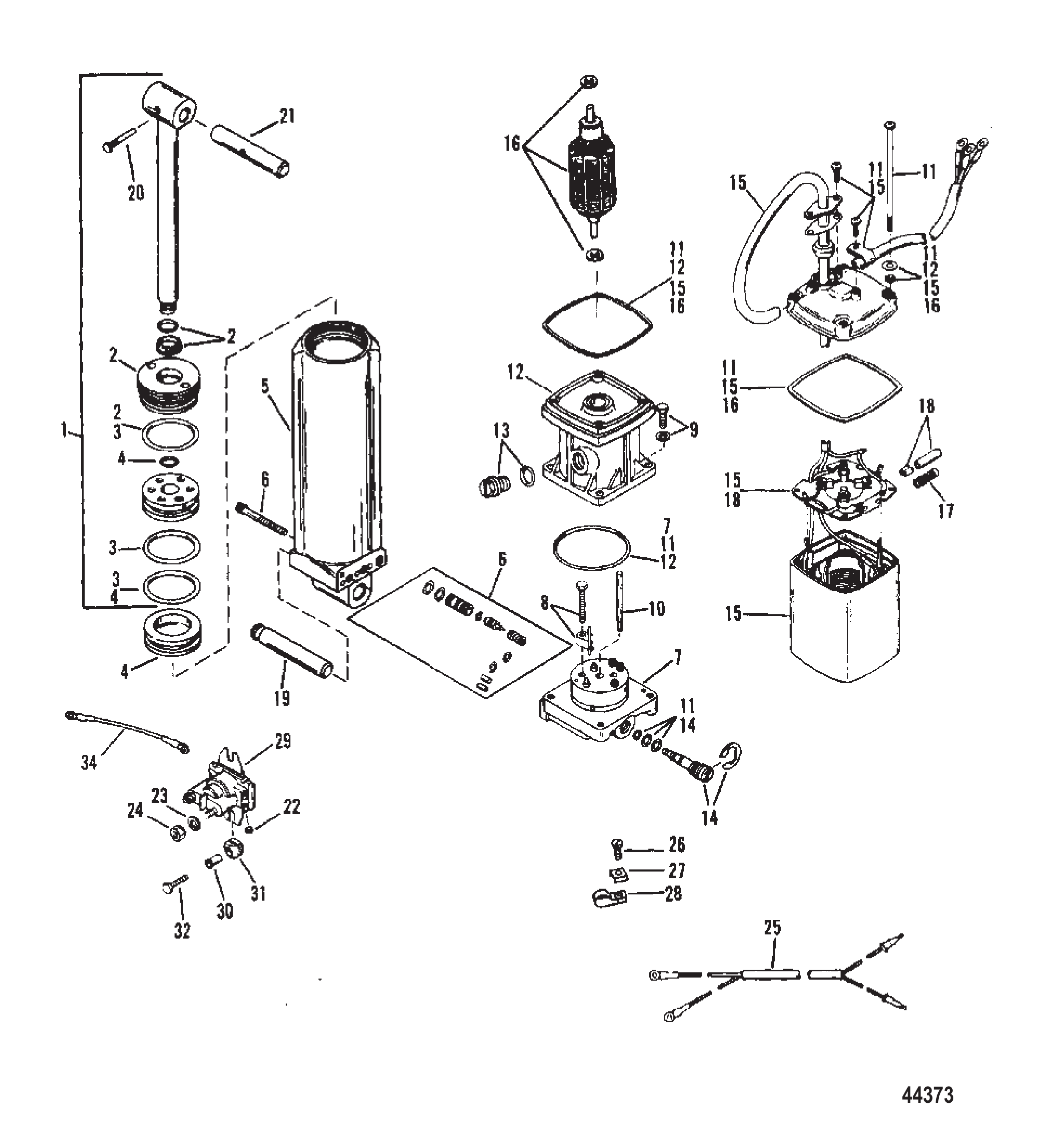

Рис. 15Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
--	824051	НАСОС В СБОРЕ ТРИММА	1
--	8M0171817	ПОЛНЫЙ КОМПЛЕКТ СИСТЕМЫ ДИФФЕРЕНТА	1
1	8116661	Узел тяги амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813432A3	Ремкомплект уплотнений цилиндра	1
4	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
5	8116691	Цилиндр в сборе (трим)	1
5	893916A01	Цилиндр в сборе	1
6	811678A4	Комплект винтов и уплотнений	1
6	811678A6	Комплект винтов и уплотнений	1
7	8116707	Ремкомплект насоса/коллектора	1
7	809901A2	Насосный блок с коллектором в сборе	1
8	823180A1	Комплект коромысла	1
8	809901A2	Насосный блок с коллектором в сборе	1
9	813436	Комплект винтов	1
10	8116711	Гребной вал	1
11	811626A3	Ремкомплект уплотнений (с болтами картера)	1
11	809901A2	Насосный блок с коллектором в сборе	1
12	8116731	Ремкомплект бачка	1
12	809901A2	Насосный блок с коллектором в сборе	1
13	813435	Комплект пробок	1
13	8134351	Пробка	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	8116241	Комплект статора и катушки	1
15	809901A2	Насосный блок с коллектором в сборе	1
16	8116271	Комплект якоря	1
16	809901A2	Насосный блок с коллектором в сборе	1
17	12665	Комплект пружин щёток	1
18	811625	Комплект щёточного узла	1
19	818898	ШТИФТ ЯКОРНЫЙ	1
20	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
21	996251	Вал	1
21	99625002	Вал	1
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
24	64015	Гайка (.250-20) клеммы стартерного соленоида	4
25	17201A2	Трос в сборе (17.00 дюймов)	1
26	817626	Винт (#10-16 x .380)	1
26	878607	Винт (#10-16 x .375)	1
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	22875	ЗАЖИМ	2
29	818997A1	Электромагнит в сборе	2
29	8M0185145	Электромагнит в сборе	2
30	818968	ВТУЛКА	3
30	8M0214955	Втулка	3
31	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
31	8M0207785	Втулка	3
32	19932100	ВИНТ (.250-20 x 1.00)	3
34	87379A14	Провод в сборе (2.750 дюйма)	1
34	87379A46	Трос в сборе (5.750 дюймов) (красный)	1
34	88807A16	Трос в сборе (4.00 дюйма) чёрный	2

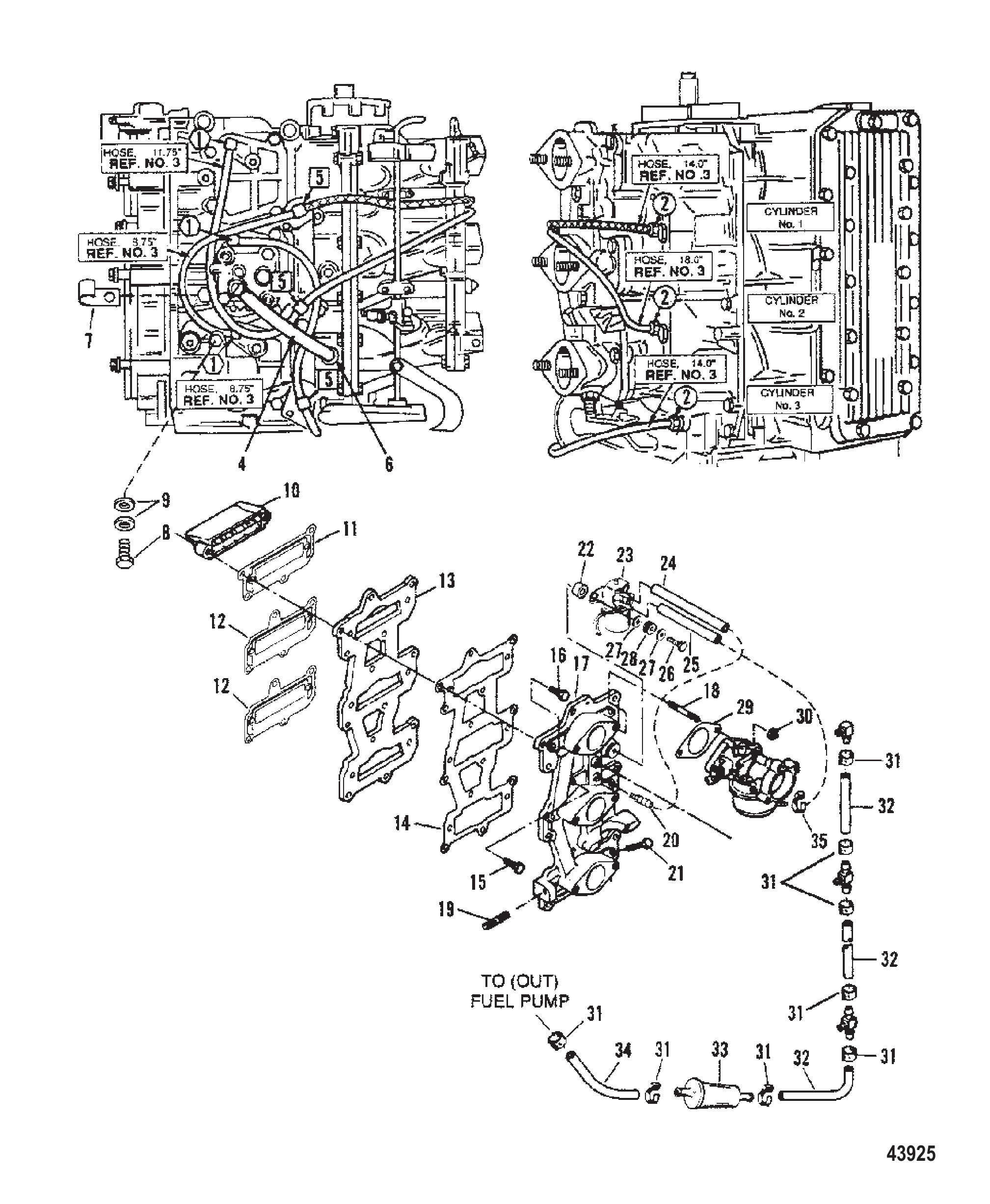

Рис. 16Клапанная плита и система рециркуляции Reed Plate and Recirculation System

REF	Номер детали	Наименование	Кол-во
1	F743314	Угольник рециркуляции	3
2	42658	Обратный клапан	3
2	426585	Обратный клапан	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99127109	Шланг (57,00 дюймов, бухта)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	820706	УГОЛЬНИК	3
5	8207061	ШТУЦЕР	3
6	99664	Угольник выхлопной пластины	1
6	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
7	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
7	8M0024808	J-образный зажим	1
8	28636	ВИНТ (.250-20 x .750)	1
9	78968	Шайба стопорная внутренняя (.250)	2
10	11645	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	3
10	855952T3	Блок лепестковых клапанов в сборе	3
11	F85168-2	Прокладка (верхняя) переходника лепесткового блока	1
12	819733	ПРОКЛАДКА (ЦЕНТР/НИЗ) - ПЕРЕХОДНИК БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	2
13	8197351	ПЕРЕХОДНИК Лепесткового Блока	1
14	F85159-1	Прокладка впускного коллектора	1
15	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	2
16	F1532	Винт (.250-20 x 1.00)	10
16	819110100	Винт (.250-20 x 1.00)	10
17	825195A2	Комплект впускного коллектора	1
18	826388	ШПИЛЬКА (.312-18 x 1.250)	6
18	8263881	Шпилька	6
19	826389	ШПИЛЬКА (.250-20 x 1.250)	1
19	F433209-1	Шпилька (.250-20 x 1.250)	1
20	F695858	Штуцер	1
21	F2050	Винт (.250-20 x 1.500)	6
21	819110150	Винт (.250-20 x 1.500)	6
22	F694359	Проставка	1
23	819503	СОЛЕНОИД	1
23	819503T6	Электромагнитный клапан	1
24	9912688	Трубка (36.00 дюймов, бухта)	1
25	9912688	Трубка (36.00 дюймов, бухта)	1
26	28636	ВИНТ (.250-20 x .750)	1
27	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	2
28	F694504	Втулка	1
29	F85906	Прокладка карбюратора	3
29	828925	Прокладка карбюратора	3
30	68292	Гайка (.312-18)	6
30	8M0204668	Гайка (.312-18)	6
31	816311	Стяжка (8.00 дюймов)	8
31	816311T	СТЯЖКА (8.00 дюймов)	8
32	99127109	Шланг (57,00 дюймов, бухта)	1
32	8M0108355	Шланг (57 дюймов, бухта)	1
33	816296	Фильтр топливный	1
33	816296Q03	Фильтр топливный @3	1
34	99127109	Шланг (57,00 дюймов, бухта)	1
34	8M0108355	Шланг (57 дюймов, бухта)	1
35	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1

Рис. 17СЕРВИСНЫЕ МАТЕРИАЛЫ Service and Support Material

REF	Номер детали	Наименование	Кол-во
-	819683	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	FOB4642	Руководство по обслуживанию F85/90/125 (1988–1991)	1
-	FOB4494-1	КАТАЛОГ ЗАПЧАСТЕЙ 90 Л.С. МОДЕЛИ B (1990) FORCE	1

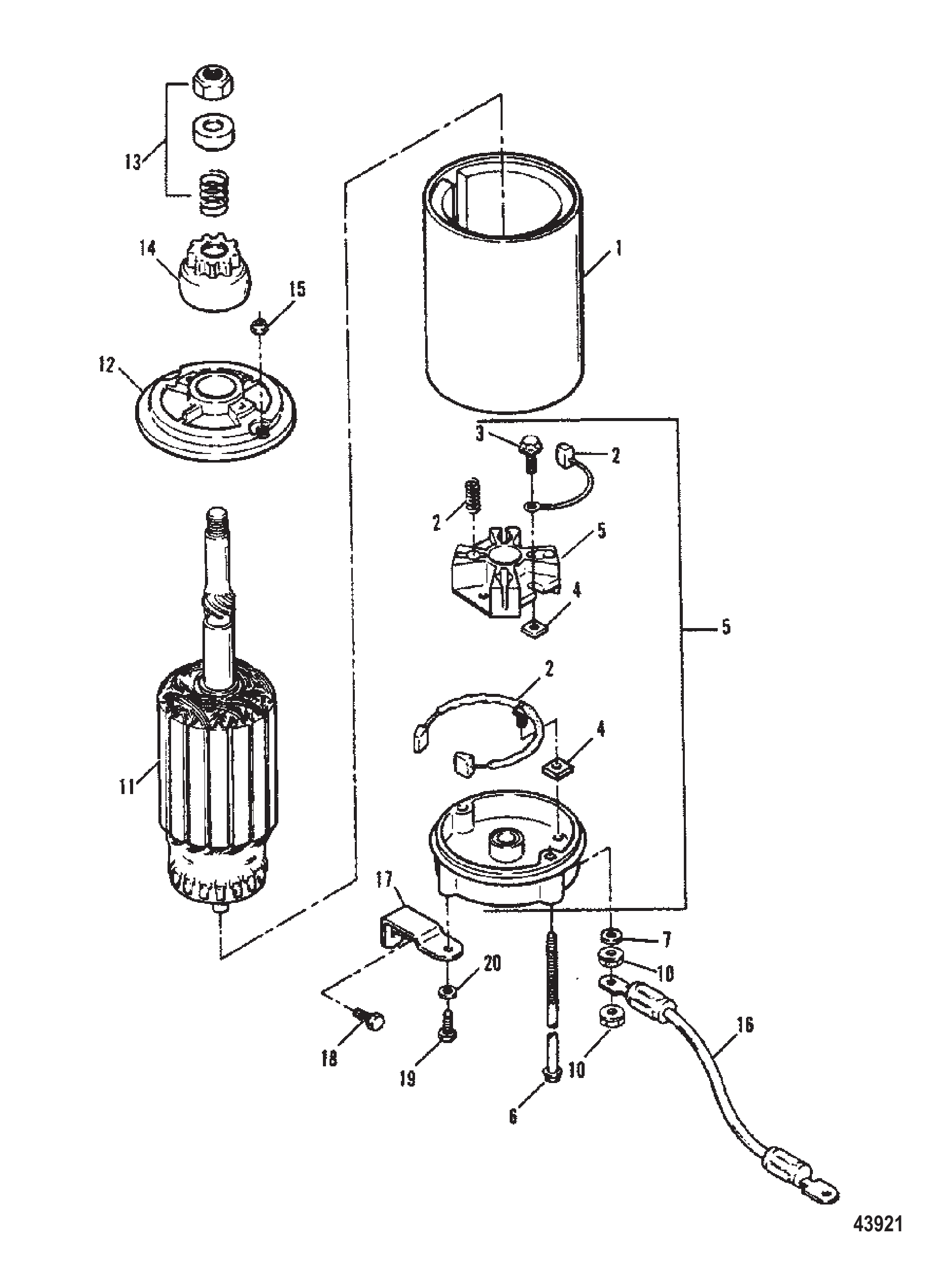

Рис. 18Стартер Starter Assembly

REF	Номер детали	Наименование	Кол-во
1	819085	Стартер в сборе	1
1	898265002	Стартер	1
2	F15190	Комплект щёток/пружин	1
3	F15158	Винт	2
4	F15159	Изолятор	2
4	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	2
5	F15189	Крышка торцевая в сборе	1
6	F15178	Стяжной болт	2
7	F15160	Шайба	1
7	804700	ШАЙБА	1
10	F15162	Гайка	2
11	F15177	Якорь	1
12	F15176	Крышка торцевая	1
12	803888T	Торцевая крышка привода	1
13	90644	КОМПЛЕКТ ПРИВОДА	1
14	819222	Привод в сборе	1
14	802587T01	Ведущая шестерня	1
15	20361	Гайка (.250-28)	2
15	8267089	Гайка (.250-28)	2
16	F85908-1	КАБЕЛЬ В СБОРЕ стартера	1
17	F616675	Кронштейн	1
18	19923062	ВИНТ (.250-20 x .625)	1
19	19923062	ВИНТ (.250-20 x .625)	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
--	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
--	881865	Наклейка предупреждающая — запуск на передаче	1
--	825066	НАКЛЕЙКА Предупреждение	1
--	8272822	Наклейка предупреждение высокое напряжение	1
--	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
--	47341A11	Комплект шнура с рукояткой ручного запуска	1

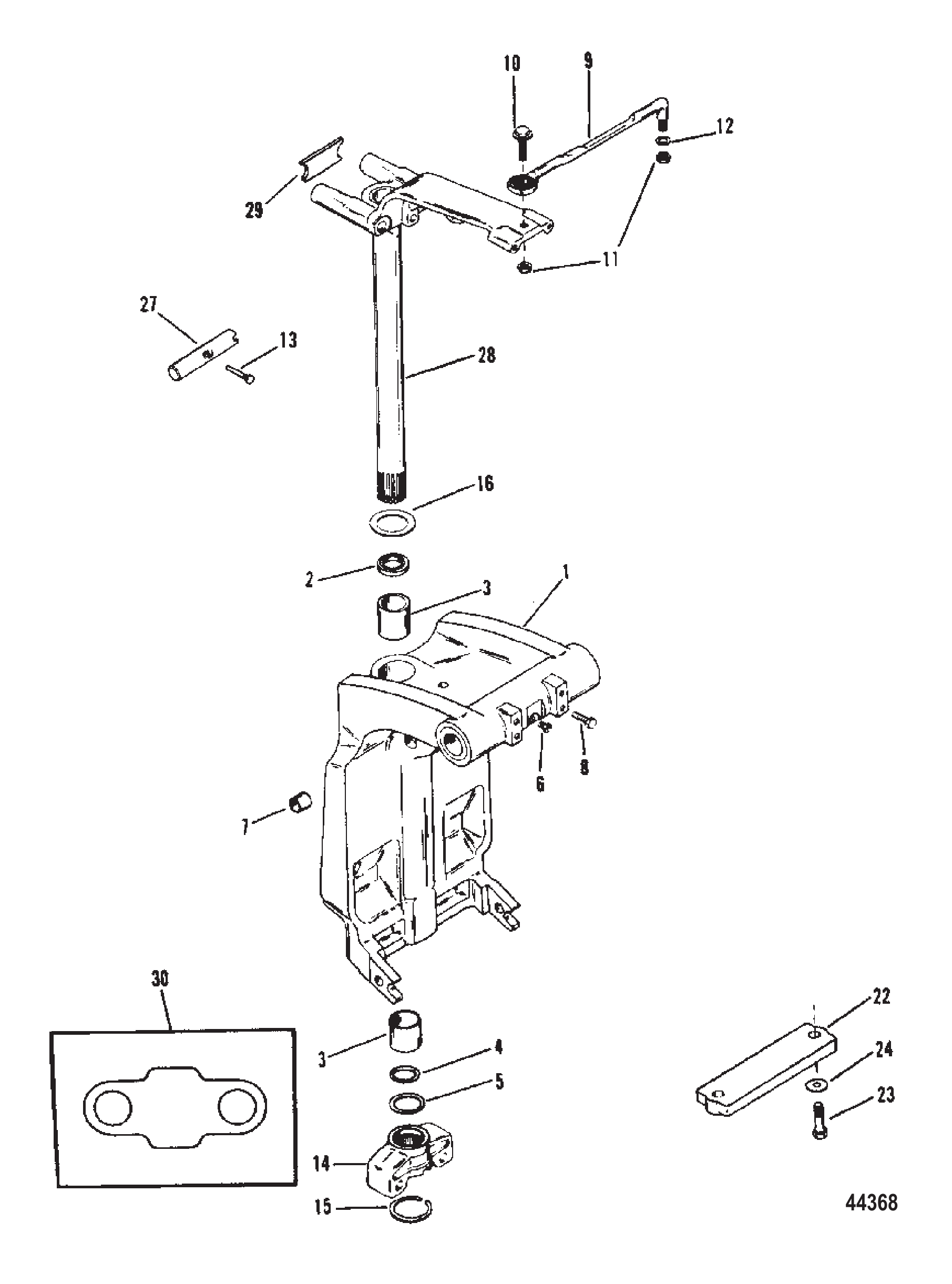

Рис. 19Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904A3	Узел поворотного кронштейна	1
1	818904T4	Кронштейн в сборе сталь/серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	92876A1	Тяга рулевая в сборе	1
9	92876A12	Тяга в сборе	1
10	14000	Винт (.375-24 x 1.25)	1
10	849838	ВИНТ (.375-24 x 1.250)	1
11	34863	ГАЙКА (.375-24)	2
11	8M0204726	Гайка (.375-24) латунная	2
12	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
13	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
14	42961A4	Узел вилки нижний	1
14	42961A5	Узел вилки	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
22	818298A1	Комплект анода	1
22	818298Q1	Комплект анода	1
23	4000330	ВИНТ (M6 x 25)	2
23	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
24	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
24	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996251	Вал	1
27	99625002	Вал	1
28	99661A28	Узел поворотного пальца	1
28	99661A35	Палец поворотный в сборе	1
29	888821	Упор удлинённый	1
29	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
30	11288	Бампер нижней вилки X-Long	1
30	11288001	Бампер нижней вилки	1

Рис. 20Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	FT8948-1	Съёмник подшипника	1
-	83164M	Съёмник маховика	1
-	F1800	Болт (.250-20 x 7.00)	2
-	F1972	Винт (.250-20 x 2.500)	3
-	4000358	ВИНТ (M8 x 50)	3
-	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	3
-	F8012	Шайба (.203 x .469 x .049)	2
-	25909	Шайба (.406 x .812 x .065) (применять где применимо)	3
-	FT2991	Щетка проволочная	1
-	803504T	Щетка	1
-	FT8914	Съёмник сальника	1
-	FT8903	Оправка для установки сальника	1
-	FT8907	Держатель для водила	1
-	824892	РУКОЯТКА	1
-	FT8925	Монтажный инструмент для сальника	1
-	FT2953	Головка торцевая	1
-	FT2990-1	Блок поршня и поршневого пальца	1
-	FT2996	Инструмент-компрессор поршневых колец	1
-	FT8926	Инструмент-расширитель поршневых колец	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	FT8933	Подъёмный крюк	1
-	803505T	Крюк подъёмный	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	44486A1	Съёмник штока тримма	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	52915A6	Комплект контрольного манометра	1
-	11243	Разъём	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	12349A2	Установочный инструмент для шестерни	1
-	12349A05	Инструмент для фиксации шестерни в корпусе	1
-	13945	Инструмент для установки подшипника	1
-	13949	Инструмент для запрессовки сальника	1
-	14308A1	ИНСТРУМЕНТ ДЛЯ ОБОЙМЫ ПОДШИПНИКА	1
-	14308T02	Оправка для обоймы подшипника	1
-	14309A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОДШИПНИКА	1
-	14309T02	Монтажный инструмент для подшипника	1
-	14310A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ЗАЩИТНОЙ ВТУЛКИ	1
-	14310T1	Оправка для установки защитной втулки	1
-	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
-	14311A04	Инструмент предварительного натяга, корпус редуктора	1
-	196601	Индикаторный инструмент люфта корпуса редуктора	1
-	31106	Оправка чашки съёмника подшипника	1
-	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
-	31108	Съёмник сальника	1
-	31108T	Оправка для запрессовки сальника, корпус редуктора	1
-	31229A7	Комплект съёмников для подшипника	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	31229	Вал	1
-	36569	Инструмент ведущей головки	1
-	36569T	Инструмент для ведущей головки, корпус редуктора	1
-	15755	Оправка	1
-	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	37241	Пластина съёмника универсальная	1
-	37350	Установочная шайба	1
-	37350T	Направляющая оправка	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1
-	56775	ПРИСПОСОБЛЕНИЕ ДЛЯ ФИКСАЦИИ ГРЕБНОГО ВАЛА	1
-	56775T	Фиксирующий инструмент для гребного вала	1
-	58222A1	Индикаторный инструмент	1
-	83155	Комплект переходника индикатора часового типа	1
-	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
-	83165M	Съёмник в сборе для подшипника	1
-	83165T	СЪЁМНИК В СБОРЕ	1
-	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
-	FT8978-1	Стробоскоп	1
-	99379	Стробоскоп	1
-	FT2951	Инструмент-пробник для проверки цепи	1
-	FT8950	Комплект тестеров	1
-	FT11295	Тестер свечи зажигания	1
-	850439T1	Тестер восьмикамерный	1
-	FT2938-1	Тестер целостности цепи	1
-	99750A1	Мультиметр	1
-	58222A1	Индикаторный инструмент	1
-	FT2969	Ремкомплект резьбовой вставки Heli Coil (-10-24)	1
-	FT2970	Ремкомплект резьбовой вставки Heli Coil (.250-20)	1
-	FT2971	Ремкомплект резьбовой вставки Heli Coil (.312-18)	1
-	FT2948	Ремкомплект резьбовой вставки Heli Coil (.375-16)	1
-	825265A1	Паста (8 унций) для игольчатых подшипников	1
-	802868A1	Смазка	1
-	FT2987-1	Смазка	1
-	898101390	АЭРОЗОЛЬ антизадирный состав	1
-	FT8969	Смазка	1
-	916011	Герметик красный RTV	1
-	809826	СИЛИКОН RTV (13 унций картридж) чёрный	1
-	342271	Герметик (16 унций)	1
-	34227Q02	ГЕРМЕТИЗИРУЮЩИЙ СОСТАВ	1
-	FT8936-1	Герметик Loctite RC 609	1
-	809833	ГЕРМЕТИК Loctite RC 680 (10 мл флакон) зелёный	1
-	FT2962-2	Герметик	1
-	809818	ФИКСАТОР РЕЗЬБЫ LOCTITE 222 10 мл	1
-	8230891	Герметик	1
-	809820	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 50 мл	1
-	825407A12	Многоцелевая смазка 2 4 C	1
-	850736A1	Многоцелевая смазка 2-4-C (туба 8 унций)	1
-	13872A1	Специальная смазка 101 (туба 8 унций)	1
-	802865Q1	Специальная смазка 101	1

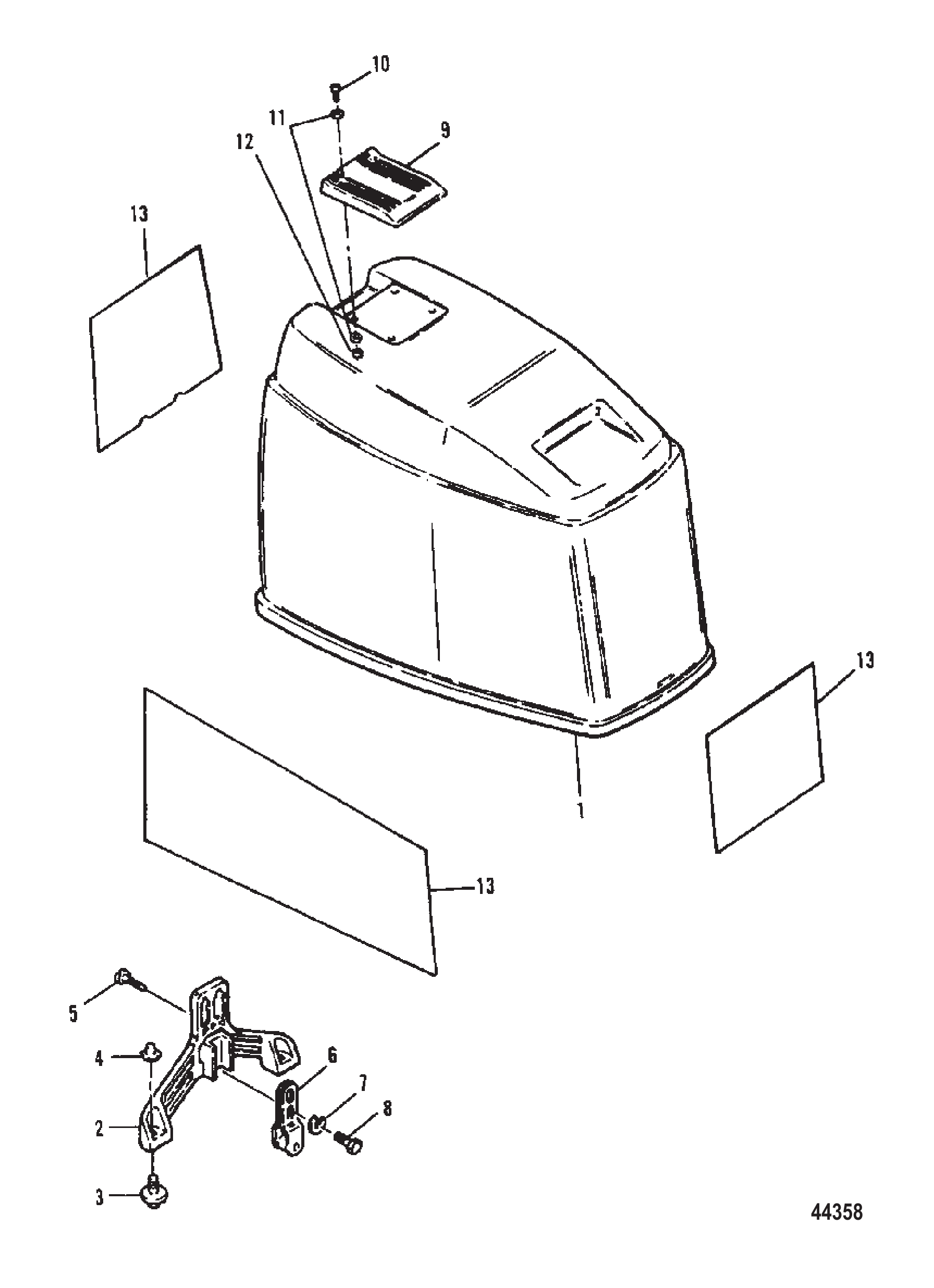

Рис. 21Сборка верхнего кожуха Top Cowl Assembly

REF	Номер детали	Наименование	Кол-во
1	819364A6	СБОРКА ВЕРХНЕГО КОЖУХА ВЕРХНЯЯ	1
1	819364T9	КОЖУХ В СБОРЕ-БАЗОВЫЙ	1
2	8198141	КРОНШТЕЙН Защелки Капота	1
3	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
4	F2088	КРЕПЁЖ	2
4	91925	Гайка нажимная	2
5	28639	ВИНТ (.250-20 x .625)	3
6	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
6	893763	Кронштейн фиксатора ролика	1
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	90285	ВИНТ (.312-18 x .625)	2
9	816518	Рукоятка	1
9	828477	Рукоятка откидывания	1
10	F2143	ВИНТ (.250-20 x 1.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	8
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
12	13855	Гайка (.250-20)	4
12	8267118	Гайка (.250-20)	4
--	827291	ШУМОИЗОЛЯЦИЯ (ВЕРХНЯЯ)	1
--	F663985	ЧЕХОЛ БОКОВОЙ (НЕ ПОКАЗАН)	2
13	820737A95	КОМПЛЕКТ НАКЛЕЕК (Force)	1
13	820742A95	КОМПЛЕКТ НАКЛЕЕК (Bayliner)	1

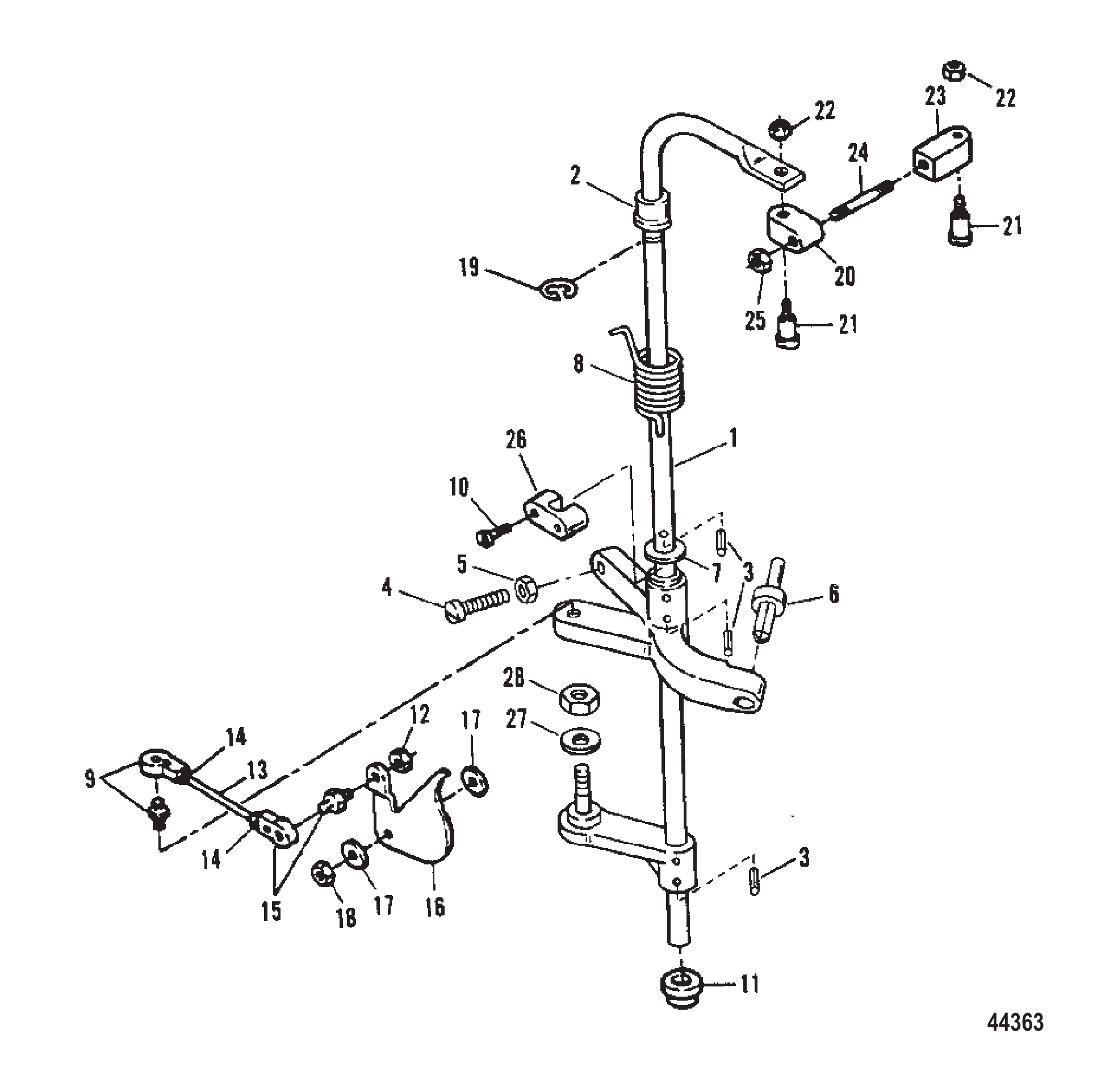

Рис. 22Вал башни и дроссельная тяга Towershaft and Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	820302A1	Узел вертикального вала	1
2	819513	ВТУЛКА ВЕРХНЯЯ	1
3	38489	ШТИФТ Роликовый	5
4	F1504	Винт (.250-20 x 1.250)	1
5	64015	Гайка (.250-20) клеммы стартерного соленоида	1
6	F1727	Заклёпка (нейлоновая)	1
7	F1856	Шайба	1
8	819533	ПРУЖИНА ВОЗВРАТА ДРОССЕЛЯ	1
9	8177471	Подшипник с шаровым шарниром, шаровой узел	1
9	828514A1	Комплект шаровой опоры/гнезда	1
10	19931088	ВИНТ (#10-24 x .875)	2
11	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
12	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1
13	819002	Тяга дросселя	1
14	68219	Гайка (#10-32) нержавеющая сталь	2
15	8177471	Подшипник с шаровым шарниром, шаровой узел	1
15	828514A1	Комплект шаровой опоры/гнезда	1
16	8191182	Кулачок дроссельной заслонки	1
16	8191184	Кулачок дроссельной заслонки	1
17	F269319	Подшипник кулачка дроссельной заслонки	2
18	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
18	8267088	Гайка (.250-20)	1
19	13194	Кольцо стопорное	1
20	F499035	Наконечник тяги управления (к вертикальному валу)	1
21	F499026	Шарнирный наконечник тяги управления	2
22	F7009	ГАЙКА (#10-24)	2
23	F499036-1	Наконечник тяги управления (.250-28 левая резьба) (к датчику)	1
24	F85445-1	Тяга управления опережением зажигания	1
25	F2015	Гайка (.250-28) нержавеющая сталь	1
26	F607689	Подшипник	2
27	35459	ШАЙБА	1
28	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1

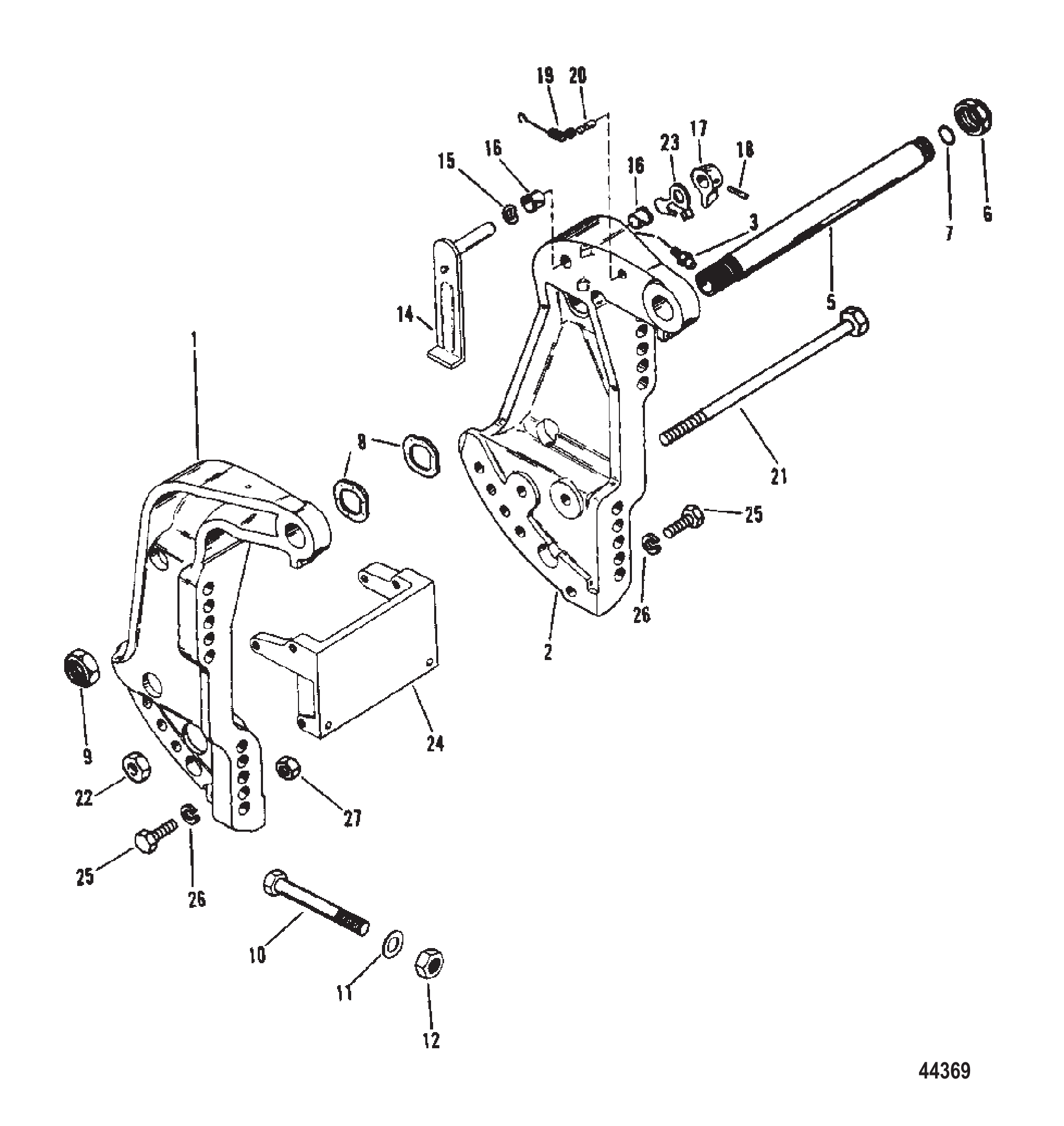

Рис. 23Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	8718F10	Кронштейн транца	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A2	Комплект трубок наклона	1
5	826125A1	Трубка наклона	1
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	30499	ГАЙКА (7/8-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
14	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	99611	Волнистая шайба	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99622	Пружина	1
20	99604	Штифт с канавкой	1
21	96930A1	Болт в сборе, силовой триммер	1
22	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
23	814207	Упор	1
24	818771F7	Кронштейн якоря	1
24	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
25	4000377	ВИНТ (M10 x 30)	6
26	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
27	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
