水星 Mercury 90 H.P. (1996) 0E138600 THRU 0E202999 - — взрыв-схемы и запчасти

Force 系列 · USA - Cat.# 90-809757 · 共 29 个部位 · 1236 条零件

1Адаптерная плита (верхняя)2Карбюратор 3Сборка кожуха (нижняя часть)4Сборка кожуха (верхняя часть)5Коленчатый вал, поршень и шатуны 6Сборка блока цилиндров (серийный № 0E138600 по 0E173408)7Сборка блока цилиндров (серийный № 0E173409 по 0E287999)8Картер редуктора 9Электрические компоненты (маховик и реле)10Электрические компоненты (система зажигания)11Выхлопная пластина 12ТОПЛИВНАЯ МАГИСТРАЛЬ 13Сборка топливного насоса 14Редуктор (главный вал) (3-кулачковая муфта реверса)15Редуктор (главный вал) (6-кулачковая муфта реверса)16Редуктор (гребной вал) (3-кулачковая муфта реверса)17Редуктор (гребной вал) (6-кулачковая муфта реверса)18Идентификация редуктора 19КРЫШКА ВПУСКА / РЫЧАГИ ДРОССЕЛЯ 20Литература и окраска 21КОМПОНЕНТЫ ПОДЪЕМА-ОПУСКАНИЯ (КОНСТРУКЦИЯ I)22Компоненты гидроподъема (Design II)23КЛАПАН / СИСТЕМА РЕЦИРКУЛЯЦИИ 24Стартер 25Поворотный кронштейн и рулевой рычаг 26Перечень инструментов (специальный) (стр. 1 из 2)27Перечень инструментов (специальный) (стр. 2 из 2)28Промежуточный вал и тяги управления дросселем 29Транцевый кронштейн

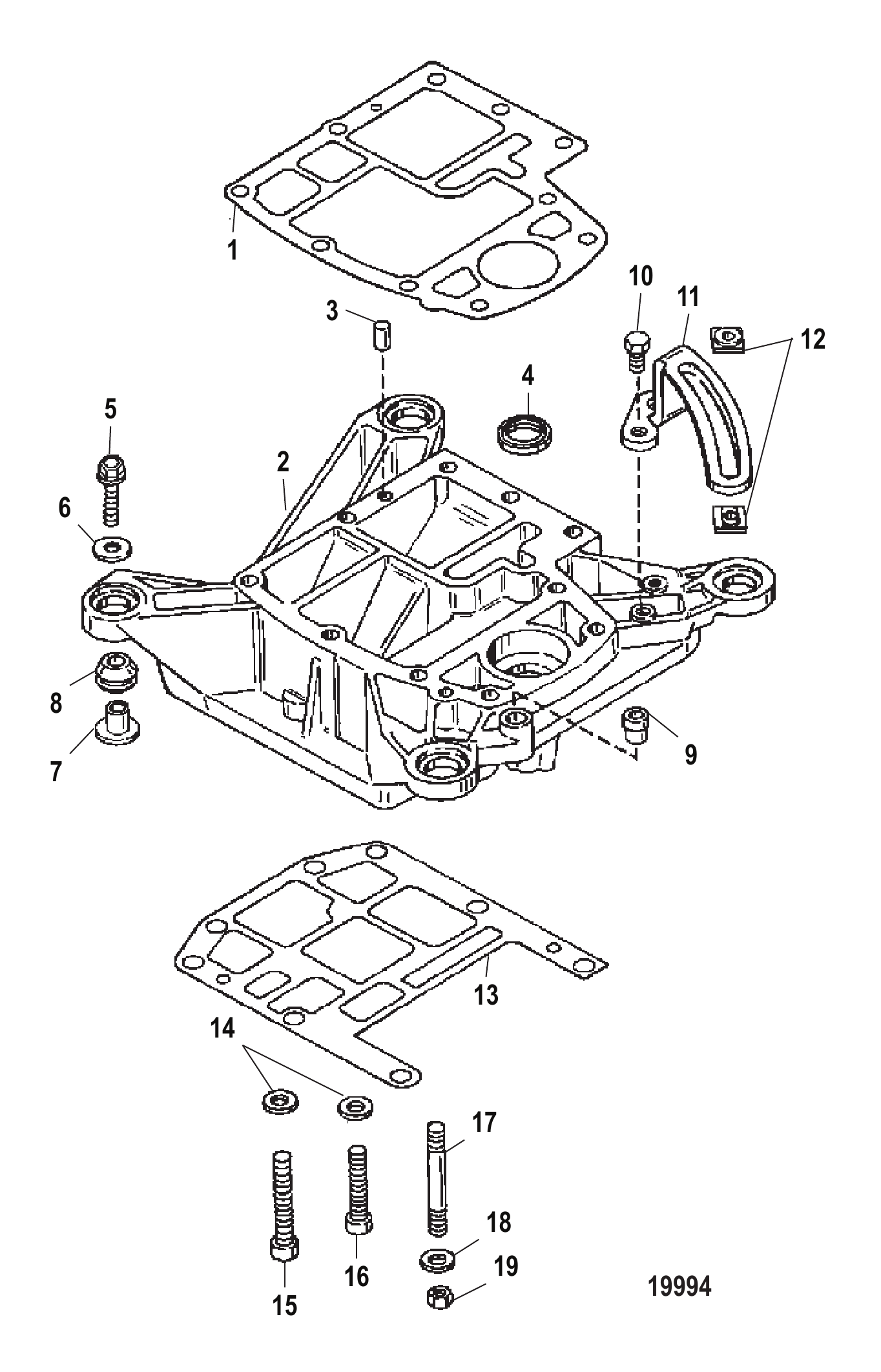

Рис. 1Адаптерная плита (верхняя) Adapter Plate (Upper)

REF	Номер детали	Наименование	Кол-во
1	826549	ПРОКЛАДКА Головка блока цилиндров к верхней переходной плите	1
2	820192A1	ПЛАСТИНА В СБОРЕ Верхний переходник	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	819740	САЛЬНИК ГРЕБНОГО ВАЛА	1
5	81893435	ВИНТ (M8 x 35)	4
5	8M0103814	Винт (M8 x 35 мм)	4
6	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
7	19064	Втулка	4
8	825380	Втулка уплотнительная	4
8	825380001	Втулка уплотнительная	4
9	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
10	1993820	ВИНТ (M8 x 20)	2
11	820280	НАПРАВЛЯЮЩАЯ Переключения	1
12	820277	ЗАДВИЖКА Переключения	2
13	826550	ПРОКЛАДКА Переходная плита/Корпус гребного вала	1
14	828271	Шайба	10
15	19929325	ВИНТ (.325-16 x 3.25)	3
16	19929175	ВИНТ (.375-16 x 1.75)	7
17	8207021	ШПИЛЬКА (M10) (M10)	8
18	45175	Шайба (.406 x .750 x .104)	8
18	8M0214963	Шайба	8
19	13914	Гайка (M10) шпильки корпуса редуктора	8
19	40140	ГАЙКА (M10)	8
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A41	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1
-	818153A57	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

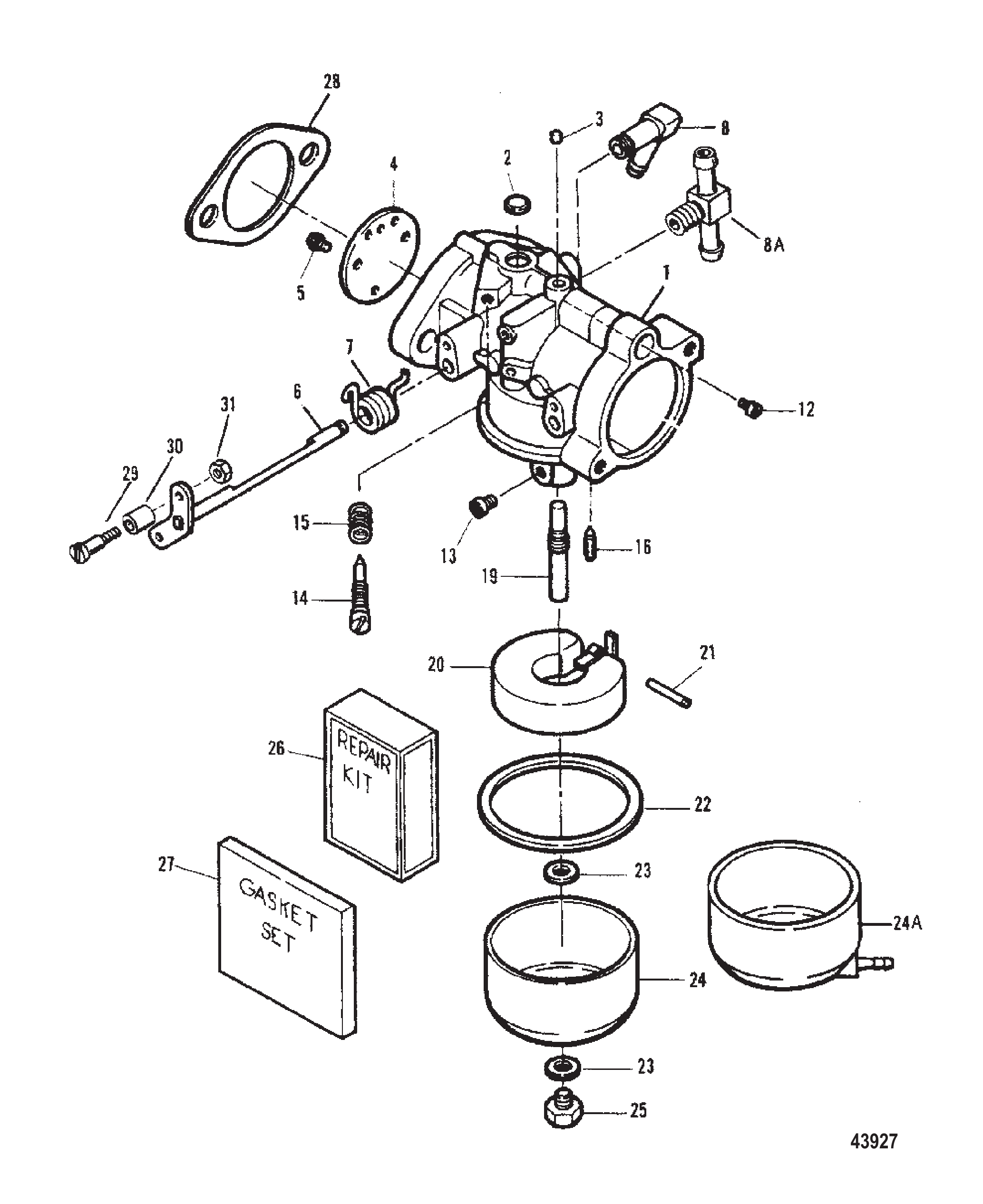

Рис. 2Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	8201991	КАРБЮРАТОР (Верхний - WB-109B)	1
1	8202021	КАРБЮРАТОР (Средний/Нижний - WB-108B)	2
2	FO16128	ПРОБКА Уэлча	1
3	FO10588	Заглушка чашки (верхний карбюратор)	4
4	F10315	ЗАСЛОНКА ДРОССЕЛЬНАЯ	1
5	F10328	ВИНТ ЗАСЛОНКИ	2
5	803176	ВИНТ С НАКЛЕЙКОЙ	2
6	F10305	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
7	F10334	ПРУЖИНА ВАЛА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
8	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
8A	F85314-1	ШТУЦЕР (T) (T-ОБРАЗНЫЙ)	2
8A	64706001	Фитинг тройник	2
12	5317	Жиклёр (.046)	1
13	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
13	3794	Жиклёр (.074) (правый борт)	OPT.
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	3794	Жиклёр (.074) (правый борт)	1
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
14	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
15	27160	ПРУЖИНА Винта регулировки холостого хода	1
16	FK10309	ИГЛА С СЕДЛОМ	1
16	F10265	ИГЛА ВПУСКНАЯ	1
19	F10302	ЖИКЛЁР ГЛАВНЫЙ	1
20	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
20	891730A01	Комплект поплавка	1
21	FO13944	ПАЛЕЦ ПОПЛАВКА	1
22	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
23	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
24A	820491	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	F10333	КАМЕРА ПОПЛАВКОВАЯ	2
25	5128	Винт поплавковой камеры топлива	1
26	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
26	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
27	FK10323	КОМПЛЕКТ ПРОКЛАДОК	1
27	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
28	F85906	Прокладка карбюратора	3
28	828925	Прокладка карбюратора	3
29	F333316	Вал	1
29	830110	Вал ролика дросселя	1
30	819225	Ролик вала дросселя	1
31	F1997	ГАЙКА (#8-32)	1
31	8267094	Гайка @5	1
-	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	809122A1	КОМПЛЕКТ ПРОКЛАДОК	-
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	-
-	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	-
-	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	-
-	FK10323	КОМПЛЕКТ ПРОКЛАДОК	1
-	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1

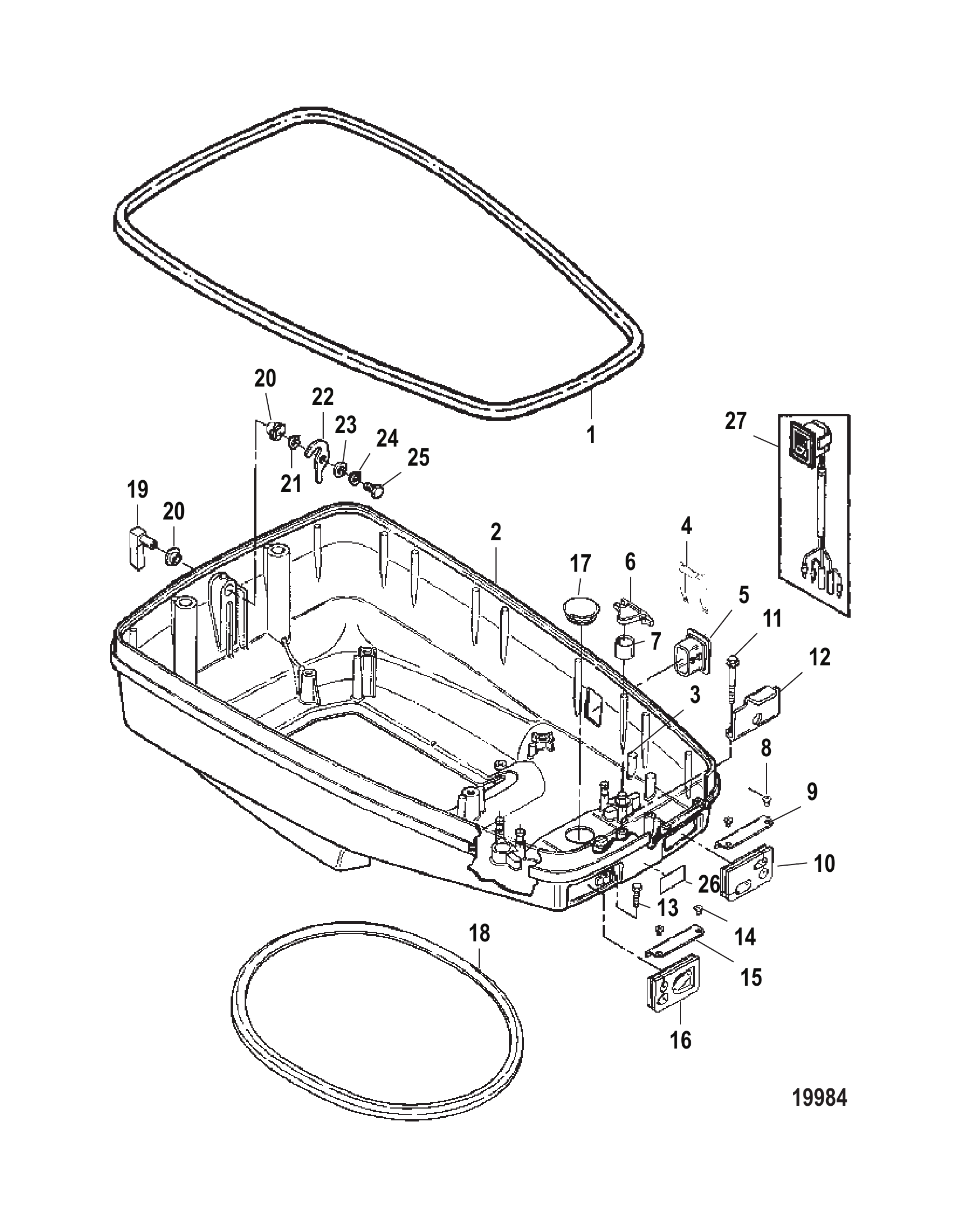

Рис. 3Сборка кожуха (нижняя часть) Cowl Assembly (Bottom)

REF	Номер детали	Наименование	Кол-во
1	F663756-1	УПЛОТНЕНИЕ ОПОРЫ КОЖУХА	1
1	8197172	УПЛОТНЕНИЕ-81 ДЮЙМ	1
2	819983F	НИЖНИЙ КОЖУХ В СБОРЕ (ОКРАШЕННЫЙ)	1
2	819983T1	СБОРКА НИЖНЕГО КОЖУХА	1
3	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	4
4	8124431	Фиксатор (применять где применимо)	1
4	8M0032848	Держатель переключателя	1
5	8128301	Пробка	1
5	812830T01	Пробка	1
6	820313	ФИКСАТОР Троса Управления	2
7	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
8	40019104	ВИНТ (M5 x 8)	2
9	823551	Фиксатор сальника впускного троса	1
10	823550	Сальник дистанционных тросов	1
11	40011127	Винт (M6 x 16) нержавеющая сталь	2
11	4006731	ВИНТ (M6 x 16)	2
12	F663480-1	ФИКСАТОР ПЕРЕДНЕЙ ЧАСТИ КОЖУХА	1
13	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	1
14	40019104	ВИНТ (M5 x 8)	2
15	823551	Фиксатор сальника впускного троса	1
16	823549	Сальник топливного разъёма и дистанционных тросов	1
17	8199541	ПРОБКА	1
18	8136076	Сальник нижнего кожуха	1
19	820000A4	РУКОЯТКА В СБОРЕ (ОКРАШЕННАЯ)	1
19	820000A08	Рукоятка в сборе чёрная	1
20	812707	Втулка	2
21	F2047	Шайба волнистая	1
22	F481777	Вал кулачкового замка	1
22	8M0001081	Кулачок	1
23	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
23	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
24	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
25	19923062	ВИНТ (.250-20 x .625)	1
26	818029	Наклейка (топливная смесь)	1
26	8180291	Наклейка топливной смеси	1
27	18286A40	Переключатель в сборе	OPT
27	8M0235192	Переключатель тримма	OPT

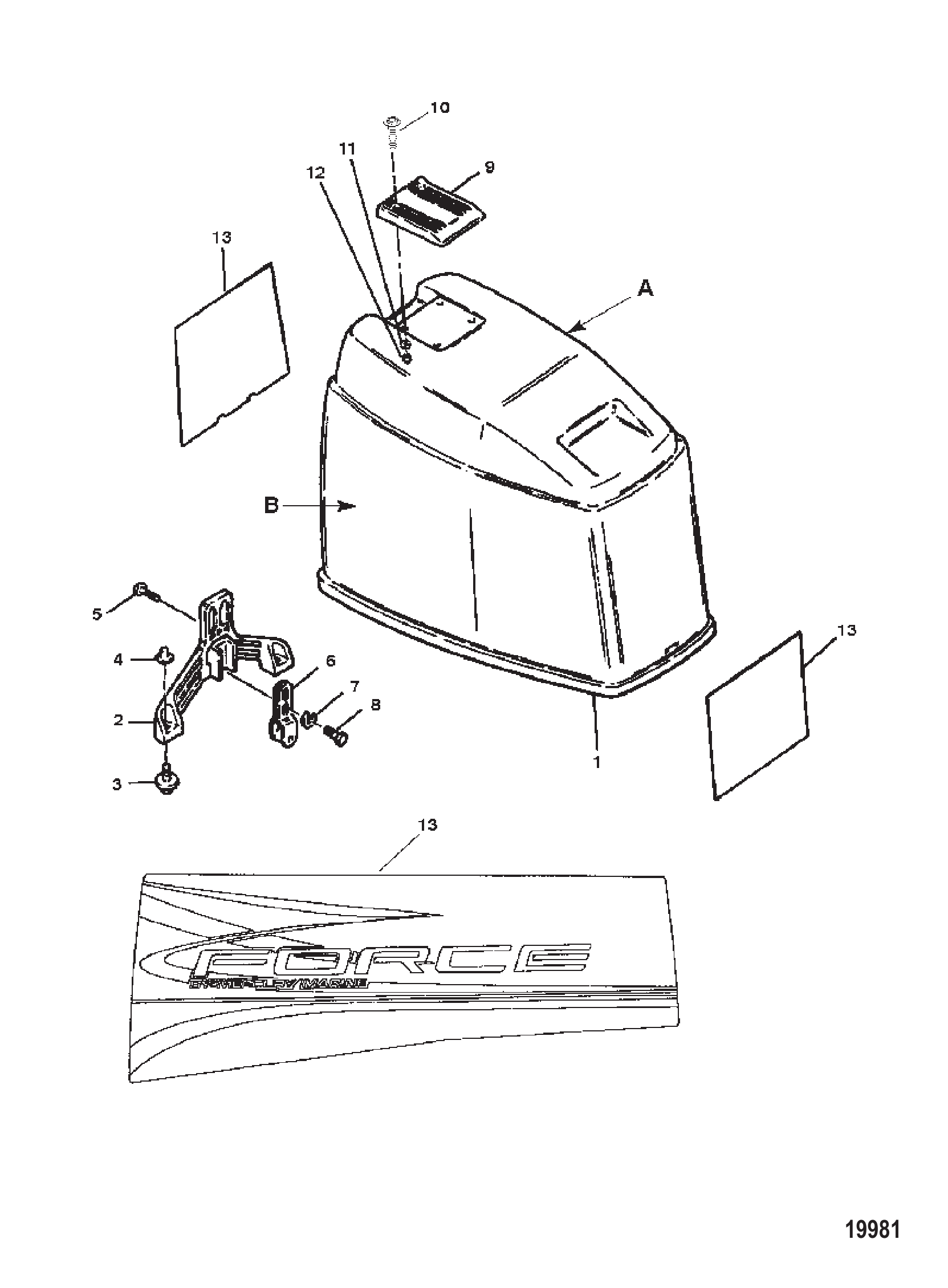

Рис. 4Сборка кожуха (верхняя часть) Cowl Assembly (Top)

REF	Номер детали	Наименование	Кол-во
1	819364A7	СБОРКА ВЕРХНЕГО КОЖУХА ВЕРХНЯЯ (БЕЗ НАКЛЕЕК)	1
1	819364T9	КОЖУХ В СБОРЕ-БАЗОВЫЙ	1
2	8198141	КРОНШТЕЙН Защелки Капота	1
3	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
4	F2088	КРЕПЁЖ	2
4	91925	Гайка нажимная	2
5	28639	ВИНТ (.250-20 x .625)	3
6	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
6	893763	Кронштейн фиксатора ролика	1
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	90285	ВИНТ (.312-18 x .625)	2
9	828477	Рукоятка откидывания	1
10	828478	Винт (.250-20 x 1.00) нержавеющая сталь	4
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
12	56374	ГАЙКА (.250-20)	4
12	8267098	Гайка (.250-20) нержавеющая сталь	4
NS	827291	ШУМОИЗОЛЯЦИЯ (ВЕРХНЯЯ)	1
NS	F663985	ЧЕХОЛ БОКОВОЙ (НЕ ПОКАЗАН)	2
13	820737A95	КОМПЛЕКТ НАКЛЕЕК (Force)	1
NS	809861A96	КОМПЛЕКТ НАКЛЕЕК	1
NS	852953A97	КОМПЛЕКТ НАКЛЕЕК	1
NS	852953A97	КОМПЛЕКТ НАКЛЕЕК	1

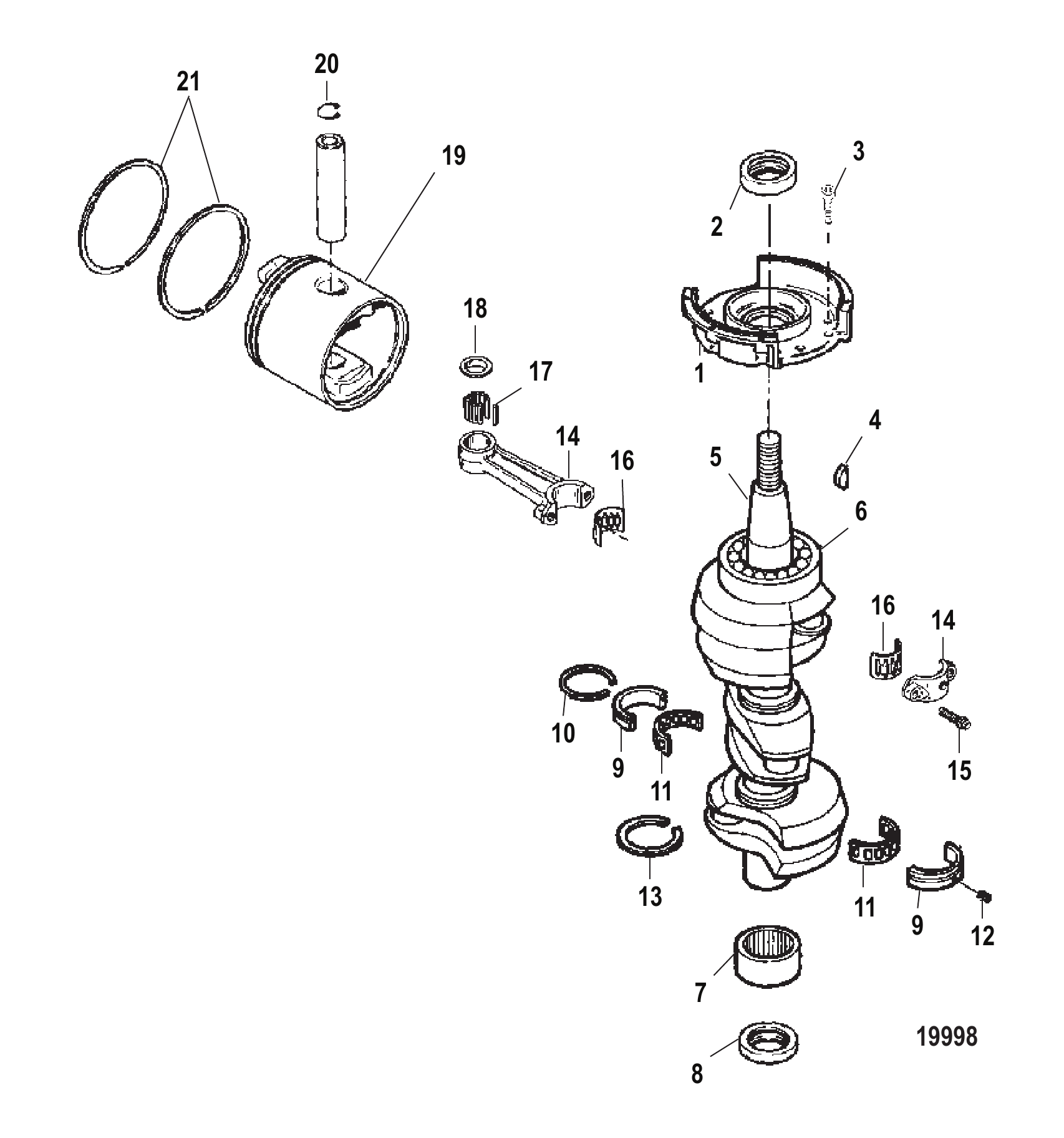

Рис. 5Коленчатый вал, поршень и шатуны Crankshaft And Piston And Conn Rods

REF	Номер детали	Наименование	Кол-во
1	819312A3	Обойма верхняя коленчатого вала в сборе	1
1	819312T3	Сепаратор в сборе 40/150	1
2	828626	Сальник коленчатого вала верхний	1
3	92160	Винт (.250-20 x .750) нержавеющая сталь	5
4	91800	Шпонка	1
5	828305A1	СБОРКА КОЛЕНЧАТОГО ВАЛА	1
5	828305T1	Коленчатый вал в сборе	1
6	F284659-2	ПОДШИПНИК ШАРИКОВЫЙ	1
6	803893T	Подшипник шариковый	1
7	818050A3	ПОДШИПНИК В СБОРЕ	1
7	818050T3	Подшипник в сборе	1
8	828627	Сальник коленчатого вала нижний	1
9	FA85655-1	ПОДШИПНИК В СБОРЕ	2
9	803604T	Подшипник средней коренной опоры	2
10	F85410	Кольцо	2
11	819193	Обойма/комплект роликов	2
12	823605	Штифт (запрессованный в блок)	3
13	F316579	САЛЬНИК	2
14	9612A2	Шатун в сборе	3
14	9612A6	Шатун в сборе	3
15	91012	Винт (.250-28 специальный)	6
16	17514A2	Комплект подшипников	3
16	8M0234886	Подшипник в обойме	3
17	47270	ПОДШИПНИК	87
17	8M0214934	Подшипник игольчатый @200	87
18	812876	Шайба	6
18	8M0012298	Упорная шайба	6
19	828304A2	Поршневой комплект	3
19	828304A13	Комплект поршня стандартный	3
19	828304A3	Поршневой комплект	OPT
19	828304A14	Комплект поршня -.015	OPT
19	828304A4	Поршневой комплект	OPT
19	828304A15	Комплект поршня -.030	OPT
20	52035	Стопорное кольцо	6
20	857196	Стопорное кольцо	6
21	828565A1	Комплект колец	3
21	828564A4	Комплект колец	3
21	828565A2	Комплект колец	OPT
21	828564A5	Комплект колец	OPT
21	828565A3	Комплект колец	OPT
21	828564A6	Комплект колец	OPT
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A41	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1
-	818153A57	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

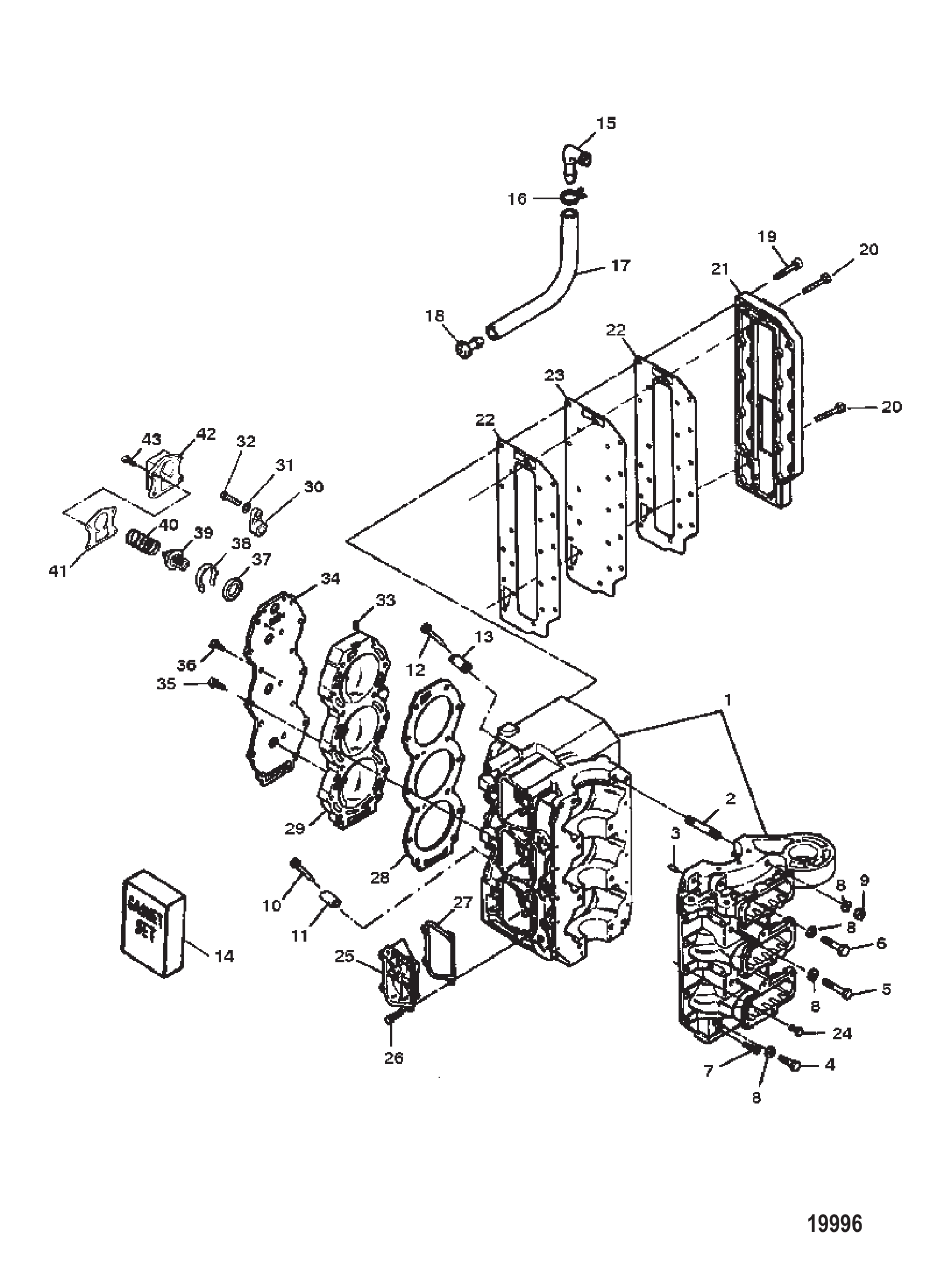

Рис. 6Сборка блока цилиндров (серийный № 0E138600 по 0E173408) Cylinder Block Assembly (Serial # 0E138600 Thru 0E173408)

REF	Номер детали	Наименование	Кол-во
1	818153A41	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
1	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1
1	818153A39	Комплект блока цилиндров	1
1	818153A55	Комплект блока цилиндров	1
2	826394	ШПИЛЬКА (.375-16 x 3.843)	1
2	8263942	Шпилька	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	32132	ВИНТ (.375-16 x 1.750)	2
5	53734	ВИНТ (.375-16 x 3.00)	4
6	47688	ВИНТ (.375-16 x 2.750)	1
7	820589	ВИНТ (.250-20 x 1.250)	2
8	828271	Шайба	8
9	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
9	8M0204671	Гайка	1
10	F719372	Штифт трубки водяной рубашки	2
11	F719418	Трубка водяной рубашки	2
12	F691372	Штифт трубки водяной рубашки (верхний)	1
13	F719943	Трубка водяной рубашки (верхняя)	1
14	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
15	99664	Угольник выхлопной пластины	1
15	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
16	816311	Стяжка (8.00 дюймов)	1
16	816311T	СТЯЖКА (8.00 дюймов)	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	813613	Штуцер	1
19	819110125	Винт (.250-20 x 1.250)	21
20	819110150	Винт (.250-20 x 1.500)	2
21	F692152	Крышка выпускного окна	1
21	803932T	Крышка выпускной системы	1
22	8190231	Прокладка пластины выхлопного окна	2
23	8192831	Пластина выхлопного окна	1
24	819110075	Винт (.250-20 x .750)	12
25	8197373	КРЫШКА Перепускного Канала	2
26	819110062	Винт (.250-20 x .625)	8
27	8205002	ПРОКЛАДКА Крышки Перепускного Канала	2
28	8204381	ПРОКЛАДКА Головки Цилиндра	1
28	820438	ПРОКЛАДКА Головки Цилиндра	1
29	819857A3	Комплект головки цилиндра	1
30	44552	Фиксатор	1
30	889733	ФИКСАТОР	1
31	56681	ШАЙБА (.203 x .500 x .032)	1
31	8M0204666	ШАЙБА (.203 x .500 x .032)	1
32	8128321	Винт (#10-16 x .600)	1
32	878609	Винт (#10-16 x .600)	1
33	F722109-1	Пробка (нейлоновая) головки цилиндра	1
34	F692995	Крышка головки цилиндра	1
35	79654	Винт (.312-18 x 2.380)	14
36	819110062	Винт (.250-20 x .625)	3
37	F664914	Уплотнение термостата	1
38	828311	Распорная втулка	1
38	8283111	Проставка	1
39	F664068	Термостат 54°C (130°F)	1
40	F664268	Пружина	1
41	828319	Прокладка крышки термостата	1
42	8196931	КРЫШКА Термостата	1
43	19932075	ВИНТ (.250-20 x .750)	4
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1

Рис. 7Сборка блока цилиндров (серийный № 0E173409 по 0E287999) Cylinder Block Assembly (Serial # 0E173409 Thru 0E287999)

REF	Номер детали	Наименование	Кол-во
1	818153A57	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
1	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1
1	818153A55	Комплект блока цилиндров	1
2	826394	ШПИЛЬКА (.375-16 x 3.843)	1
2	8263942	Шпилька	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	32132	ВИНТ (.375-16 x 1.750)	2
5	53734	ВИНТ (.375-16 x 3.00)	4
6	47688	ВИНТ (.375-16 x 2.750)	1
7	820589	ВИНТ (.250-20 x 1.250)	2
8	828271	Шайба	8
9	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
9	8M0204671	Гайка	1
10	F719372	Штифт трубки водяной рубашки	2
11	F719418	Трубка водяной рубашки	2
12	F691372	Штифт трубки водяной рубашки (верхний)	1
13	F719943	Трубка водяной рубашки (верхняя)	1
14	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
15	99664	Угольник выхлопной пластины	1
15	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
16	816311	Стяжка (8.00 дюймов)	1
16	816311T	СТЯЖКА (8.00 дюймов)	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
17	8M0108355	Шланг (57 дюймов, бухта)	1
18	813613	Штуцер	1
19	819110125	Винт (.250-20 x 1.250)	21
20	819110150	Винт (.250-20 x 1.500)	2
21	F692152	Крышка выпускного окна	1
21	803932T	Крышка выпускной системы	1
22	8190231	Прокладка пластины выхлопного окна	2
23	8192831	Пластина выхлопного окна	1
24	819110075	Винт (.250-20 x .750)	12
25	8197373	КРЫШКА Перепускного Канала	2
26	819110062	Винт (.250-20 x .625)	8
27	8205002	ПРОКЛАДКА Крышки Перепускного Канала	2
28	8204381	ПРОКЛАДКА Головки Цилиндра	1
28	820438	ПРОКЛАДКА Головки Цилиндра	1
29	819857A3	Комплект головки цилиндра	1
30	44552	Фиксатор	1
30	889733	ФИКСАТОР	1
31	56681	ШАЙБА (.203 x .500 x .032)	1
31	8M0204666	ШАЙБА (.203 x .500 x .032)	1
32	8128321	Винт (#10-16 x .600)	1
32	878609	Винт (#10-16 x .600)	1
33	F722109-1	Пробка (нейлоновая) головки цилиндра	1
34	F692995	Крышка головки цилиндра	1
35	79654	Винт (.312-18 x 2.380)	14
36	819110062	Винт (.250-20 x .625)	3
37	F664914	Уплотнение термостата	1
38	828311	Распорная втулка	1
38	8283111	Проставка	1
39	F664068	Термостат 54°C (130°F)	1
40	F664268	Пружина	1
41	828319	Прокладка крышки термостата	1
42	8196931	КРЫШКА Термостата	1
43	19932075	ВИНТ (.250-20 x .750)	4
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1

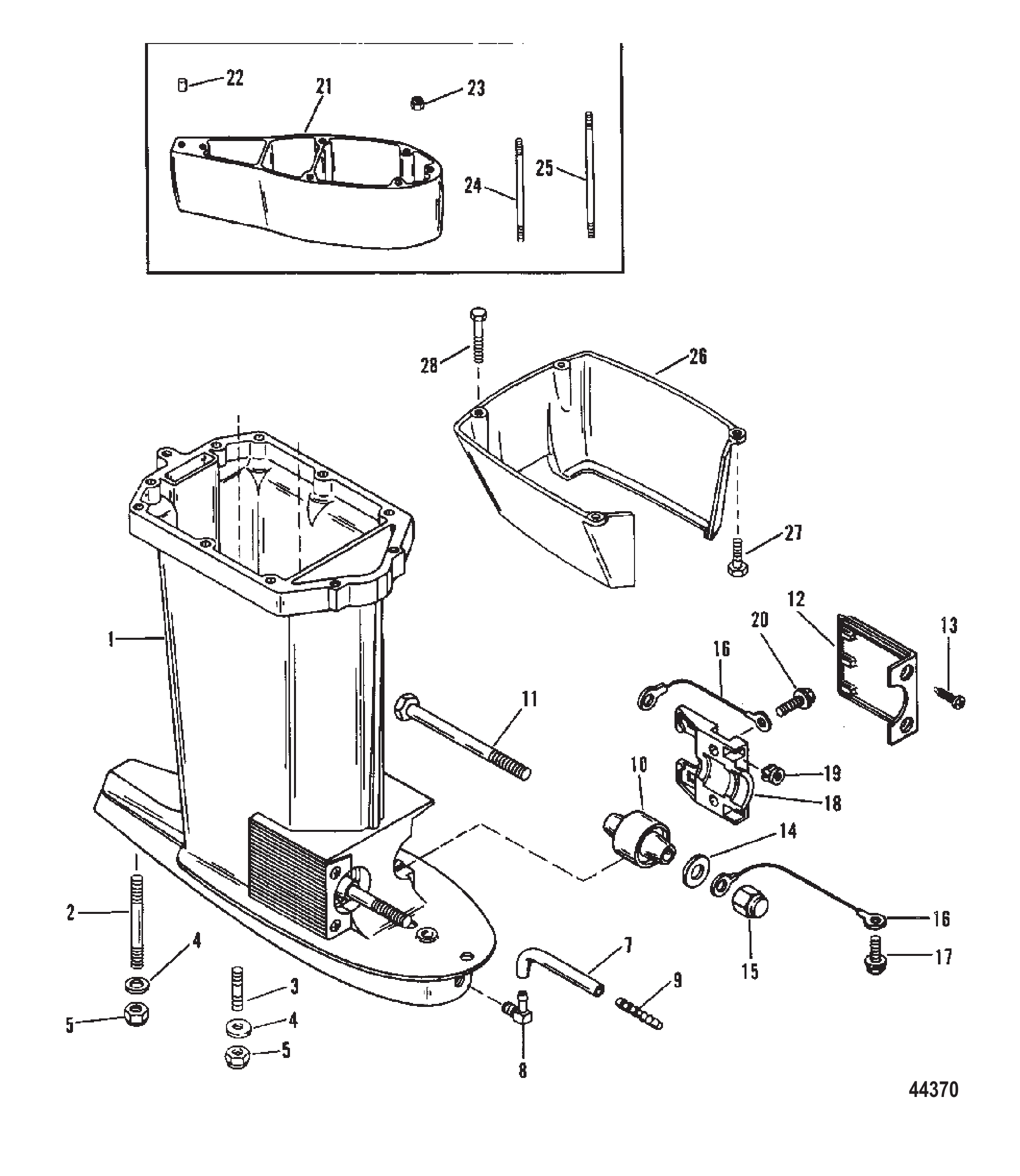

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8974A25	Комплект корпуса, приводной вал	1
1	8974A28	Комплект корпуса, приводной вал	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
3	9035012	Шпилька (M10 x 63)	4
4	43042	ШАЙБА ШПИЛЬКИ/ВИНТА КОРПУСА РЕДУКТОРА	5
4	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	5
5	13914	Гайка (M10) шпильки корпуса редуктора	5
5	40140	ГАЙКА (M10)	5
7	85822A4	Датчик спидометра в сборе	1
8	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
8	433351	Соединитель 90 градусов - с Vibraseal	1
9	85822	Соединитель прямой	1
9	85822T	Разъём прямой	1
10	42930	Опора нижняя	2
10	42930A1	Опора нижняя в сборе	2
10	44343	Опора нижняя	2
10	44343T1	Опора	2
11	42973	БОЛТ (M12 x 154)	2
11	898835001	Винт (M12 x 154)	2
12	67077F2	Крышка (TRACKER)	2
12	8M4500752	Крышка	2
13	88417	Винт (#12-24 x .620) крышки	4
14	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
15	43528	Гайка (M12) болта нижней опоры	2
15	8M0204662	Гайка	2
16	88238A1	Сборка троса заземления	2
16	88238A10	Кабель заземления в сборе	2
17	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
18	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
18	8M0036730	Хомут	2
19	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
20	4010725	ВИНТ (M8 x 25)	4
21	12092A12	Комплект проставок (для моделей с удлинённым валом)	1
21	12092A15	Комплект проставок (окрашенный)	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
23	13914	Гайка (M10) шпильки корпуса редуктора	4
23	40140	ГАЙКА (M10)	4
24	903503	Шпилька (M10 x 190) корпуса редуктора	4
25	903502	Шпилька (M10 x 227) корпуса гребного вала	1
26	819955	КРЫШКА ТРИММА	1
26	819955T	КРЫШКА ТРИММА	1
27	82130016	ВИНТ (M6 x 16)	2
28	82130050	ВИНТ (M6 x 50)	2

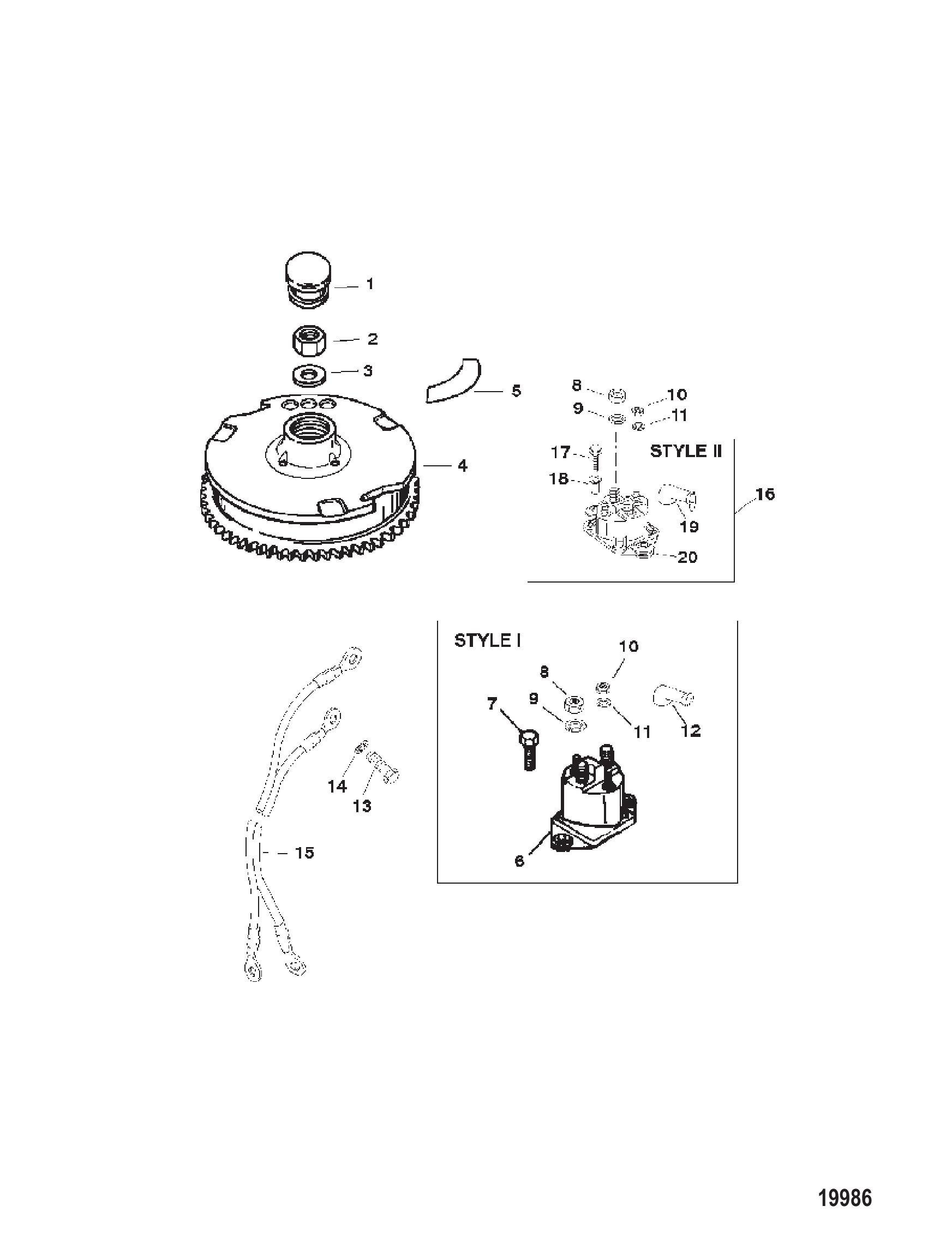

Рис. 9Электрические компоненты (маховик и реле) Electrical Components (Flywheel And Relays)

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	9008A36	Маховик в сборе	1
4	859236T14	Маховик в сборе	1
5	FA609853	Наклейка (переключение на нейтраль)	1
5	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
6	F460917-1	Реле	1
6	817109A3	Ремкомплект стартера соленоида (стиль II)	1
7	19932062	ВИНТ (.250-20 x .620)	2
8	68292	Гайка (.312-18)	2
8	8M0204668	Гайка (.312-18)	2
9	53166	СТОПОРНАЯ ШАЙБА (.312)	2
10	68219	Гайка (#10-32) нержавеющая сталь	2
11	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
12	830233	Колпак изолятора - красный	1
13	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
14	53166	СТОПОРНАЯ ШАЙБА (.312)	1
15	F381896-4	Кабельный комплект аккумулятора	1
15	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
16	817109A3	Ремкомплект стартера соленоида (стиль II)	1
17	853652	ВИНТ (.250-20 x 1.125) (Стиль II)	2
18	818968	ВТУЛКА	2
18	8M0214955	Втулка	2
19	830233	Колпак изолятора - красный	1
20	822179	Втулка уплотнительная	2

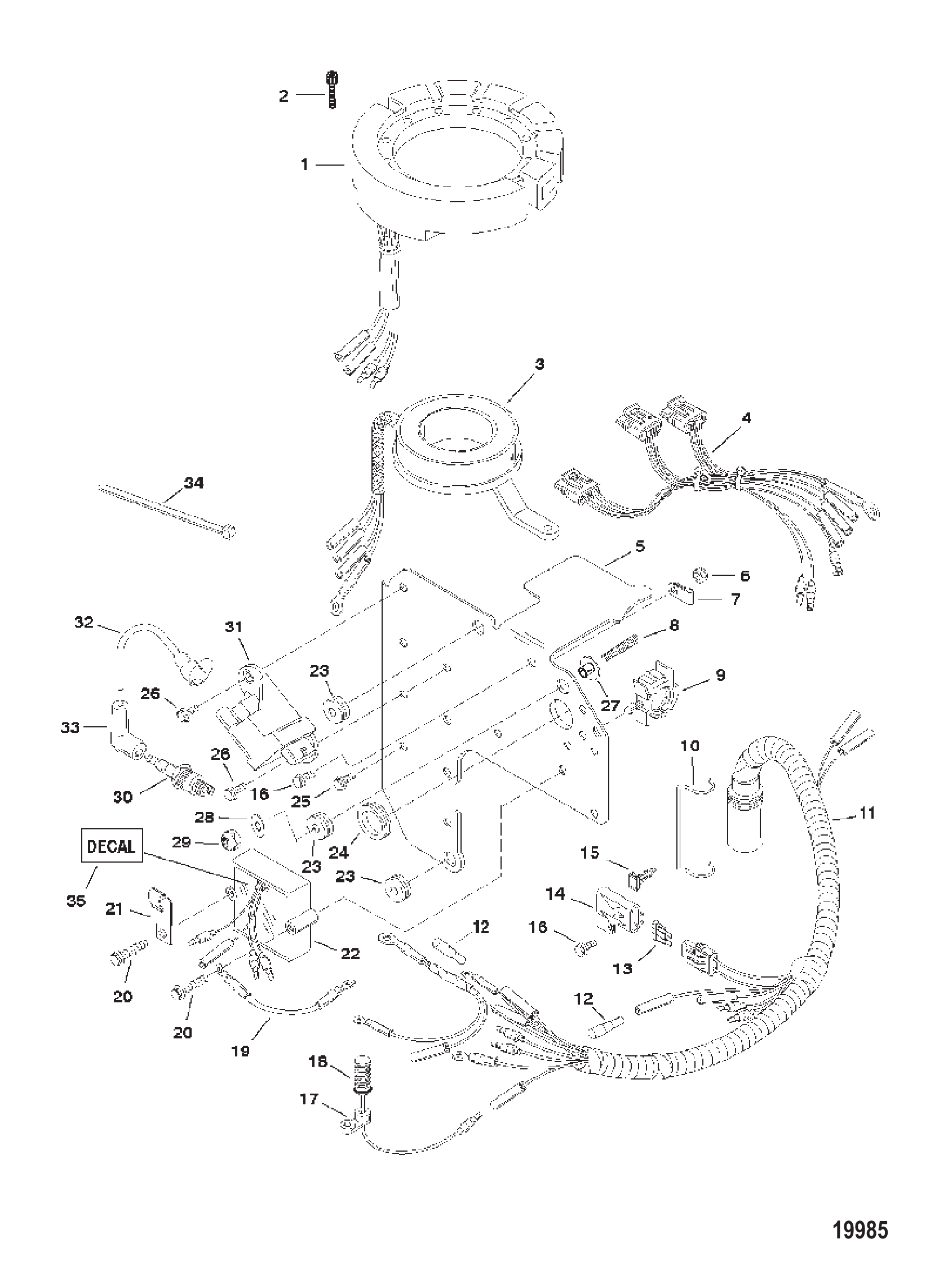

Рис. 10Электрические компоненты (система зажигания) Electrical Components (Ignition)

REF	Номер детали	Наименование	Кол-во
1	9873A28	Статор в сборе	1
1	832075A21	Статор в сборе	1
1	832075A4	Комплект статора зажигания	1
1	832075A21	Статор в сборе	1
2	19926100	ВИНТ (#10-24 x 1.00)	6
3	828302A1	Кулачок в сборе	1
4	828298A1	Жгут проводов зажигания в сборе	1
5	8283121	Пластина компонентов зажигания	1
6	8268336	Гайка (M6)	2
6	401386	ГАЙКА (M6) Нержавеющая сталь	2
7	820437	ЗАЖИМ Держателя Жгута	2
8	830228	Шпилька (.312-18/.250-28 x 1.750)	3
8	8302281	Шпилька	3
9	828791	Зажим	1
10	92753	Фиксатор	1
11	828297A1	Жгут проводов в сборе	1
12	13541	Разъём штыревой	2
13	812619	Предохранитель жёлтый - 20 ампер	1
14	828054	Крышка предохранителя	1
15	828991	Зажим	1
15	828991T	ЗАЖИМ	1
16	82239312	ВИНТ (M5 x 12)	2
17	44552	Фиксатор	1
17	889733	ФИКСАТОР	1
18	8190221	Термовыключатель	1
18	819022T01	Термовыключатель	1
19	88807A21	ТРОС В СБОРЕ (ЧЁРНЫЙ - 4-1/2")	1
20	82129135	ВИНТ (M6 x 35)	2
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	815279T5	Регулятор напряжения в сборе	1
22	883071A1	Комплект регулятора напряжения — BULL	1
23	822002	Втулка уплотнительная	3
24	828836	Втулка уплотнительная	1
25	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	1
26	82129116	ВИНТ (M6 x 16)	6
27	822003	Втулка	3
28	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
28	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
29	828451	Гайка (.250-28)	3
30	827C	Свеча зажигания	3
30	896329827	Свеча зажигания #L76V @4	3
30	898	СВЕЧА ЗАЖИГАНИЯ	OPT
30	896329898	Свеча зажигания #QL76V @4	OPT
31	827509A4	Модуль CDM в сборе	3
31	827509A10	Модуль CDM в сборе	3
32	821945A61	Высоковольтный провод в сборе	3
33	63709A1	Комплект наконечника/клеммы свечи зажигания	3
34	816311	Стяжка (8.00 дюймов)	AR
34	816311T	СТЯЖКА (8.00 дюймов)	AR
35	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
-	818153A41	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1
-	818153A57	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

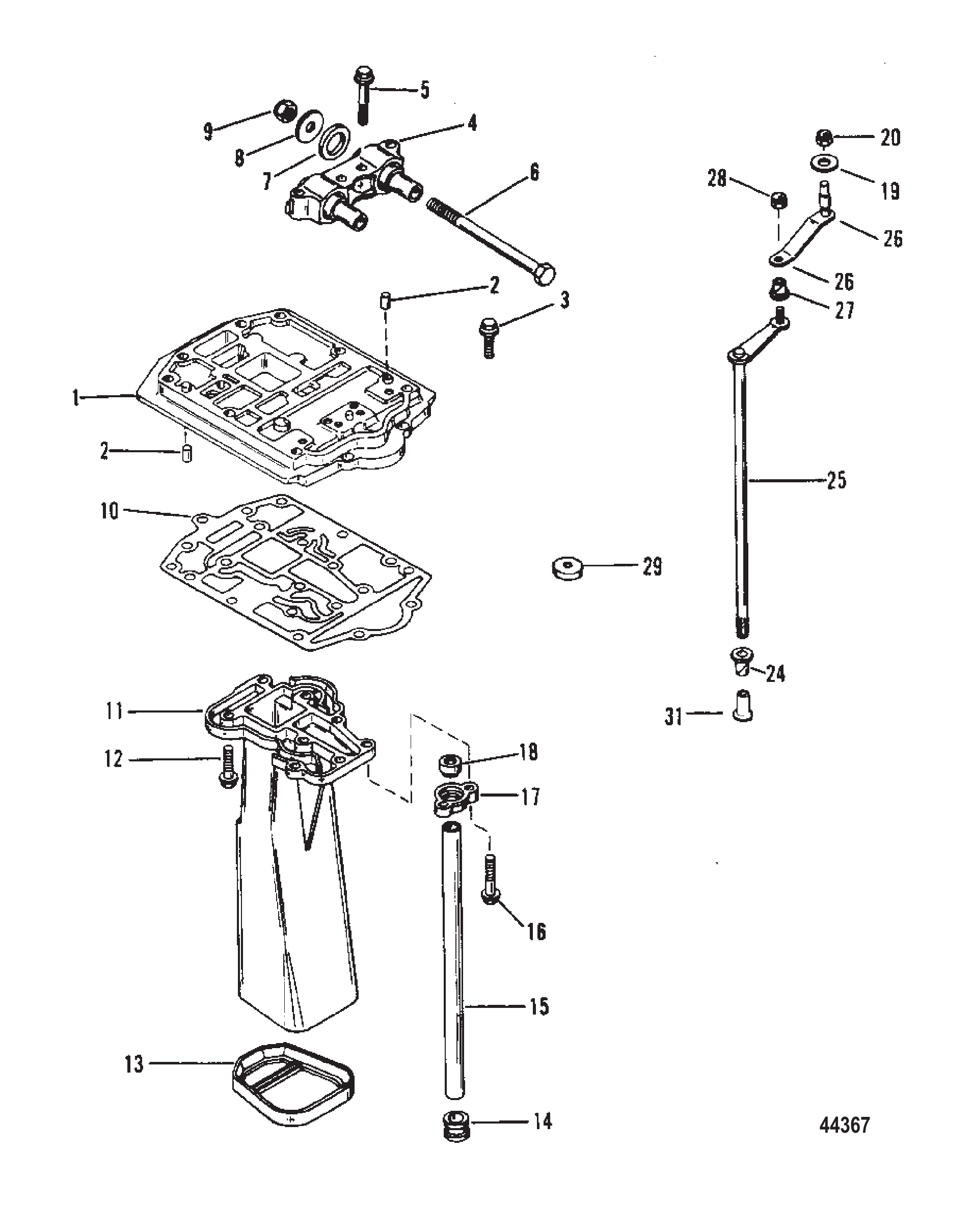

Рис. 11Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	820194A1	Пластина выпускного коллектора в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	5
3	4008920	ВИНТ (M8 x 20) Нержавеющая сталь	3
4	429492	ОПОРА (2.375 дюйма)	1
4	8M0021331	ORD 881900T03 Mercury / Quicksilver	1
4	443442	Опора (2.375 дюйма)	1
4	881900T03	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	896963	Гайка (M12)	2
10	430086	Прокладка	1
11	429666	ТРУБКА выхлопная	1
12	4010725	ВИНТ (M8 x 25)	6
13	42962	Уплотнение выхлопной трубы	1
13	8M0039075	Сальник	1
14	894171	Втулка уплотнительная	1
14	89417004	Втулка уплотнительная	1
15	8246601	Трубка водяная	1
15	8M0042791	Трубка водяная удлинённая	1
15	8246602	Трубка водяная	1
15	8M0042792	Трубка водяная XL	1
16	4010750	ВИНТ (M8 x 50) ХОМУТ	2
17	824661	ХОМУТ	1
18	814080	Сальник верхний	1
18	814080001	Сальник	1
19	35459	ШАЙБА	1
20	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
20	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	48237	Втулка вала переключения передач	1
25	79932A9	Вал переключения передач в сборе (верхний)	1
26	820278A1	Тяга переключения передач в сборе	1
27	48475	Втулка (исполнение II)	1
28	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	43041	ПРОСТАВКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	813745	Проставка	1
29	11289	Распорная втулка вала переключения	1
31	43585	Муфта вала переключения	1

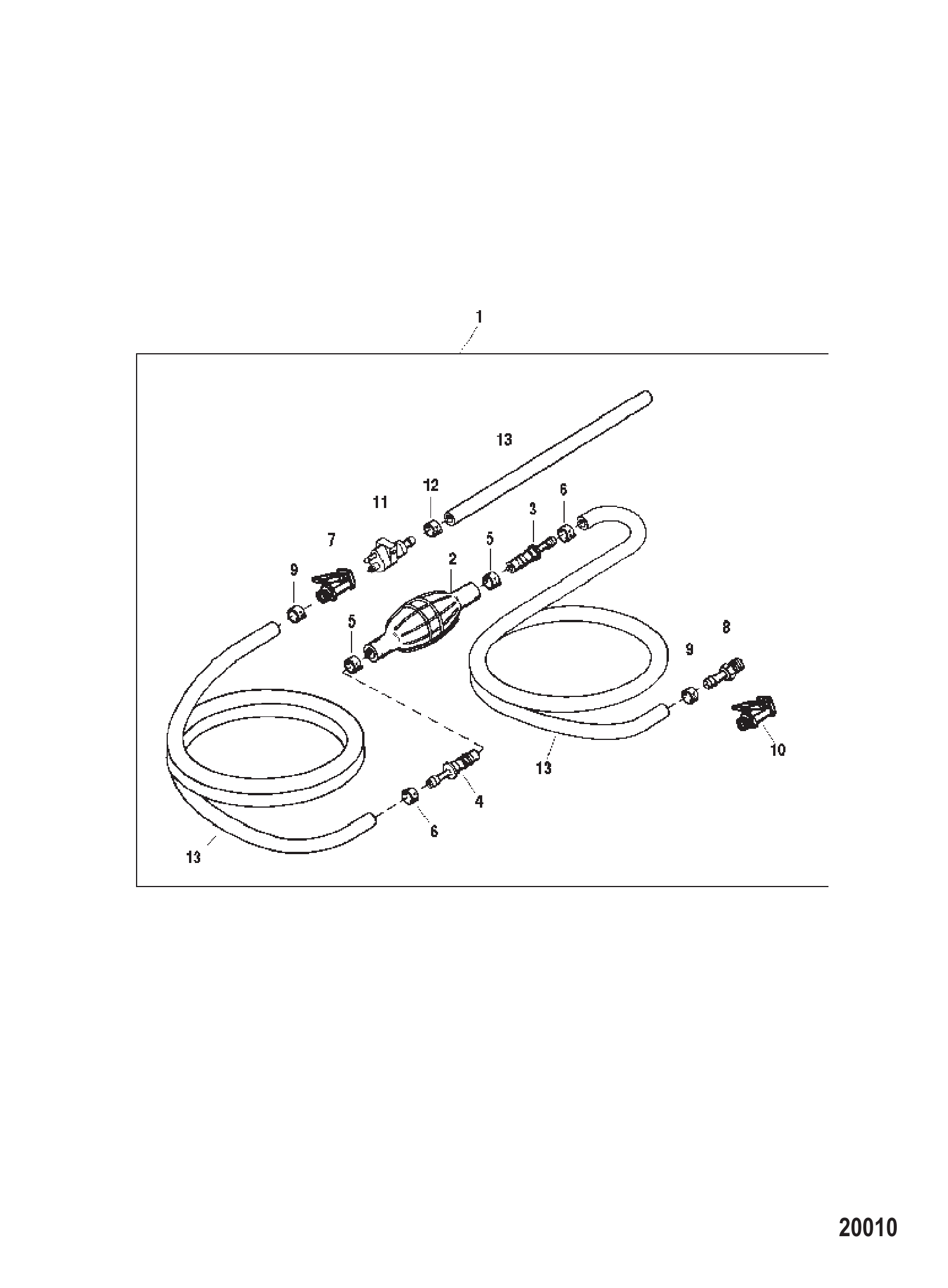

Рис. 12ТОПЛИВНАЯ МАГИСТРАЛЬ Fuel Line Assembly

REF	Номер детали	Наименование	Кол-во
1	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
1	877681Q8	Топливный шланг в сборе (8 футов)	1
1	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877681Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
2	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
3	13331A1	Обратный клапан в сборе (впускной)	1
3	13331A3	Обратный клапан в сборе	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
4	13331A4	Обратный клапан в сборе	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
6	41582Q7	Хомут	2
7	13563A3	Штуцер в сборе топливной линии	1
7	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
8	897711	РАЗЪЕМ (.250-18)	1
8	89771Q2	Разъем (.250-18)	1
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	41582Q7	Хомут	OPT
9	F698772	Хомут червячный	OPT
1	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
1	877680Q8	Топливный шланг в сборе (8 футов)	1
1	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877680Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
7	13563A3	Штуцер в сборе топливной линии	1
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	F698772	Хомут червячный	OPT
10	13563A7	Штуцер топливной линии в сборе	1
10	13563Q7	Штуцер в сборе топливной линии	1
1	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877683Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	F698772	Хомут червячный	OPT
1	16789A26	Шланг в сборе топливный (8 футов)	1
1	858610A32	Шланг в сборе топливный	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
7	13563A3	Штуцер в сборе топливной линии	1
9	F698772	Хомут червячный	OPT
11	816856A3	Разъём в сборе, топливный - пластик	1
11	816856Q3	Разъём в сборе, топливный	1
12	415827	ХОМУТ Нейлоновый (Малый)	OPT
12	41582Q7	Хомут	OPT
12	F698772	Хомут червячный	OPT
13	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
13	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
13	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
13	858610100	Шланг (бухта 100.00 футов)	AR

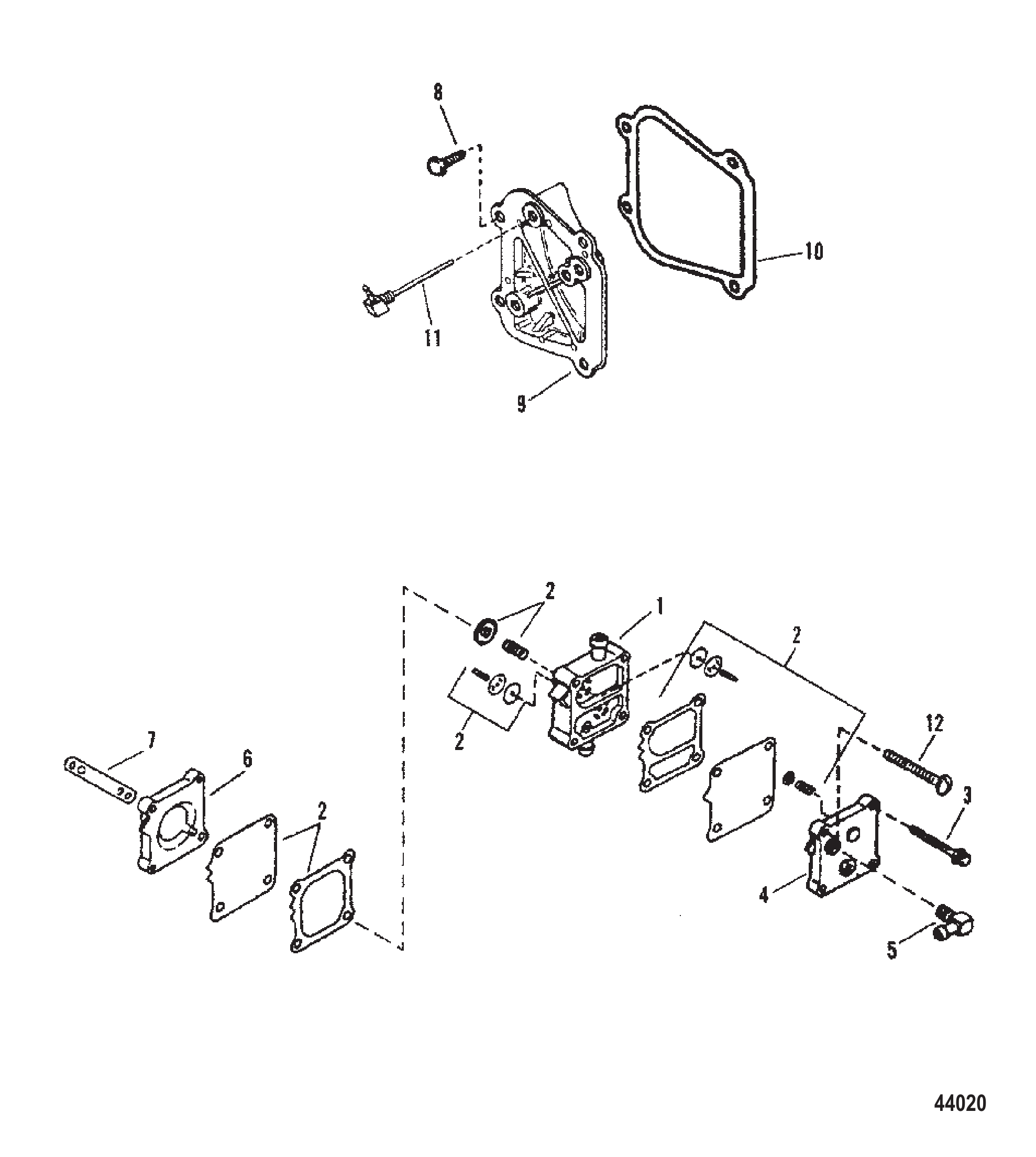

Рис. 13Сборка топливного насоса Fuel Pump Assembly

REF	Номер детали	Наименование	Кол-во
1	14360A49	Комплект топливного насоса	1
1	14360A73	Комплект топливного насоса	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	82104540	ВИНТ (M5 x 40)	2
4	987752	Пластина	1
5	99664	Угольник выхлопной пластины	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	144303	ОСНОВАНИЕ	1
7	987691	Прокладка	1
7	8M0204705	Прокладка @2	1
8	98254	ВИНТ (.250-20 x .620)	4
9	8178702	Крышка топливного насоса	1
9	8178703	Крышка топливного насоса	1
10	820500	ПРОКЛАДКА Крышки Перепускного Канала	1
10	820500A3	Комплект прокладок	1
11	F743314	Угольник рециркуляции	1
12	827357	ВИНТ (#12-24 x 2.00)	2
13	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
13	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
14	809122A1	КОМПЛЕКТ ПРОКЛАДОК	-
14	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	-

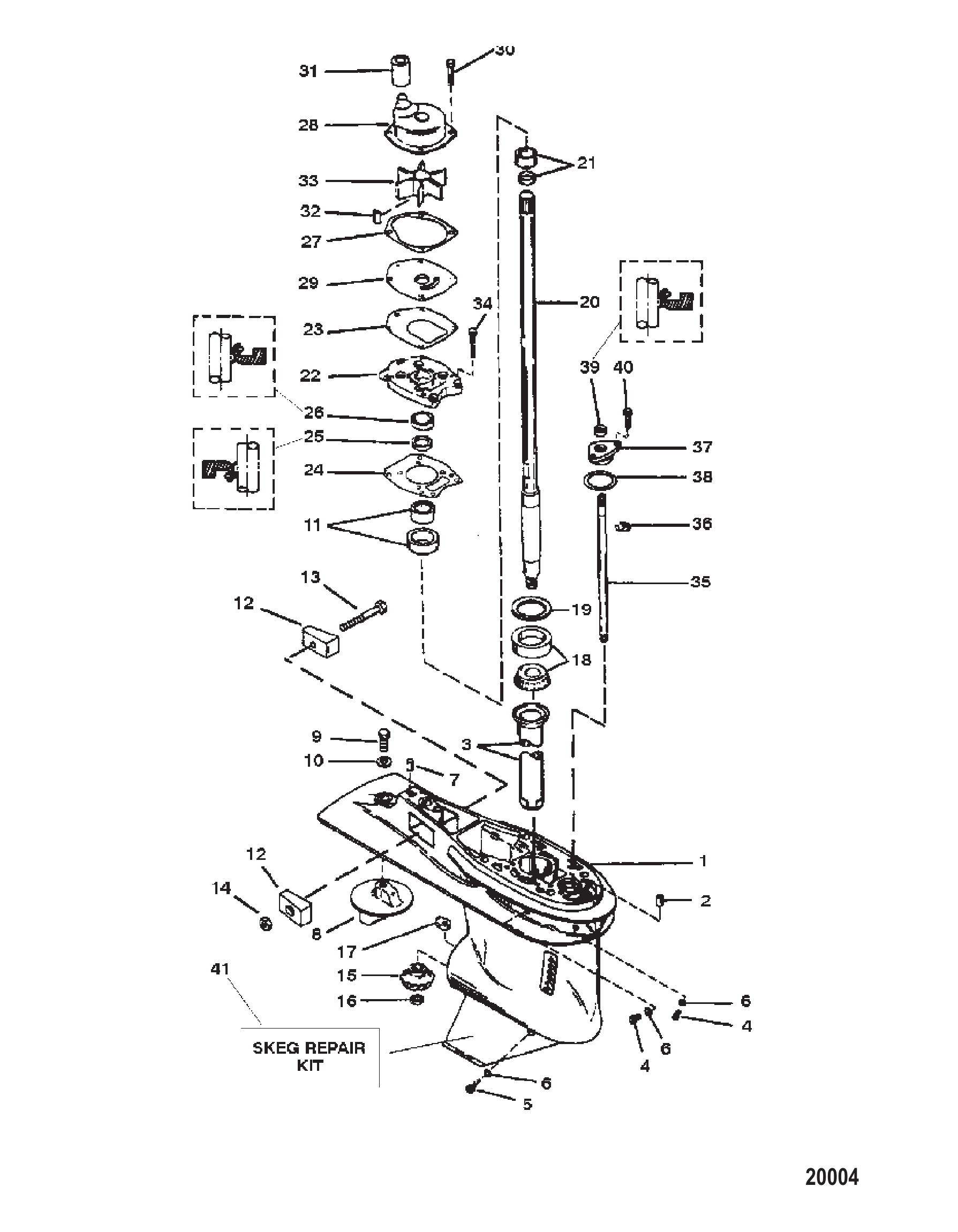

Рис. 14Редуктор (главный вал) (3-кулачковая муфта реверса) Gear Housing Assembly (Driveshaft) (3 Jaw Reverse Clutch)

REF	Номер детали	Наименование	Кол-во
1	9011A77	Корпус редуктора в сборе	1
1	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
1	9011A89	Корпус редуктора в сборе	1
1	9011G78	Комплект корпуса редуктора XL	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953A2	Комплект винтов (.375-16 x .250)	2
4	79953Q04	Ремкомплект сливного винта	2
5	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
5	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
6	19183	Шайба фибровая	3
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	15942	Винт (.437-14 x 1.250)	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	44484	Шестерня ведущая (13 зубьев)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	826375	ГАЙКА (.625-18)	1
16	35921	ГАЙКА (.625-18)	1
17	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
17	760394	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	817277	Прокладка	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	817276	Передняя панель	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	82684430	ВИНТ (M6 x 30)	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	82684425	ВИНТ (M6 x 25)	6
35	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
35	43049A1	Вал переключения в сборе, особо удлинённый	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	8164641	Маслосъёмный сальник	1
39	8M0246145	САЛЬНИК	1
40	82684425	ВИНТ (M6 x 25)	2
41	15985A1	Ремонтный комплект редуктора (защита винта)	1
41	15985A02	Защита винта (сменная)	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1

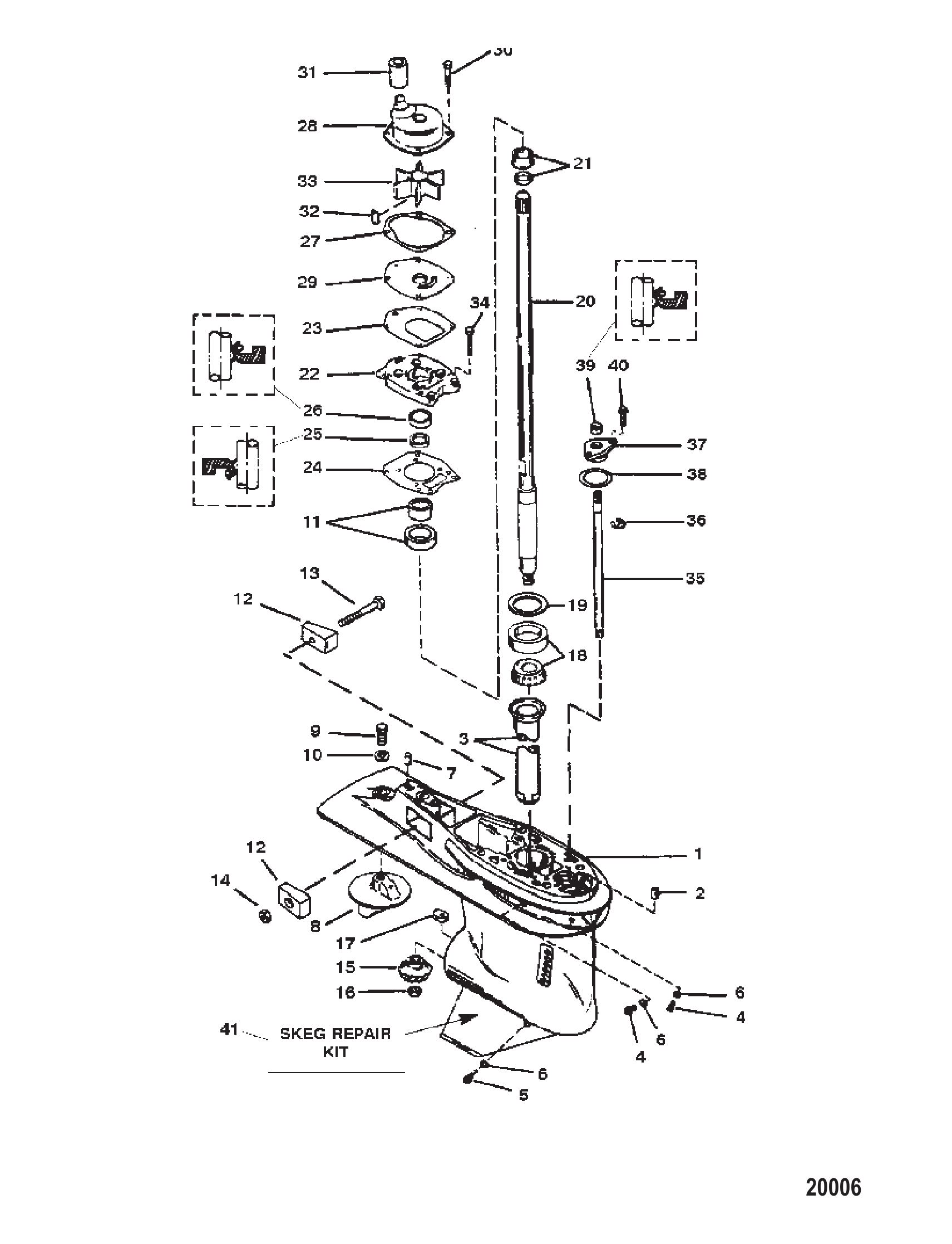

Рис. 15Редуктор (главный вал) (6-кулачковая муфта реверса) Gear Housing Assembly (Driveshaft) (6 Jaw Reverse Clutch)

REF	Номер детали	Наименование	Кол-во
1	9011G20	Корпус редуктора в сборе	1
1	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
1	9011G21	Корпус редуктора в сборе	1
1	9011G78	Комплект корпуса редуктора XL	1
1	9011G22	Редуктор в сборе (базовый)	1
1	9011G66	ORD 1667-9011J42 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953A2	Комплект винтов (.375-16 x .250)	2
4	79953Q04	Ремкомплект сливного винта	2
5	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
5	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
6	19183	Шайба фибровая	3
6	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
7	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	44484	Шестерня ведущая (13 зубьев)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430331	Прокладка	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	817277	Прокладка	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	817276	Передняя панель	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	82684430	ВИНТ (M6 x 30)	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	82684425	ВИНТ (M6 x 25)	6
35	853906A1	Вал переключения передач в сборе	1
35	853908A1	Вал переключения передач в сборе	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	8164641	Маслосъёмный сальник	1
39	8M0246145	САЛЬНИК	1
40	82684425	ВИНТ (M6 x 25)	2
41	15985A1	Ремонтный комплект редуктора (защита винта)	1
41	15985A02	Защита винта (сменная)	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1

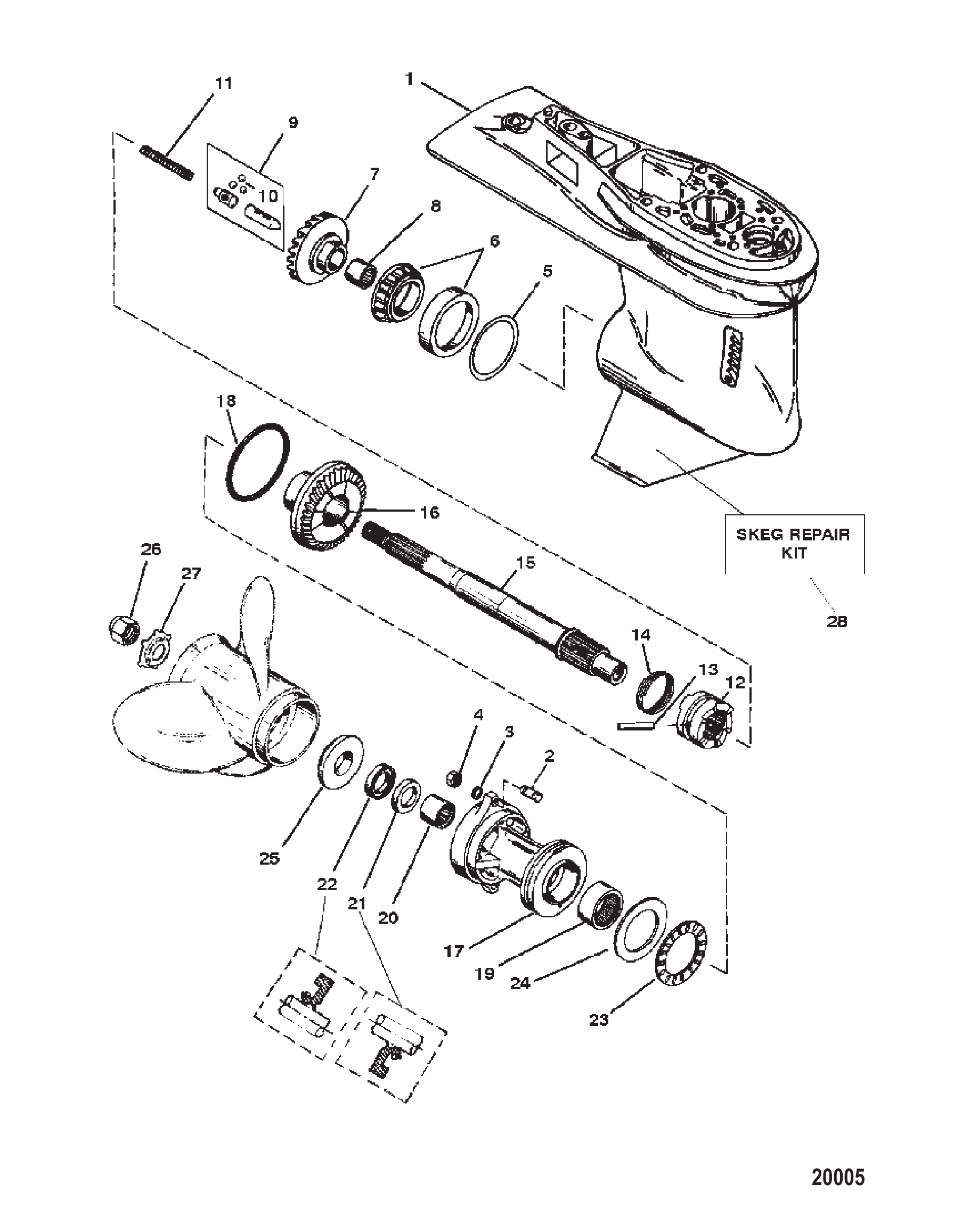

Рис. 16Редуктор (гребной вал) (3-кулачковая муфта реверса) Gear Housing Assembly (Propshaft) (3 Jaw Reverse Clutch)

REF	Номер детали	Наименование	Кол-во
1	9011A77	Корпус редуктора в сборе	1
1	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
1	9011A89	Корпус редуктора в сборе	1
1	9011G78	Комплект корпуса редуктора XL	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
2	429174	ШПИЛЬКА (M8 x 1.25 x 48)	2
2	8M0034456	Шпилька (M8 X 1.25 X 48)	2
3	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
3	8M0042642	Шайба (.323 x .562 x .063)	2
4	401198	ГАЙКА (M8)	2
4	401378	ГАЙКА (M8)	2
5	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
5	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
6	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
7	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
7	12634T02	РЕДУКТОР В СБОРЕ	1
8	30895	Подшипник игольчатый	1
8	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
9	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
9	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
10	44530	Шарик	3
11	30622	ПРУЖИНА	1
12	822539	МУФТА	1
12	822539T	МУФТА	1
13	30632	ШТИФТ КРЕСТОВИНЫ	1
13	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
14	30893	Пружина	1
15	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
16	12635	Шестерня заднего хода	1
16	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
17	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
17	8M0168901	КОРПУС В СБОРЕ	1
18	97386	Кольцо уплотнительное (3.609 x .139)	1
18	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	12578	Подшипник игольчатый	1
19	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
20	30956	Подшипник игольчатый	1
20	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
21	70080	Сальник масляный (внутренний)	1
21	8M0205728	Сальник	1
22	70081	Сальник масляный наружный	1
22	8M0205729	САЛЬНИК	1
23	12576	Подшипник упорный	1
24	12577	Упорная шайба	1
25	13191A1	УПОРНАЯ ШАЙБА	1
25	13191Q01	УПОРНАЯ ШАЙБА	1
26	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
26	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
27	816629	Стопорная шайба с усиком	1
27	816629Q	ШАЙБА СТОПОРНАЯ	1
28	15985A1	Ремонтный комплект редуктора (защита винта)	1
28	15985A02	Защита винта (сменная)	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

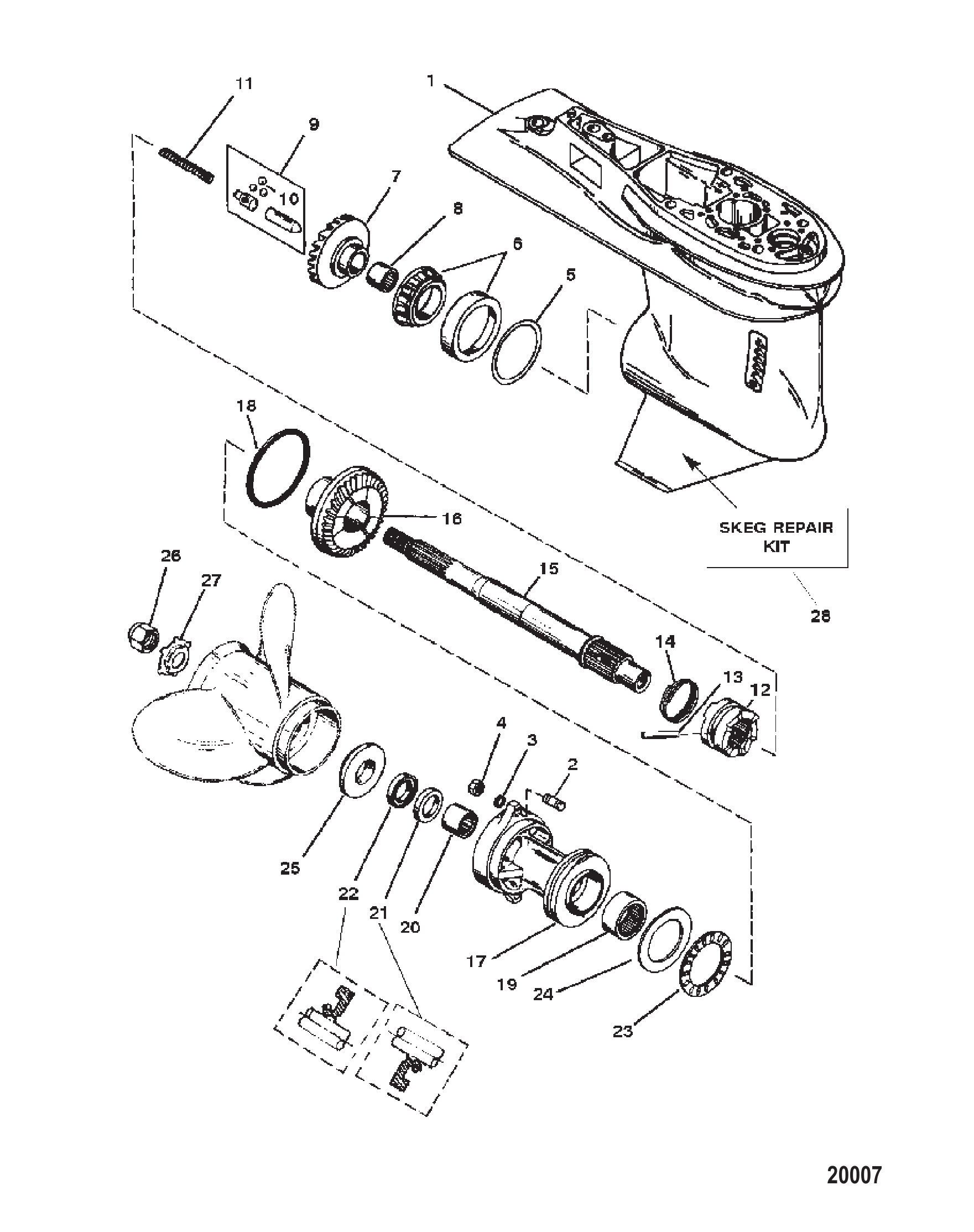

Рис. 17Редуктор (гребной вал) (6-кулачковая муфта реверса) Gear Housing Assembly (Propshaft) (6 Jaw Reverse Clutch)

REF	Номер детали	Наименование	Кол-во
1	9011G20	Корпус редуктора в сборе	1
1	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
1	9011G21	Корпус редуктора в сборе	1
1	9011G78	Комплект корпуса редуктора XL	1
1	9011G22	Редуктор в сборе (базовый)	1
1	9011G66	ORD 1667-9011J42 Mercury / Quicksilver	1
2	429172	ШПИЛЬКА (M8 x 48)	2
2	8M0034456	Шпилька (M8 X 1.25 X 48)	2
3	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
3	8M0042642	Шайба (.323 x .562 x .063)	2
4	401198	ГАЙКА (M8)	2
4	401378	ГАЙКА (M8)	2
5	850033A2	Комплект шестерни переднего хода (30 зубьев)	1
5	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
6	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
7	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
7	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
8	30895	Подшипник игольчатый	1
8	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
9	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
10	44530	Шарик	3
11	850327	Пружина	1
12	850048	МУФТА	1
12	850048T	Обгонная муфта	1
13	30632	ШТИФТ КРЕСТОВИНЫ	1
13	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
14	30893	Пружина	1
15	850308	Вал гребной	1
15	8M0140445	Гребной вал	1
16	850034	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (30 ЗУБЬЕВ)	1
16	850034T	Шестерня заднего хода (30 зубьев)	1
17	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
17	8M0168901	КОРПУС В СБОРЕ	1
18	97386	Кольцо уплотнительное (3.609 x .139)	1
18	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
19	12578	Подшипник игольчатый	1
19	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
20	30956	Подшипник игольчатый	1
20	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
21	70080	Сальник масляный (внутренний)	1
21	8M0205728	Сальник	1
22	70081	Сальник масляный наружный	1
22	8M0205729	САЛЬНИК	1
23	12576	Подшипник упорный	1
24	12577	Упорная шайба	1
25	13191A1	УПОРНАЯ ШАЙБА	1
25	13191Q01	УПОРНАЯ ШАЙБА	1
26	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
26	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
27	816629	Стопорная шайба с усиком	1
27	816629Q	ШАЙБА СТОПОРНАЯ	1
28	15985A1	Ремонтный комплект редуктора (защита винта)	1
28	15985A02	Защита винта (сменная)	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

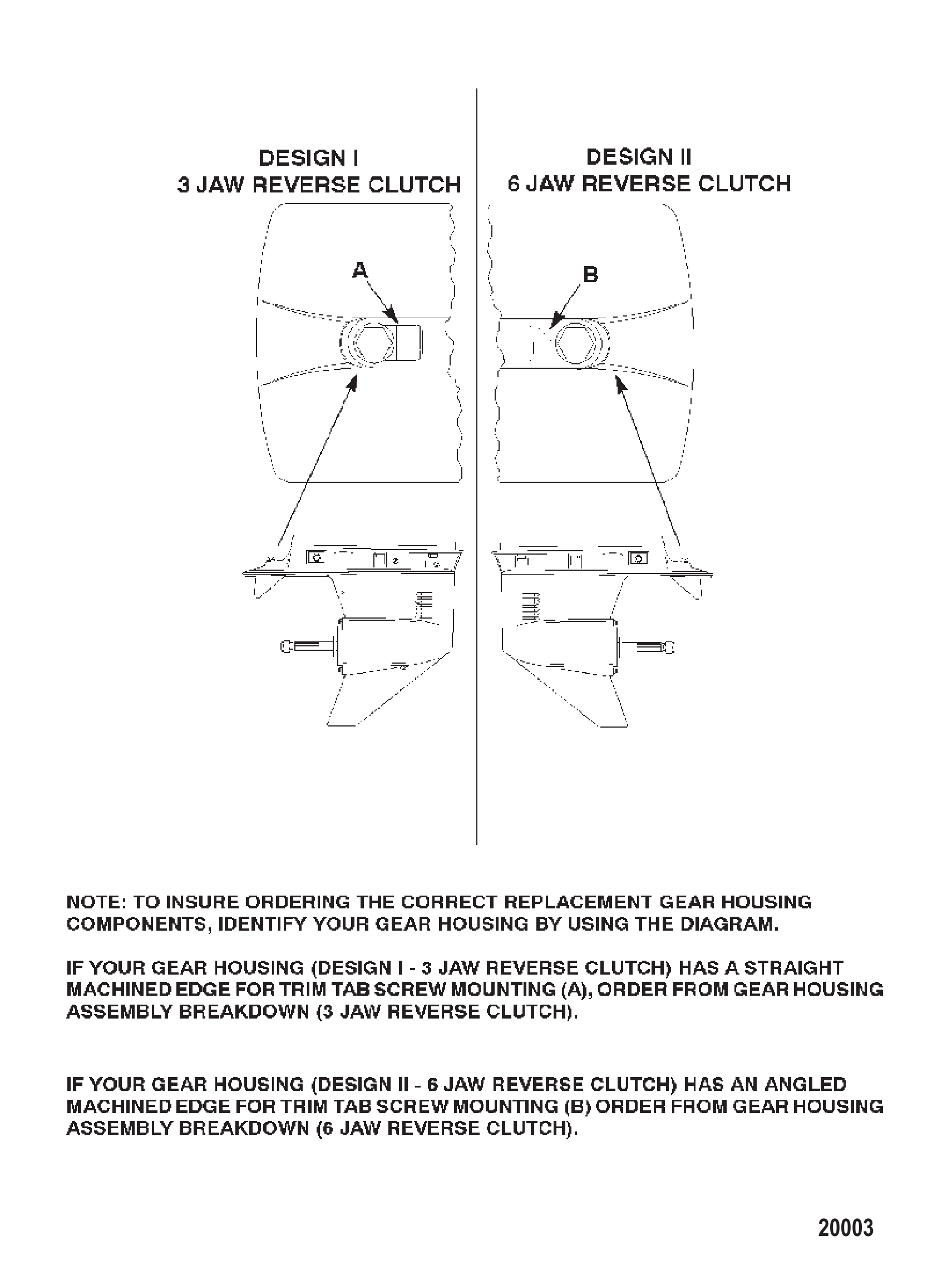

Рис. 18Идентификация редуктора Gear Housing Identification

REF	Номер детали	Наименование	Кол-во
-	9011A77	Корпус редуктора в сборе	1
-	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
-	9011A89	Корпус редуктора в сборе	1
-	9011G78	Комплект корпуса редуктора XL	1
-	9011A80	Корпус редуктора в сборе (базовый)	1
-	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
-	9011G20	Корпус редуктора в сборе	1
-	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
-	9011G21	Корпус редуктора в сборе	1
-	9011G78	Комплект корпуса редуктора XL	1
-	9011G22	Редуктор в сборе (базовый)	1
-	9011G66	ORD 1667-9011J42 Mercury / Quicksilver	1

Рис. 19КРЫШКА ВПУСКА / РЫЧАГИ ДРОССЕЛЯ Intake Cover / Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	819987	ГЛУШИТЕЛЬ В СБОРЕ	1
2	19934175	ВИНТ (.250-20 x 1.750)	6
3	FA85193	Наконечник в сборе тяги	2
4	F1693	Гайка (#8-32)	2
5	FA85511	Тяга дроссельной заслонки в сборе	1
6	F1064	Винт (#8-32 x .375)	2
7	21058	СТОПОРНОЕ КОЛЬЦО E-ТИПА	3

Рис. 20Литература и окраска Literature And Paint

REF	Номер детали	Наименование	Кол-во
-	828993	Руководство по эксплуатации	1
-	10155970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10155970	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	832749	Руководство по обслуживанию F90/120 (1995–1998)	1
-	832749R2	Руководство по обслуживанию F90/120 (1995–1998)	1
-	809757	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 90 л.с. Force	1
-	81825212	КРАСКА Графитово-серая акриловая	AR
-	82793330	КРАСКА ГРАФИТОВАЯ@6	AR
-	82532112	КРАСКА Графитово-серая акриловая	AR
-	82793331	КРАСКА.6-ГРАФИТОВАЯ@6	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR
-	82793353	КРАСКА ПРОЗРАЧНАЯ @6	AR

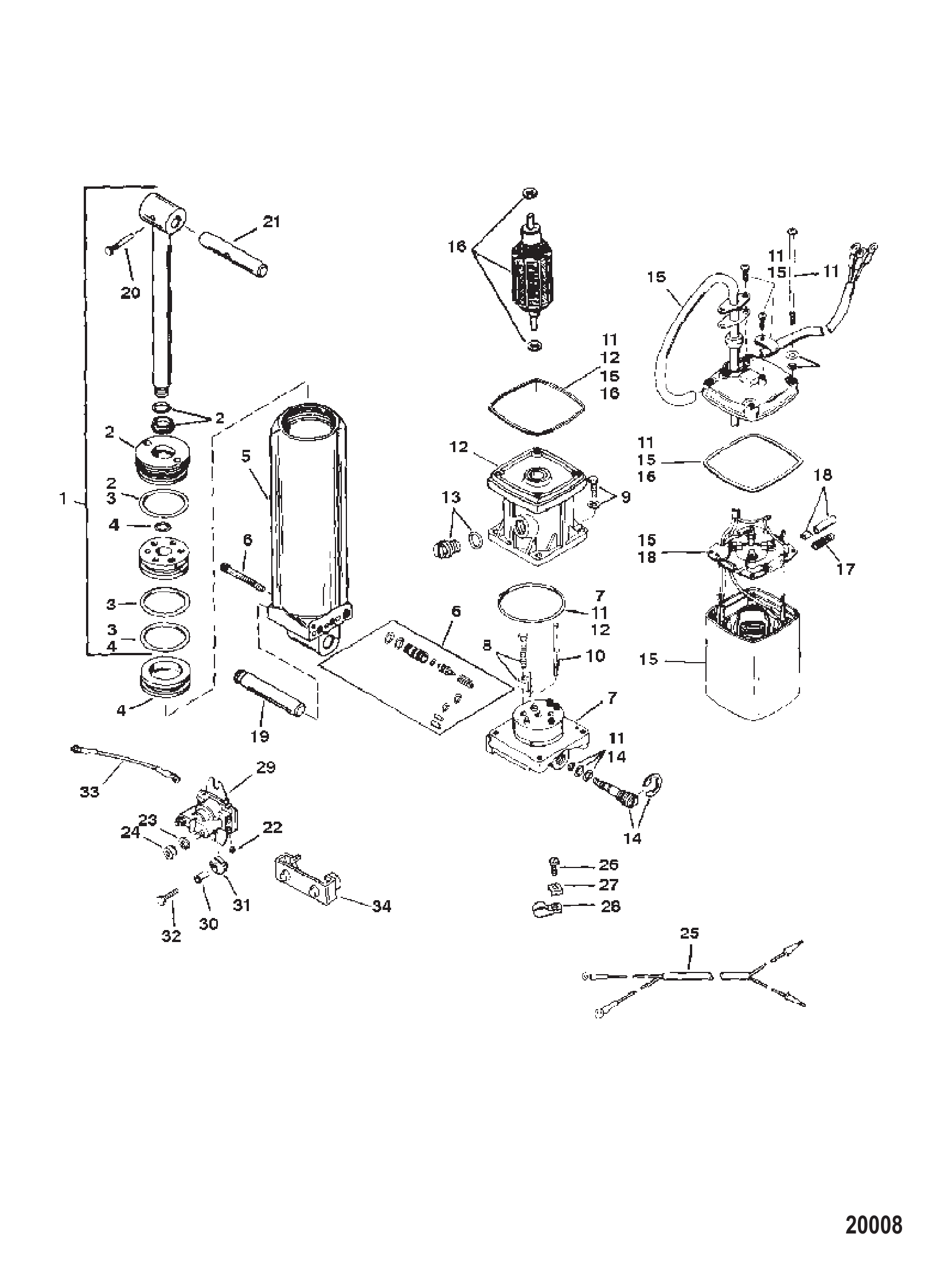

Рис. 21КОМПОНЕНТЫ ПОДЪЕМА-ОПУСКАНИЯ (КОНСТРУКЦИЯ I) Power Trim Components (Design I)

REF	Номер детали	Наименование	Кол-во
-	824051	НАСОС В СБОРЕ ТРИММА	1
-	8M0171817	ПОЛНЫЙ КОМПЛЕКТ СИСТЕМЫ ДИФФЕРЕНТА	1
1	8116661	Узел тяги амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813432A3	Ремкомплект уплотнений цилиндра	1
4	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
5	8116691	Цилиндр в сборе (трим)	1
5	893916A01	Цилиндр в сборе	1
6	811678A5	Комплект винтов и сальников	1
6	811678A6	Комплект винтов и уплотнений	1
7	8116707	Ремкомплект насоса/коллектора	1
7	809901A2	Насосный блок с коллектором в сборе	1
8	823180A1	Комплект коромысла	1
8	809901A2	Насосный блок с коллектором в сборе	1
9	813436	Комплект винтов	1
10	8116711	Гребной вал	1
11	811626A3	Ремкомплект уплотнений (с болтами картера)	1
11	809901A2	Насосный блок с коллектором в сборе	1
12	8116731	Ремкомплект бачка	1
12	809901A2	Насосный блок с коллектором в сборе	1
13	813435	Комплект пробок	1
13	8134351	Пробка	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	8116241	Комплект статора и катушки	1
15	809901A2	Насосный блок с коллектором в сборе	1
16	8116271	Комплект якоря	1
16	809901A2	Насосный блок с коллектором в сборе	1
17	12665	Комплект пружин щёток	1
18	811625	Комплект щёточного узла	1
19	818898	ШТИФТ ЯКОРНЫЙ	1
20	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
21	996251	Вал	1
21	99625002	Вал	1
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
24	64015	Гайка (.250-20) клеммы стартерного соленоида	4
25	17201A2	Трос в сборе (17.00 дюймов)	1
26	817626	Винт (#10-16 x .380)	1
26	878607	Винт (#10-16 x .375)	1
27	69205	С-ОБРАЗНАЯ ШАЙБА	1
27	8M0084613	Пружинная шайба	1
28	22875	ЗАЖИМ	1
29	818997A1	Электромагнит в сборе	2
29	8M0185145	Электромагнит в сборе	2
30	818968	ВТУЛКА	3
30	8M0214955	Втулка	3
31	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
31	8M0207785	Втулка	3
32	19932100	ВИНТ (.250-20 x 1.00)	3
33	87379A14	Провод в сборе (2.750 дюйма)	1
33	87379A46	Трос в сборе (5.750 дюймов) (красный)	1
33	88807A16	Трос в сборе (4.00 дюйма) чёрный	2
34	97861	Изолятор	2

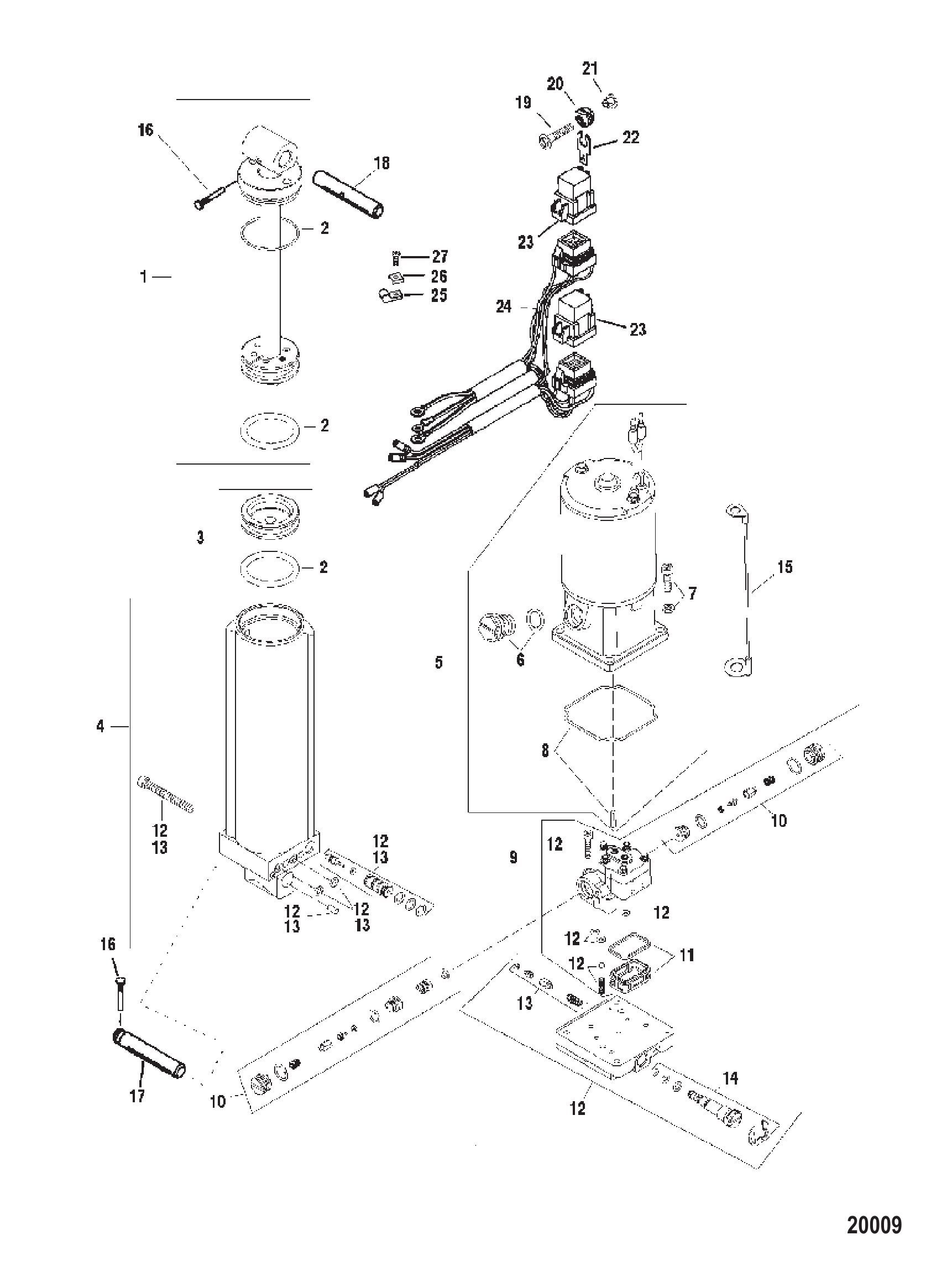

Рис. 22Компоненты гидроподъема (Design II) Power Trim Components (Design II)

REF	Номер детали	Наименование	Кол-во
-	830250A1	Насос в сборе	1
-	8M0171818	Узел гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809885A1	Комплект мотора	1
5	893907A02	Ремкомплект электромотора	1
6	8134351	Пробка	1
7	809876A1	Ремкомплект крепежа электромотора	1
8	809877A1	Ремкомплект вала привода/сальника	1
9	809874A1	Насос в сборе	1
9	893906A02	Насос в сборе	1
10	809879A1	Ремкомплект тарельчатого клапана	1
10	893913A02	Ремкомплект тарельчатого клапана	1
11	809878A1	Ремкомплект фильтра	1
11	893912A02	Ремкомплект фильтра	1
12	809875A1	Ремкомплект коллектора	1
12	893909A02	Ремкомплект коллектора	1
13	809873A1	Ремкомплект клапана ограничения подъёма	1
13	893905A02	Ремкомплект клапана	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	88238A18	Трос в сборе	1
NS	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
NS	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	19932100	ВИНТ (.250-20 x 1.00)	2
20	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
20	8M0207785	Втулка	2
21	818968	ВТУЛКА	2
21	8M0214955	Втулка	2
22	828102	Кронштейн	2
22	8M0207771	Кронштейн крепления	2
23	828151	Реле	2
23	8M0207773	Реле тримма в сборе	2
24	819514A11	Жгут проводов тримма в сборе	1
25	22740	ЗАЖИМ	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	817626	Винт (#10-16 x .380)	1
27	878607	Винт (#10-16 x .375)	1

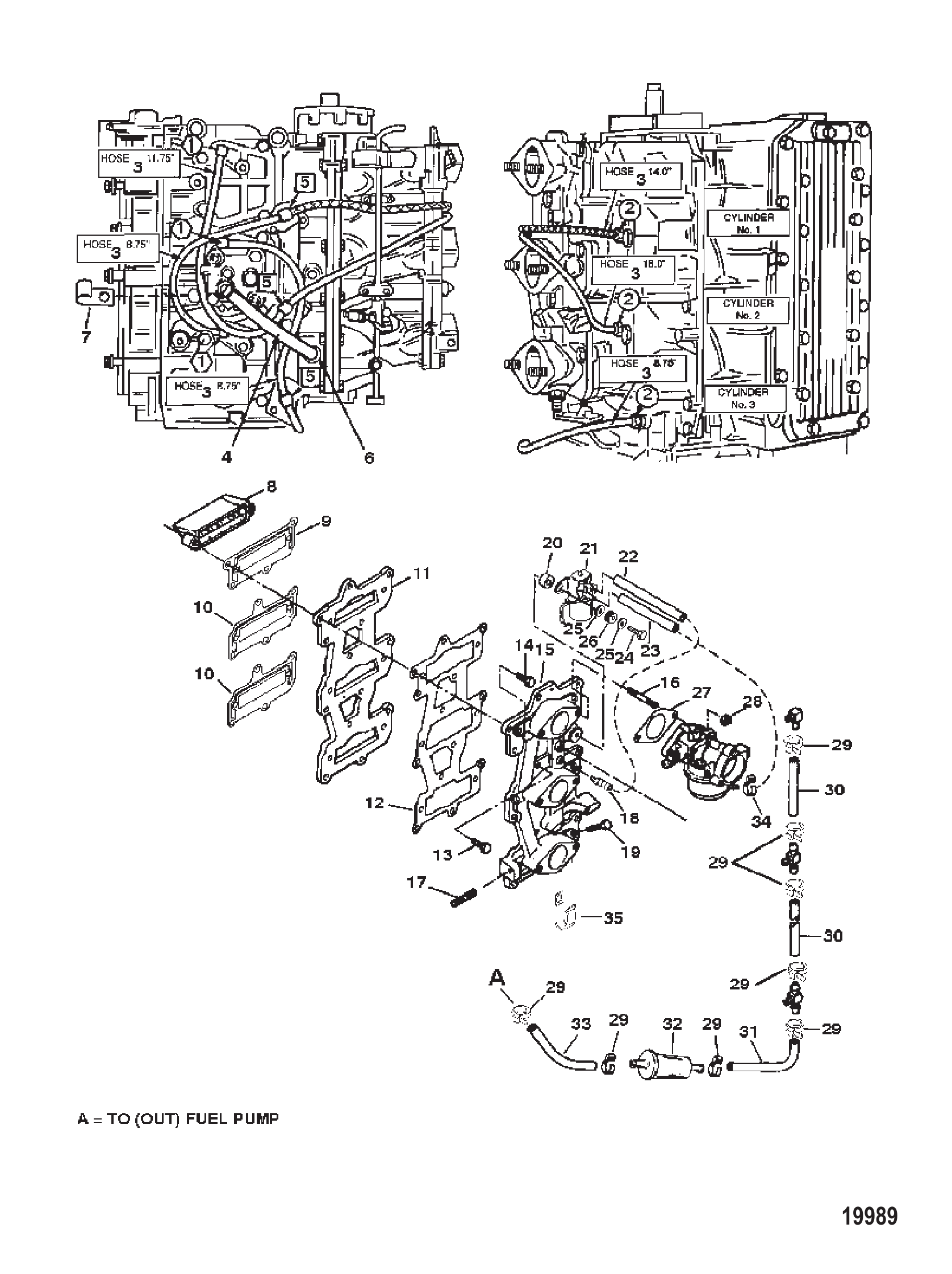

Рис. 23КЛАПАН / СИСТЕМА РЕЦИРКУЛЯЦИИ Reed Plate / Recirculation System

REF	Номер детали	Наименование	Кол-во
1	F743314	Угольник рециркуляции	3
2	42658	Обратный клапан	3
2	426585	Обратный клапан	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	820706	УГОЛЬНИК	3
5	8207061	ШТУЦЕР	3
6	99664	Угольник выхлопной пластины	1
6	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
7	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
7	8M0024808	J-образный зажим	1
8	116451	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	3
8	855952T3	Блок лепестковых клапанов в сборе	3
9	F85168-2	Прокладка (верхняя) переходника лепесткового блока	1
10	819733	ПРОКЛАДКА (ЦЕНТР/НИЗ) - ПЕРЕХОДНИК БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	2
11	8197351	ПЕРЕХОДНИК Лепесткового Блока	1
12	F85159-1	Прокладка впускного коллектора	1
13	819110125	Винт (.250-20 x 1.250)	2
14	819110100	Винт (.250-20 x 1.00)	10
15	825195A2	Комплект впускного коллектора	1
16	826388	ШПИЛЬКА (.312-18 x 1.250)	6
16	8263881	Шпилька	6
17	F433209-1	Шпилька (.250-20 x 1.250)	1
18	F695858	Штуцер	1
19	819110150	Винт (.250-20 x 1.500)	6
20	F694359	Проставка	1
21	819503	СОЛЕНОИД	1
21	819503T6	Электромагнитный клапан	1
22	9912688	Трубка (36.00 дюймов, бухта)	1
23	9912688	Трубка (36.00 дюймов, бухта)	1
24	28636	ВИНТ (.250-20 x .750)	1
24	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	1
25	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	2
26	F694504	Втулка	1
27	828925	Прокладка карбюратора	3
28	68292	Гайка (.312-18)	6
28	8M0204668	Гайка (.312-18)	6
29	816311	Стяжка (8.00 дюймов)	8
29	816311T	СТЯЖКА (8.00 дюймов)	8
30	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
30	8M0108355	Шланг (57 дюймов, бухта)	2
31	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	816296	Фильтр топливный	1
32	816296Q03	Фильтр топливный @3	1
33	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
33	8M0108355	Шланг (57 дюймов, бухта)	1
34	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
35	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
35	8M0024808	J-образный зажим	1
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A41	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1
-	818153A57	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

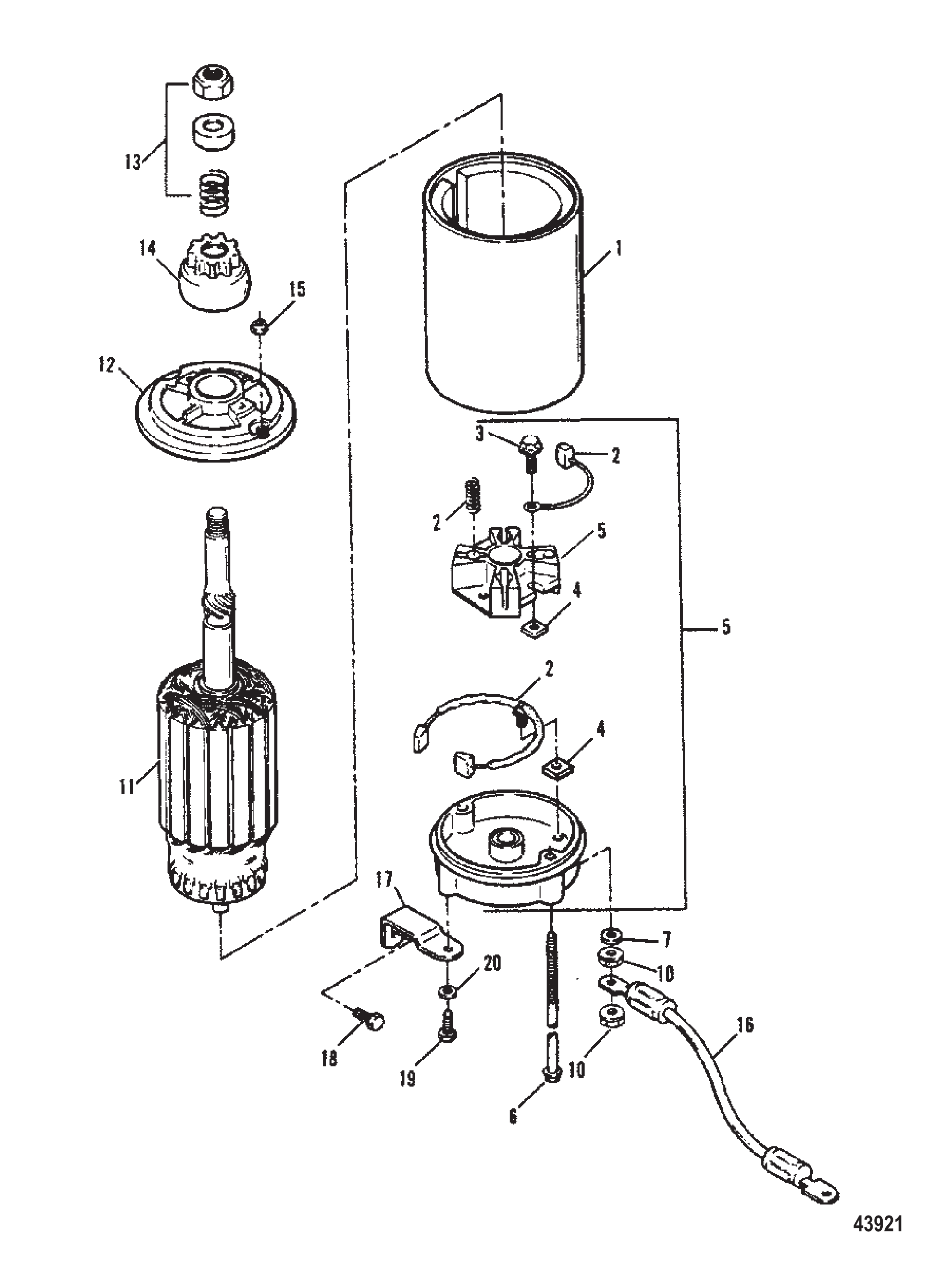

Рис. 24Стартер Starter Assembly

REF	Номер детали	Наименование	Кол-во
1	819085	Стартер в сборе	1
1	898265002	Стартер	1
2	F15190	Комплект щёток/пружин	1
3	F15158	Винт	2
4	F15159	Изолятор	2
4	57387	ВТУЛКА ИЗОЛИРУЮЩАЯ	2
5	F15189	Крышка торцевая в сборе	1
6	F15178	Стяжной болт	2
7	F15160	Шайба	1
7	804700	ШАЙБА	1
10	F15162	Гайка	2
11	F15177	Якорь	1
12	F15176	Крышка торцевая	1
12	803888T	Торцевая крышка привода	1
13	90644	КОМПЛЕКТ ПРИВОДА	1
14	819222	Привод в сборе	1
14	802587T01	Ведущая шестерня	1
15	20361	Гайка (.250-28)	2
15	8267089	Гайка (.250-28)	2
16	F85908-1	КАБЕЛЬ В СБОРЕ стартера	1
17	F616675	Кронштейн	1
18	19923062	ВИНТ (.250-20 x .625)	1
19	19923062	ВИНТ (.250-20 x .625)	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
--	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
--	881865	Наклейка предупреждающая — запуск на передаче	1
--	825066	НАКЛЕЙКА Предупреждение	1
--	8272822	Наклейка предупреждение высокое напряжение	1
--	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
--	47341A11	Комплект шнура с рукояткой ручного запуска	1

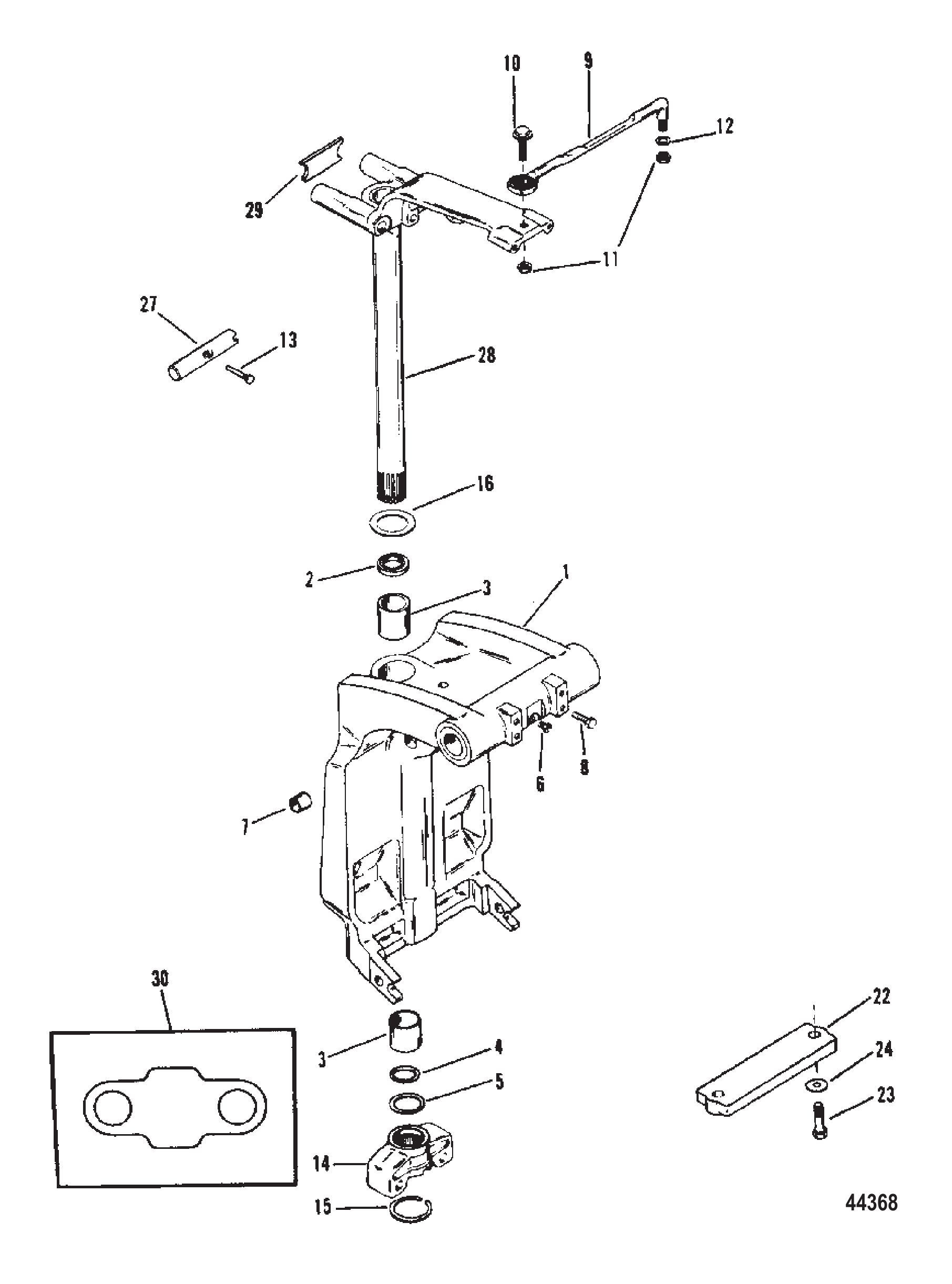

Рис. 25Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904A3	Узел поворотного кронштейна	1
1	818904T4	Кронштейн в сборе сталь/серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	92876A1	Тяга рулевая в сборе	1
9	92876A12	Тяга в сборе	1
10	14000	Винт (.375-24 x 1.25)	1
10	849838	ВИНТ (.375-24 x 1.250)	1
11	34863	ГАЙКА (.375-24)	2
11	8M0204726	Гайка (.375-24) латунная	2
12	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
13	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
14	42961A4	Узел вилки нижний	1
14	42961A5	Узел вилки	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
22	818298A1	Комплект анода	1
22	818298Q1	Комплект анода	1
23	4000330	ВИНТ (M6 x 25)	2
23	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
24	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
24	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996251	Вал	1
27	99625002	Вал	1
28	99661A28	Узел поворотного пальца	1
28	99661A35	Палец поворотный в сборе	1
29	888821	Упор удлинённый	1
29	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
30	11288	Бампер нижней вилки X-Long	1
30	11288001	Бампер нижней вилки	1

Рис. 26Перечень инструментов (специальный) (стр. 1 из 2) Tool List (Special) (Page 1 Of 2)

REF	Номер детали	Наименование	Кол-во
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	818494	ВИНТ СПЕЦИАЛЬНЫЙ	1
-	52344	Съёмник маховика зубчатого типа	1
-	FT2991	Щетка проволочная	1
-	803504T	Щетка	1
-	FT8914	Съёмник сальника	1
-	FT8903	Оправка для установки сальника	1
-	FT8907	Держатель для водила	1
-	824892	РУКОЯТКА	1
-	FT8925	Монтажный инструмент для сальника	1
-	FT2953	Головка торцевая	1
-	74607A3	Установочный комплект поршневого пальца	1
-	FT2990-1	Блок поршня и поршневого пальца	1
-	77109A2	Монтажный комплект стопорного кольца поршневого пальца	1
-	69756	Кольцо уплотнительное (.549 x .103)	1
-	98530	РУЧКА	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	FT2996	Инструмент-компрессор поршневых колец	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	44486A1	Съёмник штока тримма	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	52915A6	Комплект контрольного манометра	1
-	11243	Разъём	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	12349A2	Установочный инструмент для шестерни	1
-	12349A05	Инструмент для фиксации шестерни в корпусе	1
-	13945	Инструмент для установки подшипника	1
-	13949	Инструмент для запрессовки сальника	1
-	14308A1	ИНСТРУМЕНТ ДЛЯ ОБОЙМЫ ПОДШИПНИКА	1
-	14308T02	Оправка для обоймы подшипника	1
-	14309A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОДШИПНИКА	1
-	14309T02	Монтажный инструмент для подшипника	1
-	14310A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ЗАЩИТНОЙ ВТУЛКИ	1
-	14310T1	Оправка для установки защитной втулки	1
-	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
-	14311A04	Инструмент предварительного натяга, корпус редуктора	1
-	78473	Индикаторный инструмент люфта корпуса редуктора	1
-	8M0053505	Инструмент-индикатор люфта	1
-	31229A7	Комплект съёмников для подшипника	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	31229	Вал	1
-	36569	Инструмент ведущей головки	1
-	36569T	Инструмент для ведущей головки, корпус редуктора	1
-	15755	Оправка	1
-	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1

Рис. 27Перечень инструментов (специальный) (стр. 2 из 2) Tool List (Special) (Page 2 Of 2)

REF	Номер детали	Наименование	Кол-во
-	31106	Оправка чашки съёмника подшипника	1
-	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
-	31108	Съёмник сальника	1
-	31108T	Оправка для запрессовки сальника, корпус редуктора	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	37241	Пластина съёмника универсальная	1
-	37350	Установочная шайба	1
-	37350T	Направляющая оправка	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1
-	56775	ПРИСПОСОБЛЕНИЕ ДЛЯ ФИКСАЦИИ ГРЕБНОГО ВАЛА	1
-	56775T	Фиксирующий инструмент для гребного вала	1
-	58222A1	Индикаторный инструмент	1
-	83155	Комплект переходника индикатора часового типа	1
-	8M0237356	КОМПЛЕКТ ПЕРЕХОДНИКА	1
-	83165M	Съёмник в сборе для подшипника	1
-	83165T	СЪЁМНИК В СБОРЕ	1
-	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
-	99379	Стробоскоп	1
-	79250A2	Комплект манометра давления воды	1
-	FT11295	Тестер свечи зажигания	1
-	850439T1	Тестер восьмикамерный	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	99750A1	Мультиметр	1
-	825207A2	Жгут проводов в сборе	1
-	825265A1	Паста (8 унций) для игольчатых подшипников	1
-	802868A1	Смазка	1
-	78376A6	Смазка (8 унций) антикоррозийная	1
-	850735A1	Смазка	1
-	916011	Герметик красный RTV	1
-	809826	СИЛИКОН RTV (13 унций картридж) чёрный	1
-	901132	Герметик RTV №1473	1
-	809825	СИЛИКОН RTV (3 унции тюбик) металлик синий	1
-	FT8936-1	Герметик Loctite RC 609	1
-	809833	ГЕРМЕТИК Loctite RC 680 (10 мл флакон) зелёный	1
-	809833	ГЕРМЕТИК Loctite RC 680 (10 мл флакон) зелёный	1
-	8230891	Герметик	1
-	809820	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 50 мл	1
-	593271	ГЕРМЕТИК LocQuic Primer (банка 4.5 унции)	1
-	809824	ПРАЙМЕР Loctite (4.5 унции аэрозоль) зелёный	1
-	825407A12	Многоцелевая смазка 2 4 C	1
-	850736A1	Многоцелевая смазка 2-4-C (туба 8 унций)	1
-	13872A1	Специальная смазка 101 (туба 8 унций)	1
-	802865Q1	Специальная смазка 101	1
-	257112	Неопрен (1/2 пинты) жидкий	1
-	257113	Неопрен (8 унций)	1
-	90100A12	Масло для гидроподъёма/рулевого управления (коробка из 12)	1
-	802880Q1	Масло для гидроподъёма MQPT@12	1
-	98234A2	Набор приспособлений для сверления транца	1

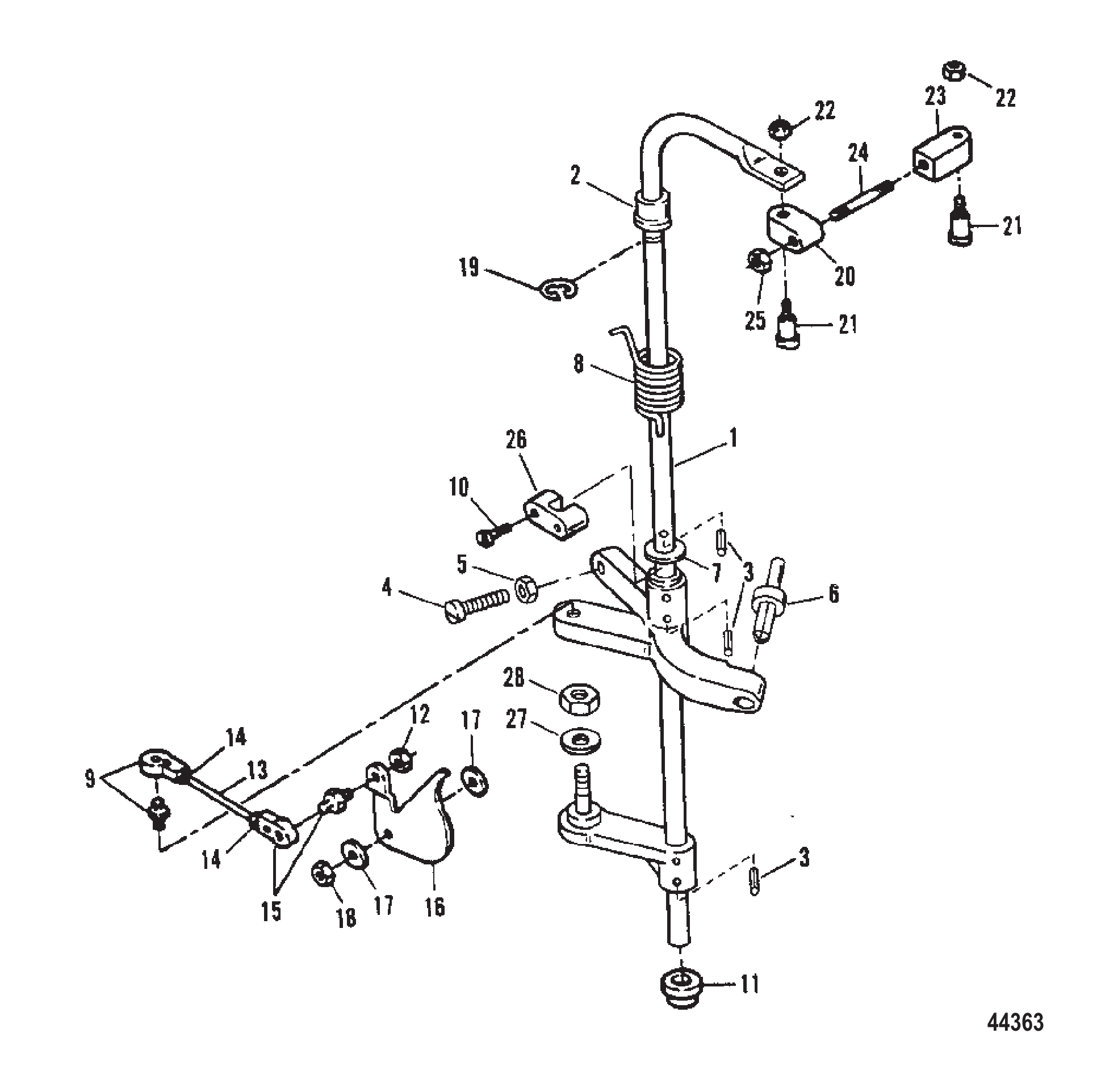

Рис. 28Промежуточный вал и тяги управления дросселем Towershaft And Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	820302A1	Узел вертикального вала	1
2	819513	ВТУЛКА ВЕРХНЯЯ	1
3	38489	ШТИФТ Роликовый	5
4	F1504	Винт (.250-20 x 1.250)	1
5	64015	Гайка (.250-20) клеммы стартерного соленоида	1
6	F1727	Заклёпка (нейлоновая)	1
7	F1856	Шайба	1
8	819533	ПРУЖИНА ВОЗВРАТА ДРОССЕЛЯ	1
9	8177471	Подшипник с шаровым шарниром, шаровой узел	1
9	828514A1	Комплект шаровой опоры/гнезда	1
10	19931088	ВИНТ (#10-24 x .875)	2
11	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
12	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1
13	819002	Тяга дросселя	1
14	68219	Гайка (#10-32) нержавеющая сталь	2
15	8177471	Подшипник с шаровым шарниром, шаровой узел	1
15	828514A1	Комплект шаровой опоры/гнезда	1
16	8191182	Кулачок дроссельной заслонки	1
16	8191184	Кулачок дроссельной заслонки	1
17	F269319	Подшипник кулачка дроссельной заслонки	2
18	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
18	8267088	Гайка (.250-20)	1
19	13194	Кольцо стопорное	1
20	F499035	Наконечник тяги управления (к вертикальному валу)	1
21	F499026	Шарнирный наконечник тяги управления	2
22	F7009	ГАЙКА (#10-24)	2
23	F499036-1	Наконечник тяги управления (.250-28 левая резьба) (к датчику)	1
24	F85445-1	Тяга управления опережением зажигания	1
25	F2015	Гайка (.250-28) нержавеющая сталь	1
26	F607689	Подшипник	2
27	35459	ШАЙБА	1
28	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1

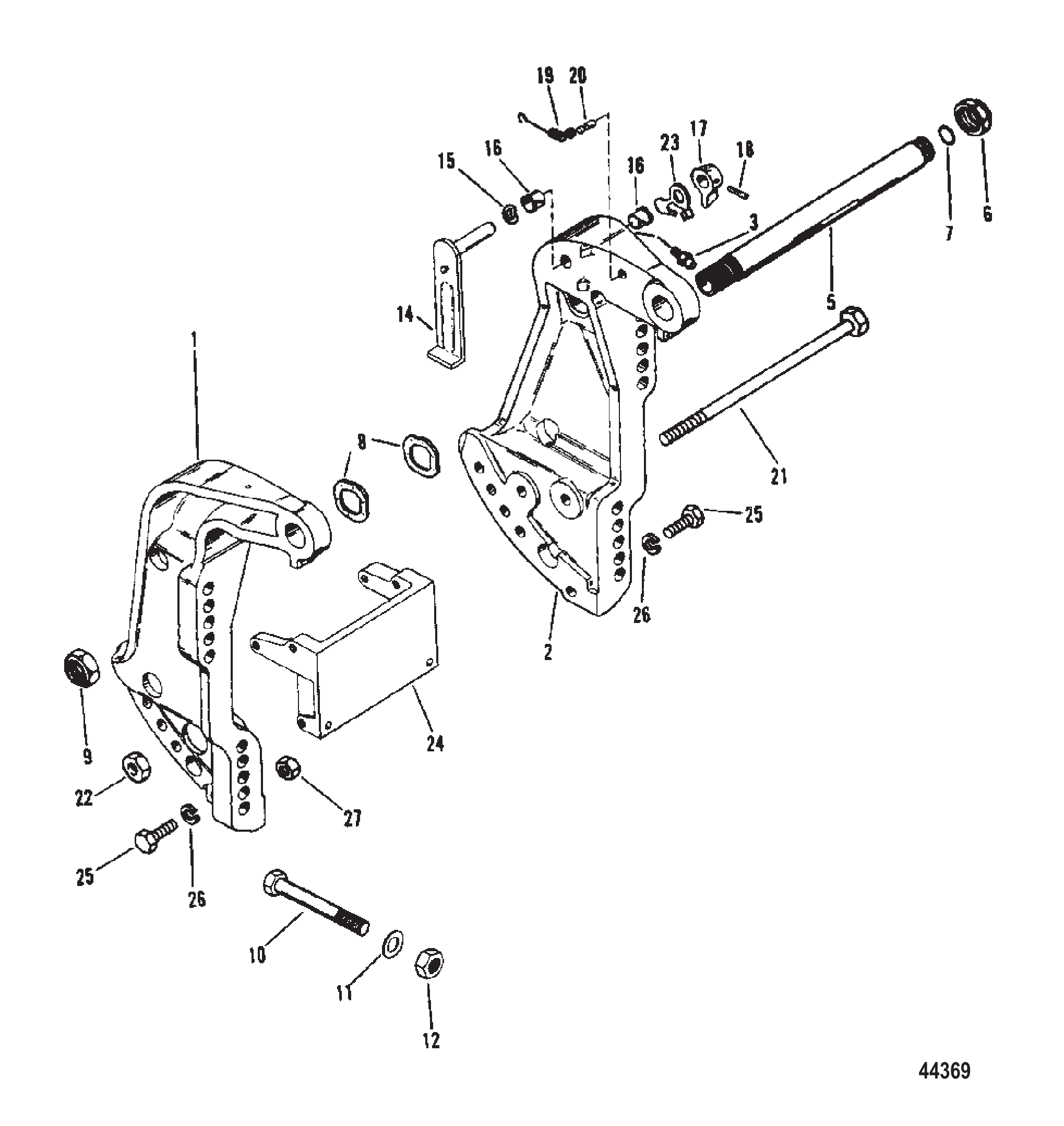

Рис. 29Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	8718F10	Кронштейн транца	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
5	99170A2	Комплект трубок наклона	1
5	826125A1	Трубка наклона	1
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	30499	ГАЙКА (7/8-14)	1
9	858869	Гайка (.875-14)	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
14	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
14	8M0109798	Рычаг фиксатора наклона в сборе	1
15	99611	Волнистая шайба	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	99622	Пружина	1
20	99604	Штифт с канавкой	1
21	96930A1	Болт в сборе, силовой триммер	1
22	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
23	814207	Упор	1
24	818771F7	Кронштейн якоря	1
24	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
25	4000377	ВИНТ (M10 x 30)	6
26	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
27	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
