水星 Mercury 90 H.P. (1999) 0E345000 THRU 0E369299 - — взрыв-схемы и запчасти

Force 系列 · USA - Cat.# 90-803194R1 · 共 24 个部位 · 880 条零件

1Адаптерная плита верхняя 2Сборка нижнего кожуха 3Карбюратор 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 5Блок цилиндров 6Картер редуктора 7Выхлопная пластина 8Маховик 9ТОПЛИВНАЯ МАГИСТРАЛЬ 10Сборка топливного насоса 11КОРПУС РЕДУКТОРА ВЕДУЩИЙ ВАЛ 12КОРПУС РЕДУКТОРА ГРЕБНОЙ ВАЛ 13Компоненты зажигания 14КРЫШКА ВПУСКА / РЫЧАГИ ДРОССЕЛЯ 15Литература и лакокрасочные материалы 16Насос/Двигатель в сборе (830250A3)17Клапанная плита и система рециркуляции 18КОМПЛЕКТ СТАРТЕРА 19Поворотный кронштейн и рулевой рычаг 20Инструменты (Страница 1 из 2)21Инструменты (Страница 2 из 2)22Сборка верхнего кожуха 23Вал башни и дроссельная тяга 24Транцевый кронштейн

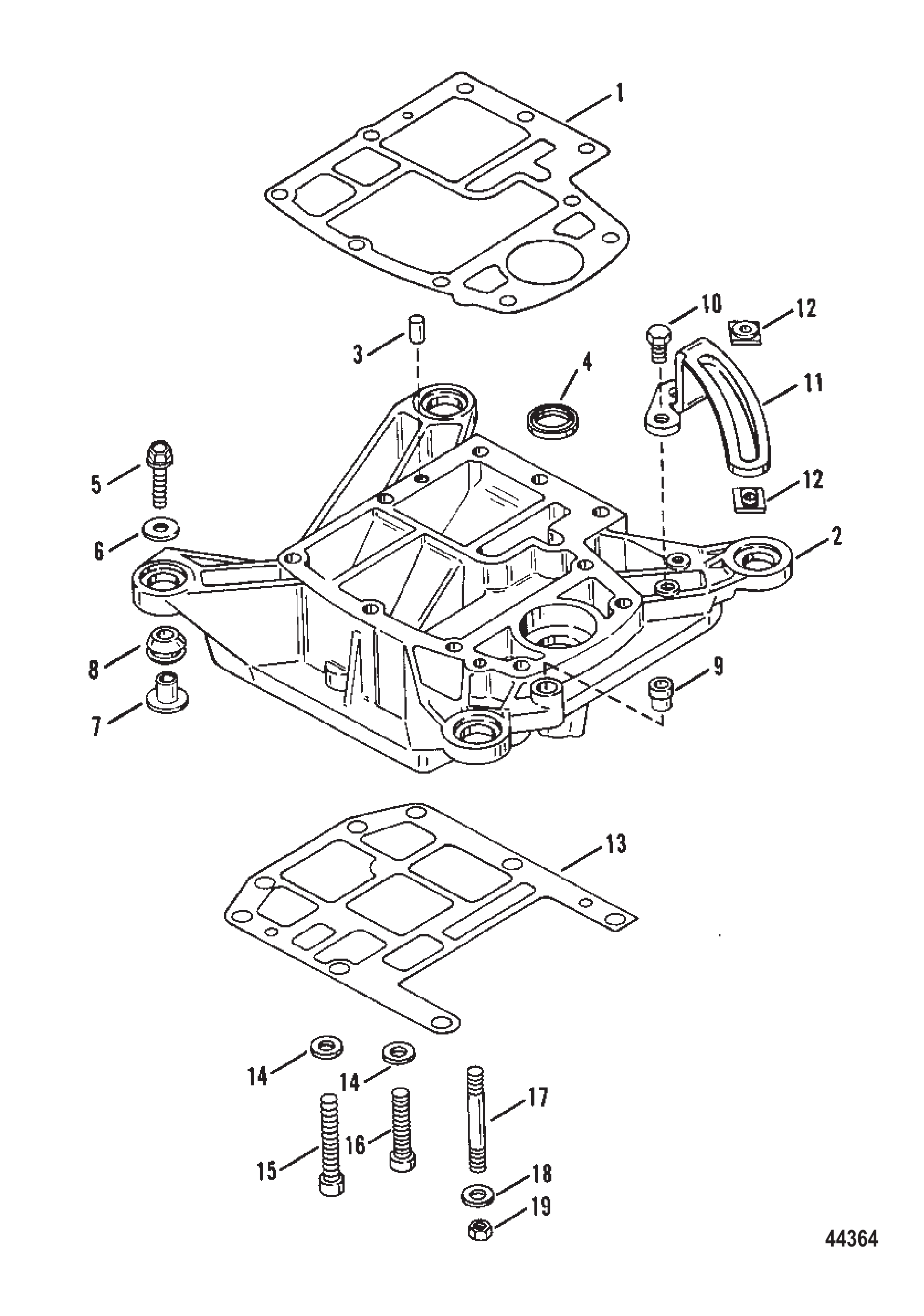

Рис. 1Адаптерная плита верхняя Adapter Plate Upper

REF	Номер детали	Наименование	Кол-во
1	826549	ПРОКЛАДКА Головка блока цилиндров к верхней переходной плите	1
2	820192A1	ПЛАСТИНА В СБОРЕ Верхний переходник	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	819740	САЛЬНИК ГРЕБНОГО ВАЛА	1
5	81893435	ВИНТ (M8 x 35)	4
5	8M0103814	Винт (M8 x 35 мм)	4
6	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
7	19064	Втулка	4
8	825380	Втулка уплотнительная	4
8	825380001	Втулка уплотнительная	4
9	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
10	1993820	ВИНТ (M8 x 20)	2
11	820280	НАПРАВЛЯЮЩАЯ Переключения	1
12	820277	ЗАДВИЖКА Переключения	2
13	826550	ПРОКЛАДКА Переходная плита/Корпус гребного вала	1
14	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	10
15	19929325	ВИНТ (.325-16 x 3.25)	3
16	19929175	ВИНТ (.375-16 x 1.75)	7
17	8207021	ШПИЛЬКА (M10) (M10)	8
18	45175	Шайба (.406 x .750 x .104)	8
18	8M0214963	Шайба	8
19	13914	Гайка (M10) шпильки корпуса редуктора	8
19	40140	ГАЙКА (M10)	8
20	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	AR
20	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	AR
21	809122A1	КОМПЛЕКТ ПРОКЛАДОК	AR
21	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	AR

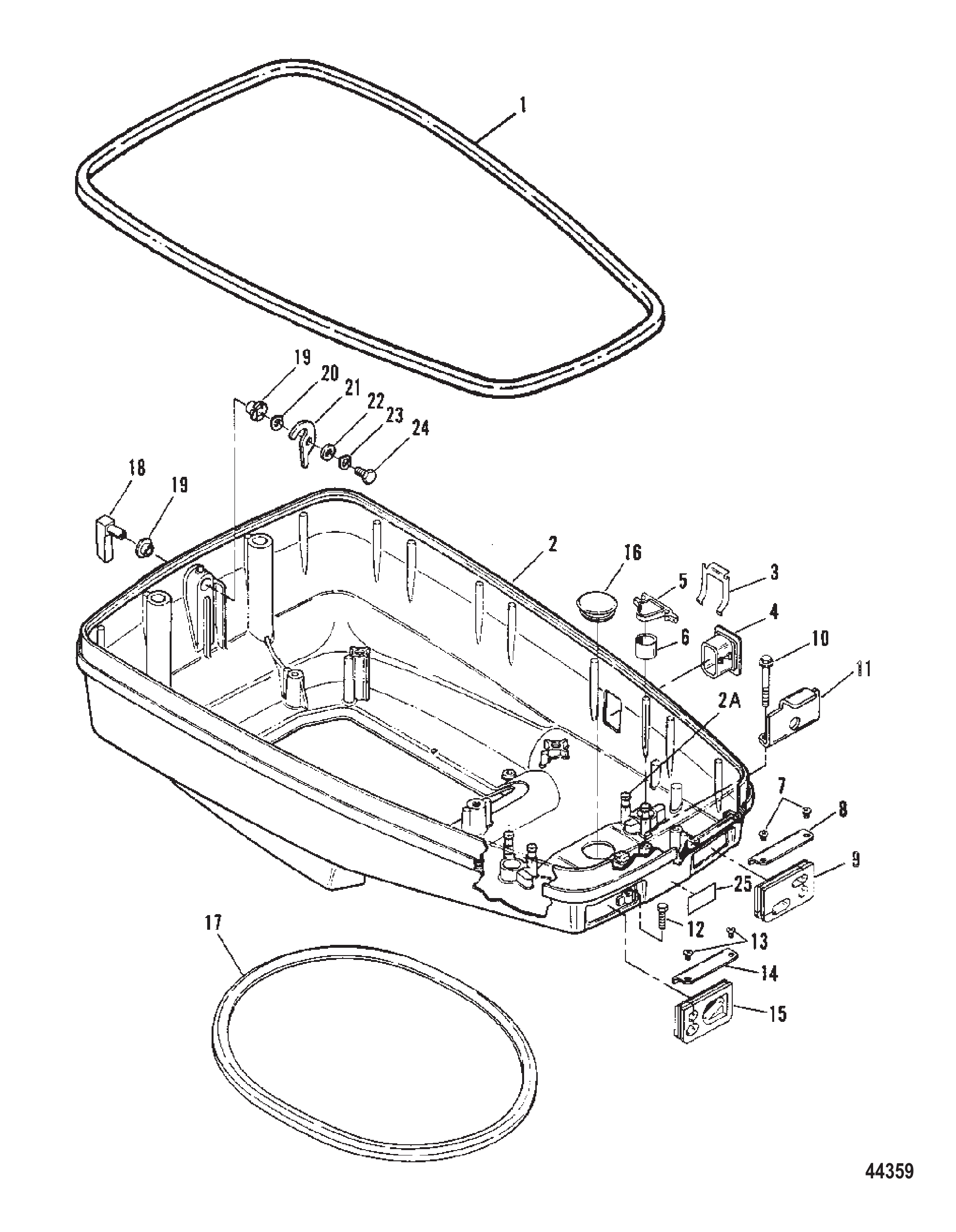

Рис. 2Сборка нижнего кожуха Bottom Cowl Assembly

REF	Номер детали	Наименование	Кол-во
1	F663756-1	УПЛОТНЕНИЕ ОПОРЫ КОЖУХА	1
1	8197172	УПЛОТНЕНИЕ-81 ДЮЙМ	1
2	819983F	НИЖНИЙ КОЖУХ В СБОРЕ (ОКРАШЕННЫЙ)	1
2	819983T1	СБОРКА НИЖНЕГО КОЖУХА	1
2A	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	4
3	8124431	Фиксатор (применять где применимо)	1
3	8M0032848	Держатель переключателя	1
4	8128301	Пробка	1
4	812830T01	Пробка	1
5	820313	ФИКСАТОР Троса Управления	2
6	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
7	40019104	ВИНТ (M5 x 8)	2
8	823551	Фиксатор сальника впускного троса	1
9	823550	Сальник дистанционных тросов	1
10	82130016	ВИНТ (M6 x 16)	2
11	F663480-1	ФИКСАТОР ПЕРЕДНЕЙ ЧАСТИ КОЖУХА	1
12	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	1
13	40019104	ВИНТ (M5 x 8)	2
14	823551	Фиксатор сальника впускного троса	1
15	823549	Сальник топливного разъёма и дистанционных тросов	1
16	8199541	ПРОБКА	1
17	8136076	Сальник нижнего кожуха	1
18	820000A4	РУКОЯТКА В СБОРЕ (ОКРАШЕННАЯ)	1
18	820000A08	Рукоятка в сборе чёрная	1
19	812707	Втулка	2
20	F2047	Шайба волнистая	1
21	F481777	Вал кулачкового замка	1
21	8M0001081	Кулачок	1
22	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
22	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
24	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
25	818029	Наклейка (топливная смесь)	1
25	8180291	Наклейка топливной смеси	1
26	18286A40	Переключатель в сборе	OPT
26	8M0235192	Переключатель тримма	OPT

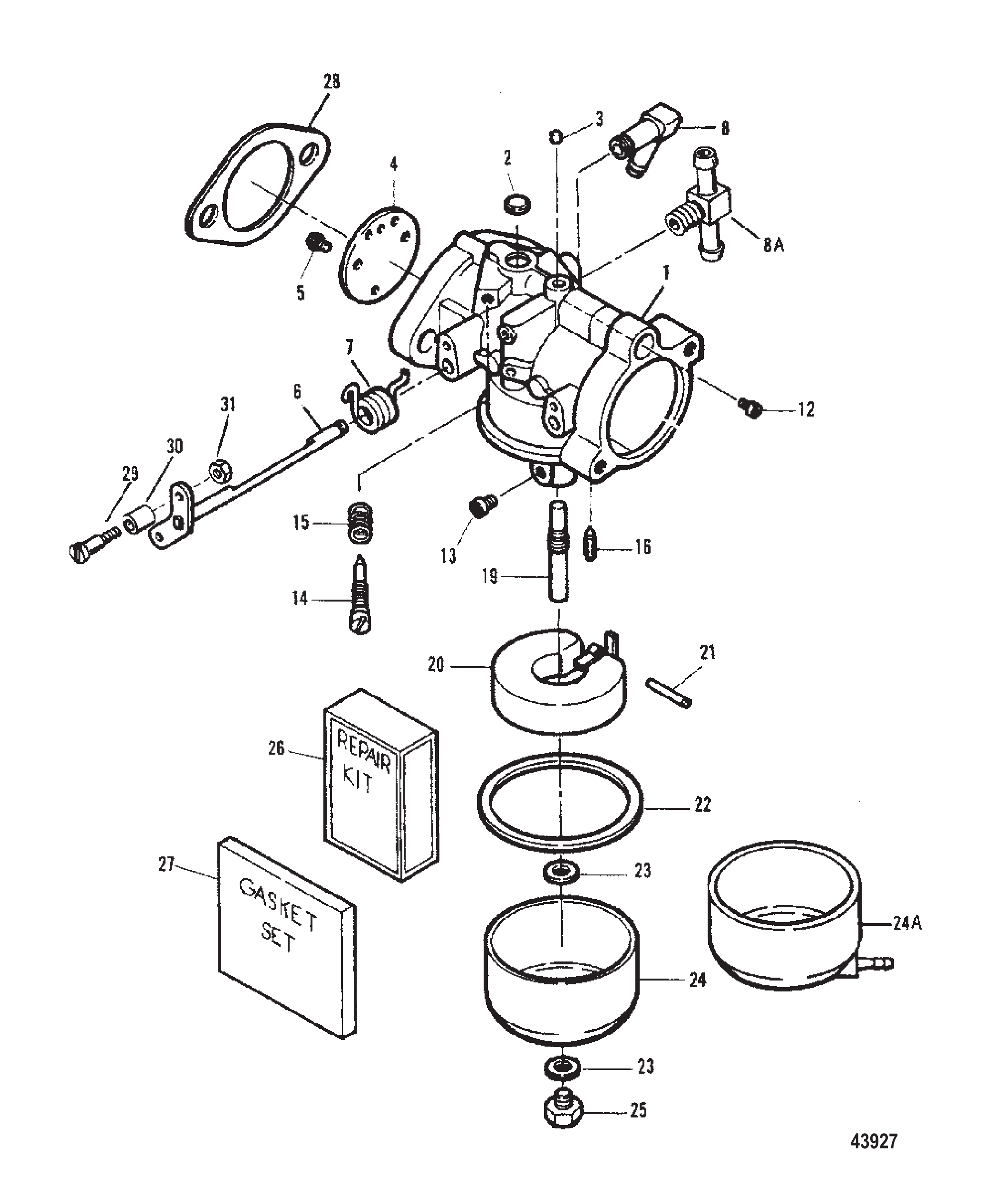

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	8201991	КАРБЮРАТОР (Верхний - WB-109B)	1
1	8202021	КАРБЮРАТОР (Средний/Нижний - WB-108B)	2
2	FO16128	ПРОБКА Уэлча	1
3	FO10588	Заглушка чашки (верхний карбюратор)	4
4	F10315	ЗАСЛОНКА ДРОССЕЛЬНАЯ	1
5	F10328	ВИНТ ЗАСЛОНКИ	2
5	803176	ВИНТ С НАКЛЕЙКОЙ	2
6	F10305	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
7	F10334	ПРУЖИНА ВАЛА ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
8	F84314-2	УГОЛЬНИК (L) (L-ОБРАЗНЫЙ)	1
8A	F85314-1	ШТУЦЕР (T) (T-ОБРАЗНЫЙ)	2
8A	64706001	Фитинг тройник	2
12	5317	Жиклёр (.046)	1
13	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
13	3794	Жиклёр (.074) (правый борт)	OPT.
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	3794	Жиклёр (.074) (правый борт)	1
13	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
13	6030	ЖИКЛЁР (.070)	OPT.
13	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT.
14	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
15	27160	ПРУЖИНА Винта регулировки холостого хода	1
16	FK10309	ИГЛА С СЕДЛОМ	1
16	F10265	ИГЛА ВПУСКНАЯ	1
19	F10302	ЖИКЛЁР ГЛАВНЫЙ	1
20	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
20	891730A01	Комплект поплавка	1
21	FO13944	ПАЛЕЦ ПОПЛАВКА	1
22	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
23	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
24A	820491	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
24	F10333	КАМЕРА ПОПЛАВКОВАЯ	2
25	5128	Винт поплавковой камеры топлива	1
26	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	1
26	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
27	FK10323	КОМПЛЕКТ ПРОКЛАДОК	1
27	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
28	F85906	Прокладка карбюратора	3
28	828925	Прокладка карбюратора	3
29	F333316	Вал	1
29	830110	Вал ролика дросселя	1
30	819225	Ролик вала дросселя	1
31	F1997	ГАЙКА (#8-32)	1
31	8267094	Гайка @5	1
-	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	809122A1	КОМПЛЕКТ ПРОКЛАДОК	-
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	-
-	FK10357	РЕМОНТНЫЙ КОМПЛЕКТ КАРБЮРАТОРА	-
-	809735A1	РЕМКОМПЛЕКТ КАРБЮРАТОРА	-
-	FK10323	КОМПЛЕКТ ПРОКЛАДОК	1
-	809736A1	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1

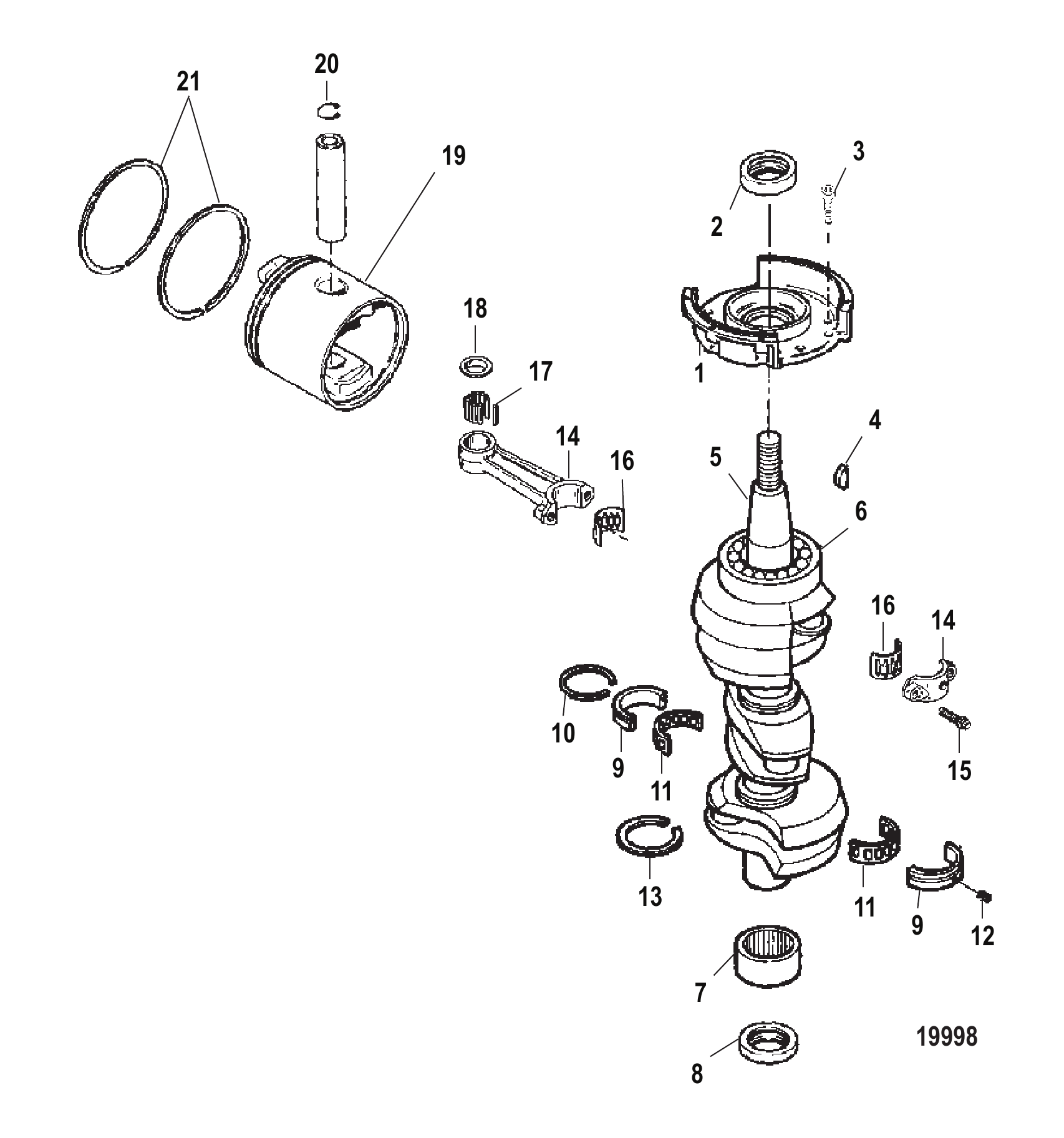

Рис. 4КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	819312A3	Обойма верхняя коленчатого вала в сборе	1
1	819312T3	Сепаратор в сборе 40/150	1
2	828626	Сальник коленчатого вала верхний	1
3	92160	Винт (.250-20 x .750) нержавеющая сталь	5
4	91800	Шпонка	1
5	828305A1	СБОРКА КОЛЕНЧАТОГО ВАЛА	1
5	828305T1	Коленчатый вал в сборе	1
6	F284659-2	ПОДШИПНИК ШАРИКОВЫЙ	1
6	803893T	Подшипник шариковый	1
7	818050A3	ПОДШИПНИК В СБОРЕ	1
7	818050T3	Подшипник в сборе	1
8	828627	Сальник коленчатого вала нижний	1
9	FA85655-1	ПОДШИПНИК В СБОРЕ	2
9	803604T	Подшипник средней коренной опоры	2
10	F85410	Кольцо	2
11	819193	Обойма/комплект роликов	2
12	823605	Штифт (запрессованный в блок)	3
13	F316579	САЛЬНИК	2
14	9612A7	Шатун в сборе	3
14	9612A6	Шатун в сборе	3
15	91012	Винт (.250-28 специальный)	6
16	17514A2	Комплект подшипников	3
16	8M0234886	Подшипник в обойме	3
17	47270	ПОДШИПНИК	87
17	8M0214934	Подшипник игольчатый @200	87
18	812876	Шайба	6
18	8M0012298	Упорная шайба	6
19	828304A10	Комплект поршня	3
19	828304A13	Комплект поршня стандартный	3
19	828304A11	Комплект поршня	OPT
19	828304A14	Комплект поршня -.015	OPT
19	828304A12	Комплект поршня	OPT
19	828304A15	Комплект поршня -.030	OPT
20	52035	Стопорное кольцо	6
20	857196	Стопорное кольцо	6
21	828564A4	Комплект колец	3
21	828564A5	Комплект колец	OPT
21	828564A6	Комплект колец	OPT
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

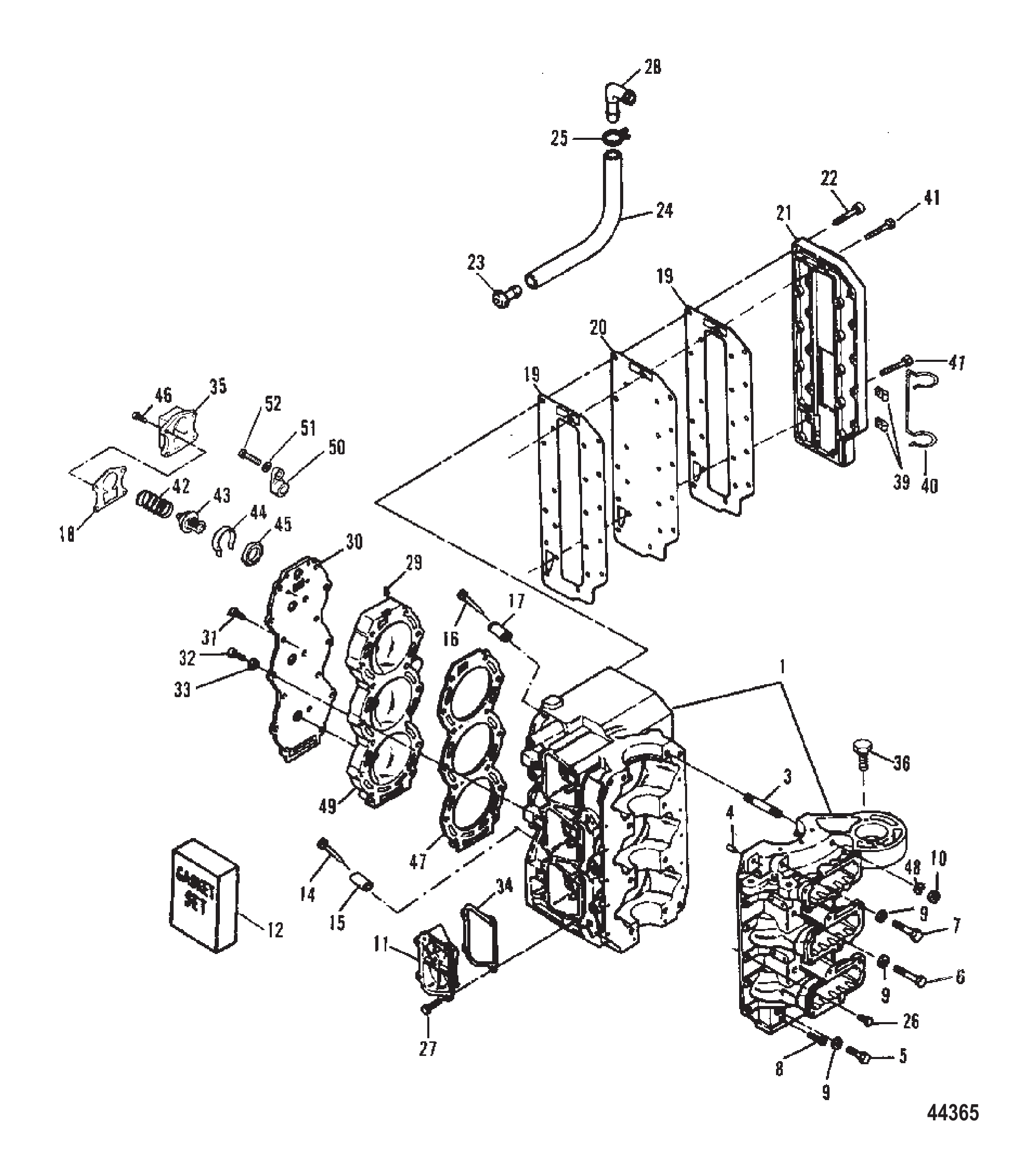

Рис. 5Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
--	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
--	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
1	818153A23	Комплект блока цилиндров	1
3	826394	ШПИЛЬКА (.375-16 x 3.843)	1
3	8263942	Шпилька	1
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	32132	ВИНТ (.375-16 x 1.750)	2
6	53734	ВИНТ (.375-16 x 3.00)	4
7	47688	ВИНТ (.375-16 x 2.750)	1
8	820589	ВИНТ (.250-20 x 1.250)	2
9	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	7
10	86226	Гайка (.375-16) кабеля аккумулятора - положительного	1
10	8M0204671	Гайка	1
11	817790A1	Крышка перепускного окна	2
12	809122A1	КОМПЛЕКТ ПРОКЛАДОК	1
12	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
14	F719372	Штифт трубки водяной рубашки	2
15	F719418	Трубка водяной рубашки	2
16	F691372	Штифт трубки водяной рубашки (верхний)	1
17	F719943	Трубка водяной рубашки (верхняя)	1
18	F476067	Прокладка	1
18	828319	Прокладка крышки термостата	1
19	819023	Прокладка пластины выпускного окна	2
19	8190231	Прокладка пластины выхлопного окна	2
20	8192831	Пластина выхлопного окна	1
21	F692152	Крышка выпускного окна	1
21	803932T	Крышка выпускной системы	1
22	76213	Винт (.250-20 x 1.120)	21
23	813613	Штуцер	1
24	99127109	Шланг (57,00 дюймов, бухта)	1
24	8M0108355	Шланг (57 дюймов, бухта)	1
25	816311	Стяжка (8.00 дюймов)	1
25	816311T	СТЯЖКА (8.00 дюймов)	1
26	28636	ВИНТ (.250-20 x .750)	10
27	98254	ВИНТ (.250-20 x .620)	6
28	99664	Угольник выхлопной пластины	1
28	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
29	F722109-1	Пробка (нейлоновая) головки цилиндра	1
30	F692995	Крышка головки цилиндра	1
31	98254	ВИНТ (.250-20 x .620)	3
32	F1883	Болт (.312-18 x 2.375)	14
33	34437	Шайба	14
34	820500	ПРОКЛАДКА Крышки Перепускного Канала	2
34	820500A3	Комплект прокладок	2
35	819693	КРЫШКА	1
35	8196931	КРЫШКА Термостата	1
36	28636	ВИНТ (.250-20 x .750)	1
39	820437	ЗАЖИМ Держателя Жгута	2
40	92753	Фиксатор	1
41	F901938-1	Винт (.250-20 x .875) головки цилиндра (специальный)	2
42	F664268	Пружина	1
43	F664068	Термостат 54°C (130°F)	1
44	F719902	Проставка	1
44	8283111	Проставка	1
45	F664914	Уплотнение термостата	1
46	19927075	ВИНТ (.250-20 x .75)	4
46	19932075	ВИНТ (.250-20 x .750)	4
47	820438	ПРОКЛАДКА Головки Цилиндра	1
48	35048	СТОПОРНАЯ ШАЙБА (.375)	1
49	819857A3	Комплект головки цилиндра	1
50	44552	Фиксатор	1
50	889733	ФИКСАТОР	1
51	56681	ШАЙБА (.203 x .500 x .032)	1
51	8M0204666	ШАЙБА (.203 x .500 x .032)	1
52	8128321	Винт (#10-16 x .600)	1
52	878609	Винт (#10-16 x .600)	1
-	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
-	809122A1	КОМПЛЕКТ ПРОКЛАДОК	-
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	-

Рис. 6Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8974A25	Комплект корпуса, приводной вал	1
1	8974A28	Комплект корпуса, приводной вал	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
3	9035012	Шпилька (M10 x 63)	4
4	43042	ШАЙБА ШПИЛЬКИ/ВИНТА КОРПУСА РЕДУКТОРА	5
4	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	5
5	13914	Гайка (M10) шпильки корпуса редуктора	5
5	40140	ГАЙКА (M10)	5
7	85822A4	Датчик спидометра в сборе	1
8	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
8	433351	Соединитель 90 градусов - с Vibraseal	1
9	85822	Соединитель прямой	1
9	85822T	Разъём прямой	1
10	42930	Опора нижняя	2
10	42930A1	Опора нижняя в сборе	2
10	44343	Опора нижняя	2
10	44343T1	Опора	2
11	42973	БОЛТ (M12 x 154)	2
11	898835001	Винт (M12 x 154)	2
12	67077F2	Крышка (TRACKER)	2
12	8M4500752	Крышка	2
13	88417	Винт (#12-24 x .620) крышки	4
14	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
15	43528	Гайка (M12) болта нижней опоры	2
15	8M0204662	Гайка	2
16	88238A1	Сборка троса заземления	2
16	88238A10	Кабель заземления в сборе	2
17	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
18	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
18	8M0036730	Хомут	2
19	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
20	4010725	ВИНТ (M8 x 25)	4
21	12092A12	Комплект проставок (для моделей с удлинённым валом)	1
21	12092A15	Комплект проставок (окрашенный)	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
23	13914	Гайка (M10) шпильки корпуса редуктора	4
23	40140	ГАЙКА (M10)	4
24	903503	Шпилька (M10 x 190) корпуса редуктора	4
25	903502	Шпилька (M10 x 227) корпуса гребного вала	1
26	819955	КРЫШКА ТРИММА	1
26	819955T	КРЫШКА ТРИММА	1
27	82130016	ВИНТ (M6 x 16)	2
28	82130050	ВИНТ (M6 x 50)	2

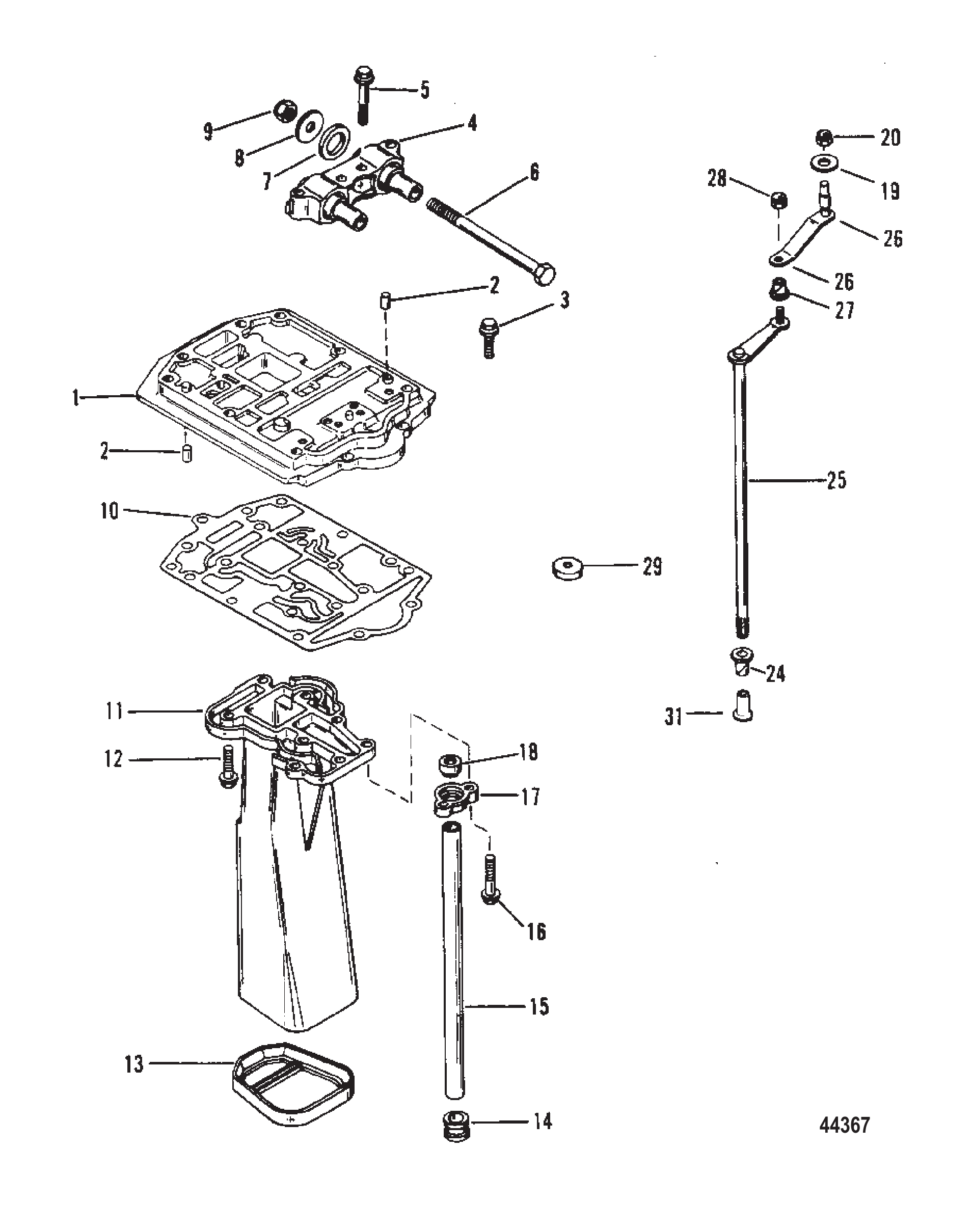

Рис. 7Выхлопная пластина Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	820194A1	Пластина выпускного коллектора в сборе	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	5
3	4008920	ВИНТ (M8 x 20) Нержавеющая сталь	3
4	429492	ОПОРА (2.375 дюйма)	1
4	8M0021331	ORD 881900T03 Mercury / Quicksilver	1
4	443442	Опора (2.375 дюйма)	1
4	881900T03	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	896963	Гайка (M12)	2
10	430086	Прокладка	1
11	429666	ТРУБКА выхлопная	1
12	4010725	ВИНТ (M8 x 25)	6
13	42962	Уплотнение выхлопной трубы	1
13	8M0039075	Сальник	1
14	894171	Втулка уплотнительная	1
14	89417004	Втулка уплотнительная	1
15	8246601	Трубка водяная	1
15	8M0042791	Трубка водяная удлинённая	1
15	8246602	Трубка водяная	1
15	8M0042792	Трубка водяная XL	1
16	4010750	ВИНТ (M8 x 50) ХОМУТ	2
17	824661	ХОМУТ	1
18	814080	Сальник верхний	1
18	814080001	Сальник	1
19	35459	ШАЙБА	1
20	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
20	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	48237	Втулка вала переключения передач	1
25	79932A9	Вал переключения передач в сборе (верхний)	1
26	820278A1	Тяга переключения передач в сборе	1
27	48475	Втулка (исполнение II)	1
28	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	43041	ПРОСТАВКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
29	813745	Проставка	1
29	11289	Распорная втулка вала переключения	1
31	43585	Муфта вала переключения	1

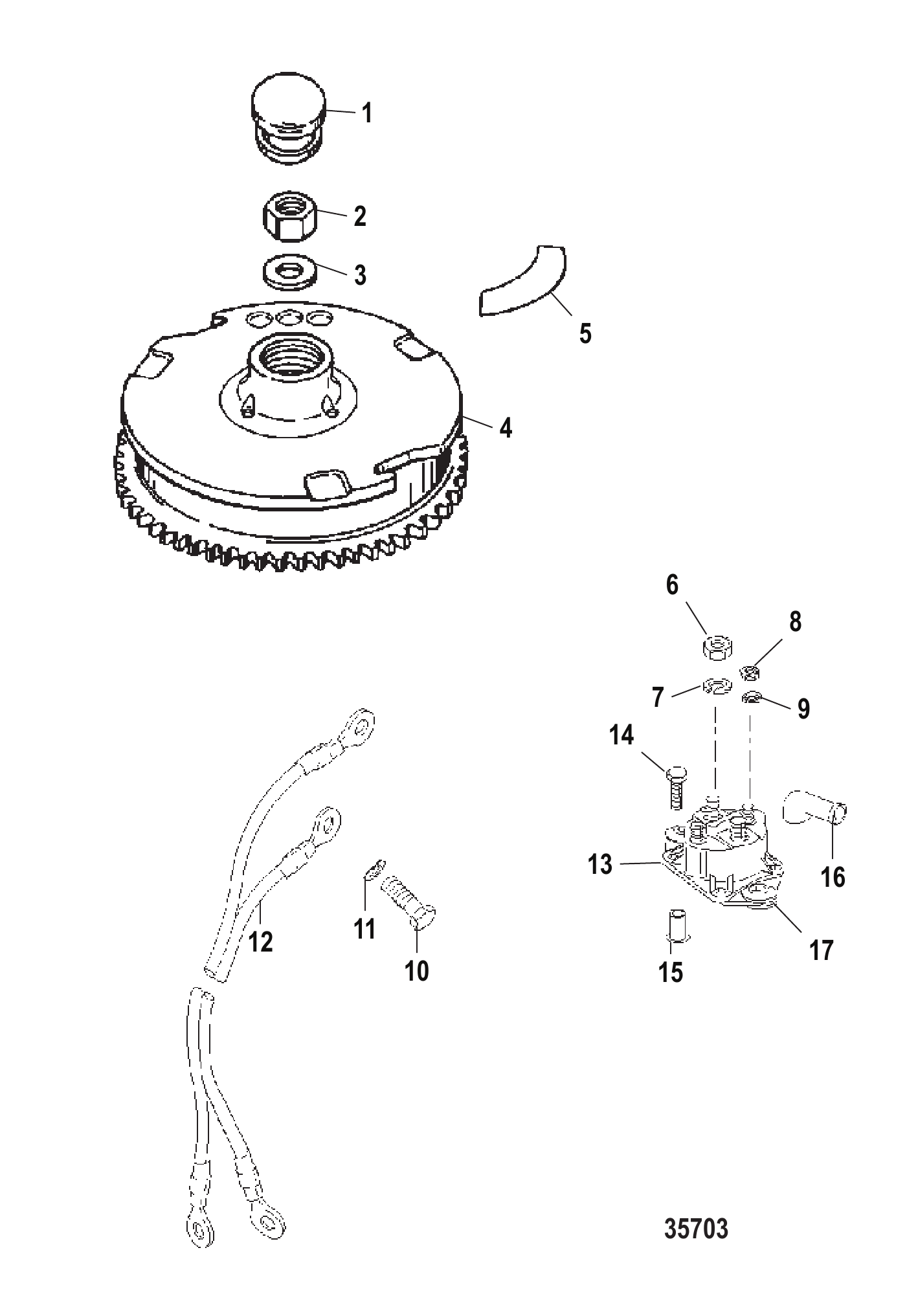

Рис. 8Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	9008A54	Маховик в сборе	1
4	859236T14	Маховик в сборе	1
5	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
6	68292	Гайка (.312-18)	2
6	8M0204668	Гайка (.312-18)	2
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	68219	Гайка (#10-32) нержавеющая сталь	2
9	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
10	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
11	53166	СТОПОРНАЯ ШАЙБА (.312)	1
12	855844A1	Кабель аккумуляторный в сборе	1
12	8M0210761	Комплект кабелей (12 футов) аккумуляторный	1
13	817109A3	Ремкомплект стартера соленоида (стиль II)	1
14	853652	ВИНТ (.250-20 x 1.125) (Стиль II)	2
15	818968	ВТУЛКА	2
15	8M0214955	Втулка	2
16	830233	Колпак изолятора - красный	1
17	822179	Втулка уплотнительная	2

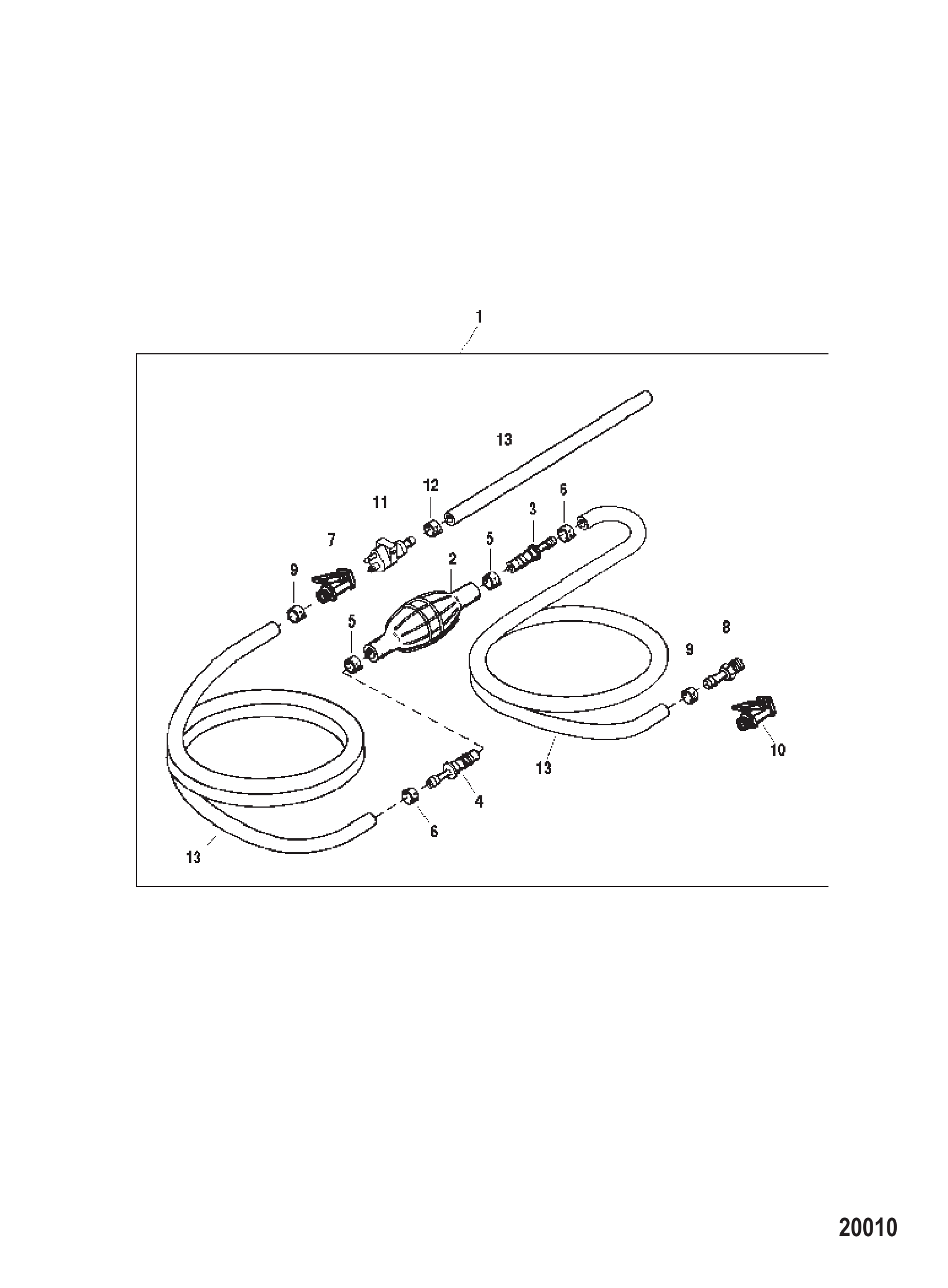

Рис. 9ТОПЛИВНАЯ МАГИСТРАЛЬ Fuel Line Assembly

REF	Номер детали	Наименование	Кол-во
1	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
1	877681Q8	Топливный шланг в сборе (8 футов)	1
1	17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877681Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
2	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
3	13331A1	Обратный клапан в сборе (впускной)	1
3	13331A3	Обратный клапан в сборе	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
4	13331A4	Обратный клапан в сборе	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
6	41582Q7	Хомут	2
7	13563A3	Штуцер в сборе топливной линии	1
7	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
8	897711	РАЗЪЕМ (.250-18)	1
8	89771Q2	Разъем (.250-18)	1
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	41582Q7	Хомут	OPT
9	F698772	Хомут червячный	OPT
1	827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
1	877680Q8	Топливный шланг в сборе (8 футов)	1
1	827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877680Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
7	13563A3	Штуцер в сборе топливной линии	1
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	F698772	Хомут червячный	OPT
10	13563A7	Штуцер топливной линии в сборе	1
10	13563Q7	Штуцер в сборе топливной линии	1
1	822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
1	877683Q12	Топливный шланг в сборе (12 футов)	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
9	415827	ХОМУТ Нейлоновый (Малый)	OPT
9	F698772	Хомут червячный	OPT
1	16789A26	Шланг в сборе топливный (8 футов)	1
1	858610A32	Шланг в сборе топливный	1
2	13330A3	Груша топливная в сборе	1
3	13331A1	Обратный клапан в сборе (впускной)	1
4	13331A2	Обратный клапан в сборе (выпускной)	1
5	4158210	ХОМУТ Нейлоновый (Большой)	2
6	415827	ХОМУТ Нейлоновый (Малый)	2
7	13563A3	Штуцер в сборе топливной линии	1
9	F698772	Хомут червячный	OPT
11	816856A3	Разъём в сборе, топливный - пластик	1
11	816856Q3	Разъём в сборе, топливный	1
12	415827	ХОМУТ Нейлоновый (Малый)	OPT
12	41582Q7	Хомут	OPT
12	F698772	Хомут червячный	OPT
13	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
13	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
13	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
13	858610100	Шланг (бухта 100.00 футов)	AR

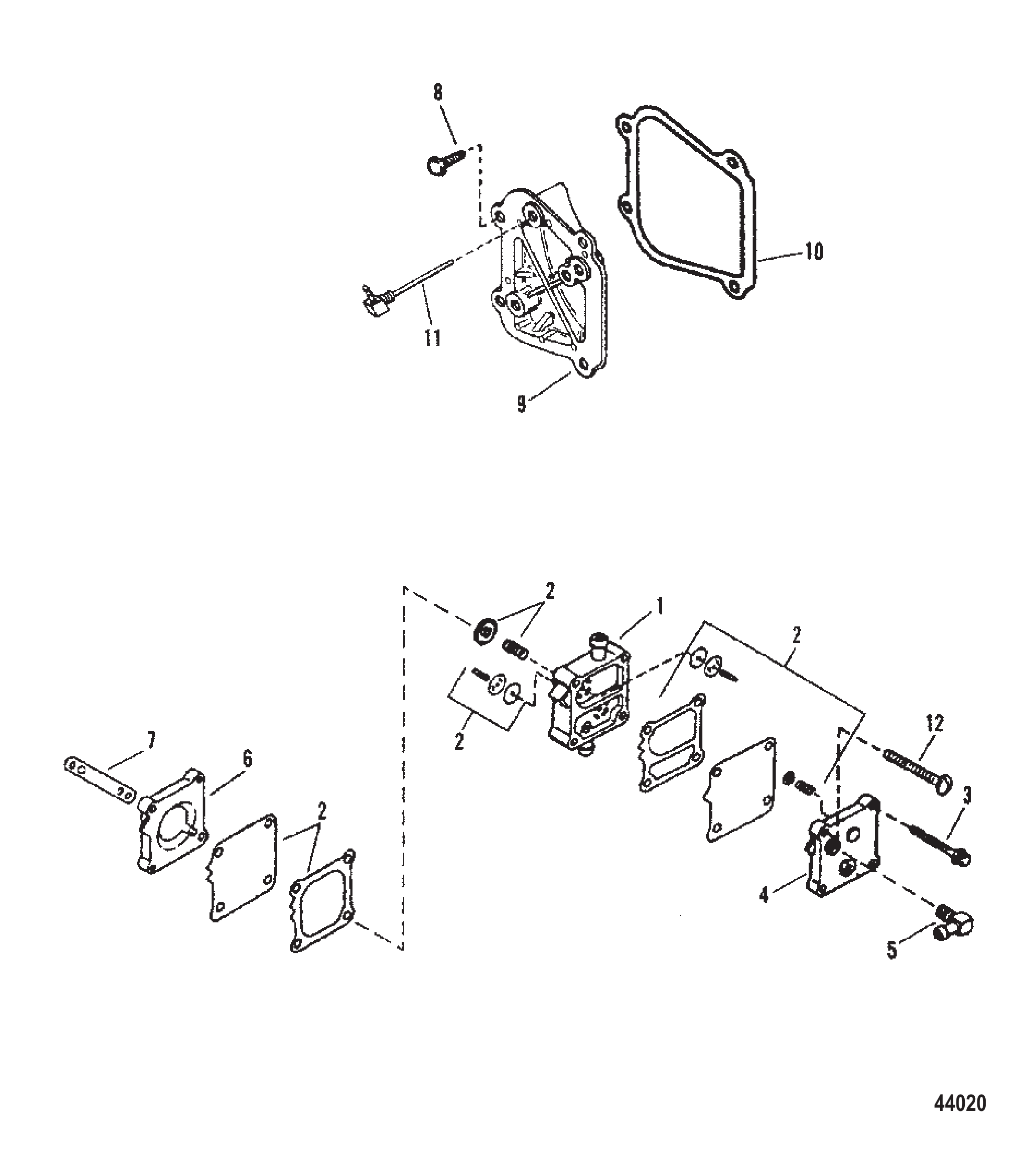

Рис. 10Сборка топливного насоса Fuel Pump Assembly

REF	Номер детали	Наименование	Кол-во
1	14360A49	Комплект топливного насоса	1
1	14360A73	Комплект топливного насоса	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	82104540	ВИНТ (M5 x 40)	2
4	987752	Пластина	1
5	99664	Угольник выхлопной пластины	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	144303	ОСНОВАНИЕ	1
7	987691	Прокладка	1
7	8M0204705	Прокладка @2	1
8	98254	ВИНТ (.250-20 x .620)	4
9	8178702	Крышка топливного насоса	1
9	8178703	Крышка топливного насоса	1
10	820500	ПРОКЛАДКА Крышки Перепускного Канала	1
10	820500A3	Комплект прокладок	1
11	F743314	Угольник рециркуляции	1
12	827357	ВИНТ (#12-24 x 2.00)	2
13	818153A24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
13	818153T24	СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	-
14	809122A1	КОМПЛЕКТ ПРОКЛАДОК	-
14	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	-

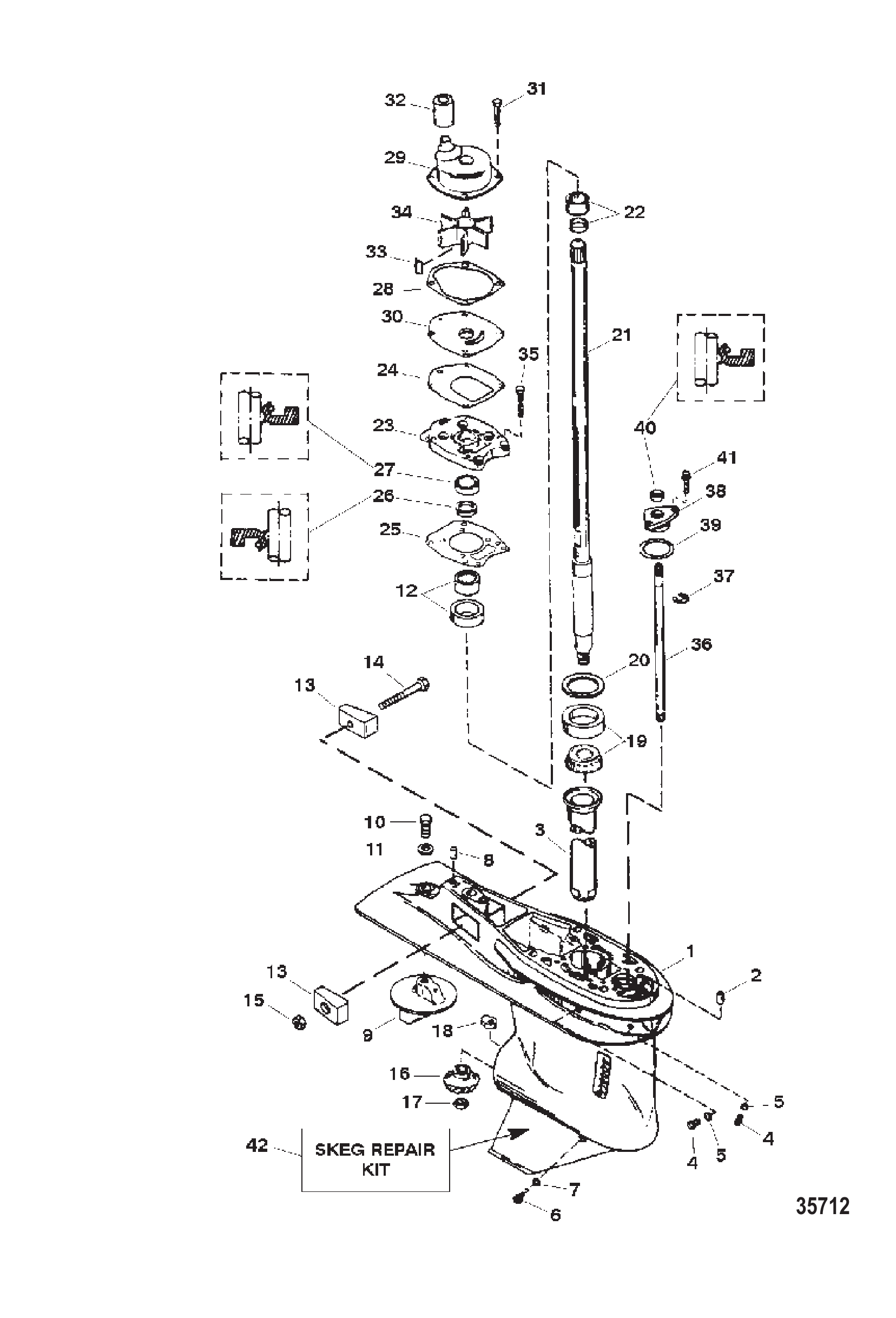

Рис. 11КОРПУС РЕДУКТОРА ВЕДУЩИЙ ВАЛ Gear Housing Assembly Driveshaft

REF	Номер детали	Наименование	Кол-во
1	9011G20	Корпус редуктора в сборе	1
1	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
1	9011G21	Корпус редуктора в сборе	1
1	9011G78	Комплект корпуса редуктора XL	1
1	9011G22	Редуктор в сборе (базовый)	1
1	9011G66	ORD 1667-9011J42 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
4	79953A2	Комплект винтов (.375-16 x .250)	2
4	79953Q04	Ремкомплект сливного винта	2
5	19183	Шайба фибровая	2
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
6	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
6	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
7	19183	Шайба фибровая	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
9	316405	Пластина триммера	1
9	8M0236553	Пластина тримма	1
10	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
11	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
12	43040A1	СБОРКА ВОДИТЕЛЯ	1
12	43040T1	СБОРКА ВОДИТЕЛЯ	1
13	826134	Анод	2
13	826134Q	Анод	2
14	4000333	ВИНТ (M6 x 40)	1
15	8268336	Гайка (M6)	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	44484	Шестерня ведущая (13 зубьев)	1
16	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
17	35921	ГАЙКА (.625-18)	1
18	850307	Кулачок управления переключением	1
19	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
20	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
21	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
21	43032A4	Вал гребной в сборе, особо удлинённый	1
22	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430331	Прокладка	1
25	430472	Прокладка	1
25	8M0214931	ПРОКЛАДКА	1
26	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
27	8M0245495	САЛЬНИК	1
28	817277	Прокладка	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	8172761	Передняя пластина	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	82684430	ВИНТ (M6 x 30)	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	430262	Крыльчатка	1
34	43026T2	КРЫЛЬЧАТКА	1
35	82684425	ВИНТ (M6 x 25)	6
36	853906A1	Вал переключения передач в сборе	1
36	853908A1	Вал переключения передач в сборе	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	82684425	ВИНТ (M6 x 25)	2
42	15985A1	Ремонтный комплект редуктора (защита винта)	1
42	15985A02	Защита винта (сменная)	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1

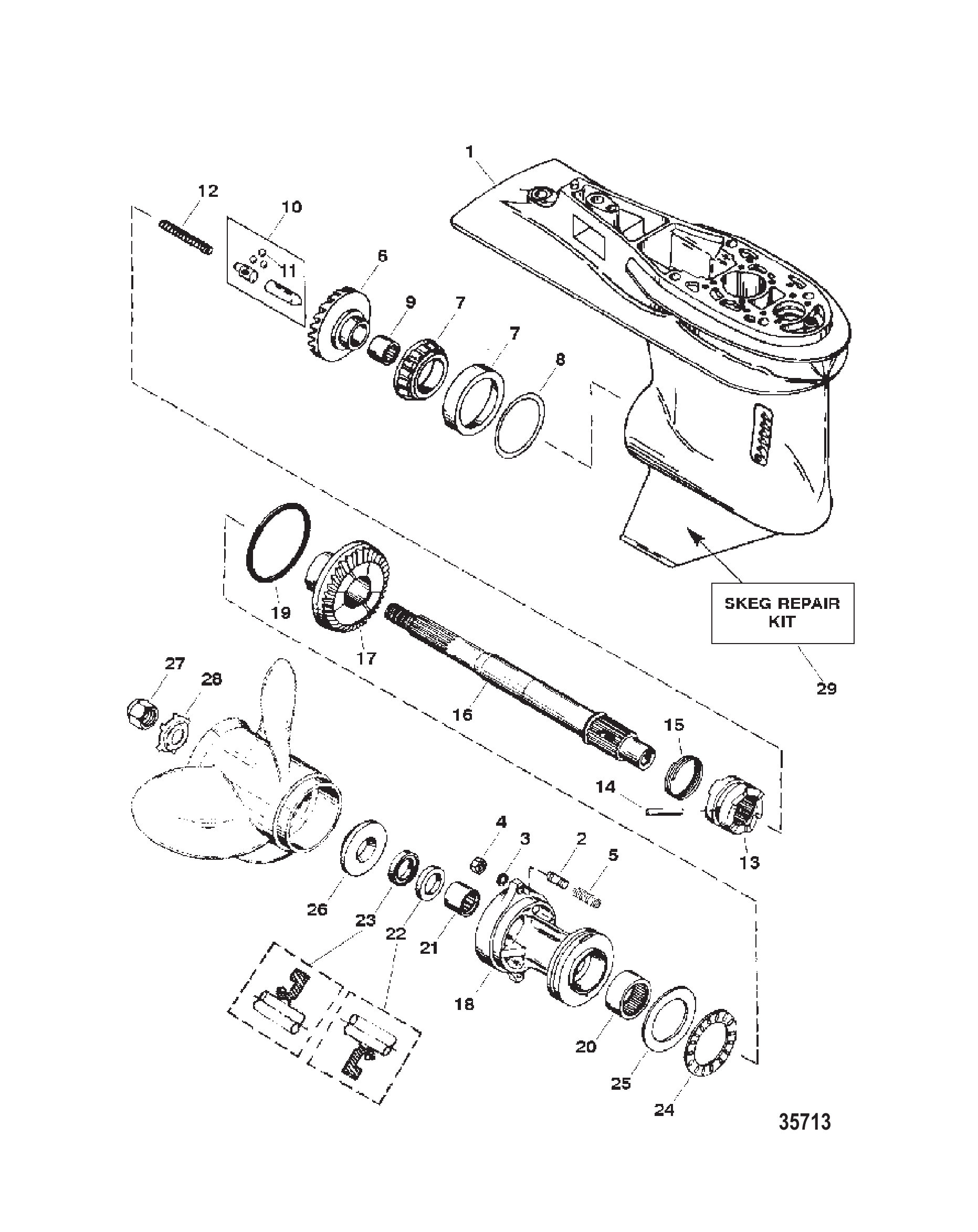

Рис. 12КОРПУС РЕДУКТОРА ГРЕБНОЙ ВАЛ Gear Housing Assembly Propeller Shaft

REF	Номер детали	Наименование	Кол-во
1	9011G20	Корпус редуктора в сборе	1
1	9011G75	КОМПЛЕКТ КОРПУСА РЕДУКТОРА	1
1	9011G21	Корпус редуктора в сборе	1
1	9011G78	Комплект корпуса редуктора XL	1
1	9011G22	Редуктор в сборе (базовый)	1
1	9011G66	ORD 1667-9011J42 Mercury / Quicksilver	1
2	429172	ШПИЛЬКА (M8 x 48)	2
2	8M0034456	Шпилька (M8 X 1.25 X 48)	2
3	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
4	401198	ГАЙКА (M8)	2
4	401378	ГАЙКА (M8)	2
5	8227731	ВСТАВКА Резьбовая	2
6	850033A2	Комплект шестерни переднего хода (30 зубьев)	1
6	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
7	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
8	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
8	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
9	30895	Подшипник игольчатый	1
9	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
10	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
11	44530	Шарик	3
12	850327	Пружина	1
13	850048	МУФТА	1
13	850048T	Обгонная муфта	1
14	30632	ШТИФТ КРЕСТОВИНЫ	1
14	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
15	30893	Пружина	1
16	850308	Вал гребной	1
16	8M0140445	Гребной вал	1
17	850034	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (30 ЗУБЬЕВ)	1
17	850034T	Шестерня заднего хода (30 зубьев)	1
18	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
18	8M0168901	КОРПУС В СБОРЕ	1
19	97386	Кольцо уплотнительное (3.609 x .139)	1
19	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
20	12578	Подшипник игольчатый	1
20	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
21	30956	Подшипник игольчатый	1
21	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
22	70080	Сальник масляный (внутренний)	1
22	8M0205728	Сальник	1
23	70081	Сальник масляный наружный	1
23	8M0205729	САЛЬНИК	1
24	12576	Подшипник упорный	1
25	12577	Упорная шайба	1
26	13191A1	УПОРНАЯ ШАЙБА	1
26	13191Q01	УПОРНАЯ ШАЙБА	1
27	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
27	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
28	816629	Стопорная шайба с усиком	1
28	816629Q	ШАЙБА СТОПОРНАЯ	1
29	15985A1	Ремонтный комплект редуктора (защита винта)	1
29	15985A02	Защита винта (сменная)	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1

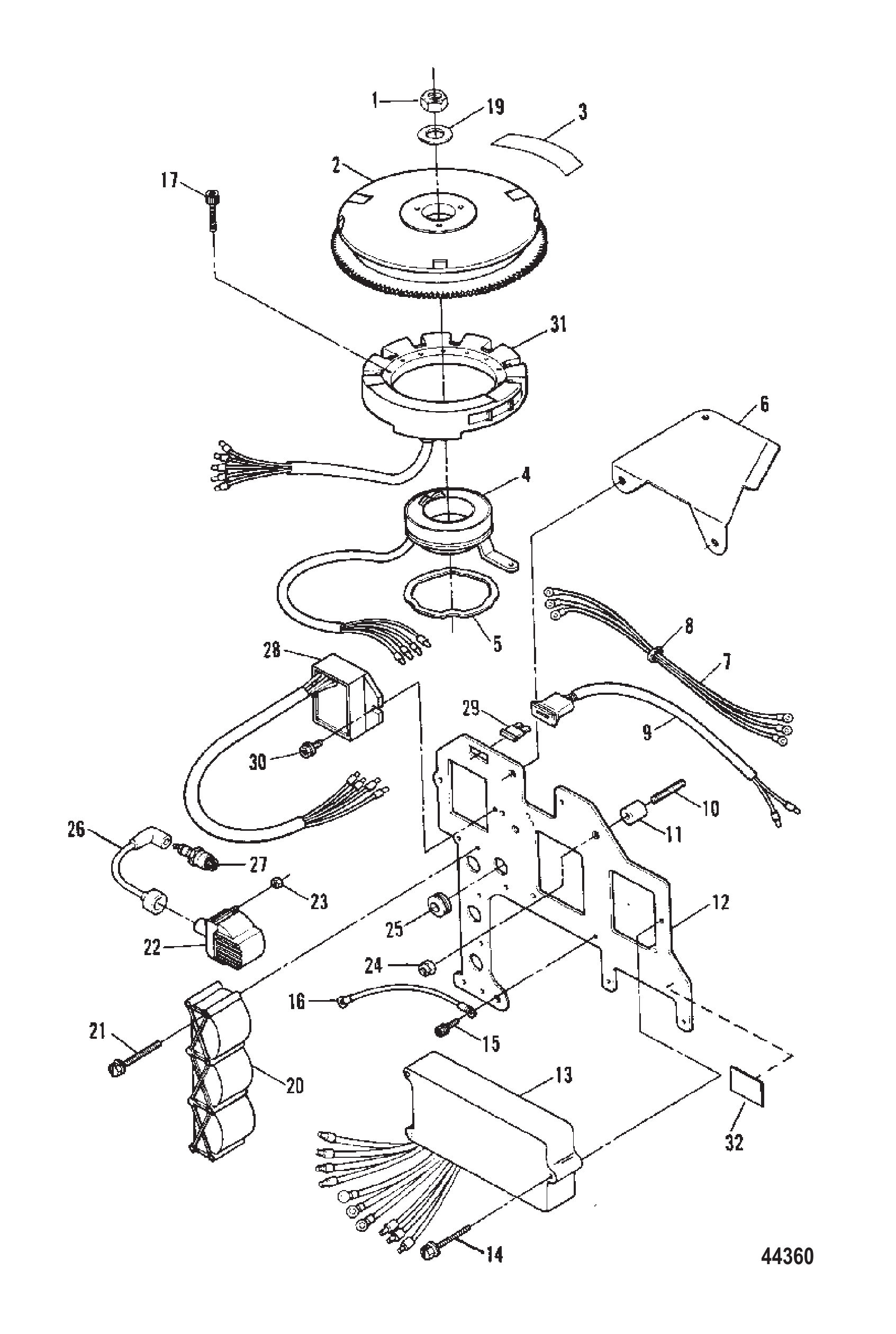

Рис. 13Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	F1968	ГАЙКА (.750-16)	1
2	817494A2	Маховик в сборе	1
2	859241T10	Маховик в сборе	1
3	FA609853	Наклейка (переключение на нейтраль)	1
3	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
4	817029A9	Датчик-триггер в сборе	1
5	F2442	Шайба волнистая	1
6	819111	Защитный кожух зажигания	1
7	817441A3	Жгут проводов в сборе заземления	1
8	816311	Стяжка (8.00 дюймов)	4
8	816311T	СТЯЖКА (8.00 дюймов)	4
9	19637	Гнездо предохранителя	1
10	826393	ШПИЛЬКА (.312-18 x 2.250)	3
11	F722932	Проставка (.750) (91H ПО 92C)	3
12	8172686	Пластина	1
13	18495A12	Коммутатор в сборе	1
14	812987	Винт (#10-24 x 1.250)	3
15	41805	Винт (#10-24 x .625) переключателя Mercury и крышки	1
16	88807A29	Кабель в сборе (чёрный-9 дюйм.)	1
17	19926100	ВИНТ (#10-24 x 1.00)	6
19	31247	Шайба	1
20	43542	Крышка катушки зажигания	1
21	817458	Винт (#10-24 x 2.250)	6
22	7370A23	Катушка зажигания в сборе	3
23	45076	Гайка (#10-32) латунная клемма блока выключателя	6
24	F7006	Гайка (.312-18) (91H ПО 92C)	3
25	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
26	821945A28	Кабель в сборе высоковольтный	3
27	97180	Свеча зажигания	3
27	14103550	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZHW)	OPT.
28	815279T4	Регулятор напряжения в сборе	1
29	812619	Предохранитель жёлтый - 20 ампер	1
30	817504	Винт (.250-20 x 1.500) нержавеющая сталь	2
31	8778A29	Статор в сборе	1
32	819526	НАКЛЕЙКА РЕГУЛИРОВКИ ТРОСА ДРОССЕЛЯ	1
--	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3

Рис. 14КРЫШКА ВПУСКА / РЫЧАГИ ДРОССЕЛЯ Intake Cover / Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	819987	ГЛУШИТЕЛЬ В СБОРЕ	1
2	19934175	ВИНТ (.250-20 x 1.750)	6
3	FA85193	Наконечник в сборе тяги	2
4	F1693	Гайка (#8-32)	2
5	FA85511	Тяга дроссельной заслонки в сборе	1
6	F1064	Винт (#8-32 x .375)	2
7	21058	СТОПОРНОЕ КОЛЬЦО E-ТИПА	3

Рис. 15Литература и лакокрасочные материалы Literature and Paint

REF	Номер детали	Наименование	Кол-во
-	10155990	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	832749R2	Руководство по обслуживанию F90/120 (1995–1998)	1
-	803194	КАТАЛОГ ЗАПЧАСТЕЙ	1
-	803194R1	Руководство по запчастям 75/90 л.с. Force	1
-	82793336	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	82793337	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR

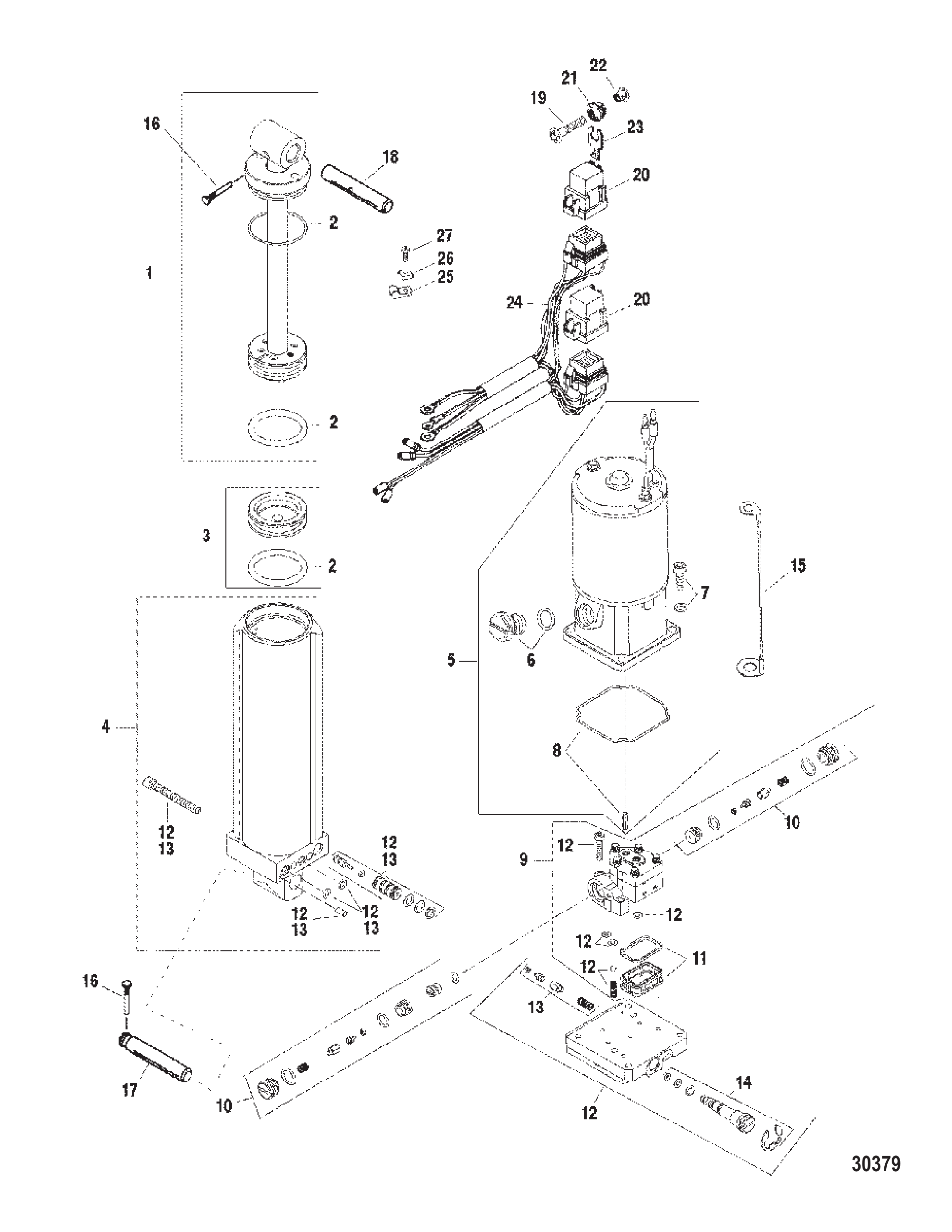

Рис. 16Насос/Двигатель в сборе (830250A3) Pump/Motor Assembly (830250A3)

REF	Номер детали	Наименование	Кол-во
_	830250A3	Насос в сборе силового тримма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809885A1	Комплект мотора	1
5	893907A02	Ремкомплект электромотора	1
6	8134351	Пробка	1
7	809876A1	Ремкомплект крепежа электромотора	1
8	809877A1	Ремкомплект вала привода/сальника	1
9	809874A1	Насос в сборе	1
9	893906A02	Насос в сборе	1
10	809879A1	Ремкомплект тарельчатого клапана	1
10	893913A02	Ремкомплект тарельчатого клапана	1
11	809878A1	Ремкомплект фильтра	1
11	893912A02	Ремкомплект фильтра	1
12	809875A1	Ремкомплект коллектора	1
12	893909A02	Ремкомплект коллектора	1
13	809873A1	Ремкомплект клапана ограничения подъёма	1
13	893905A02	Ремкомплект клапана	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	88238A18	Трос в сборе	1
NS	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
NS	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	19932100	ВИНТ (.250-20 x 1.00)	2
20	828151A1	Реле в сборе	2
20	8M0207773	Реле тримма в сборе	2
21	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
21	8M0207785	Втулка	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	828102	Кронштейн	2
23	8M0207771	Кронштейн крепления	2
24	819514A11	Жгут проводов тримма в сборе	1
25	22740	ЗАЖИМ	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	812832	Винт (#10-16 x .500)	1
27	878608	Винт (#10-16 x .500)	1

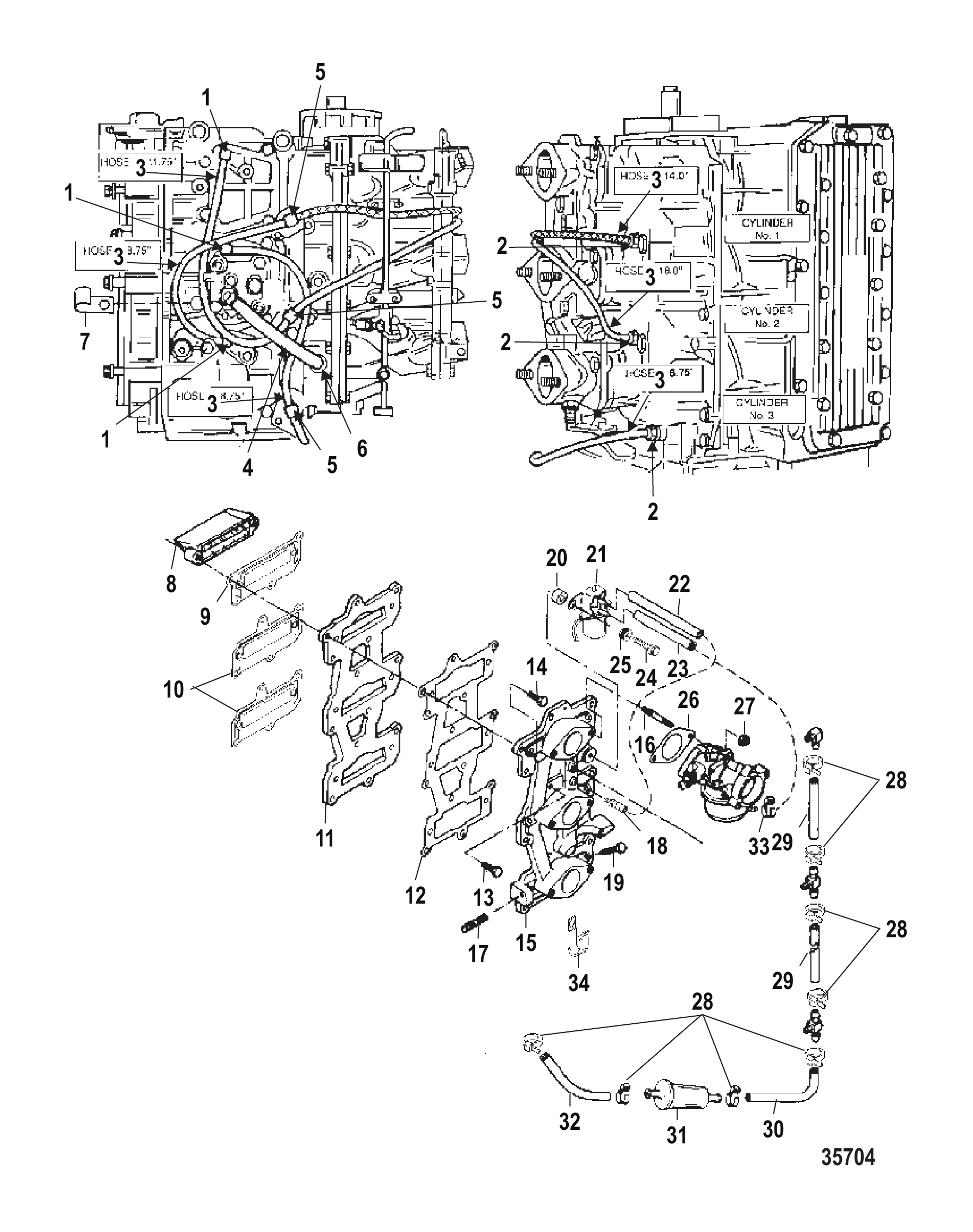

Рис. 17Клапанная плита и система рециркуляции Reed Plate and Recirculation System

REF	Номер детали	Наименование	Кол-во
1	F743314	Угольник рециркуляции	3
2	426585	Обратный клапан	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8207061	ШТУЦЕР	3
6	996641	Угольник	1
7	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
8	116452	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	3
9	F85168-2	Прокладка (верхняя) переходника лепесткового блока	1
10	819733	ПРОКЛАДКА (ЦЕНТР/НИЗ) - ПЕРЕХОДНИК БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	2
11	8197351	ПЕРЕХОДНИК Лепесткового Блока	1
12	F85159-1	Прокладка впускного коллектора	1
13	819110125	Винт (.250-20 x 1.250)	2
14	819110100	Винт (.250-20 x 1.00)	10
15	825195A2	Комплект впускного коллектора	1
16	8263881	Шпилька	6
17	F433209-1	Шпилька (.250-20 x 1.250)	1
18	F695858	Штуцер	1
19	819110150	Винт (.250-20 x 1.500)	6
20	F694359	Проставка	1
21	819503	СОЛЕНОИД	1
22	9912688	Трубка (36.00 дюймов, бухта)	1
23	9912688	Трубка (36.00 дюймов, бухта)	1
24	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	1
25	F694504	Втулка	1
26	828925	Прокладка карбюратора	3
27	68292	Гайка (.312-18)	6
28	816311	Стяжка (8.00 дюймов)	8
29	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
30	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
31	816296	Фильтр топливный	1
32	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
33	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
34	65292	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	809122A2	КОМПЛЕКТ ПРОКЛАДОК Головки блока	1
-	818153A64	ГОЛОВКА БЛОКА В СБОРЕ	1

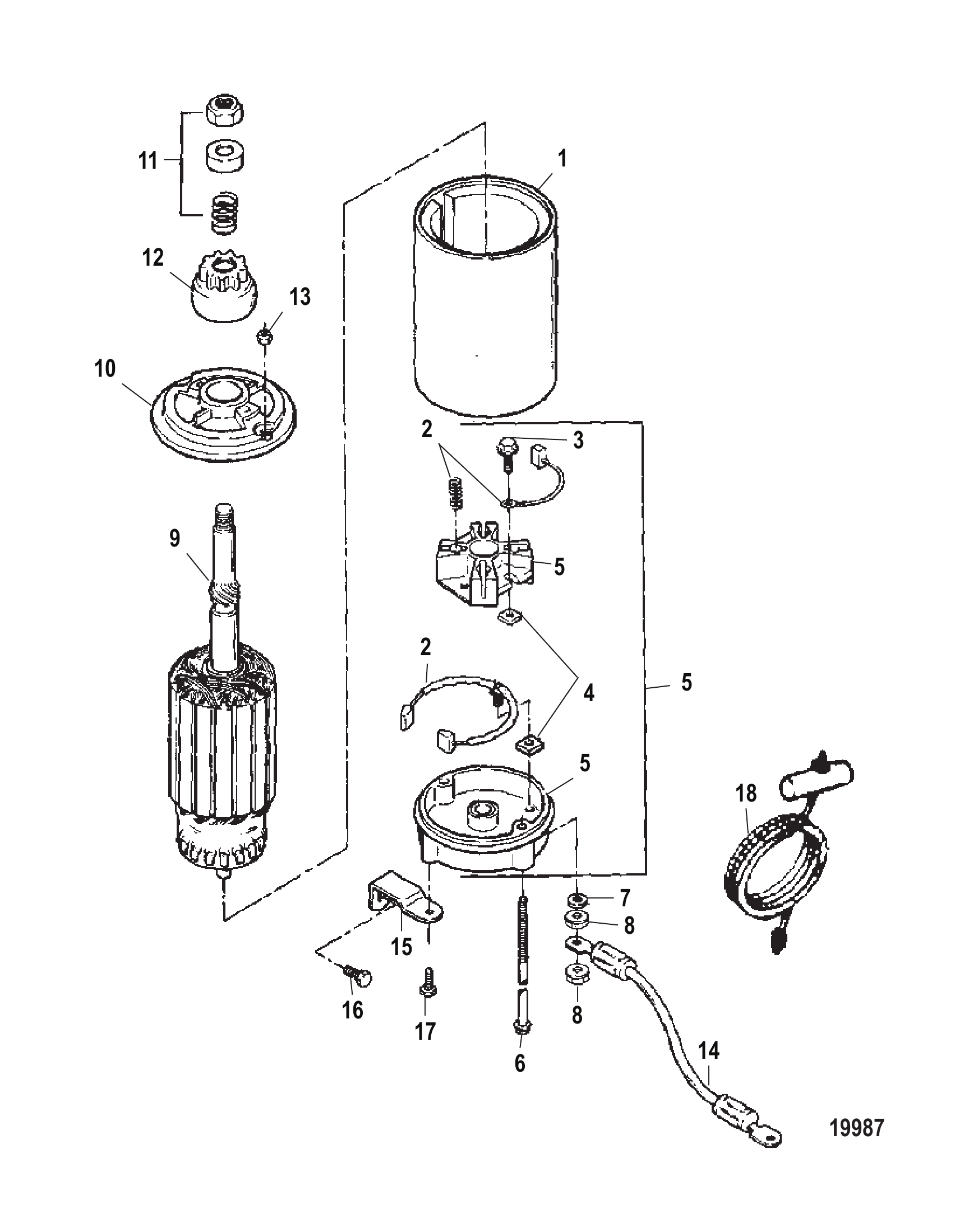

Рис. 18КОМПЛЕКТ СТАРТЕРА Starter Motor Assembly

REF	Номер детали	Наименование	Кол-во
1	853869	Стартер в сборе	1
1	853869T	Стартер в сборе	1
2	F15190	Комплект щёток/пружин	1
3	F15158	Винт	2
4	F15159	Изолятор	2
5	F15189	Крышка торцевая в сборе	1
6	F15178	Стяжной болт	2
7	F15160	Шайба	1
8	F15162	Гайка	2
9	F15177	Якорь	1
10	F15176	Крышка торцевая	1
11	90644	КОМПЛЕКТ ПРИВОДА	1
12	802587	Привод в сборе	1
13	828451	Гайка (.250-28)	2
14	93388A6	Трос в сборе (5.500 дюймов)	1
15	F616675	Кронштейн	1
16	19932062	ВИНТ (.250-20 x .620)	1
17	19932062	ВИНТ (.250-20 x .620)	1
18	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
NS	825064	НАКЛЕЙКА Предупреждение о запуске на передаче, (ЭЛЕКТРИЧЕСКИЙ-БЕЗ РУКОЯТКИ)	1
NS	8272822	Наклейка предупреждение высокое напряжение	1

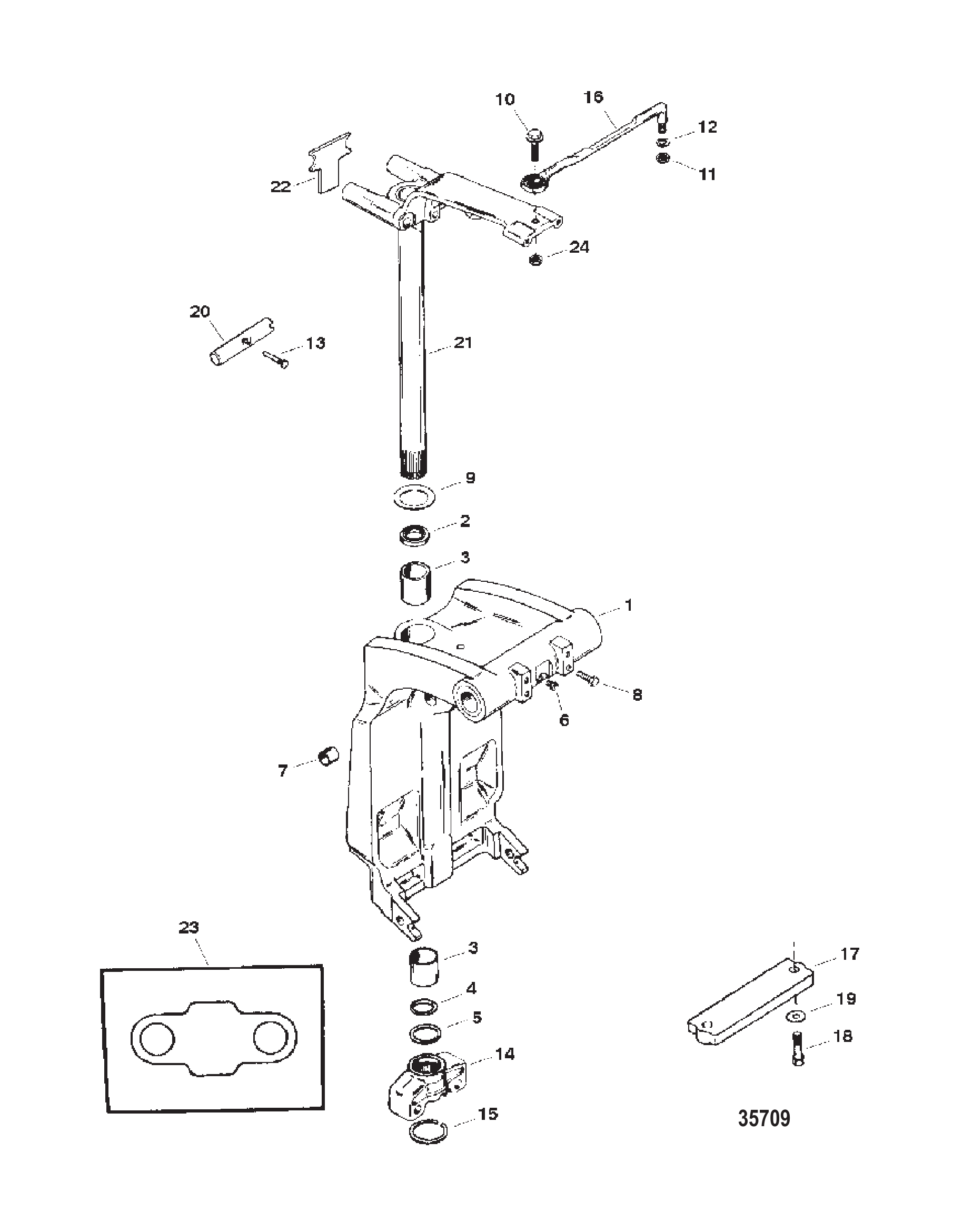

Рис. 19Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	818904A4	Кронштейн поворотный в сборе (окрашенный)	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	816432	Шайба упорная	1
10	14000	Винт (.375-24 x 1.25)	1
11	34863	ГАЙКА (.375-24)	1
12	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
13	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
14	42961A5	Узел вилки	1
15	67684	Кольцо стопорное	1
16	92876A1	Тяга рулевая в сборе	1
17	818298A1	Комплект анода	1
18	4000330	ВИНТ (M6 x 25)	2
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
20	996251	Вал	1
21	99661A31	Палец поворотный в сборе (окрашенный)	1
22	88882	УПОР верхней вилки	1
23	11288	Бампер нижней вилки X-Long	1
24	34863	ГАЙКА (.375-24)	1

Рис. 20Инструменты (Страница 1 из 2) Tools (Page 1 of 2)

REF	Номер детали	Наименование	Кол-во
-	73687A2	Комплект съёмника маховика	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	818494	ВИНТ СПЕЦИАЛЬНЫЙ	1
-	52344	Съёмник маховика зубчатого типа	1
-	FT2991	Щетка проволочная	1
-	FT8914	Съёмник сальника	1
-	FT8903	Оправка для установки сальника	1
-	824892	РУКОЯТКА	1
-	FT8925	Монтажный инструмент для сальника	1
-	FT2953	Головка торцевая	1
-	74607A3	Установочный комплект поршневого пальца	1
-	FT2990-1	Блок поршня и поршневого пальца	1
-	77109A2	Монтажный комплект стопорного кольца поршневого пальца	1
-	69756	Кольцо уплотнительное (.549 x .103)	1
-	98530	РУЧКА	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	FT2996	Инструмент-компрессор поршневых колец	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	90455	РЫМ-БОЛТ	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	44486A1	Съёмник штока тримма	1
-	44487A1	Съёмник направляющей штока тримма	1
-	52915A6	Комплект контрольного манометра	1
-	11243	Разъём	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	12349A2	Установочный инструмент для шестерни	1
-	13945	Инструмент для установки подшипника	1
-	13949	Инструмент для запрессовки сальника	1
-	14308A1	ИНСТРУМЕНТ ДЛЯ ОБОЙМЫ ПОДШИПНИКА	1
-	14309A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОДШИПНИКА	1
-	14310A1	МОНТАЖНЫЙ ИНСТРУМЕНТ ЗАЩИТНОЙ ВТУЛКИ	1
-	14311A2	ИНСТРУМЕНТ ПРЕДНАТЯГА ПОДШИПНИКА	1
-	78473	Индикаторный инструмент люфта корпуса редуктора	1
-	31106	Оправка чашки съёмника подшипника	1
-	31108	Съёмник сальника	1
-	31229A7	Комплект съёмников для подшипника	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	31229	Вал	1
-	36569	Инструмент ведущей головки	1
-	15755	Оправка	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	37241	Пластина съёмника универсальная	1
-	37350	Установочная шайба	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1

Рис. 21Инструменты (Страница 2 из 2) Tools (Page 2 of 2)

REF	Номер детали	Наименование	Кол-во
-	856875A1	Монтажный инструмент подшипника	1
-	56775	ПРИСПОСОБЛЕНИЕ ДЛЯ ФИКСАЦИИ ГРЕБНОГО ВАЛА	1
-	58222A1	Индикаторный инструмент	1
-	83155	Комплект переходника индикатора часового типа	1
-	83165M	Съёмник в сборе для подшипника	1
-	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
-	99379	Стробоскоп	1
-	79250A2	Комплект манометра давления воды	1
-	850439	Тестер искры	1
-	59339	Сервисный тахометр	1
-	99750A1	Мультиметр	1
-	825207A2	Жгут проводов в сборе	1
-	58222A1	Индикаторный инструмент	1
-	825265A1	Паста (8 унций) для игольчатых подшипников	1
-	850735A1	Смазка	1
-	809825	СИЛИКОН RTV (3 унции тюбик) металлик синий	1
-	901132	Герметик RTV №1473	1
-	809818	ФИКСАТОР РЕЗЬБЫ LOCTITE 222 10 мл	1
-	809821	ФИКСАТОР РЕЗЬБЫ LOCTITE 242 10 мл	1
-	809819	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 10 мл	1
-	809820	ФИКСАТОР РЕЗЬБЫ LOCTITE 271 50 мл	1
-	809822	ГЕРМЕТИК трубный - Loctite 567 (50 мл) (БЕЛЫЙ)	1
-	809824	ПРАЙМЕР Loctite (4.5 унции аэрозоль) зелёный	1
-	809825	СИЛИКОН RTV (3 унции тюбик) металлик синий	1
-	809826	СИЛИКОН RTV (13 унций картридж) чёрный	1
-	809833	ГЕРМЕТИК Loctite RC 680 (10 мл флакон) зелёный	1
-	125642	КОМПЛЕКТ ПРОКЛАДОК ГЕРМЕТИК И ГРУНТОВКА (КРАСНЫЙ)	1
-	809834	ГЕРМЕТИК-ПРОКЛАДКА FORM A GASKET (3 унции тюбик) (КОРИЧНЕВЫЙ)	1
-	809828	СРЕДСТВО ДЛЯ УДАЛЕНИЯ ПРОКЛАДОК (12 унций аэрозоль)	1
-	809827	ОБЕЗЖИРИВАТЕЛЬ И ОЧИСТИТЕЛЬ (19 унций аэрозоль)	1
-	342271	Герметик (16 унций)	1
-	850736A1	Многоцелевая смазка 2-4-C (туба 8 унций)	1
-	850737A1	Смазка для редуктора (туба 10 унций)	1
-	90100A12	Масло для гидроподъёма/рулевого управления (коробка из 12)	1
-	13872A1	Специальная смазка 101 (туба 8 унций)	1
-	257112	Неопрен (1/2 пинты) жидкий	1
-	98234A2	Набор приспособлений для сверления транца	1

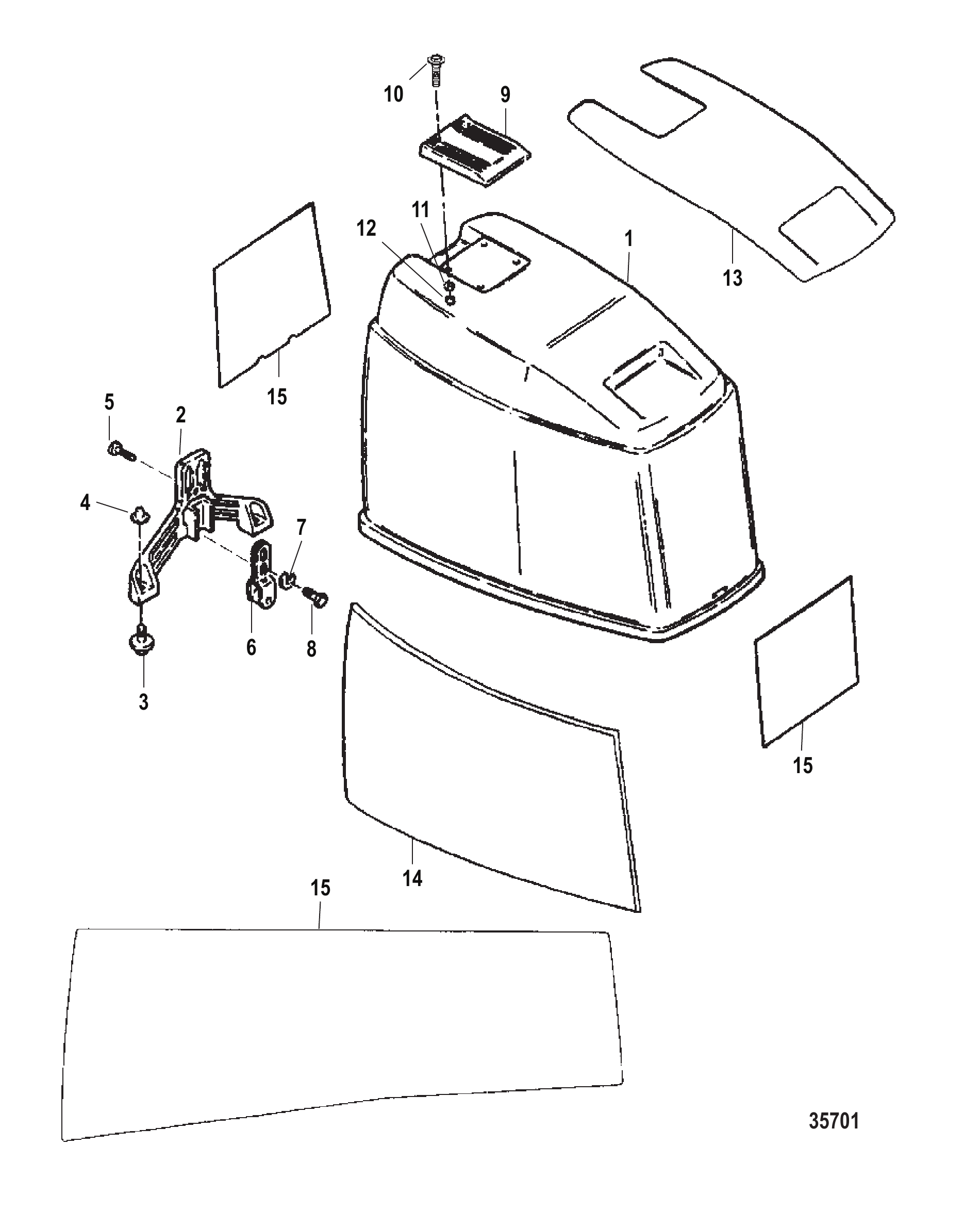

Рис. 22Сборка верхнего кожуха Top Cowl Assembly

REF	Номер детали	Наименование	Кол-во
1	819364A9	Верхний кожух в сборе (окрашенный)	1
2	8198141	КРОНШТЕЙН Защелки Капота	1
3	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
4	F2088	КРЕПЁЖ	2
5	28639	ВИНТ (.250-20 x .625)	3
6	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	53166	СТОПОРНАЯ ШАЙБА (.312)	2
8	90285	ВИНТ (.312-18 x .625)	2
9	828477	Рукоятка откидывания	1
10	828478	Винт (.250-20 x 1.00) нержавеющая сталь	4
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
12	56374	ГАЙКА (.250-20)	4
13	827291	ШУМОИЗОЛЯЦИЯ (ВЕРХНЯЯ)	1
14	F663985	ЧЕХОЛ БОКОВОЙ (НЕ ПОКАЗАН)	2
15	803188A99	Комплект наклеек	1
15	855398A98	Комплект наклеек	1
NS	803189A99	Комплект наклеек	1
NS	803909A99	Комплект наклеек	1
NS	852953A97	КОМПЛЕКТ НАКЛЕЕК	1
NS	803910A99	Комплект наклеек	1

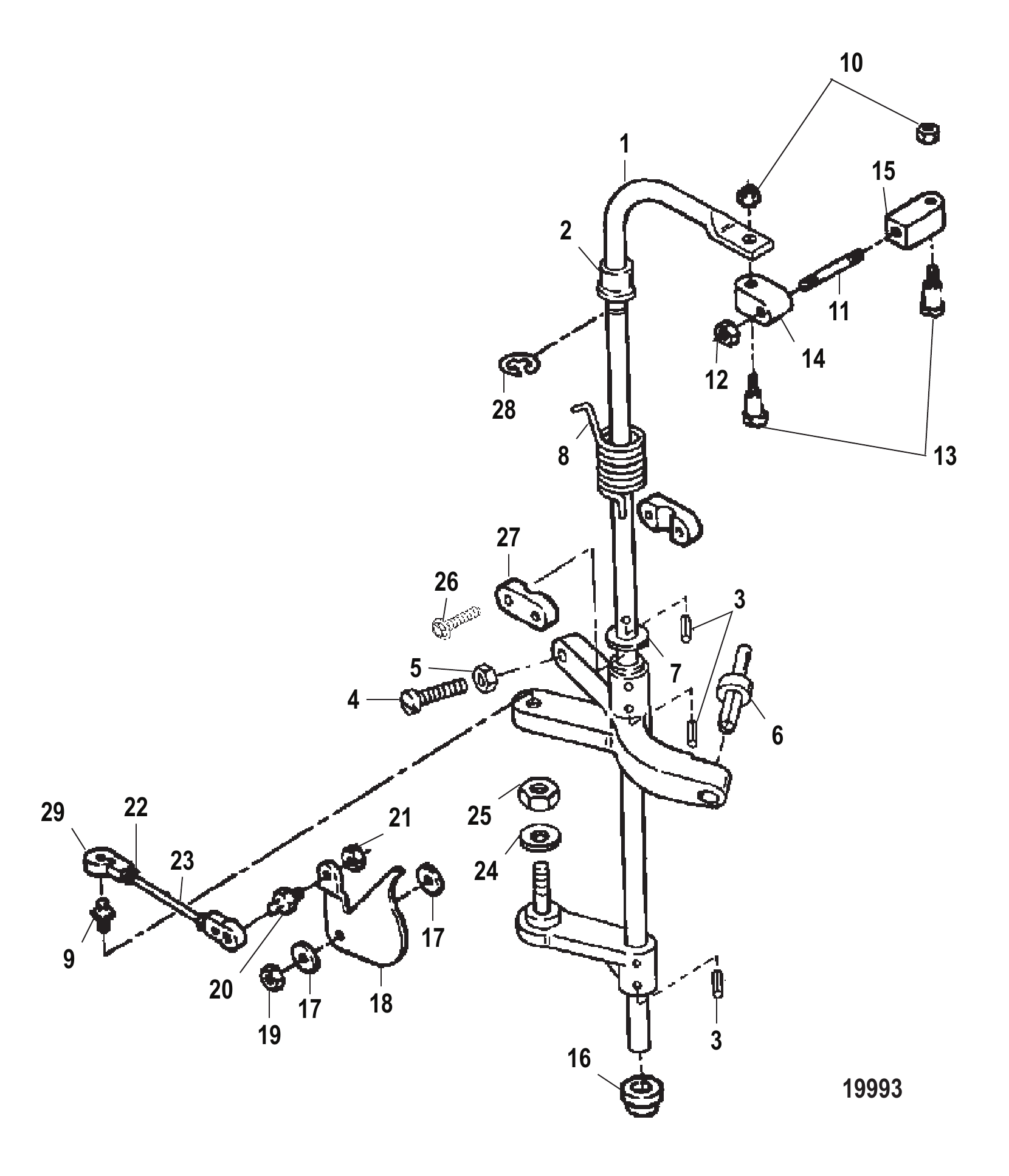

Рис. 23Вал башни и дроссельная тяга Towershaft and Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	820302A1	Узел вертикального вала	1
2	819513	ВТУЛКА ВЕРХНЯЯ	1
3	38489	ШТИФТ Роликовый	5
4	F1504	Винт (.250-20 x 1.250)	1
5	64015	Гайка (.250-20) клеммы стартерного соленоида	1
6	F1727	Заклёпка (нейлоновая)	1
7	F1856	Шайба	1
8	819533	ПРУЖИНА ВОЗВРАТА ДРОССЕЛЯ	1
9	828514	Шар резьбовой	1
10	F7009	ГАЙКА (#10-24)	2
11	F85445-1	Тяга управления опережением зажигания	1
12	F2015	Гайка (.250-28) нержавеющая сталь	1
13	F499026	Шарнирный наконечник тяги управления	2
14	F499035	Наконечник тяги управления (к вертикальному валу)	1
15	F4990361	Наконечник тяги управления (к триггеру)	1
16	F40689-1	ПОДШИПНИК Колонки вала Нижний	1
17	F269319	Подшипник кулачка дроссельной заслонки	2
18	8191184	Кулачок дроссельной заслонки	1
19	72008	ГАЙКА (.250-20) ВИНТ КОРПУСА ДРОССЕЛЯ	1
20	828514	Шар резьбовой	1
21	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1
22	68219	Гайка (#10-32) нержавеющая сталь	2
23	819002	Тяга дросселя	1
24	35459	ШАЙБА	1
25	8268336	Гайка (M6)	1
26	19961088	ВИНТ (#10-24 x .880)	2
27	F607689	Подшипник	2
28	13194	Кольцо стопорное	1
29	830875	Гнездо шаровое	2

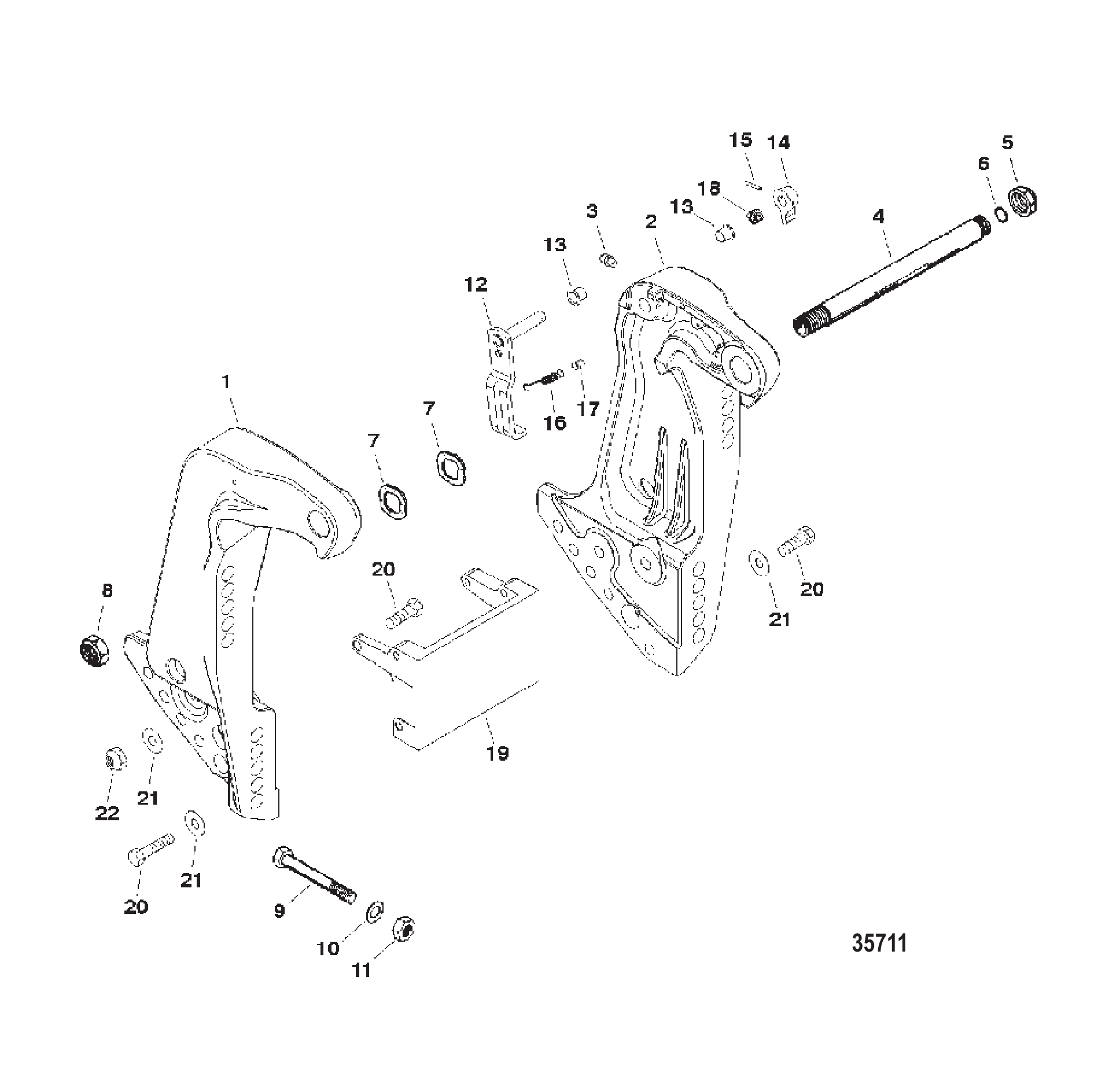

Рис. 24Транцевый кронштейн Transom Bracket

REF	Номер детали	Наименование	Кол-во
1	828334F4	Кронштейн транца (окрашенный)	1
2	828333A6	Кронштейн транца в сборе (окрашенный)	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
4	99170A2	Комплект трубок наклона	1
5	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	30499	ГАЙКА (7/8-14)	1
9	677551	ВИНТ (.500-20 x 4.500)	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	91962	Гайка (.500-20)	4
12	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
13	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
14	99633	Головка	1
15	99615	Штифт с канавкой	1
16	830899	Пружина натяжная	1
17	99617	Штифт	1
18	830900	Пружина сжатия	1
19	818771F8	Кронштейн крепления	1
20	4000377	ВИНТ (M10 x 30)	6
21	4002319	ШАЙБА	6
22	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
