水星 Mercury 15 HP 225.591500 THRU 225.591490 - — взрыв-схемы и запчасти

Sears 系列 · USA - Cat.# 90-855599 · 共 16 个部位 · 498 条零件

1КАРБЮРАТОР 2КРЕПЕЖНЫЕ СКОБЫ 3СБОРОЧНЫЙ КОМПЛЕКТ ОБЛИЦОВКИ (ВЕРХ И НИЗ)4КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 5СБОРКА БЛОКА ЦИЛИНДРОВ 6КОРПУС РЕДУКТОРА 7ТОПЛИВНАЯ И РЕЦИРКУЛЯЦИОННАЯ СИСТЕМА 8ТОПЛИВНЫЙ БАК И МАГИСТРАЛИ 9СБОРКА РЕДУКТОРА (КАРТЕР ВАЛА)10СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (ГРЕБНОЙ ВАЛ)11СИСТЕМА ЗАЖИГАНИЯ 12РАЗНЫЕ ДЕТАЛИ 13МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 14КОМПЛЕКТУЮЩИЕ СТАРТЕРА 15РУЛЕВАЯ РУКОЯТКА/ПОВОРОТНАЯ РУЧКА ГАЗА 16КОМПЛЕКТУЮЩИЕ ПОВОРОТНОГО КРОНШТЕЙНА

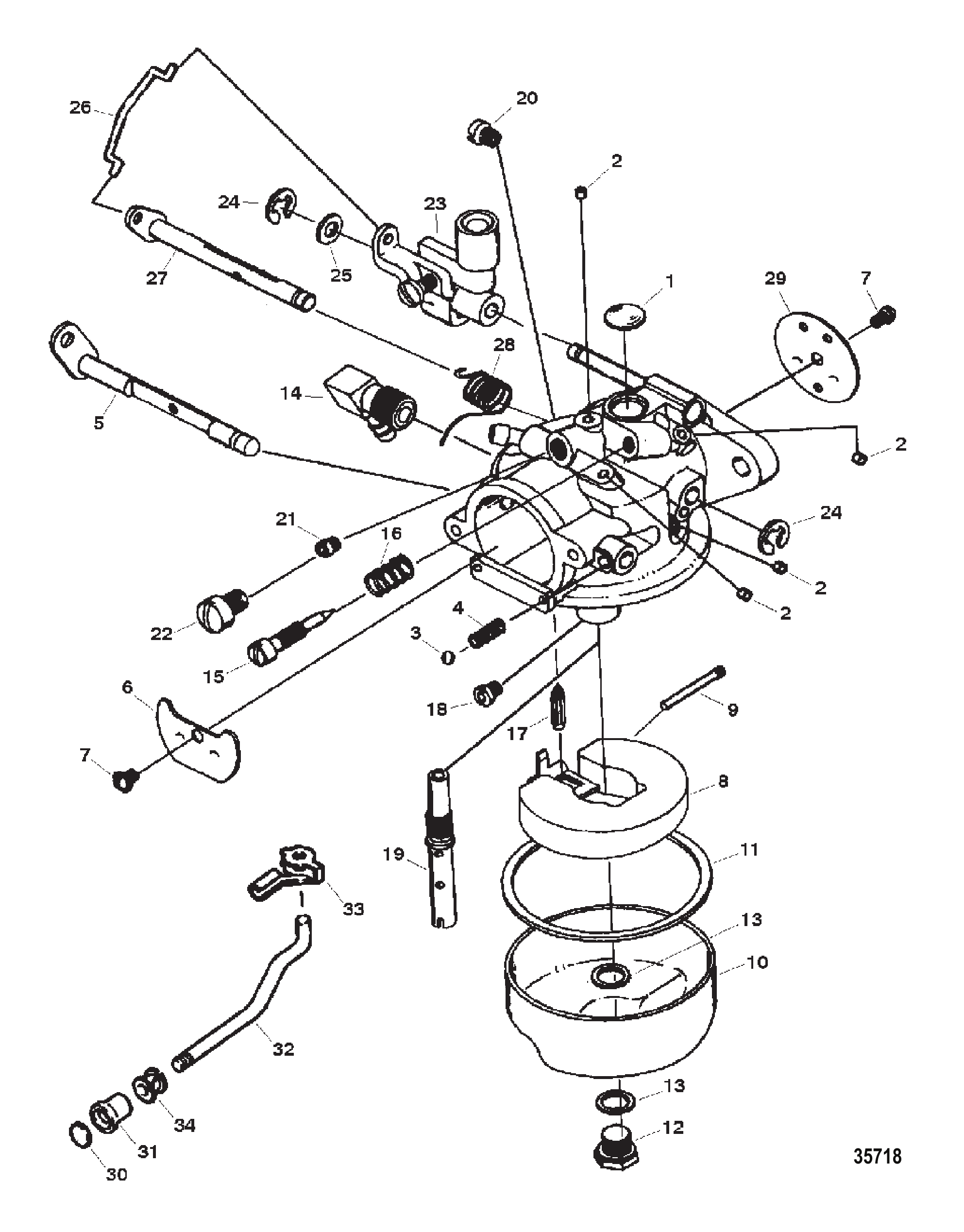

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
-	852550A1	Карбюратор (FO-1D)	1
1	FO16128	ПРОБКА Уэлча	1
2	NSS	NOT SOLD SEPARATE BALL, Body Channel Plug	4
3	FO4784	Шарик фрикциона воздушной заслонки	1
4	FO8805	Пружина фрикциона воздушной заслонки	1
5	F10343	Ось воздушной заслонки	1
6	F10344	Заслонка воздушная	1
7	809441	Винт заслонок	2
8	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
8	891730A01	Комплект поплавка	1
9	FO13944	ПАЛЕЦ ПОПЛАВКА	1
10	FO15366	Поплавковая камера топливная	1
11	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
12	5128	Винт поплавковой камеры топлива	1
13	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
14	854005	Угольник топливный	1
15	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
16	27160	ПРУЖИНА Винта регулировки холостого хода	1
17	F10265	ИГЛА ВПУСКНАЯ	1
18	6030	ЖИКЛЁР (.070)	1
18	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT
18	4215	Жиклёр главной топливной системы (.066)	OPT
18	4216	Жиклёр (.064) главной топливной системы	OPT
19	FO15722	Главный жиклер	1
20	820578	ЖИКЛЕР (.048)-Воздушный Жиклер Холостого Хода	1
21	F10273	Жиклёр (.047) холостого хода воздушный	1
22	F10275	Винт уплотнительный	1
23	F10290	Тяга дросселя	1
24	809446	Стопорное кольцо тяги дроссельной заслонки	2
25	F10242	Шайба вала тяги дросселя	1
26	809443	Тяга вала дроссельной заслонки	1
27	F10349	Вал дросселя	1
28	F10350	Пружина вала дросселя	1
29	F10351	Заслонка дросселя	1
30	F681677	Вставка тяги воздушной заслонки	1
31	F286547	Ручка воздушной заслонки	1
32	819348	Штанга управления воздушной заслонкой	1
33	830569	Фиксатор тяги воздушной заслонки	1
34	F197319	Втулка тяги воздушной заслонки	1
-	FK10352	Комплект прокладок карбюратора	1
-	854219A1	Ремкомплект карбюратора	1

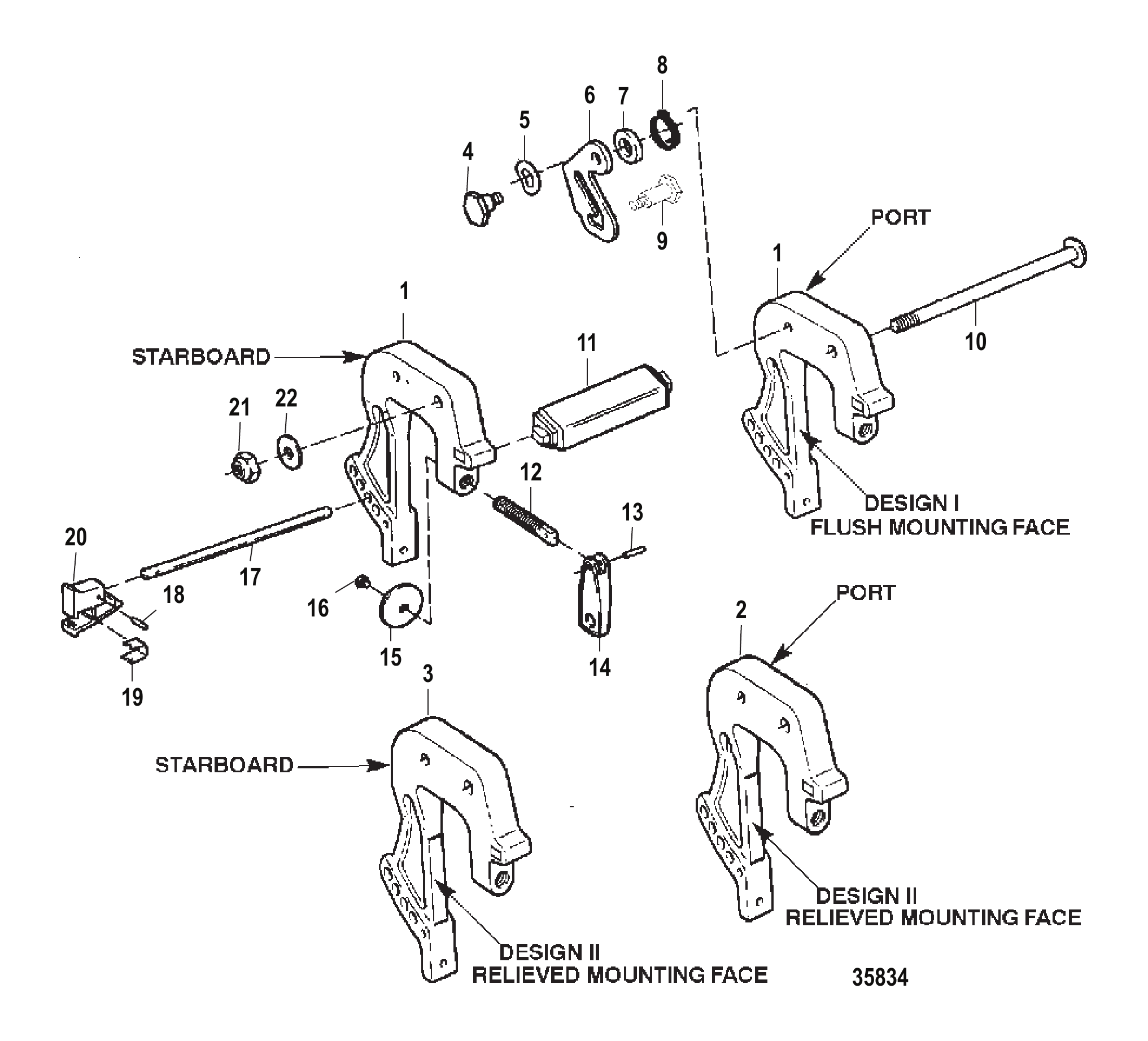

Рис. 2КРЕПЕЖНЫЕ СКОБЫ CLAMP BRACKETS

REF	Номер детали	Наименование	Кол-во
1	830295T1	Кормовой кронштейн (левый и правый) (окрашенный)	2
1	850073T7	Кормовой кронштейн (правый) (окрашенный)	2
2	850073T6	Кормовой кронштейн (левый) (окрашенный)	1
3	850073T7	Кормовой кронштейн (правый) (окрашенный)	1
4	826248	Винт кронштейна дейдвуда	2
5	F24074	Винт опоры транцевого кронштейна	2
6	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
7	F424075T3	Рукоятка зажимного винта (окрашенная)	2
8	24198	ШТИФТ РОЛИКОВЫЙ	2
9	830564	Рукоятка переносная	1
10	851924A2	Палец в сборе откидной - транцевый кронштейн	1
11	851929	Рукоятка стопорной планки	1
12	38489	ШТИФТ Роликовый	1
13	F286461	ПРУЖИНА	1
14	F286422-1	ВИНТ (.312-18 Специальный) (.312-18)	1
15	819226	Прокладка фиксатора наклона	1
16	F429541	ЗАМОК Наклона	1
17	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
18	F286544-1	ПРУЖИНА Замка Наклона	1
19	F617037	Болт (.375-16 x 6.880) оси транцевого кронштейна	1
20	20553	Шайба (.406 x .734 x .063)	1
21	F7026	Гайка (.375-16) (.375-16)	1
22	819707	ПАЛЕЦ ФИКСАТОРА НАКЛОНА (.250-20)	1

Рис. 3СБОРОЧНЫЙ КОМПЛЕКТ ОБЛИЦОВКИ (ВЕРХ И НИЗ) COWL ASSEMBLY TOP AND BOTTOM

REF	Номер детали	Наименование	Кол-во
1	F1914	Винт (.250-20 x .750)	4
2	817753A1	Обойма в сборе подшипника коленчатого вала	1
3	819801	САЛЬНИК ВЕРХНИЙ - КОЛЕНЧАТЫЙ ВАЛ	1
4	F286277	Прокладка обоймы подшипника коленчатого вала	1
5	819803A2	Коленчатый вал в сборе	1
6	F286028	Подшипник шариковый	1
7	F286571	Комплект роликов (26 шт. в комплекте)	1
8	FA286155	Комплект вкладышей среднего коренного подшипника	1
9	FA712228	Комплект роликов (2 полосы по 28 шт.)	2
10	FS715016	Шатун в сборе	2
11	F175634	Болт шатуна	4
12	32509	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.489 x .070) ПРОБКА КАРТЕРА	1
13	F343014	Подшипник нижний коренной коленчатого вала	1
14	819396	Сальник коленчатого вала нижний	1
15	819946A3	Комплект поршня	2
16	F31410	Стопорное кольцо	4
17	F712017	Палец поршневой	2
18	820484A1	Комплект колец поршневых (2 кольца)	2
-	FG1036	Комплект прокладок короткого блока	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

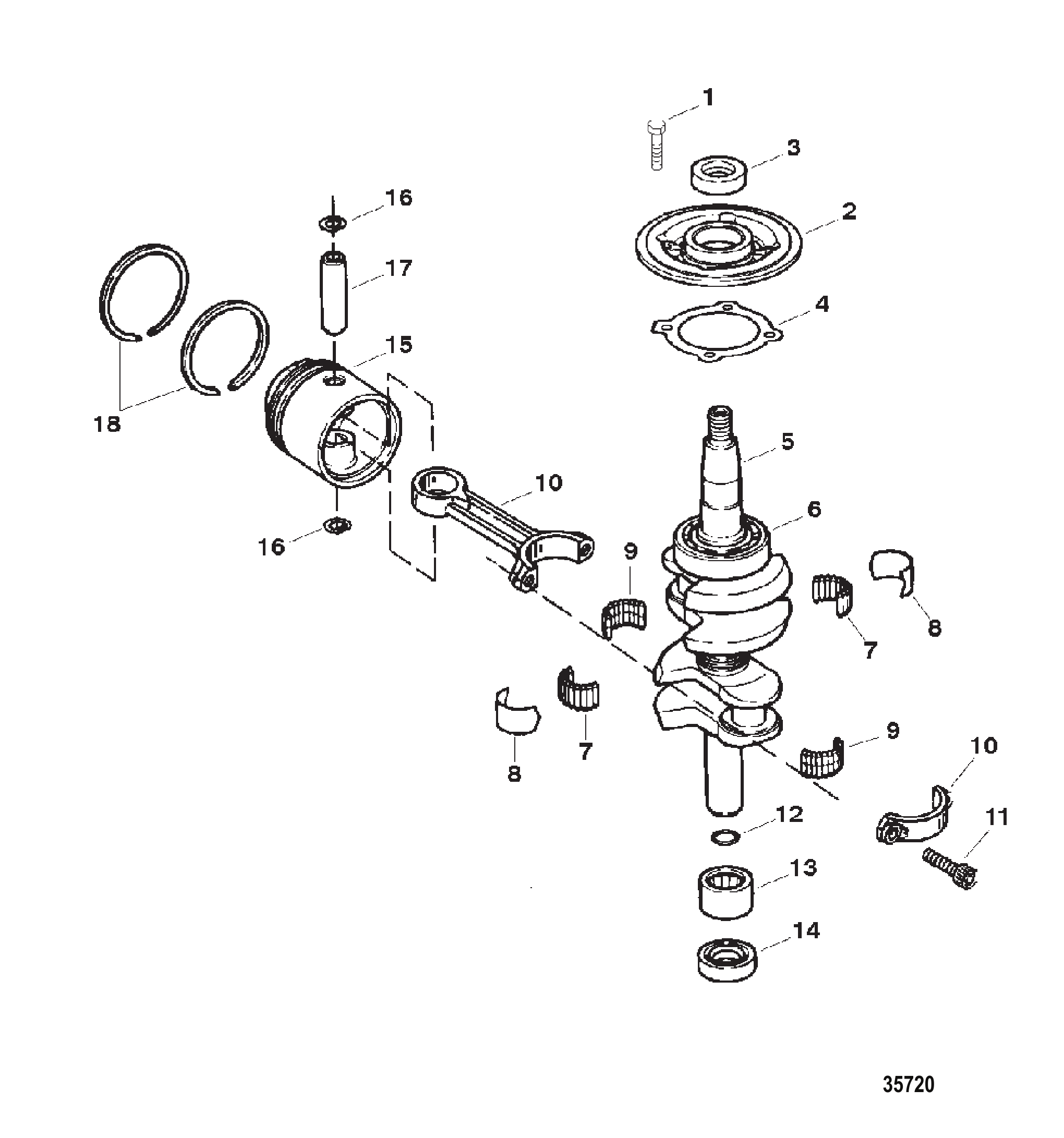

Рис. 4КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1
1	819553A12	Блок цилиндров в сборе	1
2	F1107	Винт (.250-20 x .750)	8
3	F1335	Винт (.312-18 x 1.250)	4
4	F8559	ШТИФТ	2
5	824141T1	КОМПЛЕКТ КРЫШКИ Выхлоп (ОКРАШЕННЫЙ)	1
6	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
7	F715154	Прокладка крышки выпускного окна	2
8	F715151	Пластина выпускная	1
9	853957	Прокладка крепления цилиндра	1
10	35386	ВИНТ (.312-18 x 1.00)	6
11	F286529-3	Прокладка головки цилиндра	1
12	F703518T1	ГОЛОВКА ЦИЛИНДРА (ОКРАШЕННАЯ)	1
13	F901938-1	Винт (.250-20 x .875) головки цилиндра (специальный)	8
14	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	8
15	F715943	Трубка водяной рубашки цилиндра	1
16	FG1036	Комплект прокладок короткого блока	1
17	F4876601	ТРУБКА Выхлоп	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	3
19	F2008	Винт (.250-20 x .875)	3
20	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
20	887801	Угловой штуцер 90 градусов (.0625-27)	1
21	5495025	ТРУБКА (25.00 футов бухта)	1
21	5495053	ТРУБКА (53.00 футов бухта)	1
-	FG1036	Комплект прокладок короткого блока	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

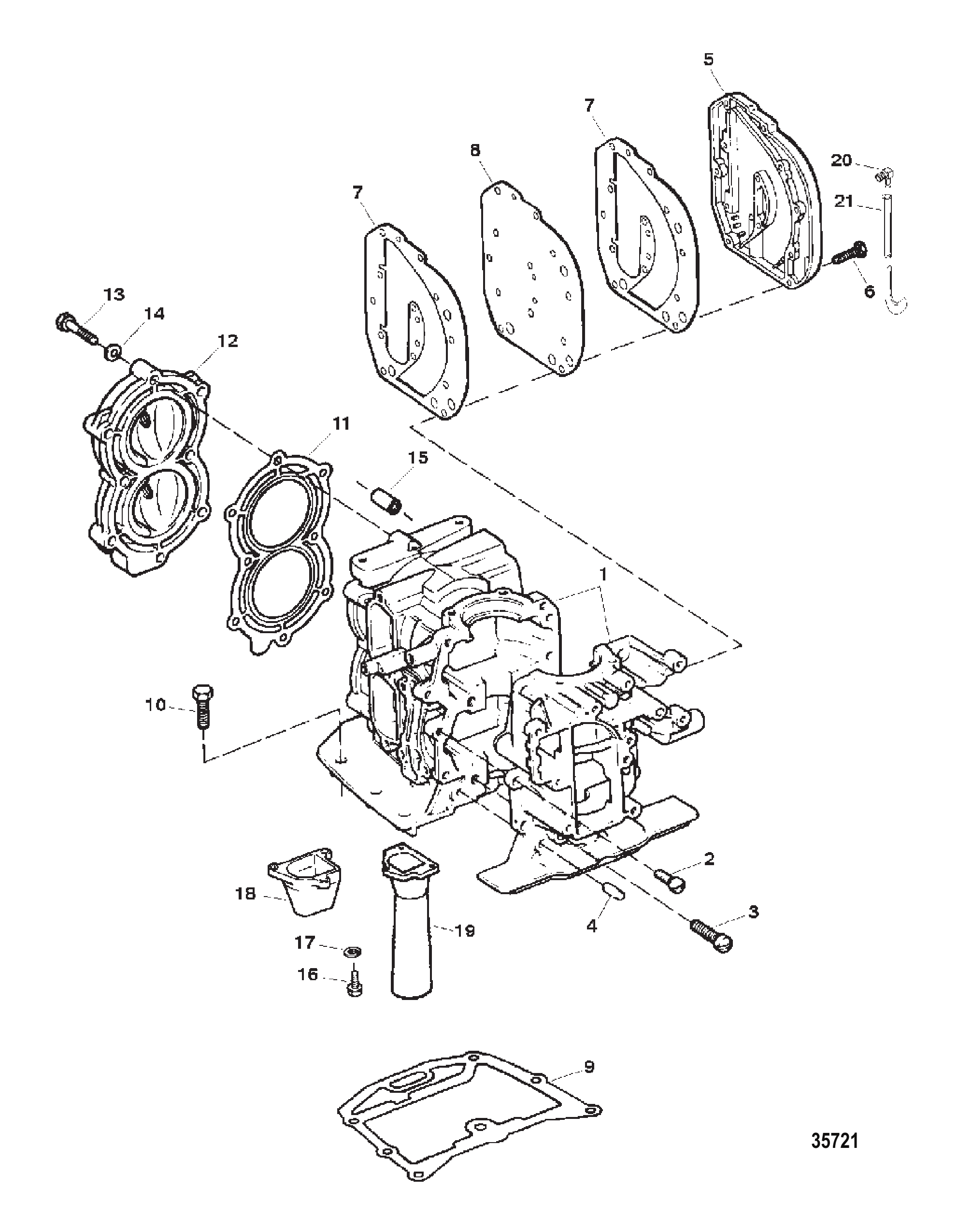

Рис. 5СБОРКА БЛОКА ЦИЛИНДРОВ CYLINDER BLOCK ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	850182T	КОРПУС В СБОРЕ Гребной вал (ОКРАШЕННЫЙ)	1
2	42380	Сальник водяной трубки	1
2	42380001	Сальник водяной трубки	1
3	F286347	Верхняя опора амортизатора	2
4	F46899-1	Крышка	1
5	421892	Опора	2
5	8M0039074	КРЕПЛЕНИЕ	2
6	42374T2	КРОНШТЕЙН Нижнее крепление амортизатора (ОКРАШЕННЫЙ)	2
7	126711	Винт (.250-20 X 3.00)	2
8	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
9	64015	Гайка (.250-20) клеммы стартерного соленоида	2
10	850195	ТРУБКА ВОДЯНАЯ	1
10	850205	Трубка водяная	1
11	12426T	КОРПУС Удлинитель (ОКРАШЕННЫЙ)	1
12	8240717	Винт (M8 x 30)	2
13	82407110	ВИНТ (M8 x 50)	1
14	823694	Вставка термостата	1
15	819382	Винт (.250-20 x 1.00)	2
16	819321	Крышка термостата	1
17	819329	Пружина термостата	1
18	819550	ТЕРМОСТАТ (105 ГРАДУСОВ)	1
19	F658504	ШАЙБА	1
20	819669	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1

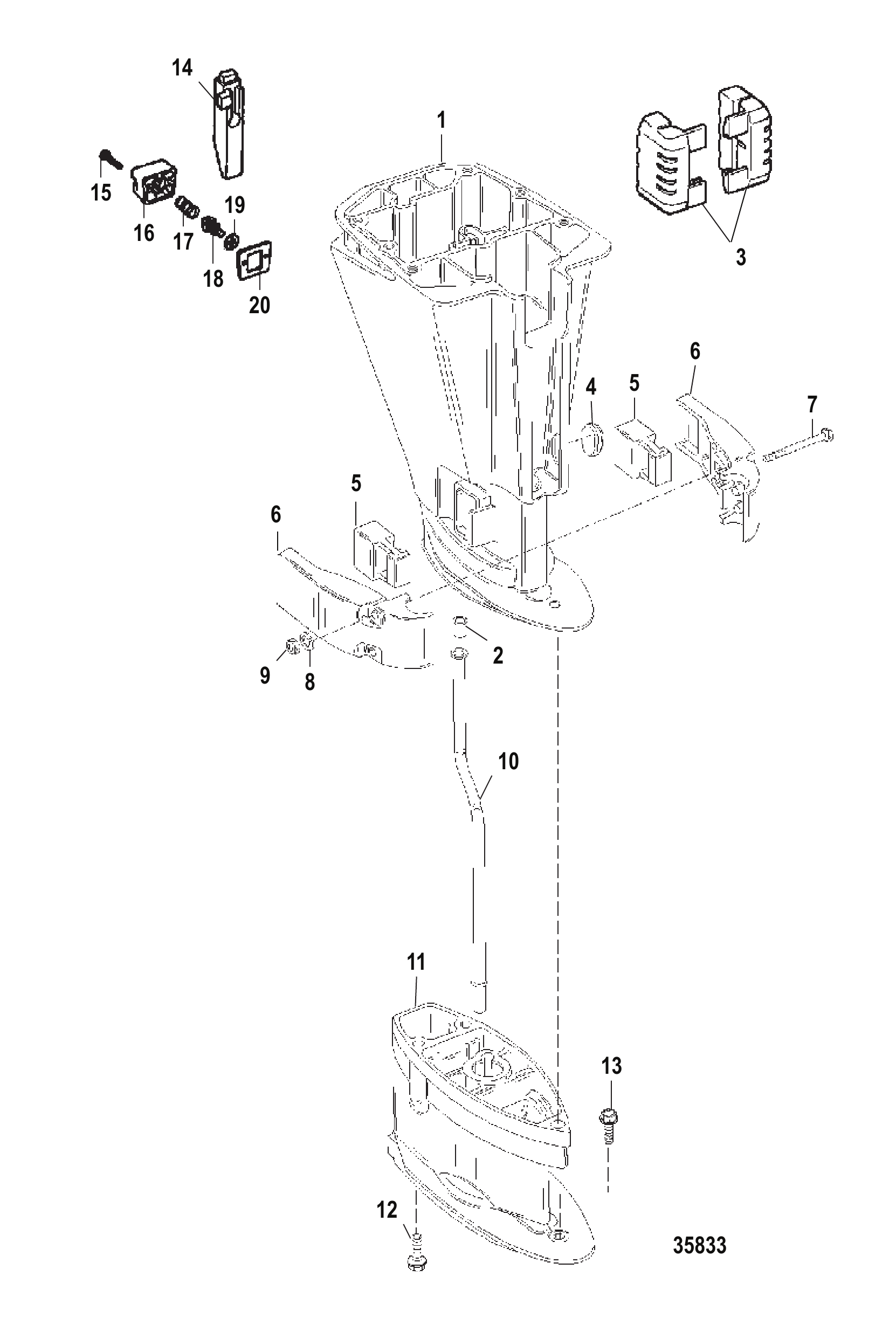

Рис. 6КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	FA715158	Пластина в сборе лепестковая	1
2	28430	ВИНТ (#6-32 x .25)	8
3	F1704	Шайба (#6 внутренняя)	8
4	F715161	Стопор лепесткового клапана	4
5	F31160-2	Лепестковый клапан	4
6	F286159-1	Прокладка лепесткового клапана	1
7	F715168	Прокладка впускного коллектора	1
8	854240A1	КОЛЛЕКТОР В СБОРЕ Карбюратор (ОКРАШЕННЫЙ)	1
9	826622	Шпилька (.250-20 x .910) (.250-20 X .910) с Dri Lok	2
10	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
11	F18906	Прокладка карбюратора (9.9)	1
12	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	2
13	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	6
15	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
16	828998	Фильтр топливный (DESIGN II)	1
17	850314	Штуцер топливного насоса	1
18	820070A3	КРЫШКА В СБОРЕ Слив цилиндра (ОКРАШЕННАЯ)	1
19	F429811	Сетка	2
20	817741A1	Комплект обратного клапана	2
21	F286772-1	Хомут	1
22	825188	ПРОКЛАДКА крышки слива цилиндра	1
23	F1069	Винт (#10-24 x 1.062)	3
24	819993T2	КРЫШКА Топливный насос (ОКРАШЕННАЯ)	1
25	F24748-2	Прокладка топливного насоса	1
26	F2A24757	Пластина топливного насоса в сборе	1
27	18552	Шайба	2
28	F18160-3	Лепестковый клапан	2
29	F1286	Винт (#4-40 x .187)	2
30	818043A1	Комплект прокладок/диафрагм	1
31	820116T	КРЫШКА Перепускное окно (ОКРАШЕННАЯ)	1
32	825183	ПРОКЛАДКА крышки перепускного канала	1
33	851934	Крышка топливного насоса	1
34	F681046	ГРУША Праймер	1
35	98254	ВИНТ (.250-20 x .620)	4
36	F1922	Винт (.250-20 x .625)	4
37	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
38	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
-	FK10294	Комплект прокладок карбюратора	1
-	FG1036	Комплект прокладок короткого блока	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

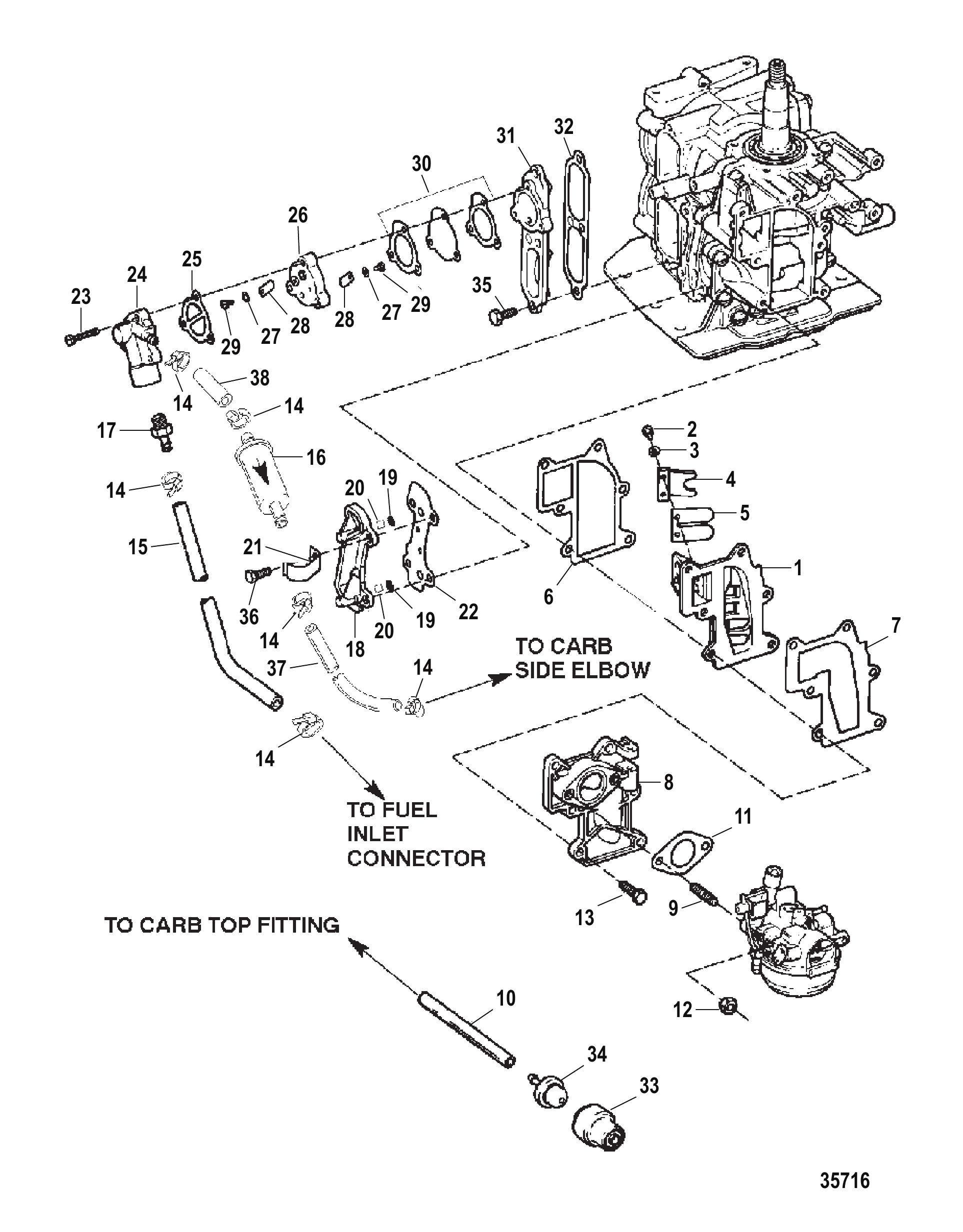

Рис. 7ТОПЛИВНАЯ И РЕЦИРКУЛЯЦИОННАЯ СИСТЕМА FUEL AND RECIRCULATION SYSTEM

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532	Разъём в сборе	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
6	877681Q8	Топливный шланг в сборе (8 футов)	1
7	13330A3	Груша топливная в сборе	1
7	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
8	13331A1	Обратный клапан в сборе (впускной)	1
8	13331A3	Обратный клапан в сборе	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
9	13331A4	Обратный клапан в сборе	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
11	41582Q7	Хомут	2
12	13563A3	Штуцер в сборе топливной линии	1
12	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
13	897711	РАЗЪЕМ (.250-18)	1
13	89771Q2	Разъем (.250-18)	1
14	415827	ХОМУТ Нейлоновый (Малый)	2
14	41582Q7	Хомут	2
15	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
15	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
15	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
15	858610100	Шланг (бухта 100.00 футов)	AR

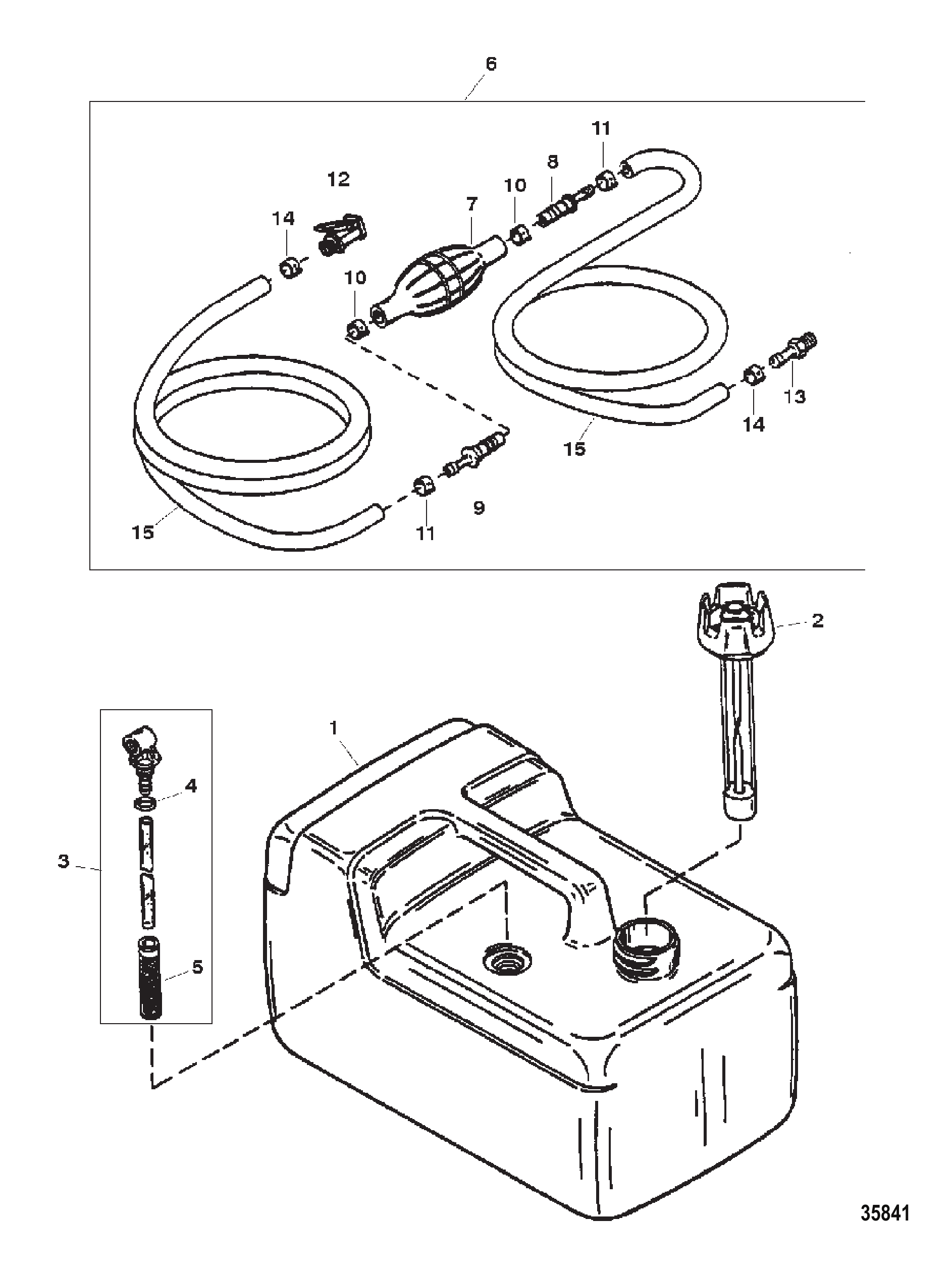

Рис. 8ТОПЛИВНЫЙ БАК И МАГИСТРАЛИ FUEL TANK AND LINE

REF	Номер детали	Наименование	Кол-во

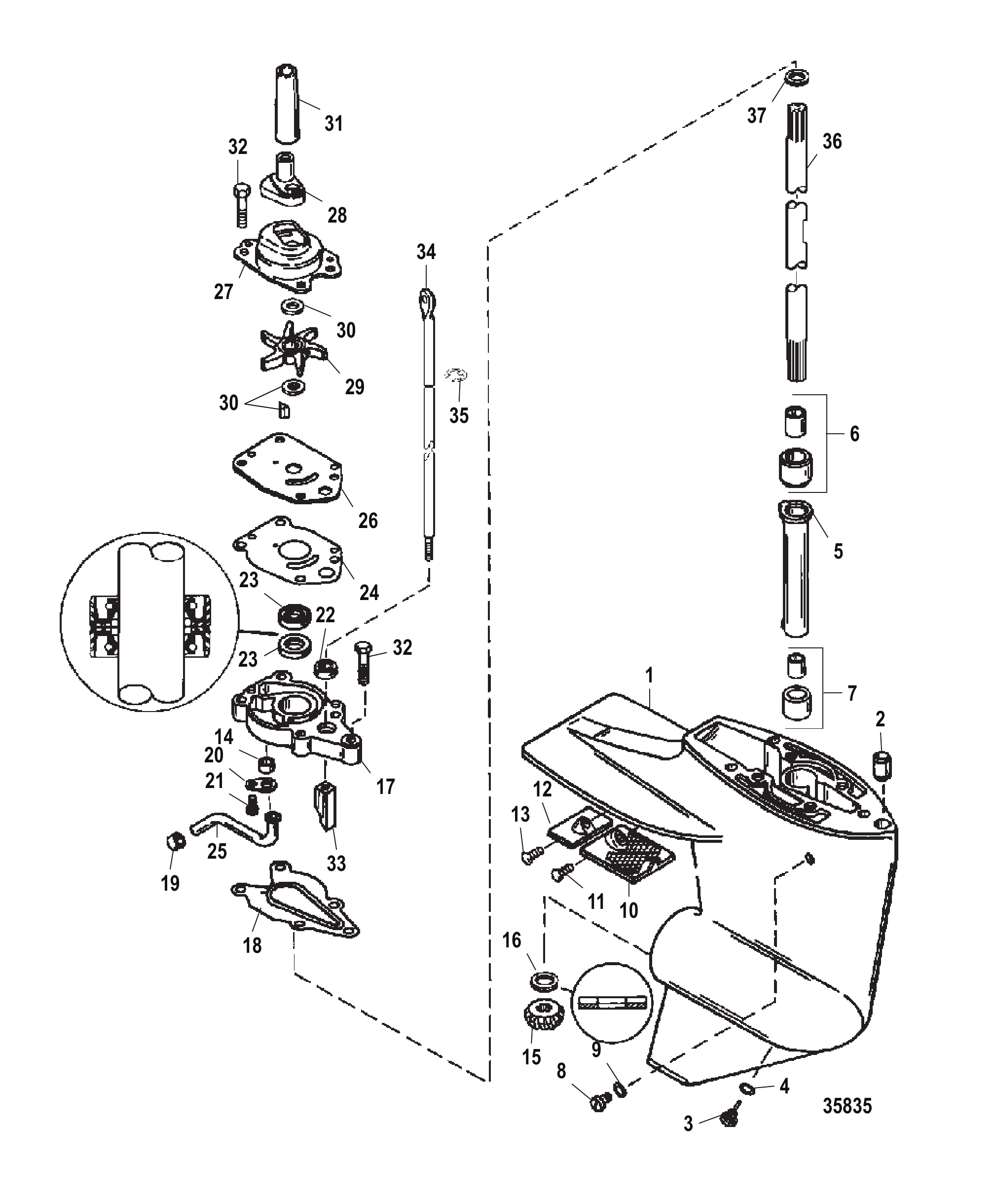

1	8833A30	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8833A31	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8833A29	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	42086T	ВТУЛКА	1
6	850197A1	ВТУЛКА В СБОРЕ Верхняя	1
7	850198A1	ВТУЛКА В СБОРЕ Нижняя	1
8	79953A2	Комплект винтов (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	42040A5	Основание водяного насоса в сборе	1
17	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
18	192042	Прокладка (см. чертёж Design II)	1
18	192043	Прокладка	1
19	33613	Сальник	1
20	42375	Фиксатор	1
21	48408	Винт (#10-16 x .500) клеммной колодки	1
22	822236	Кольцо квадро	1
23	413651	САЛЬНИК Масло	2
24	19202	Прокладка пластины водяного насоса	1
24	19202001	Прокладка	1
25	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
26	42200	Лицевая пластина	1
27	42089A2	КРЫШКА В СБОРЕ	1
28	421021	Сальник	1
29	420382	Крыльчатка	1
29	42038Q02	КРЫЛЬЧАТКА	1
30	42376A2	Шпонка в сборе	1
30	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
31	444671	Направляющая	1
32	82684430	ВИНТ (M6 x 30)	5
33	42039	Кулачок переключения	1
34	850191	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
34	850199	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
35	42389	Стопорное кольцо E-образное	1
36	850192	ВАЛ ПРИВОДНОЙ	1
36	850201	Вал приводной	1
37	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1

Рис. 9СБОРКА РЕДУКТОРА (КАРТЕР ВАЛА) GEAR HOUSING ASSEMBLY (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
1	8833A30	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8833A31	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8833A29	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
2	821321A1	Подшипник роликовый в сборе	1
3	821924A1	Шестерня переднего хода в сборе	1
4	41367	ВТУЛКА	1
5	813139	Толкатель кулачка	1
6	821930A1	Муфта сцепления в сборе	1
7	823951	ШТИФТ КРЕСТОВИНЫ	1
8	42204	Пружина	1
9	821929	Вал гребной	1
10	8219261	Шестерня заднего хода - 13/26	1
10	821926T1	Шестерня заднего хода — 13/26	1
11	42144A3	Обойма подшипника в сборе	1
11	42144T3	Обойма подшипника	1
12	33145	Кольцо уплотнительное (1.984 x .139)	1
12	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
13	821927	Втулка	1
14	99325	Уплотнение	1
15	821928	Сальник масляный	1
16	82407110	ВИНТ (M8 x 50)	1
17	8240717	Винт (M8 x 30)	2
18	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
18	828158A12	ГРЕБНОЙ ВИНТ Black Max	OPT
18	828154A12	Гребной винт Black Max 9 X 8 RH AL 3 BL	OPT
18	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	OPT
18	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	OPT
18	828148A12	Гребной винт Black Max	OPT
18	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	OPT
19	420911	Проставка	1
20	13914	Гайка (M10) шпильки корпуса редуктора	1
20	40140	ГАЙКА (M10)	1
21	8219321	Ступица упорная (1.510 диам.)	1
-	41365A3	Ремкомплект уплотнений	1

Рис. 10СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (ГРЕБНОЙ ВАЛ) GEAR HOUSING ASSEMBLY (PROPSHAFT)

REF	Номер детали	Наименование	Кол-во
1	F681091	Гайка (специальная) маховика	1
2	824380T4	Маховик	1
3	824440A15	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
4	824466A3	Крышка выключателя стоп в сборе	1
5	826214A1	Выключатель аварийного останова в сборе	1
6	819399A1	Шнур аварийного останова в сборе	1
6	879104	Шнур аварийной остановки с зажимом	1
7	819379A7	ЖГУТ ПРОВОДОВ В СБОРЕ Остановки двигателя	1
8	828243T	КОМПЛЕКТ ПЛАСТИНЫ Статор	1
9	60466A21	КАБЕЛЬ В СБОРЕ Массы	1
10	855352	Кулачок дросселя	1
11	63709A1	Комплект наконечника/клеммы свечи зажигания	2
12	312	СВЕЧА ЗАЖИГАНИЯ (9.9) (CHAMPION # L87YC)	2
12	327	СВЕЧА ЗАЖИГАНИЯ (9.9) (RFI) (CHAMPION # RL87YC)	OPT
13	F458498-1	Шпонка коленвала/маховика	1
14	855594	Гайка	1
15	824353	ВИНТ (#8-32 X .750)-КРЕПЛЕНИЕ МОДУЛЯ ЗАЖИГАНИЯ	6
16	824352	ВИНТ (#10-24 x .375) (#10-24 x .375)-ЗАЗЕМЛЕНИЕ	1
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
18	824358	ВИНТ (#10-24 x .500) (#10-24 X .500)-ПЛАСТИНА СТАТОРА	5
19	850899T	МОДУЛЬ Зажигание	2
20	824358	ВИНТ (#10-24 x .500) (#10-24 X .500)-ПЛАСТИНА СТАТОРА	1
21	20117A1	Комплект маркеров кабелей зажигания (#1) (#2) (#3)	1
22	816311	Стяжка (8.00 дюймов)	2
22	816311T	СТЯЖКА (8.00 дюймов)	2

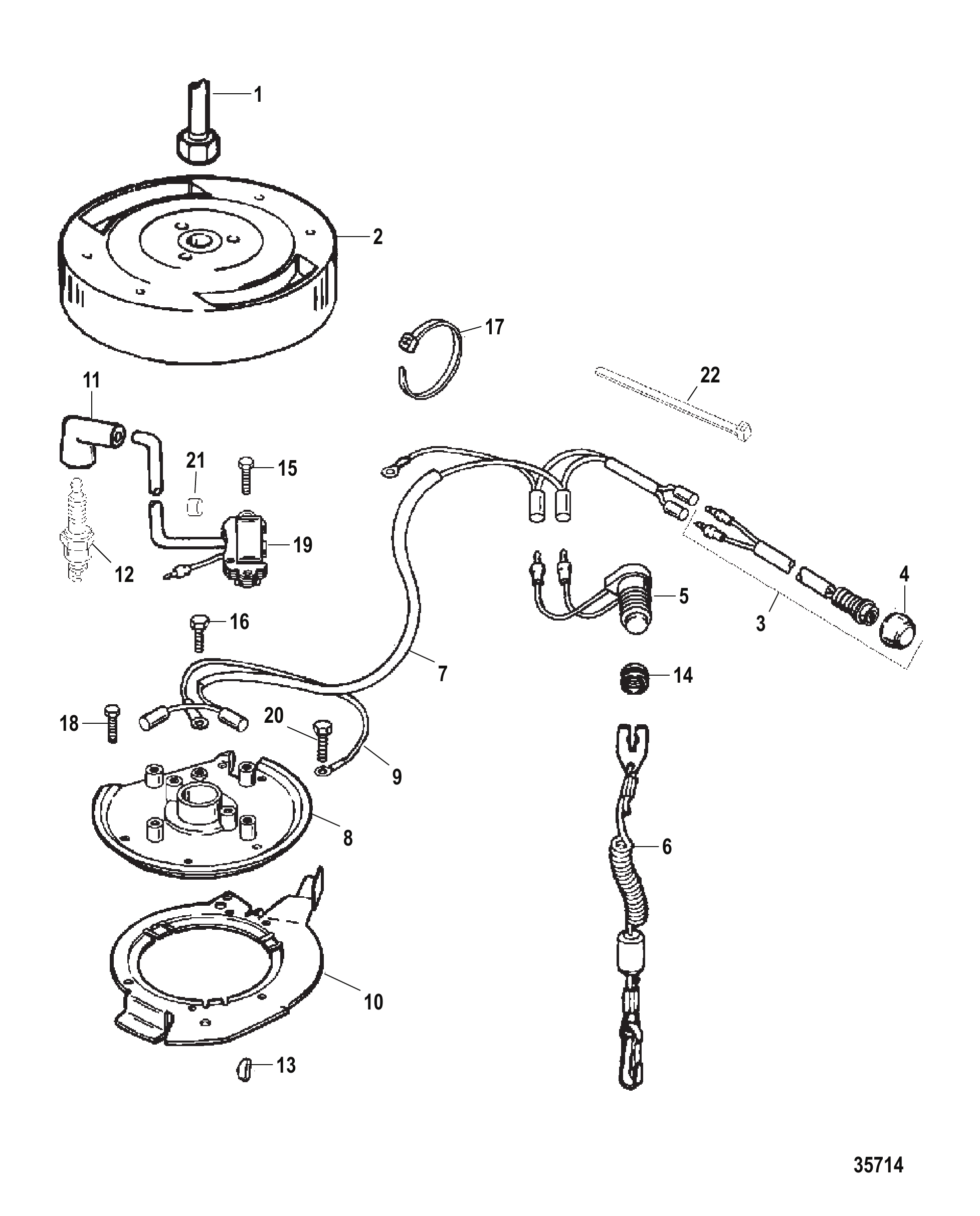

Рис. 11СИСТЕМА ЗАЖИГАНИЯ IGNITION SYSTEM

REF	Номер детали	Наименование	Кол-во
-	82793336	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	82793337	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	802878Q37	Краска .6-ST/G@6	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR
-	82793353	КРАСКА ПРОЗРАЧНАЯ @6	AR
-	827889A2	Комплект дистанционного рулевого управления	1
-	855642A1	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Дистанционное управление	1
-	16903G20	УЗЕЛ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (Ручной запуск)	1
-	850716A**	КОМПЛЕКТ ТРОСОВ Газ и реверс (** = 3 фута до 60 футов)	AR

Рис. 12РАЗНЫЕ ДЕТАЛИ MISCELLANEOUS PARTS

REF	Номер детали	Наименование	Кол-во
1	F681490	УПОР Блокировка пускового шкива	1
2	F681003-1	РЫЧАГ Блокировка стартера	1
3	F8143	ШАЙБА	2
4	48408	Винт (#10-16 x .500) клеммной колодки	2
5	F681263-1	ТЯГА Блокировка стартера	1
6	F681742	РЫЧАГ Промежуточная блокировка	1
7	20110	Гайка (#10-32) крепления стопора лепесткового клапана	2
8	F681424	ПРУЖИНА Рычаг блокировки	1
9	F681134	ШПИЛЬКА Рычаг Блокировки	1
10	816514	Подшипник управления зажиганием	2
11	826590	ШПИЛЬКА (.250-20 x 1.690)	1
12	824357	РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
13	814101	Гайка (.250-20) нержавеющая сталь	1
13	8M0207776	ГАЙКА	1
14	852369	Штанга блокировки	1
15	819625	ВИНТ	1
16	F286685	СОЕДИНИТЕЛЬ Тяга переключения передач	1
17	F98273	ШПИЛЬКА	1
18	855621T	РЫЧАГ Переключение передач	1
19	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
20	F286871T	ПАЛЕЦ Рычаг переключения передач	1
21	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	4
22	850193	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
23	F1976	ВИНТ (#10-24 x .500)	1
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
25	39627	ПРУЖИНА	1
26	824994	ПРУЖИНА пластины	1
27	850388	Тяга рычага переключения	1
28	F8048	ШАЙБА Пружинная	1
29	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
30	F8058	СТОПОРНАЯ ШАЙБА	1
31	850386	Вал рукоятки переключения	1
32	850387A1	РЫЧАГ В СБОРЕ Фиксатор кулачка	1
33	846345	Шпилька (#10-32 x .750)	1
34	25905	Штифт фиксатора кулачка к валу переключения	1
35	42813	Винт (#10-32 X .380)	2
36	852545	Рукоятка переключения	1
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
38	15124	ВИНТ (#10-32 x .750)	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

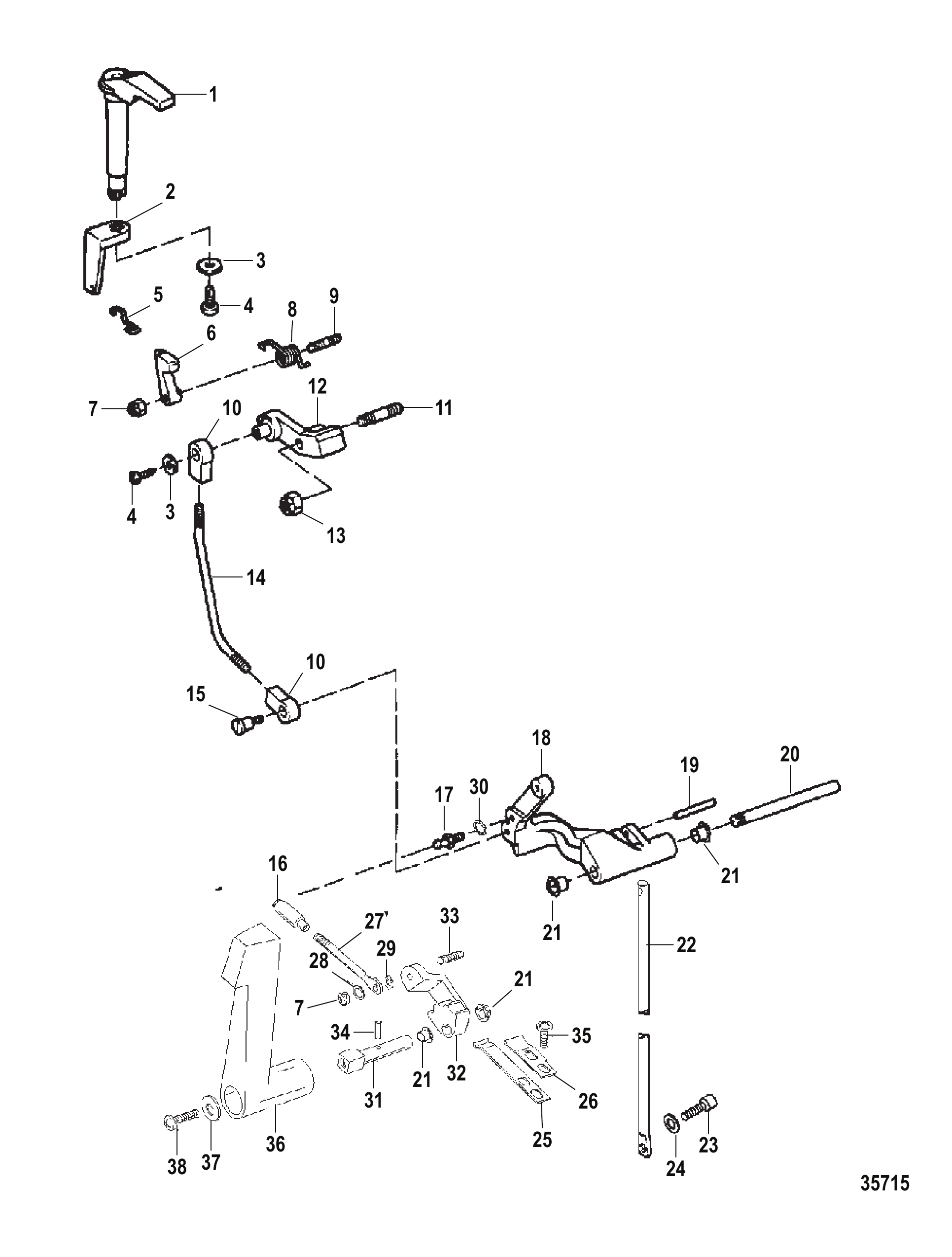

Рис. 13МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	826693	Корпус стартера	1
2	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	2
3	826559A3	КРОНШТЕЙН В СБОРЕ Корпус стартера	1
4	818853	КОЛЬЦО СТОПОРНОЕ	1
5	F681428	ВСТАВКА Пусковой шнур	1
6	F681405T	ВСТАВКА Корпус стартера	2
7	814101	Гайка (.250-20) нержавеющая сталь	1
7	8M0207776	ГАЙКА	1
8	F1922	Винт (.250-20 x .625)	4
9	F681970	ПРУЖИНА Обратная пружина стартера	1
10	42034A2	Шкив в сборе ручного стартера	1
11	817362	Крышка шкива стартера (заглушка)	1
12	124941	САЛЬНИК ПОДШИПНИКА ШКИВА	1
13	12066A12	ШНУР (64.00/67.00 ДЮЙМОВ)	1
13	12066T03	ШНУР ПУСКОВОЙ	1
14	F681592	ФИКСАТОР Пусковой шкив	3
15	48408	Винт (#10-16 x .500) клеммной колодки	3
16	FA681630T	ОПОРА В СБОРЕ Рукоятка	1
17	F681090	ПЛАСТИНА Опора рукоятки	1
18	F2210	Винт (.250-14 x .500)	2
19	F681874-1	КРЕПЕЖ Опора рукоятки	1
20	819625	ВИНТ	2
21	F681132	Трос рукоятки	1
22	F681817	Фиксатор троса рукоятки	1
23	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
24	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	1
25	830265	Фиксатор троса дросселя	1
26	826676	Винт (.250-28 x 2.00) регулировки холостого хода	1
27	26852	ЗАГЛУШКА Нейлоновая	1
28	830196	Проставка фиксатора троса дросселя	1

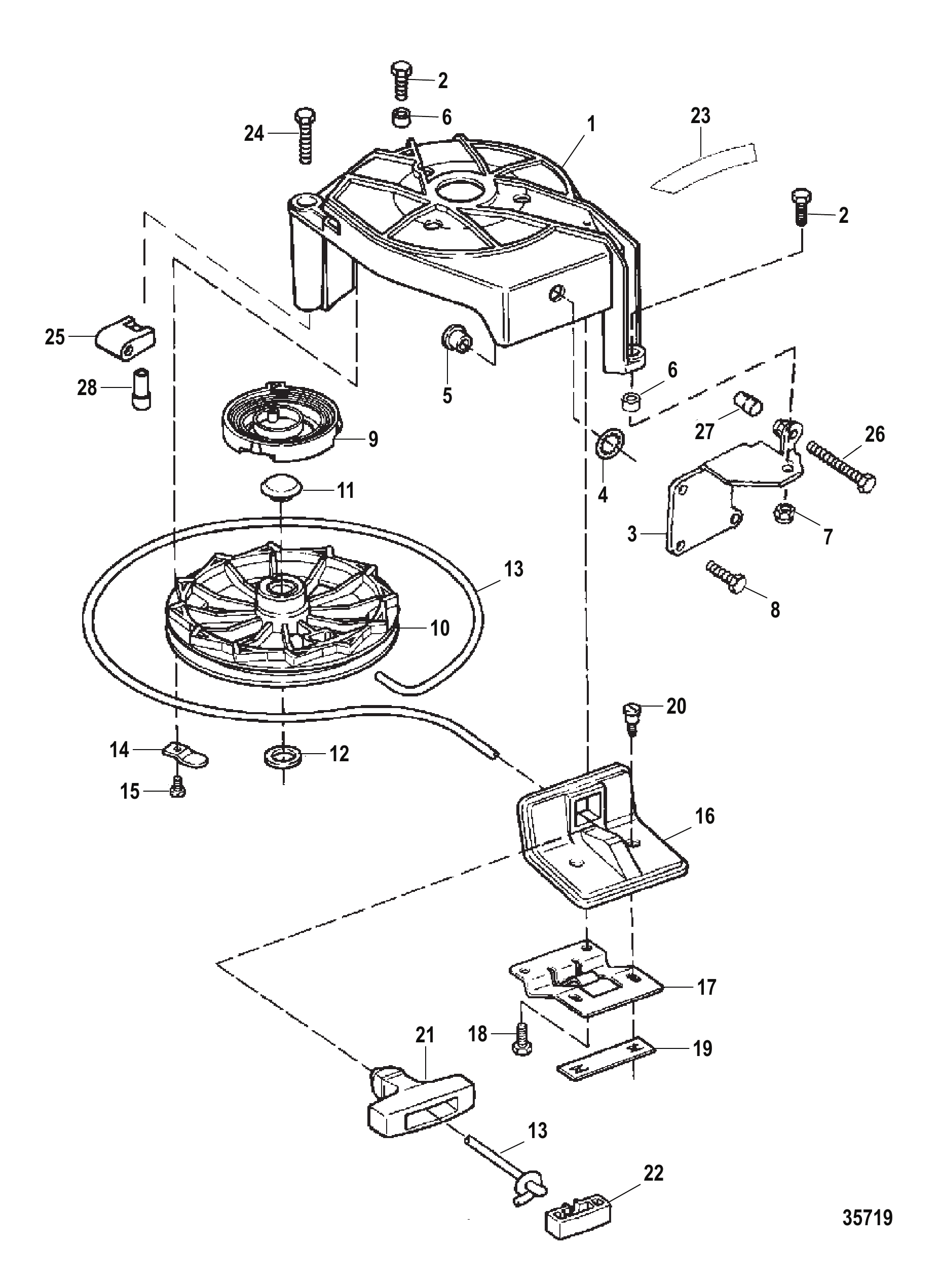

Рис. 14КОМПЛЕКТУЮЩИЕ СТАРТЕРА STARTER COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	854730T	КРОНШТЕЙН Рулевой (ОКРАШЕННЫЙ)	1
2	F1807	Штифт с канавкой	1
3	823595	Винт (специальный)	1
4	823594	Винт (специальный) — ось	1
5	F286868	Пружина упора рукоятки рулевого управления	1
6	26856	ВТУЛКА	2
7	F286490T	Упор рукоятки рулевого управления	1
8	819914A7	РЫЧАГ/ПОВОРОТНАЯ ТРУБА В СБОРЕ Рулевой (ОКРАШЕННЫЙ)	1
9	828815	Винт (.250-20 x 1.750) (.250-20 X 1.750)	1
10	F286539	Бампер	1
11	814101	Гайка (.250-20) нержавеющая сталь	1
11	8M0207776	ГАЙКА	1
12	38837	ВИНТ (.312-18 x 1.12)	2
13	826592	Трос в сборе дроссельной заслонки	1
14	824440A15	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
15	824466A3	Крышка выключателя стоп в сборе	1
16	826575	ВИНТ (#8-32 x .625)	3
17	827252	РЫЧАГ РУЛЕВОЙ (НИЖНИЙ)	1
17	827252T	Рычаг нижний	1
18	826609T1	РУКОЯТКА Рулевая (ОКРАШЕННАЯ)	1
19	F286220	Шайба рукоятки управления	2
20	26856	ВТУЛКА	1
21	F2862241	Вкладыш оси рукоятки рулевого управления	1
22	812707	Втулка	1
23	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
23	8M0204645	Кольцо уплотнительное (.796 x .139)	1
24	F702178	Фиксатор рукоятки	1
25	23145	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.984 x .139) (МАЛОЕ)	1
26	828070	Рукоятка румпеля	1
27	828406	Рукоятка дросселя/рулевого управления	1
28	F712894	Наклейка индикатора скорости/переключения	1
29	824352	ВИНТ (#10-24 x .375) (#10-24 x .375)-ЗАЗЕМЛЕНИЕ	1
30	826591	ВТУЛКА	1
31	816514	Подшипник управления зажиганием	1
32	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	2

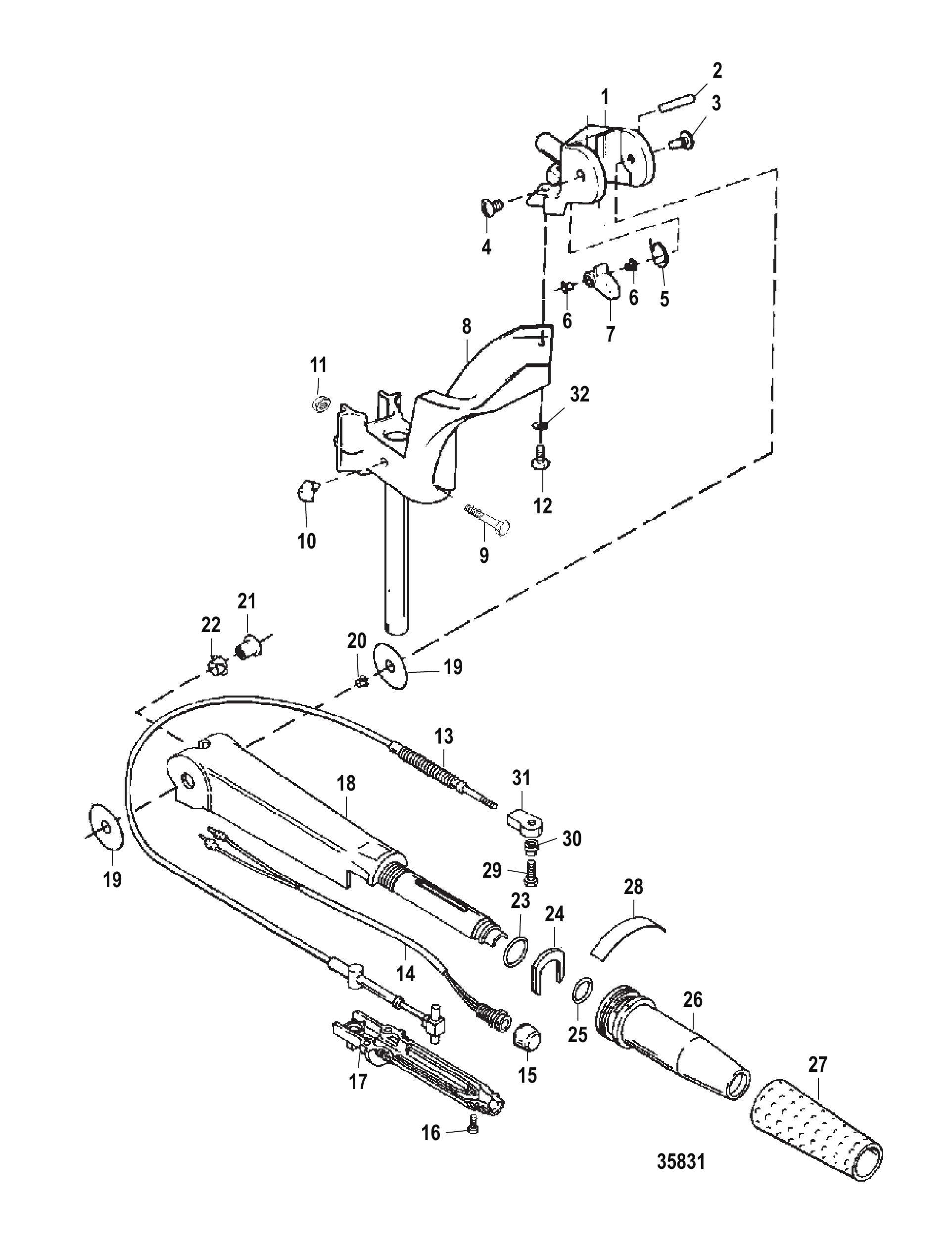

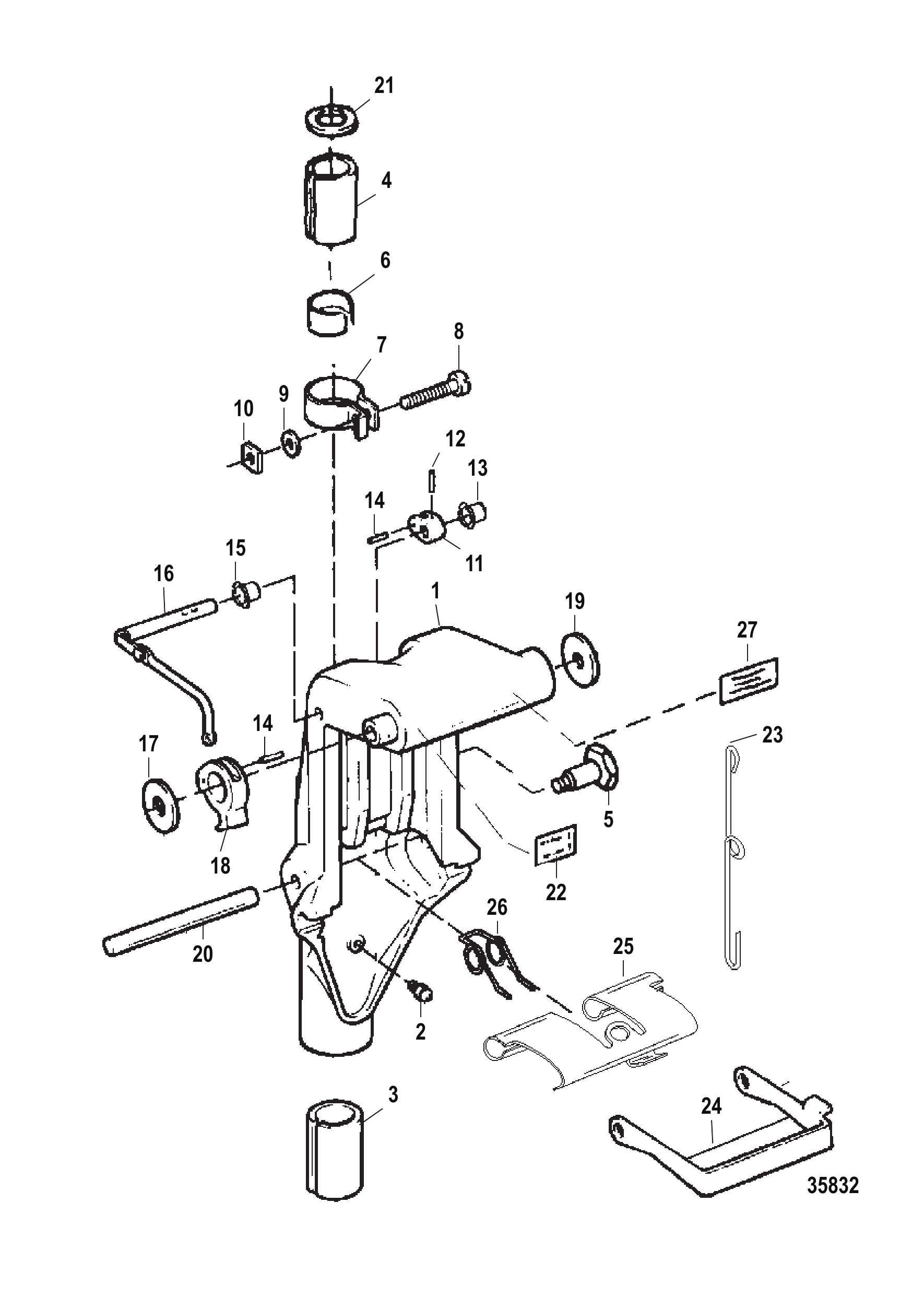

Рис. 15РУЛЕВАЯ РУКОЯТКА/ПОВОРОТНАЯ РУЧКА ГАЗА STEERING HANDLE/TWIST GRIP THROTTLE

REF	Номер детали	Наименование	Кол-во
1	819339A8	КОМПЛЕКТ ПОВОРОТНОГО КРОНШТЕЙНА (ОКРАШЕННЫЙ)	1
2	F213274	Штуцер	2
3	F286169	Подшипник (1.750 дюйм.) (нижний)	1
4	F681169	Подшипник (1.125 дюйм.) (верхний)	1
5	819707	ПАЛЕЦ ФИКСАТОРА НАКЛОНА (.250-20)	1
6	F681631	Колодка фрикционная	1
7	F286573-1	Зажим фрикциона рулевого управления	1
8	F1820	Винт (.250-20 x 1.375)	1
9	12038	ШАЙБА	1
9	8M0207778	ШАЙБА .344 x .625 x.063	1
10	F1608	Гайка (.250-20) (.250-20)	1
11	F286364T	РЫЧАГ Блокировка реверса	1
12	F8538	Штифт пружинный	1
13	26856	ВТУЛКА	1
14	F1794	Штифт пружинный	2
15	F536813	Втулка	1
16	820095A2	Рычаг в сборе промежуточный блокировки заднего хода	1
17	F2037	Шайба	1
18	F286827	Рычаг освобождения блокировки заднего хода	1
19	F286286-1	Шайба	1
20	F1806	Штифт с канавкой	1
21	F286011	Шайба поворотного кронштейна	1
22	8302531	Наклейка сброса откидывания	1
23	852528	Тяга рычага блокировки реверса	1
24	8301111	Кронштейн привода мелководья	1
25	850259	Фиксатор реверса	1
26	F286300	Пружина блокировки заднего хода	1
27	8180291	Наклейка топливной смеси	1
