水星 Mercury 25 HP 225.592500 THRU 225.592590 - — взрыв-схемы и запчасти

Sears 系列 · USA - Cat.# 90-854731 · 共 16 个部位 · 506 条零件

1Карбюратор 2СКОБЫ КРЕПЕЖНЫЕ 3Кожух двигателя (верхний и нижний)4КОЛЕНВАЛ И ПОРШЕНЬ 5Блок цилиндров 6ТОПЛИВНАЯ СИСТЕМА 7ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (6,6 ГАЛЛОНА)8СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (КАРДАННЫЙ ВАЛ)9СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (ГРЕБНОЙ ВАЛ)10СИСТЕМА ЗАЖИГАНИЯ 11Пластина клапана/сборка коллектора 12Сервисные/вспомогательные материалы 13МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 14Компоненты стартера с возвратным механизмом 15Поворотный кронштейн и корпус карданного вала 16Рукоятка управления и тяги дросселя

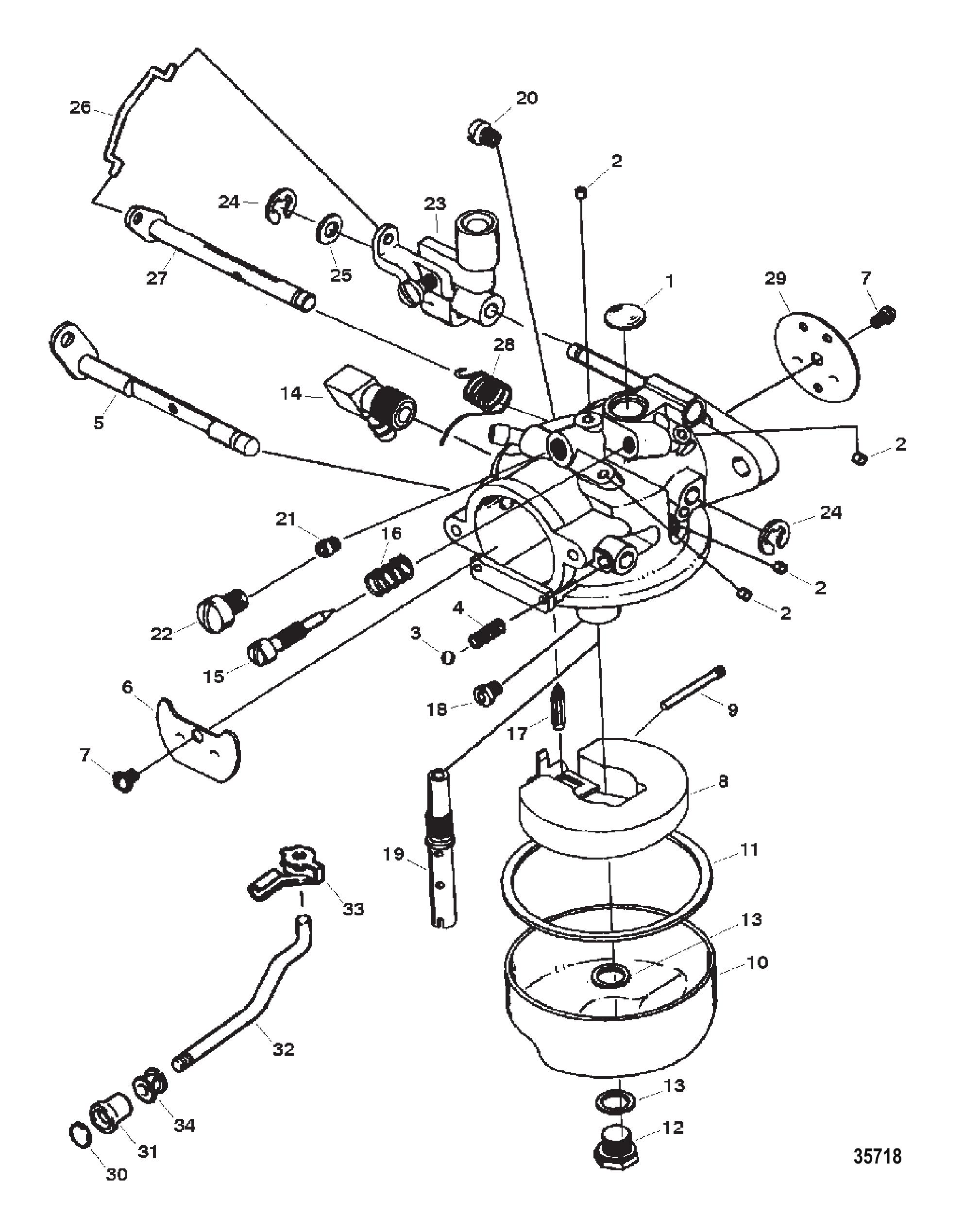

Рис. 1Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
-	852550A1	Карбюратор (FO-1D)	1
1	FO16128	ПРОБКА Уэлча	1
2	NSS	NOT SOLD SEPARATE BALL, Body Channel Plug	4
3	FO4784	Шарик фрикциона воздушной заслонки	1
4	FO8805	Пружина фрикциона воздушной заслонки	1
5	F10343	Ось воздушной заслонки	1
6	F10344	Заслонка воздушная	1
7	809441	Винт заслонок	2
8	F10346	ПОПЛАВОК ПОПЛАВКОВОЙ КАМЕРЫ	1
8	891730A01	Комплект поплавка	1
9	FO13944	ПАЛЕЦ ПОПЛАВКА	1
10	FO15366	Поплавковая камера топливная	1
11	FO15623	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
12	5128	Винт поплавковой камеры топлива	1
13	FO2510	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	2
14	854005	Угольник топливный	1
15	F10268	ВИНТ РЕГУЛИРОВКИ ХОЛОСТОГО ХОДА	1
16	27160	ПРУЖИНА Винта регулировки холостого хода	1
17	F10265	ИГЛА ВПУСКНАЯ	1
18	6030	ЖИКЛЁР (.070)	1
18	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	OPT
18	4215	Жиклёр главной топливной системы (.066)	OPT
18	4216	Жиклёр (.064) главной топливной системы	OPT
19	FO15722	Главный жиклер	1
20	820578	ЖИКЛЕР (.048)-Воздушный Жиклер Холостого Хода	1
21	F10273	Жиклёр (.047) холостого хода воздушный	1
22	F10275	Винт уплотнительный	1
23	F10290	Тяга дросселя	1
24	809446	Стопорное кольцо тяги дроссельной заслонки	2
25	F10242	Шайба вала тяги дросселя	1
26	809443	Тяга вала дроссельной заслонки	1
27	F10349	Вал дросселя	1
28	F10350	Пружина вала дросселя	1
29	F10351	Заслонка дросселя	1
30	F681677	Вставка тяги воздушной заслонки	1
31	F286547	Ручка воздушной заслонки	1
32	819348	Штанга управления воздушной заслонкой	1
33	830569	Фиксатор тяги воздушной заслонки	1
34	F197319	Втулка тяги воздушной заслонки	1
-	FK10352	Комплект прокладок карбюратора	1
-	854219A1	Ремкомплект карбюратора	1

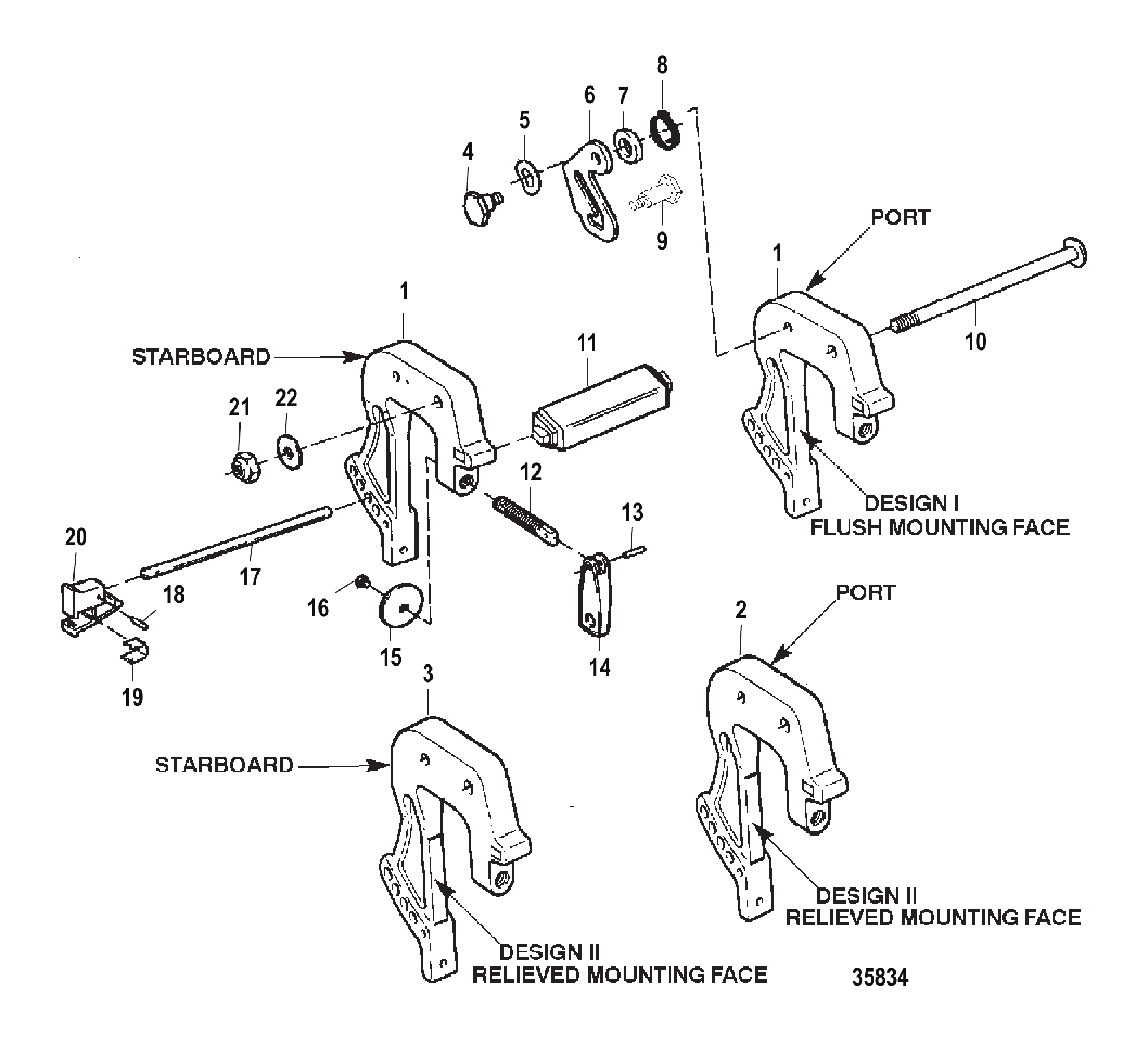

Рис. 2СКОБЫ КРЕПЕЖНЫЕ Clamp Brackets

REF	Номер детали	Наименование	Кол-во
1	830295T1	Кормовой кронштейн (левый и правый) (окрашенный)	2
1	850073T7	Кормовой кронштейн (правый) (окрашенный)	2
2	850073T6	Кормовой кронштейн (левый) (окрашенный)	1
3	850073T7	Кормовой кронштейн (правый) (окрашенный)	1
4	826248	Винт кронштейна дейдвуда	2
5	F24074	Винт опоры транцевого кронштейна	2
6	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
7	F424075T3	Рукоятка зажимного винта (окрашенная)	2
8	24198	ШТИФТ РОЛИКОВЫЙ	2
9	830564	Рукоятка переносная	1
10	851924A2	Палец в сборе откидной - транцевый кронштейн	1
11	851929	Рукоятка стопорной планки	1
12	38489	ШТИФТ Роликовый	1
13	F286461	ПРУЖИНА	1
14	F286422-1	ВИНТ (.312-18 Специальный) (.312-18)	1
15	819226	Прокладка фиксатора наклона	1
16	F429541	ЗАМОК Наклона	1
17	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
18	F286544-1	ПРУЖИНА Замка Наклона	1
19	F617037	Болт (.375-16 x 6.880) оси транцевого кронштейна	1
20	20553	Шайба (.406 x .734 x .063)	1
21	F7026	Гайка (.375-16) (.375-16)	1
22	819707	ПАЛЕЦ ФИКСАТОРА НАКЛОНА (.250-20)	1

Рис. 3Кожух двигателя (верхний и нижний) Cowl Assembly Top and Bottom

REF	Номер детали	Наименование	Кол-во
1	F1914	Винт (.250-20 x .750)	4
2	817753A1	Обойма в сборе подшипника коленчатого вала	1
3	819801	САЛЬНИК ВЕРХНИЙ - КОЛЕНЧАТЫЙ ВАЛ	1
4	F286277	Прокладка обоймы подшипника коленчатого вала	1
5	819803A2	Коленчатый вал в сборе	1
6	F286028	Подшипник шариковый	1
7	F286571	Комплект роликов (26 шт. в комплекте)	1
8	FA286155	Комплект вкладышей среднего коренного подшипника	1
9	FA712228	Комплект роликов (2 полосы по 28 шт.)	2
10	FS715016	Шатун в сборе	2
11	F175634	Болт шатуна	4
12	32509	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.489 x .070) ПРОБКА КАРТЕРА	1
13	F343014	Подшипник нижний коренной коленчатого вала	1
14	819396	Сальник коленчатого вала нижний	1
15	819946A3	Комплект поршня	2
16	F31410	Стопорное кольцо	4
17	F712017	Палец поршневой	2
18	820484A1	Комплект колец поршневых (2 кольца)	2
-	FG1036	Комплект прокладок короткого блока	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

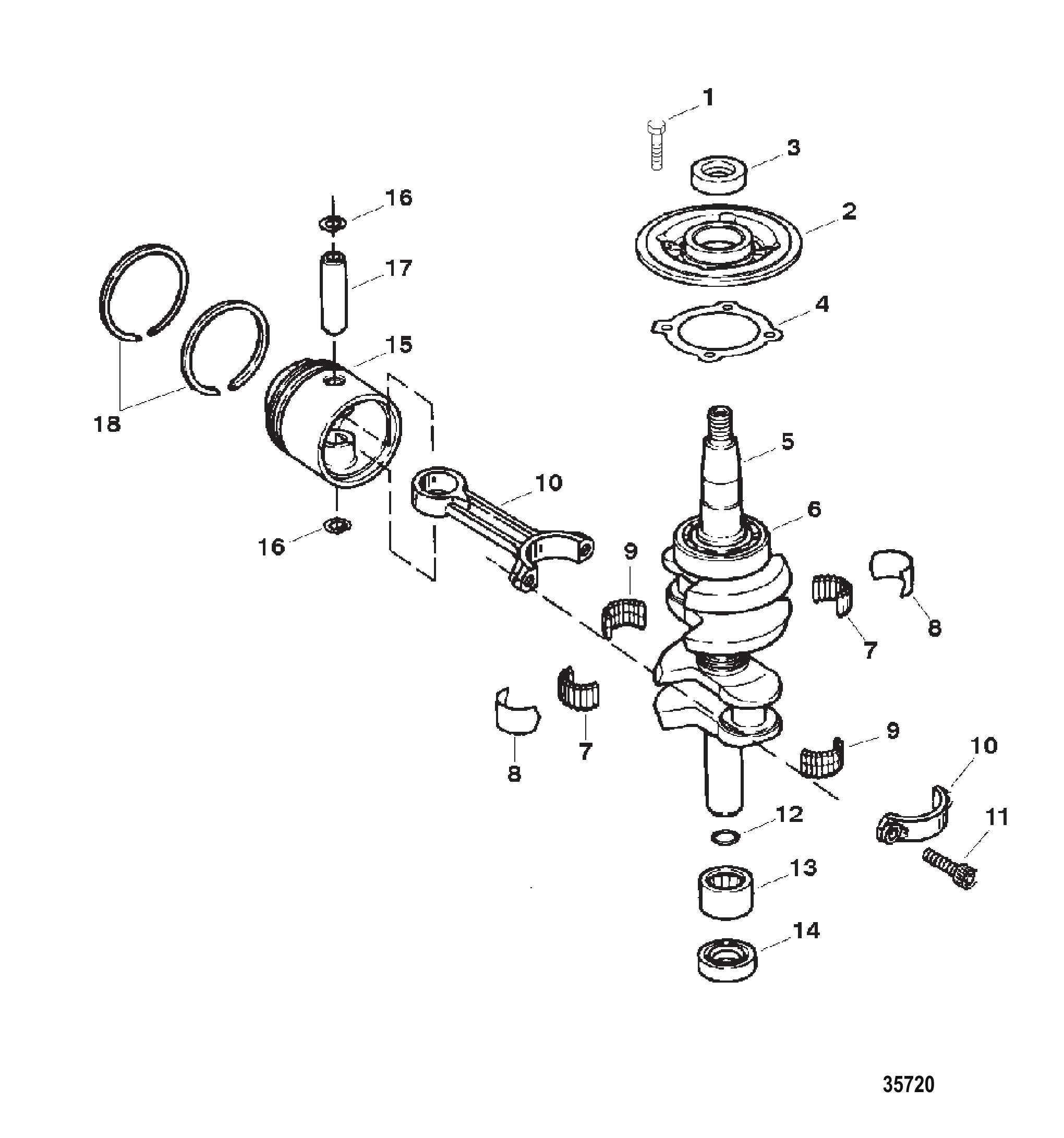

Рис. 4КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft and Piston

REF	Номер детали	Наименование	Кол-во
1	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1
1	819553A12	Блок цилиндров в сборе	1
2	F1107	Винт (.250-20 x .750)	8
3	F1335	Винт (.312-18 x 1.250)	4
4	F8559	ШТИФТ	2
5	824141T1	КОМПЛЕКТ КРЫШКИ Выхлоп (ОКРАШЕННЫЙ)	1
6	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
7	F715154	Прокладка крышки выпускного окна	2
8	F715151	Пластина выпускная	1
9	853957	Прокладка крепления цилиндра	1
10	35386	ВИНТ (.312-18 x 1.00)	6
11	F286529-3	Прокладка головки цилиндра	1
12	F703518T1	ГОЛОВКА ЦИЛИНДРА (ОКРАШЕННАЯ)	1
13	F901938-1	Винт (.250-20 x .875) головки цилиндра (специальный)	8
14	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	8
15	F715943	Трубка водяной рубашки цилиндра	1
16	FG1036	Комплект прокладок короткого блока	1
17	F4876601	ТРУБКА Выхлоп	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	3
19	F2008	Винт (.250-20 x .875)	3
20	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
20	887801	Угловой штуцер 90 градусов (.0625-27)	1
21	5495025	ТРУБКА (25.00 футов бухта)	1
21	5495053	ТРУБКА (53.00 футов бухта)	1
-	FG1036	Комплект прокладок короткого блока	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

Рис. 5Блок цилиндров Cylinder Block Assembly

REF	Номер детали	Наименование	Кол-во
1	8192131	Топливный насос в сборе	1
2	820748A1	КОМПЛЕКТ ПРОКЛАДОК/ДИАФРАГМ	1
3	NSS	NOT SOLD SEPARATE WASHER	2
4	820749	ВИНТ (#10-24 X 1.250)	2
5	819499	ВИНТ (#10-24 X 1.625)	2
6	38933	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО НИЖНЕГО ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
7	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
8	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
9	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
10	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
11	851934	Крышка топливного насоса	1
12	F681046	ГРУША Праймер	1
13	819398T	ШЛАНГ (18.00 ДЮЙМ. БУХТА) (ОТРЕЗАТЬ 1.625 ДЮЙМ.)	1
14	816296	Фильтр топливный	1
14	816296Q03	Фильтр топливный @3	1
-	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

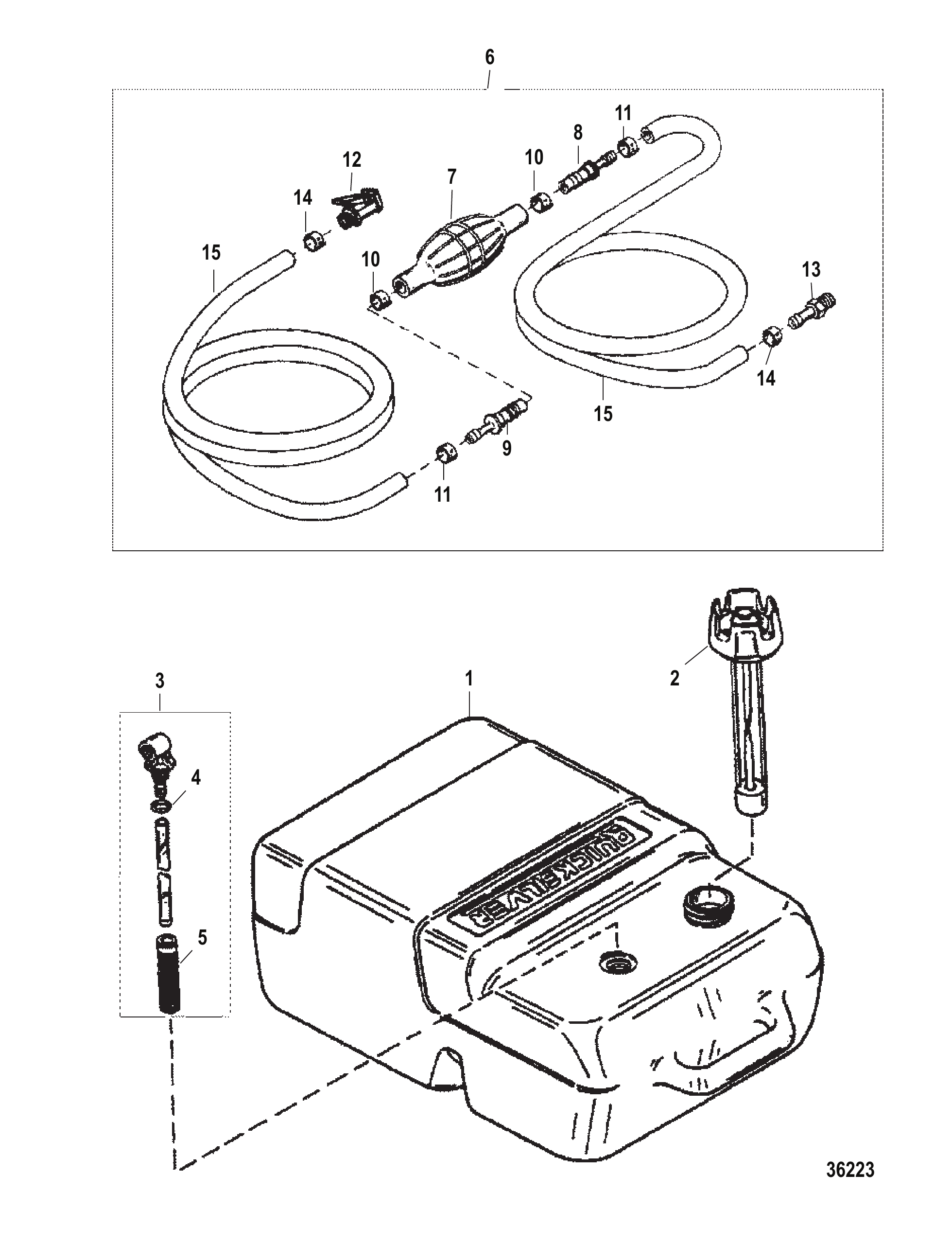

Рис. 6ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532A1	Комплект топливного разъёма	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
6	877681Q8	Топливный шланг в сборе (8 футов)	1
7	13330A3	Груша топливная в сборе	1
7	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
8	13331A1	Обратный клапан в сборе (впускной)	1
8	13331A3	Обратный клапан в сборе	1
9	13331A2	Обратный клапан в сборе (выпускной)	1
9	13331A4	Обратный клапан в сборе	1
10	4158210	ХОМУТ Нейлоновый (Большой)	2
11	415827	ХОМУТ Нейлоновый (Малый)	2
11	41582Q7	Хомут	2
12	13563A3	Штуцер в сборе топливной линии	1
12	13563Q3	Быстроразъемный соединитель со стороны двигателя (Quicksilver)	1
13	897711	РАЗЪЕМ (.250-18)	1
13	89771Q2	Разъем (.250-18)	1
14	415827	ХОМУТ Нейлоновый (Малый)	2
14	41582Q7	Хомут	2
15	1678978	Шланг (бухта 9.00 футов) нарезать по необходимости	AR
15	85861079	ШЛАНГ (9.00 ФУТОВ В БУХТЕ)	AR
15	16789100	Шланг (бухта 100.00 футов) нарезается по потребности	AR
15	858610100	Шланг (бухта 100.00 футов)	AR

Рис. 7ТОПЛИВНЫЙ БАК И ТОПЛИВНАЯ МАГИСТРАЛЬ (6,6 ГАЛЛОНА) Fuel Tank and Line Assembly (6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	8833A30	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8833A31	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8833A29	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	42086T	ВТУЛКА	1
6	850197A1	ВТУЛКА В СБОРЕ Верхняя	1
7	850198A1	ВТУЛКА В СБОРЕ Нижняя	1
8	79953A2	Комплект винтов (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	42040A5	Основание водяного насоса в сборе	1
17	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
18	192042	Прокладка (см. чертёж Design II)	1
18	192043	Прокладка	1
19	33613	Сальник	1
20	42375	Фиксатор	1
21	48408	Винт (#10-16 x .500) клеммной колодки	1
22	822236	Кольцо квадро	1
23	413651	САЛЬНИК Масло	2
24	19202	Прокладка пластины водяного насоса	1
24	19202001	Прокладка	1
25	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
26	42200	Лицевая пластина	1
27	42089A2	КРЫШКА В СБОРЕ	1
28	421021	Сальник	1
29	420382	Крыльчатка	1
29	42038Q02	КРЫЛЬЧАТКА	1
30	42376A2	Шпонка в сборе	1
30	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
31	444671	Направляющая	1
32	82684430	ВИНТ (M6 x 30)	5
33	42039	Кулачок переключения	1
34	850191	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
34	850199	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
35	42389	Стопорное кольцо E-образное	1
36	850192	ВАЛ ПРИВОДНОЙ	1
36	850201	Вал приводной	1
37	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1

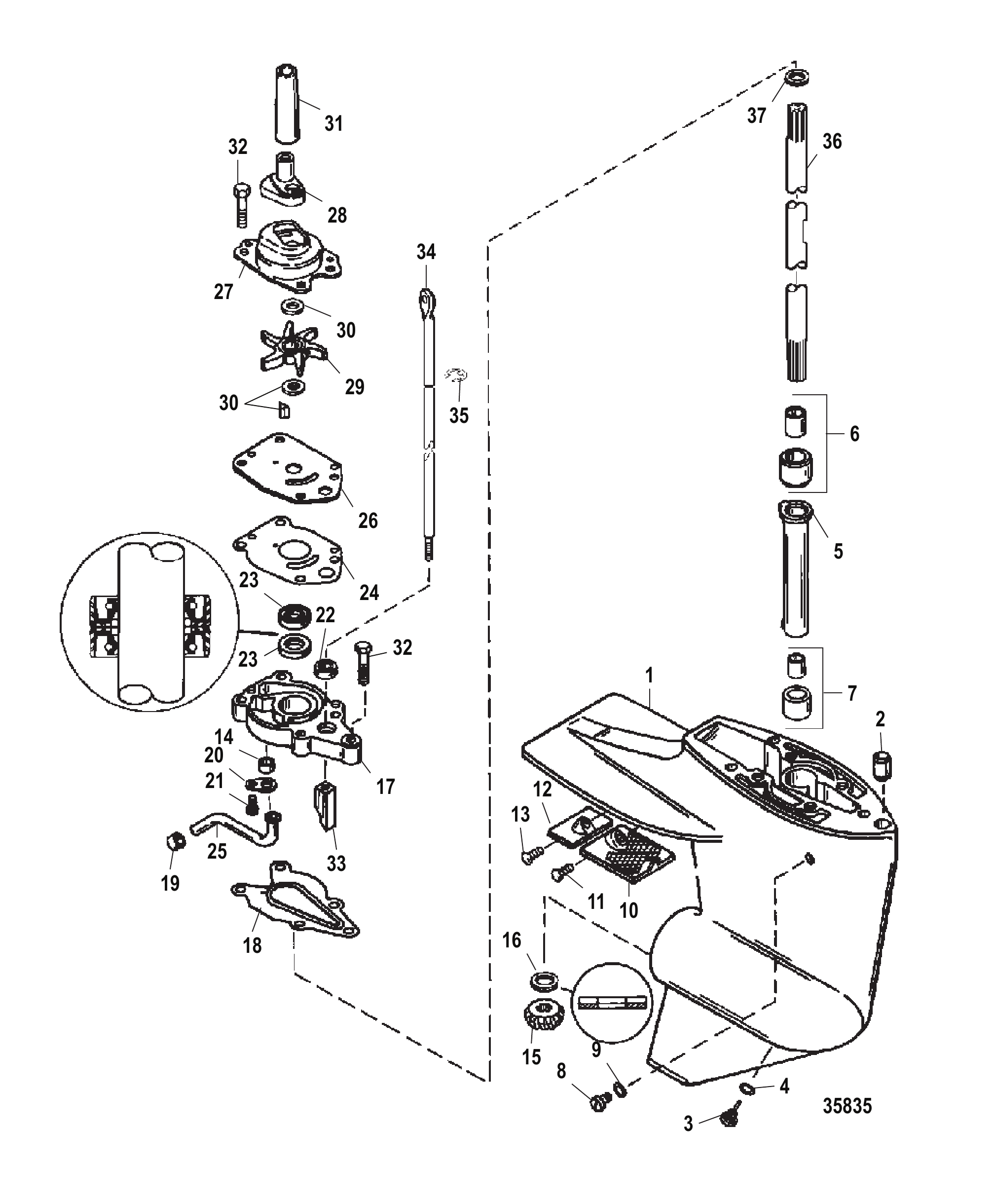

Рис. 8СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (КАРДАННЫЙ ВАЛ) Gear Housing Assembly (Driveshaft)

REF	Номер детали	Наименование	Кол-во
1	8669A40	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8669A41	КОРПУС РЕДУКТОРА В СБОРЕ (ОКРАШЕННЫЙ)	1
1	8669A39	Сборка редуктора	1
41	99328A1	Подшипниковый узел роликовый	1
41	8M0103470	Подшипниковый узел роликовый конический	1
42	NSS	NOT SOLD SEPARATE CUP, ROLLER BEARING	1
43	44213A1	Шестерня переднего хода в сборе	1
43	44213T1	Шестерня переднего хода (27 зубьев)	1
44	85557	ВТУЛКА	1
45	85094	Толкатель кулачка	1
46	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
47	410401	МУФТА	1
47	41040T1	Муфта сцепления	1
48	85093	Палец	1
48	8M0020999	Крестовина	1
49	88680	Пружина	1
50	8166231	Гребной вал	1
51	99542	Шестерня заднего хода	1
51	99542T	Шестерня заднего хода (27 зубьев)	1
52	99906A1	Обойма подшипника в сборе	1
52	99906T1	Корпус в сборе подшипника	1
53	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
54	41132	САЛЬНИК масляный внутренний	1
55	41131	САЛЬНИК масляный наружный	1
55	8M0245761	Сальник масляный	1
56	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
57	87293	Пластина	1
58	90883	Винт (M5 x 16)	3
59	45175	Шайба (.406 x .750 x .104)	4
59	8M0214963	Шайба	4
60	65210	ВИНТ (.375-16 x 1.00)	4
61	8M0027793	Ступица	1
61	858498	Упорная ступица в сборе	1
62	19640A40	Гребной винт Black Max	1
62	19642A40	Гребной винт (алюминий-10.250 X 14.5 RH) (BLACK MAX)	OPT
62	19639A40	Гребной винт BLACK MAX (алюминий-10.375 X 12.0 RH) (BLACK MAX)	OPT
62	19638A40	Гребной винт Black Max	OPT
62	19636A10	Гребной винт BLACK MAX (алюминий-10.375 X 9.50 RH) (BLACK MAX)	OPT
62	43592A5	Гребной винт (нерж. сталь-10.375 X 18.0 RH) (CHOPPER)	OPT
62	43592A61	CII 10.38R18 Mercury / Quicksilver	OPT
62	19644A5	Гребной винт VENGEANCE (нерж. сталь-10.375 X 13.0 RH) (VENGEANCE)	OPT
63	4011912	ГАЙКА ГРЕБНОГО ВИНТА	OPT
63	88228	Гайка гребного винта	1
-	85090A2	Комплект сальников	1

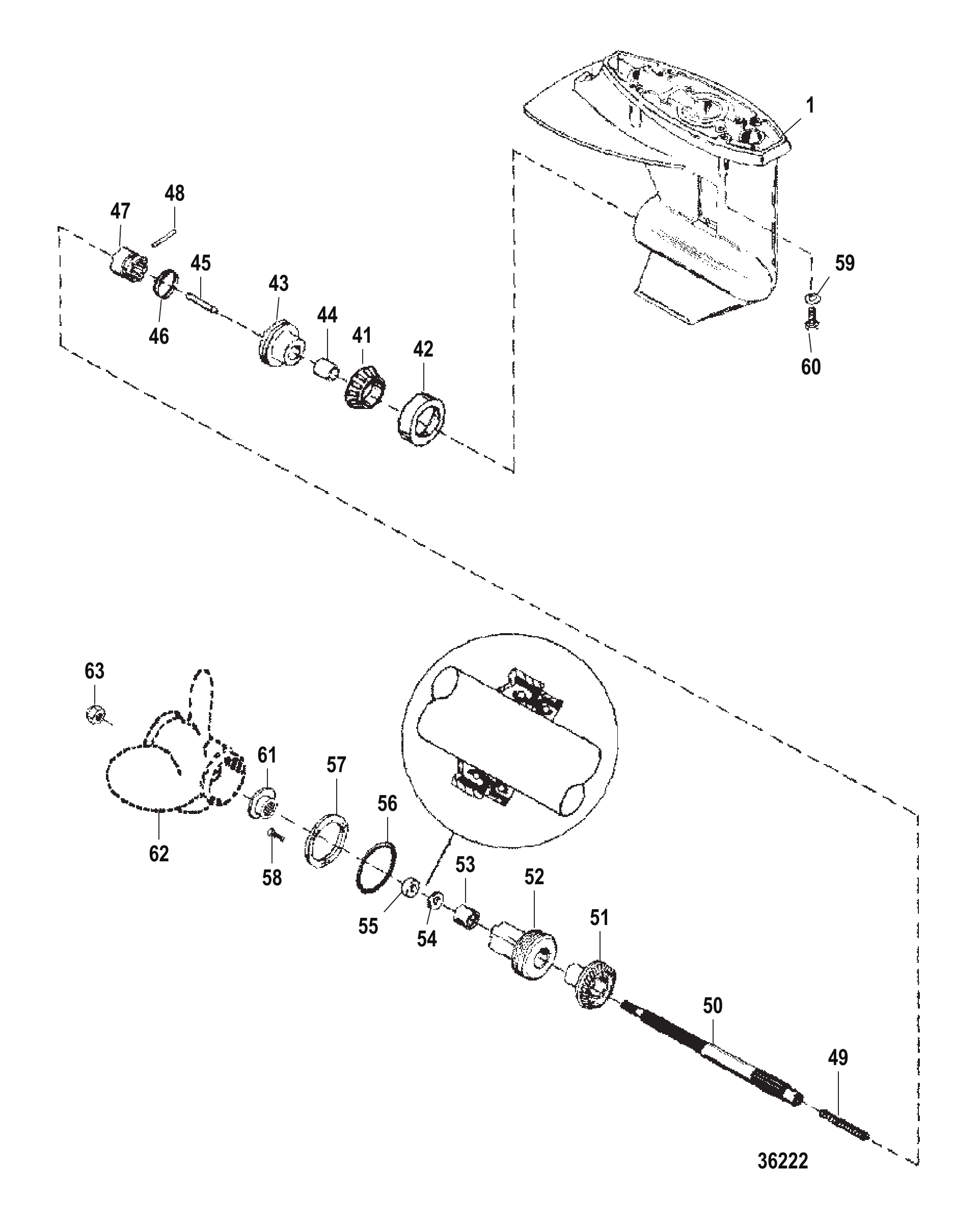

Рис. 9СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (ГРЕБНОЙ ВАЛ) Gear Housing Assembly (Propeller Shaft)

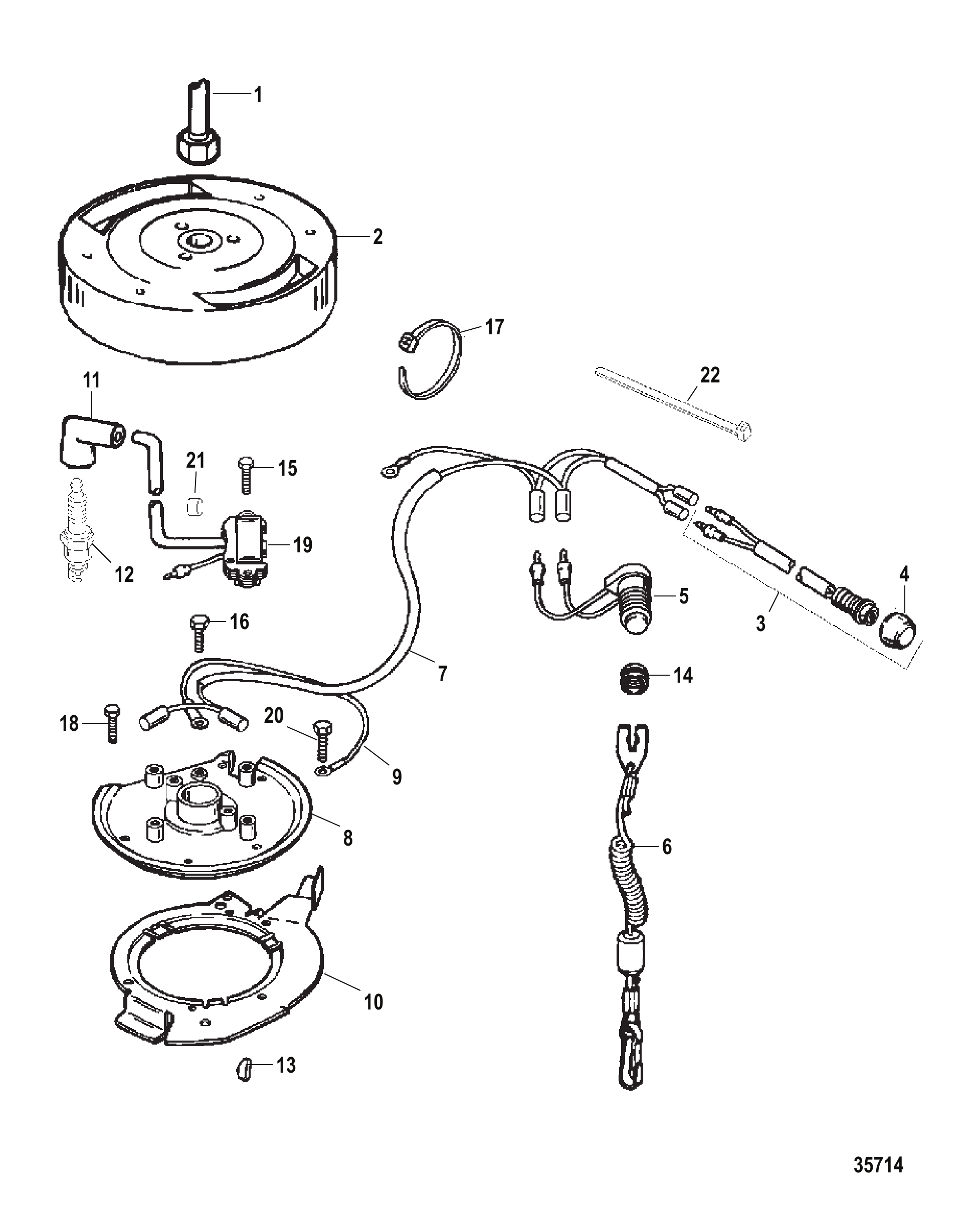

REF	Номер детали	Наименование	Кол-во
1	F681091	Гайка (специальная) маховика	1
2	824380T4	Маховик	1
3	824440A15	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
4	824466A3	Крышка выключателя стоп в сборе	1
5	826214A1	Выключатель аварийного останова в сборе	1
6	819399A1	Шнур аварийного останова в сборе	1
6	879104	Шнур аварийной остановки с зажимом	1
7	819379A7	ЖГУТ ПРОВОДОВ В СБОРЕ Остановки двигателя	1
8	828243T	КОМПЛЕКТ ПЛАСТИНЫ Статор	1
9	60466A21	КАБЕЛЬ В СБОРЕ Массы	1
10	855352	Кулачок дросселя	1
11	63709A1	Комплект наконечника/клеммы свечи зажигания	2
12	312	СВЕЧА ЗАЖИГАНИЯ (9.9) (CHAMPION # L87YC)	2
12	327	СВЕЧА ЗАЖИГАНИЯ (9.9) (RFI) (CHAMPION # RL87YC)	OPT
13	F458498-1	Шпонка коленвала/маховика	1
14	855594	Гайка	1
15	824353	ВИНТ (#8-32 X .750)-КРЕПЛЕНИЕ МОДУЛЯ ЗАЖИГАНИЯ	6
16	824352	ВИНТ (#10-24 x .375) (#10-24 x .375)-ЗАЗЕМЛЕНИЕ	1
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
18	824358	ВИНТ (#10-24 x .500) (#10-24 X .500)-ПЛАСТИНА СТАТОРА	5
19	850899T	МОДУЛЬ Зажигание	2
20	824358	ВИНТ (#10-24 x .500) (#10-24 X .500)-ПЛАСТИНА СТАТОРА	1
21	20117A1	Комплект маркеров кабелей зажигания (#1) (#2) (#3)	1
22	816311	Стяжка (8.00 дюймов)	2
22	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 10СИСТЕМА ЗАЖИГАНИЯ Ignition System

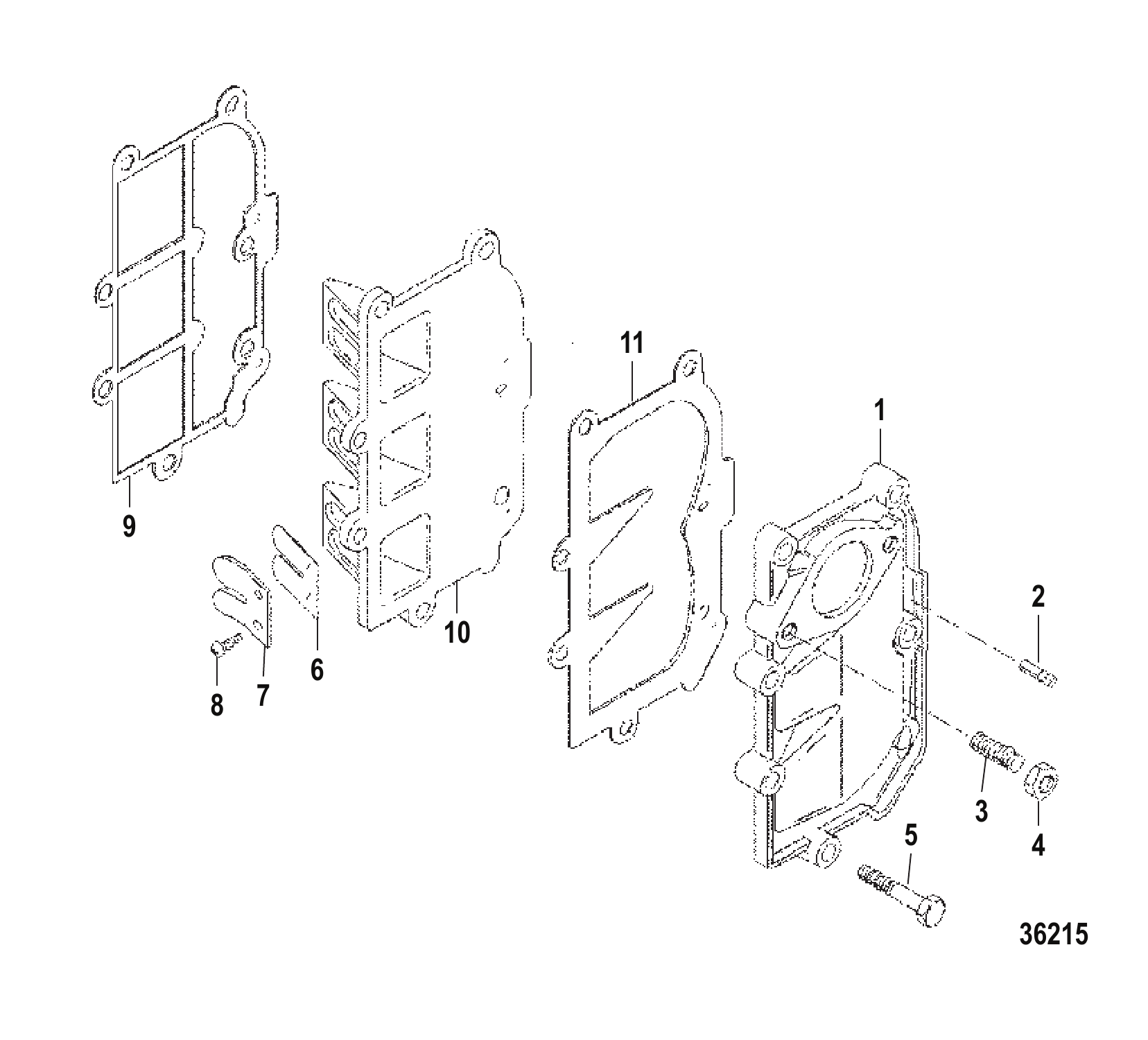

REF	Номер детали	Наименование	Кол-во
1	819150A1	Впускной коллектор в сборе	1
2	426981	Обратный клапан	2
2	426982	Обратный клапан	2
3	826622	Шпилька (.250-20 x .910) (.250-20 X .910) с Dri Lok	2
4	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	2
5	F1581	ВИНТ (.250-20 X 1.250)	7
5	819110125	Винт (.250-20 x 1.250)	7
6	827308	ЛЕПЕСТКОВЫЙ КЛАПАН	6
7	827307	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	6
8	819074	Винт с стопорной шайбой (#6-32 X .312) (#6-32 X .312)	12
9	819142	Прокладка лепестковой пластины	1
10	819153T	Пластина лепесткового клапана	1
11	819141	Прокладка впускного коллектора	1
-	809516A1	КОМПЛЕКТ ПРОКЛАДОК Головка Блока Цилиндров	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 11Пластина клапана/сборка коллектора Reed Plate/Manifold Assembly

REF	Номер детали	Наименование	Кол-во
-	854731	Руководство по запчастям 25 л.с. (1998) Sears	AR
-	830894R1	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	AR
-	82793336	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	802878Q36	Краска ST/GR @6	AR
-	82793337	КРАСКА СЕРАЯ ДАМАССКАЯ СТАЛЬ	AR
-	802878Q37	Краска .6-ST/G@6	AR
-	81910712	КРАСКА Прозрачная акриловая (355 МЛ) АЭРОЗОЛЬНЫЙ БАЛЛОН КАНАДА (КОРОБКА ИЗ 12 ШТ.) ТОЛЬКО ДЛЯ КОЖУХА-MERCURY И MARINER	AR
-	82793353	КРАСКА ПРОЗРАЧНАЯ @6	AR
-	820633	ПЕРЕХОДНИК Промывки	1
-	827889A2	Комплект дистанционного рулевого управления	1
-	830771A7	КОМПЛЕКТ ДЛЯ ПЕРЕОБОРУДОВАНИЯ Дистанционное управление	1
-	16903G20	УЗЕЛ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (Ручной запуск)	1
-	850716A**	КОМПЛЕКТ ТРОСОВ Газ и реверс (** = 3 фута до 60 футов)	1

Рис. 12Сервисные/вспомогательные материалы Service/Support Material

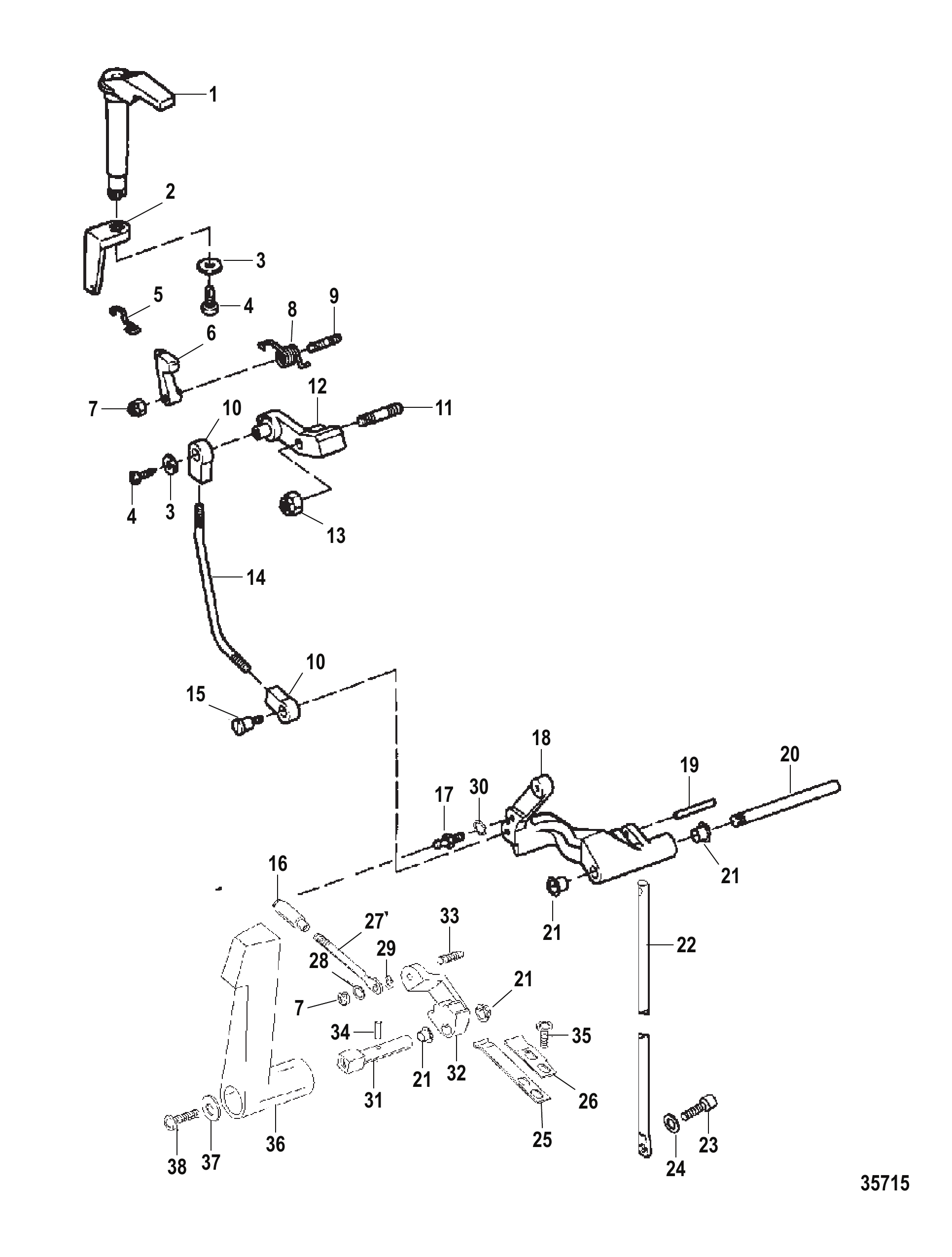

REF	Номер детали	Наименование	Кол-во
1	F681490	УПОР Блокировка пускового шкива	1
2	F681003-1	РЫЧАГ Блокировка стартера	1
3	F8143	ШАЙБА	2
4	48408	Винт (#10-16 x .500) клеммной колодки	2
5	F681263-1	ТЯГА Блокировка стартера	1
6	F681742	РЫЧАГ Промежуточная блокировка	1
7	20110	Гайка (#10-32) крепления стопора лепесткового клапана	2
8	F681424	ПРУЖИНА Рычаг блокировки	1
9	F681134	ШПИЛЬКА Рычаг Блокировки	1
10	816514	Подшипник управления зажиганием	2
11	826590	ШПИЛЬКА (.250-20 x 1.690)	1
12	824357	РЫЧАГ БЛОКИРОВКИ НЕЙТРАЛИ	1
13	814101	Гайка (.250-20) нержавеющая сталь	1
13	8M0207776	ГАЙКА	1
14	852369	Штанга блокировки	1
15	819625	ВИНТ	1
16	F286685	СОЕДИНИТЕЛЬ Тяга переключения передач	1
17	F98273	ШПИЛЬКА	1
18	855621T	РЫЧАГ Переключение передач	1
19	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
20	F286871T	ПАЛЕЦ Рычаг переключения передач	1
21	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	4
22	850193	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
23	F1976	ВИНТ (#10-24 x .500)	1
24	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
25	39627	ПРУЖИНА	1
26	824994	ПРУЖИНА пластины	1
27	850388	Тяга рычага переключения	1
28	F8048	ШАЙБА Пружинная	1
29	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
30	F8058	СТОПОРНАЯ ШАЙБА	1
31	850386	Вал рукоятки переключения	1
32	850387A1	РЫЧАГ В СБОРЕ Фиксатор кулачка	1
33	846345	Шпилька (#10-32 x .750)	1
34	25905	Штифт фиксатора кулачка к валу переключения	1
35	42813	Винт (#10-32 X .380)	2
36	852545	Рукоятка переключения	1
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
38	15124	ВИНТ (#10-32 x .750)	1
-	819553A12	Блок цилиндров в сборе	1
-	819553A15	КОРОТКИЙ БЛОК В СБОРЕ	1

Рис. 13МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Linkage

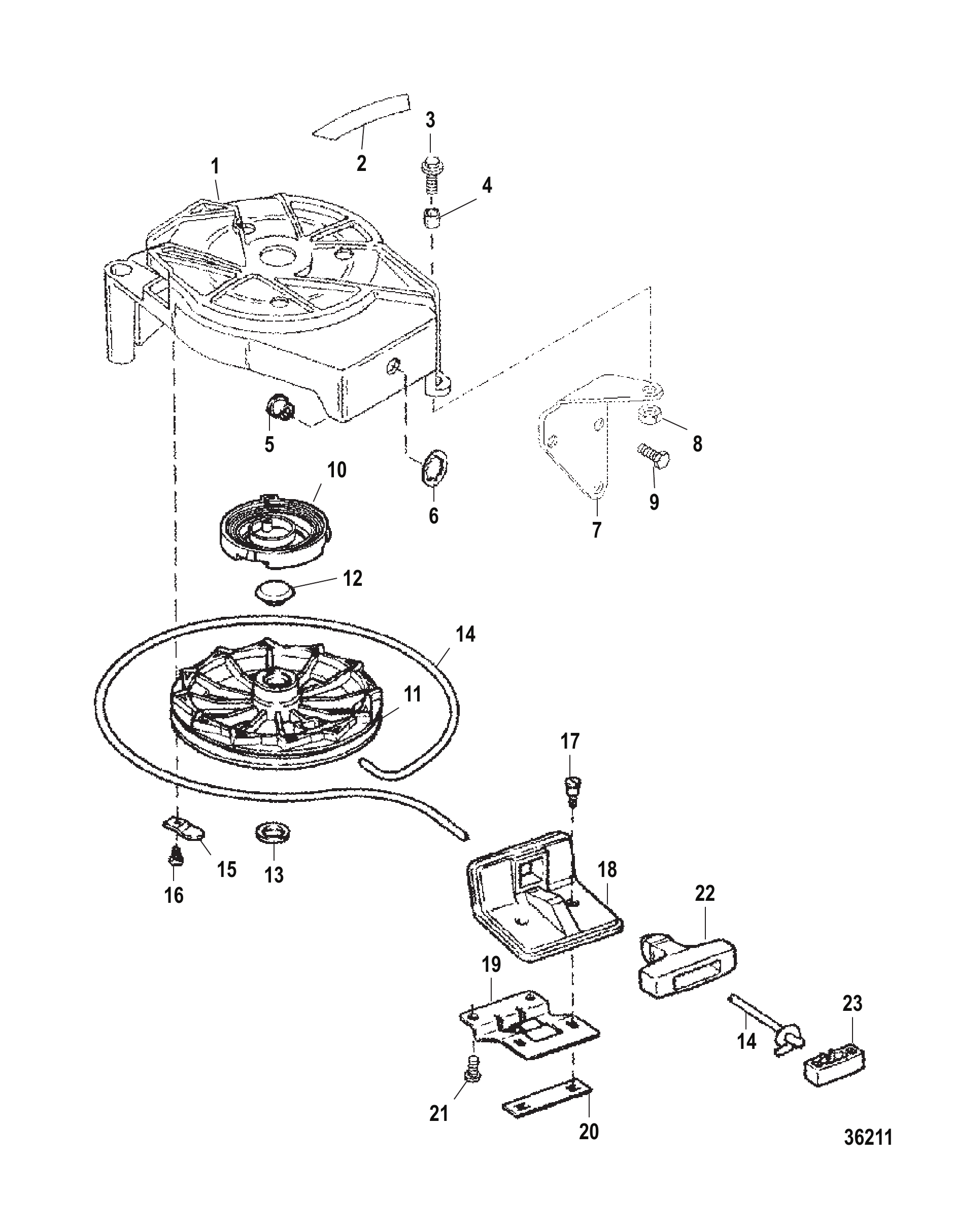

REF	Номер детали	Наименование	Кол-во
1	F6814081	КОРПУС Стартер	1
2	825149A1	КОМПЛЕКТ НАКЛЕЕК Переключение на нейтраль	1
3	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	3
4	F681405T	ВСТАВКА Корпус стартера	3
5	F681428	ВСТАВКА Пусковой шнур	1
6	818853	КОЛЬЦО СТОПОРНОЕ	1
7	819245T1	КРОНШТЕЙН Корпус стартера - передний	1
8	814101	Гайка (.250-20) нержавеющая сталь	1
8	8M0207776	ГАЙКА	1
9	98254	ВИНТ (.250-20 x .620)	3
10	F681970	ПРУЖИНА Обратная пружина стартера	1
11	42034A2	Шкив в сборе ручного стартера	1
12	817362	Крышка шкива стартера (заглушка)	1
13	124941	САЛЬНИК ПОДШИПНИКА ШКИВА	1
14	F681232	ШНУР (64.00/67.00 ДЮЙМ.)	1
14	12066T03	ШНУР ПУСКОВОЙ	1
15	F681592	ФИКСАТОР Пусковой шкив	3
16	48408	Винт (#10-16 x .500) клеммной колодки	3
17	819625	ВИНТ	2
18	FA681630T	ОПОРА В СБОРЕ Рукоятка	1
19	8302821	Пластина опоры рукоятки	1
20	F6818741	Крепеж опорной пластины рукоятки	1
21	F2210	Винт (.250-14 x .500)	2
22	F681132	Трос рукоятки	1
23	F681817	Фиксатор троса рукоятки	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 14Компоненты стартера с возвратным механизмом Starter Rewind Components

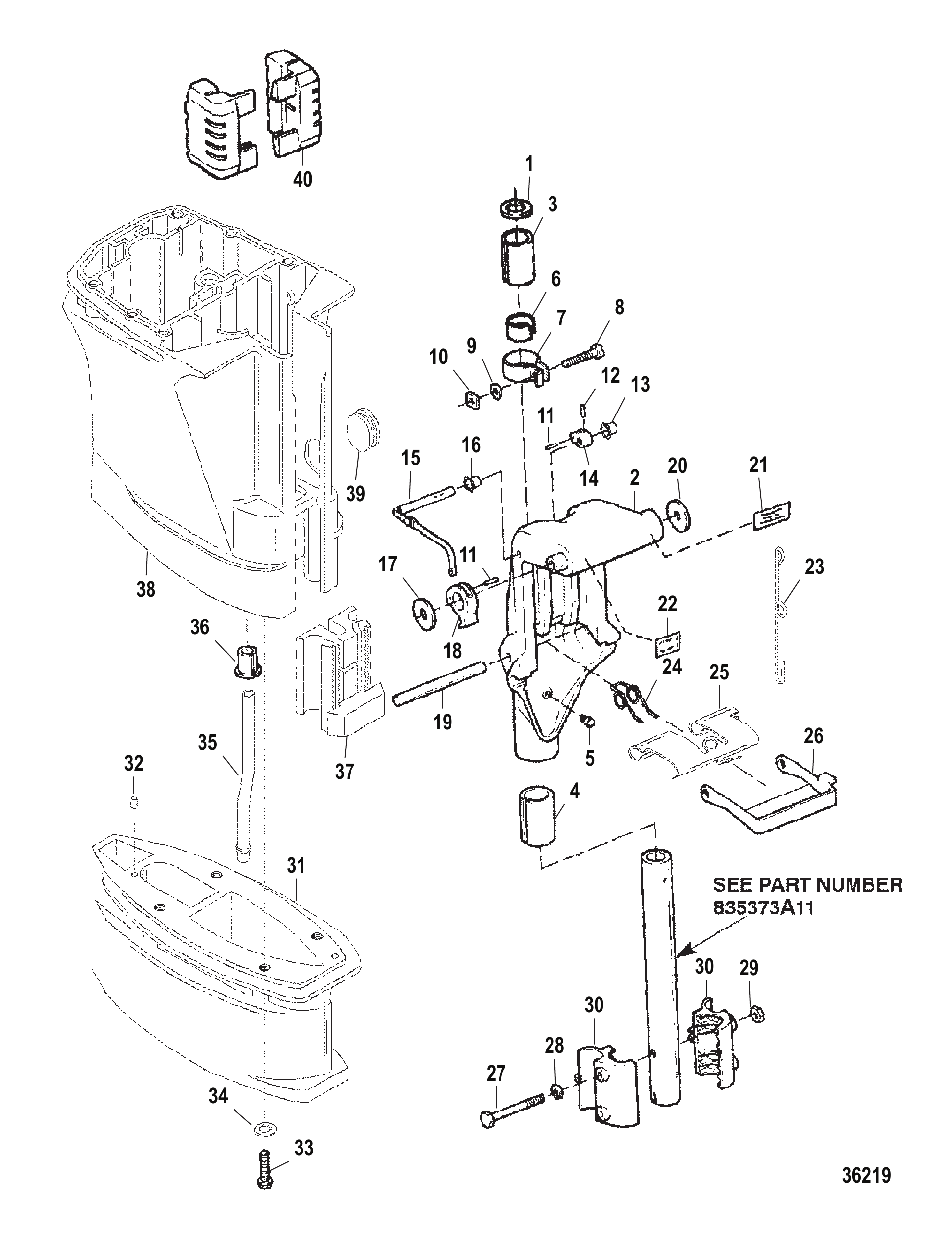

REF	Номер детали	Наименование	Кол-во
1	F286011	Шайба поворотного кронштейна	1
2	850049A8	КОМПЛЕКТ ПОВОРОТНОГО КРОНШТЕЙНА (ОКРАШЕННЫЙ)	1
3	F681169	Подшипник (1.125 дюйм.) (верхний)	1
4	F286169	Подшипник (1.750 дюйм.) (нижний)	1
5	F213274	Штуцер	2
6	F681631	Колодка фрикционная	1
7	F286573-1	Зажим фрикциона рулевого управления	1
8	F1820	Винт (.250-20 x 1.375)	1
9	12038	ШАЙБА	1
9	8M0207778	ШАЙБА .344 x .625 x.063	1
10	F1608	Гайка (.250-20) (.250-20)	1
11	F1794	Штифт пружинный	2
12	F8538	Штифт пружинный	1
13	26856	ВТУЛКА	1
14	833156	Рычаг блокировки заднего хода	1
15	820095A2	Рычаг в сборе промежуточный блокировки заднего хода	1
16	F536813	Втулка	1
17	F2037	Шайба	1
18	F286827	Рычаг освобождения блокировки заднего хода	1
19	F1806	Штифт с канавкой	1
20	F2037	Шайба	1
21	8180291	Наклейка топливной смеси	1
22	8302531	Наклейка сброса откидывания	1
23	852528	Тяга рычага блокировки реверса	1
24	F286300	Пружина блокировки заднего хода	1
25	850259	Фиксатор реверса	1
26	8301111	Кронштейн привода мелководья	1
27	FA1844	Комплект винтов (.250-20 x 2.375) (.250-20 X 2.375)	2
28	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
29	64015	Гайка (.250-20) клеммы стартерного соленоида	2
30	819320T3	КРОНШТЕЙН Нижняя опора амортизатора (ОКРАШЕННЫЙ)	2
31	826361T4	УЗЕЛ ПРОСТАВКИ (ОКРАШЕННЫЙ)	1
32	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	1
32	8M0084726	Штифт установочный	1
33	65210	ВИНТ (.375-16 x 1.00)	4
34	45175	Шайба (.406 x .750 x .104)	4
34	8M0214963	Шайба	4
35	819149	Трубка подвода воды	1
35	8191491	Магистраль подвода воды	1
36	F286914-1	Гильза трубки подвода воды	1
37	8193192	Нижняя амортизирующая опора	1
38	819215T5	УЗЕЛ КОРПУСА Приводной вал (ОКРАШЕННЫЙ)	1
39	F46899-1	Крышка	1
40	F517347	Верхняя опора амортизатора	2

Рис. 15Поворотный кронштейн и корпус карданного вала Swivel Bracket and Driveshft Housing

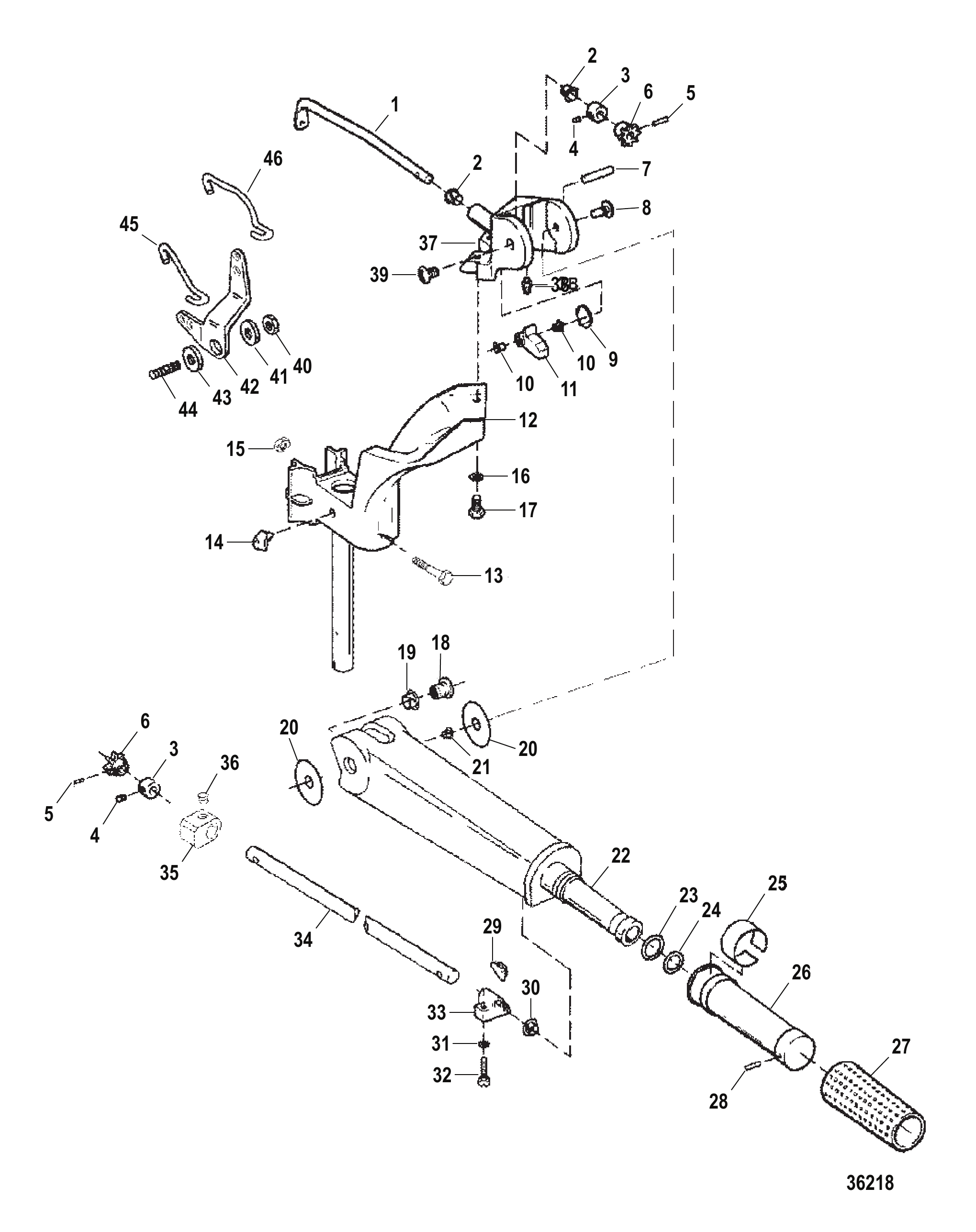

REF	Номер детали	Наименование	Кол-во
1	851928	Вал управления дросселем	1
2	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
3	FA343178	Комплект фиксатора рулевого вала	2
4	832794	Установочный винт (.250-28 X .250) (.250-28 X .250)	2
5	29908	ШТИФТ	2
6	8180091	Шестерня рулевого вала	2
7	F1807	Штифт с канавкой	1
8	823595	Винт (специальный)	1
9	F286868	Пружина упора рукоятки рулевого управления	1
10	26856	ВТУЛКА	2
11	F286490T	Упор рукоятки рулевого управления	1
12	835373A11	УЗЕЛ КРОНШТЕЙНА Рулевой рычаг (ОКРАШЕННЫЙ)	1
13	828815	Винт (.250-20 x 1.750) (.250-20 X 1.750)	1
14	F286539	Бампер	1
15	814101	Гайка (.250-20) нержавеющая сталь	1
15	8M0207776	ГАЙКА	1
16	72521	ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ	2
17	38837	ВИНТ (.312-18 x 1.12)	2
18	F2862241	Вкладыш оси рукоятки рулевого управления	1
19	812707	Втулка	1
20	F286220	Шайба рукоятки управления	2
21	26856	ВТУЛКА	1
22	819279T3	РУКОЯТКА Рулевая (ОКРАШЕННАЯ)	1
23	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
23	8M0204645	Кольцо уплотнительное (.796 x .139)	1
24	38101	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.674 x .103) (МАЛОЕ)	1
25	F712894	Наклейка индикатора скорости/переключения	1
26	828406A1	Рукоятка/узел рукоятки дросселя	1
27	828406	Рукоятка дросселя/рулевого управления	1
28	72255	ШТИФТ РОЛИКОВЫЙ	1
29	819227	Клин рукоятки управления	1
30	97896	Втулка	1
31	F8058	СТОПОРНАЯ ШАЙБА	2
32	F1829	Винт (#10-24 x .875)	2
33	F4878161	Подшипник	1
34	819160	Вал рукоятки рулевого управления	1
35	832759	Стопор дроссельной заслонки	1
36	832794	Установочный винт (.250-28 X .250) (.250-28 X .250)	1
37	817751A12	УЗЕЛ КРОНШТЕЙНА Рулевой рычаг (ОКРАШЕННЫЙ)	1
38	F523274	Штуцер для смазки	1
39	823594	Винт (специальный) — ось	1
40	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
40	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
41	F286282	Шайба (специальная)	1
42	819148	Рычаг управления магнето	1
43	F183813	Подшипник рычага управления	1
44	834759	Шпилька (.312-24 X 1.14) Специальная	1
45	826846	Тяга вала дроссельной заслонки	1
46	824142T	Тяга кулачка дросселя	1
-	819240A6	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
