水星 Mercury 10 HP MAGNUM 9596000 THRU 9792199 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-81639990 · 共 58 个部位 · 2484 条零件

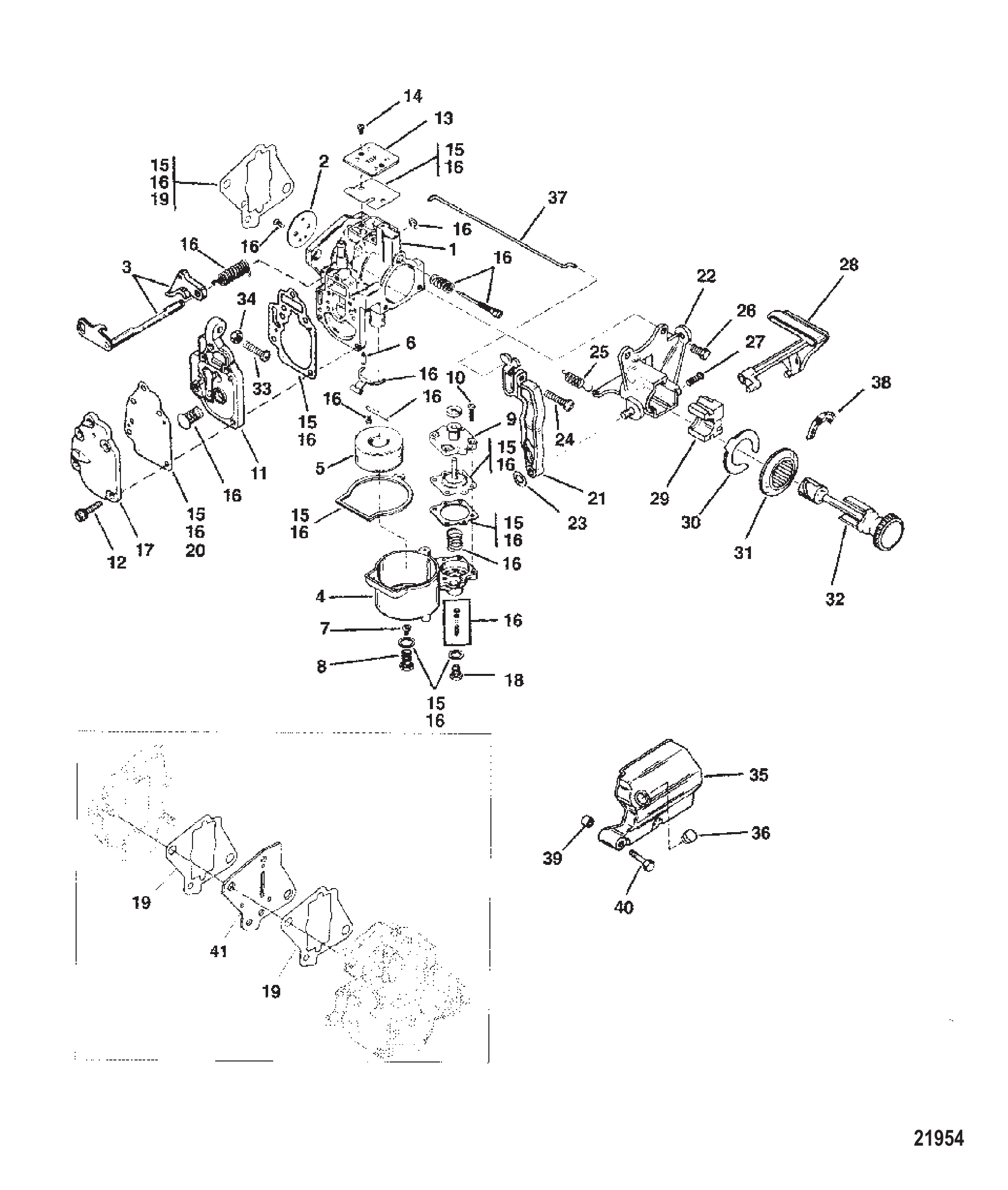

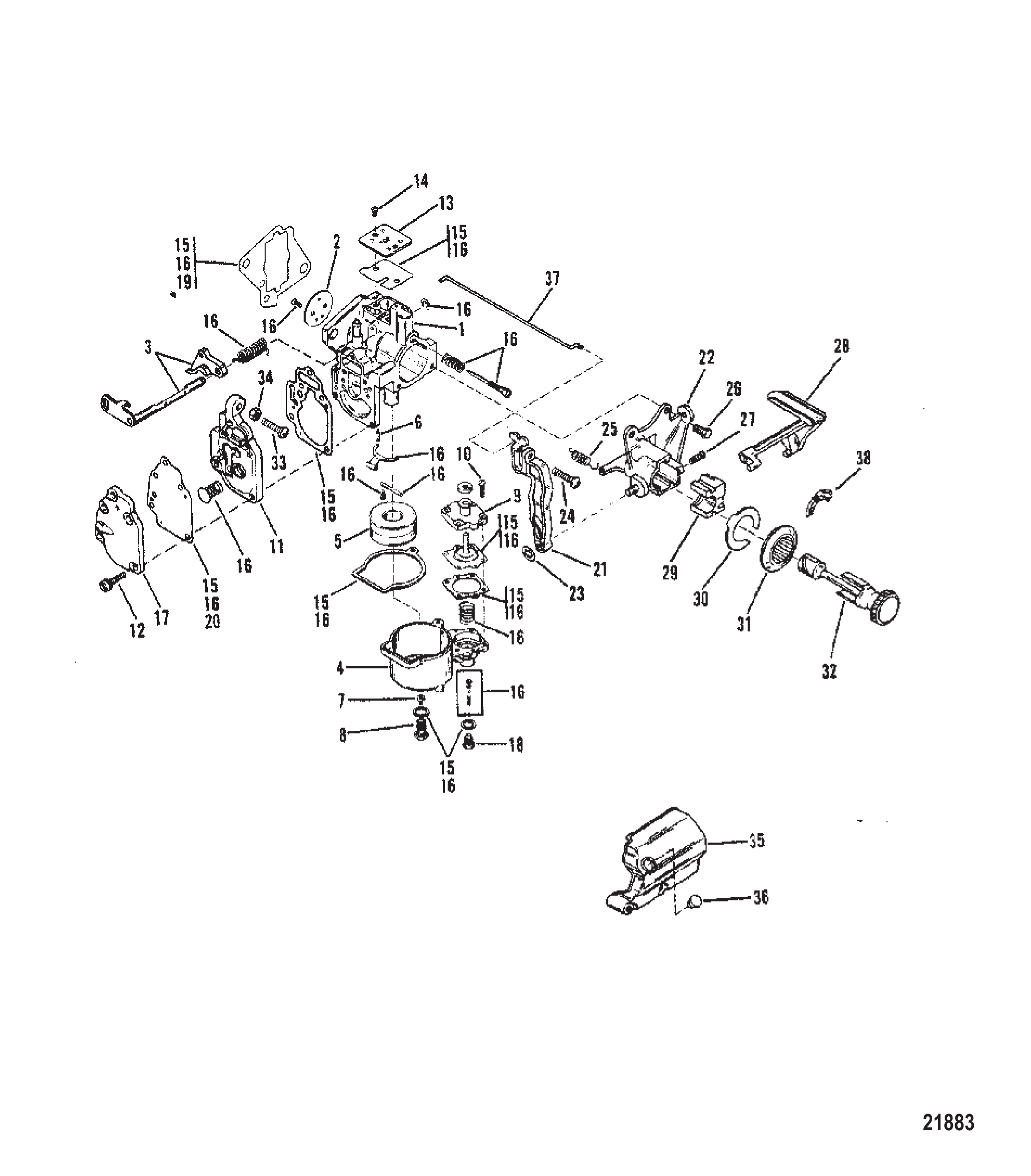

Рис. 1Карбюратор в сборе (XR10/Magnum 10) Carburetor Assembly (XR10/Magnum 10)

REF	Номер детали	Наименование	Кол-во
1	8846A14	КАРБЮРАТОР	1
1	8846A24	Комплект карбюратора	1
2	815133	КЛАПАН Дроссельный	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	6359	ЖИКЛЁР (.052)	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	9725	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	813023	Ремонтный комплект	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	9762	Пробка	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	128053	Рычаг ускоренного холостого хода	1
22	12803	Кронштейн подкачки	1
23	97877	Гайка нажимная	1
23	821979	Гайка	1
24	79964	Винт (#6-32 x .750)	1
24	12110	ВИНТ (#6-32 x .750)	1
25	11277	Пружина натяжения	1
26	40056110	ВИНТ (M5 x 30)	2
26	400018	ВИНТ (M5 x 12)	2
27	79965	Винт (#8-32 x .500) нержавеющая сталь	1
28	112731	РЫЧАГ ПОДКАЧКИ	1
29	11280	Блок кулачка	1
30	11278	Стопорное кольцо	1
31	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
32	128022	Ручка подкачки	1
33	40056110	ВИНТ (M5 x 30)	1
34	400211	ГАЙКА (M5) Нержавеющая сталь	1
35	17442	Крышка	1
36	47579	ПРОБКА	1
37	445541	Провод холостого хода	1
38	12970	Наклейка (медленно/быстро)	1
38	129701	Наклейка	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

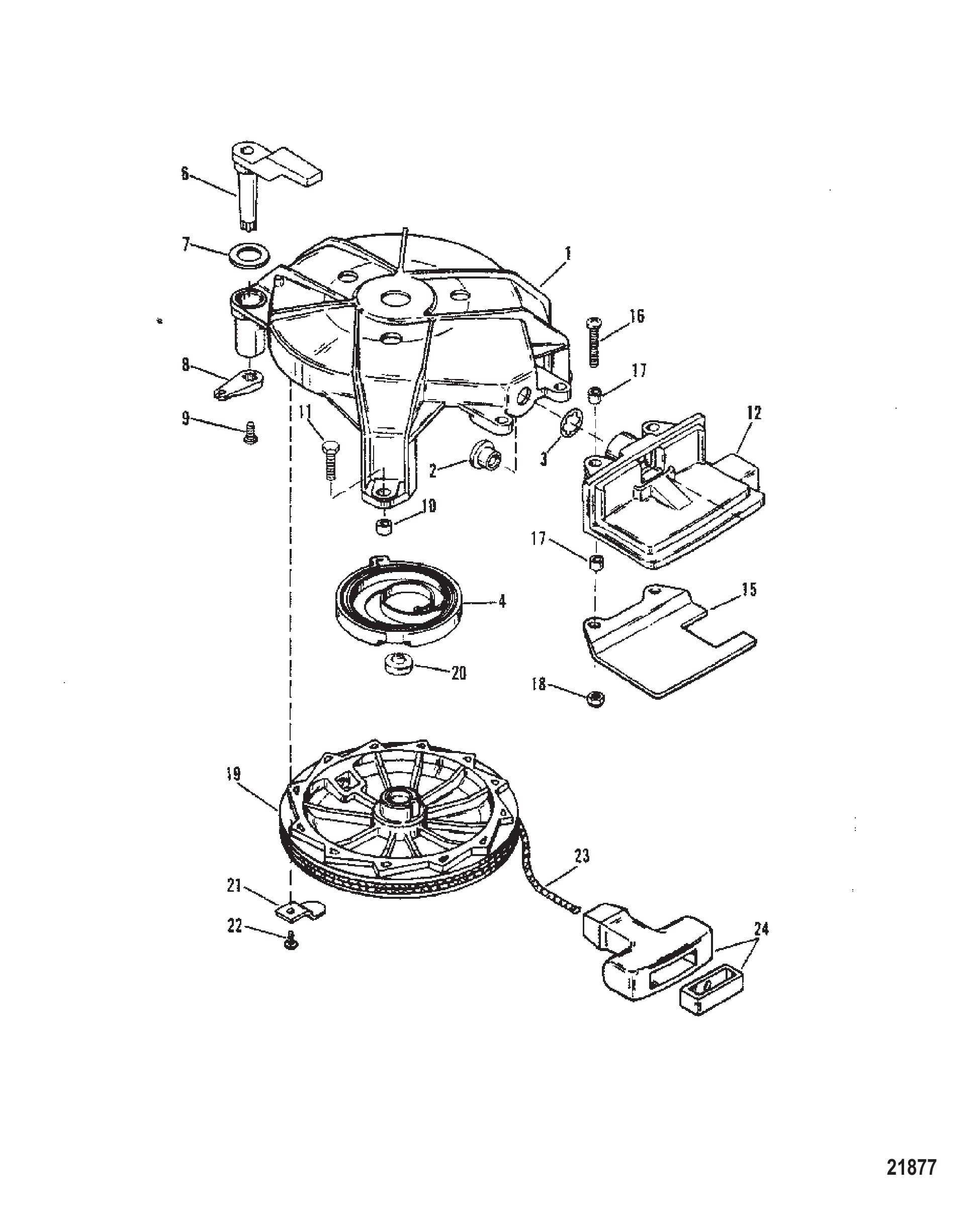

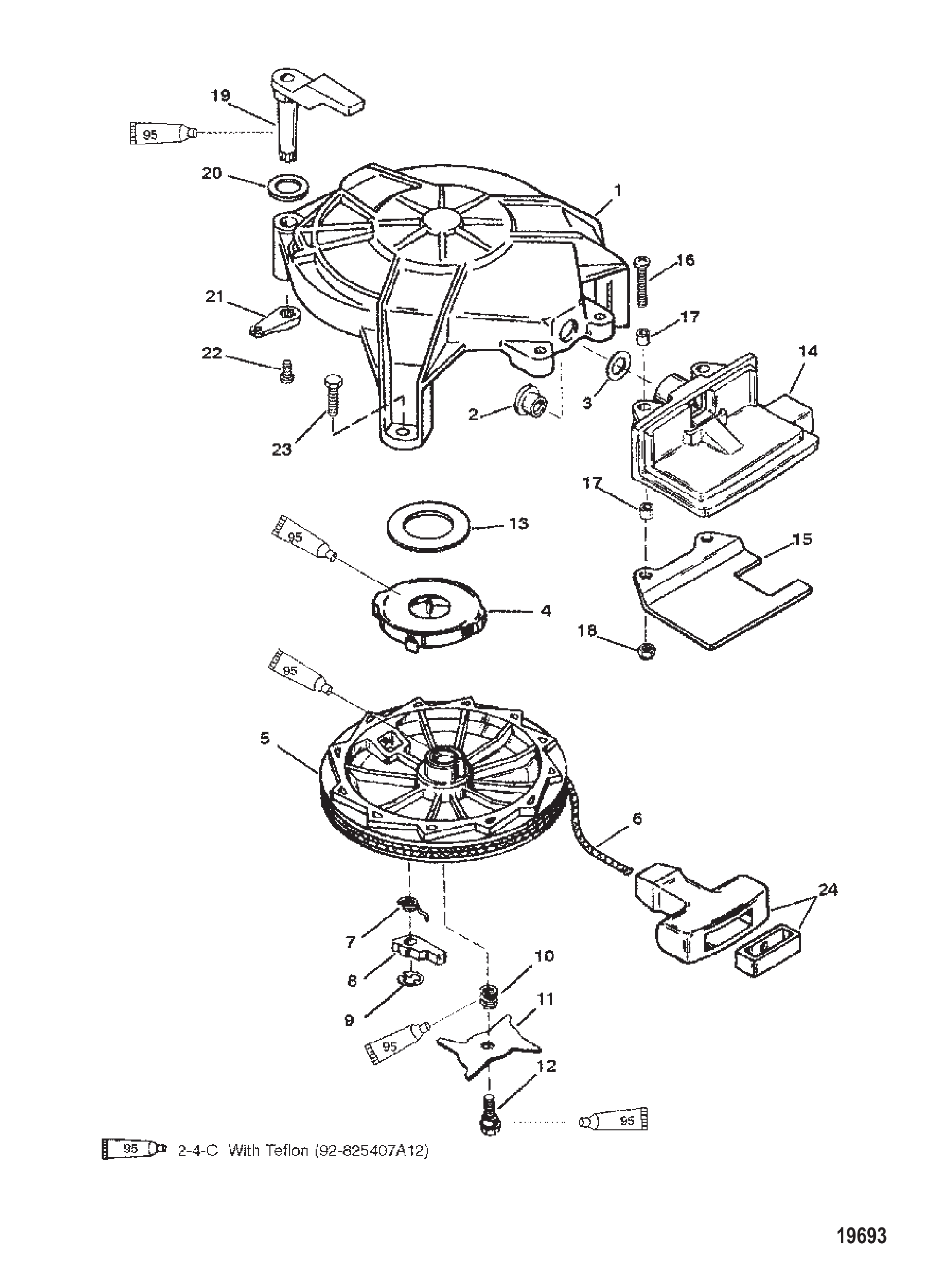

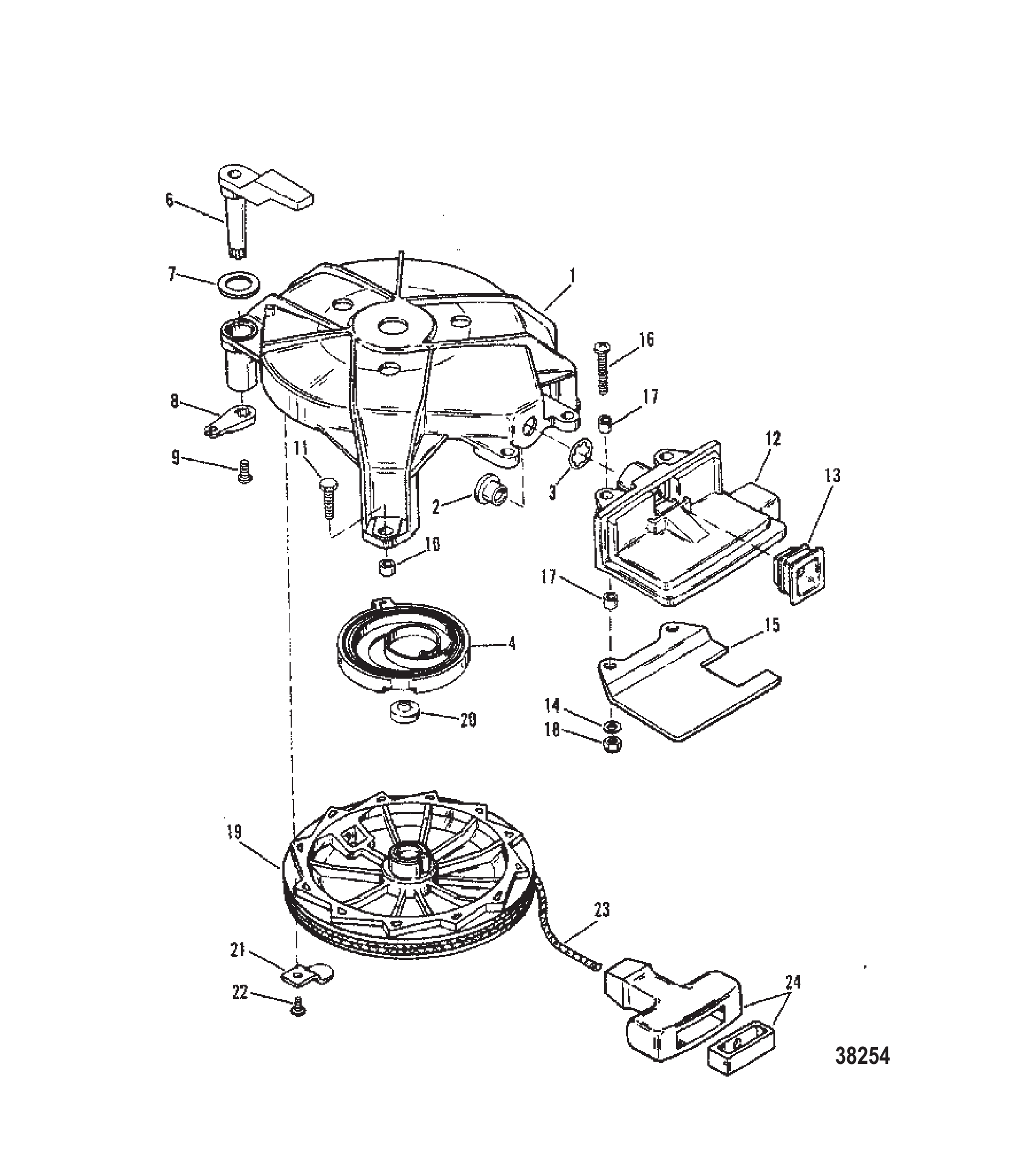

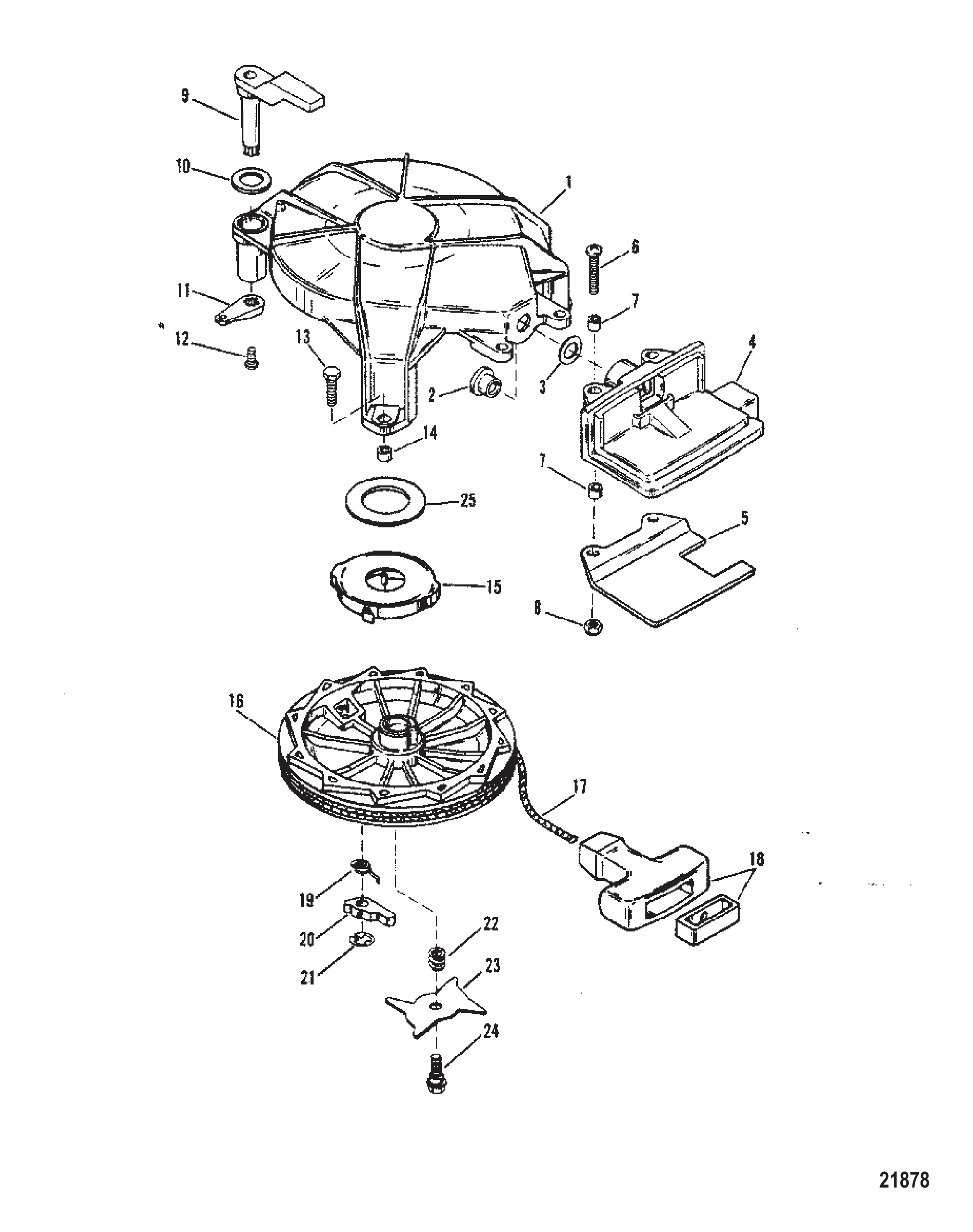

Рис. 2Ручной стартер Manual Starter

REF	Номер детали	Наименование	Кол-во
-	42207A6	Стартер в сборе ручной	1
-	42207A7	Стартер в сборе ручной	1
1	422072	Корпус стартера	1
1	42207T02	Заказ 8M0070659	1
2	42690	Втулка троса стартера	1
2	8M0183792	Втулка троса	1
3	818853	КОЛЬЦО СТОПОРНОЕ	1
4	868571	Пружина	1
4	86857T01	Пружина	1
5	420345	Шкив стартера	1
5	42034T04	Шкив стартера	1
6	12066A9	Трос стартера	1
6	12066Q10	Трос стартера @2	1
7	86851	Пружина	2
7	86851T02	Пружина @2	2
8	868501	Кулачок	2
9	868491	Кольцо стопорное	2
9	86849T01	Кольцо @2	2
10	86852	Пружина	1
10	868523	Пружина	1
11	86853	Кулачок	1
11	86853T01	Кулачок	1
12	818838	ВИНТ	1
12	826253	Винт (.250-20 x .625)	1
13	90478	ПОДУШКА	1
13	833161T	Прокладка войлочная	1
14	19018	Упор	1
14	19018T	Упор рукоятки стартера	1
15	12674	Опора	1
16	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
17	309772	Проставка	4
18	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
18	401385	ГАЙКА (M5) Нержавеющая сталь	2
19	42171	РЫЧАГ ФИКСАТОРА (ВЕРХНИЙ)	1
19	42171T	Рычаг	1
20	56681	ШАЙБА (.203 x .500 x .032)	1
20	8M0204666	ШАЙБА (.203 x .500 x .032)	1
21	42173	РЫЧАГ ФИКСАТОРА (НИЖНИЙ)	1
21	42173T	Рычаг	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	40011128	Винт (M6 x 20) нержавеющая сталь	3
23	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
24	85174A1	Рукоятка троса стартера в сборе	1

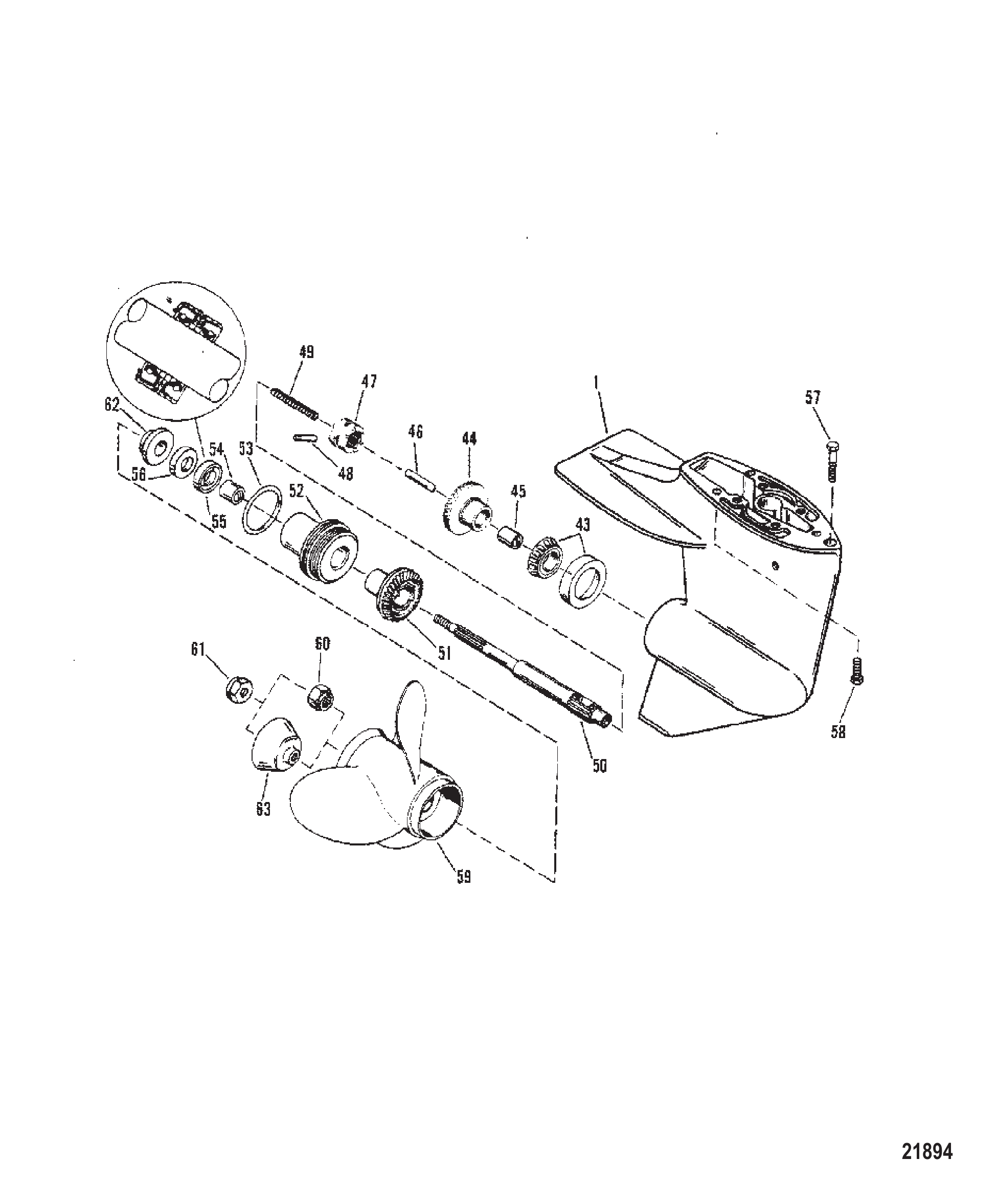

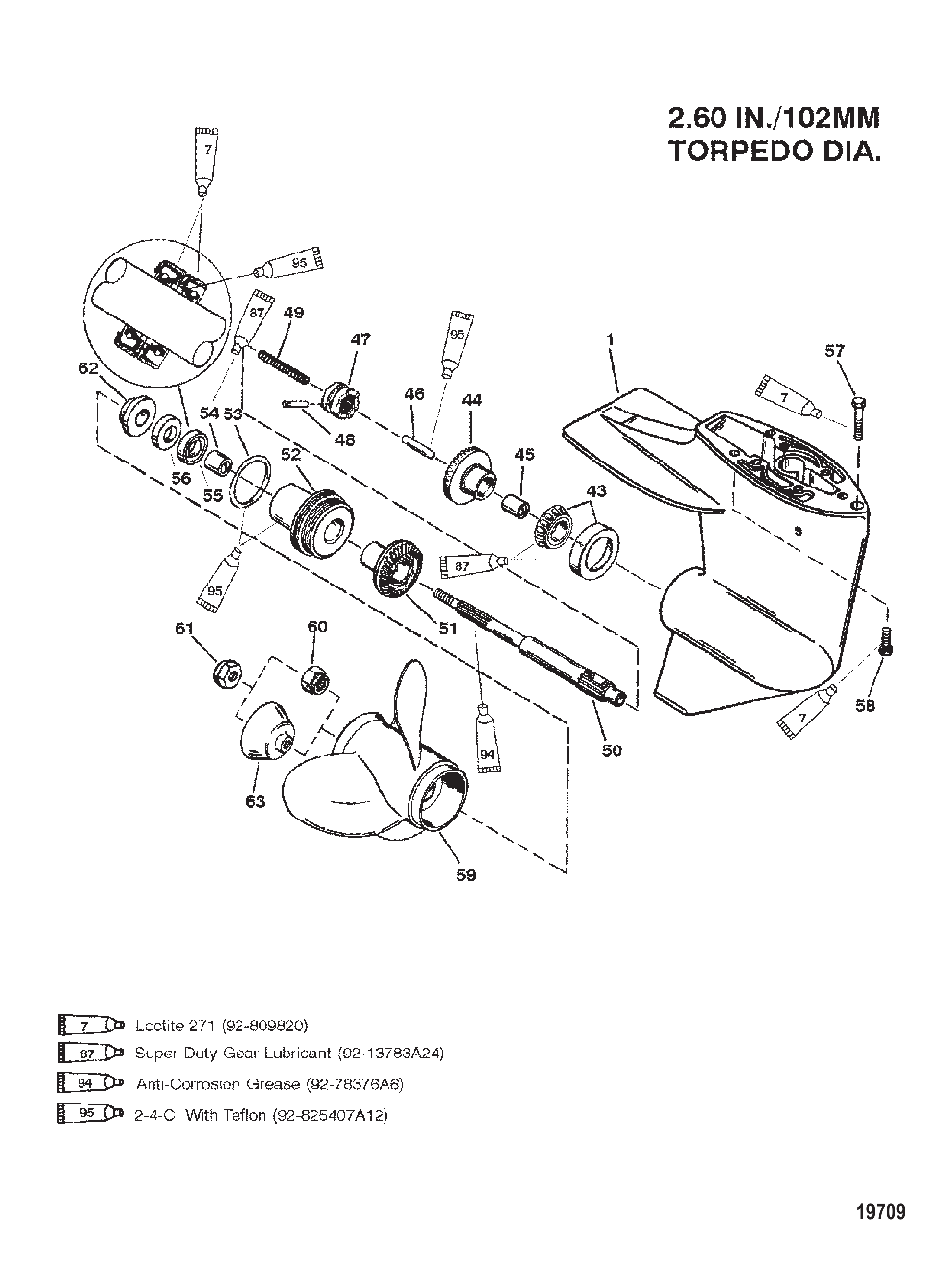

Рис. 3Картер редуктора (гребной вал — Конструкция II — см. чертеж ведущего вала) Gear Hsg (Propshaft-Design II-Refer to Driveshaft Drawing)

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
43	41347A1	Подшипник роликовый в сборе	1
43	821321A1	Подшипник роликовый в сборе	1
44	821924A1	Шестерня переднего хода в сборе	1
45	41367	ВТУЛКА	1
46	813139	Толкатель кулачка	1
47	821930	Муфта	1
47	821930A1	Муфта сцепления в сборе	1
48	823951	ШТИФТ КРЕСТОВИНЫ	1
49	42204	Пружина	1
50	821929	Вал гребной	1
51	8219261	Шестерня заднего хода - 13/26	1
51	821926T1	Шестерня заднего хода — 13/26	1
52	42144A3	Обойма подшипника в сборе	1
52	42144T3	Обойма подшипника	1
53	33145	Кольцо уплотнительное (1.984 x .139)	1
53	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
54	821927	Втулка	1
55	99325	Уплотнение	1
56	821928	Сальник масляный	1
57	13403	Винт	1
57	82407110	ВИНТ (M8 x 50)	1
58	13402	Винт (M8 x 30)	2
58	8240717	Винт (M8 x 30)	2
59	42522A12	Гребной винт (9X9)	1
59	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
59	42524A12	Гребной винт (9.75 x 6.50)	1
59	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	1
60	420911	Проставка	1
61	13914	Гайка (M10) шпильки корпуса редуктора	1
61	40140	ГАЙКА (M10)	1
62	821932	Ступица упорная	1
63	822559	Стакан блока обратного выхлопа	1
63	822559Q01	Стакан	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1

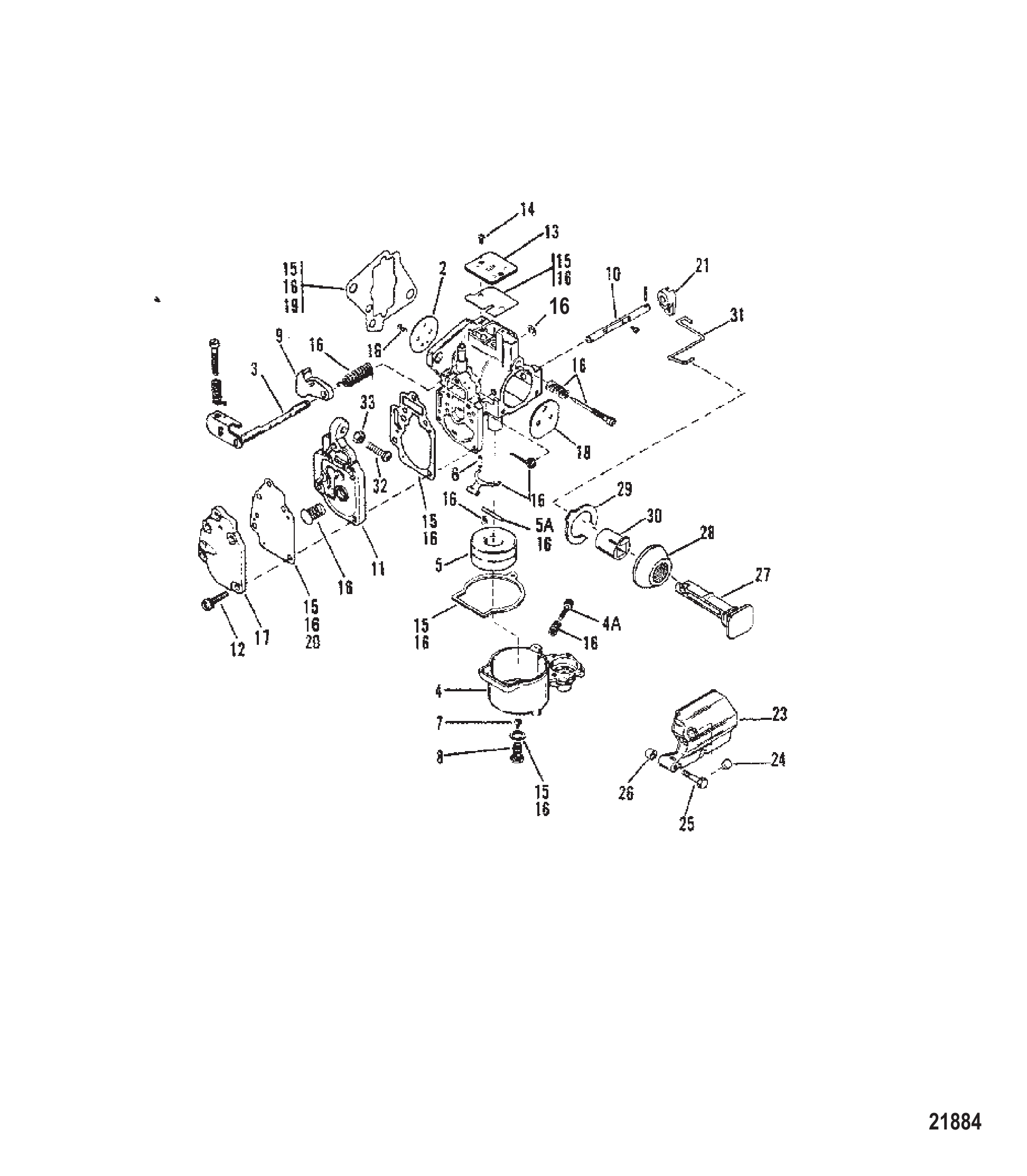

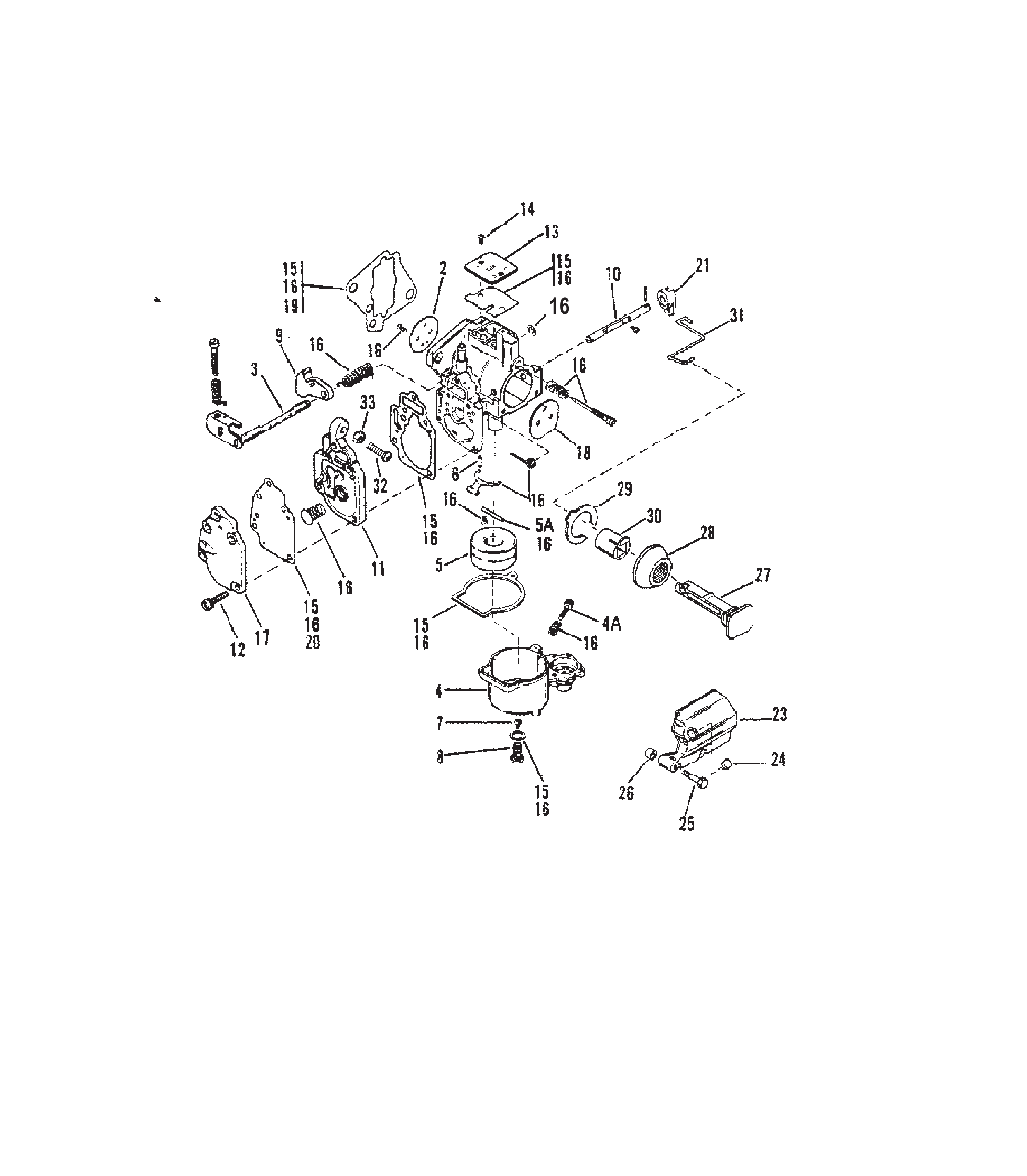

Рис. 4Карбюратор в сборе (SeaPro/Marathon 10) Carburetor Assembly (SeaPro/Marathon 10)

REF	Номер детали	Наименование	Кол-во
1	817404A3	КАРБЮРАТОР (WMC-40)	1
1	817404T4	КАРБЮРАТОР	1
2	19268	Дроссельная заслонка (WMC-33/33A)	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
4	811353	Поплавковая камера	1
4A	811360	Винт слива поплавковой камеры (WMC-40)	1
5	9169	Поплавок	1
5	91691	Поплавок	1
5A	F10064	ВАЛ	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	4215	Жиклёр главной топливной системы (.066)	1
7	4216	Жиклёр (.064) главной топливной системы	1
8	9171	Держатель жиклёра	1
9	811352	Рычаг дросселя	1
10	811354	Шток воздушной заслонки (WMC-33/33A)	1
10	8113541	Вал воздушной заслонки	1
10	8113541	Вал воздушной заслонки	1
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	811357	Комплект прокладок карбюратора / комплект прокладок и диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	811356	Ремкомплект (WMC-33-33/A)	1
16	8237072	Ремкомплект	1
16	8113561	Ремкомплект (WMC-40)	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	811355	Клапан воздушной заслонки (WMC-33)	1
18	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
18	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	817406	Рычаг воздушной заслонки (WMC-33)	1
21	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
21	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
23	17442	Крышка	1
24	47579	ПРОБКА	1
25	400018	ВИНТ (M5 x 12)	2
25	40056110	ВИНТ (M5 x 30)	2
26	41750	Вставка	2
26	41750T	ВСТАВКА	2
27	817424	Ручка воздушной заслонки	1
28	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
29	11278	Стопорное кольцо	1
30	817426	Вставка обрамления воздушной заслонки	1
31	817425	Тяга воздушной заслонки	1
32	40056110	ВИНТ (M5 x 30)	1
33	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

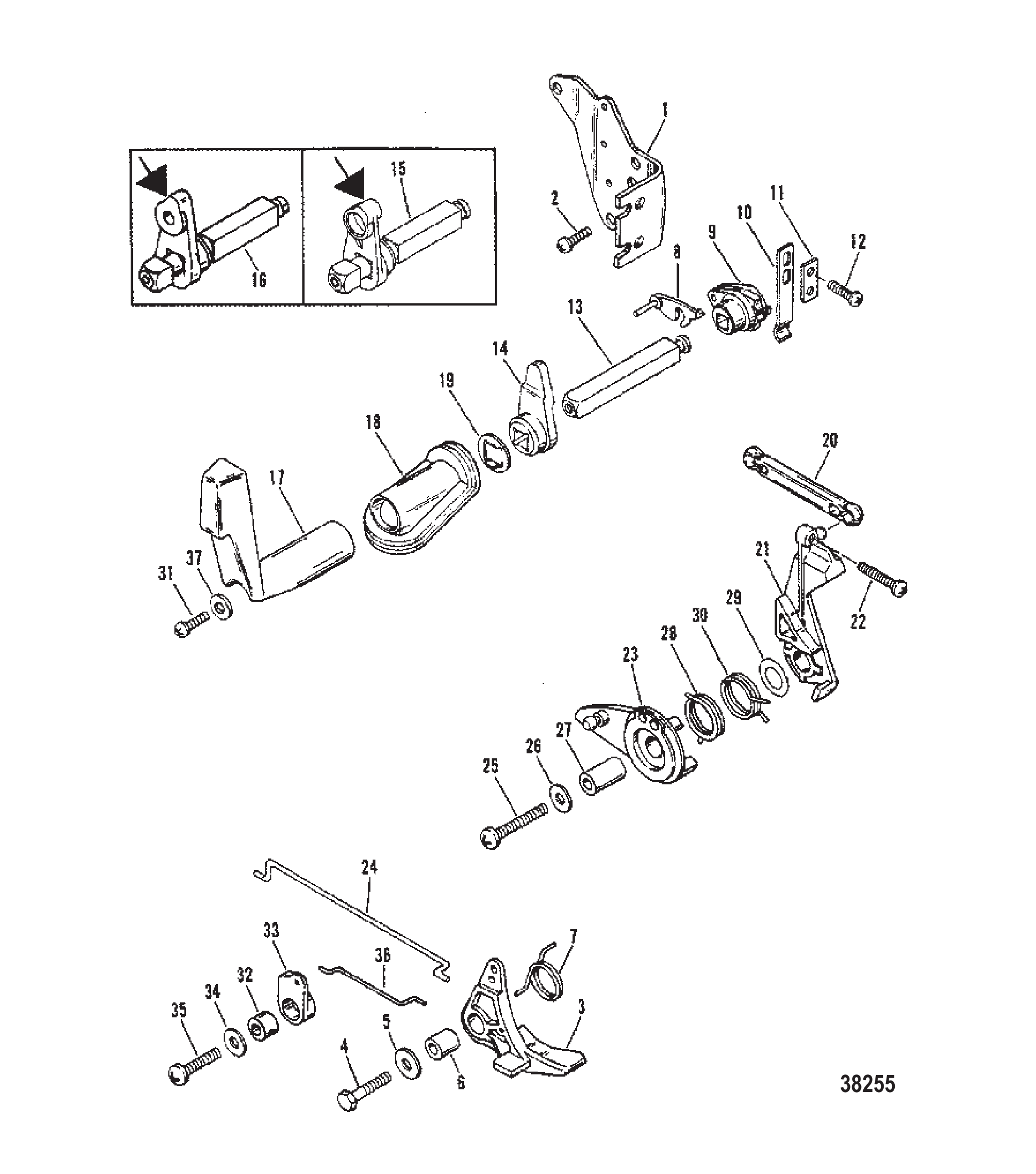

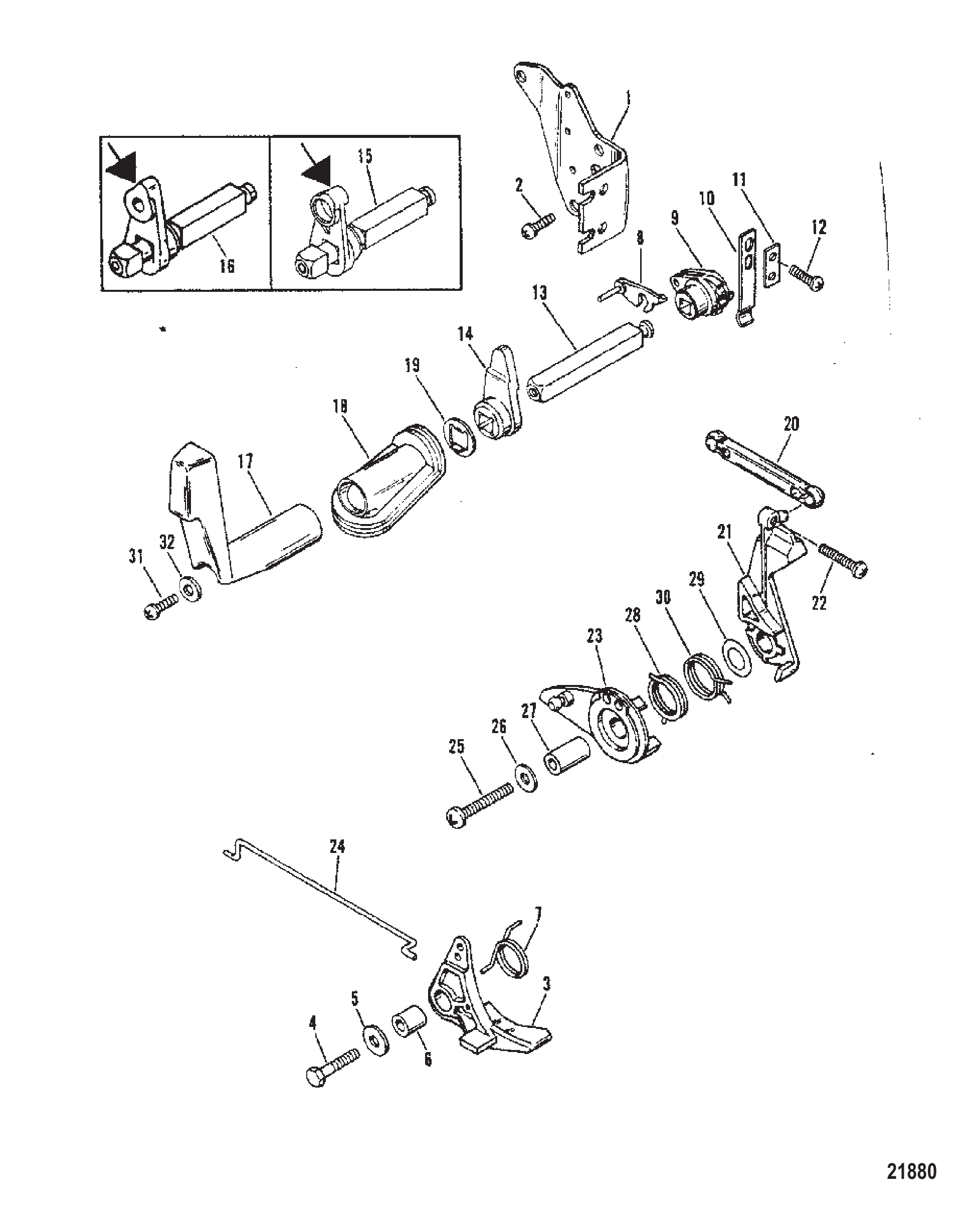

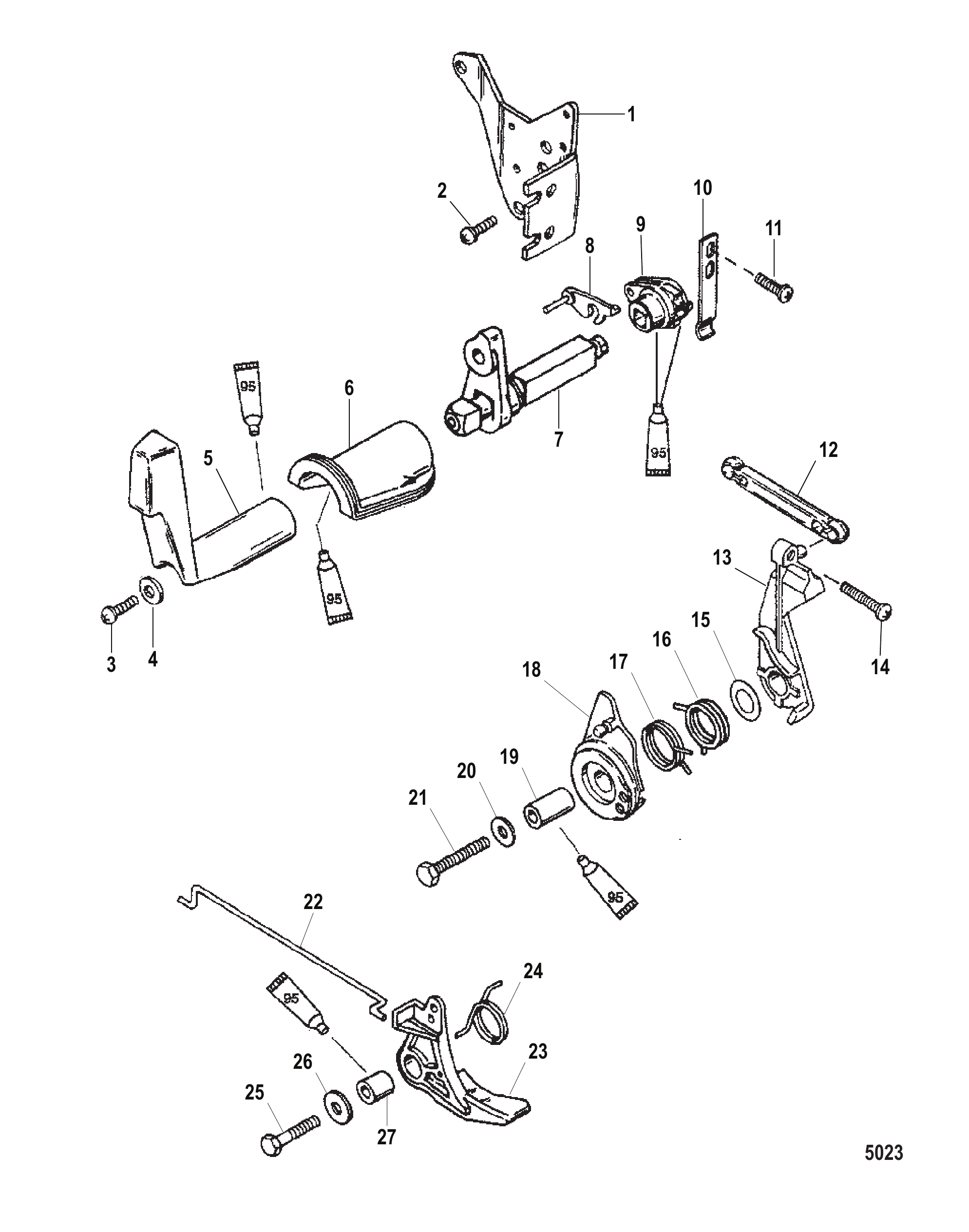

Рис. 5Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)

REF	Номер детали	Наименование	Кол-во
1	421811	Кронштейн троса	1
2	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
3	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
4	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
5	421571	Рукоятка переключения	1
6	44459	Втулка уплотнительная	1
6	44459001	Втулка уплотнительная	1
7	8155501	Вал переключения передач	1
8	42156	РЫЧАГ	1
9	42153	РЫЧАГ	1
10	39627	ПРУЖИНА	1
11	400011	Винт (M5 x 8)	2
12	421671	Тяга синхронизации	1
13	421631	Рычаг управления	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	69708	Шайба волнистая винта фиксатора и рычага	1
16	42164	ПРУЖИНА	1
17	13676	Пружина	1
18	421662	Привод	1
19	421621	Втулка	1
20	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
21	4000333	ВИНТ (M6 x 40)	1
22	42161	ТЯГА БЛОКИРОВКИ	1
23	421592	Рычаг	1
24	42160	ПРУЖИНА	1
25	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
26	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
27	421581	Втулка	1

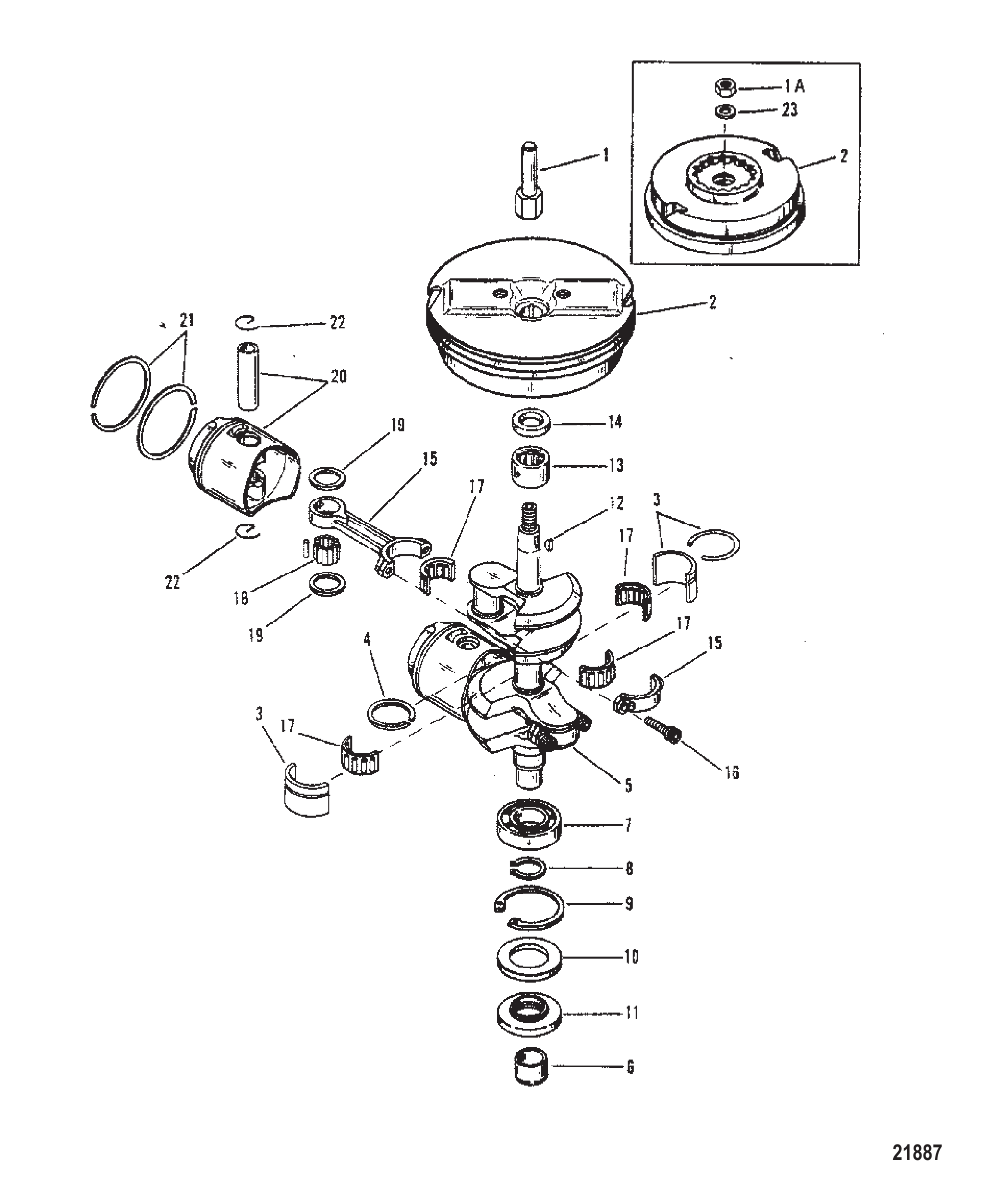

Рис. 6Коленвал, поршни и маховик Crankshaft, Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	42691	Вал маховика	1
1A	818591	ГАЙКА (M14)	1
2	8908A2	Маховик в сборе	1
2	859231T6	Маховик	1
2	818540A2	Маховик в сборе	1
2	859231T19	Маховик в сборе	1
3	17794A1	Подшипник	1
4	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	818630A1	Втулка	1
7	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
8	20940	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА (МАЛОЕ)(СТАРАЯ КОНСТРУКЦИЯ)	1
9	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
10	13031	Шайба нижняя	1
11	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
12	20094	Шпонка сегментная привода маховика	1
13	41342	ПОДШИПНИК роликовый коленчатого вала верхний	1
13	878158	Подшипник роликовый	1
14	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
15	8477A2	Шатун в сборе	2
16	823460	Винт (M5 x 16) шатуна	4
17	42076A1	Подшипник роликовый в сборе	3
18	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
19	43348	Подшипник упорный	4
19	8M0012297	Шайба упорная	4
20	9747A2	Поршень в сборе (стандартный)	2
20	9747T2	Поршень в сборе	2
20	9747A4	Поршень в сборе (0.015 ремонтный)	2
21	18212A4	Комплект поршневых колец (стандартный)	1
21	18212A1	Комплект поршневых колец (0.015 ремонтный)	2
22	42202	Стопорное кольцо	4
23	824451	ШАЙБА (.610 ВНУТРЕННИЙ ДИАМЕТР x .890 НАРУЖНЫЙ ДИАМЕТР x .062)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

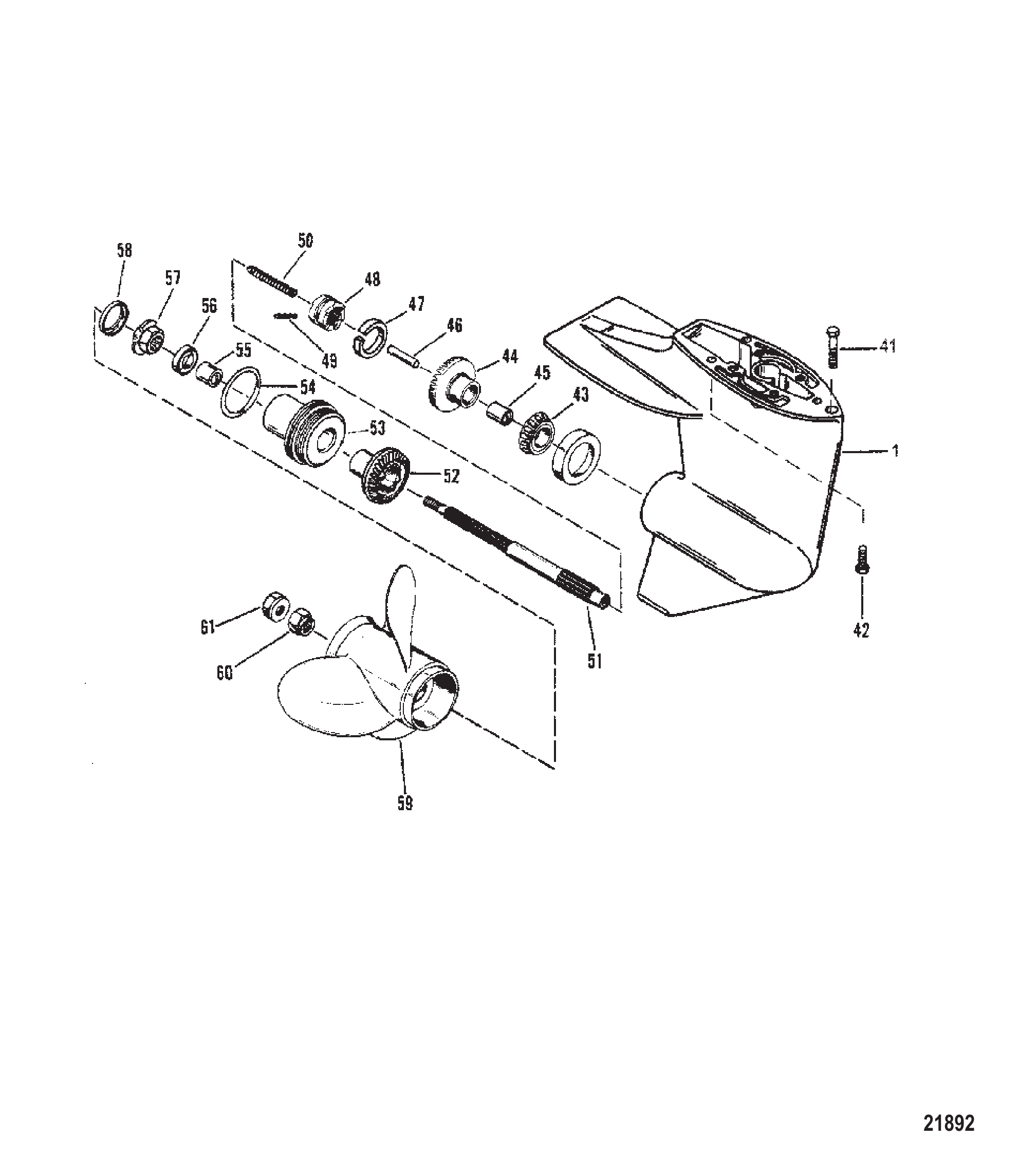

Рис. 7Картер редуктора (гребной вал) (Конструкция I — см. чертеж ведущего вала) Gear Hsg (Propshaft)(Design I-Refer to Driveshaft Drawing)

REF	Номер детали	Наименование	Кол-во
-	8833A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) ЧЕРНЫЙ	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A10	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) ЧЕРНЫЙ	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A11	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) СЕРЫЙ	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A12	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) СЕРЫЙ	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A1	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8833A4	КОРПУС РЕДУКТОРА В СБОРЕ	1
41	13403	Винт	1
41	82407110	ВИНТ (M8 x 50)	1
42	13402	Винт (M8 x 30)	2
42	8240717	Винт (M8 x 30)	2
43	41347A1	Подшипник роликовый в сборе	1
43	821321A1	Подшипник роликовый в сборе	1
44	41371A1	Шестерня переднего хода в сборе	1
45	41367	ВТУЛКА	1
46	813139	Толкатель кулачка	1
47	32449	СТОПОРНОЕ КОЛЬЦО	1
48	43217	Муфта	1
49	30535	ШТИФТ КРЕСТОВИНЫ	1
50	42204	Пружина	1
51	41370	Гребной вал	1
52	44115	Шестерня заднего хода	1
52	44115T	Шестерня заднего хода	1
53	42144A2	Обойма подшипника в сборе	1
53	42144T2	Обойма подшипника	1
54	33145	Кольцо уплотнительное (1.984 x .139)	1
54	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
55	41368	ВТУЛКА	1
56	66022	САЛЬНИК МАСЛЯНЫЙ	1
57	42037	Упорная ступица	1
58	42201	Крышка	1
59	42522A12	Гребной винт (9X9)	1
59	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
59	42520A12	Гребной винт (9-1/4X7)	1
59	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	1
60	42091	Проставка	1
60	420911	Проставка	1
61	13914	Гайка (M10) шпильки корпуса редуктора	1
61	40140	ГАЙКА (M10)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1

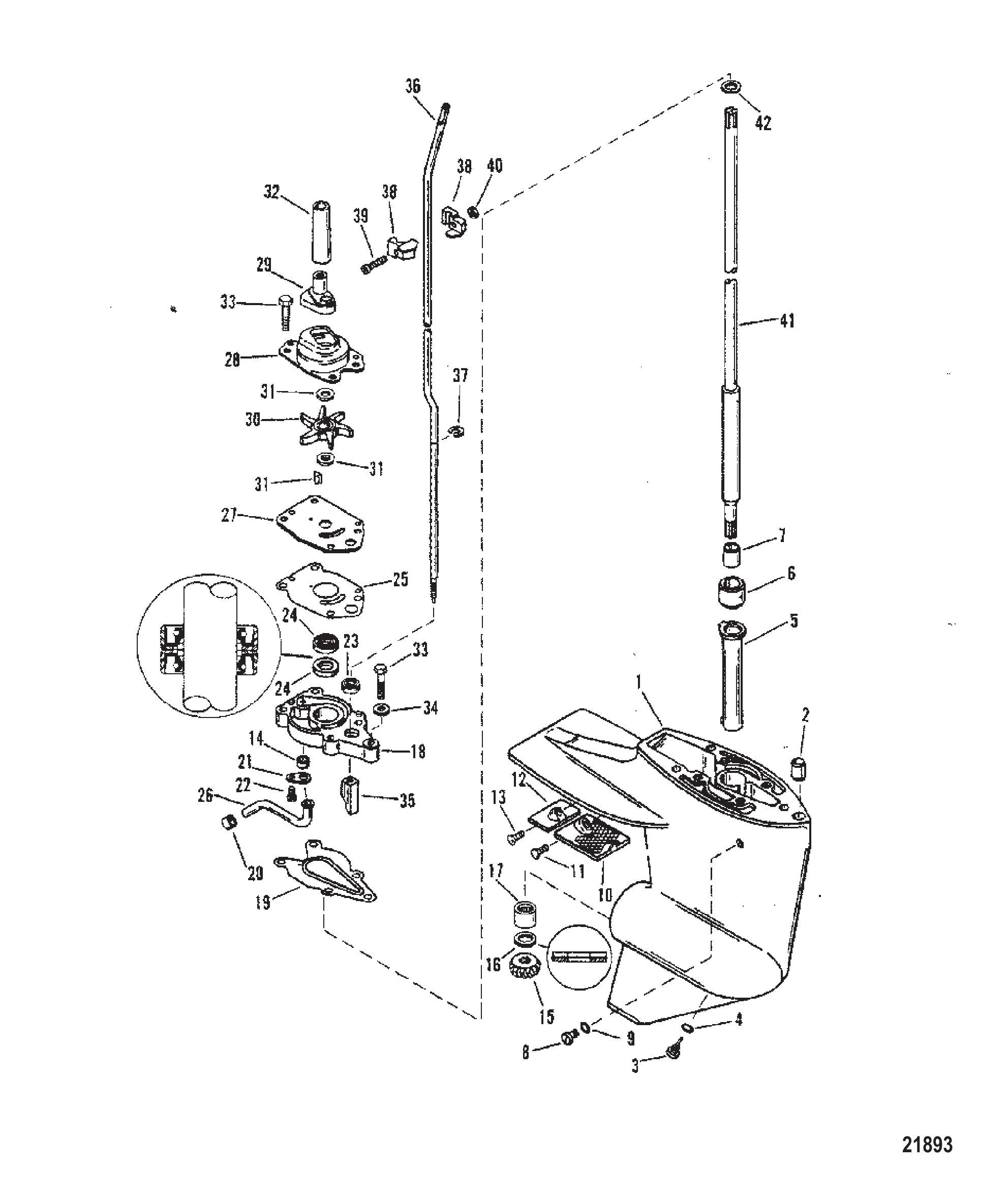

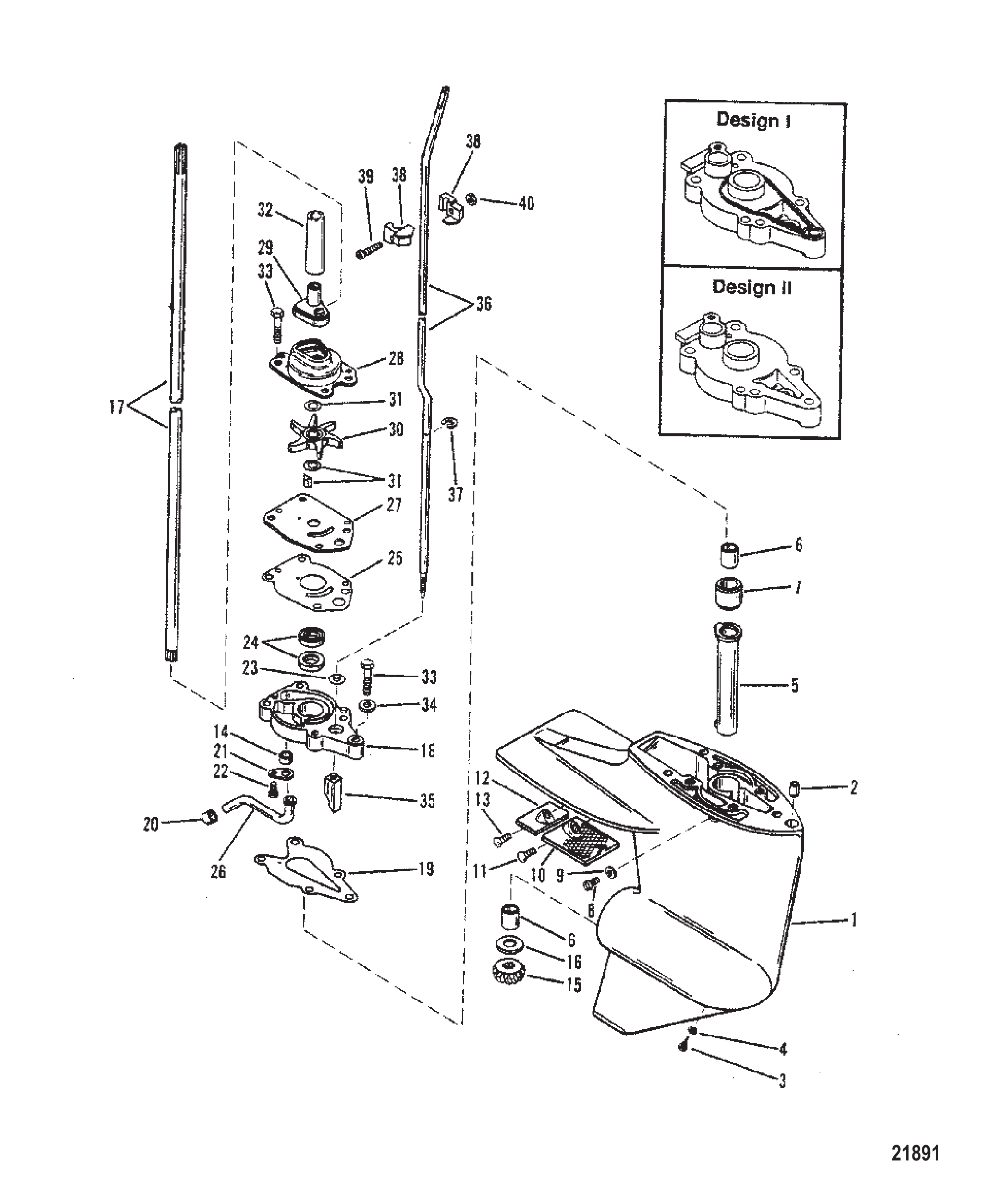

Рис. 8Картер редуктора (ведущий вал) (Конструкция I — см. ссылку №17) Gear Hsg (Driveshaft)(Design I-Refer to Reference #17)

REF	Номер детали	Наименование	Кол-во
-	8833A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) ЧЕРНЫЙ	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A10	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) ЧЕРНЫЙ	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A11	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) СЕРЫЙ	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A12	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) СЕРЫЙ	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A1	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8833A4	КОРПУС РЕДУКТОРА В СБОРЕ	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892	Винт магнитный	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	191832	Шайба	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	42086A1	КОМПЛЕКТ ВТУЛКИ	1
6	41345	ВТУЛКА	2
7	42191	Втулка	1
7	42191001	Втулка	1
8	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
8	79953	Винт (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19643	Сальник	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	420411	Шестерня ведущая	1
16	41369	ШАЙБА упорная	1
17	42192	Гребной вал (короткий)	1
17	42193	Гребной вал (длинный)	1
17	12367	Вал гребной (X-LONG)	1
18	42040A3	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	41365	САЛЬНИК масляный	2
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A1	ШПОНКА В СБОРЕ	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	44467	Направляющая	1
33	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
36	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
36	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
36	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
37	42389	Стопорное кольцо E-образное	1
38	42126	НАПРАВЛЯЮЩАЯ	2
38	8M0036770	НАПРАВЛЯЮЩАЯ	2
39	40056109	ВИНТ (M5 x 25)	1
39	40011109	Винт (M5 x 25) нержавеющая сталь	1
40	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
40	401385	ГАЙКА (M5) Нержавеющая сталь	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1

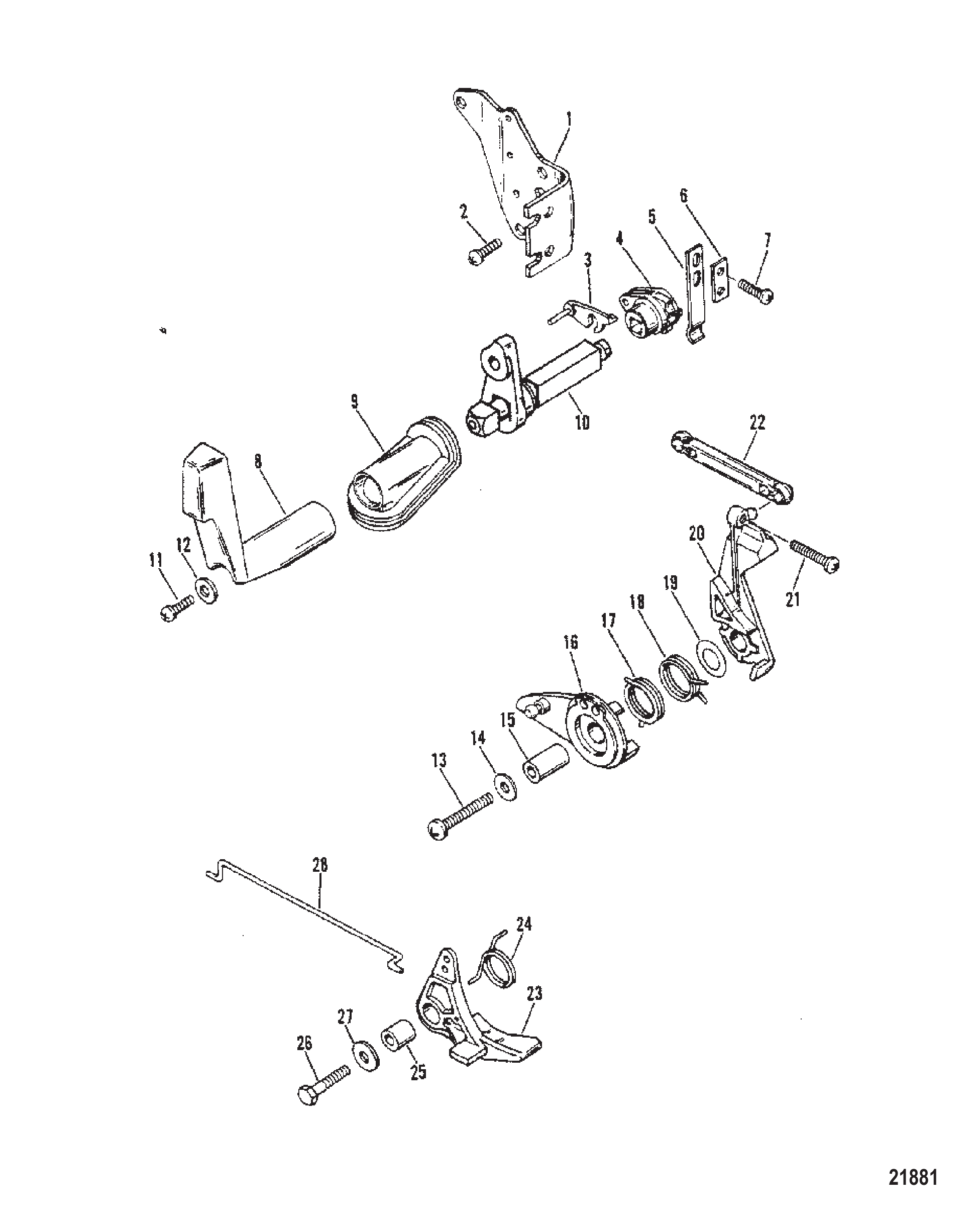

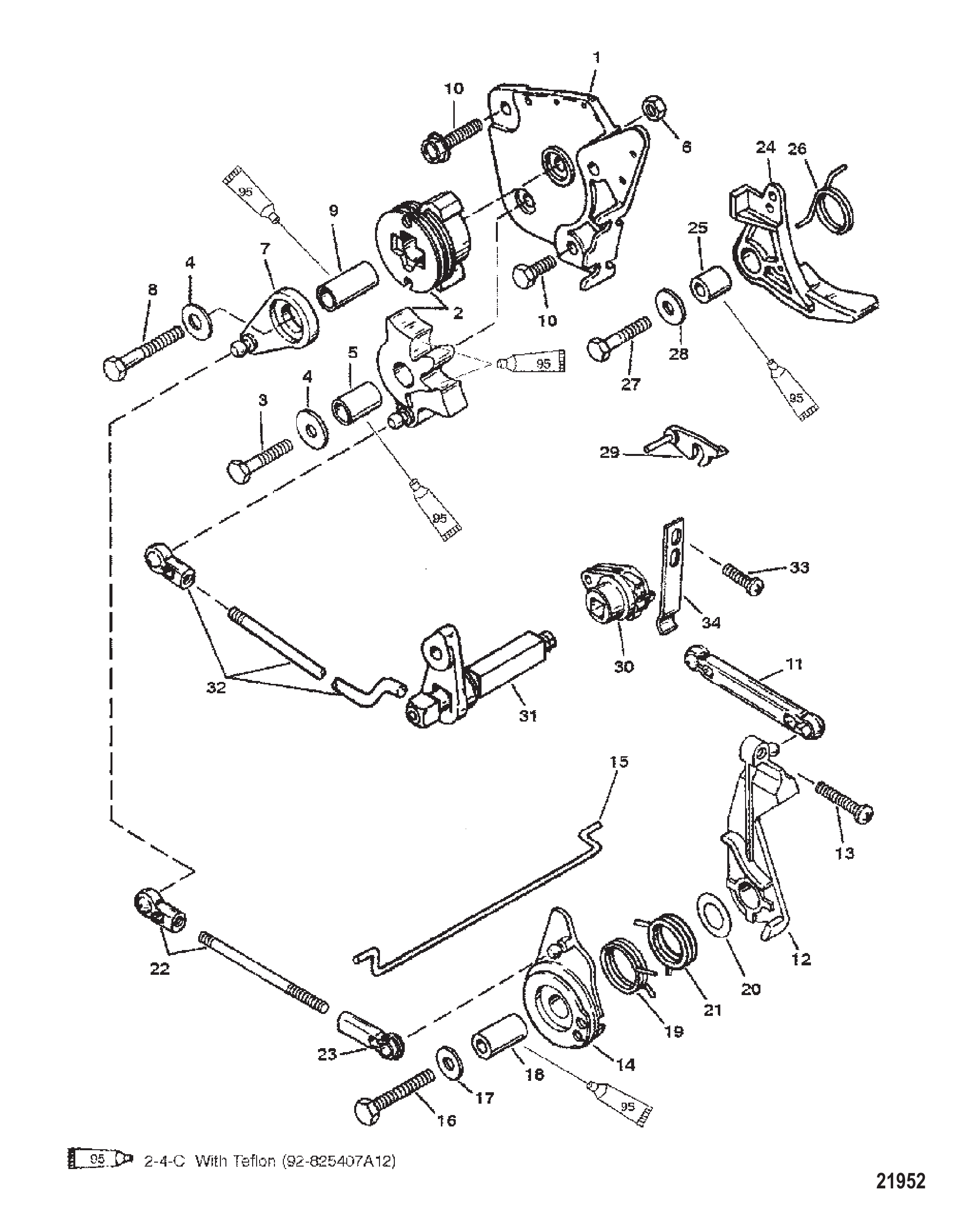

Рис. 9Тросы газа и переключения передач (SeaPro/Marathon 10) Throttle and Shift Linkage (SeaPro/Marathon 10)

REF	Номер детали	Наименование	Кол-во
1	42181	КРОНШТЕЙН ТРОСА	1
2	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
3	42156	РЫЧАГ	1
4	42153	РЫЧАГ	1
5	39527	ТРУБКА	1
6	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
7	400011	Винт (M5 x 8)	2
8	421571	Рукоятка переключения	1
9	44459	Втулка уплотнительная	1
9	44459001	Втулка уплотнительная	1
10	8155501	Вал переключения передач	1
11	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
12	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
13	4000333	ВИНТ (M6 x 40)	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	421621	Втулка	1
16	421662	Привод	1
17	42164	ПРУЖИНА	1
18	13676	Пружина	1
19	69708	Шайба волнистая винта фиксатора и рычага	1
20	421631	Рычаг управления	1
21	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
22	421671	Тяга синхронизации	1
23	42159	РЫЧАГ	1
23	421592	Рычаг	1
24	42160	ПРУЖИНА	1
25	421581	Втулка	1
26	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
27	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
27	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
28	42161	ТЯГА БЛОКИРОВКИ	1

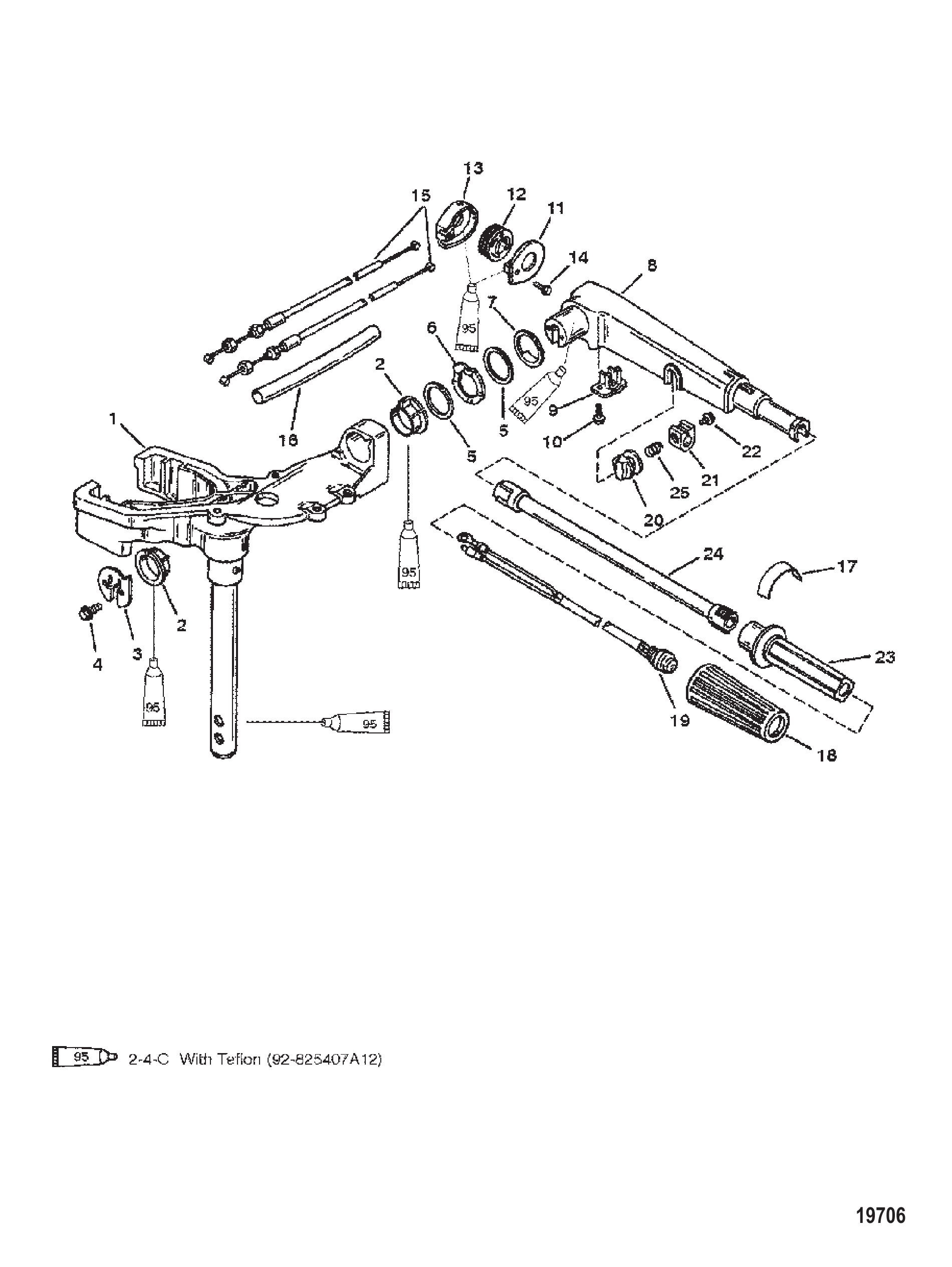

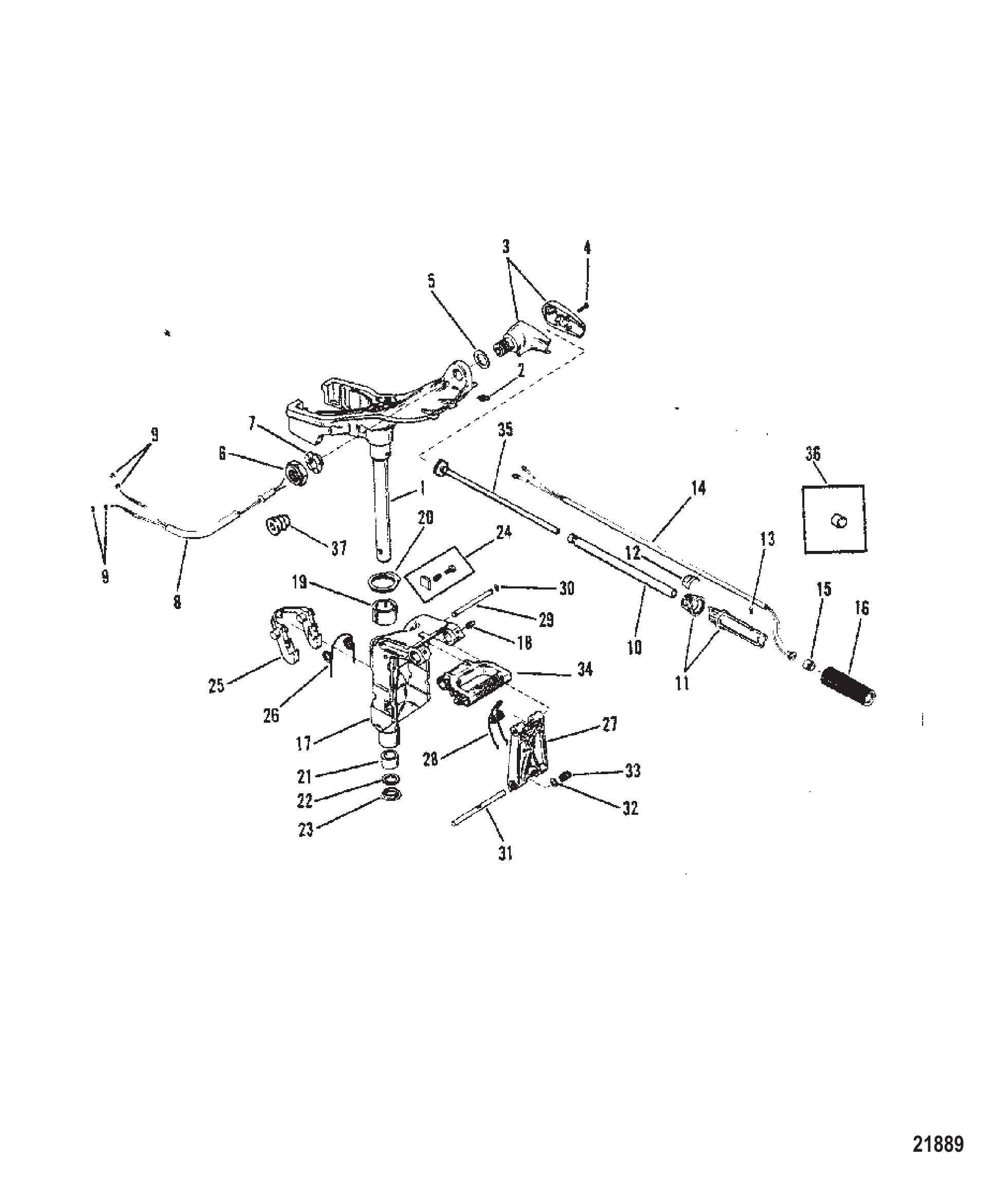

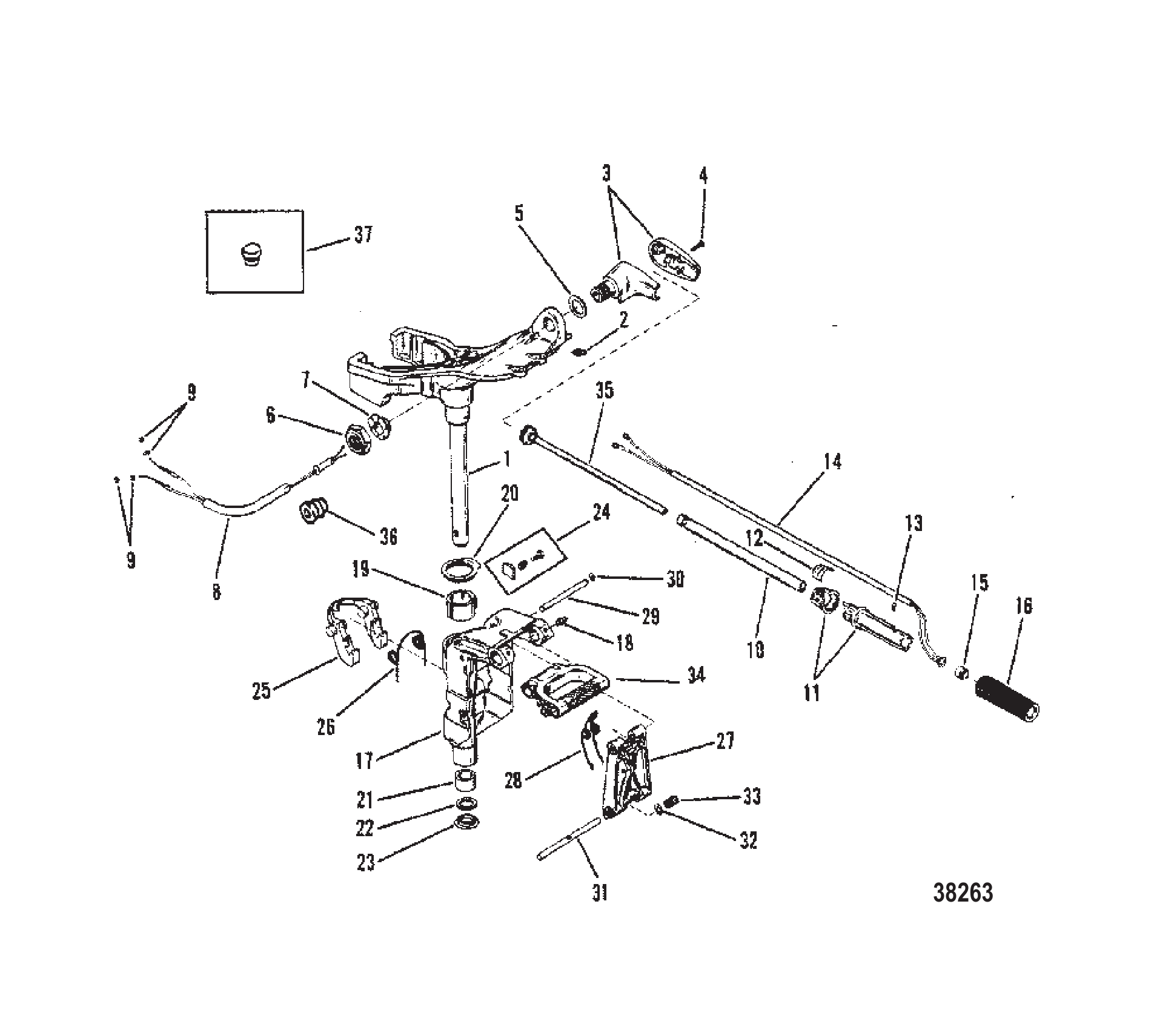

Рис. 10Поворотный механизм и рулевая рукоятка Swivel Head and Steering Handle

REF	Номер детали	Наименование	Кол-во
1	42213A24	Поворотная головка	1
1	42213A25	Поворотная головка	1
1	42213A26	Поворотная головка	1
1	42213A24	Поворотная головка	1
2	823939	ВТУЛКА	2
3	822147	Пластина румпеля	1
3	8221471	ПЛАСТИНА	1
4	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
4	4006731	ВИНТ (M6 x 16)	2
5	822145	Шайба	2
6	826792	Шайба волнистая	1
7	822146	Шайба	1
8	821468A8	Рычаг рулевой рукоятки в сборе	1
8	821468A66	Рычаг рулевой рукоятки в сборе	1
8	821468A9	Рычаг рулевой рукоятки в сборе	1
8	821468T9	ORD 821468A66 Mercury / Quicksilver	1
9	822441	ФИКСАТОР	1
10	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
11	822148A3	Комплект крышки	1
11	822148A2	Комплект крышки	1
12	822150	Шкив	1
13	NSS	NOT SOLD SEPARATE Pulley Case (PART OF REF. #11)	1
14	812832	Винт (#10-16 x .500)	1
14	878608	Винт (#10-16 x .500)	1
15	432429	Трос дроссельной заслонки	2
15	43242T09	Трос газа	2
15	432426	Трос дроссельной заслонки	2
16	9600910	Втулка	1
16	960099	ВТУЛКА (12.00 дюймов)	1
17	8242002	Наклейка	1
17	8242001	Наклейка	1
17	8242004	Наклейка	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	823609A1	Выключатель стоп в сборе	1
19	8M0104615	Выключатель в сборе	1
20	821972	Рукоятка дросселя	1
20	821972T	Ручка газа	1
21	821971	Фиксатор дросселя	1
21	892995	Фиксатор дросселя	1
22	4000330	ВИНТ (M6 x 25)	1
22	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
23	822429	РУКОЯТКА Дросселя	1
23	821465	РУКОЯТКА ДРОССЕЛЯ	1
24	821463A1	Труба румпеля	1
24	821463T01	Труба румпеля	1
25	96203	Пружина	1

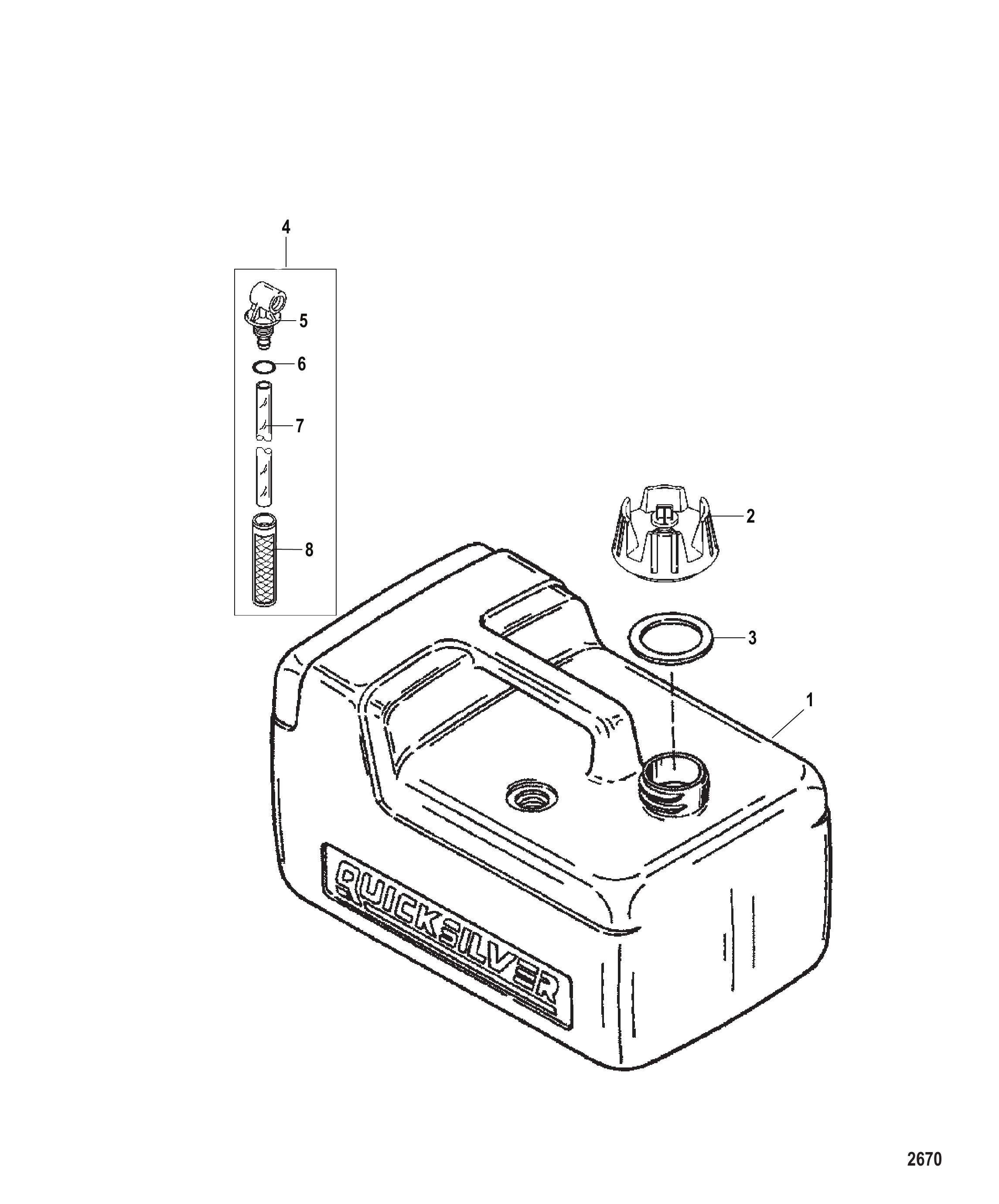

Рис. 11Топливный бак (3,2 галлона) Fuel Tank Assembly (3.2 Gallon)

REF	Номер детали	Наименование	Кол-во
1	859060A2	Топливный бак в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	8169771	Прокладка крышки топливного бака	1
4	823531A1	Комплект топливного разъёма	1
4	8M0175544	Комплект топливного разъёма 3.2	1
5	NSS	NOT SOLD SEPARATE (Connector)	1
6	823533	Уплотнительное кольцо	1
7	NSS	NOT SOLD SEPARATE (Tube)	1
8	823534	Сетка топливного фильтра	1

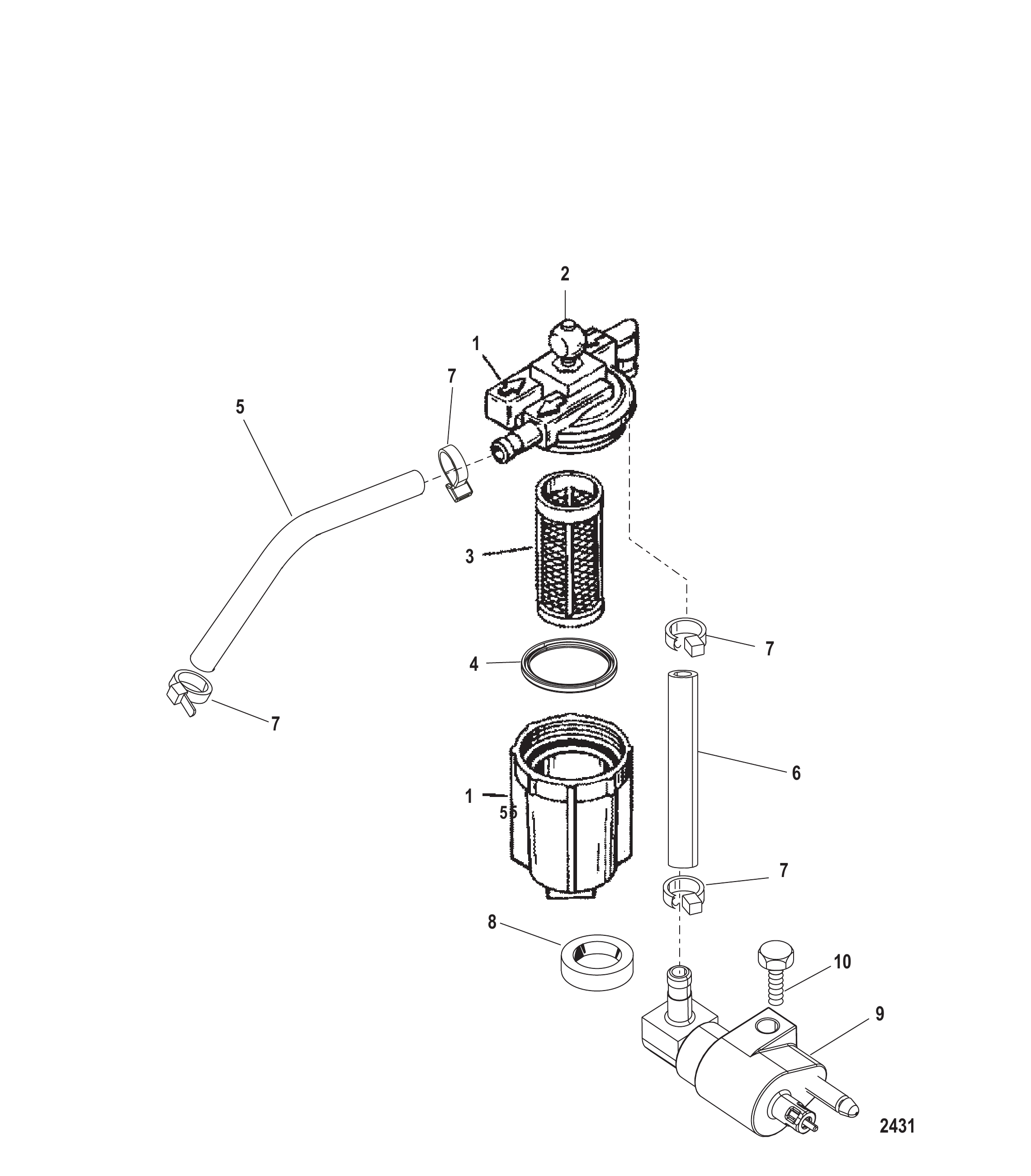

Рис. 12Топливный фильтр в сборе Fuel Filter Assembly

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
10	4000330	ВИНТ (M6 x 25)	1
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1

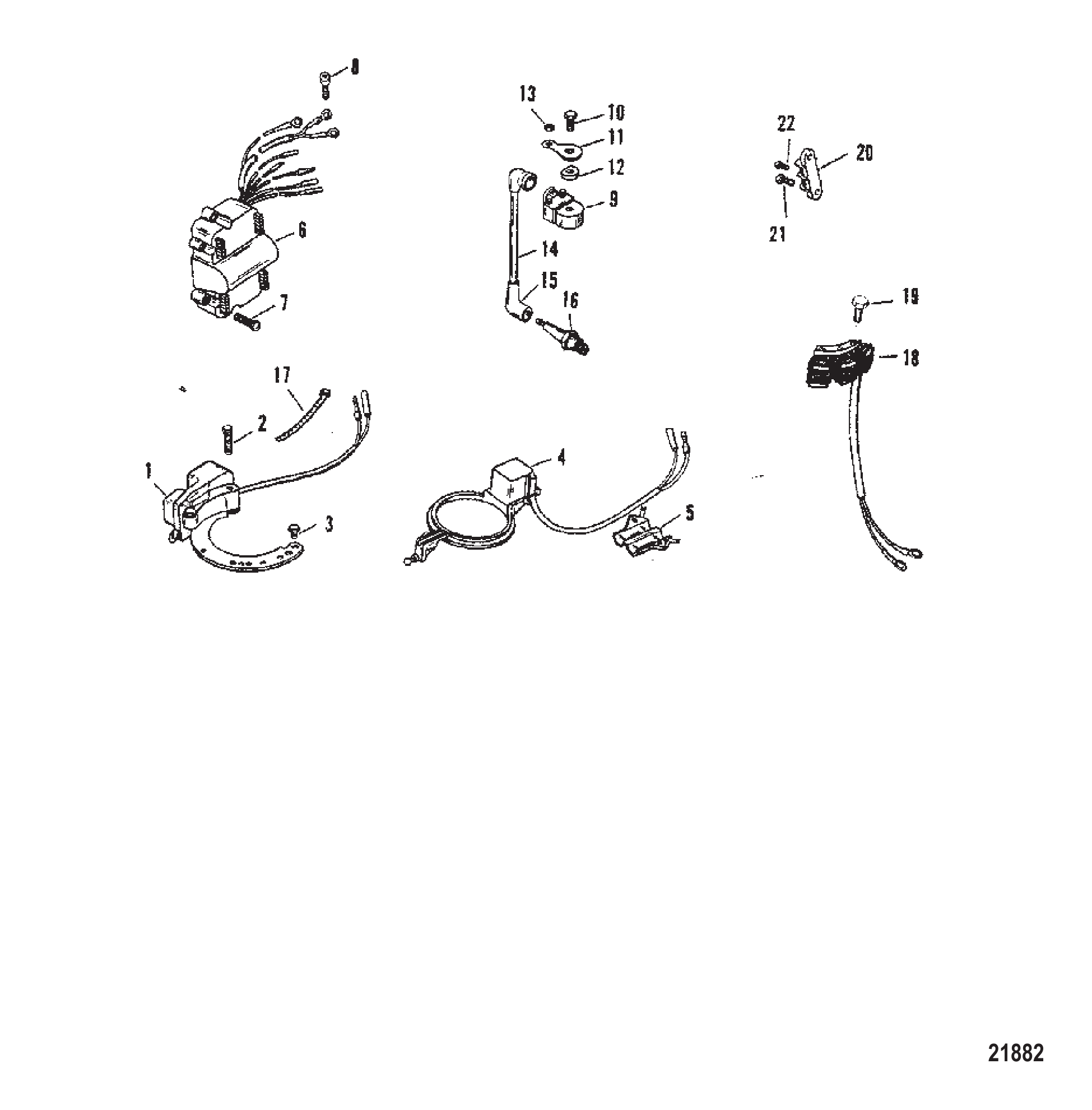

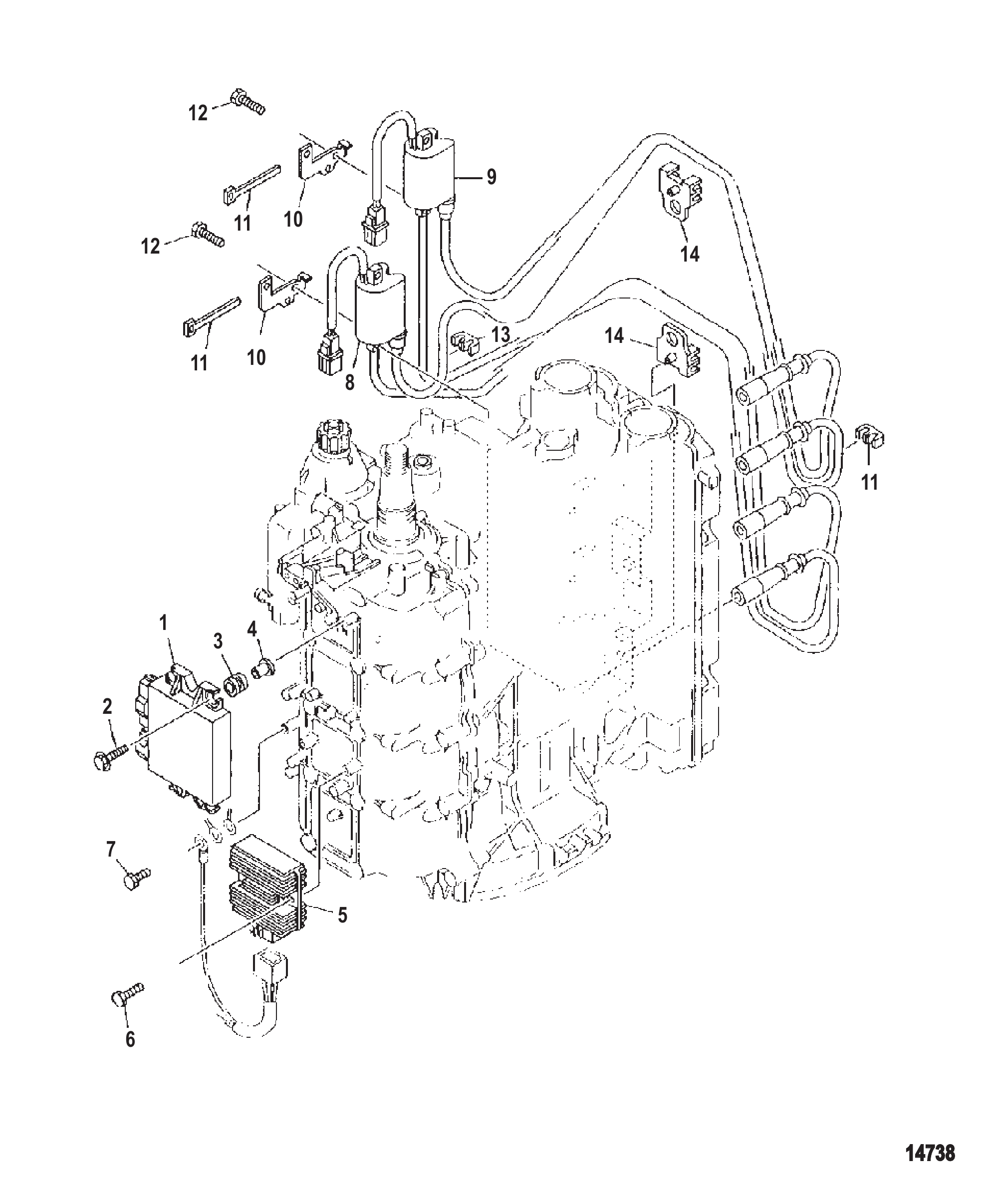

Рис. 13Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	880891T11	Электронный блок управления двигателем	1
1	880891T14	Электронный блок управления двигателем	1
1	880891T1	Блок управления двигателем в сборе	1
1	880891T14	Электронный блок управления двигателем	1
2	804270	Болт (M6 x 28)	4
3	881304	Втулка уплотнительная	4
4	82851M	Втулка	4
4	804344003	Втулка	4
5	881346T	Выпрямитель-регулятор в сборе	1
6	853536	БОЛТ (M6 x 25)	2
7	804604	БОЛТ (M6 x 20)	1
8	880893T10	Катушка зажигания	1
8	8M0123821	Катушка зажигания	1
9	880892T	Катушка зажигания	1
9	8M0121257	Катушка зажигания	1
10	881345	Пластина	2
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	853536	БОЛТ (M6 x 25)	4
13	804276	Хомут	2
14	804277	Хомут	2

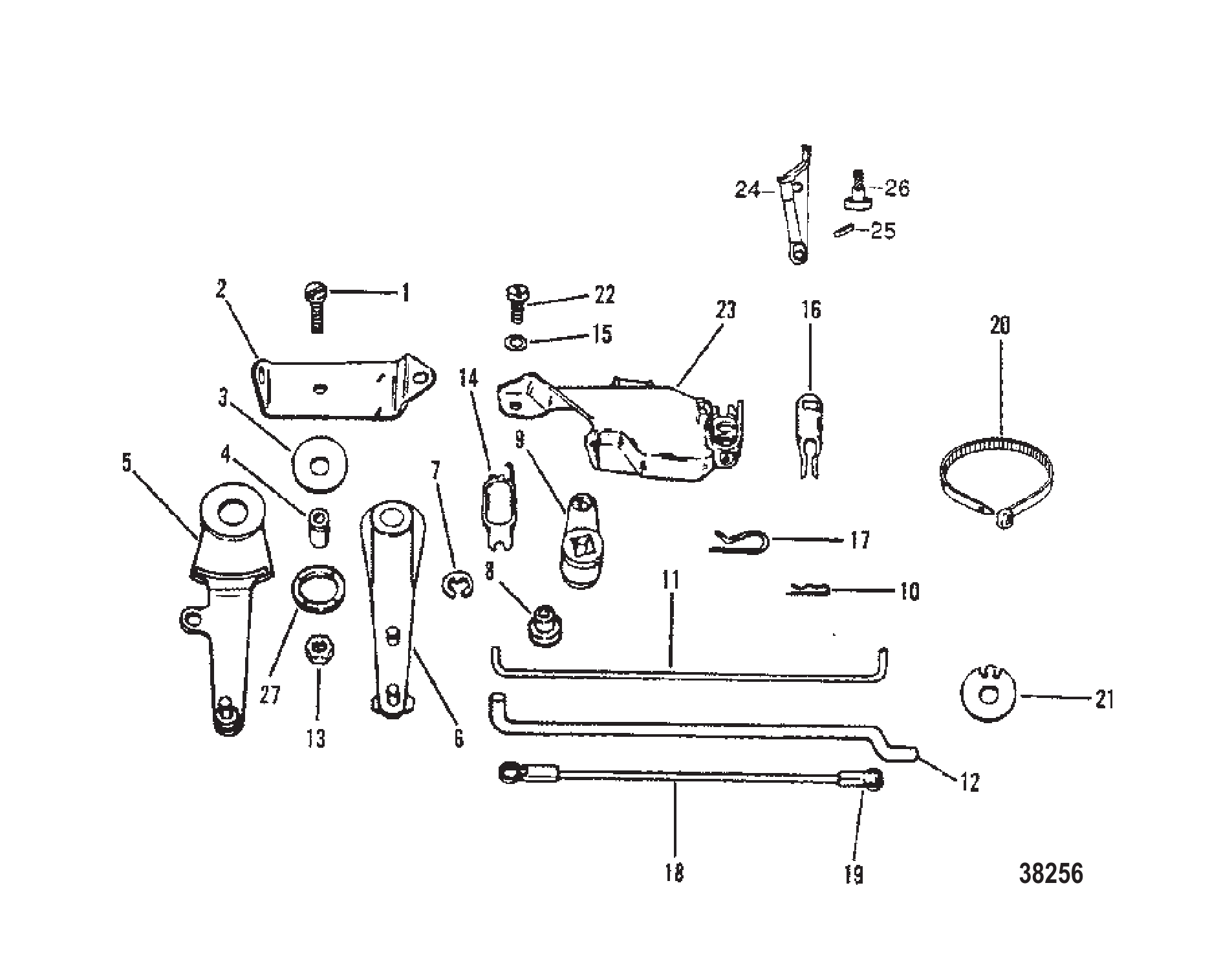

Рис. 14Компоненты крепления дистанционного управления Remote Control Attaching Components

REF	Номер детали	Наименование	Кол-во
1	4000332	ВИНТ (M6 x 35)	1
2	42809	Кронштейн рычага управления	1
3	56681	ШАЙБА (.203 x .500 x .032)	2
3	8M0204666	ШАЙБА (.203 x .500 x .032)	2
3	12132	ШАЙБА (.520 x 1.500 x .06)	1
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
4	42806	Втулка	1
4	823807	ВТУЛКА	1
5	42810A2	Рычаг управления	1
5	42810A8	Рычаг управления в сборе	1
5	42810A4	Рычаг управления	1
5	42810A8	Рычаг управления в сборе	1
6	428071	Рычаг управления дроссельной заслонкой	1
6	428071	Рычаг управления дроссельной заслонкой	1
7	61319	Стопорное кольцо E-образное	1
8	12136	ВТУЛКА	1
8	889731	ВТУЛКА	1
9	42800	Рычаг	1
10	21071	ШПЛИНТ	1
10	210711	Шплинт	1
11	42741	Тяга переключения	1
11	815550A1	Вал переключения передач (с шаровым гнездом)	1
5	42810A8	Рычаг управления в сборе	1
8	12136	ВТУЛКА	1
8	889731	ВТУЛКА	1
10	21071	ШПЛИНТ	1
10	210711	Шплинт	1
12	8155691	Тяга переключения передач	1
12	878169	Тяга переключения	1
13	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	428021	Фиксатор	1
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
16	424291	Фиксатор	2
17	11372	ЗАЖИМ	1
18	19385A2	Тяга дроссельной заслонки в сборе	1
18	8M0084741	Тяга дроссельной заслонки в сборе	1
19	19384	Гнездо	1
19	8M0084742	Гнездо	1
20	816311	Стяжка (8.00 дюймов)	AR
20	816311T	СТЯЖКА (8.00 дюймов)	AR
21	11371	ШАЙБА С УШКОМ (2-ЭЛЕМЕНТ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
22	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
23	42805A3	Кронштейн в сборе	1
24	11373	ШТИФТ ЗАЩЕЛКИ	1
25	23928	ШТИФТ	1
25	239281	Штифт роликовый	1
26	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	1
27	12134	ШАЙБА ВОЛНОВАЯ	1

Рис. 15Карбюратор SeaPro/Marathon10 & 15 Carburetor SeaPro/Marathon10 & 15

REF	Номер детали	Наименование	Кол-во
1	817404A4	Карбюратор	1
1	817404A6	Карбюратор	1
1	817404T09	КАРБЮРАТОР (WMC-82A)	1
1	817404A7	Карбюратор	1
1	817404T09	КАРБЮРАТОР (WMC-82A)	1
1	851908A1	Карбюратор	1
1	851908T06	КАРБЮРАТОР (WMC-84A)	1
1	851908A2	Карбюратор	1
1	851908T06	КАРБЮРАТОР (WMC-84A)	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
2	815133	КЛАПАН Дроссельный	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
4	811353	Поплавковая камера	1
4A	811360	Винт слива поплавковой камеры (WMC-40)	1
5	91691	Поплавок	1
5A	F10064	ВАЛ	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	4216	Жиклёр (.064) главной топливной системы	1
7	6359	ЖИКЛЁР (.052)	1
7	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
8	9171	Держатель жиклёра	1
9	811352	Рычаг дросселя	1
9	NSS	NOT SOLD SEPARATE Throttle Lever (Part of Reference #3)	1
10	8113541	Вал воздушной заслонки	1
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	97611	Комплект прокладок/диафрагм	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
23	174421	КРЫШКА КАРБЮРАТОРА	1
24	47579	ПРОБКА	1
25	40056110	ВИНТ (M5 x 30)	2
26	41750	Вставка	2
26	41750T	ВСТАВКА	2
27	817424	Ручка воздушной заслонки	1
28	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
29	11278	Стопорное кольцо	1
30	817426	Вставка обрамления воздушной заслонки	1
31	817425	Тяга воздушной заслонки	1
32	40056110	ВИНТ (M5 x 30)	1
33	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1
-	19072A97	Головка блока цилиндров в сборе	1
-	19072T97	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

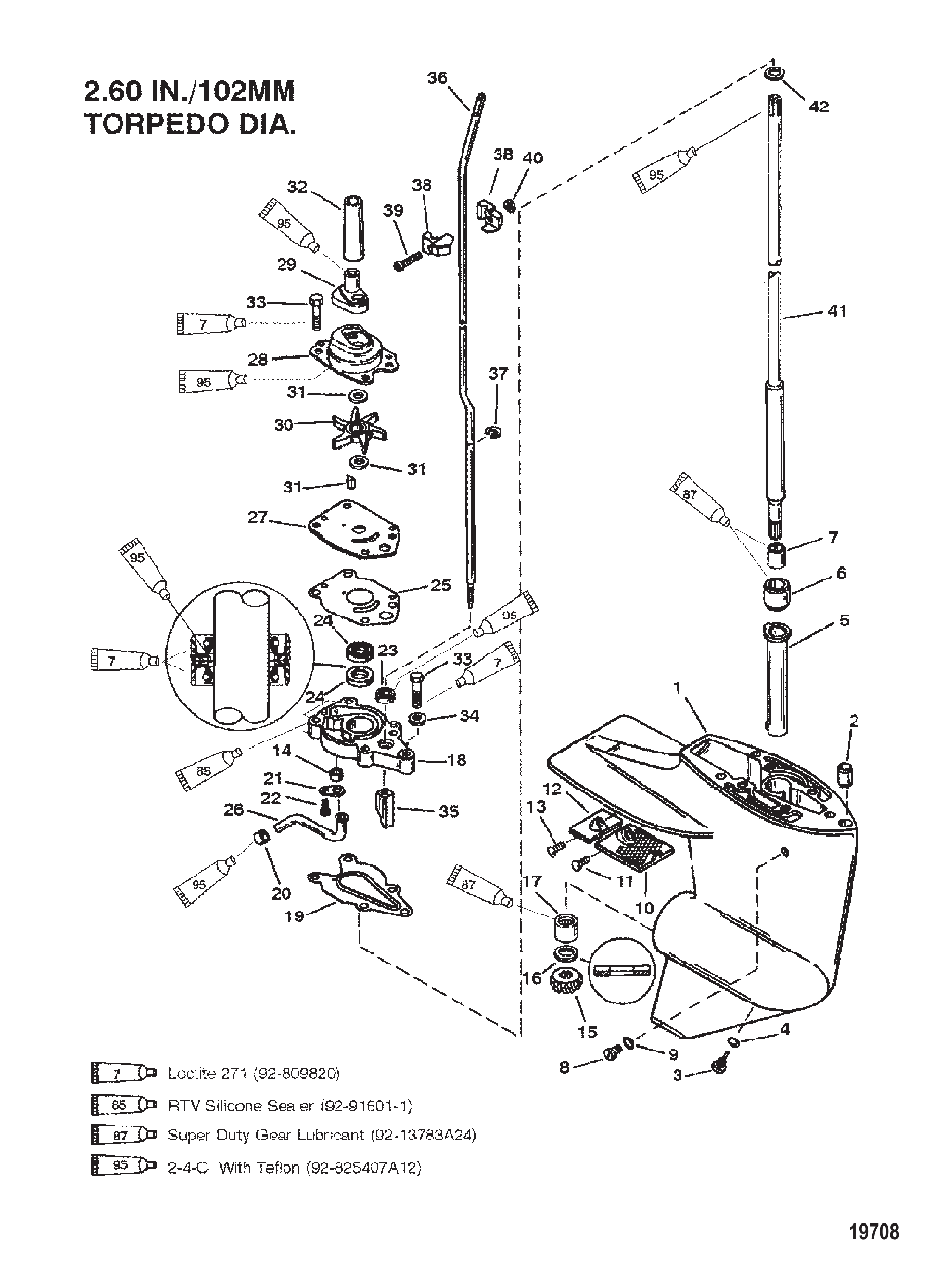

Рис. 16Редуктор (карданный вал) (передаточное число 2,00:1) Gear Housing (Driveshaft)(2.00:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
-	8833A19	Корпус редуктора в сборе	1
-	8833T19	Корпус редуктора в сборе	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8833A20	Корпус редуктора в сборе	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	79953	Винт (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	2
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A2	Шпонка в сборе	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	444671	Направляющая	1
33	8248327	Винт (M6 x 30)	5
33	8M0214957	Винт	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
36	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
36	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
36	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
37	42389	Стопорное кольцо E-образное	1
38	42126	НАПРАВЛЯЮЩАЯ	2
38	8M0036770	НАПРАВЛЯЮЩАЯ	2
39	40011109	Винт (M5 x 25) нержавеющая сталь	1
40	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
40	401385	ГАЙКА (M5) Нержавеющая сталь	1
41	823389	Гребной вал (короткий)	1
41	823390	Гребной вал (длинный)	1
42	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 17Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 18Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	881363T	Крышка	1
2	881364T2	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
2	881364T1	Жгут проводов в сборе	1
2	881364T04	Жгут проводов	1
3	804291	Предохранитель 20 А	4
3	832969T20	Предохранитель Mini — жёлтый — 20 А	4
4	80429110	Предохранитель 30 ампер	4
4	8M0057159	Предохранитель 30А	4
0	891824010	Крышка предохранителя	4
0	891824020	Крышка предохранителя	4
5	804289	Съёмник предохранителя	1
6	881362	Кронштейн	1
7	8813511	Винт	1
8	881352T	Реле	1
8	8M0098898	Реле	1
9	82214M	Шайба	2
10	881355	Стопорная шайба	2
10	82212M	Стопорная шайба	2
11	881354	Винт	2
11	96671M	Винт	2
12	804284	Пыльник	2
12	804284001	Чехол защитный	2
13	881350T	Реле	1
14	881351	Винт	1
15	881353	Хомут	1
16	8813511	Винт	1
17	881359T	Кронштейн	1
17	881363A01	Комплект крышки/кронштейна	1
18	881361	Хомут	1
19	881360	Хомут	1
20	804270	Болт (M6 x 28)	5
21	881304	Втулка уплотнительная	5
22	82851M	Втулка	5
22	804344003	Втулка	5
23	881356T1	Реле в сборе	1
23	882751A3	Комплект реле тримма	1
24	881357	Провод питания	1
25	881358	Крышка	1
26	8248324	Винт (M6 x 16)	2
27	825702	Болт (M6 x 20)	2
27	8257021	Болт (M6 x 20)	2
28	804604	БОЛТ (M6 x 20)	1
29	88439A33	Кабельный жгут положительный - аккумулятор	1
30	88439A10	Кабельный жгут отрицательный - аккумулятор	1
31	401388	ГАЙКА (M8) Нержавеющая сталь	1
32	40011128	Винт (M6 x 20) нержавеющая сталь	1
32	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
33	858723T1	Жгут проводов переходник/тримм	1
34	858914T1	Жгут проводов переходник мотора тримма	1
35	858740T4	Жгут проводов переходник дистанционного управления	1
36	92753	Фиксатор	1
37	859249T1	Разъём	1
38	816311T	СТЯЖКА (8.00 дюймов)	AR
39	8272822	Наклейка предупреждение высокое напряжение	1
40	881865	Наклейка предупреждающая — запуск на передаче	1
41	828151A2	Комплект реле тримма	1
41	882751A3	Комплект реле тримма	1
42	826802A24	Жгут проводов тримма	1
43	828151A1	Реле в сборе	2
43	8M0207773	Реле тримма в сборе	2
44	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
44	8M0207785	Втулка	1
45	818968	ВТУЛКА	1
45	8M0214955	Втулка	1
46	NSS	NOT SOLD SEPARATE Decal	1
47	828102	Кронштейн	1
47	8M0207771	Кронштейн крепления	1
48	824868	ВИНТ (M6 x 75)	1
49	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
49	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
50	823807	ВТУЛКА	1

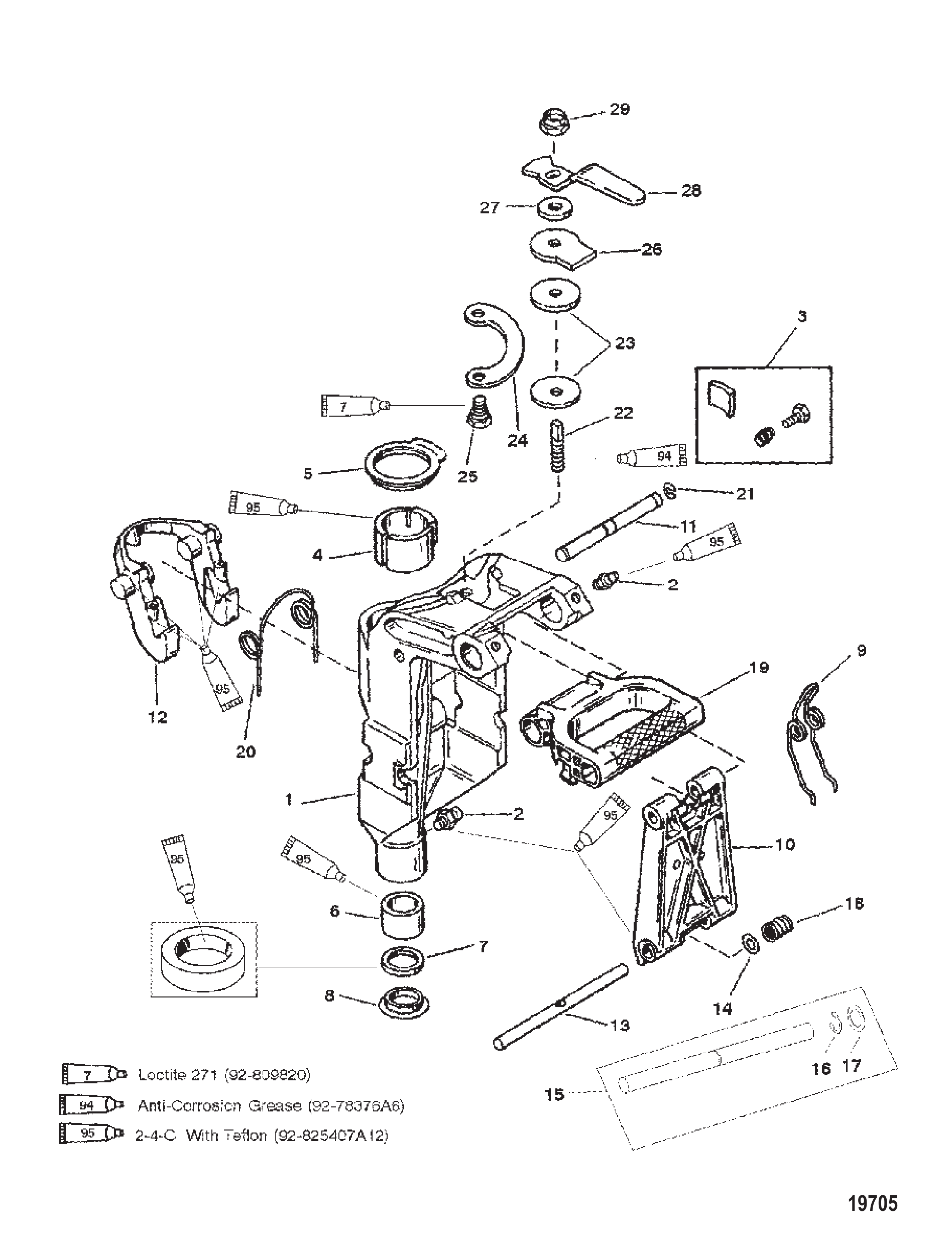

Рис. 19Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8831A6	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A7	Поворотный кронштейн в сборе	1
1	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
1	8831A5	Поворотный кронштейн в сборе	1
1	8831A13	Поворотный кронштейн - чёрный	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831T08	Поворотный кронштейн чёрный	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
1	8831A10	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	42124A2	Пластина в сборе Co-Pilot	1
4	421402	Подшипник	1
5	420801	Подшипник упорный - верхний	1
5	42080T01	Подшипник	1
6	42139	ВТУЛКА НИЖНЯЯ	1
7	42077	Сальник	1
8	42373	Упорная шайба нижняя	1
9	421301	Пружина	1
10	420824	Кронштейн	1
10	42082T04	Кронштейн	1
11	420811	Штифт	1
12	421411	Крюк стопора реверса	1
12	8M0075731	Крюк реверса	1
13	42083	Штифт поворотный	1
13	830741A1	Палец поворотный в сборе	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	830741A1	Палец поворотный в сборе	1
16	NSS	NOT SOLD SEPARATE	1
17	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
18	42128	ПРУЖИНА	1
19	42085F4	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
19	42085F2	Рукоятка для переноски	1
19	42085F5	Рукоятка для переноски	1
19	42085F3	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
20	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
21	13194	Кольцо стопорное	2
22	821961	Штанга	1
23	8165621	Диск	2
24	821958A1	Комплект пластин	1
25	82130014	ВИНТ (M6 x 14)	2
26	821957	Пластина тормозная	1
27	29330	ШАЙБА	1
28	821959	Рукоятка	1
29	34863	ГАЙКА (.375-24)	1
29	8M0204726	Гайка (.375-24) латунная	1
-	8237011	Наклейка Co-Pilot	1

Рис. 20Поворотный кронштейн и рулевая рукоятка Swivel Bracket and Steering Handle

REF	Номер детали	Наименование	Кол-во
1	42213A6	Поворотная труба (черная)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
1	42213A7	Поворотная труба (серая)	1
1	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
1	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
2	8M0169589	Штуцер для смазки	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
3	44397A15	Кронштейн в сборе (черный)	1
3	44397A16	Кронштейн в сборе (серый)	1
4	40019109	ВИНТ (M5 x 25)	3
4	4005688	ВИНТ (M4 x 20)	3
4	40011110	Винт (M5 x 30) нержавеющая сталь	3
5	177821	КРОНШТЕЙН ШАЙБЫ	1
5	177821	КРОНШТЕЙН ШАЙБЫ	1
6	90068F2	Гайка, чёрная	1
6	859133	ГАЙКА (1.00-14)	1
6	90068F3	Гайка (1.00-14), серая	1
6	859133	ГАЙКА (1.00-14)	1
6	816880	Гайка	1
7	85973	Втулка кронштейна	1
7	817026	Втулка	1
8	42210	Трос дроссельной заслонки (переключение румпеля)	1
8	422111	Трос дроссельной заслонки (боковое переключение)	1
9	400212	ГАЙКА (M6) Нержавеющая сталь	AR
10	99333A2	Труба рулевого управления в сборе	1
11	14025A4	Рукоятка газа в сборе (румпель переключения передач)	1
11	823609A10	Комплект выключателя стоп - рукоятка газа	1
11	14170A5	Рукоятка газа в сборе (дистанционное переключение)	1
11	823609A10	Комплект выключателя стоп - рукоятка газа	1
12	13239	Наклейка дросселя (наносится на рукоятку)	1
12	140121	Наклейка дросселя (наносится на трубку) (чёрная)	1
12	140122	НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - СЕРАЯ 3-1/3" X 1-1/4")	1
12	140123	НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - 3.15"X 2-1/2")	1
12	140124	НАКЛЕЙКА (МЕЖДУНАРОДНЫЕ СИМВОЛЫ)	1
13	37342	Винт (#12-14 x .375) рукоятки дросселя	1
14	823609A10	Комплект выключателя стоп - рукоятка газа	1
15	11099A1	ЧЕХОЛ В СБОРЕ	1
16	99589	Рукоятка	1
16	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
17	8831A1	Поворотный кронштейн в сборе (чёрный)	1
17	8831A13	Поворотный кронштейн - чёрный	1
17	8831A2	Поворотный кронштейн в сборе (серый)	1
17	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
18	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
18	8M0169589	Штуцер для смазки	3
19	42140	ВТУЛКА ВЕРХНЯЯ	1
20	420801	Подшипник упорный - верхний	1
20	42080T01	Подшипник	1
21	42139	ВТУЛКА НИЖНЯЯ	1
22	42077	Сальник	1
23	42373	Упорная шайба нижняя	1
24	42124A1	Пластина в сборе Co-Pilot	1
25	42141	КРЮК ФИКСАТОРА РЕВЕРСА	1
25	8M0075731	Крюк реверса	1
26	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
27	420822	Кронштейн	1
27	42082T04	Кронштейн	1
28	42130	ПРУЖИНА	1
28	421301	Пружина	1
29	42081	Штифт	1
29	420811	Штифт	1
30	13194	Кольцо стопорное	2
31	42083	Штифт поворотный	1
31	830741A1	Палец поворотный в сборе	1
32	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
33	42128	ПРУЖИНА	1
34	42085F1	Рукоятка для переноски	1
34	420852	Рукоятка черная	1
35	975501	ТРУБКА В СБОРЕ	1
36	12602	Втулка уплотнительная	1
36	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
37	19564	Люверс старого образца	1
37	8M0179867	ВТУЛКА	1

Рис. 21Комплект прокладок - полный - головка цилиндров и нижний блок Gasket Set Components-Complete-Powerhead and Lower Unit

REF	Номер детали	Наименование	Кол-во
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
0	195982	Прокладка	1
0	19184	Прокладка отражательной пластины	1
0	19185	Прокладка крышки выпускного коллектора	1
0	192071	Прокладка	1
0	19207002	Прокладка	1
0	192031	Прокладка крышки впускного коллектора	1
0	192051	Прокладка	1
0	19205002	Прокладка	1
0	191861	Прокладка головки блока	1
0	42380	Сальник водяной трубки	1
0	42380001	Сальник водяной трубки	1
0	192012	Прокладка корпуса водяной трубки	1
0	195992	Прокладка корпуса вертикального вала	1
0	33145	Кольцо уплотнительное (1.984 x .139)	1
0	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
0	33613	Сальник	1
0	192043	Прокладка	1
0	42133	САЛЬНИК	1
0	822236	Кольцо квадро	1
0	421021	Сальник	1
0	19202	Прокладка пластины водяного насоса	1
0	19202001	Прокладка	1
0	19643	Сальник	1
0	191833	Сальник	2
0	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
0	192061	Прокладка карбюратора	1
0	62386	Прокладка термостата	1
0	8M0204714	Прокладка @4	1
0	NSS	NOT SOLD SEPARATE (Base-Water Pump)	1

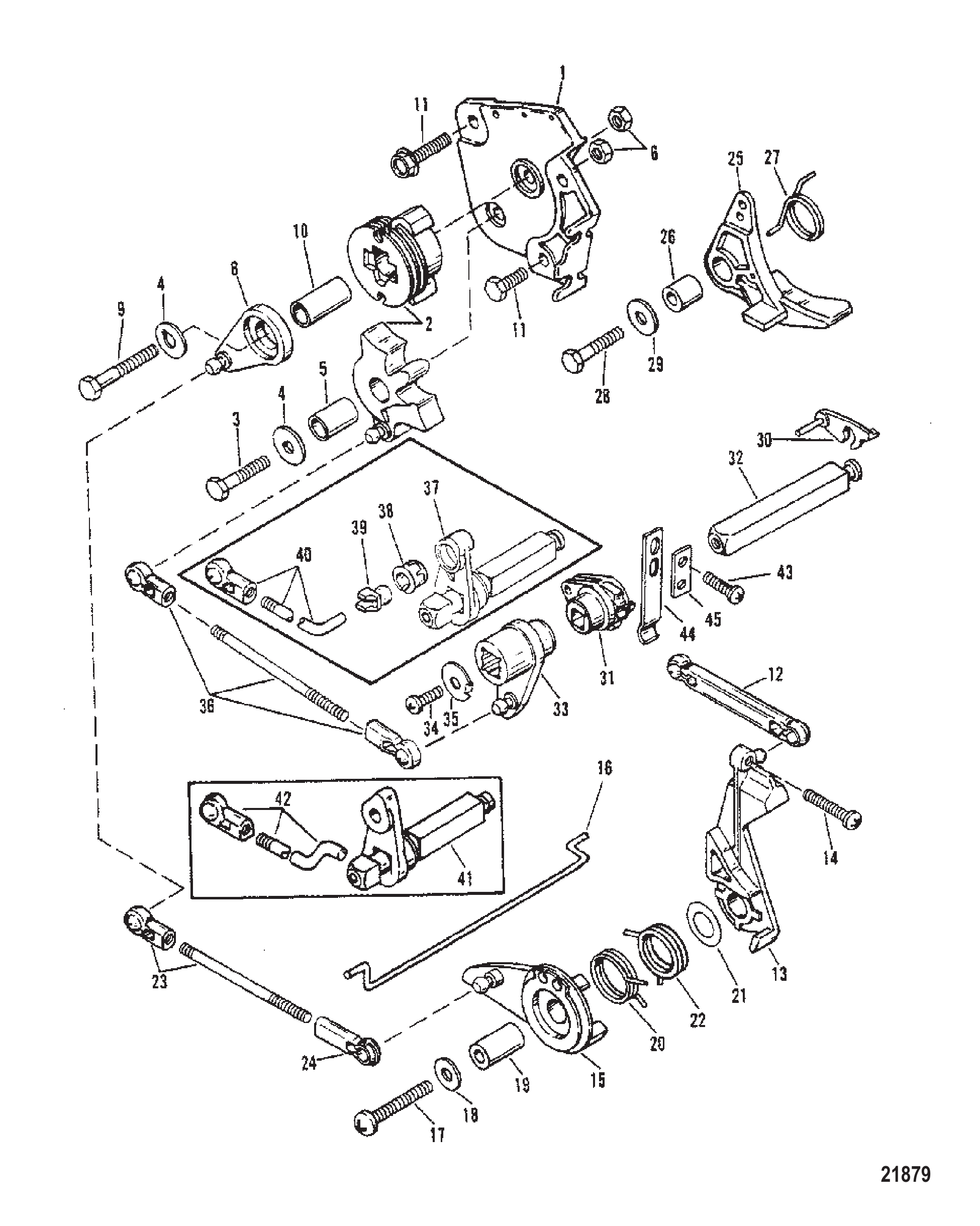

Рис. 22Тросы газа и переключения передач (Модели с переключением на румпеле) Throttle and Shift Linkage (Tiller Handle Shift Models)

REF	Номер детали	Наименование	Кол-во
1	42148	ПЛОЩАДКА УПРАВЛЕНИЯ	1
1	421482	Площадка управления	1
2	94085A1	Шестерня	1
3	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
5	42149	ПРОСТАВКА (КОРОТКАЯ)	1
5	856737	Проставка	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	42151	РЫЧАГ ОСНОВНОЙ	1
9	4000333	ВИНТ (M6 x 40)	1
10	42150	ПРОСТАВКА (ДЛИННАЯ)	1
10	856738	Проставка	1
11	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
12	421671	Тяга синхронизации	1
13	421631	Рычаг управления	1
14	40056110	ВИНТ (M5 x 30)	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	421662	Привод	1
16	42161	ТЯГА БЛОКИРОВКИ	1
17	4000333	ВИНТ (M6 x 40)	1
18	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
18	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
19	421621	Втулка	1
20	42164	ПРУЖИНА	1
21	69708	Шайба волнистая винта фиксатора и рычага	1
22	13676	Пружина	1
23	19385A1	Тяга газа в сборе	1
23	8M0084745	Тяга газа в сборе	1
24	19384	Гнездо	1
24	8M0084742	Гнездо	1
25	42159	РЫЧАГ	1
25	421592	Рычаг	1
26	421581	Втулка	1
27	42160	ПРУЖИНА	1
28	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
29	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
29	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
30	42156	РЫЧАГ	1
31	42153	РЫЧАГ	1
32	42152	ВАЛ ПЕРЕКЛЮЧЕНИЯ (СОСТАВНОЙ)	1
33	421551	Рычаг (составной вал переключения)	1
34	400035	ВИНТ (M5 x 16)	1
35	11371	ШАЙБА С УШКОМ (2-ЭЛЕМЕНТ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
36	1938511	ТЯГА ПЕРЕКЛЮЧЕНИЯ (СОСТАВНАЯ 2 ЧАСТИ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
37	815550A1	Вал переключения передач (с шаровым гнездом)	1
38	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
39	93421	ШАР ПОВОРОТНОГО УЗЛА	1
40	1938522	ТЯГА SWIFT (1 ЧАСТЬ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
40	815550A1	Вал переключения передач (с шаровым гнездом)	1
41	8155501	Вал переключения передач	1
42	815567A1	Тяга переключения передач	1
42	815567T02	Тяга переключения передач в сборе	1
43	4000114	ВИНТ (M5 x 16)	2
43	400035	ВИНТ (M5 x 16)	2
43	400011	Винт (M5 x 8)	2
44	39627	ПРУЖИНА	1
45	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	2

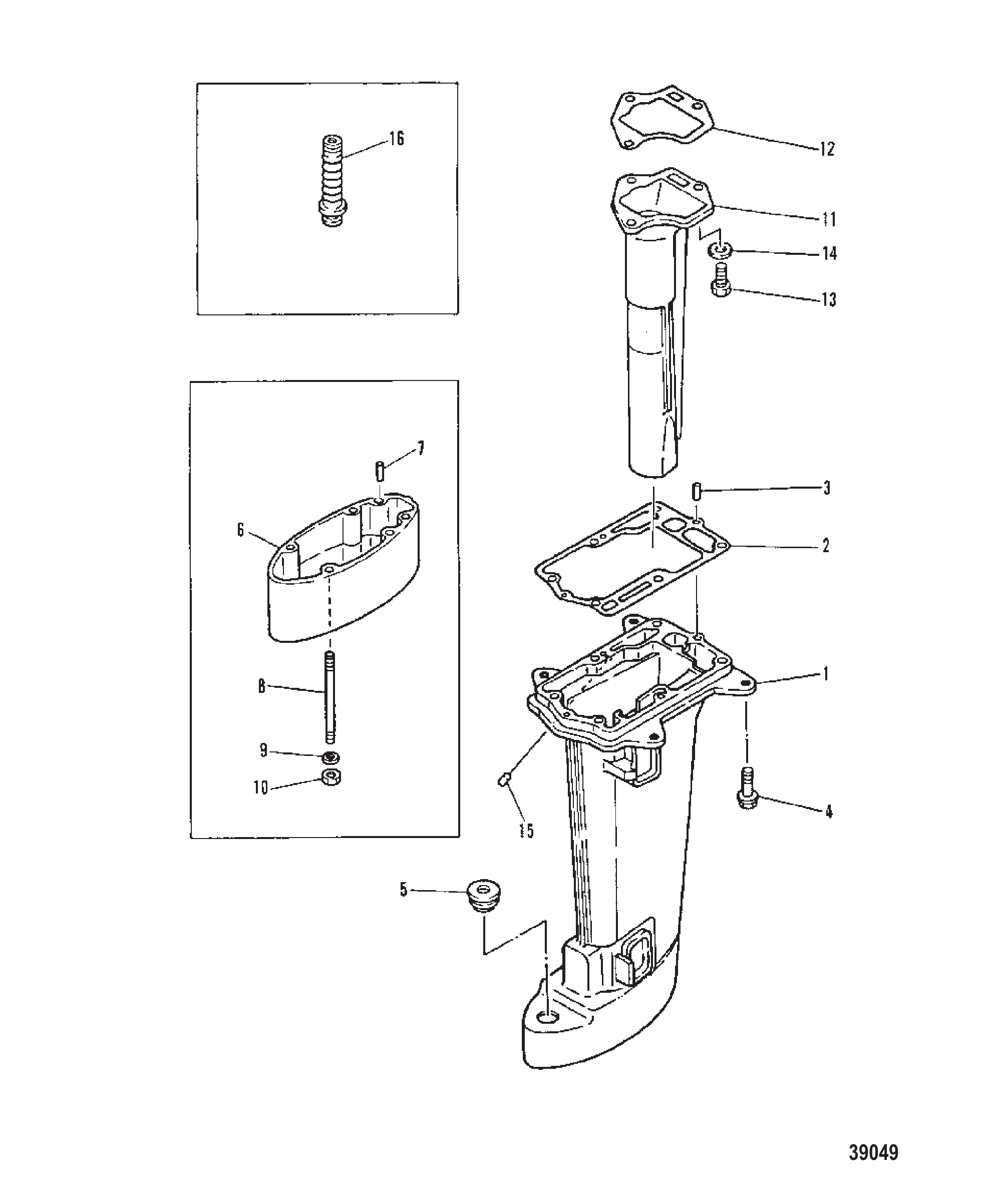

Рис. 23Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	400035	ВИНТ (M5 x 16)	2
17	445551	Блок подшипниковый (удлинённый)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 24Редуктор вал гребного винта - передаточное число 2,00:1 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
-	8833A19	Корпус редуктора в сборе	1
-	8833T19	Корпус редуктора в сборе	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8833A20	Корпус редуктора в сборе	1
43	821321A1	Подшипник роликовый в сборе	1
44	821924A1	Шестерня переднего хода в сборе	1
45	41367	ВТУЛКА	1
46	813139	Толкатель кулачка	1
47	821930A1	Муфта сцепления в сборе	1
48	823951	ШТИФТ КРЕСТОВИНЫ	1
49	42204	Пружина	1
50	821929	Вал гребной	1
51	8219261	Шестерня заднего хода - 13/26	1
51	821926T1	Шестерня заднего хода — 13/26	1
52	42144A3	Обойма подшипника в сборе	1
52	42144T3	Обойма подшипника	1
53	33145	Кольцо уплотнительное (1.984 x .139)	1
53	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
54	821927	Втулка	1
55	99325	Уплотнение	1
56	821928	Сальник масляный	1
57	82407110	ВИНТ (M8 x 50)	1
58	8240717	Винт (M8 x 30)	2
59	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
59	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	1
59	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	1
60	420911	Проставка	1
61	13914	Гайка (M10) шпильки корпуса редуктора	1
61	40140	ГАЙКА (M10)	1
62	821932	Ступица упорная	1
62	8219321	Ступица упорная (1.510 диам.)	1
63	822559A1	Узел чашки блока отвода выхлопных газов	1
63	822559Q01	Стакан	1
-	41365A3	Ремкомплект уплотнений	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 25Тросы газа и переключения передач (Модели с боковым переключением) Throttle and Shift Linkage (Side Shift Models)

REF	Номер детали	Наименование	Кол-во
1	42181	КРОНШТЕЙН ТРОСА	1
2	4000117	ВИНТ (M5 x 20)	2
3	125732	РЫЧАГ	1
3	421592	Рычаг	1
4	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
5	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
5	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
6	421581	Втулка	1
7	42160	ПРУЖИНА	1
8	42156	РЫЧАГ	1
9	42153	РЫЧАГ	1
10	39627	ПРУЖИНА	1
11	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
12	4000114	ВИНТ (M5 x 16)	2
12	400035	ВИНТ (M5 x 16)	2
12	400011	Винт (M5 x 8)	2
13	42152	ВАЛ ПЕРЕКЛЮЧЕНИЯ (СОСТАВНОЙ)	1
14	421541	Привод (составной вал переключения)	1
15	815550A1	Вал переключения передач (с шаровым гнездом)	1
16	8155501	Вал переключения передач	1
17	42157	РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ (ИСПОЛЬЗОВАТЬ С ПОЗ. №13 И 14 ИЛИ 15)	1
17	815550A1	Вал переключения передач (с шаровым гнездом)	1
17	421571	Рукоятка переключения	1
18	44459	Втулка уплотнительная	1
18	44459001	Втулка уплотнительная	1
19	12003	ШАЙБА С УШКОМ (СТАРАЯ КОНСТРУКЦИЯ)	1
20	421671	Тяга синхронизации	1
21	421631	Рычаг управления	1
22	40056110	ВИНТ (M5 x 30)	1
22	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
23	421662	Привод	1
24	42161	ТЯГА БЛОКИРОВКИ	1
25	4000333	ВИНТ (M6 x 40)	1
26	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
26	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
27	421621	Втулка	1
28	13676	Пружина	1
29	69708	Шайба волнистая винта фиксатора и рычага	1
30	42164	ПРУЖИНА	1
31	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
32	42182	ВТУЛКА	1
32	421821	Втулка	1
33	42183	ПРИВОД	1
34	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
34	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
35	40011128	Винт (M6 x 20) нержавеющая сталь	1
35	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	1
36	42184	ТЯГА	1
37	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1

Рис. 26Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

Рис. 27Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
1	8894A5	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (ЧЁРНЫЙ)	1
1	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
1	8894A6	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (СЕРЫЙ)	1
1	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A3	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (ЧЁРНЫЙ)	1
2	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A4	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (СЕРЫЙ)	1
2	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	43431	Проставка шпильки кронштейна струбцины	1
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	42129	ШПИЛЬКА КРОНШТЕЙНА СТРУБЦИНЫ	1
7A	4000333	ВИНТ (M6 x 40)	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	2
9	400212	ГАЙКА (M6) Нержавеющая сталь	2
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
20	13855	Гайка (.250-20)	2
20	8267118	Гайка (.250-20)	2
21	814427	Фиксатор наклона с золотником (новая конструкция)	1
22	12869	Наклейка положения откидки	1

Рис. 28Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
-	824785A1	Инструмент для установки втулки и сальника	1
-	13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
-	83165M	Съёмник в сборе для подшипника	1
-	83165T	СЪЁМНИК В СБОРЕ	1
-	31229A7	Комплект съёмников для подшипника	1
-	824787	СЪЕМНИК ВТУЛКИ	1
-	36392	Калибровочный инструмент карбюратора	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	824788A1	Инструмент для снятия подшипника	1
-	824790A1	Инструмент для установки втулки гребного вала	1
-	83163M	Фиксатор маховика	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	24937A1	Фиксатор	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	24937A1	Фиксатор	1
-	83164M	Съёмник маховика	1
-	8M0227579	СЪЁМНИК МАХОВИКА	1
-	13655	Оправка	1
-	13655T	ОПРАВКА	1
-	99750A1	Мультиметр	1
-	13663A1	Инструмент для установки поршневого пальца	1
-	13663T1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОРШНЕВОГО ПАЛЬЦА	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	13662A1	Стенд для силовой головки	1
-	13662T1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	37241	Пластина съёмника универсальная	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	24283	ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	99379	Стробоскоп	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG 40-4)	1
-	NSS	NOT SOLD SEPARATE Collet (Snap-On #CG 40-15)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)	1

Рис. 29Специальный инструмент Tools-Special

REF	Номер детали	Наименование	Кол-во
1	9205A13	ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЁРНЫЙ)	1
1	9420T10	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9420A9	ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ)	1
1	8M0094069	ВЕРХНИЙ КОЖУХ	1
2	444621	Сальник	1
2	8M0043151	УПЛОТНЕНИЕ КОЖУХА	1
3	13691A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
3	13691A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
4	16471A1	ЗАМОК КОЖУХА	1
5	817104A3	ЗАМОК КОЖУХА В СБОРЕ	1
6	180402	КРЮК ЗАЩЕЛКИ	1
7	11354	Задний щиток (чёрный)	1
7	12873	Задний кожух (серый)	1
7	12873T	ЩИТОК	1
8	400018	ВИНТ (M5 x 12)	2
9	9204A1	НИЖНИЙ КОЖУХ (ЧЁРНЫЙ)	1
9	9204A2	НИЖНИЙ КОЖУХ (СЕРЫЙ)	1
9	9204A6	Нижний кожух (MARATHON 10)	1
9	9204A2	НИЖНИЙ КОЖУХ (СЕРЫЙ)	1
9A	15061	ПРОБКА	1
9A	15061001	ЗАГЛУШКА	1
10	12154	Пробка нижнего кожуха (механическая)	1
11	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
12	15920A54	Шнур аварийного останова в сборе	1
12	15920Q54	ШНУР В СБОРЕ	1
13	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
13	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
14	44461A1	РЫЧАГ ЗАМКА КОЖУХА	1
15	76470	Втулка рычага защёлки кожуха	1
16	11394	ПРОСТАВКА ЗАЩЕЛКИ	1
17	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	1
17	40019131	ВИНТ (M6 x 35) ЗАЩЕЛКА И РЫЧАГ	1
18	69708	Шайба волнистая винта фиксатора и рычага	1

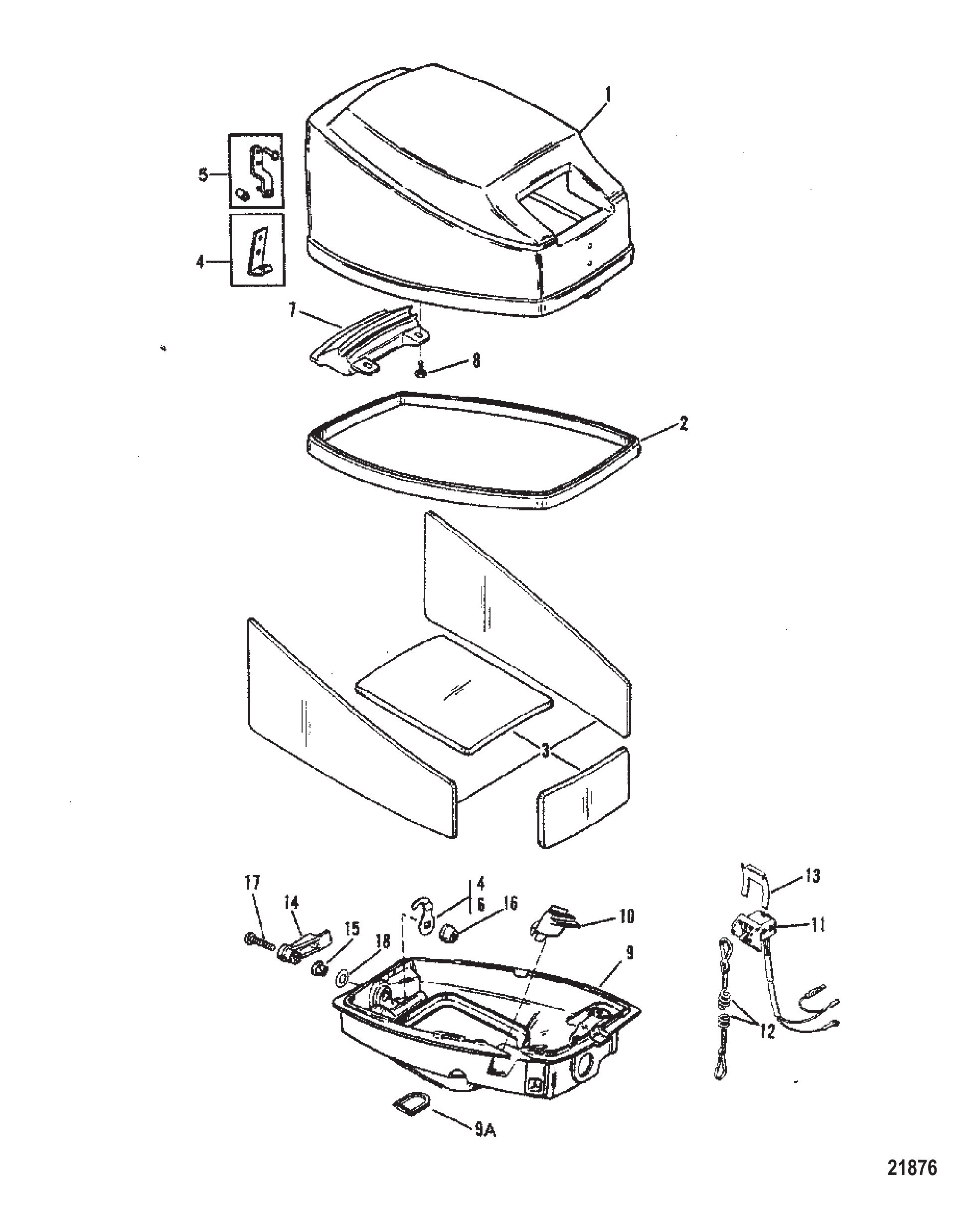

Рис. 30Кожухи Cowls

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	14834A1	Винт	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	805726	Уплотнительное кольцо резиновое	1
4	8M0204684	Кольцо уплотнительное резиновое	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	28634A1	Ремкомплект винтов	1
8	79953Q04	Ремкомплект сливного винта	1
9	805726	Уплотнительное кольцо резиновое	1
9	8M0204684	Кольцо уплотнительное резиновое	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	2
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	41365	САЛЬНИК масляный	2
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A2	Шпонка в сборе	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	44467	Направляющая	1
33	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
36	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
36	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
36	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
37	42389	Стопорное кольцо E-образное	1
38	42126	НАПРАВЛЯЮЩАЯ	2
38	8M0036770	НАПРАВЛЯЮЩАЯ	2
39	40056109	ВИНТ (M5 x 25)	1
39	40011109	Винт (M5 x 25) нержавеющая сталь	1
40	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
40	401385	ГАЙКА (M5) Нержавеющая сталь	1
41	823389	Гребной вал (короткий)	1
41	823390	Гребной вал (длинный)	1
42	822248	Упорная шайба	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1

Рис. 31Картер редуктора (ведущий вал) (Конструкция II — см. ссылку №41) Gear Hsg (Driveshaft)(Design II-Refer to Reference #41)

REF	Номер детали	Наименование	Кол-во
1	421481	Площадка управления	1
2	94085A1	Шестерня	1
3	826650	Винт (M6 x 30)	1
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
5	42149	ПРОСТАВКА (КОРОТКАЯ)	1
5	856737	Проставка	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42151	РЫЧАГ ОСНОВНОЙ	1
8	4000333	ВИНТ (M6 x 40)	1
9	42150	ПРОСТАВКА (ДЛИННАЯ)	1
9	856738	Проставка	1
10	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
11	421671	Тяга синхронизации	1
12	421631	Рычаг управления	1
13	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
14	421662	Привод	1
15	42161	ТЯГА БЛОКИРОВКИ	1
16	4000333	ВИНТ (M6 x 40)	1
17	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
18	421621	Втулка	1
19	42164	ПРУЖИНА	1
20	69708	Шайба волнистая винта фиксатора и рычага	1
21	13676	Пружина	1
22	19385A1	Тяга газа в сборе	1
22	8M0084745	Тяга газа в сборе	1
23	19384	Гнездо	1
23	8M0084742	Гнездо	1
24	421592	Рычаг	1
25	421581	Втулка	1
26	42160	ПРУЖИНА	1
27	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
28	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
29	42156	РЫЧАГ	1
30	42153	РЫЧАГ	1
31	8155501	Вал переключения передач	1
32	815567A1	Тяга переключения передач	1
32	815567T02	Тяга переключения передач в сборе	1
33	400011	Винт (M5 x 8)	2
34	39627	ПРУЖИНА	1

Рис. 32Привод дросселя и переключения передач (модели с румпелем) Throttle and Shift Linkage (Tiller Handle Models)

REF	Номер детали	Наименование	Кол-во
1	9727A2	Блок цилиндров	1
1	9727T2	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	2
3	42463	Шпилька карбюратора	2
3	424632	Шпилька (M8 x 37.1)	2
4	42698	Обратный клапан (запрессовываемый - длиной 13/16")	1
4	426982	Обратный клапан	1
5	1383556	Шланг сливной	1
5	99130100	Трубка 48 дюймов	1
6	42984	ШПИЛЬКА	2
6	8161949	Шпилька (M6 x 44)	2
7	421251	Болт (M8 x 55) картер к блоку цилиндров	6
7	42125	ВИНТ (M8 x 55)	6
7A	17866	ШТИФТ С КАНАВКОЙ	1
8	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
8	401386	ГАЙКА (M6) Нержавеющая сталь	2
9	191861	Прокладка головки блока	1
10	42381A2	Лепестковый блок в сборе	1
10	828435A3	Лепестковый блок	1
11	42657A1	Обратный клапан картера	1
11	42657A3	Обратный клапан	1
12	42137	САЛЬНИК КЛАПАННОЙ КОРОБКИ	1
13	195982	Прокладка	1
14	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
15	4204410	ЛЕПЕСТОК	2
15	825141	ЛЕПЕСТОК	2
16	179031	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	2
16	828435A3	Лепестковый блок	2
17	4005764	ВИНТ (M3.5 x 8) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	6
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	42521	Крышка выпускного коллектора	1
19	8M0048005	Крышка выпускного коллектора	1
20	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	11
21	19185	Прокладка крышки выпускного коллектора	1
22	423651	Пластина отражательная	1
22	42365	Пластина дефлектора	1
23	19184	Прокладка отражательной пластины	1
24	19107F1	Крышка впускная	1
24	17863A1	Крышка впускная в сборе	1
25	56759	ШТУЦЕР ЕРШОВЫЙ	1
25	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
26	1383556	Шланг сливной	2
26	99130100	Трубка 48 дюймов	2
27	59169	Фитинг	1
27	59169003	Фитинг тройник	1
28	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
29	192031	Прокладка крышки впускного коллектора	1
30	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	3
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	94848	Штуцер шланга контрольной струи — нижний кожух	1
33	8906A1	Крышка в сборе	1
33	8906A02	Крышка в сборе	1
34	192071	Прокладка	1
34	19207002	Прокладка	1
35	146732	КРЫШКА ТЕРМОСТАТА	1
35	8M0039352	Крышка	1
36	192051	Прокладка	1
36	19205002	Прокладка	1
37	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	2
38	14586	Термостат	1
39	62386	Прокладка термостата	1
39	8M0204714	Прокладка @4	1
40	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
40	291112	Фитинг	1
41	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	6
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

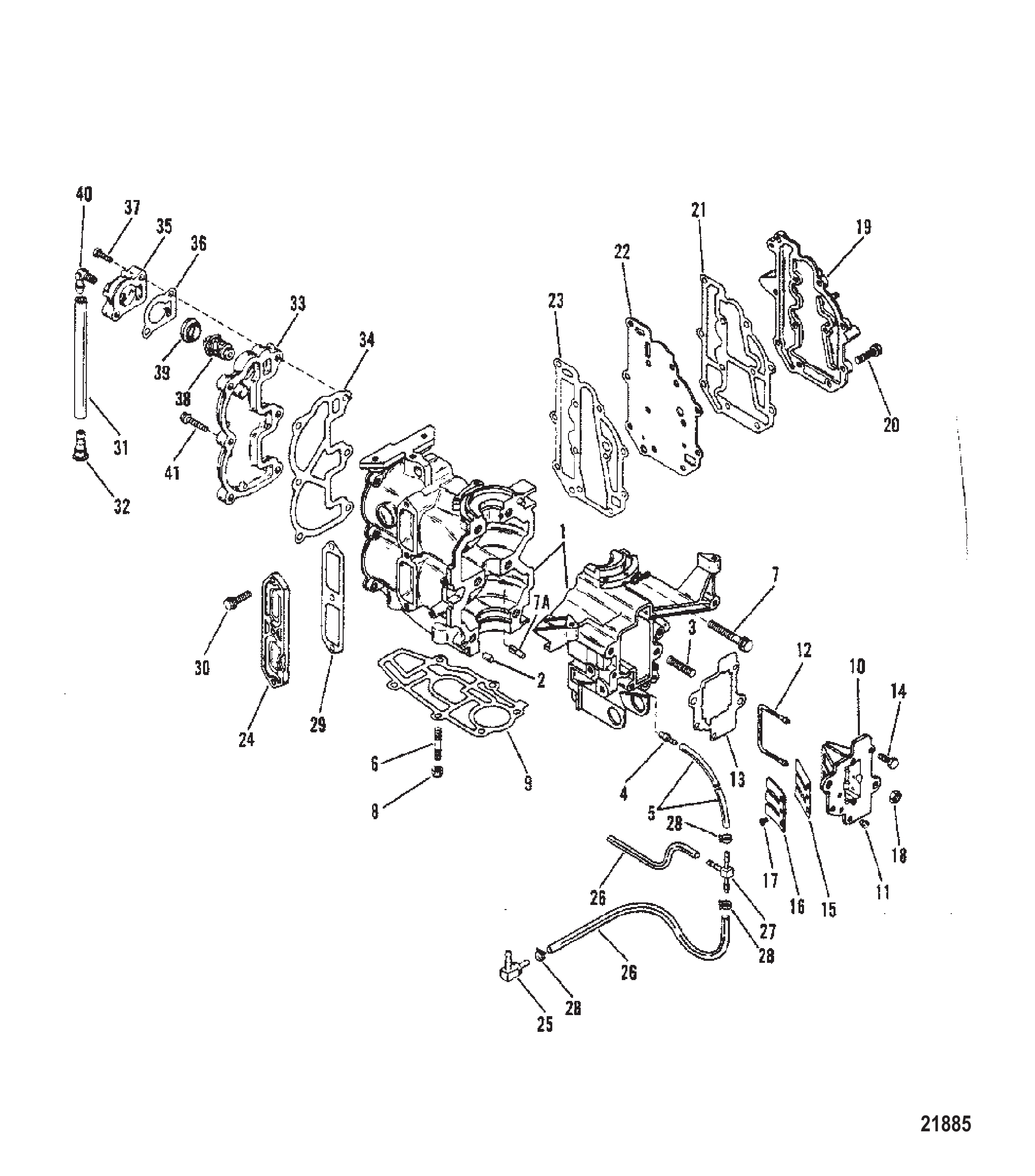

Рис. 33Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	42207A1	Корпус стартера в сборе	1
2	42690	Втулка троса стартера	1
2	8M0183792	Втулка троса	1
3	42689	Кольцо стопорное	1
3	818853	КОЛЬЦО СТОПОРНОЕ	1
4	42194A2	Пружина в сборе ручного стартера	1
6	42171	РЫЧАГ ФИКСАТОРА (ВЕРХНИЙ)	1
6	42171T	Рычаг	1
7	56681	ШАЙБА (.203 x .500 x .032)	1
7	8M0204666	ШАЙБА (.203 x .500 x .032)	1
8	42173	РЫЧАГ ФИКСАТОРА (НИЖНИЙ)	1
8	42173T	Рычаг	1
9	48408	Винт (#10-16 x .500) клеммной колодки	1
10	43787	Распорная втулка винта корпуса стартера	3
11	40011128	Винт (M6 x 20) нержавеющая сталь	3
11	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
12	42094	Упор	1
12	19018T	Упор рукоятки стартера	1
12	19018	Упор	1
12	19018T	Упор рукоятки стартера	1
13	44180	Втулка троса	1
14	4002313	ШАЙБА	2
15	12674	Опора	1
16	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
17	309772	Проставка	4
18	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
18	401385	ГАЙКА (M5) Нержавеющая сталь	2
19	42034A1	Шкив стартера	1
19	42034A2	Шкив в сборе ручного стартера	1
20	427071	Крышка шкива стартера	1
20	817362	Крышка шкива стартера (заглушка)	1
21	42209	Шкив ручного стартера	3
22	48408	Винт (#10-16 x .500) клеммной колодки	3
23	12066A9	Трос стартера	1
23	12066Q10	Трос стартера @2	1
24	85174A1	Рукоятка троса стартера в сборе	1

Рис. 34Ручной стартер (Конструкция I) Manual Starter (Design I)

REF	Номер детали	Наименование	Кол-во
1	8846A14	КАРБЮРАТОР	1
1	827005A1	Карбюратор	1
1	827005T08	КАРБЮРАТОР (WMC-81)	1
1	827005A2	Карбюратор	1
1	827005T08	КАРБЮРАТОР (WMC-81)	1
1	9726A5	Карбюратор	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
2	815133	КЛАПАН Дроссельный	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	91691	Поплавок	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	6359	ЖИКЛЁР (.052)	1
-	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
9	823648	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	97611	Комплект прокладок/диафрагм	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	9762	Пробка	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	128053	Рычаг ускоренного холостого хода	1
22	12803	Кронштейн подкачки	1
23	821979	Гайка	1
24	79964	Винт (#6-32 x .750)	1
24	12110	ВИНТ (#6-32 x .750)	1
25	11277	Пружина натяжения	1
26	400018	ВИНТ (M5 x 12)	2
27	79965	Винт (#8-32 x .500) нержавеющая сталь	1
28	112731	РЫЧАГ ПОДКАЧКИ	1
29	11280	Блок кулачка	1
30	11278	Стопорное кольцо	1
31	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
32	128022	Ручка подкачки	1
33	40056110	ВИНТ (M5 x 30)	1
34	400211	ГАЙКА (M5) Нержавеющая сталь	1
35	174421	КРЫШКА КАРБЮРАТОРА	1
36	47579	ПРОБКА	1
37	445541	Провод холостого хода	1
38	12970	Наклейка (медленно/быстро)	1
38	129701	Наклейка	1
39	41750	Вставка	1
39	41750T	ВСТАВКА	1
40	40056110	ВИНТ (M5 x 30)	1
41	125681	ОГРАНИЧИТЕЛЬНАЯ ПЛАСТИНА	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 35Карбюратор (XR10/Magnum 10) Carburetor (XR10/Magnum 10)

REF	Номер детали	Наименование	Кол-во
1	422071	Корпус стартера	1
1	42207T02	Заказ 8M0070659	1
2	42690	Втулка троса стартера	1
2	8M0183792	Втулка троса	1
3	818853	КОЛЬЦО СТОПОРНОЕ	1
4	19018	Упор	1
4	19018T	Упор рукоятки стартера	1
5	12674	Опора	1
6	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
7	309772	Проставка	4
8	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	4
8	401385	ГАЙКА (M5) Нержавеющая сталь	4
9	42171	РЫЧАГ ФИКСАТОРА (ВЕРХНИЙ)	1
9	42171T	Рычаг	1
10	56681	ШАЙБА (.203 x .500 x .032)	1
10	8M0204666	ШАЙБА (.203 x .500 x .032)	1
11	42173	РЫЧАГ ФИКСАТОРА (НИЖНИЙ)	1
11	42173T	Рычаг	1
12	48408	Винт (#10-16 x .500) клеммной колодки	1
13	40011128	Винт (M6 x 20) нержавеющая сталь	3
13	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
14	43787	Распорная втулка винта корпуса стартера	3
15	86857	Пружина	1
15	86857T01	Пружина	1
16	420343	Шкив стартера	1
16	42034T04	Шкив стартера	1
17	12066A9	Трос стартера	1
17	12066Q10	Трос стартера @2	1
18	85174A1	Рукоятка троса стартера в сборе	1
19	86851	Пружина	2
19	86851T02	Пружина @2	2
20	86850	Кулачок	2
20	868501	Кулачок	2
21	86849	Кольцо стопорное	2
21	86849T01	Кольцо @2	2
22	86852	Пружина	1
22	868523	Пружина	1
23	86853	Кулачок	1
23	86853T01	Кулачок	1
24	818838	ВИНТ	1
24	826253	Винт (.250-20 x .625)	1
25	90478	ПОДУШКА	1
25	833161T	Прокладка войлочная	1

Рис. 36Ручной стартер (Конструкция II) Manual Starter (Design II)

REF	Номер детали	Наименование	Кол-во
1	859065A1	Топливный бак в сборе	1
1	859065A3	Топливный бак в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	8169771	Прокладка крышки топливного бака	1
4	859059A3	Топливозаборник в сборе	1
4	8M0047609	Топливозаборник в сборе с датчиком уровня	1
5	859066A3	Топливозаборник в сборе	1
5	8M0084090	Топливозаборник в сборе	1
6	859056	ПОПЛАВОК	1
7	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	4
8	859080	ШАЙБА (Фибровая)	4
9	859072	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1

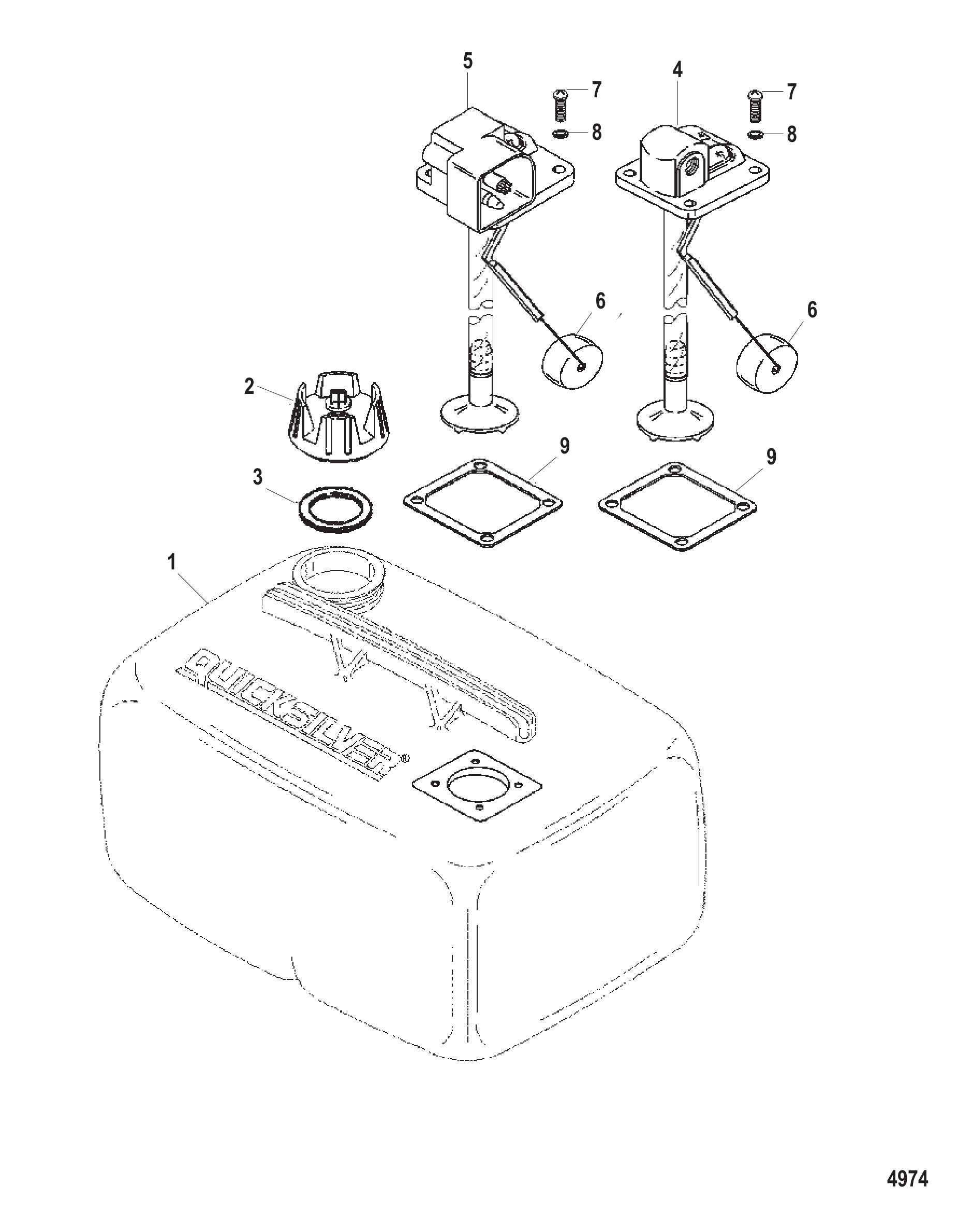

Рис. 37Топливный бак (6,6 галлона) Fuel Tank Assembly (6.6 Gallon)

Номер детали	Наименование	Кол-во
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

Рис. 38Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	817404A3	КАРБЮРАТОР (WMC-40)	1
1	817404T4	КАРБЮРАТОР	1
2	19268	Дроссельная заслонка (WMC-33/33A)	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
4	811353	Поплавковая камера	1
4A	811360	Винт слива поплавковой камеры (WMC-40)	1
5	9169	Поплавок	1
5	91691	Поплавок	1
5A	F10064	ВАЛ	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	4215	Жиклёр главной топливной системы (.066)	1
7	4216	Жиклёр (.064) главной топливной системы	1
8	9171	Держатель жиклёра	1
9	811352	Рычаг дросселя	1
10	811354	Шток воздушной заслонки (WMC-33/33A)	1
10	8113541	Вал воздушной заслонки	1
10	8113541	Вал воздушной заслонки	1
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	811357	Комплект прокладок карбюратора / комплект прокладок и диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	811356	Ремкомплект (WMC-33-33/A)	1
16	8237072	Ремкомплект	1
16	8113561	Ремкомплект (WMC-40)	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	811355	Клапан воздушной заслонки (WMC-33)	1
18	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
18	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	817406	Рычаг воздушной заслонки (WMC-33)	1
21	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
21	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
23	17442	Крышка	1
24	47579	ПРОБКА	1
25	400018	ВИНТ (M5 x 12)	2
25	40056110	ВИНТ (M5 x 30)	2
26	41750	Вставка	2
26	41750T	ВСТАВКА	2
27	817424	Ручка воздушной заслонки	1
28	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
29	11278	Стопорное кольцо	1
30	817426	Вставка обрамления воздушной заслонки	1
31	817425	Тяга воздушной заслонки	1
32	40056110	ВИНТ (M5 x 30)	1
33	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

Рис. 39Карбюратор в сборе (SeaPro/Marathon 10) Carburetor Assembly (SeaPro/Marathon 10)

REF	Номер детали	Наименование	Кол-во
1	8846A14	КАРБЮРАТОР	1
1	8846A24	Комплект карбюратора	1
2	815133	КЛАПАН Дроссельный	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	6359	ЖИКЛЁР (.052)	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	9725	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	813023	Ремонтный комплект	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	9762	Пробка	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	128053	Рычаг ускоренного холостого хода	1
22	12803	Кронштейн подкачки	1
23	97877	Гайка нажимная	1
23	821979	Гайка	1
24	79964	Винт (#6-32 x .750)	1
24	12110	ВИНТ (#6-32 x .750)	1
25	11277	Пружина натяжения	1
26	40056110	ВИНТ (M5 x 30)	2
26	400018	ВИНТ (M5 x 12)	2
27	79965	Винт (#8-32 x .500) нержавеющая сталь	1
28	112731	РЫЧАГ ПОДКАЧКИ	1
29	11280	Блок кулачка	1
30	11278	Стопорное кольцо	1
31	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
32	128022	Ручка подкачки	1
33	40056110	ВИНТ (M5 x 30)	1
34	400211	ГАЙКА (M5) Нержавеющая сталь	1
35	17442	Крышка	1
36	47579	ПРОБКА	1
37	445541	Провод холостого хода	1
38	12970	Наклейка (медленно/быстро)	1
38	129701	Наклейка	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 40Карбюратор в сборе (XR10/Magnum 10) Carburetor Assembly (XR10/Magnum 10)

REF	Номер детали	Наименование	Кол-во

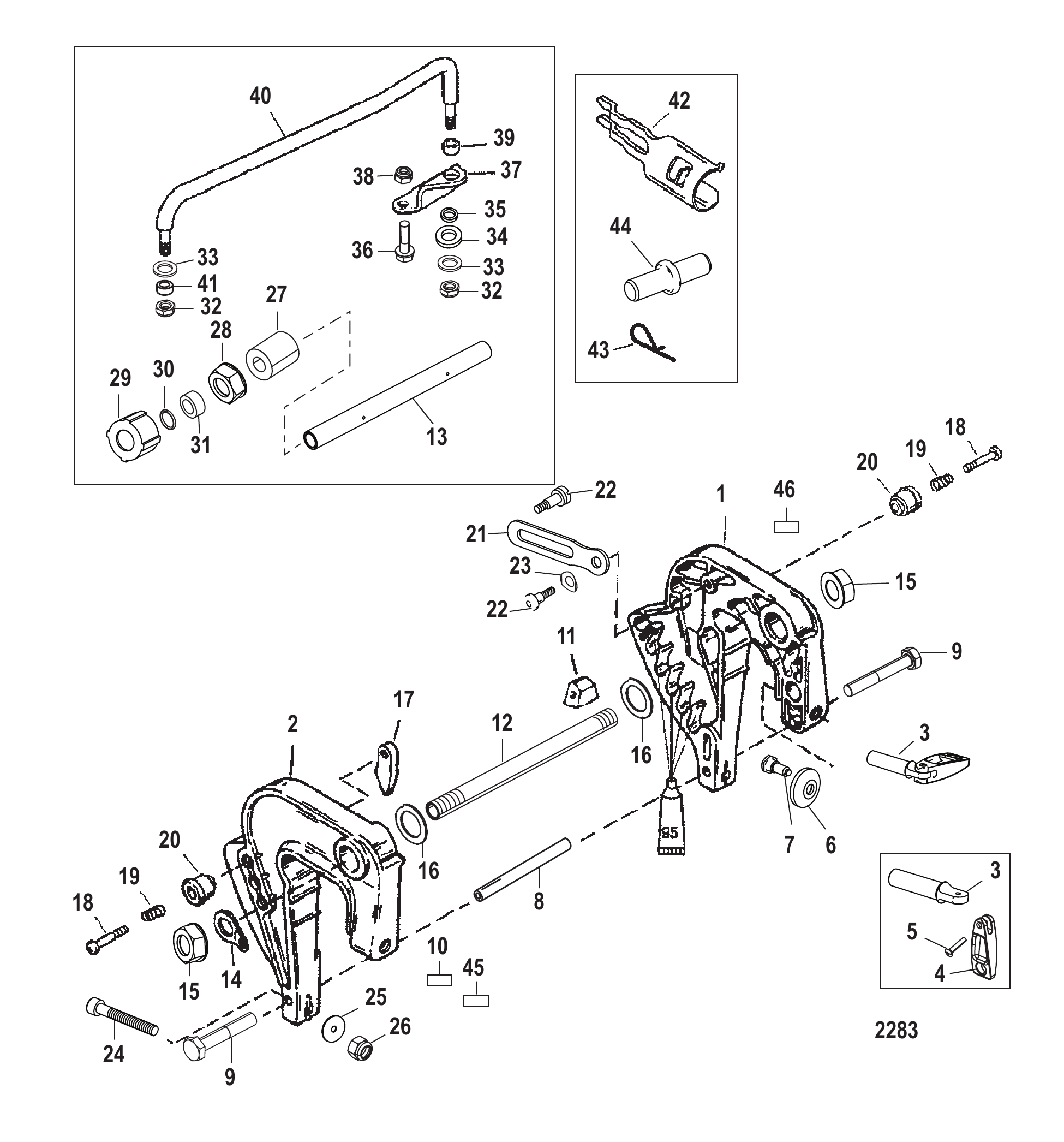

1	8894A8	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	NSS	NOT SOLD SEPARATE (Handle)	2
5	NSS	NOT SOLD SEPARATE (Rivet)	2
6	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
6	818884	ШАЙБА	2
7	768042	Винт с буртиком шестигранный	2
8	818539	ПРОСТАВКА	1
8	8M0084719	ПРОСТАВКА	1
9	4000333	ВИНТ (M6 x 40)	2
10	12869	Наклейка положения откидки	1
11	814427	Фиксатор наклона с золотником (новая конструкция)	1
12	42078	Труба наклона	1
13	883067	Труба наклона	1
13	8M0041936	Труба наклона	1
14	30954	Стопорное кольцо	1
14	8M0085928	ЗАЖИМ	1
15	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
16	71421	Шайба нейлоновая трубы наклона	2
17	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
18	NSS	NOT SOLD SEPARATE (Screw) (M5 X 35)	2
19	NSS	NOT SOLD SEPARATE (Spring)	2
20	NSS	NOT SOLD SEPARATE (Knob)	2
21	90901	Лента упора откидывания - левый борт	1
22	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
23	31030	Шайба волнистая стопора откидывания	1
24	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
25	67983	Шайба болта струбцины	2
26	8267118	Гайка (.250-20)	2
27	113841	ПРОСТАВКА	1
28	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
29	19624A1	Комплект уплотнений	1
30	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
31	78861	Проставка	1
32	826709113	Гайка (.375-24) нержавеющая сталь	2
32	8M0204726	Гайка (.375-24) латунная	2
33	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	3
34	30521	ШАЙБА (.97 x .56 x .19)	1
35	71970	ШАЙБА (.390 x .546 x .12)	1
35	8M0109680	Шайба (.39 X .546 X.12)	1
36	8240717	Винт (M8 x 30)	2
37	11607	КРОНШТЕЙН	1
38	401388	ГАЙКА (M8) Нержавеющая сталь	2
39	29698	ШАРОВОЙ ШАРНИР	1
40	11606A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ПРАВОГО БОРТА	1
41	66751	ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь	1
41	8M0151156	ПРОСТАВКА	1
42	424291	Фиксатор	2
43	11372	ЗАЖИМ	1
44	15822	Пробка	1
44	15822001	ЗАГЛУШКА	1
45	NSS	NOT SOLD SEPARATE (Decal-Lower Tilt Limit)	1
46	NSS	NOT SOLD SEPARATE (Decal-Tilt Lock)	1

Рис. 41Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	9420T10	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9420T12	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	8M0094069	ВЕРХНИЙ КОЖУХ	1
2	NSS	NOT SOLD SEPARATE (Latch)	1
3	NSS	NOT SOLD SEPARATE (Rivet)	2
4	444621	Сальник	1
4	8M0043151	УПЛОТНЕНИЕ КОЖУХА	1
5	13691A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
5	13691A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
6	NSS	NOT SOLD SEPARATE (Sound Blanket-Top)	1
7	NSS	NOT SOLD SEPARATE (Sound Blanket-Front)	1
8	817104A3	ЗАМОК КОЖУХА В СБОРЕ	1
9	NSS	NOT SOLD SEPARATE (Roller)	1
10	NSS	NOT SOLD SEPARATE (Rivet)	2
11	180402	КРЮК ЗАЩЕЛКИ	1
12	852530	Винт (.250-20 x 1.50)	1
13	12873	Задний кожух (серый)	1
13	12873T	ЩИТОК	1
14	400018	ВИНТ (M5 x 12)	2
15	9204A1	НИЖНИЙ КОЖУХ (ЧЁРНЫЙ)	1
16	15061	ПРОБКА	1
16	15061001	ЗАГЛУШКА	1
17	826677A3	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
18	15920Q54	ШНУР В СБОРЕ	1
19	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
19	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
20	4000327	ВИНТ (M6 x 14)	1
21	44461A1	РЫЧАГ ЗАМКА КОЖУХА	1
22	76470	Втулка рычага защёлки кожуха	1
23	69708	Шайба волнистая винта фиксатора и рычага	1
24	11394	ПРОСТАВКА ЗАЩЕЛКИ	1
25	12154	Пробка нижнего кожуха (механическая)	1
25	121532	ВТУЛКА НИЖНЕГО КАПОТА (ЭЛЕКТРИЧЕСКАЯ)	1
26	19564	Люверс старого образца	1
26	8M0179867	ВТУЛКА	1
27	14440	Пробка	1
28	856985A4	НАКЛЕЙКА Информационная этикетка EPA	1
28	804662A00	НАКЛЕЙКА Информационная этикетка EPA	1
28	804662A01	НАКЛЕЙКА Информационная этикетка EPA	1
28	804662A02	НАКЛЕЙКА Информационная этикетка EPA	1
28	804662A03	НАКЛЕЙКА Информационная этикетка EPA	1
28	804662A04	НАКЛЕЙКА Информационная этикетка EPA	1
29	17230	ПРОБКА	1

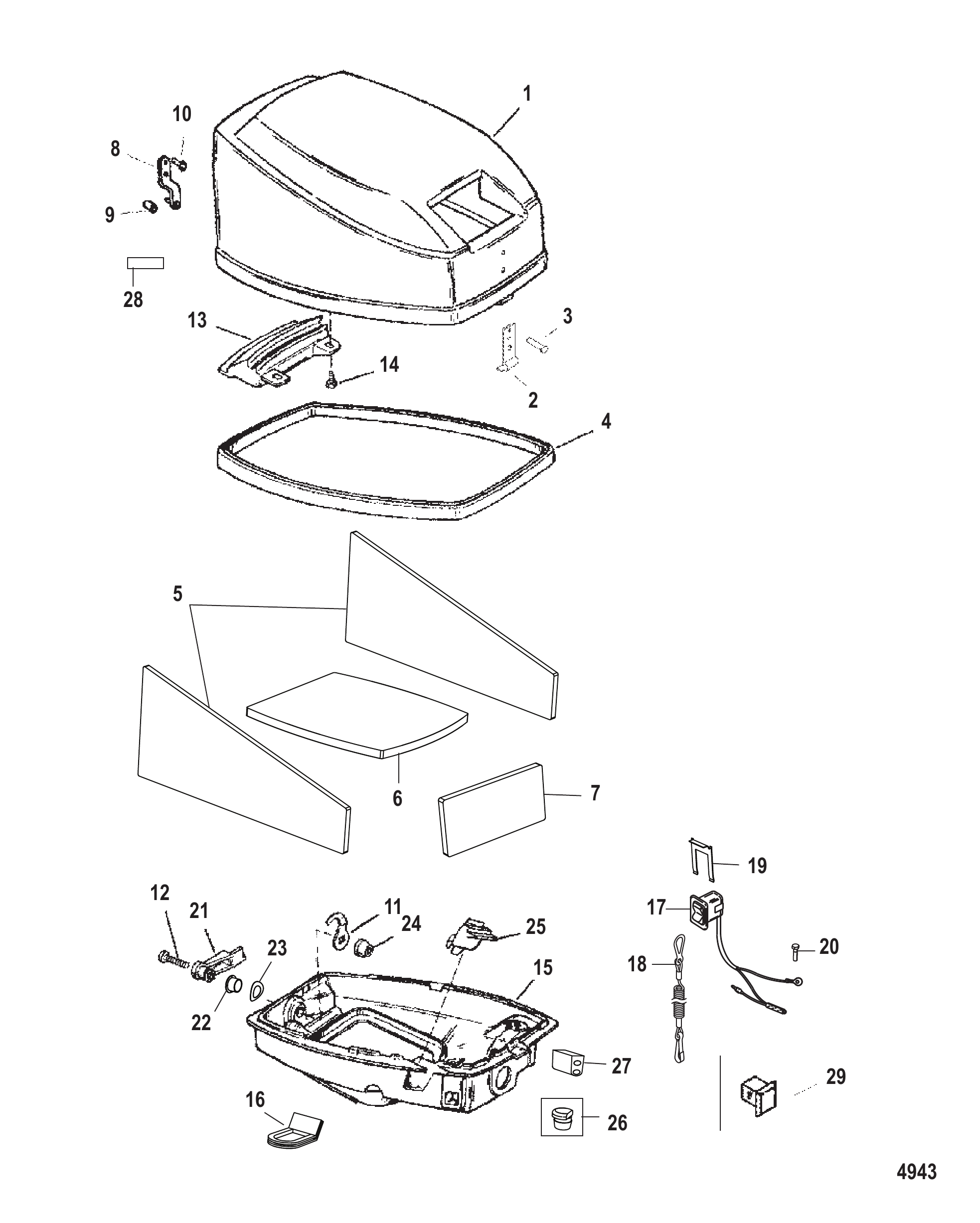

Рис. 42Кожухи Cowls

REF	Номер детали	Наименование	Кол-во
1	42691	Вал маховика	1
1A	818591	ГАЙКА (M14)	1
2	8908A2	Маховик в сборе	1
2	859231T6	Маховик	1
2	818540A2	Маховик в сборе	1
2	859231T19	Маховик в сборе	1
3	17794A1	Подшипник	1
4	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	818630A1	Втулка	1
7	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
8	20940	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА (МАЛОЕ)(СТАРАЯ КОНСТРУКЦИЯ)	1
9	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
10	13031	Шайба нижняя	1
11	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
12	20094	Шпонка сегментная привода маховика	1
13	41342	ПОДШИПНИК роликовый коленчатого вала верхний	1
13	878158	Подшипник роликовый	1
14	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
15	8477A2	Шатун в сборе	2
16	823460	Винт (M5 x 16) шатуна	4
17	42076A1	Подшипник роликовый в сборе	3
18	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
19	43348	Подшипник упорный	4
19	8M0012297	Шайба упорная	4
20	9747A2	Поршень в сборе (стандартный)	2
20	9747T2	Поршень в сборе	2
20	9747A4	Поршень в сборе (0.015 ремонтный)	2
21	18212A4	Комплект поршневых колец (стандартный)	1
21	18212A1	Комплект поршневых колец (0.015 ремонтный)	2
22	42202	Стопорное кольцо	4
23	824451	ШАЙБА (.610 ВНУТРЕННИЙ ДИАМЕТР x .890 НАРУЖНЫЙ ДИАМЕТР x .062)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

Рис. 43Коленвал, поршни и маховик Crankshaft, Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	9727T12	БЛОК ЦИЛИНДРОВ	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	2
3	424632	Шпилька (M8 x 37.1)	2
4	426982	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	42984	ШПИЛЬКА	2
6	8161949	Шпилька (M6 x 44)	2
7	421251	Болт (M8 x 55) картер к блоку цилиндров	6
7	42125	ВИНТ (M8 x 55)	6
8	17866	ШТИФТ С КАНАВКОЙ	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	2
10	191861	Прокладка головки блока	1
11	NSS	NOT SOLD SEPARATE (Decal Serialization)	1
12	828435A2	ЛЕПЕСТКОВЫЙ БЛОК	1
12	828435A3	Лепестковый блок	1
13	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
14	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
15	42521	Крышка выпускного коллектора	1
15	8M0048005	Крышка выпускного коллектора	1
16	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	11
17	19185	Прокладка крышки выпускного коллектора	1
18	42365	Пластина дефлектора	1
19	19184	Прокладка отражательной пластины	1
20	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	3
21	56759	ШТУЦЕР ЕРШОВЫЙ	1
22	99130122	Трубка (20,00 футов, бухта) дренажная	1
22	892024122	Шланг (240.00 дюймов, бухта)	1
23	99130122	Трубка (20,00 футов, бухта) дренажная	1
23	892024122	Шланг (240.00 дюймов, бухта)	1
24	591692	ФИТИНГ ТРОЙНИКОВЫЙ	1
24	59169003	Фитинг тройник	1
25	816311T	СТЯЖКА (8.00 дюймов)	AR
26	831884	Кольцо уплотнительное	2
26	891935	Уплотнительное кольцо	2
27	826383F1	КРЫШКА Впускная	1
28	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
28	8M0108355	Шланг (57 дюймов, бухта)	1
29	94848	Штуцер шланга контрольной струи — нижний кожух	1
30	8906A1	Крышка в сборе	1
30	8906A02	Крышка в сборе	1
31	192071	Прокладка	1
31	19207002	Прокладка	1
32	146732	КРЫШКА ТЕРМОСТАТА	1
32	8M0039352	Крышка	1
33	192051	Прокладка	1
33	19205002	Прокладка	1
34	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	2
35	14586	Термостат	1
36	62386	Прокладка термостата	1
36	8M0204714	Прокладка @4	1
37	291112	Фитинг	1
38	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	6
39	429173	ШПИЛЬКА карбюратора	2
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	19072T97	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

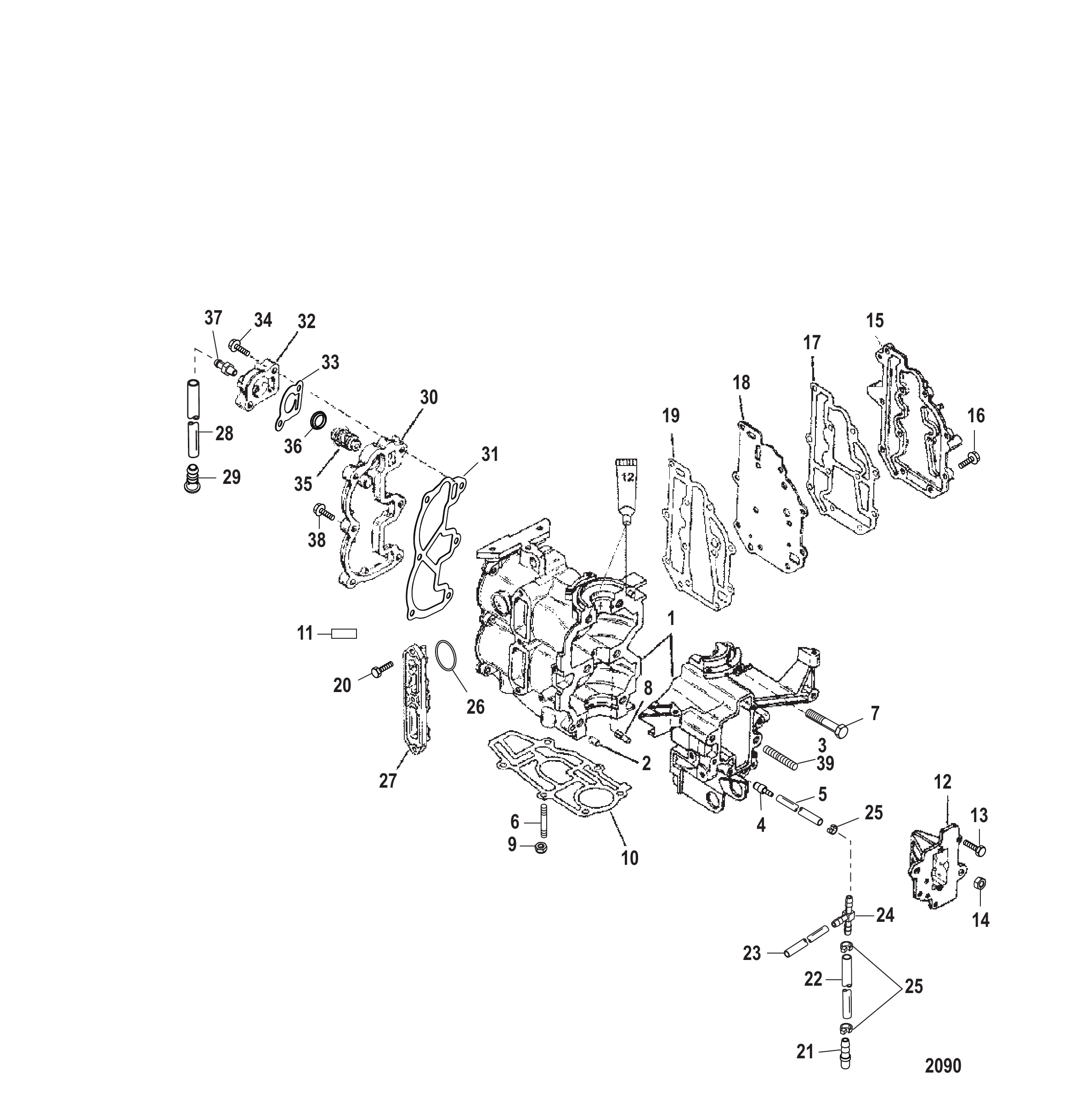

Рис. 44Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	9312M	КОРПУС Гребного вала	1
1	9313M	КОРПУС Гребного вала	1
2	11560M	ПРОКЛАДКА	1
3	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
4	11561M	БОЛТ	6
5	11562M	ВТУЛКА	1
6	11563M	УДЛИНИТЕЛЬ	1
7	82354M	ШТИФТ УСТАНОВОЧНЫЙ	2
8	11564M	ШПИЛЬКА	4
9	82214M	Шайба	4
10	11565M	ГАЙКА	4
11	11566M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
11	11567M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
11	17364M	КОЛЛЕКТОР ВЫПУСКНОЙ	1
12	11568M	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
13	84058M	Болт (M6 x 20)	3
14	82214M	Шайба	3
15	11569M	ТРУБА	1
16	15304M	ЧЕХОЛ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1

Рис. 45Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	891642A11	Топливный фильтр в сборе (шланг 11 дюймов входит в сборку)	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	858731	Шарик топливного фильтра	1
3	87946K04	Комплект топливного фильтра	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
10	4000330	ВИНТ (M6 x 25)	1
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1

Рис. 46Топливный фильтр в сборе Fuel Filter Assembly

REF	Номер детали	Наименование	Кол-во
-	8833A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) ЧЕРНЫЙ	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A10	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) ЧЕРНЫЙ	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A11	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) СЕРЫЙ	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A12	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) СЕРЫЙ	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A1	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8833A4	КОРПУС РЕДУКТОРА В СБОРЕ	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892	Винт магнитный	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	191832	Шайба	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	42086A1	КОМПЛЕКТ ВТУЛКИ	1
6	41345	ВТУЛКА	2
7	42191	Втулка	1
7	42191001	Втулка	1
8	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
8	79953	Винт (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19643	Сальник	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	420411	Шестерня ведущая	1
16	41369	ШАЙБА упорная	1
17	42192	Гребной вал (короткий)	1
17	42193	Гребной вал (длинный)	1
17	12367	Вал гребной (X-LONG)	1
18	42040A3	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	41365	САЛЬНИК масляный	2
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A1	ШПОНКА В СБОРЕ	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	44467	Направляющая	1
33	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
36	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
36	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
36	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
37	42389	Стопорное кольцо E-образное	1
38	42126	НАПРАВЛЯЮЩАЯ	2
38	8M0036770	НАПРАВЛЯЮЩАЯ	2
39	40056109	ВИНТ (M5 x 25)	1
39	40011109	Винт (M5 x 25) нержавеющая сталь	1
40	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
40	401385	ГАЙКА (M5) Нержавеющая сталь	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1

Рис. 47Картер редуктора (ведущий вал) (Конструкция I — см. ссылку №17) Gear Hsg (Driveshaft)(Design I-Refer to Reference #17)

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	14834A1	Винт	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	805726	Уплотнительное кольцо резиновое	1
4	8M0204684	Кольцо уплотнительное резиновое	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	28634A1	Ремкомплект винтов	1
8	79953Q04	Ремкомплект сливного винта	1
9	805726	Уплотнительное кольцо резиновое	1
9	8M0204684	Кольцо уплотнительное резиновое	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	2
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	41365	САЛЬНИК масляный	2
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A2	Шпонка в сборе	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	44467	Направляющая	1
33	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
34	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
34	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	42039	Кулачок переключения	1
36	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
36	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
36	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
36	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
37	42389	Стопорное кольцо E-образное	1
38	42126	НАПРАВЛЯЮЩАЯ	2
38	8M0036770	НАПРАВЛЯЮЩАЯ	2
39	40056109	ВИНТ (M5 x 25)	1
39	40011109	Винт (M5 x 25) нержавеющая сталь	1
40	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
40	401385	ГАЙКА (M5) Нержавеющая сталь	1
41	823389	Гребной вал (короткий)	1
41	823390	Гребной вал (длинный)	1
42	822248	Упорная шайба	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1

Рис. 48Картер редуктора (ведущий вал) (Конструкция II — см. ссылку №41) Gear Hsg (Driveshaft)(Design II-Refer to Reference #41)

REF	Номер детали	Наименование	Кол-во
-	8833A9	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) ЧЕРНЫЙ	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A10	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) ЧЕРНЫЙ	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A11	КОРПУС РЕДУКТОРА В СБОРЕ (КОРОТКИЙ) СЕРЫЙ	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A12	КОРПУС РЕДУКТОРА В СБОРЕ (ДЛИННЫЙ) СЕРЫЙ	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A1	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8833A4	КОРПУС РЕДУКТОРА В СБОРЕ	1
41	13403	Винт	1
41	82407110	ВИНТ (M8 x 50)	1
42	13402	Винт (M8 x 30)	2
42	8240717	Винт (M8 x 30)	2
43	41347A1	Подшипник роликовый в сборе	1
43	821321A1	Подшипник роликовый в сборе	1
44	41371A1	Шестерня переднего хода в сборе	1
45	41367	ВТУЛКА	1
46	813139	Толкатель кулачка	1
47	32449	СТОПОРНОЕ КОЛЬЦО	1
48	43217	Муфта	1
49	30535	ШТИФТ КРЕСТОВИНЫ	1
50	42204	Пружина	1
51	41370	Гребной вал	1
52	44115	Шестерня заднего хода	1
52	44115T	Шестерня заднего хода	1
53	42144A2	Обойма подшипника в сборе	1
53	42144T2	Обойма подшипника	1
54	33145	Кольцо уплотнительное (1.984 x .139)	1
54	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
55	41368	ВТУЛКА	1
56	66022	САЛЬНИК МАСЛЯНЫЙ	1
57	42037	Упорная ступица	1
58	42201	Крышка	1
59	42522A12	Гребной винт (9X9)	1
59	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
59	42520A12	Гребной винт (9-1/4X7)	1
59	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	1
60	42091	Проставка	1
60	420911	Проставка	1
61	13914	Гайка (M10) шпильки корпуса редуктора	1
61	40140	ГАЙКА (M10)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1

Рис. 49Картер редуктора (гребной вал) (Конструкция I — см. чертеж ведущего вала) Gear Hsg (Propshaft)(Design I-Refer to Driveshaft Drawing)

REF	Номер детали	Наименование	Кол-во
-	8833A13	Корпус редуктора в сборе (короткий) — чёрный	1
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A15	Корпус редуктора в сборе (длинный) — чёрный	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833A14	Корпус редуктора в сборе (короткий) — серый	1
-	8833T14	КОРПУС РЕДУКТОРА-КОРОТКИЙ-СЕРЫЙ	1
-	8833A16	Корпус редуктора в сборе (длинный) — серый	1
-	8833T16	ЗАКАЗ 1666-8833T15	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
43	41347A1	Подшипник роликовый в сборе	1
43	821321A1	Подшипник роликовый в сборе	1
44	821924A1	Шестерня переднего хода в сборе	1
45	41367	ВТУЛКА	1
46	813139	Толкатель кулачка	1
47	821930	Муфта	1
47	821930A1	Муфта сцепления в сборе	1
48	823951	ШТИФТ КРЕСТОВИНЫ	1
49	42204	Пружина	1
50	821929	Вал гребной	1
51	8219261	Шестерня заднего хода - 13/26	1
51	821926T1	Шестерня заднего хода — 13/26	1
52	42144A3	Обойма подшипника в сборе	1
52	42144T3	Обойма подшипника	1
53	33145	Кольцо уплотнительное (1.984 x .139)	1
53	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
54	821927	Втулка	1
55	99325	Уплотнение	1
56	821928	Сальник масляный	1
57	13403	Винт	1
57	82407110	ВИНТ (M8 x 50)	1
58	13402	Винт (M8 x 30)	2
58	8240717	Винт (M8 x 30)	2
59	42522A12	Гребной винт (9X9)	1
59	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
59	42524A12	Гребной винт (9.75 x 6.50)	1
59	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	1
60	420911	Проставка	1
61	13914	Гайка (M10) шпильки корпуса редуктора	1
61	40140	ГАЙКА (M10)	1
62	821932	Ступица упорная	1
63	822559	Стакан блока обратного выхлопа	1
63	822559Q01	Стакан	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	41365A3	Ремкомплект уплотнений	1

Рис. 50Картер редуктора (гребной вал — Конструкция II — см. чертеж ведущего вала) Gear Hsg (Propshaft-Design II-Refer to Driveshaft Drawing)

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	1
3	400018	ВИНТ (M5 x 12)	1
4	98450A5	Датчик-триггер в сборе	1
4	98450A10	Датчик-триггер в сборе	1
5	11100	Зажим провода триггера	1
6	7452A15	Блок переключателей в сборе	1
6	7452A19	Блок переключателей в сборе	1
7	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
8	48408	Винт (#10-16 x .500) клеммной колодки	1
9	7370A13	Катушка зажигания в сборе	2
9	8M0230859	Катушка зажигания в сборе	2
10	40112	ВИНТ (M6 x 45) КАТУШКА ЗАЖИГАНИЯ	2
11	88173	Стопорная шайба с усиком	2
12	88171	Втулка катушки	2
13	45076	Гайка (#10-32) латунная клемма блока выключателя	4
14	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
15	63709A1	Комплект наконечника/клеммы свечи зажигания	2
16	14814568	СВЕЧА ЗАЖИГАНИЯ (NGK#BPZ8HS-15)	2
16	19424	Свеча зажигания (NGK#BP8HS-15)	2
16	8M0114746	Свеча зажигания BP8HS-15 @4	2
17	816311	Стяжка (8.00 дюймов)	1
17	816311T	СТЯЖКА (8.00 дюймов)	1
18	86704A2	СТАТОР В СБОРЕ	1
18	86704A10	СТАТОР Вспомогательный	1
19	4000123	ВИНТ (M5 x 30)	3
20	63813	Клеммная колодка	1
20	638131	КЛЕММНАЯ КОЛОДКА	1
21	48409	Винт (#10-16 x .625) нержавеющая сталь	2
22	62568	Винт (#10-16 x .375)	2

Рис. 51Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	42207A1	Корпус стартера в сборе	1
2	42690	Втулка троса стартера	1
2	8M0183792	Втулка троса	1
3	42689	Кольцо стопорное	1
3	818853	КОЛЬЦО СТОПОРНОЕ	1
4	42194A2	Пружина в сборе ручного стартера	1
6	42171	РЫЧАГ ФИКСАТОРА (ВЕРХНИЙ)	1
6	42171T	Рычаг	1
7	56681	ШАЙБА (.203 x .500 x .032)	1
7	8M0204666	ШАЙБА (.203 x .500 x .032)	1
8	42173	РЫЧАГ ФИКСАТОРА (НИЖНИЙ)	1
8	42173T	Рычаг	1
9	48408	Винт (#10-16 x .500) клеммной колодки	1
10	43787	Распорная втулка винта корпуса стартера	3
11	40011128	Винт (M6 x 20) нержавеющая сталь	3
11	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
12	19018	Упор	1
12	19018T	Упор рукоятки стартера	1
15	12674	Опора	1
16	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
17	309772	Проставка	4
18	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
18	401385	ГАЙКА (M5) Нержавеющая сталь	2
19	42034A1	Шкив стартера	1
19	42034A2	Шкив в сборе ручного стартера	1
20	427071	Крышка шкива стартера	1
20	817362	Крышка шкива стартера (заглушка)	1
21	42209	Шкив ручного стартера	3
22	48408	Винт (#10-16 x .500) клеммной колодки	3
23	12066A9	Трос стартера	1
23	12066Q10	Трос стартера @2	1
24	85174A1	Рукоятка троса стартера в сборе	1

Рис. 52Ручной стартер (Конструкция I) Manual Starter (Design I)

REF	Номер детали	Наименование	Кол-во
1	422071	Корпус стартера	1
1	42207T02	Заказ 8M0070659	1
2	42690	Втулка троса стартера	1
2	8M0183792	Втулка троса	1
3	818853	КОЛЬЦО СТОПОРНОЕ	1
4	19018	Упор	1
4	19018T	Упор рукоятки стартера	1
5	12674	Опора	1
6	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
7	309772	Проставка	4
8	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	4
8	401385	ГАЙКА (M5) Нержавеющая сталь	4
9	42171	РЫЧАГ ФИКСАТОРА (ВЕРХНИЙ)	1
9	42171T	Рычаг	1
10	56681	ШАЙБА (.203 x .500 x .032)	1
10	8M0204666	ШАЙБА (.203 x .500 x .032)	1
11	42173	РЫЧАГ ФИКСАТОРА (НИЖНИЙ)	1
11	42173T	Рычаг	1
12	48408	Винт (#10-16 x .500) клеммной колодки	1
13	40011128	Винт (M6 x 20) нержавеющая сталь	3
13	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
14	43787	Распорная втулка винта корпуса стартера	3
15	86857	Пружина	1
15	86857T01	Пружина	1
16	420343	Шкив стартера	1
16	42034T04	Шкив стартера	1
17	12066A9	Трос стартера	1
17	12066Q10	Трос стартера @2	1
18	85174A1	Рукоятка троса стартера в сборе	1
19	86851	Пружина	2
19	86851T02	Пружина @2	2
20	86850	Кулачок	2
20	868501	Кулачок	2
21	86849	Кольцо стопорное	2
21	86849T01	Кольцо @2	2
22	86852	Пружина	1
22	868523	Пружина	1
23	86853	Кулачок	1
23	86853T01	Кулачок	1
24	818838	ВИНТ	1
24	826253	Винт (.250-20 x .625)	1
25	90478	ПОДУШКА	1
25	833161T	Прокладка войлочная	1

Рис. 53Ручной стартер (Конструкция II) Manual Starter (Design II)

REF	Номер детали	Наименование	Кол-во
-	802804	Руководство по запчастям XR10 и 10/SeaPro/Marathon 10/15/Viking 10	1
-	827242R1	Руководство по обслуживанию 6/8/9.9/15 (2-тактный)	1
-	827242R02	Руководство по обслуживанию 6/8/9.9/15 (2-тактный)	1
-	10104040	Руководство владельца	1
-	10142040	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	96086	Ключ/отвёртка свечи зажигания	1
-	8M0026088	Свечной ключ	1
-	8175401	Набор инструментов	1
-	809903A96	Комплект наклеек	1
-	824089A00	Комплект наклеек	1
-	803178A00	Комплект наклеек	1
-	8M0098673	Комплект наклеек	1
-	803179A00	Комплект наклеек	1
-	8M0098673	Комплект наклеек	1
-	826305A01	Комплект наклеек	1
-	816291A96	Комплект наклеек	1
-	824090A01	Комплект наклеек	1
-	824090A03	Комплект наклеек	1
-	888721A03	Комплект наклеек	1
-	8588351	Комплект наклеек	1
-	826306A95	Комплект наклеек	1
-	8588351	Комплект наклеек	1
-	850444A97	Комплект наклеек	1
-	8588351	Комплект наклеек	1
-	856985A4	НАКЛЕЙКА Информационная этикетка EPA	1
-	804662A00	НАКЛЕЙКА Информационная этикетка EPA	1
-	804662A01	НАКЛЕЙКА Информационная этикетка EPA	1
-	804662A02	НАКЛЕЙКА Информационная этикетка EPA	1
-	804662A03	НАКЛЕЙКА Информационная этикетка EPA	1
-	804662A04	НАКЛЕЙКА Информационная этикетка EPA	1

Рис. 54Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	42213A6	Поворотная труба (черная)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
1	42213A7	Поворотная труба (серая)	1
1	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
1	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
1	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
2	8M0169589	Штуцер для смазки	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
4	40019109	ВИНТ (M5 x 25)	3
4	4005688	ВИНТ (M4 x 20)	3
5	177821	КРОНШТЕЙН ШАЙБЫ	1
6	90068F2	Гайка, чёрная	1
6	859133	ГАЙКА (1.00-14)	1
6	90068F3	Гайка (1.00-14), серая	1
6	859133	ГАЙКА (1.00-14)	1
7	85973	Втулка кронштейна	1
3	44397A15	Кронштейн в сборе (черный)	1
3	44397A16	Кронштейн в сборе (серый)	1
4	40011110	Винт (M5 x 30) нержавеющая сталь	3
5	177821	КРОНШТЕЙН ШАЙБЫ	1
6	816880	Гайка	1
7	817026	Втулка	1
8	42210	Трос дроссельной заслонки (переключение румпеля)	1
8	422111	Трос дроссельной заслонки (боковое переключение)	1
9	400212	ГАЙКА (M6) Нержавеющая сталь	4
10	99333A2	Труба рулевого управления в сборе	1
11	14025A4	Рукоятка газа в сборе (румпель переключения передач)	1
11	823609A10	Комплект выключателя стоп - рукоятка газа	1
11	14170A5	Рукоятка газа в сборе (дистанционное переключение)	1
11	823609A10	Комплект выключателя стоп - рукоятка газа	1
12	13239	Наклейка дросселя (наносится на рукоятку)	1
12	140121	Наклейка дросселя (наносится на трубку) (чёрная)	1
12	140122	НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - СЕРАЯ 3-1/3" X 1-1/4")	1
12	140123	НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - 3.15"X 2-1/2")	1
12	140124	НАКЛЕЙКА (МЕЖДУНАРОДНЫЕ СИМВОЛЫ)	1
13	37342	Винт (#12-14 x .375) рукоятки дросселя	1
14	823609A10	Комплект выключателя стоп - рукоятка газа	1
15	11099A1	ЧЕХОЛ В СБОРЕ	1
16	99589	Рукоятка	1
16	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
17	8831A1	Поворотный кронштейн в сборе (чёрный)	1
17	8831A13	Поворотный кронштейн - чёрный	1
17	8831A2	Поворотный кронштейн в сборе (серый)	1
17	8831A14	ORD 3402-8831A13 Mercury / Quicksilver	1
18	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
18	8M0169589	Штуцер для смазки	3
19	42140	ВТУЛКА ВЕРХНЯЯ	1
20	420801	Подшипник упорный - верхний	1
20	42080T01	Подшипник	1
21	42139	ВТУЛКА НИЖНЯЯ	1
22	42077	Сальник	1
23	42373	Упорная шайба нижняя	1
24	42124A1	Пластина в сборе Co-Pilot	1
25	42141	КРЮК ФИКСАТОРА РЕВЕРСА	1
25	8M0075731	Крюк реверса	1
26	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
27	420822	Кронштейн	1
27	42082T04	Кронштейн	1
28	42130	ПРУЖИНА	1
28	421301	Пружина	1
29	42081	Штифт	1
29	420811	Штифт	1
30	13194	Кольцо стопорное	2
31	42083	Штифт поворотный	1
31	830741A1	Палец поворотный в сборе	1
32	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
33	42128	ПРУЖИНА	1
34	42085F1	Рукоятка для переноски	1
34	420852	Рукоятка черная	1
35	975501	ТРУБКА В СБОРЕ	1
36	817634	Пробка (SEA PRO/MARATHON 10)	1
37	12602	Втулка уплотнительная	1
37	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1

Рис. 55Поворотный кронштейн и рулевая рукоятка Swivel Bracket and Steering Handle

REF	Номер детали	Наименование	Кол-во
1	42181	КРОНШТЕЙН ТРОСА	1
2	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
3	42156	РЫЧАГ	1
4	42153	РЫЧАГ	1
5	39527	ТРУБКА	1
6	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
7	400011	Винт (M5 x 8)	2
8	421571	Рукоятка переключения	1
9	44459	Втулка уплотнительная	1
9	44459001	Втулка уплотнительная	1
10	8155501	Вал переключения передач	1
11	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
12	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
13	4000333	ВИНТ (M6 x 40)	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	421621	Втулка	1
16	421662	Привод	1
17	42164	ПРУЖИНА	1
18	13676	Пружина	1
19	69708	Шайба волнистая винта фиксатора и рычага	1
20	421631	Рычаг управления	1
21	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
22	421671	Тяга синхронизации	1
23	42159	РЫЧАГ	1
23	421592	Рычаг	1
24	42160	ПРУЖИНА	1
25	421581	Втулка	1
26	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
27	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
27	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
28	42161	ТЯГА БЛОКИРОВКИ	1

Рис. 56Тросы газа и переключения передач (SeaPro/Marathon 10) Throttle and Shift Linkage (SeaPro/Marathon 10)

REF	Номер детали	Наименование	Кол-во
1	42181	КРОНШТЕЙН ТРОСА	1
2	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
3	125732	РЫЧАГ	1
3	421592	Рычаг	1
4	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
5	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
5	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
6	421581	Втулка	1
7	42160	ПРУЖИНА	1
8	42156	РЫЧАГ	1
9	42153	РЫЧАГ	1
10	39627	ПРУЖИНА	1
11	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
12	4000114	ВИНТ (M5 x 16)	2
12	400035	ВИНТ (M5 x 16)	2
12	400011	Винт (M5 x 8)	2
13	42152	ВАЛ ПЕРЕКЛЮЧЕНИЯ (СОСТАВНОЙ)	1
14	421541	Привод (составной вал переключения)	1
15	815550A1	Вал переключения передач (с шаровым гнездом)	1
16	8155501	Вал переключения передач	1
17	42157	РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ (ИСПОЛЬЗОВАТЬ С ПОЗ. №13 И 14 ИЛИ 15)	1
17	815550A1	Вал переключения передач (с шаровым гнездом)	1
17	421571	Рукоятка переключения	1
18	44459	Втулка уплотнительная	1
18	44459001	Втулка уплотнительная	1
19	12003	ШАЙБА С УШКОМ (СТАРАЯ КОНСТРУКЦИЯ)	1
20	421671	Тяга синхронизации	1
21	421631	Рычаг управления	1
22	40056110	ВИНТ (M5 x 30)	1
22	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
23	421662	Привод	1
24	42161	ТЯГА БЛОКИРОВКИ	1
25	4000333	ВИНТ (M6 x 40)	1
26	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
26	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
27	421621	Втулка	1
28	42164	ПРУЖИНА	1
29	69708	Шайба волнистая винта фиксатора и рычага	1
30	13676	Пружина	1
31	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
32	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1

Рис. 57Тросы газа и переключения передач (Модели с боковым переключением) Throttle and Shift Linkage (Side Shift Models)

REF	Номер детали	Наименование	Кол-во
1	42148	ПЛОЩАДКА УПРАВЛЕНИЯ	1
1	421482	Площадка управления	1
2	94085A1	Шестерня	1
3	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
5	42149	ПРОСТАВКА (КОРОТКАЯ)	1
5	856737	Проставка	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	42151	РЫЧАГ ОСНОВНОЙ	1
9	4000333	ВИНТ (M6 x 40)	1
10	42150	ПРОСТАВКА (ДЛИННАЯ)	1
10	856738	Проставка	1
11	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
12	421671	Тяга синхронизации	2
13	421631	Рычаг управления	1
14	40056110	ВИНТ (M5 x 30)	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	421662	Привод	1
16	42161	ТЯГА БЛОКИРОВКИ	1
17	4000333	ВИНТ (M6 x 40)	1
18	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
18	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
19	421621	Втулка	1
20	42164	ПРУЖИНА	1
21	69708	Шайба волнистая винта фиксатора и рычага	1
22	13676	Пружина	1
23	19385A1	Тяга газа в сборе	1
23	8M0084745	Тяга газа в сборе	1
24	19384	Гнездо	1
24	8M0084742	Гнездо	1
25	42159	РЫЧАГ	1
25	421592	Рычаг	1
26	421581	Втулка	1
27	42160	ПРУЖИНА	1
28	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
29	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
29	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
30	42156	РЫЧАГ	1
31	42153	РЫЧАГ	1
32	42152	ВАЛ ПЕРЕКЛЮЧЕНИЯ (СОСТАВНОЙ)	1
33	421551	Рычаг (составной вал переключения)	1
34	400035	ВИНТ (M5 x 16)	1
35	11371	ШАЙБА С УШКОМ (2-ЭЛЕМЕНТ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
36	1938511	ТЯГА ПЕРЕКЛЮЧЕНИЯ (СОСТАВНАЯ 2 ЧАСТИ ВАЛА ПЕРЕКЛЮЧЕНИЯ)	1
37	815550A1	Вал переключения передач (с шаровым гнездом)	1
38	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
39	93421	ШАР ПОВОРОТНОГО УЗЛА	1
40	N.S.S.	Not Sold Separate Link (Order 815550A1)	1
41	8155501	Вал переключения передач	1
42	815567A1	Тяга переключения передач	1
42	815567T02	Тяга переключения передач в сборе	1
43	4000114	ВИНТ (M5 x 16)	2
43	400035	ВИНТ (M5 x 16)	2
43	400011	Винт (M5 x 8)	2
44	39627	ПРУЖИНА	1
45	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	2
