水星 Mercury 105 JET 0G303046 THRU 0G760299 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-81609896 · 共 110 个部位 · 5060 条零件

1Аксессуары 2АККУМУЛЯТОР 3ДЕМПФЕРНАЯ ПЛАСТИНА И РЫЧАГИ ДРОССЕЛЯ 4СИСТЕМА ПРОДУВКИ 5НИЖНИЙ КОЖУХ 6Карбюратор 7КАРБЮРАТОР (WMH-21/22/23/24/25/28)8КАРБЮРАТОР (WMH-30/31/32/33/34)9КАРБЮРАТОР (WMH-12A/12B/13/13B/14A/15/16)10ЗАСЛОНКА ХОЛОСТОГО ХОДА И РЫЧАГИ ДРОССЕЛЯ 11КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 12КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 13БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 14БЛОК ЦИЛИНДРОВ И КРЫШКИ 15КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 16КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 17КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 18КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 19ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА 20ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 21МАХОВИК / СТАРТЕР 22МАХОВИК/СТАРТЕР 23ТОПЛИВНЫЕ ШЛАНГИ 24ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-30/31/32/33/34)25ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-12A/B - WMH-28)26Топливный насос 27РЕДУКТОР (ВАЛ ПРИВОДА-ПРОТИВОВЕС-S/N-0G437999 И НИЖЕ)28РЕДУКТОР (ВАЛ ВИНТА-ПРОТИВОВЕС-S/N-0G437999 И НИЖЕ)29ТАБЛИЦА РЕДУКТОРОВ 30ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ)31РЕДУКТОР (ВЕДУЩИЙ ВАЛ)32РЕДУКТОР (ГРЕБНОЙ ВАЛ) - РЕВЕРС 33РЕДУКТОР (ВЕДУЩИЙ ВАЛ) - РЕВЕРС 34РЕДУКТОР (ГРЕБНОЙ ВАЛ)35РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(XR6/MAG III - 1.78:1)36РЕДУКТОР (ГРЕБНОЙ ВАЛ)(XR6/MAG III - 1.78:1)37КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ 38КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ 39ПРИБОРНАЯ ПАНЕЛЬ 40Компоненты водомета 41Сборка водомета 42Разная информация 43ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 44Компоненты системы впрыска масла 45КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 46КОМПОНЕНТЫ ГИДРОУСИЛИТЕЛЯ РУЛЯ (ДУ)47КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический 48Двигатель гидроподъема 49Компоненты гидроподъема, металлический корпус двигателя 50Компоненты гидроподъема 8M0231193 51Компоненты гидроподъема Корпус двигателя пластиковый 52Ресивер и головка цилиндра 53КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА 54СТАРТЕР 55КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 56Поворотный кронштейн и рулевой рычаг 57ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 58Рычаг дросселя и вал переключения передач 59РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 60Специальный инструмент 61ВЕРХНИЙ КОКПИТ 62ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТОК 63КРОНШТЕЙНЫ ТРАНЦА 64ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ)65Кронштейны транца (S/N-0G590000 и выше)66КОМПЛЕКТ УСИЛЕННОГО РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ТРАНЦА 67Жгут проводов/соленоид стартера 68ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА 69Аксессуары 70ДЕМПФЕРНАЯ ПЛАСТИНА И РЫЧАГИ ДРОССЕЛЯ 71СИСТЕМА ПРОДУВКИ 72НИЖНИЙ КОЖУХ 73Карбюратор 74КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 75БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 76КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 77КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 78ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА 79МАХОВИК / СТАРТЕР 80ТОПЛИВНЫЕ ШЛАНГИ 81Топливный насос 82РЕДУКТОР (ВАЛ ПРИВОДА-ПРОТИВОВЕС-S/N-0G437999 И НИЖЕ)83Редуктор (ведущий вал-реверсивный-S/N-0G438000 и выше)84Редуктор (ведущий вал-стандартный-S/N-0G437999 и ниже)85Редуктор (ведущий вал-стандартный-S/N-0G438000 и выше)86РЕДУКТОР (ВАЛ ВИНТА-ПРОТИВОВЕС-S/N-0G437999 И НИЖЕ)87Редуктор (гребной вал-реверсивный-S/N-0G438000 и выше)88Редуктор (гребной вал-стандартный-S/N-0G437999 и ниже)89Редуктор (гребной вал-стандартный-S/N-0G438000 и выше)90ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ)91ТАБЛИЦА РЕДУКТОРОВ (S/N-0G438000 И ВЫШЕ)92КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ 93ПРИБОРНАЯ ПАНЕЛЬ 94Компоненты водомета 95Сборка водомета 96Разная информация 97Компоненты системы впрыска масла 98Компоненты гидроподъема 8M0231193 99Компоненты гидроподъема, металлический корпус двигателя 100Компоненты гидроподъема Корпус двигателя пластиковый 101Двигатель гидроподъема 102Ресивер и головка цилиндра 103СТАРТЕР 104Поворотный кронштейн и рулевой рычаг 105Рычаг дросселя и вал переключения передач 106Специальный инструмент 107ВЕРХНИЙ КОКПИТ 108ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ)109Кронштейны транца (S/N-0G590000 и выше)110Жгут проводов/соленоид стартера

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	14171A1	Фиксатор двигателя	1

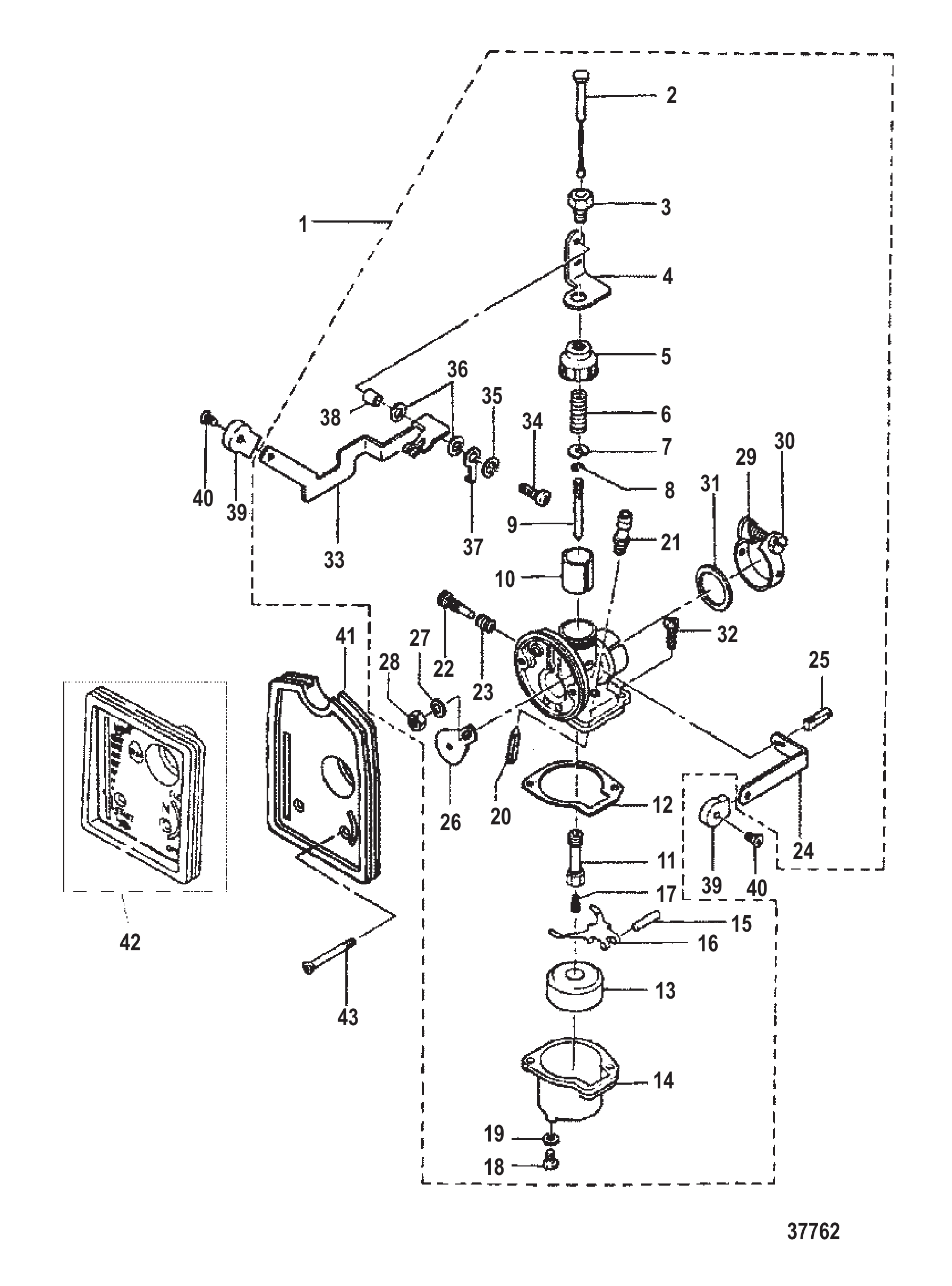

Рис. 2АККУМУЛЯТОР ACCUMULATOR

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

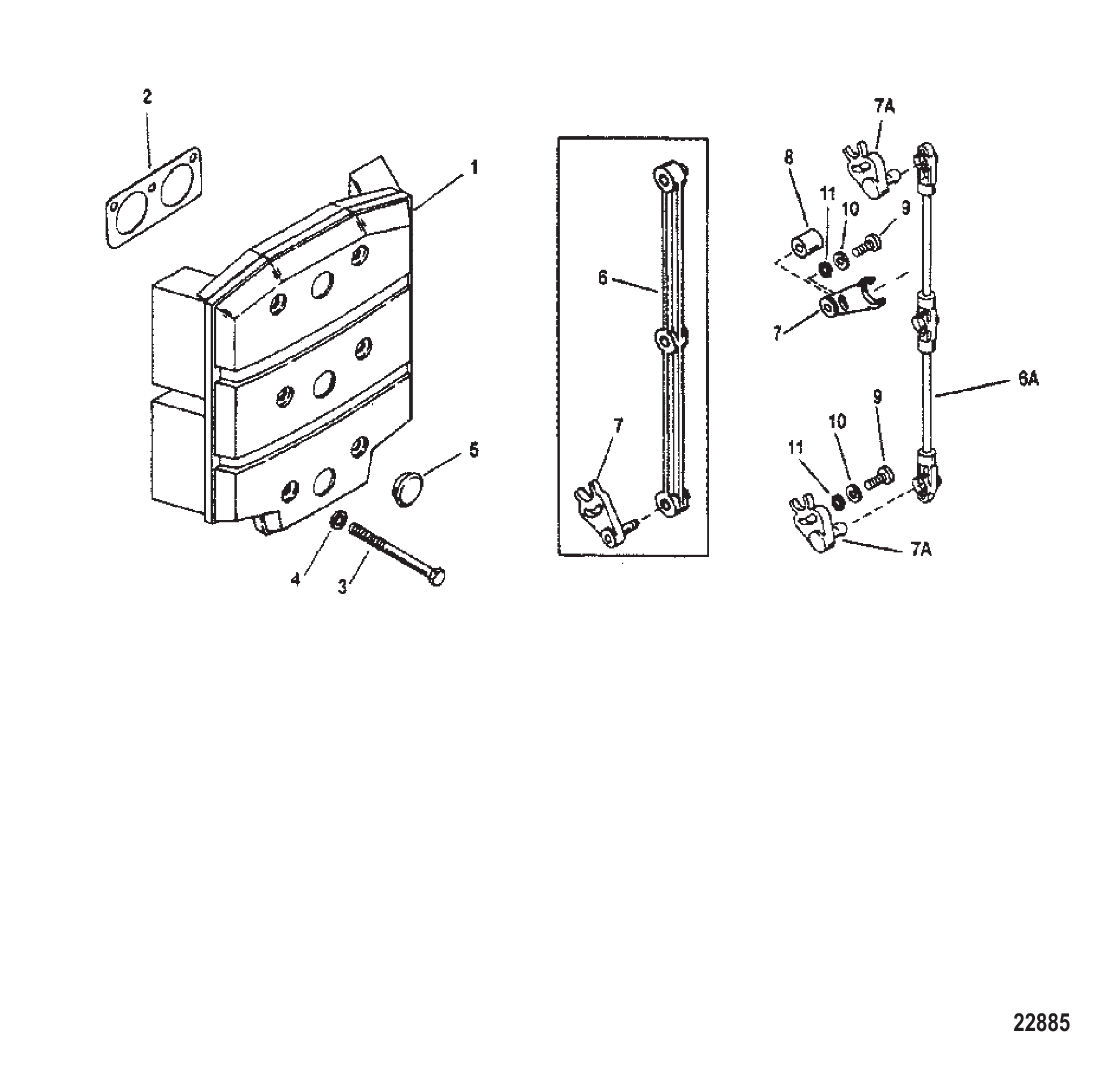

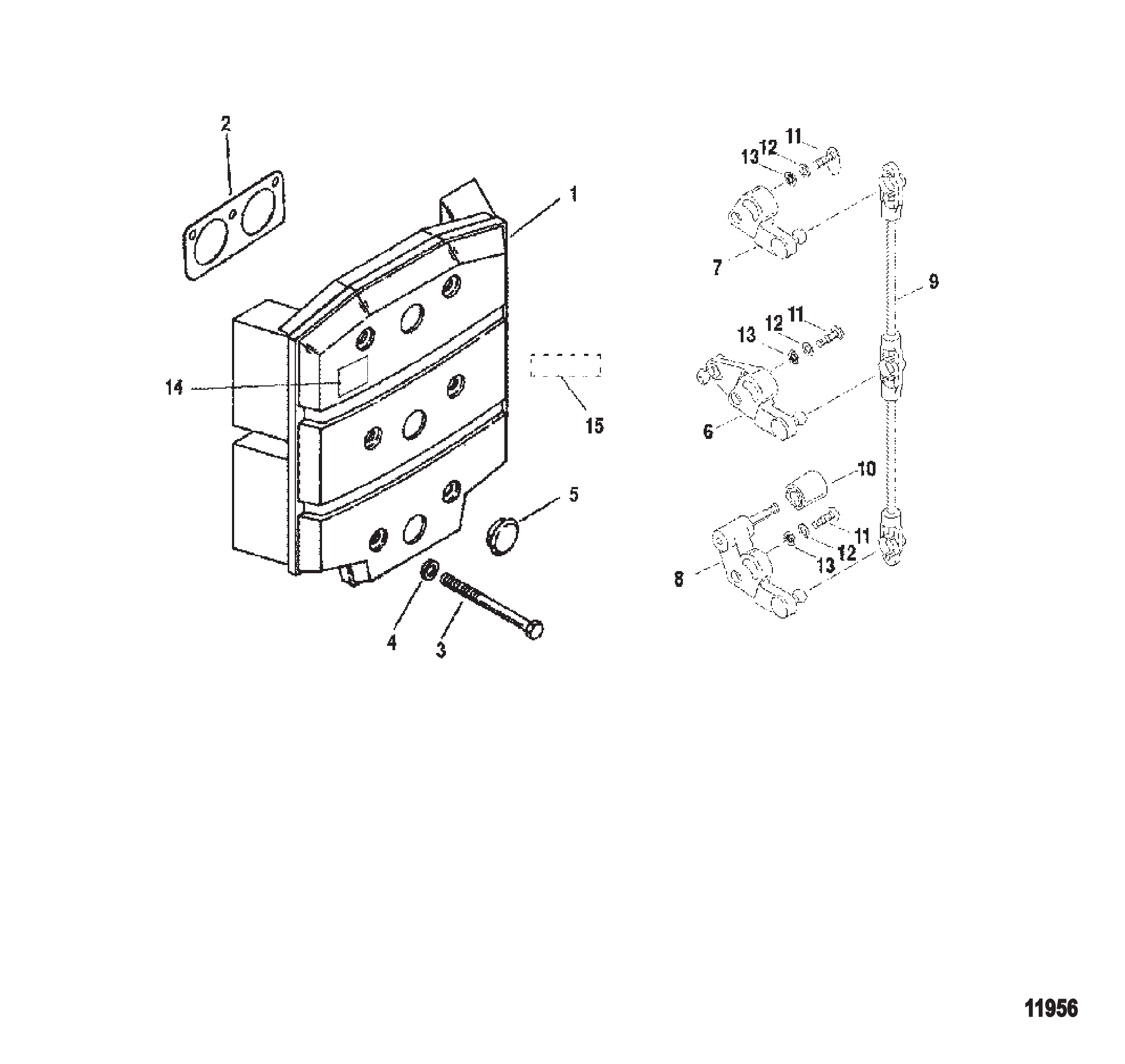

Рис. 3ДЕМПФЕРНАЯ ПЛАСТИНА И РЫЧАГИ ДРОССЕЛЯ Attenuator Plate And Throttle Levers

REF	Номер детали	Наименование	Кол-во
-	14171A1	Фиксатор двигателя	1

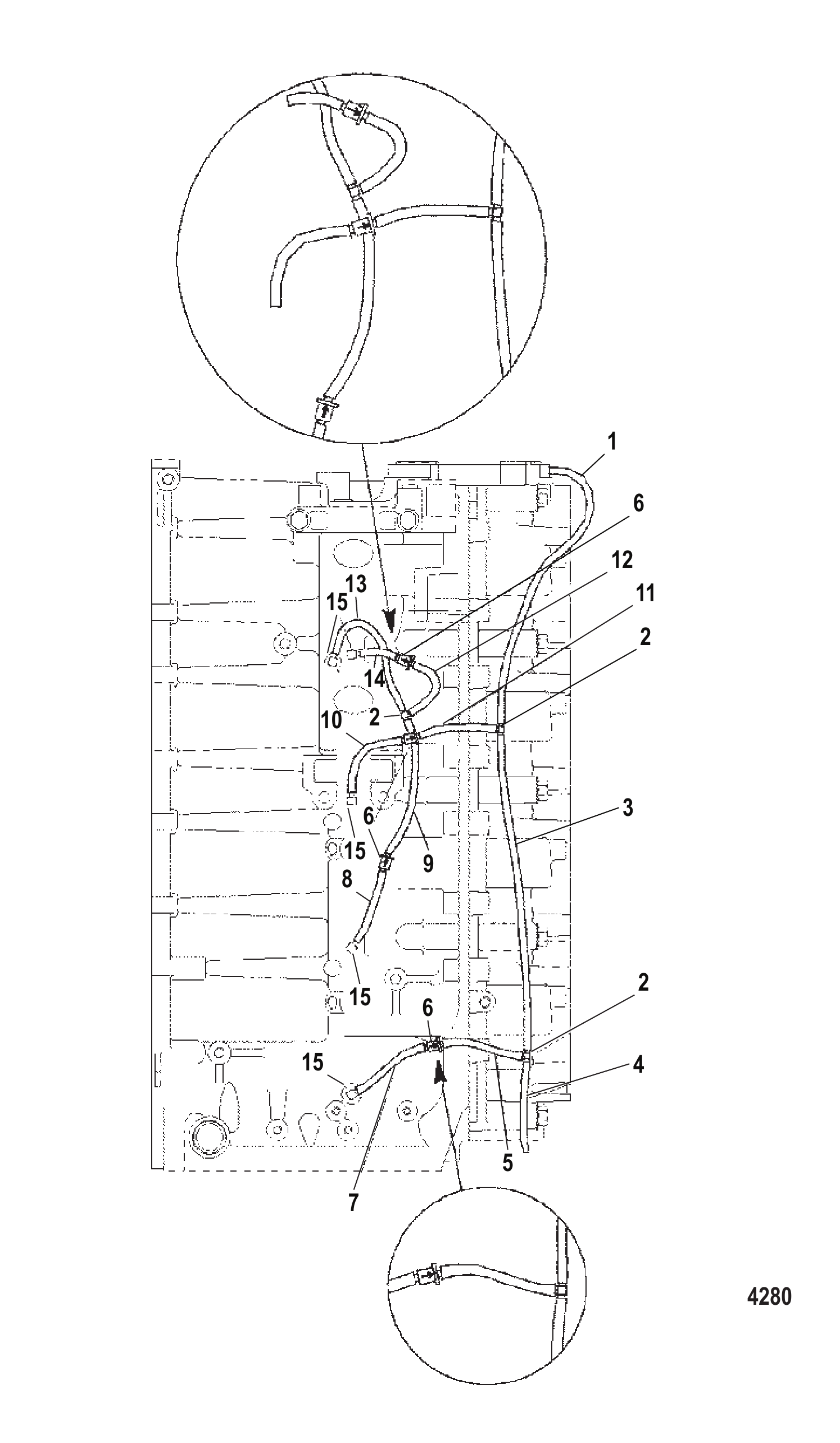

Рис. 4СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
-	14171A1	Фиксатор двигателя	1

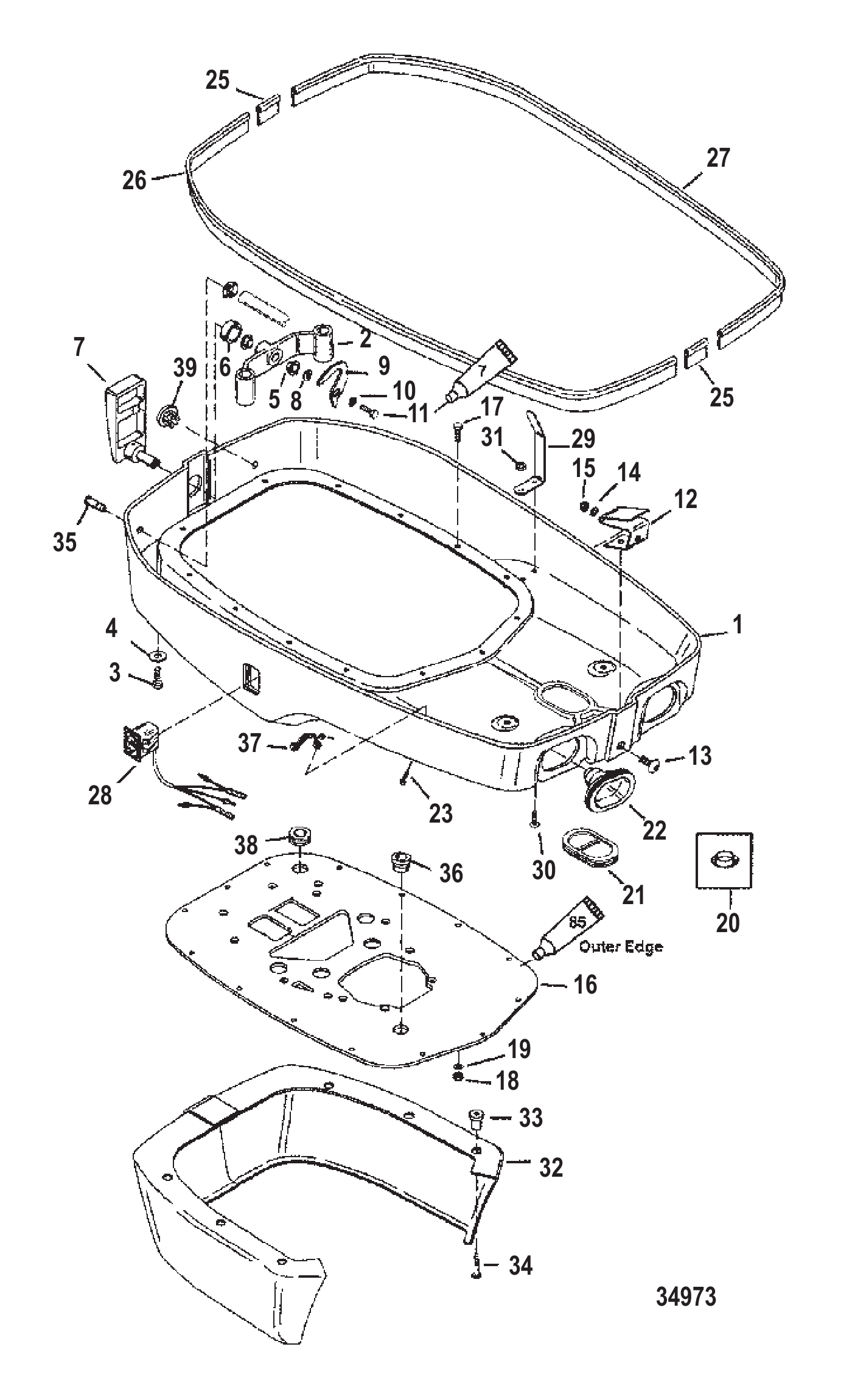

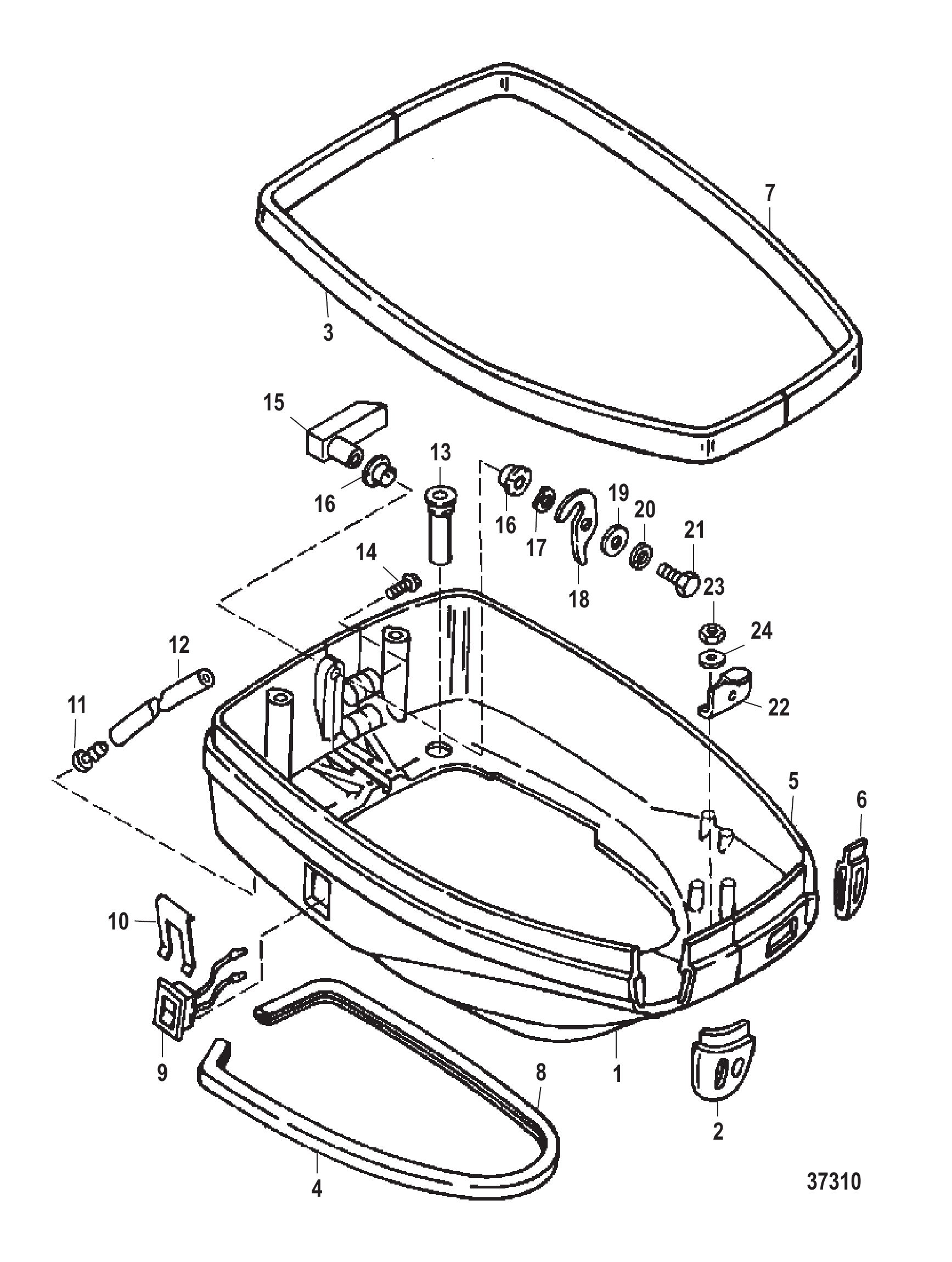

Рис. 5НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	828044A1	Нижний кожух, черный	1
1	828044A2	Нижний кожух в сборе, серый	1
1	828044A1	Нижний кожух, черный	1
2	828045A1	Нижний кожух, черный	1
2	828045A2	Нижний кожух в сборе, серый	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	822024	Хомут	1
5	822023	Хомут	1
6	92799	ВИНТ (#10-16 x 1.12)	2
7	82130040	ВИНТ (M6 x 40)	4
8	831209	Фиксатор	1
9	821908	Пробка	1
10	821915	Шайба	1
11	821963	Клапан обратный	1
11	8219631	Обратный клапан	1
12	30641	Уплотнительное кольцо (.299 x .103)	1
13	821952	Штуцер	1
14	816311	Стяжка (8.00 дюймов)	AR
14	816311T	СТЯЖКА (8.00 дюймов)	AR
15	827332	ШЛАНГ	1
16	F698772	Хомут червячный	1
17	815504212	Хомут червячный	1
18	60522	УГОЛЬНИК БЛОКА ЦИЛИНДРОВ (45 ГРАДУСОВ)	1
15	8320782	Шланг	1
15	8M0039077	Шланг формованный	1
17	815504212	Хомут червячный	2
18	832076	Патрубок блока цилиндров	1
18	8320761	Фитинг обратного клапана	1
19	821904	Штуцер контрольной струи	1
19	8M0077650	Штуцер контрольной струи	1
20	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
20	8M0108355	Шланг (57 дюймов, бухта)	1
21	828216	Чехол холостого выхлопа	1
21	889847	ЧЕХОЛ выхлопа холостого хода	1
22	817519A1	Обратный клапан в сборе, сливной	2
23	8124431	Фиксатор (применять где применимо)	1
23	8M0032848	Держатель переключателя	1
24	850691	Выключатель	1
24	8M0235192	Переключатель тримма	1
25	824868	ВИНТ (M6 x 75)	1
26	821253F1	Рукоятка передняя, чёрная	1
26	889740A02	Комплект рукоятки	1
26	821253F2	Передняя рукоятка	1
26	889740A02	Комплект рукоятки	1
27	335891	Втулка	2
28	48462	Кольцо уплотнительное (.614 x .070)	1
29	8219423	Собачка	1
30	69057	ШАЙБА (.281 x .734 x .063)	1
31	401196	ГАЙКА (M6)	1
32	8214281	Винт (#10-16 x .625)	1
33	822873	Зажим	1

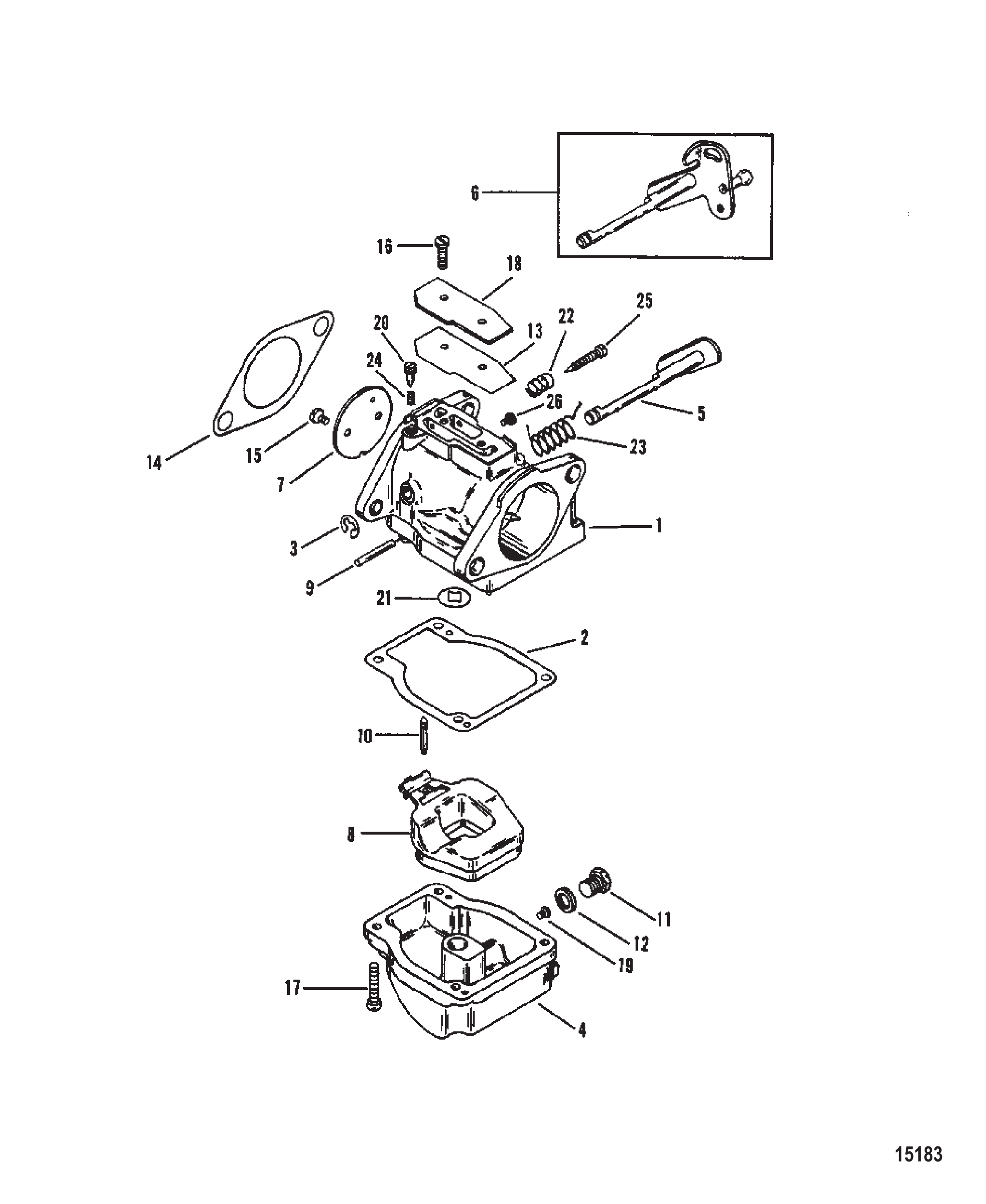

Рис. 6Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A17	Нижний кожух в сборе, серый (без наклеек)	1
1	9744A18	Нижний кожух в сборе (TRACKER) (без наклеек)	1
2	9745A5	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A6	Нижний кожух в сборе (серый) (без наклеек)	1
2	9745A7	Нижний кожух в сборе (TRACKER) (без наклеек)	1
3	18701A1	Комплект уплотнений	1
4	18699	Винт (.250-20 x 1.320) (правый борт)	4
5	817519A1	Обратный клапан в сборе, сливной	2
6	813613	Штуцер	1
7	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	816311	Стяжка (8.00 дюймов)	AR
10	18286A40	Переключатель в сборе	1
11	8124431	Фиксатор (применять где применимо)	1
12	815914	Тройник	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
14	19648A3	Рукоятка в сборе (черная)	1
14	19648A4	Рукоятка в сборе (серая)	1
14	19648A7	Рукоятка в сборе (TRACKER)	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A4	Рукоятка в сборе (серая)	1
15	19647A7	Рукоятка в сборе (TRACKER)	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	6
17	99611	Волнистая шайба	3
18	19369	Собачка	1
19	19370	Собачка	1
20	69057	ШАЙБА (.281 x .734 x .063)	3
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	19749	Хомут	1
24	197481	Хомут	1
25	92799	ВИНТ (#10-16 x 1.12)	2
26	18872A1	Крышка в сборе (черная)	1
26	18872A2	Крышка в сборе (серая)	1
26	18872A4	Крышка в сборе (TRACKER)	1
27	8136921	Контргайка	2
28	8130764	Передняя рукоятка	1
29	181921	ВИНТ (.250-20 x .875)	1
30	19666	Втулка	1
31	18727	Шток	1

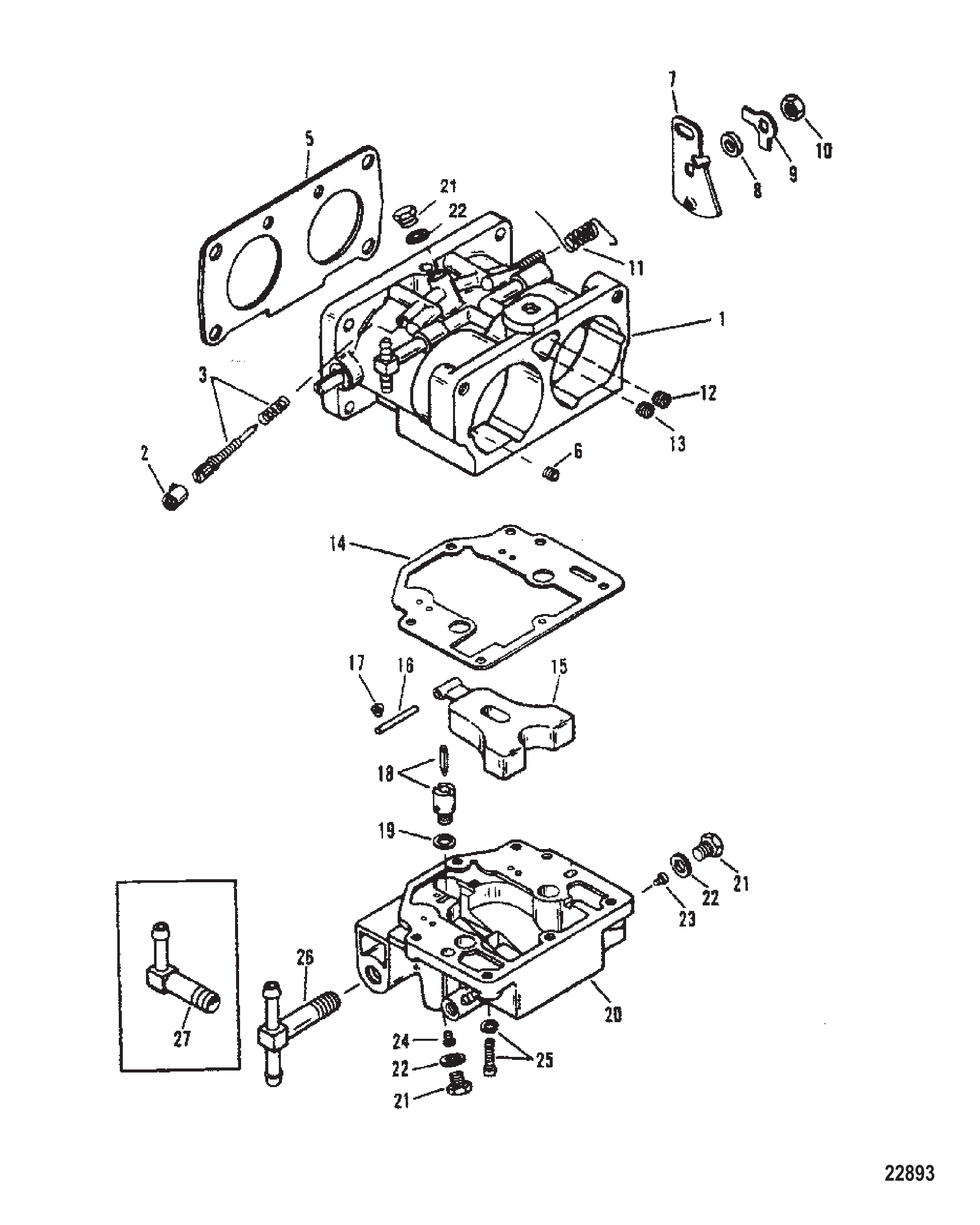

Рис. 7КАРБЮРАТОР (WMH-21/22/23/24/25/28) CARBURETOR (WMH-21/22/23/24/25/28)

REF	Номер детали	Наименование	Кол-во
1	818650A16	Карбюратор верх	1
1	818650A17	Карбюратор середина	1
1	818650A18	Карбюратор низ	1
1	818650A10	Карбюратор верх	1
1	818650A11	Карбюратор середина	1
1	818650A12	Карбюратор низ	1
1	821684A1	Карбюратор верх	1
1	821684A2	Карбюратор середина	1
1	821684A3	Карбюратор низ	1
1	818650A7	Карбюратор верх	1
1	818650A8	Карбюратор середина	1
1	818650A9	Карбюратор низ	1
1	818650A4	Карбюратор верх	1
1	818650A5	Карбюратор середина	1
1	818650A6	Карбюратор низ	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
5	677511	ПРОКЛАДКА	3
6	815633060	Жиклёр (.060) (.056 - 150/135 - WMH-24)	6
6	815633070	Жиклёр (.070 - 135 - WMH-28)	6
6	7570	Жиклёр .040 (175)	6
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	6
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	8423	Жиклёр (.094) воздушный (.094)	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	7335	Жиклёр (.098) (175)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
13	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	3
13	5213	Жиклёр главный (.056)	3
13	6246	ЖИКЛЁР (.048)	3
13	6028	ЖИКЛЁР (.050)	3
13	5317	Жиклёр (.046)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	F10064	ВАЛ	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	823623	Поплавковая камера (верх)	1
20	823624	Поплавковая камера (центр/низ)	2
21	9596	Пробка главного жиклера	15
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	AR
23	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
23	4217	Жиклёр главной системы (.062)	6
23	5225	Жиклёр главный (.054)	6
23	4216	Жиклёр (.064) главной топливной системы	6
24	823629	Силовой жиклёр (150/135 - WMH-24)	6
24	808584	Топливный жиклер (135 - WMH-28)	6
24	823625	Силовой жиклёр (XR6/MAGNUM III)	6
24	823626	Силовой жиклёр (175)	6
24	823627	Силовой жиклёр (200)	6
25	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	18
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116912	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 8КАРБЮРАТОР (WMH-30/31/32/33/34) CARBURETOR (WMH-30/31/32/33/34)

REF	Номер детали	Наименование	Кол-во
1	818650A28	Карбюратор верх	1
1	818650A29	Карбюратор середина	1
1	818650A55	Карбюратор низ (30A)	1
1	818650A31	Карбюратор верх	1
1	818650A32	Карбюратор середина	1
1	818650A56	Карбюратор низ (31A)	1
1	818650A34	Карбюратор верх	1
1	818650A35	Карбюратор середина	1
1	818650A57	Карбюратор низ (32A)	1
1	818650A37	Карбюратор верх	1
1	818650A38	Карбюратор середина	1
1	818650A58	Карбюратор низ (33A)	1
1	818650A52	Карбюратор верх	1
1	818650A53	Карбюратор середина	1
1	818650A59	Карбюратор низ (34A)	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
5	677511	ПРОКЛАДКА	3
6	815633060	Жиклёр (.060) (.056 - 150/135 - WMH-24)	6
6	7570	Жиклёр .040 (175)	6
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	6
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
7	8107221	РЫЧАГ ДРОССЕЛЯ (НИЖНИЙ - СЕРИЯ WMH-A)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
12	3517	Жиклёр (.084) (135/175/200)	3
13	5225	Жиклёр главный (.054)	3
13	6359	ЖИКЛЁР (.052)	3
13	6246	ЖИКЛЁР (.048)	3
13	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	3
13	5317	Жиклёр (.046)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	F10064	ВАЛ	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket-Valve Seat	3
20	823623	Поплавковая камера (верх)	1
20	823624	Поплавковая камера (центр/низ)	2
21	9596	Пробка главного жиклера	15
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	AR
23	4215	Жиклёр главной топливной системы (.066)	6
23	4217	Жиклёр главной системы (.062)	6
23	4216	Жиклёр (.064) главной топливной системы	6
23	4215	Жиклёр главной топливной системы (.066)	2
23	4216	Жиклёр (.064) главной топливной системы	4
24	808584	Топливный жиклер (135 - WMH-28)	6
25	808612	Винт с шайбой (#8-32 x .750)	18
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	8116912	Ремкомплект карбюратора	1
-	815791A92	Комплект прокладок двигателя	1

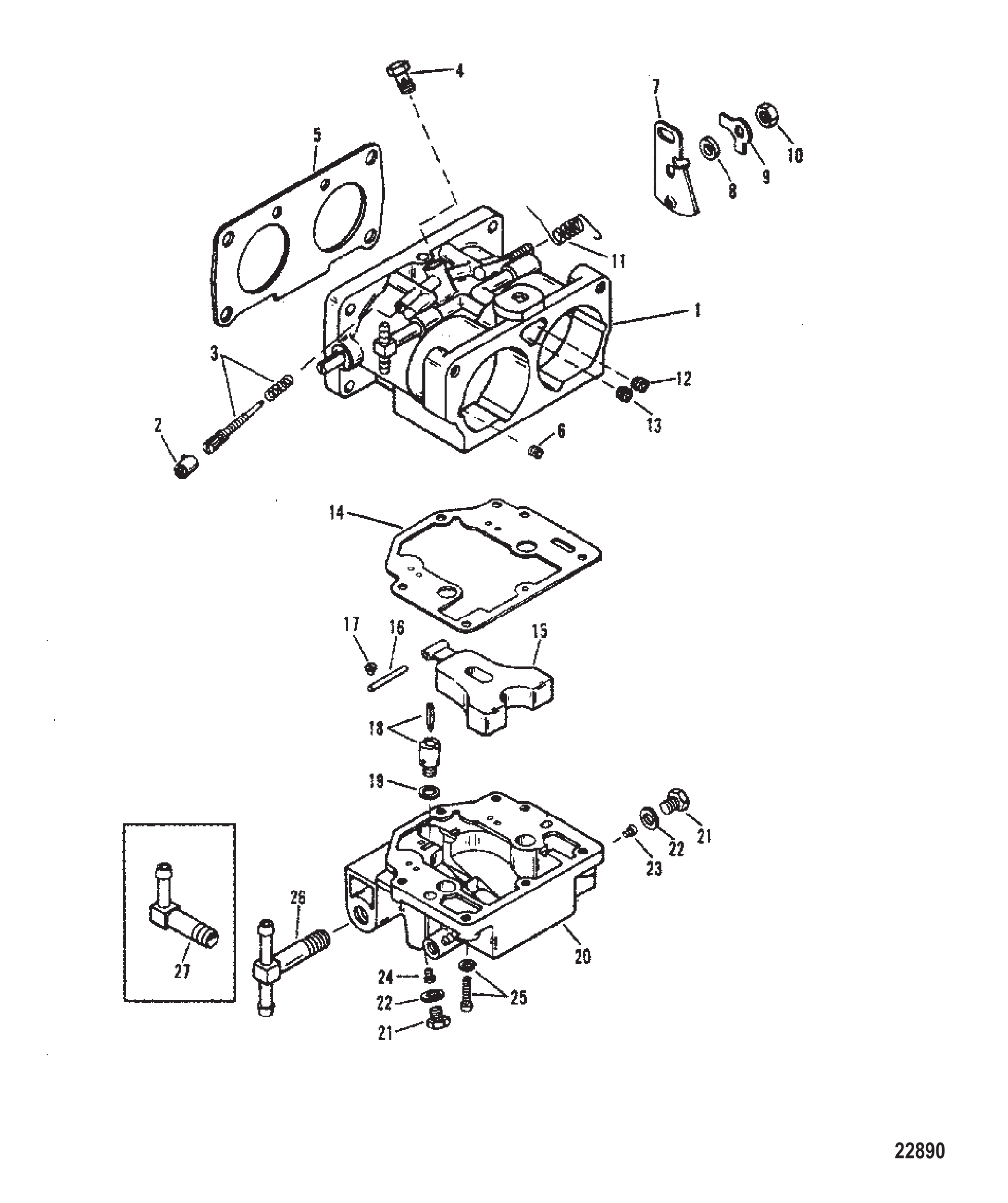

Рис. 9КАРБЮРАТОР (WMH-12A/12B/13/13B/14A/15/16) CARBURETOR (WMH - 12A/12B/13/13B/14A/15/16)

REF	Номер детали	Наименование	Кол-во
1	9672A50	Карбюратор верх	1
1	9672A51	Карбюратор середина	1
1	9672A52	Карбюратор низ	1
1	9672A35	Карбюратор верх	1
1	9672A36	Карбюратор середина	1
1	9672A37	Карбюратор низ	1
1	813682A13	Карбюратор верх	1
1	813682A14	Карбюратор середина	1
1	813682A15	Карбюратор низ	1
1	9672A41	Карбюратор верхний	1
1	9672A42	Карбюратор средний	1
1	9672A43	Карбюратор нижний	1
1	9672A44	Карбюратор верхний	1
1	9672A45	Карбюратор средний	1
1	9672A46	Карбюратор нижний	1
2	810779	КРЫШКА	6
3	NSS	NOT SOLD SEPARATE Idle Mixture Screw/Spring	6
4	811803	ФИКСАТОР ПРОБКИ	3
5	677511	ПРОКЛАДКА	3
6	815633048	Жиклёр (.048)	3
6	815633070	Жиклёр (.070 - 135 - WMH-28)	3
6	815633050	Жиклёр (.050) (XR6/MAGNUM III/200)	3
7	810721	РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)	2
7	810722	РЫЧАГ дросселя (НИЗ)	1
8	811284	ПРОСТАВКА	3
9	810745	ШАЙБА	3
10	810744	ГАЙКА	3
11	NSS	NOT SOLD SEPARATE Spring	3
12	6249	ЖИКЛЁР ГЛАВНЫЙ (.096)	3
12	5815	Жиклёр (.086) (XR6/MAGNUM III)	3
12	6201	ЖИКЛЁР (.080)	3
12	6247	ЖИКЛЁР ГЛАВНЫЙ (.090)	3
13	6246	ЖИКЛЁР (.048)	3
13	5317	Жиклёр (.046)	3
13	6359	ЖИКЛЁР (.052)	3
14	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	3
15	810738	ПОПЛАВОК В СБОРЕ	3
16	NSS	NOT SOLD SEPARATE Float Shaft	3
17	NSS	NOT SOLD SEPARATE Screw-Float	3
18	811690	КОМПЛЕКТ СЕДЛА КЛАПАНА	3
19	NSS	NOT SOLD SEPARATE Gasket	3
20	811687	ПОПЛАВКОВАЯ КАМЕРА Топливная (ВЕРХ)	1
20	811688	ПОПЛАВКОВАЯ КАМЕРА Топливная (СРЕДНЯЯ/НИЖНЯЯ)	2
21	9596	Пробка главного жиклера	12
22	NSS	NOT SOLD SEPARATE Gasket-Power/Progression Jet	12
23	5225	Жиклёр главный (.054)	6
23	4217	Жиклёр главной системы (.062)	6
23	4216	Жиклёр (.064) главной топливной системы	6
23	4215	Жиклёр главной топливной системы (.066)	6
24	811689	ГЛАВНЫЙ ЖИКЛЁР	6
24	811807	ГЛАВНЫЙ ЖИКЛЁР	6
24	811925	ГЛАВНЫЙ ЖИКЛЁР	6
25	NSS	NOT SOLD SEPARATE Screw-Fuel Bowl	15
26	7900	ТРОЙНИК (ВЕРХ/ЦЕНТР)	2
27	7901	УГОЛЬНИК (НИЗ)	1
-	8107492	КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА	1
-	811691	РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 10ЗАСЛОНКА ХОЛОСТОГО ХОДА И РЫЧАГИ ДРОССЕЛЯ CHOKE PLATE AND THROTTLE LEVERS

REF	Номер детали	Наименование	Кол-во
1	817495A1	Пластина в сборе шумоглушителя	1
2	892211	ПРОКЛАДКА	3
3	88489	Винт (.250-28 x 2.500)	6
3	884891	Винт (.250-28 x 2.500) с нейлоновой вставкой - нержавеющая сталь	6
4	69057	ШАЙБА (.281 x .734 x .063)	6
5	815784	КРЫШКА	3
6	18180	ТЯГА ДРОССЕЛЯ	1
7	18181	Тяга (с коротким валом)	3
6A	825204A1	Комплект тяг дроссельной заслонки	1
7	18181	Тяга (с коротким валом)	1
7A	181811	ТЯГА (С ШАРОВЫМ ВАЛОМ)	2
8	18178	РОЛИК	1
9	87926	Винт (#10-32 x .500)	3
10	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
11	69432	Шайба стопорная наружная (#10)	3
-	815791A92	Комплект прокладок двигателя	1

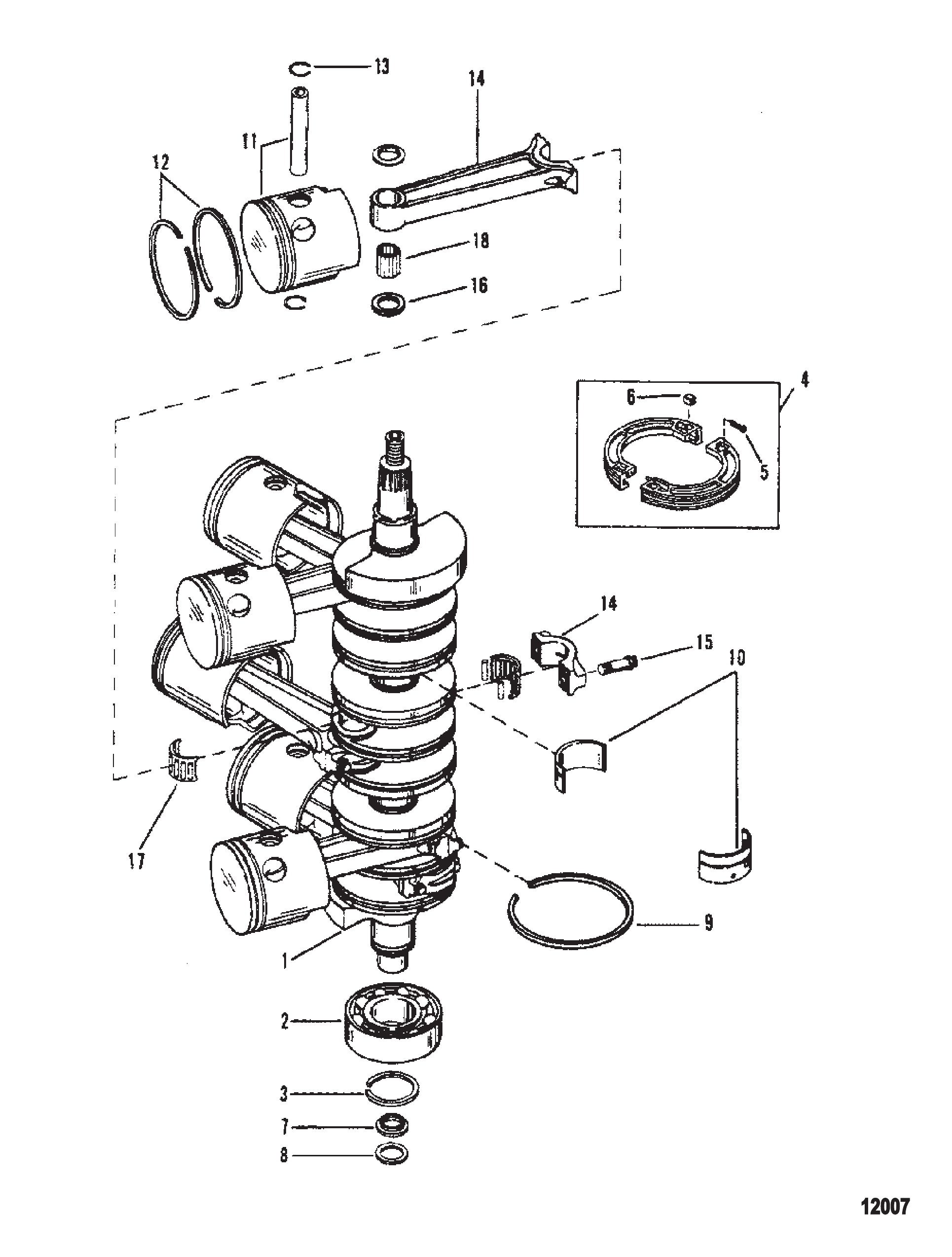

Рис. 11КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9536A4	Коленчатый вал в сборе	1
2	67923	Подшипник шариковый (нижний)	1
2	67923T	Подшипник шариковый	1
3	67446	Кольцо	1
4	14513A2	Комплект зубчатого сектора привода	1
4	14513A09	Комплект зубчатого сектора привода	1
5	813073	Винт (#6-32 x .620) с внутренним шестигранником	2
6	813134	Гайка (#6-32) специальная	2
7	54196A6	Корпус в сборе	1
8	65800	НАБИВКА	1
9	67377	Кольцо уплотнительное коленчатого вала	7
9	67377T	Кольцо уплотнительное	7
10	16756A6	Комплект подшипников	2
11	7441A32	Поршень (правый борт — стандартный)	3
11	7441T32	Поршень	3
11	7443A11	Поршень (правый борт — .015 ремонтный)	AR
11	7445A11	Поршень (правый борт — .030 ремонтный)	AR
11	7445T11	Поршень	AR
11	7442A32	Поршень (левый борт — стандартный)	3
11	7442T32	Поршень	3
11	7444A11	Поршень (левый борт — .015 ремонтный)	AR
11	7446A11	Поршень (левый борт — .030 ремонтный)	AR
11	9738A7	Поршень в сборе (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A8	Поршень в сборе (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A7	Поршень в сборе (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A8	Поршень в сборе (левый борт — .015 ремонтный)	AR
11	9737A10	Поршень в сборе .015 ремонтный	AR
11	9738A9	Поршень в сборе стандартный (правый борт — стандартный)	3
11	9738T9	Поршень в сборе стандартный	3
11	9738A10	Поршень в сборе .015 ремонтный (правый борт — .015 ремонтный)	AR
11	9738T10	Поршень в сборе .015 ремонтный	AR
11	9737A9	Поршень в сборе стандартный (левый борт — стандартный)	3
11	9737T9	Поршень в сборе стандартный	3
11	9737A10	Поршень в сборе .015 ремонтный	AR
12	93481A12	Комплект поршневых колец — стандартный (стандартный)	1
12	78918A4	Комплект поршневых колец — .015 ремонтный (.015 ремонтный)	AR
12	85636A4	Комплект поршневых колец — .030 ремонтный (.030 ремонтный)	AR
12	815515A12	Комплект поршневых колец (стандартный) (1-1/2 мм)	1
12	815268A4	Комплект поршневых колец (.015 ремонтный) (1-1/2 мм)	AR
12	822321A12	Комплект поршневых колец — стандартный	1
12	822321A1	Комплект поршневых колец — ремонтный .015	2
13	52035	Стопорное кольцо	12
13	857196	Стопорное кольцо	12
14	818141A2	Комплект шатуна	6
14	818141A13	Шатун в сборе	6
15	763491	Винт (.312-24 x .875)	12
16	812876	Шайба	12
16	8M0012298	Упорная шайба	12
17	17514A2	Комплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	174
18	8M0204691	Подшипник игольчатый @200	174
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

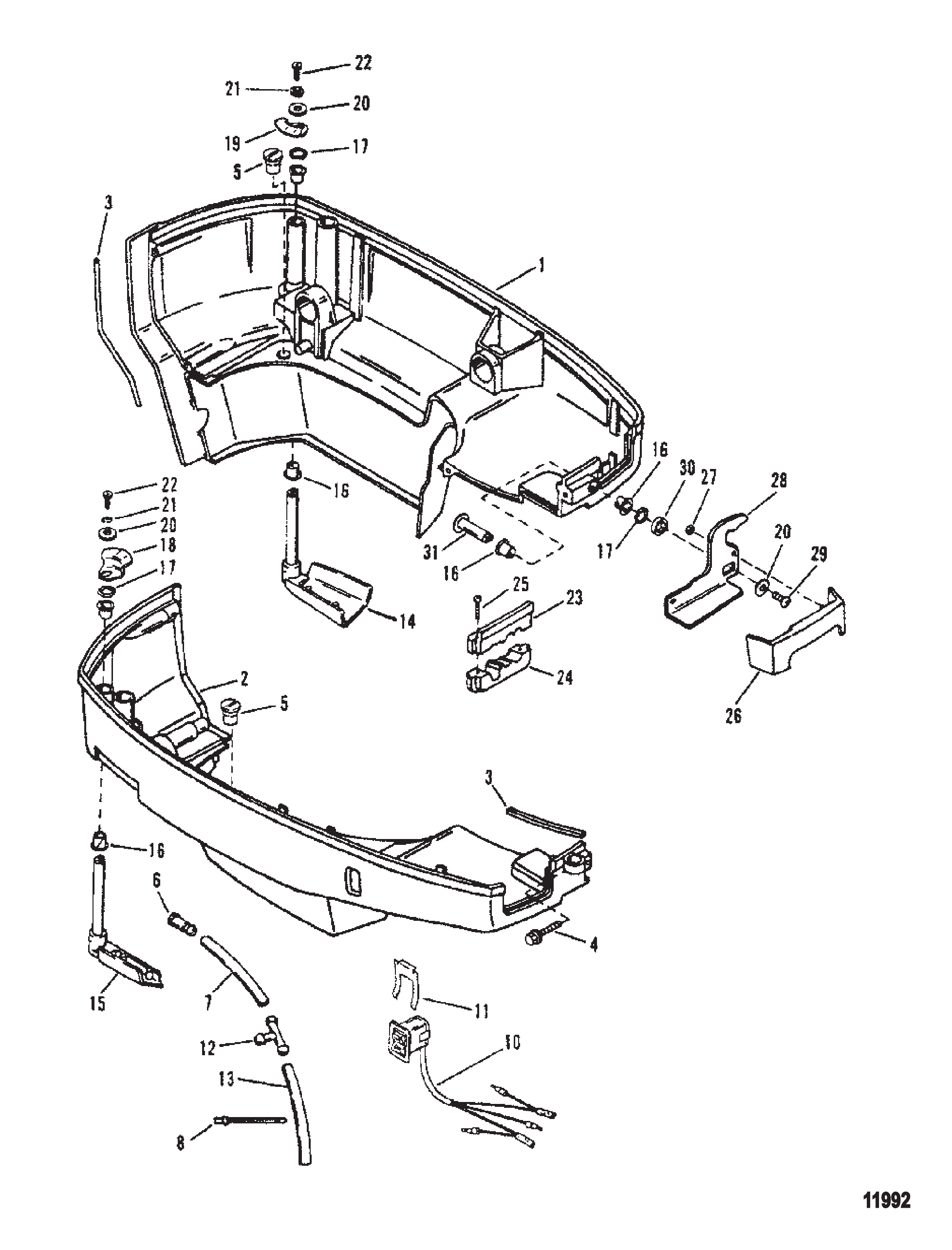

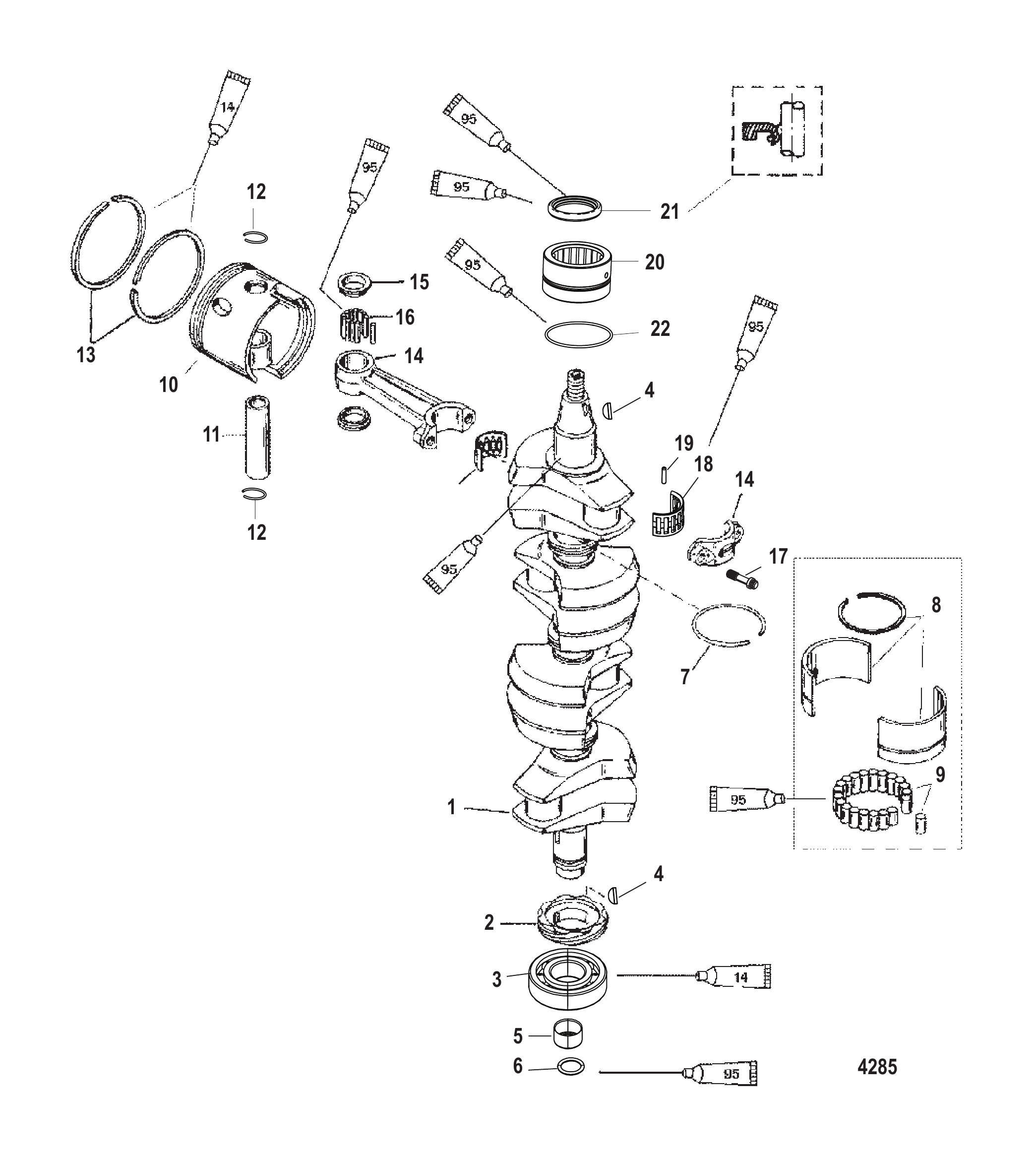

Рис. 12КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9744A16	Нижний кожух в сборе (черный) (без наклеек)	1
1	9744A17	Нижний кожух в сборе, серый (без наклеек)	1
1	9744A18	Нижний кожух в сборе (TRACKER) (без наклеек)	1
2	9745A5	Нижний кожух в сборе (черный) (без наклеек)	1
2	9745A6	Нижний кожух в сборе (серый) (без наклеек)	1
2	9745A7	Нижний кожух в сборе (TRACKER) (без наклеек)	1
3	18701A1	Комплект уплотнений	1
4	18699	Винт (.250-20 x 1.320) (правый борт)	4
5	817519A1	Обратный клапан в сборе, сливной	2
6	813613	Штуцер	1
7	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	816311	Стяжка (8.00 дюймов)	AR
10	18286A40	Переключатель в сборе	1
11	8124431	Фиксатор (применять где применимо)	1
12	815914	Тройник	1
13	7765377	ШЛАНГ (24.500 дюймов бухта)	1
14	19648A3	Рукоятка в сборе (черная)	1
14	19648A4	Рукоятка в сборе (серая)	1
14	19648A7	Рукоятка в сборе (TRACKER)	1
15	19647A3	Рукоятка в сборе (черная)	1
15	19647A4	Рукоятка в сборе (серая)	1
15	19647A7	Рукоятка в сборе (TRACKER)	1
16	65830	ВТУЛКА НЕЙЛОНОВАЯ	6
17	99611	Волнистая шайба	3
18	19369	Собачка	1
19	19370	Собачка	1
20	69057	ШАЙБА (.281 x .734 x .063)	3
21	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
22	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	19749	Хомут	1
24	197481	Хомут	1
25	92799	ВИНТ (#10-16 x 1.12)	2
26	18872A1	Крышка в сборе (черная)	1
26	18872A2	Крышка в сборе (серая)	1
26	18872A4	Крышка в сборе (TRACKER)	1
27	8136921	Контргайка	2
28	8130764	Передняя рукоятка	1
29	181921	ВИНТ (.250-20 x .875)	1
30	19666	Втулка	1
31	18727	Шток	1

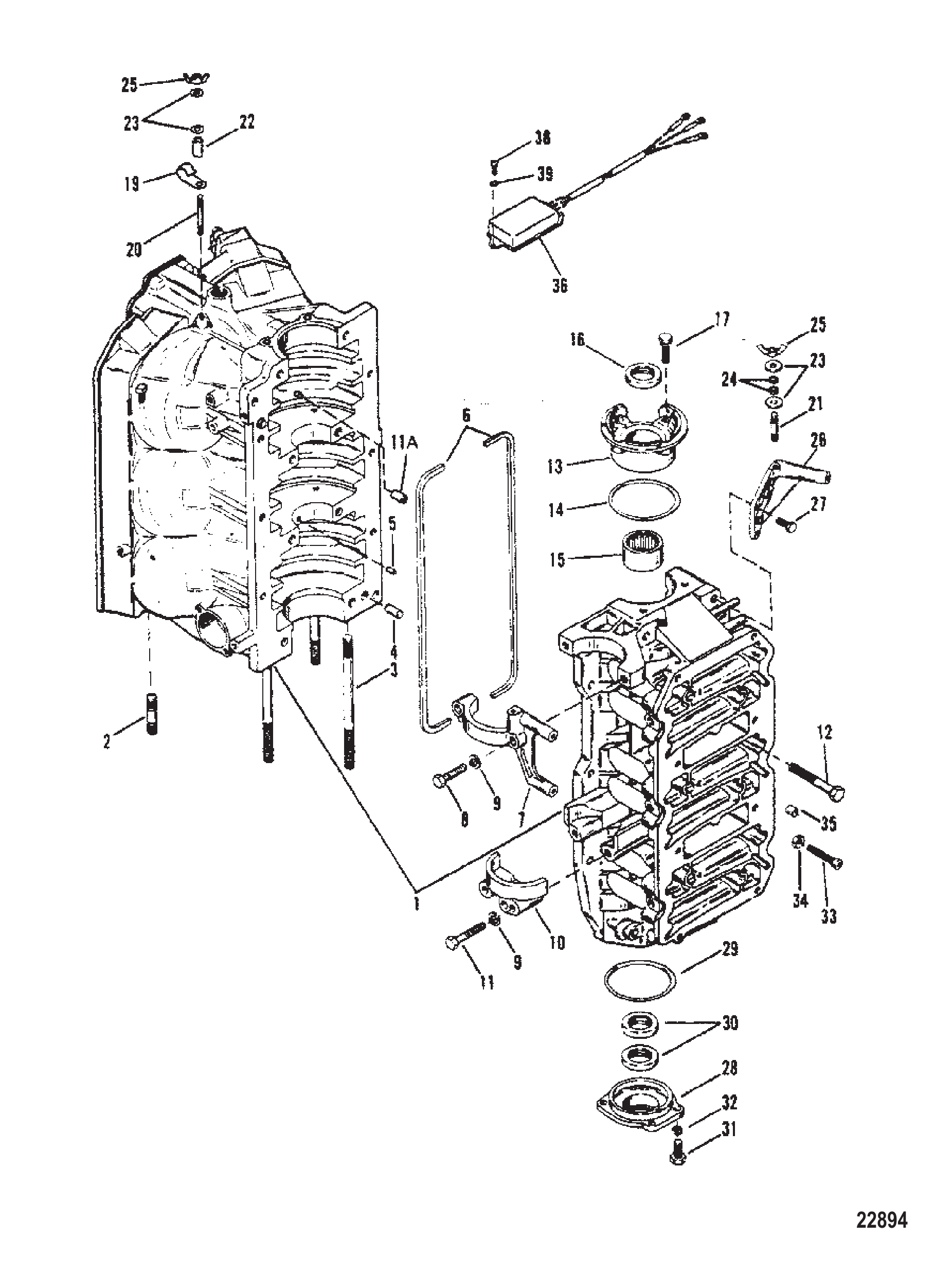

Рис. 13БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block And End Caps

REF	Номер детали	Наименование	Кол-во
1	9765A13	Блок цилиндров (135/150)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4
2	818138	ШПИЛЬКА (1-3/4")	2 or 6
2	8M0034455	ШПИЛЬКА 1.750	2 or 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	815549	ВИНТ (.312-18 x 2.00)	2
11	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	63153	J-образная защёлка	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
23	8M0204663	ШАЙБА @5	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	87076A10	Регулятор холостого хода	1
38	69020	ВИНТ (#10-32 x .875)	3
38	690201	ВИНТ (#10-32 x .875)	3
39	38833	ШАЙБА	3
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 14БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	9765A13	Блок цилиндров (135/150)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4
2	818138	ШПИЛЬКА (1-3/4")	2 or 6
2	8M0034455	ШПИЛЬКА 1.750	2 or 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	815549	ВИНТ (.312-18 x 2.00)	2
11	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	63153	J-образная защёлка	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
23	8M0204663	ШАЙБА @5	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	87076A10	Регулятор холостого хода	1
38	69020	ВИНТ (#10-32 x .875)	3
38	690201	ВИНТ (#10-32 x .875)	3
39	38833	ШАЙБА	3
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

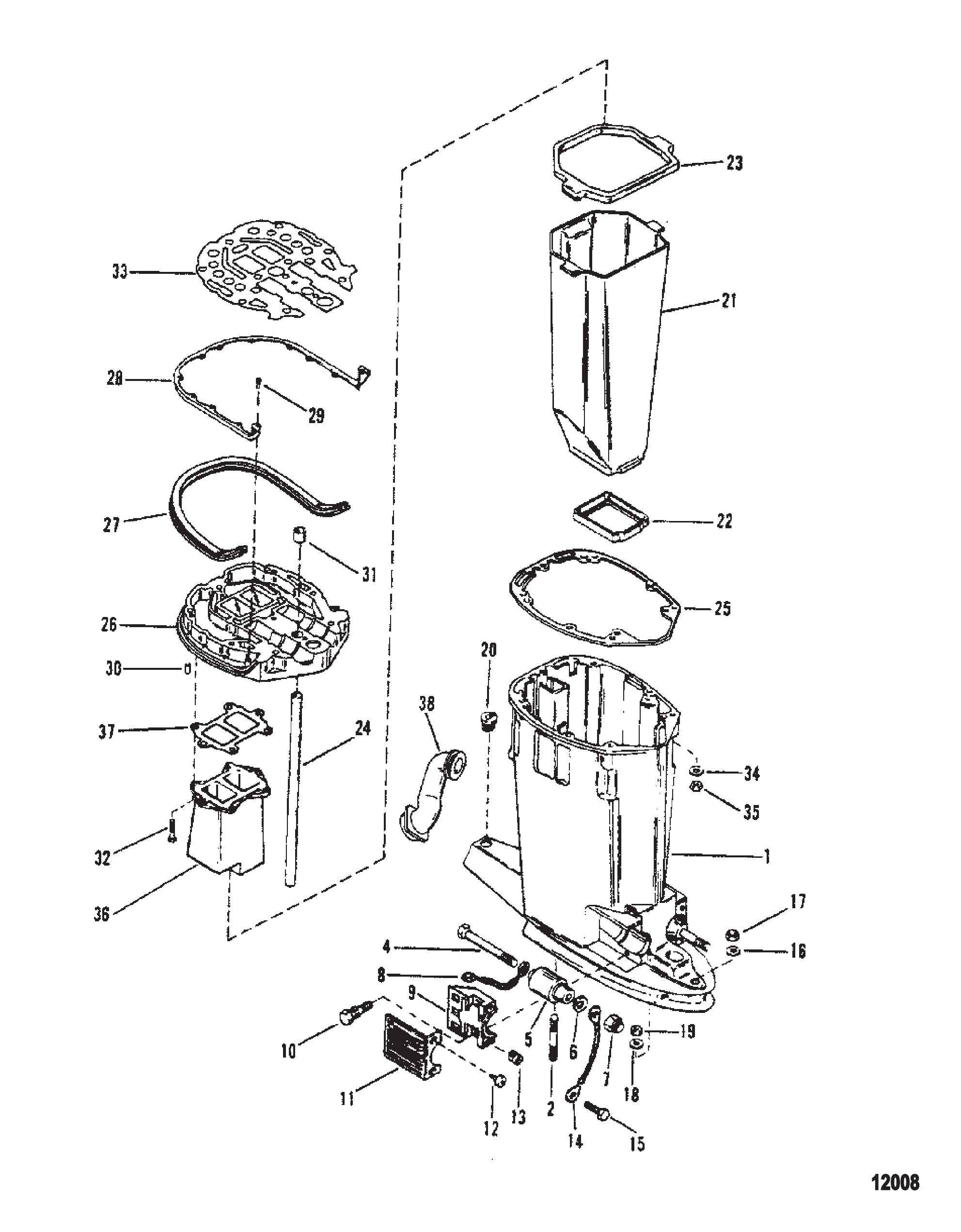

Рис. 15КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	8343A12	Корпус в сборе гребного вала (TRACKER)	1
1	8343T12	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА D-ОБРАЗНЫЙ	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
1	8343A14	Корпус в сборе гребного вала (водомёт) (серый)	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
2	56295	Шпилька (.437 x 2.69)	2
4	63474	Винт (.500-20 x 6.00)	2
4	898831	Винт (.500-20 x 6.220)	2
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	28040	ГАЙКА (.500-20)	2
7	898832	Гайка (.500-20)	2
8	88238A1	Сборка троса заземления	1
8	88238A10	Кабель заземления в сборе	1
9	67076	Хомут	2
9	8M0036782	ХОМУТ	2
10	66727	ВИНТ (.312-18 x 1.250)	4
11	67077T	Крышка, чёрная чёрная	2
11	8M4500752	Крышка	2
11	67077T6	Крышка нижней опоры	2
11	67077F1	Крышка серая	2
11	67077F2	Крышка (TRACKER)	2
11	8M4500752	Крышка	2
12	88417	Винт (#12-24 x .620) крышки	4
13	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
14	88238A1	Сборка троса заземления	1
14	88238A10	Кабель заземления в сборе	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
16	48926	Шайба	1
17	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
17	8M0204653	Гайка	1
18	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
19	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
19	8M0204653	Гайка	2
20	64649	ПРОБКА	1
21	18276	Трубка выхлопная	1
21	18276T	ВЫПУСКНАЯ ТРУБА	1
22	66350	САЛЬНИК (НИЖНИЙ)	1
22	66350001	Сальник	1
23	177261	САЛЬНИК (ВЕРХНИЙ)	1
23	8M0039076	САЛЬНИК	1
24	67295	Труба водяная (длинная)(жиклёр)	1
24	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
24	74729	Трубка (удлинённая)	1
24	8M0042790	ВОДЯНАЯ ТРУБА	1
25	991732	Прокладка	1
25	991734	Прокладка	1
26	18233A3	Пластина в сборе	1
26	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
27	8147012	Сальник	1
27	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
28	68011	Кронштейн	1
29	812832	Винт (#10-16 x .500)	12
29	878608	Винт (#10-16 x .500)	12
30	20033	Штифт направляющий установочный	2
30	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
31	38970	САЛЬНИК X-LONG	1
32	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
33	183071	ПРОКЛАДКА	1
33	183076	Прокладка	1
34	20553	Шайба (.406 x .734 x .063)	4
35	69254	ГАЙКА	4
36	812834	Выпускной удлинитель	1
36	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
36	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
36	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
37	78246	Прокладка	1
37	782461	Прокладка	1
38	814618	Чехол	1
-	815791A92	Комплект прокладок двигателя	1

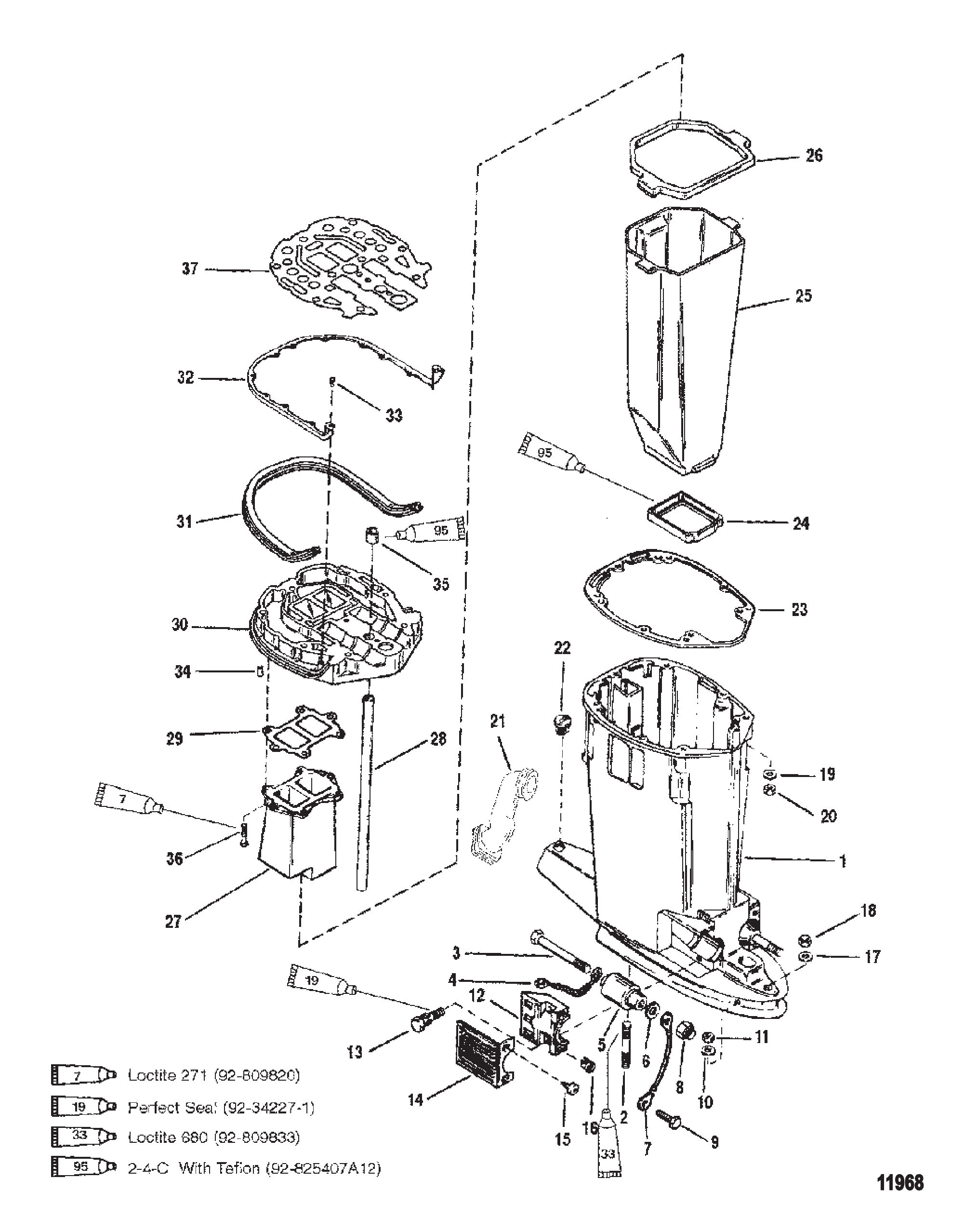

Рис. 16КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	9765A13	Блок цилиндров (135/150)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763A61	Блок цилиндров (200)	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4
2	818138	ШПИЛЬКА (1-3/4")	2 or 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	78438	Шпилька (6-3/4")	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	815549	ВИНТ (.312-18 x 2.00)	2
11	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	63153	J-образная защёлка	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	87076A10	Регулятор холостого хода	1
38	69020	ВИНТ (#10-32 x .875)	3
39	38833	ШАЙБА	3
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1

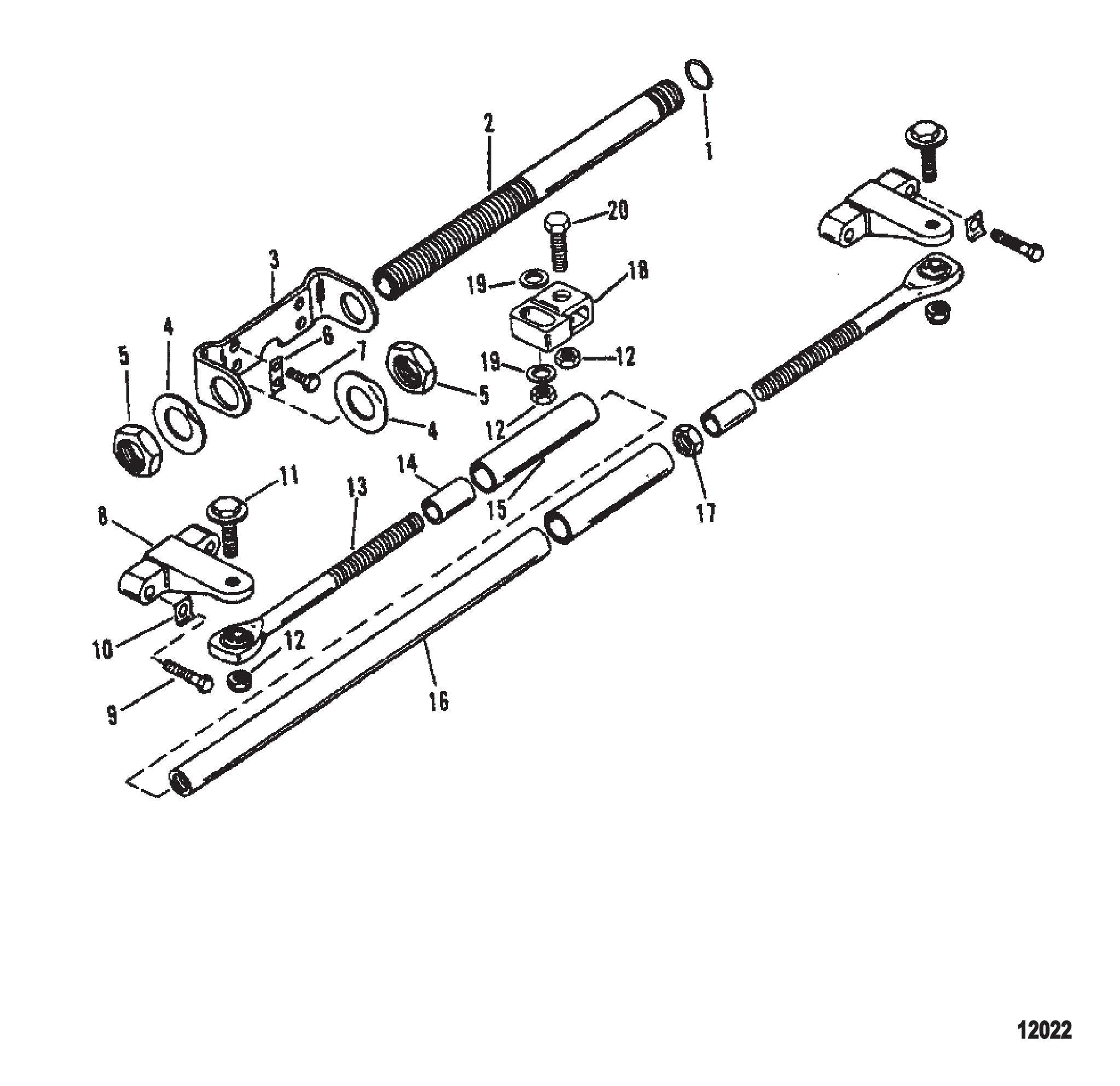

Рис. 17КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

Рис. 18КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ DUAL ENGINE EXTENSION KIT

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

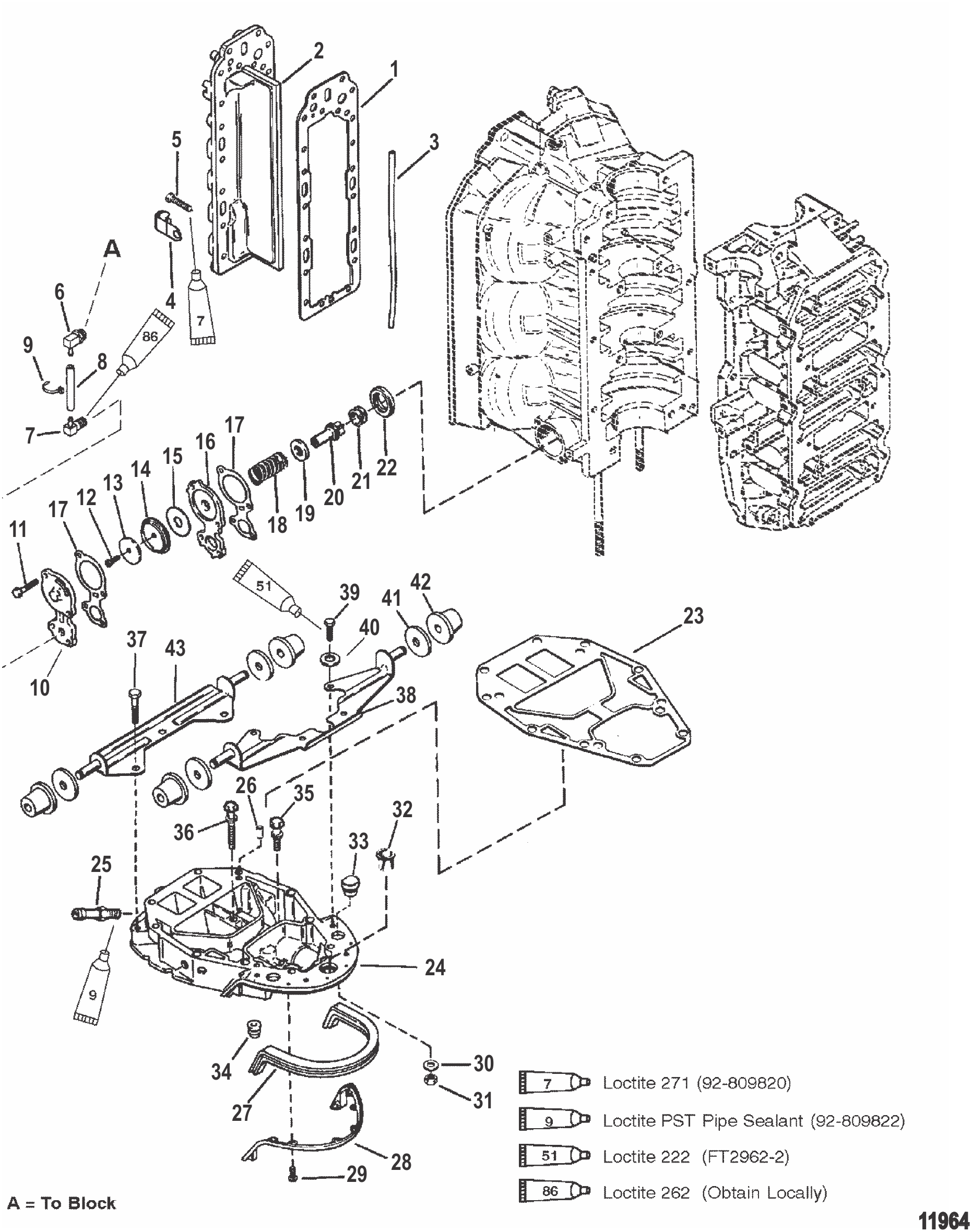

Рис. 19ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА Exhaust Manifold And Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	8185622	Разделительная пластина	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	126021	Втулка	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A3	Кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
41	187031	Шайба	4
42	18778	Втулка уплотнительная	4
42	18778001	Втулка уплотнительная	4
43	18578A6	Кронштейн задний в сборе	1
43	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 20ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА EXHAUST MANIFOLD AND EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	8185622	Разделительная пластина	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	126021	Втулка	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A3	Кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
41	187031	Шайба	4
42	18778	Втулка уплотнительная	4
42	18778001	Втулка уплотнительная	4
43	18578A6	Кронштейн задний в сборе	1
43	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

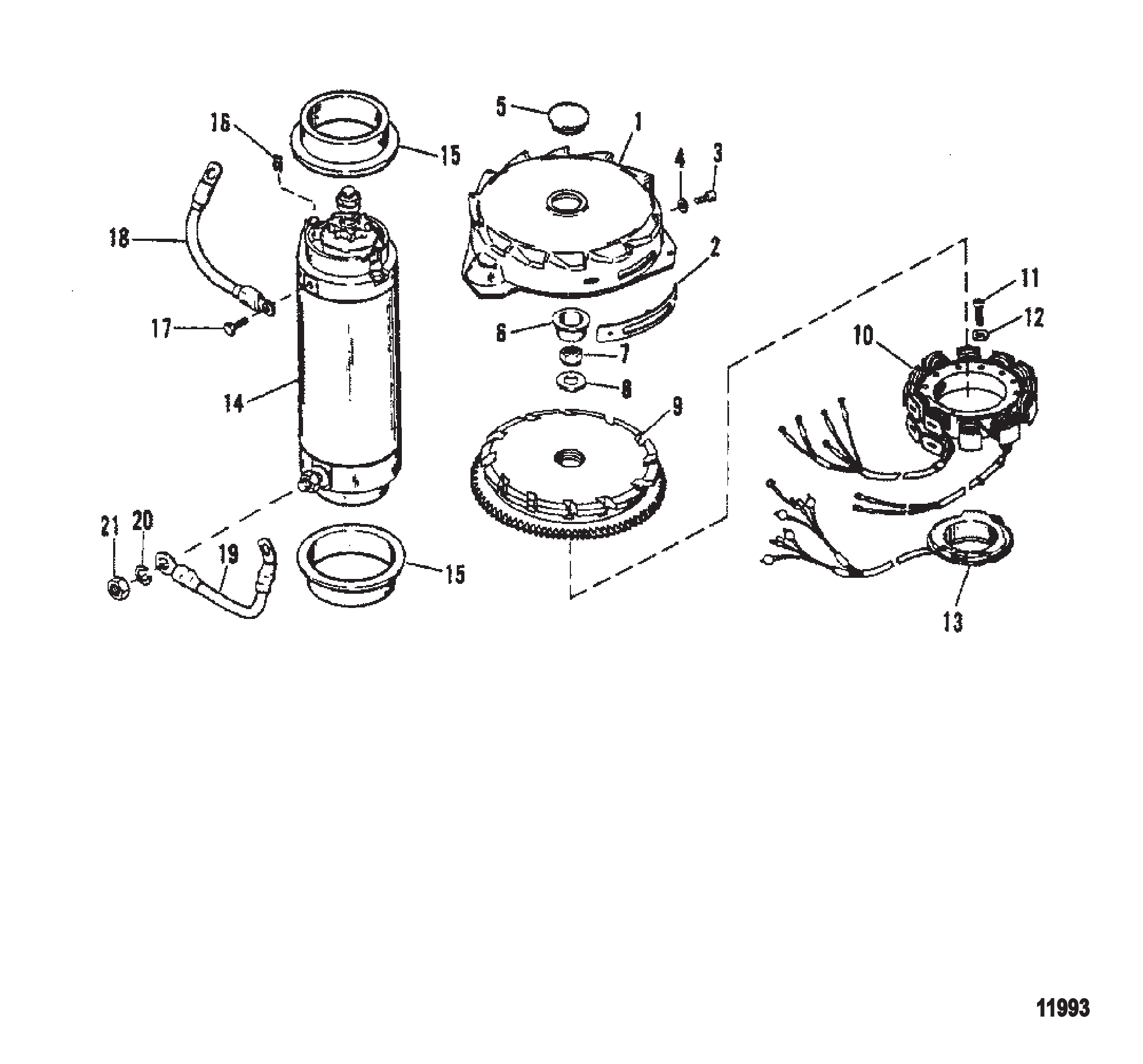

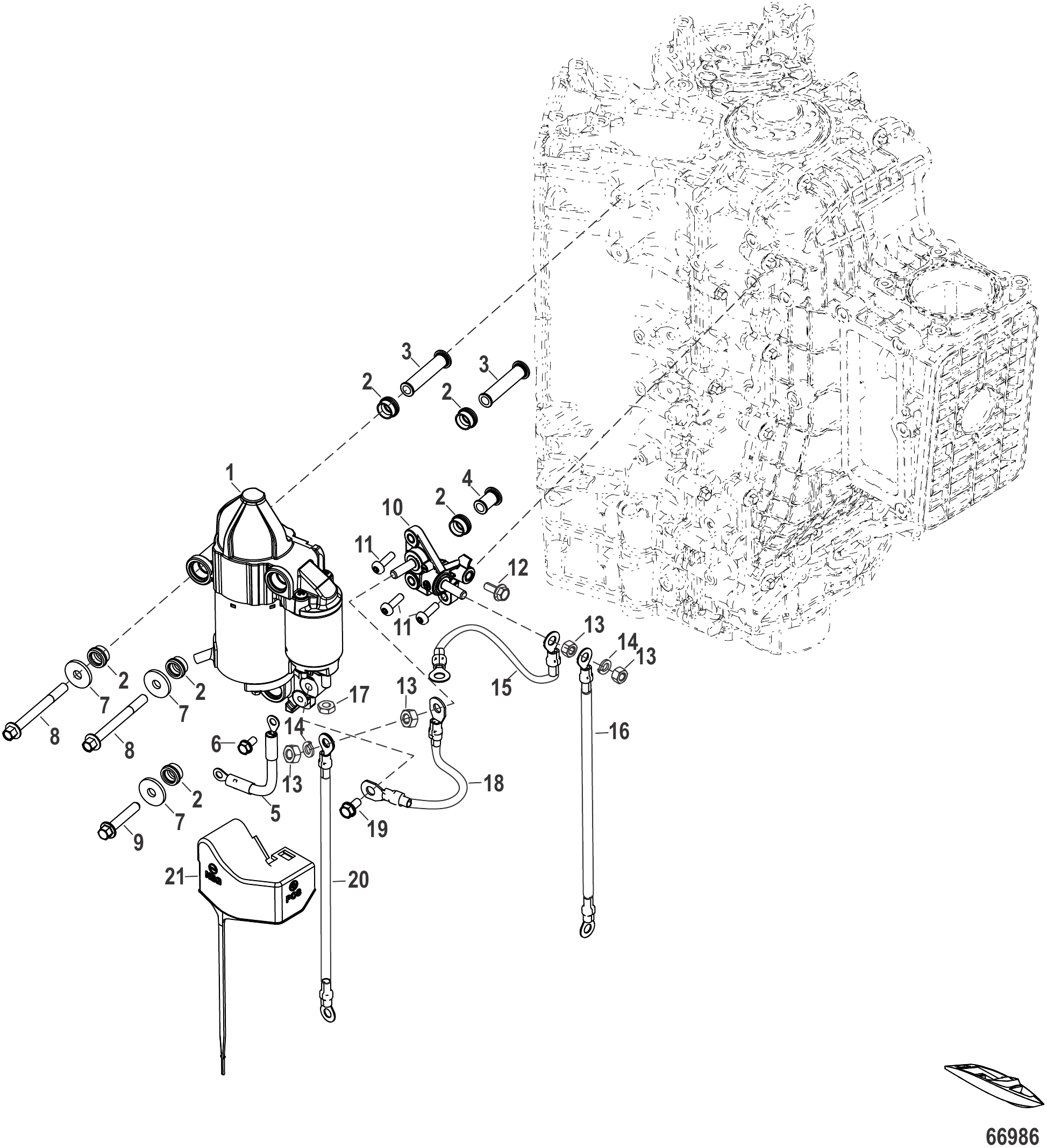

Рис. 21МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A2	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

Рис. 22МАХОВИК/СТАРТЕР FLYWHEEL/STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A2	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

Рис. 23ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
9	817632A2	Маховик	1
9	817632A12	Маховик	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
15	56703	ВТУЛКА СТАРТЕРА	2
16	68042	Упор резиновый	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

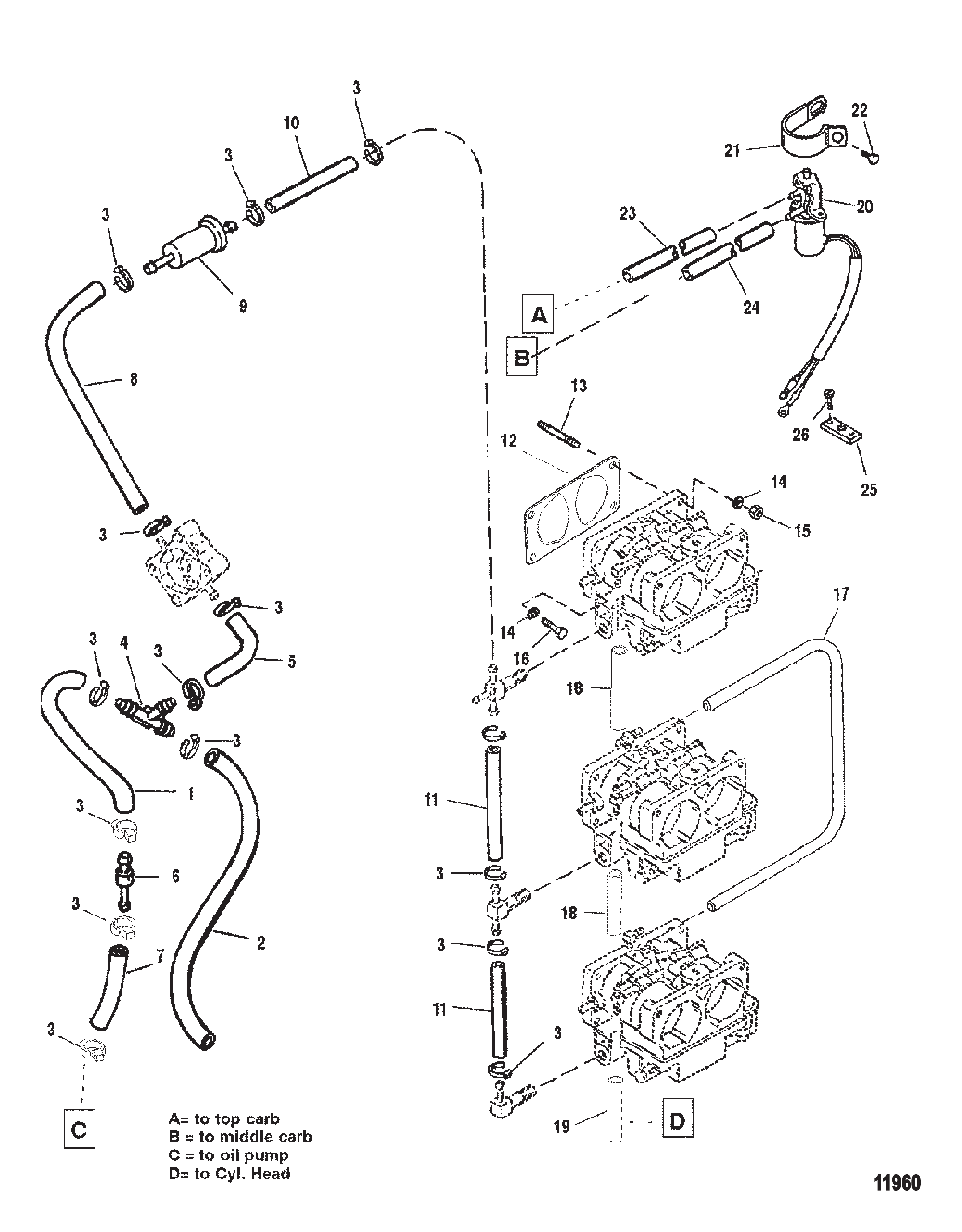

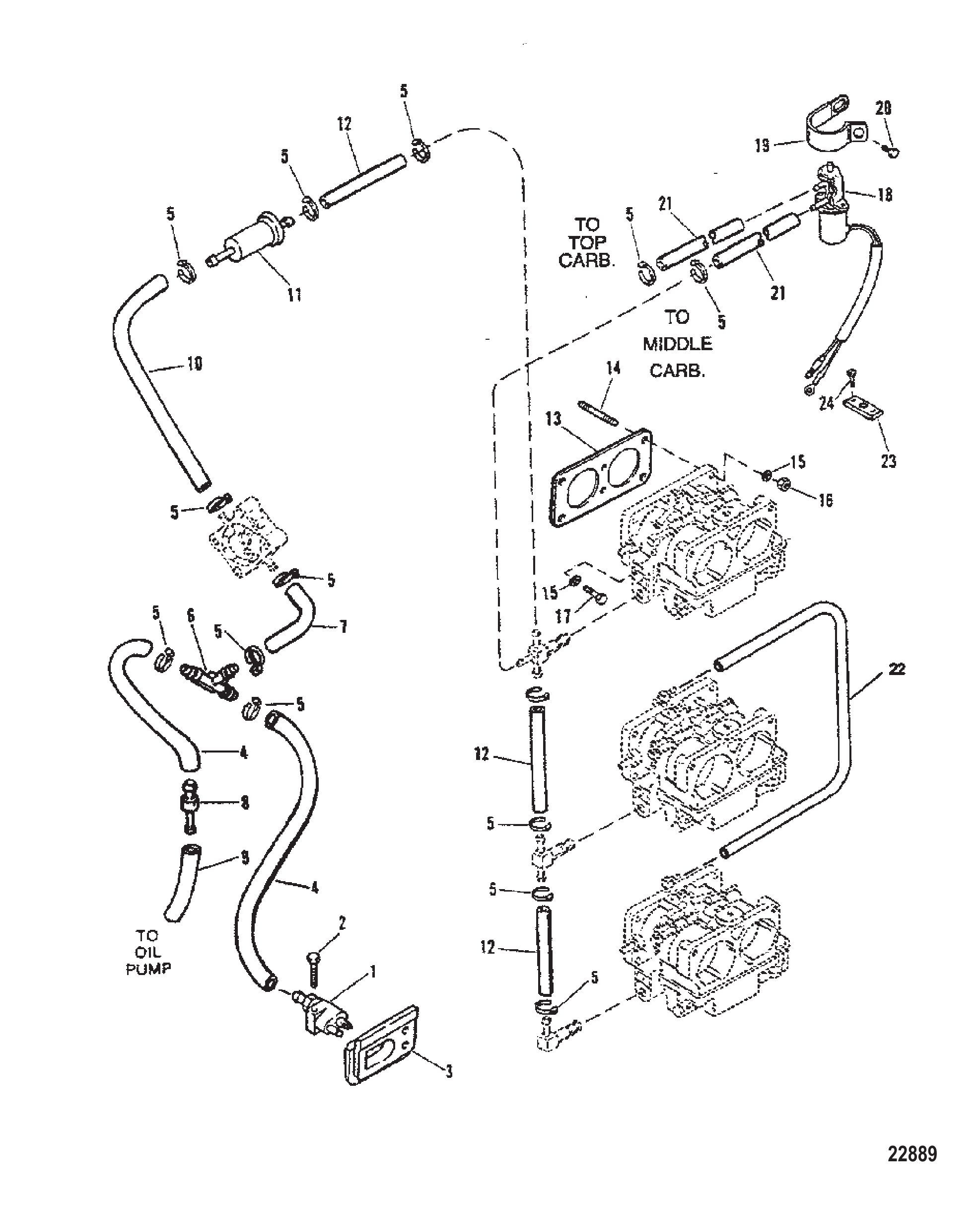

Рис. 24ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-30/31/32/33/34) FUEL LINES (Use With WMH -30/31/32/33/34 Carburetors)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912980	Шланг	AR
4	8M0108349	Шланг (70 дюймов, бухта)	AR
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	818993	Тройник соединительный	1
7	18175	ШЛАНГ	1
8	818994	Обратный клапан	1
8	8189941	Обратный клапан	1
9	82381325	ТРУБКА (10.00 дюймов в наборе)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	824001	ШЛАНГ	1
10	830762	Шланг	1
11	8162961	Топливный фильтр	1
11	816296Q2	Фильтр топливный	1
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	677511	ПРОКЛАДКА	3
14	27037	ШПИЛЬКА (.250-28 x 1.125)	6
14	270372	Шпилька (.250-28 x 1.125)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	55715	Винт (.250-20 x .880)	6
18	42859A2	Клапан в сборе обогатителя	1
19	633001	ХОМУТ	1
20	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	9912688	Трубка (36.00 дюймов, бухта)	2
22	99130122	Трубка (20,00 футов, бухта) дренажная	1
22	892024122	Шланг (240.00 дюймов, бухта)	1
23	45915	КЛЕММНАЯ КОЛОДКА	1
24	8128321	Винт (#10-16 x .600)	1
24	878609	Винт (#10-16 x .600)	1
24	817626	Винт (#10-16 x .380)	1
24	878607	Винт (#10-16 x .375)	1
-	815791A92	Комплект прокладок двигателя	1

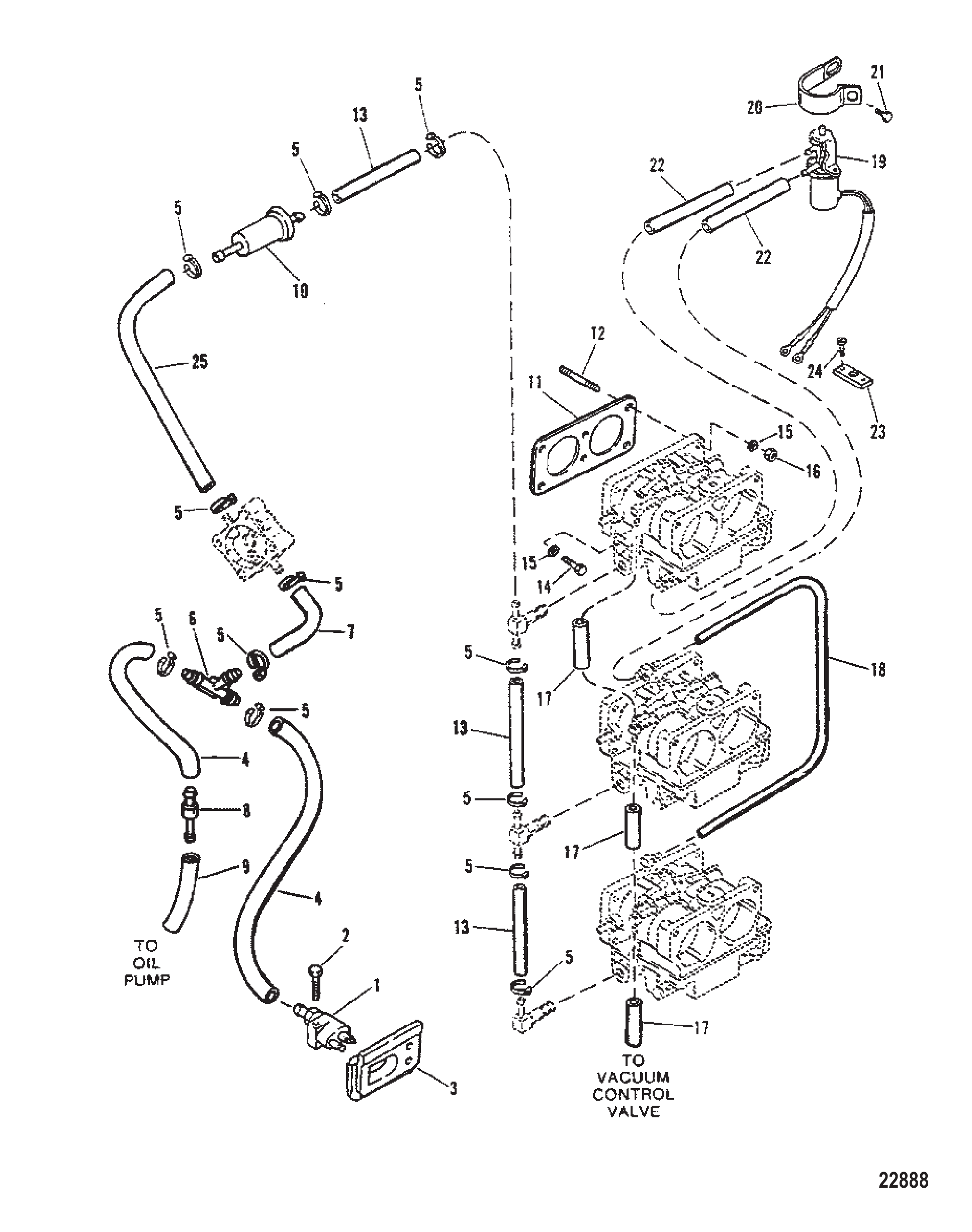

Рис. 25ТОПЛИВНЫЕ ШЛАНГИ (для карбюраторов WMH-12A/B - WMH-28) FUEL LINES (Use With WMH-12A/B thru WMH-28 Carburtors)

REF	Номер детали	Наименование	Кол-во
1	816856A3	Разъём в сборе, топливный - пластик	1
2	69067	ВИНТ (.250-20 x 1.375)	1
3	812782	Сальник	1
4	9912980	Шланг	AR
4	8M0108349	Шланг (70 дюймов, бухта)	AR
5	816311	Стяжка (8.00 дюймов)	AR
5	816311T	СТЯЖКА (8.00 дюймов)	AR
6	818993	Тройник соединительный	1
7	18175	ШЛАНГ	1
8	818994	Обратный клапан	1
8	8189941	Обратный клапан	1
9	82381325	ТРУБКА (10.00 дюймов в наборе)	1
9	82381335	ТРУБКА (15.00 дюймов в наборе)	1
10	8162961	Топливный фильтр	1
10	816296Q2	Фильтр топливный	1
11	677511	ПРОКЛАДКА	3
12	27037	ШПИЛЬКА (.250-28 x 1.125)	6
12	270372	Шпилька (.250-28 x 1.125)	6
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	55715	Винт (.250-20 x .880)	6
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
16	29598	ГАЙКА (.250-28) Нержавеющая сталь	6
17	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	42859A2	Клапан в сборе обогатителя	1
20	633001	ХОМУТ	1
21	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	45915	КЛЕММНАЯ КОЛОДКА	1
24	48409	Винт (#10-16 x .625) нержавеющая сталь	1
24	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
25	824001	ШЛАНГ	1
25	830762	Шланг	1
-	815791A92	Комплект прокладок двигателя	1

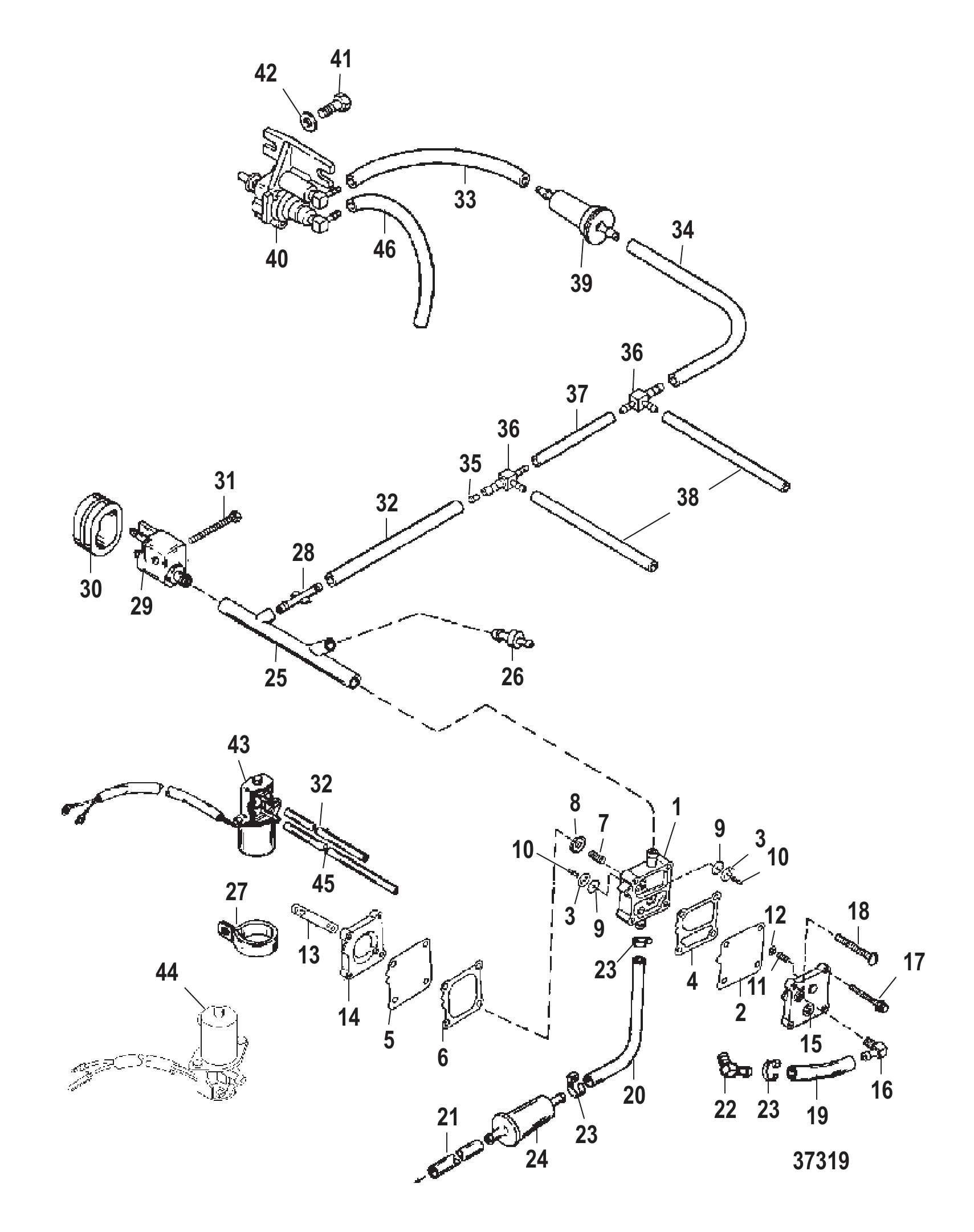

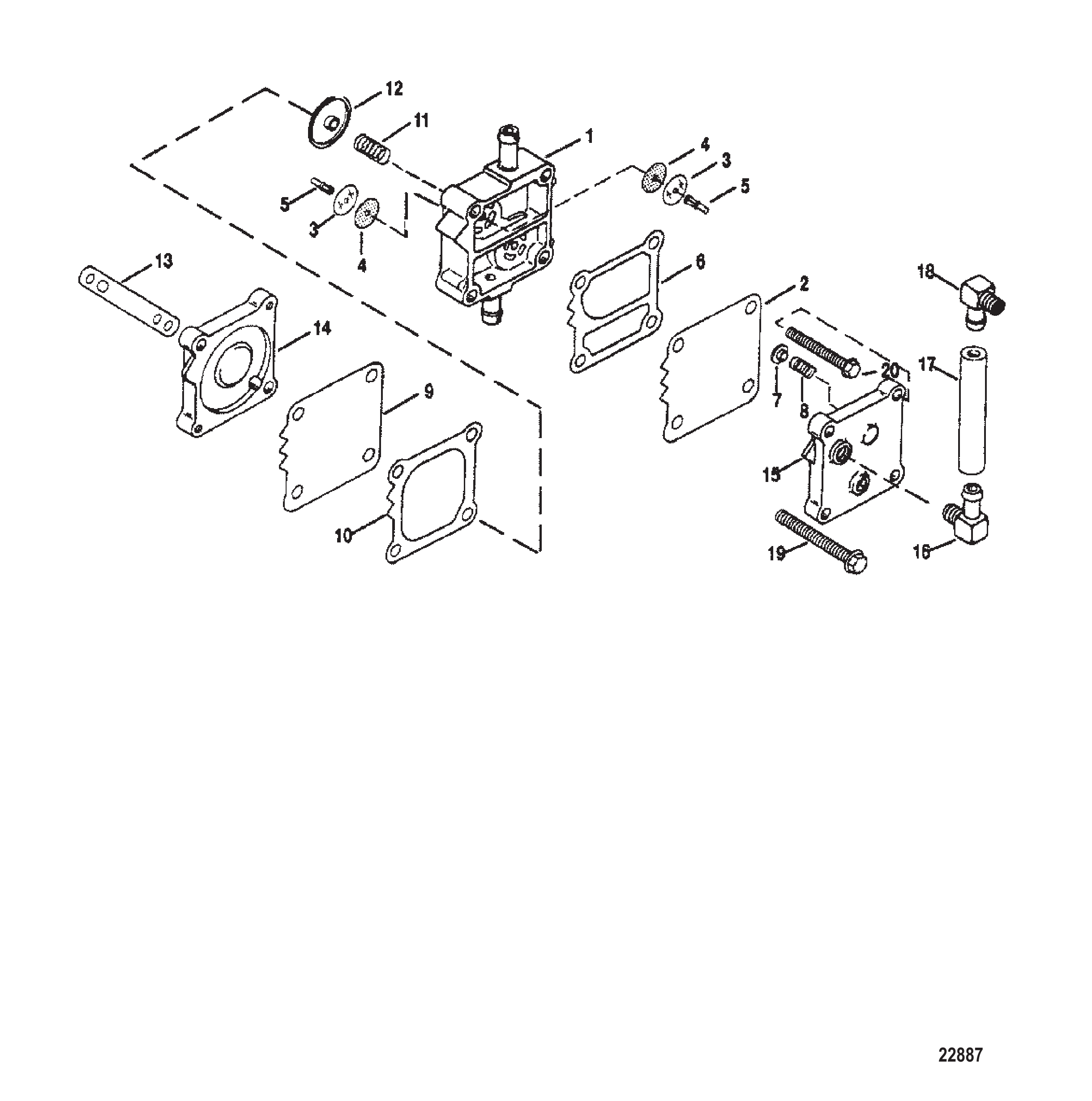

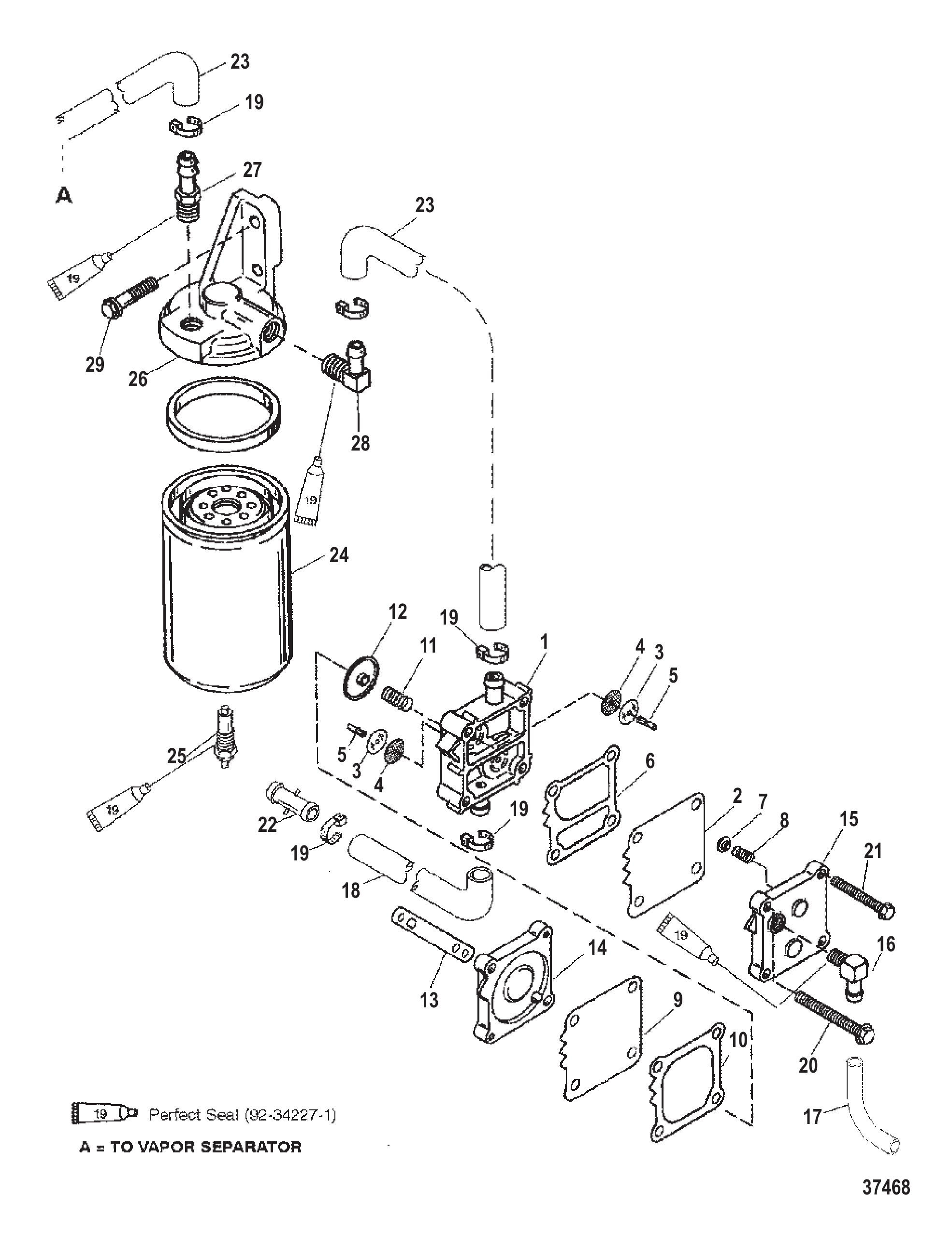

Рис. 26Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE GASKET, BOOST	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
10	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	83075780	ТРУБКА (28.00 дюймов, бухта)	1
17	8M0108349	Шланг (70 дюймов, бухта)	1
18	83075780	ТРУБКА (28.00 дюймов, бухта)	1
18	8M0108349	Шланг (70 дюймов, бухта)	1
19	816311	Стяжка (8.00 дюймов)	AR
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	82130050	ВИНТ (M6 x 50)	2
21	82104540	ВИНТ (M5 x 40)	2
22	822769	Соединитель	1
23	1350385	Трубка (бухта 33.00 дюйма) (15-1/2 дюйм.)(19 дюйм.)	2
24	18458A4	КОМПЛЕКТ ФИЛЬТРА	1
24	18458Q4	ФИЛЬТР ТОПЛИВНЫЙ С ВОДООТДЕЛИТЕЛЕМ	1
25	828586	Щуп	1
25	8M0204710	ДАТЧИК	1
26	13170A3	ОСНОВАНИЕ	1
27	897712	РАЗЪЕМ (.250-18) (ПРЯМОЙ)	1
27	89771Q2	Разъем (.250-18)	1
28	136071	Угольник	1
29	45561	Винт (.250-20 x 1.12)	2
29	455611	Винт (.250-20 x 1.120)	2
-	815791A92	Комплект прокладок двигателя	1
-	823434A97	Блок головки цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A97	Блок головки цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A97	Блок головки цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

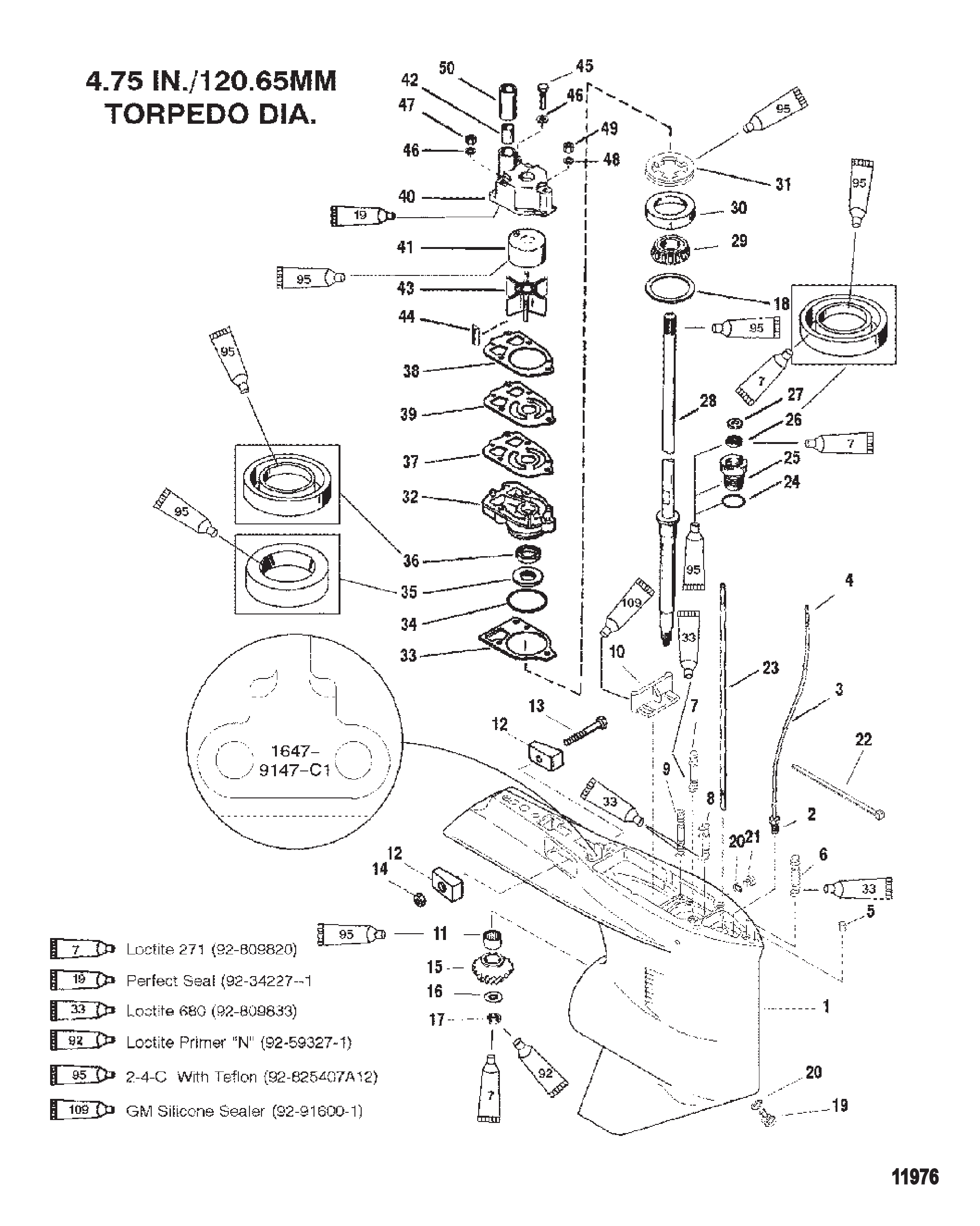

Рис. 27РЕДУКТОР (ВАЛ ПРИВОДА-ПРОТИВОВЕС-S/N-0G437999 И НИЖЕ) Gear Housing (Driveshaft-Counter-S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Spring	1
9	NSS	NOT SOLD SEPARATE Diaphragm	2
10	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
18	99664	Угольник выхлопной пластины	1
19	82130050	ВИНТ (M6 x 50)	2
20	82104540	ВИНТ (M5 x 40)	2
-	815791A92	Комплект прокладок двигателя	1
-	42990A10	Ремкомплект диафрагмы	1
-	812815A92	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1

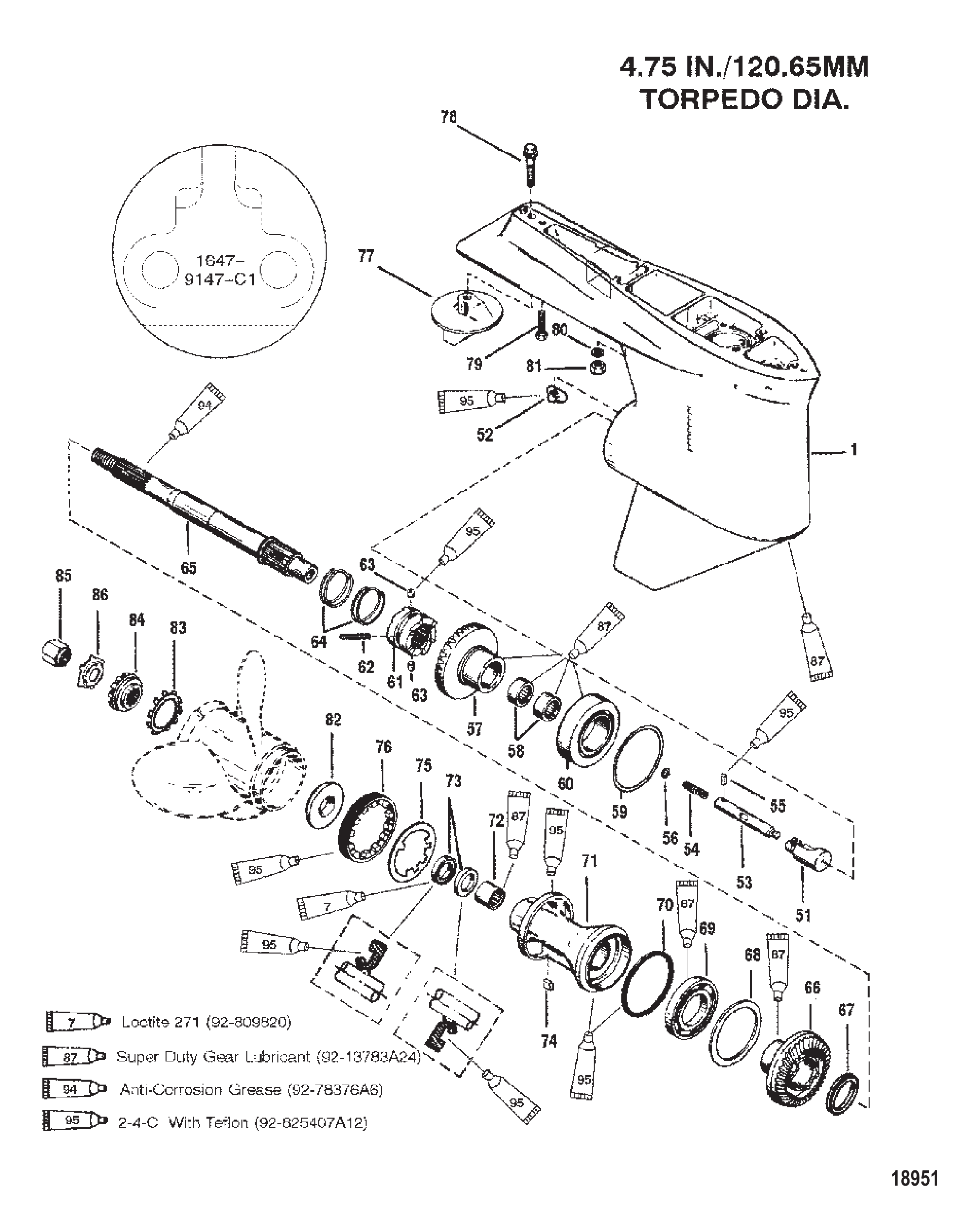

Рис. 28РЕДУКТОР (ВАЛ ВИНТА-ПРОТИВОВЕС-S/N-0G437999 И НИЖЕ) Gear Housing (Propshaft-Counter-S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Spring	1
9	NSS	NOT SOLD SEPARATE Diaphragm	2
10	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
18	99664	Угольник выхлопной пластины	1
19	82130050	ВИНТ (M6 x 50)	2
20	82104540	ВИНТ (M5 x 40)	2
-	815791A92	Комплект прокладок двигателя	1
-	42990A10	Ремкомплект диафрагмы	1
-	812815A92	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1

Рис. 29ТАБЛИЦА РЕДУКТОРОВ GEAR HOUSING CHART

REF	Номер детали	Наименование	Кол-во
-	9148A18	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (черный)	1
-	9148A19	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (черный)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A20	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (удлиненный) (серый)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A21	Корпус редуктора в сборе стандартного вращения, передаточное число 2:1 (особо удлиненный) (серый)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A40	Корпус редуктора в сборе, передаточное число 2.3:1 (для большой высоты) (черный)	1
-	9148A78	Корпус редуктора в сборе 2.3:1 передаточное число (ВЫСОКОГОРНЫЙ)(ЧЕРНЫЙ)	1
-	9148A41	Корпус редуктора в сборе, передаточное число 2.3:1 (для большой высоты) (серый)	1
-	9148A79	Корпус редуктора в сборе 2.3:1 передаточное число (ВЫСОКОГОРНЫЙ)(СЕРЫЙ)	1
-	814247A3	Корпус редуктора в сборе, передаточное число 1.78:1 - черный (черный)	1
-	814247T3	Редуктор в сборе	1
-	814247A4	Корпус редуктора в сборе 1.78:1 передаточное число - серый (СЕРЫЙ)	1
-	814247T4	Редуктор в сборе	1
-	9148A9	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) TRACKER	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A10	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A13	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A45	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число TRACKER	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A27	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A28	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A30	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A31	Корпус редуктора в сборе встречного вращения (X-LONG) (СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1
-	9148A65	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (LONG) (ЧЕРНЫЙ)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A67	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A66	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A68	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A78	Корпус редуктора в сборе 2.3:1 передаточное число (ВЫСОКОГОРНЫЙ)(ЧЕРНЫЙ)	1
-	9148A79	Корпус редуктора в сборе 2.3:1 передаточное число (ВЫСОКОГОРНЫЙ)(СЕРЫЙ)	1
-	9148A69	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG)(ЧЕРНЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A72	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A70	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A73	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG)(СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A71	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число TRACKER	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A74	Корпус редуктора в сборе встречного вращения (X-LONG)(ЧЕРНЫЙ)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A75	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A76	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A77	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

Рис. 30ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ) Gear Housing Chart (S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	NOT SOLD SEPARATE Check Valve	2
5	NSS	NOT SOLD SEPARATE Retainer	2
6	NSS	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	NOT SOLD SEPARATE Cap	1
8	NSS	NOT SOLD SEPARATE Spring	1
9	NSS	NOT SOLD SEPARATE Diaphragm	2
10	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
17	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
18	99664	Угольник выхлопной пластины	1
19	82130050	ВИНТ (M6 x 50)	2
20	82104540	ВИНТ (M5 x 40)	2
-	815791A92	Комплект прокладок двигателя	1
-	42990A10	Ремкомплект диафрагмы	1
-	812815A92	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1

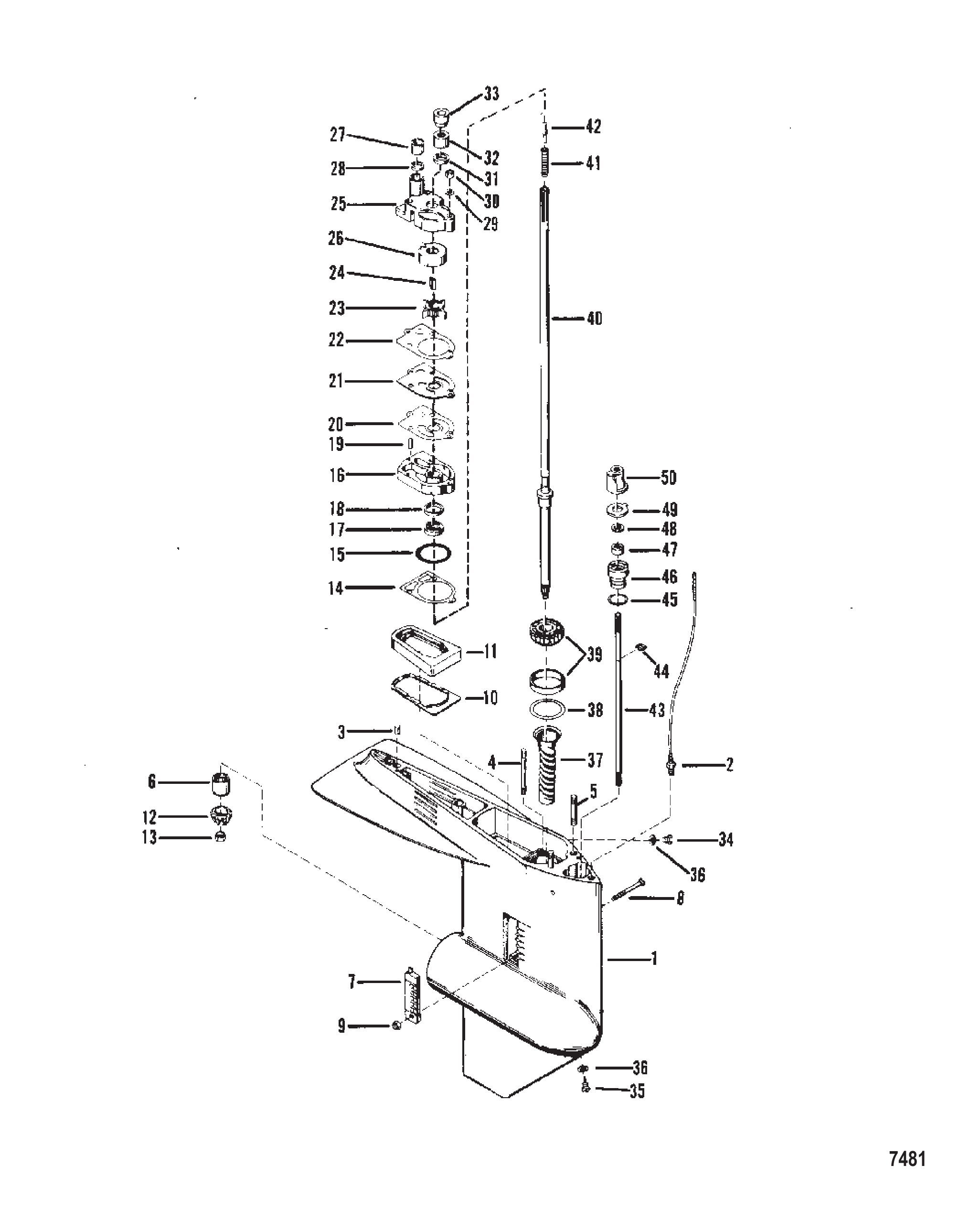

Рис. 31РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	9539A4	Корпус редуктора в сборе, короткий вал, чёрный	1
-	9539A5	Корпус редуктора в сборе, длинный вал, чёрный	1
-	9539A6	Корпус редуктора в сборе, короткий вал, серый	1
-	9539A7	Корпус редуктора в сборе, длинный вал, серый	1
1	9539A1	Корпус редуктора в сборе	1
1	9539T1	Корпус редуктора	1
1	9539A8	Корпус редуктора в сборе	1
1	9539T8	ORD 1643-9539T 1 Mercury / Quicksilver	1
2	85822A1	Разъем в сборе спидометра	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	33778	Шпилька	3
5	57933	Шпилька (.437-14/.437-20 x 2.190) корпус редуктора	2
5	8M0034453	Шпилька (7/16 x 2.19)	2
6	62091	Роликовый подшипник гребного вала	1
6	62091T	Подшипник	1
7	72849A1	Сетка водозаборника в сборе	1
8	36070	ВИНТ (#10-32 x 1.250) ВОДОЗАБОРНАЯ СЕТКА К КОРПУСУ РЕДУКТОРА	1
9	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	1
9	859124	ГАЙКА (#10-32) Нержавеющая сталь	1
10	92815	ПЛАСТИНА Крепление - Выхлопная труба	1
11	37721	Сальник выпускной трубки	1
11	37721001	Сальник @2	1
12	98097	Шестерня ведущая приводного вала	1
12	98097T	Шестерня-ведущая шестерня	1
13	55910	Гайка (.437-20) шестерни привода к гребному валу	1
14	19552	Прокладка основания водяного насоса	1
15	26722	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
16	77177A1	Основание водяного насоса в сборе	1
17	90562	САЛЬНИК (1.254 x .312)	1
18	79831	Сальник масляный	1
19	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	2
20	19553	Прокладка нижняя	1
21	54705	ЛИЦЕВАЯ ПЛАСТИНА	1
21	32768	ЛИЦЕВАЯ ПЛАСТИНА	1
22	19551	Прокладка верхняя	1
23	89983	Крыльчатка	1
23	89983T	Крыльчатка	1
24	56662	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032837	Шпонка @5	1
25	77822A1	Корпус водяного насоса в сборе	1
26	48753	Вставка	1
27	38452	САЛЬНИК Резиновый	1
28	38453	ШАЙБА Нейлоновая	1
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
30	13438	Гайка (.250-28)	3
30	8267119	Гайка (.250-28)	3
31	20273	Кольцо уплотнительное резиновое	1
32	78654A1	Гнездо подшипника гребного вала в сборе	1
33	86304	Сальник шлицевой - приводной вал	1
34	79953	Винт (.375-16 x .250)	1
34	79953Q04	Ремкомплект сливного винта	1
35	67892	Винт магнитный	1
35	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
36	19183	Шайба фибровая	2
36	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
37	88181	Втулка смазки гребного вала	1
38	92881A1	Набор регулировочных прокладок подшипника к корпусу редуктора (.002-3-5-10-20)	AR
39	77420A1	Подшипник роликовый конический гребного вала в сборе	1
39	8M0166756	Подшипник в сборе	1
40	88025A2	Гребной вал в сборе	1
40	98179	Вал приводной	1
40	88024A2	Гребной вал в сборе	1
40	98180	Вал приводной	1
41	20254	Пружина сжатия - коленчатый вал	1
42	30545	ШТИФТ ВАЛА ПРИВОДА	1
43	76063A1	Вал переключения передач в сборе	1
44	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
45	25439	Уплотнительное кольцо (.862 x .103)	1
46	77631A2	Втулка в сборе	1
47	76384	Сальник втулки вала переключения передач	1
47	8M0246145	САЛЬНИК	1
48	77674	ШАЙБА (.35 x .75 x .12)	1
49	78036	ОСНОВАНИЕ ЗАМКА ЗАДНЕГО ХОДА	1
50	433081	Кулачок блокировки реверса	1
50	43308T1	Кулачок	1
-	77177A3	Комплект водяного насоса	1
-	79831A1	Комплект сальников	1
-	85491A87	Комплект прокладок	1
-	85491A90	Комплект прокладок	1

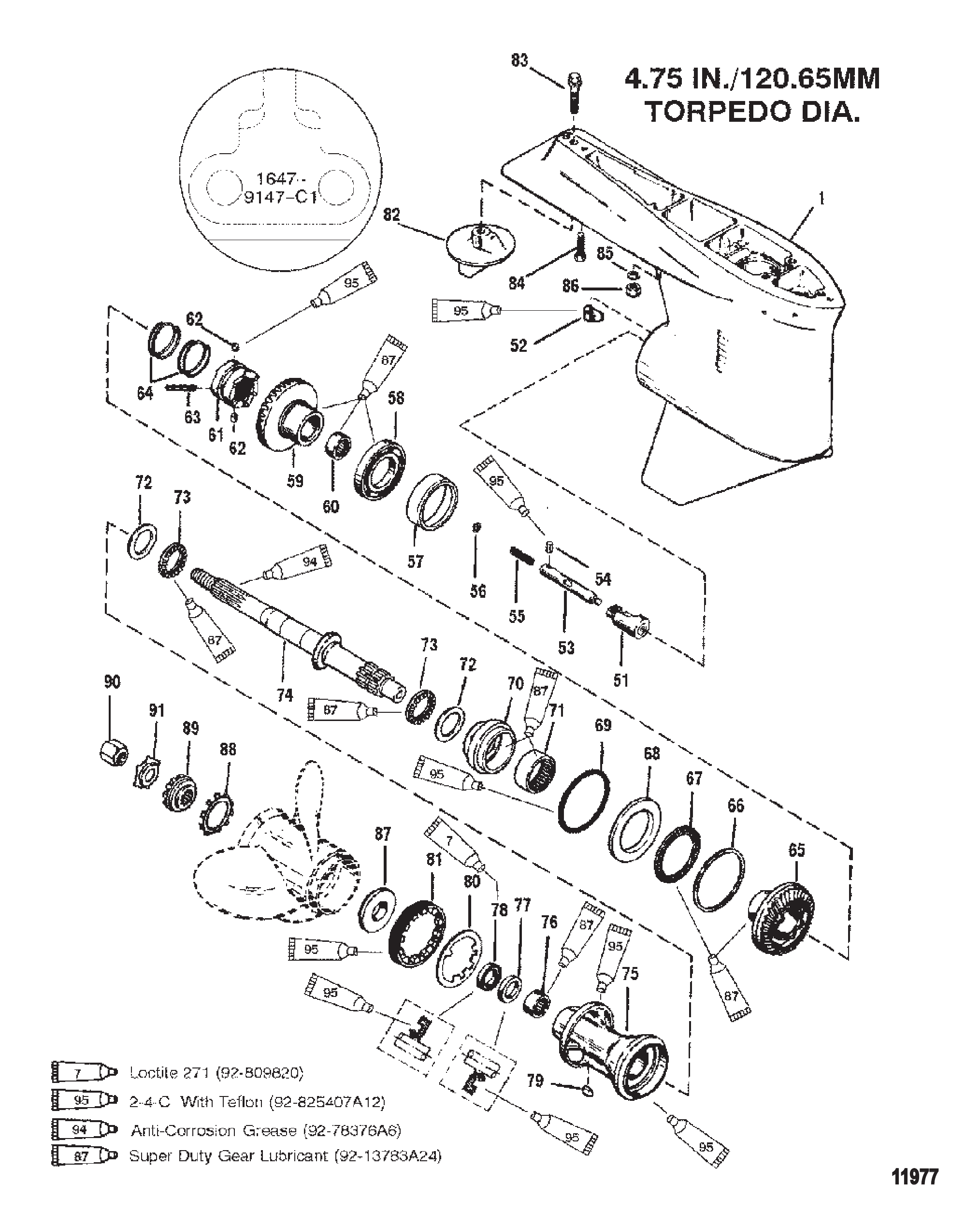

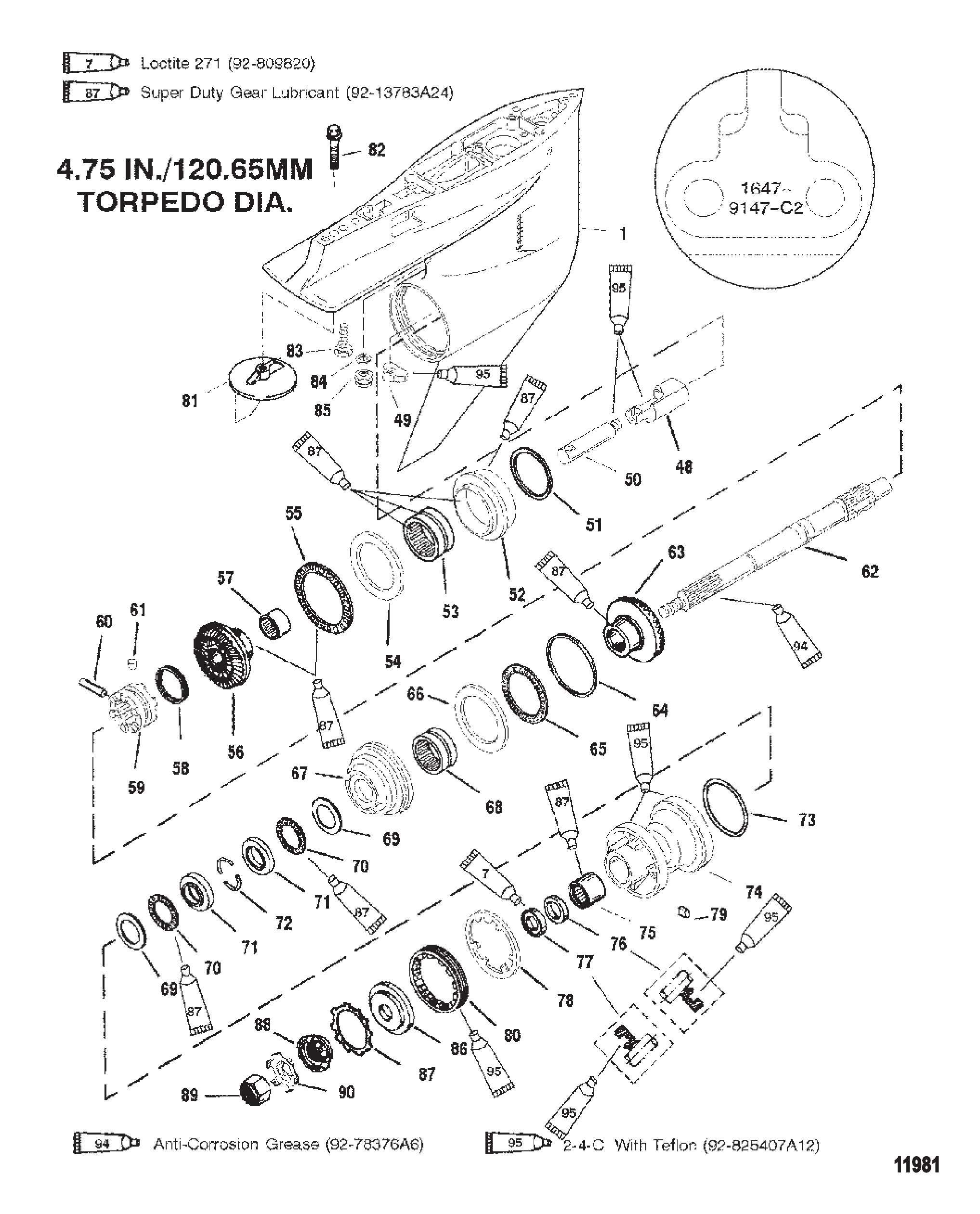

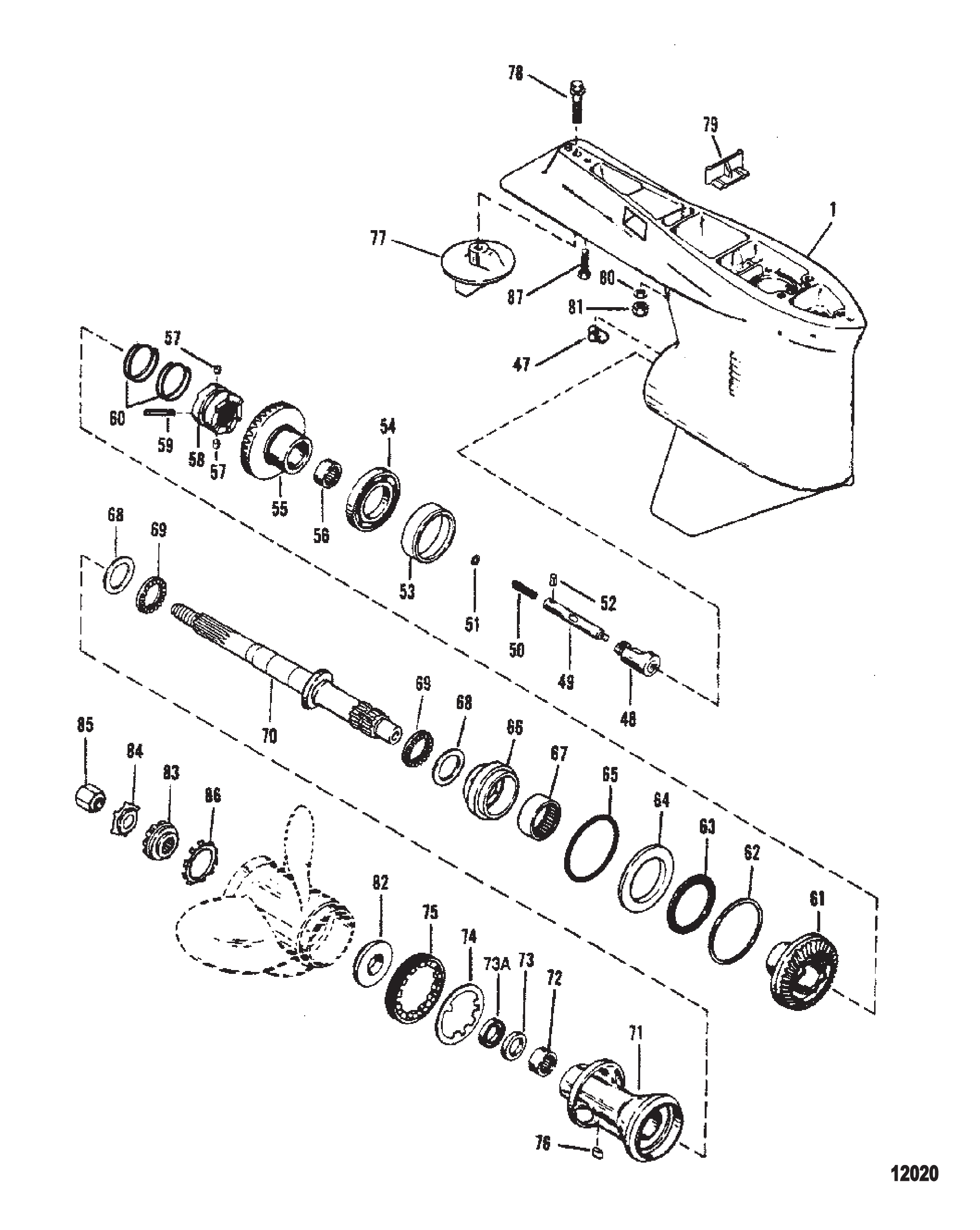

Рис. 32РЕДУКТОР (ГРЕБНОЙ ВАЛ) - РЕВЕРС GEAR HOUSING (PROPSHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
47	78956	Кулачок переключения	1
47	789562	Кулачок переключения передач	1
48	89594A1	Толкатель в сборе	1
49	799111	Тяга	1
49	79911A1	Штанга	1
50	79910	Пружина	2
51	78910	Шайба	AR
52	78906	Палец	1
52	8M0084245	Штифт фиксатора пружины	1
53	14469	Стакан подшипника	1
53	14469T	Обойма подшипника	1
54	88957A1	Подшипник шариковый	1
54	88957T	Подшипник шариковый	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-18572A1 OR 43-18475A1)	1
56	15844	Подшипниковый узел роликовый	1
57	78909	Палец фиксатора	2
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78962	Пружина	2
61	18572A1	Шестерня переднего хода в сборе (135/150)	1
61	18572T1	КОМПЛЕКТ ШЕСТЕРЕН	1
61	18475A1	Шестерня переднего хода в сборе (175/200)	1
61	18475T1	КОМПЛЕКТ ШЕСТЕРЕН	1
62	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
62	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
62	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
62	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
62	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
62	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
62	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
62	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
62	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
62	1761510	Регулировочная прокладка (.143)	AR
62	1761511	Регулировочная прокладка (.145)	AR
62	1761512	Регулировочная прокладка (.147)	AR
62	1761513	Регулировочная прокладка (.149)	AR
63	15841	Подшипник роликовый	1
64	17616	Упорное кольцо	1
65	31534	Уплотнительное кольцо	1
65	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
66	18447A2	Переходник подшипника в сборе	1
66	18447T2	АДАПТЕР В СБОРЕ	1
67	15843	Подшипник роликовый	1
67	15843T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
68	18448	Шайба упорная	2
69	15842	Подшипник упорный	2
70	18446	Вал гребного винта	1
71	818896A2	Обойма подшипника в сборе	1
71	818896T2	ОБОЙМА ПОДШИПНИКА	1
72	30956	Подшипник игольчатый	1
72	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
73	76868	САЛЬНИК ВНУТРЕННИЙ	1
73	8M0248882	САЛЬНИК @5	1
73A	76868	САЛЬНИК ВНУТРЕННИЙ	1
73A	8M0248882	САЛЬНИК @5	1
74	183231	Шайба стопорная	1
75	79448	Фиксатор	1
75	8M2011027	ФИКСАТОР	1
76	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
77	316404	Пластина триммера	1
77	31640Q4	ТРИММЕР	1
77	316405	Пластина триммера	1
77	8M0236553	Пластина тримма	1
78	806327	Винт (.437-14 x 1.750) (1-5/8")	1
78	8M0204686	ВИНТ	1
79	67891	Заливная пробка	1
79	8M0039169	ЗАЛИВНОЙ БЛОК	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
81	8M0204653	Гайка	2
82	13171	Ступица упорная	1
82	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
83	31211A2	Шайба шлицевая	1
83	31211Q03	ШАЙБА В СБОРЕ	1
84	816629	Стопорная шайба с усиком	1
84	816629Q	ШАЙБА СТОПОРНАЯ	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
85	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	423511	Шайба стопорная зубчатая	1
87	65210	ВИНТ (.375-16 x 1.00)	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

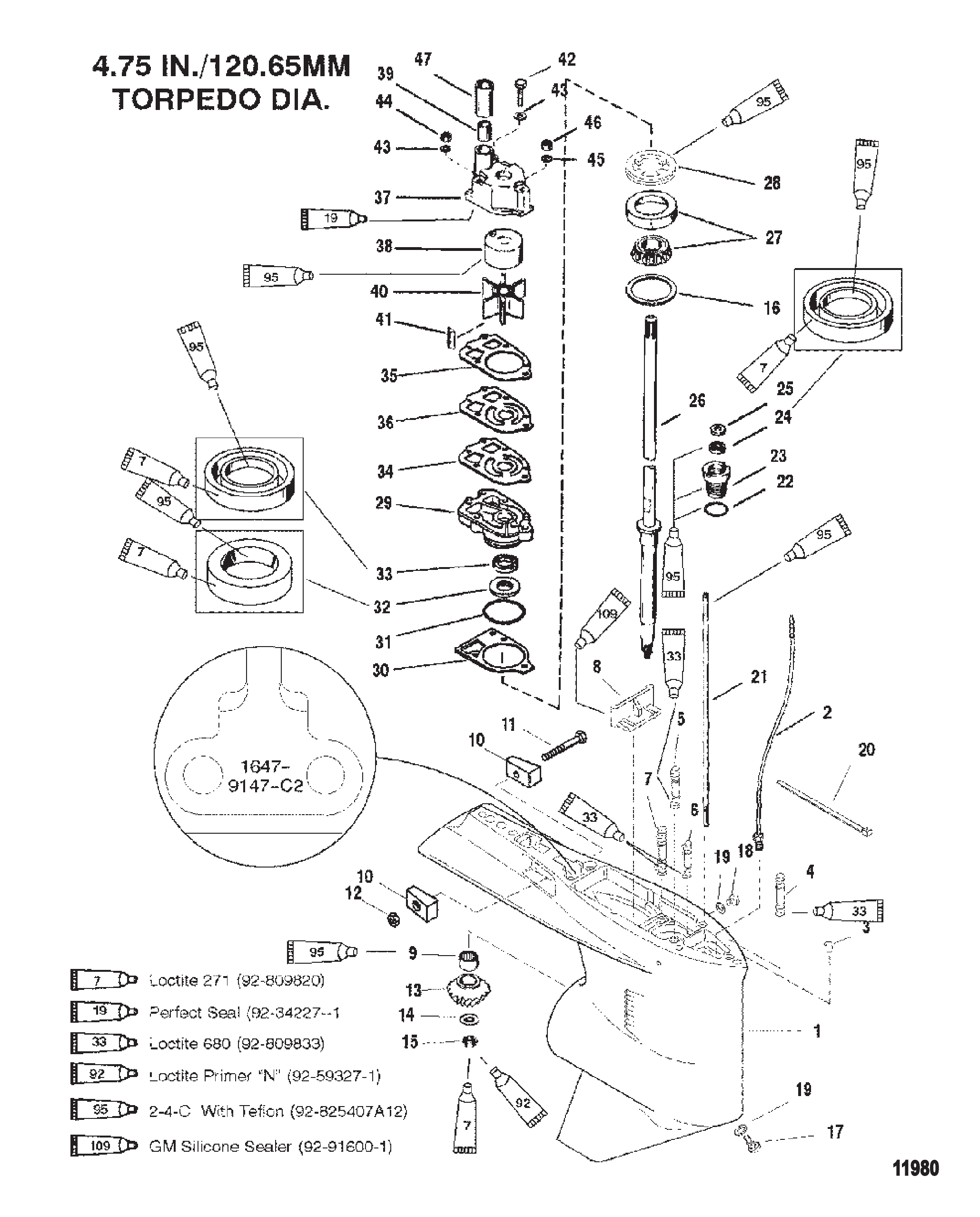

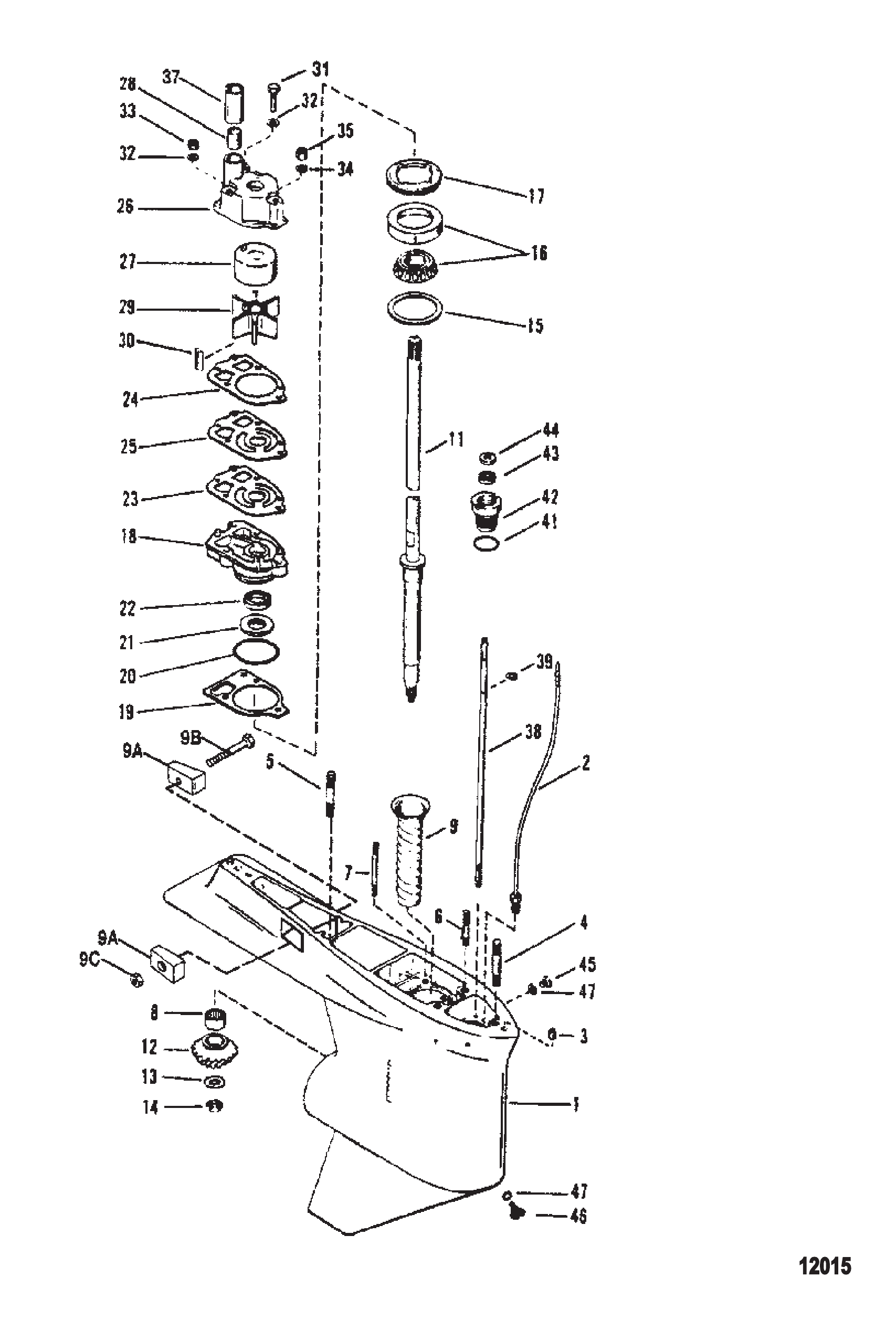

Рис. 33РЕДУКТОР (ВЕДУЩИЙ ВАЛ) - РЕВЕРС GEAR HOUSING (DRIVESHAFT) - COUNTER ROTATION

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	18978	Шпилька (.438 x 3.69) (удлинённая)	1
4	8M0034464	ШПИЛЬКА	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	42647A1	Подшипник роликовый в сборе	1
9	43998	Втулка (старая конструкция)	1
9A	826134	Анод	2
9A	826134Q	Анод	2
9B	4000333	ВИНТ (M6 x 40)	1
9C	8268336	Гайка (M6)	1
9C	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	442091	Вал приводной (сверхудлинённый)
11	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-18572A1 OR 43-18475A1)	1
13	92721	Шайба (.965 x .630)	1
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
38	78902	Вал	1
38	789022	Вал переключения передач (используется без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	19183	Шайба фибровая	2
40	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
41	25439	Уплотнительное кольцо (.862 x .103)	1
42	77631A2	Втулка в сборе	1
43	8164641	Маслосъёмный сальник	1
43	8M0246145	САЛЬНИК	1
44	77674	ШАЙБА (.35 x .75 x .12)	1
45	79953	Винт (.375-16 x .250)	1
45	79953Q04	Ремкомплект сливного винта	1
46	67892	Винт магнитный	1
46	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

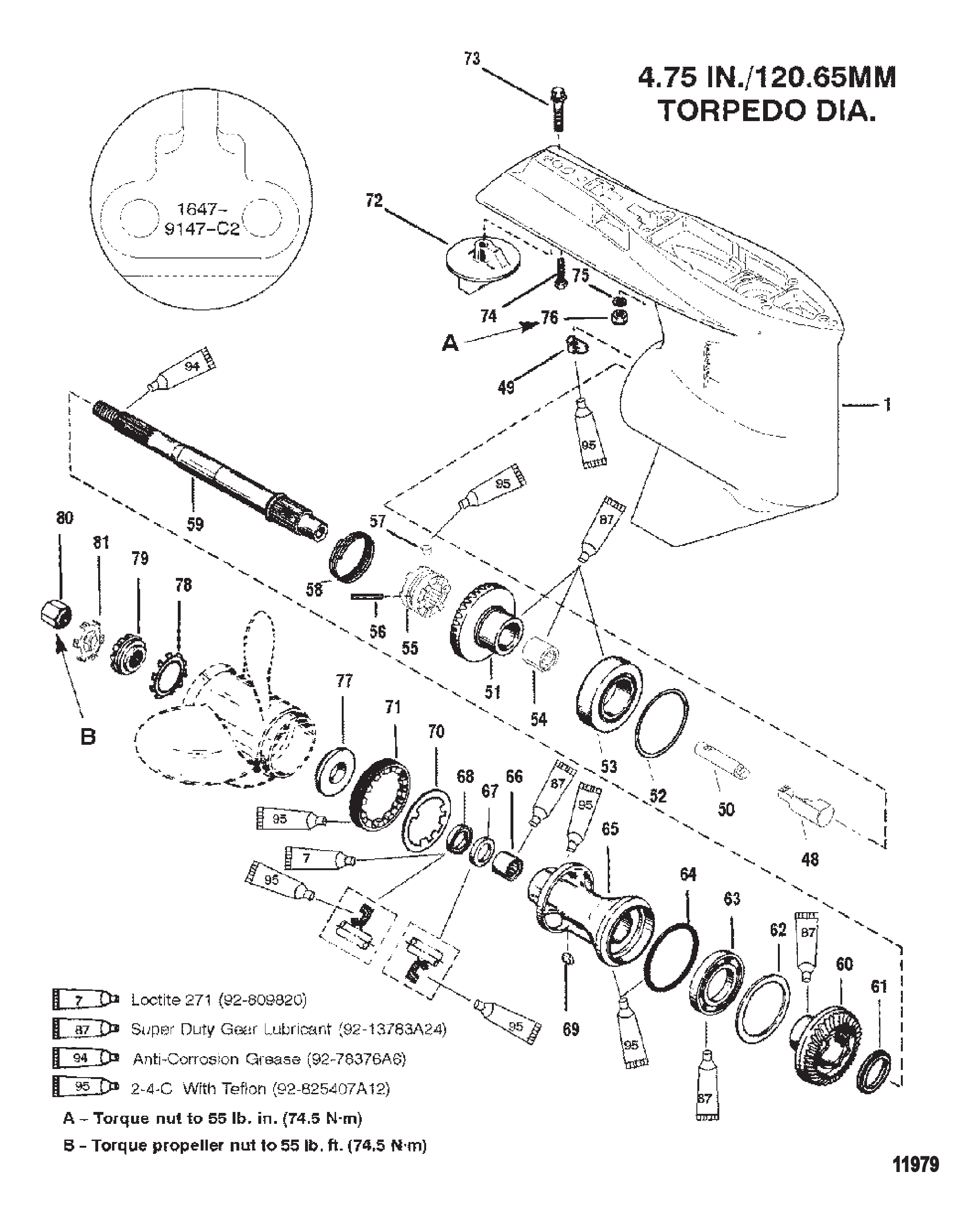

Рис. 34РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPSHAFT)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
1	9148T47	Корпус редуктора — базовый — черный	1
1	9148A49	Корпус редуктора в сборе (базовый) (Tracker)	1
1	9148T49	КОРПУС РЕДУКТОРА БАЗОВЫЙ-TR	1
49	89594A1	Толкатель в сборе	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
50	79911A1	Штанга	1
51	79910	Пружина	1
52	78910	Шайба	AR
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44102A2	Шестерня переднего хода в сборе (135/150) (включая шестерню заднего хода)	1
56	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
56	16294A2	Комплект шестерен для большой высоты - передаточное число 2.3:1	1
56	16294A5	КОМПЛЕКТ ШЕСТЕРЕН	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
56	44104A8	Комплект шестерен (175/200/XR6/Magnum III) (без шестерни заднего хода)	1
57	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
58	823174	Муфта сцепления	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate Reverse Gear (Part of Forward Gear Set	1
63	824987A2	Шестерня заднего хода в сборе (135/150)	1
63	824986A2	Шестерня заднего хода в сборе (175/200/XR6/Mag. III)	1
63A	824108	ПРОСТАВКА	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	316404	Пластина триммера	1
73	31640Q4	ТРИММЕР	1
73	316405	Пластина триммера	1
73	8M0236553	Пластина тримма	1
74	806327	Винт (.437-14 x 1.750) (1-5/8")	1
74	8M0204686	ВИНТ	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	816629	Стопорная шайба с усиком	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

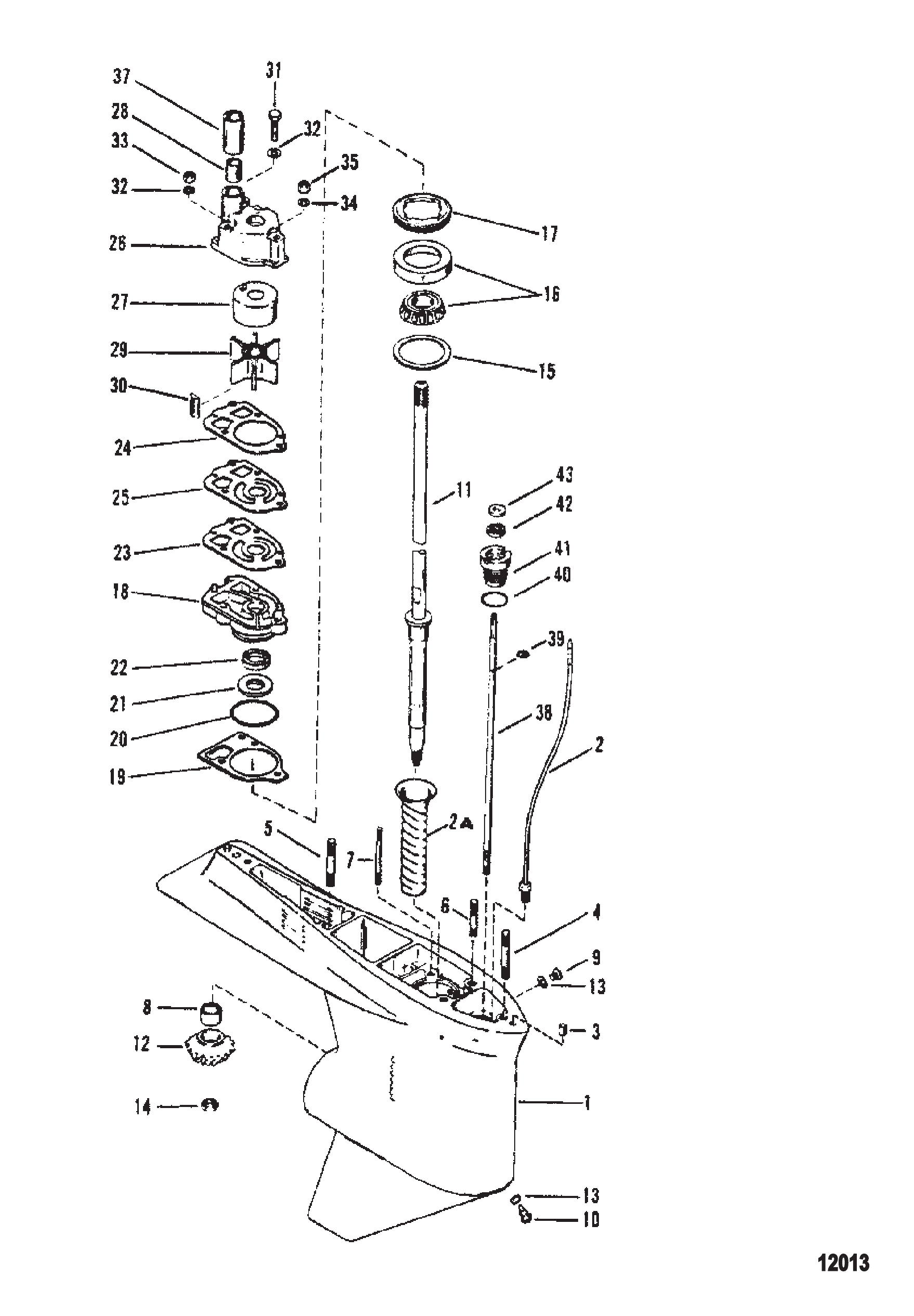

Рис. 35РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (DRIVESHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
2	85822A10	Разъем в сборе (применять где применимо)	1
2A	43998	Втулка (старая конструкция)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	78638	Шпилька (.438 x 3.12) (длинная)	1
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
5	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	56297	Шпилька (.312 x 3.38)	1
6	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
7	306671	Шпилька	2
8	35934A1	Подшипник в сборе роликовый	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	67892	Винт магнитный	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	815168	ВЕРТИКАЛЬНЫЙ ВАЛ	1
12	N.S.S.	Not Sold Separate Pinion Gear (PART OF 43-16279A2)	1
13	19183	Шайба фибровая	2
13	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
14	826375	ГАЙКА (.625-18)	1
14	35921	ГАЙКА (.625-18)	1
15	42637A1	Комплект регулировочных шайб	AR
15	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
16	36387A1	Подшипник роликовый/обойма в сборе	1
16	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
17	824519	ФИКСАТОР	1
17	8245191	Фиксатор	1
18	42579A3	Основание водяного насоса в сборе	1
18	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	426311	Прокладка	1
19	8M0204678	ПРОКЛАДКА	1
20	90011	Кольцо уплотнительное (2.175 x .175)	1
20	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
21	89238	Сальник масляный	1
22	16977	САЛЬНИК МАСЛЯНЫЙ	1
23	856081	Прокладка	1
23	8M0090319	ПРОКЛАДКА @5	1
24	856091	Прокладка	1
24	858524	Прокладка	1
25	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
25	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
26	96148A1	Корпус водяного насоса в сборе	1
26	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
27	48752	Вставка	1
27	48752T	ВСТАВКА	1
28	38970	САЛЬНИК X-LONG	1
29	899841	Крыльчатка водяного насоса	1
29	89984T3	КРЫЛЬЧАТКА	1
30	56654	ШПОНКА	1
30	8M0214992	ШПОНКА @5	1
31	96411	Винт (#14-8 x 2.25)	1
31	8M0215009	ВИНТ	1
32	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
32	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
33	13438	Гайка (.250-28)	2
33	8267119	Гайка (.250-28)	2
34	36001	ШАЙБА	1
35	13436	Гайка	1
37	29804	ВТУЛКА	1
37	29804T	ВТУЛКА	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
38	815264	ВАЛ ПЕРЕКЛЮЧЕНИЯ НИЖНИЙ	1
38	8152641	Вал переключения передач (использовать без стопорного кольца)	1
39	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
40	25439	Уплотнительное кольцо (.862 x .103)	1
41	77631A2	Втулка в сборе	1
42	8164641	Маслосъёмный сальник	1
42	8M0246145	САЛЬНИК	1
43	77674	ШАЙБА (.35 x .75 x .12)	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

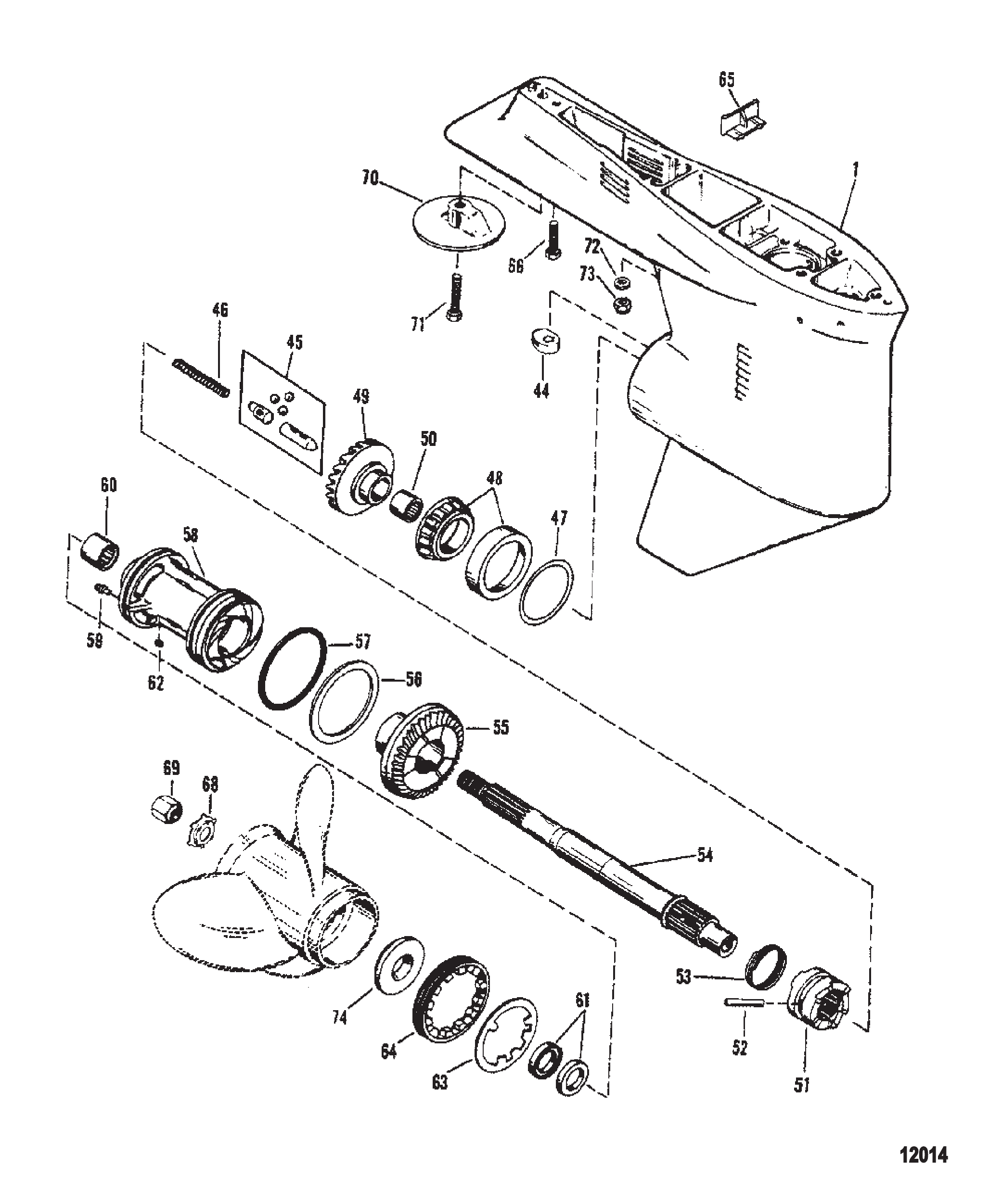

Рис. 36РЕДУКТОР (ГРЕБНОЙ ВАЛ)(XR6/MAG III - 1.78:1) GEAR HSG (PROP SHAFT)(XR6/MAG III - 1.78:1 RATIO)

REF	Номер детали	Наименование	Кол-во
1	814247A1	Корпус редуктора в сборе базовый - черный	1
1	814247A2	Корпус редуктора в сборе базовый - серый	1
1	814247T2	ORD 1674-814247T1 Mercury / Quicksilver	1
44	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
44	760394	Кулачок управления переключением	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	30622	ПРУЖИНА	1
47	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
47	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
48	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
49	16279A2	Шестерня в сборе переднего хода	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	822539	МУФТА	1
51	822539T	МУФТА	1
52	30632	ШТИФТ КРЕСТОВИНЫ	1
52	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
53	30893	Пружина	1
54	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
55	N.S.S.	Not Sold Separate Reverse Gear (PART OF 43-16279A2)	1
56	76358	Упорная шайба	1
57	29976	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
58	41529A2	Обойма подшипника в сборе	1
58	41529T2	ОБОЙМА В СБОРЕ	1
59	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	2
59	8M0169588	Штуцер для смазки	2
60	30956	Подшипник игольчатый	1
60	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
61	76868	САЛЬНИК ВНУТРЕННИЙ	2
61	8M0248882	САЛЬНИК @5	2
62	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
63	52700	Стопорная шайба	1
64	52699	Крышка	1
65	67891	Заливная пробка	1
65	8M0039169	ЗАЛИВНОЙ БЛОК	1
66	65210	ВИНТ (.375-16 x 1.00)	1
68	816629	Стопорная шайба с усиком	1
68	816629Q	ШАЙБА СТОПОРНАЯ	1
69	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
69	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	316404	Пластина триммера	1
70	31640Q4	ТРИММЕР	1
71	806327	Винт (.437-14 x 1.750) (1-5/8")	1
71	8M0204686	ВИНТ	1
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
73	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
73	8M0204653	Гайка	2
74	13191A1	УПОРНАЯ ШАЙБА	1
74	13191Q01	УПОРНАЯ ШАЙБА	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

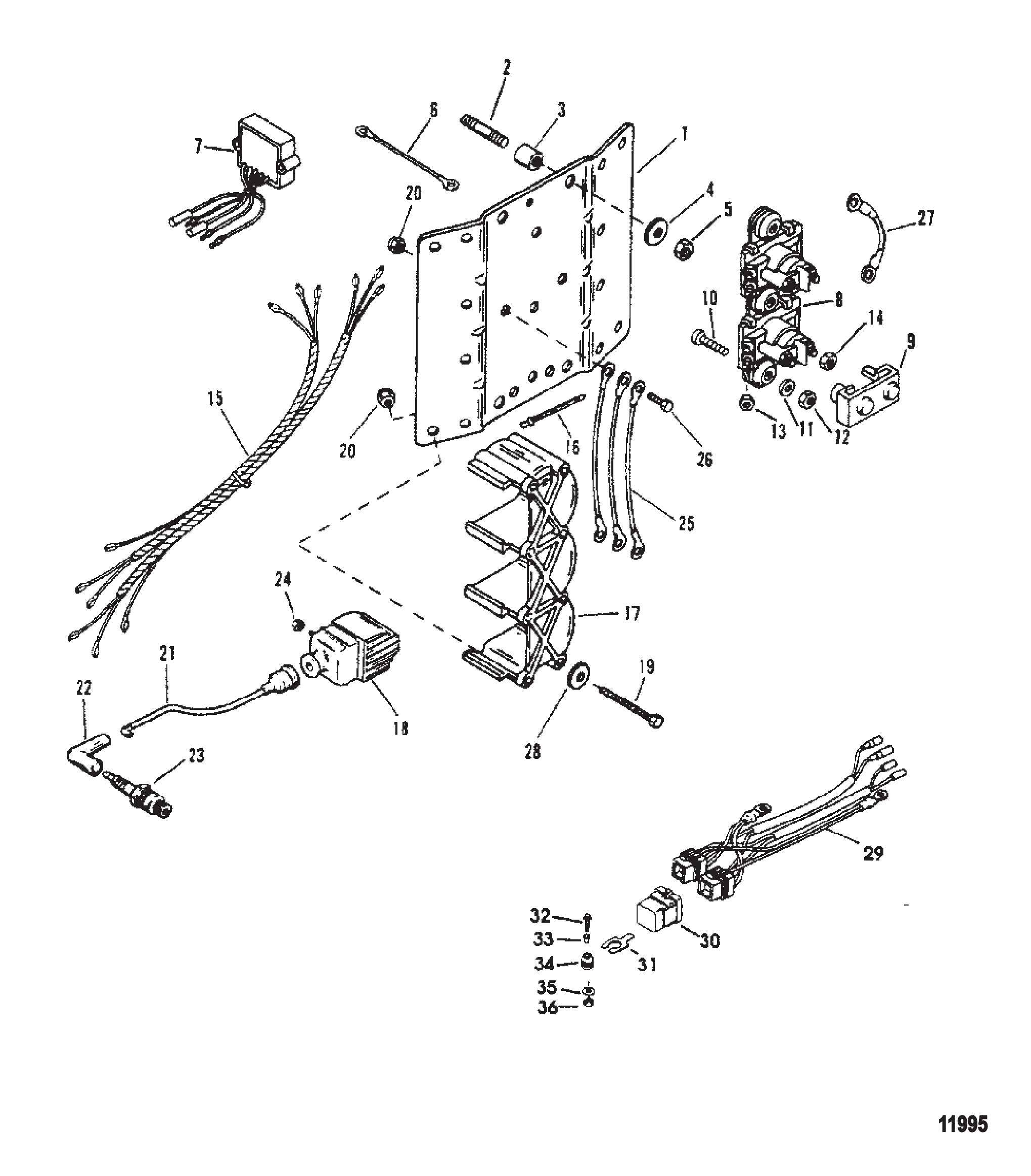

Рис. 37КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
1	195872	Монтажная пластина	1
2	33778	Шпилька	4
3	19661	Втулка	4
4	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
5	13438	Гайка (.250-28)	4
5	8267119	Гайка (.250-28)	4
6	88807A35	Трос в сборе	1
7	815279T	Регулятор напряжения	2
7	8M0084173	Регулятор напряжения	2
8	818997A1	Электромагнит в сборе	1
8	8M0185145	Электромагнит в сборе	1
9	97861	Изолятор	2
10	45561	Винт (.250-20 x 1.12)	3
10	455611	Винт (.250-20 x 1.120)	3
11	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
12	814101	Гайка (.250-20) нержавеющая сталь	3
12	8M0207776	ГАЙКА	3
13	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
14	94330	Гайка (.250-20) латунная	4
15	69738A9	Жгут проводов в сборе (2,4,6)	1
15	69739A6	Жгут проводов в сборе (1,3,5)	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
18	7370A19	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	8
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	87379A14	Провод в сборе (2.750 дюйма)	1
28	89302	Шайба (.203 x .406 x .040) винта крышки катушки	12
29	826802A4	Жгут проводов в сборе	1
30	828151	Реле	2
30	8M0207773	Реле тримма в сборе	2
31	828102	Кронштейн	2
31	8M0207771	Кронштейн крепления	2
32	45561	Винт (.250-20 x 1.12)	2
32	455611	Винт (.250-20 x 1.120)	2
33	818968	ВТУЛКА	2
33	8M0214955	Втулка	2
34	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
34	8M0207785	Втулка	2
35	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	814101	Гайка (.250-20) нержавеющая сталь	2
36	8M0207776	ГАЙКА	2

Рис. 38КАТУШКА ЗАЖИГАНИЯ/РЕГУЛЯТОР НАПРЯЖЕНИЯ IGNITION COIL/VOLTAGE REGULATOR

REF	Номер детали	Наименование	Кол-во
1	195872	Монтажная пластина	1
2	33778	Шпилька	4
3	19661	Втулка	4
4	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
5	13438	Гайка (.250-28)	4
5	8267119	Гайка (.250-28)	4
6	88807A35	Трос в сборе	1
7	815279T	Регулятор напряжения	2
7	8M0084173	Регулятор напряжения	2
8	818997A1	Электромагнит в сборе	1
8	8M0185145	Электромагнит в сборе	1
9	97861	Изолятор	2
10	45561	Винт (.250-20 x 1.12)	3
10	455611	Винт (.250-20 x 1.120)	3
11	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
12	814101	Гайка (.250-20) нержавеющая сталь	3
12	8M0207776	ГАЙКА	3
13	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
14	94330	Гайка (.250-20) латунная	4
15	69738A9	Жгут проводов в сборе (2,4,6)	1
15	69739A6	Жгут проводов в сборе (1,3,5)	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
18	7370A19	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	8
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	87379A14	Провод в сборе (2.750 дюйма)	1
28	89302	Шайба (.203 x .406 x .040) винта крышки катушки	12
29	826802A4	Жгут проводов в сборе	1
30	828151	Реле	2
30	8M0207773	Реле тримма в сборе	2
31	828102	Кронштейн	2
31	8M0207771	Кронштейн крепления	2
32	45561	Винт (.250-20 x 1.12)	2
32	455611	Винт (.250-20 x 1.120)	2
33	818968	ВТУЛКА	2
33	8M0214955	Втулка	2
34	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
34	8M0207785	Втулка	2
35	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	814101	Гайка (.250-20) нержавеющая сталь	2
36	8M0207776	ГАЙКА	2

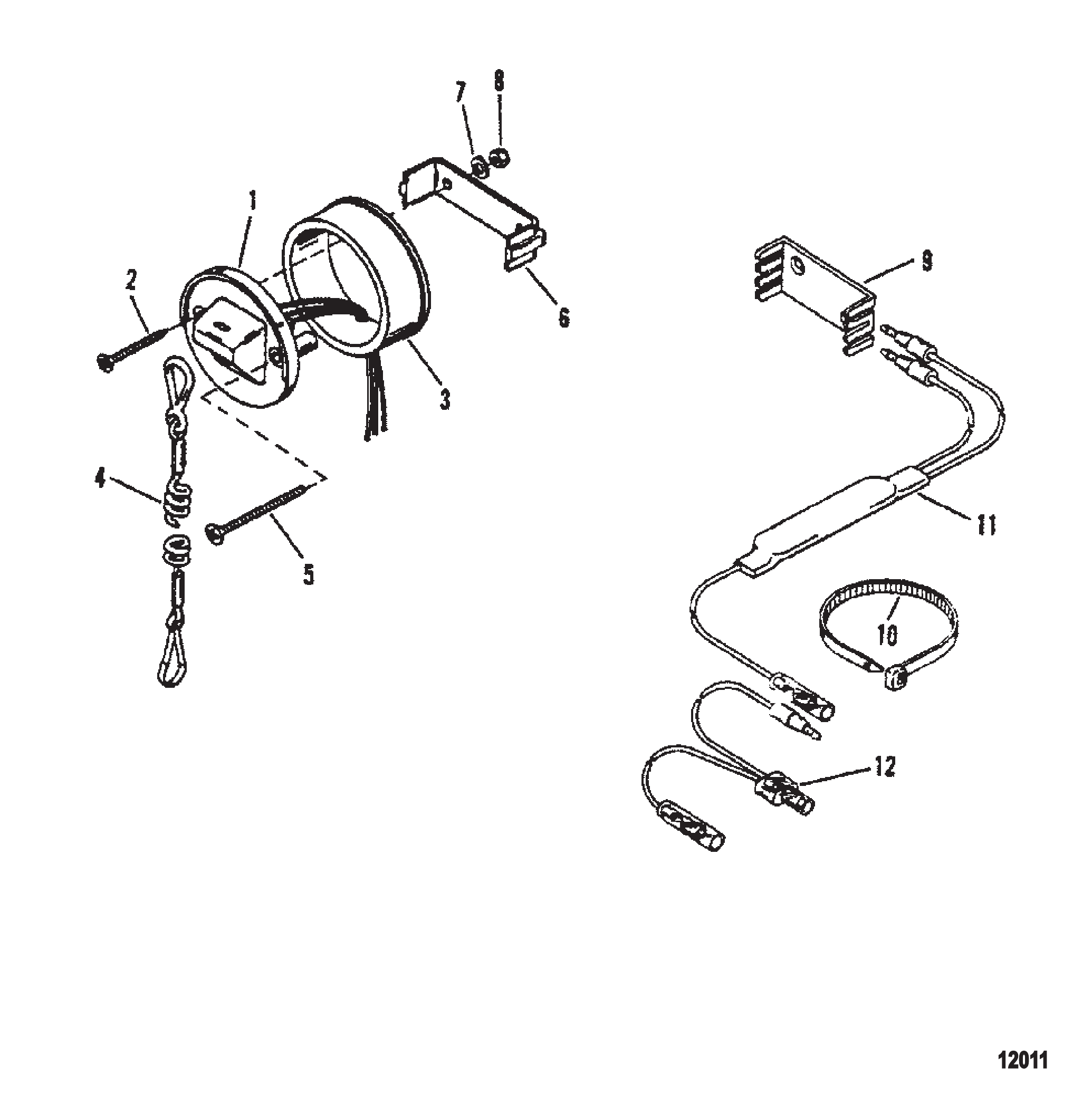

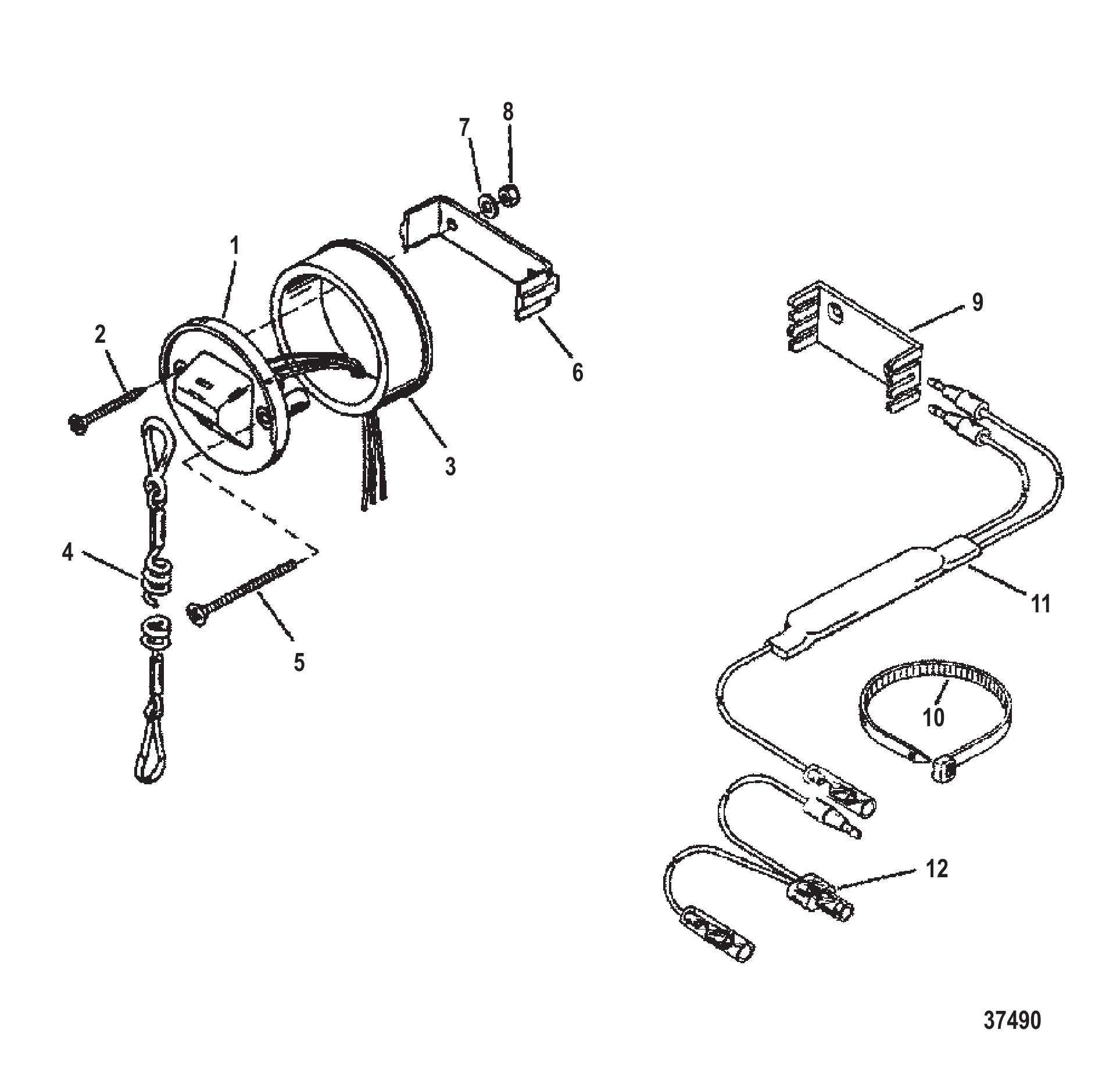

Рис. 39ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
1	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1

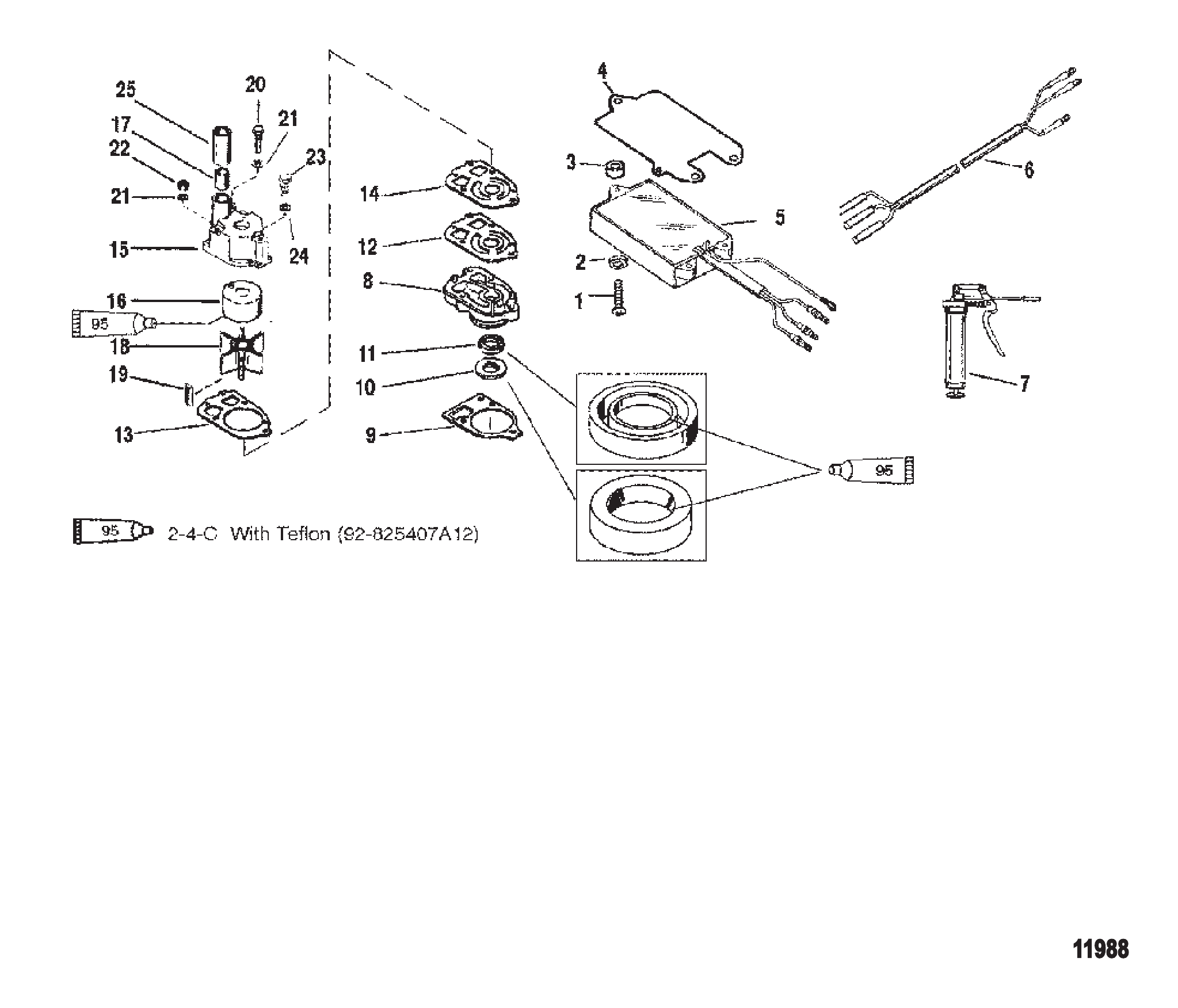

Рис. 40Компоненты водомета Jet Components

REF	Номер детали	Наименование	Кол-во
1	88447	Винт (.190-32 x 1.62)	3
2	38833	ШАЙБА	3
3	94304	Распорная втулка винта коробки переключателей	3
4	13381	Пластина	1
5	821889A20	Ограничитель оборотов	1
5	821889A30	Ограничитель оборотов	1
6	823147A5	Жгут проводов в сборе, адаптер - ограничитель оборотов	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	42579A3	Основание водяного насоса в сборе	1
8	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
9	426311	Прокладка	1
9	8M0204678	ПРОКЛАДКА	1
10	89238	Сальник масляный	1
11	16977	САЛЬНИК МАСЛЯНЫЙ	1
12	856081	Прокладка	1
12	8M0090319	ПРОКЛАДКА @5	1
13	856091	Прокладка	1
13	858524	Прокладка	1
14	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
14	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
15	96148A1	Корпус водяного насоса в сборе	1
15	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
16	48752	Вставка	1
16	48752T	ВСТАВКА	1
17	38970	САЛЬНИК X-LONG	1
18	899841	Крыльчатка водяного насоса	1
18	89984T3	КРЫЛЬЧАТКА	1
19	56654	ШПОНКА	1
19	8M0214992	ШПОНКА @5	1
20	96411	Винт (#14-8 x 2.25)	1
20	8M0215009	ВИНТ	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
22	13438	Гайка (.250-28)	2
22	8267119	Гайка (.250-28)	2
23	19924275	ВИНТ (.312-18 x 2.75)	1
24	36001	ШАЙБА	1
25	29804	ВТУЛКА	1
25	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

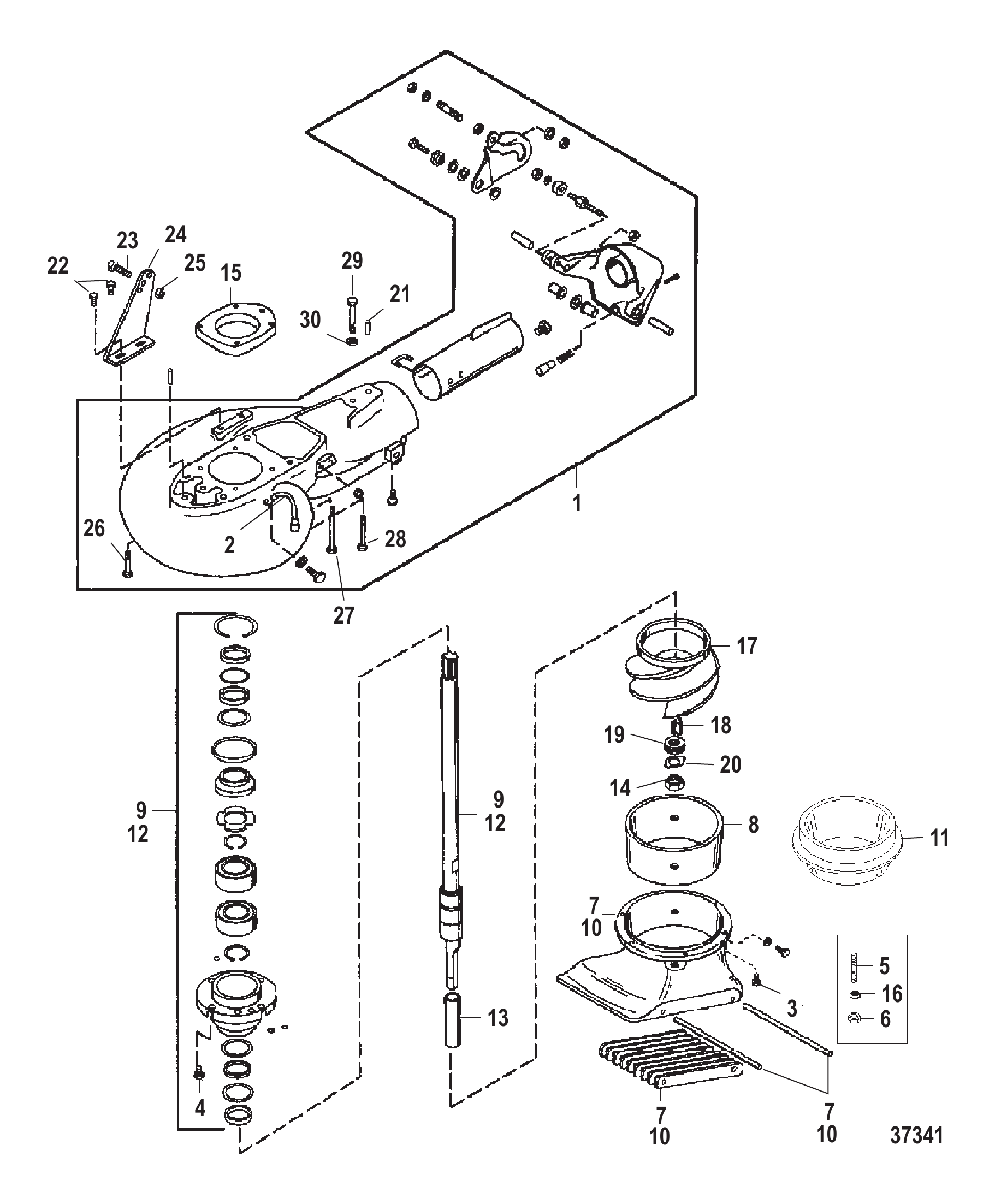

Рис. 41Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

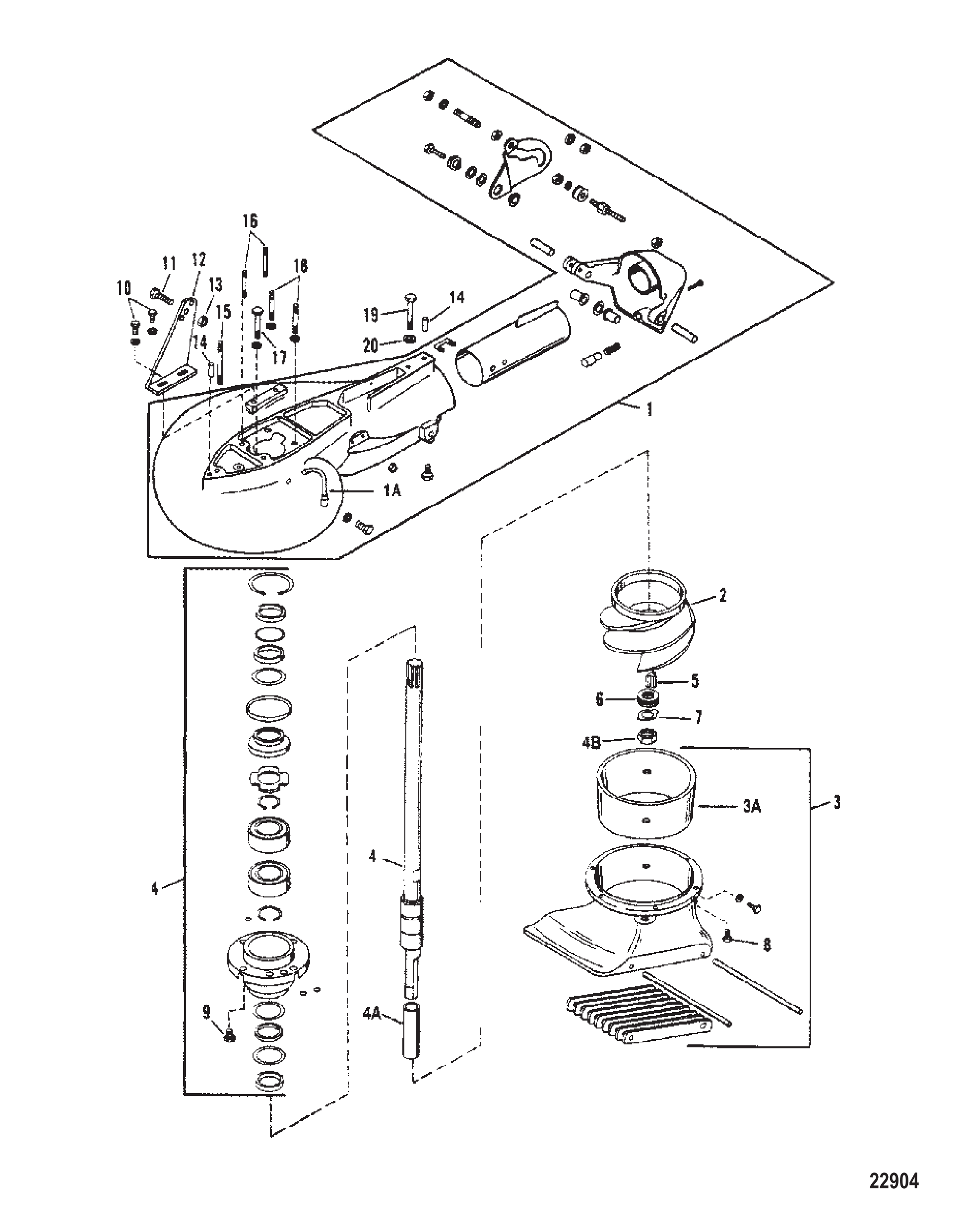

Рис. 42Разная информация Miscellaneous Information

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1

Рис. 43ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	81609892	Каталог запчастей 135/150/175/200/XR6/MAGNUM III	1
-	813220A89	Комплект наклеек (черный 135/150/175)
-	812563A92	Комплект наклеек (XR6)
-	808552A94	Комплект наклеек
-	812563A93	Комплект наклеек (черный 200)
-	813036A92	Комплект наклеек (серый 135/150)
-	813034A92	Комплект наклеек (MAGNUM III)
-	813034A94	Комплект наклеек
-	813037A92	Комплект наклеек (серый 175)
-	813037A94	Комплект наклеек
-	815630A90	Комплект наклеек (серый 200)
-	813220A94	Комплект наклеек (черный 135)
-	824103A94	Комплект наклеек (черный 150)
-	824911A94	Комплект наклеек (черный 175)
-	808552A94	Комплект наклеек
-	812563A94	Комплект наклеек (черный 200 длинный)
-	808562A94	Комплект наклеек (черный 200 XL/CXL)
-	813036A94	Комплект наклеек (серый 135)
-	824104A94	Комплект наклеек (серый 150)
-	824911A94	Комплект наклеек (черный 175)
-	808552A94	Комплект наклеек
-	812563A94	Комплект наклеек (черный 200 длинный)
-	808562A94	Комплект наклеек (черный 200 XL/CXL)
-	813036A94	Комплект наклеек (серый 135)
-	824104A94	Комплект наклеек (серый 150)
-	813034A94	Комплект наклеек
-	813037A94	Комплект наклеек
-	815630A94	Комплект наклеек (серый 200 длинный)
-	808563A94	Комплект наклеек (серый 200 XL/CXL)
-	824736A94	Комплект наклеек (TRACKER 150)
-	808620A94	Комплект наклеек (TRACKER 175)
-	808681A94	Комплект наклеек (TRACKER 200)
-	826331A95	Комплект наклеек (черный 105 JET)
-	826332A95	Комплект наклеек (серый 105 JET)
-	826333A95	Комплект наклеек (черный 140 JET)
-	826334A95	Комплект наклеек (серый 140 JET)
-	11149940	Руководство владельца (чёрное)
-	11142940	Руководство владельца (серое)
-	826598940	Руководство владельца (BLACK JET)
-	826603940	Руководство владельца (GRAY JET)

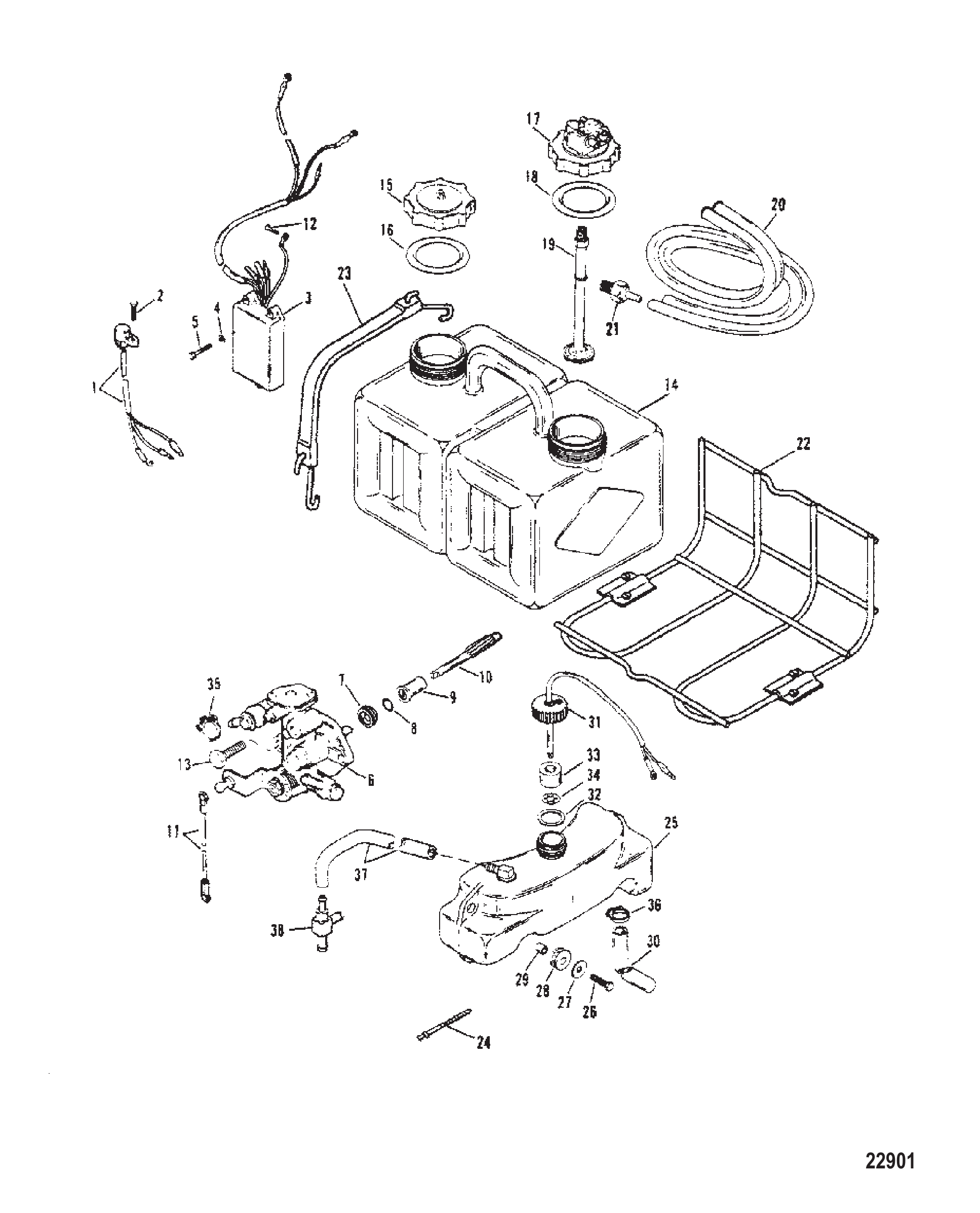

Рис. 44Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	12430A4	Датчик в сборе	1
2	8128321	Винт (#10-16 x .600)	1
2	878609	Винт (#10-16 x .600)	1
3	41470A26	Модуль предупреждения в сборе	1
4	38833	ШАЙБА	3
5	69020	ВИНТ (#10-32 x .875)	3
5	690201	ВИНТ (#10-32 x .875)	3
6	815698	НАСОС Масляный (135/150)	1
6	815698T	НАСОС Масляный	1
6	815699	НАСОС В СБОРЕ Масляный (XR6/MAGNUM III/175/200)	1
6	815699T	Масляный насос в сборе	1
7	8141032	Втулка червяка	1
8	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
9	41429A2	Подшипник в сборе	1
10	14563	Шестерня ведомая	1
11	1938516	ТЯГА	1
12	42813	Винт (#10-32 X .380)	1
13	32228	ВИНТ (#10-32 x .625)	1
13	41507	Винт (#10-32 x 1.120)	1
14	87421	Бак	1
15	43298A2	КРЫШКА В СБОРЕ	1
16	11332	Уплотнительное кольцо (2.225 x .210)	1
17	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
17	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
18	11332	Уплотнительное кольцо (2.225 x .210)	1
19	99802	Трубка	1
20	99439	Шланг (114.00 дюймов)	1
21	43278	Штуцер (картер)	1
21	8781051	Обратный клапан к блоку	1
22	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
23	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1
24	816311	Стяжка (8.00 дюймов)	AR
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	994433	Масляный бачок	1
25	994436	Бачок	1
26	69020	ВИНТ (#10-32 x .875)	3
26	690201	ВИНТ (#10-32 x .875)	3
27	42118	ШАЙБА	6
28	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
29	42116	ВТУЛКА	3
30	82381436	ТРУБКА (15.500 дюймов в наборе) (Отрезать до 4.75 дюймов)	1
30	82381455	ТРУБКА (25.00 дюймов в наборе)	1
31	43300A9	Крышка в сборе	1
32	43307	Прокладка	1
32	43307T	Прокладка	1
33	99022A1	Поплавок в сборе	1
33	8M0187298	Поплавок в сборе	1
34	99265	Пружинная гайка	1
35	415824	ХОМУТ	2
36	415823	ХОМУТ	2
37	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
37	8M0108355	Шланг (57 дюймов, бухта)	1
38	42425	Тройник	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

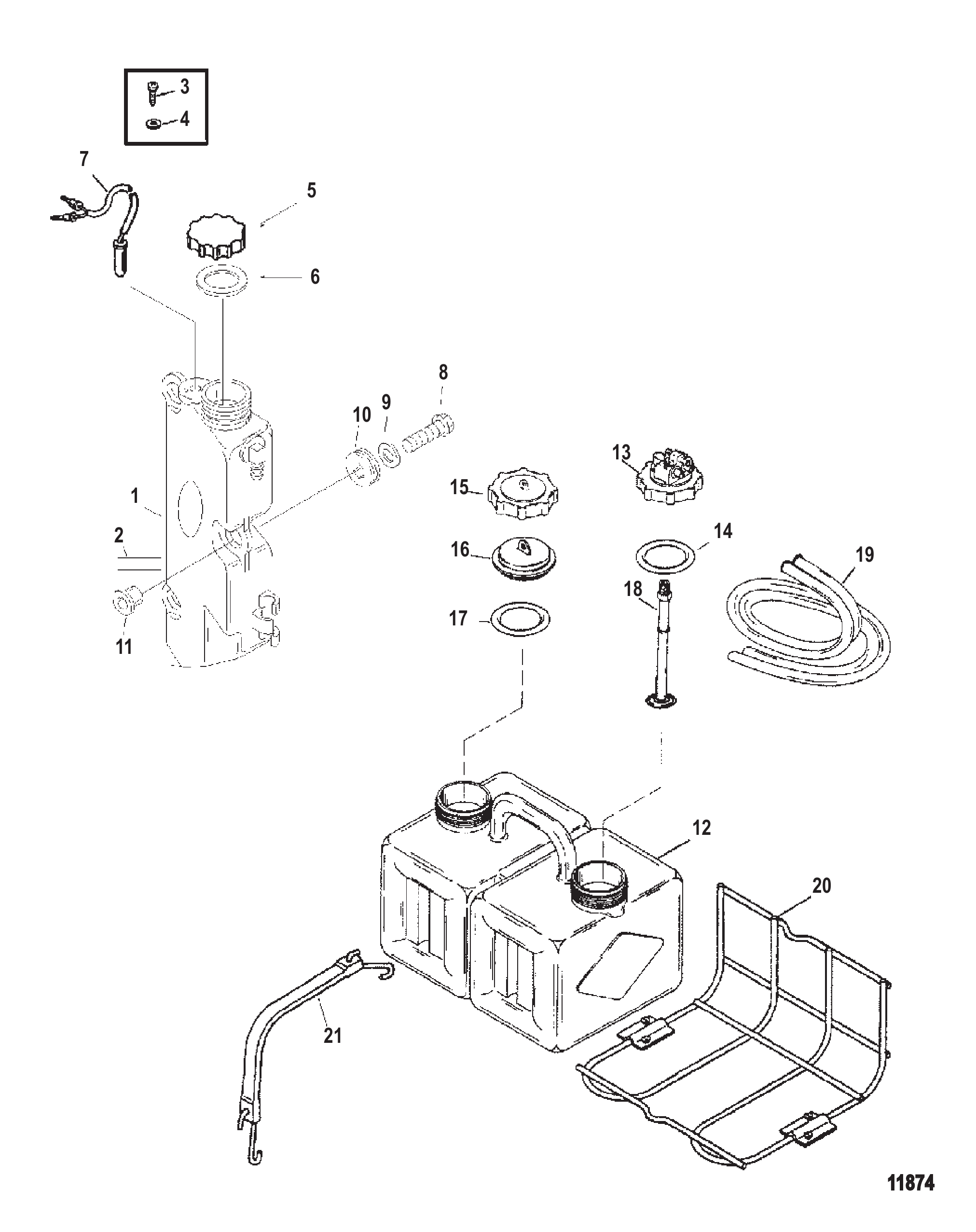

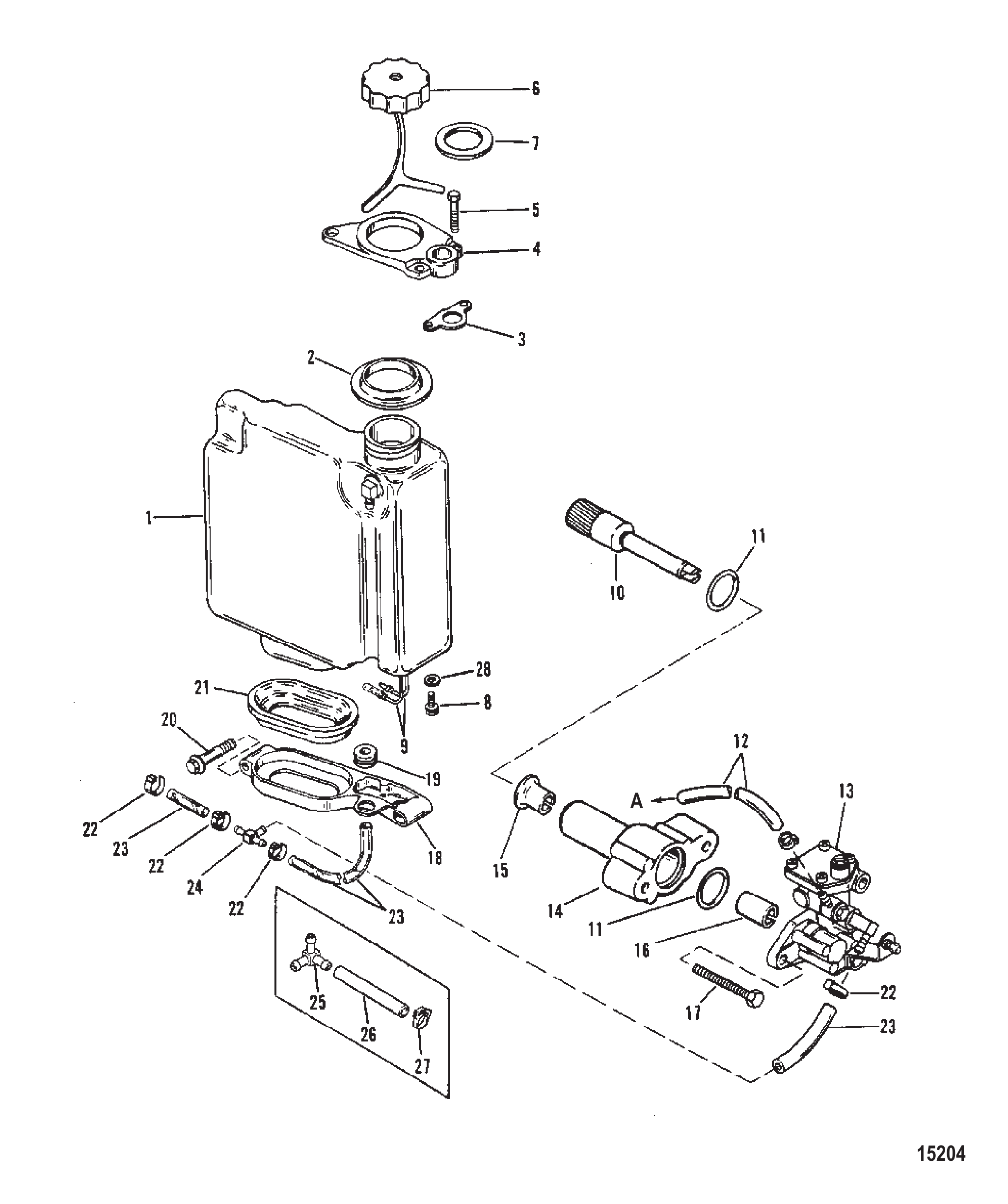

Рис. 45КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	830889A4	БАК В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
3	58376	Винт (.164-18 x .375)	1
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
5	814449A3	КРЫШКА В СБОРЕ	1
6	42999	ПРОКЛАДКА КРЫШКИ	1
6	42999T	Прокладка	1
7	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
7	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
8	81893435	ВИНТ (M8 x 35)	3
8	8M0103814	Винт (M8 x 35 мм)	3
9	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	3
10	855362	Втулка уплотнительная	3
10	855362001	Втулка	3
11	855364	Втулка	3
-	8742A20	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
-	8742A22	БАК В СБОРЕ ДИСТАНЦИОННЫЙ МАСЛЯНЫЙ	1
12	87421	Бак	1
13	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
13	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
14	11332	Уплотнительное кольцо (2.225 x .210)	1
15	43298A2	КРЫШКА В СБОРЕ	2
16	NSS	NOT SOLD SEPARATE Insert	1
17	11332	Уплотнительное кольцо (2.225 x .210)	1
18	99802	Трубка	1
19	99439	Шланг (114.00 дюймов)	1
20	12335A1	КОМПЛЕКТ КРОНШТЕЙНА	1
21	12323A1	КОМПЛЕКТ ТРОСА/КРЮКА	1

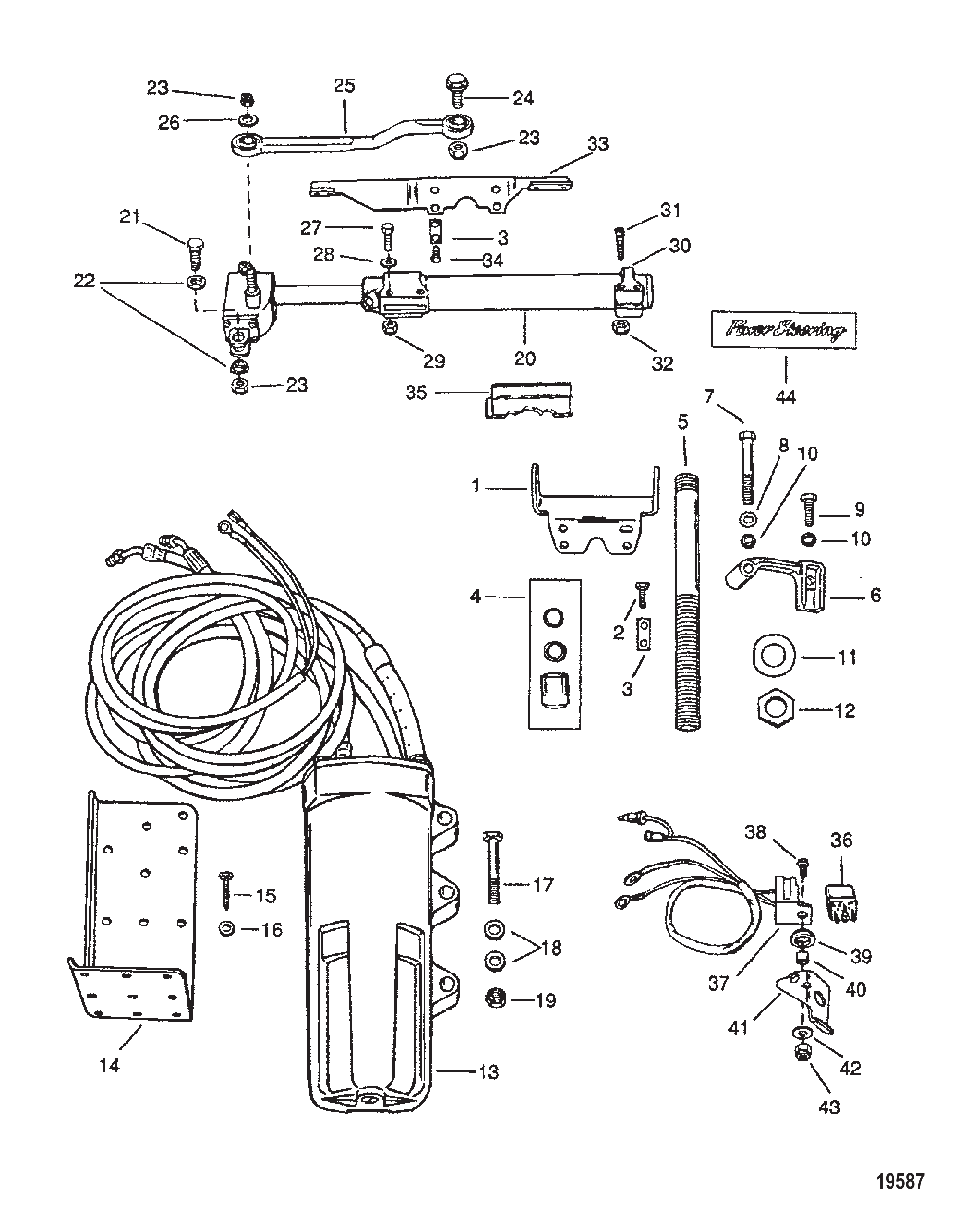

Рис. 46КОМПОНЕНТЫ ГИДРОУСИЛИТЕЛЯ РУЛЯ (ДУ) POWER STEERING COMPONENTS (REMOTE)

REF	Номер детали	Наименование	Кол-во
1	17771	ОПОРА	1
2	59702	ВИНТ (.250-28 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
3	88404	Шайба стопорная	4
4	78862A2	Комплект уплотнений	1
4	19624A1	Комплект уплотнений	1
5	71565A2	Труба в сборе	1
6	17776	МУФТА	1
7	817040	Винт (.375-24 x 2.75)	1
8	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
9	90092	ВИНТ	1
9	856722	Винт	1
10	34863	ГАЙКА (.375-24)	2
10	8M0204726	Гайка (.375-24) латунная	2
11	42100	ШАЙБА СТОПОРНАЯ	2
12	37984	ГАЙКА (.875-14) Система наклона	2
12	8M0041651	ГАЙКА (.875-14)	2
13	811290	АККУМУЛЯТОР	1
14	817372	Кронштейн	1
15	16862	Винт (.250-10 x 1.25)	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
17	4000383	ВИНТ (M10 x 70)	2
18	4002319	ШАЙБА	4
19	13914	Гайка (M10) шпильки корпуса редуктора	2
19	40140	ГАЙКА (M10)	2
20	8112891	Привод	1
20	828588A2	Комплект привода	1
21	94319	Винт (.375-24 x 1.5)	1
22	17405	Проставка	2
23	34863	ГАЙКА (.375-24)	3
23	8M0204726	Гайка (.375-24) латунная	3
24	14000	Винт (.375-24 x 1.25)	1
24	849838	ВИНТ (.375-24 x 1.250)	1
25	92876A4	Тяга в сборе	1
26	68300	Шайба (..88 x .39 x .06)	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	43450	Шайба	2
28	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
29	8268336	Гайка (M6)	2
29	401386	ГАЙКА (M6) Нержавеющая сталь	2
30	811292	ХОМУТ	1
31	818182	ВИНТ	2
32	400263	ГАЙКА (M5)	2
33	811291	КРОНШТЕЙН	1
34	38601	ВИНТ (.250-28 x 1.250)	4
35	197491	Хомут	1
36	18211	Реле-выключатель	1
37	18244A1	Жгут проводов в сборе	1
38	18124	ВИНТ (#10-32 x .750)	1
39	90329	ВТУЛКА	1
40	309772	Проставка	1
41	816994	Кронштейн	1
42	42118	ШАЙБА	1
43	29488	ГАЙКА (#10-32)	1
43	8M0204718	Гайка	1
44	81563024	Наклейка	1

Рис. 47КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	818186A6	Узел гидроподъема в сборе	1
-	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605F	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	813442A2	Узел ручного сброса в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A2	Комплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811628	Мотор тримма	1
19	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
19A	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
19A	878265A4	Мотор тримма	1
20	811619	Гребной вал	1
20	828710	Шарнир привода	1
21	996251	Вал	1
21	99625002	Вал	1
22	811615	Винт длинный	2
22	828709	Винт (длинный)	2
22	881768A1	Комплект винт/шайба	2
22	811616	Винт короткий	2
23	811613	Штекер в сборе	1
24	811617F	Насос	1
24	811617T1	НАСОС	1
25	811614	Вал в сборе	1
25	8M0142997	Ремкомплект вала наклона	1
26	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	4000377	ВИНТ (M10 x 30)	6
35	4002319	ШАЙБА	6
36	22875	ЗАЖИМ	2
36	26550	Хомут	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	817626	Винт (#10-16 x .380)	2
38	878607	Винт (#10-16 x .375)	2

Рис. 48Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
1	828714A1	Комплект щёток и уплотнений	1
2	828713A1	Комплект якоря	1
2	828713T1	Комплект якоря	1
3	828715A1	Концевая крышка (в сборе)	1

Рис. 49Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	818186A6	Узел гидроподъема в сборе	1
-	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605F	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	813442A2	Узел ручного сброса в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A2	Комплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811628	Мотор тримма	1
19	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
19A	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
19A	878265A4	Мотор тримма	1
20	811619	Гребной вал	1
20	828710	Шарнир привода	1
21	996251	Вал	1
21	99625002	Вал	1
22	811615	Винт длинный	2
22	828709	Винт (длинный)	2
22	881768A1	Комплект винт/шайба	2
22	811616	Винт короткий	2
23	811613	Штекер в сборе	1
24	811617F	Насос	1
24	811617T1	НАСОС	1
25	811614	Вал в сборе	1
25	8M0142997	Ремкомплект вала наклона	1
26	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	4000377	ВИНТ (M10 x 30)	6
35	4002319	ШАЙБА	6
36	22875	ЗАЖИМ	2
36	26550	Хомут	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	817626	Винт (#10-16 x .380)	2
38	878607	Винт (#10-16 x .375)	2

Рис. 50Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 51Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 52Ресивер и головка цилиндра Reed Block And Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	18787F1	Головка цилиндра	2
1	184888	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F2	Головка цилиндра в сборе	2
2	187851	Прокладка	2
2	18785T	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	3
10	77653101	Шланг (48.00 дюймов, бухта)	3
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
14	43517A9	Пластина в сборе	1
15	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	146972	ПРОКЛАДКА	1
17	63779	Штифт установочный (.250 x .625)	4
18	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
19	75362A1	Лепестковый клапан в сборе	6
20	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
21	823588	Винт (#8-32 x .250)	60
22	55715	Винт (.250-20 x .880)	6
23	96529	Винт (.250-20 x 2.00)	6
24	814612	Термостатический воздушный клапан (старая конструкция)	1
25	23567	ЗАЖИМ	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	812832	Винт (#10-16 x .500)	1
27	878608	Винт (#10-16 x .500)	1
28	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
28A	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
29	137151	Фиксатор	2
30	98257	ВИНТ (.312-18 x .500)	2
31	56759	ШТУЦЕР ЕРШОВЫЙ	4
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
33	426982	Обратный клапан	7
33	42623	Обратный клапан (запрессовываемый)	1
33	426233	Обратный клапан	1
34	822715	Угловой штуцер (запрессовываемый)	6
35	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
35	8M0024808	J-образный зажим	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

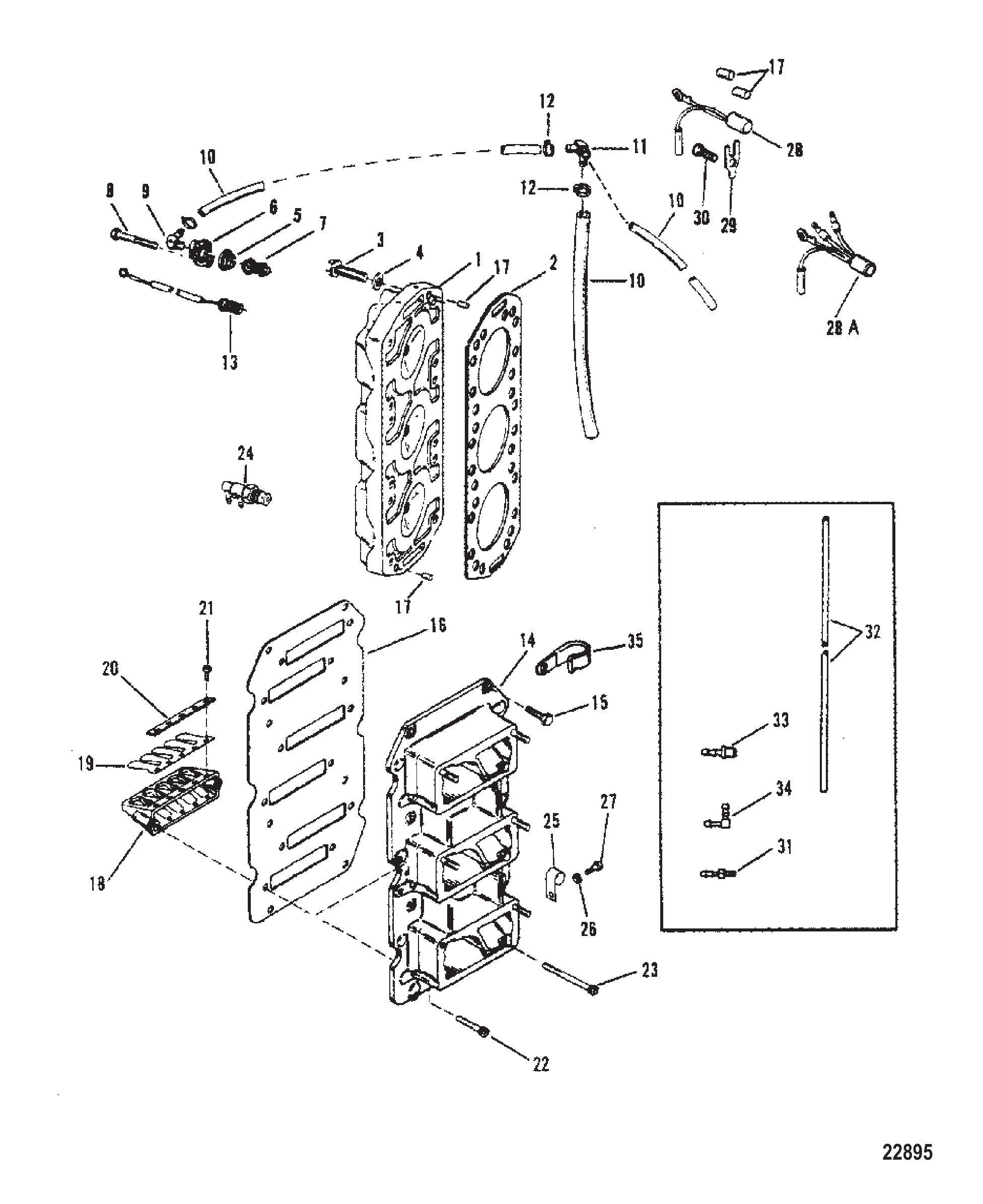

Рис. 53КЛАПАННЫЙ БЛОК И ГОЛОВКА ЦИЛИНДРА REED BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	18787F1	Головка цилиндра	2
1	184888	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F2	Головка цилиндра в сборе	2
2	187851	Прокладка	2
2	18785T	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	3
10	77653101	Шланг (48.00 дюймов, бухта)	3
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
14	43517A9	Пластина в сборе	1
15	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	146972	ПРОКЛАДКА	1
17	63779	Штифт установочный (.250 x .625)	4
18	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
19	75362A1	Лепестковый клапан в сборе	6
20	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
21	823588	Винт (#8-32 x .250)	60
22	55715	Винт (.250-20 x .880)	6
23	96529	Винт (.250-20 x 2.00)	6
24	814612	Термостатический воздушный клапан (старая конструкция)	1
25	23567	ЗАЖИМ	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	812832	Винт (#10-16 x .500)	1
27	878608	Винт (#10-16 x .500)	1
28	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
28A	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
29	137151	Фиксатор	2
30	98257	ВИНТ (.312-18 x .500)	2
31	56759	ШТУЦЕР ЕРШОВЫЙ	4
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
33	426982	Обратный клапан	7
33	42623	Обратный клапан (запрессовываемый)	1
33	426233	Обратный клапан	1
34	822715	Угловой штуцер (запрессовываемый)	6
35	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
35	8M0024808	J-образный зажим	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 54СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	8M0142679	Стартер	1
1	8M0187292	Стартер	1
2	8M0070367	Опора трубчатая 8 мм	6
2	8M0154659	Опора трубчатая 8 мм	6
3	8M0070369	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	2
4	8M0070368	Проставка (внутр. диам. 8.3 x наружн. диам. 11.8)	1
5	8M0056666	Стартер с заземляющей шиной	1
6	40011126	Винт (M6 x 13) нержавеющая сталь	1
7	43430	Шайба	3
8	8M0142896	Винт (M8 x 80)	2
8	8M0188530	Винт M8 x 80 с шестигранной головкой с фланцем	2
9	88552645	Винт (M8X45)	1
10	8M0142680	Кронштейн силового вывода	1
11	8M0080651	Винт (M6 x 20)	3
12	40011145	Винт (M8 x 10) нержавеющая сталь	1
13	8M0146003	Гайка M8 x 1.25 шестигранная	4
14	400257	СТОПОРНАЯ ШАЙБА (M8)	2
15	8M0142681	Кабельный жгут стартера — положительный	1
16	88439A46	Кабельный жгут аккумулятора — положительный	1
17	401388	ГАЙКА (M8) Нержавеющая сталь	1
18	8M0146902	Кабельный жгут стартера — отрицательный	1
19	40011148	Винт (M8 x 20)	1
19	8M0214929	Винт (M8 x 20)	1
20	88439A26	Кабельный жгут аккумулятора — отрицательный	1
21	8M0142687	Крышка силового вывода	1

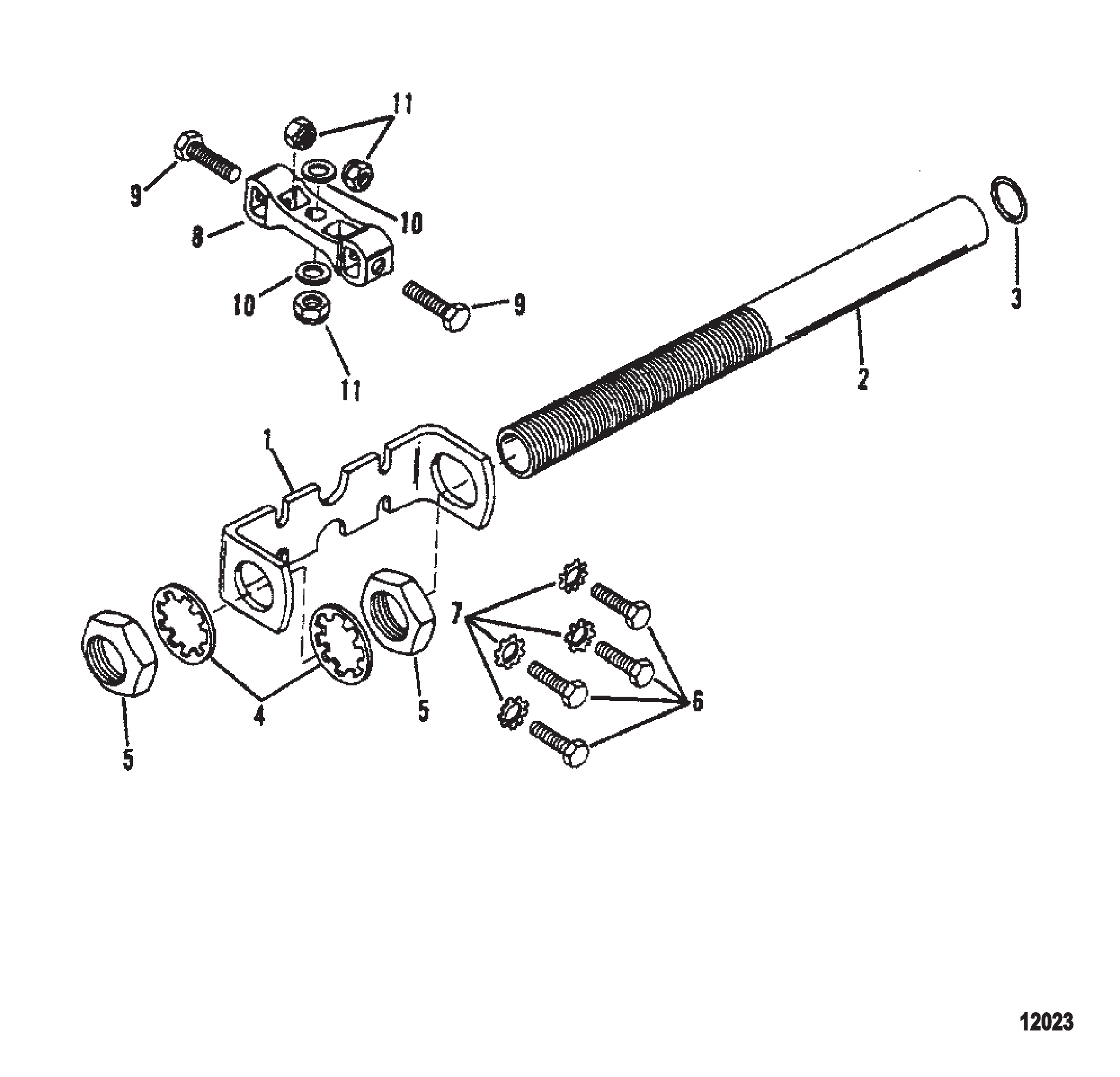

Рис. 55КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING ATTACHING KIT

REF	Номер детали	Наименование	Кол-во
-	92876A8	Комплект крепления рулевого управления	1
1	41055A1	Кронштейн в сборе	1
2	71565A2	Труба в сборе	1
3	48462	Кольцо уплотнительное (.614 x .070)	1
4	821203	СТОПОРНАЯ ШАЙБА	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	38601	ВИНТ (.250-28 x 1.250)	4
7	78968	Шайба стопорная внутренняя (.250)	4
8	88319	Соединительная муфта	1
8	850791T	Соединительная муфта	1
9	73732	ВИНТ (.375-24 x 1.120)	2
10	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
11	34863	ГАЙКА (.375-24)	3
11	8M0204726	Гайка (.375-24) латунная	3

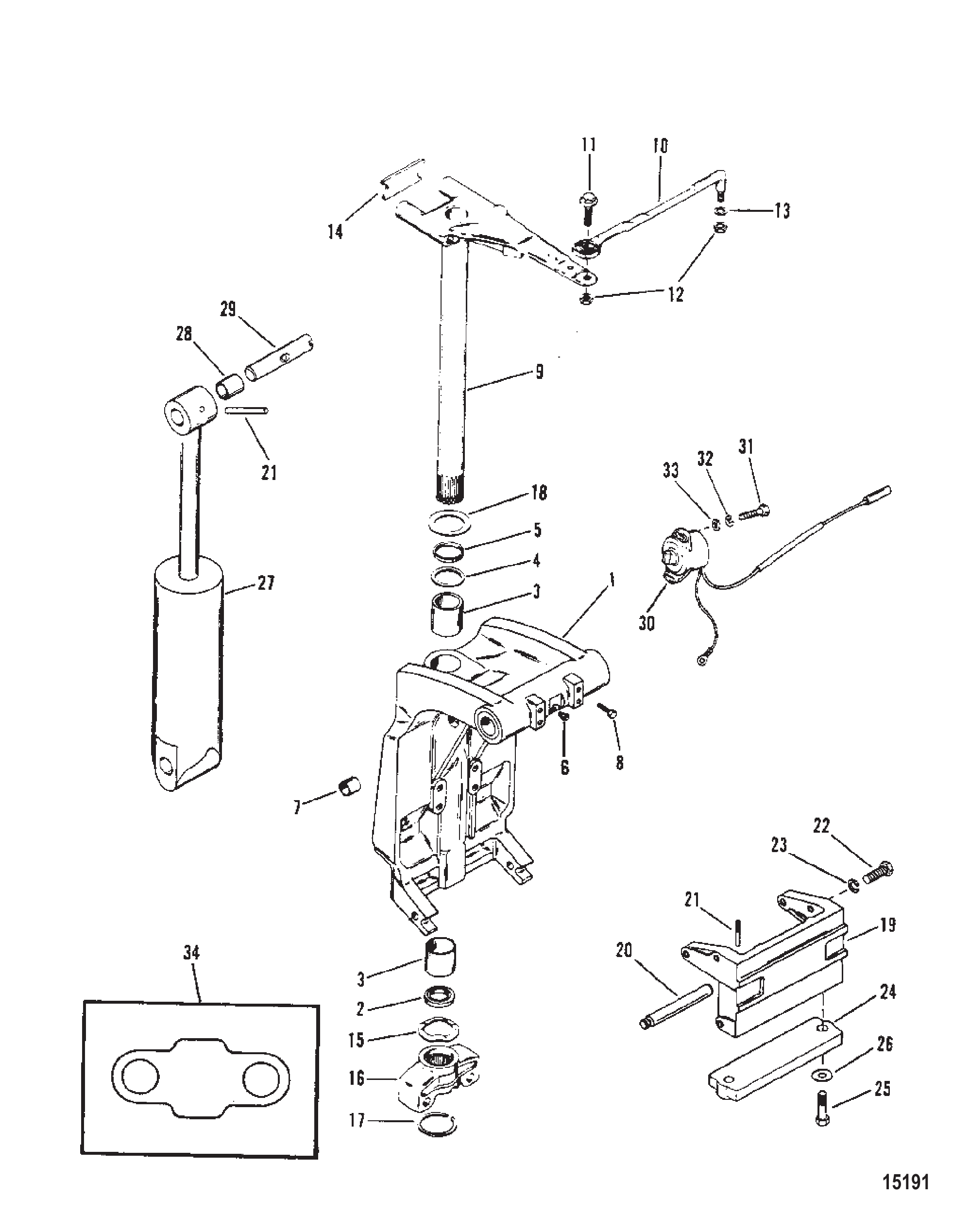

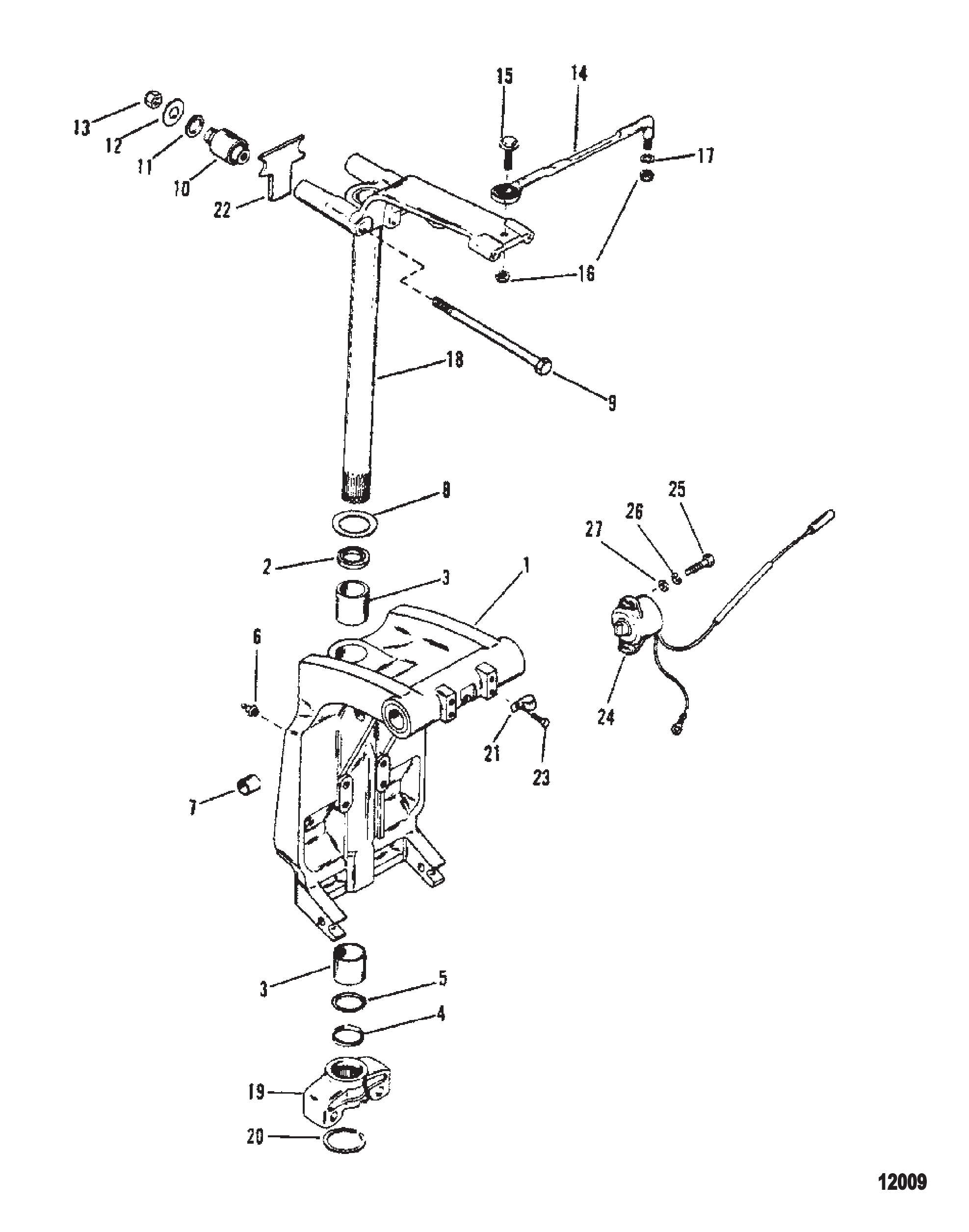

Рис. 56Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
1	8710A22	Поворотный кронштейн в сборе (TRACKER)	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	33504	Кольцо уплотнительное	1
5	8M0214926	Кольцо уплотнительное @10	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	78689	Винт (.437-20 x 7.50)	2
9	8M0176309	Винт	2
10	78687	Опора (длинная)(водомет)	2
10	78687T	Опора	2
10	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
11	66921	ШАЙБА	2
12	814432	Шайба	2
12	78688	Шайба	2
13	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
13	8M0204653	Гайка	2
14	92876A1	Тяга рулевая в сборе	1
14	92876A12	Тяга в сборе	1
15	14000	Винт (.375-24 x 1.25)	1
15	849838	ВИНТ (.375-24 x 1.250)	1
16	34863	ГАЙКА (.375-24)	2
16	8M0204726	Гайка (.375-24) латунная	2
17	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
18	67706A56	Поворотный палец в сборе, рулевой рычаг (серый)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
18	67706A61	Поворотный палец в сборе (TRACKER)	1
18	67706A55	Поворотный палец в сборе, рулевой рычаг (чёрный)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	878182T	Вилка нижняя — нержавеющая сталь	1
19	86580A2	Вилка в сборе, нижняя (серая)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
19	86580F3	Вилка нижняя (TRACKER)	1
19	86580A1	Вилка в сборе, нижняя (чёрная)	1
20	67684	Кольцо стопорное	1
21	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
22	888821	Упор удлинённый	1
22	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
23	64014	Винт (.250-28 x .500)	2
24	821180A6	Датчик тримма в сборе	1
24	8M0074846	Заказ 8M0098273	1
25	56682	ВИНТ (#10-24 x .750) Sea Ray	2
25	852368	Винт (#10-24 x .750)	2
26	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2

Рис. 57ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	818904T1	Кронштейн поворотный	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33504	Кольцо уплотнительное	1
4	8M0214926	Кольцо уплотнительное @10	1
5	816039	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
10	92876A10	Тяга в сборе	1
10	92876A12	Тяга в сборе	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	826709113	Гайка (.375-24) нержавеющая сталь	2
12	8M0204726	Гайка (.375-24) латунная	2
13	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
14	42961A1	Вилка в сборе, нижняя	1
14	42961A06	Вилка в сборе нижняя	1
15	67684	Кольцо стопорное	1
16	816432	Шайба упорная	1
17	NSS	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	Бампер нижней вилки X-Long	1
18	11288001	Бампер нижней вилки	1
19	88882	УПОР верхней вилки	1

Рис. 58Рычаг дросселя и вал переключения передач Throttle Lever And Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	41095	РЫЧАГ	1
26	410952	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	814929	Тяга	1
31	932481	Втулка	1
31	8M0215006	Втулка поворотная	1
32	35045	ГАЙКА (.250-28)	1
32	826709109	Гайка (.250-28) нержавеющая сталь	1
33	20353	Шпилька (.250-28 x 1.750)	1
34	815539T	Кулачок дроссельной заслонки	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
39	53167T	ВИНТ .312-18X .88	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
40	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
47	826709109	Гайка (.250-28) нержавеющая сталь	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
51	826709109	Гайка (.250-28) нержавеющая сталь	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

Рис. 59РЫЧАГ ДРОССЕЛЯ И ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ THROTTLE LEVER AND SHIFT SHAFT

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	41095	РЫЧАГ	1
26	410952	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	814929	Тяга	1
31	932481	Втулка	1
31	8M0215006	Втулка поворотная	1
32	35045	ГАЙКА (.250-28)	1
32	826709109	Гайка (.250-28) нержавеющая сталь	1
33	20353	Шпилька (.250-28 x 1.750)	1
34	815539T	Кулачок дроссельной заслонки	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
39	53167T	ВИНТ .312-18X .88	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
40	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
47	826709109	Гайка (.250-28) нержавеющая сталь	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
51	826709109	Гайка (.250-28) нержавеющая сталь	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

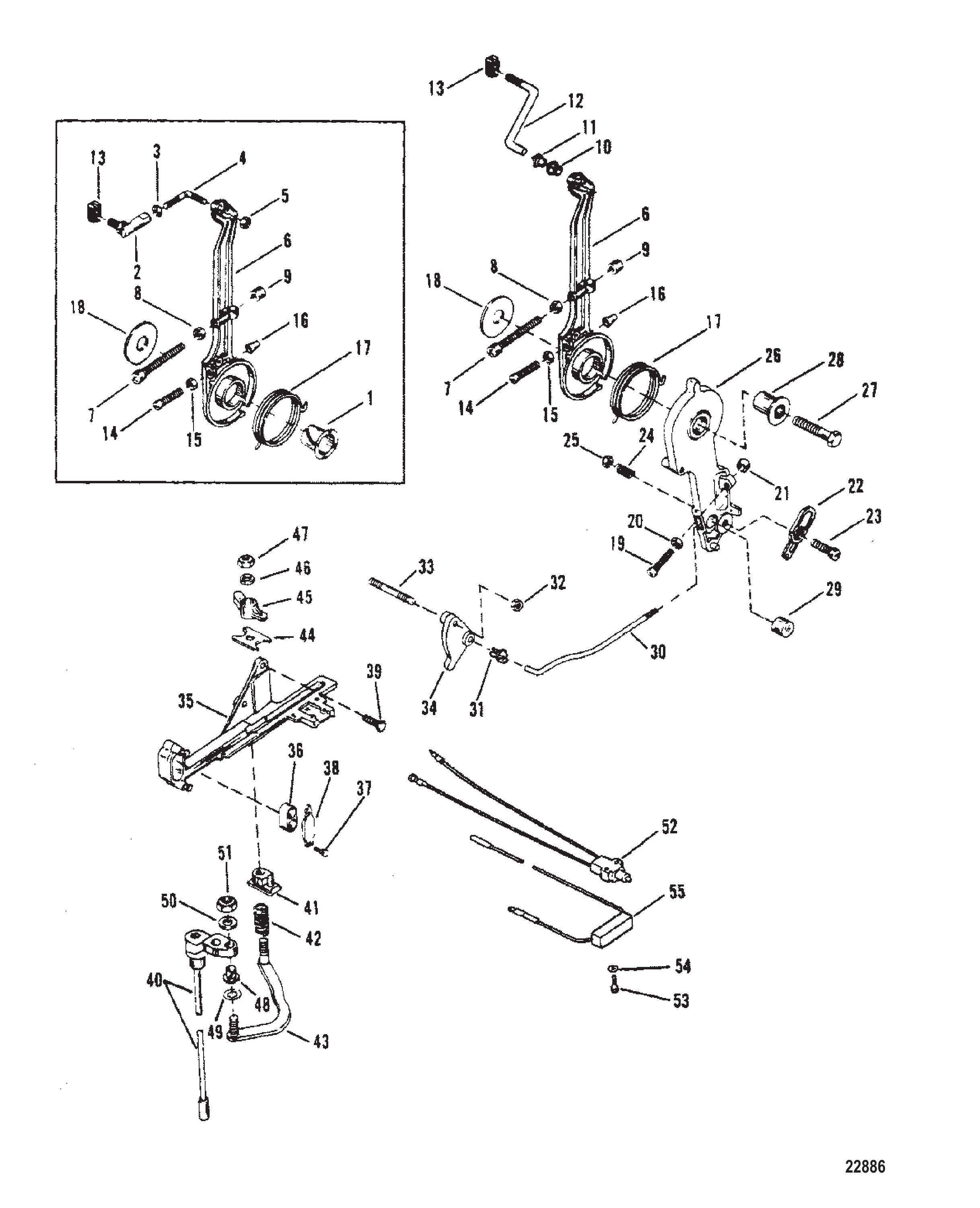

Рис. 60Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
26	41095	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	814929	Тяга	1
31	932481	Втулка	1
32	35045	ГАЙКА (.250-28)	1
33	20353	Шпилька (.250-28 x 1.750)	1
34	815539T	Кулачок дроссельной заслонки	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

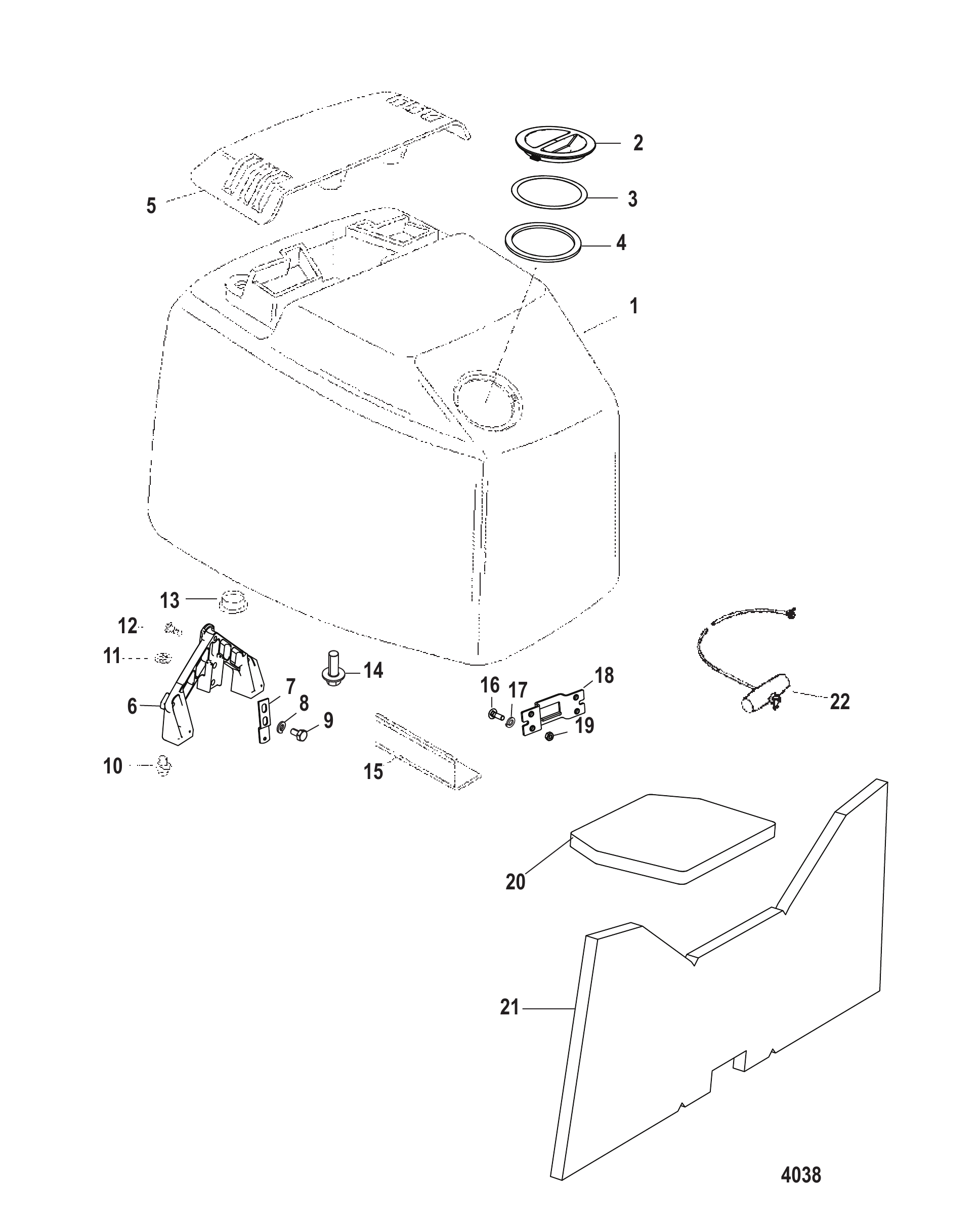

Рис. 61ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
26	41095	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	814929	Тяга	1
31	932481	Втулка	1
32	35045	ГАЙКА (.250-28)	1
33	20353	Шпилька (.250-28 x 1.750)	1
34	815539T	Кулачок дроссельной заслонки	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

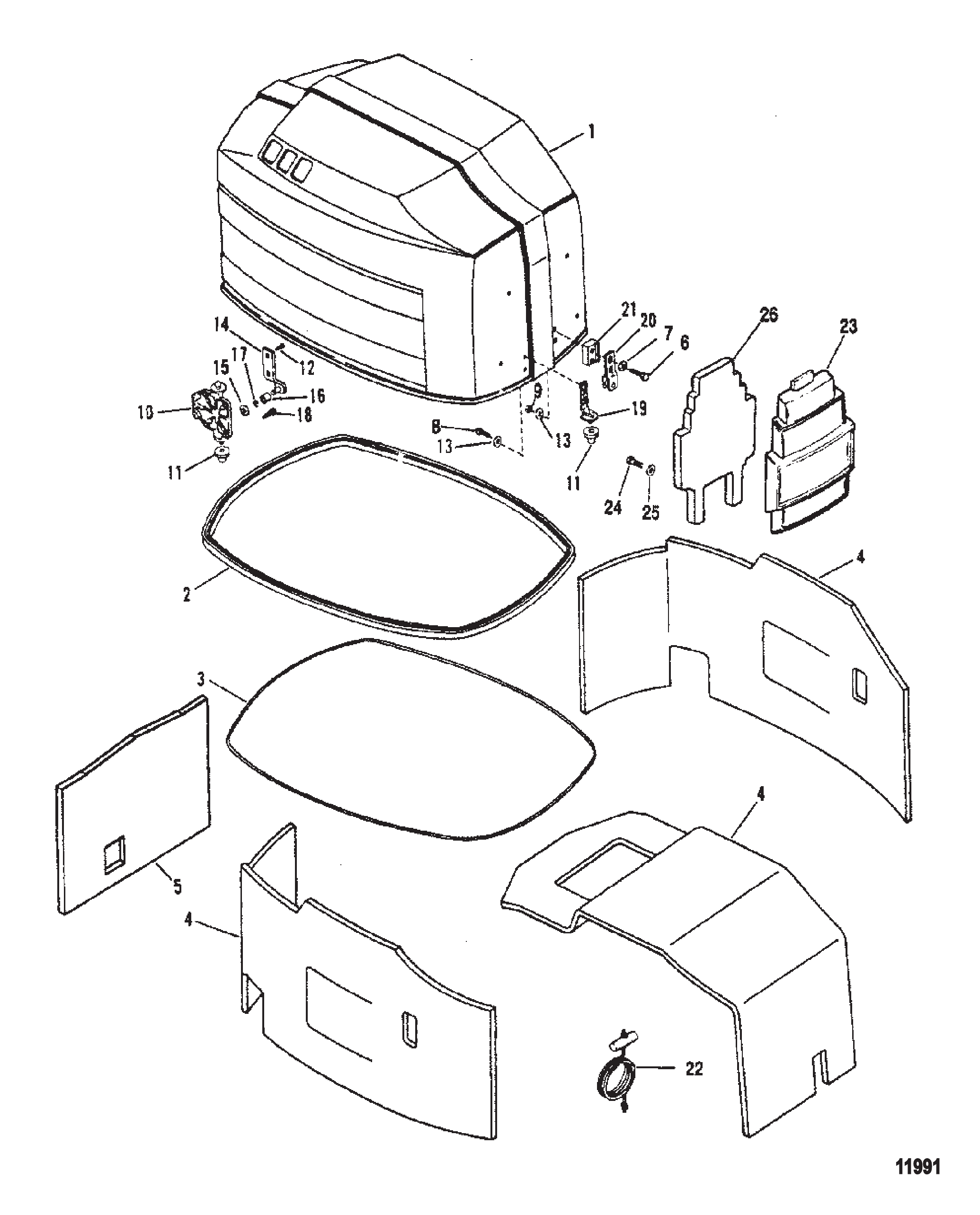

Рис. 62ВЕРХНИЙ КАПОТ И ПЕРЕДНИЙ ЩИТОК TOP COWL AND FRONT SHIELD

REF	Номер детали	Наименование	Кол-во
1	9742A88	Верхний кожух в сборе (ЧЕРНЫЙ) (Без наклеек)	1
1	9743A11	Верхний кожух в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)	1
1	9743T11	ВЕРХНИЙ КОЖУХ	1
1	9742A92	Верхний кожух в сборе (XR6) (Без наклеек)	1
1	9742T92	ВЕРХНИЙ КОЖУХ В СБОРЕ-ЧЕРНЫЙ	1
1	9742A93	Верхний кожух в сборе (MAGNUM III - СЕРЫЙ) (Без наклеек)	1
1	9743T10	ВЕРХНИЙ КОЖУХ	1
1	9743A10	Верхний кожух в сборе (MAGNUM III - СЕРЕБРИСТЫЙ) (Без наклеек)	1
1	9743T10	ВЕРХНИЙ КОЖУХ	1
1	9743A8	Верхний кожух в сборе (150 TRACKER) (Без наклеек)	1
1	9743A13	Верхний кожух в сборе (175/200 TRACKER) (Без наклеек)	1
2	812784	Сальник	1
3	815478	САЛЬНИК	1
4	814823A1	Комплект шумоизоляции	1
4	815225A1	Комплект шумоизоляции	1
5	815227	ЗВУКОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ	1
6	69267	Винт (.312-18 x 1.750)	2
7	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
7	8M0042642	Шайба (.323 x .562 x .063)	2
8	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
9	815848	Гайка (.312)	2
10	184741	Кронштейн	2
11	18506	Втулка уплотнительная	3
11	18506001	Втулка уплотнительная	3
12	28636	ВИНТ (.250-20 x .750)	4
13	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
14	813096	Крюк	2
14	813096A2	Комплект крючка	2
15	36001	ШАЙБА	2
16	813074	Ролик	2
16	8M0207770	Ролик @3	2
17	13194	Кольцо стопорное	2
14	813096A2	Комплект крючка	2
16	815263	РОЛИК	2
16	8M0207770	Ролик @3	2
17	8237951	Стопорное кольцо	2
18	816992	Винт	8
19	187021	Фиксатор	1
20	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
20	893763	Кронштейн фиксатора ролика	1
21	816838	Проставка	1
22	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1
23	18755A1	Передний щиток в сборе (ЧЕРНЫЙ) (Без наклеек)	1
23	18755A2	Передний щиток в сборе (СЕРЫЙ) (Без наклеек)	1
23	18755A4	Передний щиток в сборе (СЕРЕБРИСТЫЙ) (Без наклеек)	1
23	18755A3	Передний щиток в сборе (TRACKER) (Без наклеек)	1
24	77137	ВИНТ (.190-16 x .620)	4
25	56681	ШАЙБА (.203 x .500 x .032)	4
25	8M0204666	ШАЙБА (.203 x .500 x .032)	4
26	813562	Сальник	1

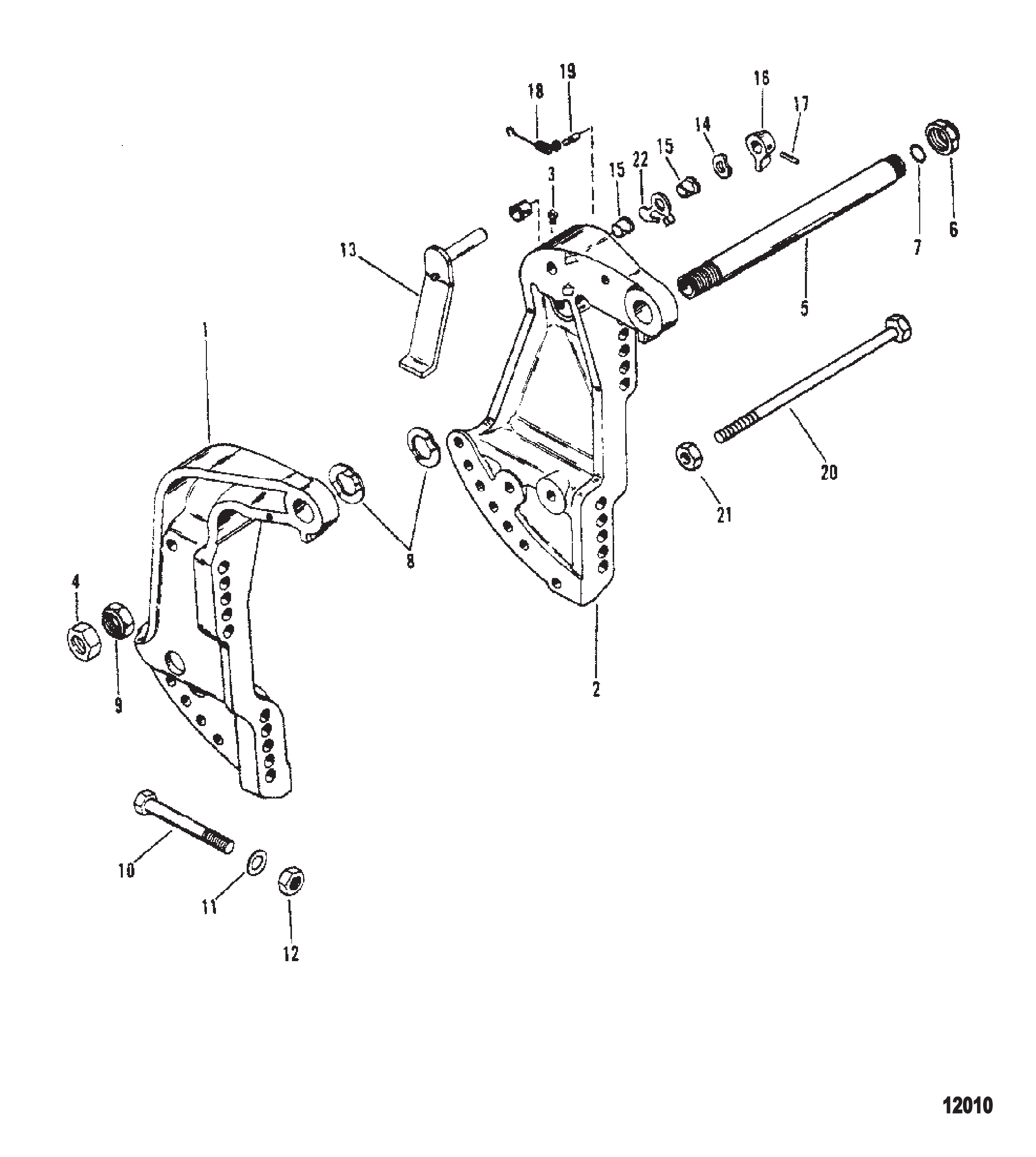

Рис. 63КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
1	8718F10	Кронштейн транца	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	37984	ГАЙКА (.875-14) Система наклона	1
4	8M0041651	ГАЙКА (.875-14)	1
5	99170A2	Комплект трубок наклона	AR
5	826125A1	Трубка наклона	AR
5	826125A1	Трубка наклона	AR
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	90068F3	Гайка (1.00-14), серая	1
6	859133	ГАЙКА (1.00-14)	1
6	90068F4	Гайка (1.00-14) (TRACKER)	1
6	859133	ГАЙКА (1.00-14)	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

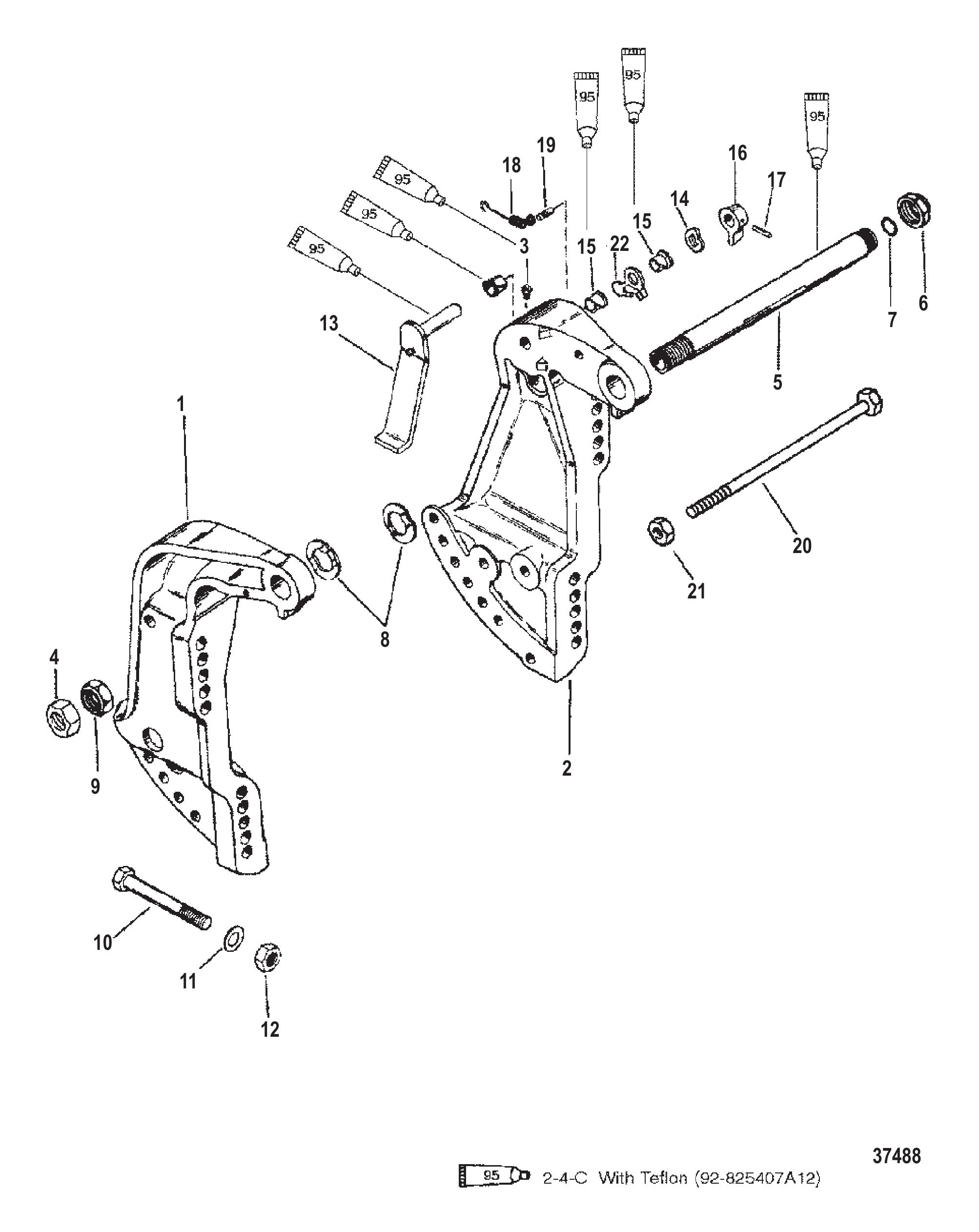

Рис. 64ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ) Transom Brackets (S/N-0G589999 & Below)

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
26	41095	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	814929	Тяга	1
31	932481	Втулка	1
32	35045	ГАЙКА (.250-28)	1
33	20353	Шпилька (.250-28 x 1.750)	1
34	815539T	Кулачок дроссельной заслонки	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

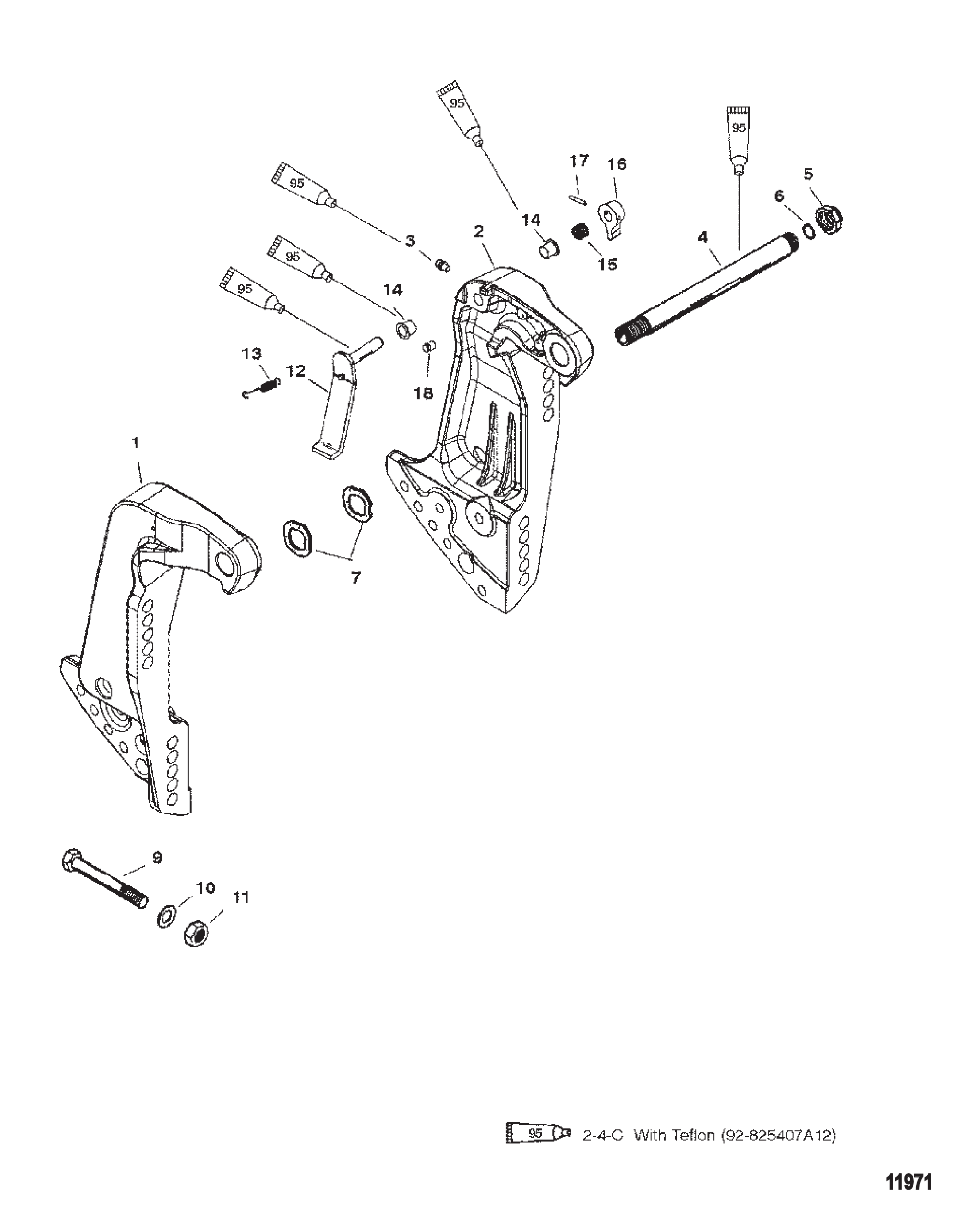

Рис. 65Кронштейны транца (S/N-0G590000 и выше) Transom Brackets (S/N-0G590000 & Up)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
-	815791A92	Комплект прокладок двигателя	1

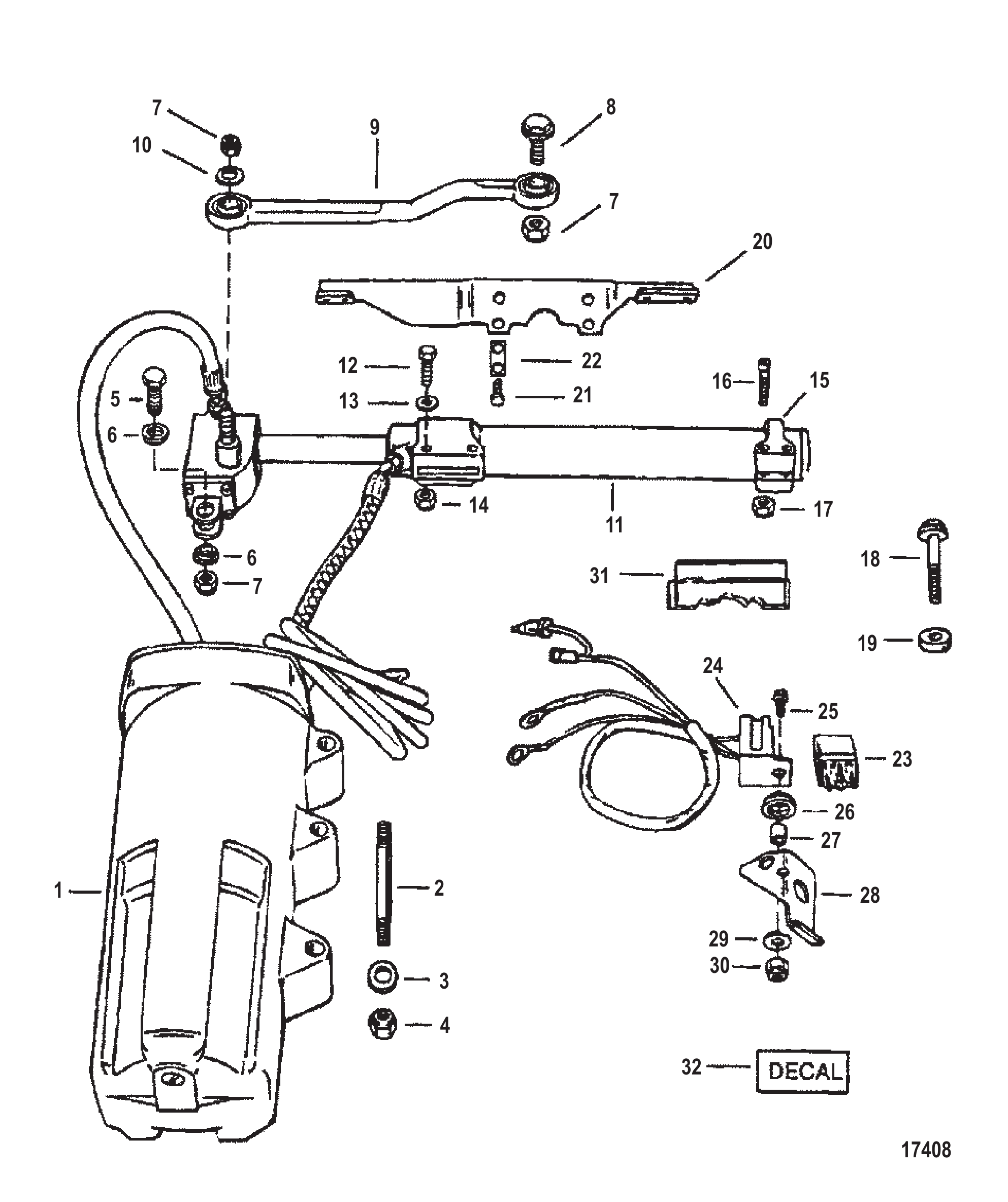

Рис. 66КОМПЛЕКТ УСИЛЕННОГО РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ТРАНЦА TRANSOM MOUNT POWER STEERING KIT

REF	Номер детали	Наименование	Кол-во
-	17443A11	Комплект гидроусилителя рулевого управления	1
1	811290	АККУМУЛЯТОР	1
2	17772	ШПИЛЬКА	3
3	4002319	ШАЙБА	3
4	13914	Гайка (M10) шпильки корпуса редуктора	3
4	40140	ГАЙКА (M10)	3
5	94319	Винт (.375-24 x 1.5)	1
6	17405	Проставка	2
7	34863	ГАЙКА (.375-24)	3
7	8M0204726	Гайка (.375-24) латунная	3
8	14000	Винт (.375-24 x 1.25)	1
8	849838	ВИНТ (.375-24 x 1.250)	1
9	92876A4	Тяга в сборе	1
10	68300	Шайба (..88 x .39 x .06)	1
11	8112891	Привод	1
11	828588A2	Комплект привода	1
-	811632	Ремкомплект	1
-	811632A1	РЕМОНТНЫЙ КОМПЛЕКТ	1
12	4000330	ВИНТ (M6 x 25)	2
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
13	43450	Шайба	2
13	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	2
14	8268336	Гайка (M6)	2
14	401386	ГАЙКА (M6) Нержавеющая сталь	2
15	811292	ХОМУТ	1
16	818182	ВИНТ	2
17	400263	ГАЙКА (M5)	2
18	81742755	ВИНТ (M8 x 55)	1
19	66751	ПРОСТАВКА (.250 x .390 x .630) Нержавеющая сталь	1
19	8M0151156	ПРОСТАВКА	1
20	811291	КРОНШТЕЙН	1
21	38601	ВИНТ (.250-28 x 1.250)	4
22	88404	Шайба стопорная	6
23	18211	Реле-выключатель	1
24	18244A1	Жгут проводов в сборе	1
25	18124	ВИНТ (#10-32 x .750)	1
26	90329	ВТУЛКА	1
27	309772	Проставка	1
28	816994	Кронштейн	1
29	42118	ШАЙБА	1
30	29488	ГАЙКА (#10-32)	1
30	8M0204718	Гайка	1
31	197491	Хомут	1
32	81563024	Наклейка	1

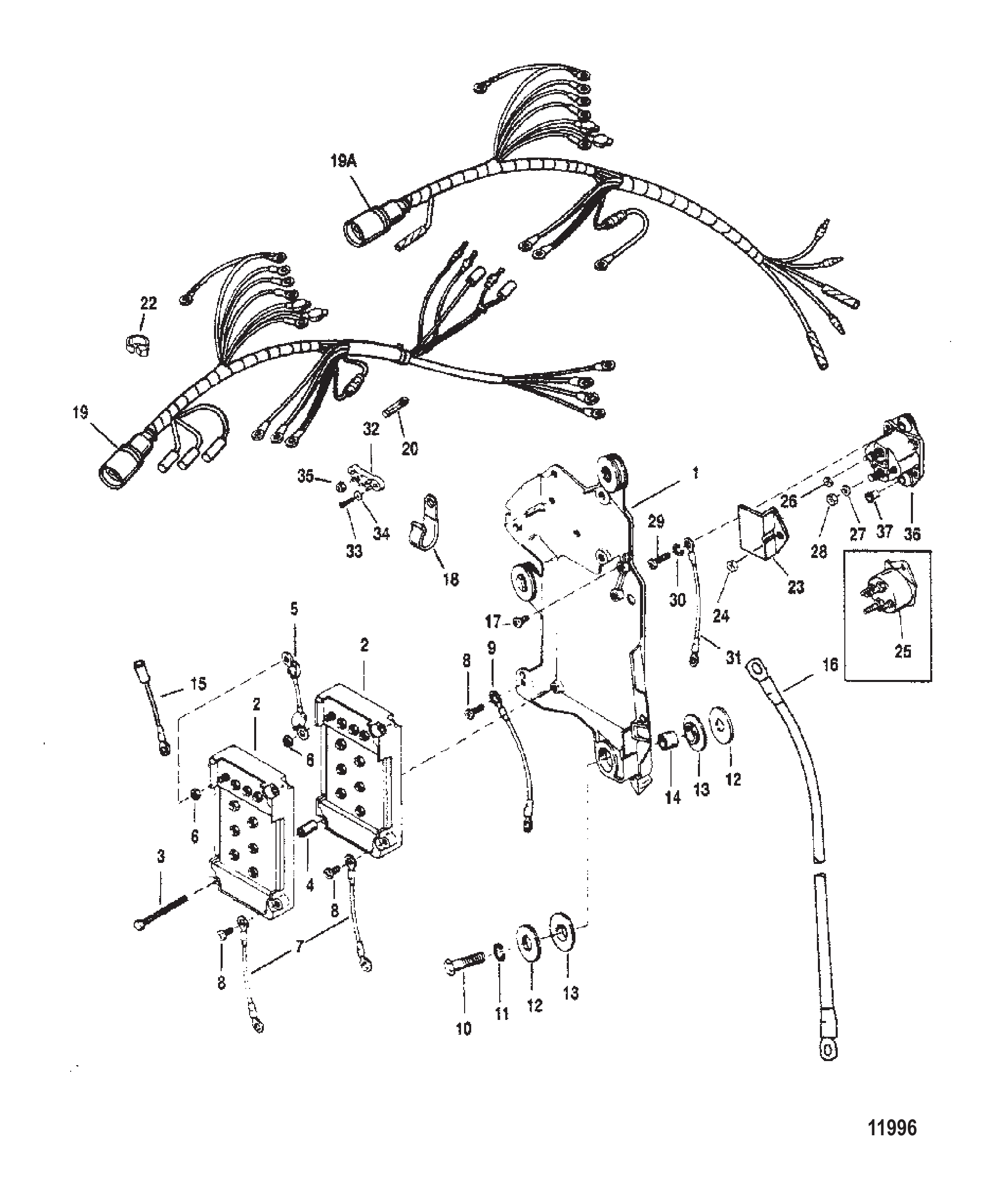

Рис. 67Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	434292	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	817626	Винт (#10-16 x .380)	3
8	878607	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	88439A3	Кабель в сборе положительный - аккумулятор	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	87926	Винт (#10-32 x .500)	1
18	814634	Хомут	1
19A	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
19	96220A16	Жгут проводов в сборе, электропроводка двигателя	1
20	79091	Предохранитель 20 А	1
20	8M0207796	Предохранитель 20 А	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	78866	Изолятор	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	4
25	68258A4	Соленоид в сборе, стартер (исполнение I)	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	45561	Винт (.250-20 x 1.12)	2
29	455611	Винт (.250-20 x 1.120)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	194372	Клеммная колодка	1
33	38055	ВИНТ (.190-32 x .620)	2
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	45076	Гайка (#10-32) латунная клемма блока выключателя	2
36	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2

Рис. 68ЖГУТ ПРОВОДОВ / СОЛЕНОИД СТАРТЕРА WIRING HARNESS/STARTER SOLENOID

REF	Номер детали	Наименование	Кол-во
1	434292	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	817626	Винт (#10-16 x .380)	3
8	878607	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	88439A3	Кабель в сборе положительный - аккумулятор	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	87926	Винт (#10-32 x .500)	1
18	814634	Хомут	1
19A	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
19	96220A16	Жгут проводов в сборе, электропроводка двигателя	1
20	79091	Предохранитель 20 А	1
20	8M0207796	Предохранитель 20 А	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	78866	Изолятор	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	4
25	68258A4	Соленоид в сборе, стартер (исполнение I)	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	45561	Винт (.250-20 x 1.12)	2
29	455611	Винт (.250-20 x 1.120)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	194372	Клеммная колодка	1
33	38055	ВИНТ (.190-32 x .620)	2
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	45076	Гайка (#10-32) латунная клемма блока выключателя	2
36	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2

Рис. 69Аксессуары Accessories

Номер детали	Наименование	Кол-во
828155A5	КОМПЛЕКТ ЗАЩИТЫ ОТ ОБЛЕДЕНЕНИЯ КАРБЮРАТОРА	1
12092A10	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
12092A11	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
12092A10	КОМПЛЕКТ УДЛИНИТЕЛЯ	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
12022A18	КОМПЛЕКТ РУМПЕЛЯ	1
12022A19	КОМПЛЕКТ РУМПЕЛЯ	1
12022A18	КОМПЛЕКТ РУМПЕЛЯ	1
12022A34	КОМПЛЕКТ РУМПЕЛЯ	1
12022A41	КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ	1
12022A35	КОМПЛЕКТ РУМПЕЛЯ	1
12022A41	КОМПЛЕКТ РУЛЕВОЙ РУКОЯТКИ	1
17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
88825A6	КОМПЛЕКТ РЕГУЛЯТОРА НАПРЯЖЕНИЯ	1

Рис. 70ДЕМПФЕРНАЯ ПЛАСТИНА И РЫЧАГИ ДРОССЕЛЯ Attenuator Plate And Throttle Levers

REF	Номер детали	Наименование	Кол-во
1	817495A1	Пластина в сборе шумоглушителя	1
2	892211	ПРОКЛАДКА	3
3	88489	Винт (.250-28 x 2.500)	6
3	884891	Винт (.250-28 x 2.500) с нейлоновой вставкой - нержавеющая сталь	6
4	69057	ШАЙБА (.281 x .734 x .063)	6
5	815784	КРЫШКА	3
6	828277A1	КОМПЛЕКТ ТЯГ	1
7	8M0203923	РЫЧАГ ДРОССЕЛЯ РЫЧАГ ДРОССЕЛЯ	1
8	8M0203922	РЫЧАГ ДРОССЕЛЯ РЫЧАГ ДРОССЕЛЯ	1
9	NSS	NOT SOLD SEPARATE Throtlle Link	1
10	18178	РОЛИК	1
11	15124	ВИНТ (#10-32 x .750)	3
12	89302	Шайба (.203 x .406 x .040) винта крышки катушки	3
13	69432	Шайба стопорная наружная (#10)	3
14	NSS	NOT SOLD SEPARATE Decal-Caution Airbox	1
15	85557712	НАКЛЕЙКА Информация на этикетке EPA	1
15	855577A12	REF SOB 09-18 Mercury / Quicksilver	1
15	85557713	НАКЛЕЙКА Информация на этикетке EPA	1
15	855577A13	REF SOB 09-18 Mercury / Quicksilver	1
15	855920	Наклейка с информацией об экологической маркировке EPA	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 71СИСТЕМА ПРОДУВКИ Bleed System

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	591692	ФИТИНГ ТРОЙНИКОВЫЙ	3
2	59169003	Фитинг тройник	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	149126	ОБРАТНЫЙ КЛАПАН	4
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	99130122	Трубка (20,00 футов, бухта) дренажная	1
8	892024122	Шланг (240.00 дюймов, бухта)	1
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	99130122	Трубка (20,00 футов, бухта) дренажная	1
11	892024122	Шланг (240.00 дюймов, бухта)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	99130122	Трубка (20,00 футов, бухта) дренажная	1
13	892024122	Шланг (240.00 дюймов, бухта)	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791R97	PH 100-125 2S -RM Mercury / Quicksilver	1

Рис. 72НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	821873A1	Сборка нижнего кожуха, правый борт	1
1	821873A2	Сборка нижнего кожуха, правый борт	1
1	821873A3	Сборка нижнего кожуха, правый борт	1
2	822556	Втулка	1
2	822556003	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
3	8253182	Уплотнение (36,00 дюйма)	1
3	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
4	8238052	Уплотнение нижнего кожуха	1
5	821874A1	Сборка нижнего кожуха, левый борт	1
5	8M0107328	КОЖУХ НИЖНИЙ, ЛЕВЫЙ БОРТ	1
5	821874A2	Сборка нижнего кожуха, левый борт	1
5	821874A3	Сборка нижнего кожуха, левый борт	1
6	822555	Втулка	1
6	822555001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
7	8253182	Уплотнение (36,00 дюйма)	1
7	8M0109216	УПЛОТНЕНИЕ КОЖУХА	1
8	8238052	Уплотнение нижнего кожуха	1
9	850691	Выключатель	1
9	8M0235192	Переключатель тримма	1
10	8124431	Фиксатор (применять где применимо)	1
10	8M0032848	Держатель переключателя	1
11	813613	Штуцер	1
12	83075780	ТРУБКА (28.00 дюймов, бухта)	1
12	8M0108349	Шланг (70 дюймов, бухта)	1
13	817519A2	Обратный клапан в сборе, сливной	2
14	82130040	ВИНТ (M6 x 40)	3
15	820000A2	Рукоятка	1
15	8M0041366	РУКОЯТКА В СБОРЕ-ЧЕРНАЯ	1
15	820000A3	Рукоятка	1
15	820000A2	Рукоятка	1
15	820000A6	Рукоятка	1
15	820000A2	Рукоятка	1
16	812707	Втулка	2
17	F2047	Шайба волнистая	1
18	F481777	Вал кулачкового замка	1
18	8M0001081	Кулачок	1
19	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
19	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	8223631	ФИКСАТОР	1
22	822363T1	ФИКСАТОР	1
23	8268336	Гайка (M6)	2
23	401386	ГАЙКА (M6) Нержавеющая сталь	2
24	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
24	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2

Рис. 73Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9532A12	Карбюратор 100 WME-20B	1
1	9532A13	Карбюратор 100 WME-20B	1
1	9532A14	Карбюратор 100 WME-20B	1
1	9532A15	Карбюратор 100 WME-20B	1
1	9012A77	Карбюратор 115-WME-21B	1
1	9012T77	КАРБЮРАТОР	1
1	9012A78	КАРБЮРАТОР 115-WME-21B	1
1	9012T78	КАРБЮРАТОР	1
1	9012A79	КАРБЮРАТОР 115-WME-21B	1
1	9012T79	КАРБЮРАТОР	1
1	9012A80	КАРБЮРАТОР 115-WME-21B	1
1	9012T80	КАРБЮРАТОР	1
2	NSS	NOT SOLD SEPARATE Gasket	4
3	NSS	NOT SOLD SEPARATE Retaining Ring	4
4	9590	Топливная камера	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	4
5	9591	Вал дроссельной заслонки (верхний/нижний)	3
6	19270	Вал дроссельной заслонки	1
7	9724	Клапан дроссельной заслонки (100)	4
7	813619	Клапан дроссельной заслонки (115)	4
8	9594	Поплавок	4
9	NSS	NOT SOLD SEPARATE Float Shaft	4
10	9595	Впускной игольчатый клапан	4
10	879194011	Клапан впускной	4
11	9596	Пробка главного жиклера	4
11	95961	Пробка слива поплавковой камеры	4
11	811694	КОМПЛЕКТ ПРОБКИ	4
12	NSS	NOT SOLD SEPARATE Gasket	4
13	NSS	NOT SOLD SEPARATE Gasket	4
14	151723	ПРОКЛАДКА	4
14	151724	ПРОКЛАДКА	4
15	NSS	NOT SOLD SEPARATE Screw	8
16	9597	Винт крышки	8
16	811220	ВИНТ Крышки	8
17	5132	Винт поплавковой камеры топлива	16
17	808612	Винт с шайбой (#8-32 x .750)	16
18	9598	Крышка	4
18	811221	КРЫШКА	4
19	5225	Жиклёр главный (.054)	4
19	5213	Жиклёр главный (.056)	4
19	6680	Жиклёр (.078) (WME1/2)-115 WME-14	2
19	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	2
19	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	4
19	6680	Жиклёр (.078) (WME1/2)-115 WME-14	4
20	NSS	NOT SOLD SEPARATE Idle Needle	4
21	NSS	NOT SOLD SEPARATE Gasket	4
22	NSS	NOT SOLD SEPARATE Spring	2
23	NSS	NOT SOLD SEPARATE Spring	4
24	NSS	NOT SOLD SEPARATE Spring	4
25	NSS	NOT SOLD SEPARATE Idle Needle	2
26	NSS	NOT SOLD SEPARATE Plug	2
-	9602	Комплект прокладок	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	811223	КОМПЛЕКТ ПРОКЛАДОК Карбюратор (WME-20/21)	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	823635	Ремкомплект (WME-11/14) и (WME-20/21)	1
-	8236354	Ремкомплект карбюратора	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 74КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons And Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9193T5	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	43019A1	Шестерня в сборе	1
3	43011T	Подшипник шариковый	1
4	91800	Шпонка	2
5	786611	Износостойкая втулка	1
6	35126	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)	1
7	818412A4	Кольцо в сборе	2
8	42943A1	Подшипник в сборе роликовый	3
9	NSS	NOT SOLD SEPARATE Roller Bearing	96
10	826191T4	ПОРШЕНЬ В СБОРЕ	4
10	821896A3	Сборка поршня	AR
10	821896A4	Сборка поршня	AR
11	NSS	NOT SOLD SEPARATE	4
12	857196	Стопорное кольцо	8
13	822321A12	Комплект поршневых колец — стандартный	1
13	822321A1	Комплект поршневых колец — ремонтный .015	AR
13	822321A2	Комплект поршневых колец	AR
14	818846T6	Шатун в сборе	4
15	812876	Шайба	8
15	8M0012298	Упорная шайба	8
16	818391	ПОДШИПНИК ИГОЛЬЧАТЫЙ	116
16	8M0214954	Подшипник игольчатый @200	116
17	94320	Винт (.375-24 x 1.250)	8
18	43012A04	ПОДШИПНИК В СБОРЕ	4
18	8M0235070	Подшипник с сепаратором	4
19	NSS	NOT SOLD SEPARATE Roller Bearing	64
20	43013T3	Подшипник в сборе роликовый	1
21	43993	Сальник масляный	1
21	8M0214932	Сальник	1
22	858225	Уплотнительное кольцо	1
22	823683	Уплотнительное кольцо (1.989 x .070)	1
-	13461A99	Комплект прокладок	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791R97	PH 100-125 2S -RM Mercury / Quicksilver	1

Рис. 75БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block And End Caps

REF	Номер детали	Наименование	Кол-во
1	9765A13	Блок цилиндров (135/150)	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
1	9763A17	Блок цилиндров (XR6/Magnum III)	1
1	9763T17	БЛОК ЦИЛИНДРОВ	1
1	9763A61	Блок цилиндров (200)	1
1	9763T61	БЛОК ЦИЛИНДРОВ	1
1	9763A23	Блок цилиндров (XR6/Magnum III)	1
1	9763T23	БЛОК ЦИЛИНДРОВ	1
2	76175	ШПИЛЬКА (1-7/8") (СТАРАЯ КОНСТРУКЦИЯ)	4
2	818138	ШПИЛЬКА (1-3/4")	2 or 6
2	8M0034455	ШПИЛЬКА 1.750	2 or 6
3	67065	ШПИЛЬКА (5-1/2")	2
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	78438	Шпилька (6-3/4")	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	11338	Прокладка	2
7	42249	Крышка (верхняя)	1
7	8M0088723	КРОНШТЕЙН СТАРТЕРА	1
8	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	2
9	26993	СТОПОРНАЯ ШАЙБА (.312)	4
9	8M0204647	Стопорная шайба (.312)	4
10	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
11	815549	ВИНТ (.312-18 x 2.00)	2
11	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
11A	99448	Втулка	1
12	66717	ВИНТ (.375-16 x 3.250)	8
12	74824	Винт (.312-18 x 1.250)	6
13	9642A1	Крышка торцевая верхняя в сборе	1
13	858521T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
14	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
15	16756A4	Комплект подшипников	1
16	41953	Сальник	1
17	69034	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
17	30225	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.312-18 x 1.00)	4
19	63153	J-образная защёлка	1
20	15094	ШПИЛЬКА (.190-32 x 1.870)	1
21	15093	ШПИЛЬКА (#10-32 x 1.00)	2
21	8M0034435	ШПИЛЬКА	2
22	67269	Проставка	1
23	49221	Шайба (.187 x .500 x .062) неопреновая	3
23	8M0204663	ШАЙБА @5	3
25	816874	Барашковая гайка (#10-32)	3
26	42248	Кронштейн	1
26	422482	Кронштейн	1
27	49668	Винт (.250-20 x .750)	2
28	7809A1	Крышка торцевая в сборе	1
28	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
29	62700	Кольцо уплотнительное (3.237 x .103)	1
30	41953	Сальник	2
31	28636	ВИНТ (.250-20 x .750)	4
32	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
33	64022	Винт (.250-20 x 2.125)	1
34	64015	Гайка (.250-20) клеммы стартерного соленоида	1
35	26852	ЗАГЛУШКА Нейлоновая	1
36	87076A10	Регулятор холостого хода	1
38	69020	ВИНТ (#10-32 x .875)	3
38	690201	ВИНТ (#10-32 x .875)	3
39	38833	ШАЙБА	3
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 76КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Drive Shaft Housing And Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343A10	Корпус в сборе гребного вала (чёрный)	1
1	8343A11	Корпус в сборе гребного вала (серый)	1
1	8343T11	ORD 1590-8343T10 Mercury / Quicksilver	1
1	813563A1	Корпус в сборе гребного вала (чёрный)	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
1	813563A2	Корпус в сборе гребного вала (серый)	1
1	813563T2	ORD 3503-813563T1 Mercury / Quicksilver	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
1	8343A14	Корпус в сборе гребного вала (водомёт) (серый)	1
1	8343A13	Корпус в сборе гребного вала (водомёт) (чёрный)	1
2	56295	Шпилька (.437 x 2.69)	2
3	63474	Винт (.500-20 x 6.00)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	1
5	78249	Опора (длинная)(водомет)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	88238A10	Кабель заземления в сборе	1
8	28040	ГАЙКА (.500-20)	2
8	898832	Гайка (.500-20)	2
9	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
11	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
11	8M0204653	Гайка	2
12	67076	Хомут	2
12	8M0036782	ХОМУТ	2
13	66727	ВИНТ (.312-18 x 1.250)	4
14	67077T	Крышка, чёрная чёрная	2
14	8M4500752	Крышка	2
14	67077F1	Крышка серая	2
14	67077T	Крышка, чёрная чёрная	2
15	88417	Винт (#12-24 x .620) крышки	4
16	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
17	48926	Шайба	1
18	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
18	8M0204653	Гайка	1
19	20553	Шайба (.406 x .734 x .063)	4
20	69254	ГАЙКА	4
21	828212	Чехол холостого выхлопа	1
21	8M0039081	ПЫЛЬНИК	1
22	64649	ПРОБКА	1
23	991732	Прокладка	1
23	991734	Прокладка	1
24	66350	САЛЬНИК (НИЖНИЙ)	1
24	66350001	Сальник	1
25	18276	Трубка выхлопная	1
25	18276T	ВЫПУСКНАЯ ТРУБА	1
26	177261	САЛЬНИК (ВЕРХНИЙ)	1
26	8M0039076	САЛЬНИК	1
27	812834	Выпускной удлинитель	1
27	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	41942F3	Удлинитель выхлопной (150/200)(водомёт)	1
27	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
28	67295	Труба водяная (длинная)(жиклёр)	1
28	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
28	74729	Трубка (удлинённая)	1
28	8M0042790	ВОДЯНАЯ ТРУБА	1
29	78246	Прокладка	1
29	782461	Прокладка	1
30	18233A3	Пластина в сборе	1
30	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
31	8147012	Сальник	1
31	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
32	68011	Кронштейн	1
33	812832	Винт (#10-16 x .500)	12
33	878608	Винт (#10-16 x .500)	12
34	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
35	38970	САЛЬНИК X-LONG	1
36	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
37	183071	ПРОКЛАДКА	1
37	183076	Прокладка	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 77КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Extension Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
11	849838	ВИНТ (.375-24 x 1.250)	4
12	34863	ГАЙКА (.375-24)	6
12	8M0204726	Гайка (.375-24) латунная	6
13	979331	Рычаг рулевого управления	2
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
20	94319	Винт (.375-24 x 1.5)	1

Рис. 78ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛАСТИНА Exhaust Manifold And Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190503	Прокладка	1
2	8185622	Разделительная пластина	1
2	827323A2	РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА	1
3	814754	Сальник (12.50 дюймов)	1
4	814634	Хомут	4
5	826356	ВИНТ С ШАЙБОЙ (.312-18 x 1.500)	20
5	8263561	Винт с шайбой (.312-18 x 1.500)	20
6	814430	Фитинг (.500-14)	1
6	8144301	Штуцер	1
7	92007	Штуцер (.250-18) (90 градусов)	1
7	920071	Штуцер (90 градусов)	1
8	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
8	8M0108355	Шланг (57 дюймов, бухта)	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	68729	КРЫШКА	1
10	8M0039767	КРЫШКА	1
11	74824	Винт (.312-18 x 1.250)	4
12	69570	Винт (#10-16 x .750)	1
13	76451	Шайба	1
14	14479	Диафрагма	1
14	144791	ДИАФРАГМА	1
15	16496	ДЕФЛЕКТОР водяной	1
16	16497A1	Пластина	1
17	78690	Прокладка	2
17	78690002	Прокладка	2
18	64878	ПРУЖИНА (Чёрная)	1
19	85303	ШАЙБА	1
20	14480	Клапан тарельчатый	1
21	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
22	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
23	991763	Прокладка	1
23	991764	Прокладка	1
24	18260A2	Пластина выхлопная в сборе	1
24	18260T2	УЗЕЛ ПЛАСТИНЫ ВЫПУСКНОЙ СИСТЕМЫ	1
25	897721	РАЗЪЕМ (.125-27) (ПРЯМОЙ)	1
25	89772Q1	СОЕДИНИТЕЛЬ (.125-27)	1
26	20033	Штифт направляющий установочный	2
26	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
27	8147011	Сальник	1
27	8M0043164	САЛЬНИК	1
28	680101	КРОНШТЕЙН	1
29	812832	Винт (#10-16 x .500)	8
29	878608	Винт (#10-16 x .500)	8
30	20553	Шайба (.406 x .734 x .063)	6
31	69254	ГАЙКА	6
32	27132	ВТУЛКА	1
33	19564	Люверс старого образца	1
33	8M0179867	ВТУЛКА	1
34	126021	Втулка	1
34	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
34	19565	Люверс	1
34	19565002	ВТУЛКА	1
35	66727	ВИНТ (.312-18 x 1.250)	1
36	68783	ВИНТ (.312-18 x 2.50)	1
37	66725	ВИНТ (.375-16 x 3.50)	3
37	898833	Винт (.375-16 x 3.500)	3
38	812905A3	Кронштейн в сборе	1
38	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
39	90285	ВИНТ (.312-18 x .625)	4
40	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	4
41	187031	Шайба	4
42	18778	Втулка уплотнительная	4
42	18778001	Втулка уплотнительная	4
43	18578A6	Кронштейн задний в сборе	1
43	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 79МАХОВИК / СТАРТЕР Flywheel/Starter Motor

REF	Номер детали	Наименование	Кол-во
1	18896A1	Комплект крышки	1
2	79022	Метка установки зажигания	1
3	37572	Винт (.190-32 x .380) метки зажигания	2
4	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
5	89219	Пробка	1
5	89219001	Пробка	1
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	52901	Гайка (.625-18)	1
8	68229	Шайба (.641 x 1.250 x .190) маховика	1
8	33001	Шайба	1
9	817632A2	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
9	817632A12	Маховик	1
9	859238T16	УЗЕЛ МАХОВИКА	1
10	9610A19	Статор	1
11	90045	ВИНТ (#10-32 x 1.375)	4
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
13	96455A9	Пластина в сборе с триггером	1
14	79472	Стартер в сборе	1
14	893893	Стартер	1
15	56703	ВТУЛКА СТАРТЕРА	2
15	8M0034918	Втулка	2
16	68042	Упор резиновый	2
16	8M0043376	Упор	2
17	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
18	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
19	93388A7	Трос в сборе (черный)	1
19	93388A14	УЗЕЛ ТРОСА ЖЕЛТЫЙ/ЧЕРНЫЙ	1
20	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
21	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1

Рис. 80ТОПЛИВНЫЕ ШЛАНГИ Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
2	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
3	816311	Стяжка (8.00 дюймов)	15
3	816311T	СТЯЖКА (8.00 дюймов)	15
4	818993	Тройник соединительный	1
5	830760	Шланг	1
6	8189941	Обратный клапан	1
7	83075780	ТРУБКА (28.00 дюймов, бухта)	1
7	8M0108349	Шланг (70 дюймов, бухта)	1
8	830762	Шланг	1
9	8162961	Топливный фильтр	1
9	816296Q2	Фильтр топливный	1
10	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
10	8M0108355	Шланг (57 дюймов, бухта)	1
11	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	2
11	8M0108355	Шланг (57 дюймов, бухта)	2
12	828292	Прокладка	3
13	27037	ШПИЛЬКА (.250-28 x 1.125)	6
13	270372	Шпилька (.250-28 x 1.125)	6
14	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	6
15	20361	Гайка (.250-28)	6
15	8267089	Гайка (.250-28)	6
16	55715	Винт (.250-20 x .880)	6
17	99130122	Трубка (20,00 футов, бухта) дренажная	1
17	892024122	Шланг (240.00 дюймов, бухта)	1
18	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
19	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
20	42859A2	Клапан в сборе обогатителя	1
21	633001	ХОМУТ	1
21	633003	ХОМУТ	1
22	73286	ВИНТ (.250-20 x .500) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	9912688	Трубка (36.00 дюймов, бухта)	1
24	9912688	Трубка (36.00 дюймов, бухта)	1
25	45915	КЛЕММНАЯ КОЛОДКА	1
26	8128321	Винт (#10-16 x .600)	1
26	878609	Винт (#10-16 x .600)	1
25	817626	Винт (#10-16 x .380)	1
25	878607	Винт (#10-16 x .375)	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 81Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Check Valve	1
4	NSS	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	NOT SOLD SEPARATE Diaphragm	2
6	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Check Valve	2
10	NSS	NOT SOLD SEPARATE Retainer	2
11	NSS	NOT SOLD SEPARATE Spring	1
12	NSS	NOT SOLD SEPARATE Cap	1
13	987691	Прокладка	1
13	8M0204705	Прокладка @2	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	99664	Угольник выхлопной пластины	1
16	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
17	82104540	ВИНТ (M5 x 40)	2
18	82130050	ВИНТ (M6 x 50)	2
19	83075780	ТРУБКА (28.00 дюймов, бухта)	1
19	8M0108349	Шланг (70 дюймов, бухта)	1
20	83075780	ТРУБКА (28.00 дюймов, бухта)	1
20	8M0108349	Шланг (70 дюймов, бухта)	1
21	83075780	ТРУБКА (28.00 дюймов, бухта)	1
21	8M0108349	Шланг (70 дюймов, бухта)	1
22	99664	Угольник выхлопной пластины	1
22	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	8162961	Топливный фильтр	1
24	816296Q2	Фильтр топливный	1
25	822554	Формованная труба	1
26	8189941	Обратный клапан	1
27	18887	Хомут	1
27	188871	Хомут	1
28	822771	Соединитель	1
29	816856A3	Разъём в сборе, топливный - пластик	1
29	816856Q3	Разъём в сборе, топливный	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
30	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
31	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	1
32	1430165	Трубка (бухта 38.00 дюймов)	2
33	1430165	Трубка (бухта 38.00 дюймов)	1
34	1430165	Трубка (бухта 38.00 дюймов)	1
35	17608	Ограничитель потока	1
36	830570	Тройник соединительный	2
37	99130122	Трубка (20,00 футов, бухта) дренажная	1
37	892024122	Шланг (240.00 дюймов, бухта)	1
38	99130122	Трубка (20,00 футов, бухта) дренажная	2
38	892024122	Шланг (240.00 дюймов, бухта)	2
39	18206	Фильтр	1
39	8M0207786	Фильтр	1
40	14687A2	Насос в сборе, ускорительный, ремкомплект 1395-811287	1
40	14687A4	Насос в сборе, ускорительный	1
-	811287	РЕМОНТНЫЙ КОМПЛЕКТ	1
41	4009416	ВИНТ (M6 x 16)	2
42	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
43	43739	Клапан обогатителя	1
43	819503A2	Ремкомплект соленоида	1
44	437391	Клапан обогатителя	1
44	819503A1	Соленоид в сборе клапана обогатителя	1
45	1430165	Трубка (бухта 38.00 дюймов)	1
45	9912688	Трубка (36.00 дюймов, бухта)	1
46	9912688	Трубка (36.00 дюймов, бухта)	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1
-	17791A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 82РЕДУКТОР (ВАЛ ПРИВОДА-ПРОТИВОВЕС-S/N-0G437999 И НИЖЕ) Gear Housing (Driveshaft-Counter-S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	NSS	NOT SOLD SEPARATE Tubing	1
4	NSS	NOT SOLD SEPARATE Connector	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	189783	Шпилька (.438 x 3.82 дюйма)	1
7	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
8	56297	Шпилька (.312 x 3.38)	1
9	30667	Шпилька (.250-20/.250-28 x 3.125)	2
10	67891	Заливная пробка	1
11	42647A1	Подшипник роликовый в сборе	1
12	826134	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-18572A 1)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-18475A 1)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
18	42637A1	Комплект регулировочных шайб	AR
19	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
20	19183	Шайба фибровая	2
21	79953A2	Комплект винтов (.375-16 x .250)	1
22	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
23	789022	Вал переключения передач (используется без стопорного кольца)	1
24	25439	Уплотнительное кольцо (.862 x .103)	1
25	77631A2	Втулка в сборе	1
26	8164641	Маслосъёмный сальник	1
27	77674	ШАЙБА (.35 x .75 x .12)	1
28	442091	Вал приводной (сверхудлинённый)	1
29	36387A1	Подшипник роликовый/обойма в сборе	1
30	NSS	NOT SOLD SEPARATE Cup	1
31	824519	ФИКСАТОР	1
32	42579A3	Основание водяного насоса в сборе	1
33	426311	Прокладка	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
35	89238	Сальник масляный	1
36	16977	САЛЬНИК МАСЛЯНЫЙ	1
37	856081	Прокладка	1
38	856091	Прокладка	1
39	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
40	96148A1	Корпус водяного насоса в сборе	1
41	48752	Вставка	1
42	38970	САЛЬНИК X-LONG	1
43	899841	Крыльчатка водяного насоса	1
44	56654	ШПОНКА	1
45	96411	Винт (#14-8 x 2.25)	1
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
47	13438	Гайка (.250-28)	2
48	36001	ШАЙБА	1
49	13436	Гайка	1
50	29804	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	89238A2	Комплект сальников	1

Рис. 83Редуктор (ведущий вал-реверсивный-S/N-0G438000 и выше) Gear Housing (Driveshaft-Counter-S/N-0G438000 & Up)

REF	Номер детали	Наименование	Кол-во
1	9148A93	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148A94	КОРПУС РЕДУКТОРА В СБОРЕ	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	189783	Шпилька (.438 x 3.82 дюйма)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
8	67891	Заливная пробка	1
9	42647A1	Подшипник роликовый в сборе	1
10	826134	Анод	2
11	4000333	ВИНТ (M6 x 40)	1
12	8268336	Гайка (M6)	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-828703A 1)	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-828701A 1)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	42637A1	Комплект регулировочных шайб	AR
17	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
19	19183	Шайба фибровая	2
20	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
21	789022	Вал переключения передач (используется без стопорного кольца)	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	77631A2	Втулка в сборе	1
24	8164641	Маслосъёмный сальник	1
25	77674	ШАЙБА (.35 x .75 x .12)	1
26	442091	Вал приводной (сверхудлинённый)	1
27	36387A1	Подшипник роликовый/обойма в сборе	1
28	824519	ФИКСАТОР	1
29	42579A3	Основание водяного насоса в сборе	1
30	426311	Прокладка	1
31	90011	Кольцо уплотнительное (2.175 x .175)	1
32	89238	Сальник масляный	1
33	16977	САЛЬНИК МАСЛЯНЫЙ	1
34	856081	Прокладка	1
35	856091	Прокладка	1
36	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
37	96148A1	Корпус водяного насоса в сборе	1
38	48752	Вставка	1
39	38970	САЛЬНИК X-LONG	1
40	899841	Крыльчатка водяного насоса	1
41	56654	ШПОНКА	1
42	96411	Винт (#14-8 x 2.25)	1
43	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
44	13438	Гайка (.250-28)	2
45	36001	ШАЙБА	1
46	13436	Гайка	1
47	29804	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	89238A2	Комплект сальников	1

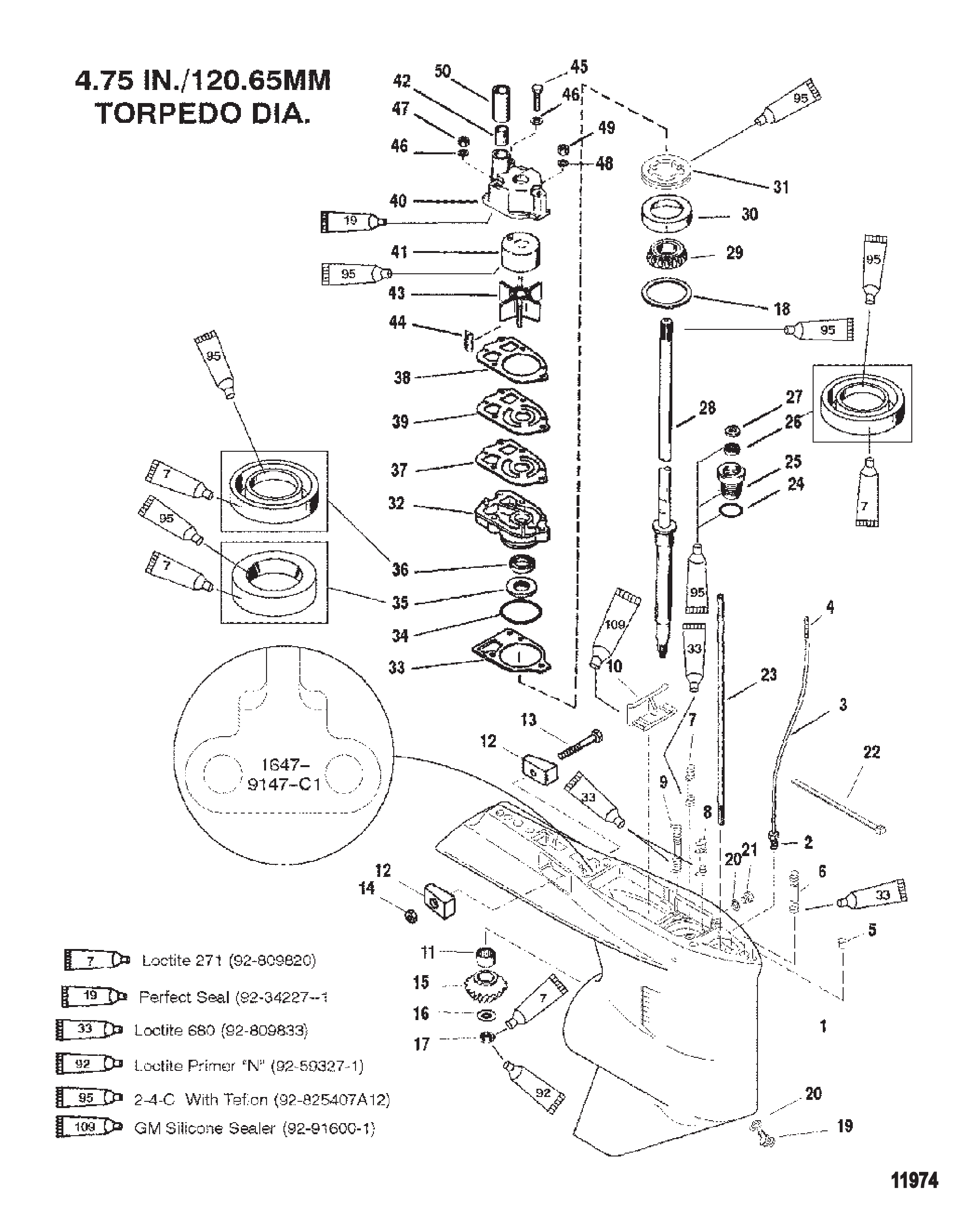

Рис. 84Редуктор (ведущий вал-стандартный-S/N-0G437999 и ниже) Gear Housing (Driveshaft-Standard-S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	NSS	NOT SOLD SEPARATE Tubing	1
4	NSS	NOT SOLD SEPARATE Connector	1
5	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6	786382	Шпилька (.437-14/.437-20 x 3.120)	1
6	189783	Шпилька (.438 x 3.82 дюйма)	1
7	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
8	56297	Шпилька (.312 x 3.38)	1
9	30667	Шпилька (.250-20/.250-28 x 3.125)	2
10	67891	Заливная пробка	1
11	42647A1	Подшипник роликовый в сборе	1
12	826134	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-44102A7)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-44104A8)	1
15	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-16294A2)	1
16	92721	Шайба (.965 x .630)	1
17	35921	ГАЙКА (.625-18)	1
17	87364	Гайка	1
18	42637A1	Комплект регулировочных шайб	AR
19	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
20	19183	Шайба фибровая	2
21	79953A2	Комплект винтов (.375-16 x .250)	1
22	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
23	789022	Вал переключения передач (используется без стопорного кольца)	1
24	25439	Уплотнительное кольцо (.862 x .103)	1
25	77631A2	Втулка в сборе	1
26	8164641	Маслосъёмный сальник	1
27	77674	ШАЙБА (.35 x .75 x .12)	1
28	440001	Вал приводной (удлинённый)	1
28	442091	Вал приводной (сверхудлинённый)	1
28	16292	ВЕРТИКАЛЬНЫЙ ВАЛ (20")	1
29	36387A1	Подшипник роликовый/обойма в сборе	1
30	NSS	NOT SOLD SEPARATE Cup-Tapered	1
31	824519	ФИКСАТОР	1
32	42579A3	Основание водяного насоса в сборе	1
33	426311	Прокладка	1
34	90011	Кольцо уплотнительное (2.175 x .175)	1
35	89238	Сальник масляный	1
36	16977	САЛЬНИК МАСЛЯНЫЙ	1
37	856081	Прокладка	1
38	856091	Прокладка	1
39	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
40	96148A1	Корпус водяного насоса в сборе	1
41	48752	Вставка	1
42	38970	САЛЬНИК X-LONG	1
43	899841	Крыльчатка водяного насоса	1
44	56654	ШПОНКА	1
45	96411	Винт (#14-8 x 2.25)	1
46	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
47	13438	Гайка (.250-28)	2
48	36001	ШАЙБА	1
49	13436	Гайка	1
50	29804	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	89238A2	Комплект сальников	1

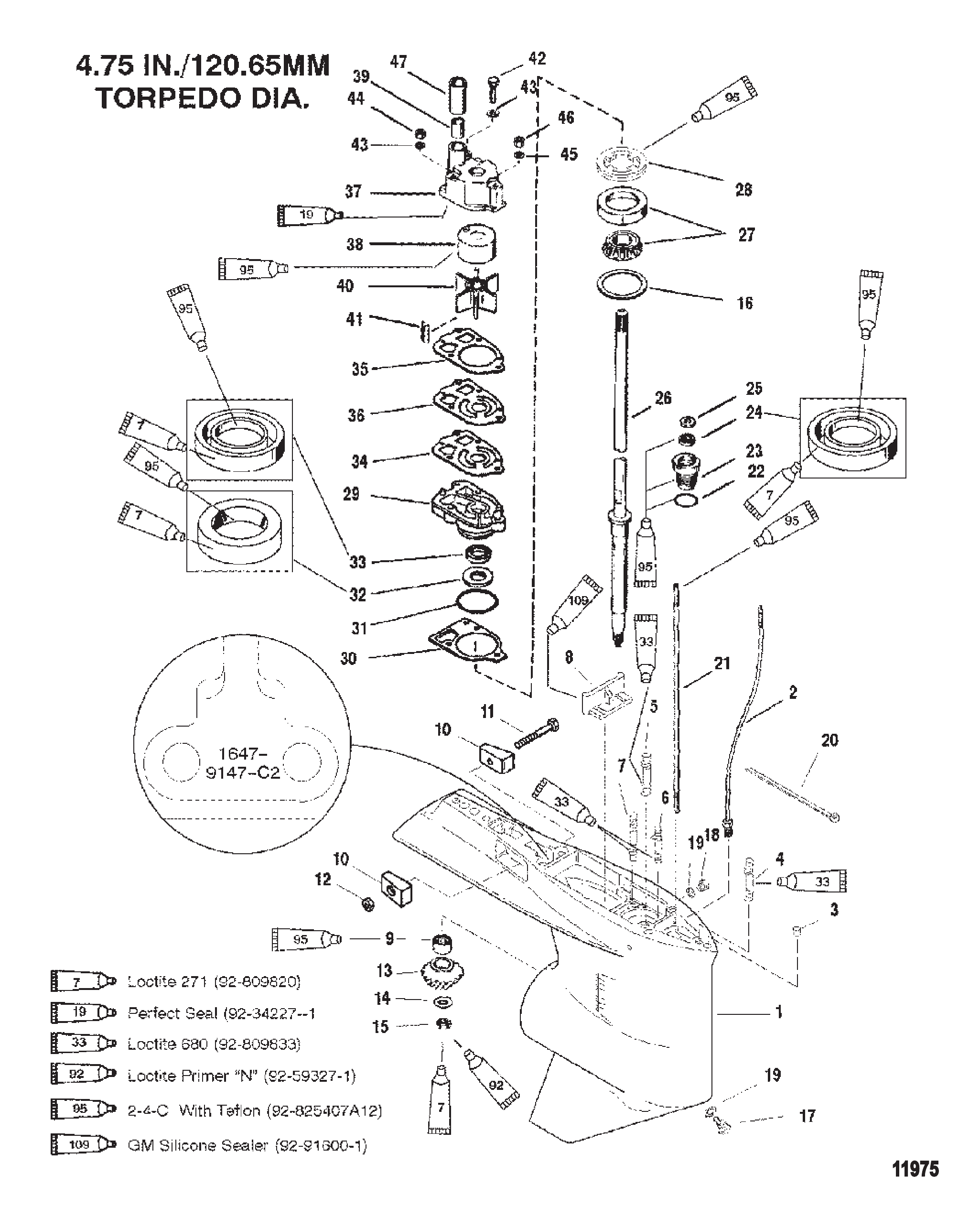

Рис. 85Редуктор (ведущий вал-стандартный-S/N-0G438000 и выше) Gear Housing (Driveshaft-Standard-S/N-0G438000 & Up)

REF	Номер детали	Наименование	Кол-во
1	9148A93	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148A94	КОРПУС РЕДУКТОРА В СБОРЕ	1
2	85822A10	Разъем в сборе (применять где применимо)	1
3	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
4	786382	Шпилька (.437-14/.437-20 x 3.120)	1
4	189783	Шпилька (.438 x 3.82 дюйма)	1
5	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
6	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
7	30667	Шпилька (.250-20/.250-28 x 3.125)	2
8	67891	Заливная пробка	1
9	42647A1	Подшипник роликовый в сборе	1
10	826134	Анод	2
11	4000333	ВИНТ (M6 x 40)	1
12	8268336	Гайка (M6)	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-828176A 2)	1
13	NSS	NOT SOLD SEPARATE Pinion Gear (Part Of 43-828174A 2)	1
14	92721	Шайба (.965 x .630)	1
15	35921	ГАЙКА (.625-18)	1
16	42637A1	Комплект регулировочных шайб	AR
17	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
18	79953A2	Комплект винтов (.375-16 x .250)	1
19	19183	Шайба фибровая	2
20	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
21	789022	Вал переключения передач (используется без стопорного кольца)	1
22	25439	Уплотнительное кольцо (.862 x .103)	1
23	77631A2	Втулка в сборе	1
24	8164641	Маслосъёмный сальник	1
25	77674	ШАЙБА (.35 x .75 x .12)	1
26	440001	Вал приводной (удлинённый)	1
26	442091	Вал приводной (сверхудлинённый)	1
27	36387A1	Подшипник роликовый/обойма в сборе	1
28	824519	ФИКСАТОР	1
29	42579A3	Основание водяного насоса в сборе	1
30	426311	Прокладка	1
31	90011	Кольцо уплотнительное (2.175 x .175)	1
32	89238	Сальник масляный	1
33	16977	САЛЬНИК МАСЛЯНЫЙ	1
34	856081	Прокладка	1
35	856091	Прокладка	1
36	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
37	96148A1	Корпус водяного насоса в сборе	1
38	48752	Вставка	1
39	38970	САЛЬНИК X-LONG	1
40	899841	Крыльчатка водяного насоса	1
41	56654	ШПОНКА	1
42	96411	Винт (#14-8 x 2.25)	1
43	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
44	13438	Гайка (.250-28)	2
45	36001	ШАЙБА	1
46	13436	Гайка	1
47	29804	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	89238A2	Комплект сальников	1

Рис. 86РЕДУКТОР (ВАЛ ВИНТА-ПРОТИВОВЕС-S/N-0G437999 И НИЖЕ) Gear Housing (Propshaft-Counter-S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
51	89594A1	Толкатель в сборе	1
52	789562	Кулачок переключения передач	1
53	799111	Тяга	1
54	78906	Палец	1
55	79910	Пружина	2
56	78910	Шайба	AR
57	14469	Стакан подшипника	1
58	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
59	NSS	NOT SOLD SEPARATE Reverse Gear (Part Of 43-18572A 1)	1
59	NSS	NOT SOLD SEPARATE Reverse Gear (Part Of 43-18475A 1)	1
60	15844	Подшипниковый узел роликовый	1
61	823174	Муфта сцепления	1
62	78909	Палец фиксатора	2
63	78905	Палец крестовый	1
64	78962	Пружина	2
65	18572A1	Шестерня переднего хода в сборе (135/150)	1
65	18475A1	Шестерня переднего хода в сборе (175/200)	1
66	176151	ПРОСТАВОЧНАЯ ШАЙБА (.125)	AR
66	176152	ПРОСТАВОЧНАЯ ШАЙБА (.127)	AR
66	176153	ПРОСТАВОЧНАЯ ШАЙБА (.129)	AR
66	176154	ПРОСТАВОЧНАЯ ШАЙБА (.131)	AR
66	176155	ПРОСТАВОЧНАЯ ШАЙБА (.133)	AR
66	176156	ПРОСТАВОЧНАЯ ШАЙБА (.135)	AR
66	176157	ПРОСТАВОЧНАЯ ШАЙБА (.137)	AR
66	176158	ПРОСТАВОЧНАЯ ШАЙБА (.139)	AR
66	176159	ПРОСТАВОЧНАЯ ШАЙБА (.141)	AR
66	1761510	Регулировочная прокладка (.143)	AR
66	1761511	Регулировочная прокладка (.145)	AR
66	1761512	Регулировочная прокладка (.147)	AR
66	1761513	Регулировочная прокладка (.149)	AR

Рис. 87Редуктор (гребной вал-реверсивный-S/N-0G438000 и выше) Gear Housing (Propshaft-Counter-S/N-0G438000 & Up)

REF	Номер детали	Наименование	Кол-во
1	9148A93	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148A94	КОРПУС РЕДУКТОРА В СБОРЕ	1
48	89594A1	Толкатель в сборе	1
49	789562	Кулачок переключения передач	1
50	828287	Тяга	1
51	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
53	814653	Игольчатый подшипник в сборе	1
54	815481	УПОРНАЯ ШАЙБА	1
55	815480	ПОДШИПНИК Упорный	1
56	828704A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 14/28	1
56	828702A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
57	15844	Подшипниковый узел роликовый	1
58	30893	Пружина	1
59	828288	Скользящая муфта	1
60	30632	ШТИФТ КРЕСТОВИНЫ	1
61	828356	Штифт фиксатора	1
62	828951	Вал гребного винта	1
63	828703A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 14/28	1
63	828701A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/28	1
64	1761514	Регулировочная прокладка (.206)	AR
64	1761515	Регулировочная прокладка (.208)	AR
64	1761516	Регулировочная прокладка (.210)	AR
64	1761517	Регулировочная прокладка (.212)	AR
64	1761518	Регулировочная прокладка (.214)	AR
64	1761519	Регулировочная прокладка (.216)	AR
64	1761520	Регулировочная прокладка (.218)	AR
64	1761521	Регулировочная прокладка (.220)	AR
64	1761522	Регулировочная прокладка (.222)	AR
64	1761523	Регулировочная прокладка (.224)	AR
64	1761524	Регулировочная прокладка (.226)	AR
64	1761525	Регулировочная прокладка (.228)	AR
64	1761526	Регулировочная прокладка (.230)	AR

Рис. 88Редуктор (гребной вал-стандартный-S/N-0G437999 и ниже) Gear Housing (Propshaft-Standard-S/N-0G437999 And Below)

REF	Номер детали	Наименование	Кол-во
1	9148A47	Корпус редуктора в сборе (базовый) (черный)	1
1	9148A48	Корпус редуктора в сборе (базовый) (серый)	1
51	89594A1	Толкатель в сборе	1
52	789562	Кулачок переключения передач	1
53	79911A1	Штанга	1
54	79910	Пружина	1
55	78906	Палец	1
56	78910	Шайба	AR
57	44104A8	Комплект шестерен (175/200/XR6/Magnum III) (без шестерни заднего хода)	1
57	44102A7	Комплект шестерен (135/150) (без шестерни заднего хода)	1
57	16294A5	КОМПЛЕКТ ШЕСТЕРЕН	1
58	549281	ПОДШИПНИК РОЛИКОВЫЙ	1
59	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
60	78172A1	Подшипник конический роликовый в сборе	1
61	823174	Муфта сцепления	1
62	78905	Палец крестовый	1
63	78909	Палец фиксатора	2
64	78962	Пружина	2
65	94148	Гребной вал	1
66	824986A2	Шестерня заднего хода в сборе (175/200/XR6/Mag. III)	1
66	824987A2	Шестерня заднего хода в сборе (135/150)	1
66	NSS	NOT SOLD SEPARATE Reverse Gear	1
67	824108	ПРОСТАВКА	1
68	681001	КОЛЬЦО УПОРНОЕ	1
69	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
70	31534	Уплотнительное кольцо	1
71	43567A1	Обойма подшипника в сборе	1
72	30956	Подшипник игольчатый	1
73	76868	САЛЬНИК ВНУТРЕННИЙ	2
74	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
75	79447	Шайба стопорная с усиком	1
76	79448	Фиксатор	1
77	316405	Пластина триммера	1
78	806327	Винт (.437-14 x 1.750) (1-5/8")	1
79	65210	ВИНТ (.375-16 x 1.00)	1
80	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
81	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
82	8354671	Ступица упорная	1
83	423511	Шайба стопорная зубчатая	1
84	31211A2	Шайба шлицевая	1
85	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
86	816629	Стопорная шайба с усиком	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 89Редуктор (гребной вал-стандартный-S/N-0G438000 и выше) Gear Housing (Propshaft-Standard-S/N-0G438000 & Up)

REF	Номер детали	Наименование	Кол-во
1	9148A93	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	9148A94	КОРПУС РЕДУКТОРА В СБОРЕ	1
48	89594A1	Толкатель в сборе	1
49	789562	Кулачок переключения передач	1
50	828287	Тяга	1
51	828174A2	КОМПЛЕКТ ШЕСТЕРЕН	1
51	878613A2	Шестерня переднего хода в сборе 1.87:1 - 15/28	1
51	828176A2	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА	1
51	878615A2	Шестерня в сборе переднего хода 2:1 - 14/28	1
52	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
52	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
53	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
54	30895	Подшипник игольчатый	1
54	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
55	828288	Скользящая муфта	1
55	859340T	Муфта	1
56	30632	ШТИФТ КРЕСТОВИНЫ	1
56	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
57	828356	Штифт фиксатора	1
58	30893	Пружина	1
59	94148	Гребной вал	1
60	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
60	828177A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 14/28	1
61	824108	ПРОСТАВКА	1
62	681001	КОЛЬЦО УПОРНОЕ	1
63	88957	ПОДШИПНИКОВЫЙ УЗЕЛ шариковый	1
63	88957T	Подшипник шариковый	1
64	31534	Уплотнительное кольцо	1
64	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
65	43567A1	Обойма подшипника в сборе	1
65	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
66	30956	Подшипник игольчатый	1
66	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
67	14077	Сальник внутренний	1
68	76868	САЛЬНИК ВНУТРЕННИЙ	1
68	8M0248882	САЛЬНИК @5	1
69	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
70	79447	Шайба стопорная с усиком	1
71	79448	Фиксатор	1
71	8M2011027	ФИКСАТОР	1
72	316405	Пластина триммера	1
72	8M0236553	Пластина тримма	1
72	76214A5	КОМПЛЕКТ АНОДОВ	1
72	76214Q5	Анодная пластина в сборе	1
73	806327	Винт (.437-14 x 1.750) (1-5/8")	1
73	8M0204686	ВИНТ	1
74	65210	ВИНТ (.375-16 x 1.00)	1
75	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	8354671	Ступица упорная	1
77	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
78	423511	Шайба стопорная зубчатая	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
80	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	816629	Стопорная шайба с усиком	1
81	816629Q	ШАЙБА СТОПОРНАЯ	1
-	815791A92	Комплект прокладок двигателя	1
-	89238A2	Комплект сальников	1

Рис. 90ТАБЛИЦА РЕДУКТОРОВ (S/N-0G437999 И РАНЕЕ) Gear Housing Chart (S/N-0G437999 & Below)

REF	Номер детали	Наименование	Кол-во
-	9148A65	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (LONG) (ЧЕРНЫЙ)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A67	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A66	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A68	Корпус редуктора в сборе стандартного вращения 2:1 передаточное число (X-LONG) (СЕРЫЙ)	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A78	Корпус редуктора в сборе 2.3:1 передаточное число (ВЫСОКОГОРНЫЙ)(ЧЕРНЫЙ)	1
-	9148A79	Корпус редуктора в сборе 2.3:1 передаточное число (ВЫСОКОГОРНЫЙ)(СЕРЫЙ)	1
-	9148A69	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG)(ЧЕРНЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A72	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG) (ЧЕРНЫЙ)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A70	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (LONG) (СЕРЫЙ)	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A73	Корпус редуктора в сборе стандартного вращения 1.87:1 передаточное число (X-LONG)(СЕРЫЙ)	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A74	Корпус редуктора в сборе встречного вращения (X-LONG)(ЧЕРНЫЙ)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A75	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A76	Корпус редуктора в сборе встречного вращения (X-LONG) (ЧЕРНЫЙ)	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A77	Корпус редуктора в сборе встречного вращения (X-LONG)(СЕРЫЙ)	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

Рис. 91ТАБЛИЦА РЕДУКТОРОВ (S/N-0G438000 И ВЫШЕ) Gear Housing Chart (S/N-0G438000 & Up)

REF	Номер детали	Наименование	Кол-во
-	9148A81	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A82	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A87	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T87	ORD 1647-9148T81 Mercury / Quicksilver	1
-	9148A88	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T88	ORD 1647-9148T82 Mercury / Quicksilver	1
-	9148A84	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A85	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A90	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A91	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T91	ORD 1647-9148T85 Mercury / Quicksilver	1
-	9148A83	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A89	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T89	Корпус редуктора — CXL — серый	1
-	9148A86	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148A92	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	9148T92	ORD 1647-9148T86 Mercury / Quicksilver	1

Рис. 92КАТУШКА ЗАЖИГАНИЯ / РЕГУЛЯТОР НАПРЯЖЕНИЯ Ignition Coil/Voltage Regulator

REF	Номер детали	Наименование	Кол-во
1	195872	Монтажная пластина	1
2	33778	Шпилька	4
3	19661	Втулка	4
4	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
5	13438	Гайка (.250-28)	4
5	8267119	Гайка (.250-28)	4
6	88807A35	Трос в сборе	1
7	815279T	Регулятор напряжения	2
7	8M0084173	Регулятор напряжения	2
8	818997A1	Электромагнит в сборе	1
8	8M0185145	Электромагнит в сборе	1
9	97861	Изолятор	2
10	45561	Винт (.250-20 x 1.12)	3
10	455611	Винт (.250-20 x 1.120)	3
11	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
12	814101	Гайка (.250-20) нержавеющая сталь	3
12	8M0207776	ГАЙКА	3
13	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
14	94330	Гайка (.250-20) латунная	4
15	69738A9	Жгут проводов в сборе (2,4,6)	1
15	69739A6	Жгут проводов в сборе (1,3,5)	1
16	816311	Стяжка (8.00 дюймов)	AR
16	816311T	СТЯЖКА (8.00 дюймов)	AR
17	43542	Крышка катушки зажигания	2
18	7370A13	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
18	7370A19	Катушка зажигания в сборе	6
18	8M0230859	Катушка зажигания в сборе	6
19	90048	ВИНТ (#10-32 x 2.125)	12
20	90078	ГАЙКА (#10-32)	14
21	813715A9	Комплект проводов зажигания	1
22	63709A1	Комплект наконечника/клеммы свечи зажигания	6
23	136862	Свеча зажигания (NGK-BU8H)	6
23	13686Q	NGK BU8H @10 Mercury / Quicksilver	6
23	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	6
23	896329885	Свеча зажигания #L6VC @4	6
24	45076	Гайка (#10-32) латунная клемма блока выключателя	12
25	88807A13	Трос в сборе	8
26	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
27	87379A14	Провод в сборе (2.750 дюйма)	1
28	89302	Шайба (.203 x .406 x .040) винта крышки катушки	12
29	826802A4	Жгут проводов в сборе	1
30	828151	Реле	2
30	8M0207773	Реле тримма в сборе	2
31	828102	Кронштейн	2
31	8M0207771	Кронштейн крепления	2
32	45561	Винт (.250-20 x 1.12)	2
32	455611	Винт (.250-20 x 1.120)	2
33	818968	ВТУЛКА	2
33	8M0214955	Втулка	2
34	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
34	8M0207785	Втулка	2
35	35950	ШАЙБА (.273 x .437 x .031) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
36	814101	Гайка (.250-20) нержавеющая сталь	2
36	8M0207776	ГАЙКА	2

Рис. 93ПРИБОРНАЯ ПАНЕЛЬ Instrumentation

REF	Номер детали	Наименование	Кол-во
1	19674A1	Выключатель аварийного останова в сборе	1
2	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
3	813679	Переходник	1
4	15920A54	Шнур аварийного останова в сборе	1
4	15920Q54	ШНУР В СБОРЕ	1
5	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	18321	Хомут крепёжный	1
7	24676	ШАЙБА (.200 x .440 x .032)	2
8	68219	Гайка (#10-32) нержавеющая сталь	4
9	79146	Фиксатор	3
10	816311	Стяжка (8.00 дюймов)	AR
10	816311T	СТЯЖКА (8.00 дюймов)	AR
11	812497A2	Диод в сборе	1
11	898289A72	Комплект диода-шнура двойной	1
12	11149A2	Трос в сборе (6.00 дюймов)	1

Рис. 94Компоненты водомета Jet Components

REF	Номер детали	Наименование	Кол-во
1	88447	Винт (.190-32 x 1.62)	3
2	38833	ШАЙБА	3
3	94304	Распорная втулка винта коробки переключателей	3
4	13381	Пластина	1
5	821889A20	Ограничитель оборотов	1
5	821889A30	Ограничитель оборотов	1
6	823147A5	Жгут проводов в сборе, адаптер - ограничитель оборотов	1
7	801402	Комплект для смазки	1
7	30500A2	КОМПЛЕКТ СМАЗКИ	1
8	42579A3	Основание водяного насоса в сборе	1
8	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
9	426311	Прокладка	1
9	8M0204678	ПРОКЛАДКА	1
10	89238	Сальник масляный	1
11	16977	САЛЬНИК МАСЛЯНЫЙ	1
12	856081	Прокладка	1
12	8M0090319	ПРОКЛАДКА @5	1
13	856091	Прокладка	1
13	858524	Прокладка	1
14	32435	ЛИЦЕВАЯ ПЛАСТИНА	1
14	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
15	96148A1	Корпус водяного насоса в сборе	1
15	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
16	48752	Вставка	1
16	48752T	ВСТАВКА	1
17	38970	САЛЬНИК X-LONG	1
18	899841	Крыльчатка водяного насоса	1
18	89984T3	КРЫЛЬЧАТКА	1
19	56654	ШПОНКА	1
19	8M0214992	ШПОНКА @5	1
20	96411	Винт (#14-8 x 2.25)	1
20	8M0215009	ВИНТ	1
21	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
21	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
22	13438	Гайка (.250-28)	2
22	8267119	Гайка (.250-28)	2
23	19924275	ВИНТ (.312-18 x 2.75)	1
24	36001	ШАЙБА	1
25	29804	ВТУЛКА	1
25	29804T	ВТУЛКА	1
-	815791A92	Комплект прокладок двигателя	1
-	96148A5	Ремкомплект водяного насоса	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1

Рис. 95Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	801400115	Водомётный насос в сборе	1
-	856143A1	Водометный насос в сборе	1
-	856143A1	Водометный насос в сборе	1
1	85576790	КОРПУС НАСОСА	1
1	855767T90	Корпус насоса	1
1	80141190	Корпус насоса	1
1	801411T90	Корпус насоса в сборе	1
2	827490	ШЛАНГ СМАЗКИ	1
3	848497	ВИНТ (.312-18 x 1.00)	6
4	19923088	ВИНТ (.250-20 x .875)	4
4	848497	ВИНТ (.312-18 x 1.00)	4
5	855840	Шпилька (.312-18 x 1.81)	6
6	67980	Гайка (.312-18)	6
6	82670910	ГАЙКА (.312-18) Нержавеющая сталь	6
7	80141290	Корпус впускного отверстия	1
8	8271883	Втулка	1
9	80141390	Гребной вал	1
10	85576890	КОРПУС ВПУСКНОЙ	1
11	855771	ГИЛЬЗА	1
12	85576990	ГРЕБНОЙ ВАЛ	1
13	8271891	Гильза	1
14	8271901	Гайка	1
15	808747	Переходник насоса	1
16	36001	ШАЙБА	6
17	801414115	Крыльчатка	1
17	855708115	Крыльчатка	1
17	855708115	Крыльчатка	1
18	801405875	Шпонка	1
19	801404875	Прокладка рабочего колеса	8
20	801403875	Шайба стопорная	1
21	801407	Установочный штифт	2
22	19923062	ВИНТ (.250-20 x .625)	2
23	60411	ВИНТ (.312-18 x 1.250)	1
24	801410	Кронштейн опоры троса	1
25	67980	Гайка (.312-18)	1
25	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
26	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
27	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
28	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
29	843575	Винт (.375-16 x 4.00) нержавеющая сталь	1
30	45175	Шайба (.406 x .750 x .104)	1
30	8M0214963	Шайба	1

Рис. 96Разная информация Miscellaneous Information

Номер детали	Наименование	Кол-во
81609896	Каталог запчастей 135/150/175/200 XR6 MAGNUM III 105-140 JET	1
10126980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10140980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
824052R2	Руководство по техническому обслуживанию	1
824052R3	SM O/B V6 135-225 Mercury / Quicksilver	1
813220A96	Комплект наклеек	1
813220A00	Комплект наклеек	1
830169A96	Комплект наклеек	1
830169A00	Комплект наклеек	1
824103A96	Комплект наклеек	1
809687A96	Комплект наклеек	1
809687A99	Комплект наклеек	1
802577A98	Комплект наклеек	1
824911A96	Комплект наклеек	1
824911A00	Комплект наклеек	1
809688A96	Комплект наклеек	1
809688A00	Комплект наклеек	1
808552A96	Комплект наклеек	1
808552A00	Комплект наклеек	1
812563A96	Комплект наклеек	1
812563A00	Комплект наклеек	1
808562A96	Комплект наклеек	1
808562A03	Комплект наклеек	1
826331A96	Комплект наклеек	1
826333A96	Комплект наклеек	1
826333A00	Комплект наклеек	1
813036A96	Комплект наклеек	1
813036A97	Комплект наклеек	1
824106A96	Комплект наклеек	1
850397A00	Комплект наклеек	1
824104A96	Комплект наклеек	1
850398A97	Комплект наклеек	1
809707A96	Комплект наклеек	1
809707A97	Комплект наклеек	1
813034A96	Комплект наклеек	1
813034A01	Комплект наклеек	1
813037A96	Комплект наклеек	1
813037A97	Комплект наклеек	1
809705A96	Комплект наклеек	1
809705A97	Комплект наклеек	1
815630A96	Комплект наклеек	1
808563A03	Комплект наклеек	1
808563A96	Комплект наклеек	1
808563A03	Комплект наклеек	1
826332A96	Комплект наклеек	1
826332A97	Комплект наклеек	1
826334A96	Комплект наклеек	1
826334A97	Комплект наклеек	1
813036A97	Комплект наклеек	1
850397A97	Комплект наклеек	1
850397A00	Комплект наклеек	1
850398A97	Комплект наклеек	1
809707A97	Комплект наклеек	1
802578A98	Комплект наклеек	1
813034A97	Комплект наклеек	1
813034A01	Комплект наклеек	1
813037A97	Комплект наклеек	1
809705A97	Комплект наклеек	1
815630A97	Комплект наклеек	1
808563A03	Комплект наклеек	1
808563A97	Комплект наклеек	1
808563A03	Комплект наклеек	1
826332A97	Комплект наклеек	1
826334A97	Комплект наклеек	1
824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
824736A96	Комплект наклеек	1
808620A96	Комплект наклеек	1
809846A96	Комплект наклеек	1
808681A96	КОМПЛЕКТ НАКЛЕЕК	1
808681A01	Комплект наклеек	1
809849A96	КОМПЛЕКТ НАКЛЕЕК	1
809850A96	КОМПЛЕКТ НАКЛЕЕК	1
809851A96	КОМПЛЕКТ НАКЛЕЕК	1
809852A96	КОМПЛЕКТ НАКЛЕЕК	1
85557712	НАКЛЕЙКА Информация на этикетке EPA	1
855577A12	REF SOB 09-18 Mercury / Quicksilver	1
85557713	НАКЛЕЙКА Информация на этикетке EPA	1
855577A13	REF SOB 09-18 Mercury / Quicksilver	1
855920	Наклейка с информацией об экологической маркировке EPA	1

Рис. 97Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	8628A7	Масляный бак в сборе	1
2	99160	Чехол масляного бака (верхний)	1
2	99160001	Чехол	1
3	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
4	988951	Кронштейн верхний	1
4	988952	Кронштейн горловины масляного бачка	1
5	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
6	42653A3	Крышка в сборе	1
7	42999	ПРОКЛАДКА КРЫШКИ	1
7	42999T	Прокладка	1
8	12896	Винт (#8-18 x .310) переключателя	1
9	12886A5	Выключатель в сборе	1
9	12886A6	Переключатель в сборе	1
10	430204	Шестерня ведомая	1
11	62705	Кольцо уплотнительное масляного насоса	2
11	8M0204667	Кольцо уплотнительное @2	2
12	4301625	ТРУБКА (8.00 дюймов)	1
12	82381335	ТРУБКА (15.00 дюймов в наборе)	1
13	44345T	Масляный насос	1
13	44345T3	Насос масляный	1
14	17335A3	Переходник в сборе	1
15	17597	Втулка	1
16	17596	Втулка	1
17	4009340	ВИНТ	2
17	82104540	ВИНТ (M5 x 40)	2
18	42888	Кронштейн основания масляного бака	1
19	56291	Втулка уплотнительная	1
20	82155050	ВИНТ (M8 x 50) нержавеющая сталь	2
21	99161	Чехол основания масляного бака	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
22	69355	Стяжка (5.50 дюймов)	AR
22	8M0214940	Стяжка	AR
23	4301736	ТРУБКА	3
23	82381455	ТРУБКА (25.00 дюймов в наборе)	3
24	73318	ТРОЙНИК ПЛАСТИКОВЫЙ	1
23	4301736	ТРУБКА	2
23	82381455	ТРУБКА (25.00 дюймов в наборе)	2
25	44456	Штуцер трёхотверстный	1
26	9004934	Трубка (14.50 дюймов, бухта) Используется с позицией 25	1
26	82381455	ТРУБКА (25.00 дюймов в наборе)	1
27	814200	Хомут, используется с позицией 25	2
28	56681	ШАЙБА (.203 x .500 x .032)	1
28	8M0204666	ШАЙБА (.203 x .500 x .032)	1

Рис. 98Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 99Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	818186A6	Узел гидроподъема в сборе	1
-	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
-	826729A2	Узел триммера и наклона в сборе	1
-	855998A11	Комплект гидроподъема	1
1	811604F	Коллектор в сборе	1
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	9
3	811605F	Цилиндр наклона в сборе	1
3	880952A03	ORD 8M0078330 Mercury / Quicksilver	1
4	811608	Комплект штока поршня тримма и наклона болтового типа	1
5	823553	Ремкомплект штока поршня тримма (гаечный тип)	1
5	823553T	Шток поршня подъёма	1
6	811606	Комплект направляющих	1
6	878239A02	Комплект торцевой крышки цилиндра наклона	1
7	811607A1	Ремонтный комплект	1
8	811610A1	Комплект обратного клапана	1
8	823553T	Шток поршня подъёма	1
9	99638A1	Направляющая в сборе	2
9	8M0021648	Торцевая крышка в сборе	2
10	43397A6	Поршень/шток в сборе Power Trim левый	1
10	878413A1	Поршень в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	12184A1	Фильтр подъёма в сборе	1
12	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
13	813442A2	Узел ручного сброса в сборе	1
13	893929A01	Комплект предохранительного клапана	1
14	812844	Стопорное кольцо E-образное	1
14	815949001	Стопорное кольцо E-образное	1
15	4000327	ВИНТ (M6 x 14)	4
16	43450	Шайба	4
16	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
17	811611	Крышка	1
18	811612A2	Комплект уплотнительных колец	1
18	811612A3	Ремкомплект уплотнительных колец	1
19	811628	Мотор тримма	1
19	878265A6	КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА	1
19A	828708	Мотор в сборе (см. разбивку мотора гидроподъёма)	1
19A	878265A4	Мотор тримма	1
20	811619	Гребной вал	1
20	828710	Шарнир привода	1
21	996251	Вал	1
21	99625002	Вал	1
22	811615	Винт длинный	2
22	828709	Винт (длинный)	2
22	881768A1	Комплект винт/шайба	2
22	811616	Винт короткий	2
23	811613	Штекер в сборе	1
24	811617F	Насос	1
24	811617T1	НАСОС	1
25	811614	Вал в сборе	1
25	8M0142997	Ремкомплект вала наклона	1
26	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
27	818298A1	Комплект анода	1
27	818298Q1	Комплект анода	1
28	4000330	ВИНТ (M6 x 25)	2
28	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
30	996301	Пластина-фиксатор	2
30	8M0045383	Ударная пластина	2
31	58643	Шайба стопорная (.375)	2
32	46335	ГАЙКА (.375-24)	2
33	44431	Штифт канавки нижний	1
33	878267	Штифт	1
34	4000377	ВИНТ (M10 x 30)	6
35	4002319	ШАЙБА	6
36	22875	ЗАЖИМ	2
36	26550	Хомут	2
37	69205	С-ОБРАЗНАЯ ШАЙБА	2
37	8M0084613	Пружинная шайба	2
38	817626	Винт (#10-16 x .380)	2
38	878607	Винт (#10-16 x .375)	2

Рис. 100Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 101Двигатель гидроподъема Power Trim Motor

REF	Номер детали	Наименование	Кол-во
-	811628	Мотор тримма	1
1	811624	Комплект рамы и обмотки	1
2	811625	Комплект щёточного узла	1
3	811623	Комплект торцевой рамы	1
4	811626	Комплект сальников	1
5	811627	Комплект якоря	1
5	811628	Мотор тримма	1

Рис. 102Ресивер и головка цилиндра Reed Block And Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	18787F1	Головка цилиндра	2
1	184888	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F1	Головка цилиндра	2
1	8M0143213	Головка цилиндра	2
1	18488F2	Головка цилиндра в сборе	2
2	187851	Прокладка	2
2	18785T	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
2	8228441	ПРОКЛАДКА	2
2	822844T05	Прокладка	2
3	98534	ВИНТ (.375-16 x 2.30)	24
4	25909	Шайба (.406 x .812 x .065) (применять где применимо)	24
5	62386	Прокладка термостата	2
5	8M0204714	Прокладка @4	2
6	90390A1	Комплект крышки	2
7	75692	ТЕРМОСТАТ (143 ГРАД.)	2
8	35386	ВИНТ (.312-18 x 1.00)	4
9	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	1
9	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
10	7765377	ШЛАНГ (24.500 дюймов бухта)	3
10	77653101	Шланг (48.00 дюймов, бухта)	3
11	68728	ШТУЦЕР	1
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	97465	Датчик температуры (правый борт)	1
14	43517A9	Пластина в сборе	1
15	28668	ВИНТ (.250-20 x .875) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
16	146972	ПРОКЛАДКА	1
17	63779	Штифт установочный (.250 x .625)	4
18	75953	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	6
19	75362A1	Лепестковый клапан в сборе	6
20	961832	ХОМУТ ЛЕПЕСТКОВОГО КЛАПАНА	12
21	823588	Винт (#8-32 x .250)	60
22	55715	Винт (.250-20 x .880)	6
23	96529	Винт (.250-20 x 2.00)	6
24	814612	Термостатический воздушный клапан (старая конструкция)	1
25	23567	ЗАЖИМ	1
26	69205	С-ОБРАЗНАЯ ШАЙБА	1
26	8M0084613	Пружинная шайба	1
27	812832	Винт (#10-16 x .500)	1
27	878608	Винт (#10-16 x .500)	1
28	13536A7	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (2-ПРОВОДНЫЙ)	1
28A	13536A6	Датчик температуры в сборе (ЛЕВЫЙ БОРТ) (4-ПРОВОДНЫЙ)	1
29	137151	Фиксатор	2
30	98257	ВИНТ (.312-18 x .500)	2
31	56759	ШТУЦЕР ЕРШОВЫЙ	4
32	99130122	Трубка (20,00 футов, бухта) дренажная	1
32	892024122	Шланг (240.00 дюймов, бухта)	1
33	42698	Обратный клапан (запрессовываемый - длиной 13/16")	7
33	426982	Обратный клапан	7
33	42623	Обратный клапан (запрессовываемый)	1
33	426233	Обратный клапан	1
34	822715	Угловой штуцер (запрессовываемый)	6
35	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
35	8M0024808	J-образный зажим	1
-	815791A92	Комплект прокладок двигателя	1
-	812815A92	Головка блока цилиндров в сборе	1
-	878365T00	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	823434A93	Головка блока цилиндров в сборе	1
-	823434T97	Головка блока цилиндров в сборе	1
-	812817A92	Головка блока цилиндров в сборе	1
-	812817T97	Головка блока цилиндров в сборе	1
-	813043A94	Головка блока цилиндров в сборе	1
-	813043T97	Головка блока цилиндров в сборе	1

Рис. 103СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
-	660153	СТАРТЕР В СБОРЕ	1
1	15383	КОМПЛЕКТ ПРИВОДА	1
2	133101	Привод	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	15384	СКВОЗНОЙ БОЛТ	2
5	15385	ЯКОРЬ	1
6	75384	Комплект щёток/пружин	1
6	898265016	Комплект щёток/пружин	1
7	15386	Торцевая крышка	1
7	15386001	ТОРЦЕВАЯ КРЫШКА	1

Рис. 104Поворотный кронштейн и рулевой рычаг Swivel Bracket And Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710A20	Кронштейн поворотный в сборе, чёрный	1
1	8710A21	Кронштейн поворотный в сборе, серый	1
1	8710T21	Поворотный кронштейн в сборе, серый	1
2	87735	Сальник нижний масляный	1
3	818764	ВТУЛКА	2
4	33466	Кольцо уплотнительное	1
5	67668	Проставка	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	64014	Винт (.250-28 x .500)	2
9	99661A2	Поворотная цапфа в сборе, круглый конец, чёрный	1
9	99661A4	Поворотная цапфа в сборе, Mariner, круглый конец, серый	1
9	99661A7	Поворотная цапфа в сборе, устричный	1
9	99661A18	Поворотная цапфа в сборе, серый	1
9	99661A18	Поворотная цапфа в сборе, серый	1
9	99661A26	Поворотная цапфа в сборе, короткий конец, чёрный	1
9	99661A35	Палец поворотный в сборе	1
9	99661A27	Поворотная цапфа в сборе, короткий конец, серый	1
9	99661A36	ORD 99661A35 Mercury / Quicksilver	1
10	92876A1	Тяга рулевая в сборе	1
10	92876A12	Тяга в сборе	1
11	14000	Винт (.375-24 x 1.25)	1
11	849838	ВИНТ (.375-24 x 1.250)	1
12	34863	ГАЙКА (.375-24)	2
12	8M0204726	Гайка (.375-24) латунная	2
13	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
14	888821	Упор удлинённый	1
14	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
15	78854	Волнистая шайба	1
16	42961A1	Вилка в сборе, нижняя	1
16	42961A06	Вилка в сборе нижняя	1
16	42961A2	Вилка в сборе, нижняя	1
16	42961T2	ORD 42961A06 Mercury / Quicksilver	1
16	42961A2	Вилка в сборе, нижняя	1
17	67684	Кольцо стопорное	1
18	67670	Шайба	1
19	99653	Кронштейн	1
20	99619	Вал нижний	1
21	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
22	4000377	ВИНТ (M10 x 30)	6
23	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6
24	818298A1	Комплект анода	1
24	818298Q1	Комплект анода	1
25	4000332	ВИНТ (M6 x 35)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	99724A2	Амортизатор, чёрный	1
27	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
27	99724A3	Амортизатор, серый	1
27	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
27	99724A10	Амортизатор, устричный	1
27	99724T15	АМОРТИЗАТОР-ЧЕРНЫЙ	1
28	821207	ВТУЛКА	2
29	99625	Вал	1
29	99625002	Вал	1
30	821180A3	Датчик в сборе, триммер, Sea Ray	1
30	8M0074846	Заказ 8M0098273	1
31	56682	ВИНТ (#10-24 x .750) Sea Ray	2
31	852368	Винт (#10-24 x .750)	2
32	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
33	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
34	11288	Бампер нижней вилки X-Long	1
34	11288001	Бампер нижней вилки	1

Рис. 105Рычаг дросселя и вал переключения передач Throttle Lever And Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	55171	Втулка	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	41094A3	Рычаг в сборе (ИСПОЛНЕНИЕ I)	1
6	823705A1	Рычаг опережения зажигания (ИСПОЛНЕНИЕ II)	1
7	64022	Винт (.250-20 x 2.125)	1
8	64015	Гайка (.250-20) клеммы стартерного соленоида	1
9	26852	ЗАГЛУШКА Нейлоновая	1
10	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
11	93421	ШАР ПОВОРОТНОГО УЗЛА	1
12	823706	Тяга	1
13	74897	Ось поворота	1
13	74897T	Ось поворота	1
14	13627	Винт (.190-32 x 1.250)	1
15	68219	Гайка (#10-32) нержавеющая сталь	1
16	48039	КРЫШКА	1
17	823235	Пружина	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	64022	Винт (.250-20 x 2.125)	1
20	64015	Гайка (.250-20) клеммы стартерного соленоида	1
21	26852	ЗАГЛУШКА Нейлоновая	1
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	20099	Пружина	1
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	41095	РЫЧАГ	1
26	410952	РЫЧАГ	1
27	818165	ВИНТ (.375-16 x 1.75)	1
28	55164	Втулка	1
29	14638	Цилиндр	1
30	814929	Тяга	1
31	932481	Втулка	1
31	8M0215006	Втулка поворотная	1
32	35045	ГАЙКА (.250-28)	1
32	826709109	Гайка (.250-28) нержавеющая сталь	1
33	20353	Шпилька (.250-28 x 1.750)	1
34	815539T	Кулачок дроссельной заслонки	1
35	814283A2	Кронштейн в сборе	1
36	39519	ЧАШКА	1
37	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
38	98889	Защёлка	1
39	53167	ВИНТ (.312-18 x .880)	3
39	53167T	ВИНТ .312-18X .88	3
40	79932A11	Вал переключения передач в сборе (ДЛИННЫЙ)	1
40	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
40	79932A12	Вал переключения передач в сборе (УДЛИНЕННЫЙ)	1
40	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
41	814284	Направляющий блок	1
42	20099	Пружина	1
43	67073A1	Тяга в сборе	1
44	52100	Износостойкая пластина	1
45	38279	ЗАЩЕЛКА	1
45	8M0036768	ЗАЩЕЛКА	1
46	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
47	35045	ГАЙКА (.250-28)	1
47	826709109	Гайка (.250-28) нержавеющая сталь	1
48	26600	Втулка	1
49	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
50	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
51	35045	ГАЙКА (.250-28)	1
51	826709109	Гайка (.250-28) нержавеющая сталь	1
52	814281A1	Комплект стабилизации холостого хода при переключении	1
53	77478	ВИНТ (#6-32 x .875)	2
54	27882	ШАЙБА	2
55	17461A3	Резисторный модуль	1

Рис. 106Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	36392	Калибровочный инструмент карбюратора	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	NSS	NOT SOLD SEPARATE Collet (SNAP ON - CG41-14)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (SNAP ON - CG41-11)	1
-	822778A3	Комплект прижимного давления	1
-	99750A1	Мультиметр	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	74607A3	Установочный комплект поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	812549	СТЕНД ГОЛОВКИ БЛОКА	1
-	812549T	Стенд для силовой головки	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1

Рис. 107ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	828354T8	Верхний кожух в сборе чёрный	1
1	828354T9	Верхний кожух в сборе серебристый	1
1	828354A10	Верхний кожух в сборе серебристый кожух и чёрная крышка	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	2
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	2
20	823583A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
20	823583A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕМ)	1
21	NSS	NOT SOLD SEPARATE Sound Blanket	1
22	47341A11	Комплект шнура с рукояткой ручного запуска	1

Рис. 108ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ) Transom Brackets (S/N-0G589999 & Below)

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	47525	ГАЙКА (.875-14) Нижняя	1
5	826125A1	Трубка наклона	1
6	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
7	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
8	88750	ШАЙБА волнистая (1.62 x 1.05)	2
9	826164	Гайка (.875-14)	1
9	8M0231351	Контргайка	1
10	677551	ВИНТ (.500-20 x 4.500)	4
10	8M0149747	Винт	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	8M0027784	Гайка	4
12	82671117	ГАЙКА (.500-20)	4
13	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	814207	Упор	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 109Кронштейны транца (S/N-0G590000 и выше) Transom Brackets (S/N-0G590000 & Up)

REF	Номер детали	Наименование	Кол-во
1	828334T03	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ	1
2	828333T08	КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	99629A2	Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером	1
12	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
13	830899	Пружина натяжная	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
-	815791A92	Комплект прокладок двигателя	1

Рис. 110Жгут проводов/соленоид стартера Wiring Harness/Starter Solenoid

REF	Номер детали	Наименование	Кол-во
1	434292	Пластина зажигания	1
2	7778A12	Блок переключателей в сборе	2
3	13669	Винт (#12-24 x 2.00)	2
4	94453	Втулка	2
5	62310A2	Трос в сборе	1
6	45076	Гайка (#10-32) латунная клемма блока выключателя	20
7	60871A10	Провод в сборе	2
8	817626	Винт (#10-16 x .380)	3
8	878607	Винт (#10-16 x .375)	3
9	65999A3	Трос в сборе черный	1
10	69092	ВИНТ (1.25)	3
10	60411	ВИНТ (.312-18 x 1.250)	3
11	26993	СТОПОРНАЯ ШАЙБА (.312)	3
11	8M0204647	Стопорная шайба (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	91865A1	Трос в сборе (3" - БЕЛЫЙ/ЧЕРНЫЙ)	1
15	88528A2	Трос в сборе (6" - КРАСНЫЙ/БЕЛЫЙ)	1
16	88439A3	Кабель в сборе положительный - аккумулятор	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	87926	Винт (#10-32 x .500)	1
18	814634	Хомут	1
19A	826730A4	Жгут проводов в сборе, электропроводка двигателя	1
19	96220A16	Жгут проводов в сборе, электропроводка двигателя	1
20	79091	Предохранитель 20 А	1
20	8M0207796	Предохранитель 20 А	1
22	816311	Стяжка (8.00 дюймов)	AR
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	78866	Изолятор	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	4
25	68258A4	Соленоид в сборе, стартер (исполнение I)	1
25	853654A1	ЭЛЕКТРОМАГНИТ	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	2
27	53166	СТОПОРНАЯ ШАЙБА (.312)	2
28	68292	Гайка (.312-18)	2
28	8M0204668	Гайка (.312-18)	2
29	45561	Винт (.250-20 x 1.12)	2
29	455611	Винт (.250-20 x 1.120)	2
29	31716	ВИНТ (.250-20 x .620)	2
30	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
31	65999A2	Трос в сборе, черный	1
32	194372	Клеммная колодка	1
33	38055	ВИНТ (.190-32 x .620)	2
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	45076	Гайка (#10-32) латунная клемма блока выключателя	2
36	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
37	818968	ВТУЛКА	2
37	8M0214955	Втулка	2
