125 4 CYL 0D283222 THRU 0G760299 水星 Mercury взрыв-схемы и запчасти

REF	Номер детали	Наименование	Кол-во
-	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
-	812497A2	Диод в сборе	1
-	898289A72	Комплект диода-шнура двойной	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	852400	Соединение промывочное	1
-	19674Q2	Комплект выключателя/шнура аварийной остановки	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	41729A3	Комплект удлинителя шланга	1
-	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
-	859019A1	Комплект тахометра Smart Tach 0-7000 об/мин (серое лицо и черный ободок)	1
-	859314A1	Жгут проводов тахометра SmartTach в сборе	1
-	859067A1	Комплект тахометра Smart Tach 0-7000 об/мин (белое лицо и ободок)	1
-	859314A1	Жгут проводов тахометра SmartTach в сборе	1
-	877561A2	Жгут проводов в сборе	1
-	815366A5	Комплект изолятора аккумулятора	1
-	8M0094239	Комплект установки изолятора	1

REF	Номер детали	Наименование	Кол-во

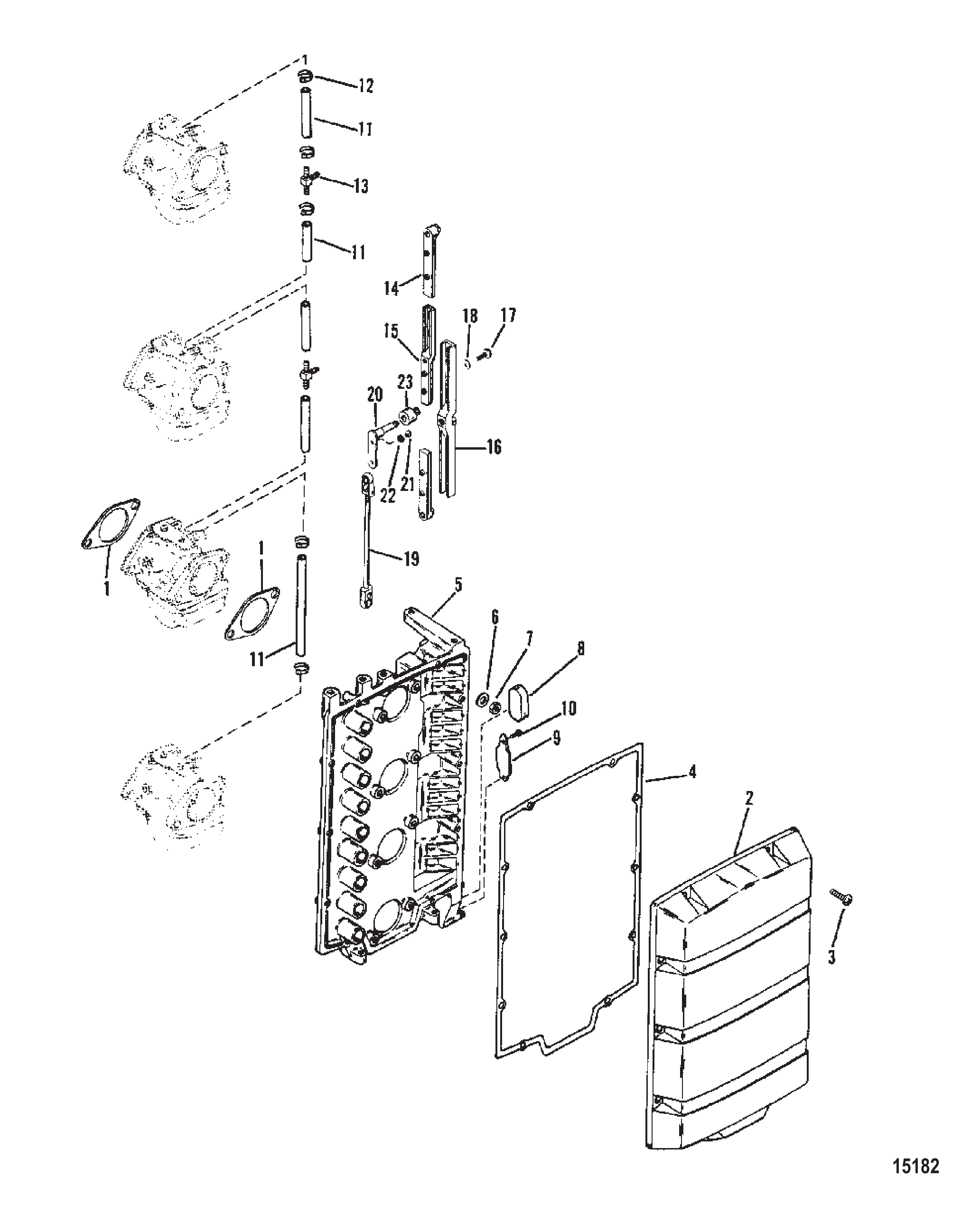

1	151723	ПРОКЛАДКА	8
2	44342T	КРЫШКА	1
2	44342A1	КРЫШКА	1
3	48409	Винт (#10-16 x .625) нержавеющая сталь	10
4	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
5	443403	Пластина гасителя	1
5	44340A2	ПЛАСТИНА В СБОРЕ Аттенюатор	1
6	4002217	ШАЙБА	8
7	823861	ГАЙКА ШПИЛЕК КАРБЮРАТОРА	8
7	826365	ГАЙКА (M8)	8
8	39519	ЧАШКА	1
9	98889	Защёлка	1
10	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
11	9912878	Шланг (.187) (26.00 дюймов, бухта)	AR
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	17762	ТРОЙНИК ПЕРЕХОДНОЙ	2
14	988861	Тяга	2
14	98886T01	ТЯГА РЕГУЛИРОВКИ ДРОССЕЛЯ	2
15	44336	Тяга дросселя верхняя	1
16	98887	Тяга дросселя	1
16	98887T	ТЯГА	1
17	48409	Винт (#10-16 x .625) нержавеющая сталь	6
18	56681	ШАЙБА (.203 x .500 x .032)	6
18	8M0204666	ШАЙБА (.203 x .500 x .032)	6
19	193859	Тяга	1
20	11399A1	РЫЧАГ В СБОРЕ	1
21	40056103	ВИНТ (M5 x 6)	1
22	56681	ШАЙБА (.203 x .500 x .032)	1
22	8M0204666	ШАЙБА (.203 x .500 x .032)	1
23	67748	Ролик	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

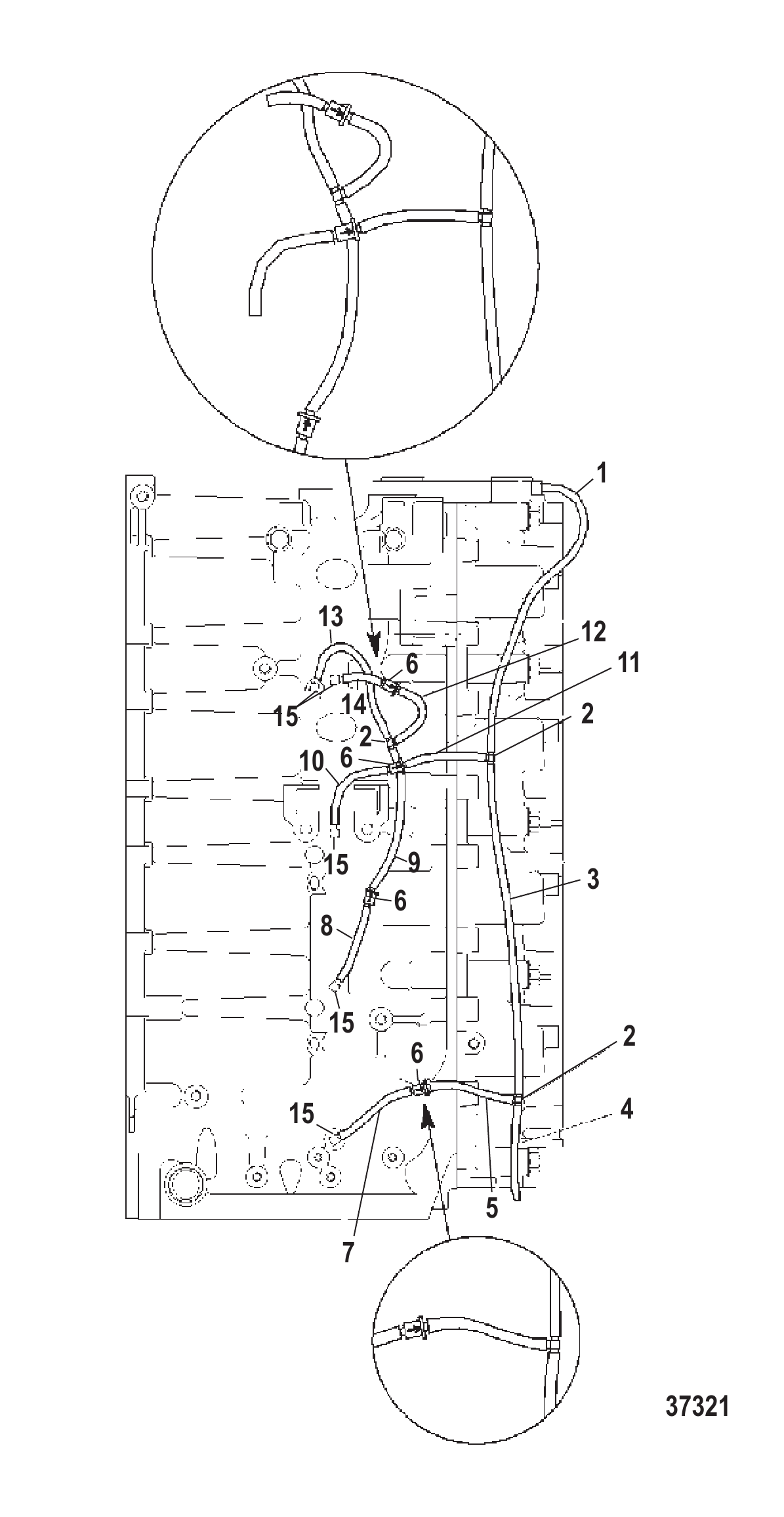

REF	Номер детали	Наименование	Кол-во
1	99130122	Трубка (20,00 футов, бухта) дренажная	1
2	59169	Фитинг	3
2	59169003	Фитинг тройник	3
3	99130122	Трубка (20,00 футов, бухта) дренажная	1
3	892024122	Шланг (240.00 дюймов, бухта)	1
4	99130122	Трубка (20,00 футов, бухта) дренажная	1
4	892024122	Шланг (240.00 дюймов, бухта)	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	149126	ОБРАТНЫЙ КЛАПАН	4
7	99130122	Трубка (20,00 футов, бухта) дренажная	1
7	892024122	Шланг (240.00 дюймов, бухта)	1
8	99130122	Трубка (20,00 футов, бухта) дренажная	1
8	892024122	Шланг (240.00 дюймов, бухта)	1
9	99130122	Трубка (20,00 футов, бухта) дренажная	1
9	892024122	Шланг (240.00 дюймов, бухта)	1
10	99130122	Трубка (20,00 футов, бухта) дренажная	1
10	892024122	Шланг (240.00 дюймов, бухта)	1
11	99130122	Трубка (20,00 футов, бухта) дренажная	1
11	892024122	Шланг (240.00 дюймов, бухта)	1
12	99130122	Трубка (20,00 футов, бухта) дренажная	1
12	892024122	Шланг (240.00 дюймов, бухта)	1
13	99130122	Трубка (20,00 футов, бухта) дренажная	1
13	892024122	Шланг (240.00 дюймов, бухта)	1
14	99130122	Трубка (20,00 футов, бухта) дренажная	1
14	892024122	Шланг (240.00 дюймов, бухта)	1
15	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	5
-	17791A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	17791T97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

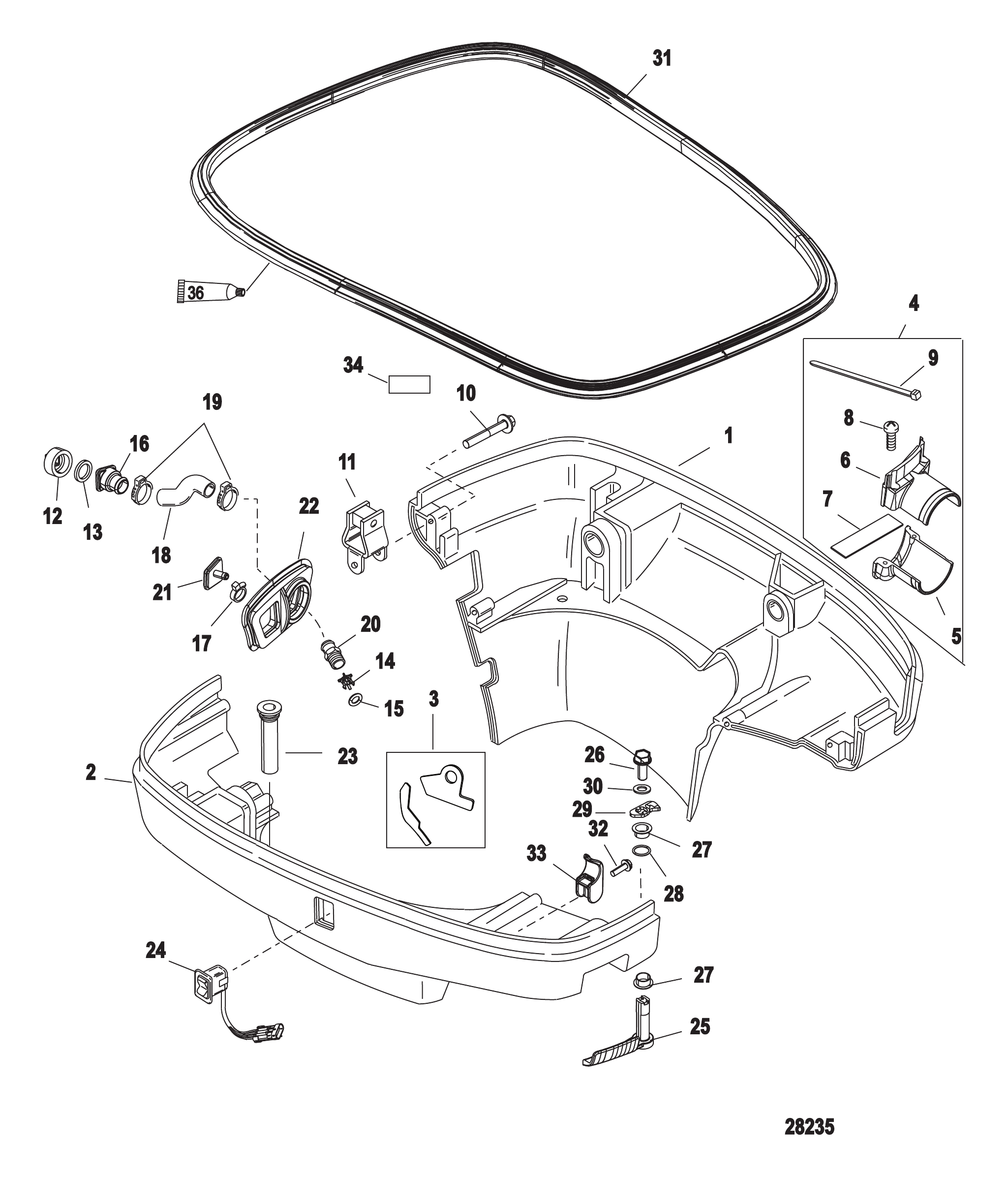

REF	Номер детали	Наименование	Кол-во
1	834814A1	Поддон нижний левый	1
2	834815A1	Поддон нижний правый	1
2	8M0107322	Кожух нижний, правый	1
3	879147A11	Комплект прокладок нижнего поддона	1
4	875266A2	Комплект жгута проводов	1
5	859435	ВСТАВКА НИЖНЯЯ	1
5	859435T	Вставка	1
6	859434	ВСТАВКА ВЕРХНЯЯ	1
6	859434T	Вставка	1
7	859343	ПЕНОМАТЕРИАЛ	1
8	92799	ВИНТ (#10-16 x 1.12)	2
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	82130040	ВИНТ (M6 x 40)	4
11	831209	Фиксатор	1
12	821908	Пробка	1
13	821915	Шайба	1
14	8219631	Обратный клапан	1
15	30641	Уплотнительное кольцо (.299 x .103)	1
16	821952	Штуцер	1
17	816311T	СТЯЖКА (8.00 дюймов)	1
18	8320782	Шланг	1
18	8M0039077	Шланг формованный	1
19	850896	Хомут (28.6)	2
20	8320763	Фитинг	1
21	821904	Штуцер контрольной струи	1
21	8M0077650	Штуцер контрольной струи	1
22	889847	ЧЕХОЛ выхлопа холостого хода	1
23	817519A1	Обратный клапан в сборе, сливной	2
24	896620001	Переключатель тримма	1
24	8M0235191	Выключатель тримма	1
25	889740A02	Комплект рукоятки	1
26	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
26	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
27	335891	Втулка	2
28	48462	Кольцо уплотнительное (.614 x .070)	1
29	8219423	Собачка	1
30	69057	ШАЙБА (.281 x .734 x .063)	1
31	8M0000413	Уплотнение поддона (41.00 дюйма)	1
31	8M0111278	Уплотнение	1
32	8214281	Винт (#10-16 x .625)	1
33	822873	Зажим	1
34	NSS	NOT SOLD SEPARATE Decal-Low Emission	1

REF	Номер детали	Наименование	Кол-во

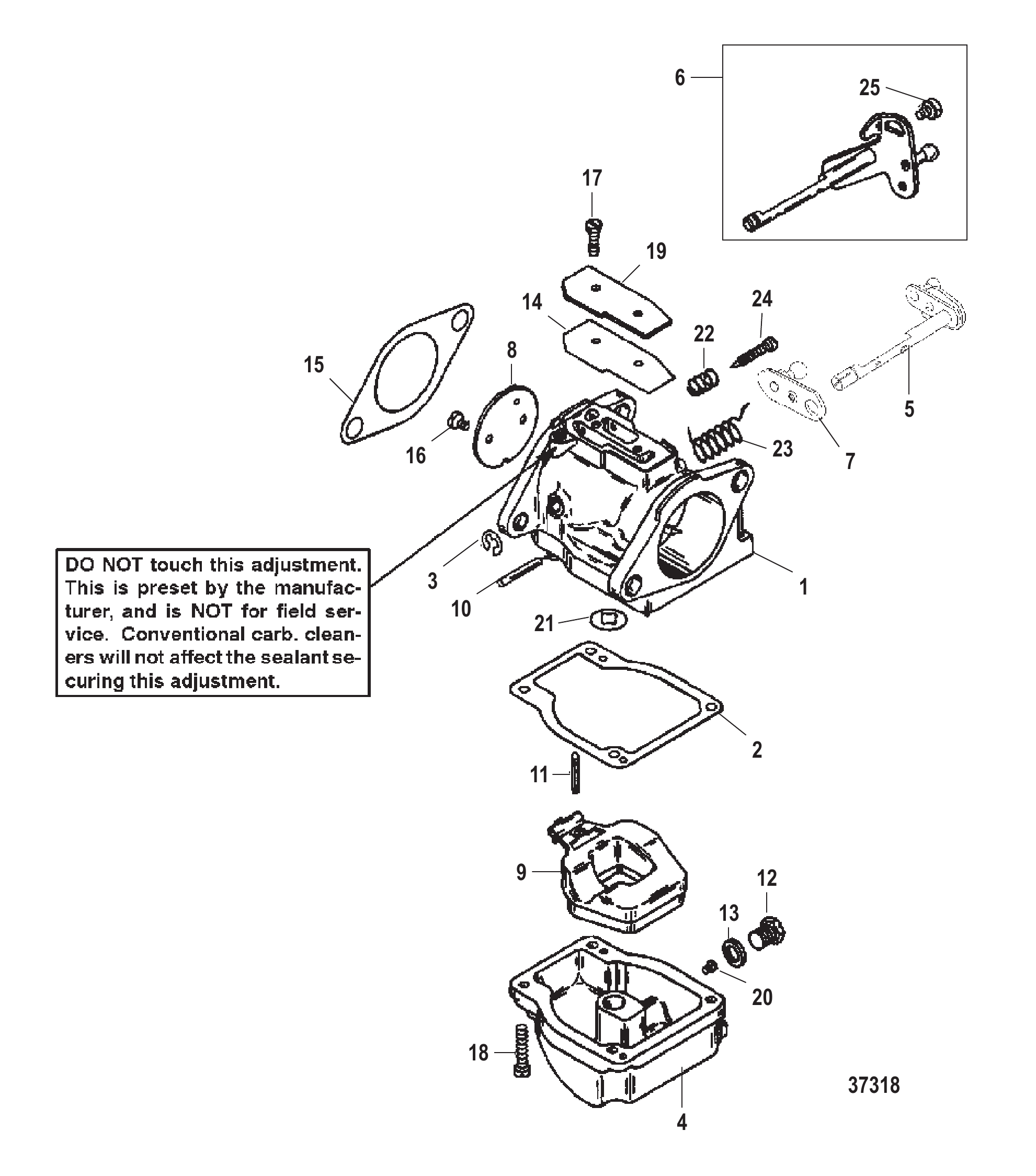

1	821679A34	Карбюратор	1
1	821679A35	Карбюратор	1
1	823799T40	Карбюратор	1
1	821679A36	Карбюратор	1
1	823799T41	Карбюратор	1
1	821679A37	Карбюратор	1
1	823799T42	Карбюратор	1
1	821946A10	Карбюратор	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	821946A11	КАРБЮРАТОР	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	821946A12	КАРБЮРАТОР	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	821946A13	КАРБЮРАТОР	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	824902A9	КАРБЮРАТОР	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	824902A10	КАРБЮРАТОР	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	824902A11	КАРБЮРАТОР	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	824902A12	КАРБЮРАТОР	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	821680A1	КАРБЮРАТОР	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	821680A2	КАРБЮРАТОР	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	821680A3	КАРБЮРАТОР	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	821680A4	КАРБЮРАТОР	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
2	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	4
3	NSS	NOT SOLD SEPARATE Retaining Ring	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	AR
4	811696	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
5	823632	Вал дроссельной заслонки	3
6	8236321	Вал дроссельной заслонки	1
7	97241	Клапан дроссельной заслонки	4
8	9594	Поплавок	4
9	F10064	ВАЛ	4
10	879194011	Клапан впускной	4
11	811694	КОМПЛЕКТ ПРОБКИ	4
12	802731	Сальник (состоит из 4 сальников)	1
13	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	4
14	151723	ПРОКЛАДКА	4
14	151724	ПРОКЛАДКА	4
15	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	8
16	811220	ВИНТ Крышки	8
17	808612	Винт с шайбой (#8-32 x .750)	16
18	811221	КРЫШКА	4
19	5317	Жиклёр (.046)	1
19	6246	ЖИКЛЁР (.048)	1
19	6028	ЖИКЛЁР (.050)	1
19	6359	ЖИКЛЁР (.052)	2
19	5225	Жиклёр главный (.054)	1
19	5213	Жиклёр главный (.056)	2
19	4217	Жиклёр главной системы (.062)	1
19	4215	Жиклёр главной топливной системы (.066)	1
19	6029	ЖИКЛЁР (.068) ГЛАВНЫЙ ТОПЛИВНЫЙ	AR
19	6030	ЖИКЛЁР (.070)	1
19	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
20	808738	Прокладка	4
21	NSS	NOT SOLD SEPARATE Spring-Idle Needle	4
22	NSS	NOT SOLD SEPARATE Spring-Throttle Return	4
23	NSS	NOT SOLD SEPARATE Idle Needle	4
24	823634	Винт	2
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	8236354	Ремкомплект карбюратора	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

REF	Номер детали	Наименование	Кол-во

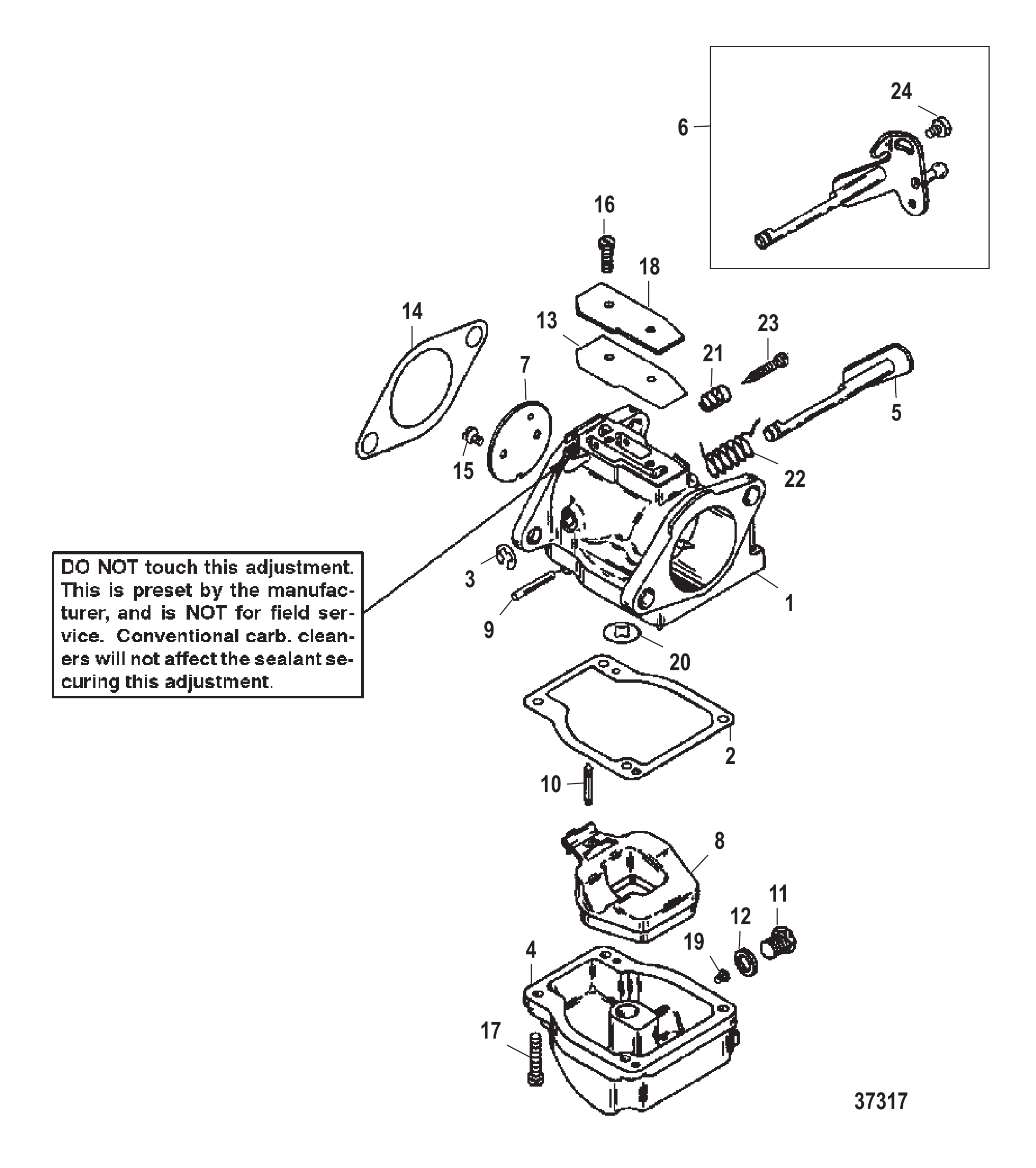

1	821679A29	Карбюратор	1
1	821679A30	Карбюратор	1
1	823799T40	Карбюратор	1
1	821679A31	Карбюратор	1
1	823799T41	Карбюратор	1
1	821679A32	Карбюратор	1
1	823799T42	Карбюратор	1
1	824902A5	Карбюратор	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	824902A6	Карбюратор	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	824902A7	Карбюратор	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	824902A8	Карбюратор	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	821680A5	Карбюратор	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	821680A6	Карбюратор	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	821680A7	Карбюратор	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	821680A8	Карбюратор	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
1	823799A19	Карбюратор	1
1	823799T39	Карбюратор	1
1	823799A20	Карбюратор	1
1	823799T40	Карбюратор	1
1	823799A21	Карбюратор	1
1	823799T41	Карбюратор	1
1	823799A22	Карбюратор	1
1	823799T42	Карбюратор	1
1	824902A19	Карбюратор	1
1	884586T07	КАРБЮРАТОР (WME 111-1)	1
1	824902A20	Карбюратор	1
1	884586T08	КАРБЮРАТОР (WME 111-2)	1
1	824902A21	Карбюратор	1
1	884586T09	КАРБЮРАТОР (WME 111-3)	1
1	824902A22	Карбюратор	1
1	884586T10	КАРБЮРАТОР (WME 111-4)	1
1	824894A4	Карбюратор	1
1	884587T07	КАРБЮРАТОР (125-WME 112-1)	1
1	824894A5	Карбюратор	1
1	884587T08	КАРБЮРАТОР (125-WME 112-2)	1
1	824894A6	Карбюратор	1
1	884587T09	КАРБЮРАТОР (125-WME 112-3)	1
1	824894A7	Карбюратор	1
1	884587T10	КАРБЮРАТОР (125-WME 112-4)	1
2	NSS	NOT SOLD SEPARATE Gasket-Fuel Bowl	4
3	NSS	NOT SOLD SEPARATE Retaining Ring	4
4	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	4
5	823632	Вал дроссельной заслонки	3
6	8236321	Вал дроссельной заслонки	1
7	8087461	Рычаг дроссельной заслонки (WME-1/3/4)	3
8	97241	Клапан дроссельной заслонки	4
8	97244	Клапан дроссельной заслонки	4
9	9594	Поплавок	4
10	F10064	ВАЛ	4
11	879194011	Клапан впускной	4
12	811694	КОМПЛЕКТ ПРОБКИ	4
13	802731	Сальник (состоит из 4 сальников)	1
14	NSS	NOT SOLD SEPARATE Gasket-Cover Plate	4
15	151723	ПРОКЛАДКА	4
15	151724	ПРОКЛАДКА	4
16	F10155	ВИНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	8
17	811220	ВИНТ Крышки	8
18	808612	Винт с шайбой (#8-32 x .750)	16
19	811221	КРЫШКА	4
20	6359	ЖИКЛЁР (.052)	1
20	6028	ЖИКЛЁР (.050)	2
20	6359	ЖИКЛЁР (.052)	1
20	4217	Жиклёр главной системы (.062)	3
20	4216	Жиклёр (.064) главной топливной системы	1
20	6030	ЖИКЛЁР (.070)	1
20	6201	ЖИКЛЁР (.080)	2
20	3518	Жиклёр (.082)	1
20	6359	ЖИКЛЁР (.052)	1
20	6028	ЖИКЛЁР (.050)	2
20	6359	ЖИКЛЁР (.052)	1
20	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	1
20	4216	Жиклёр (.064) главной топливной системы	1
20	4217	Жиклёр главной системы (.062)	3
20	6030	ЖИКЛЁР (.070)	1
20	6201	ЖИКЛЁР (.080)	2
20	3518	Жиклёр (.082)	1
21	808738	Прокладка	4
22	NSS	NOT SOLD SEPARATE Spring-Idle Needle	2
23	NSS	NOT SOLD SEPARATE Spring-Throttle Return	4
24	NSS	NOT SOLD SEPARATE Idle Needle	2
25	823634	Винт	3
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	8236354	Ремкомплект карбюратора	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

REF	Номер детали	Наименование	Кол-во
-	52148A7	Сборка системы Co-Pilot	1
1	521481	НАПРАВЛЯЮЩИЙ СТЕРЖЕНЬ	1
2	8M0103848	Гайка в сборе	1
3	56500	ВИНТ (.250-28 x 1.250)	1
4	77674	ШАЙБА (.35 x .75 x .12)	1
5	821621	Рукоятка штифтовая	1
6	873491	Штанга	1
7	521512	ВТУЛКА	1
8	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
8	8M0042642	Шайба (.323 x .562 x .063)	2
9	826709111	Гайка (.312-24) нержавеющая сталь	2

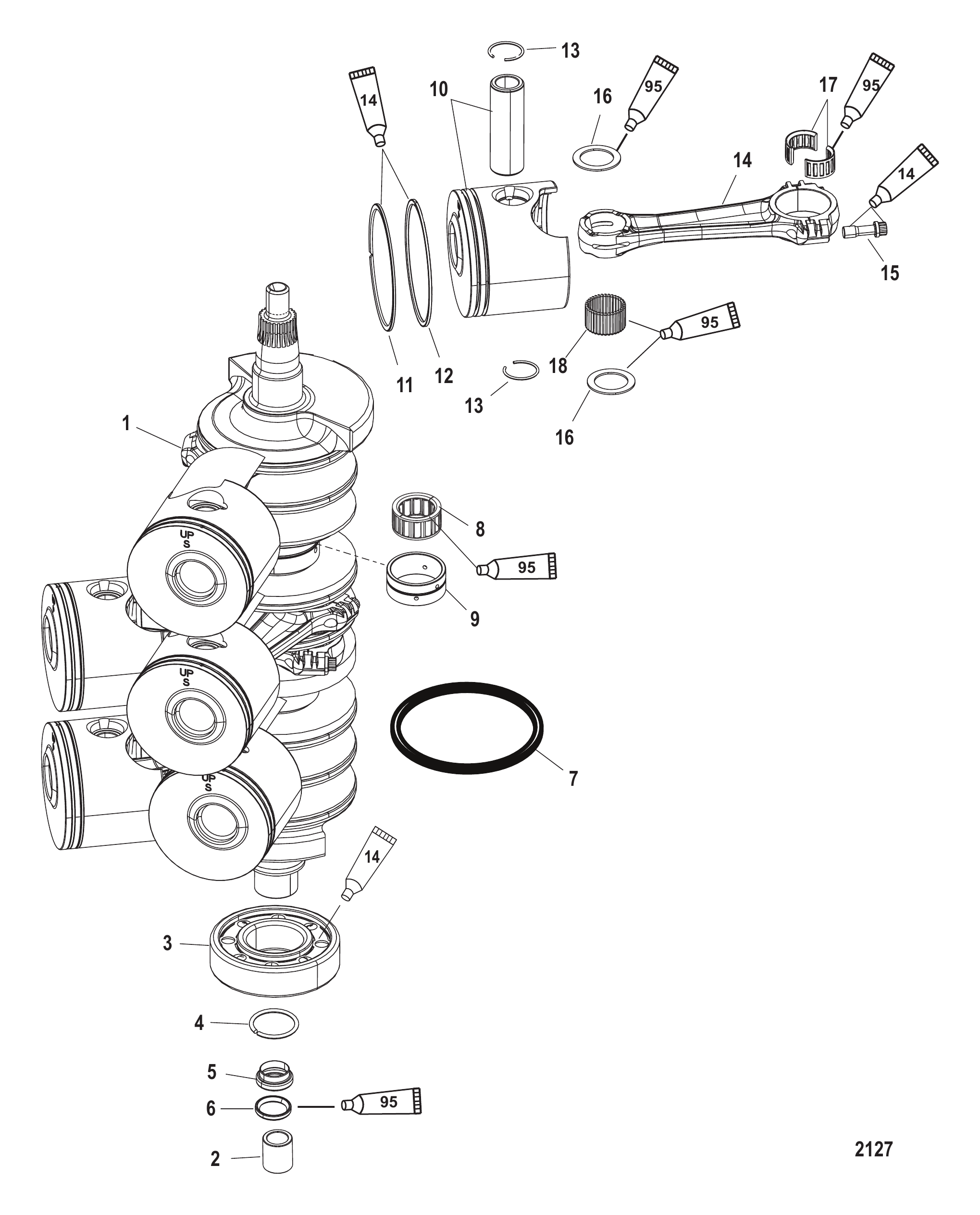

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	850690T2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	78662	Втулка износа	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	7
7	67377T	Кольцо уплотнительное	7
8	16756A6	Комплект подшипников	2
9	NSS	NOT SOLD SEPARATE Race	2
10	859563T17	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ - СТАНДАРТНЫЙ	3
10	859562T17	ПОРШЕНЬ В СБОРЕ ЛЕВЫЙ - СТАНДАРТНЫЙ	3
10	859563A5	ПОРШЕНЬ В СБОРЕ	AR
10	859562A5	ПОРШЕНЬ В СБОРЕ	AR
11	877544A12	КОМПЛЕКТ КОЛЕЦ	1
11	878106A12	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	AR
12	NSS	NOT SOLD SEPARATE Piston Ring-Lower	1
13	8320811	Стопорное кольцо	12
14	877853A04	ШАТУН В СБОРЕ	6
15	763491	Винт (.312-24 x .875)	12
16	877541	Шайба упорная	12
16	8M0012299	УПОРНАЯ ШАЙБА	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	204
18	8M0204691	Подшипник игольчатый @200	204
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

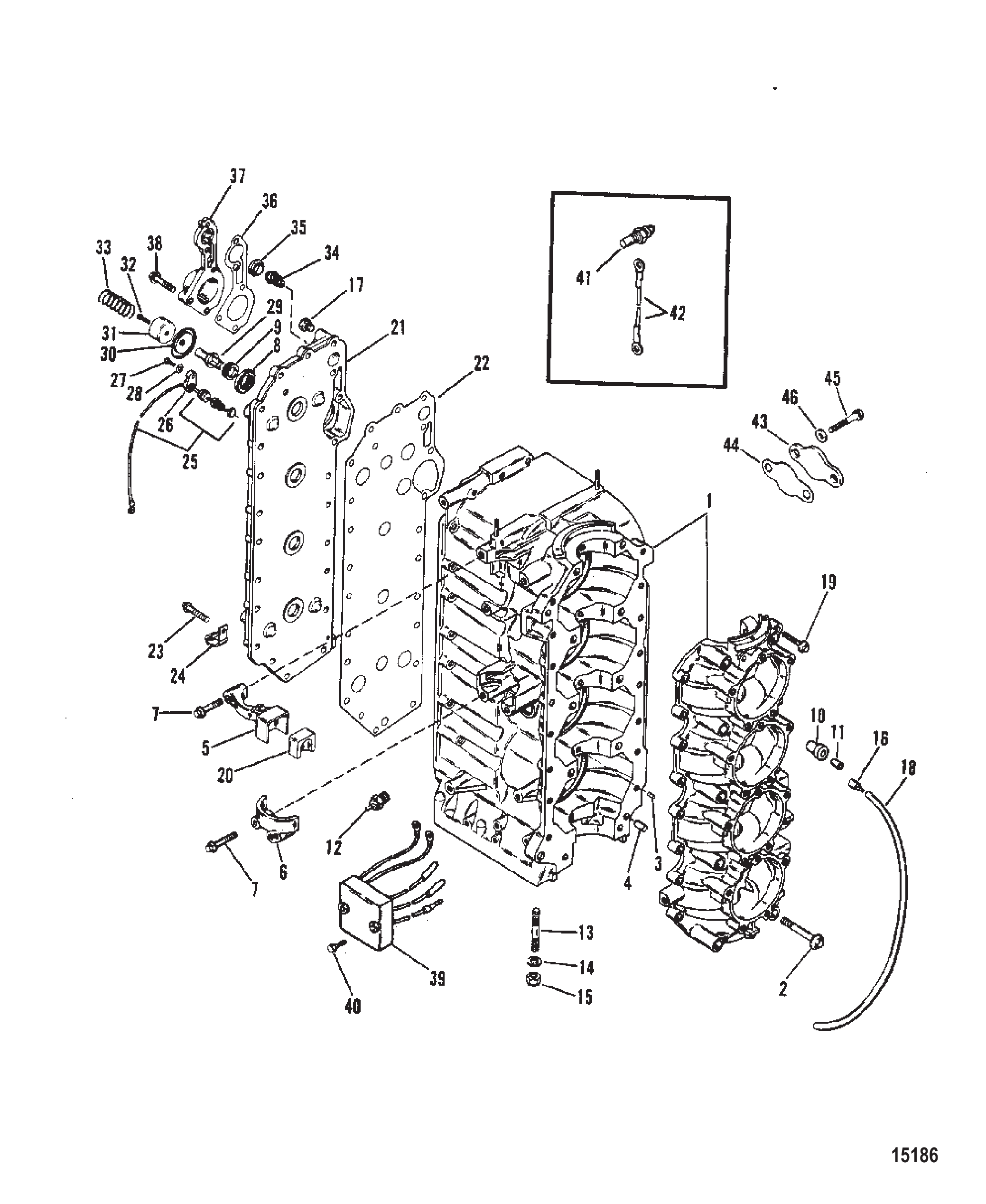

Рис. 9БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	9191A13	Сборка блока цилиндров	1
2	4009680	ВИНТ (M10 x 80) КАРТЕР К БЛОКУ ЦИЛИНДРОВ	10
3	67296	Штифт (обоймы подшипника)	4
3	8M0036405	Штифт	4
4	20033	Штифт направляющий установочный	1
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
5	42884	Крышка стартера (верхняя)	1
5	428841	Крышка	1
6	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
7	81742750	ВИНТ (M8 x 50)	4
8	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
9	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
10	814204A1	Комплект системы продувки	1
10	813801A1	Сборка держателя	1
11	42657A1	Обратный клапан картера	3
11	42657A3	Обратный клапан	3
12	146531	ОБРАТНЫЙ КЛАПАН	2
12	891664	Обратный клапан	2
13	821676	Шпилька (M6)	8
13	821676A1	КОМПЛЕКТ ШПИЛЕК	8
14	45175	Шайба (.406 x .750 x .104)	8
14	8M0214963	Шайба	8
15	13914	Гайка (M10) шпильки корпуса редуктора	8
15	40140	ГАЙКА (M10)	8
16	42623	Обратный клапан (запрессовываемый)	1
16	426233	Обратный клапан	1
17	32802	ПРОБКА ТРУБНАЯ (.125-27)	1
17	328022	Пробка трубная (.125-27) латунная	1
18	99130122	Трубка (20,00 футов, бухта) дренажная	1
18	892024122	Шланг (240.00 дюймов, бухта)	1
19	82127335	ВИНТ (M8 x 35 ММ)	16
20	99162	Чехол масляного бака	1
20	99162001	Чехол	1
21	9196A1	Крышка	1
21	9196A2	КРЫШКА	1
22	443283	Прокладка	1
22	443284	Прокладка крышки блока цилиндров	1
23	82127335	ВИНТ (M8 x 35 ММ)	18
24	814634	Хомут	6
25	78799	Датчик температуры (19.50 дюйма)	1
25	787991	Датчик температуры (37.50 дюйма)	1
26	44552	Фиксатор	1
26	889733	ФИКСАТОР	1
27	48409	Винт (#10-16 x .625) нержавеющая сталь	1
28	56681	ШАЙБА (.203 x .500 x .032)	1
28	8M0204666	ШАЙБА (.203 x .500 x .032)	1
29	86596T	Тарельчатый клапан	1
30	64877	ДИАФРАГМА	1
30	648771	ДИАФРАГМА	1
31	94182	Шайба	1
32	69570	Винт (#10-16 x .750)	1
33	18336	Пружина	1
33	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
34	75692	ТЕРМОСТАТ (143 ГРАД.)	1
34	14586	Термостат	1
35	62386	Прокладка термостата	1
35	8M0204714	Прокладка @4	1
36	430063	ПРОКЛАДКА	1
36	430068	ПРОКЛАДКА	1
37	428852	Крышка	1
37	8M0047619	Крышка	1
38	82127335	ВИНТ (M8 x 35 ММ)	1
38	81742755	ВИНТ (M8 x 55)	4
39	14857A7	Сборка модуля предупреждения о масле	1
39	14857A16	Модуль предупреждения о масле	1
40	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
41	12415	Датчик температуры	1
42	88824A6	Сборка троса Sea Ray/ Powerboat	1
43	12621	Крышка масляной подушки без масляного впрыска	1
44	126201	Прокладка	1
45	40007106	Винт (M5 x 13) крышки без масляного впрыска	2
46	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2

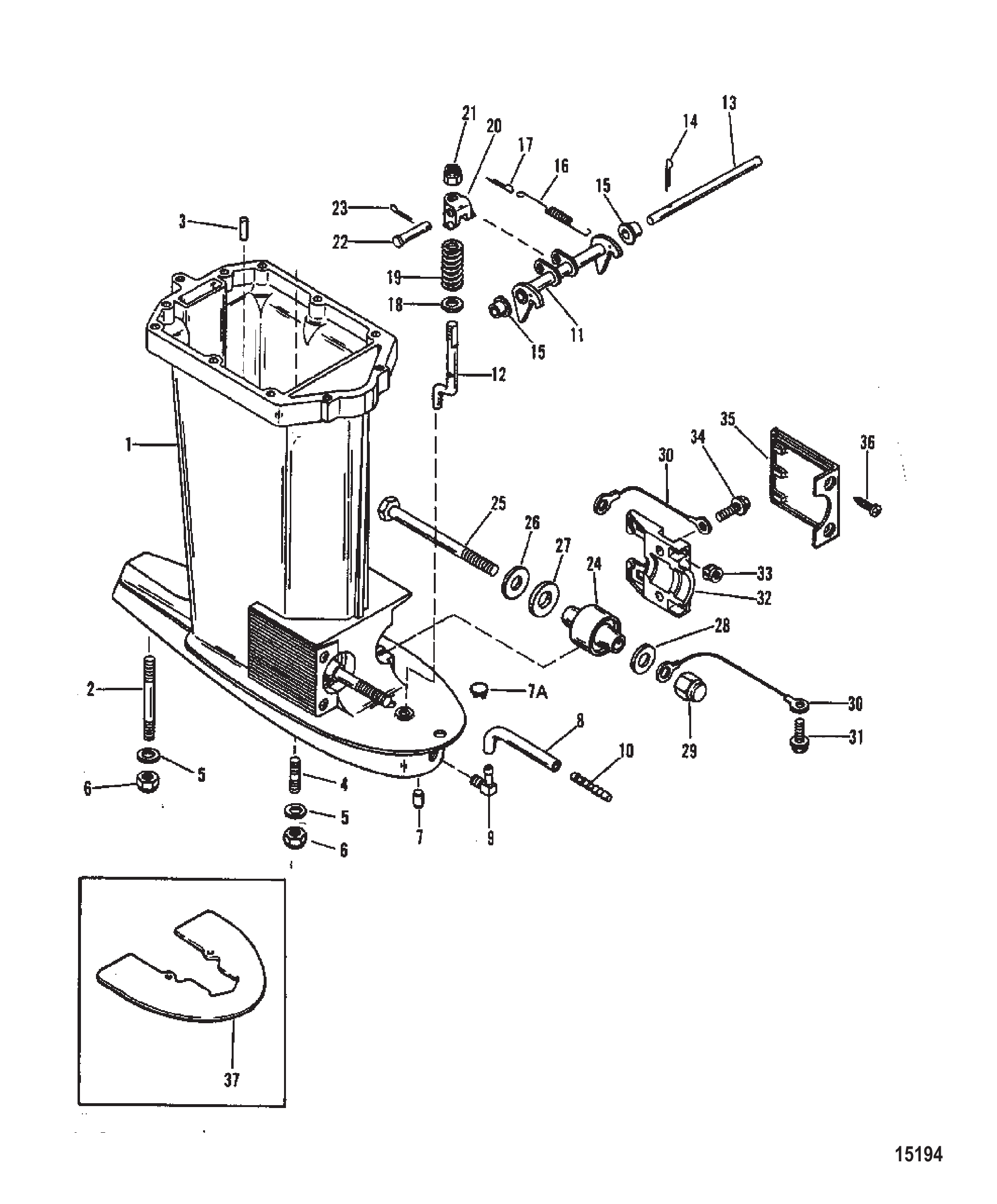

Рис. 10КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	8974A14	Сборка корпуса гребного вала, чёрный	1
1	8974A15	Сборка корпуса гребного вала, серый	1
1	8974T23	Корпус гребного вала в сборе	1
1	8974A20	Сборка корпуса гребного вала, устричный	1
1	8974T23	Корпус гребного вала в сборе	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	903502	Шпилька (M10 x 227) корпуса гребного вала	1
3	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
4	903504	Шпилька длинная	4
4	9035012	Шпилька (M10 x 63)	4
4	903503	Шпилька (M10 x 190) корпуса редуктора	4
5	43042	ШАЙБА ШПИЛЬКИ/ВИНТА КОРПУСА РЕДУКТОРА	5
5	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	5
6	13914	Гайка (M10) шпильки корпуса редуктора	5
6	40140	ГАЙКА (M10)	5
7	429222	НАПРАВЛЯЮЩАЯ	1
7A	429221	ПРОБКА	1
7A	158641	Пробка гидроподъёма, Oyster	1
8	85822A4	Датчик спидометра в сборе	1
9	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
9	433351	Соединитель 90 градусов - с Vibraseal	1
10	85822	Соединитель прямой	1
10	85822T	Разъём прямой	1
11	14664A1	Зацеп реверса в сборе без гидроподъёма	1
11	14664A2	Зацеп реверса в сборе	1
12	16686	Толкатель (без гидроподъёма)	1
13	99606	Вал стопора заднего хода — без гидроподъёма	1
14	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
15	69132	ВТУЛКА ВАЛА ЗАМКА РЕВЕРСА - БЕЗ ГИДРОПОДЪЕМА	2
16	996261	Пружина фиксатора заднего хода — без силового трима	1
17	47959	ШПЛИНТ ПРУЖИННЫЙ - БЕЗ ГИДРОПОДЪЕМА	1
18	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
18	8M0042642	Шайба (.323 x .562 x .063)	1
19	16733	Пружина (без гидроподъёма)	1
20	99636	Вилка толкателя — без гидроподъёма	1
20	996361	Вилка	1
21	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
21	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
22	99663	Штифт серьги стопора заднего хода — без гидроподъёма	1
23	25191	ШПЛИНТ ОСЬ ВИЛКИ - БЕЗ ГИДРОПОДЪЁМА	1
24	44343	Опора нижняя	2
24	44343T1	Опора	2
25	42973	БОЛТ (M12 x 154)	2
25	898835001	Винт (M12 x 154)	2
26	28051	ШАЙБА БОЛТА НИЖНЕГО КРЕПЛЕНИЯ	2
27	28053	ШАЙБА БОЛТА НИЖНЕГО КРЕПЛЕНИЯ	2
28	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
29	43528	Гайка (M12) болта нижней опоры	2
29	8M0204662	Гайка	2
30	88238A1	Сборка троса заземления	2
30	88238A10	Кабель заземления в сборе	2
31	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
32	93192	ХОМУТ НИЖНЕЙ ОПОРЫ	2
32	8M0036730	Хомут	2
33	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
34	40011149	Винт (M8 x 25) нержавеющая сталь	4
35	67077T	Крышка, чёрная чёрная	2
35	8M4500752	Крышка	2
35	67077T6	Крышка нижней опоры	2
35	67077F1	Крышка серая	2
35	67077T10	Крышка, устричная	2
35	67077F1	Крышка серая	2
36	88417	Винт (#12-24 x .620) крышки	4
37	18579T10	Брызгозащитная пластина Sea Ray, устричная	1
37	18579T6	Брызгозащитная пластина Sea Ray, серая	1
37	18579T6	Брызгозащитная пластина Sea Ray, серая	1
-	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
-	12092A4	Комплект проставок корпуса гребного вала - X-LONG	1

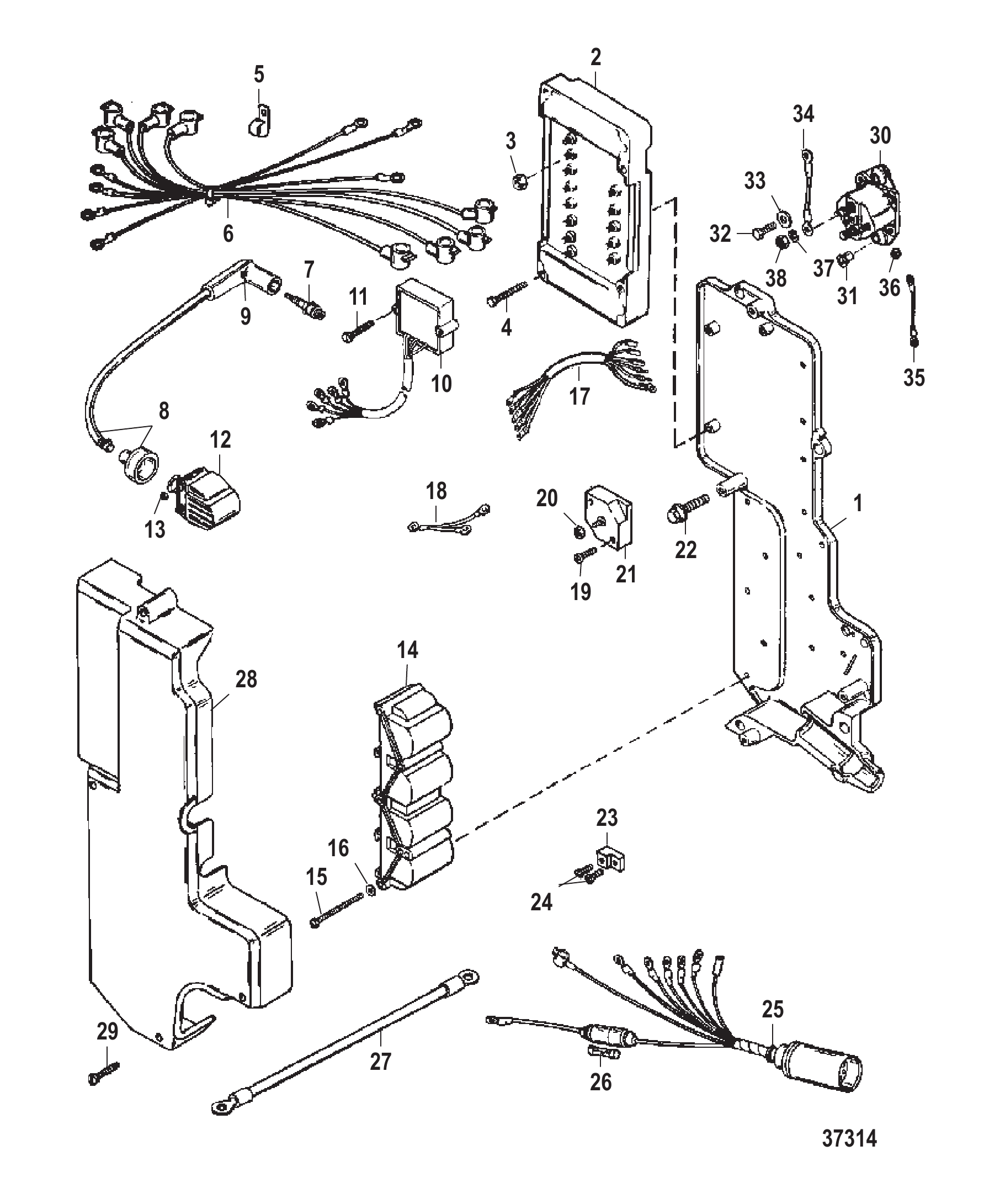

Рис. 11ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ USA-0G437999/BEL-9926999 И РАНЕЕ ELECTRICAL COMPONENTS USA-0G437999/BEL-9926999 AND BELOW

REF	Номер детали	Наименование	Кол-во
-	13541	Разъём штыревой	2
1	443314	Пластина зажигания	1
2	5772A7	Блок переключателей в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	13
4	40011110	Винт (M5 x 30) нержавеющая сталь	4
5	63153	J-образная защёлка	1
6	43442A3	Жгут проводов основной	1
7	8167372	Свеча зажигания (NGK #BP8H-N-10)	4
7	816737Q	Свеча зажигания NGK BP8HN-10@10	4
7	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	4
7	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	4
8	813715A8	Комплект кабелей зажигания	1
8	821945A57	Кабель высокого напряжения в сборе	1
9	63709A1	Комплект наконечника/клеммы свечи зажигания	4
10	815279T	Регулятор напряжения	1
10	8M0084173	Регулятор напряжения	1
11	4010635	ВИНТ (M6 x 35) Нержавеющая сталь	2
12	832757A4	Комплект катушки	4
12	8M0230859	Катушка зажигания в сборе	4
13	45076	Гайка (#10-32) латунная клемма блока выключателя	8
14	87554	Крышка	1
15	40007114	Винт (M5 x 50) крышки катушки зажигания	5
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	5
17	821546A3	Жгут проводов в сборе	1
18	824912A3	Кабельный жгут (6-1/2 дюйм.)	1
18	824912A4	Кабельный жгут (4-3/4 дюйм.)	1
19	40007107	Винт (M5 x 16)	2
20	45076	Гайка (#10-32) латунная клемма блока выключателя	3
21	17602A2	Клеммная колодка	1
21	17602T02	Клеммная колодка в сборе	1
22	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	4
23	45915	КЛЕММНАЯ КОЛОДКА	2
24	48408	Винт (#10-16 x .500) клеммной колодки	4
25	43443A9	Жгут проводов двигателя в сборе	1
26	79091	Предохранитель 20 А	1
26	8M0207796	Предохранитель 20 А	1
27	88439A3	Кабель в сборе положительный - аккумулятор	1
27	88439A4	Кабель в сборе аккумулятор - отрицательный	1
28	13550T1	Крышка	1
29	40007114	Винт (M5 x 50) крышки катушки зажигания	3
29	40011110	Винт (M5 x 30) нержавеющая сталь	1
30	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
31	818968	ВТУЛКА	2
31	8M0214955	Втулка	2
32	40011109	Винт (M5 x 25) нержавеющая сталь	2
33	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	2
34	88807A6	Кабель в сборе (3.50 дюйма) чёрный винт соленоида	AR
35	87379A34	Провод (4.25 дюйма) красный	1
35	79139A22	Жгут проводов красный	1
36	45076	Гайка (#10-32) латунная клемма блока выключателя	2
37	53166	СТОПОРНАЯ ШАЙБА (.312)	2
38	68292	Гайка (.312-18)	2
38	8M0204668	Гайка (.312-18)	2

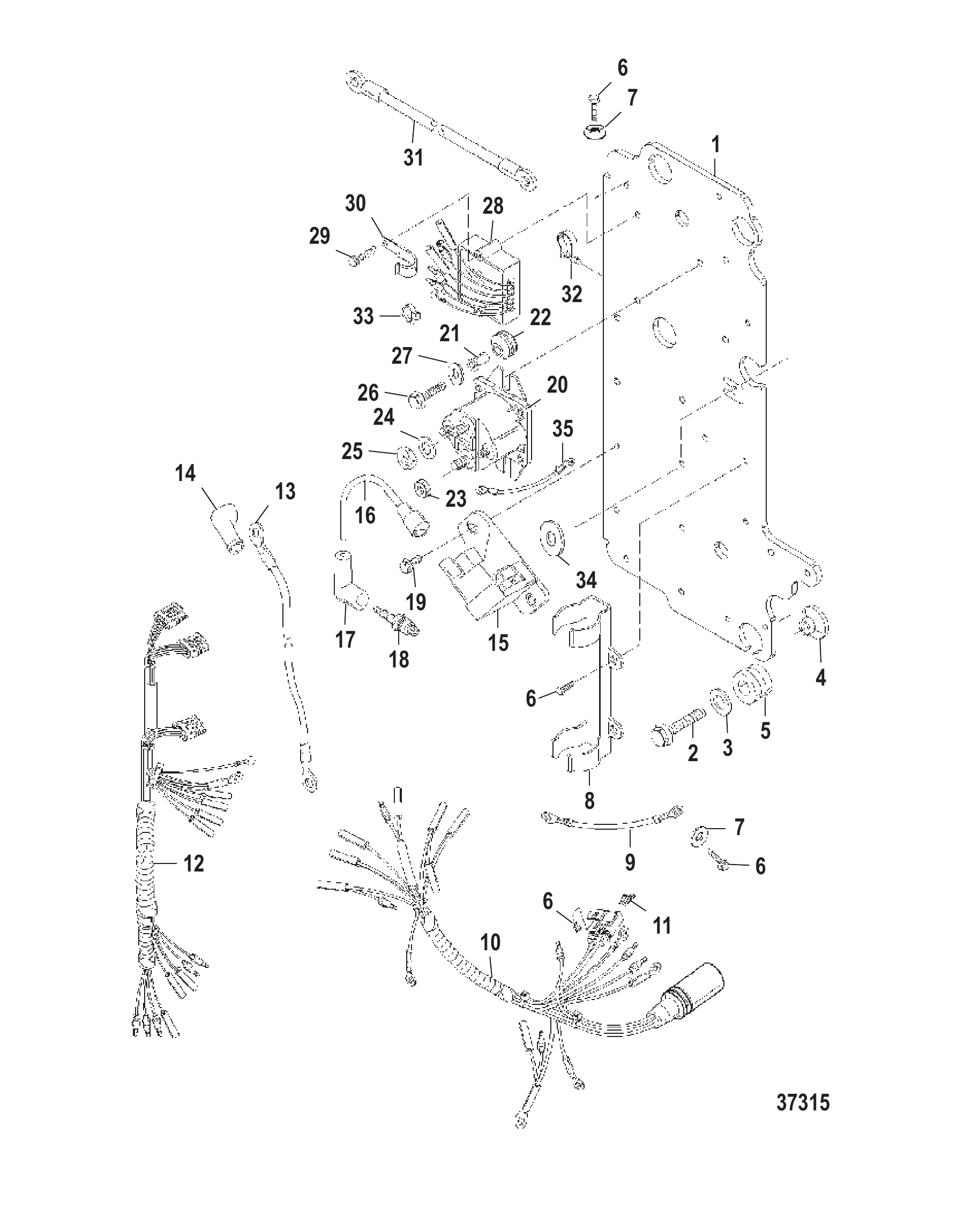

Рис. 12ЭЛЕКТРОКОМПОНЕНТЫ USA-0G438000/BEL-9937000 И ВЫШЕ ELECTRICAL COMPONENTS USA-0G438000/BEL-9937000 AND UP

REF	Номер детали	Наименование	Кол-во
1	832753	Пластина зажигания	1
2	40011150	Винт (M8 x 30) нержавеющая сталь	3
3	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	3
4	850234	Втулка	3
4	8502341	Втулка	3
5	833155	Втулка	3
6	82239312	ВИНТ (M5 x 12)	5
7	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
8	826115	Хомут	1
8	8261151	Хомут соединительный	1
9	88807A44	Трос в сборе (10 дюймов)	1
10	850043A2	Жгут проводов двигателя в сборе	1
11	812619	Предохранитель жёлтый - 20 ампер	1
12	850045A2	Жгут проводов зажигания в сборе	1
13	88439A3	Кабель в сборе положительный - аккумулятор	1
14	830233	Колпак изолятора - красный	1
15	827509A4	Модуль CDM в сборе	4
15	827509A10	Модуль CDM в сборе	4
15	827509A10	Модуль CDM в сборе	4
16	821945A61	Высоковольтный провод в сборе	4
17	63709A1	Комплект наконечника/клеммы свечи зажигания	4
18	8167372	Свеча зажигания (NGK #BP8H-N-10)	4
18	816737Q	Свеча зажигания NGK BP8HN-10@10	4
18	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	4
18	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	4
19	82129116	ВИНТ (M6 x 16)	8
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	818968	ВТУЛКА	2
21	8M0214955	Втулка	2
22	822179	Втулка уплотнительная	2
23	45076	Гайка (#10-32) латунная клемма блока выключателя	2
24	26993	СТОПОРНАЯ ШАЙБА (.312)	2
24	8M0204647	Стопорная шайба (.312)	2
25	68292	Гайка (.312-18)	2
25	8M0204668	Гайка (.312-18)	2
26	82129125	ВИНТ (M6 x 25 мм)	2
27	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
27	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
28	854515	Регулятор напряжения	1
28	8M0084173	Регулятор напряжения	1
29	82129135	ВИНТ (M6 x 35)	2
30	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
31	93388A8	Трос в сборе (12.5 дюймов) чёрный	1
32	834813	Хомут	2
33	816311	Стяжка (8.00 дюймов)	1
33	816311T	СТЯЖКА (8.00 дюймов)	1
34	36001	ШАЙБА	1
35	88807A16	Трос в сборе (4.00 дюйма) чёрный	1

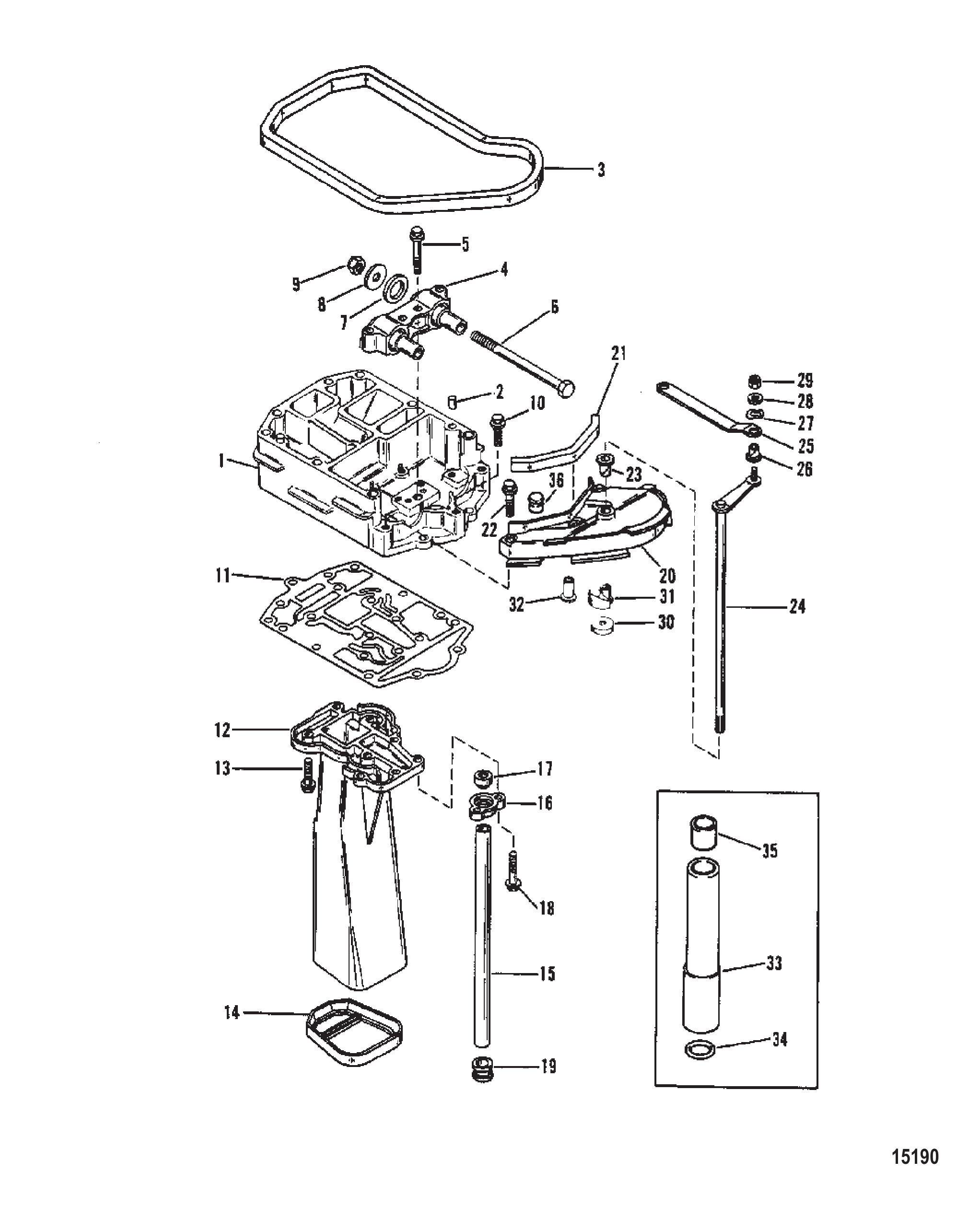

Рис. 13ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	42954A2	Сборка пластины выпускной системы	1
1	42954A4	Сборка пластины выпускной системы	1
2	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	3
3	42939	Уплотнение нижнего кожуха	1
4	443441	Опора (3.25 дюйма) верхняя	1
4	443442	Опора (2.375 дюйма)	1
4	881900T03	Опора	1
5	4010750	ВИНТ (M8 x 50) ХОМУТ	4
6	42974	БОЛТ (M12 x 175) ВЕРХНЕЕ КРЕПЛЕНИЕ	2
6	8M0238139	Винт	2
7	93416	ШАЙБА ВИНТА ВЕРХНЕЙ ОПОРЫ	2
7	32834	ШАЙБА (.9375 x 1.750 x .172)	2
8	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
8	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
9	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
9	896963	Гайка (M12)	2
10	40011151	Винт (M8 x 35) нержавеющая сталь	2
10	40011158	ВИНТ (M8 x 70) Нержавеющая сталь	1
11	430083	Прокладка	1
11	430086	Прокладка	1
12	429662	ТРУБКА выхлопная	1
12	429663	ТРУБКА выхлопная	1
12	87917216T	Труба выпускная	1
13	40011151	Винт (M8 x 35) нержавеющая сталь	6
14	42962	Уплотнение выхлопной трубы	1
14	8M0039075	Сальник	1
15	430141	Трубка водяная	1
15	430142	Трубка водяная	1
16	99019	Хомут уплотнения водяной трубки	1
17	42941	Уплотнение водяной трубки (верхнее)	1
17	42941001	Сальник водяной трубки	1
18	4010750	ВИНТ (M8 x 50) ХОМУТ	2
19	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
19	93221002	Втулка уплотнительная	1
20	42953A2	Кронштейн в сборе	1
20	42953A3	Сборка кронштейна нижнего, серый	1
20	42953A4	Сборка кронштейна нижнего, устричный	1
20	42953A3	Сборка кронштейна нижнего, серый	1
21	43405	Сальник кронштейна нижнего кожуха	1
22	81742750	ВИНТ (M8 x 50)	3
23	48237	Втулка вала переключения передач	1
24	79932A9	Вал переключения передач в сборе (верхний)	1
25	42912A1	Тяга переключения	1
26	48475	Втулка (исполнение II)	2
26	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
27	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
29	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
29	401386	ГАЙКА (M6) Нержавеющая сталь	1
30	43041	ПРОСТАВКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
30	813745	Проставка	1
30	11289	Распорная втулка вала переключения	1
31	43053	МУФТА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
32	43585	Муфта вала переключения	1
33	17243A1	Сборка водяной трубки — удлинитель X-Long	1
34	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
34	8M0204645	Кольцо уплотнительное (.796 x .139)	1
35	38970	САЛЬНИК X-LONG	1
36	19564	Люверс старого образца	1
36	8M0179867	ВТУЛКА	1

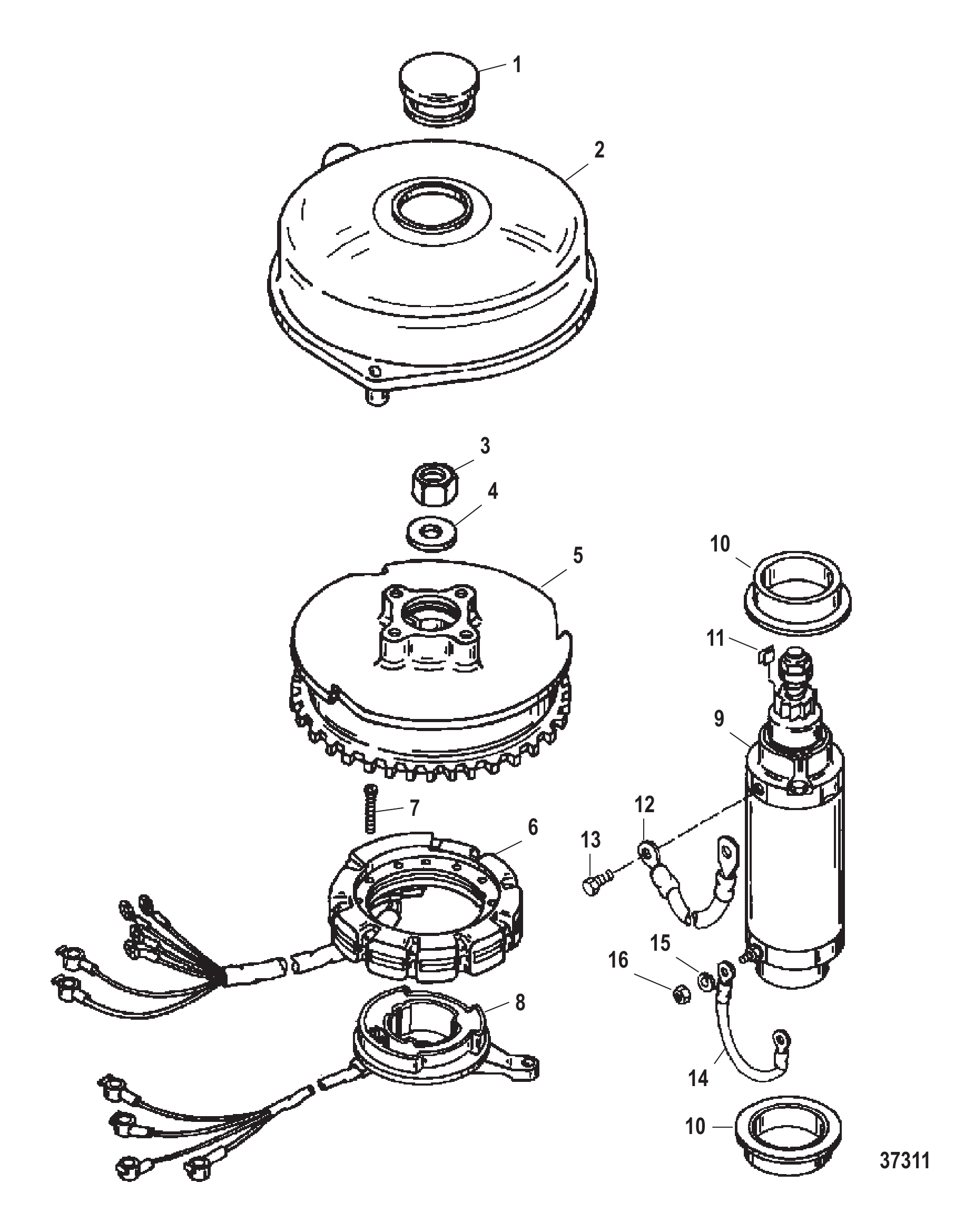

Рис. 14МАХОВИК/СТАРТЕР USA:0G437999/BEL:9926999 И РАНЕЕ FLYWHEEL/STARTER MOTOR USA:0G437999/BEL:9926999 AND BELOW

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	812777T1	Крышка в сборе	1
3	42979	ГАЙКА (M16) МАХОВИКА	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	9008A62	Маховик в сборе	1
5	859236T13	Маховик в сборе	1
6	9710A45	Статор	1
7	4007325	ВИНТ (M5 x 25) СТАТОРА	4
8	99021A6	Датчик-триггер в сборе	1
9	660153	СТАРТЕР В СБОРЕ	1
9	893892T	Стартер в сборе	1
10	56703	ВТУЛКА СТАРТЕРА	2
10	8M0034918	Втулка	2
11	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
11	8M0043376	Упор	2
12	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
13	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
14	93388A6	Трос в сборе (5.500 дюймов)	1
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
16	64015	Гайка (.250-20) клеммы стартерного соленоида	1

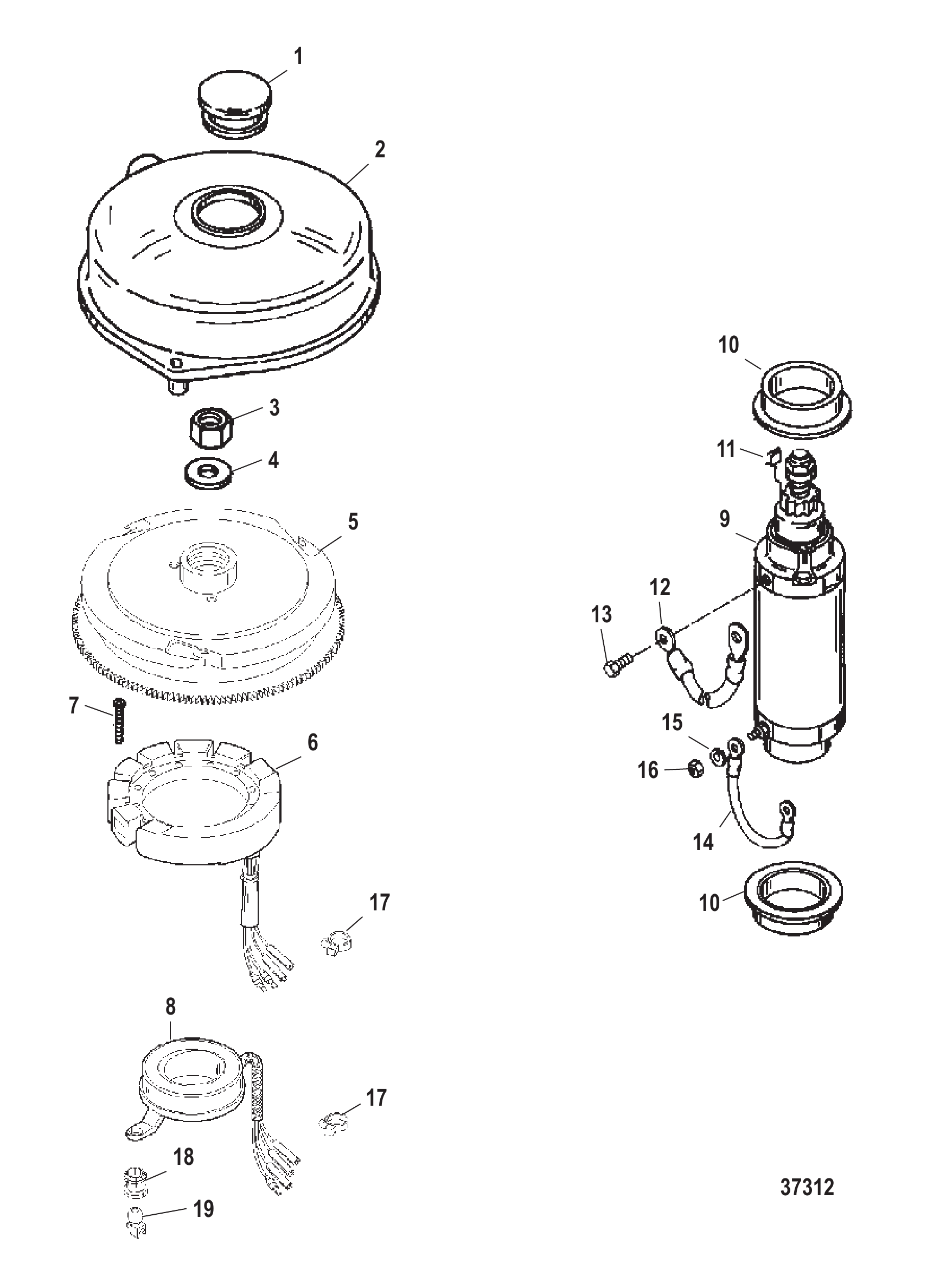

Рис. 15МАХОВИК/СТАРТЕР USA-0G438000/BEL-9927000 И ВЫШЕ FLYWHEEL/ STARTER MOTOR USA-0G438000/BEL-9927000 AND UP

REF	Номер детали	Наименование	Кол-во
1	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
2	812777T1	Крышка в сборе	1
3	42979	ГАЙКА (M16) МАХОВИКА	1
4	68229	Шайба (.641 x 1.250 x .190) маховика	1
4	33001	Шайба	1
5	9008A64	Маховик в сборе	1
5	878227T2	Маховик в сборе	1
6	832075A4	Комплект статора зажигания	1
6	832075A21	Статор в сборе	1
7	4007330	ВИНТ (M5 x 30)	4
7	4013930	ВИНТ (M5 x 30)	4
8	854513T	Датчик-триггер в сборе	1
9	660153	СТАРТЕР В СБОРЕ	1
9	893892T	Стартер в сборе	1
10	56703	ВТУЛКА СТАРТЕРА	2
10	8M0034918	Втулка	2
11	57247	УПОР РЕЗИНОВЫЙ СТАРТЕРА	2
11	8M0043376	Упор	2
12	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
13	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
14	88439A4	Кабель в сборе аккумулятор - отрицательный	1
15	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
16	64015	Гайка (.250-20) клеммы стартерного соленоида	1
17	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
18	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
19	93421	ШАР ПОВОРОТНОГО УЗЛА	1

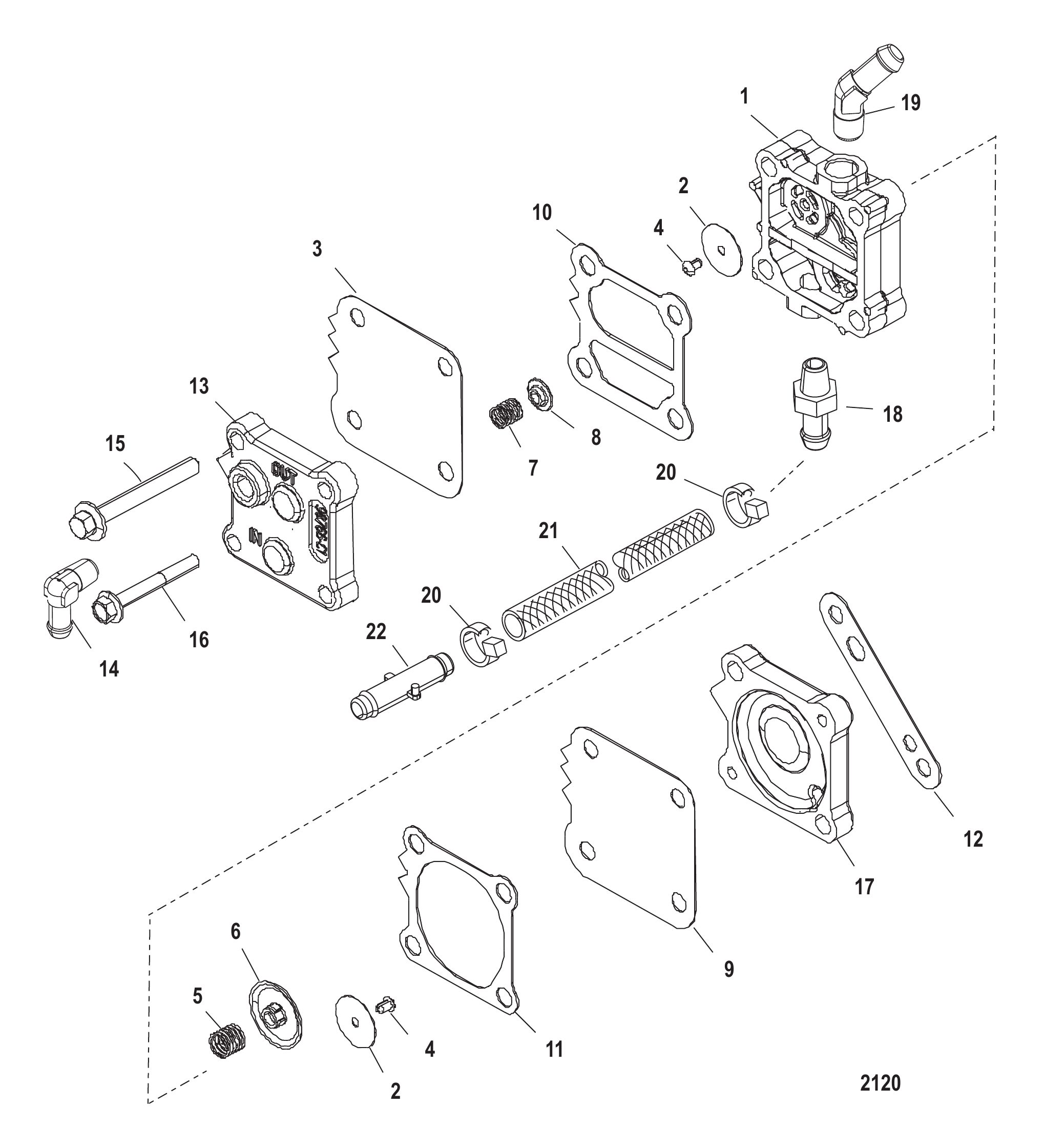

Рис. 16ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
-	14360T75	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Body-Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	987752	Пластина	1
14	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	291112	Фитинг	1
19	782792	Штуцер угловой 45 градусов (1.25)	1
19	8M0207781	Угольник	1
20	816311T	СТЯЖКА (8.00 дюймов)	2
21	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
21	8M0043979	Шланг с рукавом в сборе	1
22	822769	Соединитель	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

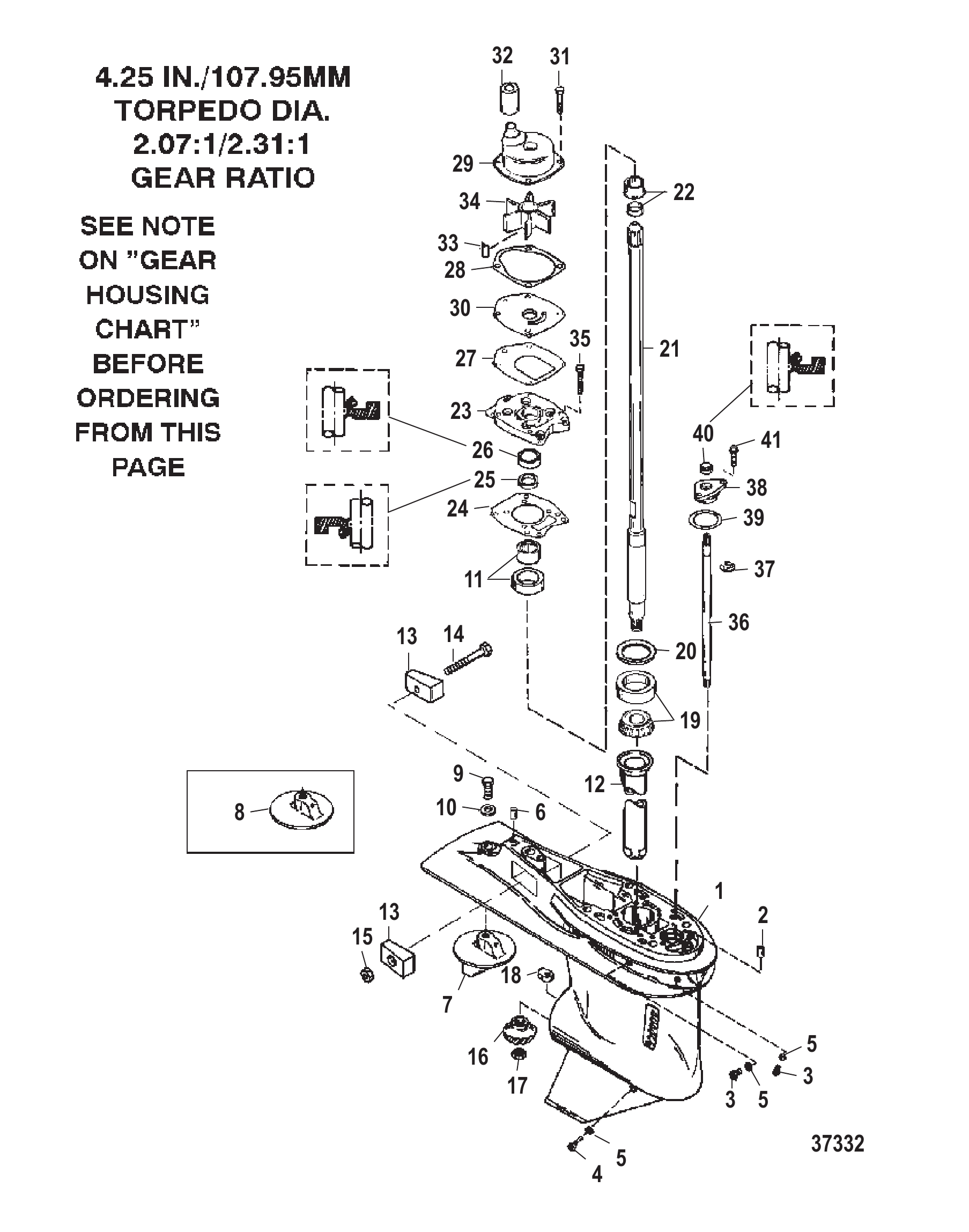

Рис. 17РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(3-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (DRIVESHAFT)(3 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	316404	Пластина триммера	1
7	31640Q4	ТРИММЕР	1
8	316405	Пластина триммера	1
8	8M0236553	Пластина тримма	1
9	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
10	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
11	43040A1	СБОРКА ВОДИТЕЛЯ	1
11	43040T1	СБОРКА ВОДИТЕЛЯ	1
12	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
13	826134	Анод	2
13	826134Q	Анод	2
14	4000333	ВИНТ (M6 x 40)	1
15	8268336	Гайка (M6)	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	19672A1	Шестерня ведущая в сборе	1
16	881259A1	Комплект шестерён	1
16	44484	Шестерня ведущая (13 зубьев)	1
16	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
17	35921	ГАЙКА (.625-18)	1
18	76039	КУЛАЧОК УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
18	760394	Кулачок управления переключением	1
19	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
20	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
21	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
21	43032A4	Вал гребной в сборе, особо удлинённый	1
22	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
23	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
24	430472	Прокладка	1
24	8M0214931	ПРОКЛАДКА	1
25	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
26	8M0245495	САЛЬНИК	1
27	430331	Прокладка	1
28	817277	Прокладка	1
28	8172771	Прокладка водяного насоса, верхняя	1
29	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
30	817276	Передняя панель	1
30	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
31	8248327	Винт (M6 x 30)	4
31	8M0214957	Винт	4
32	430232	Сальник	1
33	43037	ШПОНКА	1
33	8M0204723	ШПОНКА	1
34	430262	Крыльчатка	1
34	43026T2	КРЫЛЬЧАТКА	1
35	8248326	Винт (M6 x 25 мм)	6
36	43048A1	СБОРКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
36	43049A1	Вал переключения в сборе, особо удлинённый	1
37	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
38	43052A4	СБОРКА ВТУЛКИ	1
39	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
39	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
40	8164641	Маслосъёмный сальник	1
40	8M0246145	САЛЬНИК	1
41	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

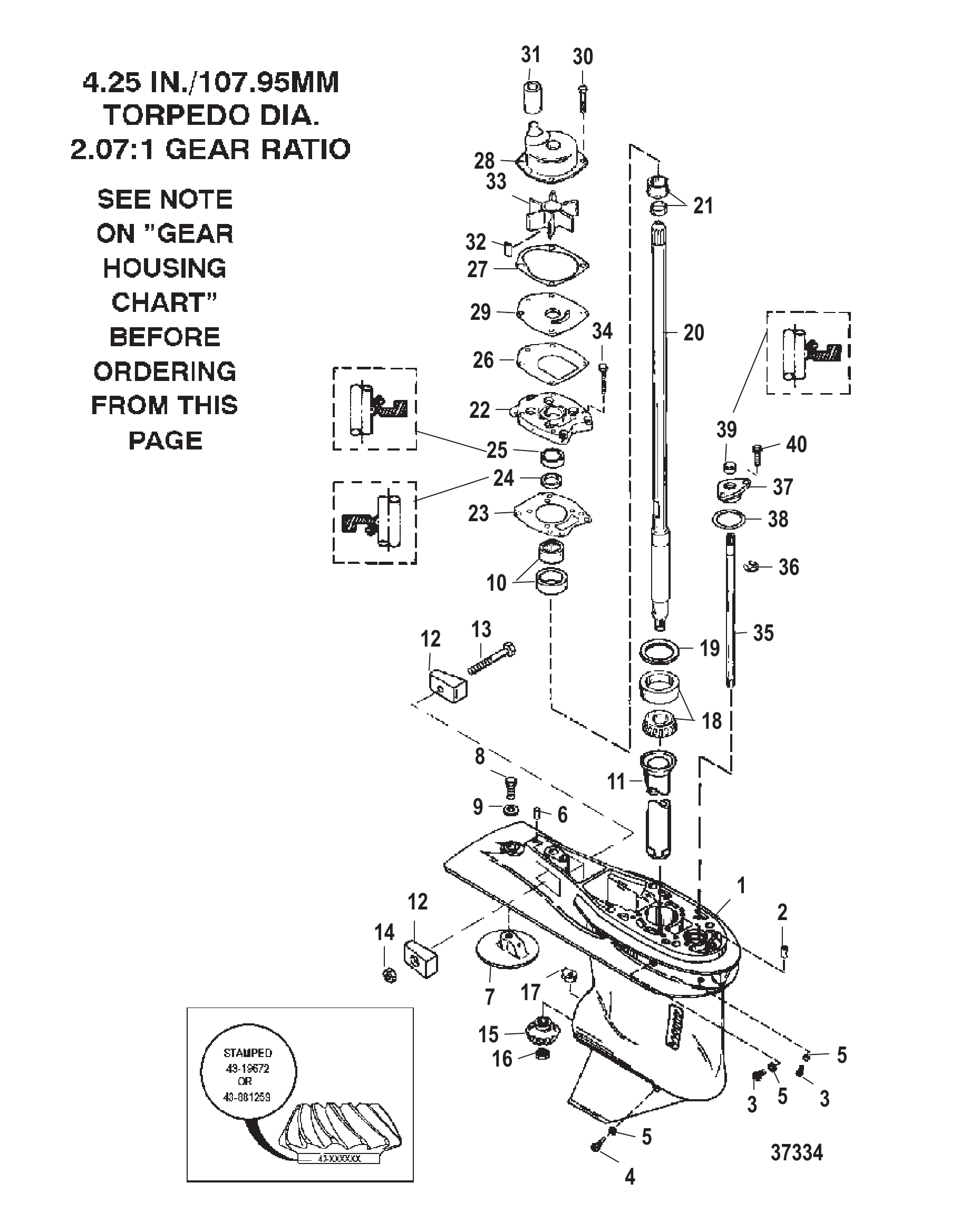

Рис. 18РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(6-ЗУБЦОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (DRIVESHAFT)(6 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
2	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
2	8M0084244	Штифт установочный, .375 x .620	1
3	79953A2	Комплект винтов (.375-16 x .250)	2
3	79953Q04	Ремкомплект сливного винта	2
4	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
4	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
5	19183	Шайба фибровая	3
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	3
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
7	316405	Пластина триммера	1
7	8M0236553	Пластина тримма	1
8	825427	Винт (.437-14 x 1.250) нержавеющая сталь	1
9	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	1
10	43040A1	СБОРКА ВОДИТЕЛЯ	1
10	43040T1	СБОРКА ВОДИТЕЛЯ	1
11	43046	ТРУБКА МАСЛОПОДАЮЩАЯ	1
12	826134	Анод	2
12	826134Q	Анод	2
13	4000333	ВИНТ (M6 x 40)	1
14	8268336	Гайка (M6)	1
14	401386	ГАЙКА (M6) Нержавеющая сталь	1
15	19672	Шестерня-шестерня (также часть 43-850035A3)(14 зубьев)	1
15	881260A5	Шестерня в сборе ведущая/переднего хода	1
15	44484	Шестерня ведущая (13 зубьев)	1
15	44484T	ШЕСТЕРНЯ ВЕДУЩАЯ (13 ЗУБЬЕВ)	1
16	35921	ГАЙКА (.625-18)	1
17	850307	Кулачок управления переключением	1
18	42677A1	ПОДШИПНИК В СБОРЕ КОНИЧЕСКИЙ РОЛИКОВЫЙ	1
18	883047A1	Подшипник в сборе, роликовый конический	1
19	44492A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
19	8M0063265	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК	1
20	43031A1	СБОРКА ВЕРТИКАЛЬНОГО ВАЛА	1
20	43032A4	Вал гребной в сборе, особо удлинённый	1
21	42461A1	КОМПЛЕКТ ВТУЛКА/КОЛЬЦО	1
22	43055A4	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
22	8M0113262	СБОРКА КРЫШКИ ВОДЯНОГО НАСОСА	1
23	430472	Прокладка	1
23	8M0214931	ПРОКЛАДКА	1
24	43036	САЛЬНИК МАСЛЯНЫЙ НИЖНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	43035	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ, АЛЮМИНИЕВАЯ КРЫШКА	1
25	8M0245495	САЛЬНИК	1
26	430331	Прокладка	1
27	817277	Прокладка	1
27	8172771	Прокладка водяного насоса, верхняя	1
28	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
29	817276	Передняя панель	1
29	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
30	8248327	Винт (M6 x 30)	4
30	8M0214957	Винт	4
31	430232	Сальник	1
32	43037	ШПОНКА	1
32	8M0204723	ШПОНКА	1
33	430262	Крыльчатка	1
33	43026T2	КРЫЛЬЧАТКА	1
34	8248326	Винт (M6 x 25 мм)	6
35	853906A1	Вал переключения передач в сборе	1
35	853908A1	Вал переключения передач в сборе	1
36	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
37	43052A4	СБОРКА ВТУЛКИ	1
38	45710	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.424 x .103)	1
38	8M0204681	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 1.424 x .103, СПЕЦИАЛЬНОЕ	1
39	8164641	Маслосъёмный сальник	1
39	8M0246145	САЛЬНИК	1
40	8248326	Винт (M6 x 25 мм)	2
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

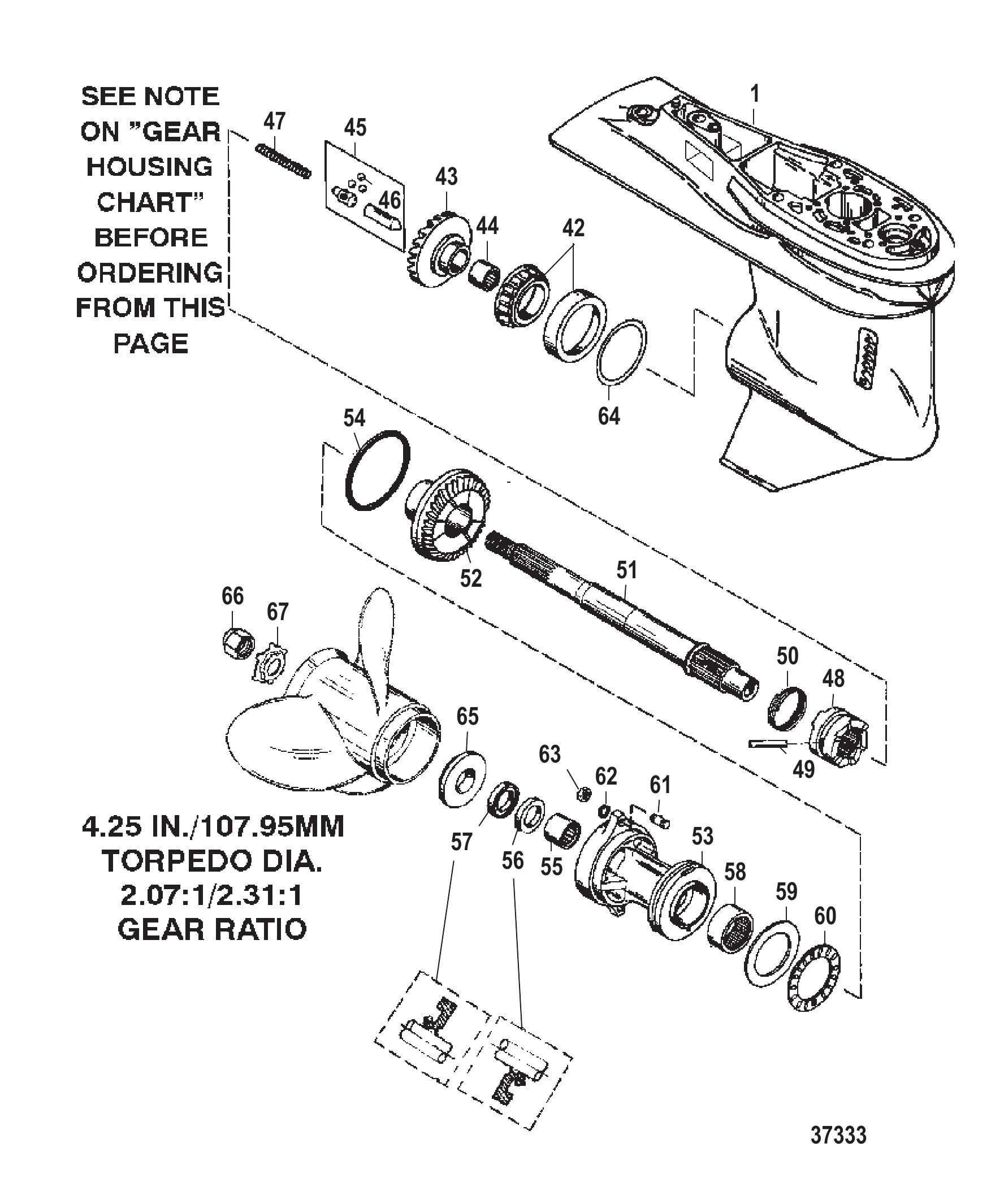

Рис. 19РЕДУКТОР (ВАЛ ВИНТА)(3-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (PROP SHAFT)(3 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011A73	Корпус редуктора в сборе (базовый)	1
1	9011A74	Корпус редуктора в сборе (базовый)	1
1	9011T74	ORD 1667-9011T73 Mercury / Quicksilver	1
1	9011A80	Корпус редуктора в сборе (базовый)	1
1	9011T80	ORD 1667-9011T73 Mercury / Quicksilver	1
42	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
43	NSS	NOT SOLD SEPARATE Forward Gear(PART OF 43-19672A1)	1
43	12634A2	СБОРКА ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
43	12634T02	РЕДУКТОР В СБОРЕ	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	12239A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	44530	Шарик	3
47	30622	ПРУЖИНА	1
48	822539	МУФТА	1
48	822539T	МУФТА	1
49	30632	ШТИФТ КРЕСТОВИНЫ	1
49	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
50	30893	Пружина	1
51	12238T	ВАЛ ГРЕБНОГО ВИНТА	1
52	NSS	NOT SOLD SEPARATE Reverse Gear (PART OF 43-19672A1)	1
52	12635	Шестерня заднего хода	1
52	12635T	ШЕСТЕРНЯ ЗАДНЕГО ХОДА	1
53	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
53	8M0168901	КОРПУС В СБОРЕ	1
54	97386	Кольцо уплотнительное (3.609 x .139)	1
54	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
55	30956	Подшипник игольчатый	1
55	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	76868	САЛЬНИК ВНУТРЕННИЙ	1
56	8M0248882	САЛЬНИК @5	1
57	70081	Сальник масляный наружный	1
57	8M0205729	САЛЬНИК	1
58	12578	Подшипник игольчатый	1
58	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
59	12577	Упорная шайба	1
60	12576	Подшипник упорный	1
61	429172	ШПИЛЬКА (M8 x 48)	2
61	8M0034456	Шпилька (M8 X 1.25 X 48)	2
62	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
62	8M0042642	Шайба (.323 x .562 x .063)	2
63	401198	ГАЙКА (M8)	2
63	401378	ГАЙКА (M8)	2
64	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
64	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
65	13191A1	УПОРНАЯ ШАЙБА	1
65	13191Q01	УПОРНАЯ ШАЙБА	1
66	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
67	816629	Стопорная шайба с усиком	1
67	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

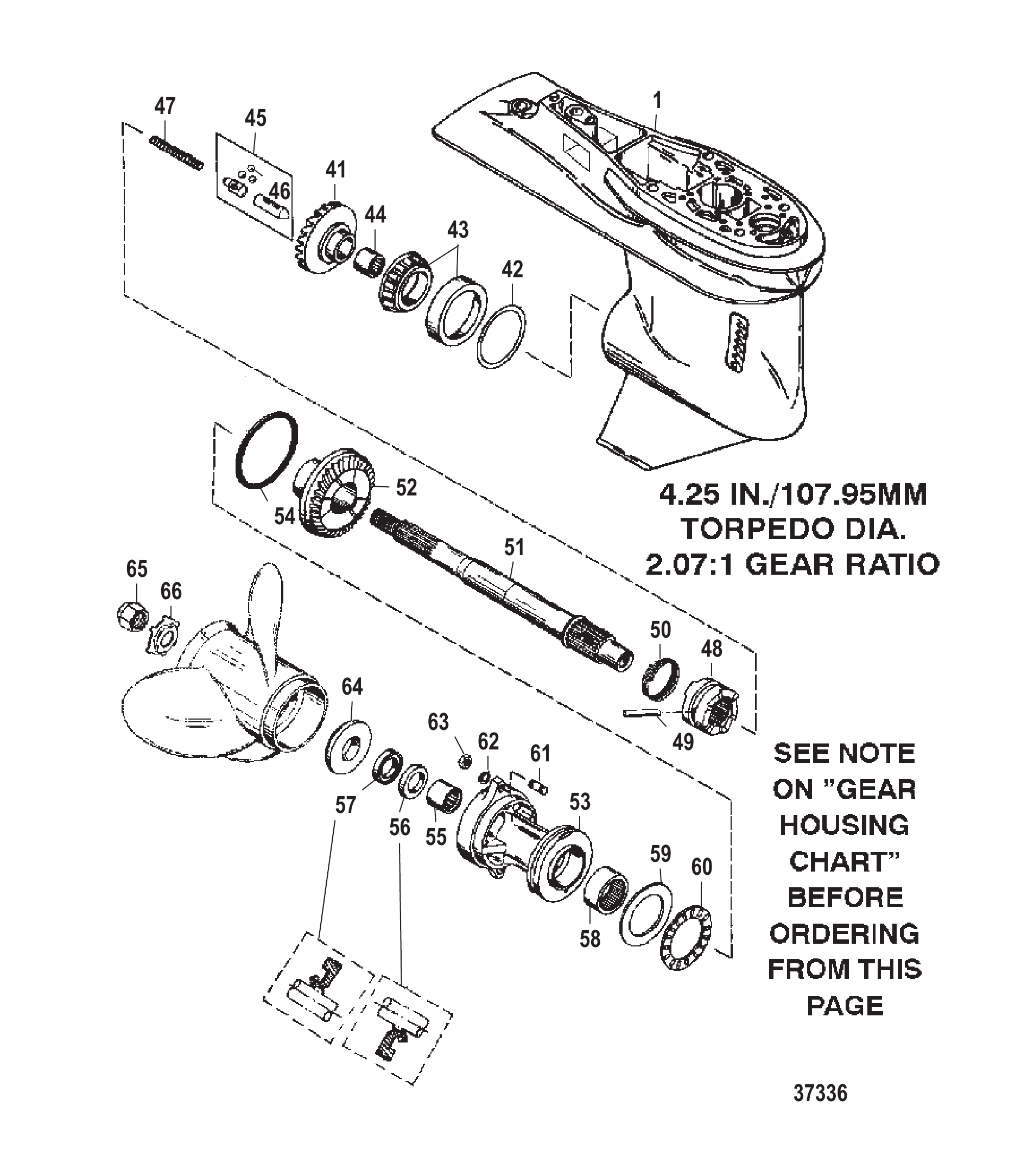

Рис. 20РЕДУКТОР (ВАЛ ВИНТА)(6-КУЛАЧКОВАЯ ОБРАТНАЯ МУФТА) GEAR HOUSING (PROP SHAFT)(6 JAW REVERSE CLUTCH)

REF	Номер детали	Наименование	Кол-во
1	9011G8	Корпус редуктора в сборе базовый	1
1	9011G9	Корпус редуктора в сборе базовый	1
1	9011G60	Корпус редуктора в сборе базовый	1
41	850035A3	Комплект шестерни переднего хода (29 зубьев)	1
41	881260A5	Шестерня в сборе ведущая/переднего хода	1
41	850033A2	Комплект шестерни переднего хода (30 зубьев)	1
41	859472A3	Шестерня переднего хода в сборе - 30 зубьев	1
42	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
42	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	1
43	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
44	30895	Подшипник игольчатый	1
44	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
45	850315A1	КОМПЛЕКТ ТОЛКАТЕЛЯ КУЛАЧКА	1
46	44530	Шарик	3
47	850327	Пружина	1
48	850048	МУФТА	1
48	850048T	Обгонная муфта	1
49	30632	ШТИФТ КРЕСТОВИНЫ	1
49	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
50	30893	Пружина	1
51	850308	Вал гребной	1
51	8M0140445	Гребной вал	1
52	850036	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (29 ЗУБЬЕВ)	1
52	850036T	Шестерня заднего хода - 29 зубьев	1
52	850034	ШЕСТЕРНЯ ЗАДНЕГО ХОДА (30 ЗУБЬЕВ)	1
52	850034T	Шестерня заднего хода (30 зубьев)	1
53	12596A2	КОРПУС ПОДШИПНИКА В СБОРЕ	1
53	8M0168901	КОРПУС В СБОРЕ	1
54	97386	Кольцо уплотнительное (3.609 x .139)	1
54	8M0214974	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
55	30956	Подшипник игольчатый	1
55	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
56	70080	Сальник масляный (внутренний)	1
56	8M0205728	Сальник	1
57	70081	Сальник масляный наружный	1
57	8M0205729	САЛЬНИК	1
58	12578	Подшипник игольчатый	1
58	12578T	ПОДШИПНИК РОЛИКОВЫЙ	1
59	12577	Упорная шайба	1
60	12576	Подшипник упорный	1
61	429172	ШПИЛЬКА (M8 x 48)	2
61	8M0034456	Шпилька (M8 X 1.25 X 48)	2
62	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
62	8M0042642	Шайба (.323 x .562 x .063)	2
63	401198	ГАЙКА (M8)	2
63	401378	ГАЙКА (M8)	2
64	13191A1	УПОРНАЯ ШАЙБА	1
64	13191Q01	УПОРНАЯ ШАЙБА	1
65	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
65	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
66	816629	Стопорная шайба с усиком	1
66	816629Q	ШАЙБА СТОПОРНАЯ	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

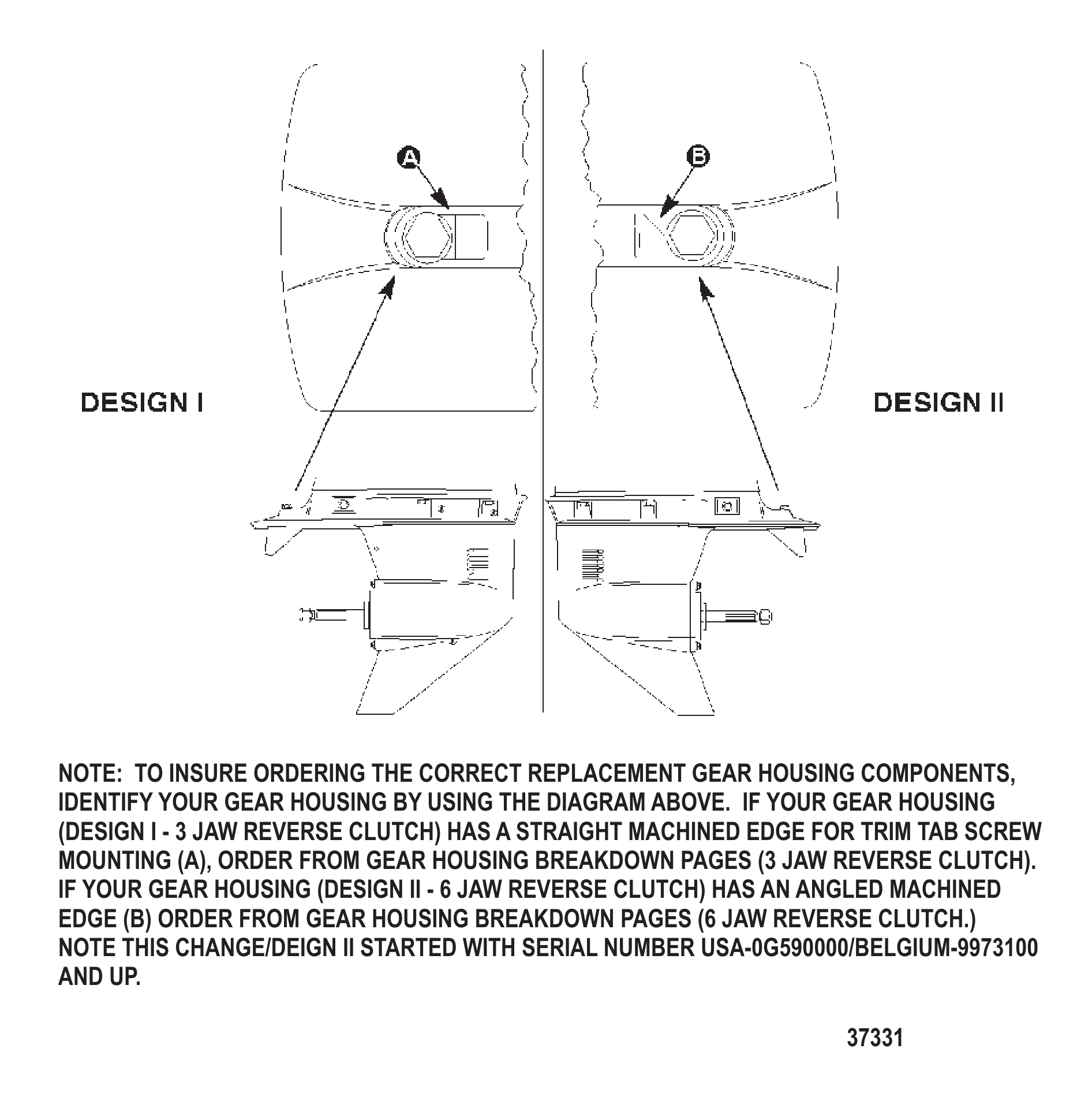

Рис. 21ТАБЛИЦА РЕДУКТОРА (ПЕРЕДАЧА 2.07:1/2.31:1) GEAR HOUSING CHART (2.07:1/2.31:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	9011G10	Корпус редуктора в сборе	1
-	9011J6	Корпус редуктора в сборе	1
-	9011G12	Корпус редуктора в сборе	1
-	9011J9	Корпус редуктора в сборе	1
-	9011G11	Корпус редуктора в сборе	1
-	9011G98	ORD 1667- 9011J6 Mercury / Quicksilver	1
-	9011G13	Корпус редуктора в сборе	1
-	9011J12	ORD1667- 9011J 9 Mercury / Quicksilver	1
-	9011G27	Корпус редуктора в сборе	1
-	9011G81	ORD 1667-9011J45 Mercury / Quicksilver	1
-	9011G1	Корпус редуктора в сборе	1
-	9011J15	Корпус редуктора в сборе	1
-	9011G2	Корпус редуктора в сборе	1
-	9011J18	ORD 1667-9011J15 Mercury / Quicksilver	1
-	9011G39	Корпус редуктора в сборе	1
-	9011J7	GC 100-125 LG BLK Mercury / Quicksilver	1
-	9011G40	Корпус редуктора в сборе	1
-	9011J10	GC 100-125 KL BLK Mercury / Quicksilver	1
-	9011G41	Корпус редуктора в сборе	1
-	9011G99	ORD 1667-9011J7 Mercury / Quicksilver	1
-	9011G42	Корпус редуктора в сборе	1
-	9011G27	Корпус редуктора в сборе	1
-	9011G81	ORD 1667-9011J45 Mercury / Quicksilver	1
-	9011G33	Корпус редуктора в сборе	1
-	9011J16	GC 100-125 LB BLK Mercury / Quicksilver	1
-	9011G36	Корпус редуктора в сборе	1
-	9011J19	ORD 1667-9011J16 Mercury / Quicksilver	1

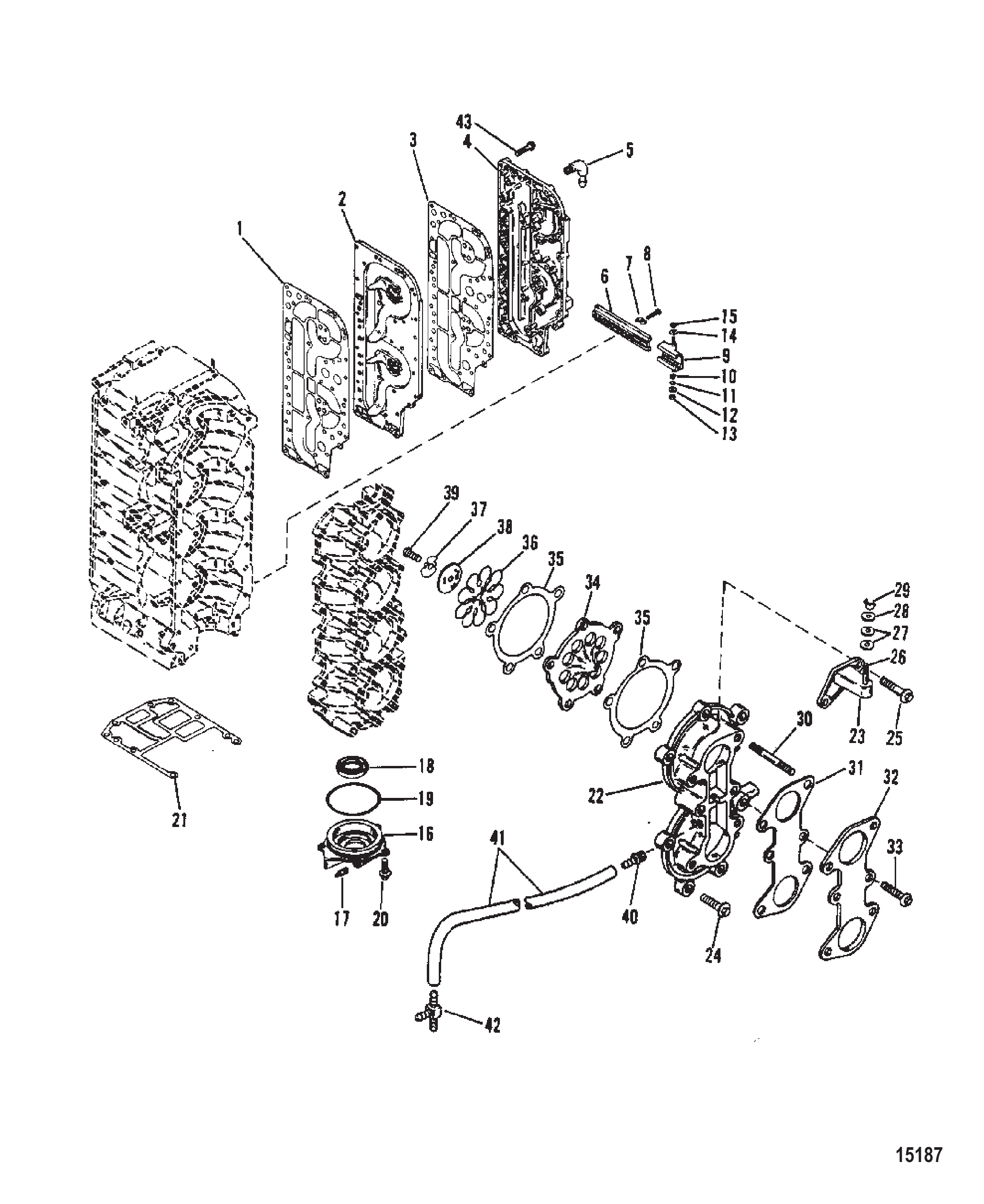

Рис. 22ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование	Кол-во
1	139581	Прокладка (применяется с 44324C1 и 44325C1)	1
2	44324T	Пластина-дефлектор, номер отливки 44324C1	1
3	139581	Прокладка (применяется с 44324C1 и 44325C1)	1
4	44325T	Крышка, номер отливки 44325C1	1
4	44325A1	Комплект крышки/пластины выпускной системы	1
1	8127751	Прокладка, используется с 44324C2 и 44325C2	1
1	8127755	Прокладка	1
2	44324T1	Пластина дефлектора с номером отливки 44324C2	1
2	44325A1	Комплект крышки/пластины выпускной системы	1
3	812775	Прокладка, используется с 44324C2 и 44325C2	1
3	8127754	Прокладка	1
4	44325T1	Крышка с номером отливки 44325C2	1
4	44325A1	Комплект крышки/пластины выпускной системы	1
5	99664	Угольник выхлопной пластины	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	42881A1	ТЯГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ	1
7	42981	ШАЙБА СТОПОРНАЯ	2
8	40001134	Винт (M8 x 25)	2
9	98885	Ползун	1
9	988851	Ползун	1
10	42994	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
11	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
12	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
13	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
13	401386	ГАЙКА (M6) Нержавеющая сталь	1
14	35459	ШАЙБА	1
15	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
16	9004A3	Концевая крышка в сборе нижняя	1
16	858552T2	КРЫШКА НИЖНЯЯ В СБОРЕ	1
17	42658	Обратный клапан	1
17	426585	Обратный клапан	1
18	41953	Сальник	1
19	89224	Уплотнительное кольцо	1
20	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	3
21	430073	ПРОКЛАДКА	1
21	430075	ПРОКЛАДКА	1
22	13545A1	Коллектор в сборе впускной	2
23	42923	Кронштейн крышки маховика	1
24	82127335	ВИНТ (M8 x 35 ММ)	12
25	81742740	ВИНТ (M8 x 40)	2
26	93419	ШПИЛЬКА КРЫШКИ МАХОВИКА	3
26	8M0045410	ШПИЛЬКА	3
27	492211	ШПИЛЬКА КРЕПЛЕНИЯ КРЫШКИ ШАЙБЫ	3
27	8M0204663	ШАЙБА @5	3
28	56681	ШАЙБА (.203 x .500 x .032)	3
28	8M0204666	ШАЙБА (.203 x .500 x .032)	3
29	816873	Барашковая гайка	3
29	816874	Барашковая гайка (#10-32)	3
30	429851	ШПИЛЬКА	8
30	824470	ШПИЛЬКА (M8 x 1.25)	8
31	134612	Прокладка	2
32	13460	Крышка	2
33	81742755	ВИНТ (M8 x 55)	4
34	42963A11	Блок лепестковых клапанов в сборе	4
34	8M0219198	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	4
35	139376	Прокладка	8
36	43018A1	КОМПЛЕКТ ЛЕПЕСТКОВЫХ КЛАПАНОВ	4
37	42982	ШАЙБА СТОПОРНАЯ	4
37	429821	ШАЙБА стопорная	4
38	42924	Держатель лепесткового клапана	4
39	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	4
40	130351	Штуцер прямой	2
41	1430165	Трубка (бухта 38.00 дюймов)	1
42	13033	Тройник	1
43	82127335	ВИНТ (M8 x 35 ММ)	35

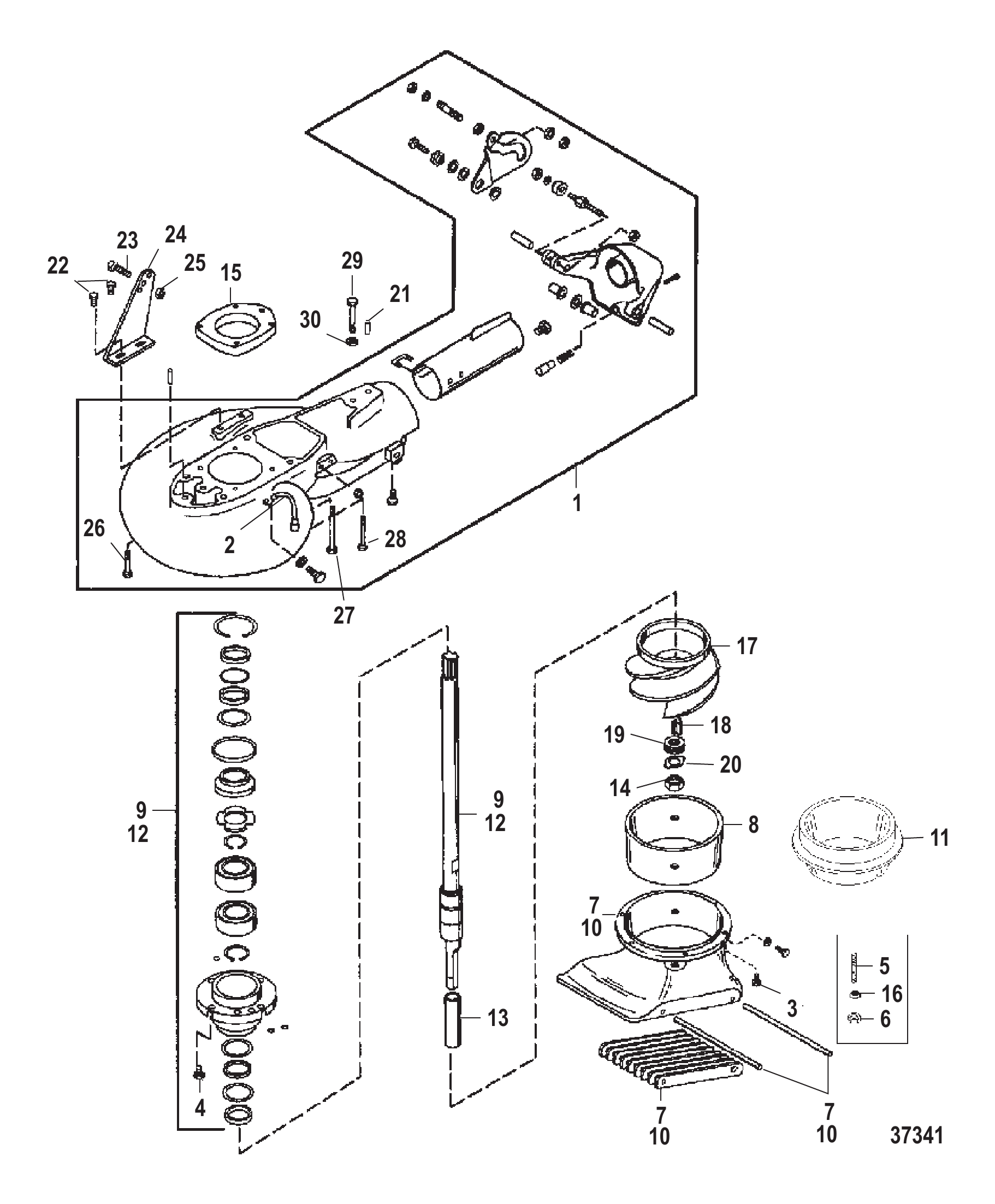

Рис. 23НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	801400115	Водомётный насос в сборе	1
-	856143A1	Водометный насос в сборе	1
-	856143A1	Водометный насос в сборе	1
1	85576790	КОРПУС НАСОСА	1
1	855767T90	Корпус насоса	1
1	80141190	Корпус насоса	1
1	801411T90	Корпус насоса в сборе	1
2	827490	ШЛАНГ СМАЗКИ	1
3	848497	ВИНТ (.312-18 x 1.00)	6
4	19923088	ВИНТ (.250-20 x .875)	4
4	848497	ВИНТ (.312-18 x 1.00)	4
5	855840	Шпилька (.312-18 x 1.81)	6
6	67980	Гайка (.312-18)	6
6	82670910	ГАЙКА (.312-18) Нержавеющая сталь	6
7	80141290	Корпус впускного отверстия	1
8	8271883	Втулка	1
9	80141390	Гребной вал	1
10	85576890	КОРПУС ВПУСКНОЙ	1
11	855771	ГИЛЬЗА	1
12	85576990	ГРЕБНОЙ ВАЛ	1
13	8271891	Гильза	1
14	8271901	Гайка	1
15	808747	Переходник насоса	1
16	36001	ШАЙБА	6
17	801414115	Крыльчатка	1
17	855708115	Крыльчатка	1
17	855708115	Крыльчатка	1
18	801405875	Шпонка	1
19	801404875	Прокладка рабочего колеса	8
20	801403875	Шайба стопорная	1
21	801407	Установочный штифт	2
22	19923062	ВИНТ (.250-20 x .625)	2
23	60411	ВИНТ (.312-18 x 1.250)	1
24	801410	Кронштейн опоры троса	1
25	67980	Гайка (.312-18)	1
25	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
26	4010860	ВИНТ (M10 x 60) Шестигранный фланец - Нержавеющая сталь	2
27	4010890	ВИНТ (M10 x 90) Шестигранный с фланцем - Нержавеющая сталь	1
28	4010870	ВИНТ (M10 x 70) Шестигранный фланец - Нержавеющая сталь	1
29	843575	Винт (.375-16 x 4.00) нержавеющая сталь	1
30	45175	Шайба (.406 x .750 x .104)	1
30	8M0214963	Шайба	1

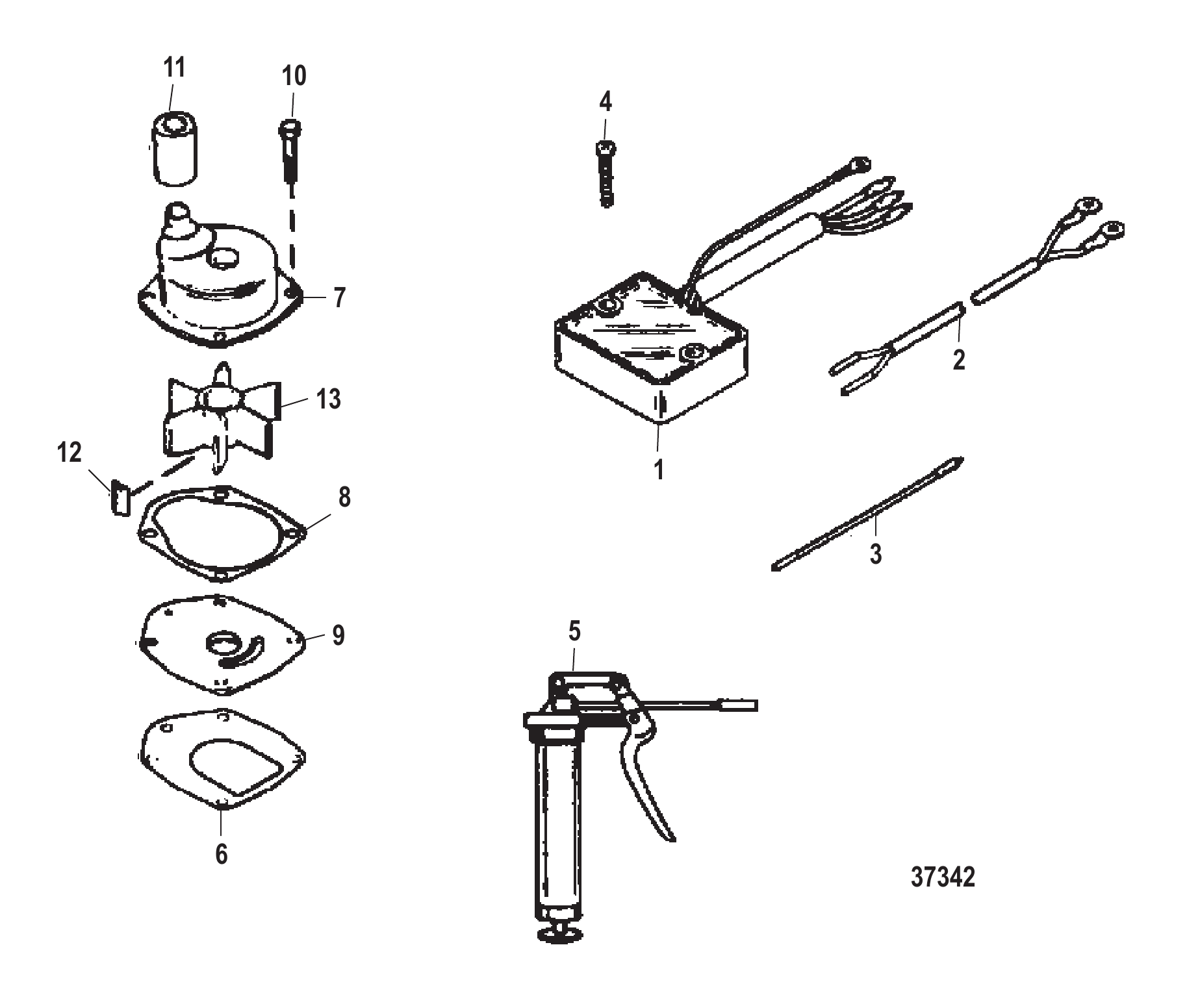

Рис. 24КОМПОНЕНТЫ НАСОСНОЙ УСТАНОВКИ JET PUMP COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	821889A51	ОГРАНИЧИТЕЛЬ ОБОРОТОВ	1
2	823147A7	ЖГУТ ПРОВОДОВ В СБОРЕ Ограничитель оборотов	1
3	11149A8	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
4	82130050	ВИНТ (M6 x 50)	2
5	30500A2	КОМПЛЕКТ СМАЗКИ	1
5	30500K2	ШПРИЦ И СМАЗКА	1
6	430331	Прокладка	1
7	817275A2	КОМПЛЕКТ КОРПУСА ВЕРХНЕГО ВОДЯНОГО НАСОСА	1
8	817277	Прокладка	1
8	8172771	Прокладка водяного насоса, верхняя	1
9	817276	Передняя панель	1
9	8M0204709	ОПОРНАЯ ПЛАСТИНА	1
10	82684430	ВИНТ (M6 x 30)	4
11	430232	Сальник	1
12	43037	ШПОНКА	1
12	8M0204723	ШПОНКА	1
13	430262	Крыльчатка	1
13	43026T2	КРЫЛЬЧАТКА	1
-	43035A4	КОМПЛЕКТ УПЛОТНЕНИЙ КОРПУСА РЕДУКТОРА	1
-	43024A7	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	8M0113799	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 25Таблица ключей Key Chart

Номер детали	Наименование	Кол-во
894911	Ключ зажигания (1A)	1
894912	Ключ зажигания (1B)	1
894913	Ключ зажигания (1C)	1
894914	Ключ зажигания (1D)	1
894915	Ключ зажигания (1E)	1
894916	Ключ зажигания (1F)	1
894917	Ключ зажигания (2A)	1
894918	Ключ зажигания (2B)	1
894919	Ключ зажигания (2C)	1
8949110	Ключ зажигания (2D)	1
8949111	Ключ зажигания (2E)	1
8949112	Ключ зажигания (2F)	1

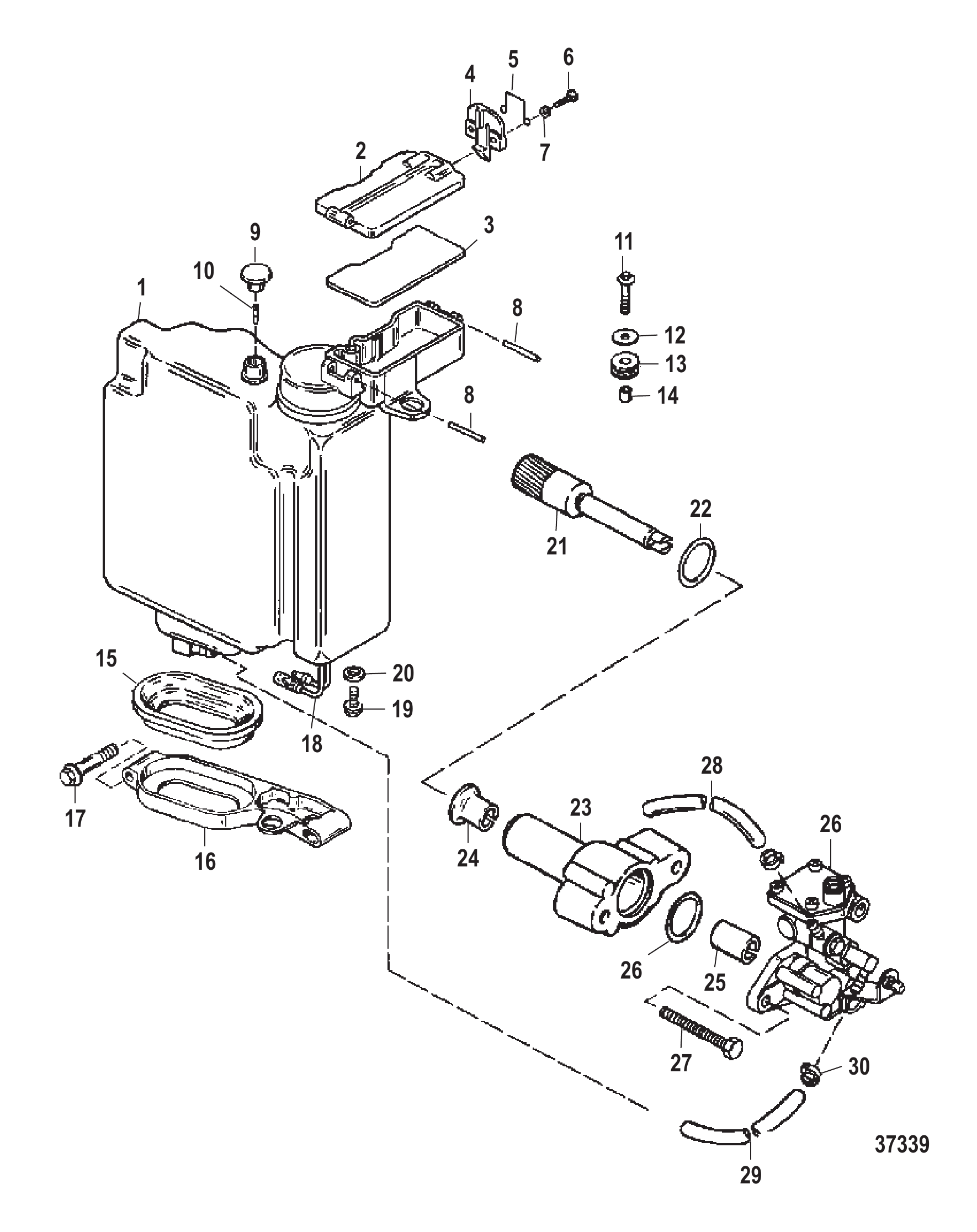

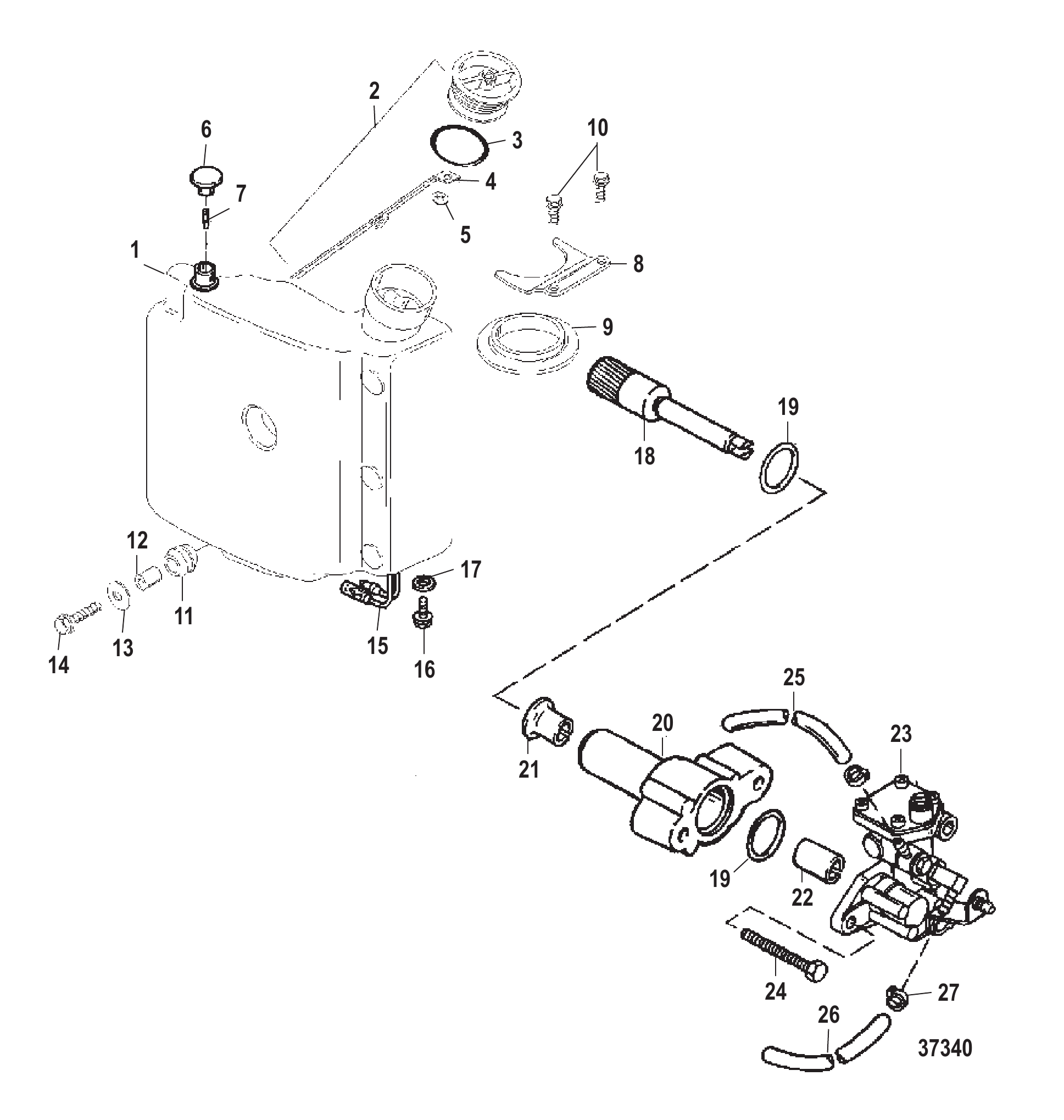

Рис. 26СИСТЕМА ВПРЫСКА МАСЛА (USA-0G301751/BEL-9885505 И ВЫШЕ) OIL INJECTION (USA-0G301751/BEL-9885505 AND UP)

REF	Номер детали	Наименование	Кол-во
1	828362A2	Масляный бак в сборе	1
2	828475A1	Крышка	1
3	26318	Уплотнительное кольцо	1
3	26318T	Уплотнительное кольцо	1
4	828793	Маслоизмерительный щуп	1
5	113161	ГАЙКА	1
5	65110	ГАЙКА	1
6	19299A1	Вентиляция в сборе	1
7	64871	КЛАПАН	1
8	8287201	Кронштейн	1
9	99160	Чехол масляного бака (верхний)	1
9	99160001	Чехол	1
10	4010620	ВИНТ (M6 x 20) Нержавеющая сталь	2
11	825380	Втулка уплотнительная	1
11	825380001	Втулка уплотнительная	1
12	828350	Втулка	1
13	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	1
14	81893435	ВИНТ (M8 x 35)	1
14	8M0103814	Винт (M8 x 35 мм)	1
15	12886A6	Переключатель в сборе	1
16	58376	Винт (.164-18 x .375)	1
17	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
18	430204	Шестерня ведомая	1
19	62705	Кольцо уплотнительное масляного насоса	2
19	8M0204667	Кольцо уплотнительное @2	2
20	17335A3	Переходник в сборе	1
21	17597	Втулка	1
22	17596	Втулка	1
23	443453	Насос масляный	1
23	44345T3	Насос масляный	1
24	82104540	ВИНТ (M5 x 40)	2
25	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
25	82381335	ТРУБКА (15.00 дюймов в наборе)	1
26	82381455	ТРУБКА (25.00 дюймов в наборе)	1
27	69355	Стяжка (5.50 дюймов)	AR
27	8M0214940	Стяжка	AR
27	816311	Стяжка (8.00 дюймов)	AR
27	816311T	СТЯЖКА (8.00 дюймов)	AR
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

Рис. 27МАСЛЯНАЯ ИНЪЕКЦИЯ (USA:0G301750/BEL:9885504 И НИЖЕ) OIL INJECTION (USA:0G301750/BEL:9885504 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	828362A3	Бак масляный в сборе	1
2	821902A1	Крышка в сборе	1
3	8220612	Прокладка	1
4	824612	ЗАЩЕЛКА	1
5	824611	ПРУЖИНА	1
6	4005666	ВИНТ (M3.5 x 13)	2
7	27882	ШАЙБА	2
8	822059	Штифт с канавкой	1
8	825259	Штифт роликовый (.093 X 1.250)	1
9	19299A1	Вентиляция в сборе	1
10	64871	КЛАПАН	1
11	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	1
12	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
12	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
13	42117	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
14	42116	ВТУЛКА	1
15	99161	Чехол основания масляного бака	1
16	42888	Кронштейн основания масляного бака	1
17	82155050	ВИНТ (M8 x 50) нержавеющая сталь	2
18	12886A6	Переключатель в сборе	1
19	58376	Винт (.164-18 x .375)	1
20	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
21	430204	Шестерня ведомая	1
22	62705	Кольцо уплотнительное масляного насоса	2
22	8M0204667	Кольцо уплотнительное @2	2
23	17335A3	Переходник в сборе	1
24	17597	Втулка	1
25	17596	Втулка	1
26	443453	Насос масляный	1
26	44345T3	Насос масляный	1
27	82104540	ВИНТ (M5 x 40)	2
28	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
28	82381335	ТРУБКА (15.00 дюймов в наборе)	1
29	82381455	ТРУБКА (25.00 дюймов в наборе)	1
30	816311	Стяжка (8.00 дюймов)	AR
30	816311T	СТЯЖКА (8.00 дюймов)	AR
30	69355	Стяжка (5.50 дюймов)	AR
30	8M0214940	Стяжка	AR
-	13461A90	Комплект прокладок	1
-	13461A99	Комплект прокладок	1

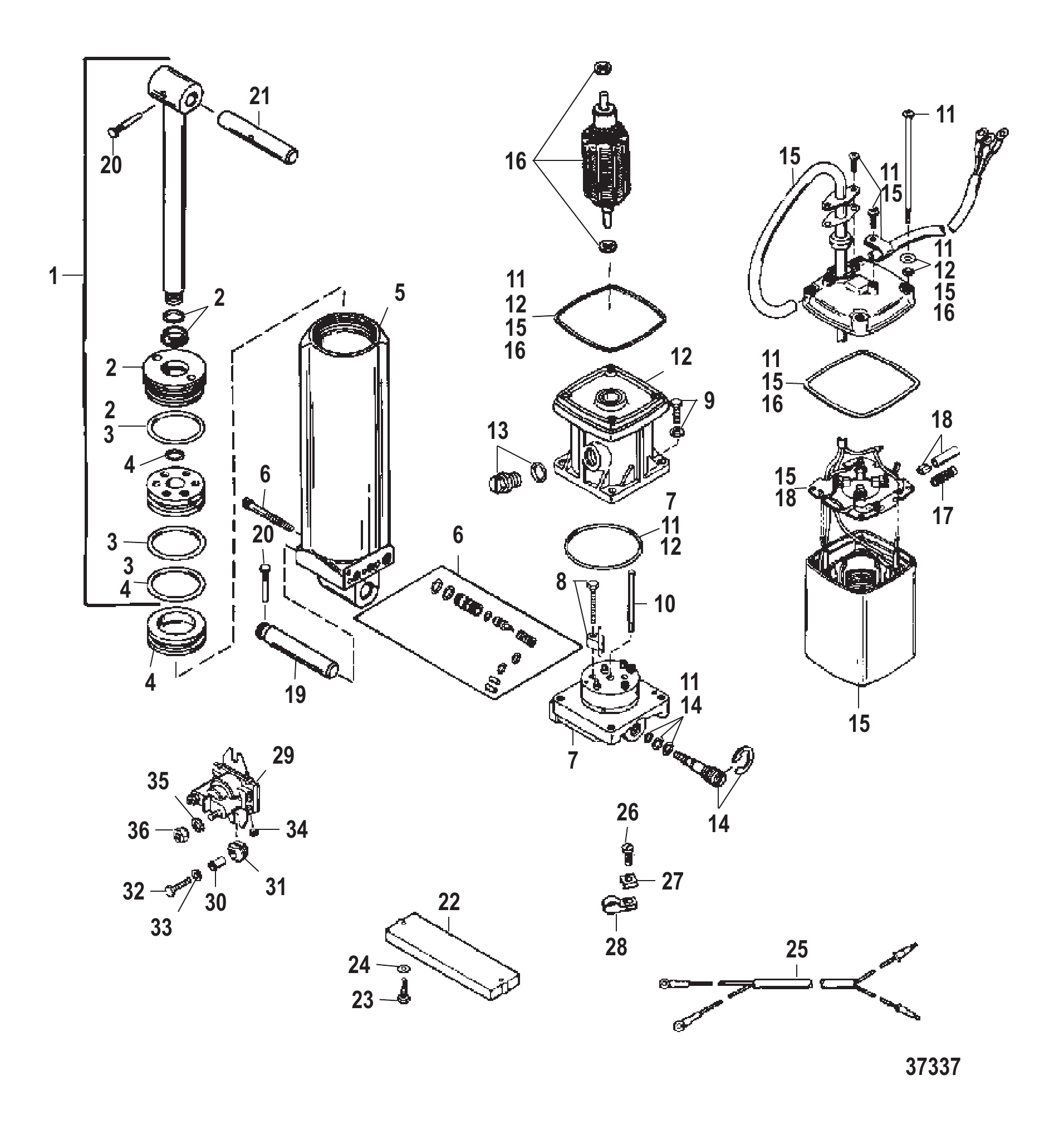

Рис. 28РЕГУЛИРОВКА МОЩНОСТИ (ЧЕРНАЯ ЗАГЛУШКА)(G359967/9934136 И НИЖЕ) POWER TRIM (BLACK FILL PLUG)(G359967/9934136 AND BELOW

REF	Номер детали	Наименование	Кол-во
-	824051	НАСОС В СБОРЕ ТРИММА	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	813428	Крышка торцевая в сборе цилиндра подъема	1
3	813432A3	Ремкомплект уплотнений цилиндра	1
4	810776	КОМПЛЕКТ ПОРШНЯ Памяти	1
5	811669A1	Цилиндр в сборе	1
5	893916A01	Цилиндр в сборе	1
6	811678A6	Комплект винтов и уплотнений	1
7	809901A2	Насосный блок с коллектором в сборе	1
8	823180A1	Комплект коромысла	1
8	809901A2	Насосный блок с коллектором в сборе	1
9	813436	Комплект винтов	1
10	8116711	Гребной вал	1
11	811626A3	Ремкомплект уплотнений (с болтами картера)	1
11	809901A2	Насосный блок с коллектором в сборе	1
12	8116731	Ремкомплект бачка	1
12	809901A2	Насосный блок с коллектором в сборе	1
13	813435	Комплект пробок	1
13	8134351	Пробка	1
14	813442A2	Узел ручного сброса в сборе	1
14	893929A01	Комплект предохранительного клапана	1
15	8116241	Комплект статора и катушки	1
15	809901A2	Насосный блок с коллектором в сборе	1
16	8116271	Комплект якоря	1
16	809901A2	Насосный блок с коллектором в сборе	1
17	12665	Комплект пружин щёток	1
18	811625	Комплект щёточного узла	1
19	818898	ШТИФТ ЯКОРНЫЙ	1
20	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
21	996251	Вал	1
21	99625002	Вал	1
22	818298A1	Комплект анода	1
22	818298Q1	Комплект анода	1
23	4000330	ВИНТ (M6 x 25)	2
23	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
24	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
24	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
25	17201A2	Трос в сборе (17.00 дюймов)	1
26	817626	Винт (#10-16 x .380)	2
26	878607	Винт (#10-16 x .375)	2
27	69205	С-ОБРАЗНАЯ ШАЙБА	2
27	8M0084613	Пружинная шайба	2
28	22875	ЗАЖИМ	2
29	818997A1	Электромагнит в сборе	2
29	8M0185145	Электромагнит в сборе	2
30	818968	ВТУЛКА	4
30	8M0214955	Втулка	4
31	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	4
31	8M0207785	Втулка	4
32	40011109	Винт (M5 x 25) нержавеющая сталь	4
33	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	4
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
36	64015	Гайка (.250-20) клеммы стартерного соленоида	4

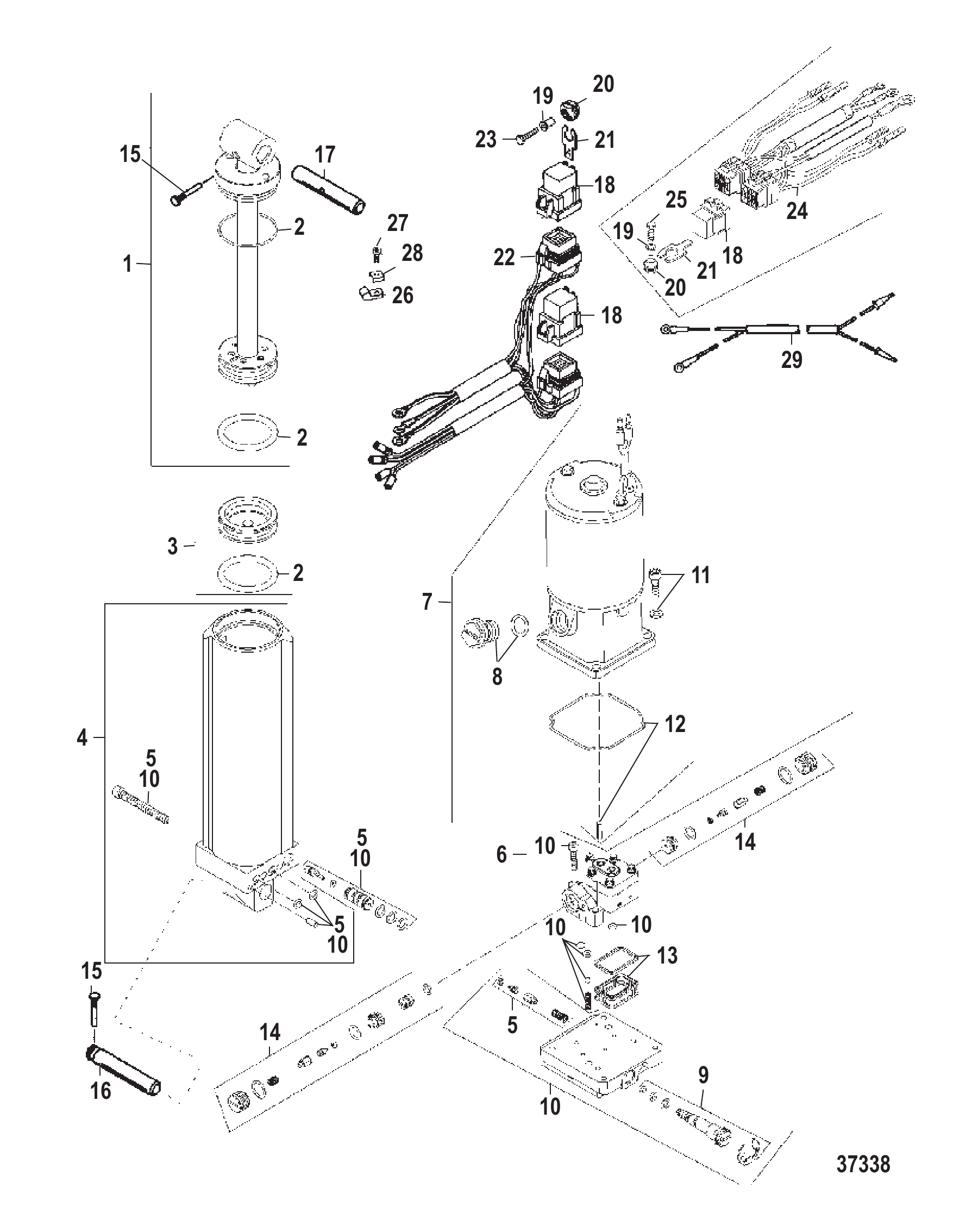

Рис. 29РЕГУЛИРОВКА МОЩНОСТИ (ЖЕЛТАЯ ЗАГЛУШКА)(G359968/9934137 И ВЫШЕ) POWER TRIM (YELLOW FILL PLUG)(G359968/9934137 AND UP

REF	Номер детали	Наименование	Кол-во
-	830250A3	Насос в сборе силового тримма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	809877A1	Ремкомплект вала привода/сальника	1
13	809878A1	Ремкомплект фильтра	1
13	893912A02	Ремкомплект фильтра	1
14	809879A1	Ремкомплект тарельчатого клапана	1
14	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
15	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
16	818898	ШТИФТ ЯКОРНЫЙ	1
17	996251	Вал	1
17	99625002	Вал	1
18	828151A1	Реле в сборе	2
18	8M0207773	Реле тримма в сборе	2
19	818968	ВТУЛКА	2
19	8M0214955	Втулка	2
20	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
20	8M0207785	Втулка	2
21	828102	Кронштейн	2
21	8M0207771	Кронштейн крепления	2
22	819514A4	Жгут проводов гидроподъёма в сборе	1
23	40011109	Винт (M5 x 25) нержавеющая сталь	2
24	819514A15	Жгут проводов тримма в сборе	1
24	8M0092077	Жгут проводов тримма в сборе	1
25	82129125	ВИНТ (M6 x 25 мм)	2
26	22740	ЗАЖИМ	2
27	8128321	Винт (#10-16 x .600)	2
27	878609	Винт (#10-16 x .600)	2
28	69205	С-ОБРАЗНАЯ ШАЙБА	2
28	8M0084613	Пружинная шайба	2
29	17201A2	Трос в сборе (17.00 дюймов)	1

Рис. 30Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	803502007	Каталог запчастей 135/150/175 DFI - 2.5L	1
-	10199070	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ	1
-	10199080	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 135/150/175, Английский	1
-	10299082	Руководство по эксплуатации	1
-	10299091	Руководство по эксплуатации 135-175/150-175 ProXS Optimax	1
-	8M0055670	Руководство по эксплуатации	1
-	10199D70	Руководство владельца 135/150/175 DFI, французский	1
-	10199J70	Руководство владельца 135/150/175 DFI, испанский	1
-	10260081	Руководство по эксплуатации Jet 110 Optimax	1
-	10260090	Руководство по эксплуатации Jet 110 Optimax	1
-	8M0055668	Руководство по эксплуатации	1
-	8M0077319	Руководство по эксплуатации 2.5L Opti	1
-	8M0080077	Руководство по эксплуатации 2.5L Opti	1
-	859494R1	Сервисное руководство	1
-	8M0057453	Сервисное руководство ПЛМ 115-175DFI	1
-	804657A06	Наклейка с информацией об экологической маркировке EPA	1
-	804657A07	Наклейка с информацией об экологической маркировке EPA (135)	1
-	804657A08	Наклейка с информацией об экологической маркировке EPA (135)	1
-	883929A06	Наклейка с информацией об экологической маркировке EPA	1
-	883929A07	Наклейка с информацией об экологической маркировке EPA (150/175)	1
-	883929A08	Наклейка с информацией об экологической маркировке EPA (150/175)	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

Рис. 31СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Thru Bolt	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	8M0034918	Втулка	1
14	879845	Упор	1
14	8M0043276	Упор	1

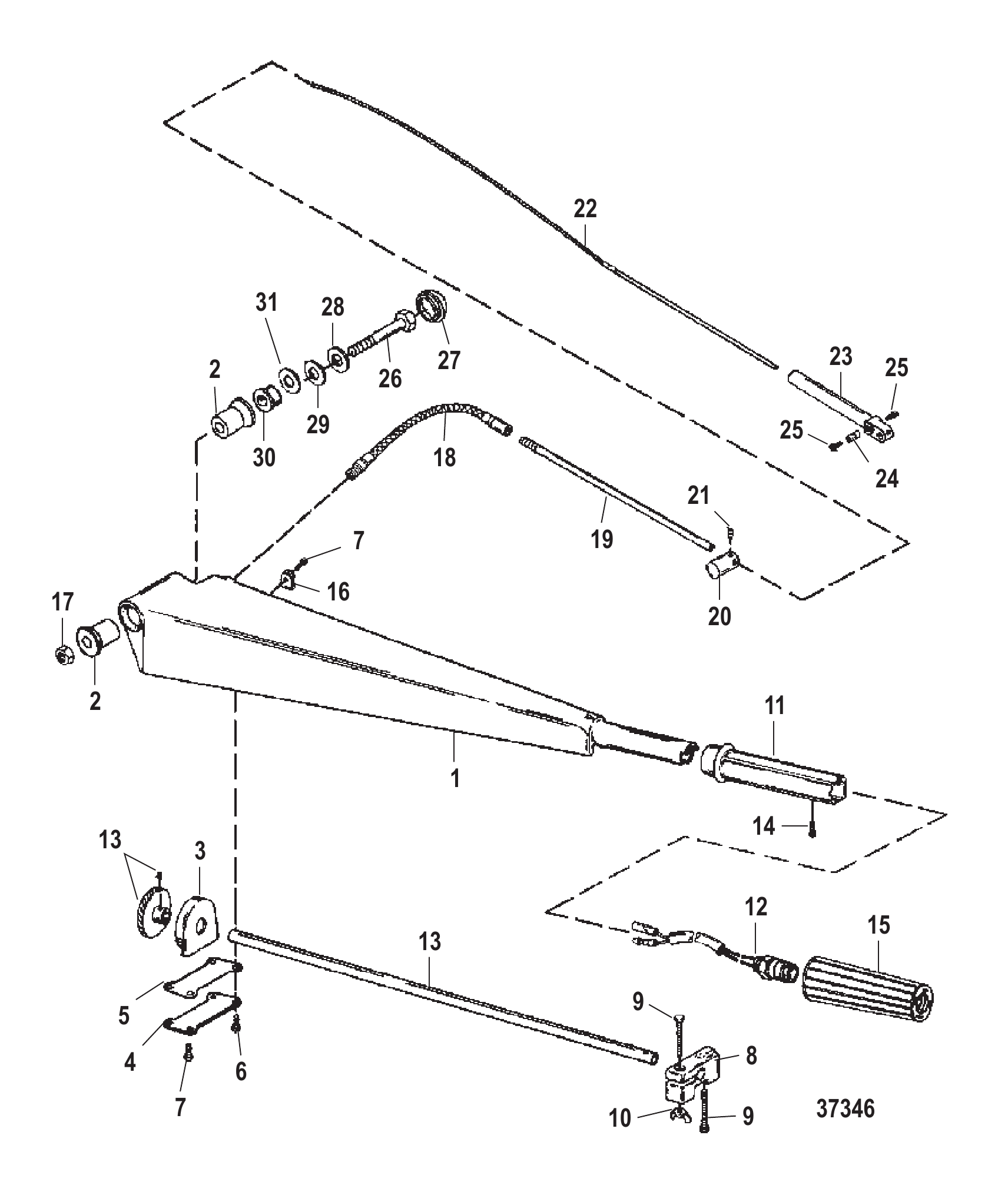

Рис. 32КОМПОНЕНТЫ РУЛЕВОЙ РУКОЯТКИ STEERING HANDLE COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	12020A3	Рукоятка в сборе рулевого рычага	1
1	12020A4	РУКОЯТКА В СБОРЕ Рычаг рулевого управления	1
1	12020A3	Рукоятка в сборе рулевого рычага	1
-	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
-	8M0169589	Штуцер для смазки	1
2	429922	ВТУЛКА	2
2	42992T02	ВТУЛКА	2
3	48414	Корпус	1
4	48519	Пластина	1
5	48518	Прокладка	1
6	8128321	Винт (#10-16 x .600)	1
6	878609	Винт (#10-16 x .600)	1
7	812832	Винт (#10-16 x .500)	4
7	878608	Винт (#10-16 x .500)	4
8	12013	ХОМУТ ДРОССЕЛЯ	1
8	889729	ХОМУТ	1
9	40007112	Винт (M5 x 40) хомута дросселя	2
10	816873	Барашковая гайка	1
10	816874	Барашковая гайка (#10-32)	1
11	823609A15	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Стоп - Рукоятка дросселя	1
12	823609A5	Выключатель в сборе стоп	1
12	8M0104612	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
13	12018A4	ТРУБКА В СБОРЕ Дроссель	1
14	62568	Винт (#10-16 x .375)	1
15	99589	Рукоятка	1
15	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
16	648551	ХОМУТ	2
17	13914	Гайка (M10) шпильки корпуса редуктора	1
17	40140	ГАЙКА (M10)	1
18	785512	Кабельный канал	1
18	8885242	Трубка защитная	1
19	895663	Направляющая труба	1
20	89578	Ствол	1
21	824081	УСТАНОВОЧНЫЙ ВИНТ (#10-32)	1
22	120191	ТРОС В СБОРЕ	1
23	434332	Направляющая	1
24	20007	Анкер	1
25	20518	Винт установочный (#8-32)	2
25	8M0204644	КОМПЛЕКТ ВИНТОВ	2
26	823567105	ВИНТ (M10 x 105) шестигранный с фланцем - нержавеющая сталь	1
27	48416	Крышка	1
28	4002319	ШАЙБА	1
29	12024	ШАЙБА (.402 x .787 x .039 Бельвиля)	1
30	14601	Проставка	1
30	146011	ПРОСТАВКА	1
31	45175	Шайба (.406 x .750 x .104)	1
31	8M0214963	Шайба	1

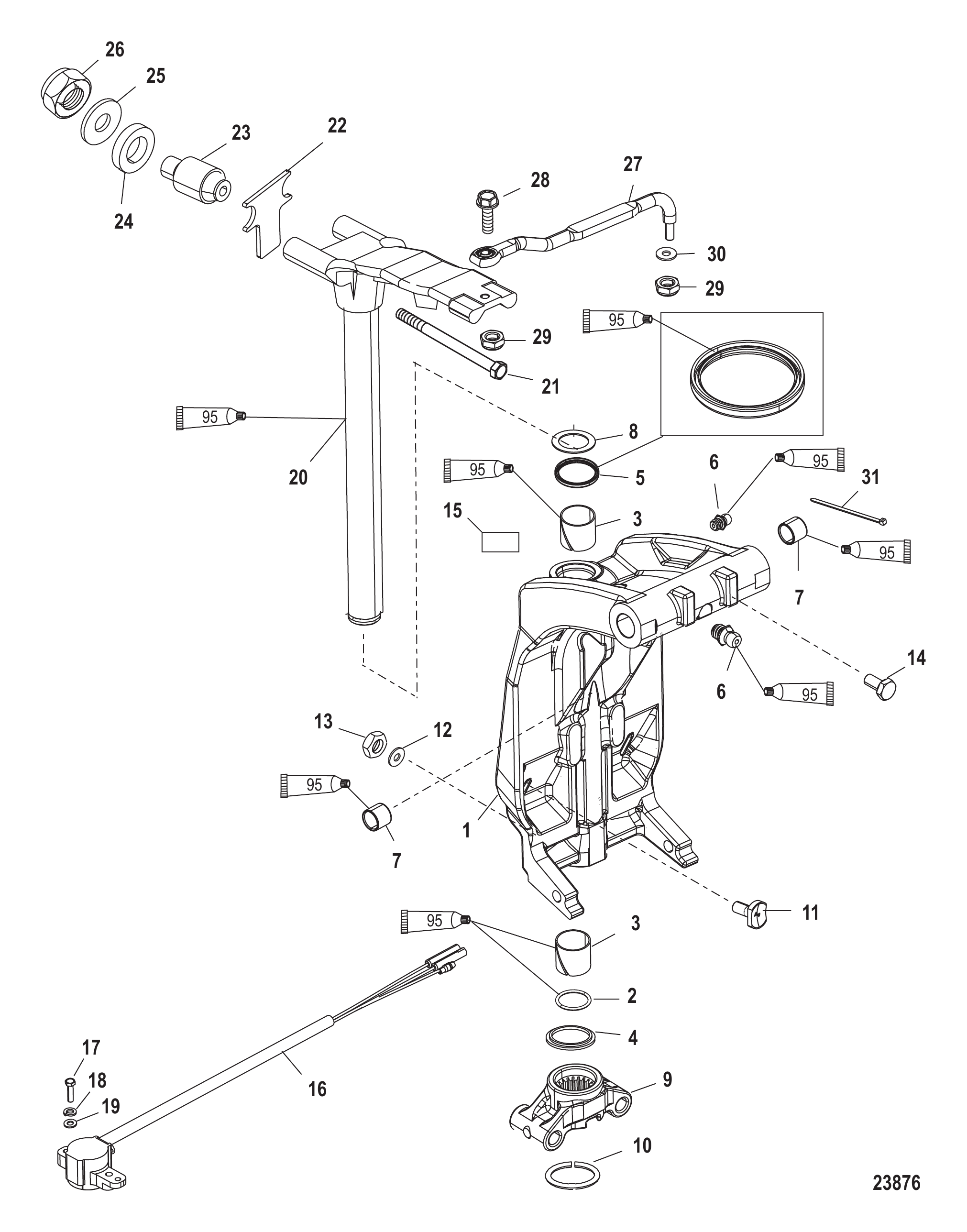

Рис. 33ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	878182T01	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	896688001	Датчик тримма цифровой в сборе	1
16	821180A6	Датчик тримма в сборе	1
16	8M0074846	Заказ 8M0098273	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	8M0132731	Палец поворотный в сборе	1
21	8M0000491	Винт (.437-20 x 7.500)	2
21	8M0176309	Винт	2
22	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
23	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
24	66921	ШАЙБА	2
25	78688	Шайба	2
26	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
26	8M0204653	Гайка	2
27	92876A12	Тяга в сборе	1
28	849838	ВИНТ (.375-24 x 1.250)	1
29	826709113	Гайка (.375-24) нержавеющая сталь	1
29	8M0204726	Гайка (.375-24) латунная	1
29	8M0042636	Гайка (.375-24) латунная	1
29	8M0204726	Гайка (.375-24) латунная	1
30	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
31	816311T	СТЯЖКА (8.00 дюймов)	1

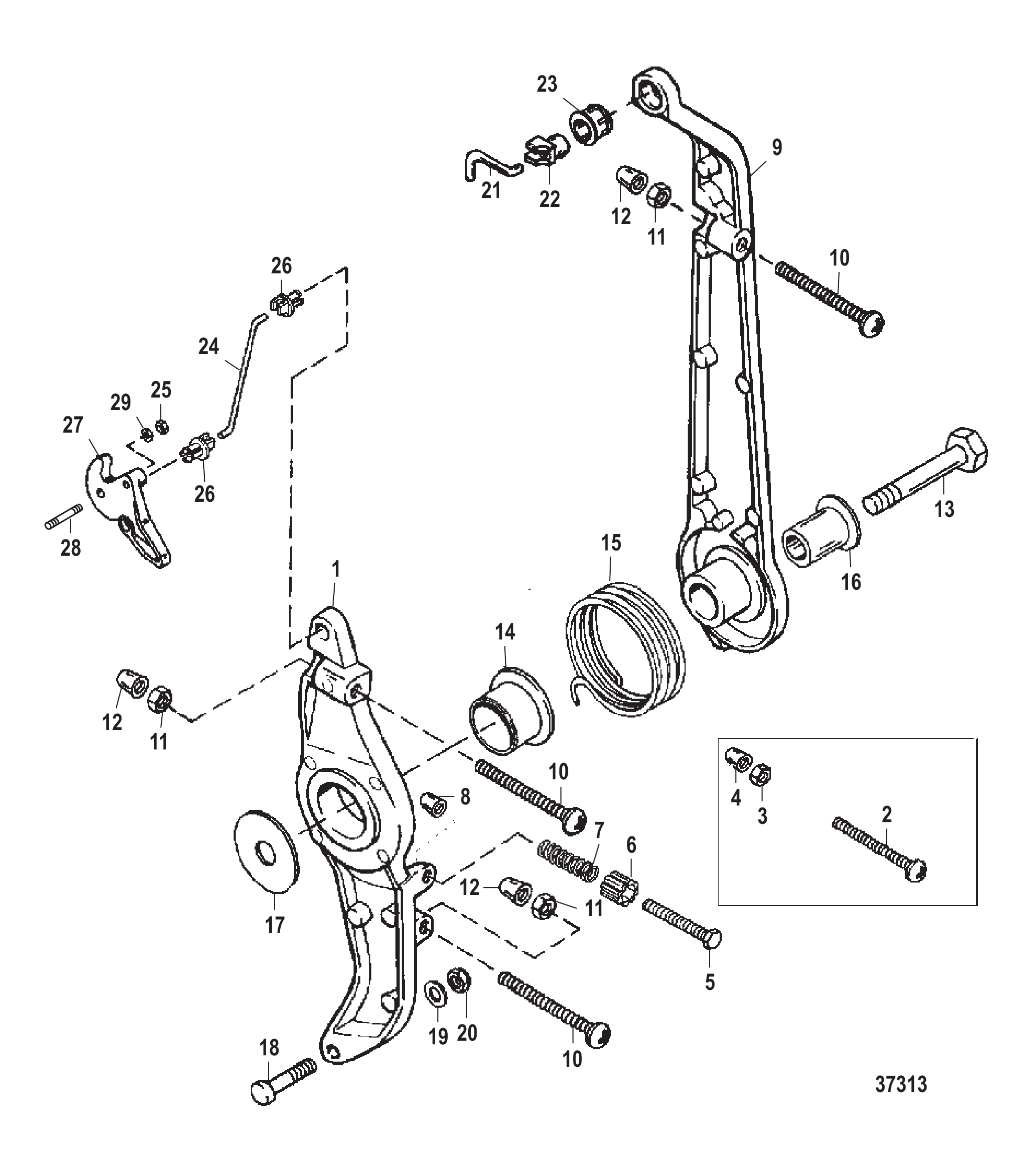

Рис. 34РЫЧАГ ДРОССЕЛЯ И ТЯГИ THROTTLE LEVER AND LINKAGE

REF	Номер детали	Наименование	Кол-во
1	44333	Рычаг дросселя	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	48039	КРЫШКА	1
5	827009	Винт (M5 x 40)	1
6	826264	Колпачок	1
7	826382	ПРУЖИНА	1
8	48039	КРЫШКА	1
9	44335	Рычаг опережения зажигания	1
9	884307T	Рычаг	1
10	814776	Регулировочный винт (M6 x 55)	3
11	400212	ГАЙКА (M6) Нержавеющая сталь	3
12	42942	Колпачок регулировочного винта	3
13	4007180	ВИНТ (M10 x 45) Исполнение II	1
14	55171	Втулка	1
15	86310	Пружина	1
15	73375	ПРУЖИНА	1
16	812930A1	Втулка	1
17	42980	ШАЙБА	1
18	42927	Вставка	1
19	35459	ШАЙБА	1
20	8268336	Гайка (M6)	1
20	401386	ГАЙКА (M6) Нержавеющая сталь	1
21	44338	Штанга опережения зажигания	1
21	878170	Тяга опережения зажигания	1
22	93421	ШАР ПОВОРОТНОГО УЗЛА	1
23	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
24	44337	Тяга	1
24	878173	Связка	1
25	8268336	Гайка (M6)	1
25	401386	ГАЙКА (M6) Нержавеющая сталь	1
26	932481	Втулка	2
26	8M0215006	Втулка поворотная	2
27	14518T1	Кулачок дроссельной заслонки	1
27	14518A2	Кулачок дроссельной заслонки в сборе	1
27	14518A2	Кулачок дроссельной заслонки в сборе	1
28	42984	ШПИЛЬКА	1
28	8161949	Шпилька (M6 x 44)	1
28	8161946	Шпилька	1
28	8161949	Шпилька (M6 x 44)	1
29	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1

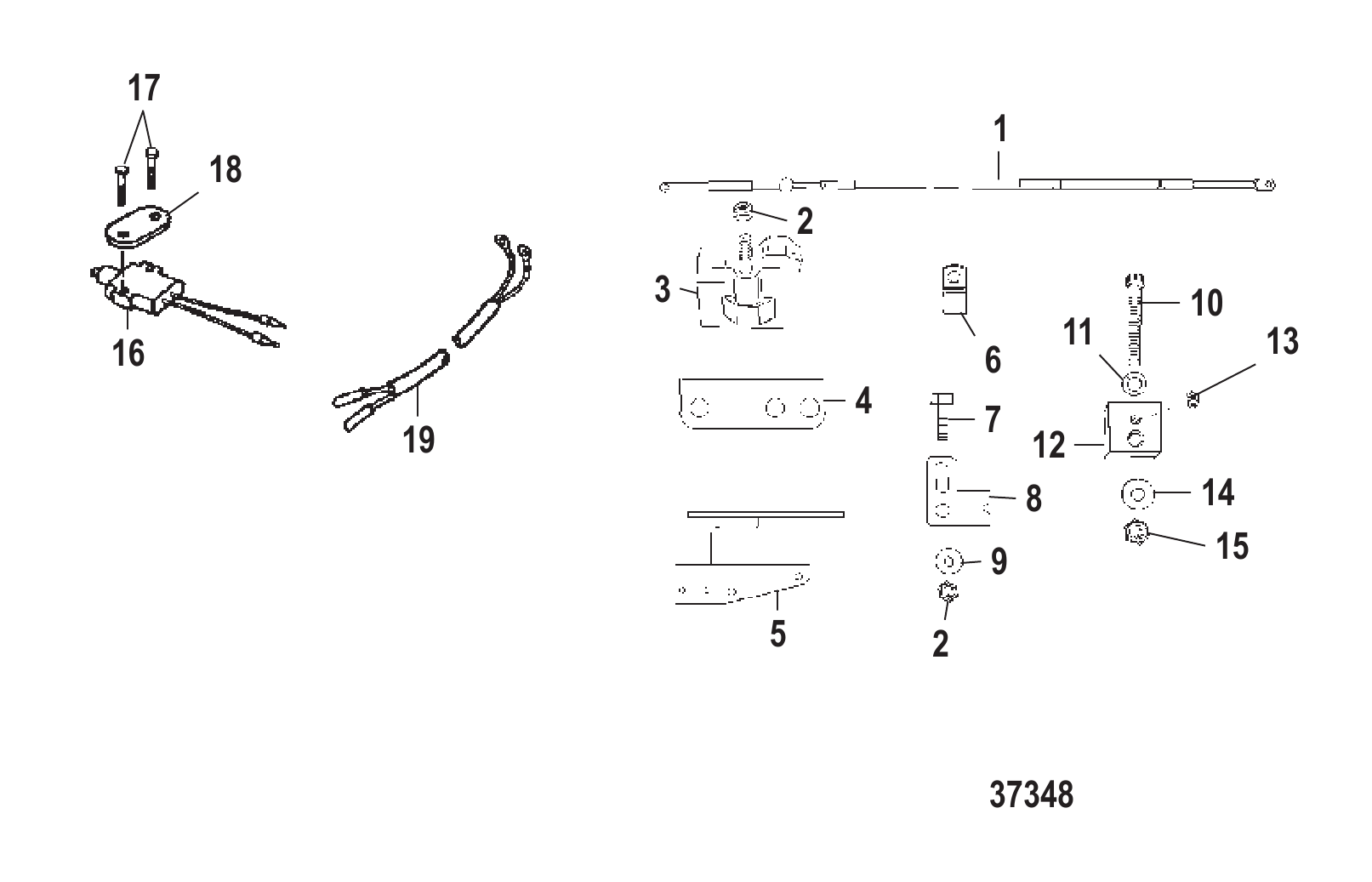

Рис. 35КОМПЛЕКТ АДАПТЕРА РУКОЯТКИ ТИЛЛЕРА (JET 80) TILLER HANDLE ADAPTOR KIT (JET 80)

REF	Номер детали	Наименование	Кол-во
-	850000A3	КОМПЛЕКТ ПЕРЕХОДНИКА РУМПЕЛЯ 65 JET	1
1	832001A6	ТРОС В СБОРЕ ПЕРЕКЛЮЧЕНИЯ	1
2	8268336	Гайка (M6)	2
2	401386	ГАЙКА (M6) Нержавеющая сталь	2
3	988851	Ползун	1
4	828095	Кронштейн	1
5	8249303	Кронштейн	1
5	824930T3	КРОНШТЕЙН	1
6	64646	ЗАЖИМ	1
7	40011126	Винт (M6 x 13) нержавеющая сталь	1
8	828096	Фиксатор троса переключения передач	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	71958	ВИНТ (.250-28 x 1.75)	1
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	828094	Фиксатор троса переключения передач	1
13	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
14	35459	ШАЙБА	1
15	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	813960A3	ВЫКЛЮЧАТЕЛЬ	1
16	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
17	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
17	88075020	ВИНТ (M3 x 20)	2
18	824923	ПЛАСТИНА	1
19	824934A1	ТРОС В СБОРЕ	1

Рис. 36СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	36392	Калибровочный инструмент карбюратора	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	NSS	NOT SOLD SEPARATE Collet (SNAP ON - CG41-14)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (SNAP ON - CG41-11)	1
-	822778A3	Комплект прижимного давления	1
-	99750A1	Мультиметр	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	74607A3	Установочный комплект поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	812549	СТЕНД ГОЛОВКИ БЛОКА	1
-	812549T	Стенд для силовой головки	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1

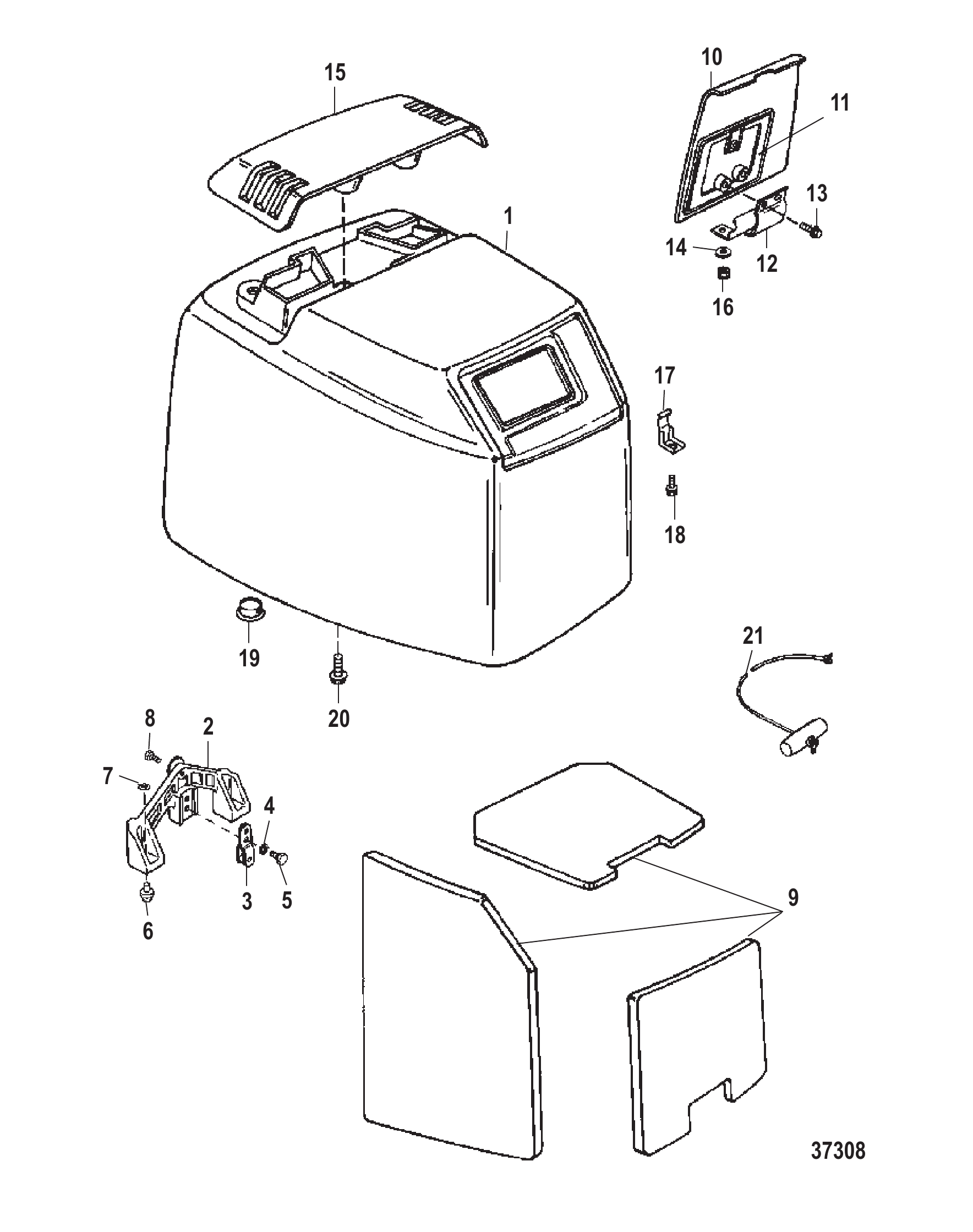

Рис. 37ВЕРХНИЙ КАПОТ (S/N-USA-0G301750/ BEL-9885504 И НИЖЕ) TOP COWL (S/N-USA-0G301750/ BEL-9885504 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	828354A11	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	828354A12	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	828354A13	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	8198131	КРОНШТЕЙН Защелки Крышки	1
2	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
3	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
3	893763	Кронштейн фиксатора ролика	1
4	53166	СТОПОРНАЯ ШАЙБА (.312)	2
5	90285	ВИНТ (.312-18 x .625)	2
6	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
7	91925	Гайка нажимная	4
8	822512	ВИНТ (.250-20 x 1.00)	3
9	823583A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
9	823583A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕМ)	1
10	821912A1	ЛЮК	1
10	821912A2	ЛЮК	1
10	821912A3	ЛЮК	1
11	8239671	Уплотнение люка	1
12	8220551	Штифт шарнирный	1
13	82104512	ВИНТ (M5 x 12)	2
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
15	8218751	Колпачок верхний чёрный	1
15	821875F2	КРЫШКА ВЕРХНЯЯ	1
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
15	821875F3	КРЫШКА ВЕРХНЯЯ	1
15	821875F1	КРЫШКА ВЕРХНЯЯ	1
16	8268336	Гайка (M6)	2
16	401386	ГАЙКА (M6) Нержавеющая сталь	2
17	8239601	Фиксатор	1
18	812832	Винт (#10-16 x .500)	1
18	878608	Винт (#10-16 x .500)	1
19	823865	ЗАГЛУШКА	2
20	82130016	ВИНТ (M6 x 16)	4
21	47341A11	Комплект шнура с рукояткой ручного запуска	1

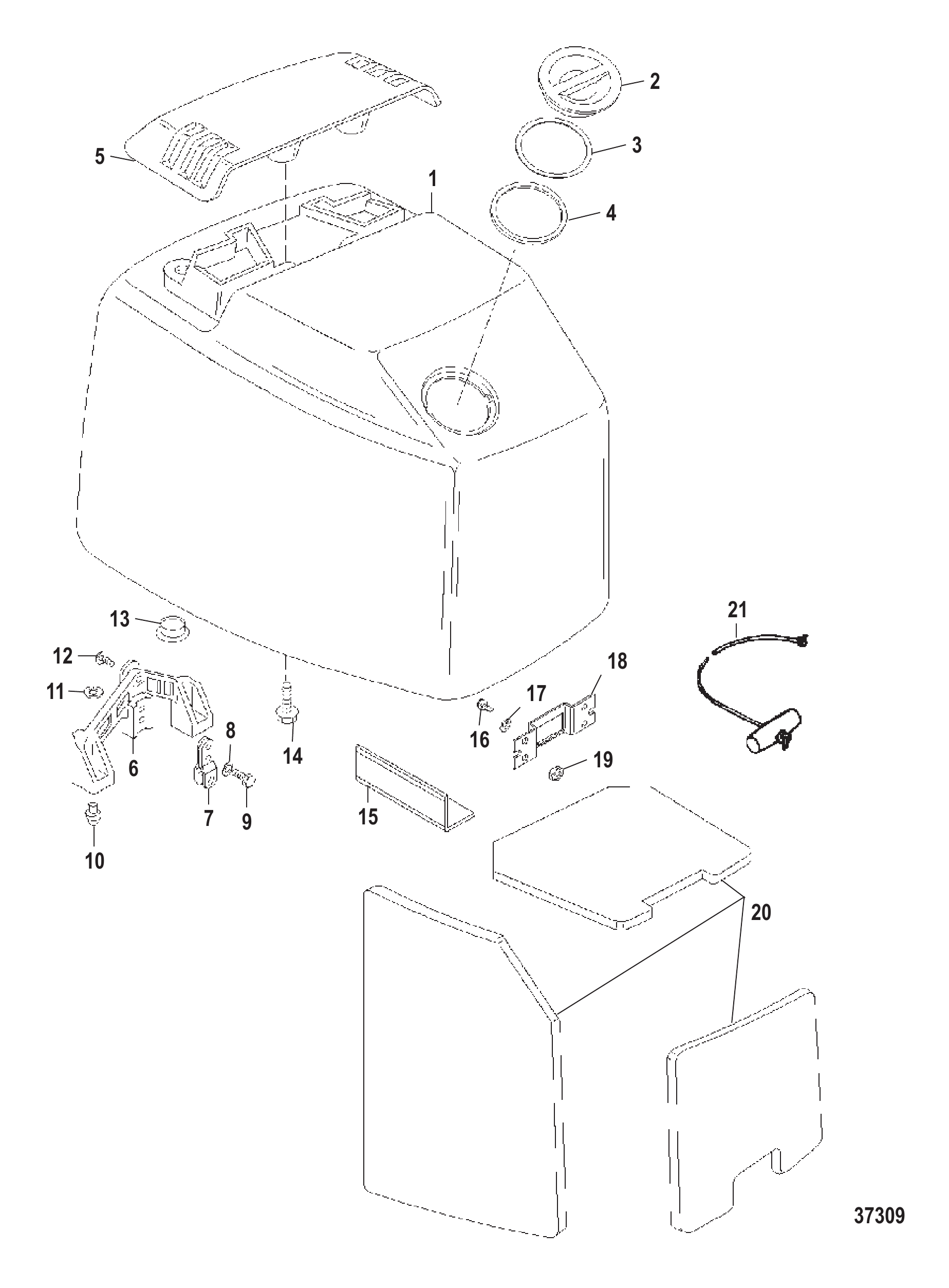

Рис. 38ВЕРХНИЙ КОКПИТ (S/N-USA-0G301751/BEL-9885505 И ВЫШЕ) TOP COWL (S/N-USA-0G301751/BEL-9885505 AND UP)

REF	Номер детали	Наименование	Кол-во
1	828354A8	Верхний кожух в сборе	1
1	828354A9	Верхний кожух в сборе	1
1	828354T9	Верхний кожух в сборе серебристый	1
1	828354A10	Верхний кожух в сборе серебристый кожух и чёрная крышка	1
2	828716A2	Крышка	1
3	828352	Сальник	1
4	8283511	Уплотнение	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
5	8218751	Колпачок верхний чёрный	1
5	821875F2	КРЫШКА ВЕРХНЯЯ	1
5	821875F1	КРЫШКА ВЕРХНЯЯ	1
6	8198131	КРОНШТЕЙН Защелки Крышки	1
6	819813T1	КРОНШТЕЙН ЗАЩЕЛКИ КОЖУХА	1
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	53166	СТОПОРНАЯ ШАЙБА (.312)	2
9	90285	ВИНТ (.312-18 x .625)	2
10	F481434	НАПРАВЛЯЮЩАЯ КРОНШТЕЙНА ЗАЩЕЛКИ КОЖУХА	2
11	91925	Гайка нажимная	4
12	822512	ВИНТ (.250-20 x 1.00)	3
13	823865	ЗАГЛУШКА	2
14	82130016	ВИНТ (M6 x 16)	4
15	823830	ОПОРА	2
16	8231871	Винт (M4 x 14.5)	2
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
18	8233941	Кронштейн	1
19	8237515	Гайка (M4)	2
20	823583A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
20	823583A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕМ)	1
21	47341A11	Комплект шнура с рукояткой ручного запуска	1

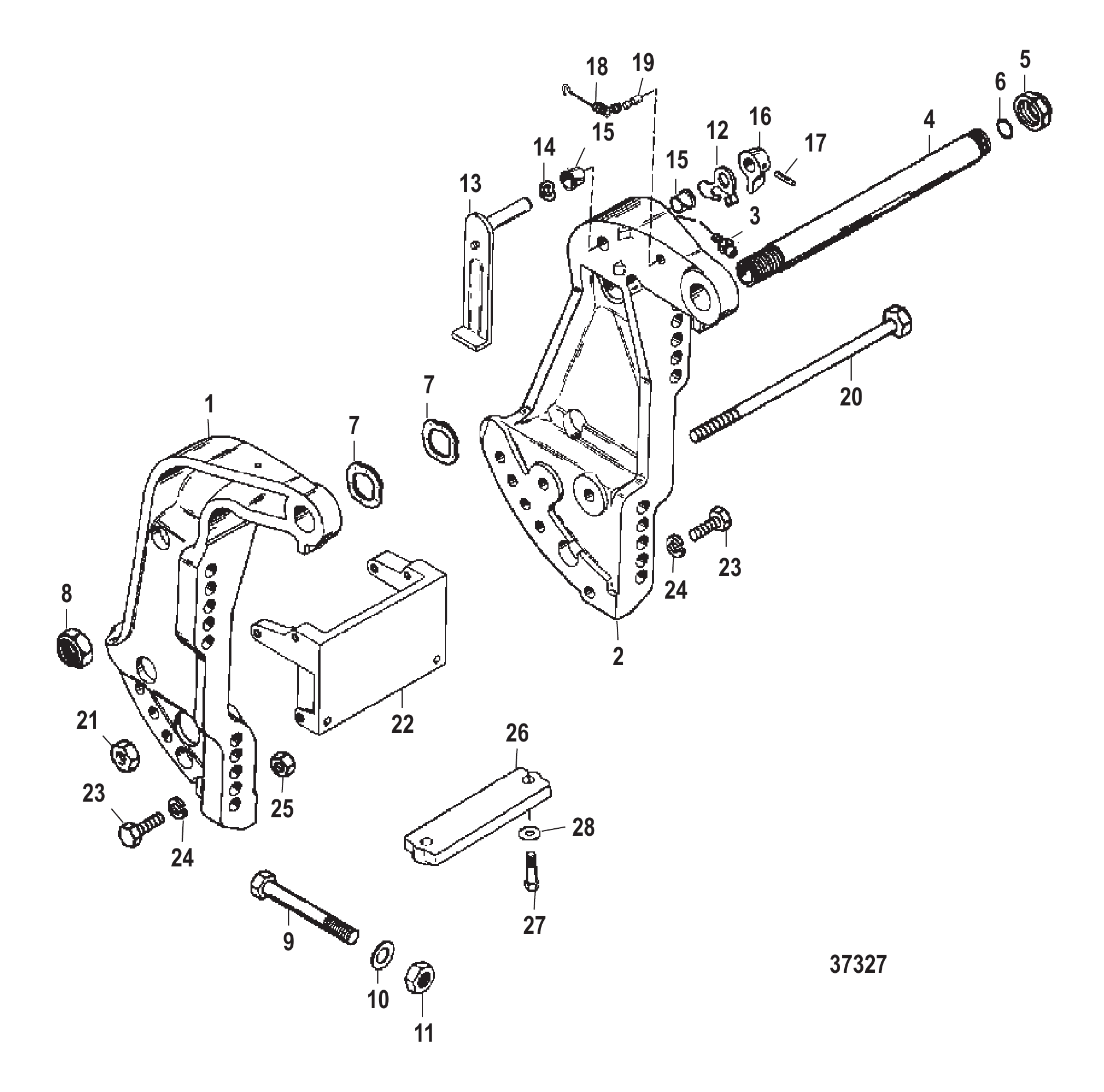

Рис. 39КРОНШТЕЙН ТРАНЦА (S/N-USA-0G589999/BEL-9973099 И НИЖЕ) TRANSOM BRACKET (S/N-USA-0G589999/BEL-9973099 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	8718F7	Кронштейн транца, правый борт, чёрный	1
1	8718F8	Кронштейн транца, правый борт, серый	1
1	8718F10	Кронштейн транца	1
2	8716A8	Кронштейн транца в сборе, левый борт, чёрный	1
2	8716A9	Кронштейн транца в сборе, левый борт, серый	1
2	8716A10	Кронштейн транца в сборе	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	814207	Упор	1
13	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
13	8M0109798	Рычаг фиксатора наклона в сборе	1
14	99611	Волнистая шайба	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99622	Пружина	1
19	99604	Штифт с канавкой	1
20	96930A1	Болт в сборе, силовой триммер	1
21	23161	ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА	1
22	818771F1	Кронштейн якоря, чёрный	1
22	8M0086406	Кронштейн крепления	1
22	818771F6	Кронштейн крепления	1
22	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
22	818771F8	Кронштейн крепления	1
22	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
23	4000377	ВИНТ (M10 x 30)	6
24	4002319	ШАЙБА	6
25	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
26	818298A1	Комплект анода	1
26	818298Q1	Комплект анода	1
27	4000330	ВИНТ (M6 x 25)	2
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

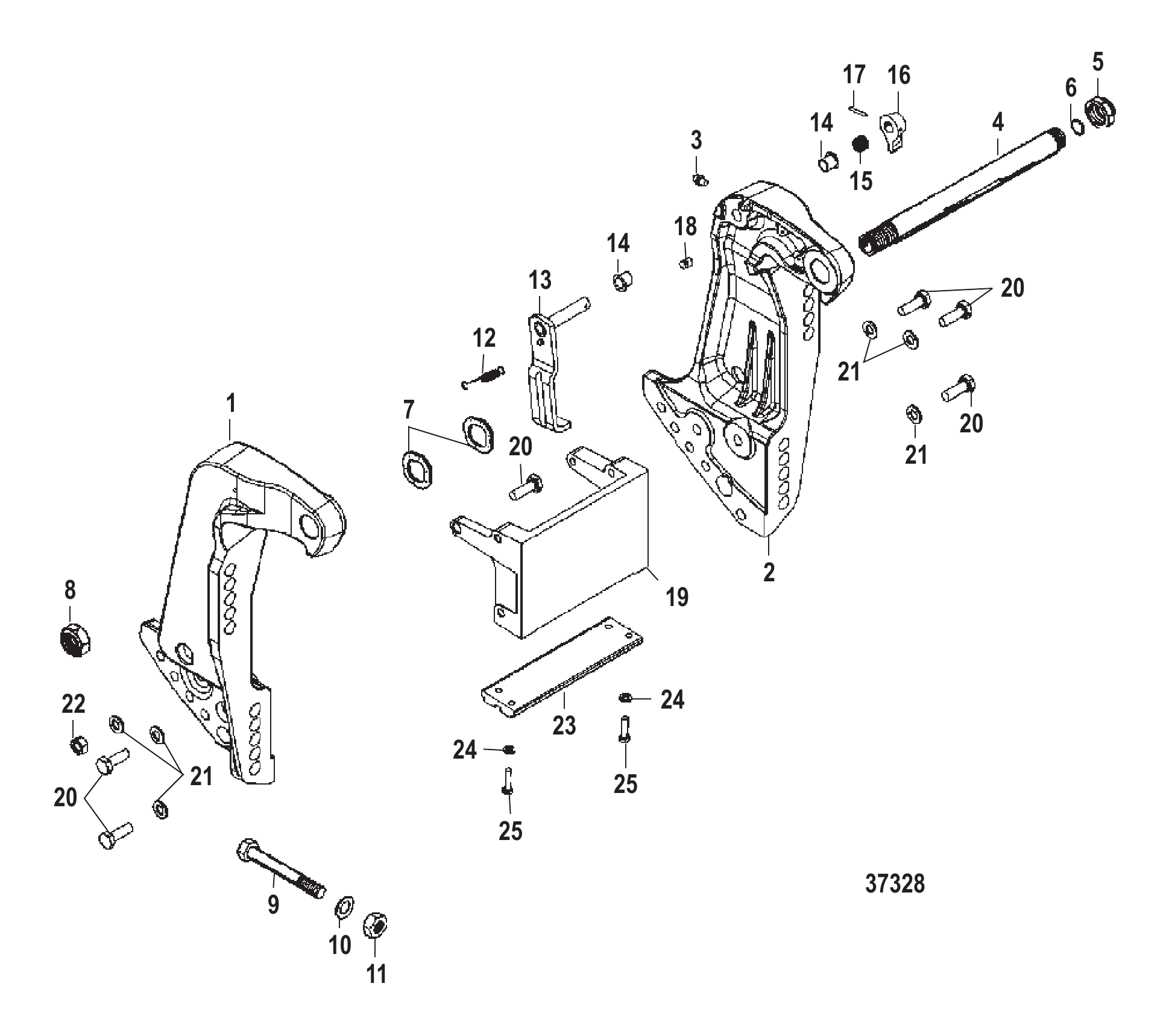

Рис. 40КРОНШТЕЙН ТРАНЦА (S/N-USA-0G590000/BEL-9973100 И ПОЗЖЕ) TRANSOM BRACKET (S/N-USA-0G590000/BEL-9973100 AND UP)

REF	Номер детали	Наименование	Кол-во
1	828334F1	Кронштейн транца	1
1	828334F2	Кронштейн транца	1
2	828333A3	Кронштейн транца в сборе	1
2	828333T07	Кронштейн транца в сборе - левый	1
2	828333A4	Кронштейн в сборе, транцевый	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	99170A2	Комплект трубок наклона	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
10	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
10	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
11	8M0027784	Гайка	4
11	82671117	ГАЙКА (.500-20)	4
12	830899	Пружина натяжная	1
13	821176A1	Рычаг в сборе, фиксатор наклона, одноцилиндровый силовой триммер	1
13	8M0109798	Рычаг фиксатора наклона в сборе	1
14	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
15	830900	Пружина сжатия	1
16	99633	Головка	1
17	99615	Штифт с канавкой	1
18	99617	Штифт	1
18	893709	Штифт	1
19	818771F1	Кронштейн якоря, чёрный	1
19	8M0086406	Кронштейн крепления	1
19	818771F6	Кронштейн крепления	1
19	818771T8	ORD 818771T 1 Mercury / Quicksilver	1
20	4000377	ВИНТ (M10 x 30)	6
21	4002319	ШАЙБА	6
21	400256	СТОПОРНАЯ ШАЙБА (M6)	6
22	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	1
23	818298A1	Комплект анода	1
23	818298Q1	Комплект анода	1
24	4000330	ВИНТ (M6 x 25)	2
24	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
25	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
25	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

水星 Mercury 125 4 CYL 0D283222 THRU 0G760299 - — взрыв-схемы и запчасти
