水星 Mercury 225 (3.0L) 0D280813 THRU 0G760299 - — взрыв-схемы и запчасти

两冲程 化油器 · USA - Cat.# 90-82440396 · 共 52 个部位 · 2253 条零件

1АКСЕССУАРЫ2СКОБА ЯКОРЯ (ВСЕ МОДЕЛИ) (S/N-0G303046 & UP)3СКОБА ЯКОРЯ (НЕ SEAPRO/MARATHON) (S/N-0G303045 & BELOW)4СКОБА ЯКОРЯ (SEAPRO/MARATHON) (S/N-0G303045 & BELOW)5СИСТЕМА ПРОДУВКИ (ПОРТ) (S/N-0G438000 TO 0G485988)6СИСТЕМА ПРОДУВКИ (ПОРТ) (S/N-0G485989 & UP)7СИСТЕМА ПРОДУВКИ (ПОРТ) (S/N-0G437999 & BELOW)8СИСТЕМА ПРОДУВКИ (ПРАВЫЙ БОРТ) (S/N-0G438000 TO 0G485988)9СИСТЕМА ПРОДУВКИ (ПРАВЫЙ БОРТ) (S/N-0G485989 & UP)10СИСТЕМА ПРОДУВКИ (ПРАВЫЙ БОРТ) (S/N-0G437999 & BELOW)11НИЖНИЙ КОК12КАРБЮРАТОР (SEAPRO/MARATHON) (S/N-0G303045 & BELOW)13КАРБЮРАТОР (S/N-0G303045 & BELOW)14КАРБЮРАТОР (S/N-0G303046 & UP)15КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ16БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА17РЕДУКТОР ПРИВОДА (S/N-0G437999 AND BELOW)18РЕДУКТОР (СЕРИЙНЫЙ НОМЕР 0G438000 И ВЫШЕ)19КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ20ЭЛЕКТРООБОРУДОВАНИЕ (ВСЕ МОДЕЛИ, S/N:0G303046 И ВЫШЕ)21ЭЛЕКТРООБОРУДОВАНИЕ (SEAPRO/MARATHON, S/N-0G303045 И НИЖЕ)22ЭЛЕКТРООБОРУДОВАНИЕ (S/N:0G129221 И НИЖЕ, НЕ SEAPRO/MARATHON)23ЭЛЕКТРООБОРУДОВАНИЕ (S/N:0G129222-0G303045, НЕ SEAPRO/MARATHON)24ВЫПУСКНАЯ ПЛАСТИНА25МАХОВИК/СТАТОР26ТОПЛИВНЫЕ ШЛАНГИ (НЕ SEAPRO/MARATHON)27ТОПЛИВНЫЕ ШЛАНГИ (SEAPRO/MARATHON)28ТОПЛИВНЫЙ НАСОС29РЕДУКТОР ВИНТА (СТАНДАРТ, S/N-0G437999 И НИЖЕ, 1623-822442C2)30РЕДУКТОР ВИНТА (C/R, S/N-0G437999 И НИЖЕ, 1623-822442C2, ЛИТЬЕ)31ТАБЛИЦА РЕДУКТОРОВ (S/N-0G129221 И НИЖЕ)32ТАБЛИЦА РЕДУКТОРОВ (S/N-0G129222 ДО 0G437999)33ТАБЛИЦА РЕДУКТОРОВ (S/N-0G438000 И ВЫШЕ)34РЕДУКТОР ПРИВОДА (СТАНДАРТ/РЕВЕРС, 0G437999 И НИЖЕ, 1623-822442C2)35РЕДУКТОР ПРИВОДА (СТАНДАРТ/РЕВЕРС, 0G438000 И ВЫШЕ, 1623-822442C3)36РЕДУКТОР ВИНТА (РЕВЕРС, G438000 И ВЫШЕ, 1623-822442C3)37РЕДУКТОР ВИНТА (СТАНДАРТ, 0G438000 И ВЫШЕ, 1623-822442C3)38ПРИБОРЫ39ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ40КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ41Компоненты гидроподъема 8M023119342КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический43Компоненты гидроподъема Корпус двигателя пластиковый44ДВИГАТЕЛЬ ГИДРОПОДЪЕМА45РЕШЕТКА ВПУСКА/ГЛУШИТЕЛЬ46СТАРТЕР47КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ48ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ49СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ50ВЕРХНИЙ КОК51ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ)52ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G590000 И ВЫШЕ)
Рис. 1АКСЕССУАРЫ ACCESSORIES
ACCESSORIES
REFНомер деталиНаименованиеКол-во
015969A3КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ1
0812497A2Диод в сборе1
0898289A72Комплект диода-шнура двойной1
044357A2ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ1
044357Q2ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ1
0827927A8ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)1
0877680Q8Топливный шланг в сборе (8 футов)1
0827927A12ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)1
0877680Q12Топливный шланг в сборе (12 футов)1
017146A8ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)1
0877681Q8Топливный шланг в сборе (8 футов)1
017146A12ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)1
0877681Q12Топливный шланг в сборе (12 футов)1
0822379A12ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)1
0877683Q12Топливный шланг в сборе (12 футов)1
0852400Соединение промывочное1
019674A2Комплект выключателя/шнура безопасности1
019674Q2Комплект выключателя/шнура аварийной остановки1
088334A2КОМПЛЕКТ MERCATHODE1
08M0180081КОМПЛЕКТ МЕРКАТОД1
086300A5МОНИТОР MERCATHODE1
041729A3Комплект удлинителя шланга1
0825191A1Комплект шлангов подключения1
0825191A3Снято с производства, см. PB99-41
017334A2СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)1

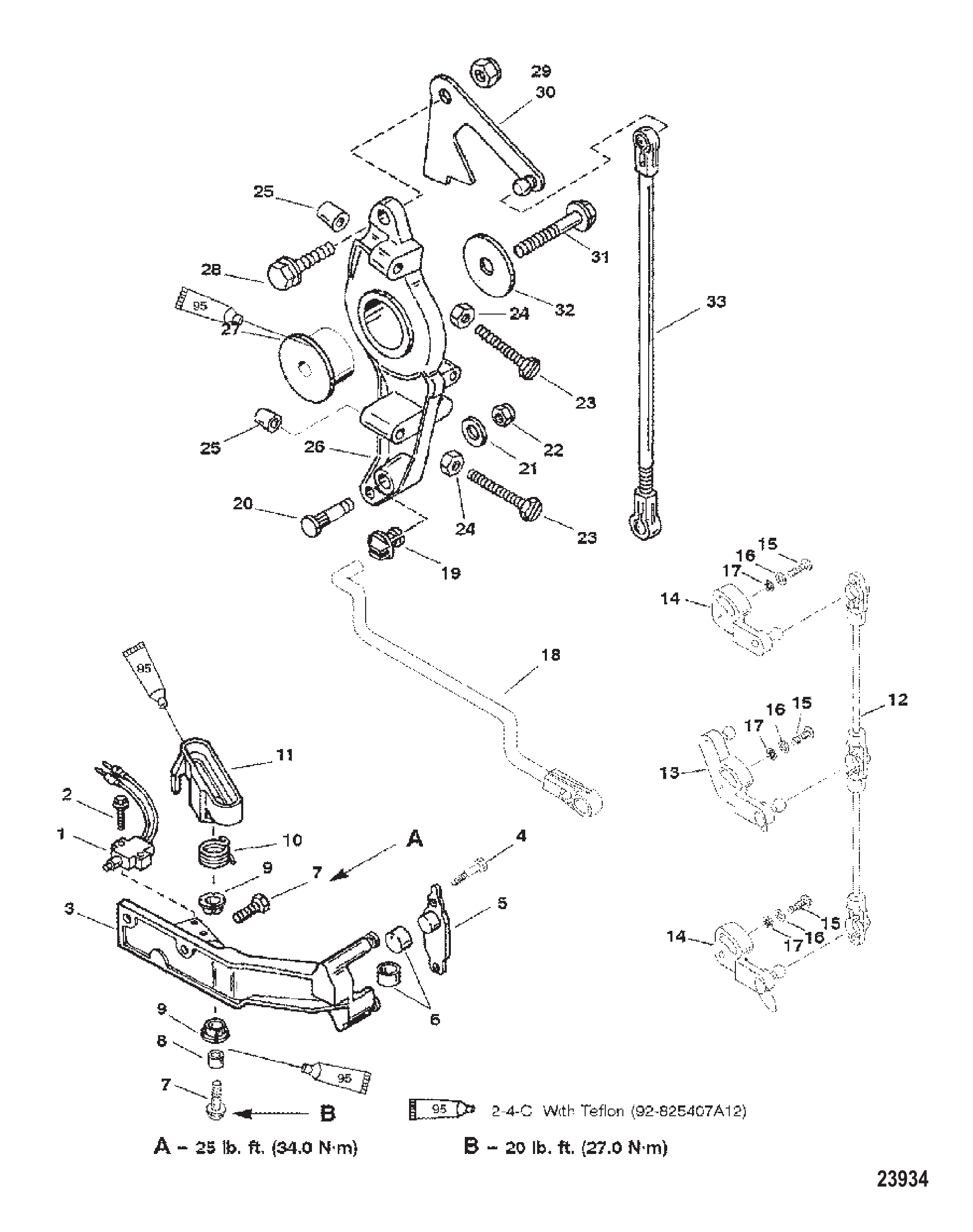

Рис. 2СКОБА ЯКОРЯ (ВСЕ МОДЕЛИ) (S/N-0G303046 & UP) ANCHOR BRACKET (ALL MODELS) (S/N-0G303046 & UP)
ANCHOR BRACKET (ALL MODELS) (S/N-0G303046 & UP)
REFНомер деталиНаименованиеКол-во
1814281A2Переключатель1
282470620ВИНТ (M3.5 x 20)2
38240102Кронштейн1
3824010T05Кронштейн1
442975ЗАВЕРТЫВАЮЩИЙ ВИНТ2
5824016ЗАЩЕЛКА1
6824015СТАКАН ФИКСАТОРА СТВОЛА2
782155025ВИНТ (M8 x 25 мм) нержавеющая сталь3
8824013ВТУЛКА1
9812707Втулка2
10824014ПРУЖИНА1
118240111Направляющий ролик1
12825204A2Комплект тяги дроссельной заслонки1
13NSSNOT SOLD SEPARATE Throttle Lever1
14NSSNOT SOLD SEPARATE Throttle Lever2
1515124ВИНТ (#10-32 x .750)3
1689302Шайба (.203 x .406 x .040) винта крышки катушки3
1769432Шайба стопорная наружная (#10)3
18828500Тяга дроссельной заслонки1
19932481Втулка1
198M0215006Втулка поворотная1
2042927Вставка1
2135459ШАЙБА1
228268336Гайка (M6)1
22401386ГАЙКА (M6) Нержавеющая сталь1
2340124ВИНТ (M6 x 55)2
24400212ГАЙКА (M6) Нержавеющая сталь2
2542942Колпачок регулировочного винта2
268252681Рычаг управления дросселем1
268M0040987Рычаг1
27821113ВТУЛКА1
2882155025ВИНТ (M8 x 25 мм) нержавеющая сталь1
29400635ГАЙКА (M8)1
29401388ГАЙКА (M8) Нержавеющая сталь1
30826205Кронштейн масляной тяги1
3181893435ВИНТ (M8 x 35)1
318M0103814Винт (M8 x 35 мм)1
3236042ШАЙБА1
331938526ТЯГА1
33878190Связка1

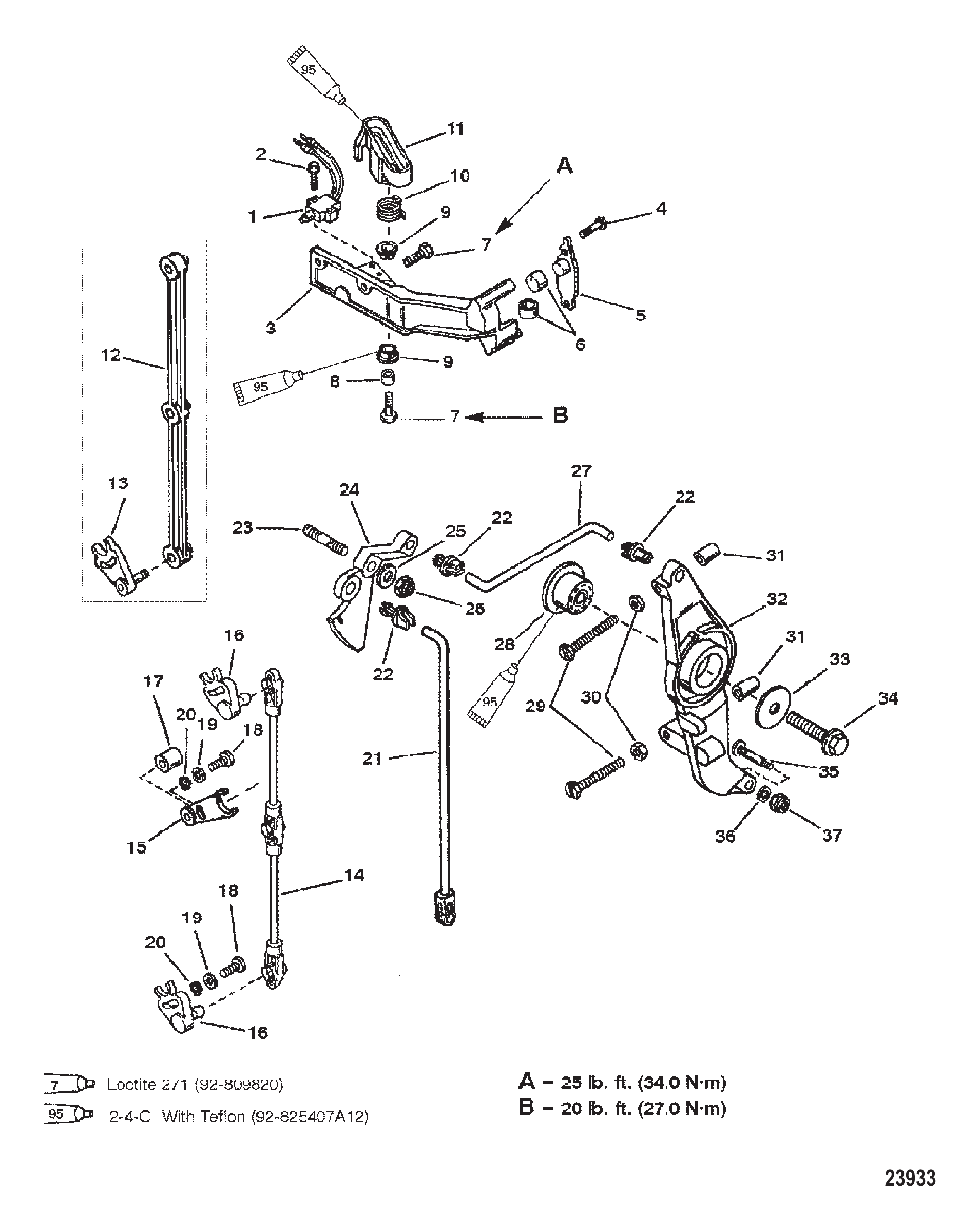

Рис. 3СКОБА ЯКОРЯ (НЕ SEAPRO/MARATHON) (S/N-0G303045 & BELOW) ANCHOR BRACKET (NON SEAPRO/MARATHON) (S/N-0G303045 & BELOW)
ANCHOR BRACKET (NON SEAPRO/MARATHON) (S/N-0G303045 & BELOW)
REFНомер деталиНаименованиеКол-во
1814281A2Переключатель1
282470620ВИНТ (M3.5 x 20)2
38240102Кронштейн1
3824010T05Кронштейн1
442975ЗАВЕРТЫВАЮЩИЙ ВИНТ2
5824016ЗАЩЕЛКА1
6824015СТАКАН ФИКСАТОРА СТВОЛА2
782155025ВИНТ (M8 x 25 мм) нержавеющая сталь3
8824013ВТУЛКА1
9812707Втулка2
10824014ПРУЖИНА1
118240111Направляющий ролик1
12816207Тяга дросселя1
12825204A1Комплект тяг дроссельной заслонки1
1318181Тяга (с коротким валом)3
14825204A1Комплект тяг дроссельной заслонки1
1518181Тяга (с коротким валом)1
16181811ТЯГА (С ШАРОВЫМ ВАЛОМ)2
1718178РОЛИК1
1887926Винт (#10-32 x .500)3
1989302Шайба (.203 x .406 x .040) винта крышки катушки3
2069432Шайба стопорная наружная (#10)3
211938523ТЯГА1
22932481Втулка3
228M0215006Втулка поворотная3
23429841ШПИЛЬКА1
248183942Кулачок дроссельной заслонки1
2569056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
268268336Гайка (M6)1
26401386ГАЙКА (M6) Нержавеющая сталь1
27818395ТЯГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ1
28821113ВТУЛКА1
2940124ВИНТ (M6 x 55)2
30400212ГАЙКА (M6) Нержавеющая сталь2
3142942Колпачок регулировочного винта2
328252681Рычаг управления дросселем1
328M0040987Рычаг1
3336042ШАЙБА1
3481893435ВИНТ (M8 x 35)1
348M0103814Винт (M8 x 35 мм)1
3542927Вставка1
3635459ШАЙБА1
378268336Гайка (M6)1
37401386ГАЙКА (M6) Нержавеющая сталь1

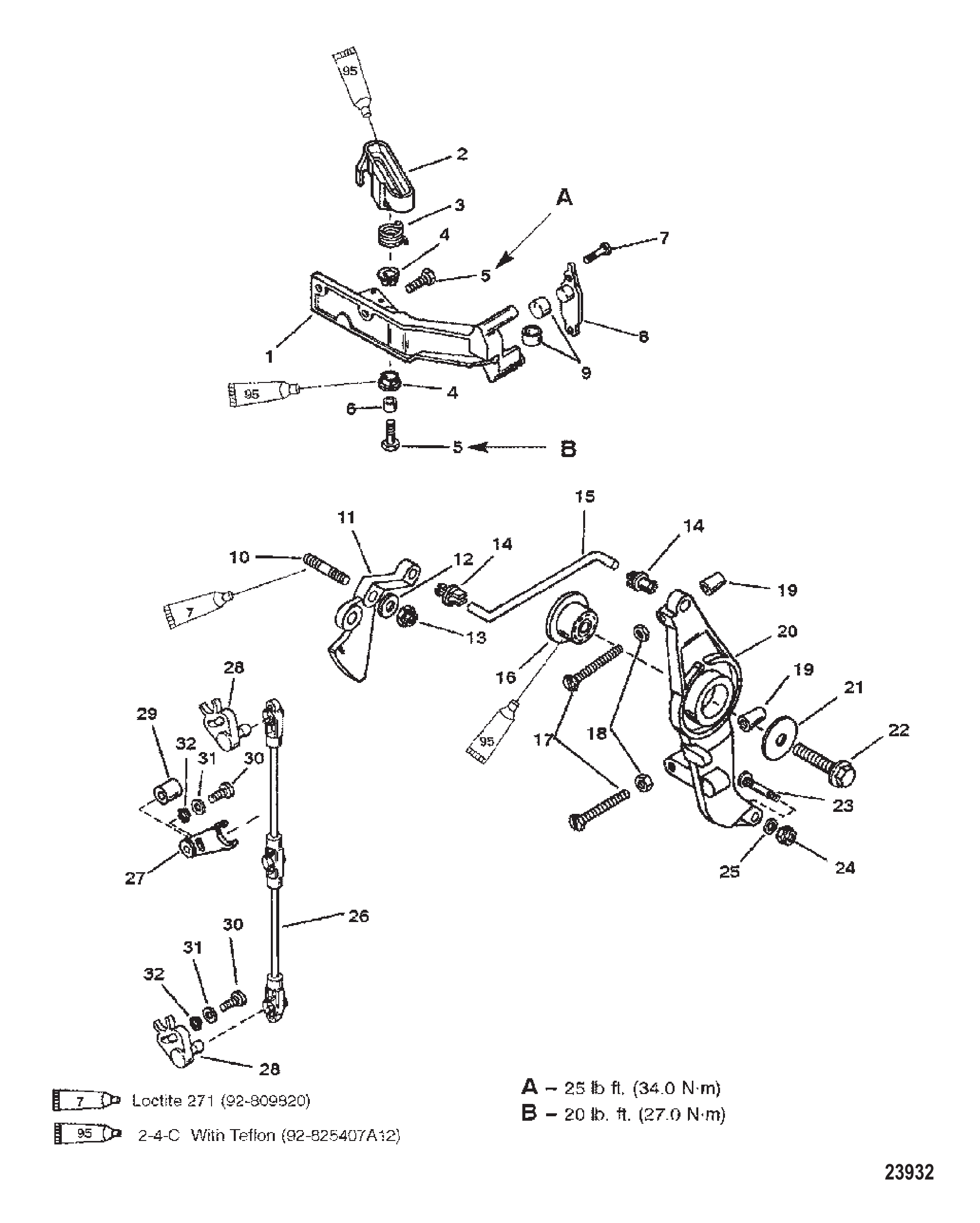

Рис. 4СКОБА ЯКОРЯ (SEAPRO/MARATHON) (S/N-0G303045 & BELOW) ANCHOR BRACKET (SEAPRO/MARATHON) (S/N-0G303045 & BELOW)
ANCHOR BRACKET (SEAPRO/MARATHON) (S/N-0G303045 & BELOW)
REFНомер деталиНаименованиеКол-во
18240102Кронштейн1
28240111Направляющий ролик1
3824014ПРУЖИНА1
4812707Втулка2
582155025ВИНТ (M8 x 25 мм) нержавеющая сталь3
6824013ВТУЛКА1
742975ЗАВЕРТЫВАЮЩИЙ ВИНТ2
8824016ЗАЩЕЛКА1
9824015СТАКАН ФИКСАТОРА СТВОЛА2
10429841ШПИЛЬКА1
118183942Кулачок дроссельной заслонки1
1269056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
138268336Гайка (M6)1
13401386ГАЙКА (M6) Нержавеющая сталь1
14932481Втулка2
148M0215006Втулка поворотная2
15818395ТЯГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ1
16821113ВТУЛКА1
1740124ВИНТ (M6 x 55)2
18400212ГАЙКА (M6) Нержавеющая сталь2
1942942Колпачок регулировочного винта2
208252681Рычаг управления дросселем1
208M0040987Рычаг1
2136042ШАЙБА1
2281893435ВИНТ (M8 x 35)1
228M0103814Винт (M8 x 35 мм)1
2342927Вставка1
248268336Гайка (M6)1
24401386ГАЙКА (M6) Нержавеющая сталь1
2535459ШАЙБА1
26825204A1Комплект тяг дроссельной заслонки1
2718181Тяга (с коротким валом)1
28181811ТЯГА (С ШАРОВЫМ ВАЛОМ)2
2918178РОЛИК1
3087926Винт (#10-32 x .500)3
3189302Шайба (.203 x .406 x .040) винта крышки катушки3
3269432Шайба стопорная наружная (#10)3

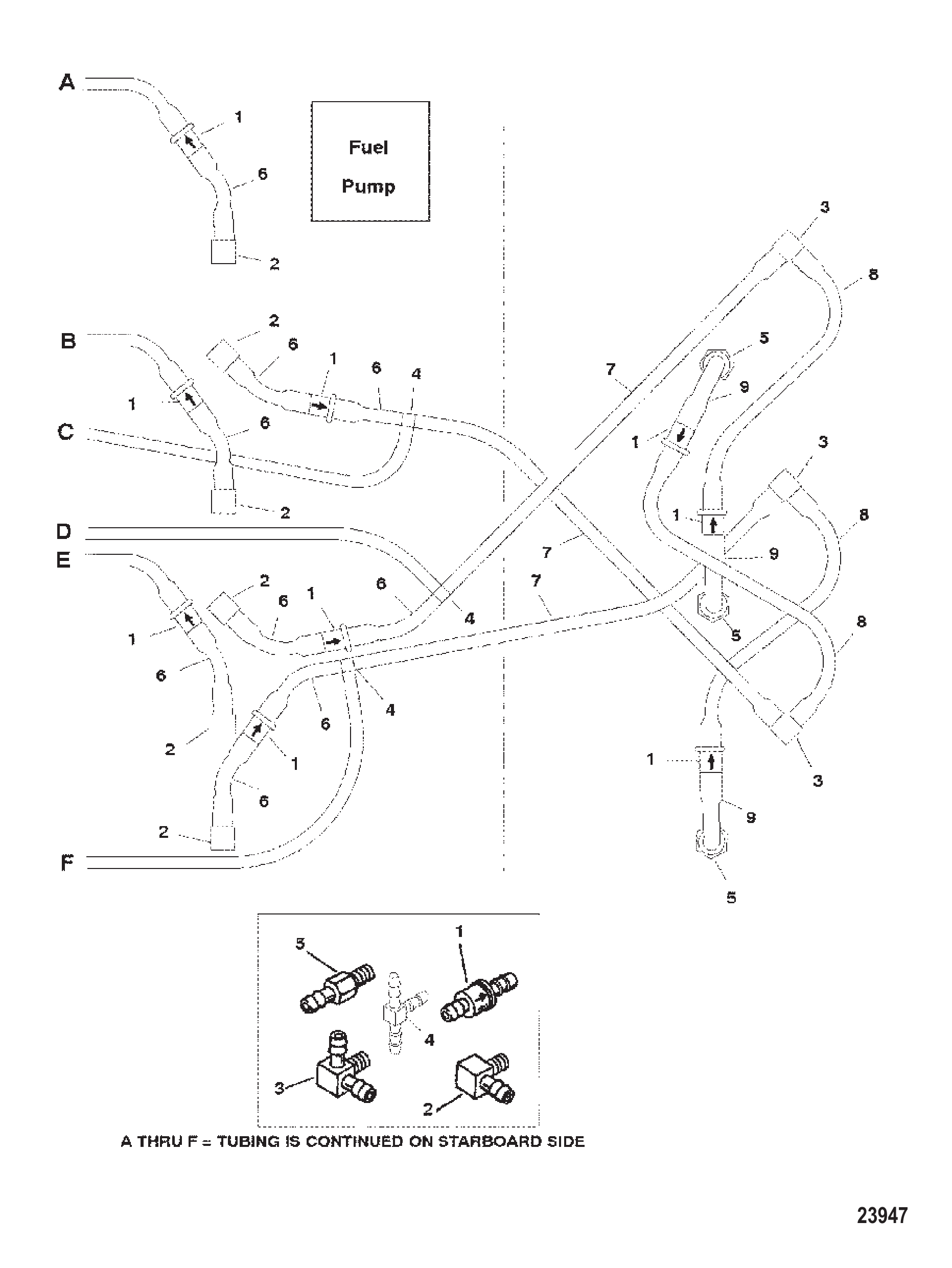

Рис. 5СИСТЕМА ПРОДУВКИ (ПОРТ) (S/N-0G438000 TO 0G485988) BLEED SYSTEM (PORT)(S/N-0G438000 TO 0G485988)
BLEED SYSTEM (PORT)(S/N-0G438000 TO 0G485988)
REFНомер деталиНаименованиеКол-во
1149125ОБРАТНЫЙ КЛАПАН9
276843ШТУЦЕР6
2768431Штуцер6
38243561Штуцер3
459169Фитинг3
459169003Фитинг тройник3
58245021Разъём3
699130122Трубка (20,00 футов, бухта) дренажная9
6892024122Шланг (240.00 дюймов, бухта)9
799130122Трубка (20,00 футов, бухта) дренажная3
7892024122Шланг (240.00 дюймов, бухта)3
899130122Трубка (20,00 футов, бухта) дренажная3
8892024122Шланг (240.00 дюймов, бухта)3
999130122Трубка (20,00 футов, бухта) дренажная3
9892024122Шланг (240.00 дюймов, бухта)3
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

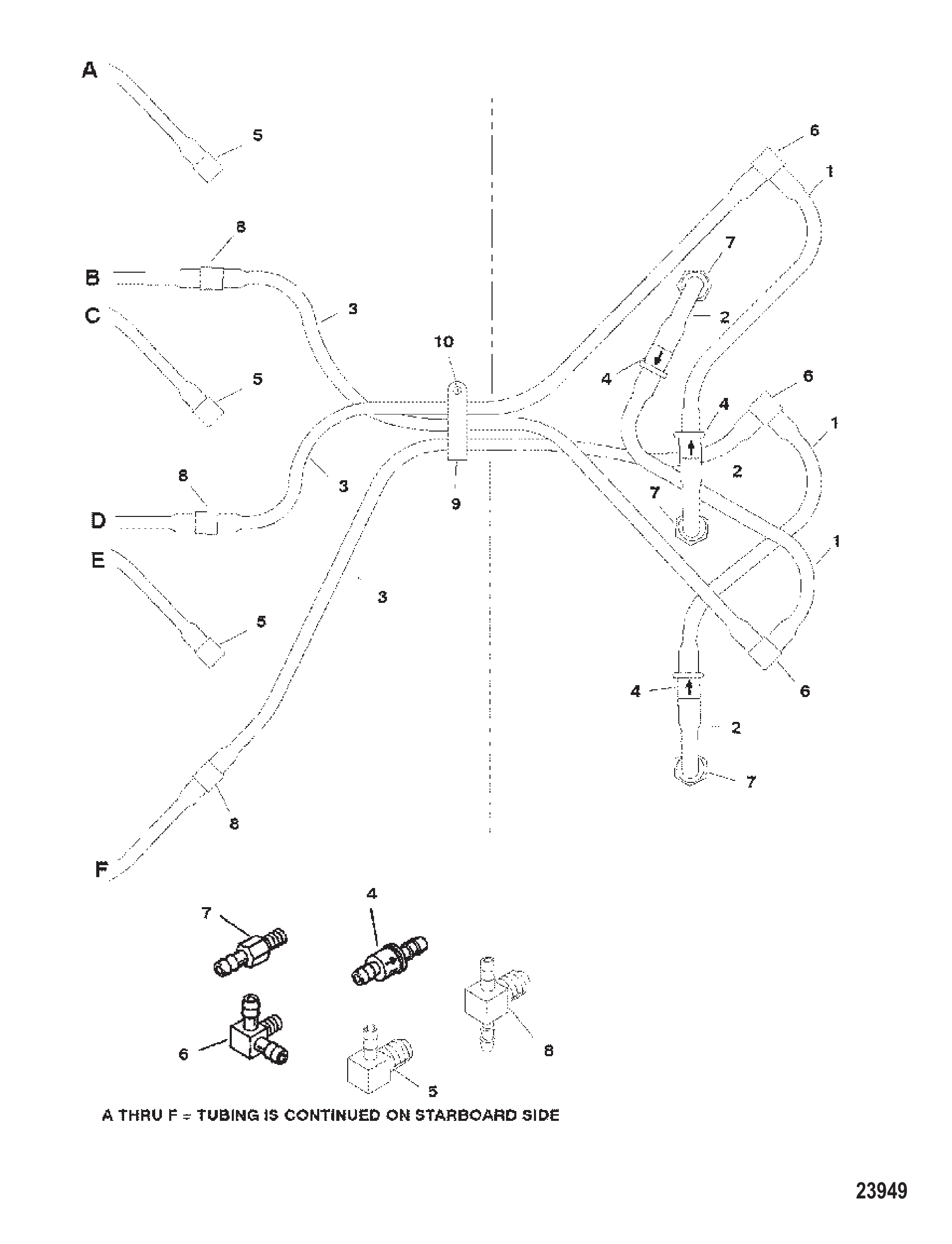

Рис. 6СИСТЕМА ПРОДУВКИ (ПОРТ) (S/N-0G485989 & UP) BLEED SYSTEM (PORT)(S/N-0G485989 & UP)
BLEED SYSTEM (PORT)(S/N-0G485989 & UP)
REFНомер деталиНаименованиеКол-во
199130122Трубка (20,00 футов, бухта) дренажная3
299130122Трубка (20,00 футов, бухта) дренажная3
2892024122Шланг (240.00 дюймов, бухта)3
399130122Трубка (20,00 футов, бухта) дренажная3
3892024122Шланг (240.00 дюймов, бухта)3
4149126ОБРАТНЫЙ КЛАПАН3
58282182Обратный клапан3
68243561Штуцер3
78245021Разъём3
88348041Обратный клапан3
922875ЗАЖИМ1
1048408Винт (#10-16 x .500) клеммной колодки1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

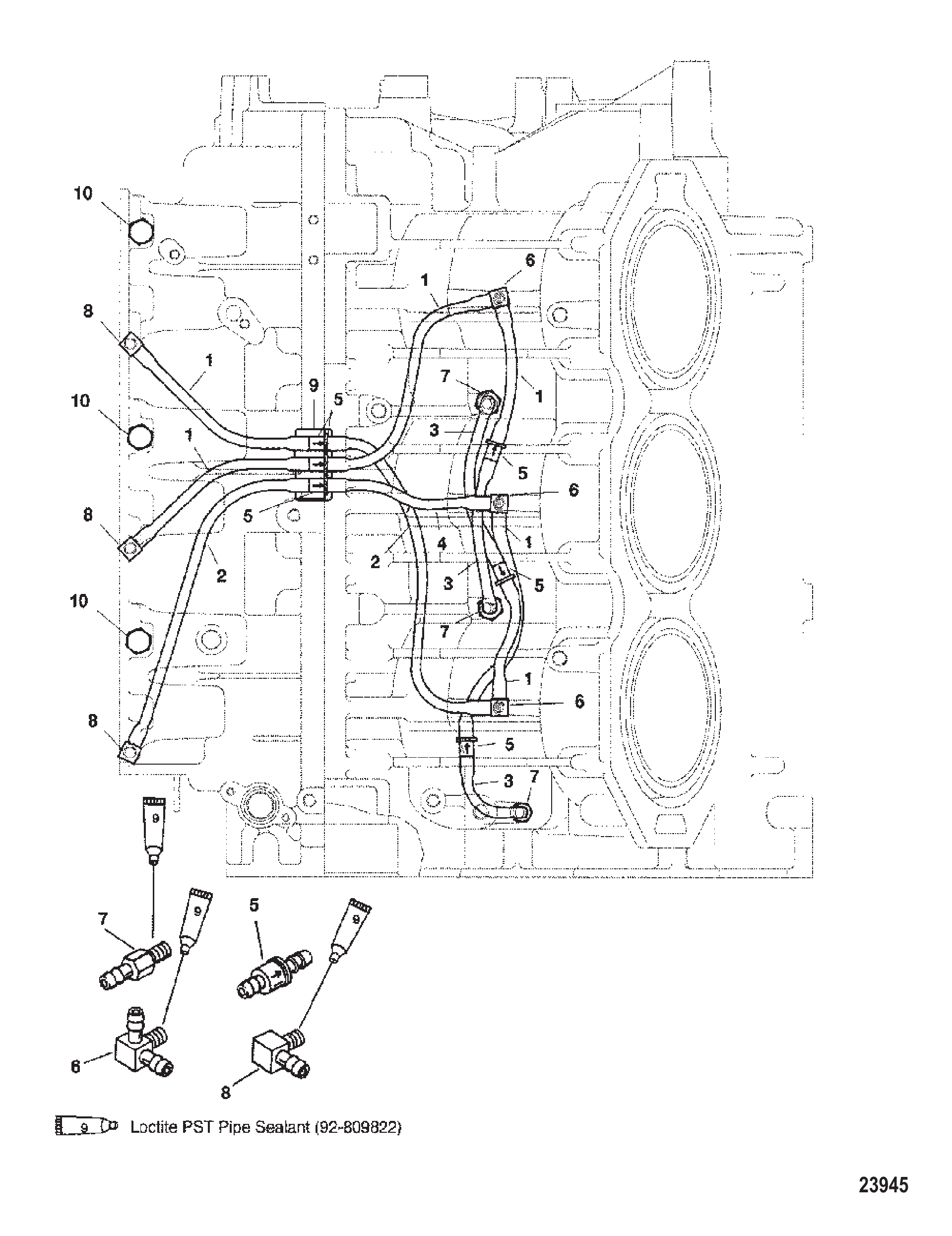

Рис. 7СИСТЕМА ПРОДУВКИ (ПОРТ) (S/N-0G437999 & BELOW) BLEED SYSTEM (PORT) (S/N-0G437999 & BELOW)
BLEED SYSTEM (PORT) (S/N-0G437999 & BELOW)
REFНомер деталиНаименованиеКол-во
199130122Трубка (20,00 футов, бухта) дренажная6
299130122Трубка (20,00 футов, бухта) дренажная2
2892024122Шланг (240.00 дюймов, бухта)2
399130122Трубка (20,00 футов, бухта) дренажная3
3892024122Шланг (240.00 дюймов, бухта)3
499130122Трубка (20,00 футов, бухта) дренажная1
4892024122Шланг (240.00 дюймов, бухта)1
5149122ОБРАТНЫЙ КЛАПАН6
5149125ОБРАТНЫЙ КЛАПАН6
68243561Штуцер3
78245021Разъём3
876843ШТУЦЕР3
8768431Штуцер3
9821556ФИКСАТОР ОБРАТНОГО КЛАПАНА (СМ. №32 НА "БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА")1
10827201ПРОБКА ТРУБНАЯ3
108272011Пробка трубная3
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

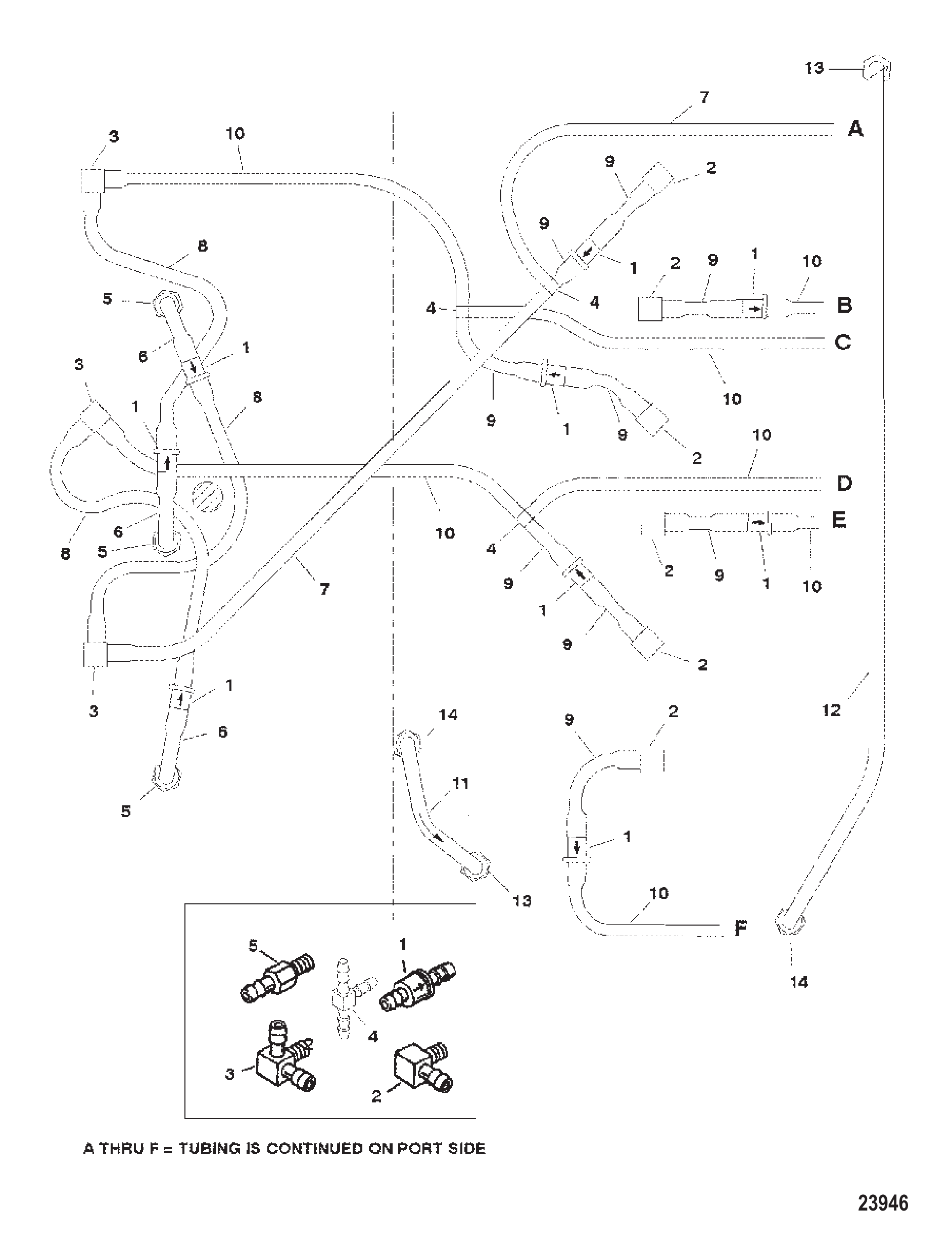

Рис. 8СИСТЕМА ПРОДУВКИ (ПРАВЫЙ БОРТ) (S/N-0G438000 TO 0G485988) BLEED SYSTEM (STARBOARD)(S/N-0G438000 TO 0G485988)
BLEED SYSTEM (STARBOARD)(S/N-0G438000 TO 0G485988)
REFНомер деталиНаименованиеКол-во
1149125ОБРАТНЫЙ КЛАПАН9
276843ШТУЦЕР6
2768431Штуцер6
38243561Штуцер3
459169Фитинг3
459169003Фитинг тройник3
58245021Разъём3
699130122Трубка (20,00 футов, бухта) дренажная3
6892024122Шланг (240.00 дюймов, бухта)3
799130122Трубка (20,00 футов, бухта) дренажная2
7892024122Шланг (240.00 дюймов, бухта)2
899130122Трубка (20,00 футов, бухта) дренажная3
8892024122Шланг (240.00 дюймов, бухта)3
999130122Трубка (20,00 футов, бухта) дренажная9
9892024122Шланг (240.00 дюймов, бухта)9
1099130122Трубка (20,00 футов, бухта) дренажная7
10892024122Шланг (240.00 дюймов, бухта)7
1199130122Трубка (20,00 футов, бухта) дренажная1
11892024122Шланг (240.00 дюймов, бухта)1
1299130122Трубка (20,00 футов, бухта) дренажная1
12892024122Шланг (240.00 дюймов, бухта)1
138159234Обратный клапан2
14426585Обратный клапан2
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

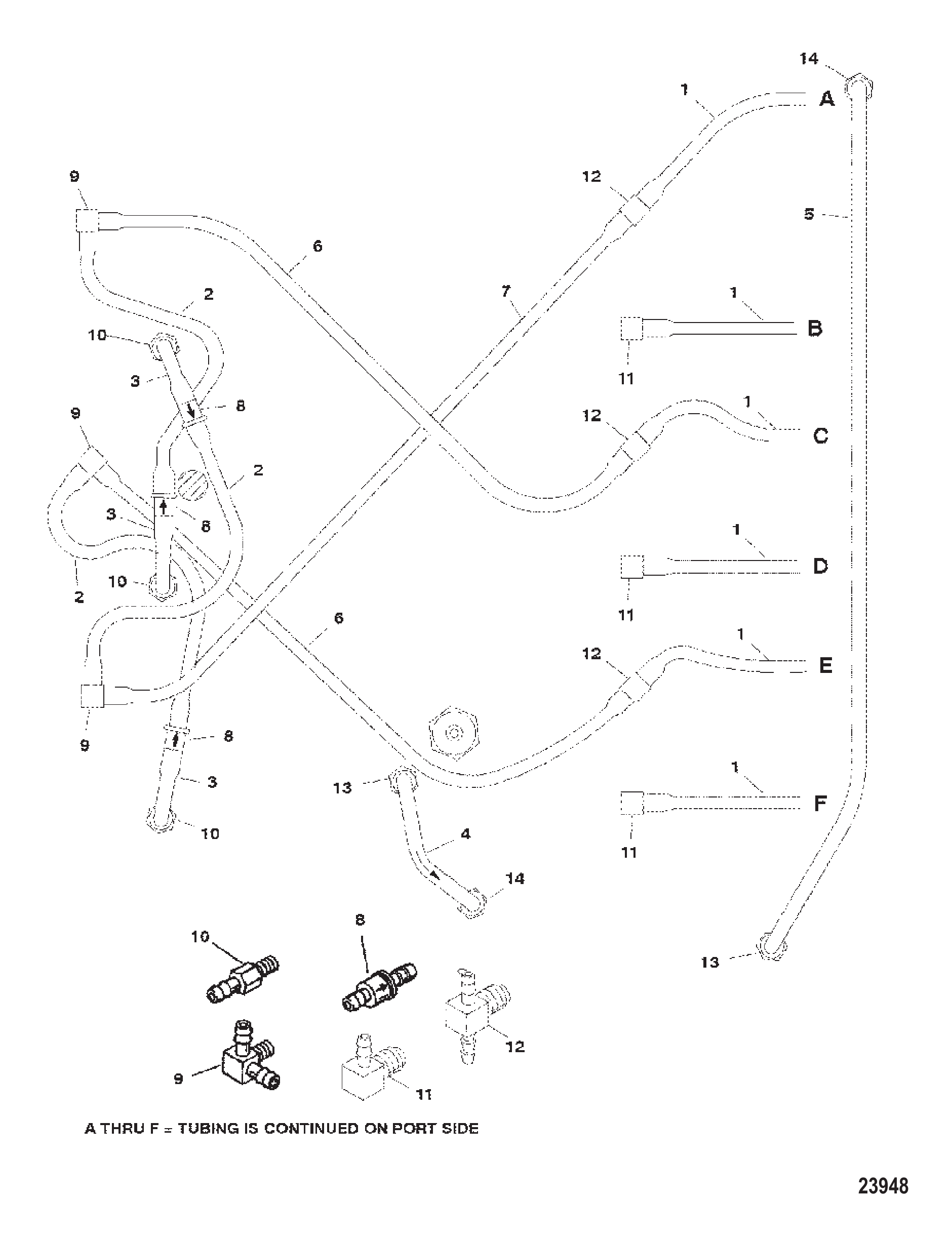

Рис. 9СИСТЕМА ПРОДУВКИ (ПРАВЫЙ БОРТ) (S/N-0G485989 & UP) BLEED SYSTEM (STARBOARD)(S/N-0G485989 & UP)
BLEED SYSTEM (STARBOARD)(S/N-0G485989 & UP)
REFНомер деталиНаименованиеКол-во
199130122Трубка (20,00 футов, бухта) дренажная6
299130122Трубка (20,00 футов, бухта) дренажная3
2892024122Шланг (240.00 дюймов, бухта)3
399130122Трубка (20,00 футов, бухта) дренажная3
3892024122Шланг (240.00 дюймов, бухта)3
499130122Трубка (20,00 футов, бухта) дренажная1
4892024122Шланг (240.00 дюймов, бухта)1
599130122Трубка (20,00 футов, бухта) дренажная1
5892024122Шланг (240.00 дюймов, бухта)1
699130122Трубка (20,00 футов, бухта) дренажная2
6892024122Шланг (240.00 дюймов, бухта)2
799130122Трубка (20,00 футов, бухта) дренажная1
7892024122Шланг (240.00 дюймов, бухта)1
8149126ОБРАТНЫЙ КЛАПАН3
98243561Штуцер3
108245021Разъём3
118282182Обратный клапан3
128348041Обратный клапан3
13426585Обратный клапан2
148159234Обратный клапан2
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

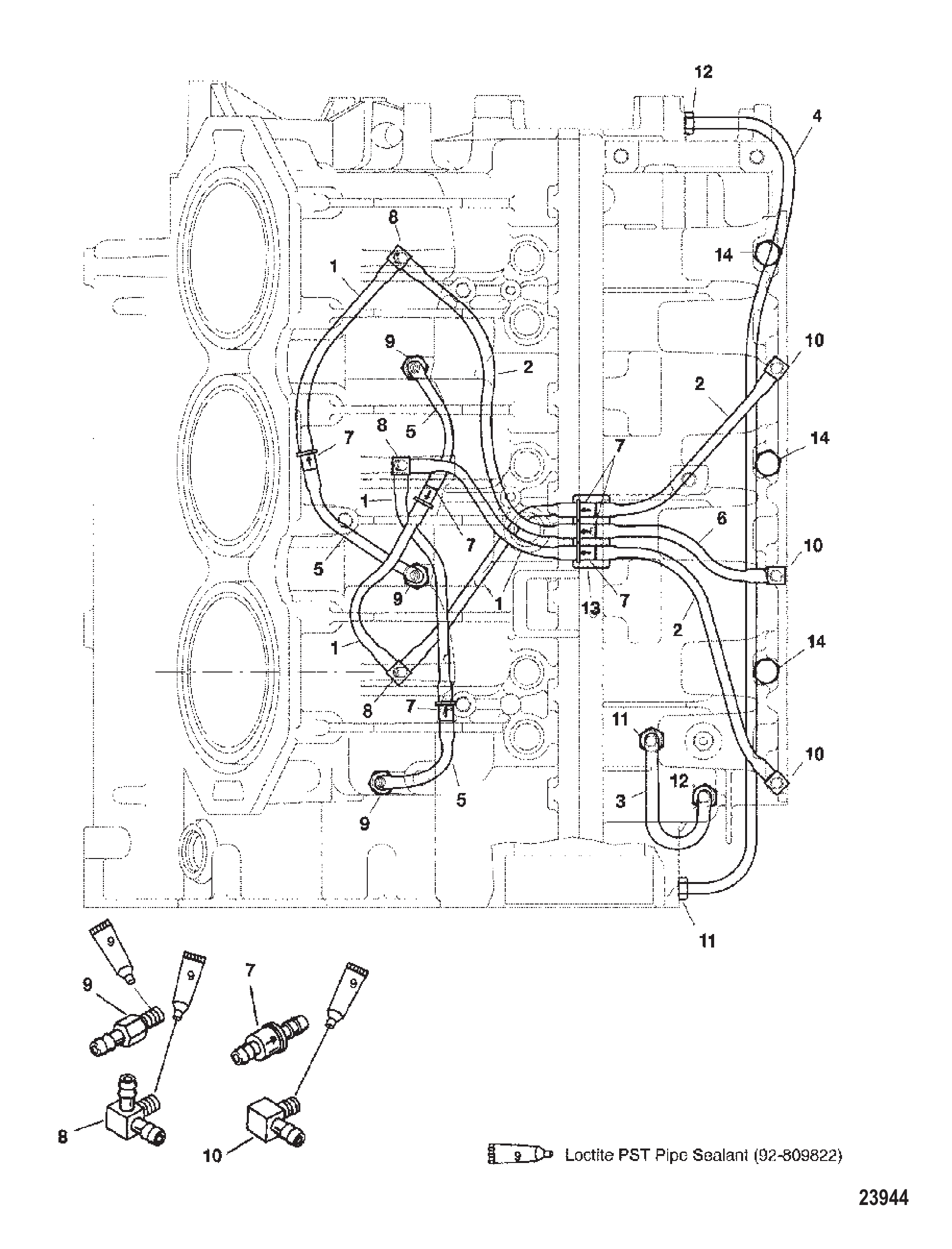

Рис. 10СИСТЕМА ПРОДУВКИ (ПРАВЫЙ БОРТ) (S/N-0G437999 & BELOW) BLEED SYSTEM (STARBOARD) (S/N-0G437999 & BELOW)
BLEED SYSTEM (STARBOARD) (S/N-0G437999 & BELOW)
REFНомер деталиНаименованиеКол-во
199130122Трубка (20,00 футов, бухта) дренажная5
299130122Трубка (20,00 футов, бухта) дренажная3
2892024122Шланг (240.00 дюймов, бухта)3
399130122Трубка (20,00 футов, бухта) дренажная1
3892024122Шланг (240.00 дюймов, бухта)1
499130122Трубка (20,00 футов, бухта) дренажная1
4892024122Шланг (240.00 дюймов, бухта)1
599130122Трубка (20,00 футов, бухта) дренажная3
5892024122Шланг (240.00 дюймов, бухта)3
699130122Трубка (20,00 футов, бухта) дренажная1
6892024122Шланг (240.00 дюймов, бухта)1
7149122ОБРАТНЫЙ КЛАПАН6
7149125ОБРАТНЫЙ КЛАПАН6
88243561Штуцер3
98245021Разъём3
1076843ШТУЦЕР3
10768431Штуцер3
11426585Обратный клапан2
128159234Обратный клапан2
13821556ФИКСАТОР ОБРАТНОГО КЛАПАНА (СМ. №32 НА "БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА")1
14827201ПРОБКА ТРУБНАЯ3
148272011Пробка трубная3
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

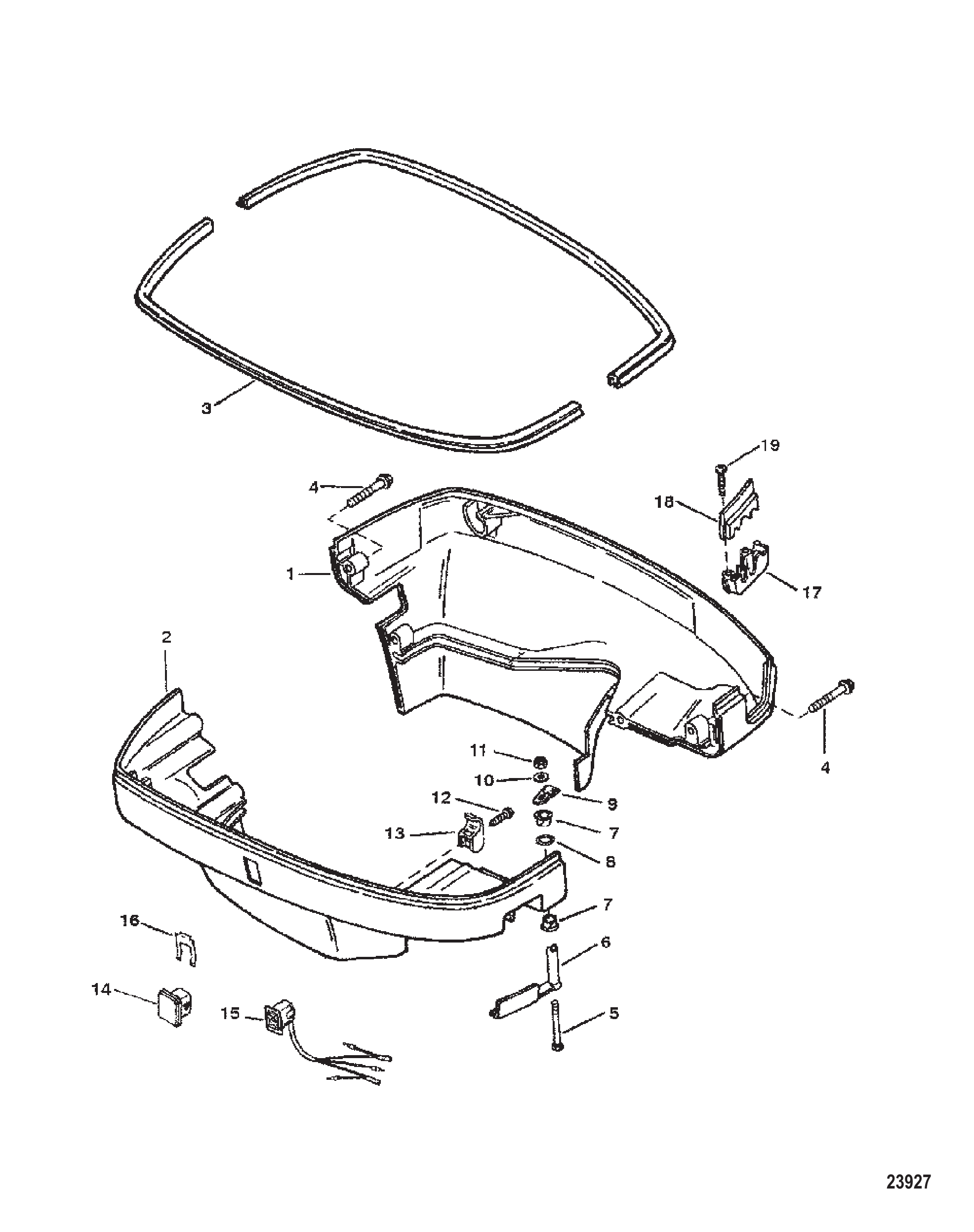

Рис. 11НИЖНИЙ КОК BOTTOM COWL
BOTTOM COWL
REFНомер деталиНаименованиеКол-во
1818448A1Нижний кожух1
1818448A2Нижний кожух1
1818448A4Нижний кожух1
2818447A1Нижний кожух1
2818447A2Нижний кожух1
2818447A4Нижний кожух1
38253181Уплотнение капота (41,00 дюйма)2
38M0109217Уплотнение кожуха2
482130040ВИНТ (M6 x 40)4
5824868ВИНТ (M6 x 75)1
6821253F1Рукоятка передняя, чёрная1
6889740A02Комплект рукоятки1
6821253F2Передняя рукоятка1
6889740A02Комплект рукоятки1
6821253F4Передняя рукоятка1
6889740A02Комплект рукоятки1
7335891Втулка2
848462Кольцо уплотнительное (.614 x .070)1
98219423Собачка1
1069057ШАЙБА (.281 x .734 x .063)1
11401196ГАЙКА (M6)1
128214281Винт (#10-16 x .625)1
13822873Зажим1
148128301Пробка1
14812830T01Пробка1
15850691Выключатель1
158M0235192Переключатель тримма1
168124431Фиксатор (применять где применимо)1
168M0032848Держатель переключателя1
17822024Хомут1
18822023Хомут1
1992799ВИНТ (#10-16 x 1.12)2

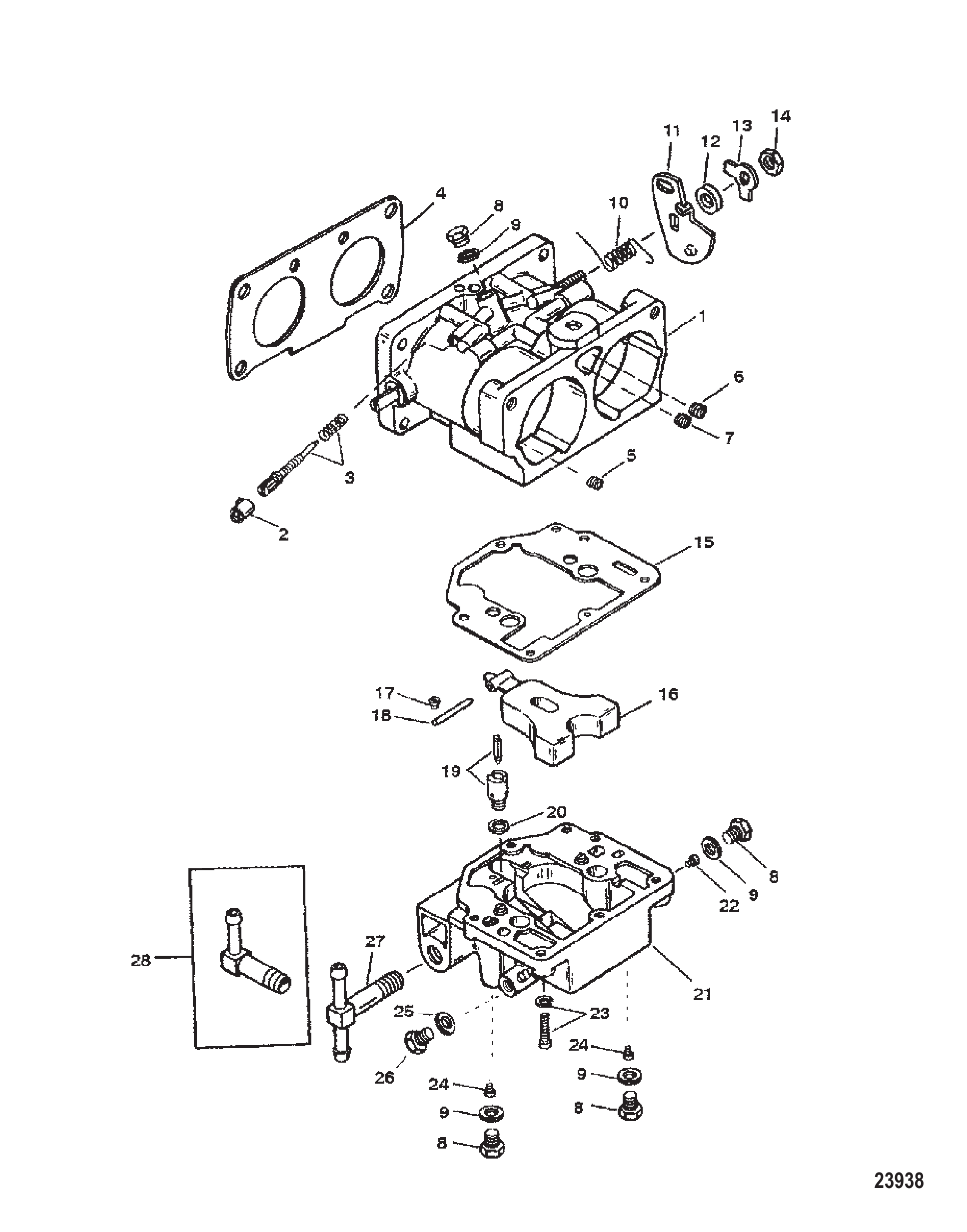

Рис. 12КАРБЮРАТОР (SEAPRO/MARATHON) (S/N-0G303045 & BELOW) CARBURETOR (SEAPRO/MARATHON) (S/N-0G303045 & BELOW)
CARBURETOR (SEAPRO/MARATHON) (S/N-0G303045 & BELOW)
REFНомер деталиНаименованиеКол-во
1818650A74Карбюратор1
1818650A75Карбюратор1
1818650A76Карбюратор1
2810779КРЫШКА6
3NSSNOT SOLD SEPARATE Idle Needle/Spring6
4677511ПРОКЛАДКА3
5810741ЖИКЛЁР (.030)2
57570Жиклёр .040 (175)4
66207ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ3
76359ЖИКЛЁР (.052)1
75225Жиклёр главный (.054)2
89596Пробка главного жиклера12
895961Пробка слива поплавковой камеры12
9NSSNOT SOLD SEPARATE Gasket-Plug12
10NSSNOT SOLD SEPARATE Spring-Valve Return3
11810721РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)2
118107221РЫЧАГ ДРОССЕЛЯ (НИЖНИЙ - СЕРИЯ WMH-A)2
12811284ПРОСТАВКА3
13810745ШАЙБА3
14810744ГАЙКА3
15NSSNOT SOLD SEPARATE Gasket-Fuel Bowl3
16810738ПОПЛАВОК В СБОРЕ3
17NSSNOT SOLD SEPARATE Screw-Float Pin3
18F10064ВАЛ3
19811690КОМПЛЕКТ СЕДЛА КЛАПАНА3
198116901Ремкомплект седла клапана3
20NSSNOT SOLD SEPARATE Gasket-Vavle Seat3
21823628Поплавковая камера1
21823624Поплавковая камера (центр/низ)2
226030ЖИКЛЁР (.070)3
23808612Винт с шайбой (#8-32 x .750)18
24823626Силовой жиклёр (175)6
25NSSNOT SOLD SEPARATE Seal-Bowl Drain Plug3
2695961Пробка слива поплавковой камеры3
277900ТРОЙНИК (ВЕРХ/ЦЕНТР)2
287901УГОЛЬНИК (НИЗ)1
-8116912Ремкомплект карбюратора1
-8107492КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА1
-814195A93Комплект прокладок1

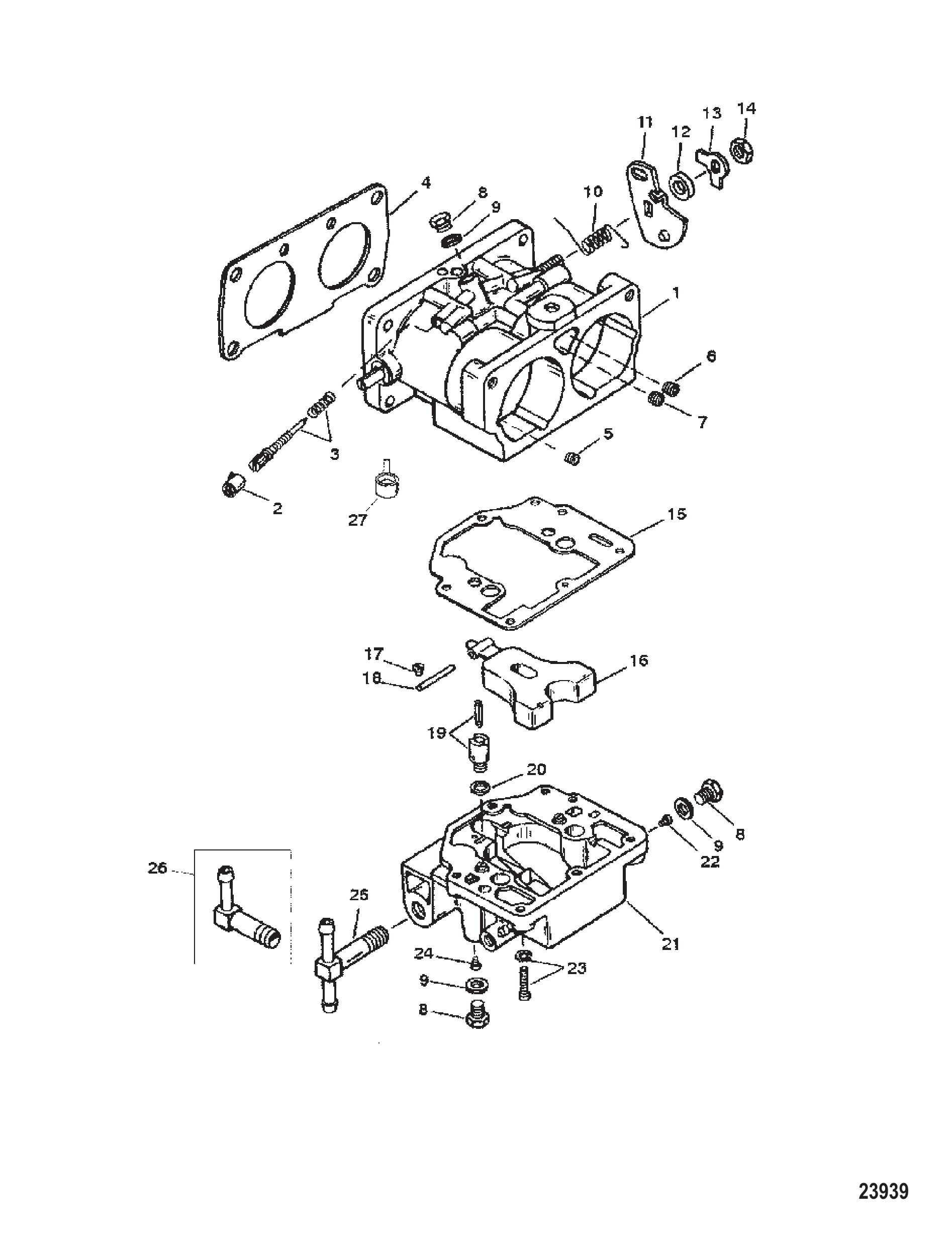

Рис. 13КАРБЮРАТОР (S/N-0G303045 & BELOW) CARBURETOR (S/N-0G303045 & BELOW)
CARBURETOR (S/N-0G303045 & BELOW)
REFНомер деталиНаименованиеКол-во
1818639A1Карбюратор верхняя часть1
1818639A2Карбюратор средняя часть1
1818639A10Карбюратор средняя часть1
1818639A3Карбюратор нижняя часть1
1818639A8Карбюратор нижняя часть1
1818639A6Карбюратор верхняя часть1
1818639A10Карбюратор средняя часть1
1818639A8Карбюратор нижняя часть1
1818639A12Карбюратор верхняя часть1
1818639A13Карбюратор средняя часть1
1818639A14Карбюратор нижняя часть1
2810779КРЫШКА6
3NSSNOT SOLD SEPARATE Idle Needle/Spring6
4677511ПРОКЛАДКА3
5815633060Жиклёр (.060) (.056 - 150/135 - WMH-24)6
5815633050Жиклёр (.050) (XR6/MAGNUM III/200)6
66030ЖИКЛЁР (.070)3
76246ЖИКЛЁР (.048)3
89596Пробка главного жиклера15
895961Пробка слива поплавковой камеры15
9NSSNOT SOLD SEPARATE Gasket-Plug15
10NSSNOT SOLD SEPARATE Spring-Throttle Return3
11810721РЫЧАГ дросселя (ВЕРХ/ЦЕНТР)2
11810722РЫЧАГ дросселя (НИЗ)1
118107221РЫЧАГ ДРОССЕЛЯ (НИЖНИЙ - СЕРИЯ WMH-A)1
12811284ПРОСТАВКА3
13810745ШАЙБА3
14810744ГАЙКА3
15NSSNOT SOLD SEPARATE Gasket-Fuel bowl3
16810738ПОПЛАВОК В СБОРЕ3
17NSSNOT SOLD SEPARATE Screw-Float Pin3
18F10064ВАЛ3
19811690КОМПЛЕКТ СЕДЛА КЛАПАНА3
198116901Ремкомплект седла клапана3
20NSSNOT SOLD SEPARATE Gasket-Valve Seat3
21823628Поплавковая камера1
21823624Поплавковая камера (центр/низ)2
226680Жиклёр (.078) (WME1/2)-115 WME-143
223794Жиклёр (.074) (правый борт)AR
223796Жиклёр (.076) (WME 3/4) -115 WME-141
223794Жиклёр (.074) (правый борт)2
223794Жиклёр (.074) (правый борт)2
223796Жиклёр (.076) (WME 3/4) -115 WME-142
223794Жиклёр (.074) (правый борт)3
223794Жиклёр (.074) (правый борт)1
223796Жиклёр (.076) (WME 3/4) -115 WME-142
235132Винт поплавковой камеры топлива18
23808612Винт с шайбой (#8-32 x .750)18
23808612Винт с шайбой (#8-32 x .750)18
24823630Жиклёр прогрессии подачи топлива6
24823630Жиклёр прогрессии подачи топлива4
24823627Силовой жиклёр (200)2
24823630Жиклёр прогрессии подачи топлива6
257900ТРОЙНИК (ВЕРХ/ЦЕНТР)2
267901УГОЛЬНИК (НИЗ)1
27825276Заливной блок1
-8116912Ремкомплект карбюратора1
-8107492КОМПЛЕКТ ПРОКЛАДОК КАРБЮРАТОРА1
-814195A93Комплект прокладок1

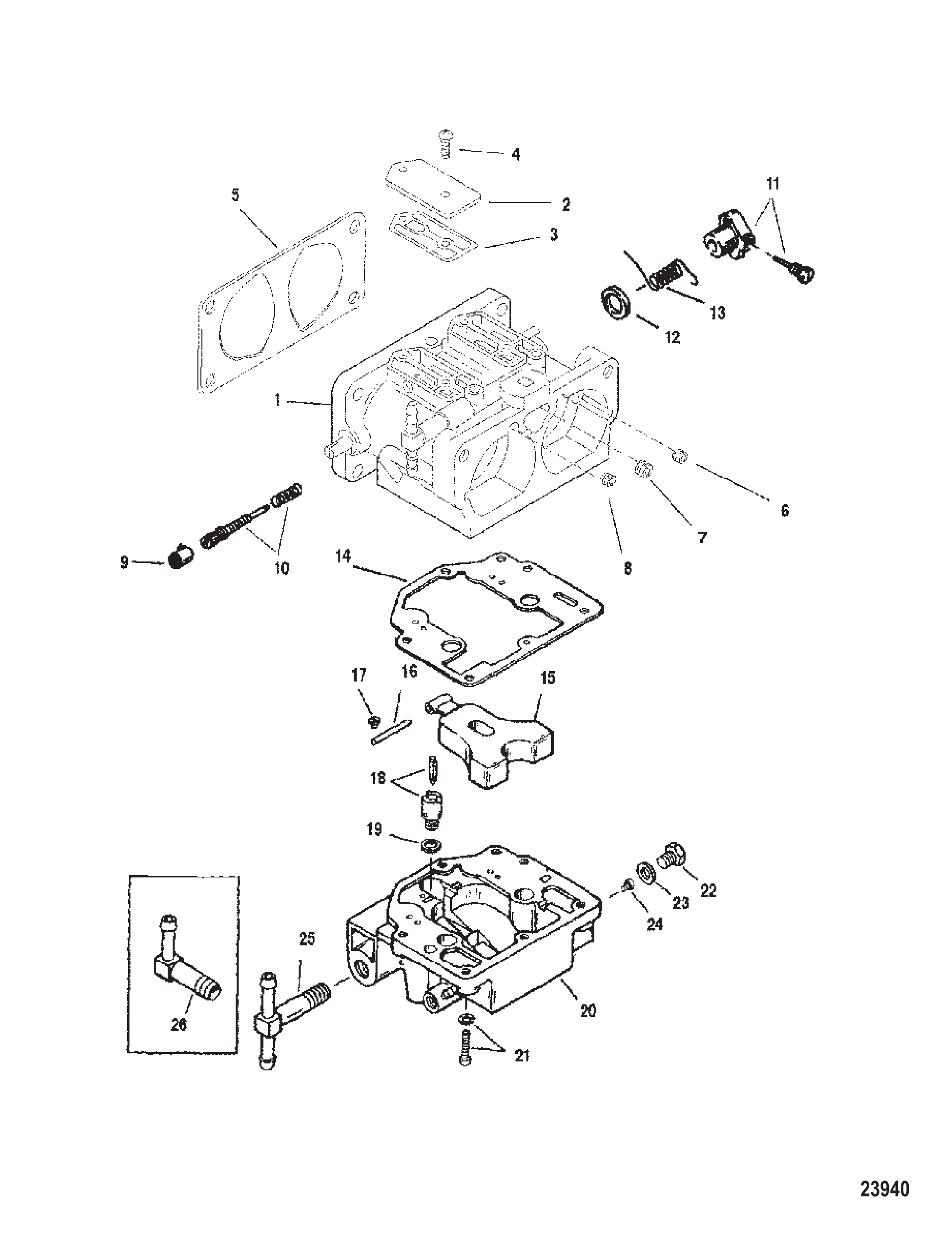

Рис. 14КАРБЮРАТОР (S/N-0G303046 & UP) CARBURETOR (S/N-0G303046 & UP)
CARBURETOR (S/N-0G303046 & UP)
REFНомер деталиНаименованиеКол-во
1828272A16Карбюратор верхняя часть1
1828272A17Карбюратор средняя часть1
1828272A18Карбюратор нижняя часть1
1828273A1Карбюратор верхняя часть1
1828273A2Карбюратор средняя часть1
1828273A3Карбюратор нижняя часть1
1828272A28Карбюратор верхняя часть1
1828272T52Карбюратор верхняя часть1
1828272A29Карбюратор средняя часть1
1828272T53Карбюратор средняя часть1
1828272A30Карбюратор нижняя часть1
1828272T54Карбюратор нижняя часть1
1828272A31Карбюратор верхняя часть1
1828272T55Карбюратор верхняя часть1
1828272A32Карбюратор средняя часть1
1828272T56Карбюратор средняя часть1
1828272A33Карбюратор нижняя часть1
1828272T57Карбюратор нижняя часть1
1828272A52Карбюратор верхняя часть1
1828272T52Карбюратор верхняя часть1
1828272A53Карбюратор средняя часть1
1828272T53Карбюратор средняя часть1
1828272A54Карбюратор нижняя часть1
1828272T54Карбюратор нижняя часть1
1828272A55Карбюратор верхняя часть1
1828272T55Карбюратор верхняя часть1
1828272A56Карбюратор средняя часть1
1828272T56Карбюратор средняя часть1
1828272A57Карбюратор нижняя часть1
1828272T57Карбюратор нижняя часть1
2809743КРЫШКА6
3809758ПРОКЛАДКА6
48087391Винт12
5828292Прокладка3
6815633042Жиклёр вентиляции холостого хода (.042-ВЕРХ)1
6815633056Жиклёр вентиляции холостого хода (.056-ЦЕНТР/НИЗ)2
6815633038Жиклёр (.038) (верх)1
6815633070Жиклёр (.070 - 135 - WMH-28)2
67570Жиклёр .040 (175)1
6815633058Жиклёр вентиляции холостого хода (.058-ЦЕНТР)1
6815633054Жиклёр (.054) (НИЗ)1
6815633046Жиклёр (.046) (ВЕРХ)1
6815633054Жиклёр (.054) (НИЗ)1
6815633058Жиклёр вентиляции холостого хода (.058-ЦЕНТР)1
76201ЖИКЛЁР (.080)3
73518Жиклёр (.082)2
75815Жиклёр (.086) (XR6/MAGNUM III)1
8815633042Жиклёр вентиляции холостого хода (.042-ВЕРХ)1
8815633018Жиклёр вентиляции холостого хода (.018 - центр/низ)2
8815633038Жиклёр (.038) (верх)1
8815633020Жиклёр вентиляции холостого хода (.020 - центр)1
83252Жиклёр (.032) (нижний)1
8815633046Жиклёр (.046) (ВЕРХ)1
8815633048Жиклёр (.048)2
8815633060Жиклёр (.060) (.056 - 150/135 - WMH-24)1
8815633052Жиклёр (.052) (ЦЕНТР/НИЗ)2
9810779КРЫШКА6
10NSSNOT SOLD SEPARATE Idle Mixture Screw/Spring6
118113523Ремкомплект рычага3
126031ПРОСТАВКА3
13NSSNOT SOLD SEPARATE Spring3
14NSSNOT SOLD SEPARATE Gasket-Fuel Bowl3
15810738ПОПЛАВОК В СБОРЕ3
16F10064ВАЛ3
175902Винт (#6-32 x .187)3
18811690КОМПЛЕКТ СЕДЛА КЛАПАНА3
188116901Ремкомплект седла клапана3
188116901Ремкомплект седла клапана3
19NSSNOT SOLD SEPARATE Gasket-Valve Seat3
208236232Поплавковая камера топлива (верхняя)1
208236241Поплавковая камера топлива (средняя/нижняя)2
21808612Винт с шайбой (#8-32 x .750)18
22811694КОМПЛЕКТ ПРОБКИ6
23802731Сальник (состоит из 4 сальников)2
246680Жиклёр (.078) (WME1/2)-115 WME-144
246201ЖИКЛЁР (.080)2
246202ЖИКЛЁР ГЛАВНЫЙ (.088)4
245815Жиклёр (.086) (XR6/MAGNUM III)2
243518Жиклёр (.082)2
245815Жиклёр (.086) (XR6/MAGNUM III)1
243518Жиклёр (.082)3
243518Жиклёр (.082)2
245815Жиклёр (.086) (XR6/MAGNUM III)1
243517Жиклёр (.084) (135/175/200)3
257900ТРОЙНИК (ВЕРХ/ЦЕНТР)2
267901УГОЛЬНИК (НИЗ)1
-8107493НАБОР ПРОКЛАДОК КАРБЮРАТОРА1
-8116913Ремкомплект карбюратора1
-814195A93Комплект прокладок1

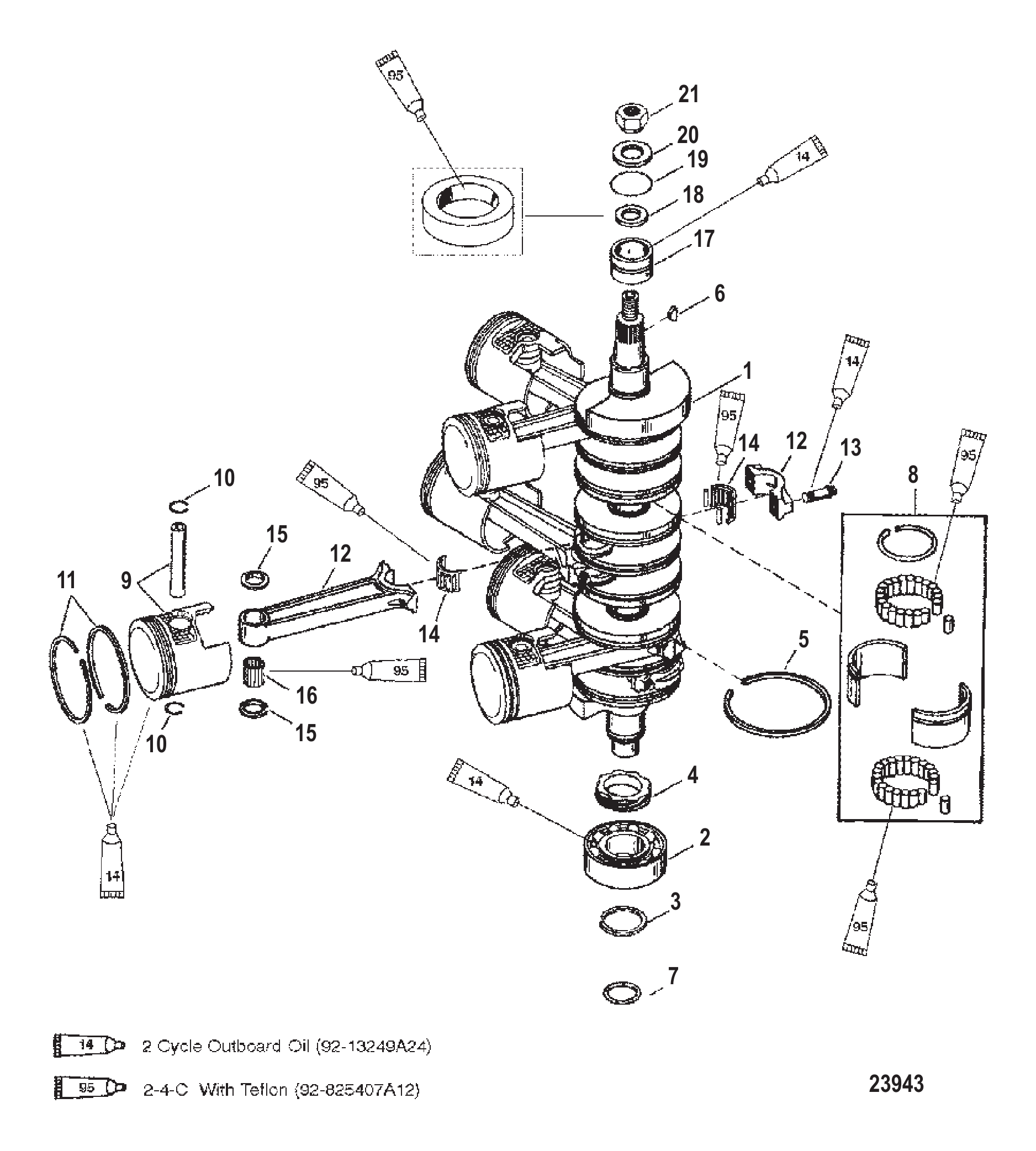

Рис. 15КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT PISTONS - AND CONNECTING RODS
CRANKSHAFT PISTONS - AND CONNECTING RODS
REFНомер деталиНаименованиеКол-во
19784A5Коленчатый вал1
19784A3Коленчатый вал1
19784A4Коленчатый вал в сборе1
19784A6Коленчатый вал1
19784A4Коленчатый вал в сборе1
267923Подшипник шариковый (нижний)1
267923TПодшипник шариковый1
367446Кольцо1
419301Шестерня1
5816106Кольцо7
5843198T01Уплотнительное кольцо7
691800Шпонка2
735126УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.859 x .139)1
8817001A1Обойма подшипника в сборе2
88M0113288Обойма подшипника в сборе2
9822067A7Поршень в сборе3
9858295T14Поршень в сборе стандартный - правый борт3
9822066A7Поршень в сборе3
9858294T14Поршень в сборе стандартный - левый борт3
9826266A4Поршень в сбореAR
9878572A2Поршень в сбореAR
9826265A4Поршень в сбореAR
9878571A2Поршень в сбореAR
9826296A4Поршень в сбореAR
9878574A2Поршень в сбореAR
9826295A4Поршень в сбореAR
9878573A2Поршень в сбореAR
1088466Стопорное кольцо12
108320811Стопорное кольцо12
11827179A12Комплект поршневых колец1
11826293A12Комплект поршневых колецAR
11875252A12Комплект поршневых колецAR
11826297A12Комплект поршневых колецAR
11875257A12Комплект поршневых колецAR
12822373A3Шатун в сборе6
128M0125869Комплект шатуна6
1394320Винт (.375-24 x 1.250)12
1443012A1Комплект подшипника с сепаратором6
148M0235070Подшипник с сепаратором6
1588263Упорная шайба12
1688258Игольчатый роликовый подшипник204
168M0204715Иглы подшипника @102204
17816773A2Подшипник в сборе (верхний)1
18815449САЛЬНИК Масляный1
18859093САЛЬНИК1
19823683Уплотнительное кольцо (1.989 x .070)1
2068229Шайба (.641 x 1.250 x .190) маховика1
2033001Шайба1
2142979ГАЙКА (M16) МАХОВИКА1
-814195A93Комплект прокладок1
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

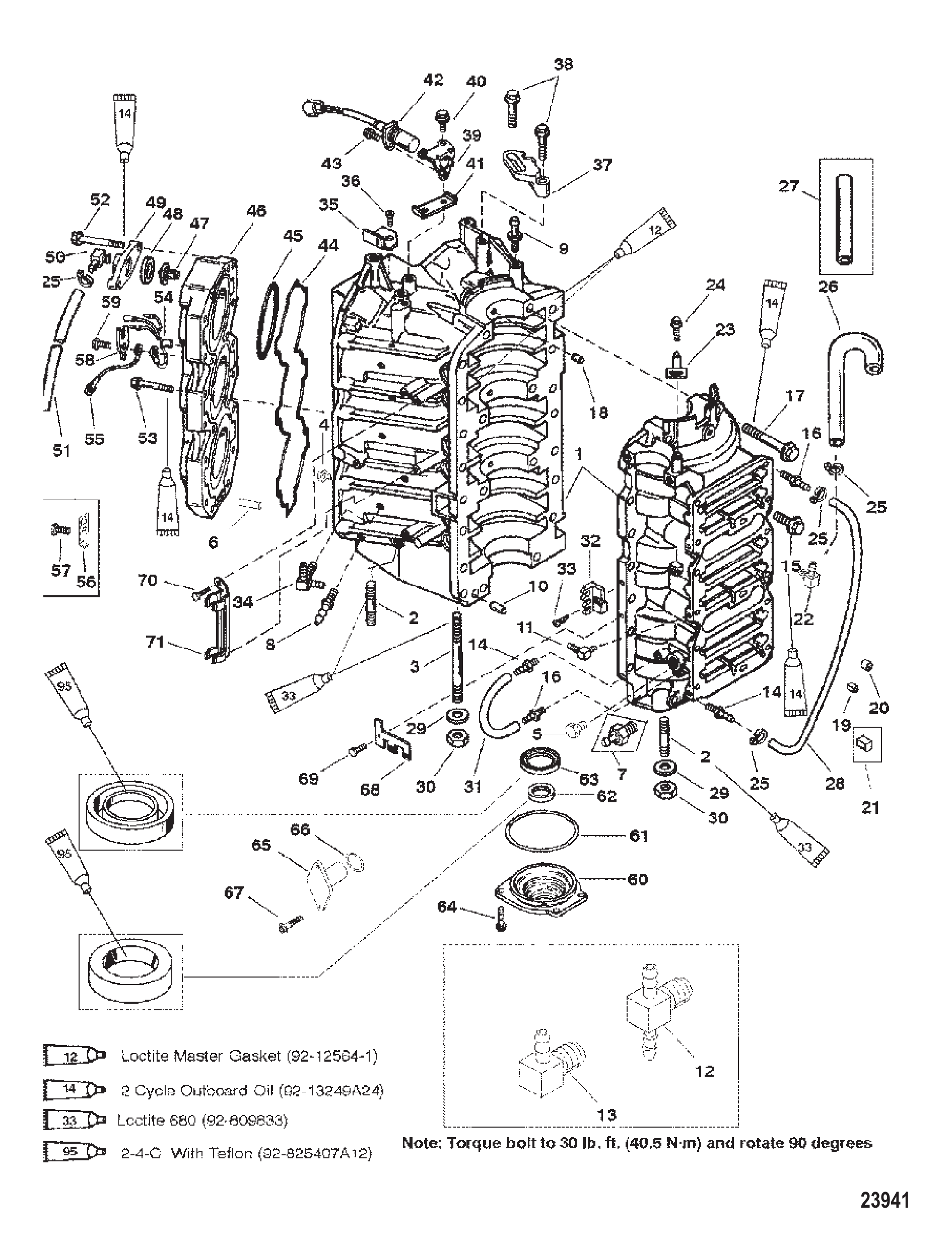

Рис. 16БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА CYLINDER BLOCK AND END CAP
CYLINDER BLOCK AND END CAP
REFНомер деталиНаименованиеКол-во
19811A7Блок цилиндров1
19811A10Блок цилиндров1
19811A19Блок цилиндров1
19811A19Блок цилиндров1
2903509Шпилька (M10 x 1.5 x 64)4
38154431Шпилька (M10 x 1.5 x 155)6
4328021Пробка трубная (.125-27)1
4328022Пробка трубная (.125-27) латунная1
536382Фитинг (.250-18 x .62) латунный1
68248572Дефлектор водяной4
68248577Дефлектор4
743278Штуцер (картер)1
78781051Обратный клапан к блоку1
88245021Разъём6
9821583ШТИФТ2
98215832Штифт специальный (1.5 дюйма)2
1043044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)1
1176843ШТУЦЕР6
11768431Штуцер6
1176843ШТУЦЕР12
11768431Штуцер12
128348041Обратный клапан6
138282182Обратный клапан6
14426585Обратный клапан2
1581893435ВИНТ (M8 x 35)14
158M0103814Винт (M8 x 35 мм)14
168159234Обратный клапан2
1782446180ВИНТ (M10 x 80)8
1867296Штифт (обоймы подшипника)3
188M0036405Штифт3
19825367A1Держатель в сборе (включает 6 держателей)1
2042657A3Обратный клапан6
21850309Пробка6
21850309001ПРОБКА стопорная6
2268727ШТУЦЕР (.250-18) 90 градусов - Латунь1
22687271ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ1
228167811Угольник (45 градусов)1
238217621Указатель момента зажигания1
2482130012ВИНТ (M6 x 12)1
25816311Стяжка (8.00 дюймов)AR
25816311TСТЯЖКА (8.00 дюймов)AR
26826544A1Комплект трубок1
2781493034Трубка (9-1/4 дюйм.)1
27826544A1Комплект трубок1
2899130122Трубка (20,00 футов, бухта) дренажная1
28892024122Шланг (240.00 дюймов, бухта)1
2945175Шайба (.406 x .750 x .104)10
298M0214963Шайба10
30400266ГАЙКА (M10)10
304013610ГАЙКА (M10) Нержавеющая сталь10
3199130122Трубка (20,00 футов, бухта) дренажная1
31892024122Шланг (240.00 дюймов, бухта)1
3199130122Трубка (20,00 футов, бухта) дренажная1
31892024122Шланг (240.00 дюймов, бухта)1
32821556ФИКСАТОР ОБРАТНОГО КЛАПАНА (СМ. №32 НА "БЛОК ЦИЛИНДРОВ И ТОРЦЕВАЯ КРЫШКА")2
3348408Винт (#10-16 x .500) клеммной колодки2
348243561Штуцер6
358256751Кронштейн1
35822283Кронштейн1
3682130012ВИНТ (M6 x 12)1
378211051КРОНШТЕЙН Генератора1
3881893450ВИНТ (M8 x 50)2
398212251КРОНШТЕЙН1
4082130012ВИНТ (M6 x 12)2
41822486КРОНШТЕЙН Направляющий1
42821909Датчик1
4382104510ВИНТ (M5 x 10)1
44818574САЛЬНИК2
45818573УПЛОТНИТЕЛЬНОЕ КОЛЬЦО6
46812851A3Головка цилиндра2
46812851A15Головка цилиндра2
46812851A2Головка цилиндра2
47833072Термостат 62° Цельсия (143° Фаренгейта)2
47833072003Термостат 62°C (143°F)2
4775692ТЕРМОСТАТ (143 ГРАД.)2
4862386Прокладка термостата2
488M0204714Прокладка @42
4919801A1Крышка термостата2
49198012Крышка термостата2
4919801A1Крышка термостата2
508167811Угольник (45 градусов)2
5068727ШТУЦЕР (.250-18) 90 градусов - Латунь2
50687271ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ2
5177653112Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)2
5177653101Шланг (48.00 дюймов, бухта)2
5177653112Шланг (59.00 дюймов, бухта) (19 дюйм.)(20-1/2 дюйм.)2
5177653101Шланг (48.00 дюймов, бухта)2
5282446090ВИНТ (M8 x 90)4
5382446050ВИНТ (M8 x 50)36
538M0045380Винт (M8 x 50)36
5413536A11Датчик температуры в сборе1
5413536A14Датчик температуры в сборе1
5413536A2Датчик в сборе1
5413536A14Датчик температуры в сборе1
5588807A42Кабель в сборе (применять где применимо)1
5588807A37Кабель в сборе1
56828523Держатель датчика1
57828552Винт (.375-16 x .500)1
58137151Фиксатор1
5981893412ВИНТ (M8 x 12)1
609787A3Нижняя концевая крышка в сборе1
609787A5Концевая крышка в сборе1
609787A4Крышка в сборе1
6162700Кольцо уплотнительное (3.237 x .103)1
628185711Масляный сальник2
62830898Сальник масляный2
628308981Уплотнение2
63815449САЛЬНИК Масляный1
63859093САЛЬНИК1
6482130020ВИНТ (M6 x 20)4
65434531Пробка1
6662705Кольцо уплотнительное масляного насоса1
668M0204667Кольцо уплотнительное @21
6782104520ВИНТ (M5 x 20) (M5 X 20)2
688261211Кронштейн1
6948408Винт (#10-16 x .500) клеммной колодки1
7082130012ВИНТ (M6 x 12)2
718266241Хомут1
-814195A93Комплект прокладок1
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1
Рис. 17РЕДУКТОР ПРИВОДА (S/N-0G437999 AND BELOW) DRIVESHAFT HOUSING (S/N-0G437999 AND BELOW)
DRIVESHAFT HOUSING (S/N-0G437999 AND BELOW)
REFНомер деталиНаименованиеКол-во
1818452A1Корпус в сборе, приводной вал1
1818452A2Корпус в сборе, приводной вал1
1818452A1Корпус в сборе, приводной вал1
1818453A1Корпус в сборе, приводной вал1
1818453A2Корпус в сборе, приводной вал1
1818453A1Корпус в сборе, приводной вал1
2822257Шпилька (M12 X 1.75 X 50)4
28M0008031Шпилька (M12 x 1.75 x 52)4
382130130ВИНТ (M10 x 30)1
489417Втулка уплотнительная1
54002321ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь4
6821280ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)4
64013812ГАЙКА (M12) Нержавеющая сталь4
764649ПРОБКА1
8815431ВИНТ (M14 x 178)2
8898834Болт (M14 x 178)2
988238A10Кабель заземления в сборе1
10815432ШАЙБА (.562 x 2.00 x .125)2
11815433ШАЙБА2
118154331Шайба (1.25 x 2.00 x .19)2
128137711Опора2
13825190ШАЙБА1
14815434ГАЙКА2
14896602ГАЙКА (M14)2
158186441Хомут2
158186442Хомут2
1681893435ВИНТ (M8 x 35)4
168M0103814Винт (M8 x 35 мм)4
1772521ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ1
18818645F1Крышка чёрная (ЧЁРНАЯ)2
188M0001136Крышка нижней опоры2
18818645F2Крышка (СЕРАЯ)2
1969079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ2
20816503Сальник1
218263841Труба выхлопная1
21826384T1Труба выпускная1
2281893435ВИНТ (M8 x 35)8
228M0103814Винт (M8 x 35 мм)8
238141964Трубка водяная1
238141965Трубка водяная1
238141966Трубка водяная1
24814080Сальник верхний1
24814080001Сальник1
25814081Хомут1
26823979F1Проставка1
268M0105088Проставка корпуса приводного вала, удлинённый, чёрная1
26823979F2Проставка1
268M0105088Проставка корпуса приводного вала, удлинённый, чёрная1
2743044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
28824117ШПИЛЬКА (M12 X 1.75 X 183)4
288M0008047Шпилька (M12 x 179)4
28824118ШПИЛЬКА (M10 X 1.5 X 173)1
29400636ГАЙКА (M10 X 1.5)1

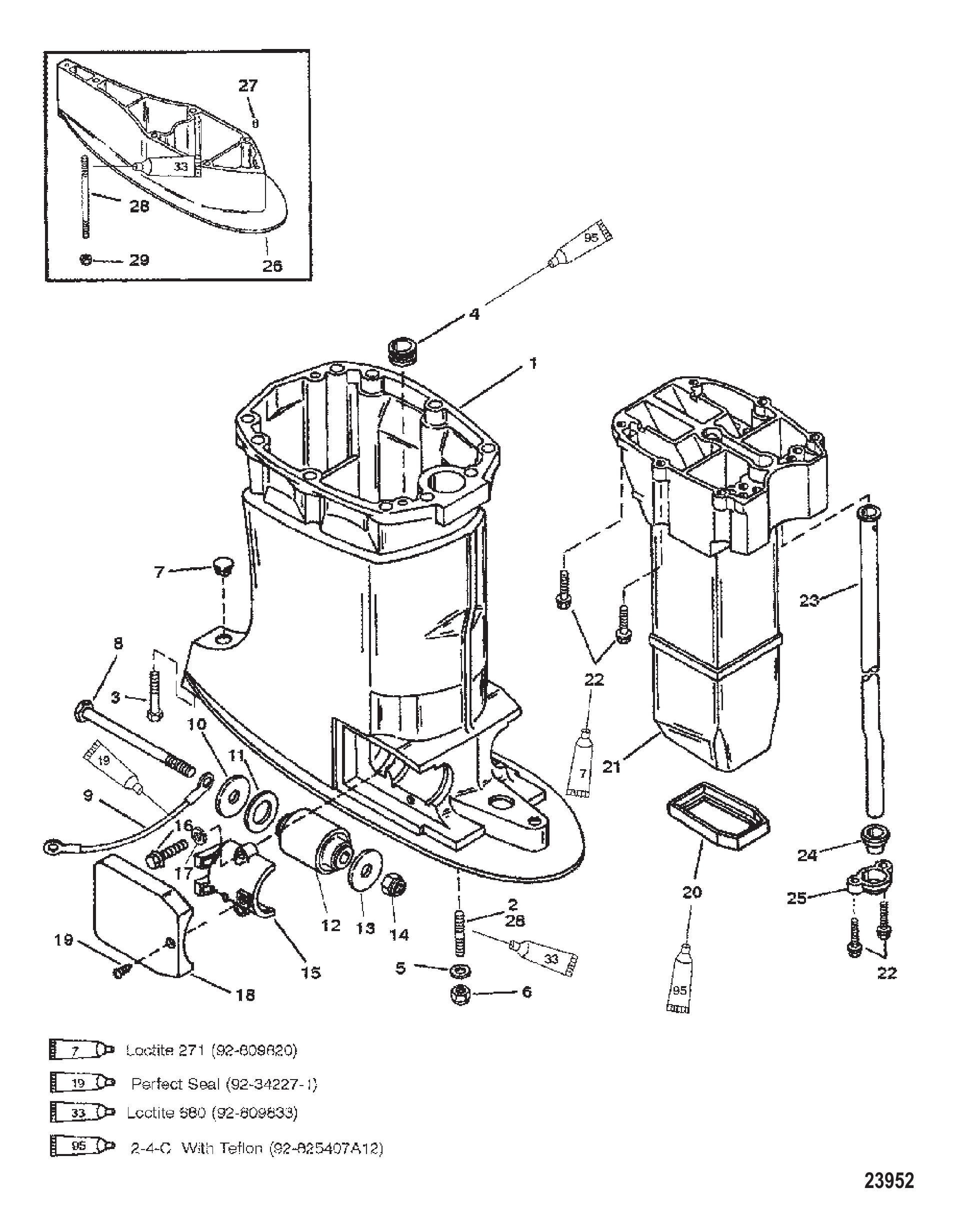

Рис. 18РЕДУКТОР (СЕРИЙНЫЙ НОМЕР 0G438000 И ВЫШЕ) DRIVESHAFT HOUSING (S/N-0G438000 AND UP)
DRIVESHAFT HOUSING (S/N-0G438000 AND UP)
REFНомер деталиНаименованиеКол-во
1832937A1Корпус в сборе, приводной вал1
1832937A2Корпус в сборе, приводной вал1
1832937A06Корпус в сборе, приводной вал — длинный1
1832938A1Корпус в сборе, приводной вал1
1832938A06Корпус в сборе, приводной вал — X/XX-длинный1
1832938A2Корпус в сборе, приводной вал1
1832938A4Корпус приводного вала XL, серый1
1832938A3Корпус в сборе, приводной вал1
2822257Шпилька (M12 X 1.75 X 50)4
28M0008031Шпилька (M12 x 1.75 x 52)4
382130130ВИНТ (M10 x 30)1
48331231Втулка уплотнительная1
54002321ШАЙБА (12.80 мм x 24.0 мм x 2.4 мм) Нержавеющая сталь4
6821280ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)4
64013812ГАЙКА (M12) Нержавеющая сталь4
764649ПРОБКА1
8815431ВИНТ (M14 x 178)2
8898834Болт (M14 x 178)2
988238A10Кабель заземления в сборе1
10815432ШАЙБА (.562 x 2.00 x .125)2
11815433ШАЙБА2
118154331Шайба (1.25 x 2.00 x .19)2
128137711Опора2
13825190ШАЙБА1
14815434ГАЙКА2
14896602ГАЙКА (M14)2
158186442Хомут2
15879150A90Комплект крышки нижней опоры2
1681893435ВИНТ (M8 x 35)4
168M0103814Винт (M8 x 35 мм)4
1772521ПРУЖИННАЯ ШАЙБА ВНУТРЕННИЕ ЗУБЬЯ1
18818645F1Крышка чёрная (ЧЁРНАЯ)2
188M0001136Крышка нижней опоры2
18818645F2Крышка (СЕРАЯ)2
18818645F4Крышка2
1969079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ2
208329321Сальник1
21833116A7Труба в сборе, выпускная1
2281893435ВИНТ (M8 x 35)6
228M0103814Винт (M8 x 35 мм)6
238329411Трубка водяная1
238M0042785Трубка водяная1
238329412Трубка водяная1
238M0042786Трубка водяная1
238329413Трубка водяная1
238M0042787Труба водяная1
24832940Сальник1
24832940001Сальник1
258329391Хомут1
26823979F1Проставка1
268M0105088Проставка корпуса приводного вала, удлинённый, чёрная1
26823979F2Проставка1
268M0105088Проставка корпуса приводного вала, удлинённый, чёрная1
26823979F3Проставка1
26823979T5ORD 823979T 1 Mercury / Quicksilver1
2743044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
28824117ШПИЛЬКА (M12 X 1.75 X 183)4
288M0008047Шпилька (M12 x 179)4
28824118ШПИЛЬКА (M10 X 1.5 X 173)1
29400636ГАЙКА (M10 X 1.5)1
Рис. 19КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit
Dual Engine Tie Bar Kit
REFНомер деталиНаименованиеКол-во
-92876A9Комплект удлинения для двух двигателей1
1715651Трубка троса рулевого управления1
248462Кольцо уплотнительное (.614 x .070)1
341055ОПОРА1
442100ШАЙБА СТОПОРНАЯ2
537984ГАЙКА (.875-14) Система наклона2
58M0041651ГАЙКА (.875-14)2
688404Шайба стопорная2
738601ВИНТ (.250-28 x 1.250)4
817729A1Кронштейн2
962055Винт (.312-24 x 1.250)4
1017728ШАЙБА С УСИКОМ4
11140001Винт (.375-24 x 1.38)2
1234863ГАЙКА (.375-24)6
128M0204726Гайка (.375-24) латунная6
13979331Рычаг рулевого управления2
138M0026167РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ2
1423651ВТУЛКА (1.625)2
1597931Трубка (4.00 дюйма)2
168149513Соединитель (15,00 дюймов)1
168M0026098СОЕДИНИТЕЛЬ 15 ДЮЙМ1
1742099Гайка (.562-18)1
18821169МУФТА1
1934931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
2094319Винт (.375-24 x 1.5)1

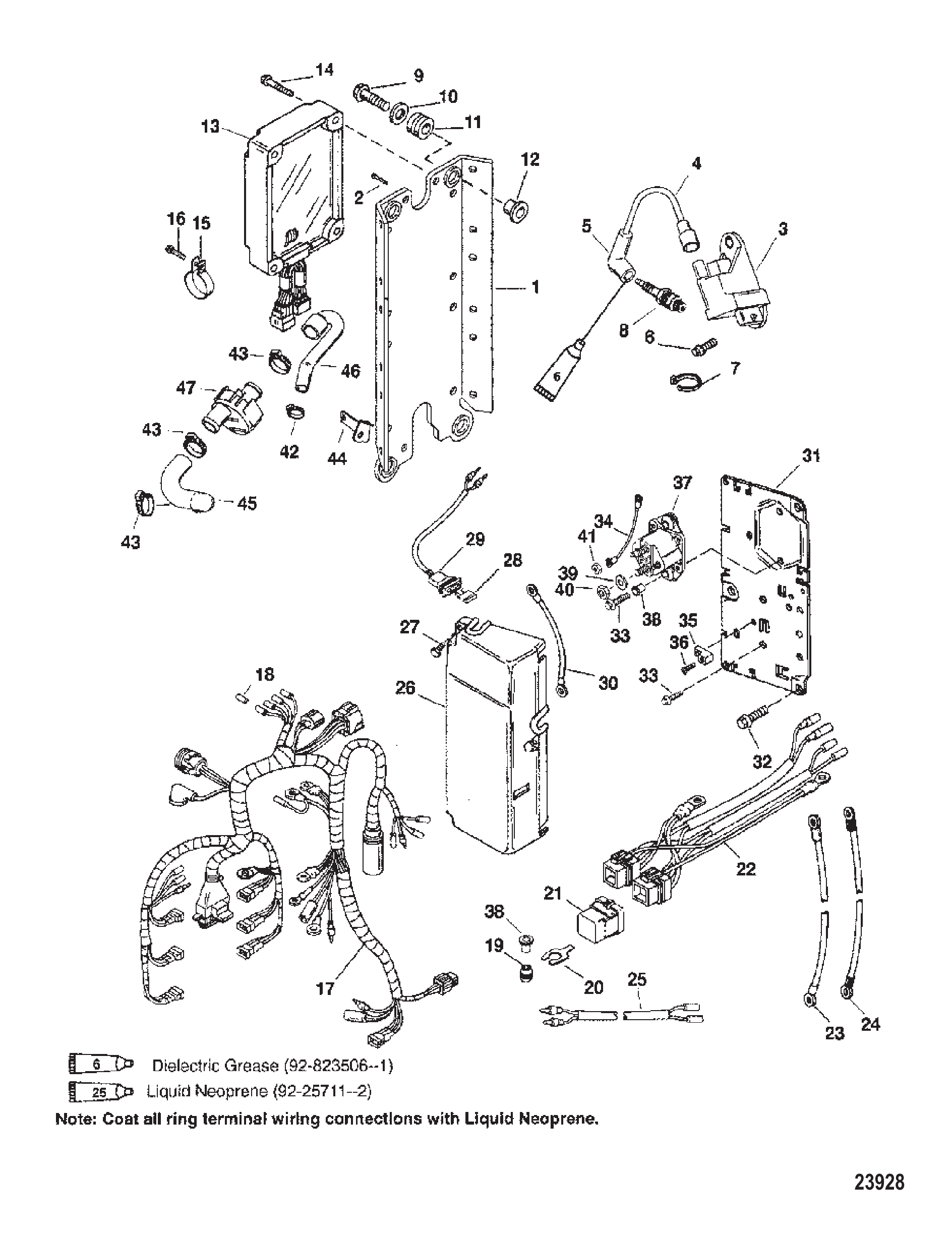

Рис. 20ЭЛЕКТРООБОРУДОВАНИЕ (ВСЕ МОДЕЛИ, S/N:0G303046 И ВЫШЕ) ELECTRICAL (ALL MODELS-S/N:0G303046 & UP)
ELECTRICAL (ALL MODELS-S/N:0G303046 & UP)
REFНомер деталиНаименованиеКол-во
18252961Пластина крепления электрооборудования1
282129114ВИНТ (M6 x 14)2
3827509A7Блок CDM в сборе6
3827509T7Модуль CDM в сборе6
4813706A56Кабель в сборе высоковольтный (комплект из 6)1
4821945A61Высоковольтный провод в сборе6
563709A1Комплект наконечника/клеммы свечи зажигания6
682129116ВИНТ (M6 x 16)12
7816311Стяжка (8.00 дюймов)AR
7816311TСТЯЖКА (8.00 дюймов)AR
88168372Свеча зажигания (NGK#BPZ8H-N-10)6
8938СВЕЧА ЗАЖИГАНИЯ #QL78YC @46
8941СВЕЧА ЗАЖИГАНИЯ (CHAMPION #QL77CC)6
981893435ВИНТ (M8 x 35)4
98M0103814Винт (M8 x 35 мм)4
1056720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь4
11825380Втулка уплотнительная4
11825380001Втулка уплотнительная4
1219064Втулка4
138300442ЭБУ блок управления двигателем1
13830044T02ЭБУ1
138300441ЭБУ блок управления двигателем1
13830044T01ЭБУ1
138300447Блок управления двигателем (ЭБУ)1
13830044T07ЭБУ1
1383004410ЭБУ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ1
13830044T16ЭБУ1
1482129145ВИНТ (M6 x 45)4
15826188Хомут1
1682104520ВИНТ (M5 x 20) (M5 X 20)1
17825433A10Жгут проводов в сборе, зажигание1
1813541Разъём штыревойAR
19818967ВТУЛКА УПЛОТНИТЕЛЬНАЯ2
198M0207785Втулка2
20828102Кронштейн2
208M0207771Кронштейн крепления2
21828151Реле2
218M0207773Реле тримма в сборе2
22826802A2Жгут проводов в сборе, трим1
2388439A23Кабель в сборе, плюсовой — аккумулятор1
2388439A34Кабель в сборе положительный - аккумулятор1
2488439A24Кабель в сборе отрицательный - аккумулятор1
25827356A2Жгут проводов в сборе (26 дюймов)1
268216091Крышка1
2782239320ВИНТ (M5 x 20) (M5 X 0.8)3
28812619Предохранитель жёлтый - 20 ампер1
2919637Гнездо предохранителя1
3093388A8Трос в сборе (12.5 дюймов) чёрный1
318212282ПЛАСТИНА Крепления Соленоида1
3282155025ВИНТ (M8 x 25 мм) нержавеющая сталь3
3382129125ВИНТ (M6 x 25 мм)4
3488807A16Трос в сборе (4.00 дюйма) чёрный1
3545915КЛЕММНАЯ КОЛОДКА1
36812832Винт (#10-16 x .500)1
36878608Винт (#10-16 x .500)1
36817626Винт (#10-16 x .380)1
36878607Винт (#10-16 x .375)1
37817109A2Электромагнит в сборе (клеммы #10-32 / .3125-18)1
38818968ВТУЛКАAR
388M0214955ВтулкаAR
3953166СТОПОРНАЯ ШАЙБА (.312)2
4068292Гайка (.312-18)2
408M0204668Гайка (.312-18)2
4145076Гайка (#10-32) латунная клемма блока выключателя2
42850895Хомут1
43850896Хомут (28.6)3
44850802Кронштейн1
45850803Шланг (впускной)1
46850804Шланг (выпускной)1
47850801A1Промывка импульсная1
47850801T2Промывка импульсная1

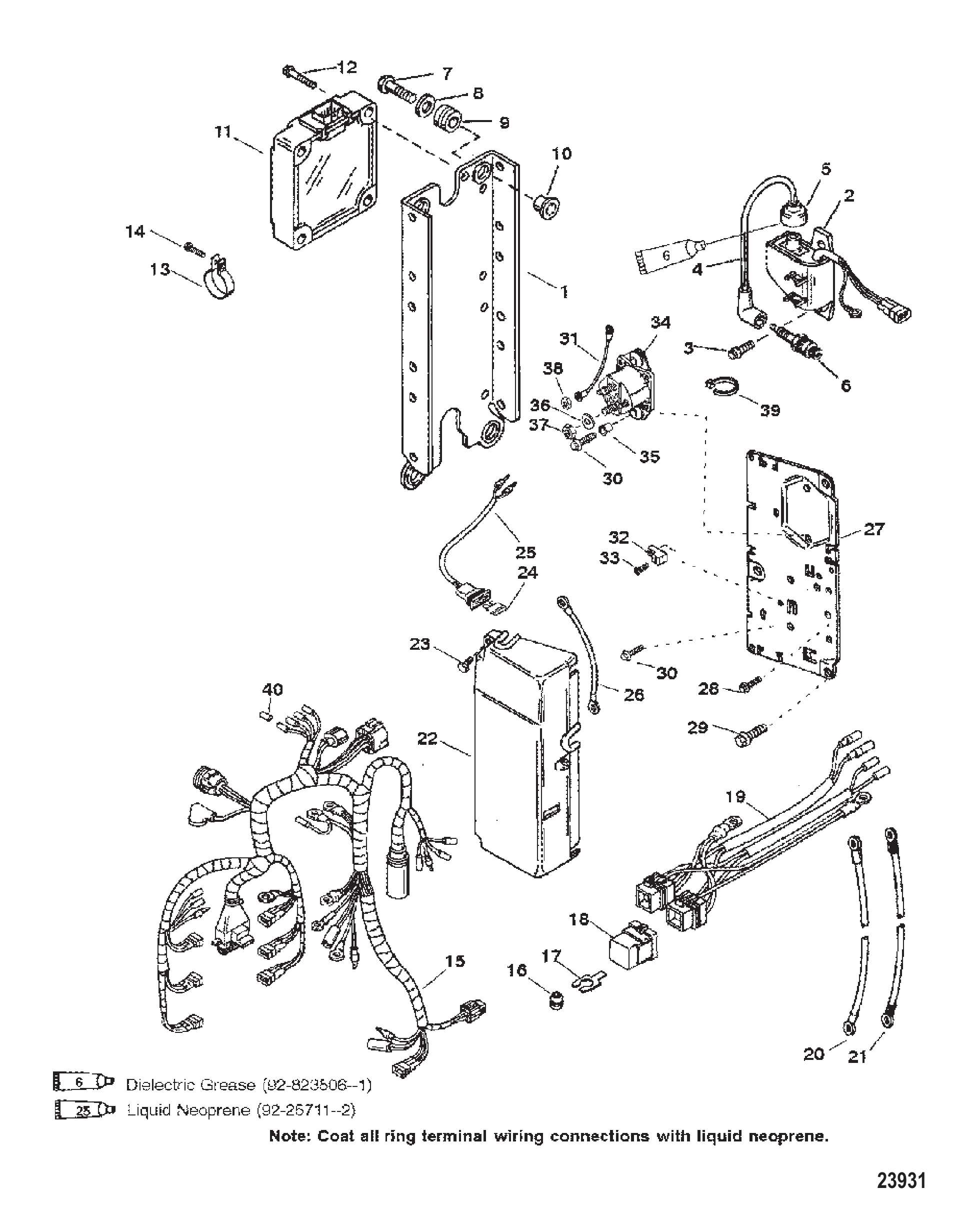

Рис. 21ЭЛЕКТРООБОРУДОВАНИЕ (SEAPRO/MARATHON, S/N-0G303045 И НИЖЕ) ELECTRICAL (SEAPRO/MARATHON S/N-0G303045 & BELOW
ELECTRICAL (SEAPRO/MARATHON S/N-0G303045 & BELOW
REFНомер деталиНаименованиеКол-во
1825296Пластина крепления электрооборудования1
2827509A6Блок CDM в сборе6
2827509A12Ремонтный комплект переходника6
382129114ВИНТ (M6 x 14)13
4821945A56Трос в сборе высокого напряжения1
563709A1Комплект наконечника/клеммы свечи зажигания6
68168372Свеча зажигания (NGK#BPZ8H-N-10)6
6938СВЕЧА ЗАЖИГАНИЯ #QL78YC @46
781893435ВИНТ (M8 x 35)4
78M0103814Винт (M8 x 35 мм)4
856720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь4
9825380Втулка уплотнительная4
9825380001Втулка уплотнительная4
1019064Втулка4
118257531Электронный блок управления двигателем1
1282129145ВИНТ (M6 x 45)4
13826188Хомут1
1482104520ВИНТ (M5 x 20) (M5 X 20)1
15825433A7Жгут проводов в сборе1
16818967ВТУЛКА УПЛОТНИТЕЛЬНАЯ2
168M0207785Втулка2
17828102Кронштейн2
178M0207771Кронштейн крепления2
18828151Реле2
188M0207773Реле тримма в сборе2
19826802A2Жгут проводов в сборе, трим1
2088439A23Кабель в сборе, плюсовой — аккумулятор1
2088439A34Кабель в сборе положительный - аккумулятор1
2188439A24Кабель в сборе отрицательный - аккумулятор1
228216091Крышка1
2382239320ВИНТ (M5 x 20) (M5 X 0.8)3
24812619Предохранитель жёлтый - 20 ампер1
2519637Гнездо предохранителя1
2693388A8Трос в сборе (12.5 дюймов) чёрный1
278212282ПЛАСТИНА Крепления Соленоида1
2882129110ВИНТ (M6 x 10)1
2982155025ВИНТ (M8 x 25 мм) нержавеющая сталь3
3082129125ВИНТ (M6 x 25 мм)4
3188807A16Трос в сборе (4.00 дюйма) чёрный1
3245915КЛЕММНАЯ КОЛОДКА1
33812832Винт (#10-16 x .500)1
33878608Винт (#10-16 x .500)1
33817626Винт (#10-16 x .380)1
33878607Винт (#10-16 x .375)1
34817109A2Электромагнит в сборе (клеммы #10-32 / .3125-18)1
35818968ВТУЛКАAR
358M0214955ВтулкаAR
3653166СТОПОРНАЯ ШАЙБА (.312)2
3768292Гайка (.312-18)2
378M0204668Гайка (.312-18)2
3845076Гайка (#10-32) латунная клемма блока выключателя2
39816311Стяжка (8.00 дюймов)AR
39816311TСТЯЖКА (8.00 дюймов)AR
4013541Разъём штыревойAR

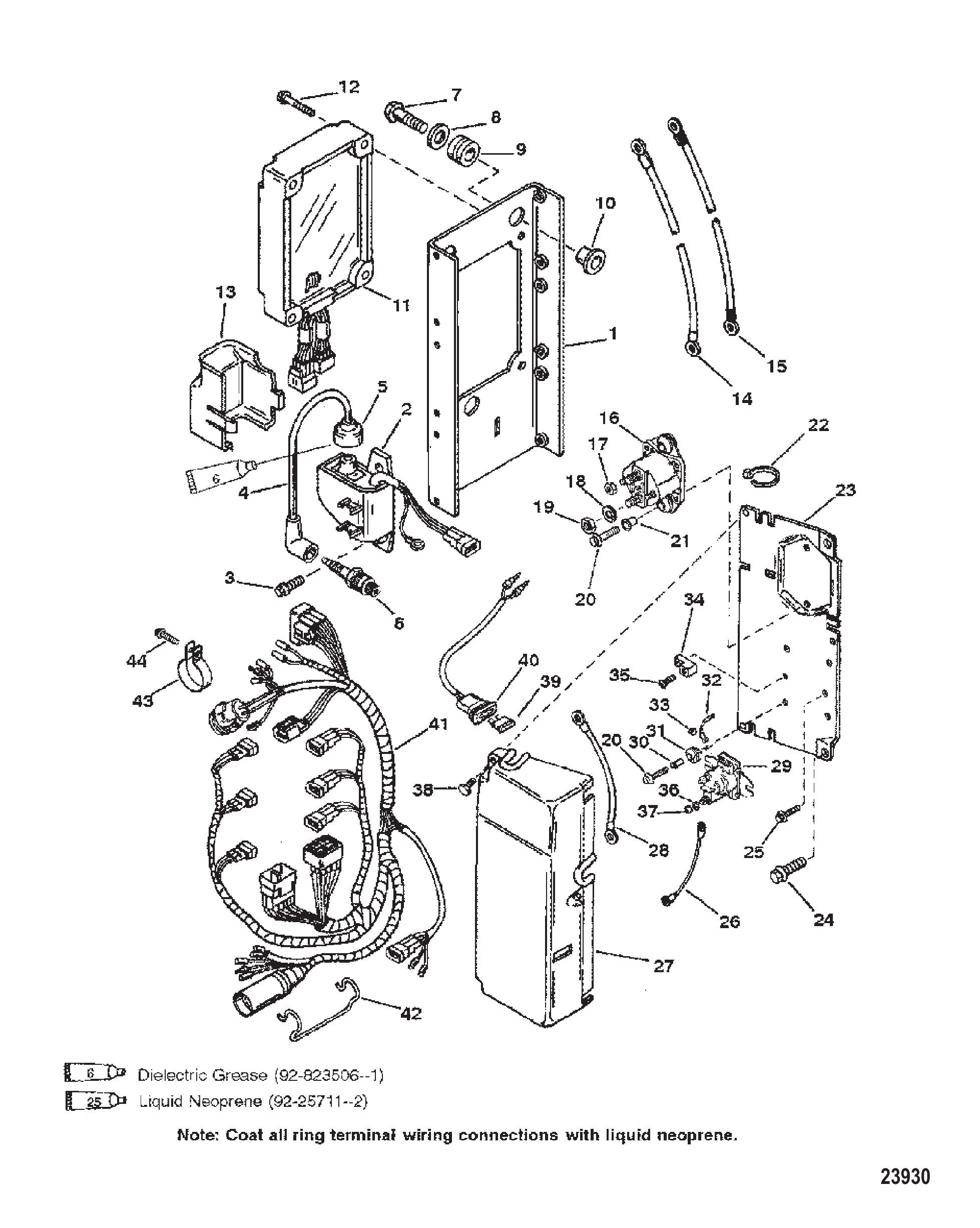

Рис. 22ЭЛЕКТРООБОРУДОВАНИЕ (S/N:0G129221 И НИЖЕ, НЕ SEAPRO/MARATHON) ELECTRICAL (S/N:0G129221 & BELOW NON SEAPRO/MARATHON)
ELECTRICAL (S/N:0G129221 & BELOW NON SEAPRO/MARATHON)
REFНомер деталиНаименованиеКол-во
18211861ПЛАСТИНА Крепления Электрооборудования1
2827509A6Блок CDM в сборе6
2827509A12Ремонтный комплект переходника6
382129114ВИНТ (M6 x 14)13
4821945A56Трос в сборе высокого напряжения1
563709A1Комплект наконечника/клеммы свечи зажигания6
68168372Свеча зажигания (NGK#BPZ8H-N-10)6
6938СВЕЧА ЗАЖИГАНИЯ #QL78YC @46
781893435ВИНТ (M8 x 35)3
78M0103814Винт (M8 x 35 мм)3
856720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь3
988033Втулка уплотнительная винта корпуса3
1019064Втулка3
11824866A1Электронный блок управления двигателем1
1282129140ВИНТ (M6 x 40)4
13823882КРЫШКА1
1488439A3Кабель в сборе положительный - аккумулятор1
1588439A4Кабель в сборе аккумулятор - отрицательный1
16817109A2Электромагнит в сборе (клеммы #10-32 / .3125-18)1
1745076Гайка (#10-32) латунная клемма блока выключателя2
1853166СТОПОРНАЯ ШАЙБА (.312)2
1968292Гайка (.312-18)2
198M0204668Гайка (.312-18)2
2082129125ВИНТ (M6 x 25 мм)6
21818968ВТУЛКА2
218M0214955Втулка2
22816311Стяжка (8.00 дюймов)AR
22816311TСТЯЖКА (8.00 дюймов)AR
238212281ПЛАСТИНА Крепления Соленоида1
2482155025ВИНТ (M8 x 25 мм) нержавеющая сталь3
2582129110ВИНТ (M6 x 10)1
2687379A46Трос в сборе (5.750 дюймов) (красный)2
278216091Крышка1
2893388A8Трос в сборе (12.5 дюймов) чёрный1
29818997A1Электромагнит в сборе2
298M0185145Электромагнит в сборе2
30818968ВТУЛКА4
308M0214955Втулка4
31818967ВТУЛКА УПЛОТНИТЕЛЬНАЯ4
318M0207785Втулка4
3288807A16Трос в сборе (4.00 дюйма) чёрный3
3326419Гайка (#8-32) латунная клеммы стартера соленоида4
3445915КЛЕММНАЯ КОЛОДКА1
3548408Винт (#10-16 x .500) клеммной колодки2
3626992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
3794330Гайка (.250-20) латунная2
3882239320ВИНТ (M5 x 20) (M5 X 0.8)3
39812619Предохранитель жёлтый - 20 ампер1
4019637Гнездо предохранителя1
41821967A3Жгут проводов двигателя в сборе1
41821967T3Жгут проводов в сборе1
4292753Фиксатор1
43826188Хомут1
4482104520ВИНТ (M5 x 20) (M5 X 20)1

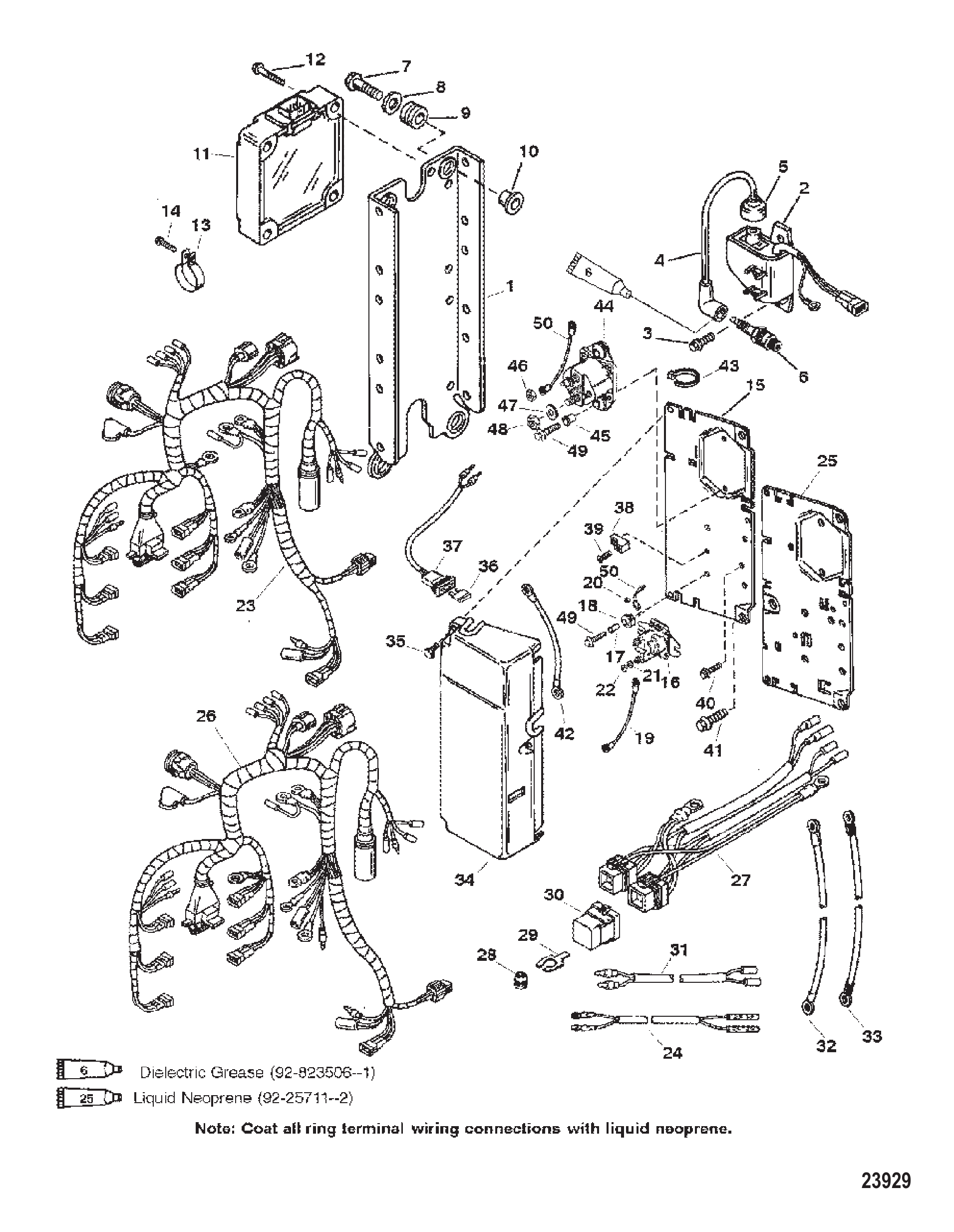

Рис. 23ЭЛЕКТРООБОРУДОВАНИЕ (S/N:0G129222-0G303045, НЕ SEAPRO/MARATHON) ELECTRICAL (S/N:0G129222-0G303045 NON SEAPRO/MARATHON)
ELECTRICAL (S/N:0G129222-0G303045 NON SEAPRO/MARATHON)
REFНомер деталиНаименованиеКол-во
1825296Пластина крепления электрооборудования1
2827509A6Блок CDM в сборе6
2827509A12Ремонтный комплект переходника6
382129114ВИНТ (M6 x 14)13
4821945A56Трос в сборе высокого напряжения1
563709A1Комплект наконечника/клеммы свечи зажигания6
68168372Свеча зажигания (NGK#BPZ8H-N-10)6
6938СВЕЧА ЗАЖИГАНИЯ #QL78YC @46
781893435ВИНТ (M8 x 35)4
78M0103814Винт (M8 x 35 мм)4
856720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь4
9825380Втулка уплотнительная4
9825380001Втулка уплотнительная4
1019064Втулка4
118257532Электронный блок управления двигателем1
11825753T02Электронный блок управления1
1282129145ВИНТ (M6 x 45)4
13826188Хомут1
1482104520ВИНТ (M5 x 20) (M5 X 20)1
158212281ПЛАСТИНА Крепления Соленоида1
16818997A1Электромагнит в сборе2
168M0185145Электромагнит в сборе2
17818968ВТУЛКА4
178M0214955Втулка4
18818967ВТУЛКА УПЛОТНИТЕЛЬНАЯ4
188M0207785Втулка4
1987379A46Трос в сборе (5.750 дюймов) (красный)2
2026419Гайка (#8-32) латунная клеммы стартера соленоида4
2126992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
2294330Гайка (.250-20) латунная2
23825433A7Жгут проводов в сборе1
2417201A9Жгут проводов тримма в сборе1
258212282ПЛАСТИНА Крепления Соленоида1
26825433A7Жгут проводов в сборе1
27826802A2Жгут проводов в сборе, трим1
28818967ВТУЛКА УПЛОТНИТЕЛЬНАЯ2
288M0207785Втулка2
29828102Кронштейн2
298M0207771Кронштейн крепления2
30828151Реле2
308M0207773Реле тримма в сборе2
31827356A2Жгут проводов в сборе (26 дюймов)1
3288439A23Кабель в сборе, плюсовой — аккумулятор1
3288439A34Кабель в сборе положительный - аккумулятор1
3388439A24Кабель в сборе отрицательный - аккумулятор1
348216091Крышка1
3582239320ВИНТ (M5 x 20) (M5 X 0.8)3
36812619Предохранитель жёлтый - 20 ампер1
3719637Гнездо предохранителя1
3845915КЛЕММНАЯ КОЛОДКА1
39817626Винт (#10-16 x .380)1
39878607Винт (#10-16 x .375)1
39812832Винт (#10-16 x .500)1
39878608Винт (#10-16 x .500)1
4082129110ВИНТ (M6 x 10)1
4182155025ВИНТ (M8 x 25 мм) нержавеющая сталь3
4293388A8Трос в сборе (12.5 дюймов) чёрный1
43816311Стяжка (8.00 дюймов)AR
43816311TСТЯЖКА (8.00 дюймов)AR
44817109A2Электромагнит в сборе (клеммы #10-32 / .3125-18)1
45818968ВТУЛКАAR
458M0214955ВтулкаAR
4645076Гайка (#10-32) латунная клемма блока выключателя2
4753166СТОПОРНАЯ ШАЙБА (.312)2
4868292Гайка (.312-18)2
488M0204668Гайка (.312-18)2
4982129125ВИНТ (M6 x 25 мм)AR
5088807A16Трос в сборе (4.00 дюйма) чёрныйAR

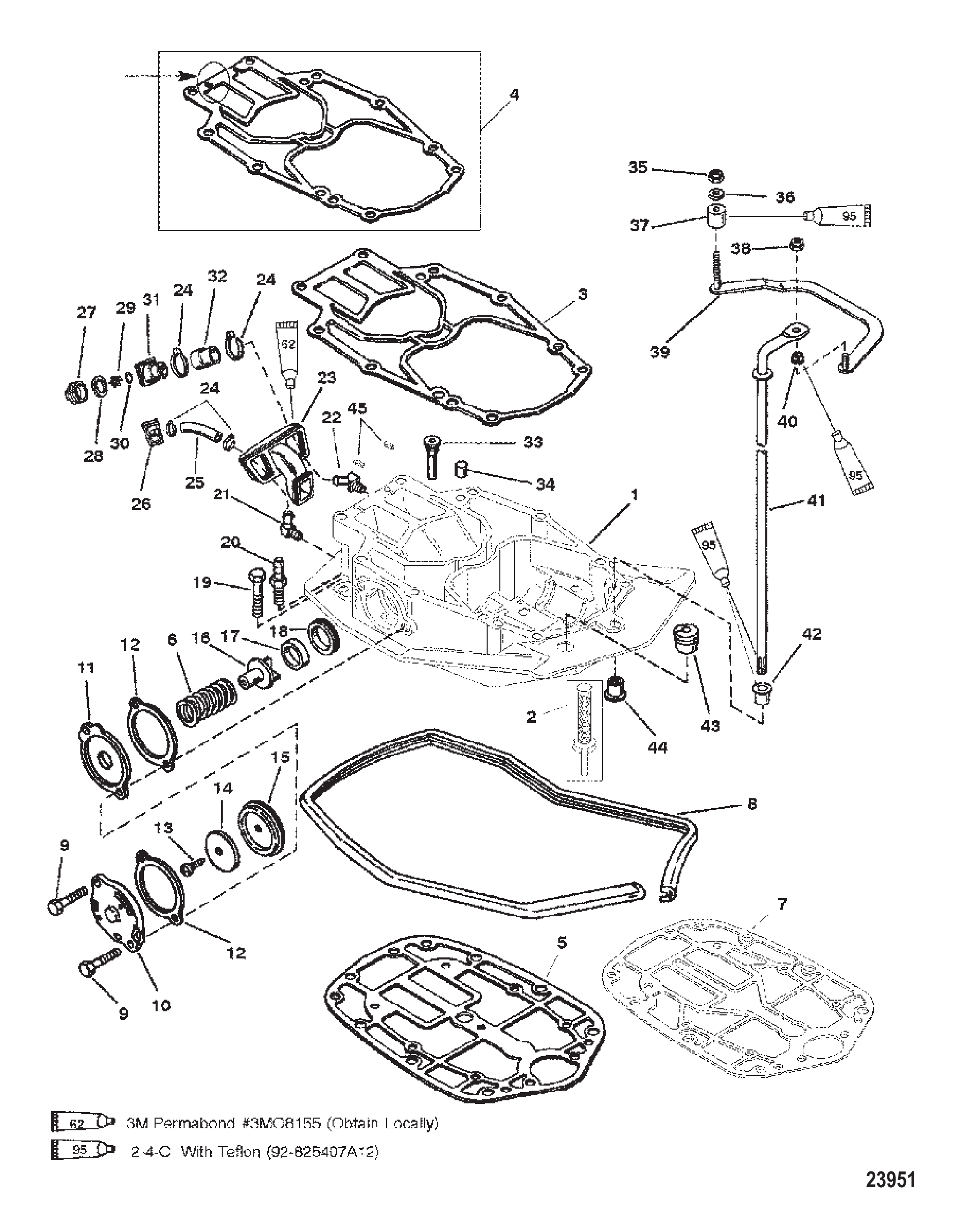

Рис. 24ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE
EXHAUST PLATE
REFНомер деталиНаименованиеКол-во
1818450A1Пластина выпускная в сборе1
1818450A2Пластина выпускная в сборе1
2832994Фильтр-сетка2
38139322Прокладка1
4NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
5823988ПРОКЛАДКА (НИЖНЯЯ)1
664878ПРУЖИНА (Чёрная)1
6854478Пружина1
664878ПРУЖИНА (Чёрная)1
1832935A1Пластина выпускная в сборе1
38329331Прокладка1
38329335Прокладка1
78329342Прокладка (нижняя)1
78329344Прокладка1
88238051Сальник1
88M0043157Сальник1
981893435ВИНТ (M8 x 35)2
98M0103814Винт (M8 x 35 мм)2
10656632КРЫШКА1
108M0237835Крышка в сборе1
1165664A1Пластина в сборе1
1288907ПРОКЛАДКА2
1288907003Прокладка2
1369570Винт (#10-16 x .750)1
1476451Шайба1
1564877ДИАФРАГМА1
15648771ДИАФРАГМА1
16814189Клапан тарельчатый1
17814191Втулка уплотнительная1
18814190Держатель1
1981893435ВИНТ (M8 x 35)4
198M0103814Винт (M8 x 35 мм)4
2034982РАЗЪЕМ2
2178279Угольник1
218M0207781Угольник1
22821975Угольник 45 градусов (45 DEGREES)1
23821255ЧЕХОЛ ВЫПУСКА ХОЛОСТОГО ХОДА1
24816311Стяжка (8.00 дюймов)AR
24816311TСТЯЖКА (8.00 дюймов)AR
25830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
258M0108355Шланг (57 дюймов, бухта)1
26821904Штуцер контрольной струи1
268M0077650Штуцер контрольной струи1
27821908Пробка1
28821915Шайба1
29821963Клапан обратный1
298219631Обратный клапан1
3030641Уплотнительное кольцо (.299 x .103)1
31821952Штуцер1
32821976Шланг1
33817519A1Обратный клапан в сборе, сливной2
3443044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)4
358268336Гайка (M6)1
35401386ГАЙКА (M6) Нержавеющая сталь1
3635459ШАЙБА1
37824012РОЛИК1
388268336Гайка (M6)1
38401386ГАЙКА (M6) Нержавеющая сталь1
398141935Тяга переключения1
39883142A03Ремонтный комплект тяги переключения1
4042994ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ1
418240701Вал переключения передач верхний1
418M0036408Вал переключения1
418240702Вал переключения передач верхний1
418M0187153Вал переключения верхний XL1
418240703Вал переключения передач верхний1
4248237Втулка вала переключения передач1
4319565Люверс1
4319565002ВТУЛКА1
4443585Муфта вала переключения1
45828808Пробка2
-814195A93Комплект прокладок1
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

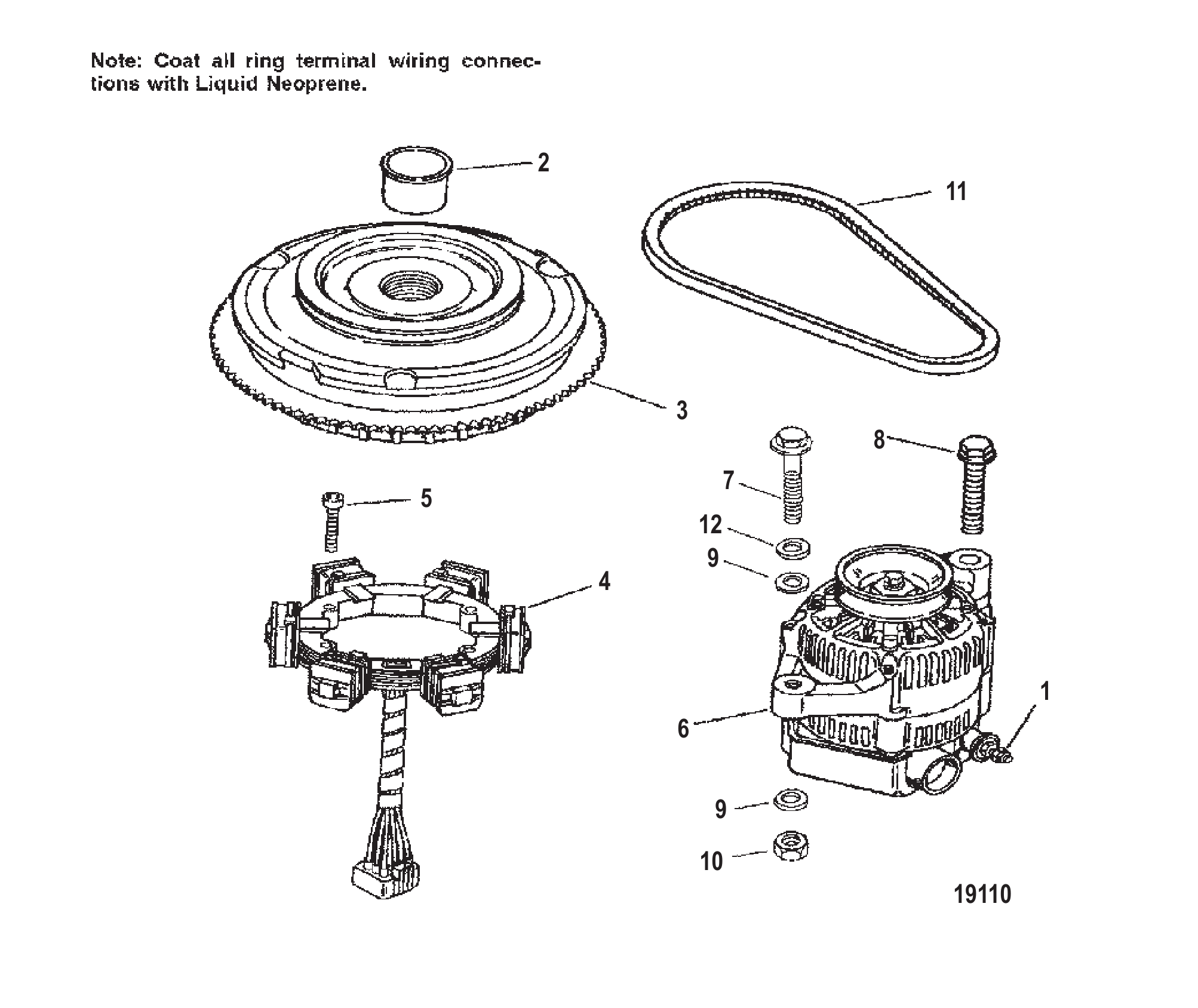

Рис. 25МАХОВИК/СТАТОР FLYWHEEL/STATOR
FLYWHEEL/STATOR
REFНомер деталиНаименованиеКол-во
18268336Гайка (M6)1
245907ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА1
3821033A2Маховик1
3821033T2Маховик1
4821935A3Статор1
4821935A5Статор1
582494830ВИНТ (M6 x 30)4
6821663Генератор1
6821663A1Генератор1
6821663A1Генератор1
782446155ВИНТ (M10 x 55)1
882130140ВИНТ (M10 x 40) (M10 X 40)1
9796431Шайба2
10400266ГАЙКА (M10)1
104013610ГАЙКА (M10) Нержавеющая сталь1
7/882130140ВИНТ (M10 x 40) (M10 X 40)2
11497561КЛИНОВОЙ РЕМЕНЬ1
1149756Q1Ремень клиновой1
1217457Шайба1

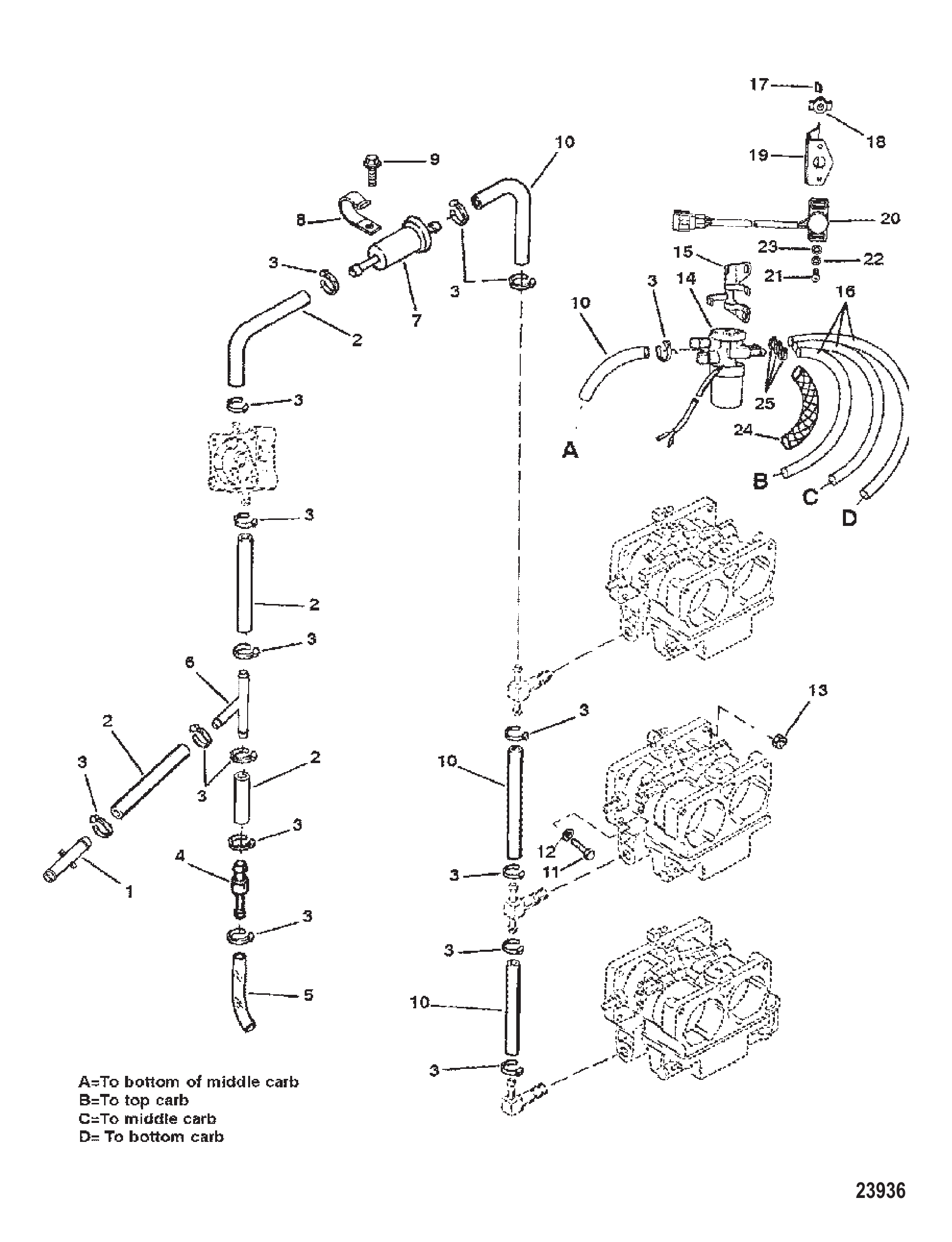

Рис. 26ТОПЛИВНЫЕ ШЛАНГИ (НЕ SEAPRO/MARATHON) FUEL LINES (NON SEAPRO/MARATHON)
FUEL LINES (NON SEAPRO/MARATHON)
REFНомер деталиНаименованиеКол-во
1822769Соединитель1
283075780ТРУБКА (28.00 дюймов, бухта)4
28M0108349Шланг (70 дюймов, бухта)4
3816311Стяжка (8.00 дюймов)AR
3816311TСТЯЖКА (8.00 дюймов)AR
48189941Обратный клапан1
582381329ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу1
582381335ТРУБКА (15.00 дюймов в наборе)1
6818992СОЕДИНИТЕЛЬ1
78162961Топливный фильтр1
7816296Q2Фильтр топливный1
849542Хомут1
982130012ВИНТ (M6 x 12)1
10830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)4
108M0108355Шланг (57 дюймов, бухта)4
114008820ВИНТ (M6 x 20)6
12400256СТОПОРНАЯ ШАЙБА (M6)6
138268336Гайка (M6)6
13401386ГАЙКА (M6) Нержавеющая сталь6
14822528ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН1
14822528TЭлектромагнитный клапан1
158224931КРОНШТЕЙН1
169912878Шланг (.187) (26.00 дюймов, бухта)3
1789694Шпонка муфты вала дроссельной заслонки1
18821153МУФТА1
198212021КРОНШТЕЙН Датчика1
20821664Датчик положения дроссельной заслонки (TPI)1
214005685ВИНТ (M4 x 10)2
2230164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ2
2326995СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь2
2482459612НАРУЖНАЯ ВТУЛКА2
2556762СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)3

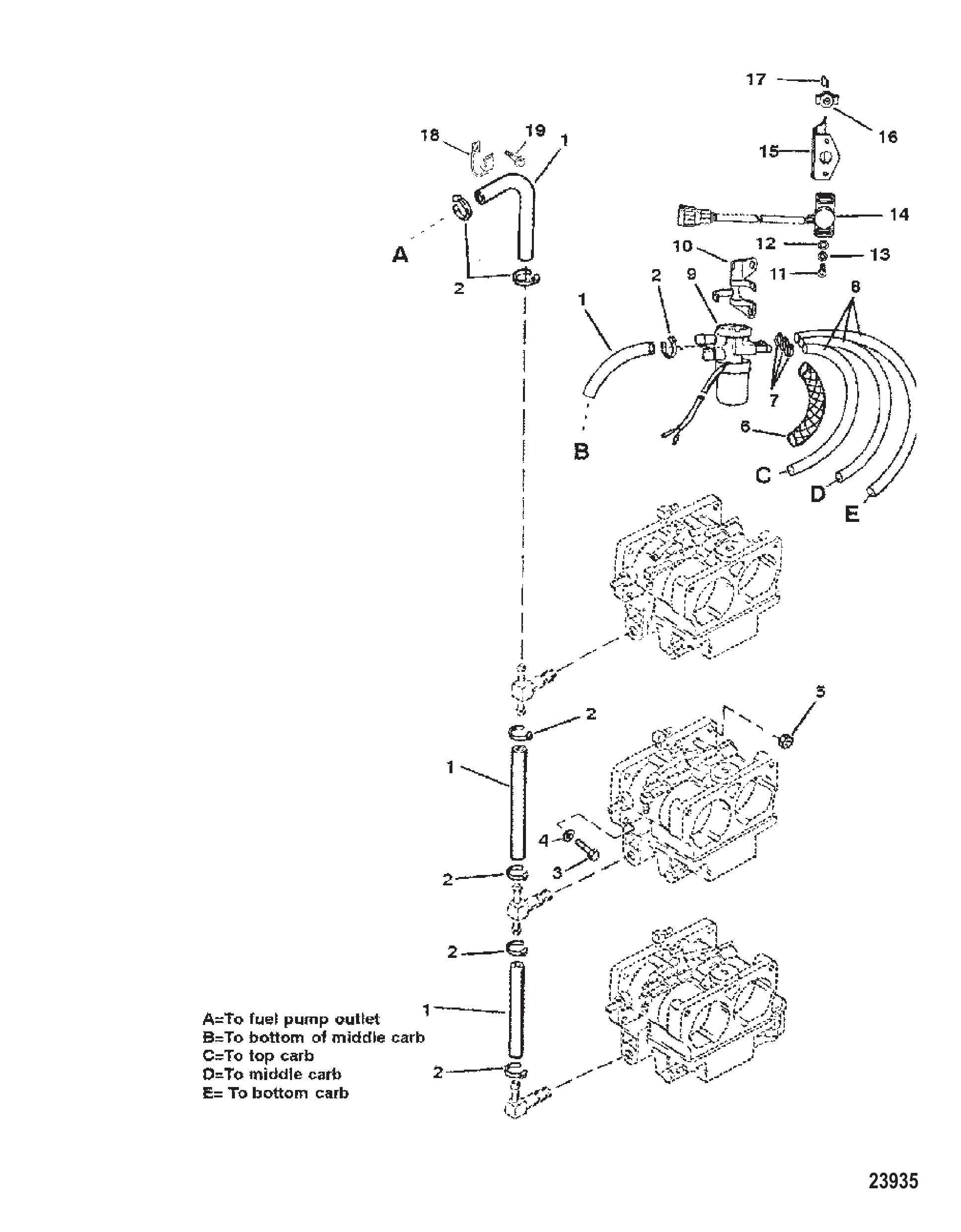

Рис. 27ТОПЛИВНЫЕ ШЛАНГИ (SEAPRO/MARATHON) FUEL LINES (SEAPRO/MARATHON)
FUEL LINES (SEAPRO/MARATHON)
REFНомер деталиНаименованиеКол-во
1830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)4
2816311Стяжка (8.00 дюймов)AR
2816311TСТЯЖКА (8.00 дюймов)AR
34008820ВИНТ (M6 x 20)6
4400256СТОПОРНАЯ ШАЙБА (M6)6
58268336Гайка (M6)6
5401386ГАЙКА (M6) Нержавеющая сталь6
682459612НАРУЖНАЯ ВТУЛКА2
756762СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)3
89912878Шланг (.187) (26.00 дюймов, бухта)3
9822528ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН1
9822528TЭлектромагнитный клапан1
108224931КРОНШТЕЙН1
114005685ВИНТ (M4 x 10)2
1230164ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ2
1326995СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь2
14821664Датчик положения дроссельной заслонки (TPI)1
158212021КРОНШТЕЙН Датчика1
16821153МУФТА1
1789694Шпонка муфты вала дроссельной заслонки1
1867015ХОМУТ1
18859172ХОМУТ Применять где применимо1
1982130012ВИНТ (M6 x 12)1

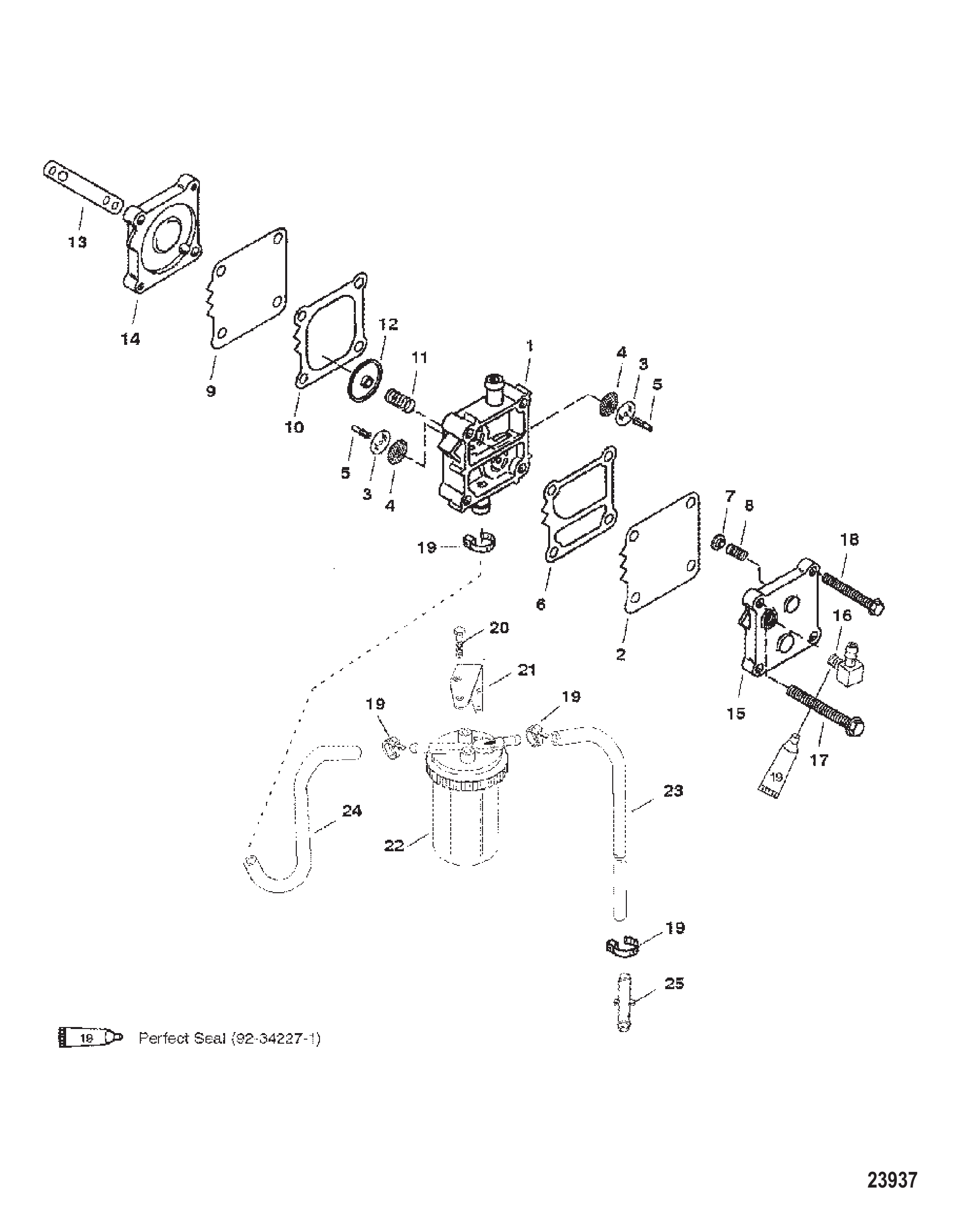

Рис. 28ТОПЛИВНЫЙ НАСОС FUEL PUMP
FUEL PUMP
REFНомер деталиНаименованиеКол-во
114360A43Насос в сборе, топливный1
242990A10Ремкомплект диафрагмы1
2857005A1Ремкомплект диафрагмы1
3NSSNOT SOLD SEPARATE Check Valve-Rubber2
4NSSNOT SOLD SEPARATE Check Valve2
5NSSNOT SOLD SEPARATE Retainer2
6NSSNOT SOLD SEPARATE Gasket-Boost2
7NSSNOT SOLD SEPARATE Cap1
8NSSNOT SOLD SEPARATE Spring1
9NSSNOT SOLD SEPARATE Diaphragm2
10NSSNOT SOLD SEPARATE Gasket-Pulse1
11NSSNOT SOLD SEPARATE Spring1
12NSSNOT SOLD SEPARATE Cap1
13987691Прокладка1
138M0204705Прокладка @21
14144303ОСНОВАНИЕ1
15987752Пластина1
1662910Угольник (.125-27) (90 градусов)1
16629101ФИТИНГ УГЛОВОЙ - 90 ГРАДУСОВ (.125-27)1
1782130050ВИНТ (M6 x 50)2
1882104540ВИНТ (M5 x 40)2
19816311Стяжка (8.00 дюймов)AR
19816311TСТЯЖКА (8.00 дюймов)AR
2082130012ВИНТ (M6 x 12)4
21826635Кронштейн1
22826634Фильтр топливный1
22826634T01Топливный фильтр1
23826848Шланг (входной)1
23830769Шланг1
24826775Шланг (выходной)1
24830770Шланг1
25822769Соединитель1
-814195A93Комплект прокладок1
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

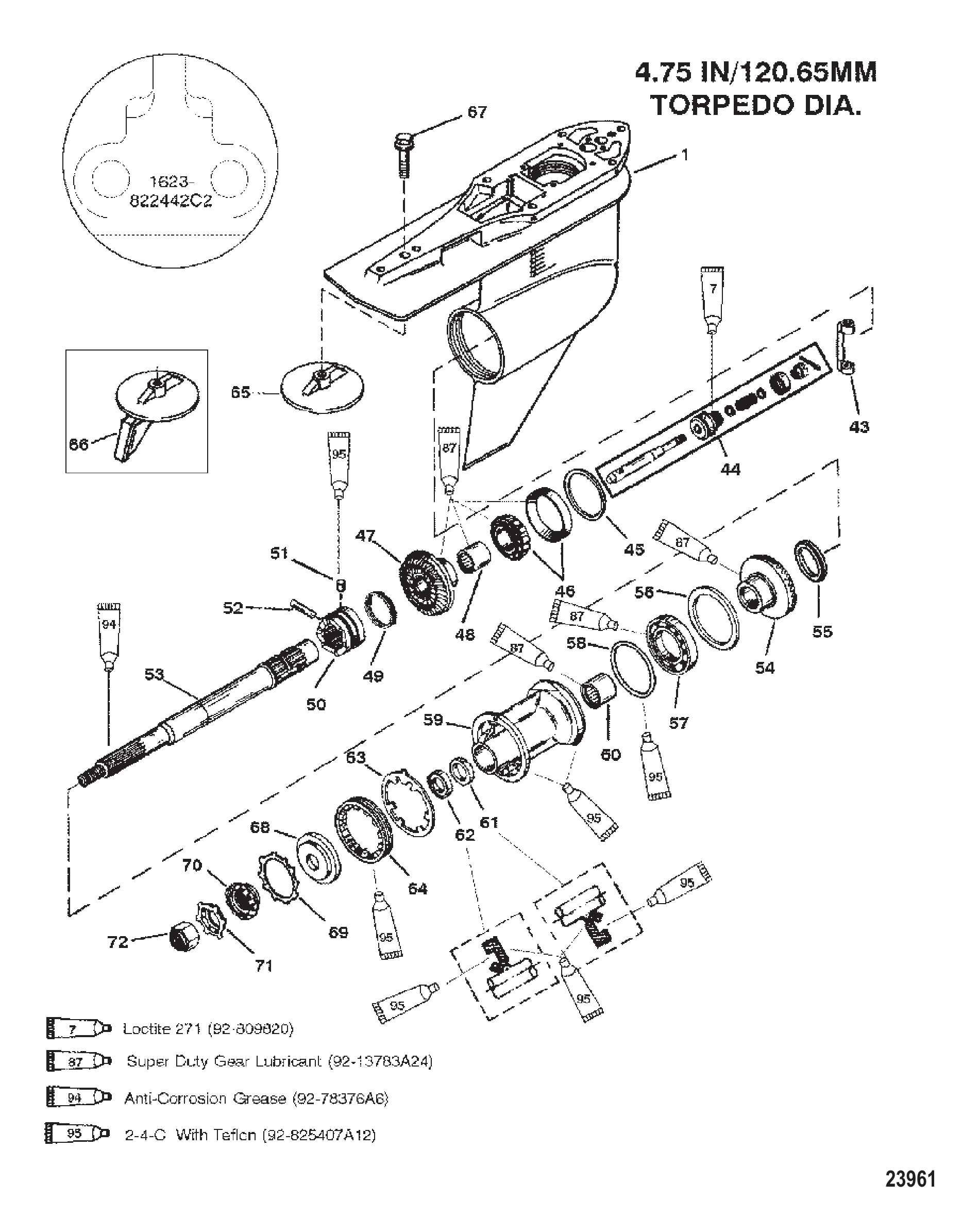

Рис. 29РЕДУКТОР ВИНТА (СТАНДАРТ, S/N-0G437999 И НИЖЕ, 1623-822442C2) G./HSG (PROP-STD-S/N-0G437999 & BELOW-1623-822442C2
G./HSG (PROP-STD-S/N-0G437999 & BELOW-1623-822442C2
REFНомер деталиНаименованиеКол-во
1822442A25Корпус редуктора в сборе базовый - чёрный1
1822442A26Корпус редуктора в сборе базовый - серый1
43823903КРИВОШИП ПЕРЕКЛЮЧЕНИЯ1
438M0226861Кривошип переключателя1
44818349A1Ремонтный комплект катушки1
44818349T1Запасная часть Mercury / Quicksilver1
4547397A1Комплект регулировочных шайб (.002-3-5-10)AR
4635928A1Подшипник роликовый конический в сборе1
4635928T1Подшипник роликовый конический в сборе1
46828439A2Подшипник роликовый конический в сборе1
47826181A2Комплект шестерён переднего хода (включает ведущую шестерню)1
47828072A2Шестерня переднего хода в сборе1
47878087A4Комплект шестерён1
4830895Подшипник игольчатый1
4830895TПОДШИПНИК ИГОЛЬЧАТЫЙ1
4930893Пружина1
50824112СКОЛЬЗЯЩАЯ МУФТА1
50853594TОбгонная муфта1
5178909Палец фиксатора1
5230632ШТИФТ КРЕСТОВИНЫ1
528M0100263ПАЛЕЦ КРЕСТОВИНЫ1
53824110ГРЕБНОЙ ВАЛ1
538M0140440Гребной вал правого вращения1
54826182A1Шестерня заднего хода в сборе1
54824109A1Шестерня заднего хода в сборе1
54NSSNOT SOLD SEPARATE Reverse Gear1
55824108ПРОСТАВКА1
56681001КОЛЬЦО УПОРНОЕ1
5788957ПОДШИПНИКОВЫЙ УЗЕЛ шариковый1
5788957TПодшипник шариковый1
5831534Уплотнительное кольцо1
588M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
59818763A11Корпус подшипника в сборе1
59818763T11Корпус подшипника в сборе1
6030956Подшипник игольчатый1
6030956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6114077Сальник внутренний1
6276868САЛЬНИК ВНУТРЕННИЙ1
628M0248882САЛЬНИК @51
6318323Шайба стопорная с усиком1
6479448Фиксатор1
648M2011027ФИКСАТОР1
6576214A5КОМПЛЕКТ АНОДОВ1
6576214Q5Анодная пластина в сборе1
668227773ТРИММЕР1
66822777A1Триммерный плавник1
66822777Q1Триммерный плавник (алюминий)1
67806327Винт (.437-14 x 1.750) (1-5/8")1
678M0204686ВИНТ1
68835467Ступица упорная1
68835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
69423511Шайба стопорная зубчатая1
7031211A2Шайба шлицевая1
7031211Q03ШАЙБА В СБОРЕ1
71816629Стопорная шайба с усиком1
71816629QШАЙБА СТОПОРНАЯ1
7252707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
7252707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
-816575A5Ремкомплект уплотнений корпуса редуктора1

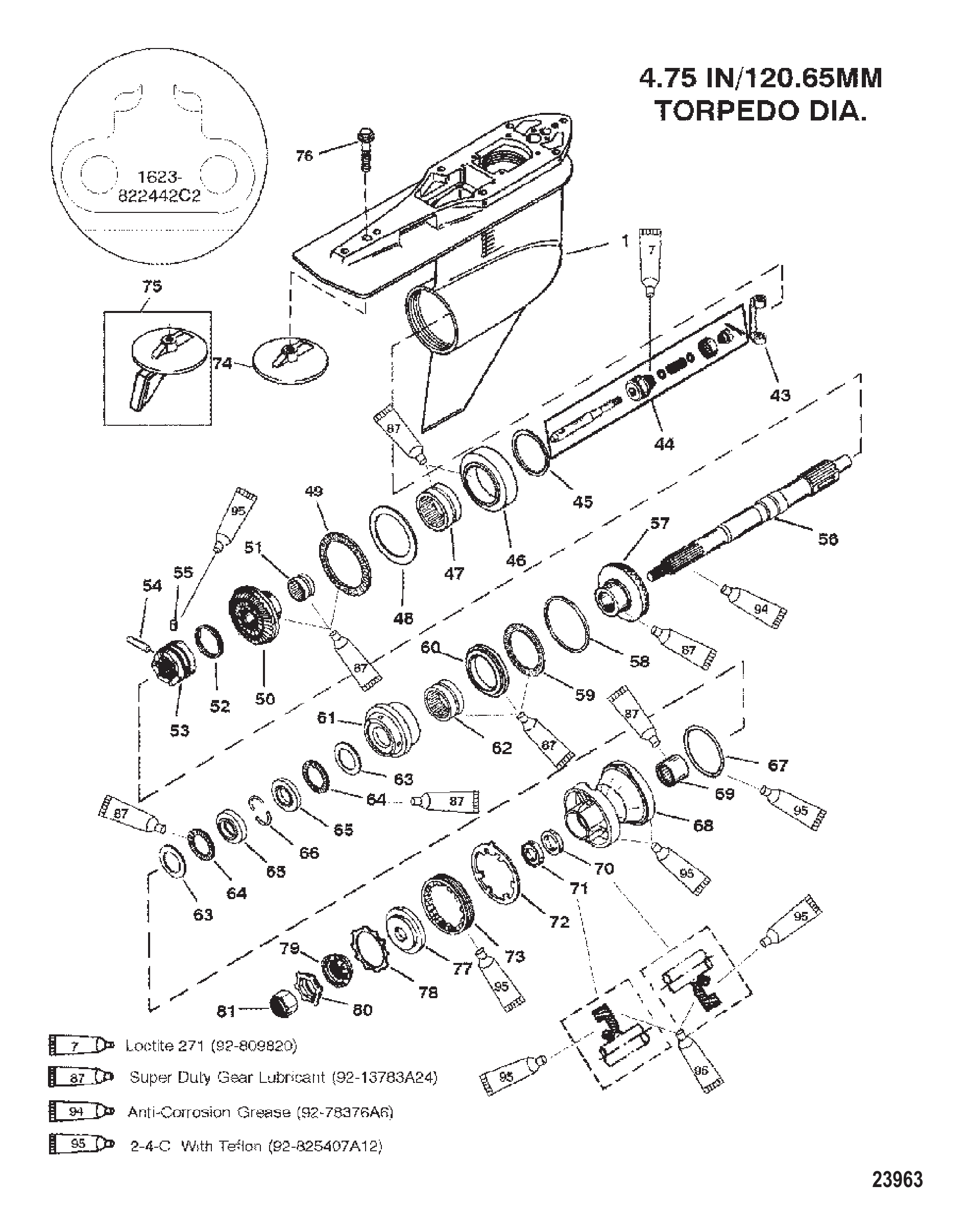

Рис. 30РЕДУКТОР ВИНТА (C/R, S/N-0G437999 И НИЖЕ, 1623-822442C2, ЛИТЬЕ) G./HSG PROP-C/R-S/N-0G437999 & BELOW-1623-822442C2 CASTING
G./HSG PROP-C/R-S/N-0G437999 & BELOW-1623-822442C2 CASTING
REFНомер деталиНаименованиеКол-во
1822442A25Корпус редуктора в сборе базовый - чёрный1
1822442A26Корпус редуктора в сборе базовый - серый1
43823903КРИВОШИП ПЕРЕКЛЮЧЕНИЯ1
438M0226861Кривошип переключателя1
44818349A1Ремонтный комплект катушки1
44818349T1Запасная часть Mercury / Quicksilver1
4547397A1Комплект регулировочных шайб (.002-3-5-10)AR
46815362A1Переходник подшипника в сборе1
46815362T1Переходник подшипника в сборе1
46828830A2ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК1
47814653Игольчатый подшипник в сборе1
47814653TПодшипник в сборе игольчатый1
48815481УПОРНАЯ ШАЙБА1
49815480ПОДШИПНИК Упорный1
50826288A1Редуктор заднего хода в сборе1
50826288T1Редуктор заднего хода в сборе1
50824700A1Редуктор заднего хода в сборе1
50824700T1Редуктор заднего хода в сборе1
50NSSNOT SOLD SEPARATE1
51815482ПОДШИПНИК Роликовый1
5230893Пружина1
53824112СКОЛЬЗЯЩАЯ МУФТА1
53853594TОбгонная муфта1
5430632ШТИФТ КРЕСТОВИНЫ1
548M0100263ПАЛЕЦ КРЕСТОВИНЫ1
5578909Палец фиксатора1
56824111ГРЕБНОЙ ВАЛ1
568M0140448Гребной вал левого вращения1
57826287A1Редуктор переднего хода в сборе (включая шестерню привода)1
57828289A3Редуктор переднего хода в сборе (включая шестерню привода)1
581761514Регулировочная прокладка (.206)AR
581761515Регулировочная прокладка (.208)AR
581761516Регулировочная прокладка (.210)AR
581761517Регулировочная прокладка (.212)AR
581761518Регулировочная прокладка (.214)AR
581761519Регулировочная прокладка (.216)AR
581761520Регулировочная прокладка (.218)AR
581761521Регулировочная прокладка (.220)AR
581761522Регулировочная прокладка (.222)AR
581761523Регулировочная прокладка (.224)AR
581761524Регулировочная прокладка (.226)AR
581761525Регулировочная прокладка (.228)AR
581761526Регулировочная прокладка (.230)AR
5915841Подшипник роликовый1
6017616Упорное кольцо1
61818292A1Переходник подшипника в сборе1
62814653Игольчатый подшипник в сборе1
62814653TПодшипник в сборе игольчатый1
6318448Шайба упорная2
6415842Подшипник упорный2
658182911Обойма упорного подшипника2
66814605Фиксатор2
6731534Уплотнительное кольцо1
678M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
68818290A1Корпус подшипника в сборе1
68818290T1Корпус подшипника в сборе1
6930956Подшипник игольчатый1
6930956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
7014077Сальник внутренний1
7176868САЛЬНИК ВНУТРЕННИЙ1
718M0248882САЛЬНИК @51
7218323Шайба стопорная с усиком1
7379448Фиксатор1
738M2011027ФИКСАТОР1
7476214A5КОМПЛЕКТ АНОДОВ1
7476214Q5Анодная пластина в сборе1
75822777A1Триммерный плавник1
75822777Q1Триммерный плавник (алюминий)1
758227773ТРИММЕР1
76806327Винт (.437-14 x 1.750) (1-5/8")1
768M0204686ВИНТ1
77835467Ступица упорная1
77835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
78423511Шайба стопорная зубчатая1
7931211A2Шайба шлицевая1
7931211Q03ШАЙБА В СБОРЕ1
80816629Стопорная шайба с усиком1
80816629QШАЙБА СТОПОРНАЯ1
8152707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
8152707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
-816575A5Ремкомплект уплотнений корпуса редуктора1

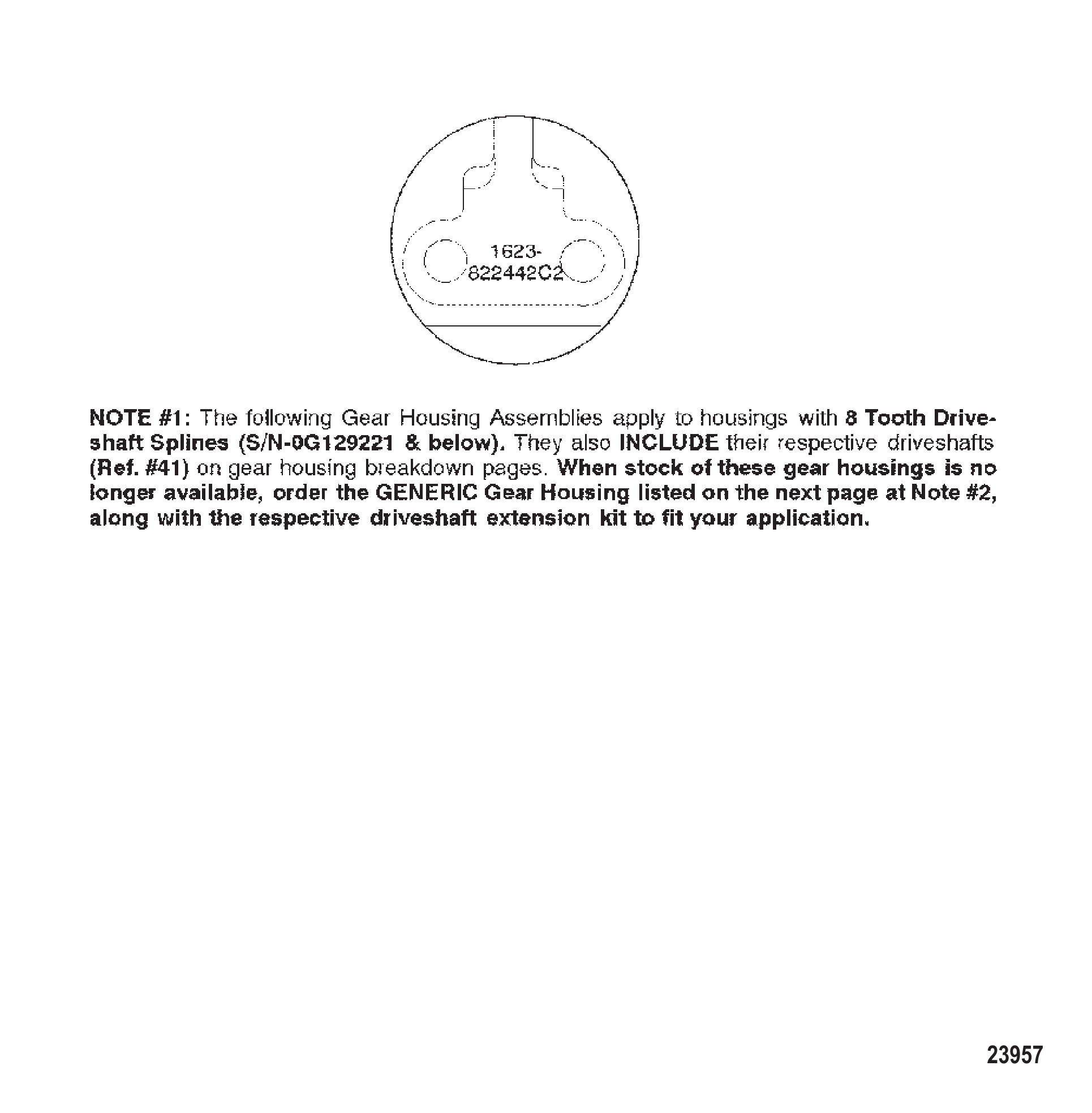

Рис. 31ТАБЛИЦА РЕДУКТОРОВ (S/N-0G129221 И НИЖЕ) GEAR HOUSING CHART (S/N-0G129221 & BELOW)
GEAR HOUSING CHART (S/N-0G129221 & BELOW)
REFНомер деталиНаименованиеКол-во
-822442A19Корпус редуктора в сборе1
-822442A20Корпус редуктора в сборе1
-822442A21Корпус редуктора в сборе1
-822442A22Корпус редуктора в сборе1
-822442A23Корпус редуктора в сборе1
-822442A24Корпус редуктора в сборе1
-822442A27Корпус редуктора в сборе1
-822442A29Корпус редуктора в сборе1
-822442A28Корпус редуктора в сборе1
-822442A30Корпус редуктора в сборе1
-822442A13Корпус редуктора в сборе1
-822442A15Корпус редуктора в сборе1
-822442A17Корпус редуктора в сборе1
-822442A14Корпус редуктора в сборе1
-822442A16Корпус редуктора в сборе1
-822442A18Корпус редуктора в сборе1
-822442A34Корпус редуктора в сборе1
-822442A36Корпус редуктора в сборе1
-822442A35Корпус редуктора в сборе1
-822442A37Корпус редуктора в сборе1

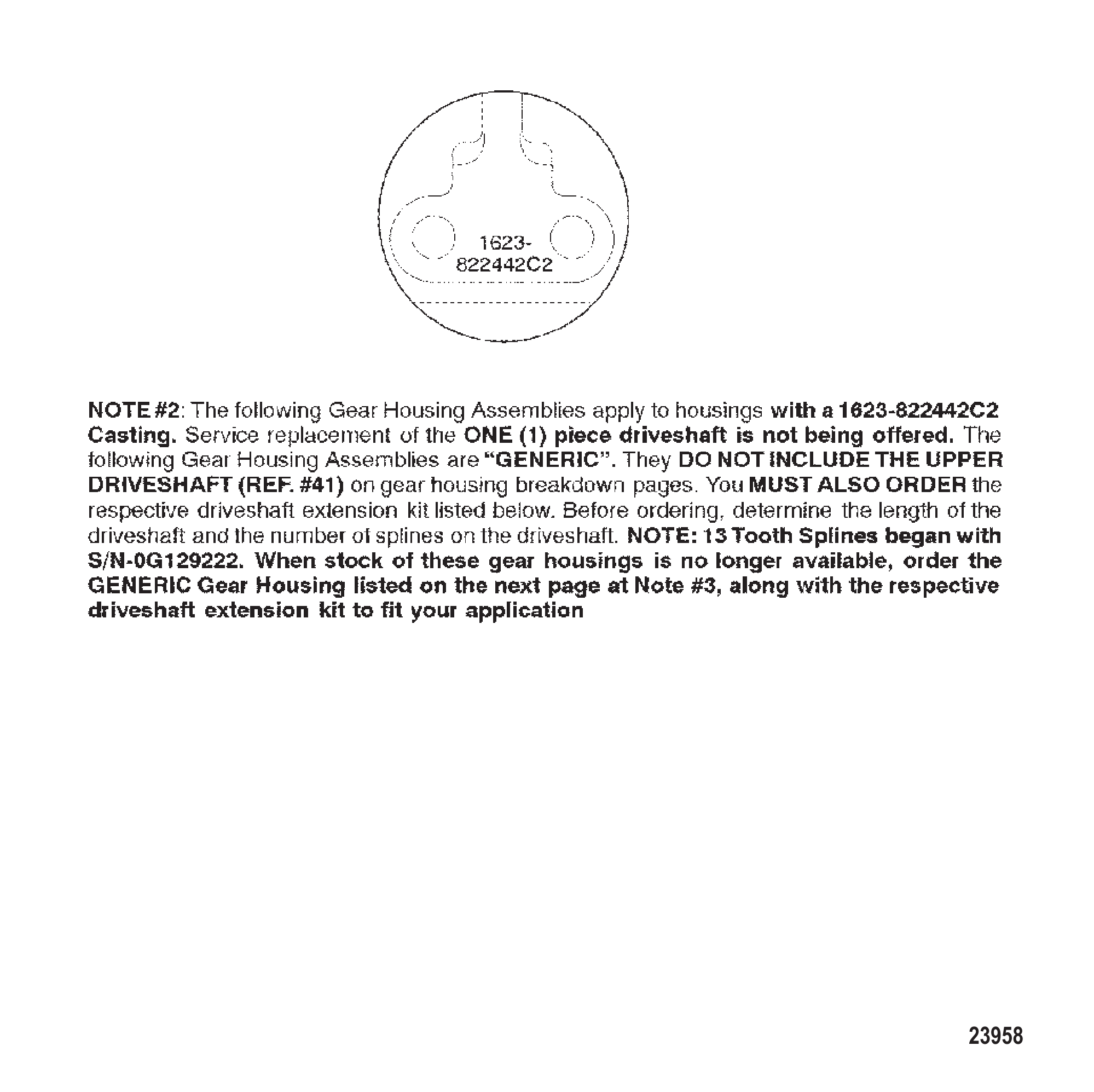

Рис. 32ТАБЛИЦА РЕДУКТОРОВ (S/N-0G129222 ДО 0G437999) GEAR HOUSING CHART (S/N-0G129222 THRU 0G437999)
GEAR HOUSING CHART (S/N-0G129222 THRU 0G437999)
REFНомер деталиНаименованиеКол-во
-822442A49Корпус редуктора в сборе1
-822442T86Корпус редуктора чёрный1
-822442A50Корпус редуктора в сборе1
-822442T87REF OB PB 99-02 Mercury / Quicksilver1
-822442A55СБОРКА КОРПУСА РЕДУКТОРА1
-822442T88REF OB PB 99-02 Mercury / Quicksilver1
-822442A56СБОРКА КОРПУСА РЕДУКТОРА1
-822442T89КОРПУС РЕДУКТОРА - СЕРЫЙ C/R1
-822442A51СБОРКА КОРПУСА РЕДУКТОРА1
-822442T77REF OB PB 99-02 Mercury / Quicksilver1
-822442A52СБОРКА КОРПУСА РЕДУКТОРА1
-822442T78REF OB PB 99-02 Mercury / Quicksilver1
-822442A53СБОРКА КОРПУСА РЕДУКТОРА1
-857113T2КОРПУС РЕДУКТОРА1
-822442A54СБОРКА КОРПУСА РЕДУКТОРА1
-822442T82КОРПУС РЕДУКТОРА СЕРЫЙ CXL1
-824114A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-823901A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-824115A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-827754A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-827755A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-826353A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1

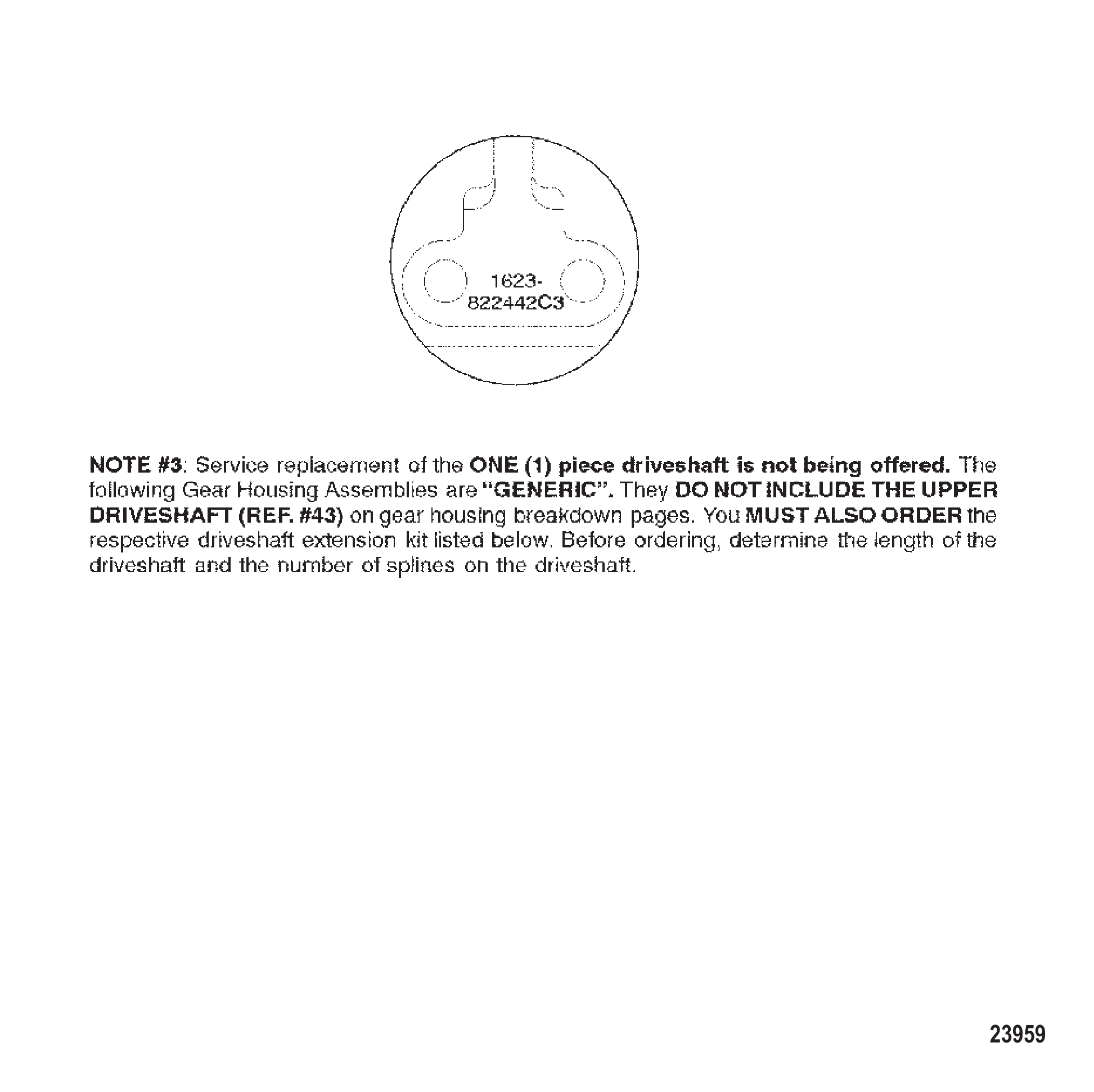

Рис. 33ТАБЛИЦА РЕДУКТОРОВ (S/N-0G438000 И ВЫШЕ) GEAR HOUSING CHART (S/N-0G438000 & UP)
GEAR HOUSING CHART (S/N-0G438000 & UP)
REFНомер деталиНаименованиеКол-во
-822442A77СБОРКА КОРПУСА РЕДУКТОРА1
-822442T77REF OB PB 99-02 Mercury / Quicksilver1
-822442A78СБОРКА КОРПУСА РЕДУКТОРА1
-822442T78REF OB PB 99-02 Mercury / Quicksilver1
-822442A80СБОРКА КОРПУСА РЕДУКТОРА1
-822442T80КОРПУС РЕДУКТОРА - БЕЛЫЙ1
-822442A81СБОРКА КОРПУСА РЕДУКТОРА1
-857113T2КОРПУС РЕДУКТОРА1
-822442A82СБОРКА КОРПУСА РЕДУКТОРА1
-822442T82КОРПУС РЕДУКТОРА СЕРЫЙ CXL1
-822442A85СБОРКА КОРПУСА РЕДУКТОРА1
-822442T85КОРПУС РЕДУКТОРА - БЕЛЫЙ C/R1
-822442A95СБОРКА КОРПУСА РЕДУКТОРА1
-822442T95СБОРКА КОРПУСА РЕДУКТОРА1
-822442A96СБОРКА КОРПУСА РЕДУКТОРА1
-822442T96КОРПУС РЕДУКТОРА - СЕРЫЙ1
-824114A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-823901A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-824115A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-827754A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-827755A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
-826353A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1

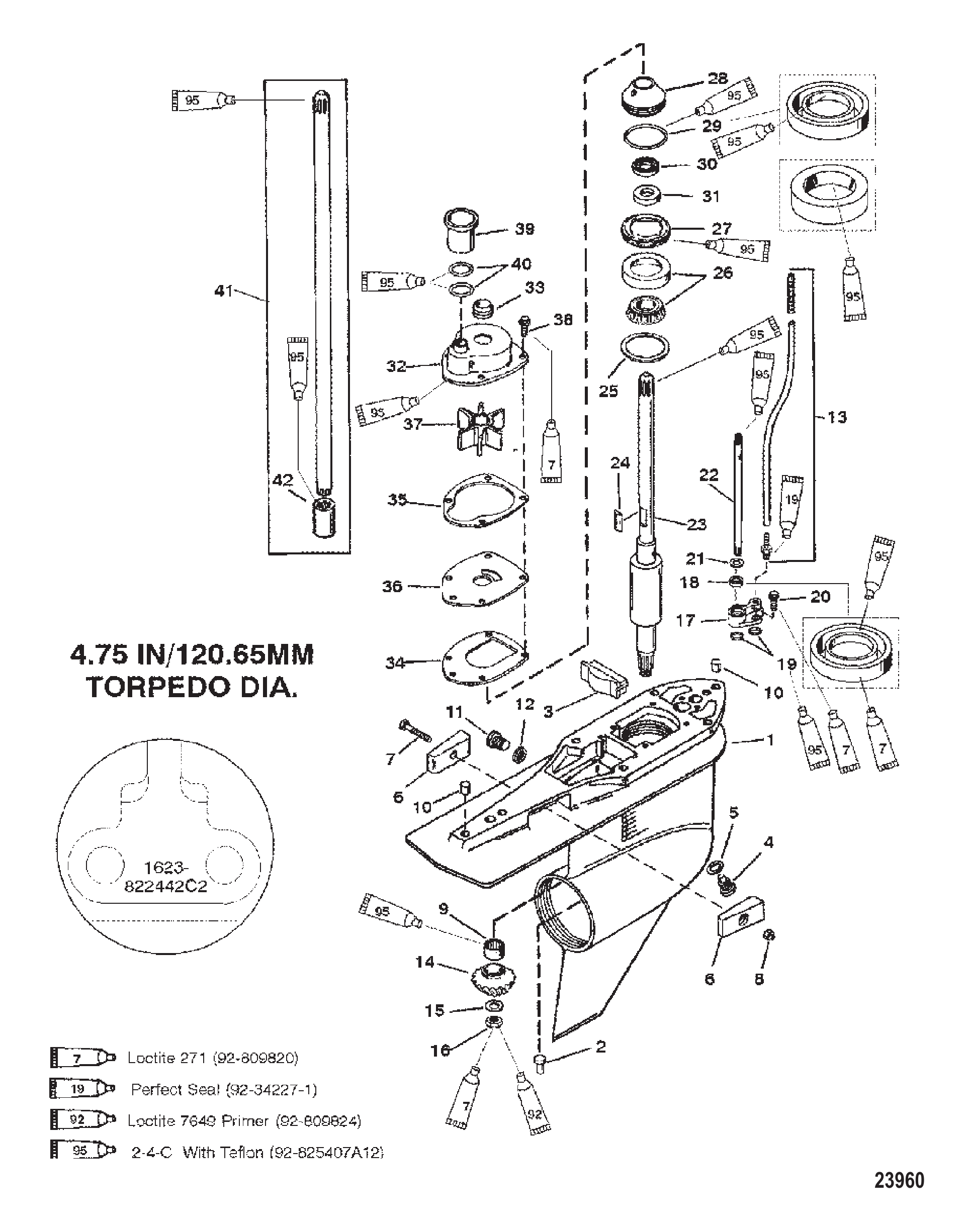

Рис. 34РЕДУКТОР ПРИВОДА (СТАНДАРТ/РЕВЕРС, 0G437999 И НИЖЕ, 1623-822442C2) G/HSG DRIVE-STD/COUNTER-0G437999 AND BELOW-1623-822442C2
G/HSG DRIVE-STD/COUNTER-0G437999 AND BELOW-1623-822442C2
REFНомер деталиНаименованиеКол-во
1822442A25Корпус редуктора в сборе базовый - чёрный1
1822442A26Корпус редуктора в сборе базовый - серый1
2379721Штифт1
3821526ЗАЛИВОЧНЫЙ БЛОК1
3821526001Заглушка заливная1
467892A1Комплект фитингов, магнитная пробка заливки/слива1
48M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
519183Шайба фибровая1
58M0187157УПЛОТНЕНИЕ СИНЕЕ @151
6826134Анод2
6826134QАнод2
74000333ВИНТ (M6 x 40)1
88268336Гайка (M6)1
8401386ГАЙКА (M6) Нержавеющая сталь1
942647A1Подшипник роликовый в сборе1
1043044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
1179953A2Комплект винтов (.375-16 x .250)1
1179953Q04Ремкомплект сливного винта1
1219183Шайба фибровая1
128M0187157УПЛОТНЕНИЕ СИНЕЕ @151
1385822A10Разъем в сборе (применять где применимо)1
1385822A6РАЗЪЕМ1
14NSSNOT SOLD SEPARATE Pinion Gear (PART OF 43-826181A2 or 43-826287A1)1
14NSSNOT SOLD SEPARATE Pinion Gear(PART OF 43-828072A2 or 43-828289A3)1
14NSSNOT SOLD SEPARATE Pinion Gear (Part of 43-812975A5)1
1592721Шайба (.965 x .630)1
1635921ГАЙКА (.625-18)1
17815921A4СБОРКА ВТУЛКИ1
188164641Маслосъёмный сальник1
188M0246145САЛЬНИК1
1936318КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)2
198M0214927УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @52
201993716ВИНТ (M6 x 16)2
2177674ШАЙБА (.35 x .75 x .12)1
22824145ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)1
23816472Вал приводной (нижний)1
238M0140442ГРЕБНОЙ ВАЛ1
2443037ШПОНКА1
248M0204723ШПОНКА1
2542637A1Комплект регулировочных шайбAR
258M0063267КОМПЛЕКТ ПРОКЛАДОКAR
2636387A1Подшипник роликовый/обойма в сборе1
268M0146566ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС1
27824519ФИКСАТОР1
278245191Фиксатор1
28821759A2СБОРКА ВОДЯНОГО НАСОСА1
288M0214948СБОРКА ВОДЯНОГО НАСОСА1
2990011Кольцо уплотнительное (2.175 x .175)1
298M0142854Кольцо уплотнительное (2.175 x .103)1
3016977САЛЬНИК МАСЛЯНЫЙ1
3189238Сальник масляный1
32817275A1КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА1
33816575A2КОМПЛЕКТ УПЛОТНЕНИЙ1
34430331Прокладка1
35817277Прокладка1
358172771Прокладка водяного насоса, верхняя1
36817276Передняя панель1
368M0204709ОПОРНАЯ ПЛАСТИНА1
37430262Крыльчатка1
3743026T2КРЫЛЬЧАТКА1
381993716ВИНТ (M6 x 16)4
39816597A1СБОРКА СОЕДИНИТЕЛЬНОЙ МУФТЫ1
4021836УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ2
408M0204645Кольцо уплотнительное (.796 x .139)2
41827754A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
41827755A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
41826353A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
41824114A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
41823901A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
41824115A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
42823902МУФТА1
-816575A5Ремкомплект уплотнений корпуса редуктора1
-817275A6Ремкомплект водяного насоса1

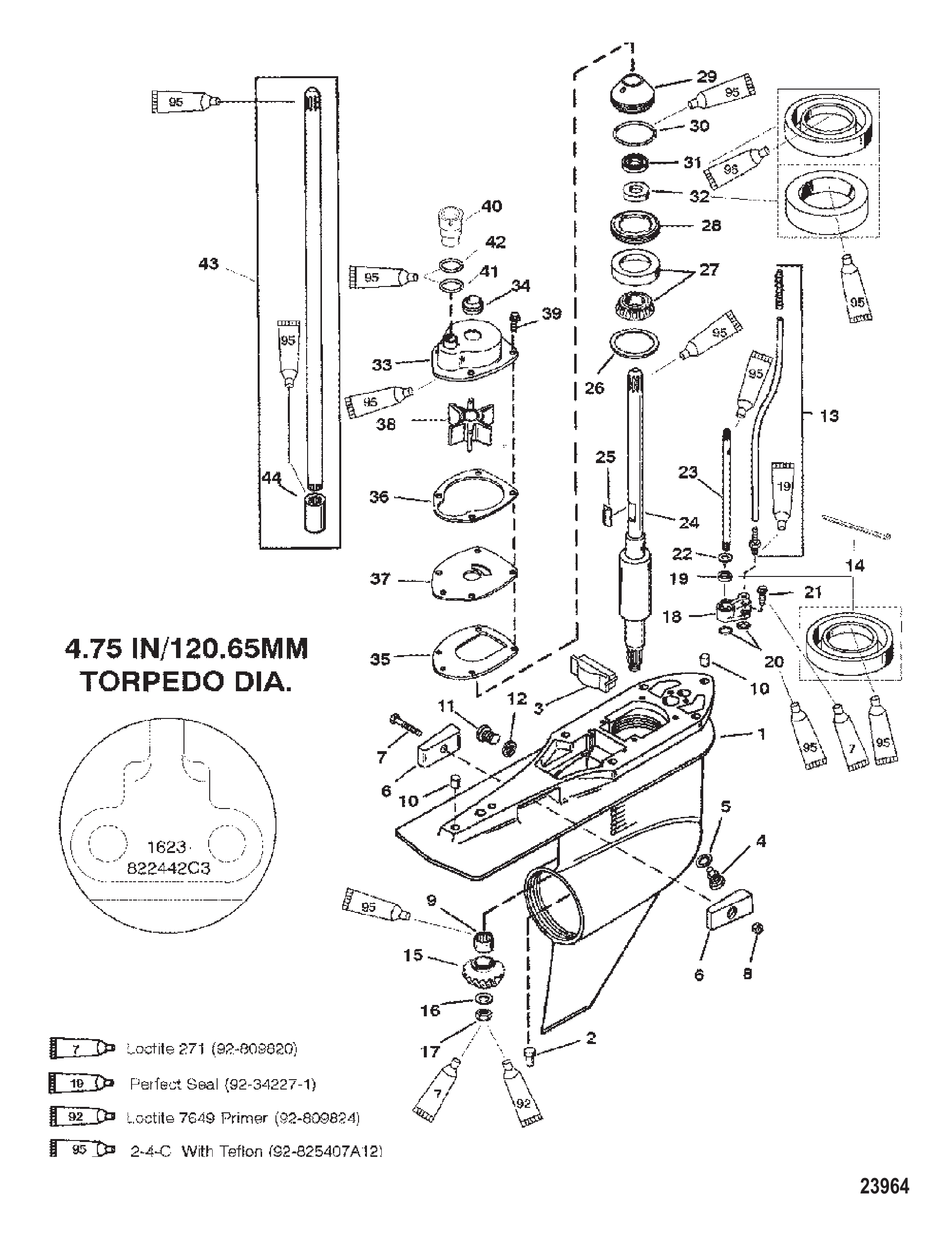

Рис. 35РЕДУКТОР ПРИВОДА (СТАНДАРТ/РЕВЕРС, 0G438000 И ВЫШЕ, 1623-822442C3) G/HSG DRIVE-STD/COUNTER-0G438000 AND UP-1623-822442C3
G/HSG DRIVE-STD/COUNTER-0G438000 AND UP-1623-822442C3
REFНомер деталиНаименованиеКол-во
1822442A83Корпус редуктора в сборе1
1822442A84Корпус редуктора в сборе1
1822442T84Корпус редуктора1
1822442A79Корпус редуктора в сборе1
1822442T79Корпус редуктора базовый1
2379721Штифт1
3821526ЗАЛИВОЧНЫЙ БЛОК1
3821526001Заглушка заливная1
467892A1Комплект фитингов, магнитная пробка заливки/слива1
48M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
519183Шайба фибровая1
58M0187157УПЛОТНЕНИЕ СИНЕЕ @151
6826134Анод2
6826134QАнод2
74000333ВИНТ (M6 x 40)1
88268336Гайка (M6)1
8401386ГАЙКА (M6) Нержавеющая сталь1
942647A1Подшипник роликовый в сборе1
1043044ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)2
1179953A2Комплект винтов (.375-16 x .250)1
1179953Q04Ремкомплект сливного винта1
1219183Шайба фибровая1
128M0187157УПЛОТНЕНИЕ СИНЕЕ @151
1385822A10Разъем в сборе (применять где применимо)1
1385822A6РАЗЪЕМ1
1456762СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)1
15NSSNOT SOLD SEPARATE Pinion Gear (PART OF 43-828168A2 or 43-828695A1)1
15NSSNOT SOLD SEPARATE Pinion Gear (PART OF 43-828170A2)1
1692721Шайба (.965 x .630)1
1735921ГАЙКА (.625-18)1
18815921A4СБОРКА ВТУЛКИ1
198164641Маслосъёмный сальник1
198M0246145САЛЬНИК1
2036318КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.799)2
208M0214927УПЛОТНИТЕЛЬНОЕ КОЛЬЦО @52
211993716ВИНТ (M6 x 16)2
2277674ШАЙБА (.35 x .75 x .12)1
23824145ВАЛ ПЕРЕКЛЮЧЕНИЯ (НИЖНИЙ)1
24816472Вал приводной (нижний)1
248M0140442ГРЕБНОЙ ВАЛ1
2543037ШПОНКА1
258M0204723ШПОНКА1
2642637A1Комплект регулировочных шайбAR
268M0063267КОМПЛЕКТ ПРОКЛАДОКAR
2736387A1Подшипник роликовый/обойма в сборе1
278M0146566ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС1
28824519ФИКСАТОР1
288245191Фиксатор1
29821759A4Обойма в сборе1
298M0214948СБОРКА ВОДЯНОГО НАСОСА1
3090011Кольцо уплотнительное (2.175 x .175)1
308M0142854Кольцо уплотнительное (2.175 x .103)1
3166302САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)1
318M0214939Сальник @31
3266302САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)1
328M0214939Сальник @31
33817275A1КОМПЛЕКТ КОРПУСА ВОДЯНОГО НАСОСА1
34816575A2КОМПЛЕКТ УПЛОТНЕНИЙ1
35430331Прокладка1
36817277Прокладка1
368172771Прокладка водяного насоса, верхняя1
37817276Передняя панель1
378M0204709ОПОРНАЯ ПЛАСТИНА1
38430264Крыльчатка1
3843026T2КРЫЛЬЧАТКА1
391993716ВИНТ (M6 x 16)4
40832942A1Соединительная муфта в сборе1
4121836УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ1
418M0204645Кольцо уплотнительное (.796 x .139)1
4235027УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.046)1
428M0204654Уплотнительное кольцо1
43827754A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
43827755A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
43826353A1КОМПЛЕКТ УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА1
44823902МУФТА1
-816575A4Комплект сальников корпуса редуктора1
-817275A4Комплект для восстановления водяного насоса1
-817275Q05Комплект для восстановления водяного насоса1

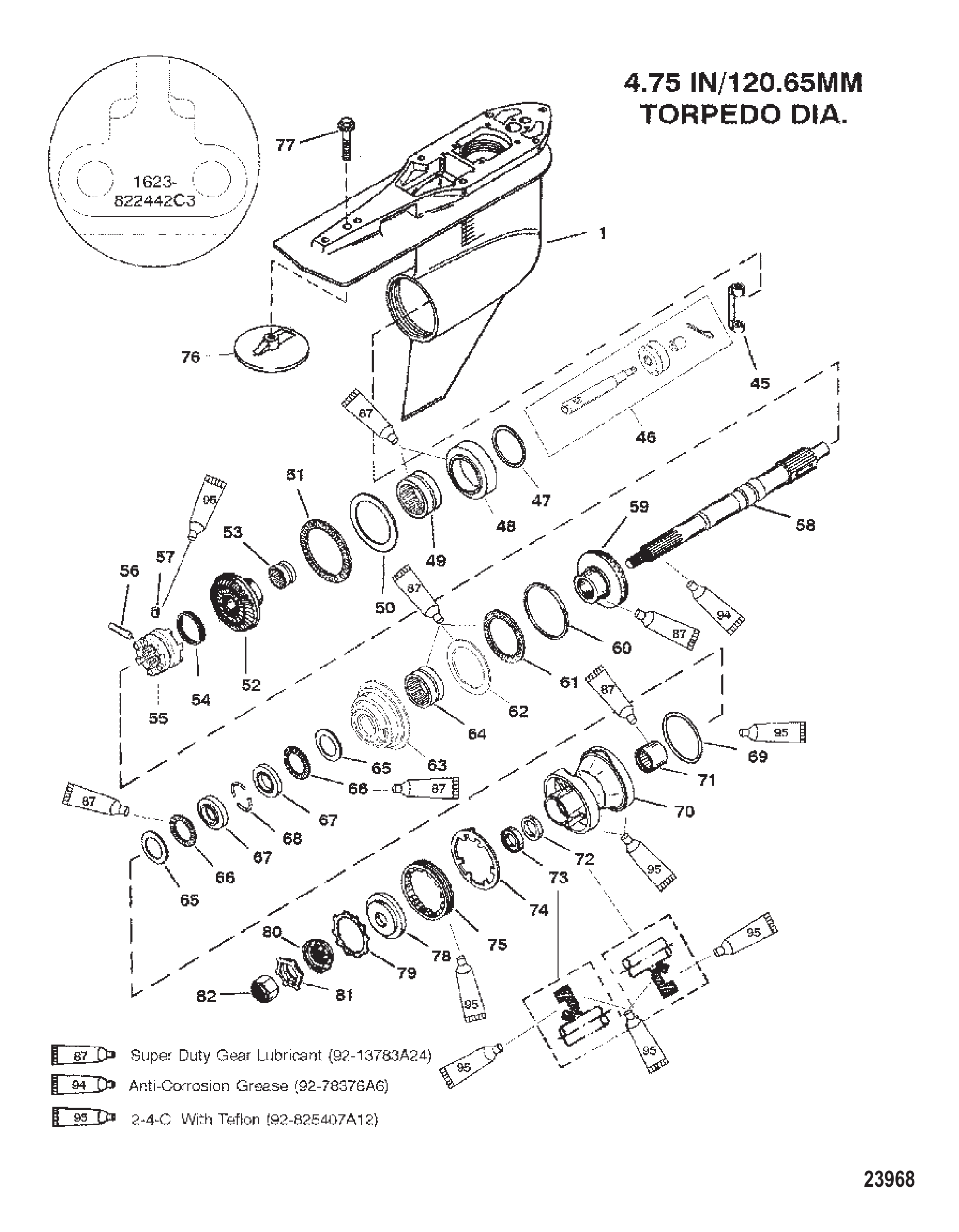

Рис. 36РЕДУКТОР ВИНТА (РЕВЕРС, G438000 И ВЫШЕ, 1623-822442C3) G/HSG PROP-COUNTER-G438000 AND UP-1623-822442C3
G/HSG PROP-COUNTER-G438000 AND UP-1623-822442C3
REFНомер деталиНаименованиеКол-во
1822442A83Корпус редуктора в сборе1
1822442A84Корпус редуктора в сборе1
1822442T84Корпус редуктора1
1822442A79Корпус редуктора в сборе1
1822442T79Корпус редуктора базовый1
45823903КРИВОШИП ПЕРЕКЛЮЧЕНИЯ1
458M0226861Кривошип переключателя1
4619755A7Катушка в сборе1
468M0235940Катушка в сборе1
4744491A1КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
478M0063266КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
48828830A2ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК1
49814653Игольчатый подшипник в сборе1
49814653TПодшипник в сборе игольчатый1
50815481УПОРНАЯ ШАЙБА1
51815480ПОДШИПНИК Упорный1
52828696A2Шестерня заднего хода в сборе1
52828696T2Шестерня заднего хода (12/21)1
5315844Подшипниковый узел роликовый1
5430893Пружина1
55828288Скользящая муфта1
55859340TМуфта1
5630632ШТИФТ КРЕСТОВИНЫ1
568M0100263ПАЛЕЦ КРЕСТОВИНЫ1
57828356Штифт фиксатора1
58824111ГРЕБНОЙ ВАЛ1
588M0140448Гребной вал левого вращения1
59828695A1Комплект шестерён переднего хода/ведущей шестерни (12/21) (включает ведущую шестерню)1
601761514Регулировочная прокладка (.206)AR
601761515Регулировочная прокладка (.208)AR
601761516Регулировочная прокладка (.210)AR
601761517Регулировочная прокладка (.212)AR
601761518Регулировочная прокладка (.214)AR
601761519Регулировочная прокладка (.216)AR
601761520Регулировочная прокладка (.218)AR
601761521Регулировочная прокладка (.220)AR
601761522Регулировочная прокладка (.222)AR
601761523Регулировочная прокладка (.224)AR
601761524Регулировочная прокладка (.226)AR
601761525Регулировочная прокладка (.228)AR
601761526Регулировочная прокладка (.230)AR
61815480ПОДШИПНИК Упорный1
62815481УПОРНАЯ ШАЙБА1
63828831A1Переходник с подшипником в сборе1
63828831A3Адаптер в сборе подшипниковый1
64814653Игольчатый подшипник в сборе1
64814653TПодшипник в сборе игольчатый1
6518448Шайба упорная2
6615842Подшипник упорный2
678182911Обойма упорного подшипника2
68814605Фиксатор2
6931534Уплотнительное кольцо1
698M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
70818290A8Обойма с подшипником в сборе1
70818290T8Обойма с подшипником в сборе1
7130956Подшипник игольчатый1
7130956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
7214077Сальник внутренний1
7376868САЛЬНИК ВНУТРЕННИЙ1
738M0248882САЛЬНИК @51
7418323Шайба стопорная с усиком1
7579448Фиксатор1
758M2011027ФИКСАТОР1
7676214A5КОМПЛЕКТ АНОДОВ1
7676214Q5Анодная пластина в сборе1
77806327Винт (.437-14 x 1.750) (1-5/8")1
778M0204686ВИНТ1
78835467Ступица упорная1
78835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
79423511Шайба стопорная зубчатая1
8031211A2Шайба шлицевая1
8031211Q03ШАЙБА В СБОРЕ1
81816629Стопорная шайба с усиком1
81816629QШАЙБА СТОПОРНАЯ1
8252707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
8252707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
-816575A4Комплект сальников корпуса редуктора1

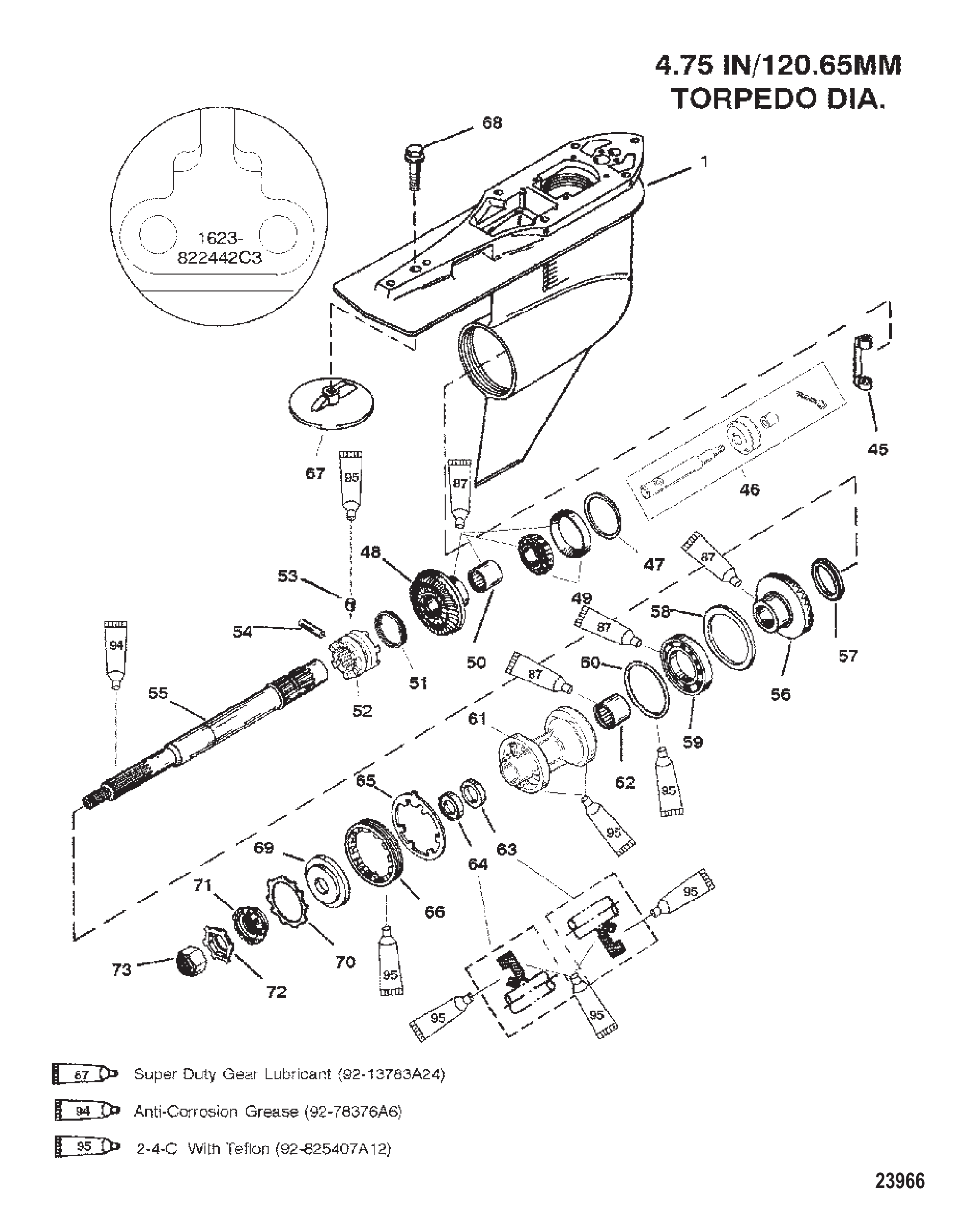

Рис. 37РЕДУКТОР ВИНТА (СТАНДАРТ, 0G438000 И ВЫШЕ, 1623-822442C3) G/HSG PROP-STD-0G438000 AND UP-1623-822442C3
G/HSG PROP-STD-0G438000 AND UP-1623-822442C3
REFНомер деталиНаименованиеКол-во
1822442A83Корпус редуктора в сборе1
1822442A84Корпус редуктора в сборе1
1822442T84Корпус редуктора1
1822442A79Корпус редуктора в сборе1
1822442T79Корпус редуктора базовый1
45823903КРИВОШИП ПЕРЕКЛЮЧЕНИЯ1
458M0226861Кривошип переключателя1
4619755A7Катушка в сборе1
468M0235940Катушка в сборе1
4744491A1КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
478M0063266КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБAR
48828168A2Шестерня переднего хода в сборе (включает ведущую шестерню)1
48859321A3Комплект шестерён переднего хода/ведущей шестерни (12/21)1
48828170A2Комплект шестерён переднего хода и ведущей шестерни (включает ведущую шестерню)1
48878611A2Комплект шестерён переднего хода/ведущей шестерни1
4930894A1КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС1
5030895Подшипник игольчатый1
5030895TПОДШИПНИК ИГОЛЬЧАТЫЙ1
5130893Пружина1
52828288Скользящая муфта1
52859340TМуфта1
53828356Штифт фиксатора1
5430632ШТИФТ КРЕСТОВИНЫ1
548M0100263ПАЛЕЦ КРЕСТОВИНЫ1
55824110ГРЕБНОЙ ВАЛ1
558M0140440Гребной вал правого вращения1
56828169A1Шестерня заднего хода в сборе1
56859322A1Шестерня заднего хода (12/21)1
56828171A1Шестерня заднего хода1
56844147T01Шестерня заднего хода1
57824108ПРОСТАВКА1
58681001КОЛЬЦО УПОРНОЕ1
5988957ПОДШИПНИКОВЫЙ УЗЕЛ шариковый1
5988957TПодшипник шариковый1
6031534Уплотнительное кольцо1
608M0214920УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
61818763A11Корпус подшипника в сборе1
61818763T11Корпус подшипника в сборе1
6230956Подшипник игольчатый1
6230956TПОДШИПНИК ИГОЛЬЧАТЫЙ1
6314077Сальник внутренний1
6476868САЛЬНИК ВНУТРЕННИЙ1
648M0248882САЛЬНИК @51
6518323Шайба стопорная с усиком1
6679448Фиксатор1
668M2011027ФИКСАТОР1
6776214A5КОМПЛЕКТ АНОДОВ1
6776214Q5Анодная пластина в сборе1
68806327Винт (.437-14 x 1.750) (1-5/8")1
688M0204686ВИНТ1
69835467Ступица упорная1
69835467Q01КОМПЛЕКТ УПОРНЫХ ШАЙБ1
70423511Шайба стопорная зубчатая1
7131211A2Шайба шлицевая1
7131211Q03ШАЙБА В СБОРЕ1
72816629Стопорная шайба с усиком1
72816629QШАЙБА СТОПОРНАЯ1
7352707A1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
7352707Q1КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)1
-816575A4Комплект сальников корпуса редуктора1

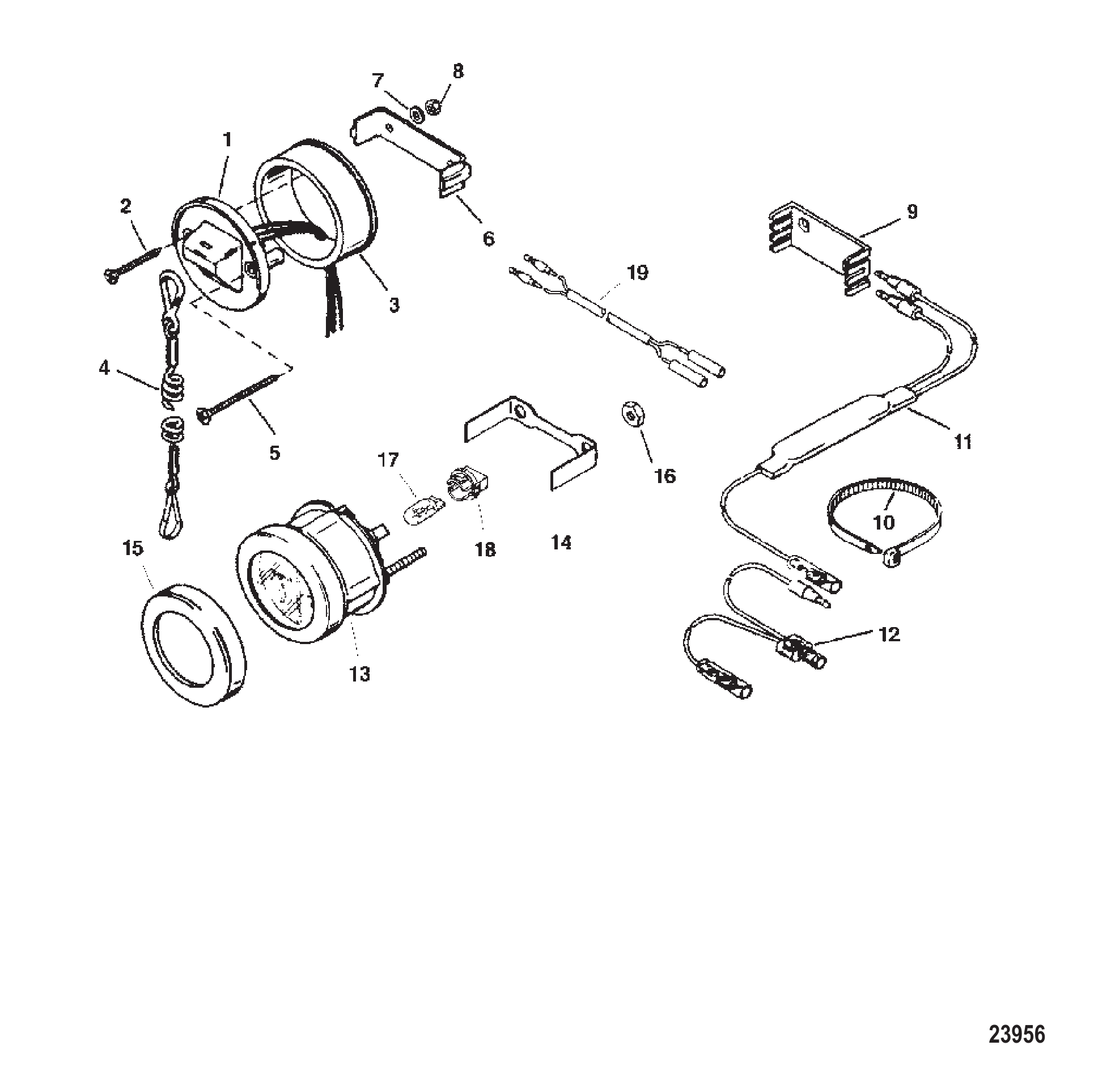

Рис. 38ПРИБОРЫ INSTRUMENTATION
INSTRUMENTATION
REFНомер деталиНаименованиеКол-во
119674A1Выключатель аварийного останова в сборе1
218303Винт (.190-16 x 1.750) нержавеющая сталь2
3813679Переходник1
415920A54Шнур аварийного останова в сборе1
415920Q54ШНУР В СБОРЕ1
532866ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ2
618321Хомут крепёжный1
724676ШАЙБА (.200 x .440 x .032)2
868219Гайка (#10-32) нержавеющая сталь4
979146Фиксатор3
10816311Стяжка (8.00 дюймов)AR
10816311TСТЯЖКА (8.00 дюймов)AR
11812497A2Диод в сборе1
11898289A72Комплект диода-шнура двойной1
1211149A2Трос в сборе (6.00 дюймов)1
13823130A1Датчик с двумя предупреждающими индикаторами1
13859697A1Датчик с двумя предупреждающими индикаторами1
14823486Хомут1
15817315Обрамление1
1626419Гайка (#8-32) латунная клеммы стартера соленоида2
1772729ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)2
1715163ЛАМПА (ВЕРХНЯЯ)2
1879888Патрон лампы4
19824372A1Трос в сборе1
Рис. 39ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION
MISCELLANEOUS INFORMATION
REFНомер деталиНаименованиеКол-во
082440396РУКОВОДСТВО ПО ЗАПЧАСТЯМ 225/225 SeaPro/Marathon (3.0L) Карбюратор1
0822900R2Руководство по обслуживанию1
0822900R3Руководство по обслуживанию1
0822800A93Комплект наклеек1
0824396A93Комплект наклеек1
0822801A93Комплект наклеек1
0822801A95Комплект наклеек1
0822800A96Комплект наклеек1
0824396A96Комплект наклеек1
0824396A99Комплект наклеек1
0822801A96Комплект наклеек1
0822801A97Комплект наклеек1
0809708A96Комплект наклеек1
0809708A97Комплект наклеек1
0822801A97Комплект наклеек1
0809708A97Комплект наклеек1
0850496A97Комплект наклеек1
0824911A25Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов1
0809847A96Комплект наклеек1
0809853A96Комплект наклеек1
0826319A96Комплект наклеек1
0826319A01Комплект наклеек1
0826320A96Комплект наклеек1
0826320A00Комплект наклеек1
0850394A96Комплект наклеек1
0850395A96Комплект наклеек1
010128980РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1

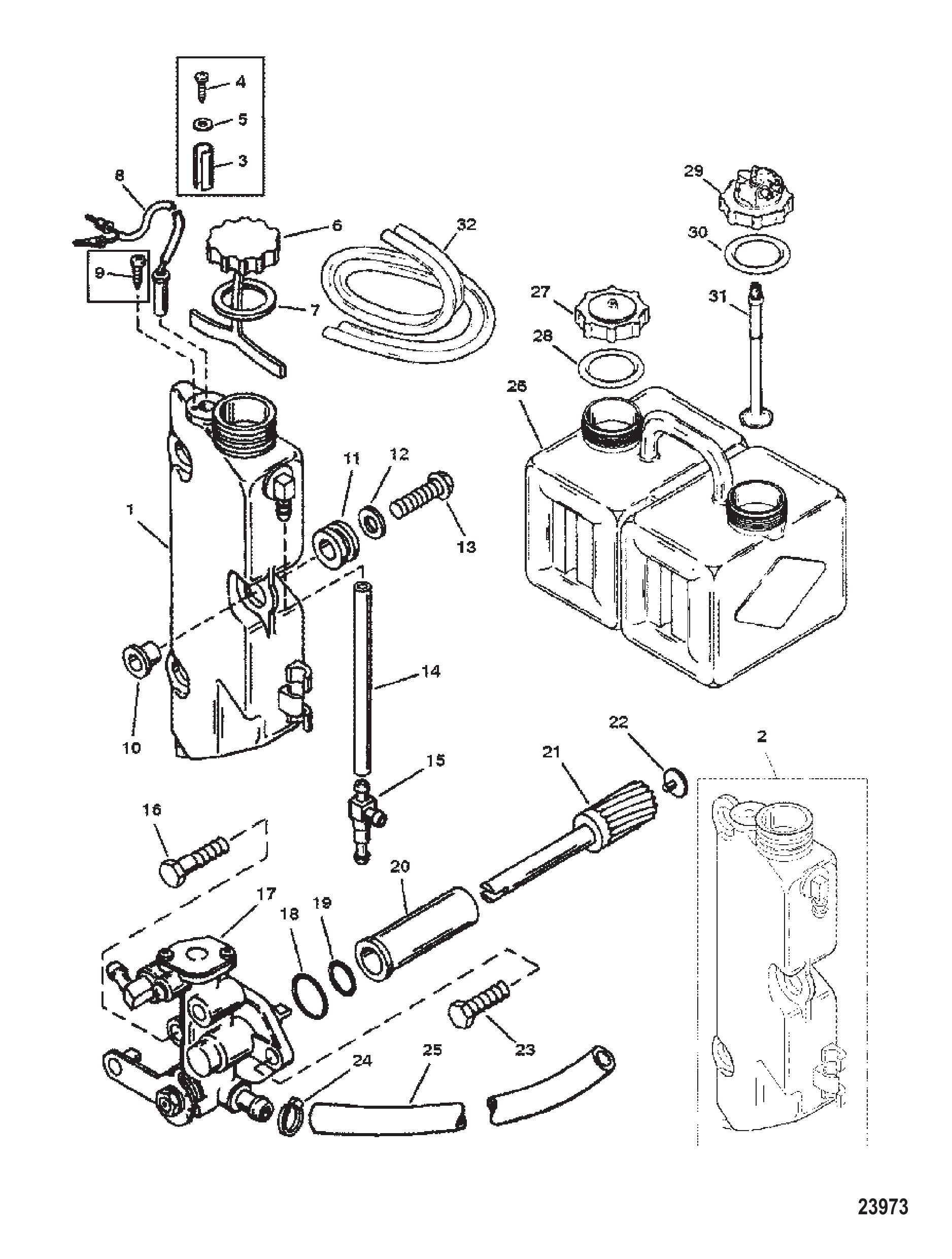

Рис. 40КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS
OIL INJECTION COMPONENTS
REFНомер деталиНаименованиеКол-во
18184561Масляный бак1
1818456A1Масляный бак в сборе1
1818456A1Масляный бак в сборе1
2830889A1Масляный бак в сборе1
38260841Проставка1
458376Винт (.164-18 x .375)1
572761ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ1
6814449A2Крышка в сборе1
6814449A3КРЫШКА В СБОРЕ1
6814449A3КРЫШКА В СБОРЕ1
742999ПРОКЛАДКА КРЫШКИ1
742999TПрокладка1
812886A6Переключатель в сборе1
812886A7Переключатель в сборе1
912896Винт (#8-18 x .310) переключателя1
1019064Втулка3
11825380Втулка уплотнительная3
11825380001Втулка уплотнительная3
1256720ШАЙБА (.330 x .750 x .060) Нержавеющая сталь3
1381893435ВИНТ (M8 x 35)3
138M0103814Винт (M8 x 35 мм)3
14830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
148M0108355Шланг (57 дюймов, бухта)1
14830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
148M0108355Шланг (57 дюймов, бухта)1
15424254Штуцер1
158M0207780Фитинг1
1682104530ВИНТ (30ММ)1
178155361Масляный насос1
17815536T1Масляный насос1
1811379УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
1948462Кольцо уплотнительное (.614 x .070)1
20817631Подшипник ведомой шестерни1
21430204Шестерня ведомая1
22816974Подшипник упорный1
2382104520ВИНТ (M5 x 20) (M5 X 20)1
24816311Стяжка (8.00 дюймов)AR
24816311TСТЯЖКА (8.00 дюймов)AR
2582381451ТРУБКА (8-1/2 ДЮЙМ.)1
2582381455ТРУБКА (25.00 дюймов в наборе)1
2687421Бак1
2743298A2КРЫШКА В СБОРЕ1
2811332Уплотнительное кольцо (2.225 x .210)1
29816190A3КОРПУС В СБОРЕ ПЕРЕХОДНИК1
29816190A4МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА1
3011332Уплотнительное кольцо (2.225 x .210)1
3199802Трубка1
3299439Шланг (114.00 дюймов)1
Рис. 41Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193
Power Trim Components 8M0231193
REFНомер деталиНаименованиеКол-во
-8M0231193Узел гидроподъема в сборе1
18M0225363Комплект мотора1
28M0225369Комплект клапанов1
38M0225371Комплект ручного выпуска1
48M0245633Комплект цилиндра наклона1
58M0225370Комплект поворотного пальца1
68M0244575Комплект штока амортизатора1
78M0244425Комплект проушины штока пальца1
88M0232231Комплект винт-гайка1
98M0225373Комплект поршня памяти1
108M0225368Комплект резервуара1
118M0174135Пробка резервуара в сборе1
128M0237525Комплект насоса1
138M0225367Комплект триммерного штока1
148M0242846Комплект триммерного штока1
158M0225372Ремонтный комплект1

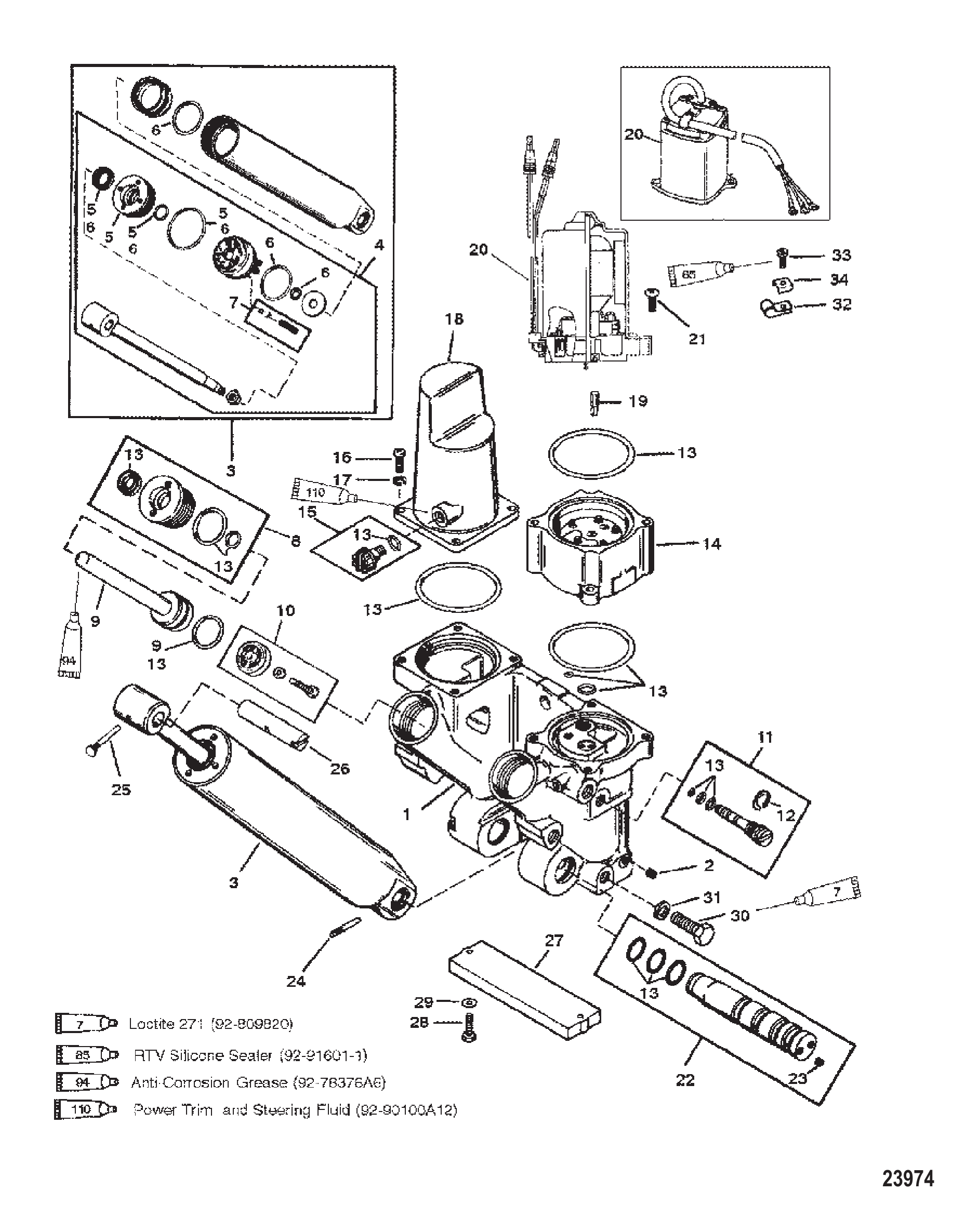

Рис. 42КОМПОНЕНТЫ ГИДРОПОДЪЕМА Корпус двигателя металлический POWER TRIM COMPONENTS Metal Motor Housing
POWER TRIM COMPONENTS Metal Motor Housing
REFНомер деталиНаименованиеКол-во
-826729A6Узел гидроподъёма в сборе1
-855998A11Комплект гидроподъема1
-818186A6Узел гидроподъема в сборе1
-826729A10ORD 8M0143217 Mercury / Quicksilver1
1811604FКоллектор в сборе1
256800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции9
3823552FЦилиндр в сборе1
3880952A03ORD 8M0078330 Mercury / Quicksilver1
4823553Ремкомплект штока поршня тримма (гаечный тип)1
4823553TШток поршня подъёма1
5811606Комплект направляющих1
5878239A02Комплект торцевой крышки цилиндра наклона1
6811607A1Ремонтный комплект1
7811610A1Комплект обратного клапана1
7823553TШток поршня подъёма1
899638A1Направляющая в сборе2
88M0021648Торцевая крышка в сборе2
943397A6Поршень/шток в сборе Power Trim левый1
9878413A1Поршень в сборе1
943398A3Поршень/шток в сборе Power Trim правый1
9878414T01Поршень в сборе1
1012184A1Фильтр подъёма в сборе1
11813442A2Узел ручного сброса в сборе1
11893929A01Комплект предохранительного клапана1
12812844Стопорное кольцо E-образное1
12815949001Стопорное кольцо E-образное1
13811612A2Комплект уплотнительных колец1
13811612A3Ремкомплект уплотнительных колец1
14811617FНасос1
14811617T1НАСОС1
15811613Штекер в сборе1
164000327ВИНТ (M6 x 14)4
1743450Шайба4
174002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)4
18811611Крышка1
19828710Шарнир привода1
19811619Гребной вал1
20828708Мотор в сборе (см. разбивку мотора гидроподъёма)1
20878265A4Мотор тримма1
20828708A1Комплект доработки1
20878265A6КОМПЛЕКТ ДЛЯ УСТАНОВКИ ТРИММА1
21828709Винт (длинный)2
21881768A1Комплект винт/шайба2
21811615Винт длинный2
21811616Винт короткий2
22811614Вал в сборе1
228M0142997Ремкомплект вала наклона1
2356800ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции2
2444431Штифт канавки нижний1
24878267Штифт1
25821539ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ1
26996251Вал1
2699625002Вал1
27818298A1Комплект анода1
27818298Q1Комплект анода1
284000330ВИНТ (M6 x 25)2
288M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
2929245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
298M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
304000377ВИНТ (M10 x 30)6
314002319ШАЙБА6
3222740ЗАЖИМ2
3226550Хомут2
3369079ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ2
338128321Винт (#10-16 x .600)2
33878609Винт (#10-16 x .600)2
3469205С-ОБРАЗНАЯ ШАЙБА2
348M0084613Пружинная шайба2
Рис. 43Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing
Power Trim Components Plastic Motor Housing
REFНомер деталиНаименованиеКол-во
-8M0168222Узел гидроподъема в сборе1
18M0142591Комплект мотора1
282494830ВИНТ (M6 x 30)2
3400256СТОПОРНАЯ ШАЙБА (M6)2
48M0090403Соединительная муфта привода1
58M0142996Комплект обратного клапана1
68M0060141Комплект ручного выпуска1
78M0142997Ремкомплект вала наклона1
8878267Штифт1
98M0142998Цилиндр наклона в сборе1
98M0168220Цилиндр наклона в сборе1
108M0142999Комплект уплотнительных колец цилиндра наклона1
118M0143000Комплект поршня памяти1
128M0142592Комплект триммерного штока, левый1
138M0143001Поршень в сборе1
148M0143003Торцевая крышка в сборе1
15878264A1Комплект резервуара1
16811613Штекер в сборе1
174000327ВИНТ (M6 x 14)4
184002315ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)4
198M0143004Комплект насоса1
208M0148385Ремонтный комплект гидроподъема1
21858771Винт (M10 x 30)6
224002319ШАЙБА6
238M0094889Палец1
238M0161312Проушина штока в сборе1
248M0143005Комплект штока амортизатора1
248M0168219Комплект штока амортизатора1

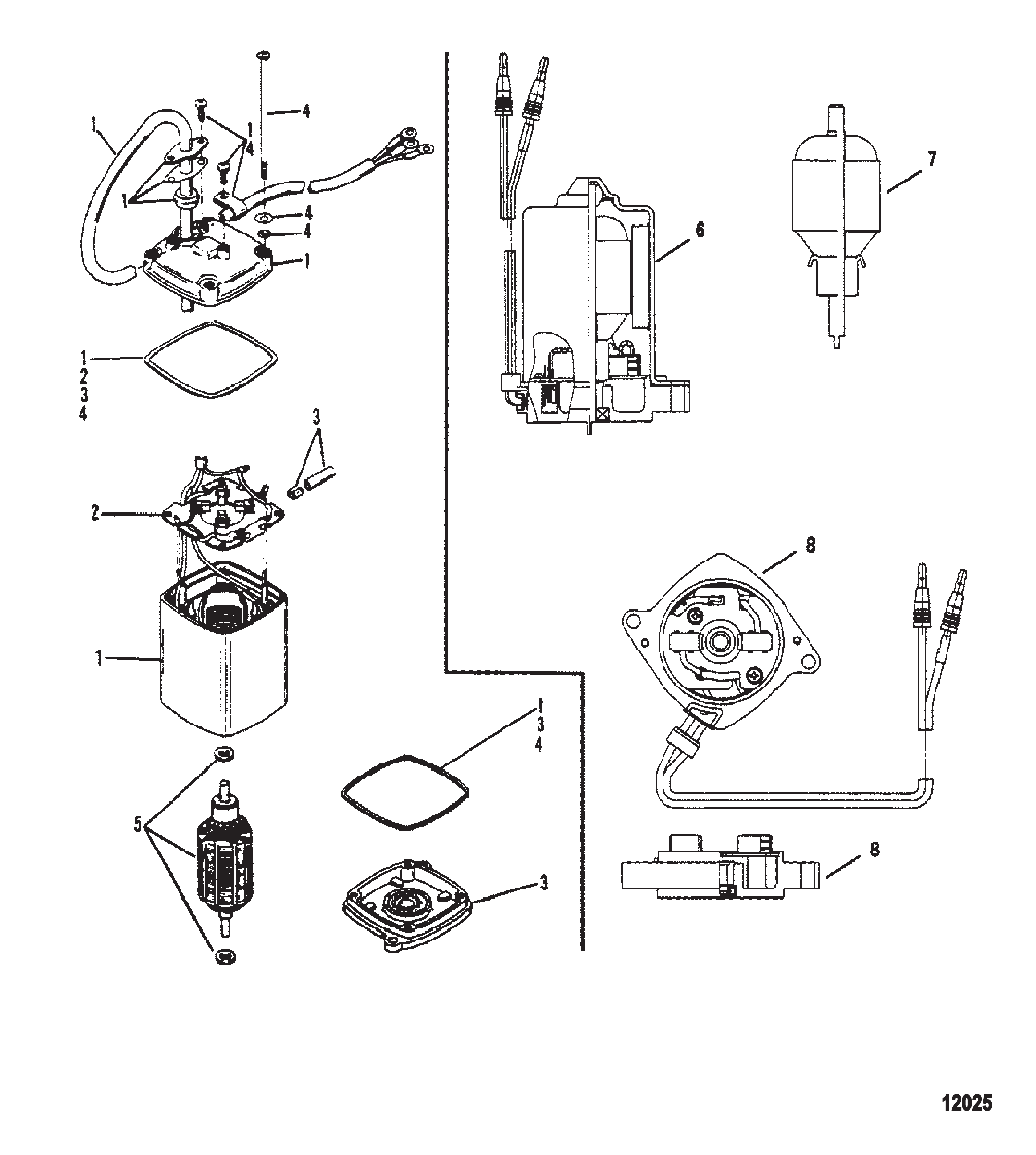

Рис. 44ДВИГАТЕЛЬ ГИДРОПОДЪЕМА POWER TRIM MOTOR
POWER TRIM MOTOR
REFНомер деталиНаименованиеКол-во
-828708A1Комплект доработки1
1811624Комплект рамы и обмотки1
2811625Комплект щёточного узла1
3811623Комплект торцевой рамы1
4811626Комплект сальников1
5811627Комплект якоря1
5811628Мотор тримма1
-828708Мотор в сборе (см. разбивку мотора гидроподъёма)1
-878265A4Мотор тримма1
6828714A1Комплект щёток и уплотнений1
7828713A1Комплект якоря1
7828713T1Комплект якоря1
8828715A1Концевая крышка (в сборе)1

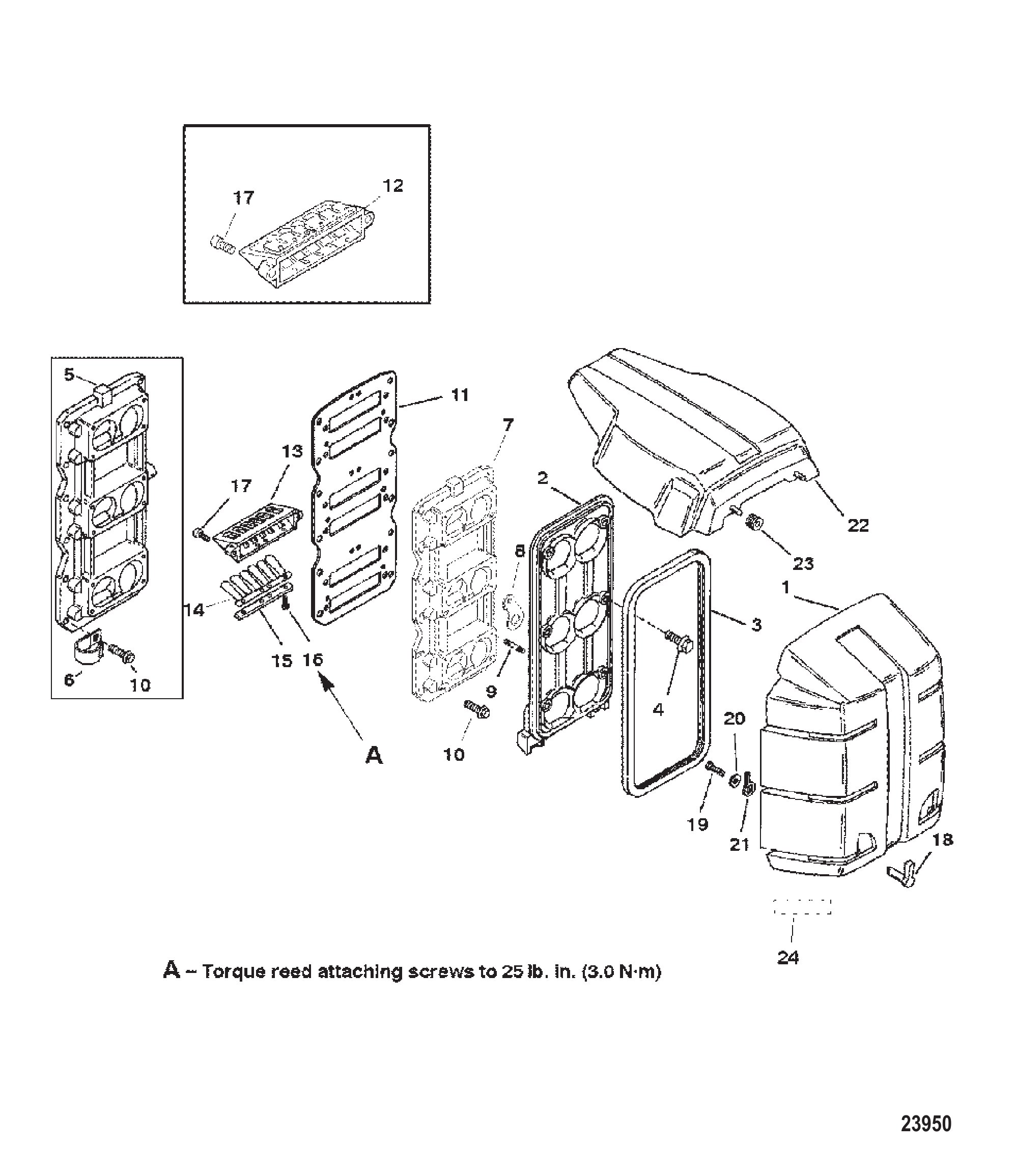

Рис. 45РЕШЕТКА ВПУСКА/ГЛУШИТЕЛЬ REED BLOCK/SOUND ATTENUATOR
REED BLOCK/SOUND ATTENUATOR
REFНомер деталиНаименованиеКол-во
18184441Глушитель шума1
28215542Пластина звукоизоляции1
38266151Сальник1
482130020ВИНТ (M6 x 20)6
58161842Пластина адаптера карбюратора1
667015ХОМУТ1
6859172ХОМУТ Применять где применимо1
78161843Пластина адаптера карбюратора1
8827507ФИКСАТОР1
98165712Шпилька (M6 X 29.50)6
1082130025ВИНТ (M6 x 25) крепление к картеру12
118141951Прокладка1
12828623Лепестковый блок1
12828623T6Лепестковый блок в сборе1
138160321Лепестковый блок6
13816032T1Лепестковый блок в сборе6
14816107A1Комплект лепестков6
158161081Зажим лепестков12
15816032A1Лепестковый блок12
168211108ВИНТ (M4 X .7)(САМОРЕЗНЫЙ)48
12816032A1Лепестковый блок6
12816032T1Лепестковый блок в сборе6
13816107A1Комплект лепестков6
158161082Зажим лепестков12
168211108ВИНТ (M4 X .7)(САМОРЕЗНЫЙ)72
174007420ВИНТ (M6 x 20)12
18822520ЗАЩЕЛКА РУКОЯТКИ2
1948408Винт (#10-16 x .500) клеммной колодки2
2056681ШАЙБА (.203 x .500 x .032)2
208M0204666ШАЙБА (.203 x .500 x .032)2
21822527СОБАЧКА2
22818446КРЫШКА МАХОВИКА1
23821555ВТУЛКА УПЛОТНИТЕЛЬНАЯ4
238M0153609Втулка уплотнительная4
2485557714НАКЛЕЙКА Информация на этикетке EPA1
24855577A14См. SOB 09-181
-814195A93Комплект прокладок1
-823291A94Головка блока цилиндров в сборе1
-809794A97Головка блока цилиндров в сборе1
-809794R97Головка блока цилиндров 225/250 -RM1
-809793A97Головка блока цилиндров в сборе1
-809793A00Головка блока цилиндров в сборе1

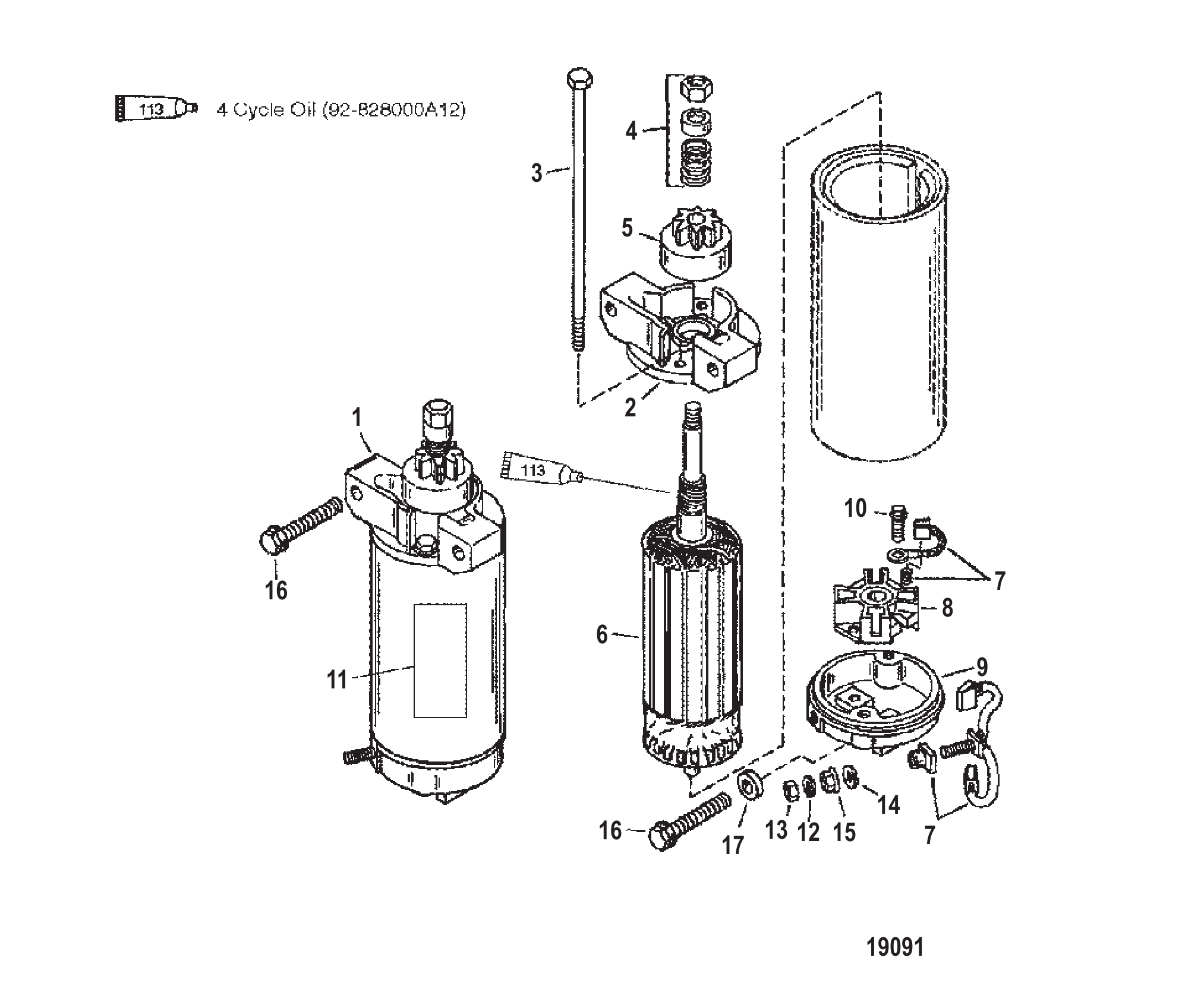

Рис. 46СТАРТЕР STARTER MOTOR
STARTER MOTOR
REFНомер деталиНаименованиеКол-во
18184453Стартер в сборе1
2823639Крышка привода1
28236392Крышка привода1
3823641Сквозной болт2
4823640Комплект привода1
4823640TКомплект привода1
513310Привод1
513310T1ШЕСТЕРНЯ В СБОРЕ1
6823638Якорь1
775384Комплект щёток/пружин1
7898265016Комплект щёток/пружин1
861787Держатель щётки1
8898265014Держатель щёток1
98119011Крышка коллектора1
10F15158Винт2
118272822Наклейка предупреждение высокое напряжение1
1226992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь2
1394330Гайка (.250-20) латунная2
1426992СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь1
1520890ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ1
1681893450ВИНТ (M8 x 50)3
17824921ПРОСТАВКА1
Рис. 47КОМПЛЕКТ КРЕПЛЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING ATTACHING KIT
STEERING ATTACHING KIT
REFНомер деталиНаименованиеКол-во
-92876A8Комплект крепления рулевого управления1
141055A1Кронштейн в сборе1
271565A2Труба в сборе1
348462Кольцо уплотнительное (.614 x .070)1
4821203СТОПОРНАЯ ШАЙБА2
537984ГАЙКА (.875-14) Система наклона2
58M0041651ГАЙКА (.875-14)2
638601ВИНТ (.250-28 x 1.250)4
778968Шайба стопорная внутренняя (.250)4
888319Соединительная муфта1
8850791TСоединительная муфта1
973732ВИНТ (.375-24 x 1.120)2
1034931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
1134863ГАЙКА (.375-24)3
118M0204726Гайка (.375-24) латунная3

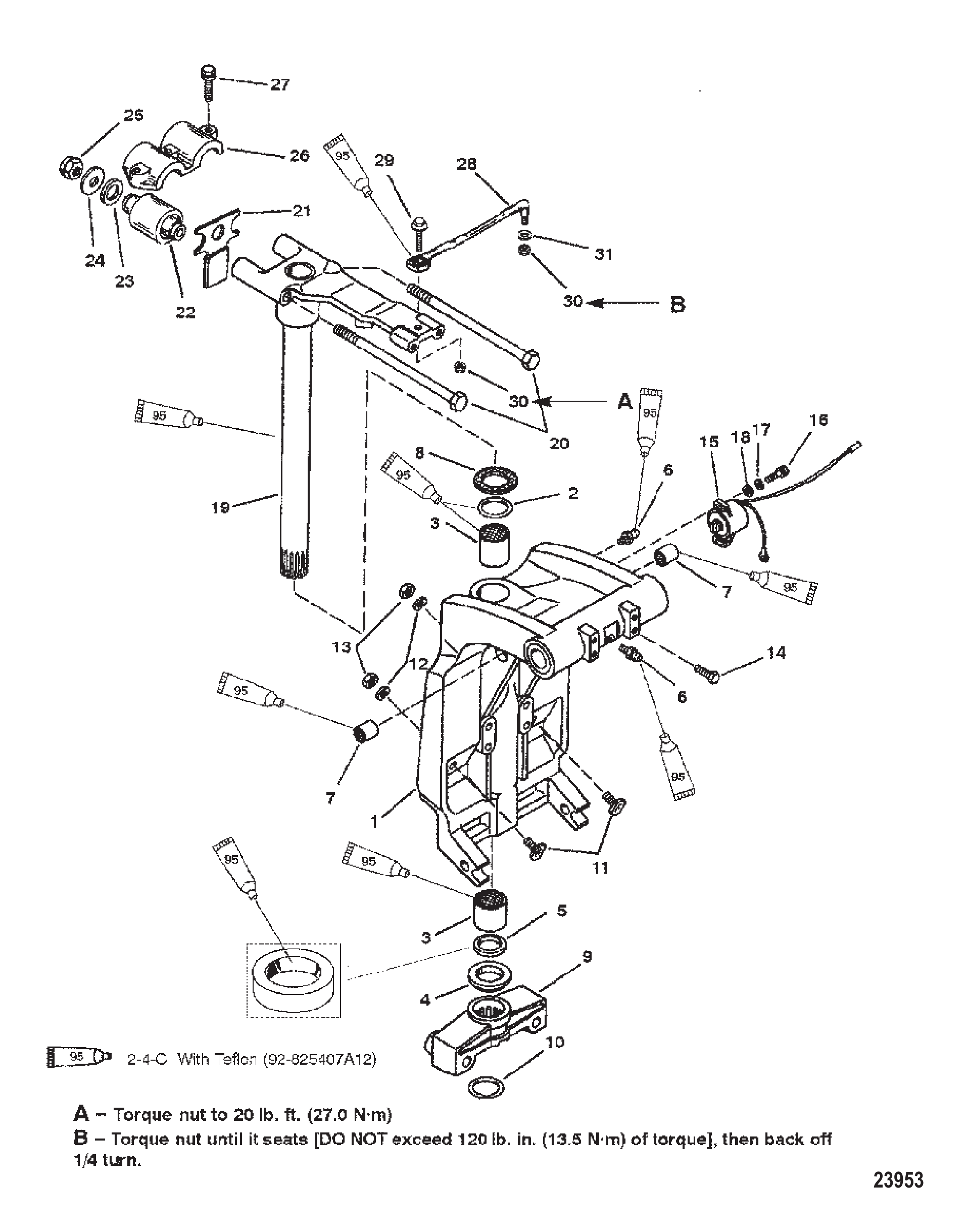

Рис. 48ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM
SWIVEL BRACKET AND STEERING ARM
REFНомер деталиНаименованиеКол-во
18710A20Кронштейн поворотный в сборе, чёрный1
18710A21Кронштейн поворотный в сборе, серый1
18710T21Поворотный кронштейн в сборе, серый1
18710A23Поворотный кронштейн1
233504Кольцо уплотнительное1
28M0214926Кольцо уплотнительное @101
3818764ВТУЛКА2
4816039Проставка1
587735Сальник нижний масляный1
674036ШТУЦЕР СМАЗОЧНЫЙ2
68M0169589Штуцер для смазки2
7821207ВТУЛКА2
8816432Шайба упорная1
9814084F1Вилка нижняя1
98M0219200Вилка нижняя чёрная1
9814084F2Вилка нижняя1
9826364F1Вилка нижняя1
9826364TВилка нижняя1
9826364F2Вилка нижняя1
9826364F3Вилка нижняя1
1067684Кольцо стопорное1
11996301Пластина-фиксатор2
118M0045383Ударная пластина2
1258643Шайба стопорная (.375)2
1346335ГАЙКА (.375-24)2
1464014Винт (.250-28 x .500)2
15821180A6Датчик тримма в сборе1
158M0074846Заказ 8M00982731
1656682ВИНТ (#10-24 x .750) Sea Ray2
16852368Винт (#10-24 x .750)2
1726996СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray2
1889302Шайба (.203 x .406 x .040) винта крышки катушки2
1967706A55Поворотный палец в сборе, рулевой рычаг (чёрный)1
19826432A2Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь1
1967706A56Поворотный палец в сборе, рулевой рычаг (серый)1
1967706A55Поворотный палец в сборе, рулевой рычаг (чёрный)1
19826432A2Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь1
198M0132731Палец поворотный в сборе1
19826432A3Поворотный шкворень в сборе с рулевым рычагом - нержавеющая сталь1
19826432A2Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь1
19826432A6Поворотный шкворень в сборе1
198M0132731Палец поворотный в сборе1
20816386Винт (M12 x 190)2
208M0141069Винт2
21824998ОТБОЙНИК1
21824998001ОТБОЙНИК1
228163851Верхняя опора2
23815437ШАЙБА2
238154371Шайба2
24815436ШАЙБА2
2590099ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ2
25896963Гайка (M12)2
26813769Хомут1
268M0036783Хомут1
2781893435ВИНТ (M8 x 35)3
278M0103814Винт (M8 x 35 мм)3
2892876A1Тяга рулевая в сборе1
2892876A12Тяга в сборе1
2914000Винт (.375-24 x 1.25)1
29849838ВИНТ (.375-24 x 1.250)1
3034863ГАЙКА (.375-24)2
308M0204726Гайка (.375-24) латунная2
3137828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь2
Рис. 49СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL
TOOLS SPECIAL
REFНомер деталиНаименованиеКол-во
-36392Калибровочный инструмент карбюратора1
-58222A1Индикаторный инструмент1
-8226084КАРТРИДЖ DDT1
-8226086КАРТРИДЖ1
-822560A7Жгут проводов в сборе переходный1
-52344Съёмник маховика зубчатого типа1
-73687A2Комплект съёмника маховика1
-849154T1Съёмник в сборе1
-825003A1Кабель в сборе DDT, зажигание1
-823686A2Цифровой диагностический тестер1
-99750A1Мультиметр1
-24161СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)1
-52024A1Блок переключателя1
-59339Сервисный тахометр1
-892647A01Комплект мультиметра DMT1
-850439T1Тестер восьмикамерный1
-63998A1Инструмент для зазора однокамерный1
-850439Тестер искры1
-850439T1Тестер восьмикамерный1
-822560A6Жгут проводов в сборе для тестирования1
-99379Стробоскоп1
-825207A1Жгут проводов в сборе TPI/CDM тестовый1
-825207A2Жгут проводов в сборе1
-29287КАЛИБР ИНСТРУМЕНТ1
-55919Головка ведущая1
-52344Съёмник маховика зубчатого типа1
-73687A2Комплект съёмника маховика1
-849154T1Съёмник в сборе1
-90455РЫМ-БОЛТ1
-904551Рым-болт1
-93004A2Монтажный инструмент стопорного кольца1
-52952A1Съёмник стопорного кольца поршневого пальца1
-52952T1Съёмник стопорного кольца поршневого пальца1
-92973A1Оправка, поршневой палец, блок цилиндров1
-24697РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО1
-812549СТЕНД ГОЛОВКИ БЛОКА1
-812549TСтенд для силовой головки1
-24161СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)1
-823237Кольцо компрессорного инструмента1
-823237TИнструмент для сжатия поршневых колец (3.625)1
-24283ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ1
-66274ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)1
-37241Пластина съёмника универсальная1
-112301ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ1
-99750A1Мультиметр1
-74951Гаечный ключ1
-63209Тепловая лампа1

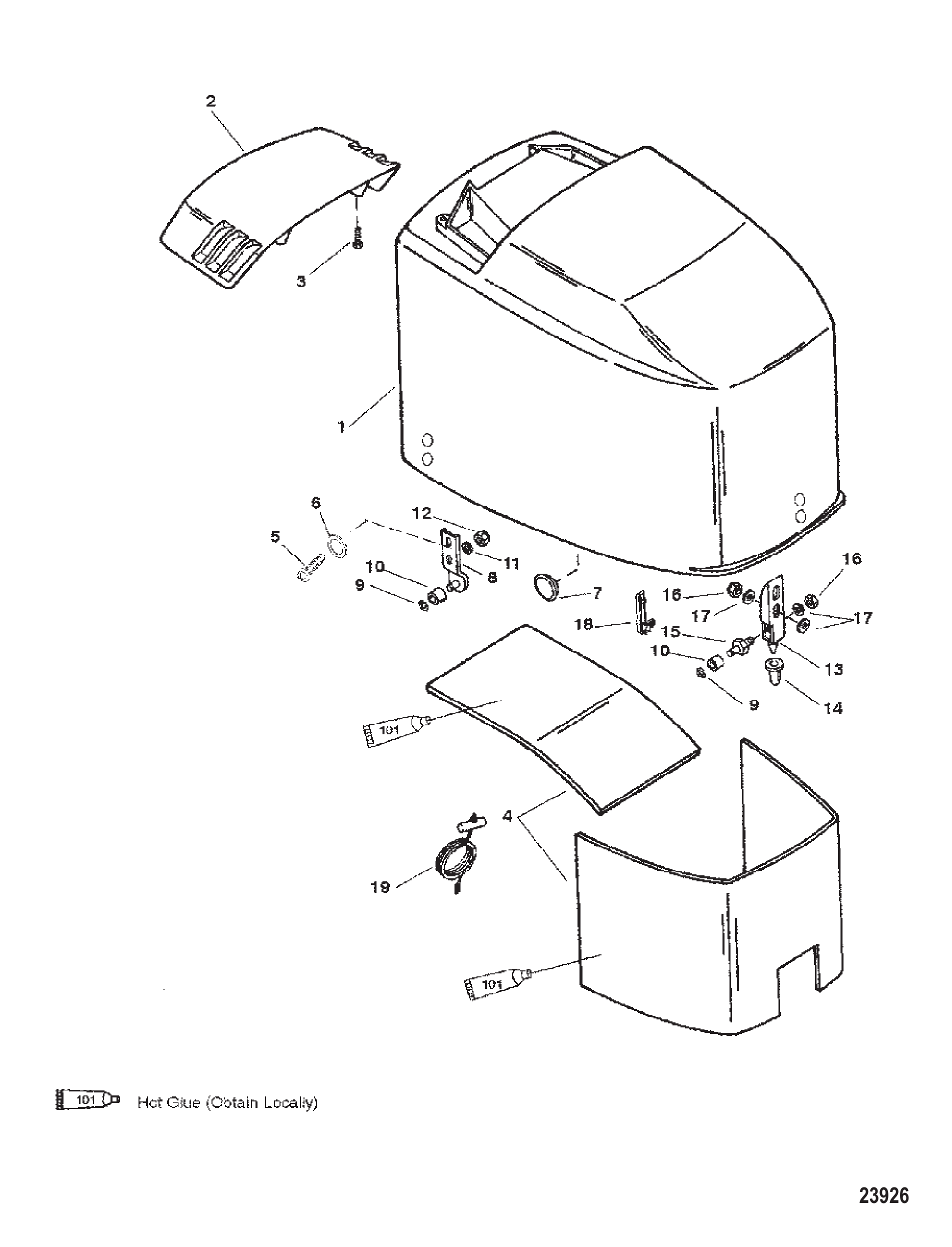

Рис. 50ВЕРХНИЙ КОК TOP COWL
TOP COWL
REFНомер деталиНаименованиеКол-во
1814277A18Верхний кожух в сборе1
1814277A19Верхний кожух в сборе1
1814277A14Верхний кожух в сборе1
1814277T14Верхний кожух в сборе1
1814277A15Верхний кожух в сборе1
1814277T15Верхний кожух в сборе1
1814277A25Верхний кожух в сборе1
1814277T25Кожух верхний в сборе белый1
2821256F1Воздухозаборник1
2821256T03Воздухозаборник1
2821256F2Воздухозаборник1
2821256T2Воздухозаборник - серебристый1
2821256F6Воздухозаборник1
382130016ВИНТ (M6 x 16)4
4821250A1Комплект шумоизоляции1
583002430ВИНТ (M6 X 30)6
629245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь6
68M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ6
7823865ЗАГЛУШКА2
8821248ЗАДНИЙ КРЮК ЗАЩЕЛКИ2
98237951Стопорное кольцо3
10815263РОЛИК3
108M0207770Ролик @33
1129245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь4
118M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ4
12401196ГАЙКА (M6)4
13821249M2Кронштейн передний1
138M0036792Кронштейн1
14815477УПОР ЗАЩЕЛКИ1
158155381Роликовый штифт1
16401196ГАЙКА (M6)3
1729245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь3
178M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ3
18826639TКрышка1
1947341A1Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)1
1947341A11Комплект шнура с рукояткой ручного запуска1

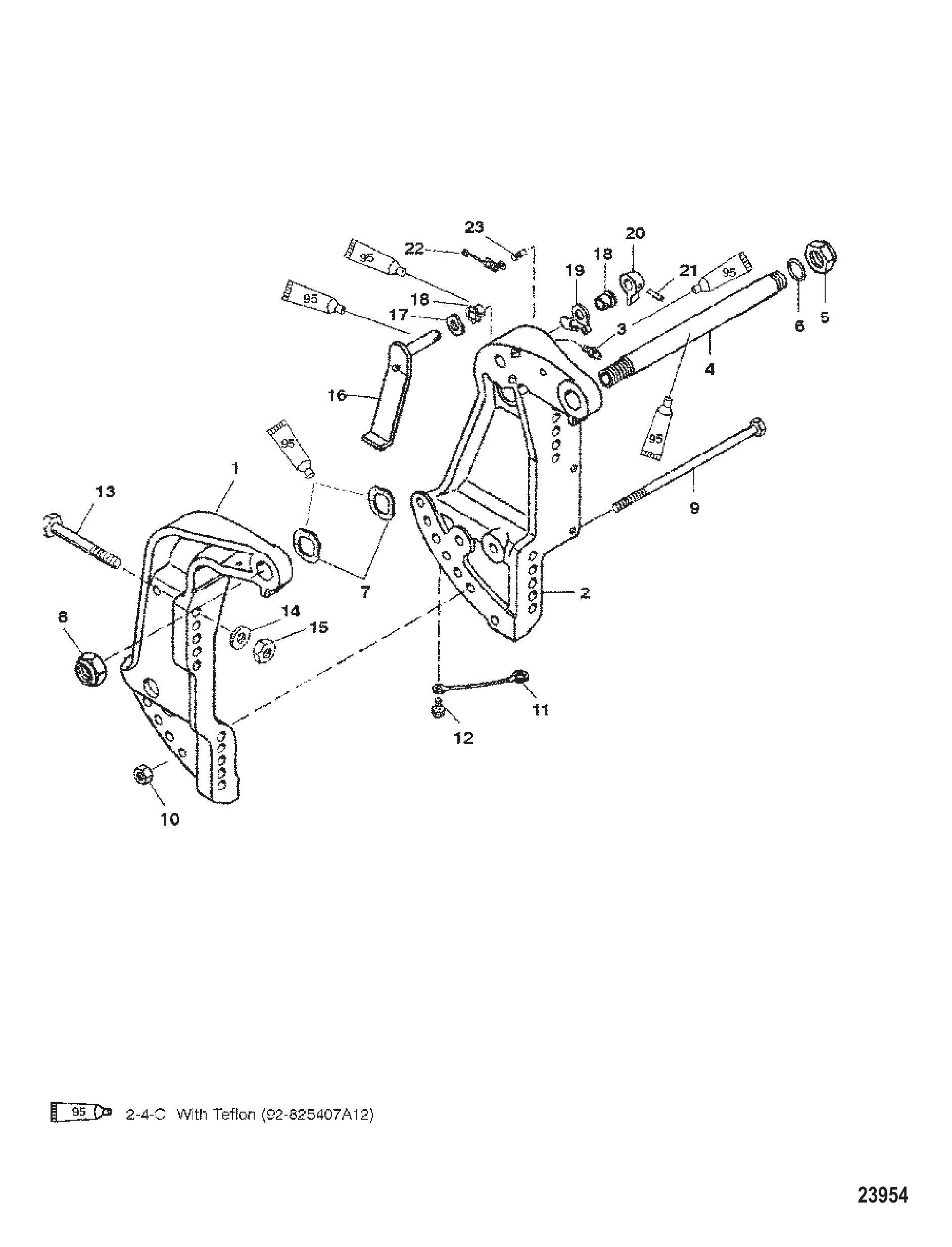

Рис. 51ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G589999 И НИЖЕ) TRANSOM BRACKETS (S/N-0G589999 AND BELOW)
TRANSOM BRACKETS (S/N-0G589999 AND BELOW)
REFНомер деталиНаименованиеКол-во
18718F7Кронштейн транца, правый борт, чёрный1
18718F8Кронштейн транца, правый борт, серый1
18718F11Кронштейн транца1
28716A8Кронштейн транца в сборе, левый борт, чёрный1
28716A9Кронштейн транца в сборе, левый борт, серый1
28716A11Кронштейн транца в сборе1
398727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ1
38M0169588Штуцер для смазки1
4826125A1Трубка наклона1
5826135Гайка стопорная (1.00-14) с нейлоновой вставкой1
645711УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)1
788750ШАЙБА волнистая (1.62 x 1.05)2
8826164Гайка (.875-14)1
88M0231351Контргайка1
996930A1Болт в сборе, силовой триммер1
1023161ГАЙКА (.375-24) СИСТЕМЫ ДИФФЕРЕНТА1
1188238A10Кабель заземления в сборе1
1241508Винт (.250-20 x .500) нержавеющая сталь, провод заземления1
13677551ВИНТ (.500-20 x 4.500)4
138M0149747Винт4
1428421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ4
148M0204648Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь4
158M0027784Гайка4
1582671117ГАЙКА (.500-20)4
1699629A2Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером1
168M0115104РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА1
1799611Волнистая шайба1
1865830ВТУЛКА НЕЙЛОНОВАЯ2
19814207Упор1
2099633Головка1
2199615Штифт с канавкой1
2299622Пружина1
2399604Штифт с канавкой1

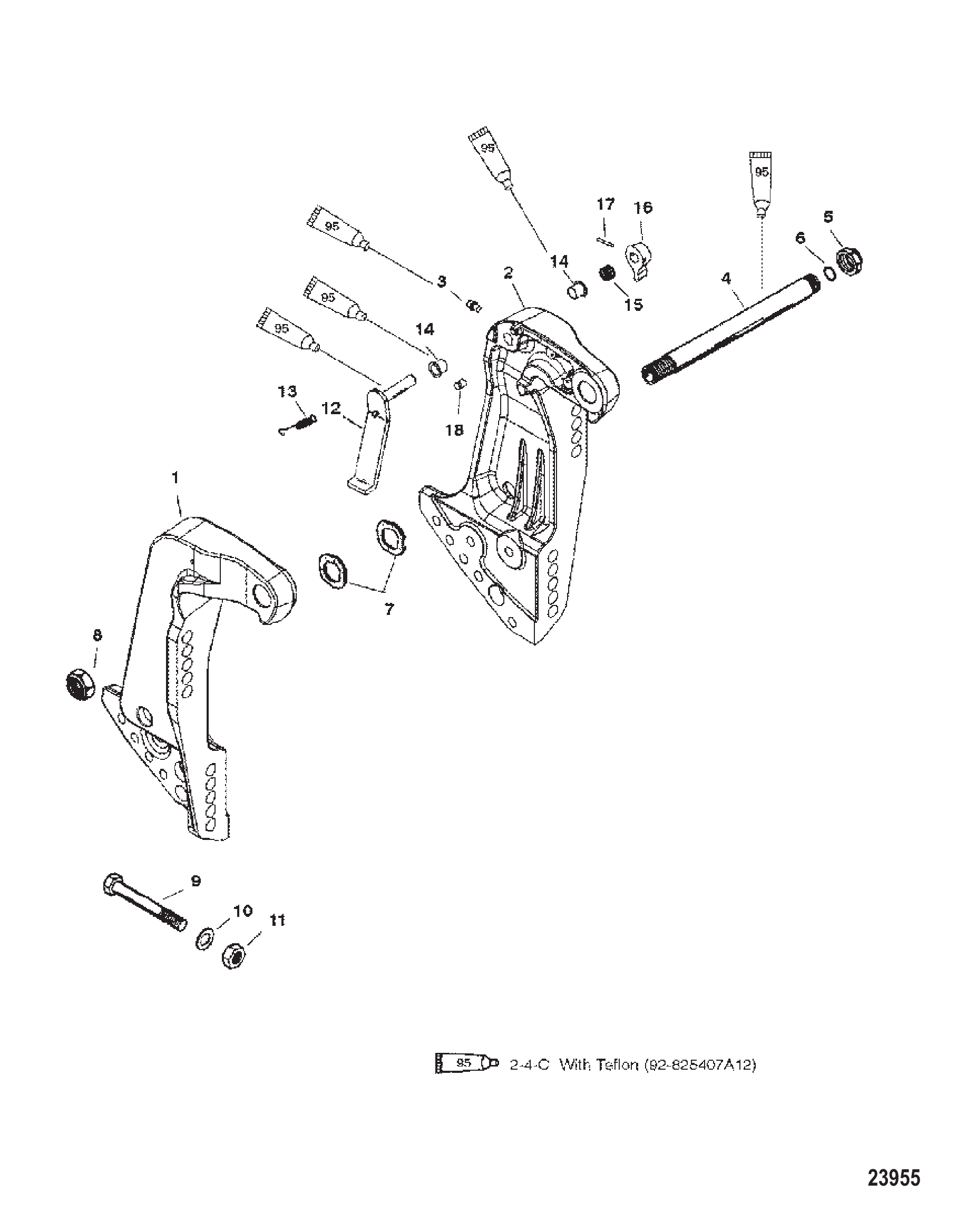

Рис. 52ТРАНЦЕВЫЕ КРОНШТЕЙНЫ (S/N-0G590000 И ВЫШЕ) TRANSOM BRACKETS (S/N-0G590000 AND UP)
TRANSOM BRACKETS (S/N-0G590000 AND UP)
REFНомер деталиНаименованиеКол-во
1828334T03КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ПРАВЫЙ БОРТ1
2828333T08КРОНШТЕЙН В СБОРЕ ТРАНЕЦ-ЛЕВЫЙ БОРТ1
398727ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ1
38M0169588Штуцер для смазки1
4826125A1Трубка наклона1
5826135Гайка стопорная (1.00-14) с нейлоновой вставкой1
645711УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)1
788750ШАЙБА волнистая (1.62 x 1.05)2
8826164Гайка (.875-14)1
88M0231351Контргайка1
9677551ВИНТ (.500-20 x 4.500)4
98M0149747Винт4
1028421ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ4
108M0204648Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь4
118M0027784Гайка4
1182671117ГАЙКА (.500-20)4
1299629A2Рычаг в сборе, без силового триммера и с трёхцилиндровым силовым триммером1
128M0115104РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА1
13830899Пружина натяжная1
1465830ВТУЛКА НЕЙЛОНОВАЯ2
15830900Пружина сжатия1
1699633Головка1
1799615Штифт с канавкой1
1899617Штифт1
18893709Штифт1
